Variador Allen Bradley Powerflex 4M
Variador Allen Bradley Powerflex 4M
Instrucciones del Variador Allen Bradley Powerflex 4M

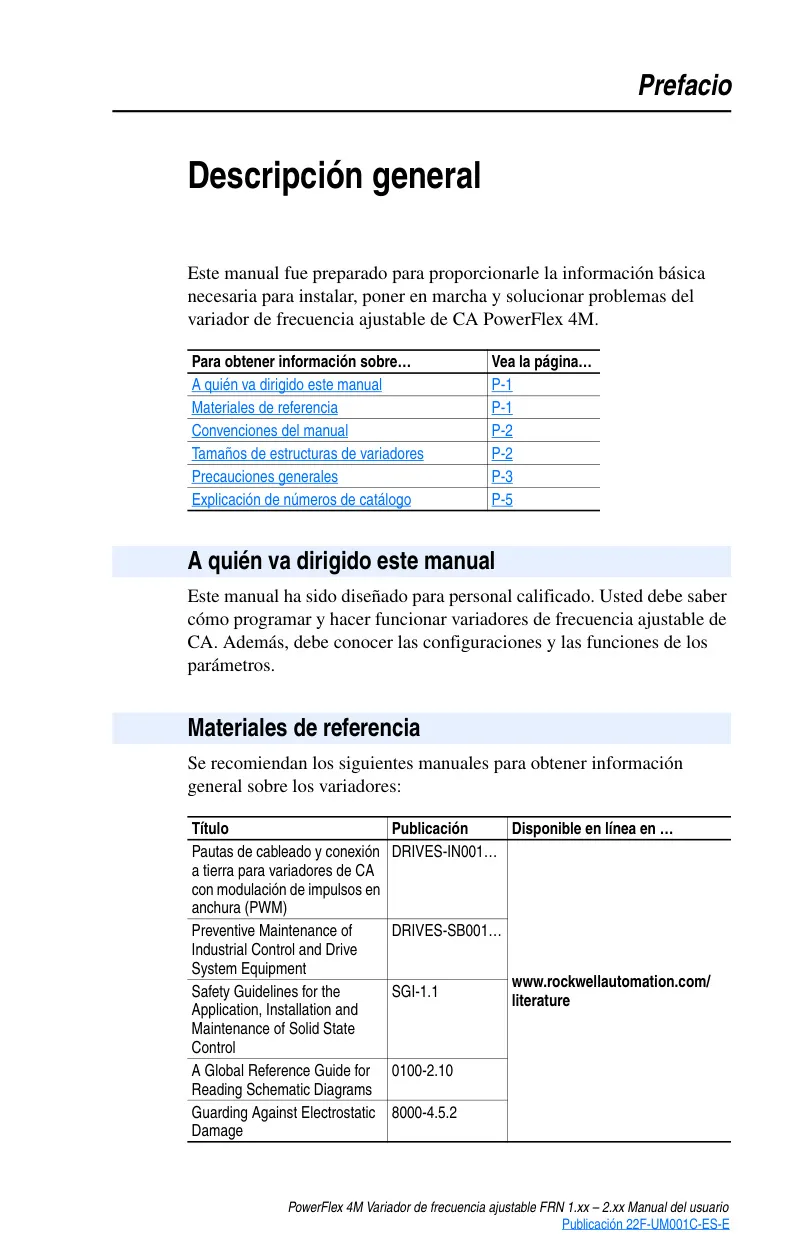

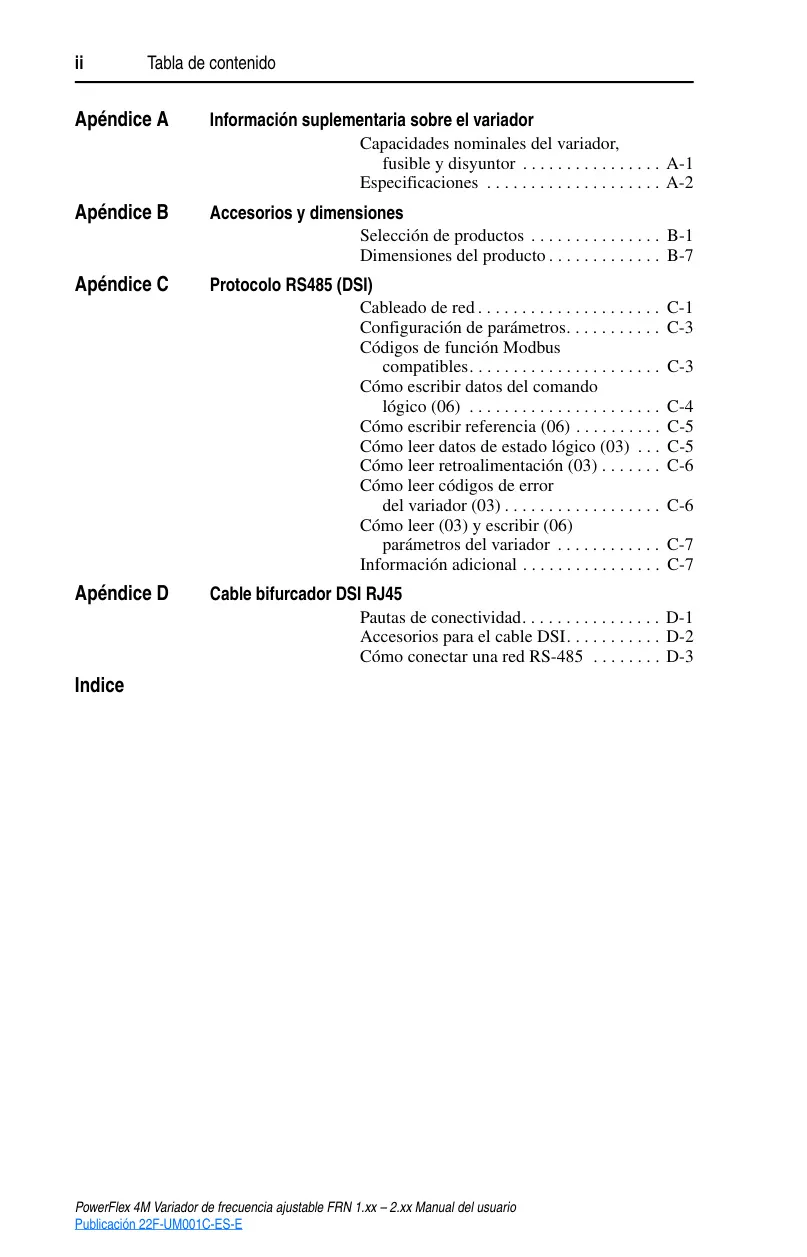

Aquí le ofrecemos el manual de Variador Allen Bradley Powerflex 4M completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Allen Bradley Powerflex 4M, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

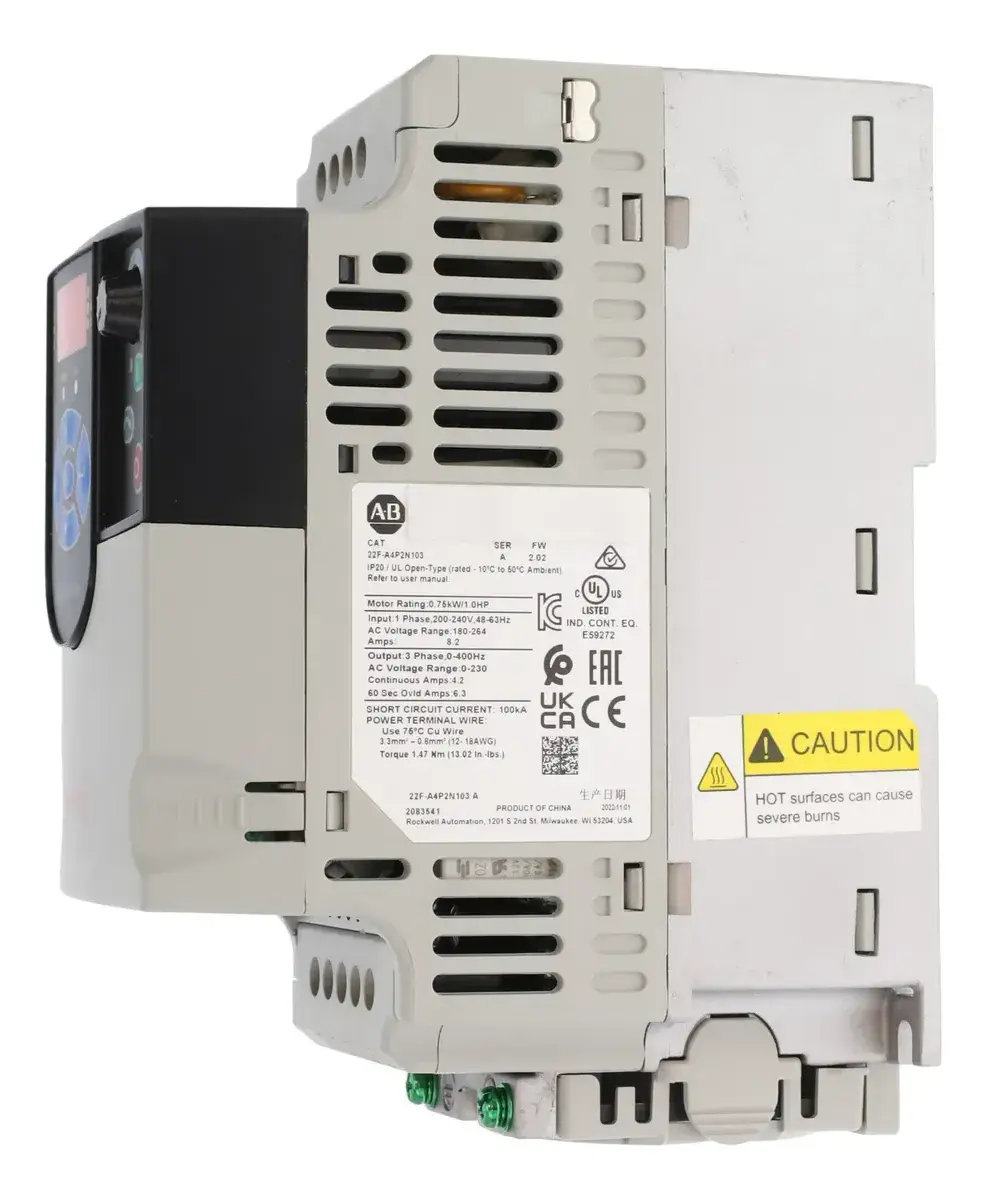

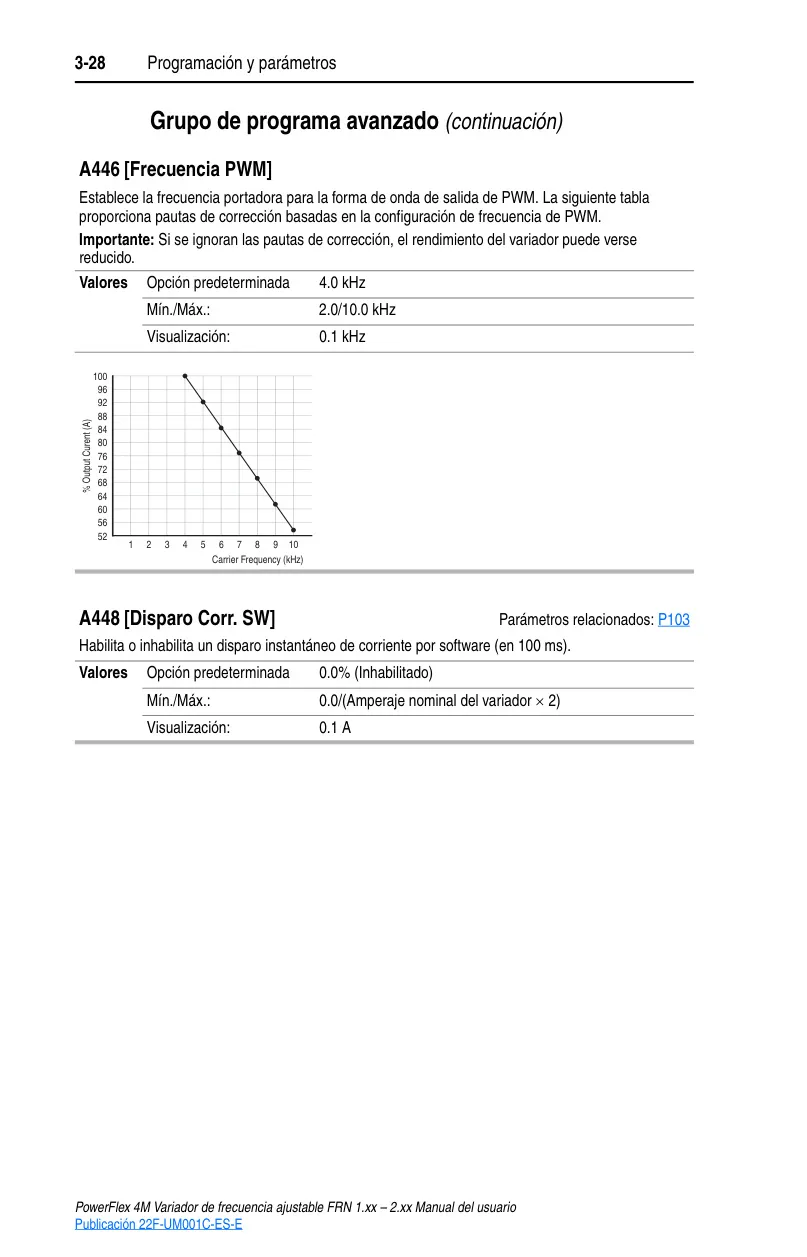

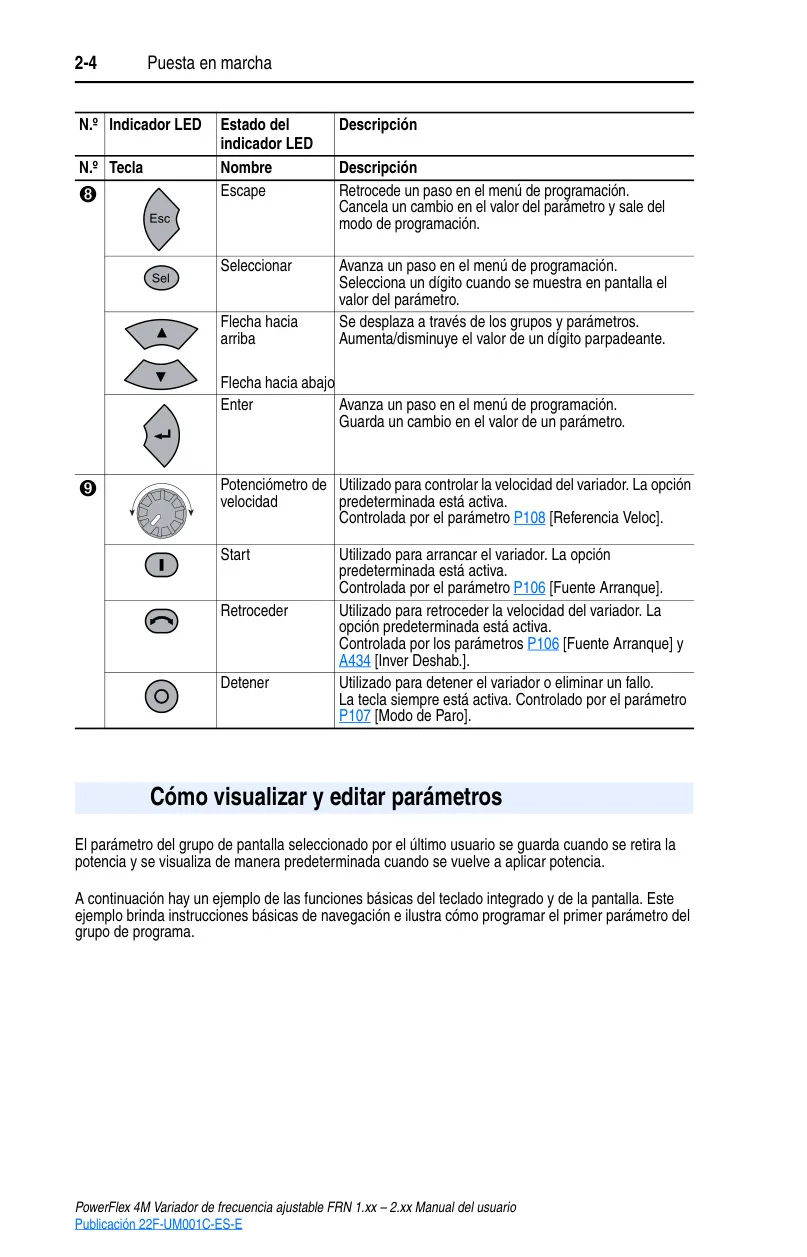

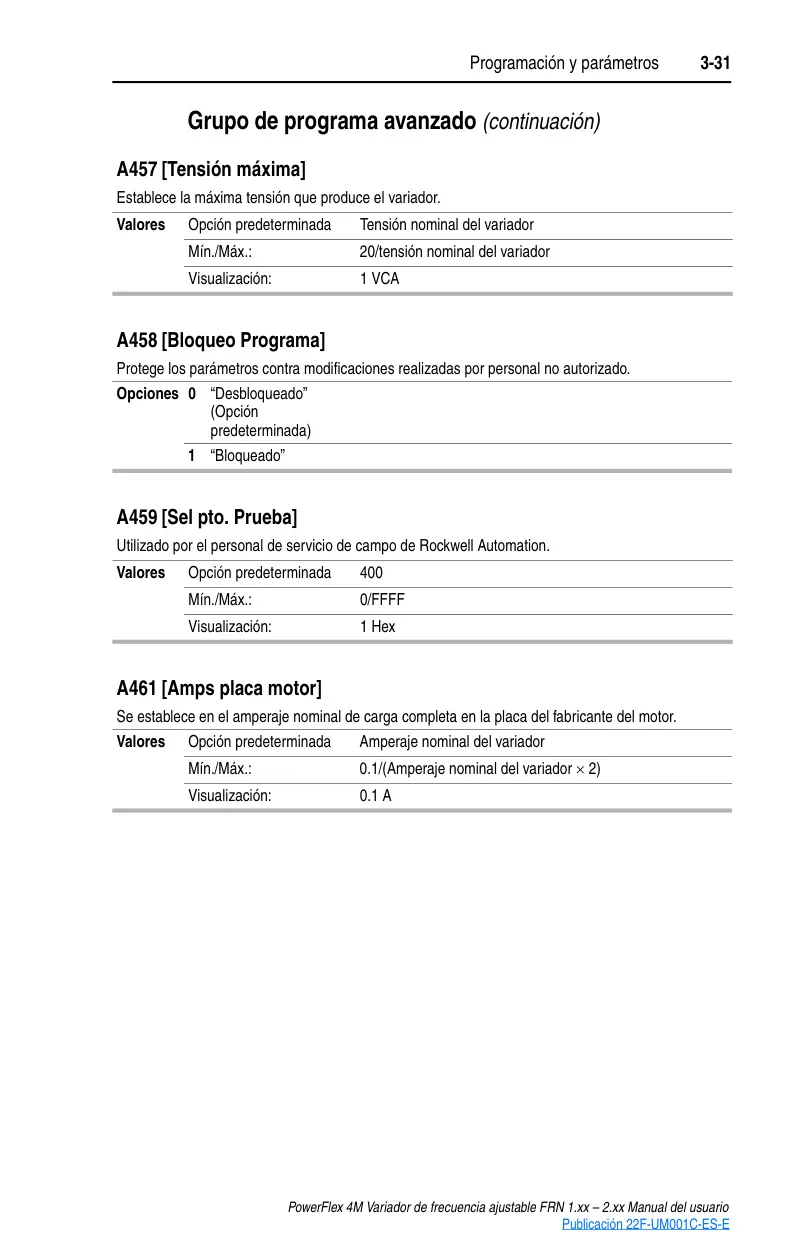

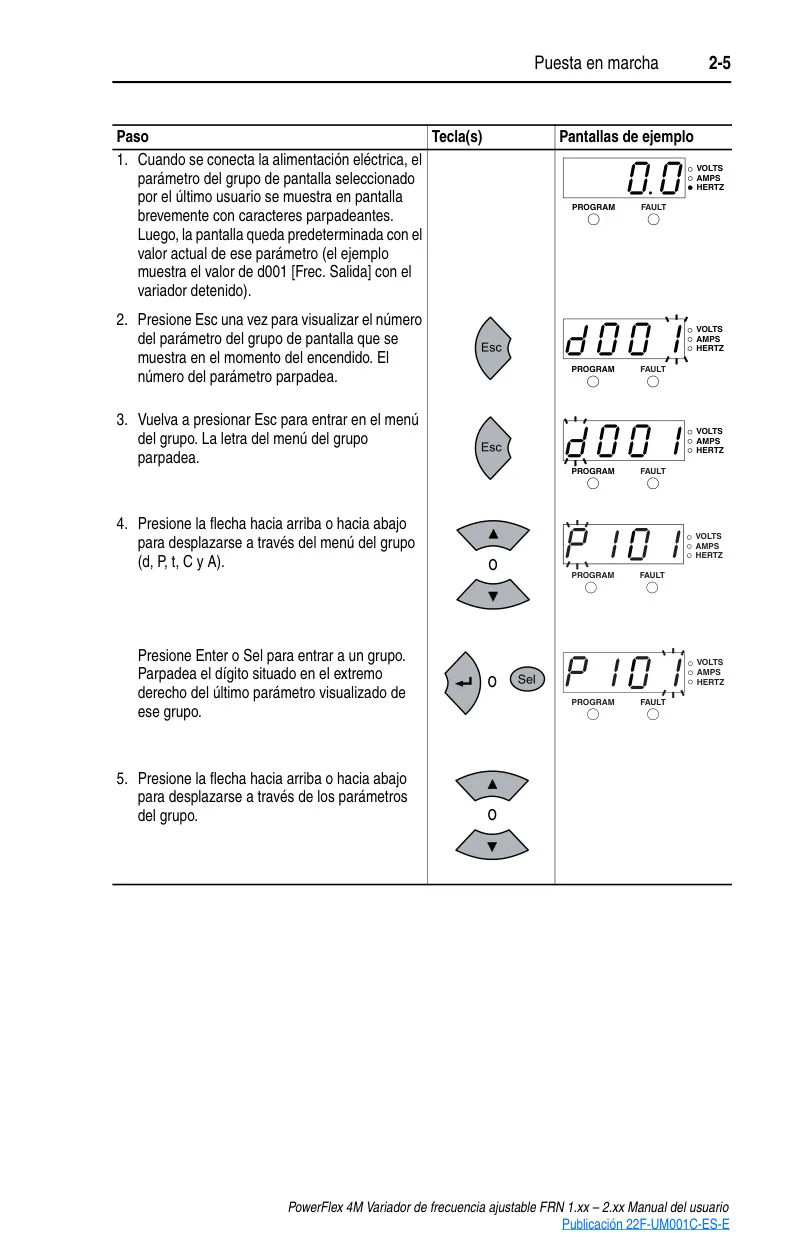

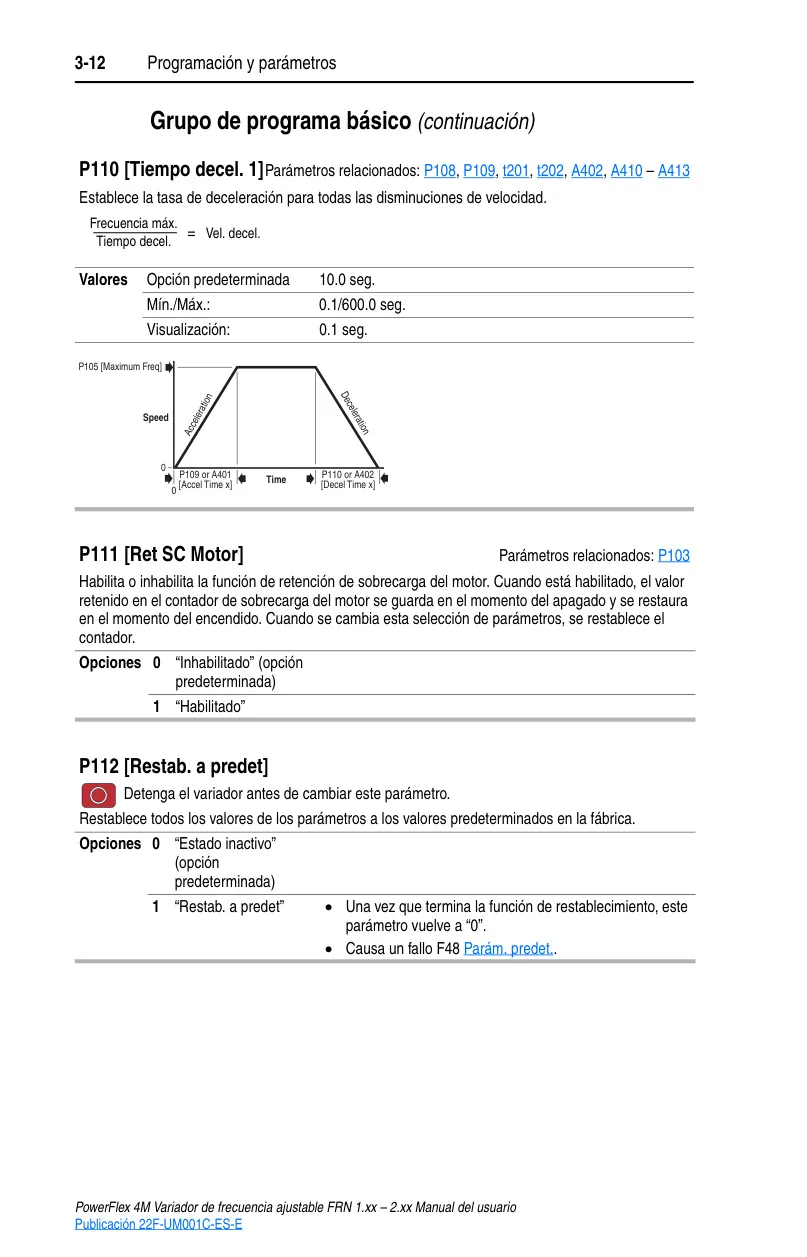

Imágenes del Producto

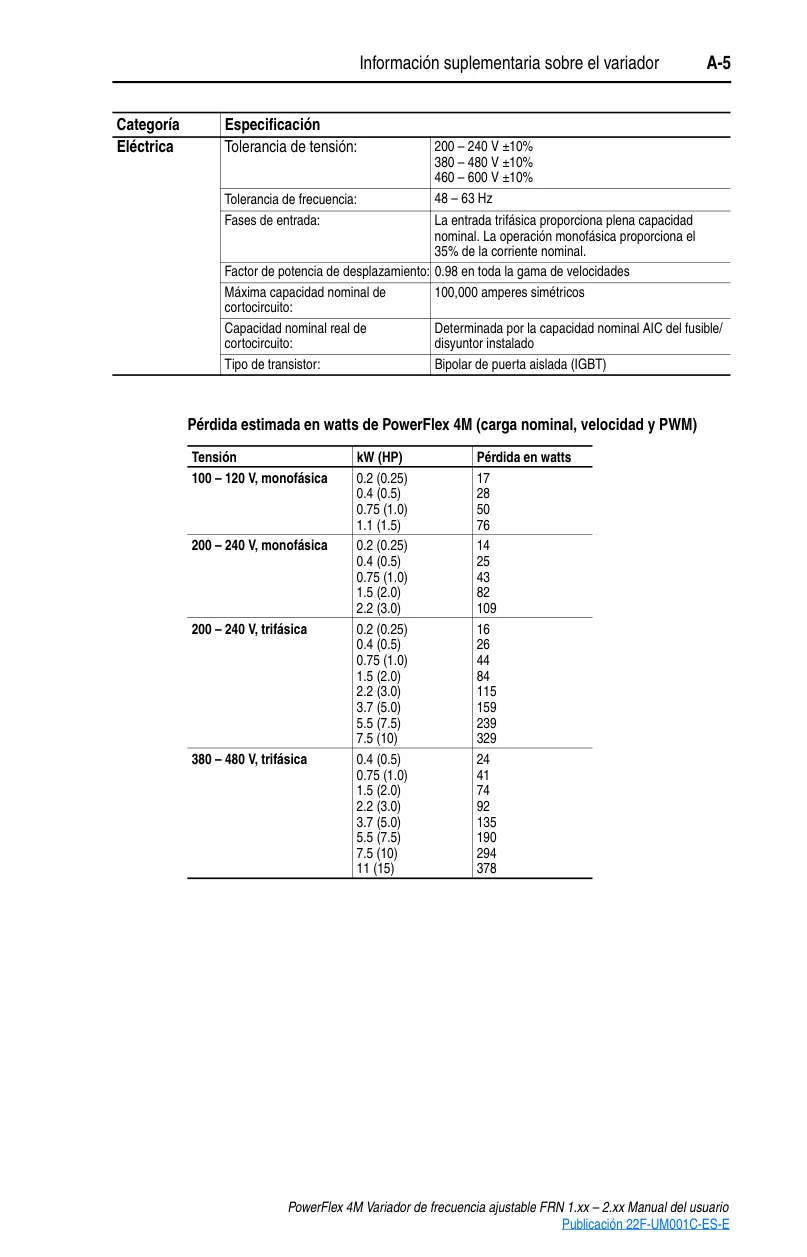

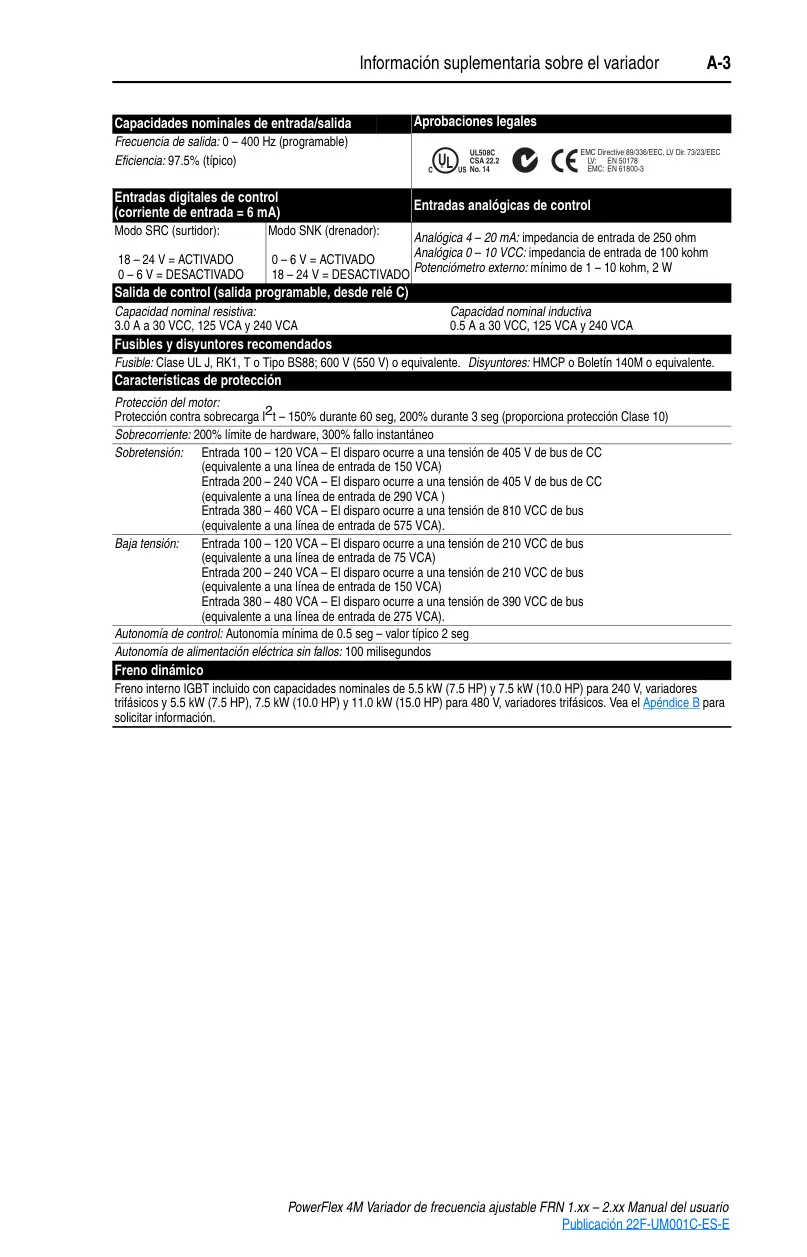

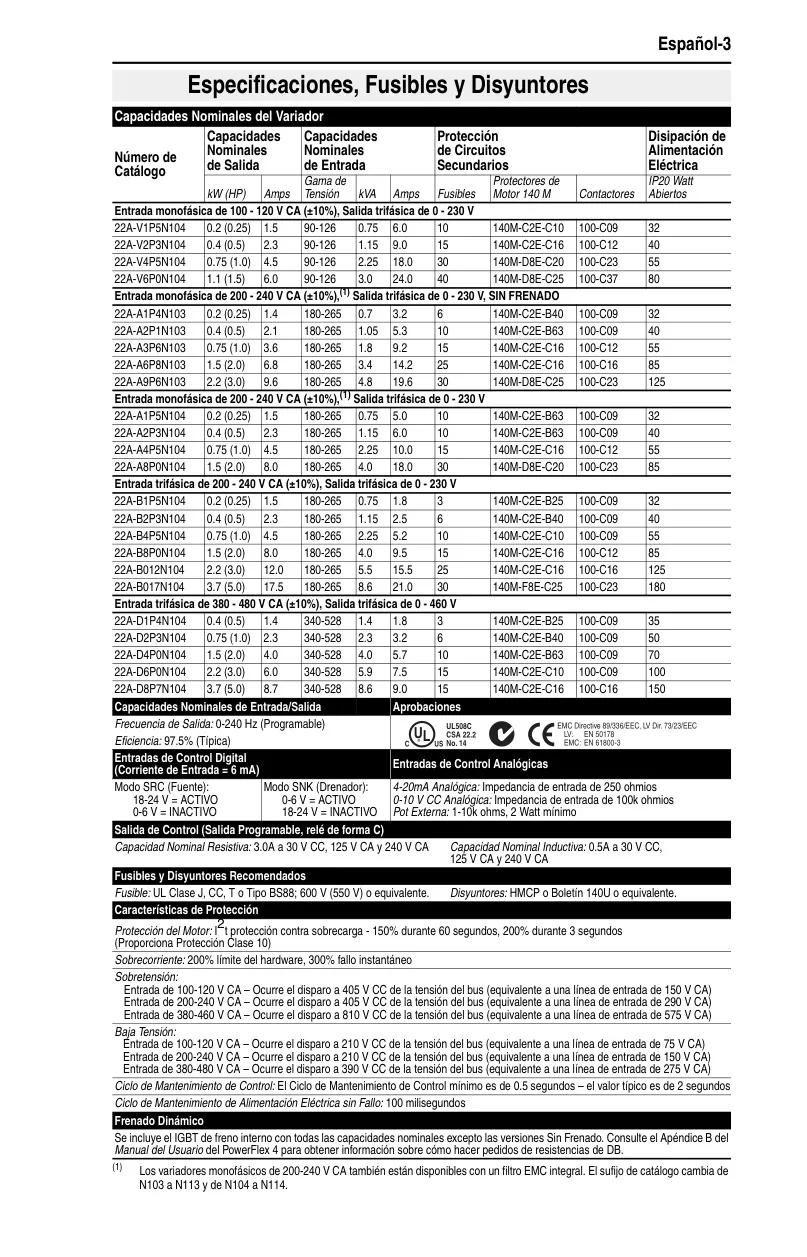

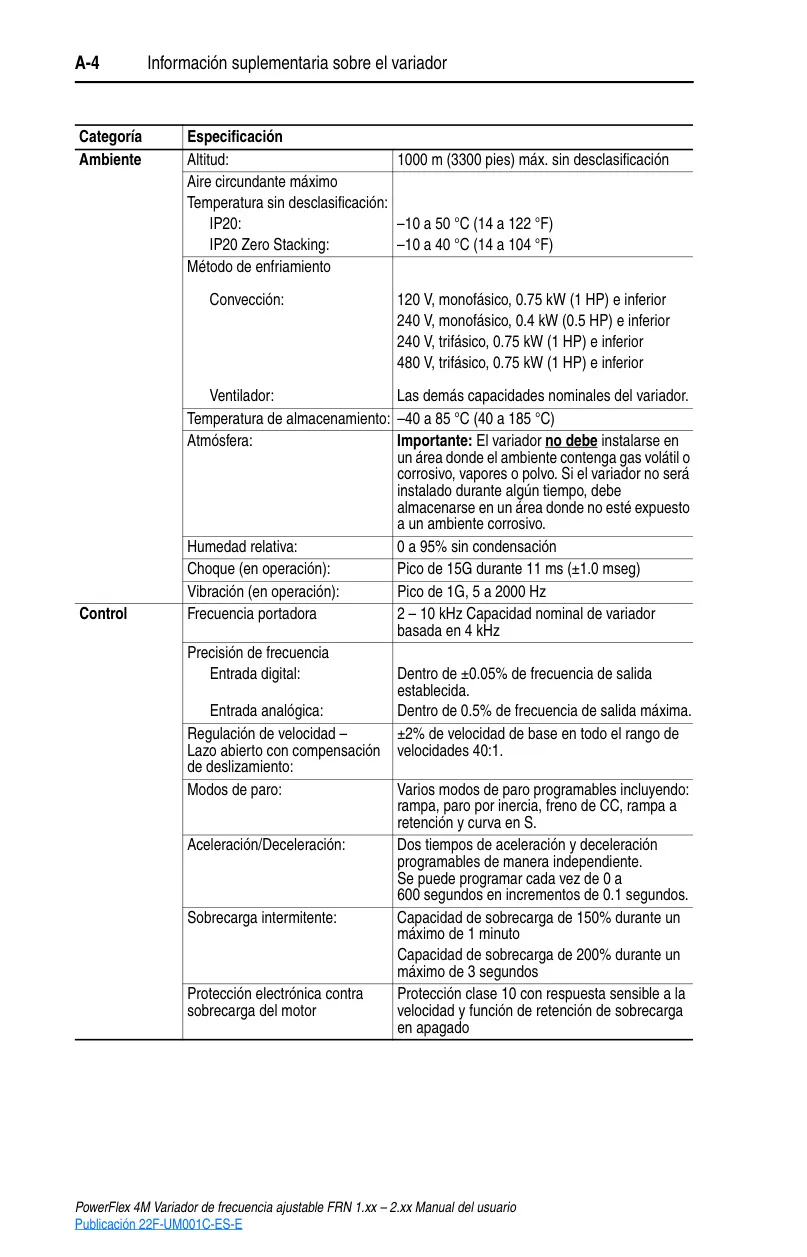

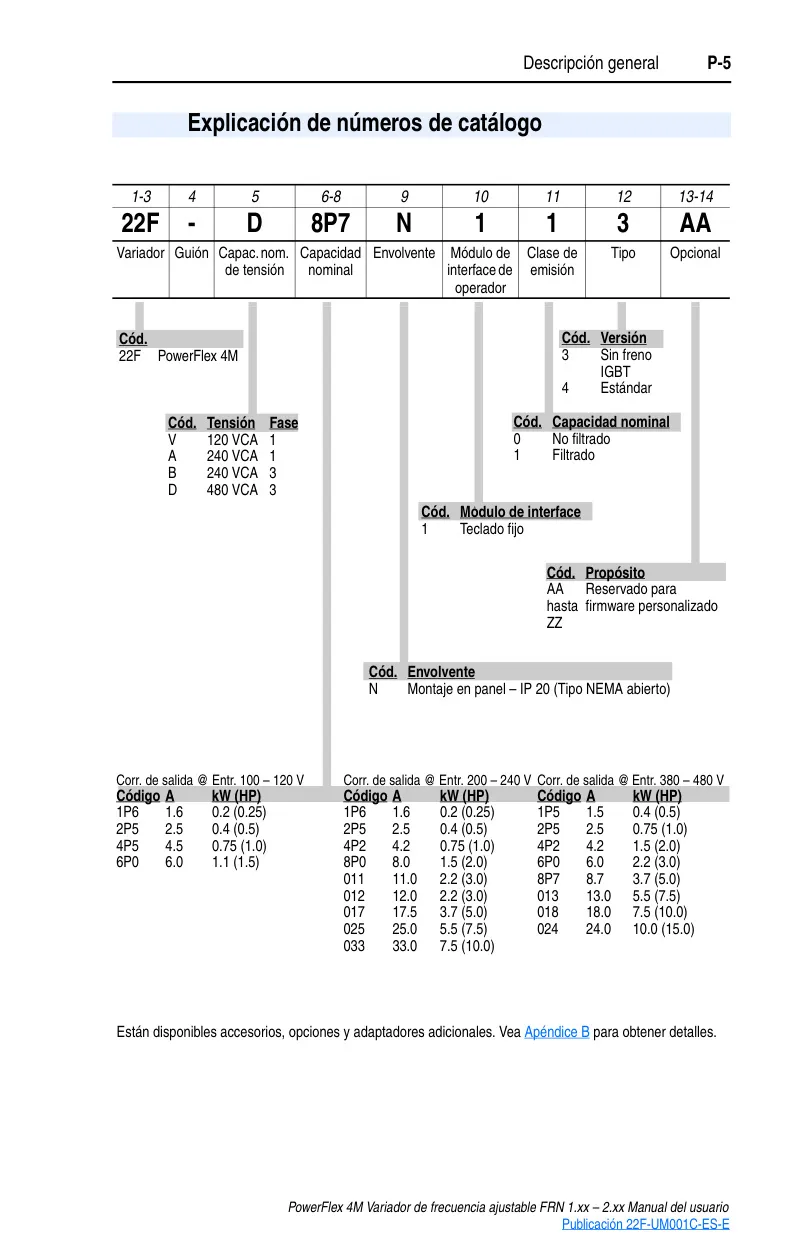

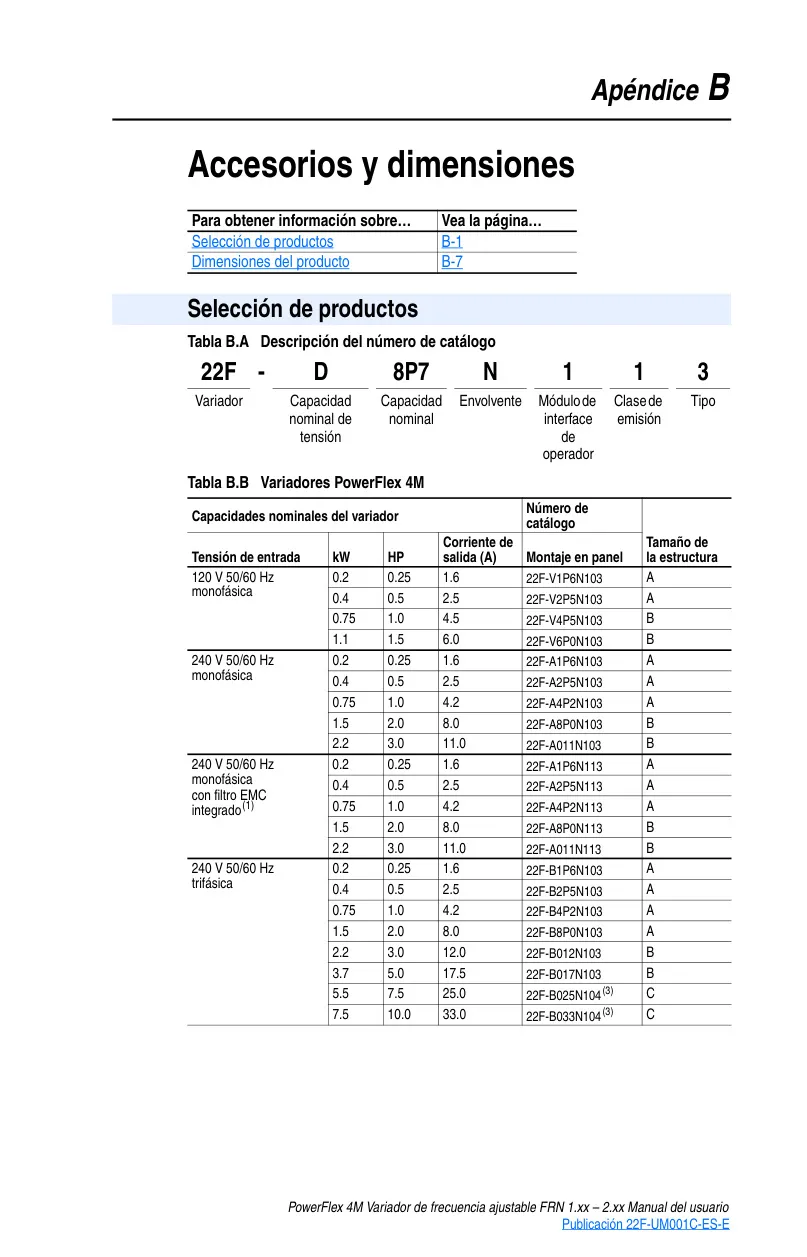

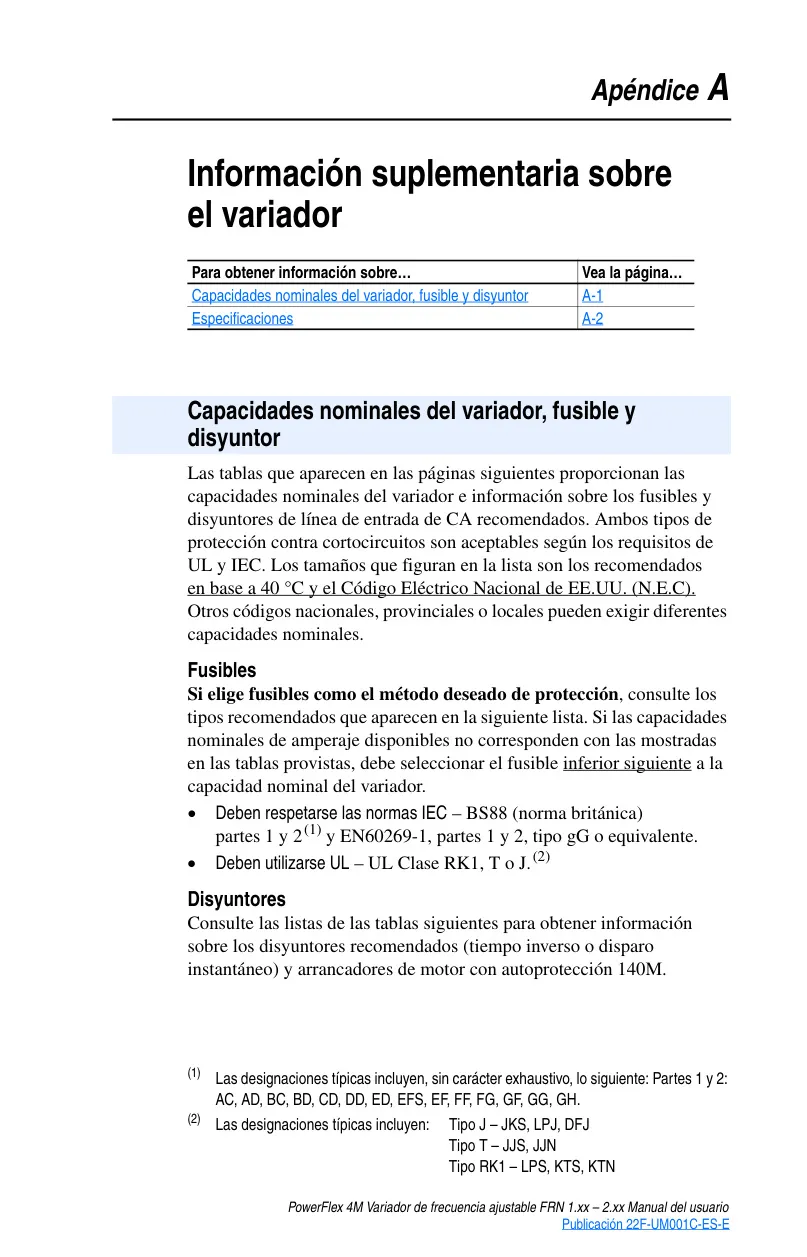

Especificaciones del Variador Allen Bradley Powerflex 4M
| Característica | Especificación | Notas |
|---|---|---|
| Voltaje de Entrada (Monofásico) | 100-120 VCA (±10%), 200-240 VCA (±10%) | Modelos específicos |
| Voltaje de Entrada (Trifásico) | 200-240 VCA (±10%), 380-480 VCA (±10%) | Modelos específicos |
| Frecuencia de Salida | 0 – 400 Hz | Programable |
| Eficiencia | 97.5% (típica) | |
| Entradas Digitales de Control | Modo SRC: 18 – 24 V (ACTIVADO), 0 – 6 V (DESACTIVADO) Modo SNK: 0 – 6 V (ACTIVADO), 18 – 24 V (DESACTIVADO) |
Corriente de entrada = 6 mA |
| Entrada Analógica 0-10 VCC | Impedancia de entrada: 100 kOhm | Para control de velocidad |
| Entrada Analógica 4-20 mA | Impedancia de entrada: 250 Ohm | Para control de velocidad |
| Salida de Control (Relé C) | Resistiva: 3.0 A a 30 VCC, 125 VCA, 240 VCA Inductiva: 0.5 A a 30 VCC, 125 VCA, 240 VCA |
Salida programable |
| Protección por Sobrecarga de Motor | I²t (150% por 60 s, 200% por 3 s) | Protección Clase 10 |
| Protección por Sobrecorriente | Límite de hardware 200%, fallo instantáneo 300% | |
| Protección por Sobretensión | 405 VCC (bus) para 100-240 VCA, 810 VCC (bus) para 380-480 VCA | Valores de disparo |
| Protección por Baja Tensión | 210 VCC (bus) para 100-240 VCA, 390 VCC (bus) para 380-480 VCA | Valores de disparo |
| Frecuencia Portadora (PWM) | 2 – 10 kHz (Capacidad nominal del variador basada en 4 kHz) | |
| Altitud Máxima (sin desclasificación) | 1000 m (3300 pies) | |
| Temperatura Ambiente (Operación IP20) | -10 a 50 °C (14 a 122 °F) | |
| Temperatura Ambiente (Operación IP20 Zero Stacking) | -10 a 40 °C (14 a 104 °F) | |
| Humedad Relativa | 0 a 95% (sin condensación) | |

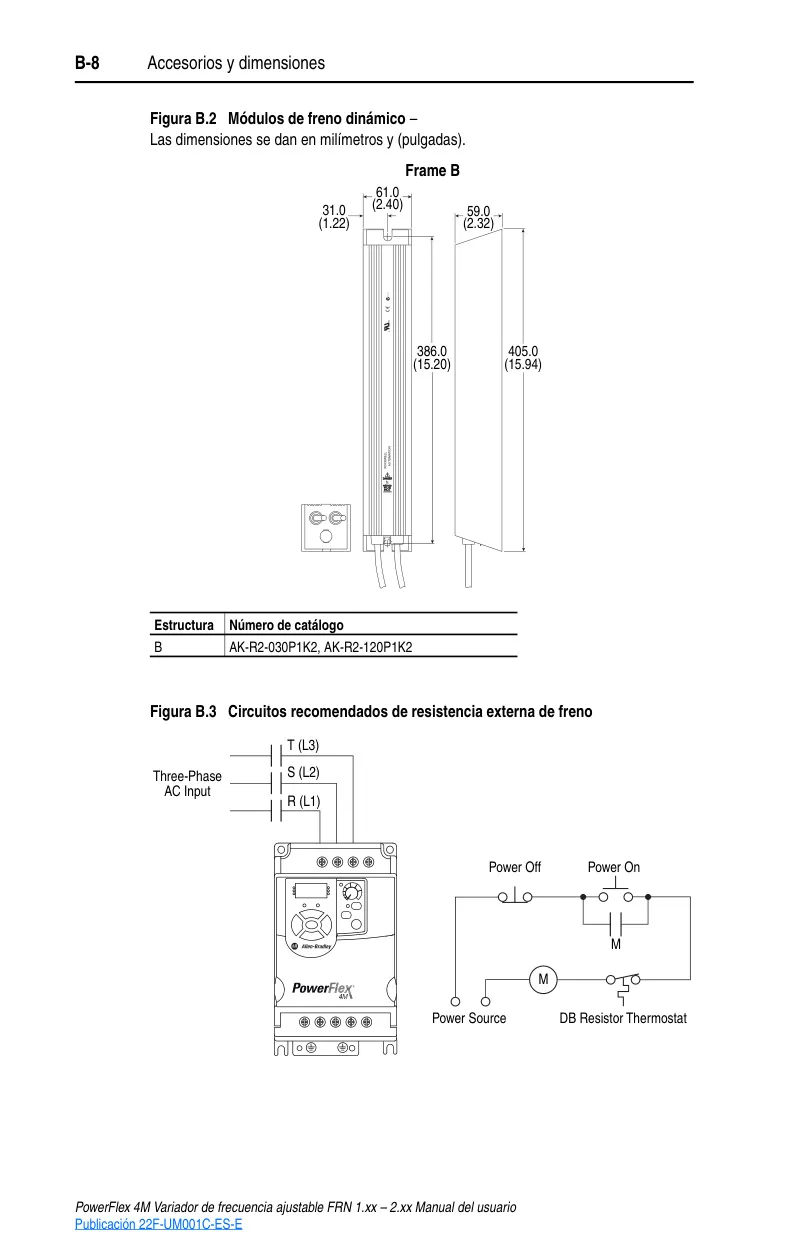

| Freno Dinámico | IGBT interno incluido en modelos de 5.5 kW (7.5 HP) y superiores | Para variadores trifásicos de 240 V y 480 V |
| Capacidad de Cortocircuito Máxima | 100,000 amperes simétricos |

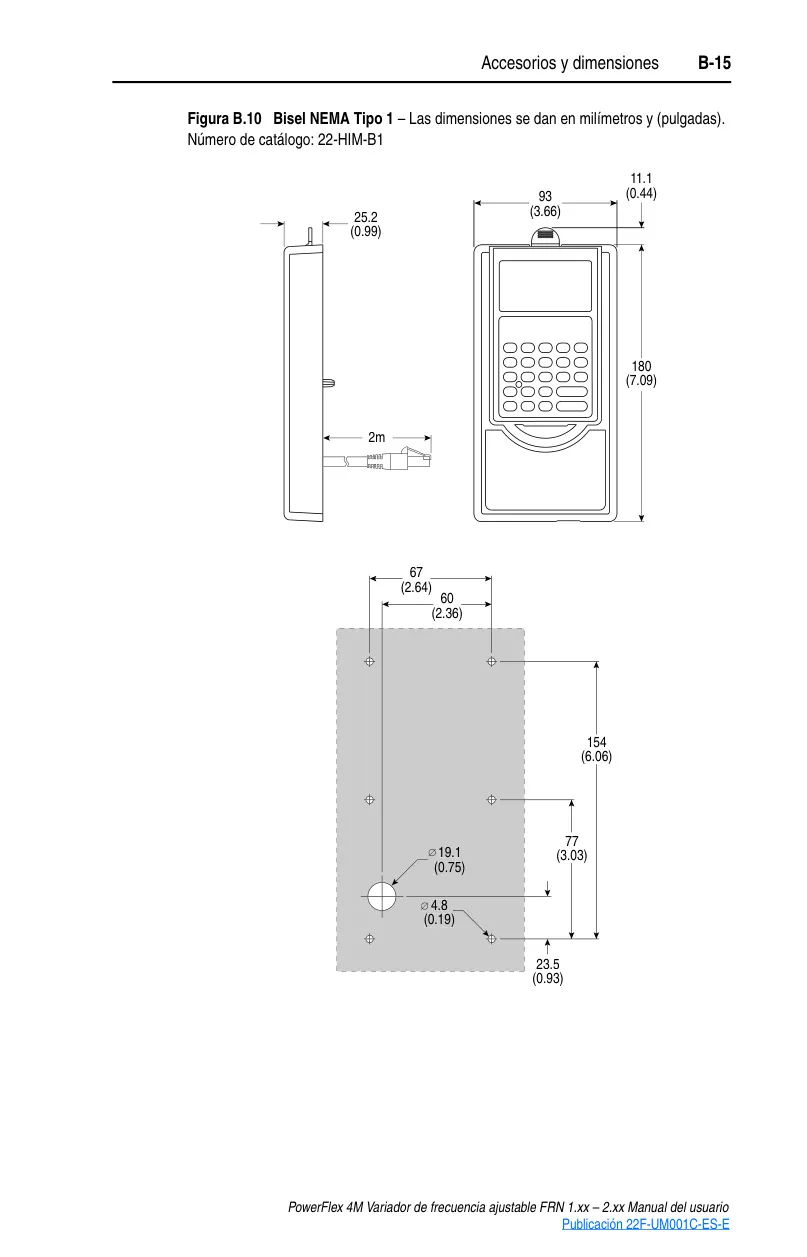

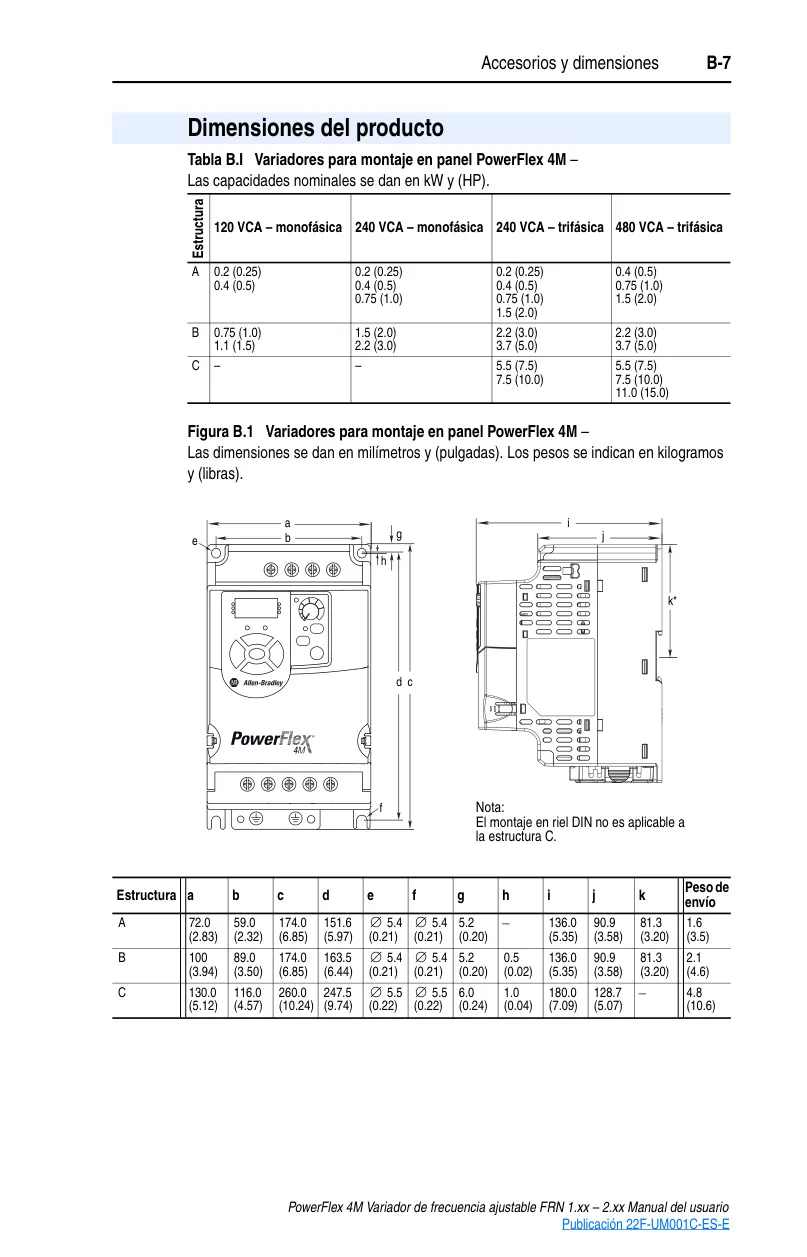

Detalles del Allen Bradley Powerflex 4M

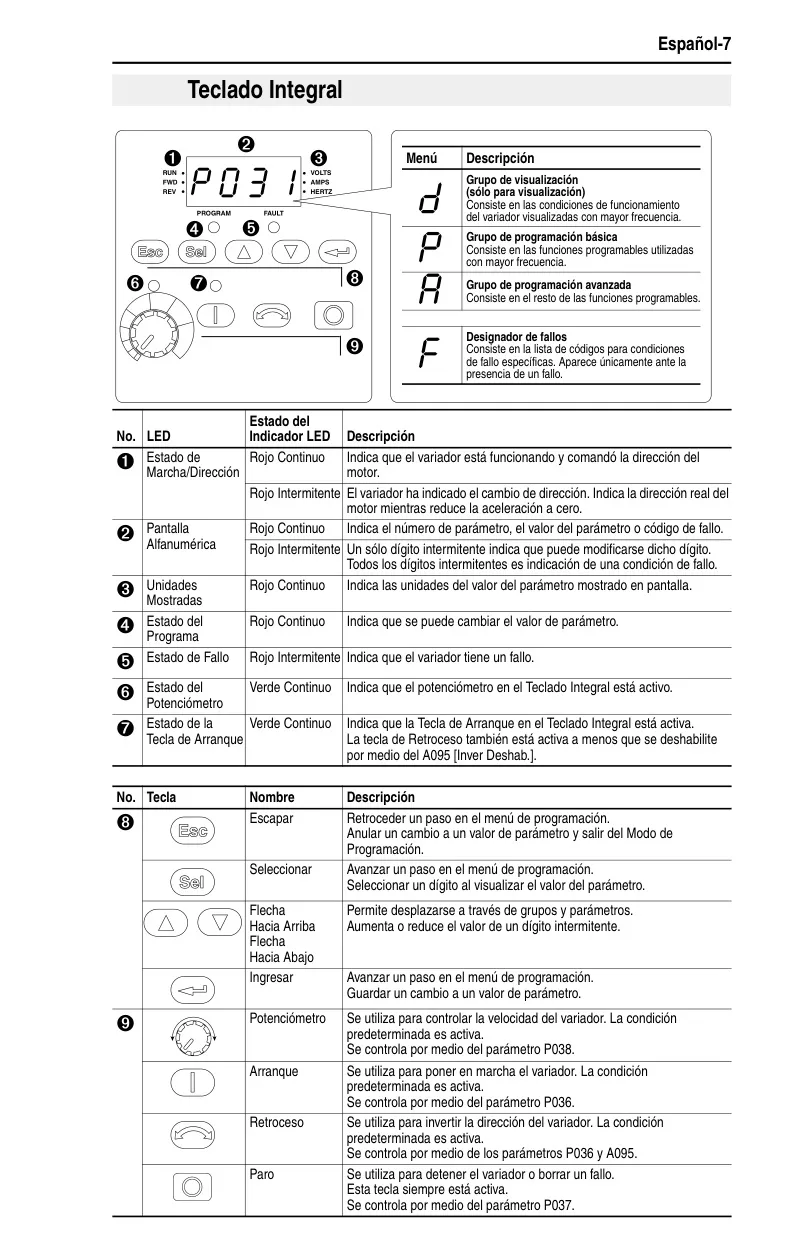

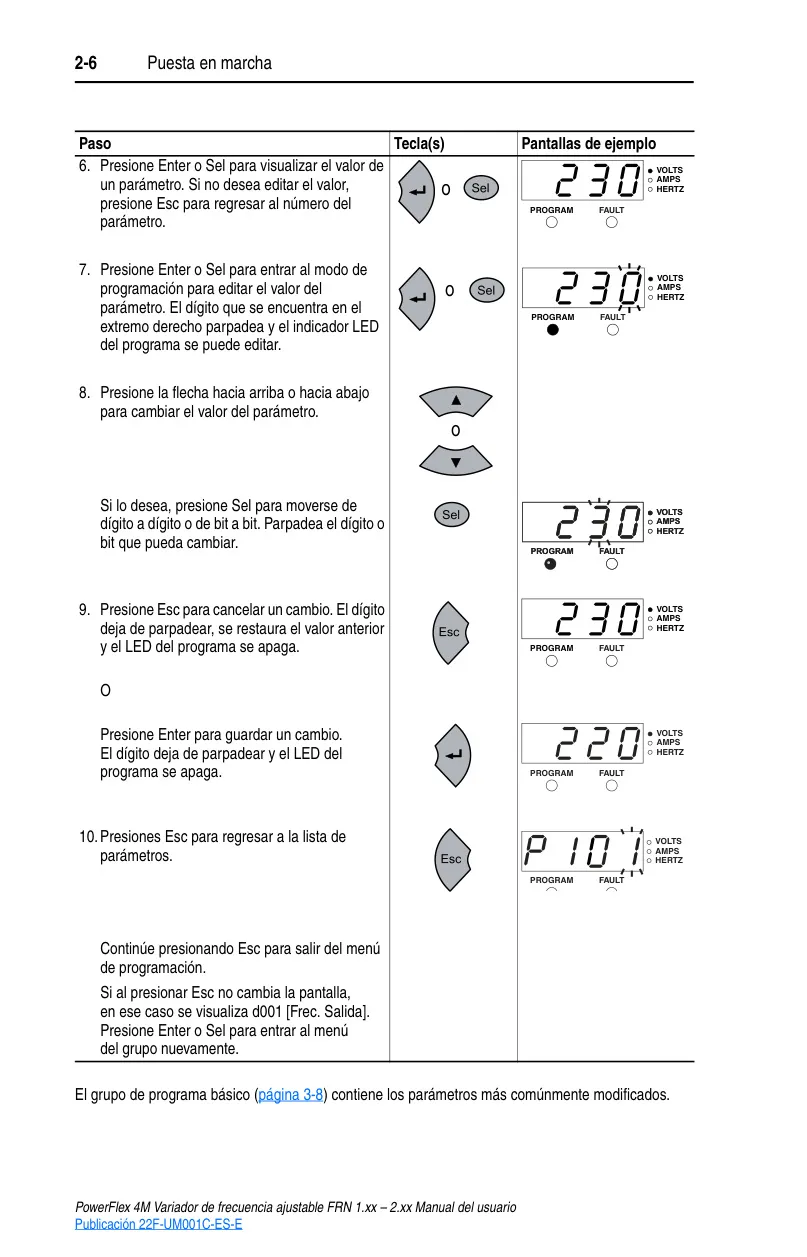

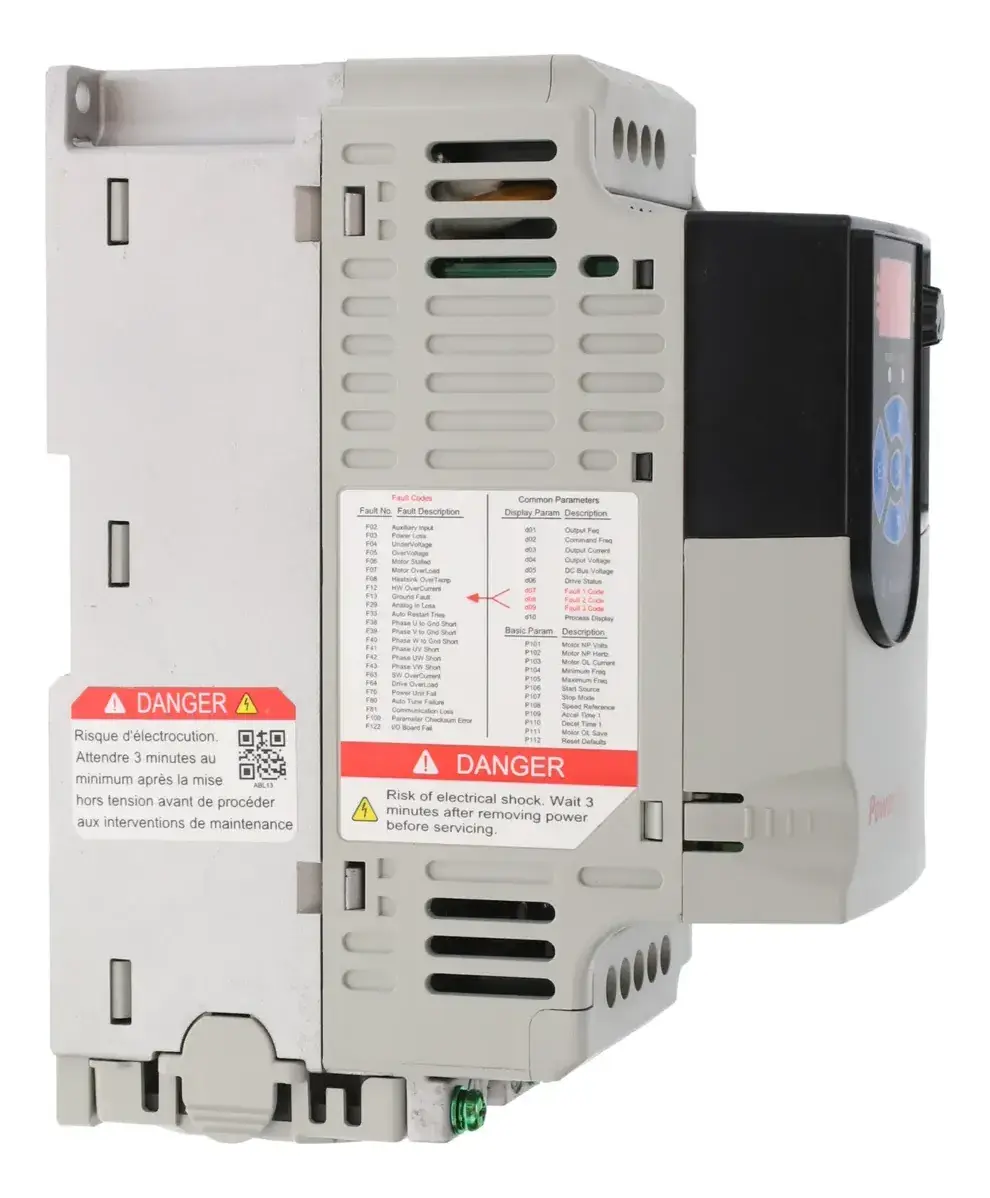

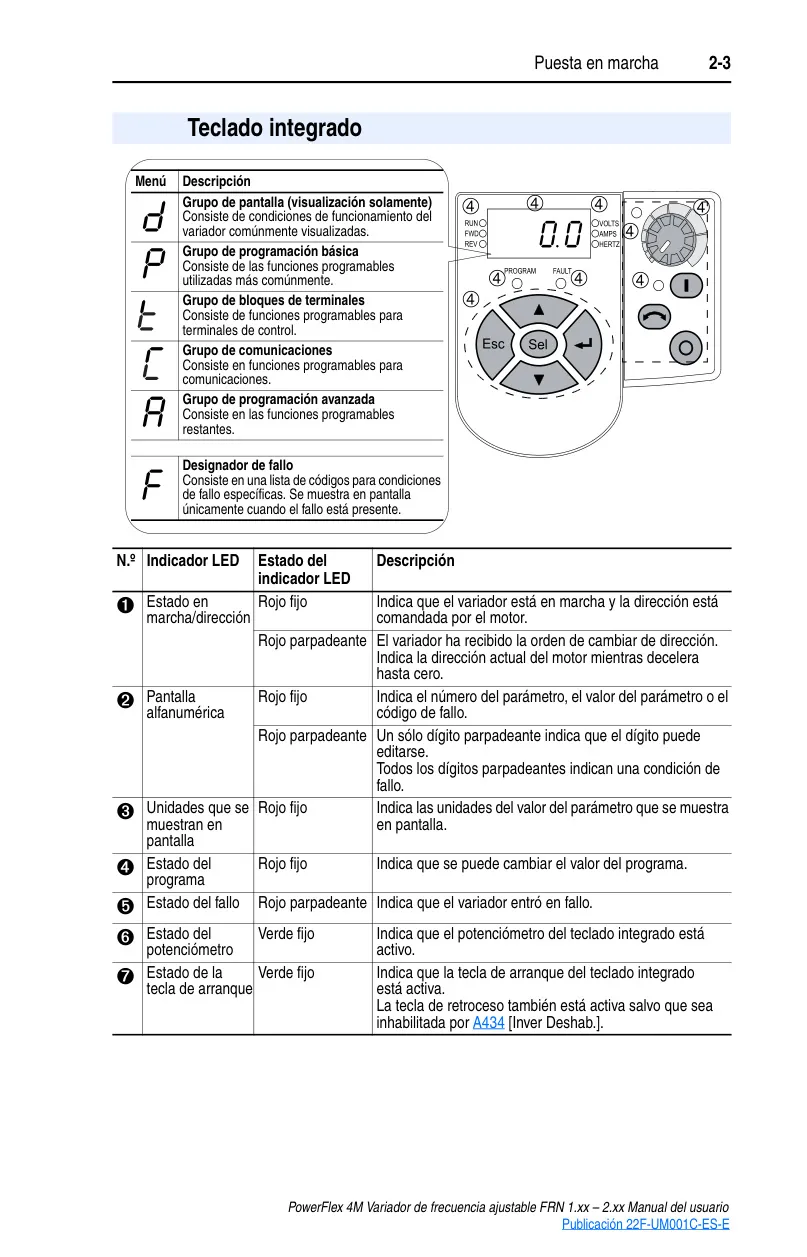

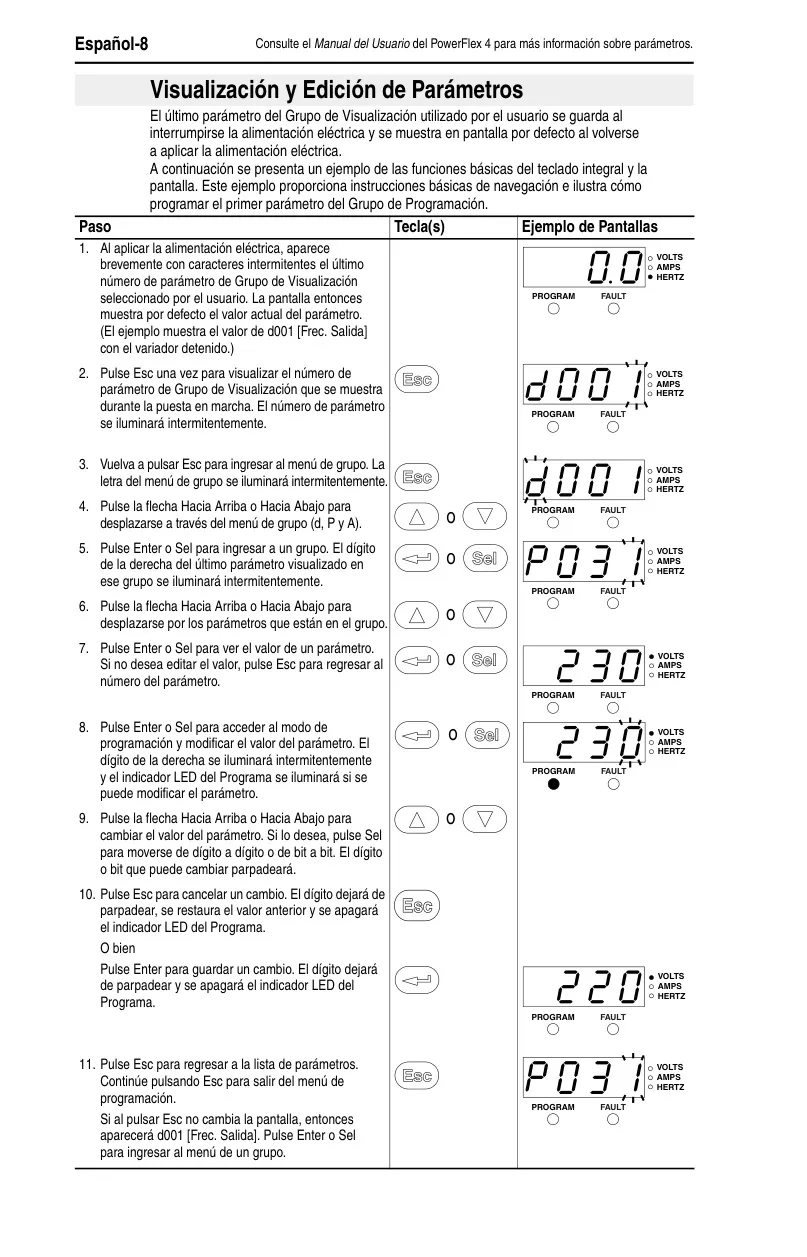

El variador Allen Bradley PowerFlex 4M es una solución versátil y compacta para el control de motores de CA ajustables. Su diseño se centra en la facilidad de uso y la robustez, lo que lo convierte en una opción fiable para diversas aplicaciones industriales. Una de sus principales ventajas es el teclado integrado, que permite una configuración y operación intuitiva directamente desde la unidad, ofreciendo visualización de parámetros y estados operativos.

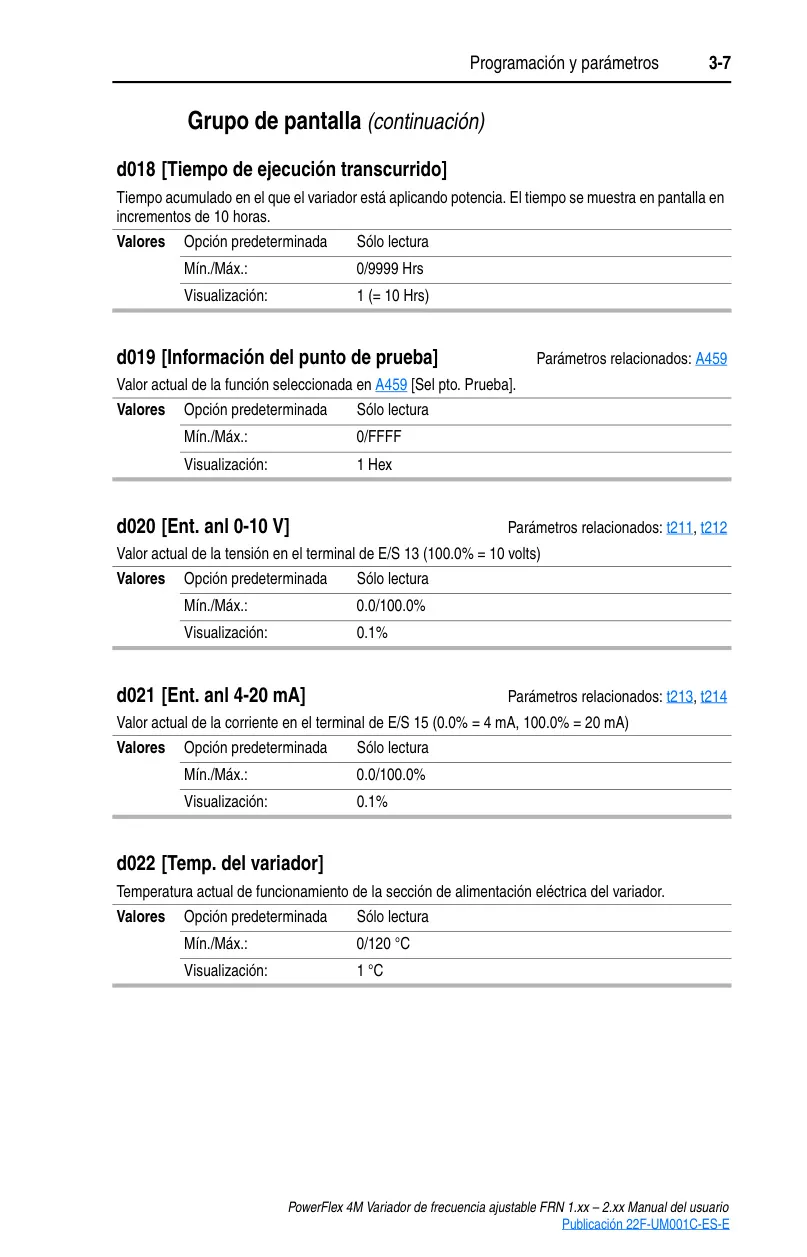

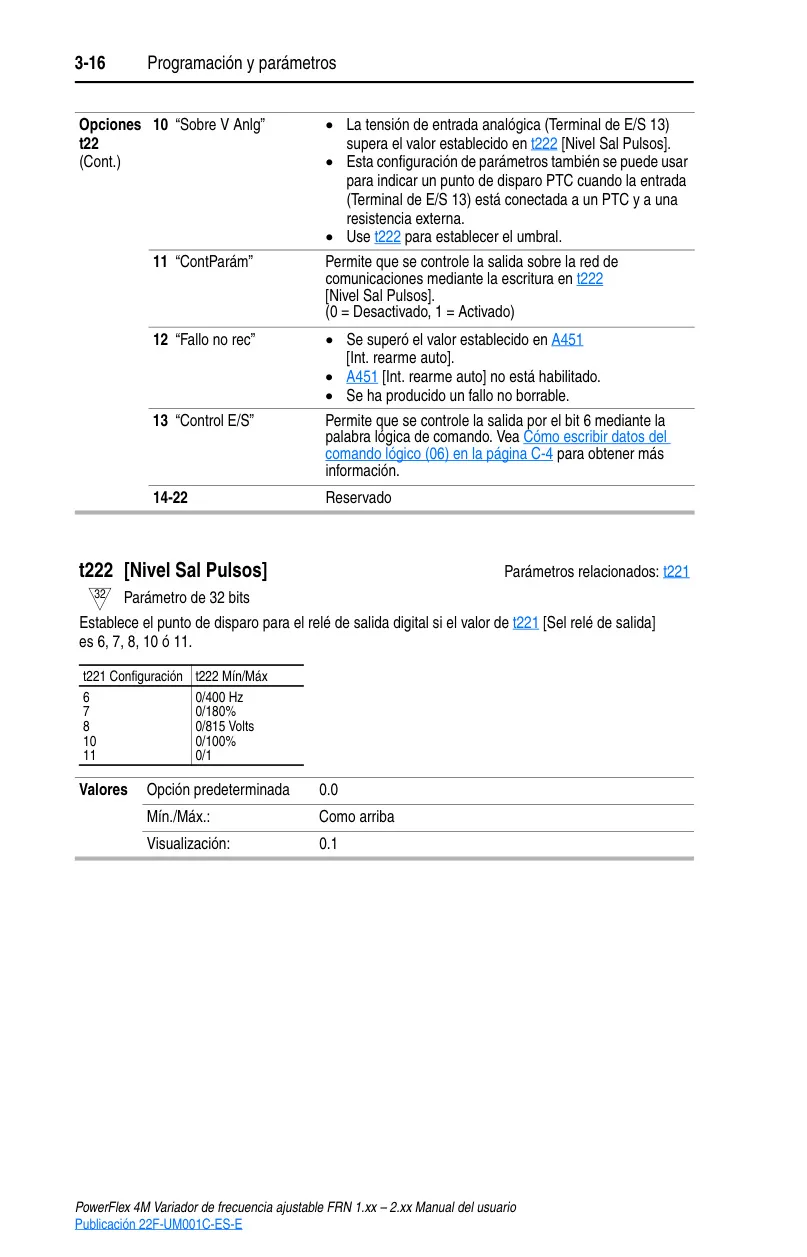

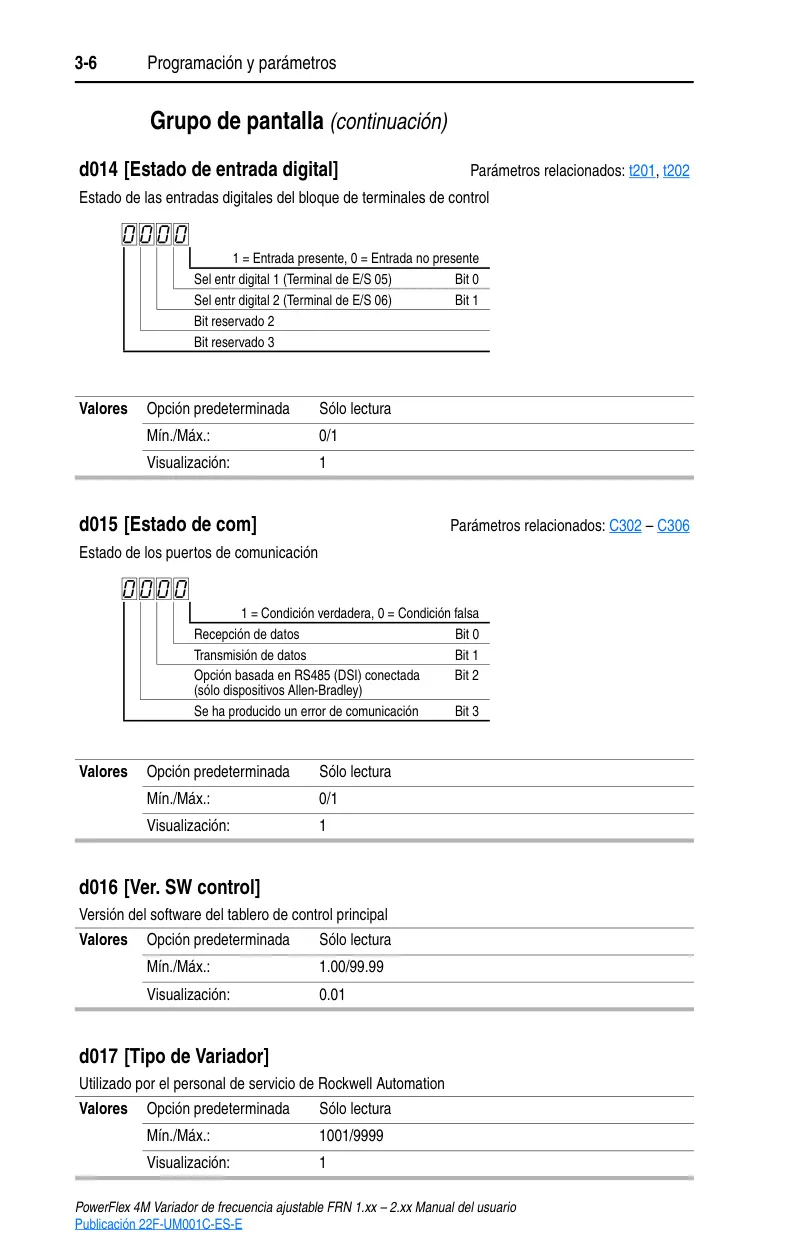

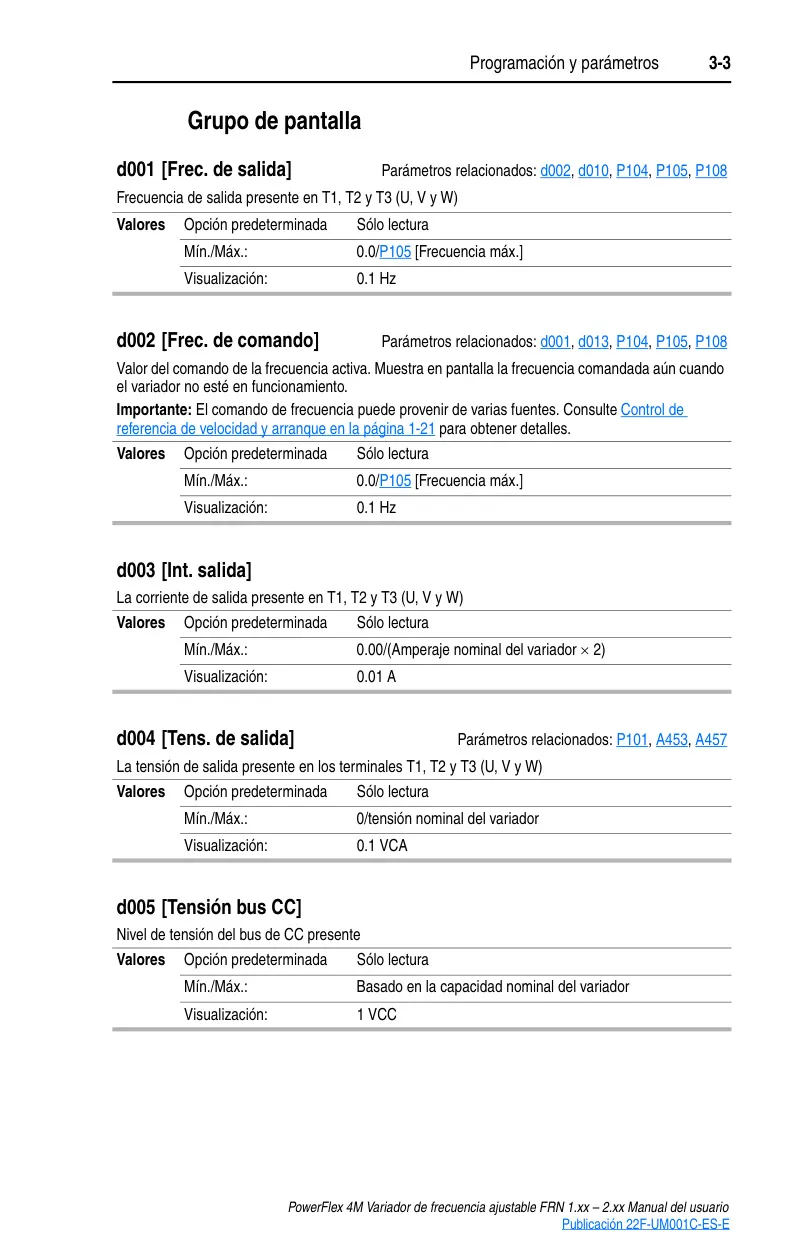

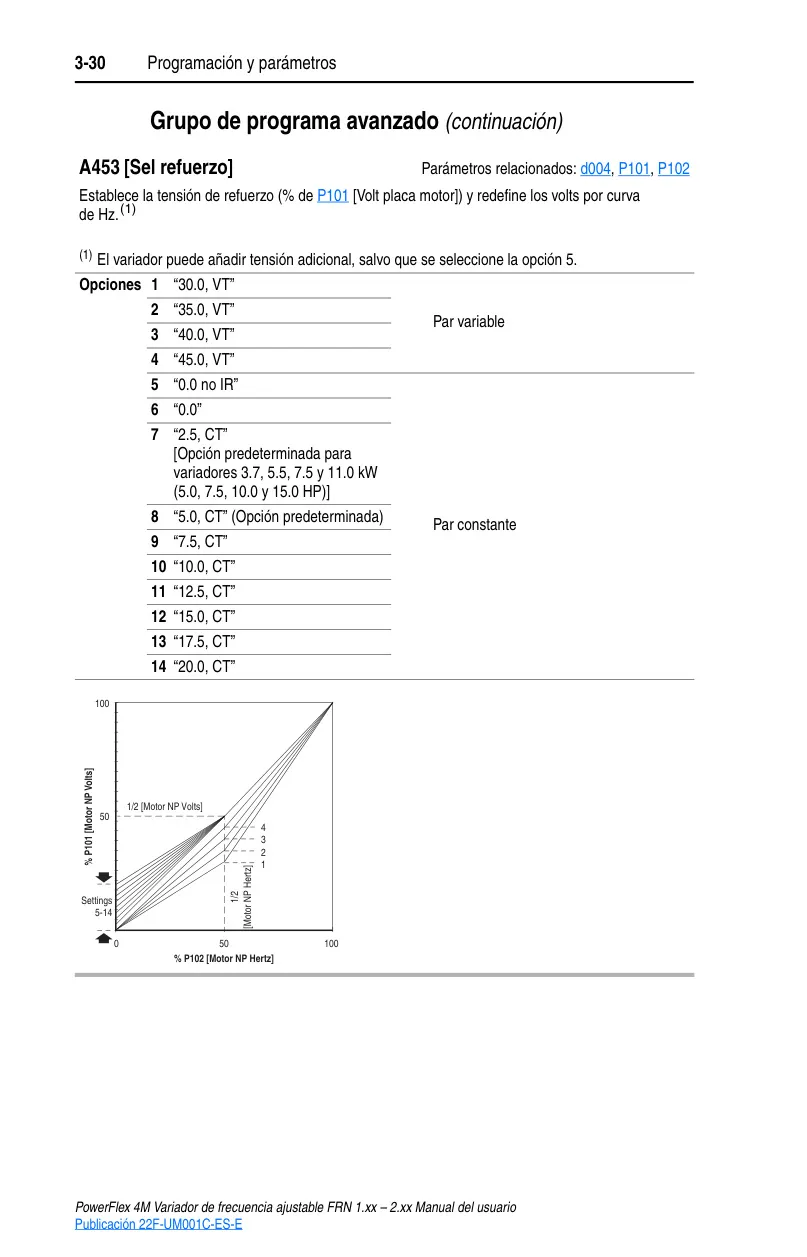

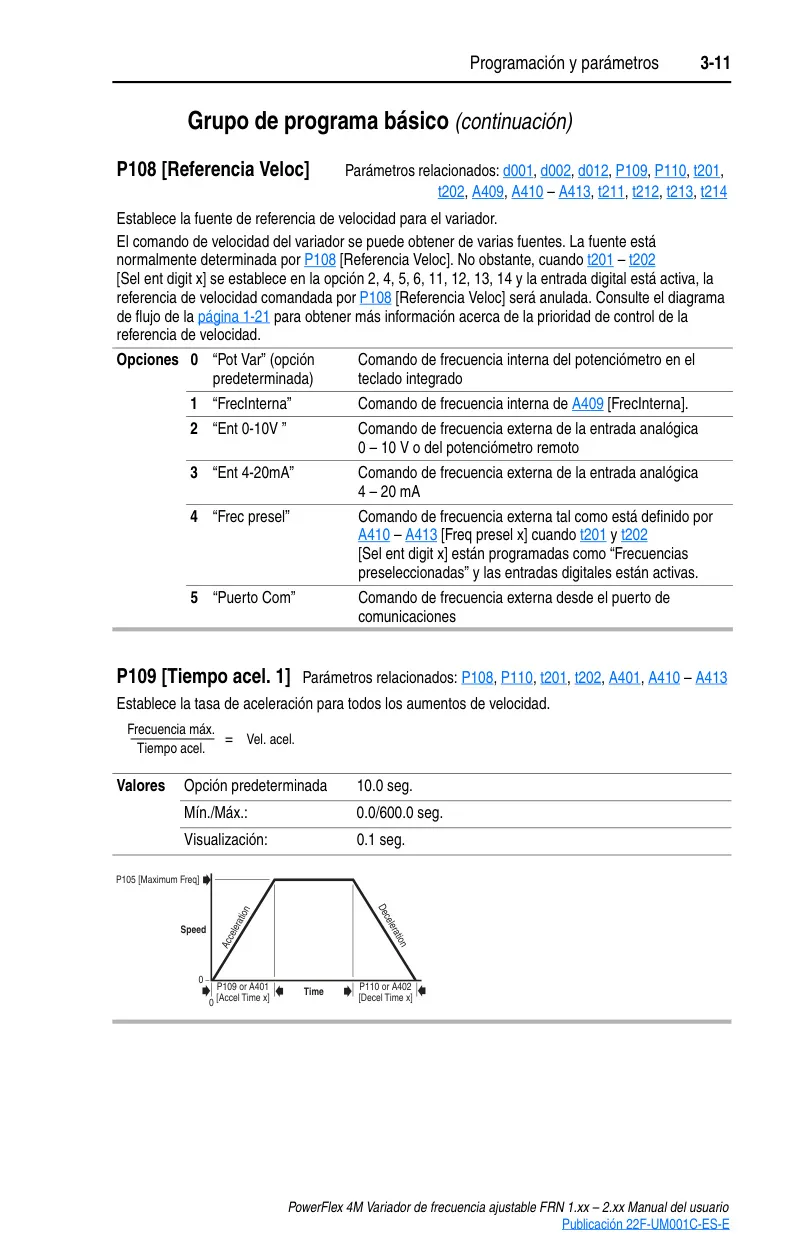

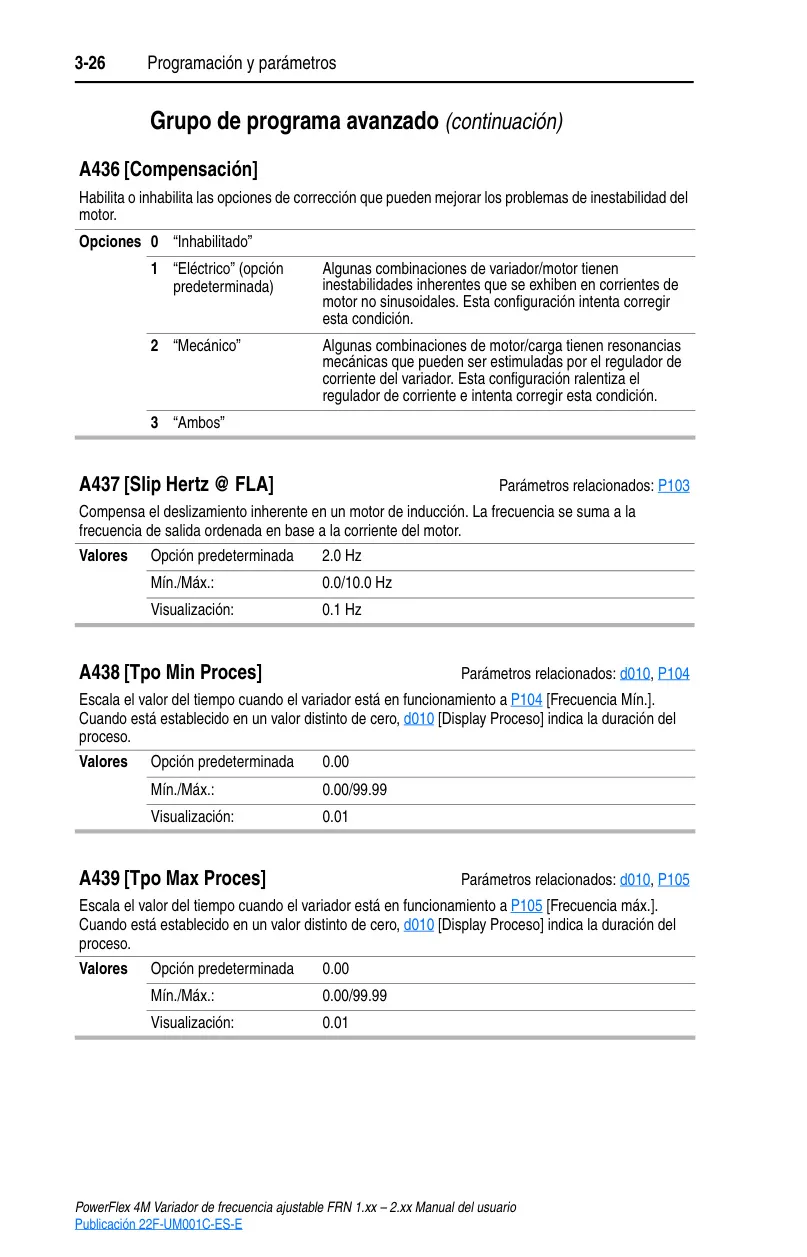

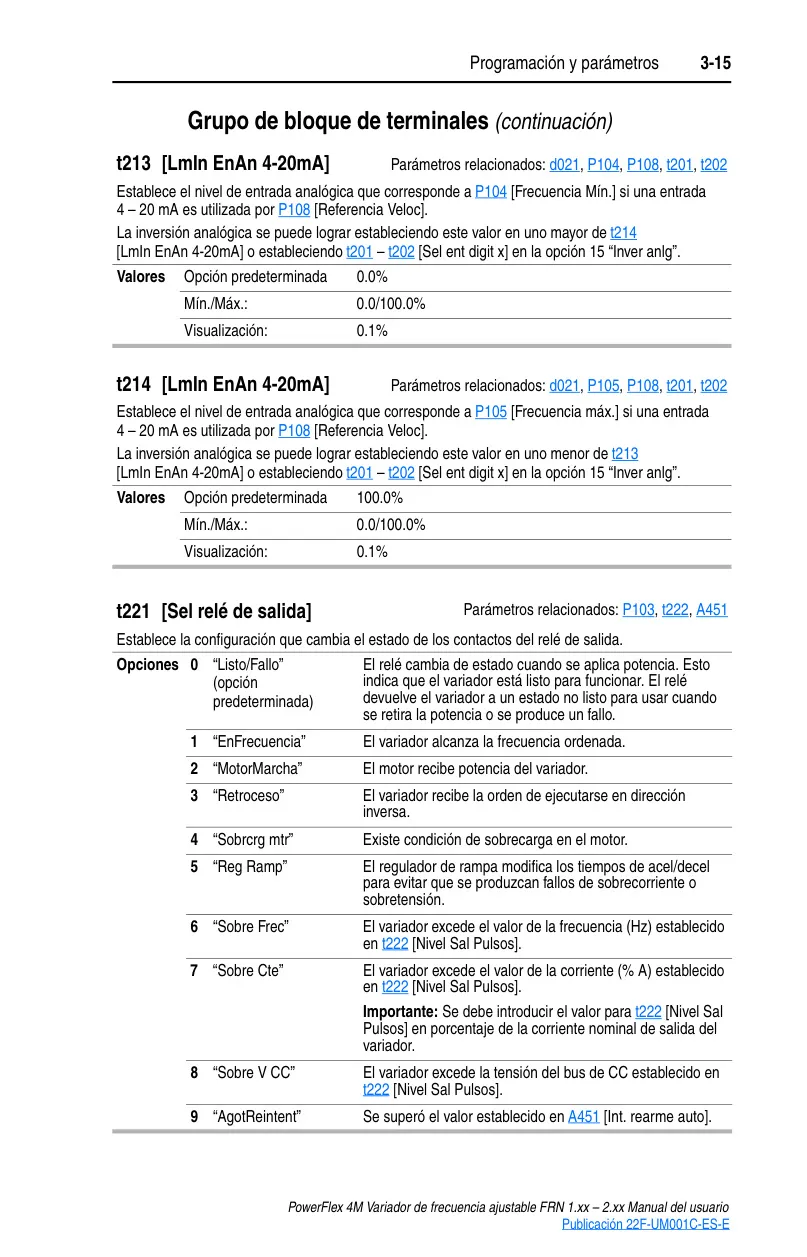

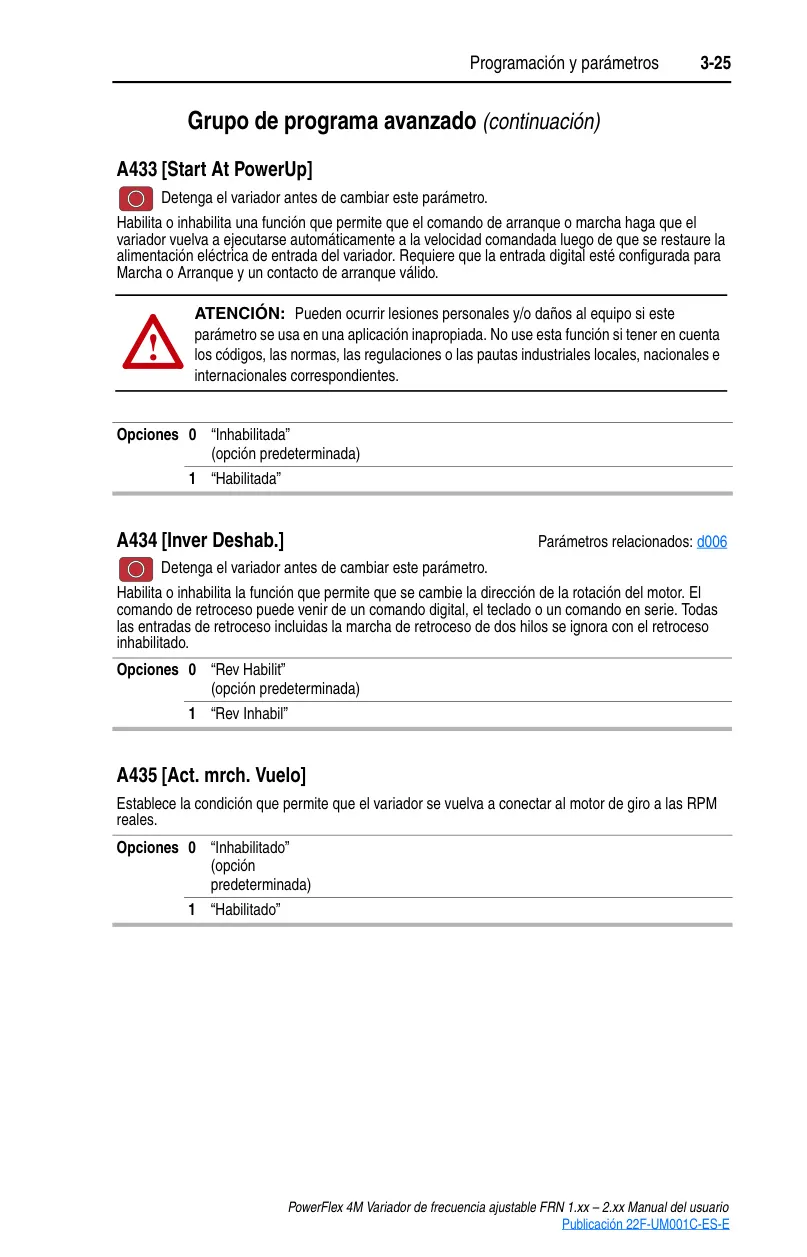

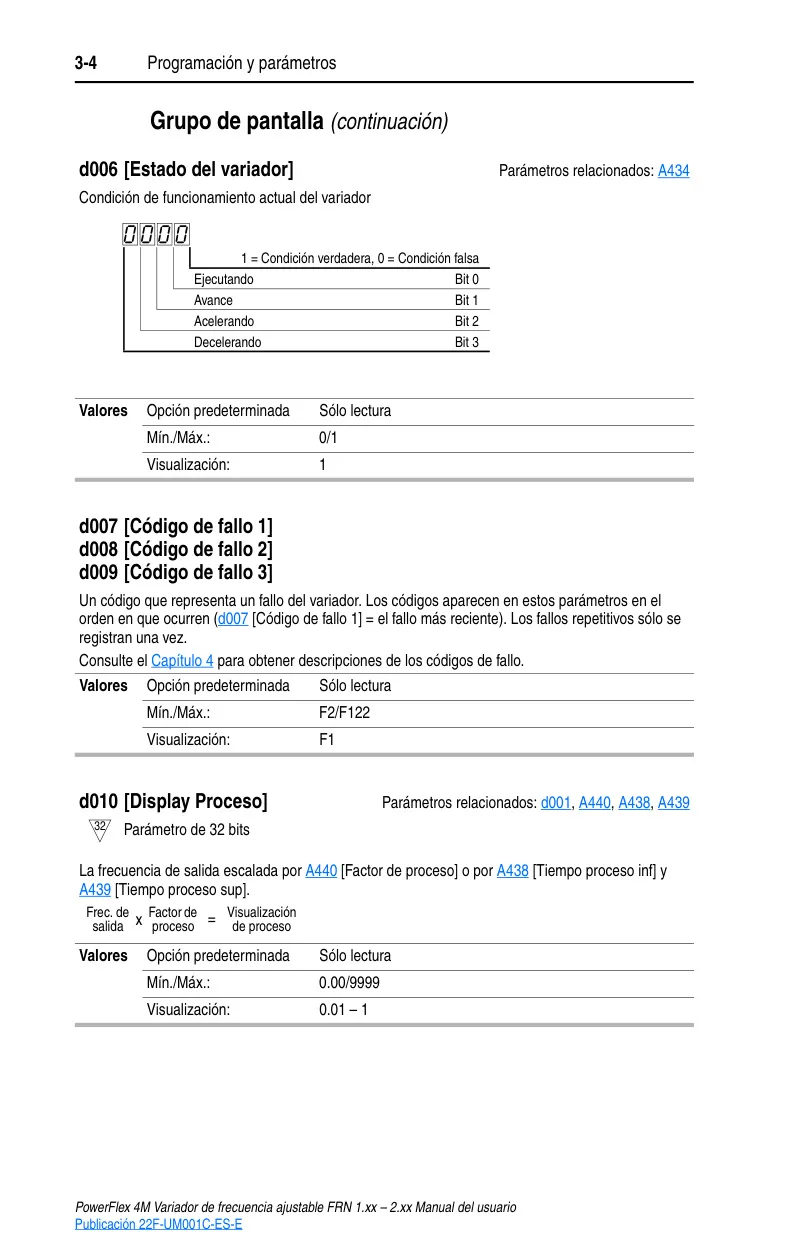

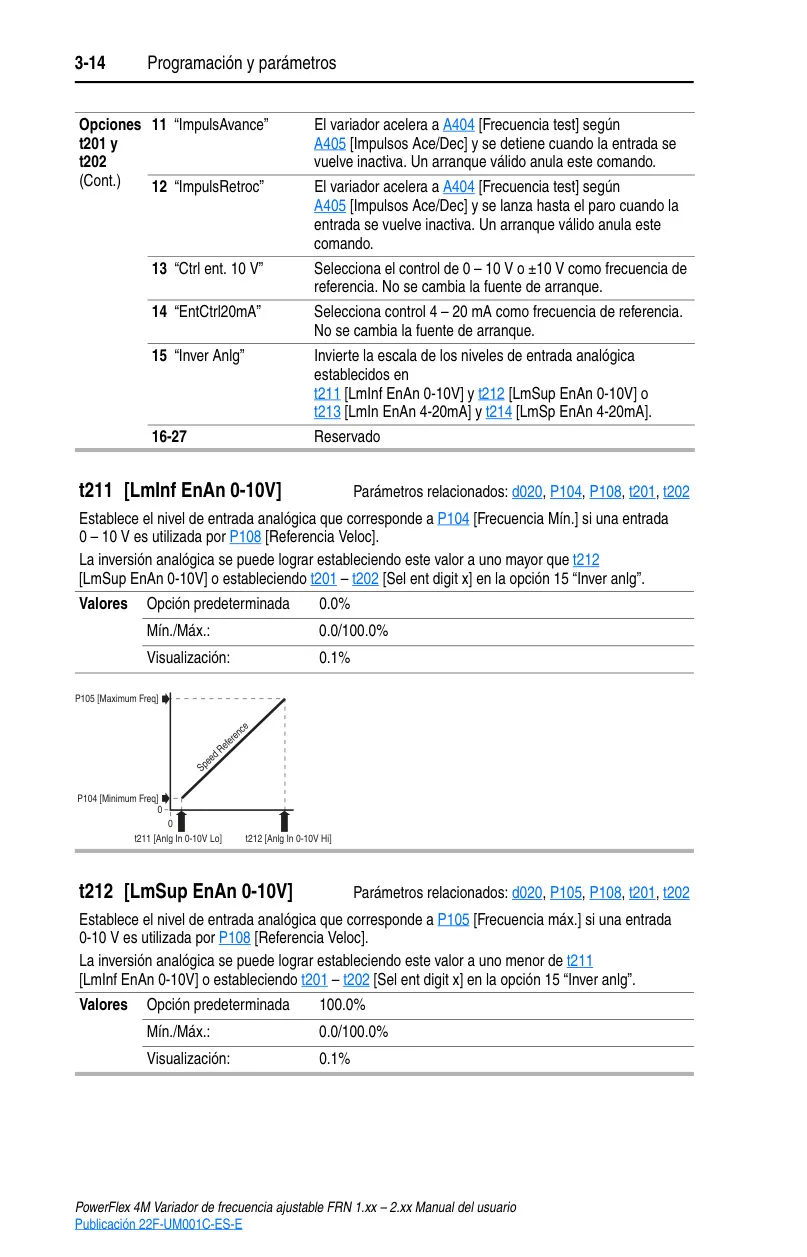

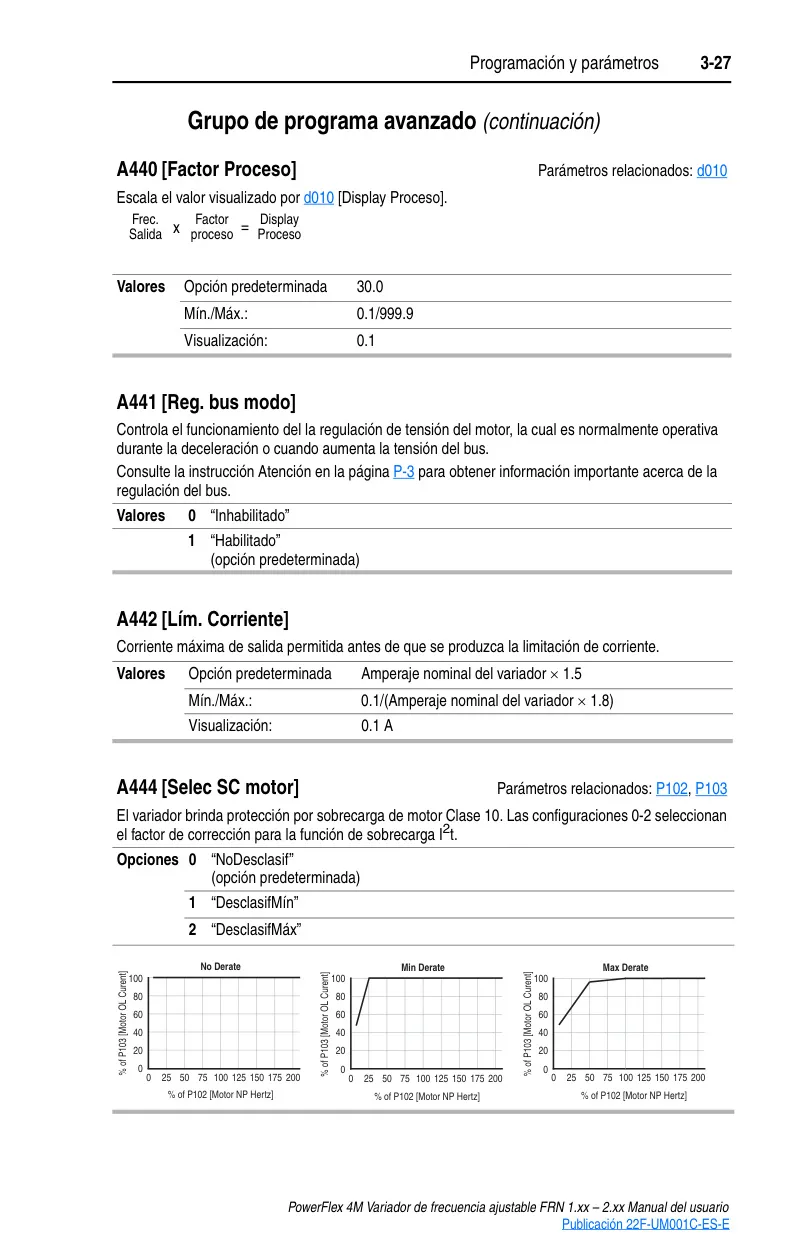

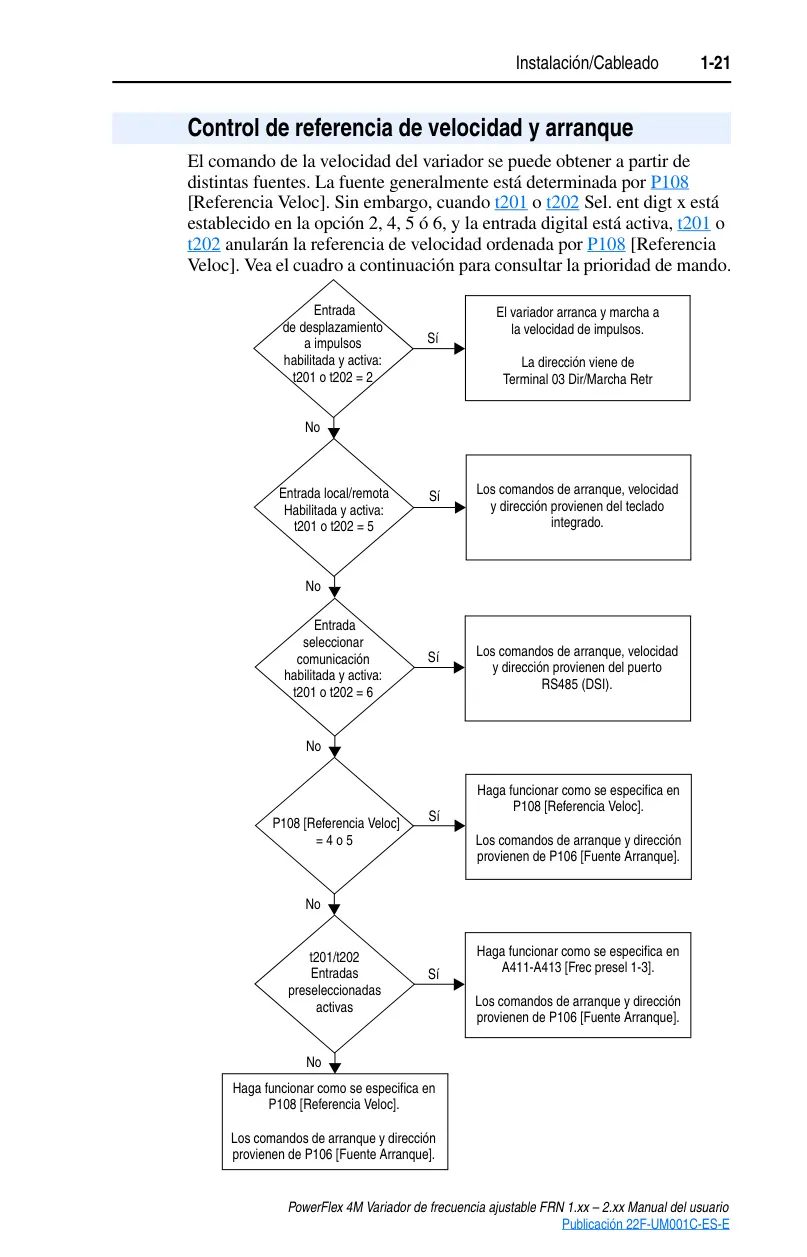

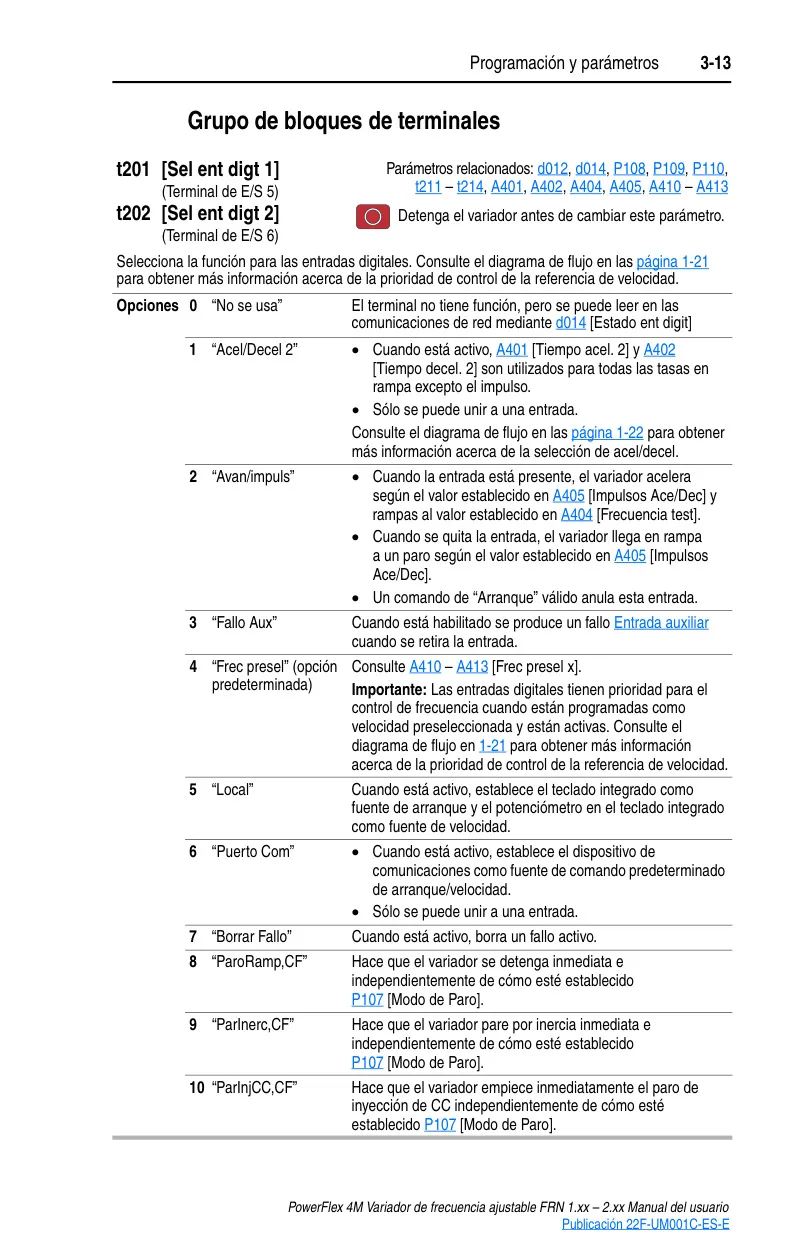

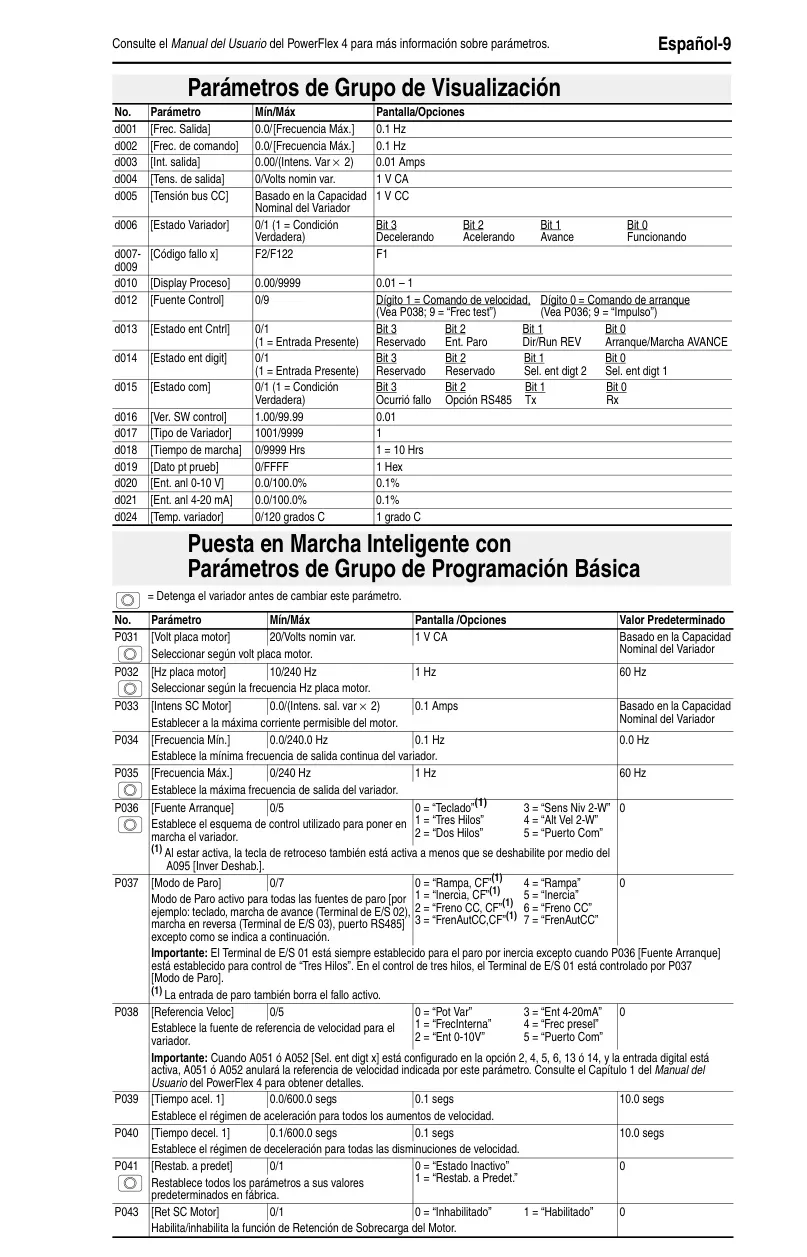

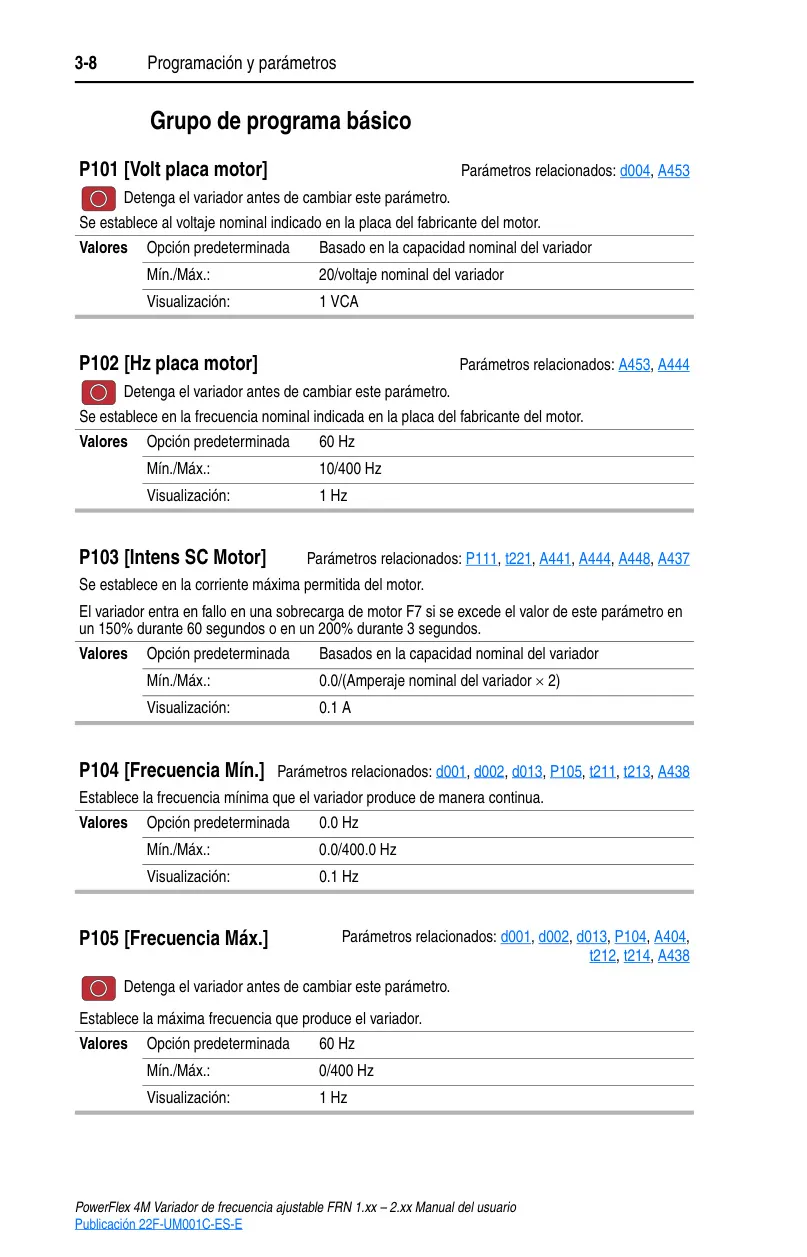

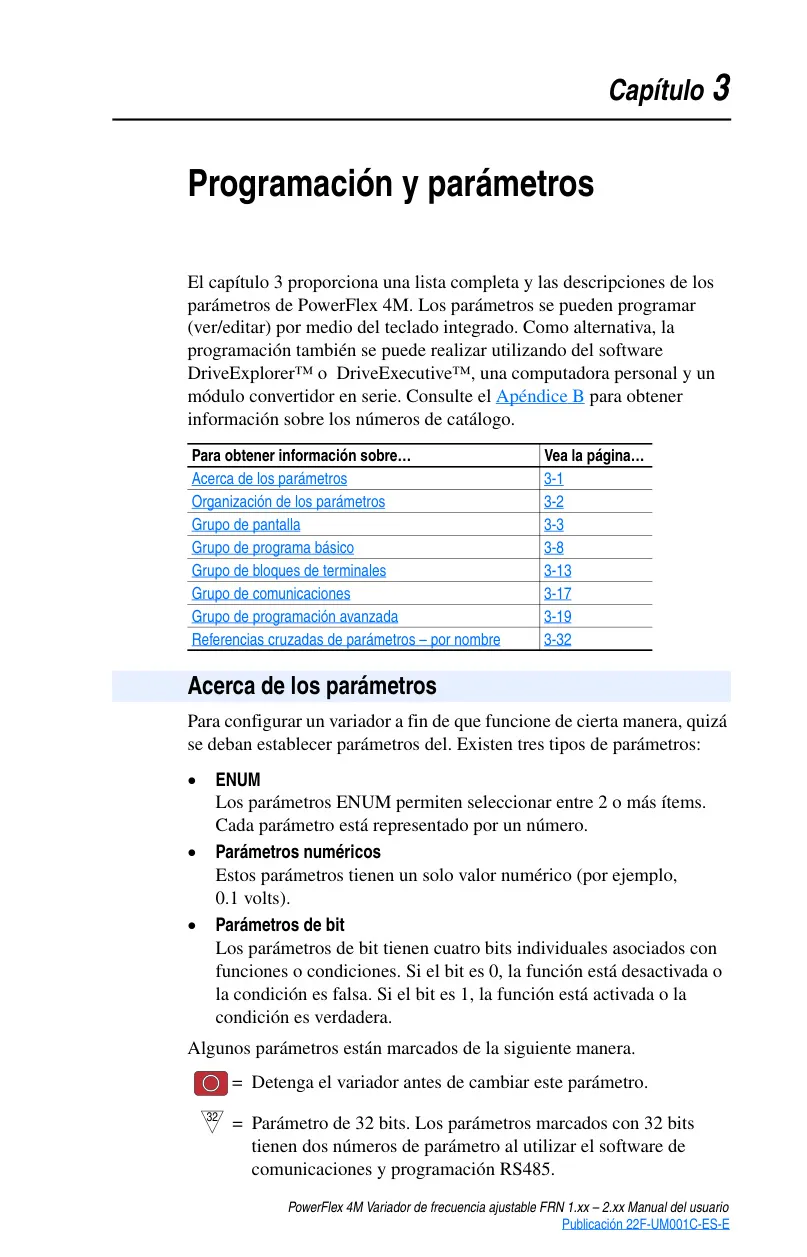

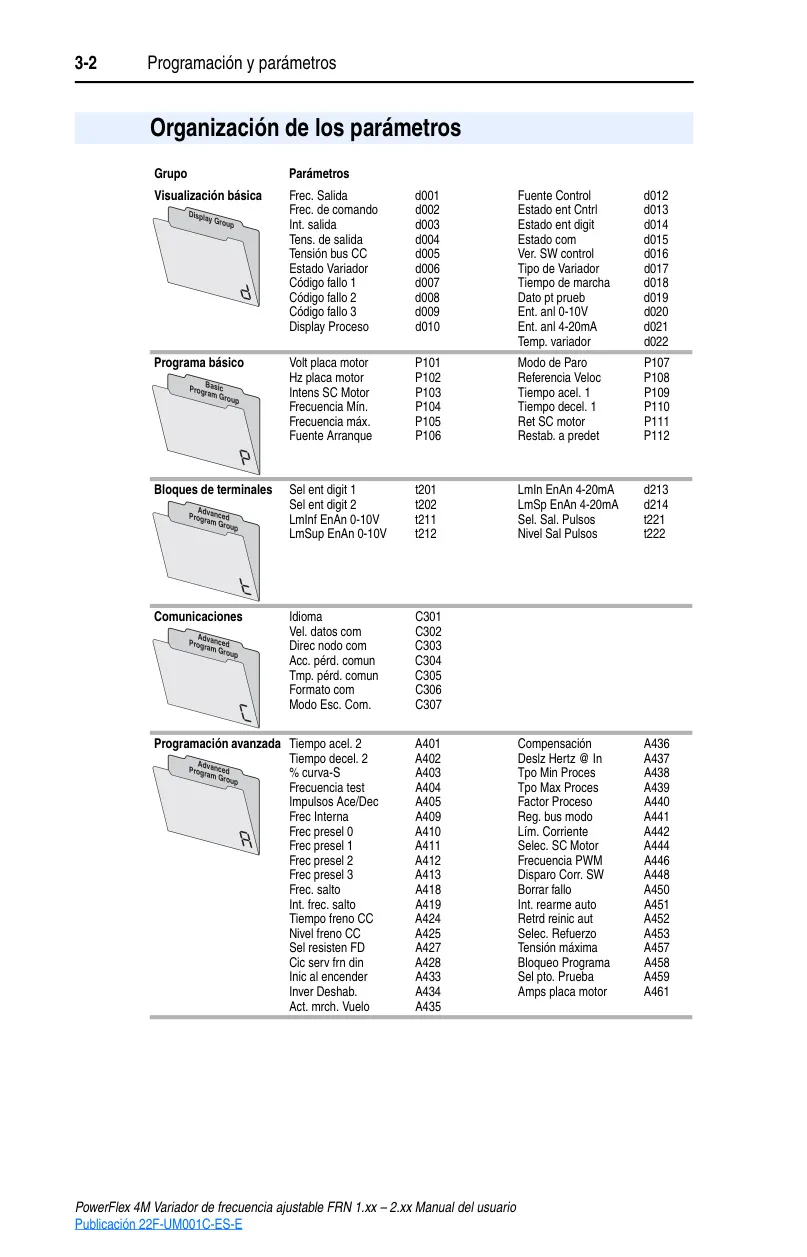

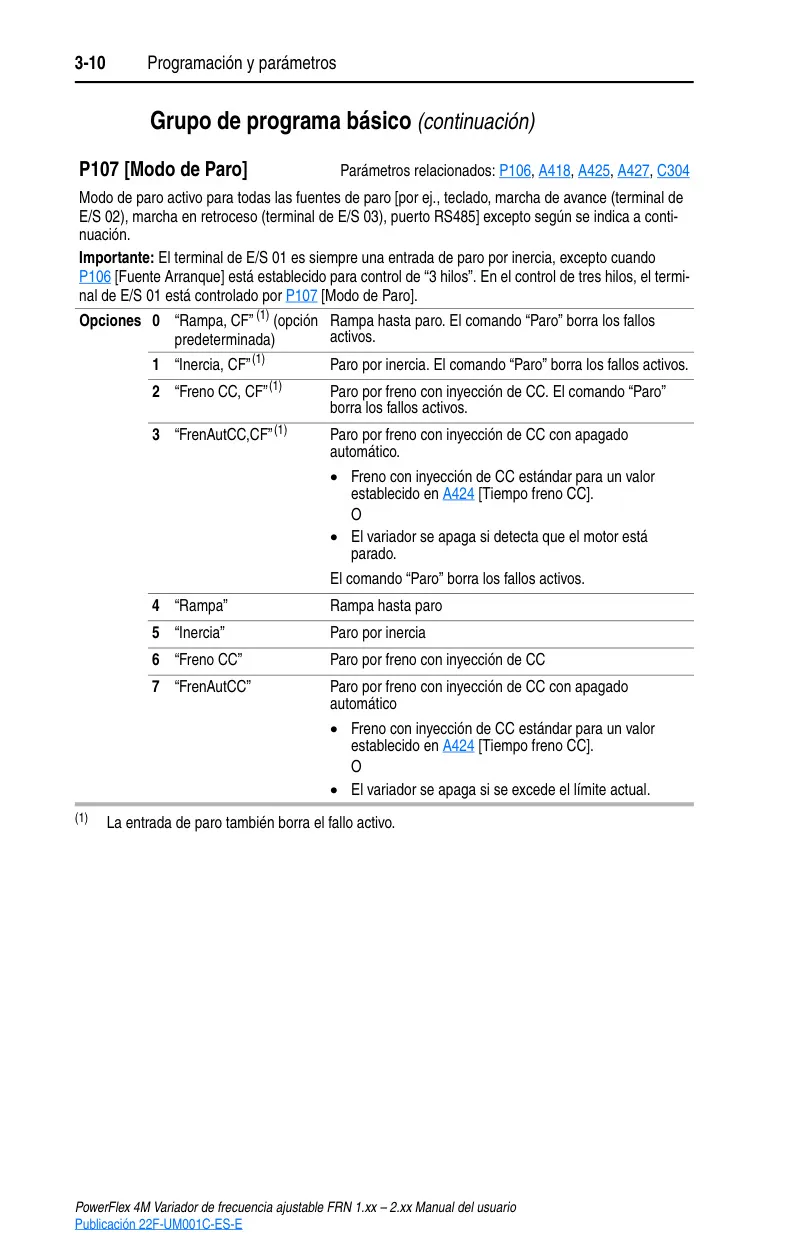

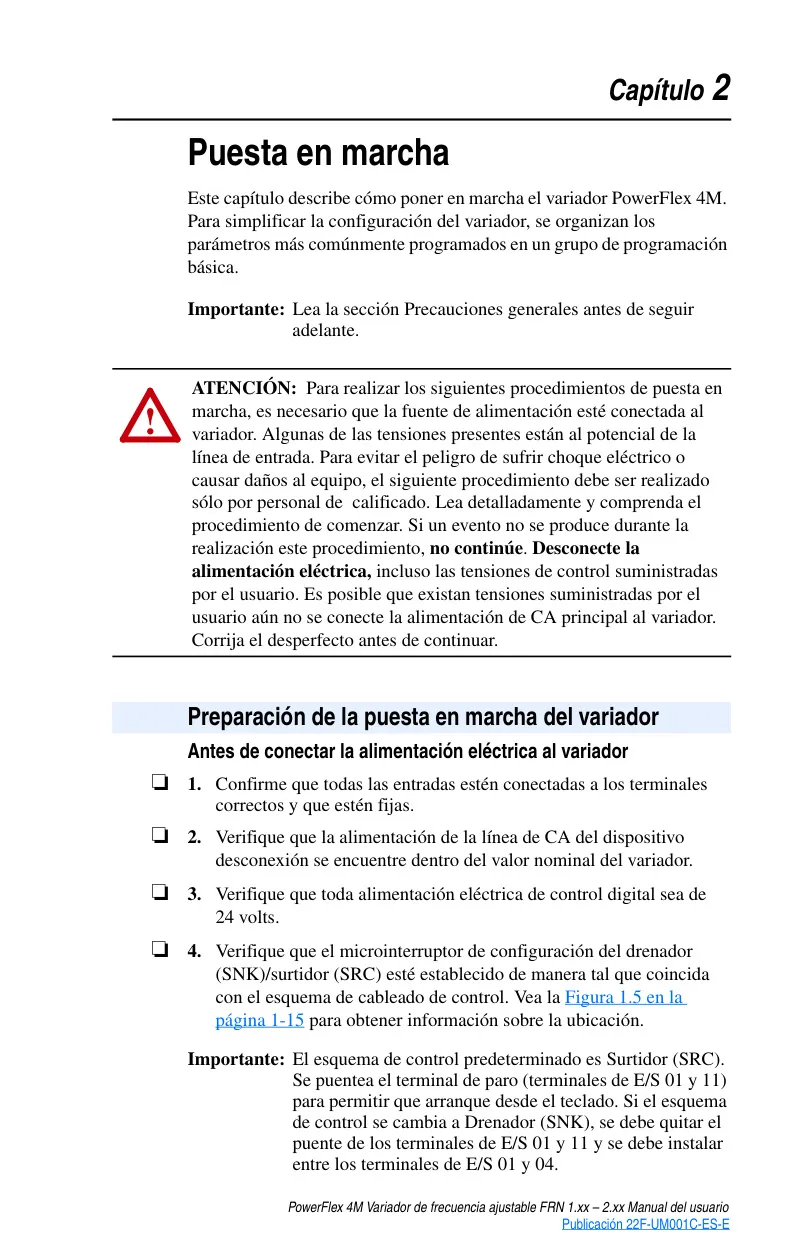

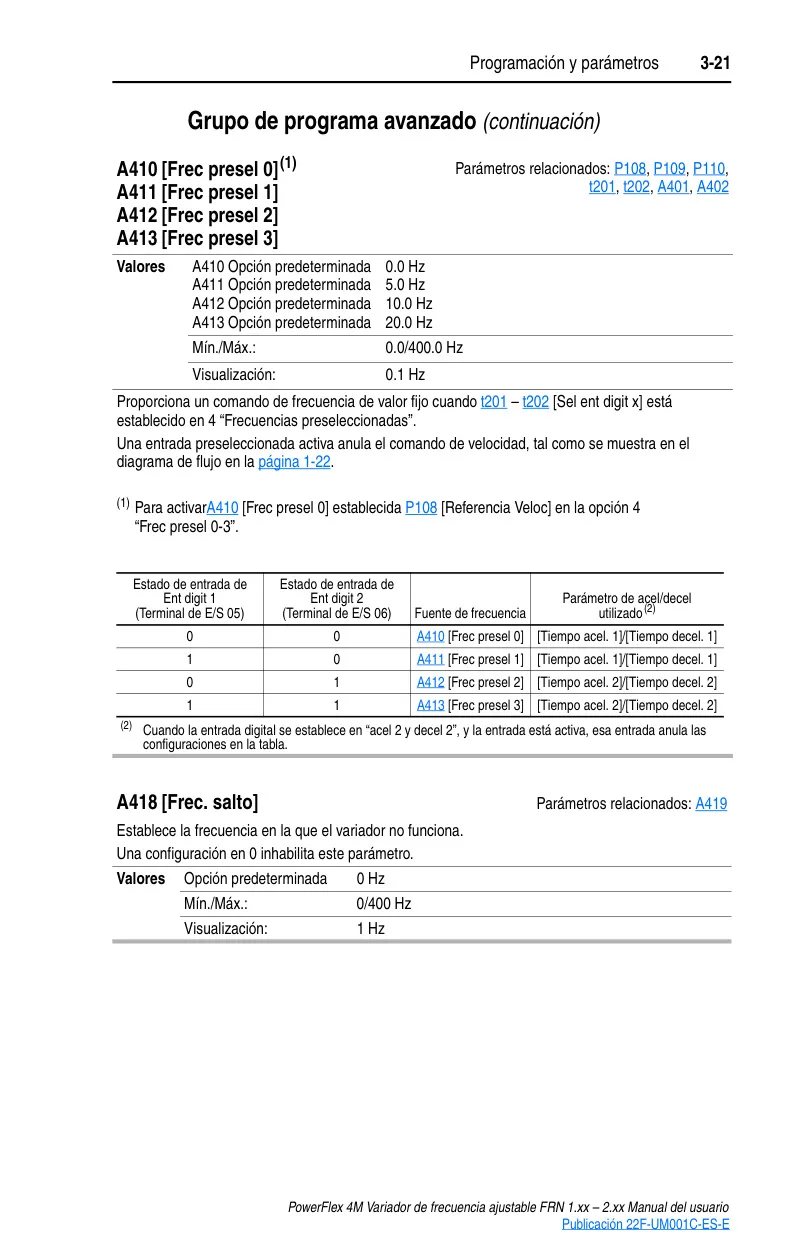

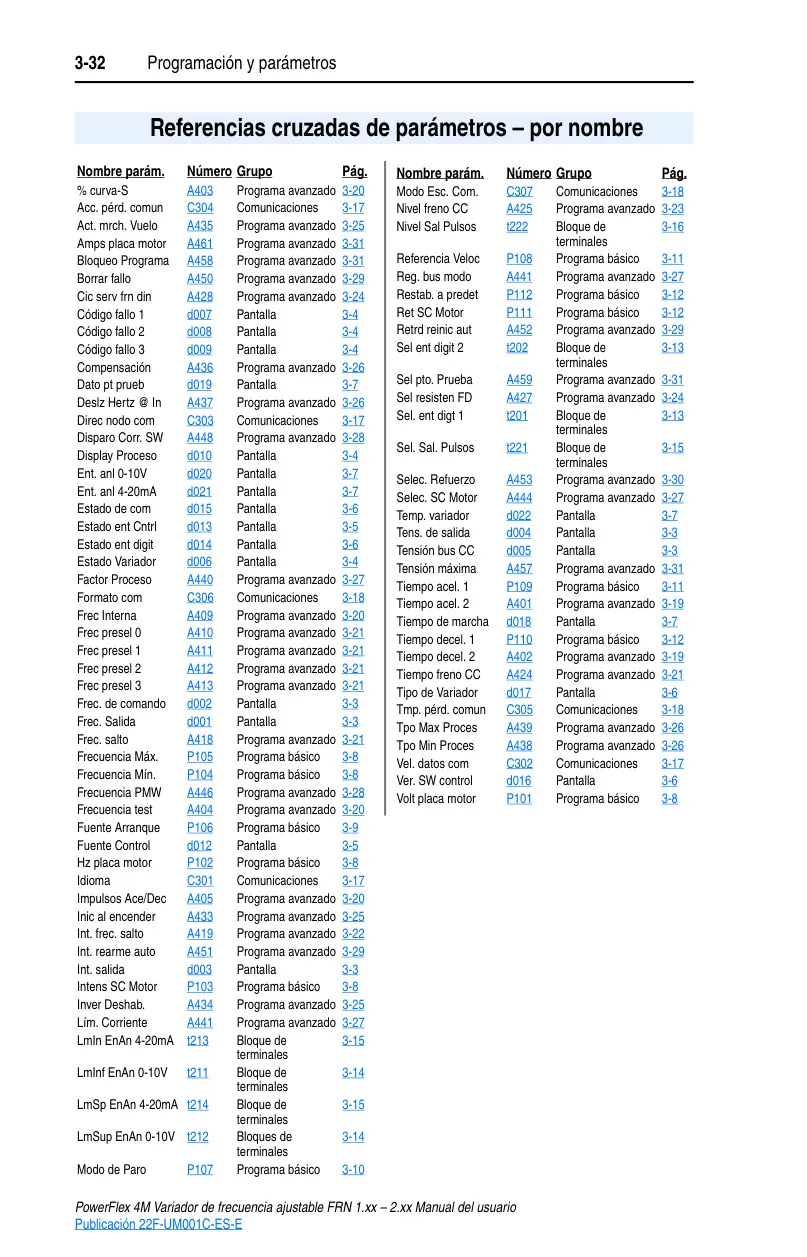

La programación del PowerFlex 4M se organiza en grupos lógicos: Pantalla, Programa Básico, Bloques de Terminales, Comunicaciones y Programación Avanzada. Esta estructura facilita el acceso y la modificación de los ajustes, desde los más comunes hasta los más específicos. Los parámetros pueden ser de tipo ENUM (selección de opciones), numéricos (valores específicos) o de bit (funciones activas/inactivas), proporcionando una gran flexibilidad para adaptar el variador a los requisitos exactos de la aplicación.

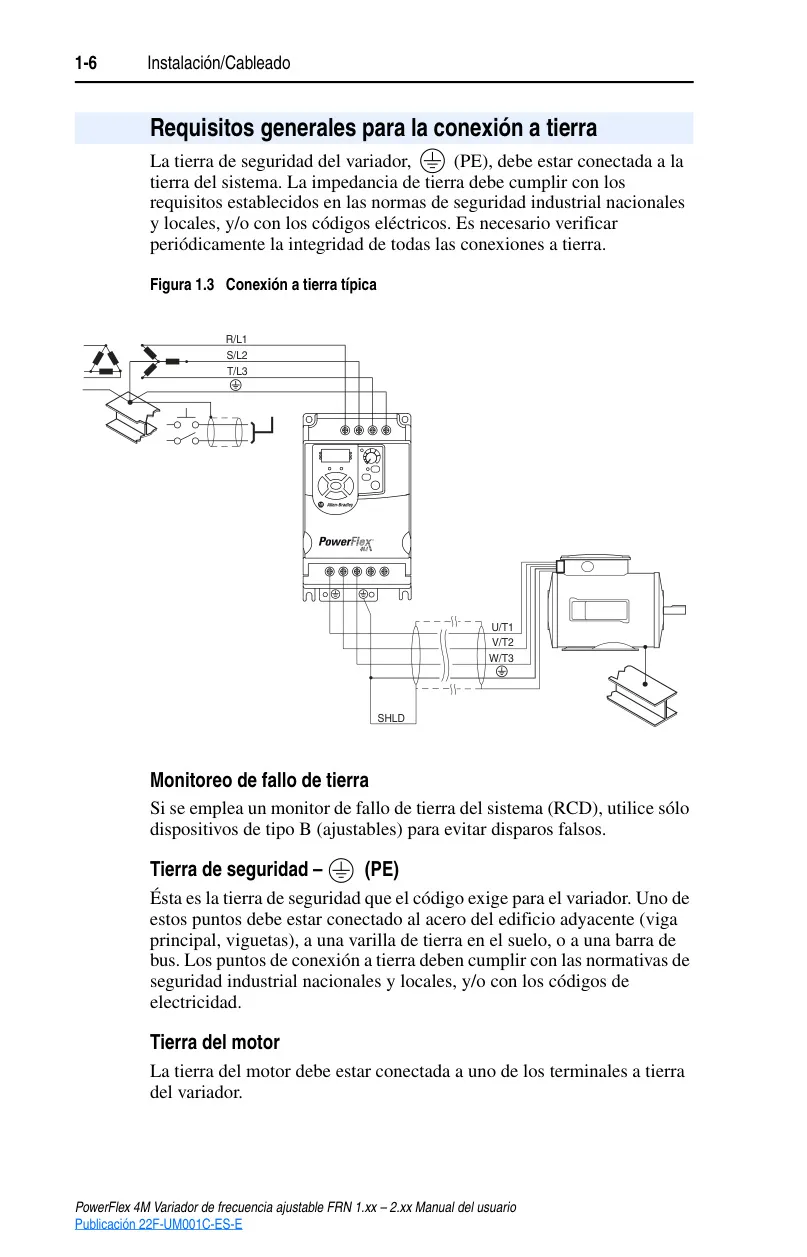

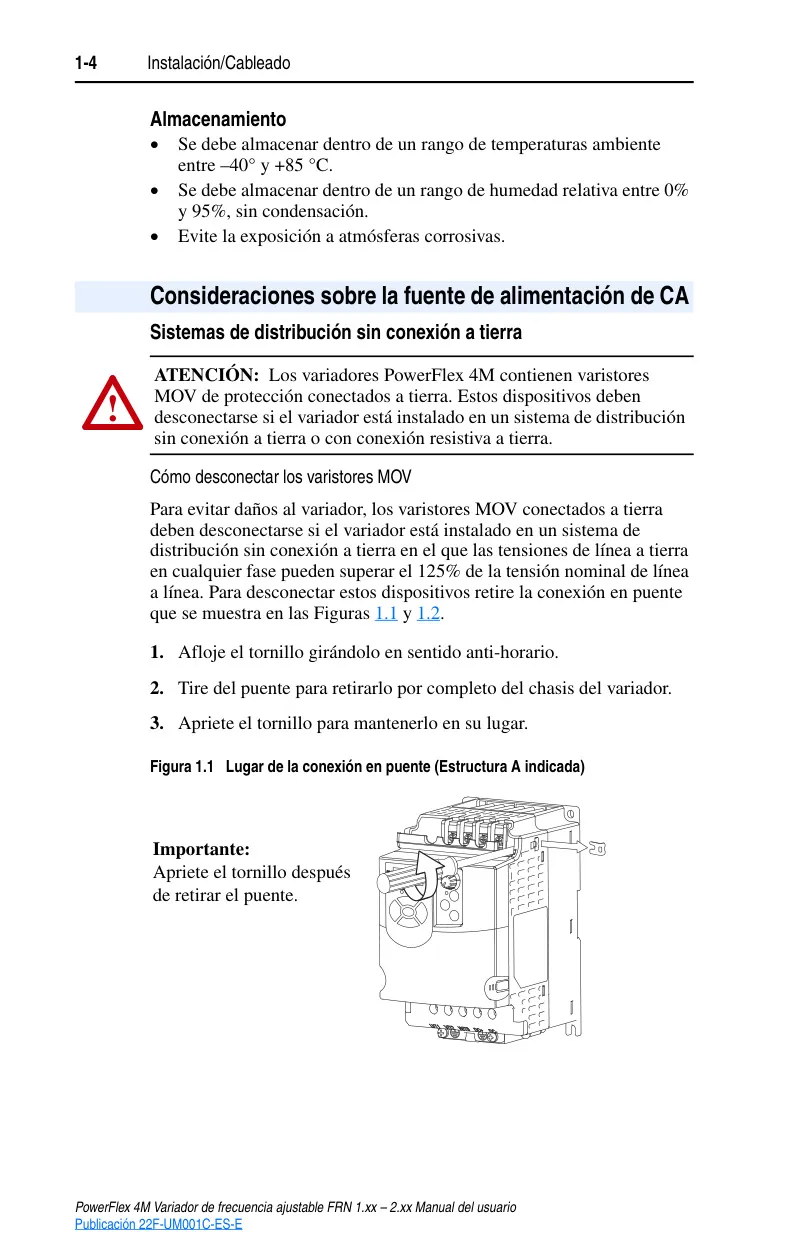

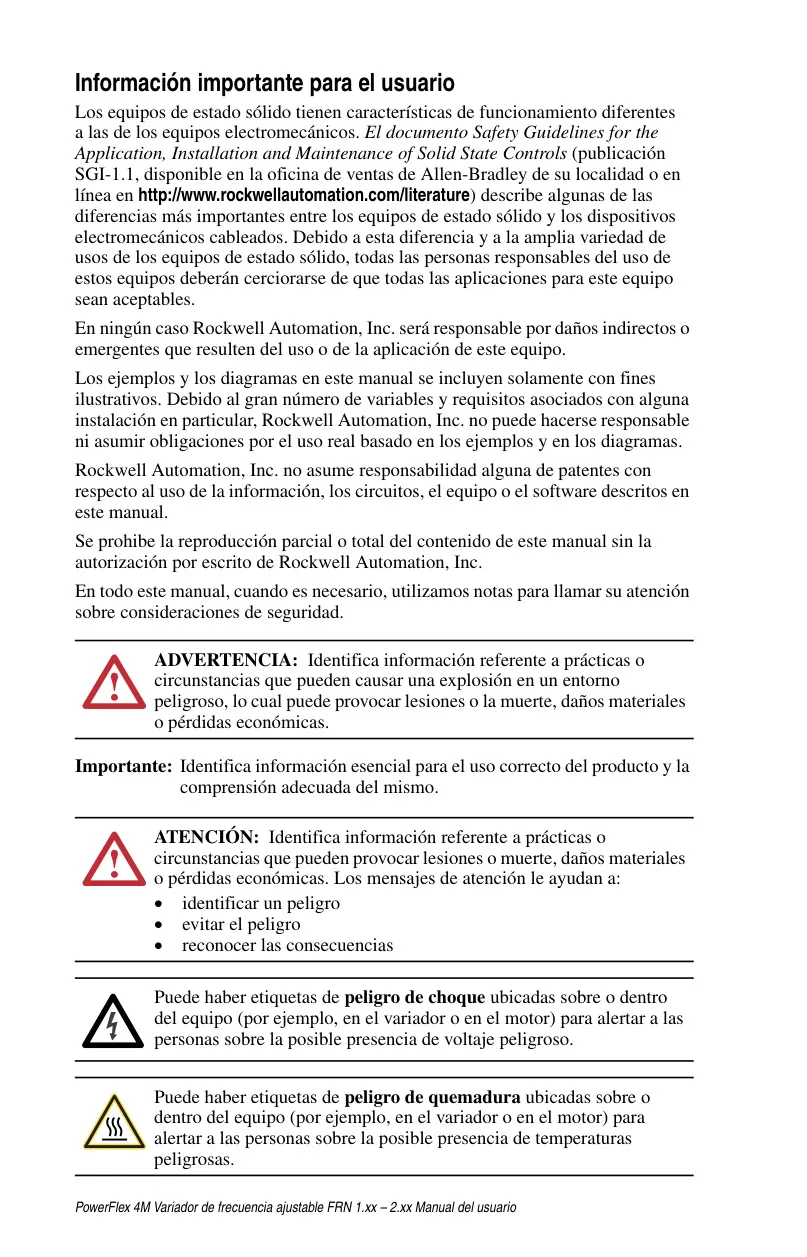

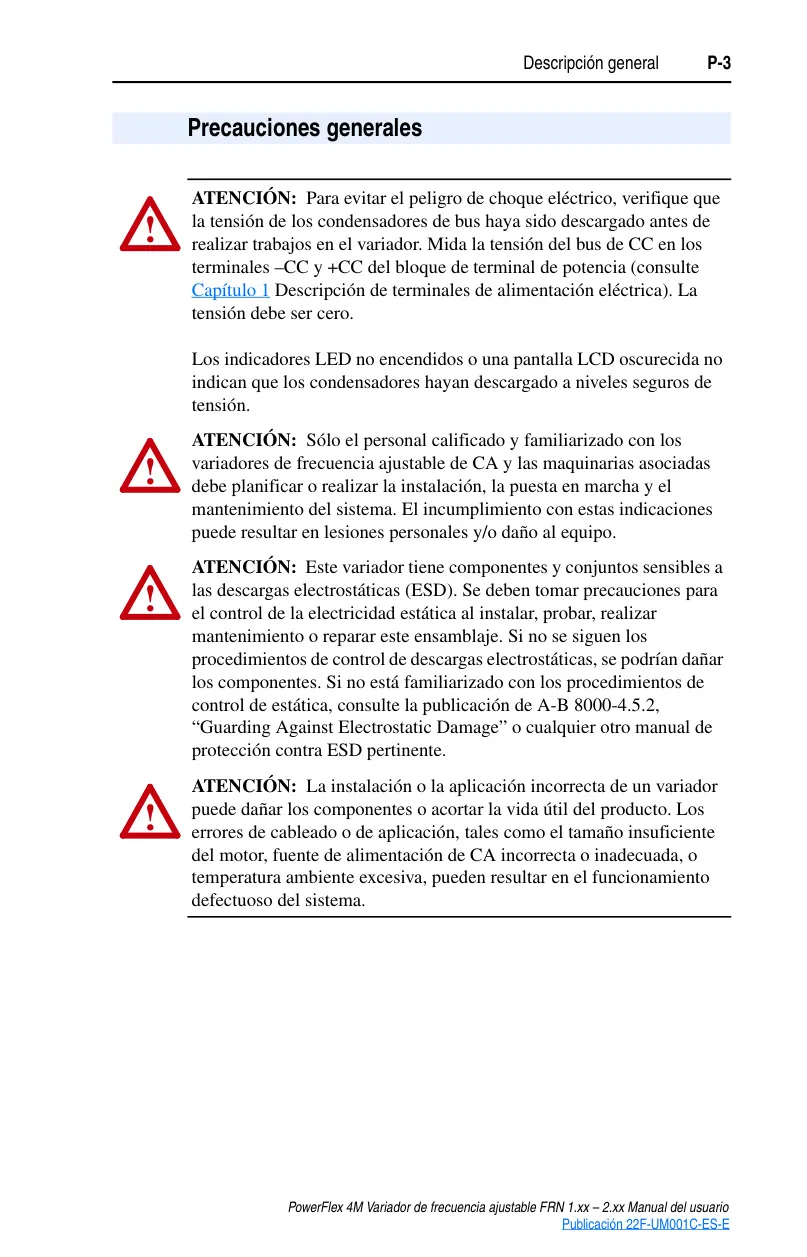

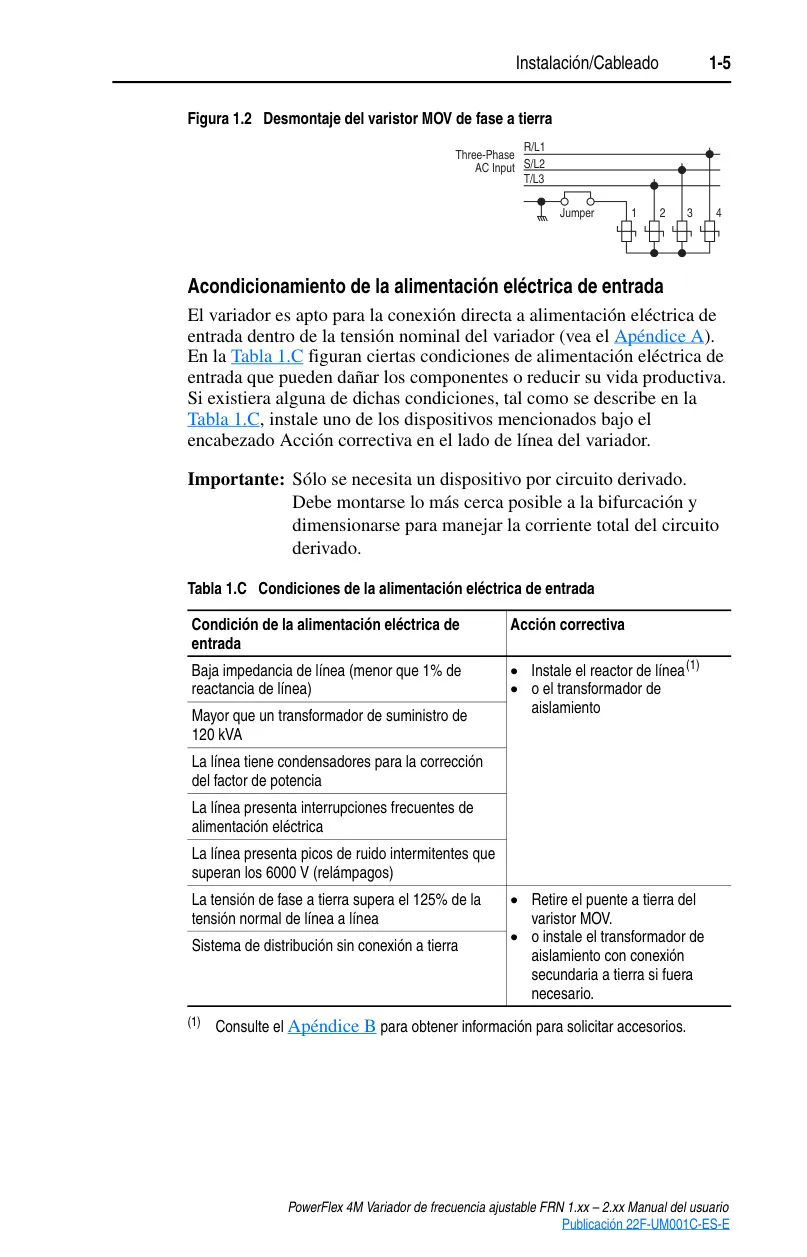

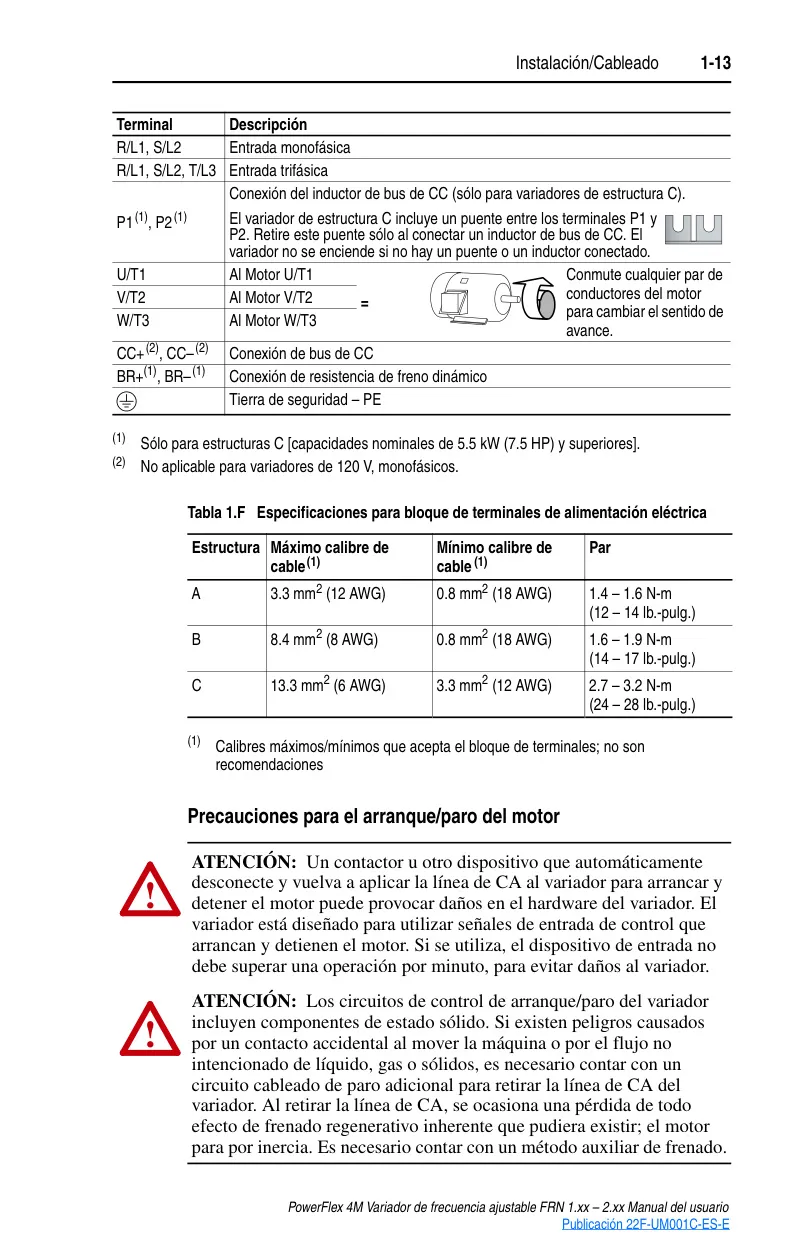

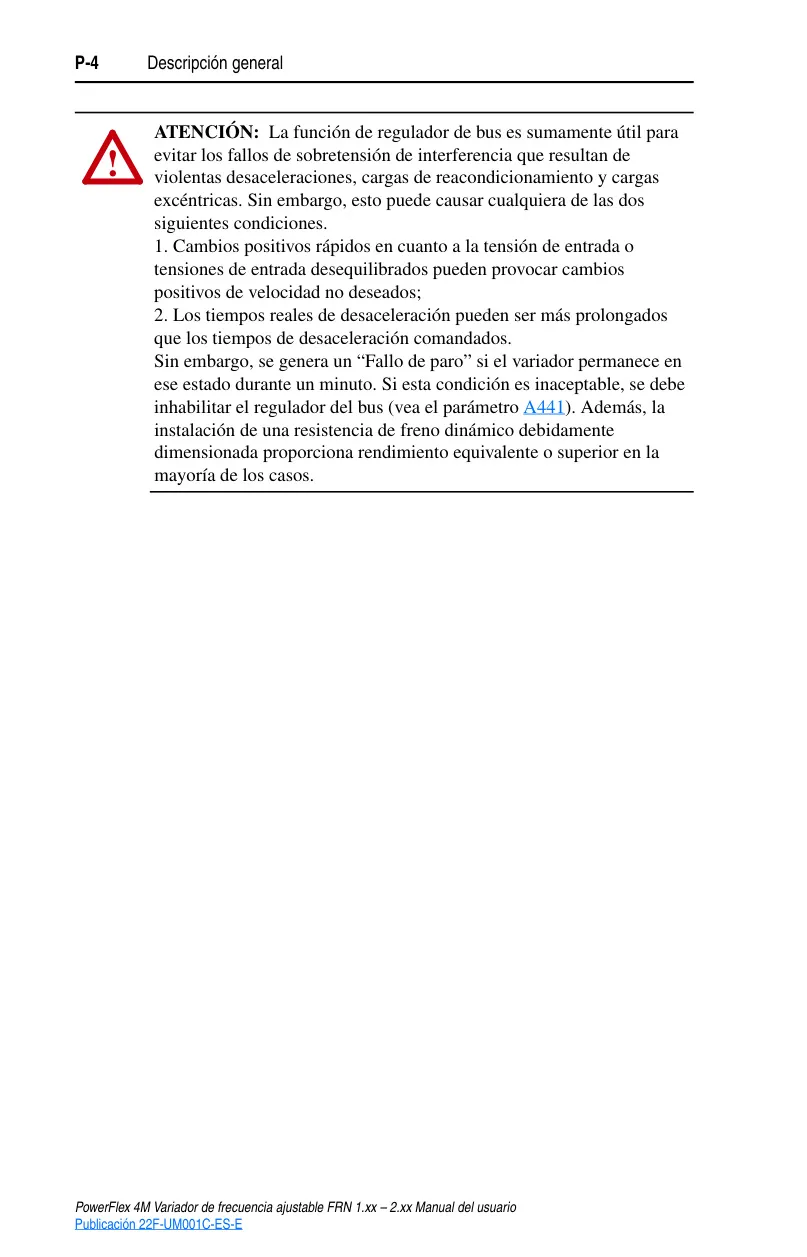

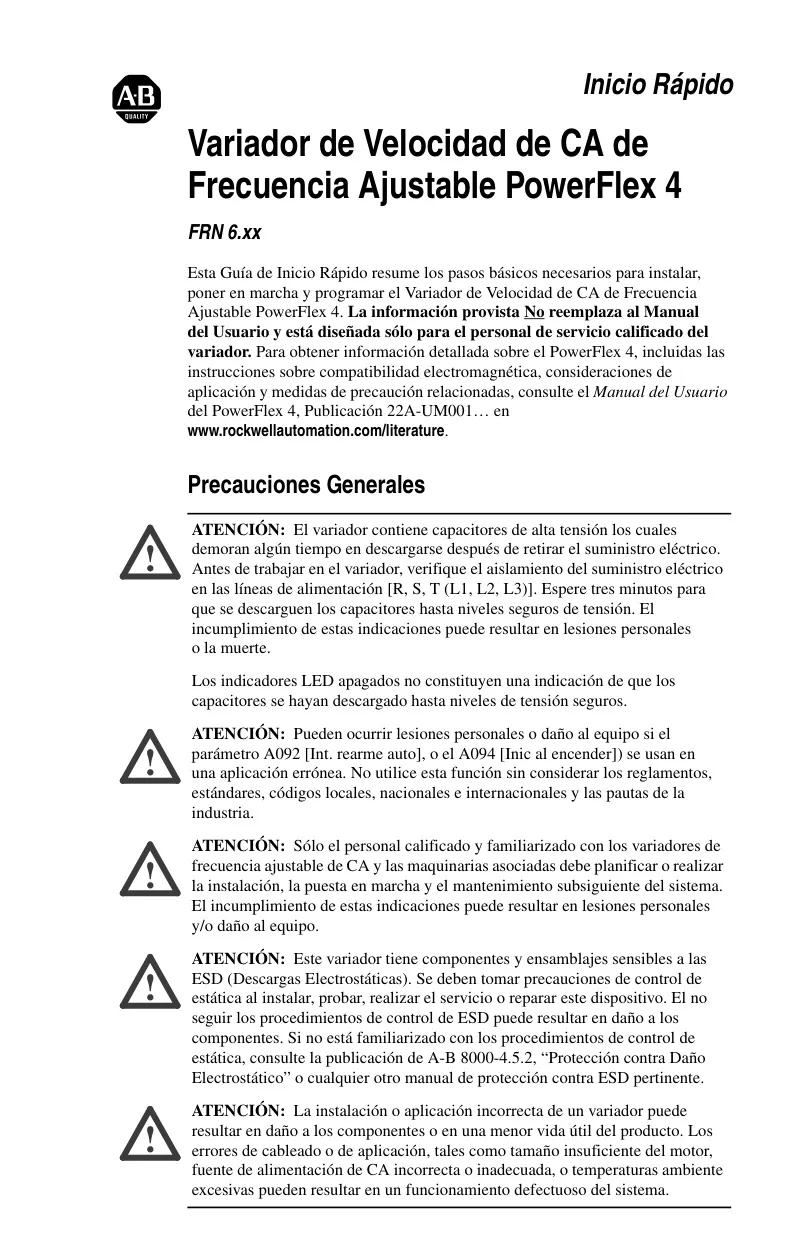

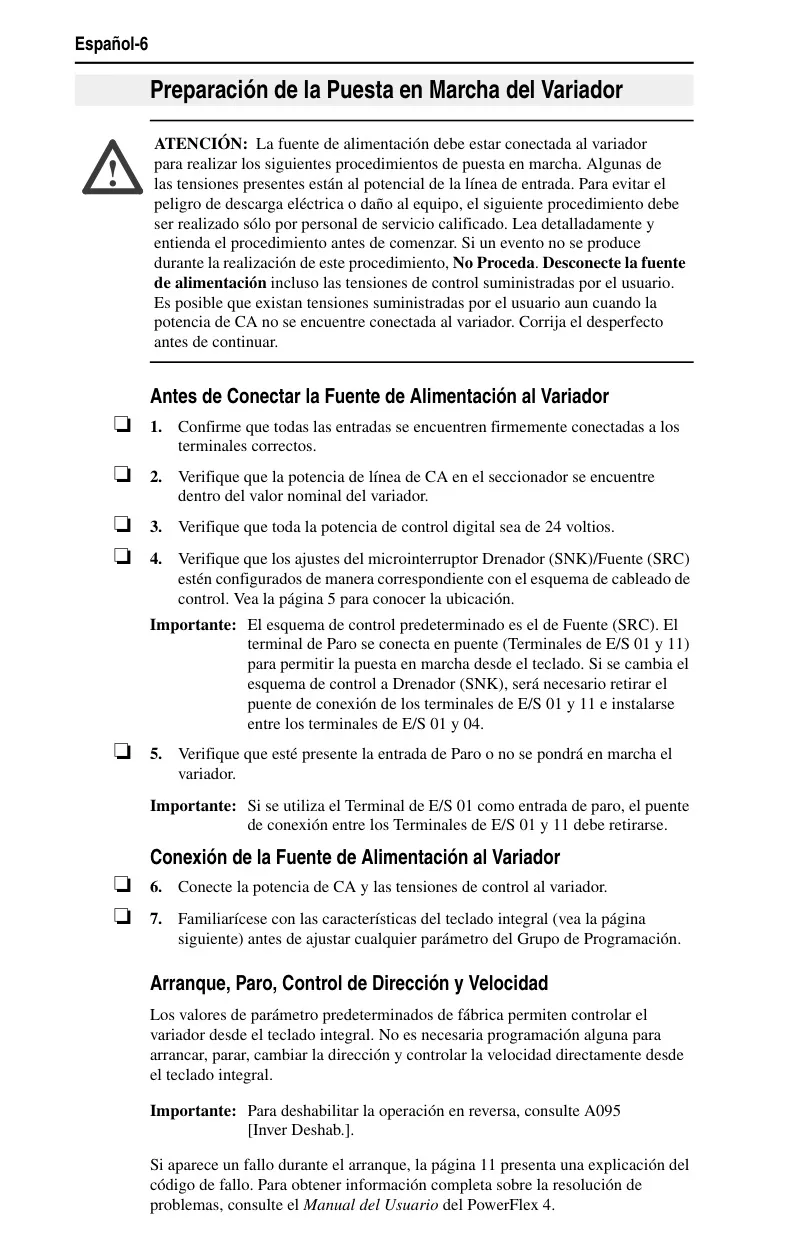

En términos de seguridad, el variador incorpora varias precauciones importantes. Incluye varistores MOV para protección contra picos de tensión, los cuales deben desconectarse en sistemas de distribución sin conexión a tierra para evitar daños. Además, el manual enfatiza la importancia de una conexión a tierra adecuada y advierte contra el uso de contactores para arrancar/detener el motor de forma repetida, ya que esto podría dañar el hardware del variador.

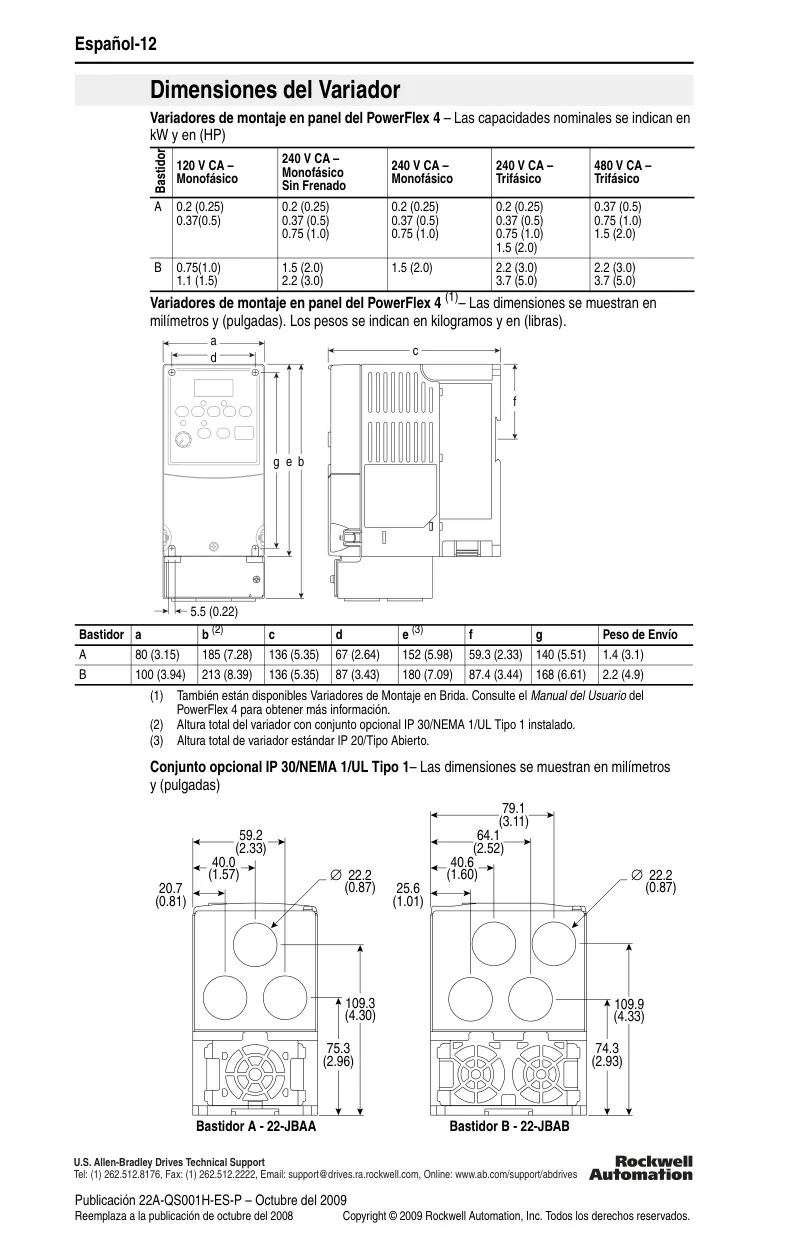

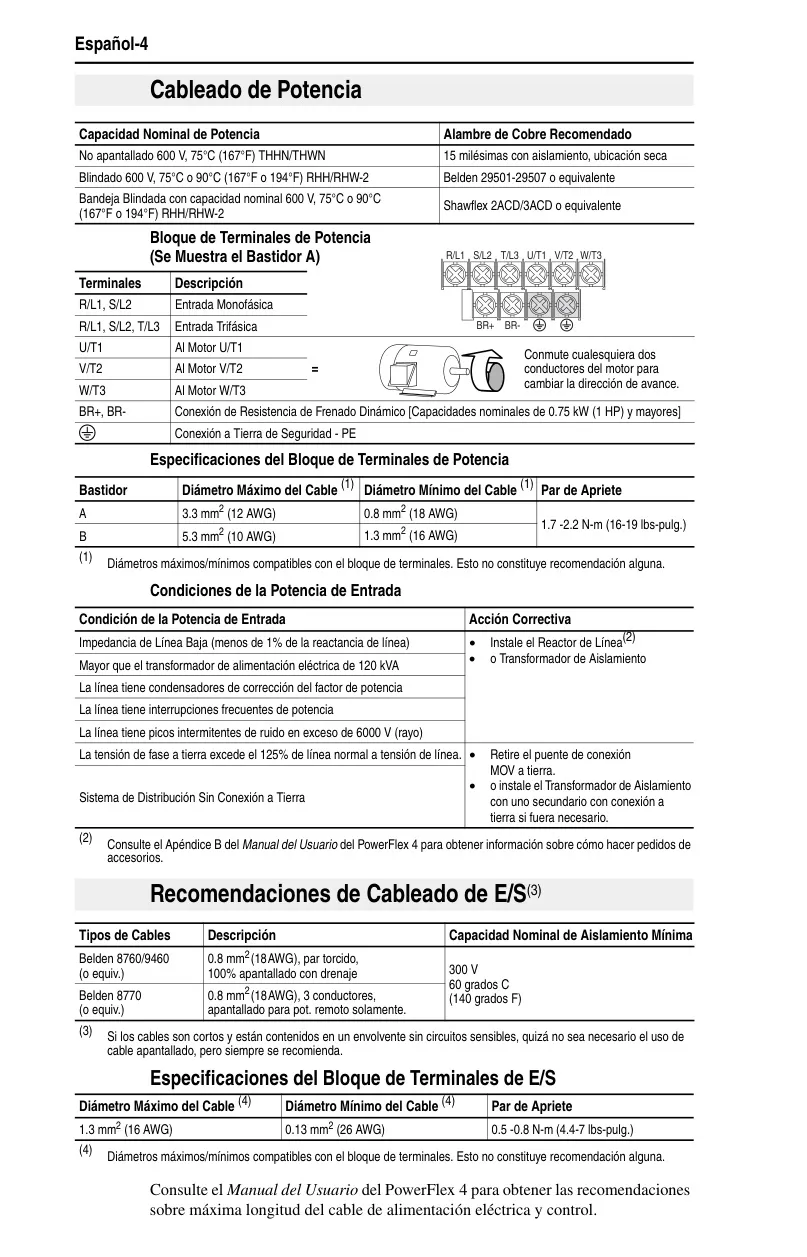

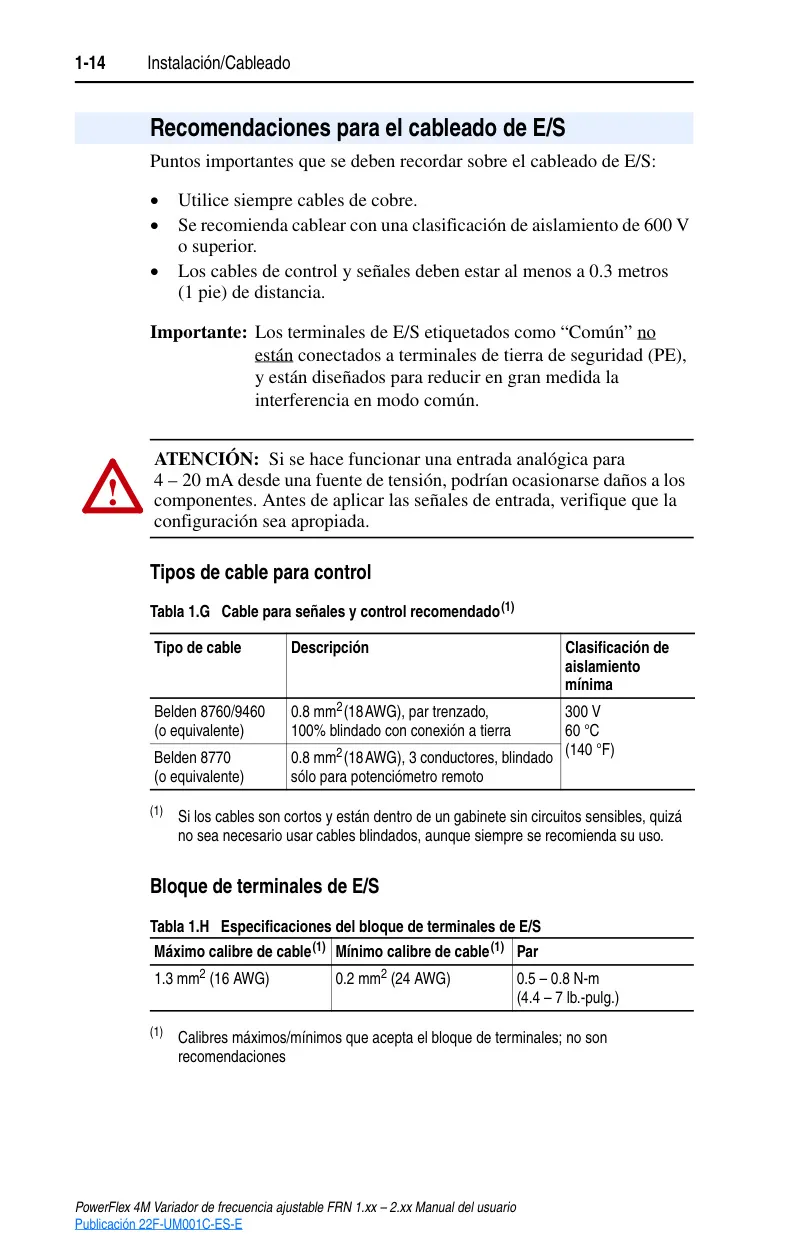

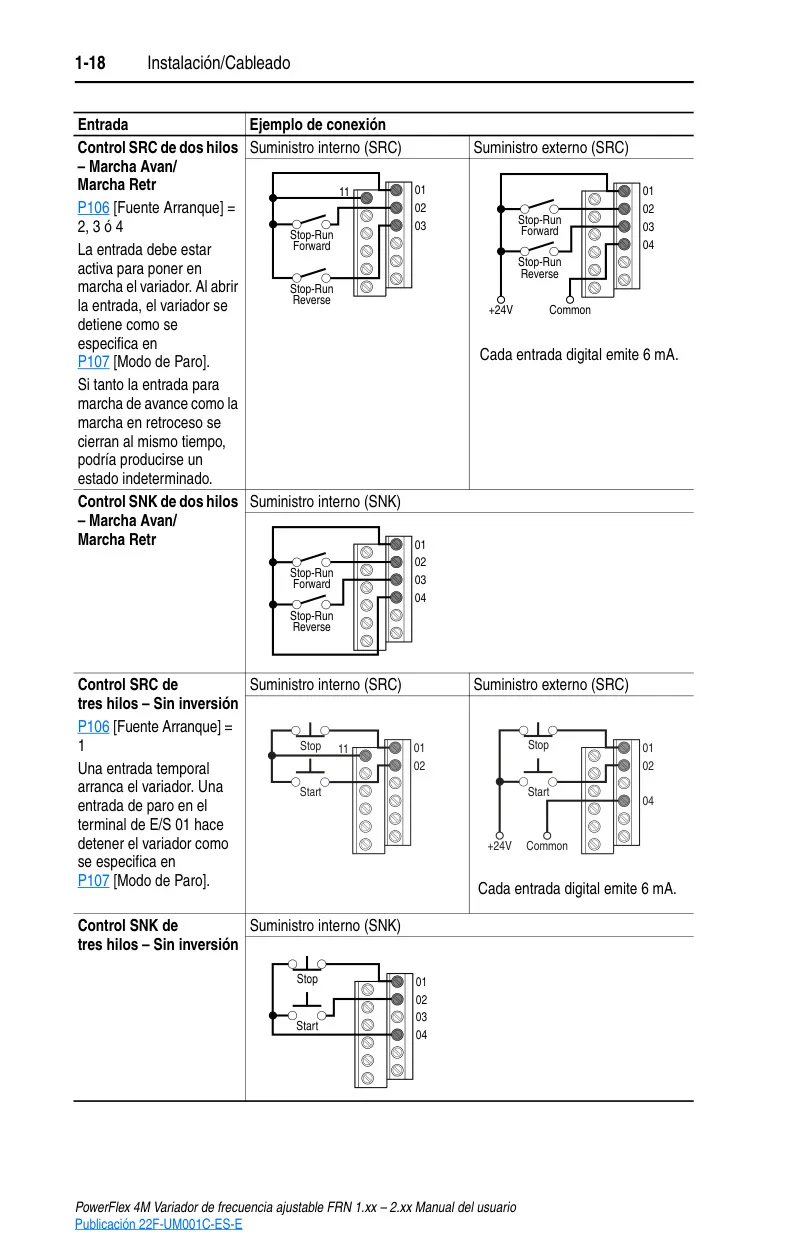

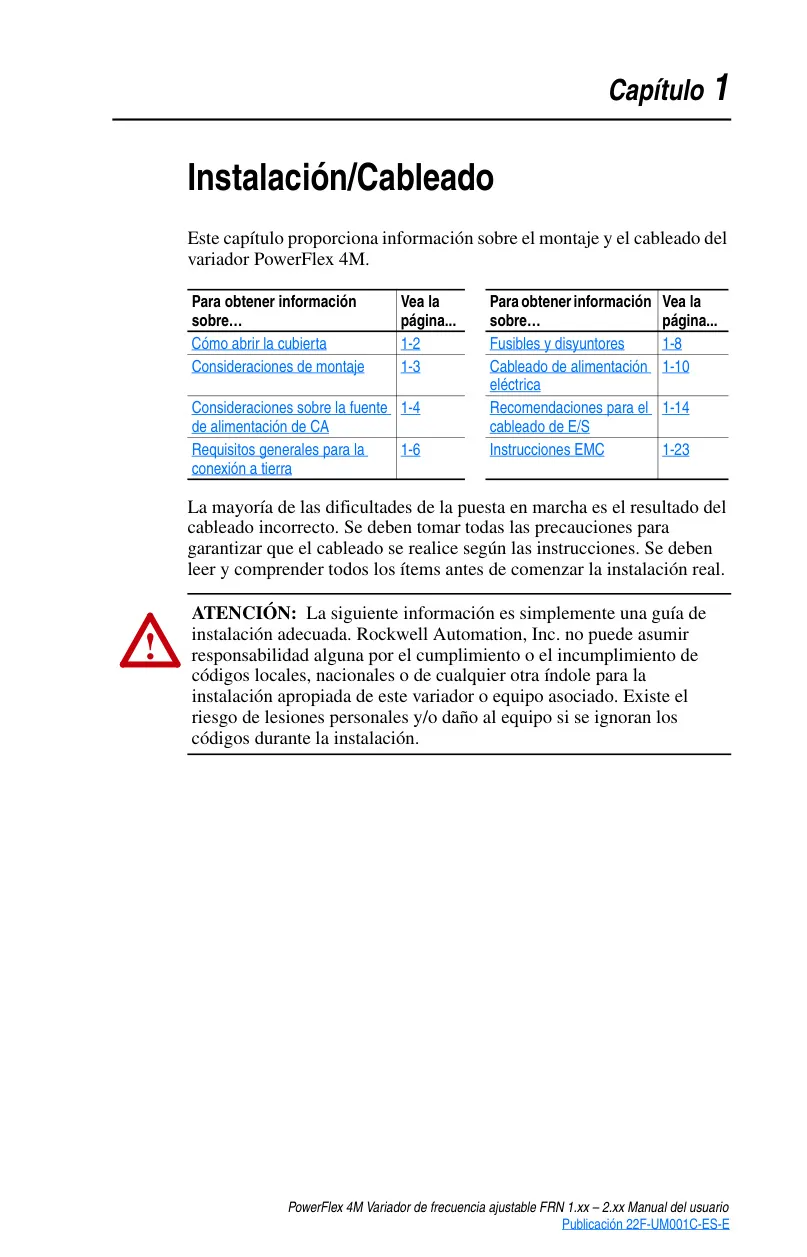

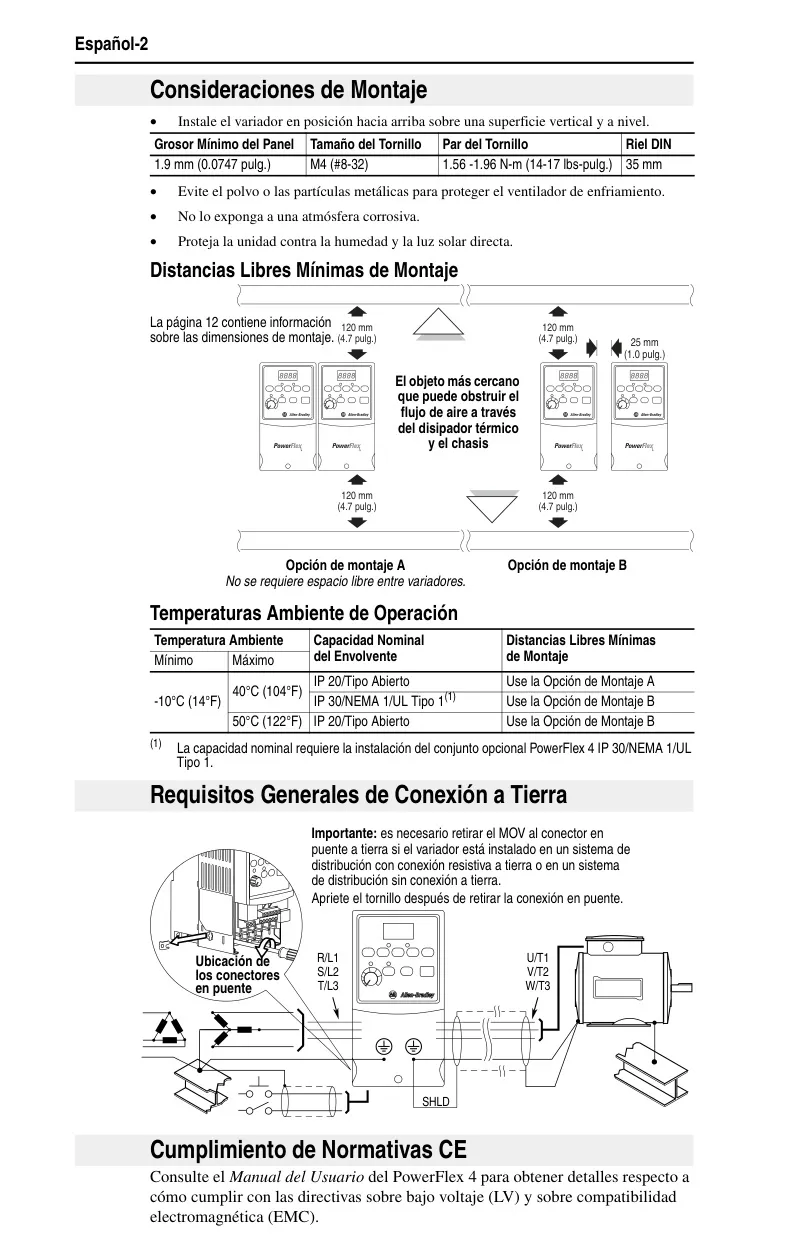

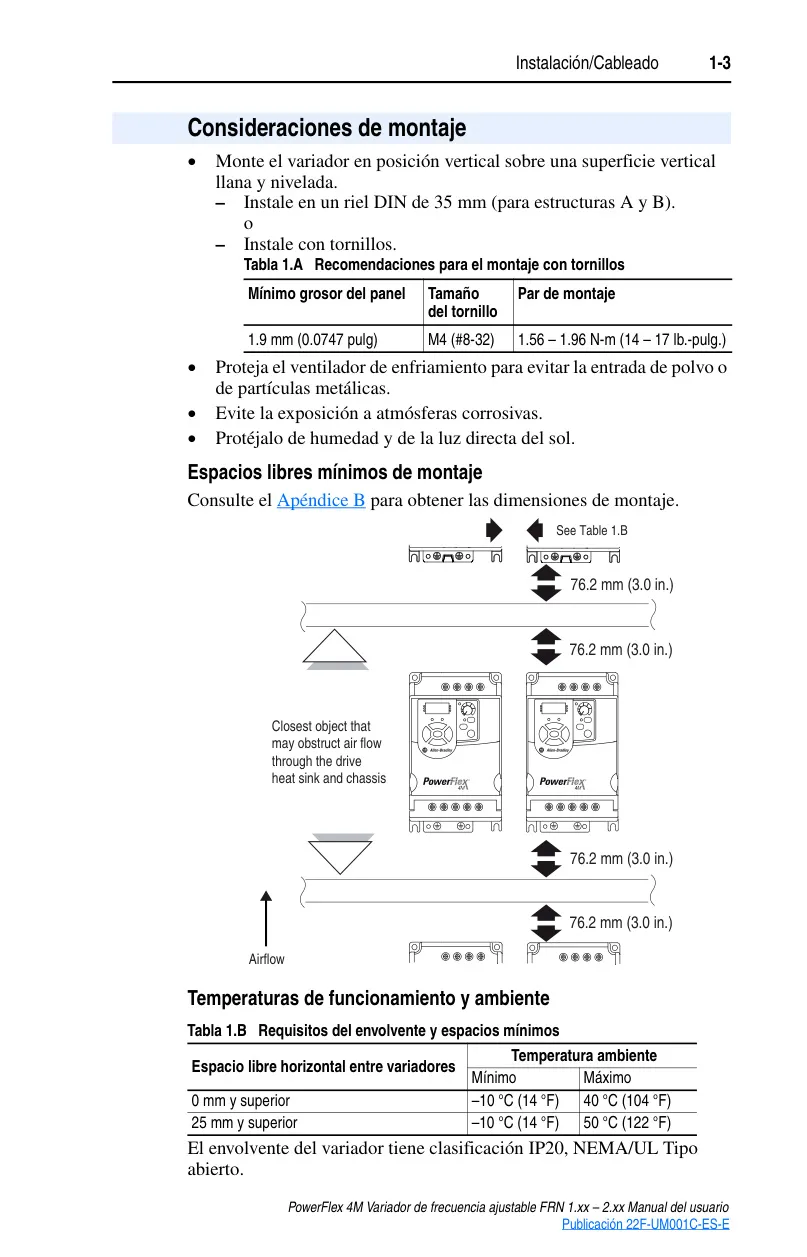

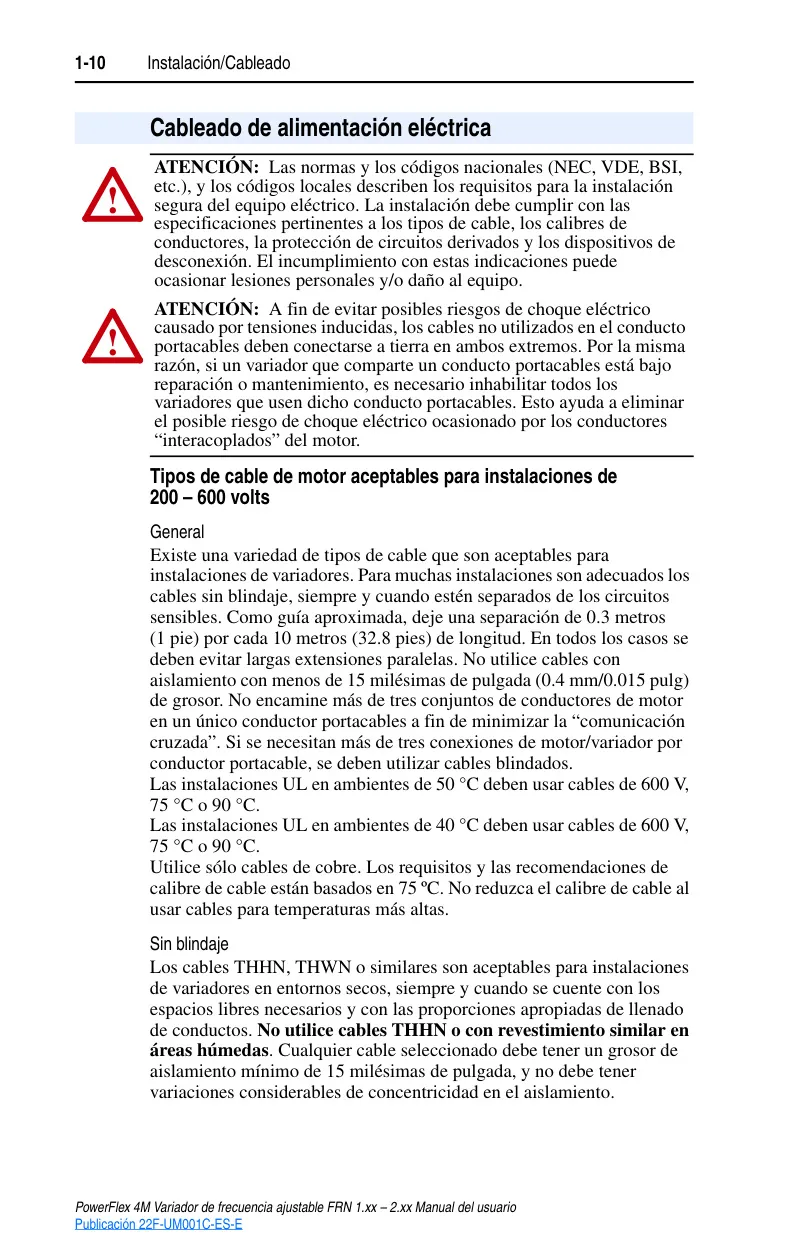

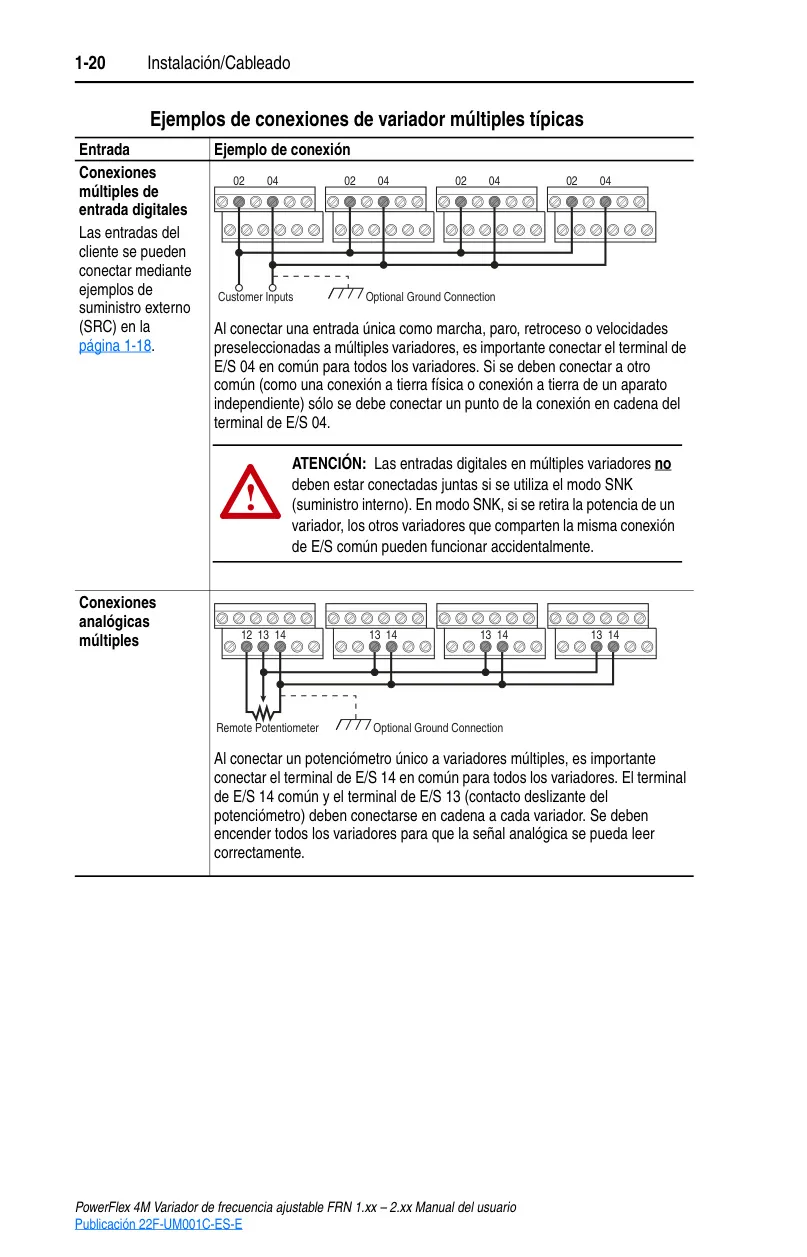

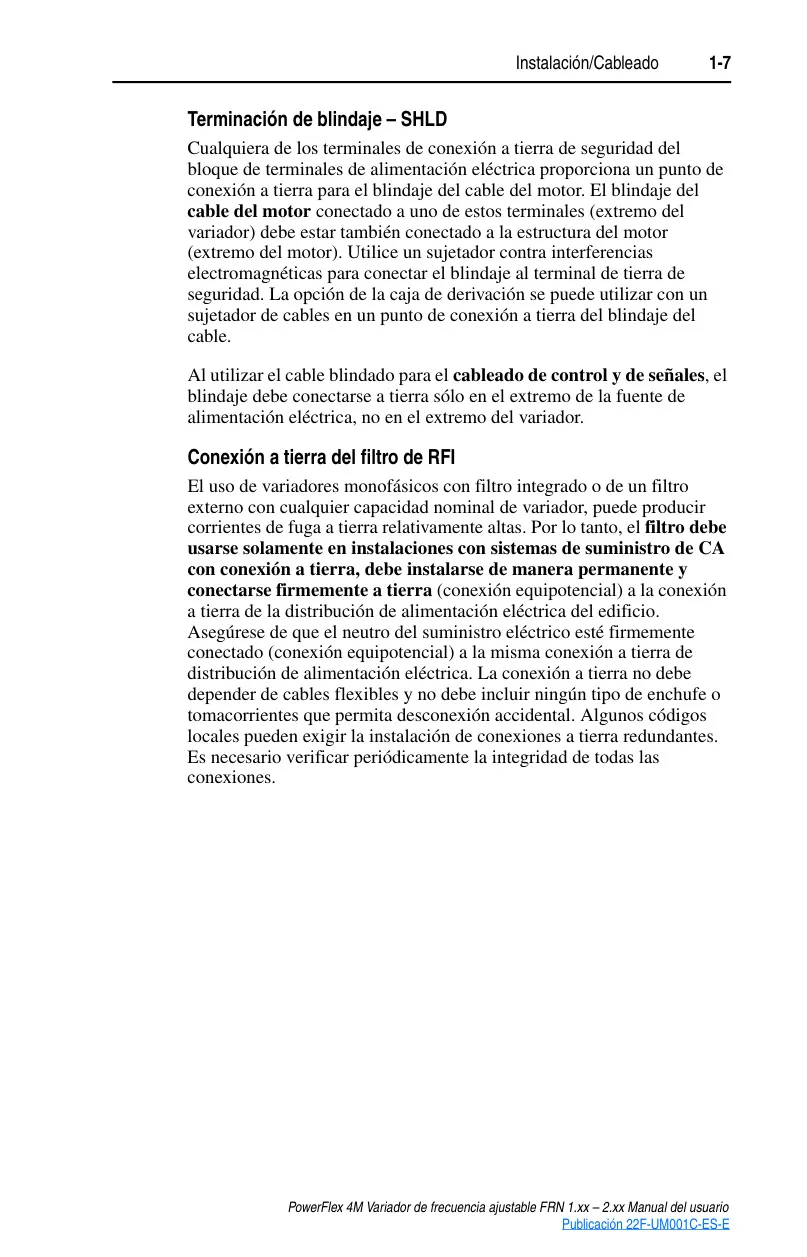

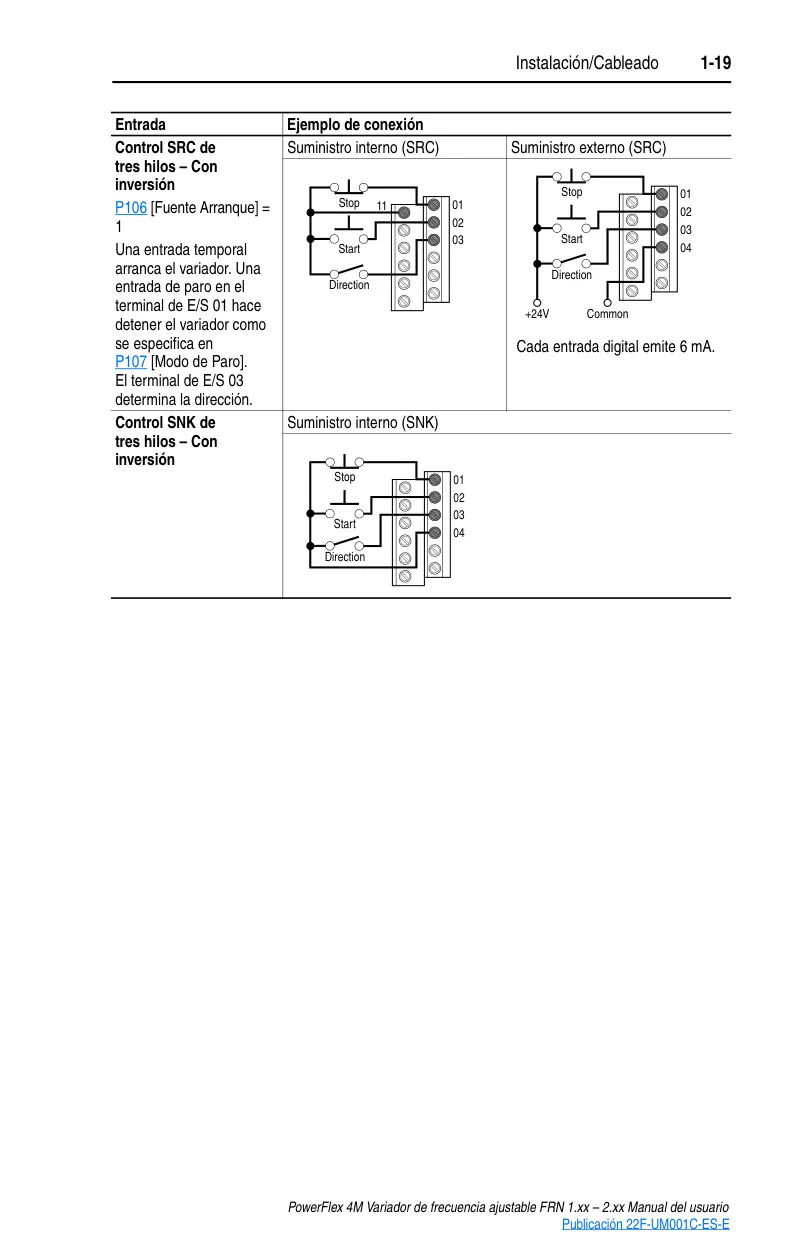

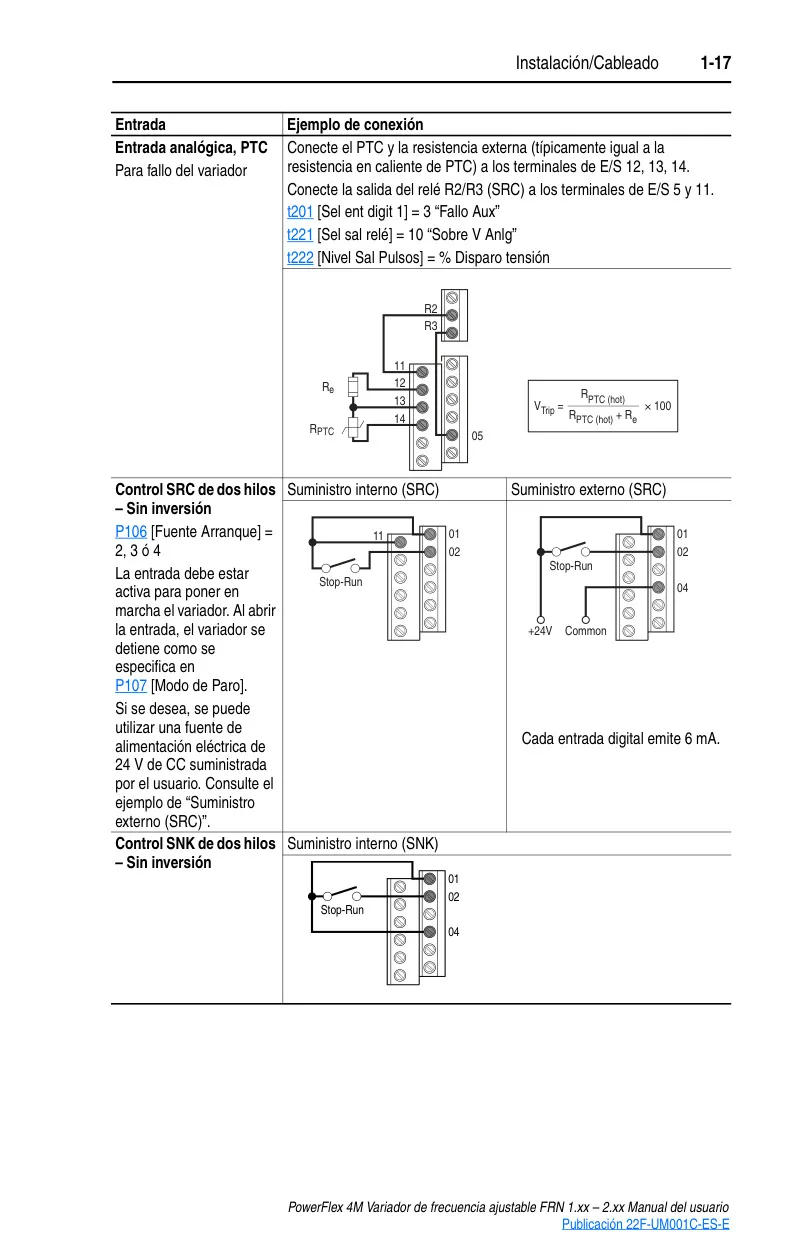

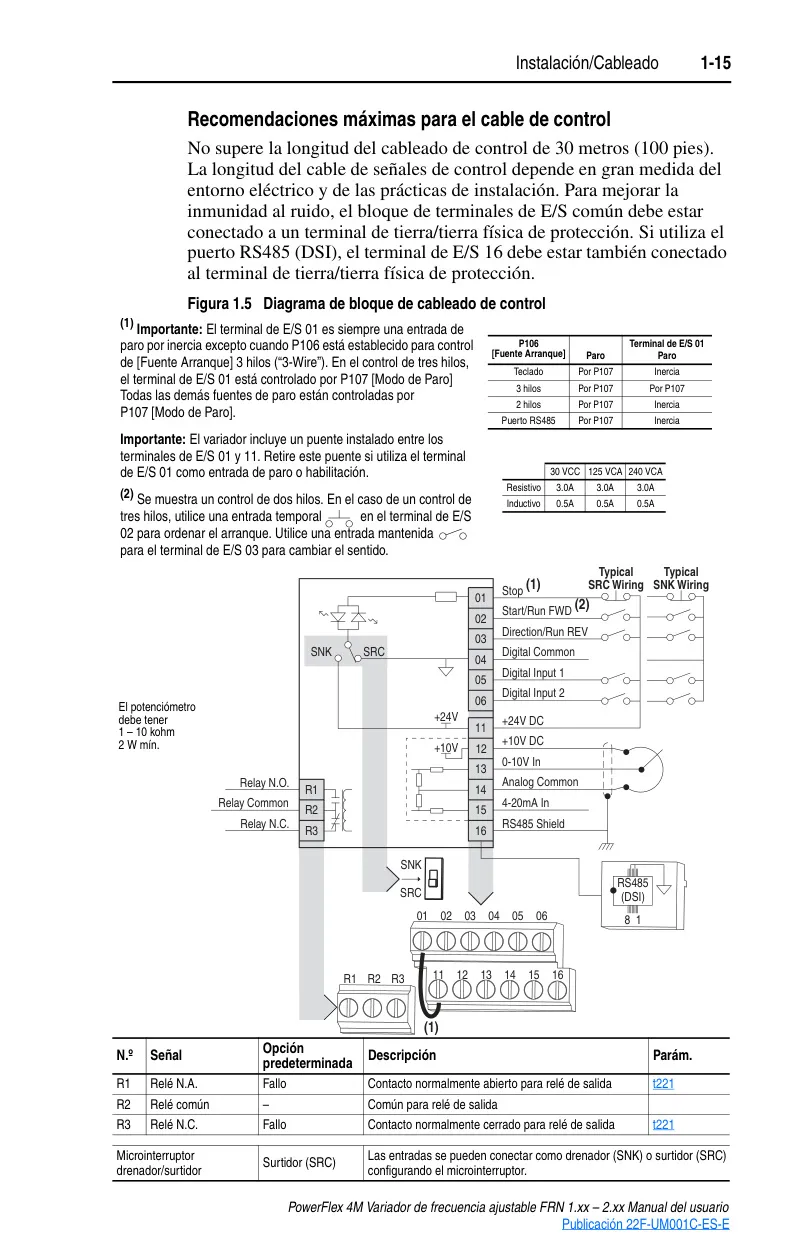

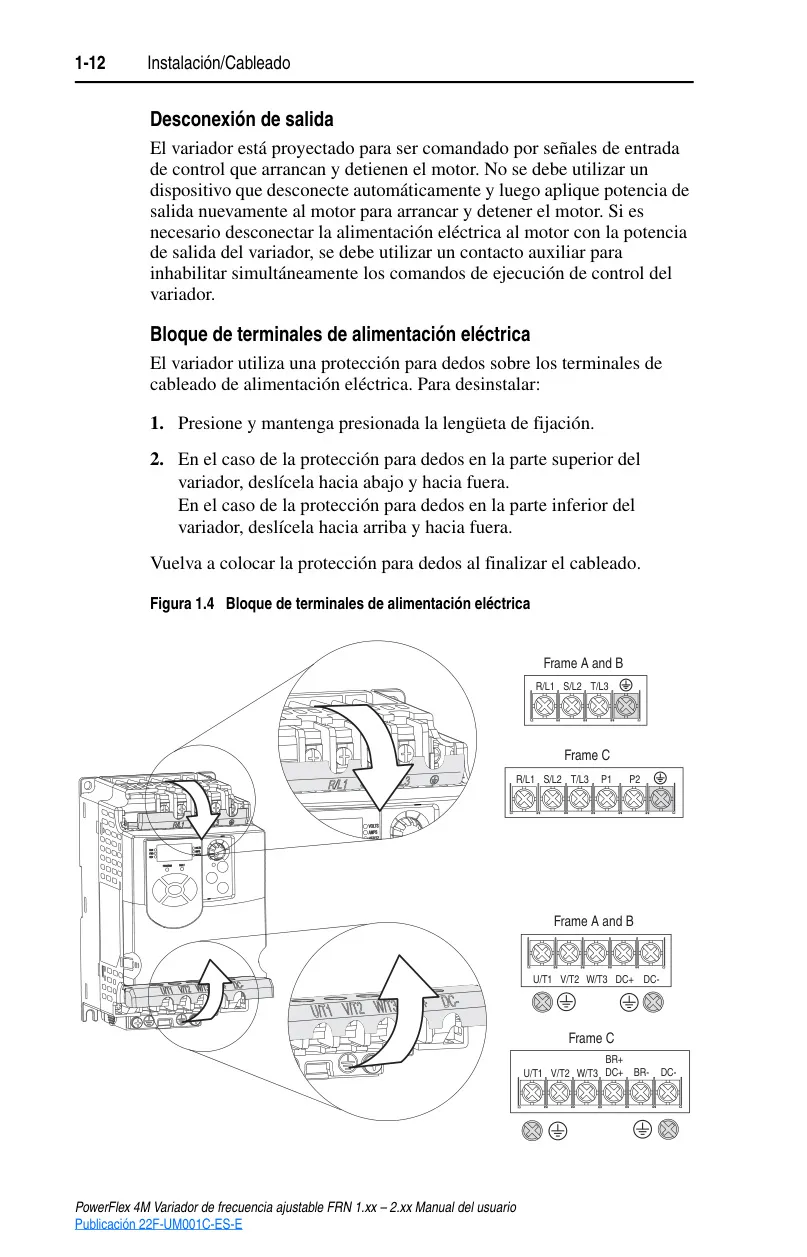

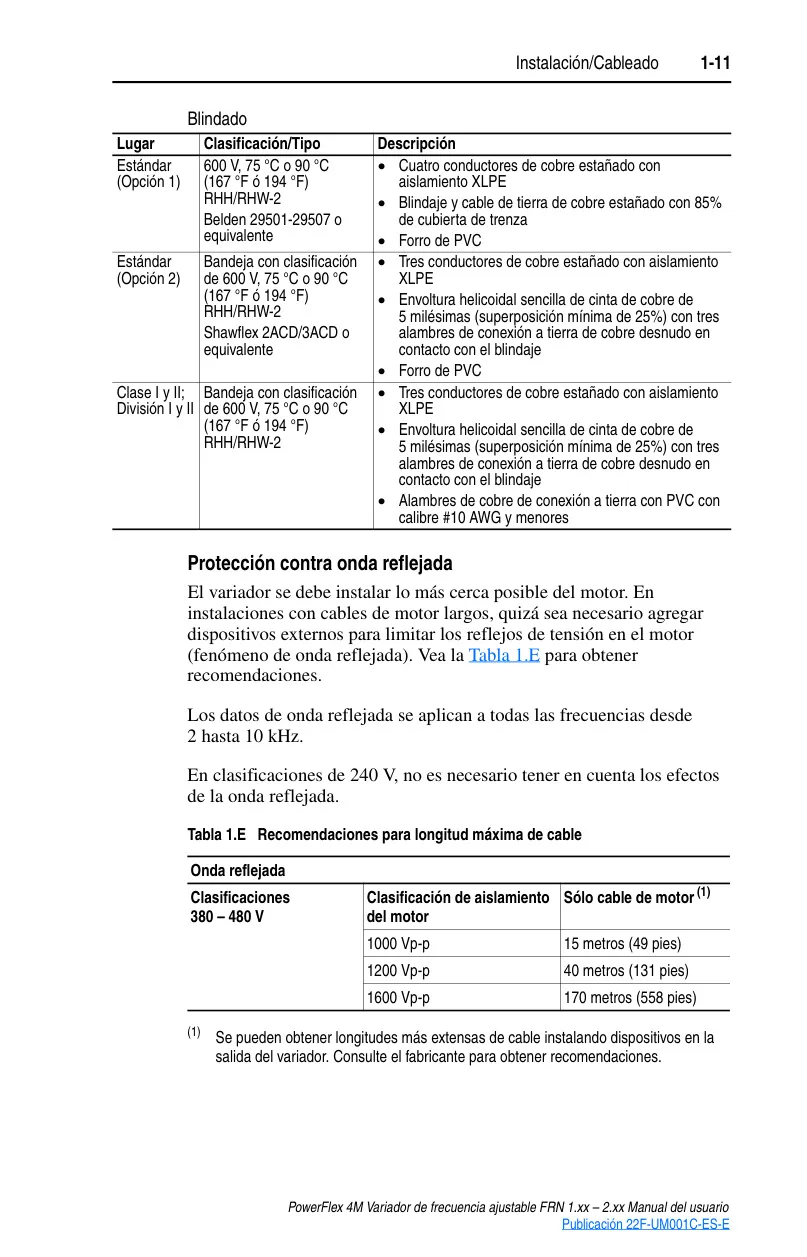

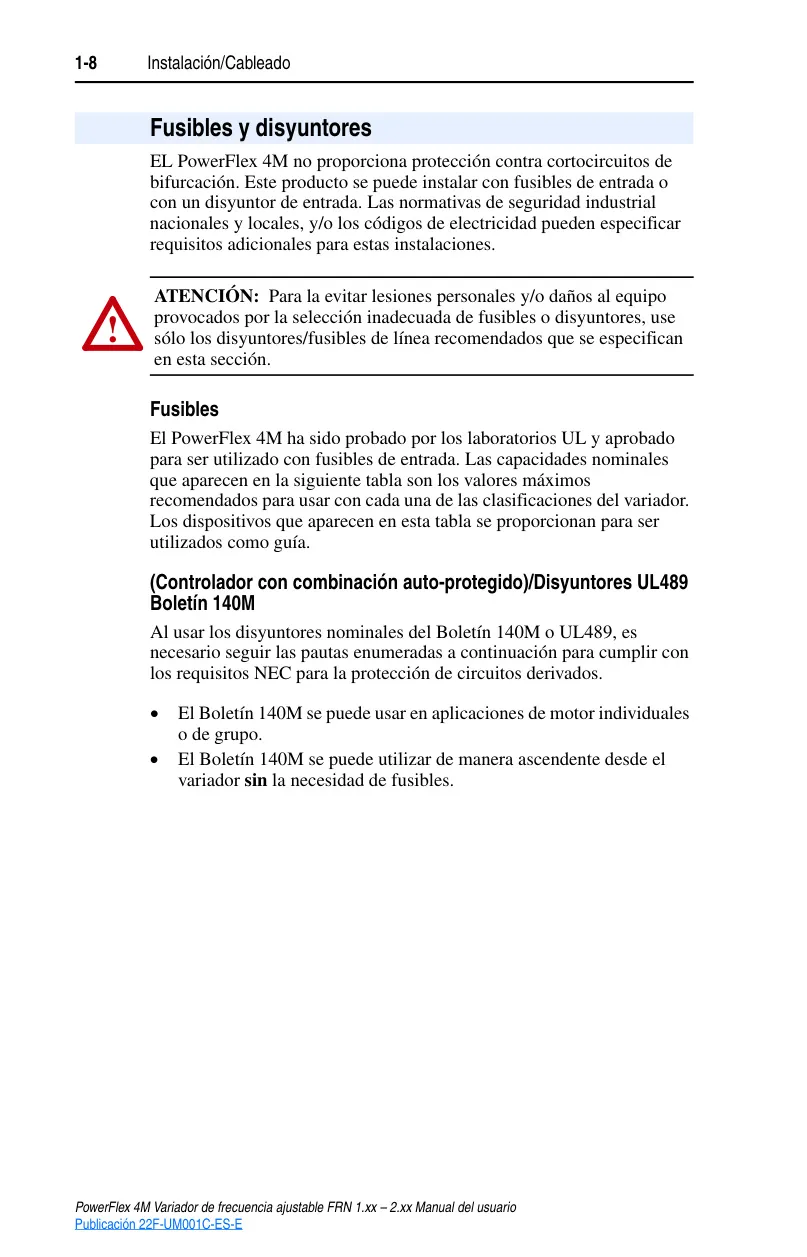

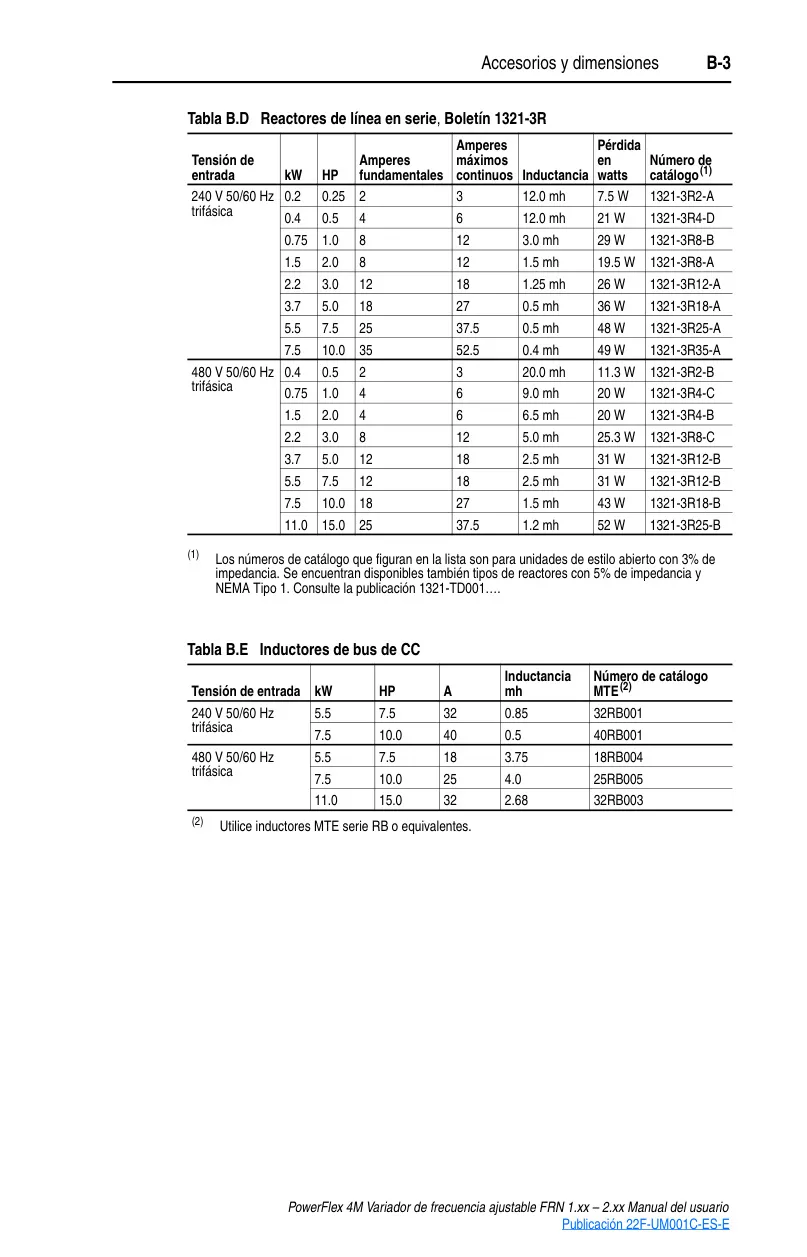

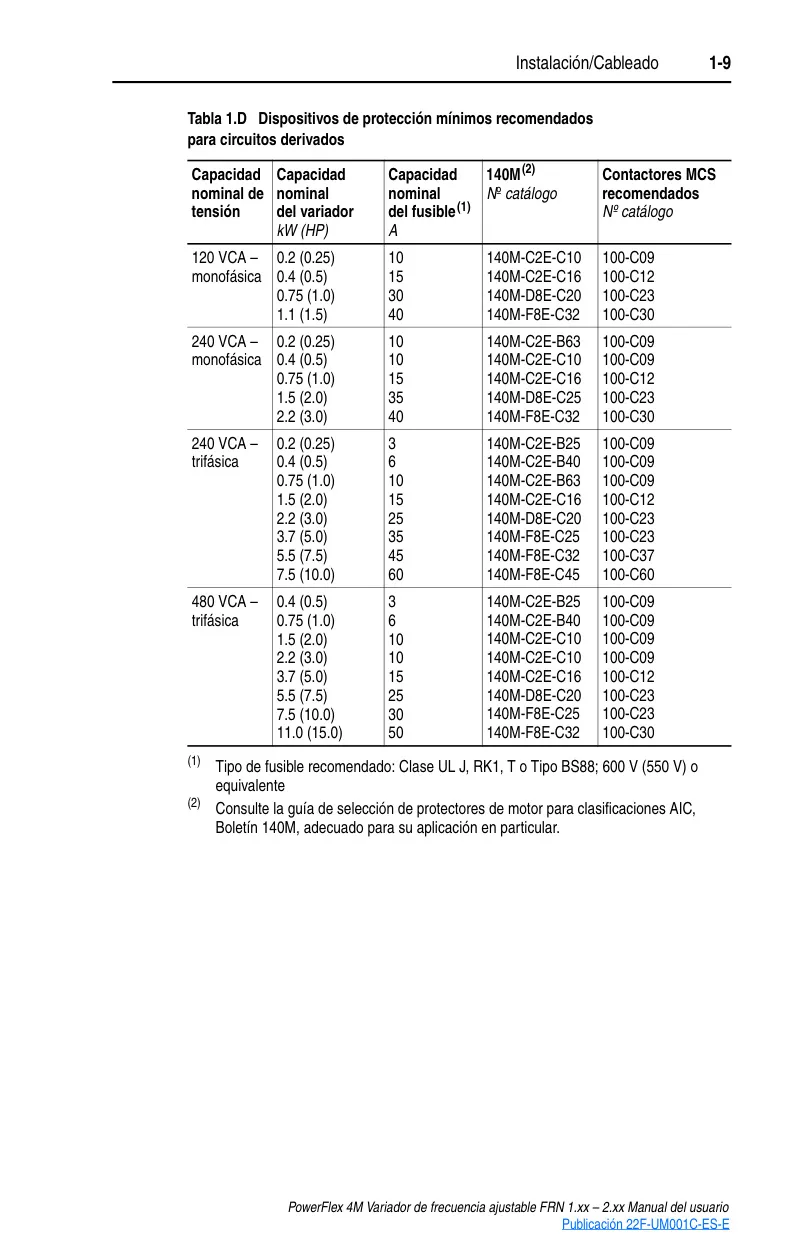

Para la instalación y el cableado, el PowerFlex 4M ofrece flexibilidad. Puede montarse en posición vertical mediante riel DIN (estructuras A y B) o tornillos. Se recomiendan cables blindados para las líneas de motor, así como para el cableado de control y señales, manteniendo una separación adecuada de los circuitos sensibles. El bloque de terminales de E/S está diseñado para una conexión sencilla, con la opción de configurar las entradas digitales como drenador (SNK) o surtidor (SRC).

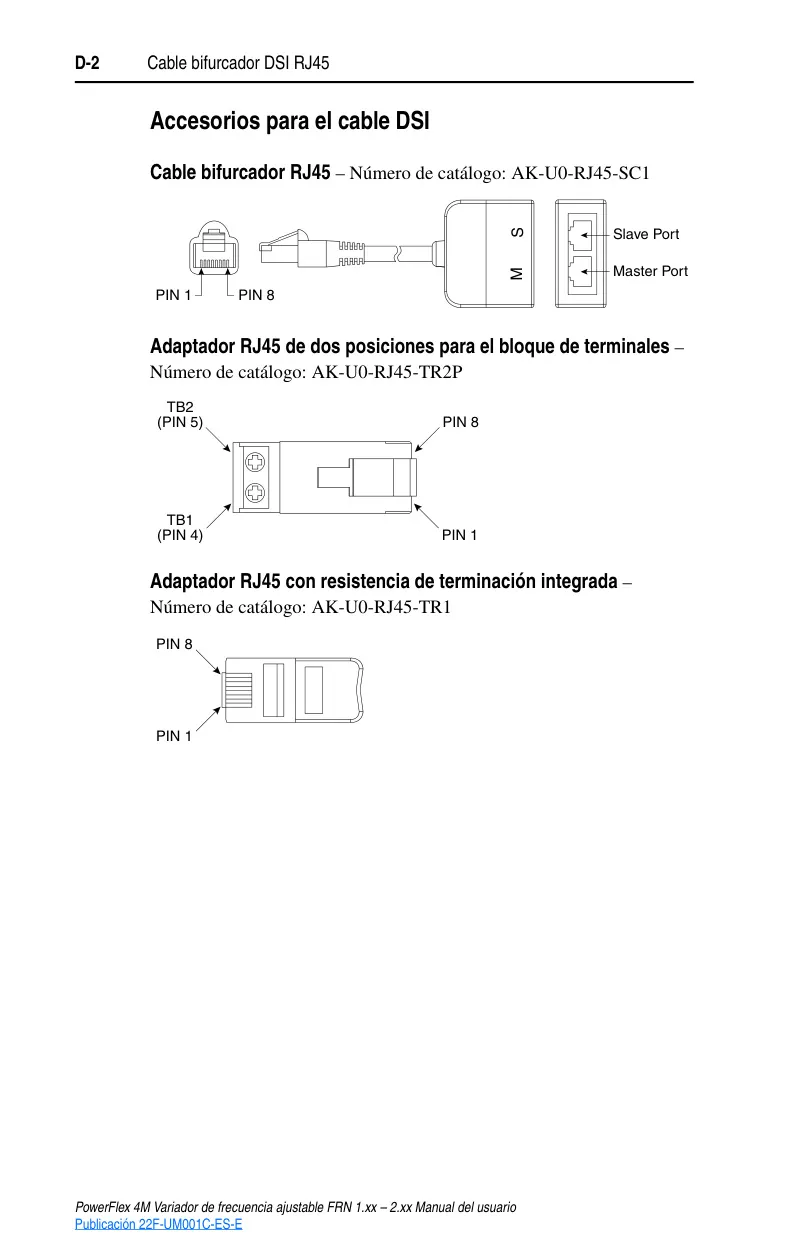

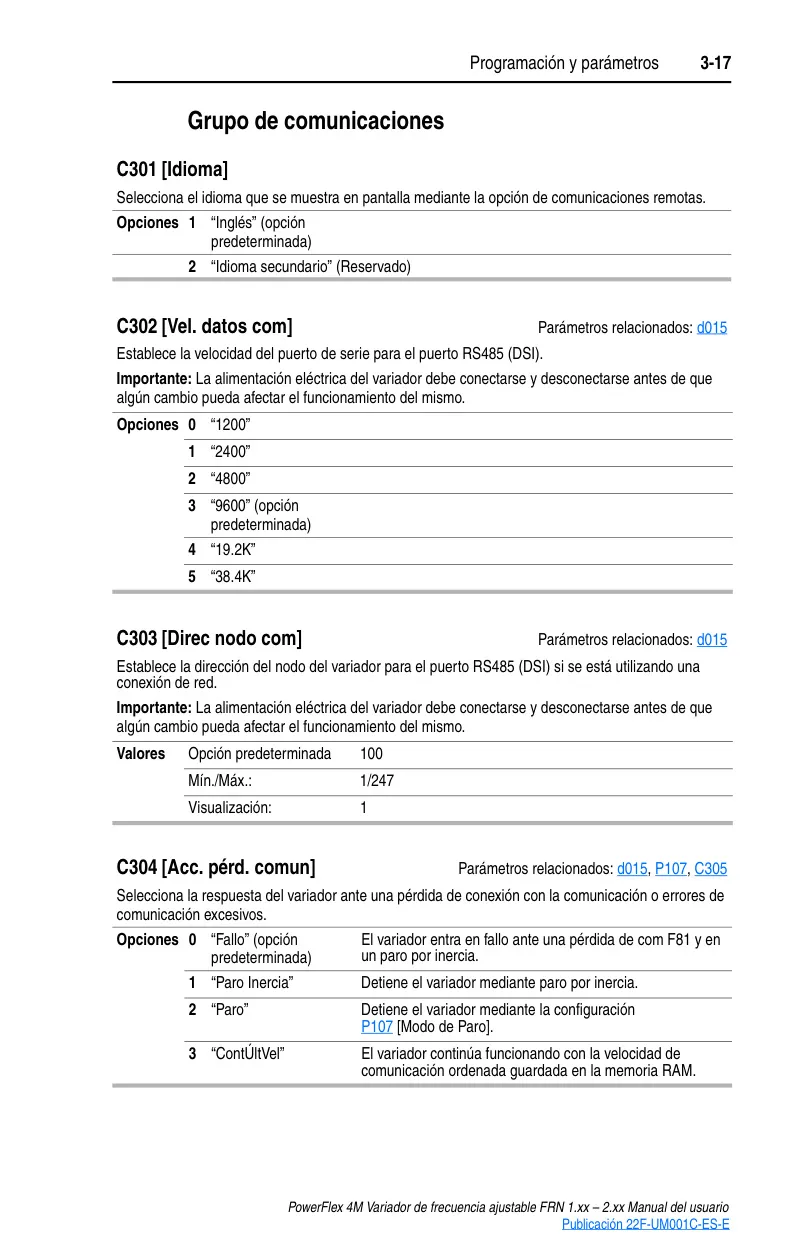

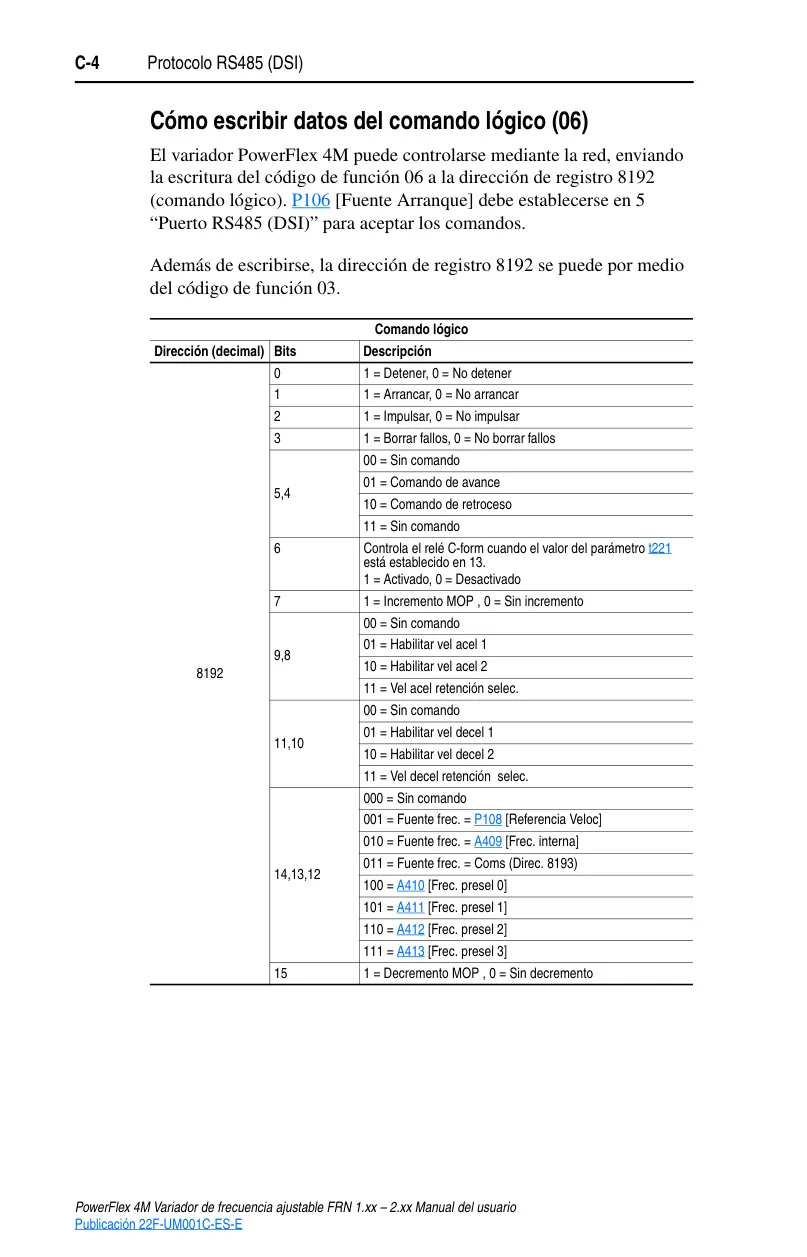

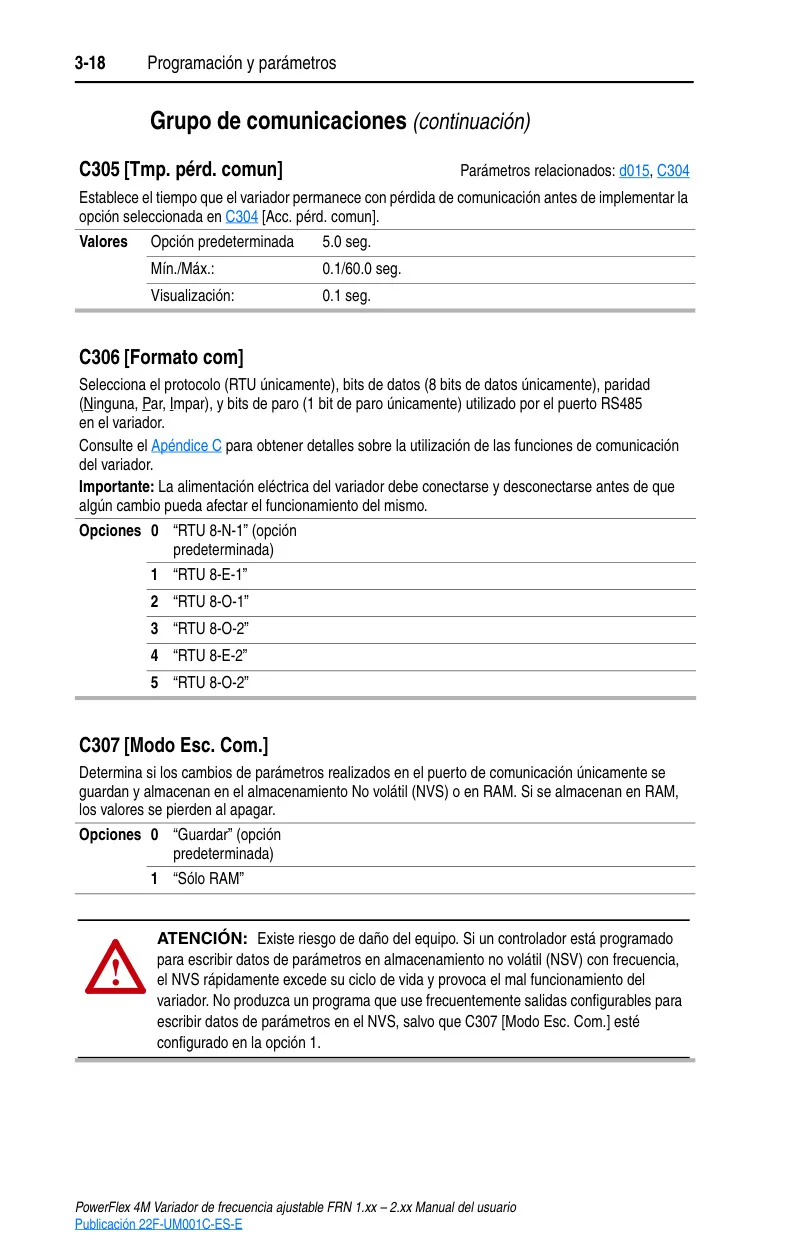

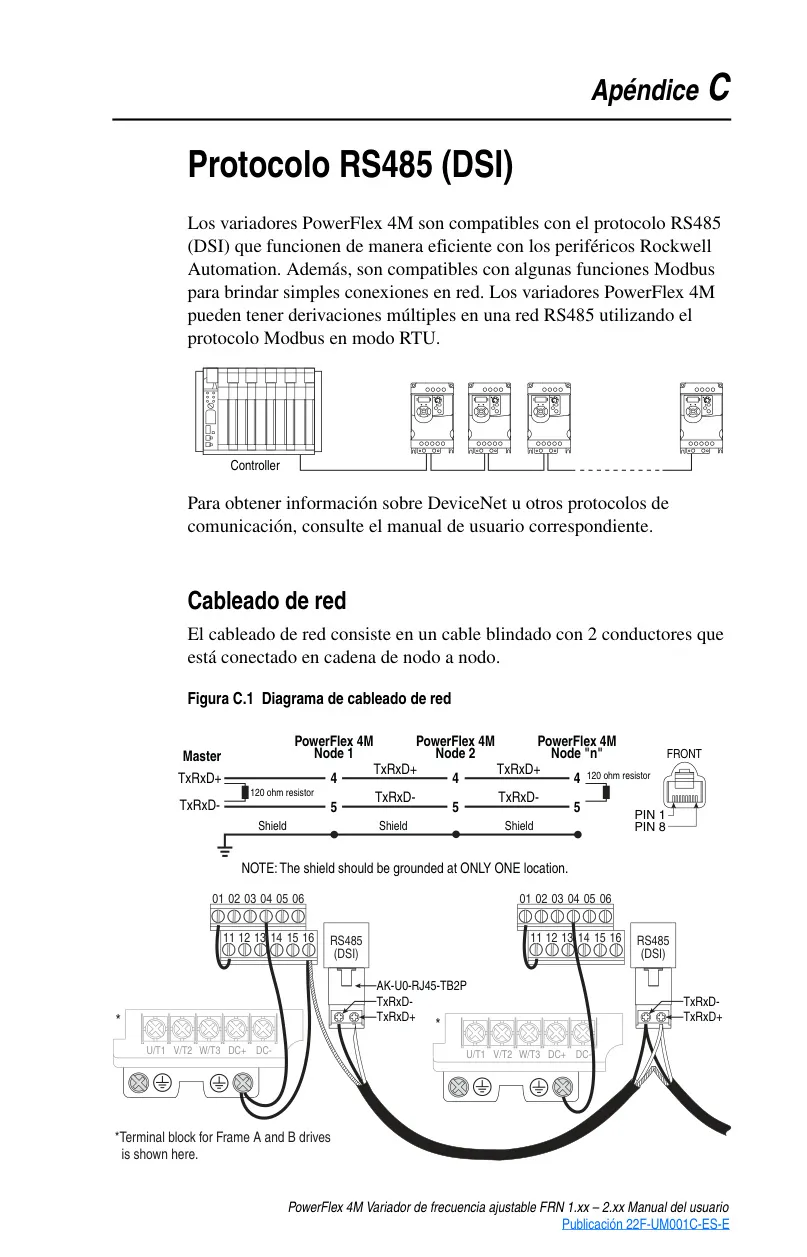

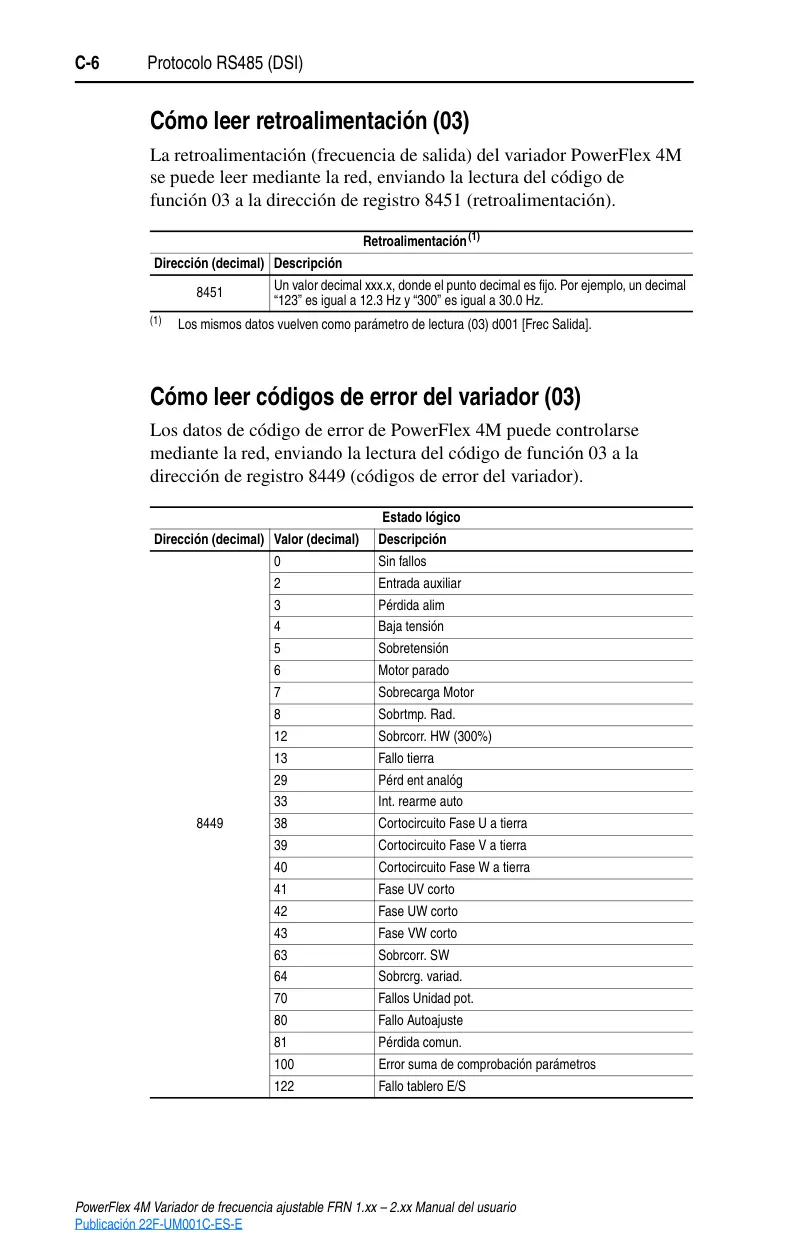

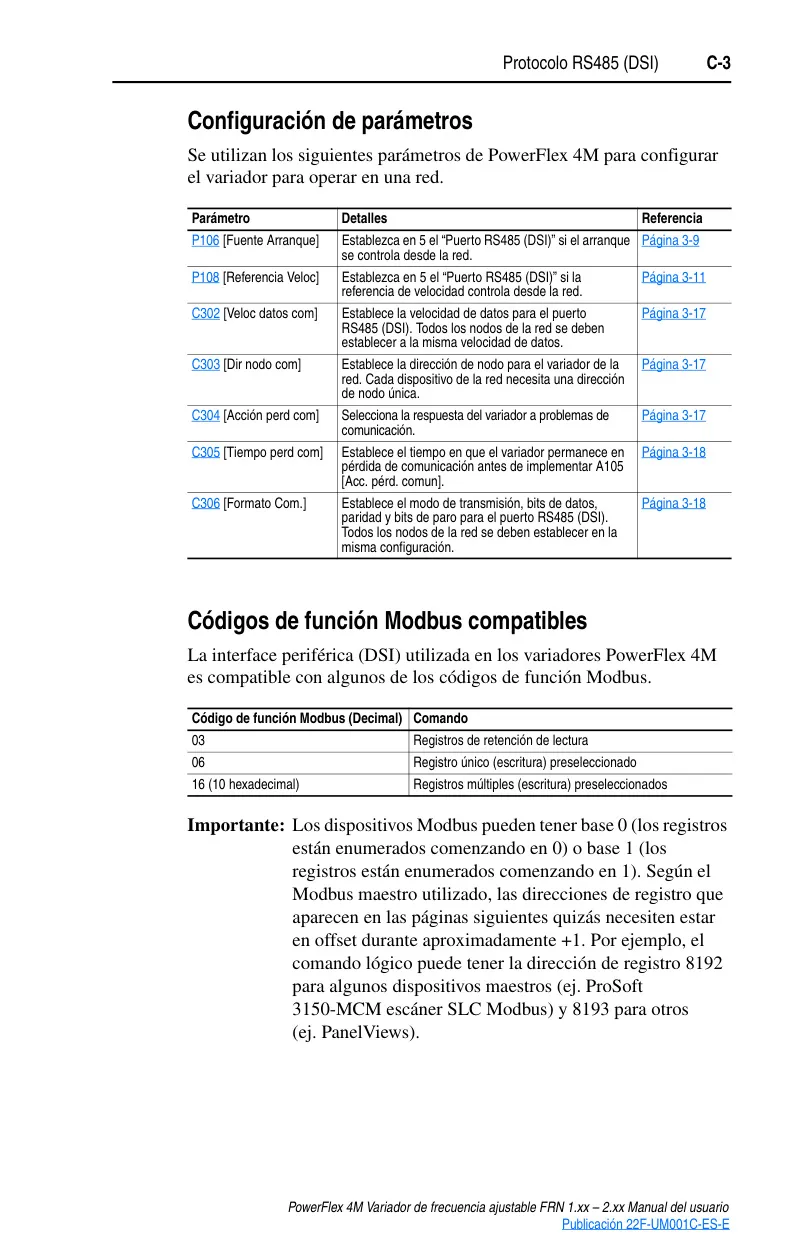

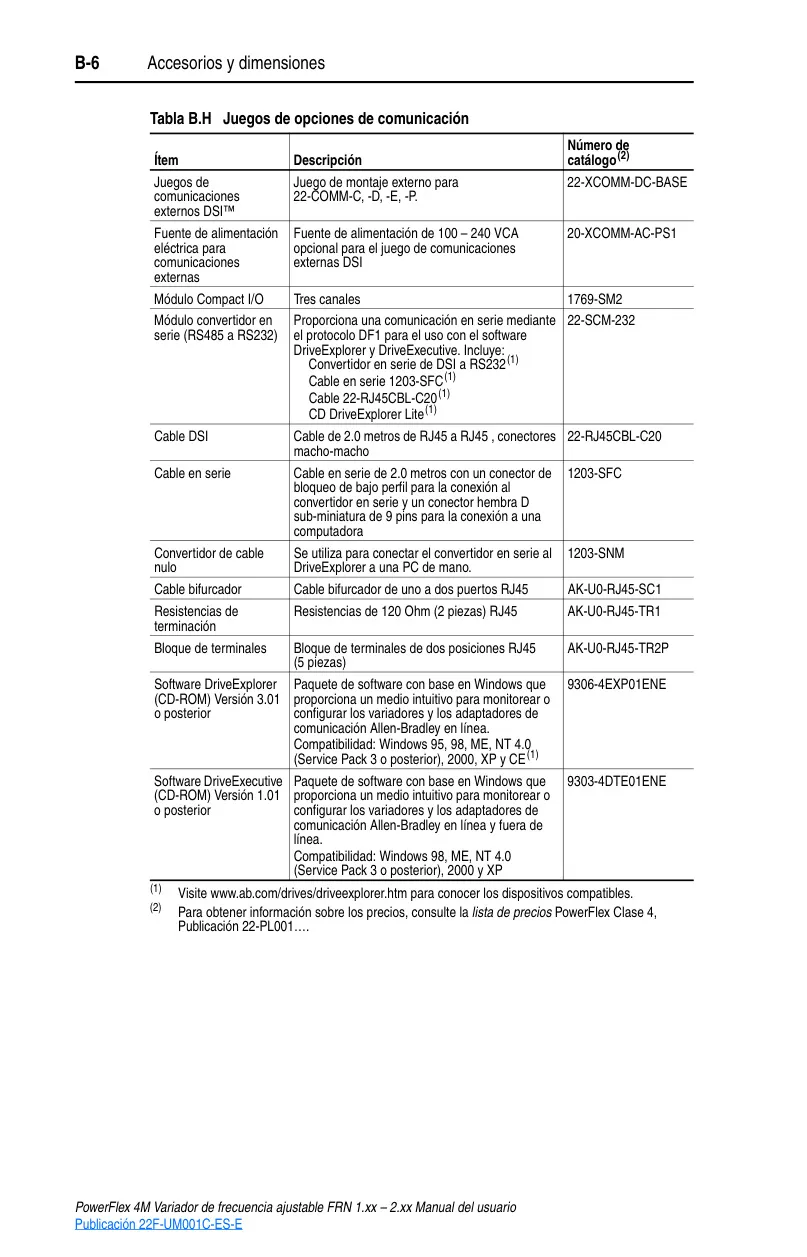

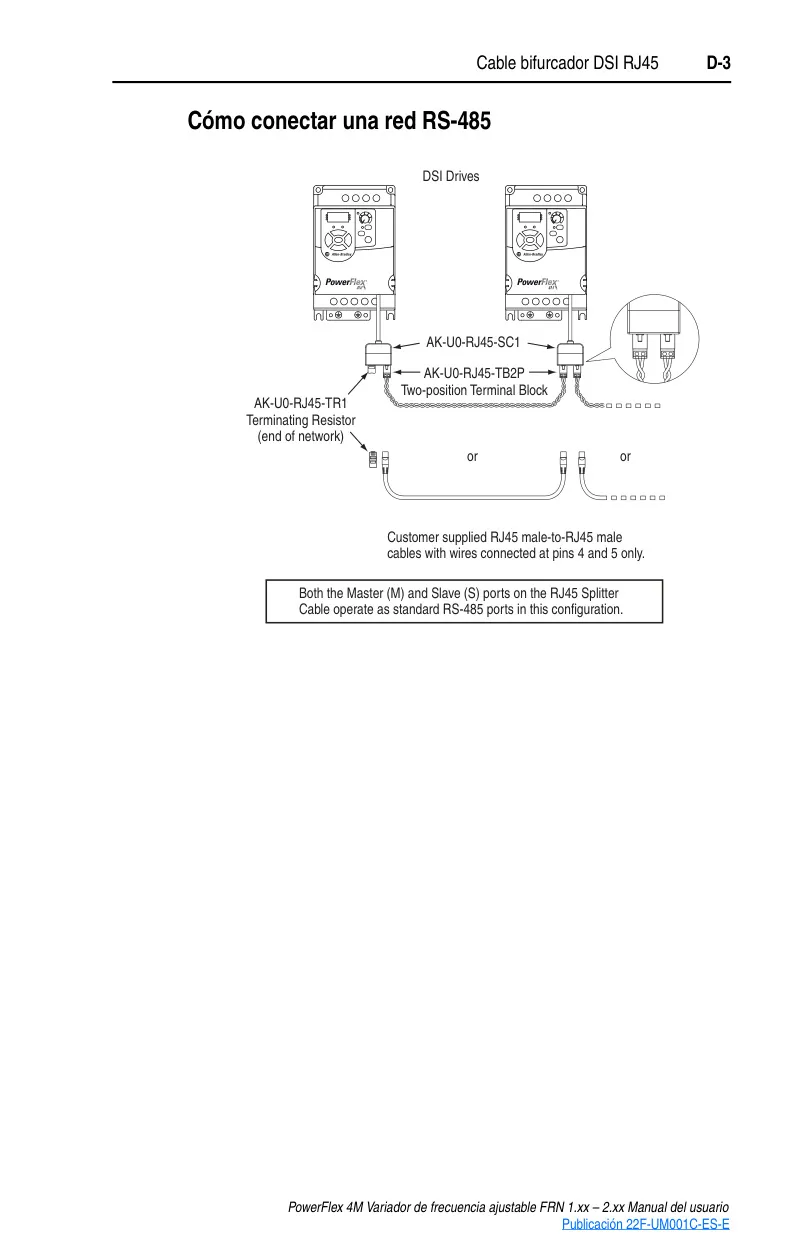

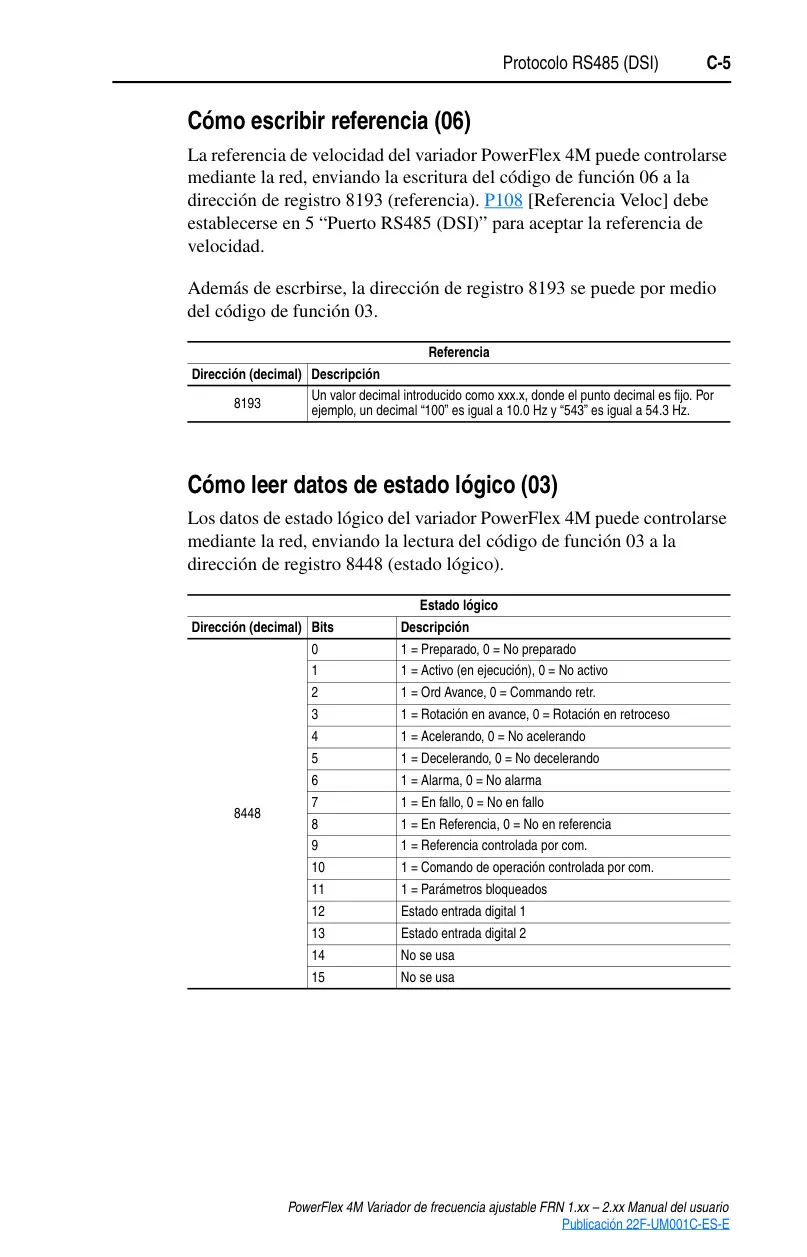

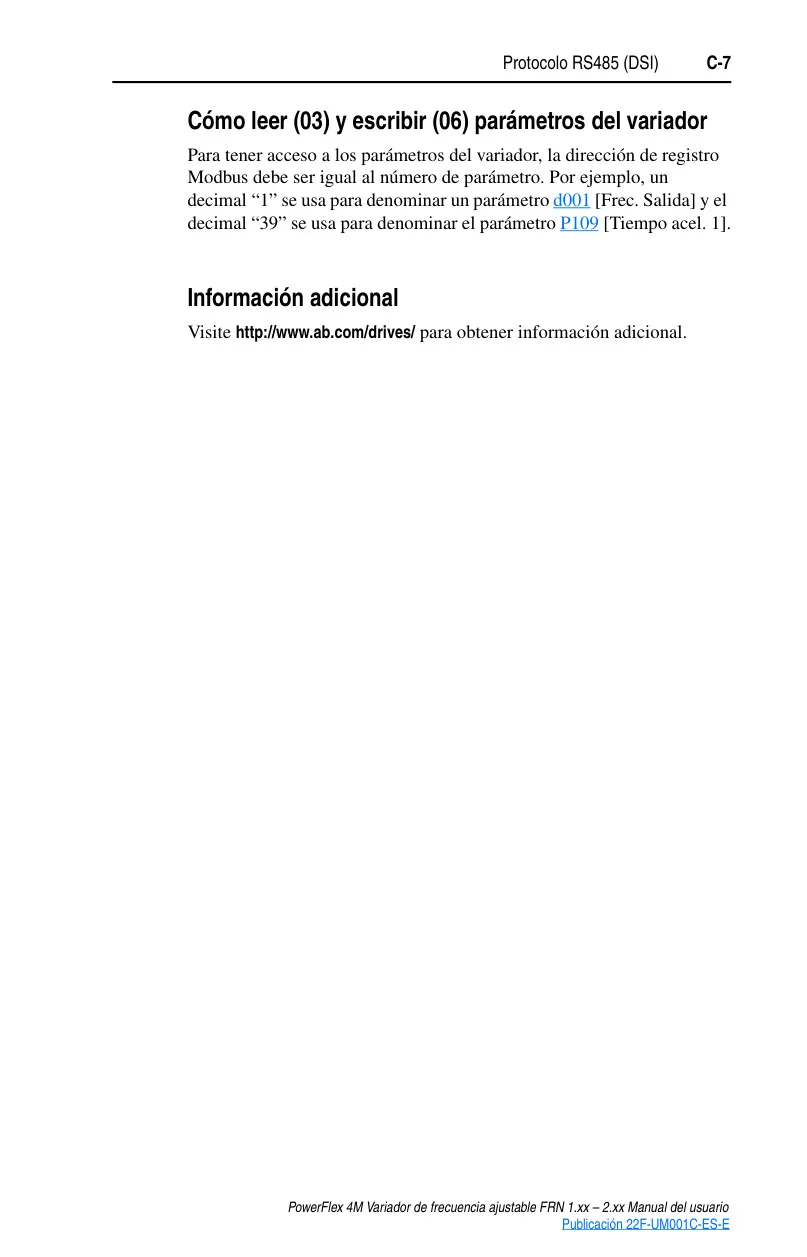

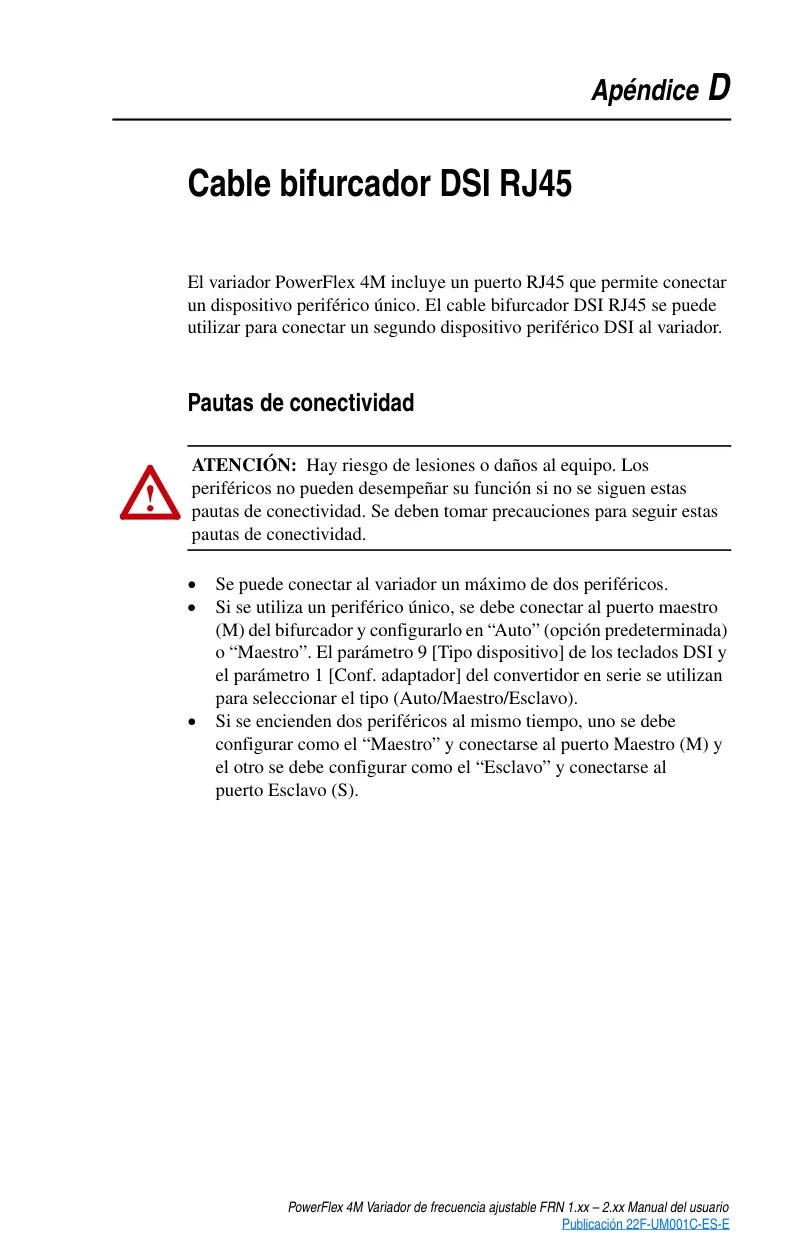

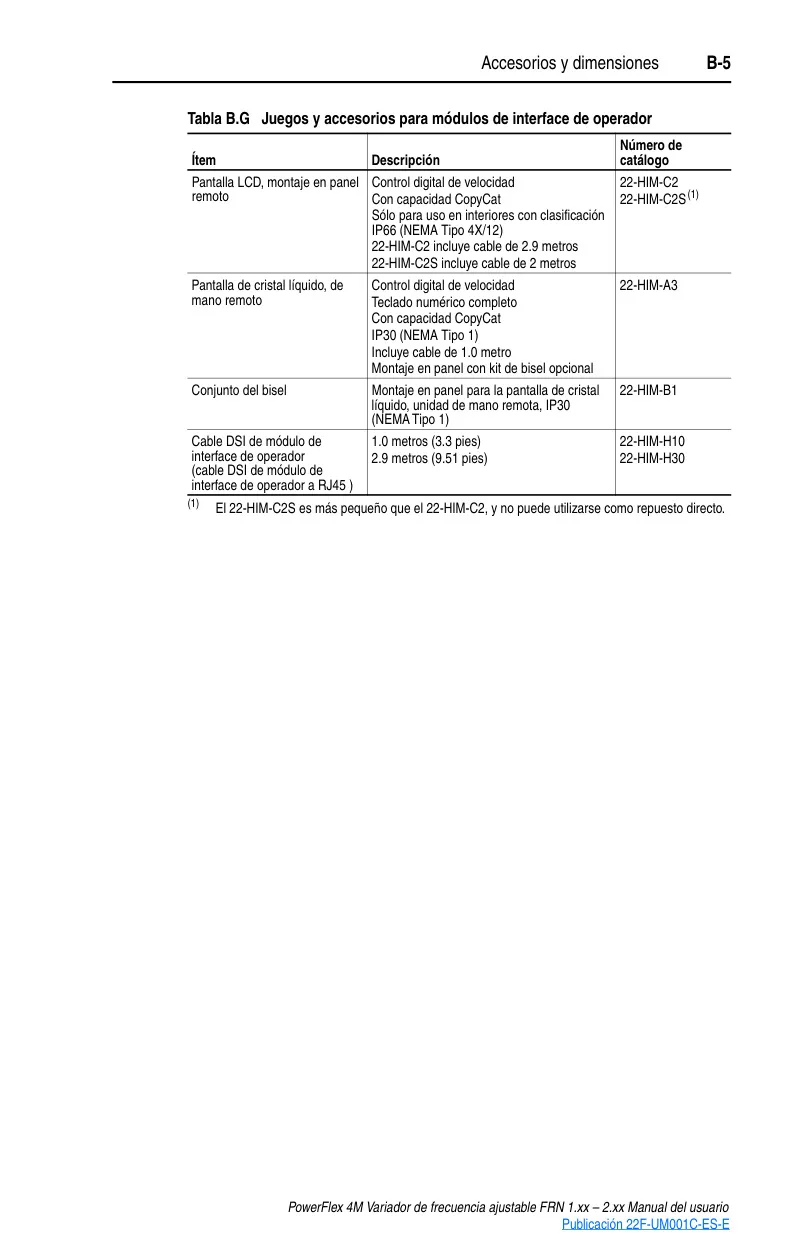

La conectividad es otro punto fuerte, con soporte para el protocolo RS485 (DSI) y compatibilidad con funciones Modbus RTU. Esto permite la integración en redes de control, donde se pueden configurar parámetros como la velocidad de transmisión, la dirección del nodo y la respuesta ante la pérdida de comunicación. Además, existen herramientas de software como DriveExplorer y DriveExecutive que facilitan la programación y el monitoreo del variador desde una computadora personal.

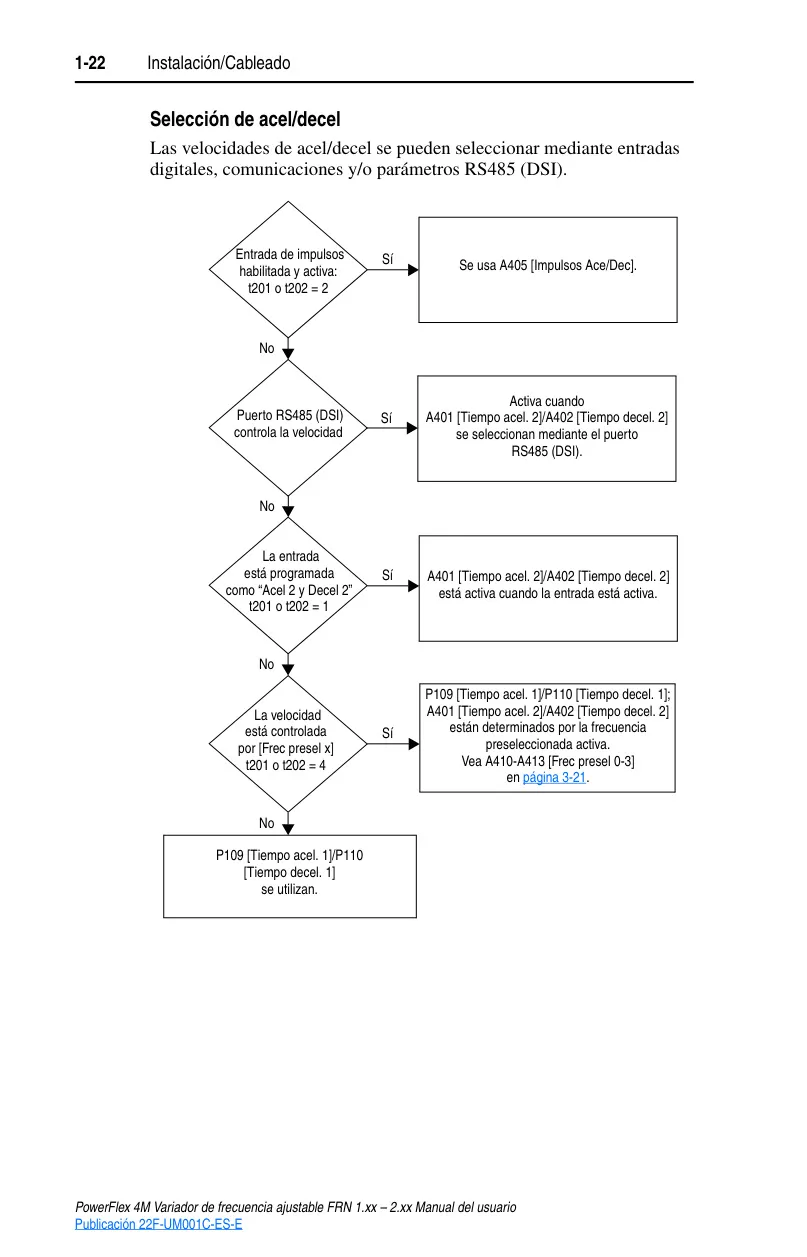

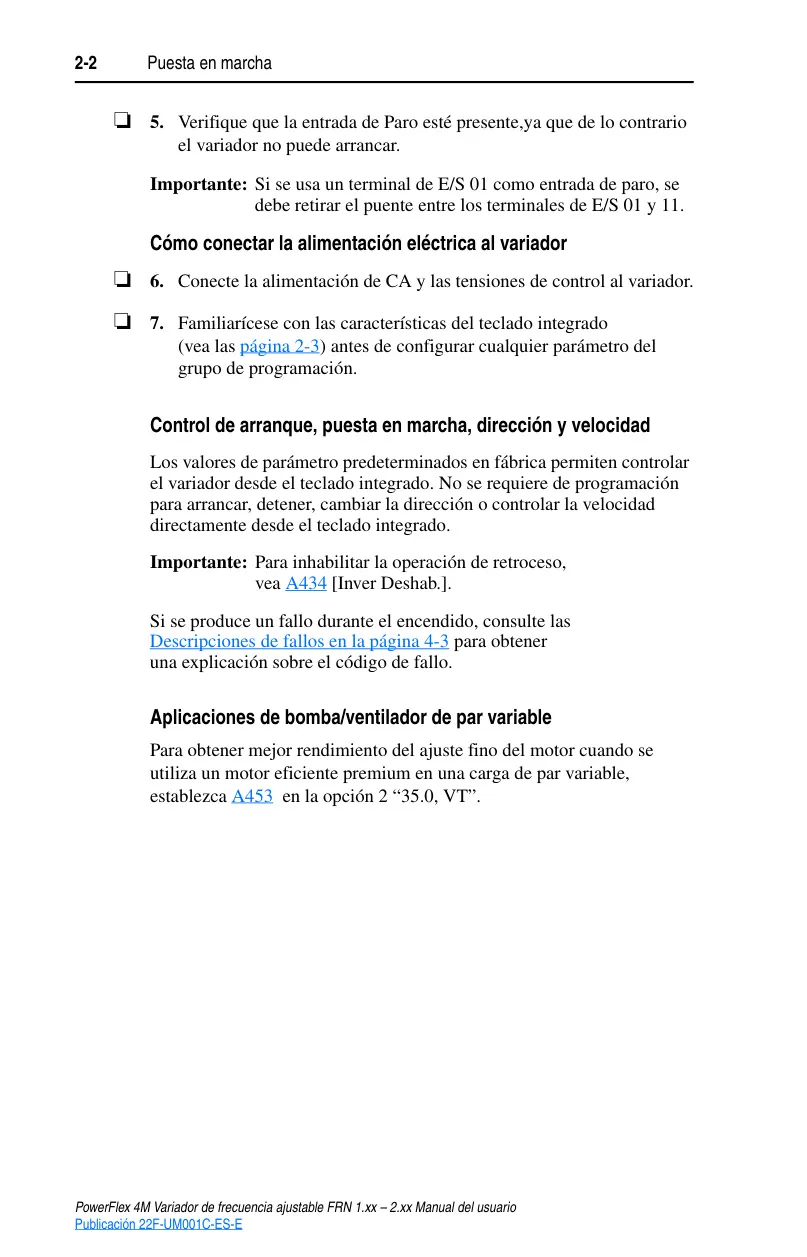

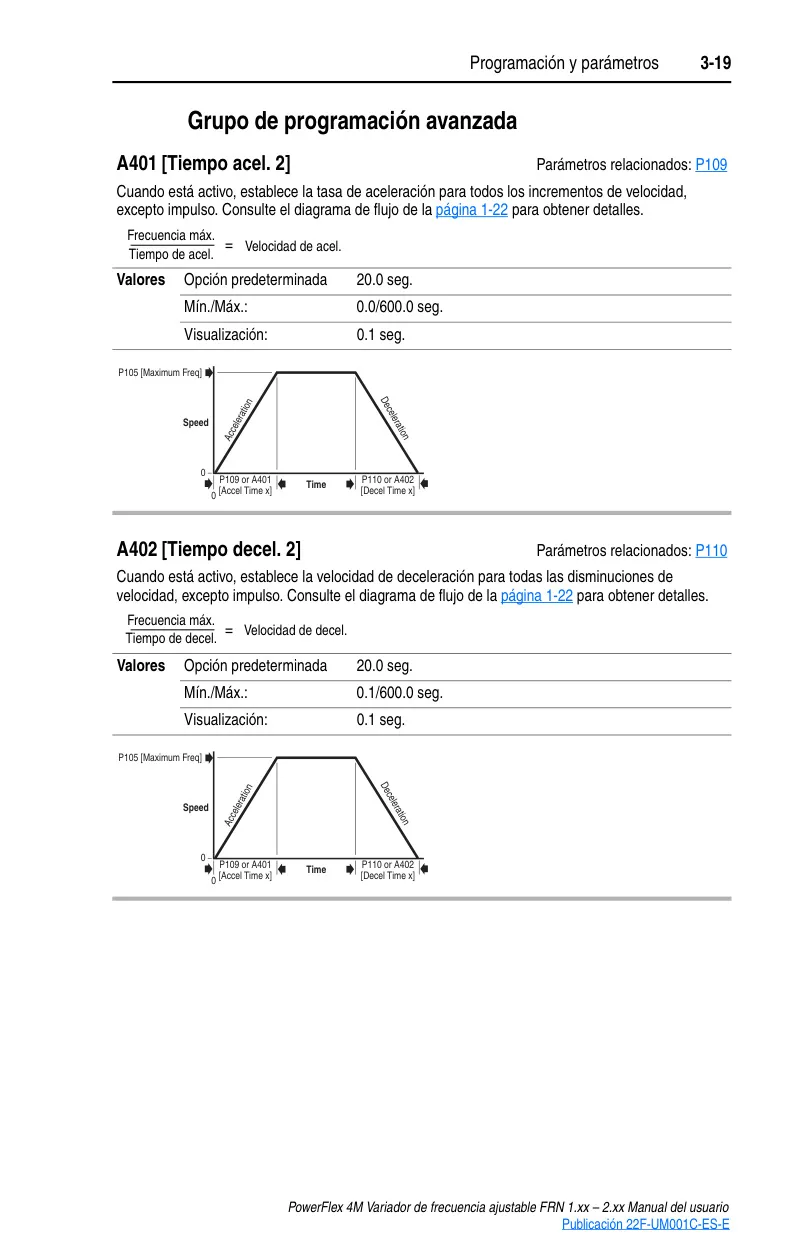

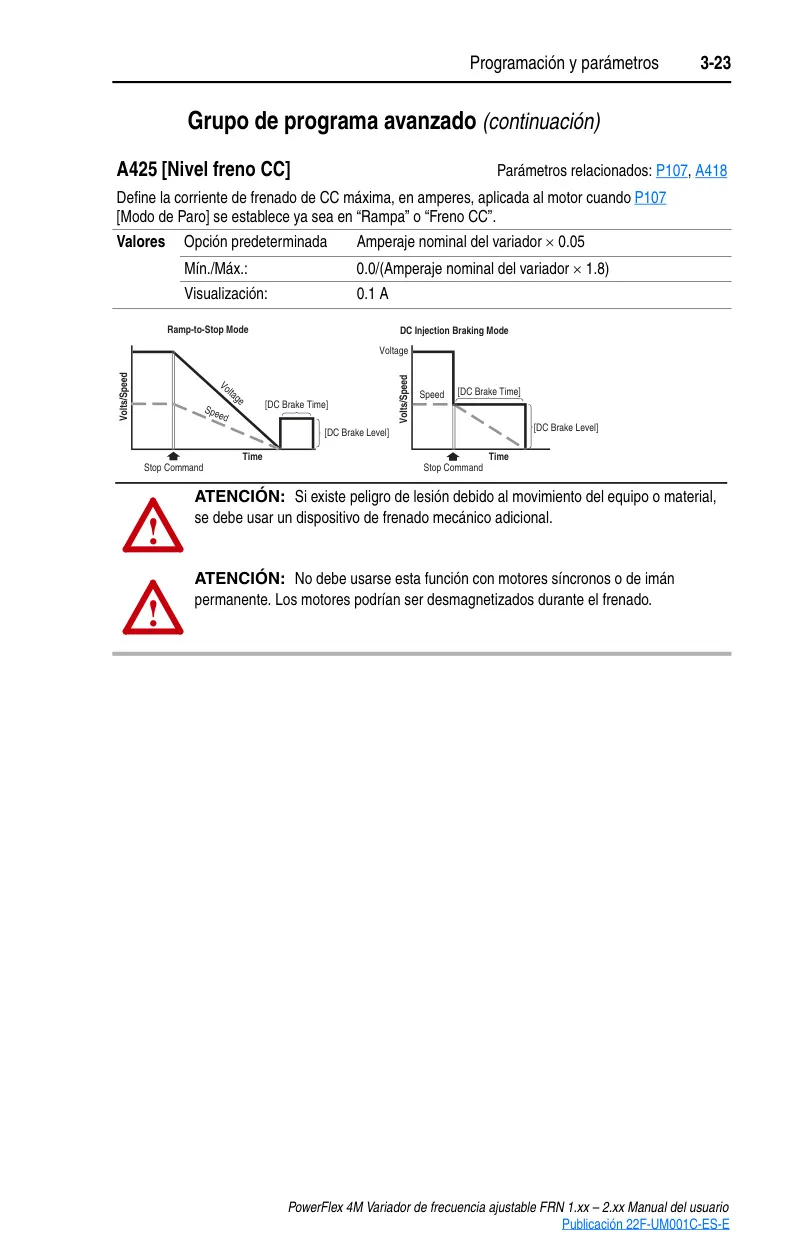

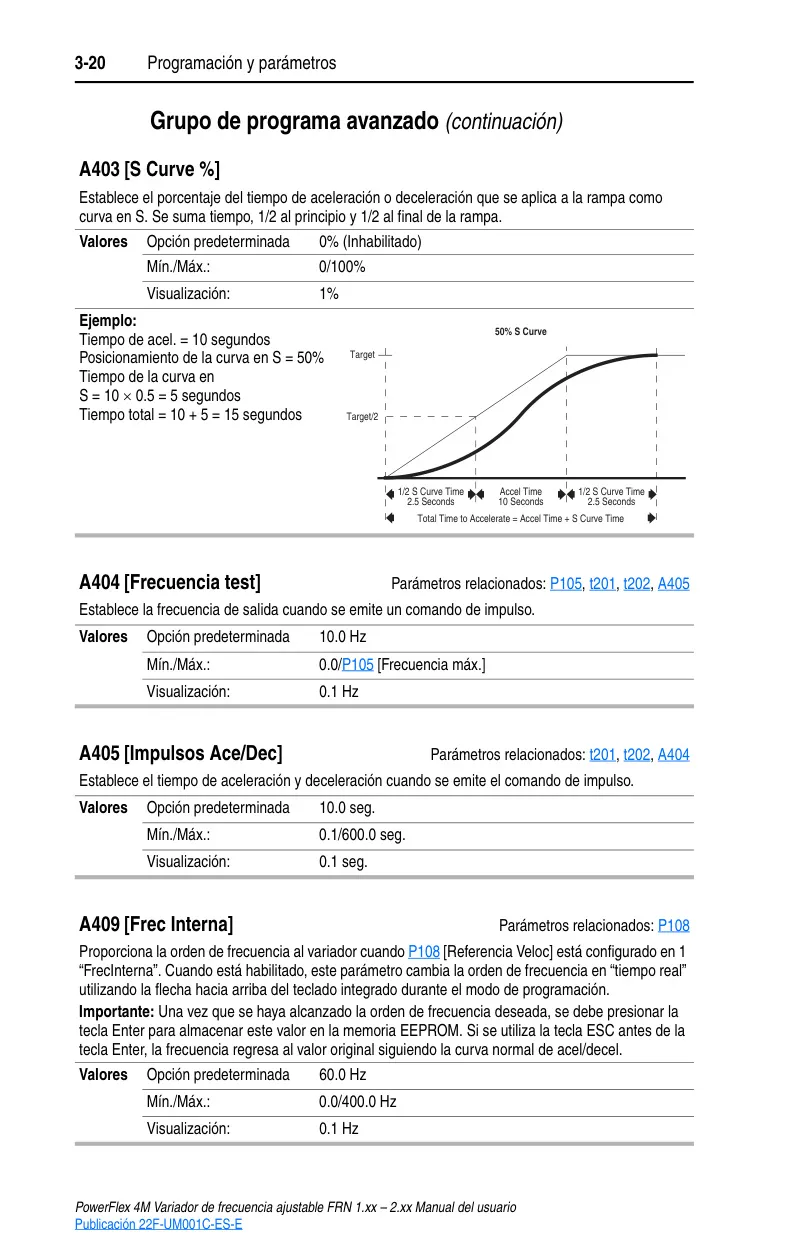

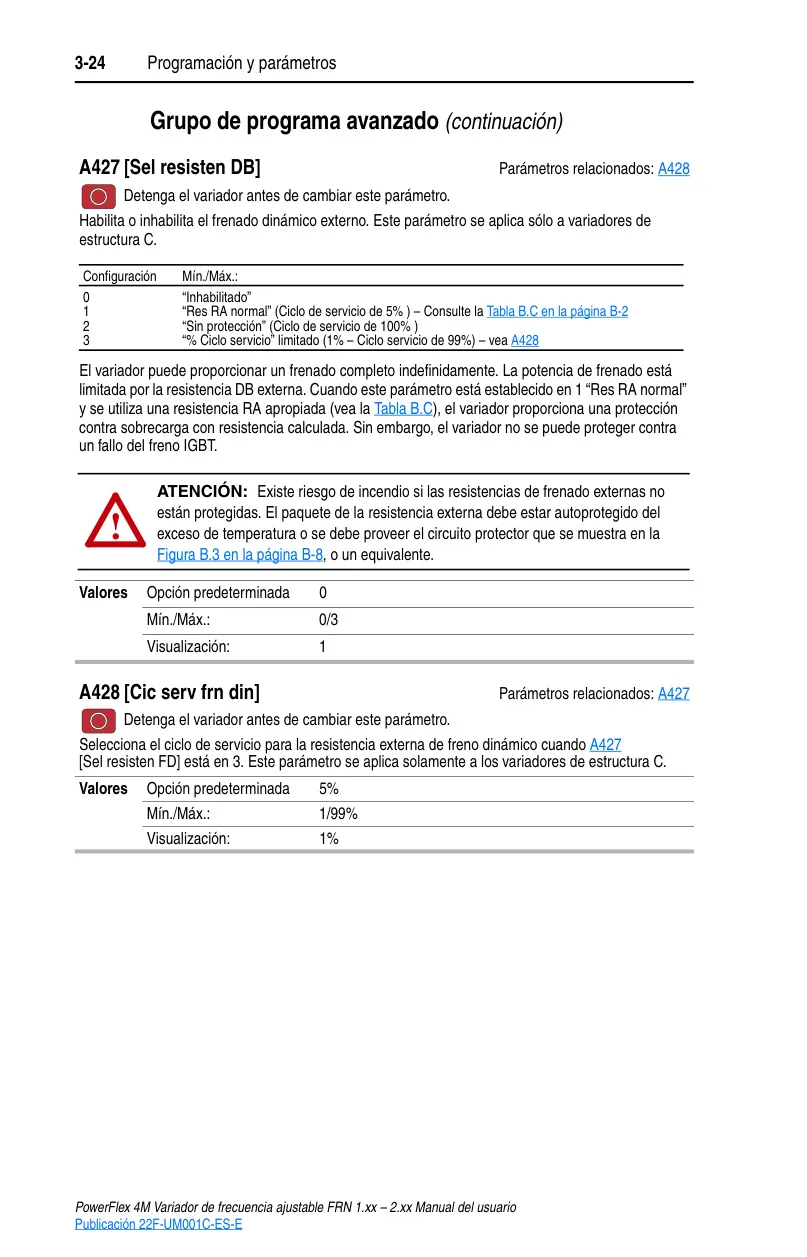

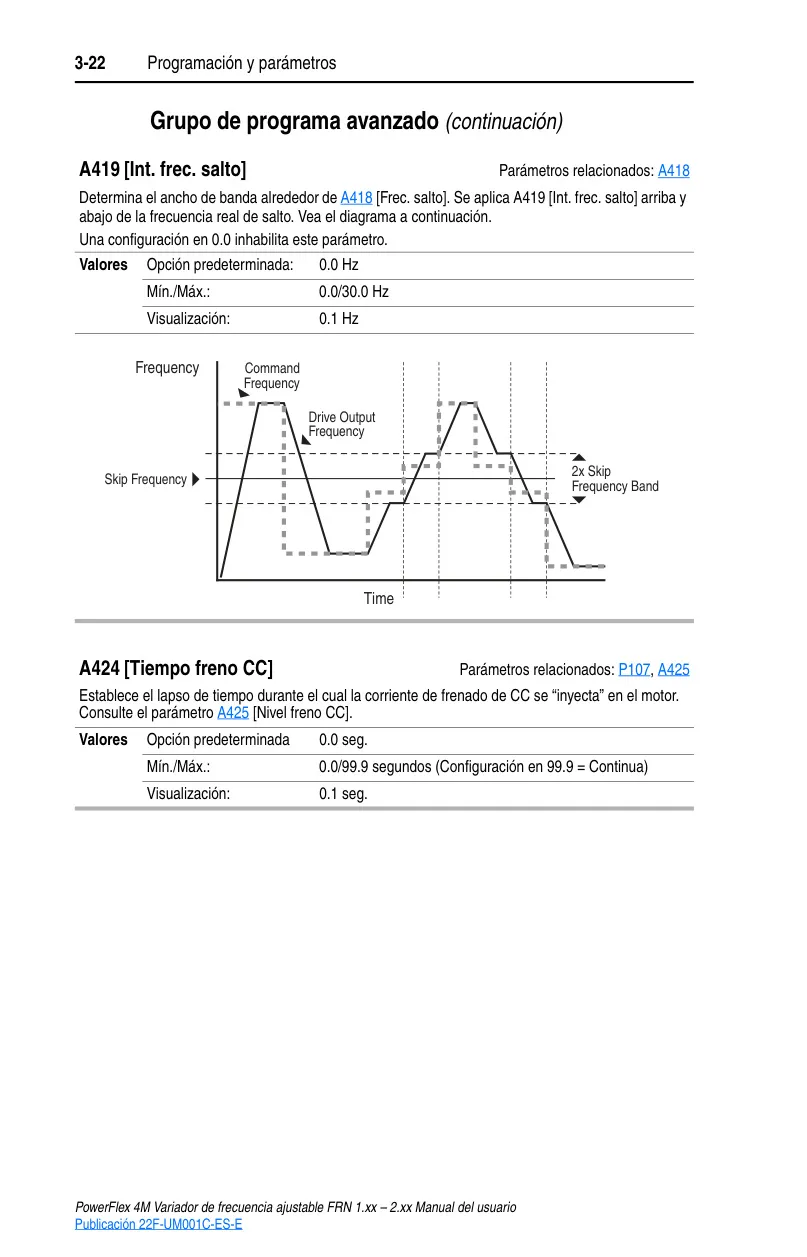

El variador ofrece modos de control avanzados como la curva en S para aceleración/deceleración, que suaviza las transiciones de velocidad, y la función de "marcha por impulsos" (jog) para movimientos controlados. También cuenta con un freno de inyección de CC programable, ideal para aplicaciones que requieren una detención rápida y controlada del motor. Para aplicaciones de bomba/ventilador con cargas de par variable, se recomienda una configuración específica para optimizar el rendimiento.

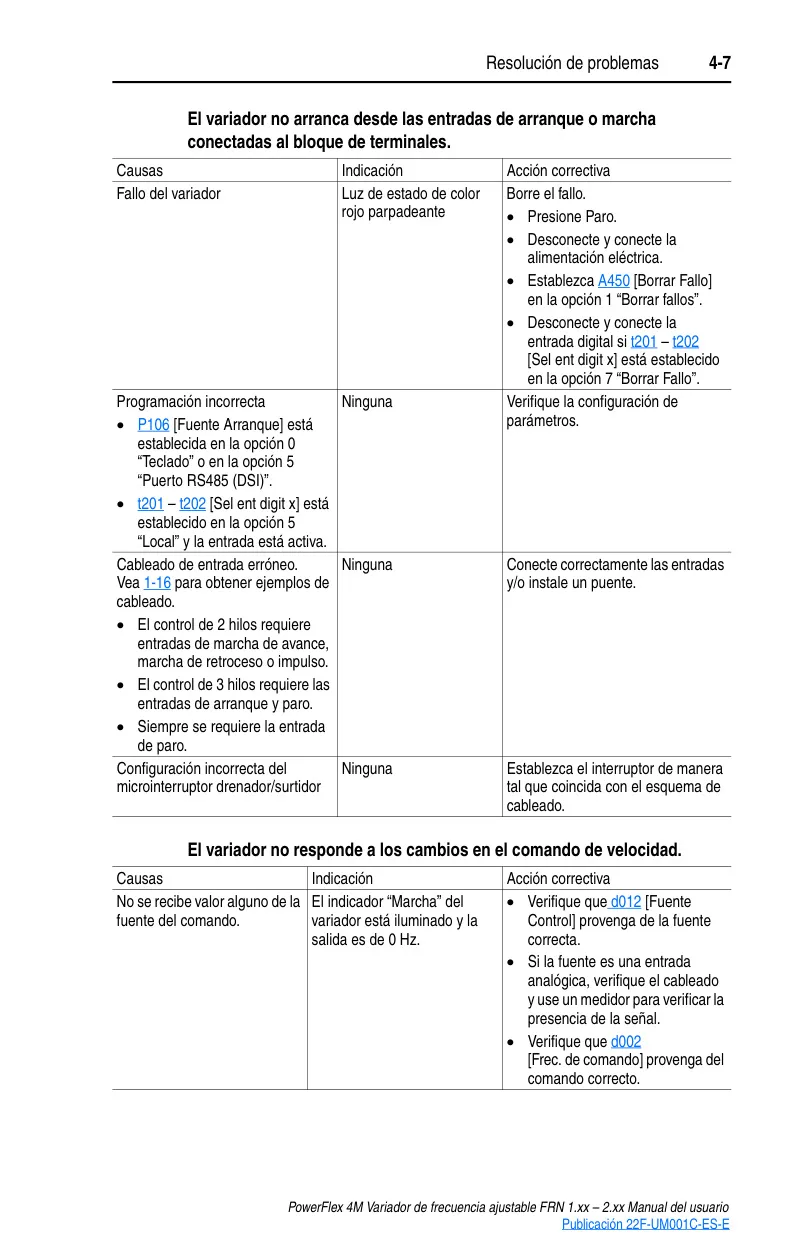

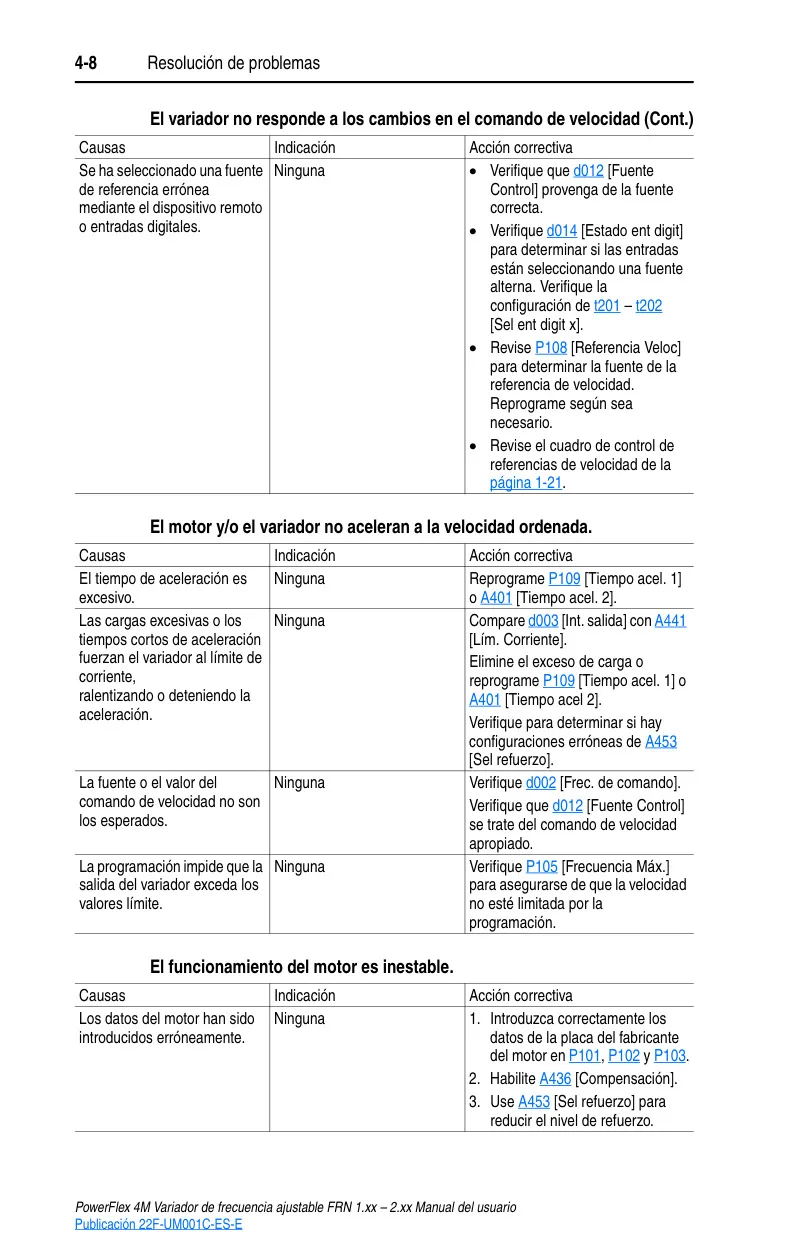

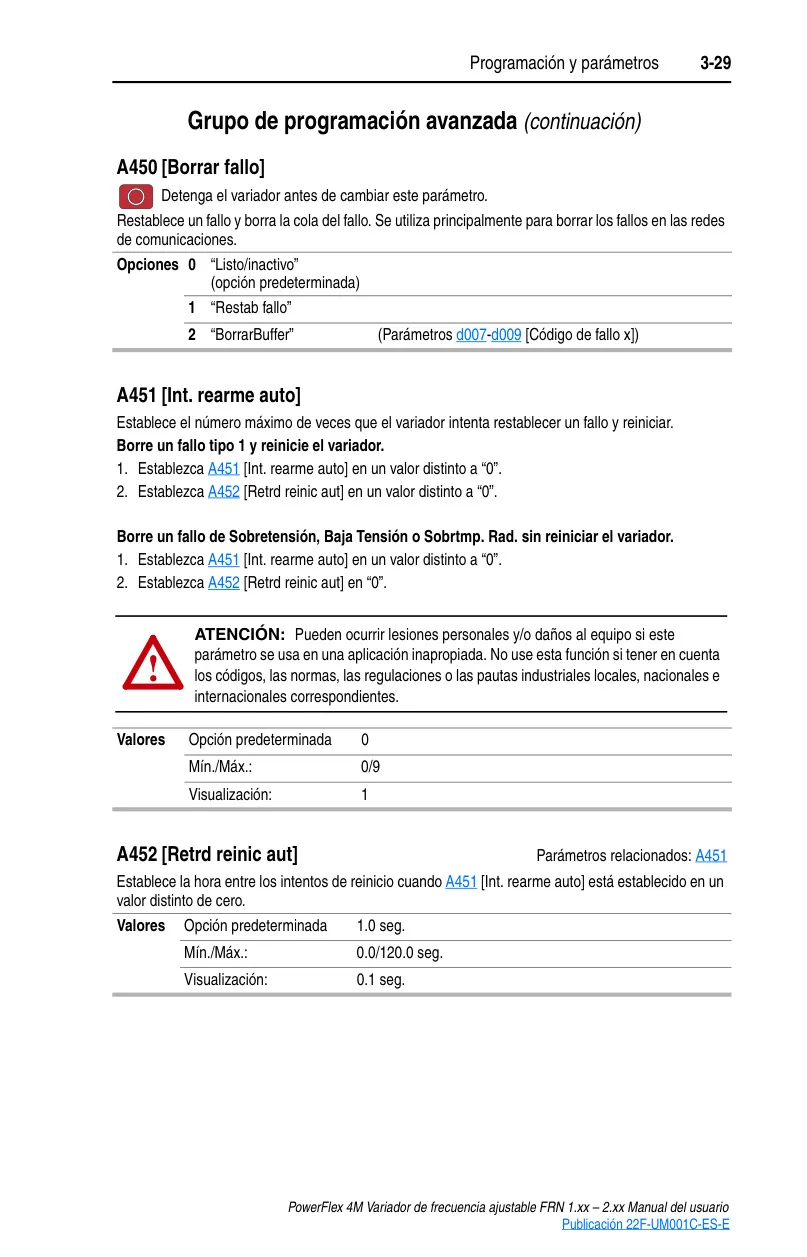

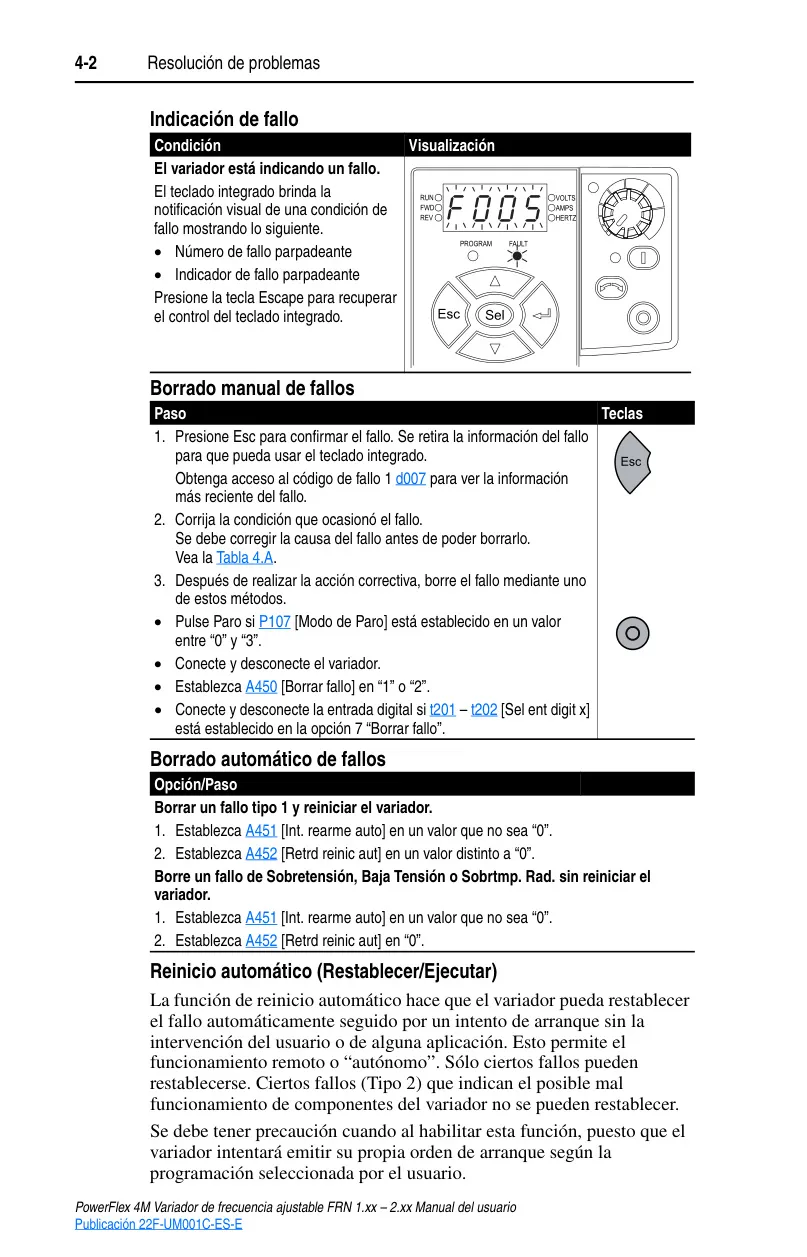

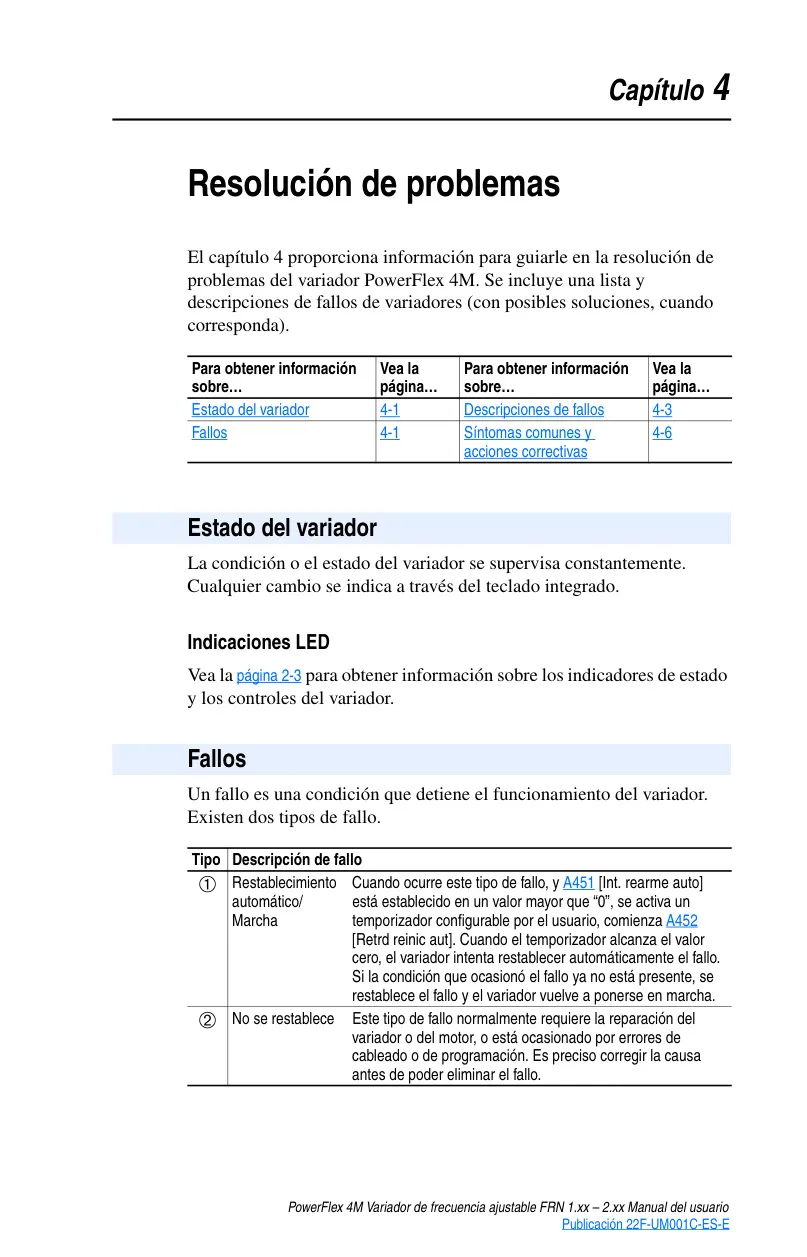

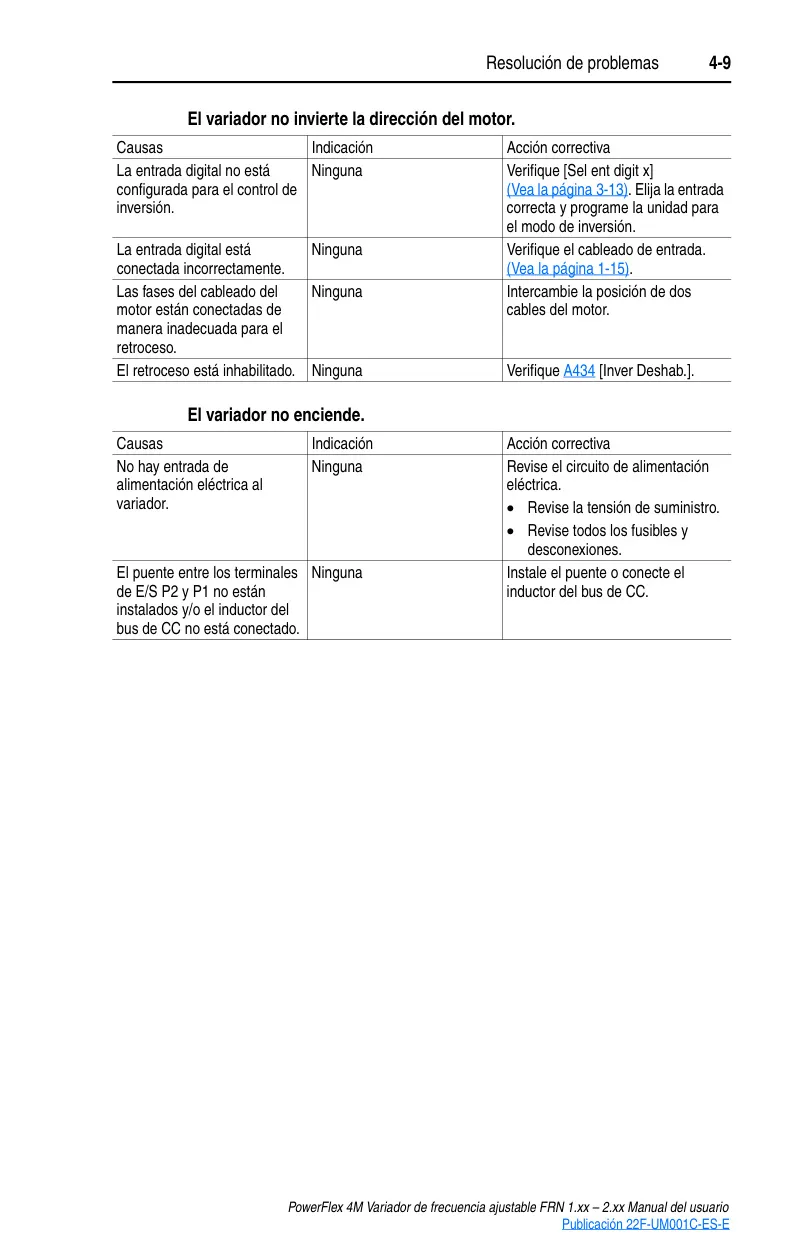

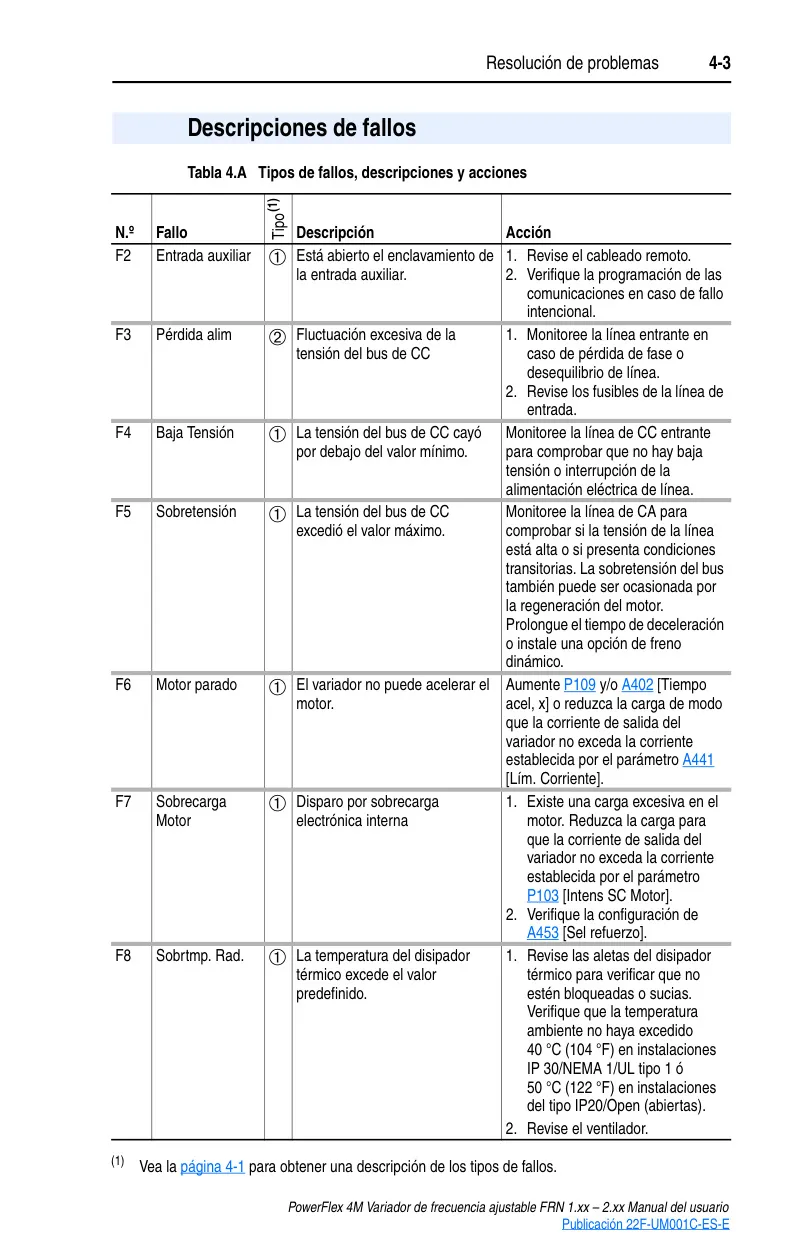

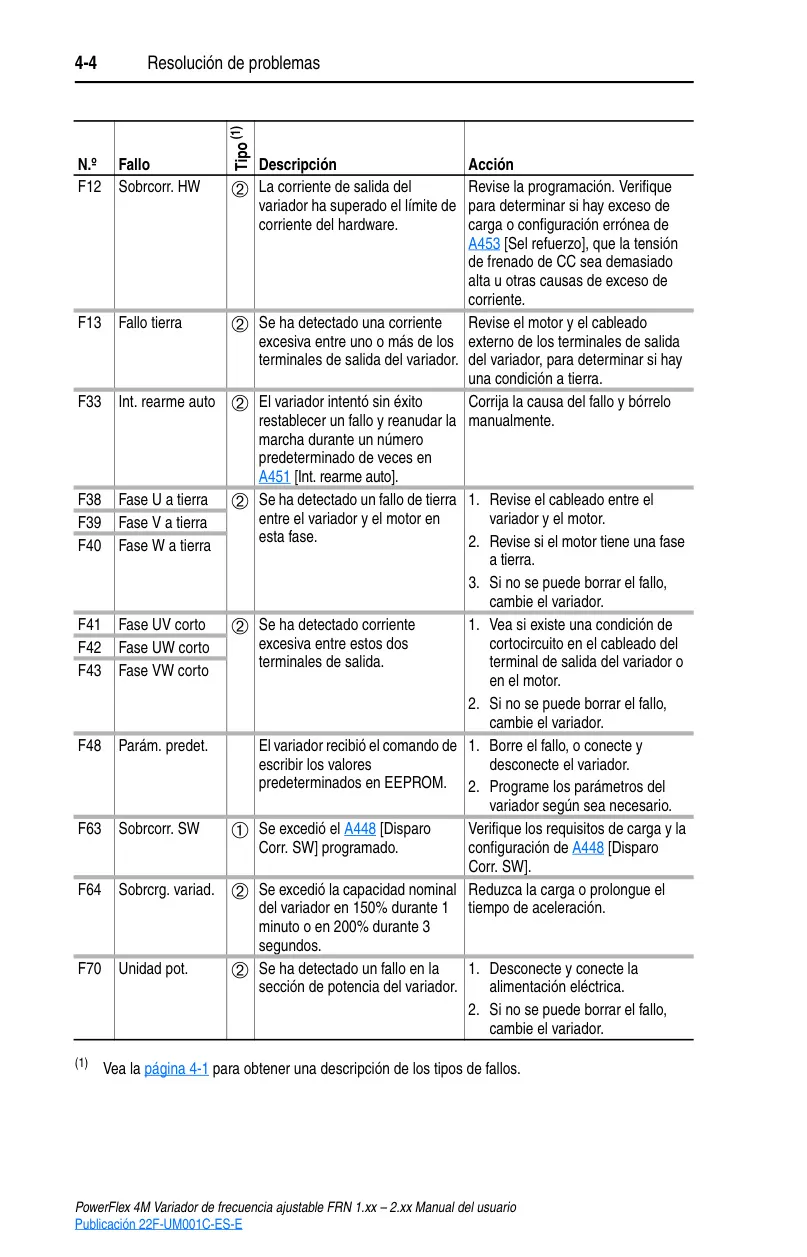

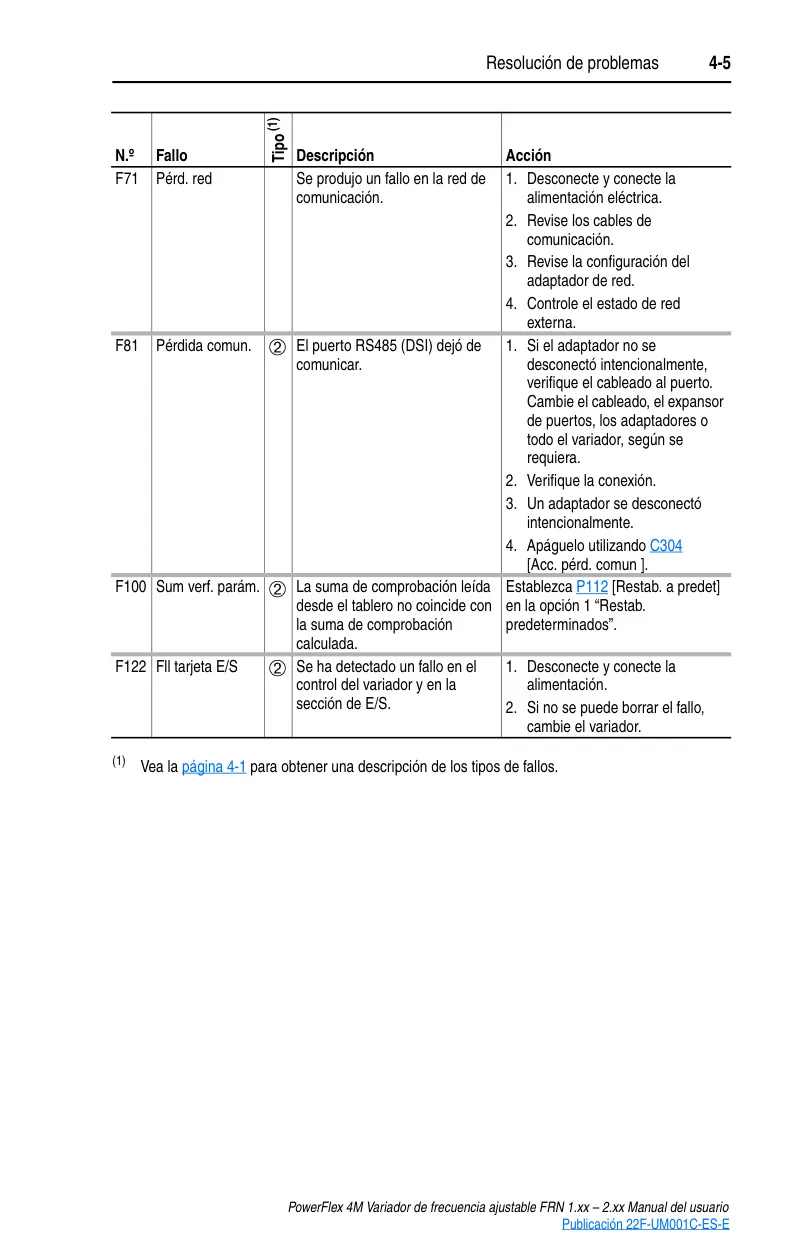

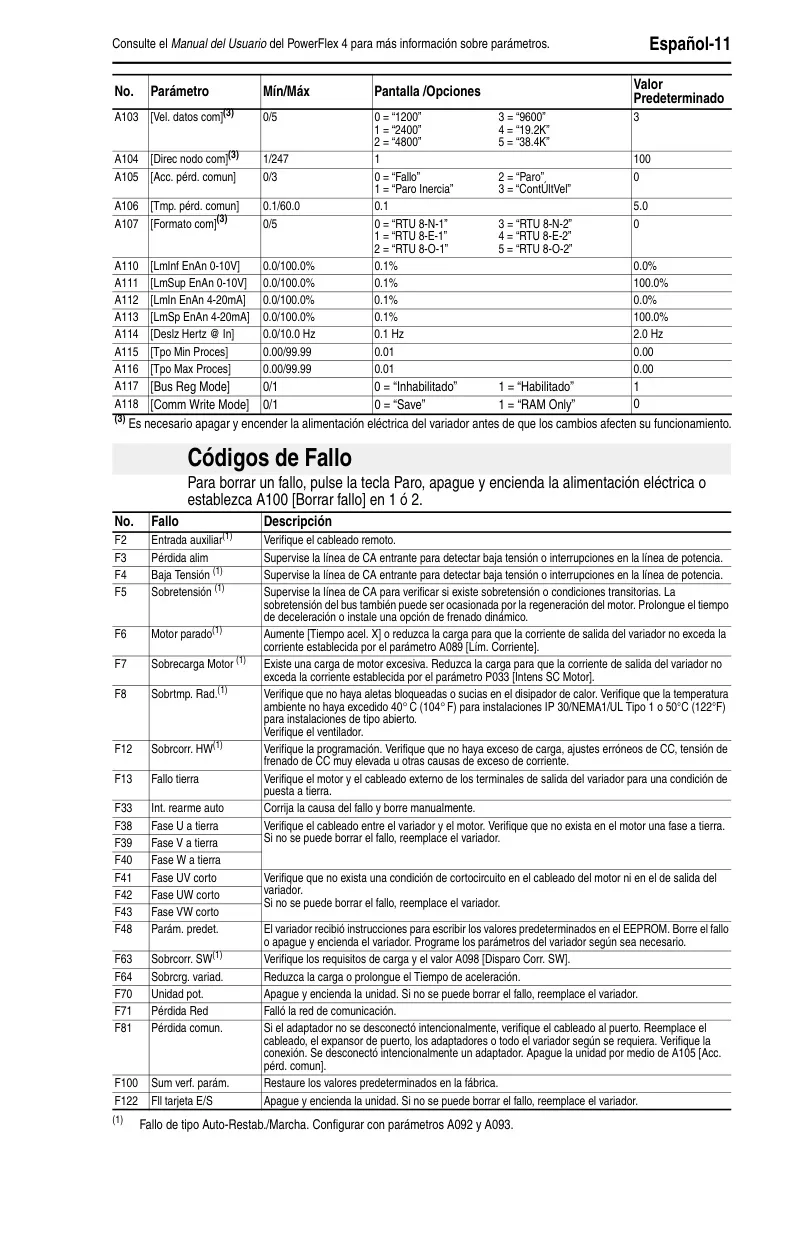

La resolución de problemas se simplifica con un sistema claro de indicación de fallos, que muestra códigos parpadeantes en el teclado integrado. El manual detalla descripciones de fallos comunes como sobretensión, baja tensión, sobrecarga del motor o fallos de comunicación, junto con sus acciones correctivas. La capacidad de restablecimiento automático de fallos (configurable) permite al variador intentar recuperar el funcionamiento tras ciertas condiciones anómalas, mejorando la autonomía en sistemas críticos.

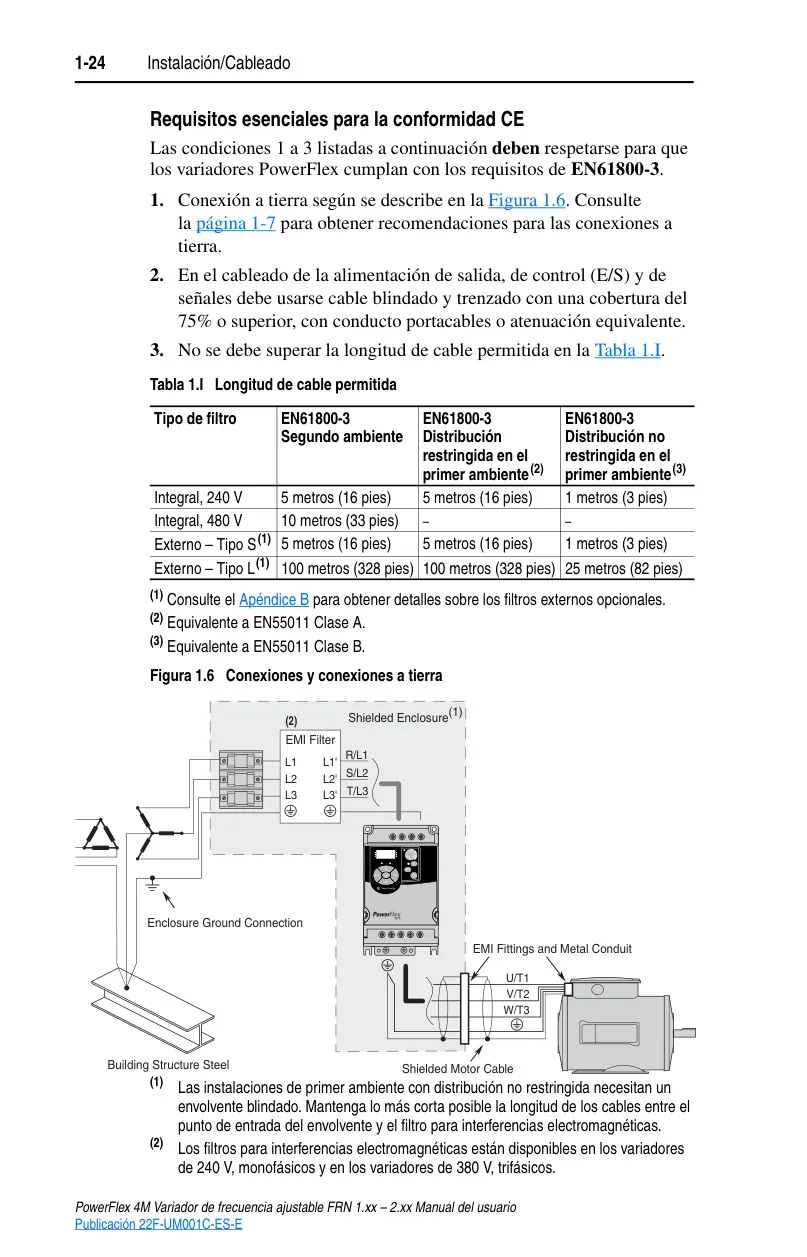

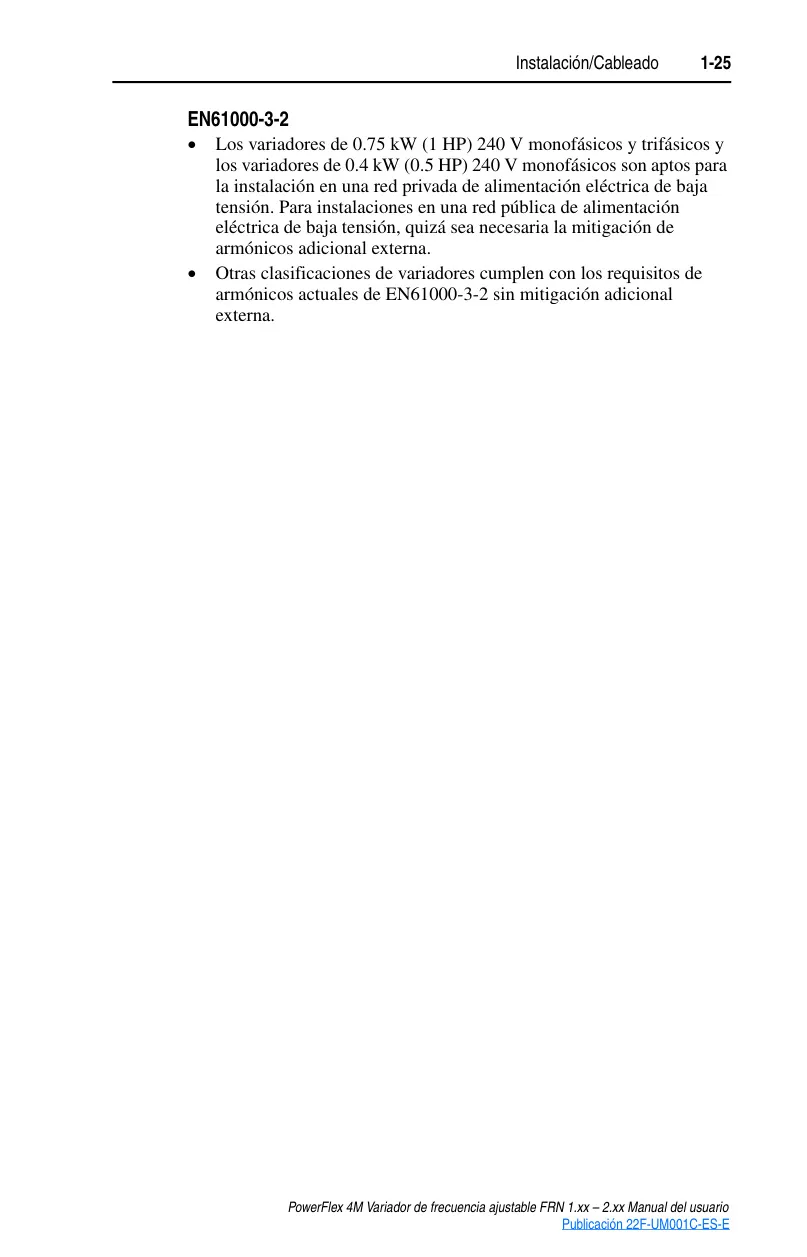

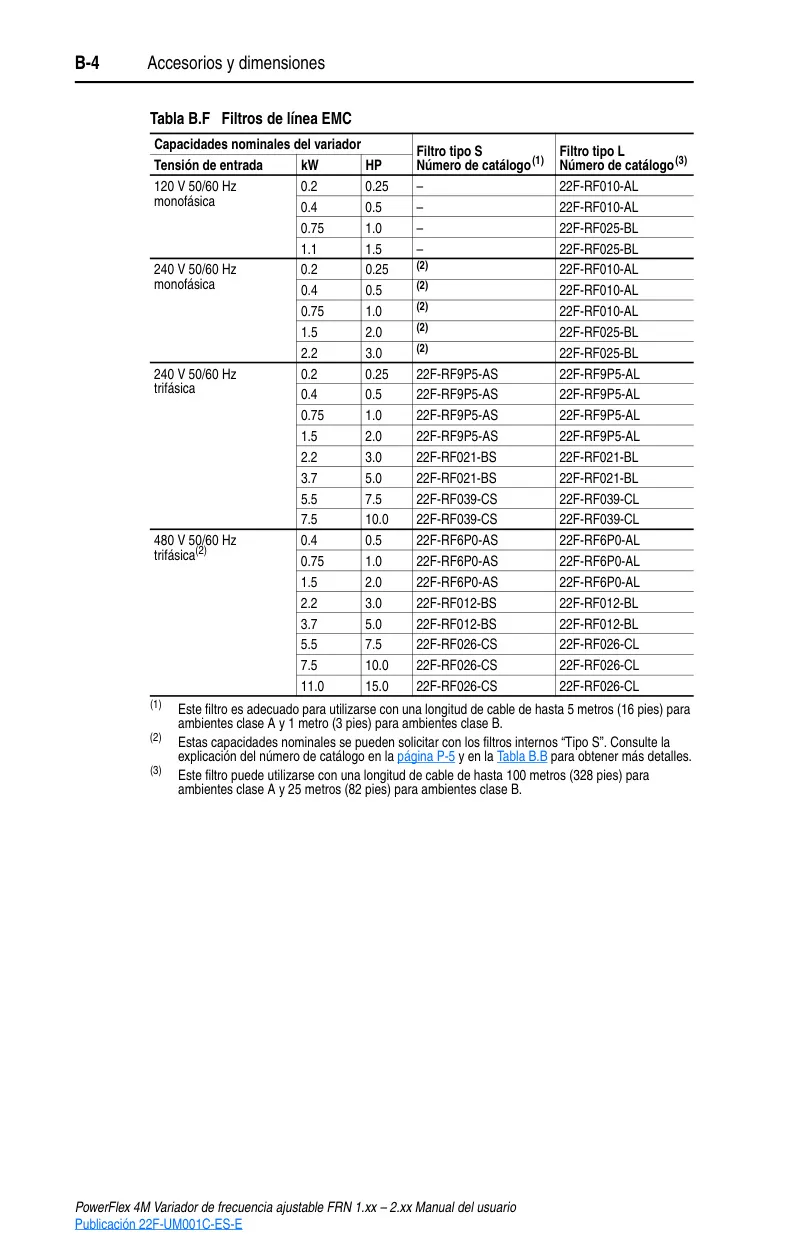

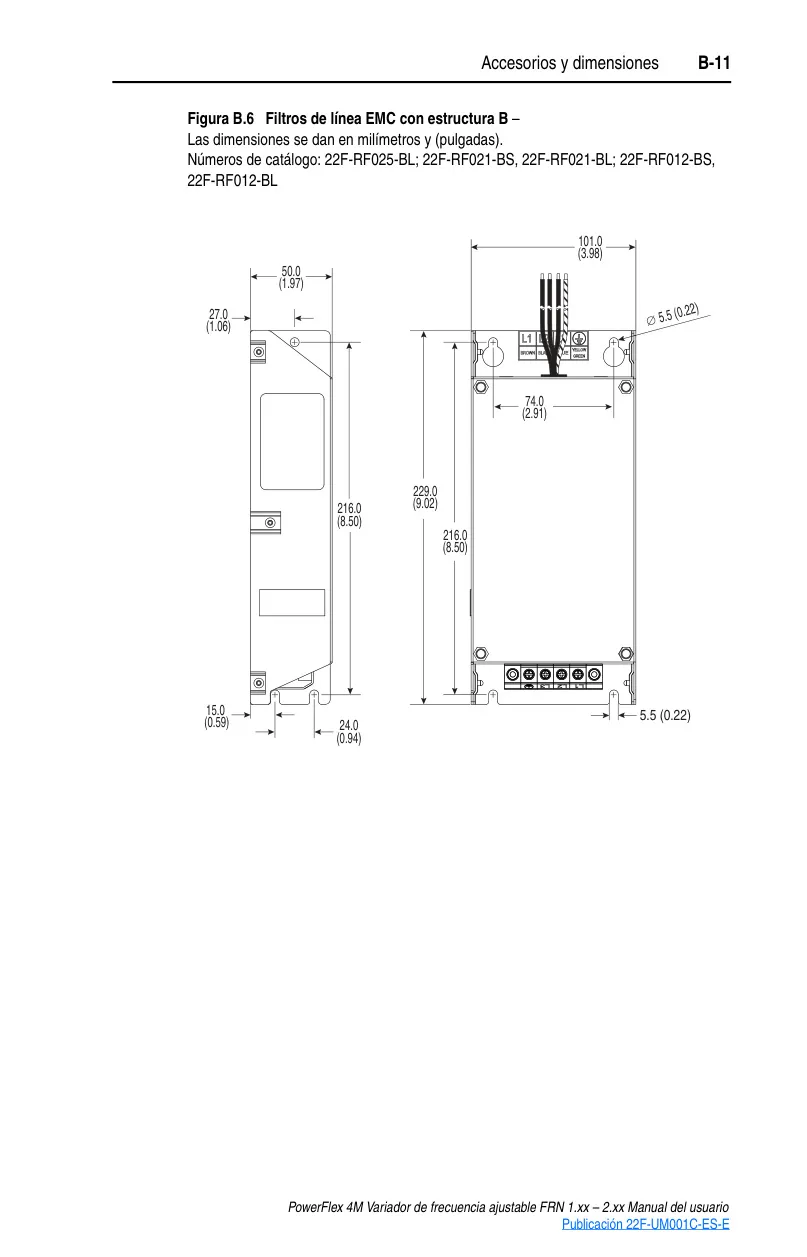

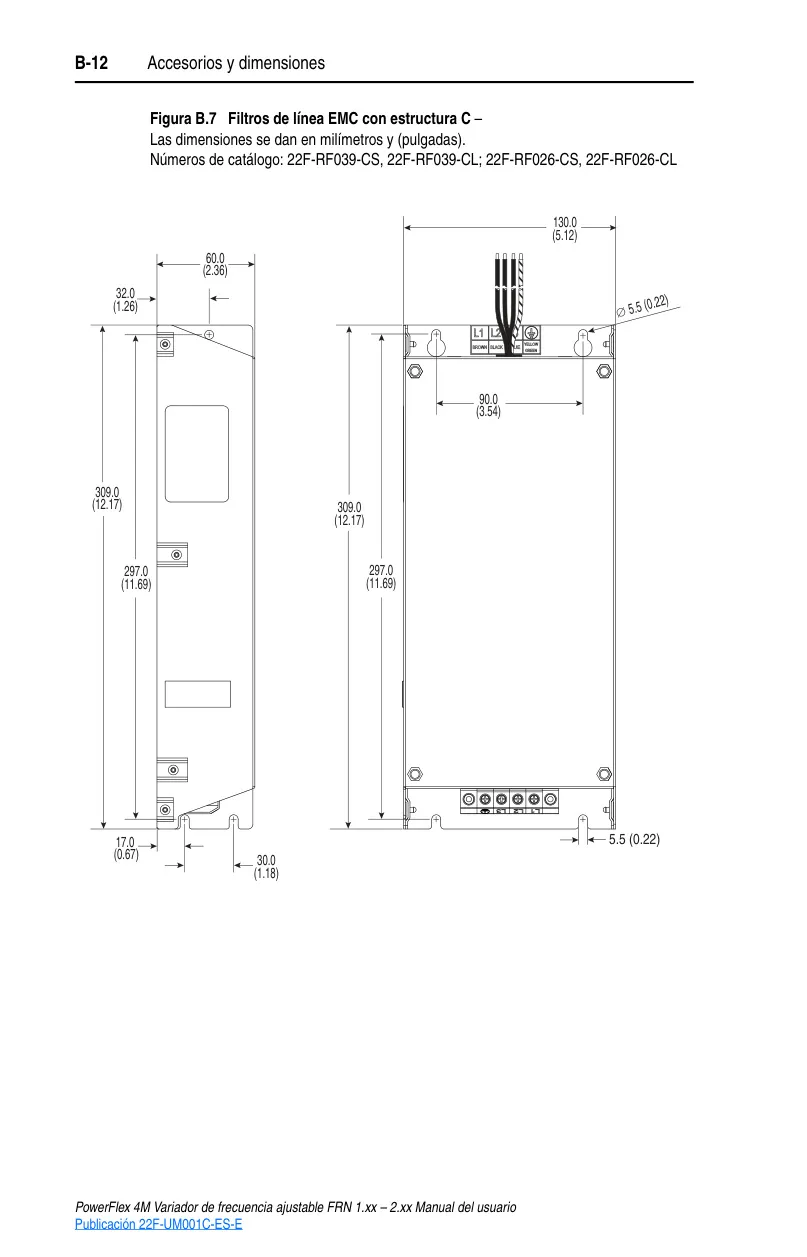

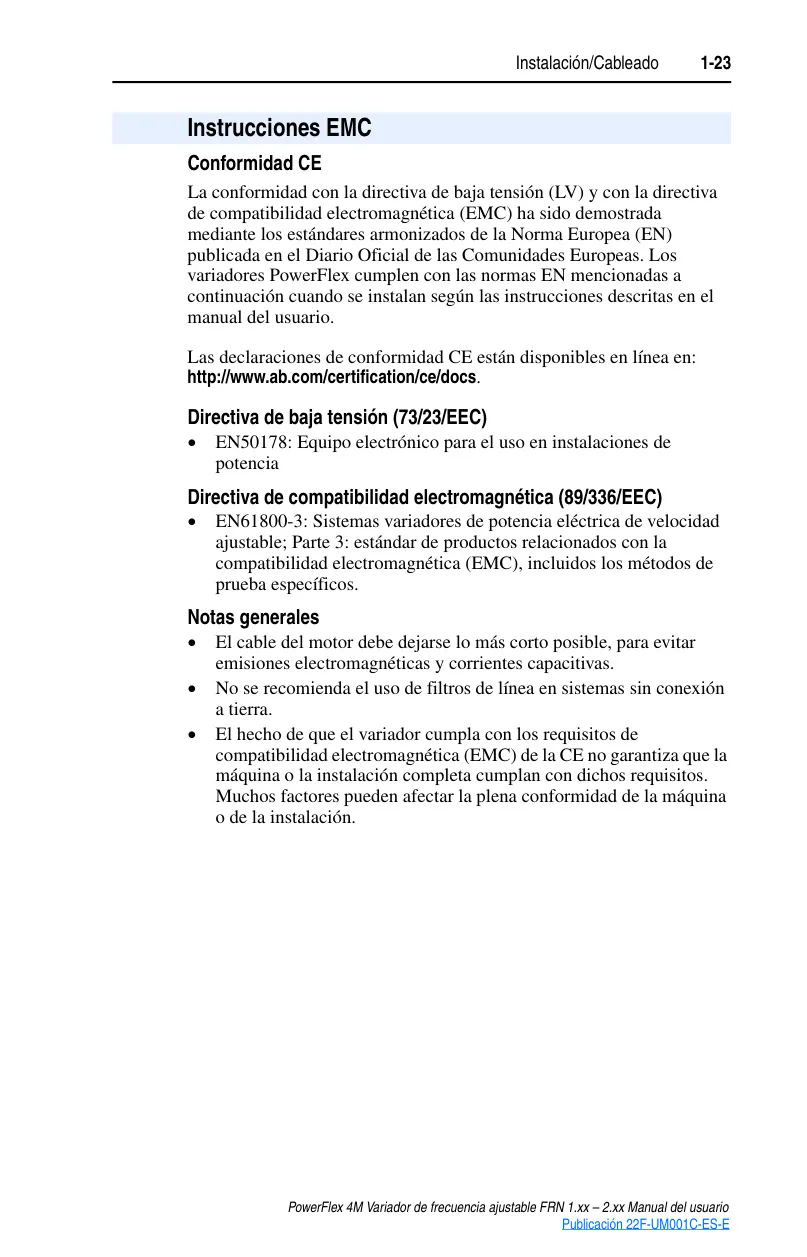

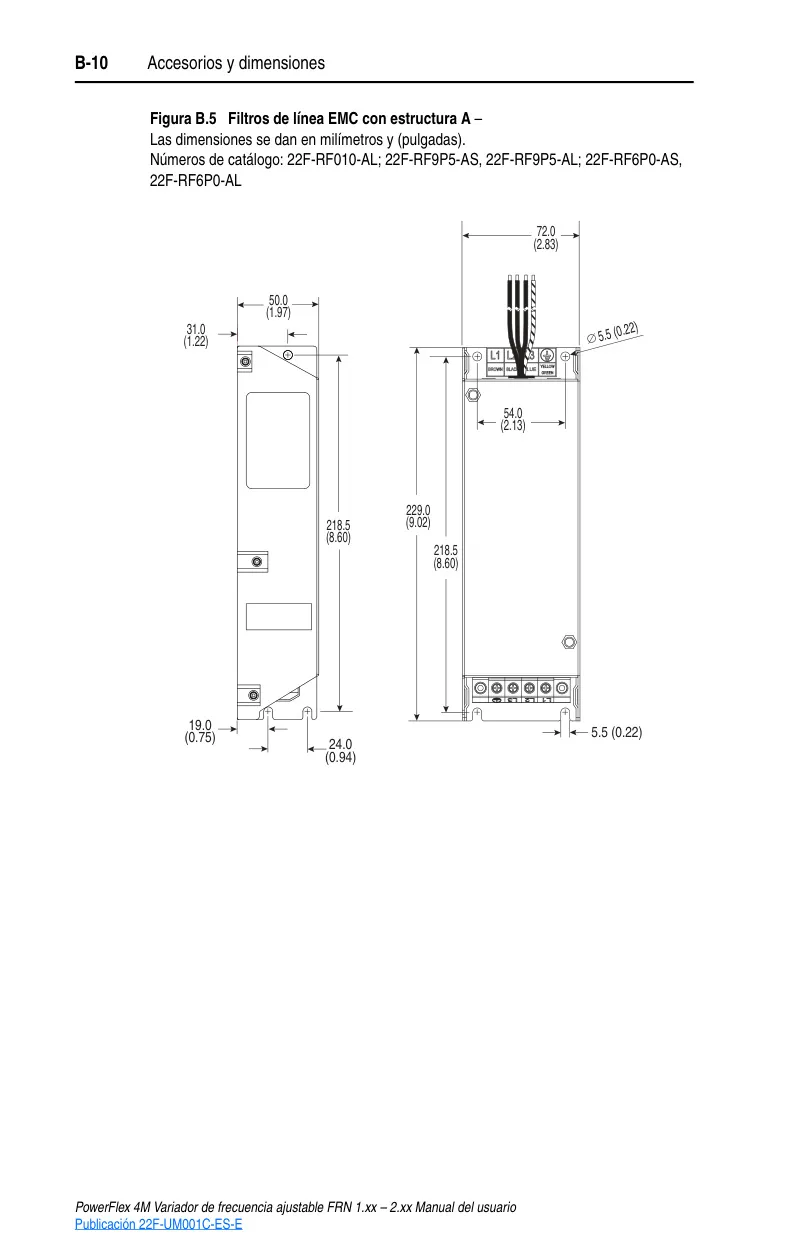

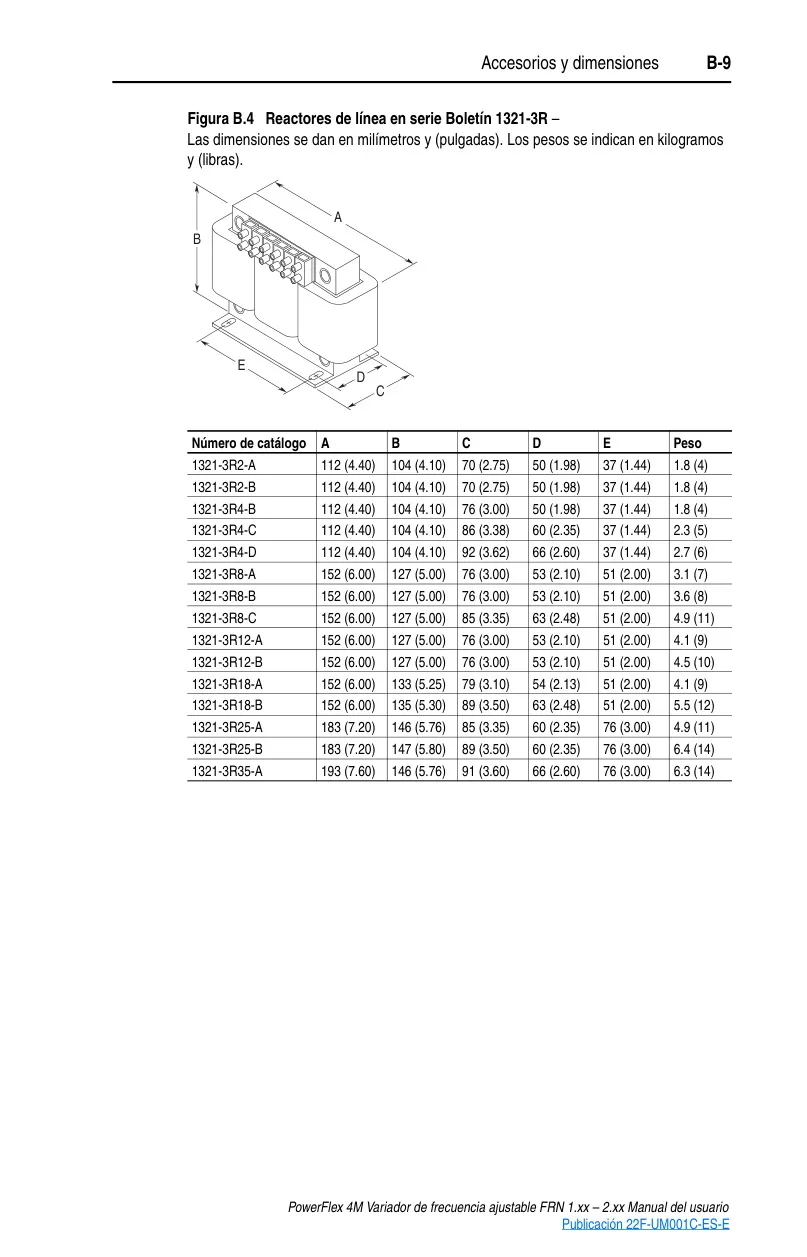

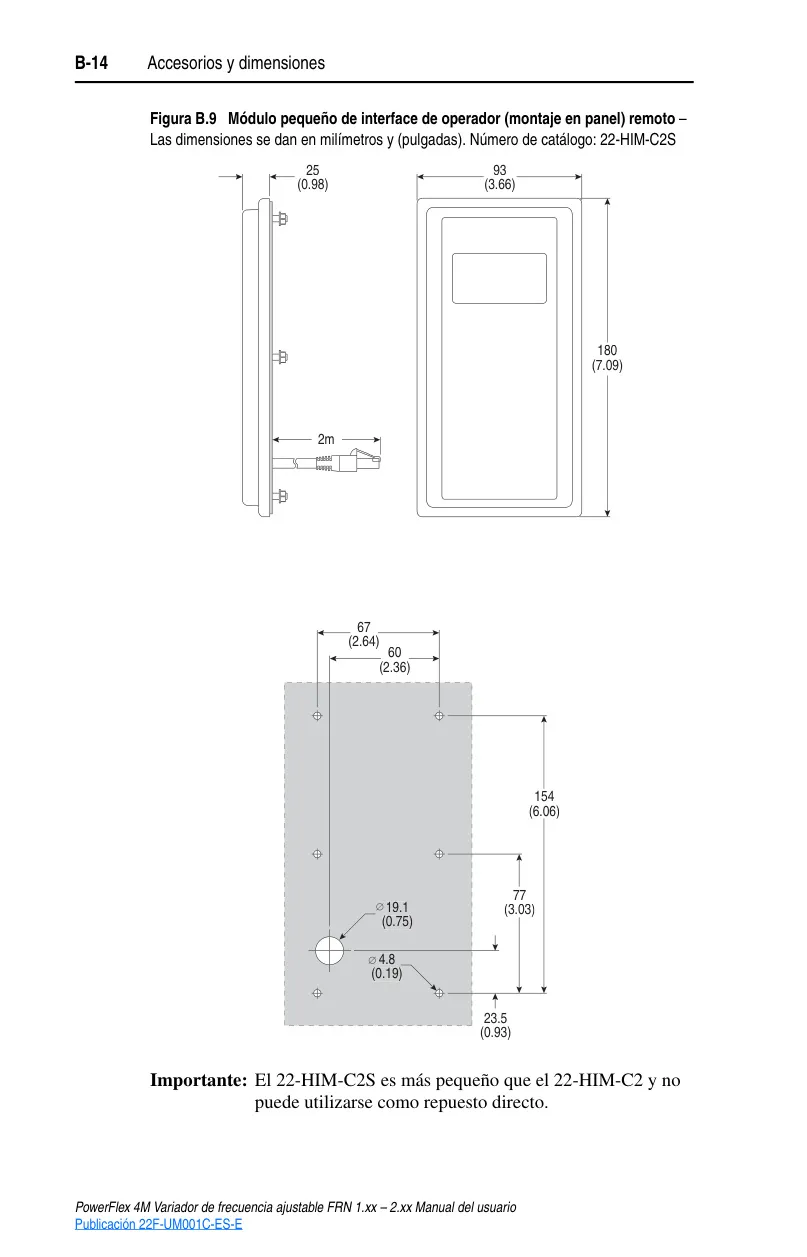

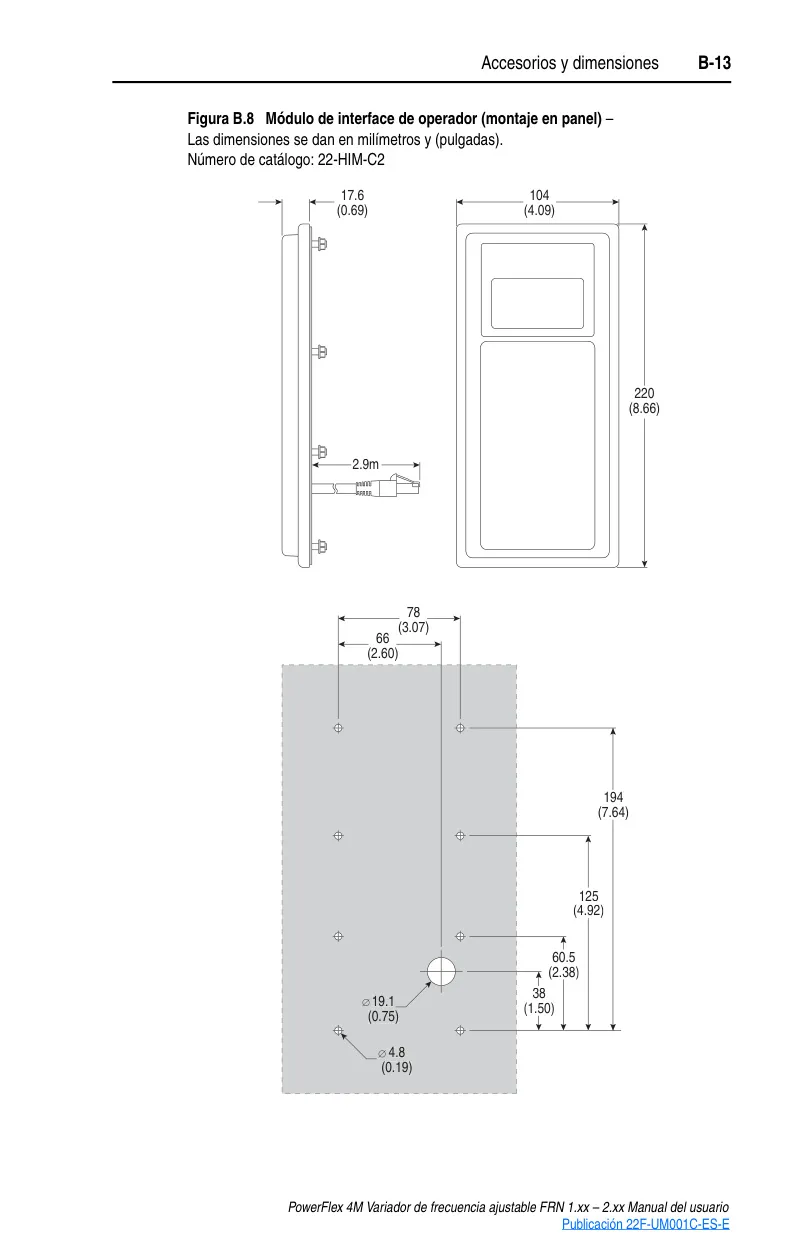

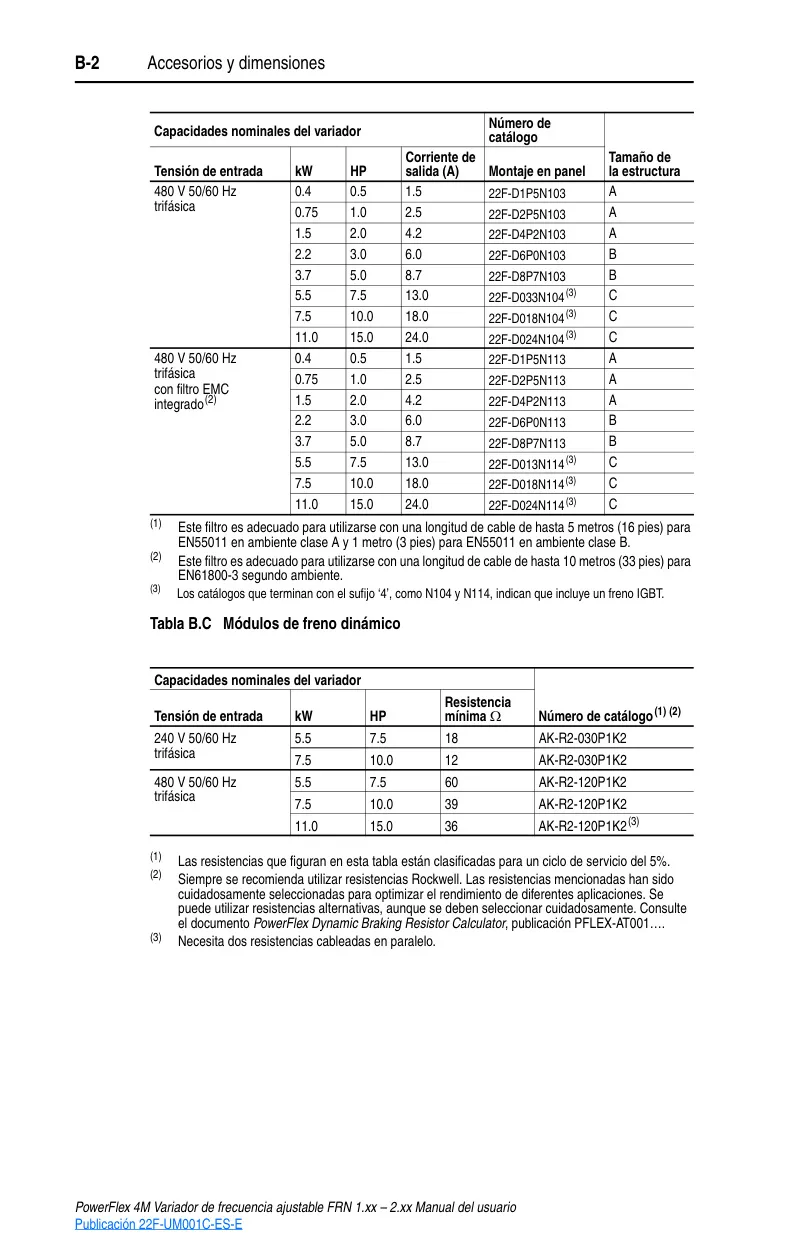

Finalmente, para garantizar la conformidad con las normativas CE, el manual proporciona instrucciones detalladas sobre el cableado, el uso de filtros EMC y las longitudes máximas de cable permitidas. Estas directrices son esenciales para asegurar que el variador cumpla con los estándares de baja tensión y compatibilidad electromagnética, contribuyendo a la fiabilidad y seguridad de la instalación industrial.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Variador Allen Bradley Powerflex 4M y las respondemos a continuación.
