Motor Cummins X15
Instrucciones del Motor Cummins X15

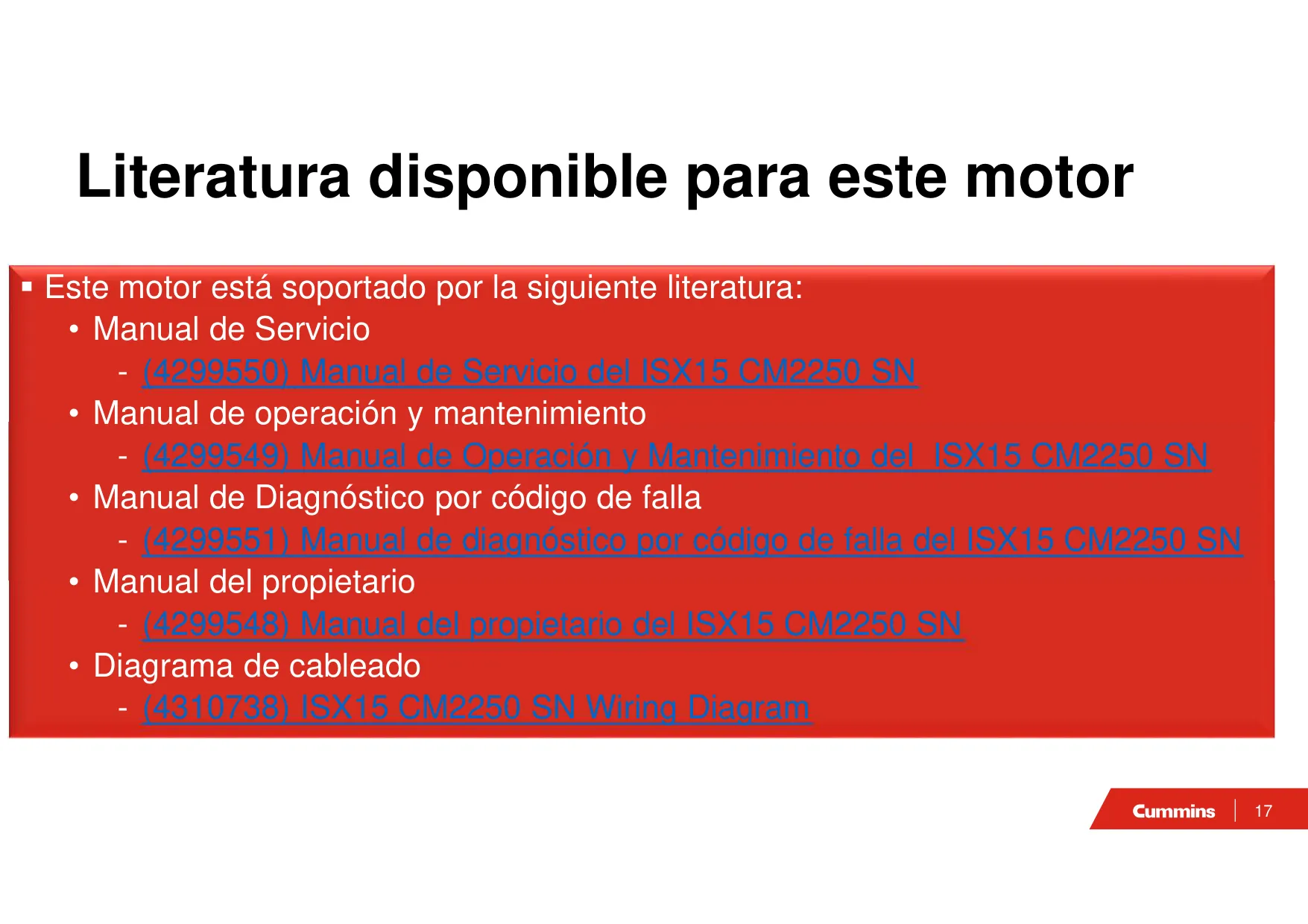

Aquí le ofrecemos el manual de Motor Cummins X15 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 2 usuarios con una valoración media de 4. Si tiene alguna consulta específica acerca de Motor Cummins X15, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

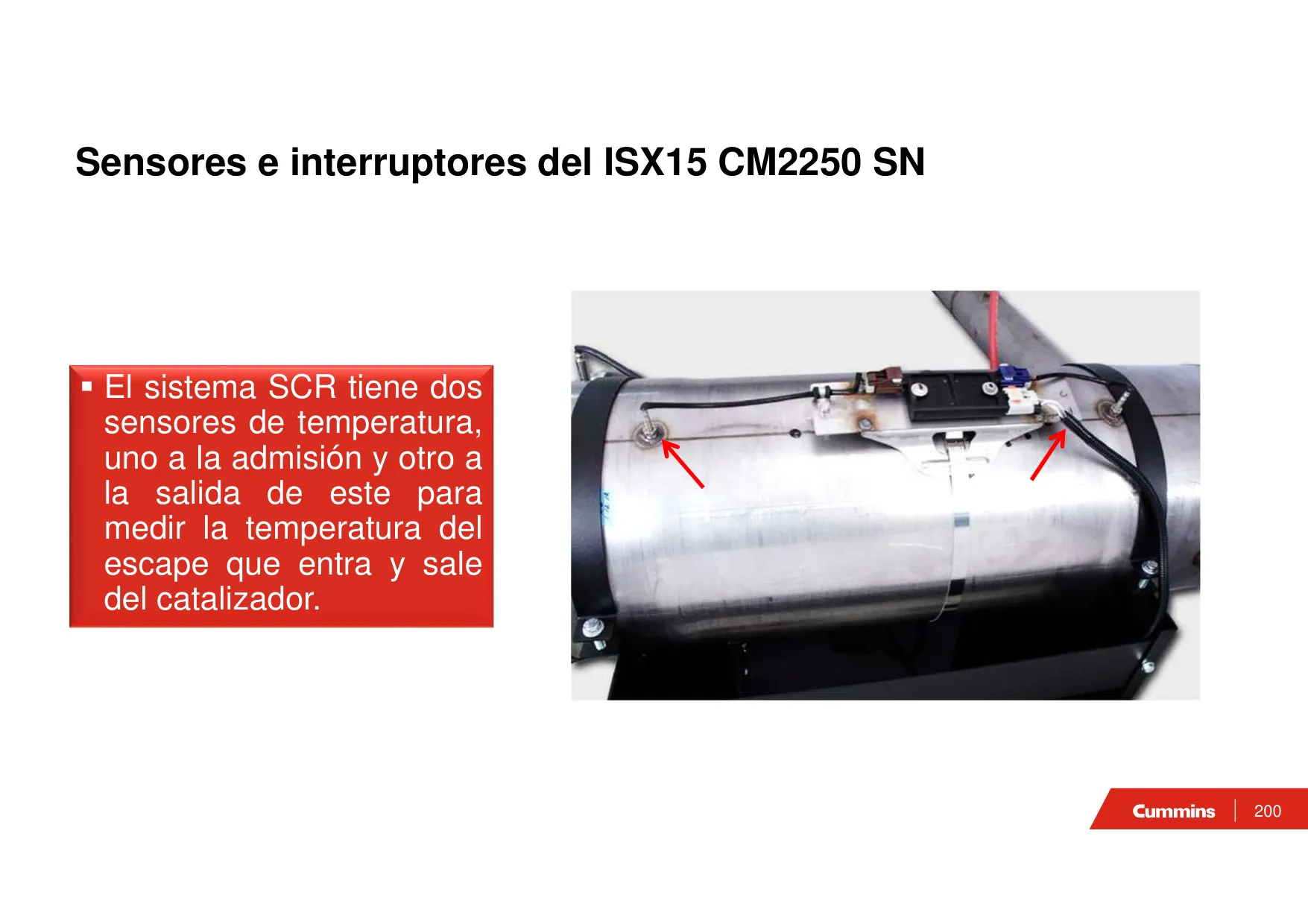

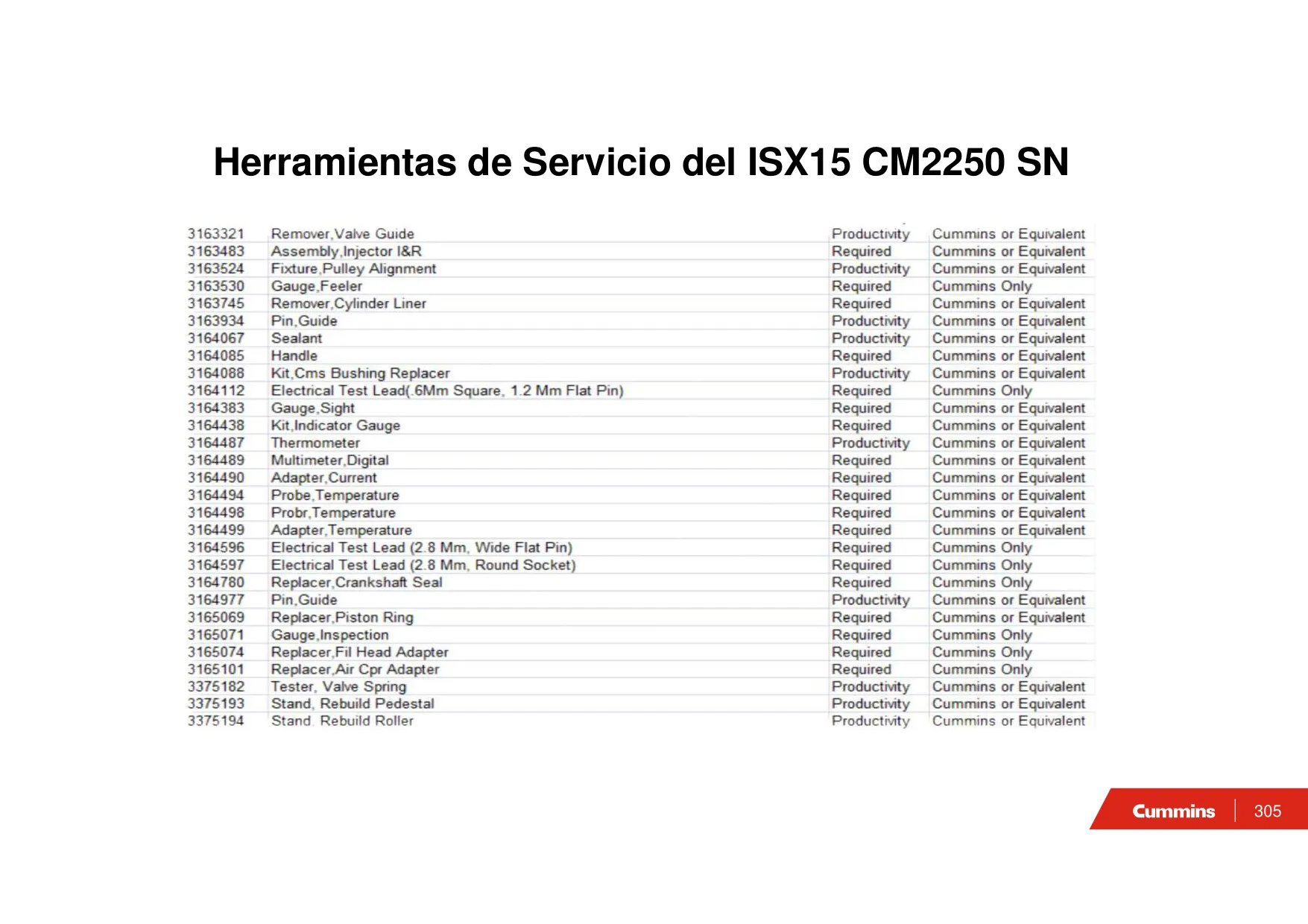

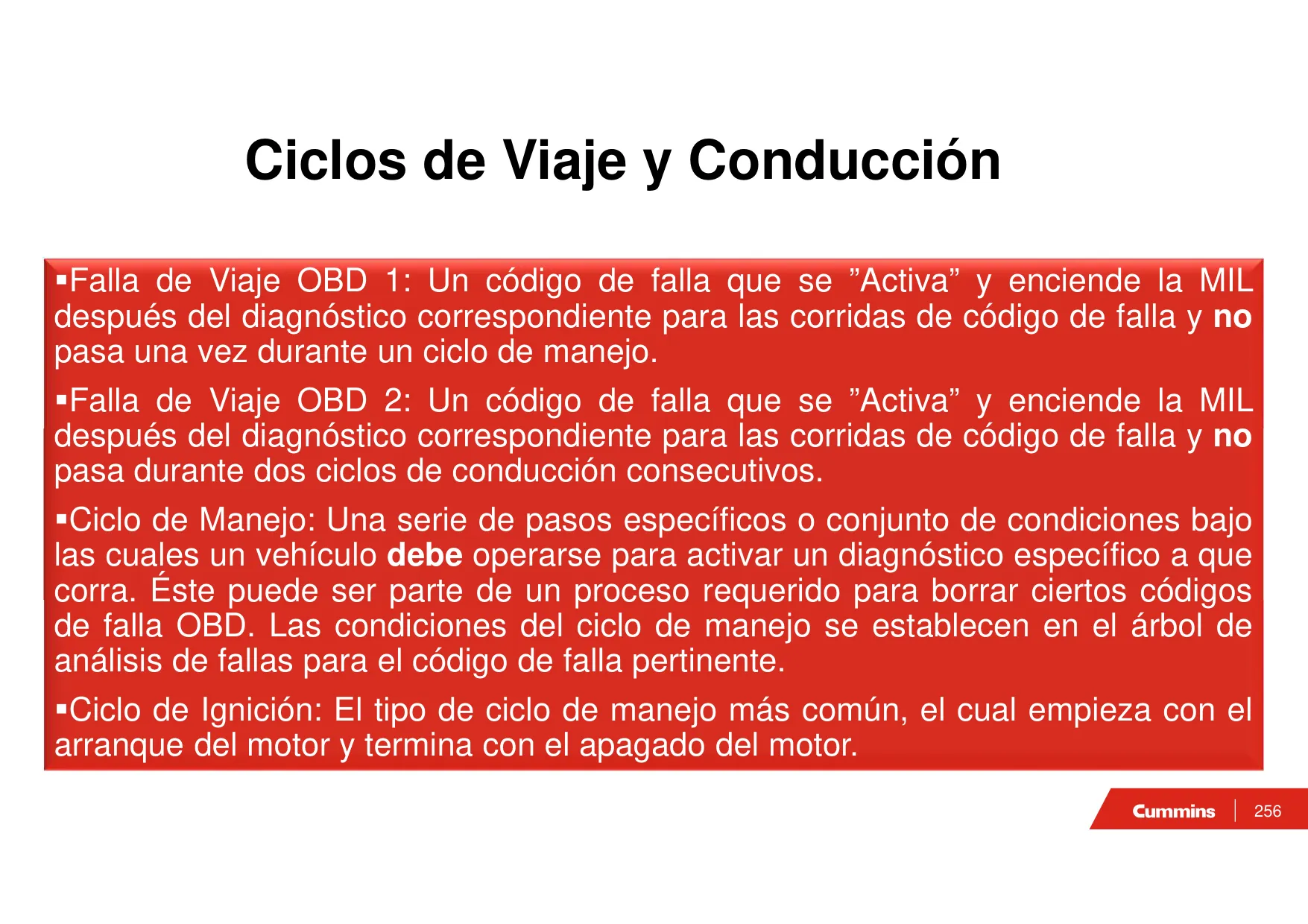

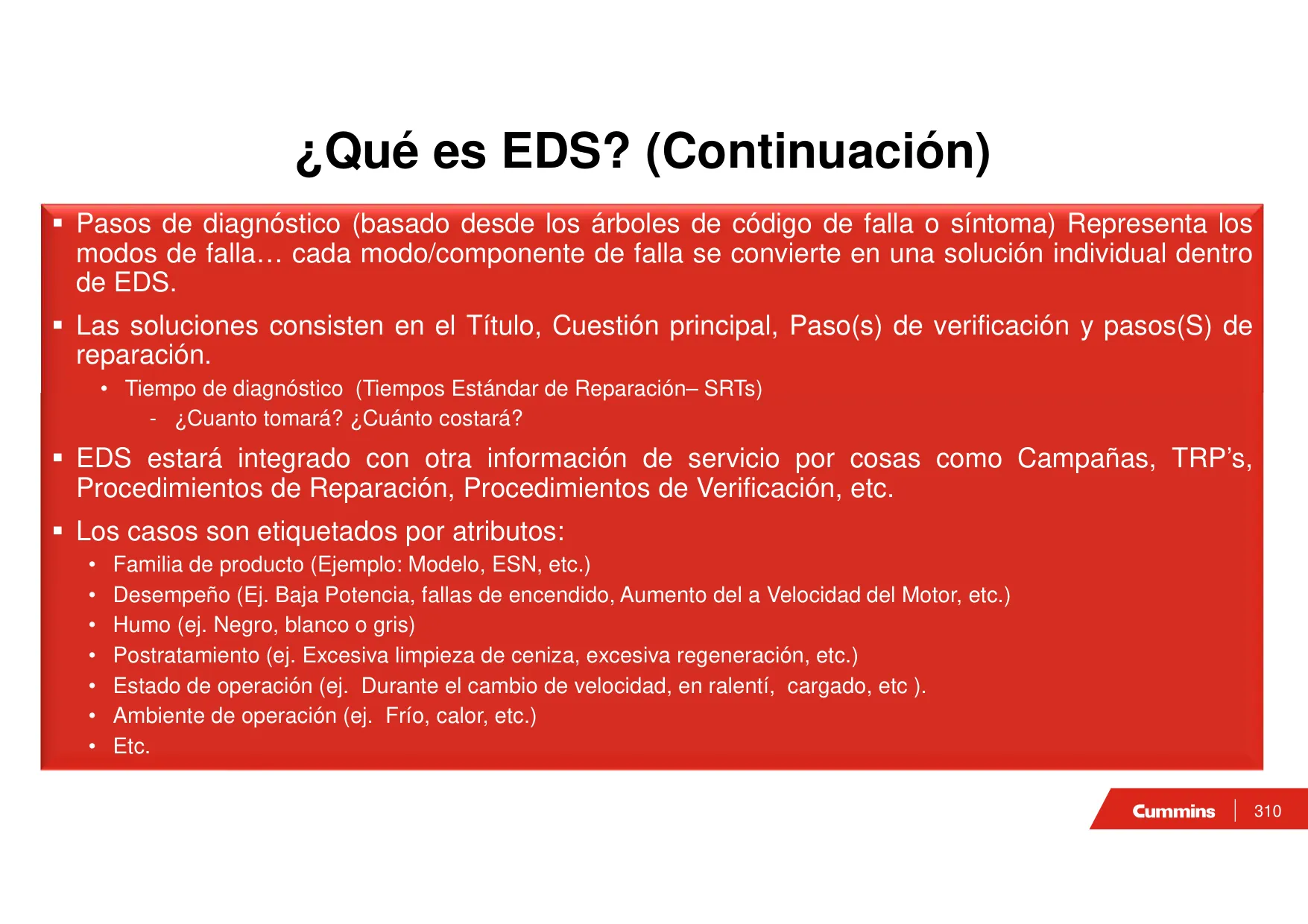

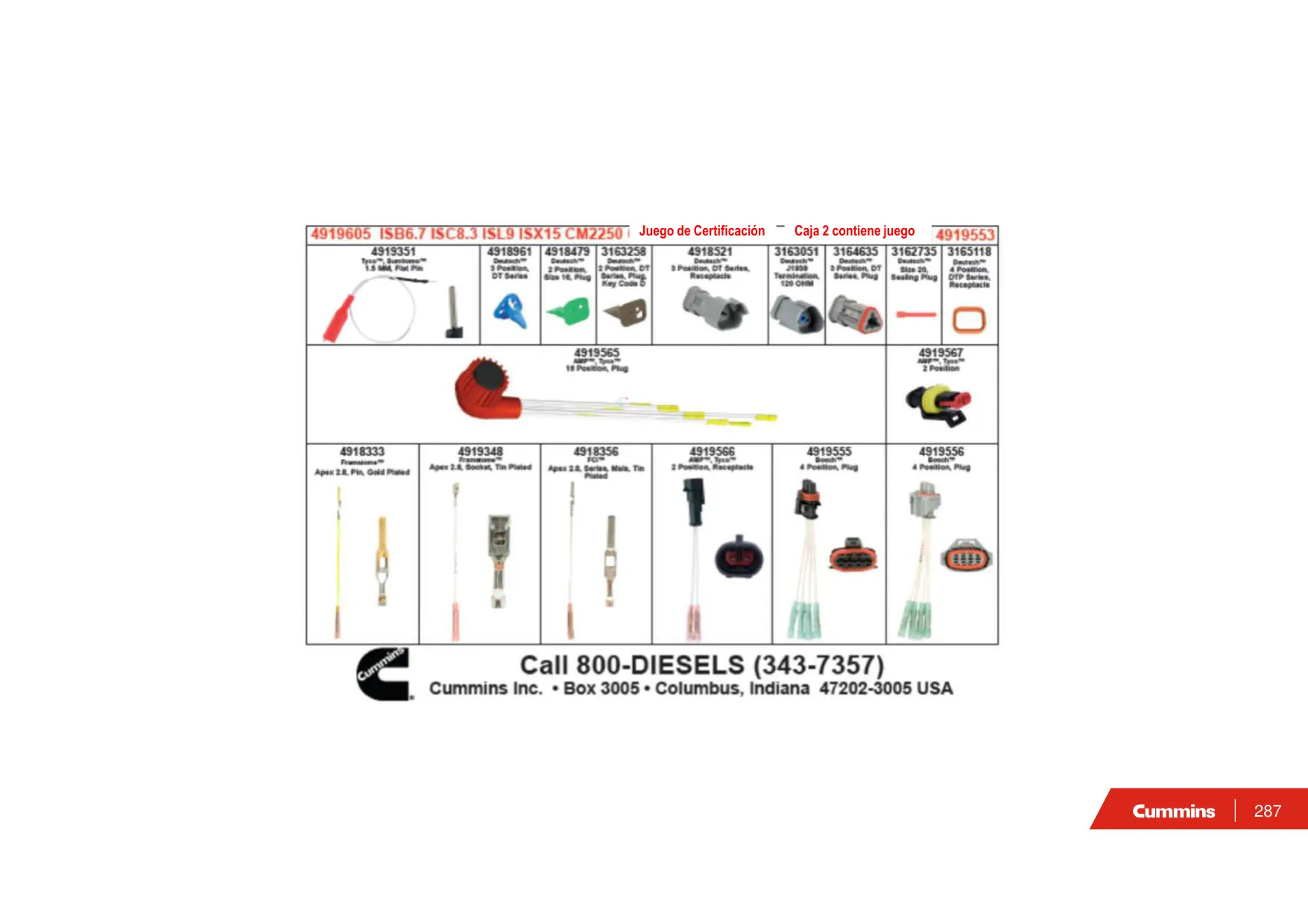

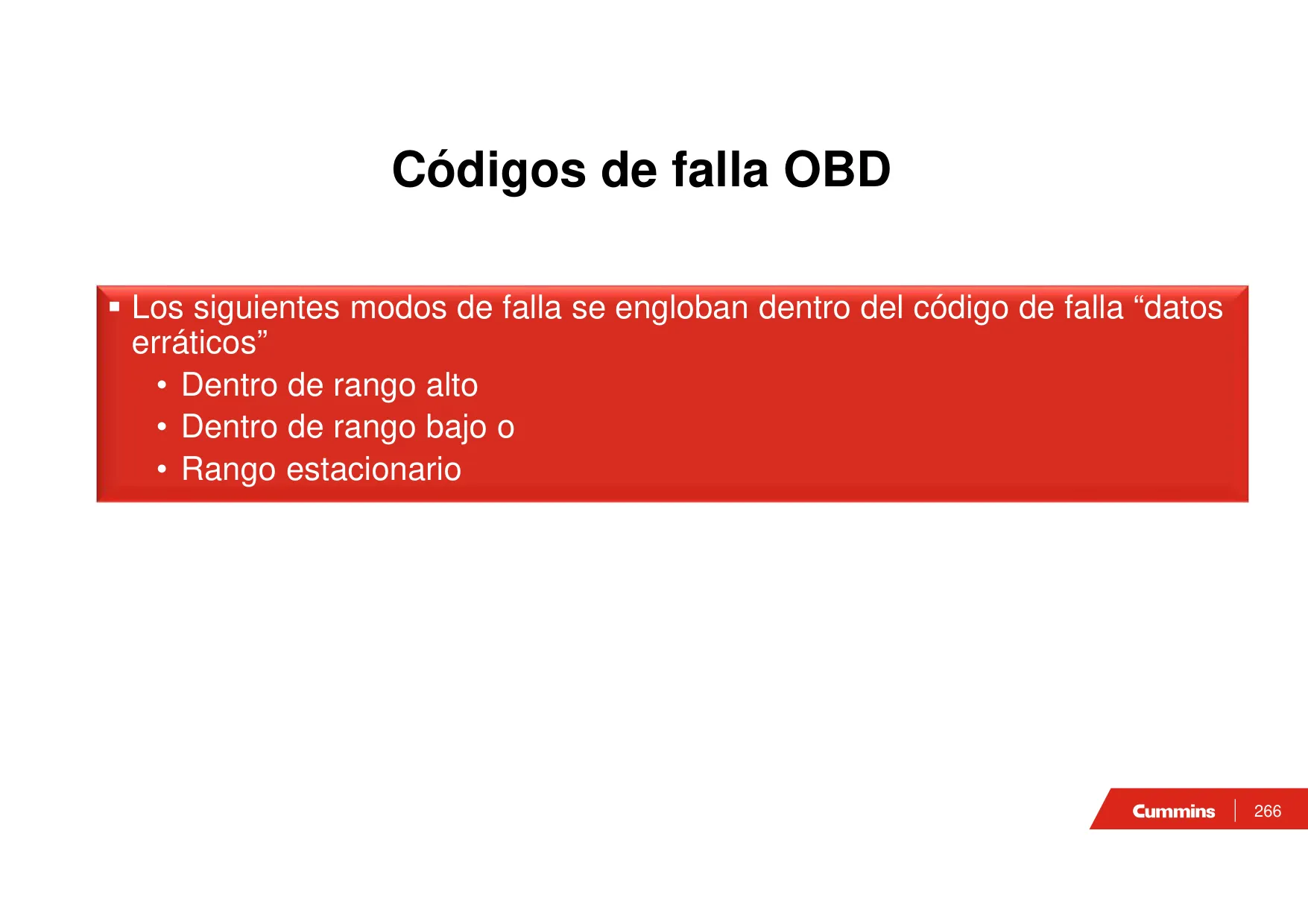

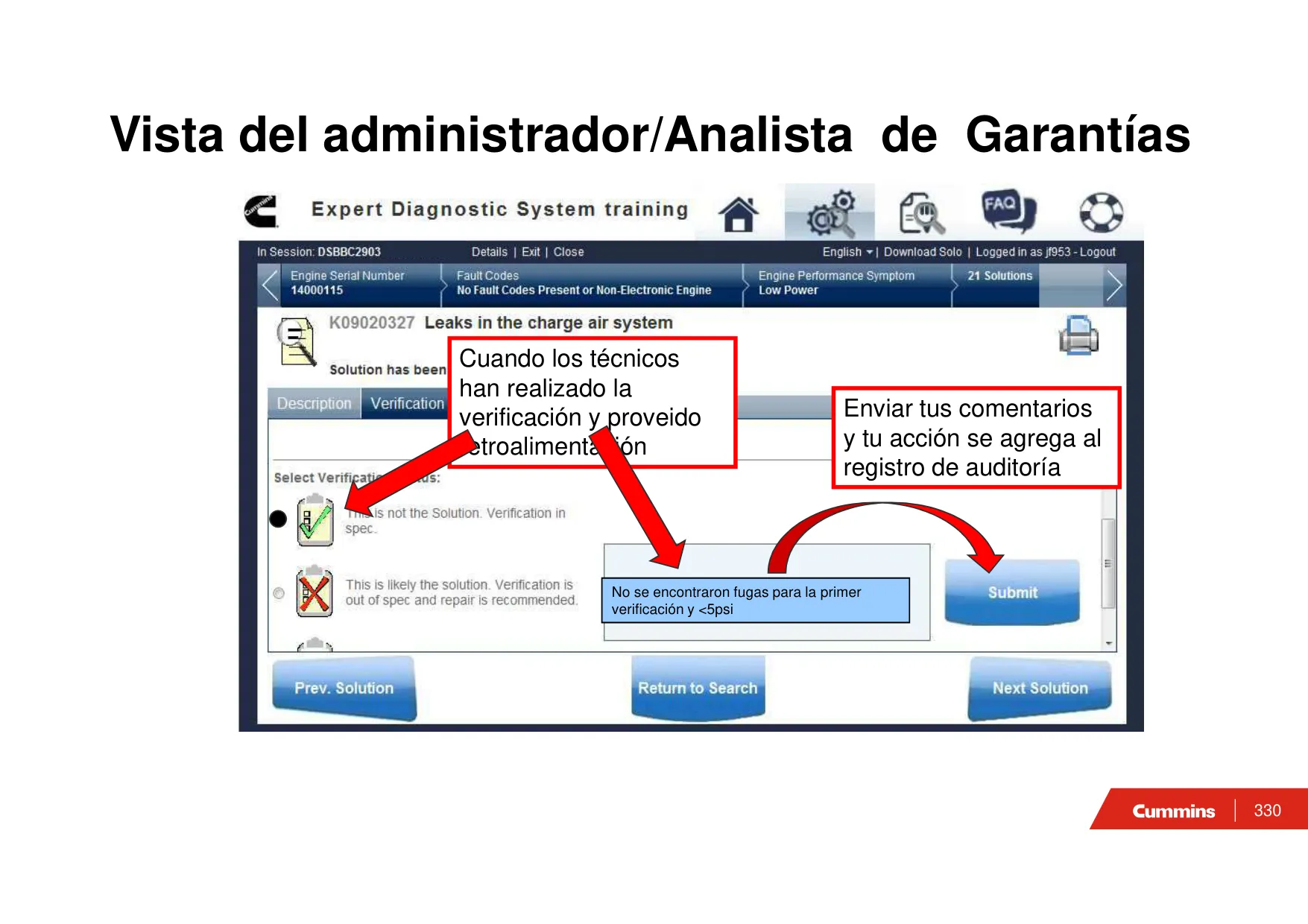

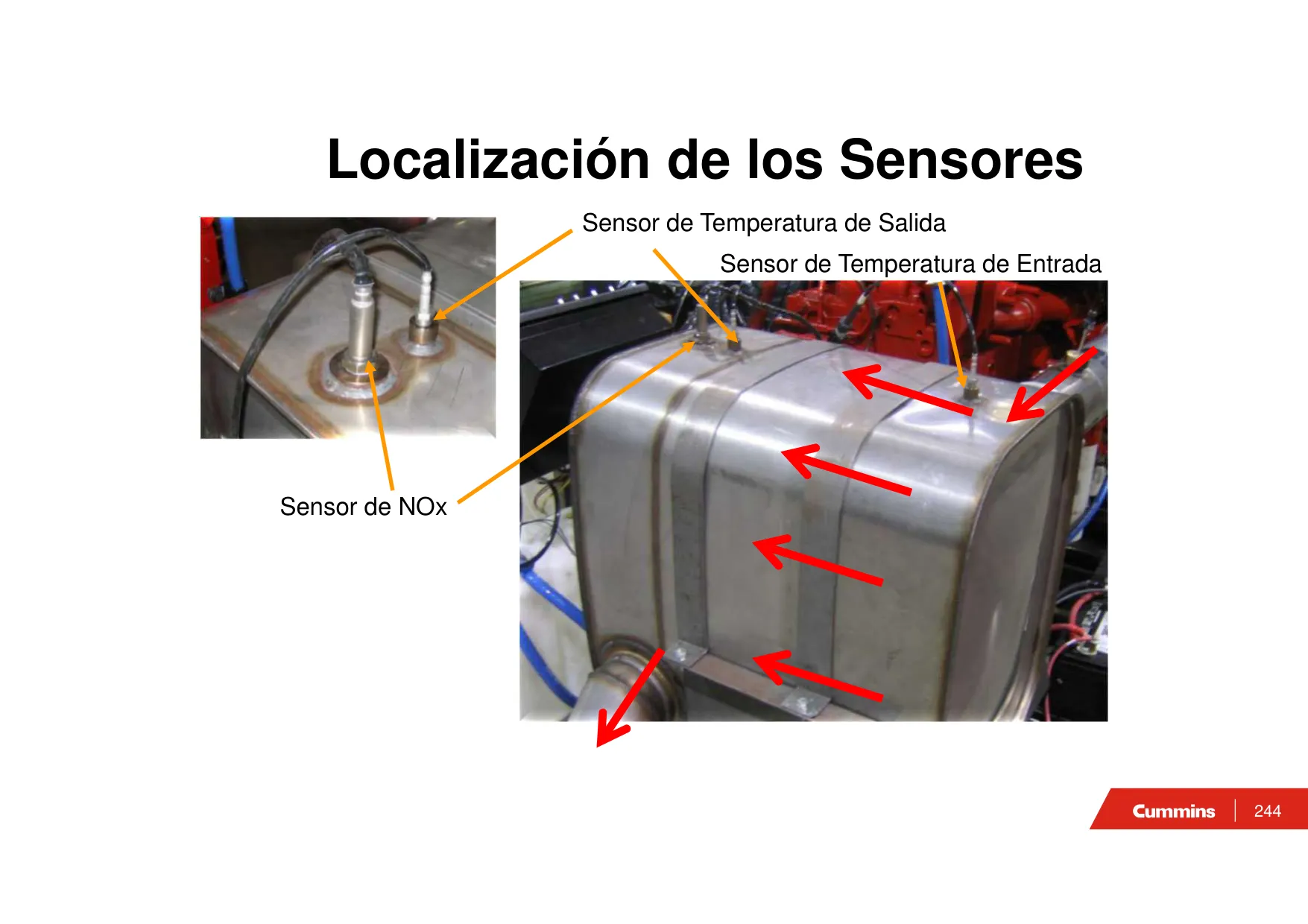

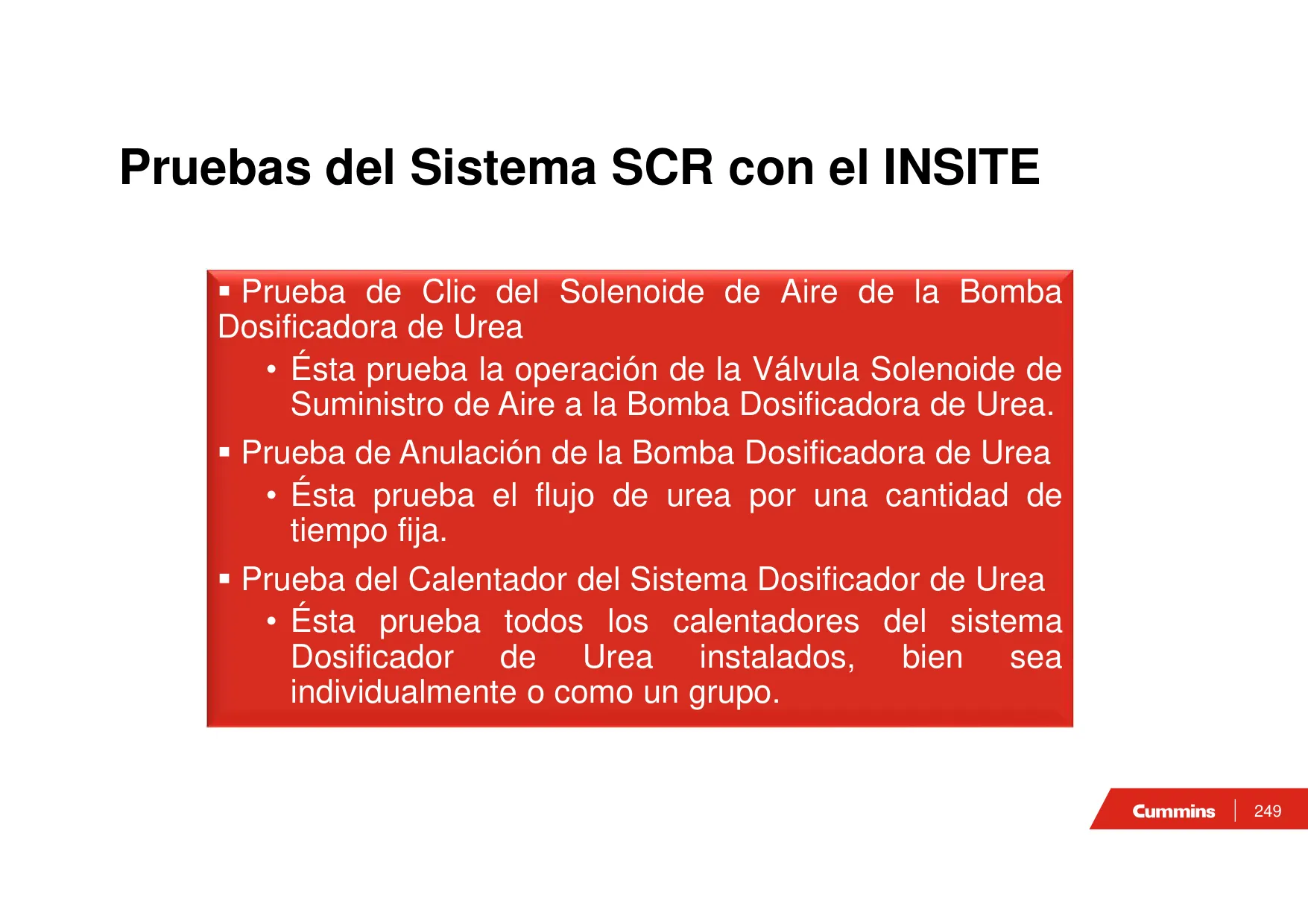

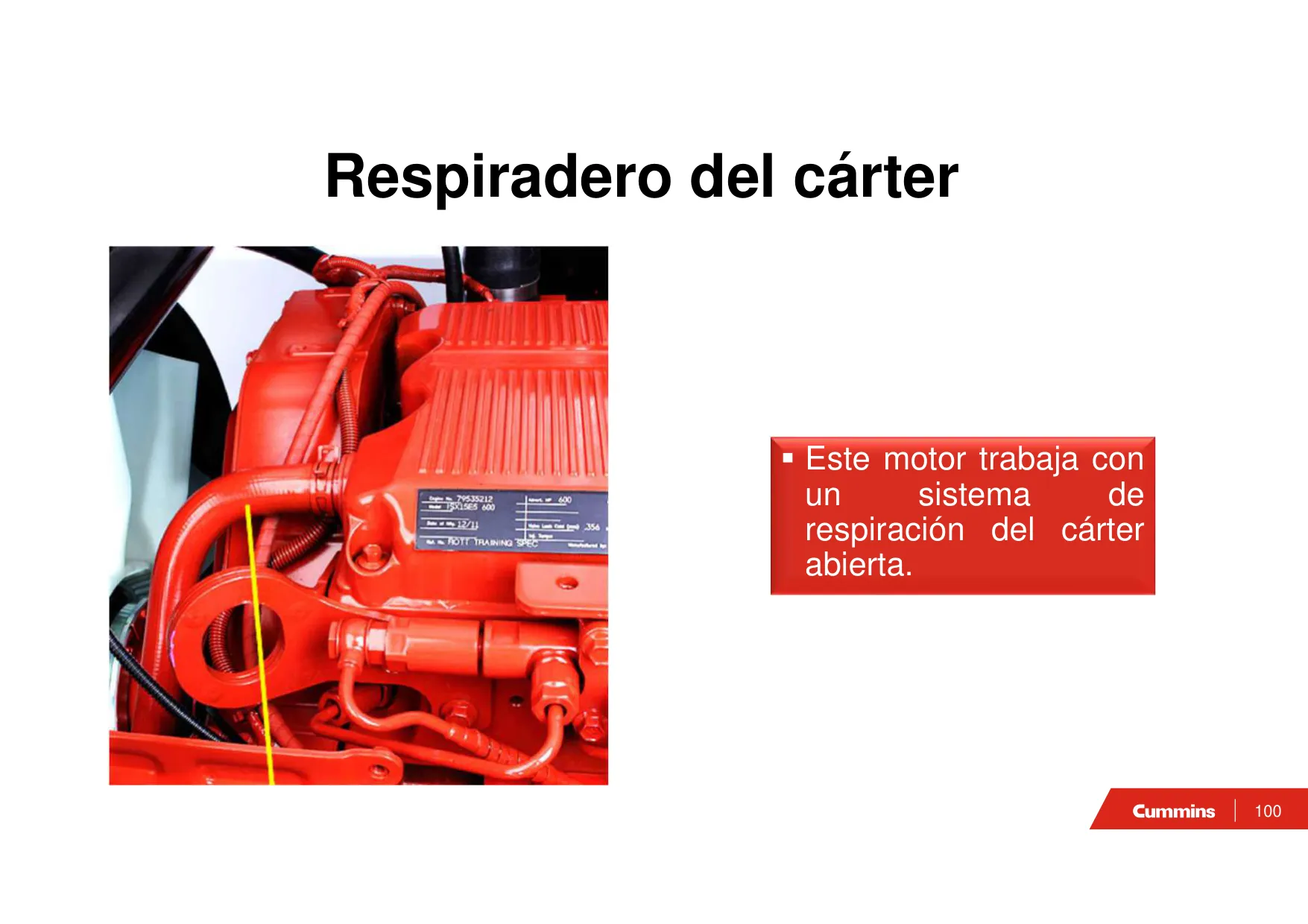

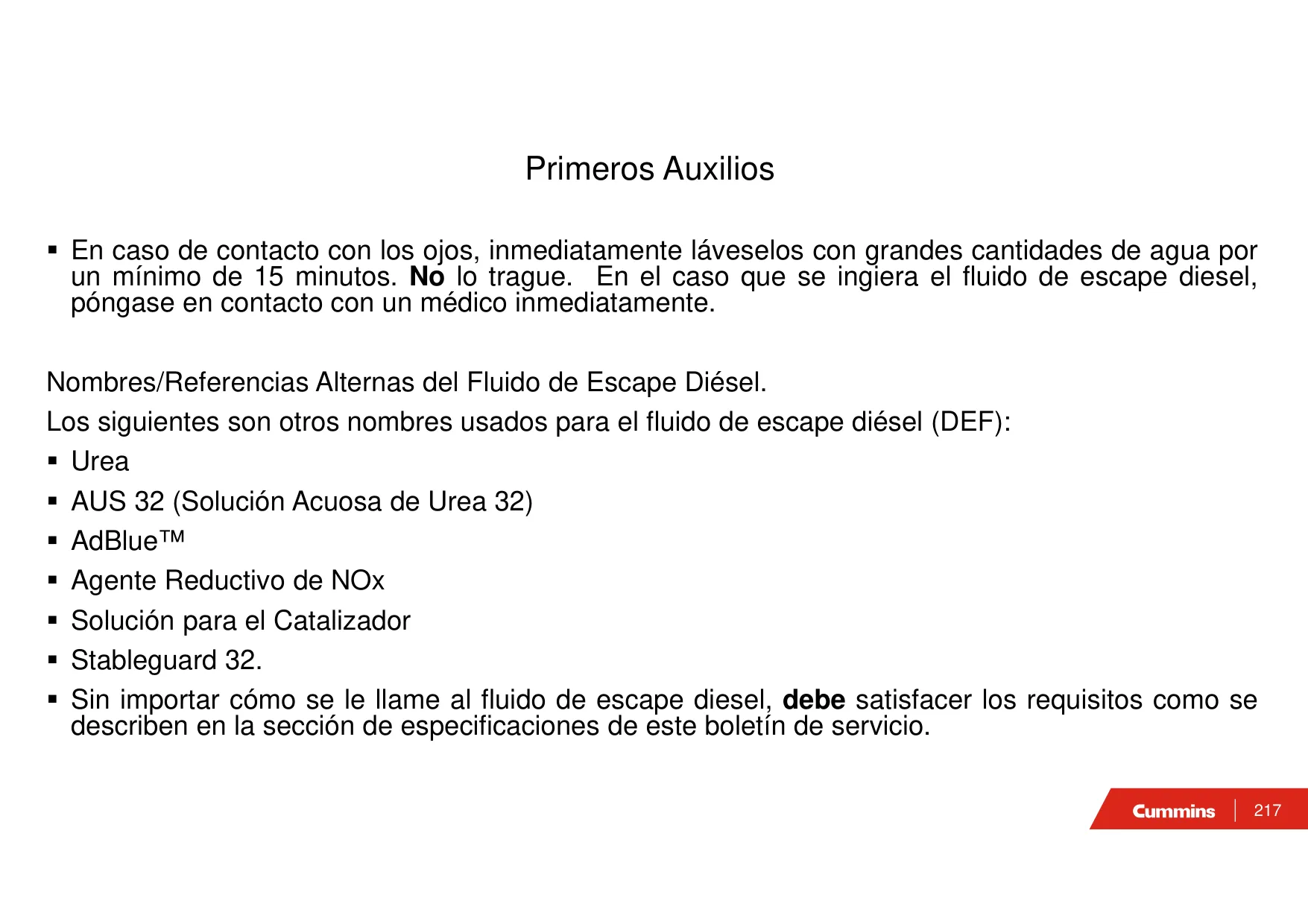

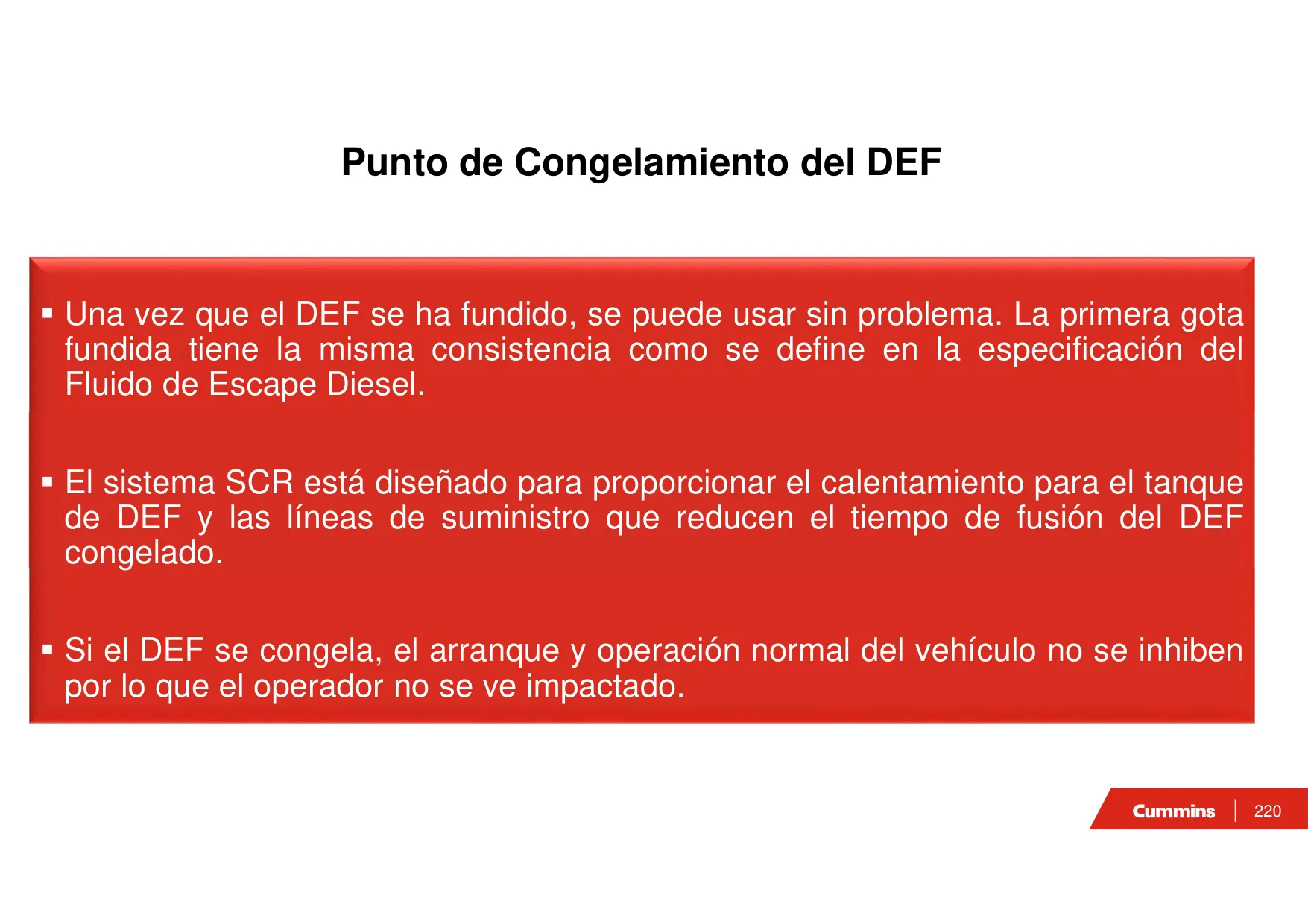

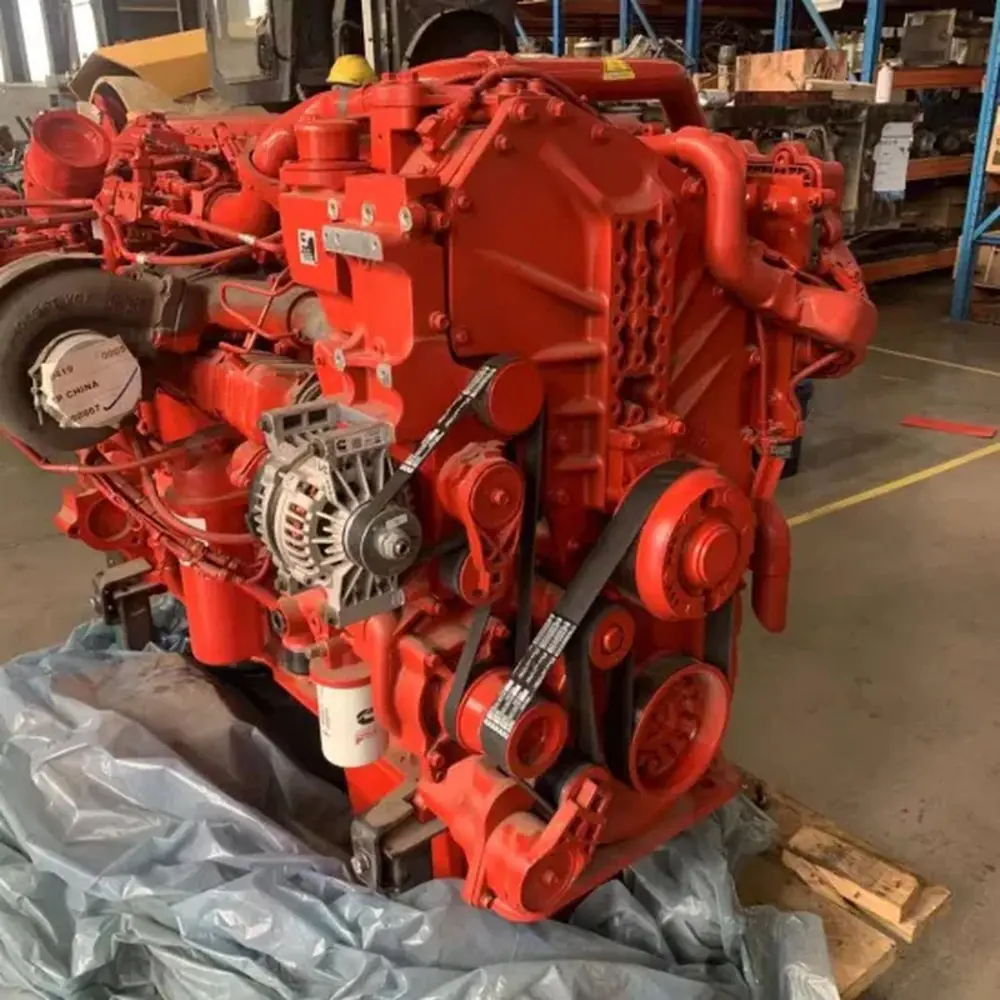

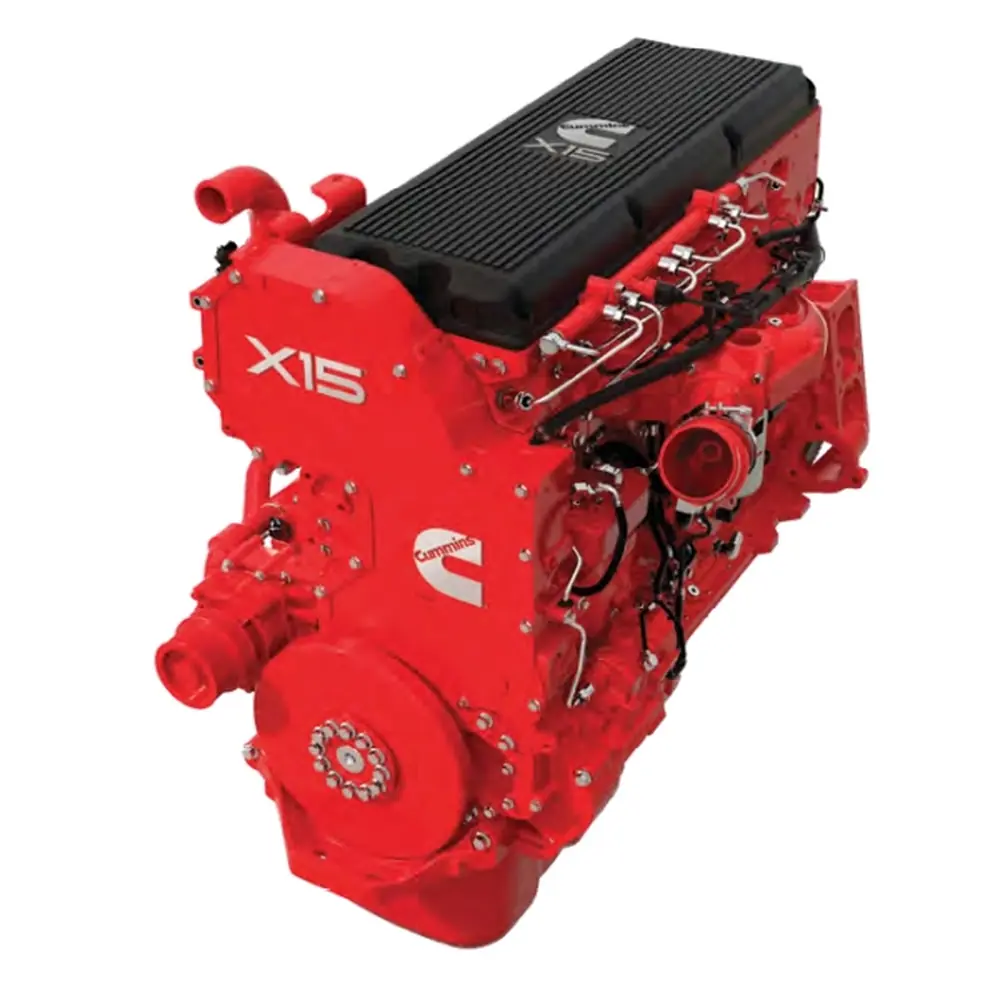

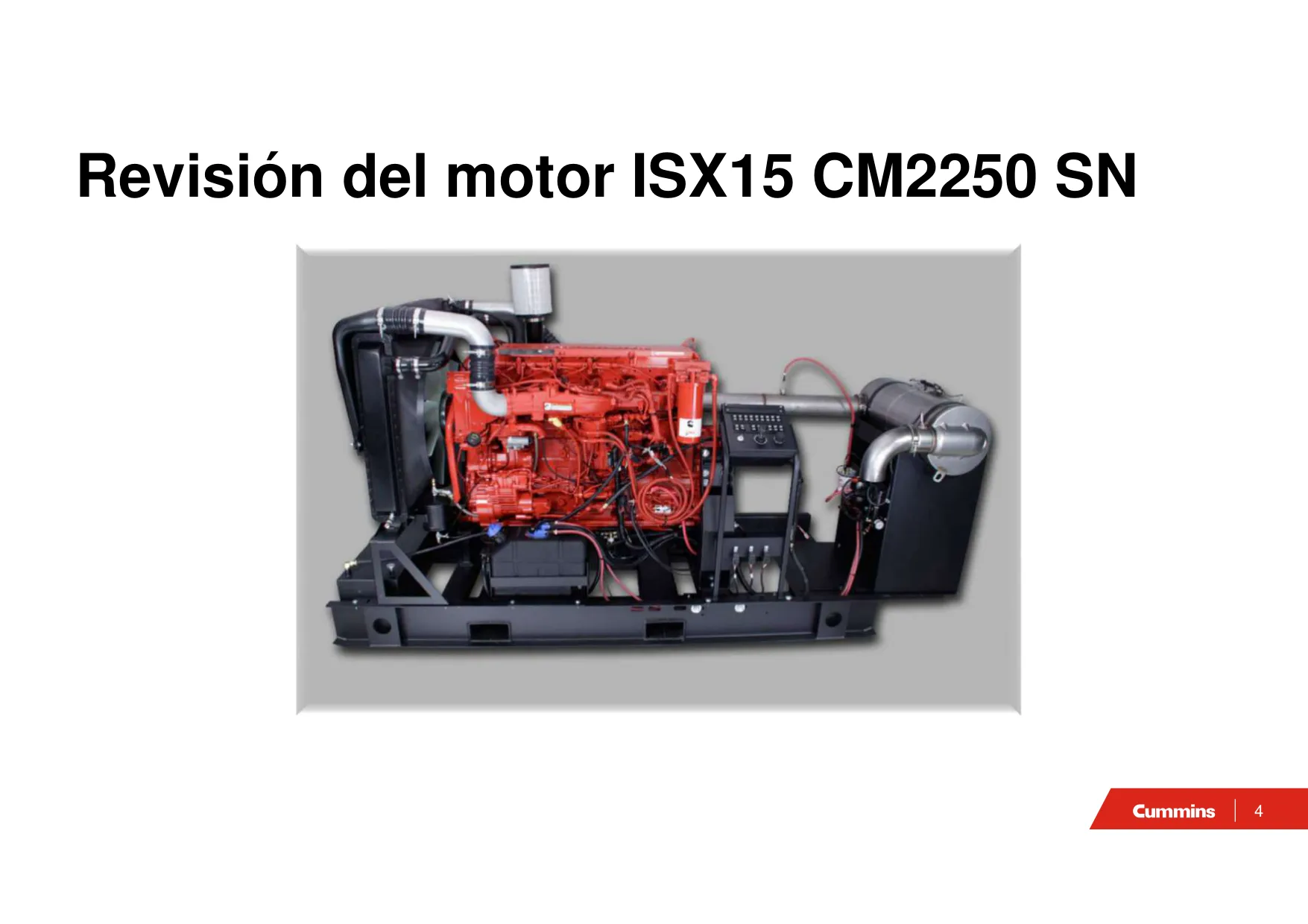

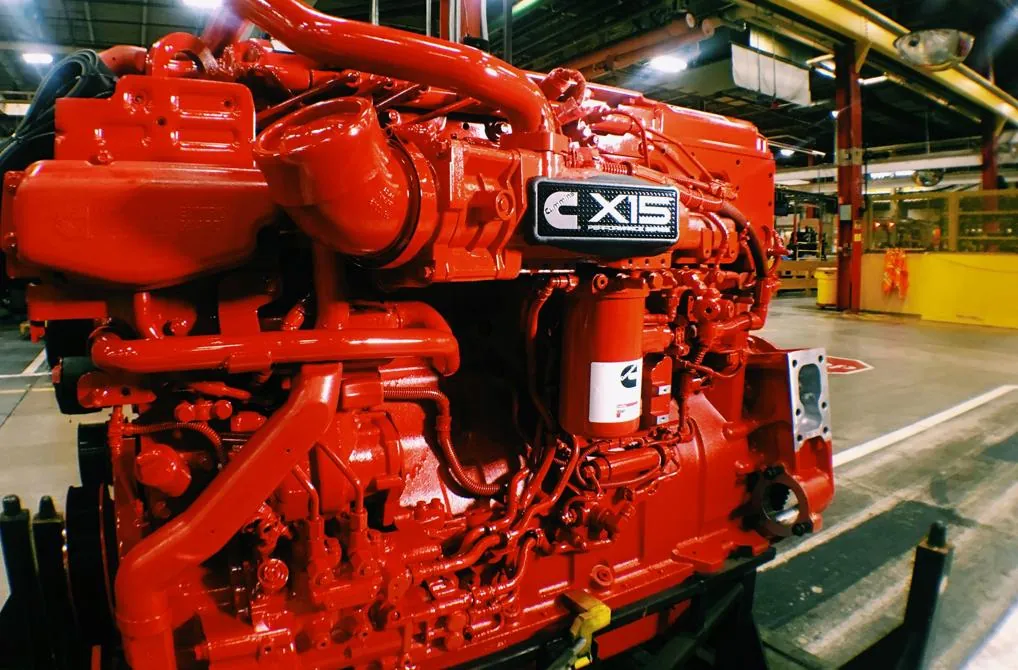

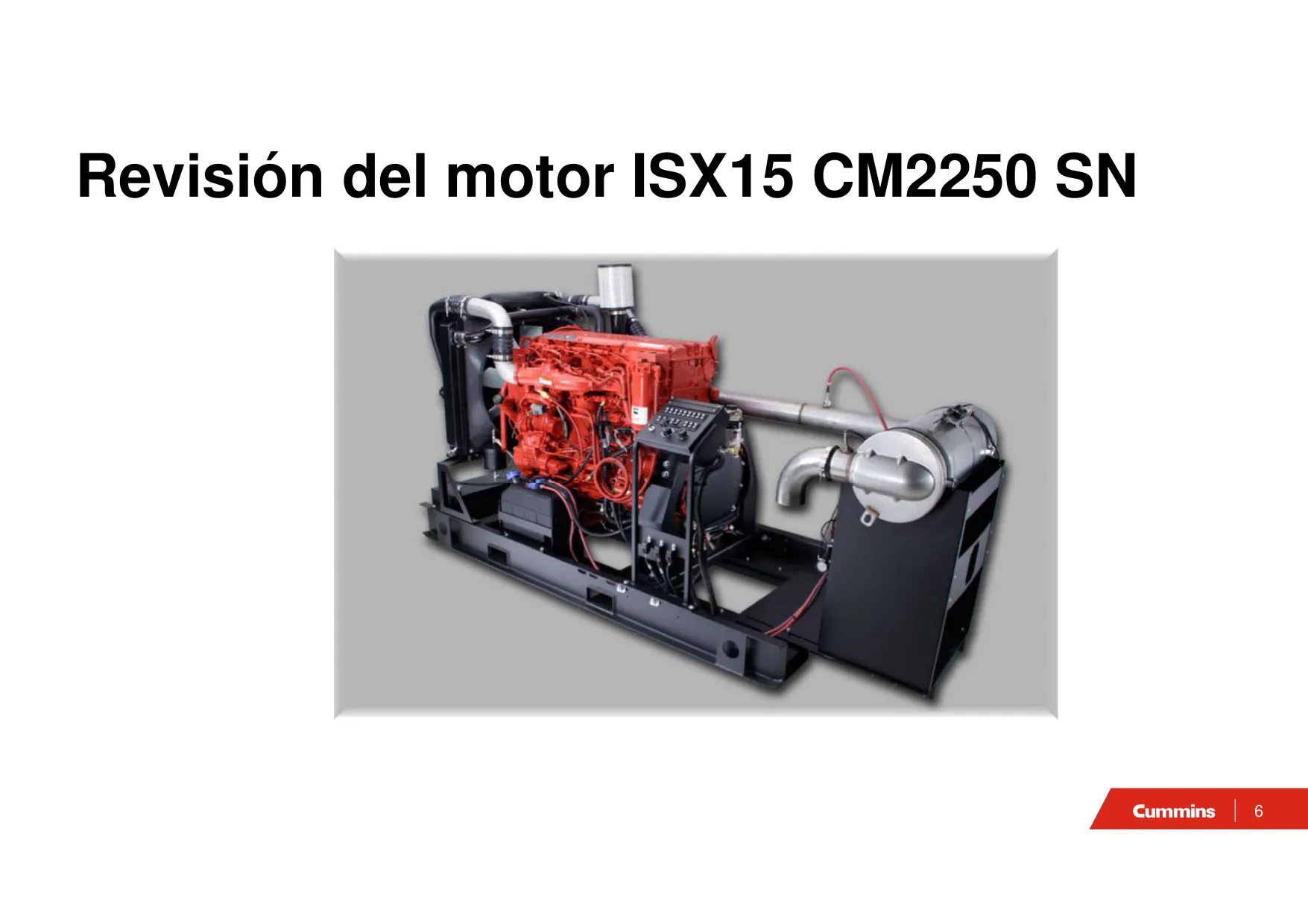

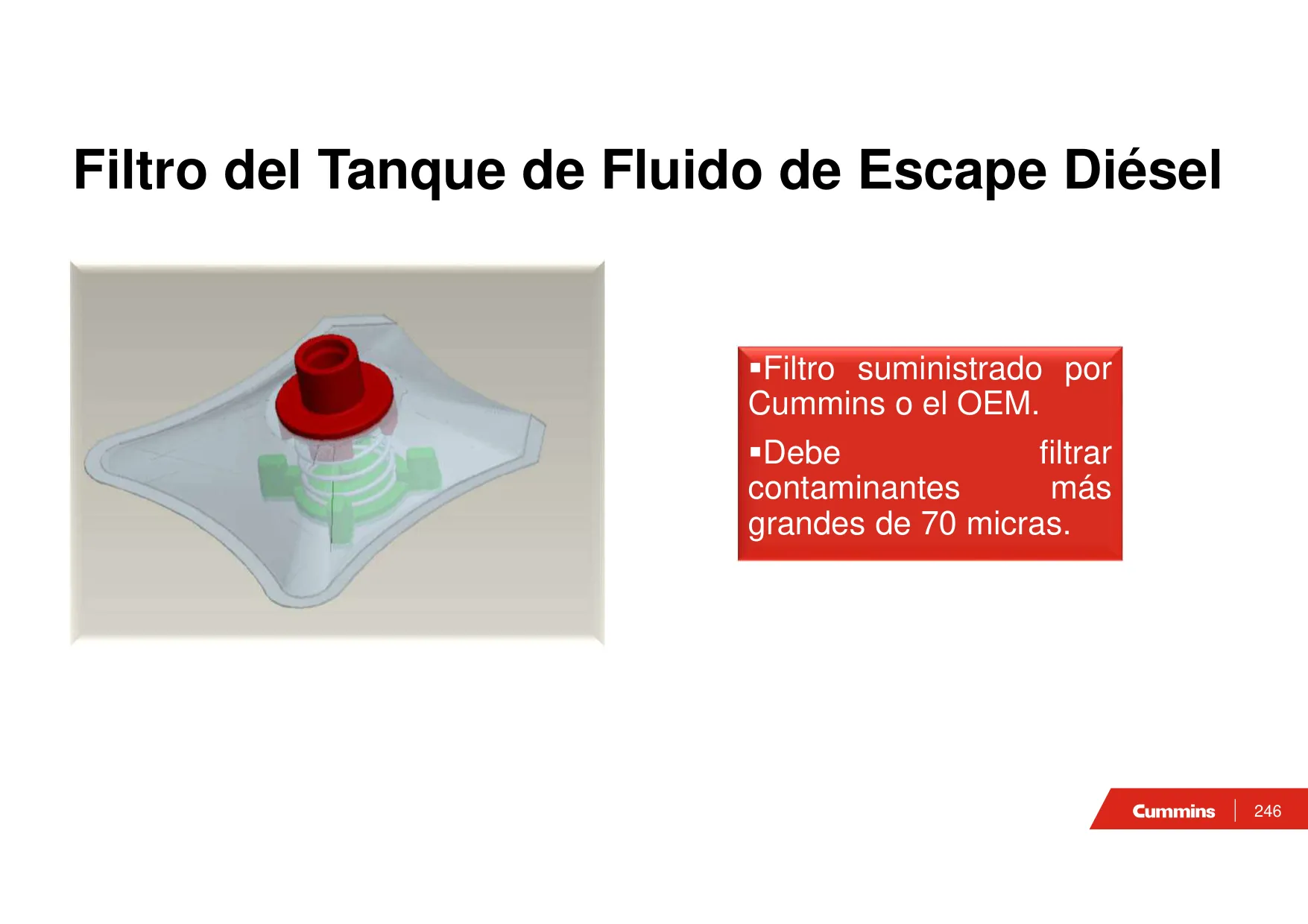

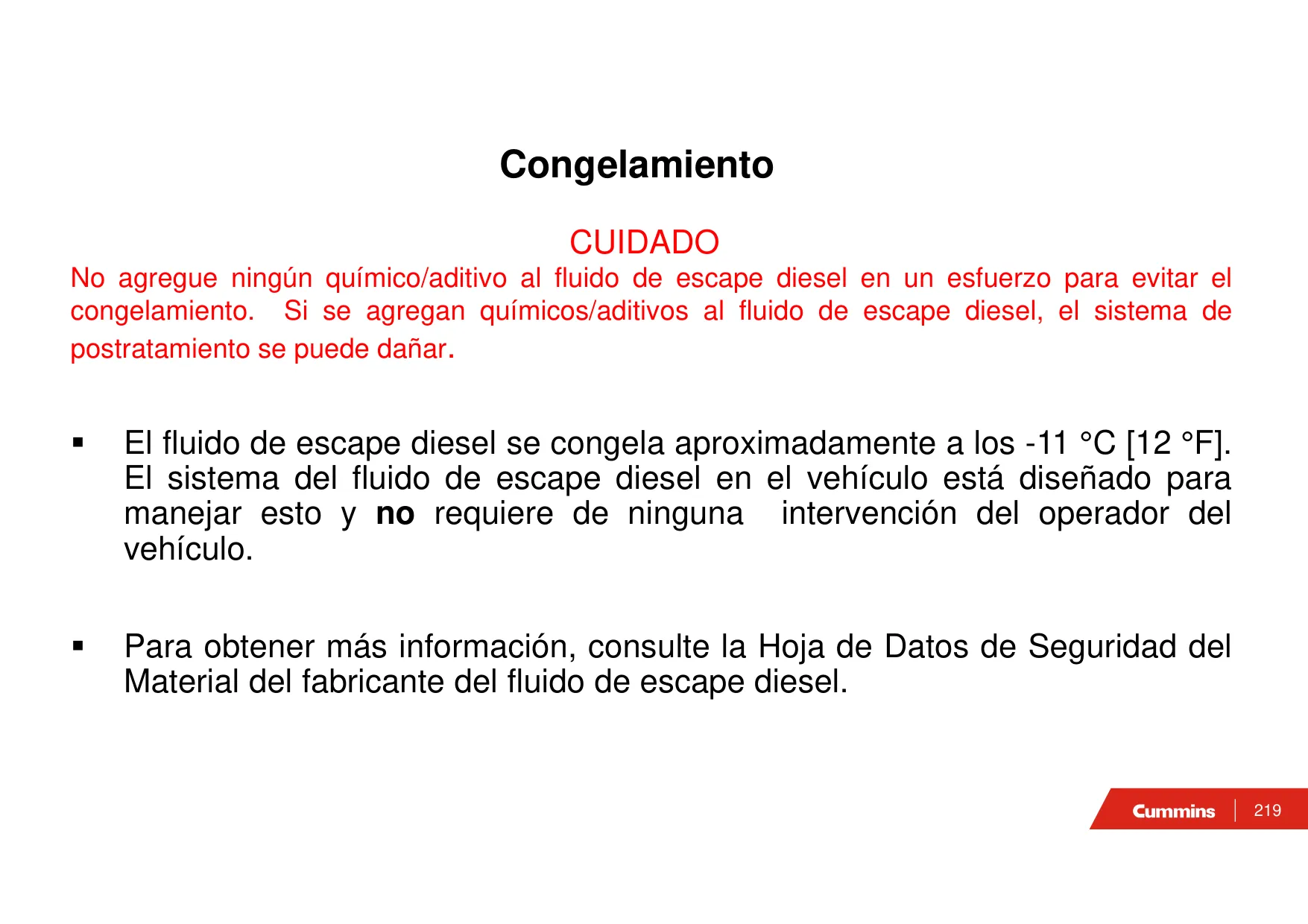

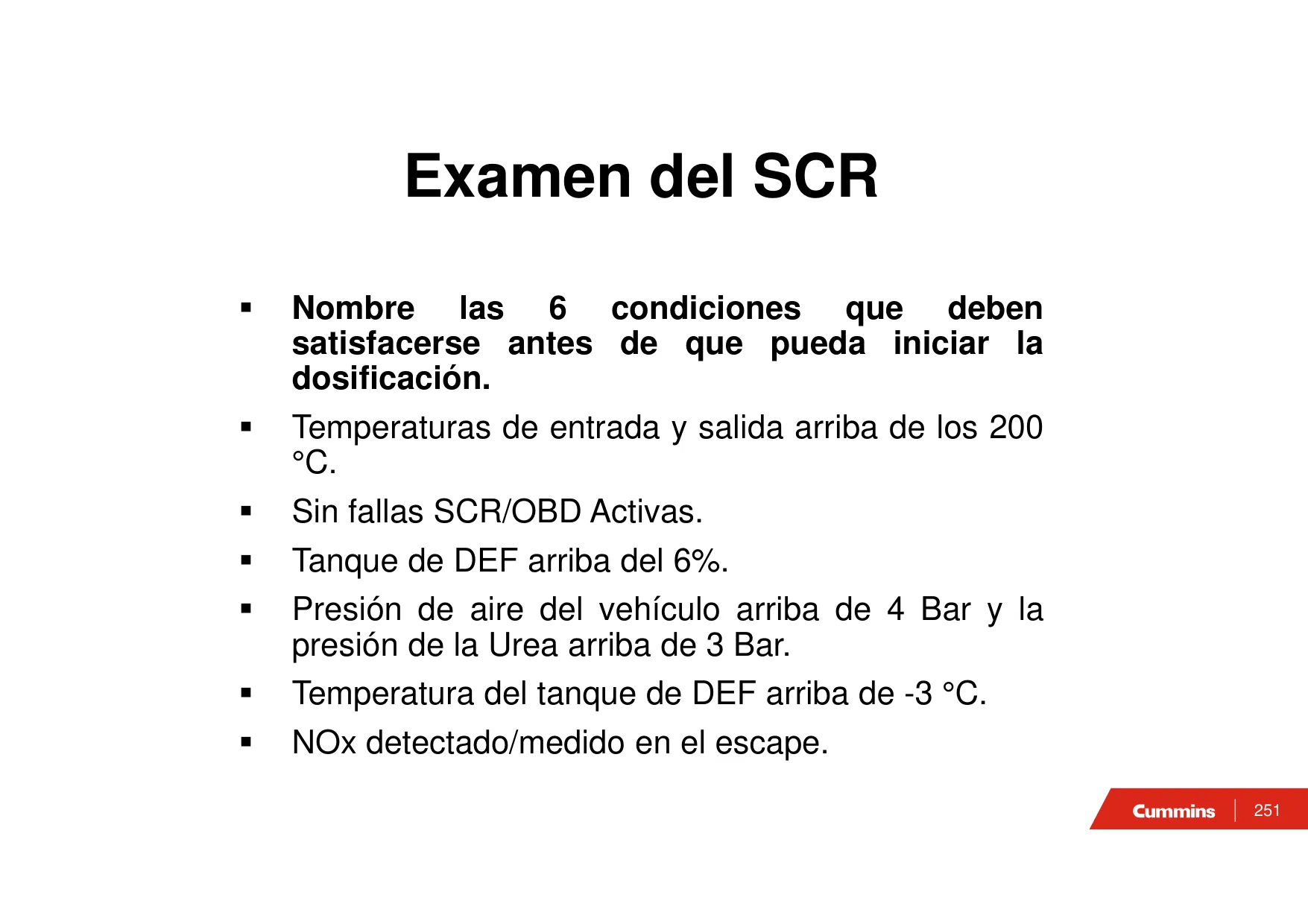

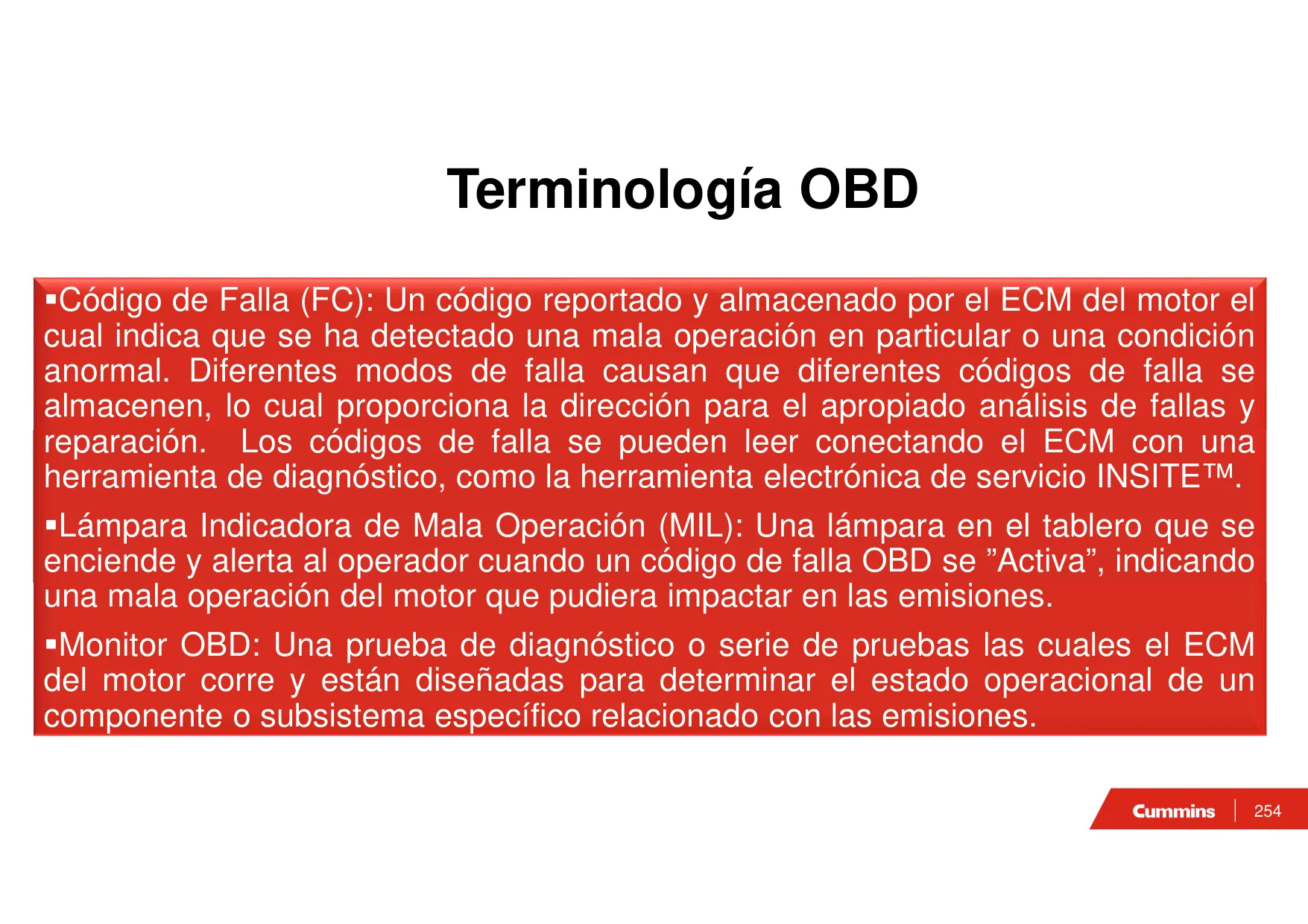

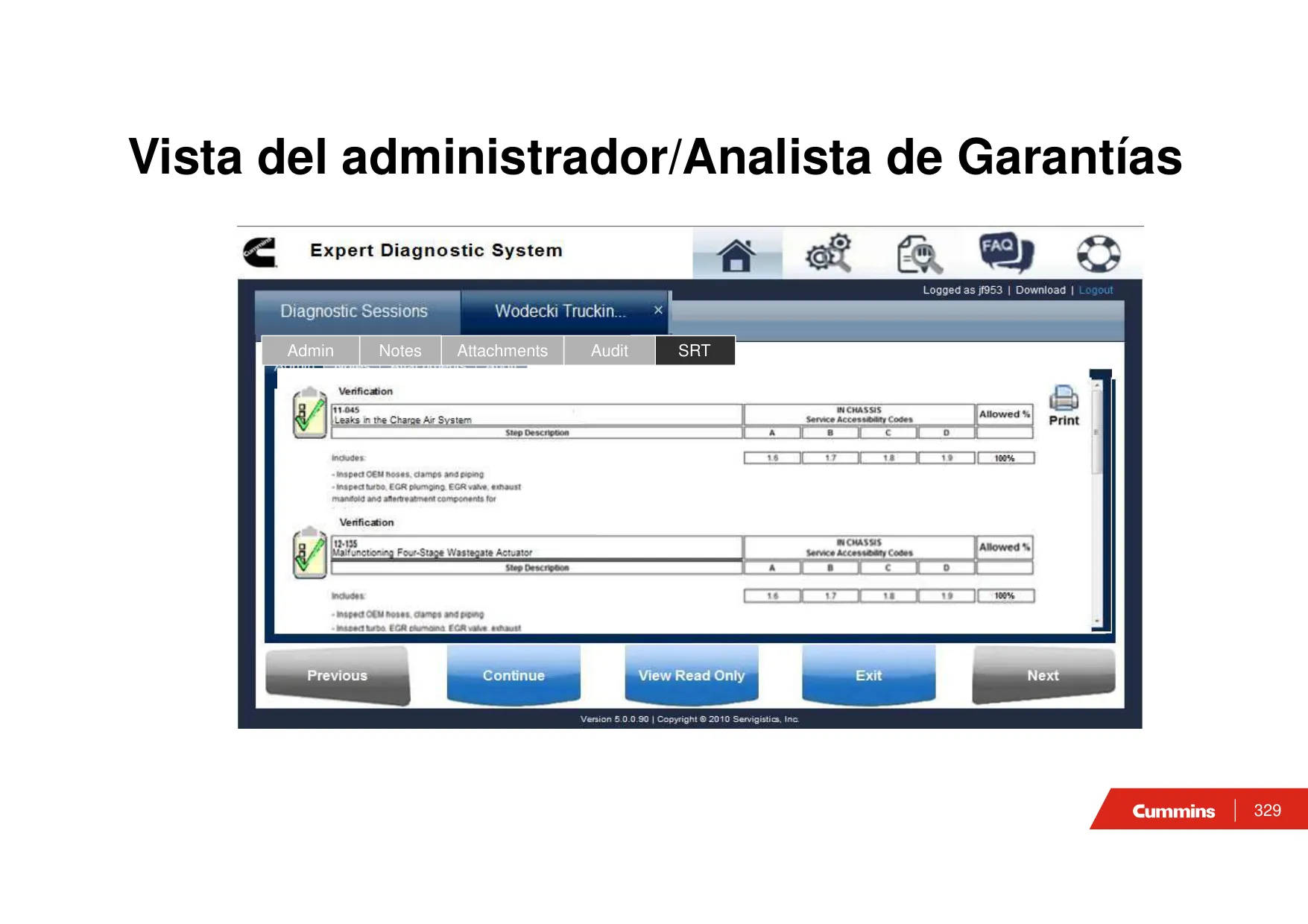

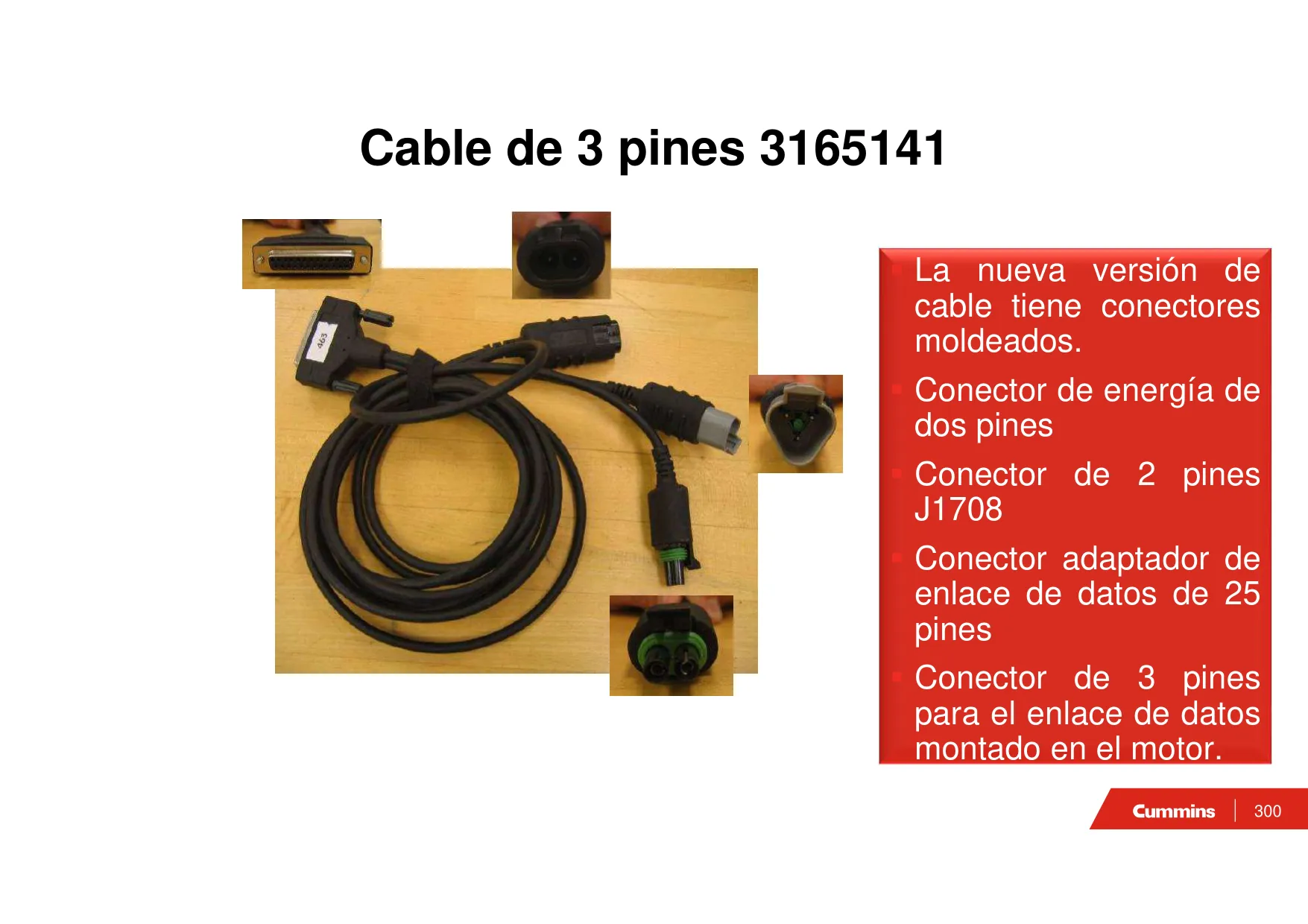

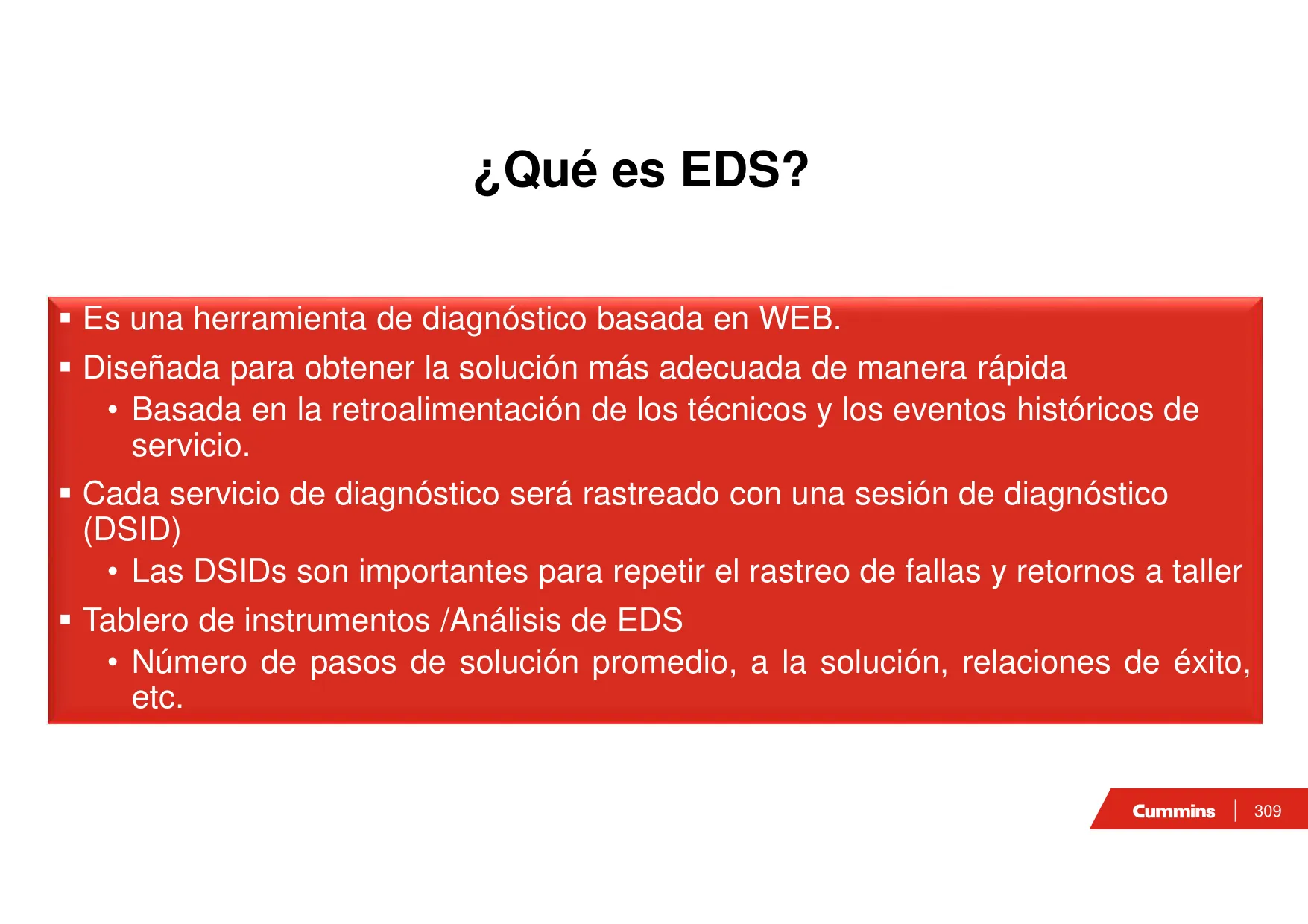

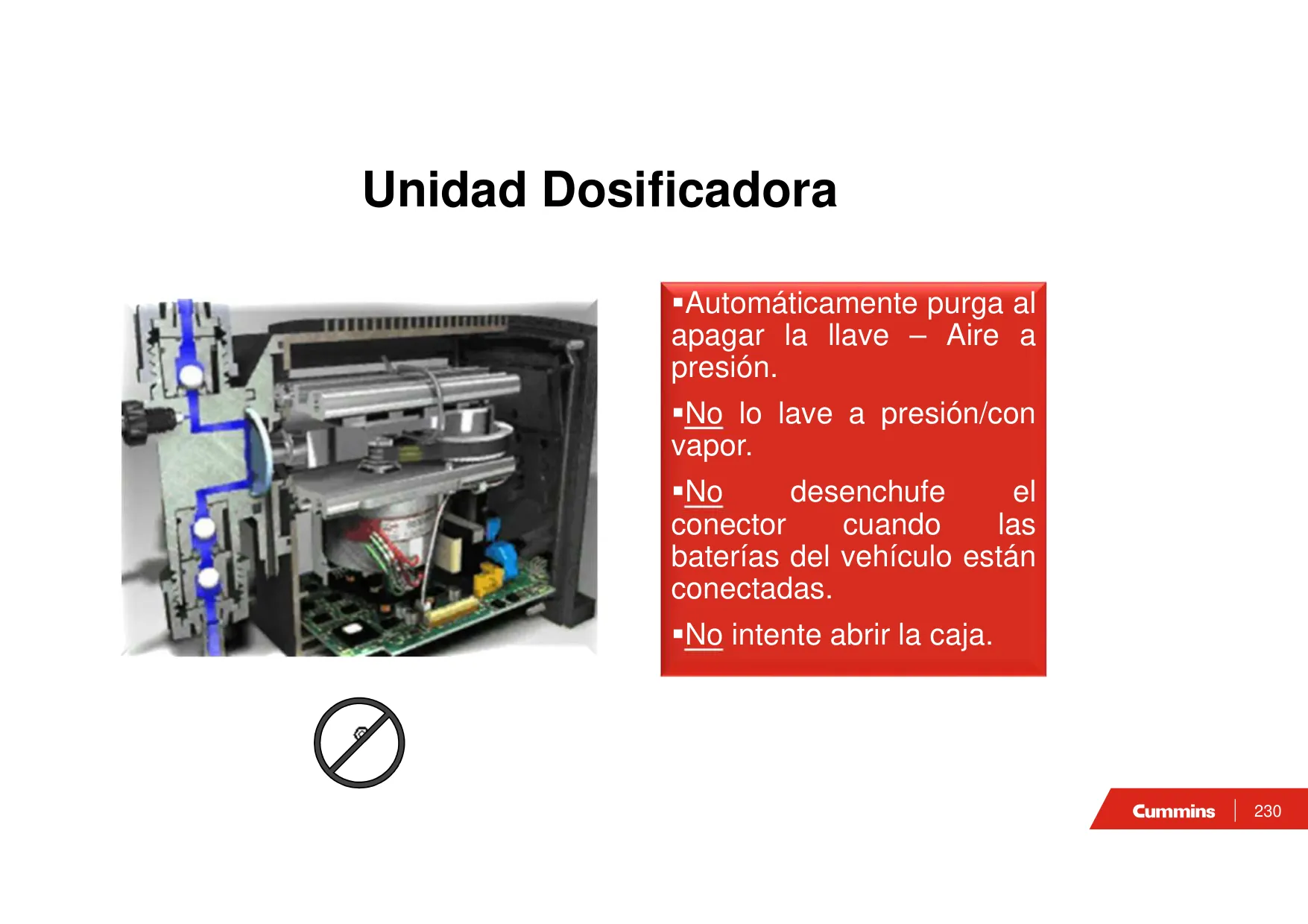

Imágenes del Producto

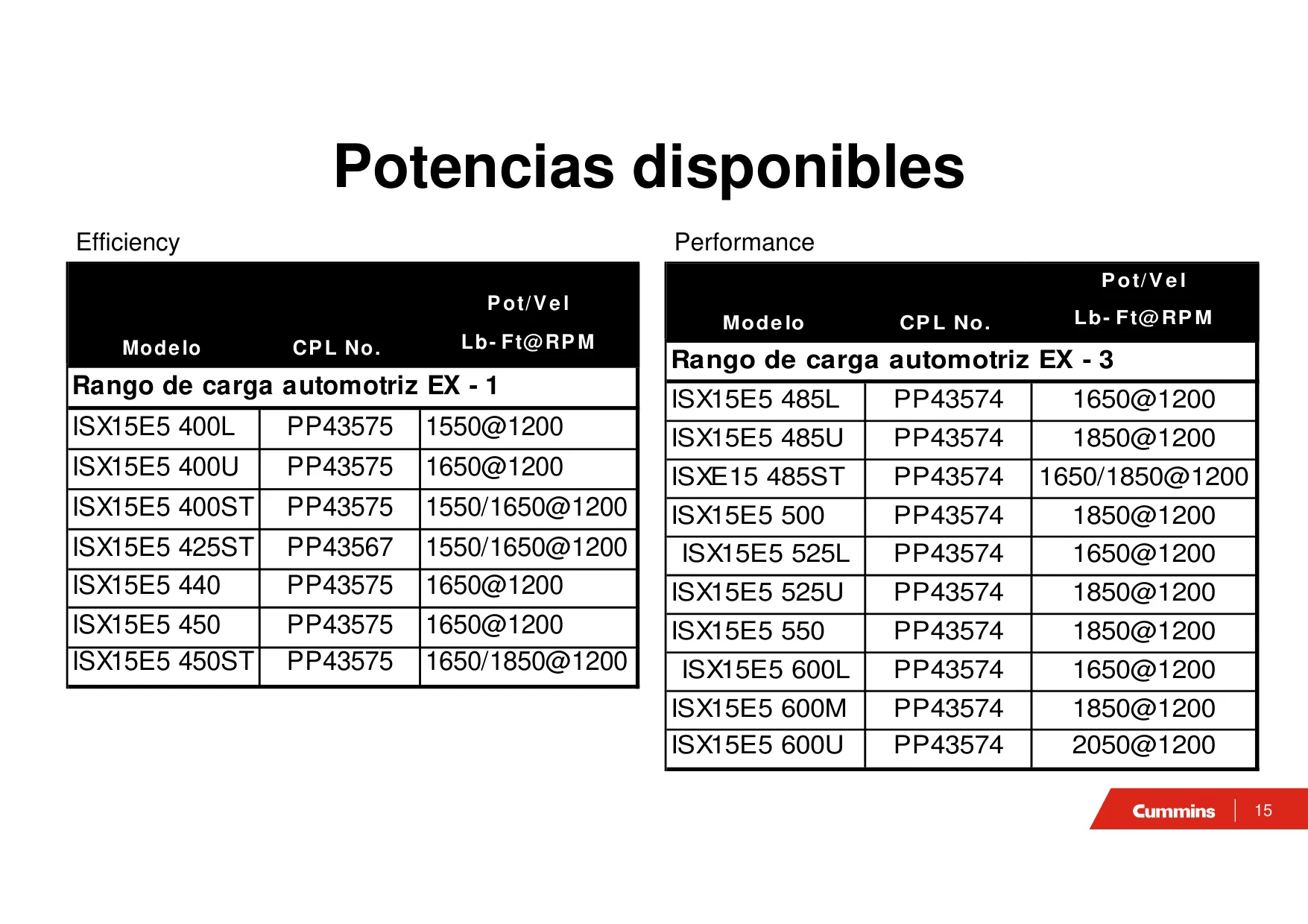

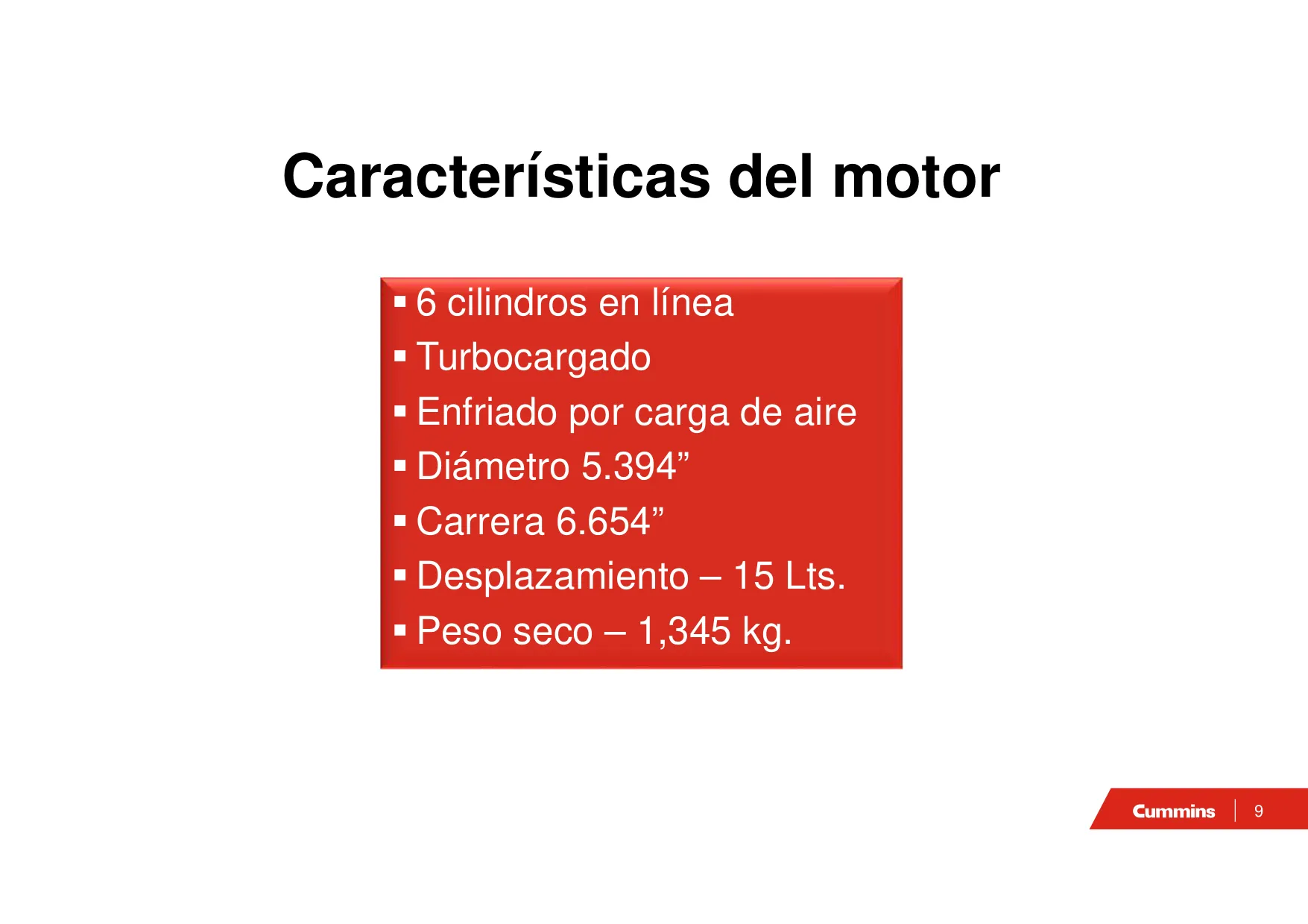

Especificaciones del Motor Cummins X15

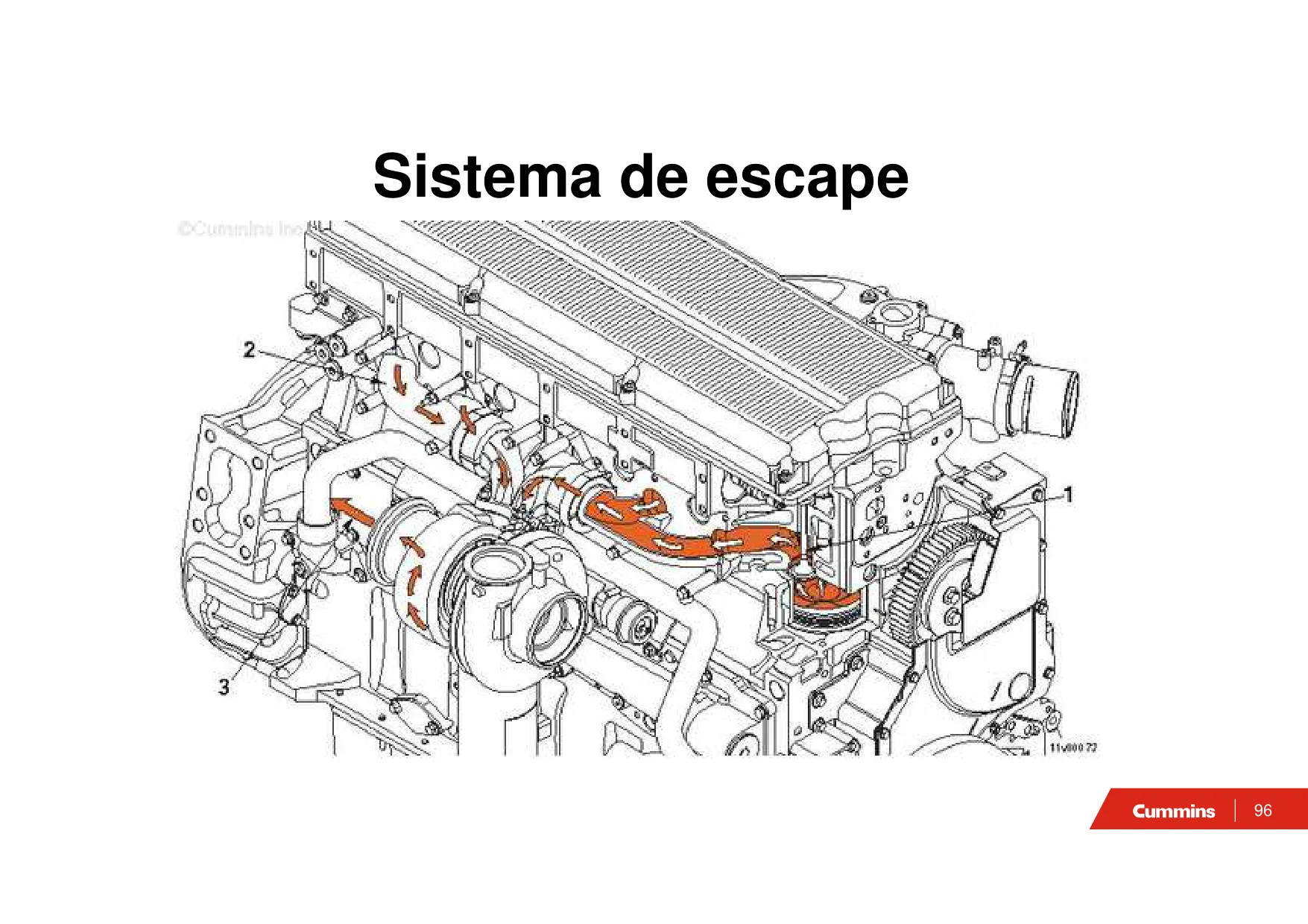

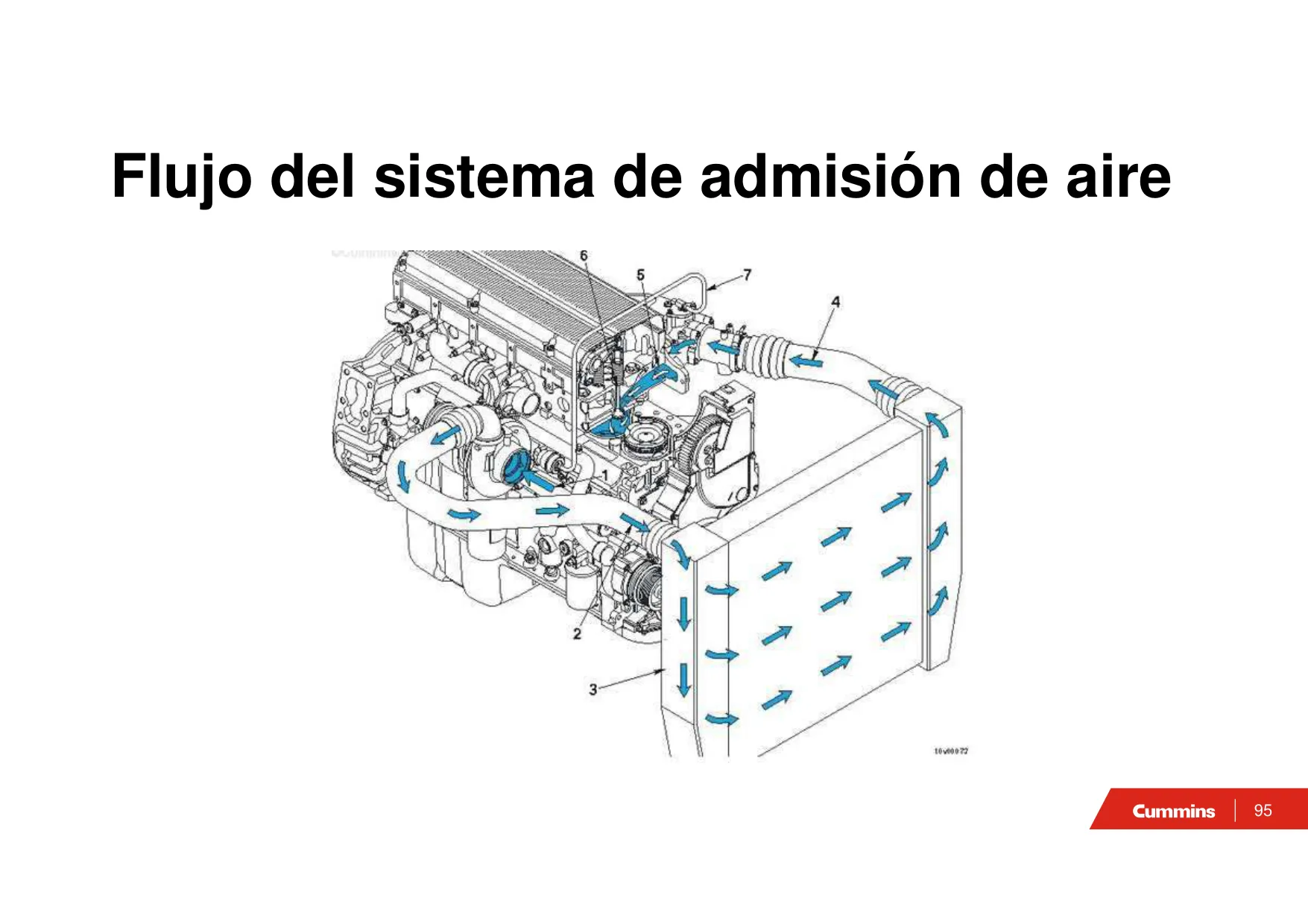

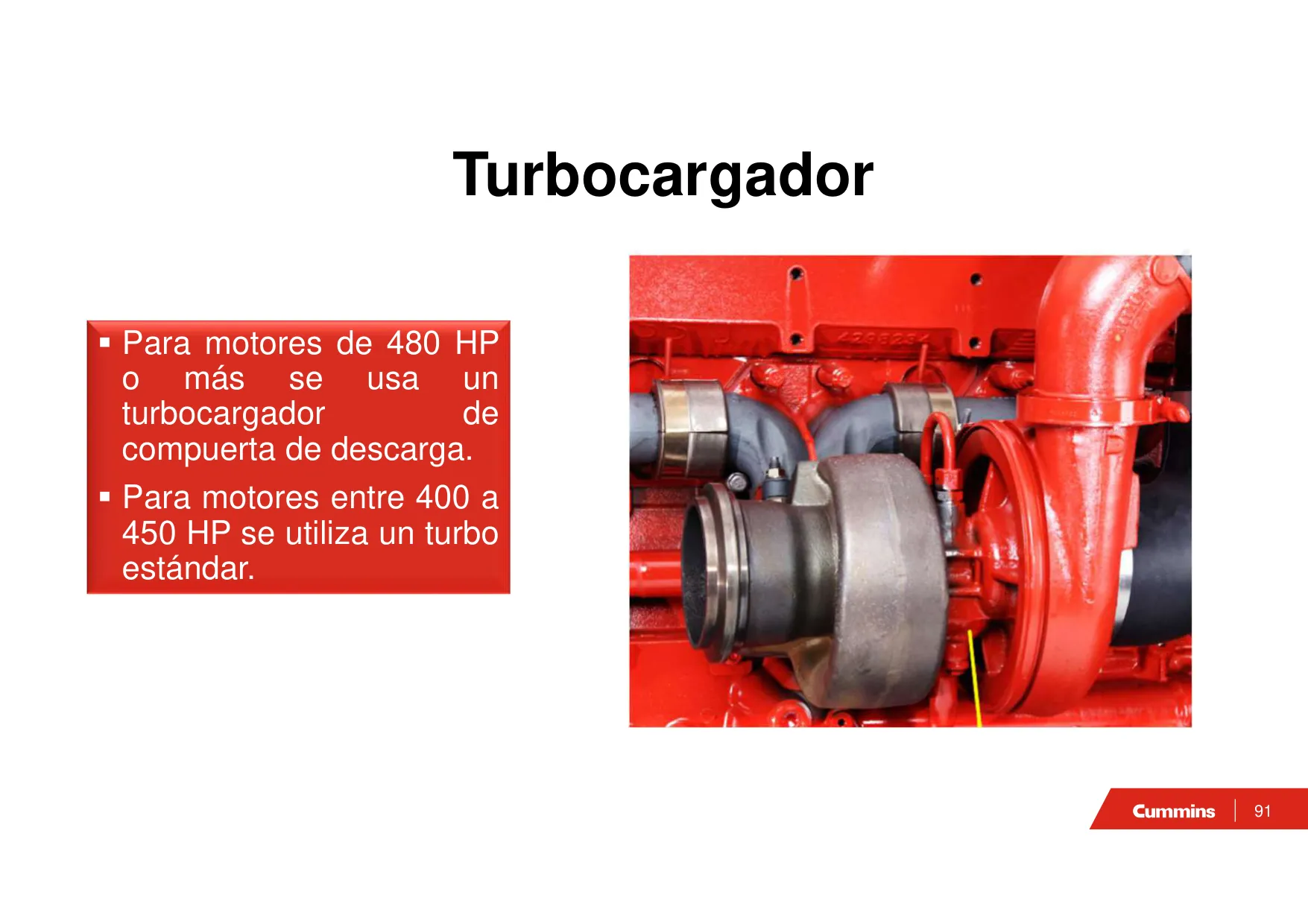

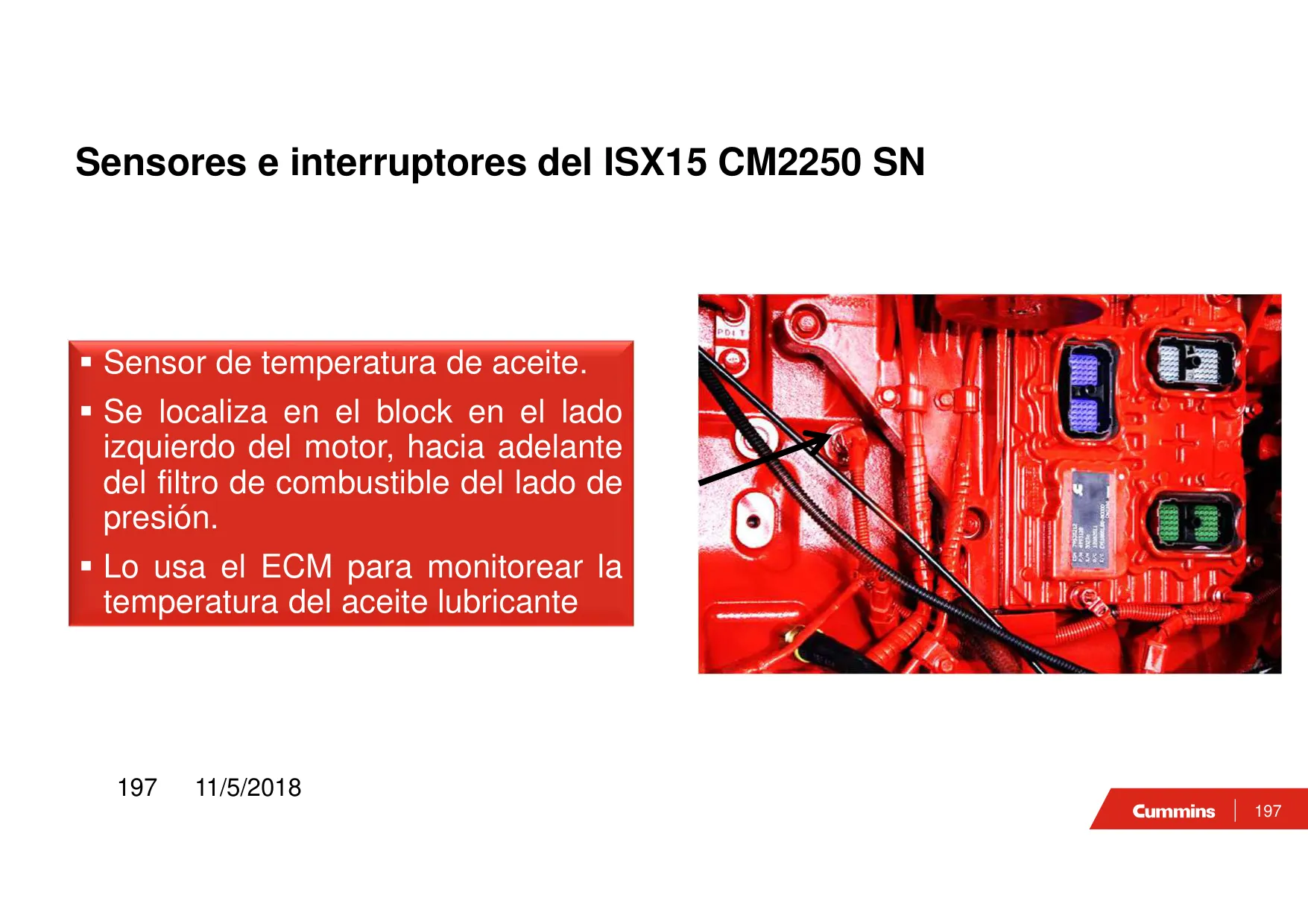

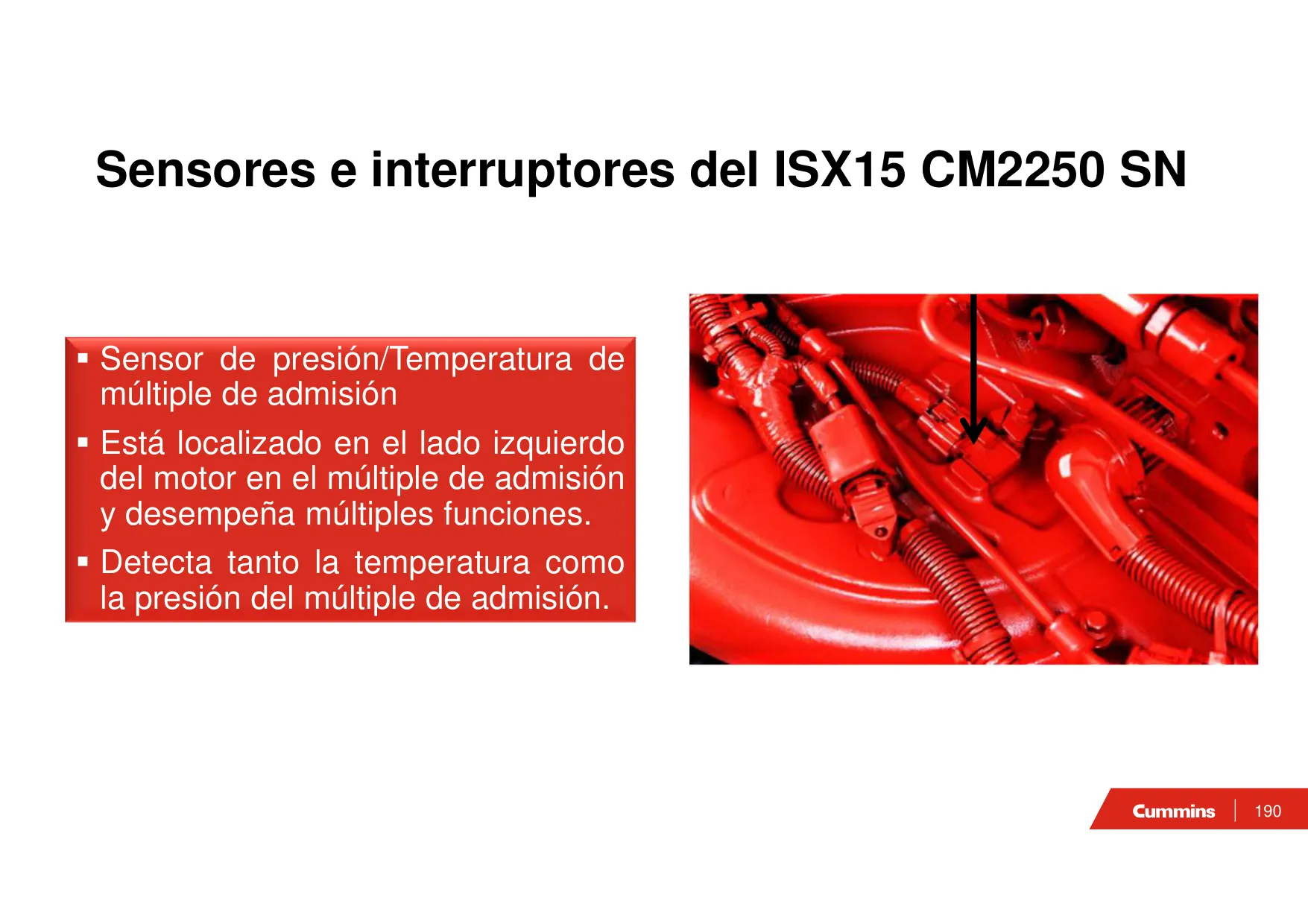

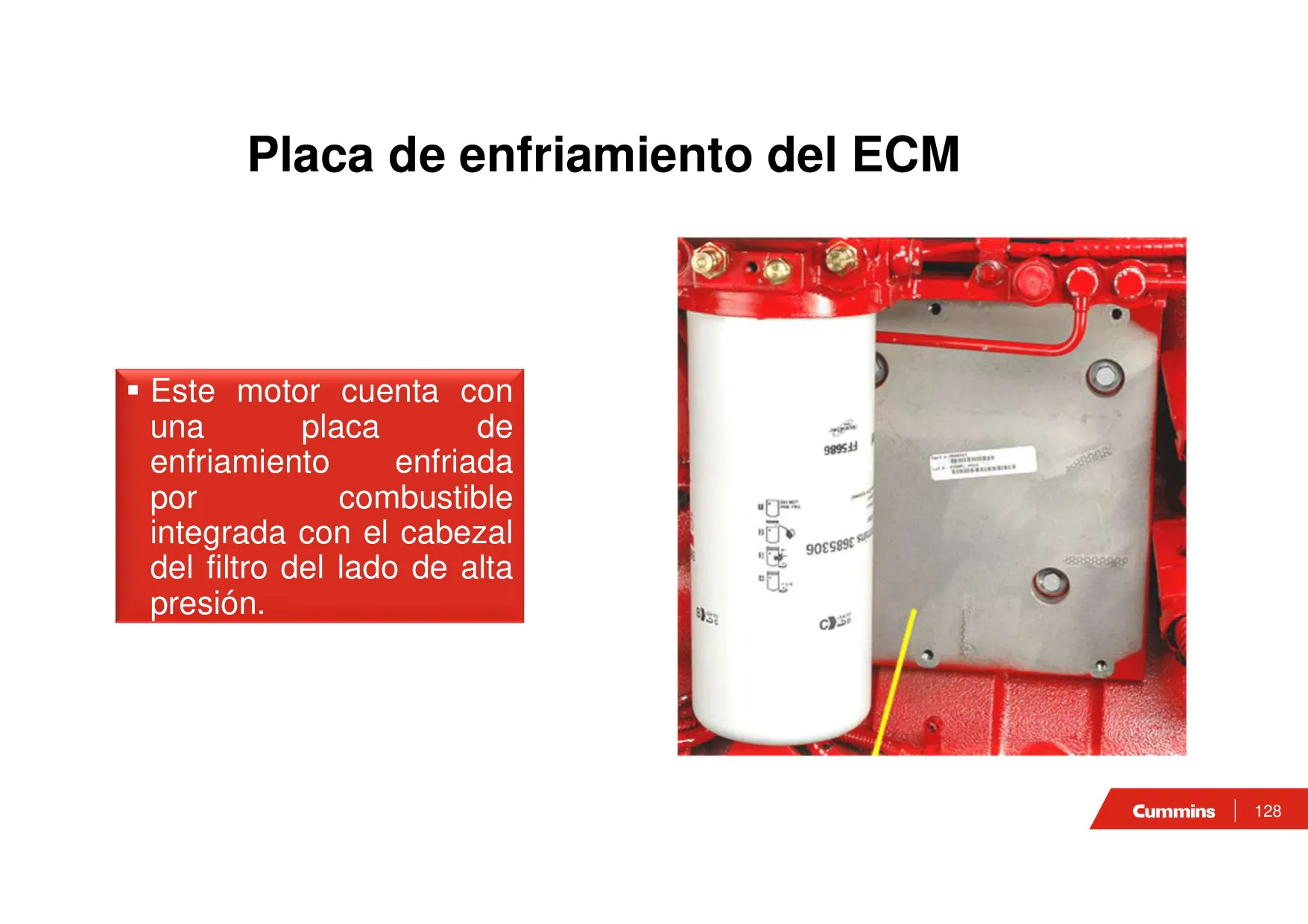

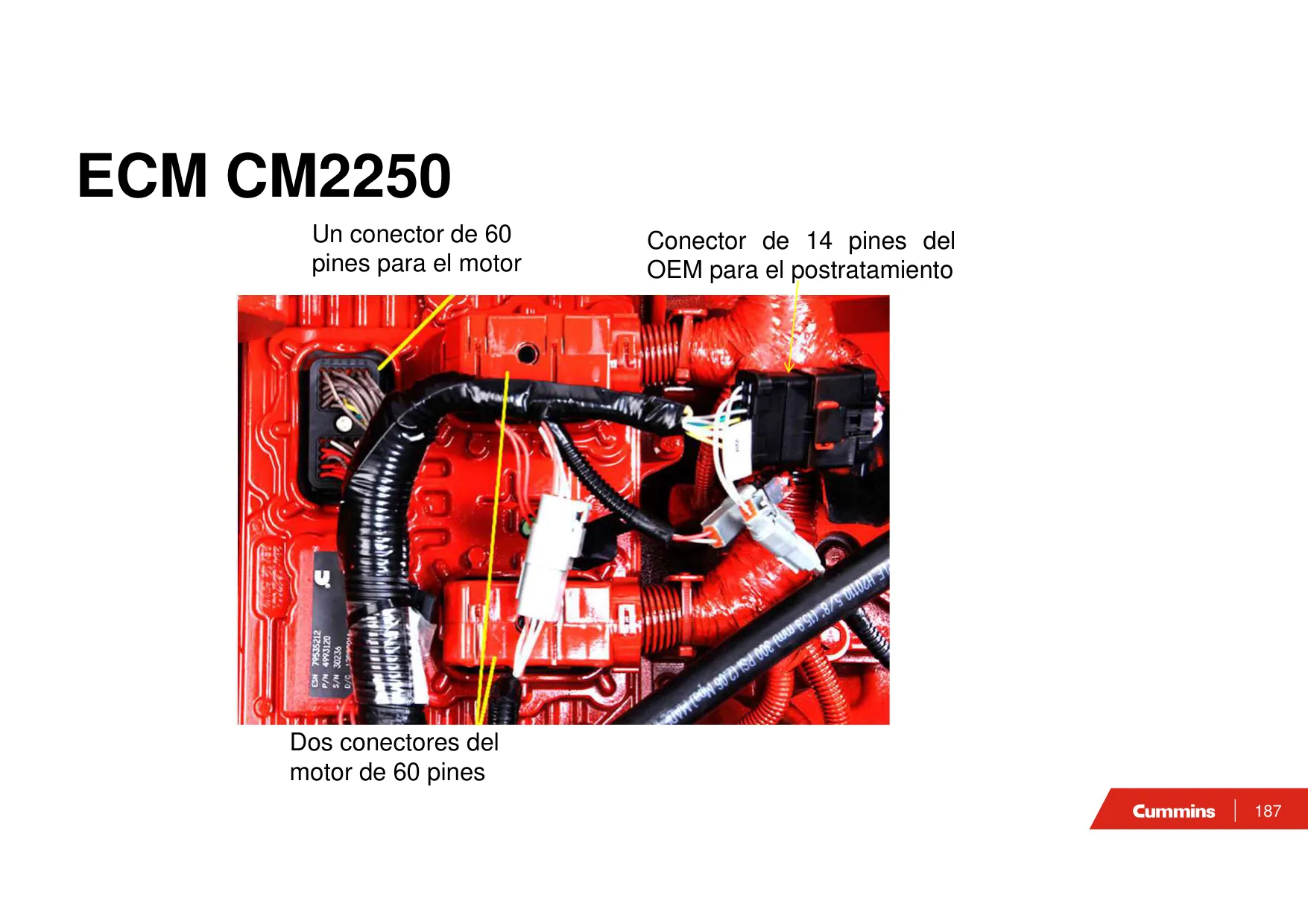

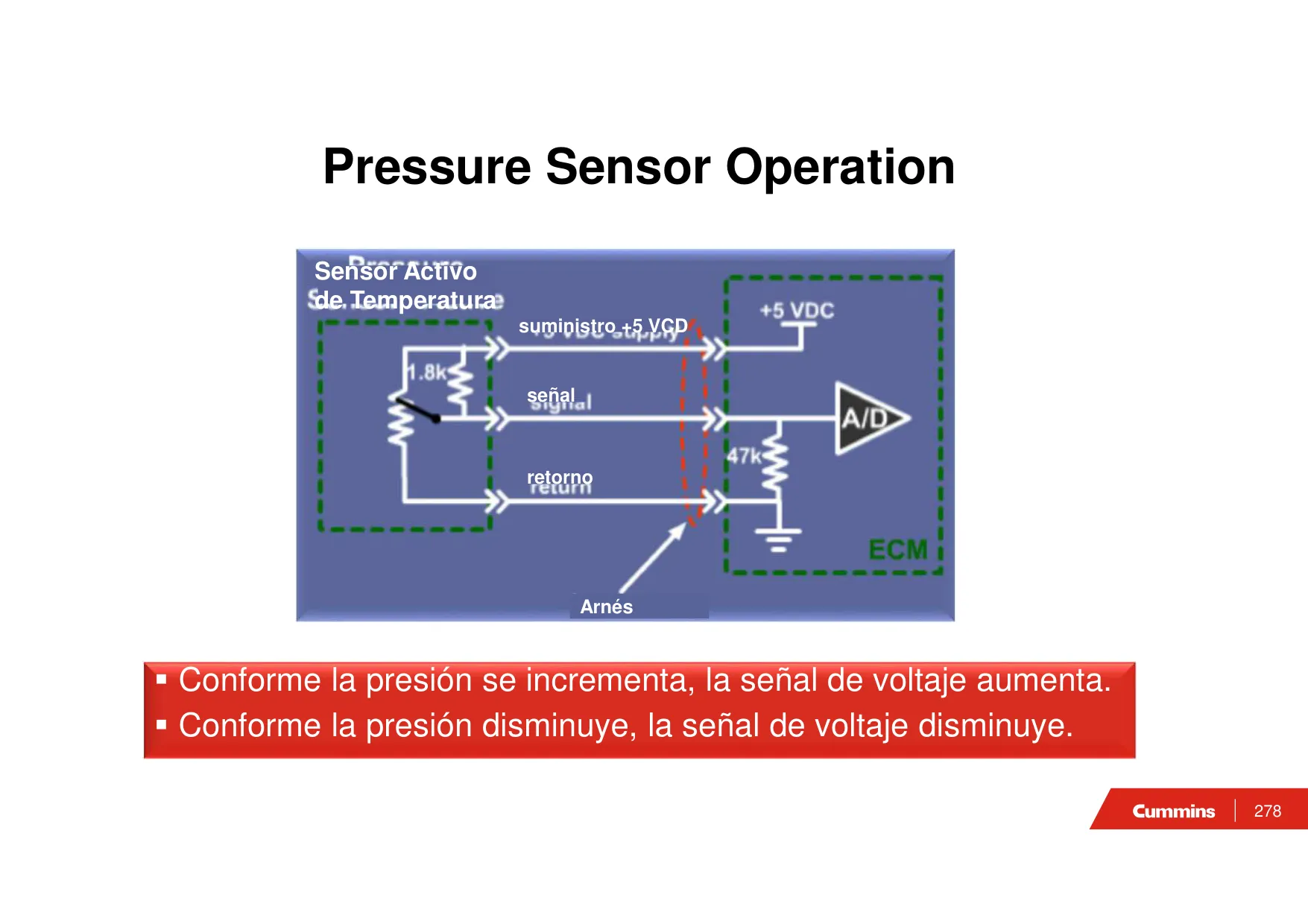

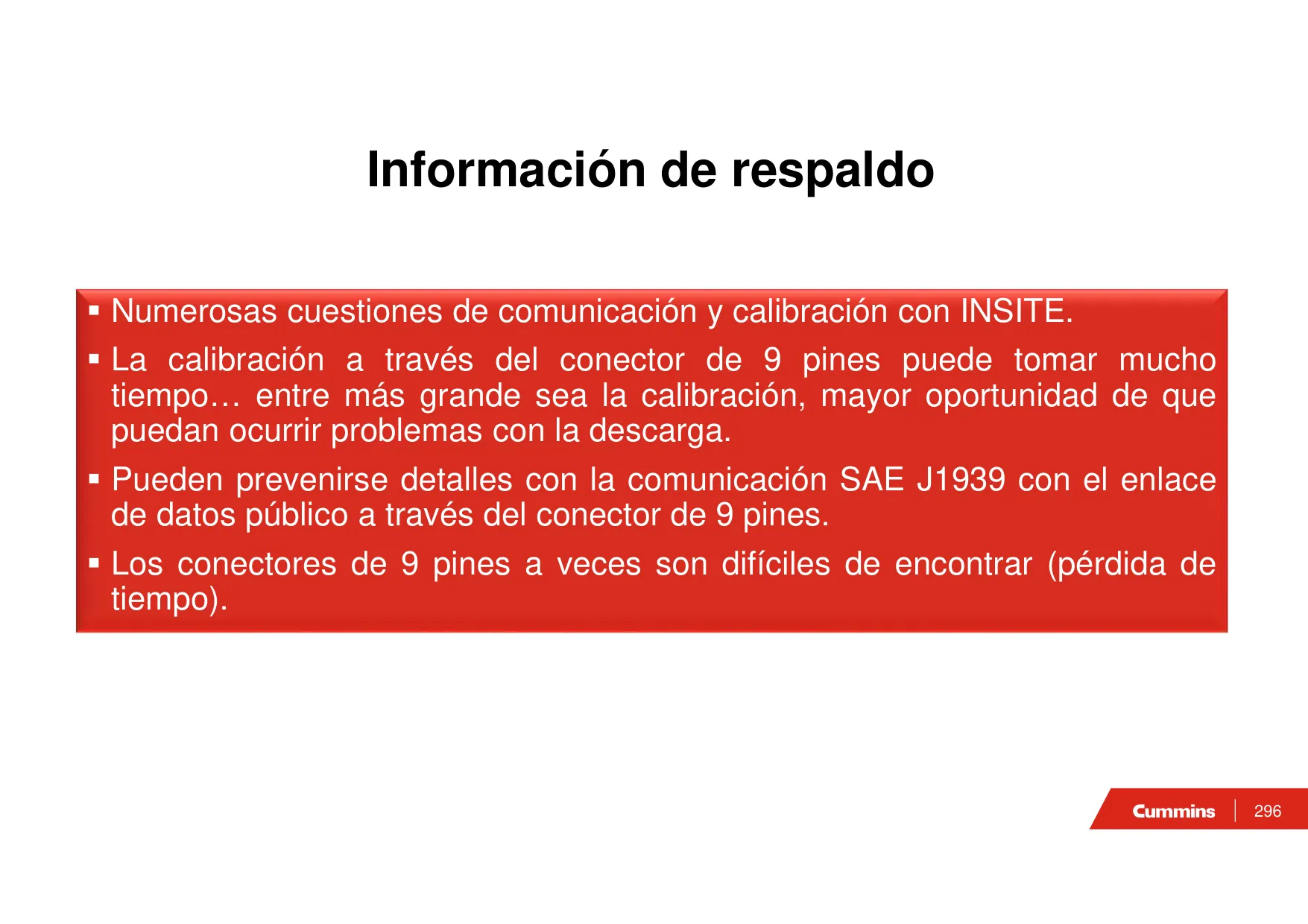

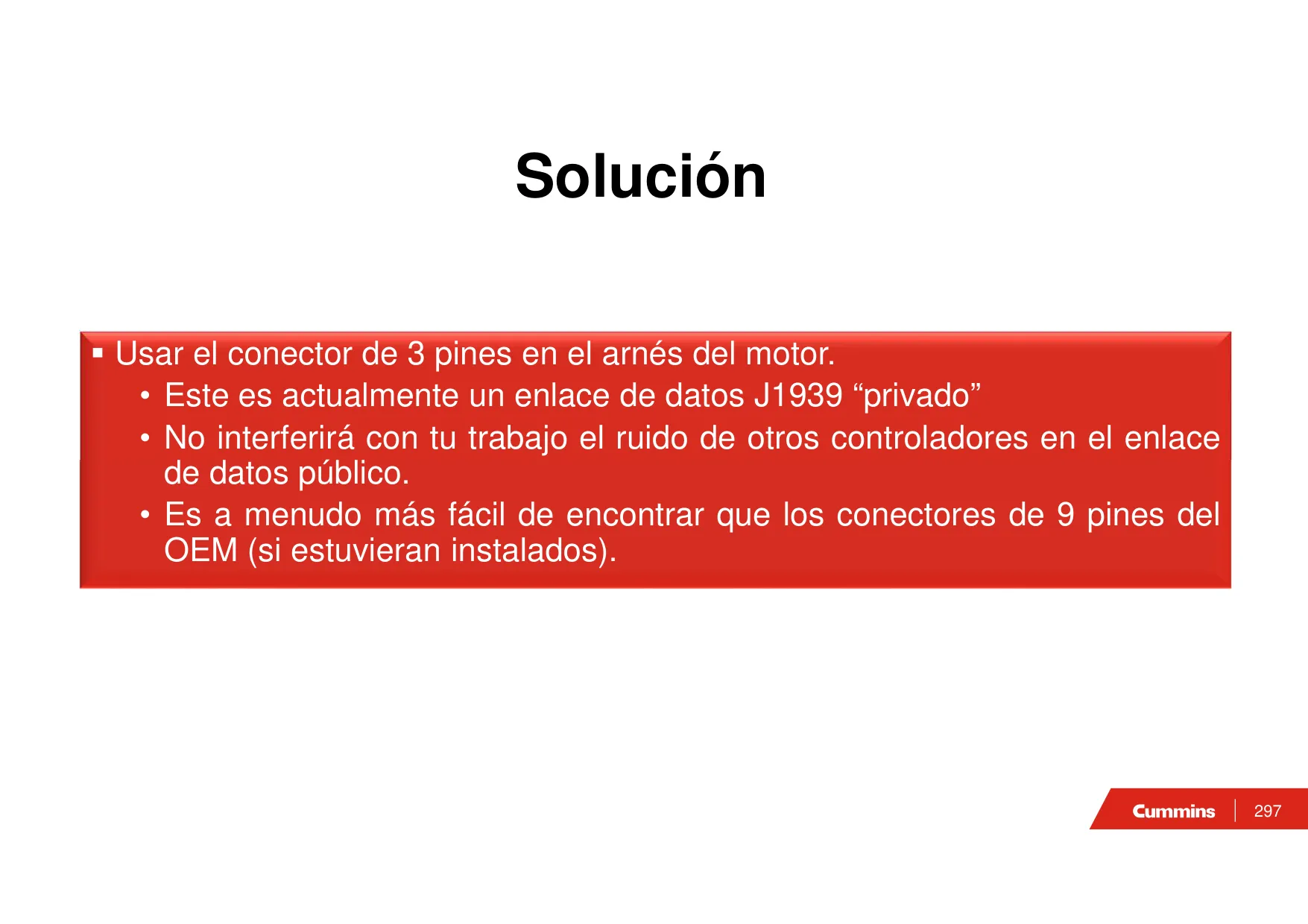

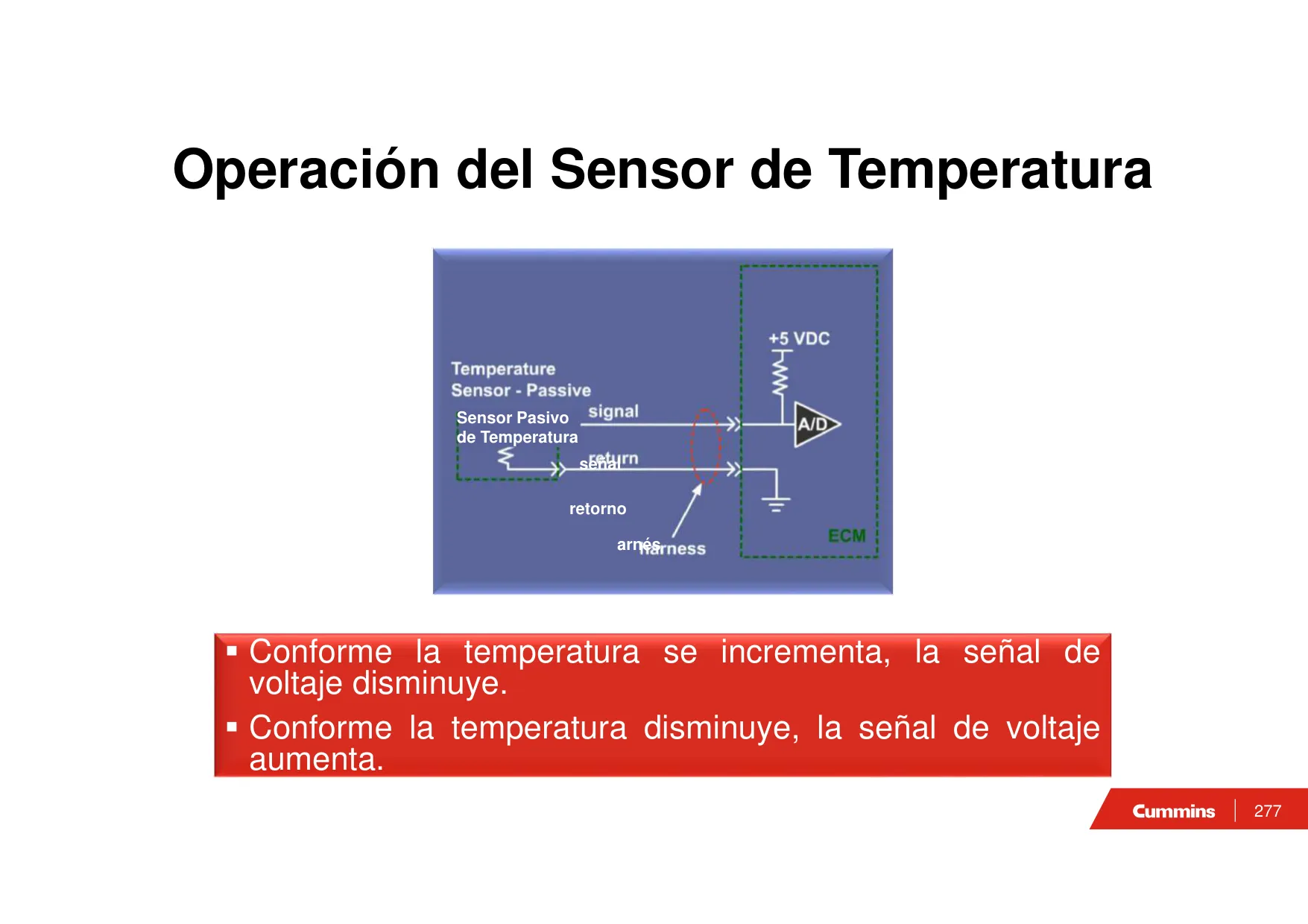

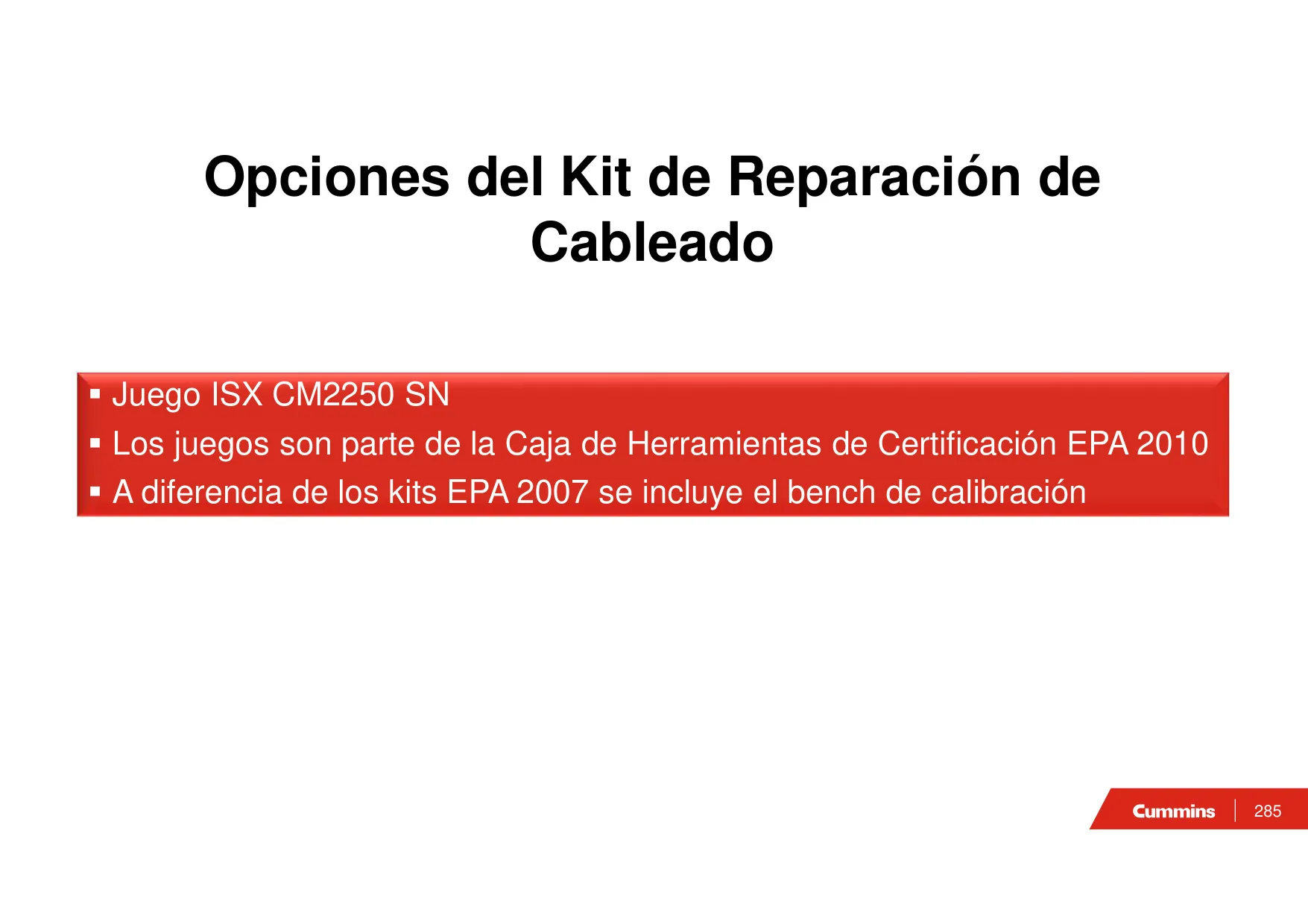

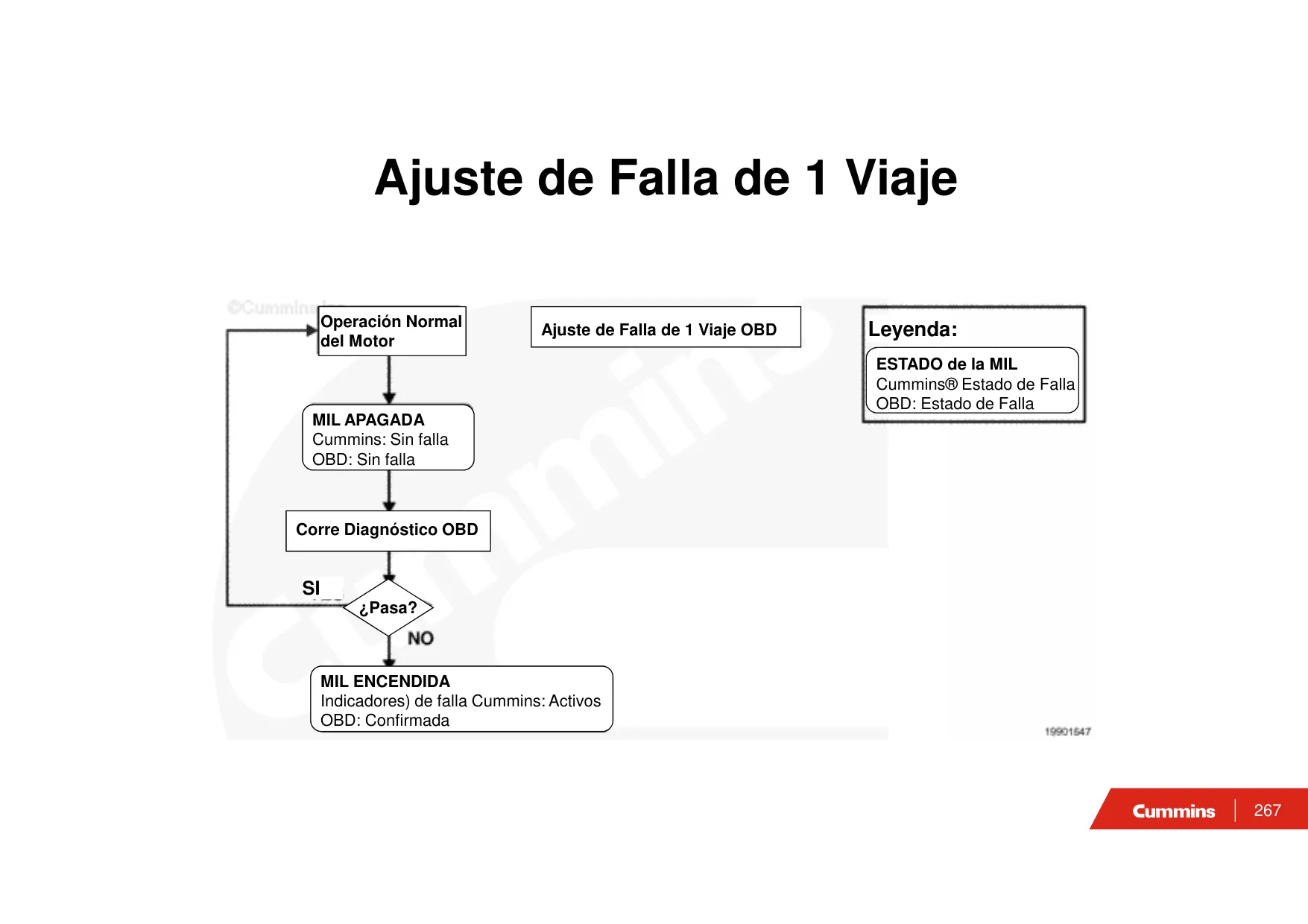

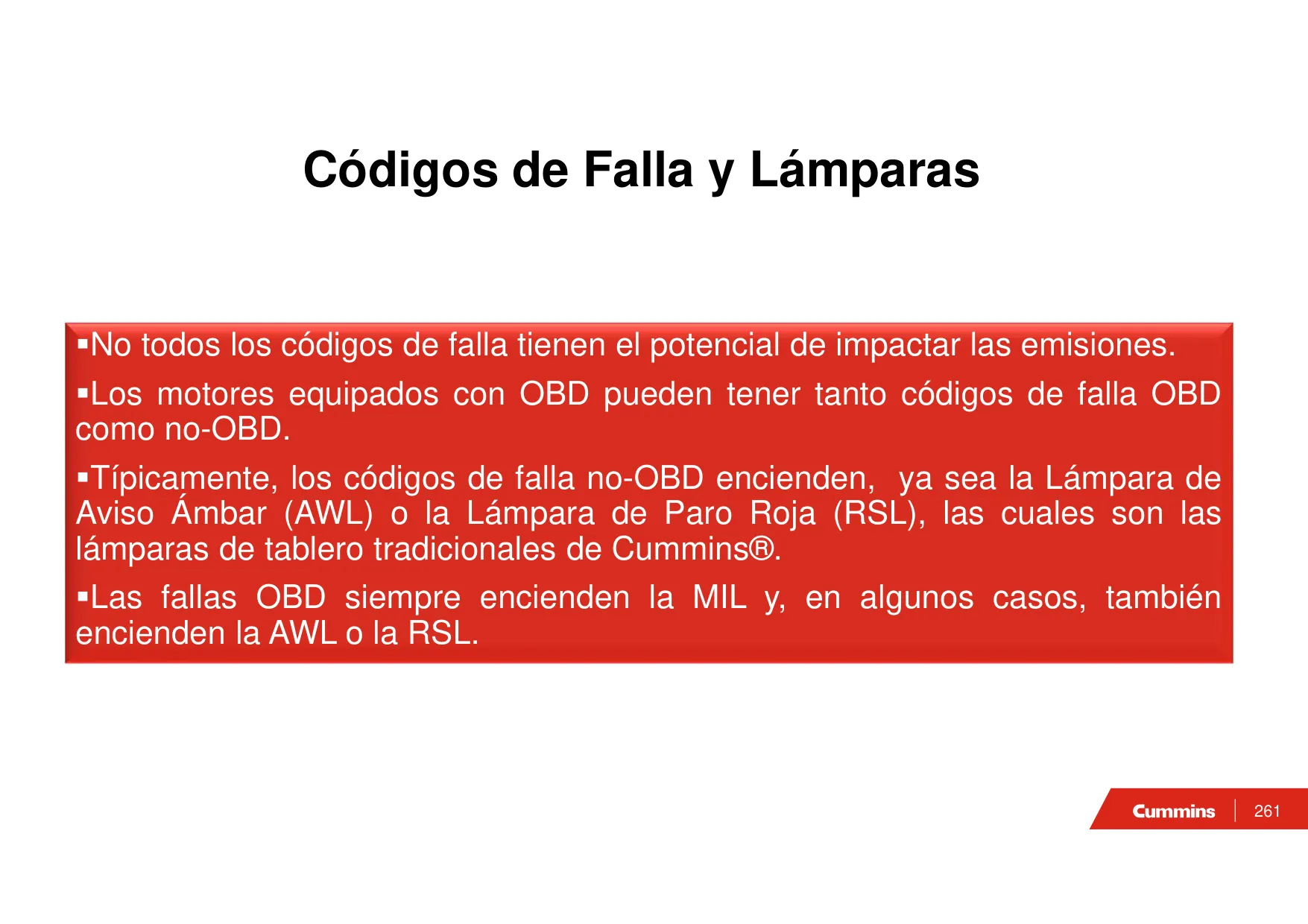

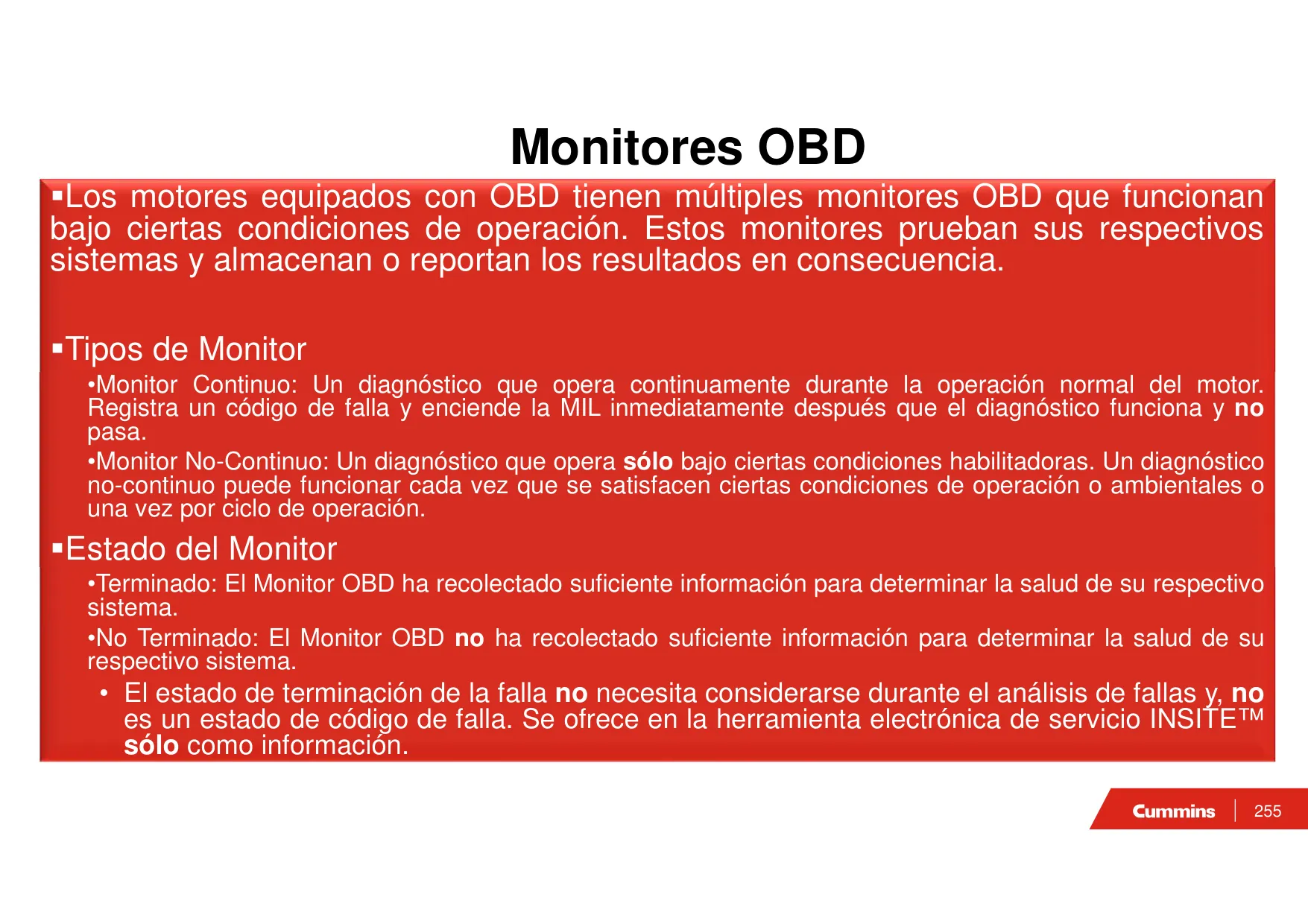

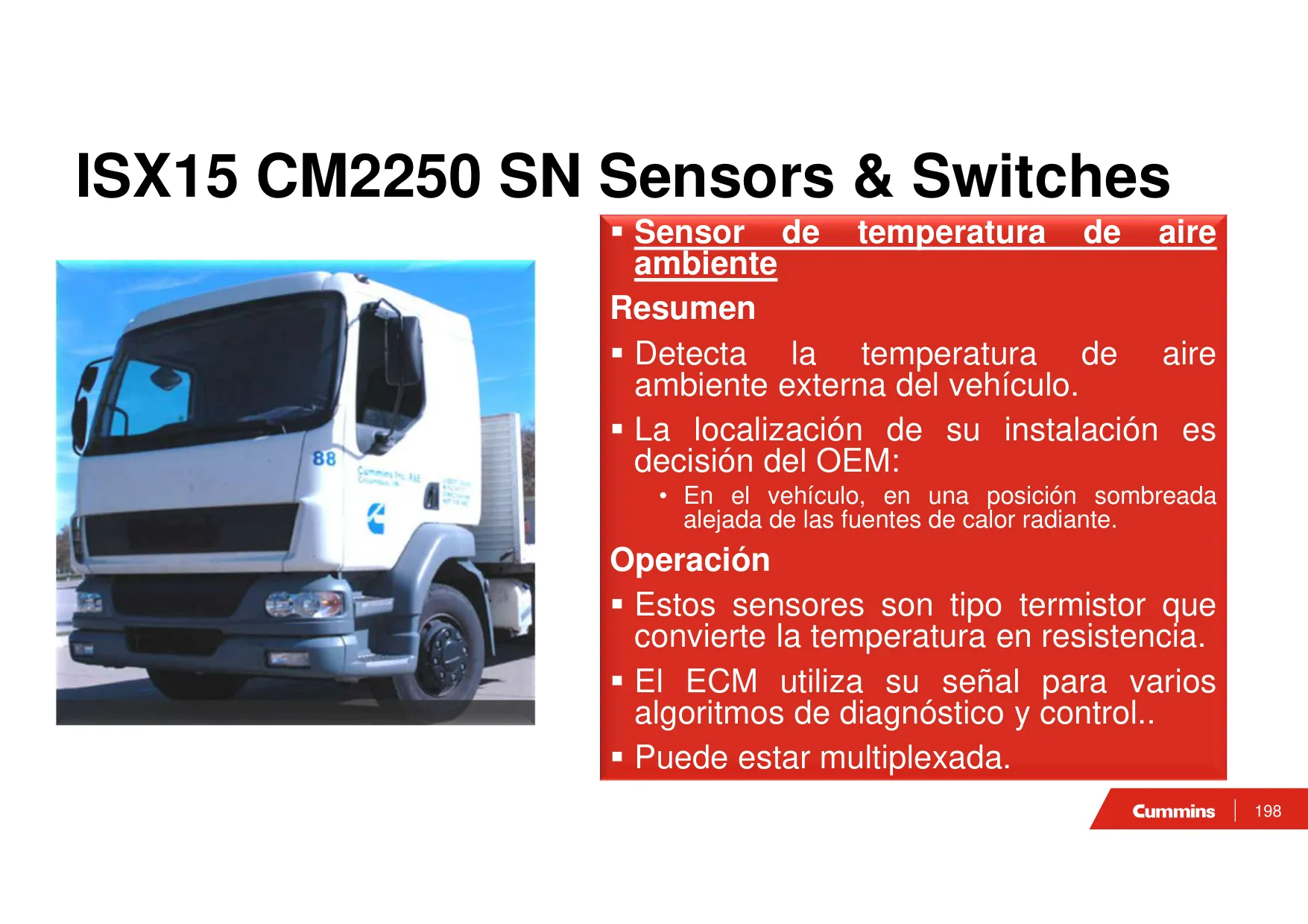

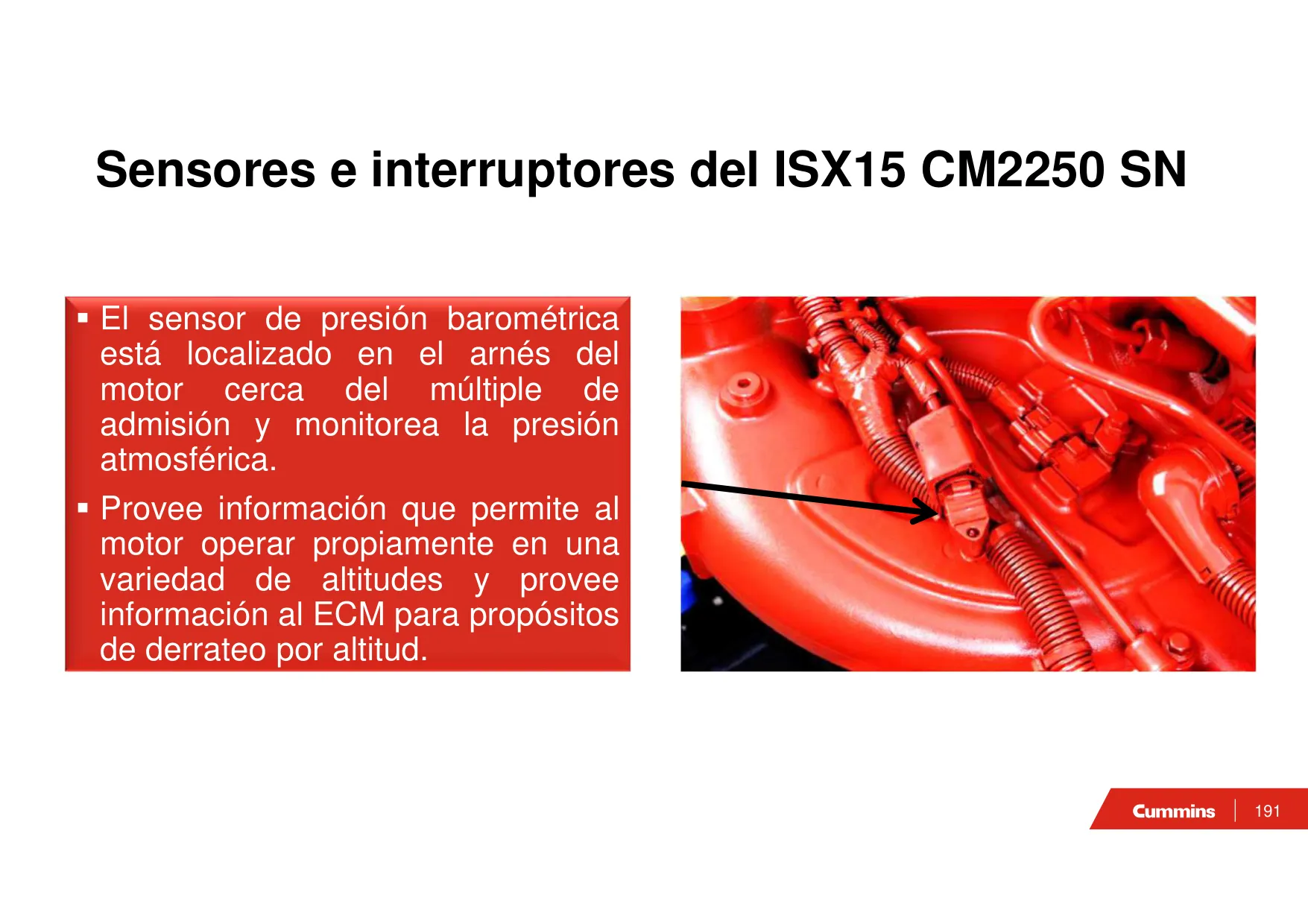

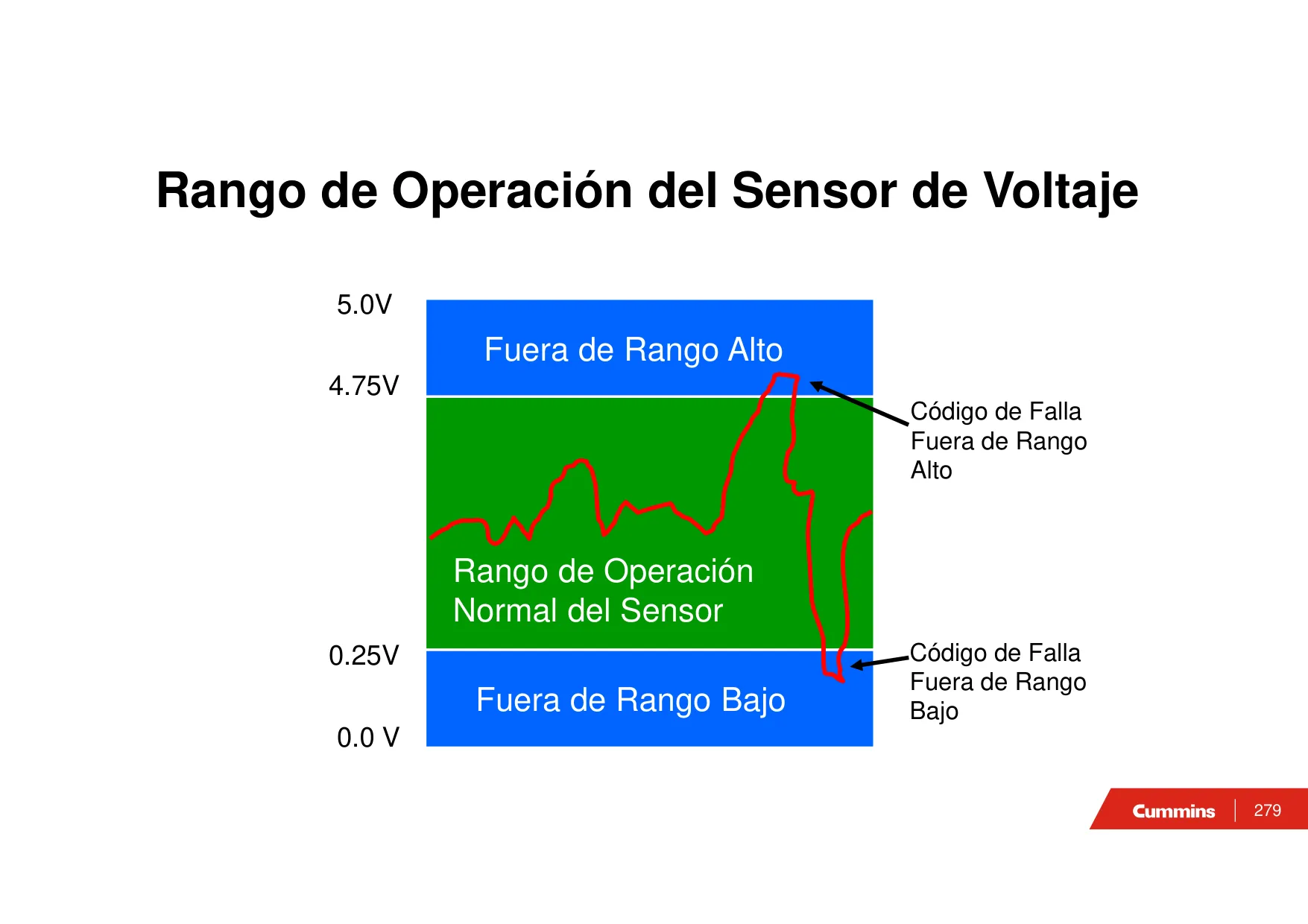

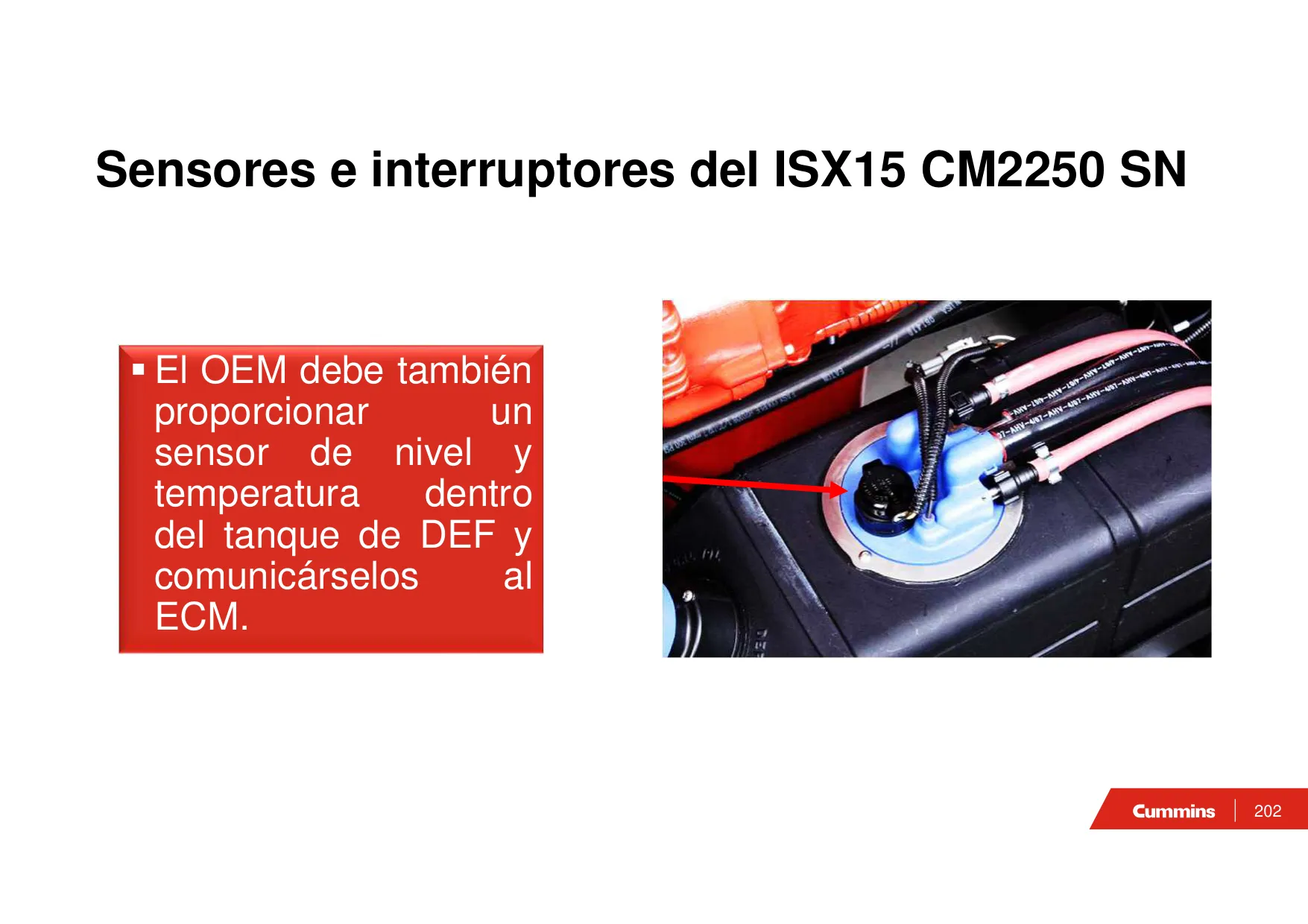

| Característica | Detalle Técnico |
|---|---|
| Configuración | 6 cilindros en línea |
| Aspiración | Turbocargado y enfriado por carga de aire |
| Desplazamiento | 15 Litros (912 pulg³) |
| Diámetro x Carrera | 5.394" x 6.654" |
| Peso Seco | 1,345 kg (2,965 lb) |
| Sistema de Combustible | Cummins XPI (Inyección de Alta Presión) |
| Rango de Potencia | 400 HP a 600 HP |
| Torque Máximo | Hasta 2,050 Lb-Ft @ 1200 RPM |
| Módulo de Control | Electrónico CM2250 SN |

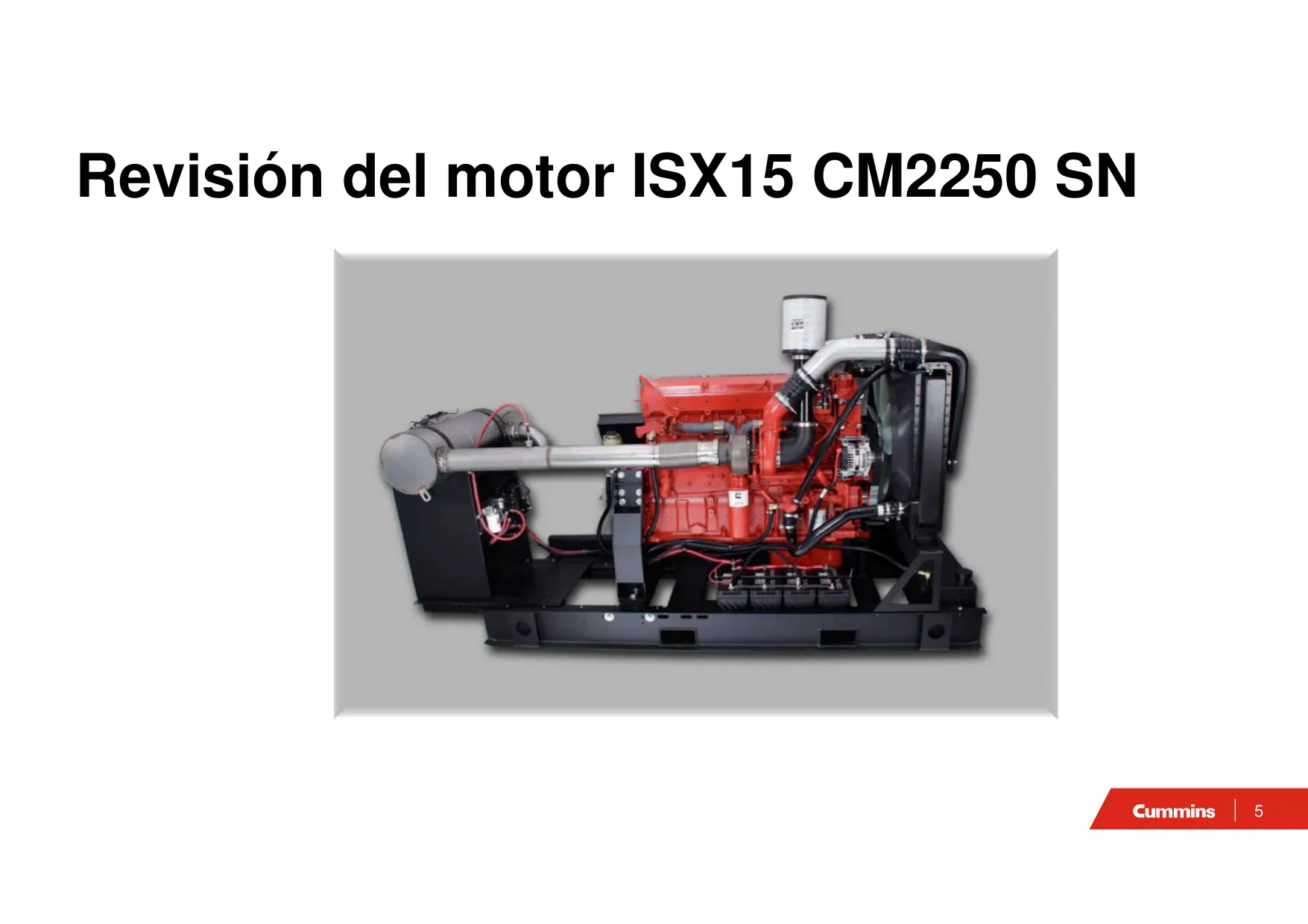

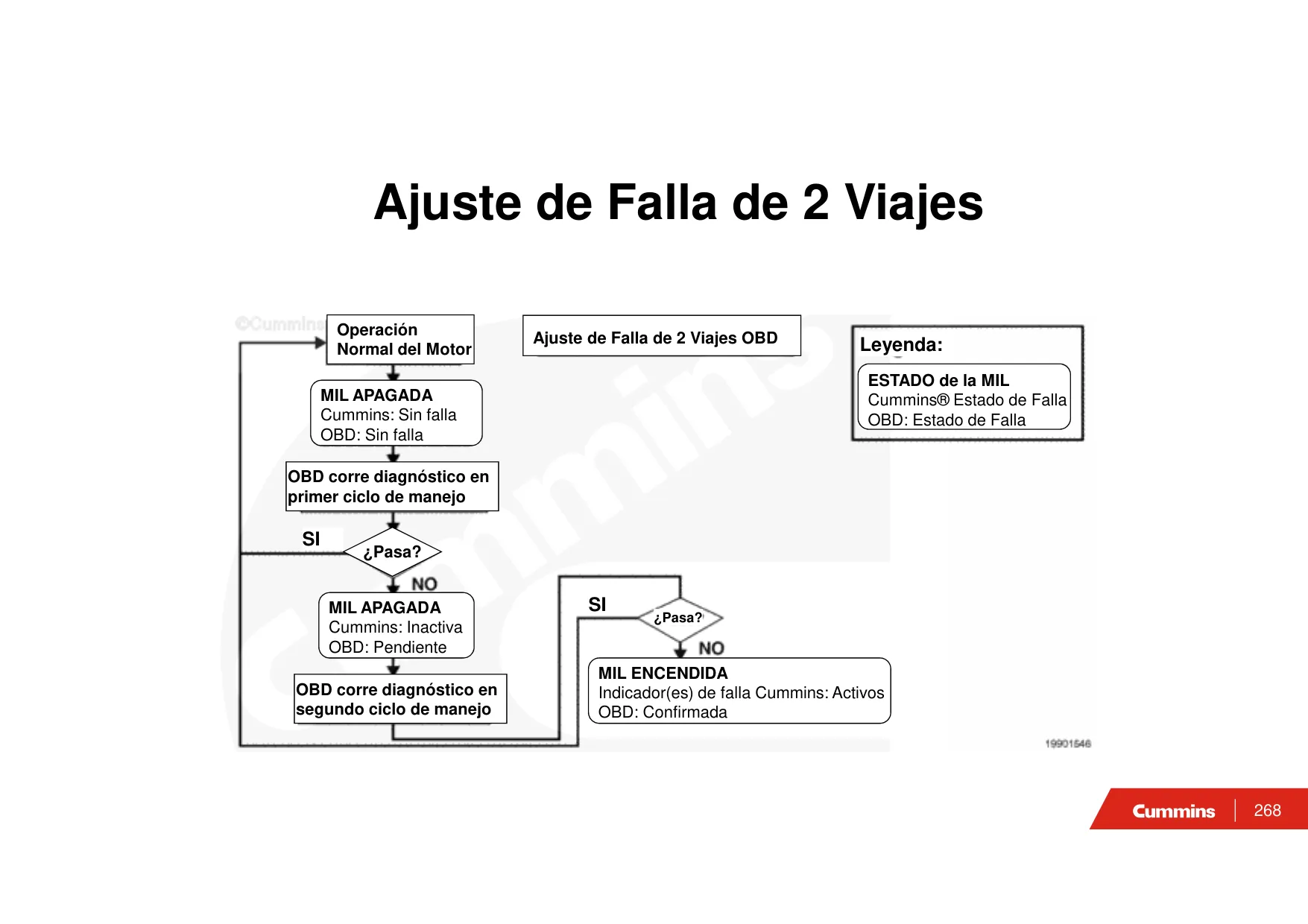

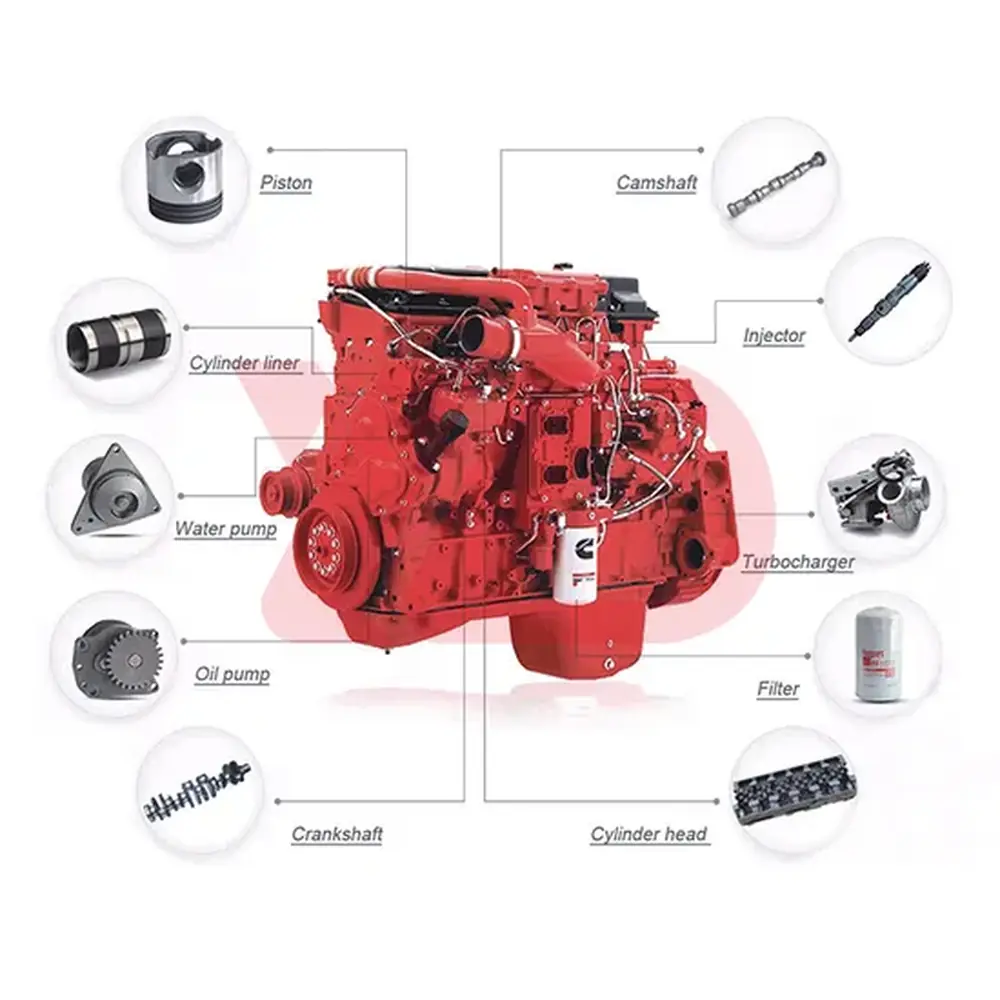

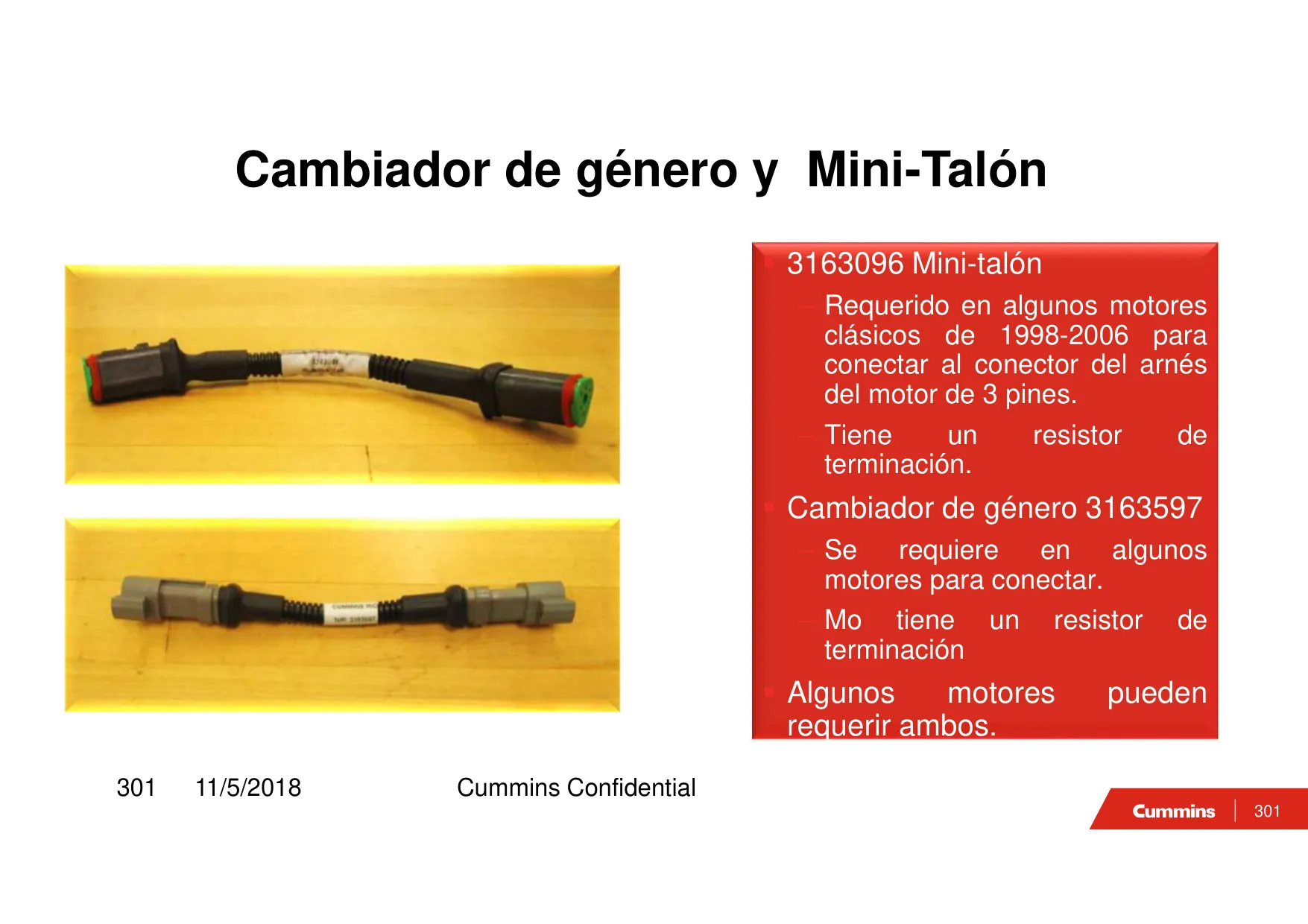

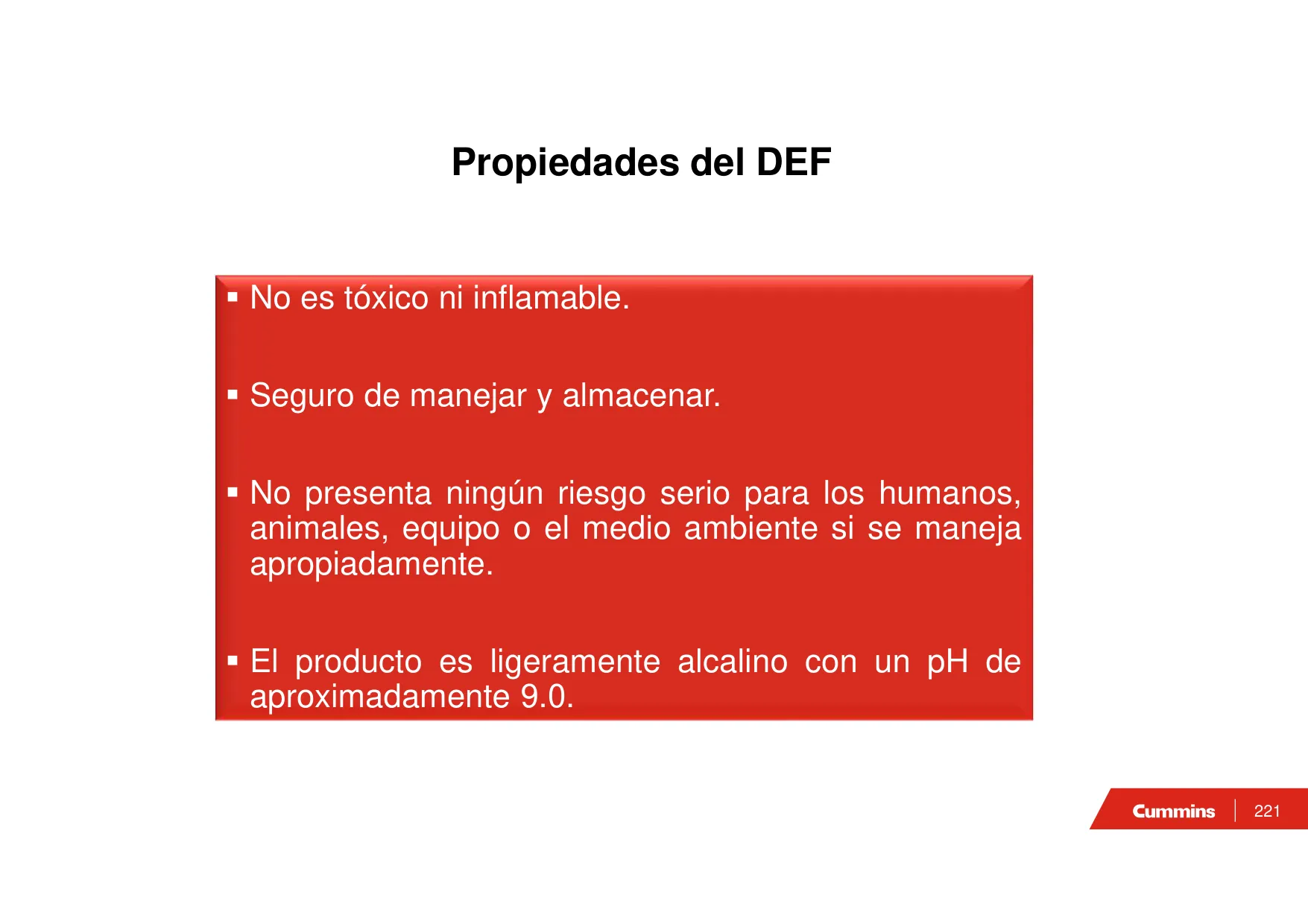

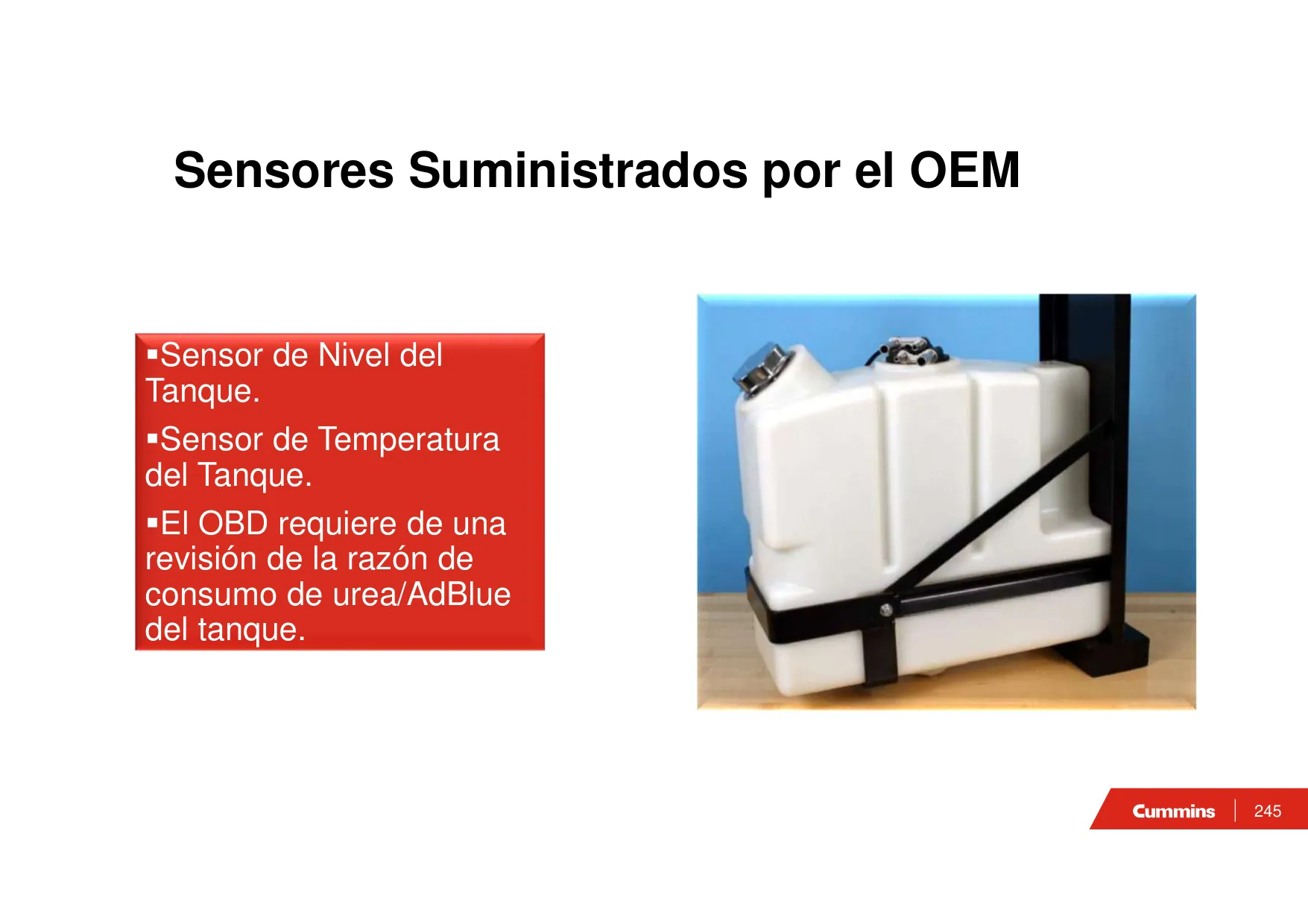

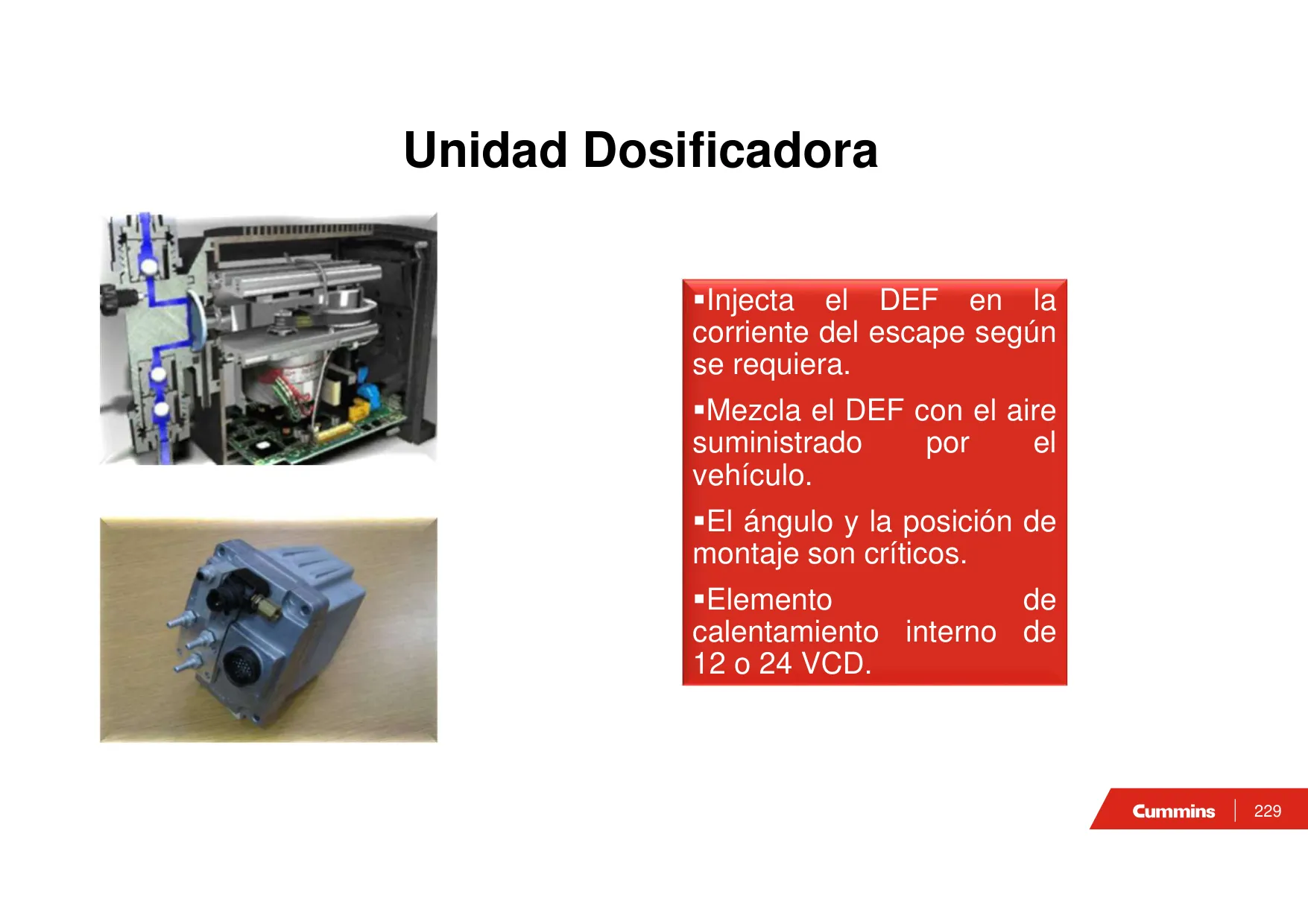

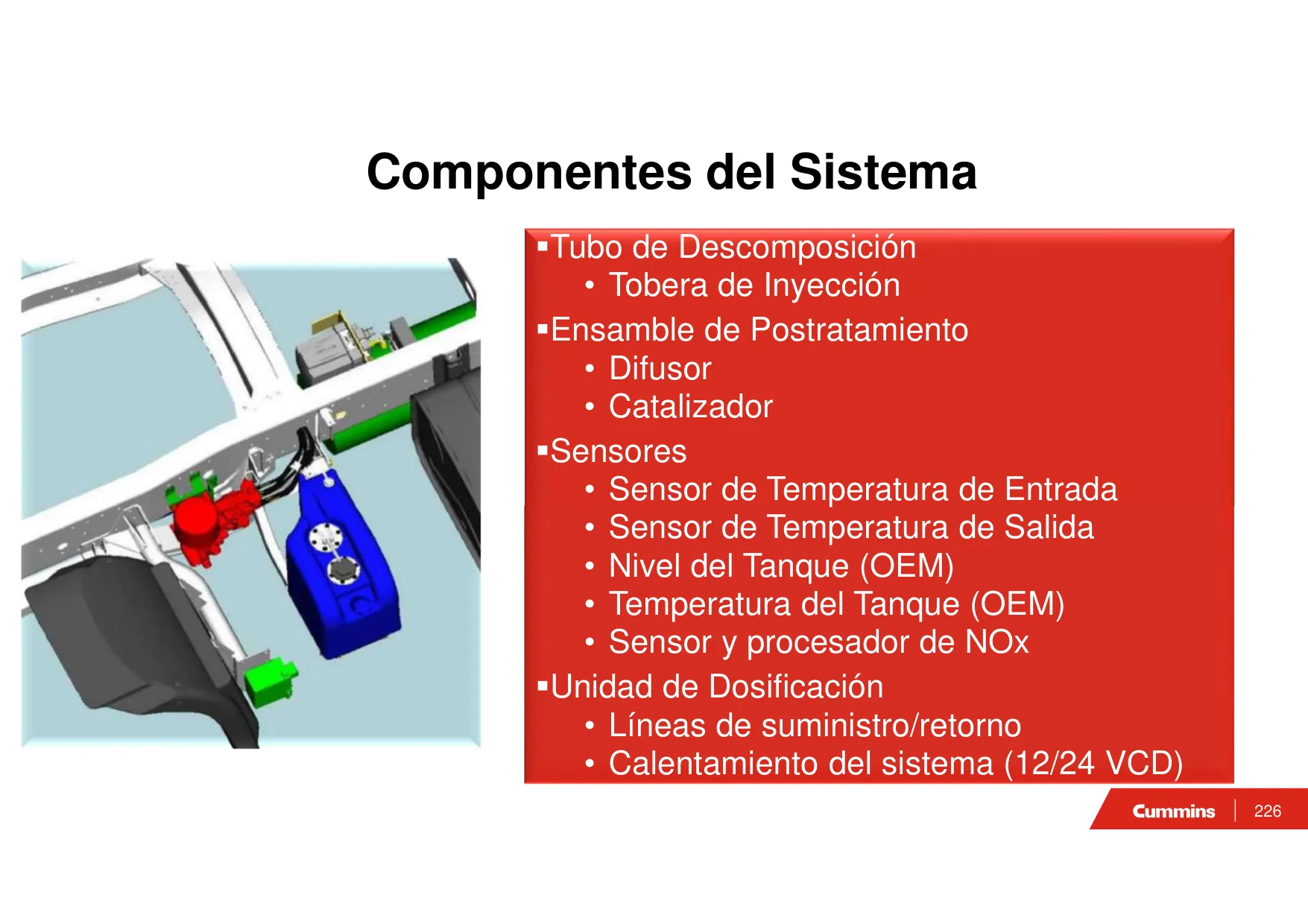

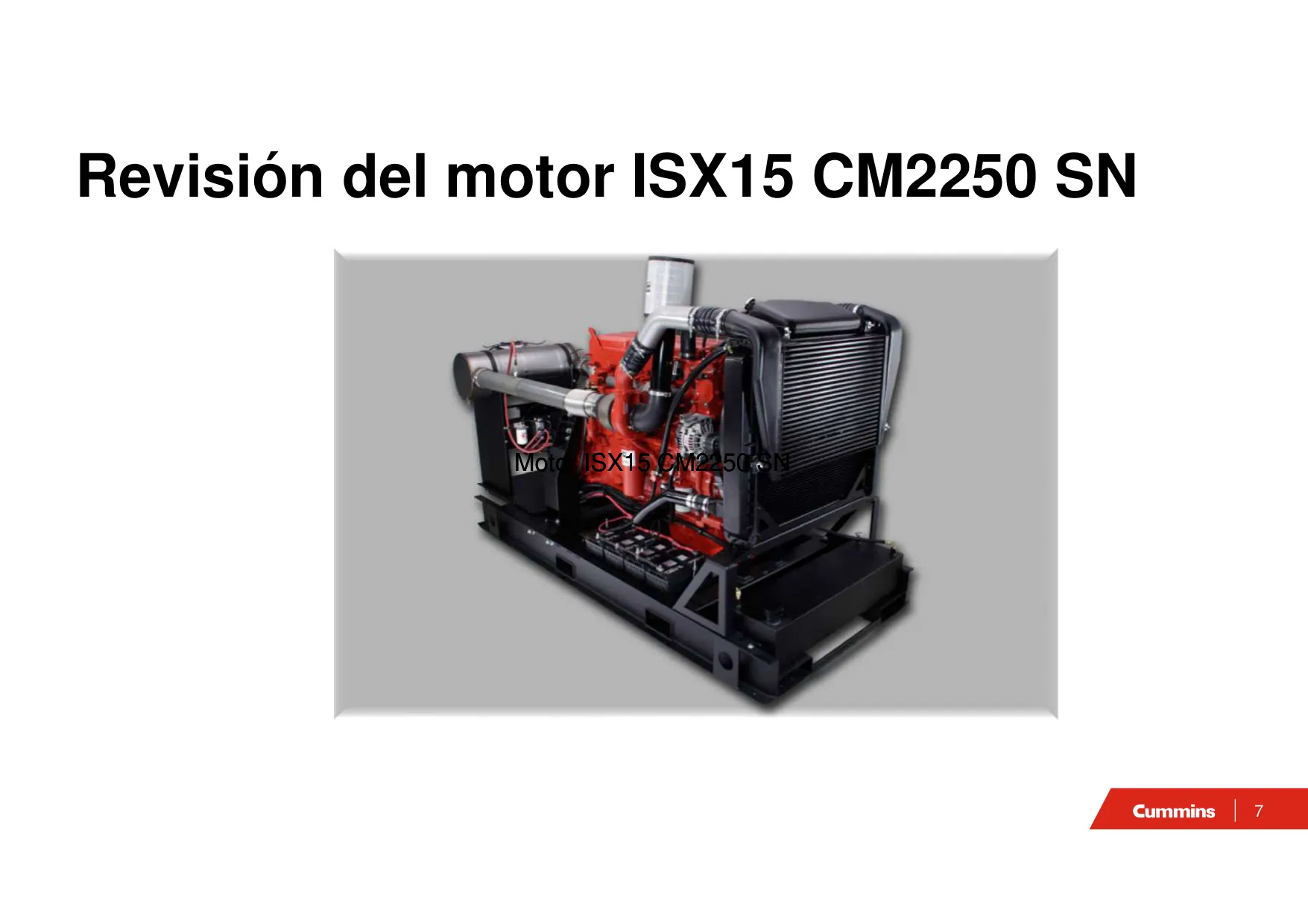

Detalles del Motor Cummins X15

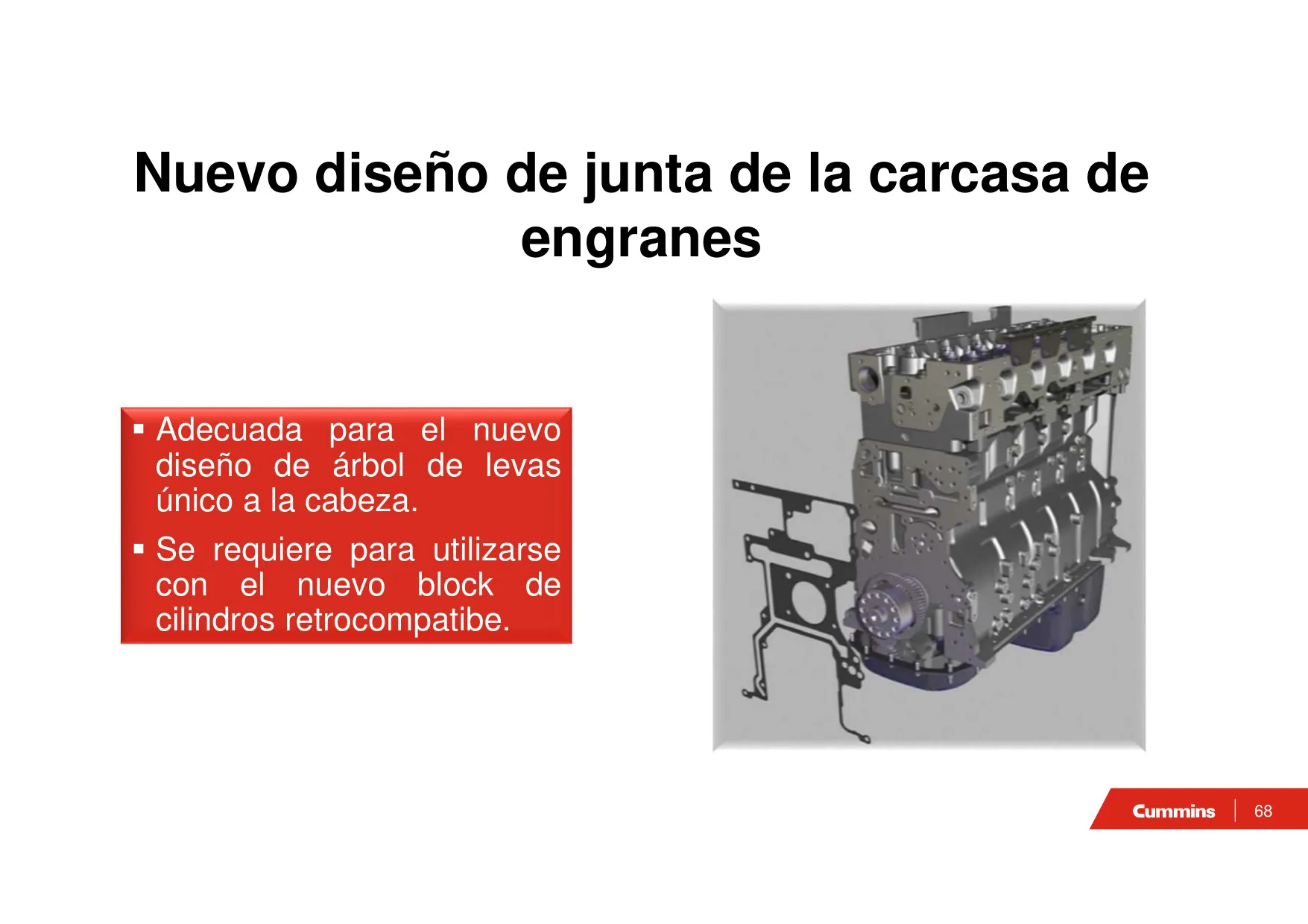

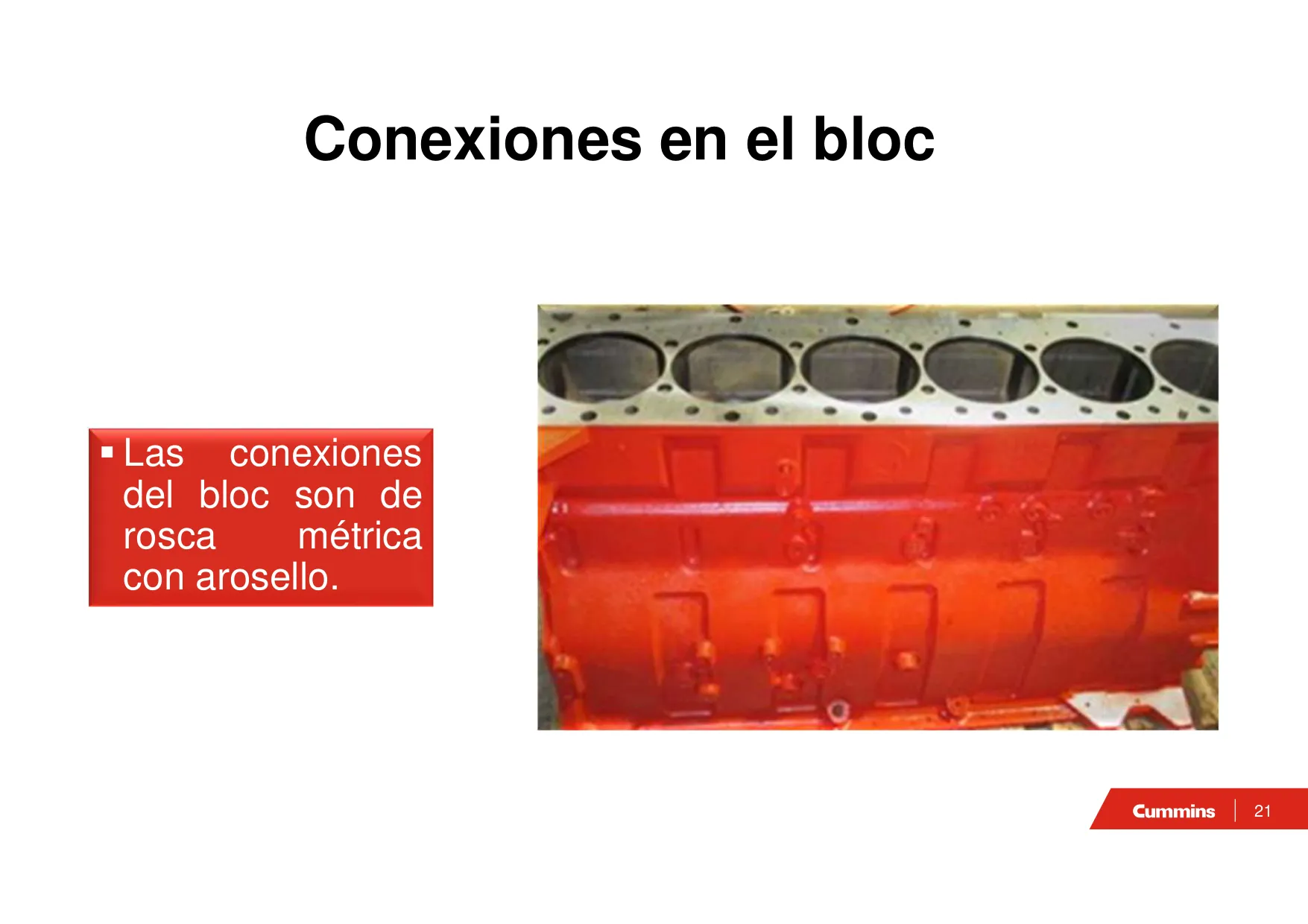

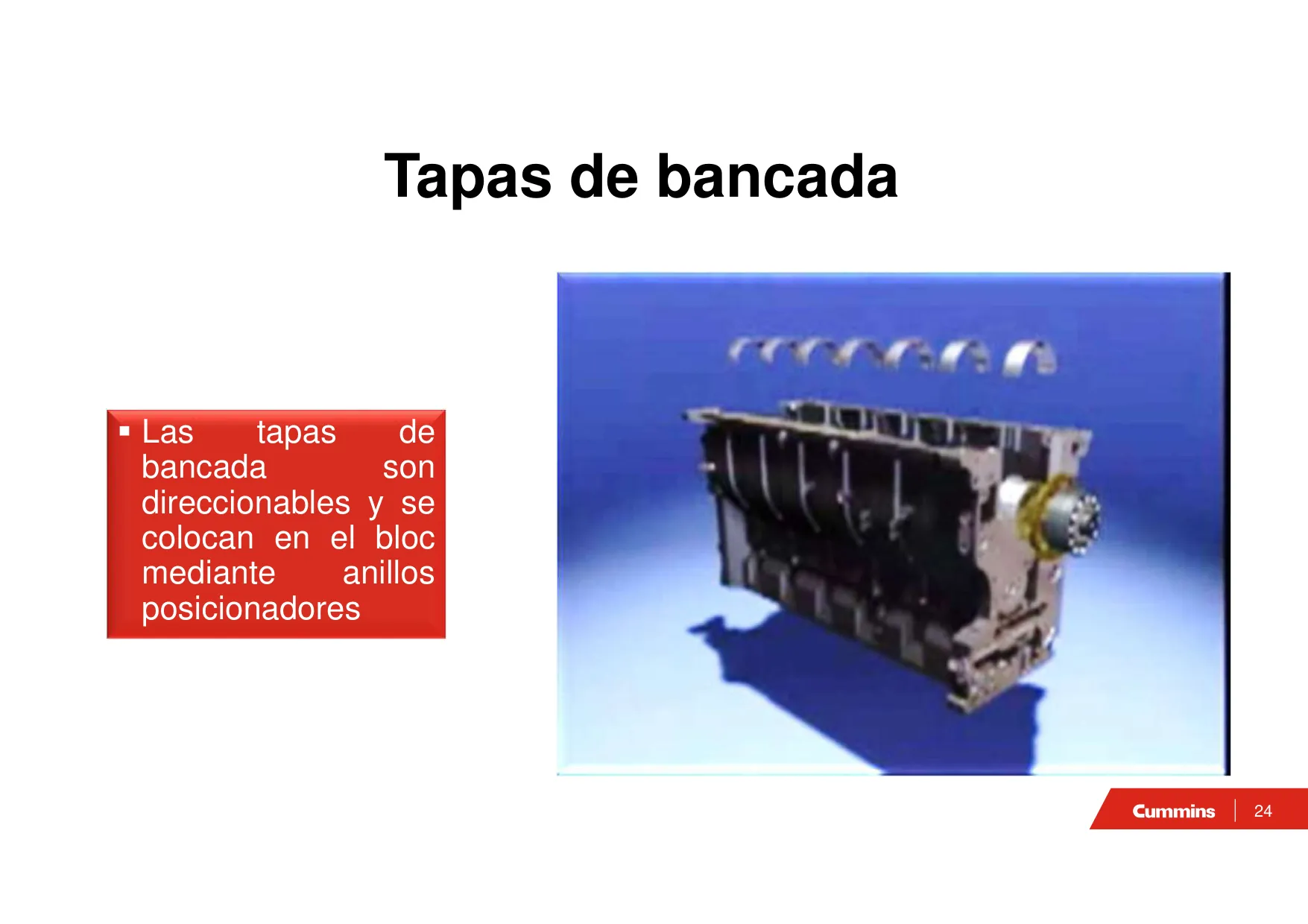

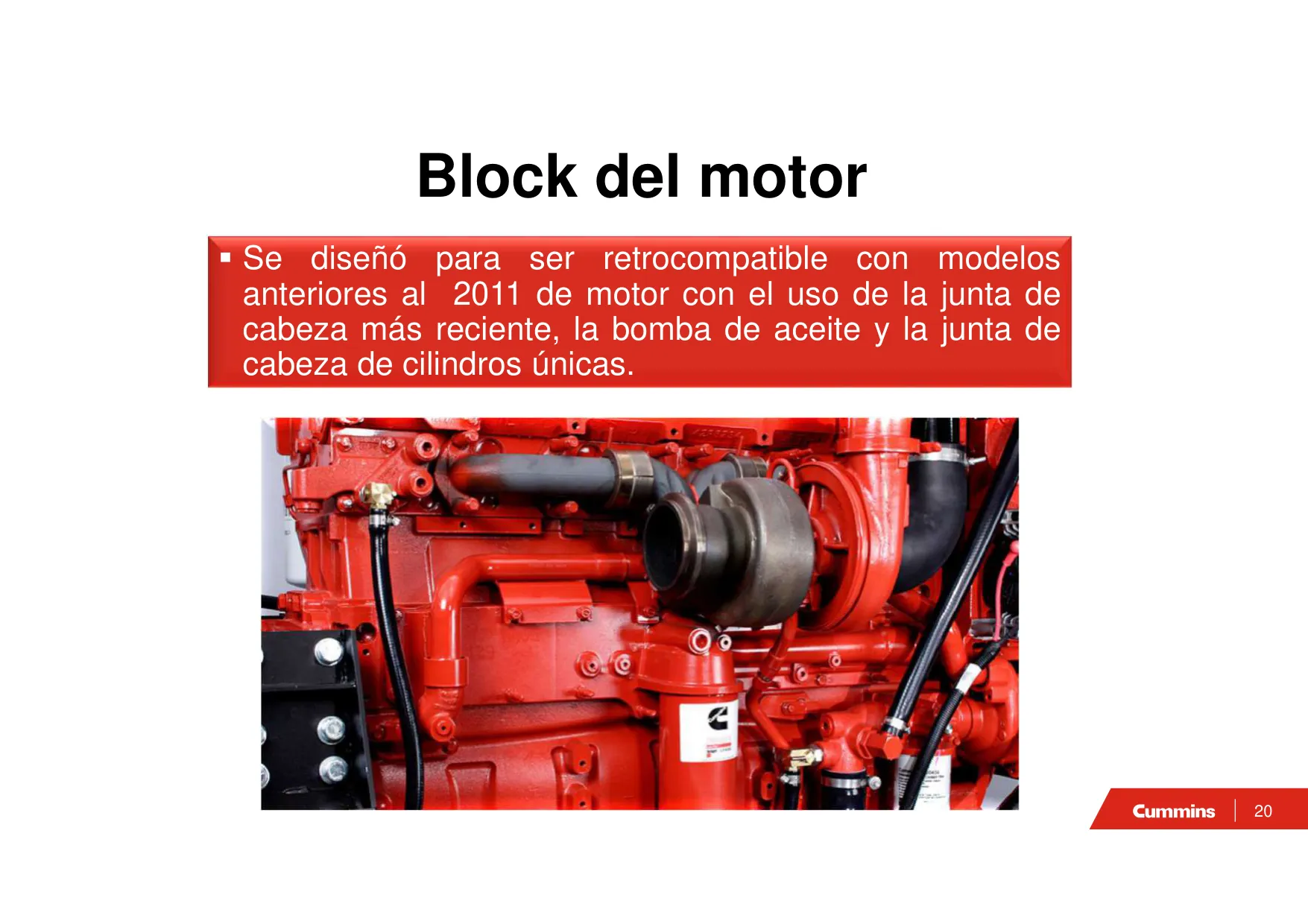

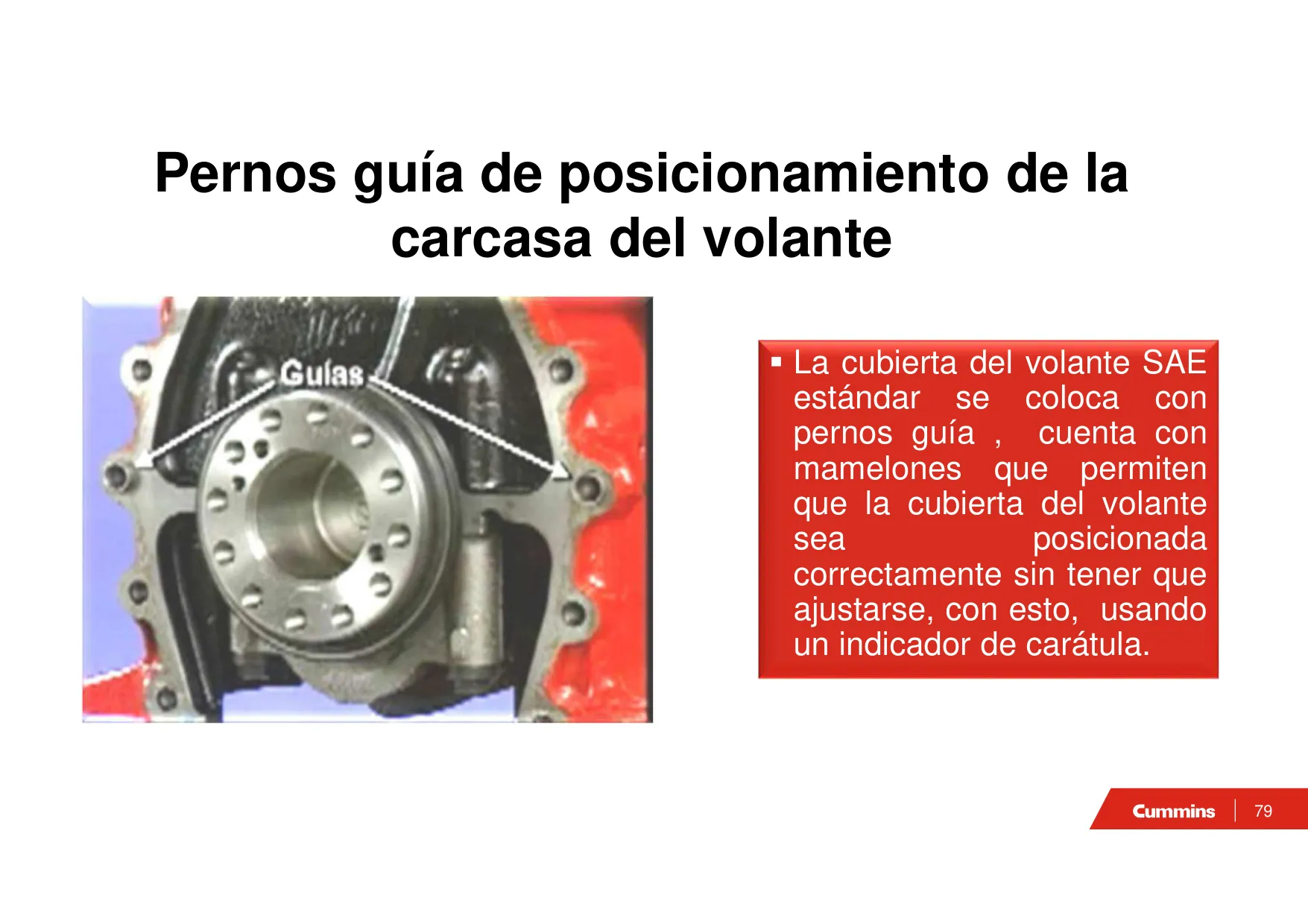

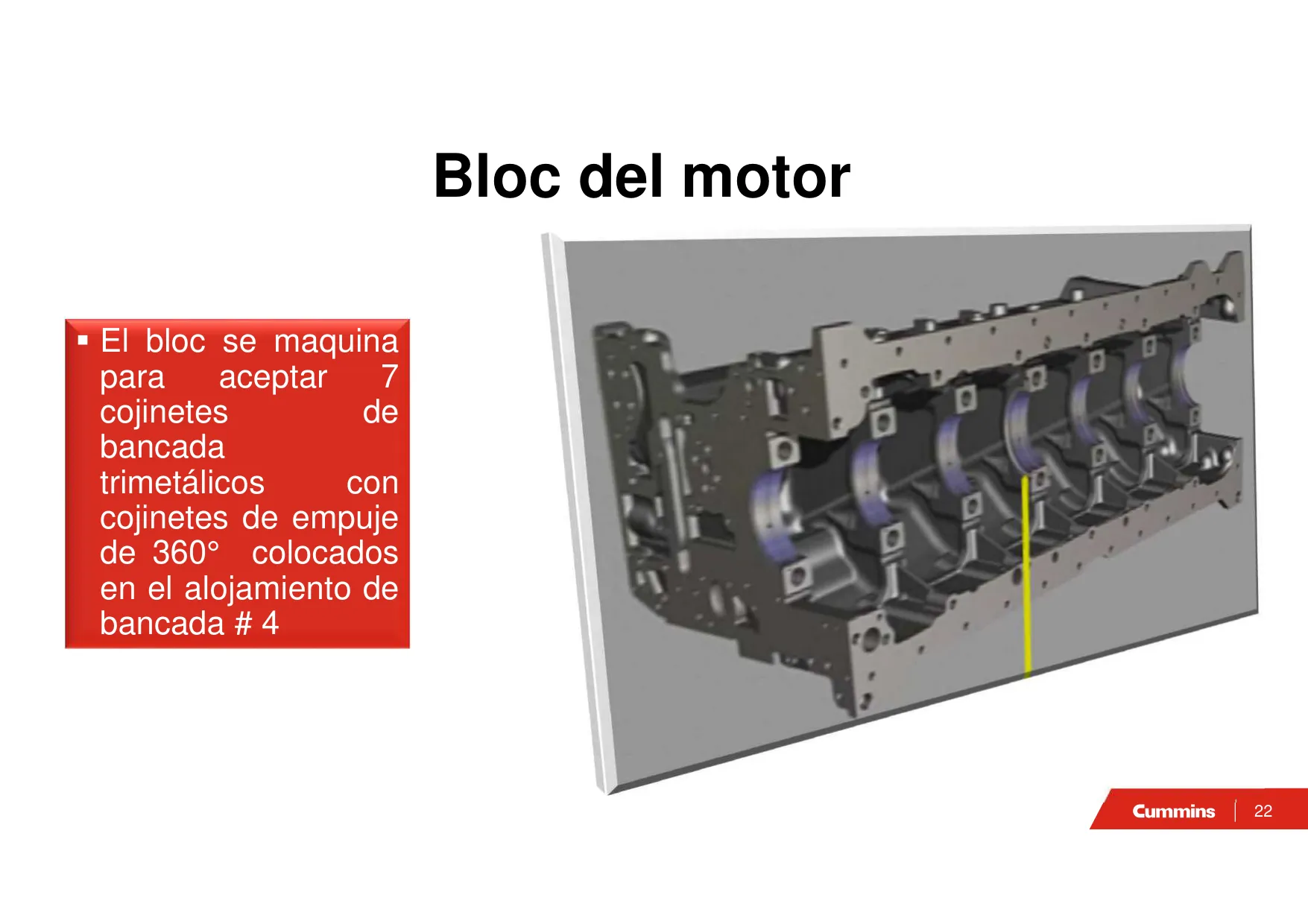

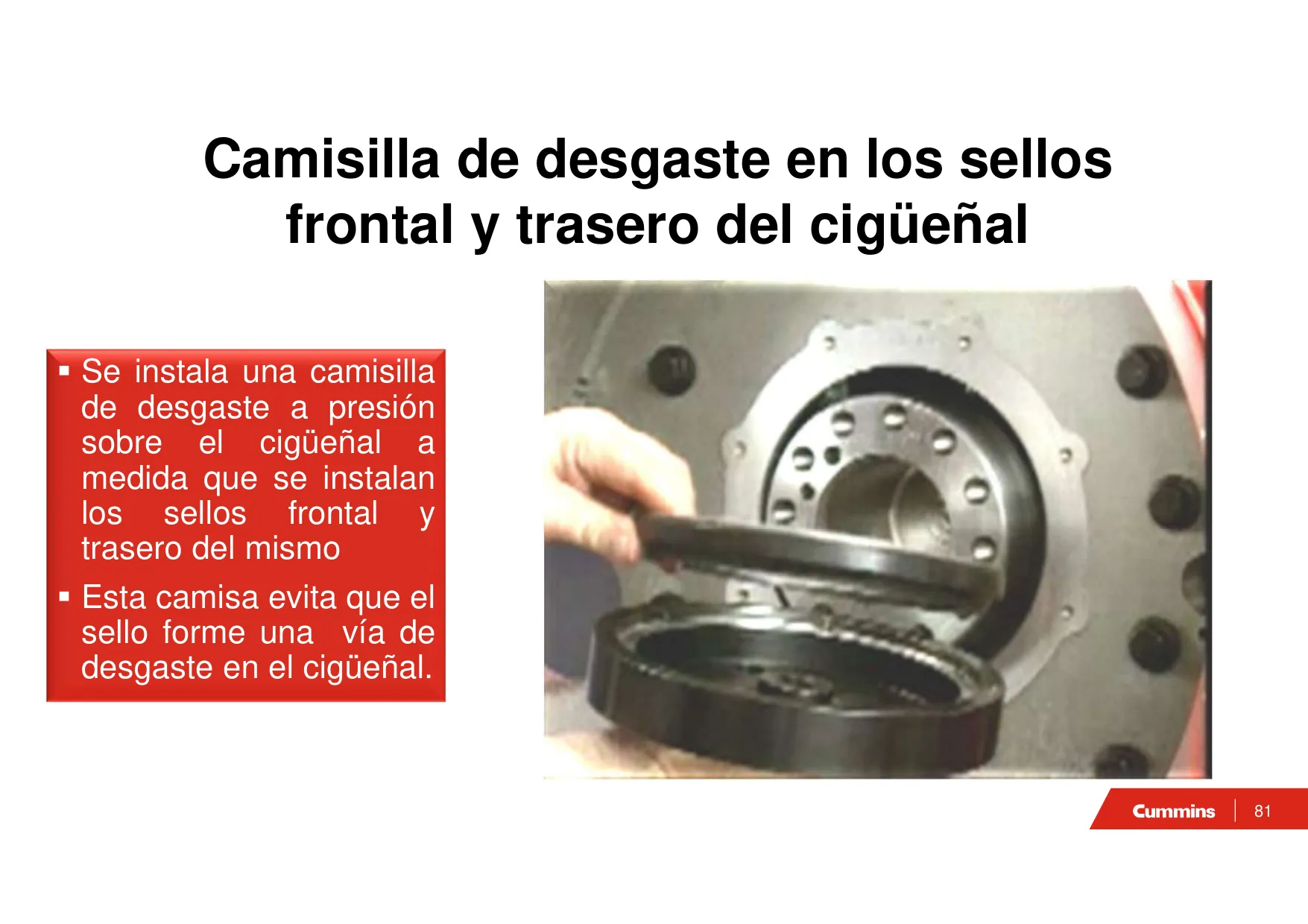

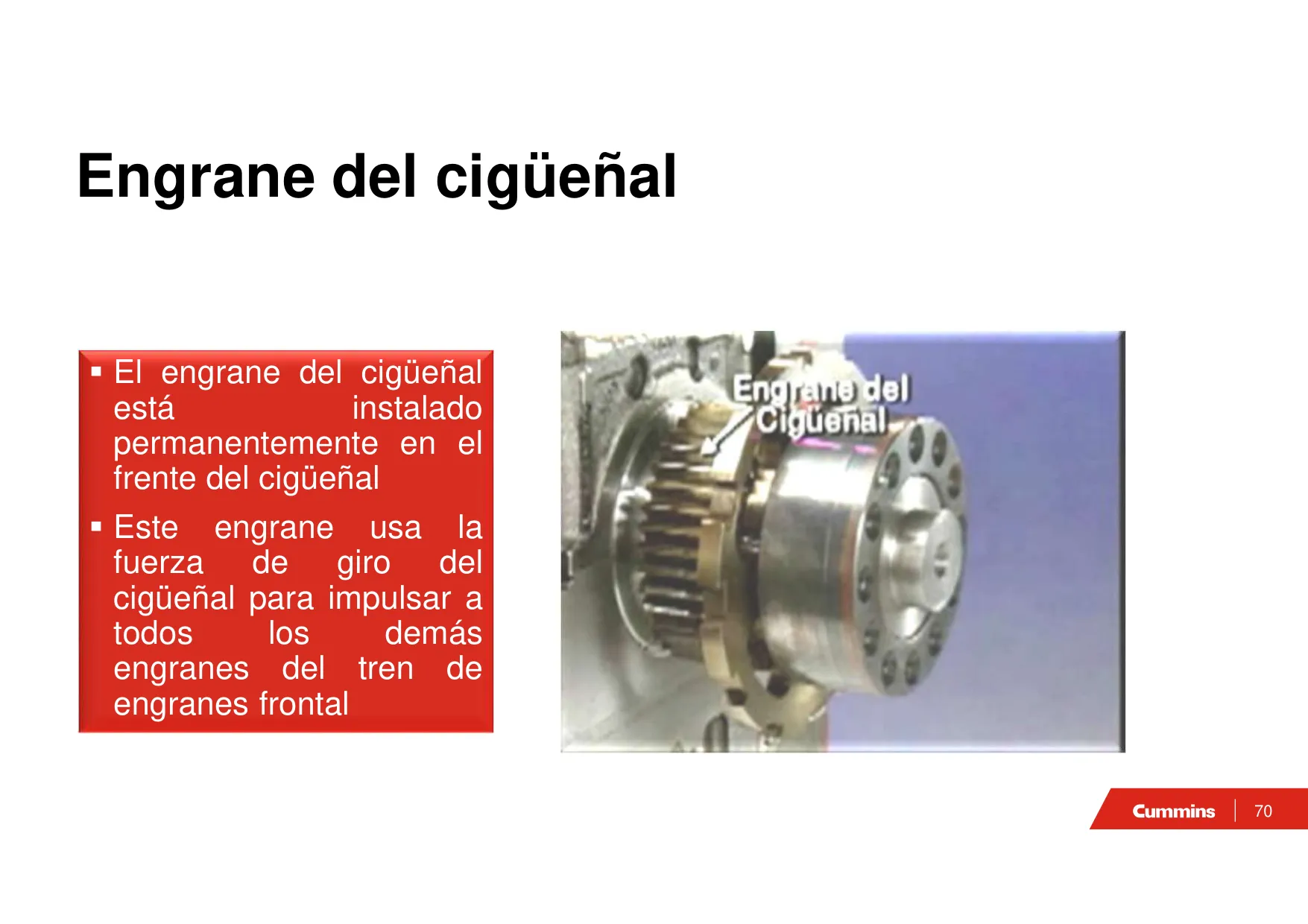

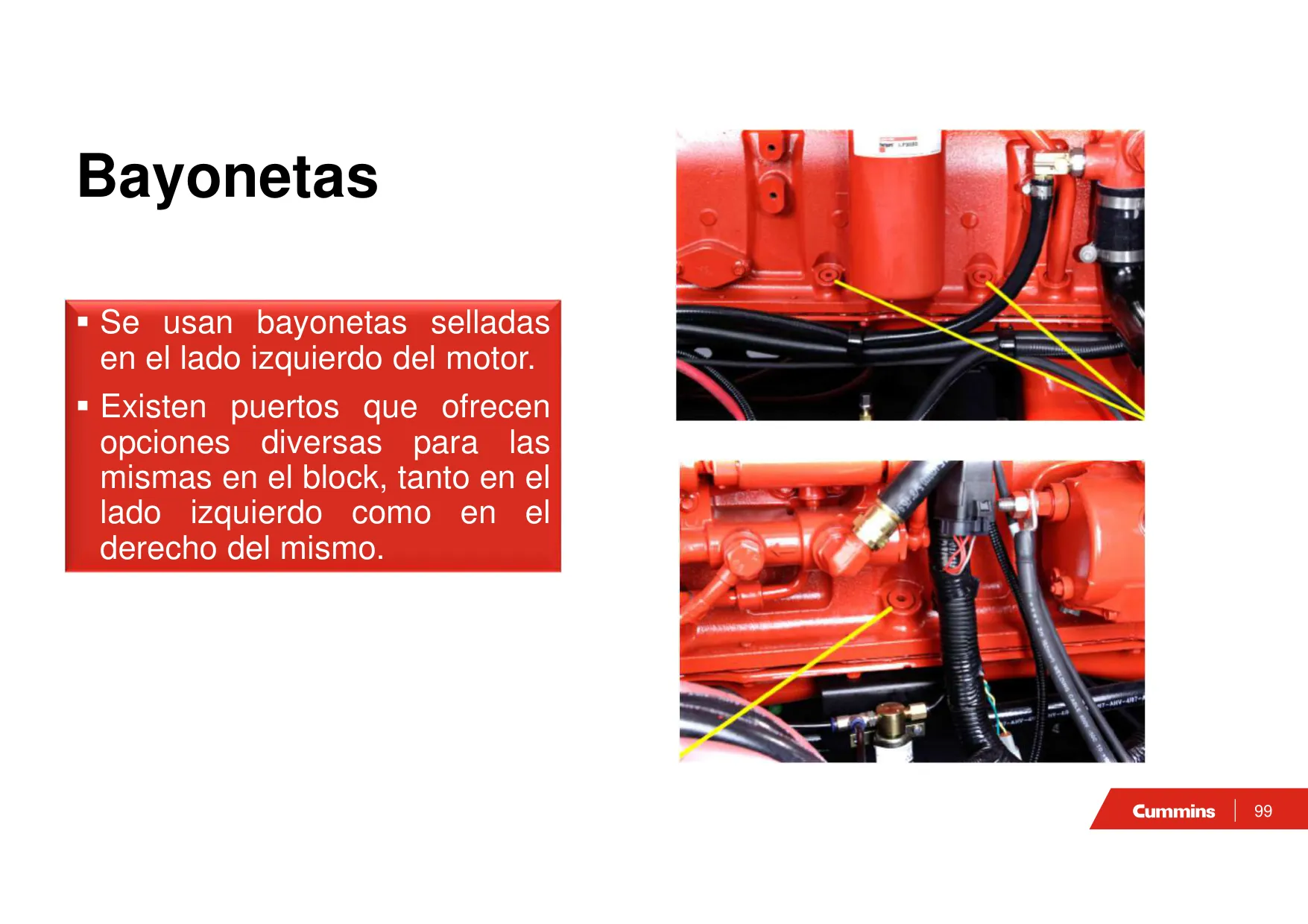

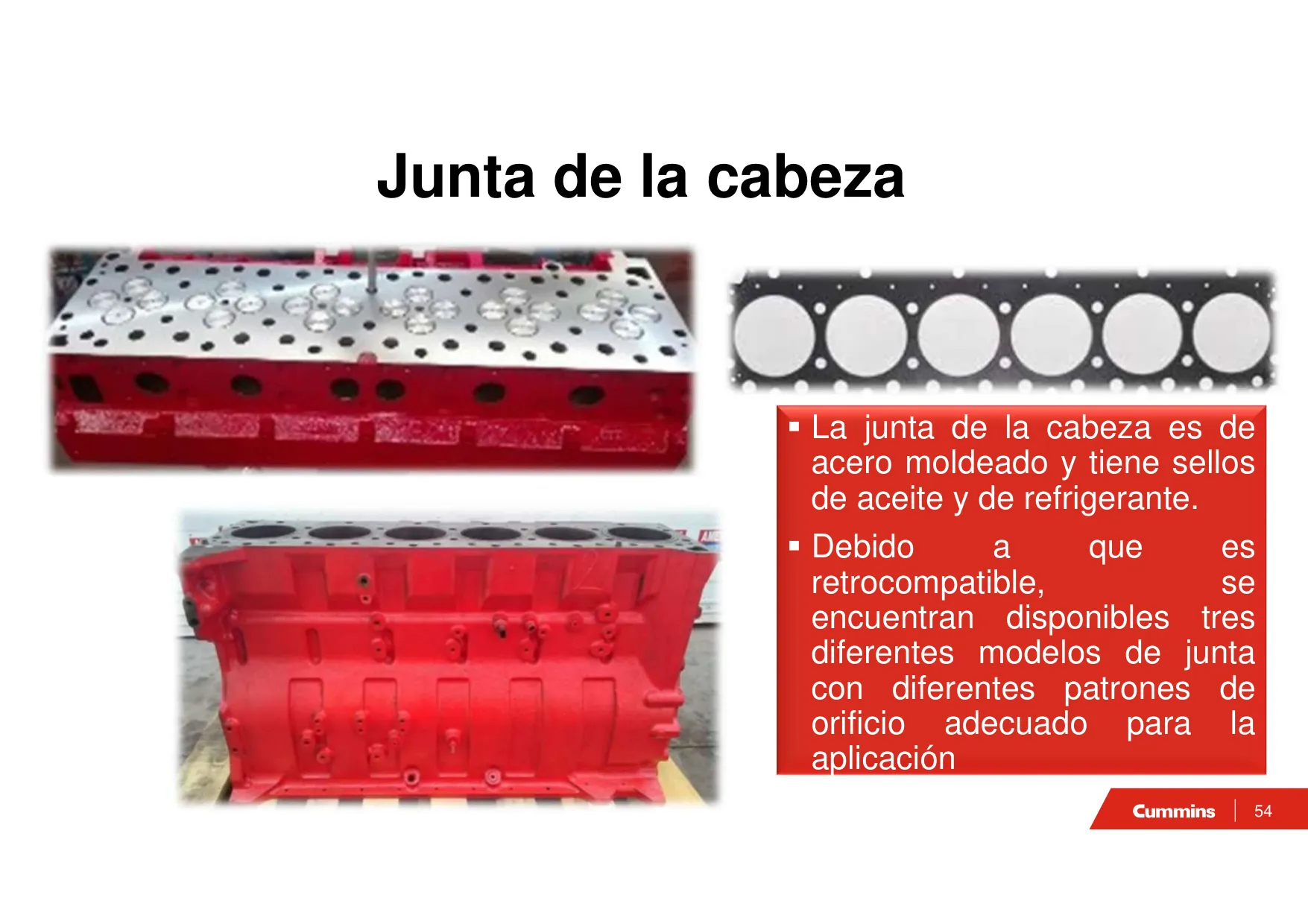

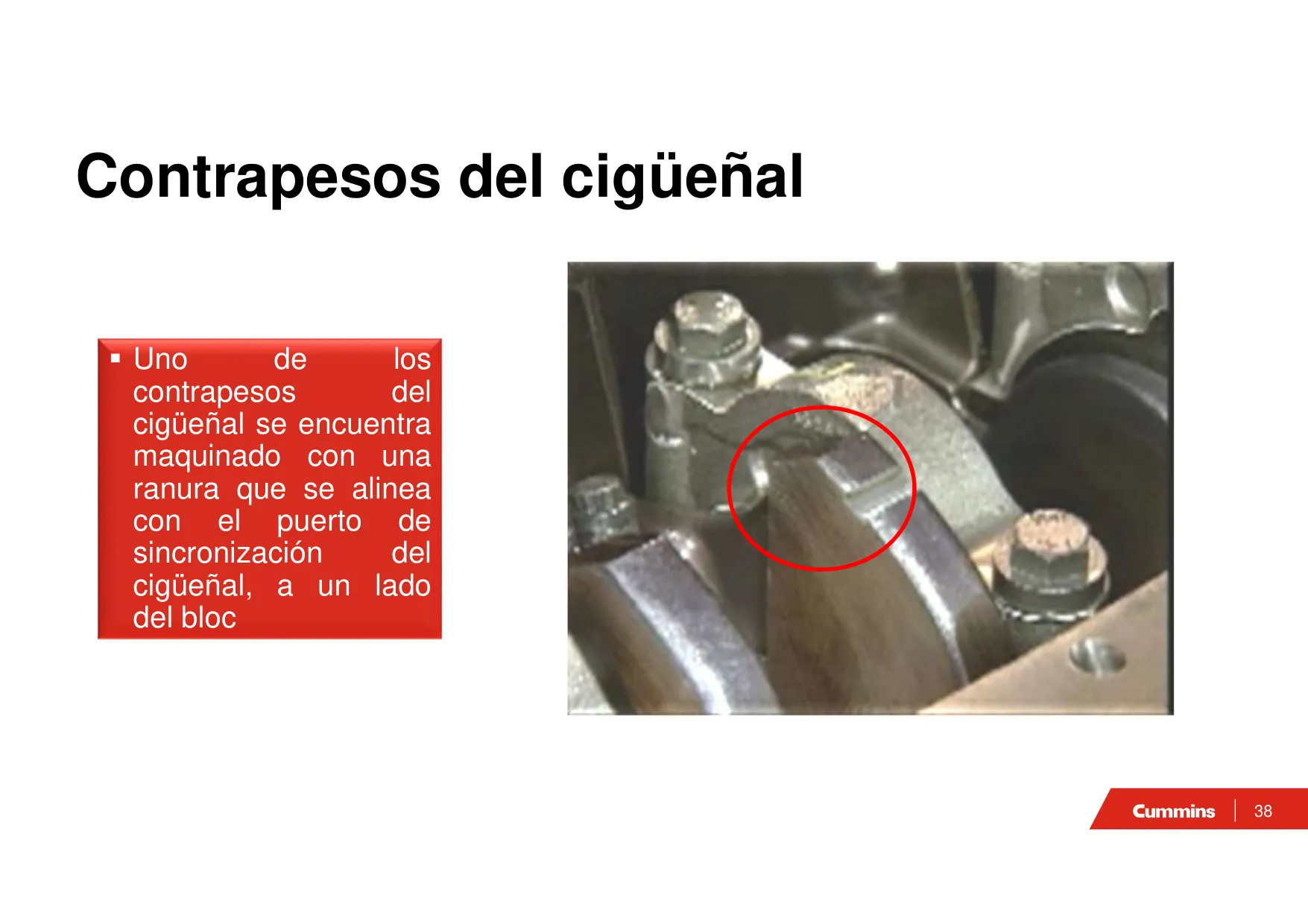

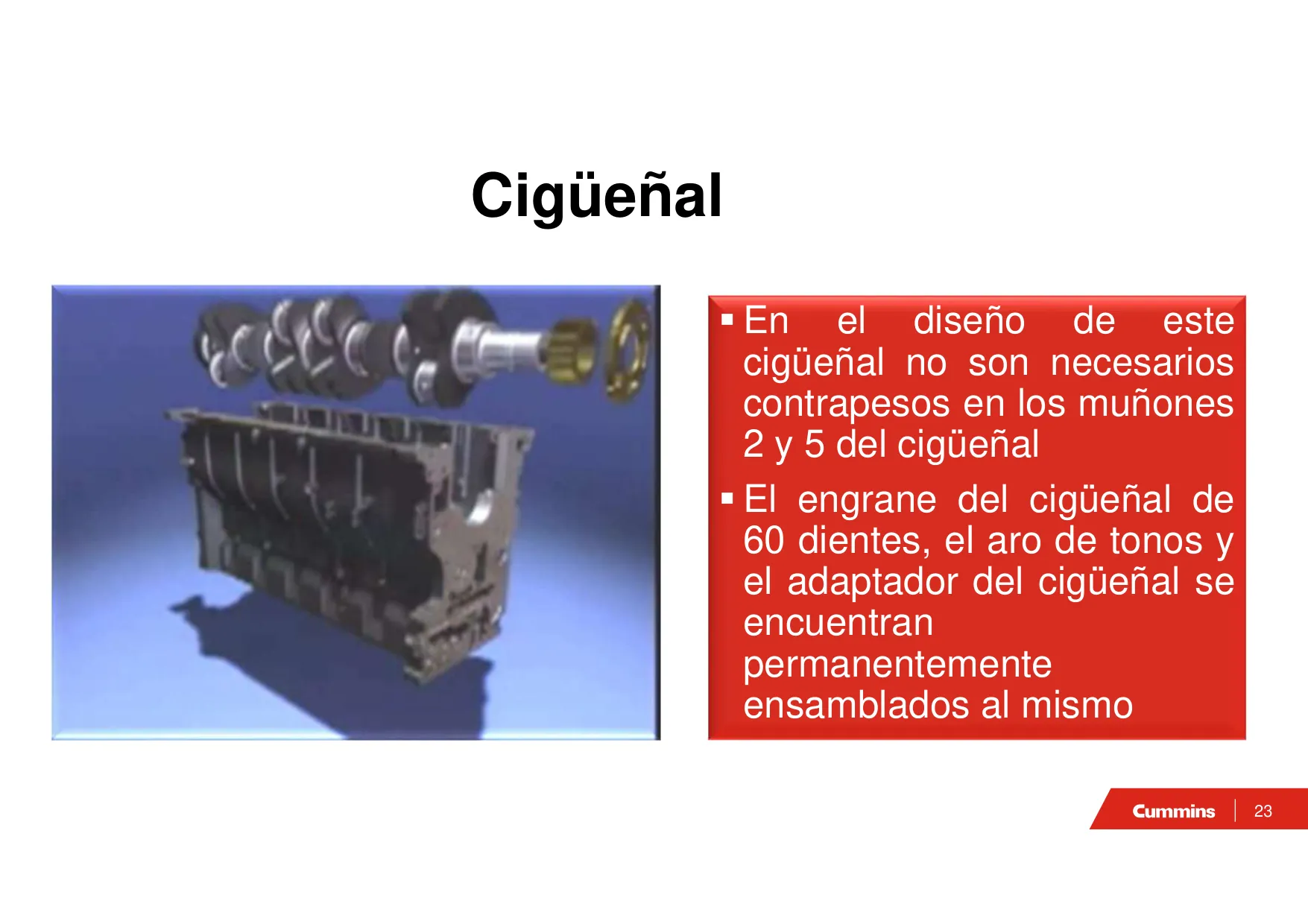

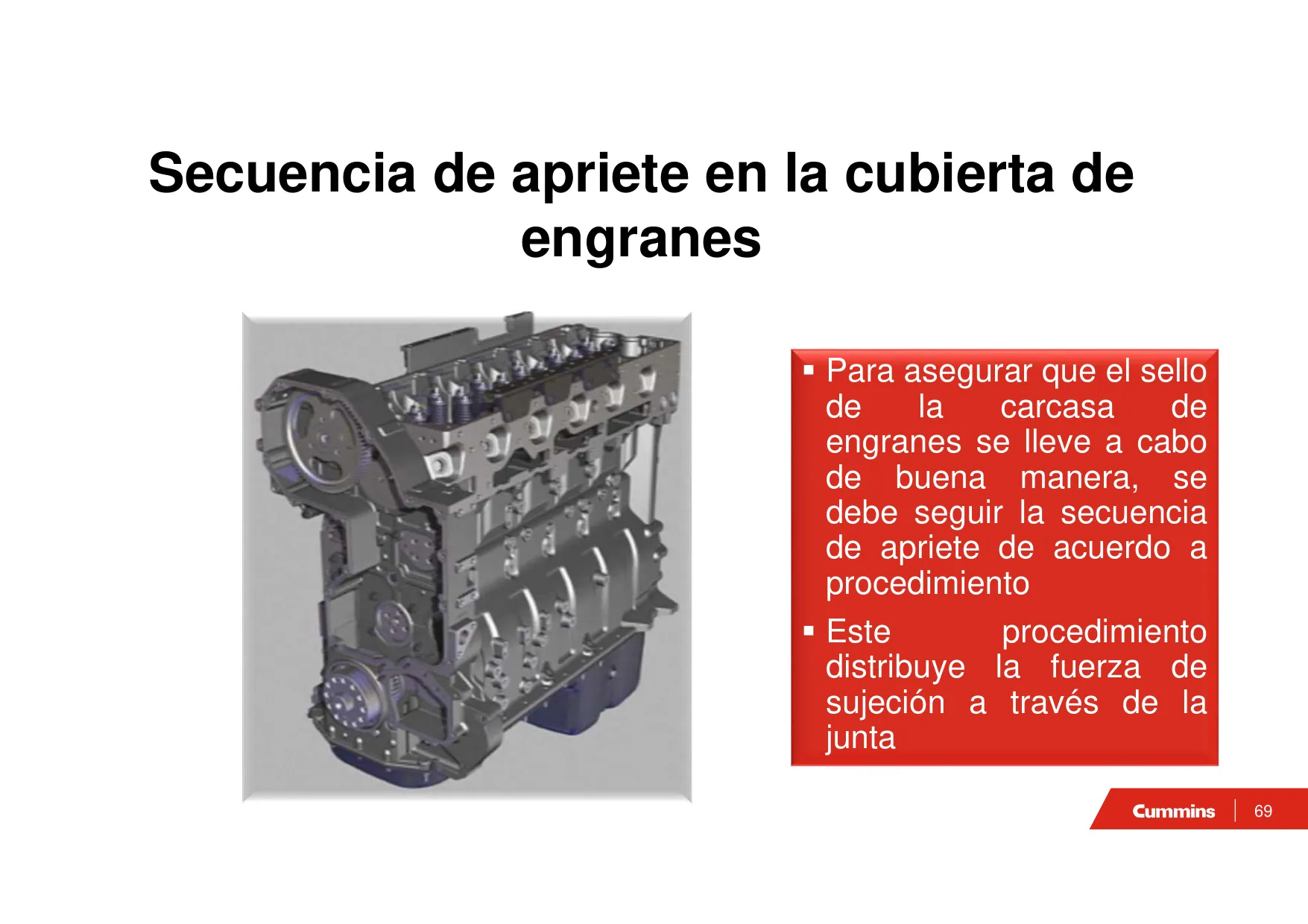

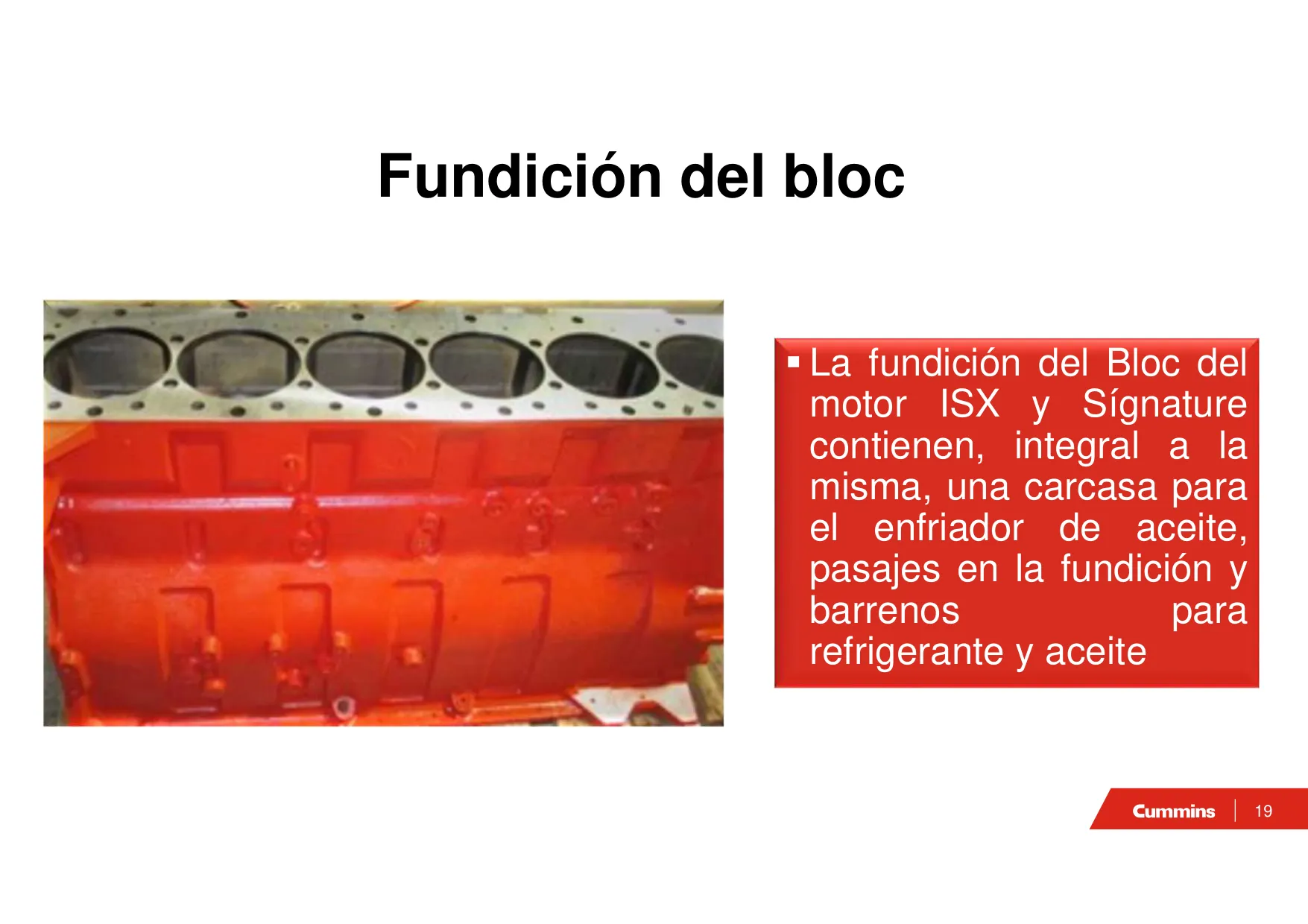

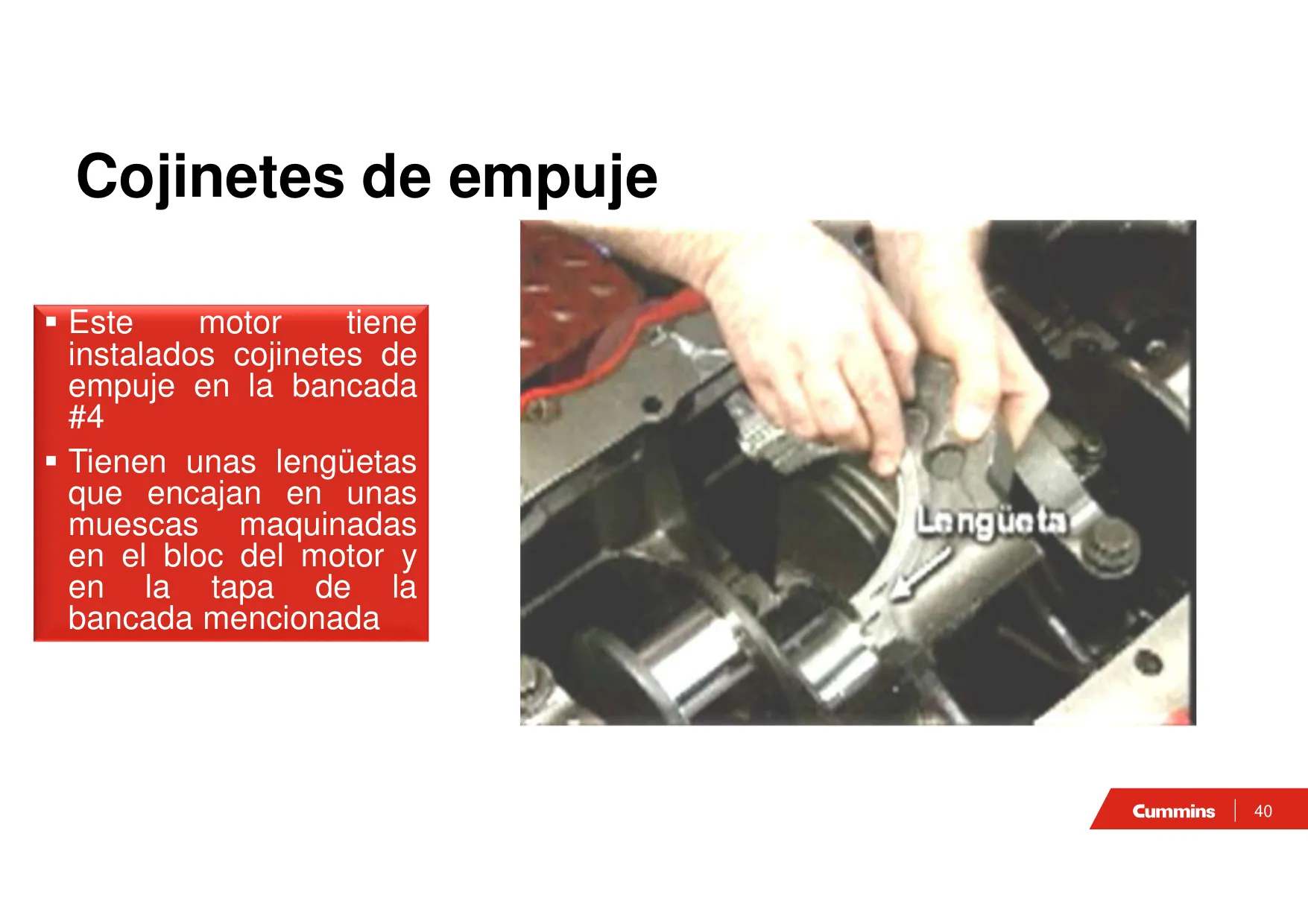

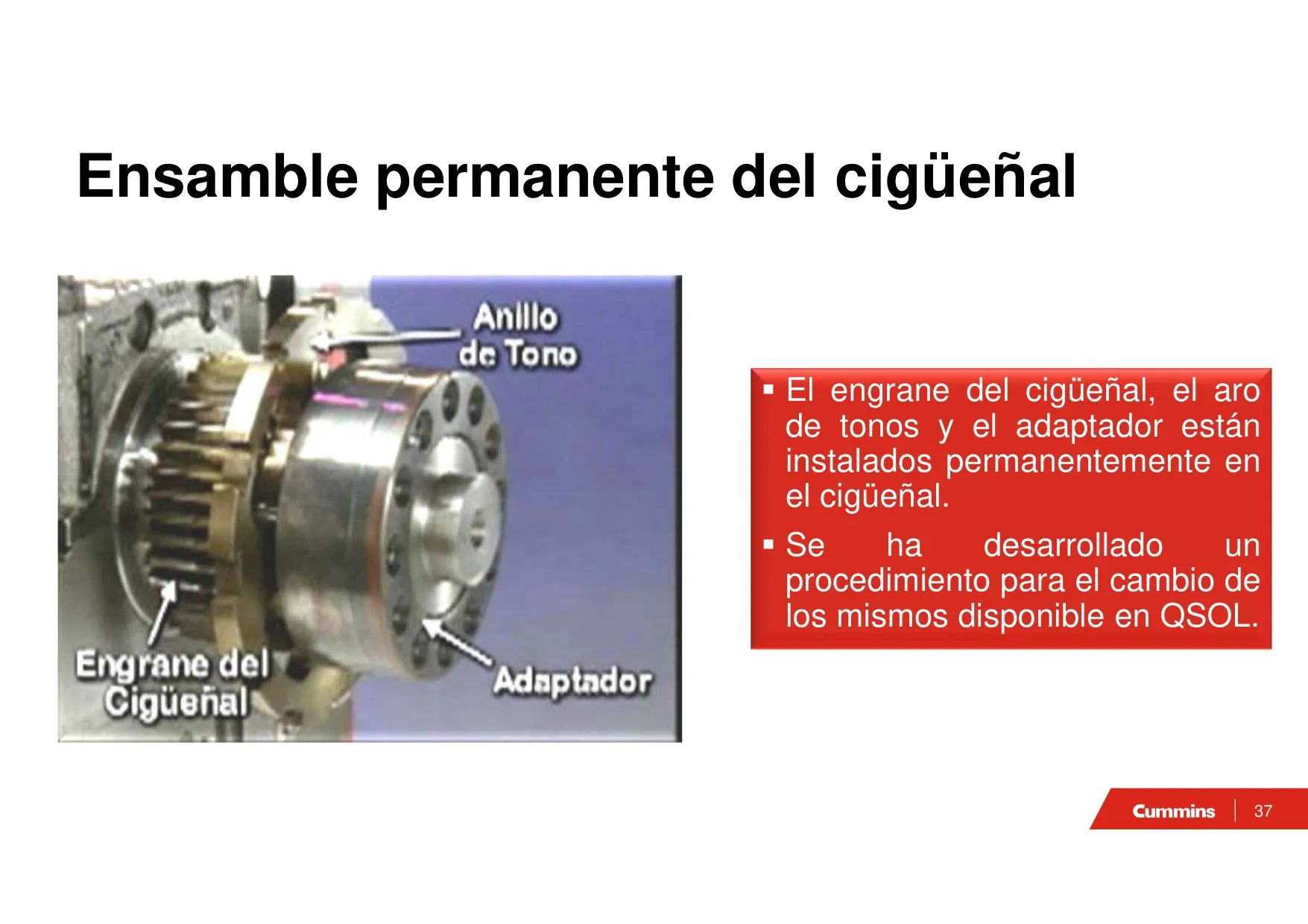

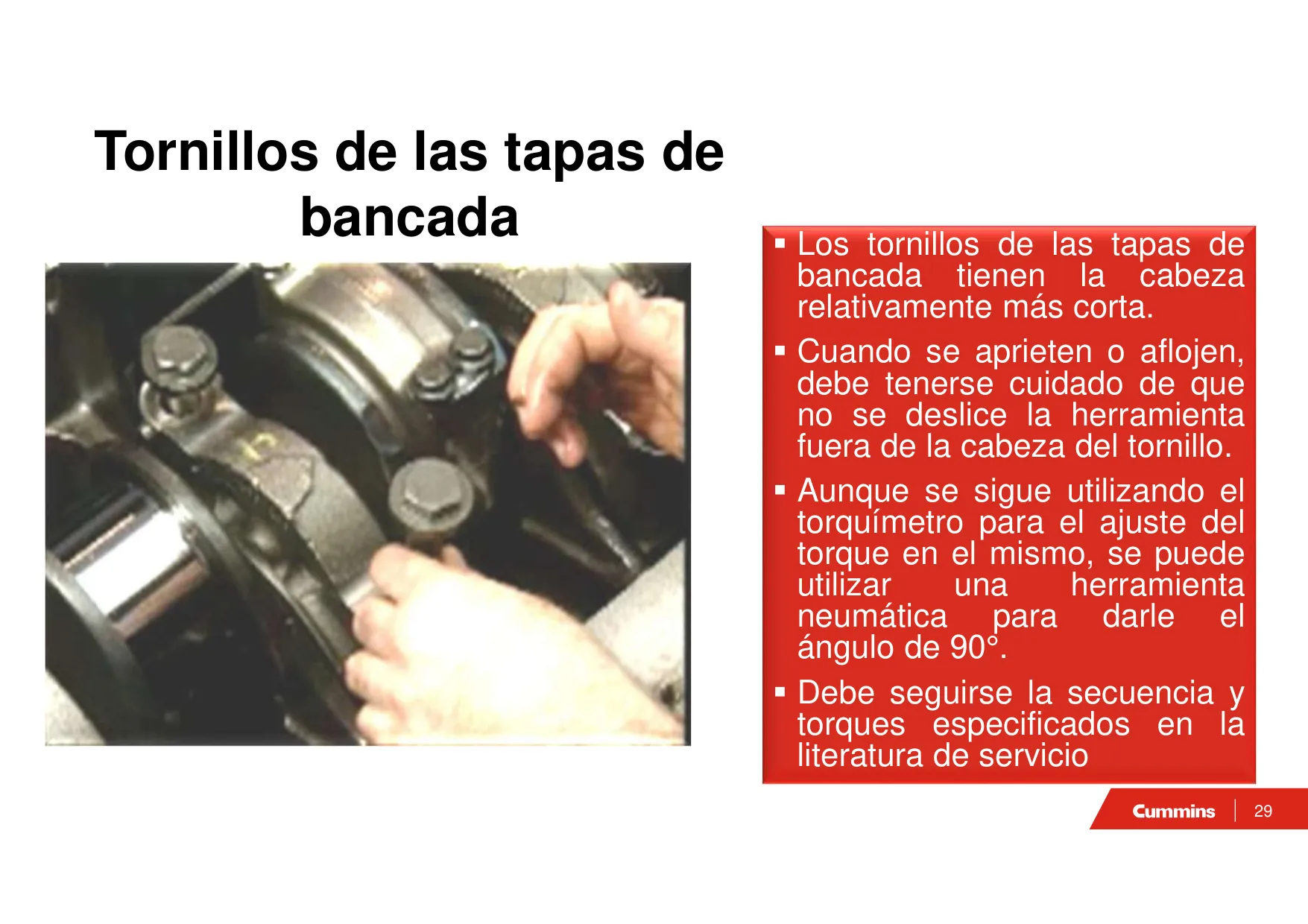

El motor Cummins X15 representa la culminación de décadas de evolución en la serie Interact System (IS). Su diseño no solo busca la potencia, sino una eficiencia operativa superior mediante la reducción de fricción interna. El bloque de cilindros, fabricado en hierro fundido de alta resistencia, ha sido optimizado para ser retrocompatible con versiones anteriores, facilitando la transición tecnológica en flotas mixtas. Esta robustez estructural asegura que el motor pueda soportar presiones de combustión extremas sin comprometer la integridad del cigüeñal.

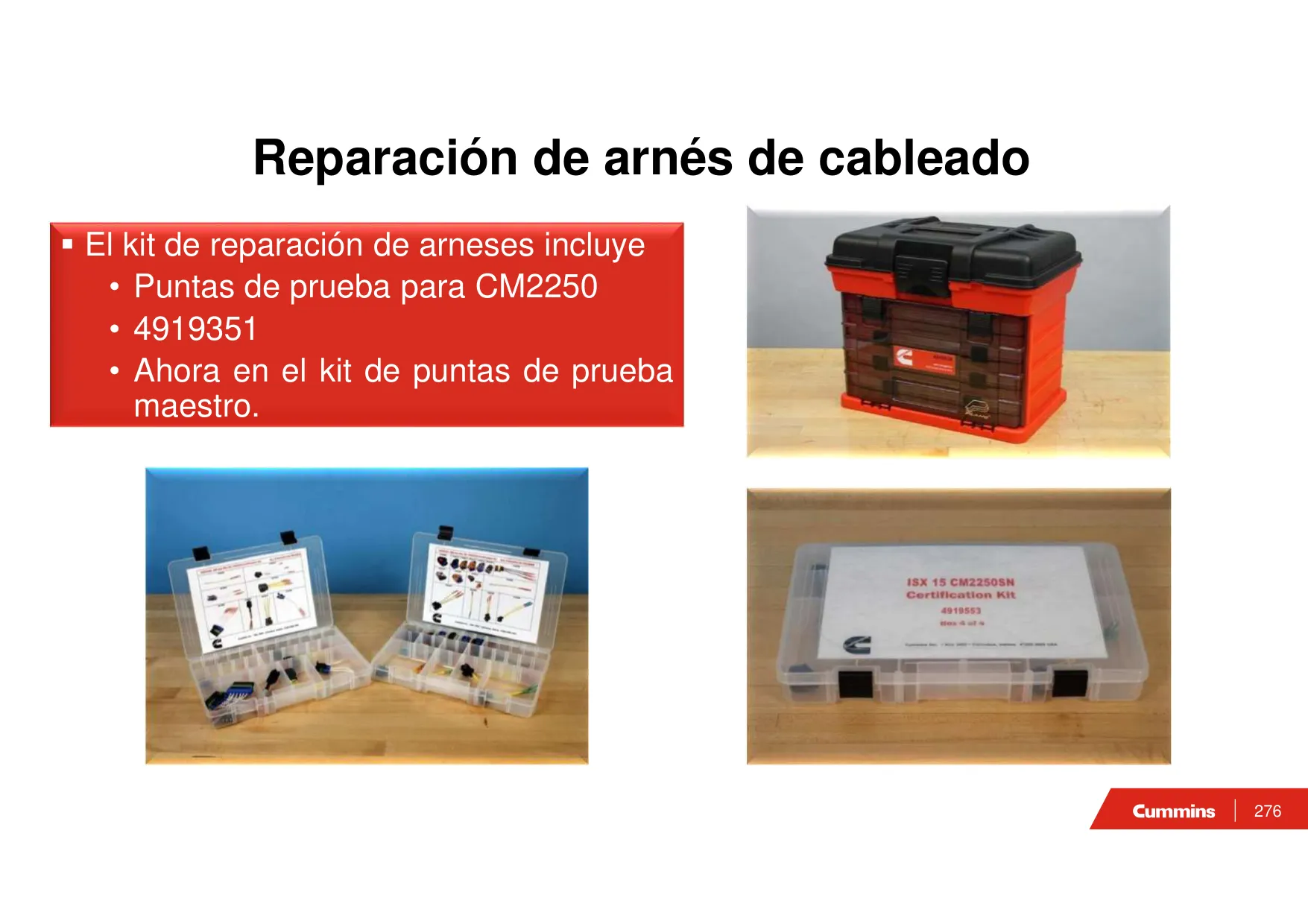

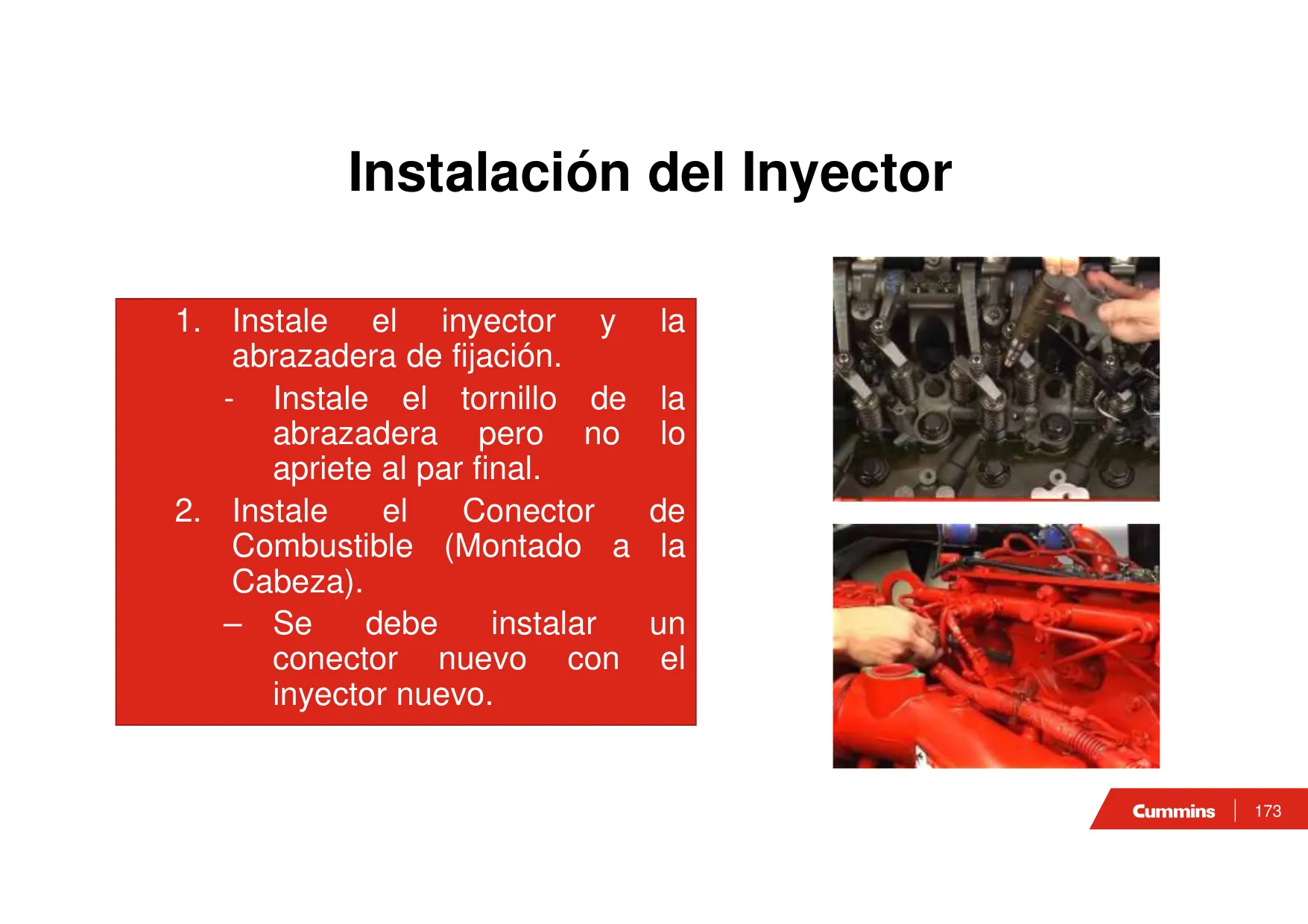

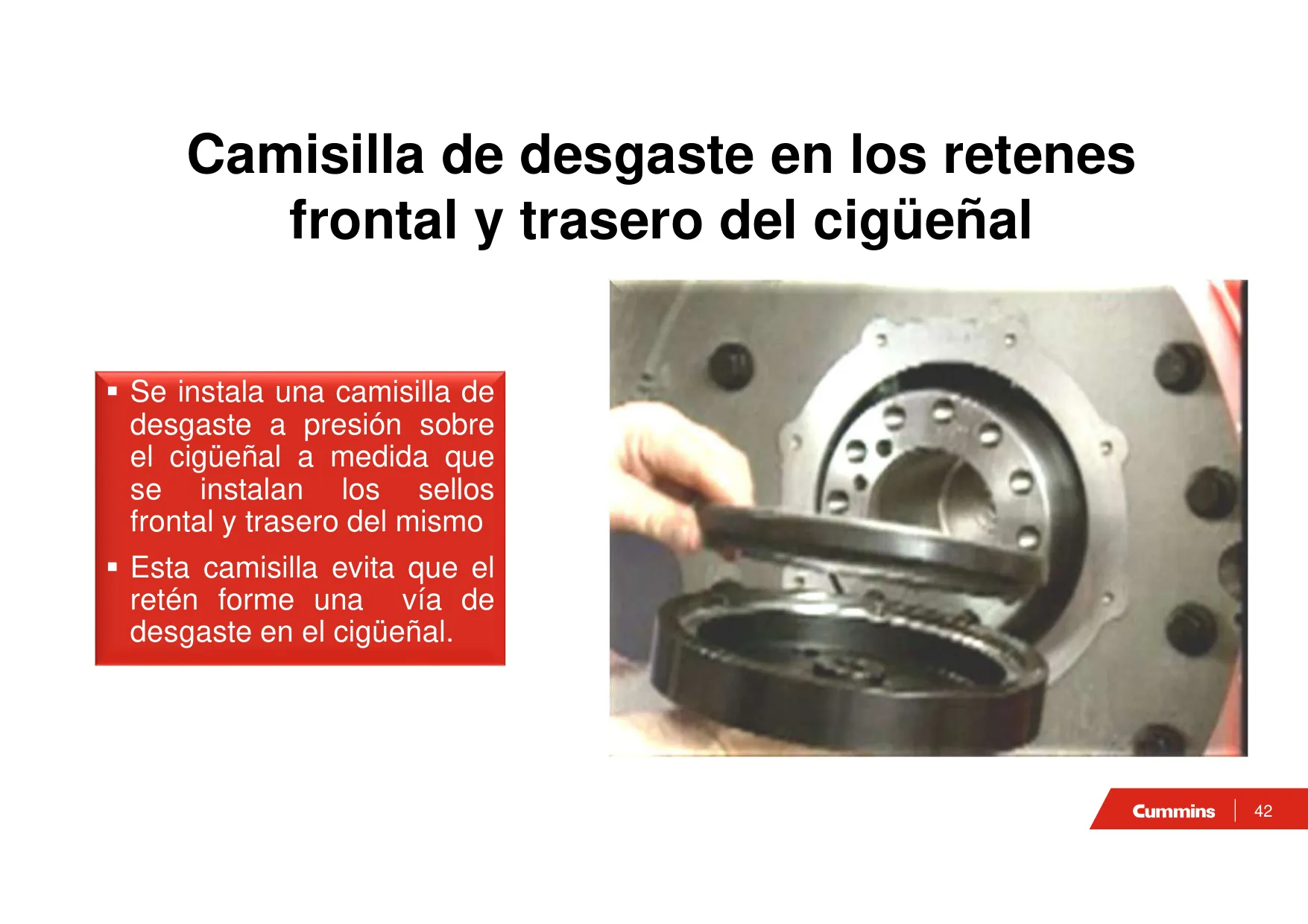

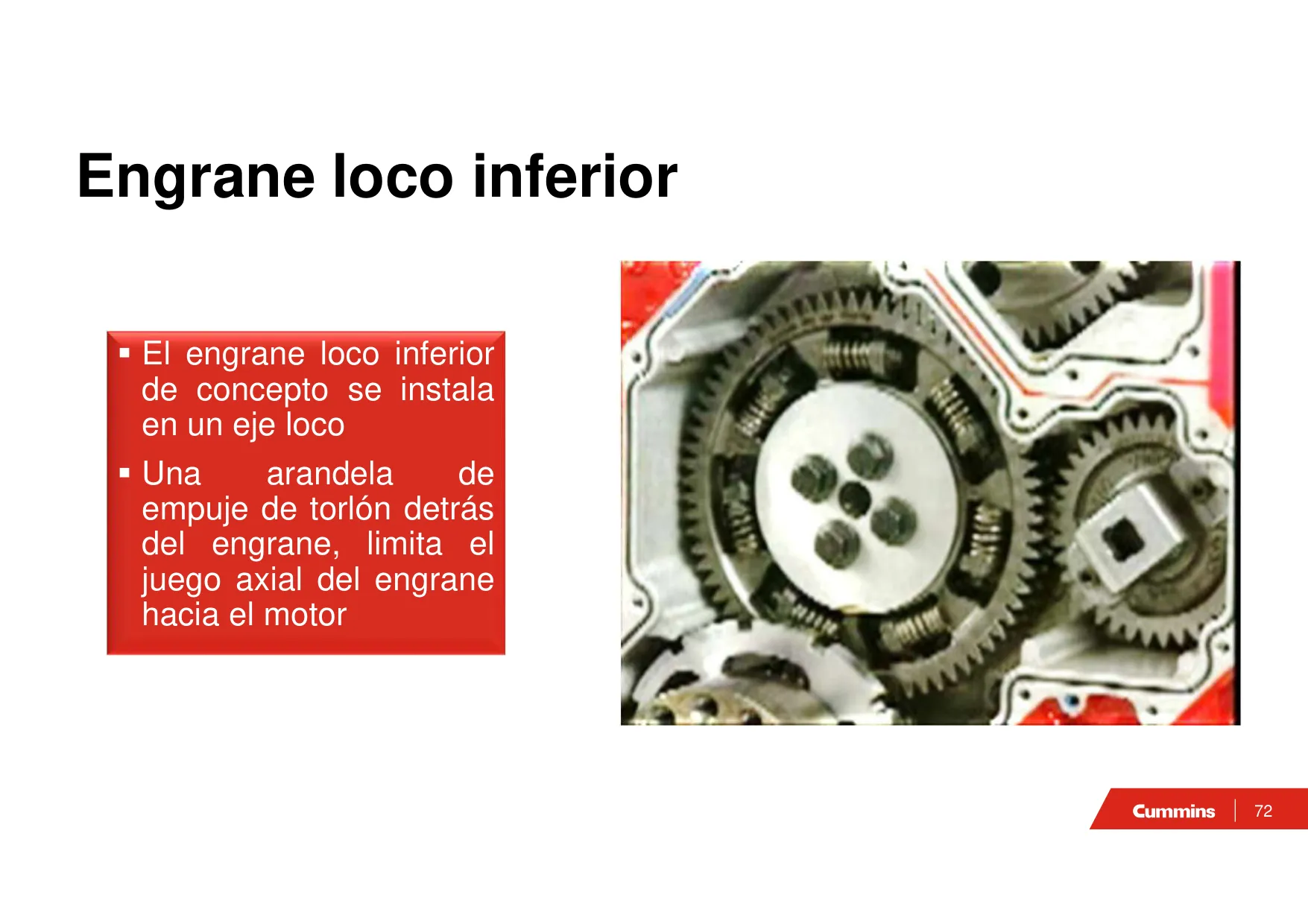

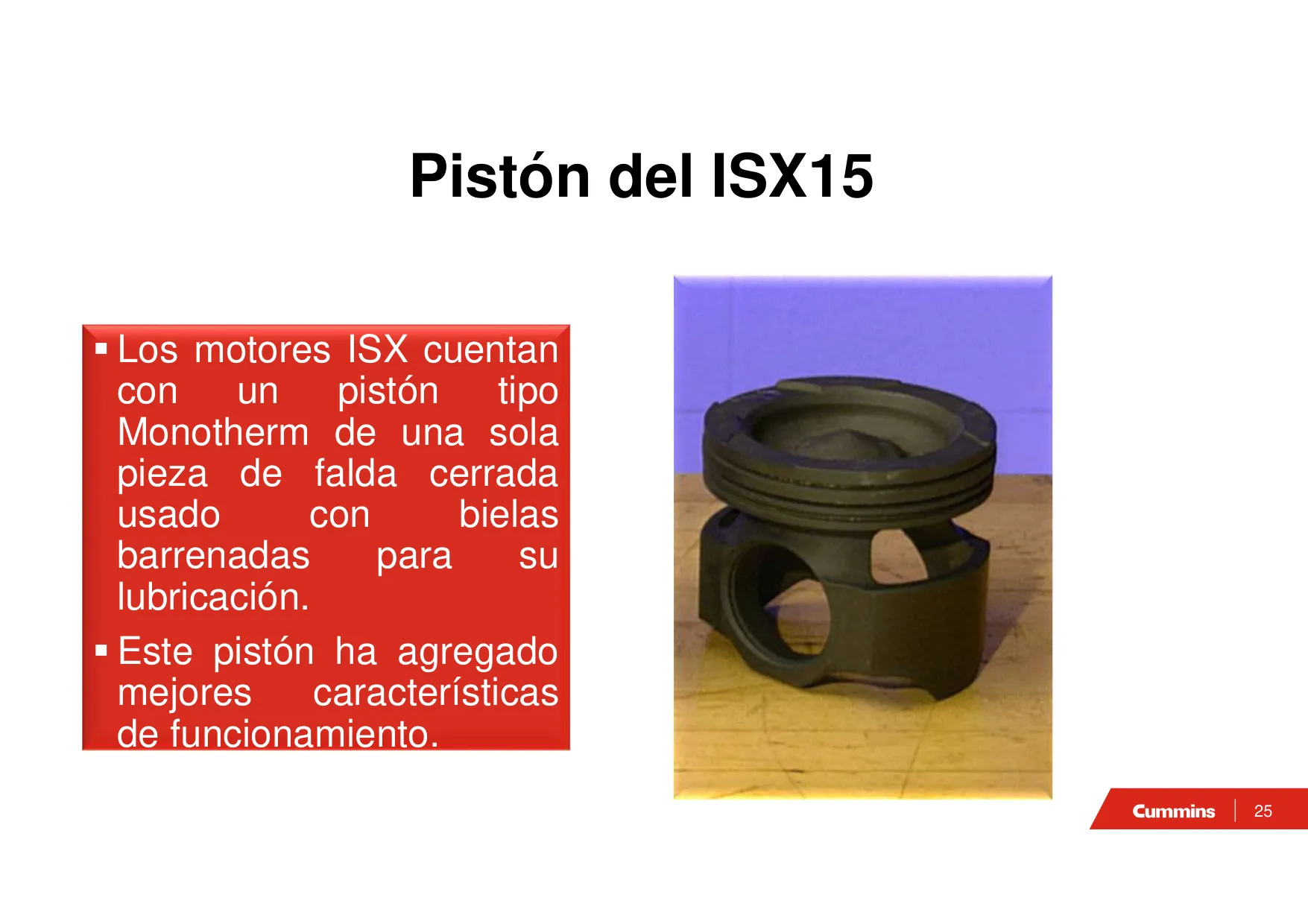

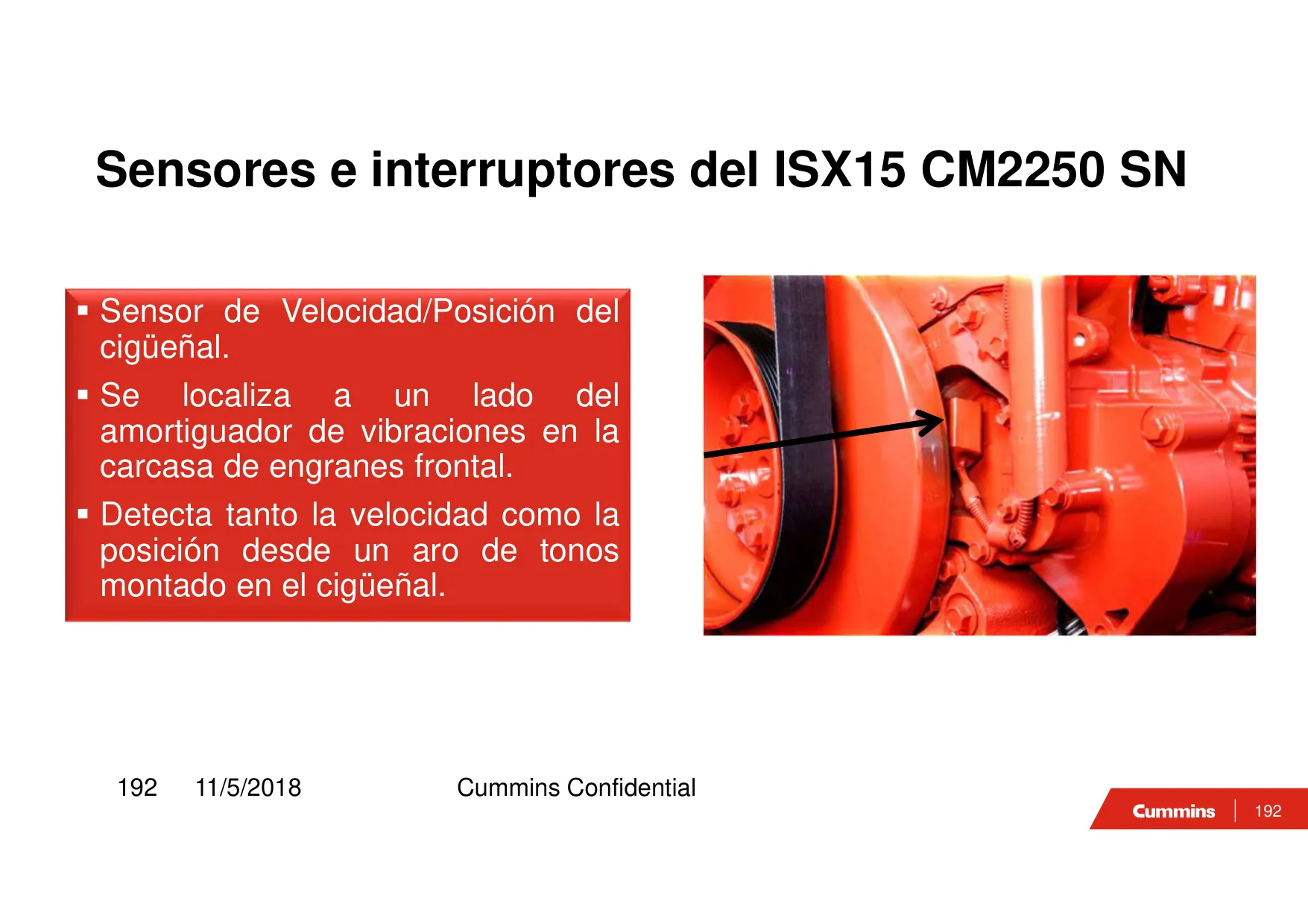

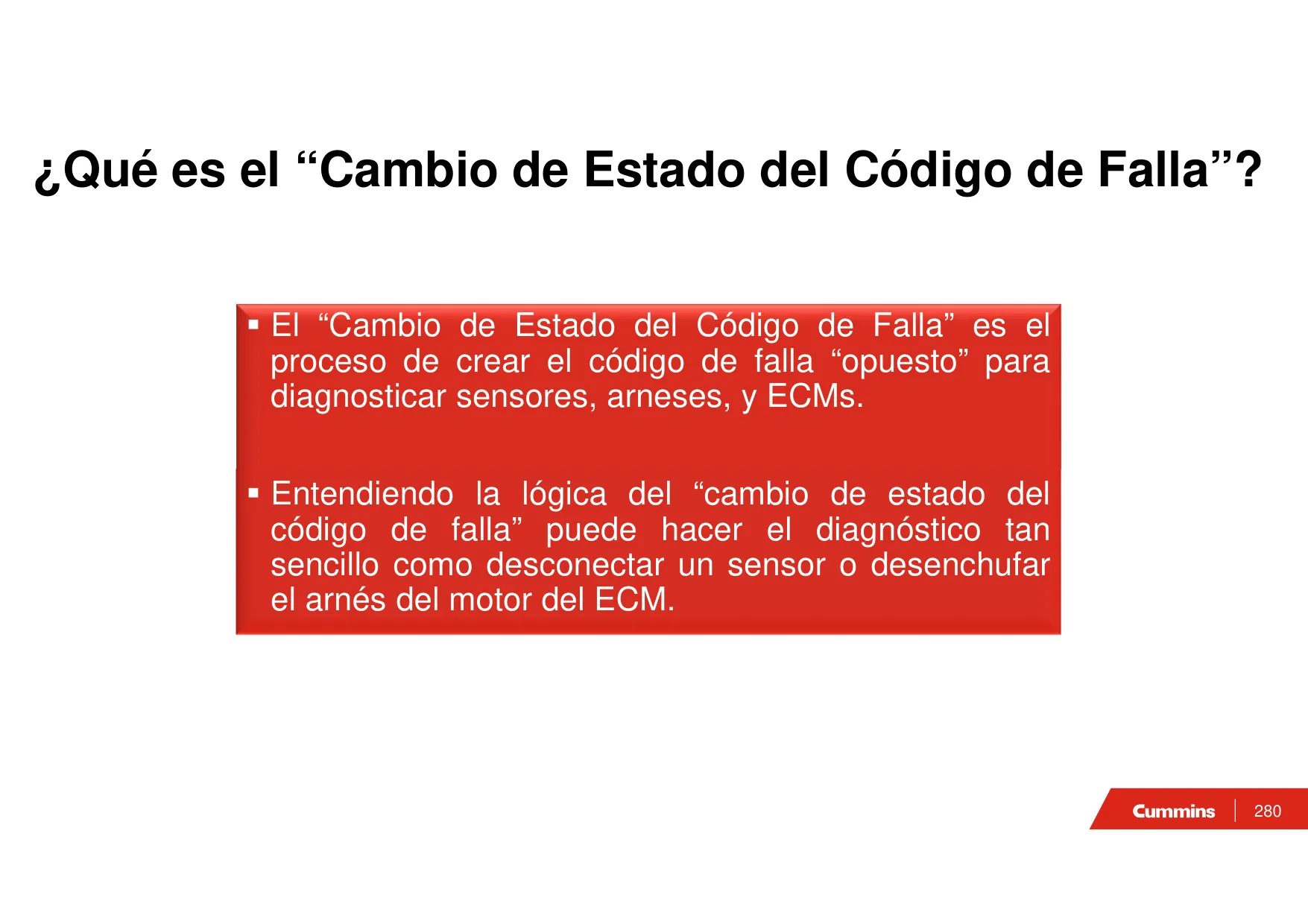

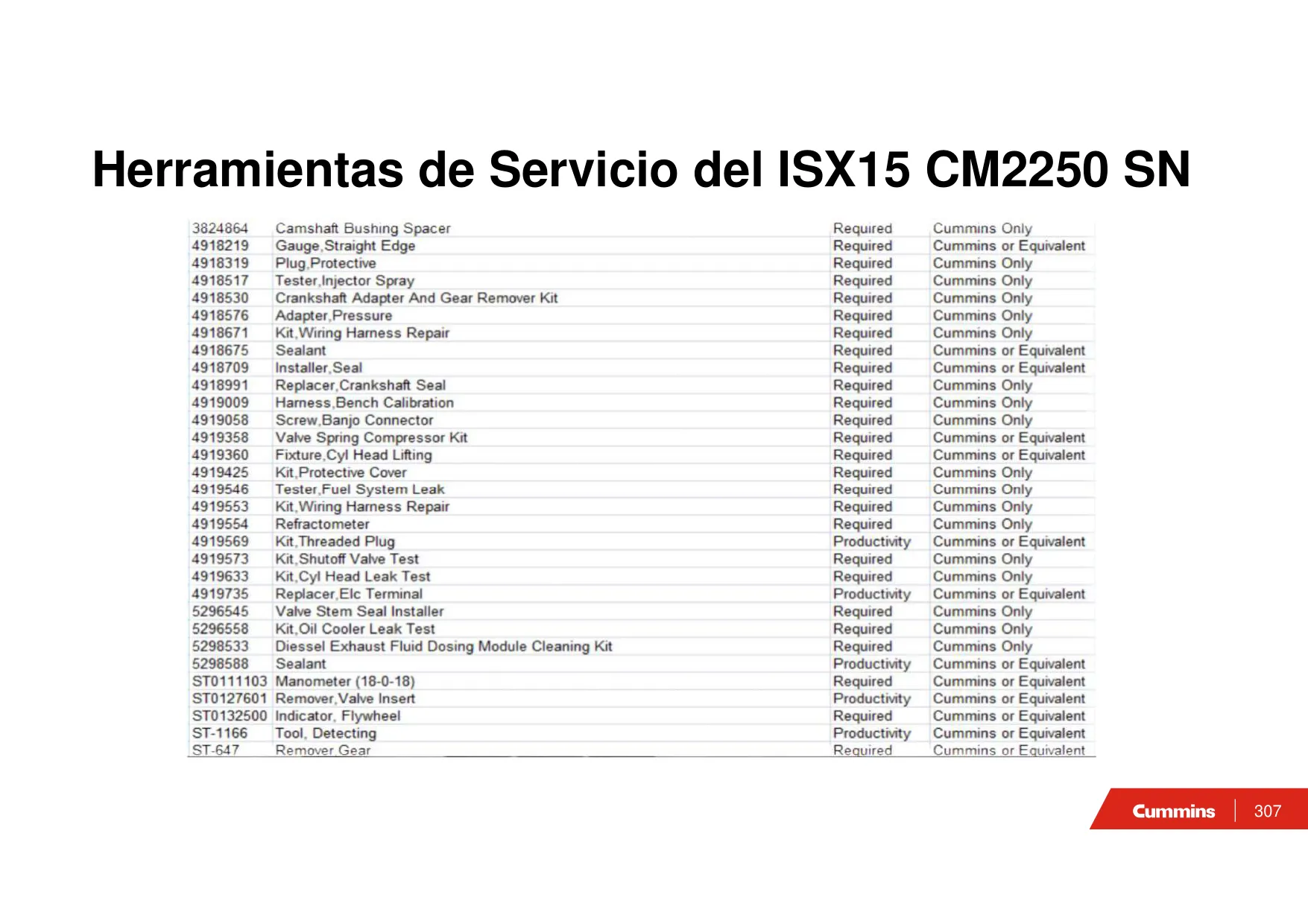

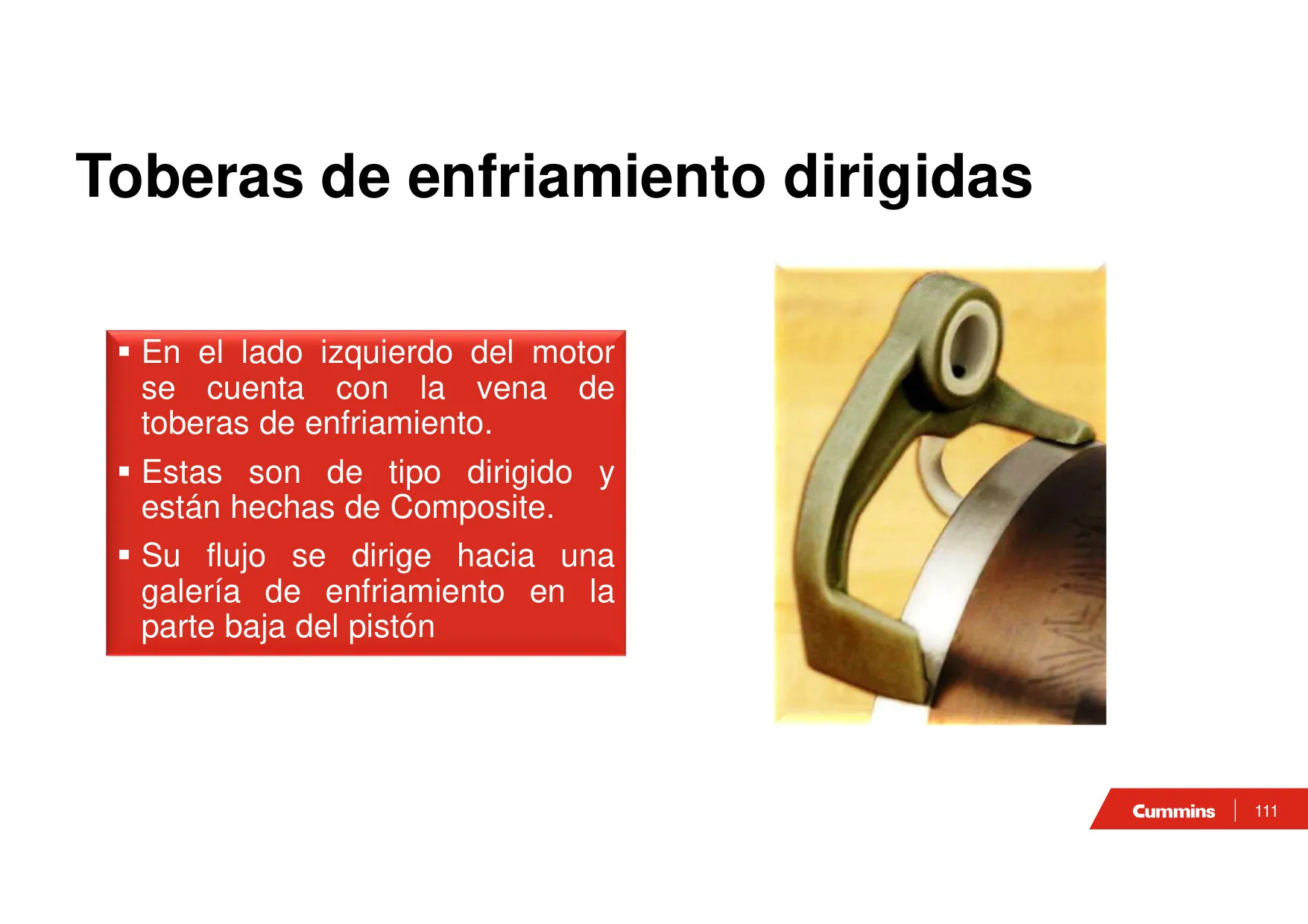

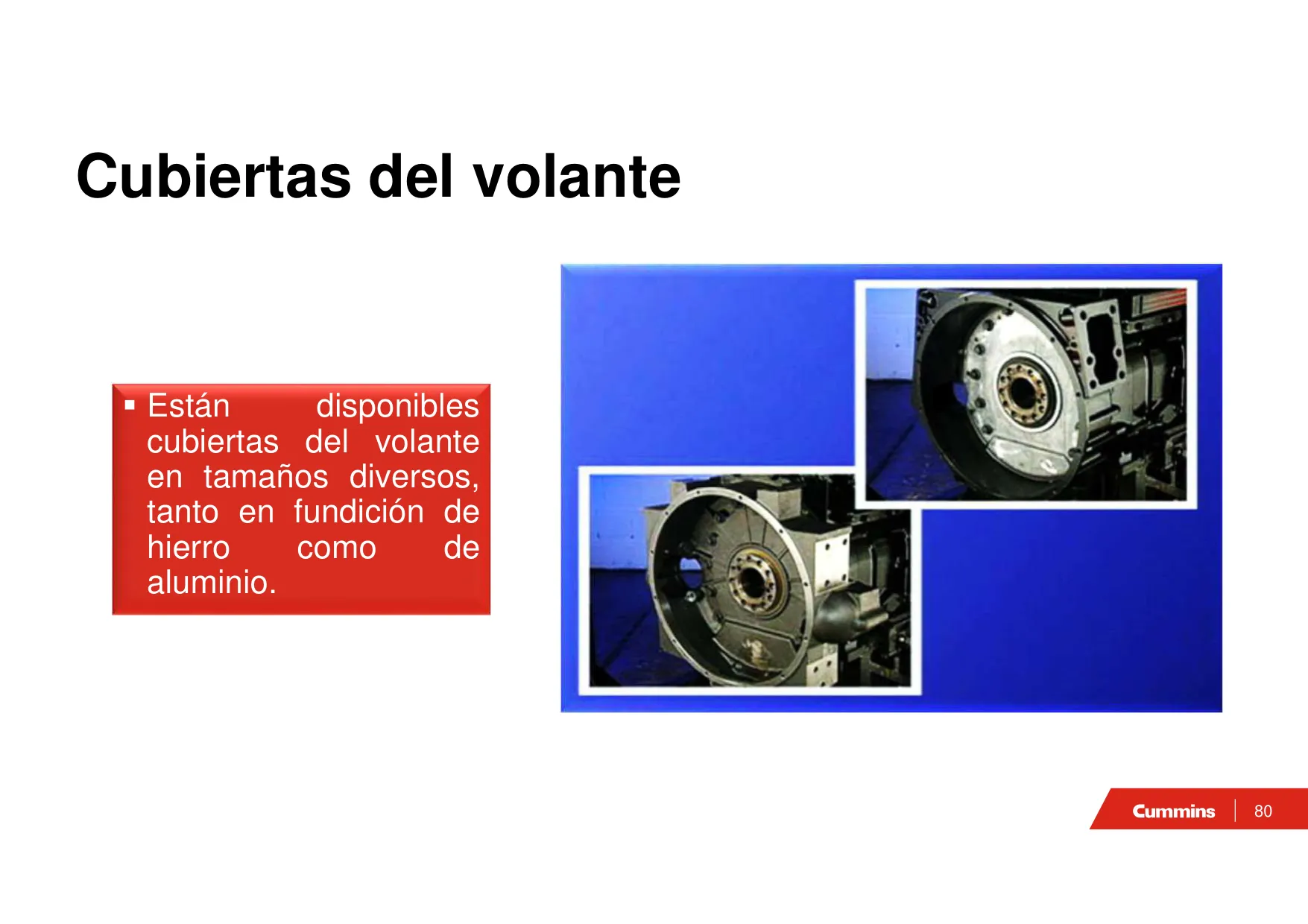

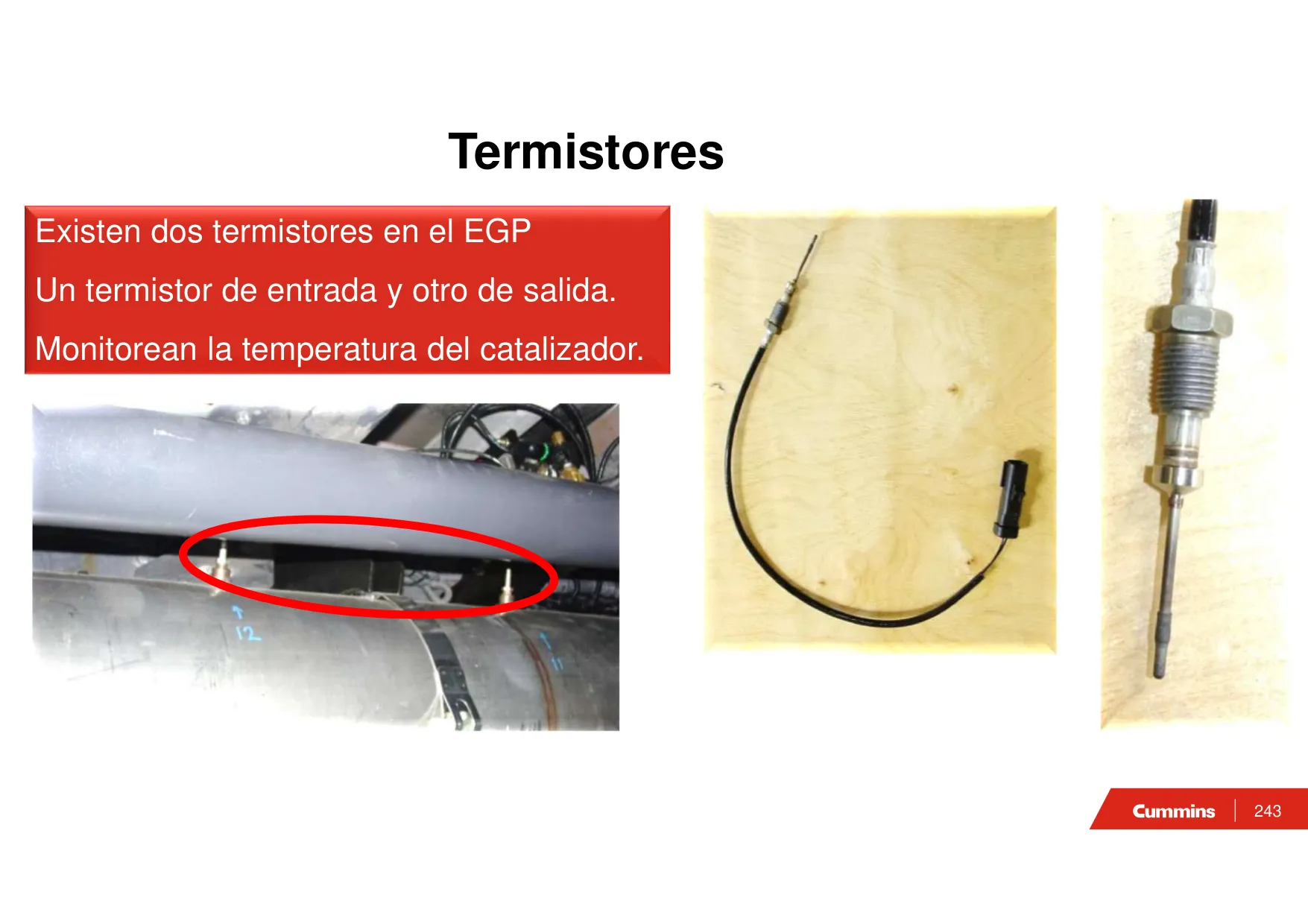

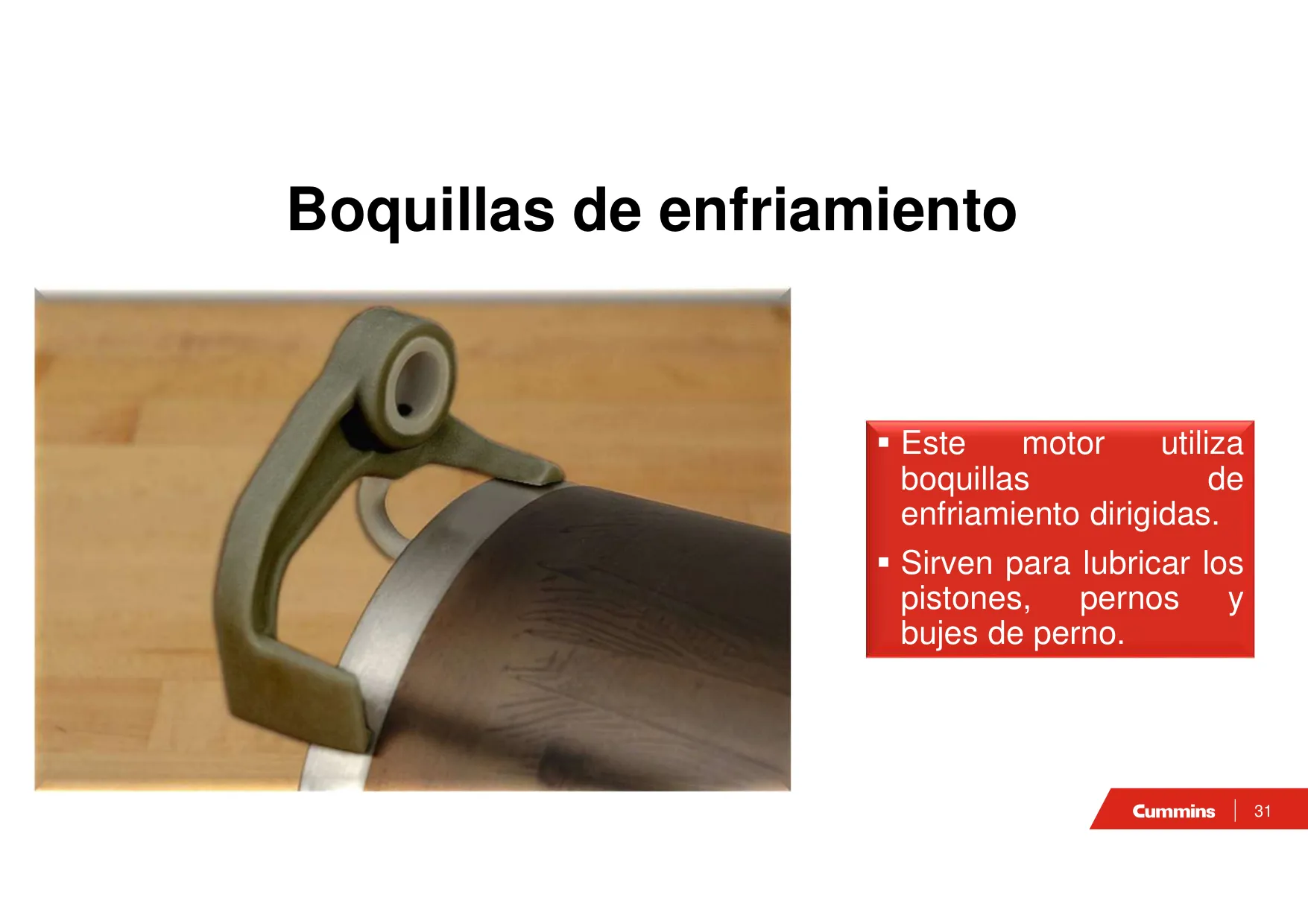

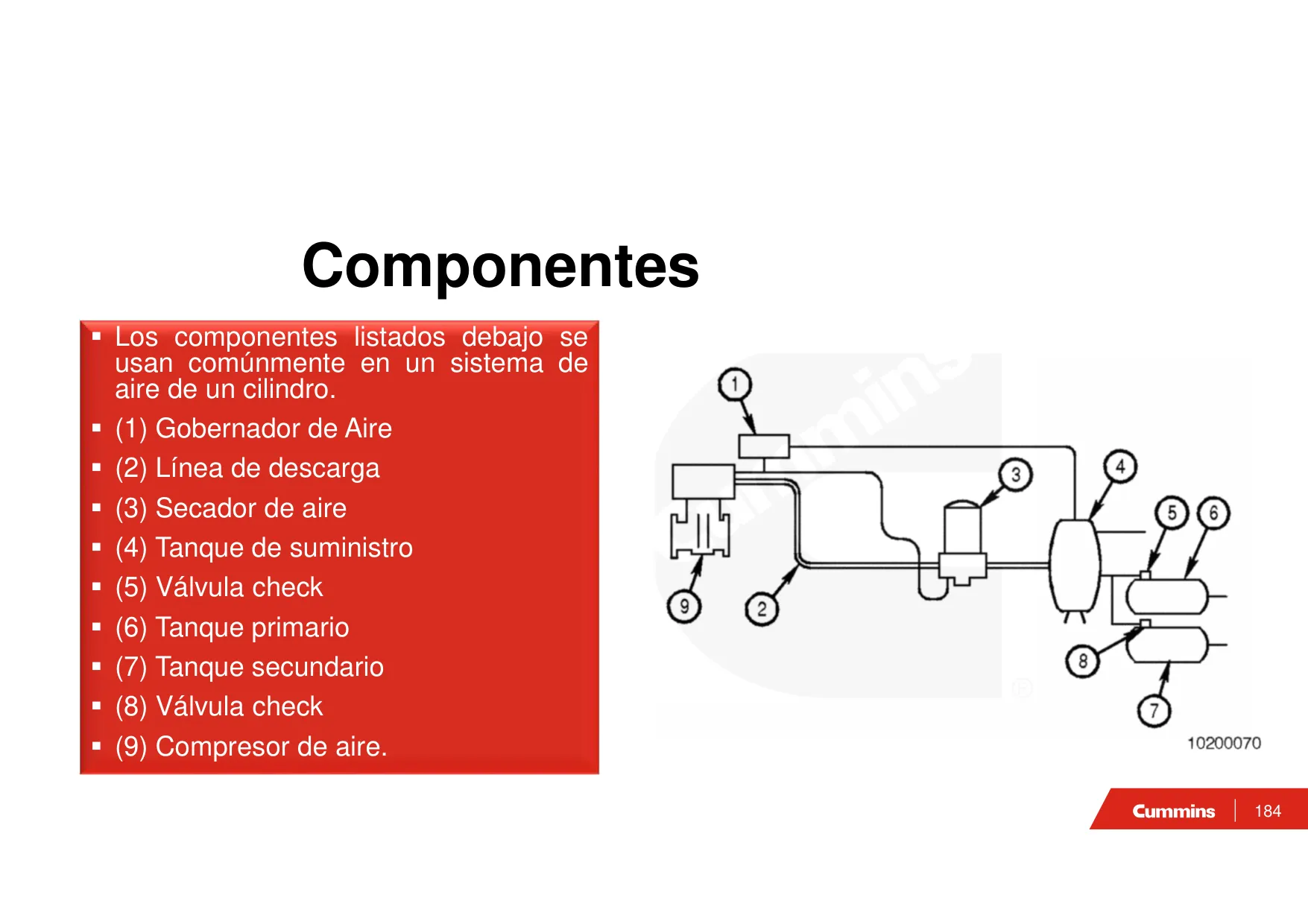

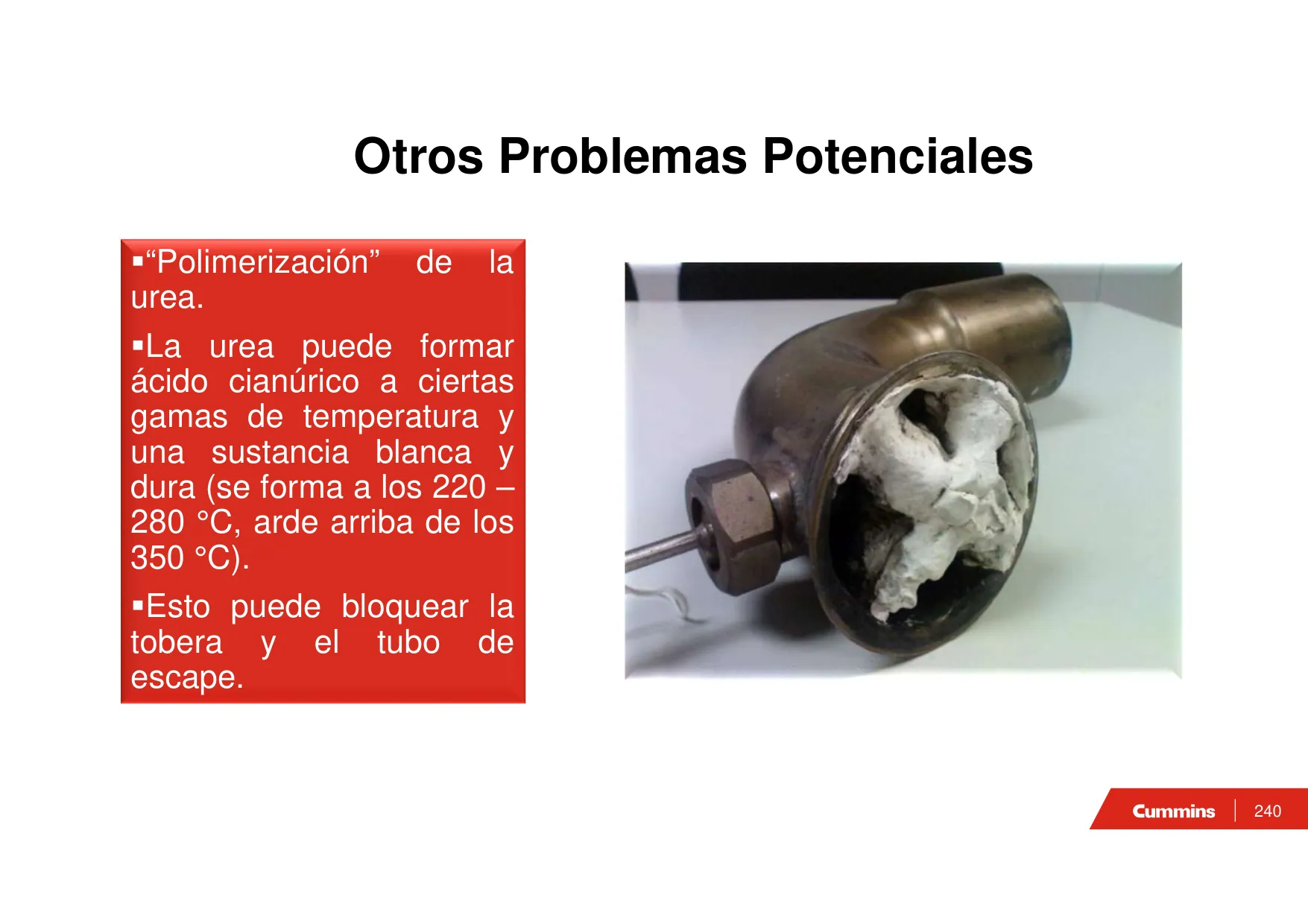

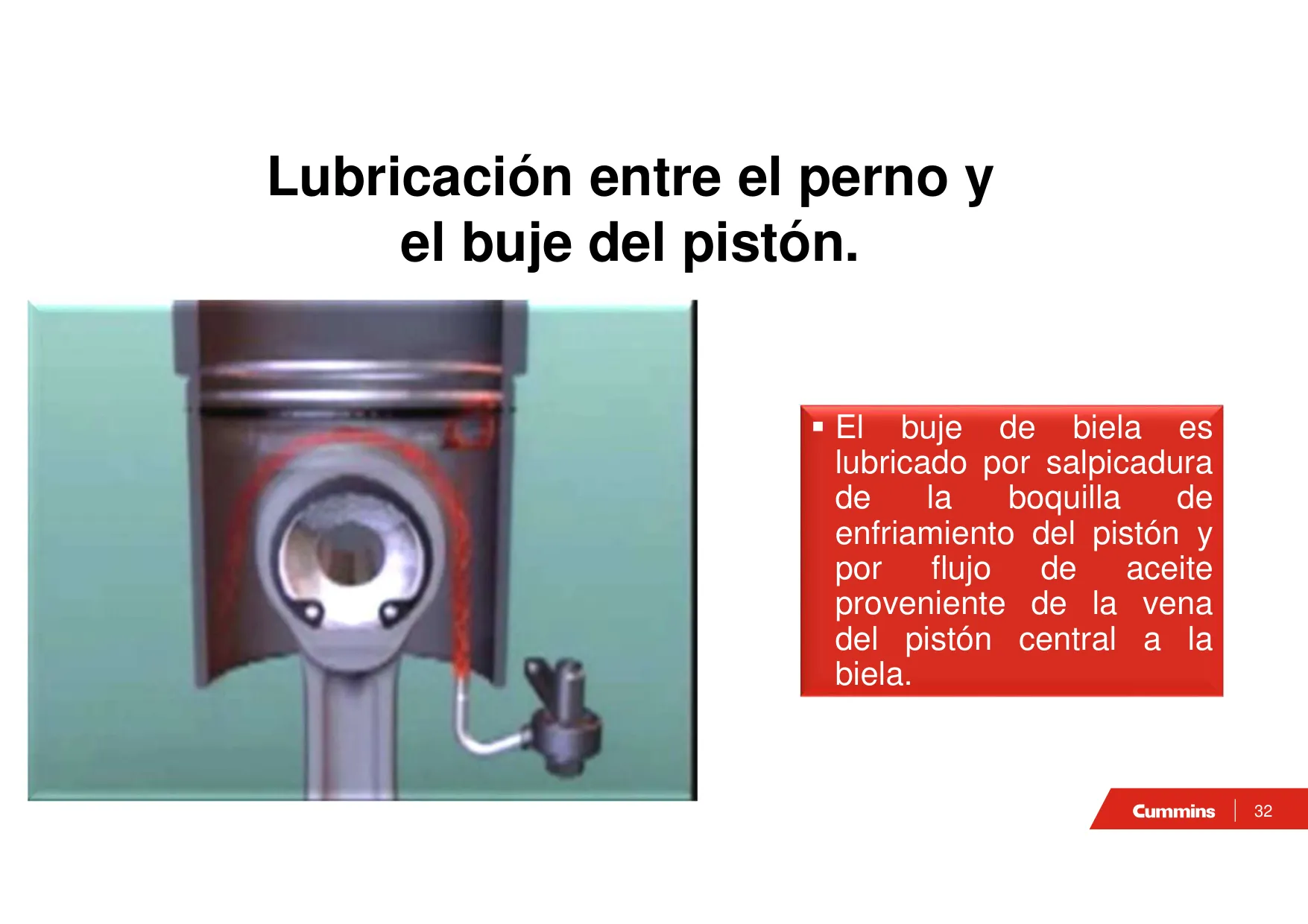

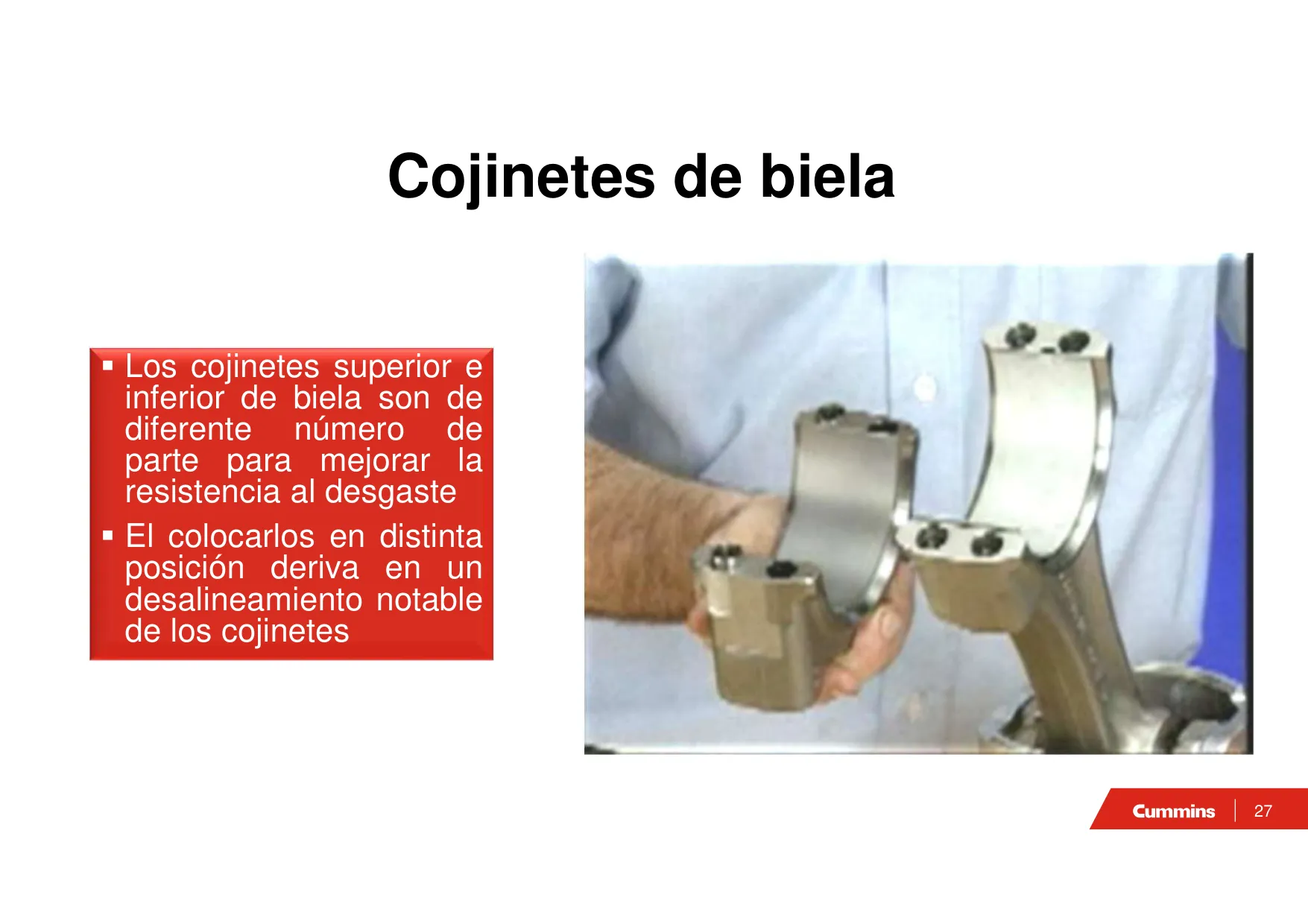

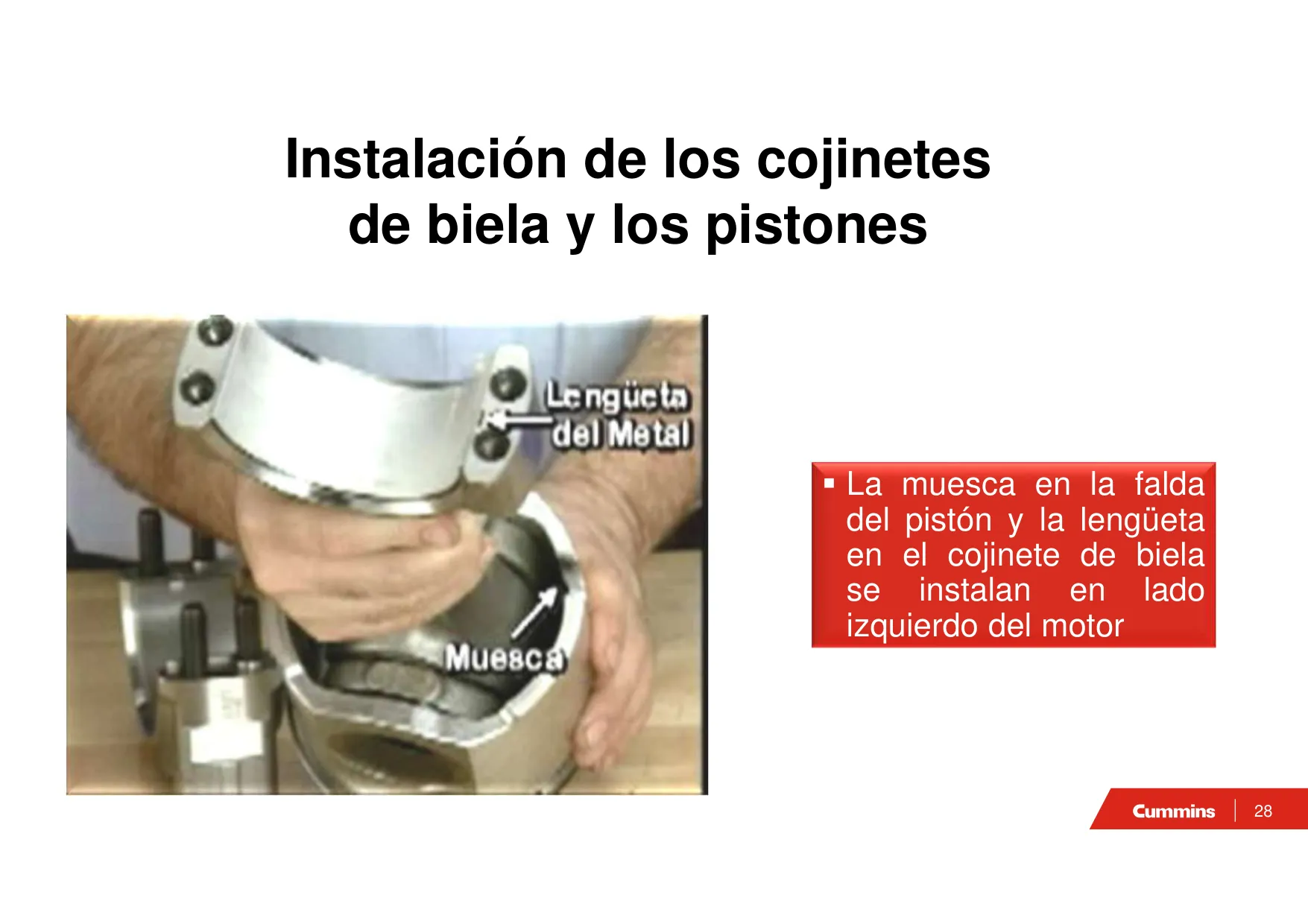

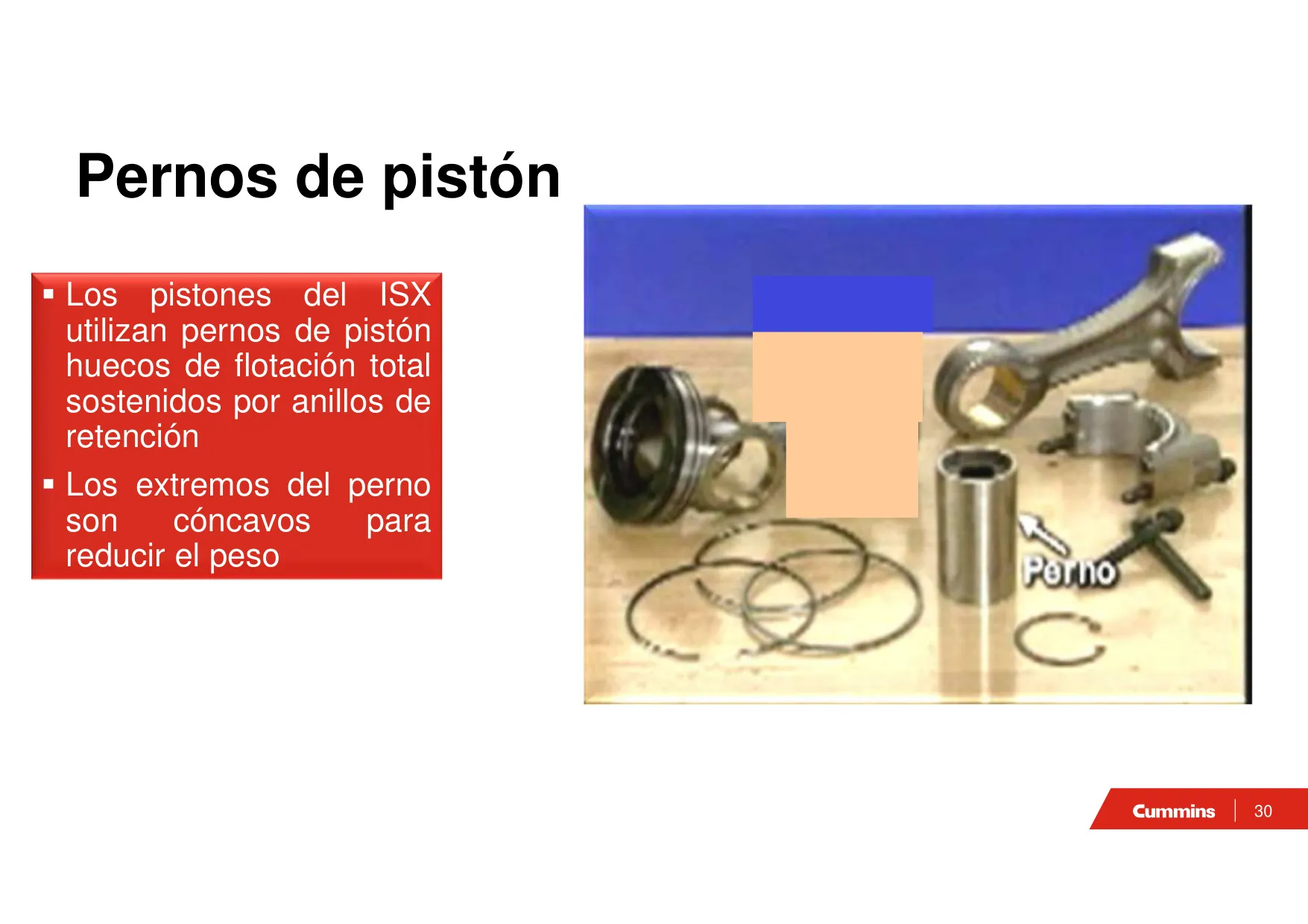

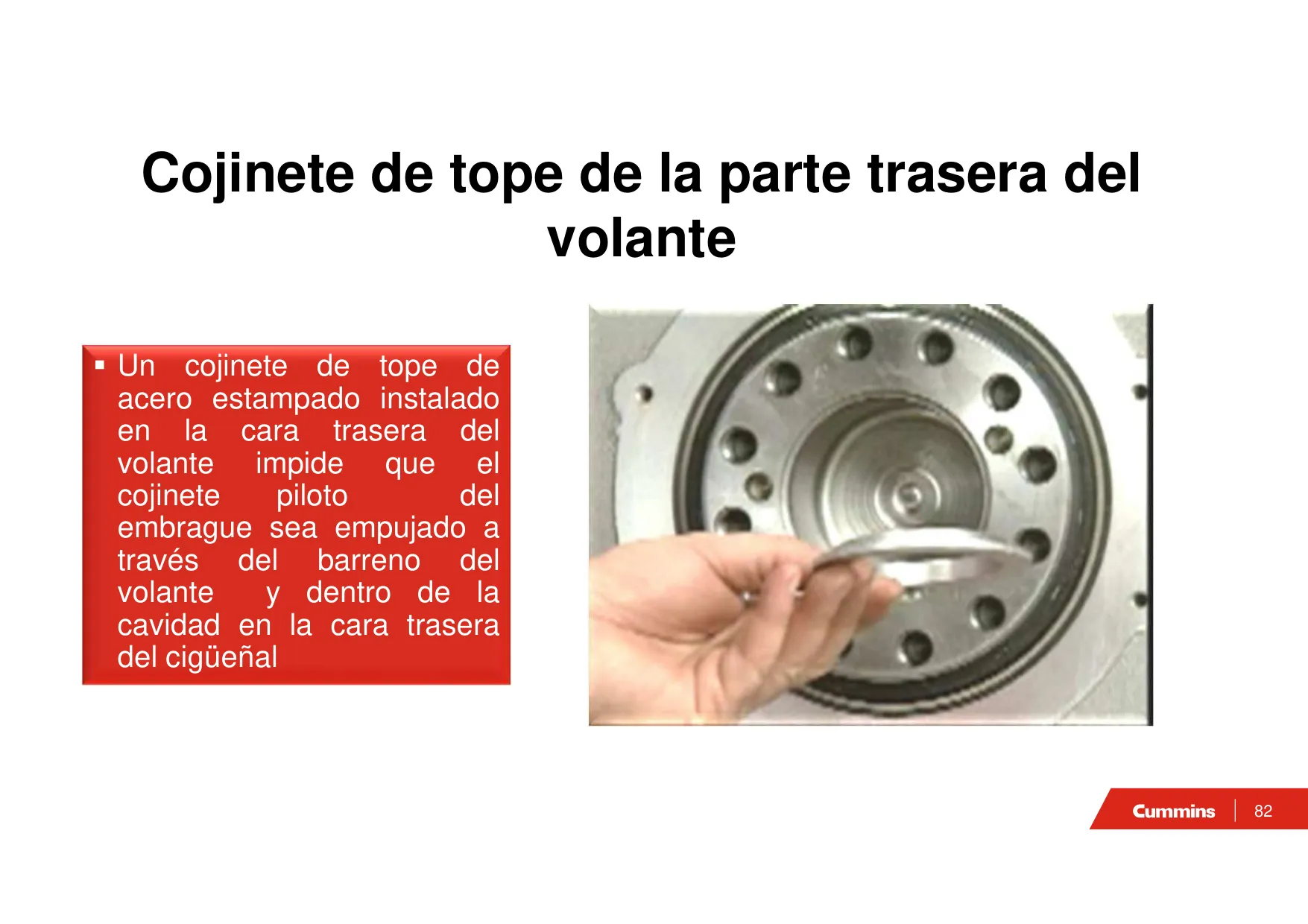

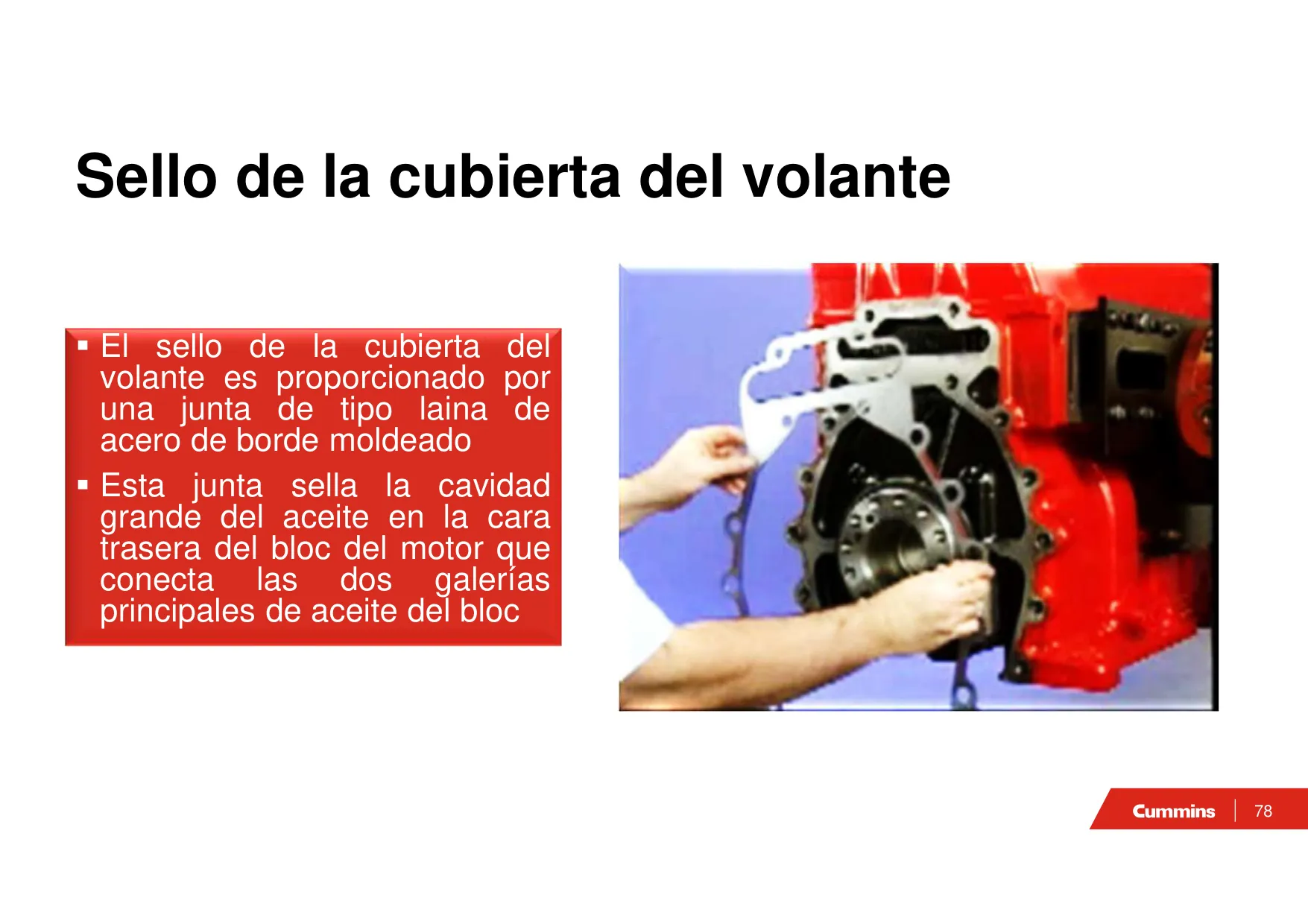

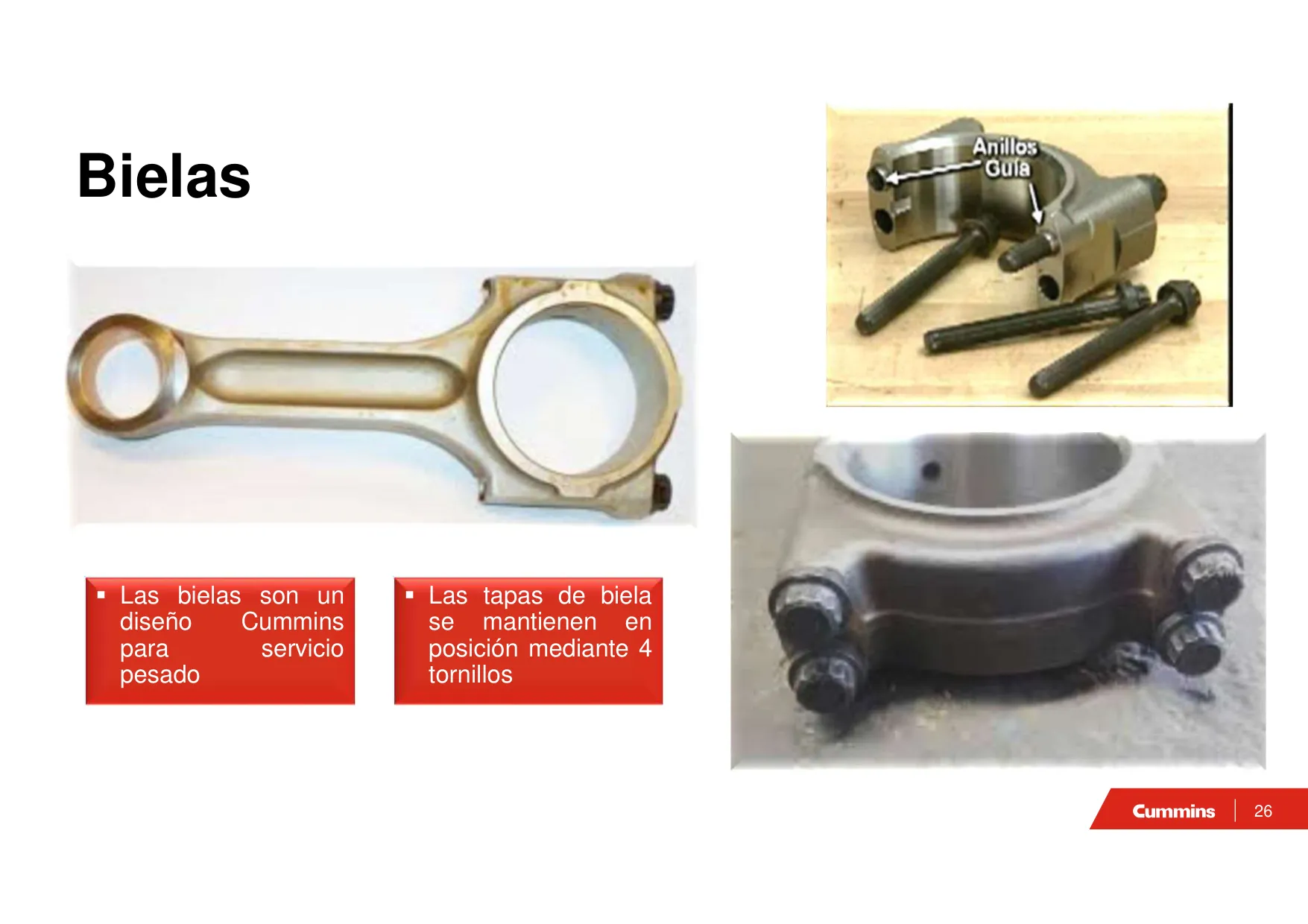

Uno de los avances más notables es el uso de pistones Monotherm. A diferencia de los diseños tradicionales, estos son de una sola pieza y poseen una falda cerrada, lo que aumenta drásticamente su durabilidad bajo cargas pesadas. Para gestionar el calor intenso, el bloque incorpora boquillas de enfriamiento dirigidas. Estas boquillas proyectan aceite lubricante hacia una galería interna en la corona del pistón, permitiendo que el componente trabaje a temperaturas óptimas incluso en ascensos prolongados o aplicaciones de remolque severas.

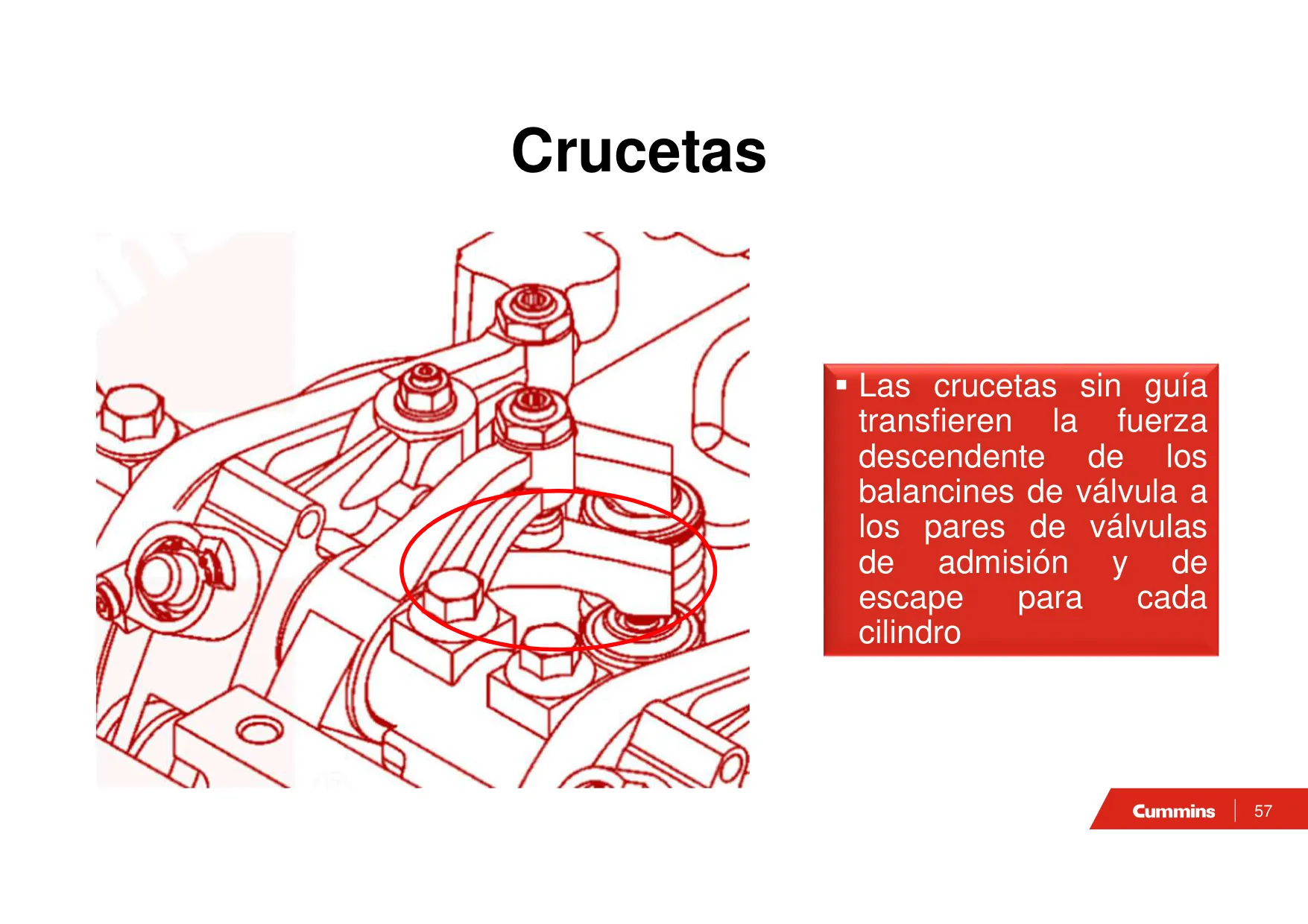

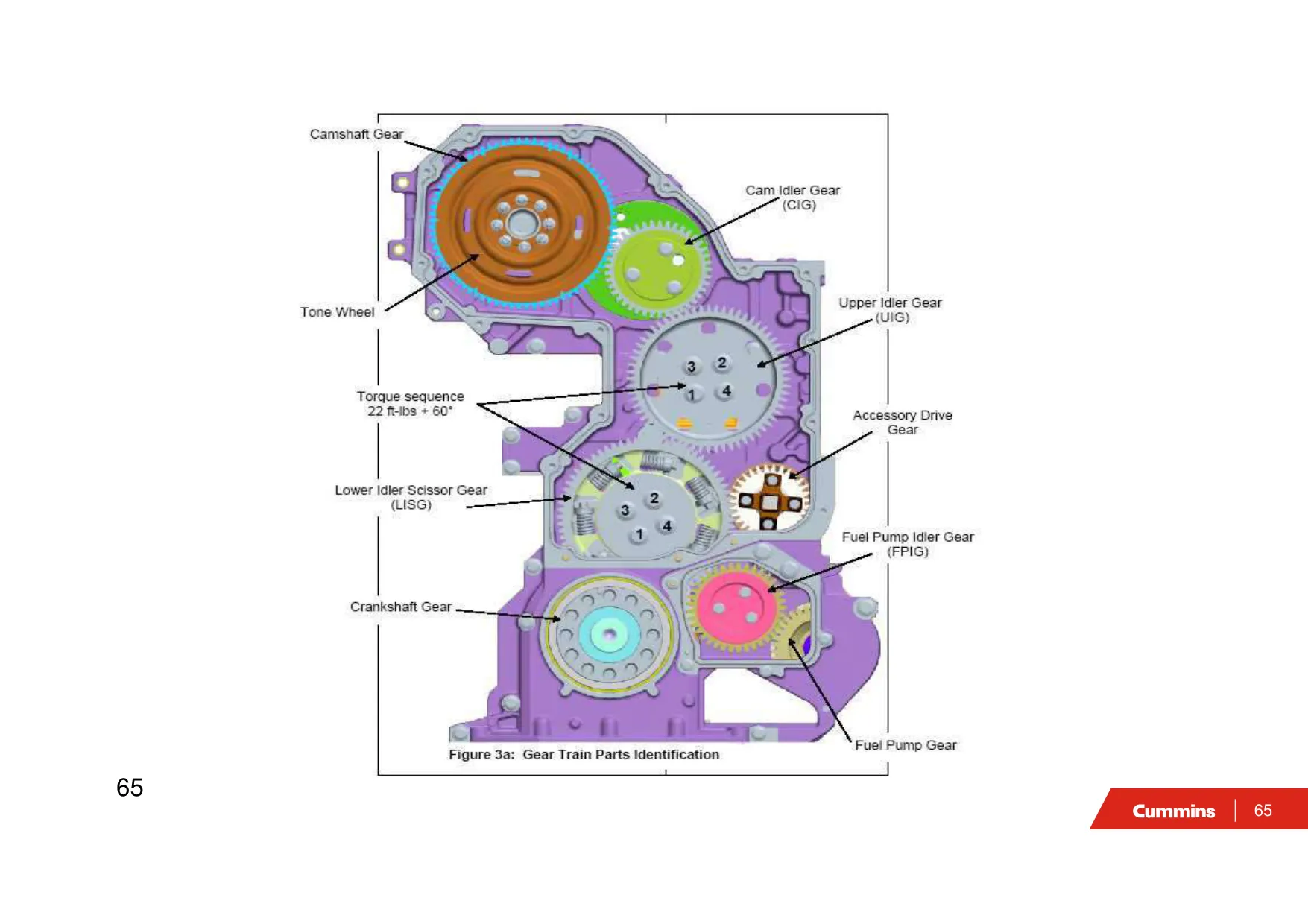

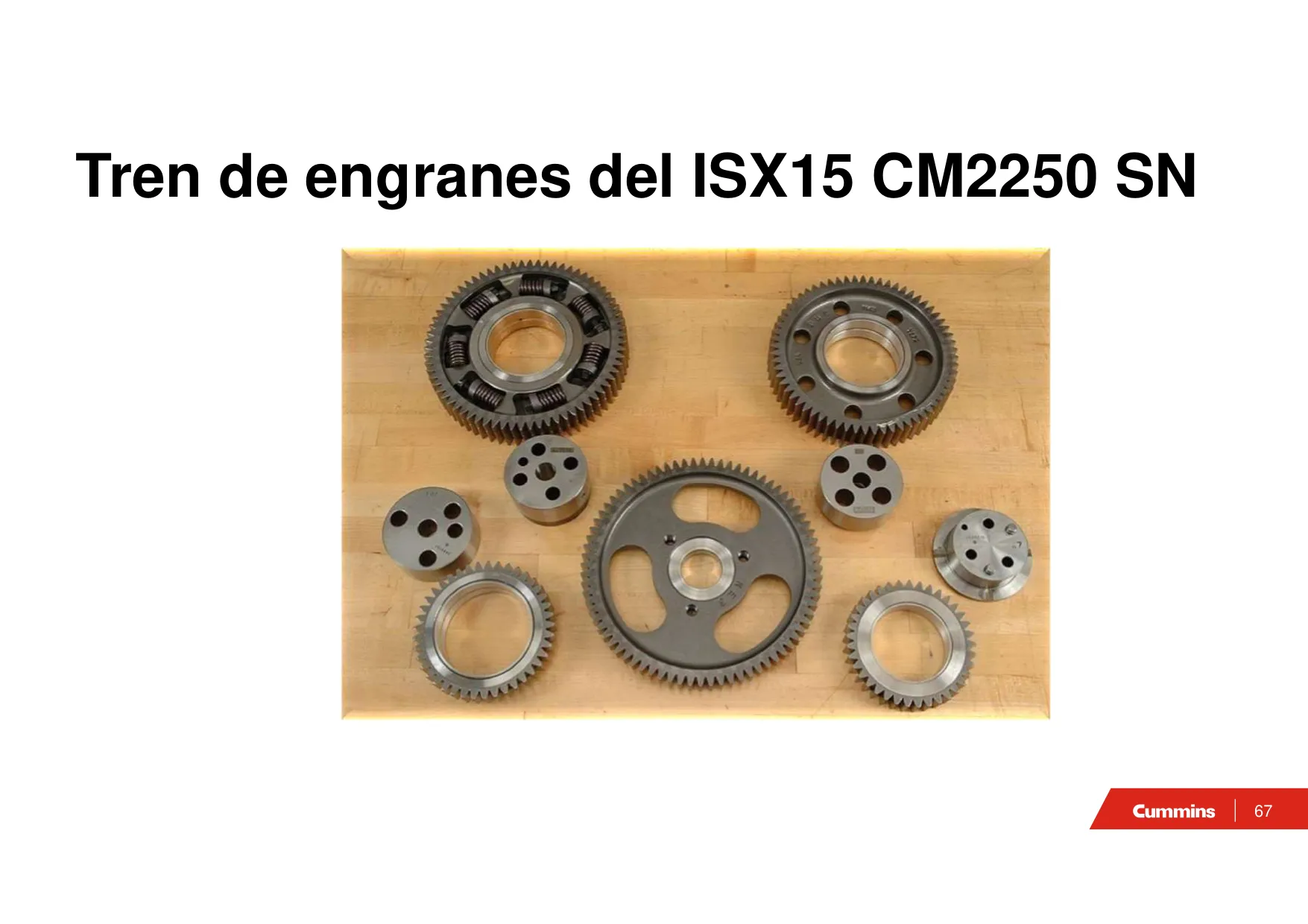

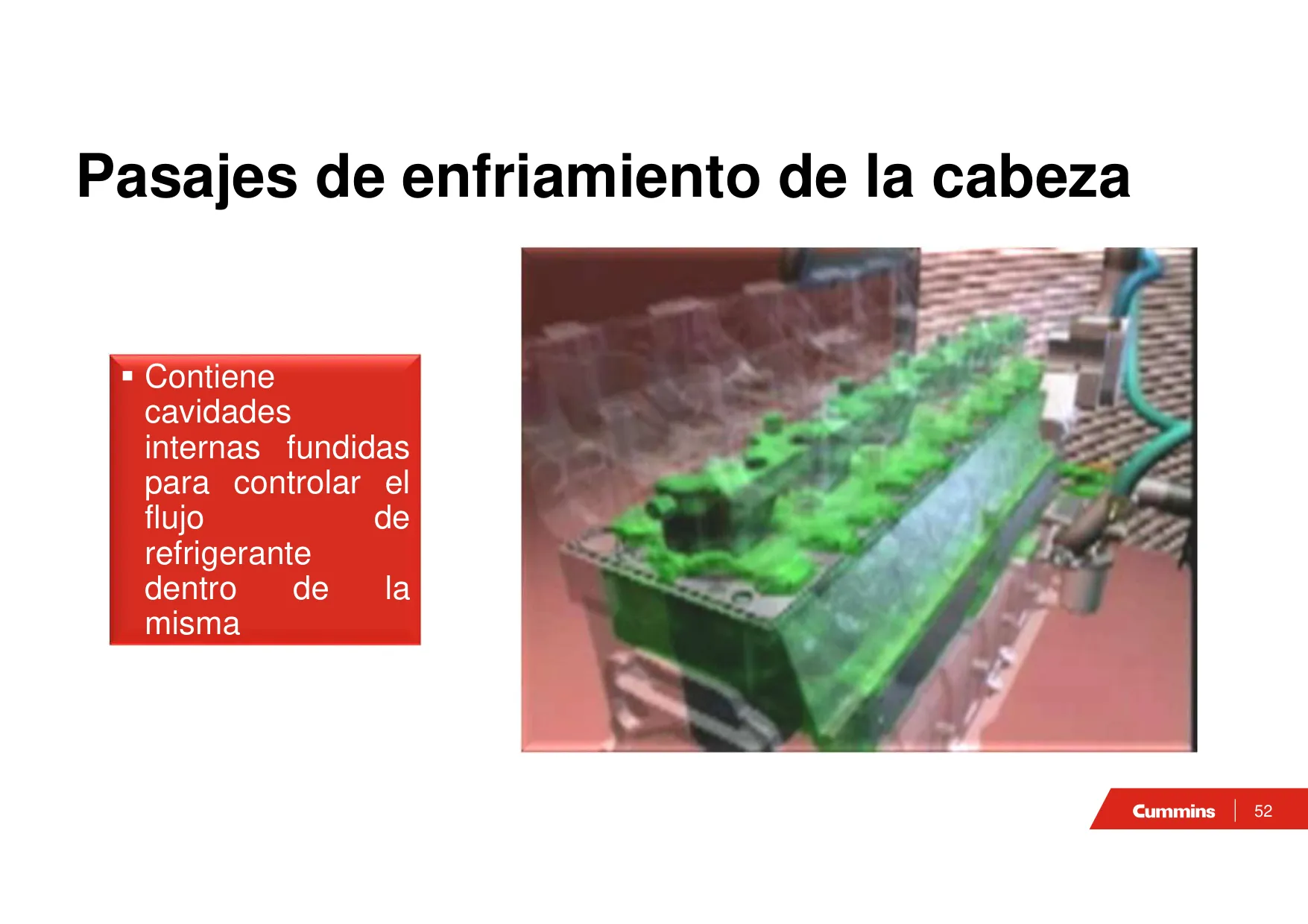

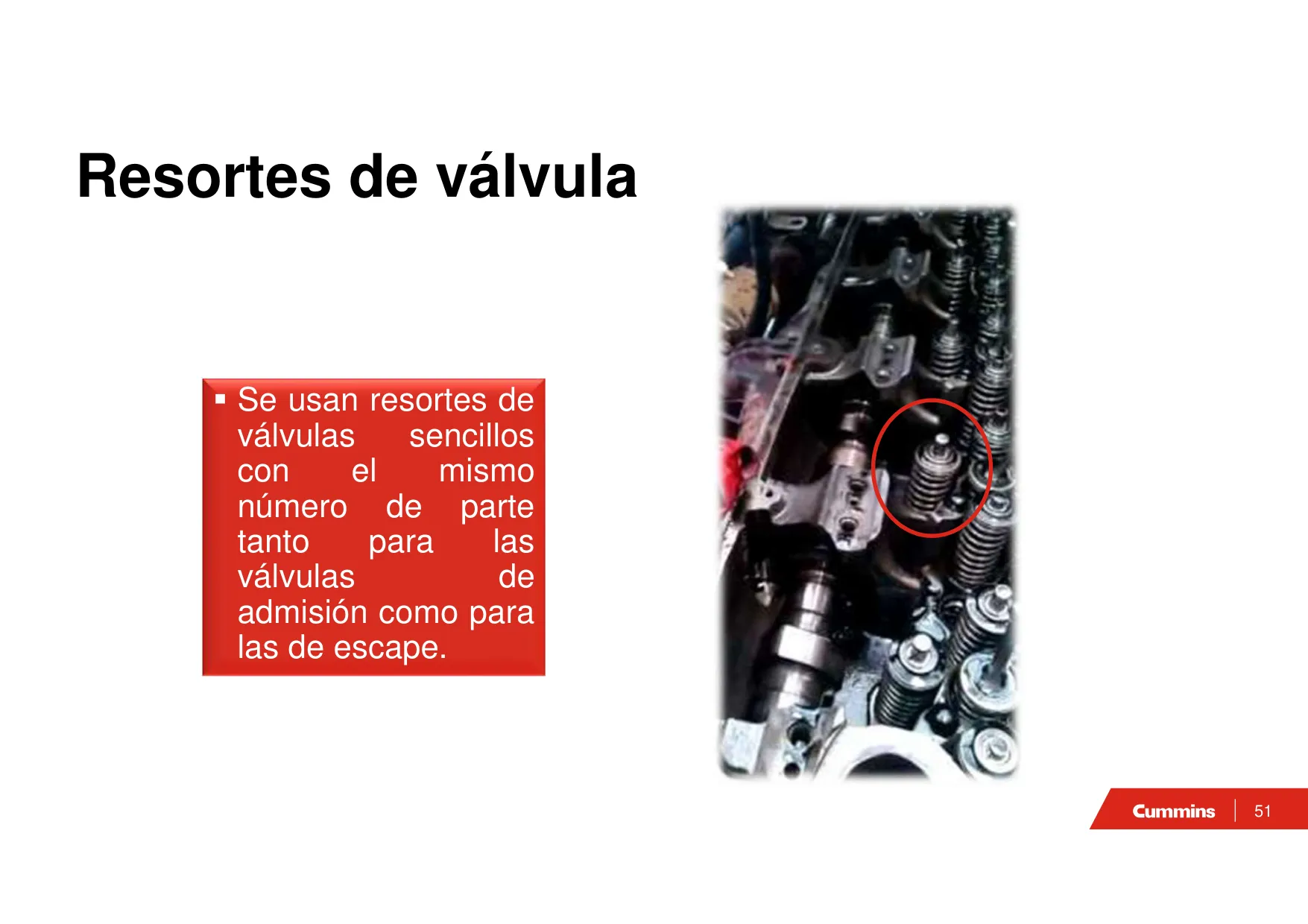

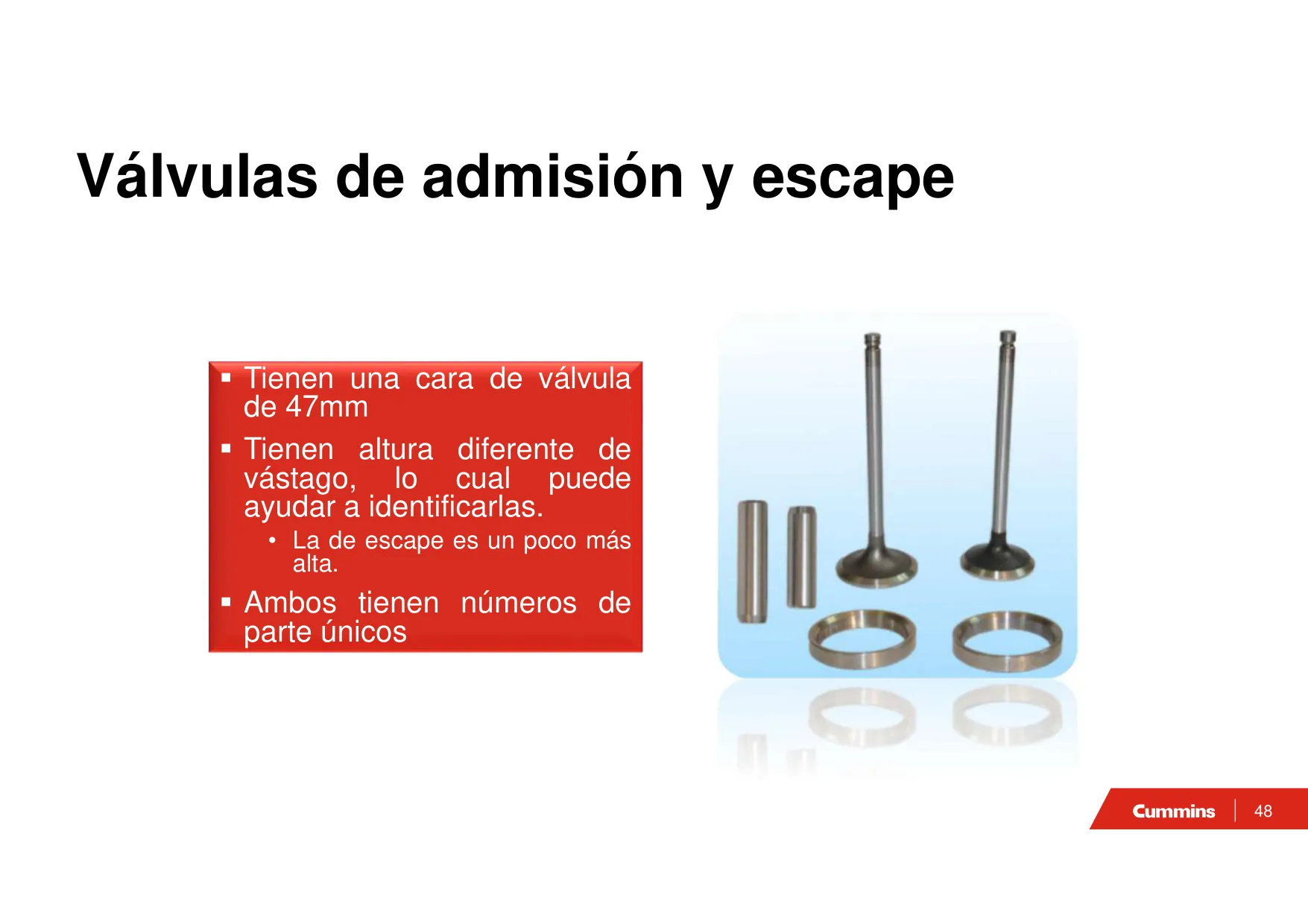

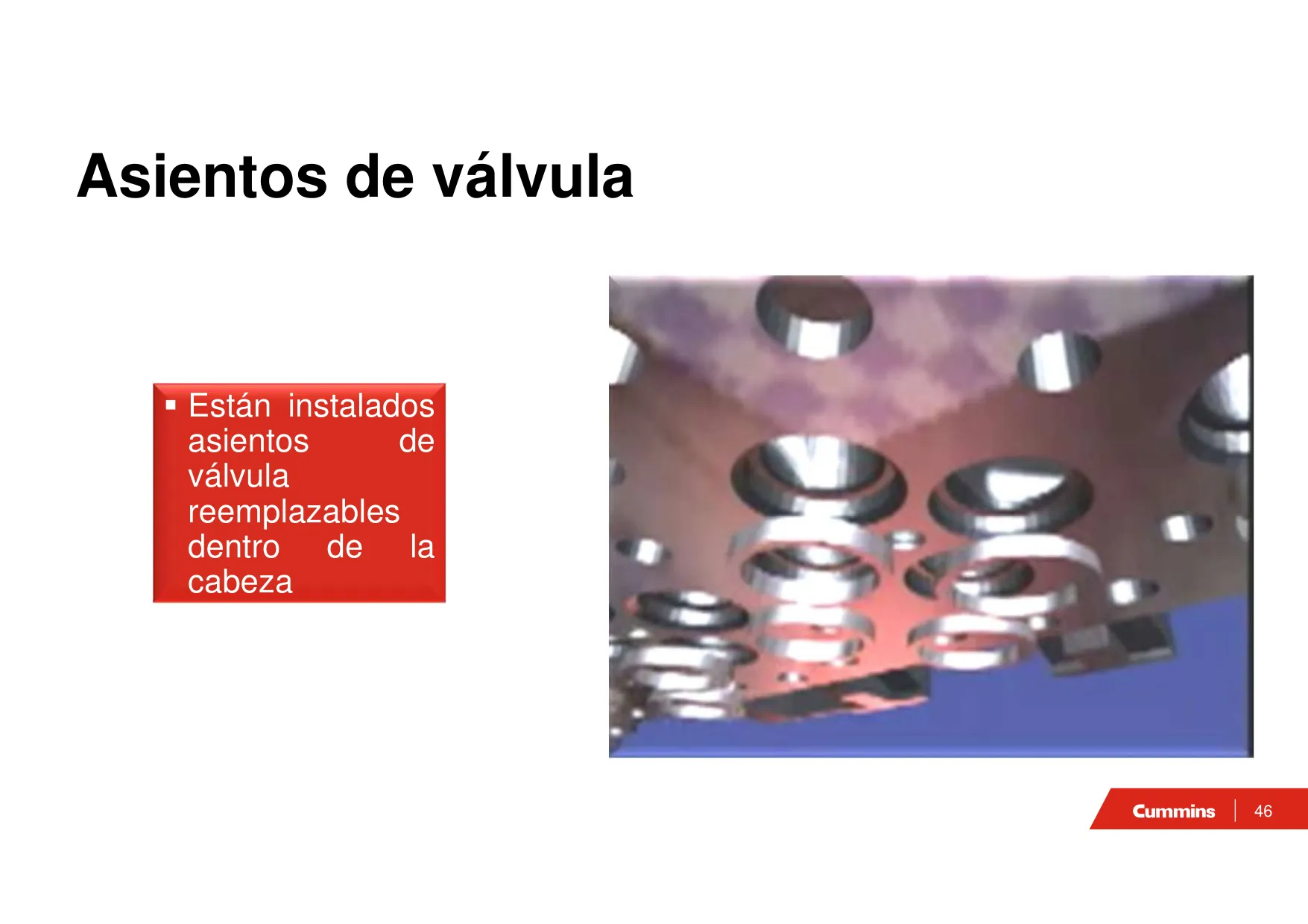

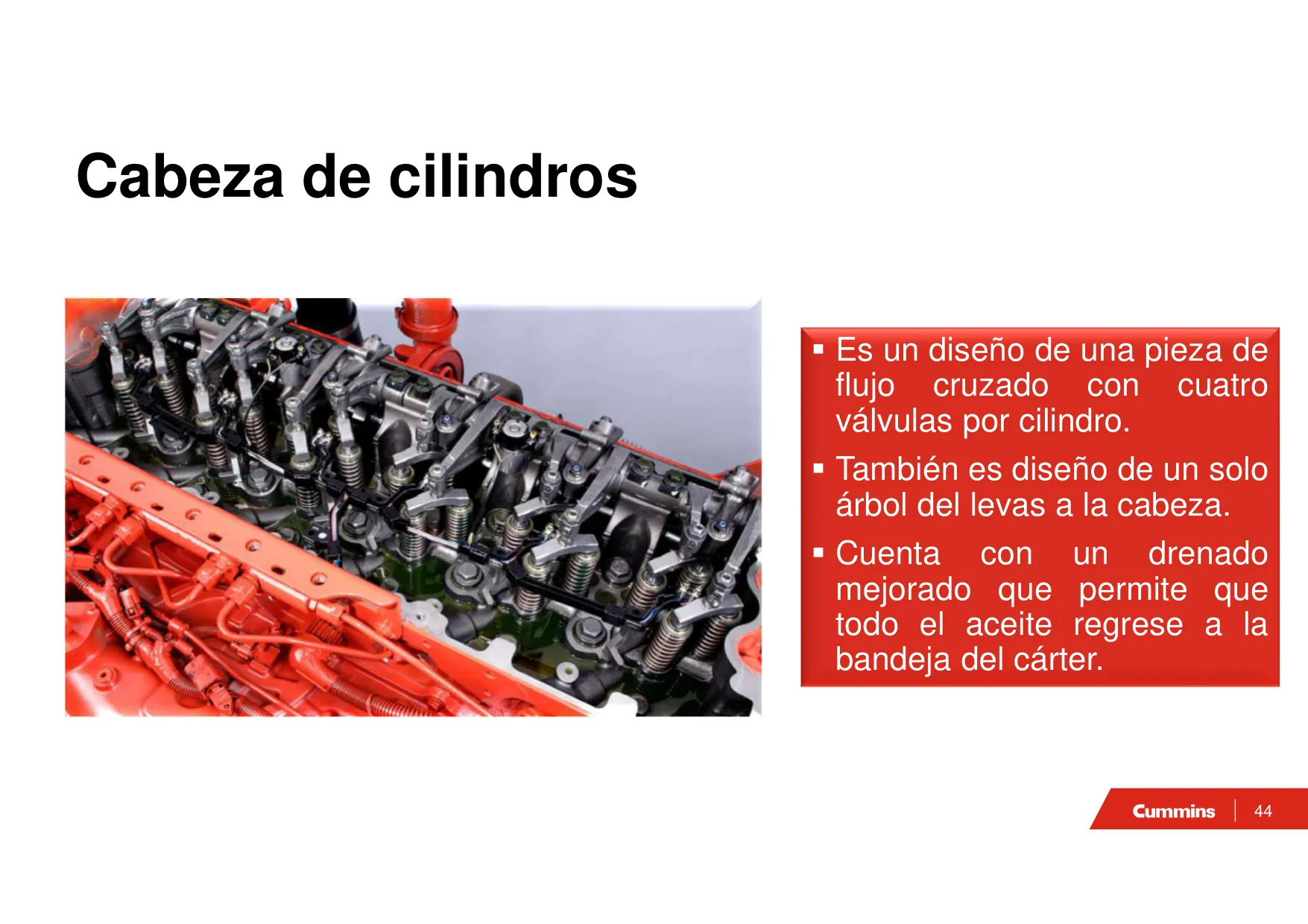

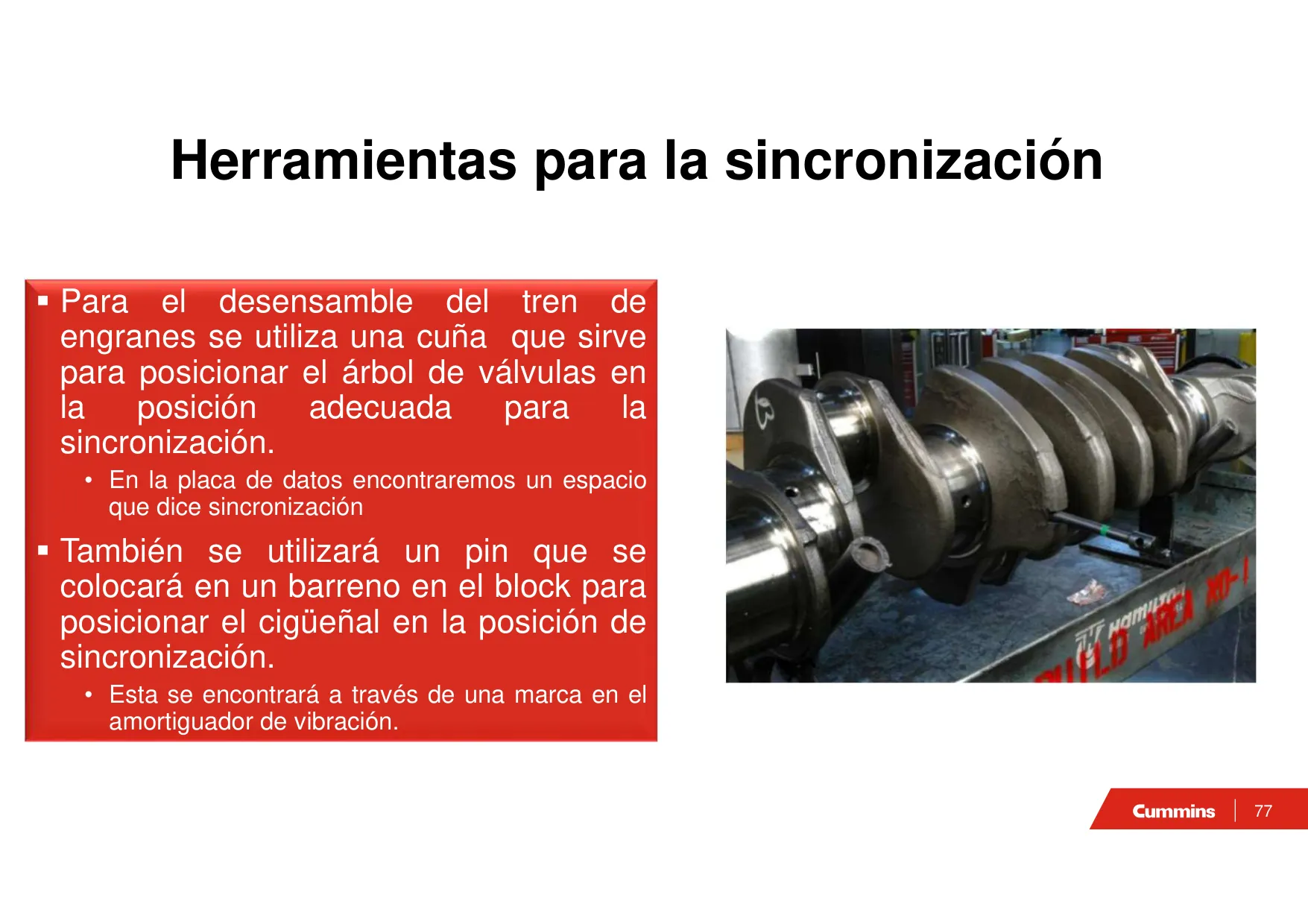

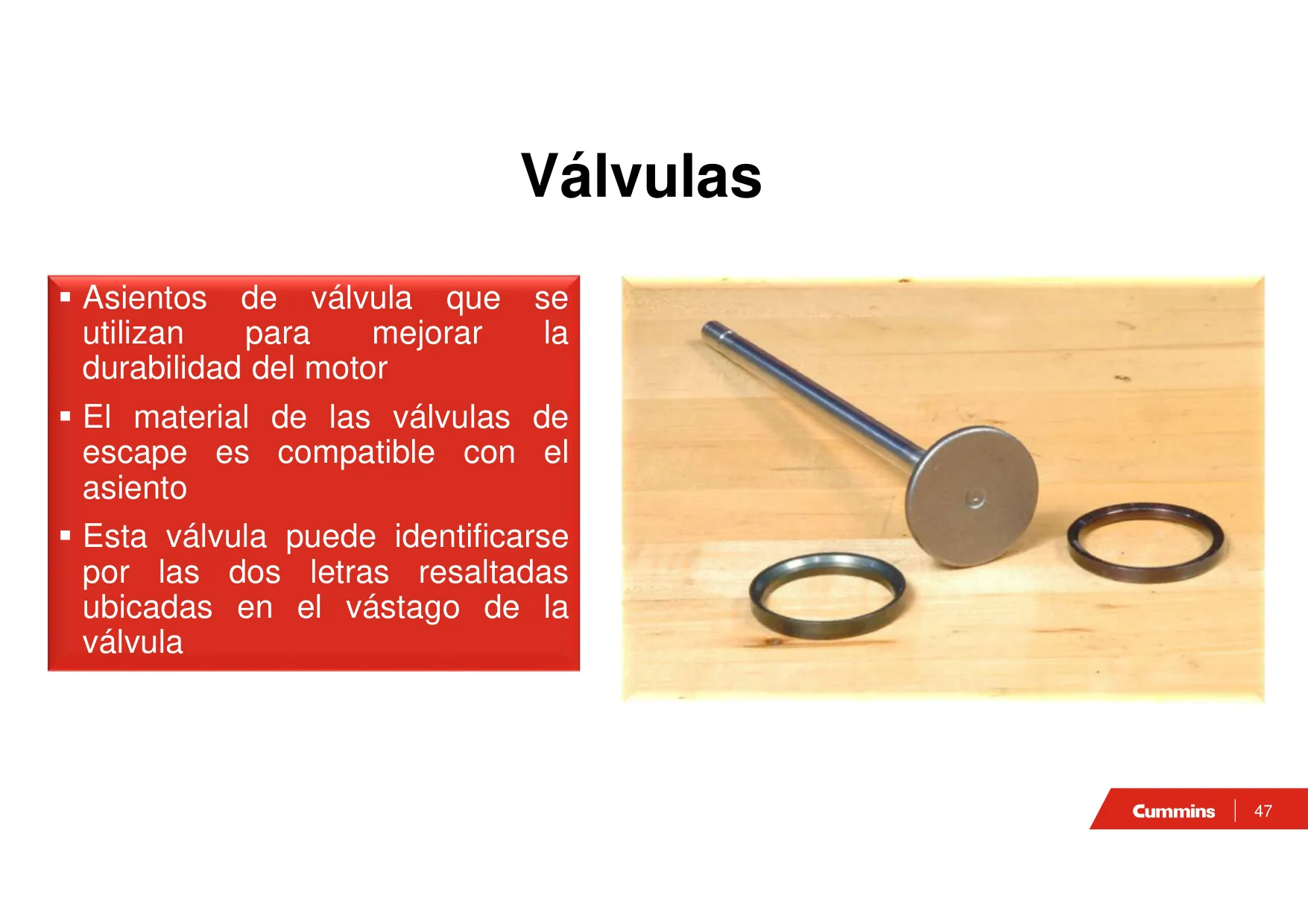

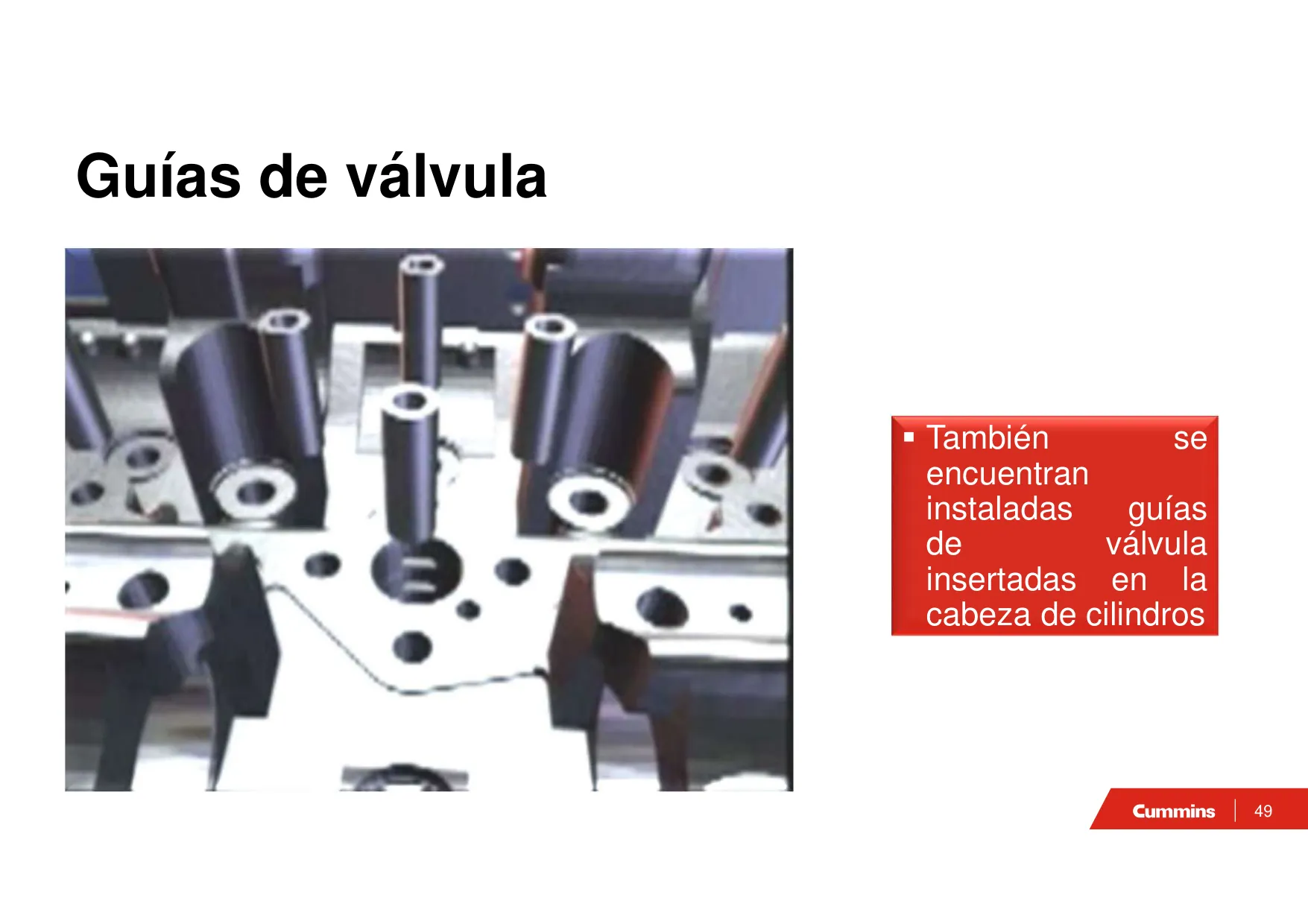

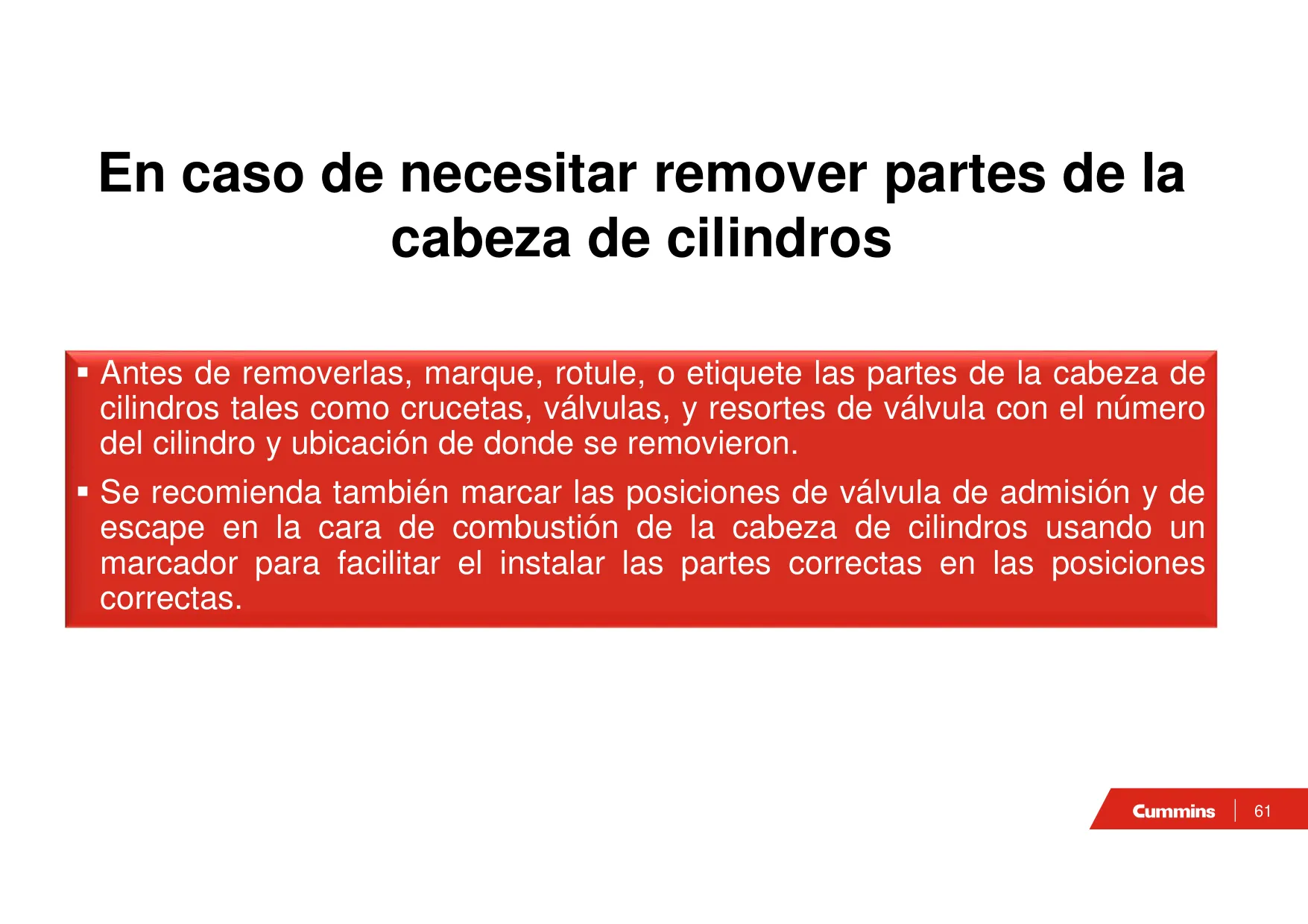

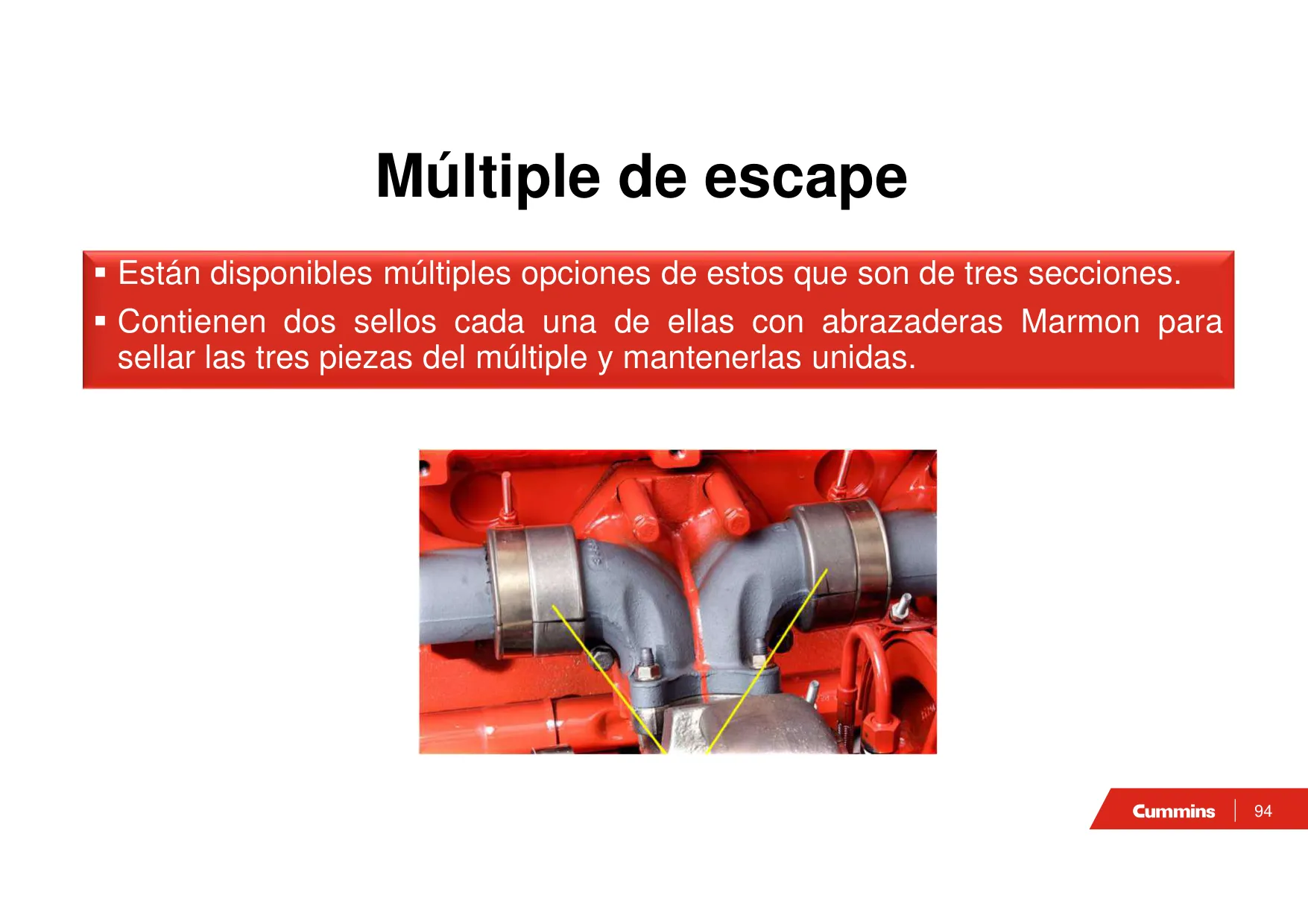

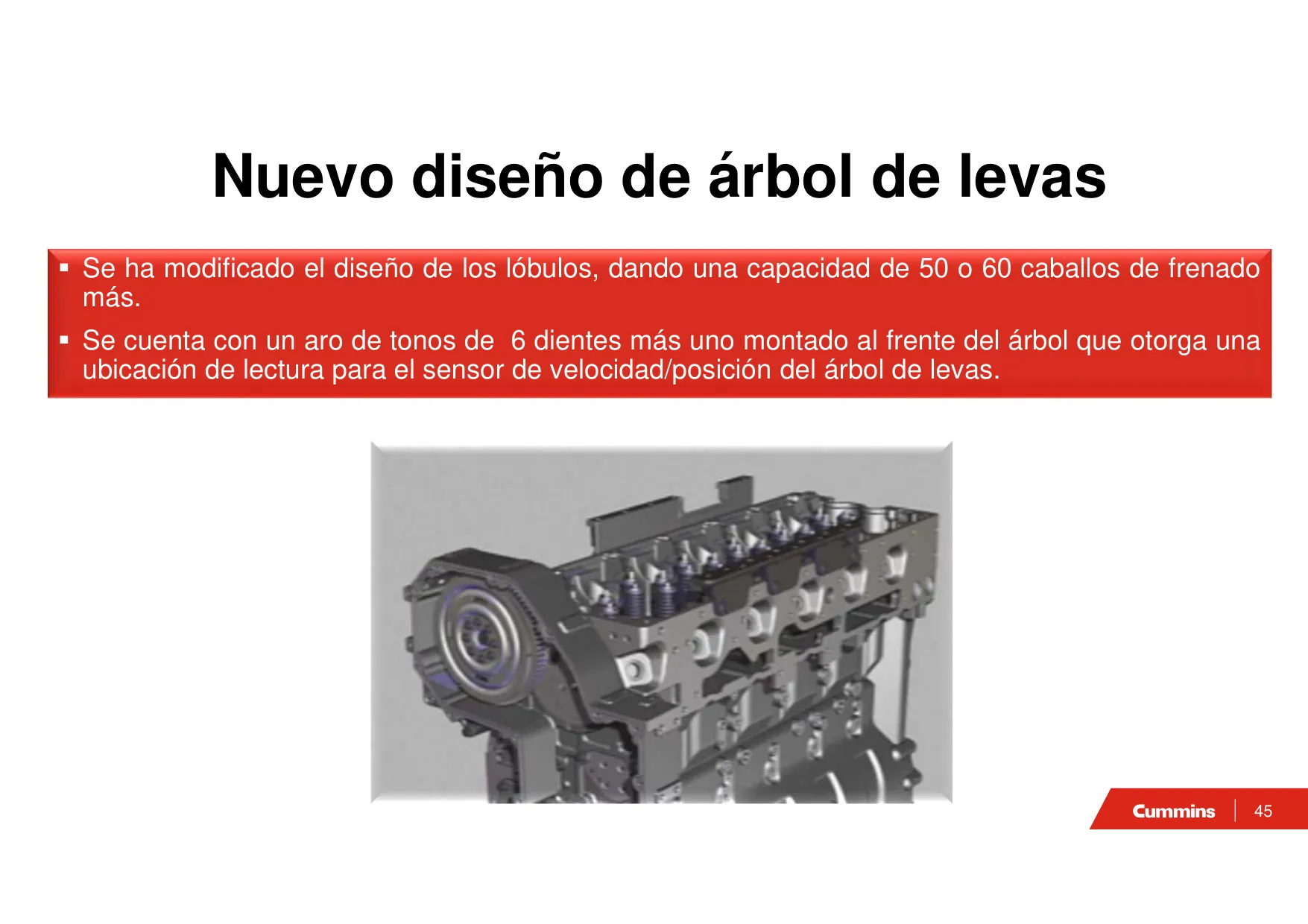

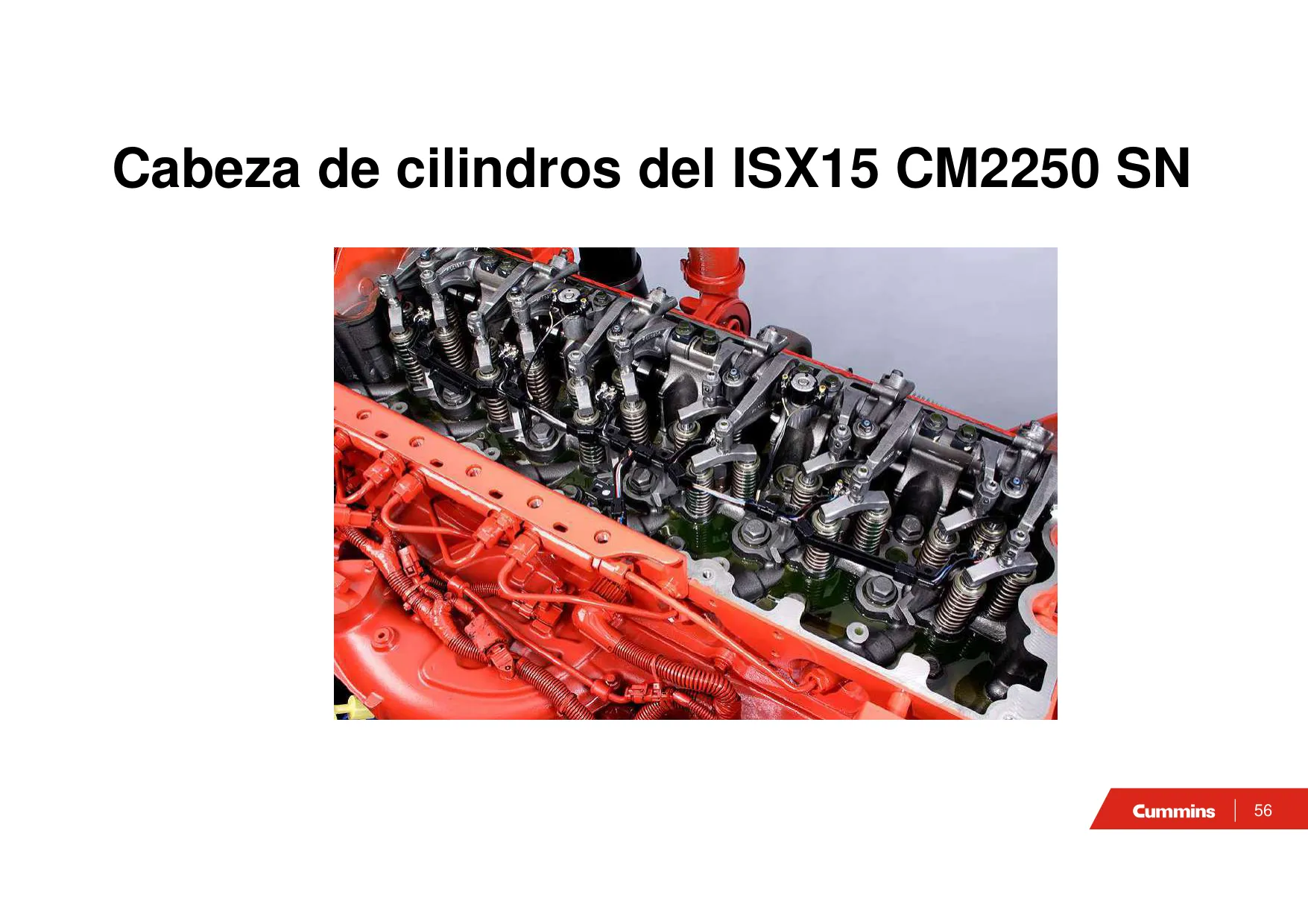

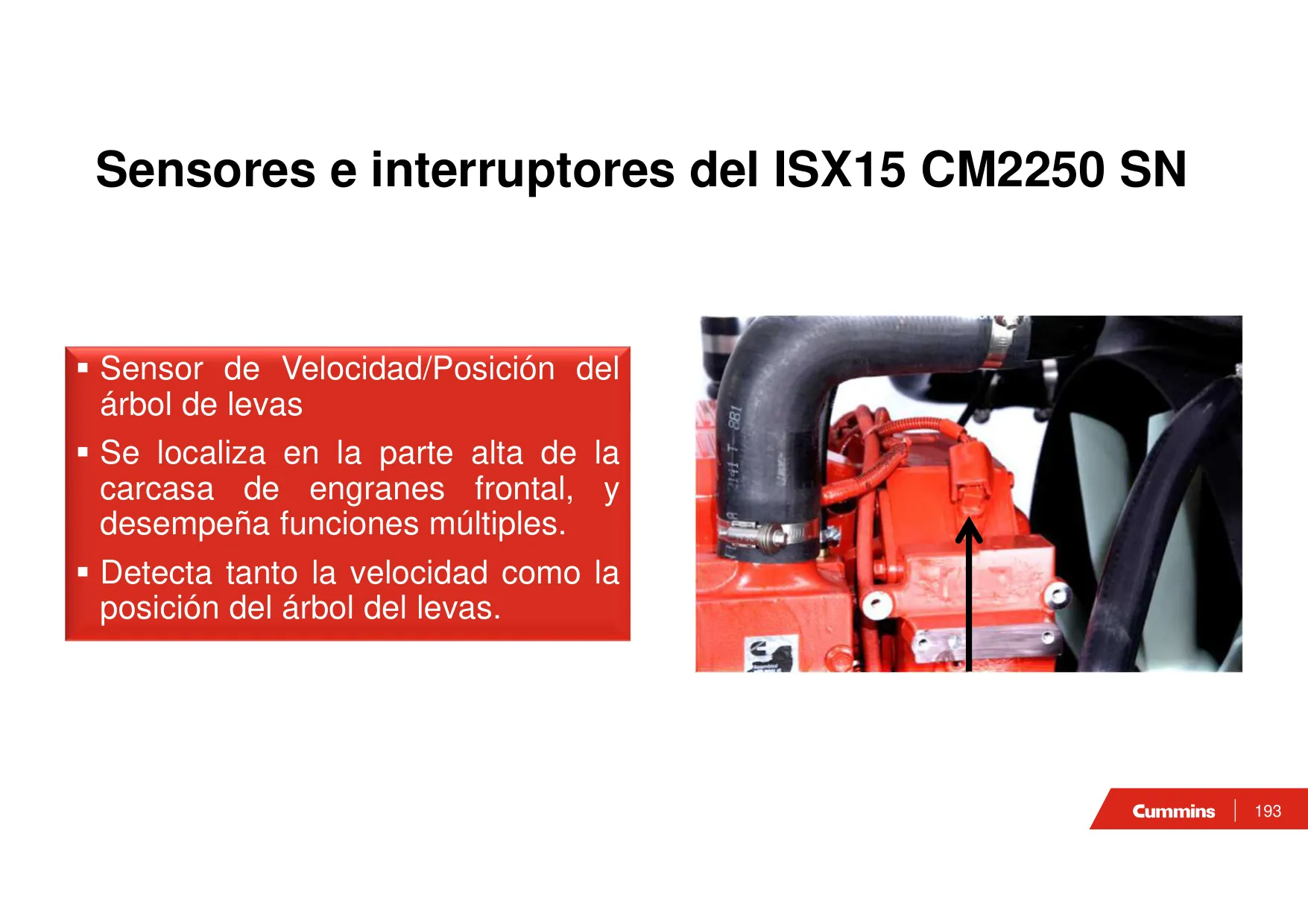

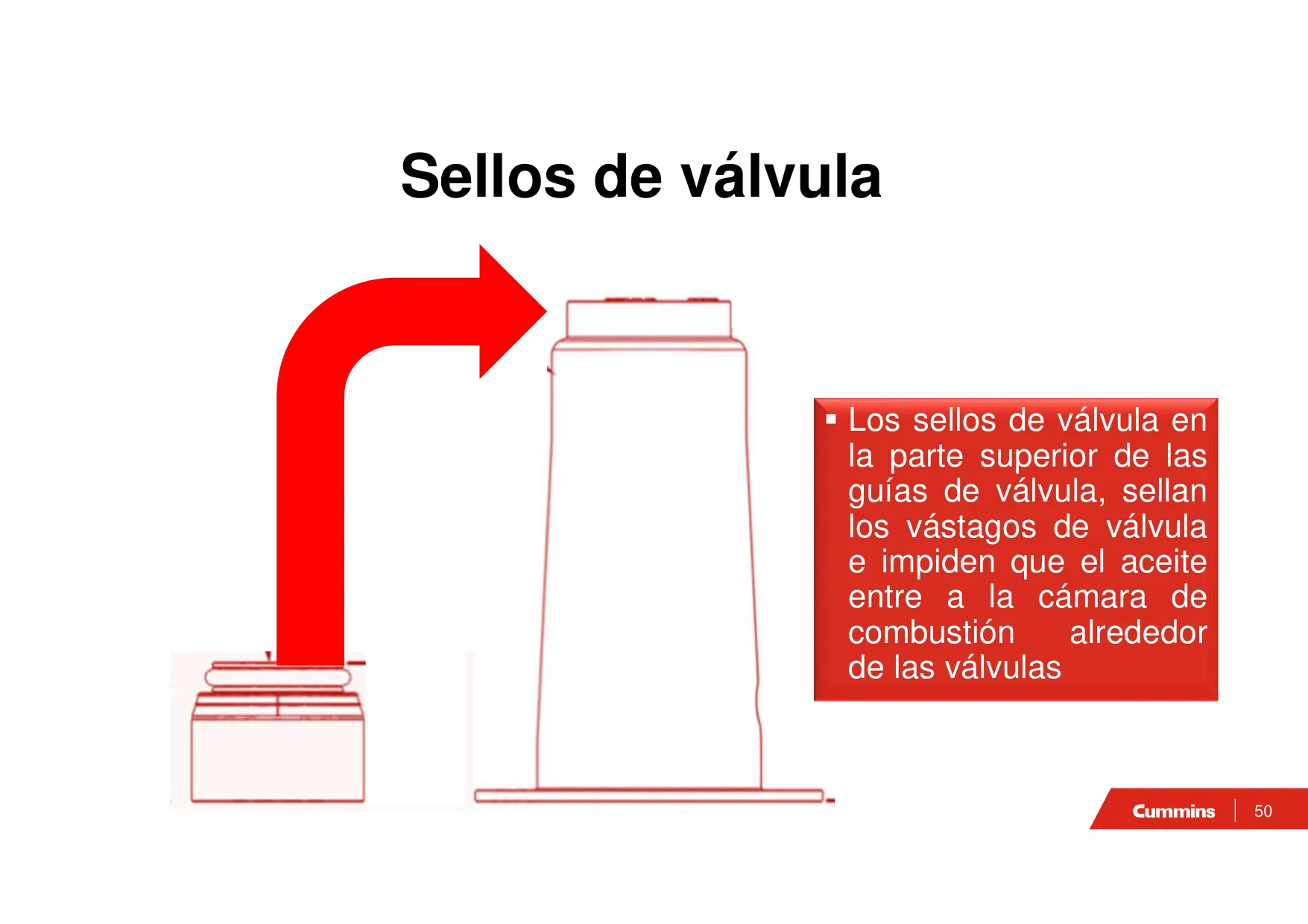

La culata o cabeza de cilindros utiliza un diseño de flujo cruzado (cross-flow) con cuatro válvulas por cilindro. La simplificación del tren de potencia es evidente en el uso de un único árbol de levas a la cabeza (SOHC). Este árbol no solo controla la admisión y el escape, sino que acciona el sistema de inyección y el freno de motor. Los lóbulos han sido mecanizados con un perfil específico para mejorar el rendimiento del freno motor, logrando una potencia de retención excepcional que reduce el desgaste de los frenos de servicio.

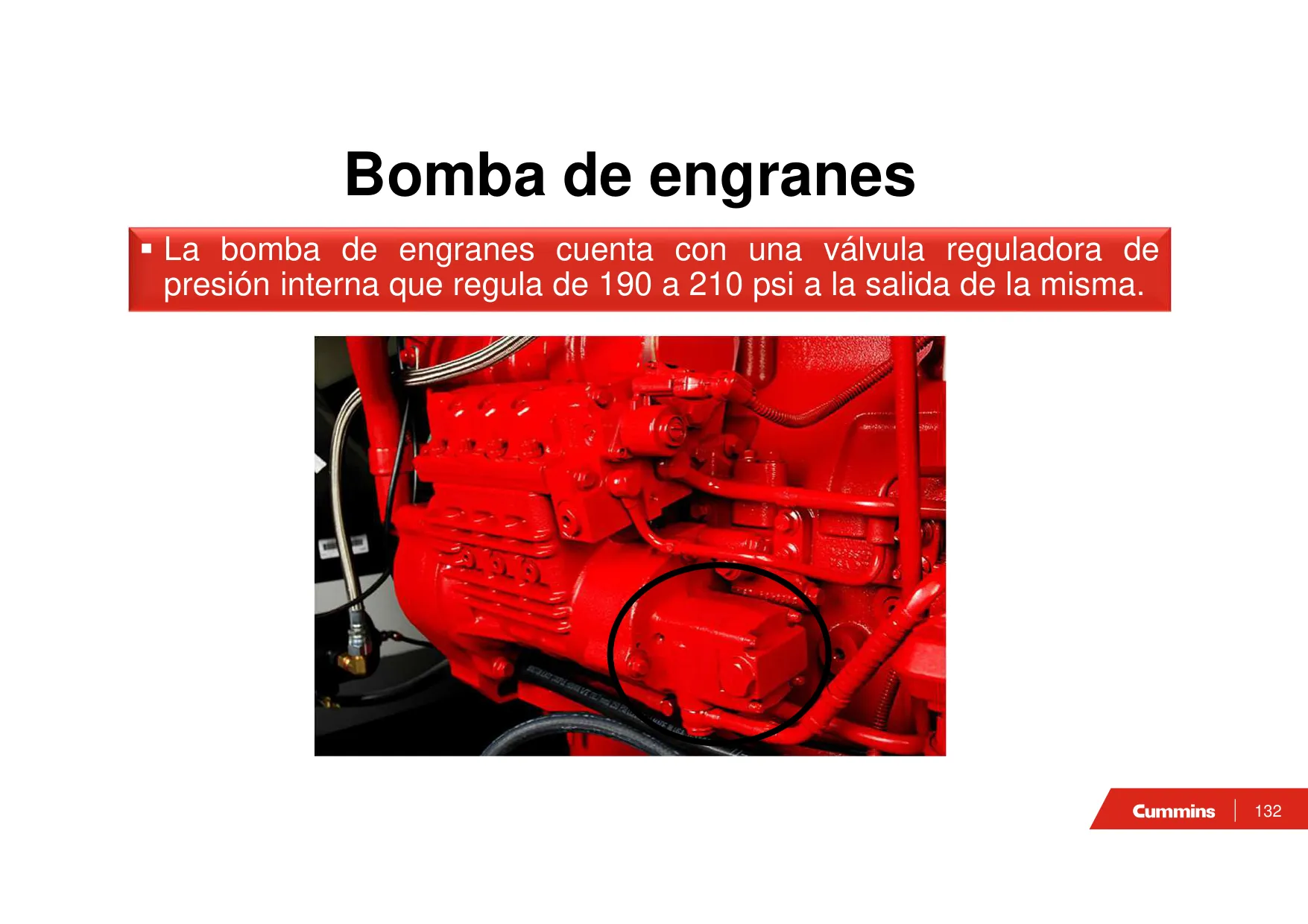

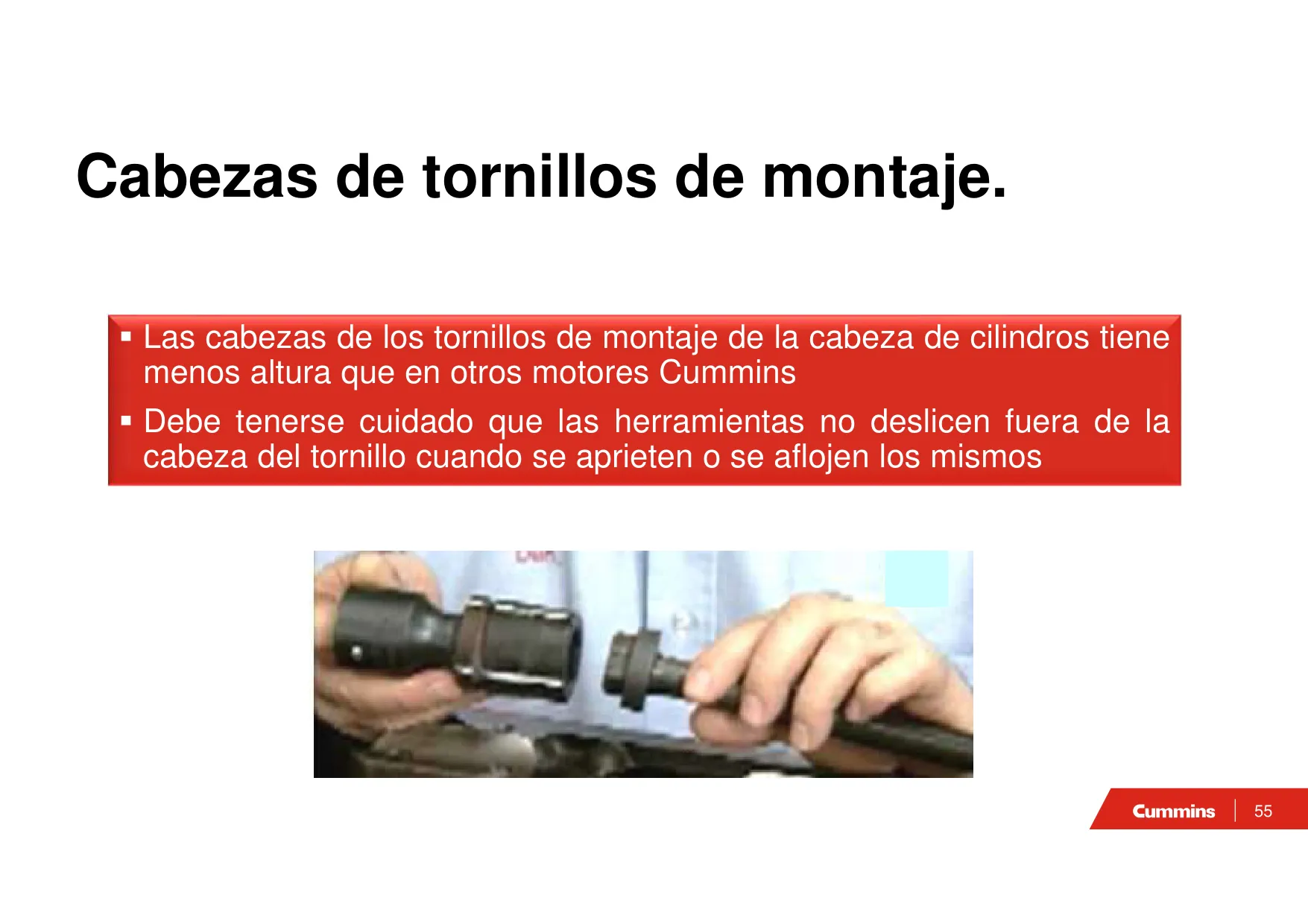

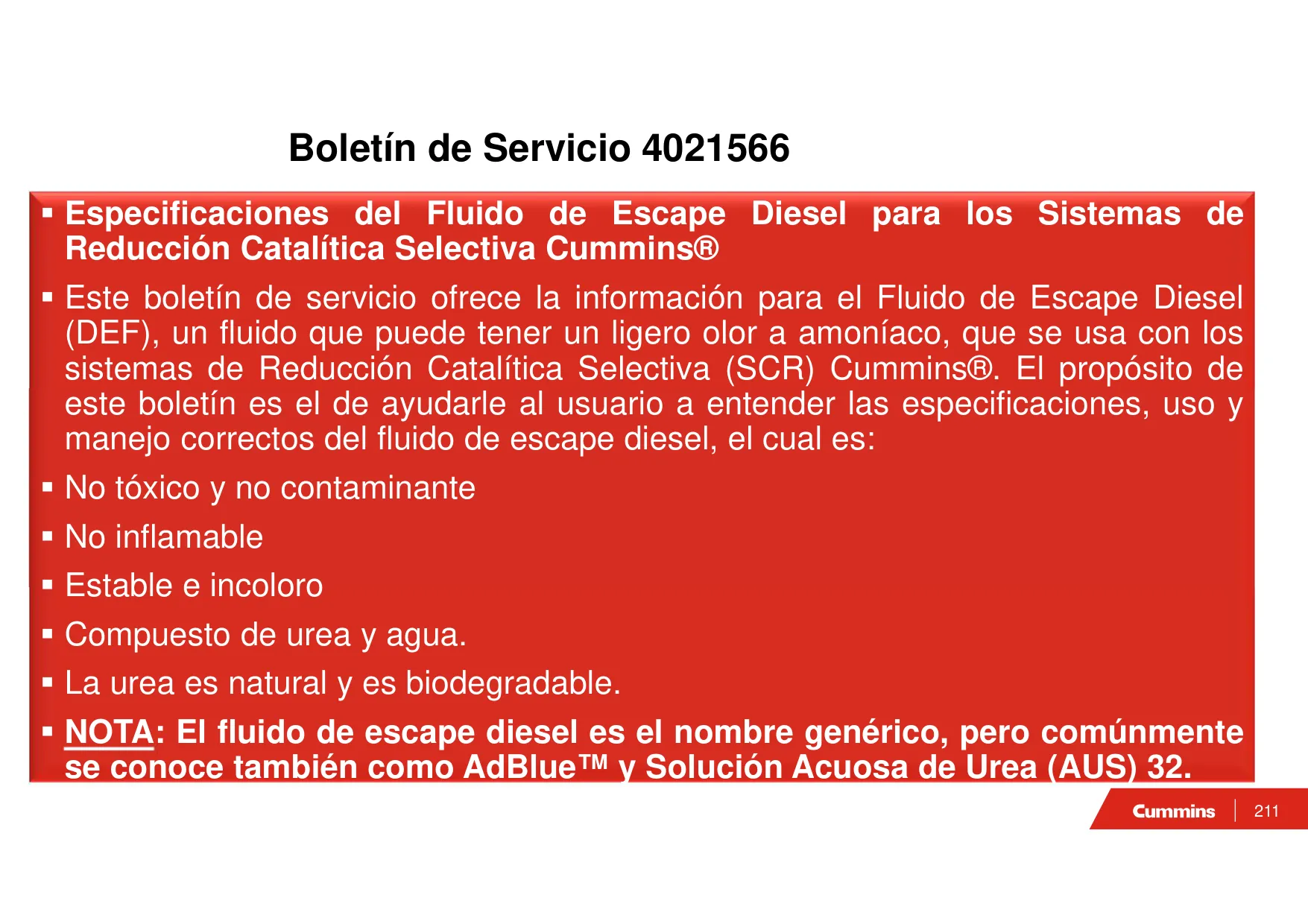

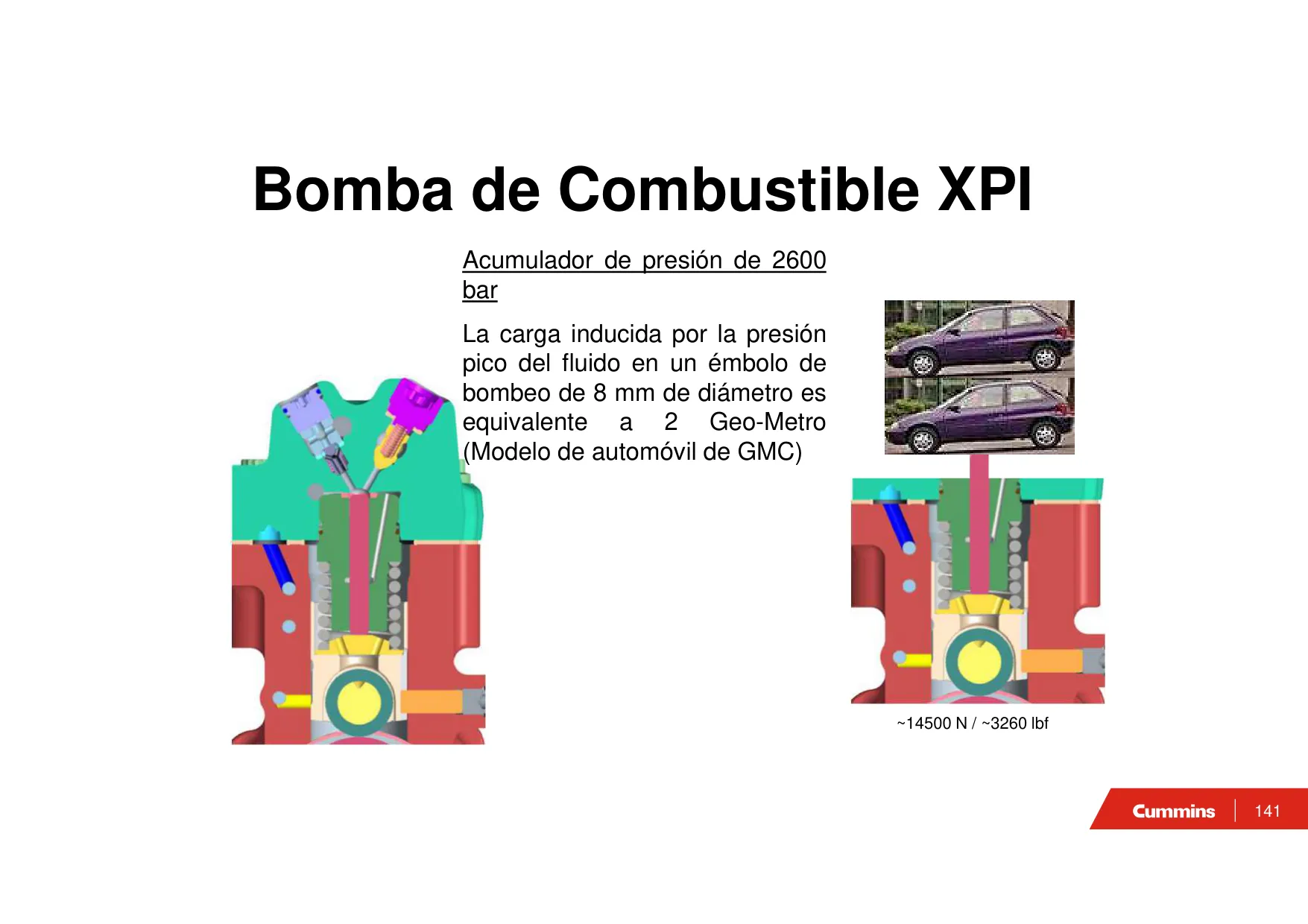

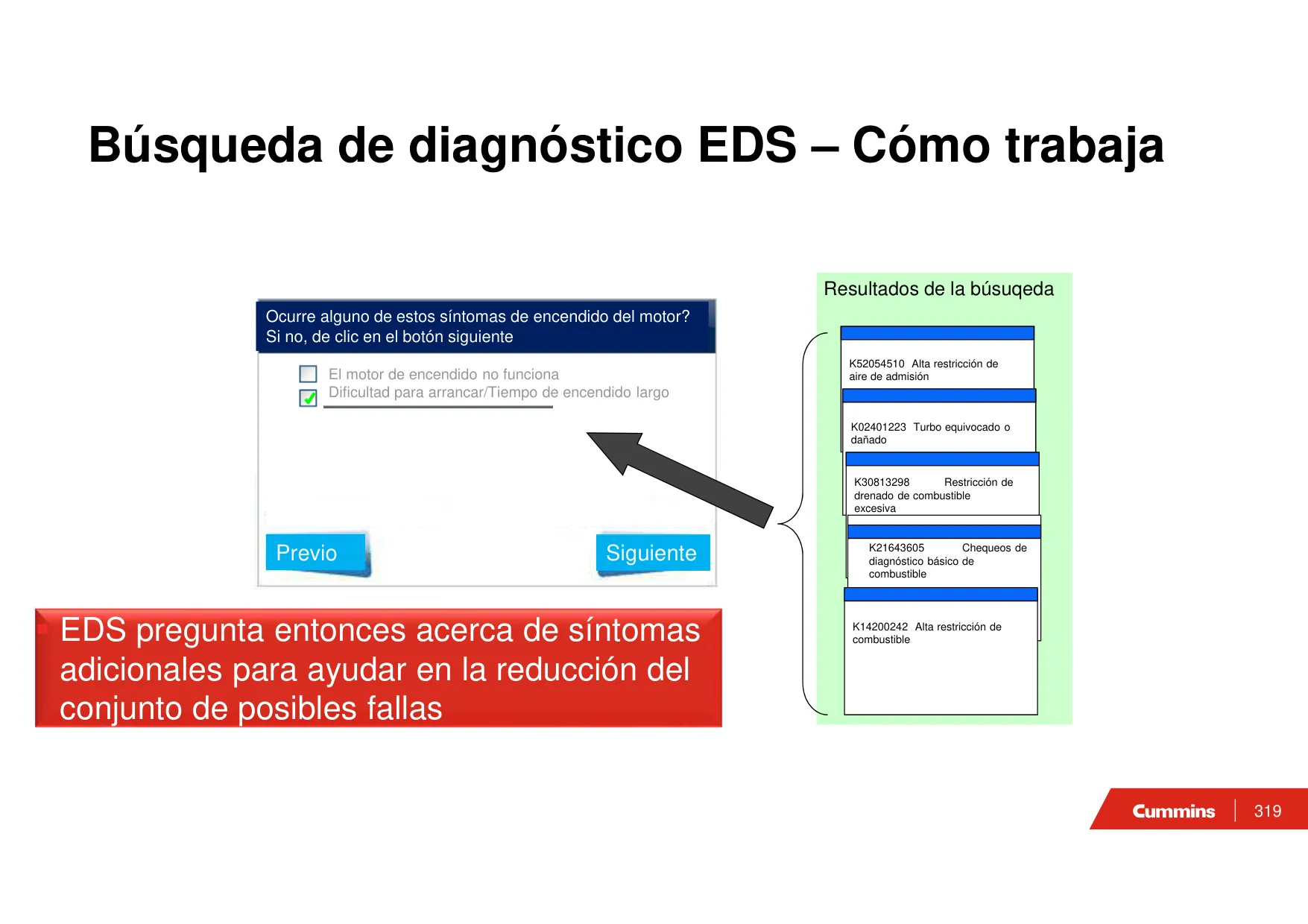

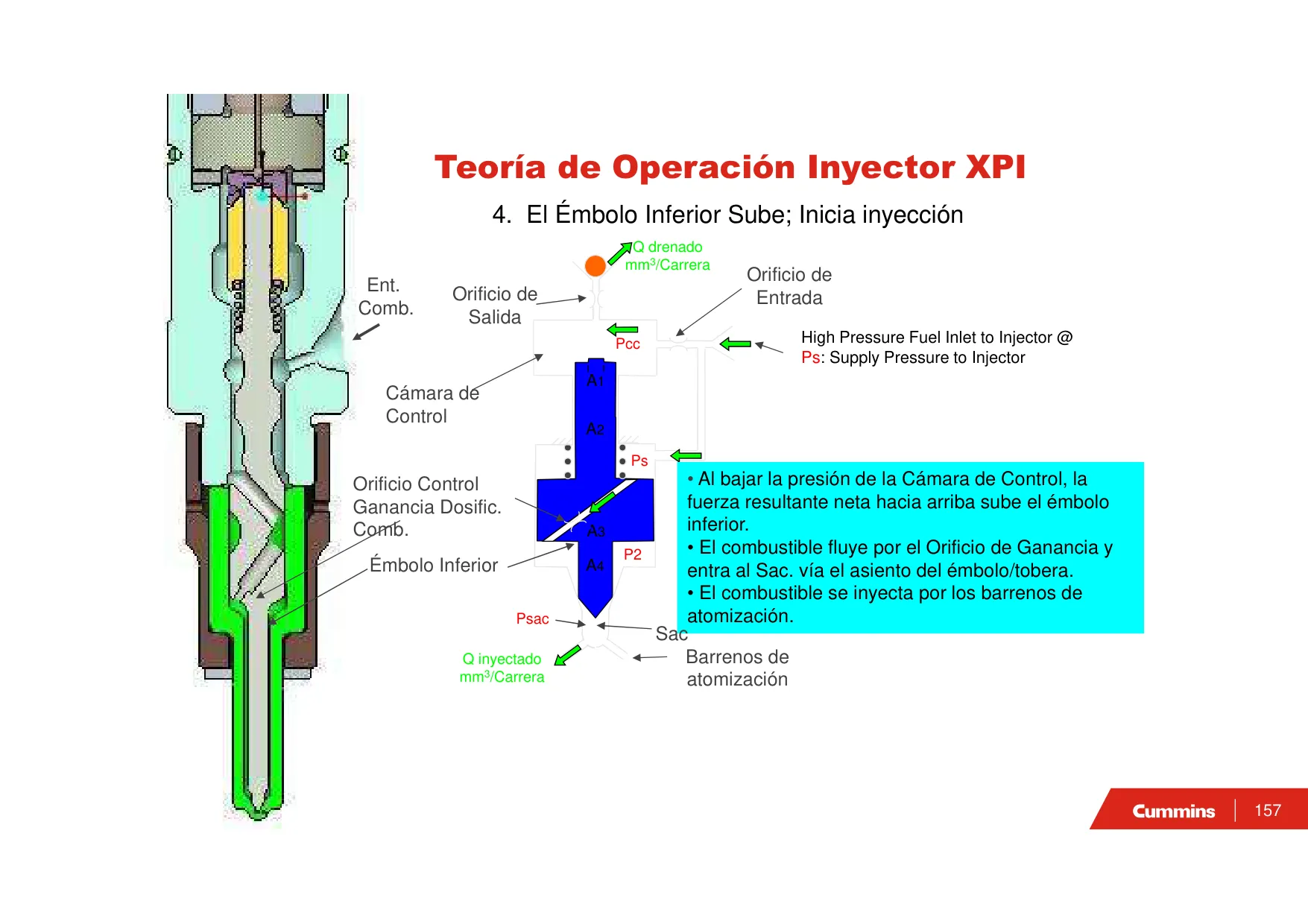

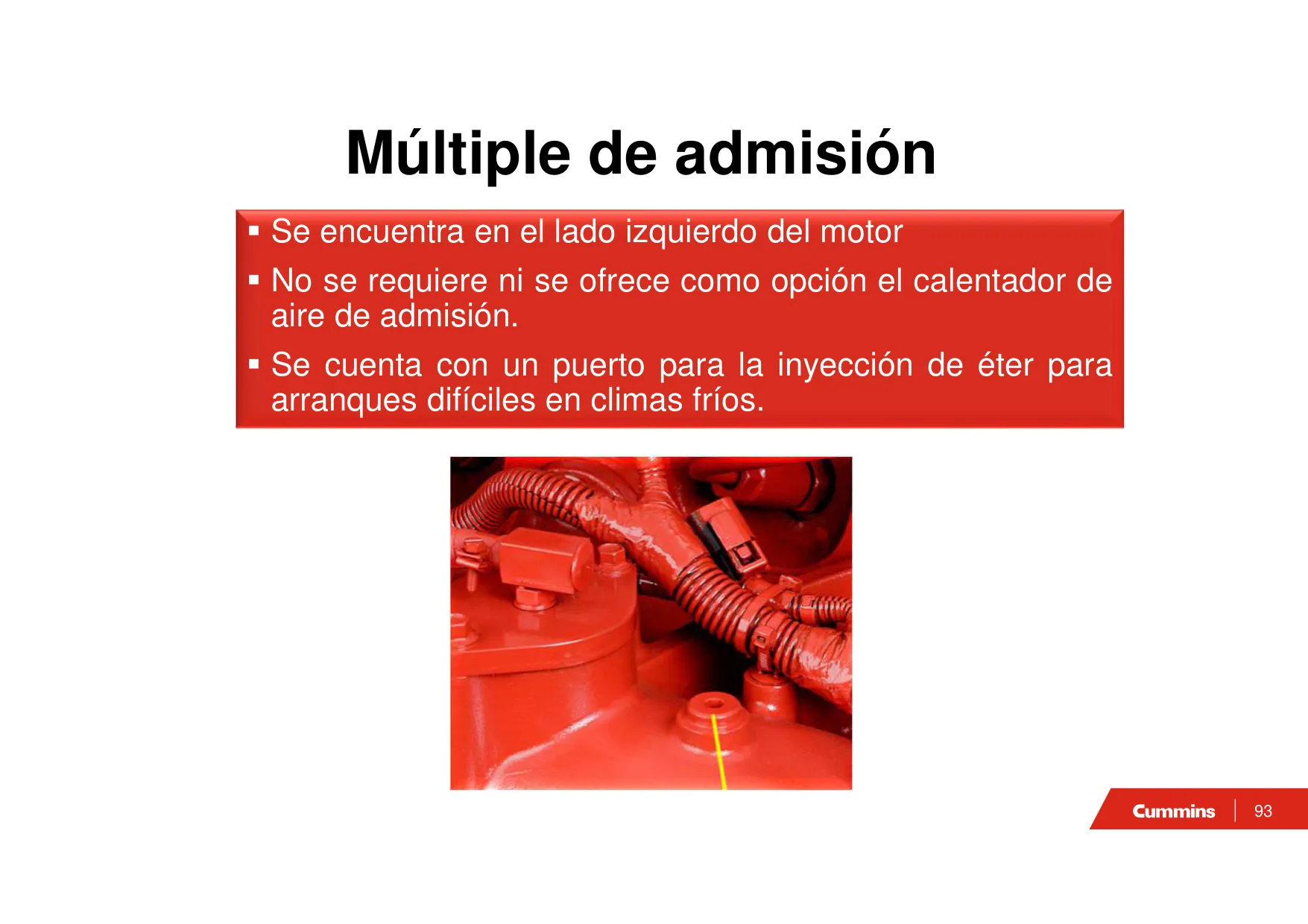

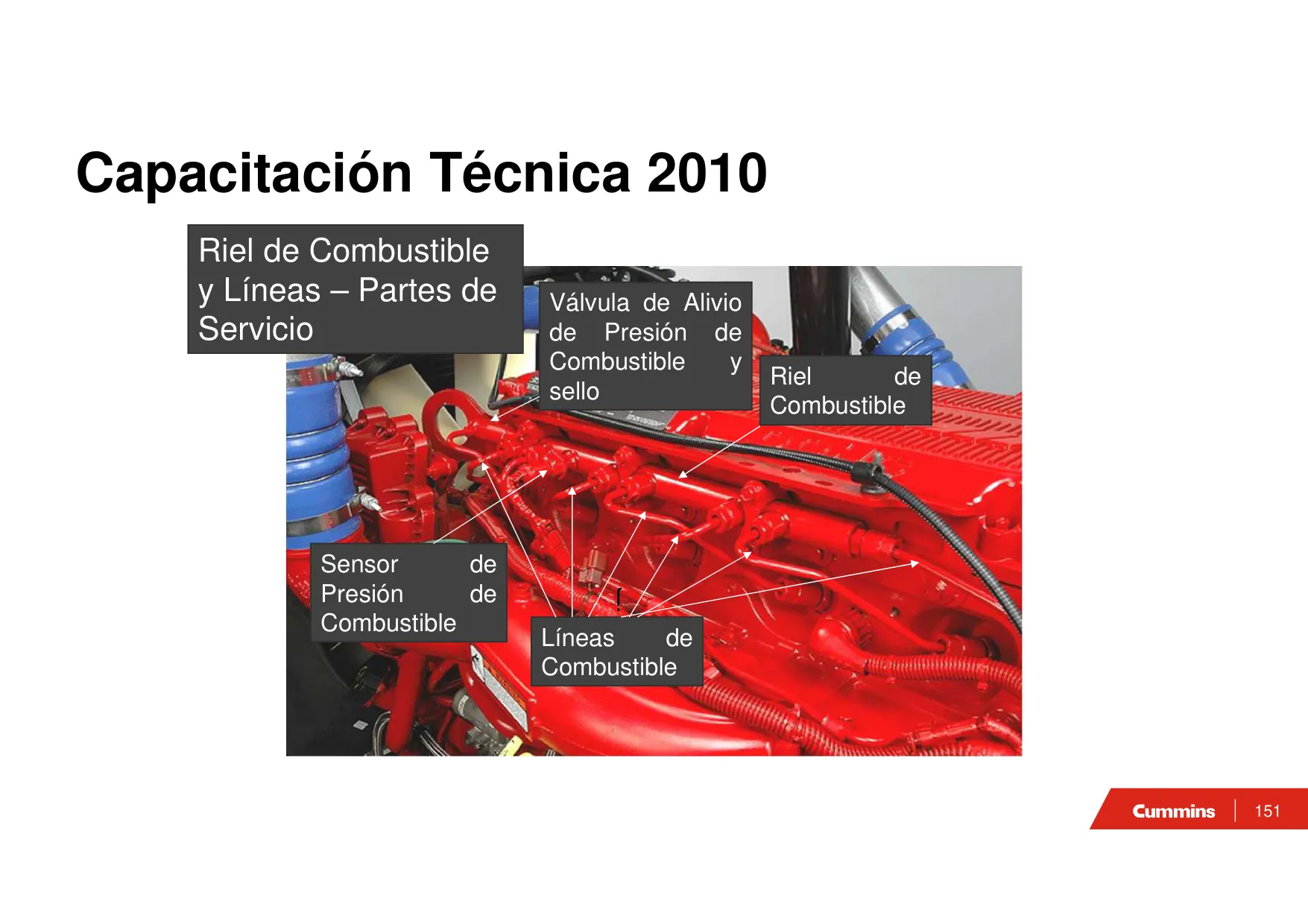

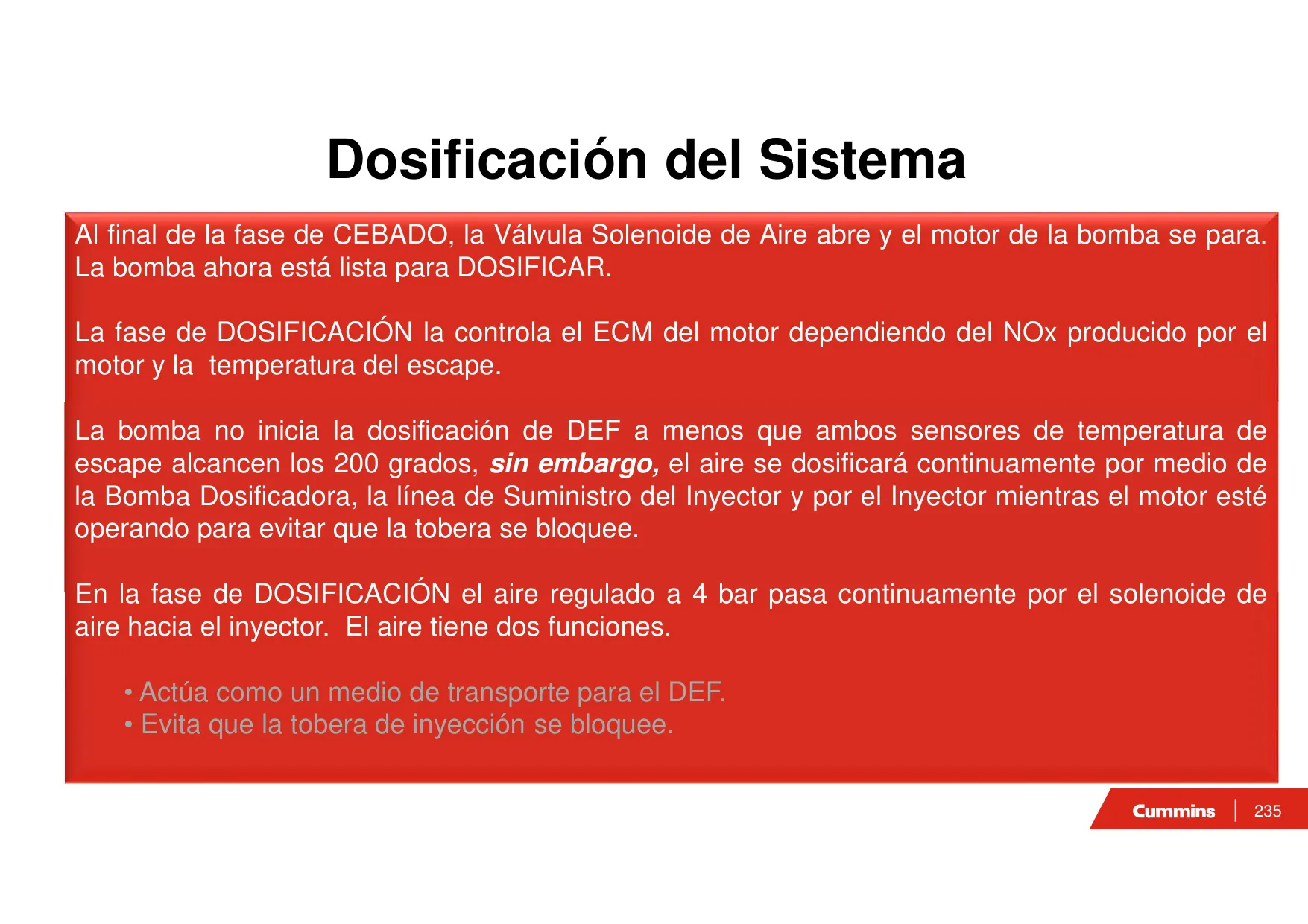

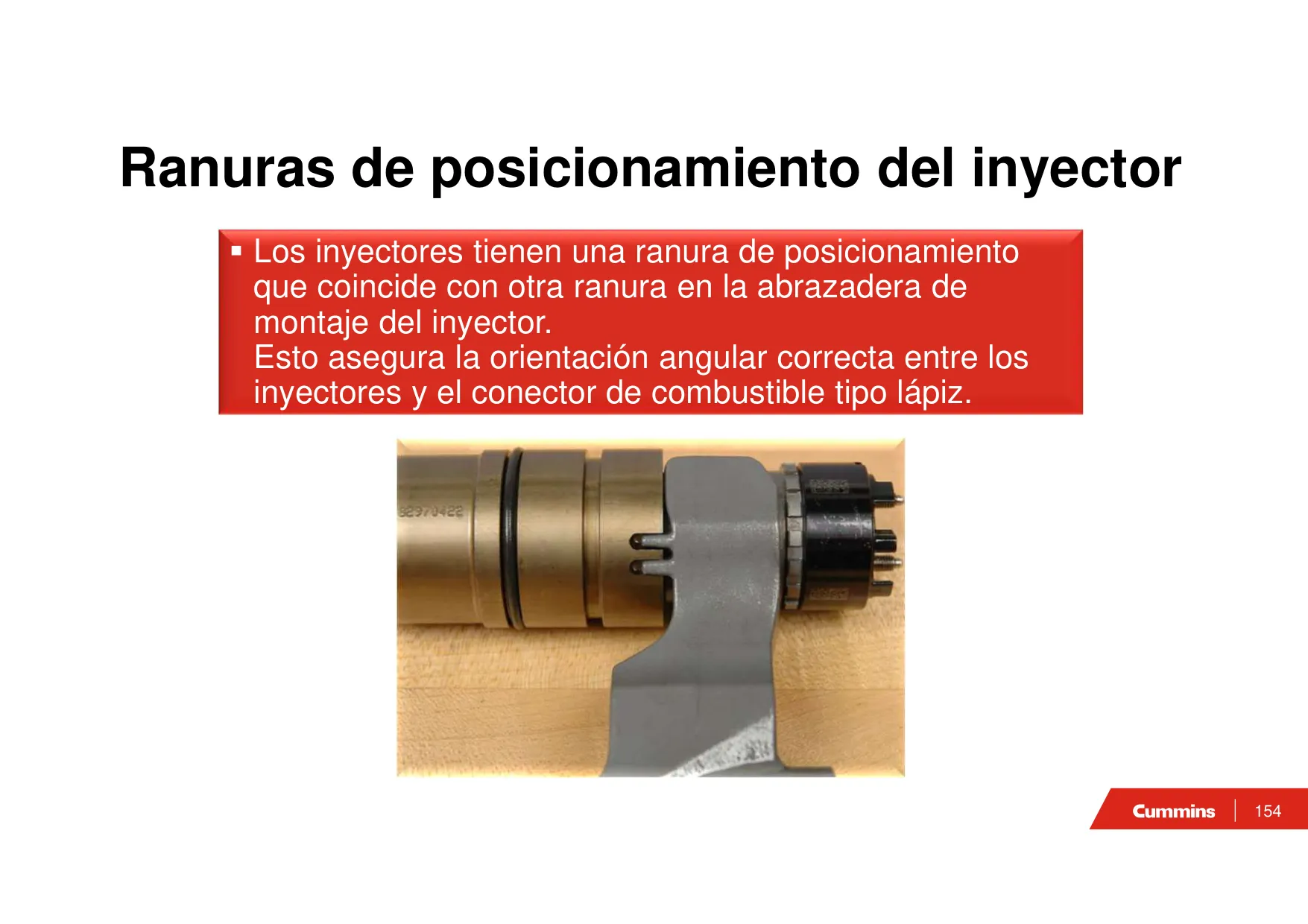

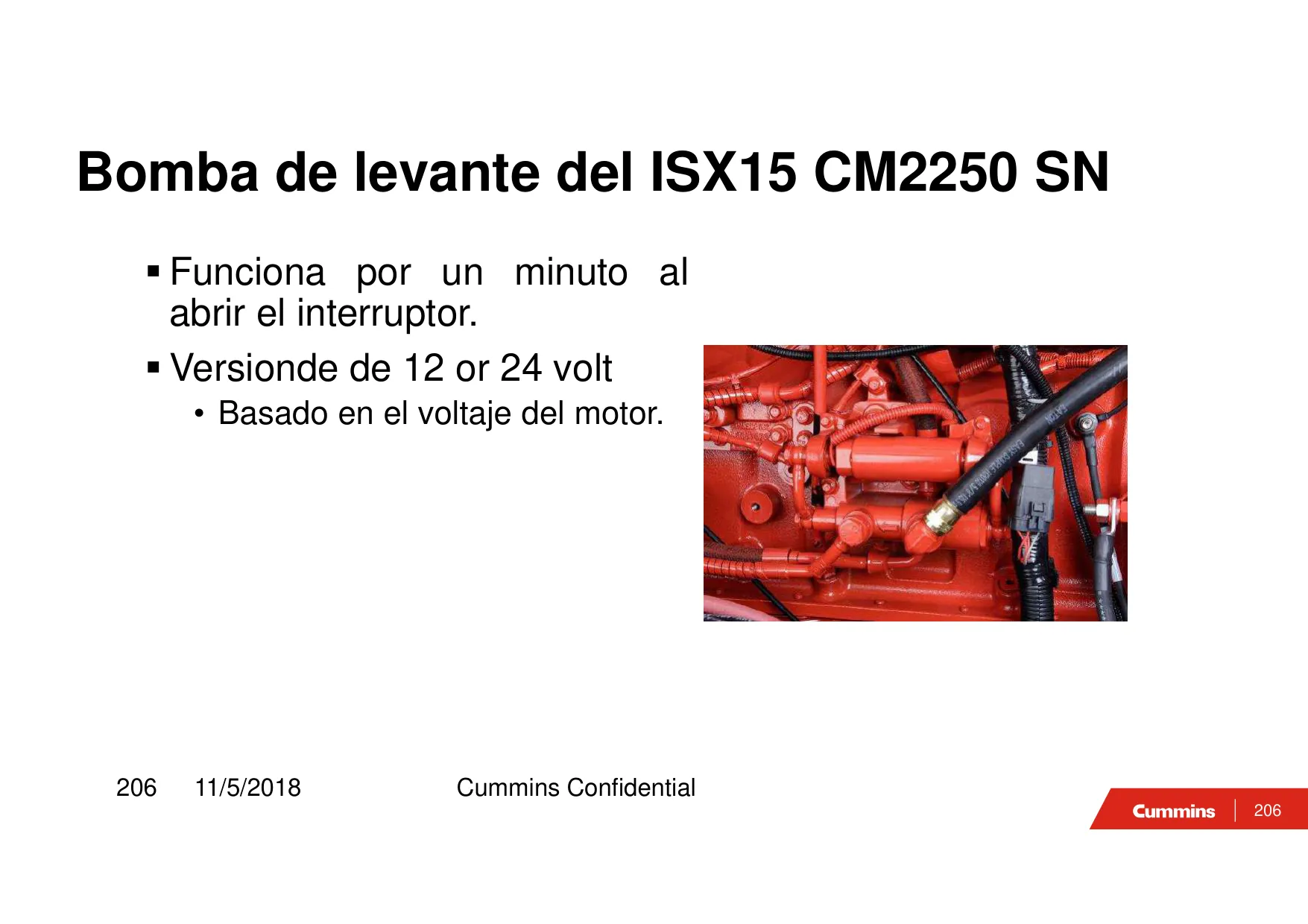

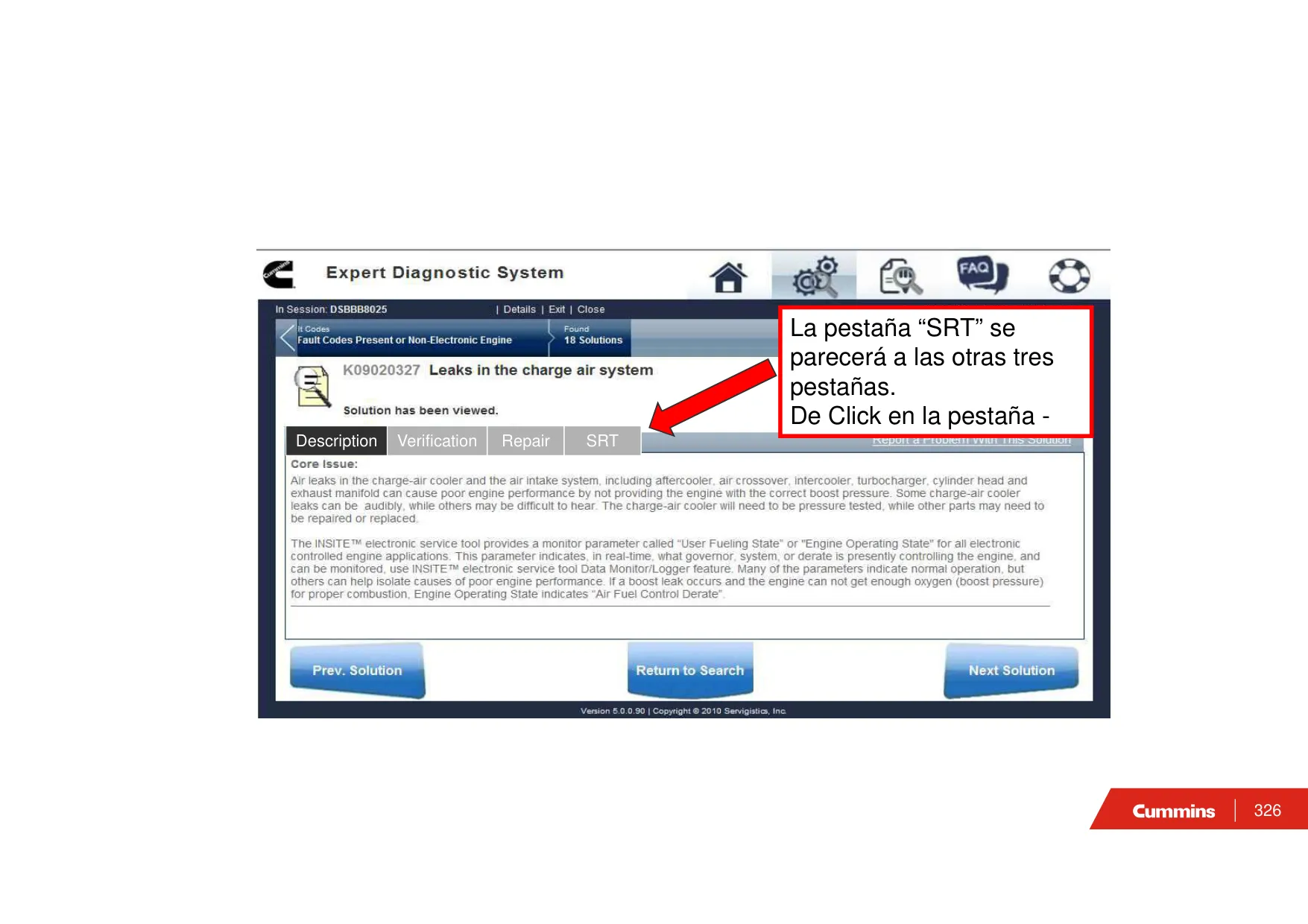

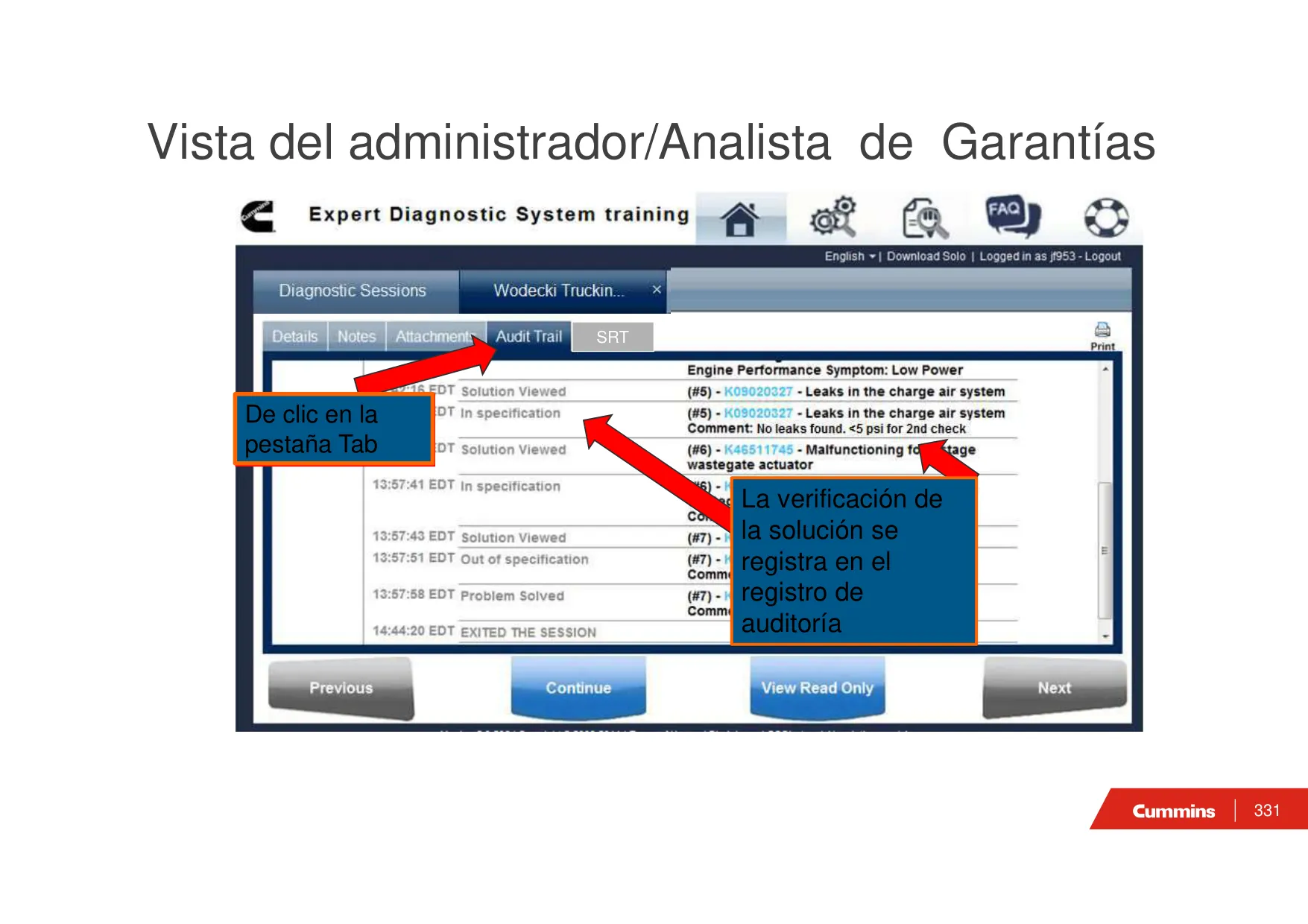

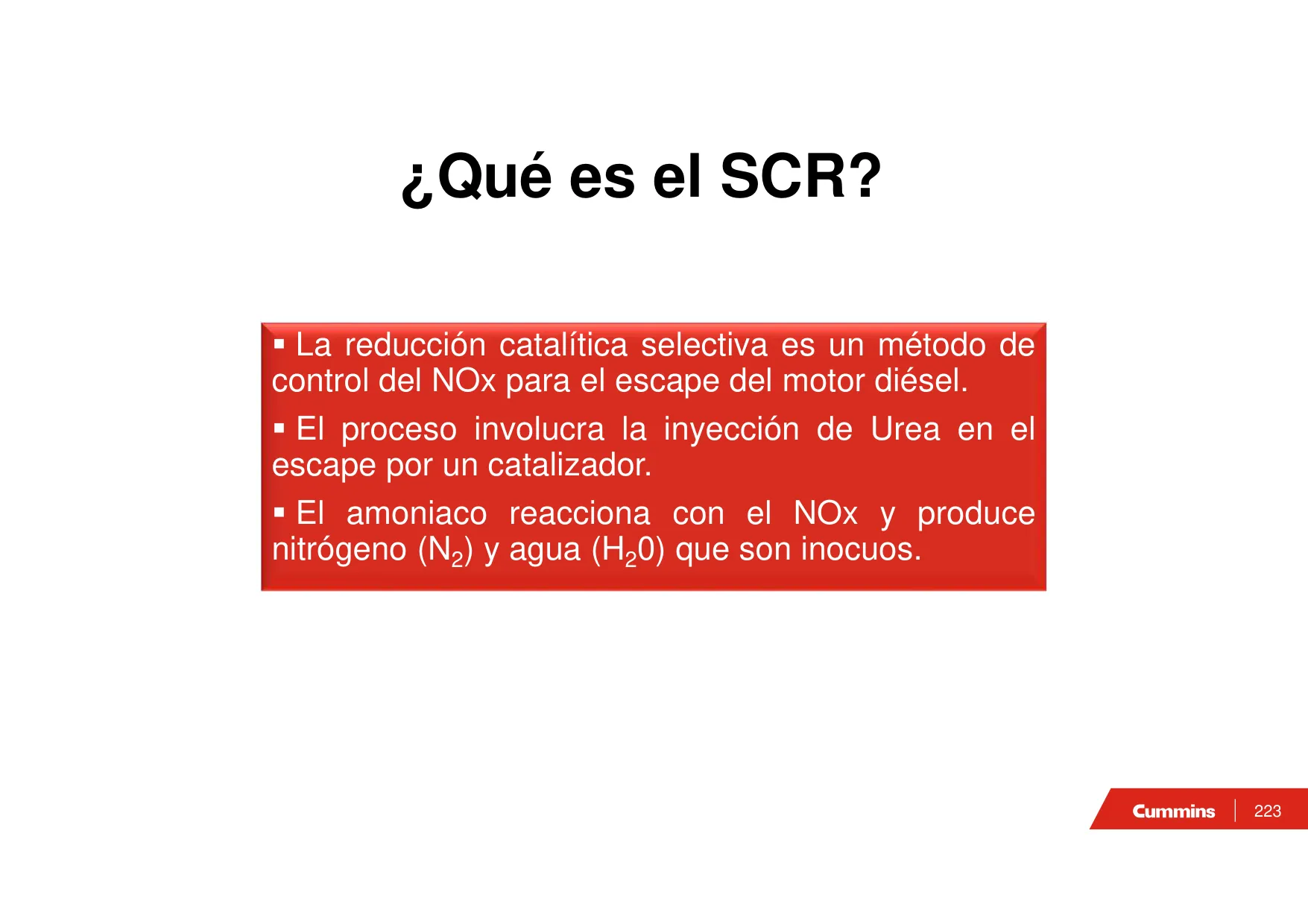

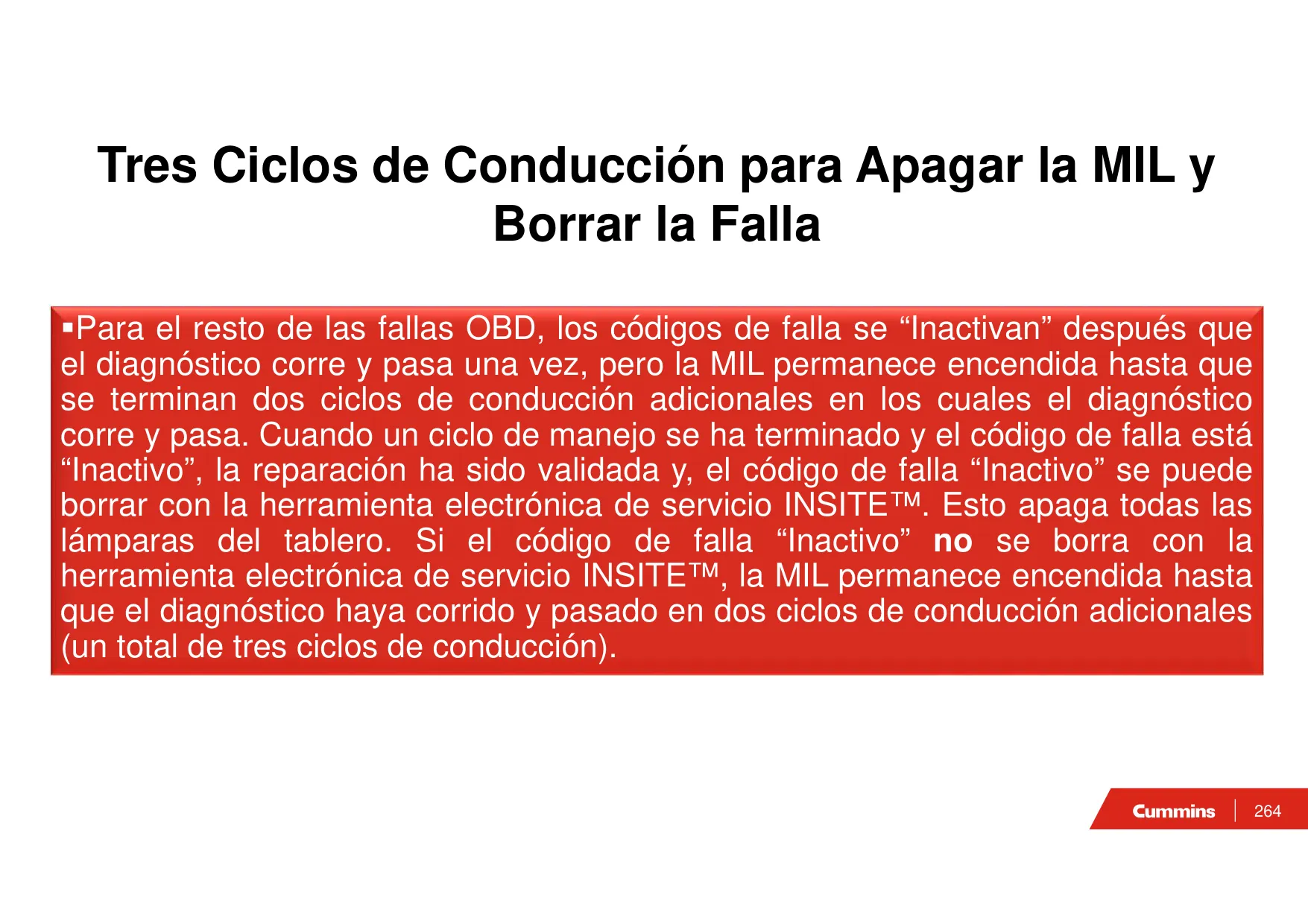

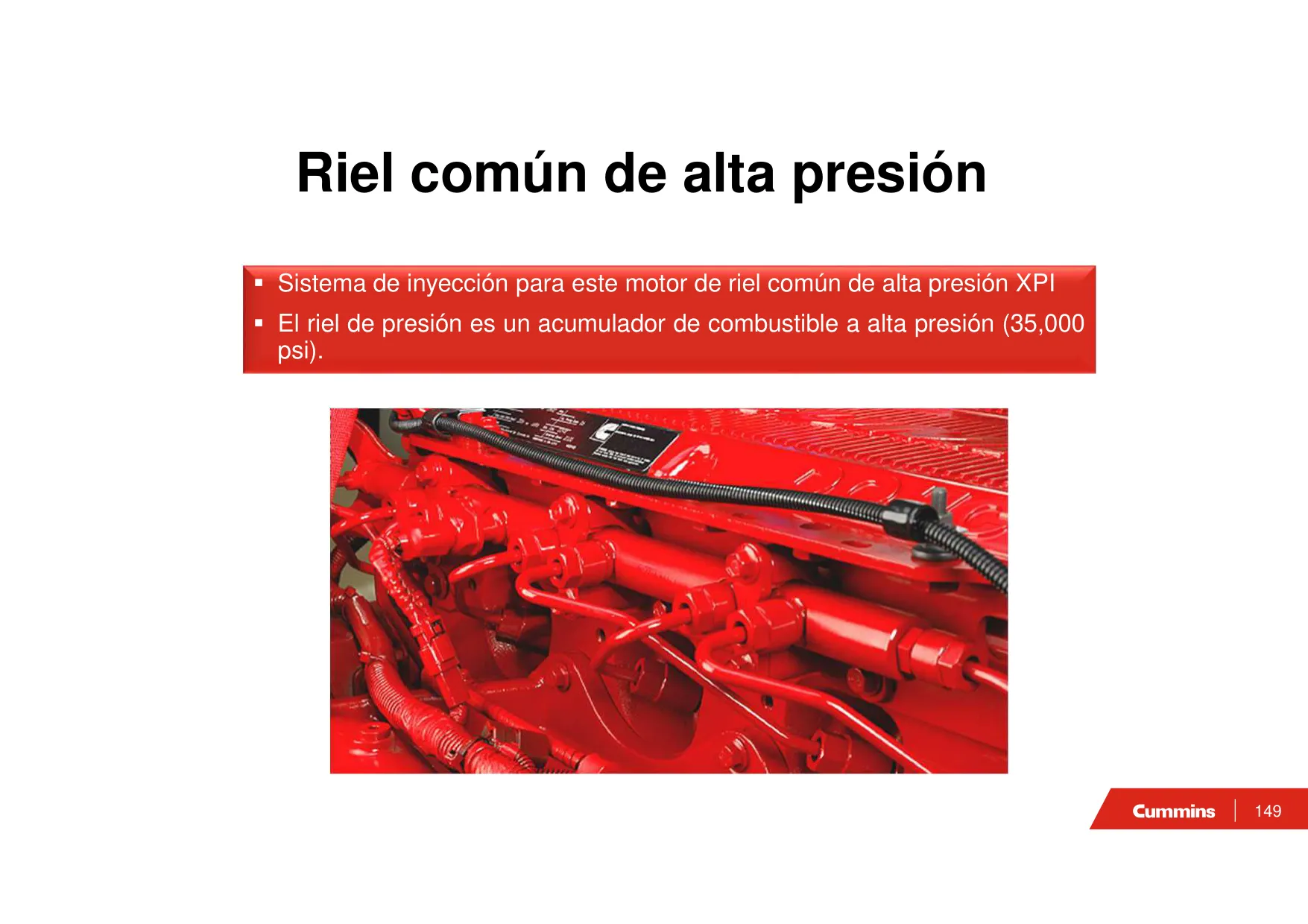

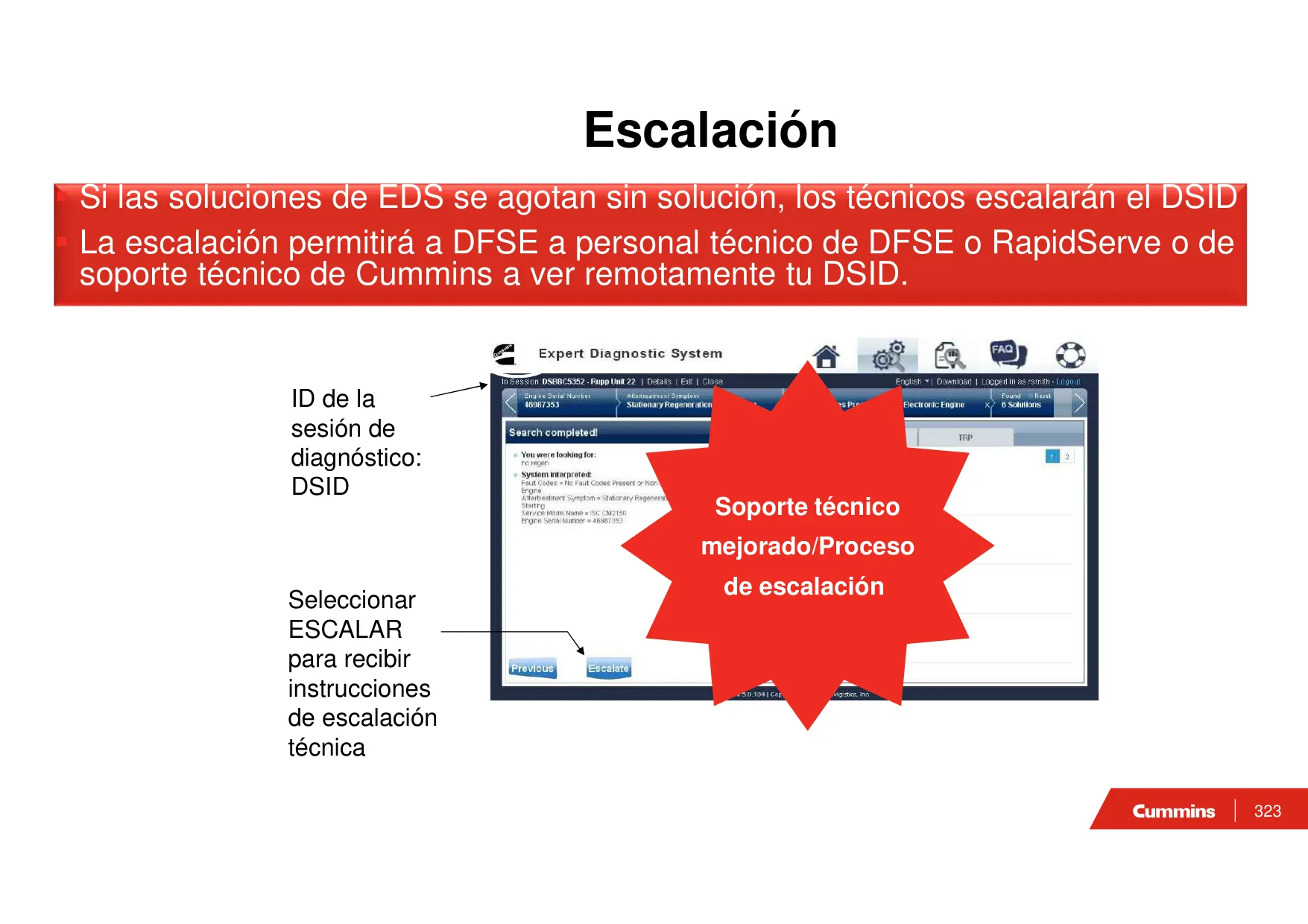

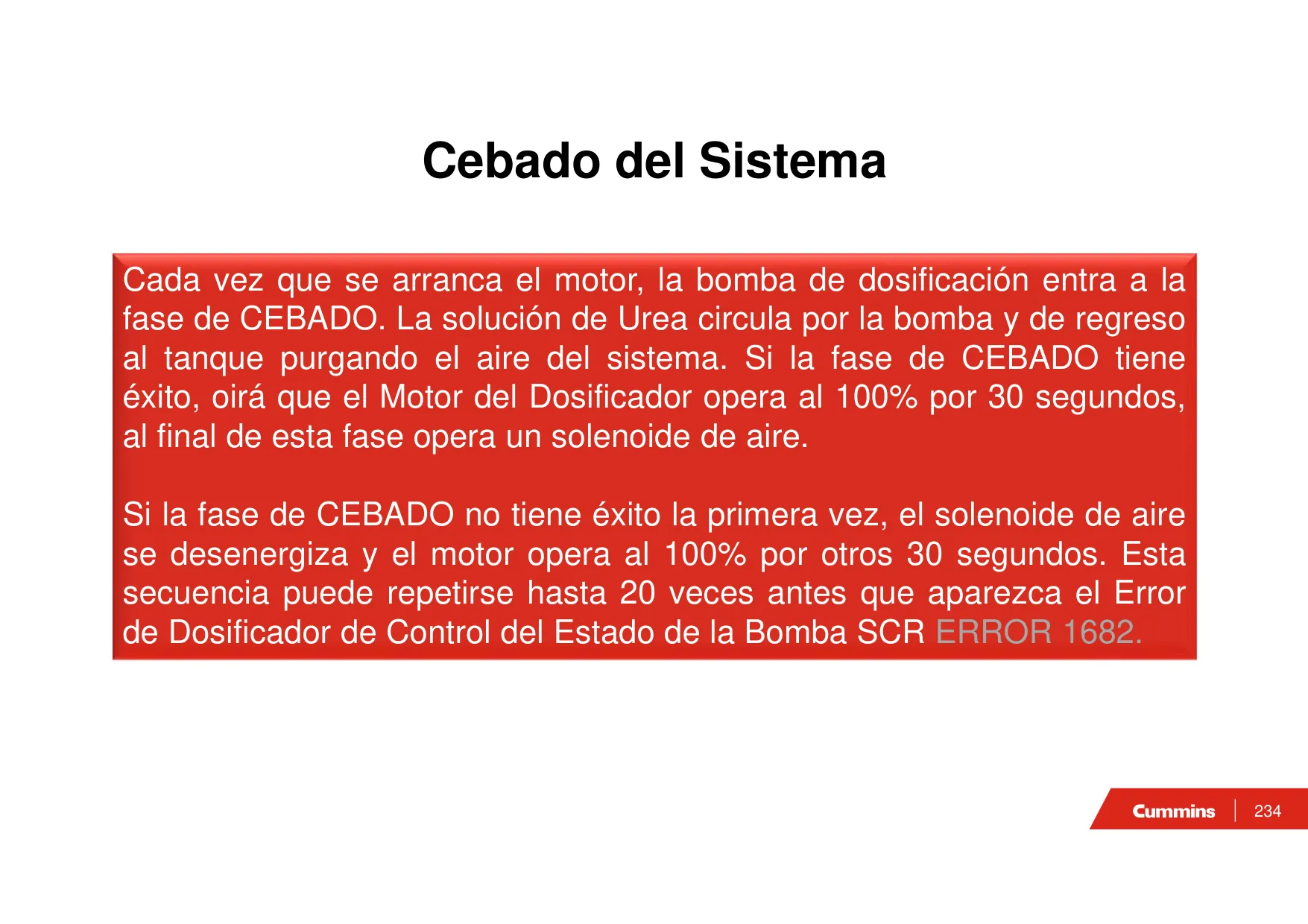

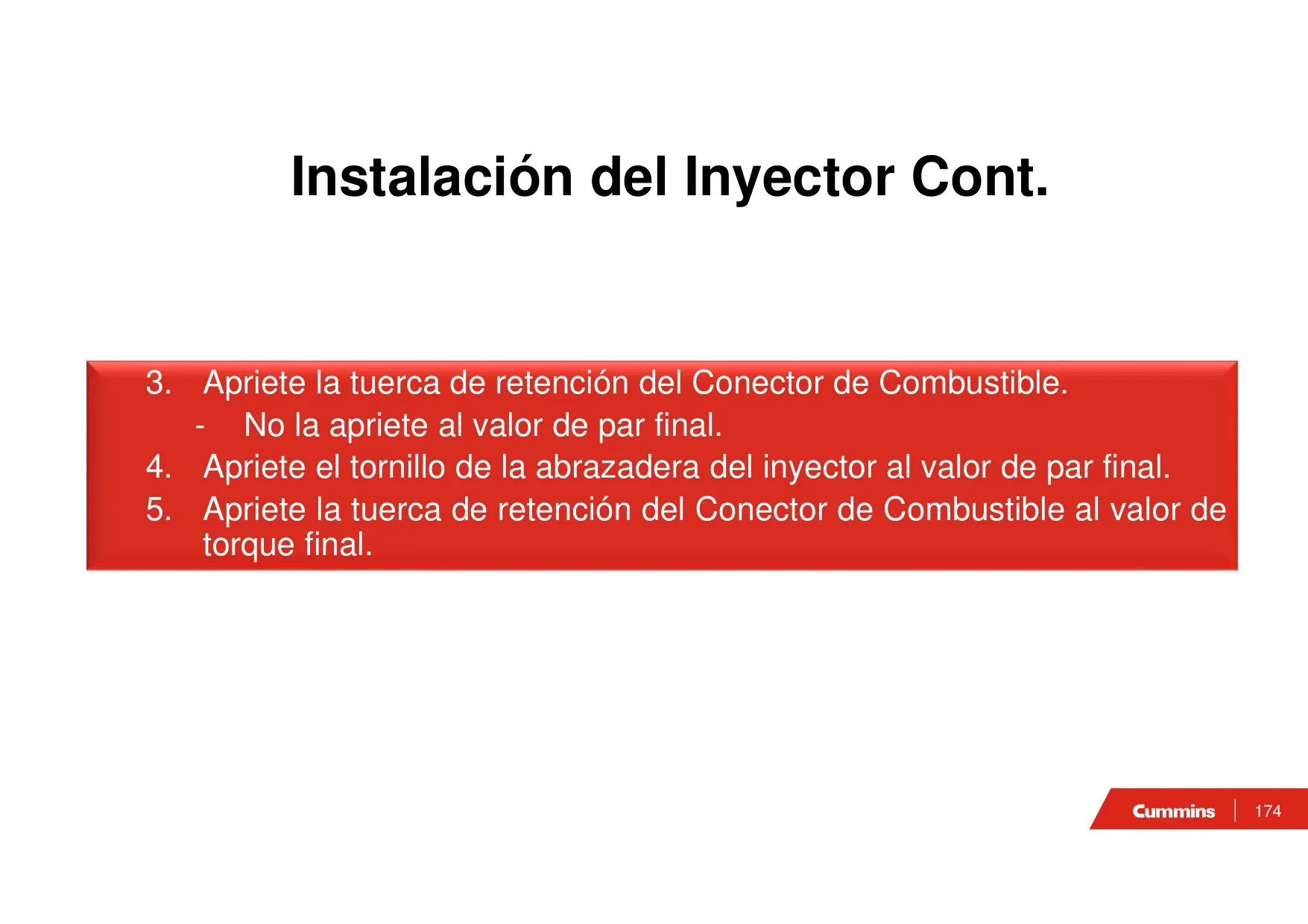

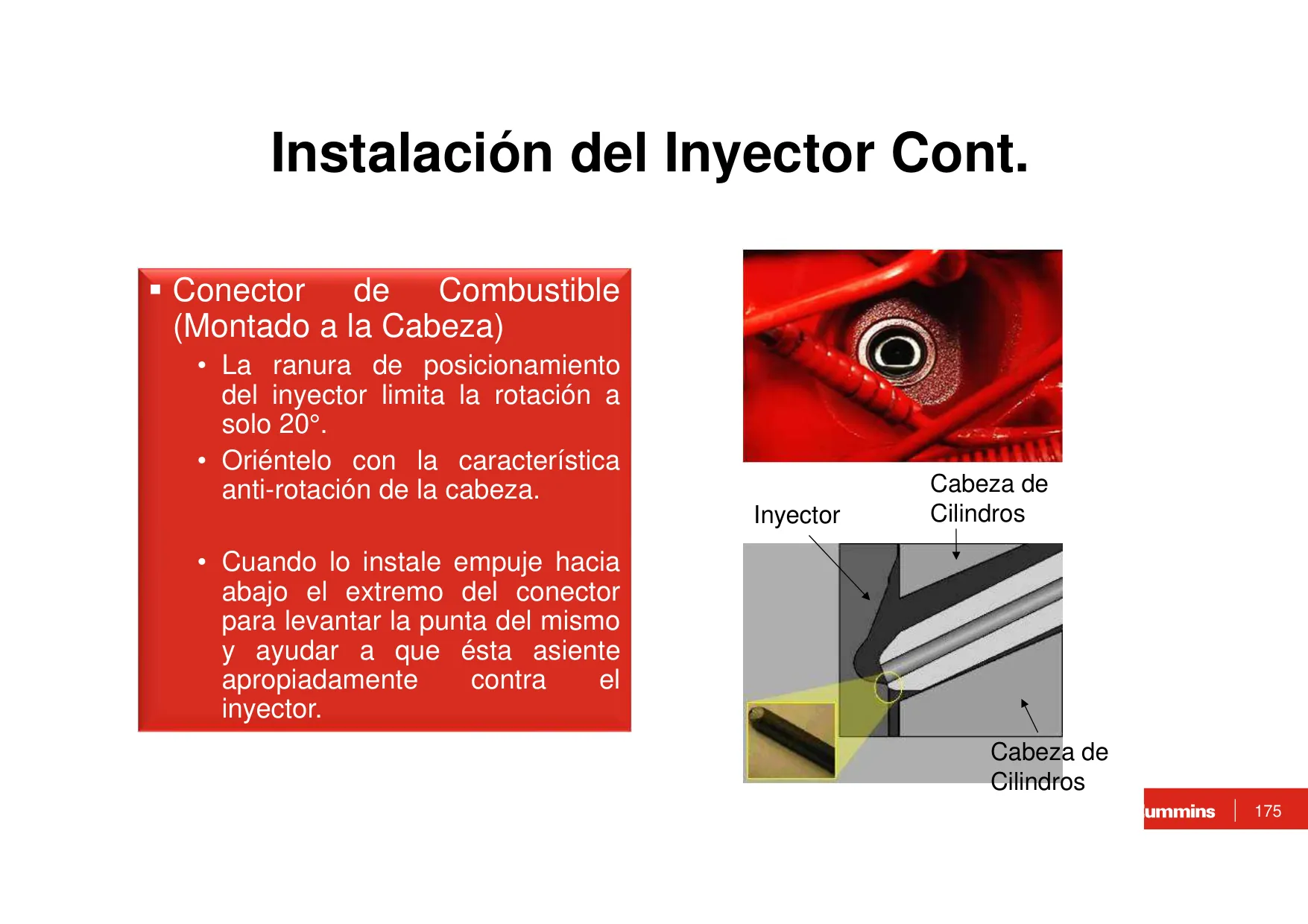

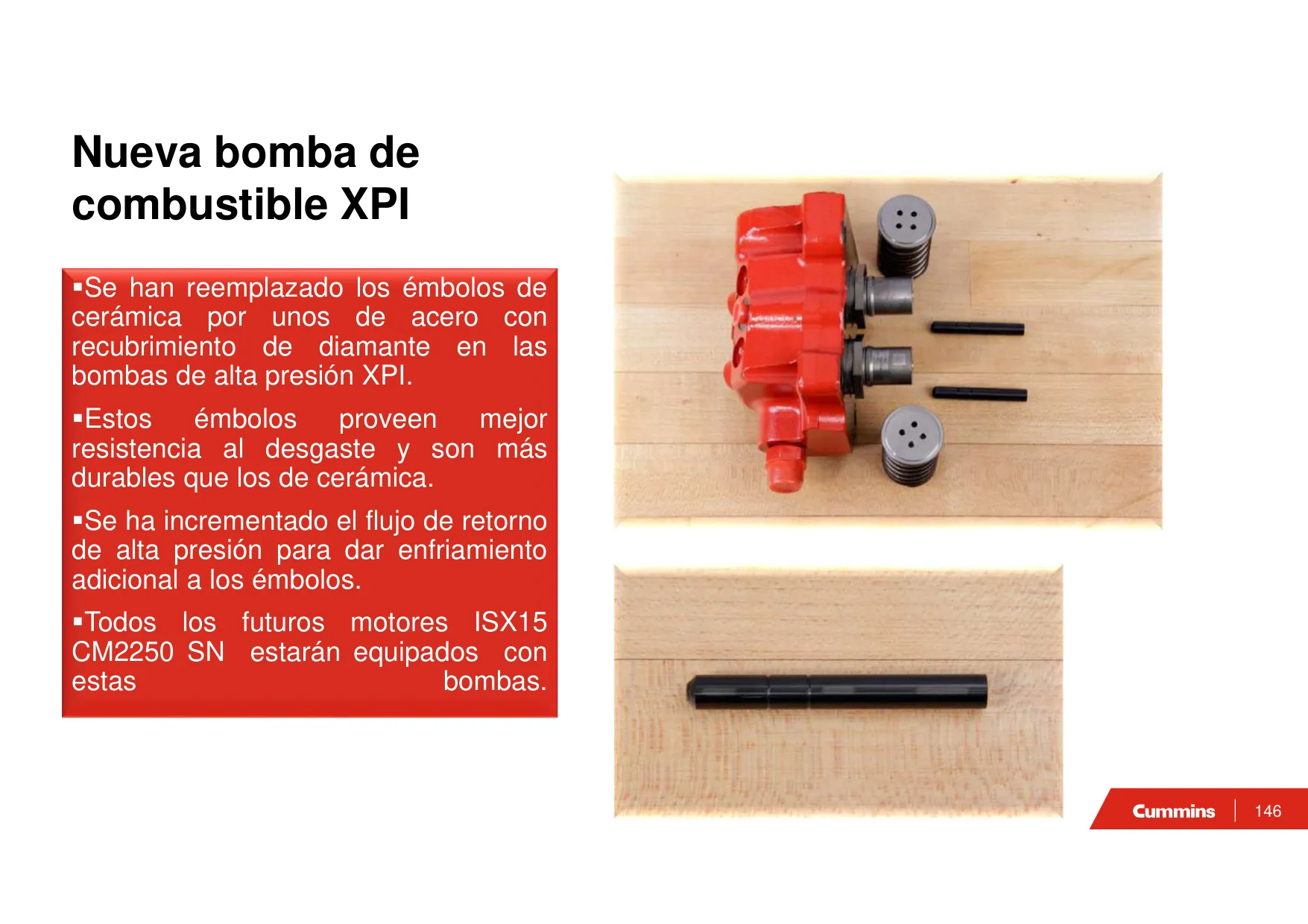

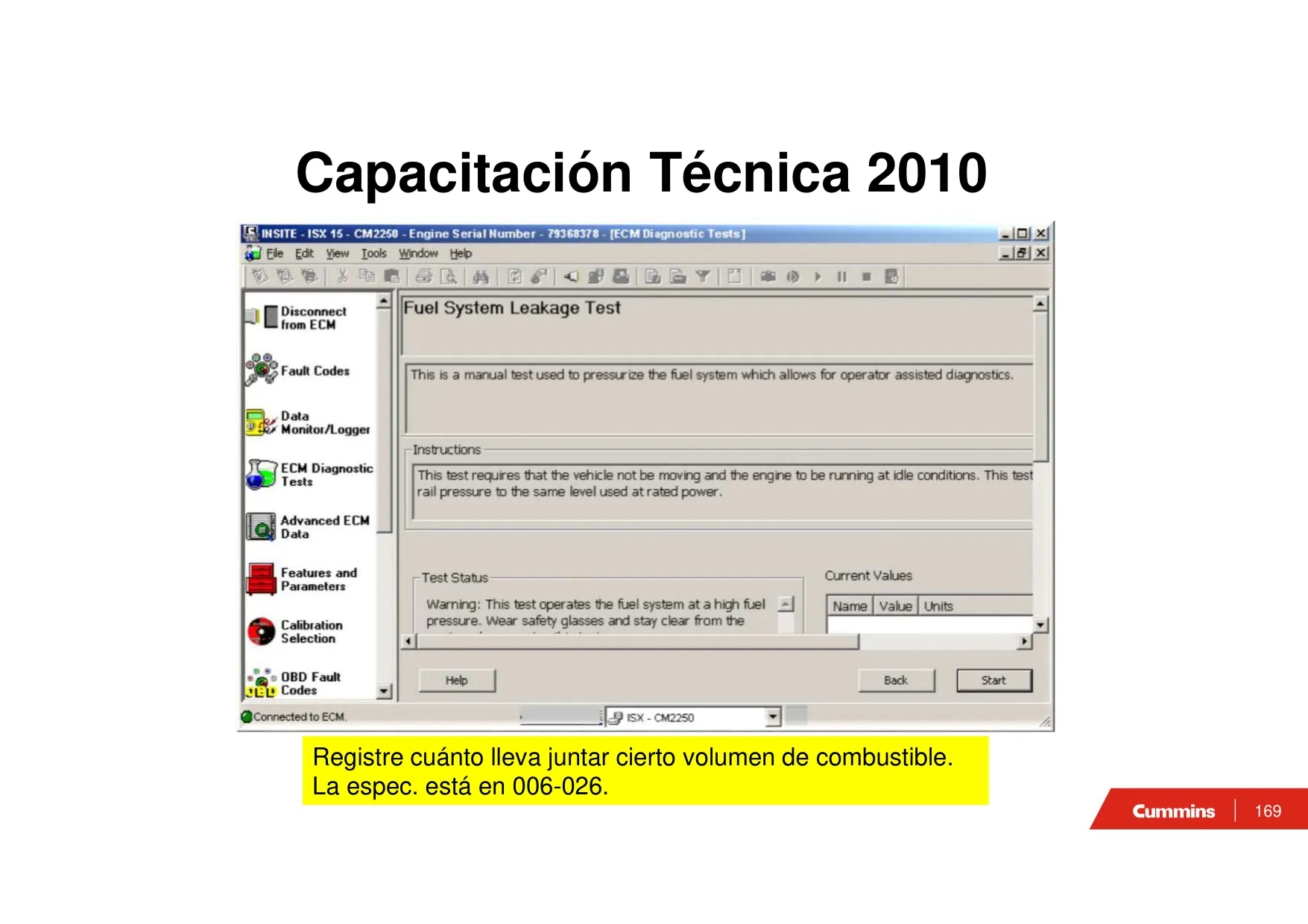

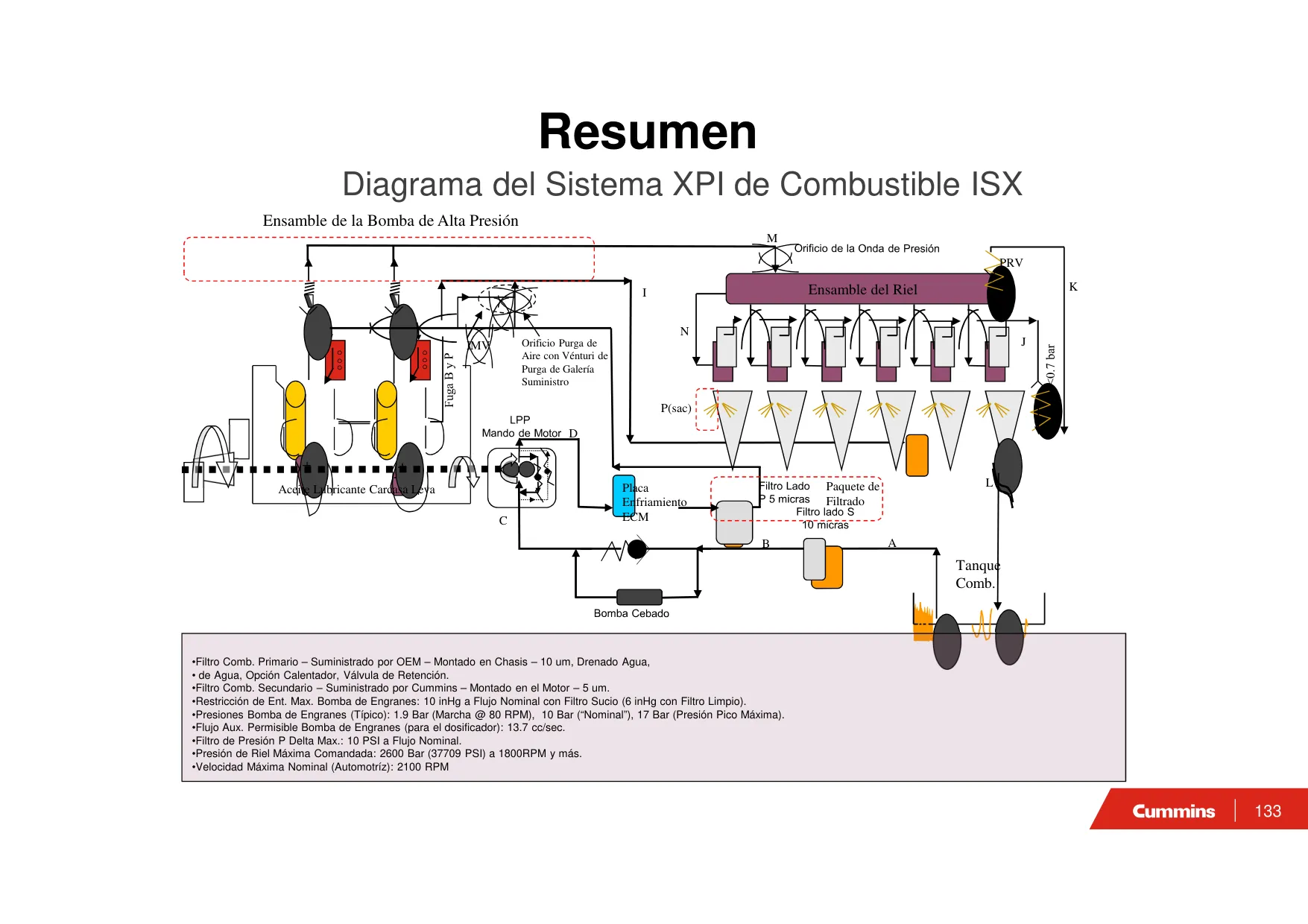

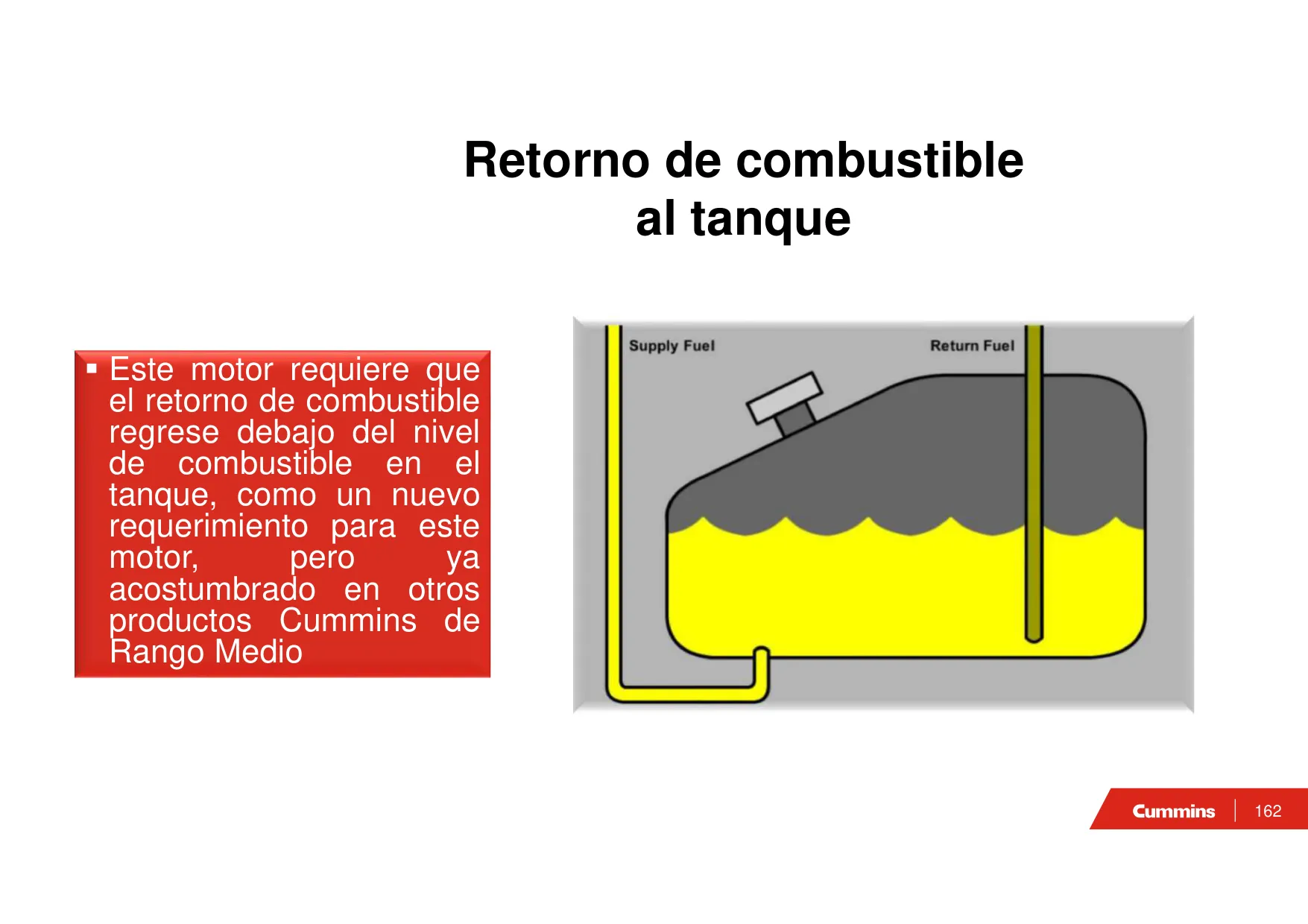

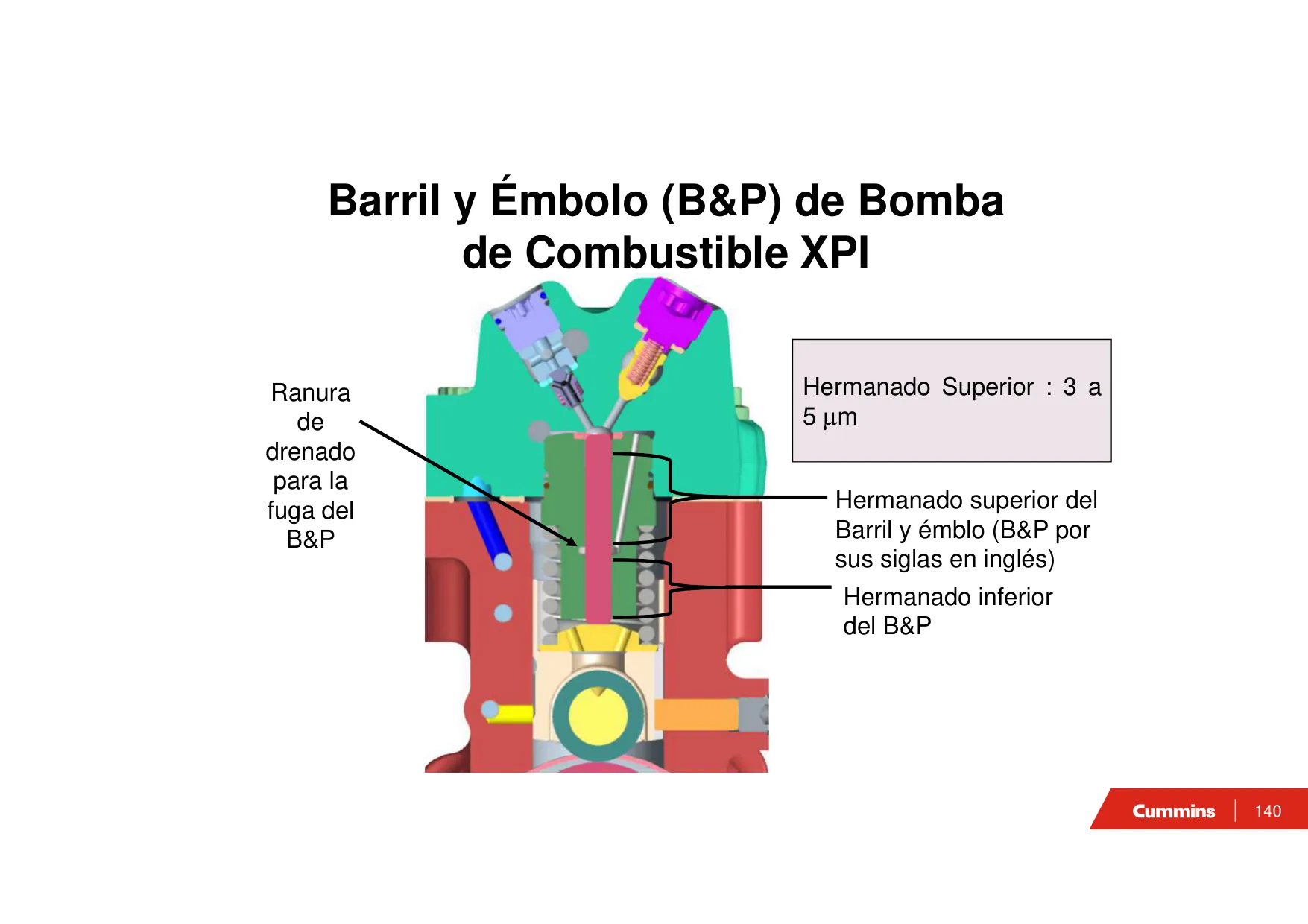

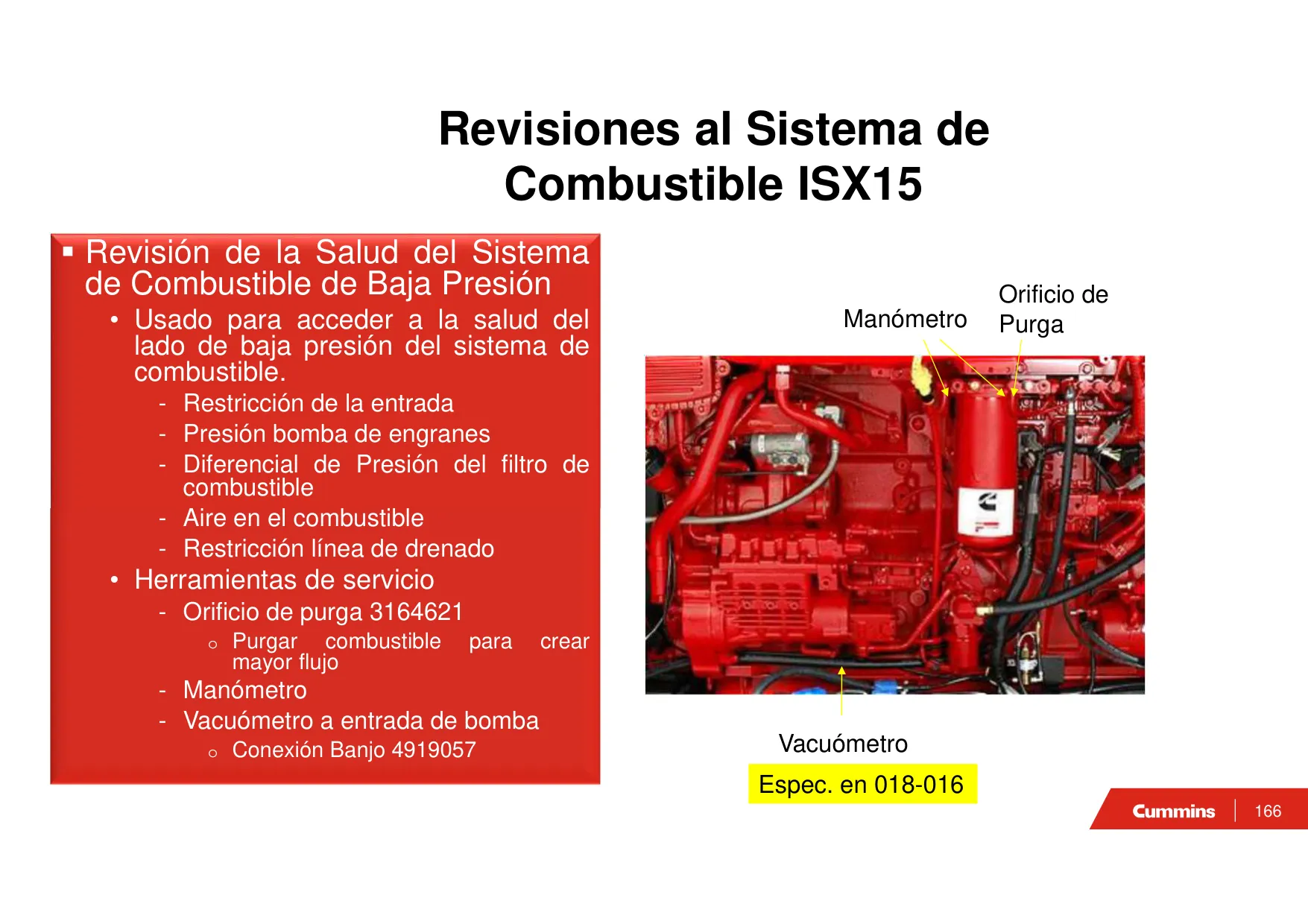

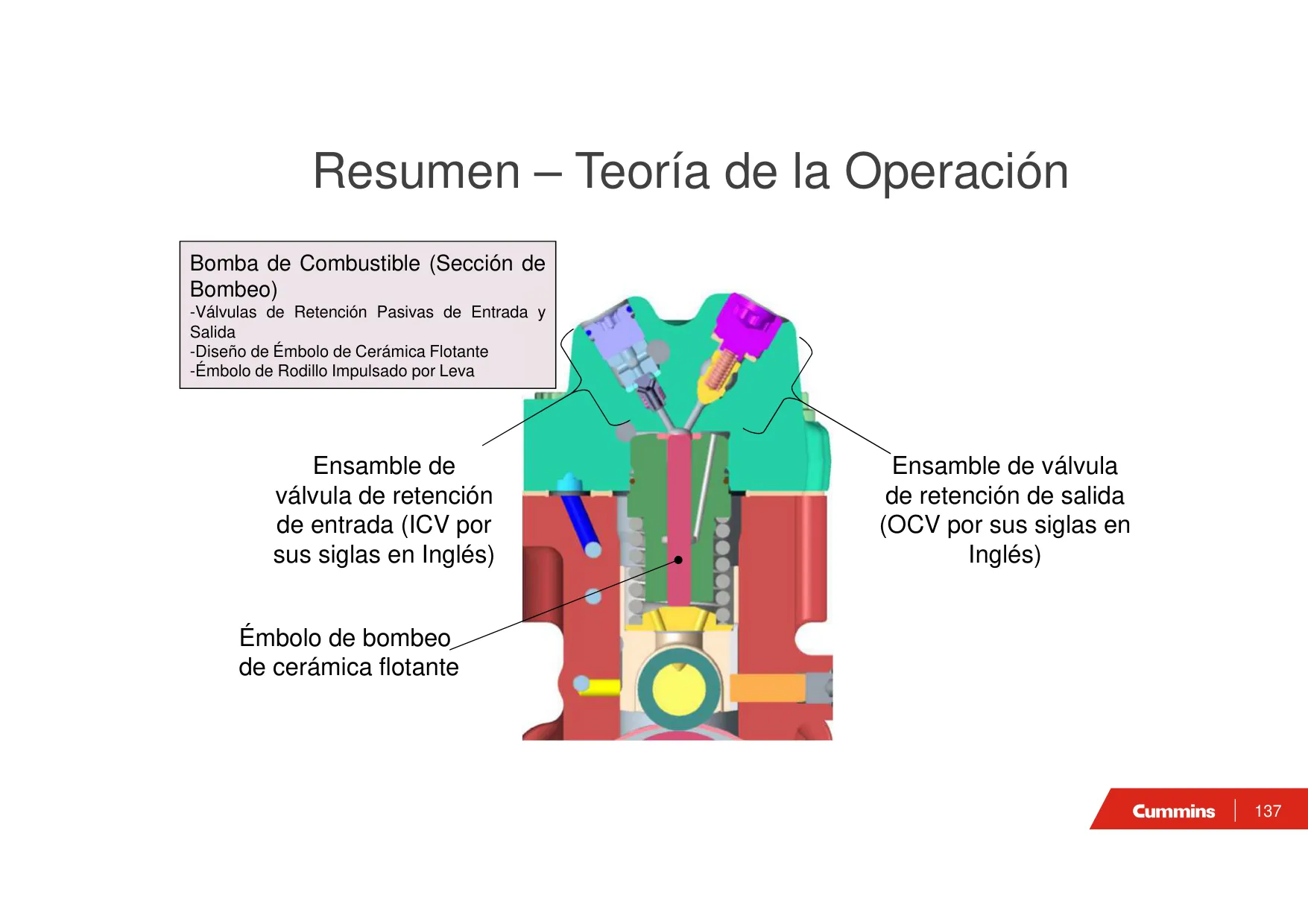

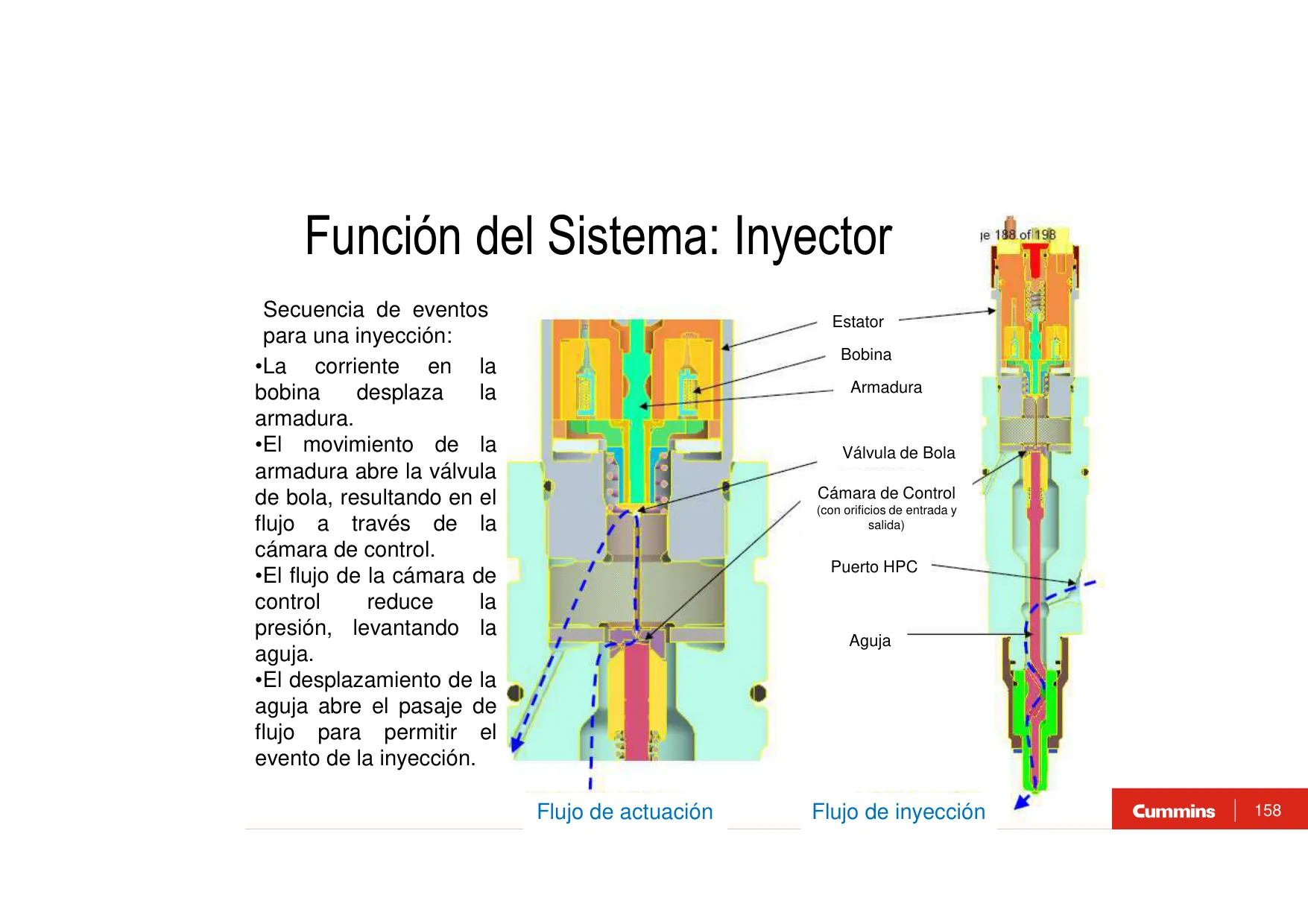

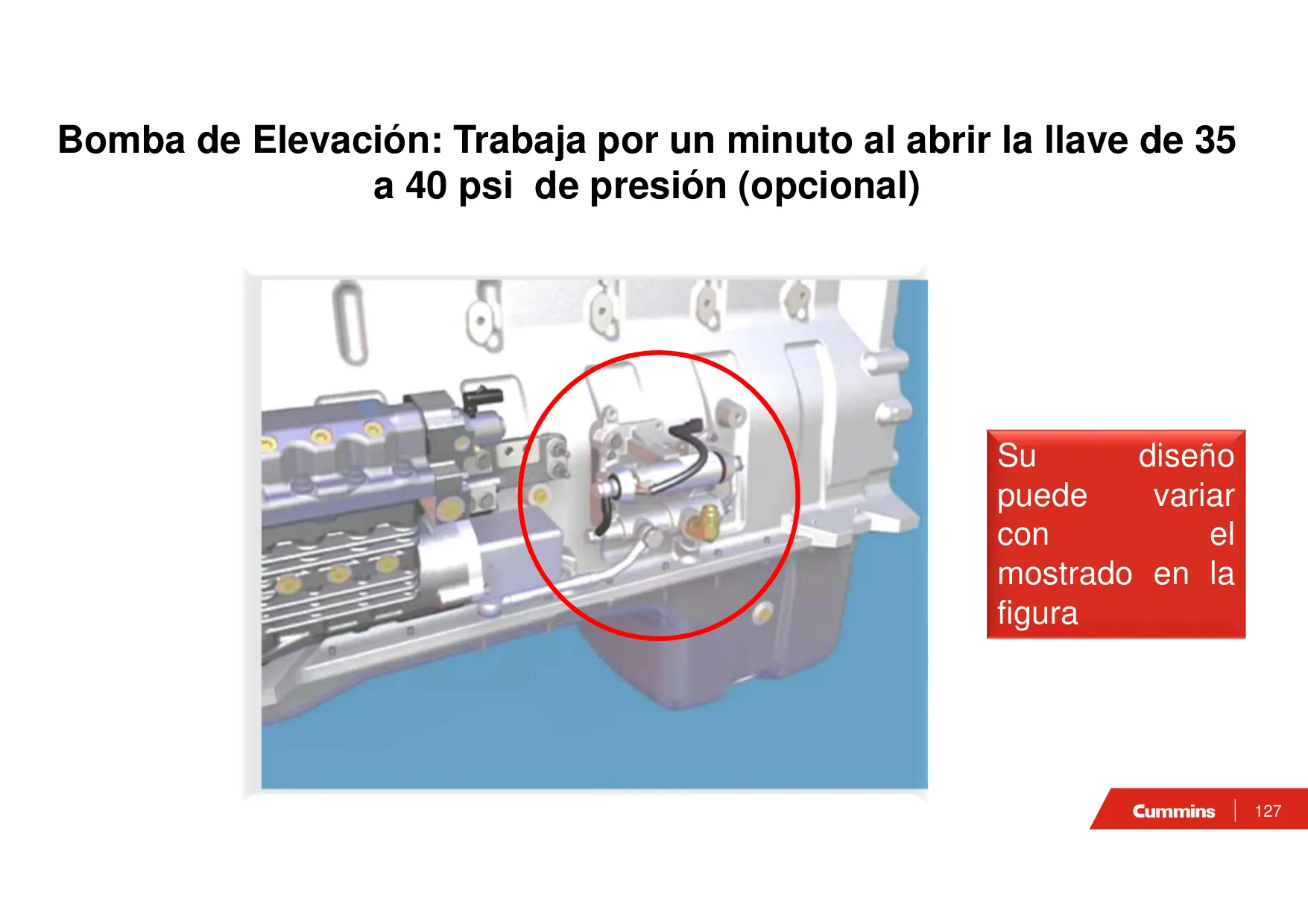

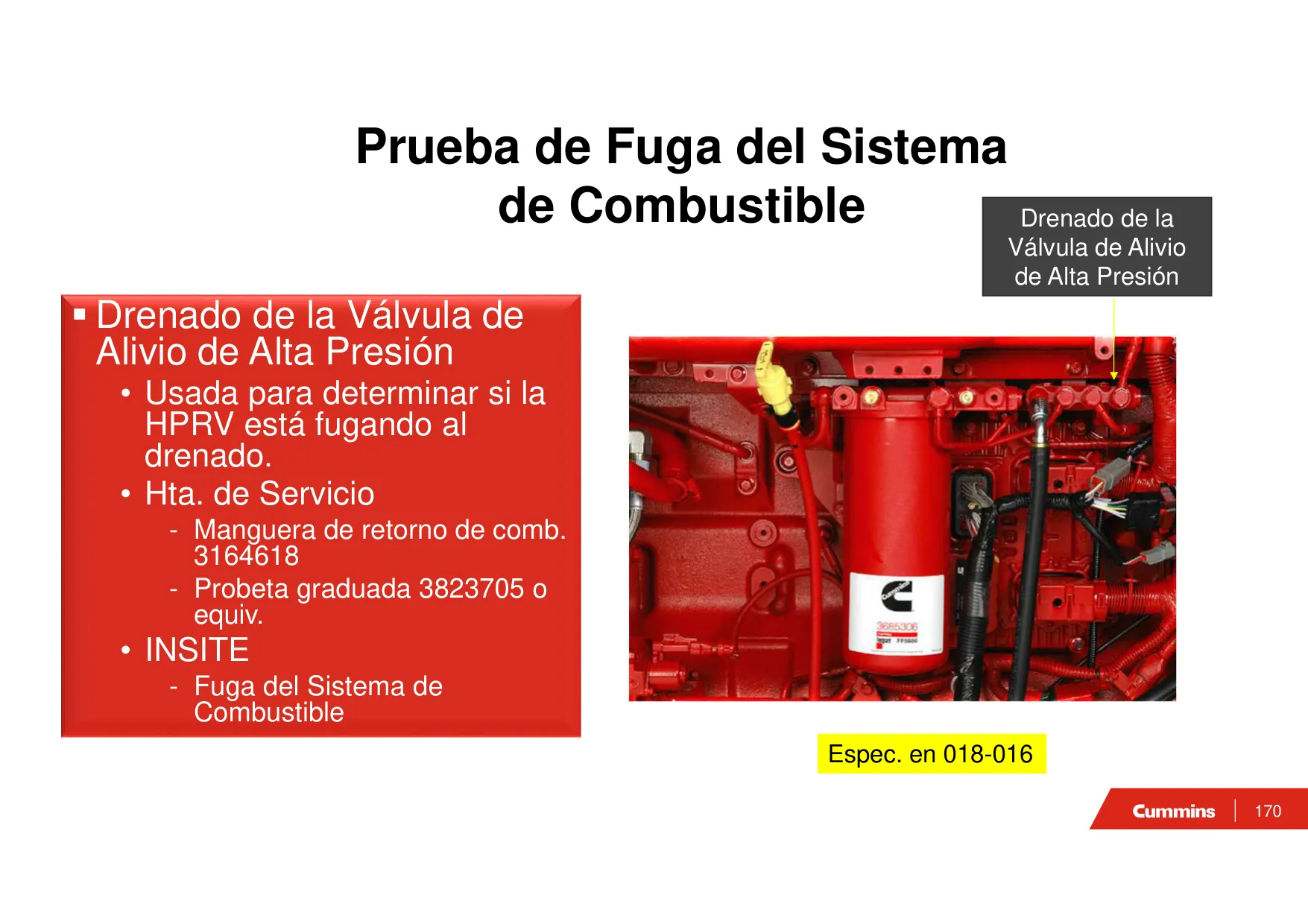

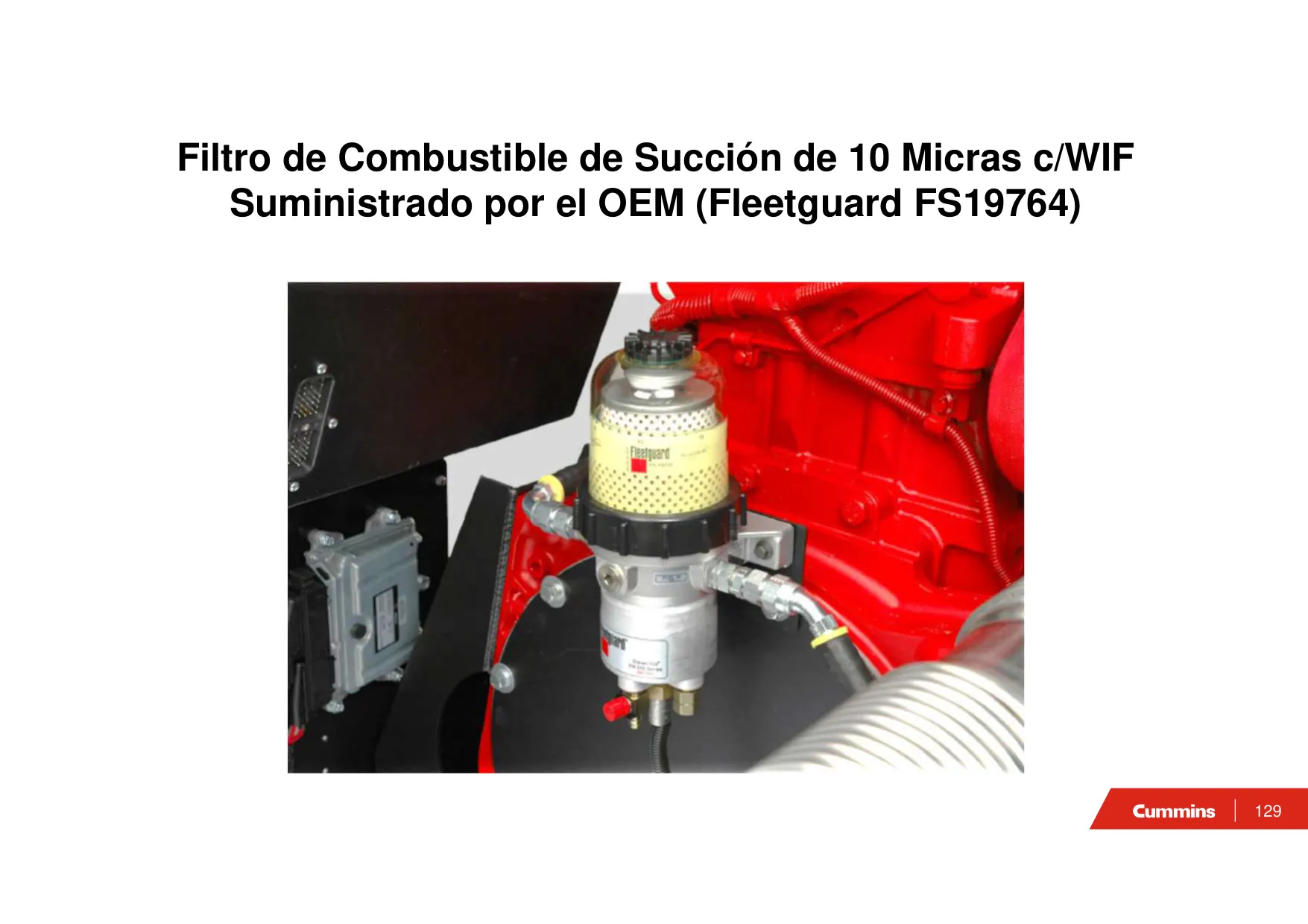

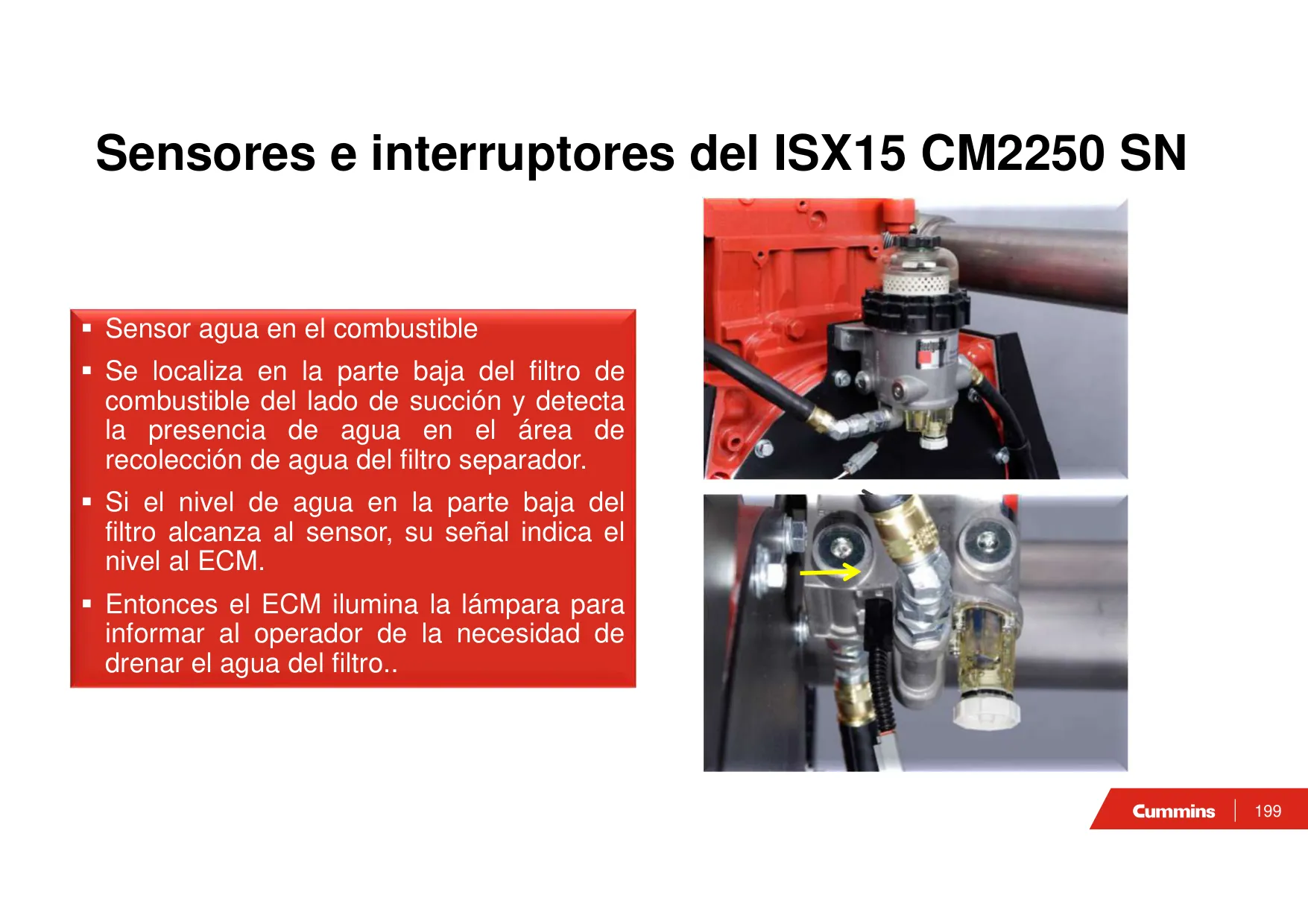

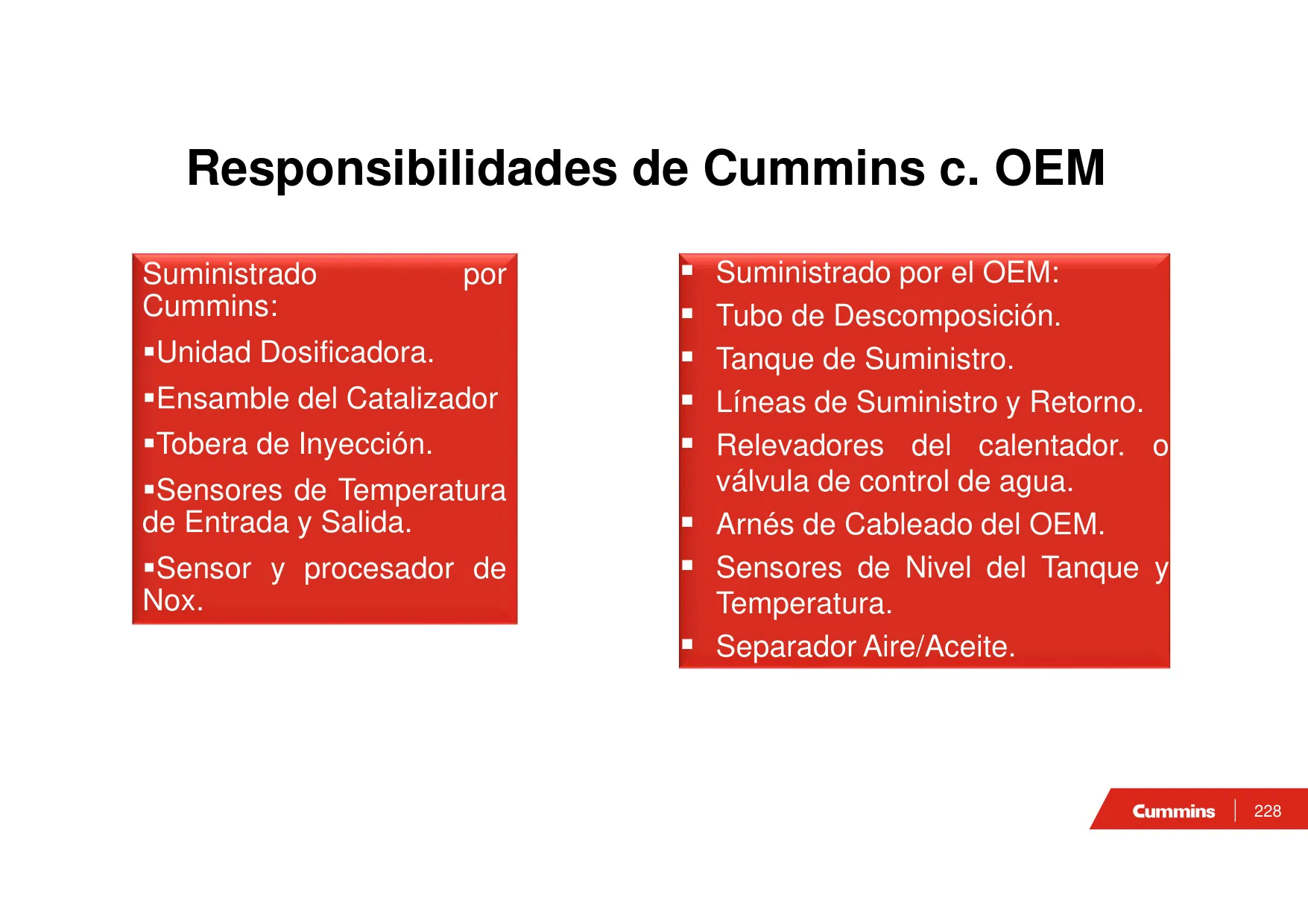

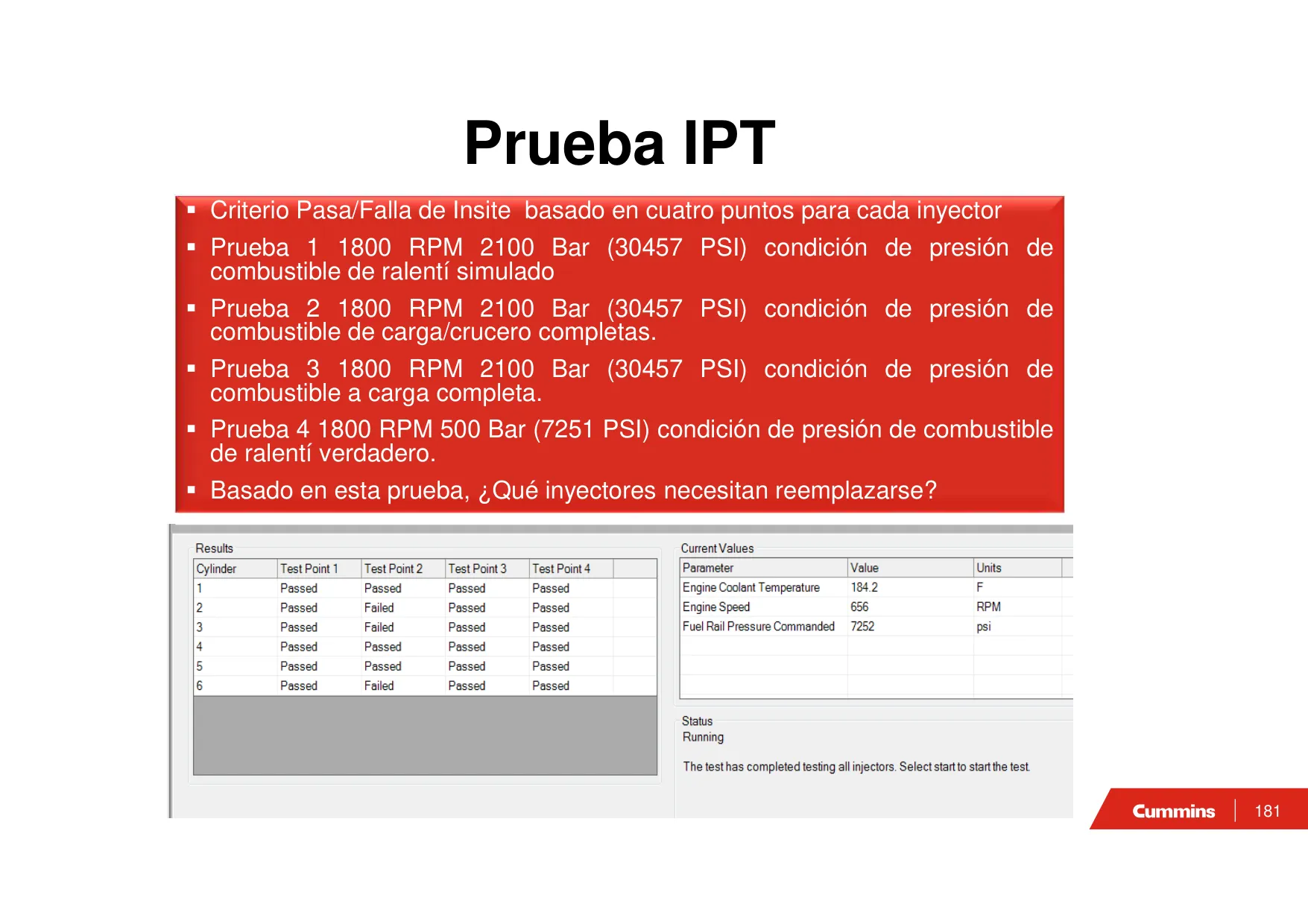

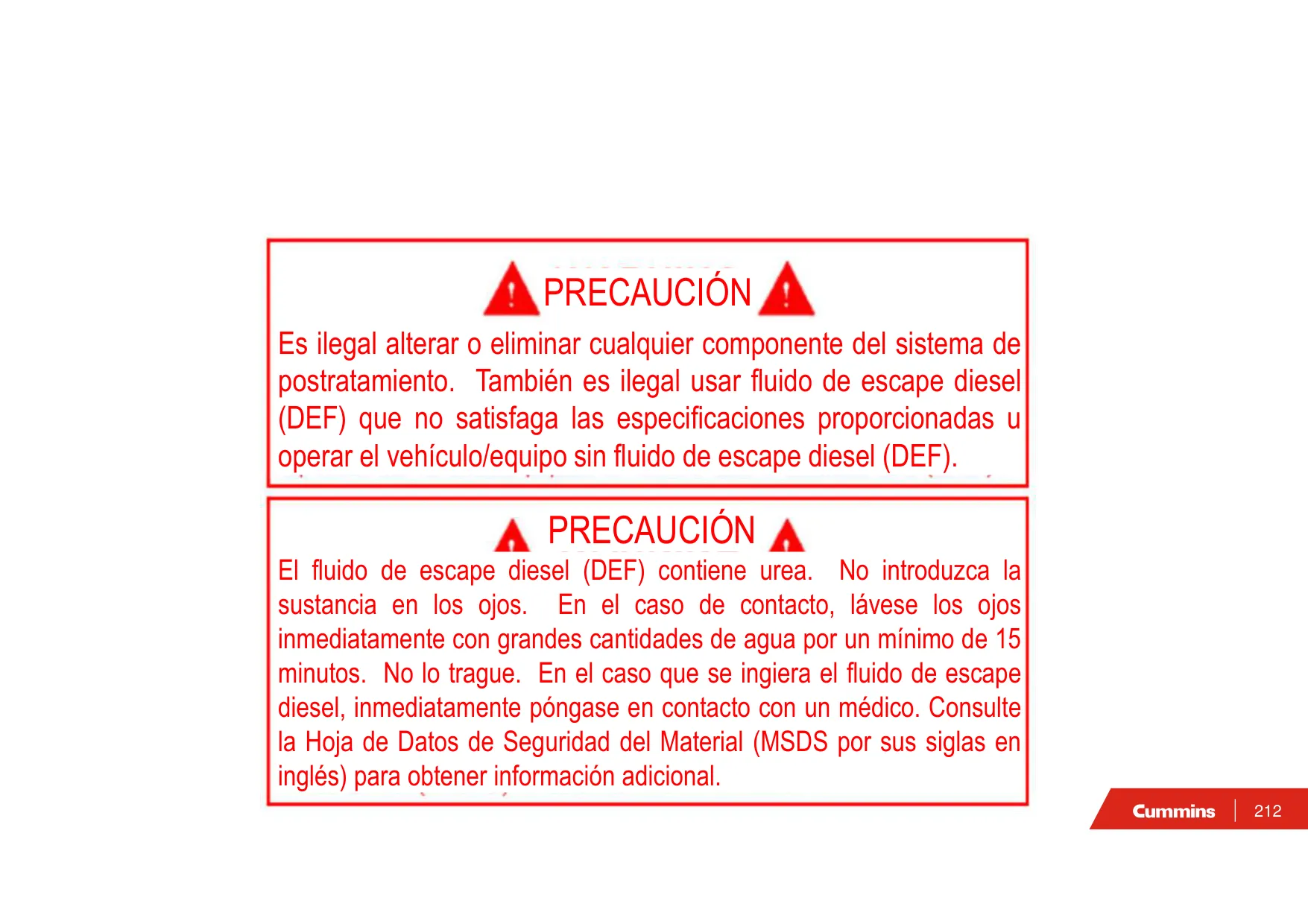

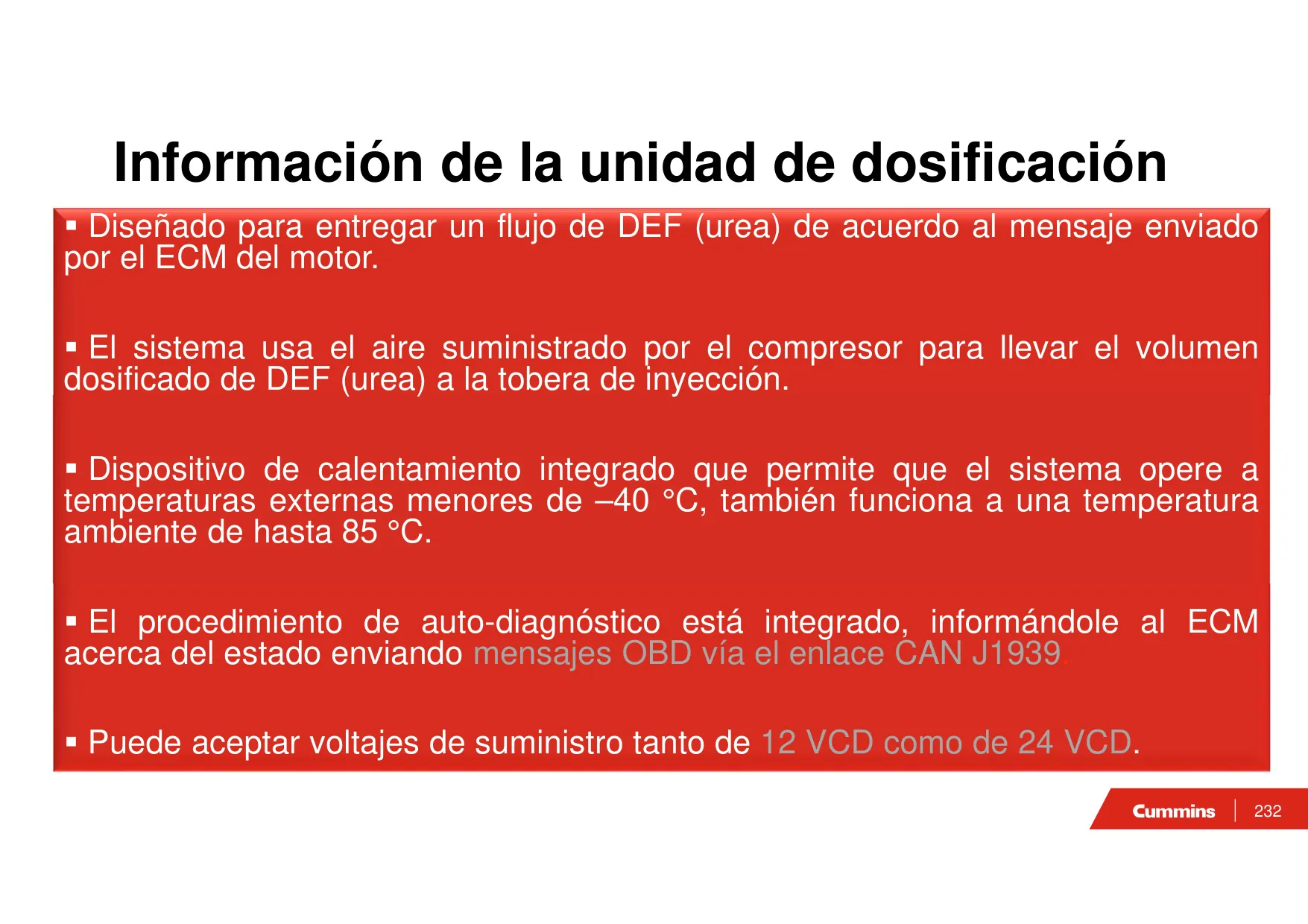

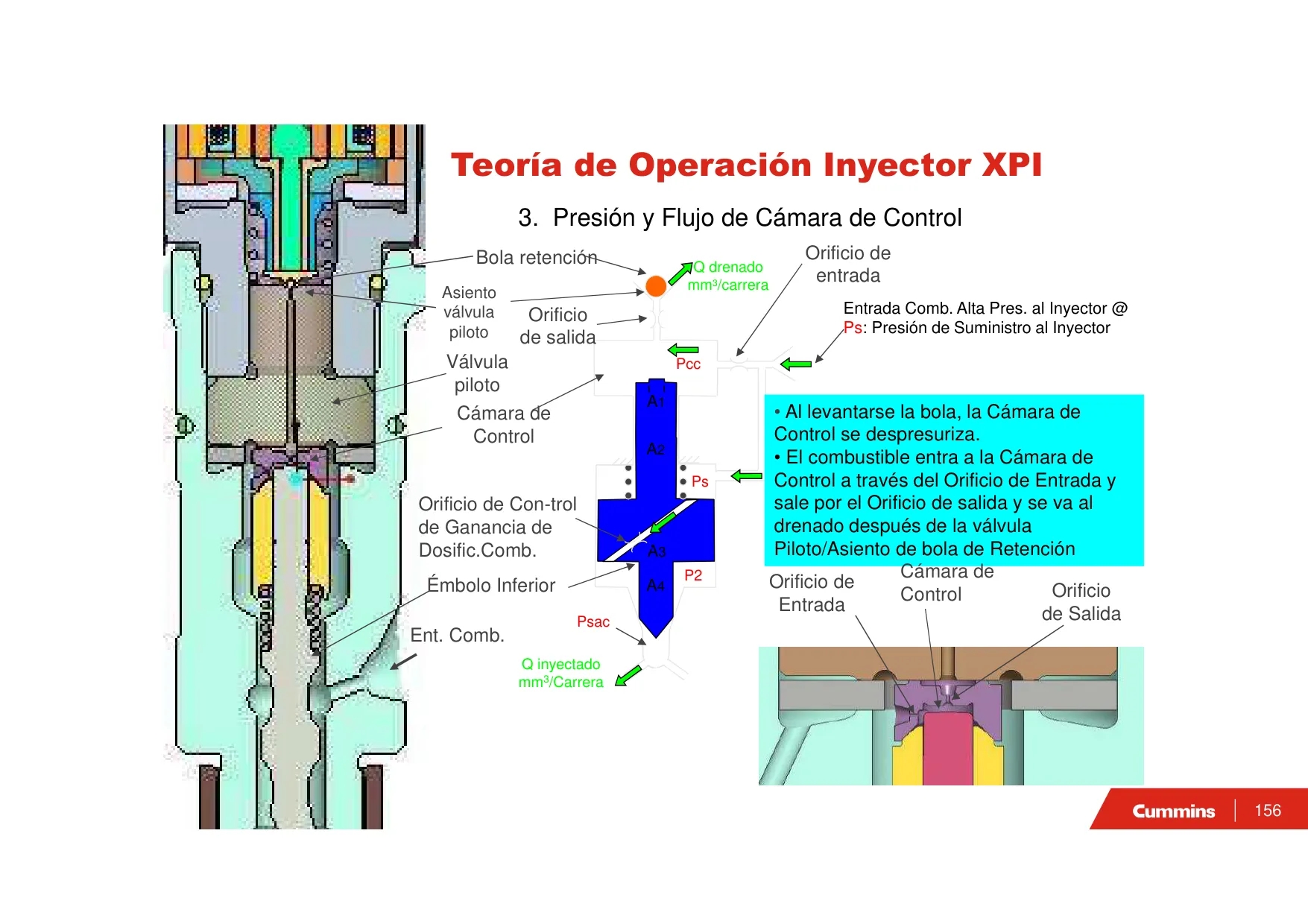

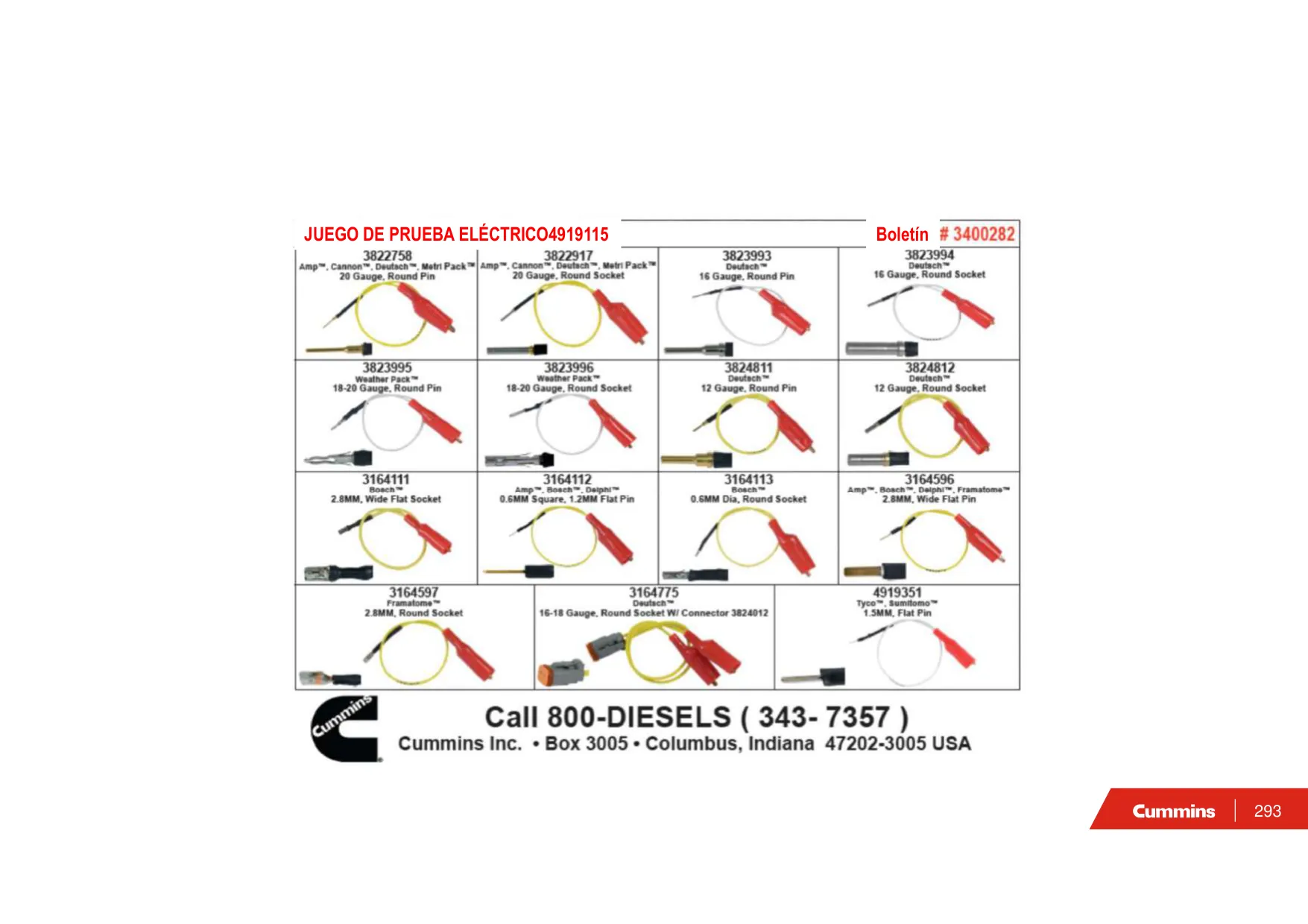

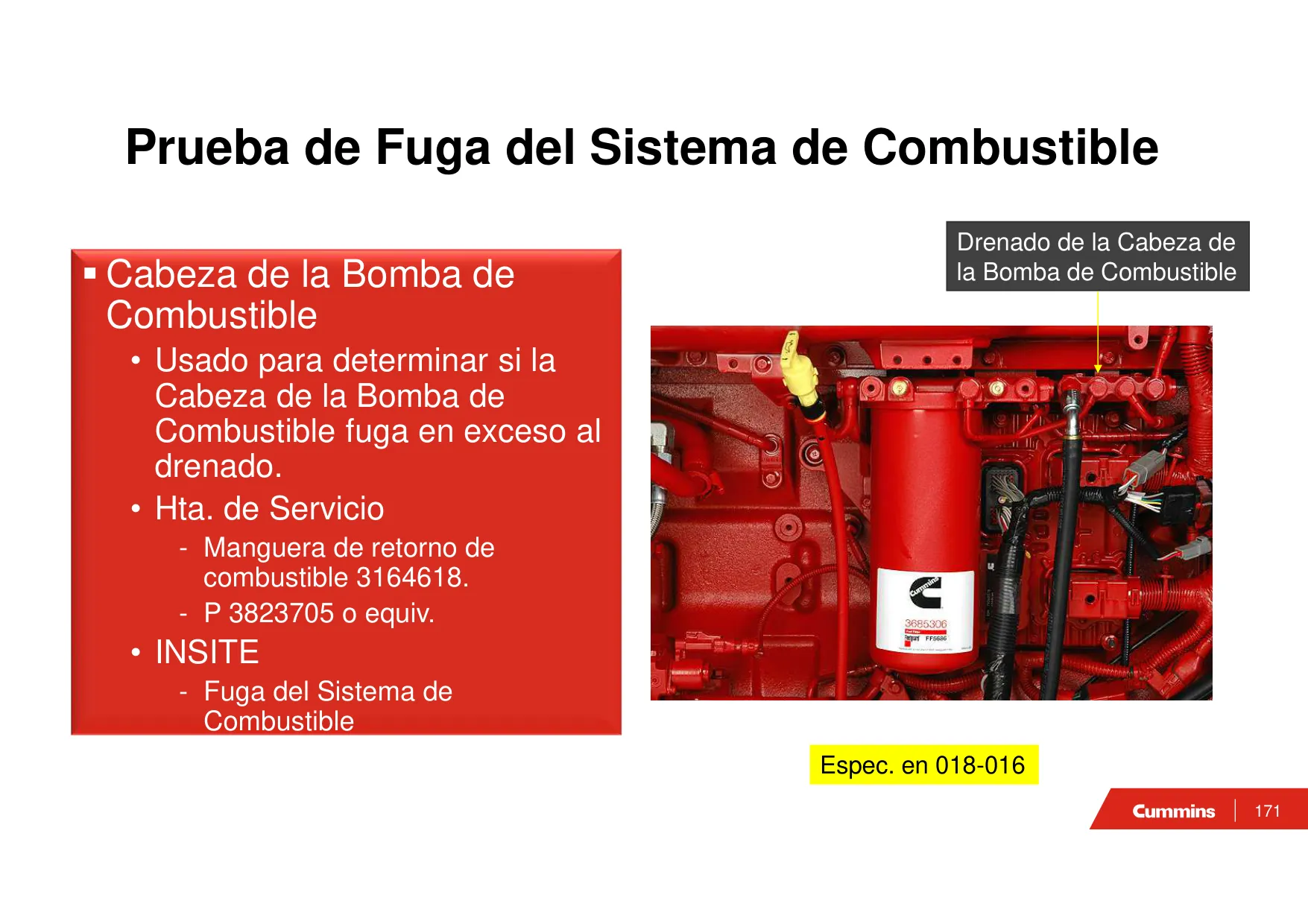

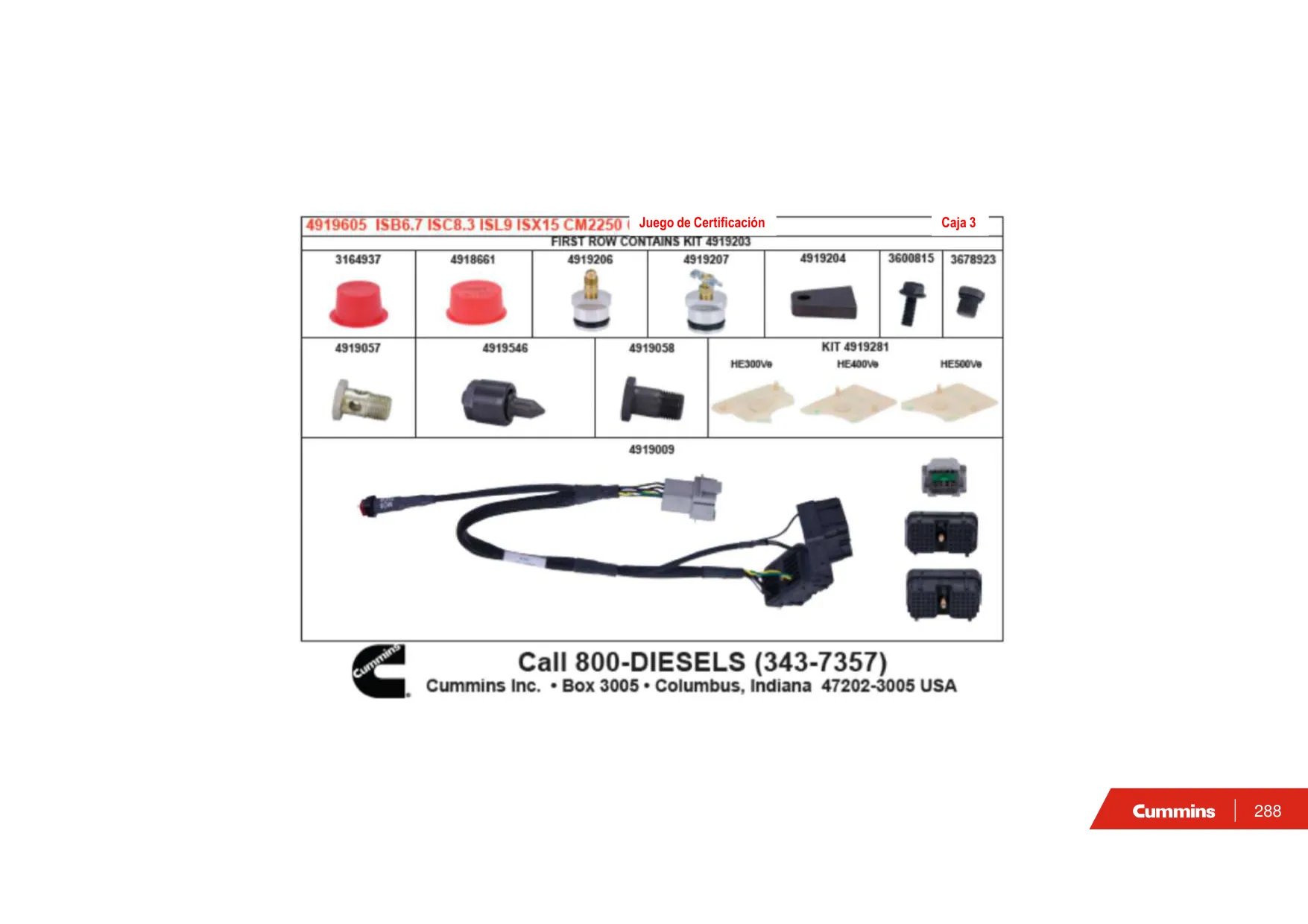

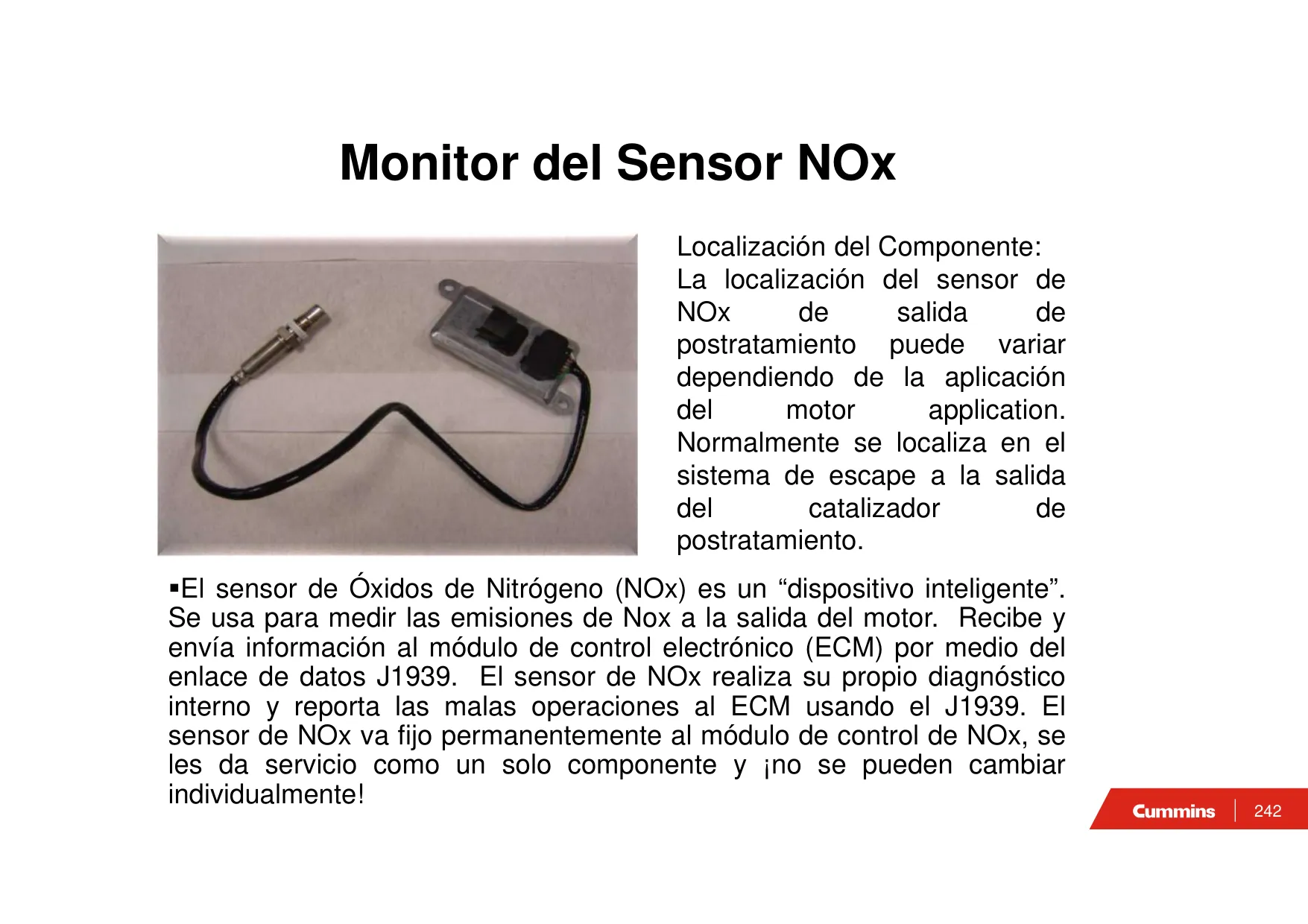

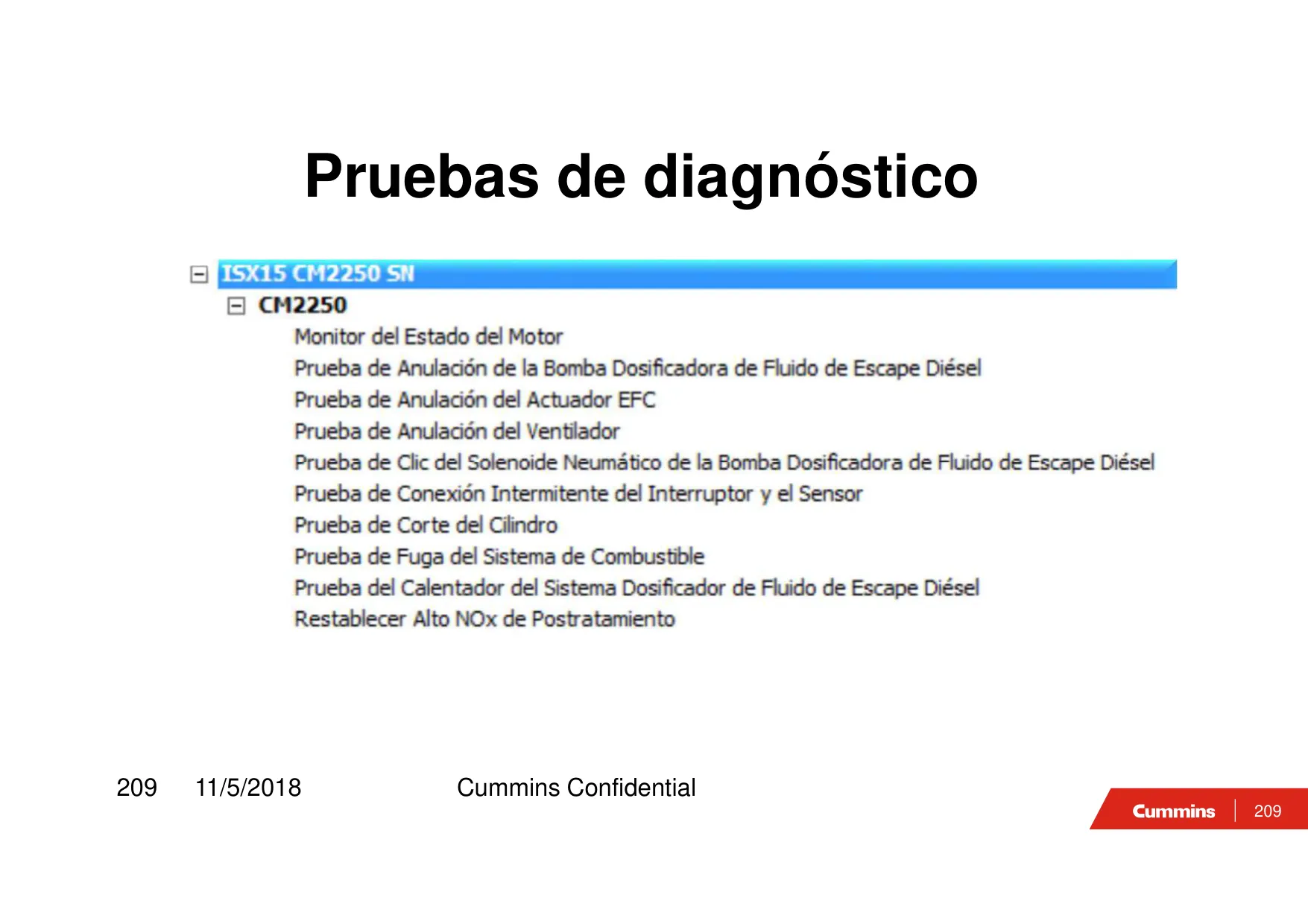

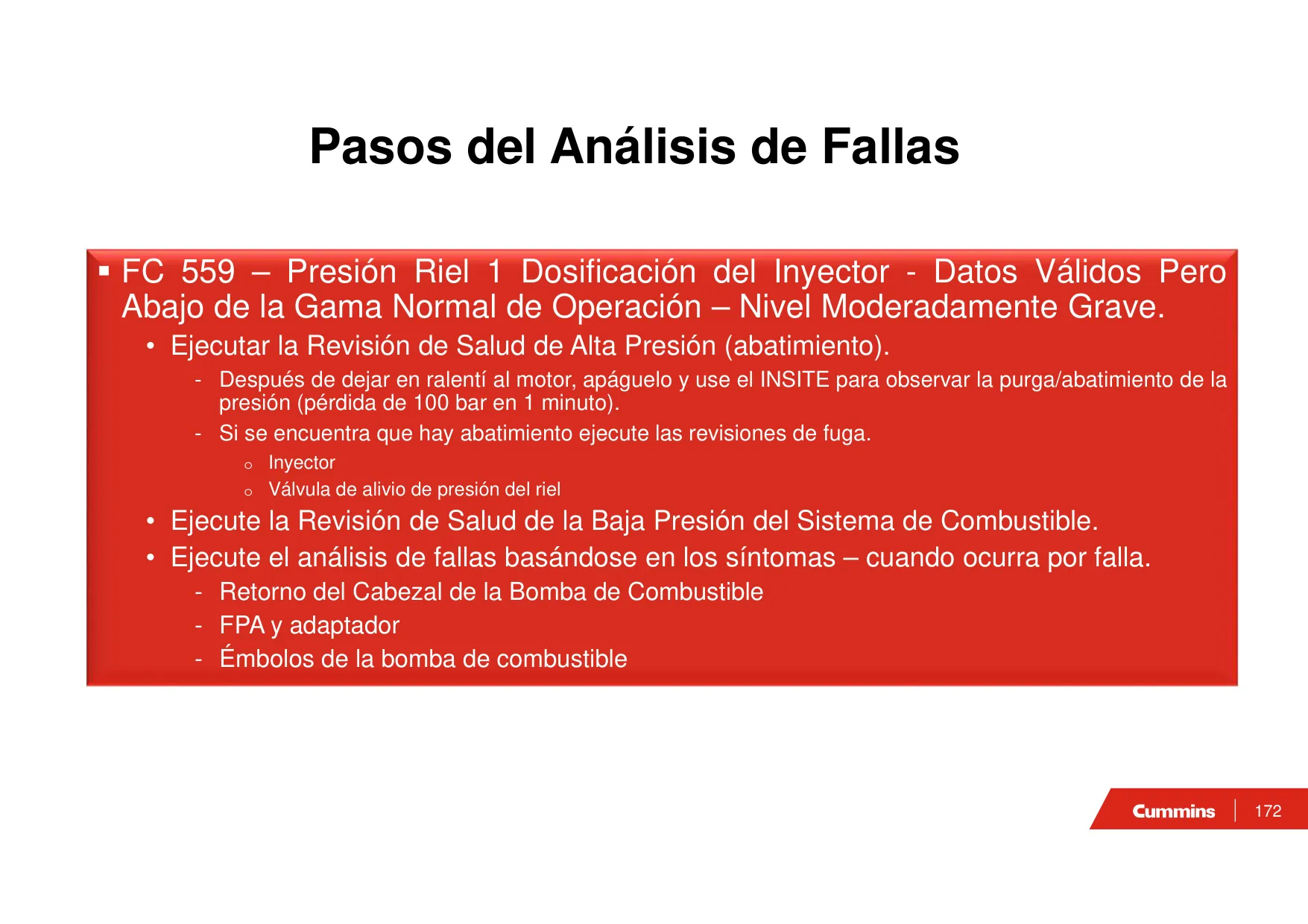

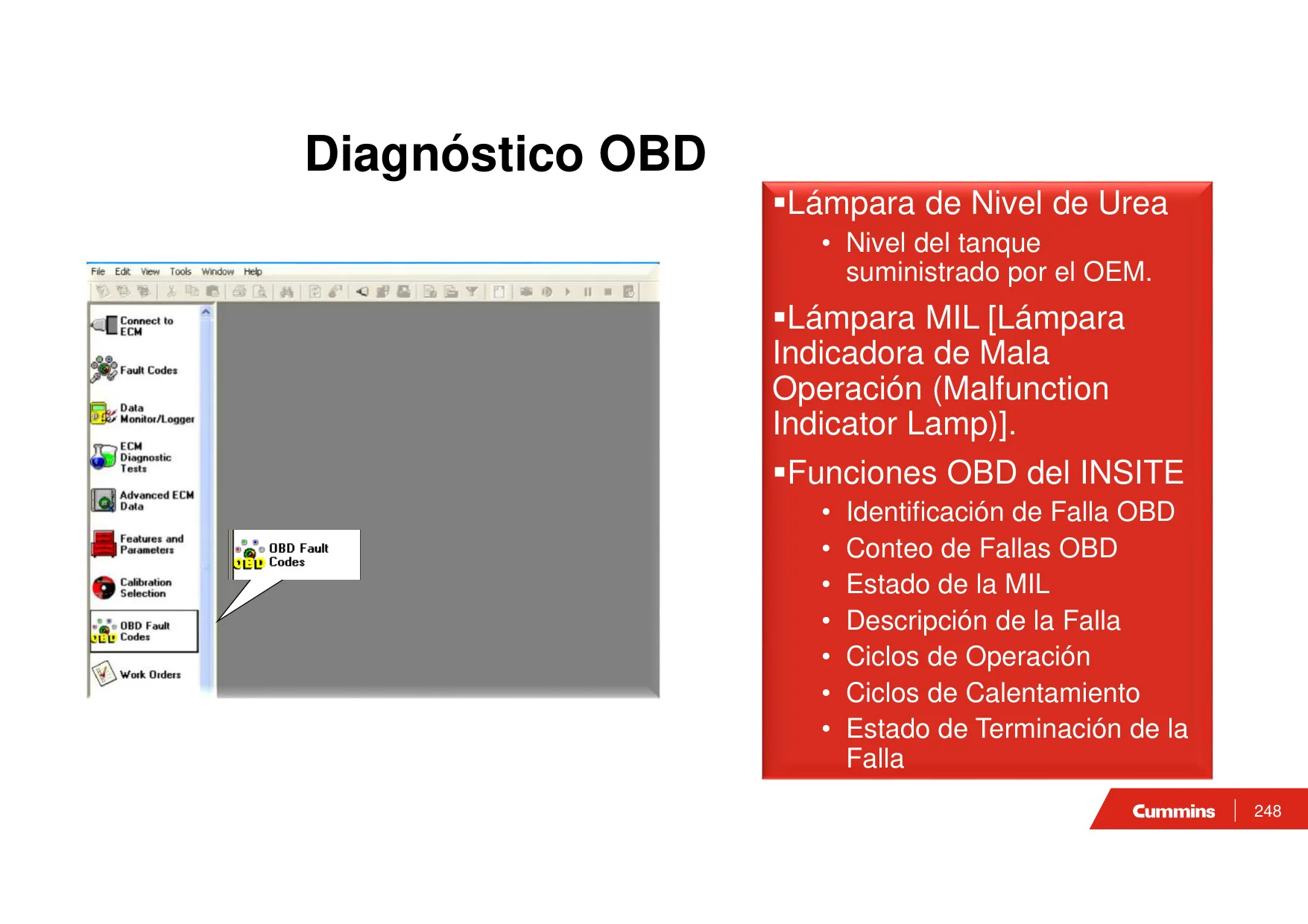

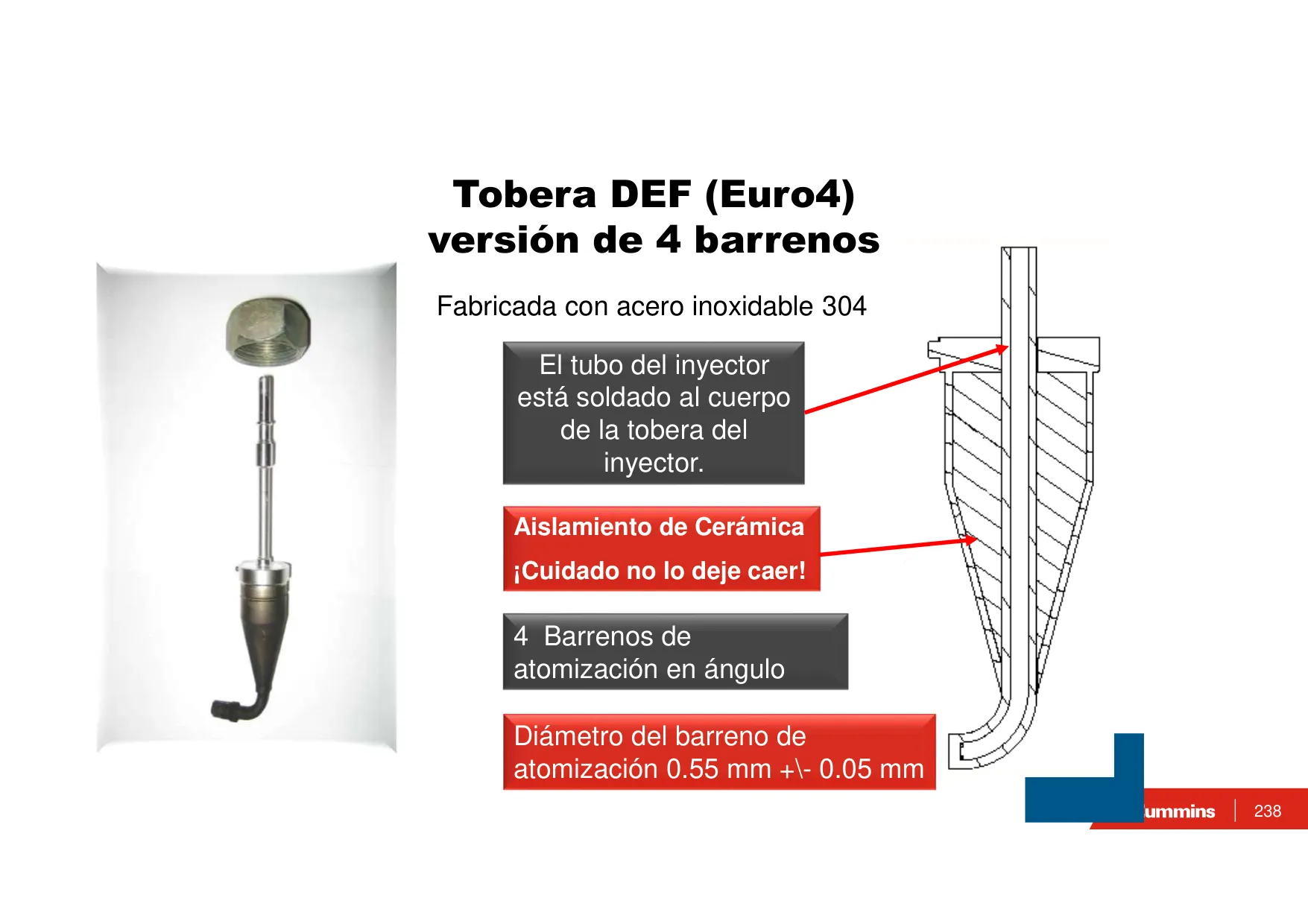

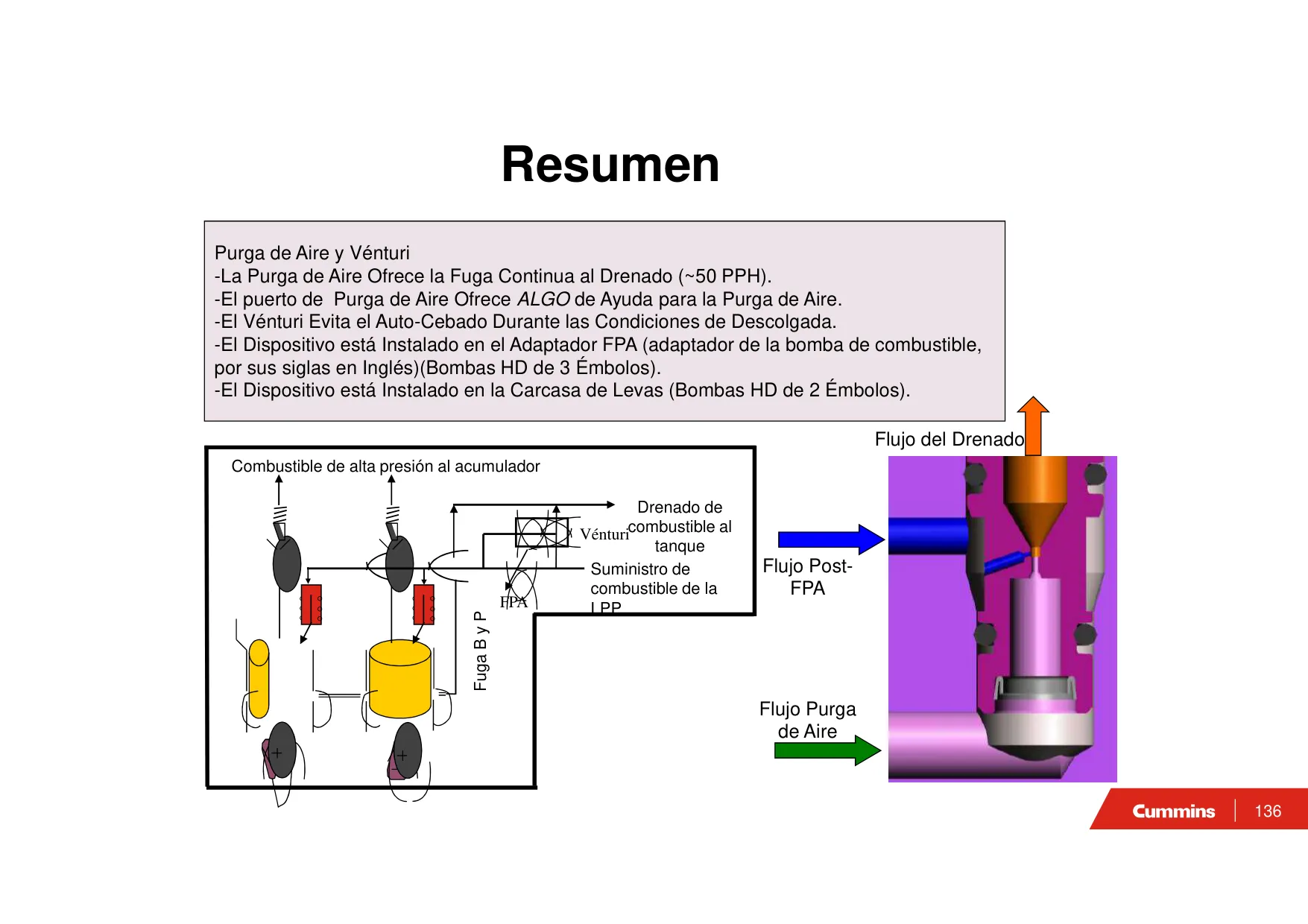

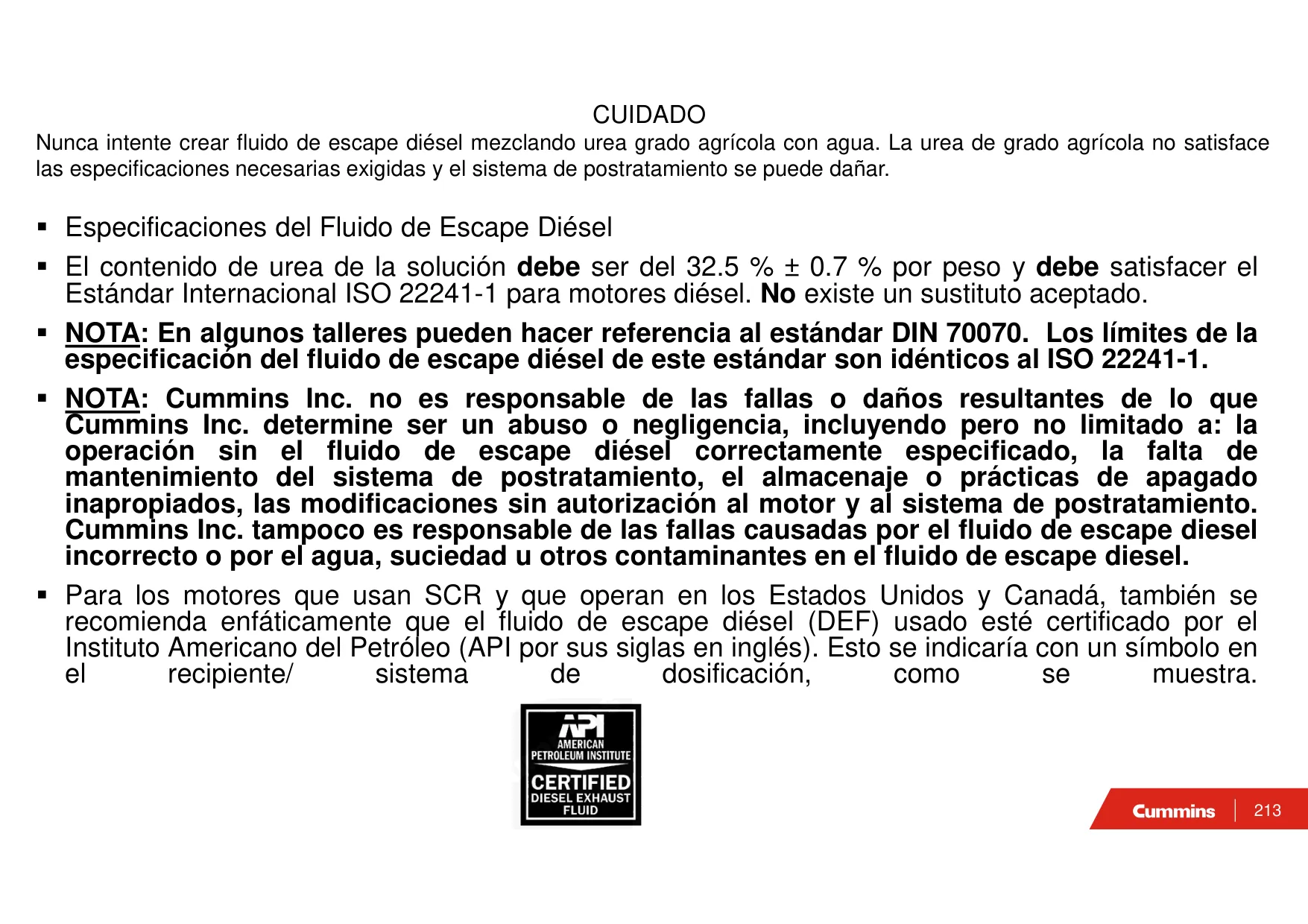

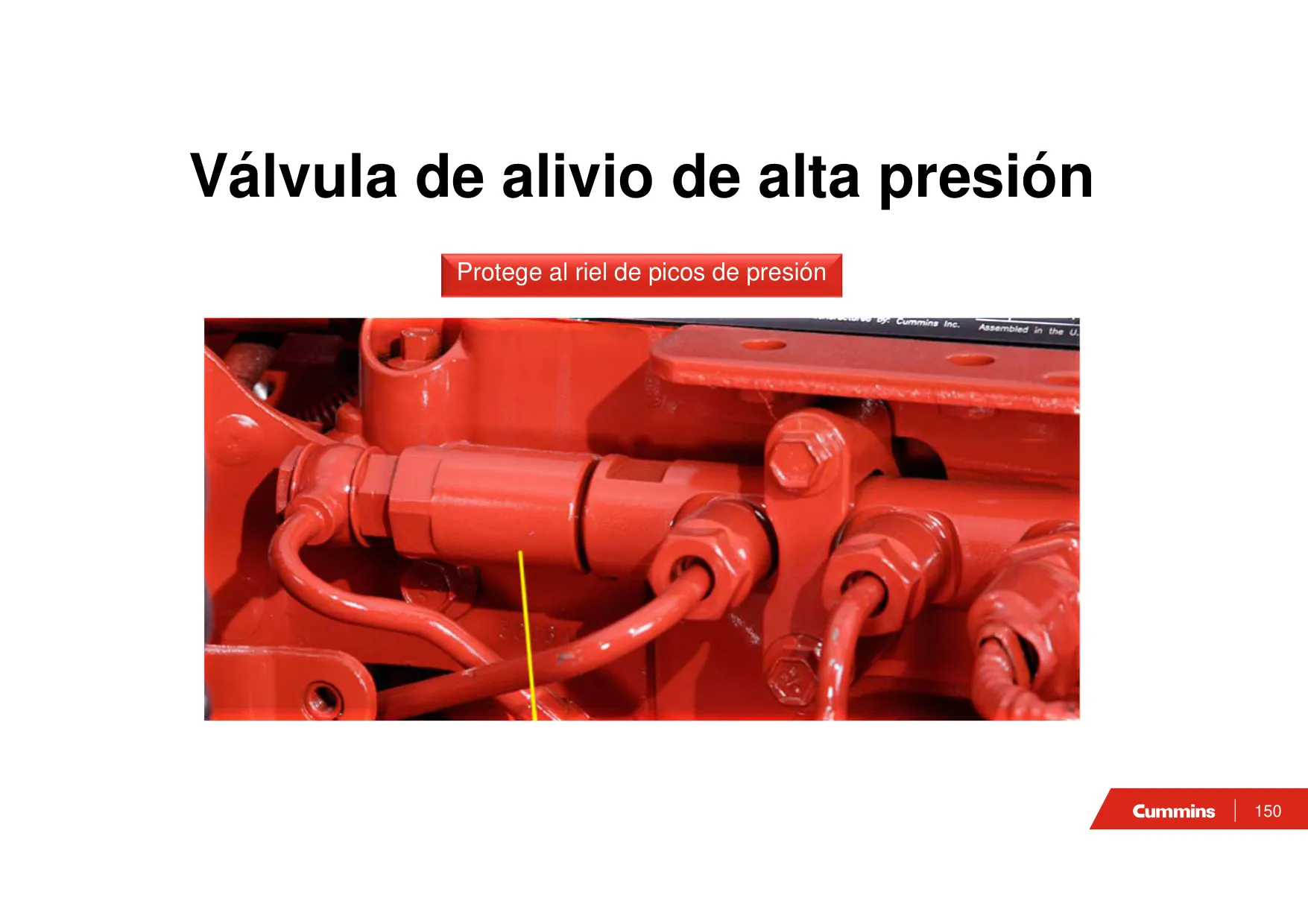

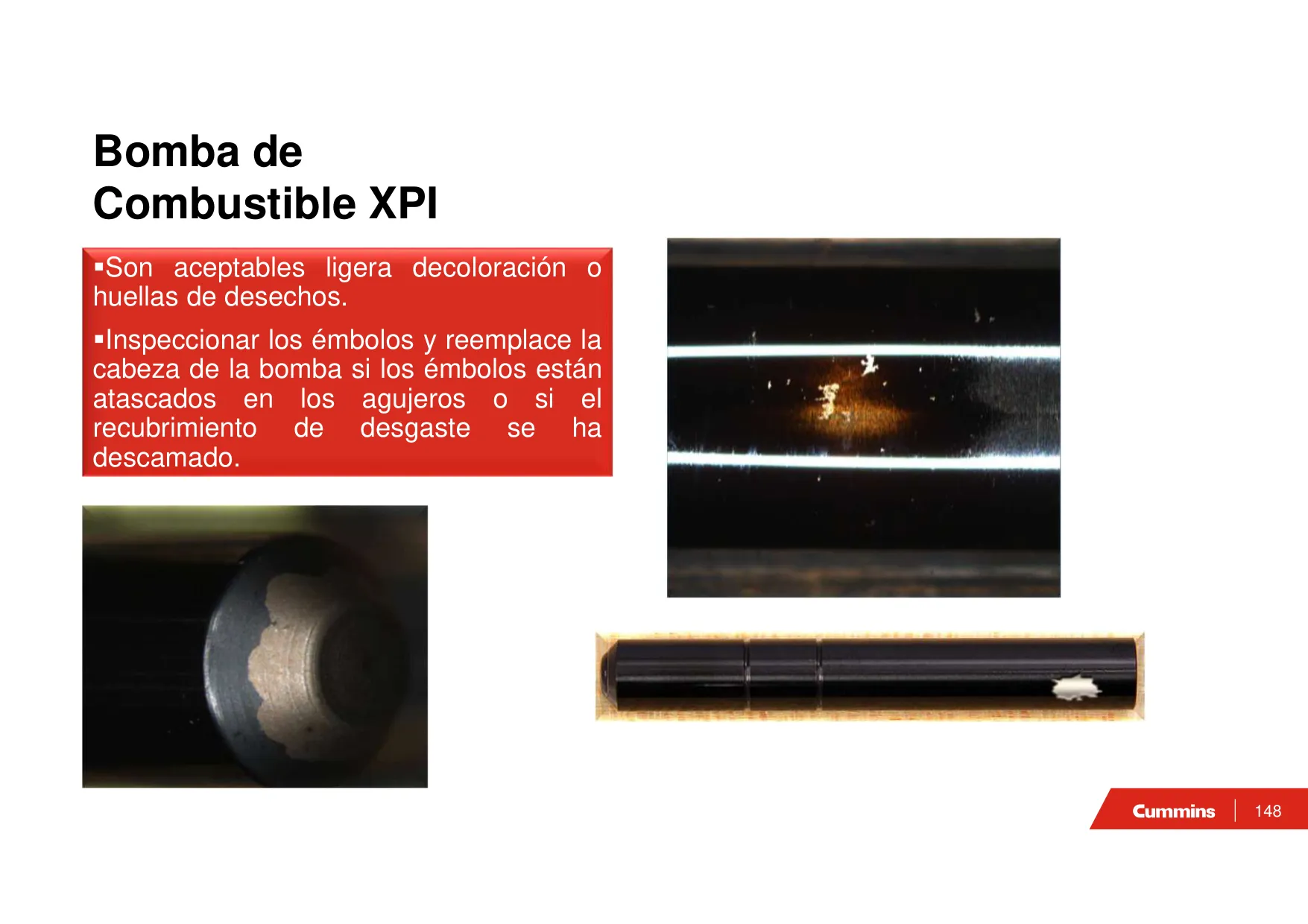

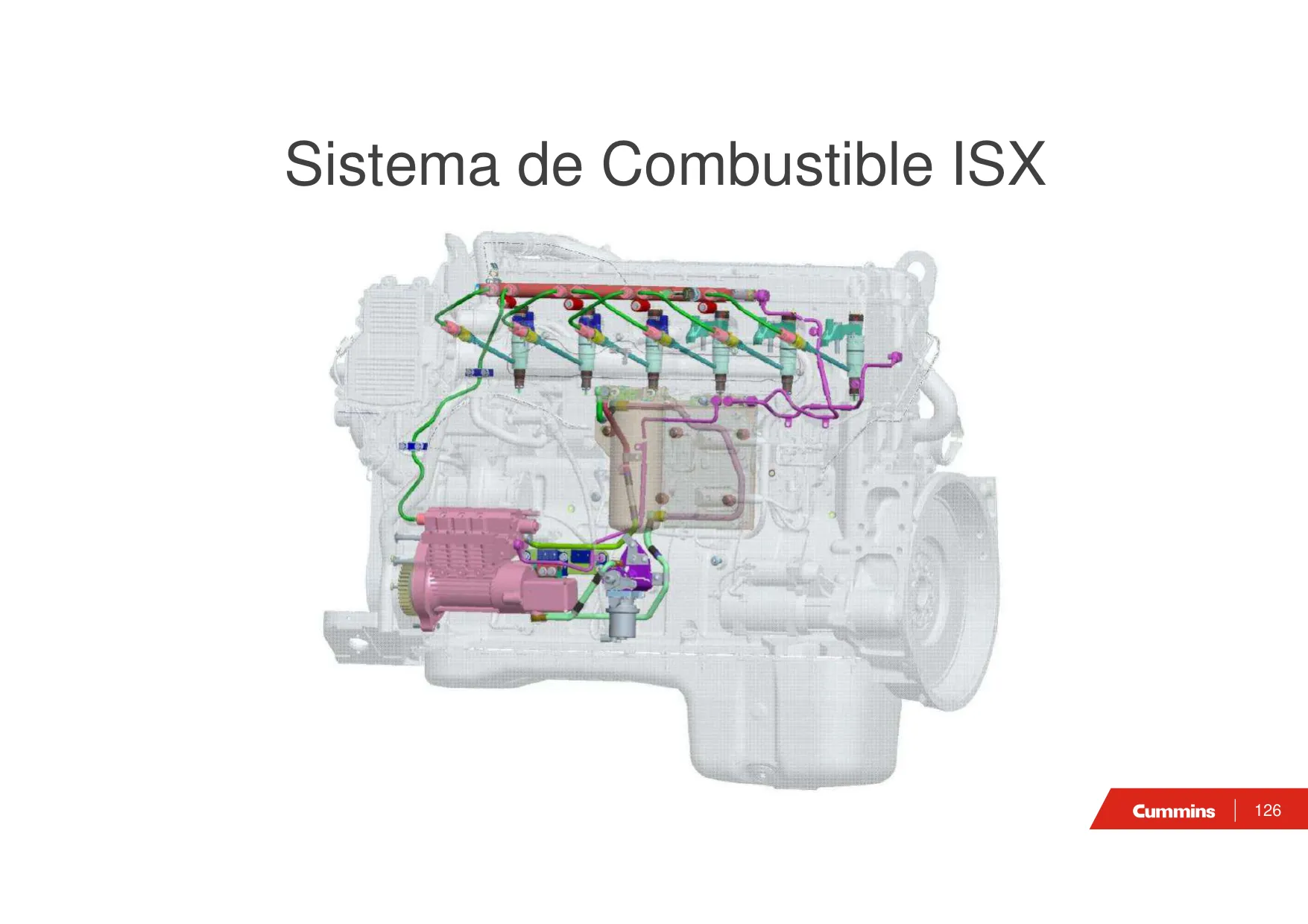

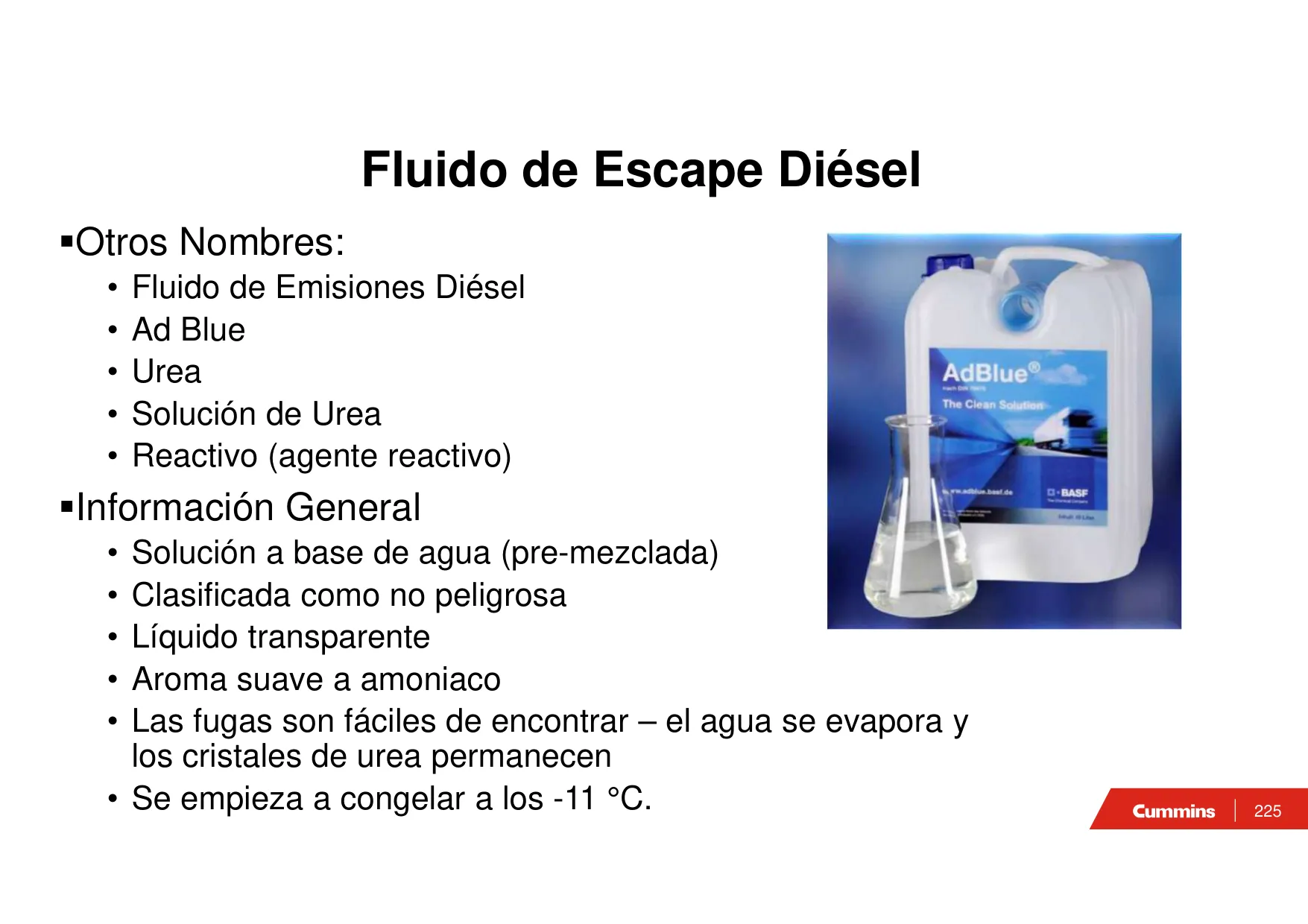

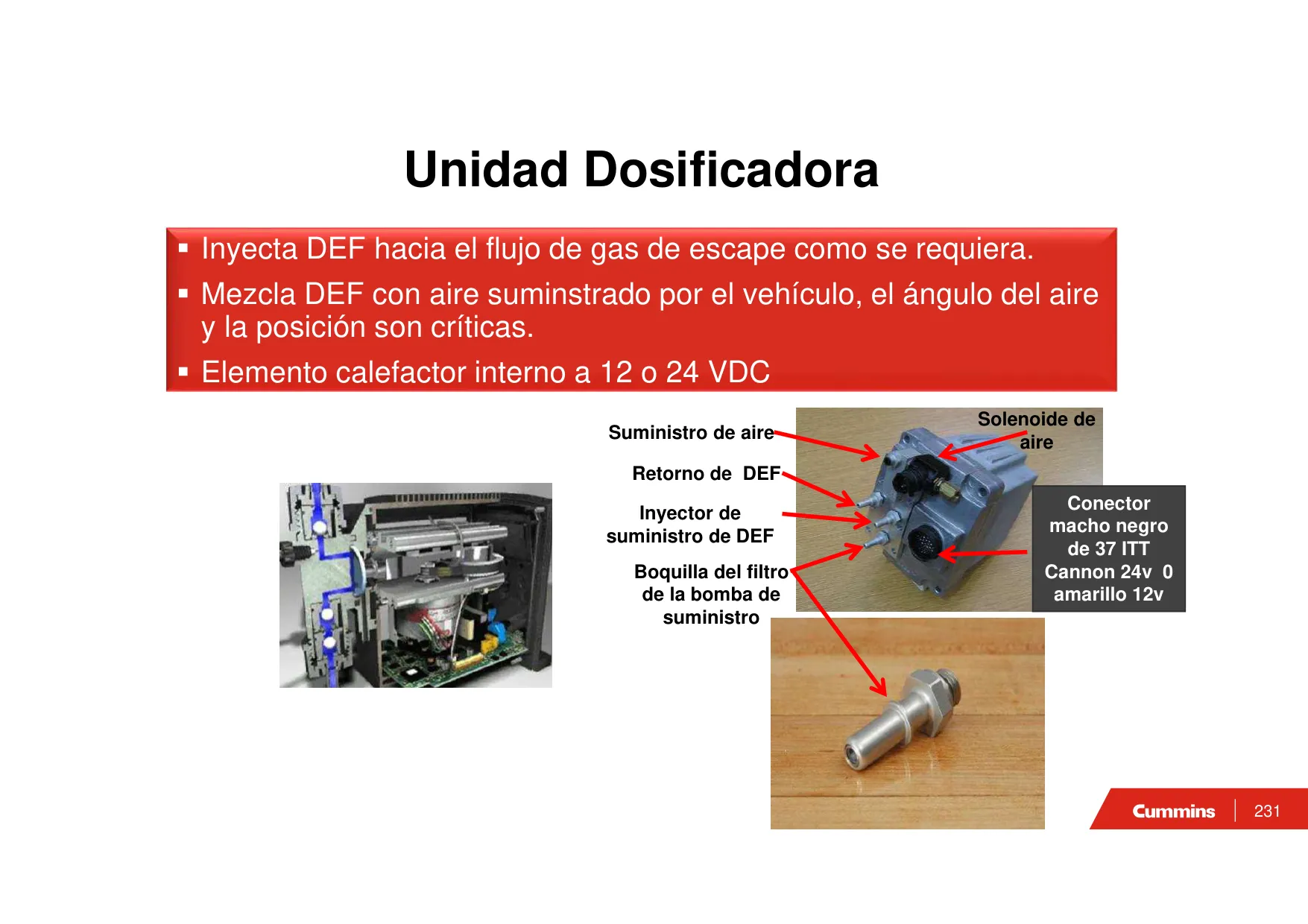

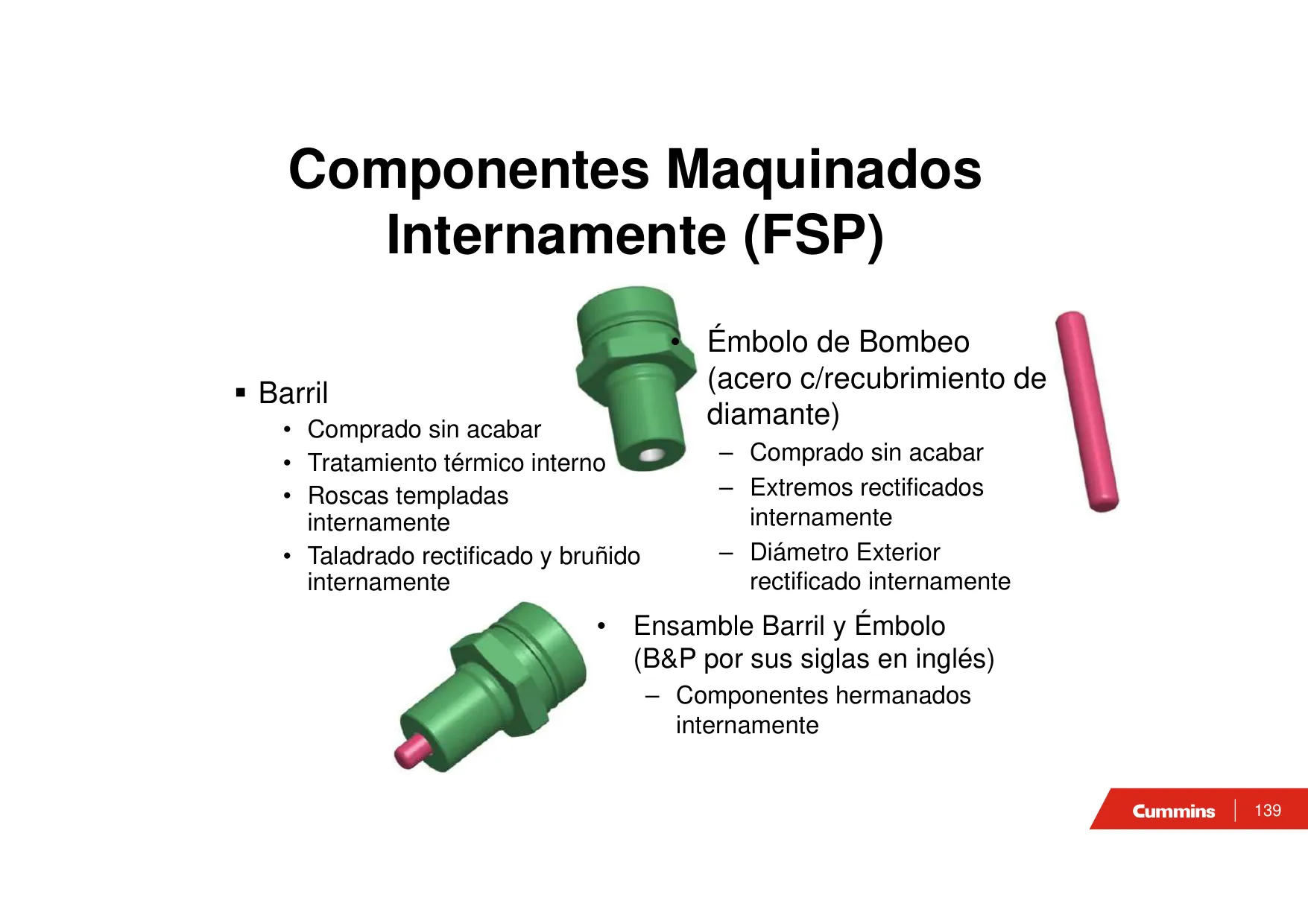

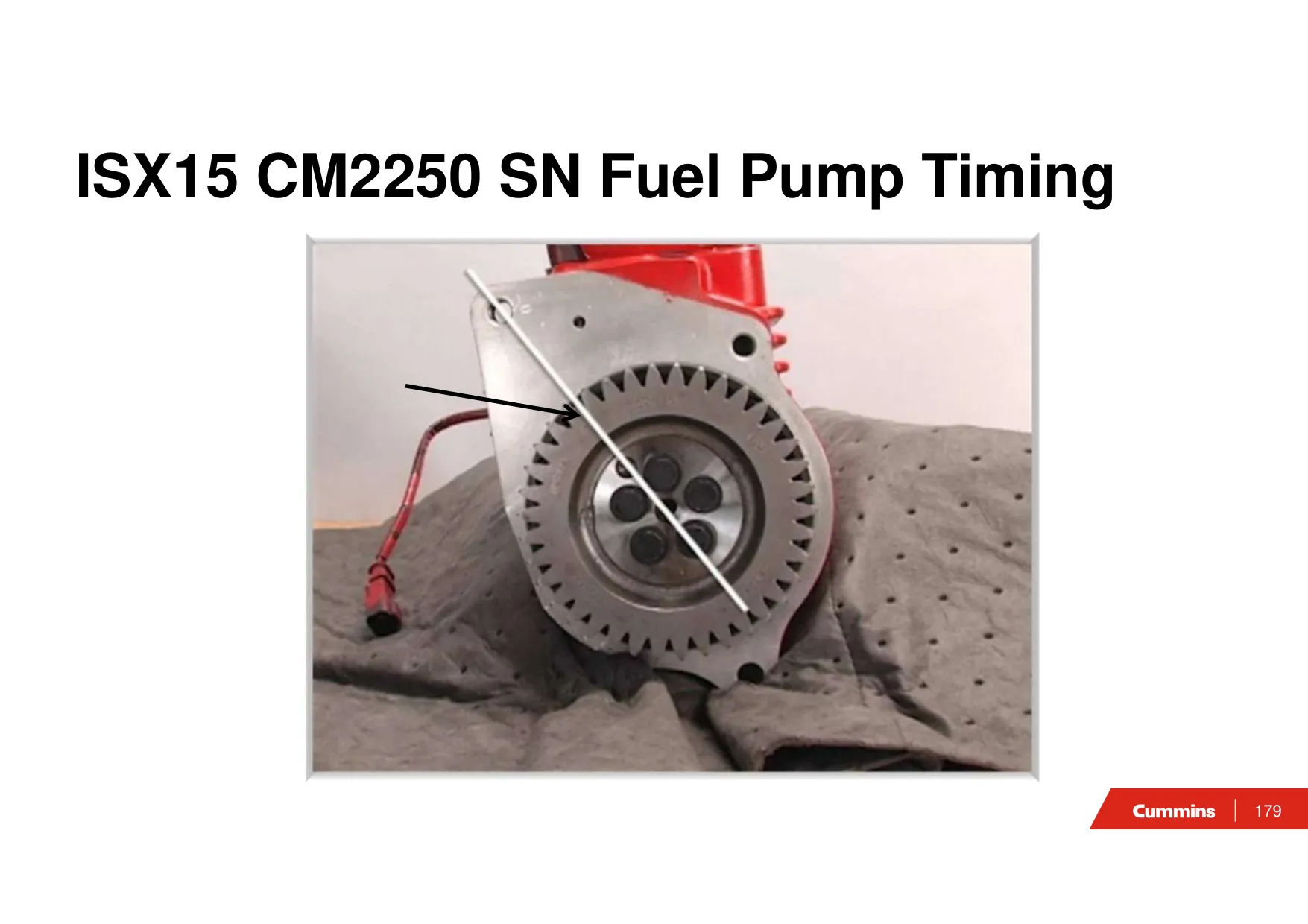

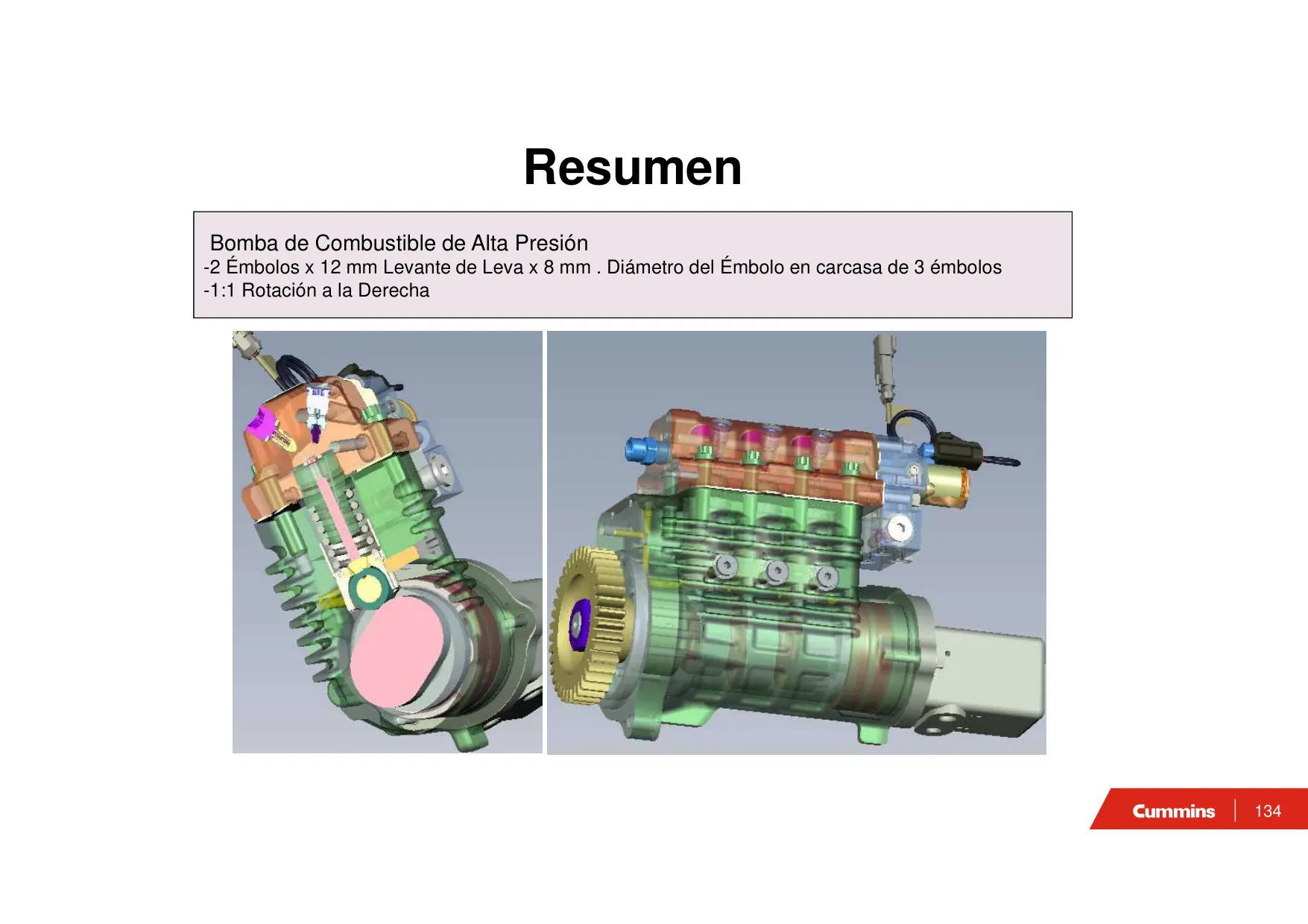

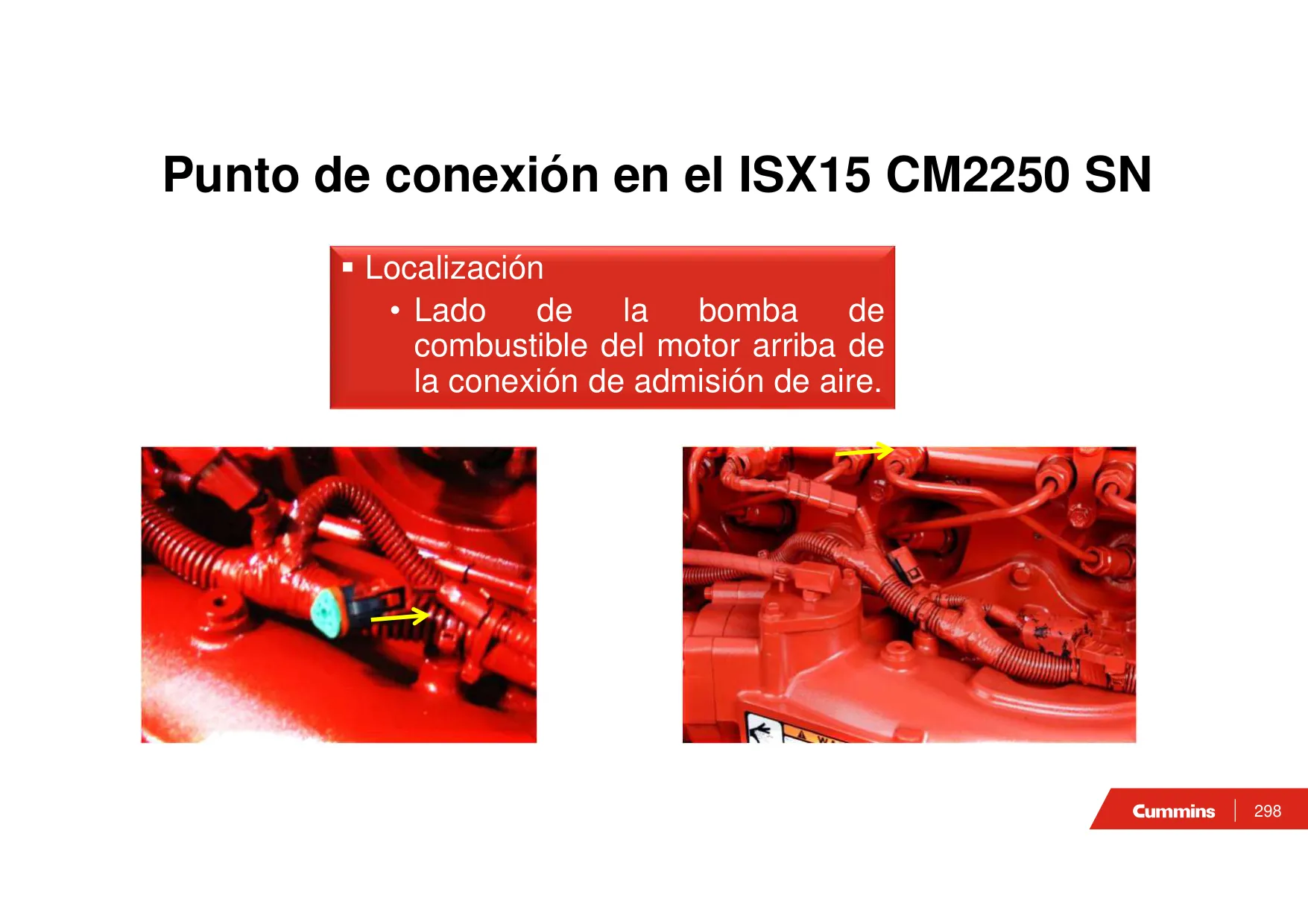

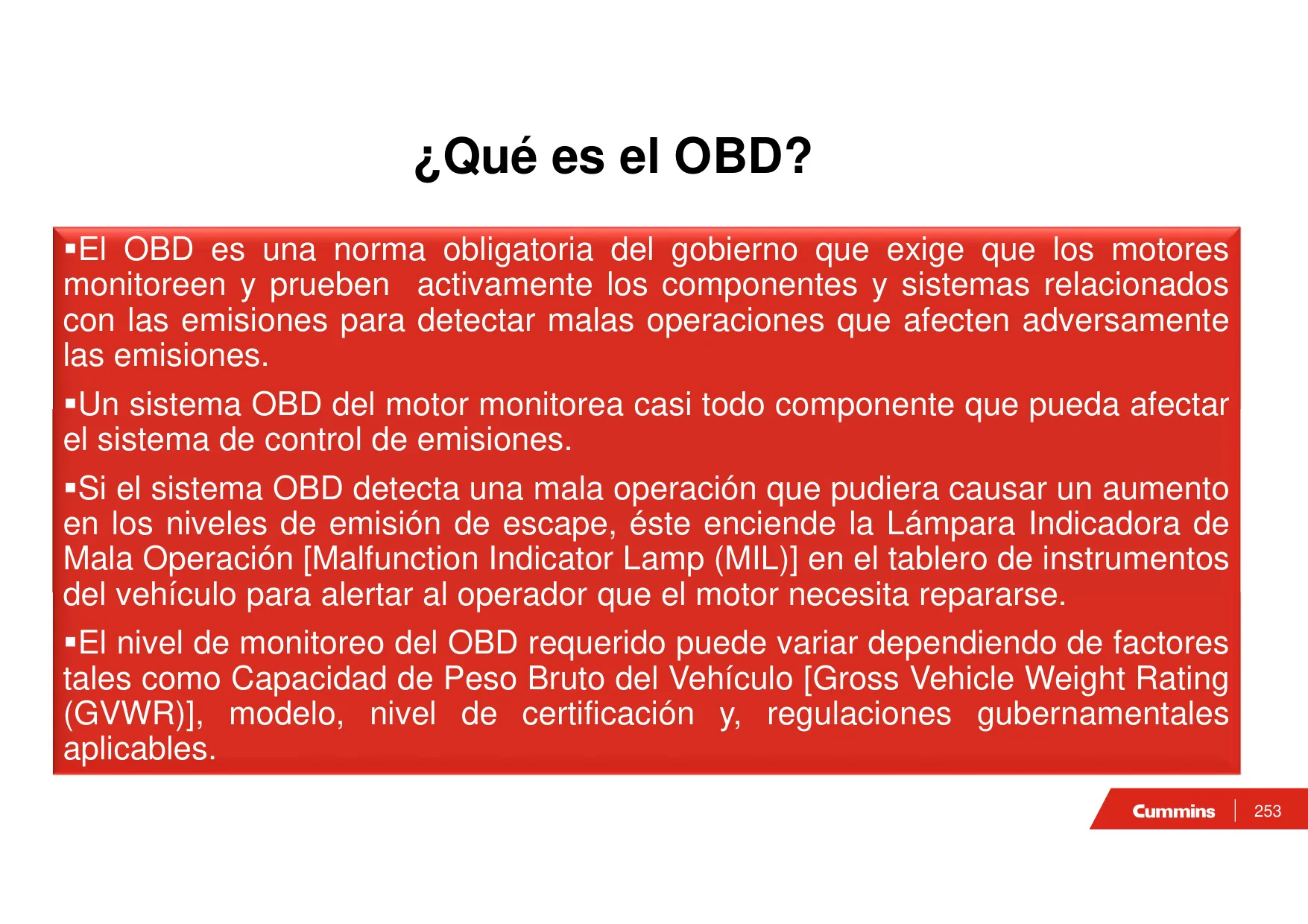

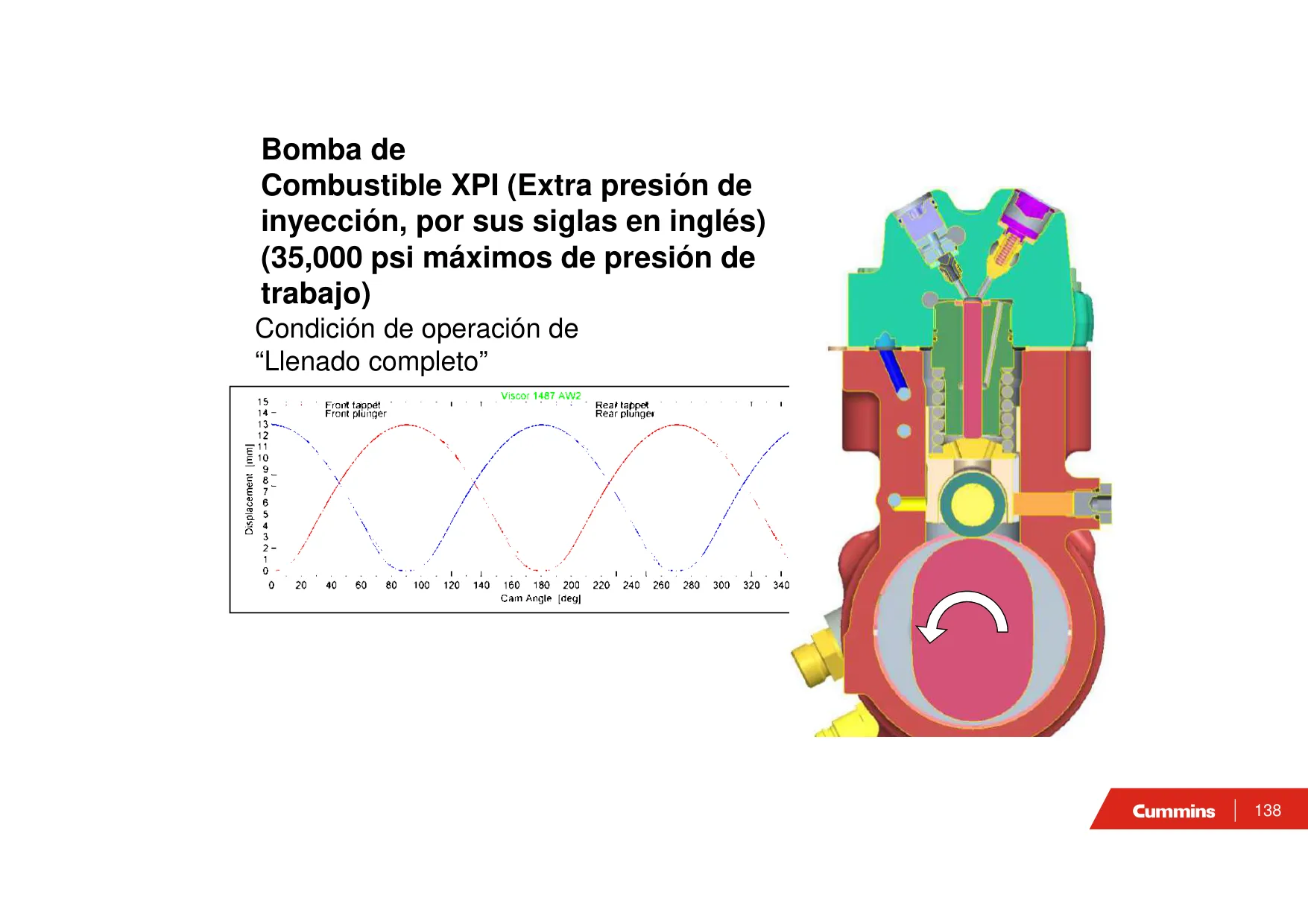

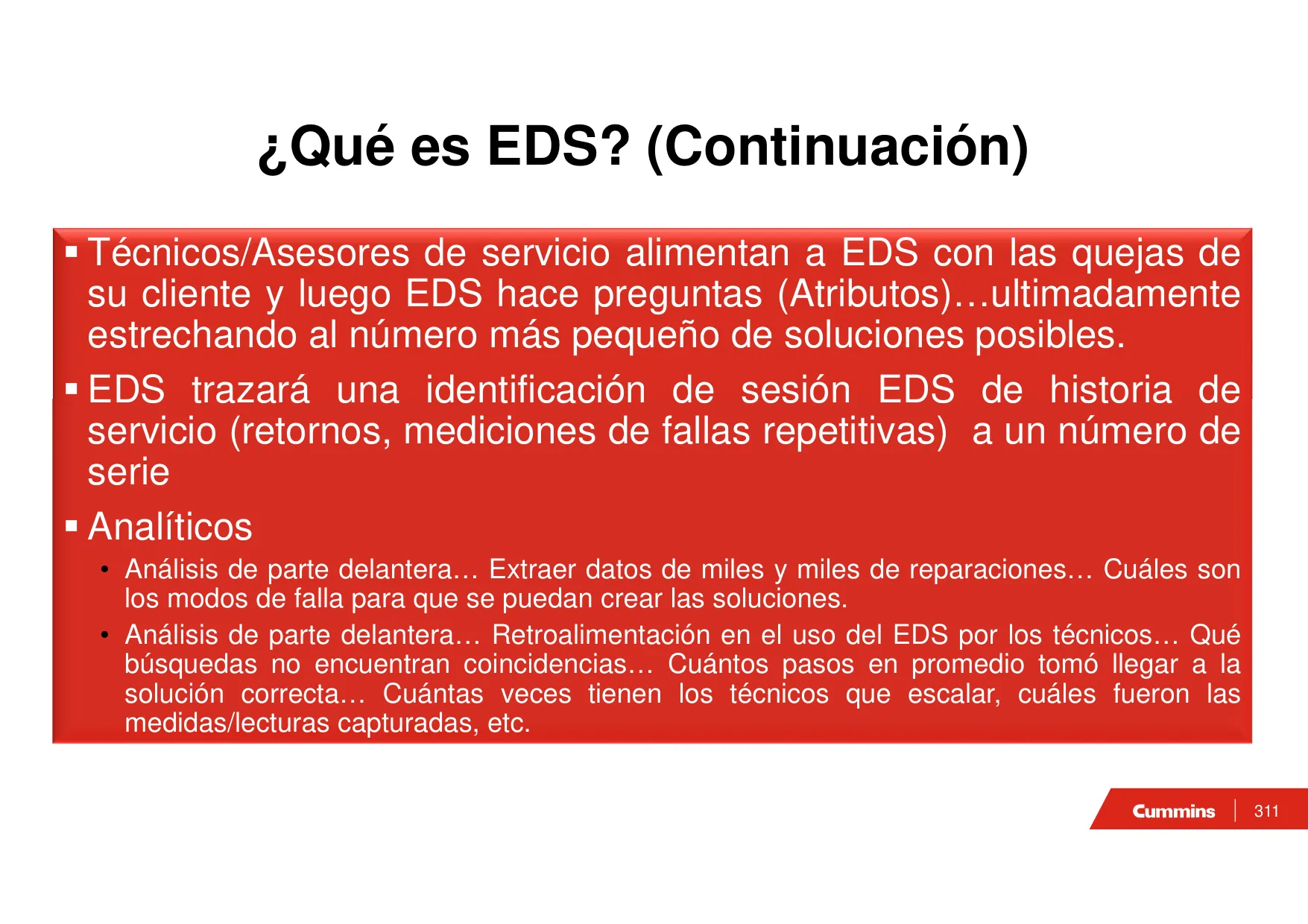

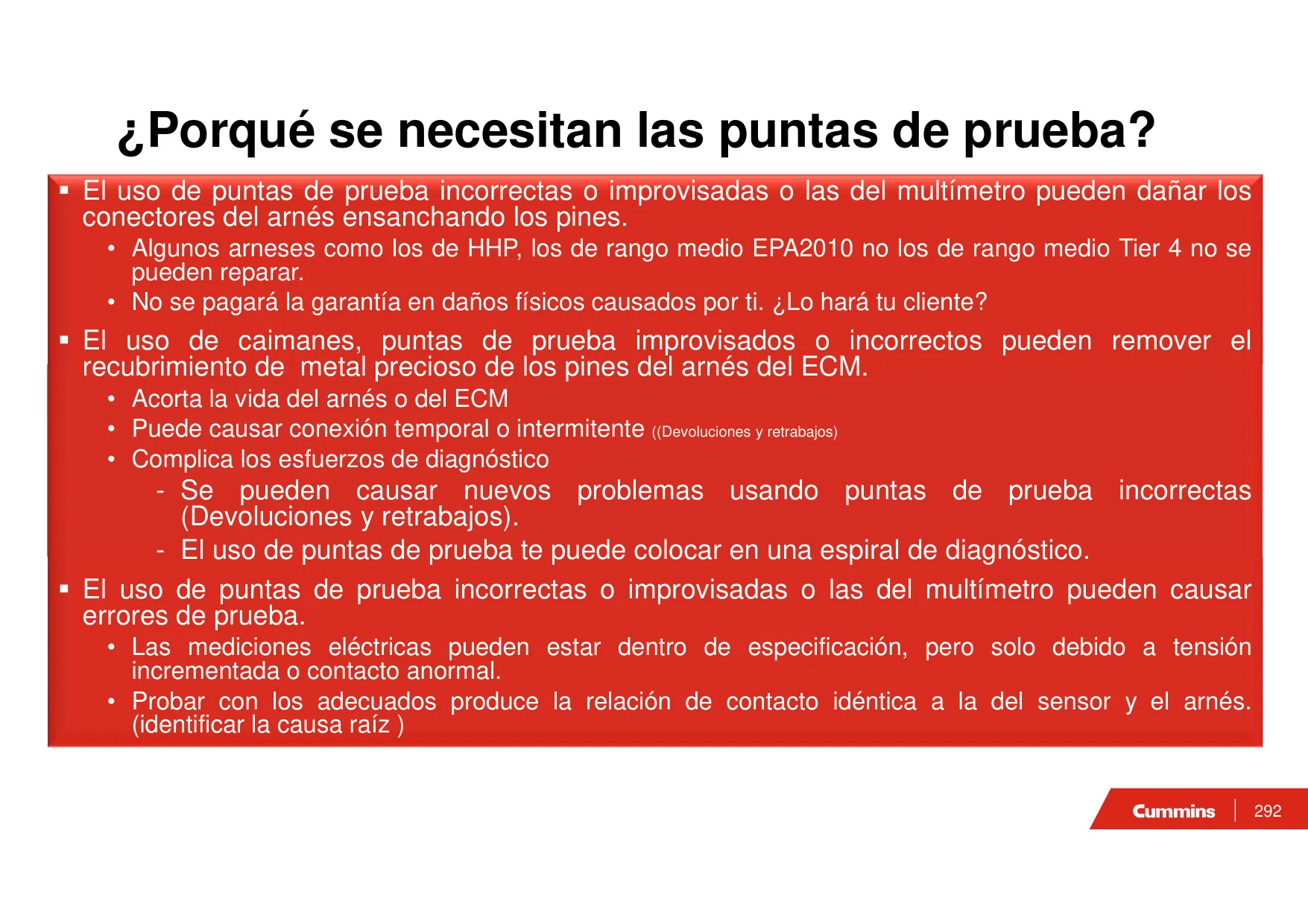

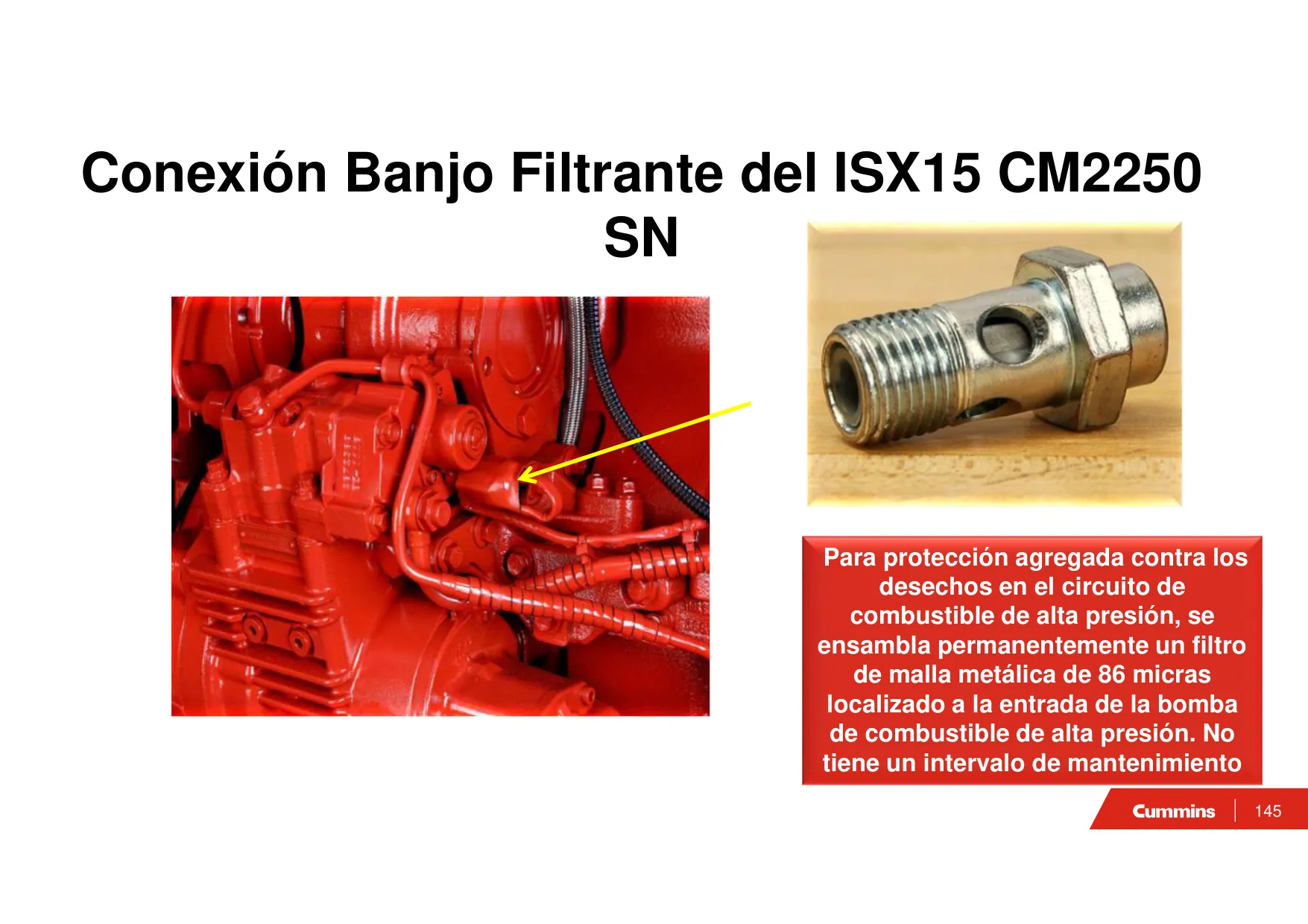

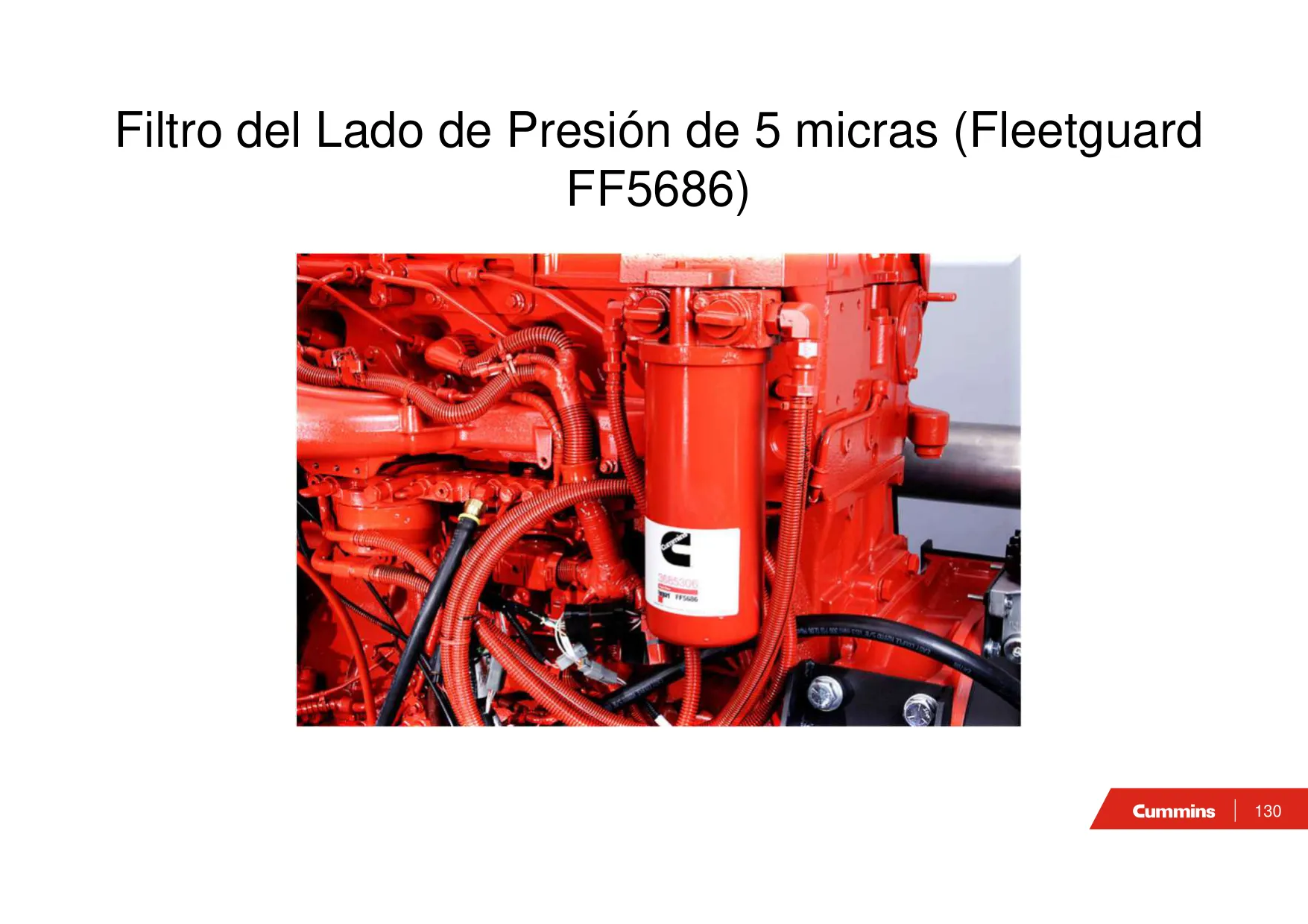

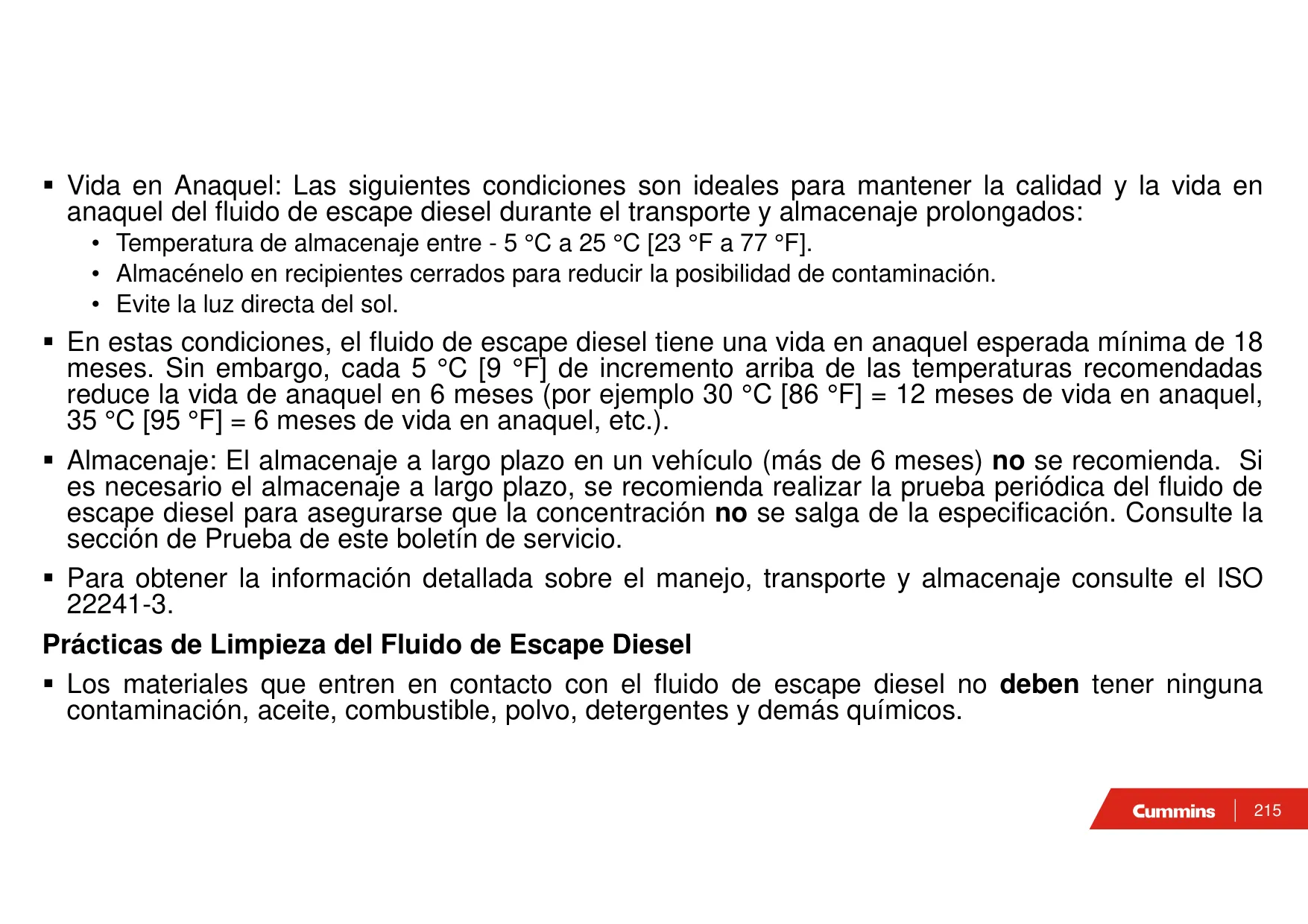

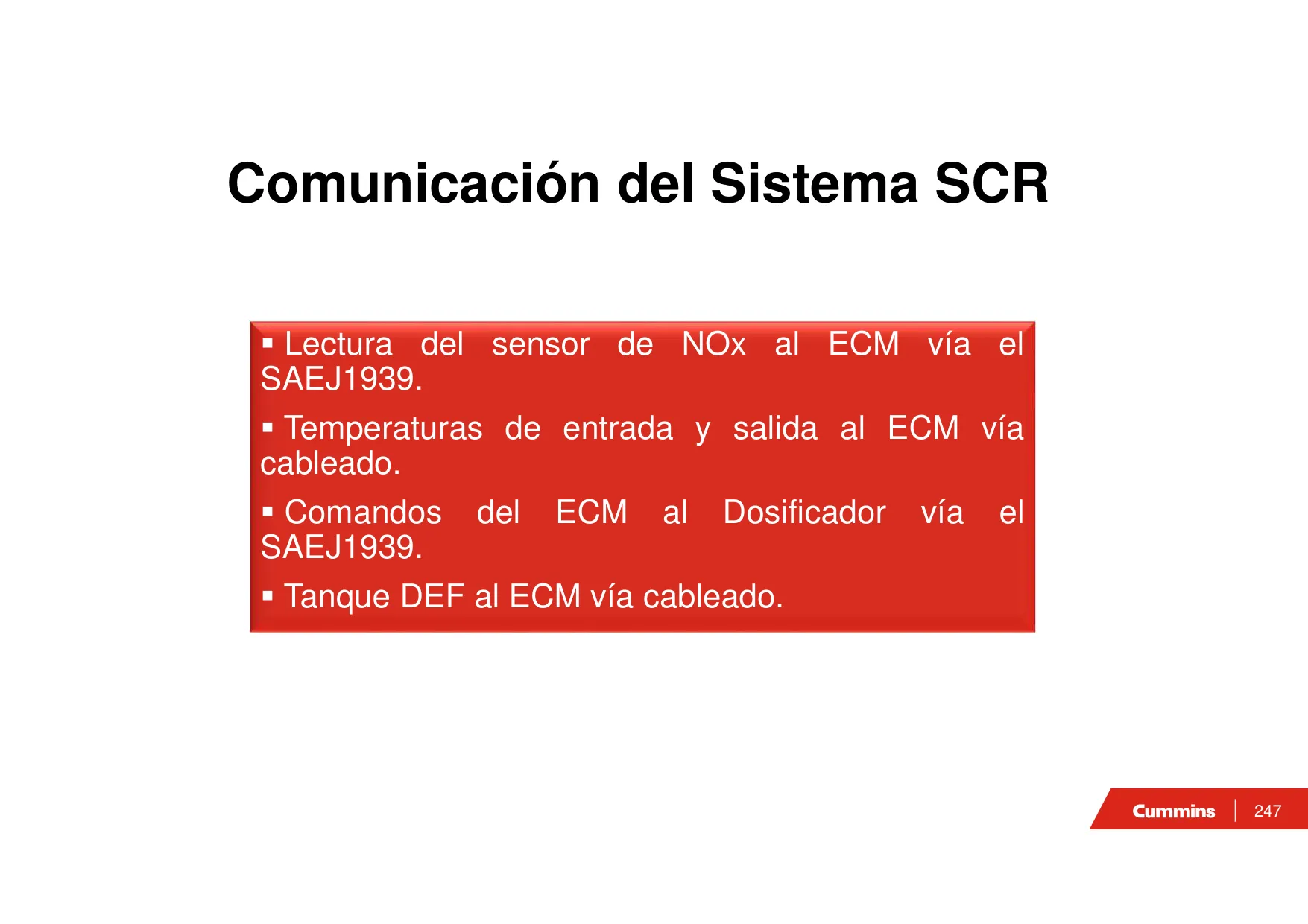

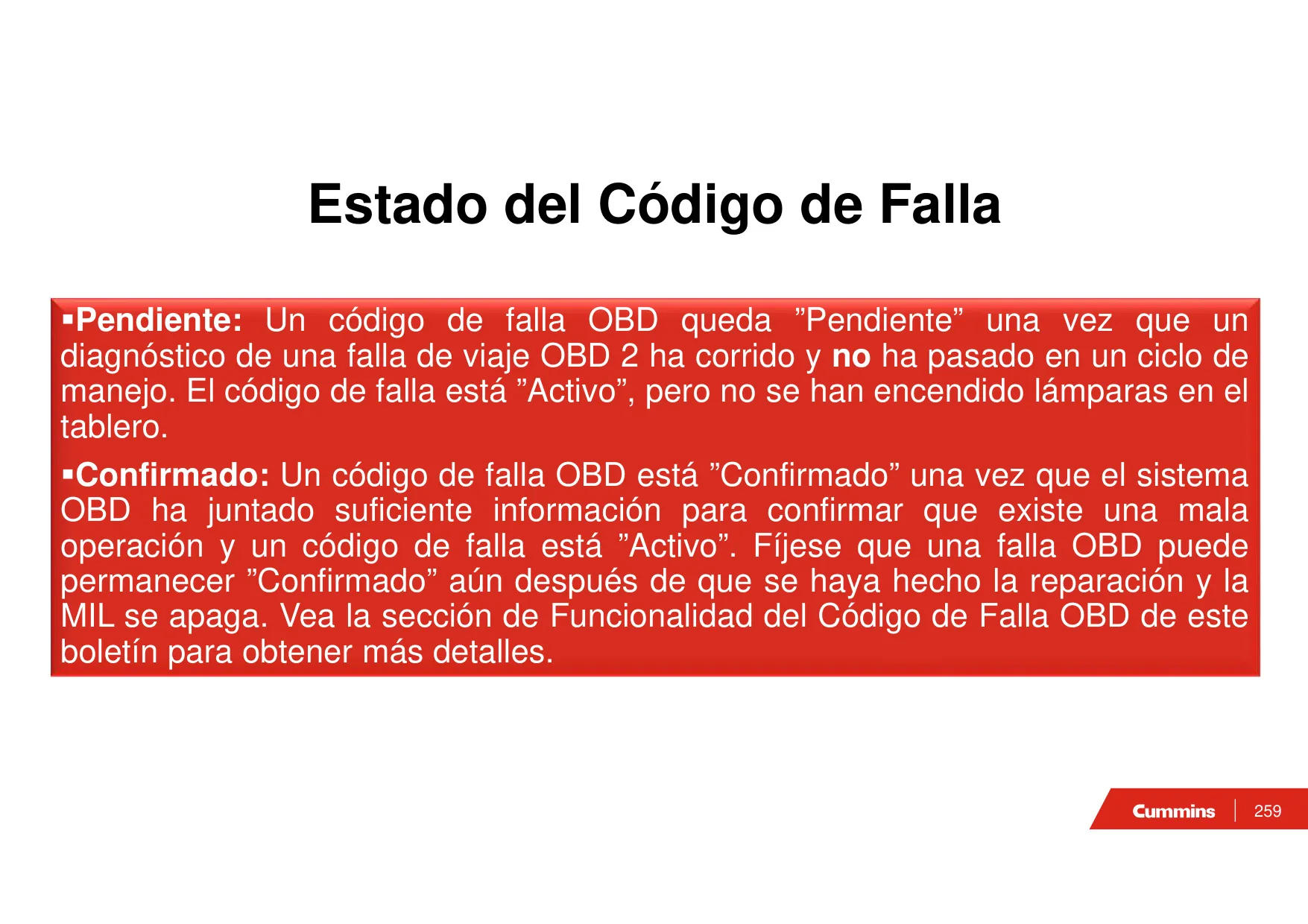

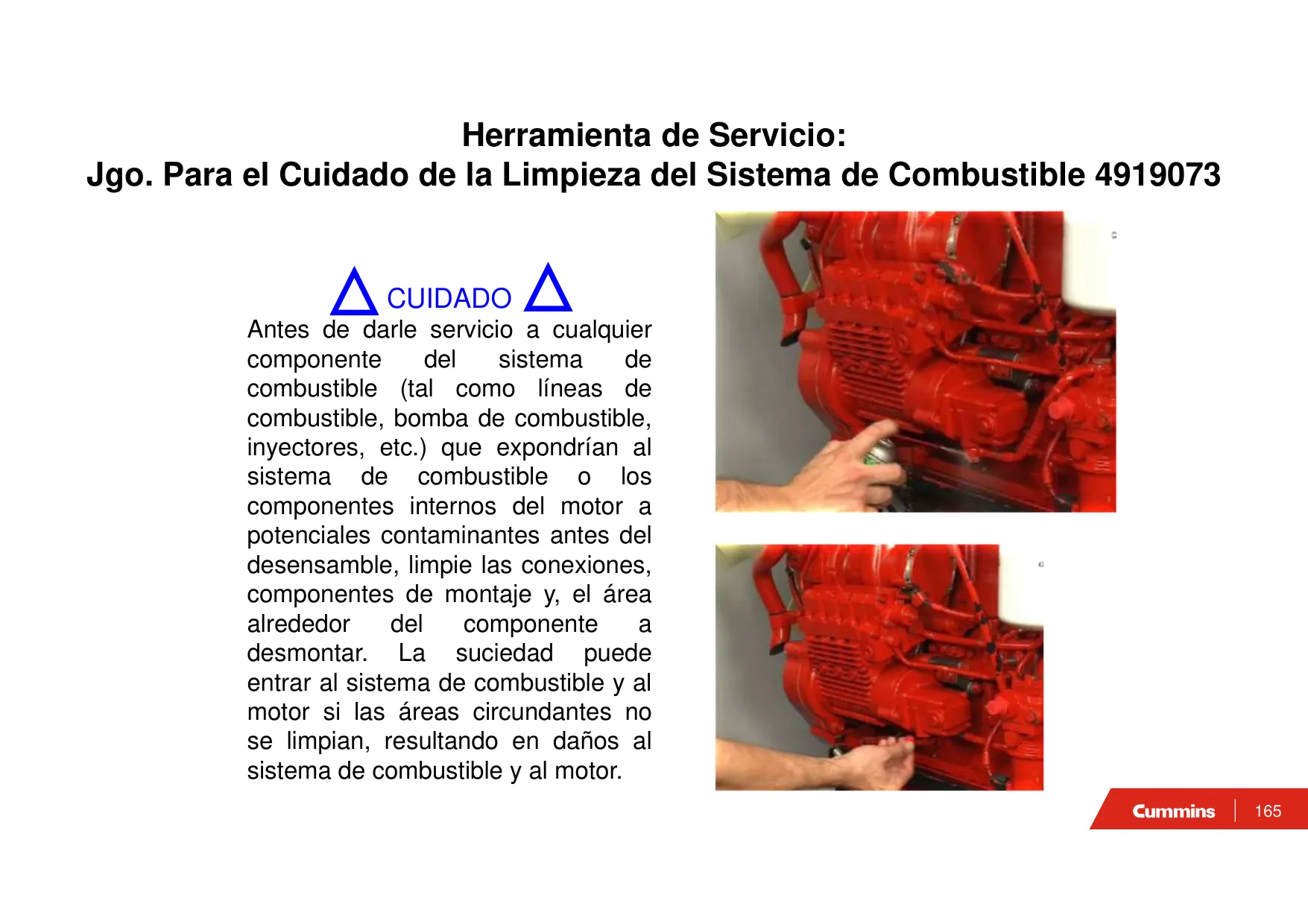

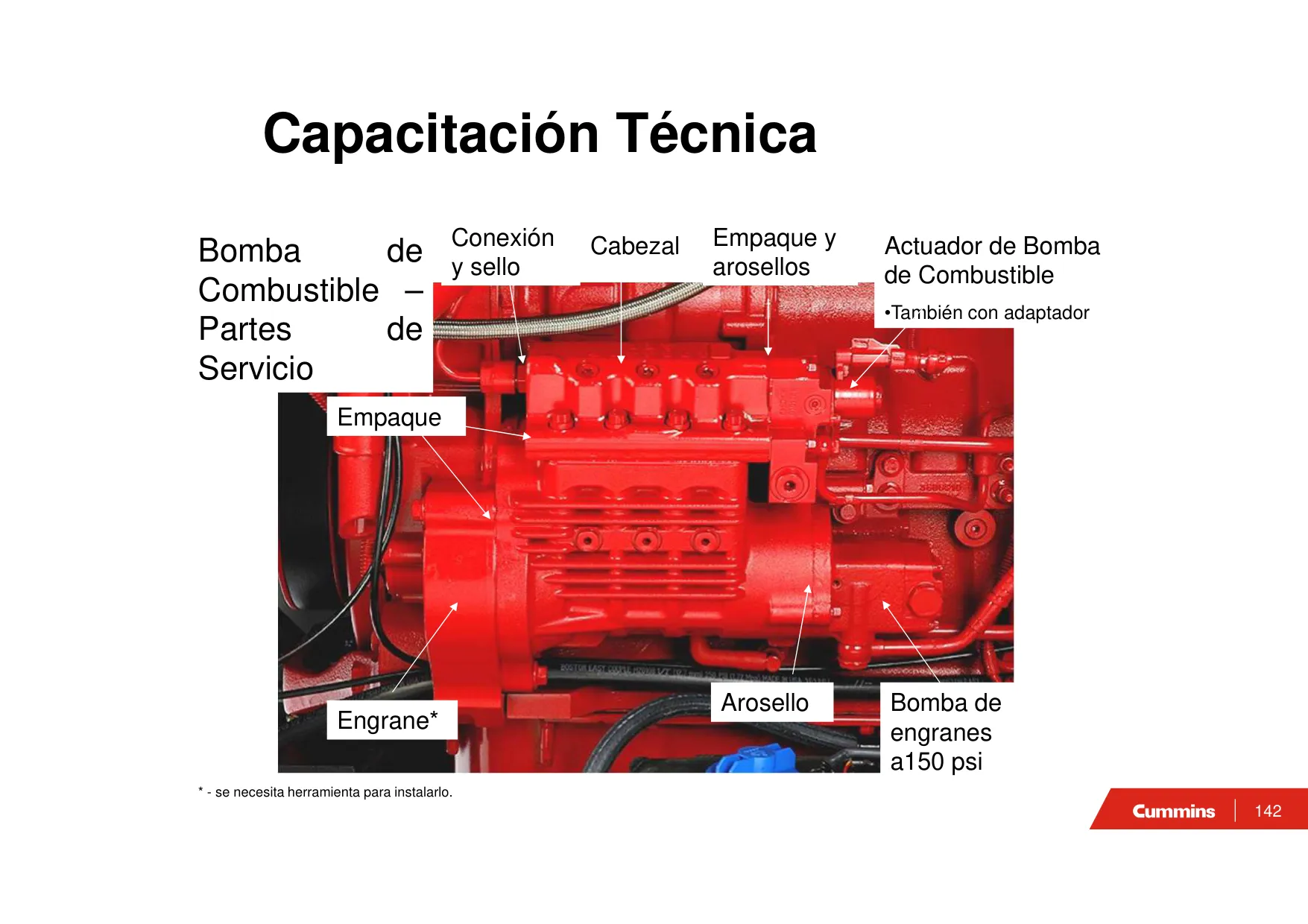

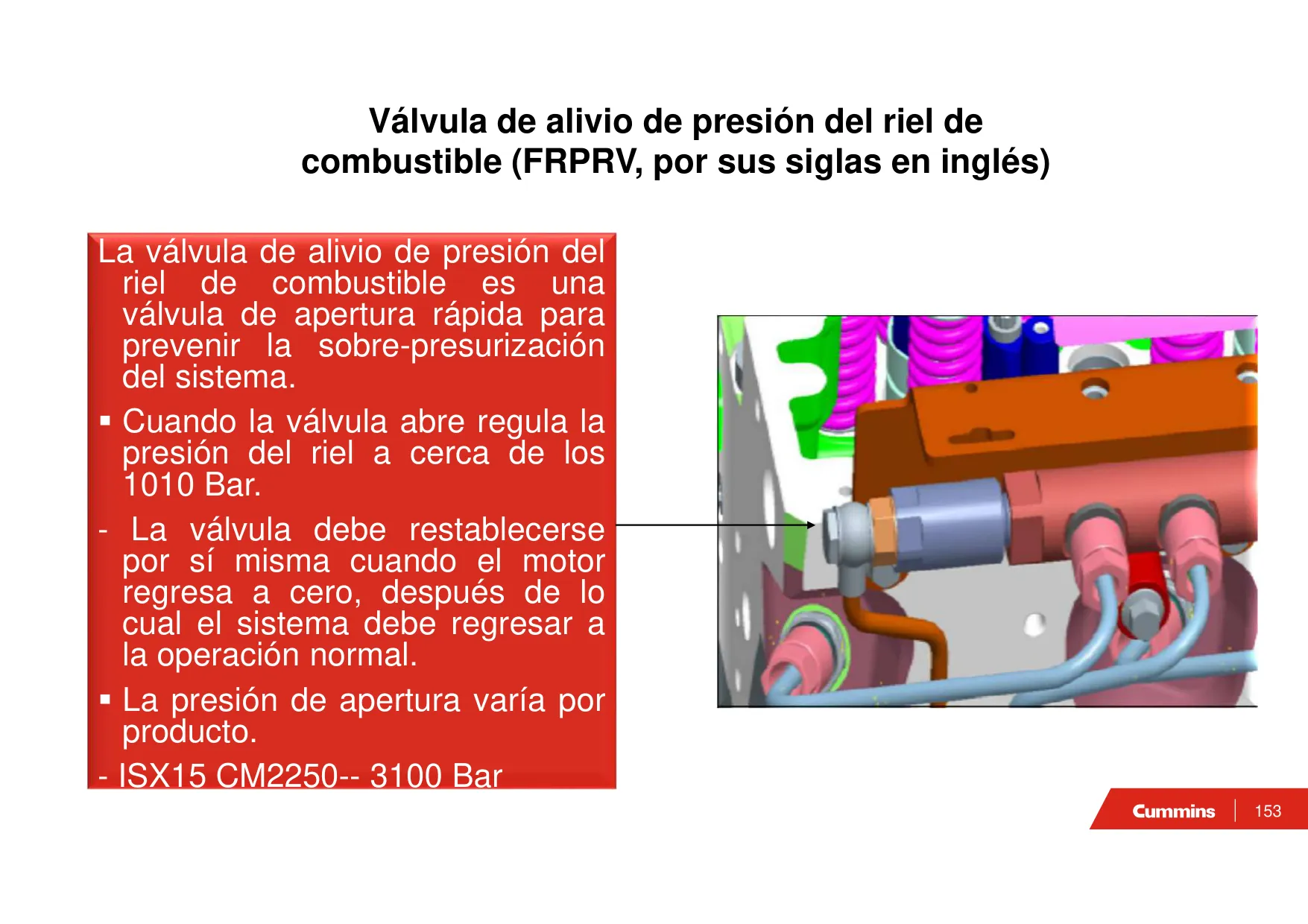

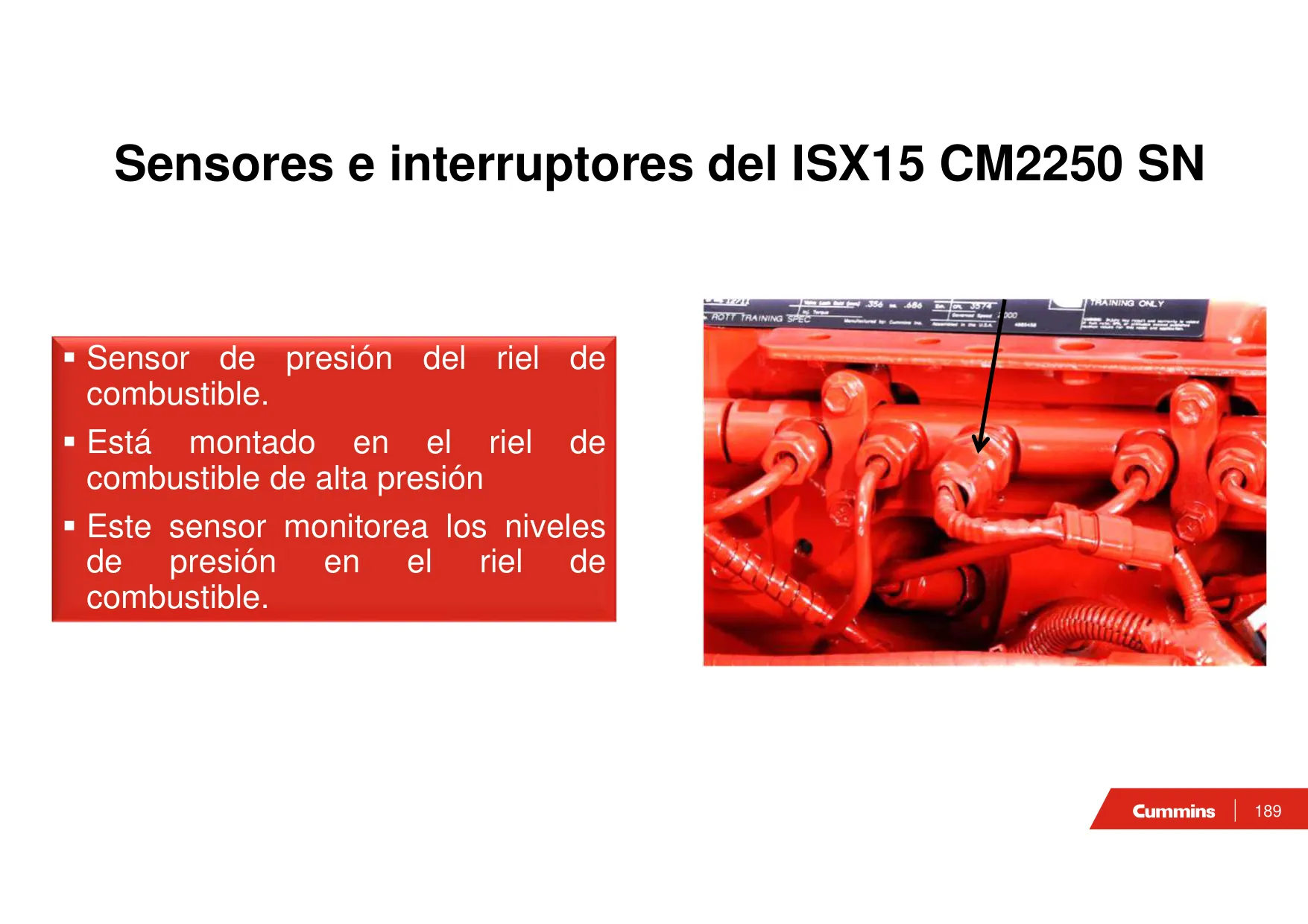

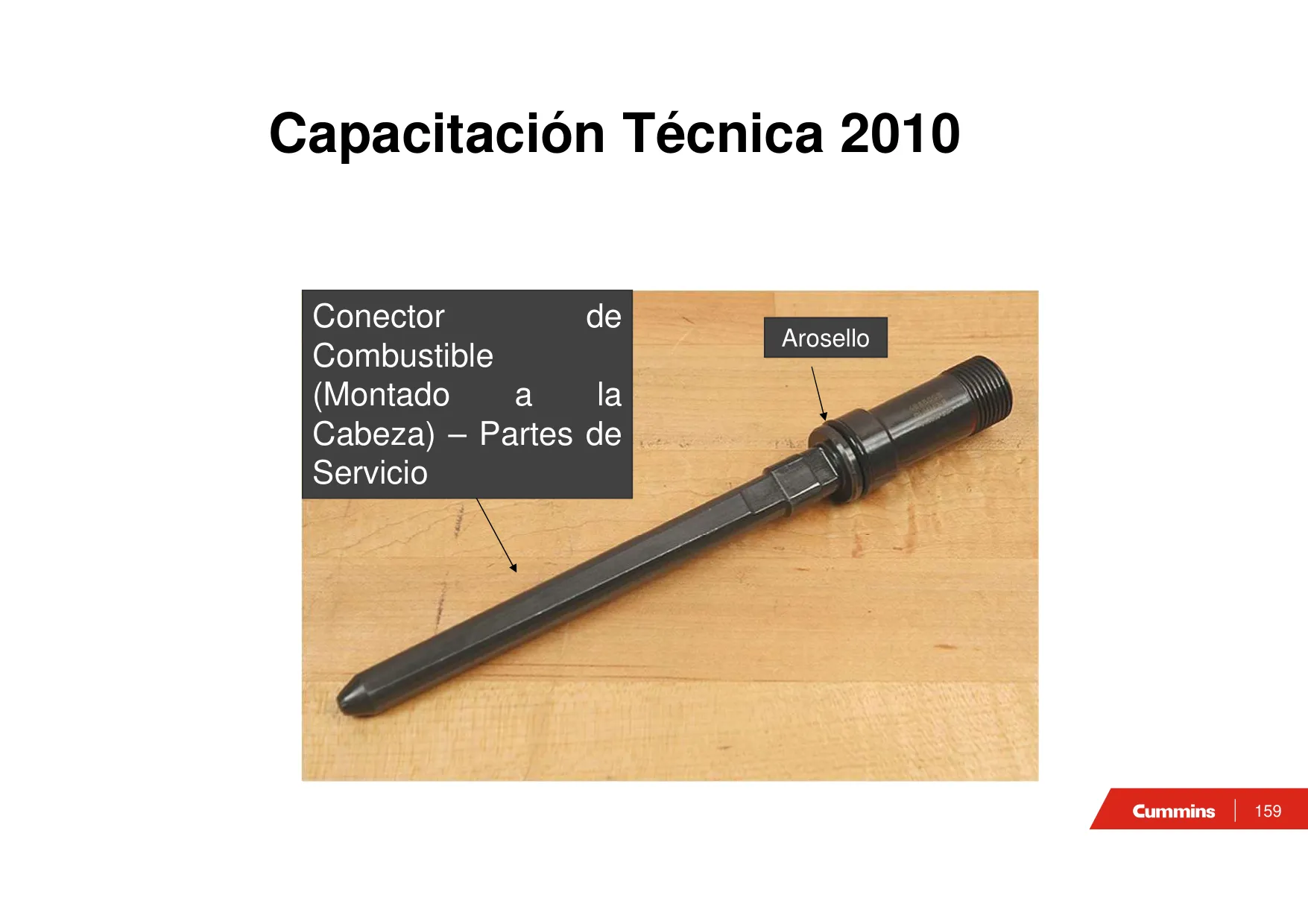

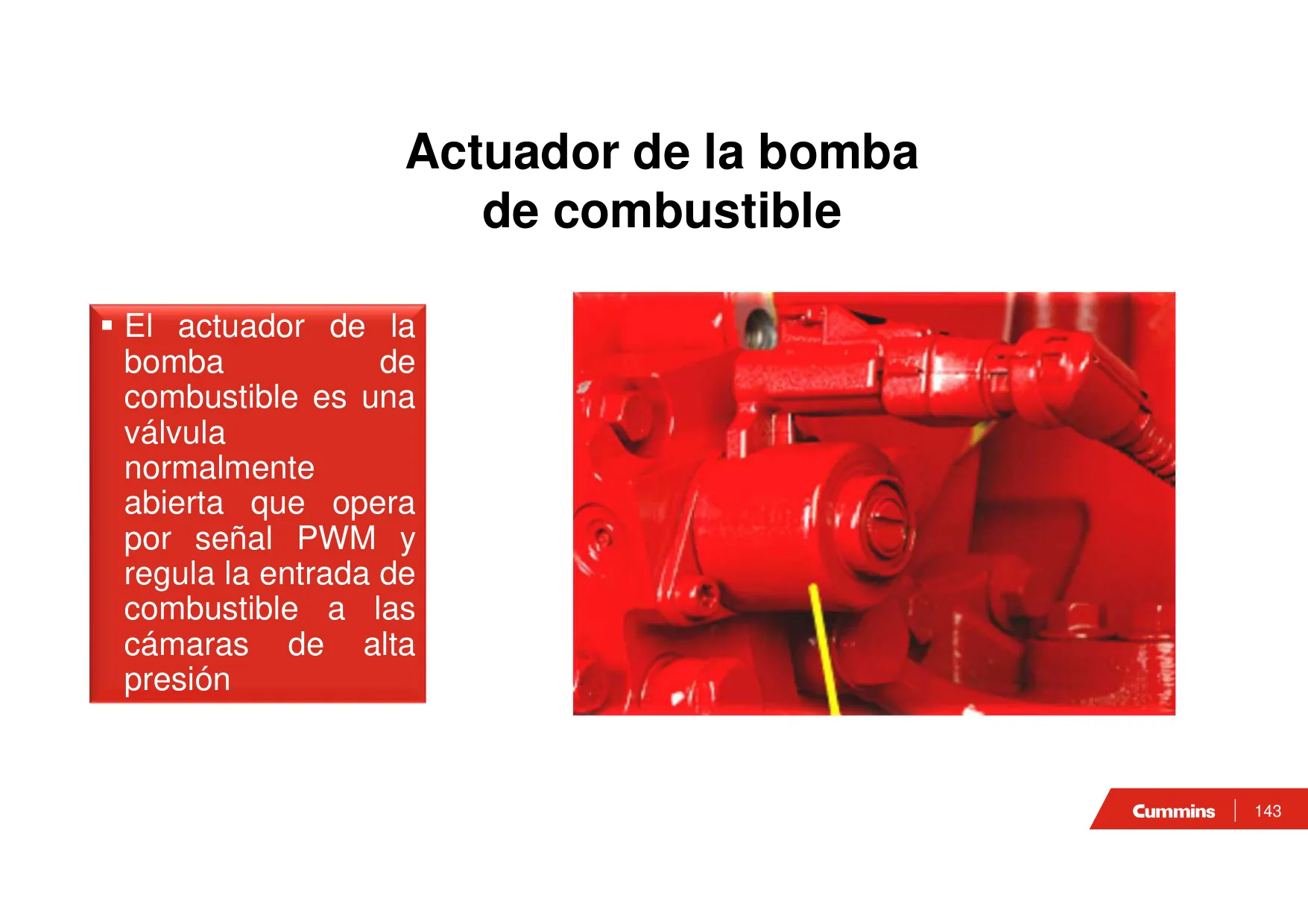

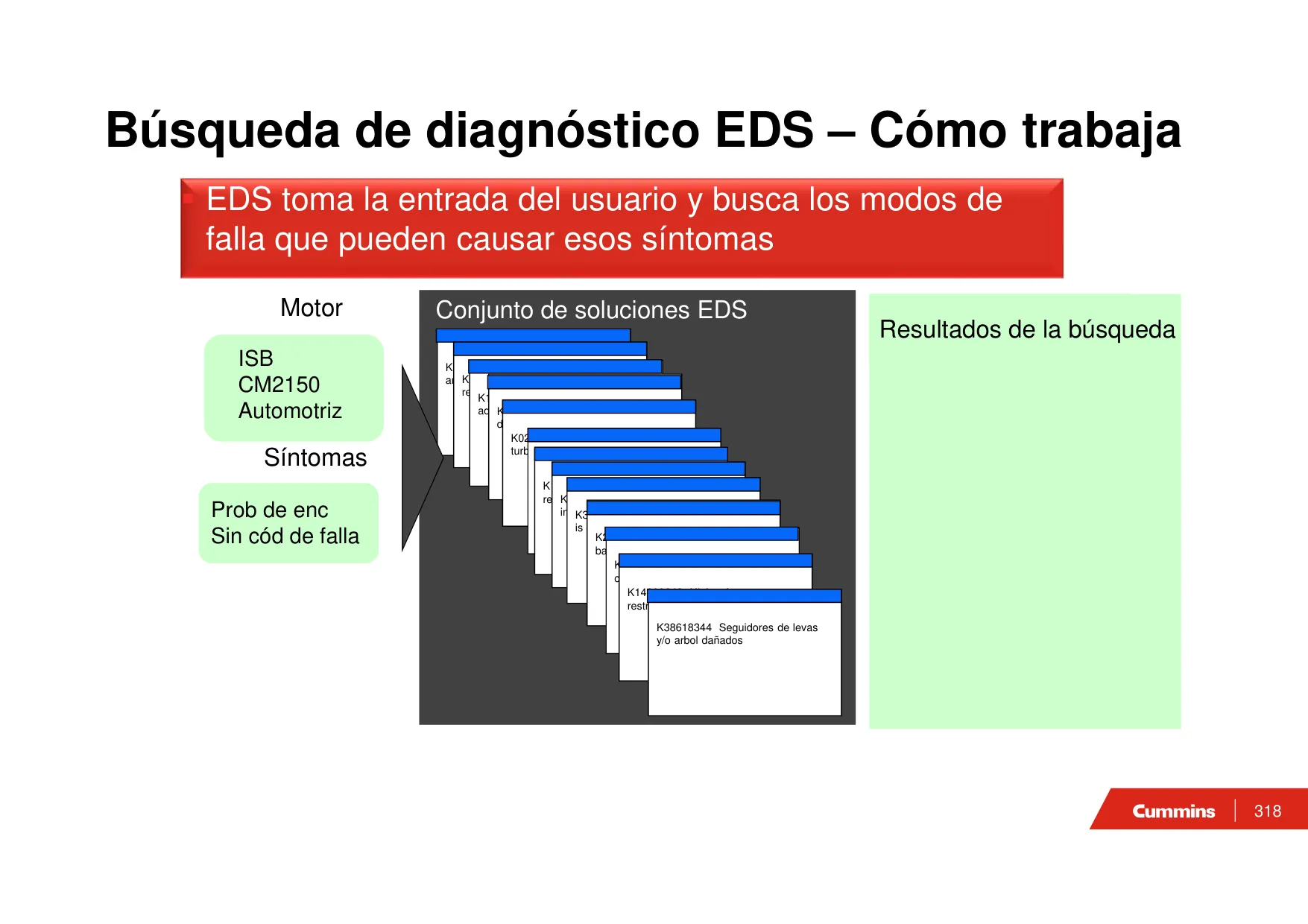

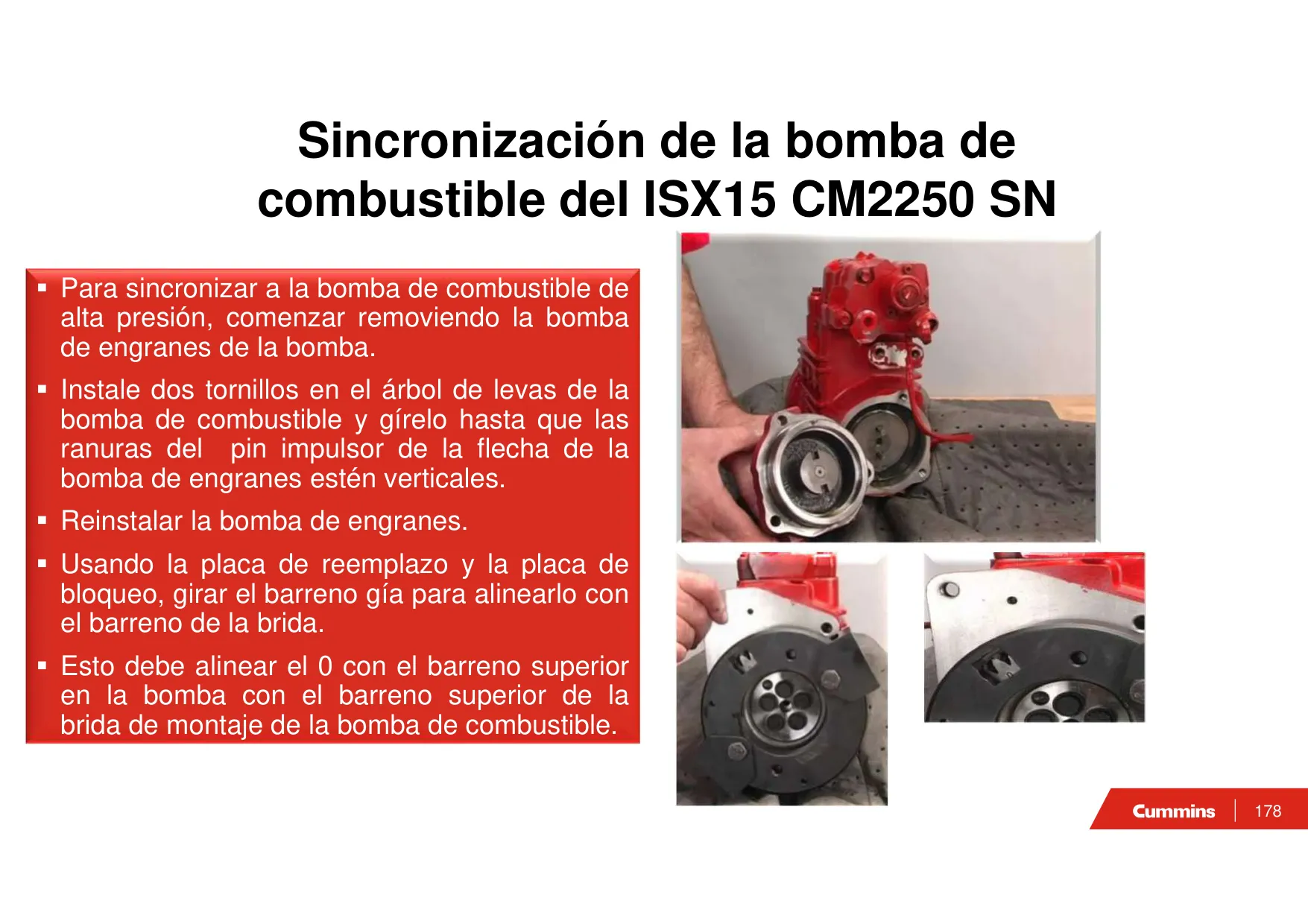

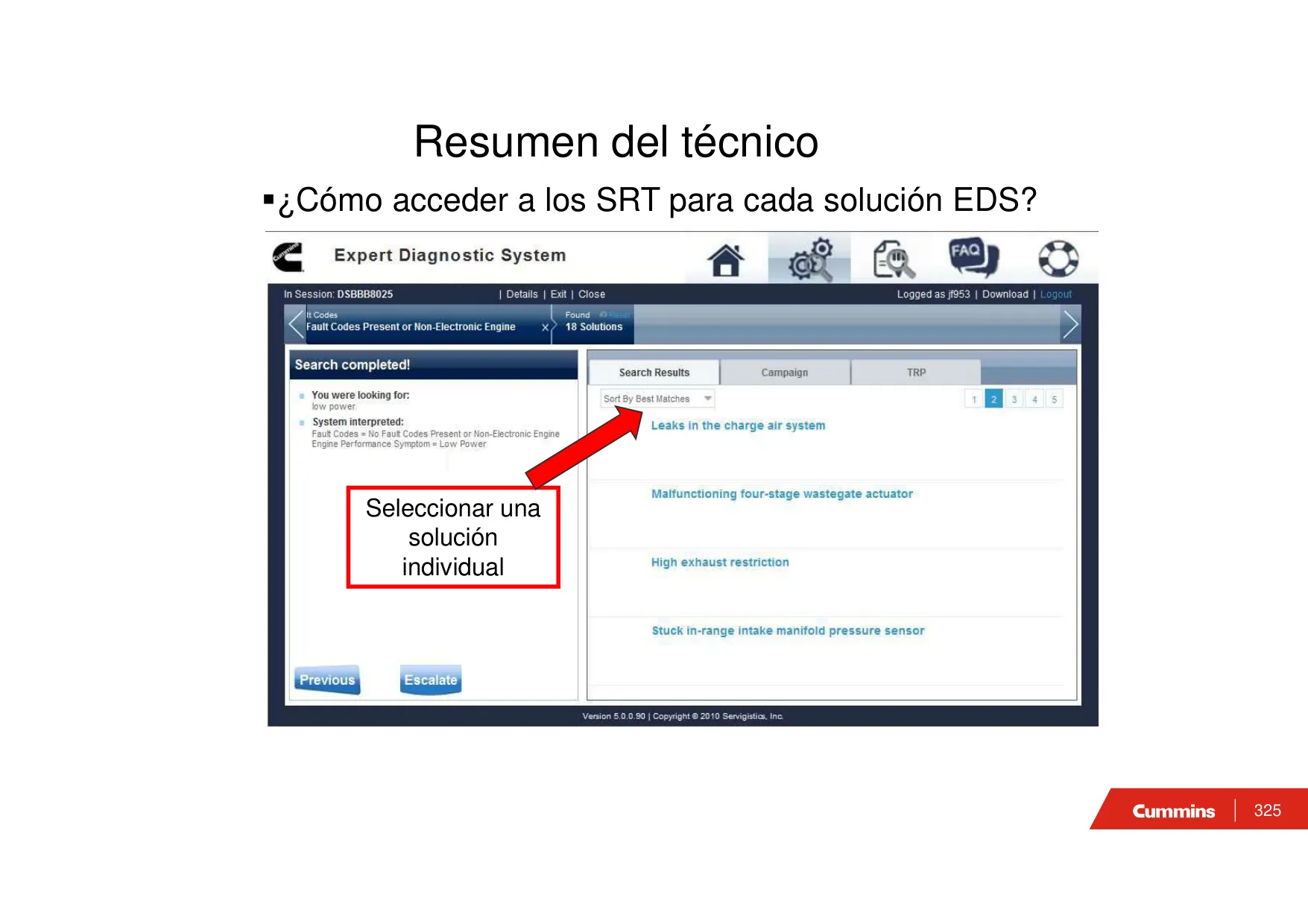

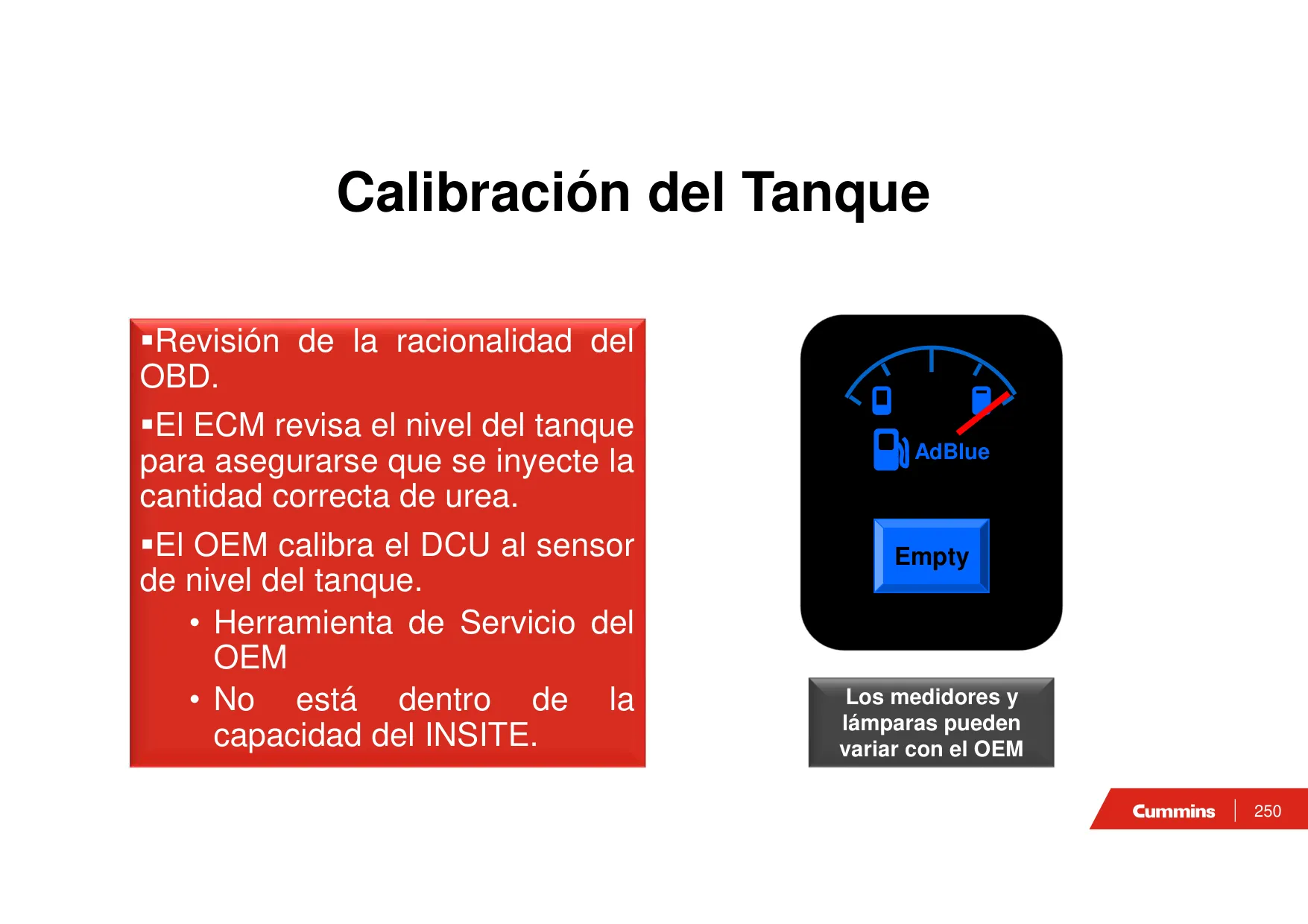

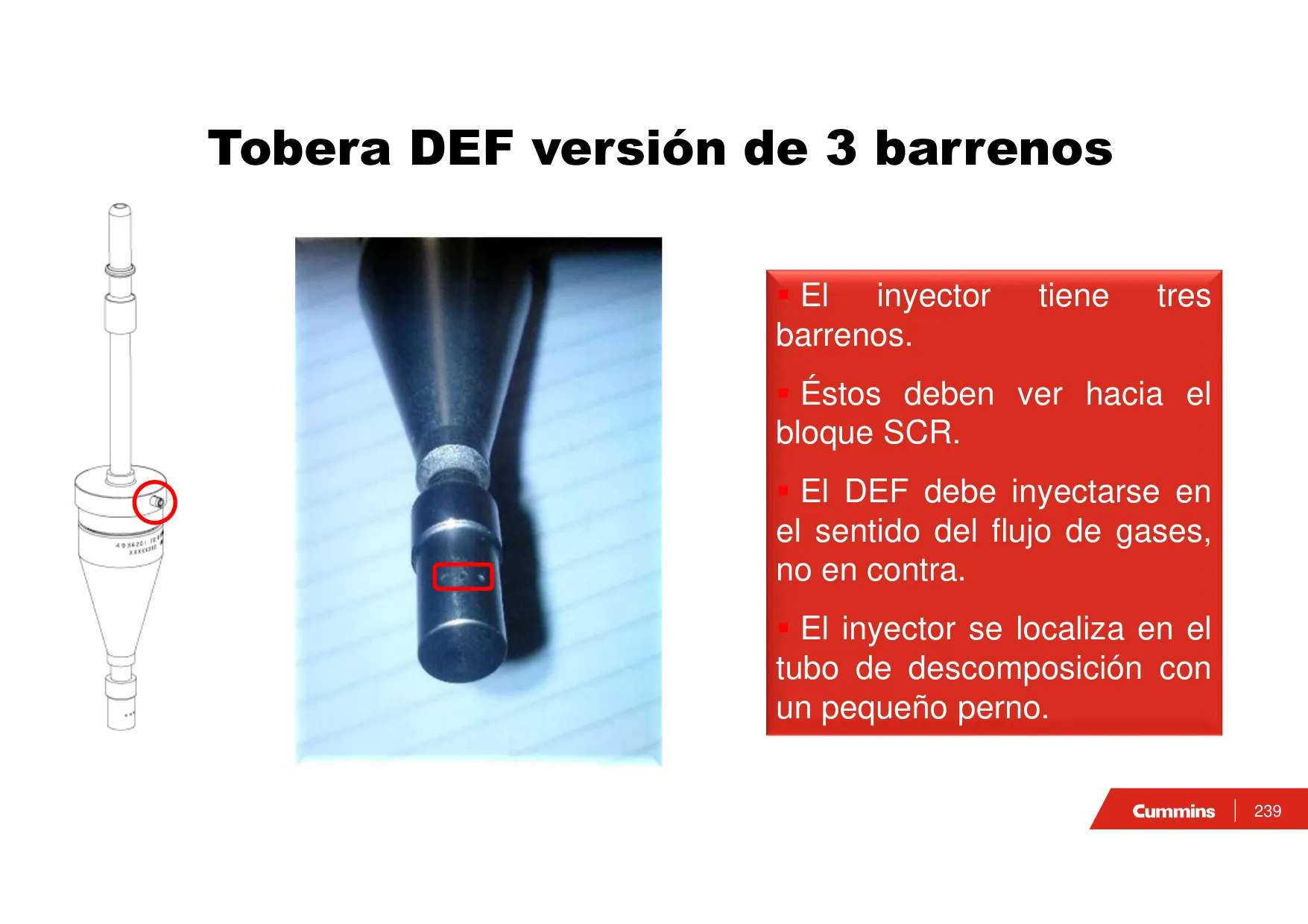

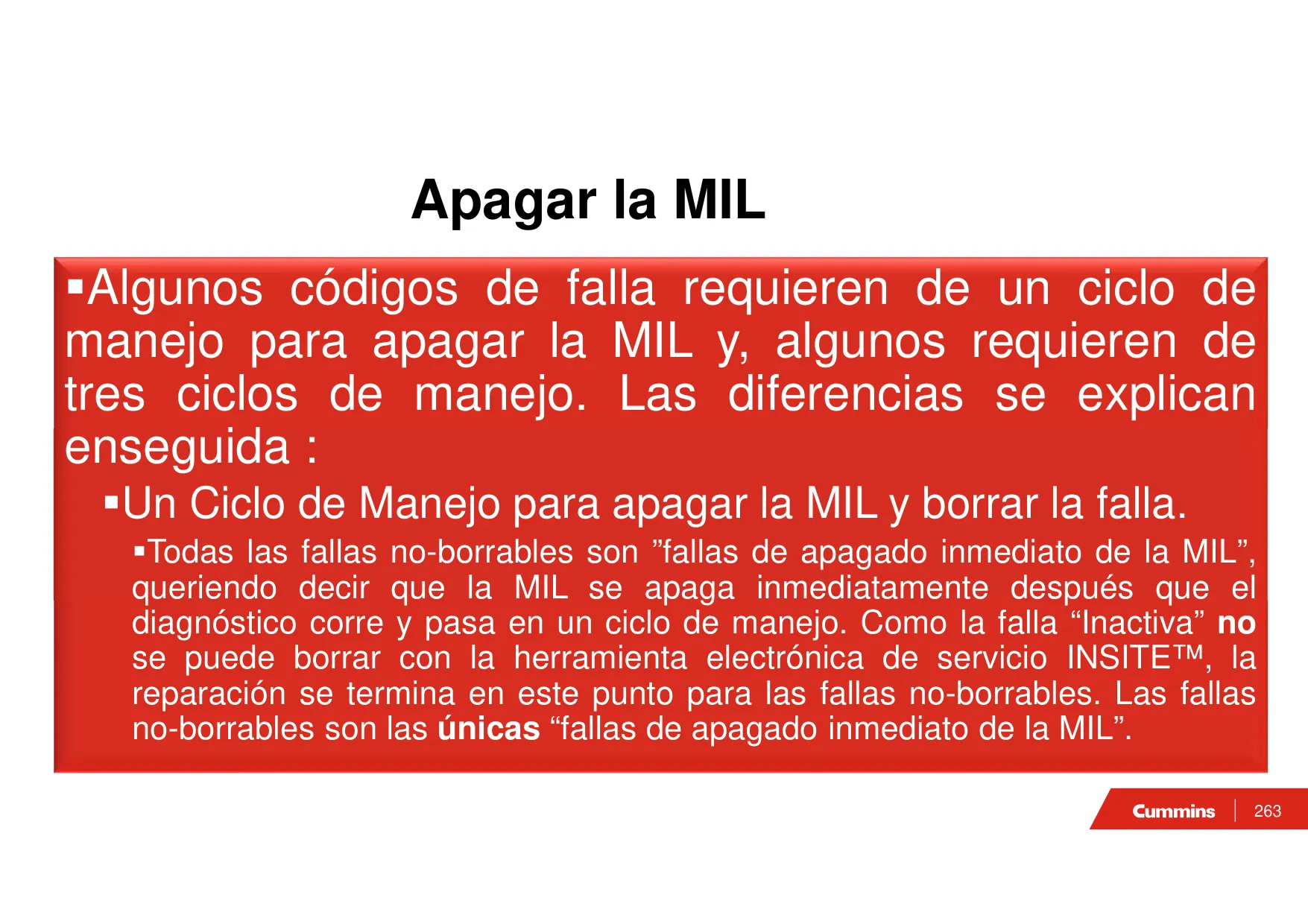

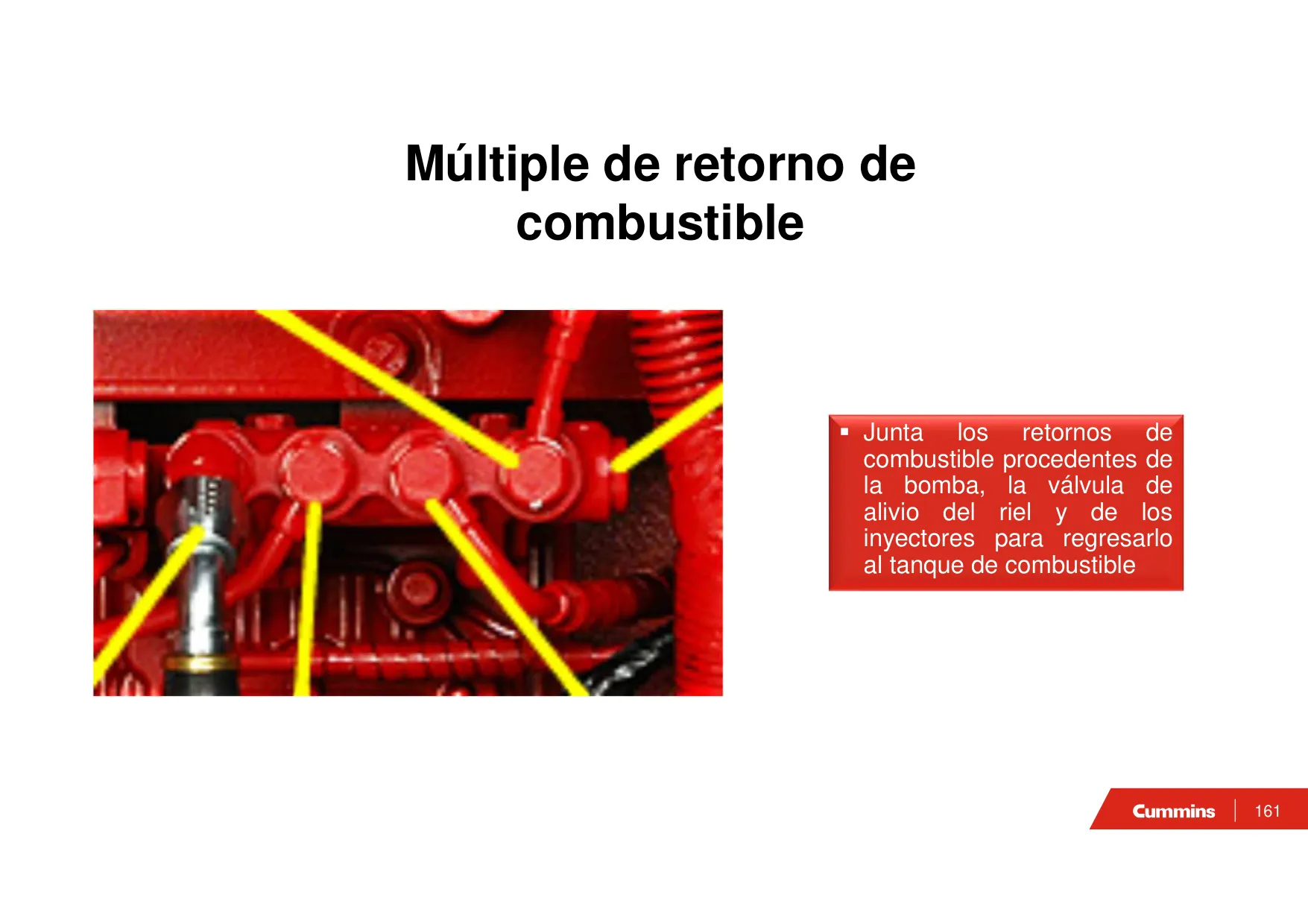

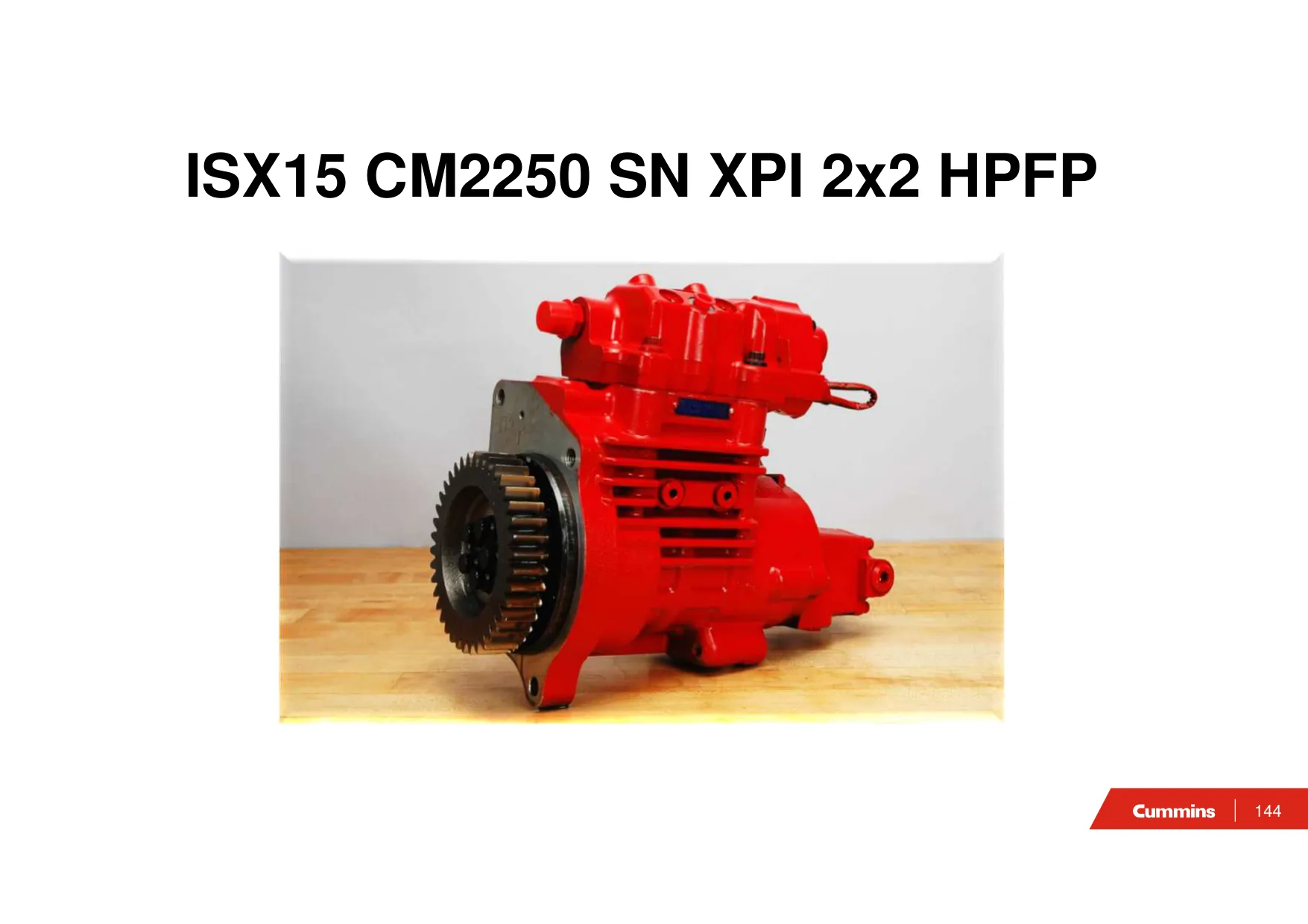

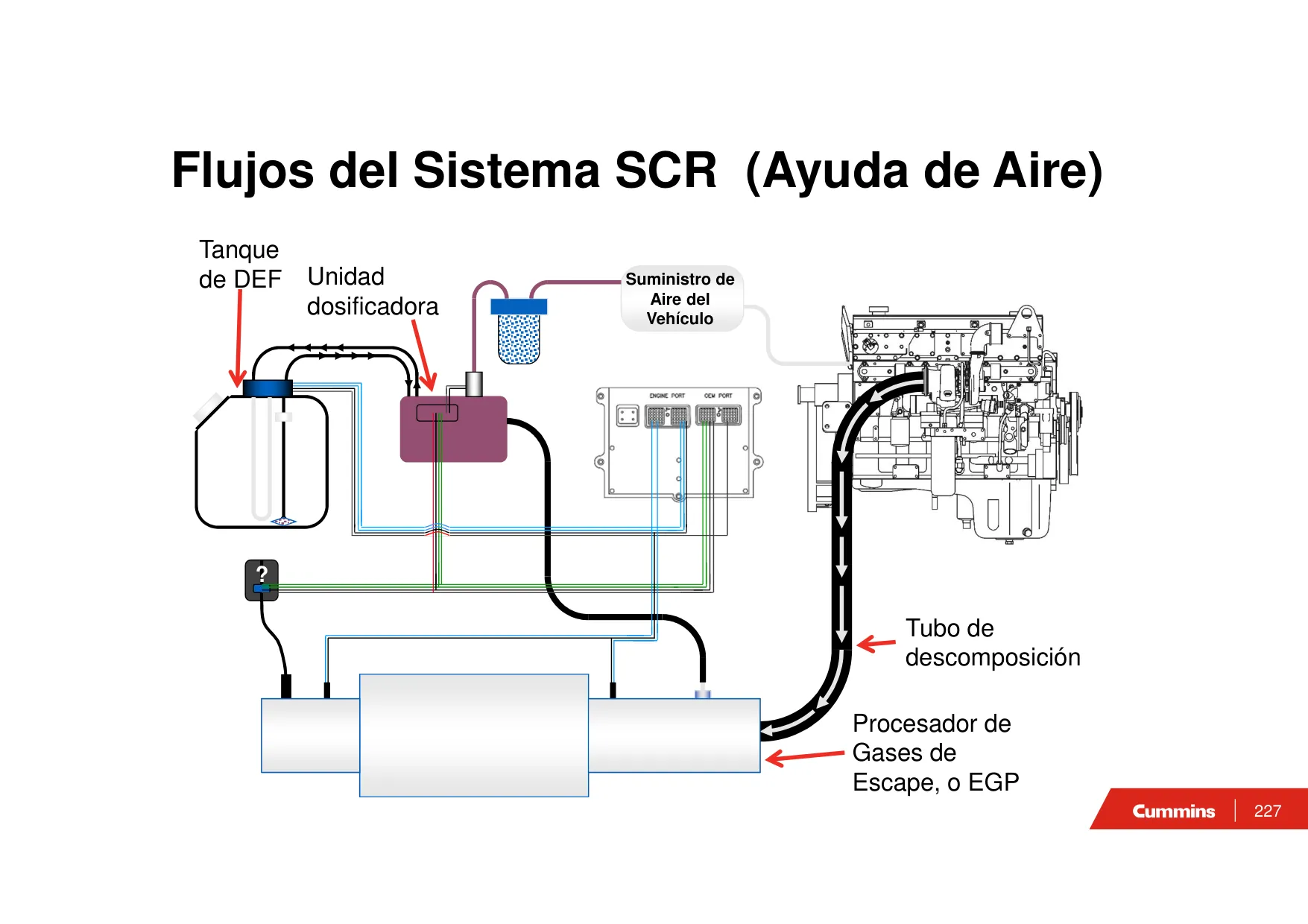

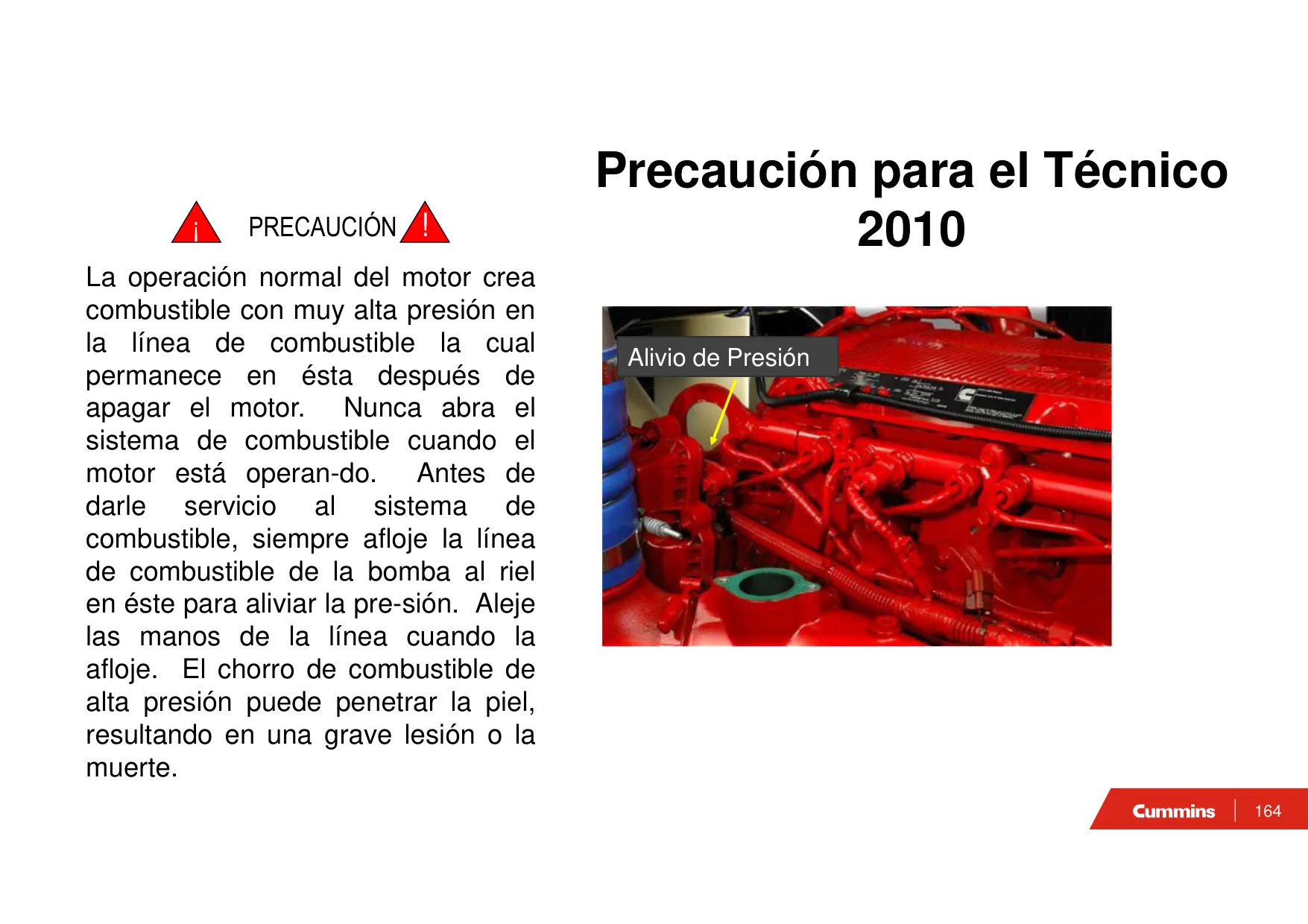

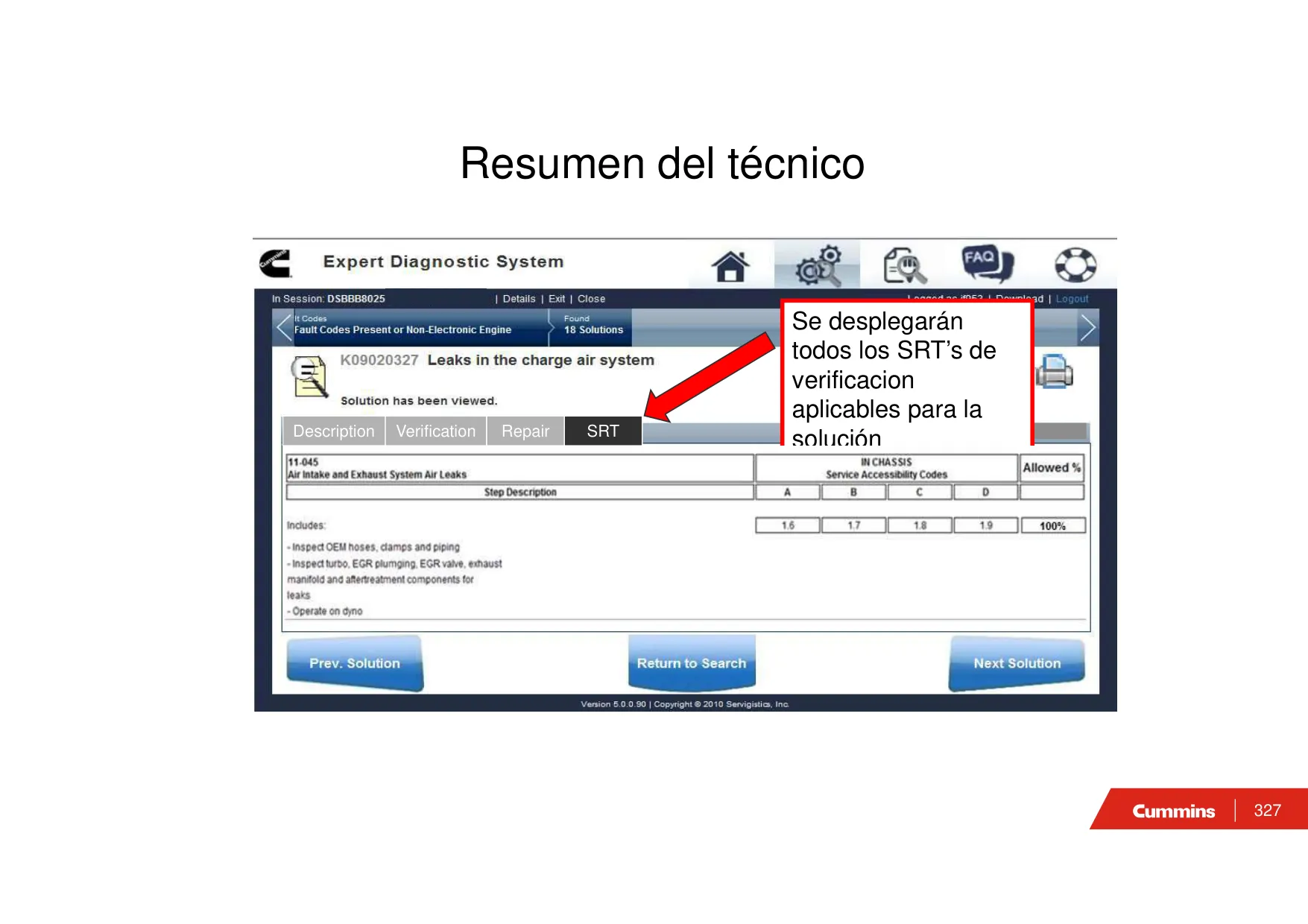

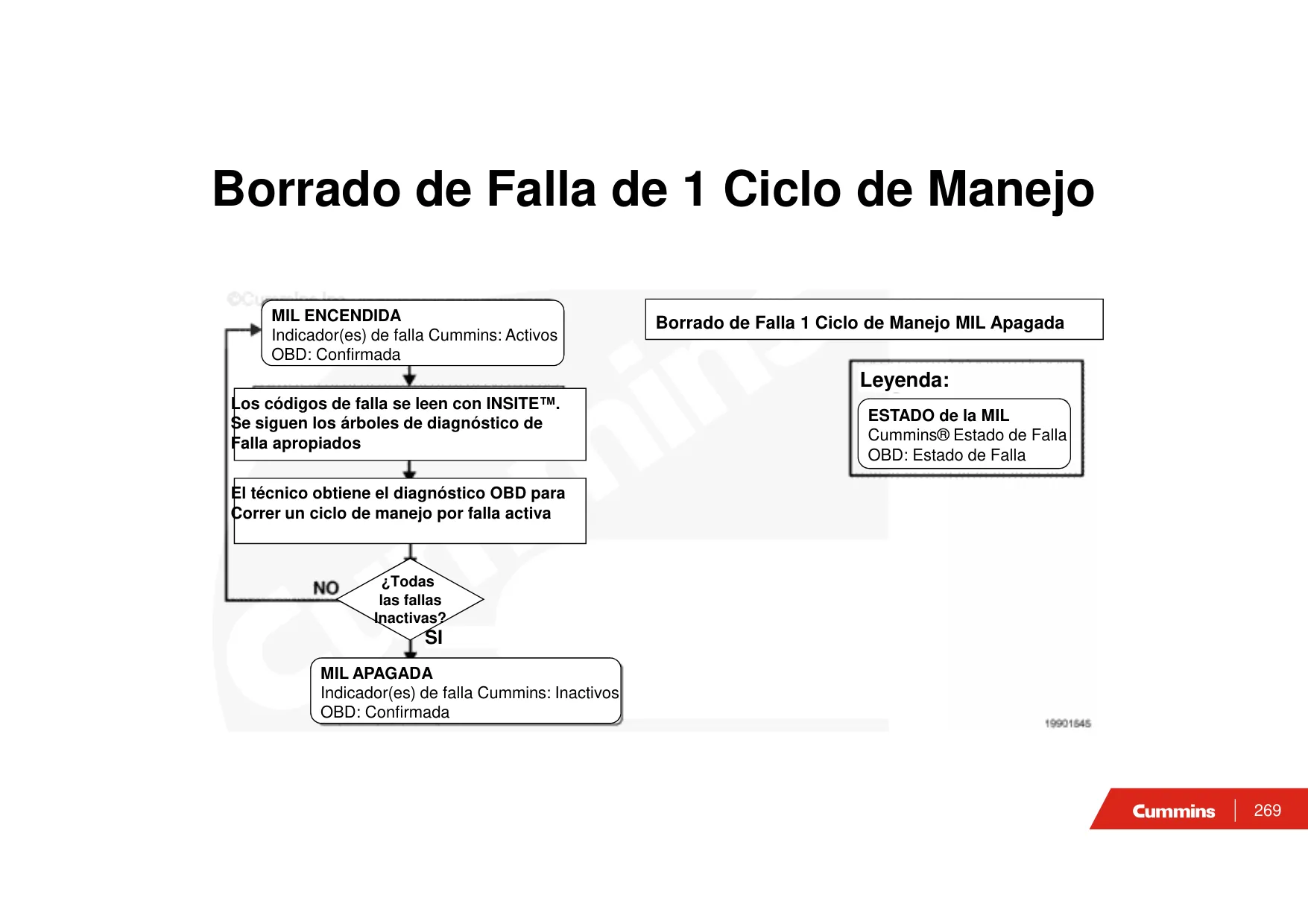

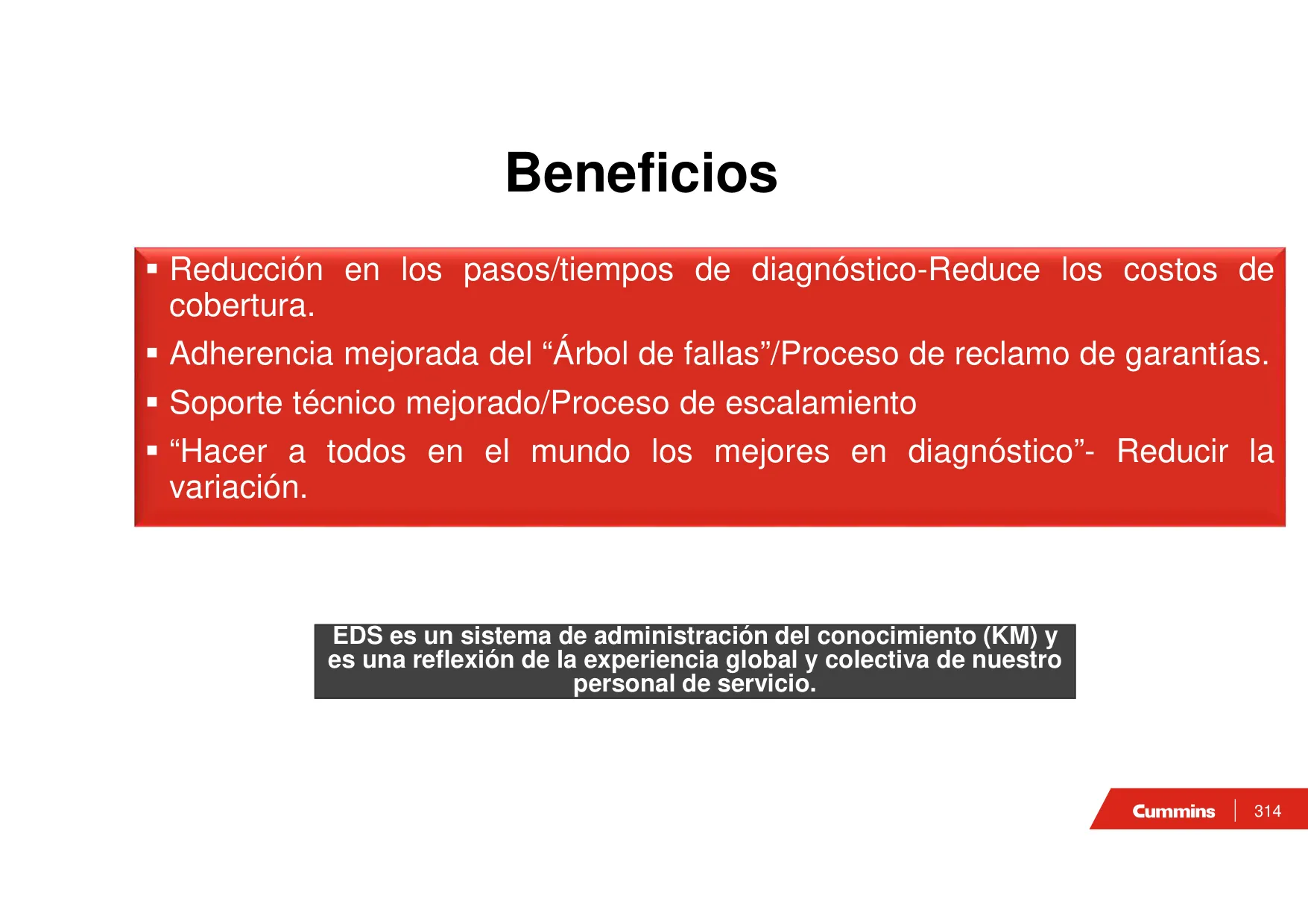

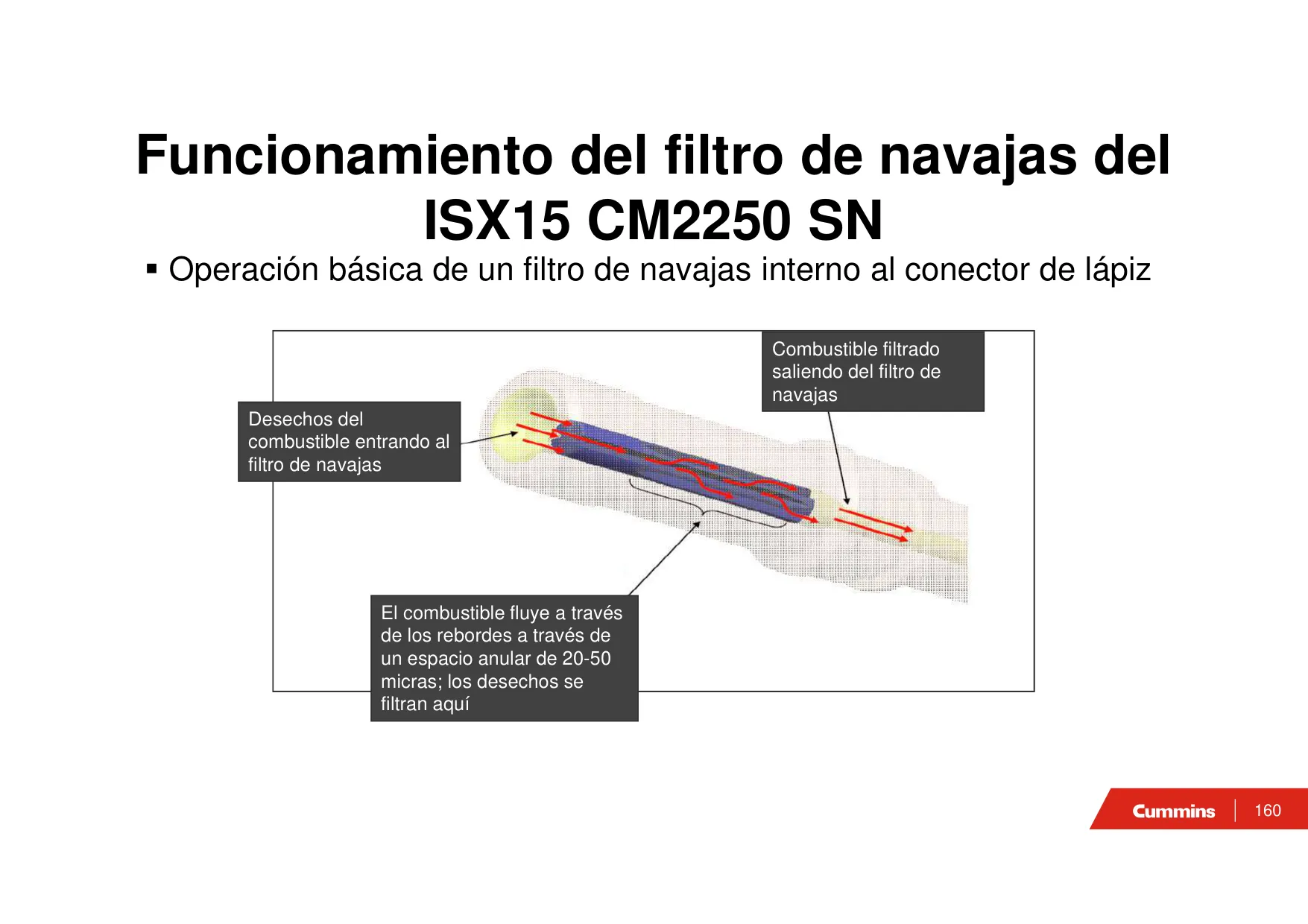

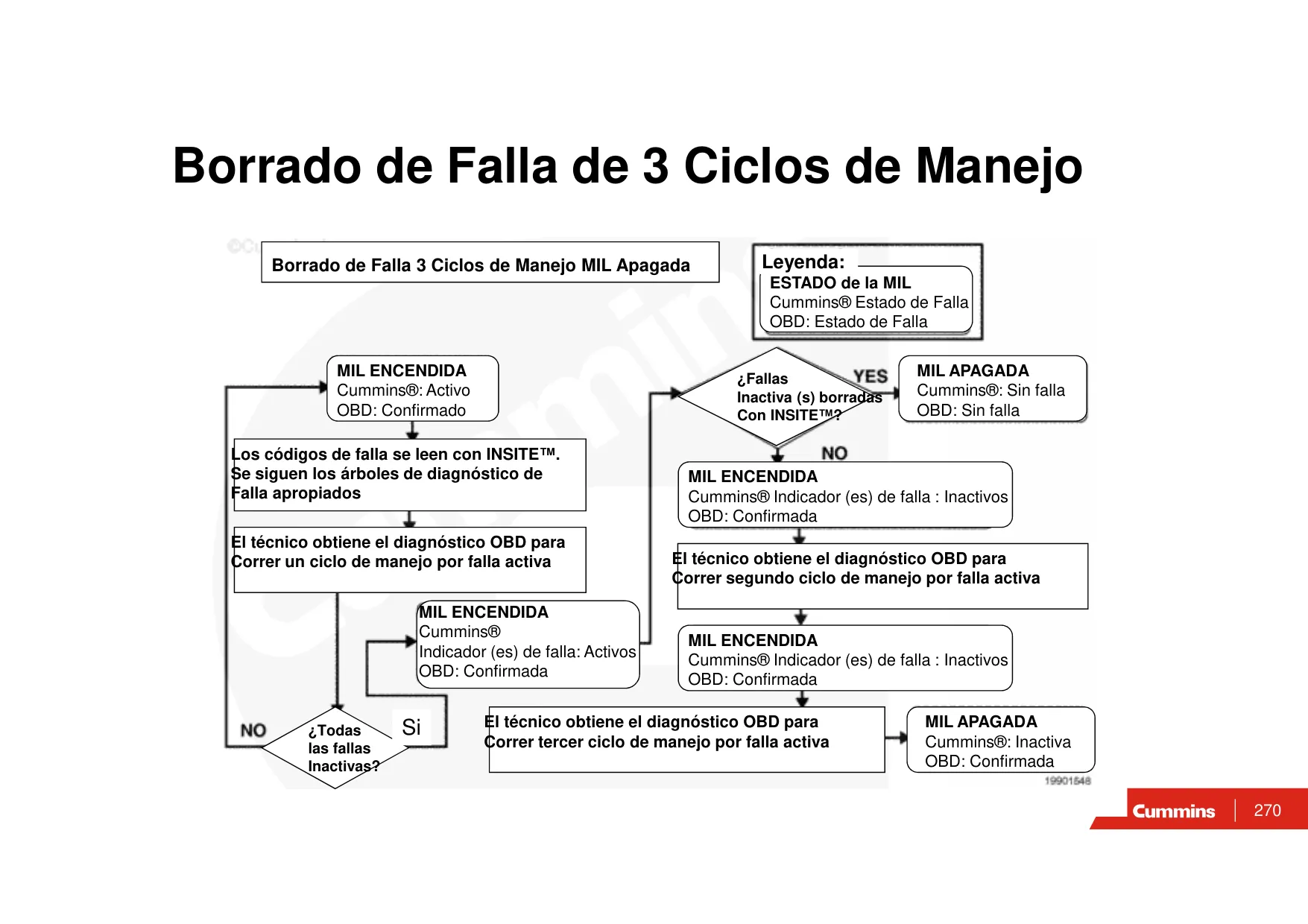

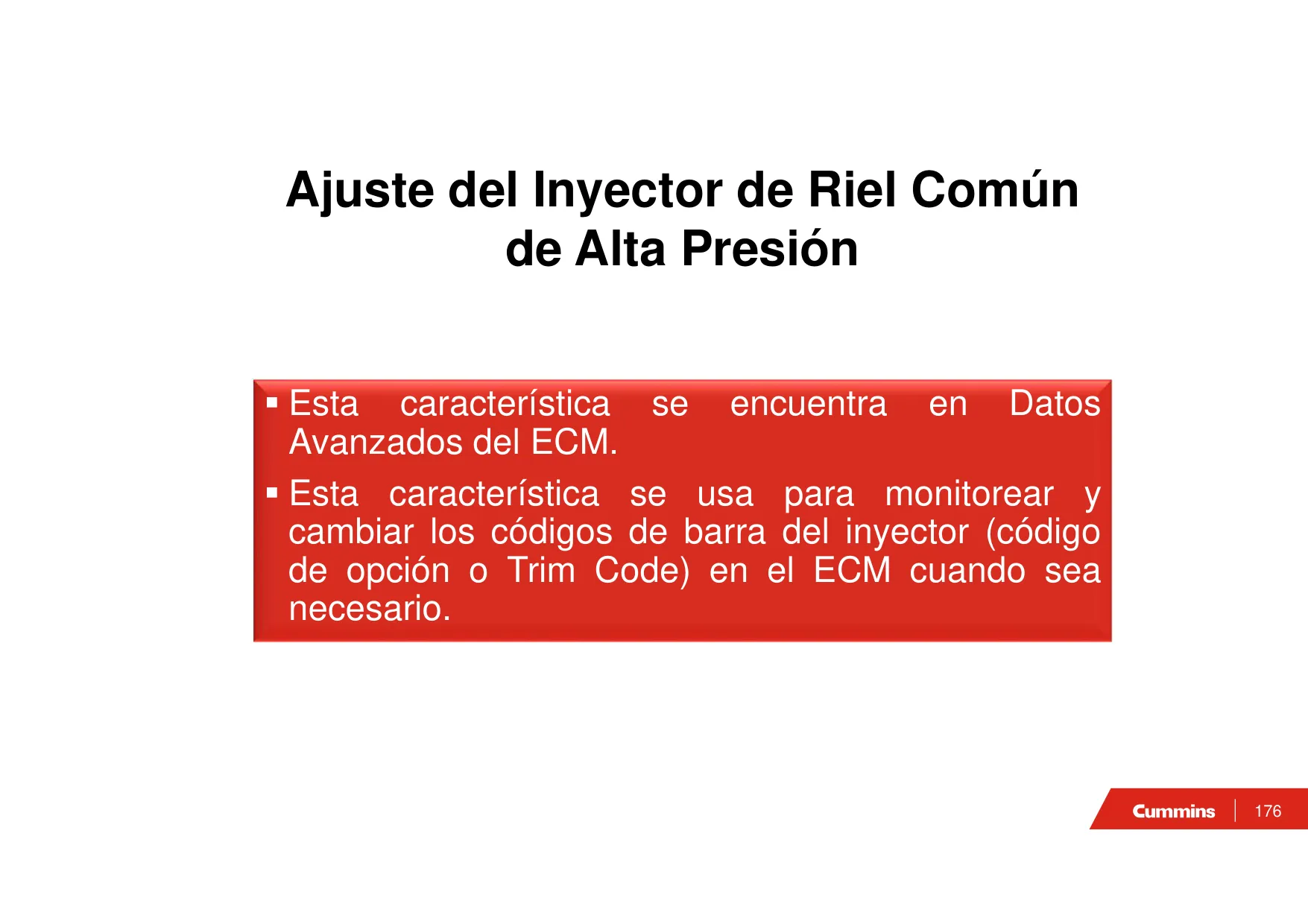

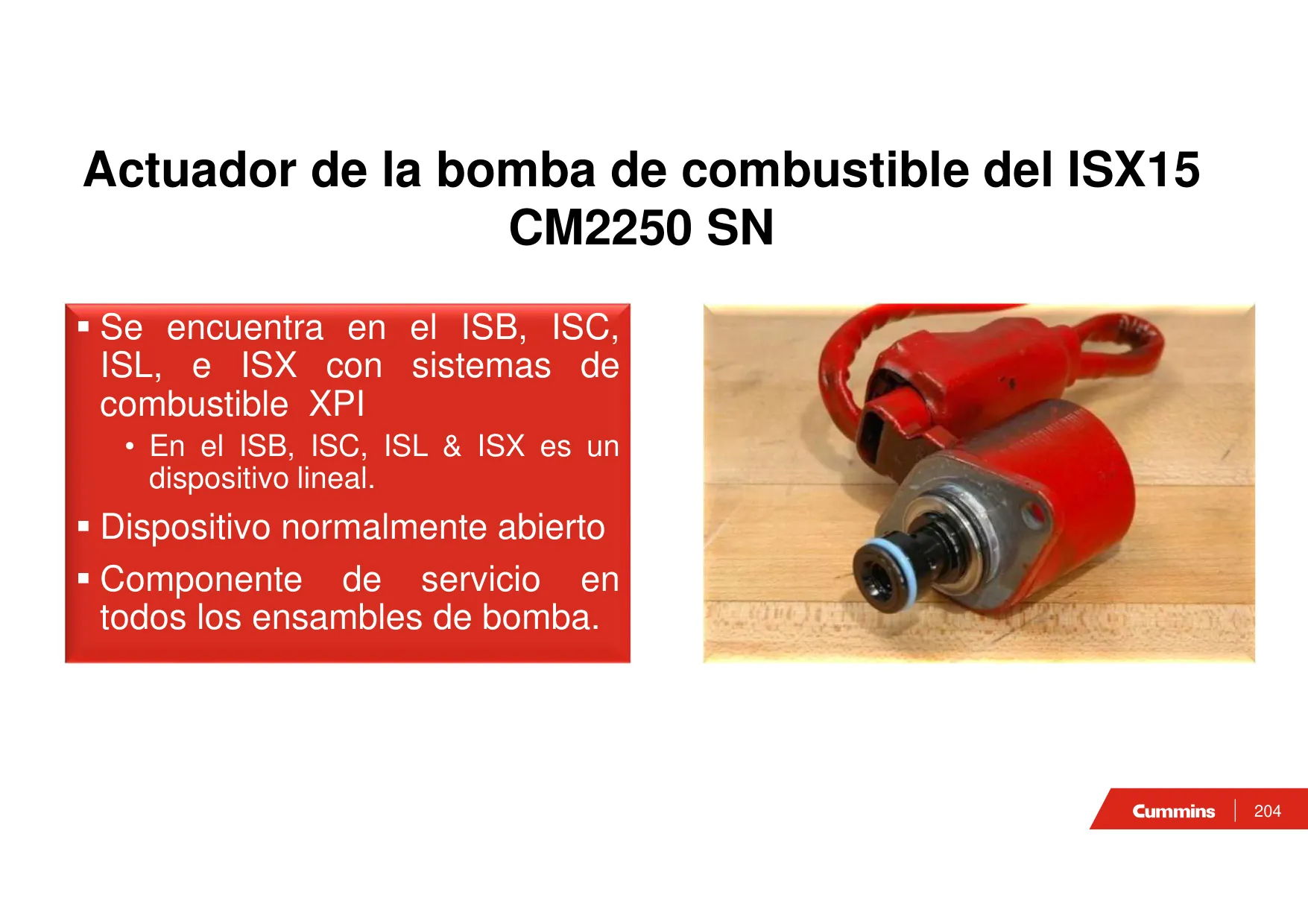

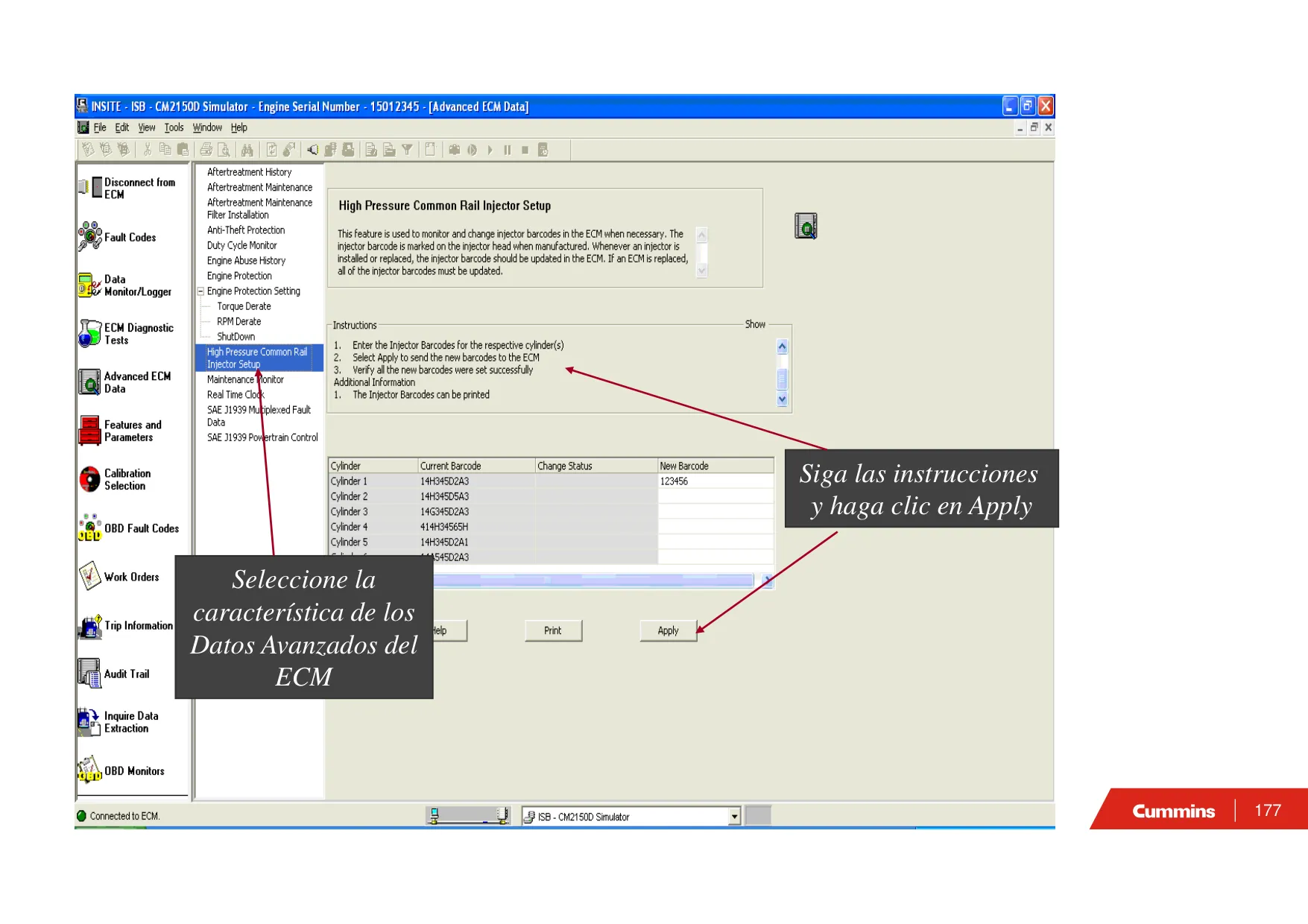

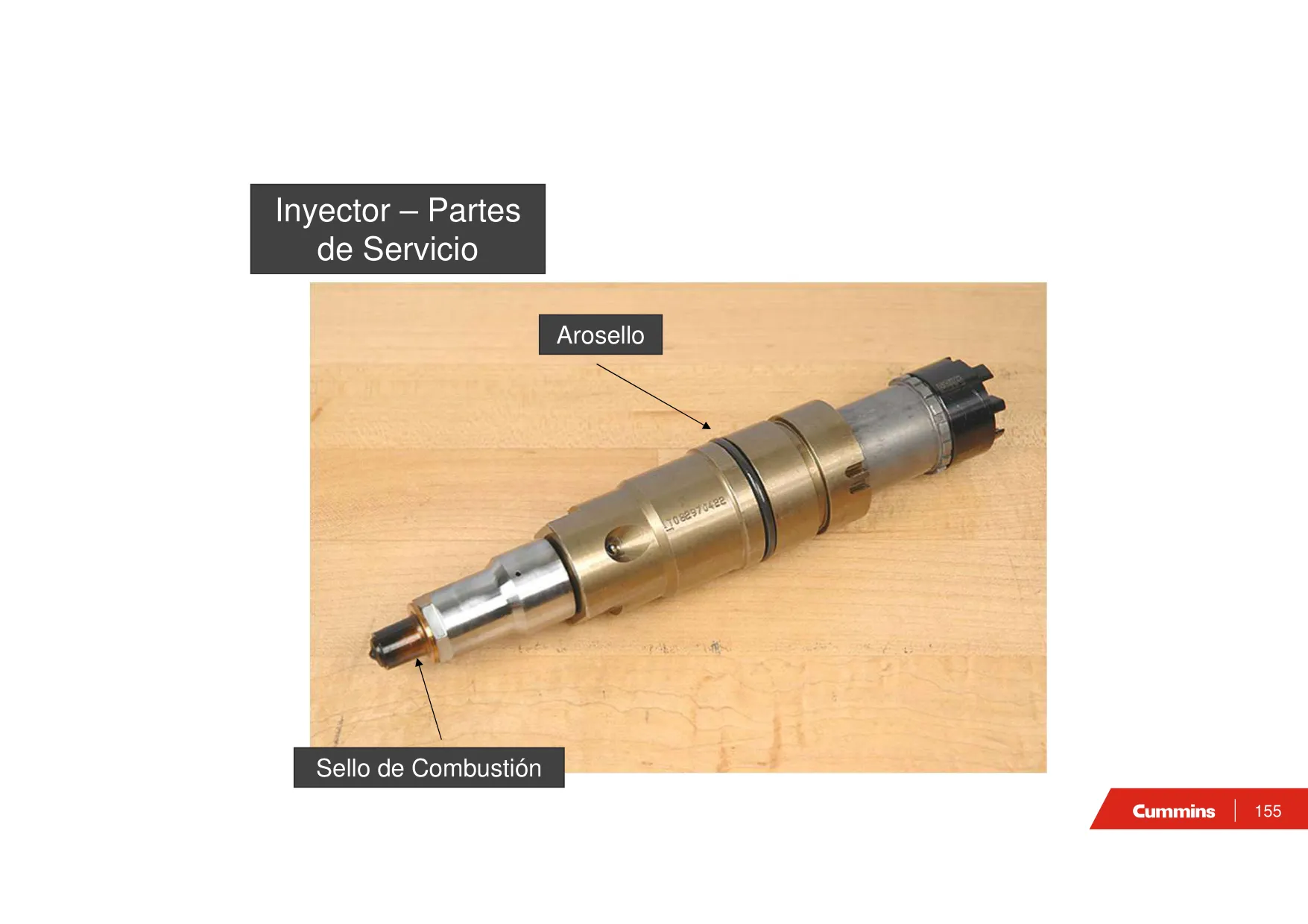

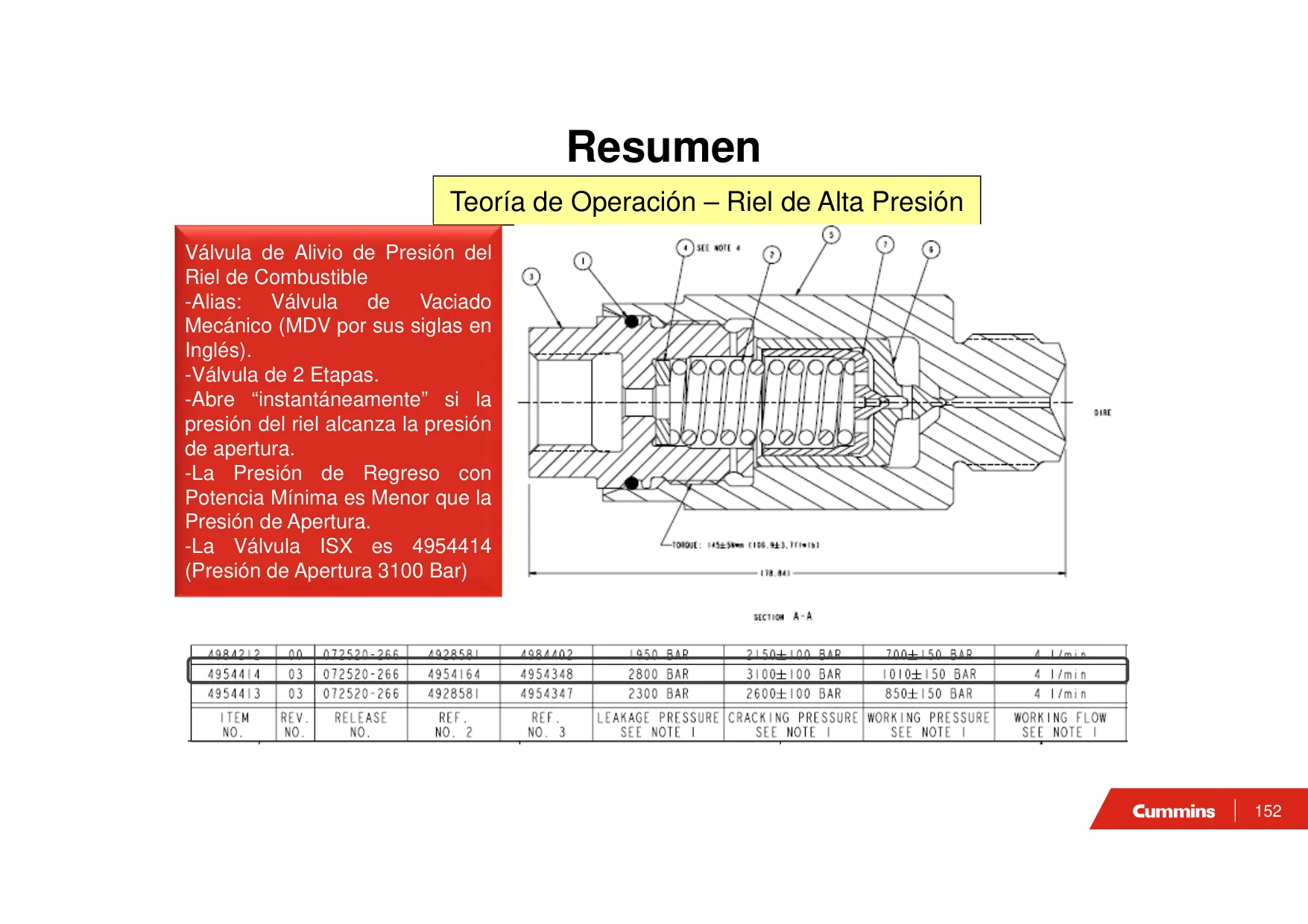

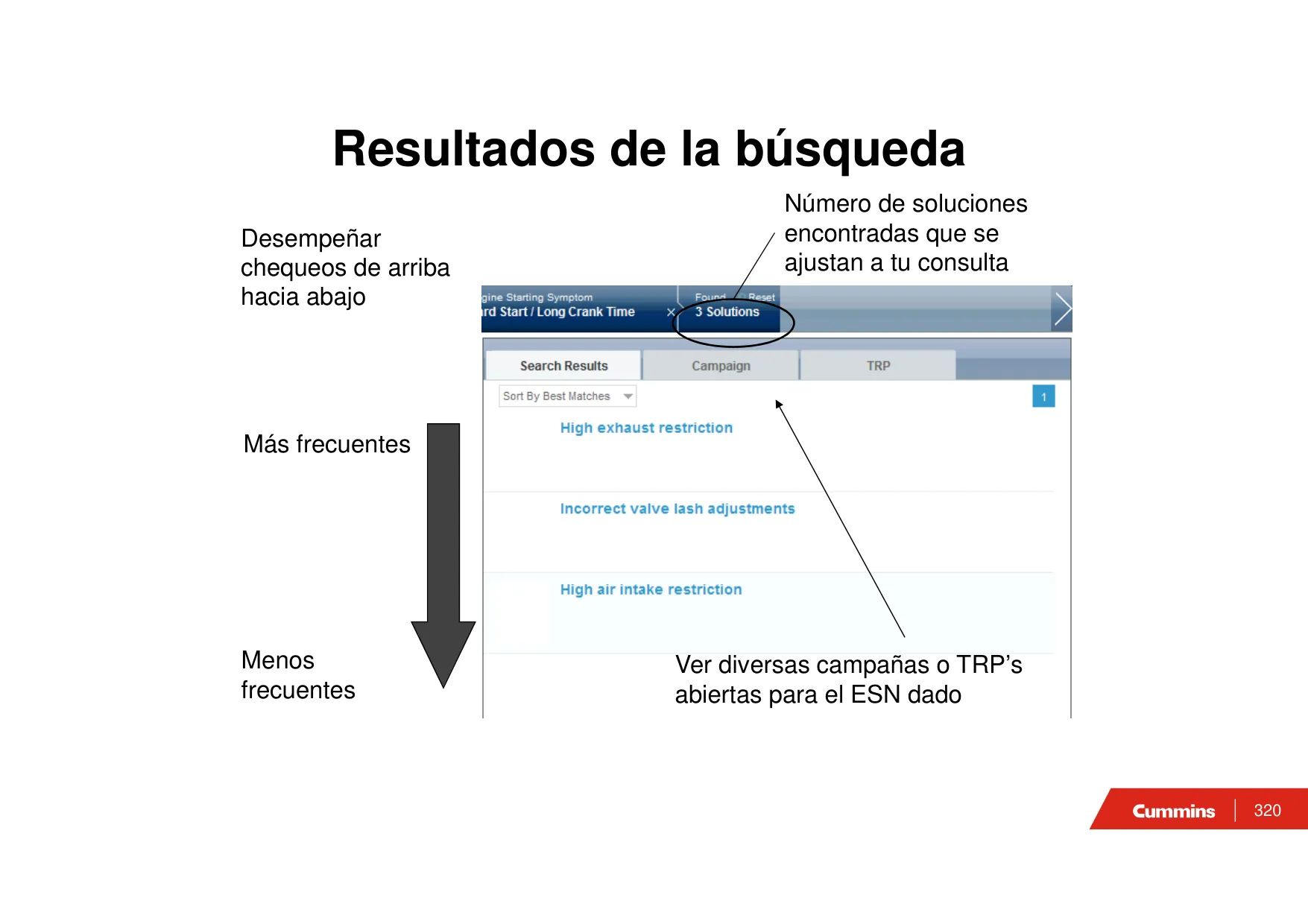

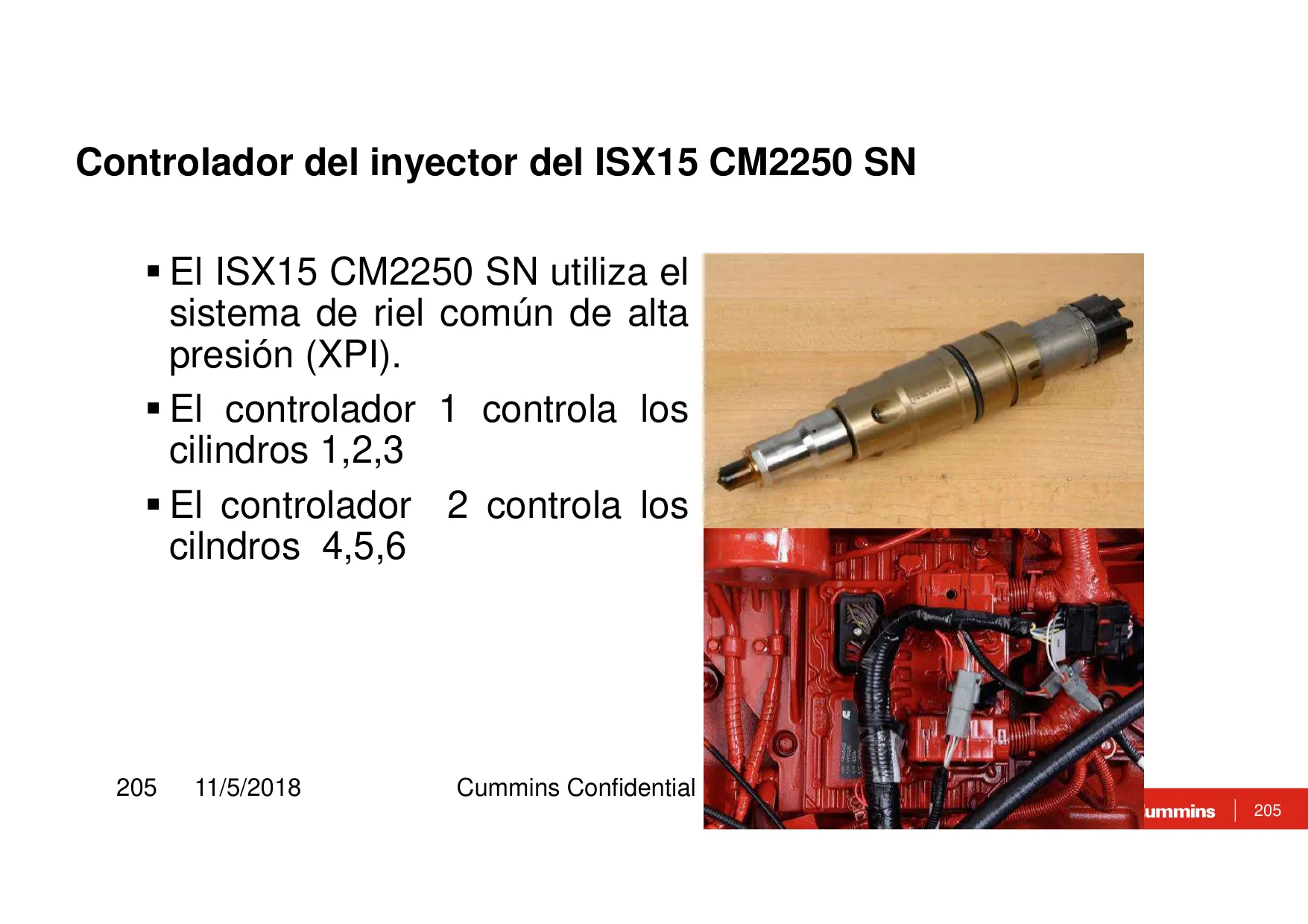

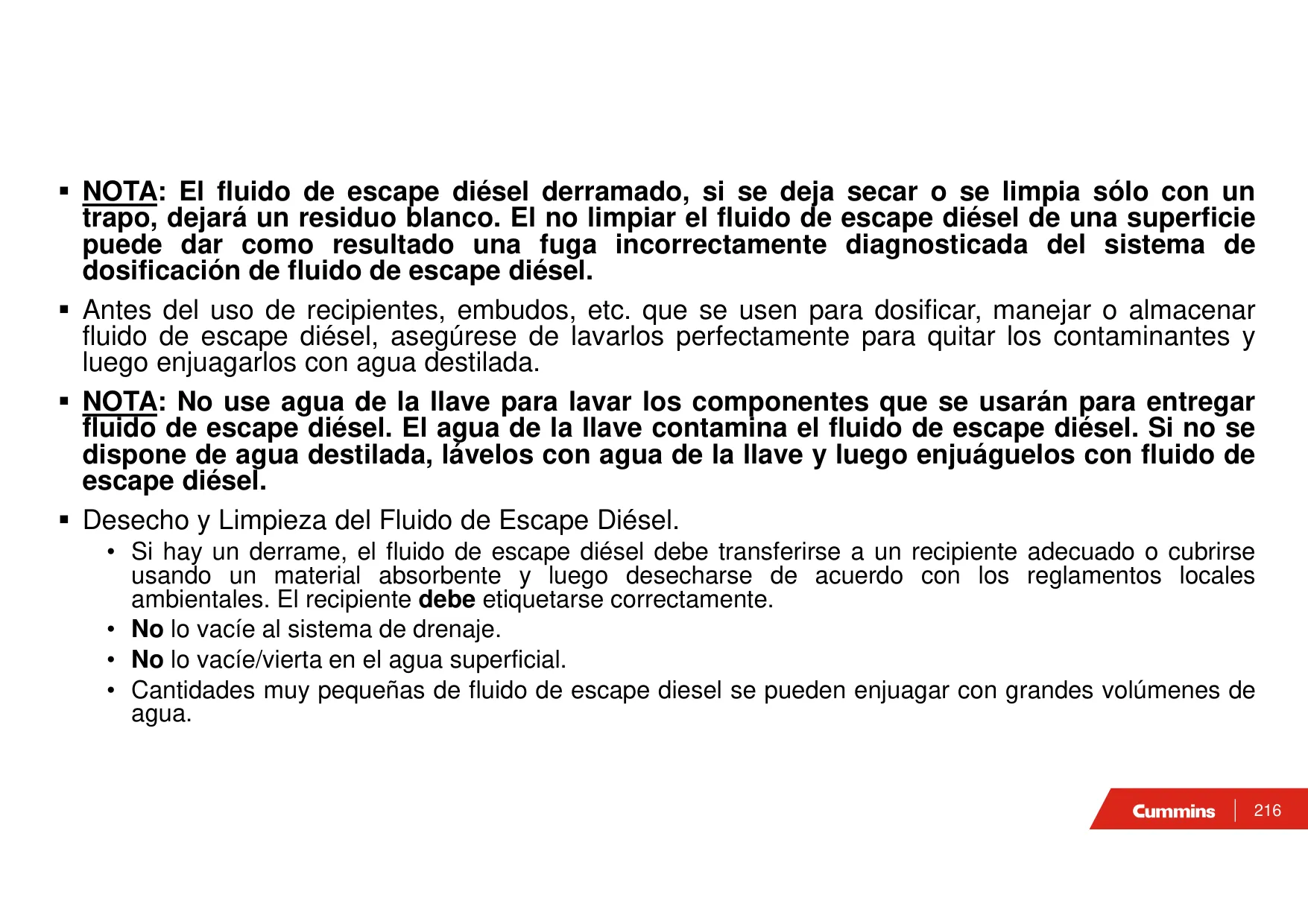

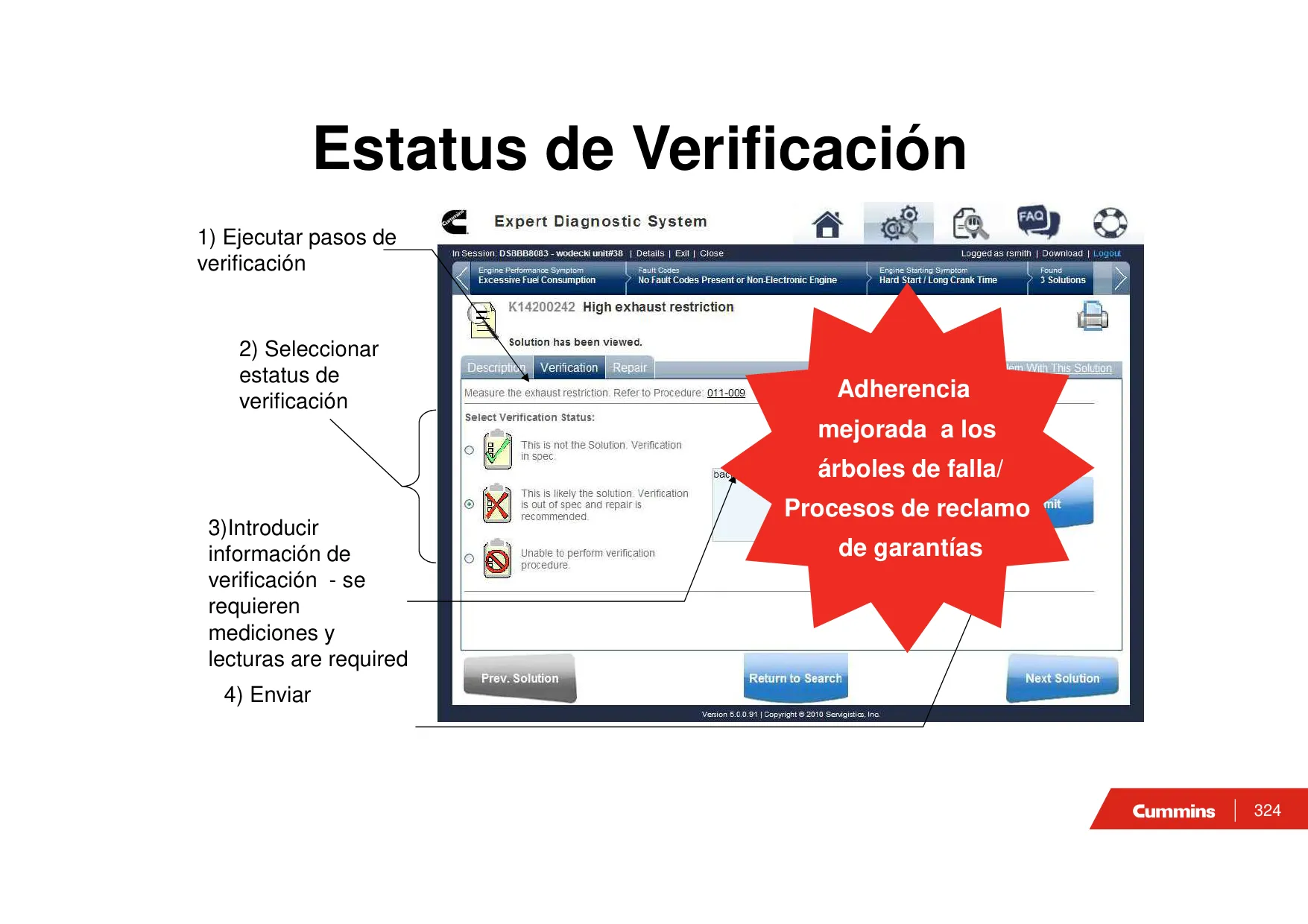

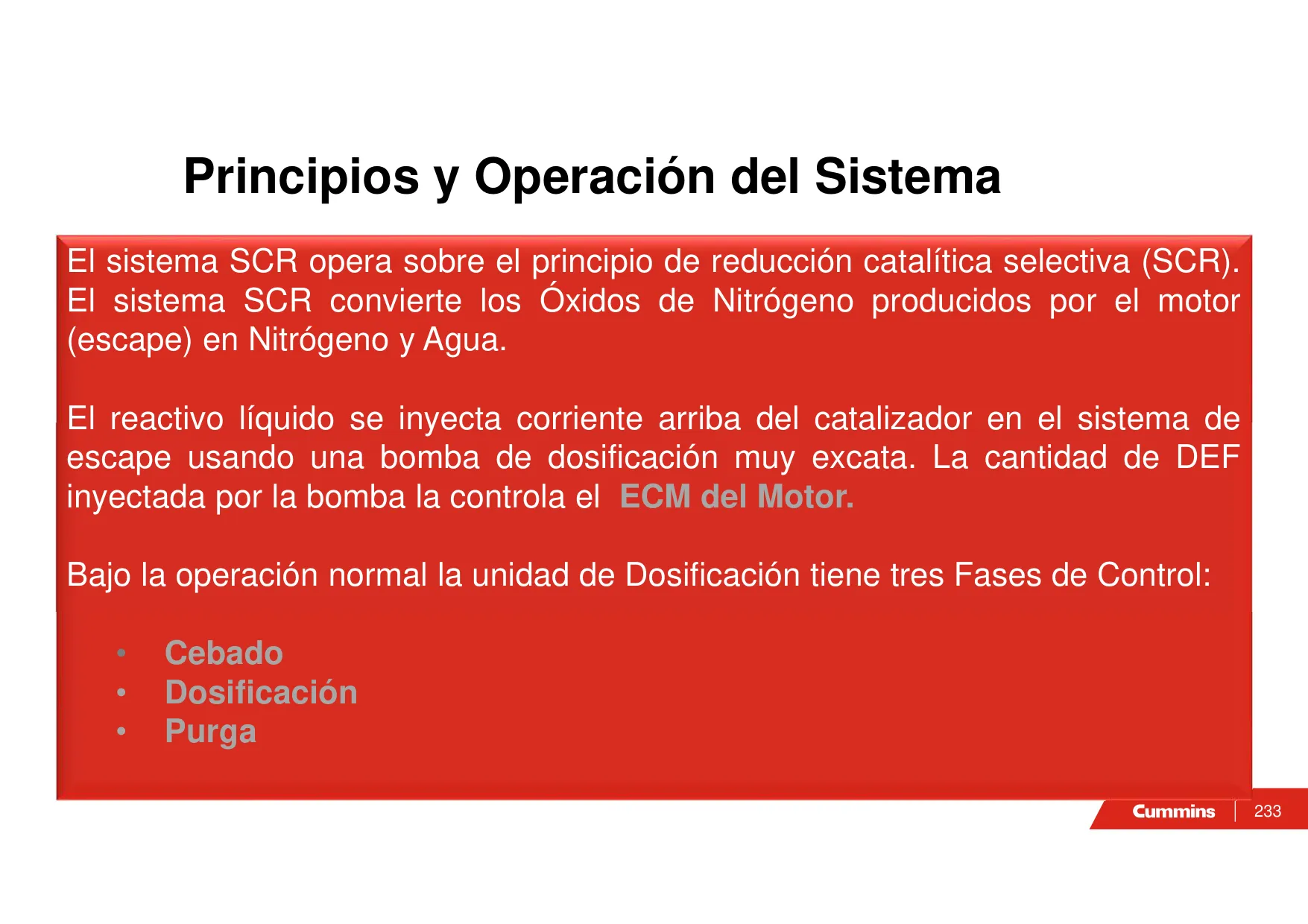

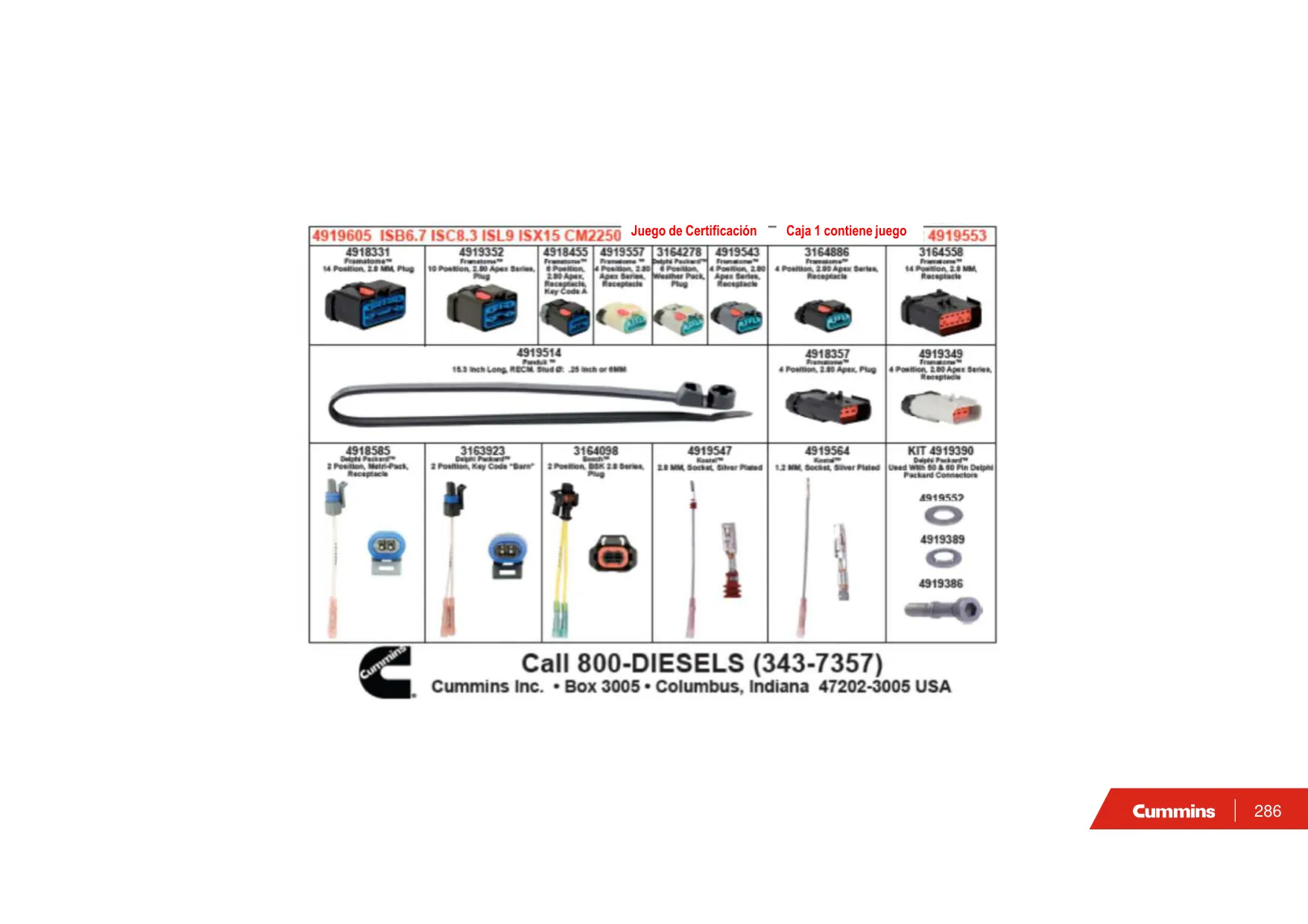

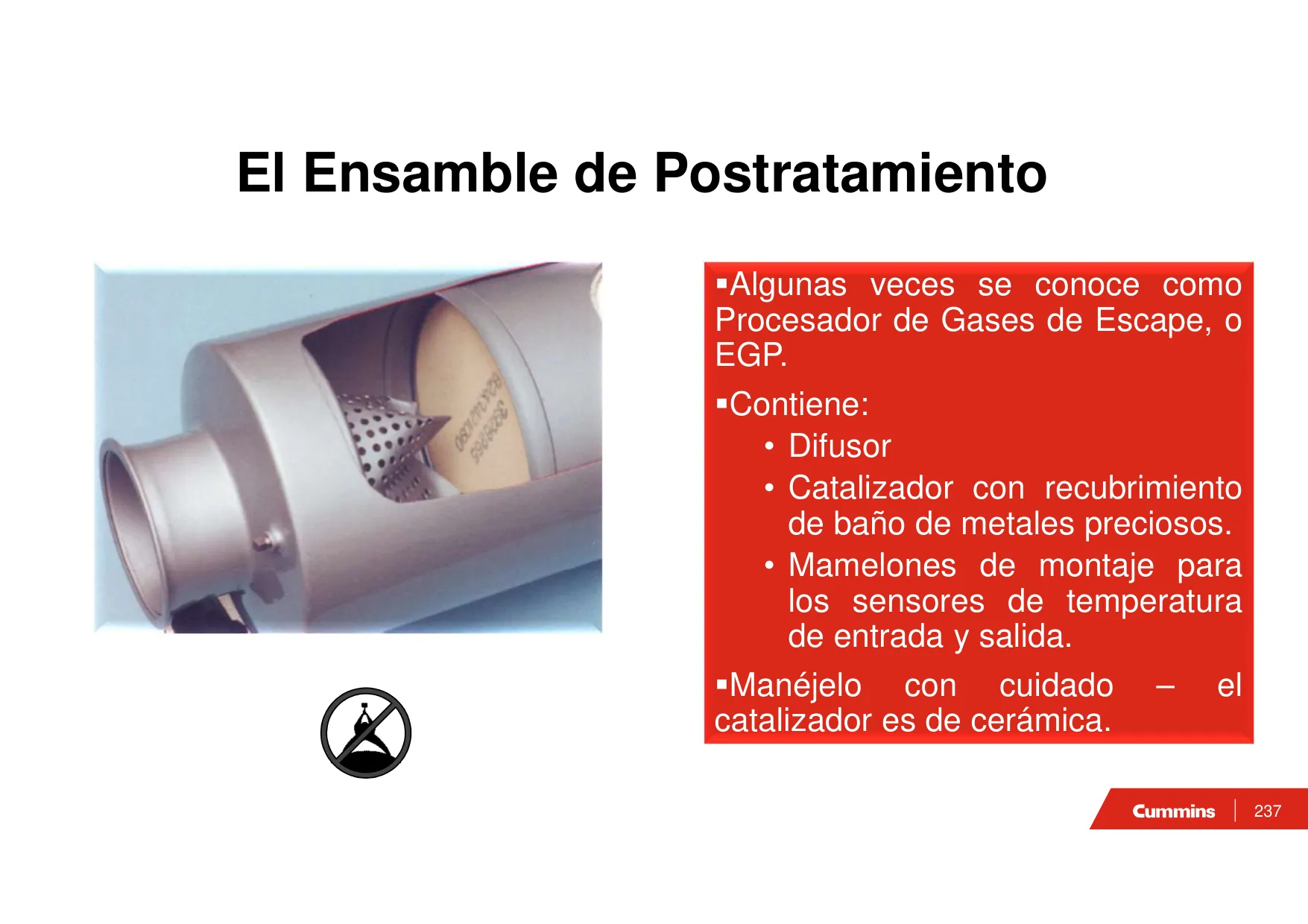

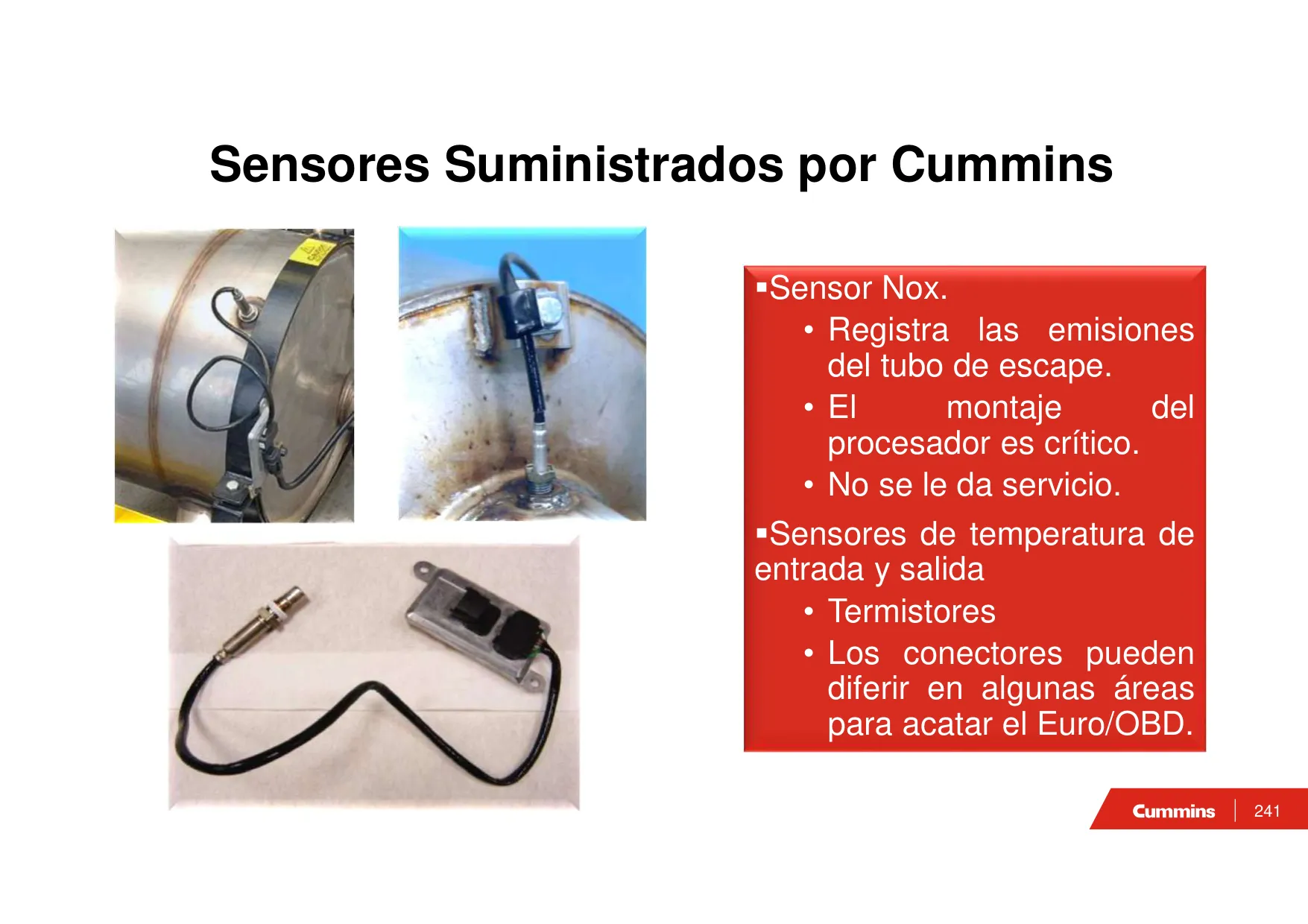

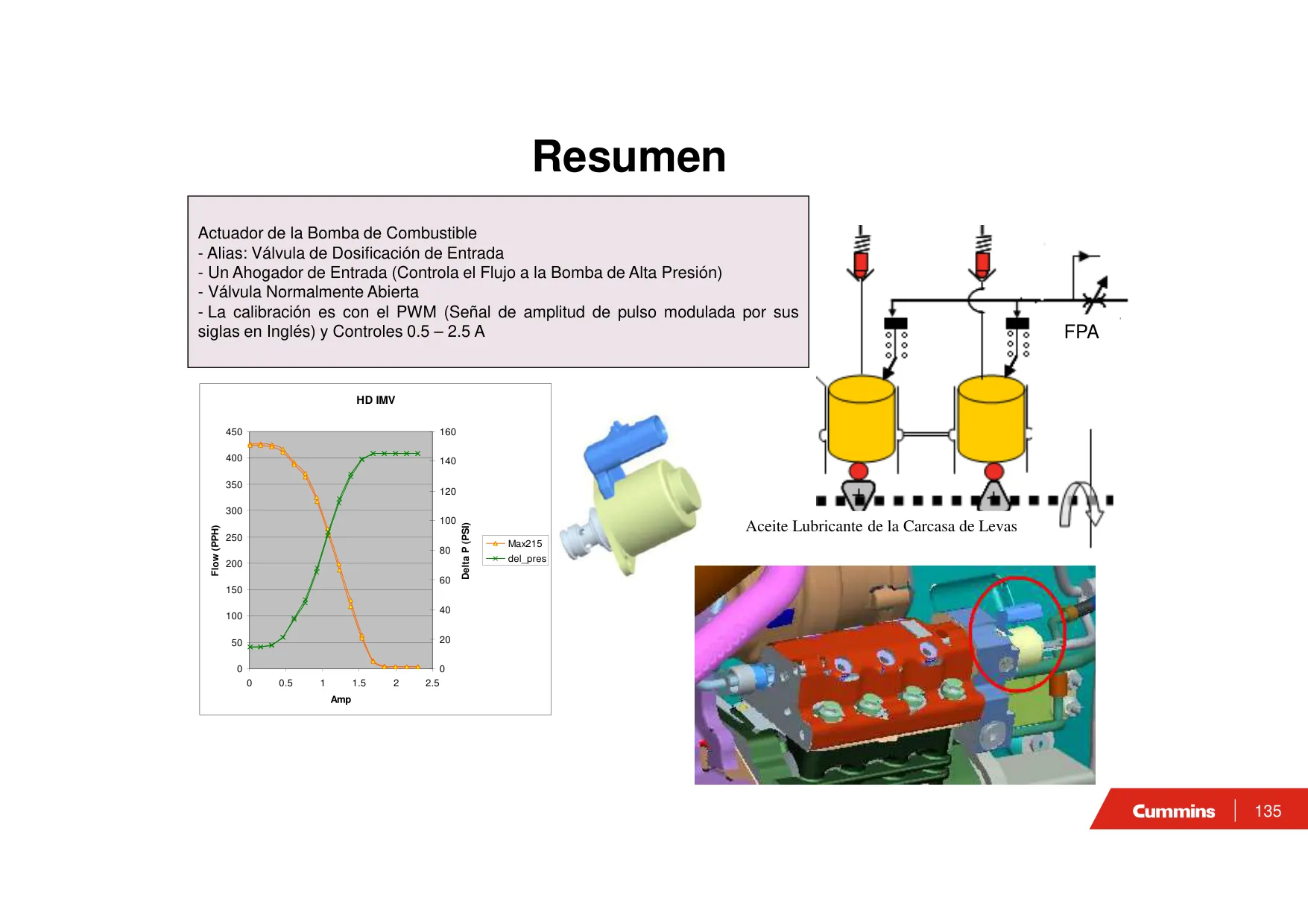

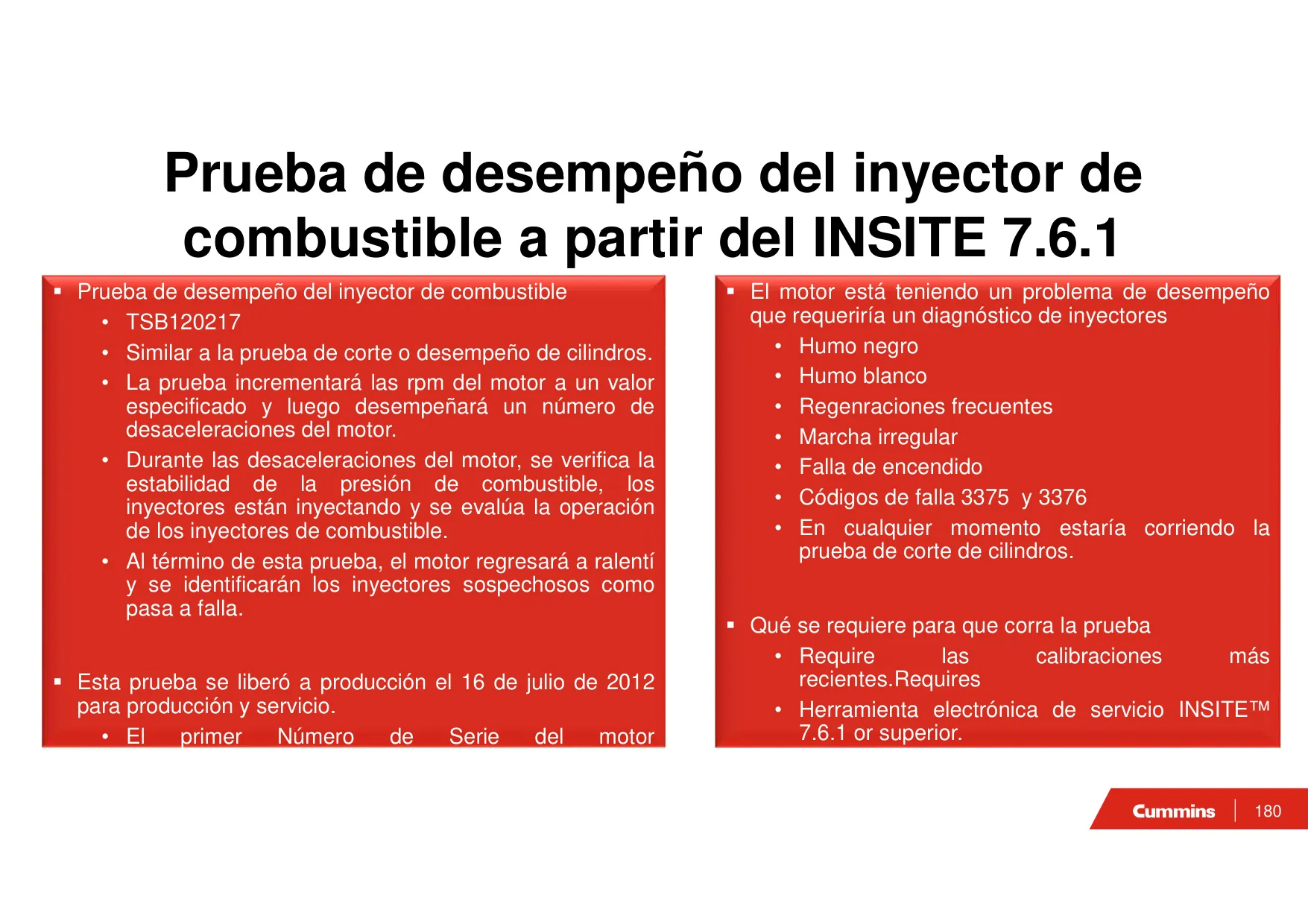

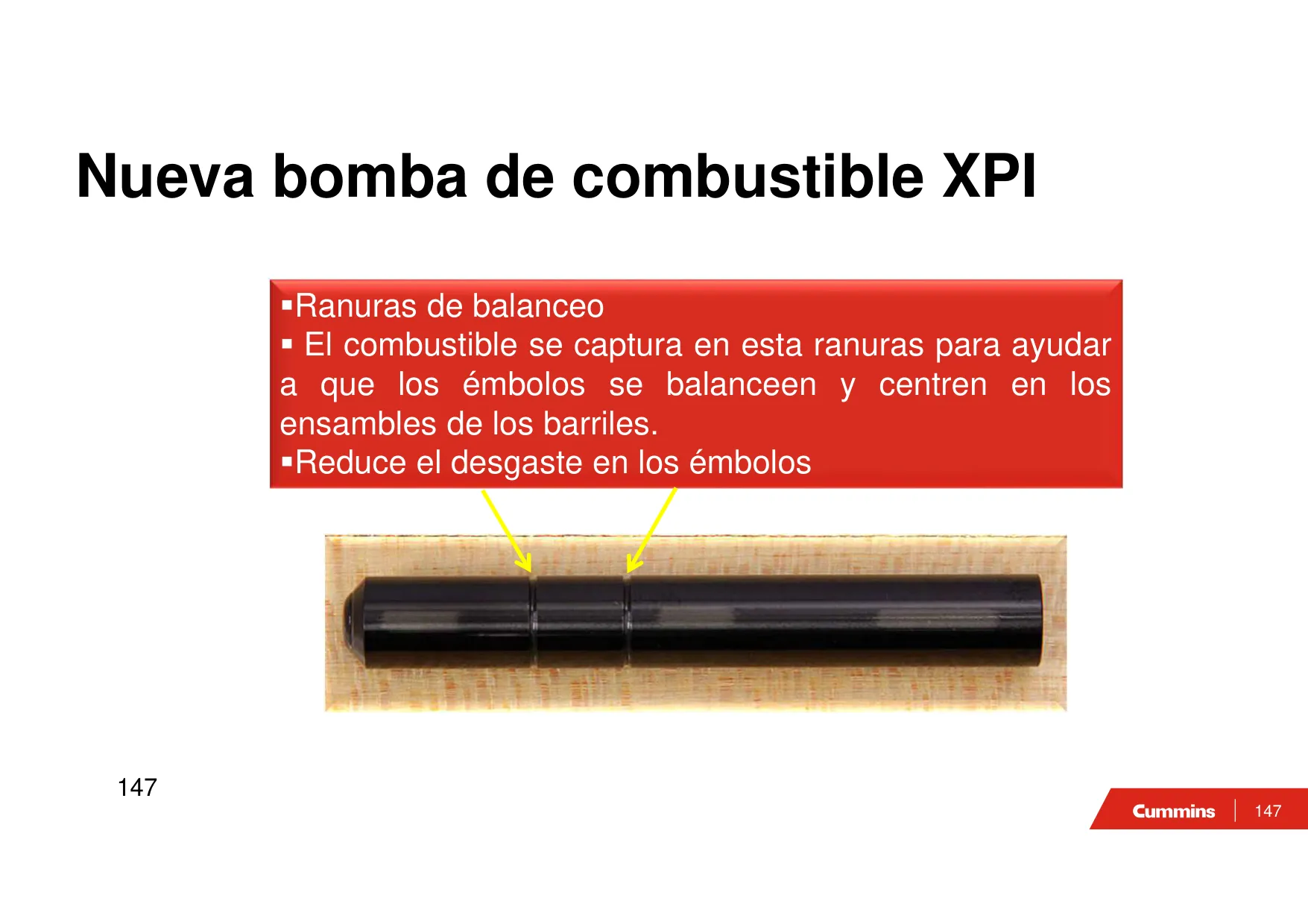

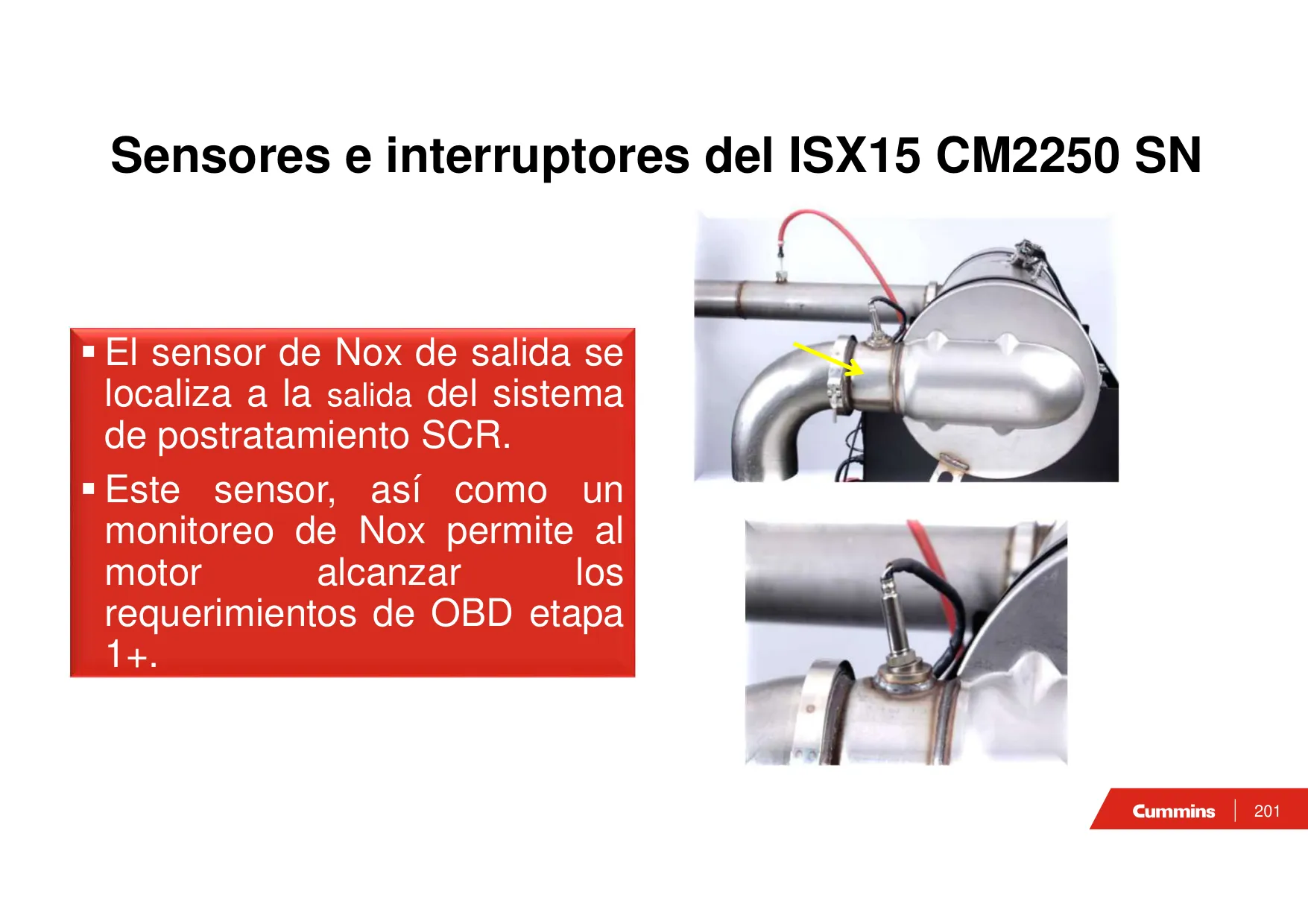

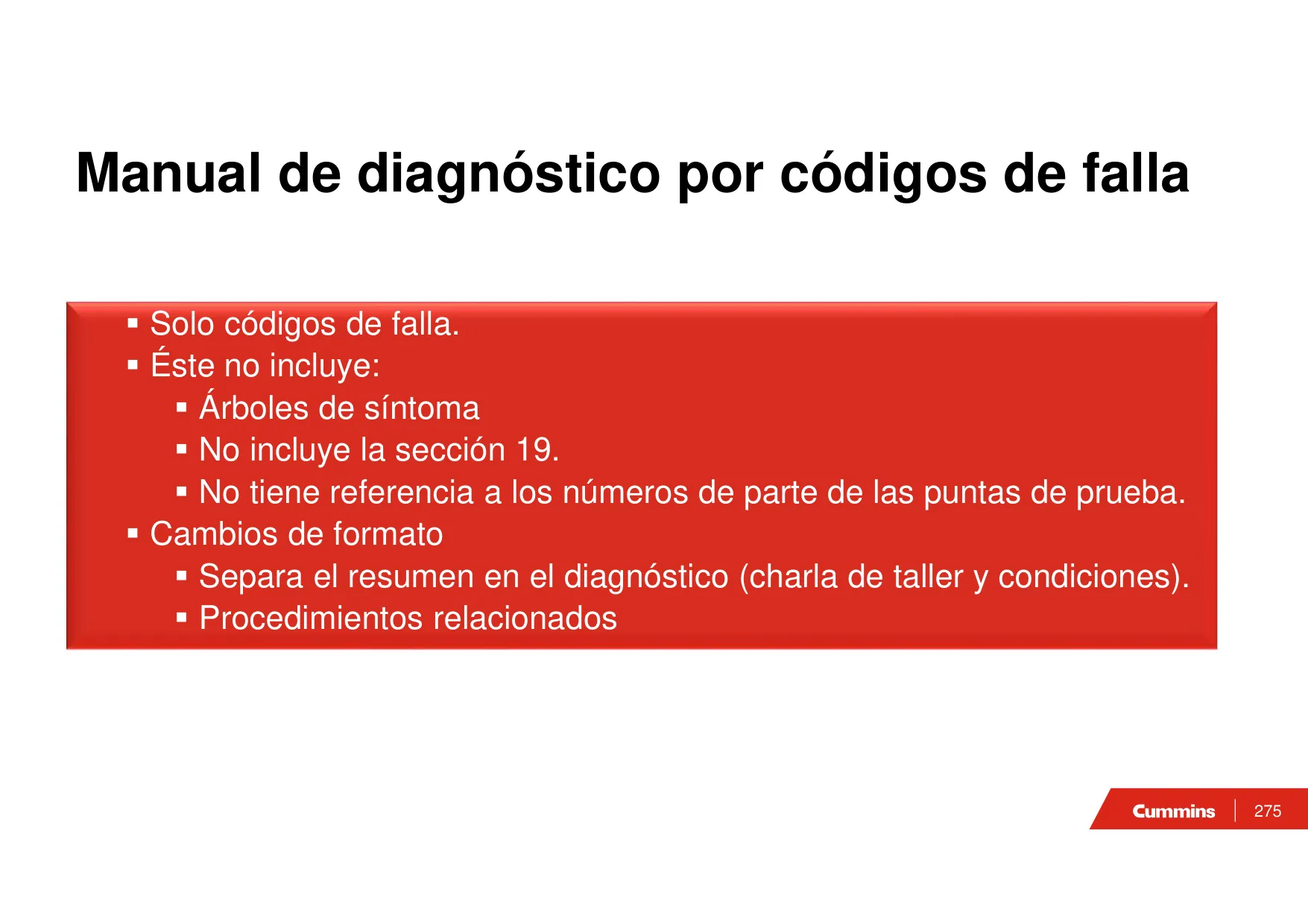

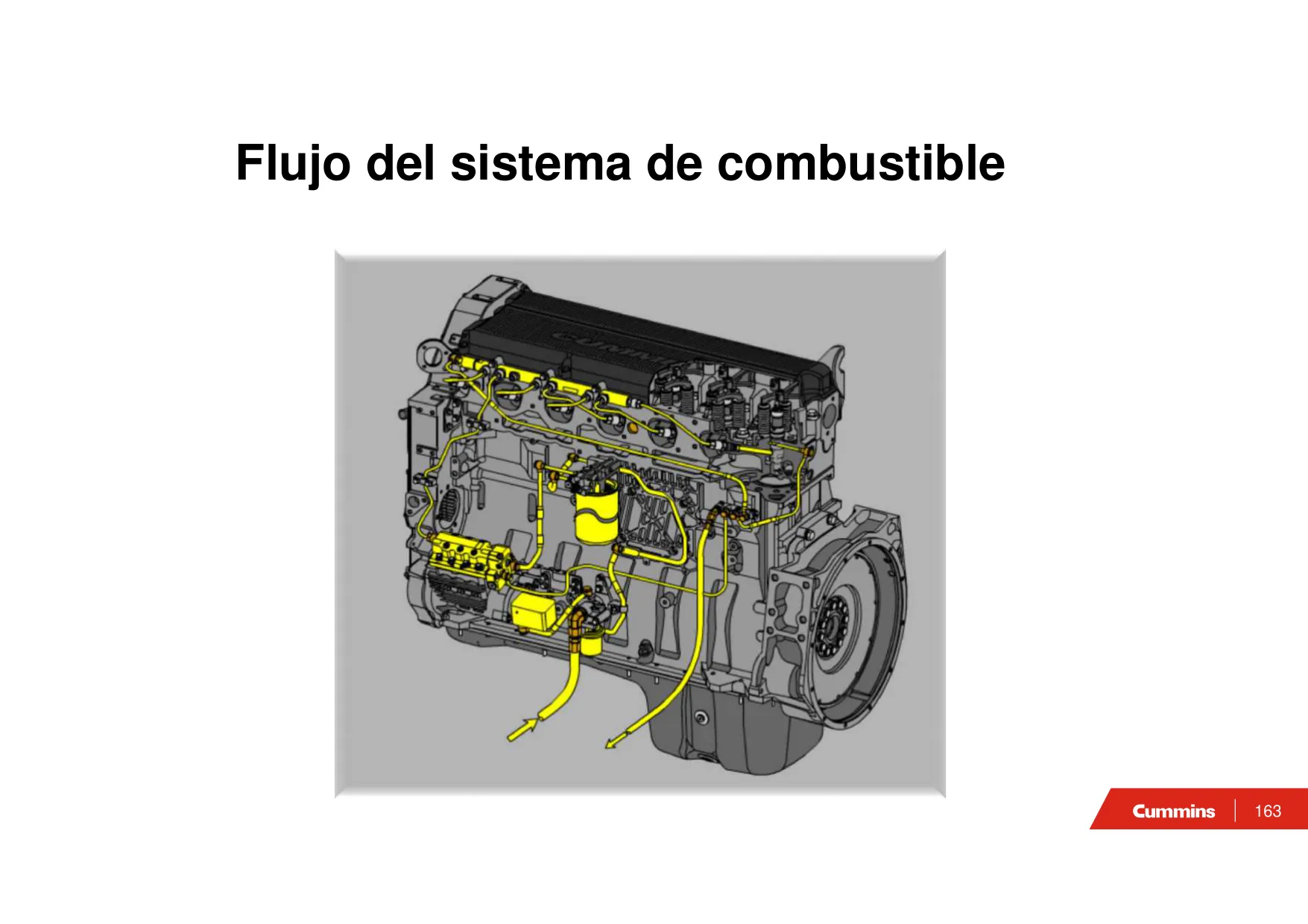

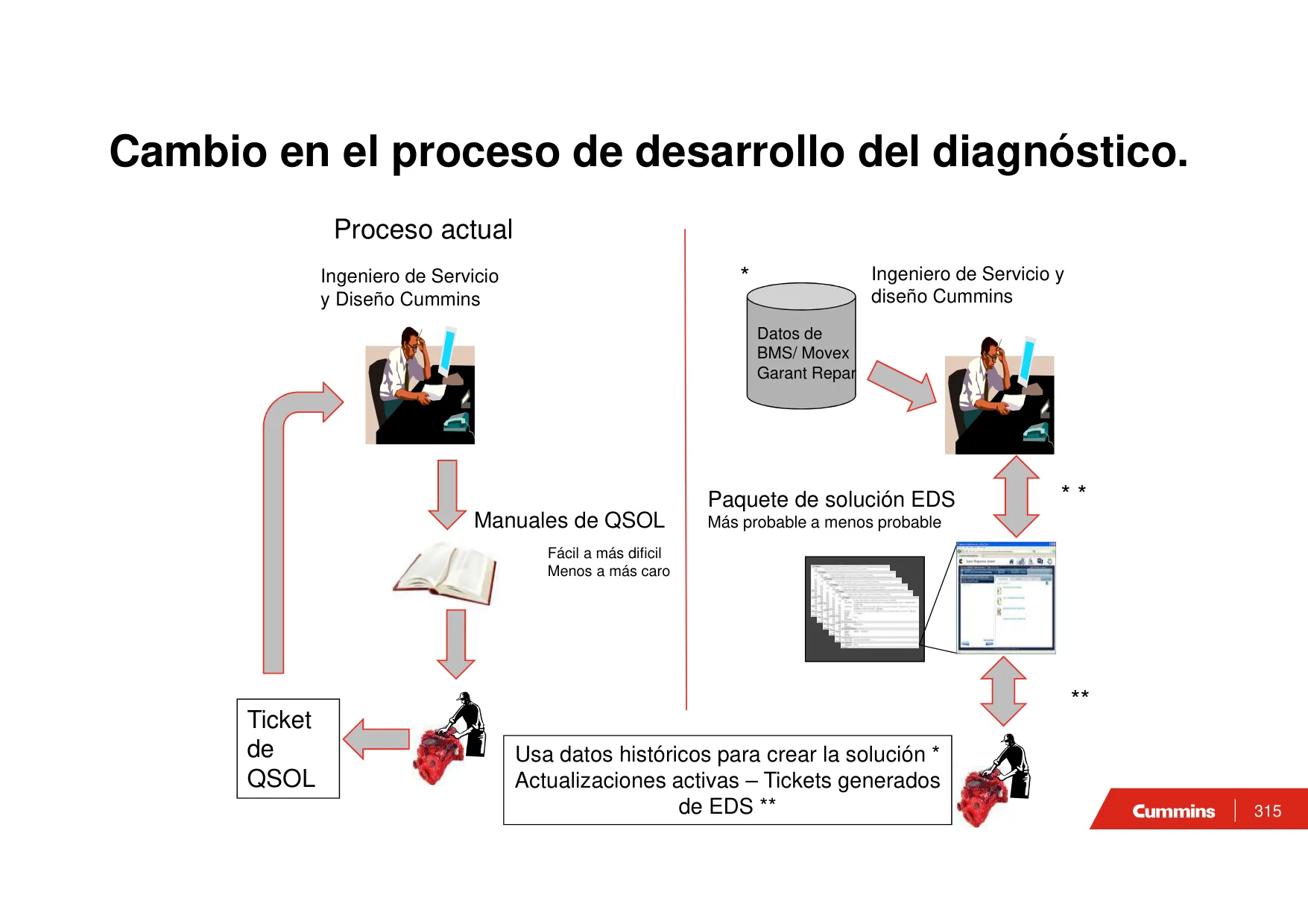

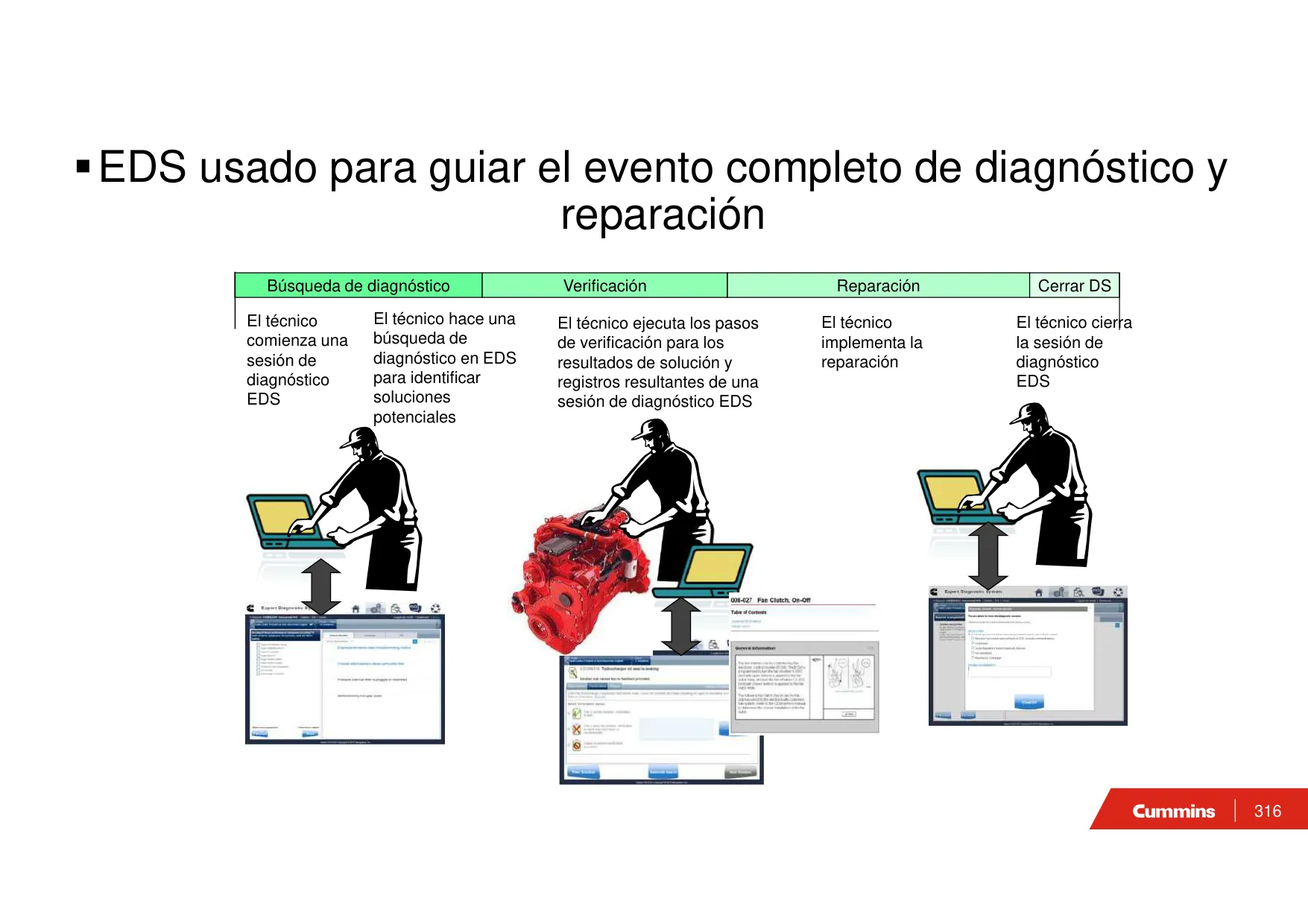

El sistema de combustible XPI (Extreme High Pressure Injection) es el corazón de su eficiencia. Al operar independientemente de la velocidad del motor, permite múltiples eventos de inyección por ciclo, lo que resulta en una combustión más silenciosa y completa. Esto se traduce en una reducción directa de las emisiones particuladas y un consumo de combustible más ajustado. La arquitectura del sistema elimina componentes innecesarios, lo que reduce los puntos potenciales de falla y simplifica el diagnóstico para los técnicos de servicio.

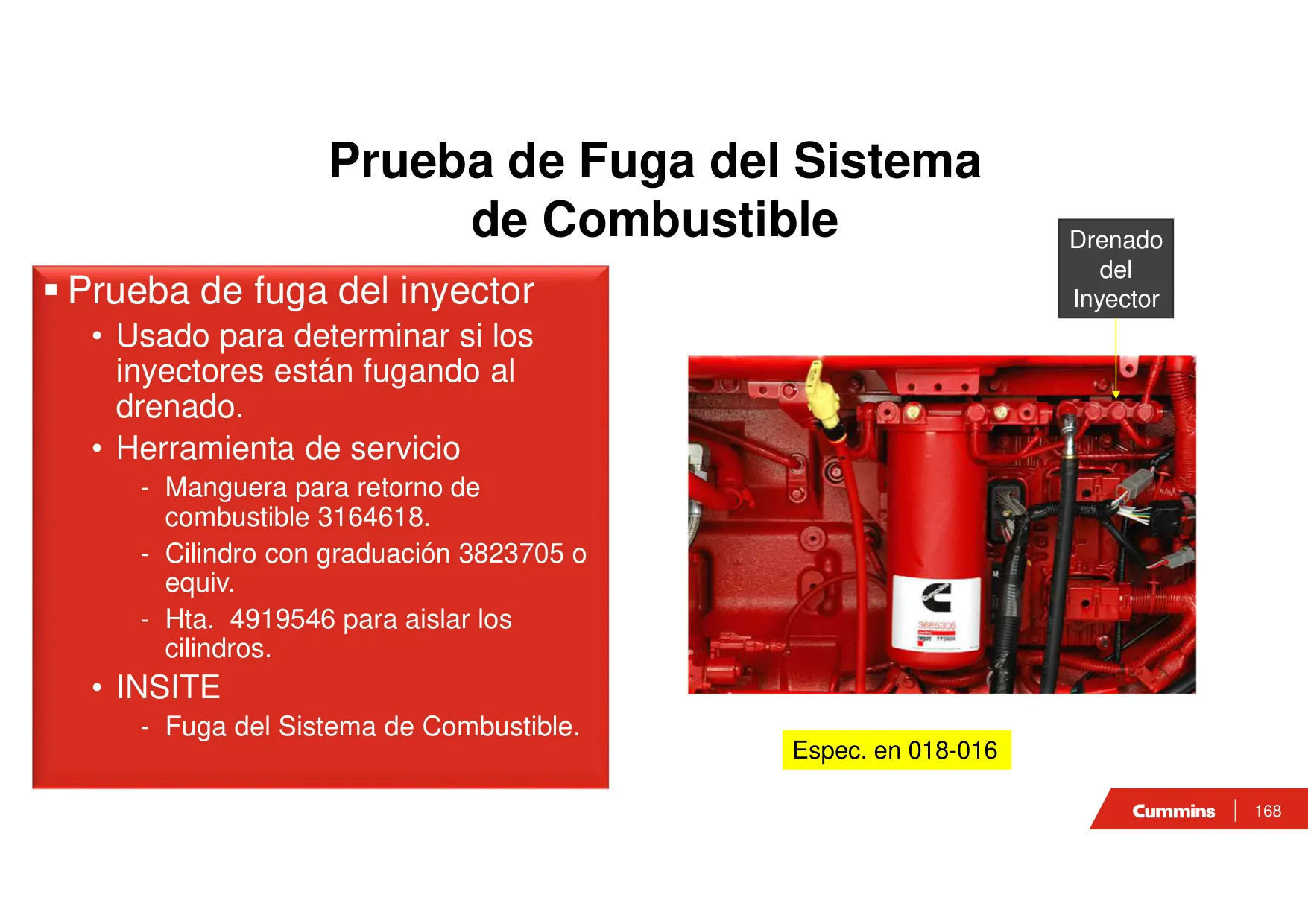

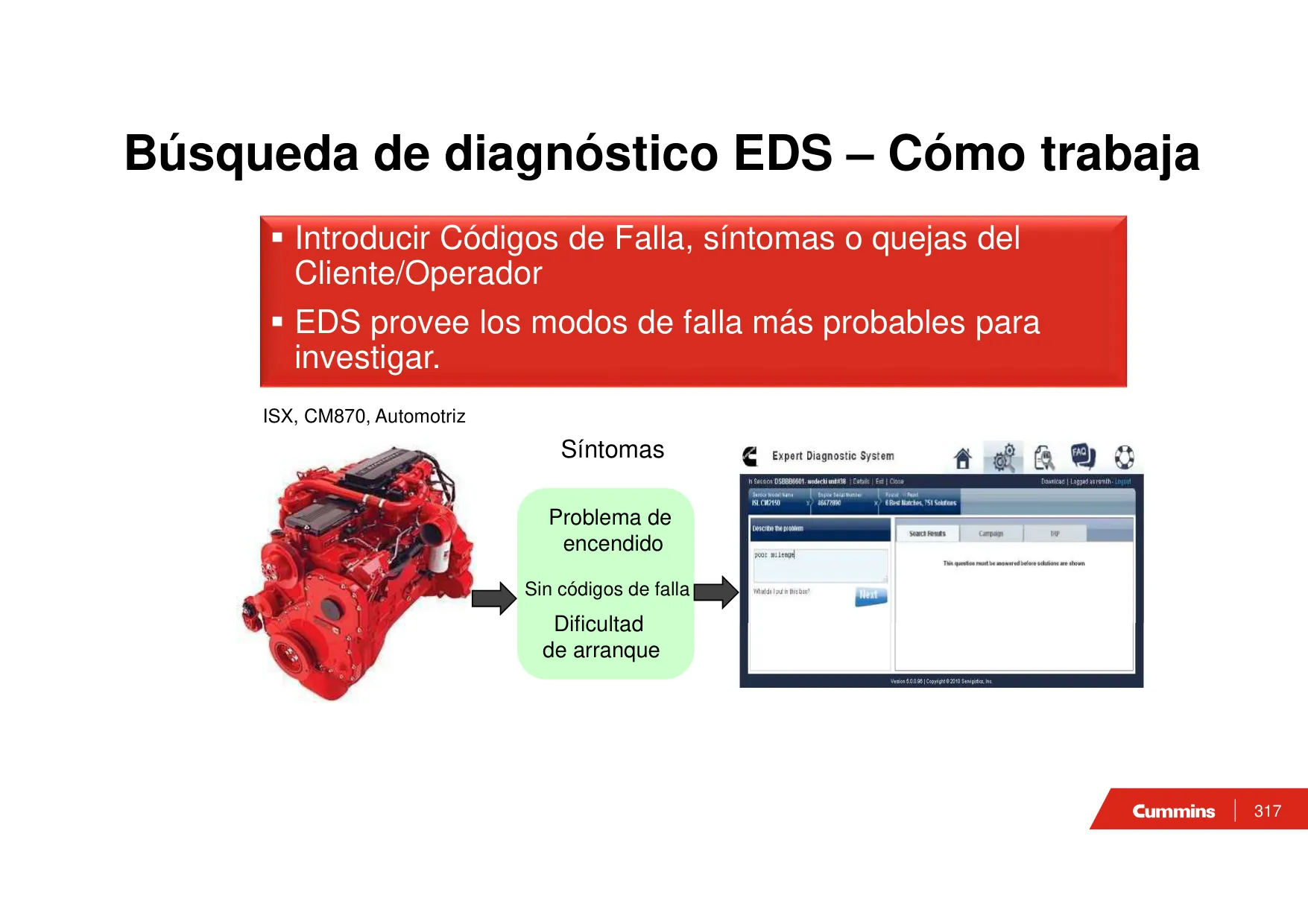

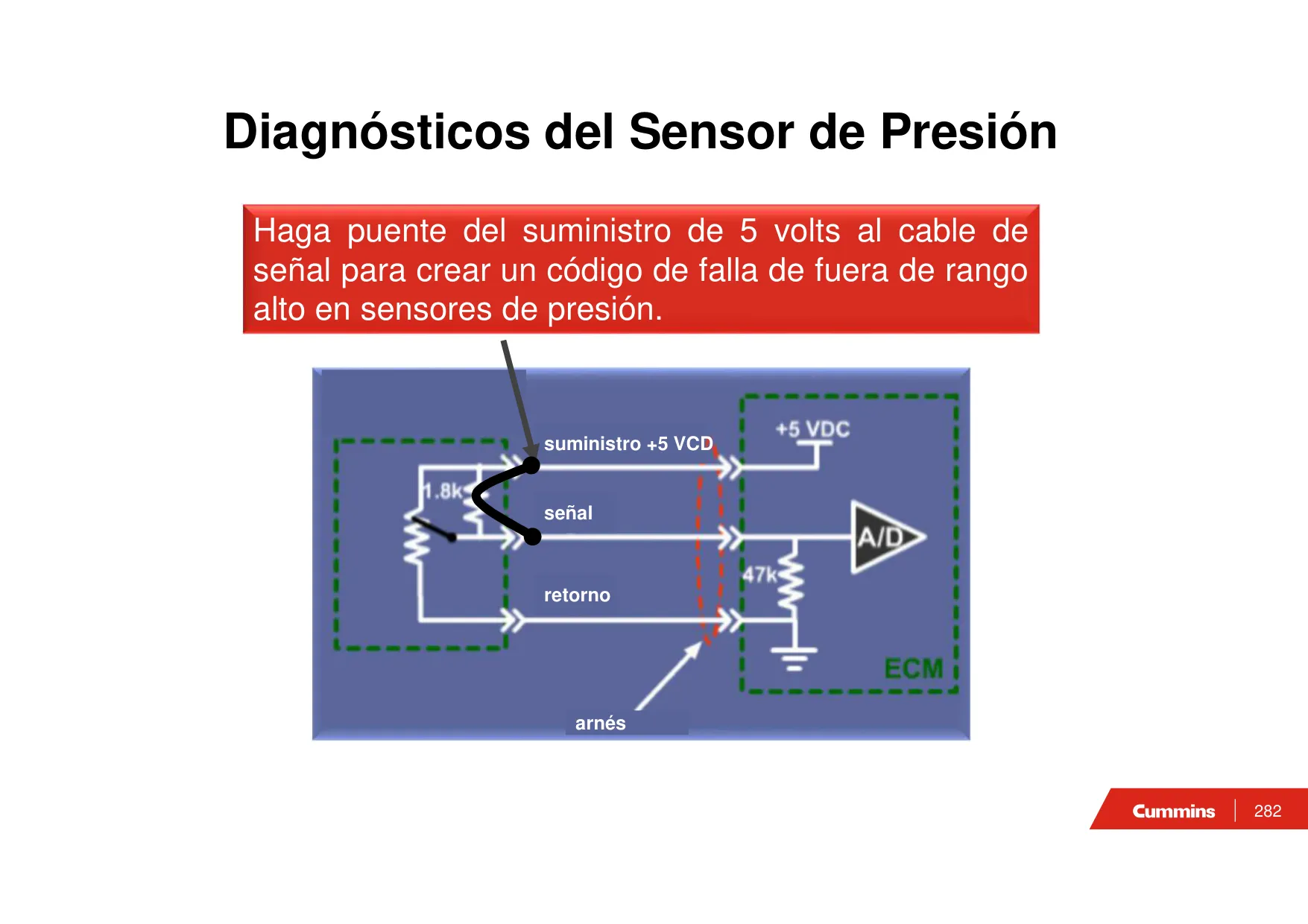

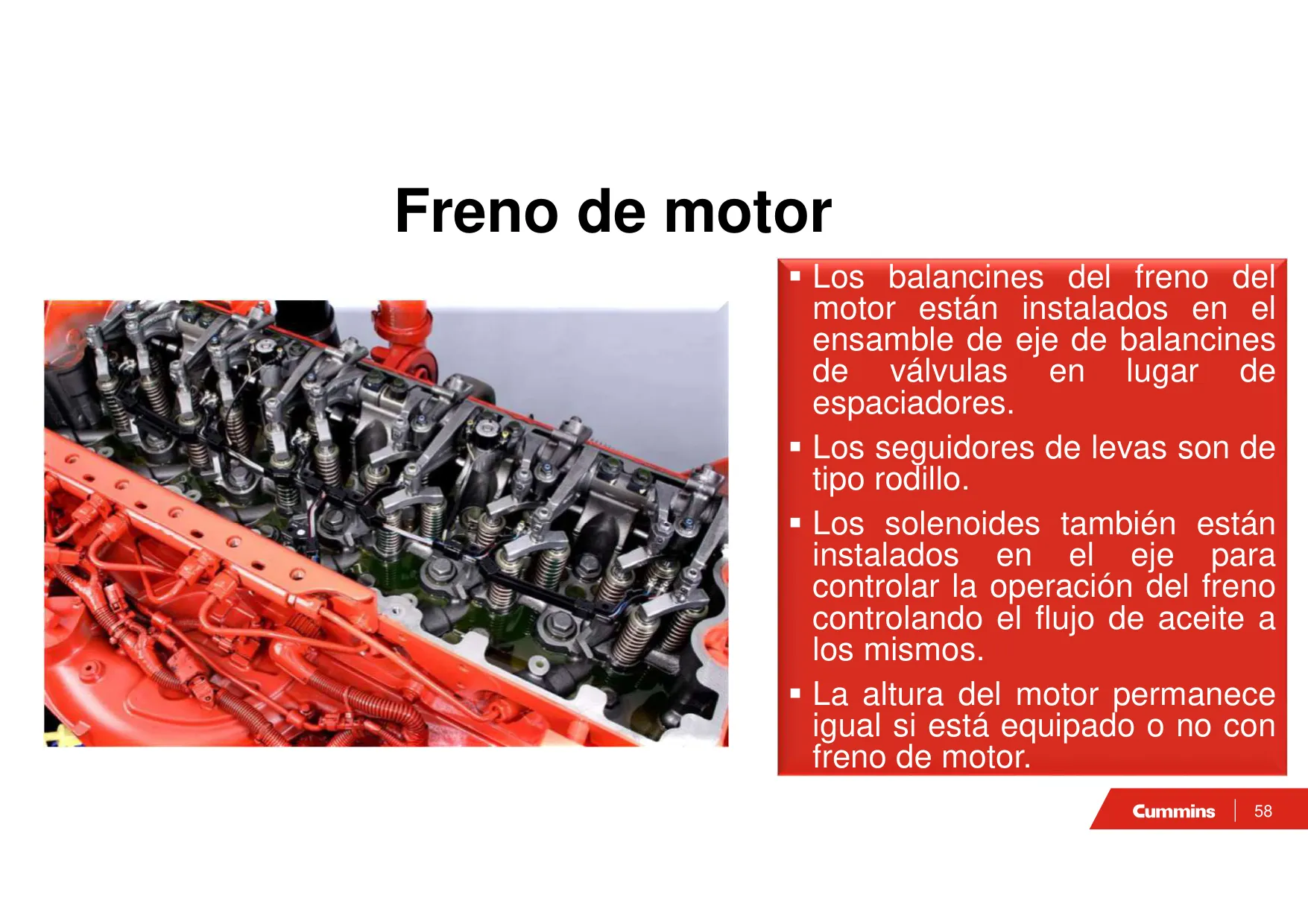

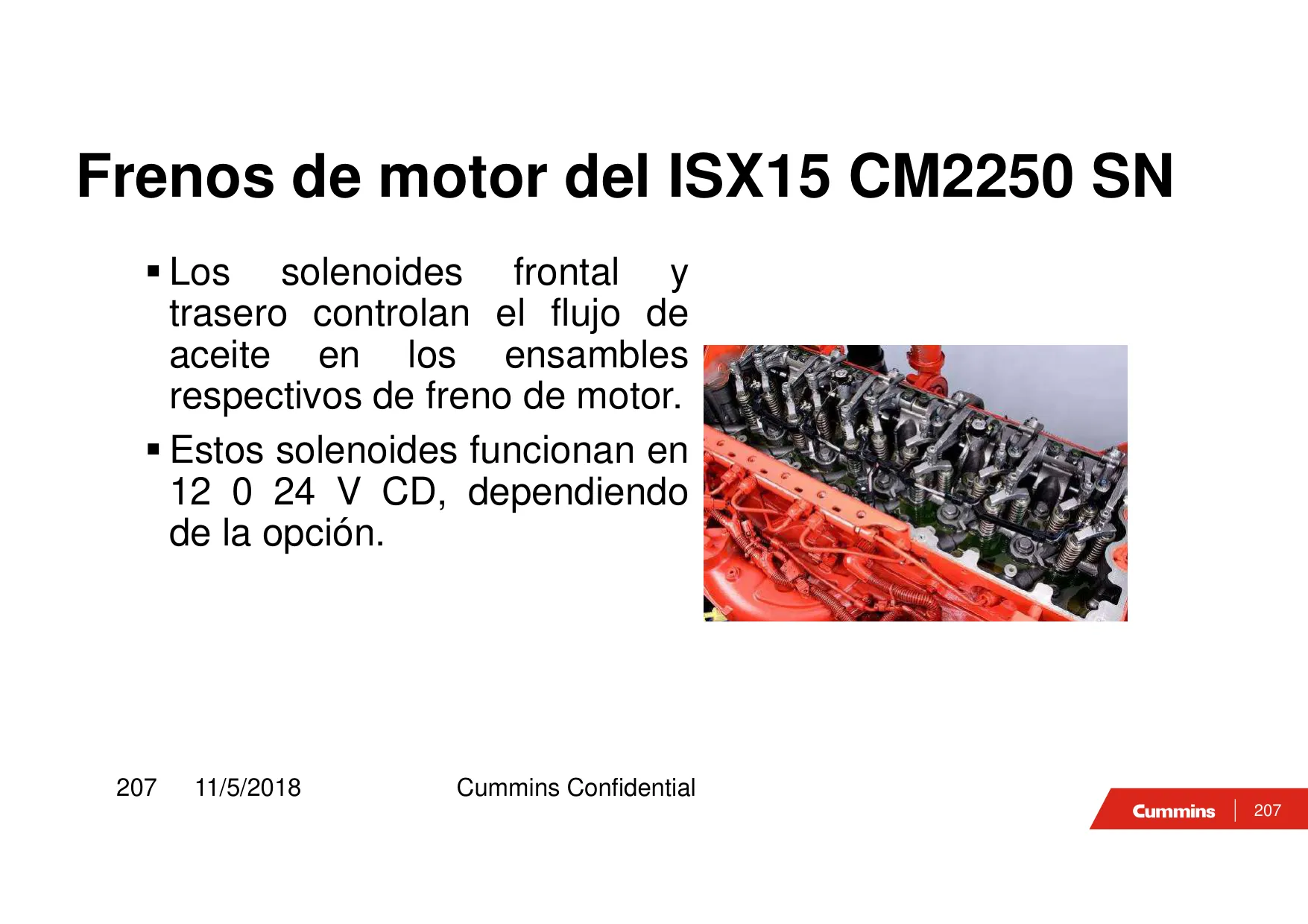

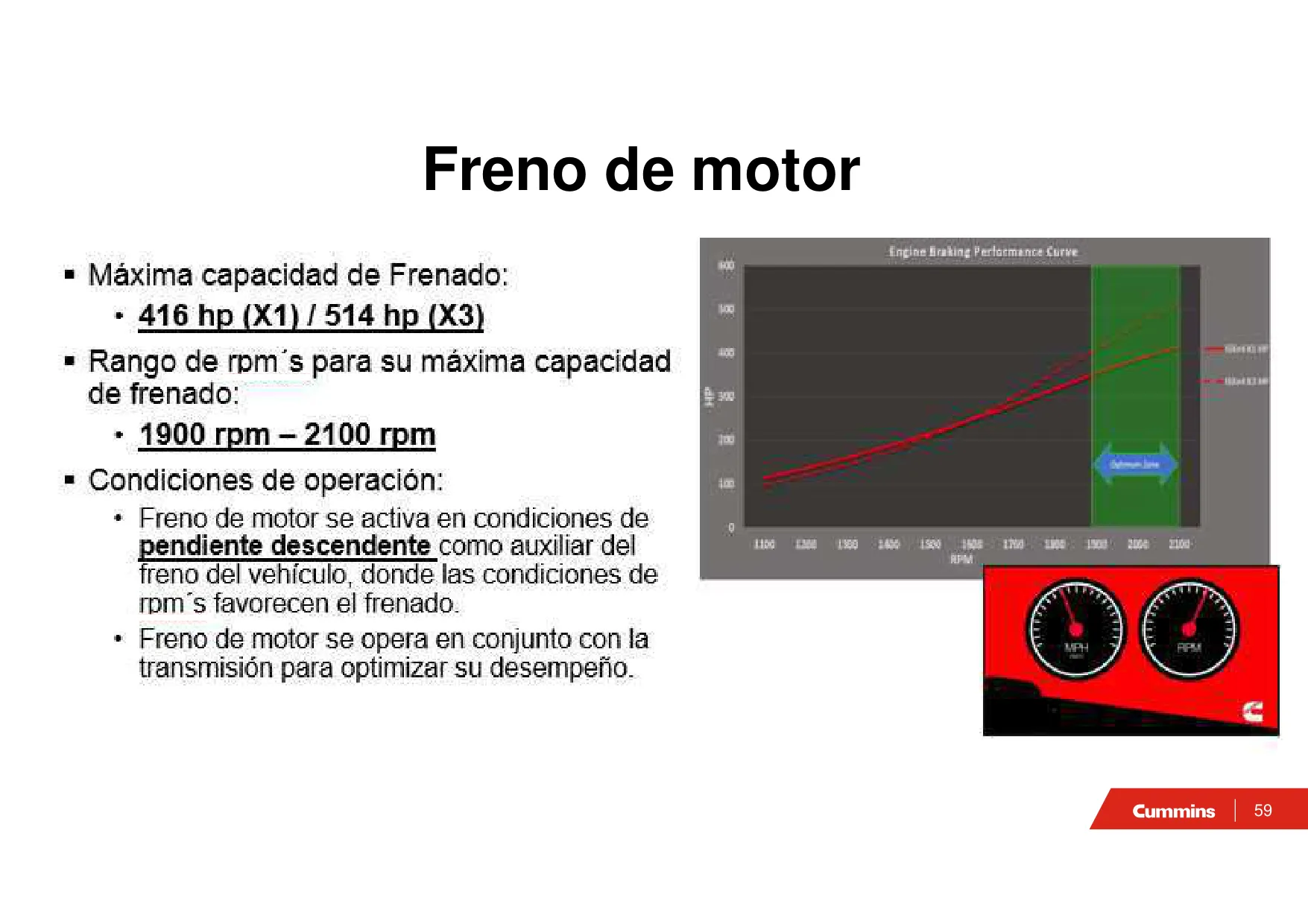

El frenado Intebrake es otra joya de la ingeniería integrada en el X15. Al estar embebido en el conjunto de balancines, no añade altura física al motor, lo que es crítico para el diseño aerodinámico de los camiones modernos. Este sistema utiliza la presión del aceite para transformar el motor en un compresor de aire gigante durante los descensos. El operador puede seleccionar diferentes niveles de intensidad, proporcionando una confianza total al descender pendientes pronunciadas con carga completa, mejorando así la seguridad vial.

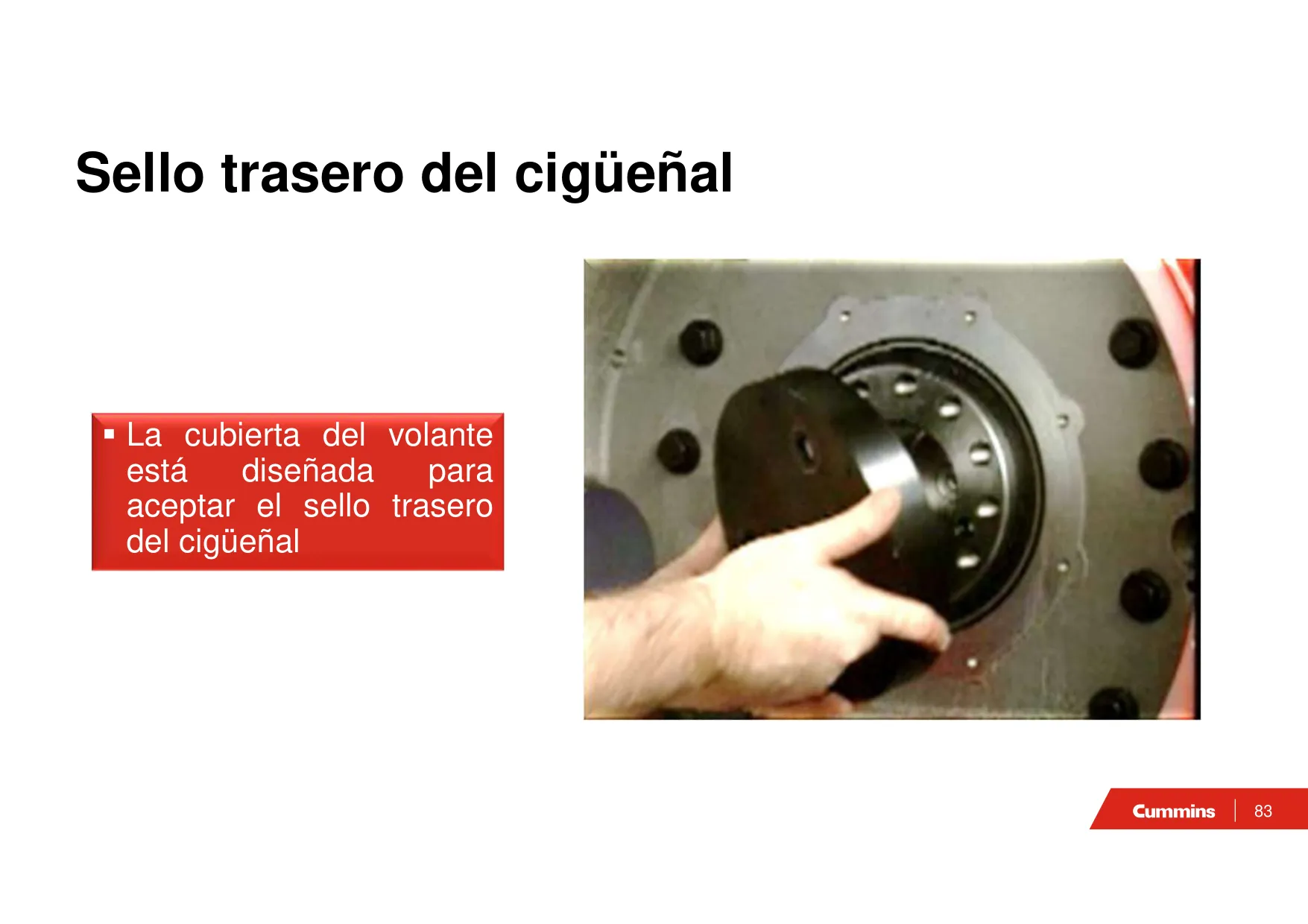

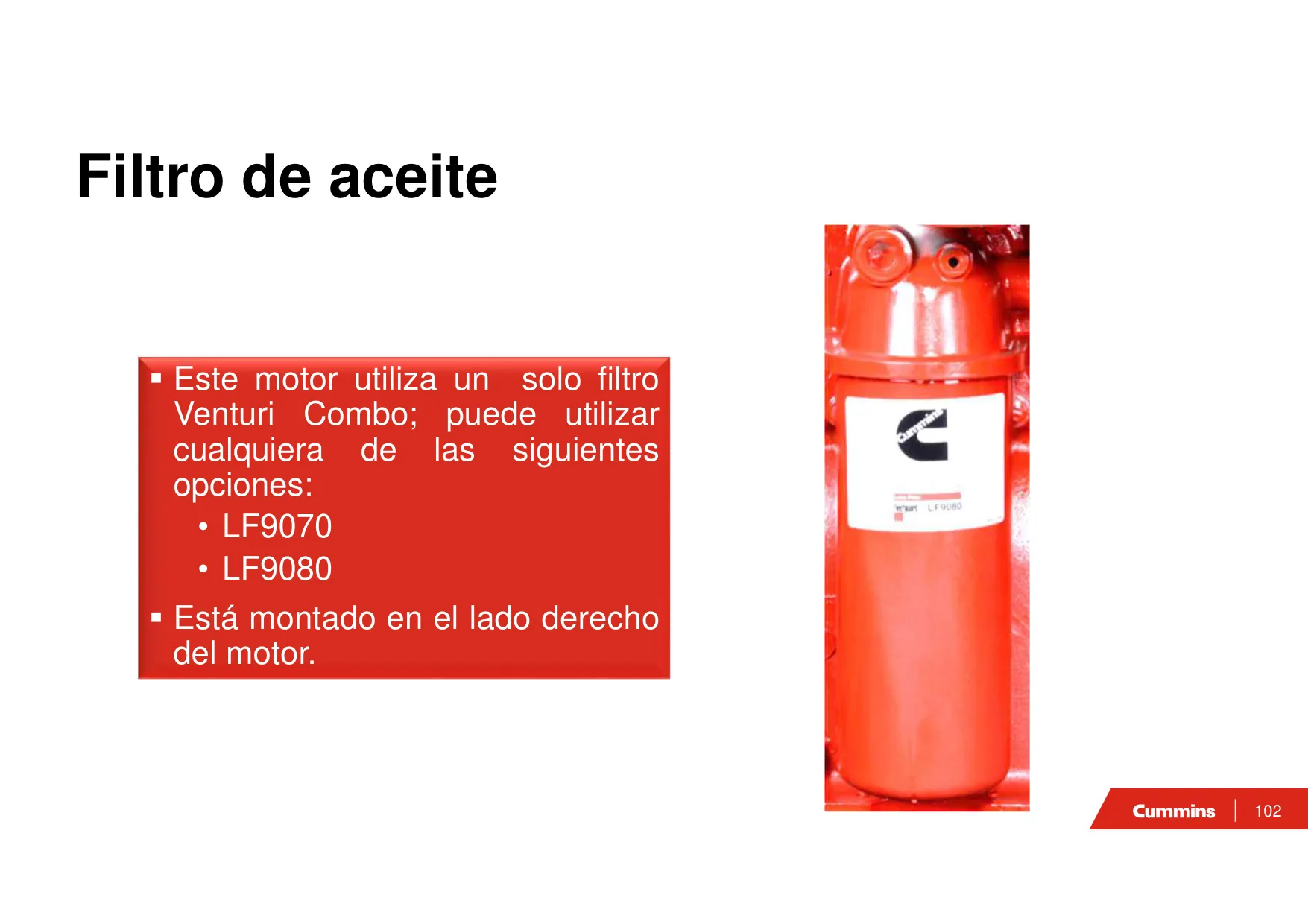

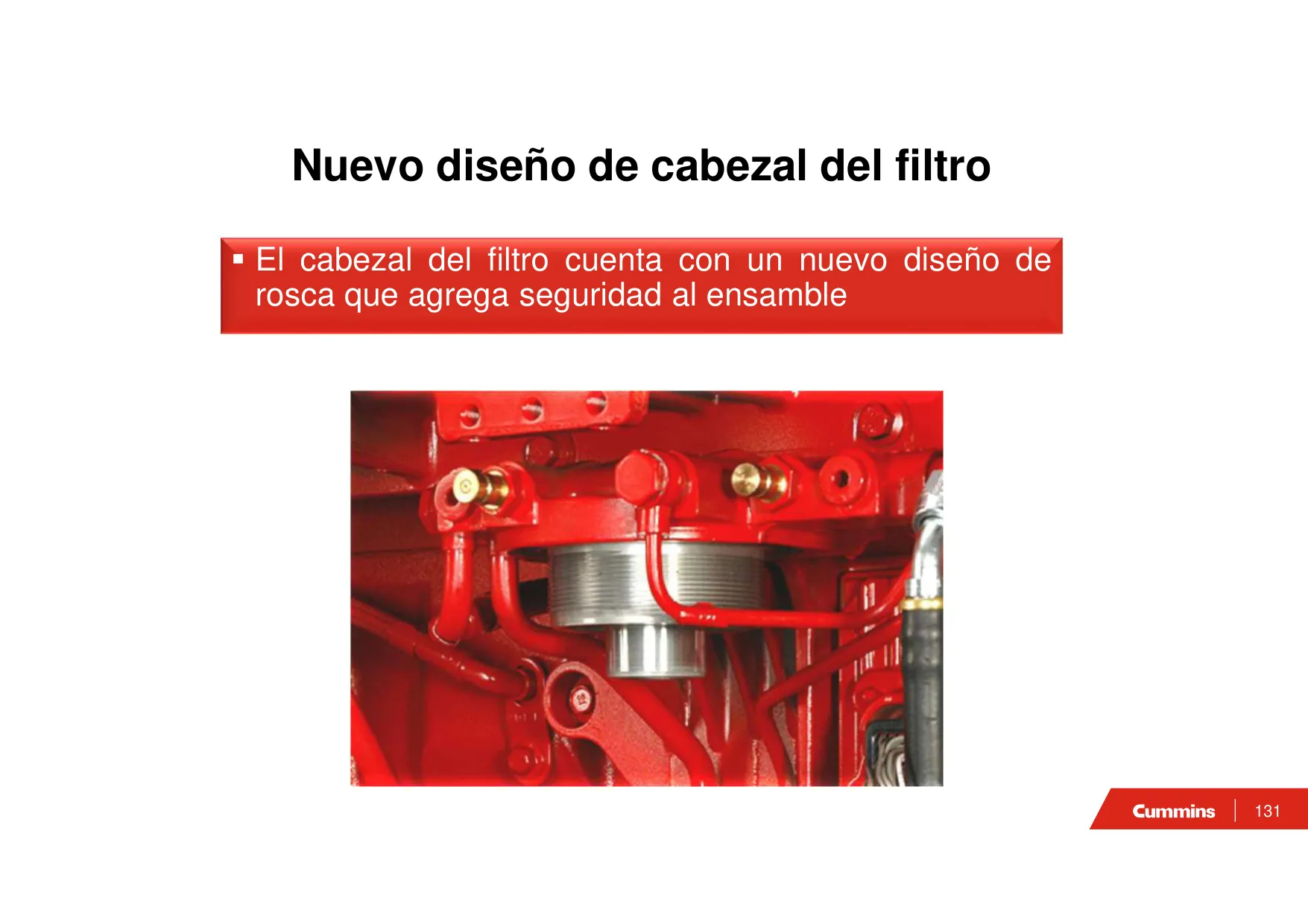

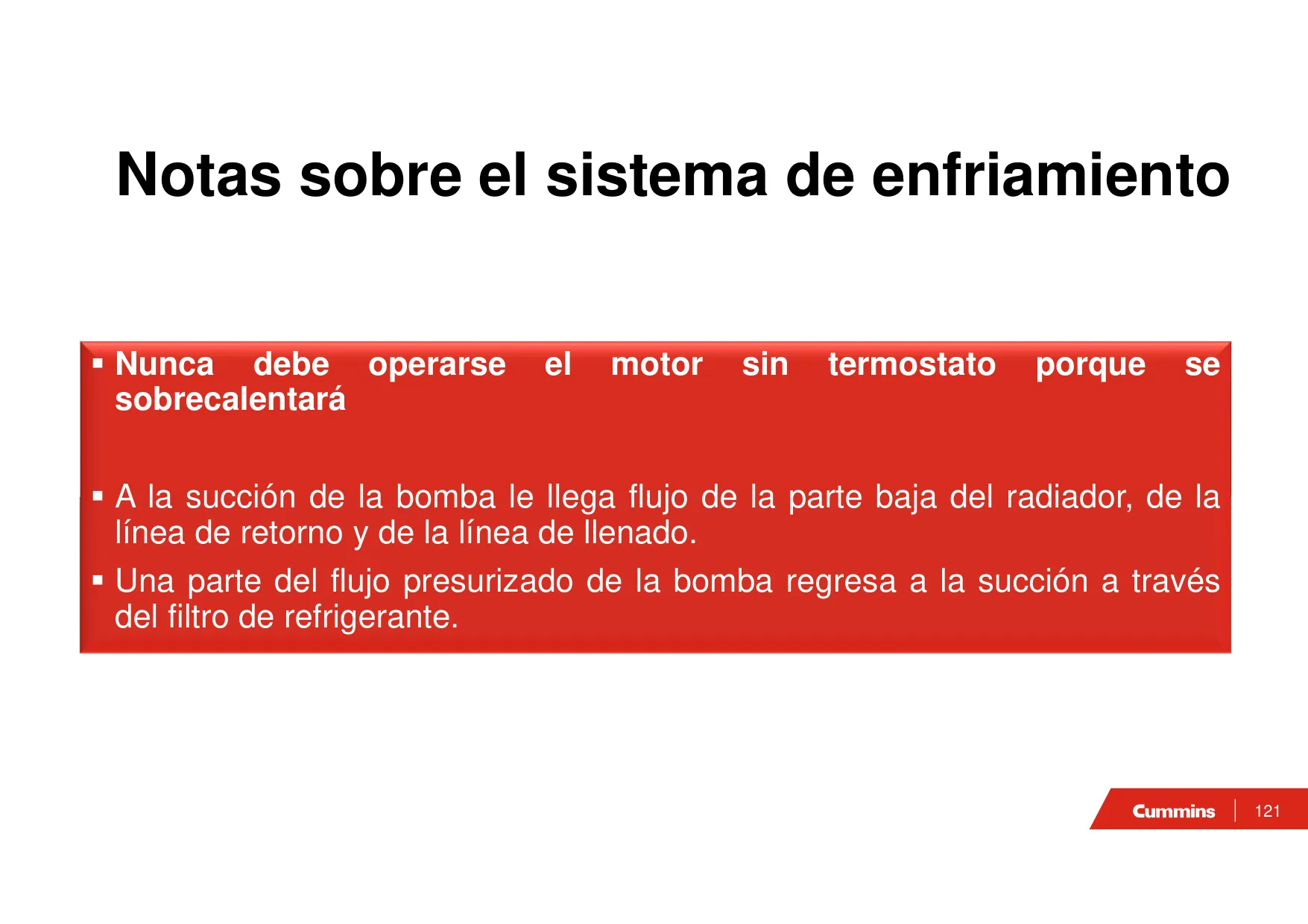

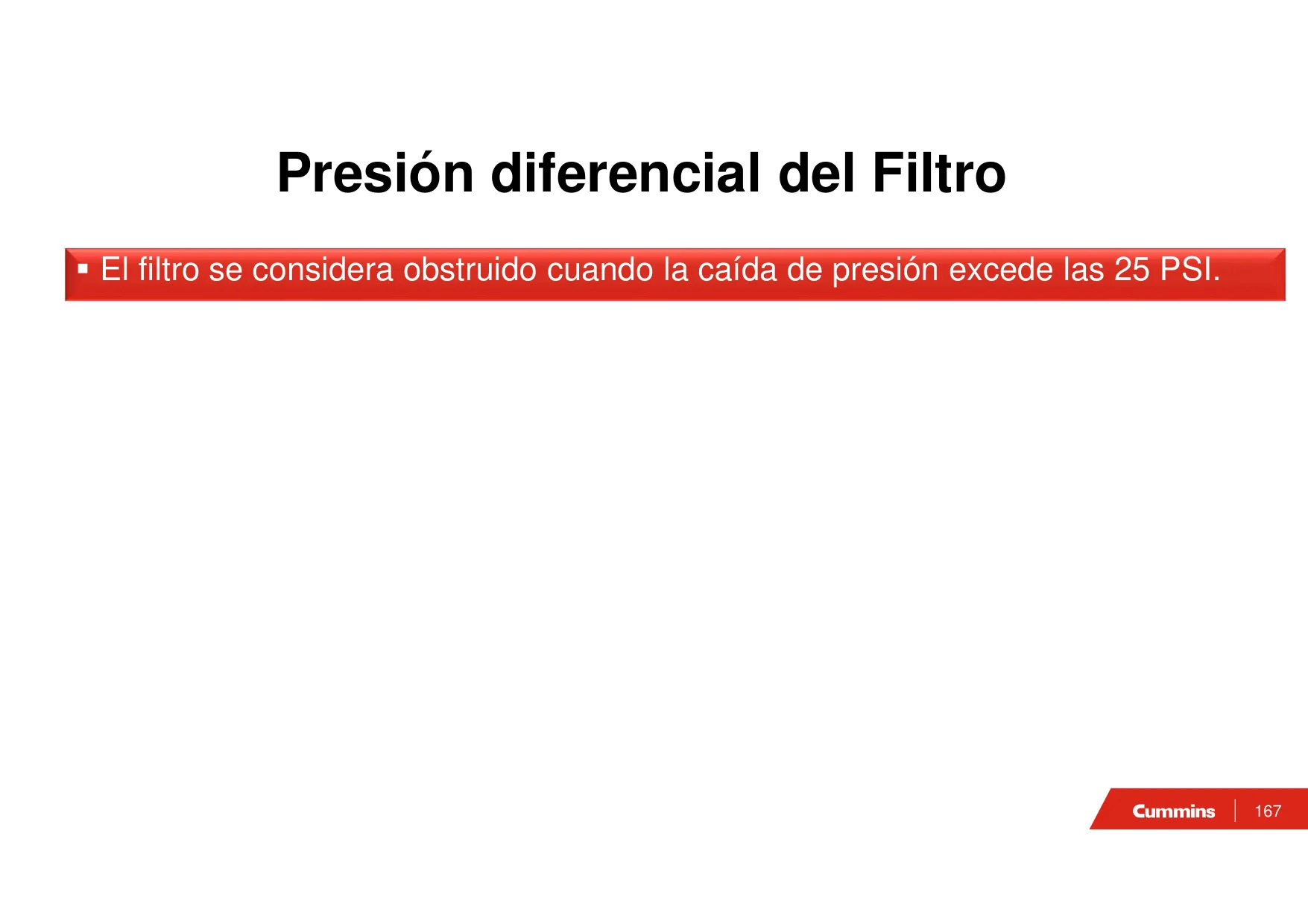

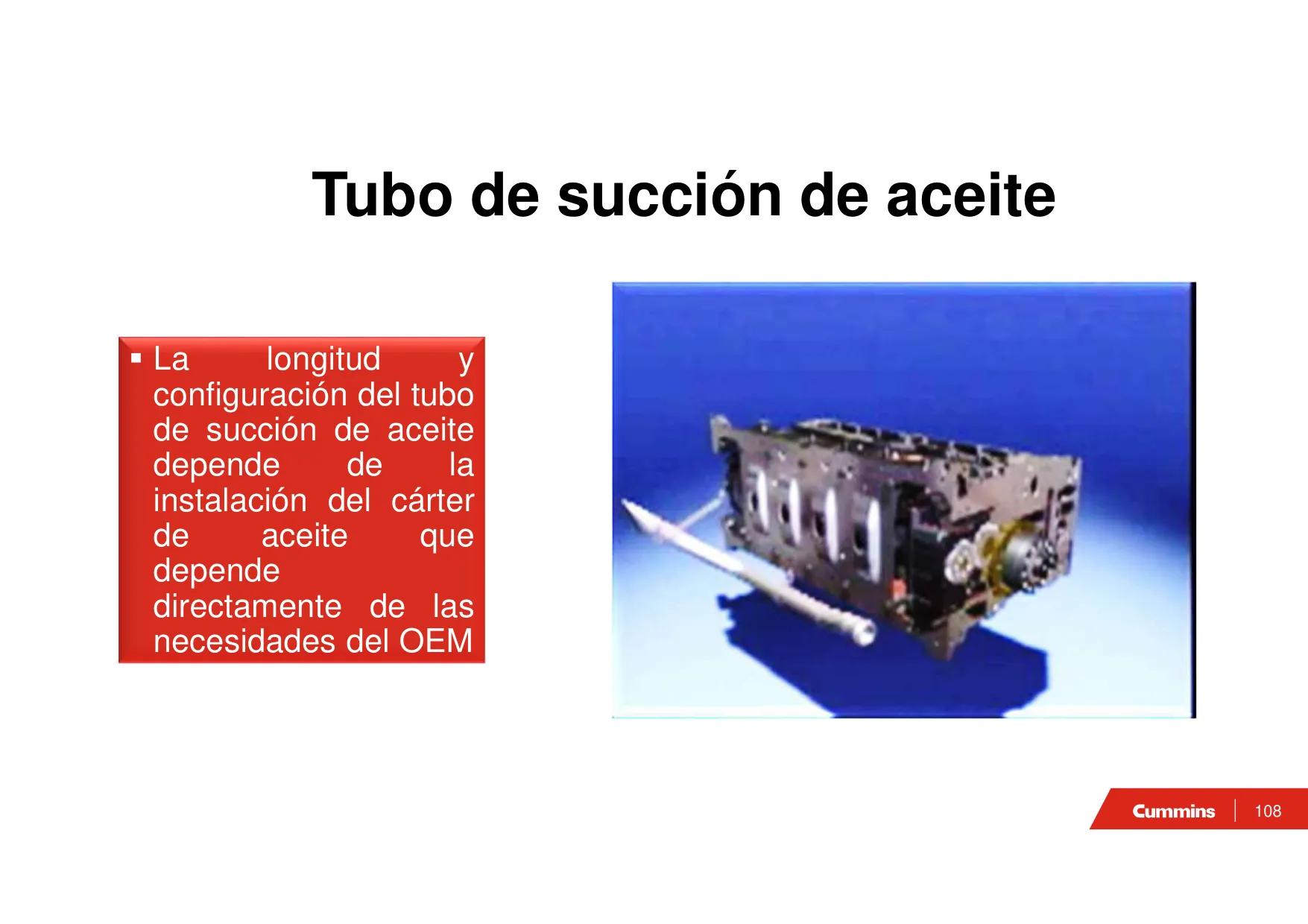

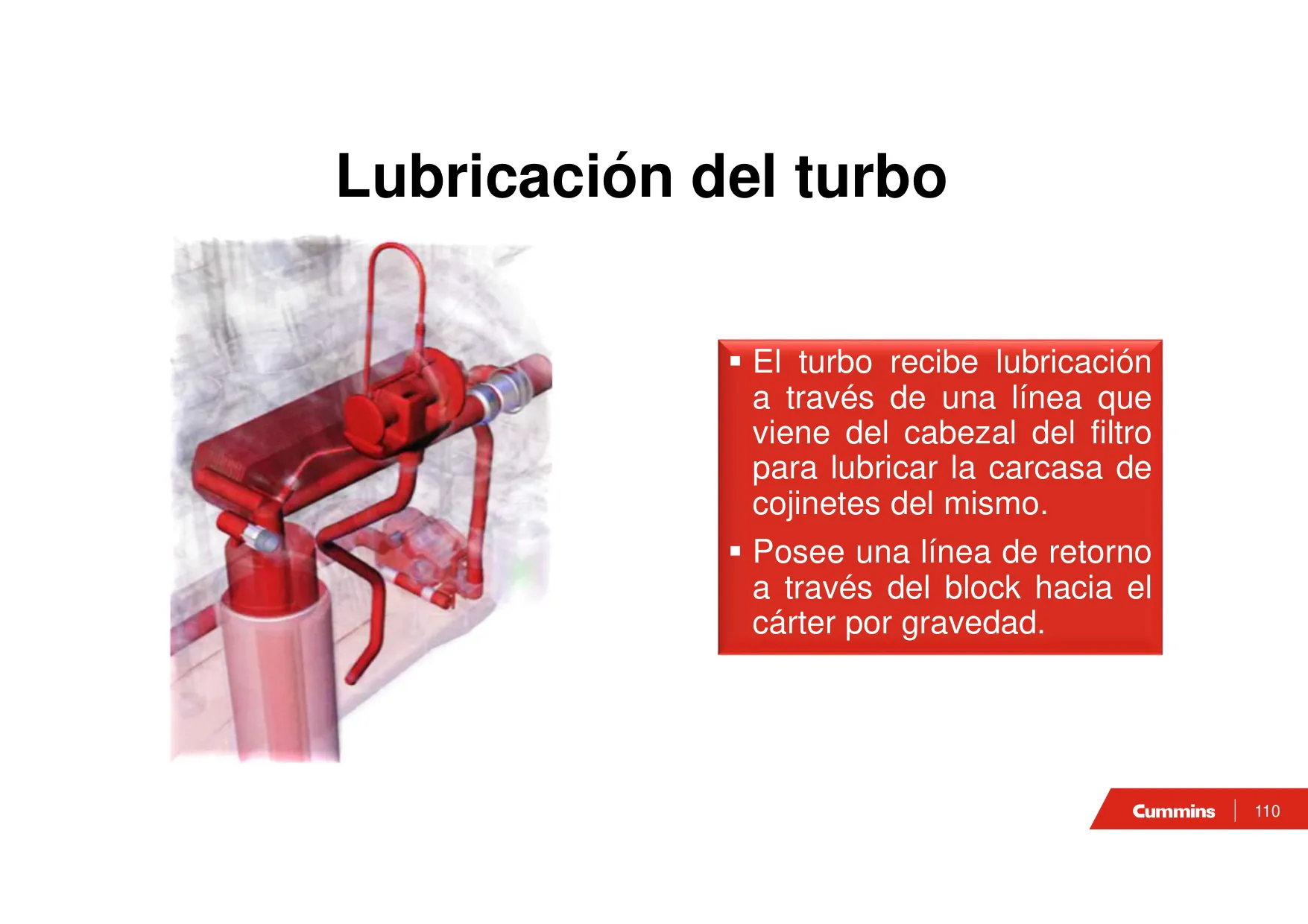

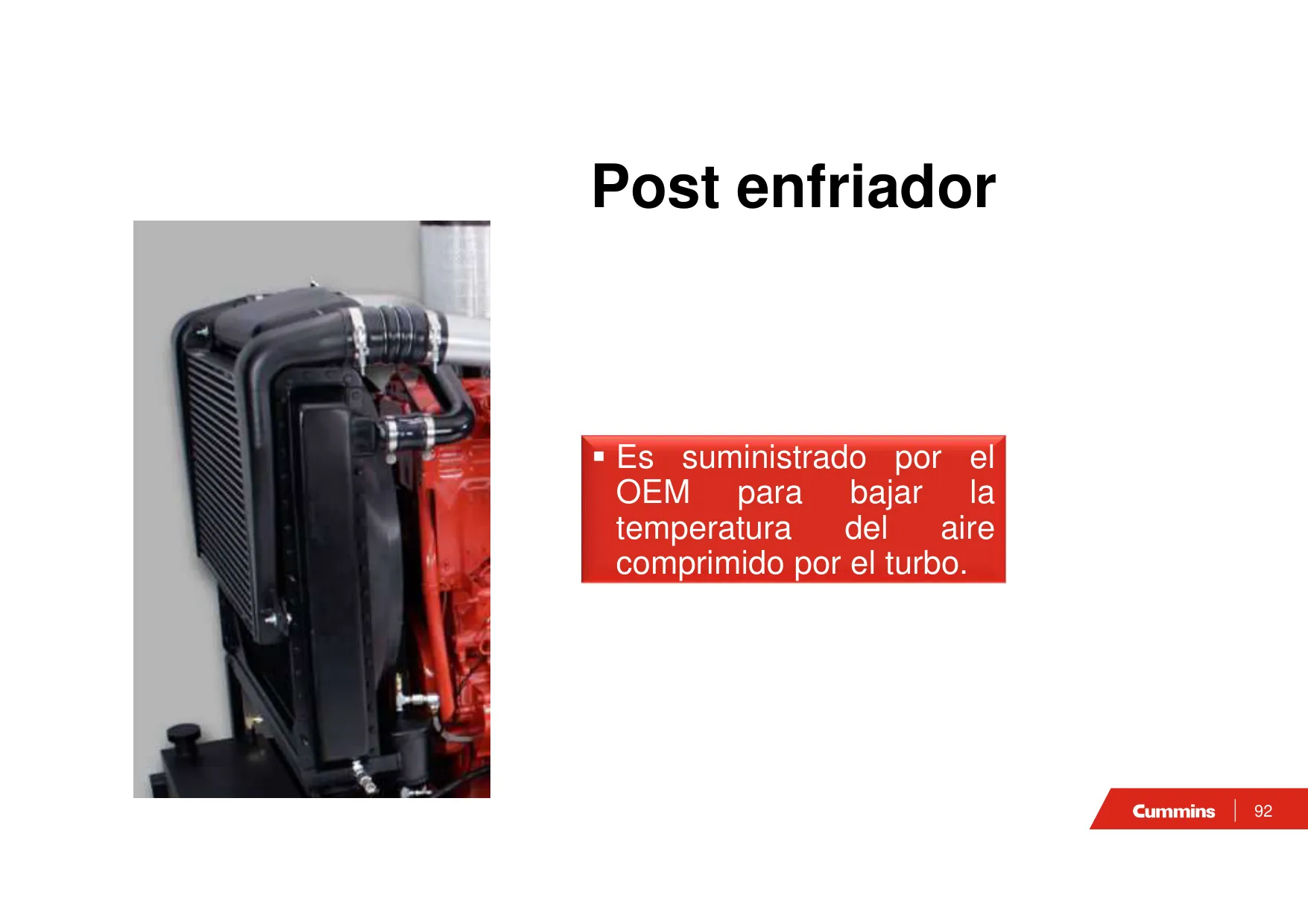

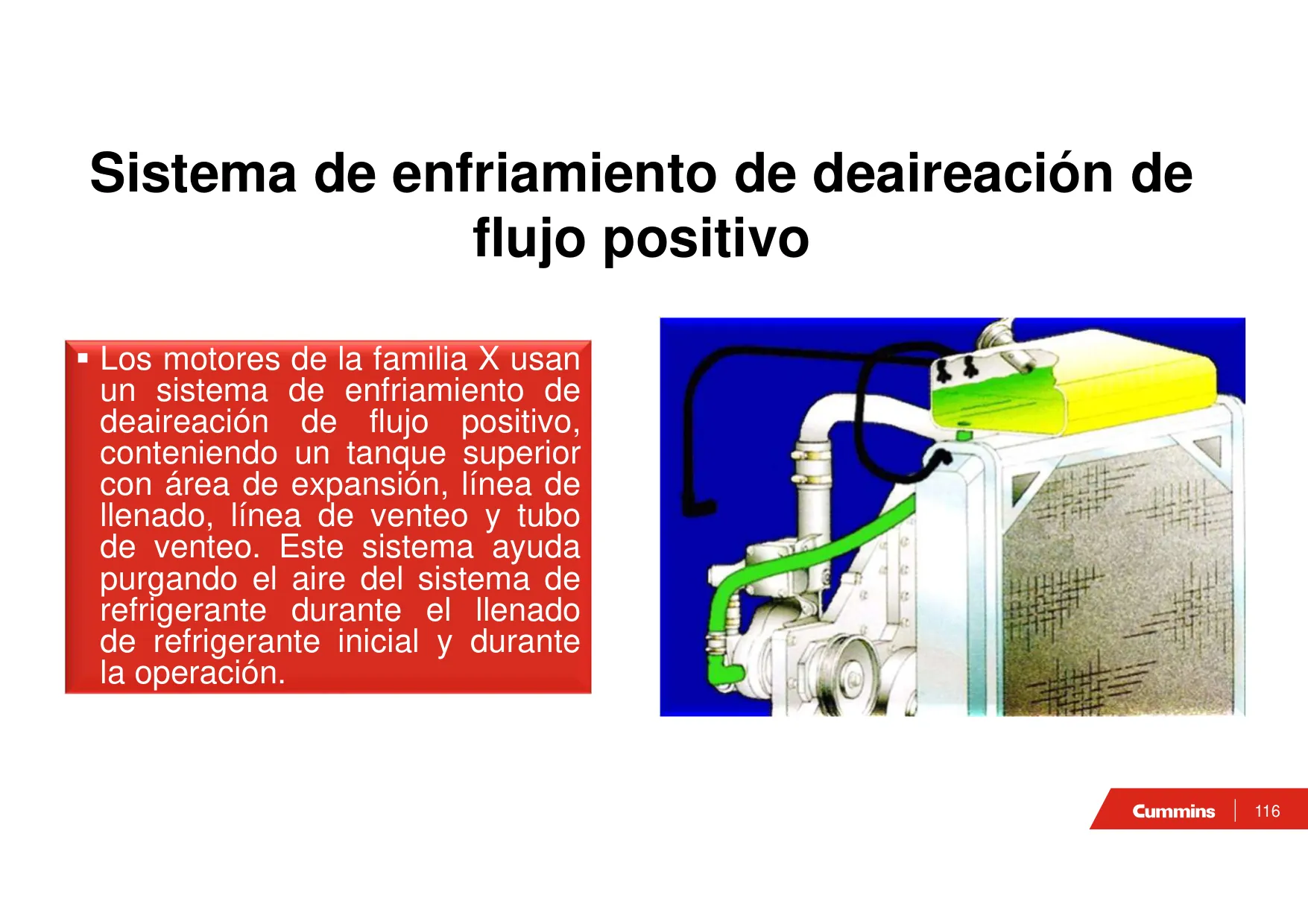

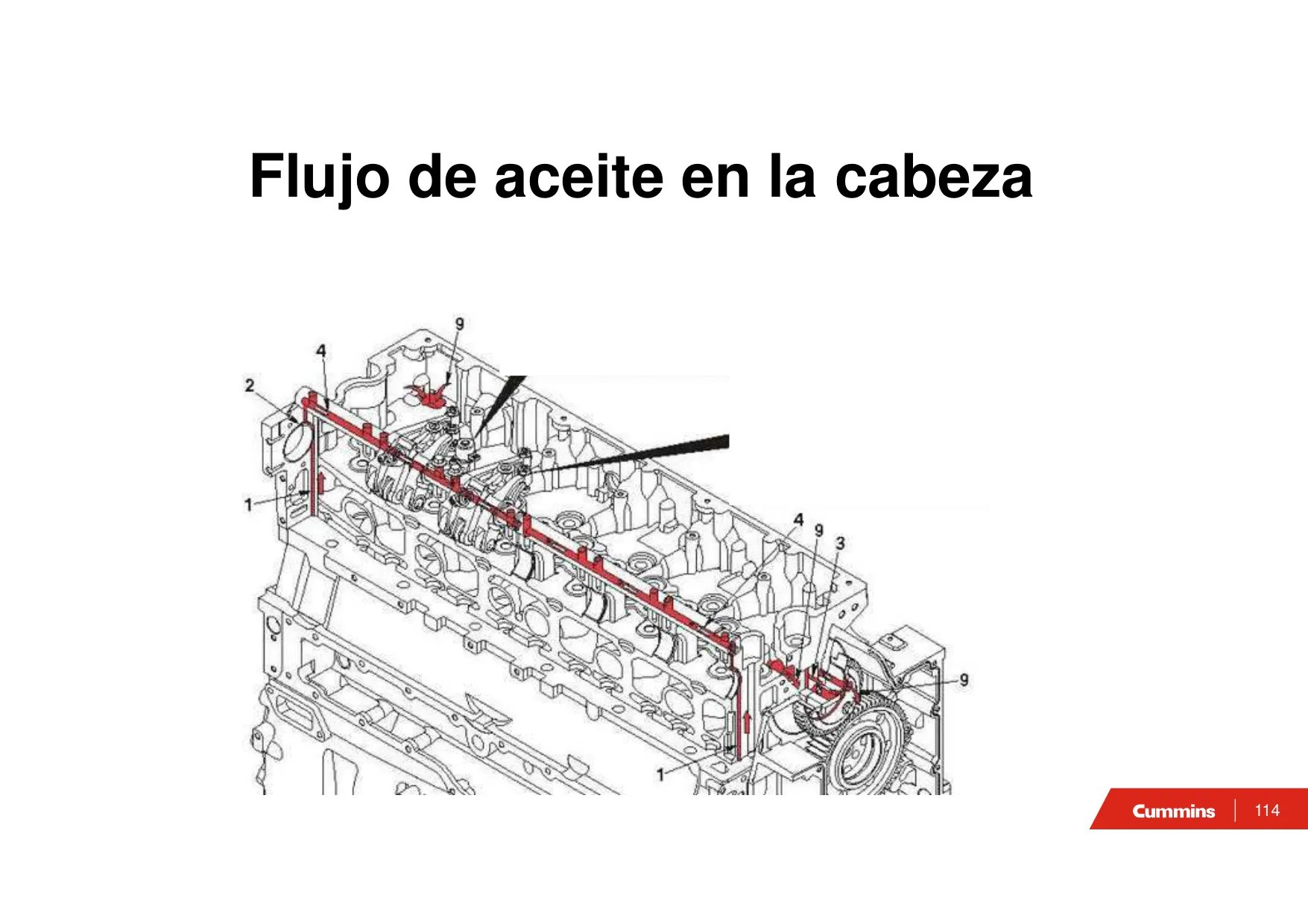

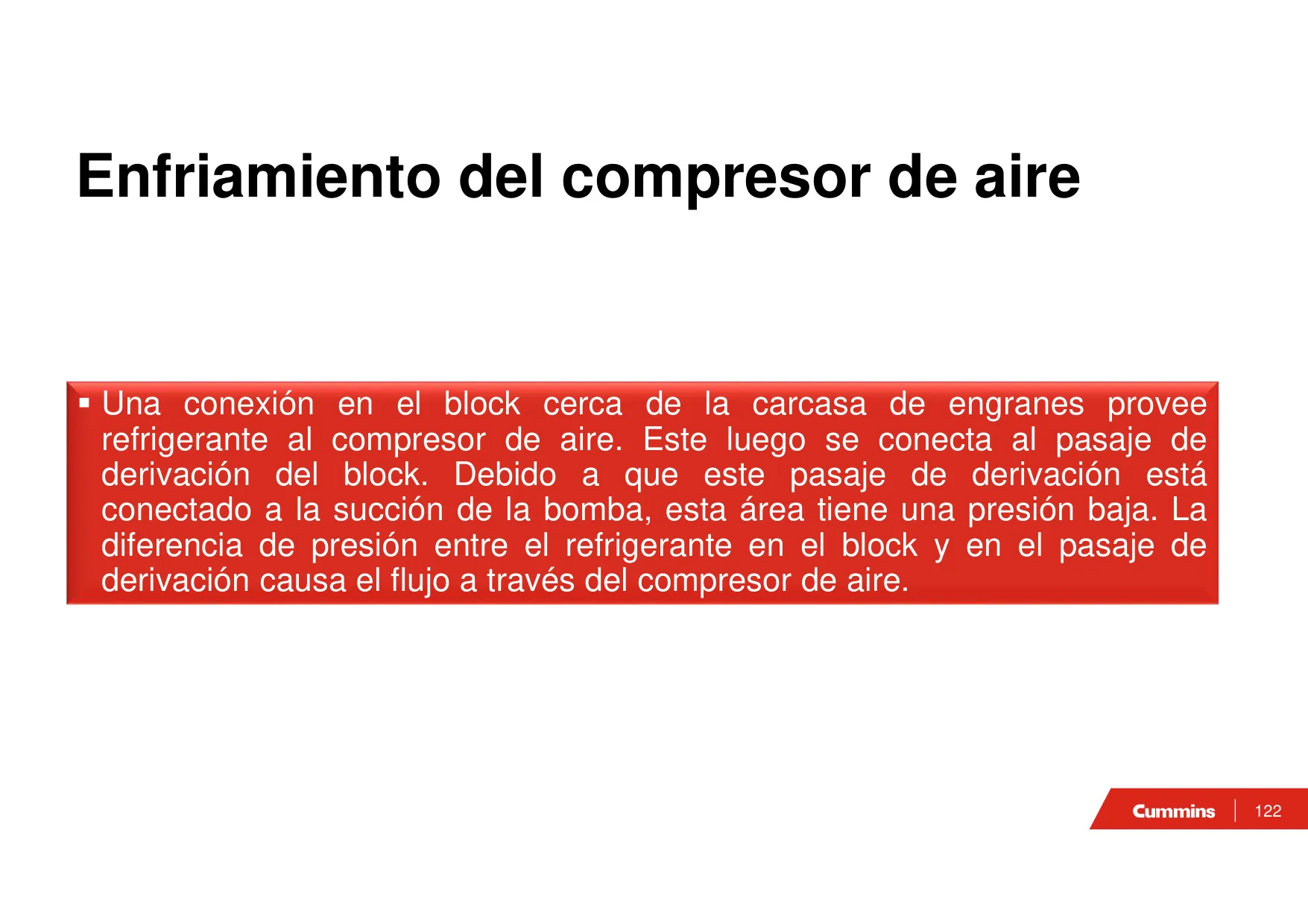

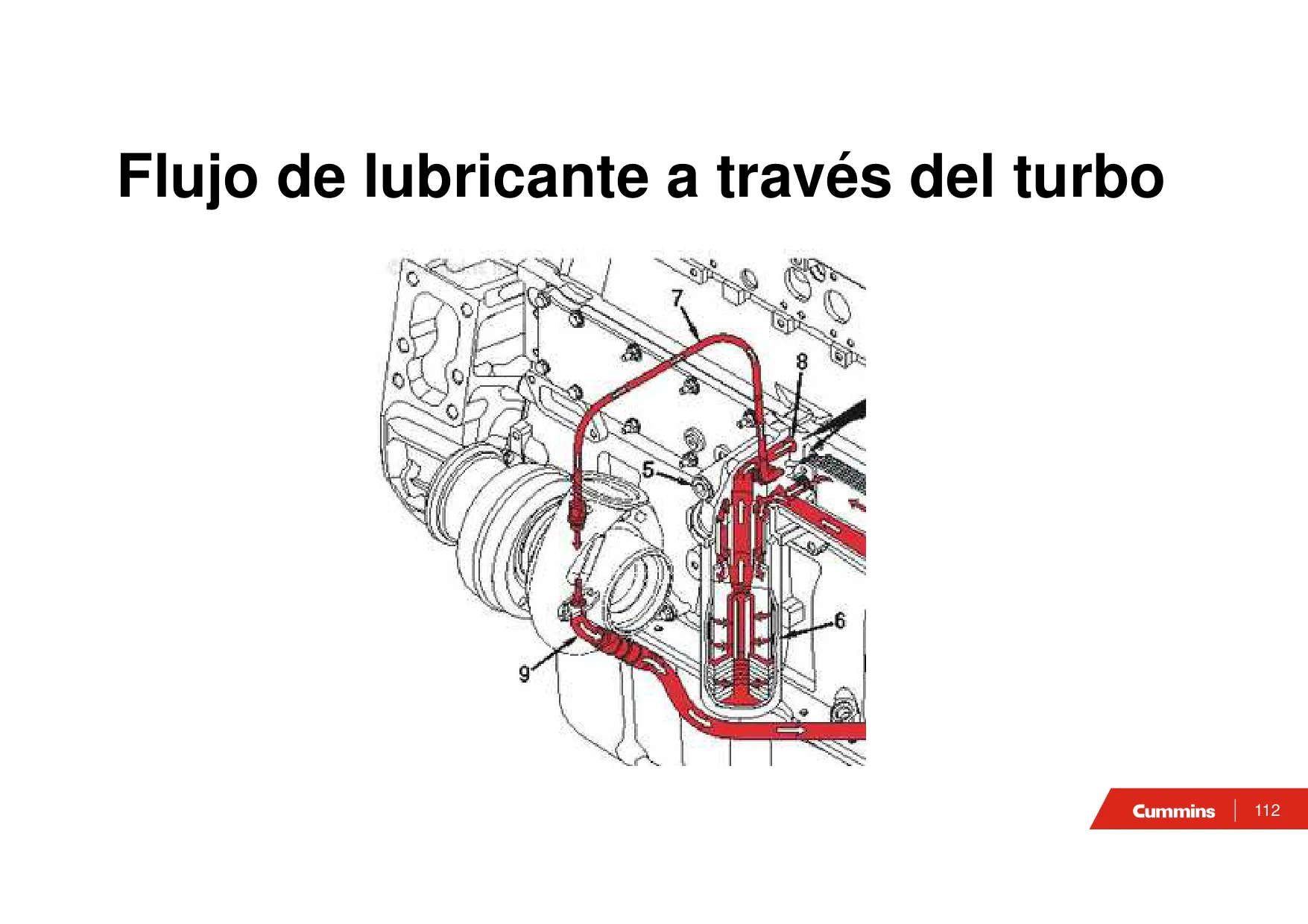

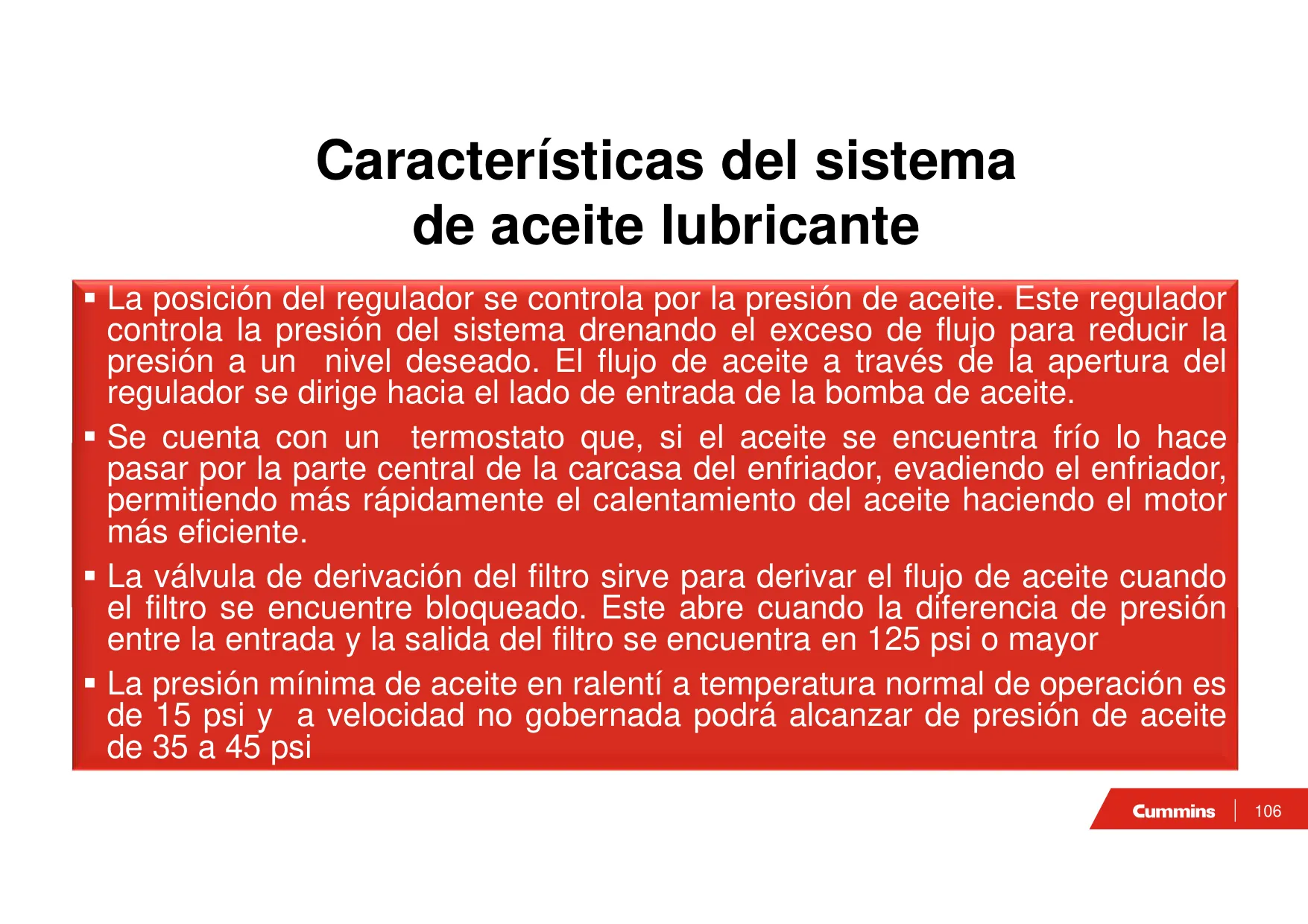

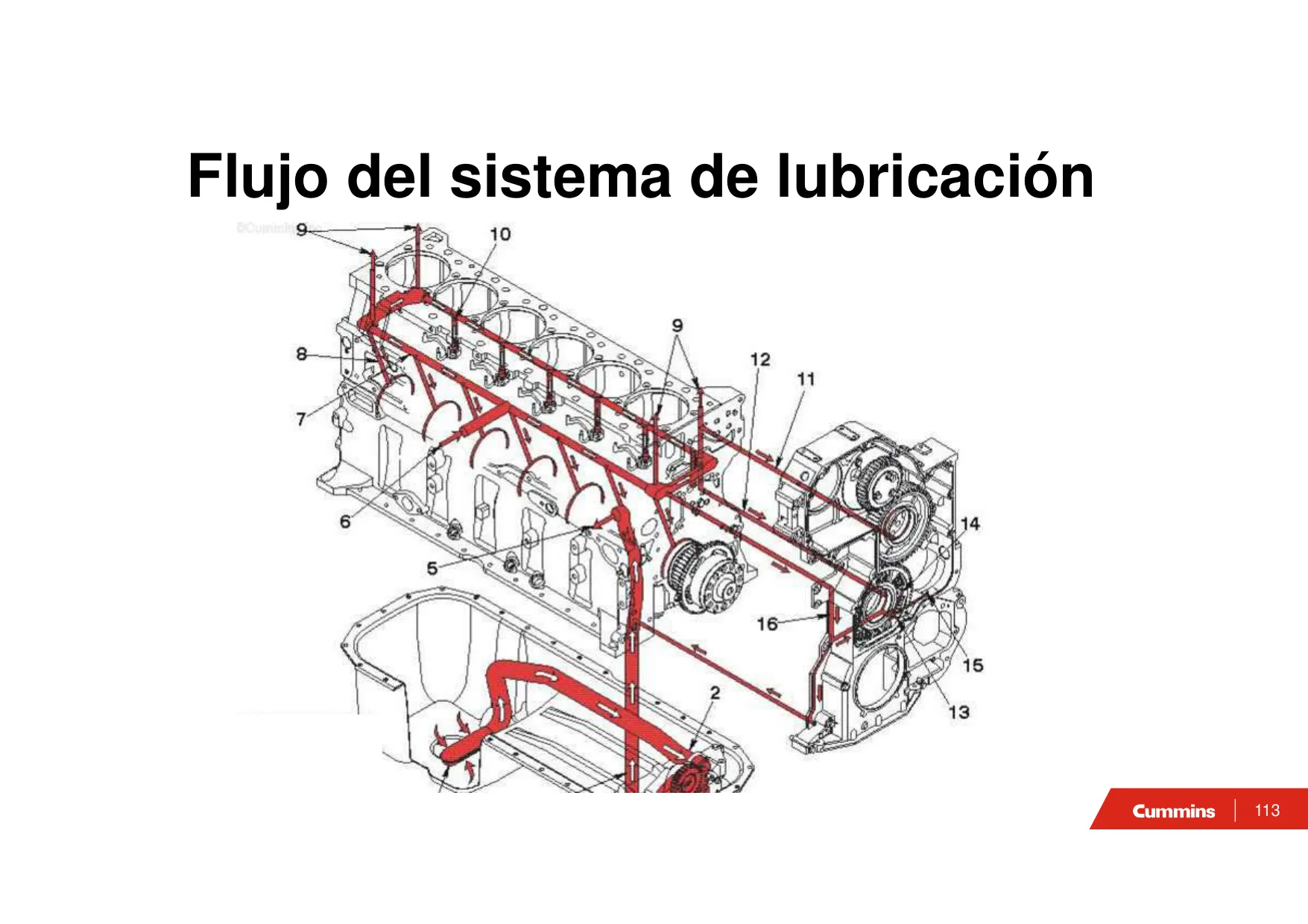

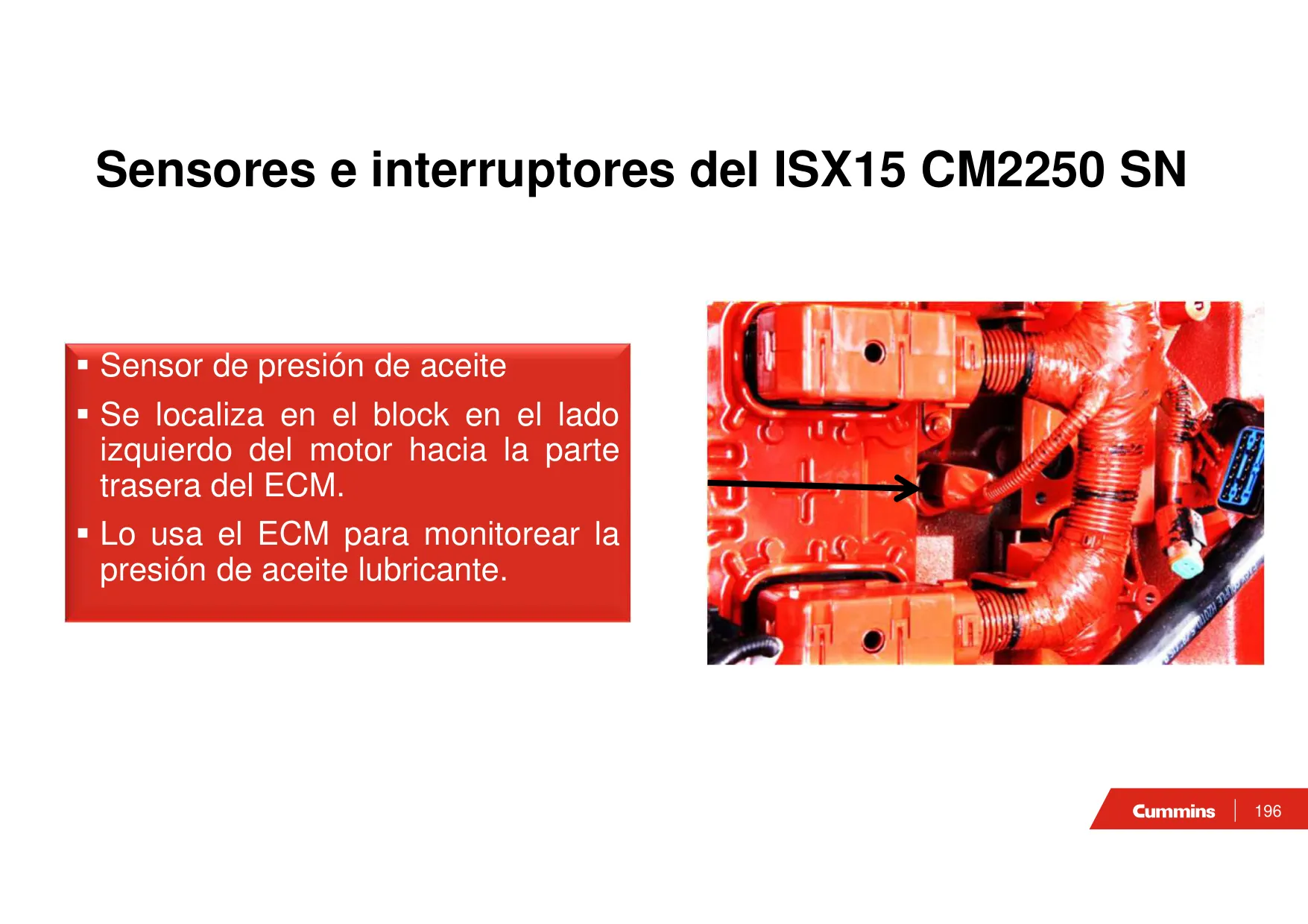

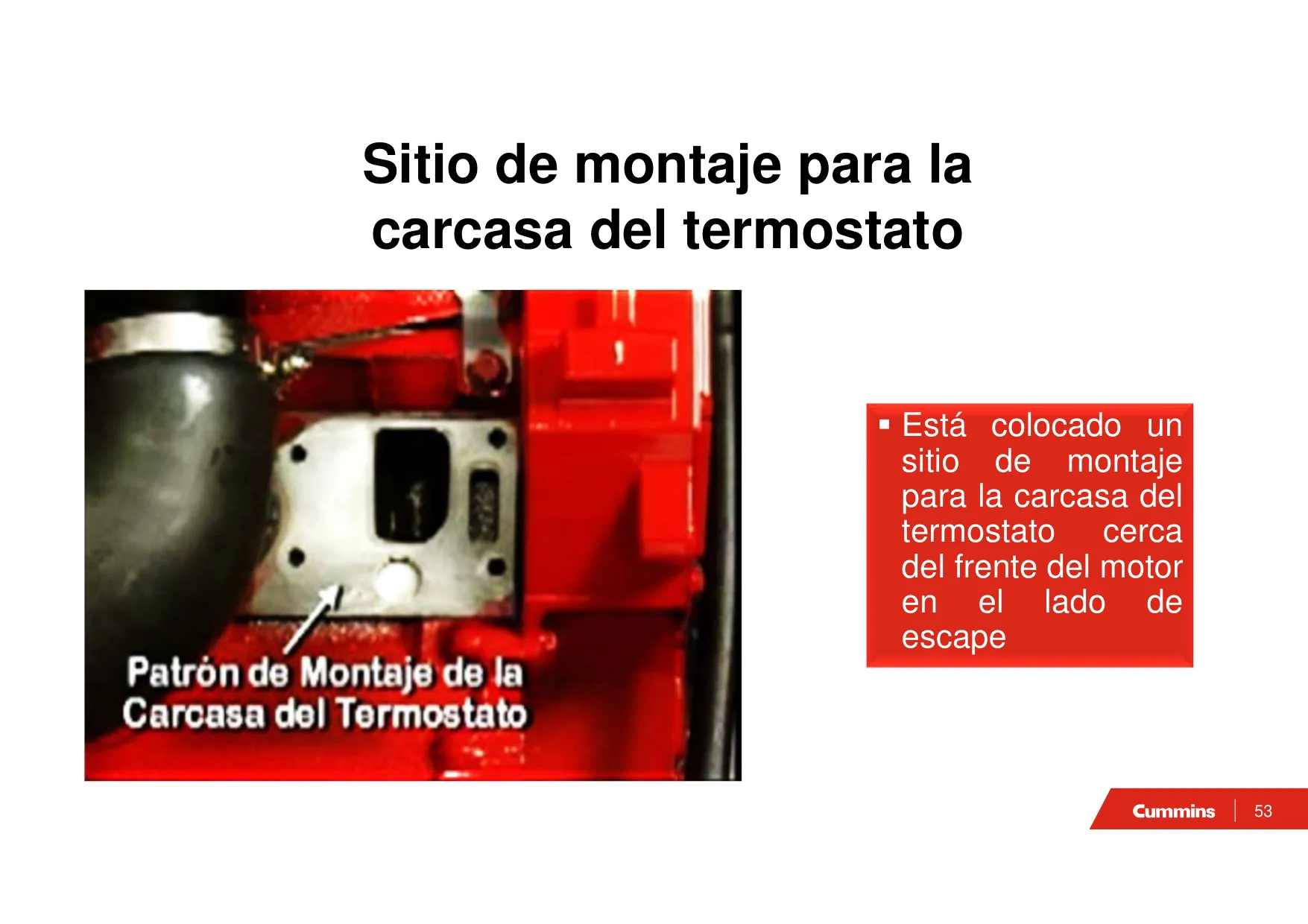

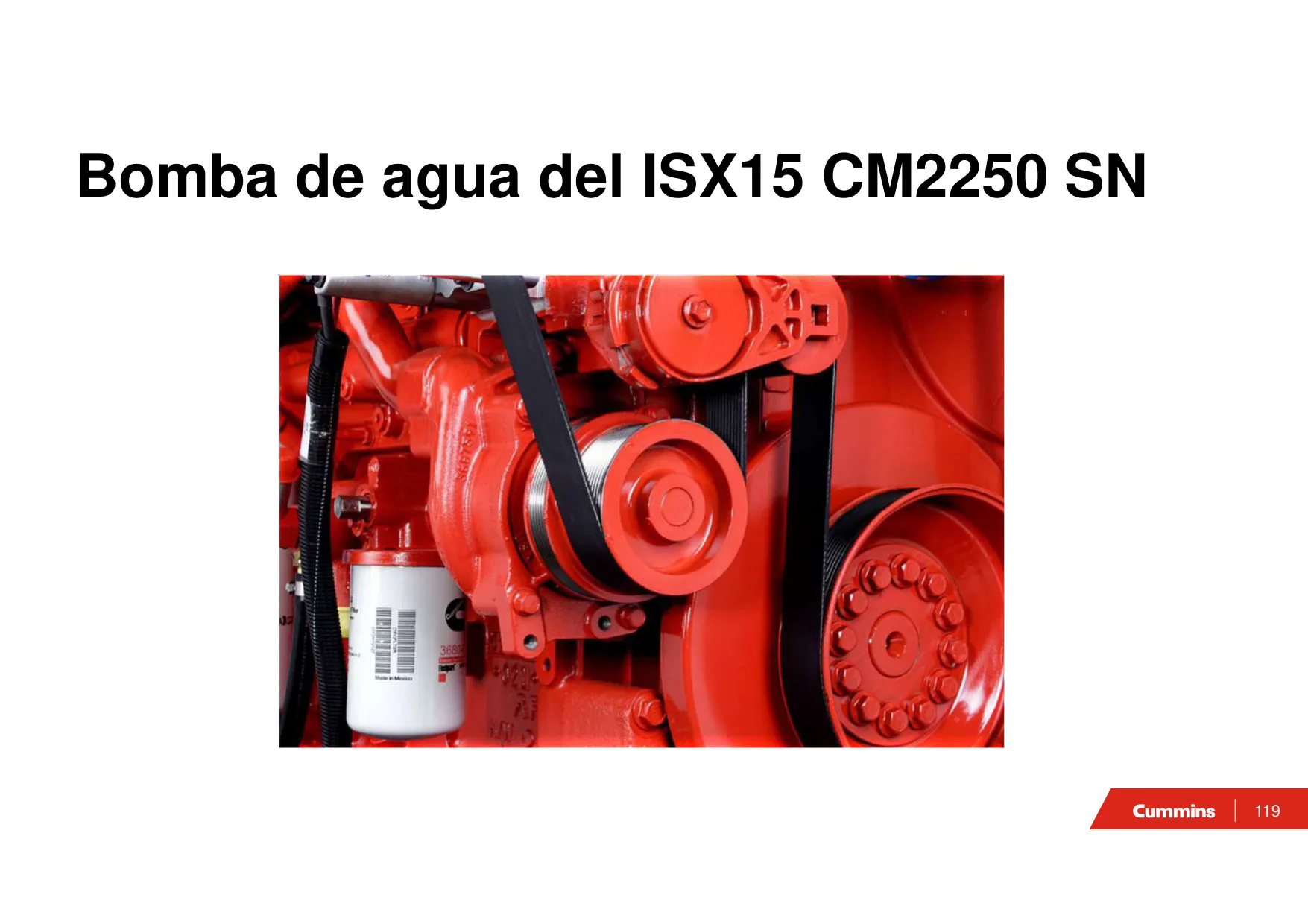

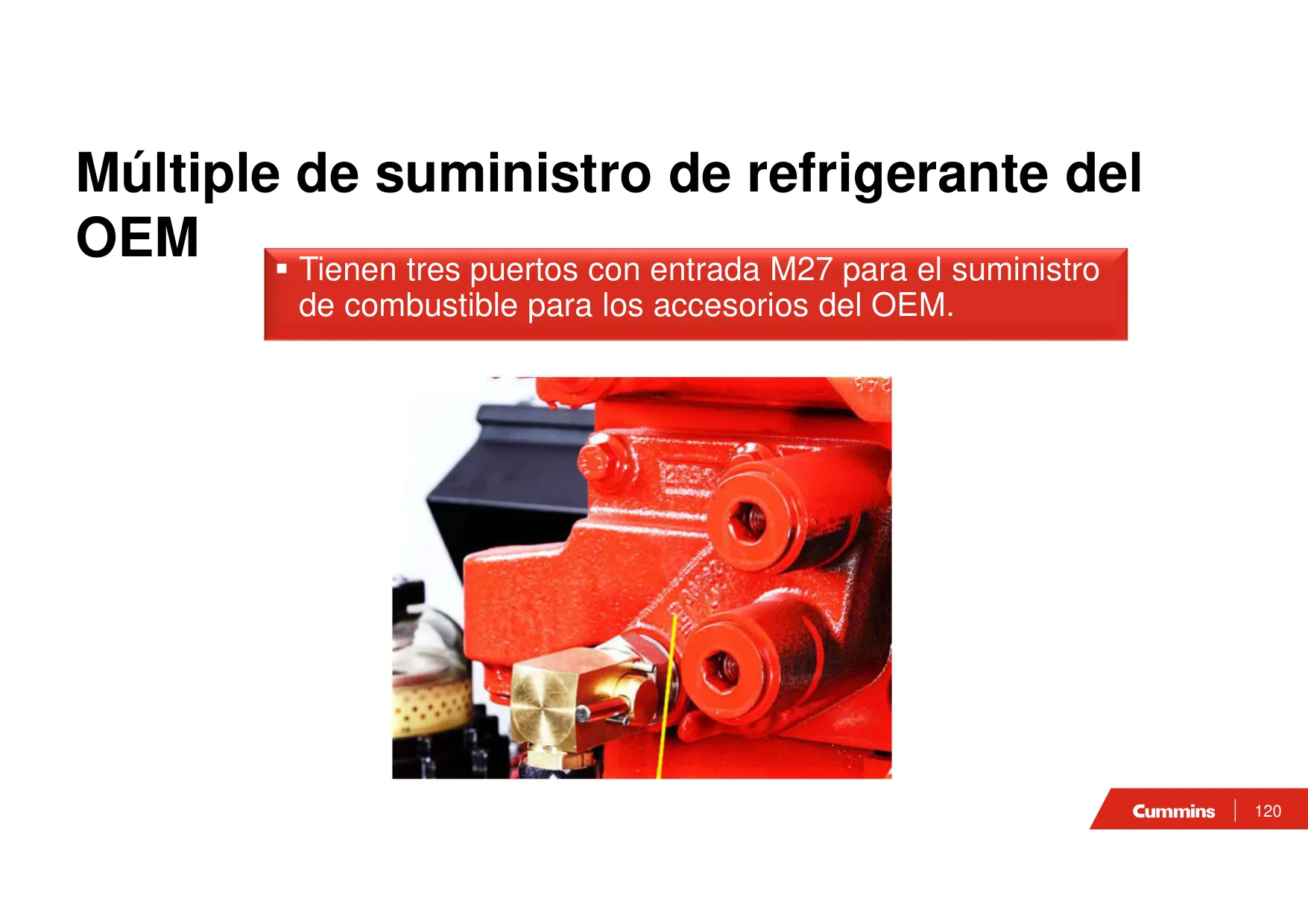

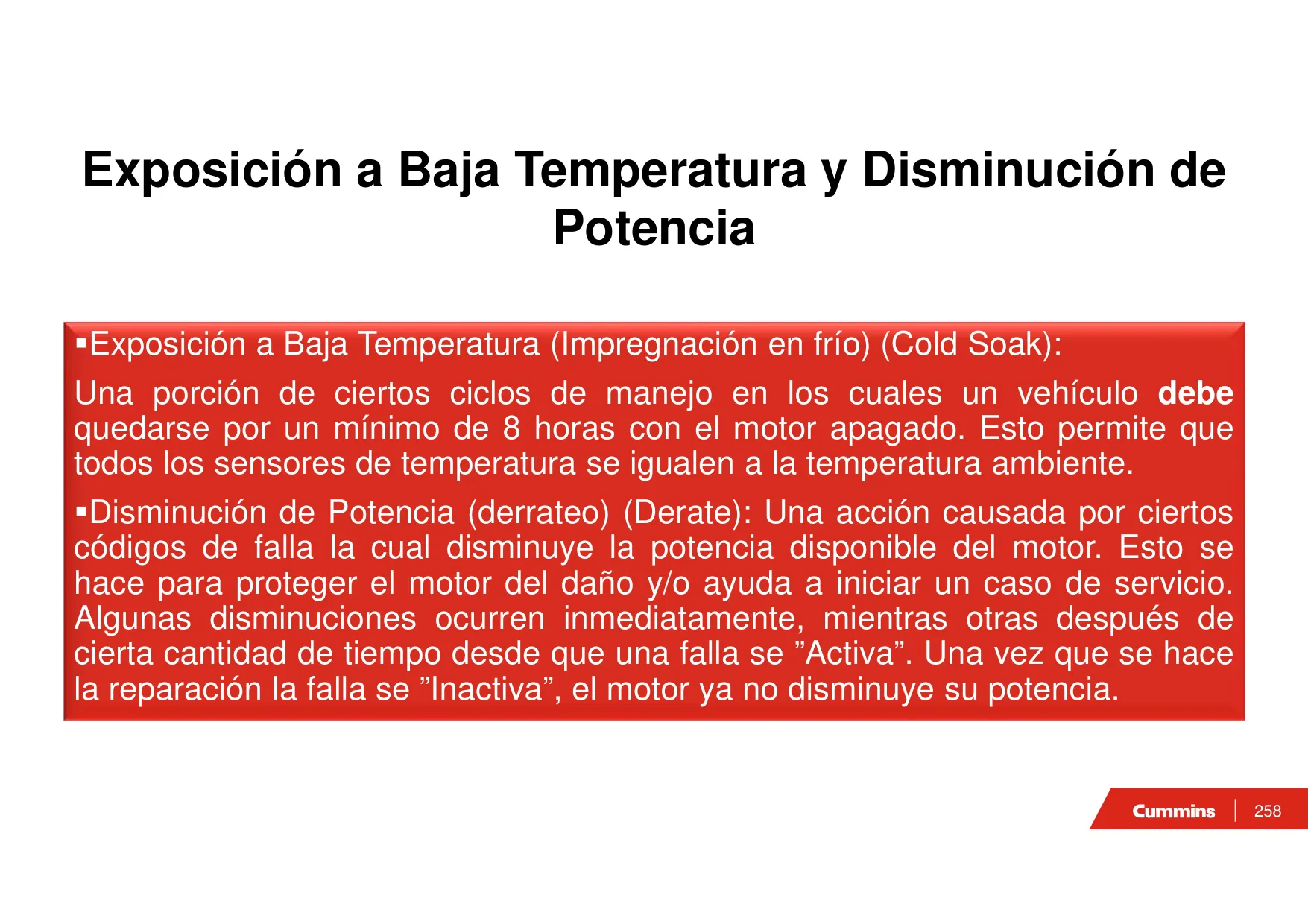

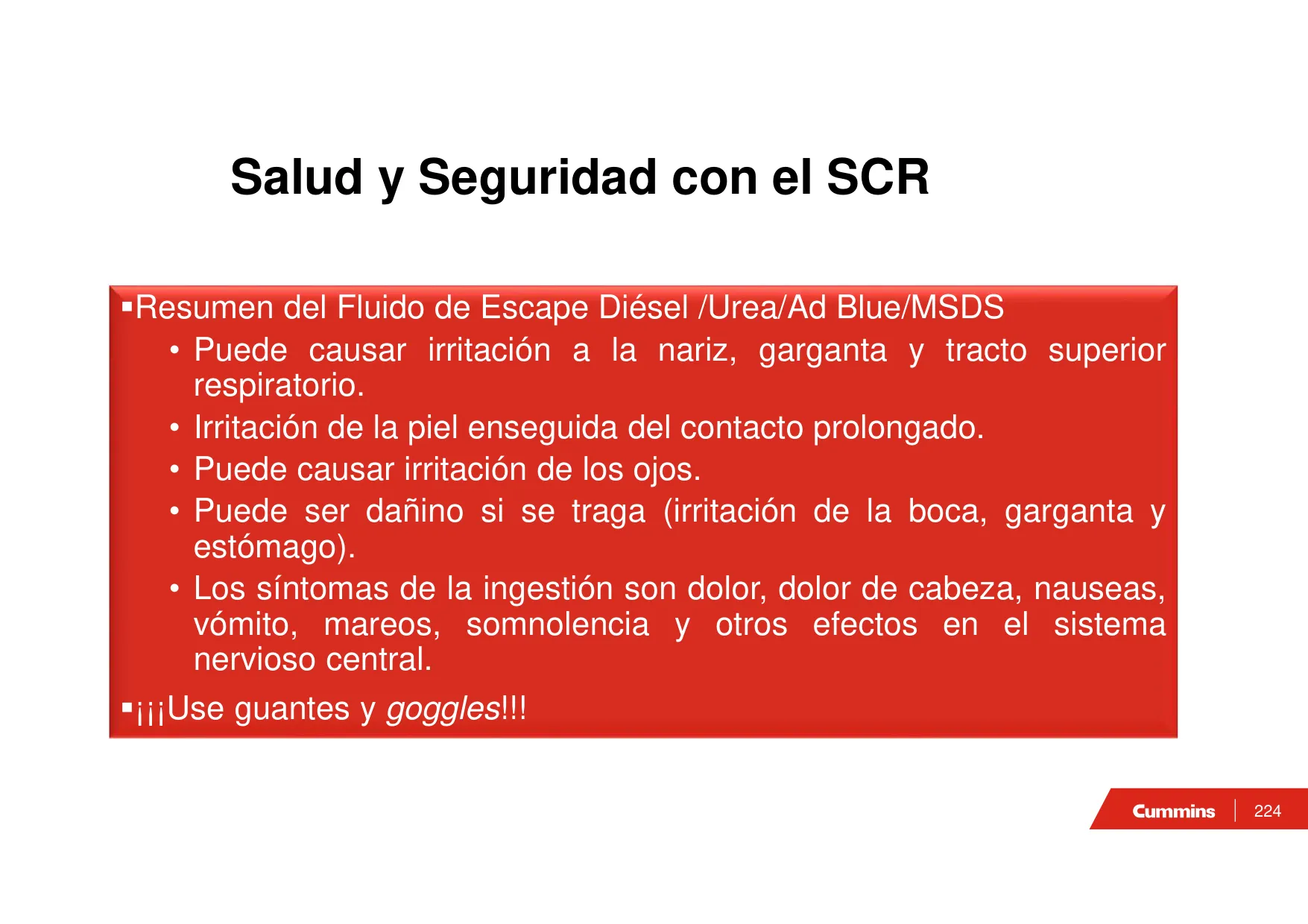

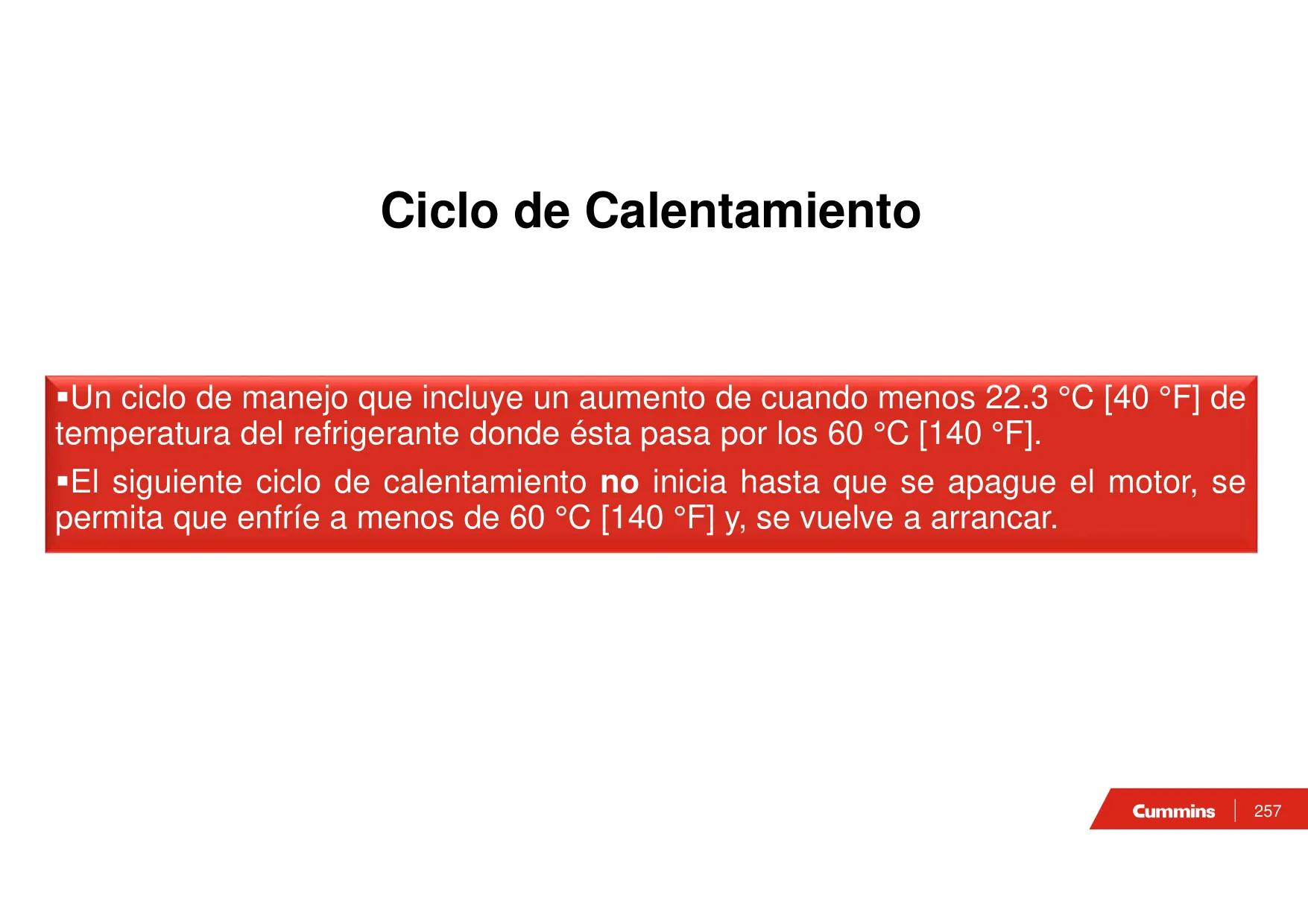

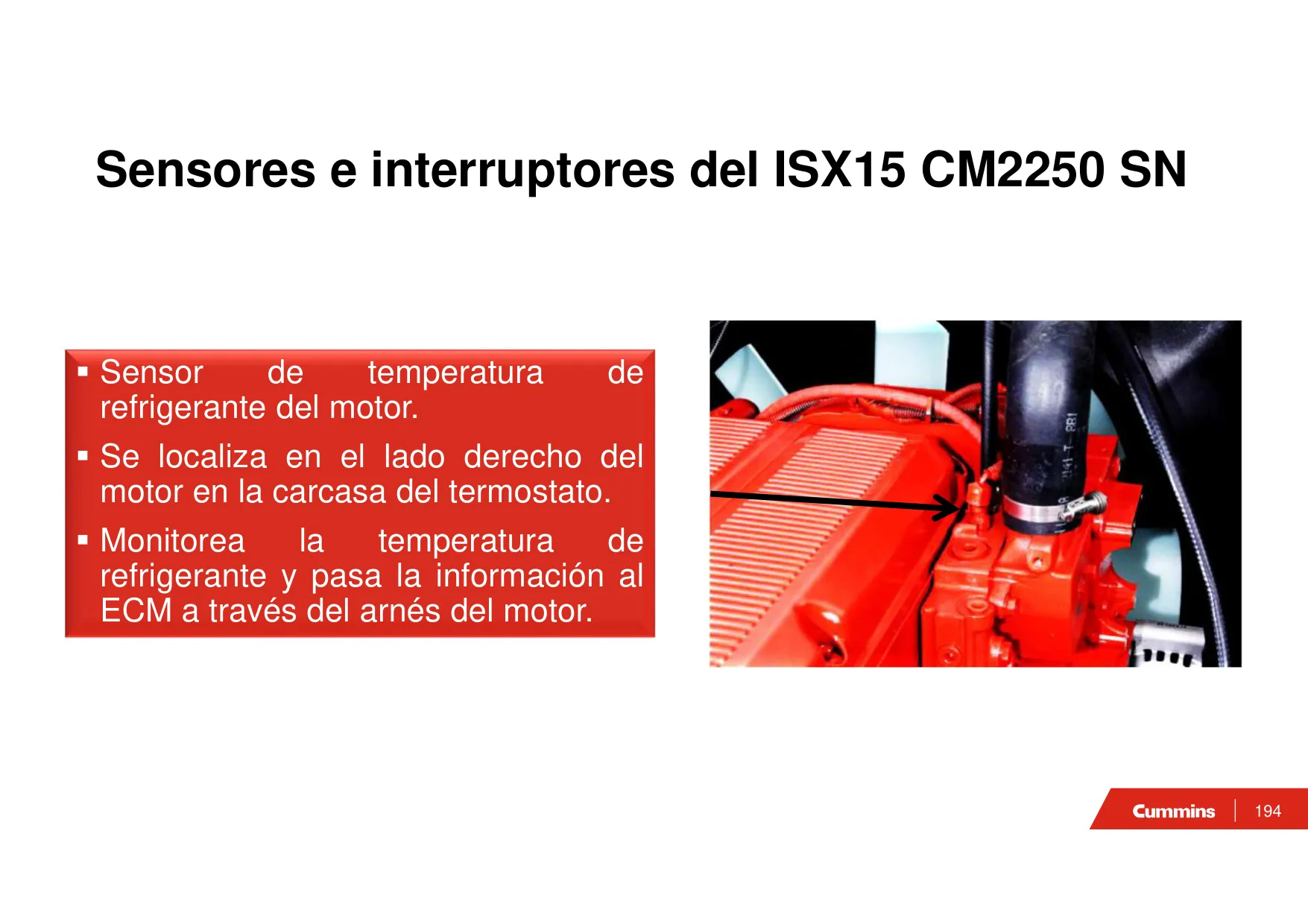

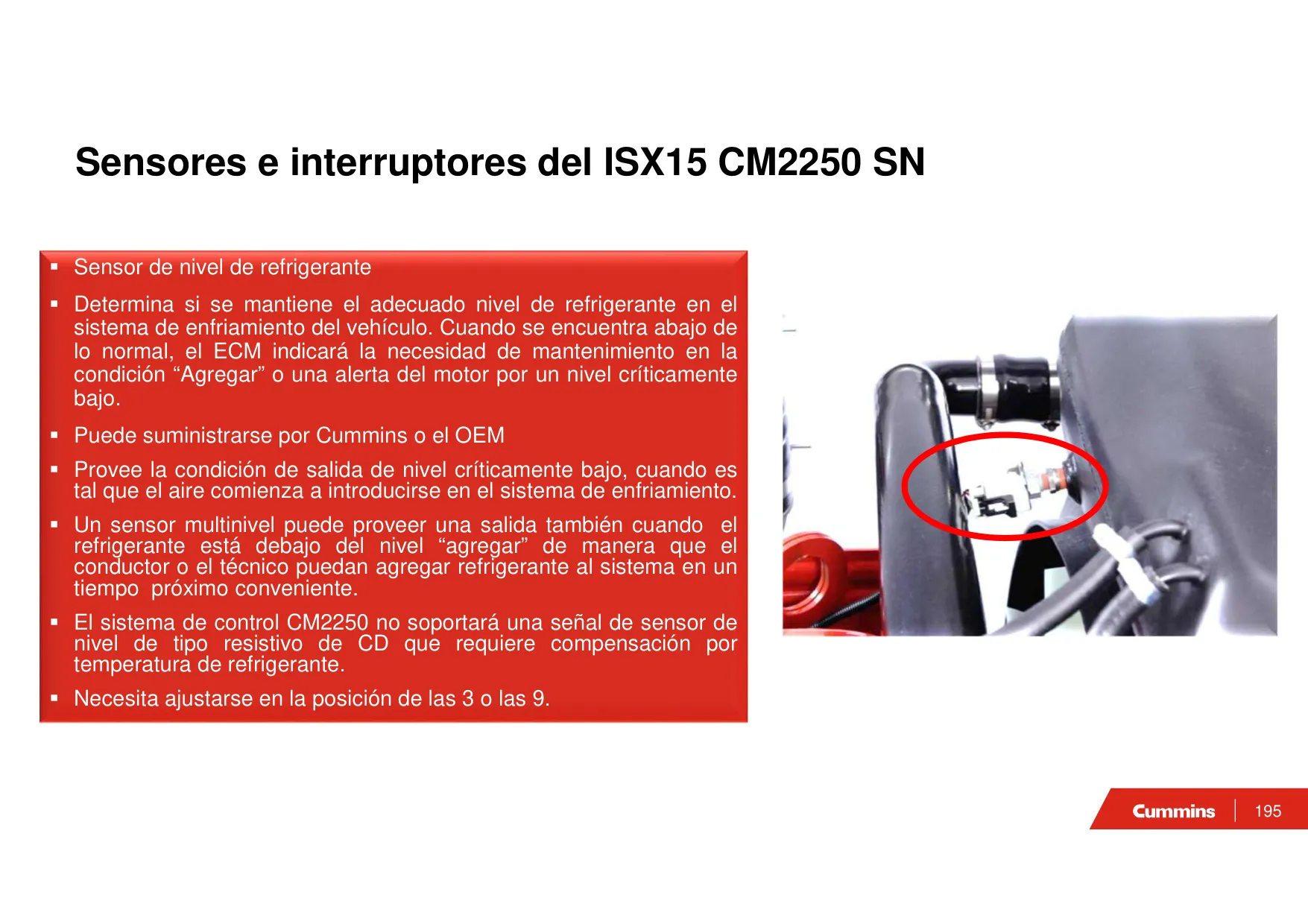

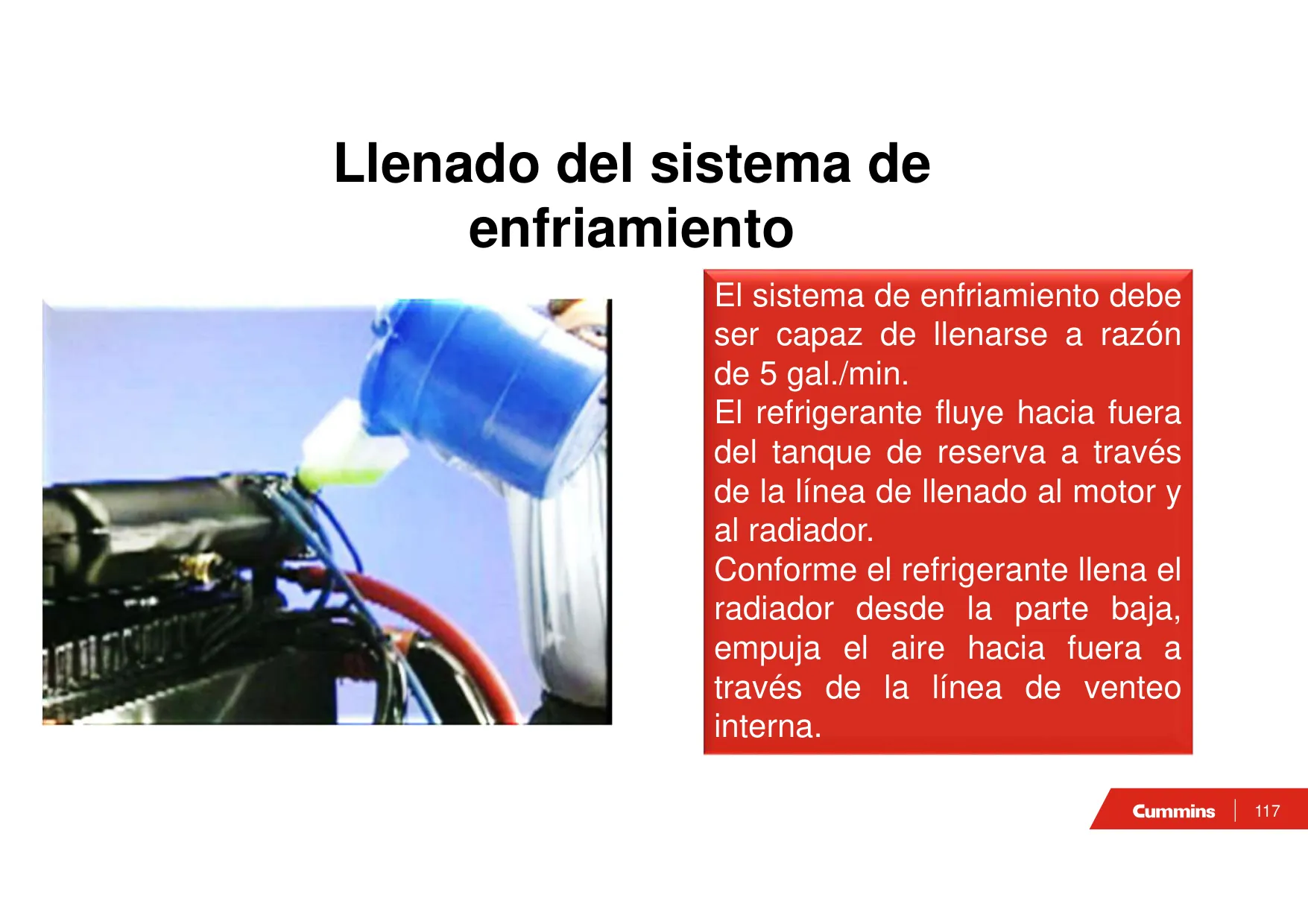

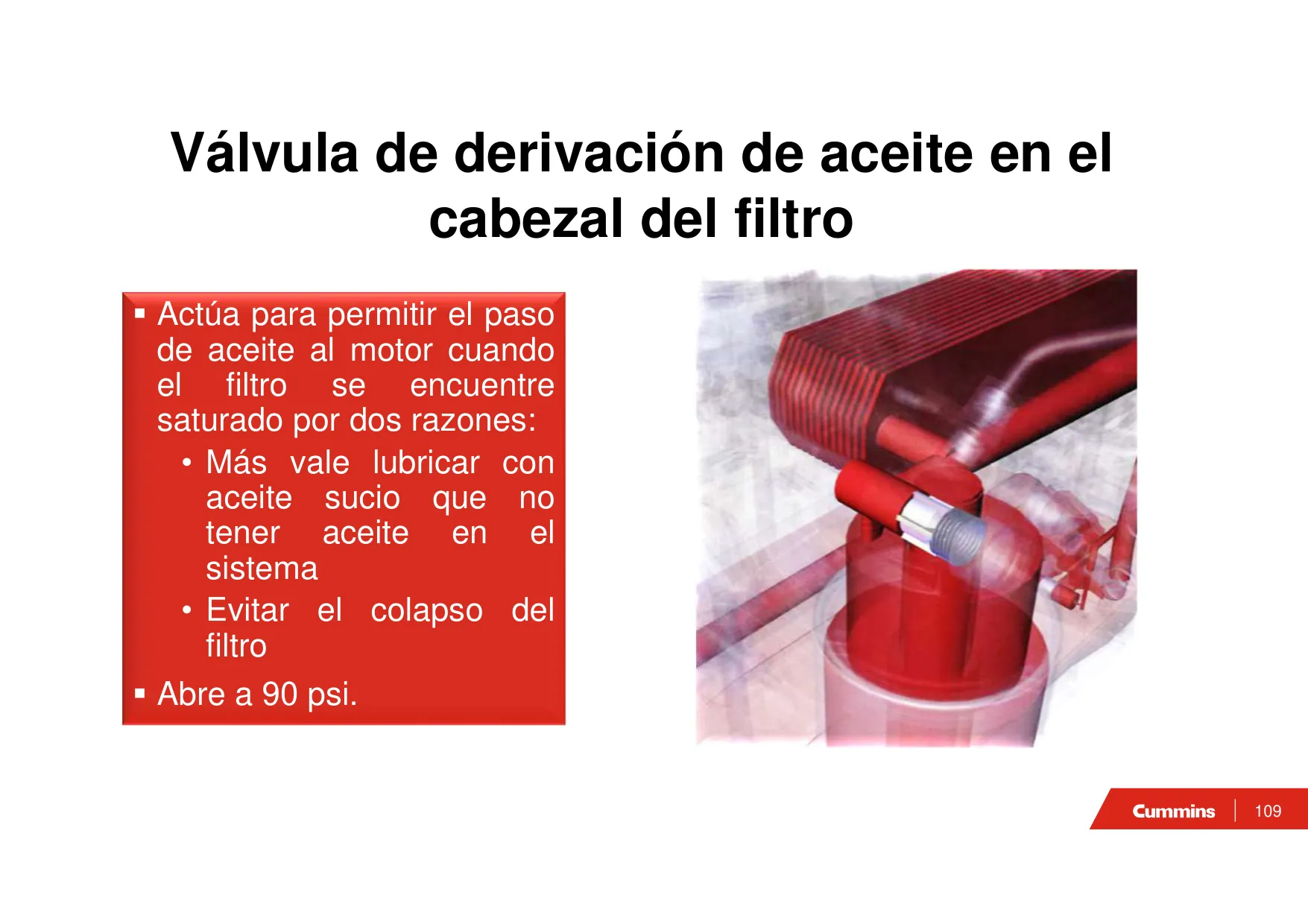

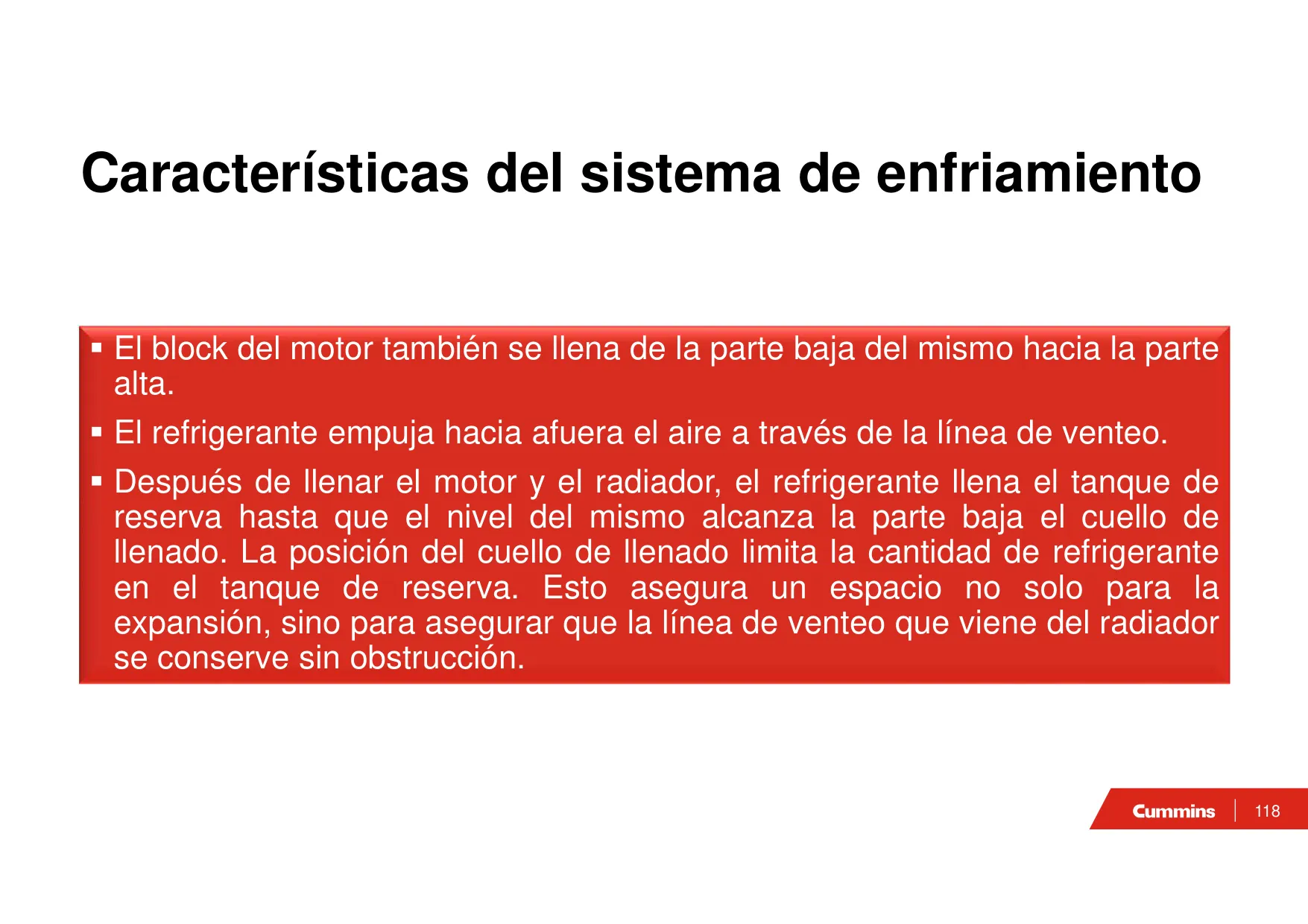

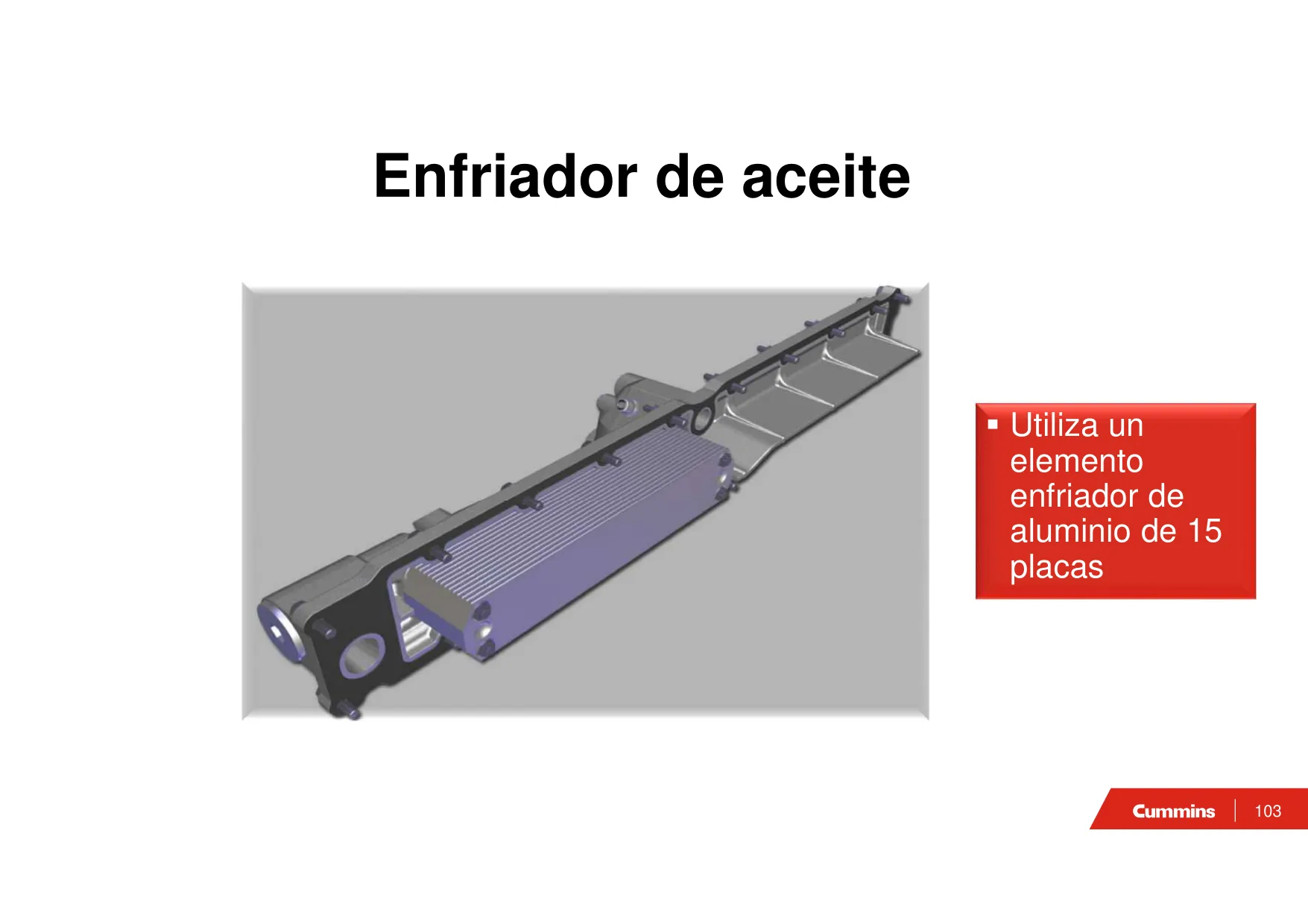

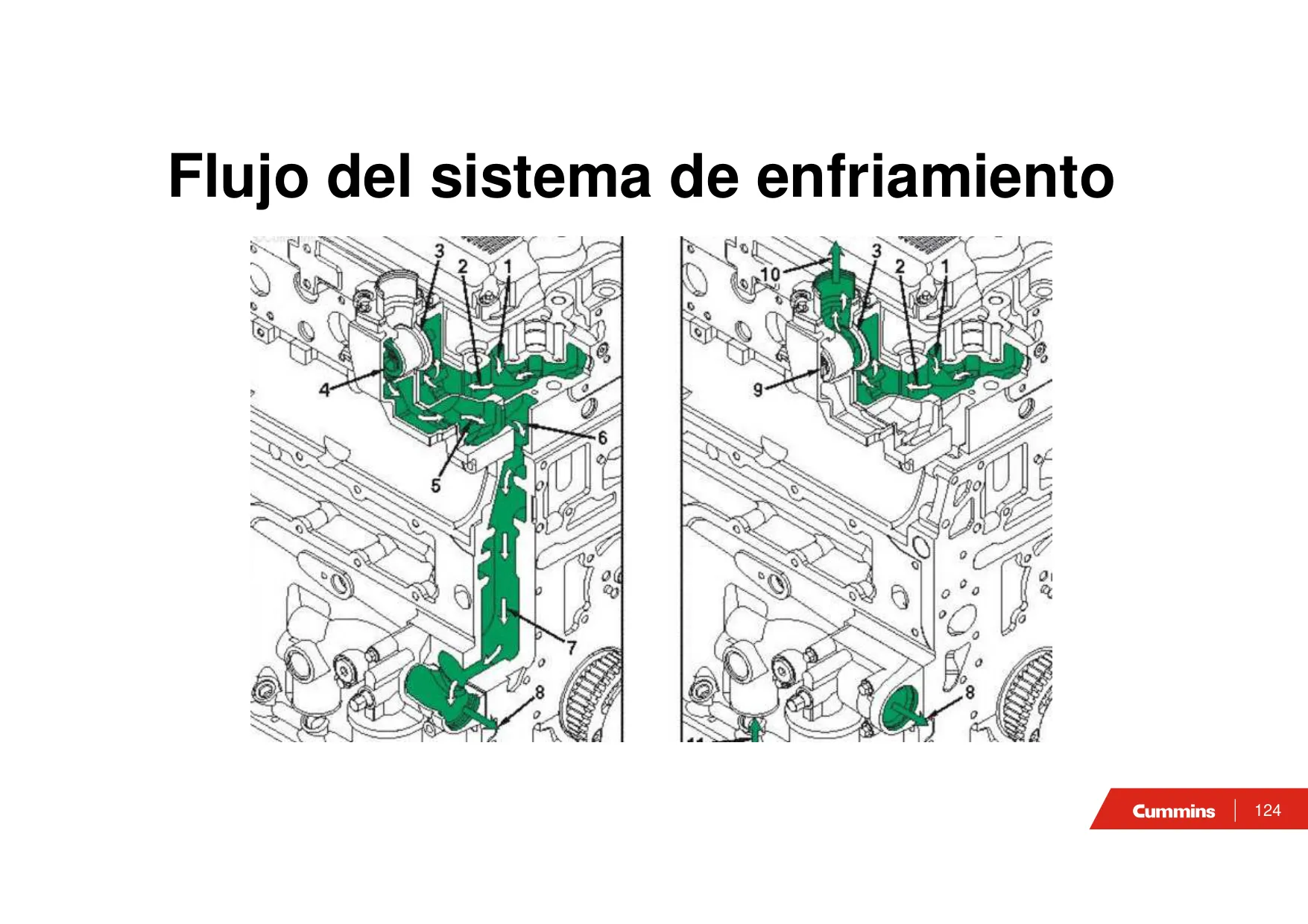

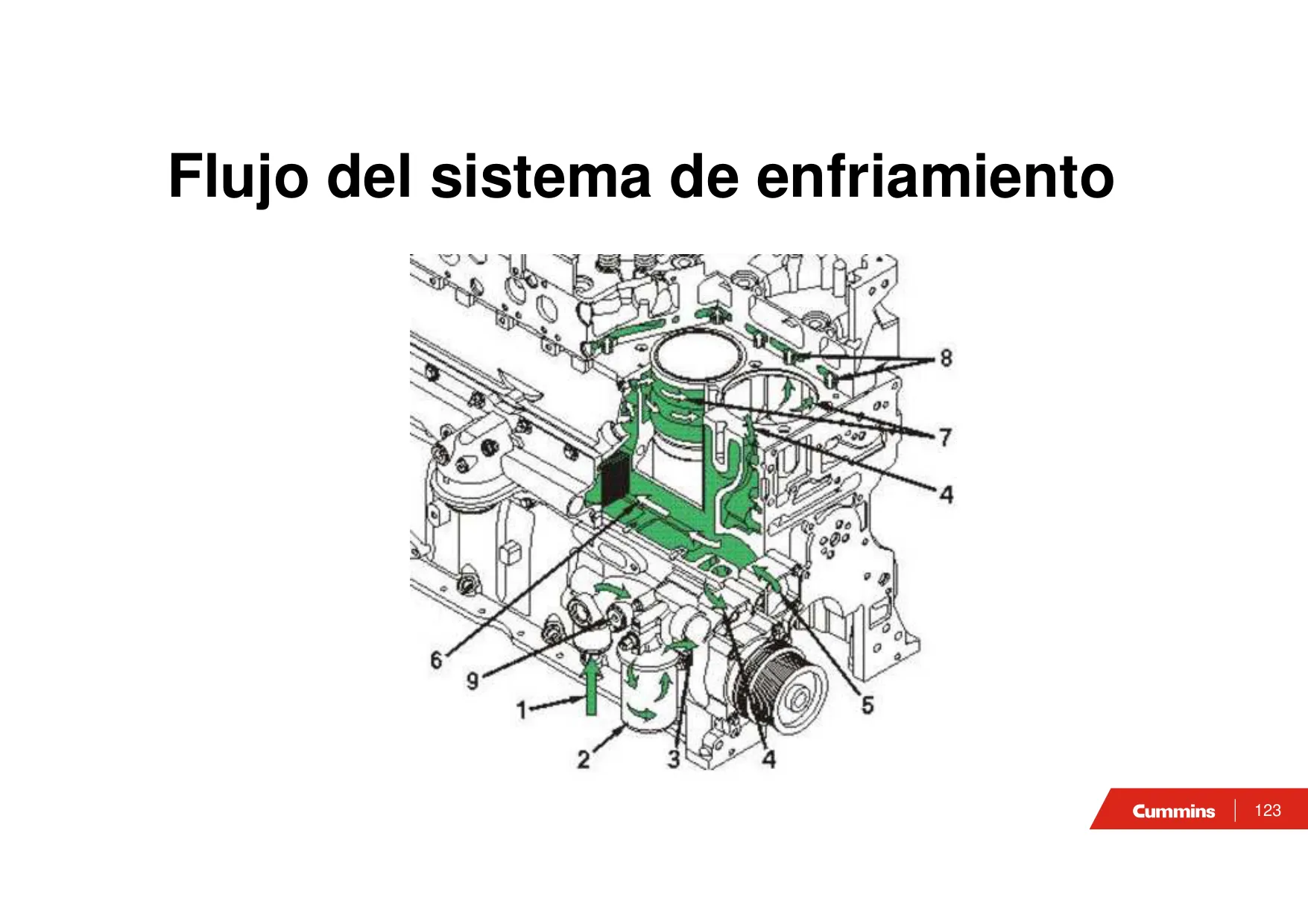

Finalmente, el sistema de lubricación y enfriamiento trabaja en perfecta sincronía. El filtro Venturi Combo realiza una doble función: filtrado de flujo completo y de derivación en una sola unidad. Por otro lado, el enfriador de aceite de placas de aluminio asegura que el lubricante mantenga su viscosidad. Es vital recordar que este motor utiliza un termostato de diseño específico; nunca debe operarse sin él, ya que su ausencia desvía el flujo de refrigerante incorrectamente, provocando puntos calientes y daños catastróficos inmediatos en la culata.
Preguntas Frecuentes (FAQs)

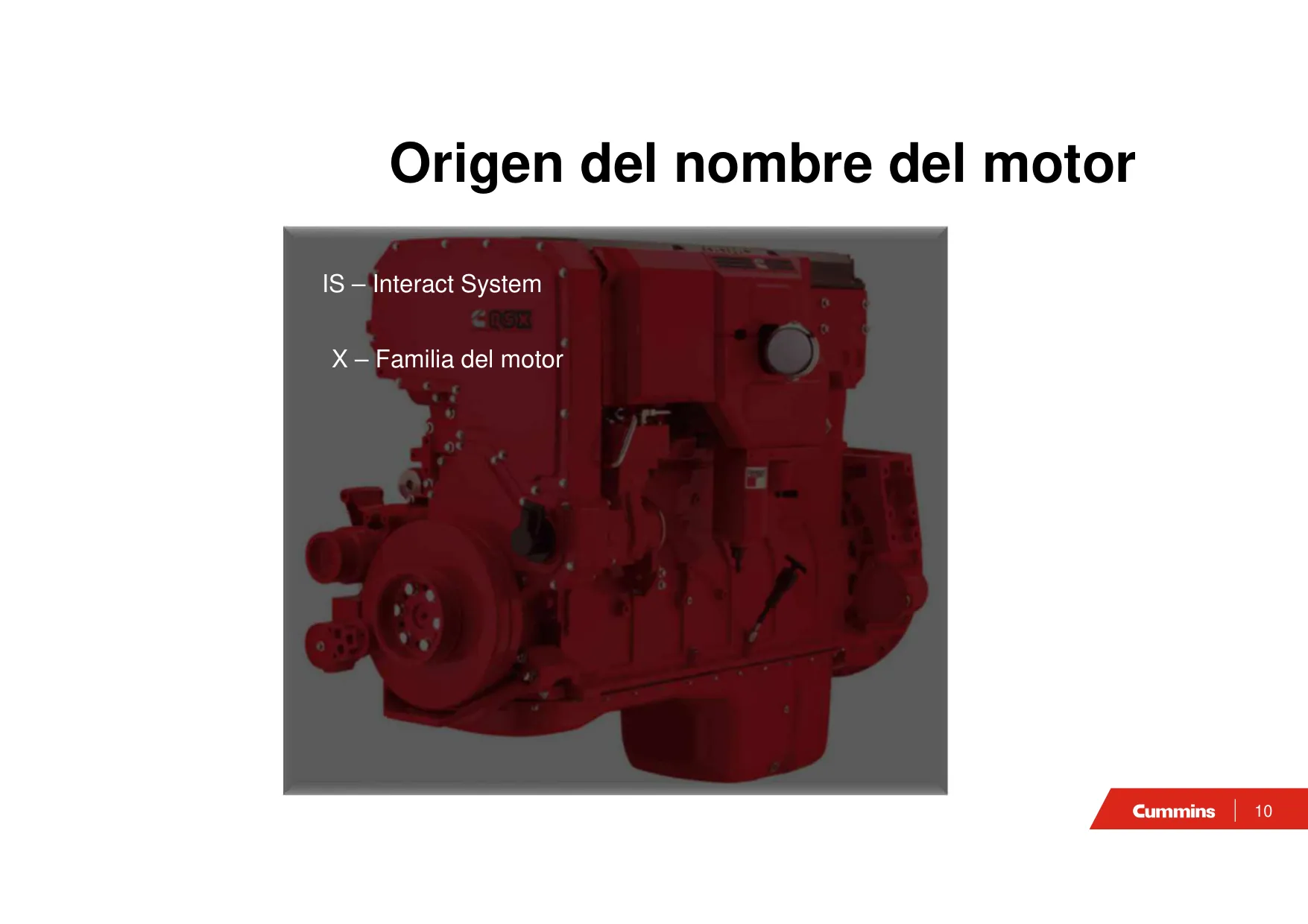

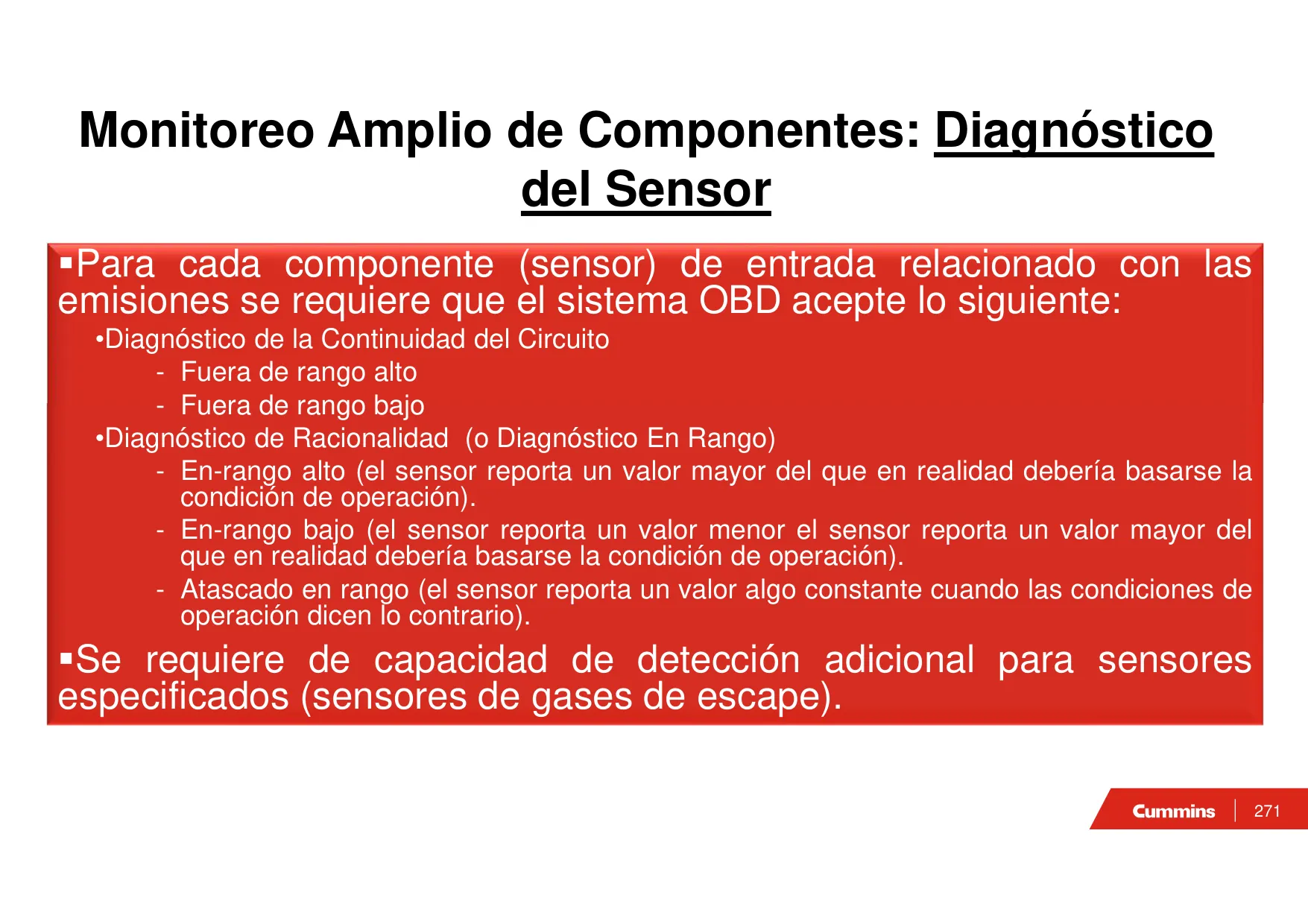

Las siglas IS significan Interact System (Sistema Interact), que es la plataforma electrónica de Cummins. La letra X identifica a la familia de motores de 15 litros diseñada para el servicio pesado y rendimiento extremo.

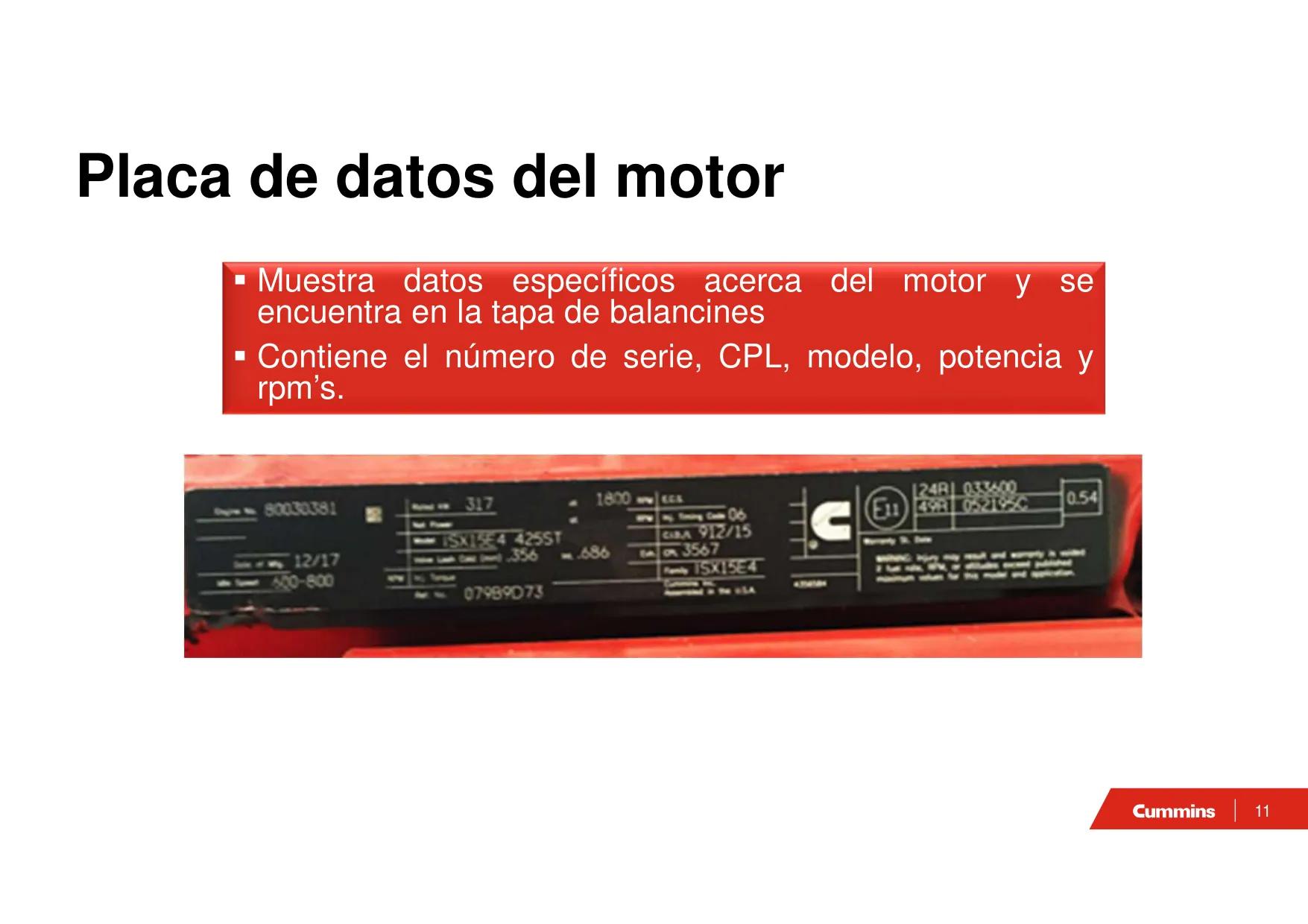

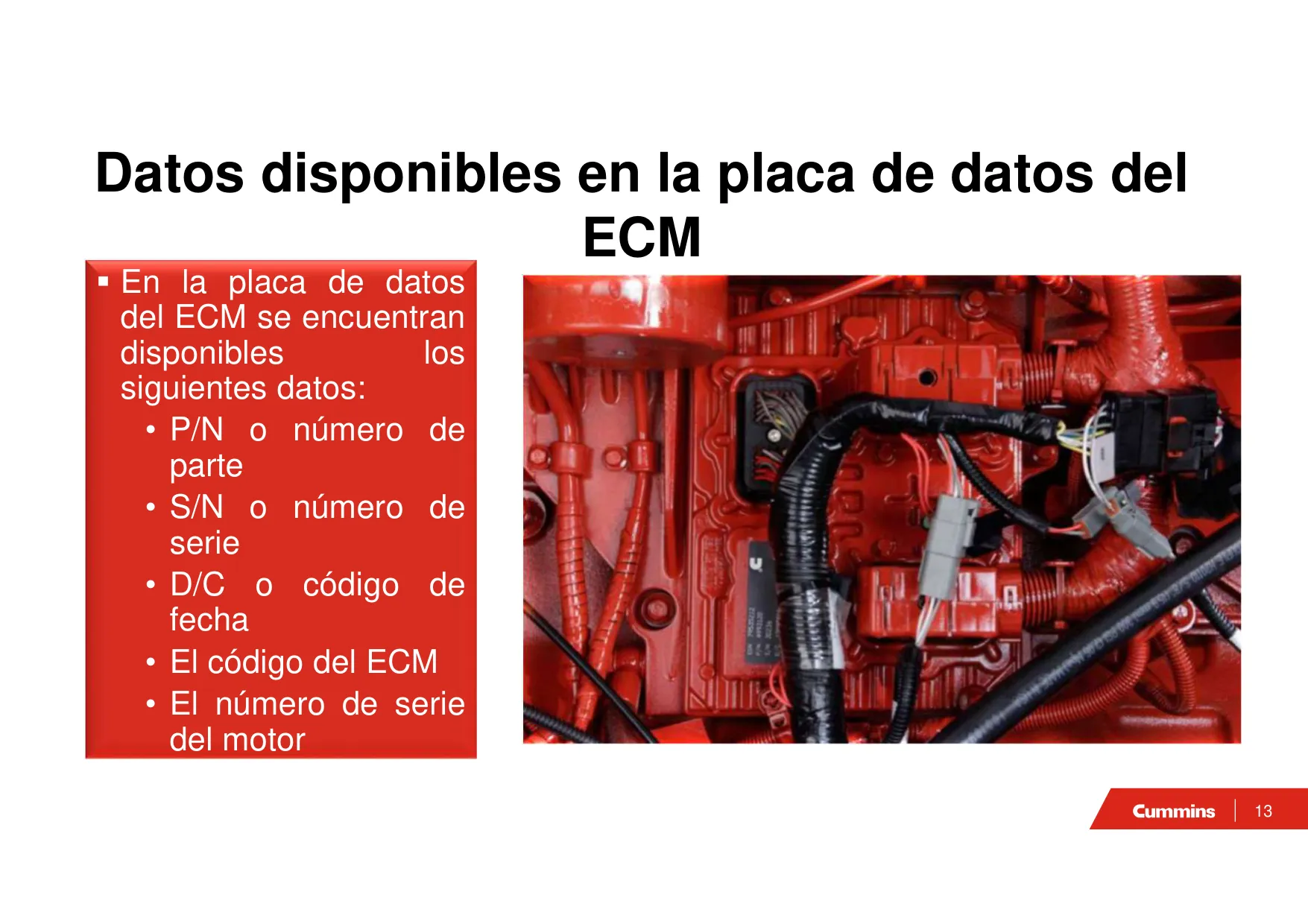

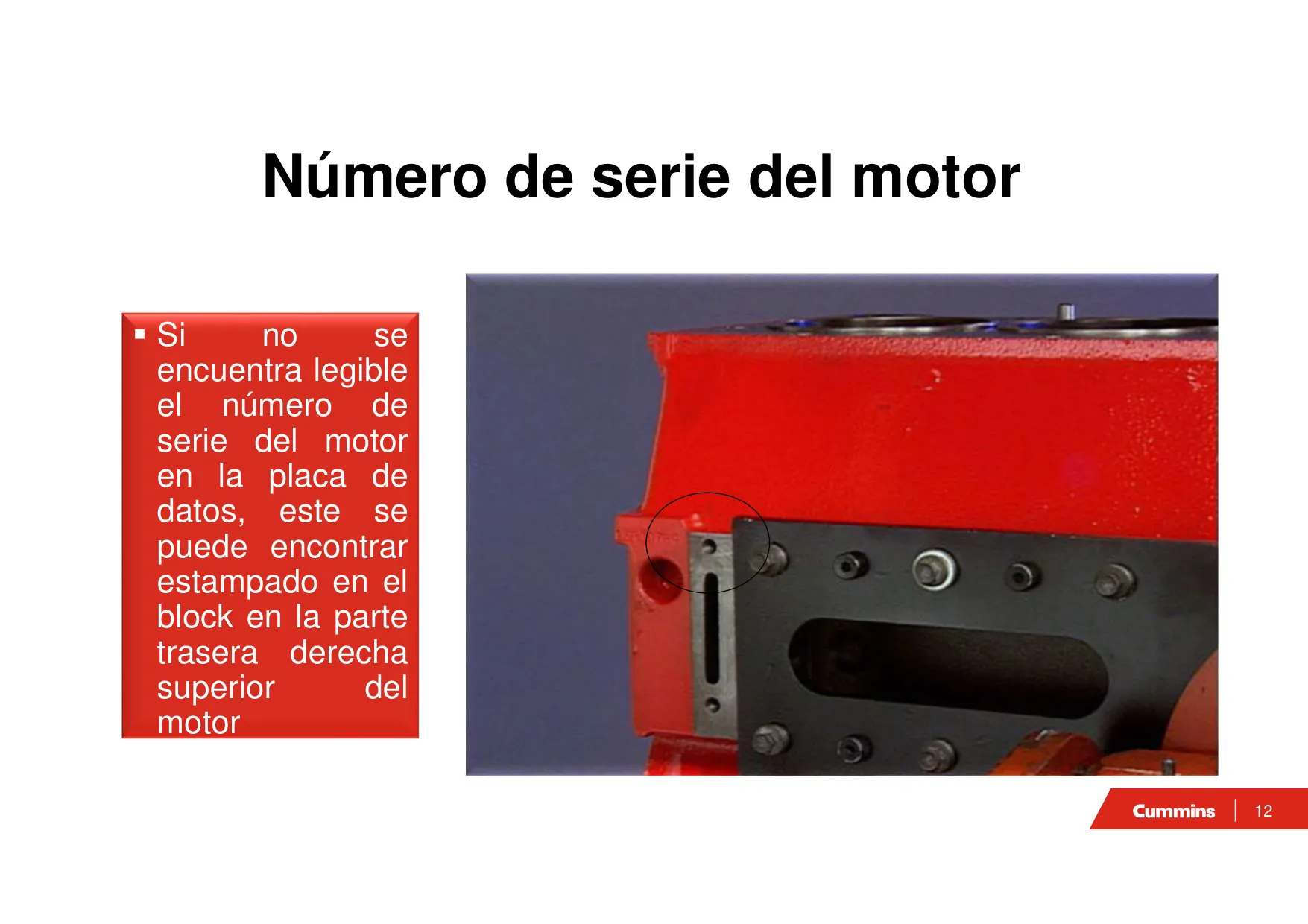

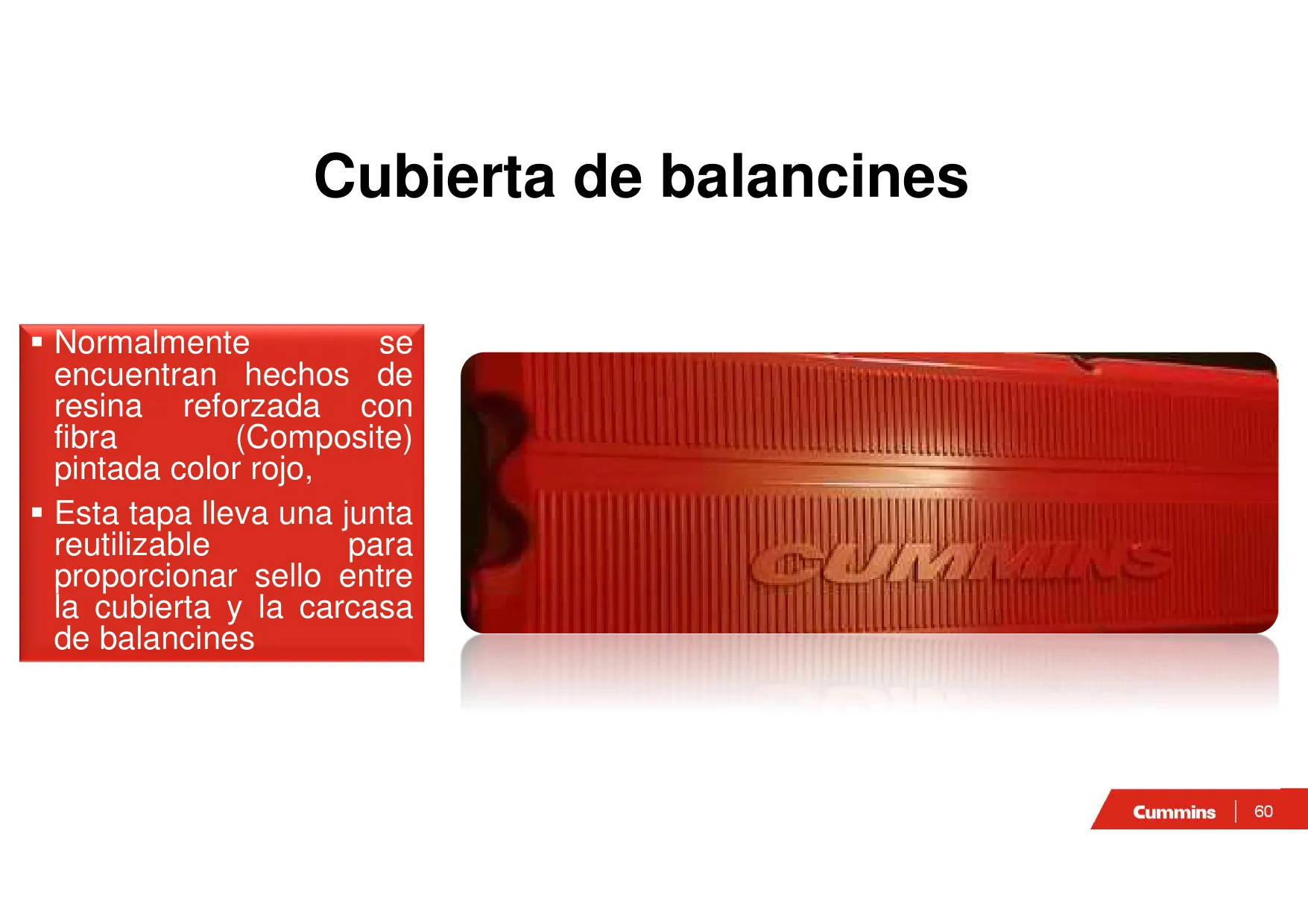

El número de serie se encuentra principalmente en la placa de datos ubicada en la parte superior de la tapa de balancines. Si la placa falta, el ESN también está estampado físicamente en el bloque del motor, en la sección trasera derecha superior.

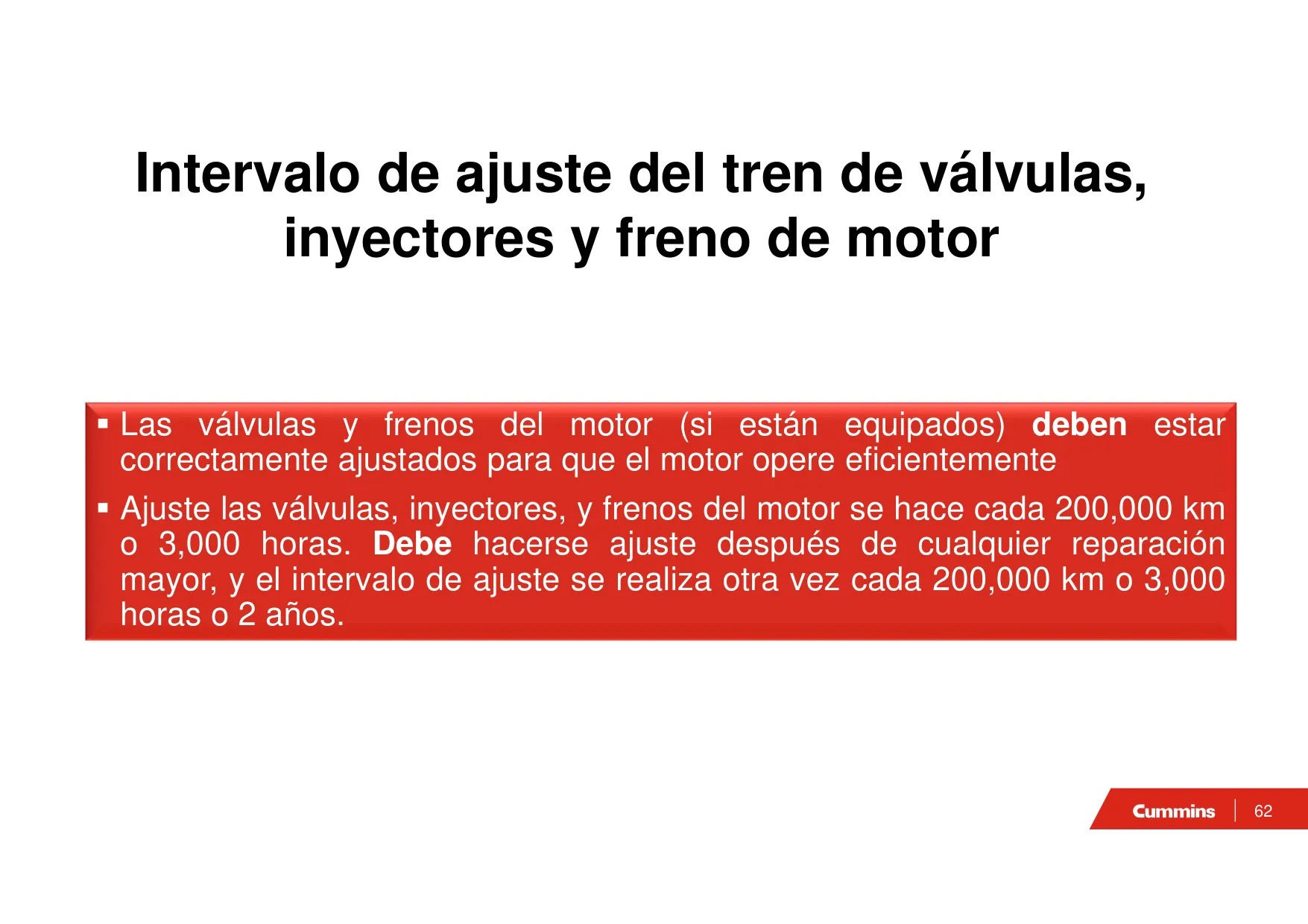

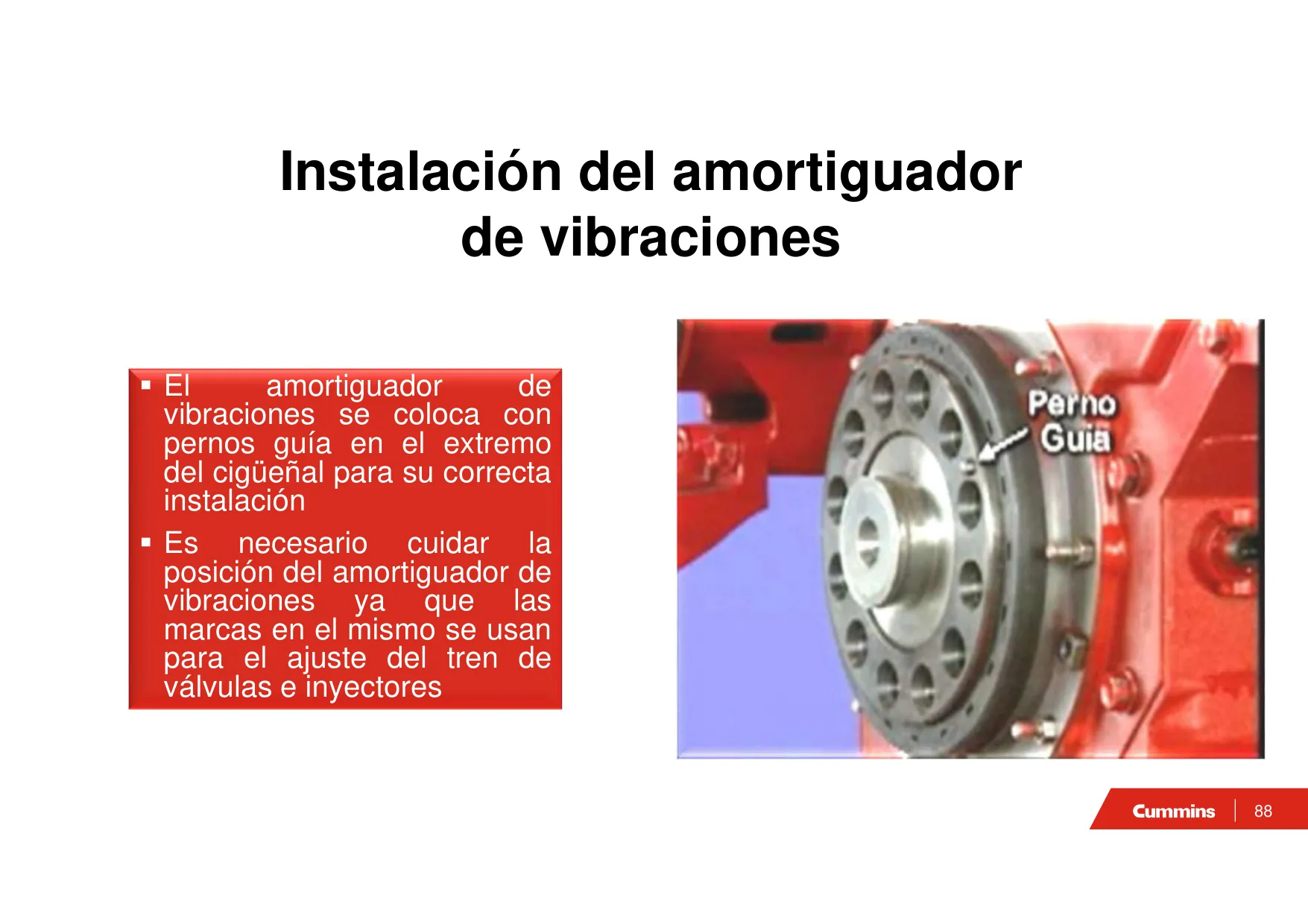

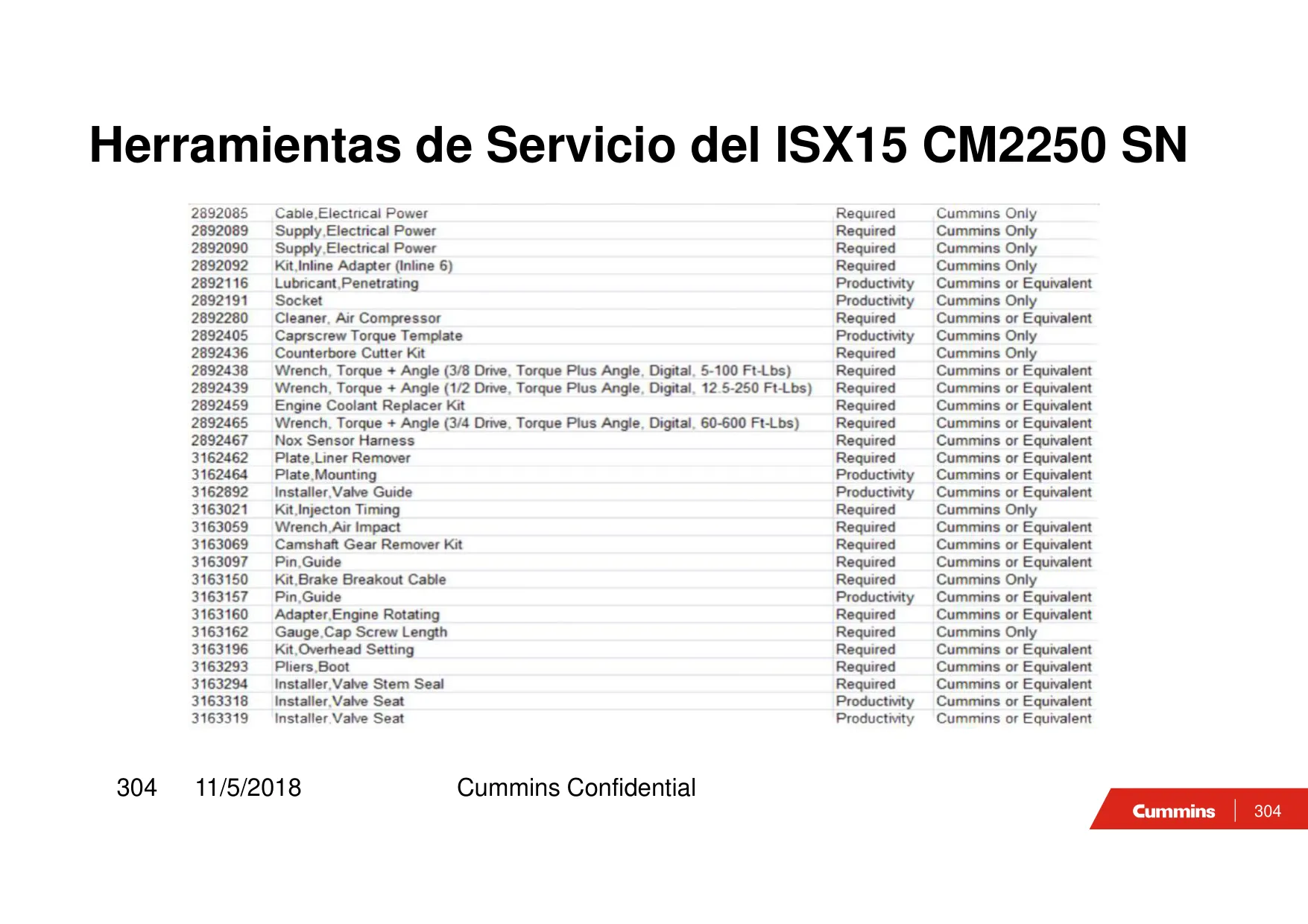

Según las directrices técnicas, el ajuste de las válvulas, inyectores y frenos de motor debe realizarse cada 200,000 kilómetros (125,000 millas), 3,000 horas de operación o cada 2 años, dependiendo de lo que ocurra primero.

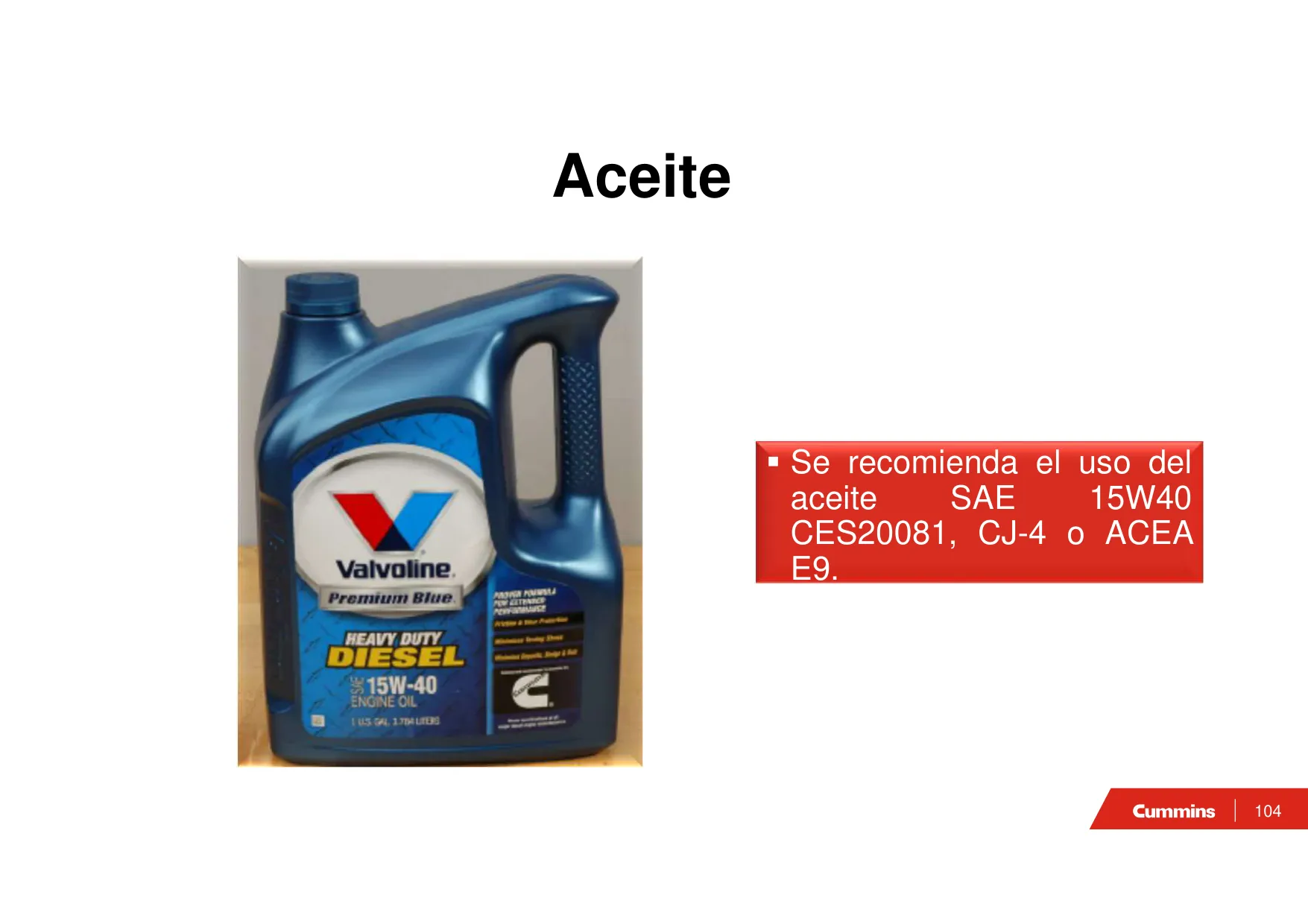

Se debe utilizar aceite de alta calidad que cumpla con la especificación CES20081 o superior (como CJ-4 o CK-4). La viscosidad estándar recomendada es SAE 15W-40 para la mayoría de las condiciones operativas.

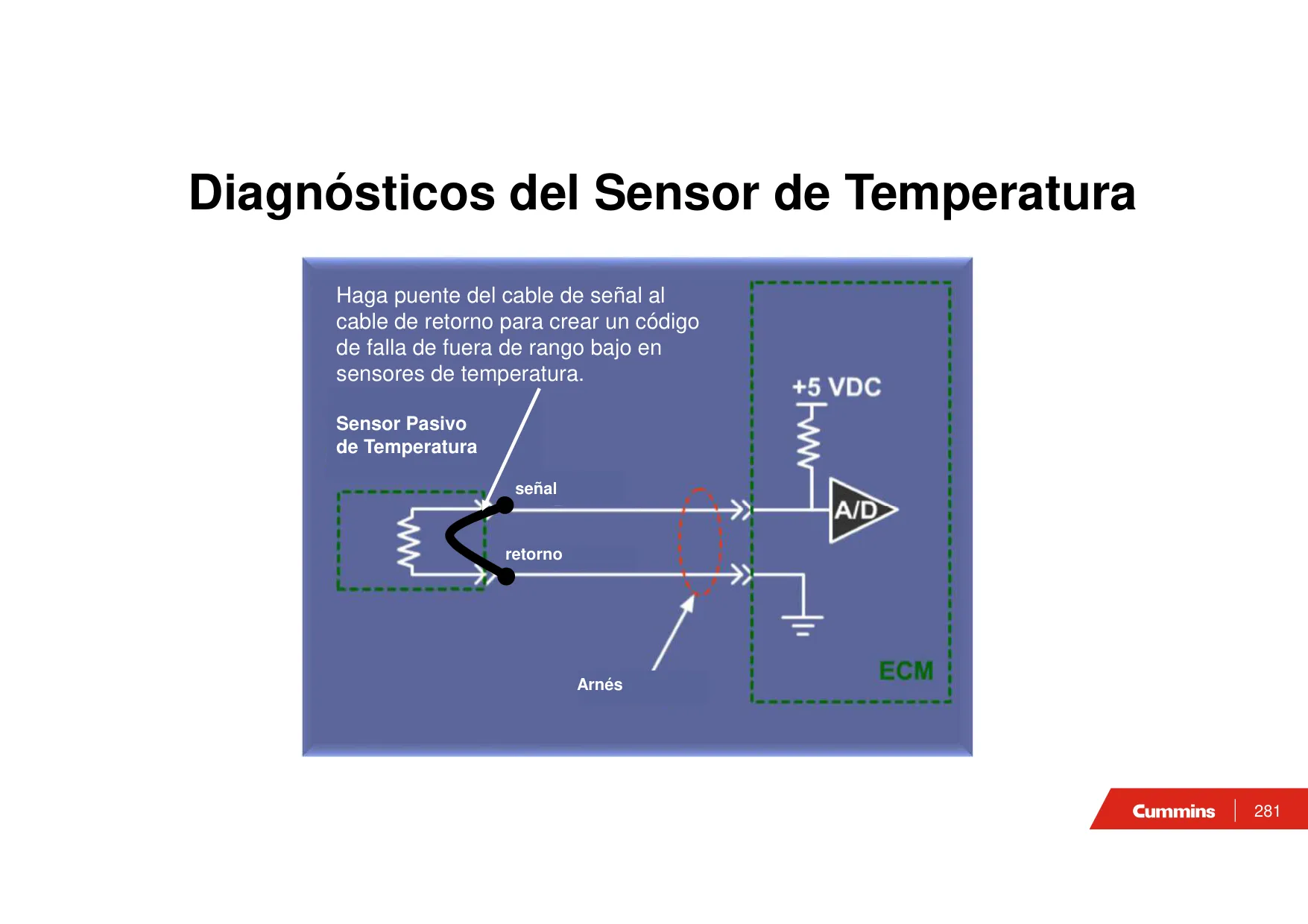

El termostato no solo regula la temperatura, sino que bloquea el paso de derivación (bypass). Sin él, el refrigerante recircula dentro del motor sin pasar por el radiador, lo que genera un sobrecalentamiento instantáneo y fallas estructurales.

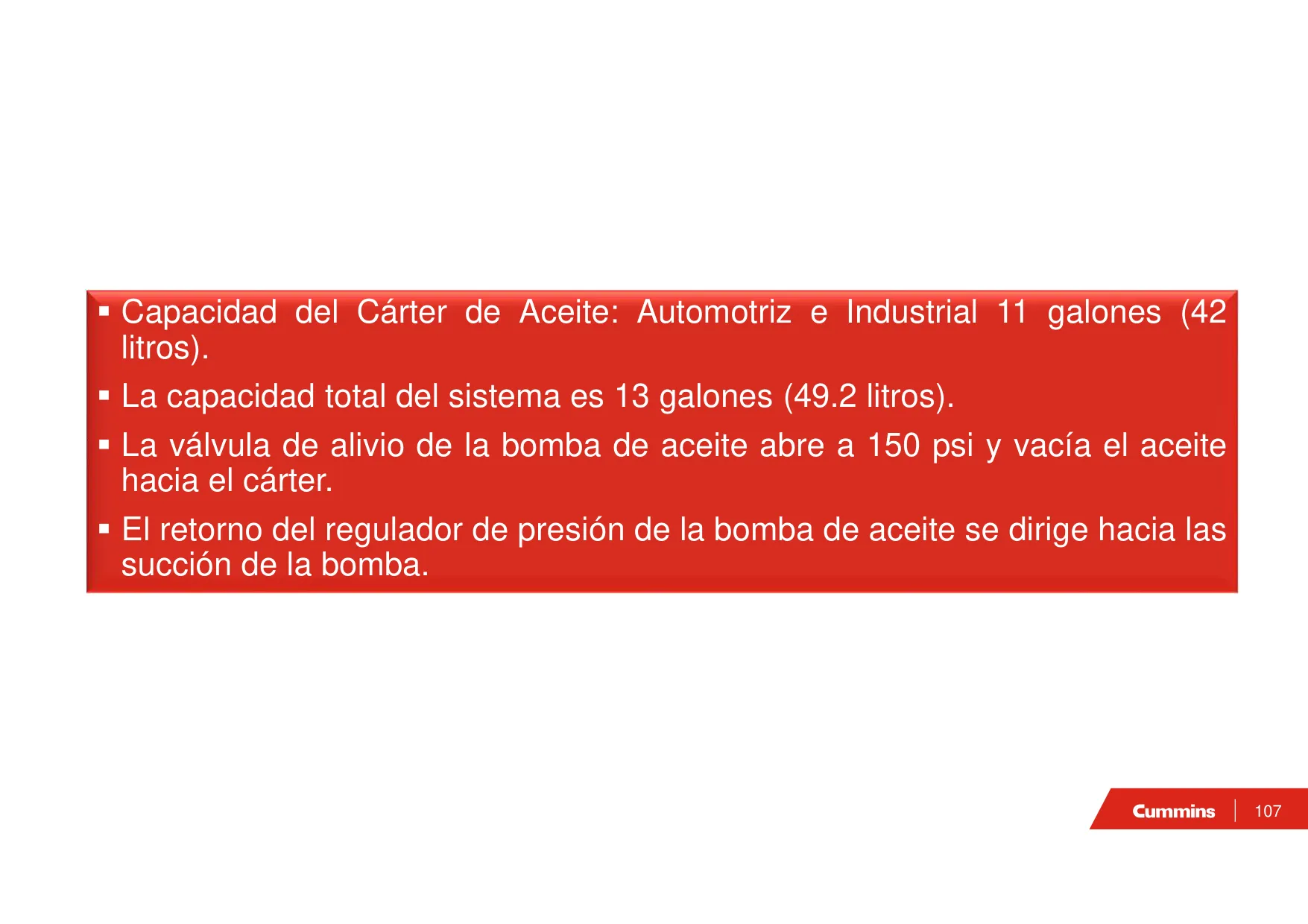

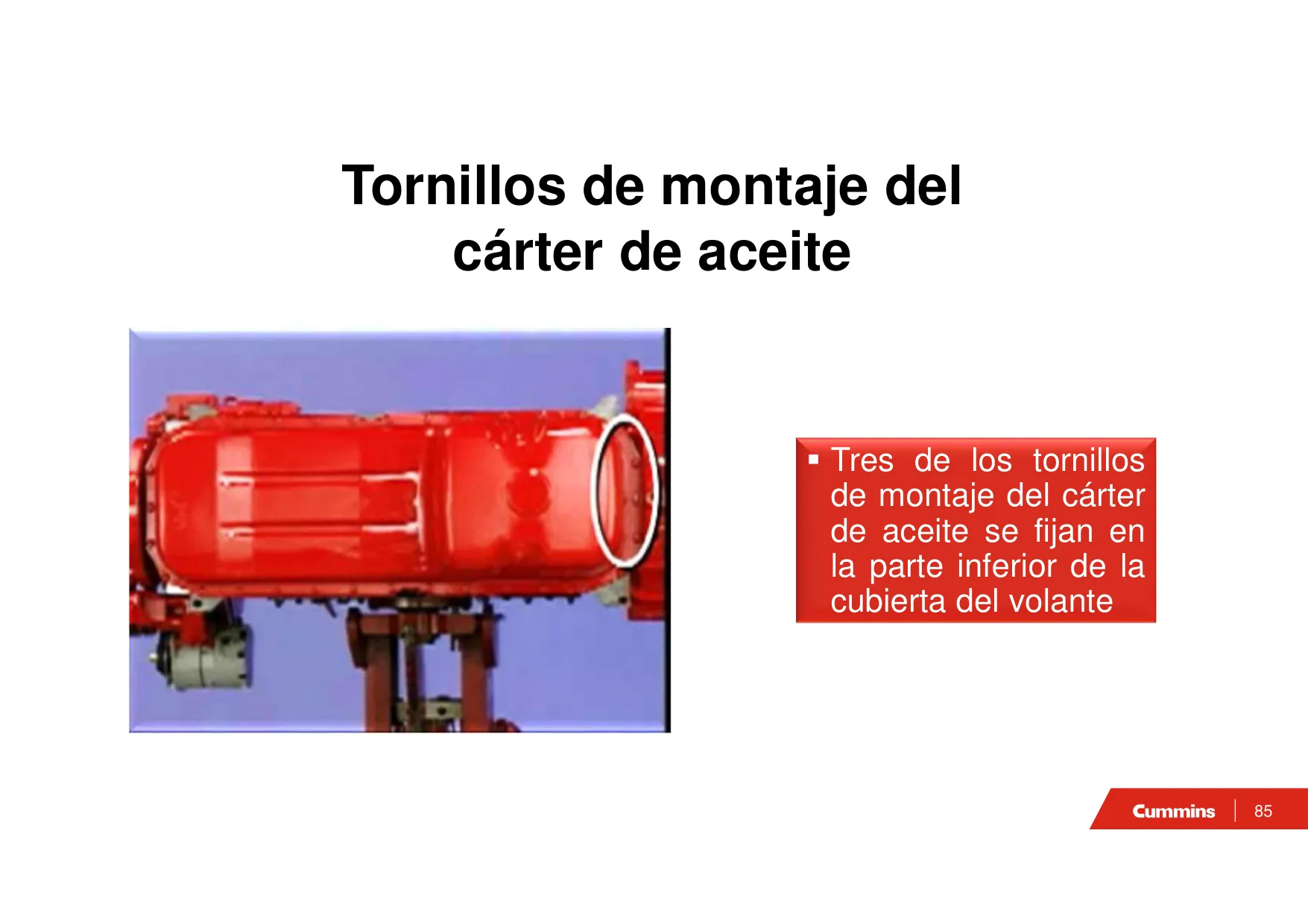

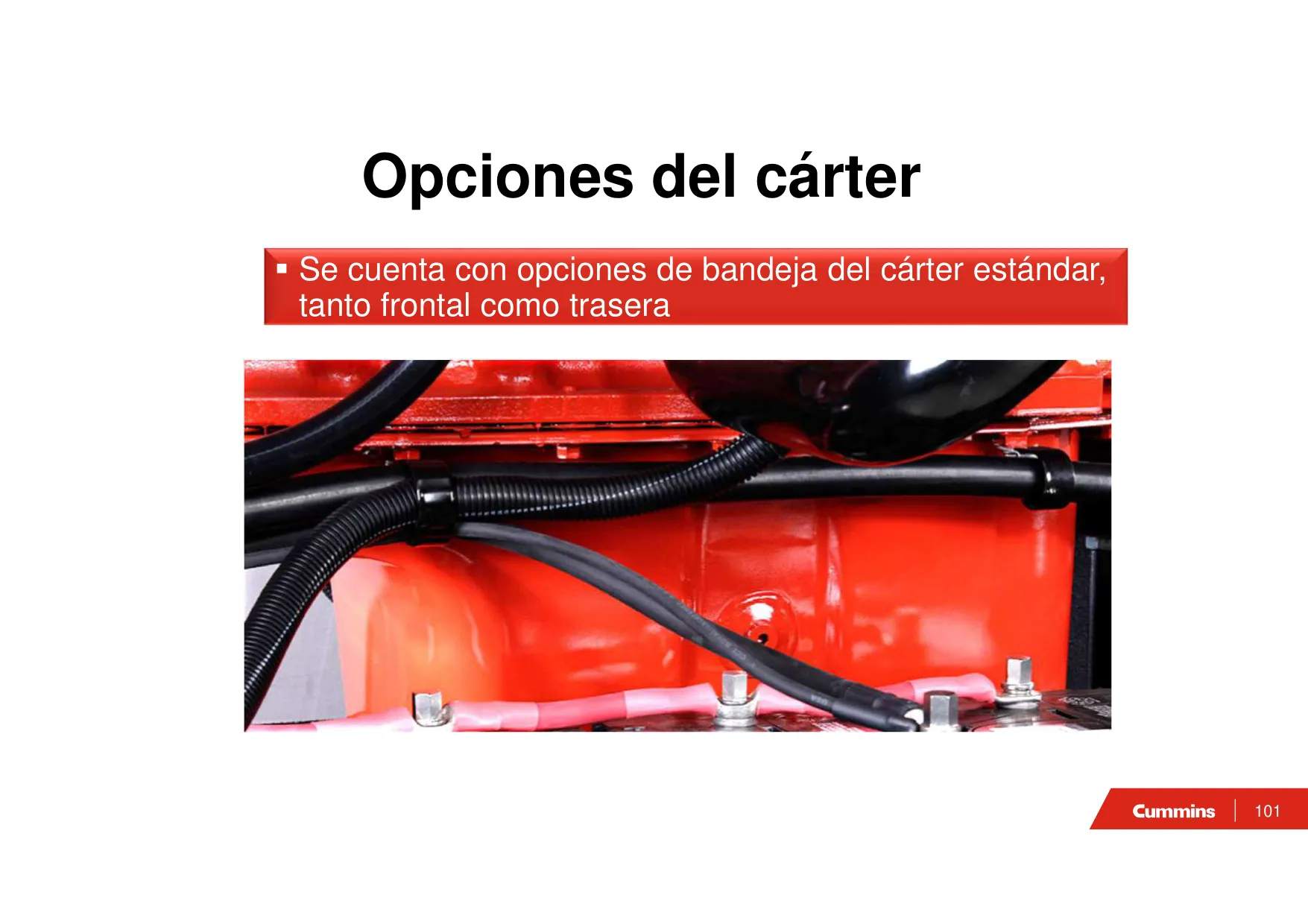

El sistema completo requiere aproximadamente 49.2 litros (13 galones). El cárter de aceite por sí solo tiene una capacidad de 42 litros (11 galones), mientras que el resto se distribuye en el filtro y las galerías internas.

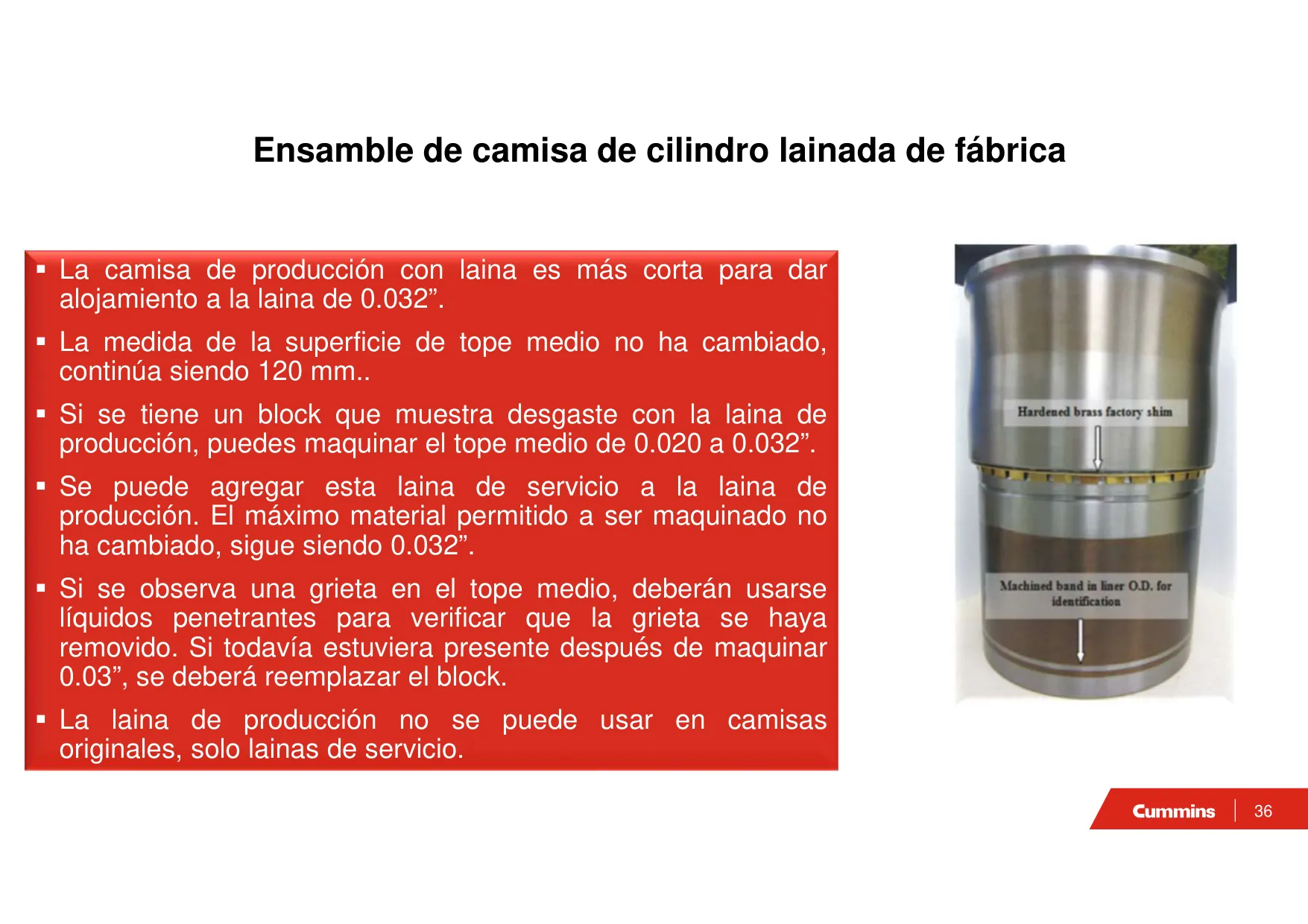

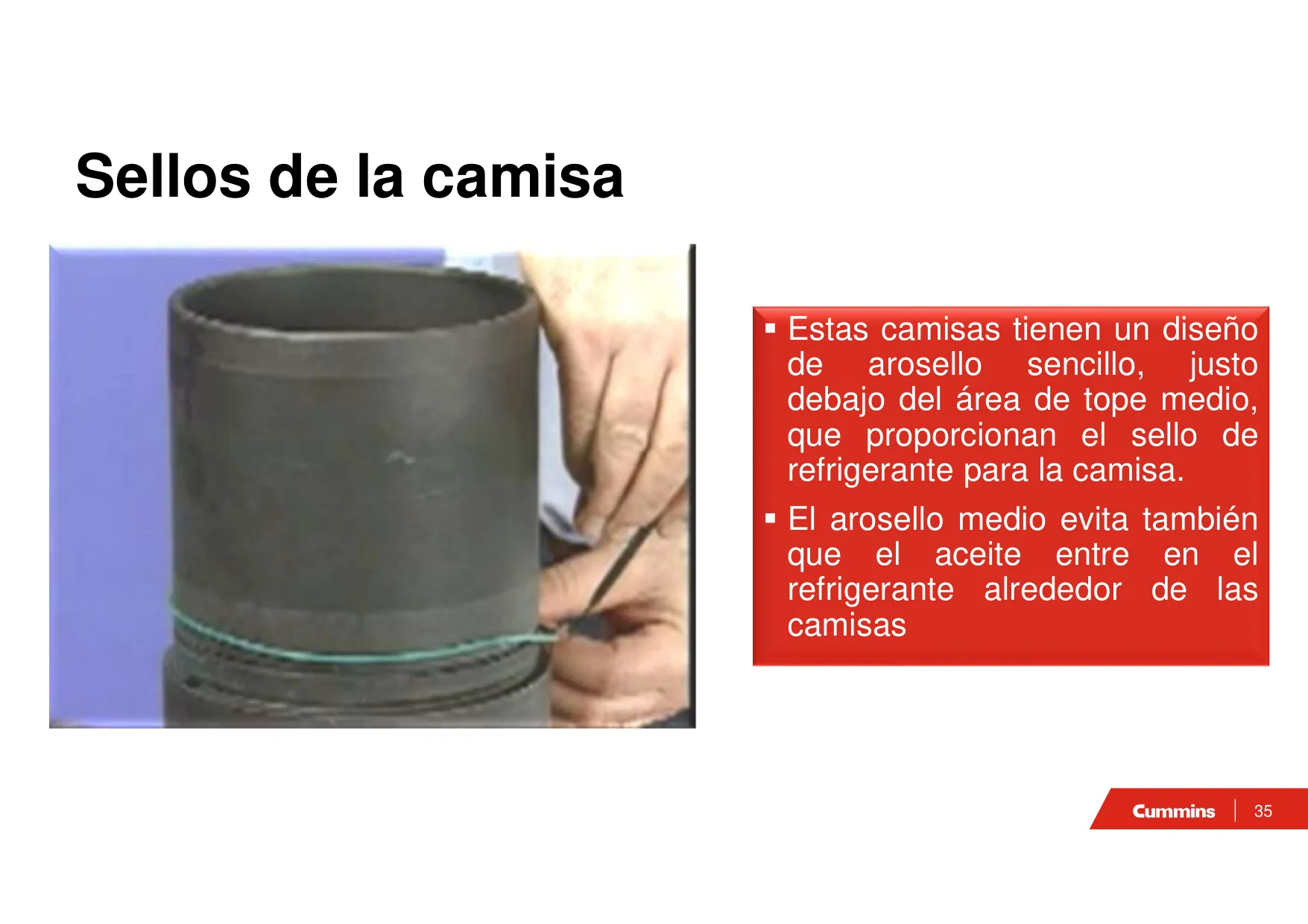

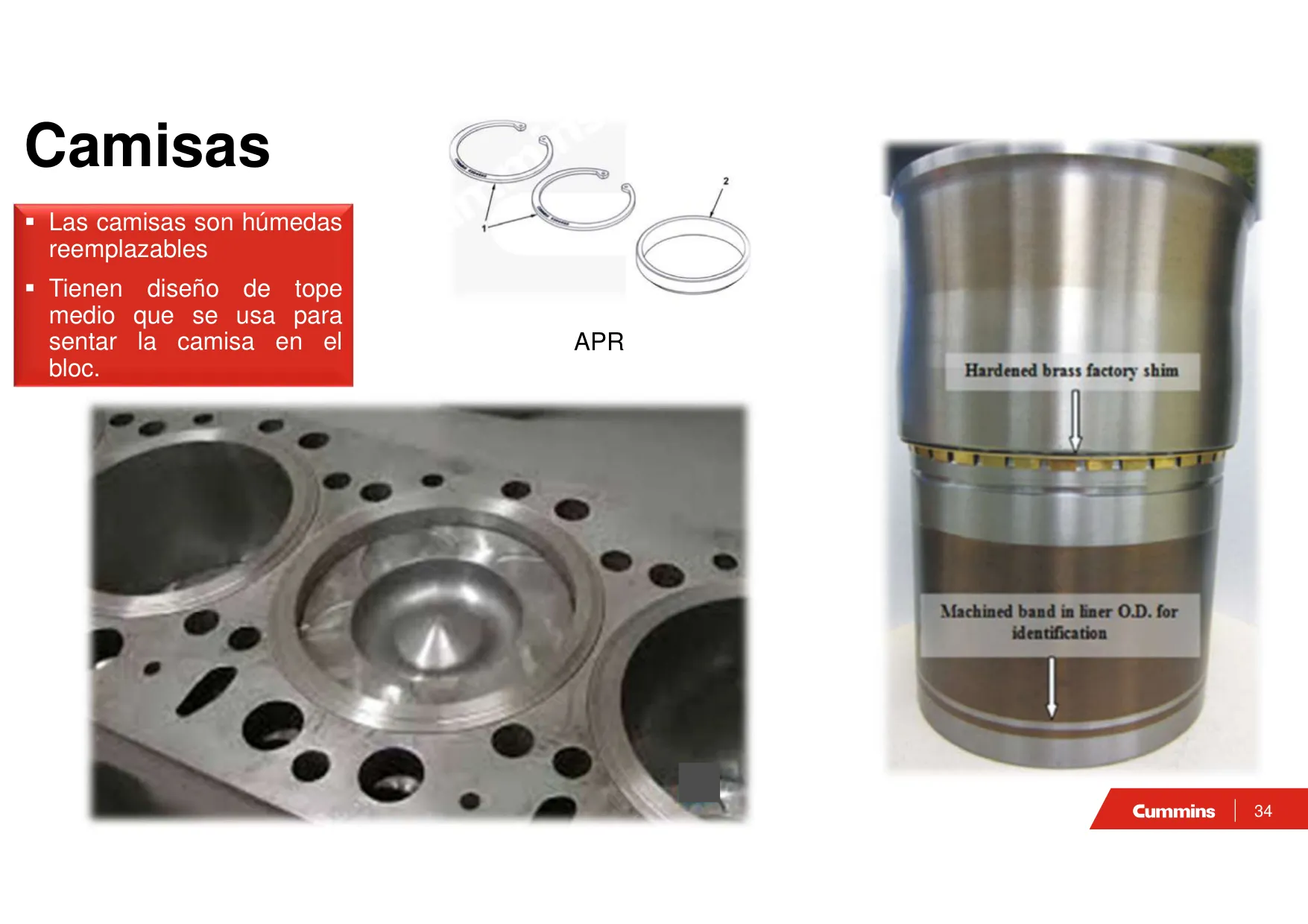

Las camisas APR (Anti-Polishing Ring) incorporan un anillo en la parte superior que elimina el carbón de la cabeza del pistón. Esto previene el "pulido" de las paredes de la camisa, manteniendo el control del consumo de aceite y extendiendo la vida útil del motor.

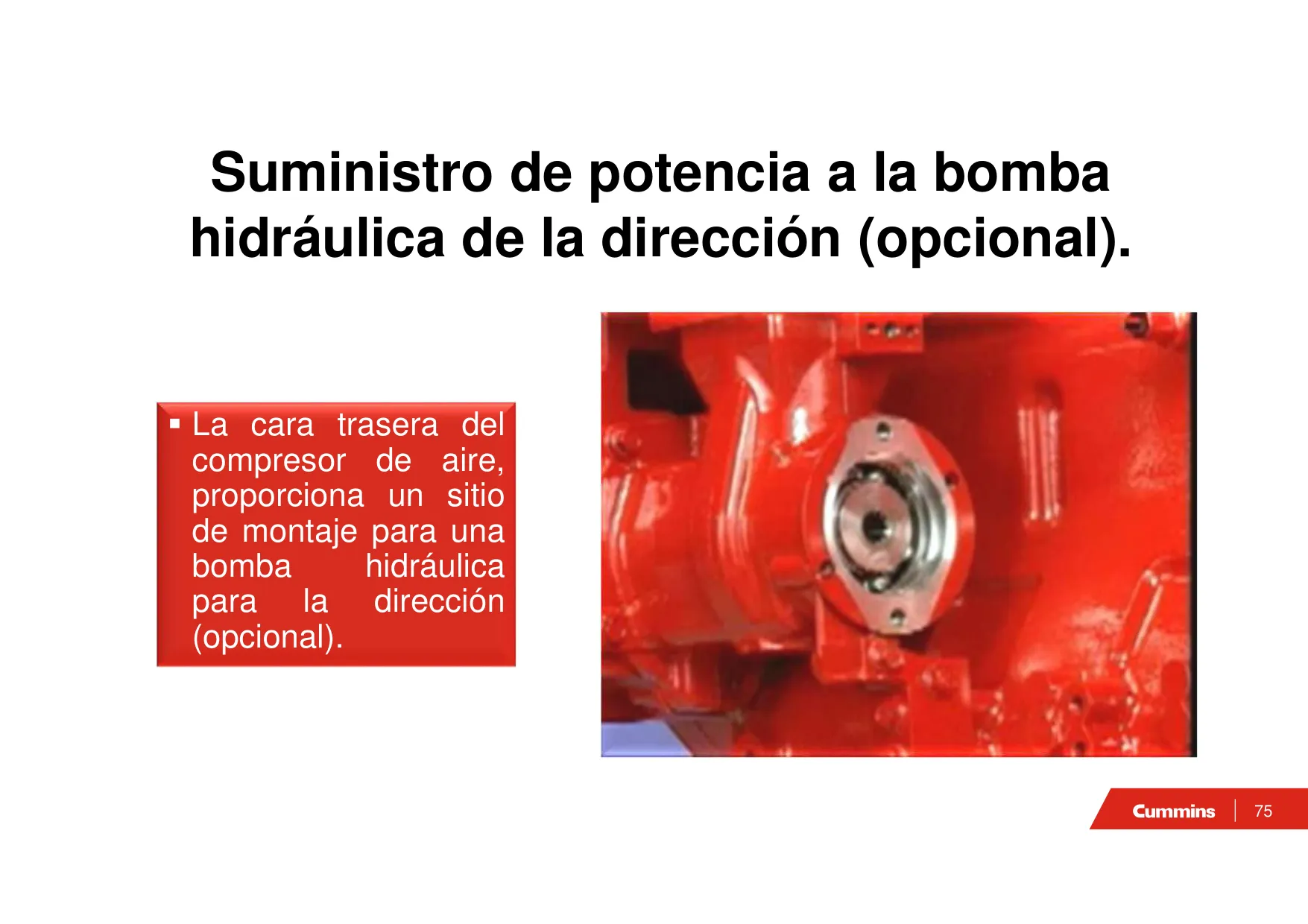

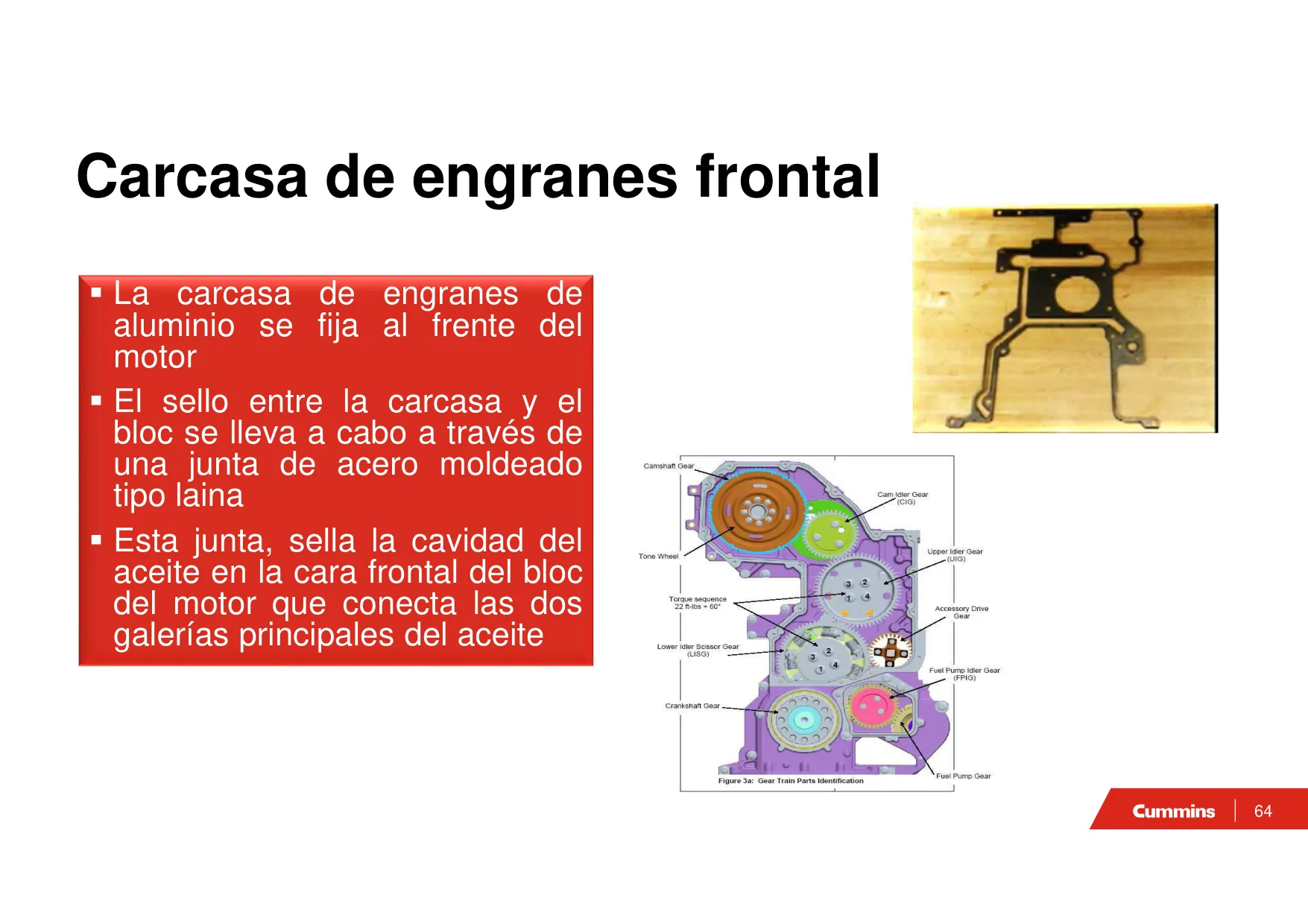

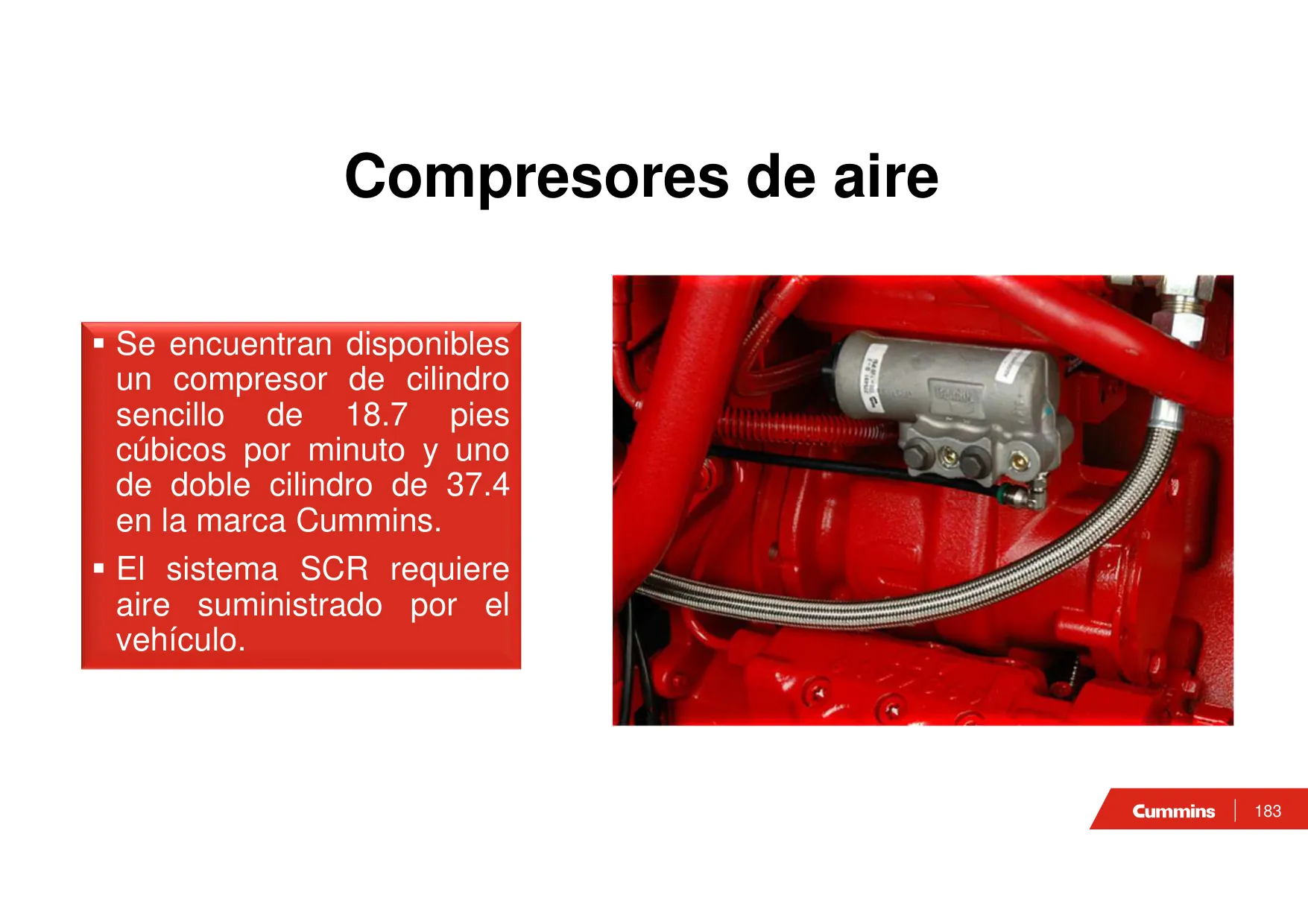

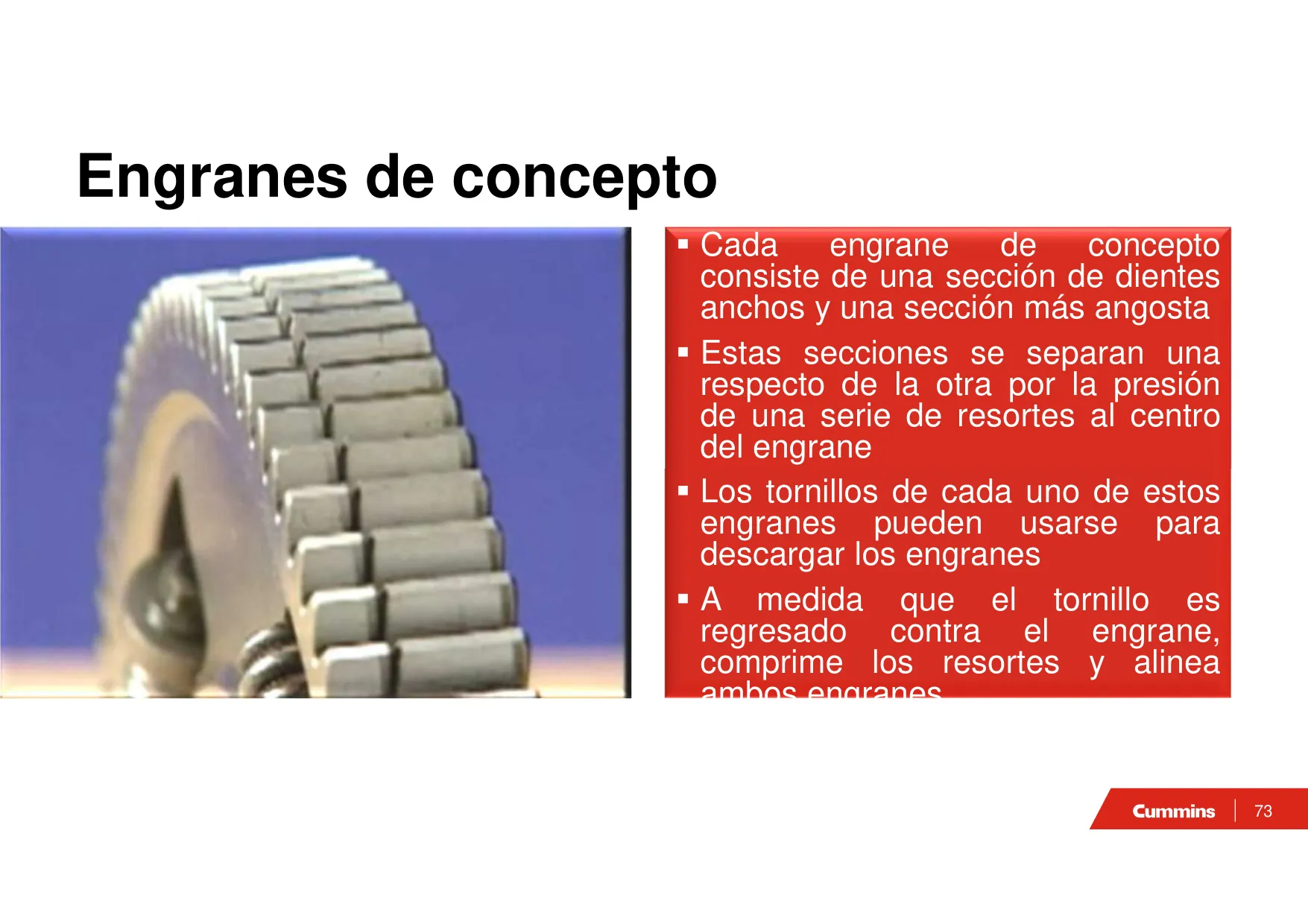

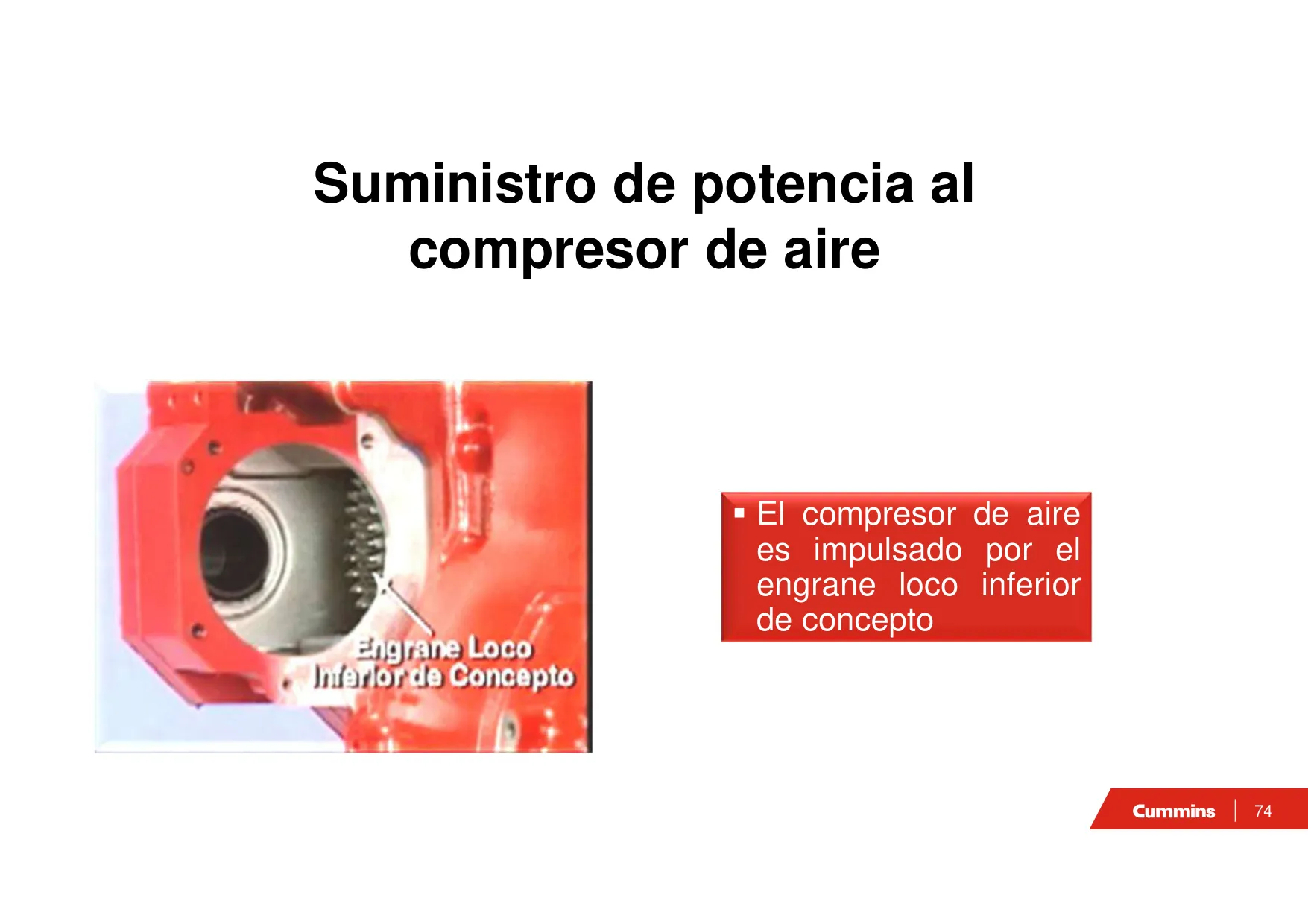

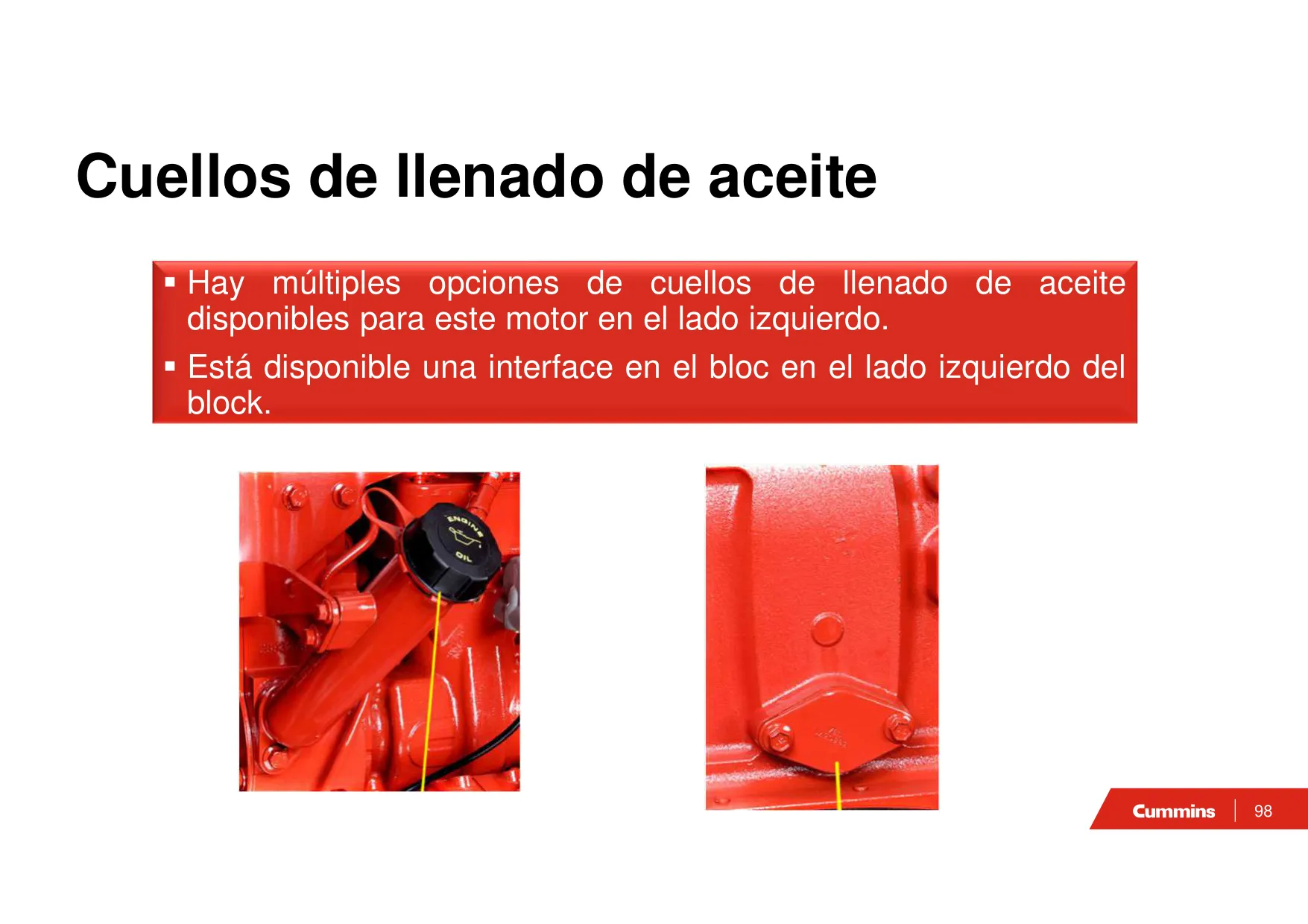

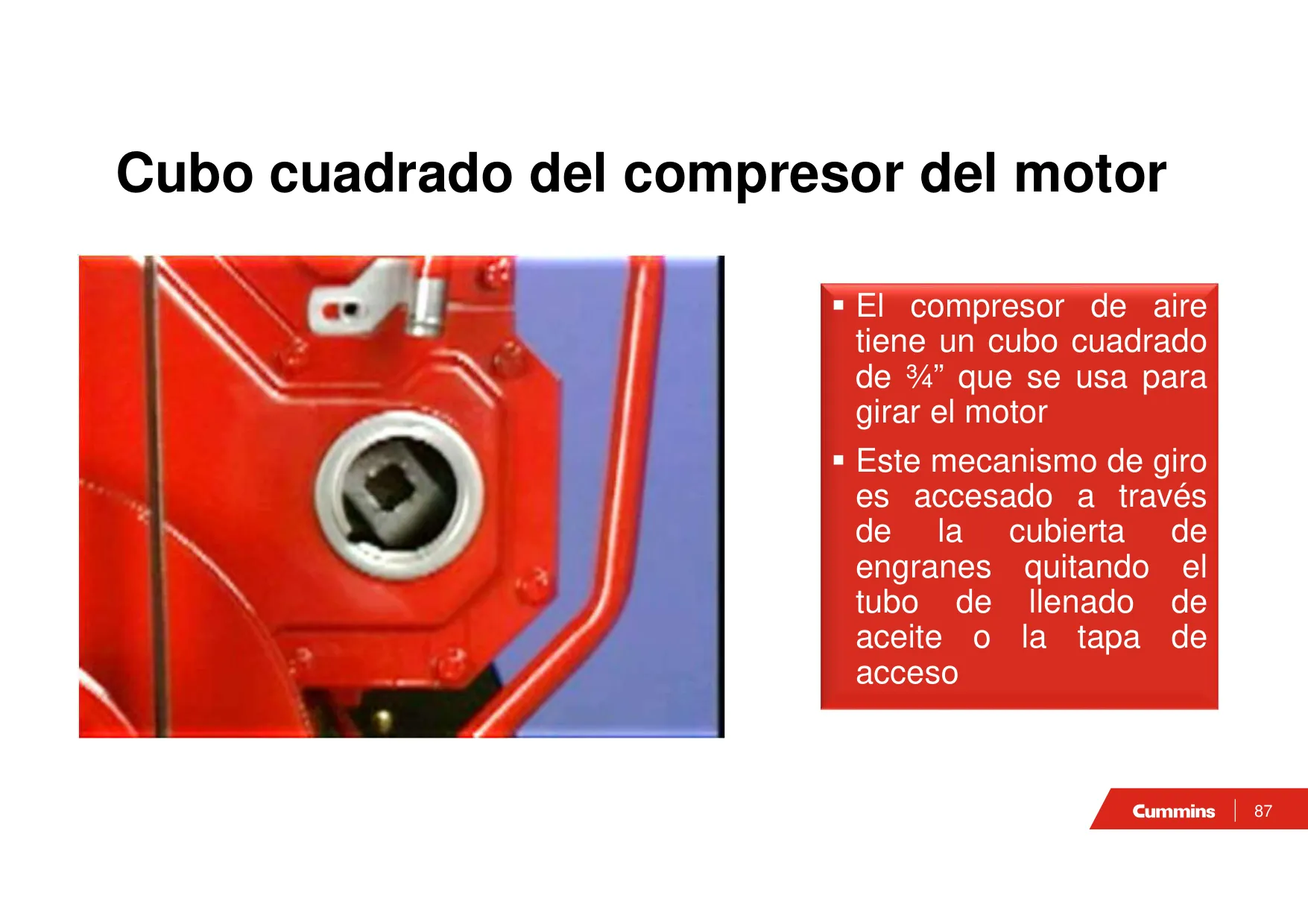

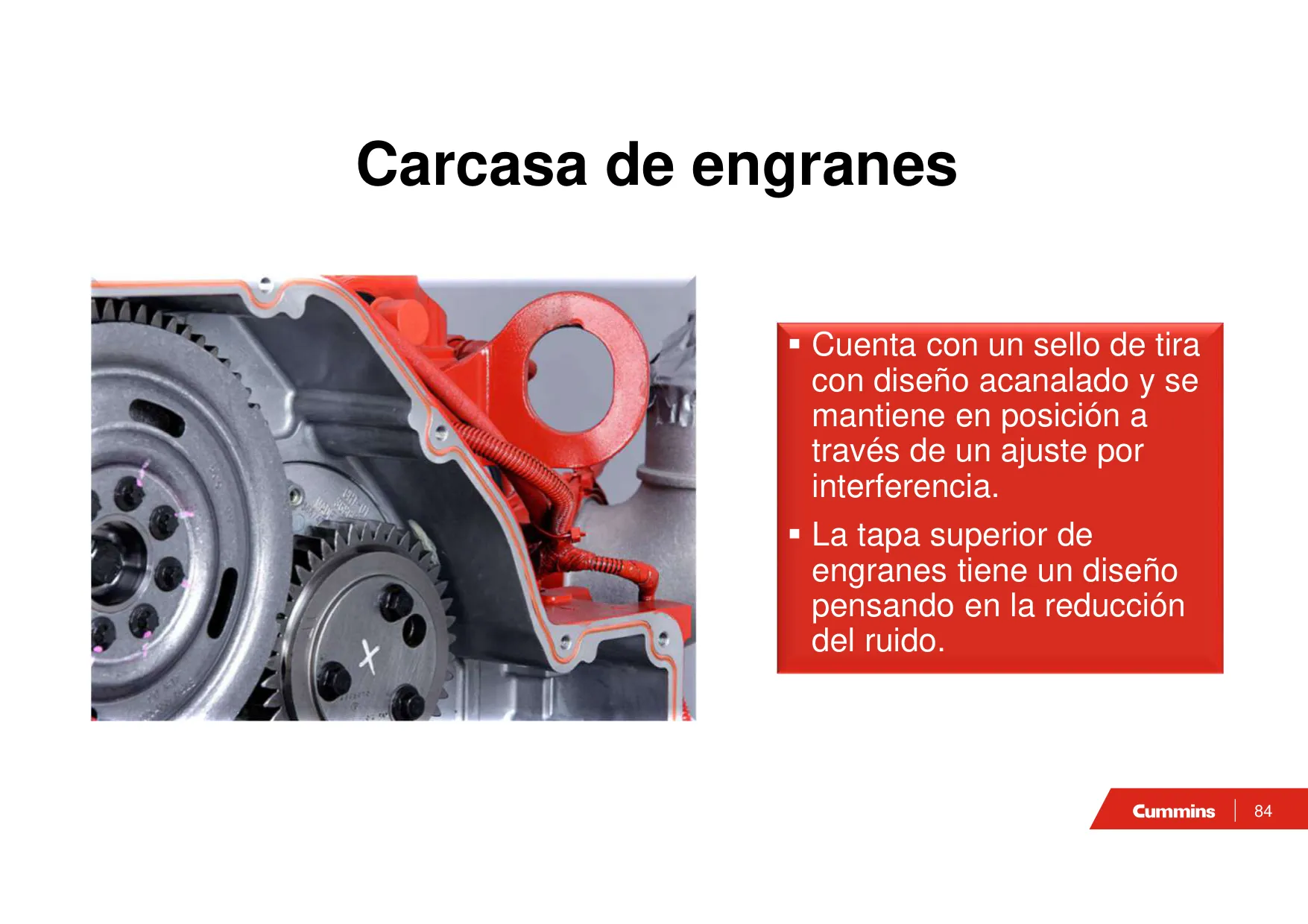

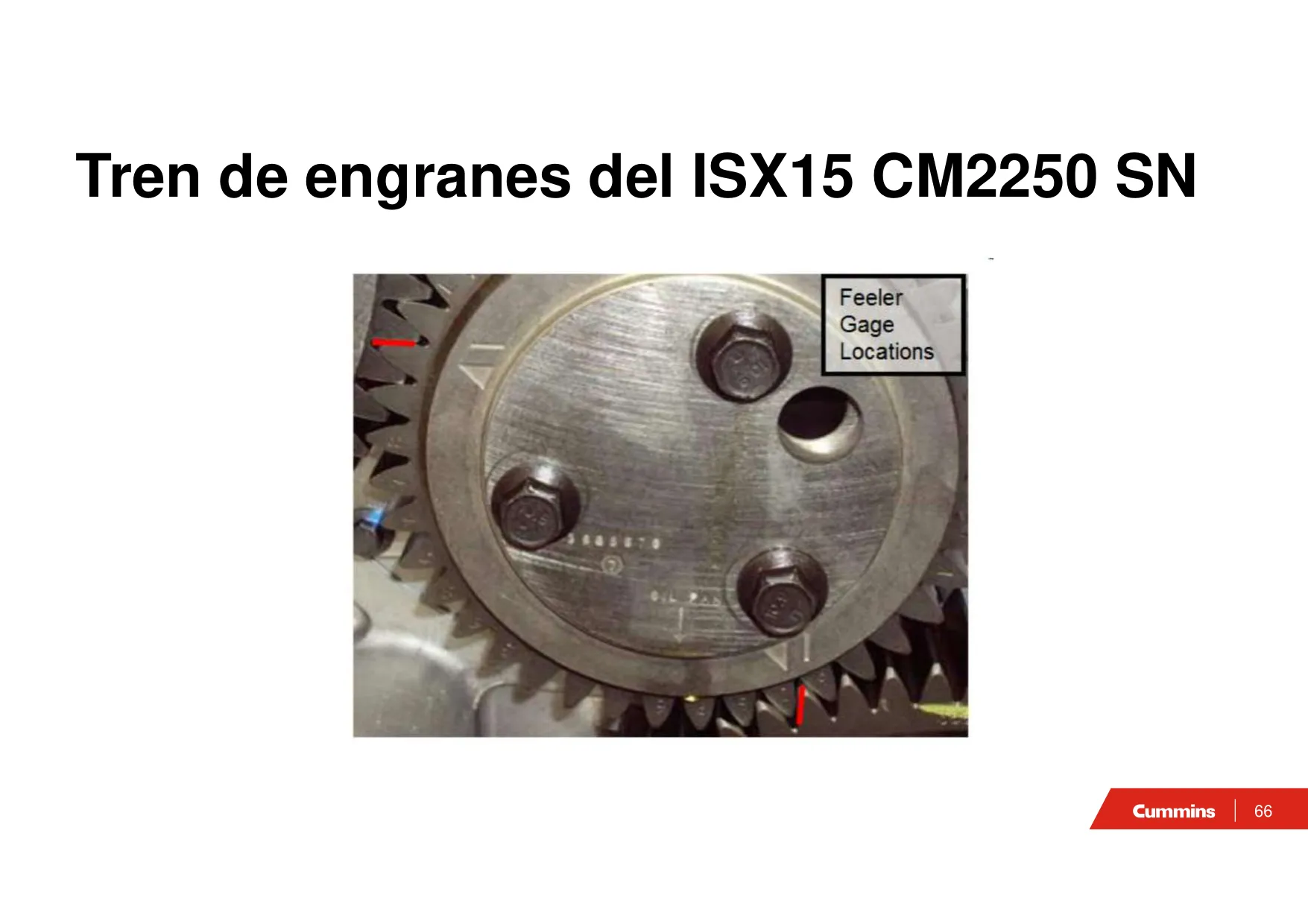

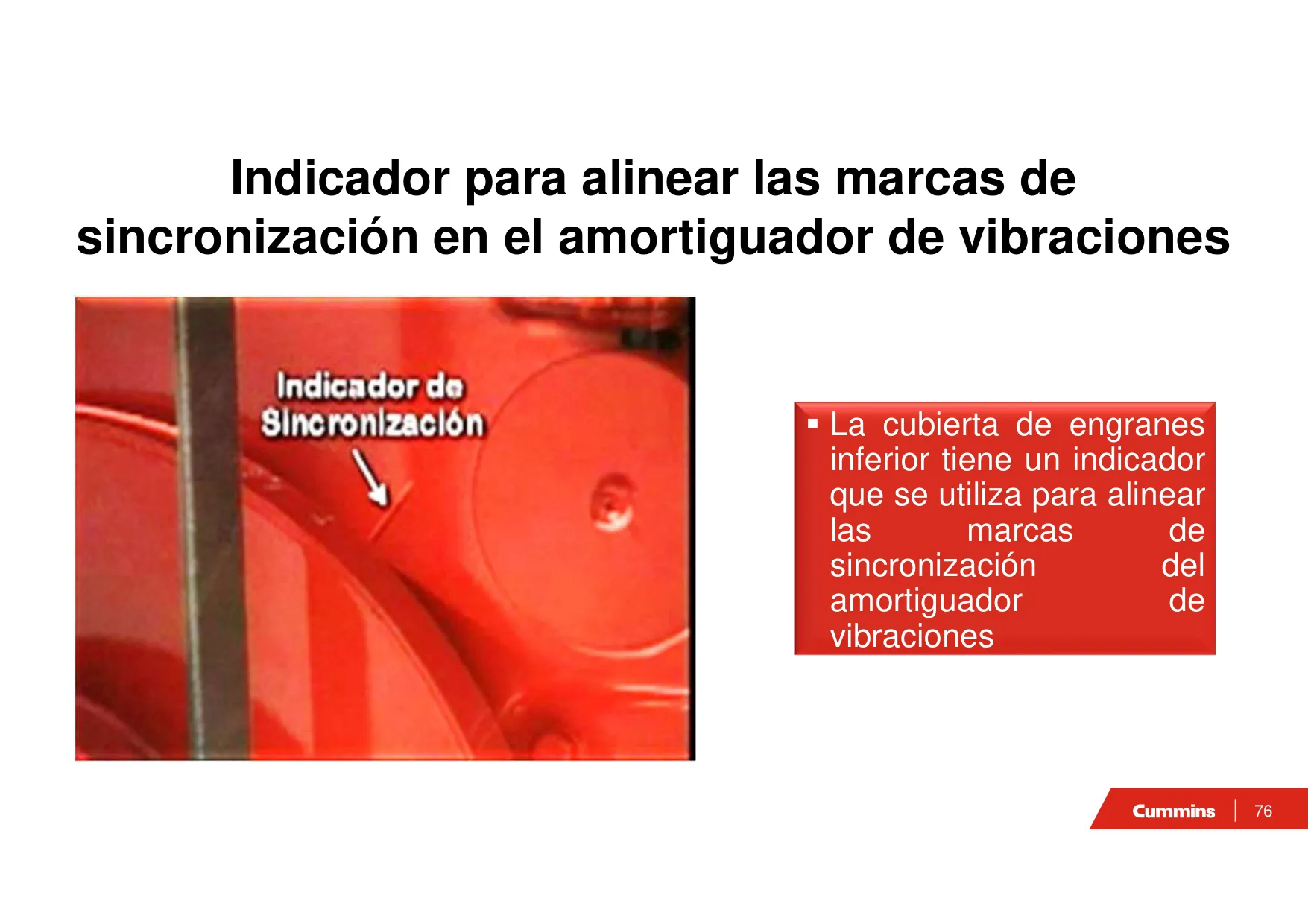

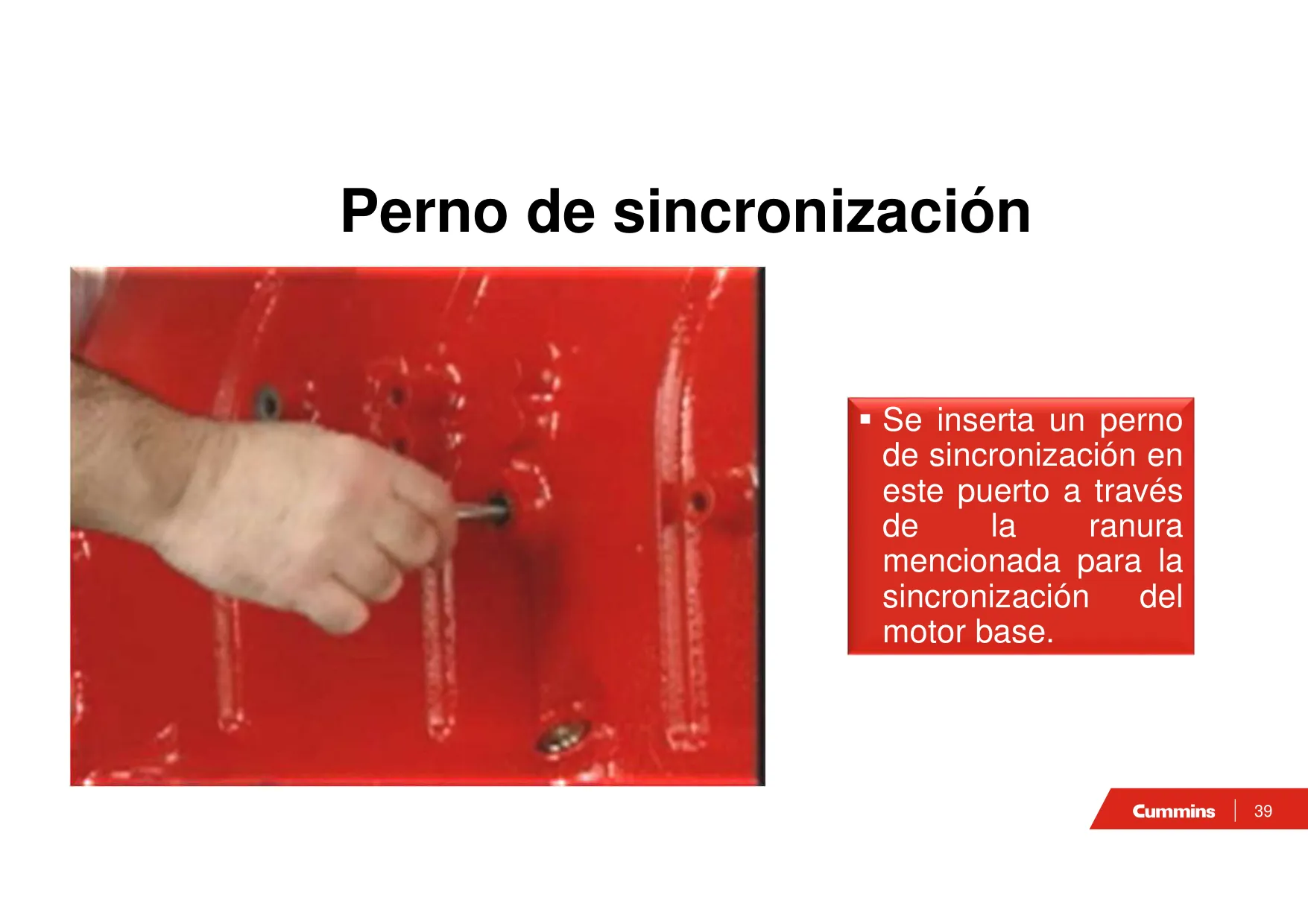

Se utiliza el mando del compresor de aire, el cual dispone de un cubo cuadrado de 3/4 de pulgada. Para acceder a él, generalmente se debe retirar el tubo de llenado de aceite o una tapa de acceso específica en la carcasa de engranajes.

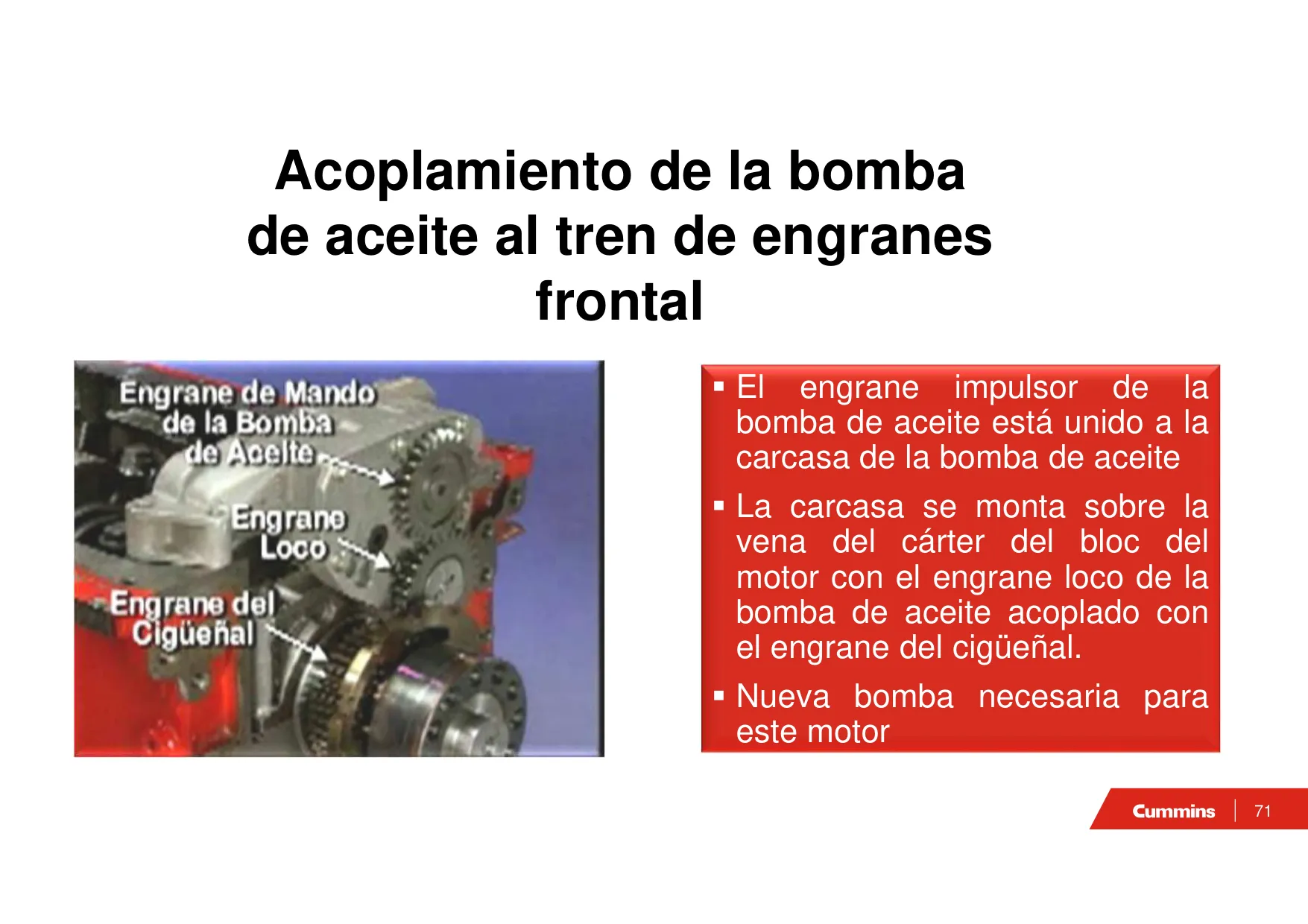

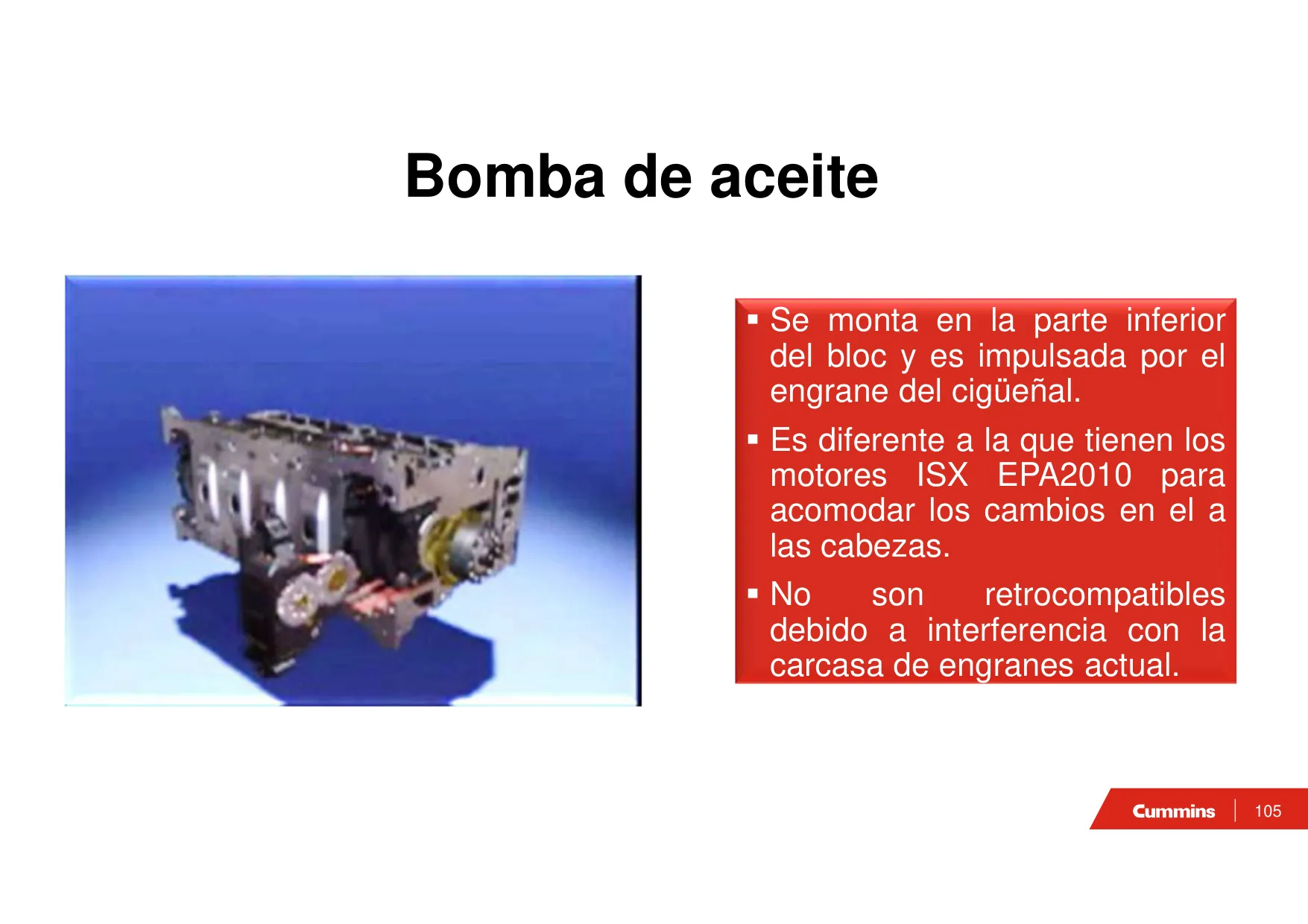

La válvula de alivio de la bomba de aceite está diseñada para abrirse a los 150 psi. Esto protege el sistema de lubricación contra picos de presión excesivos, especialmente durante los arranques en frío.

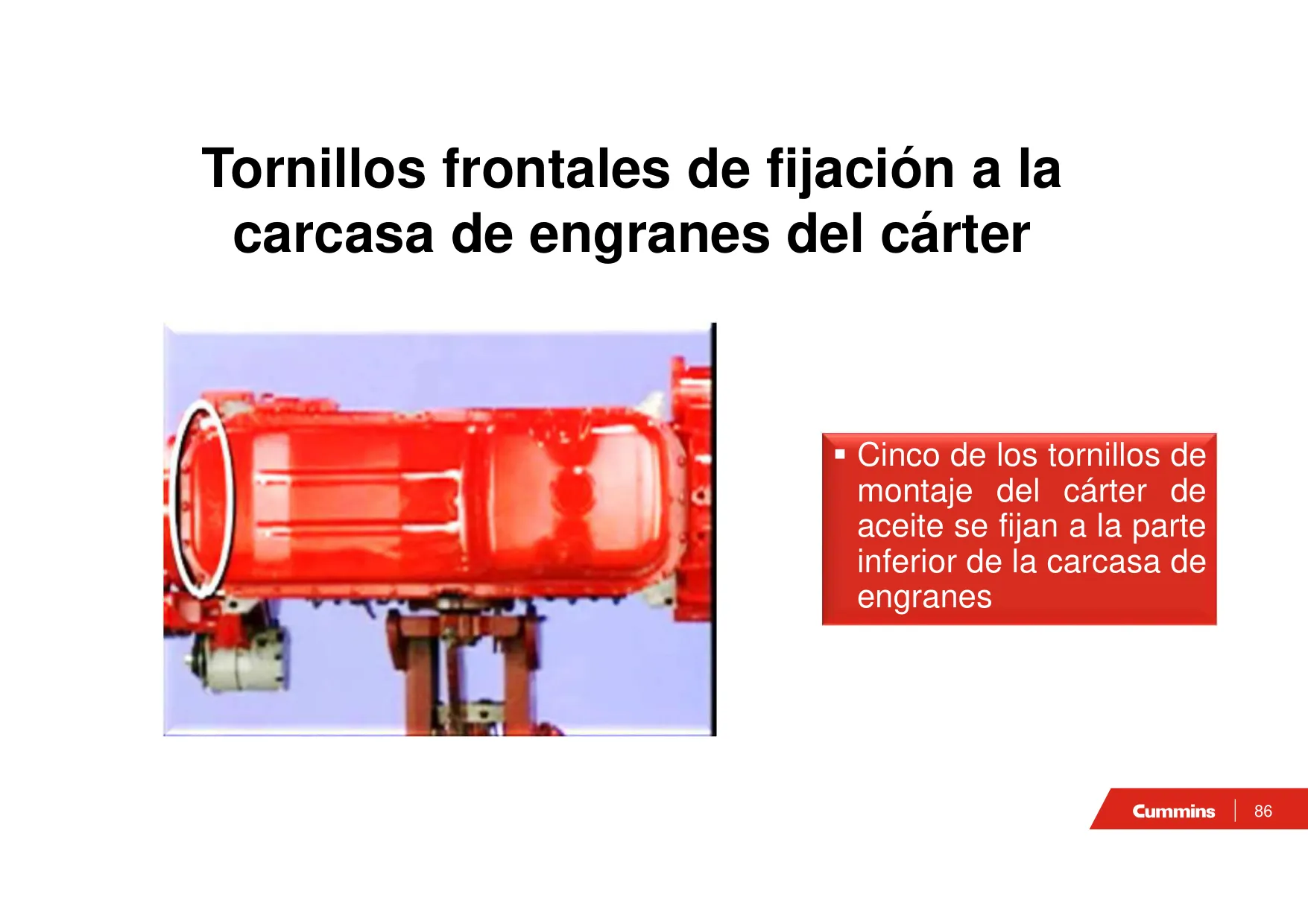

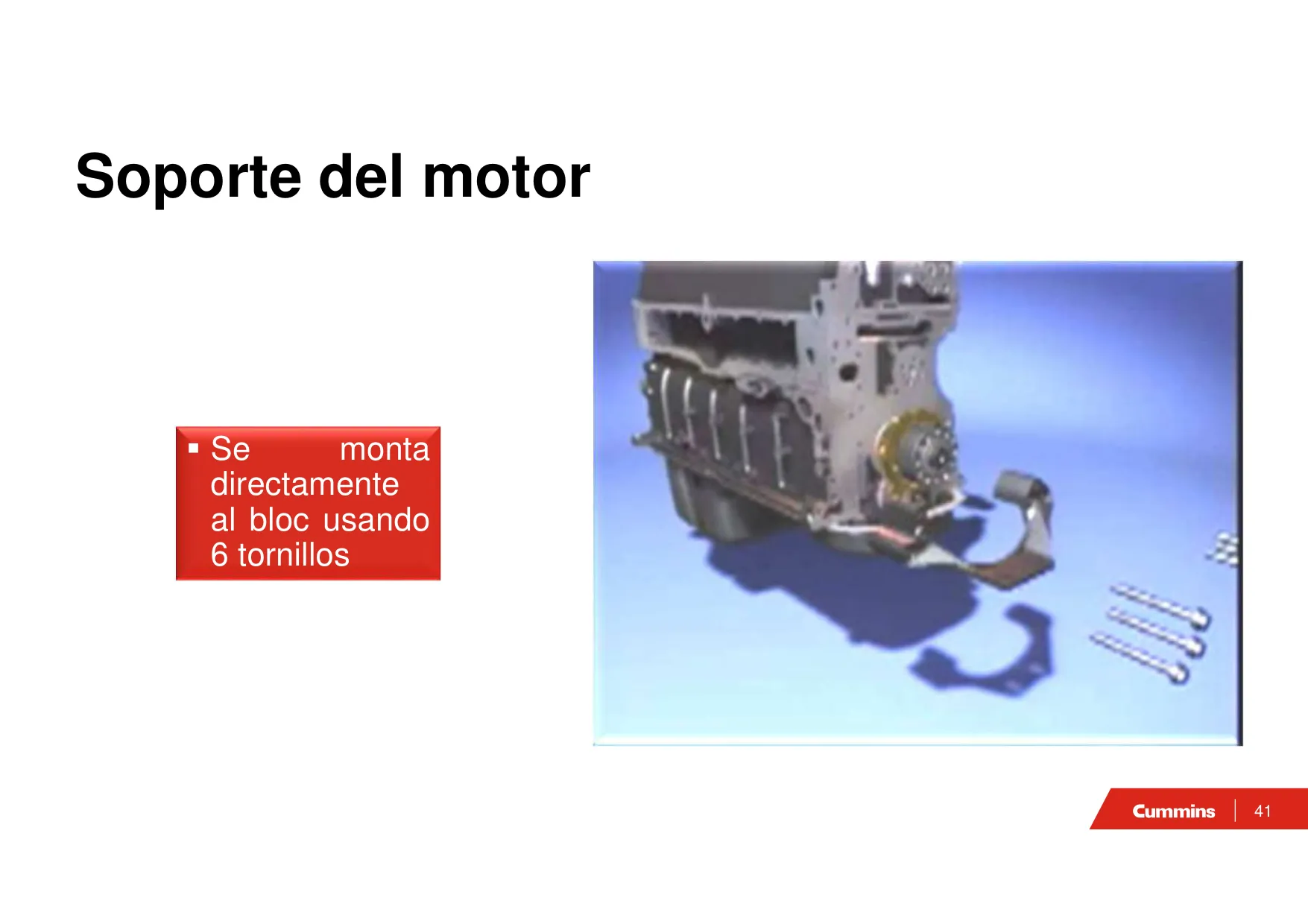

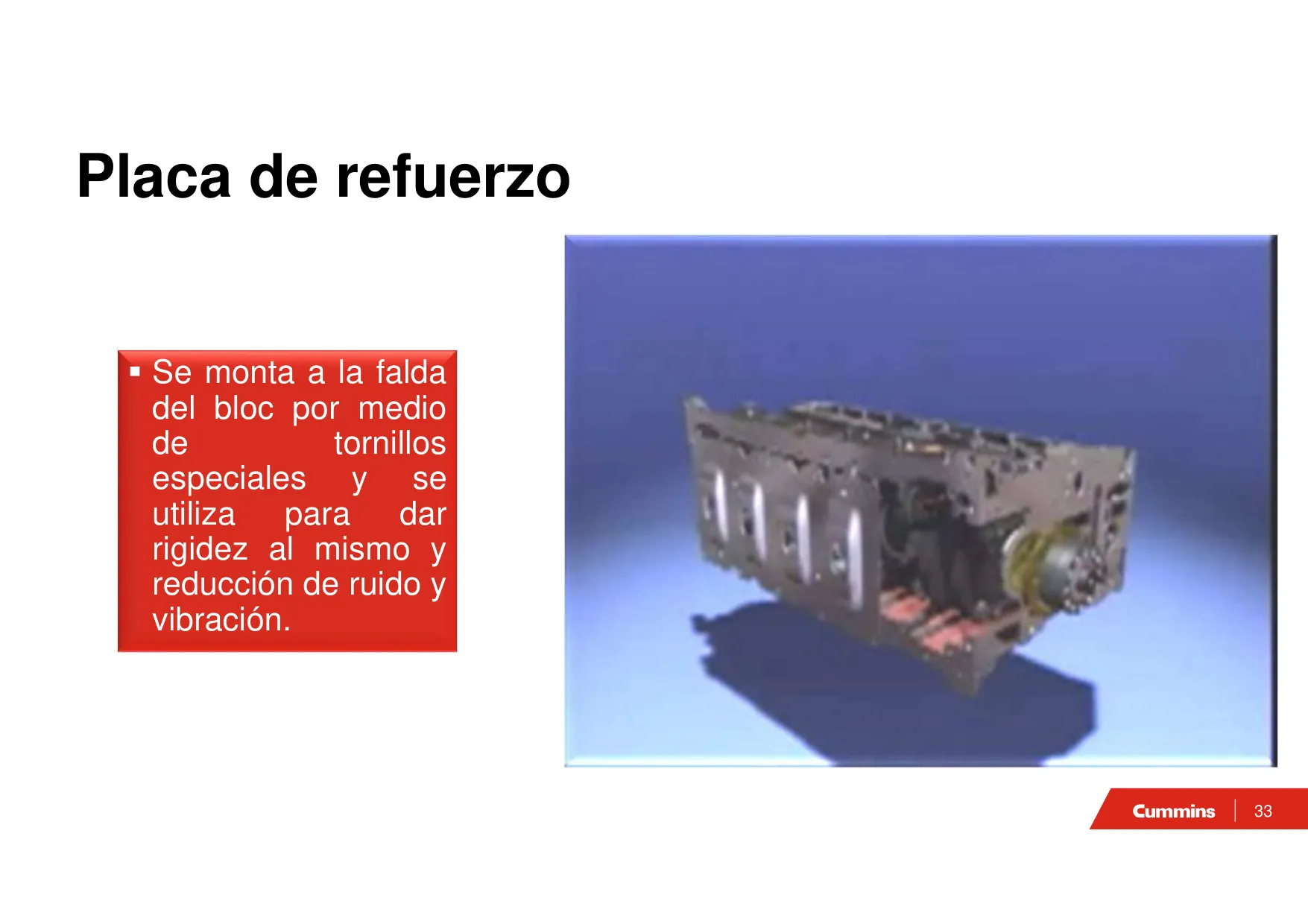

Esta placa metálica se instala en la parte inferior del bloque para aumentar la rigidez del conjunto. Su función principal es reducir las vibraciones armónicas y el ruido mecánico, contribuyendo a una operación más suave y duradera.
