Variador de Frecuencia ATV32
Variador de Frecuencia ATV32
Instrucciones del Variador ATV32

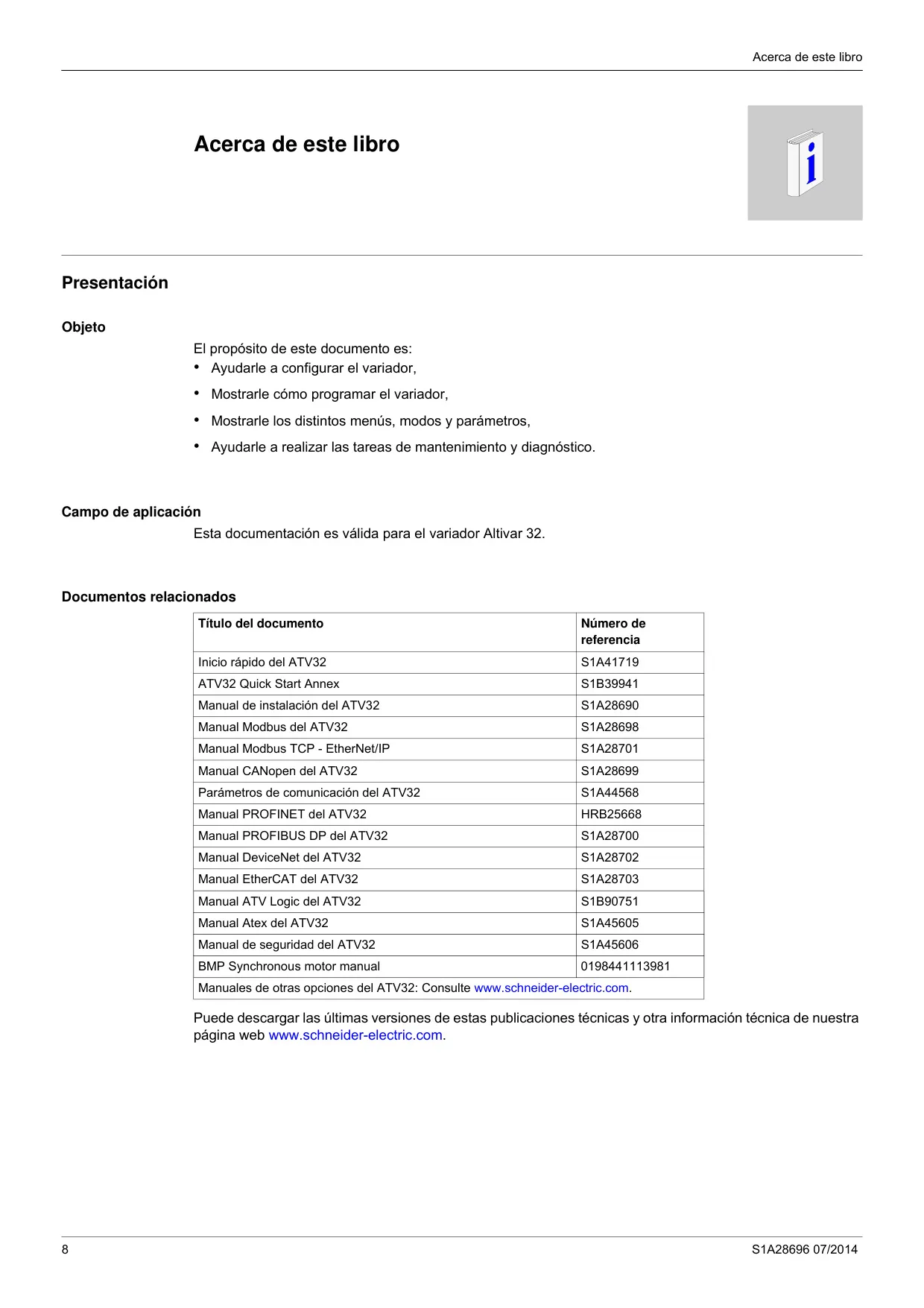

Aquí le ofrecemos el manual de Variador de Frecuencia ATV32 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador de Frecuencia ATV32, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

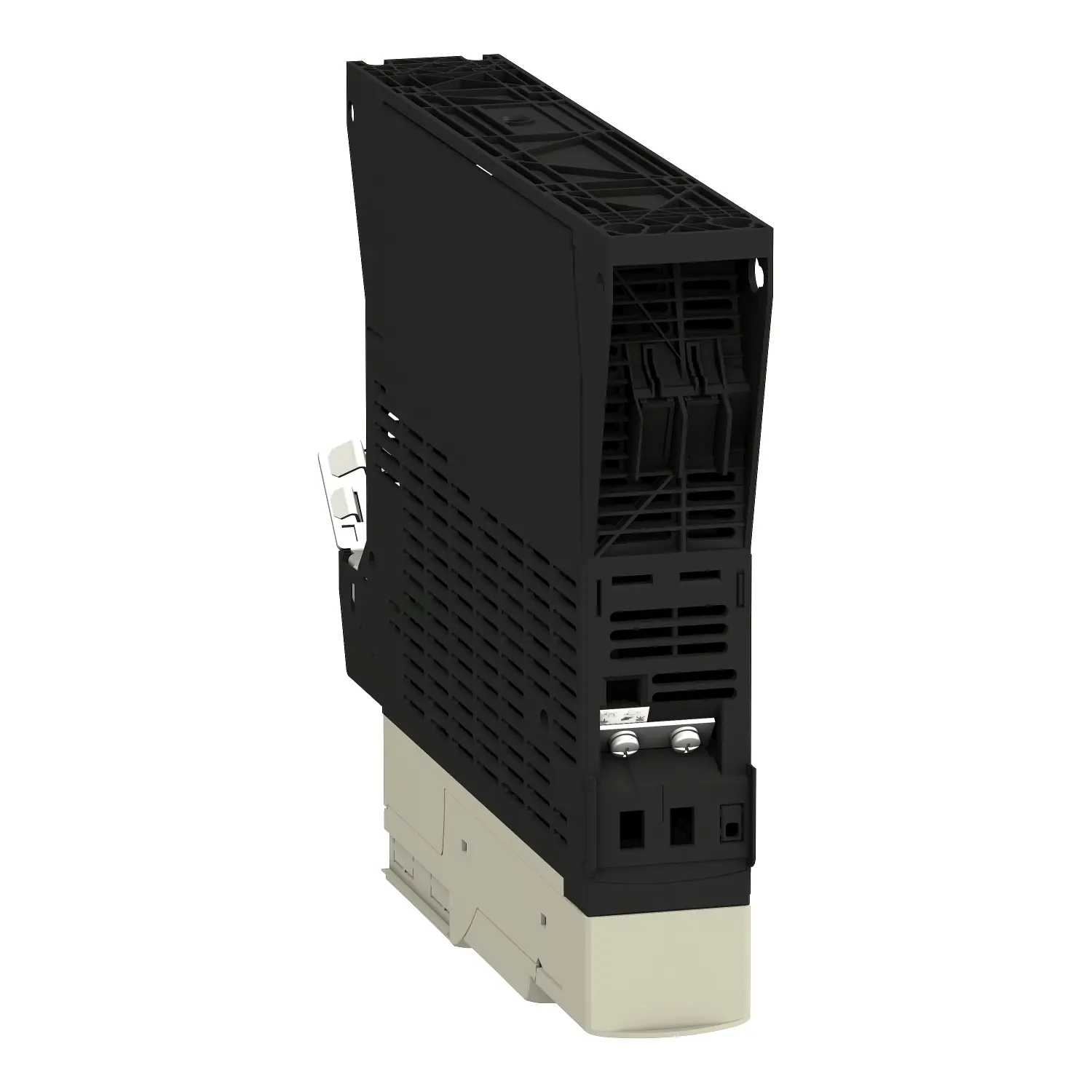

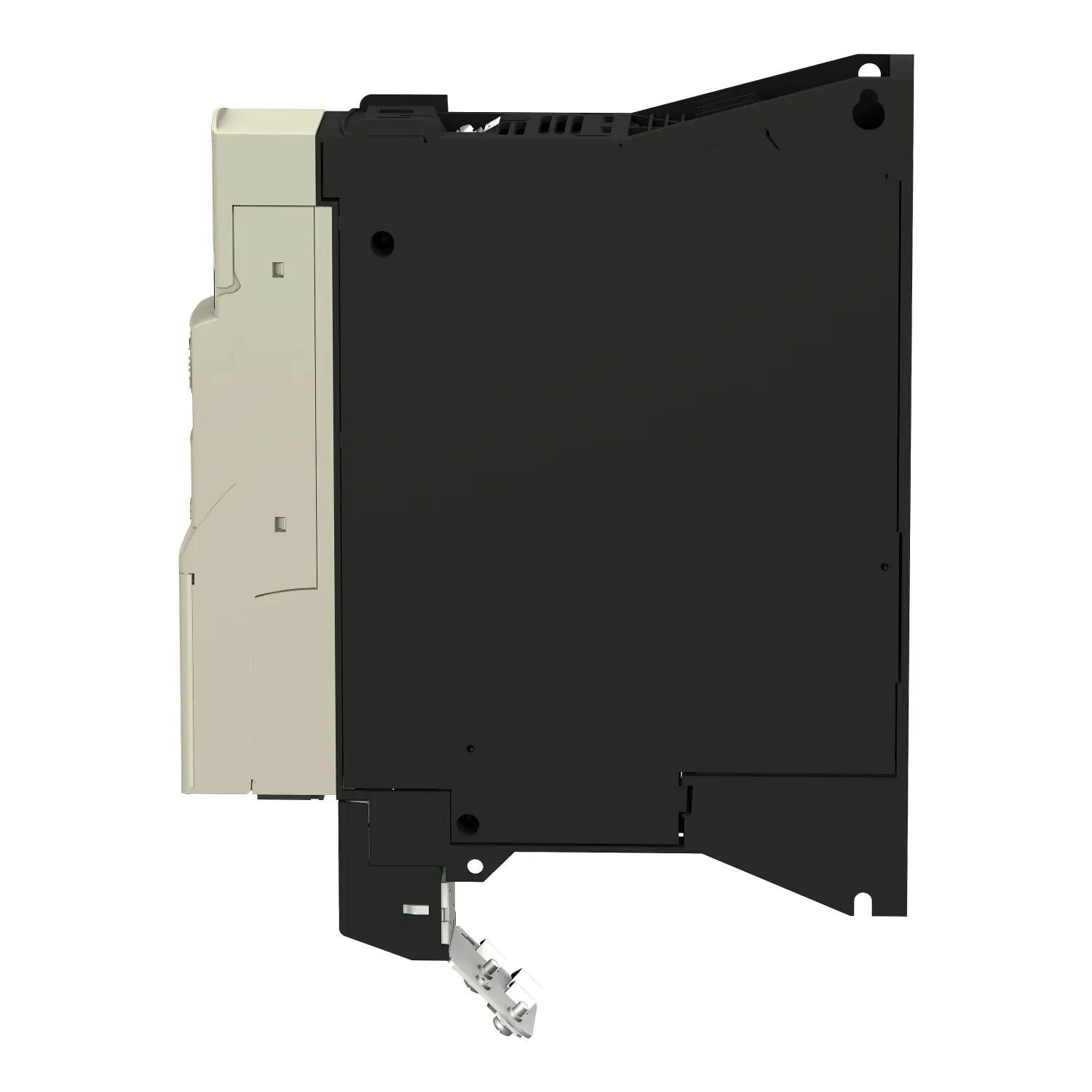

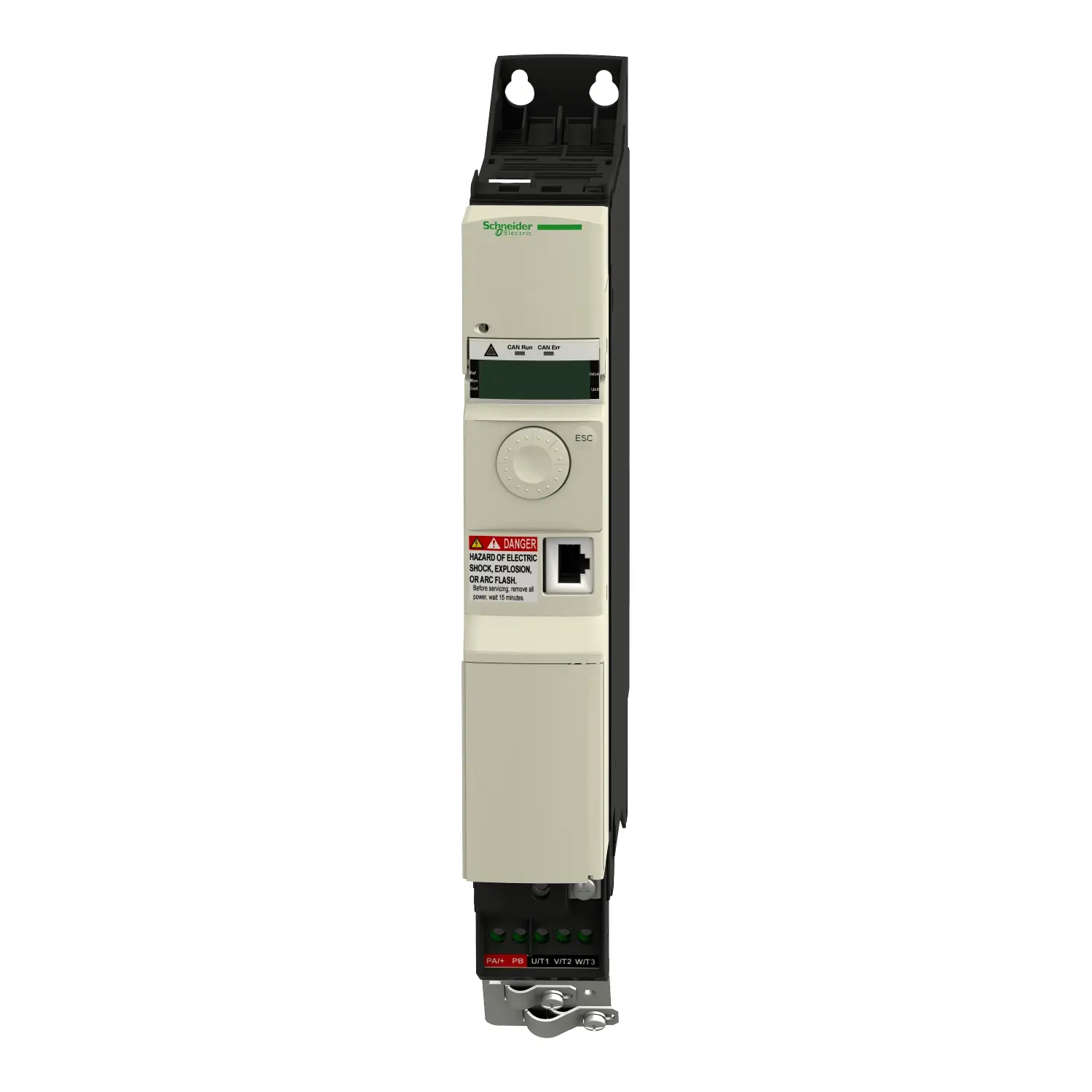

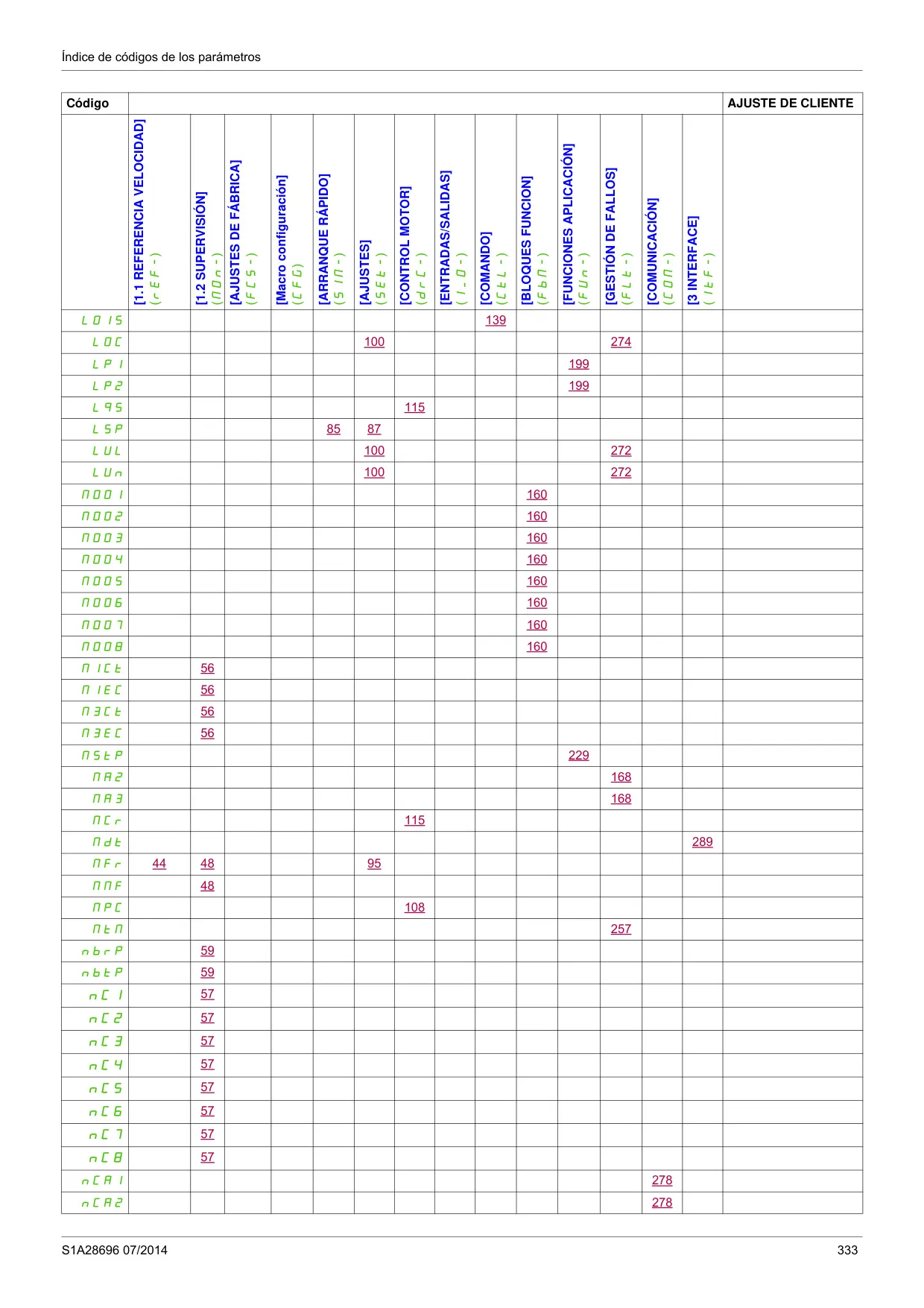

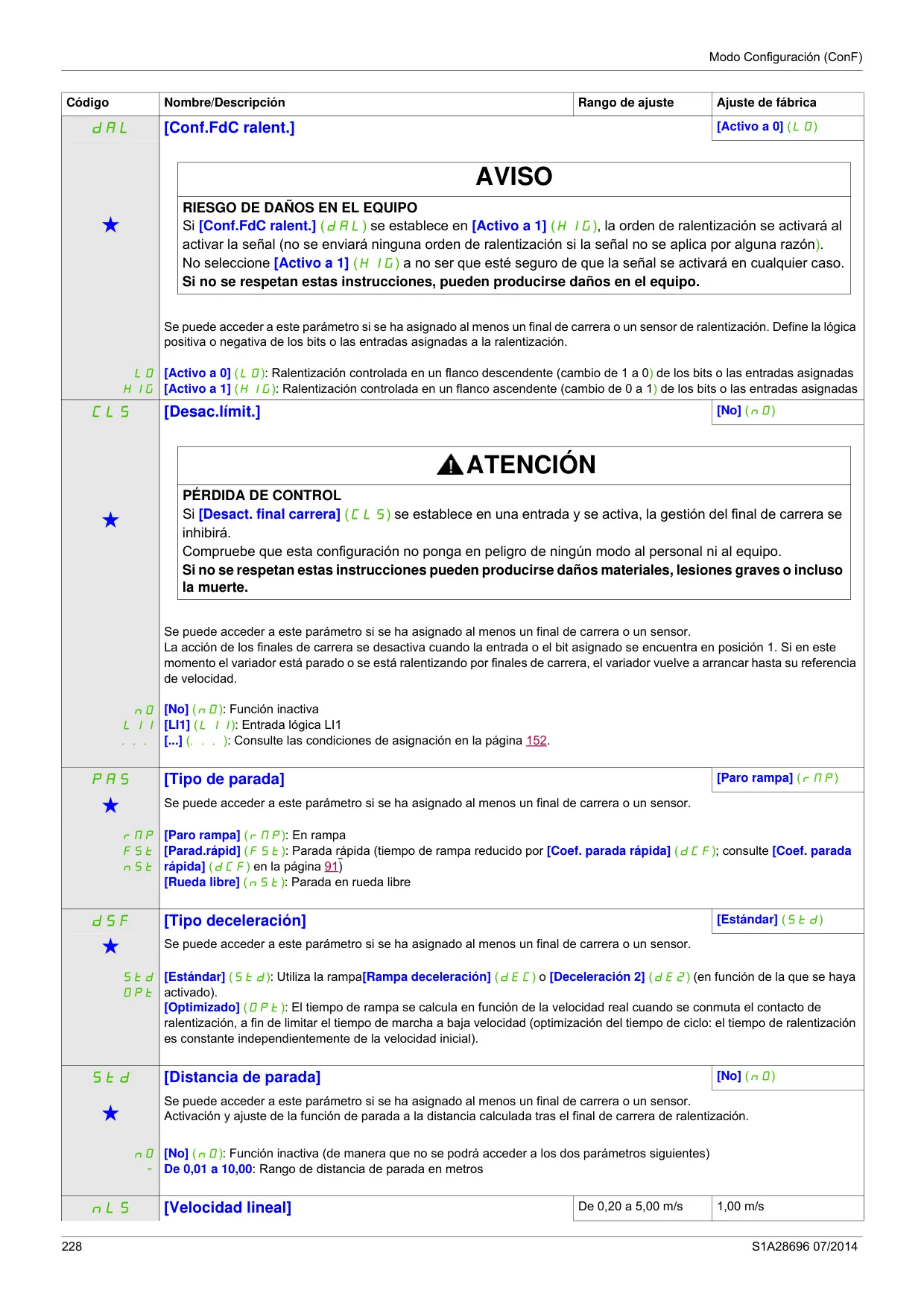

Imágenes del Producto

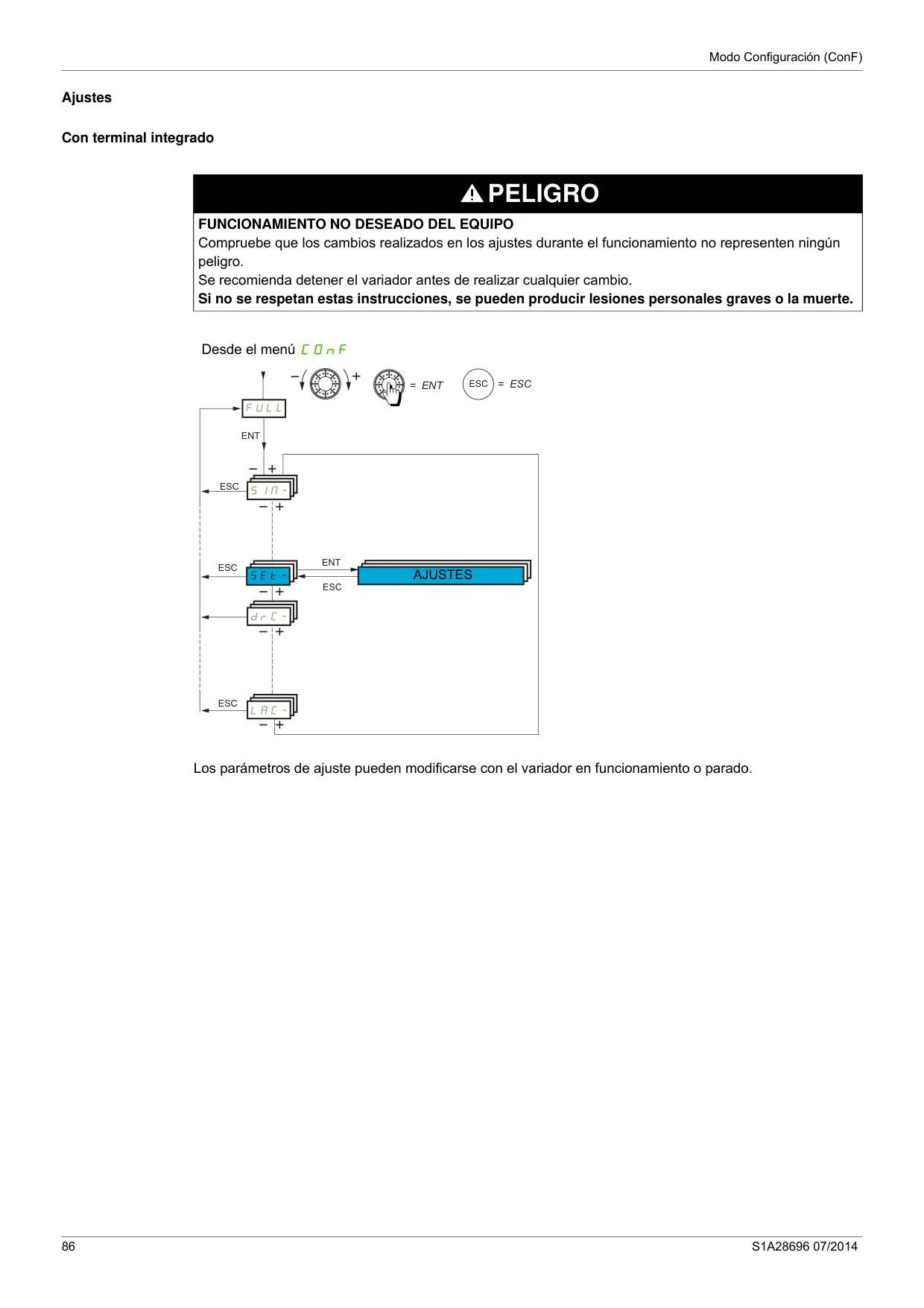

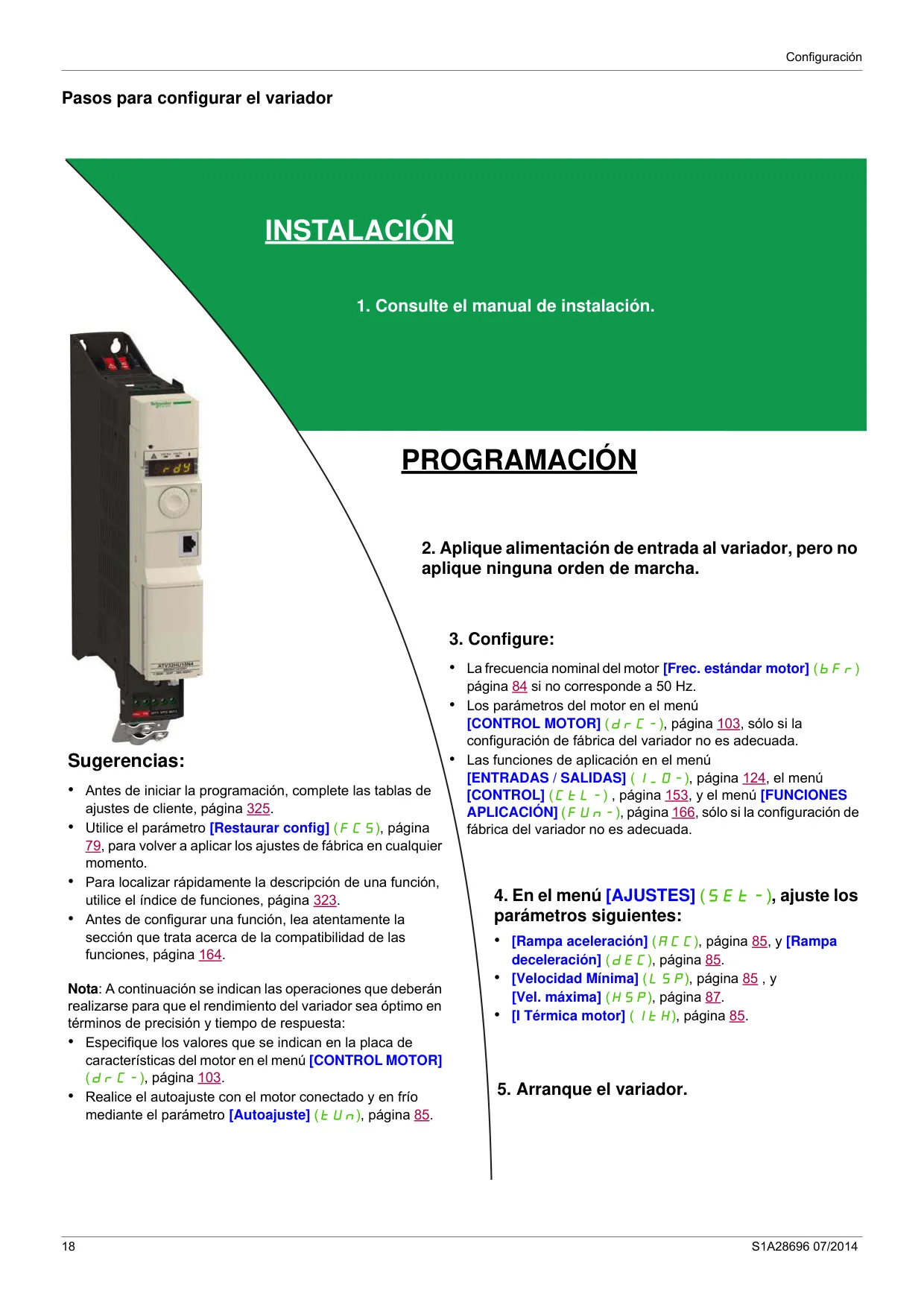

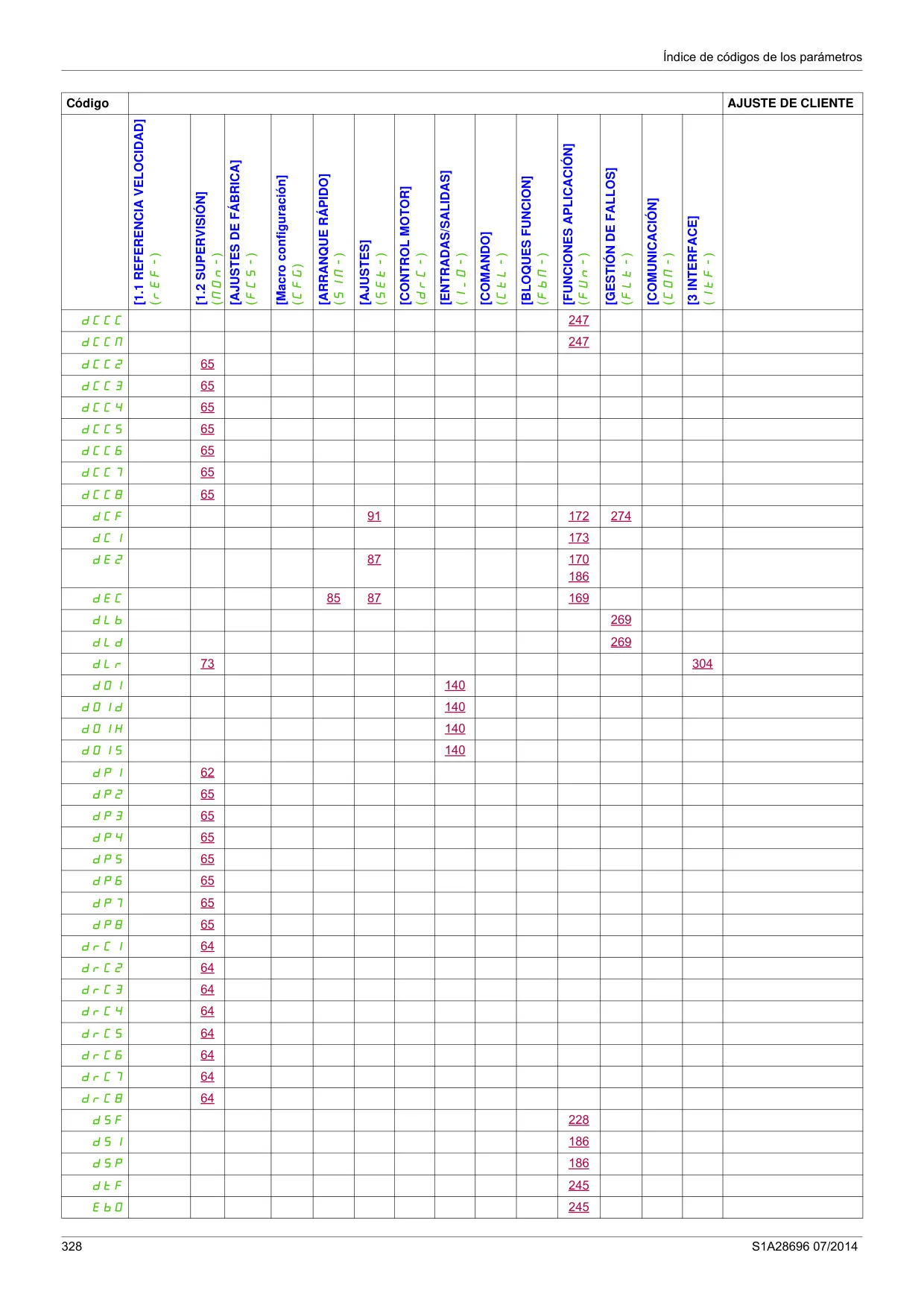

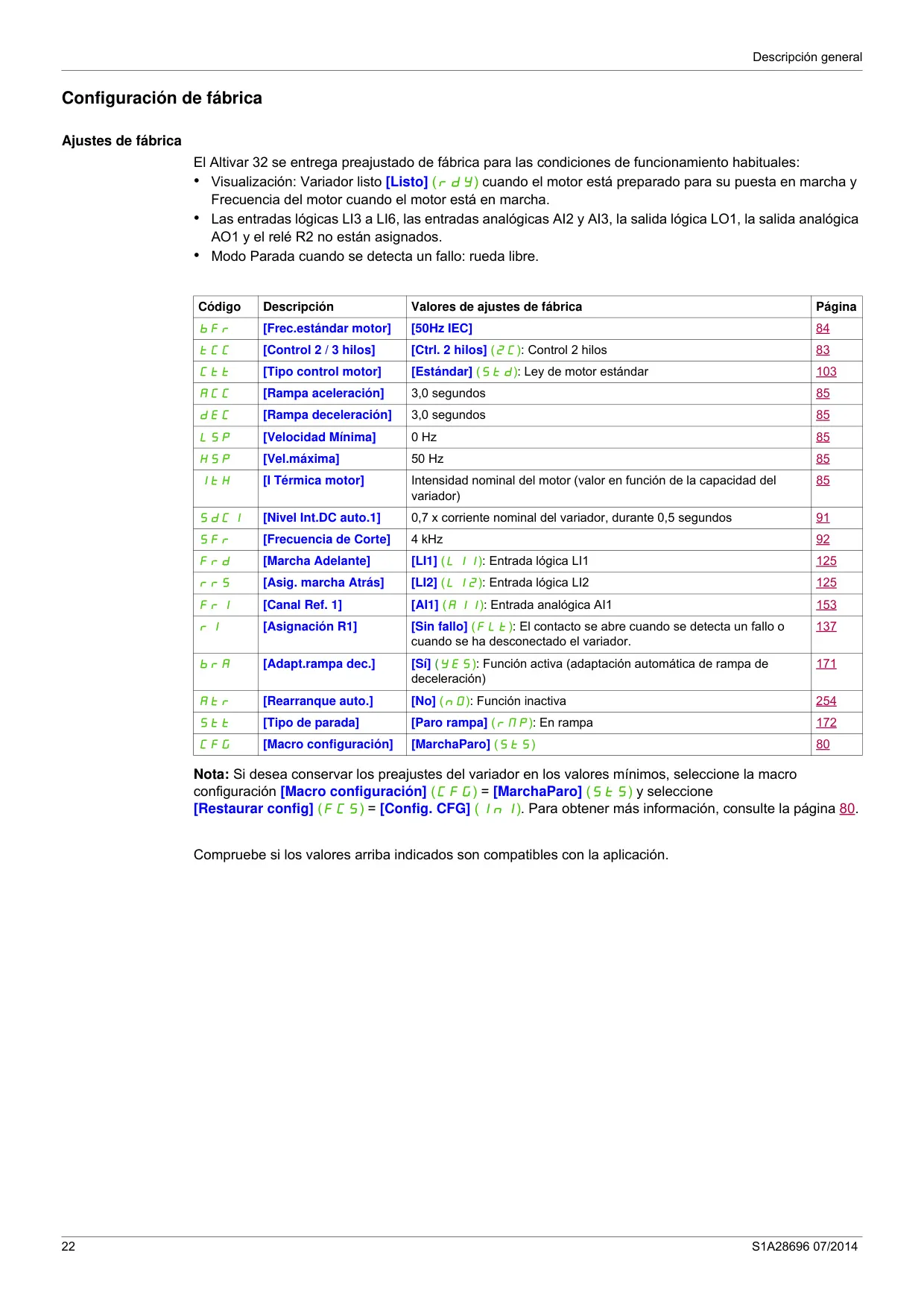

Especificaciones del Variador ATV32

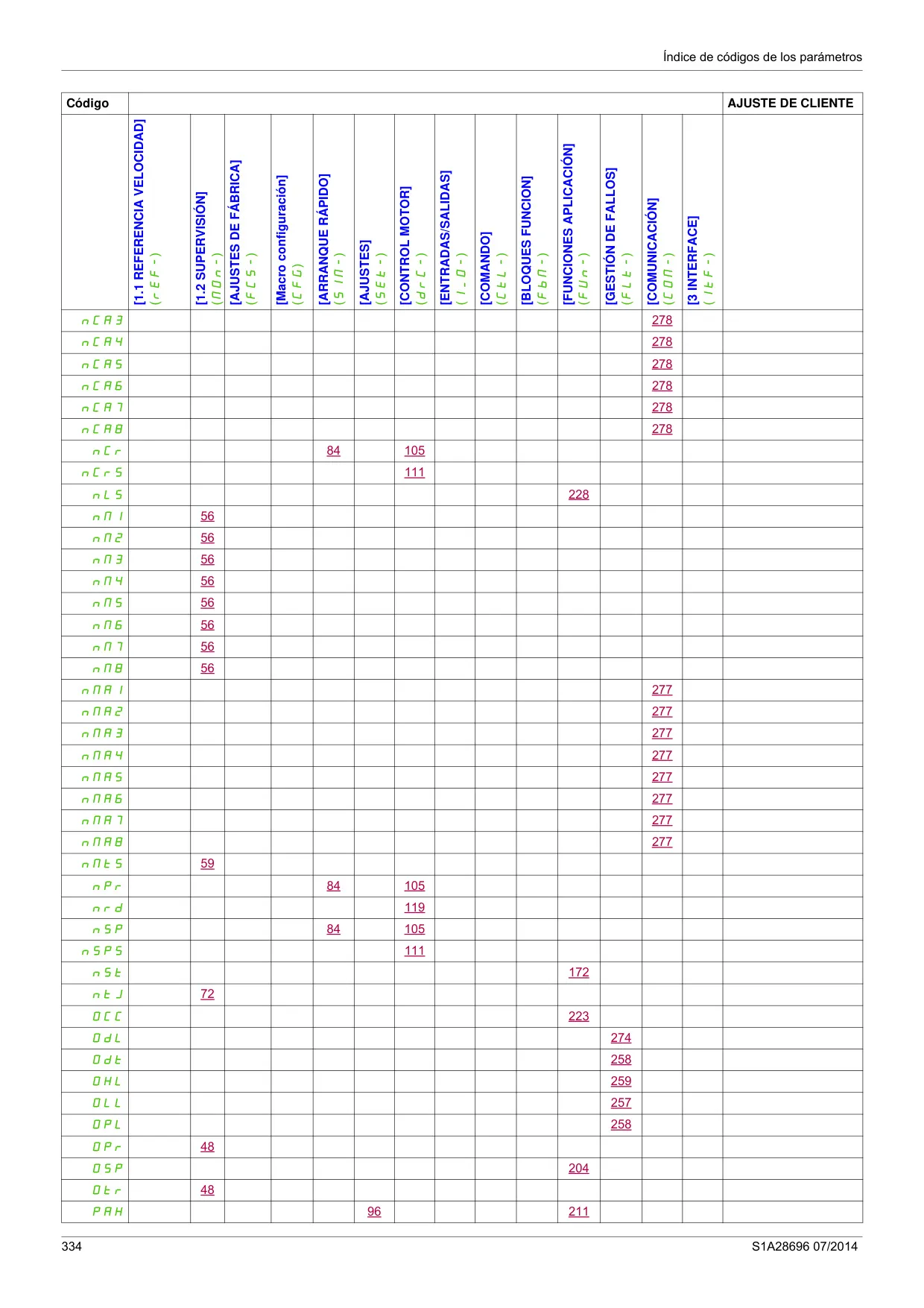

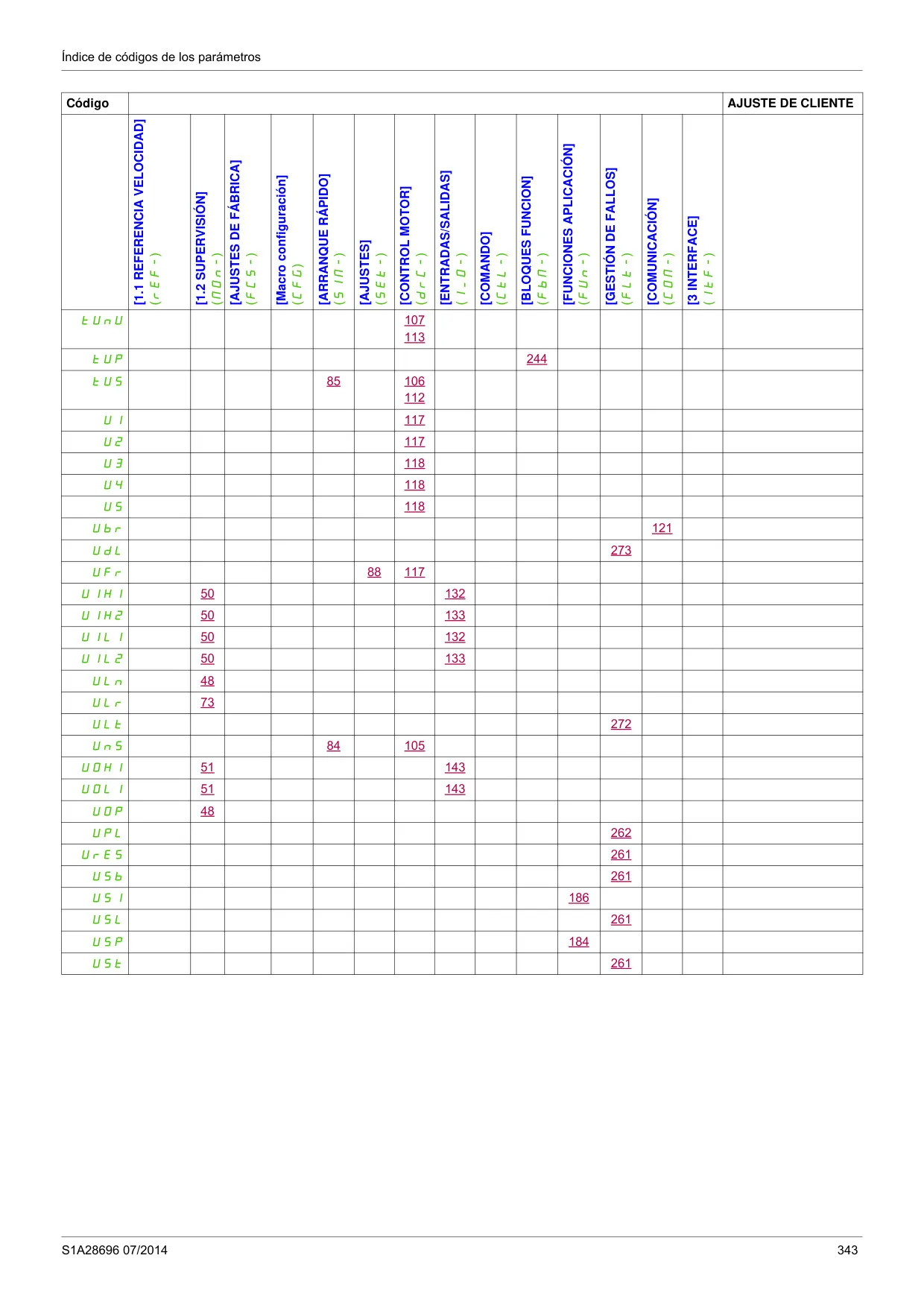

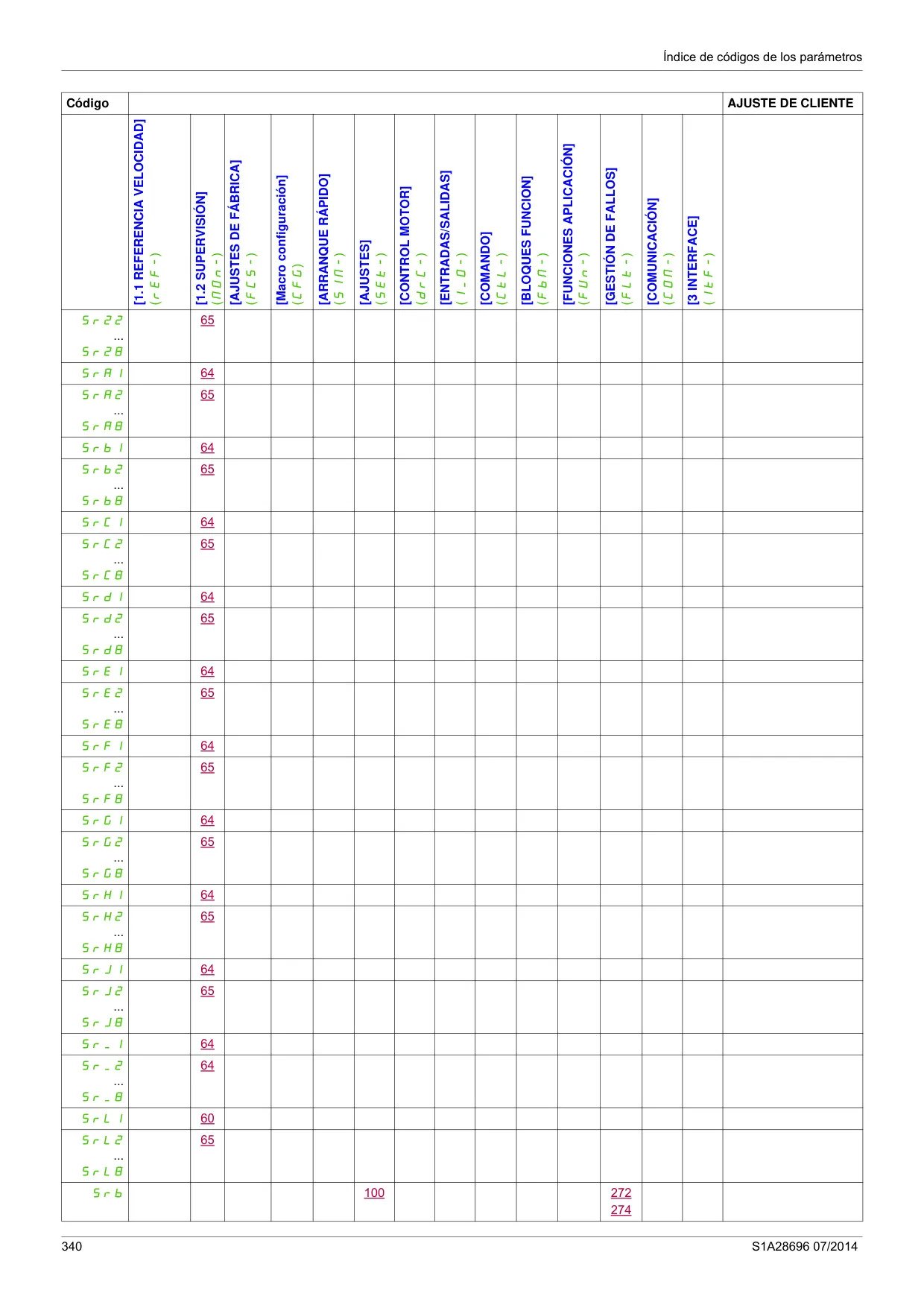

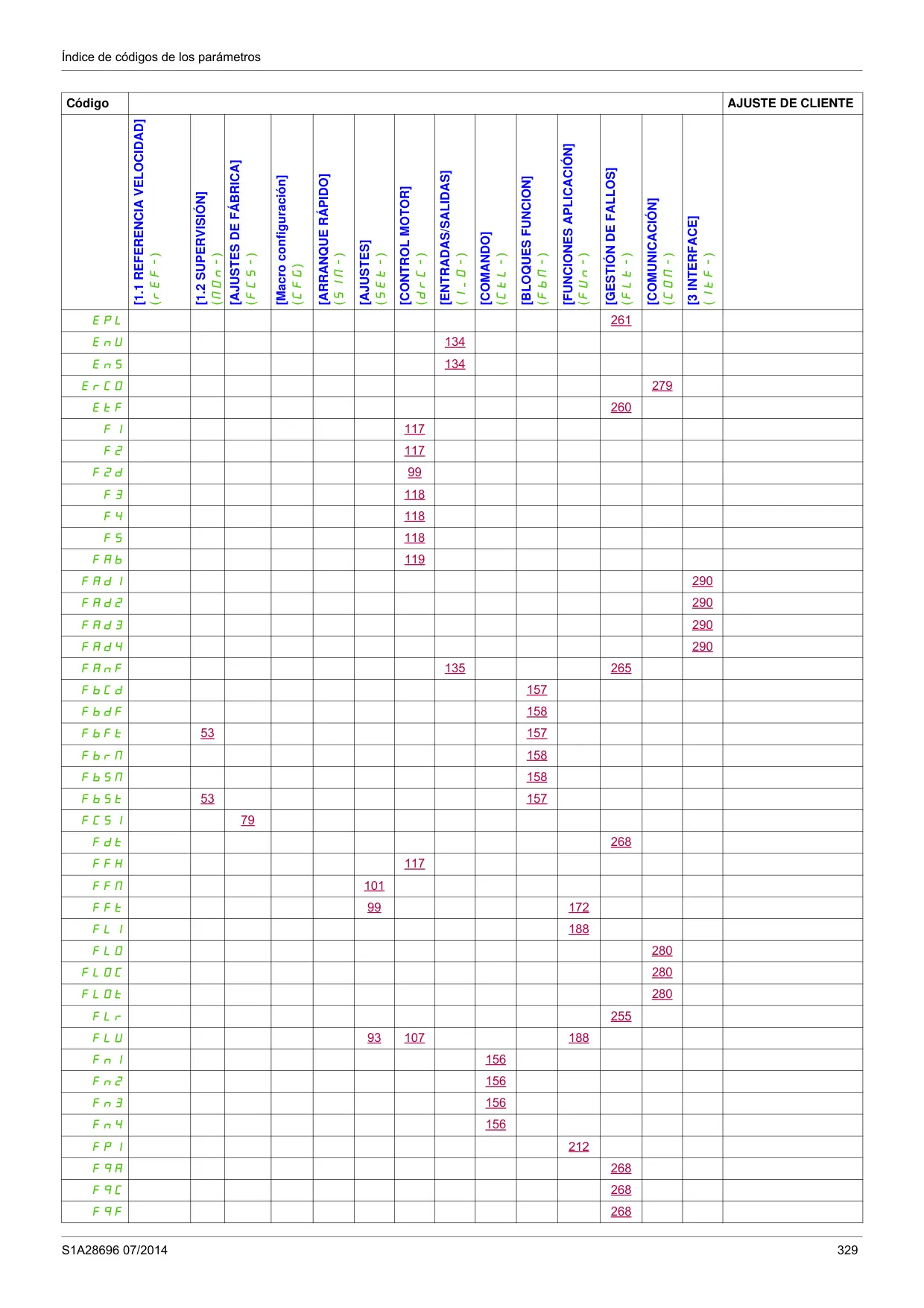

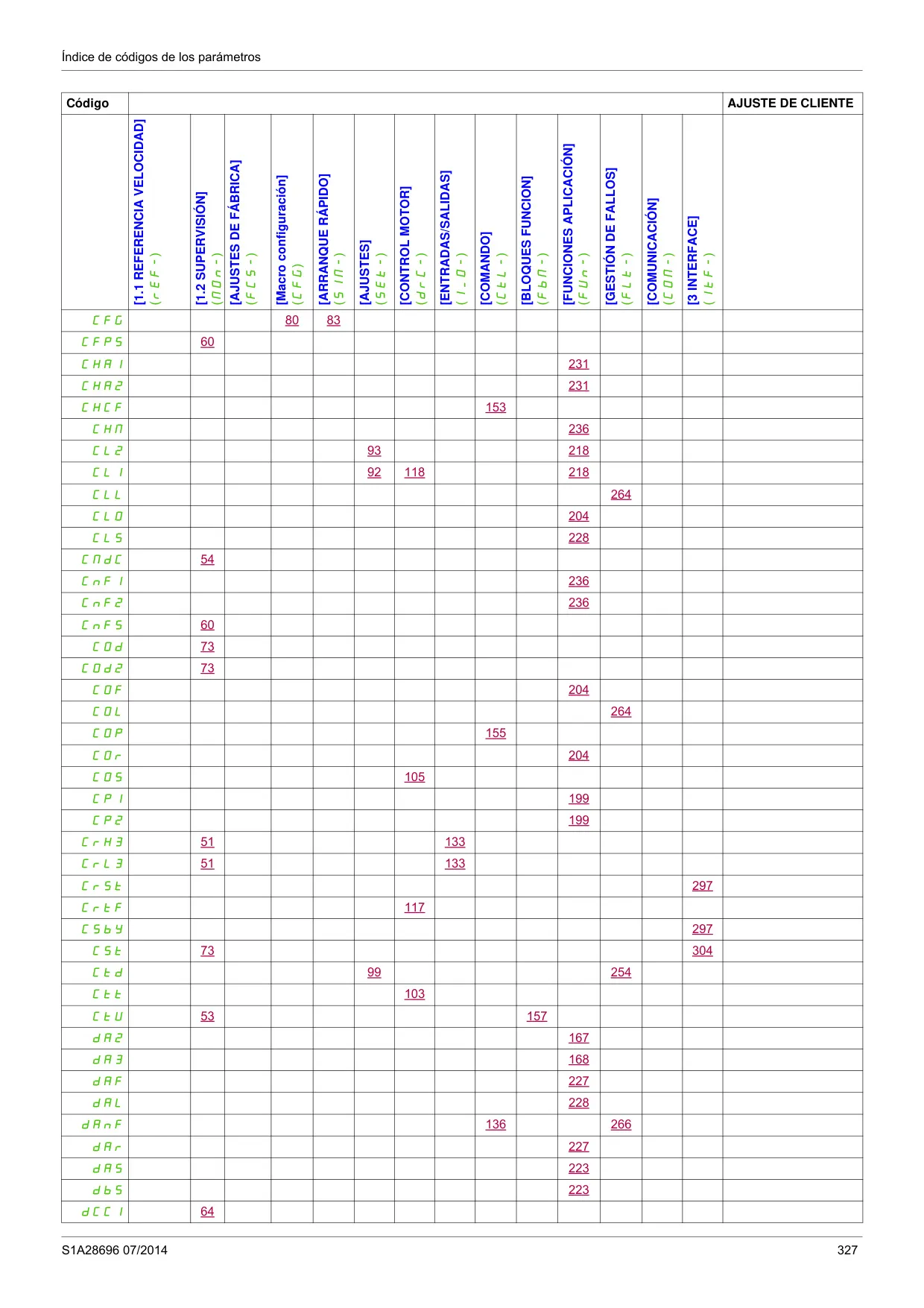

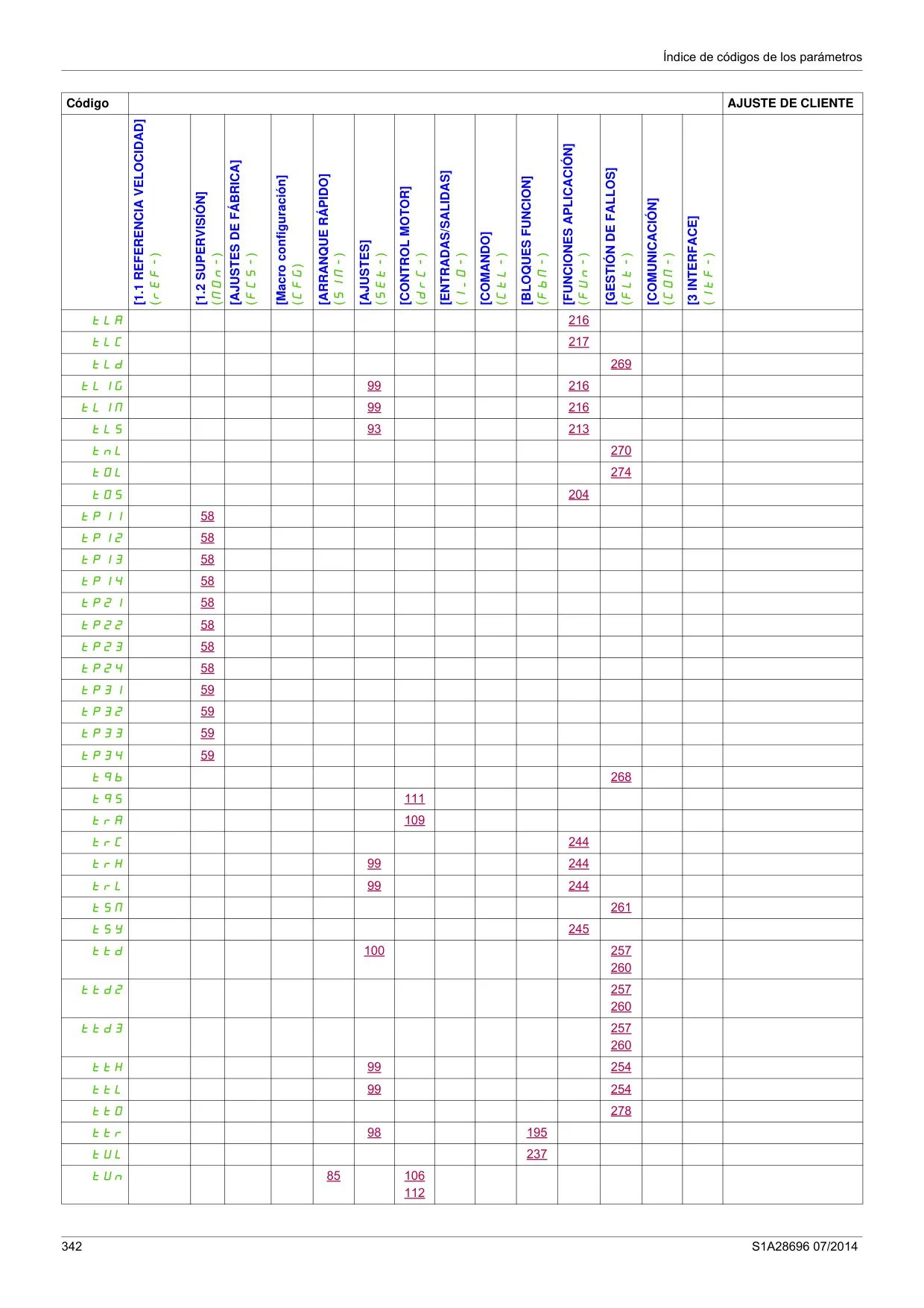

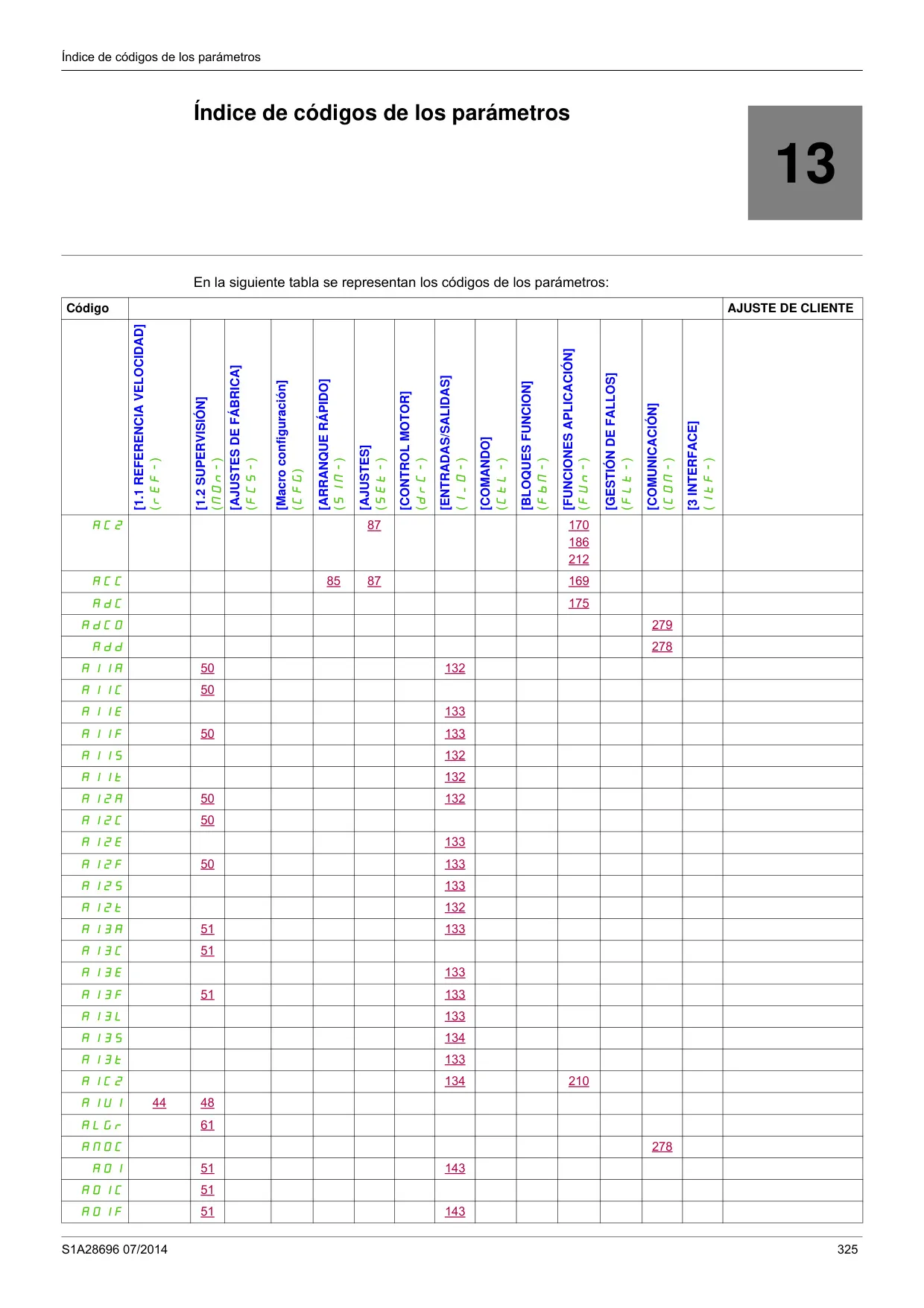

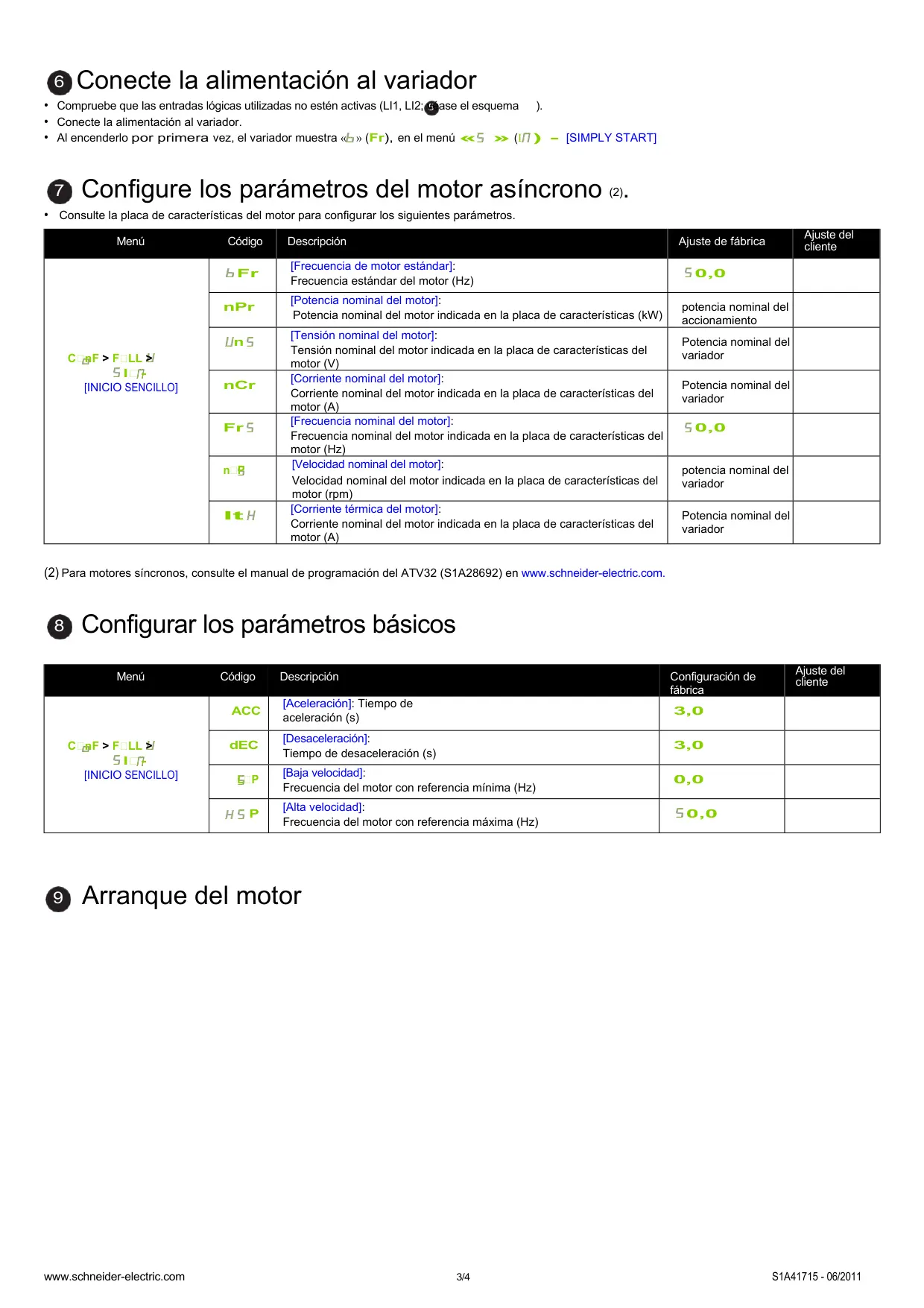

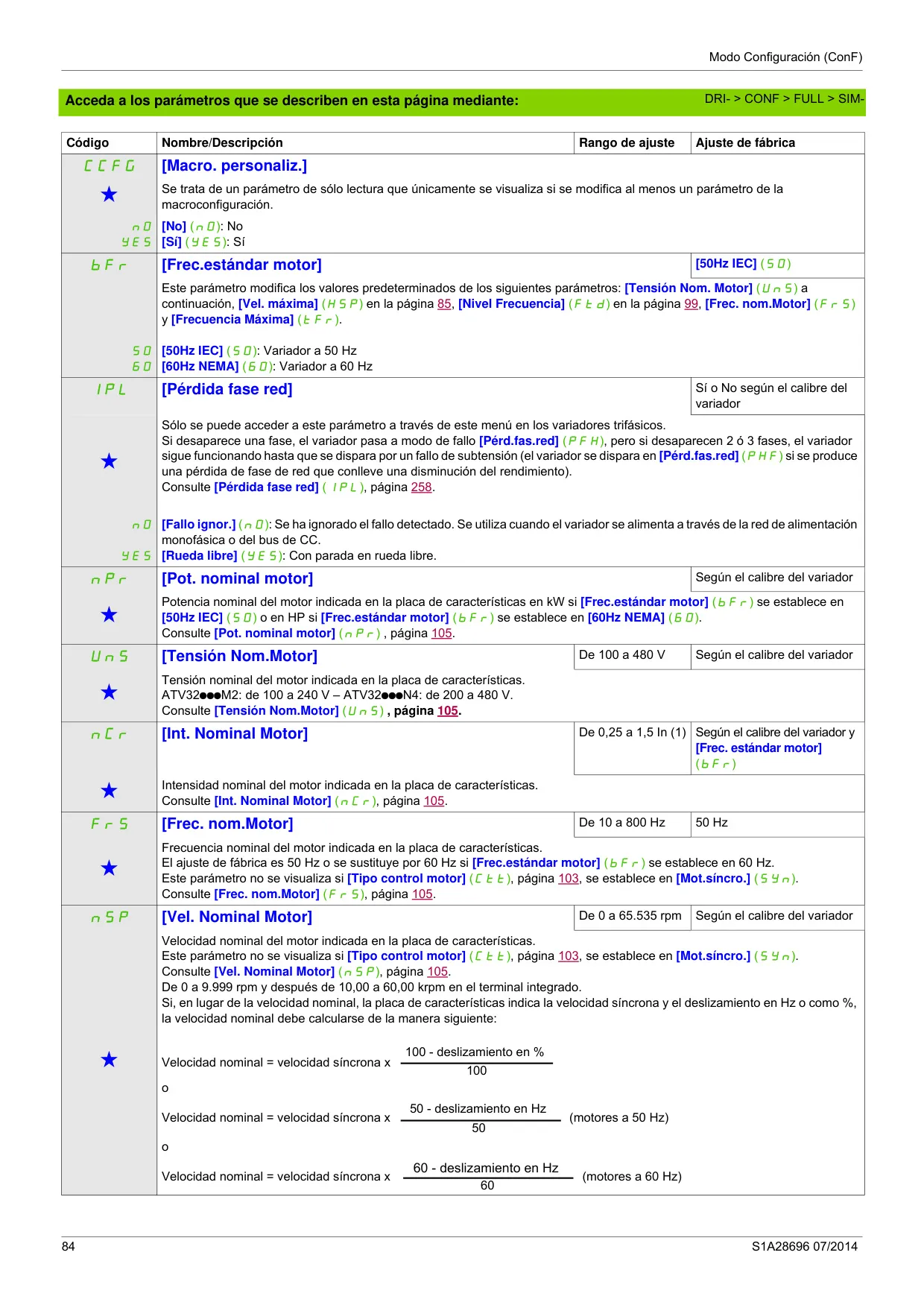

| Característica | Especificación | Rango/Valor de Fábrica |
|---|---|---|
| Tipo de Producto | Variador de velocidad | Para motores síncronos y asíncronos |
| Frecuencia estándar del motor (bFr) | Estándar IEC | 50 Hz (50) |

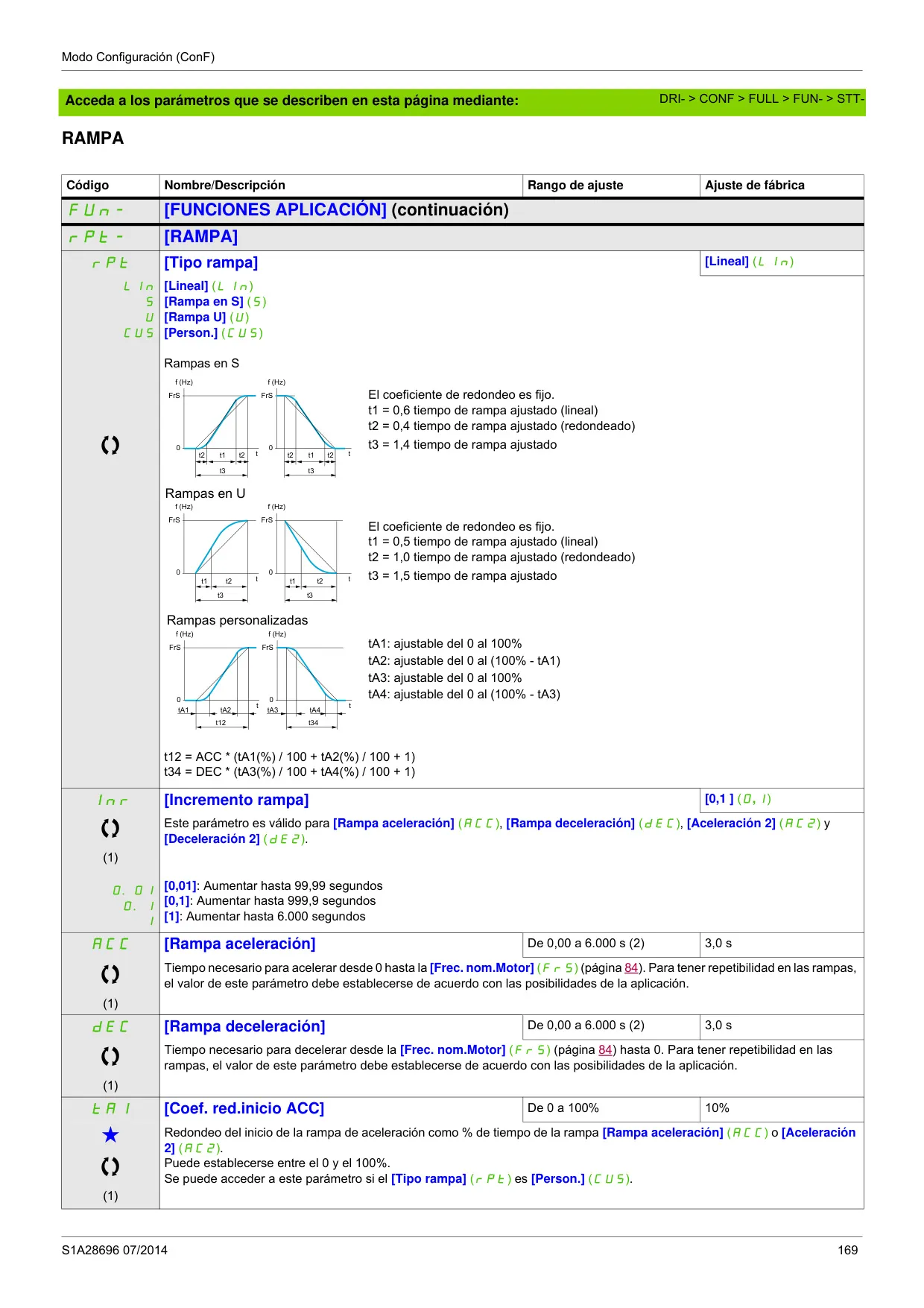

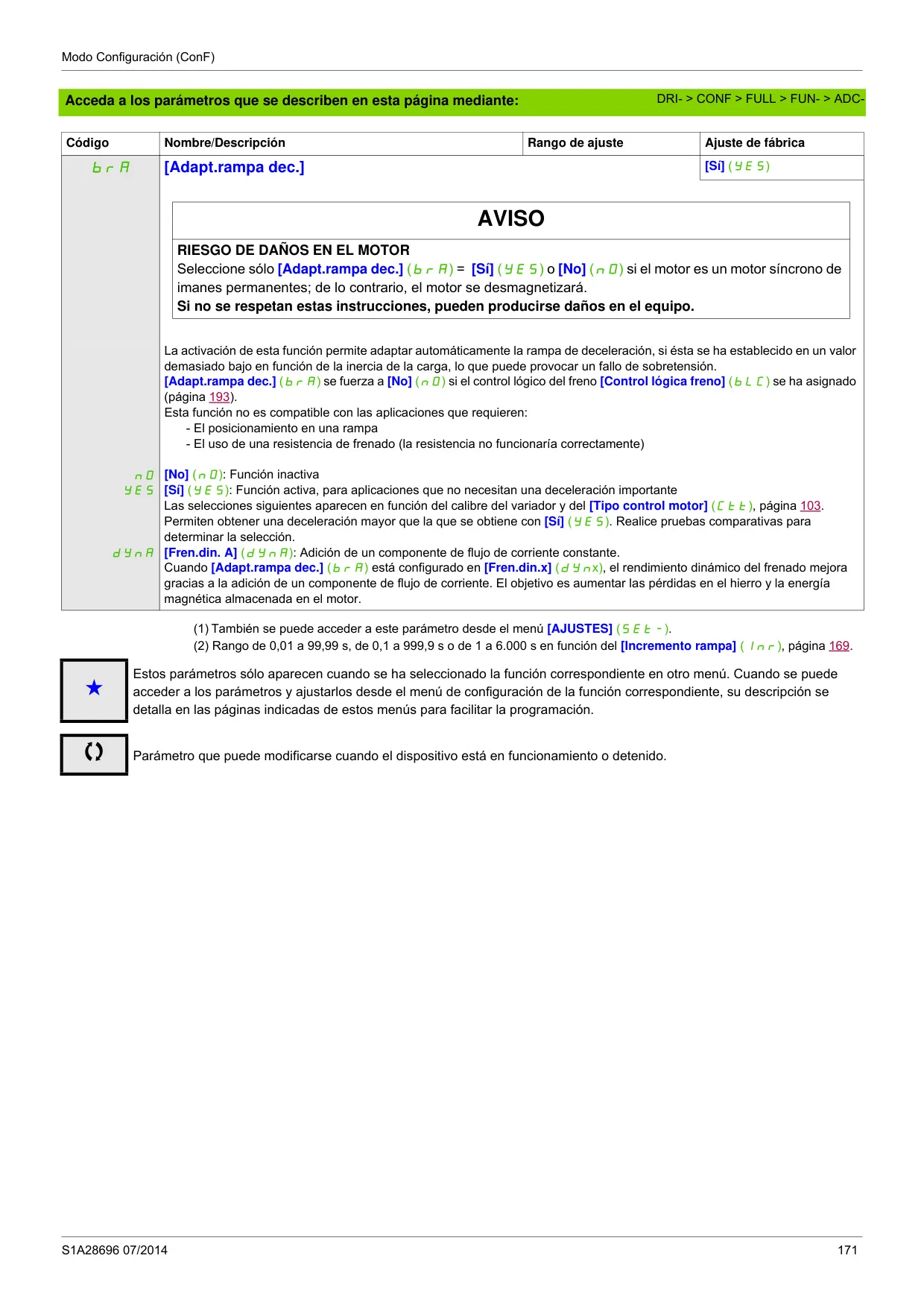

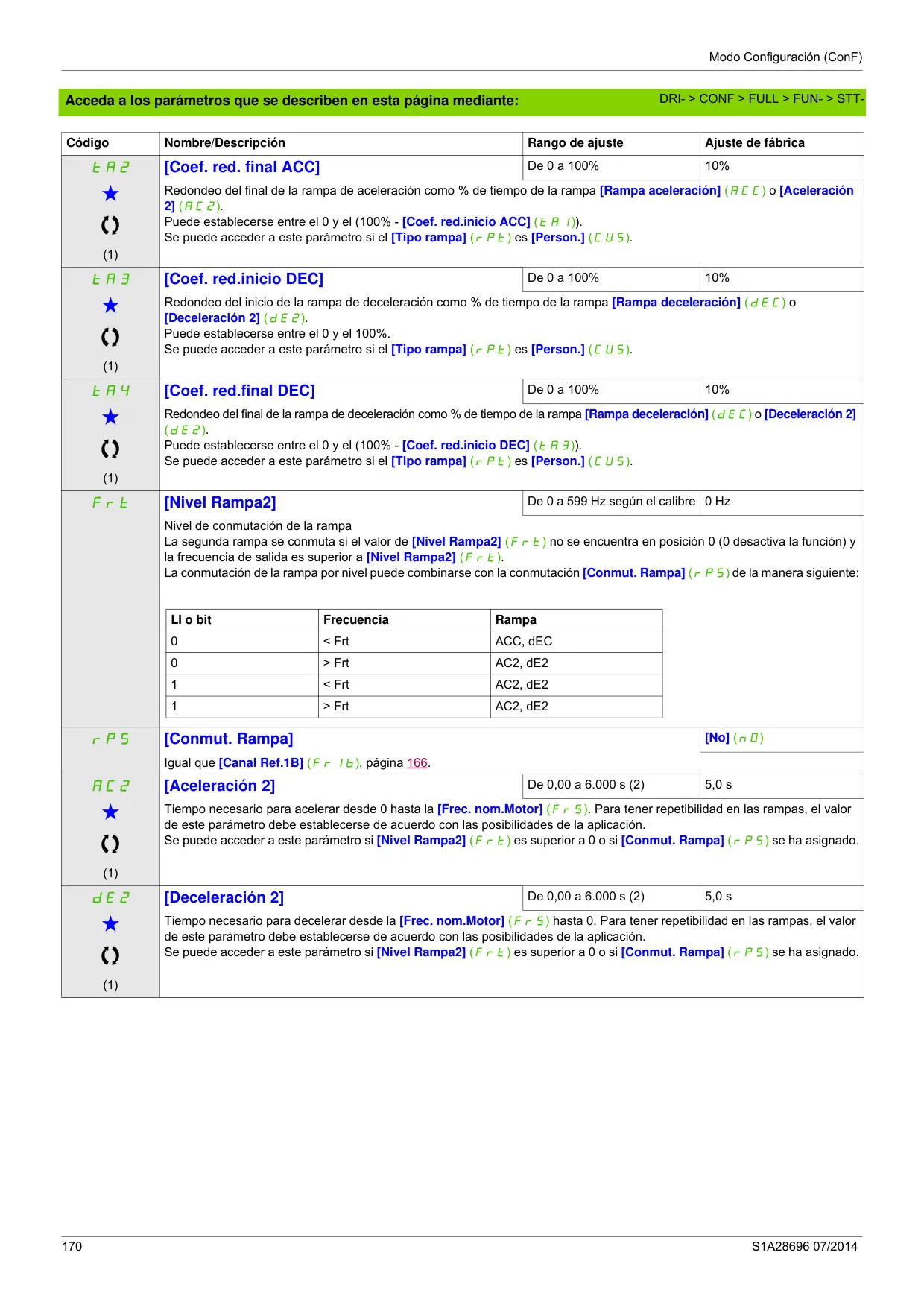

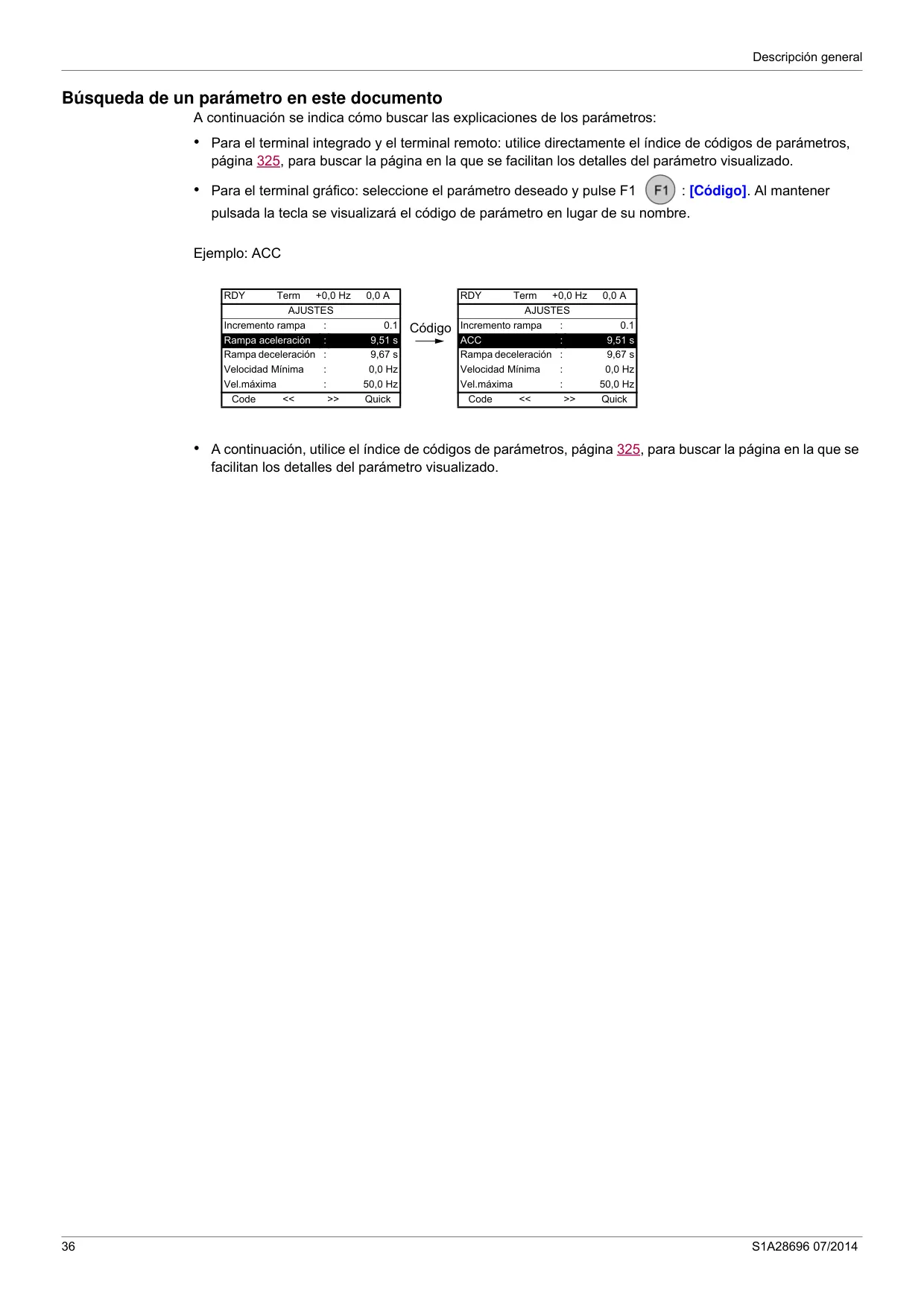

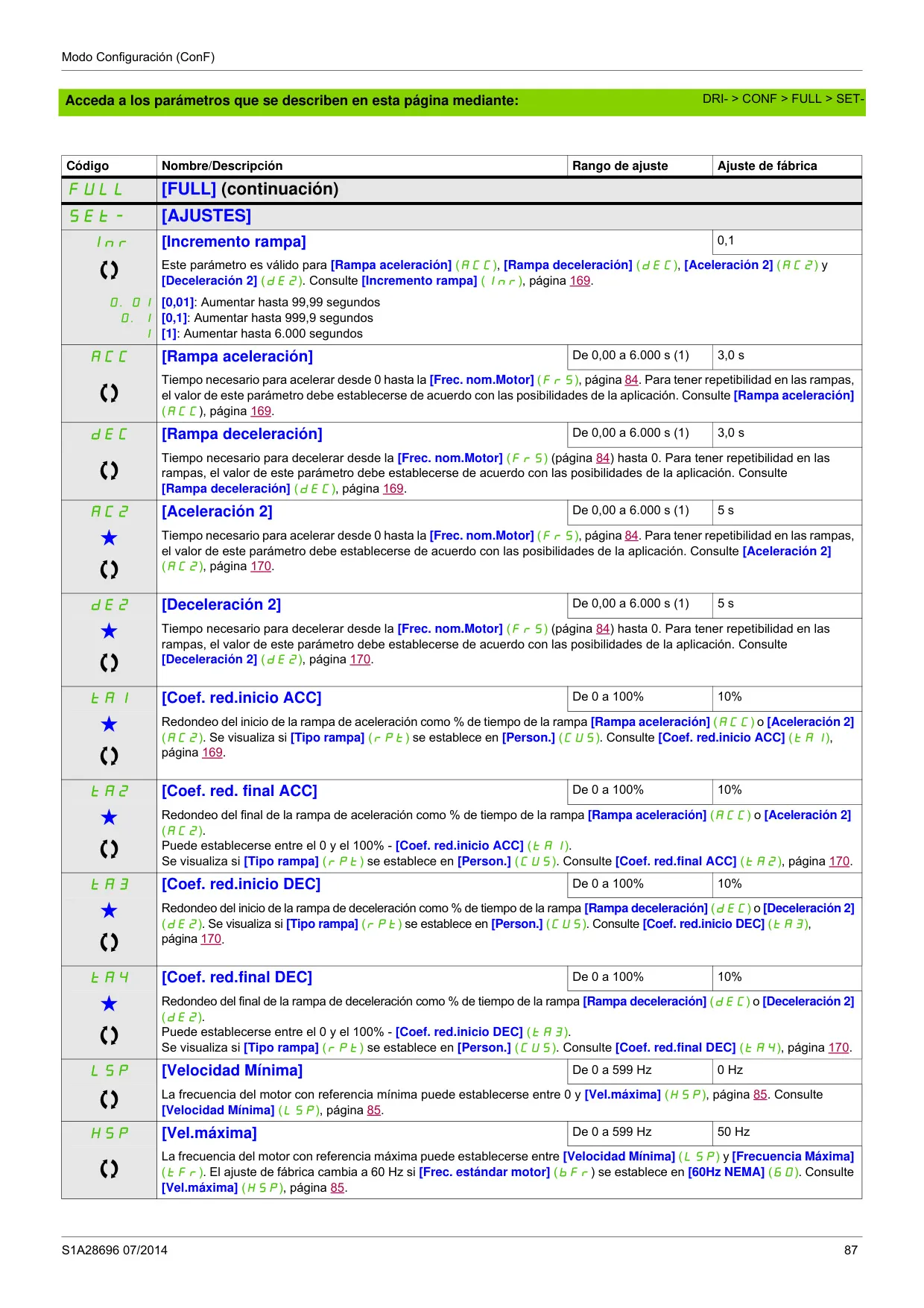

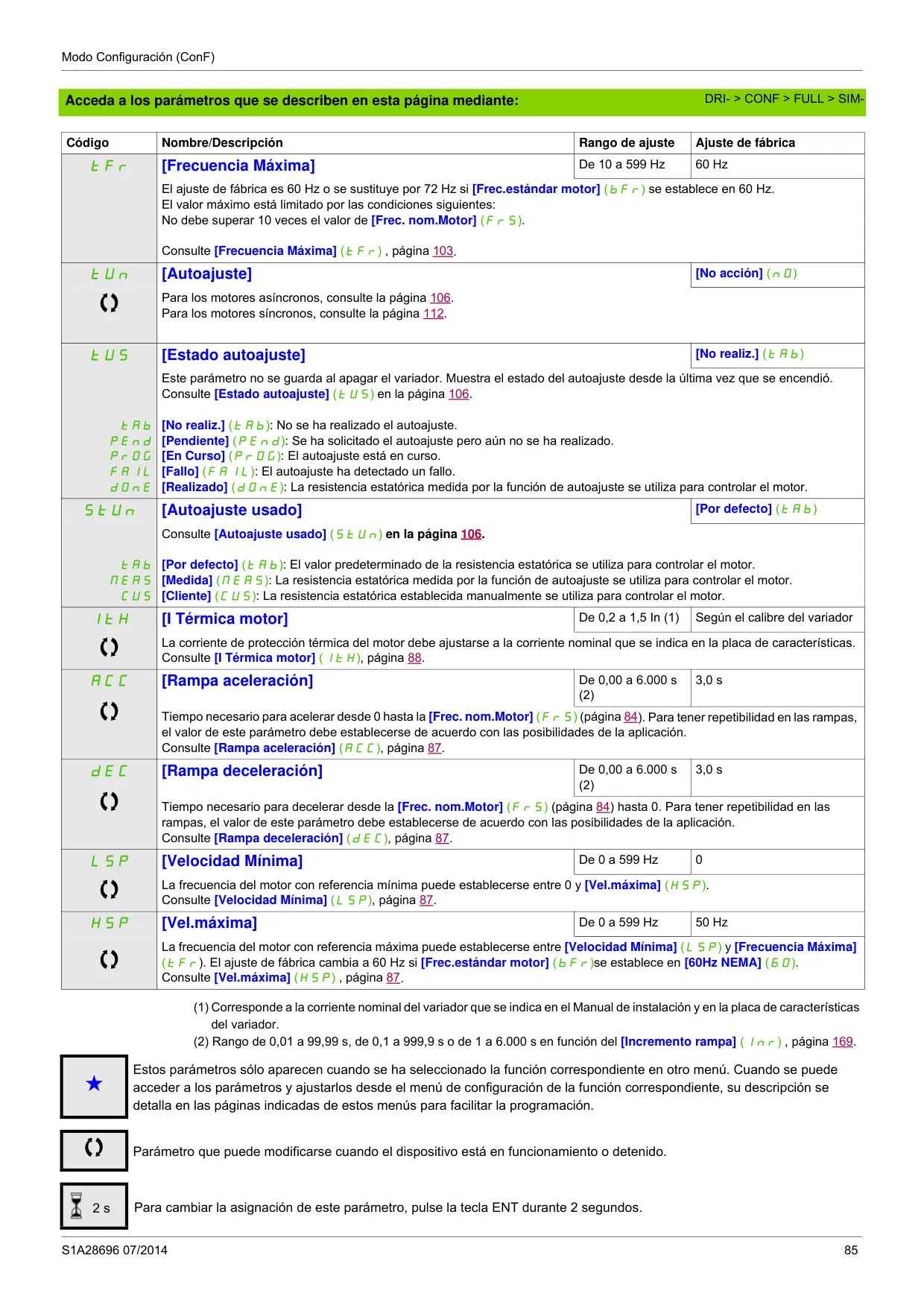

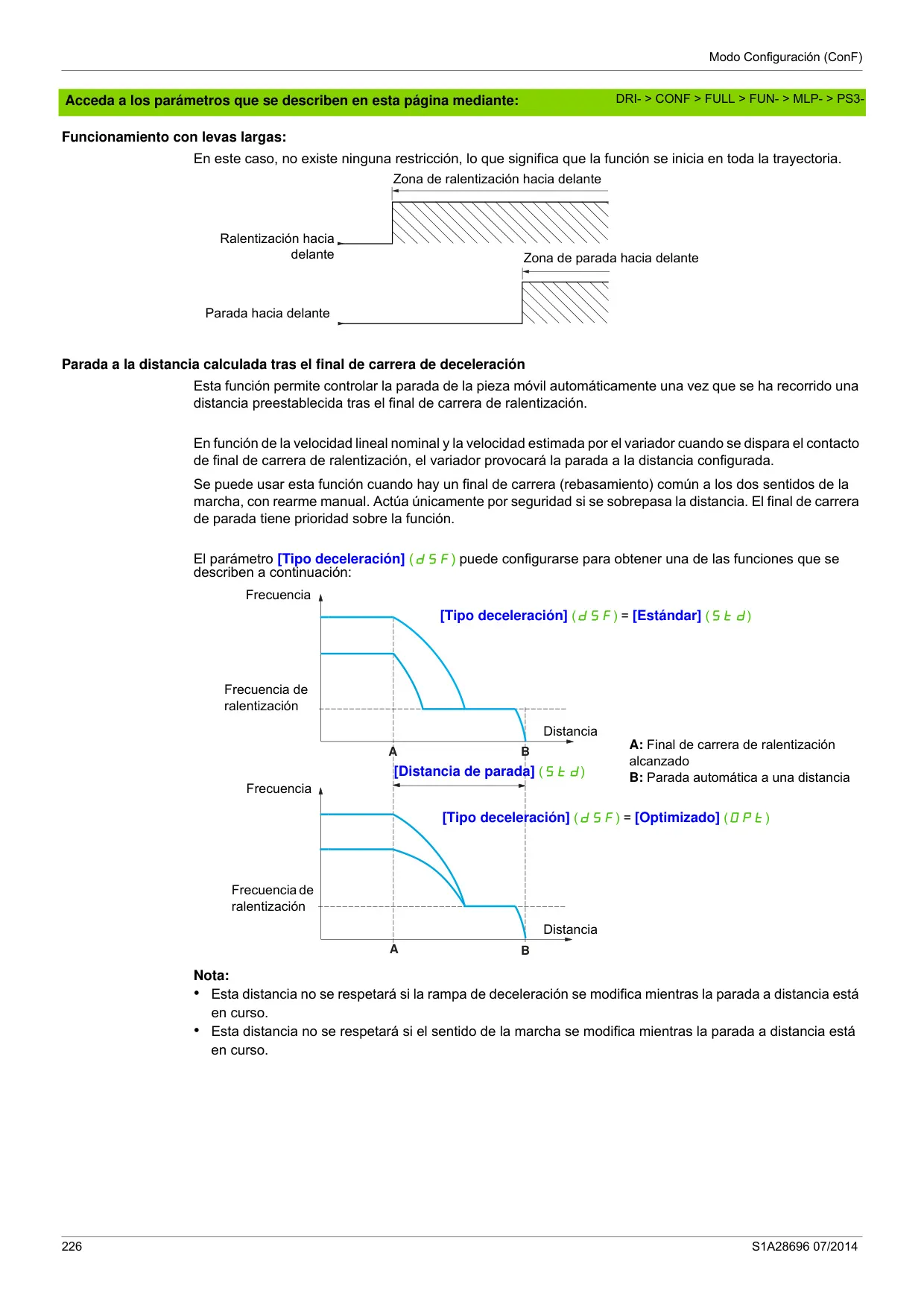

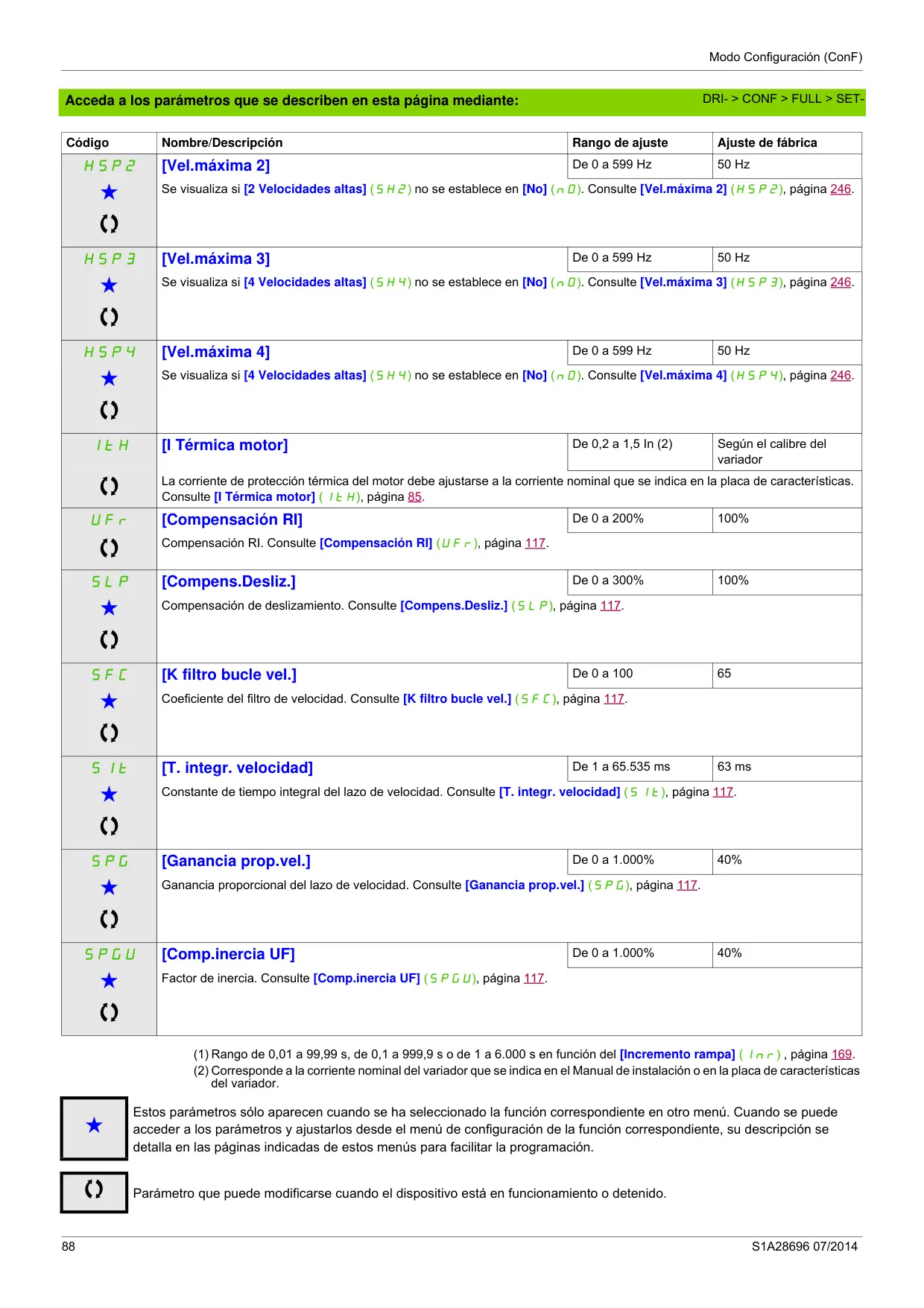

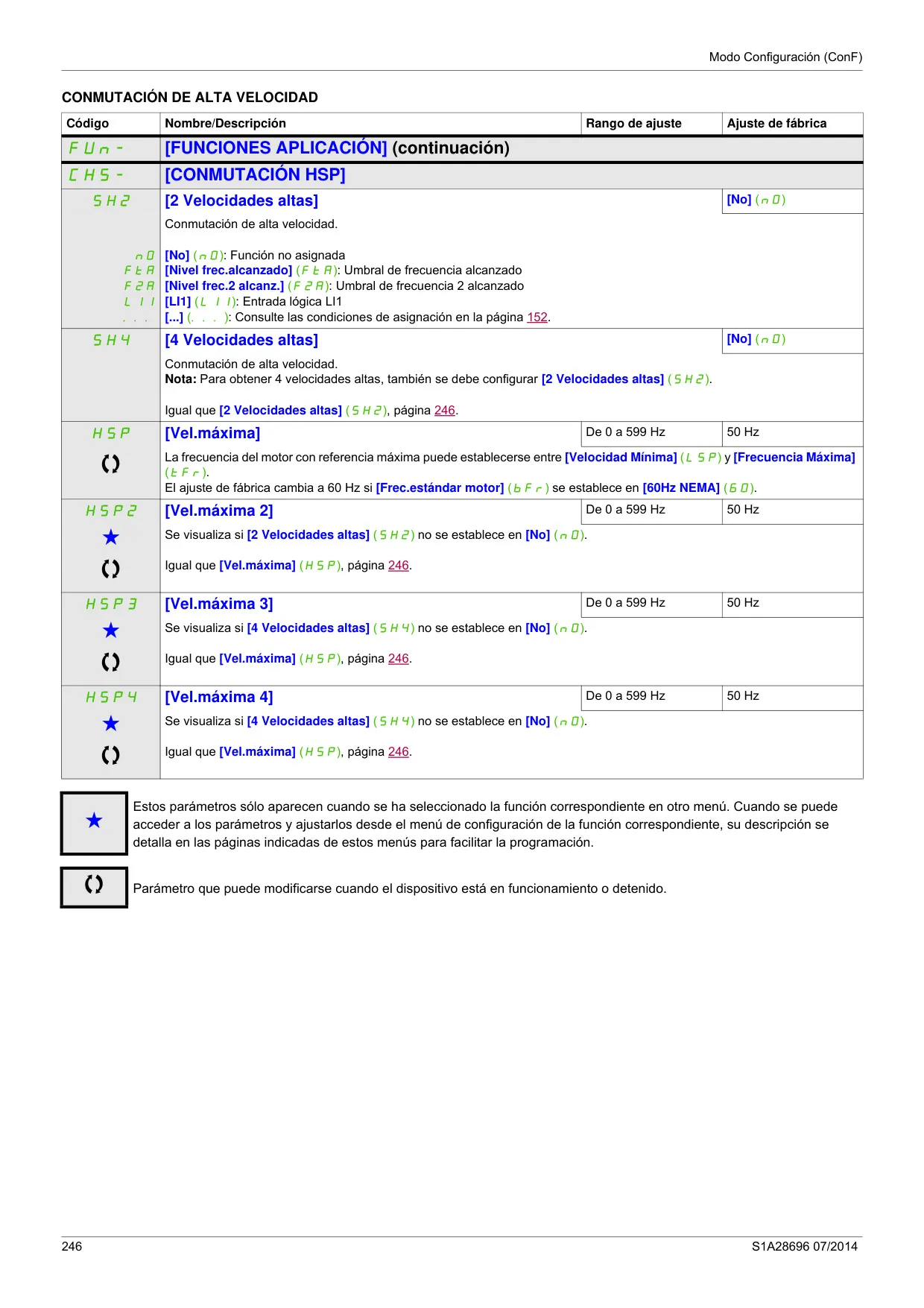

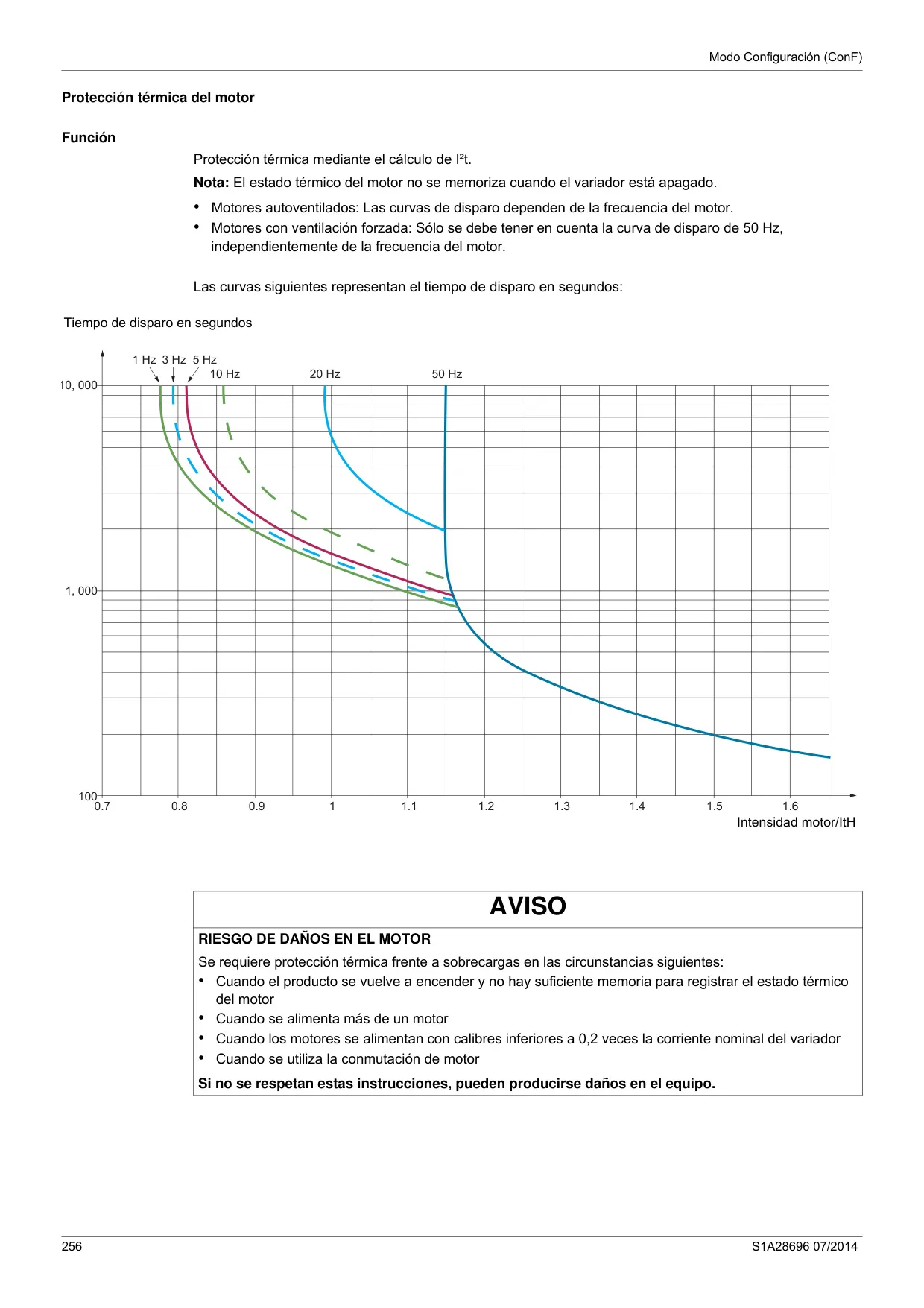

| Rampa de Aceleración (ACC) | Tiempo de rampa configurable | 0.00 a 6000 s (Default: 3.0 s) |
| Rampa de Deceleración (dEC) | Tiempo de rampa configurable | 0.00 a 6000 s (Default: 3.0 s) |
| Velocidad Mínima (LSP) | Frecuencia de salida mínima | 0 a 599 Hz (Default: 0 Hz) |
| Velocidad Máxima (HSP) | Frecuencia de salida máxima | 0 a 599 Hz (Default: 50 Hz) |
| Corriente Térmica del Motor (ItH) | Intensidad nominal del motor (ajustable) | 0.2 a 1.5 In (según variador) |

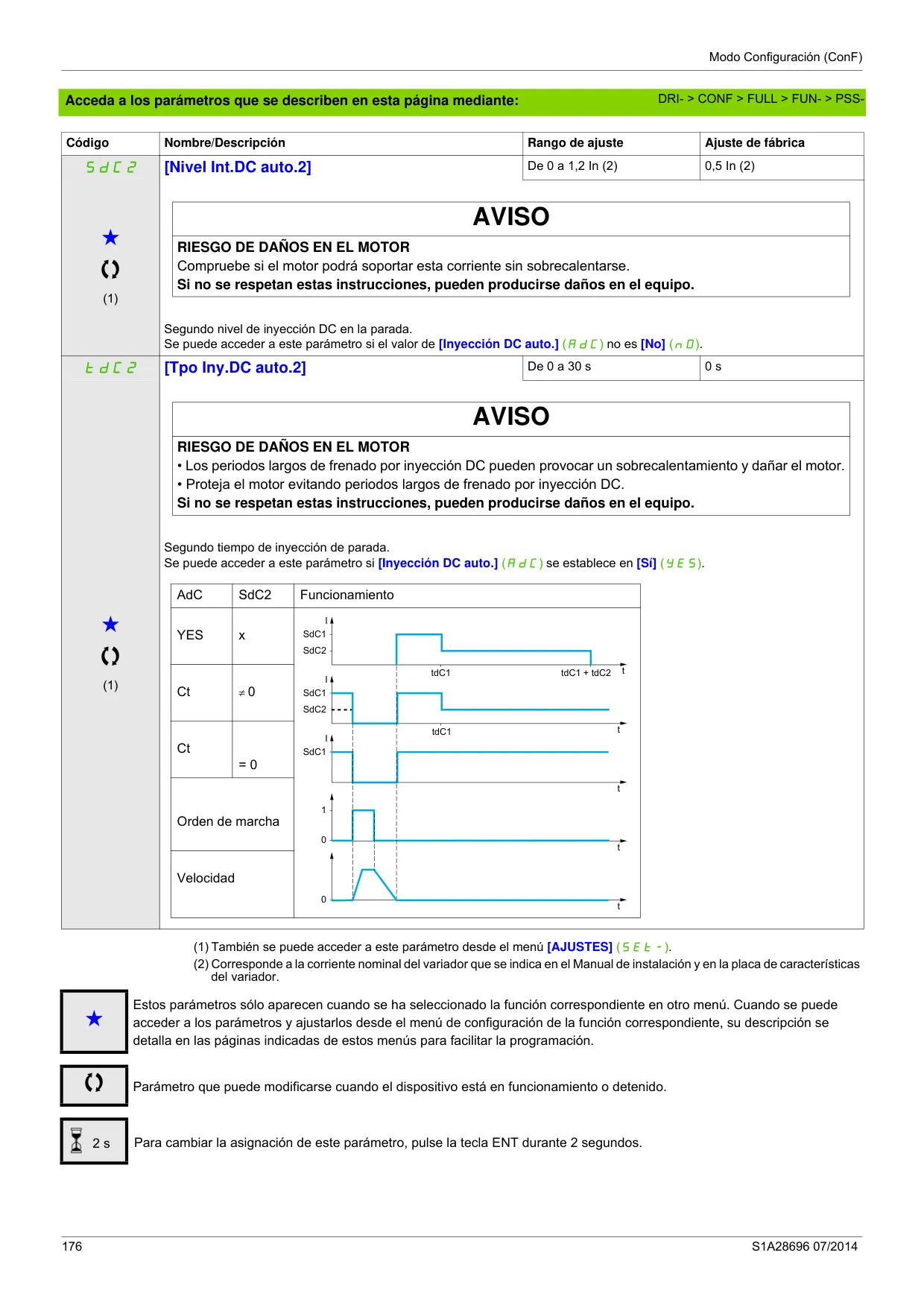

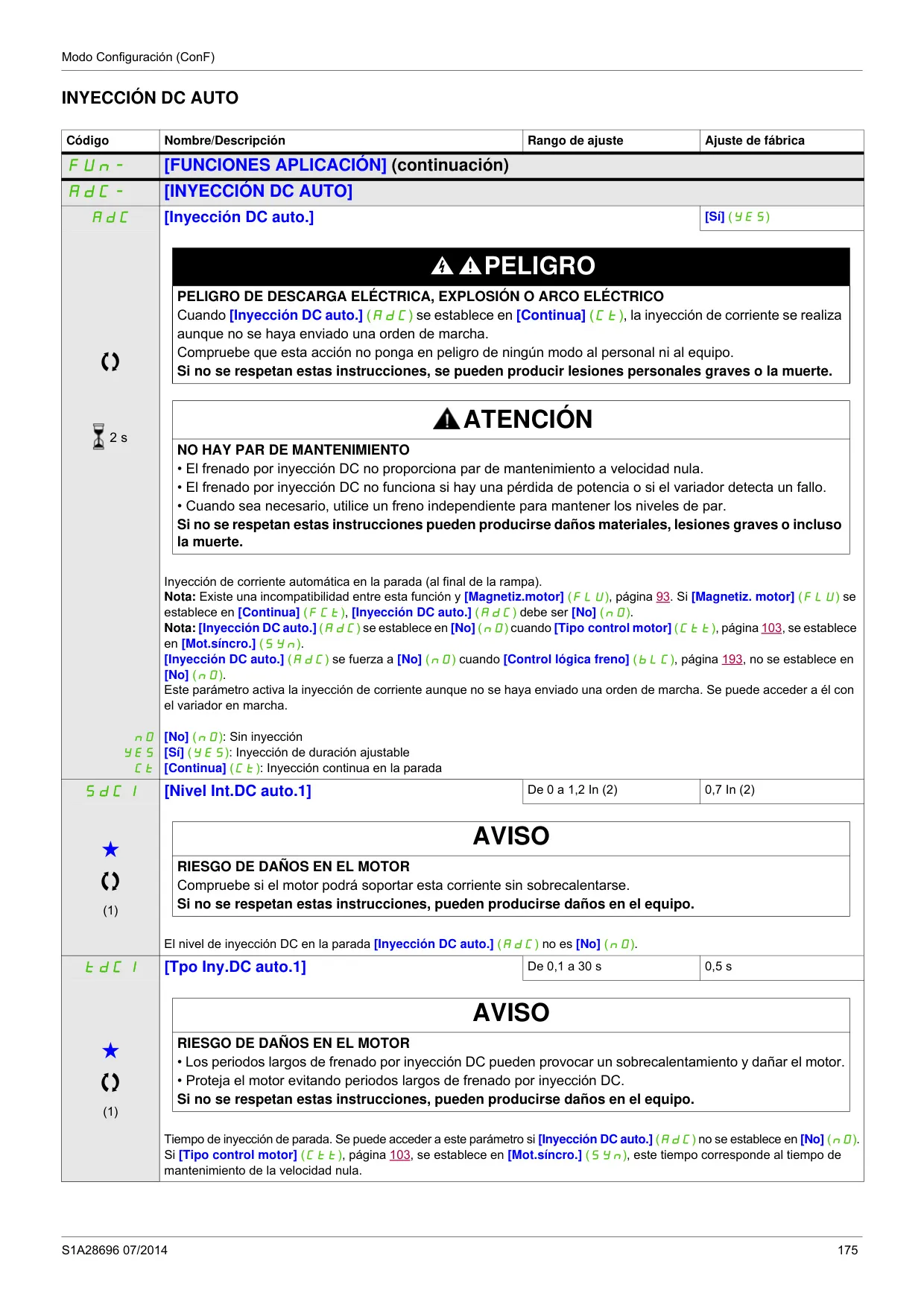

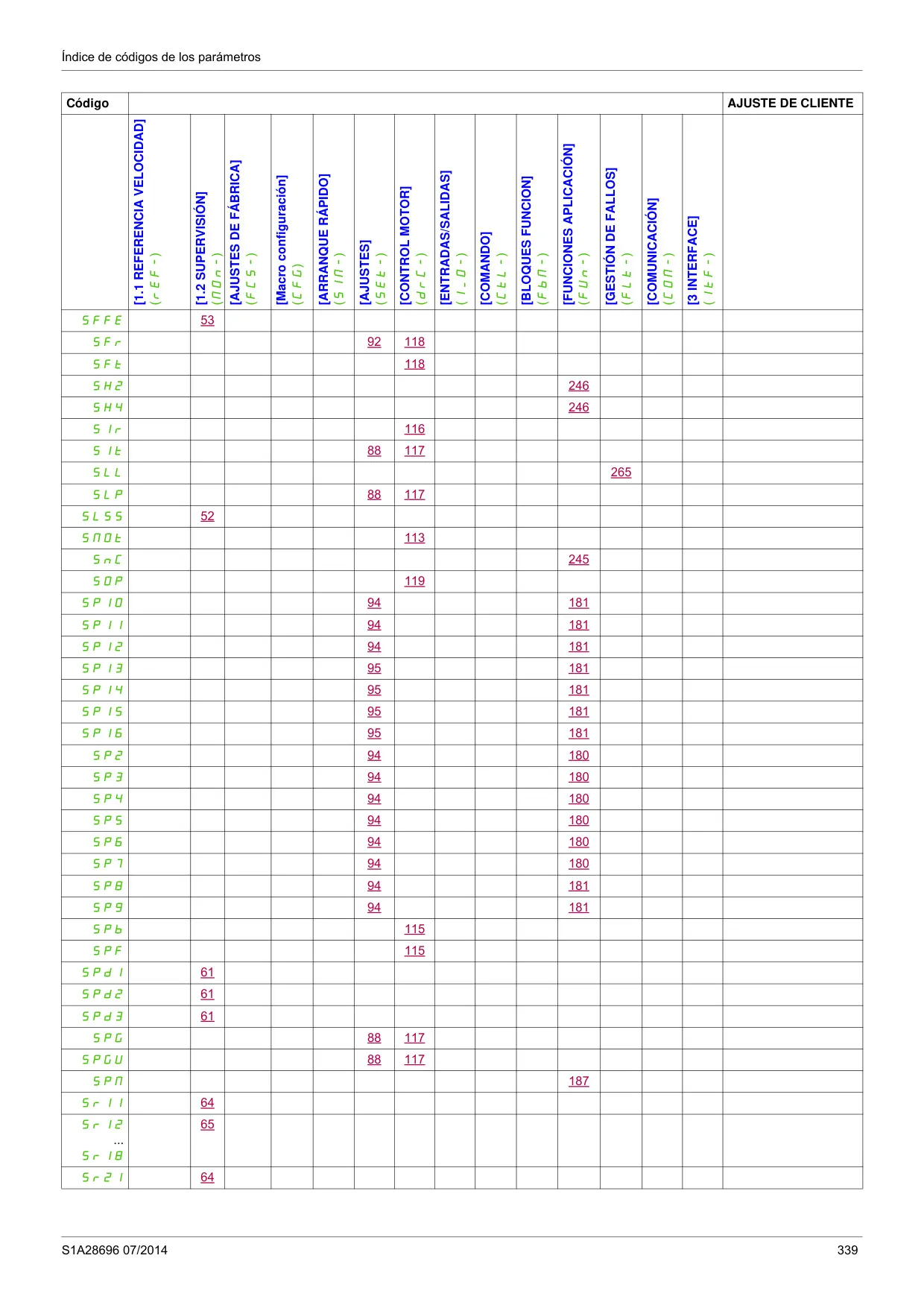

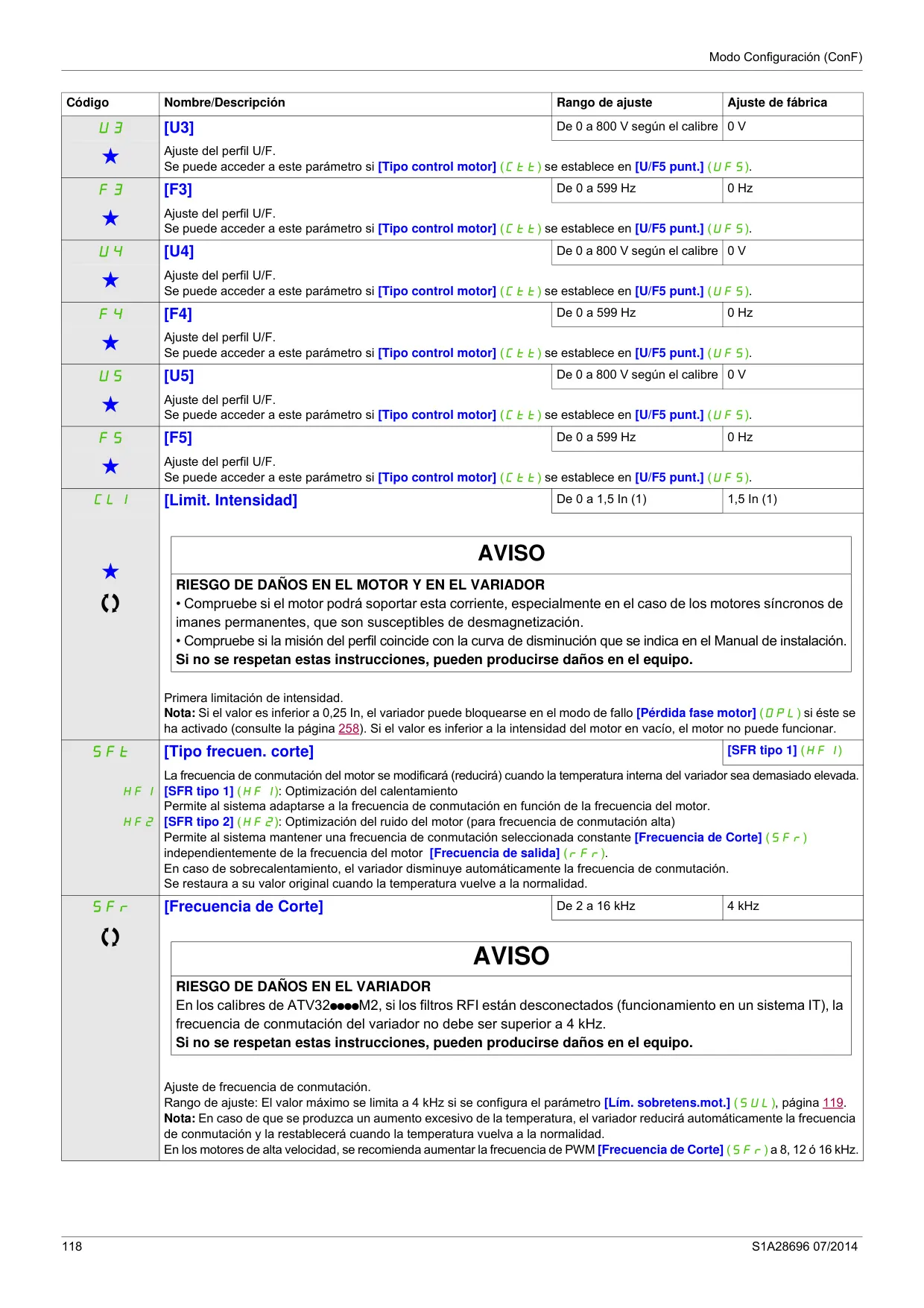

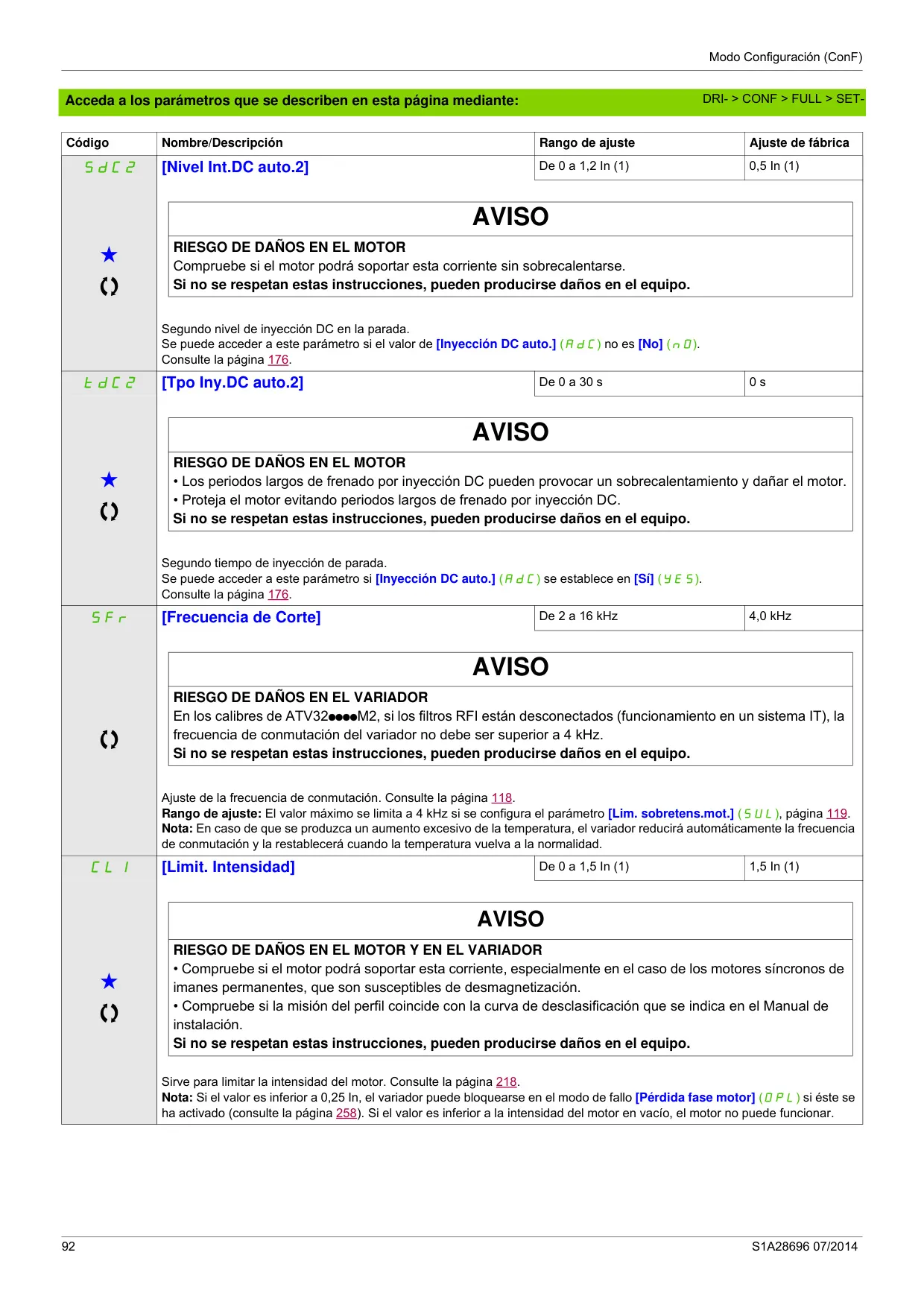

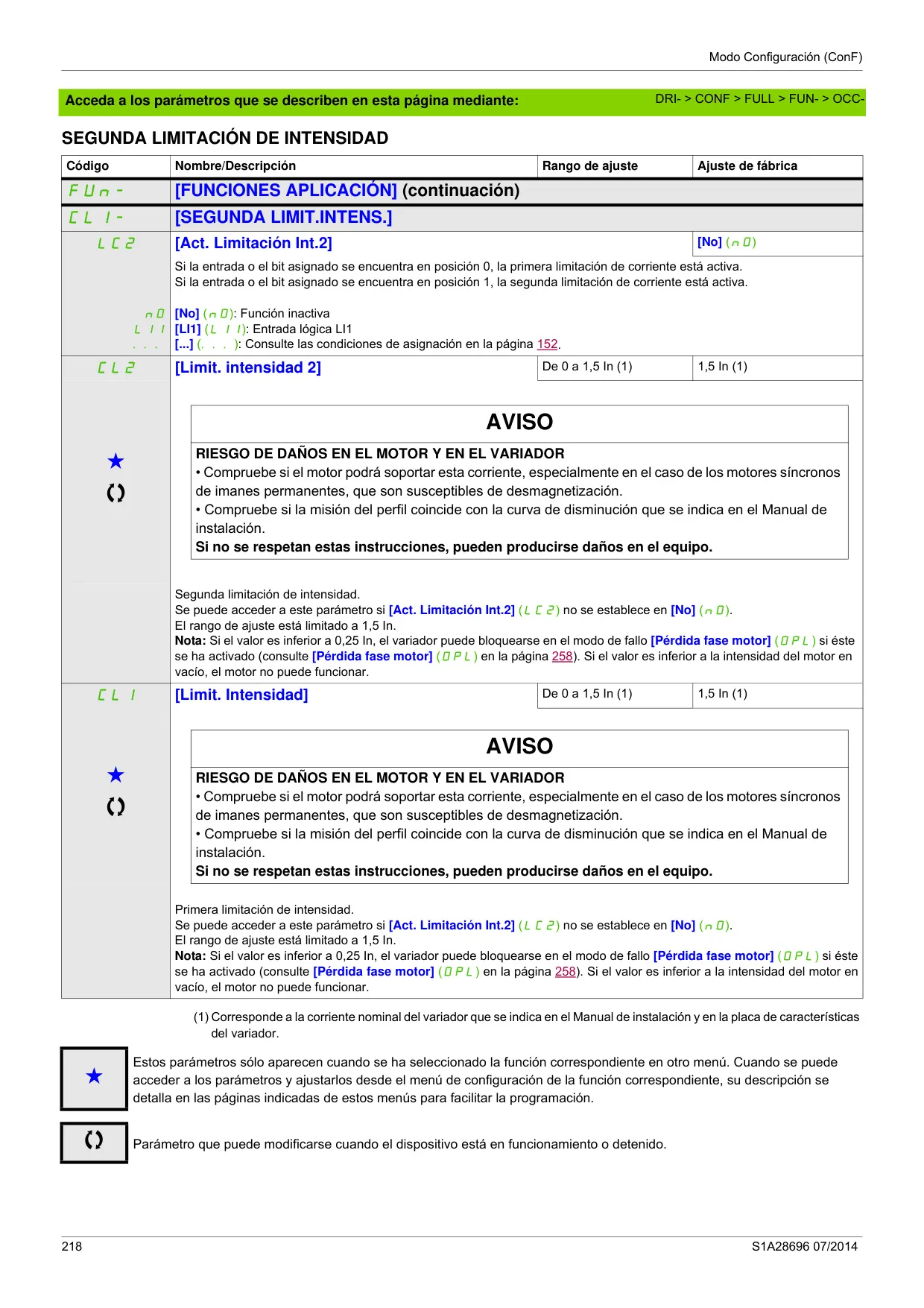

| Nivel de Int. DC Automática 1 (SdC1) | Corriente de inyección DC | 0.7 x In (corriente nominal del variador) |
| Frecuencia de Corte (SFr) | Frecuencia de conmutación PWM | 2 a 16 kHz (Máx. 4 kHz sin filtros RFI en ATV32ppppM2) |
| Límite de Intensidad (CLI) | Corriente máxima de salida | 0 a 1.5 In (Default: 1.5 In) |

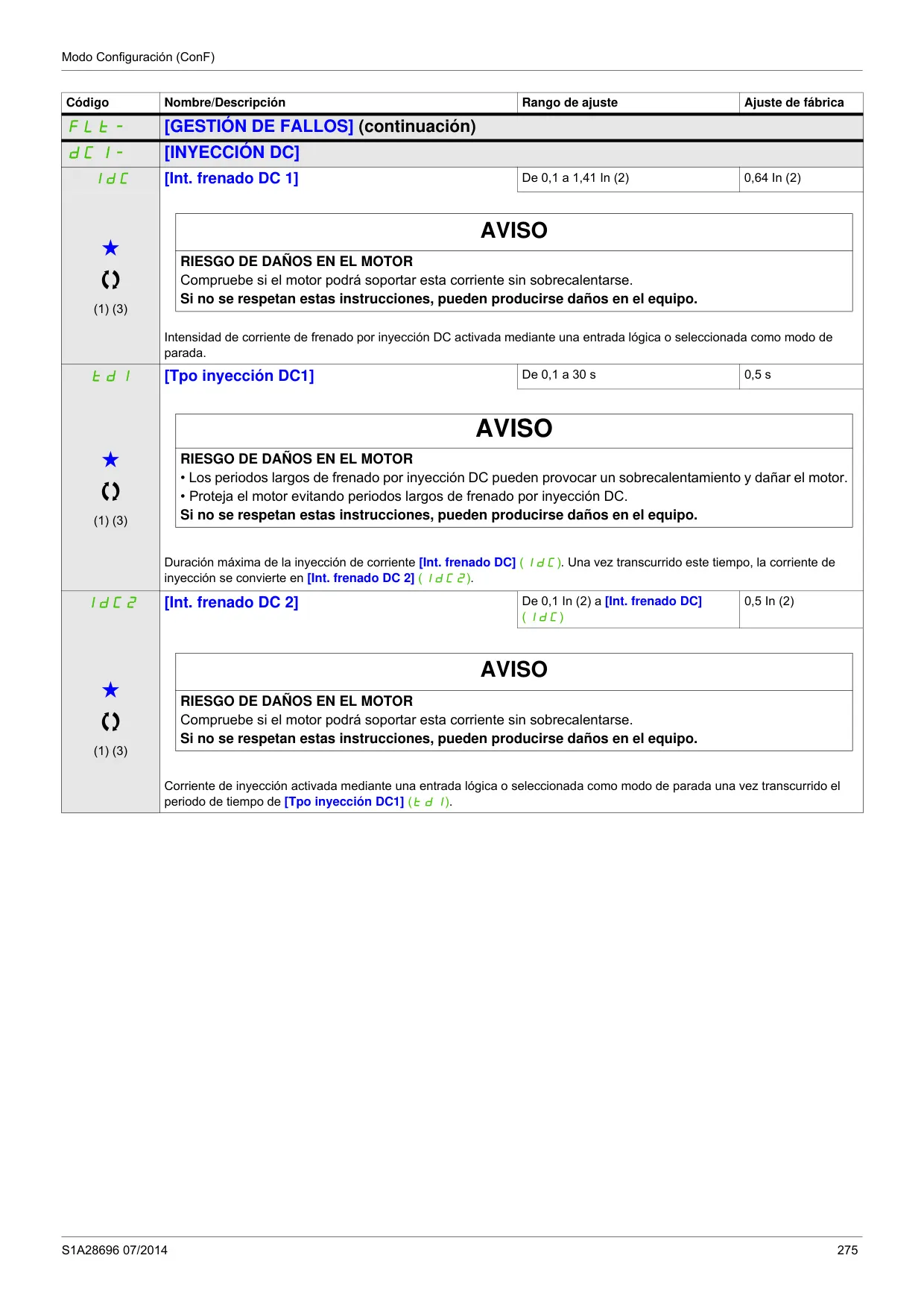

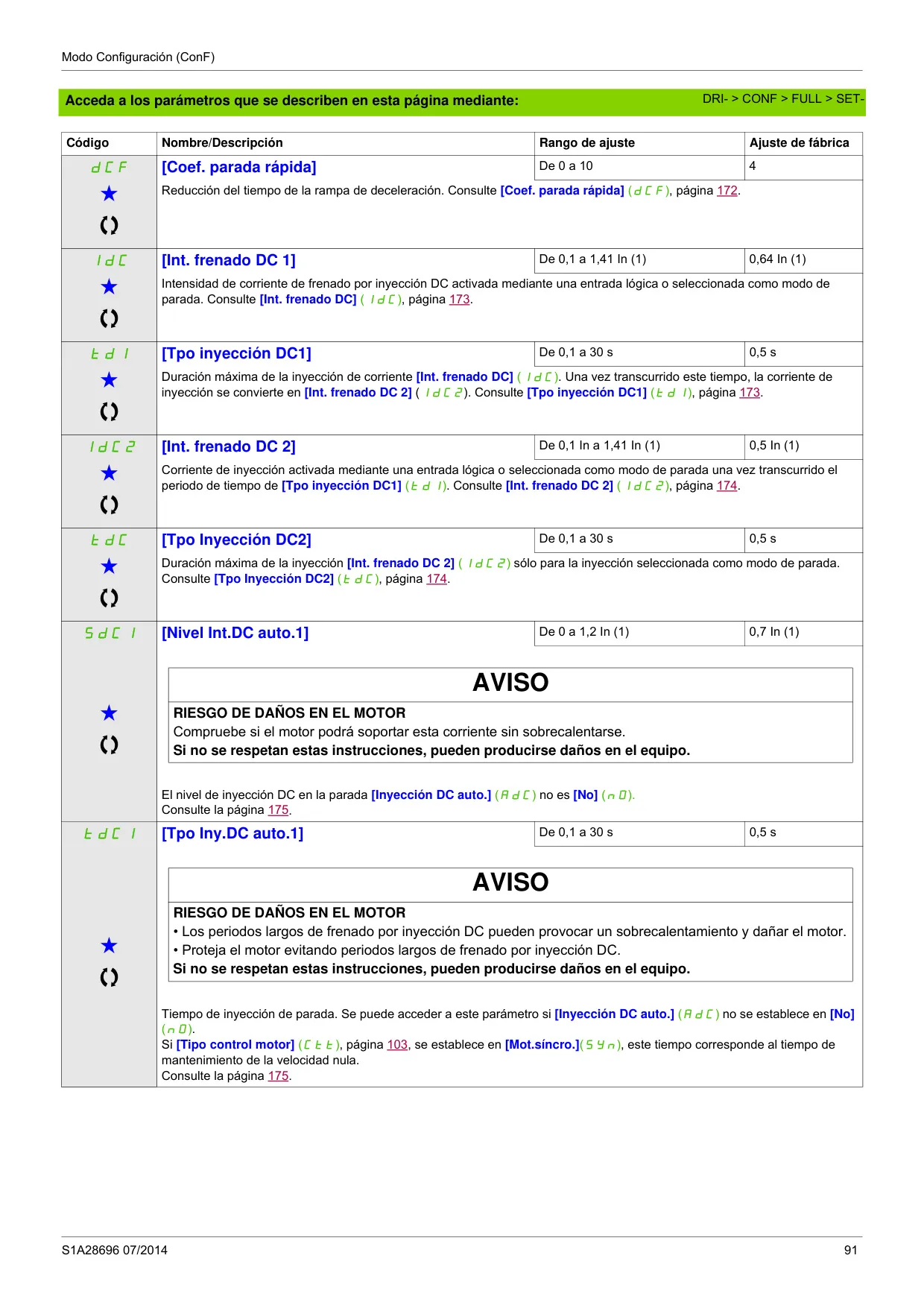

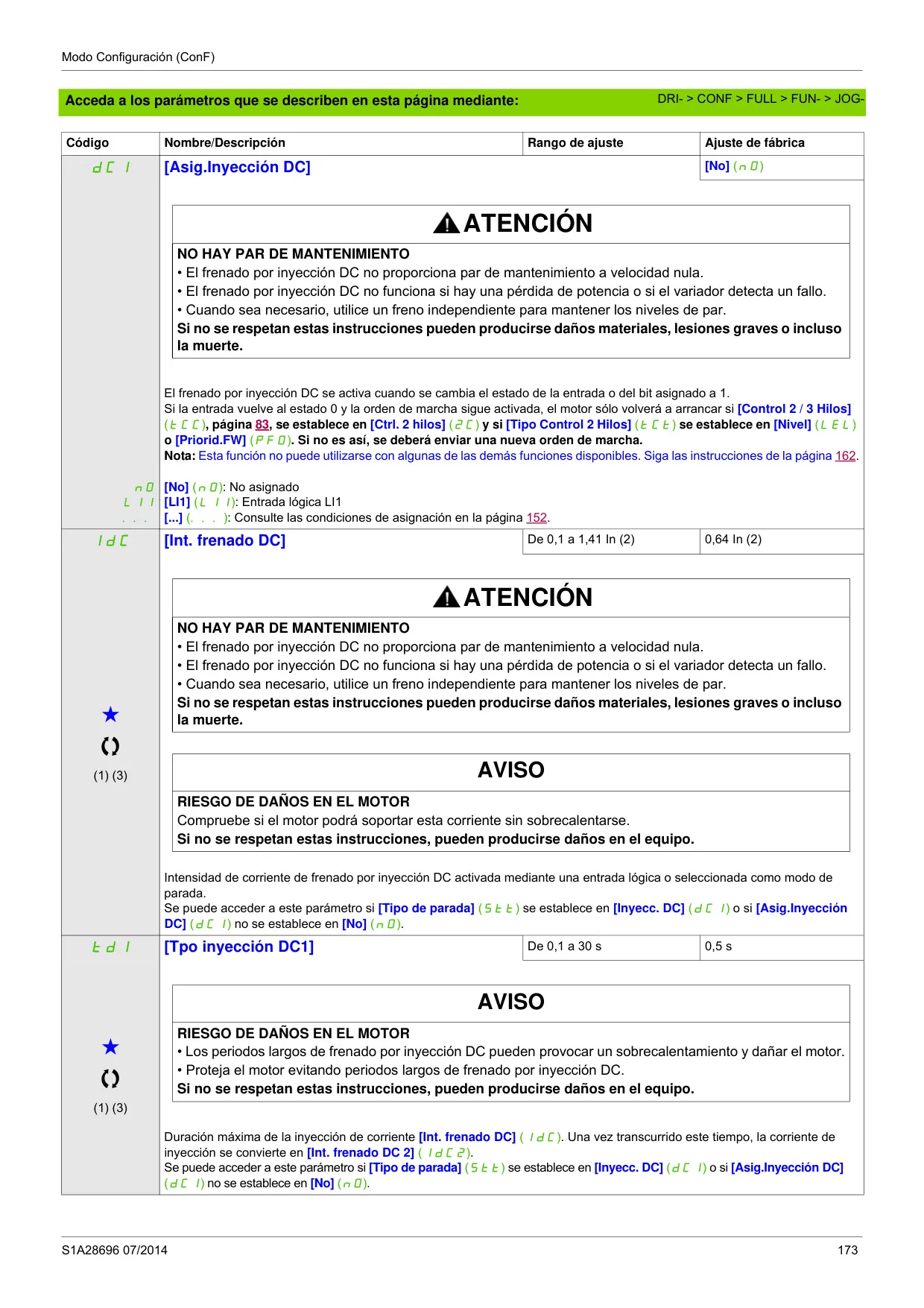

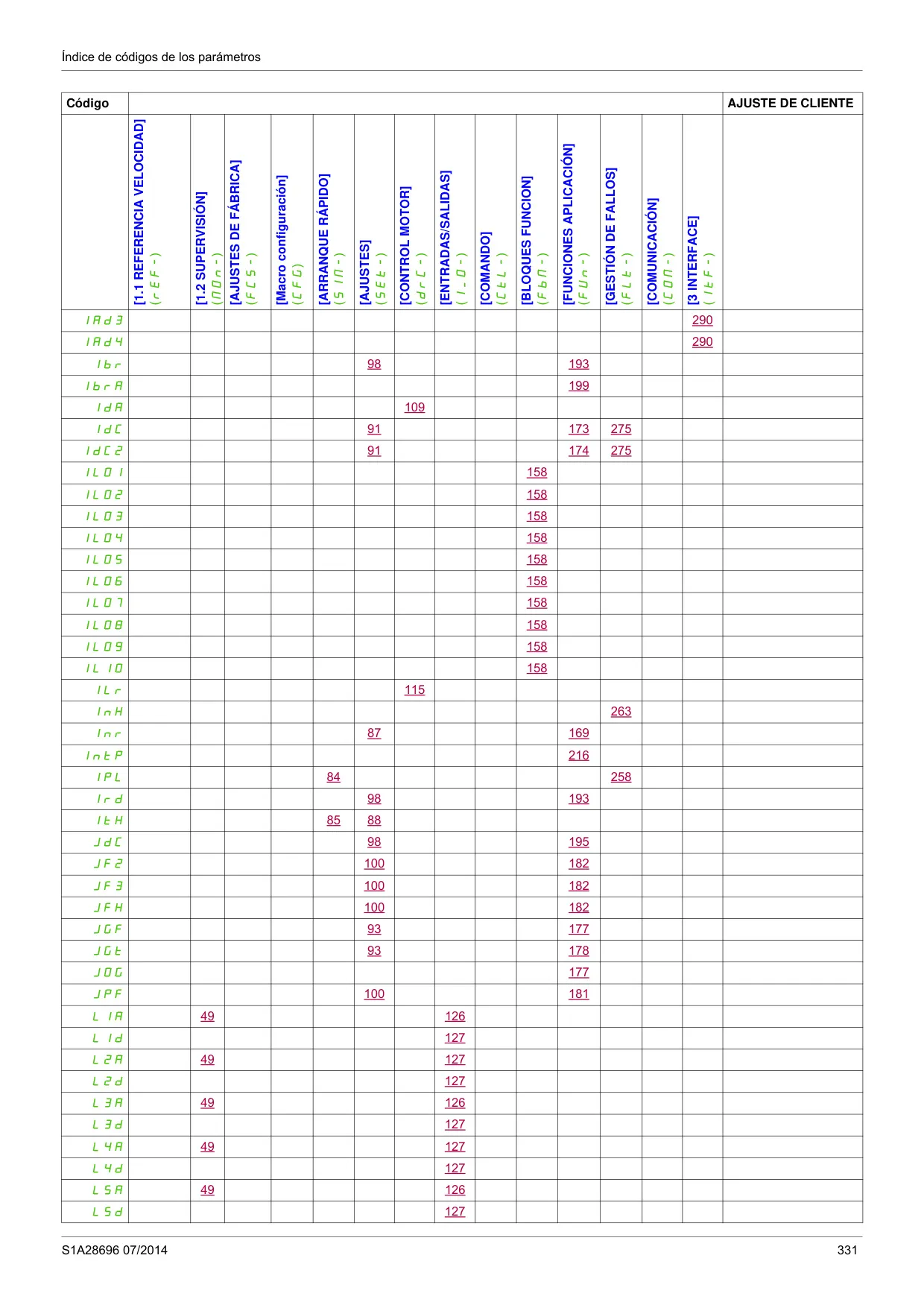

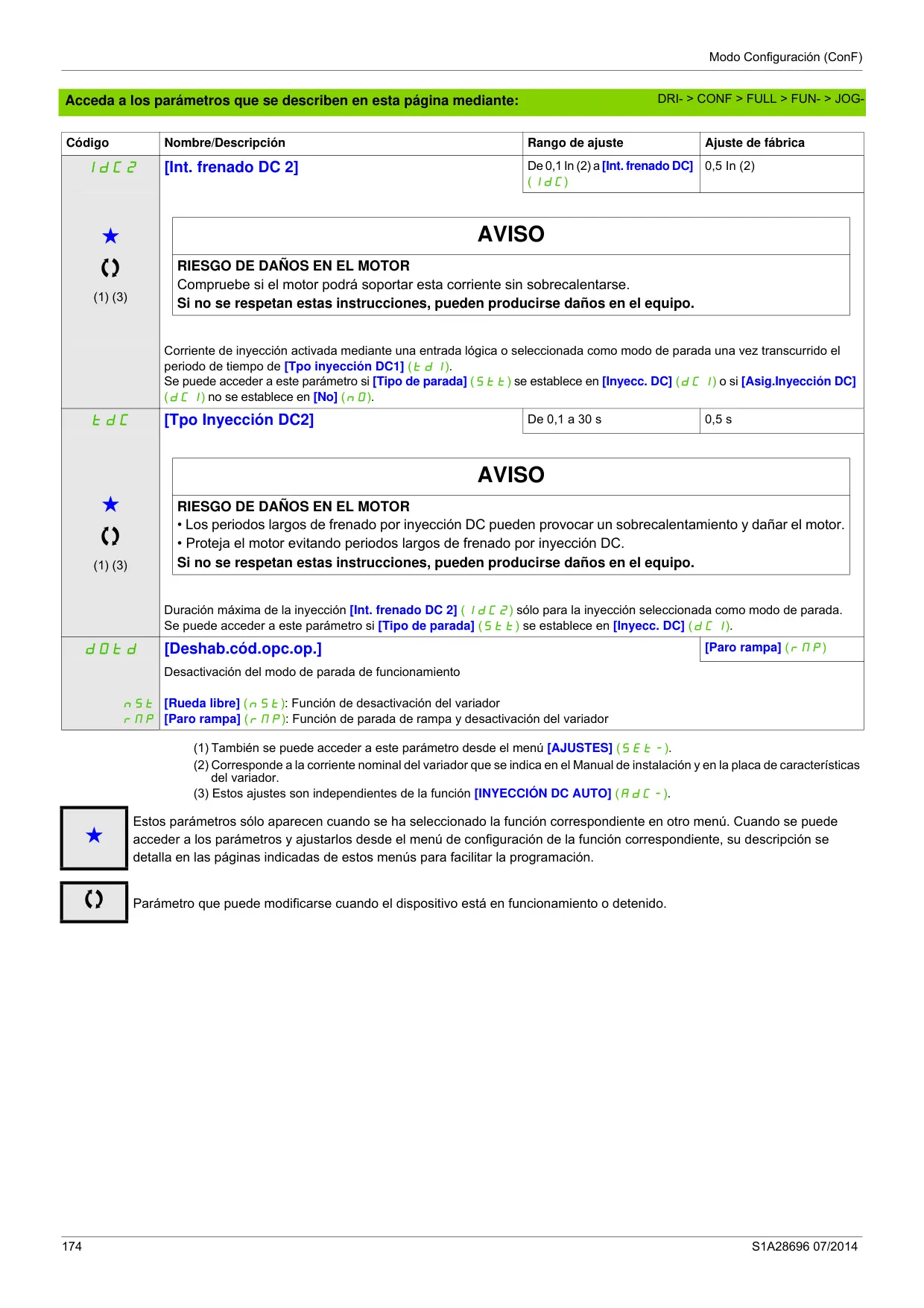

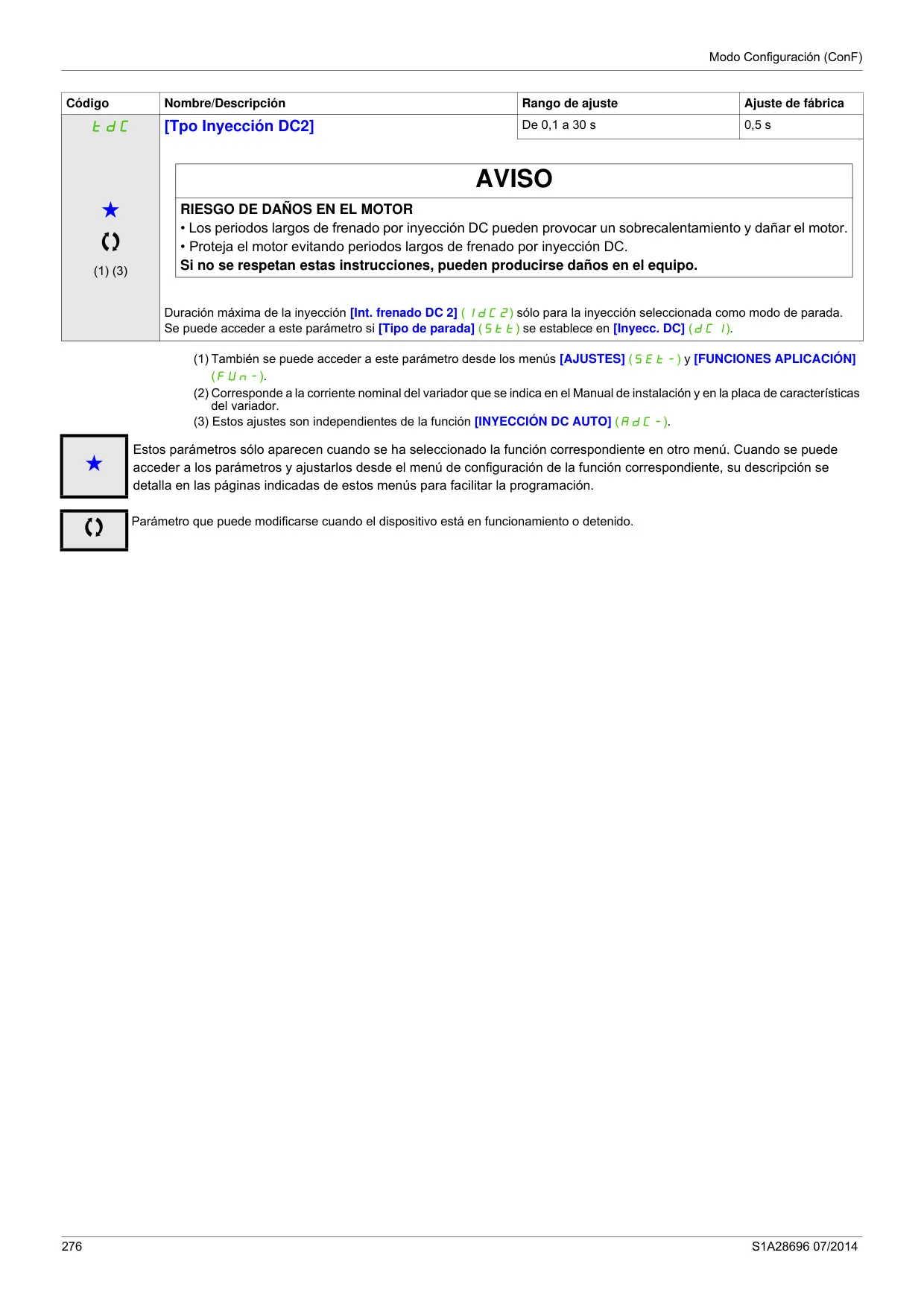

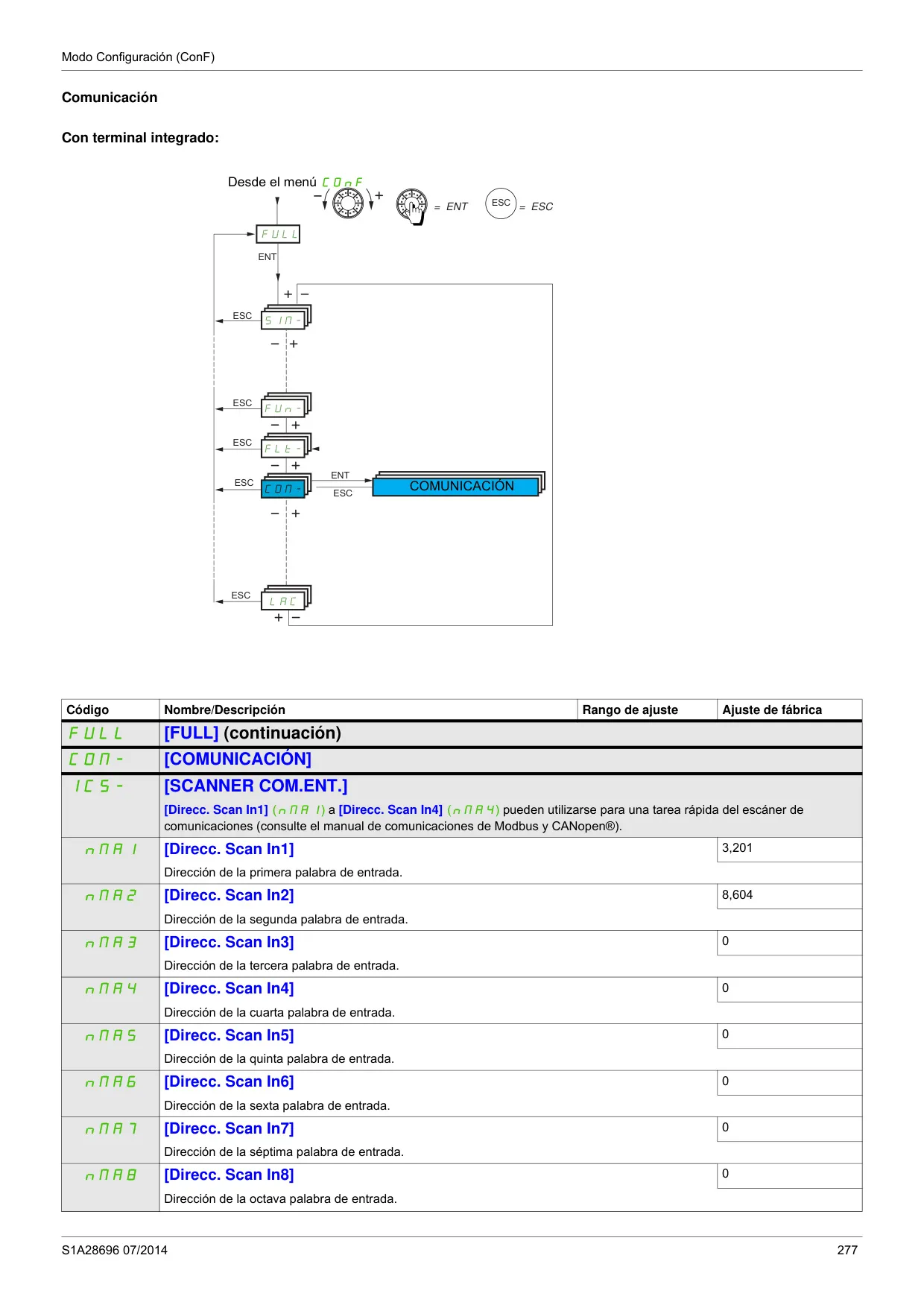

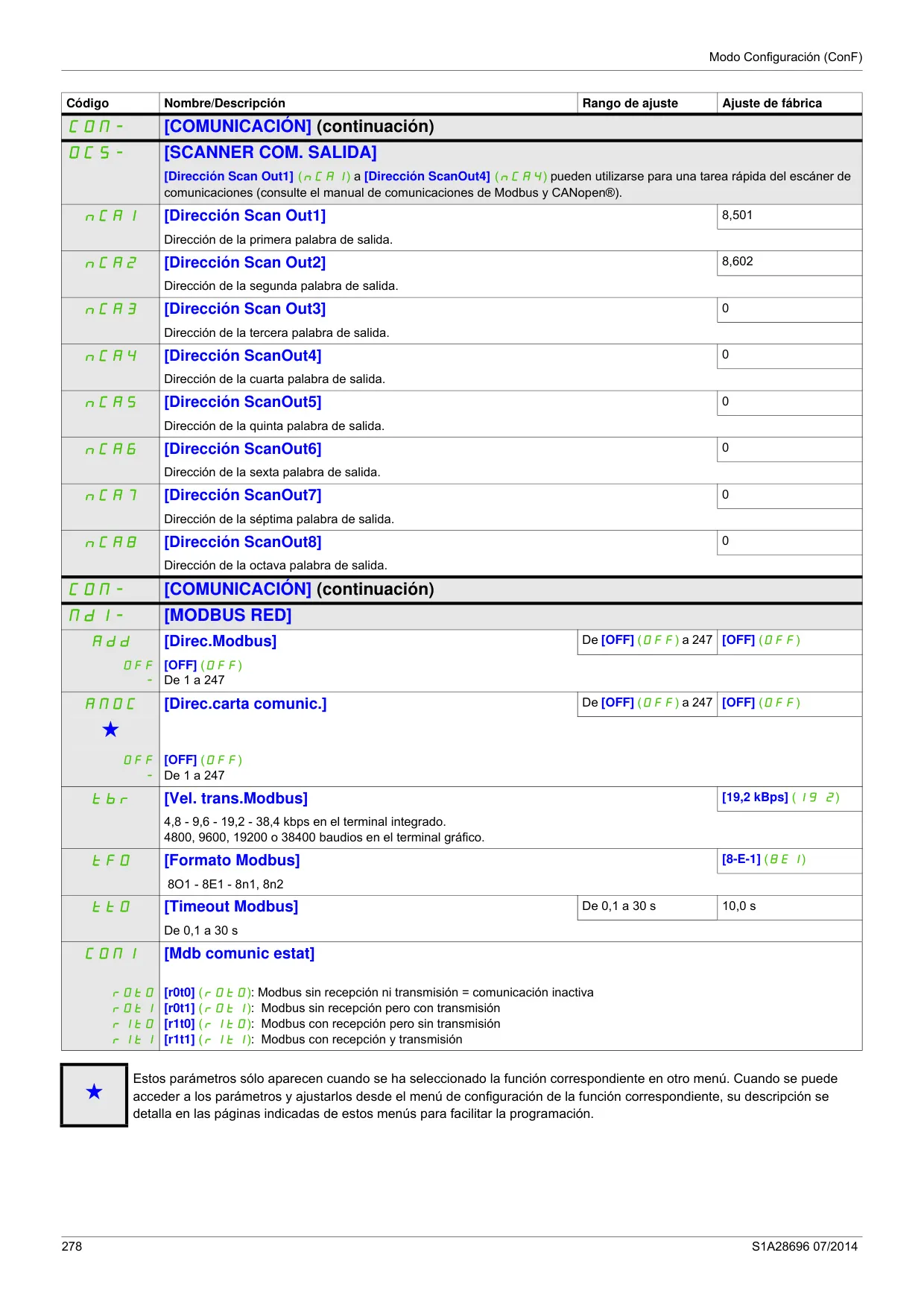

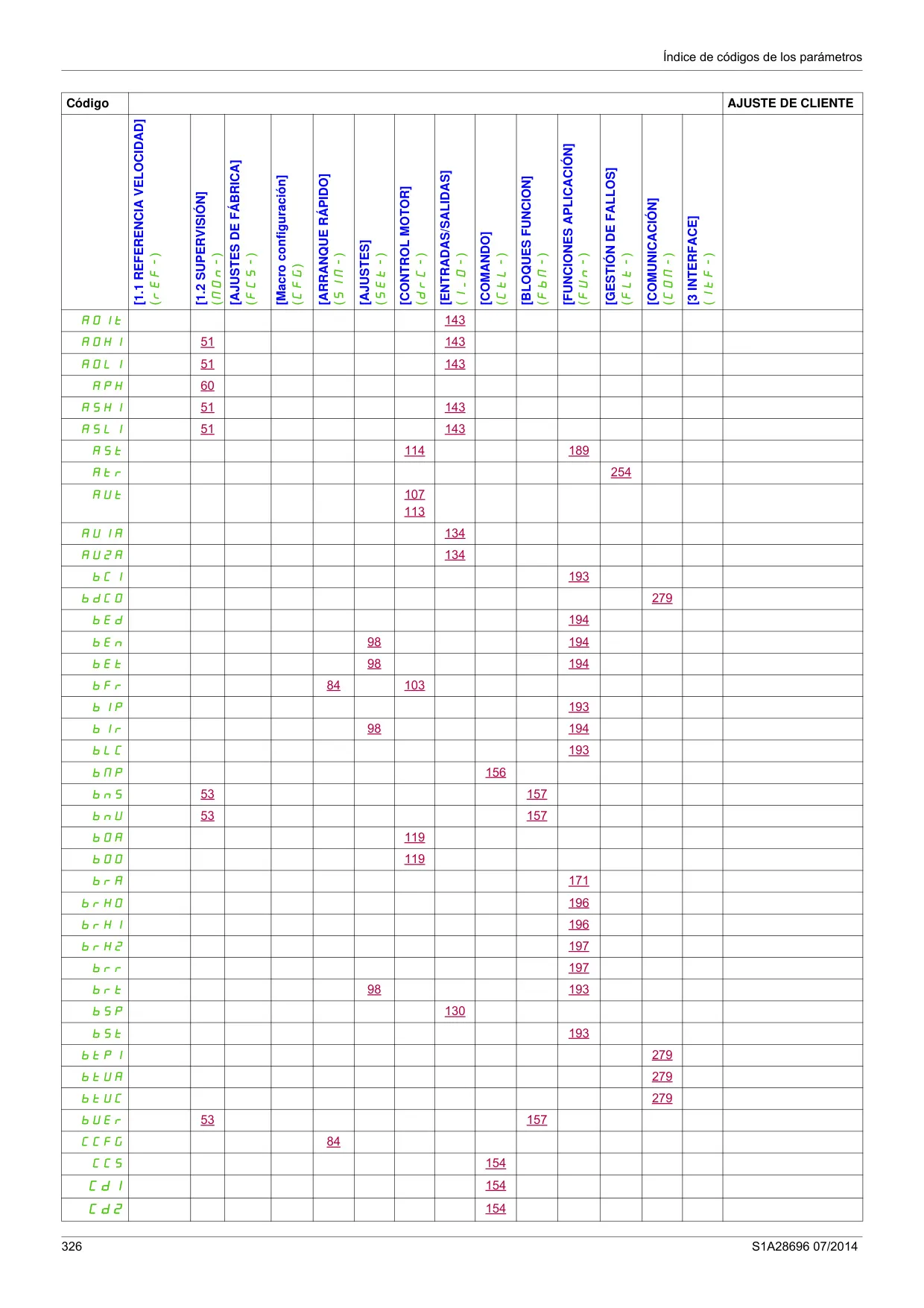

| Tiempo de Inyección DC 1 (tdI) | Duración máxima de inyección DC inicial | 0.1 a 30 s (Default: 0.5 s) |
| Intensidad Inyección DC 1 (IdC) | Corriente de frenado DC inicial | 0.1 a 1.41 In (Default: 0.64 In) |
| Tiempo de Inyección DC 2 (tdC) | Duración máxima de inyección DC secundaria | 0.1 a 30 s (Default: 0.5 s) |
| Intensidad Inyección DC 2 (IdC2) | Corriente de frenado DC secundaria | 0.1 In a IdC (Default: 0.5 In) |
| Velocidad de Transmisión Modbus (tbr) | Velocidades de comunicación Modbus | 4.8, 9.6, 19.2, 38.4 kbps (Default: 19.2 kbps) |
| Formato Modbus (tFO) | Paridad y bits de parada | 8-E-1 (Default: 8E1) |
| Timeout Modbus (ttO) | Tiempo de espera para comunicación Modbus | 0.1 a 30 s (Default: 10.0 s) |
| Velocidad CANopen (bdCO) | Velocidades de comunicación CANopen | 50, 125, 250, 500 kbps, 1 Mbps (Default: 250 kbps) |

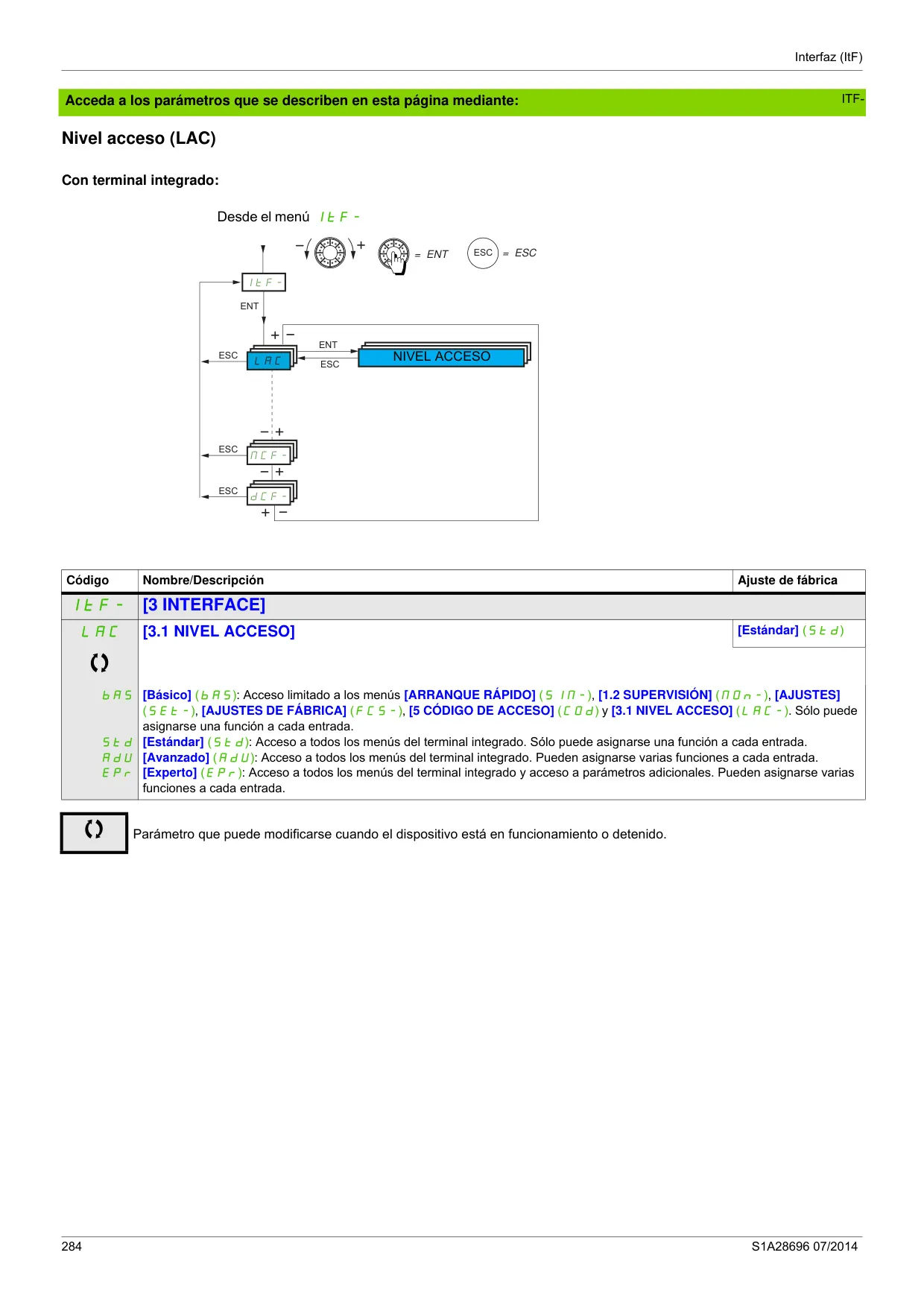

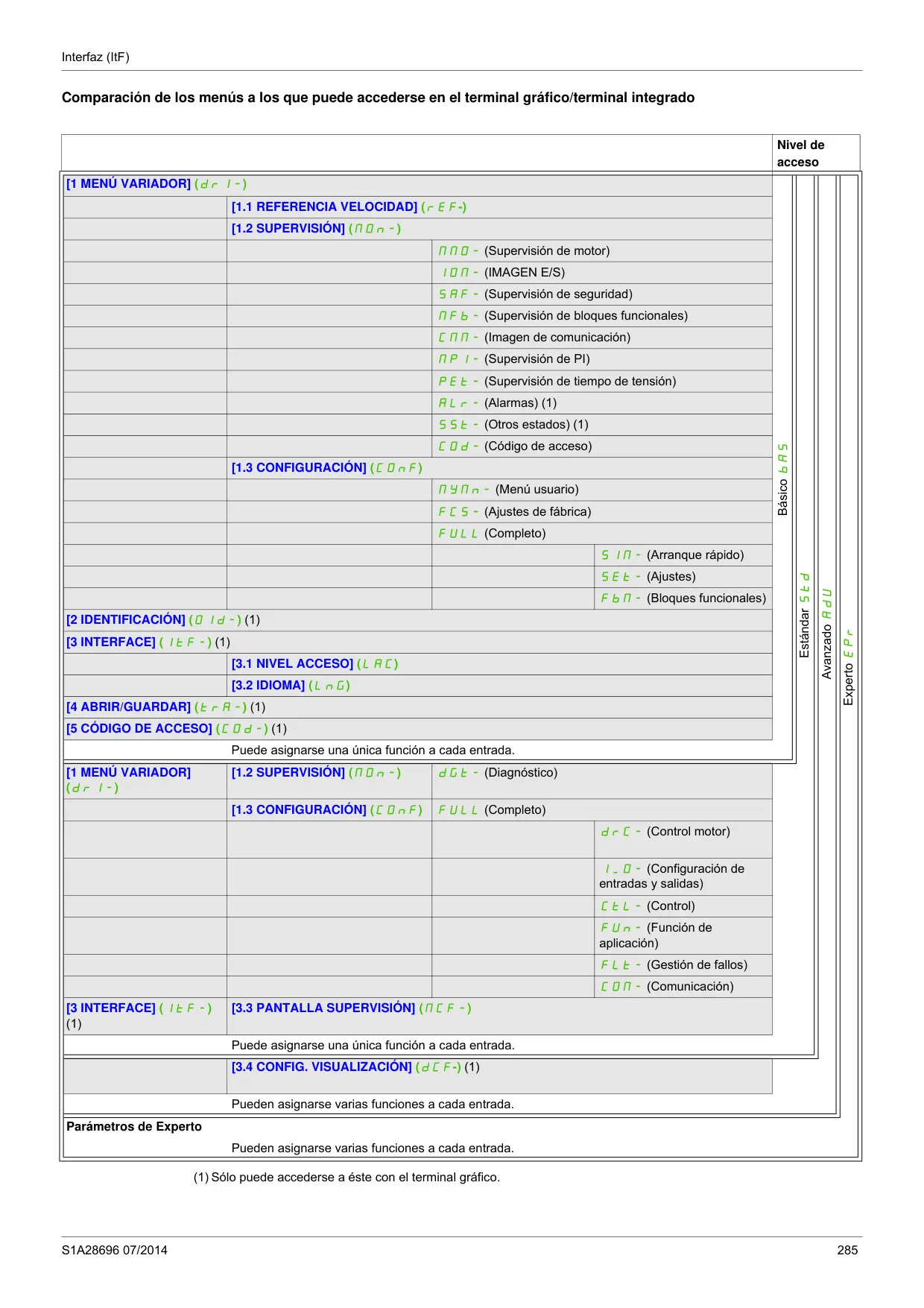

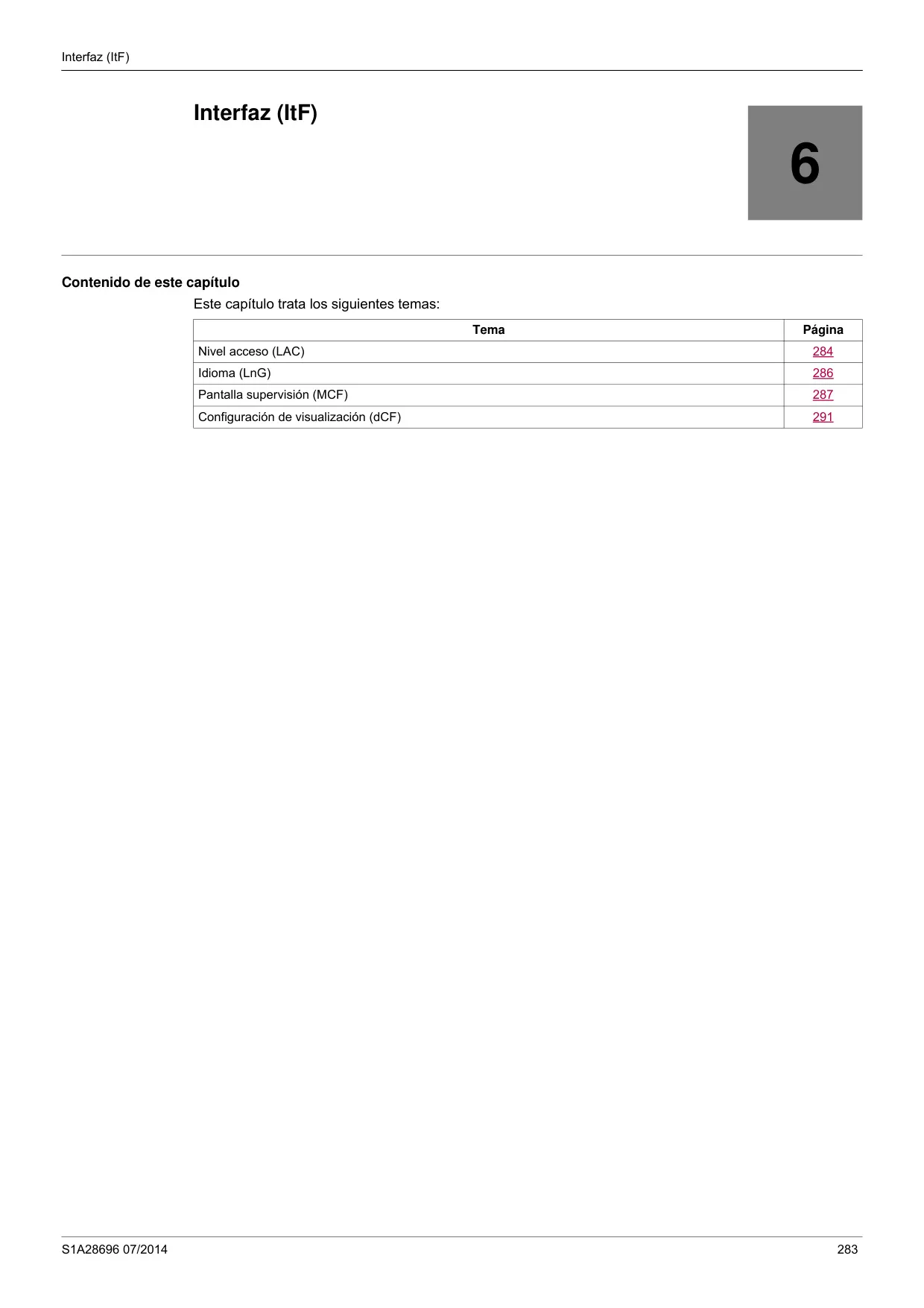

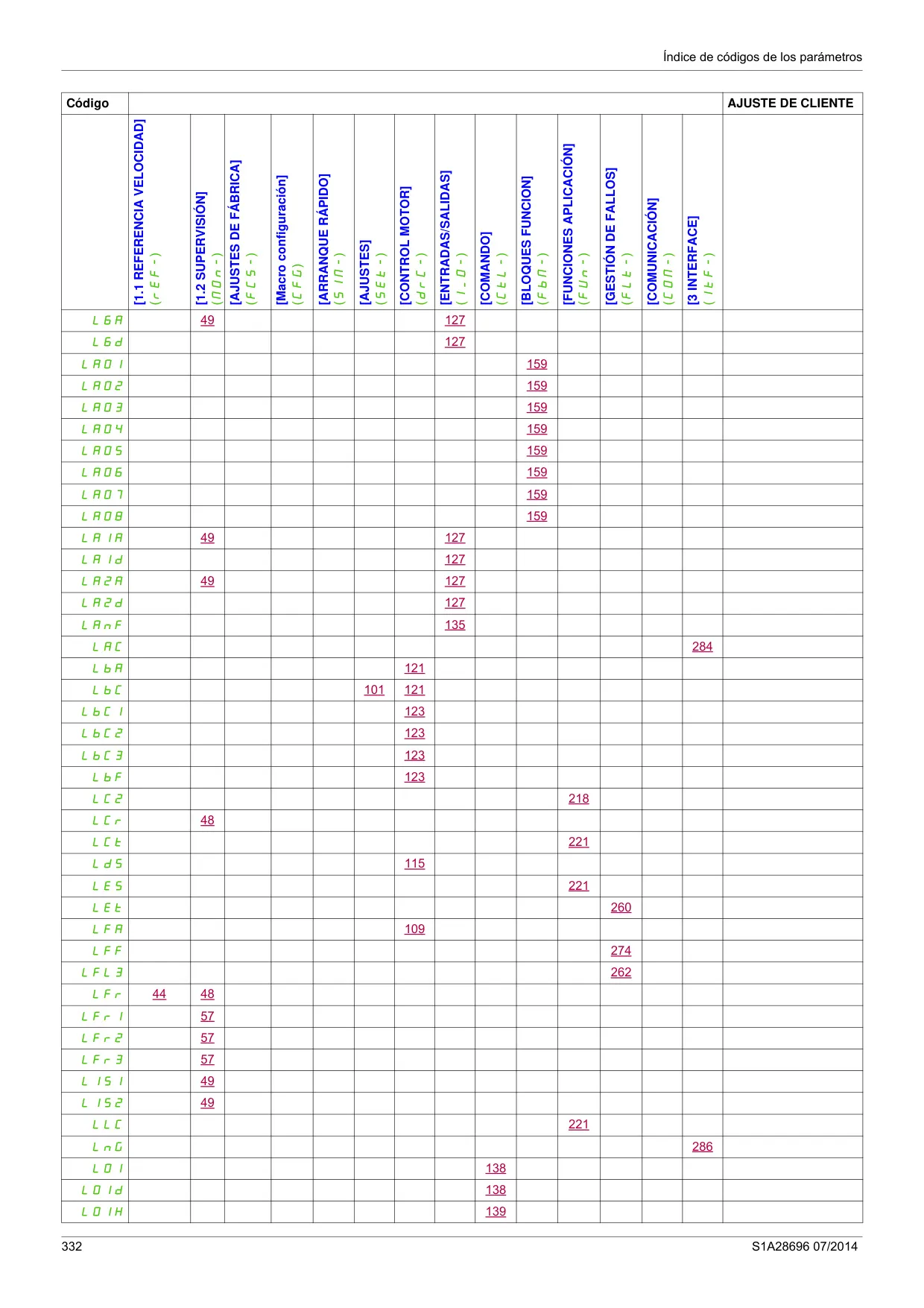

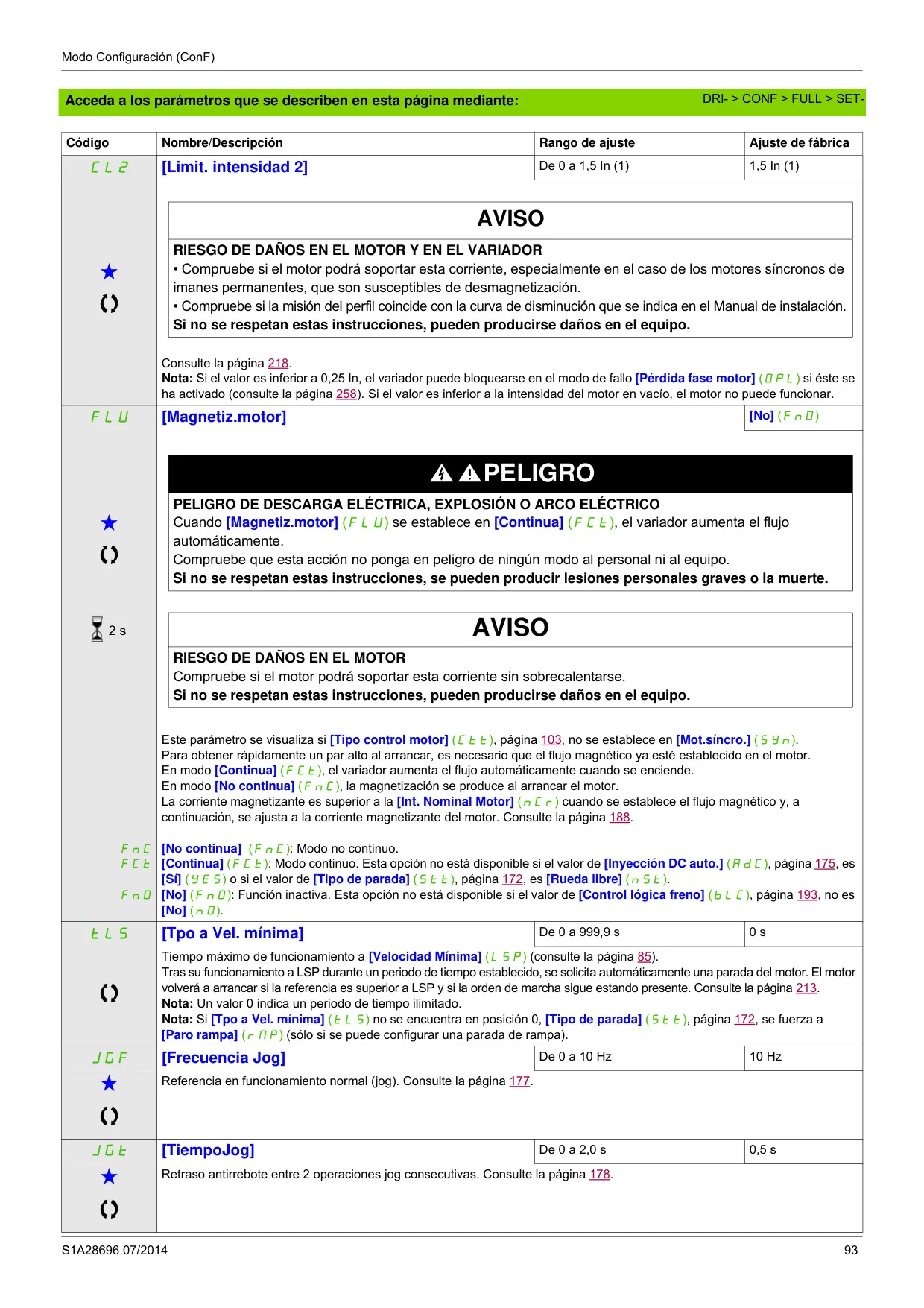

| Nivel de Acceso (LAC) | Niveles de visibilidad de menús y parámetros | Básico, Estándar, Avanzado, Experto (Default: Estándar) |
| Frecuencia de Jog (JGF) | Frecuencia para funcionamiento por pulsos | Configurable (para modo JOG) |

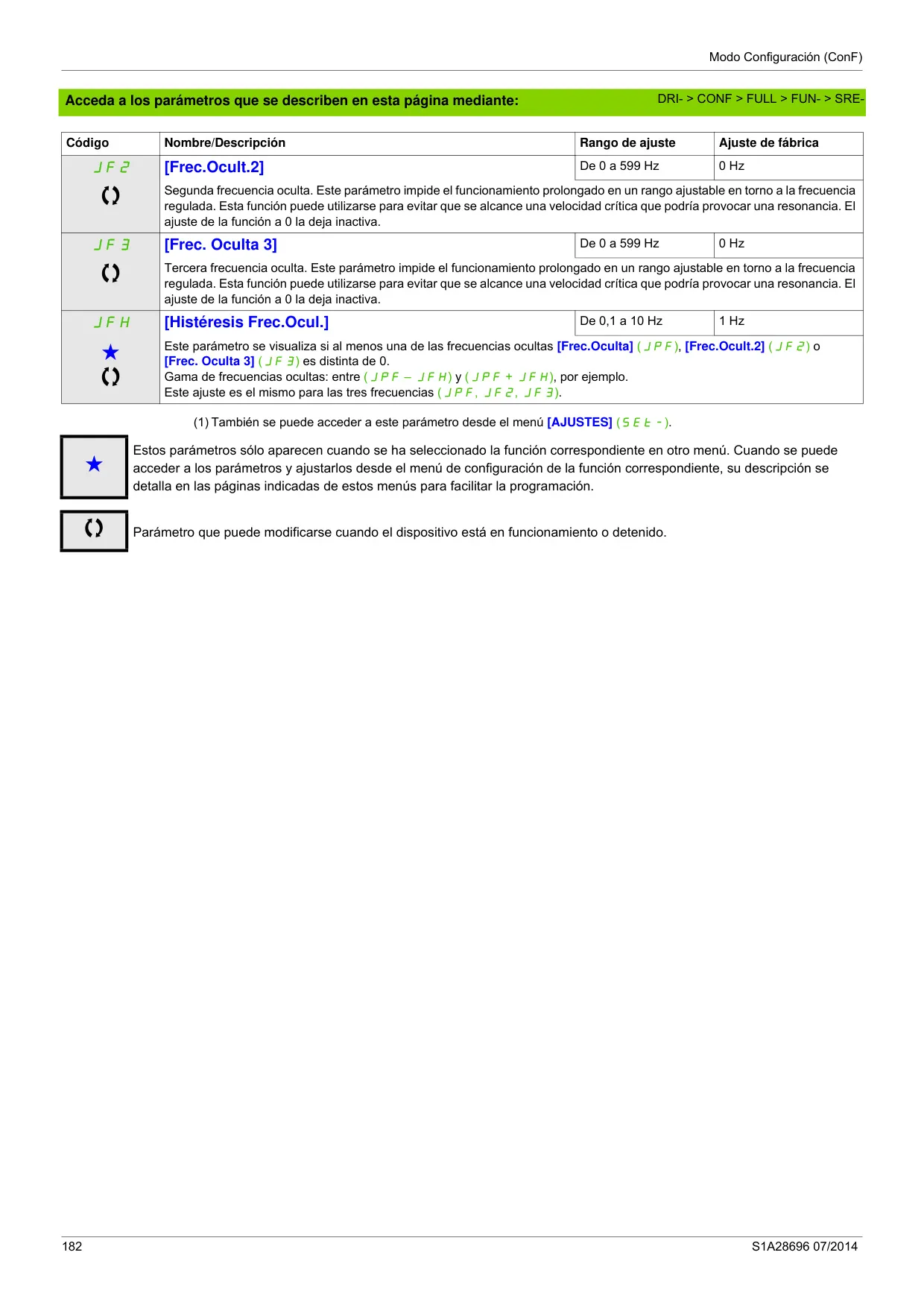

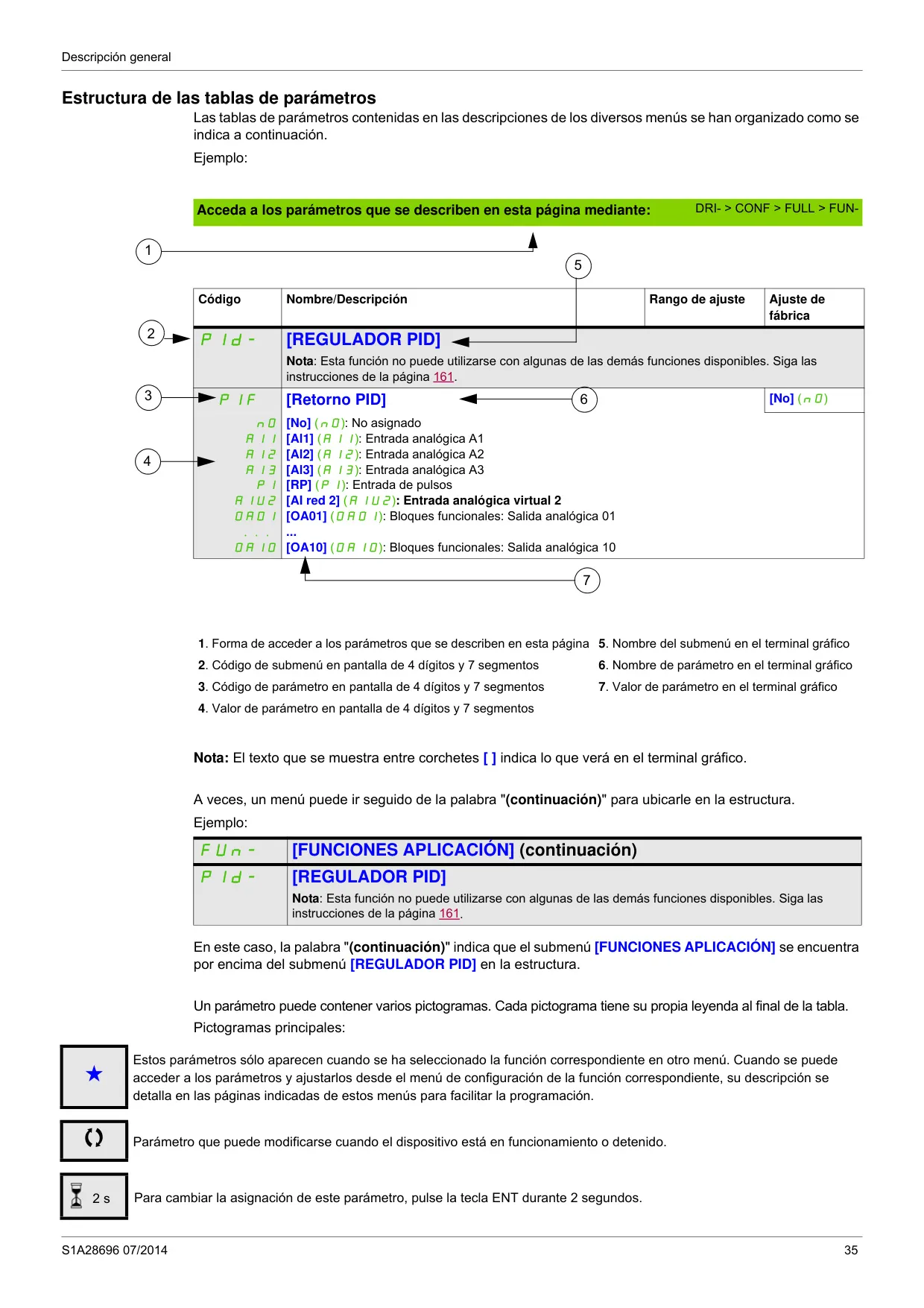

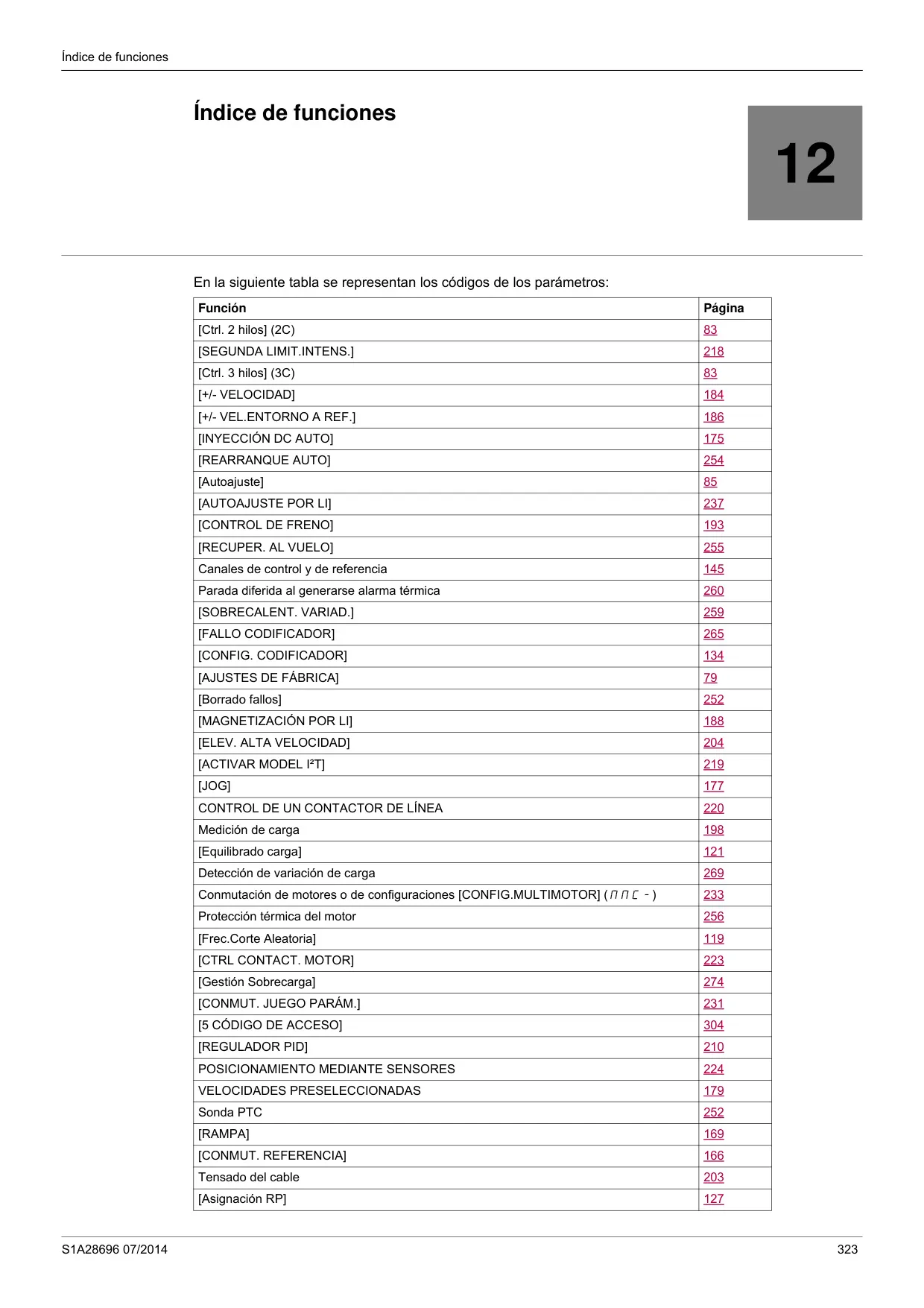

Detalles del Variador de Frecuencia ATV32

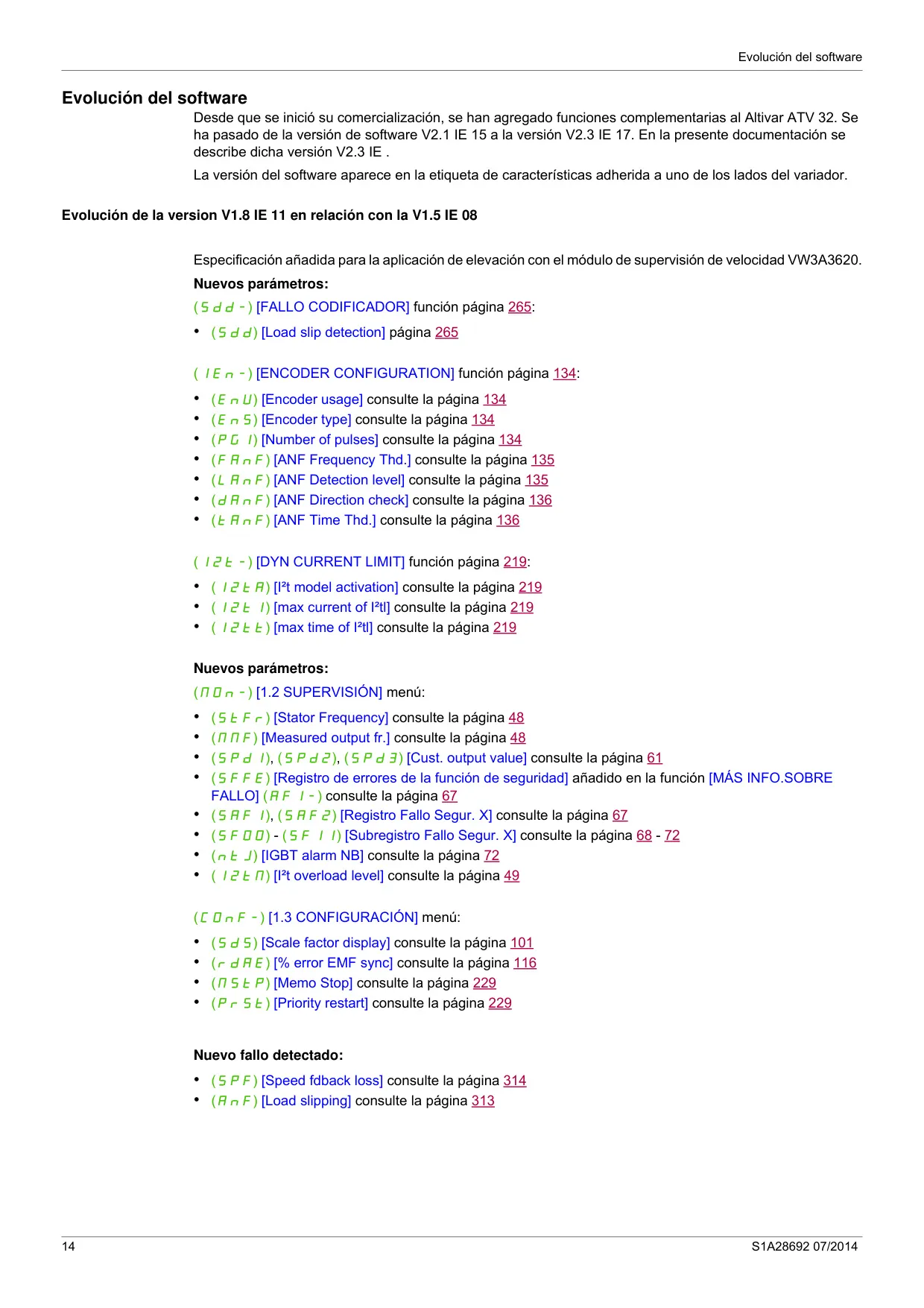

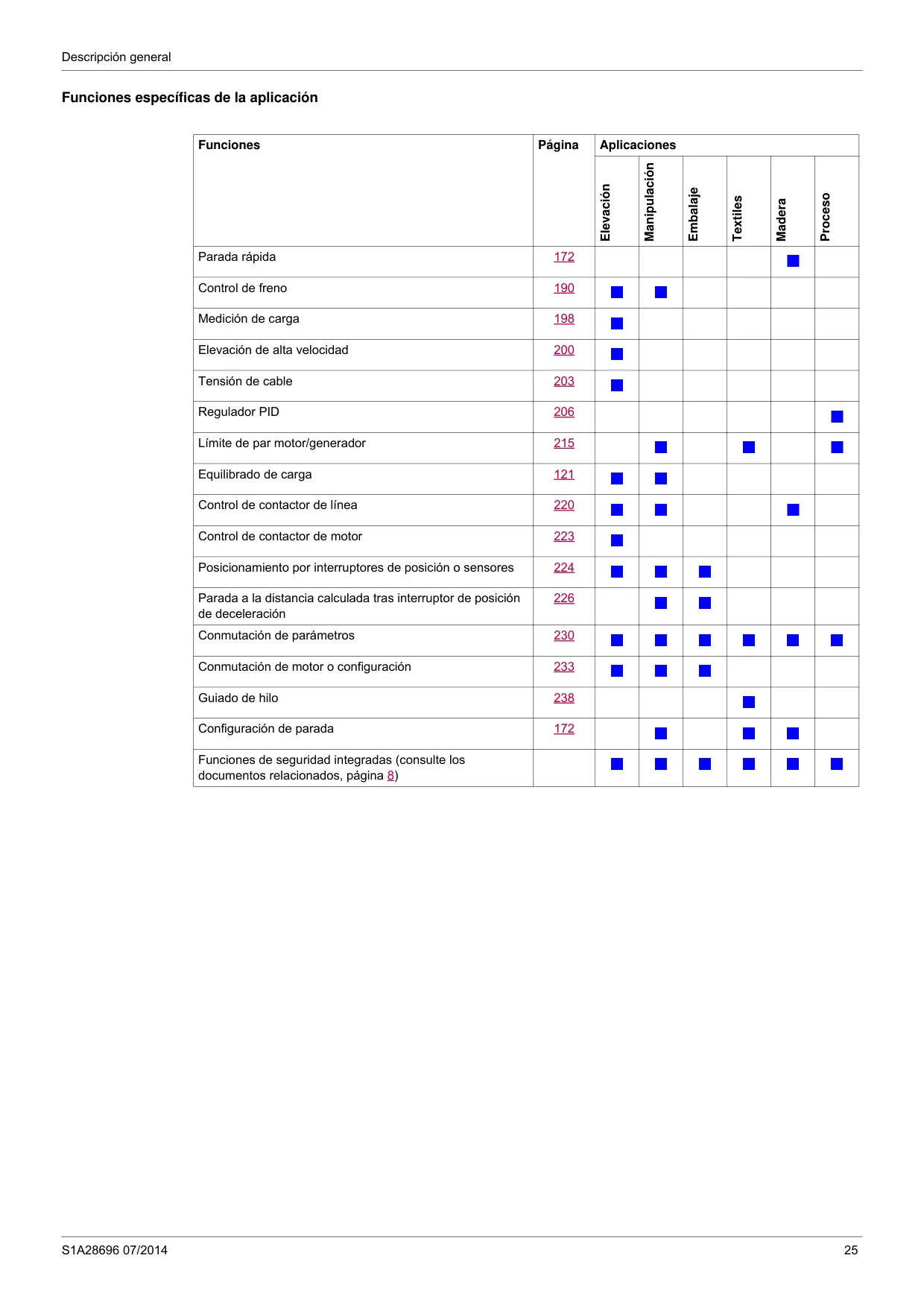

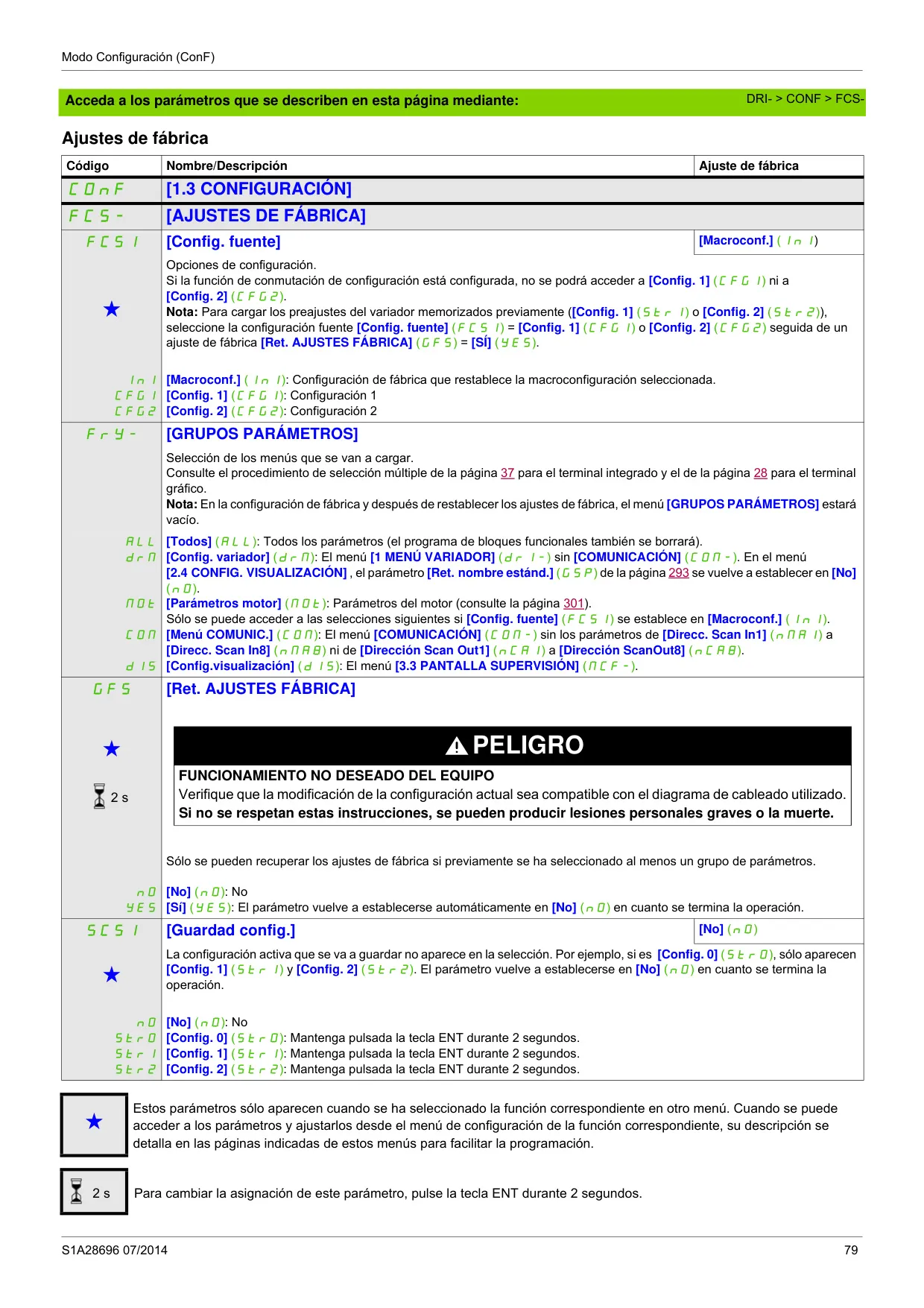

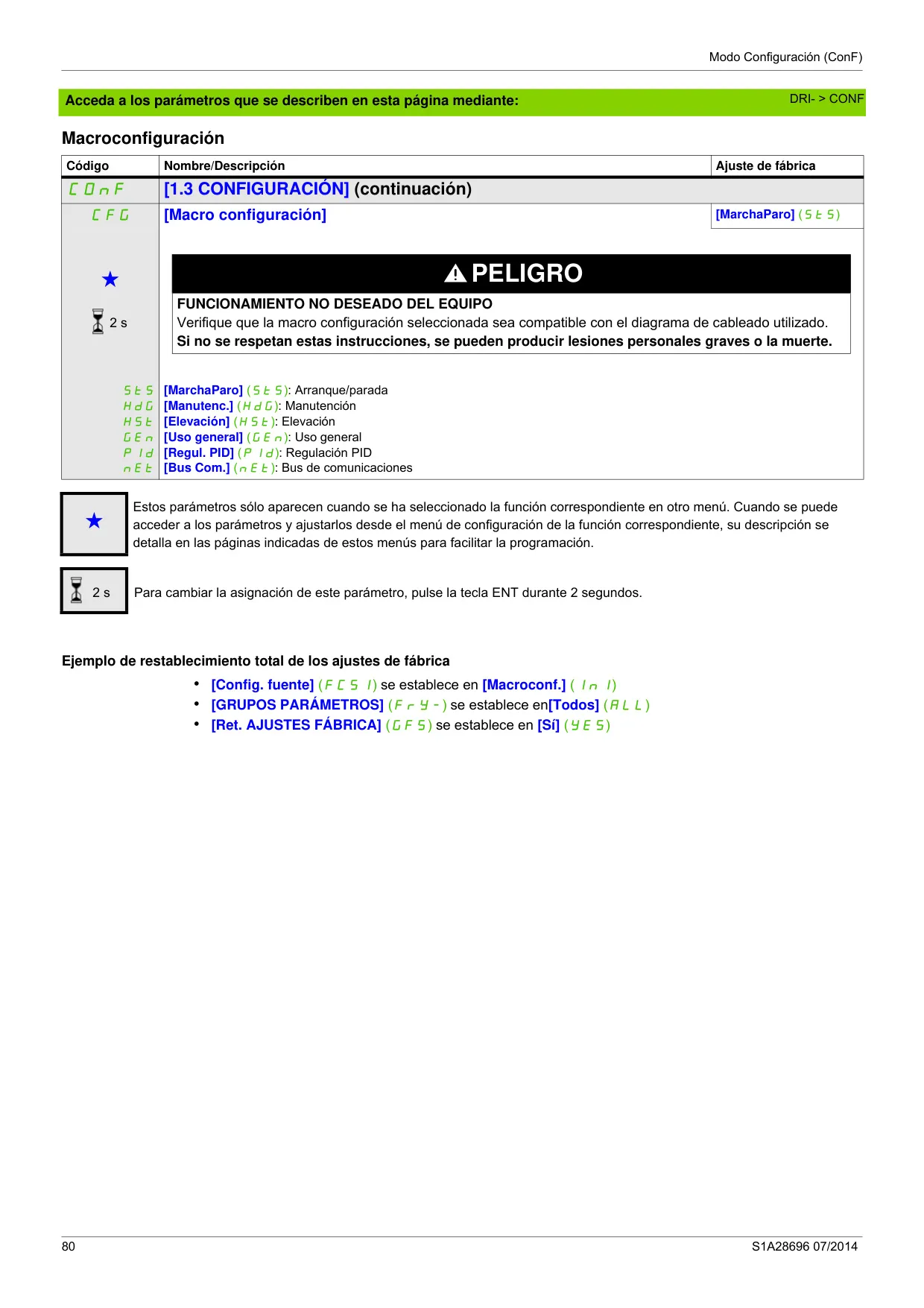

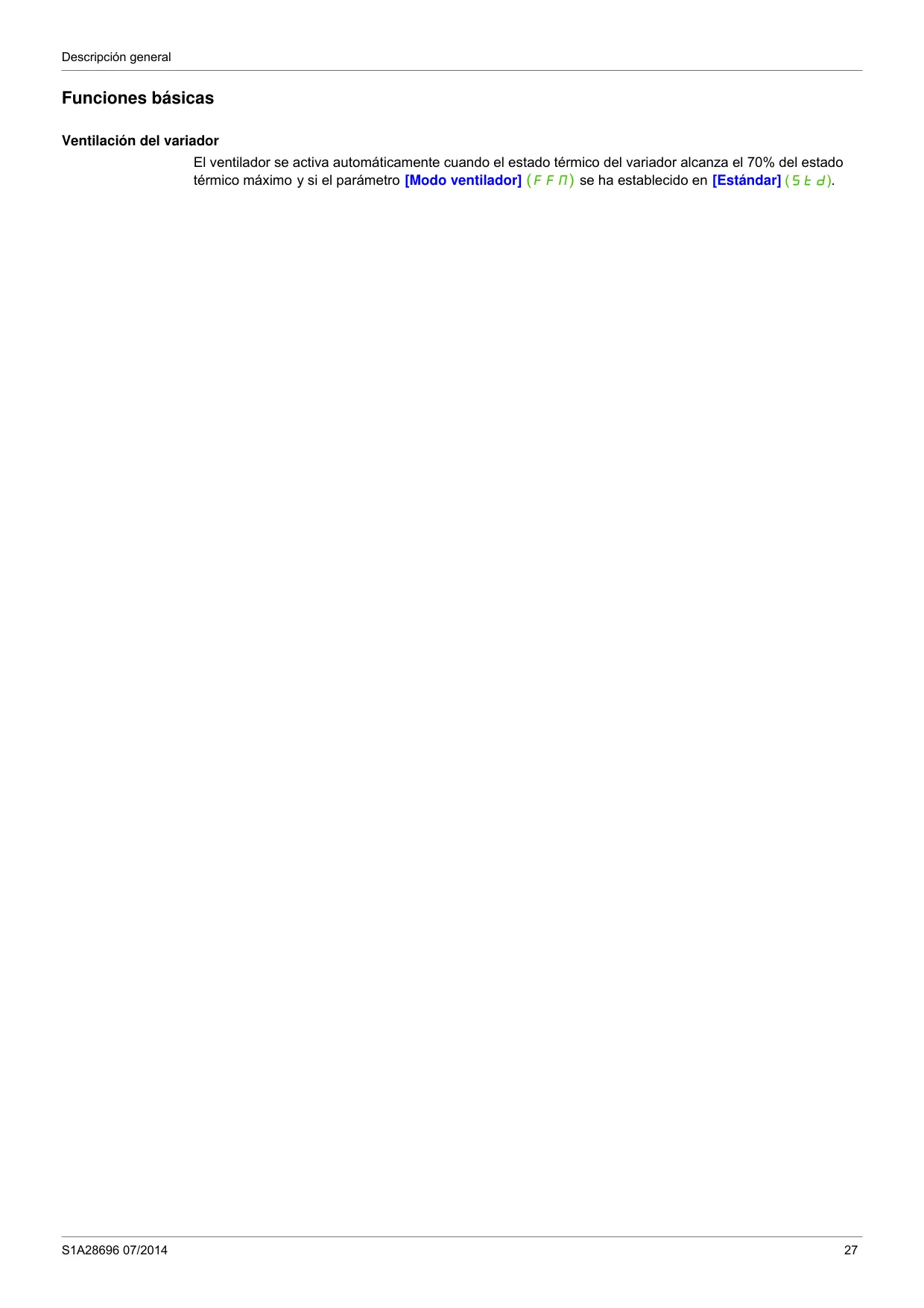

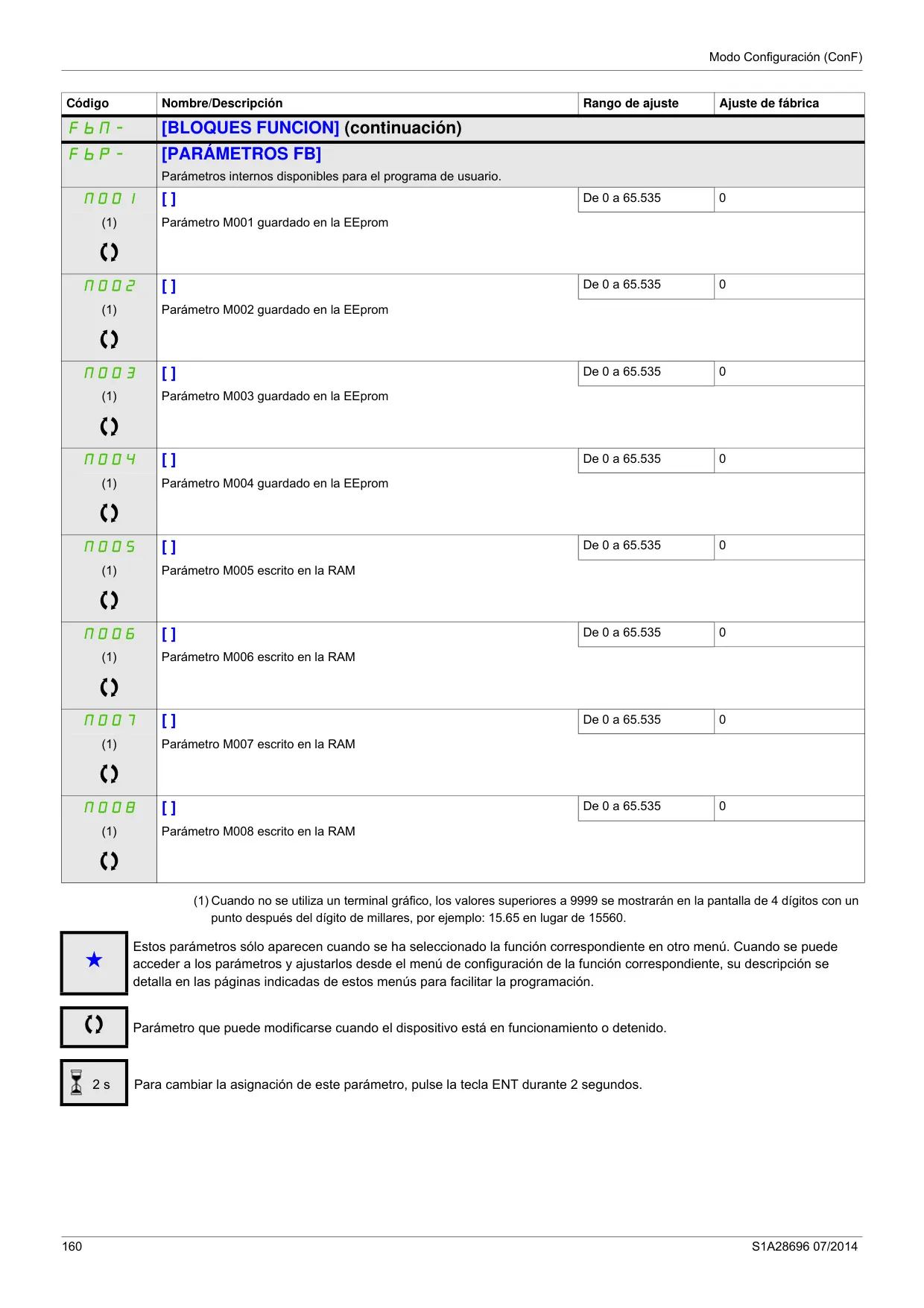

El Variador de Frecuencia ATV32 de Schneider Electric se destaca por su versatilidad y sus amplias capacidades de configuración, permitiendo una adaptación precisa a diversas aplicaciones. Más allá de sus especificaciones numéricas, incorpora funciones inteligentes para optimizar el rendimiento del motor y proteger la instalación.

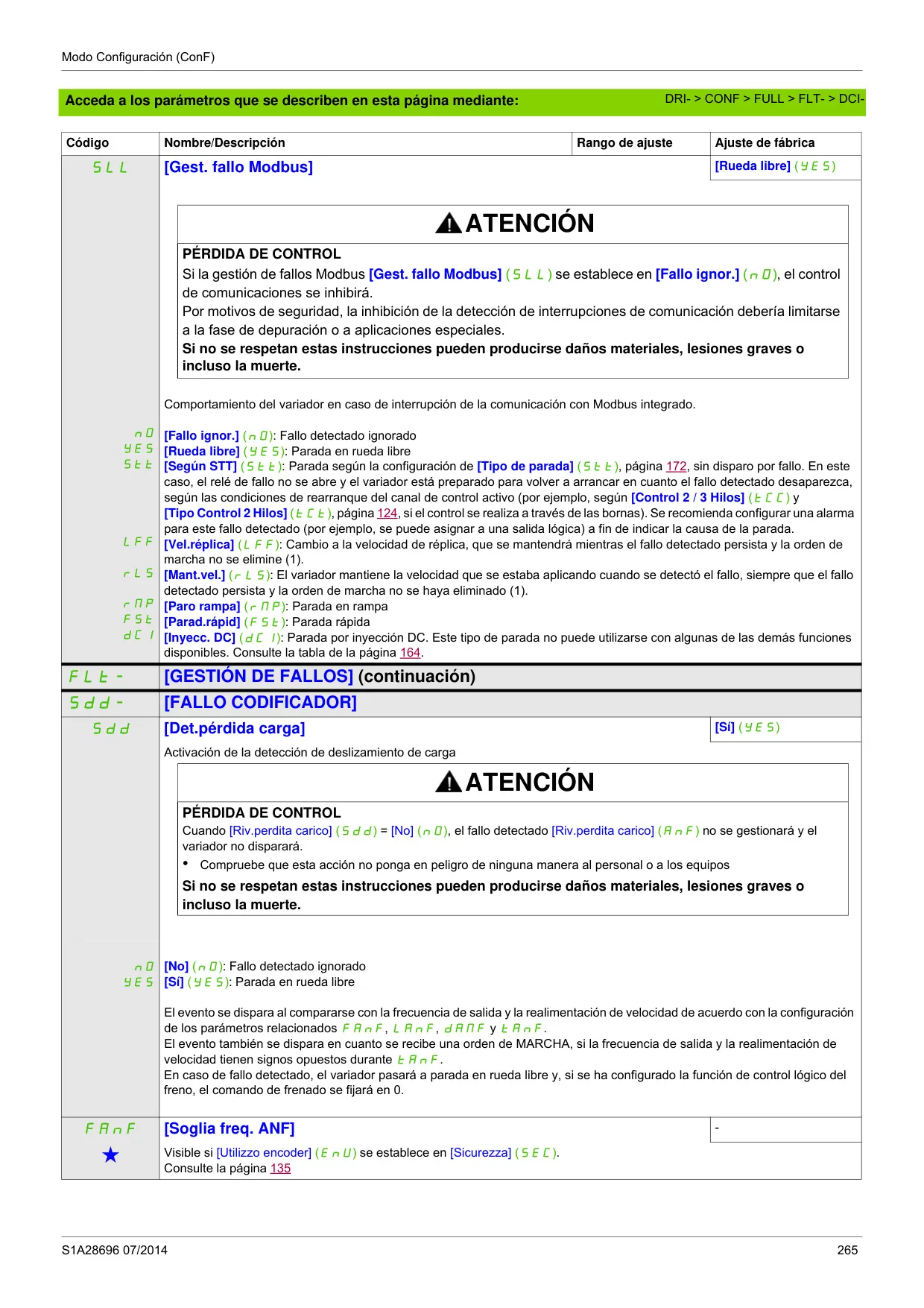

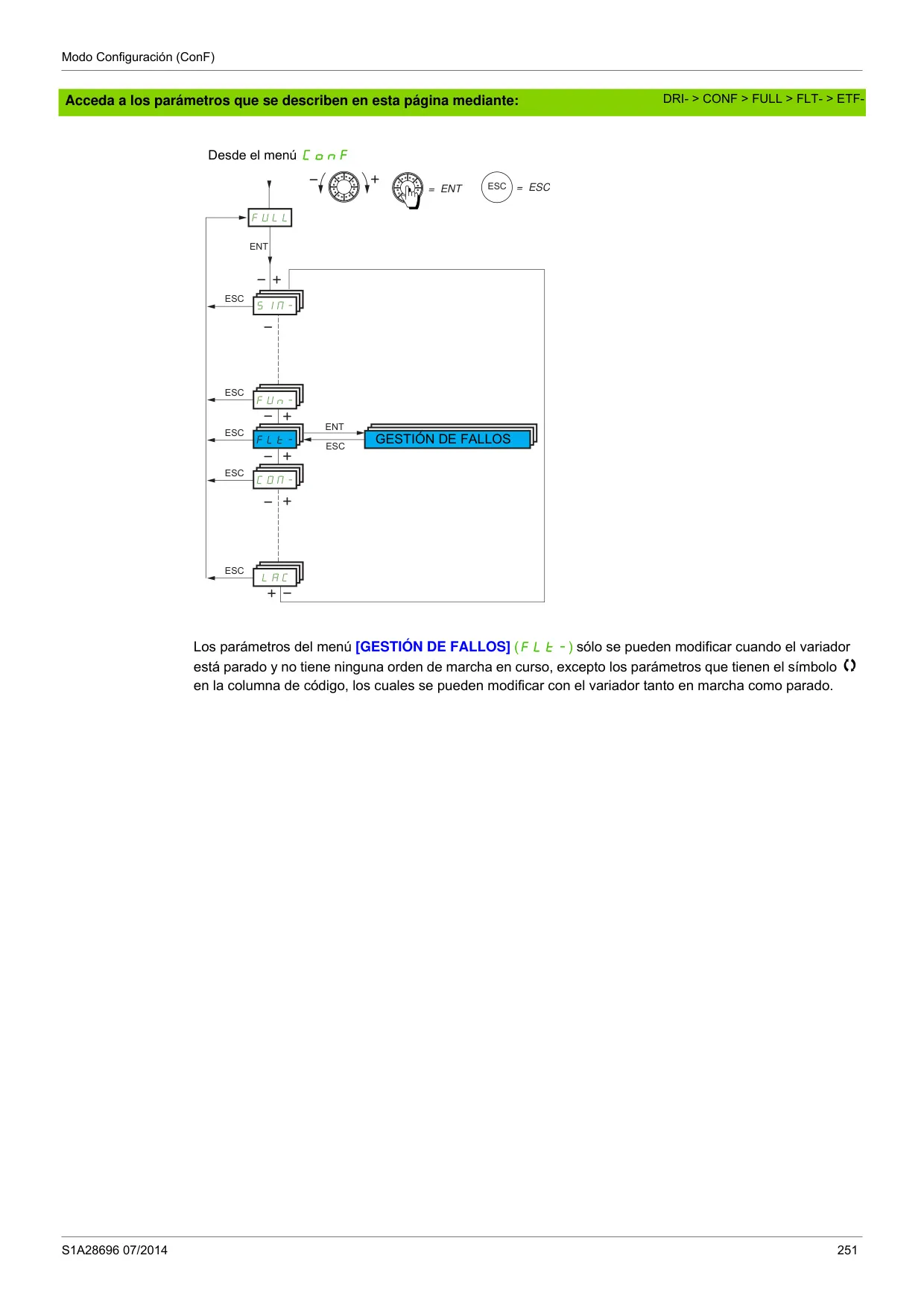

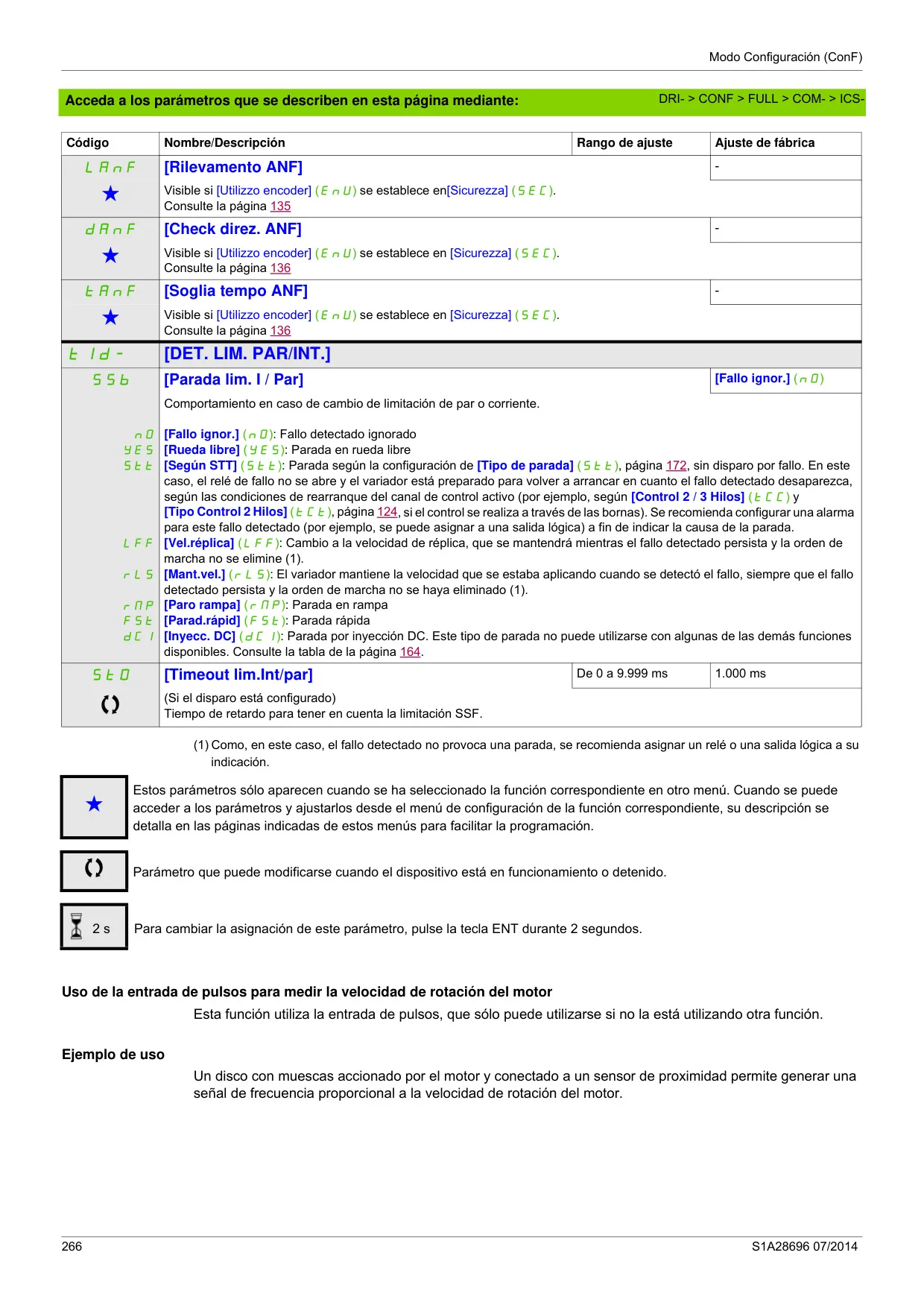

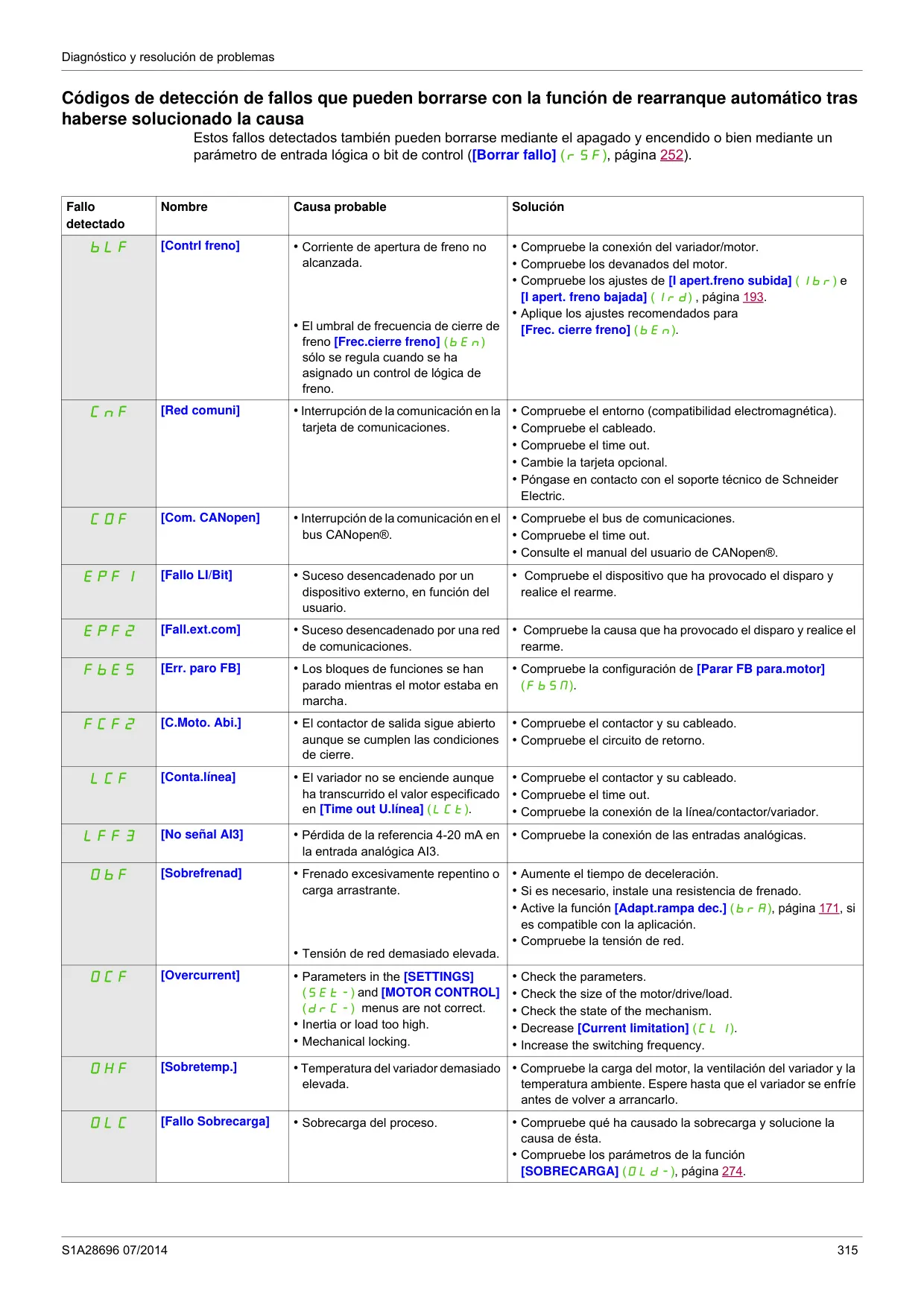

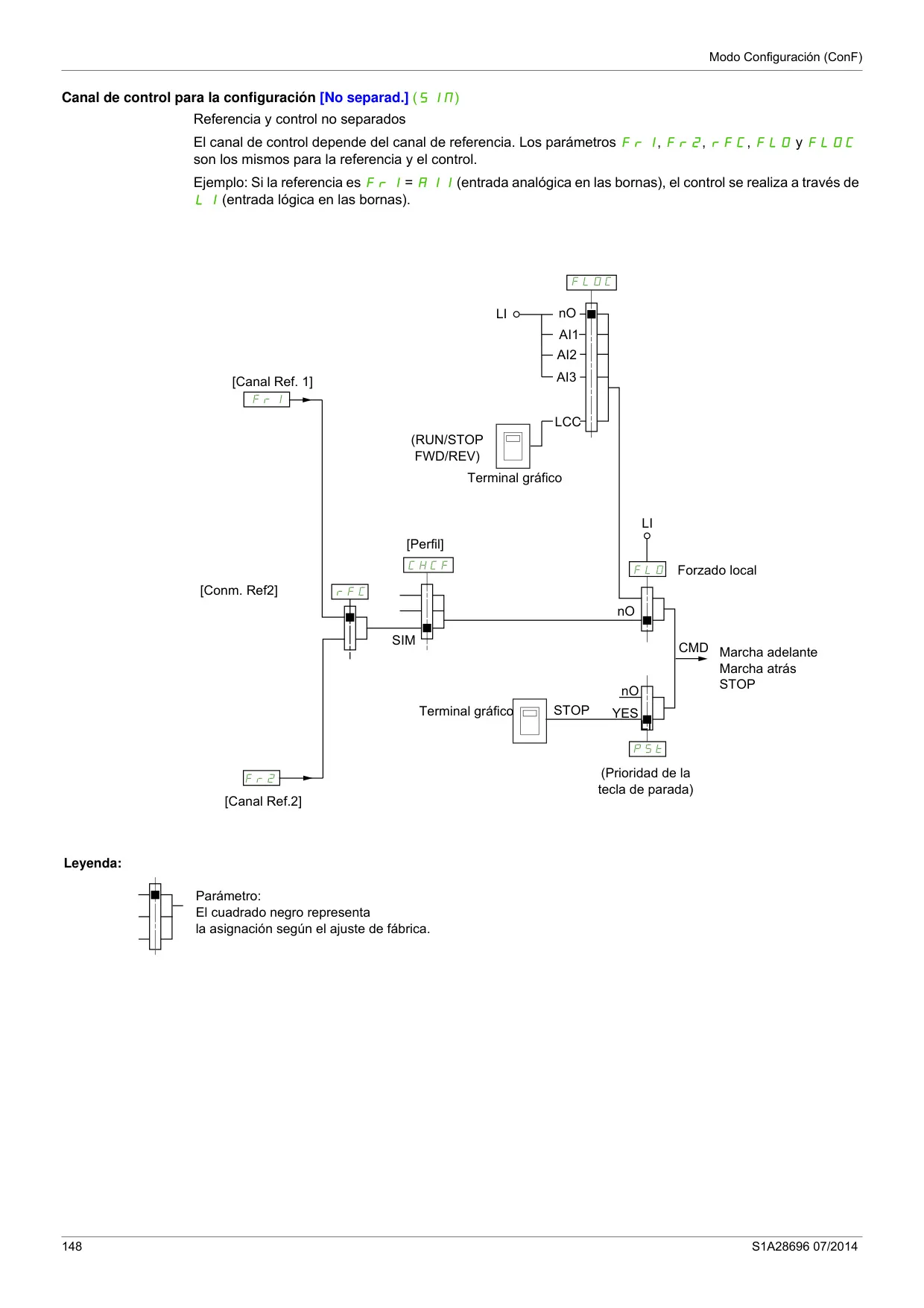

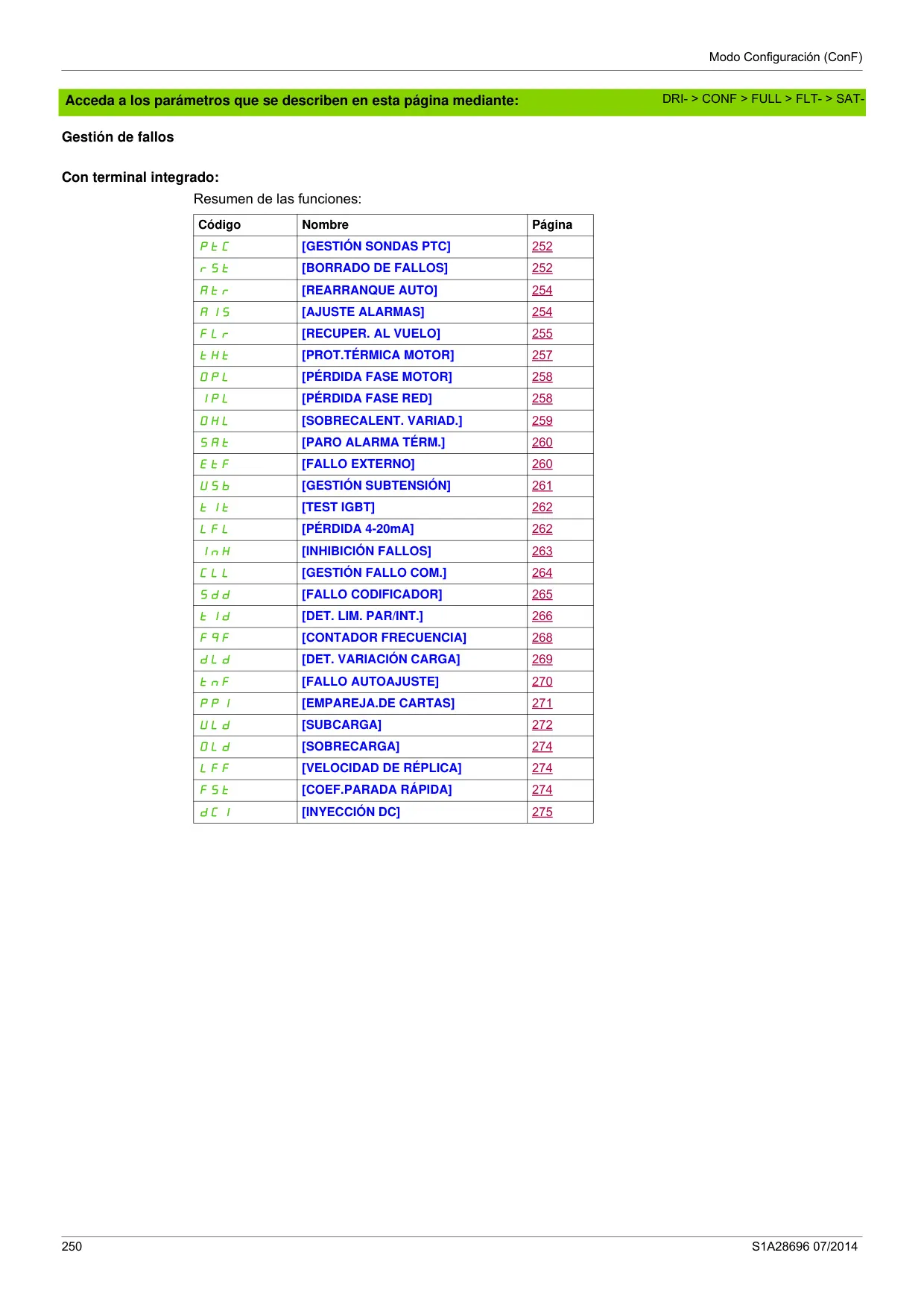

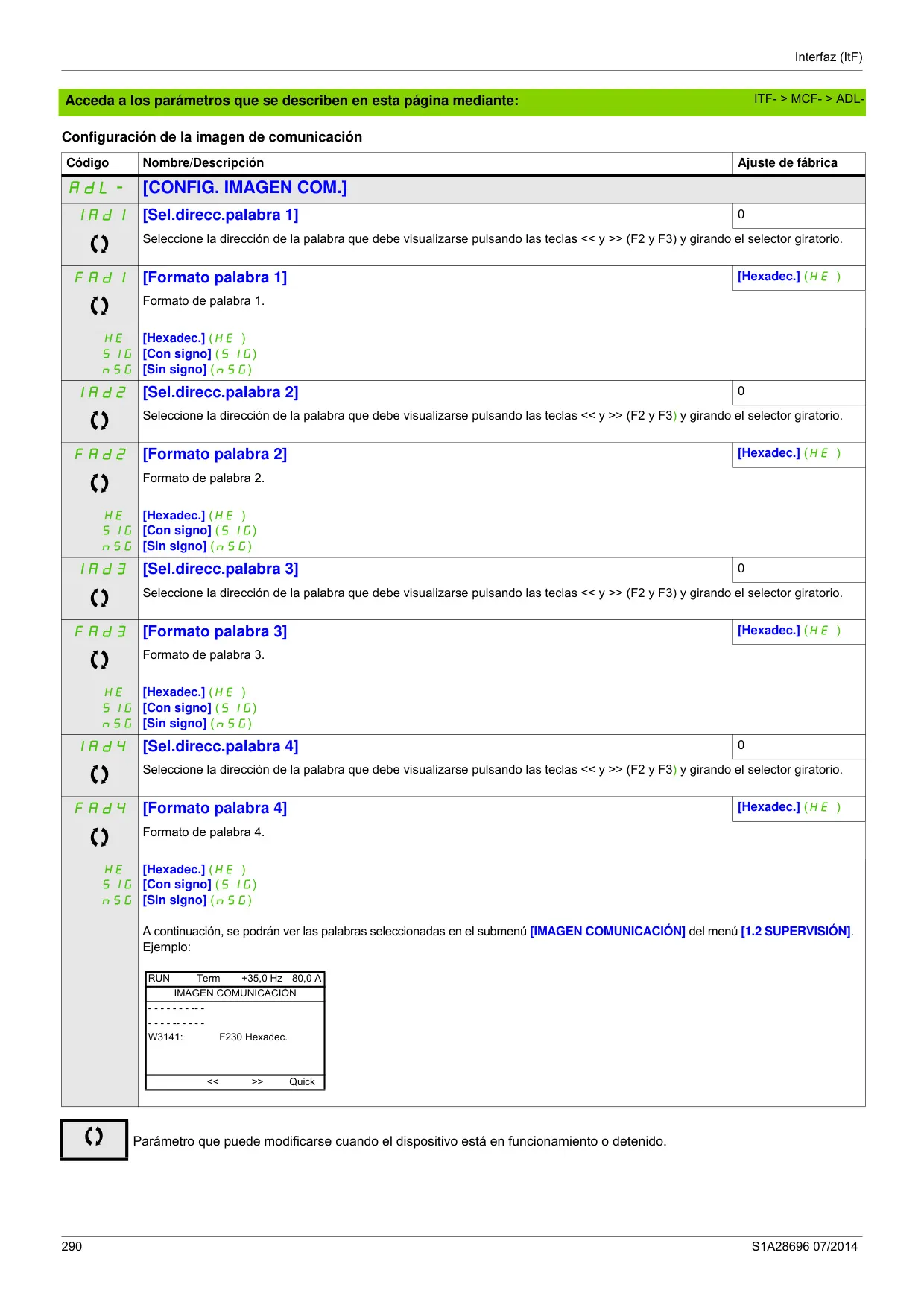

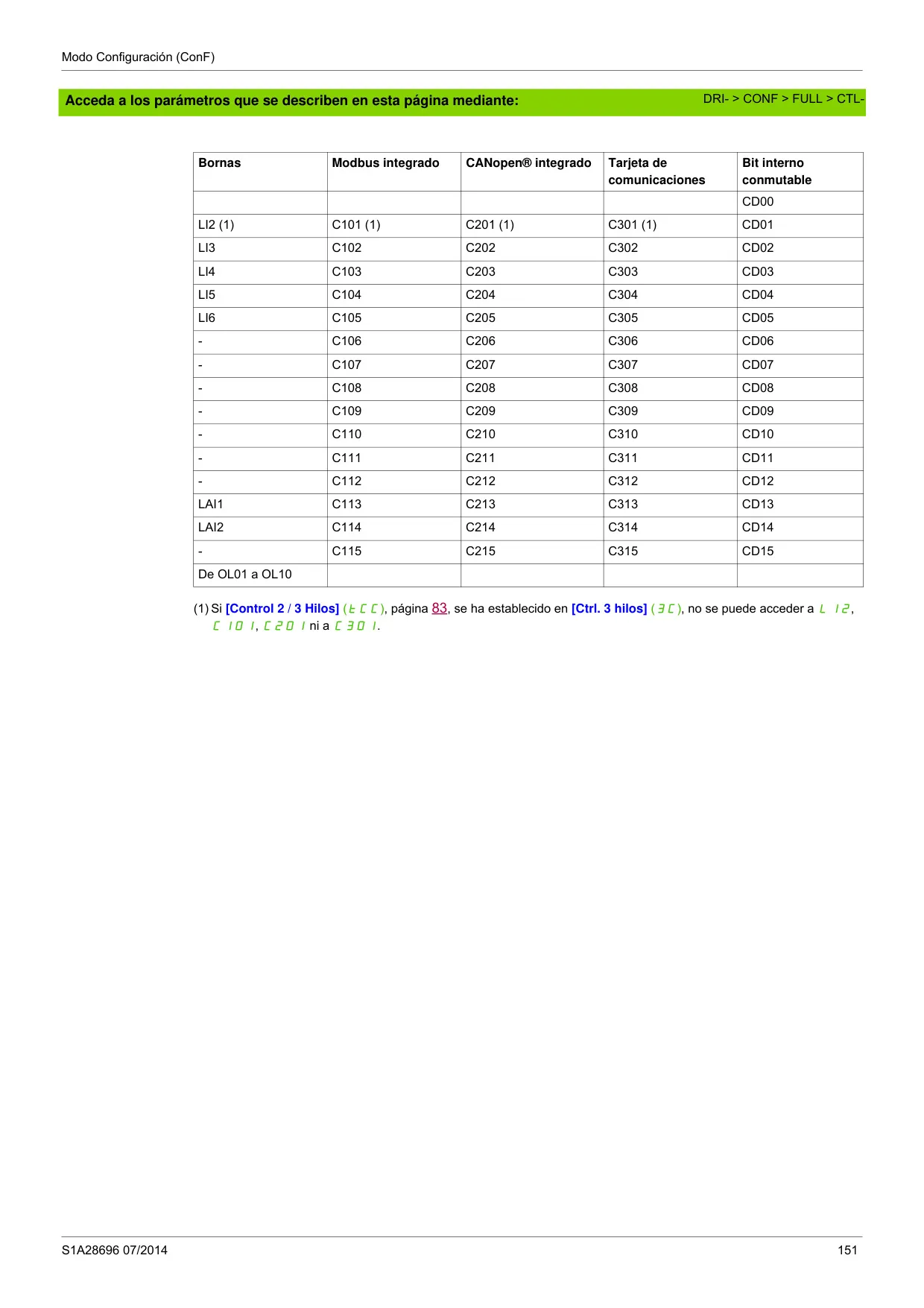

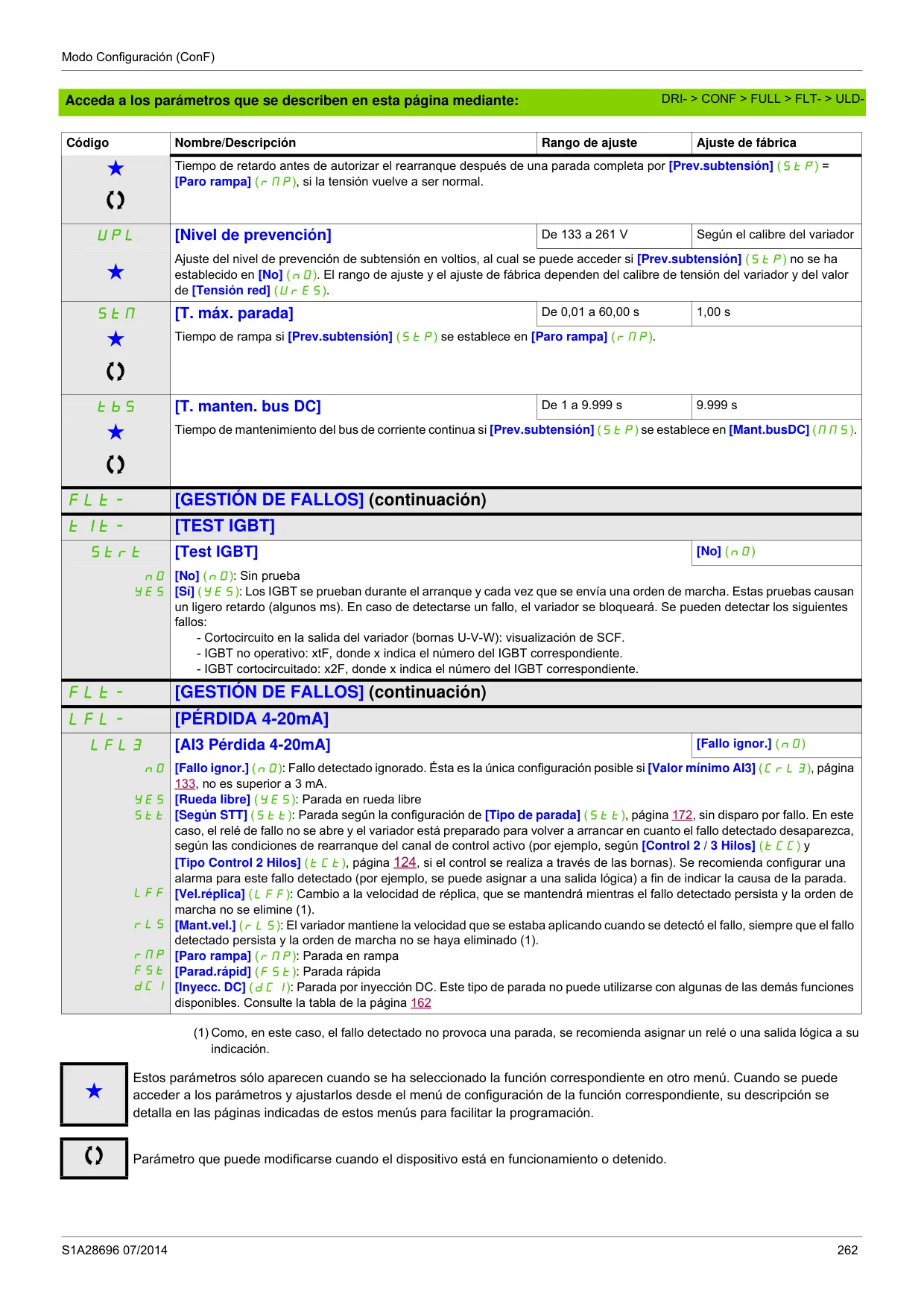

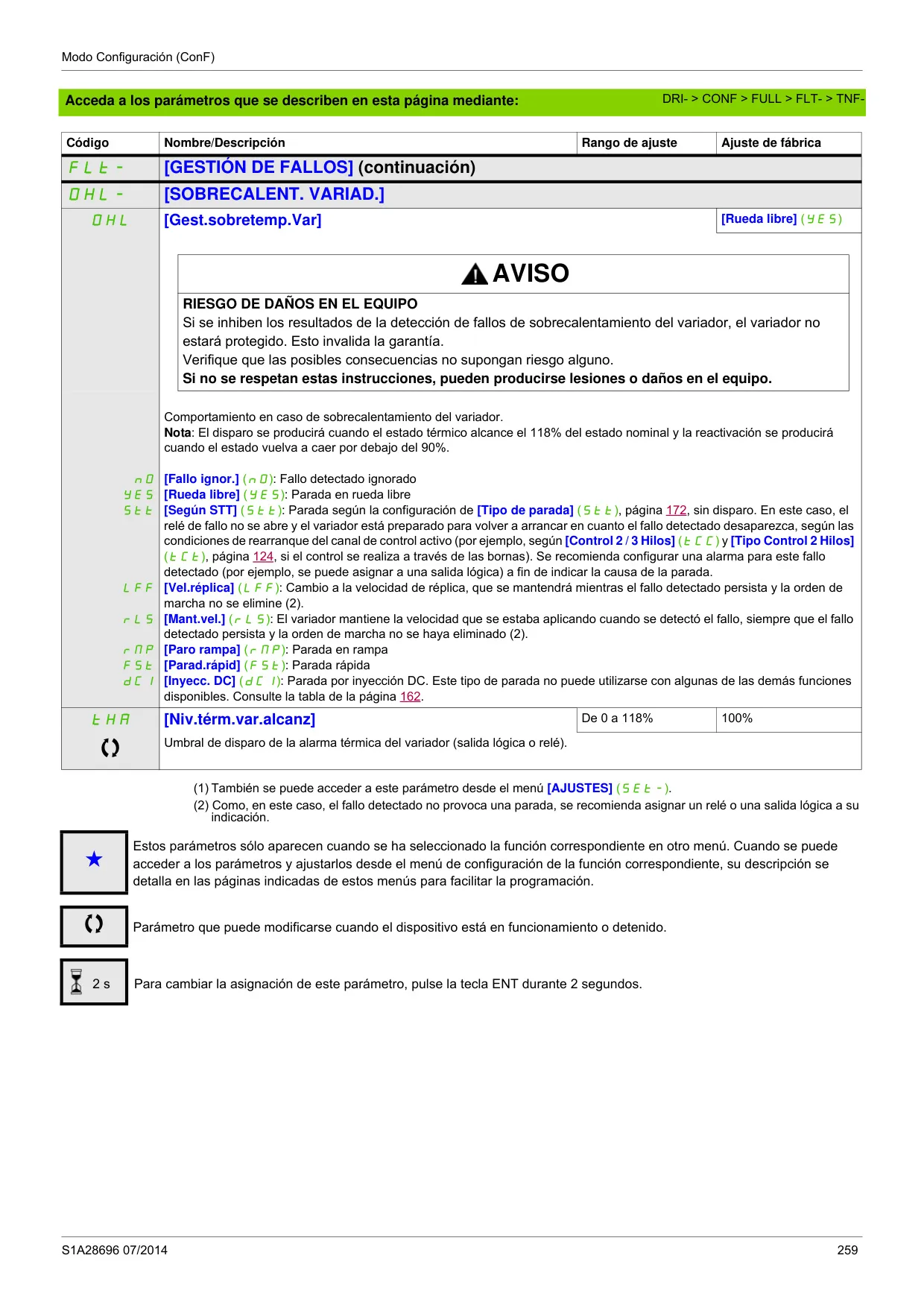

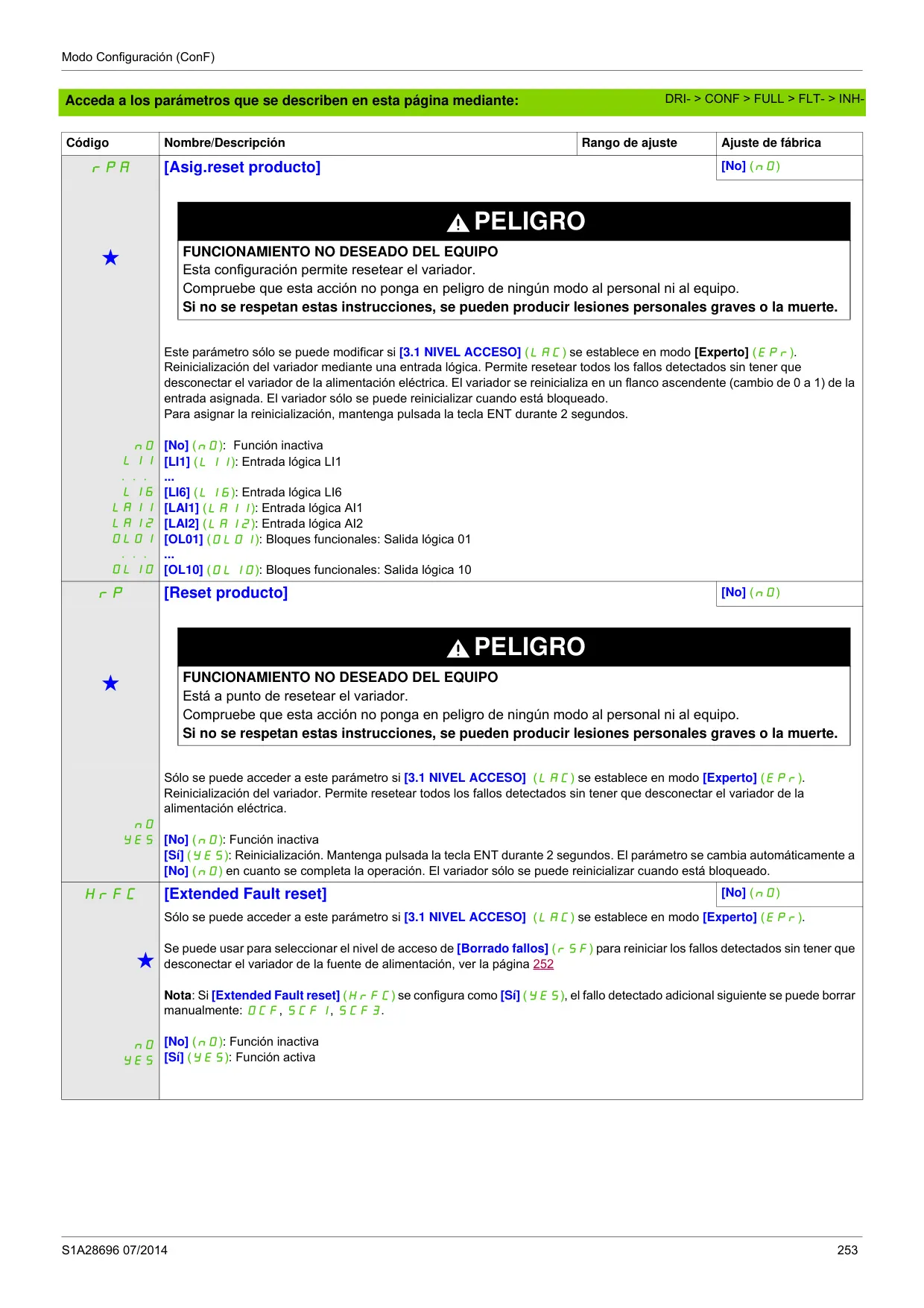

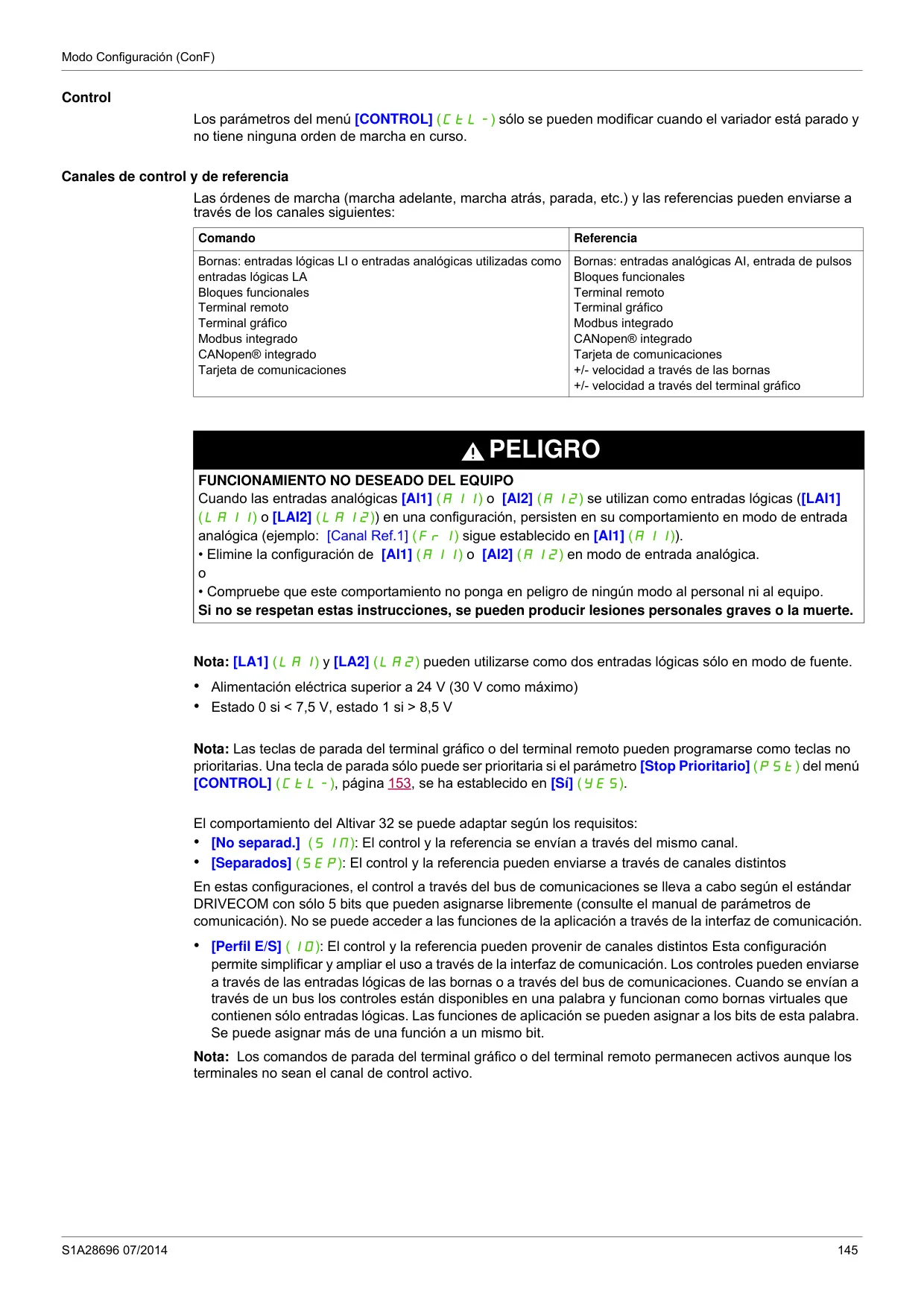

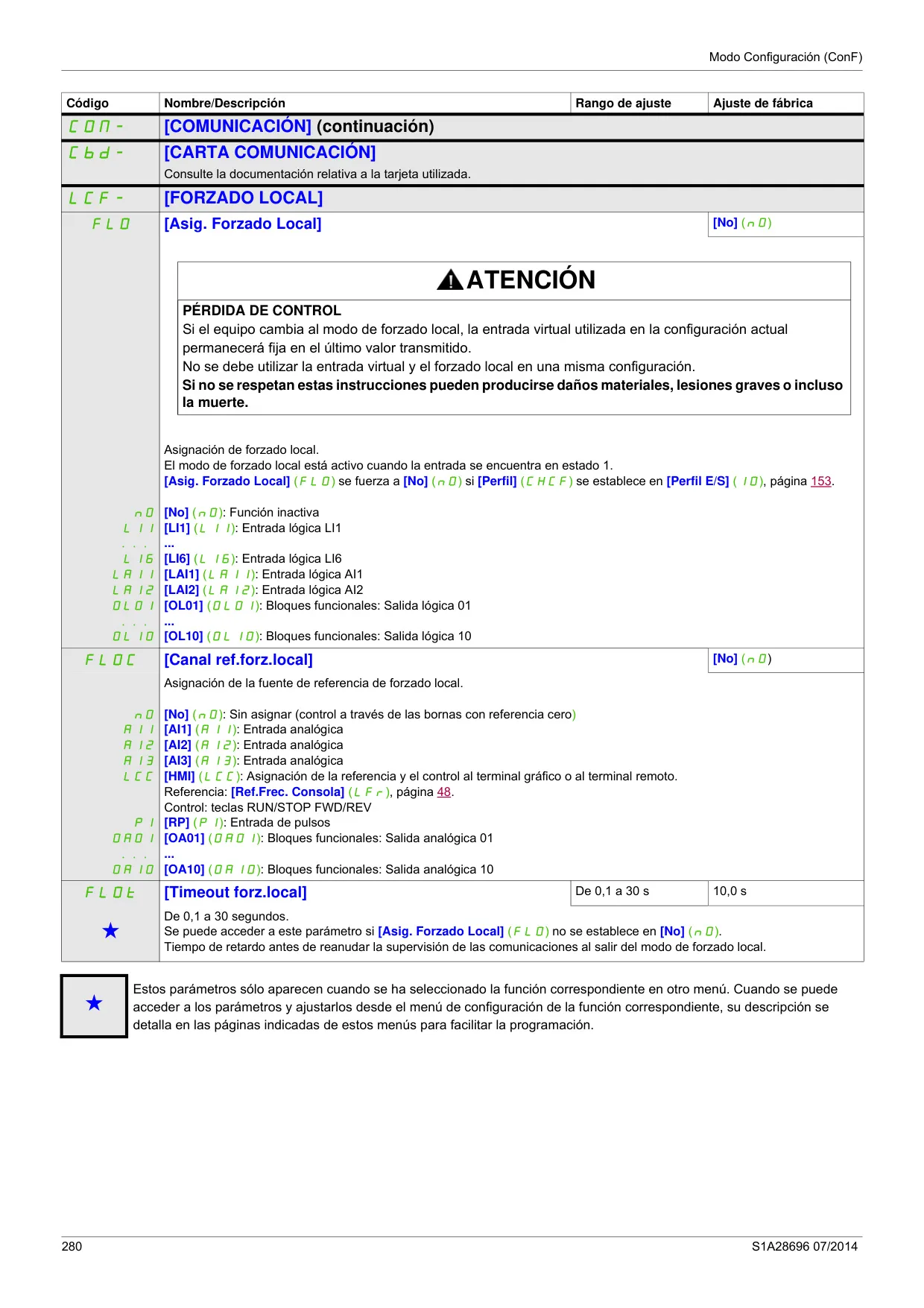

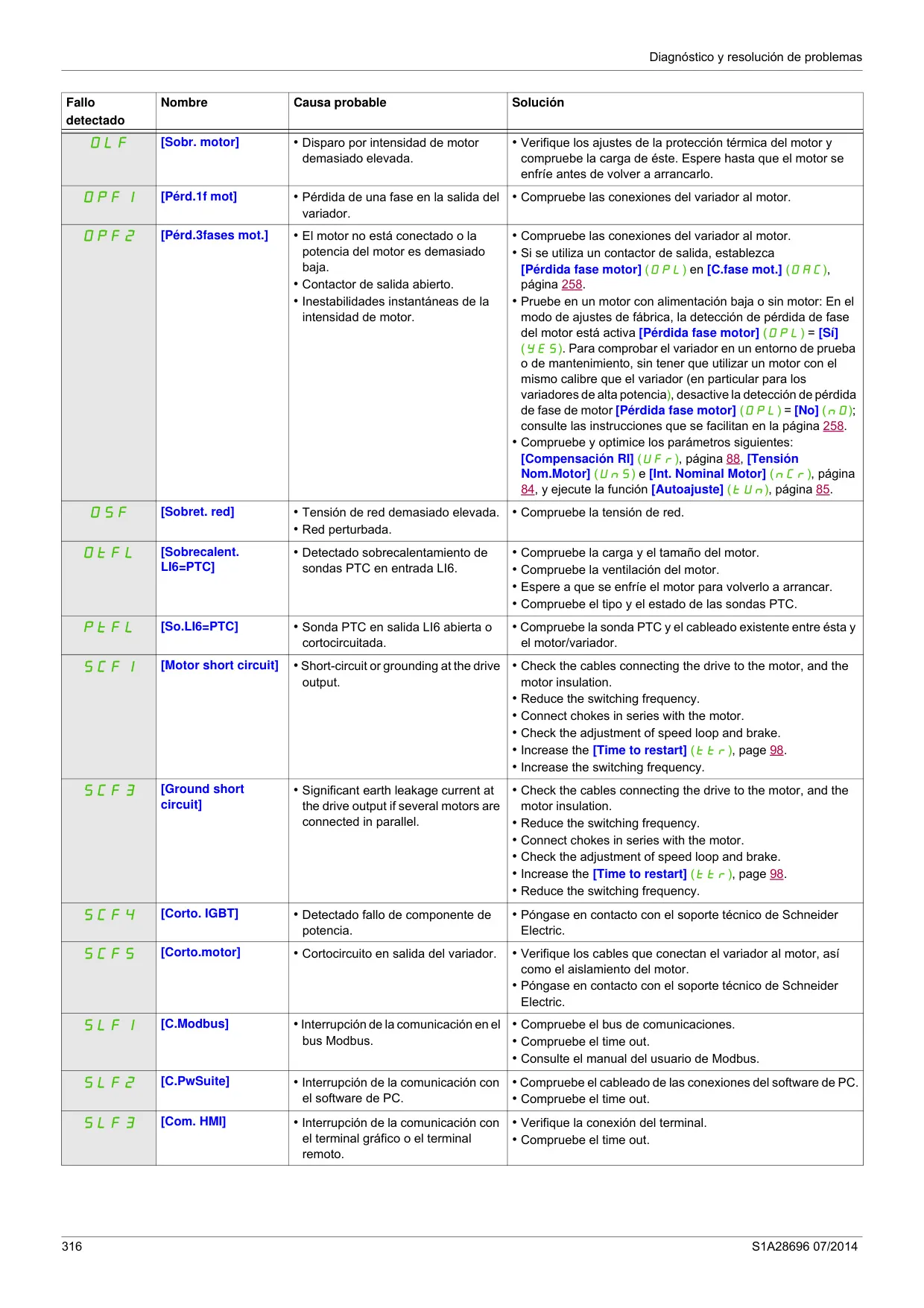

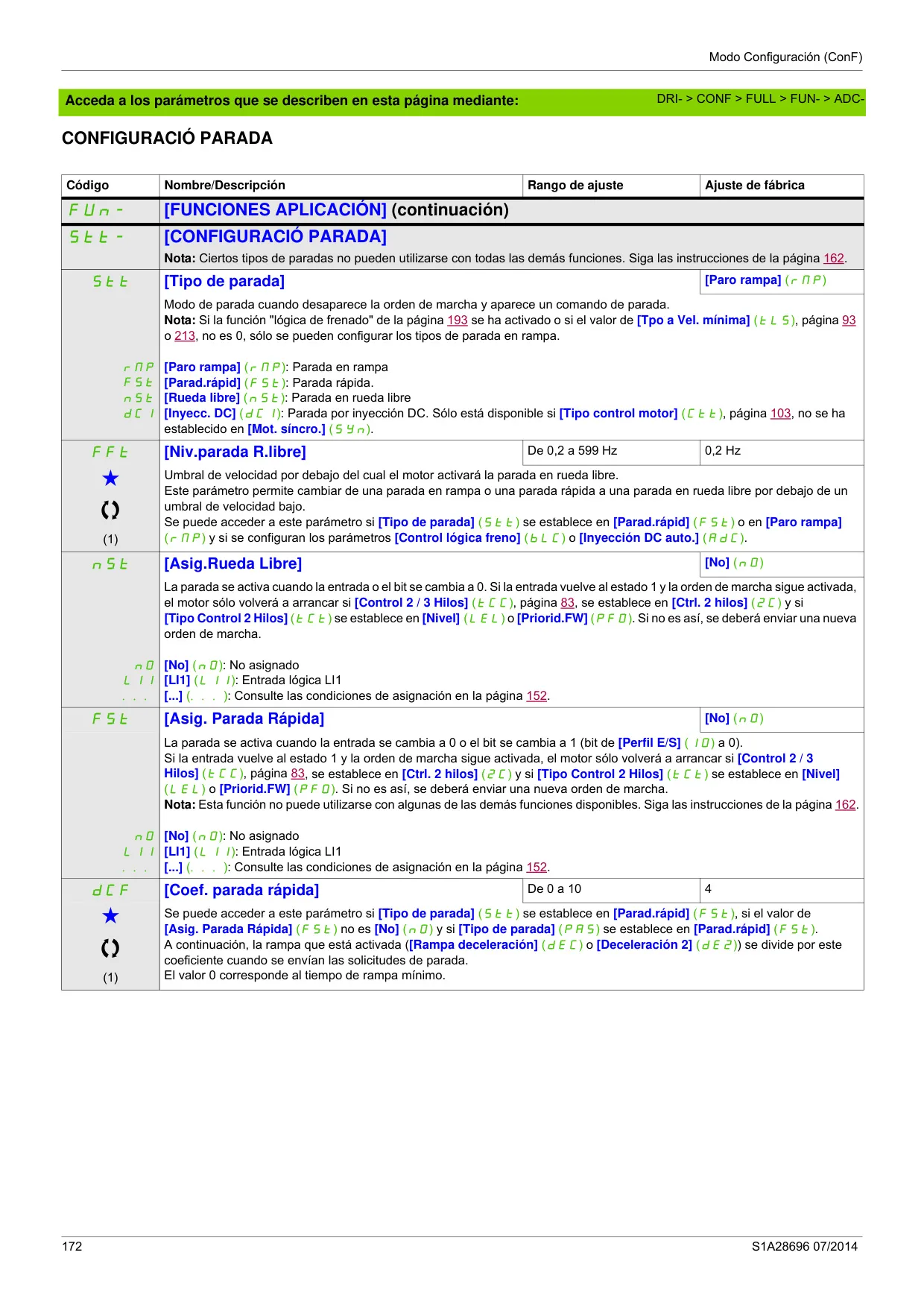

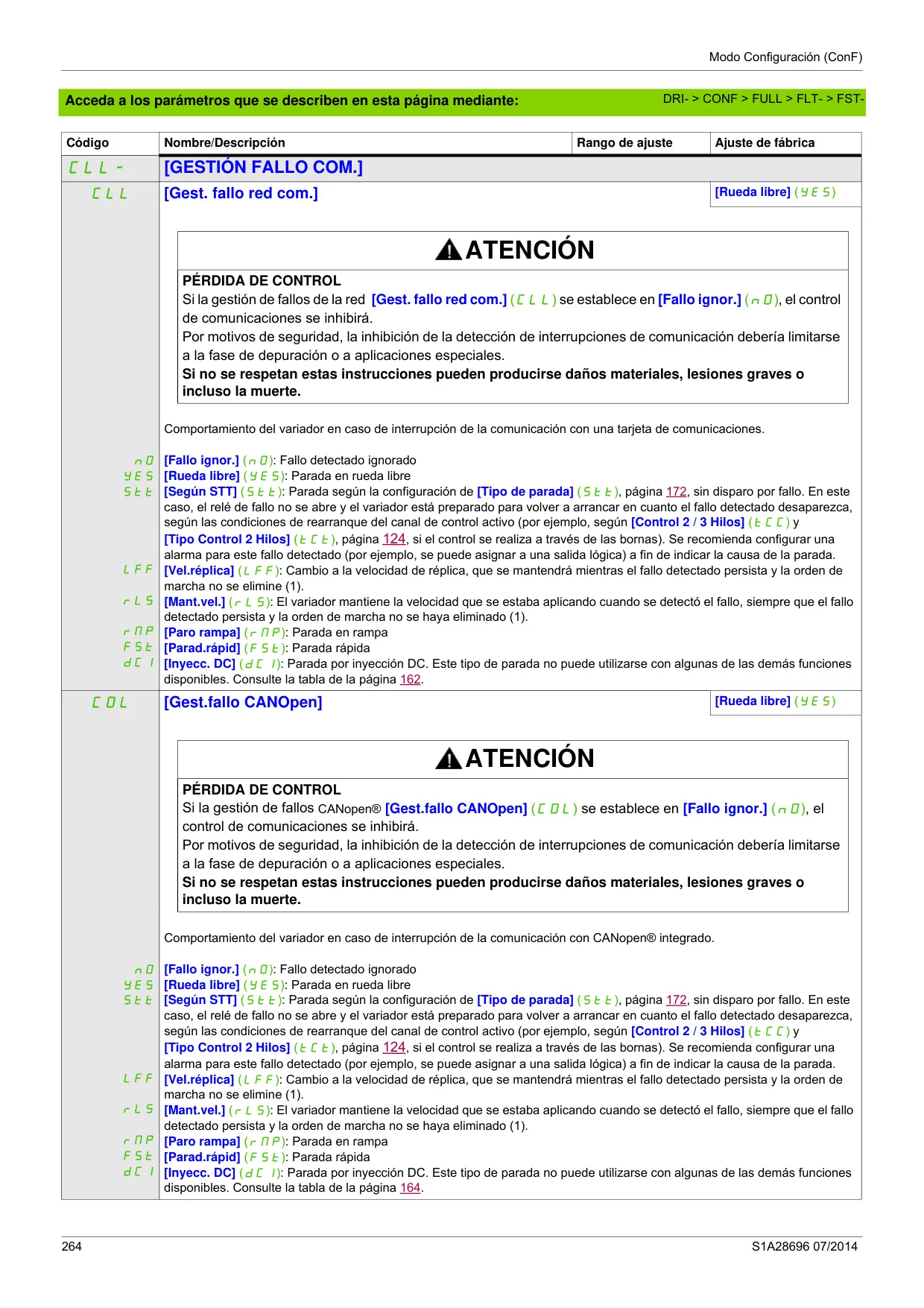

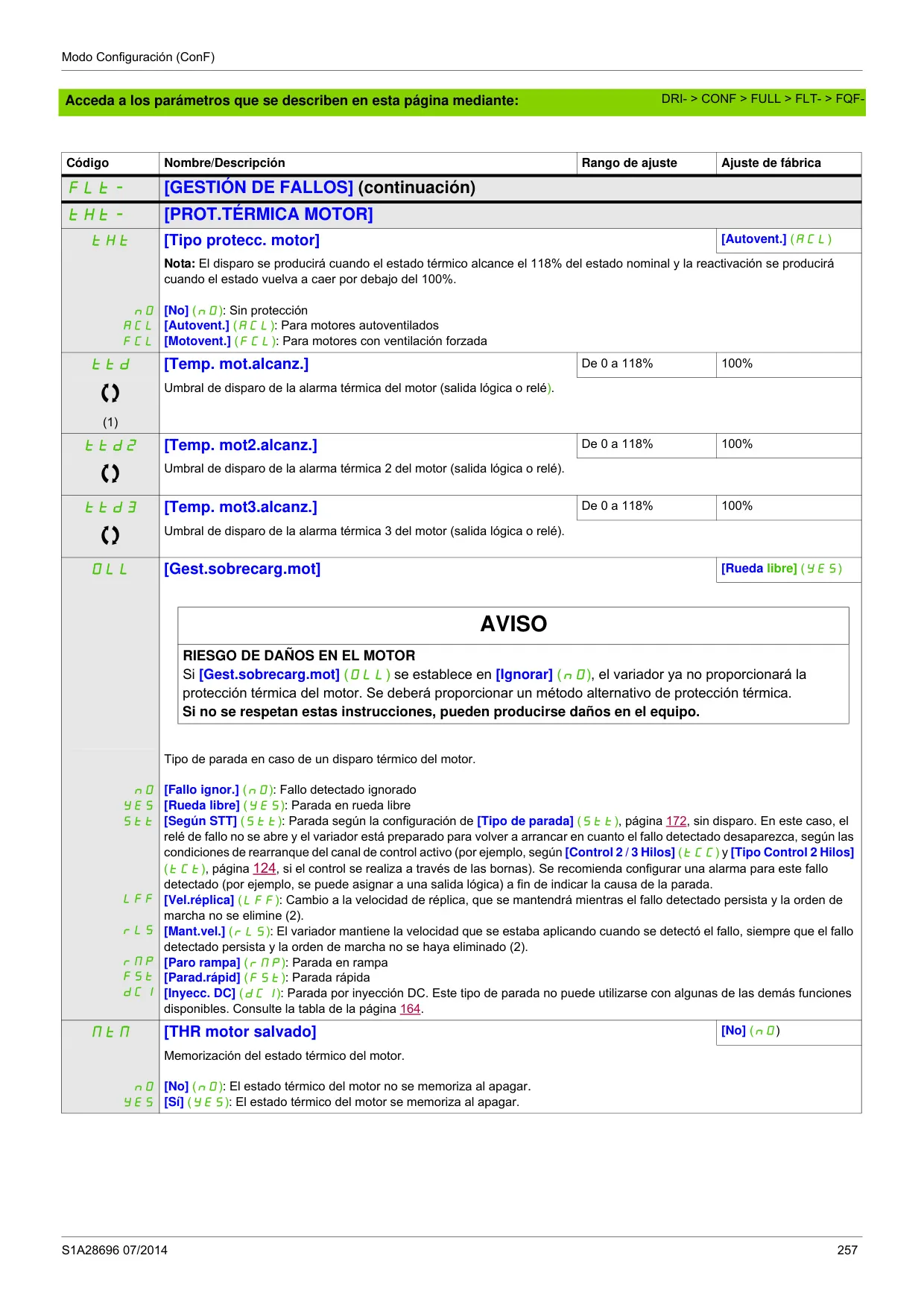

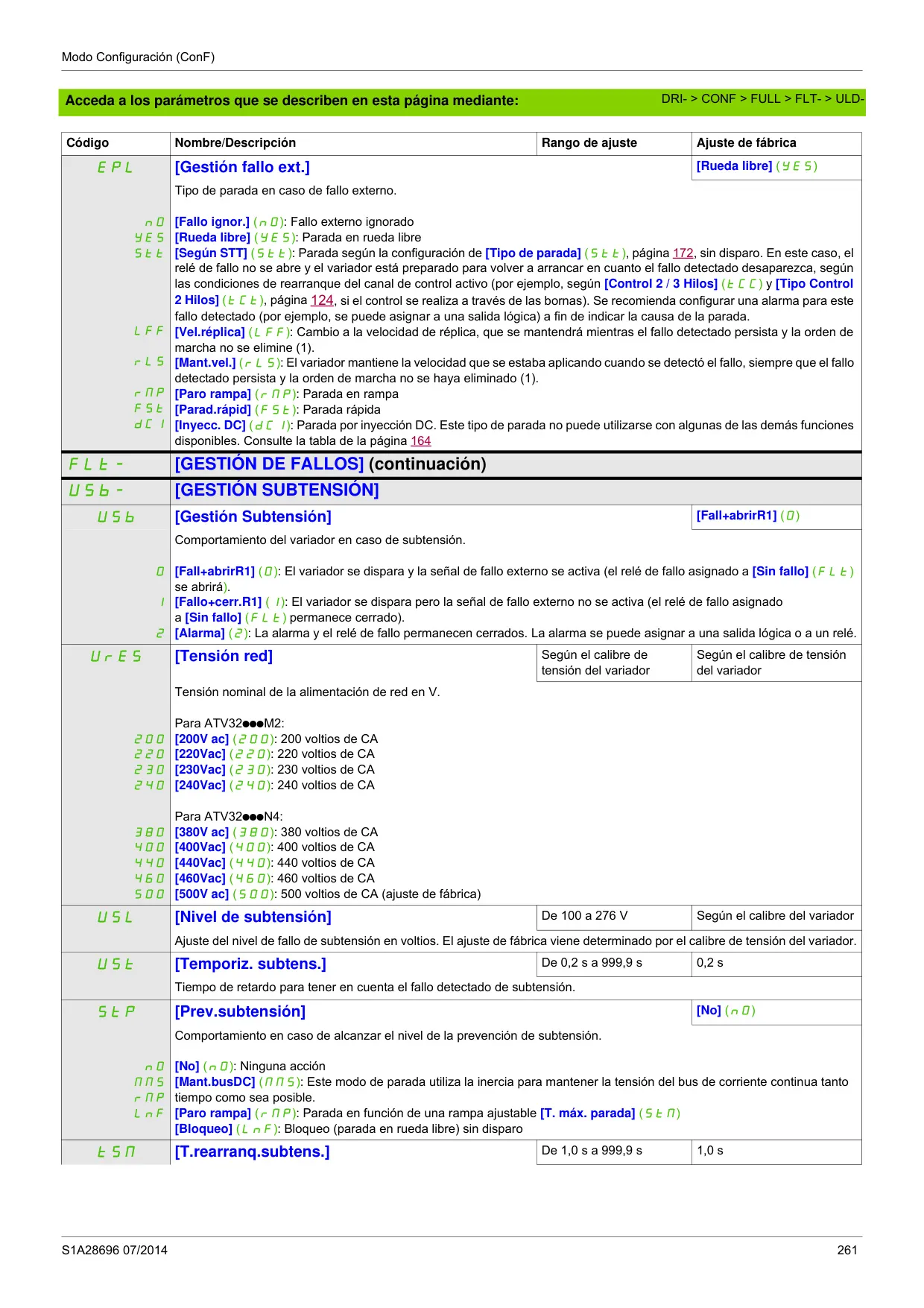

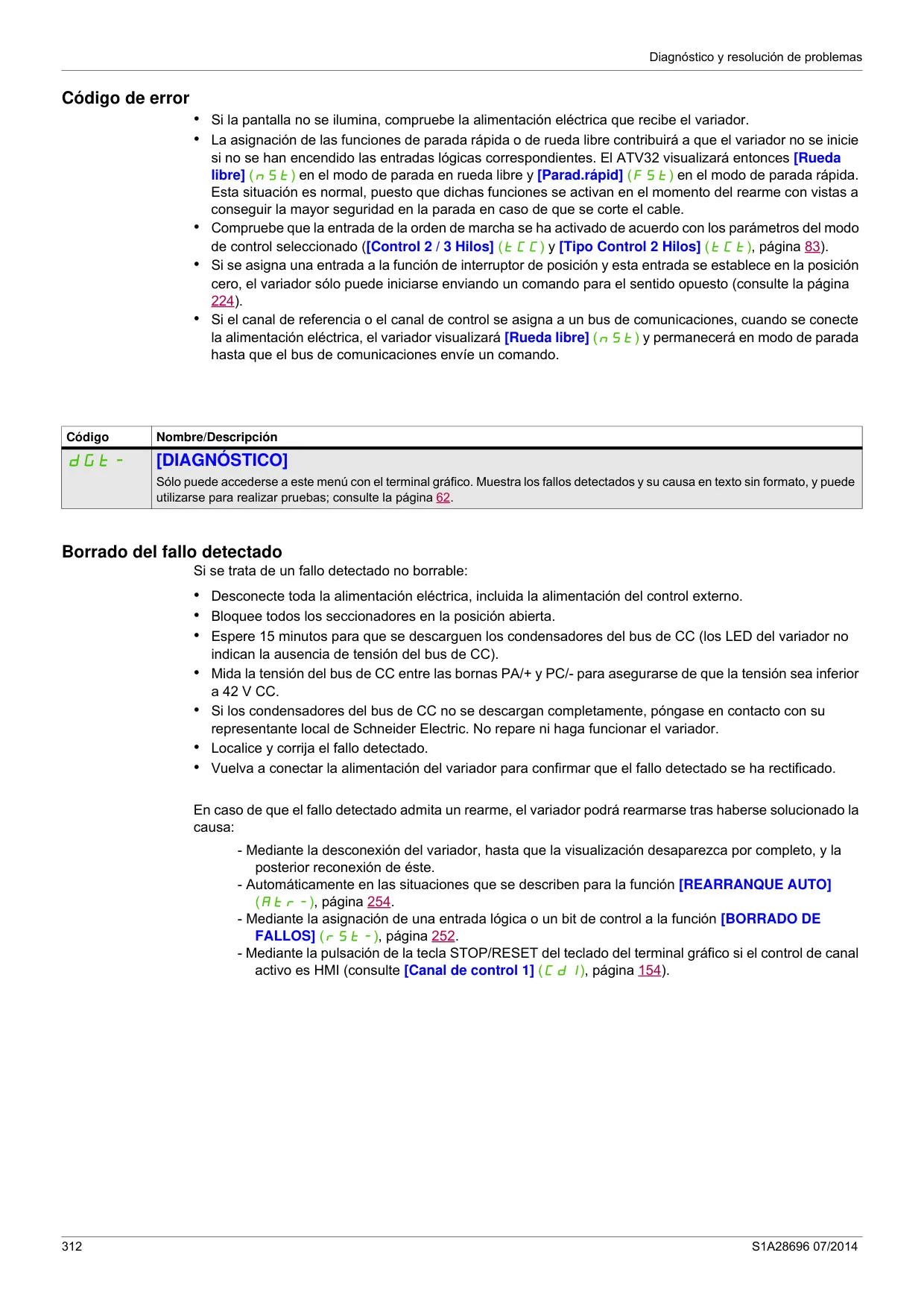

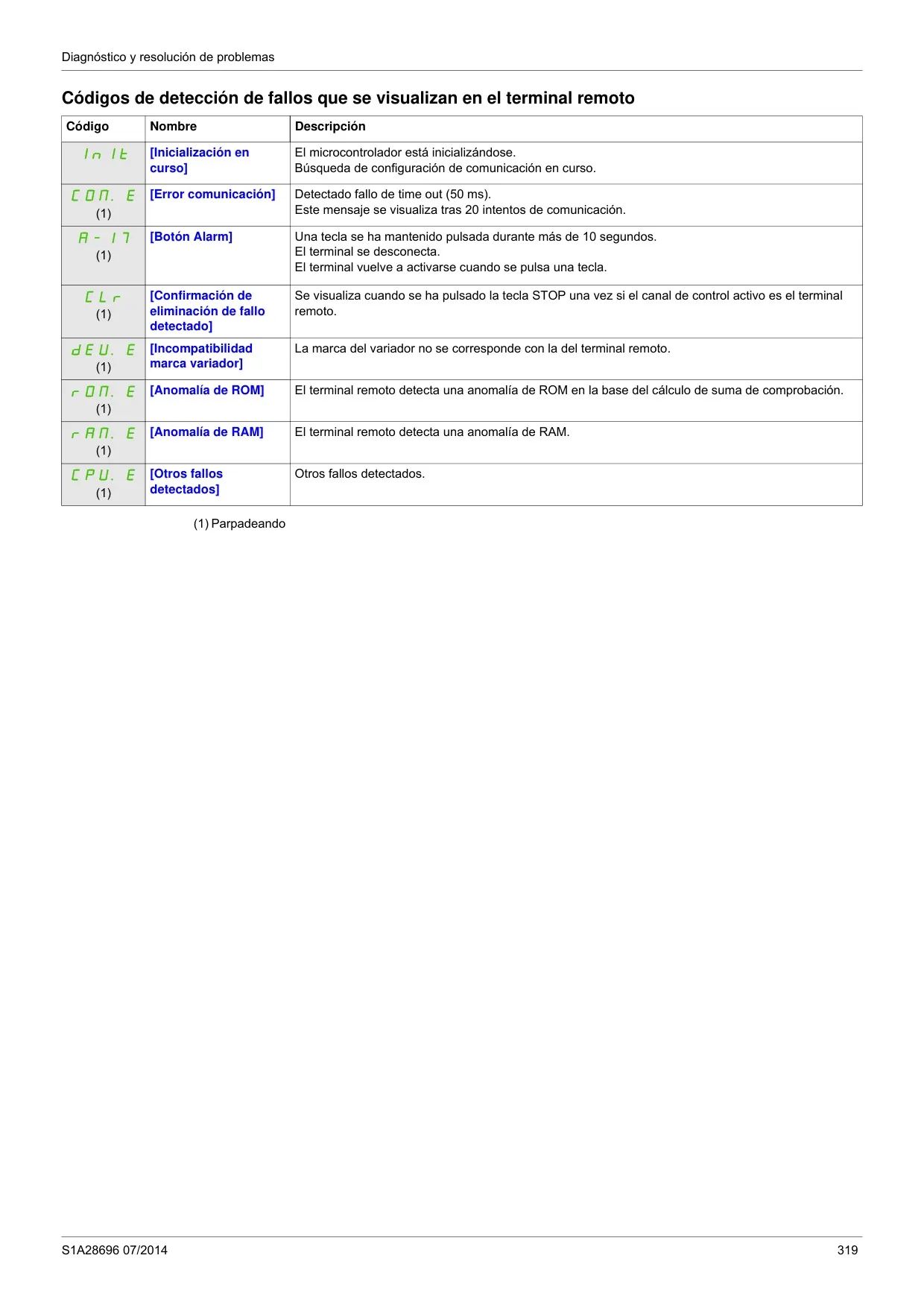

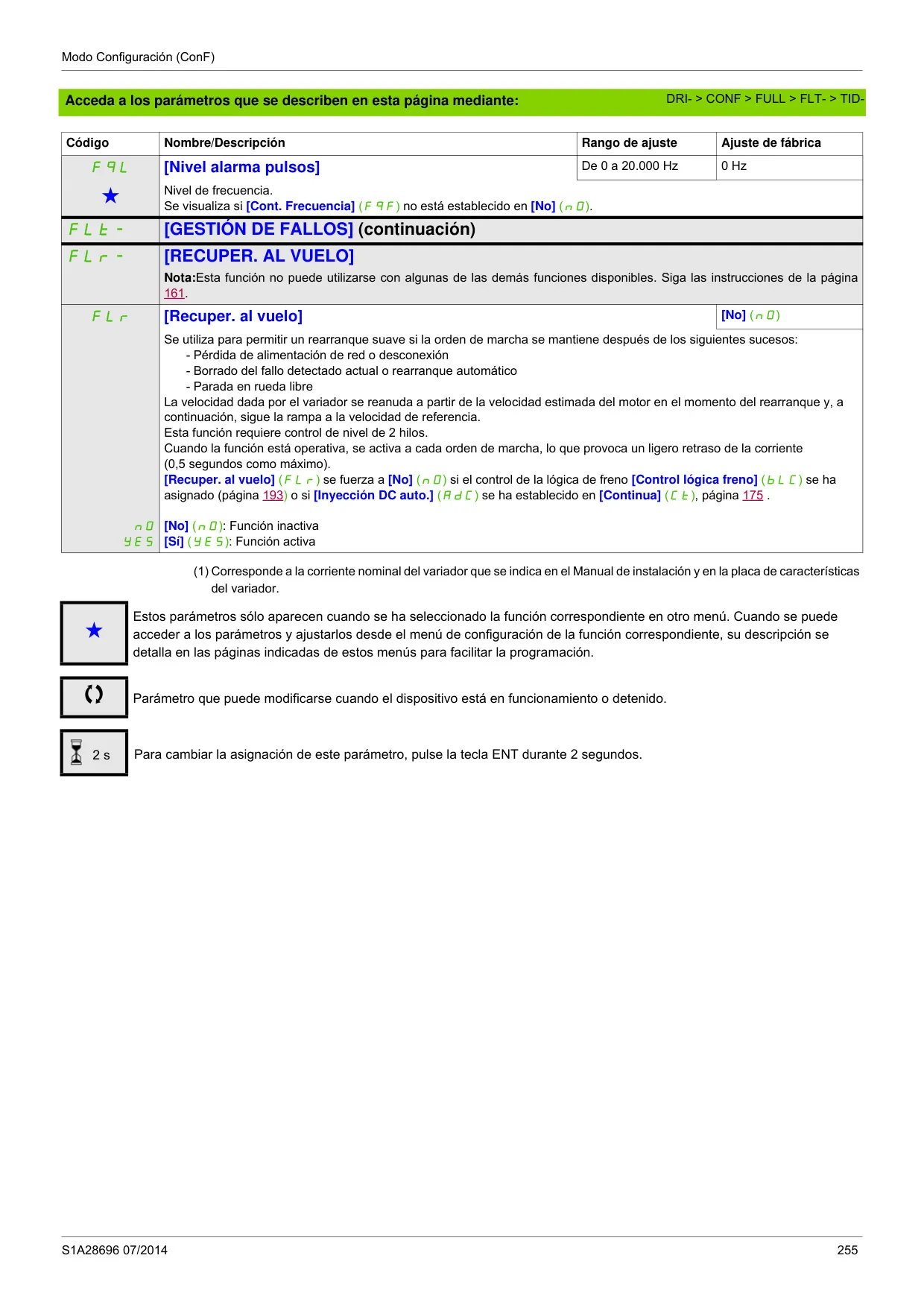

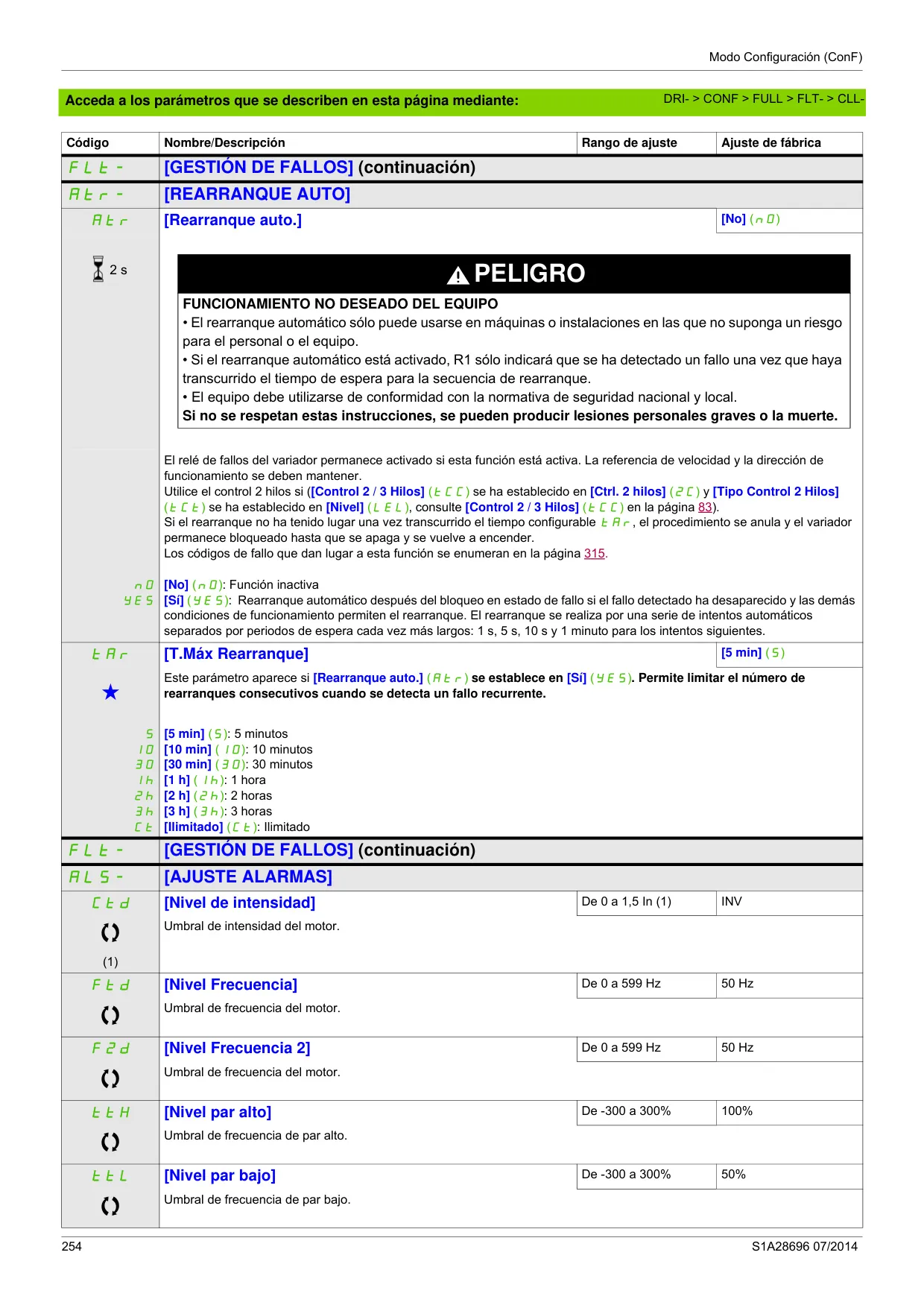

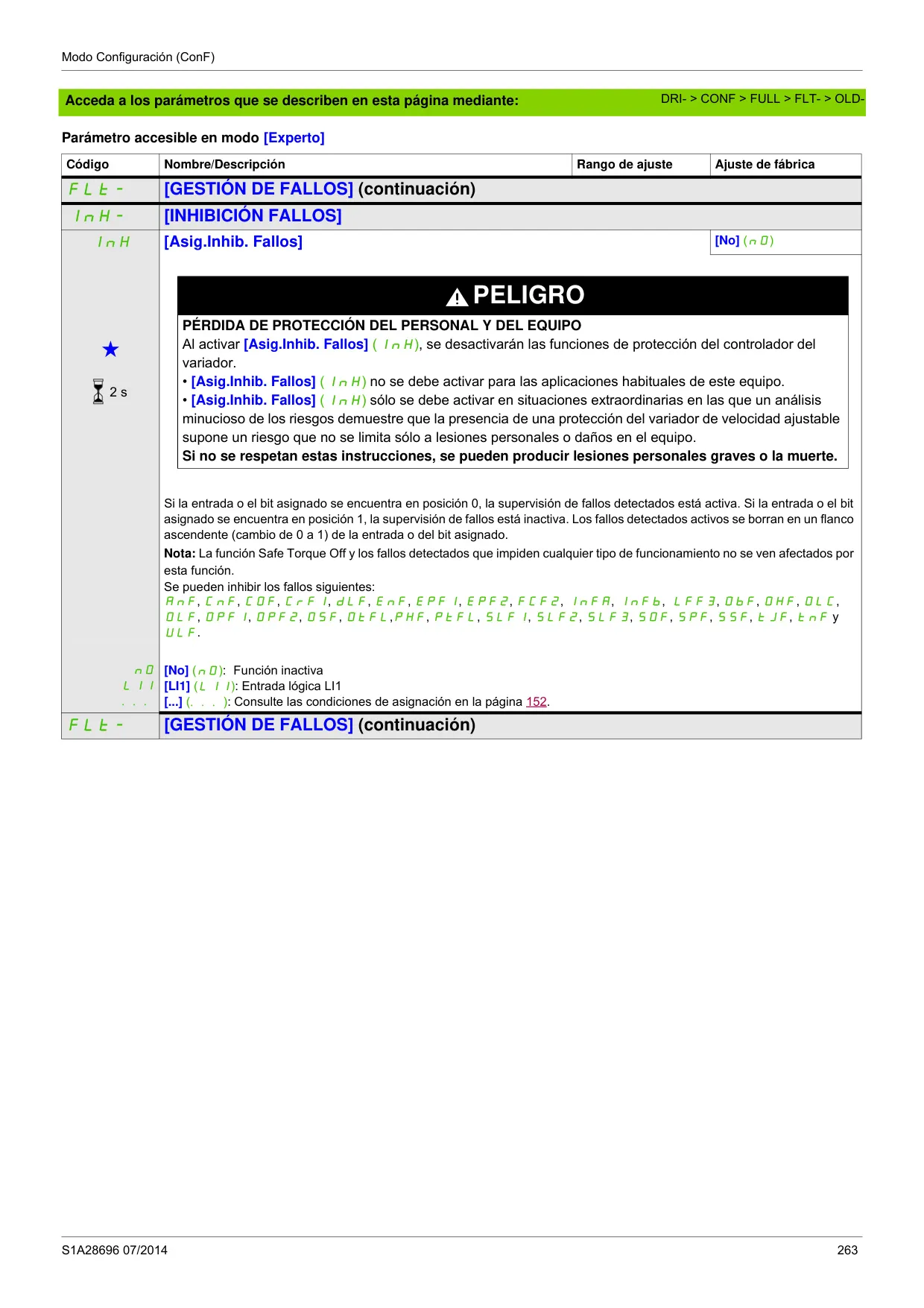

Una característica clave es la gestión de fallos de comunicación, como los de CANopen® o Modbus. El variador puede configurarse para reaccionar de múltiples maneras ante una interrupción, desde ignorar el fallo (no recomendado para seguridad) hasta realizar una parada en rueda libre, una parada en rampa, o mantener la velocidad actual, lo que es crucial para la continuidad operativa en entornos industriales.

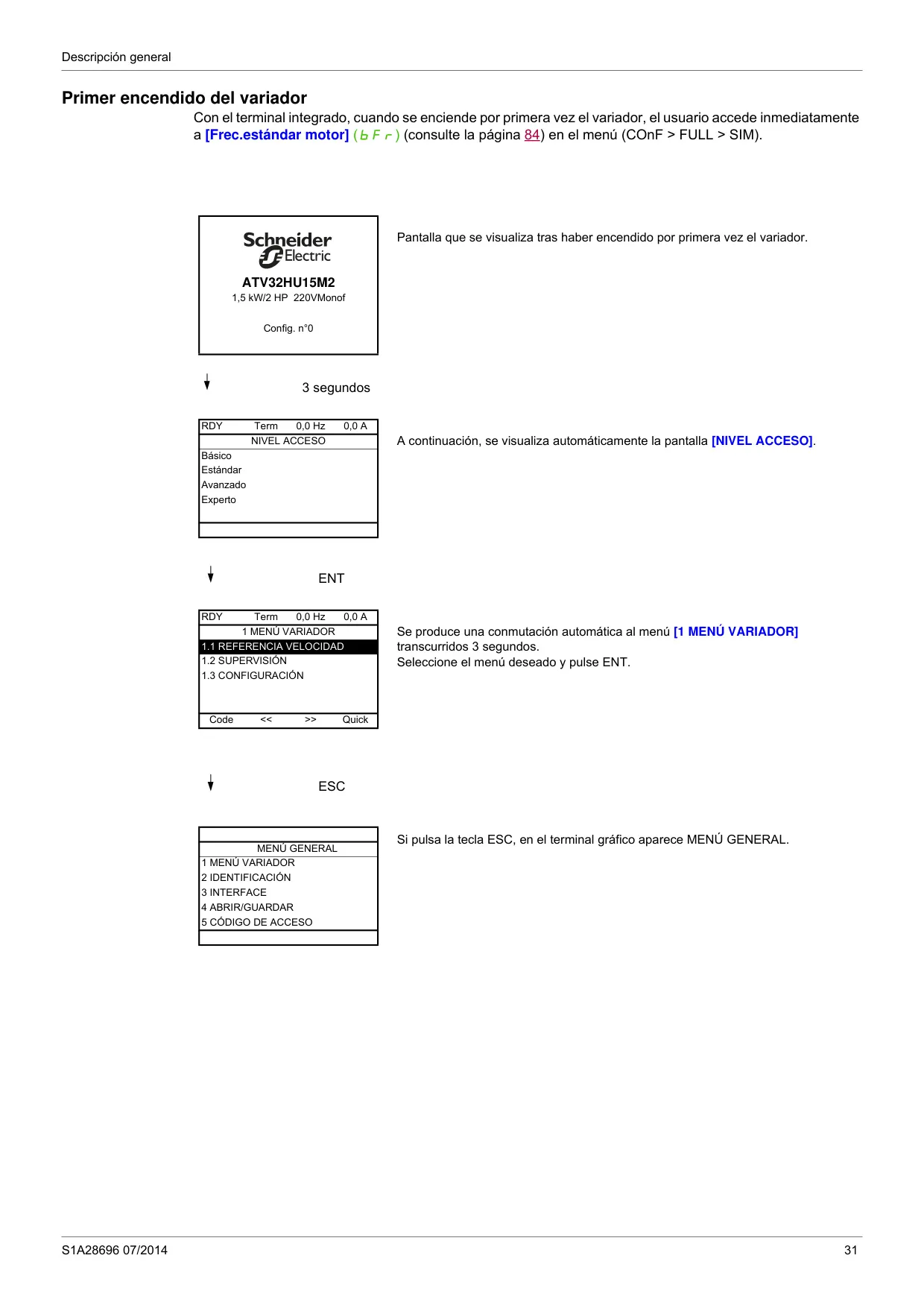

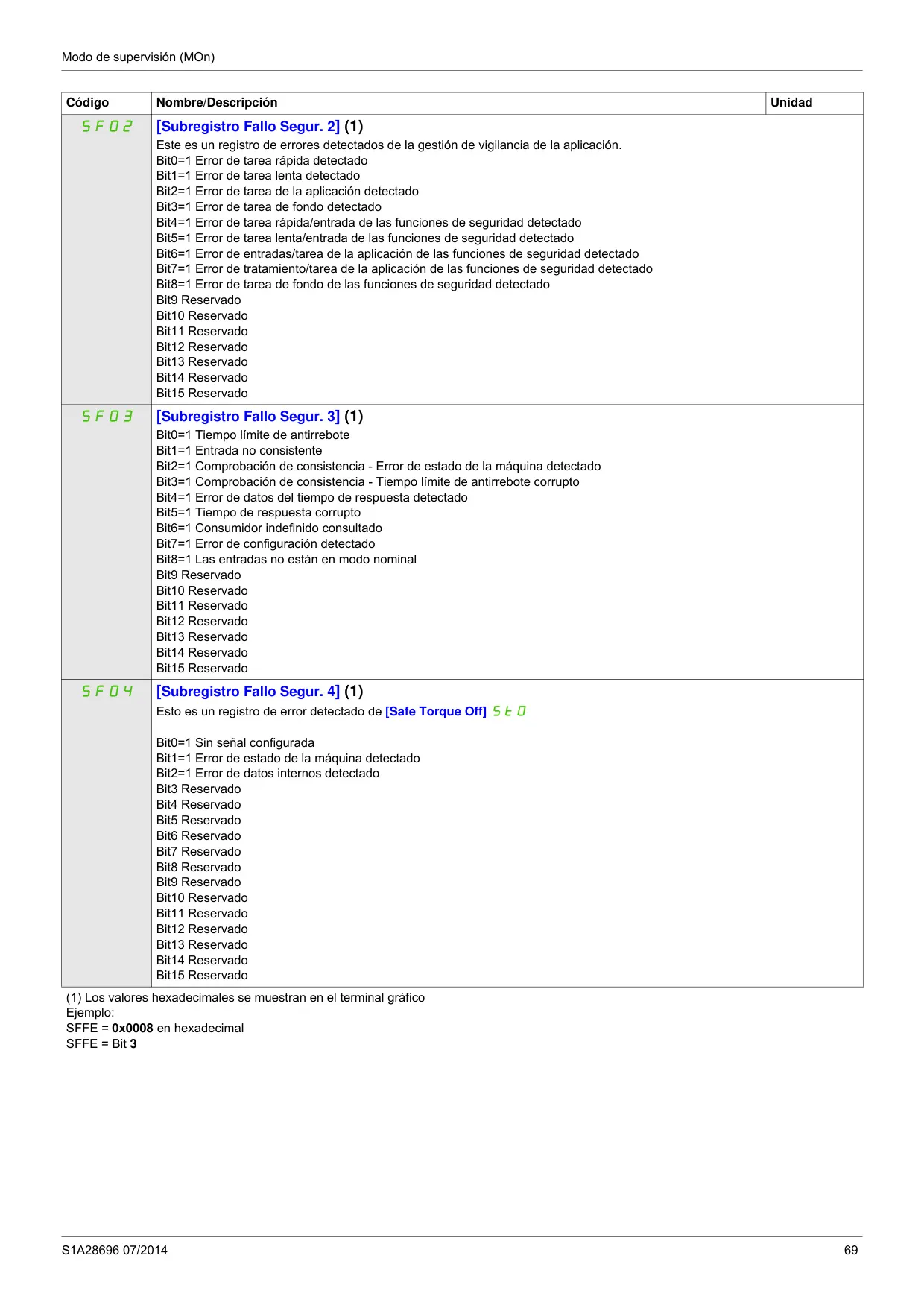

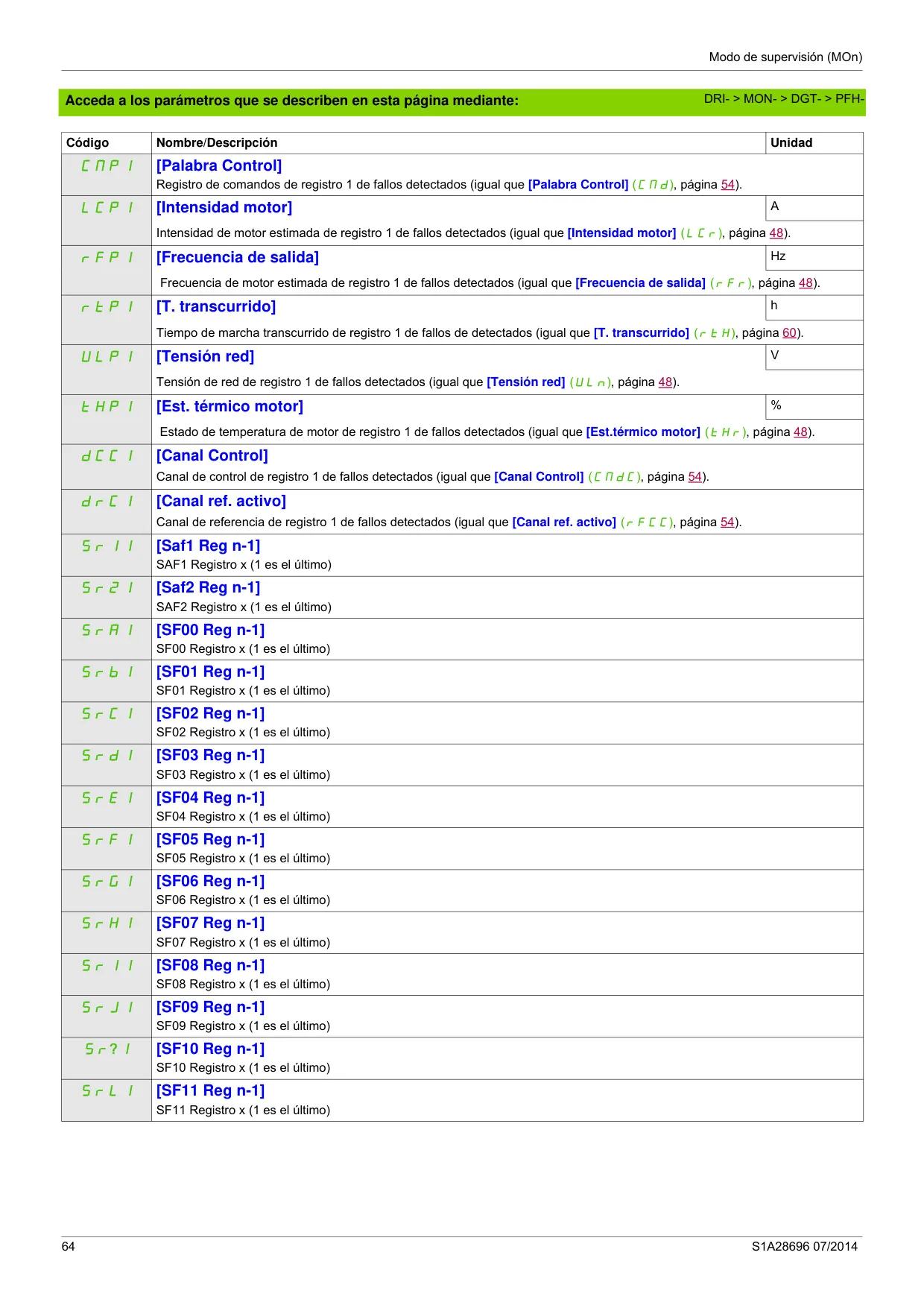

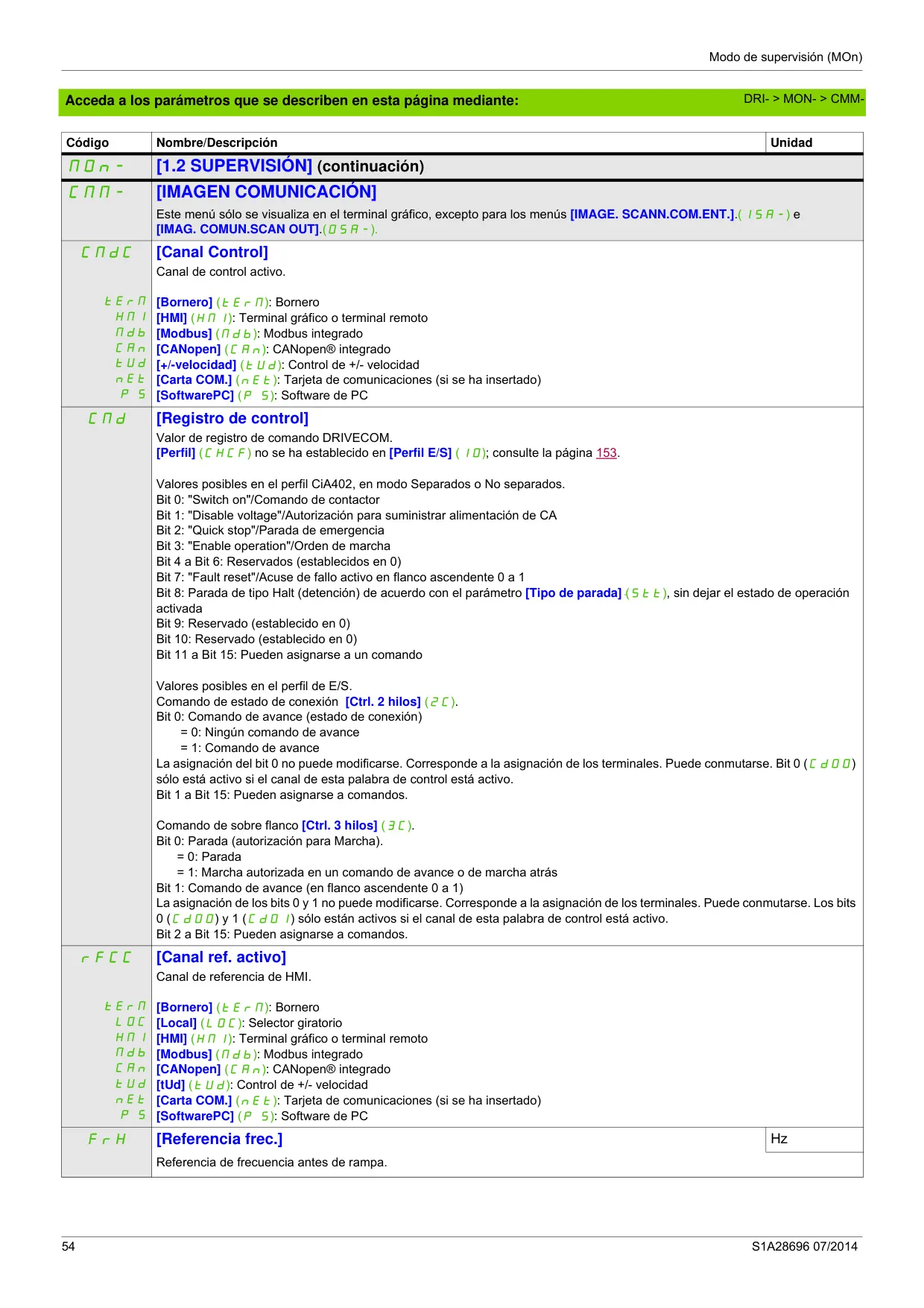

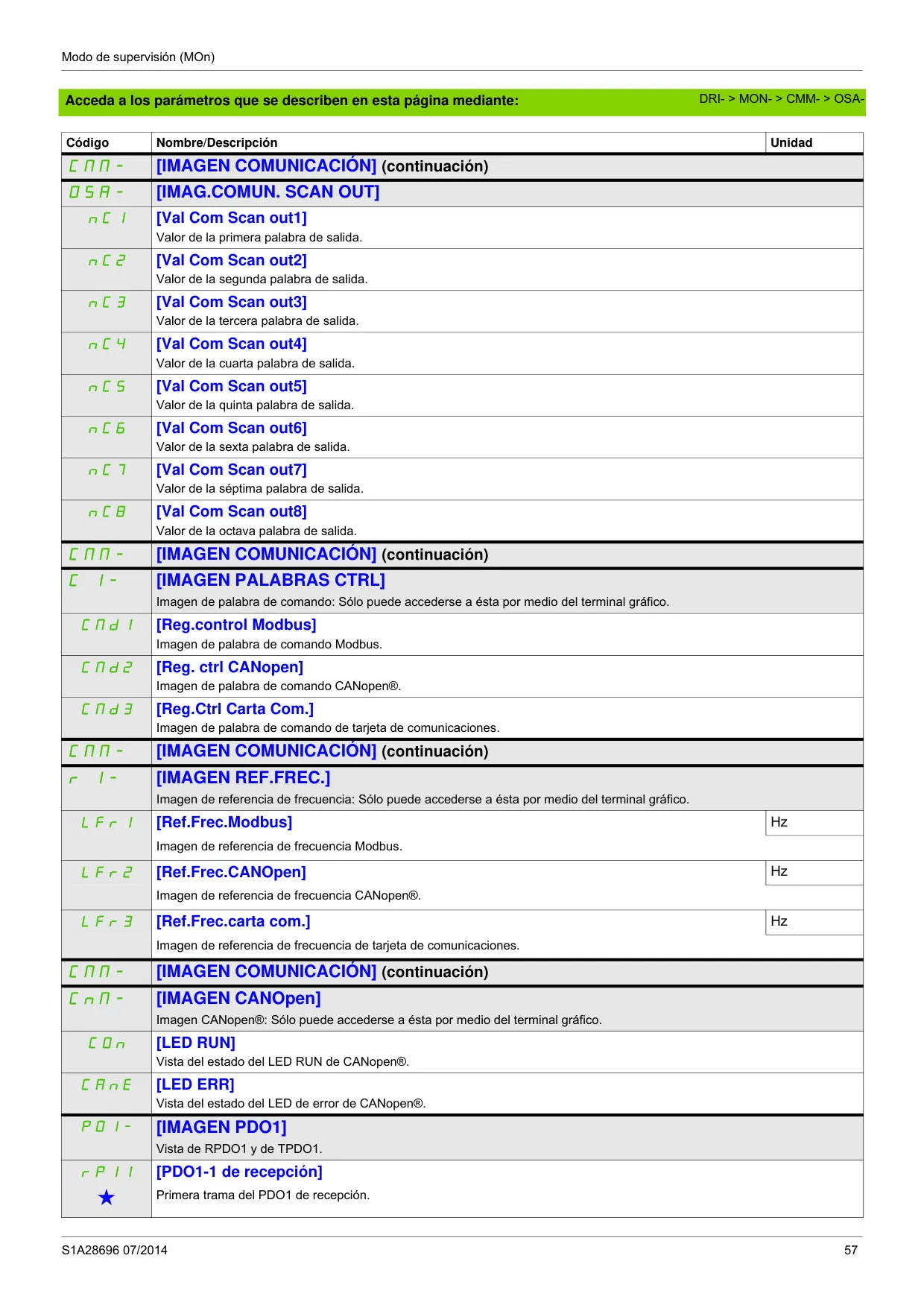

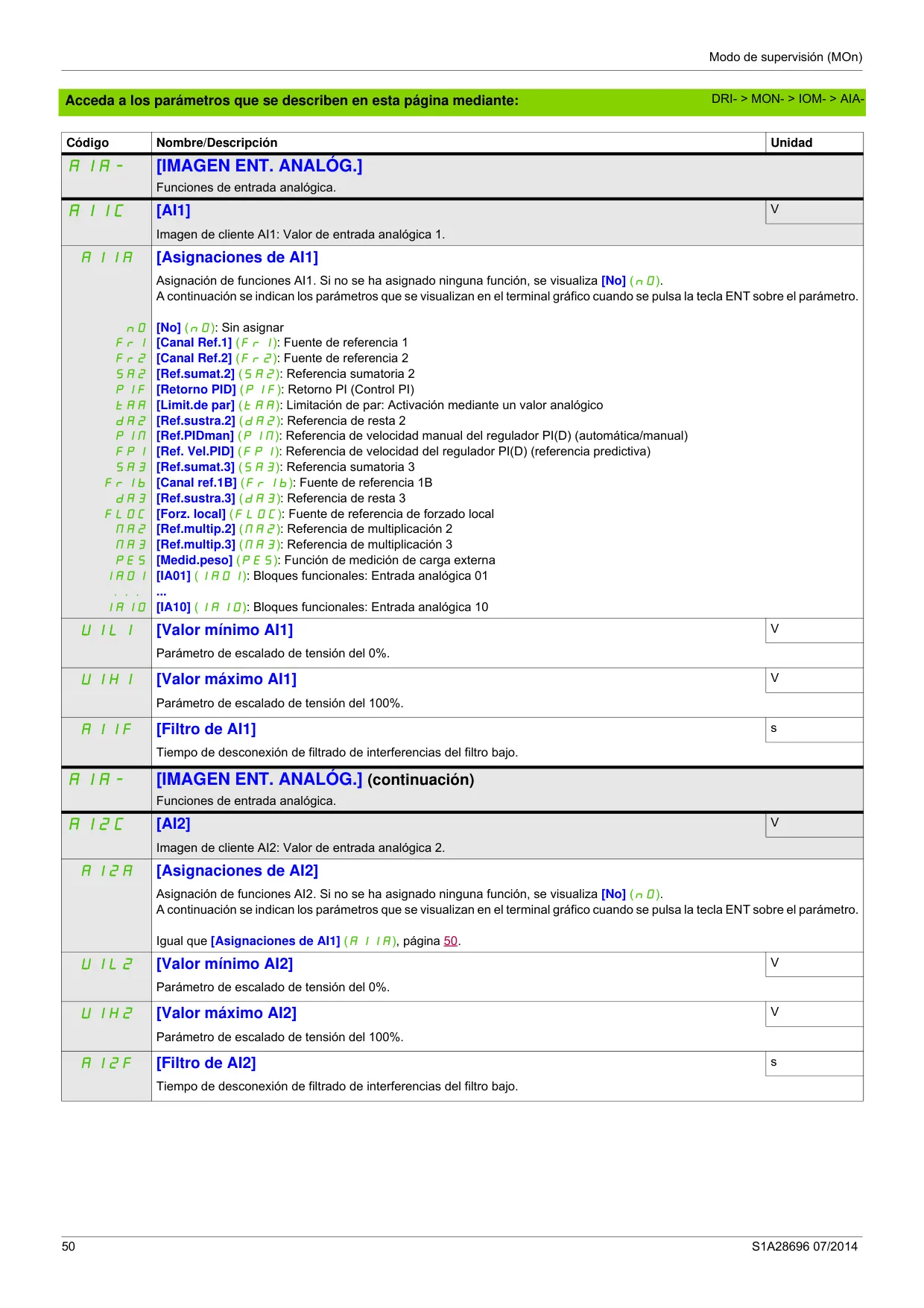

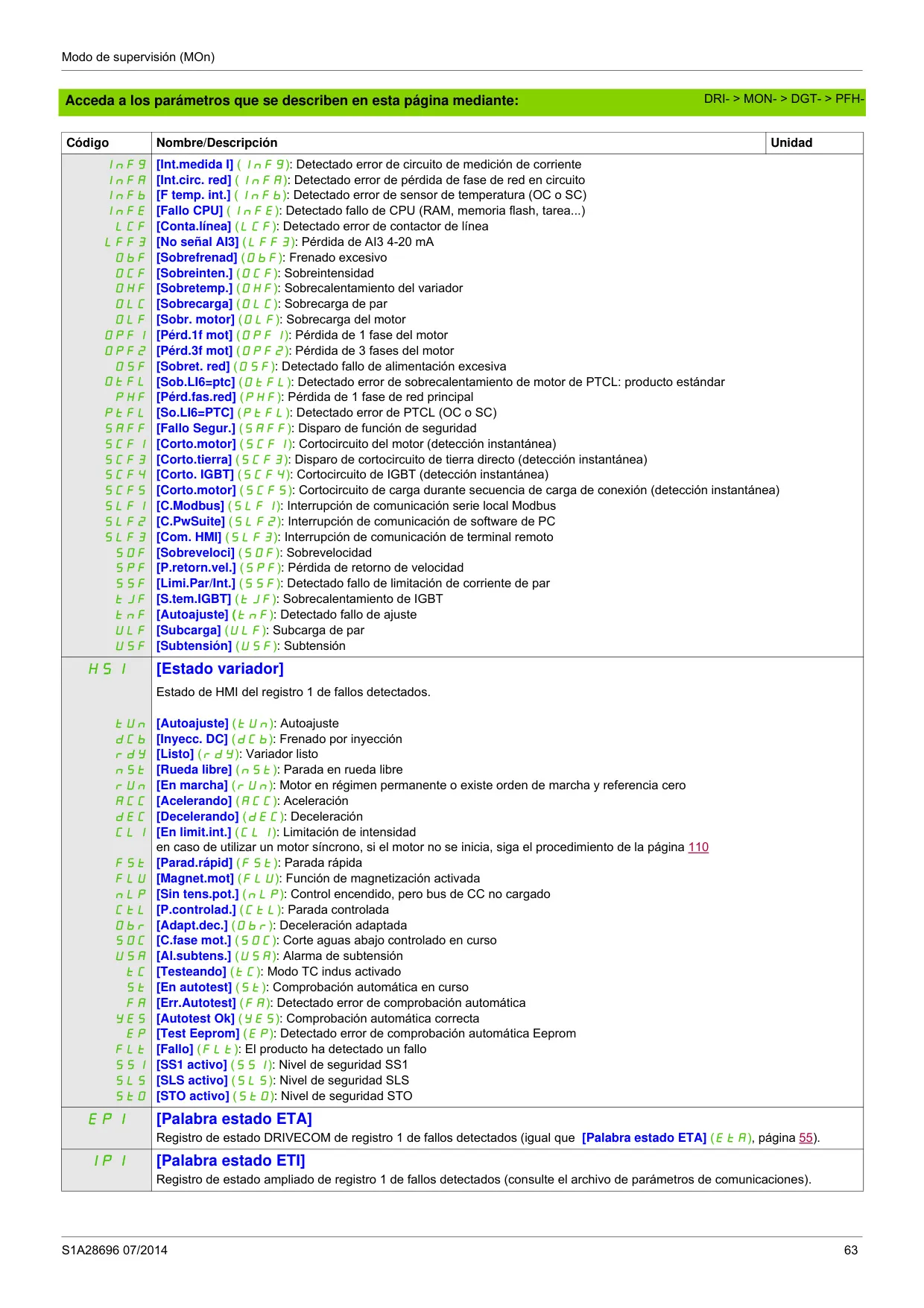

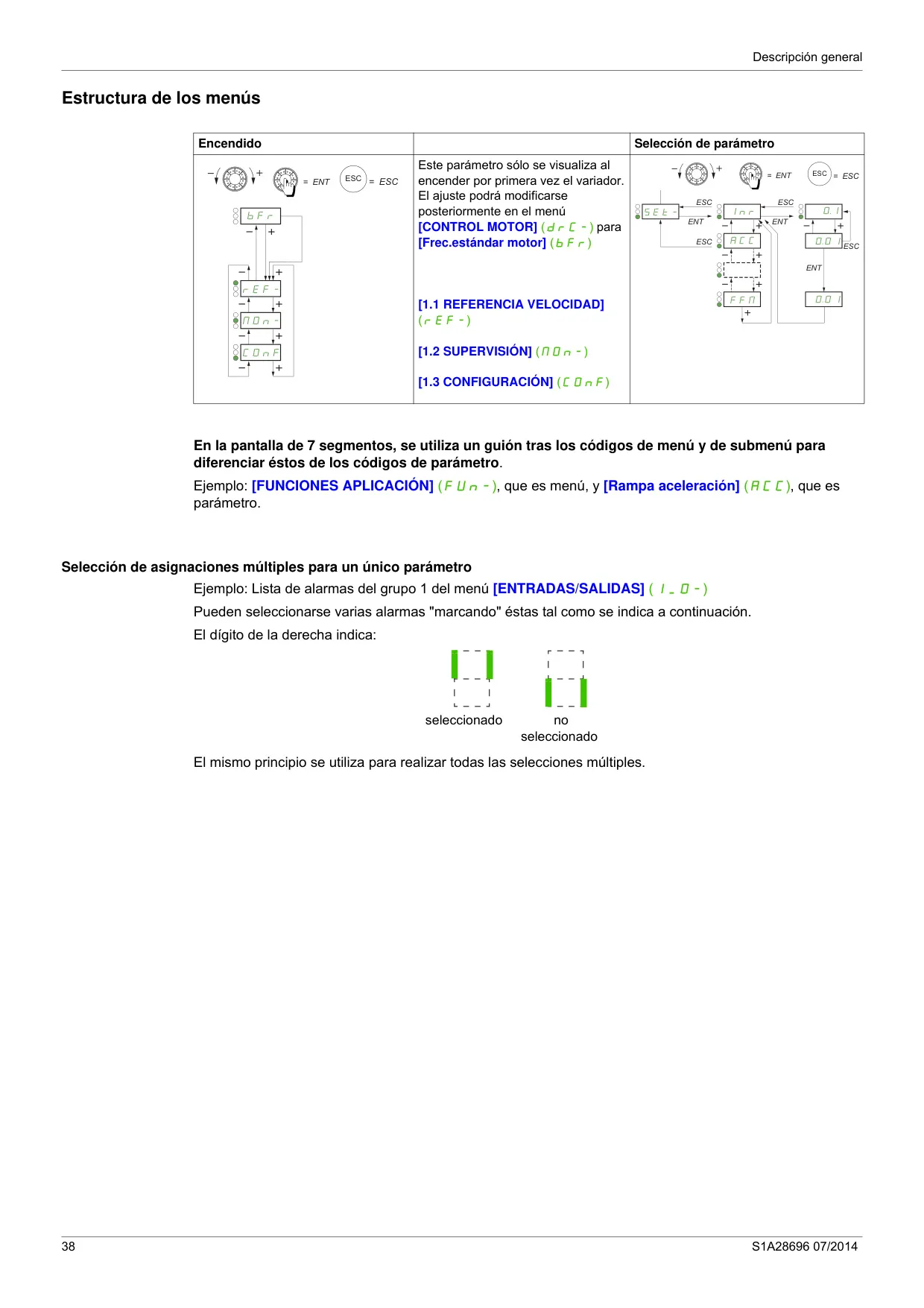

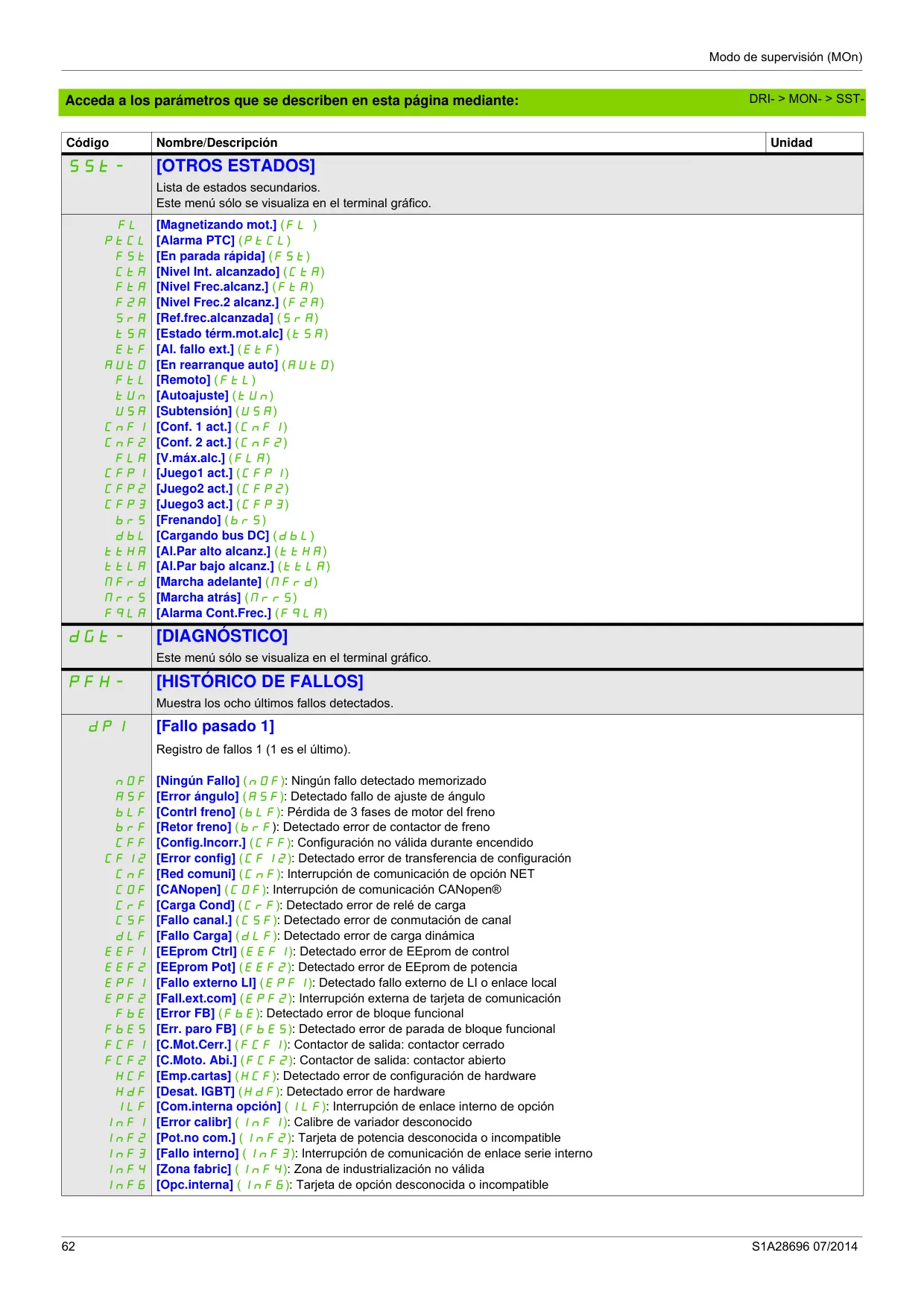

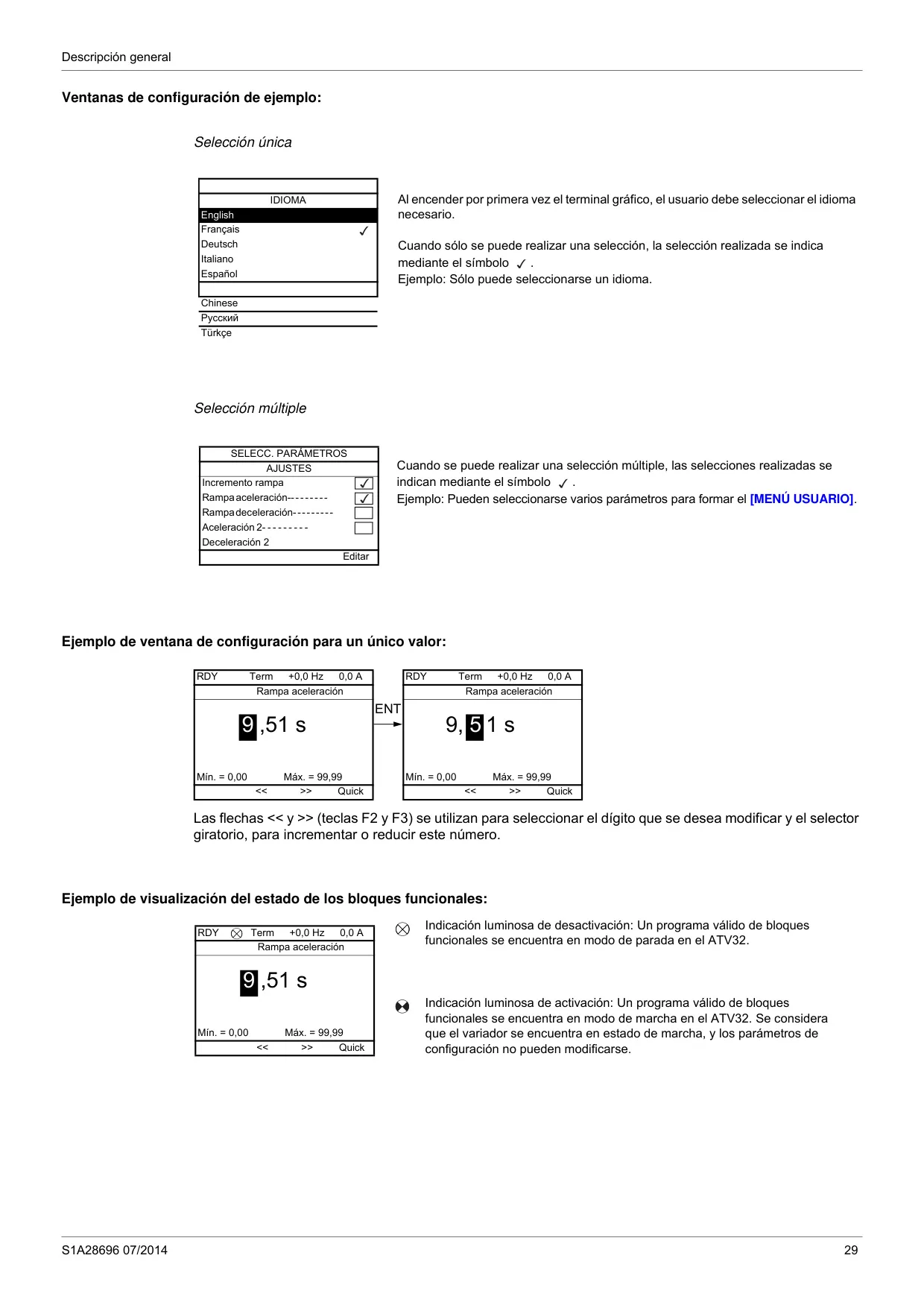

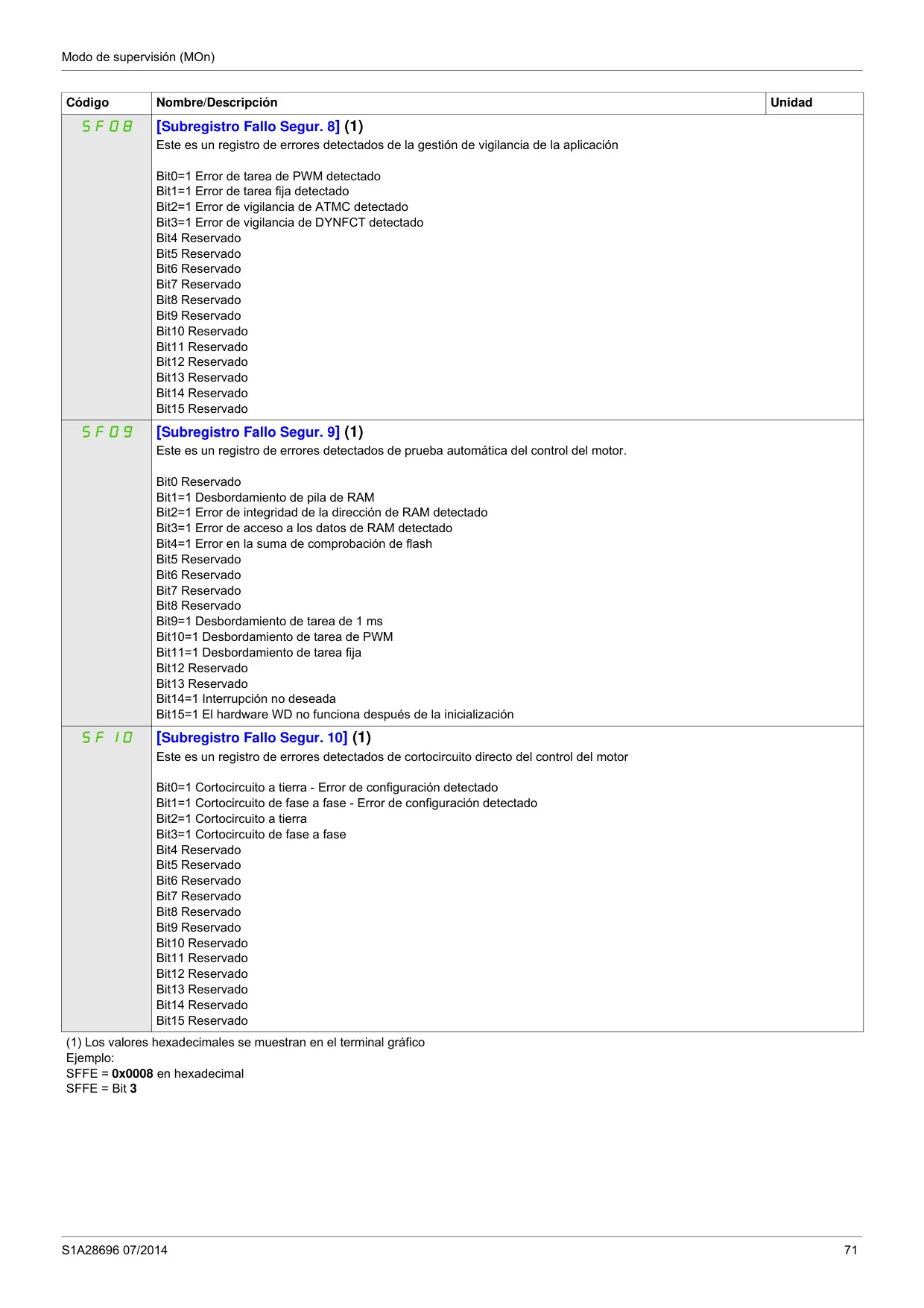

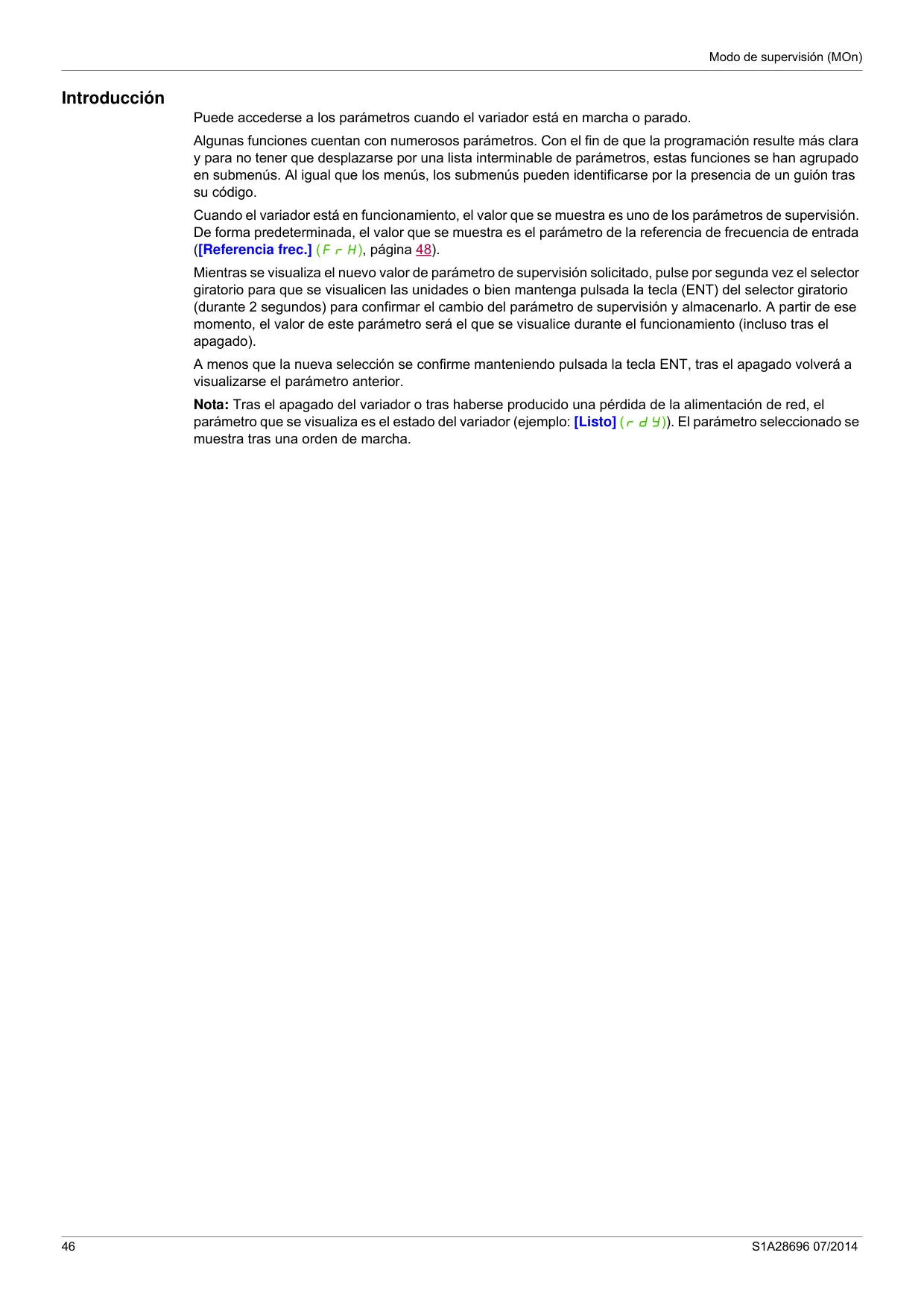

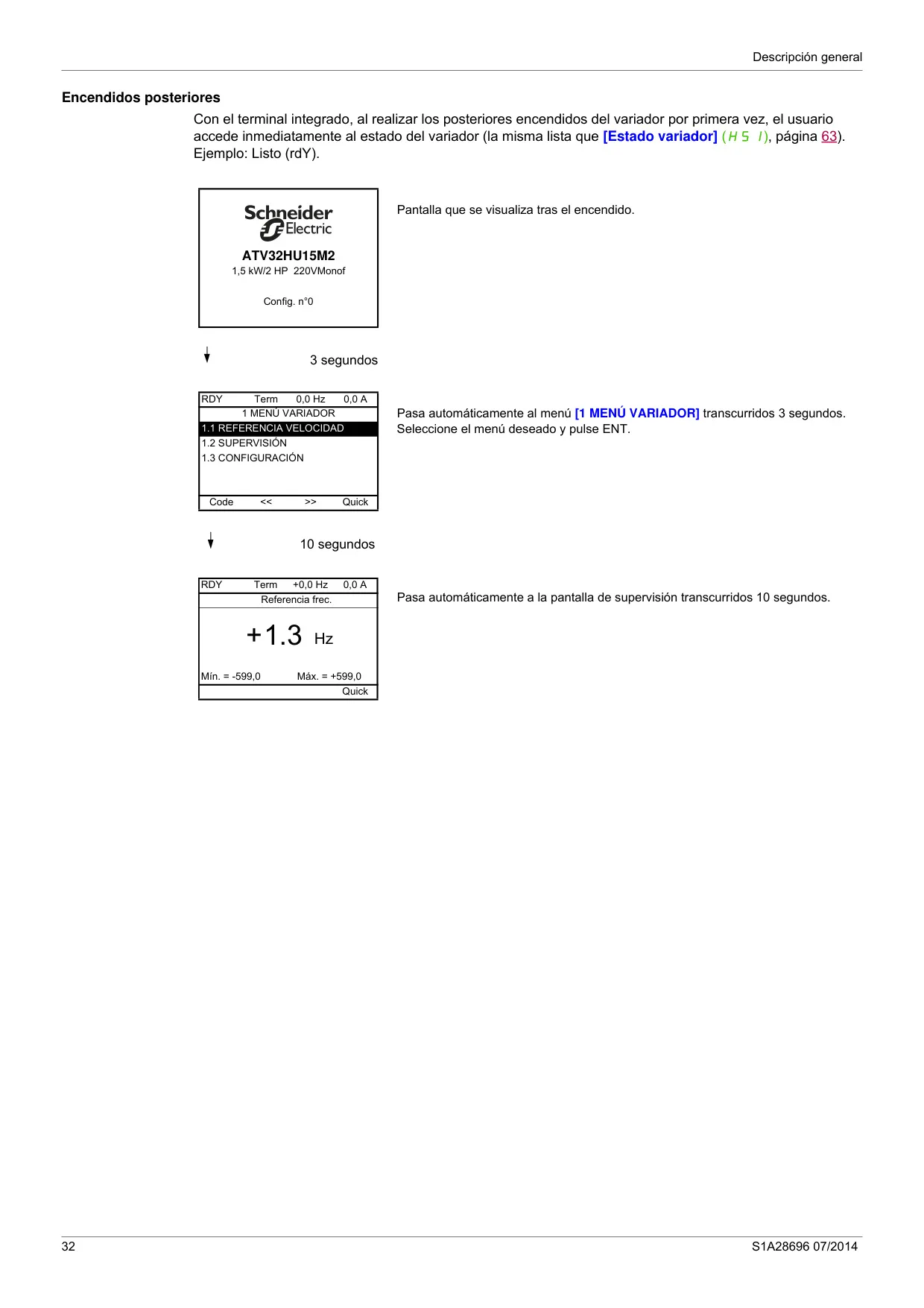

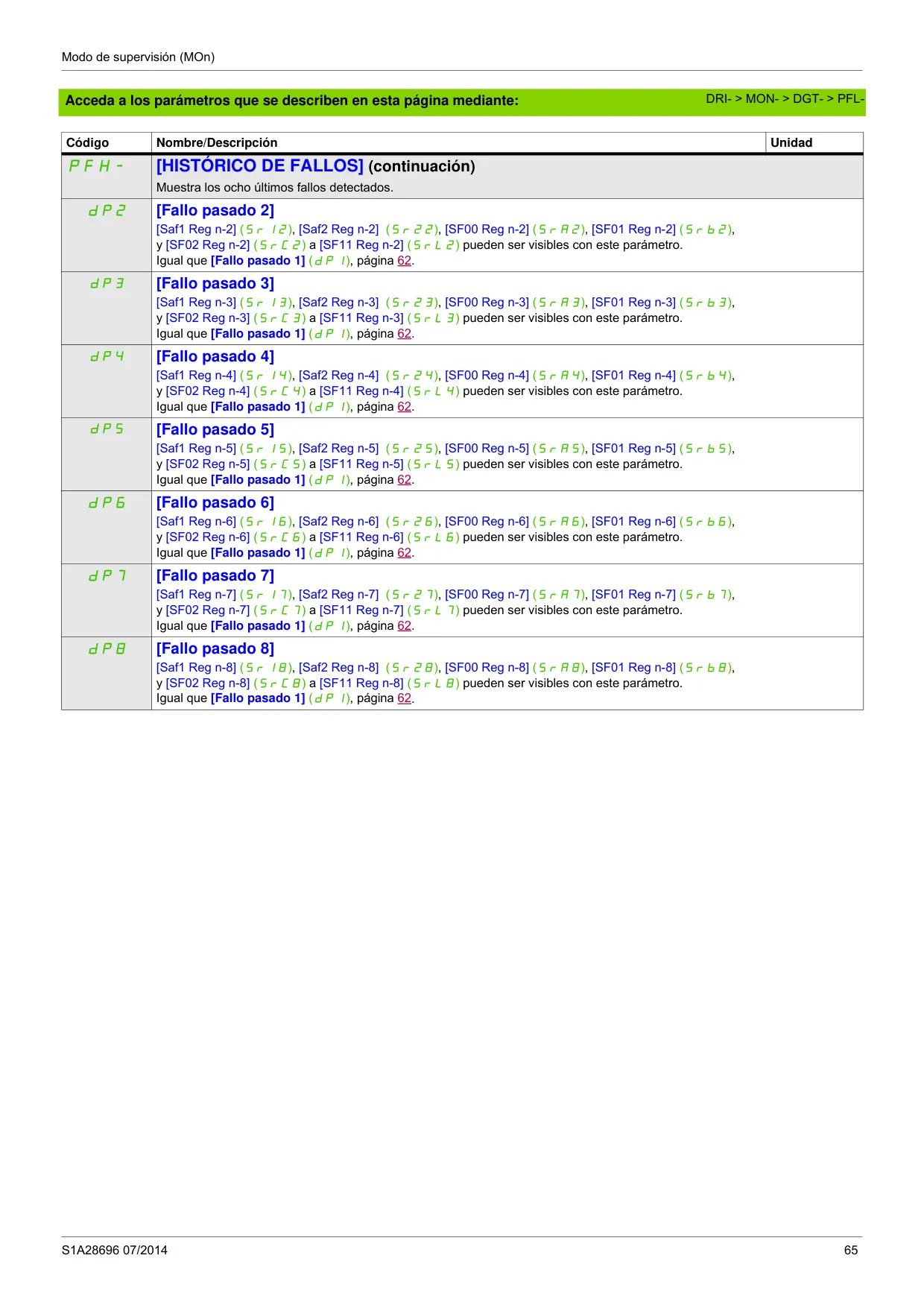

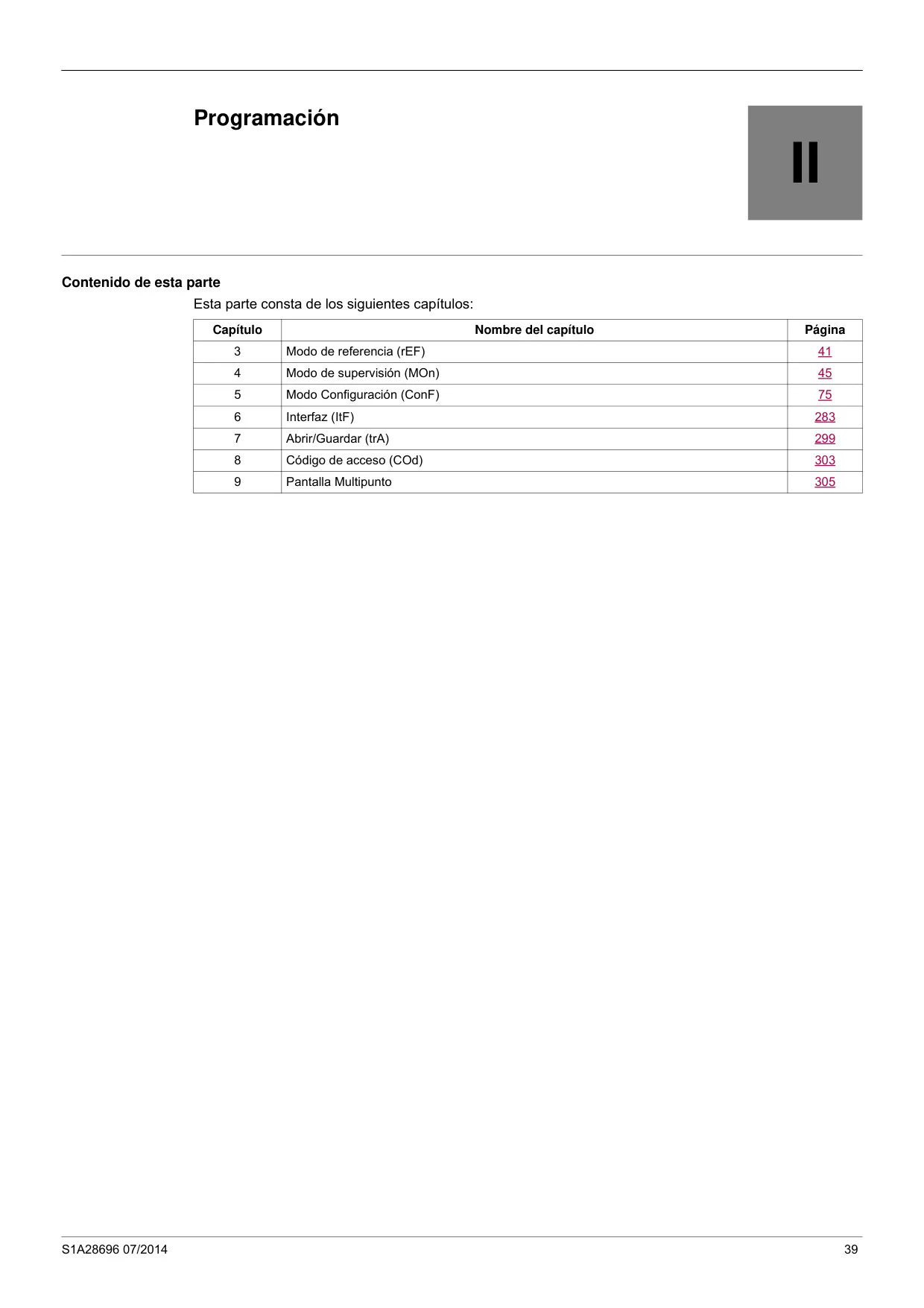

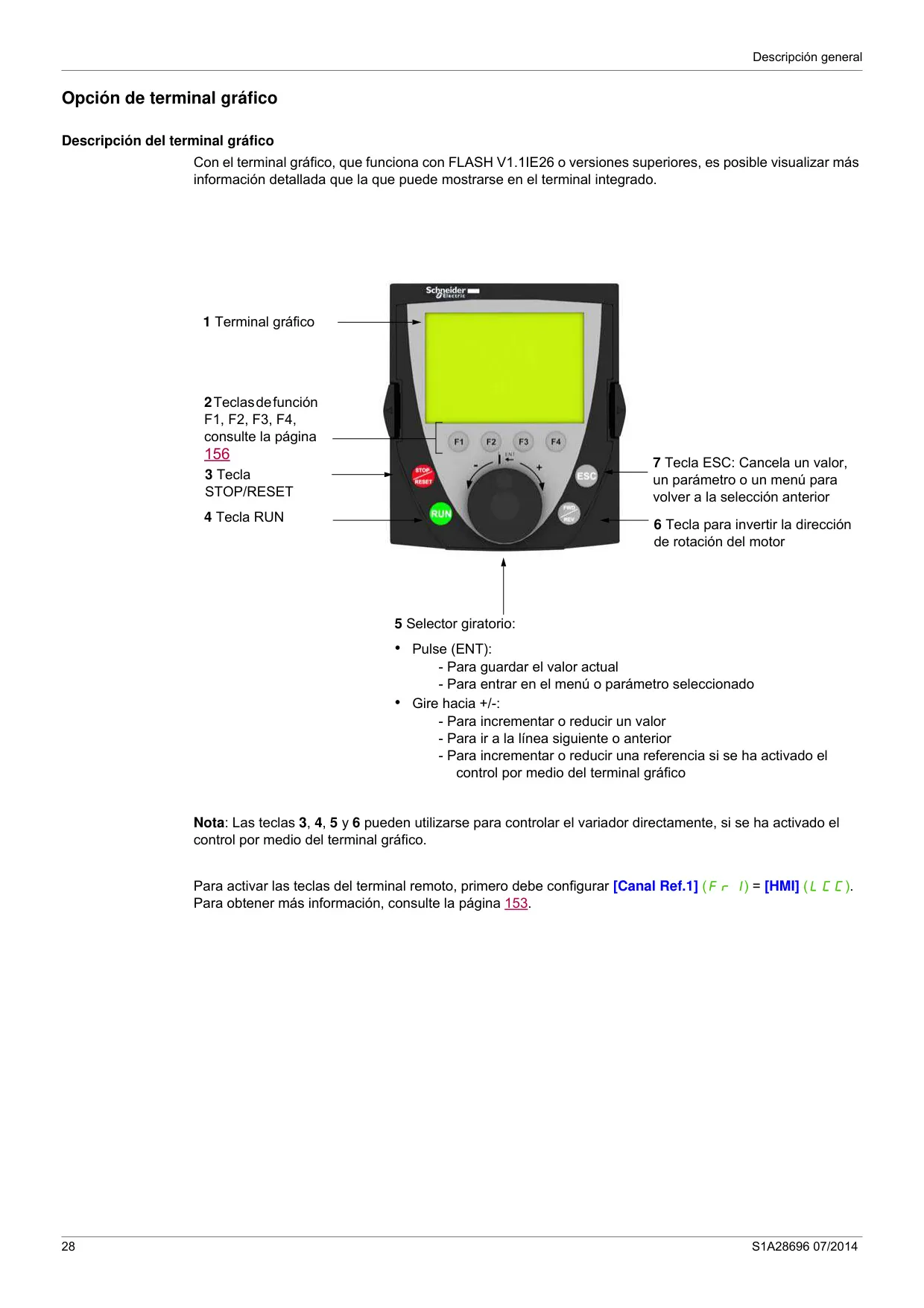

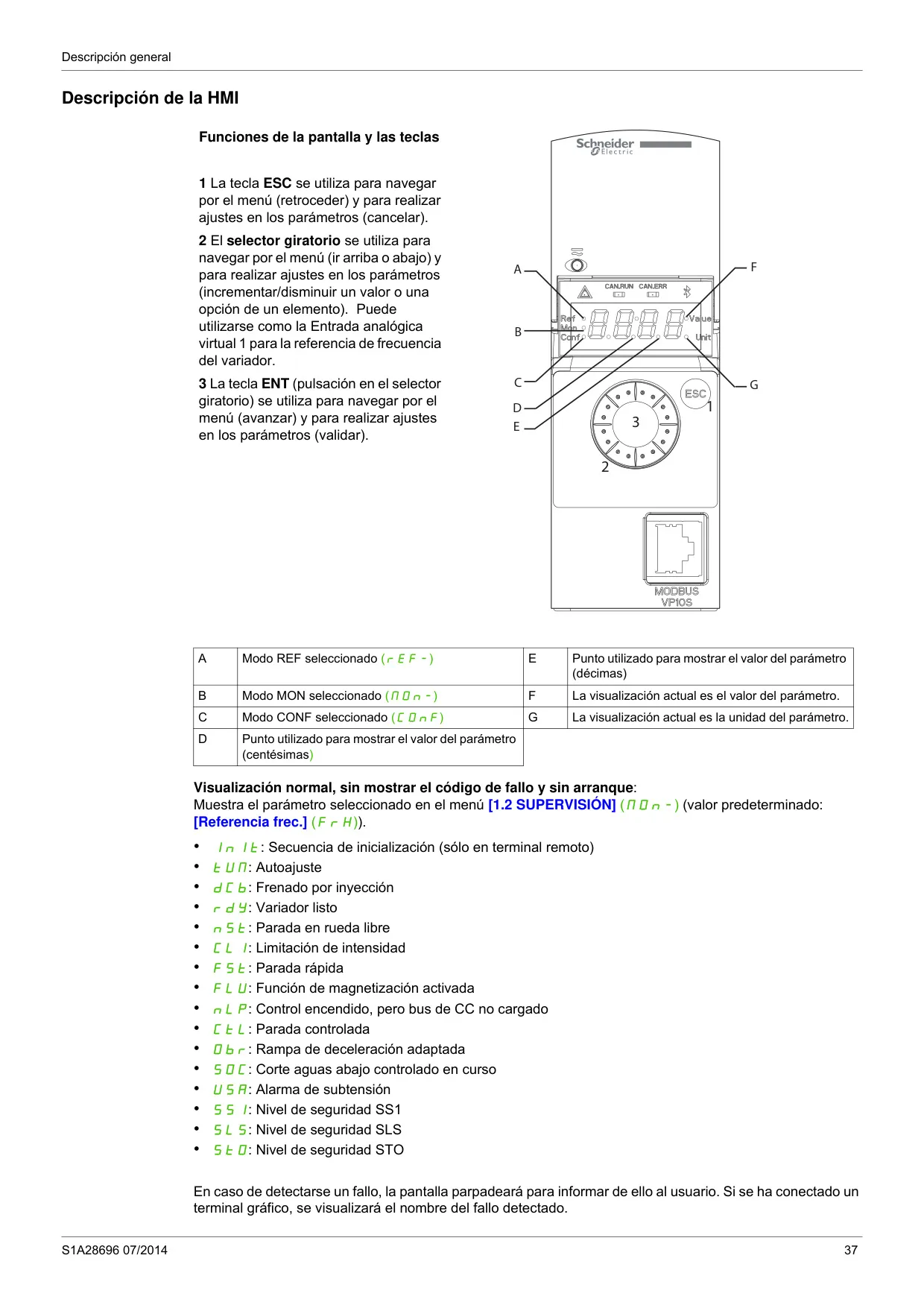

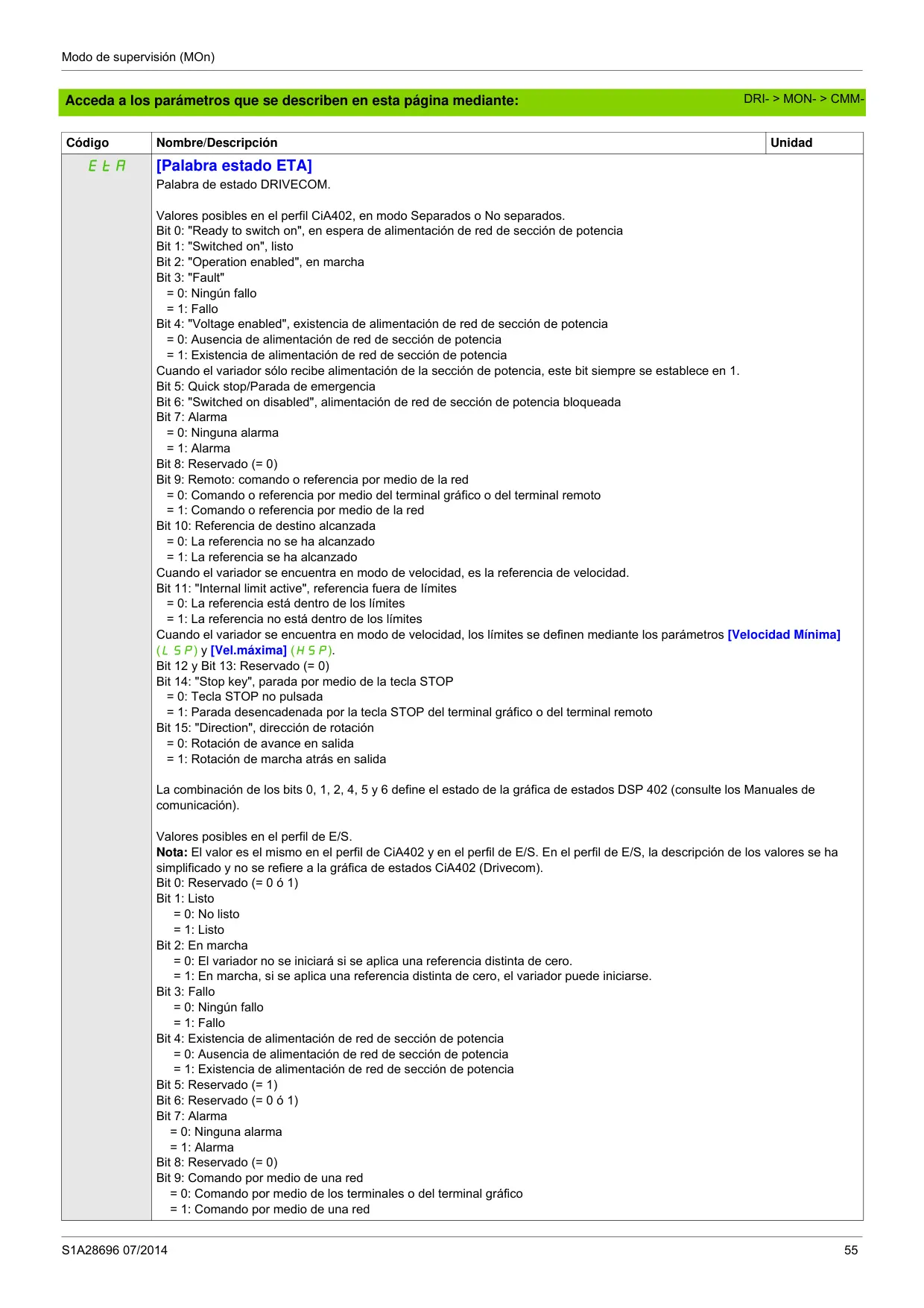

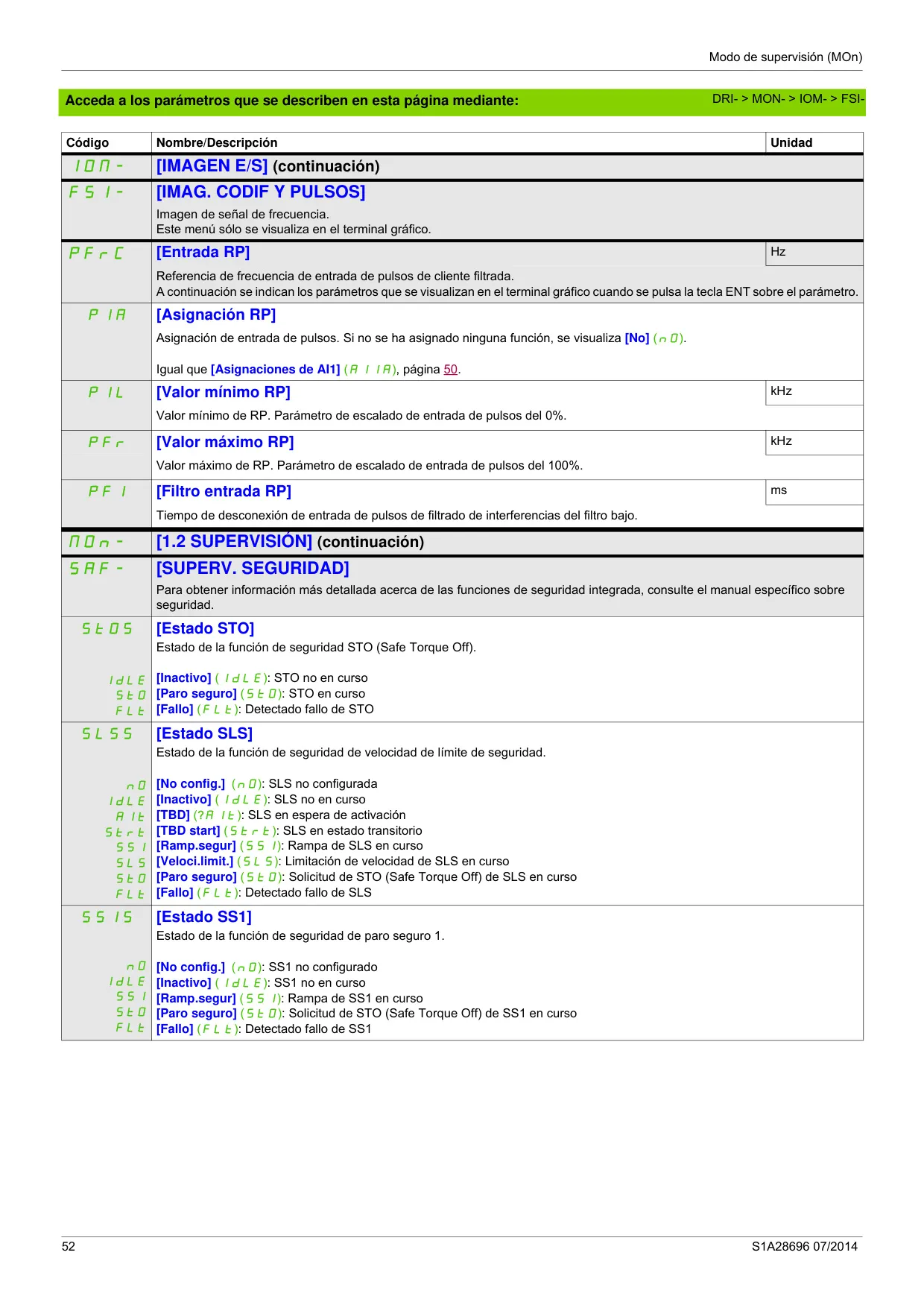

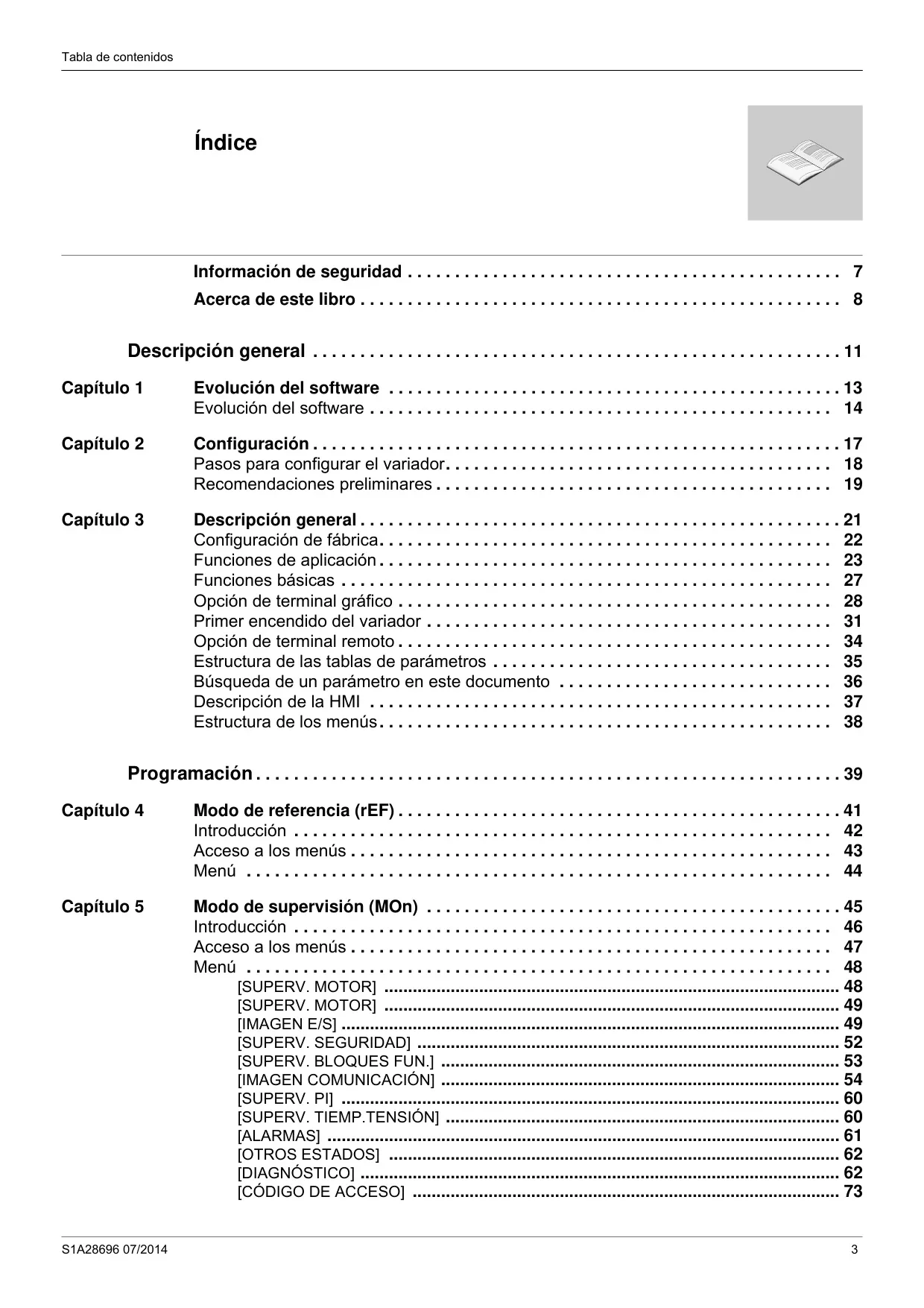

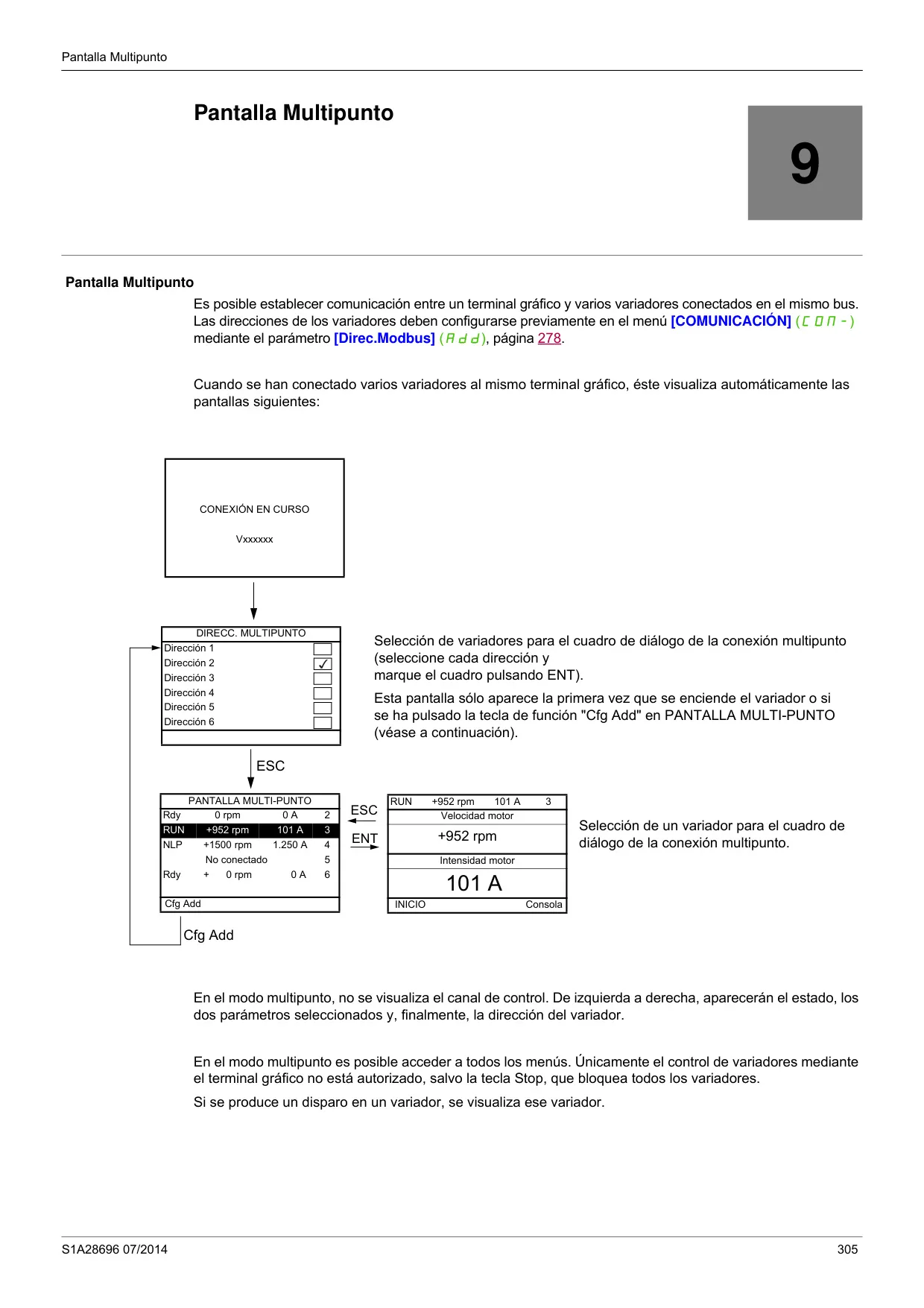

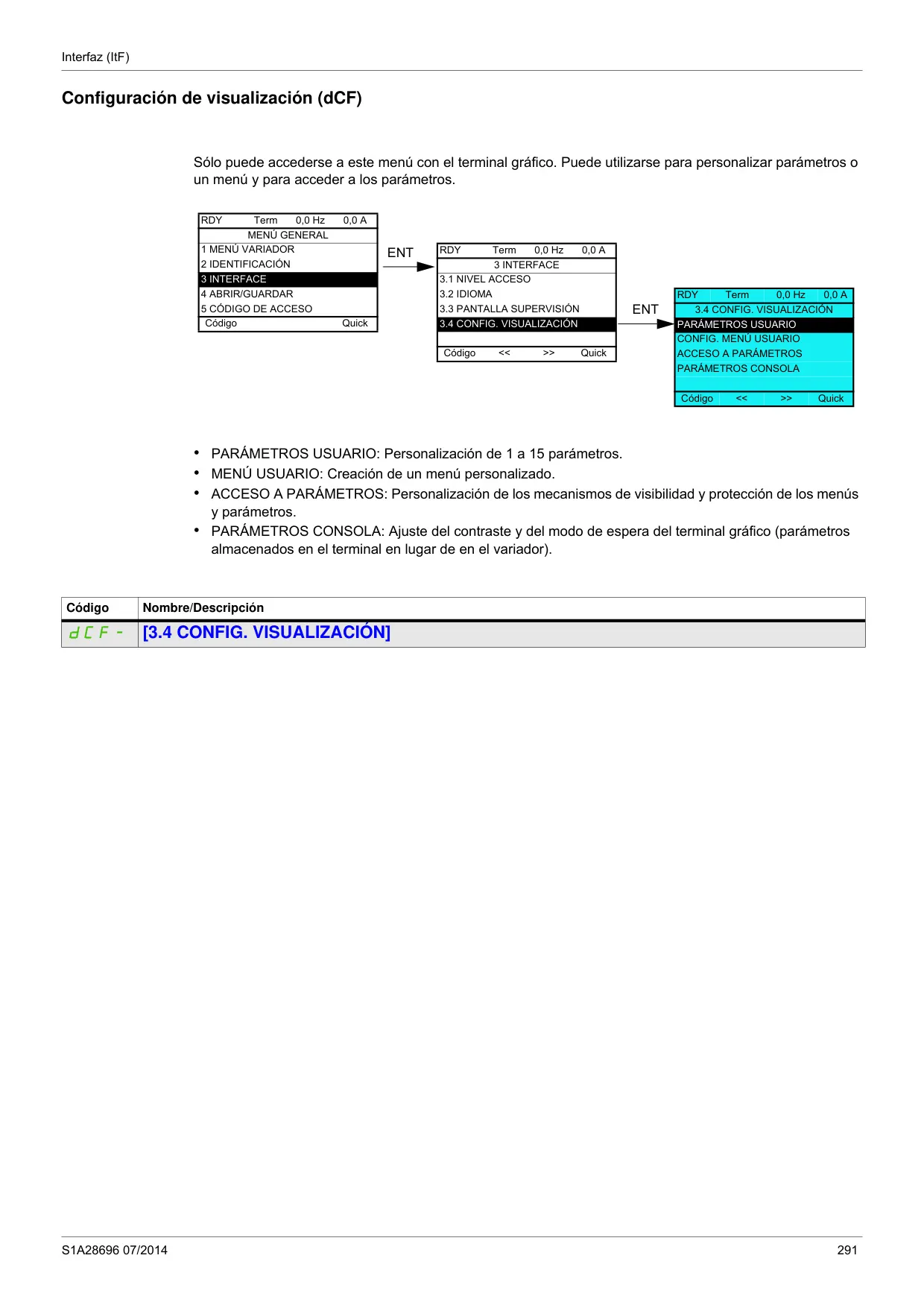

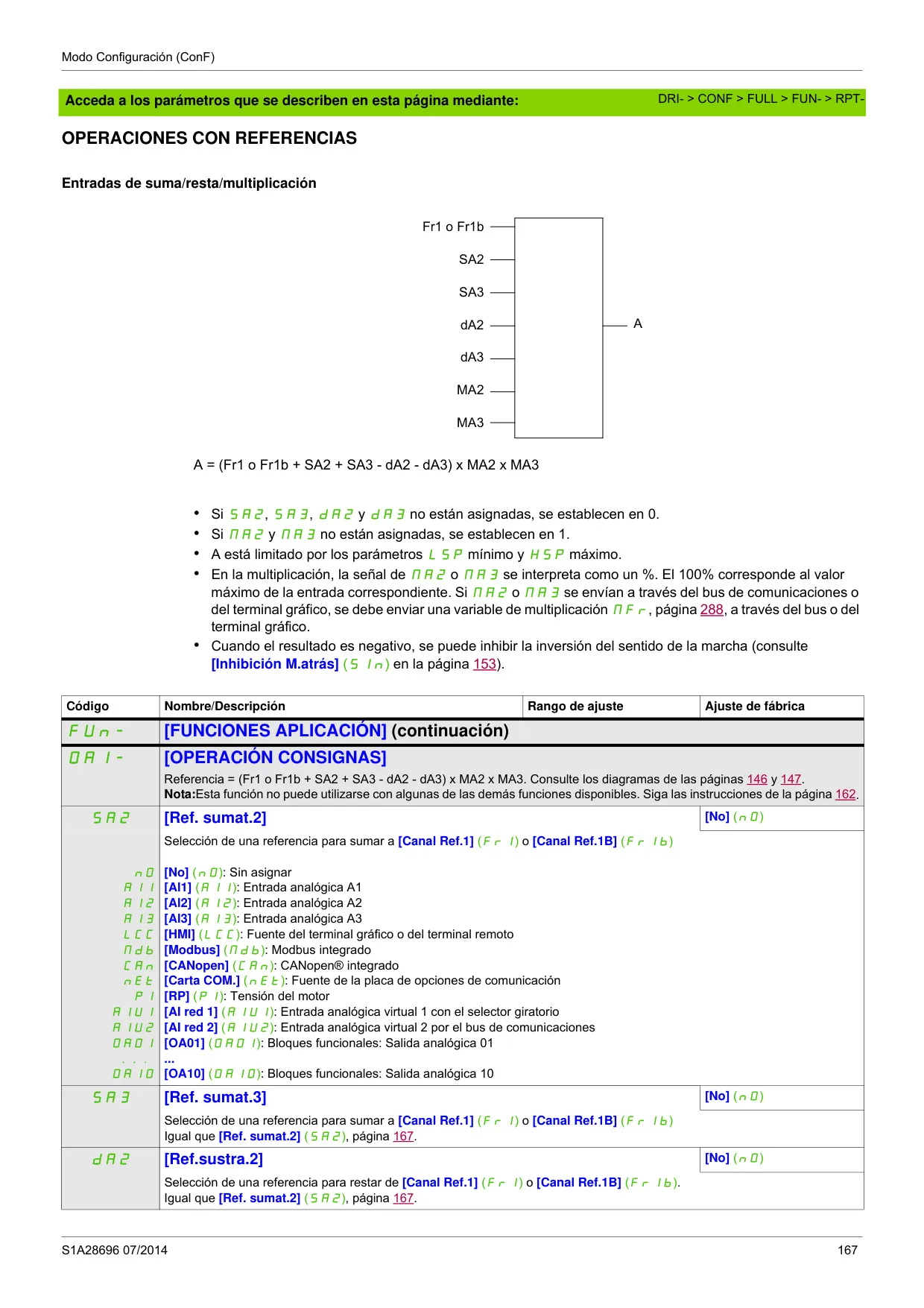

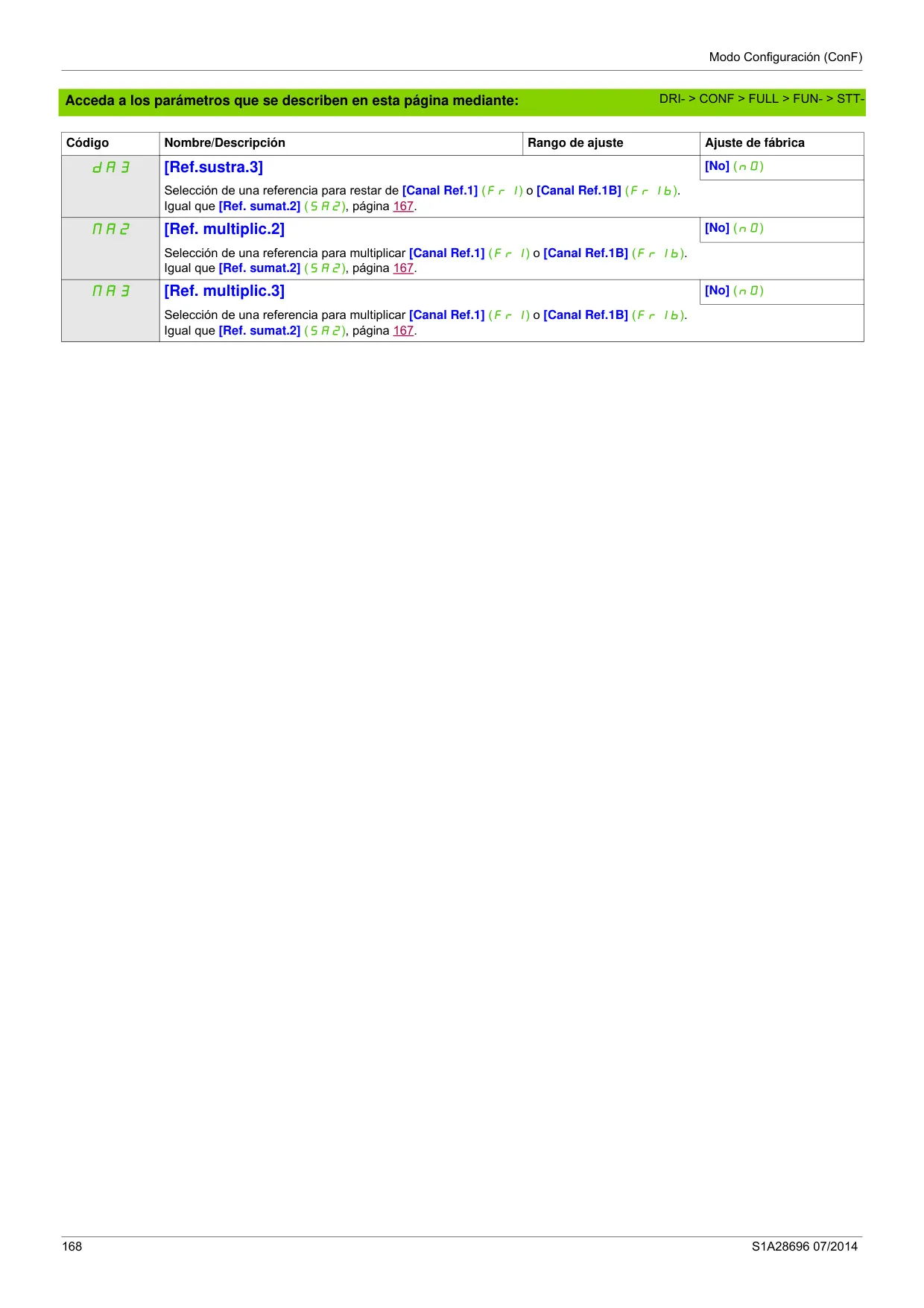

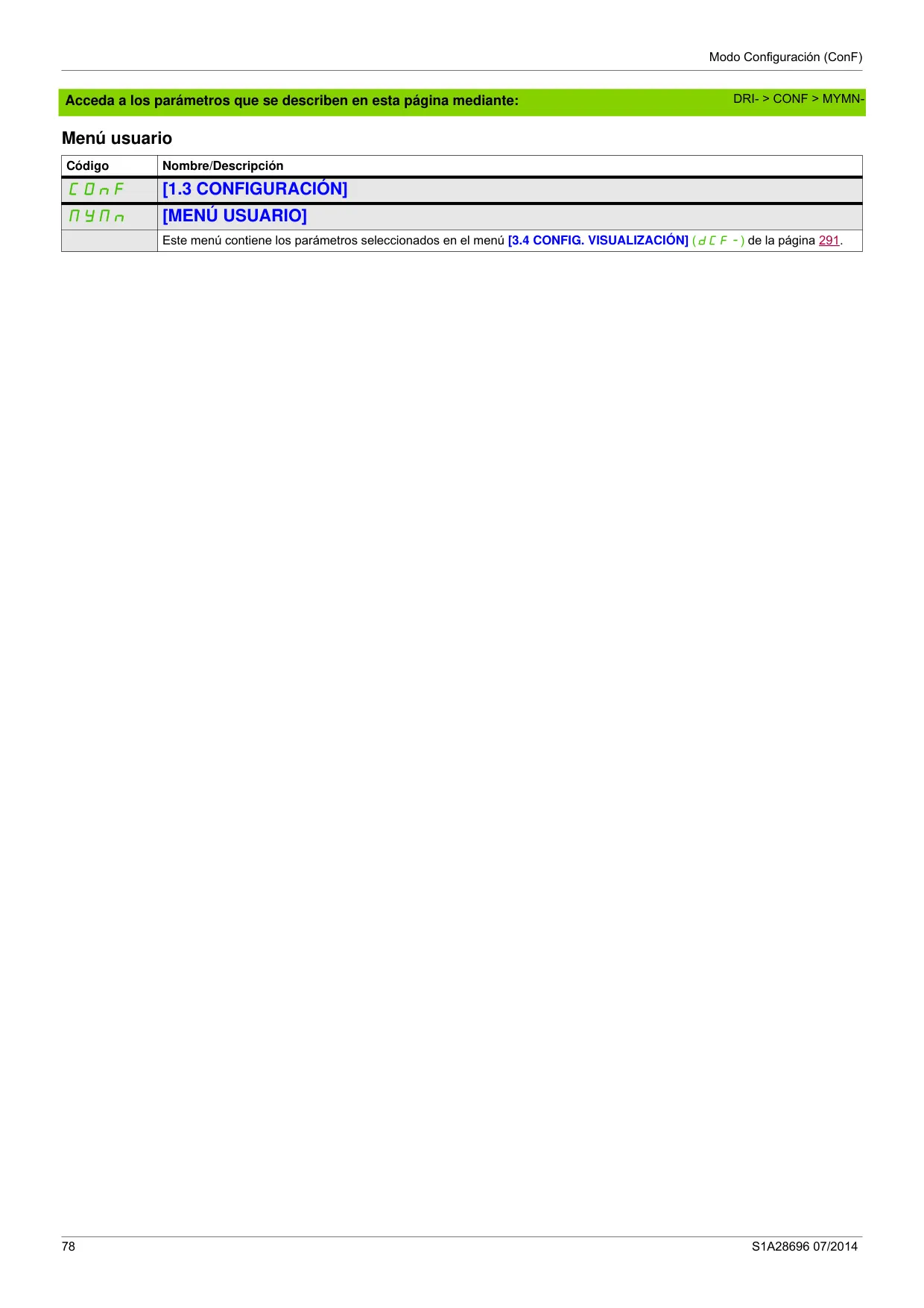

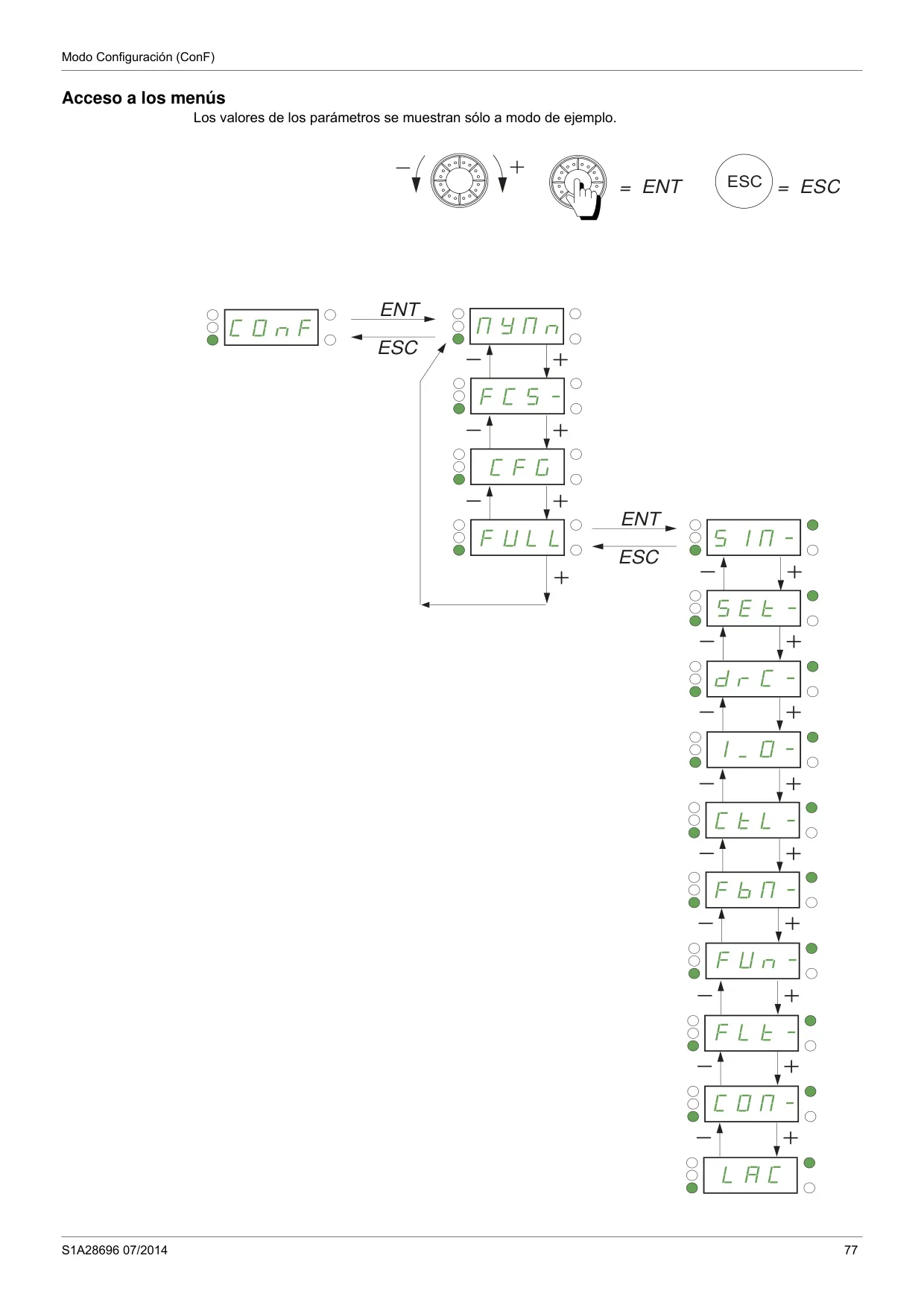

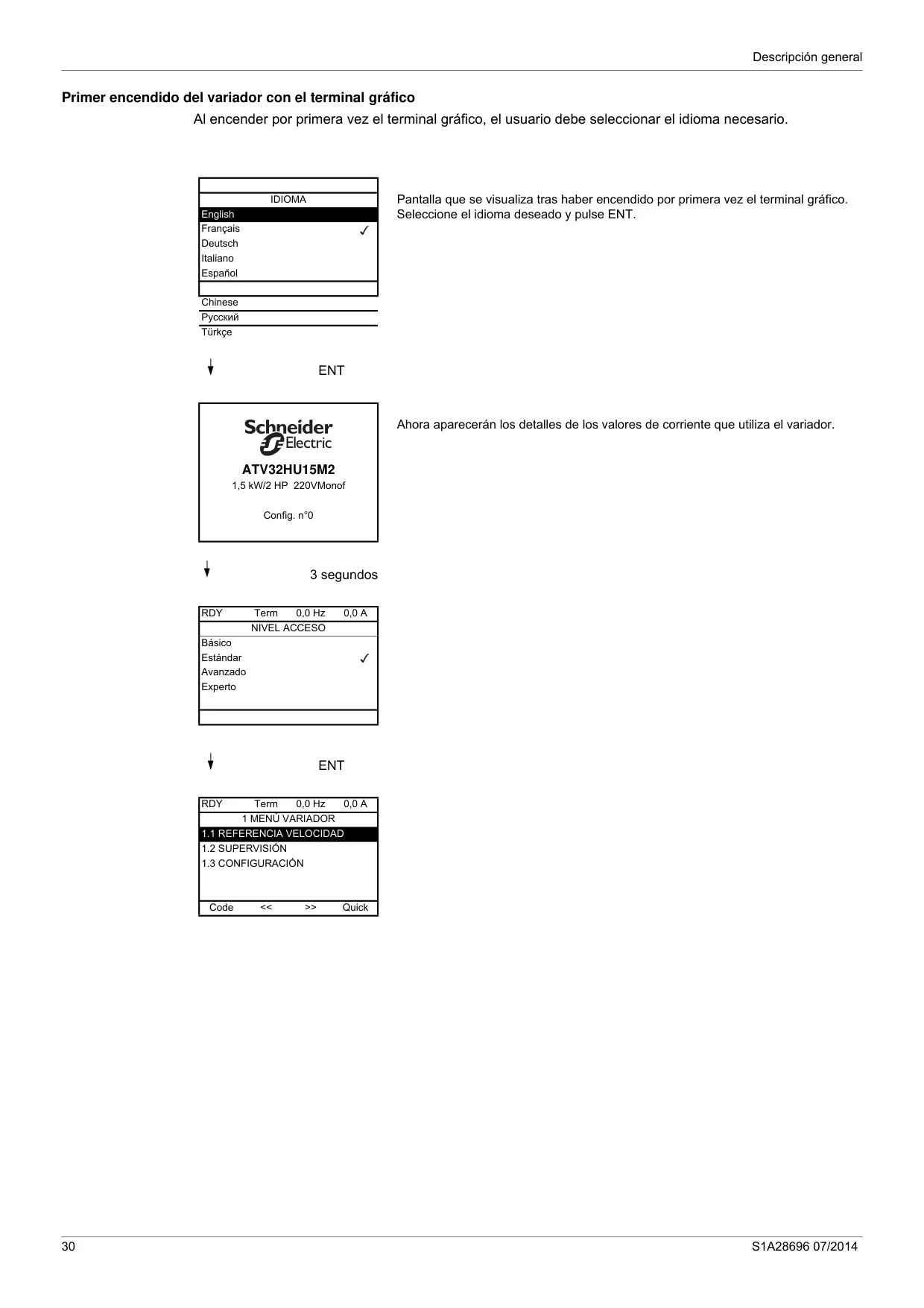

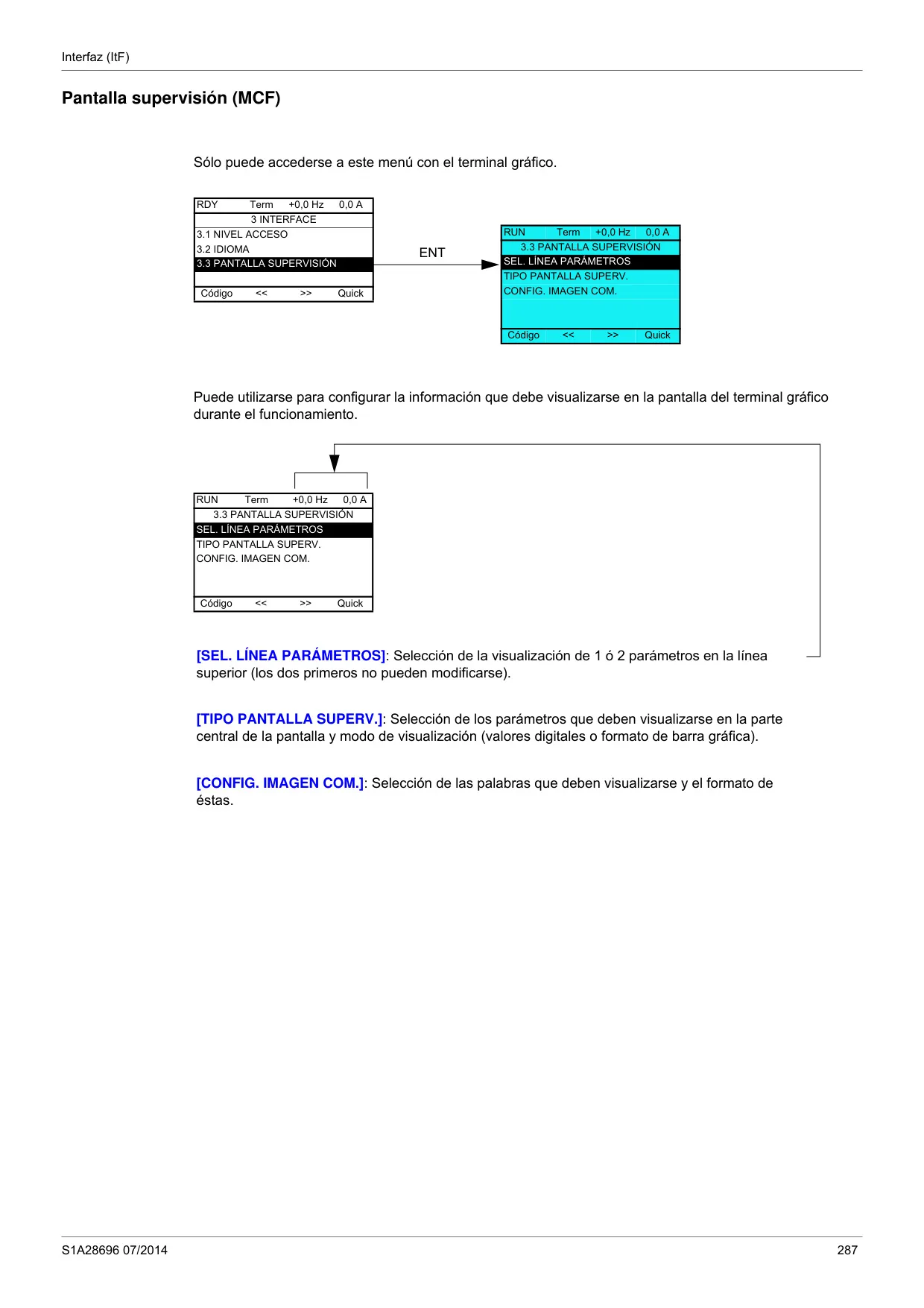

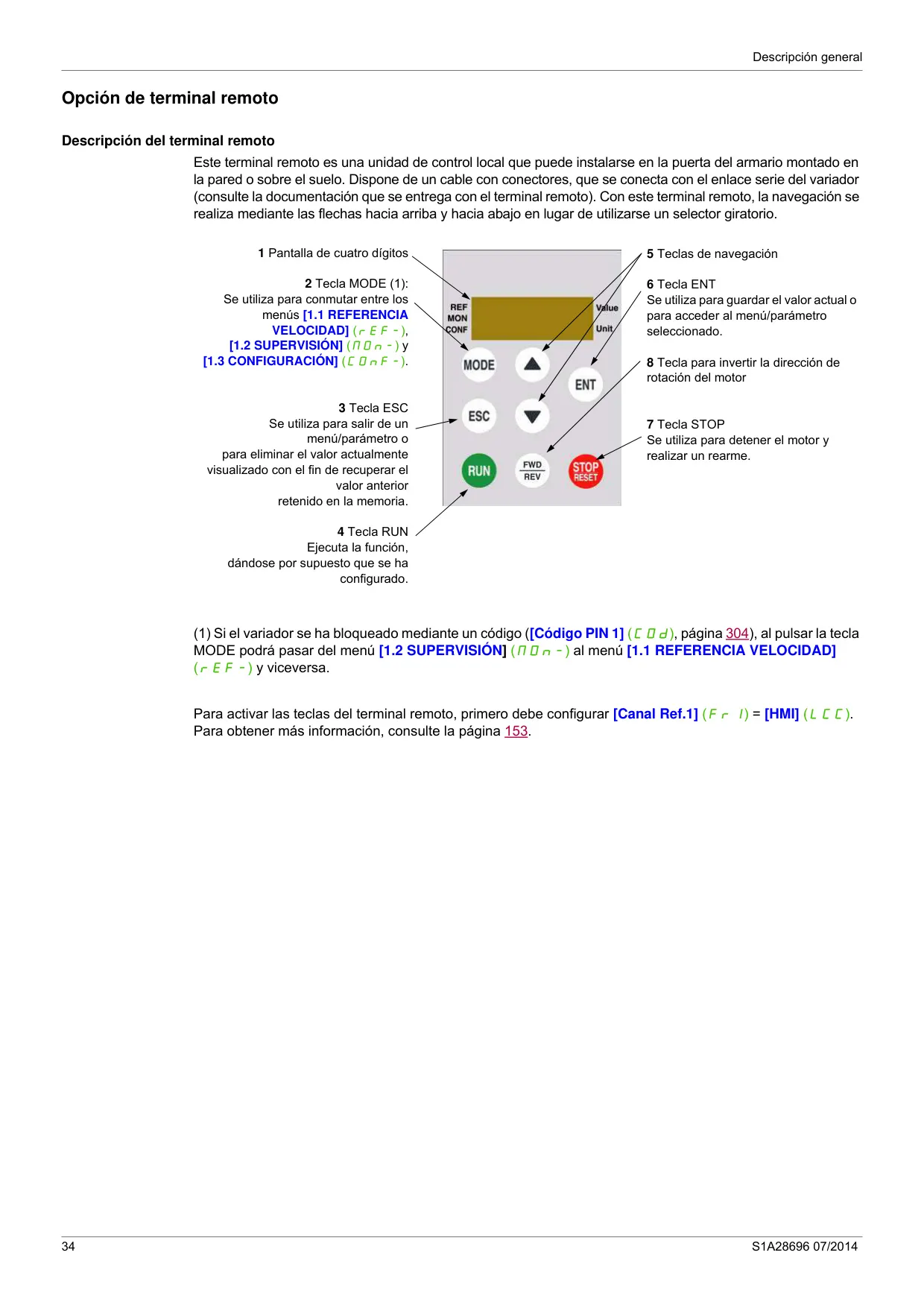

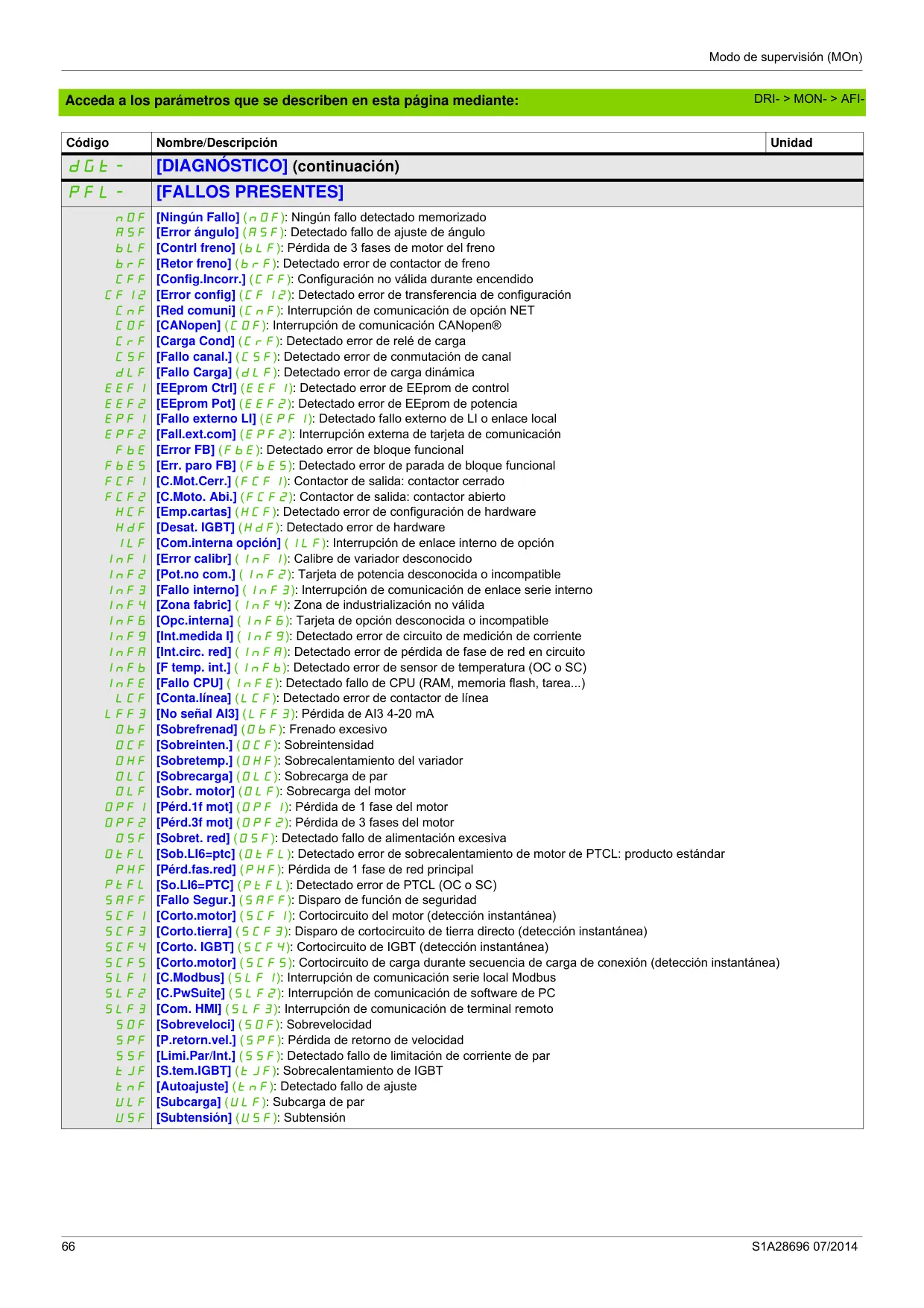

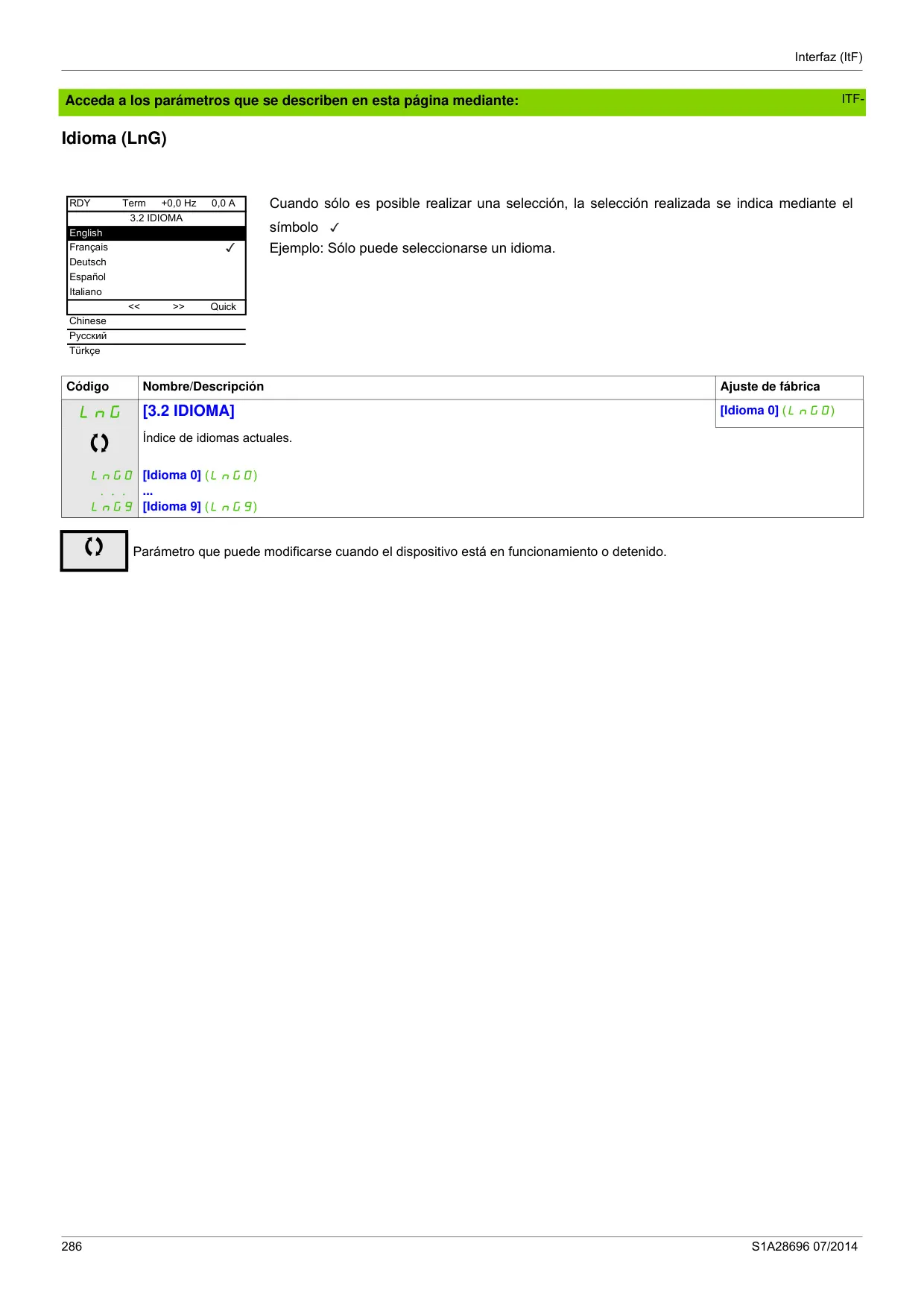

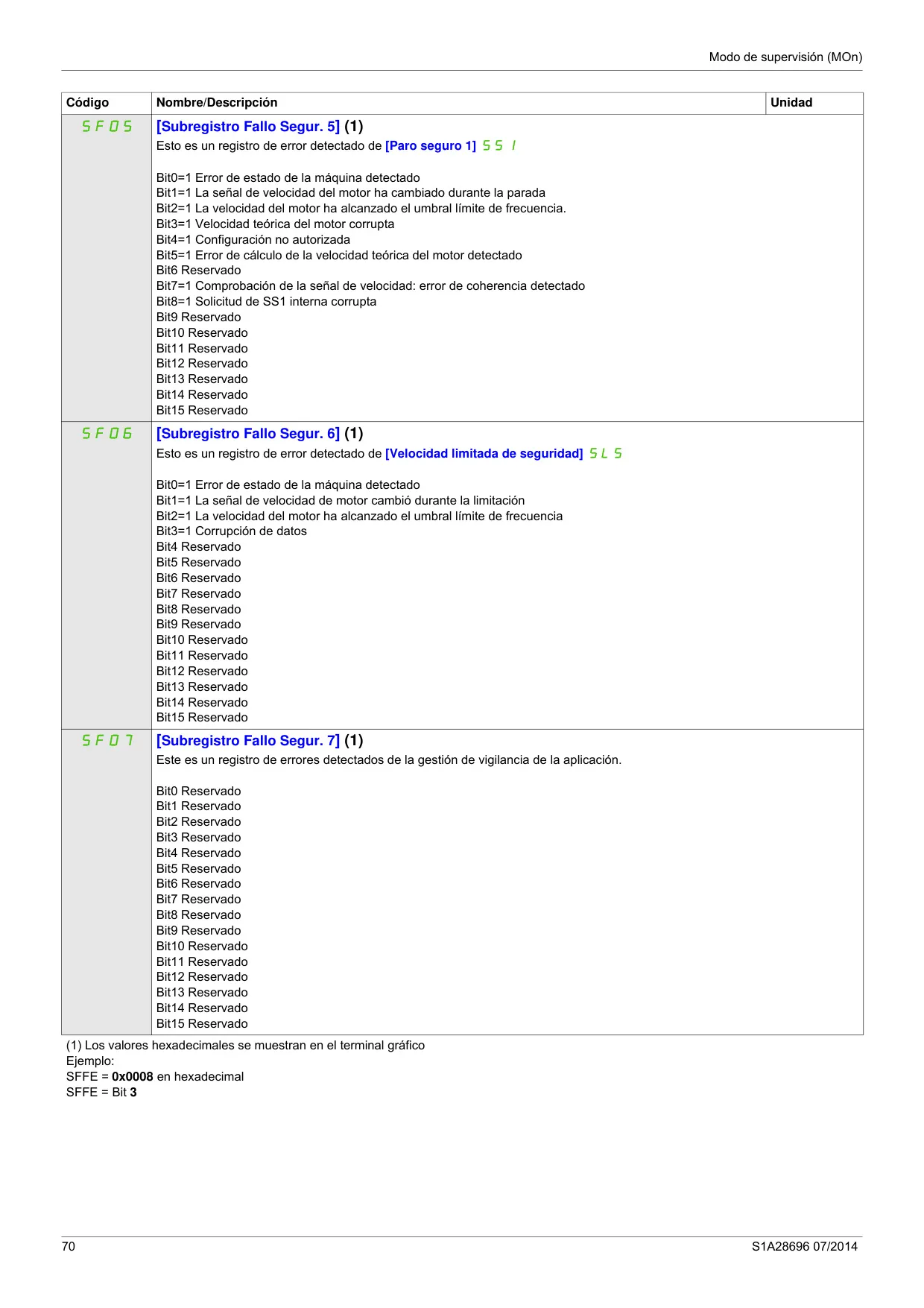

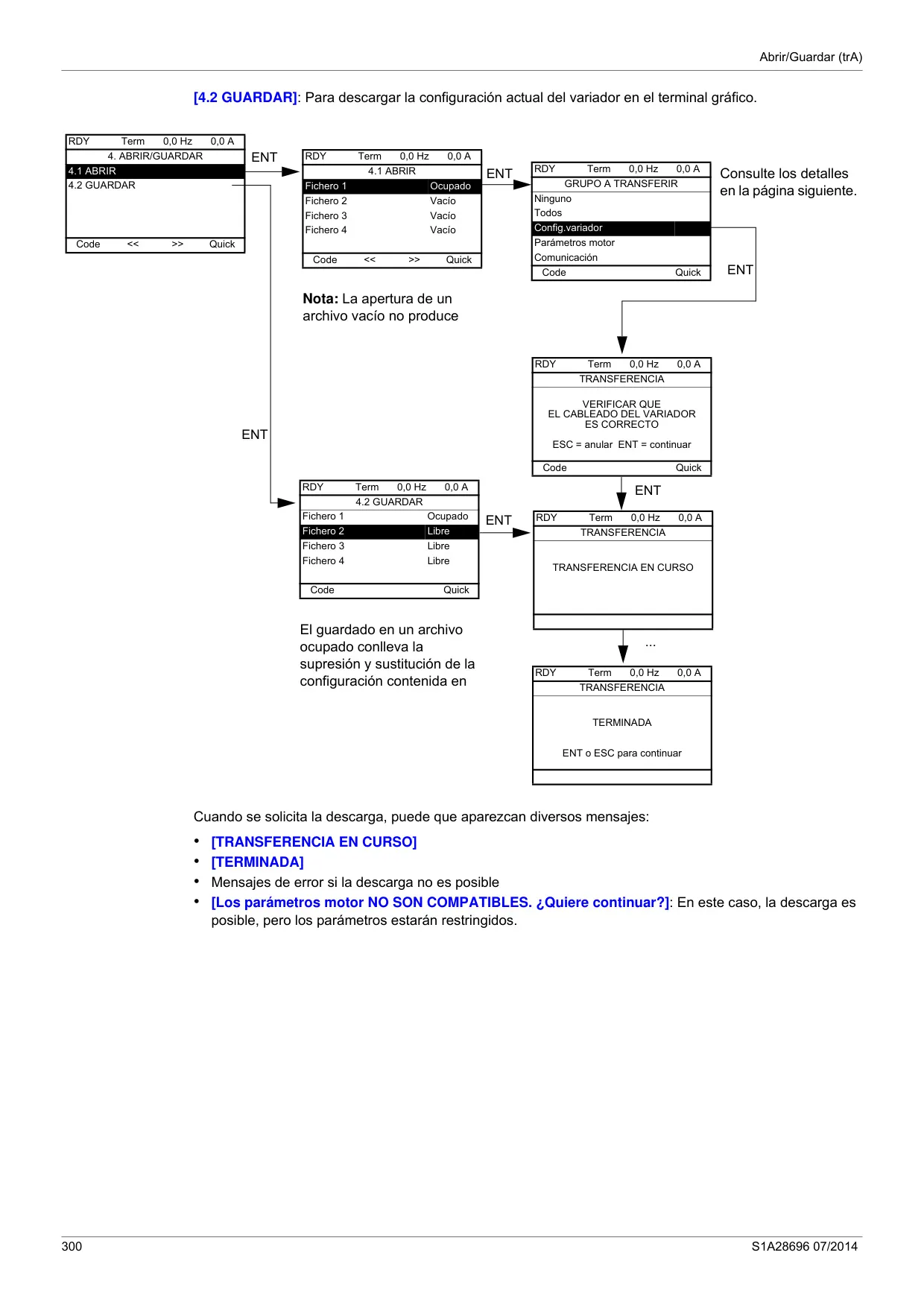

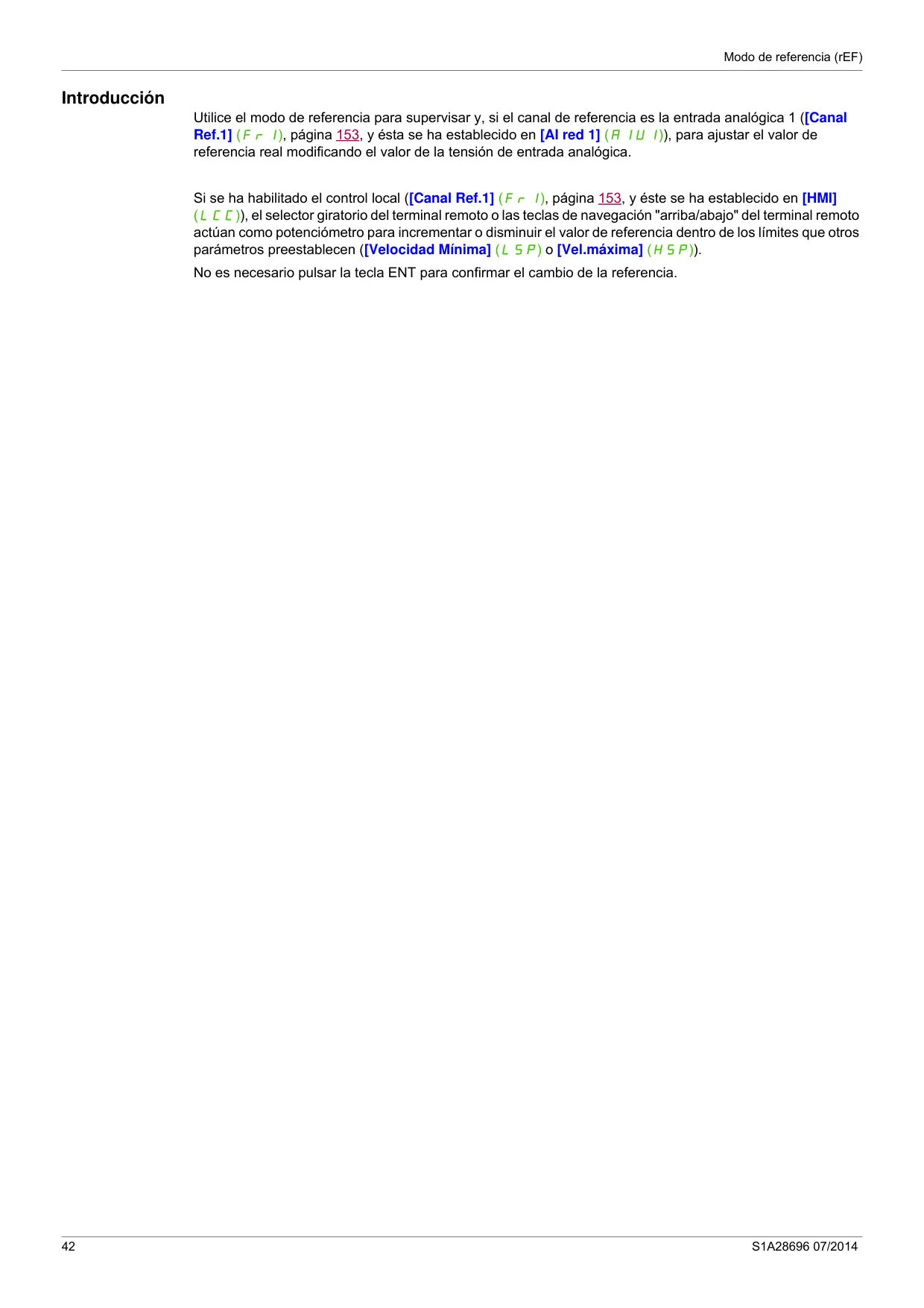

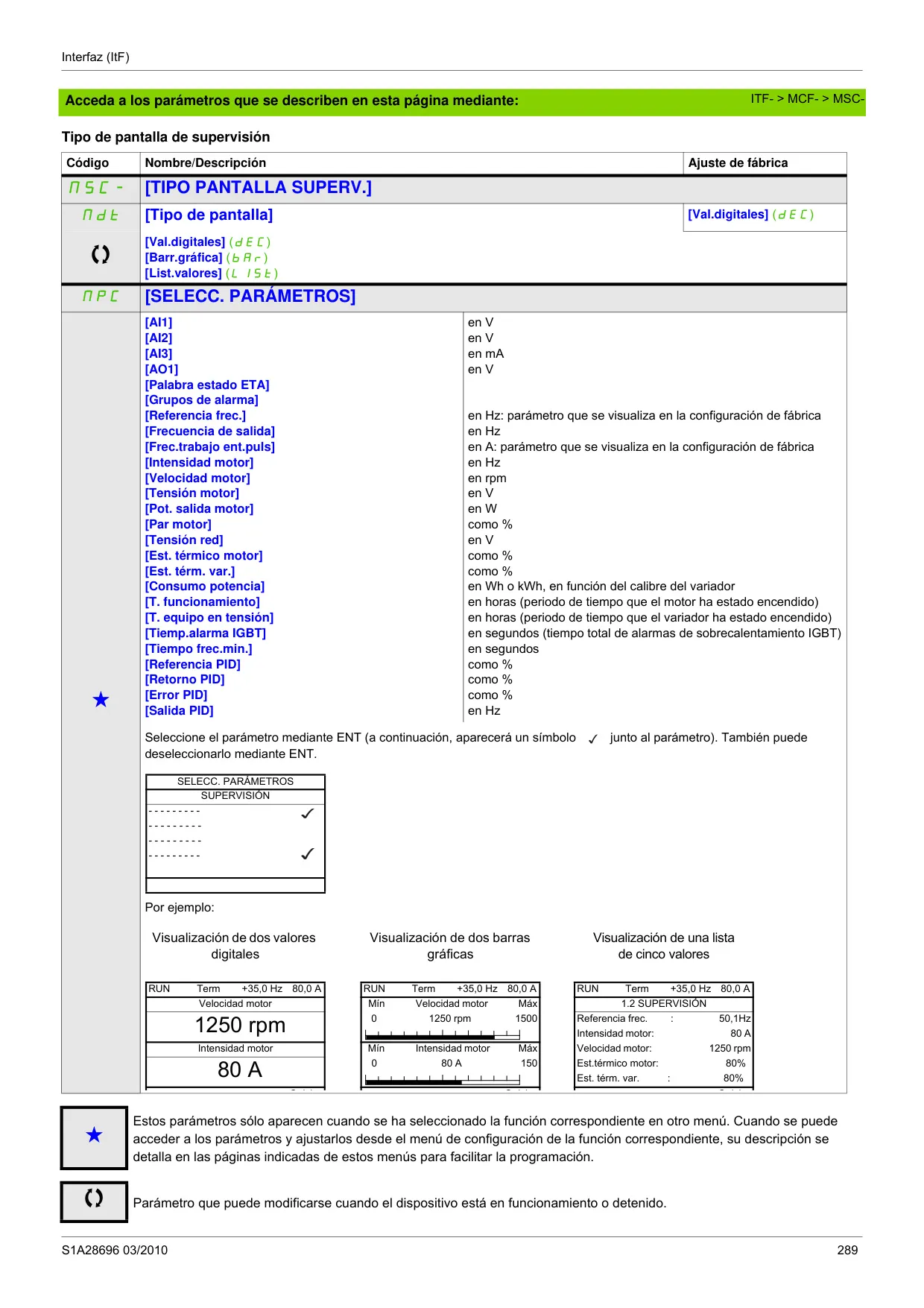

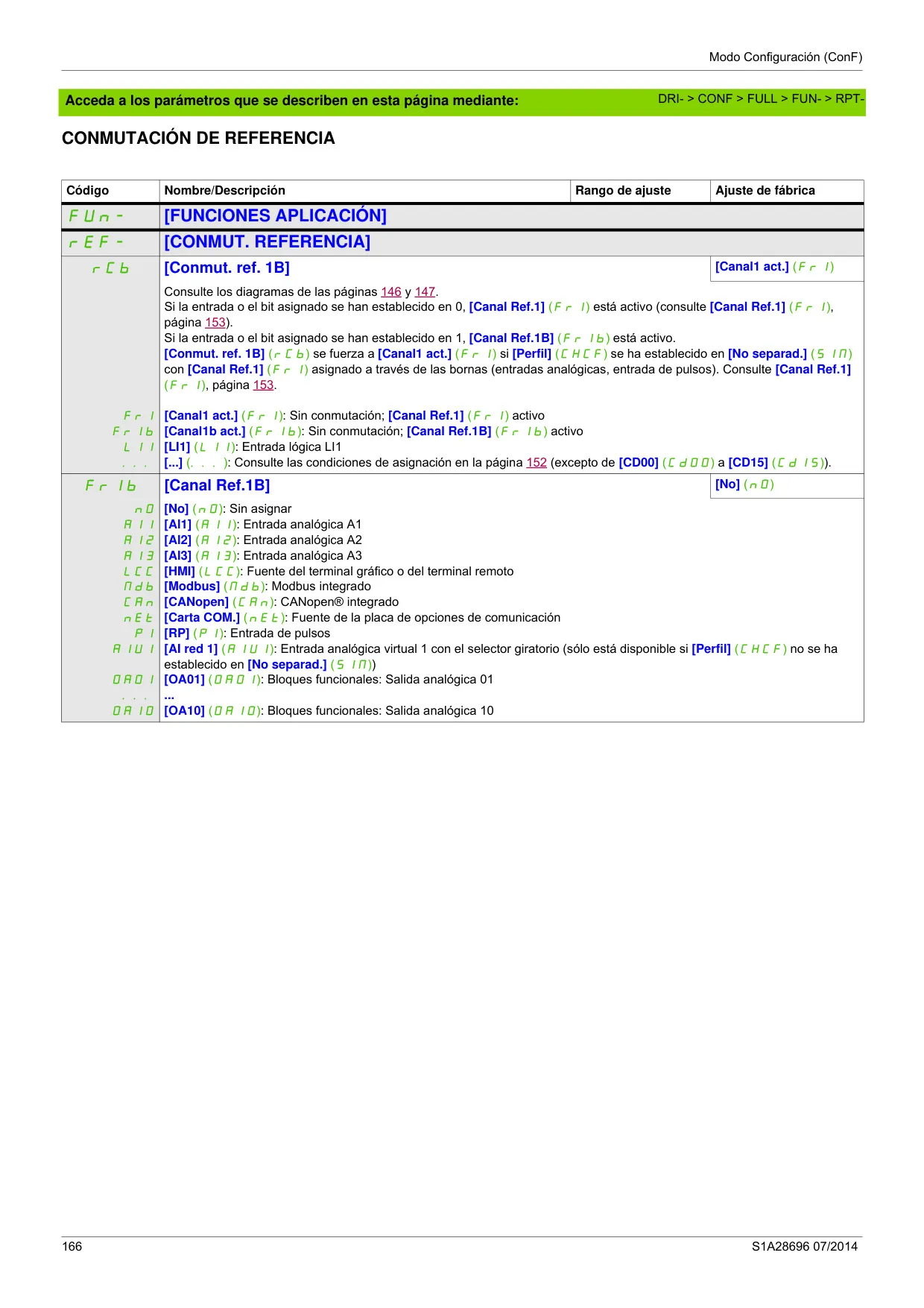

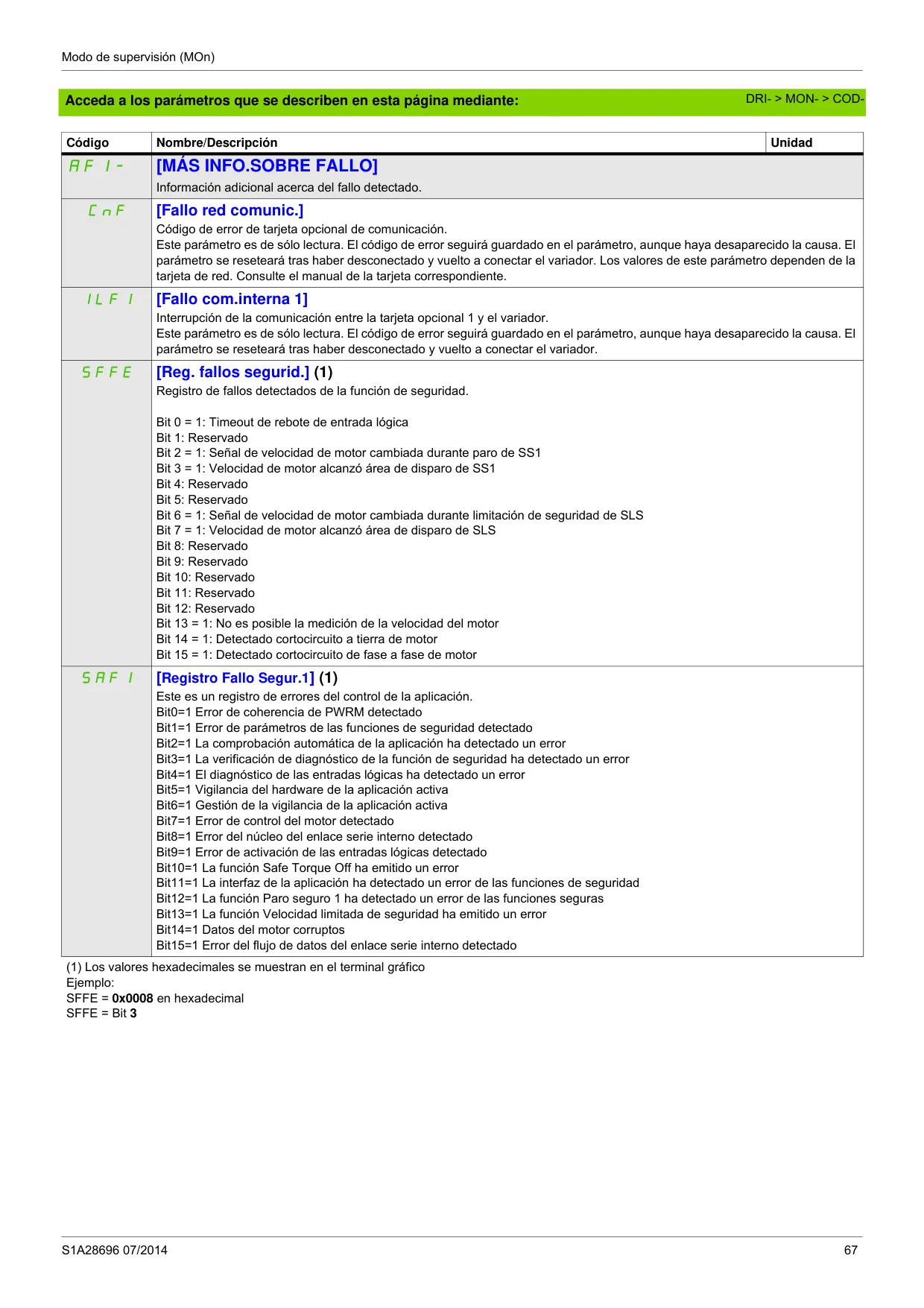

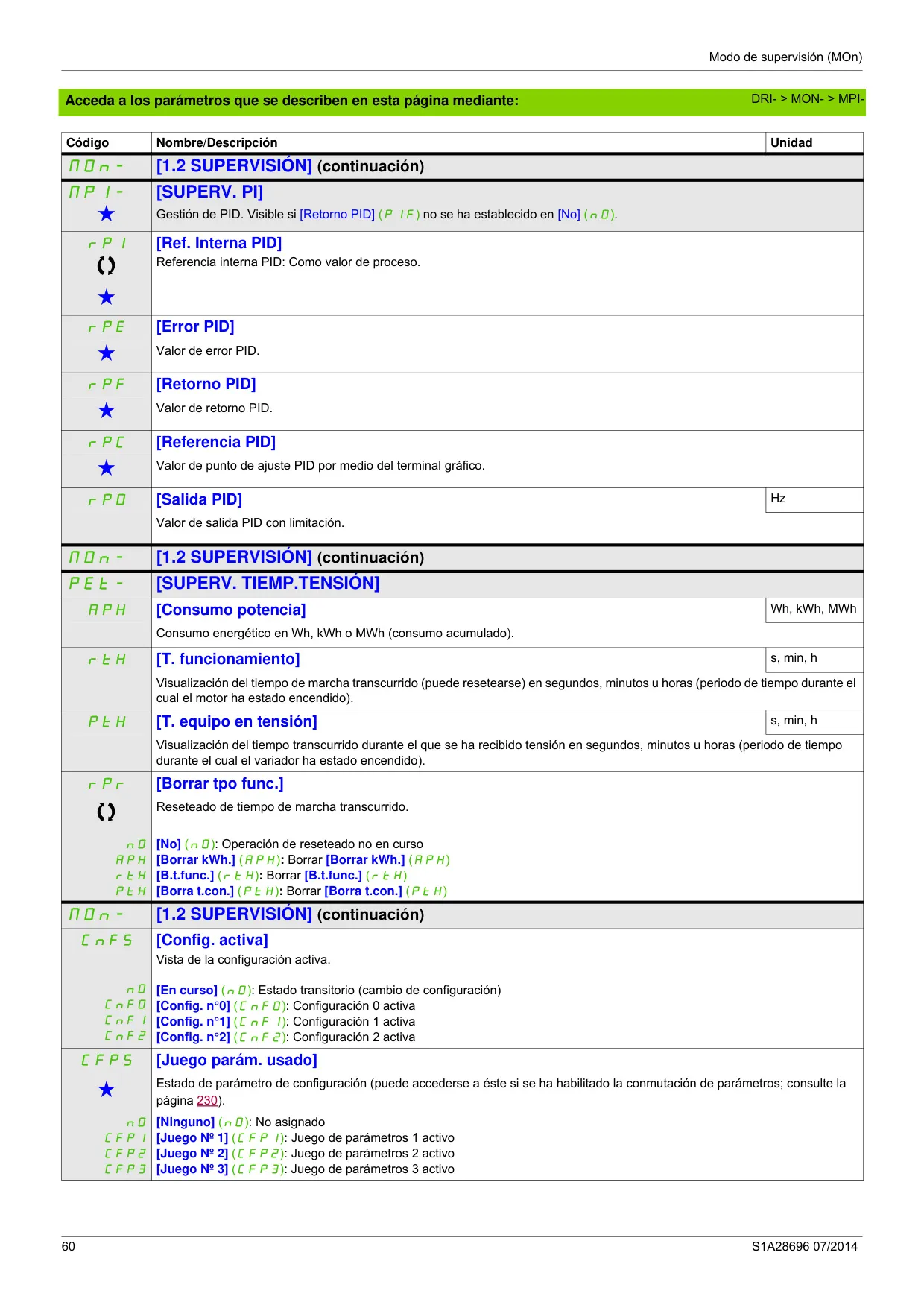

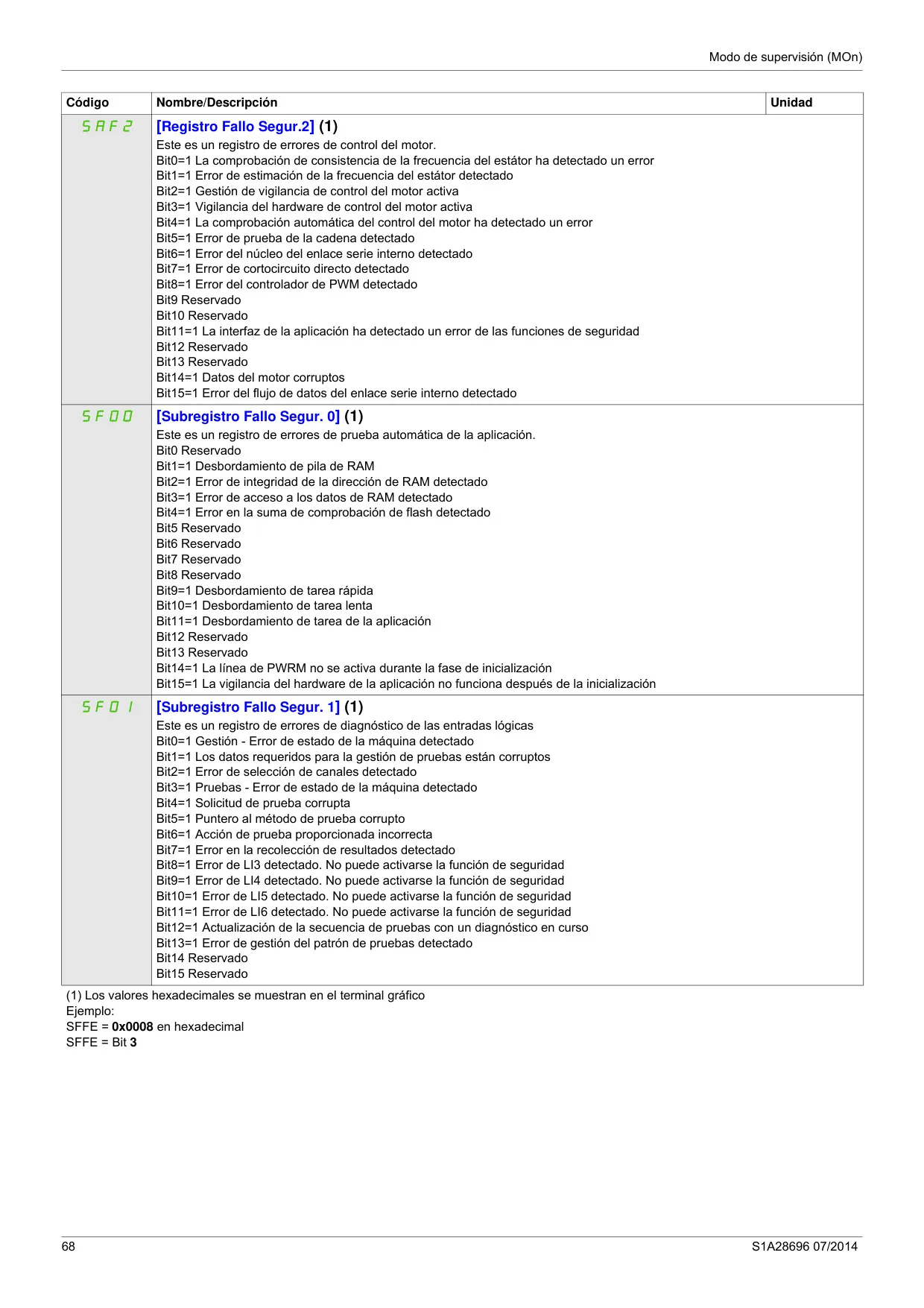

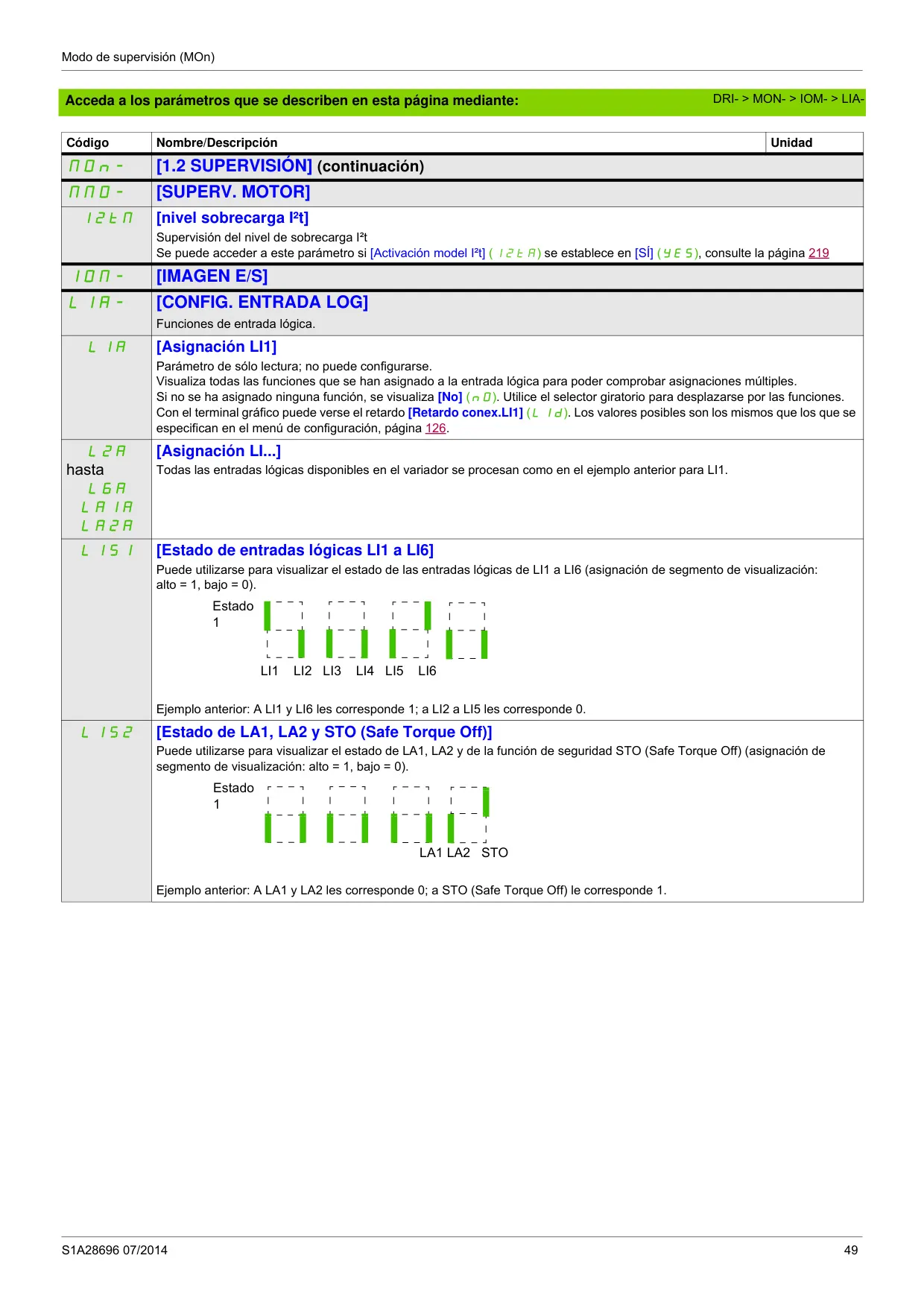

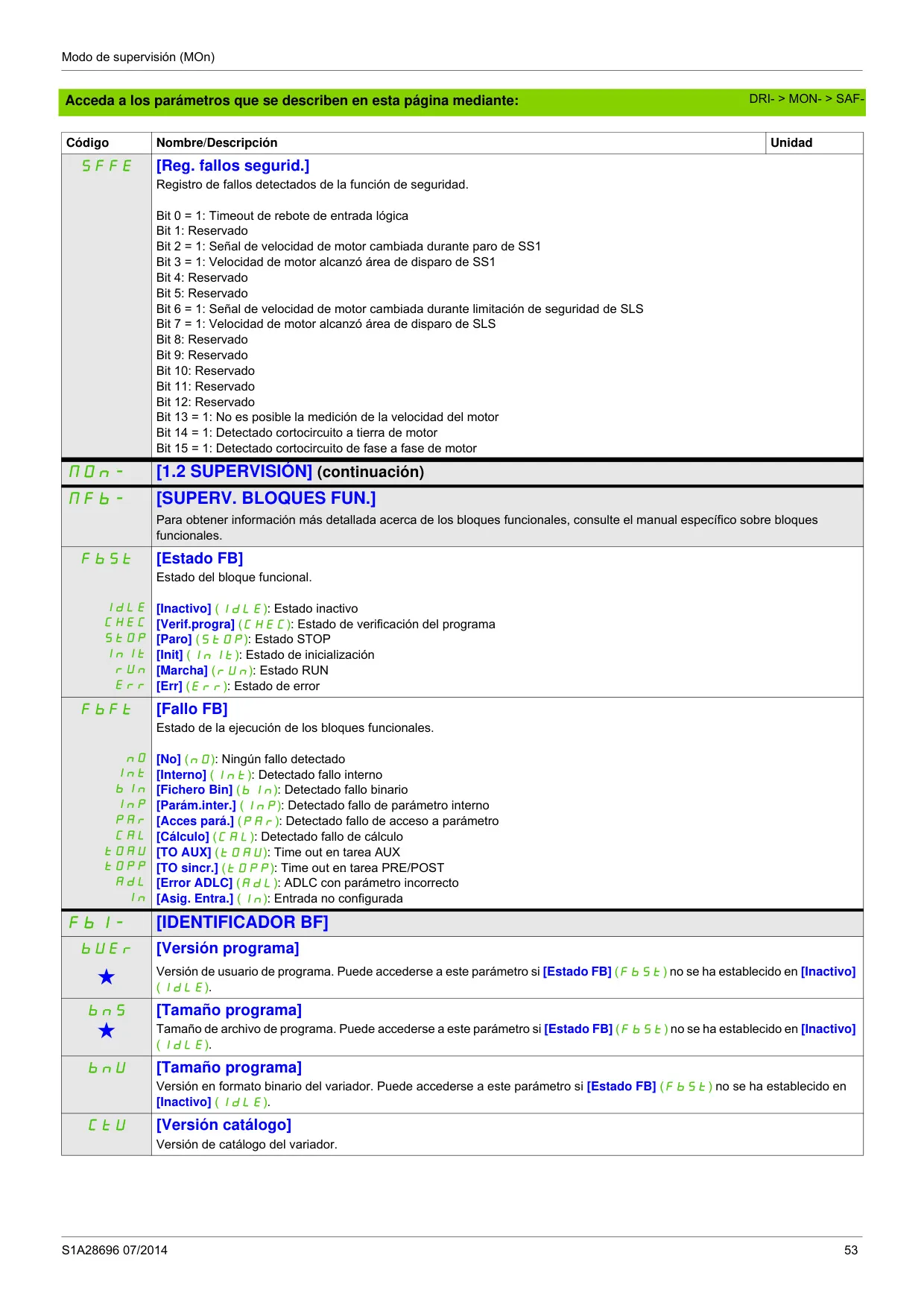

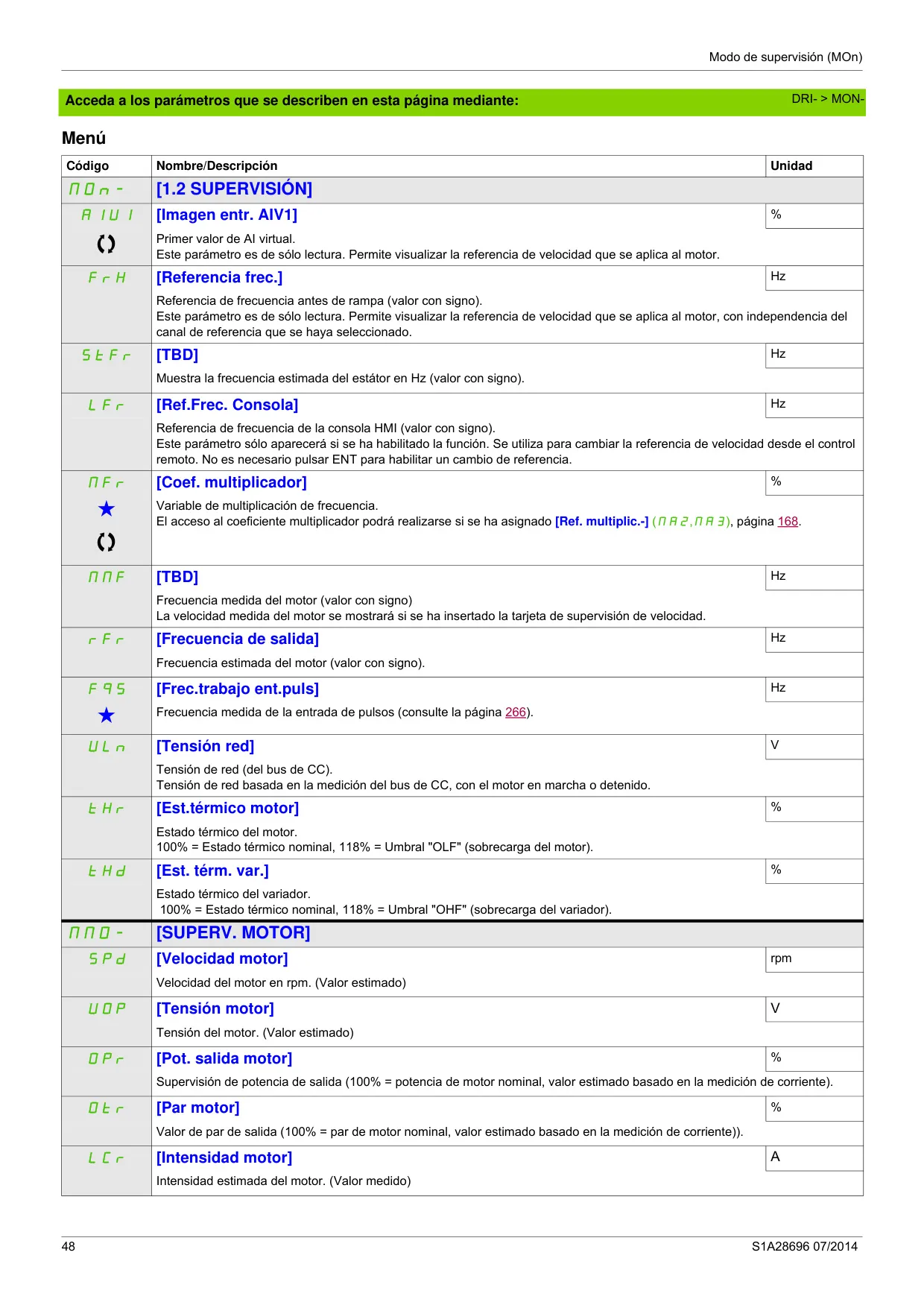

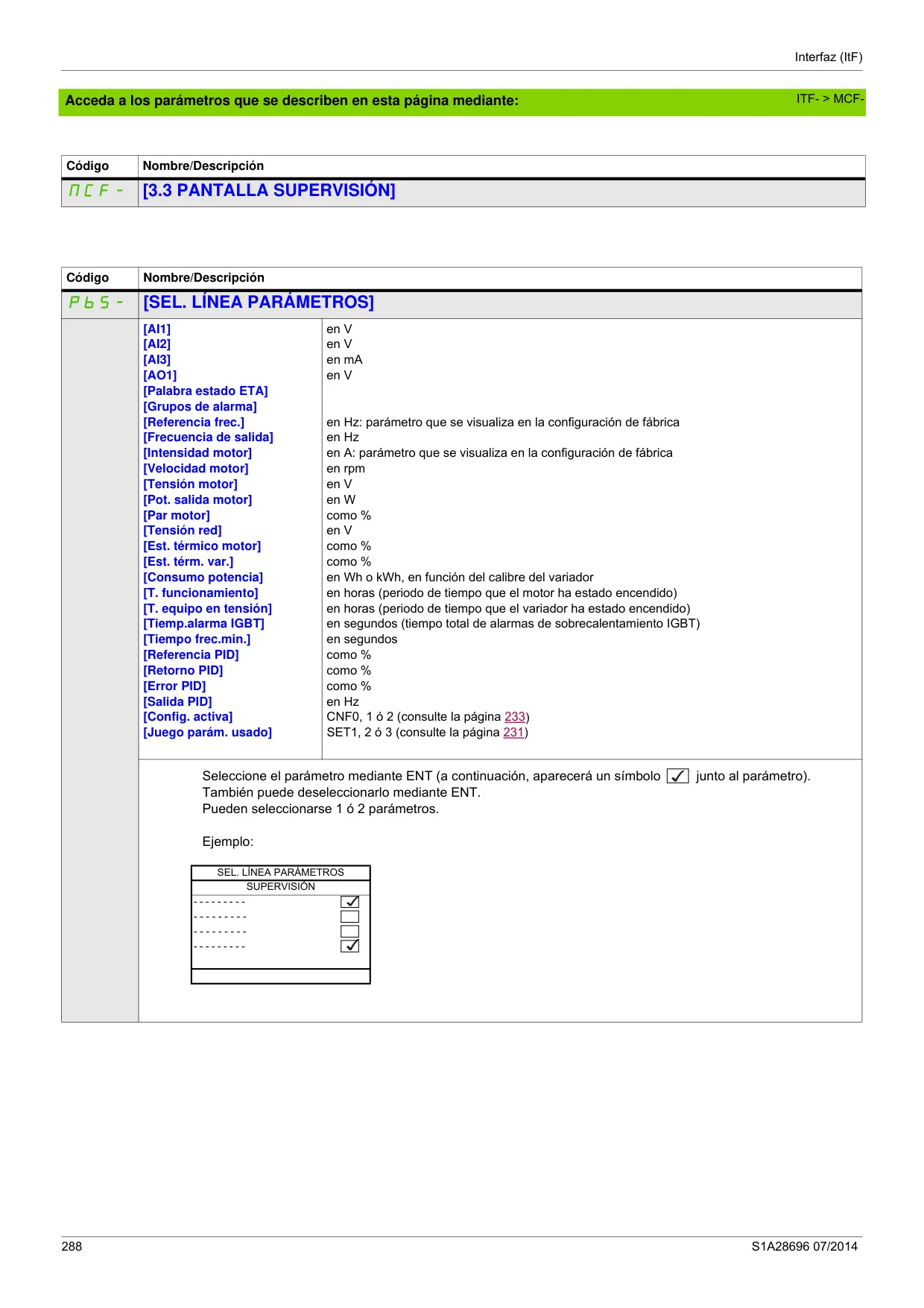

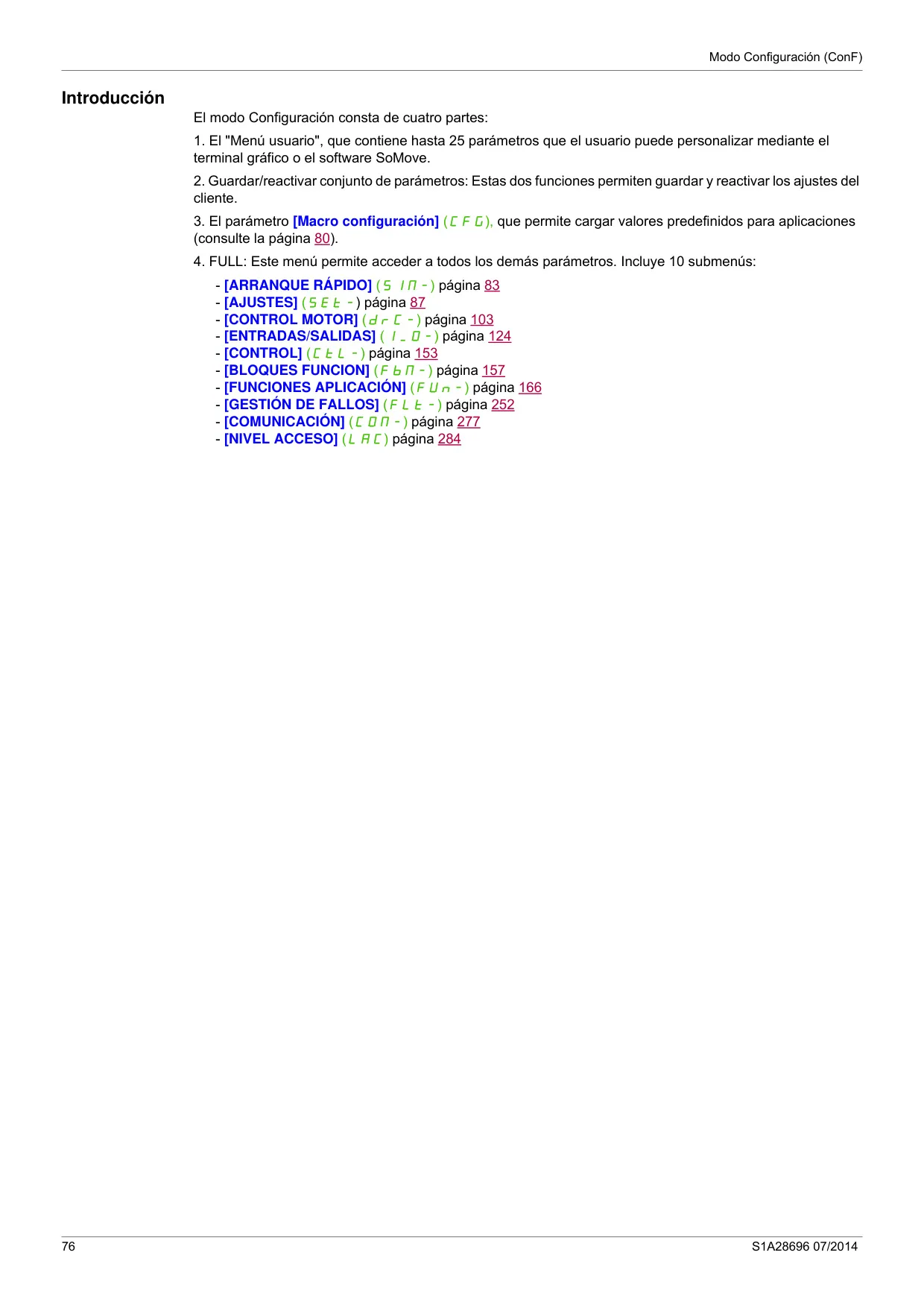

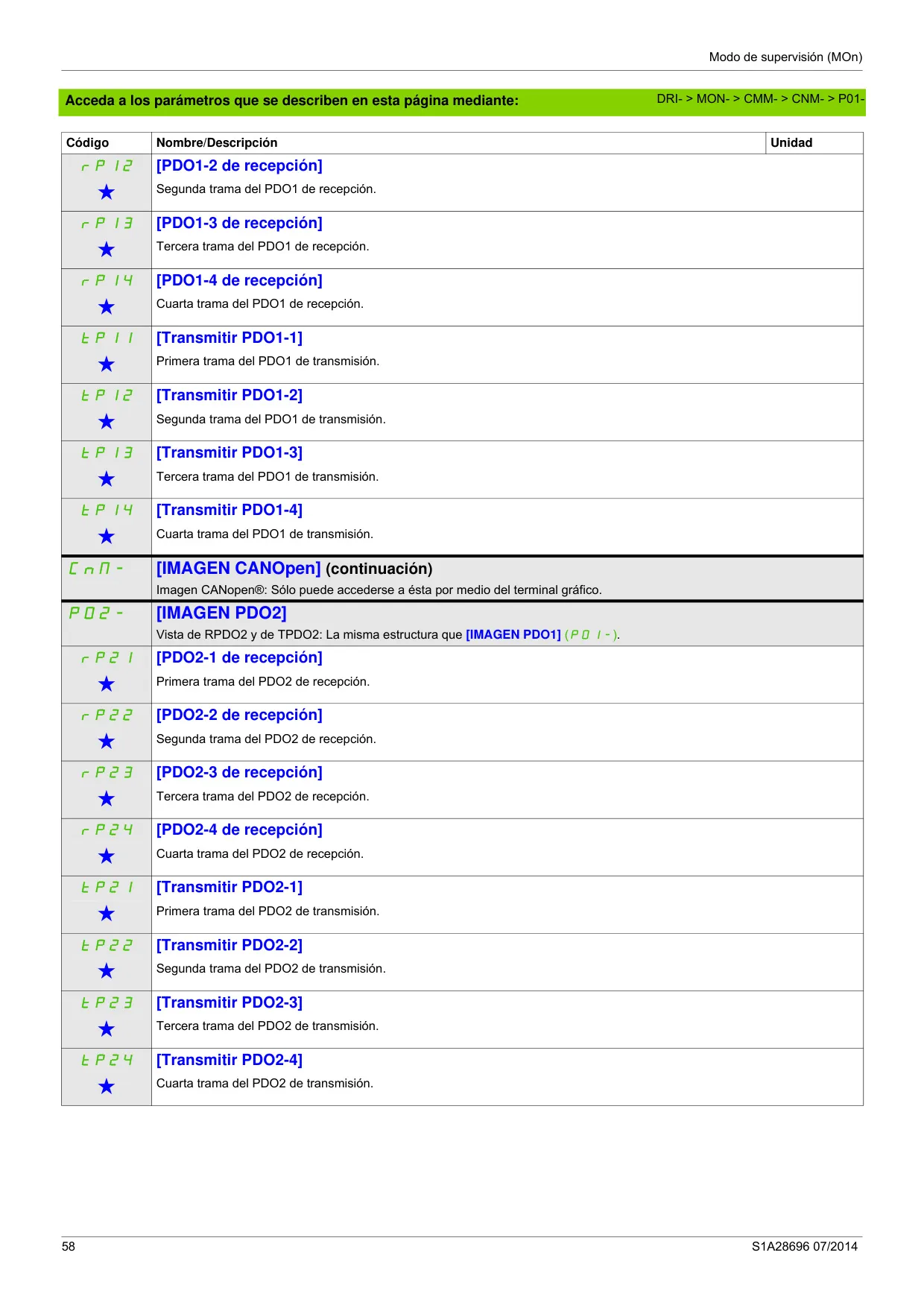

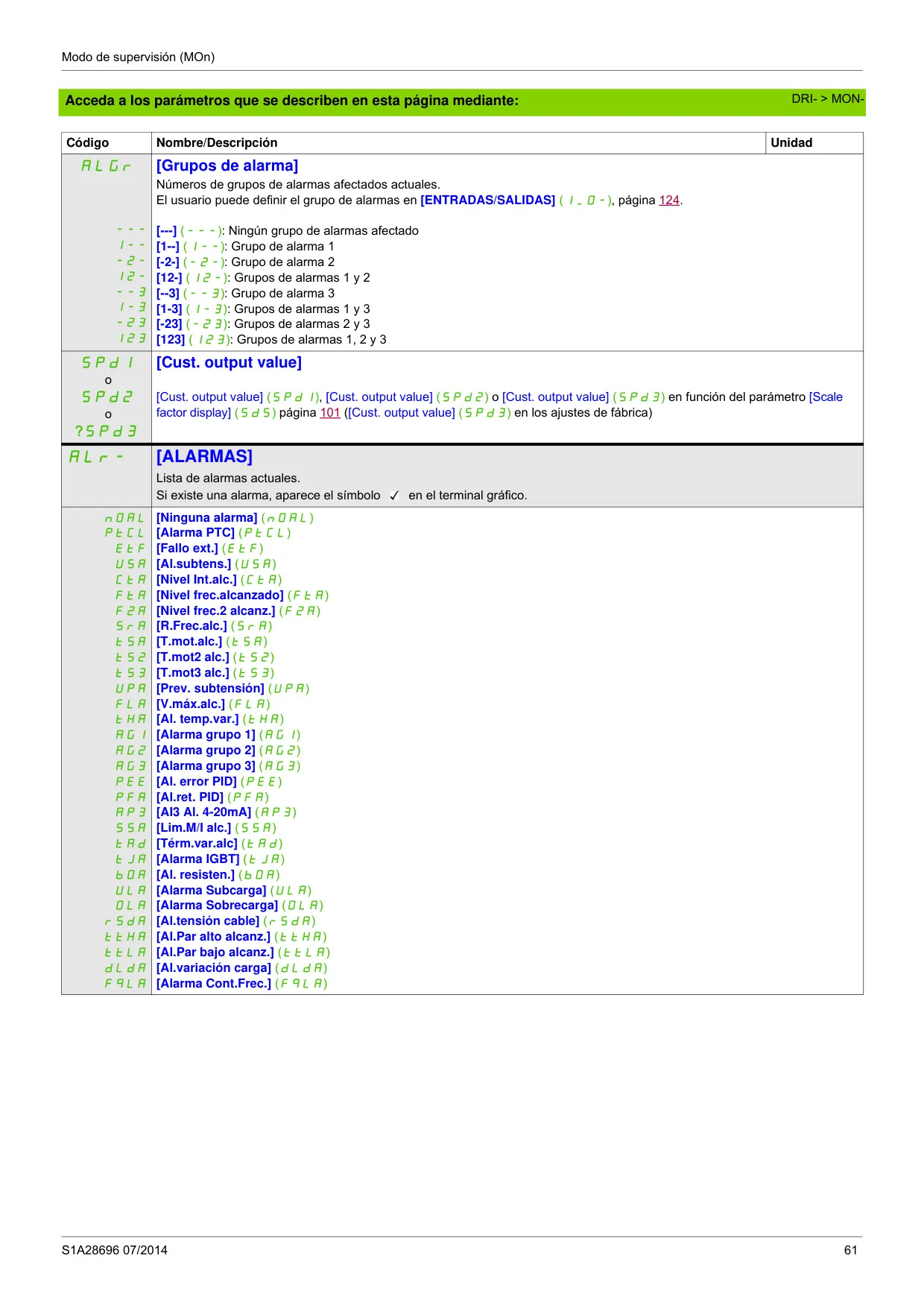

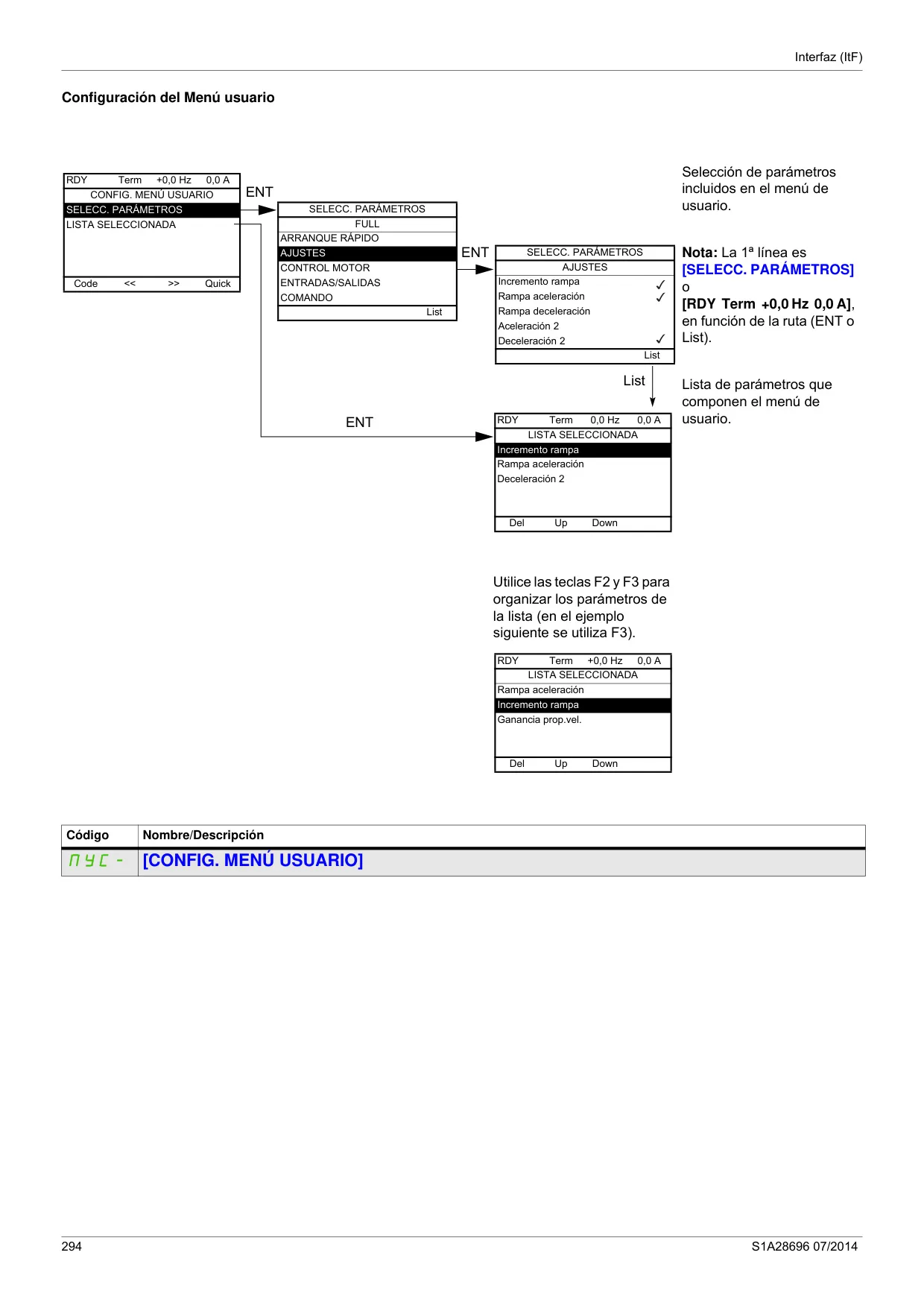

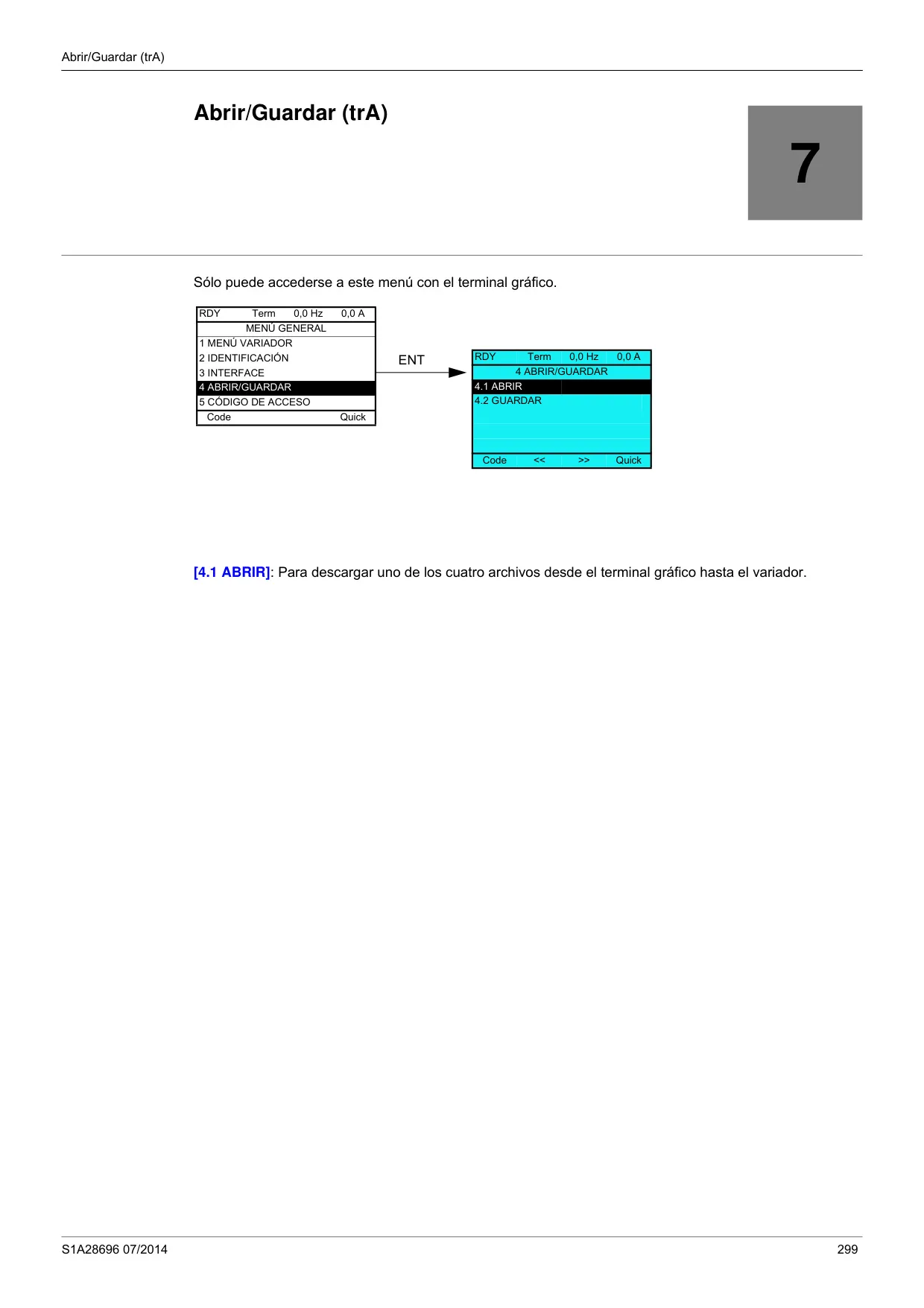

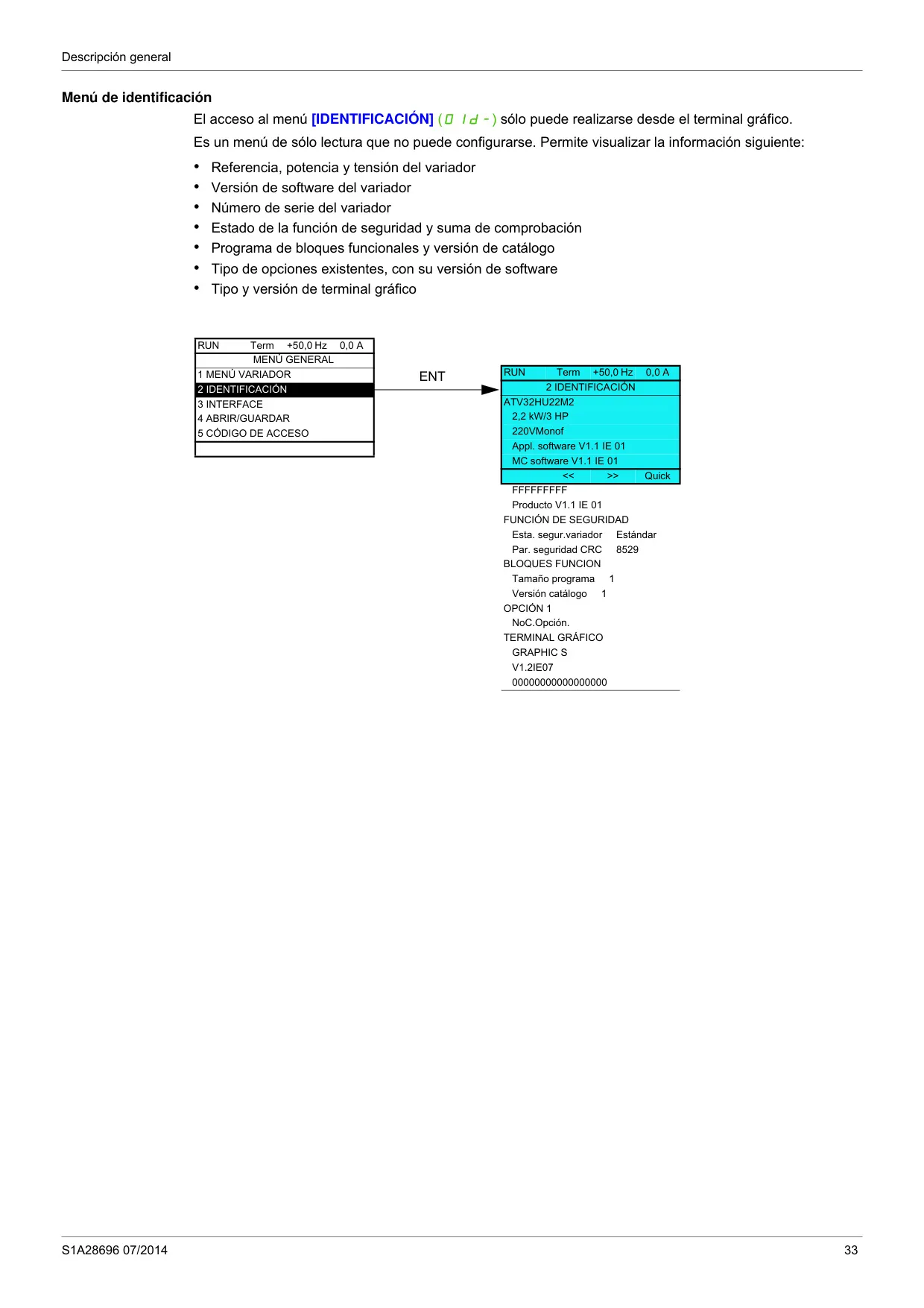

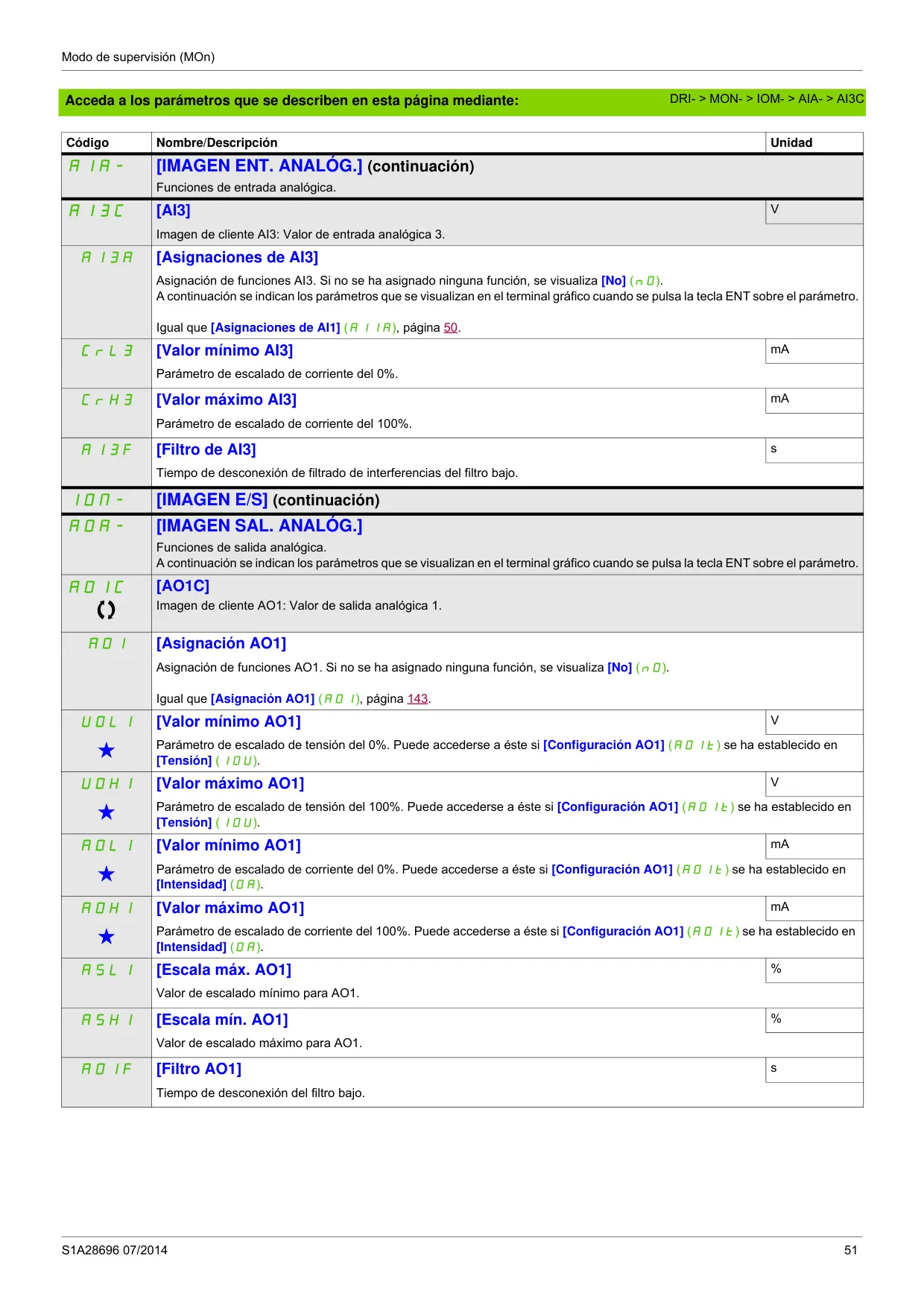

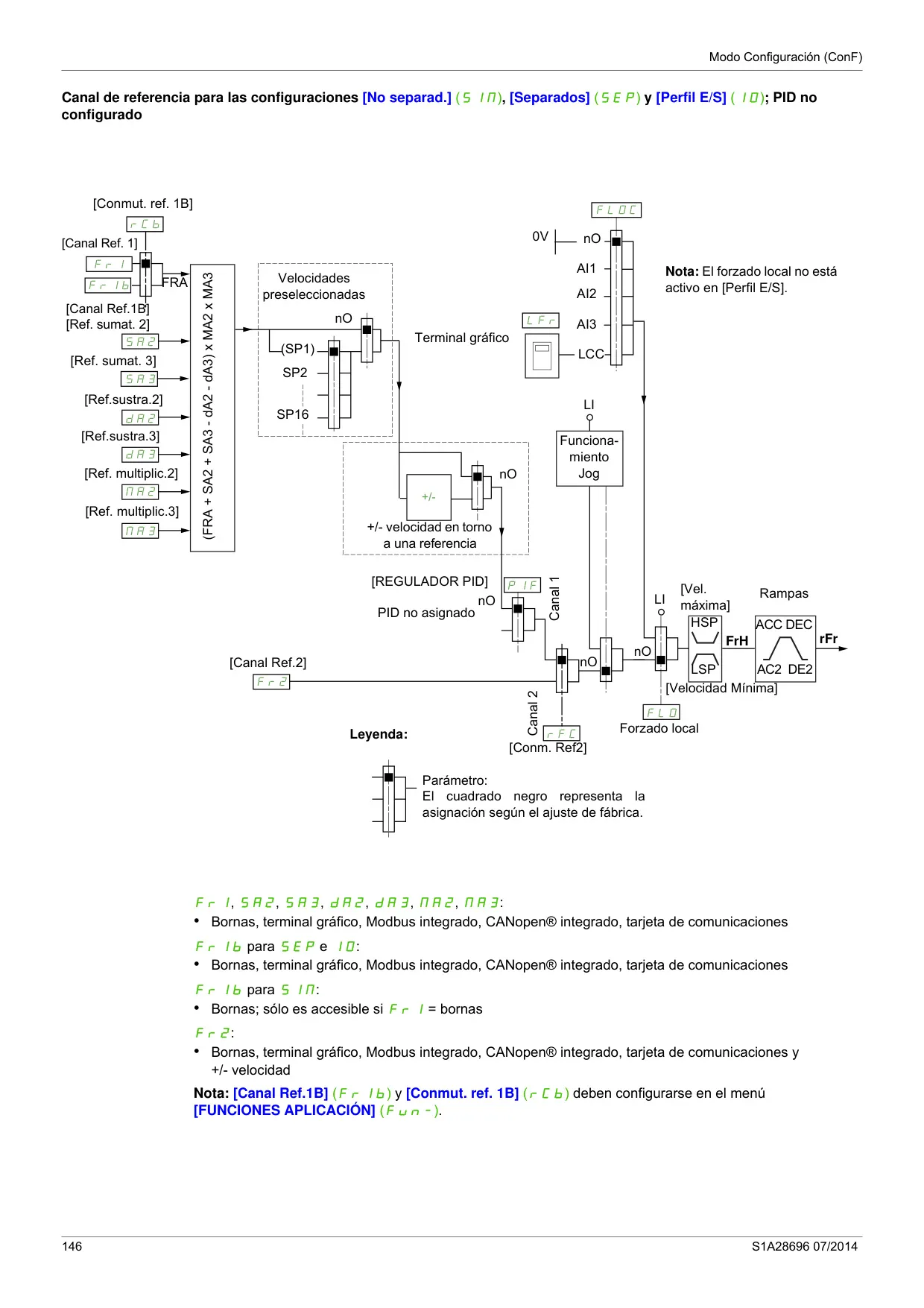

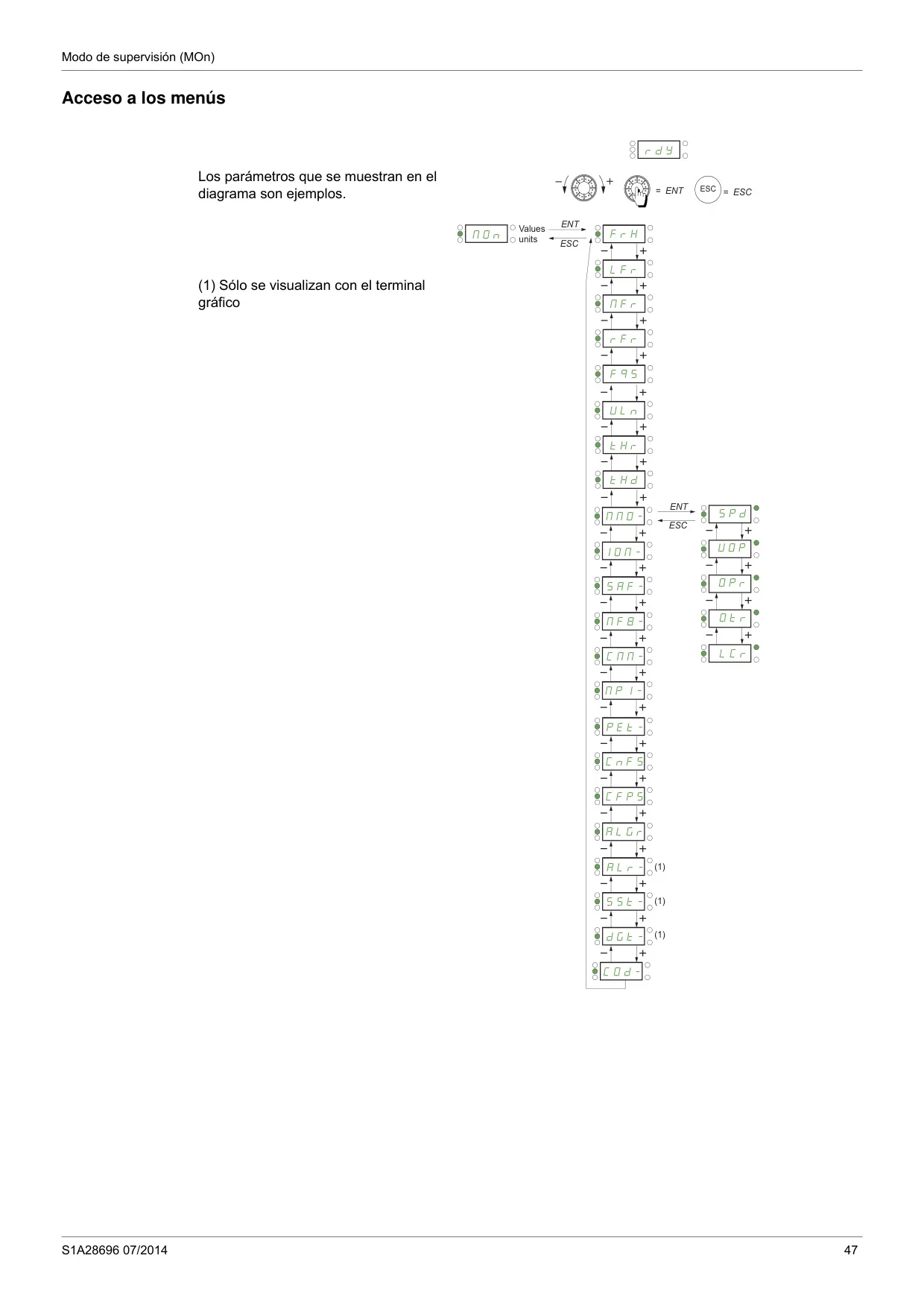

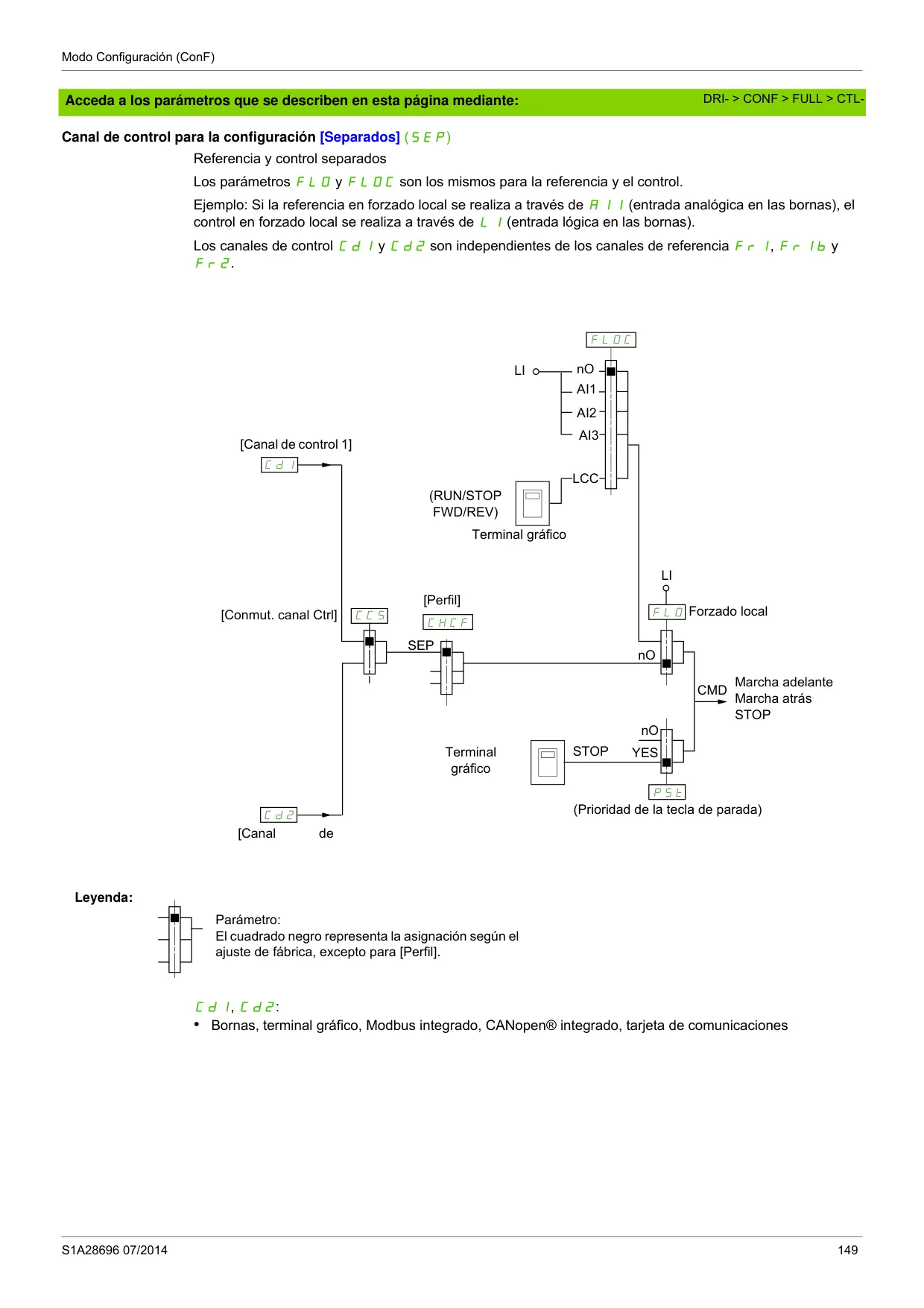

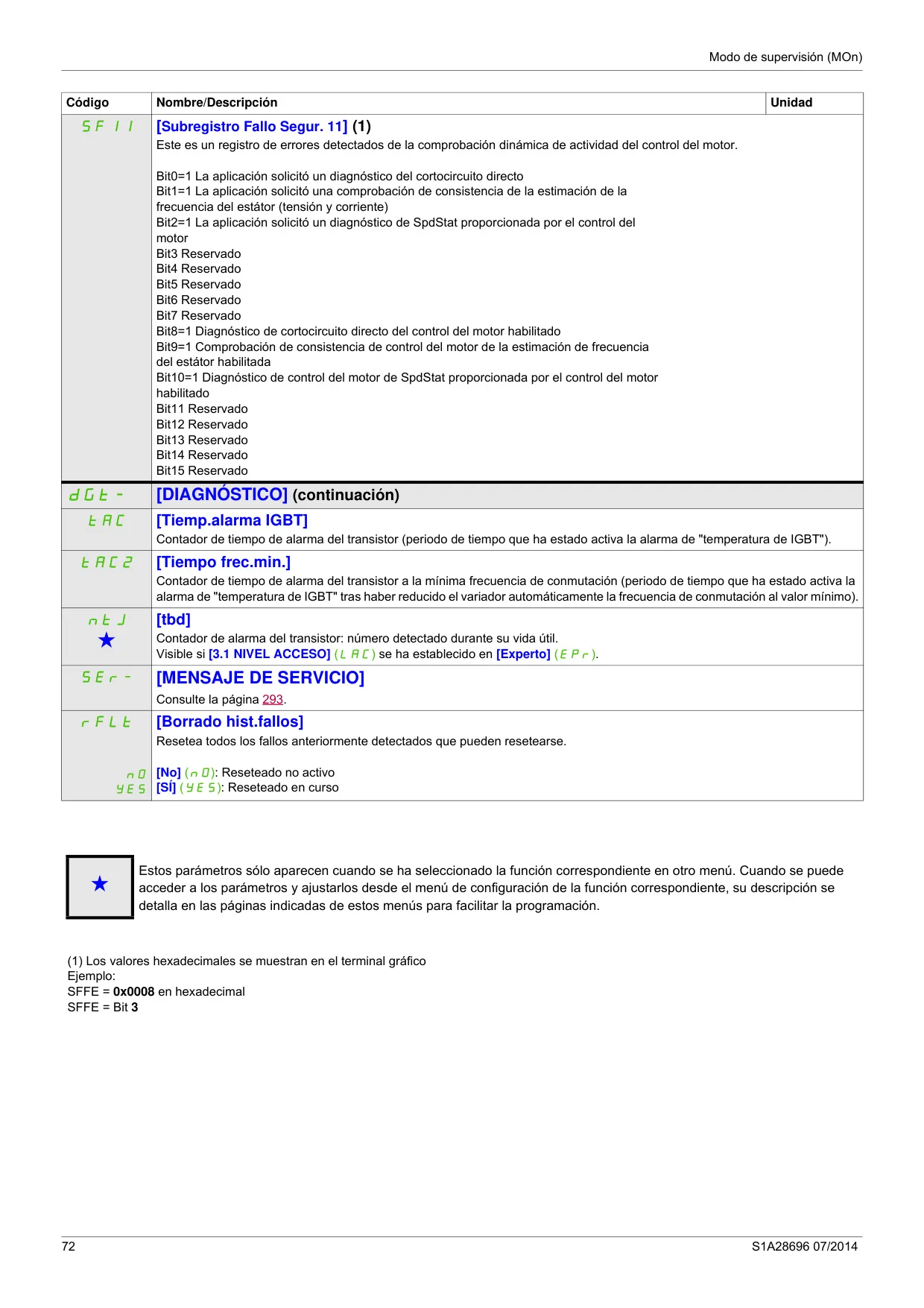

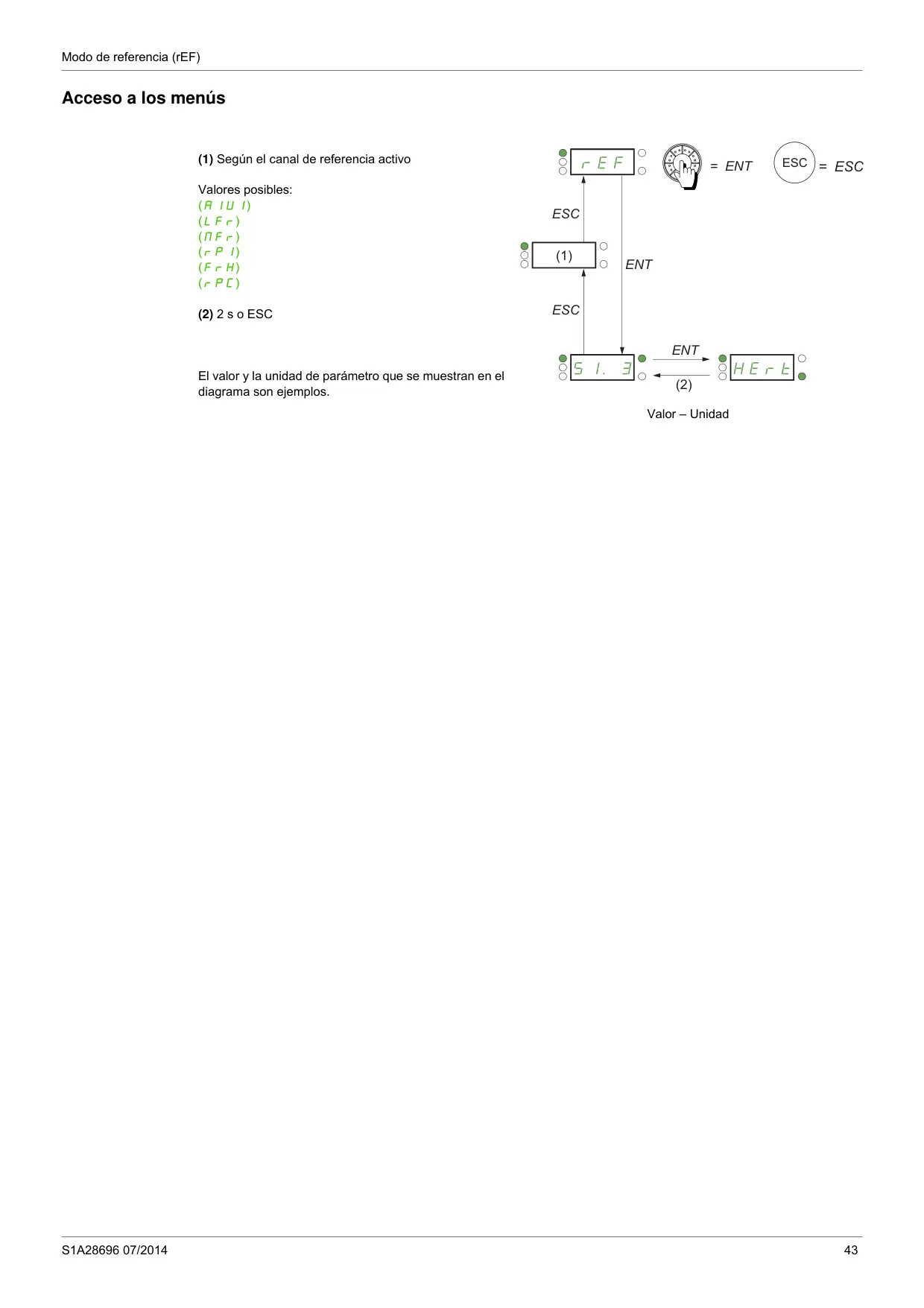

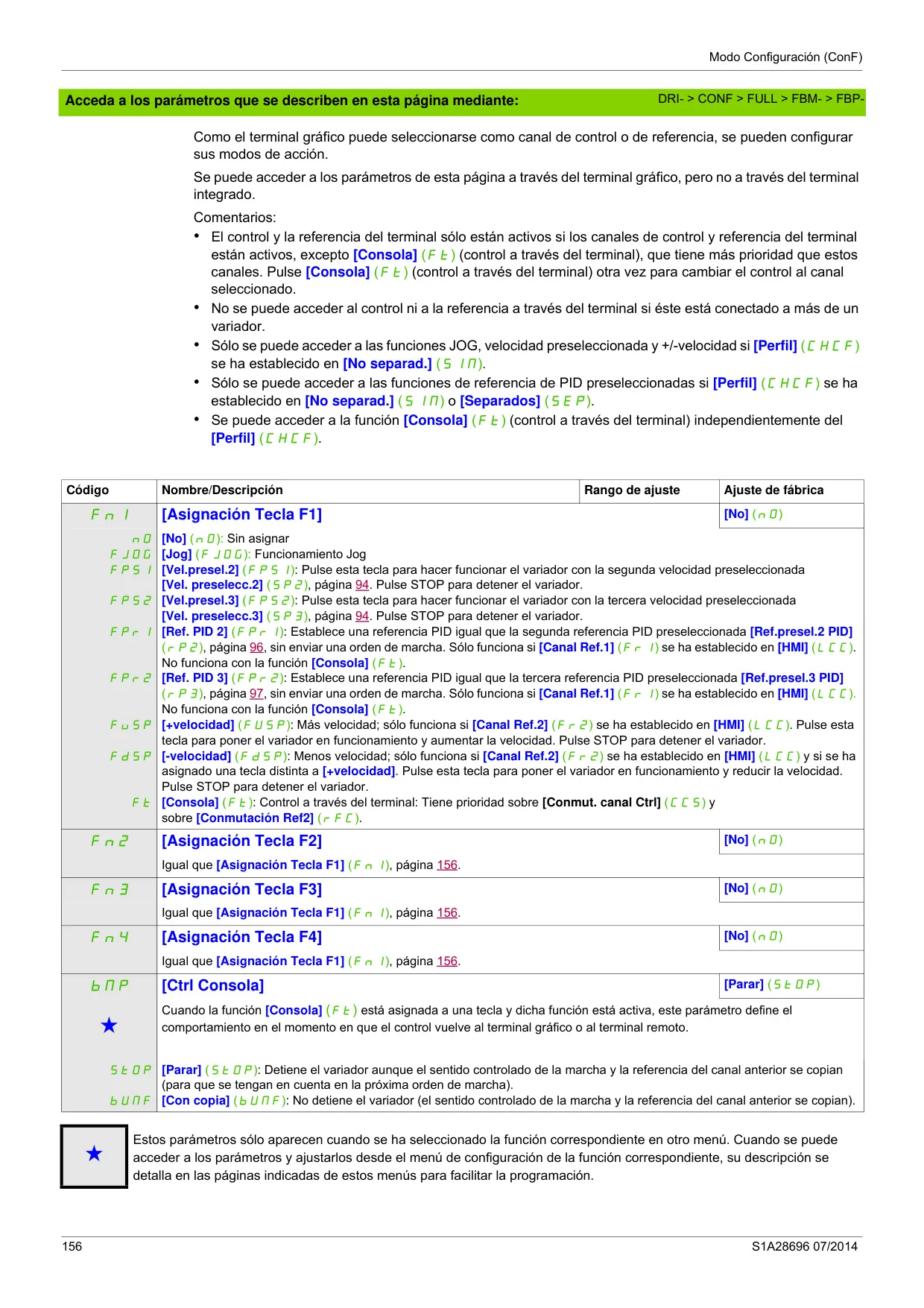

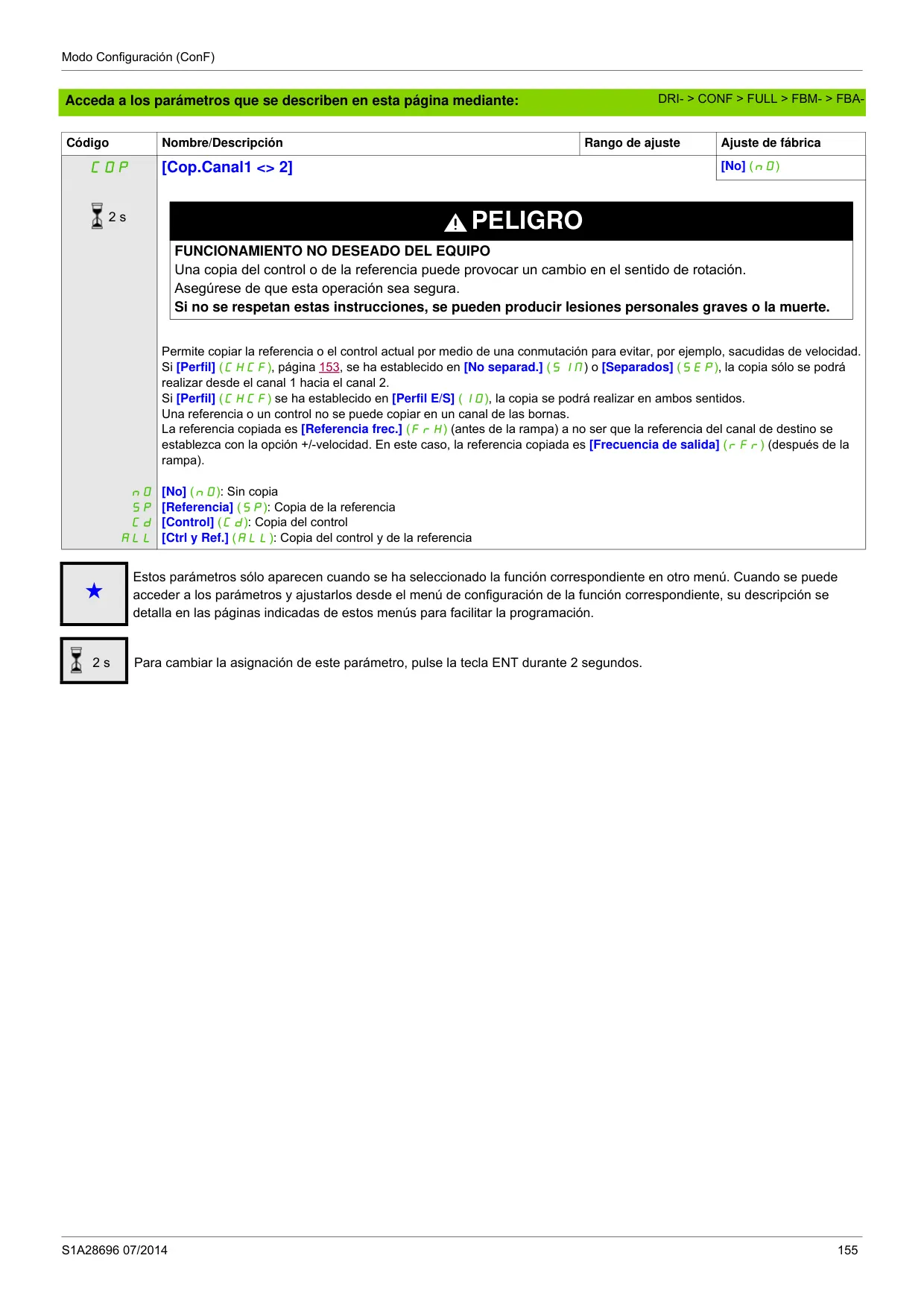

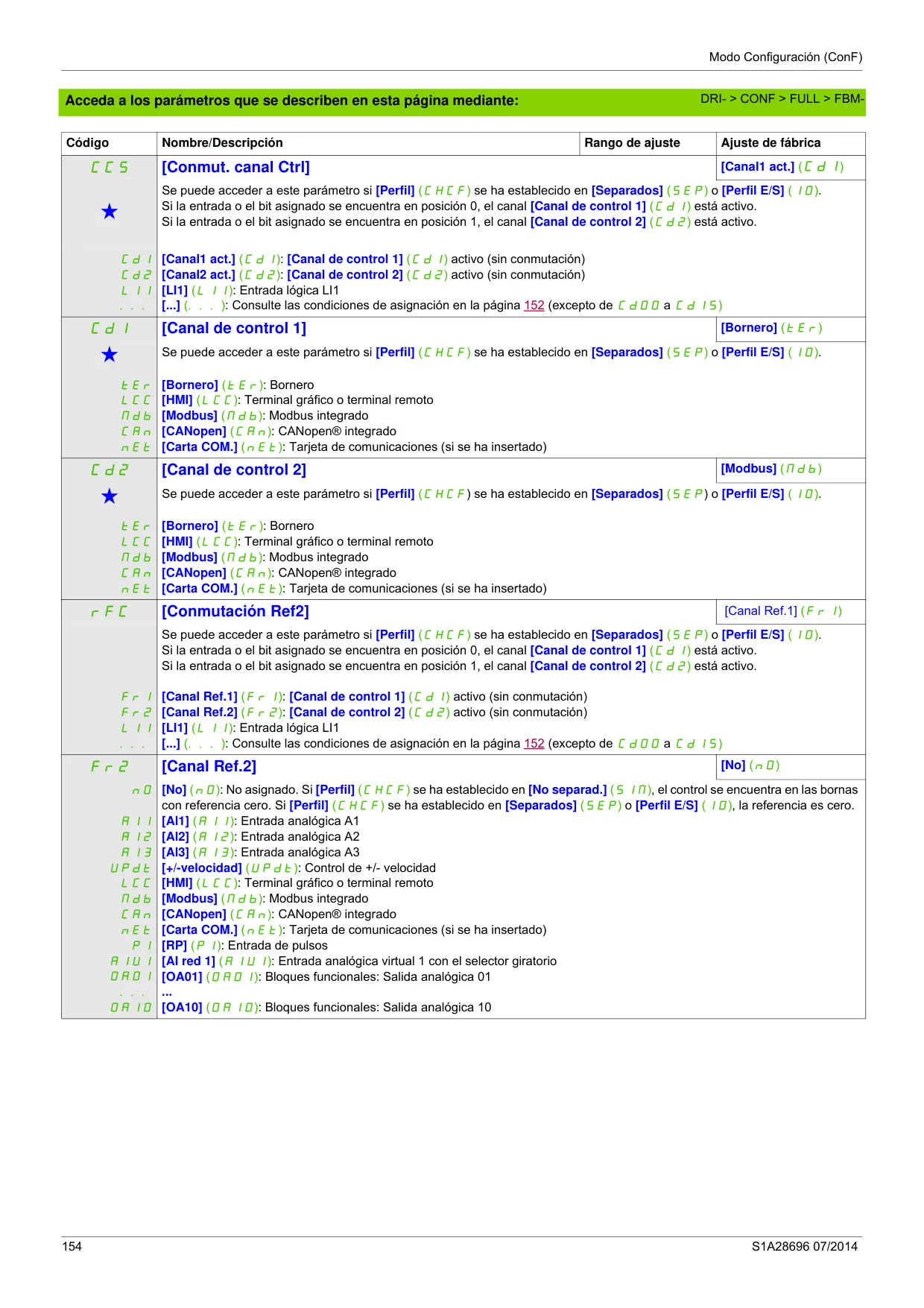

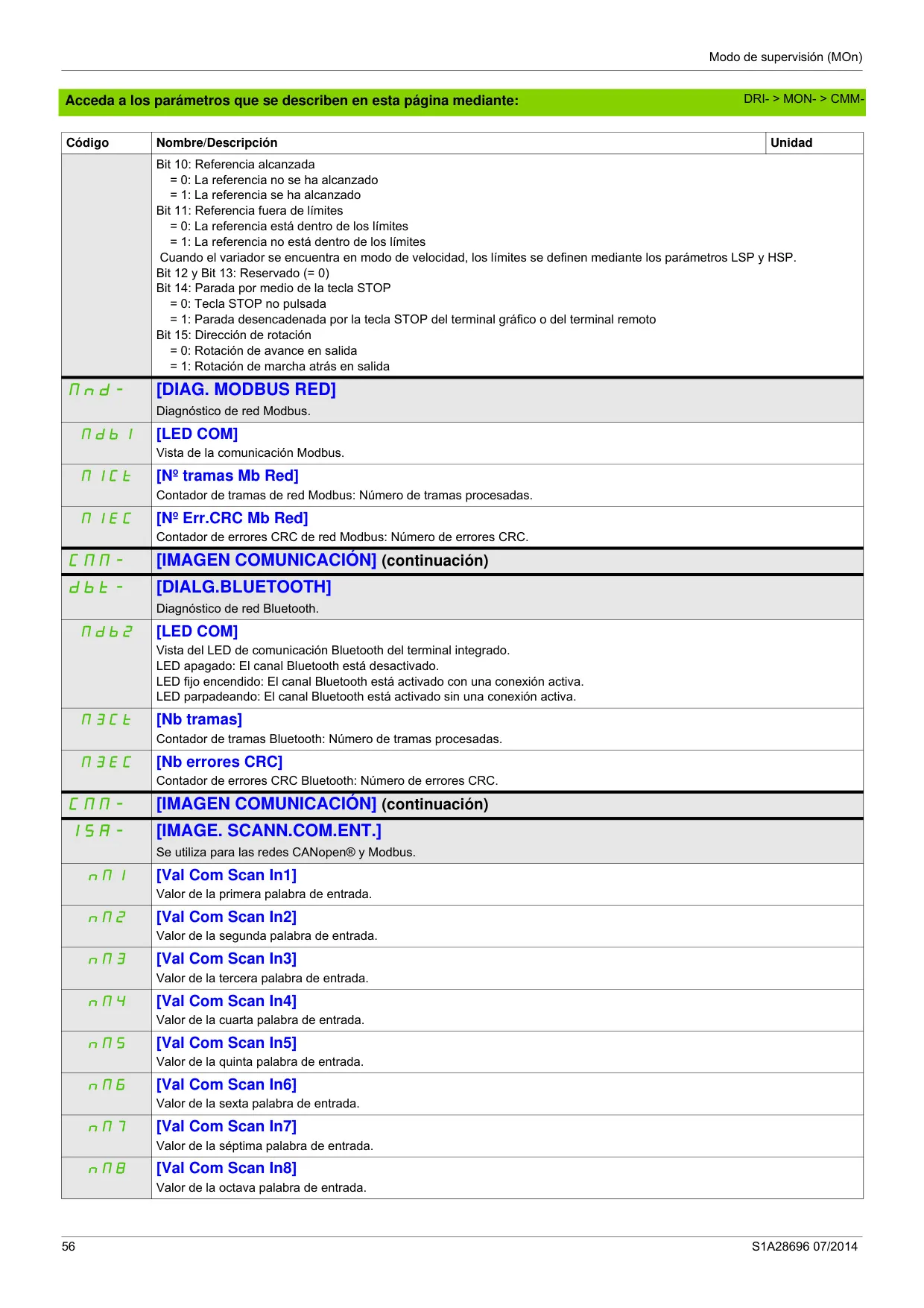

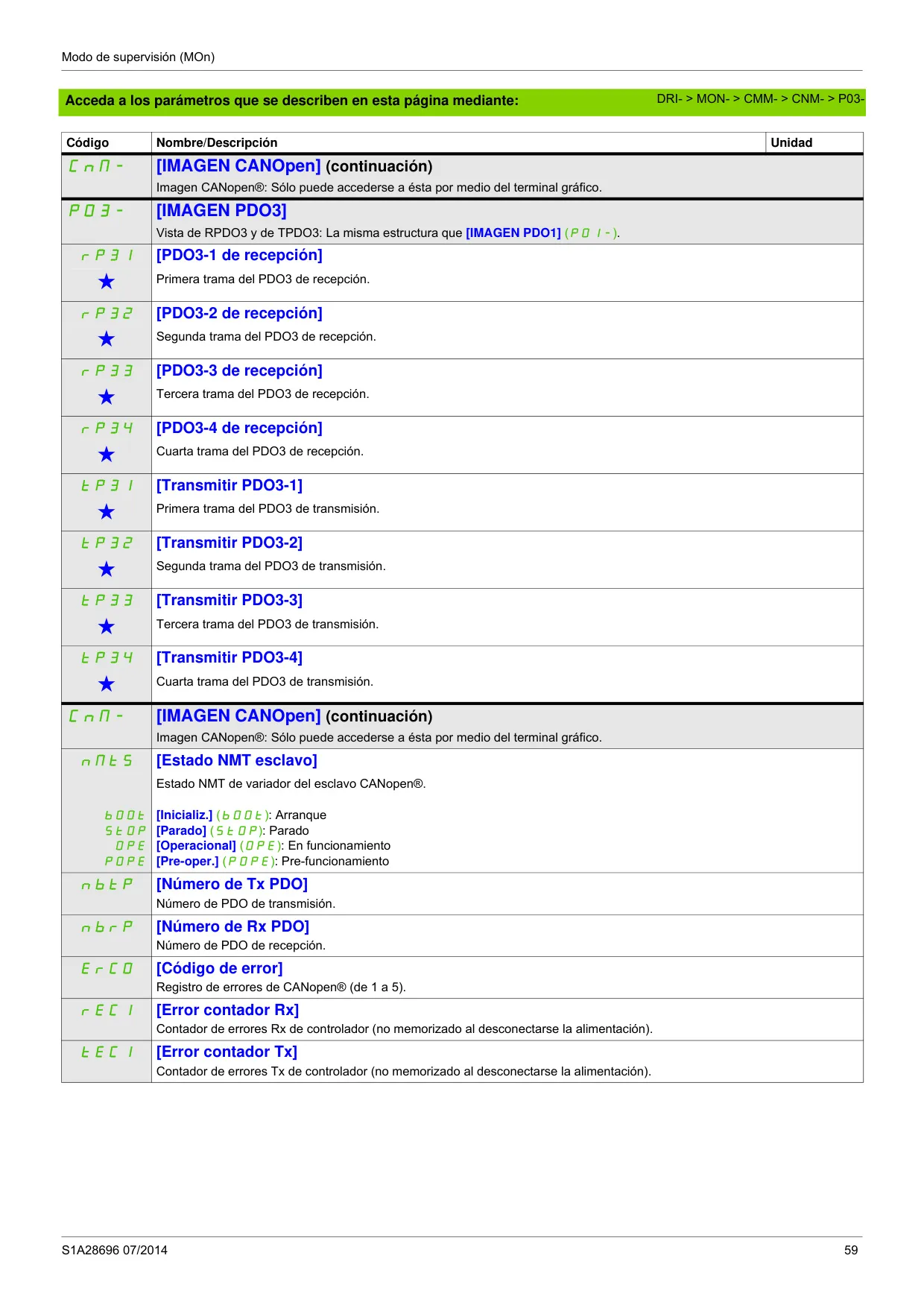

El ATV32 ofrece múltiples modos de operación para satisfacer las necesidades del usuario. El modo de referencia (rEF) permite ajustar la frecuencia con facilidad desde la HMI, mientras que el modo de supervisión (MOn) proporciona acceso de solo lectura a una amplia gama de parámetros en tiempo real, desde la frecuencia de estátor hasta el estado térmico del motor y el variador, facilitando un diagnóstico rápido y eficiente.

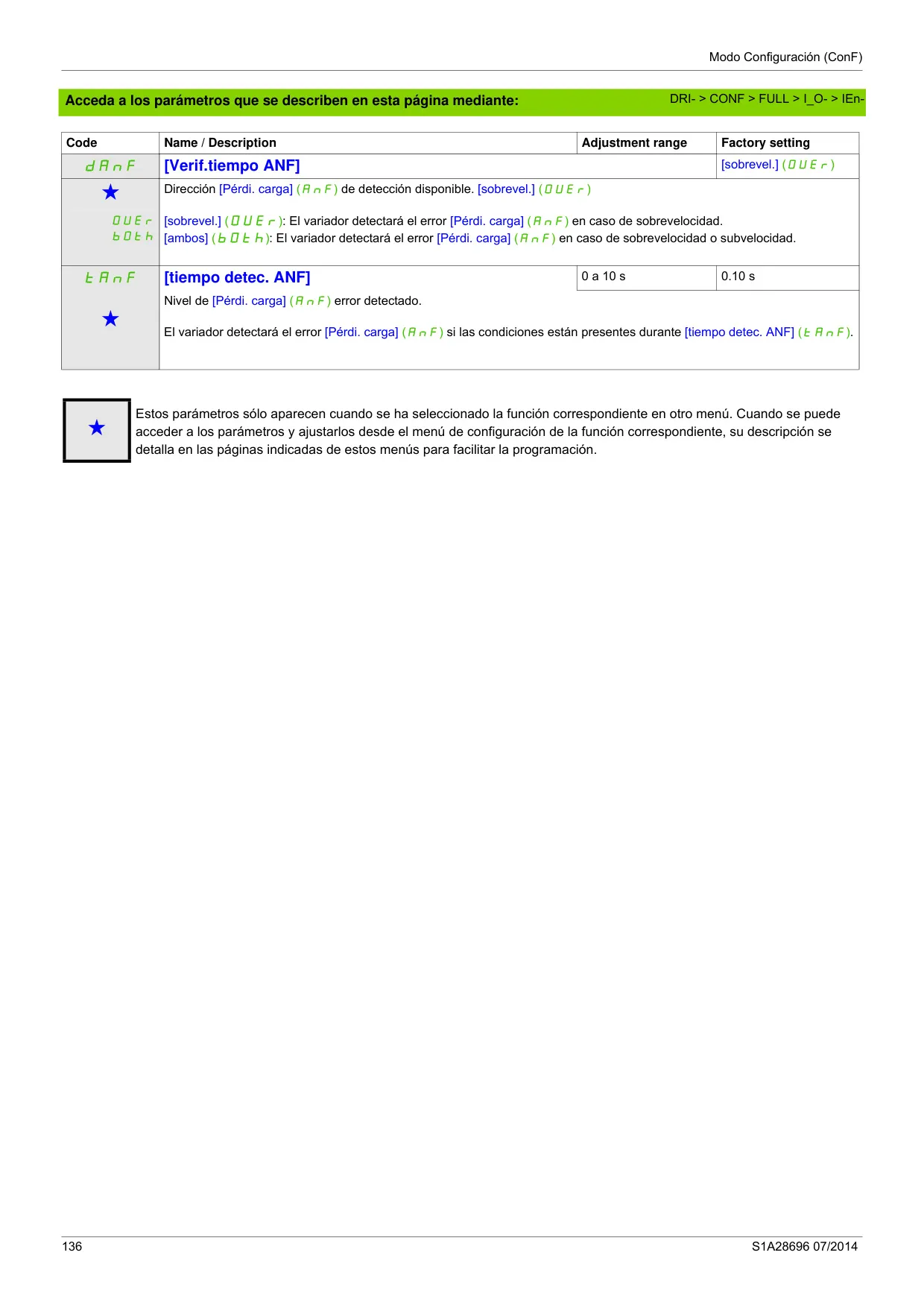

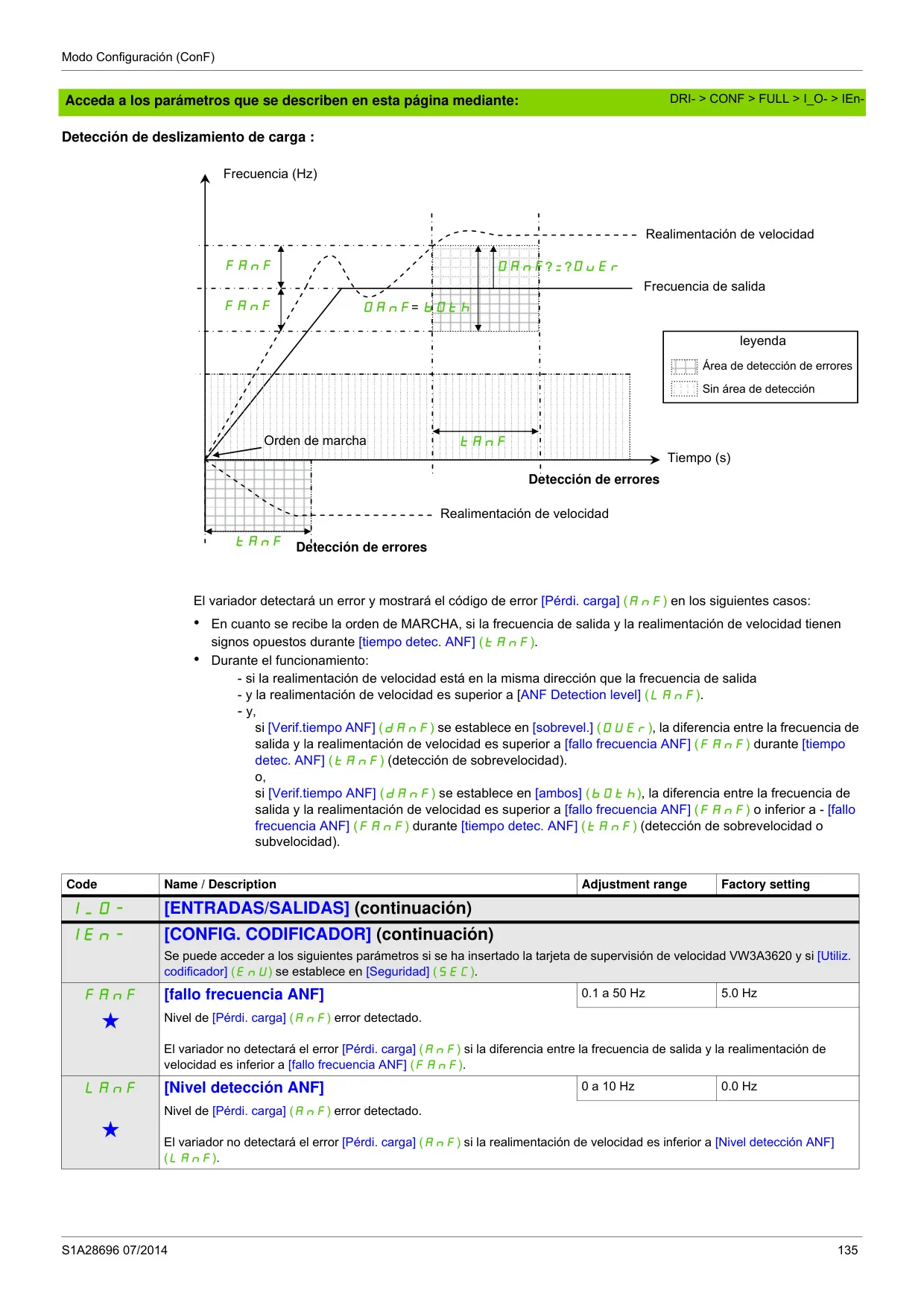

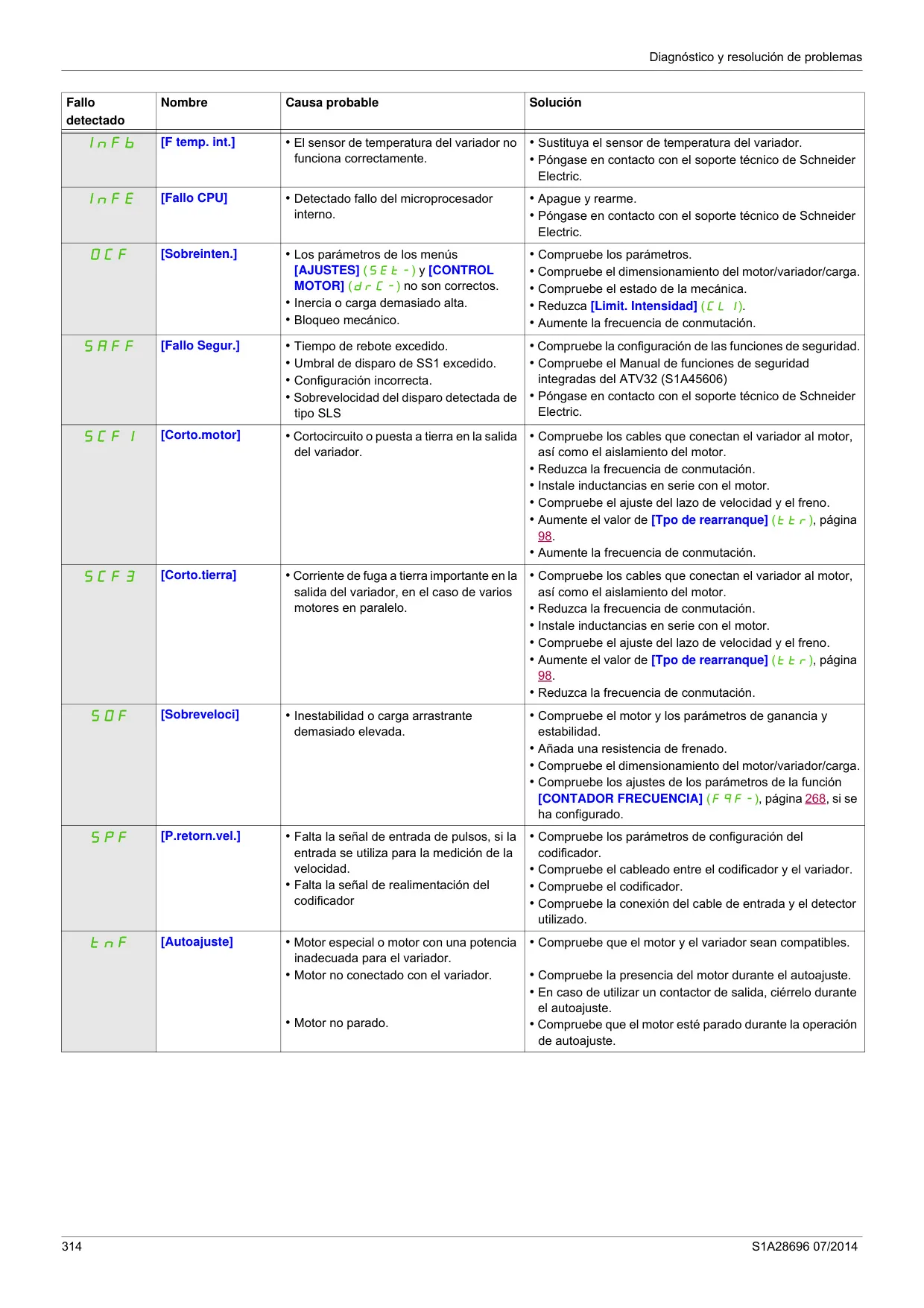

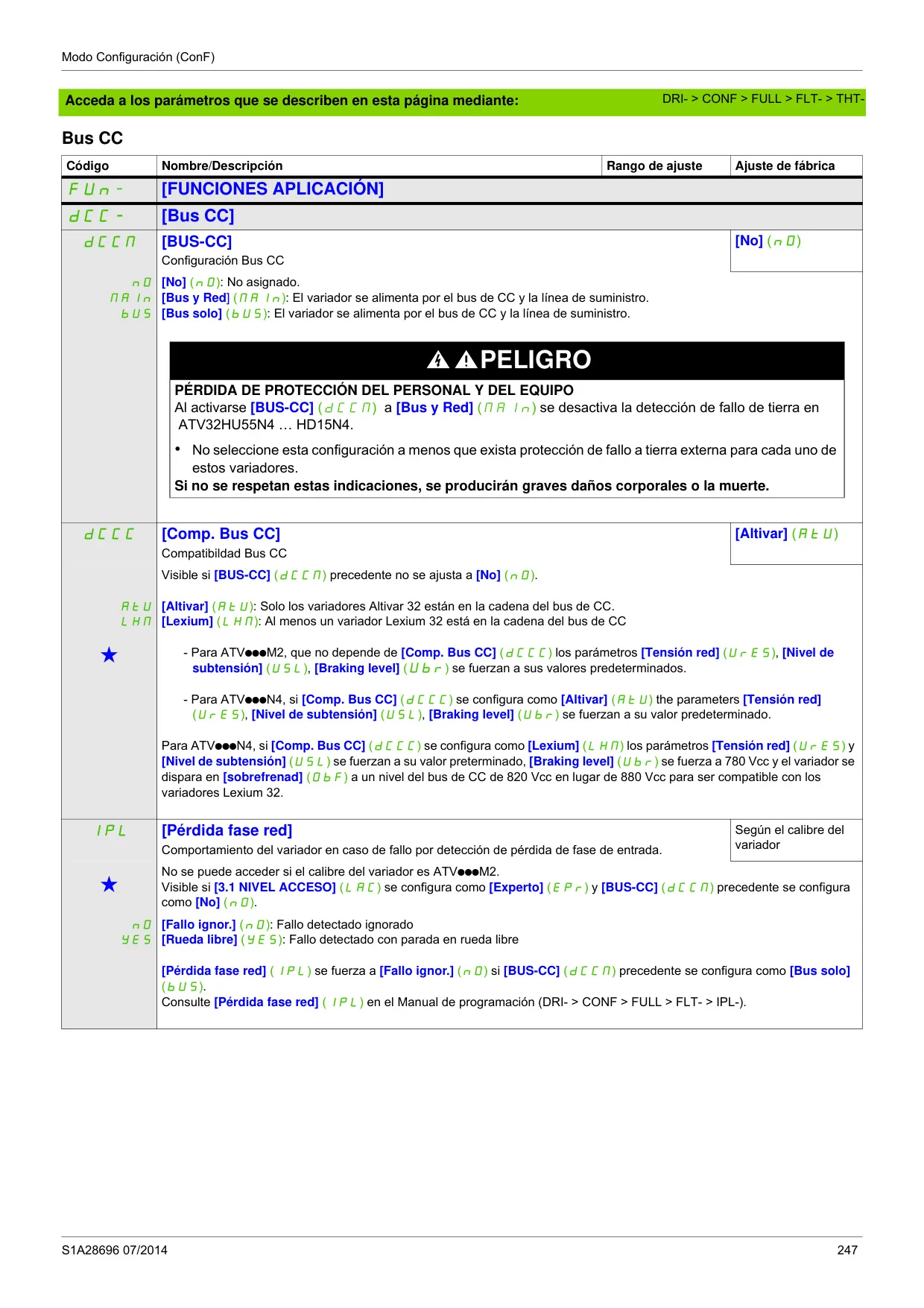

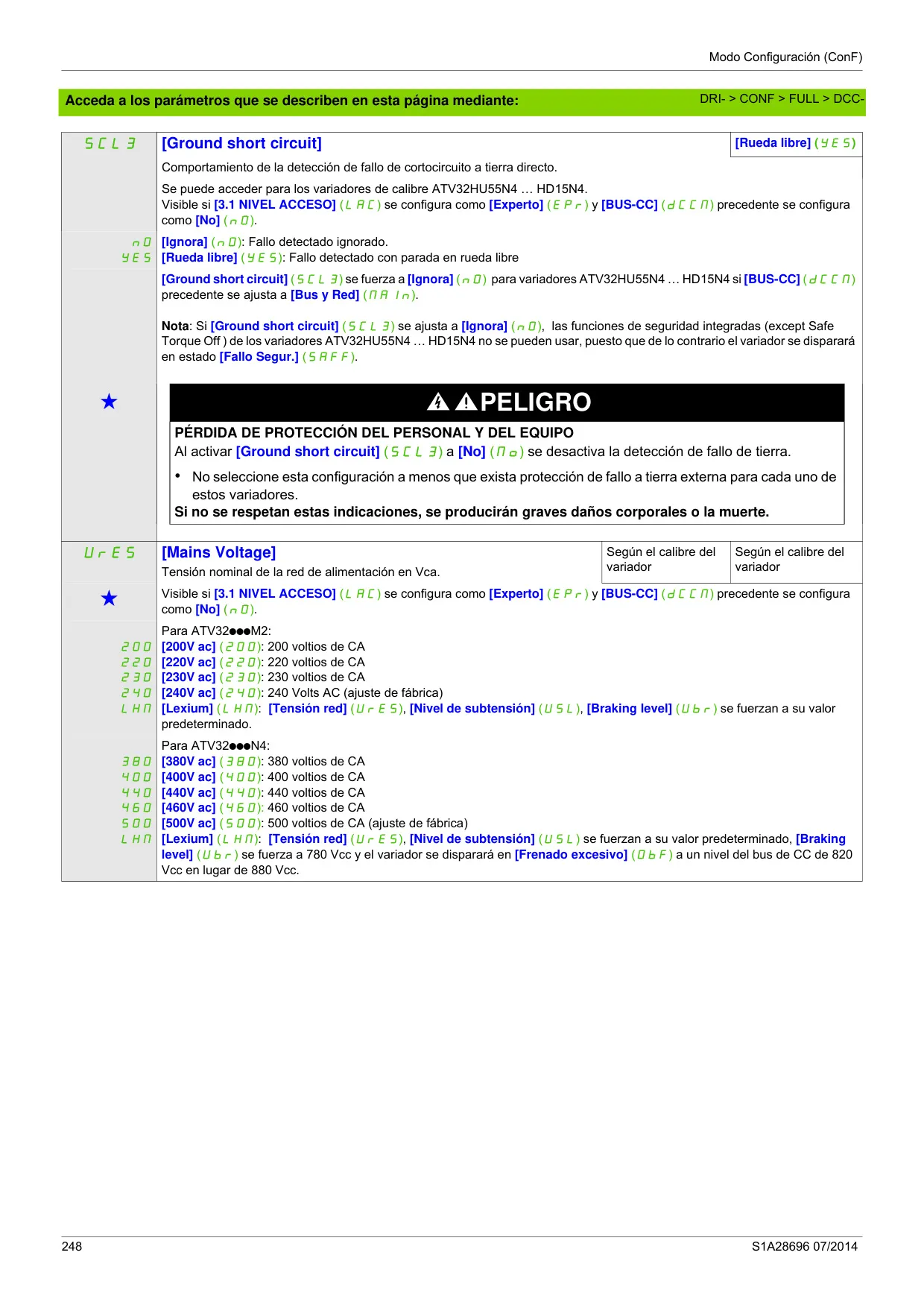

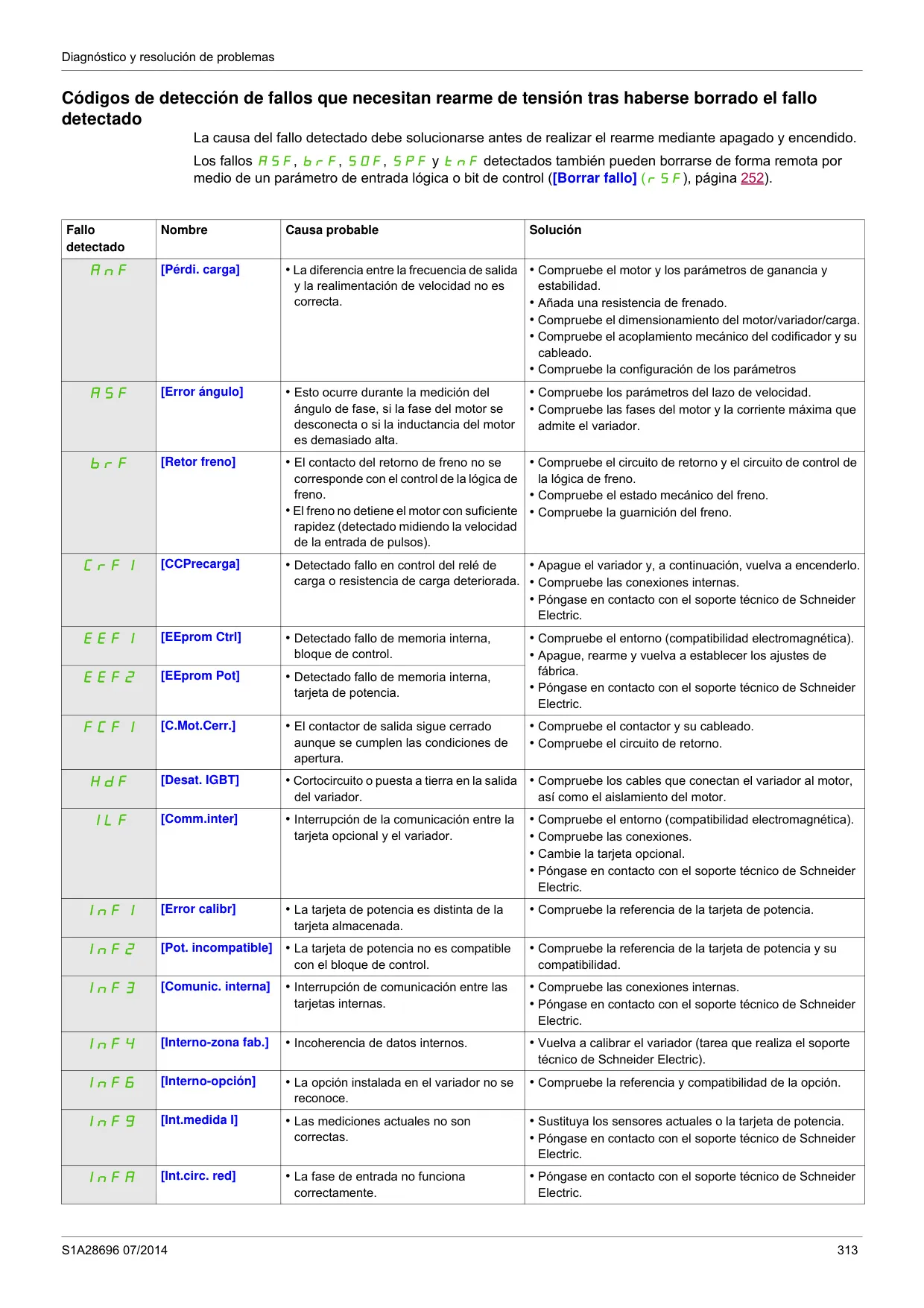

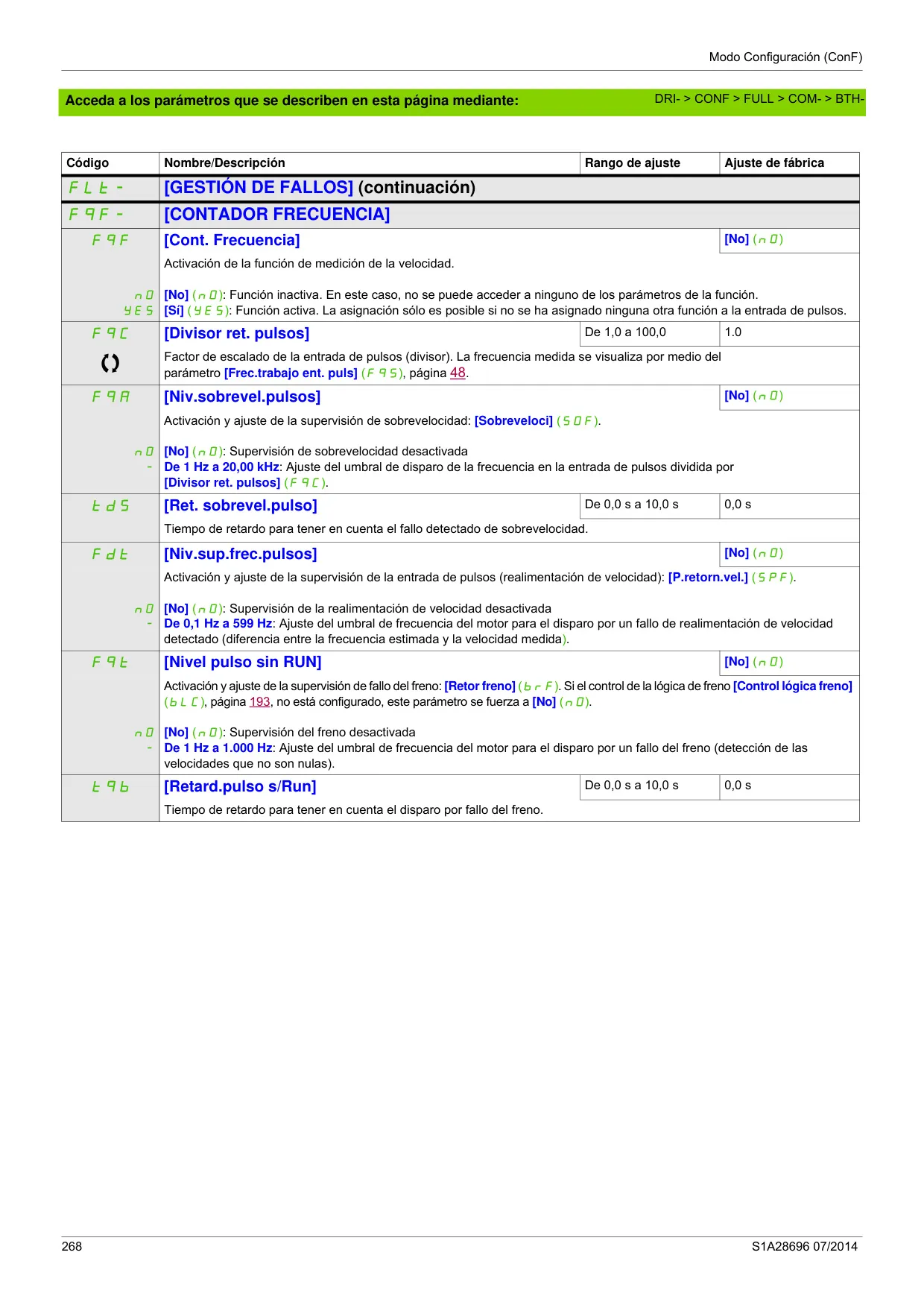

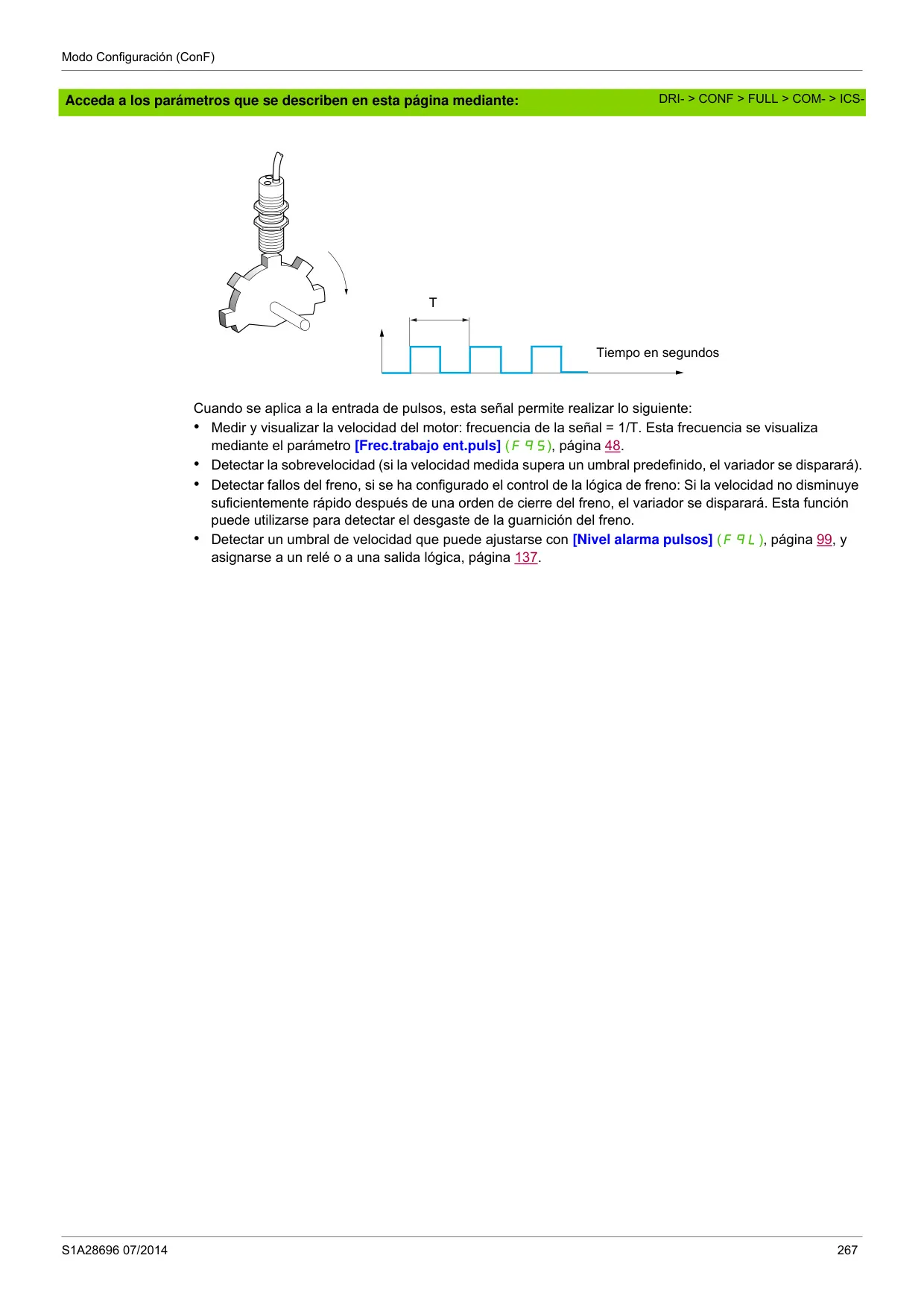

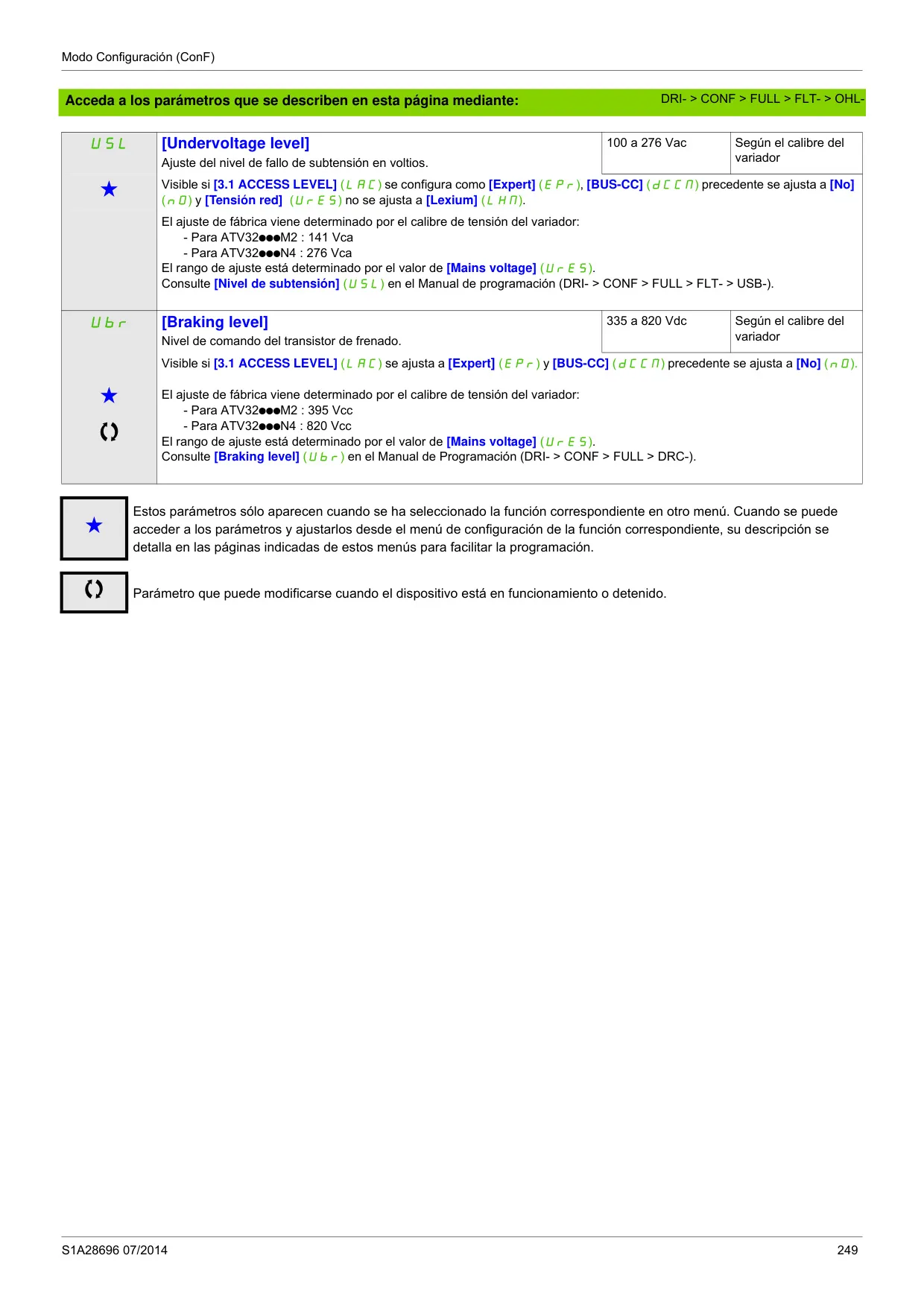

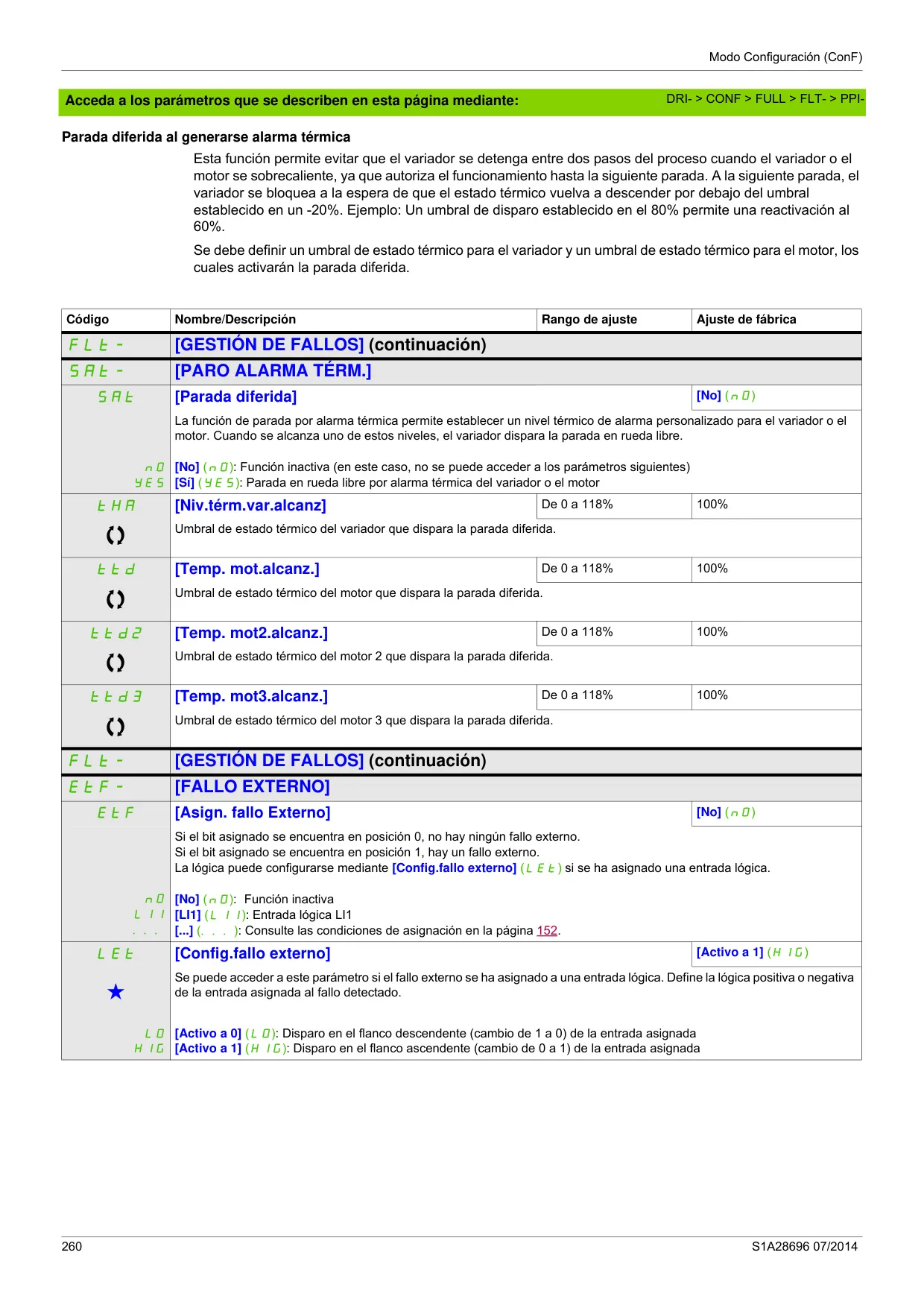

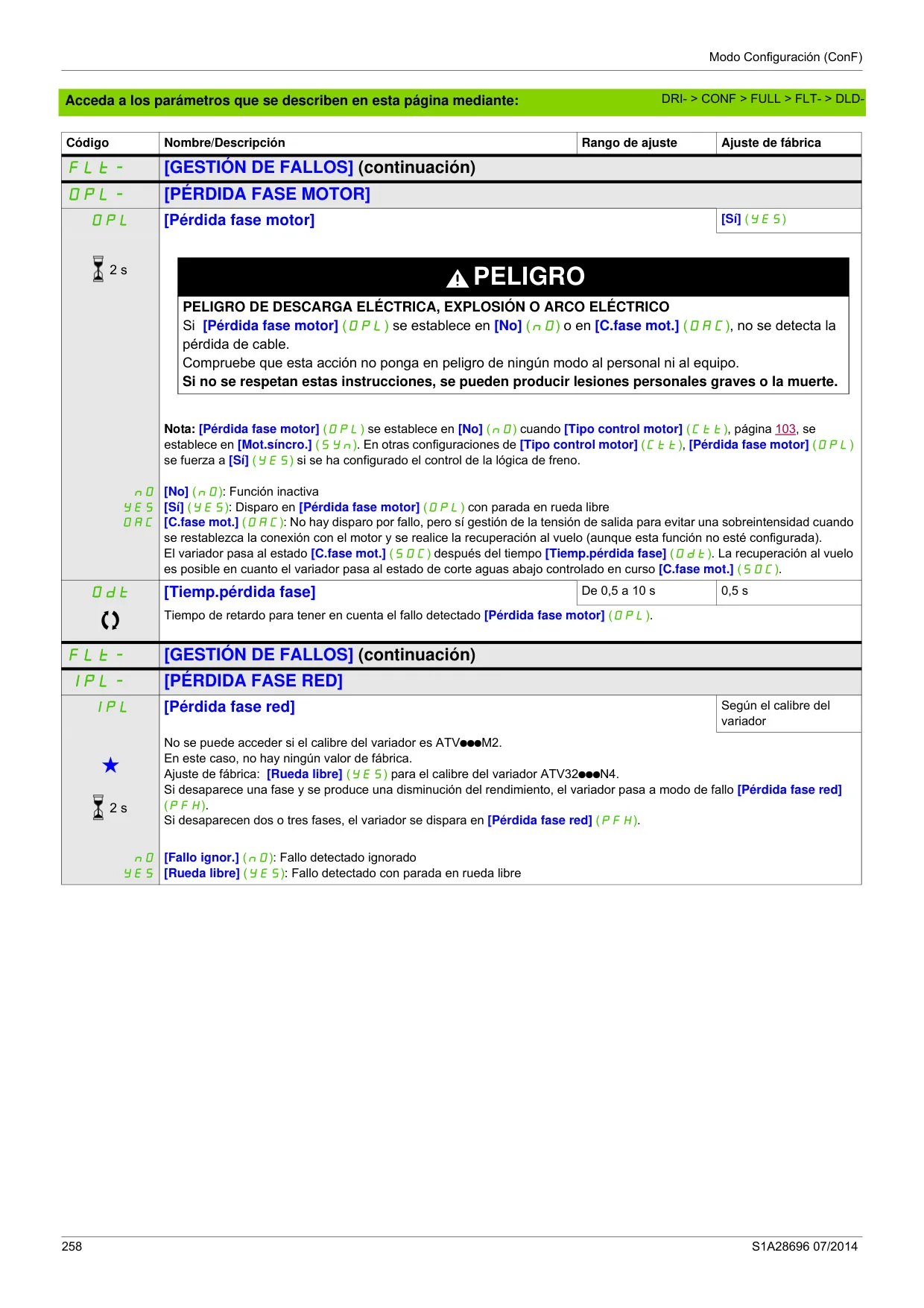

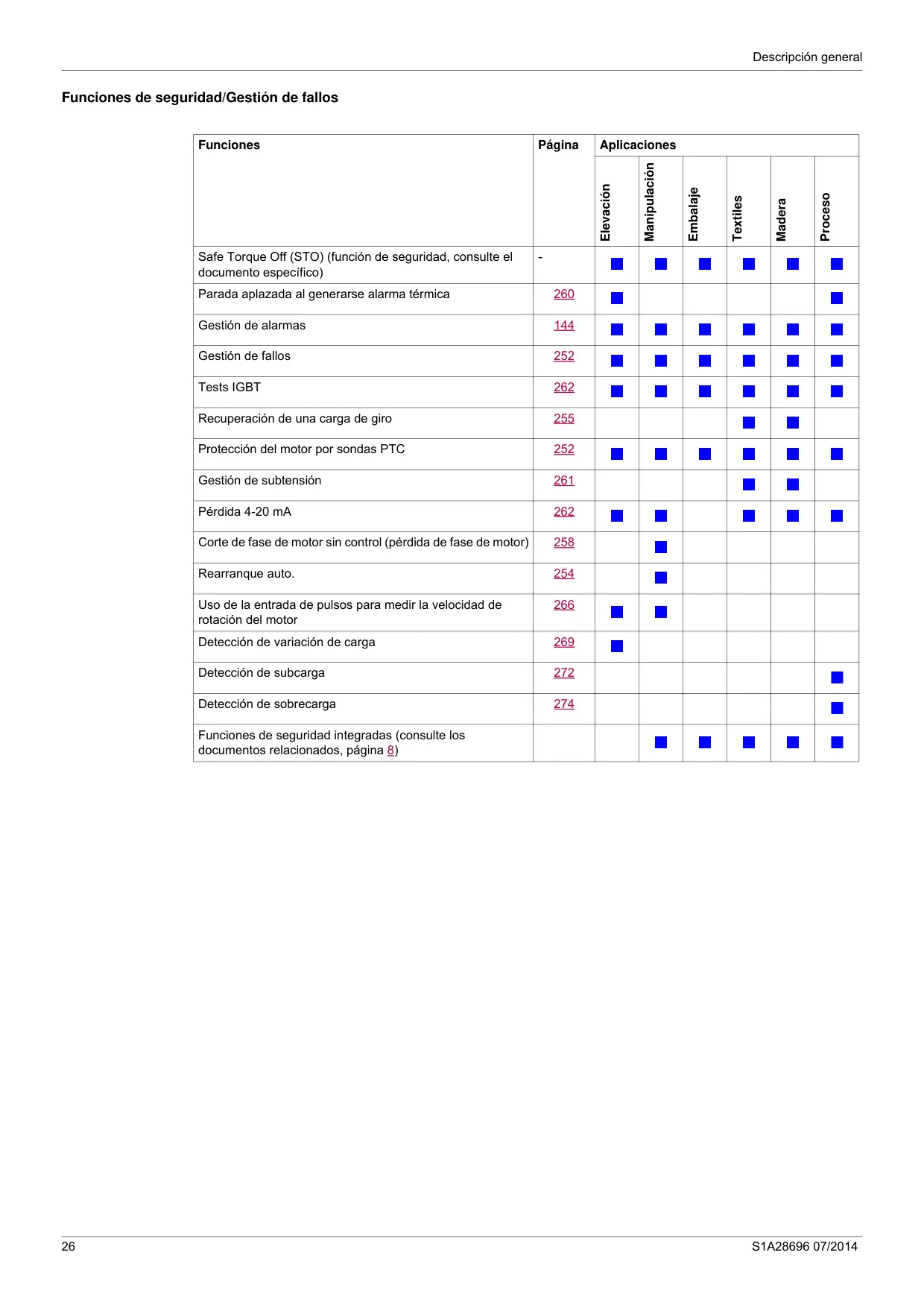

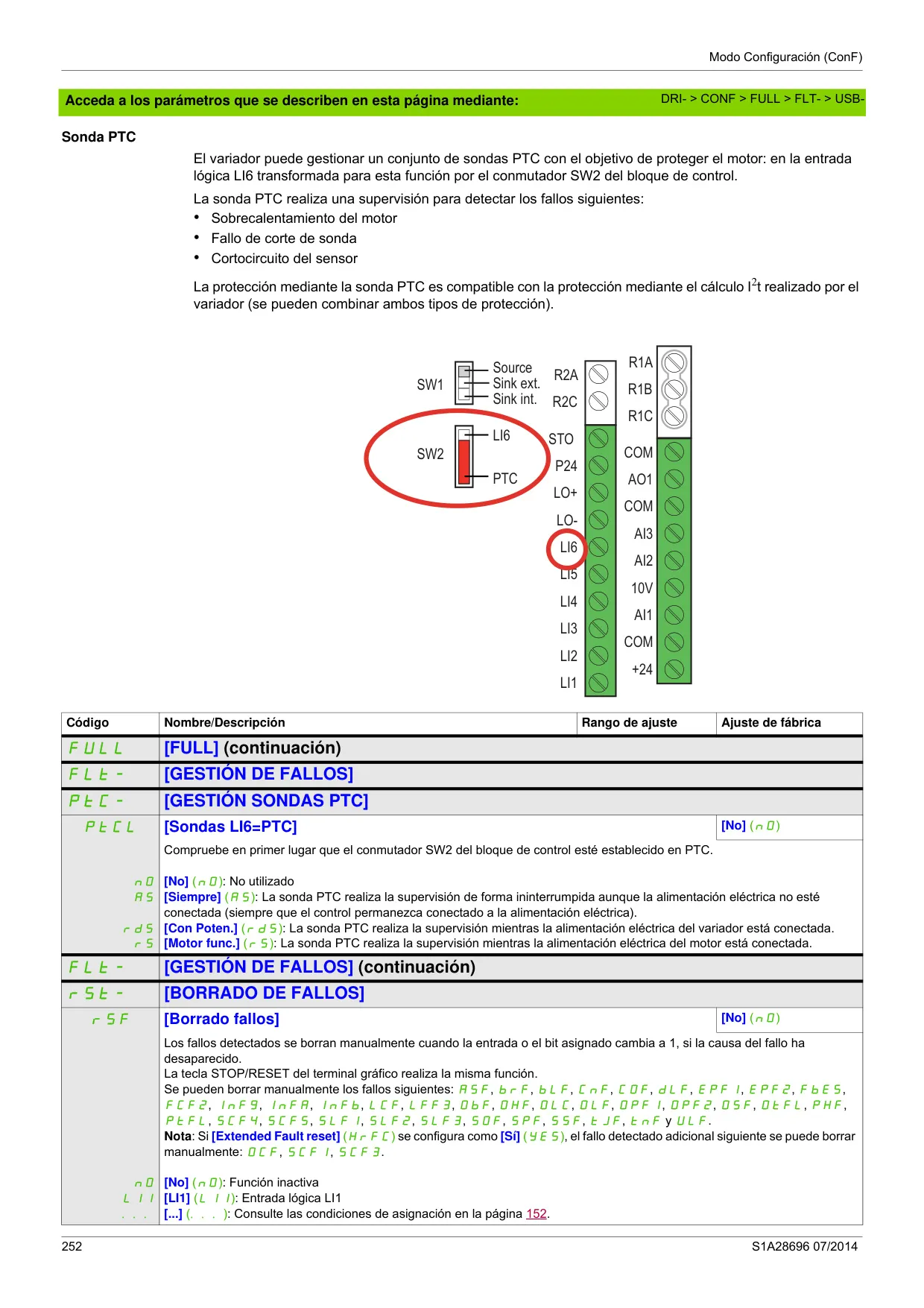

En el ámbito de la protección, el variador incluye la detección de deslizamiento de carga, una función vital en aplicaciones donde la pérdida de carga puede causar daños o interrupciones. Esta se activa comparando la frecuencia de salida con la retroalimentación de velocidad y puede configurarse para parar en rueda libre si se detecta una anomalía. Es fundamental no deshabilitar esta función si la seguridad de la aplicación depende de ella.

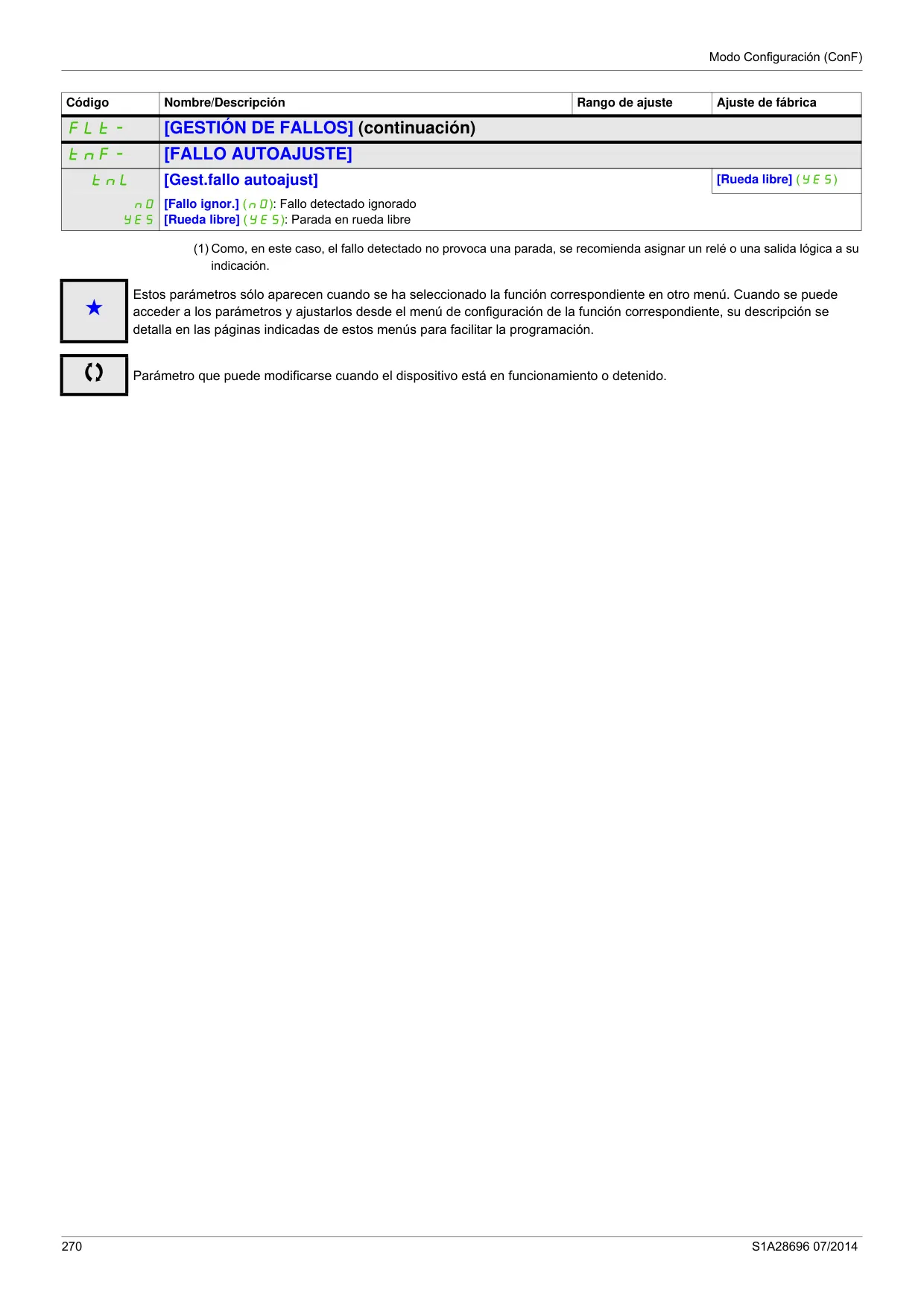

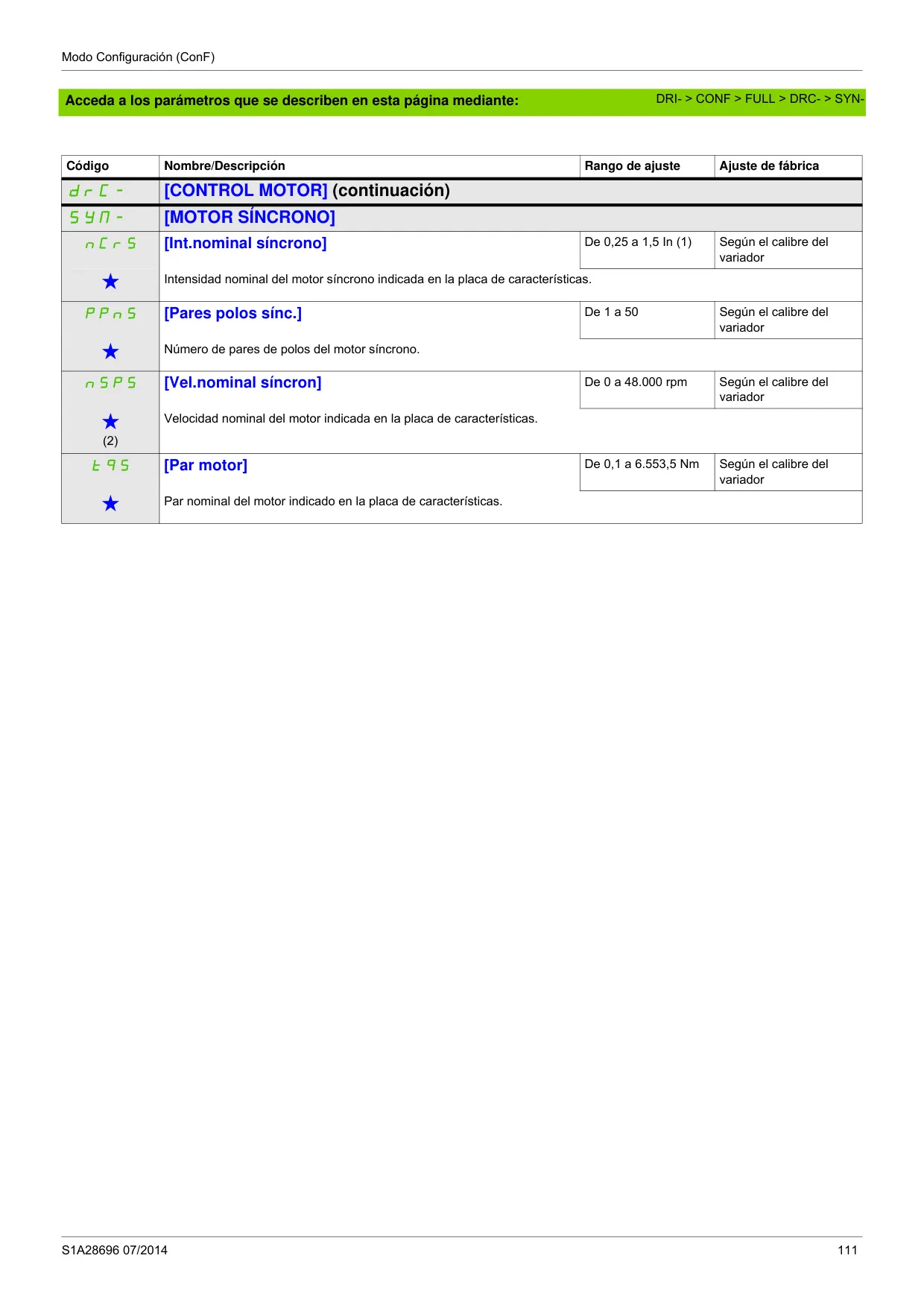

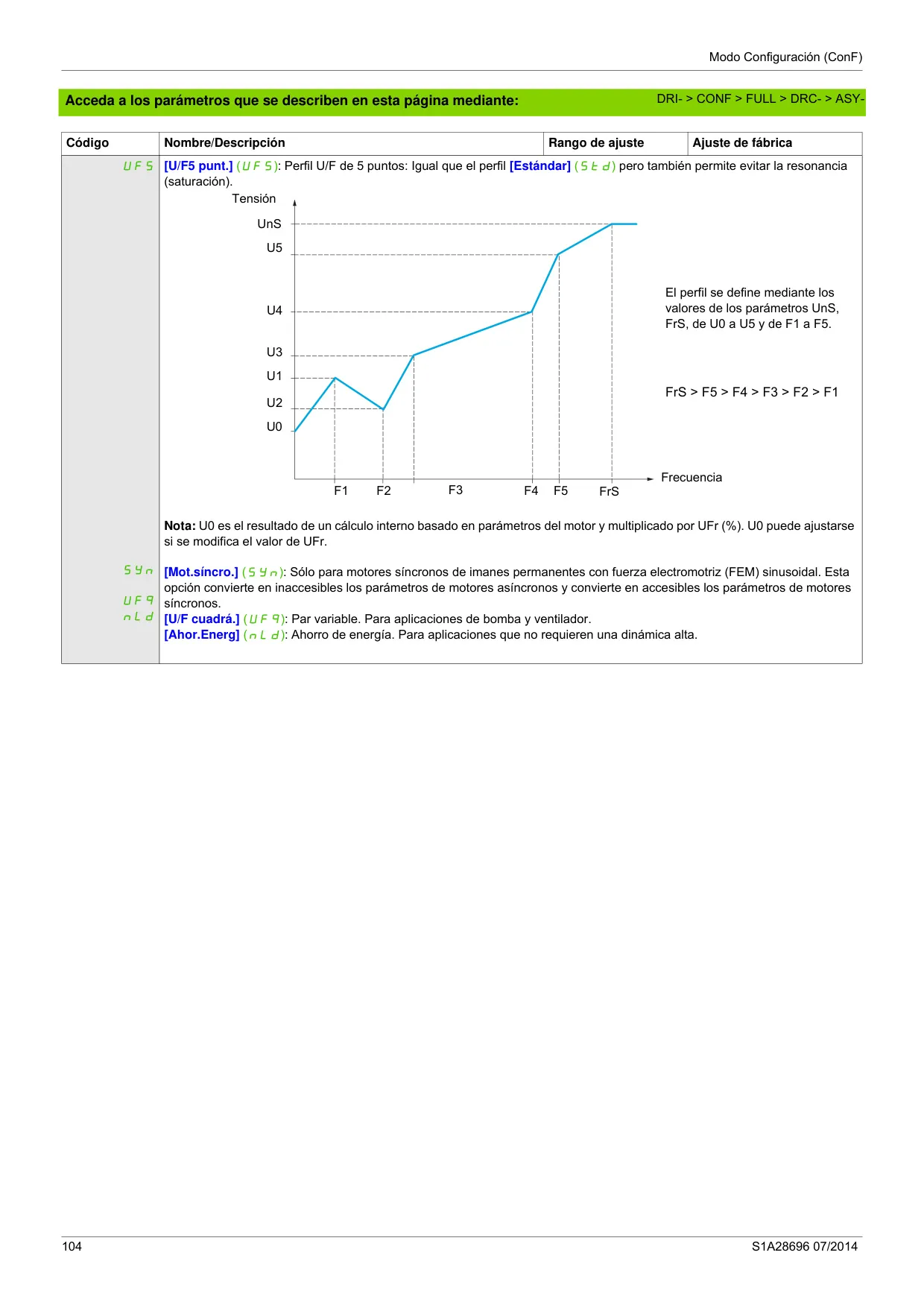

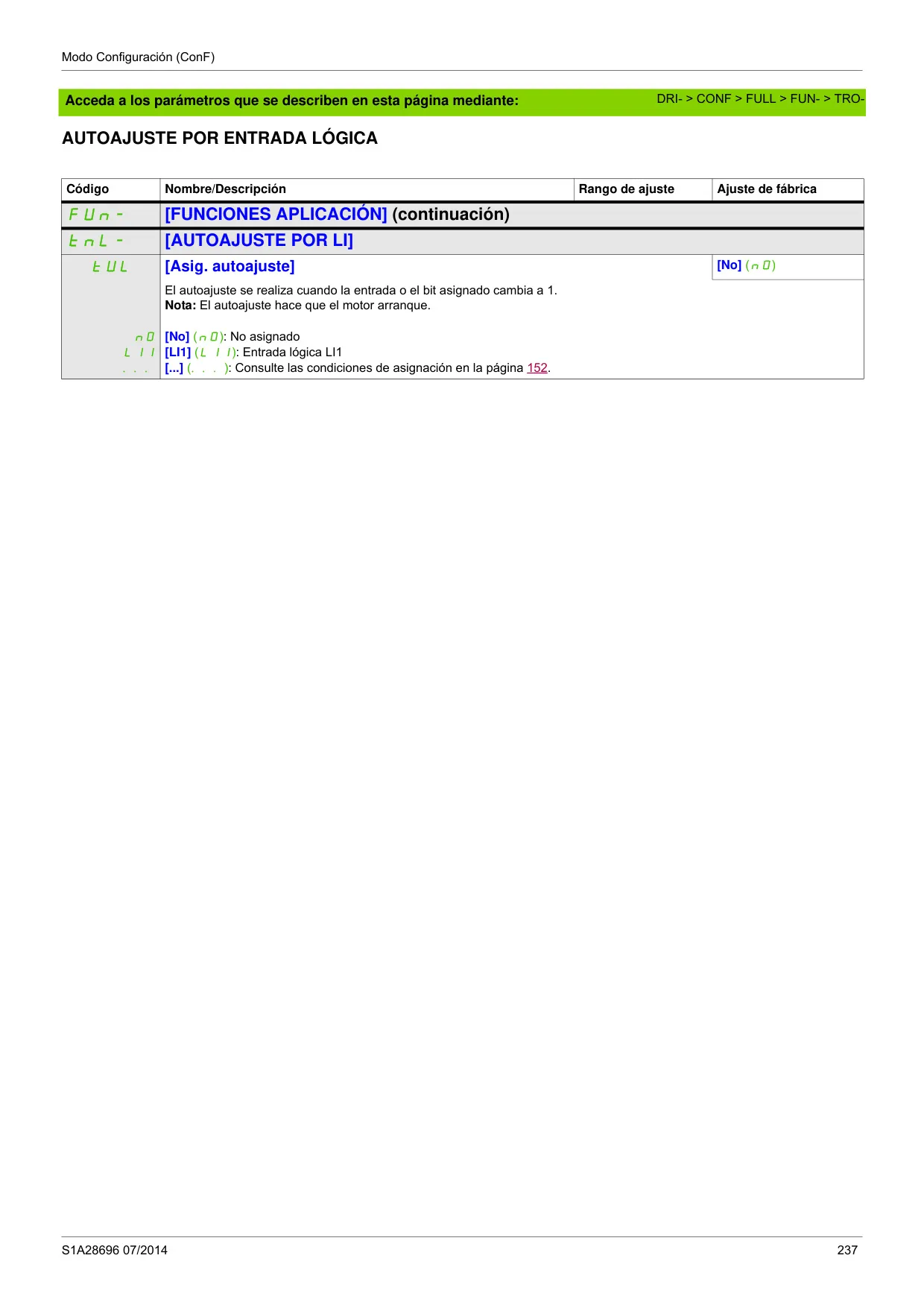

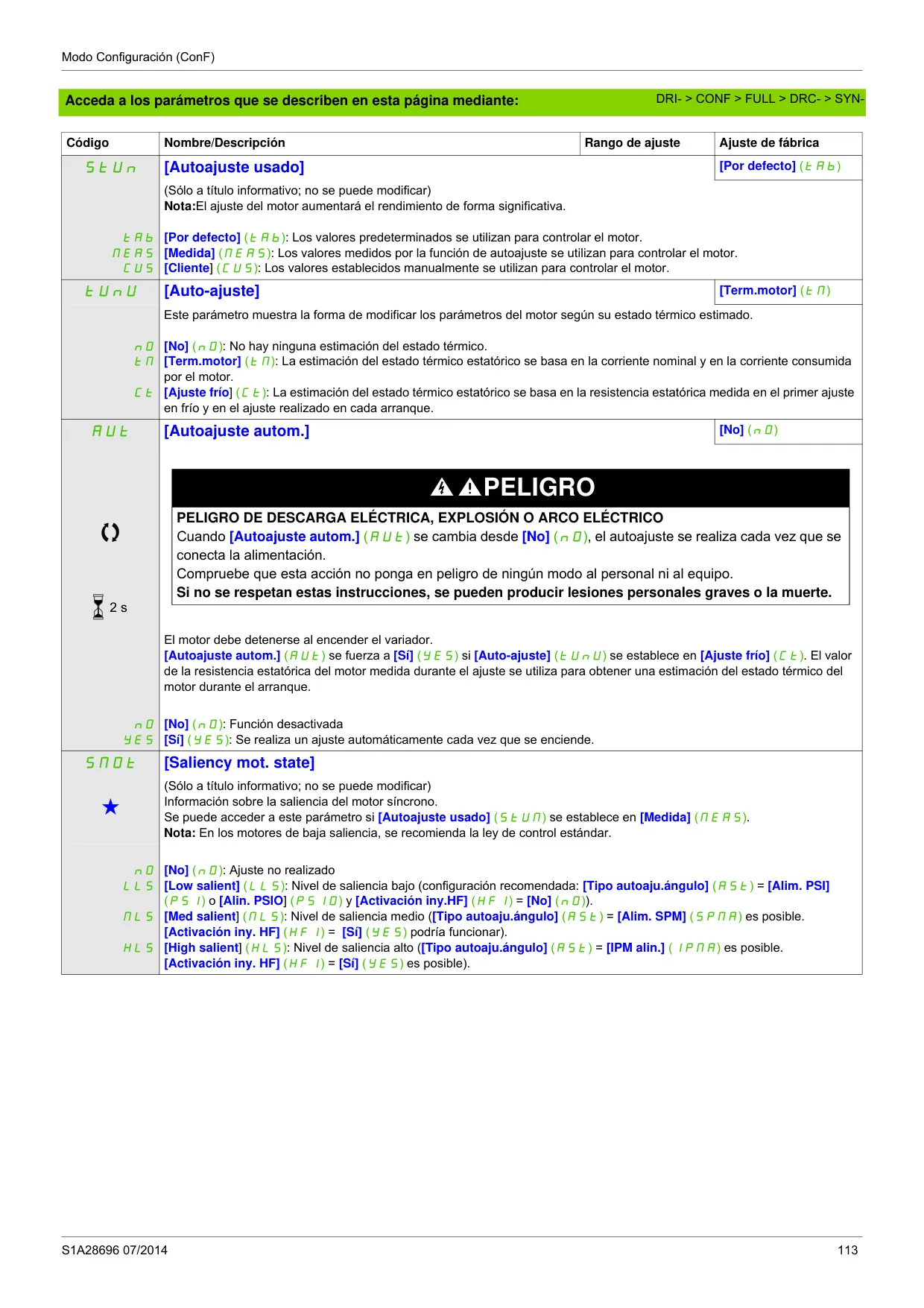

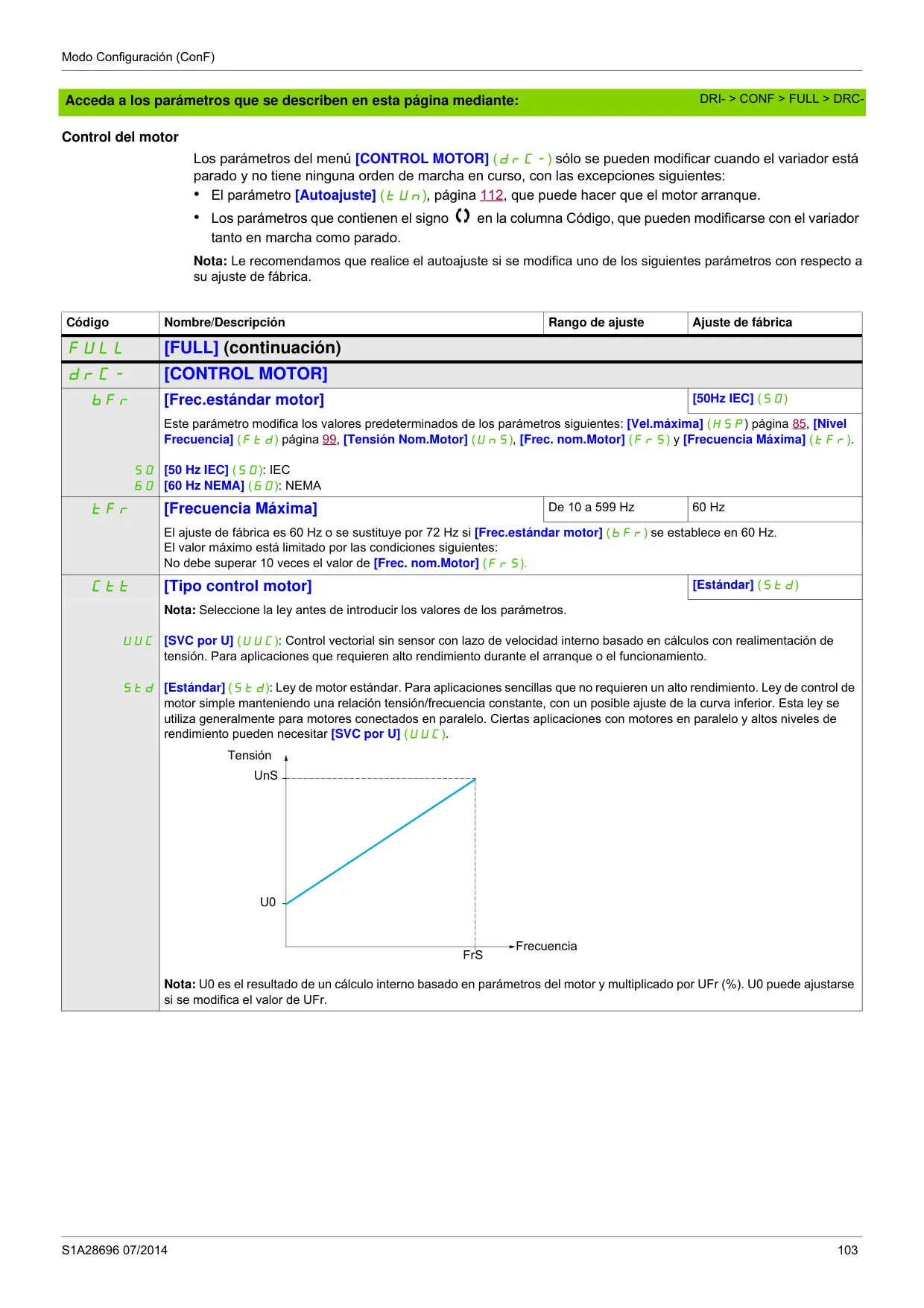

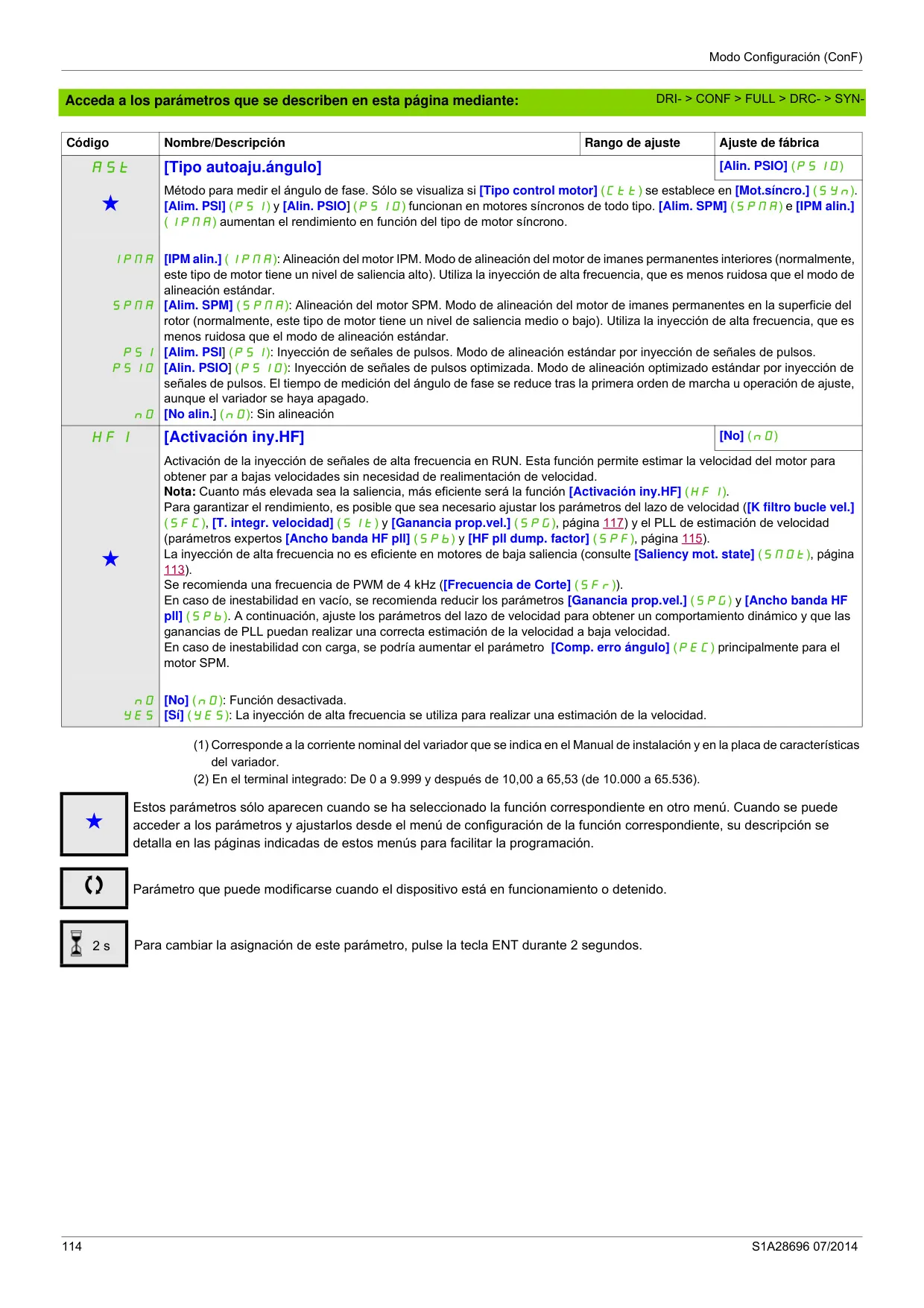

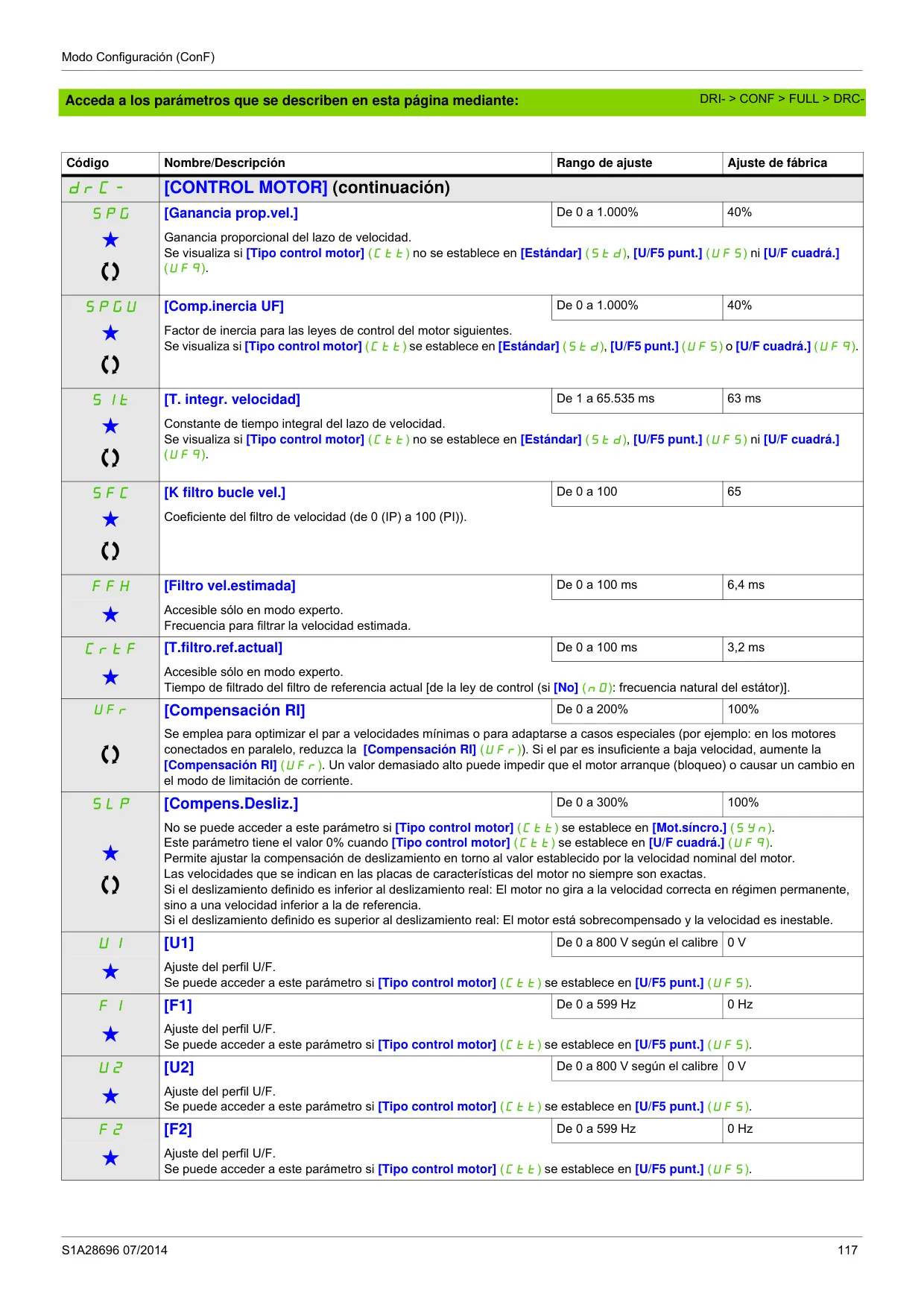

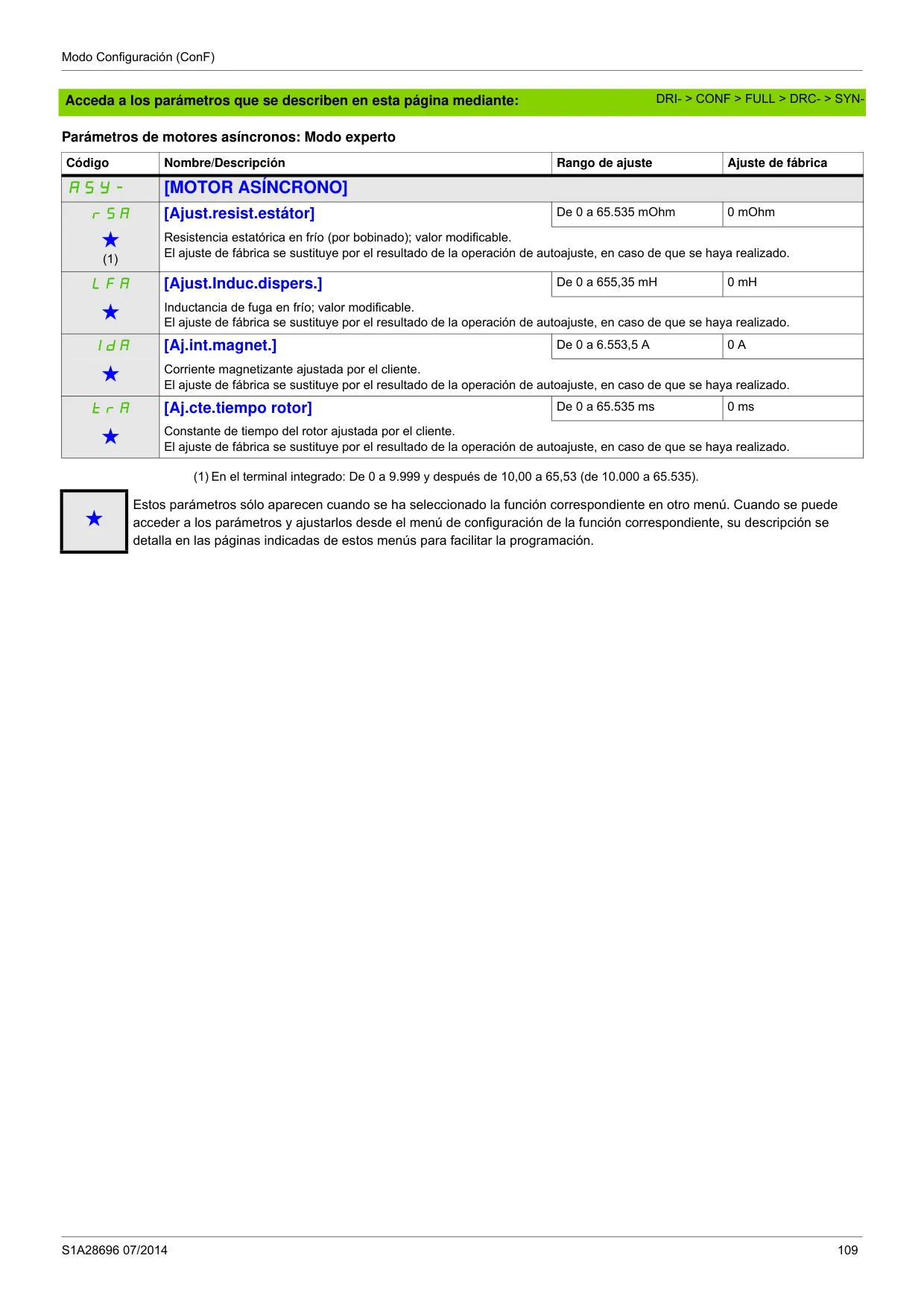

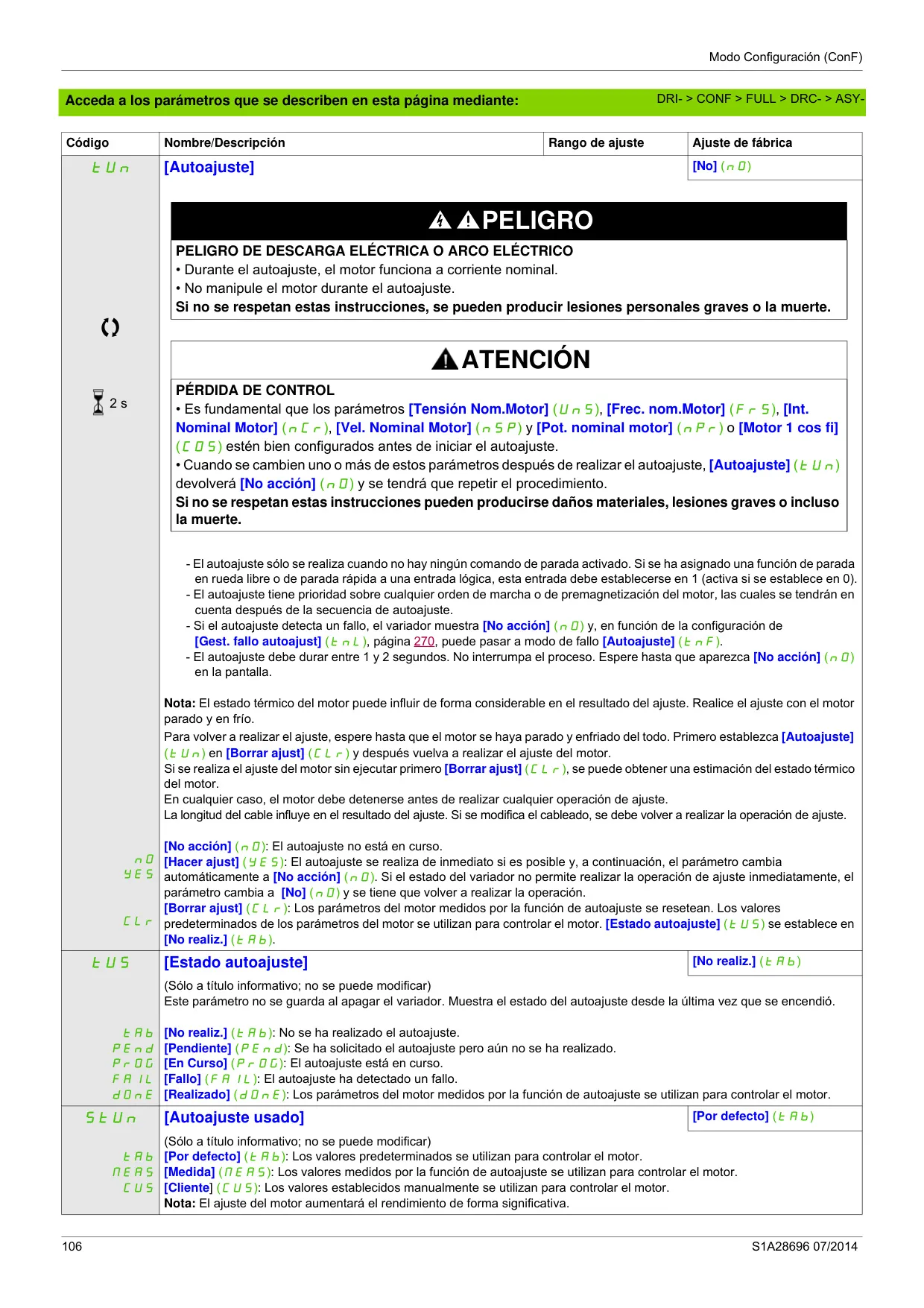

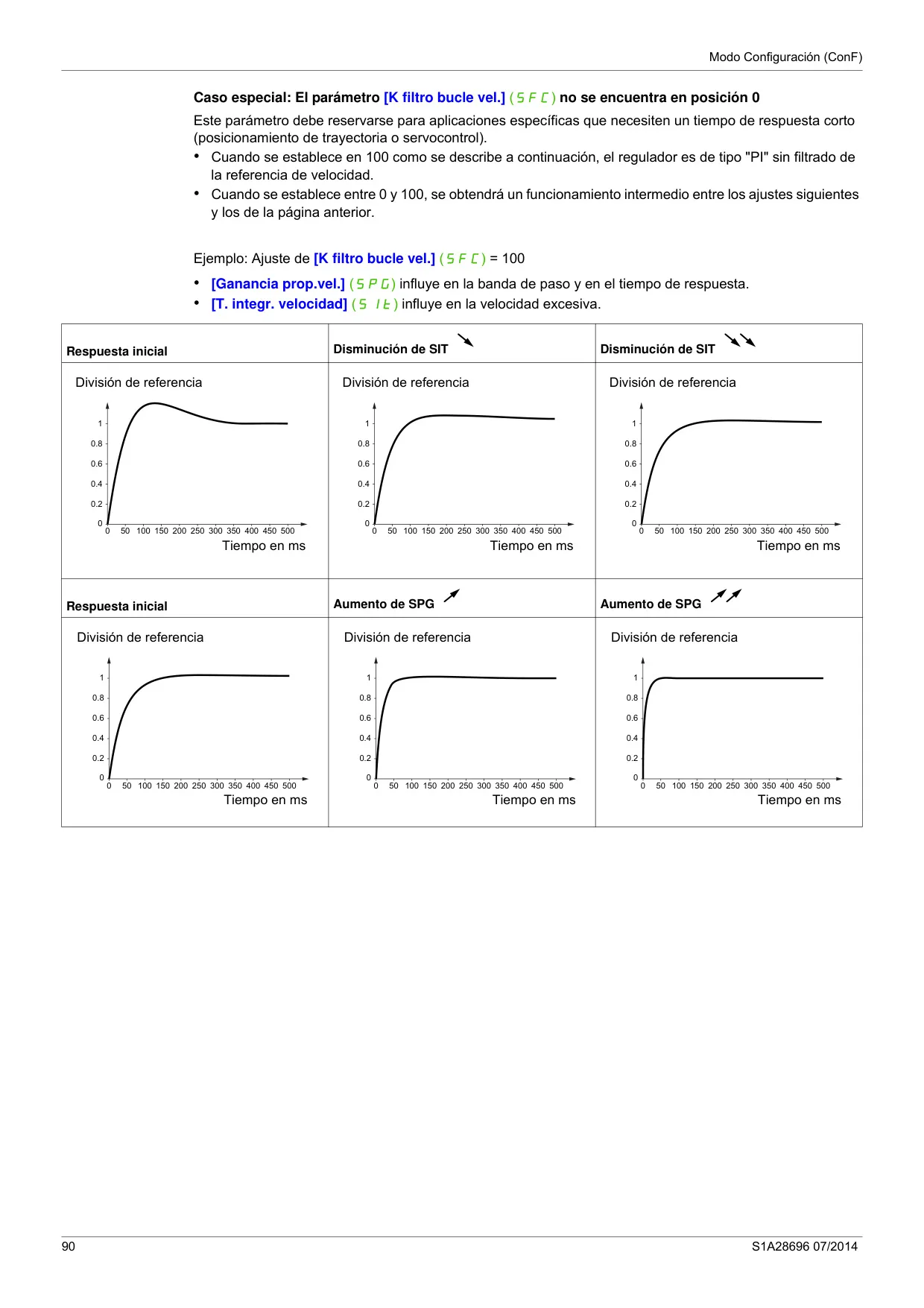

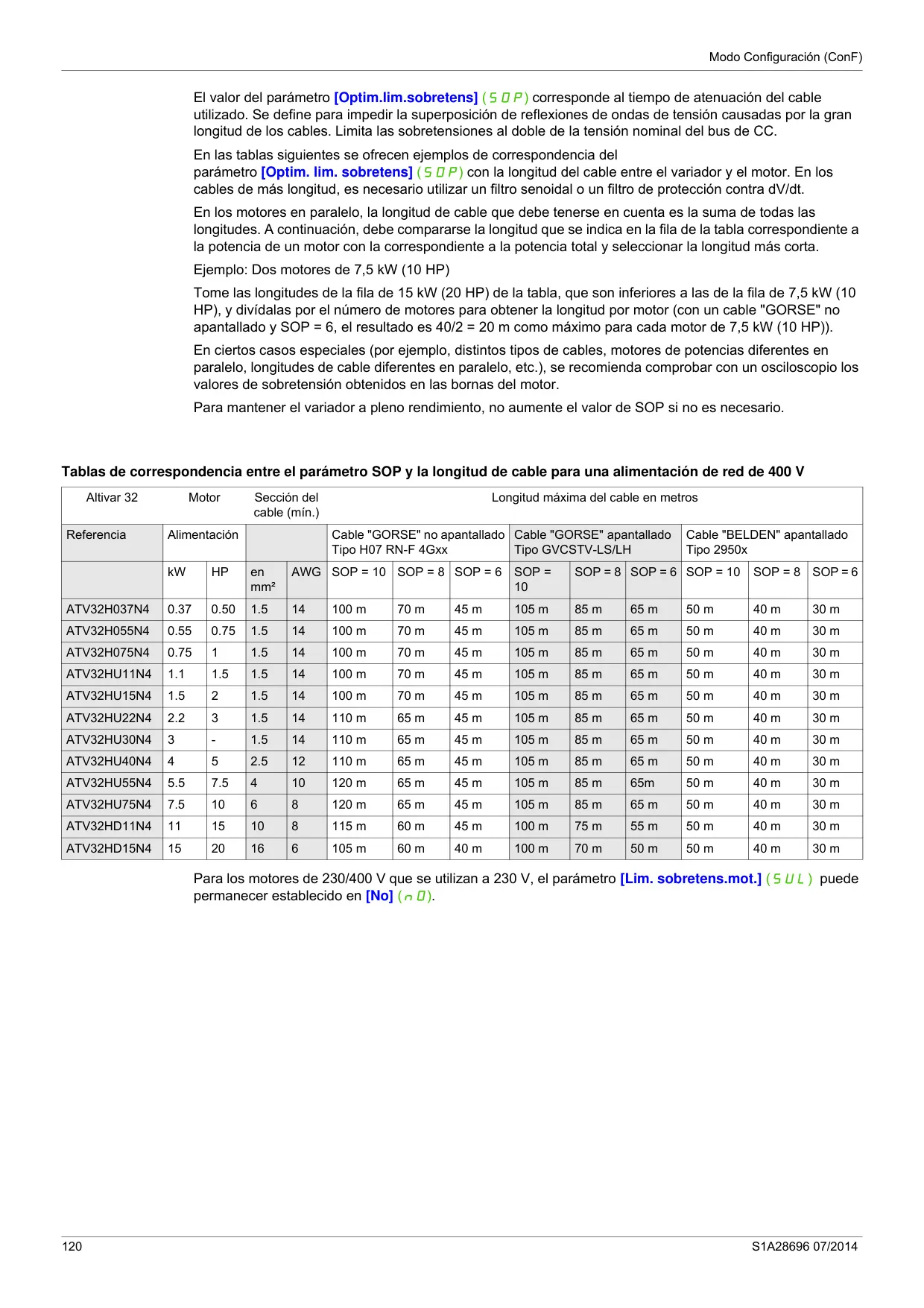

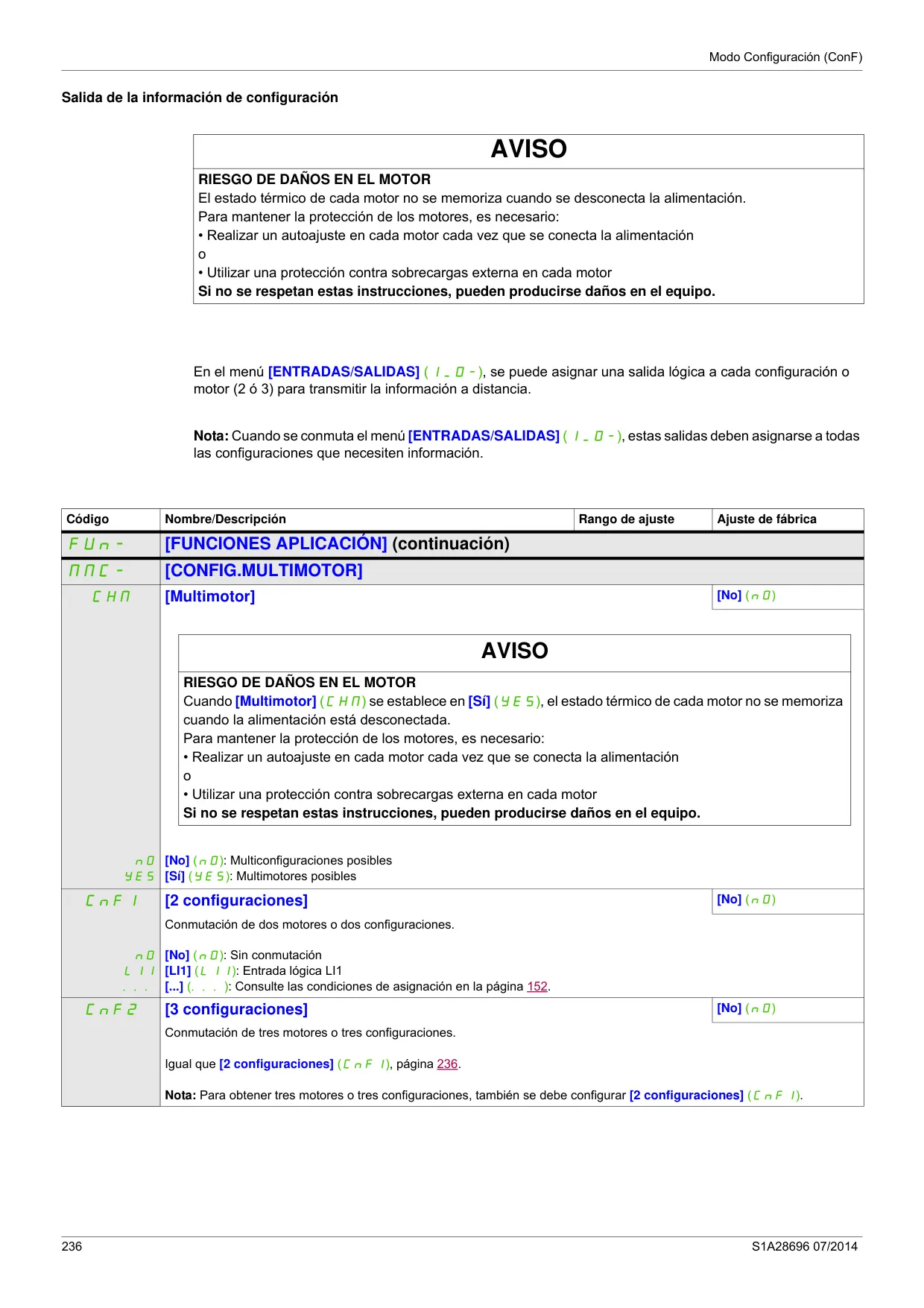

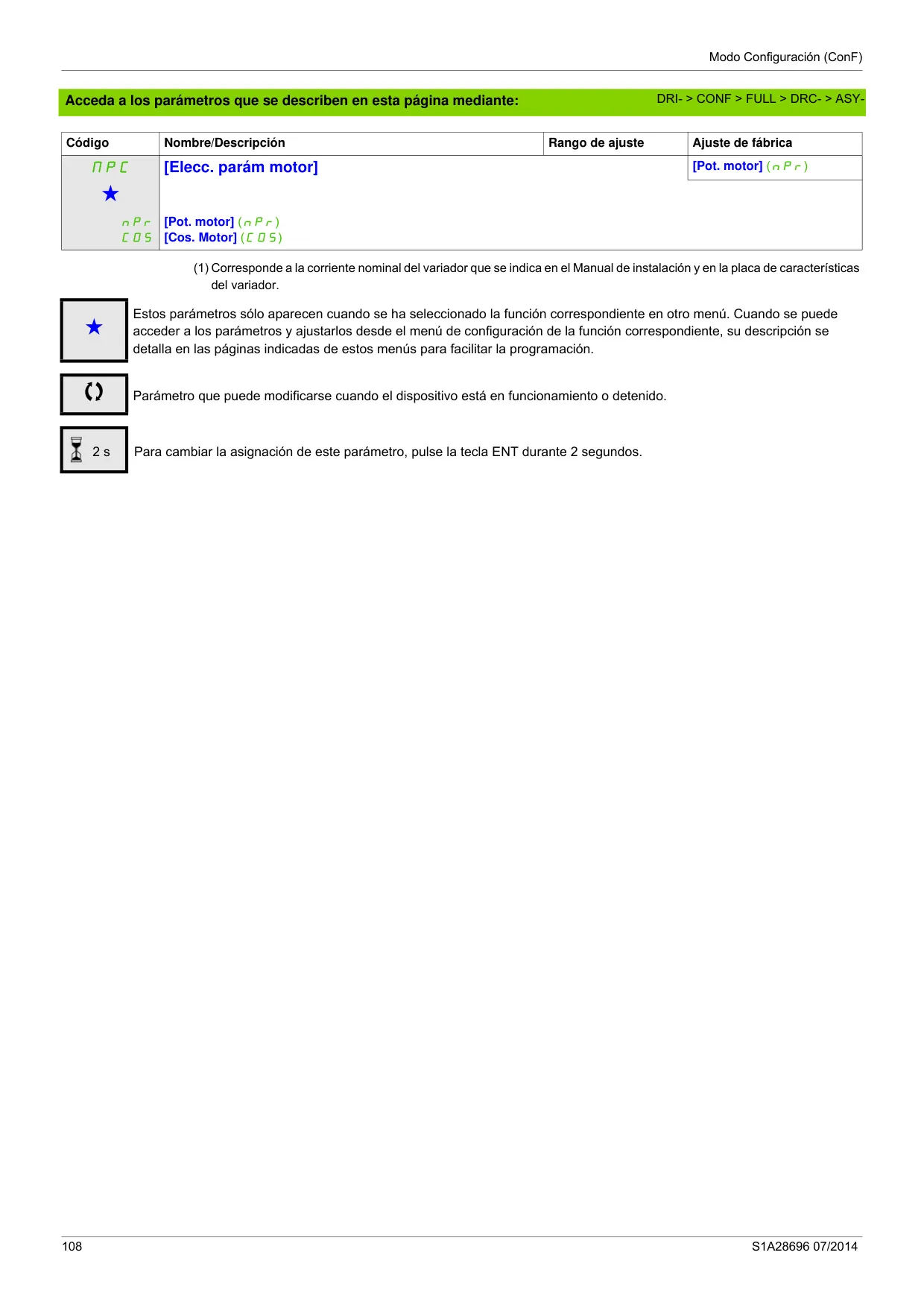

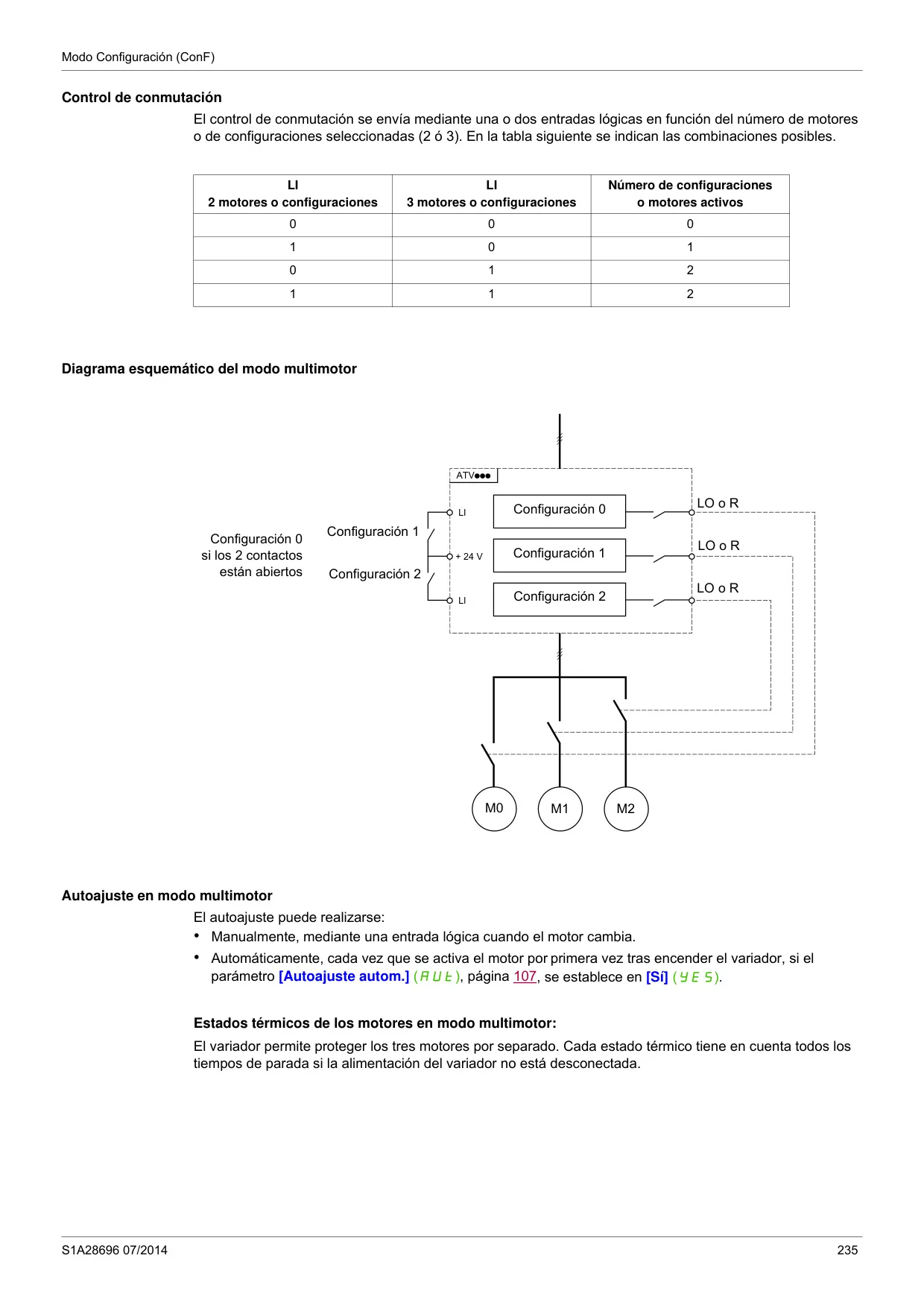

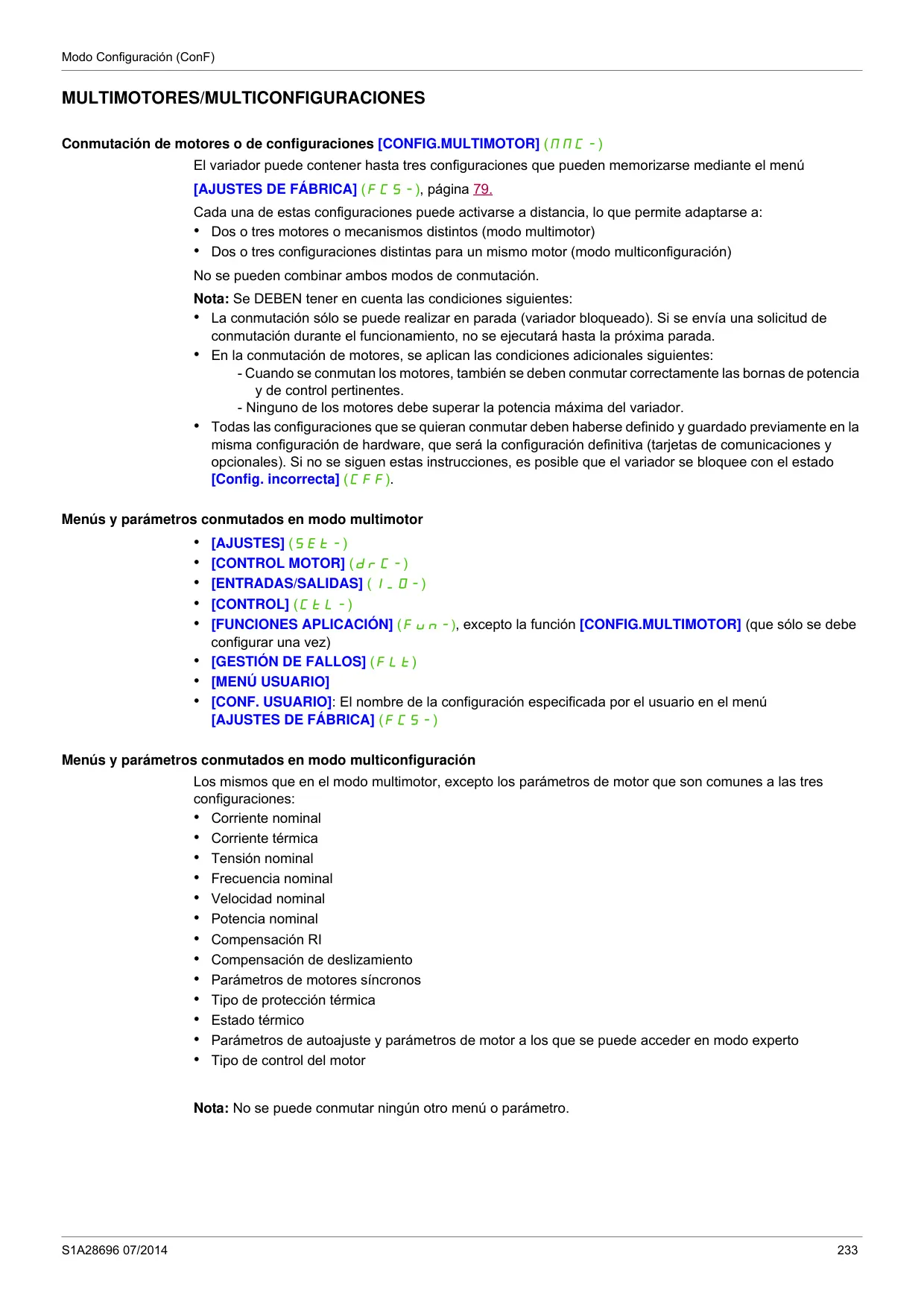

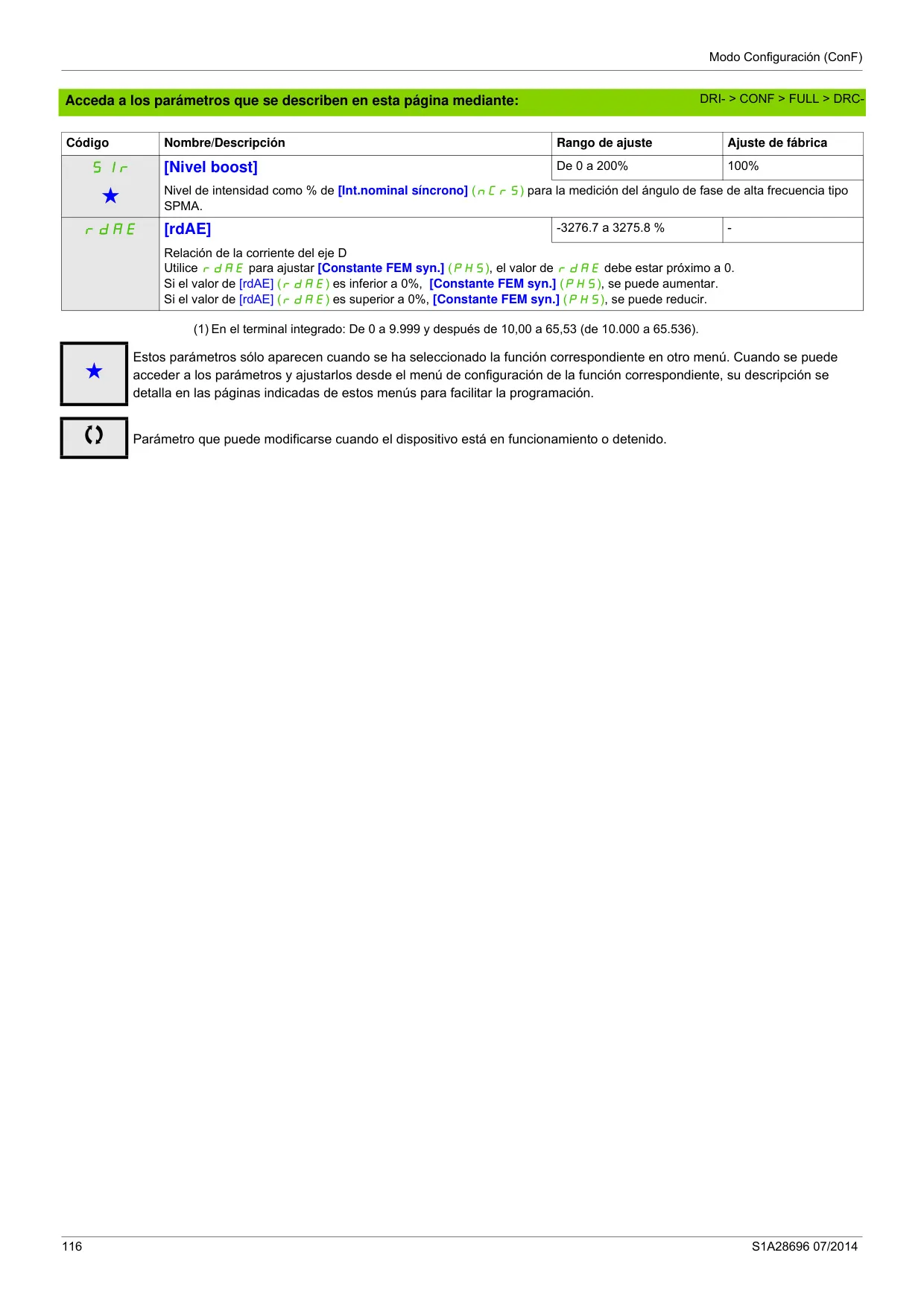

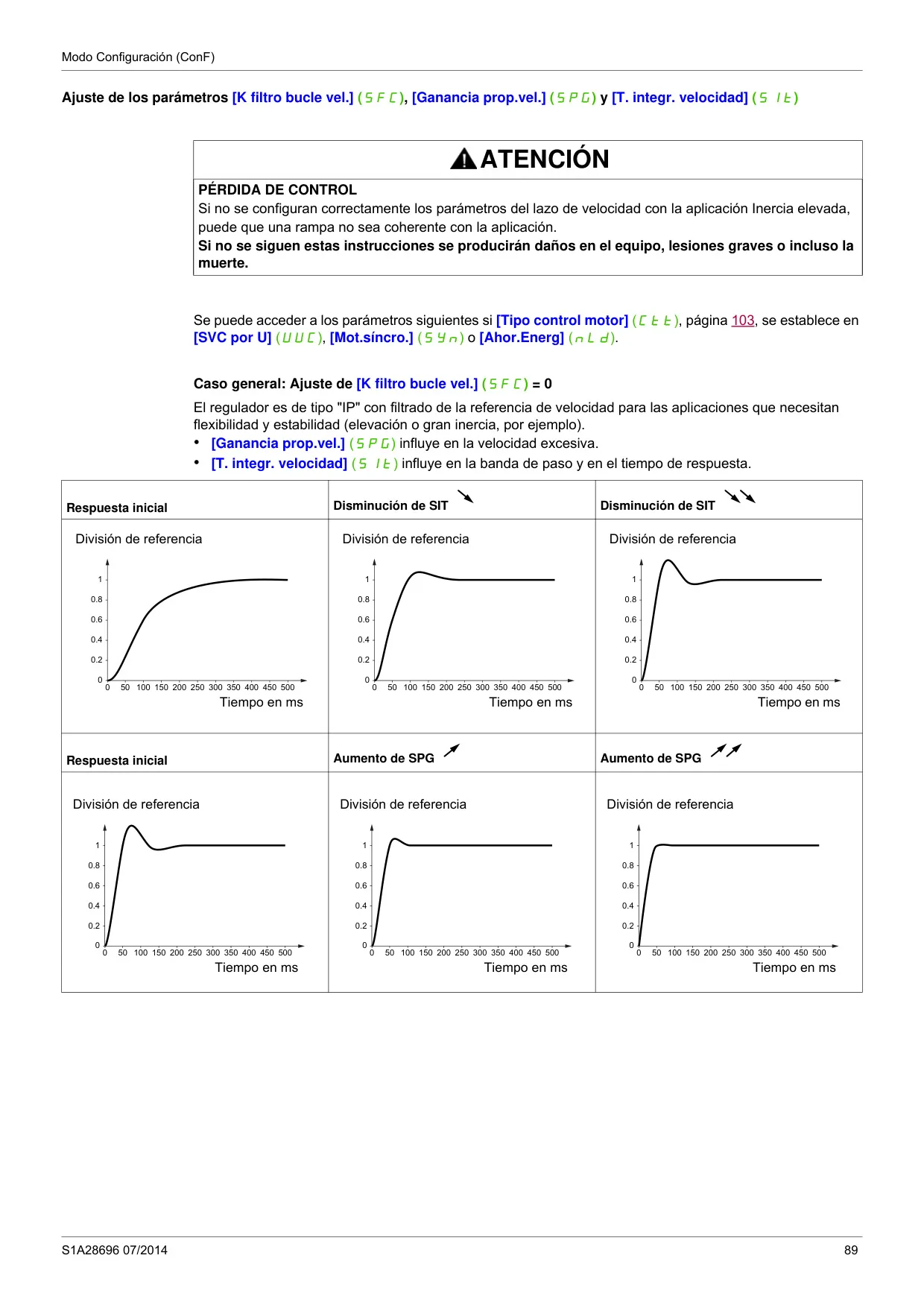

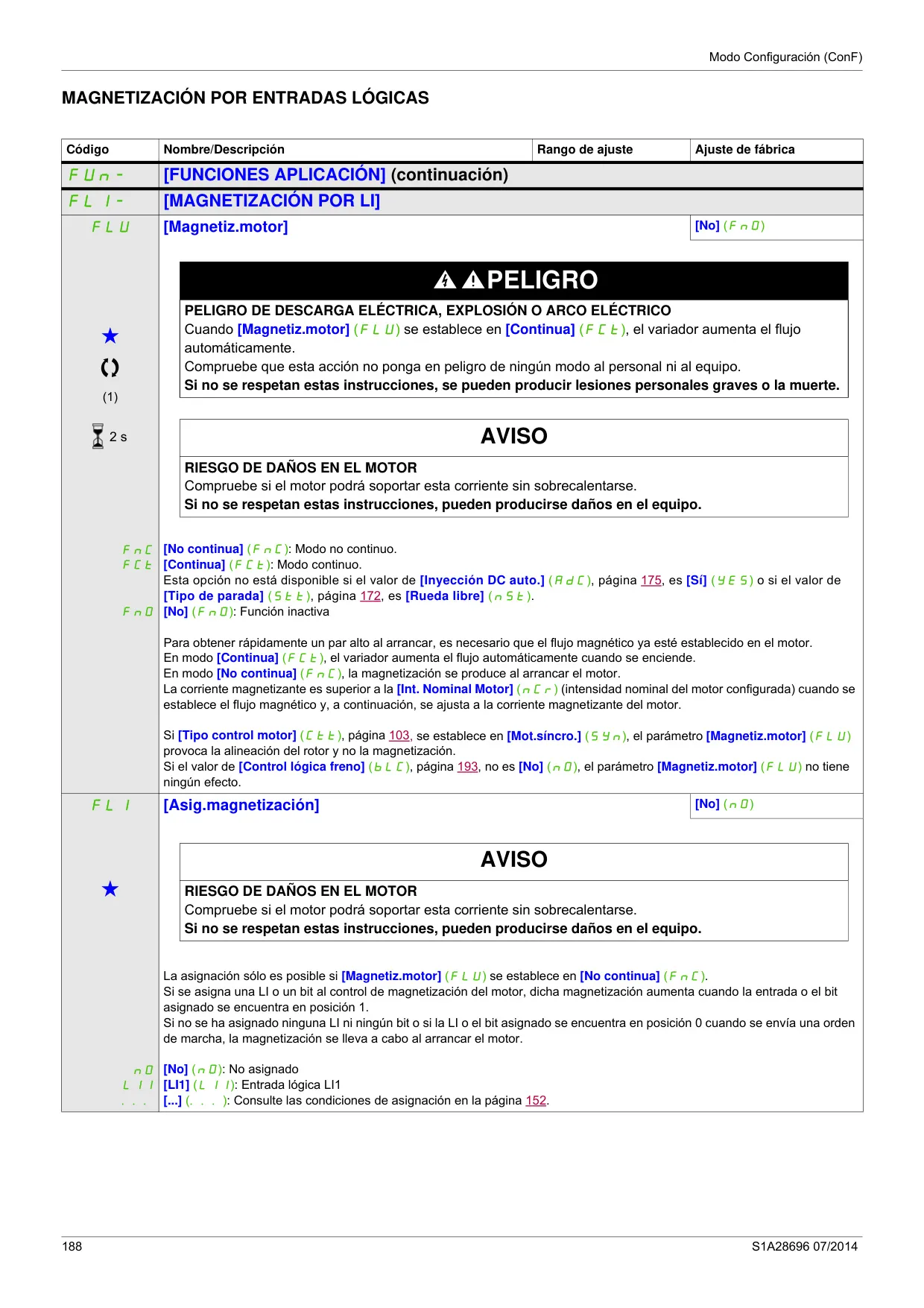

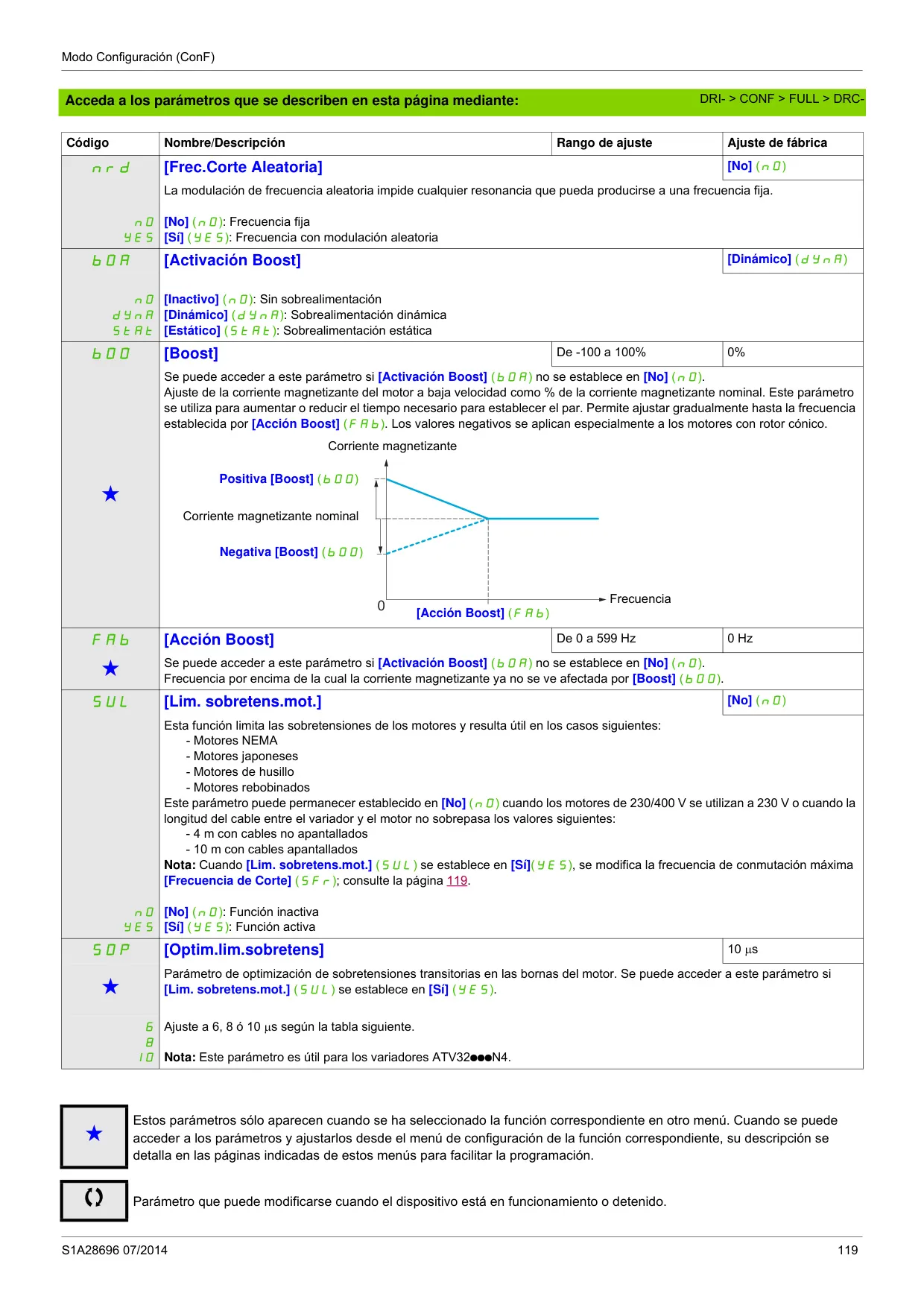

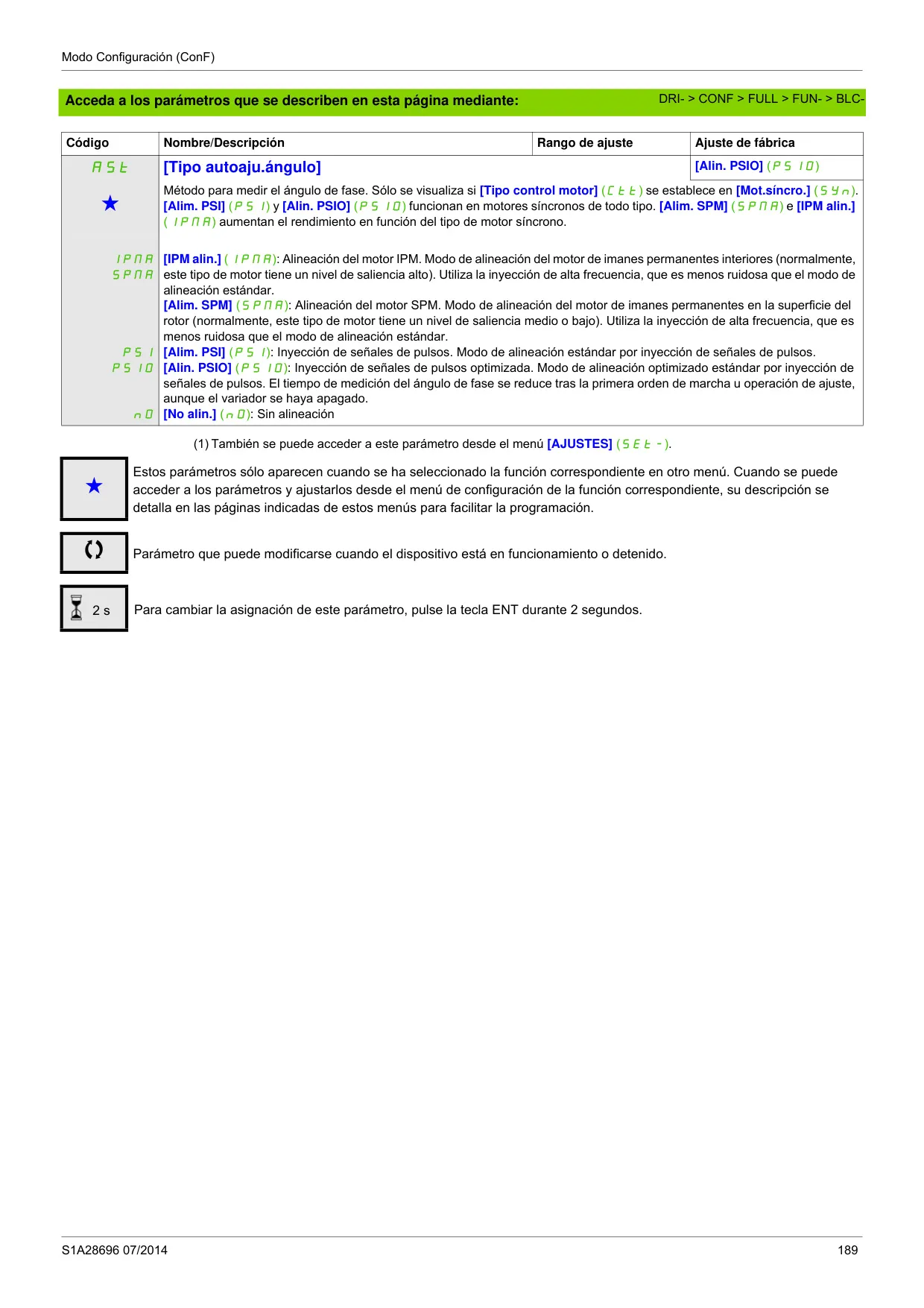

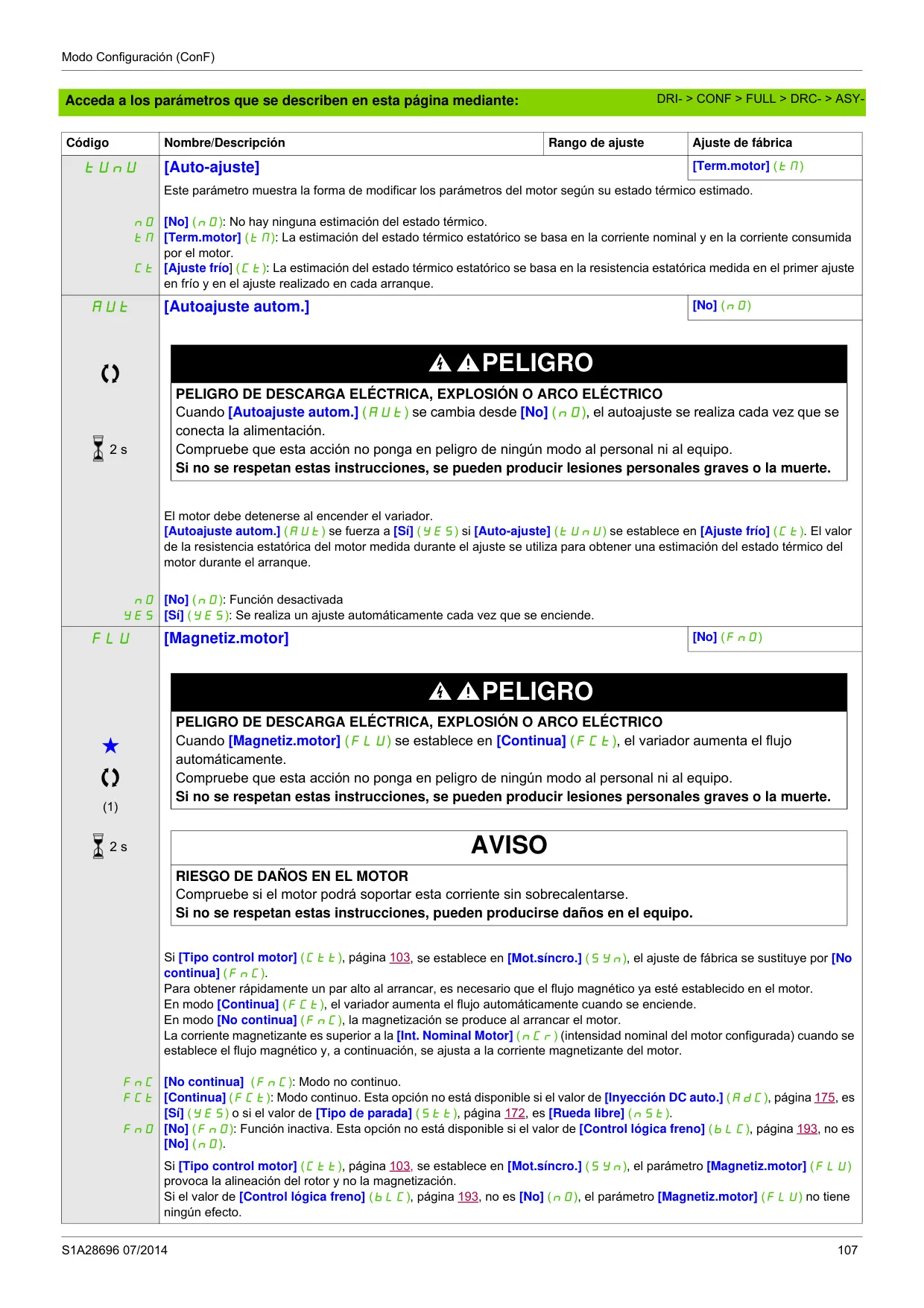

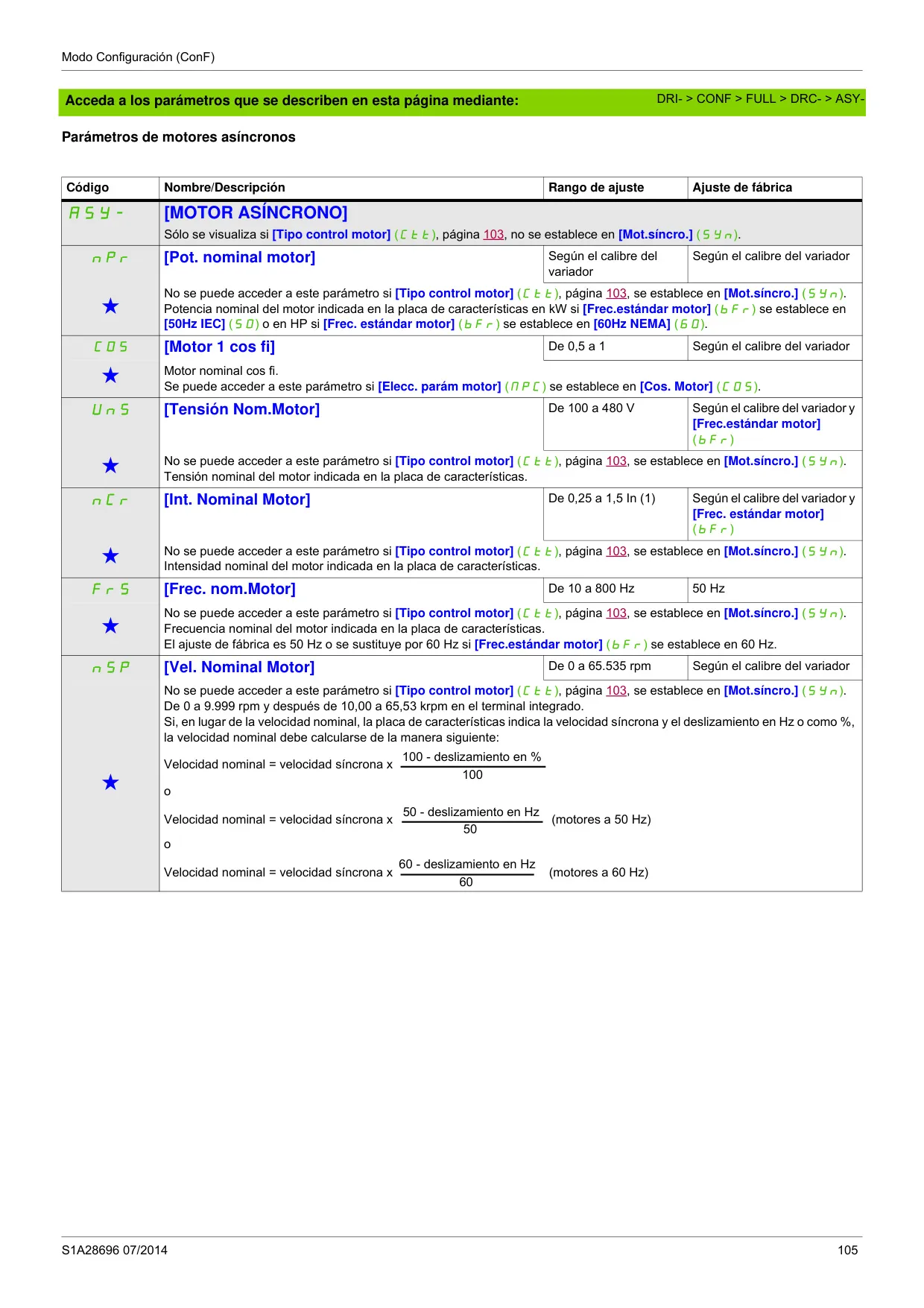

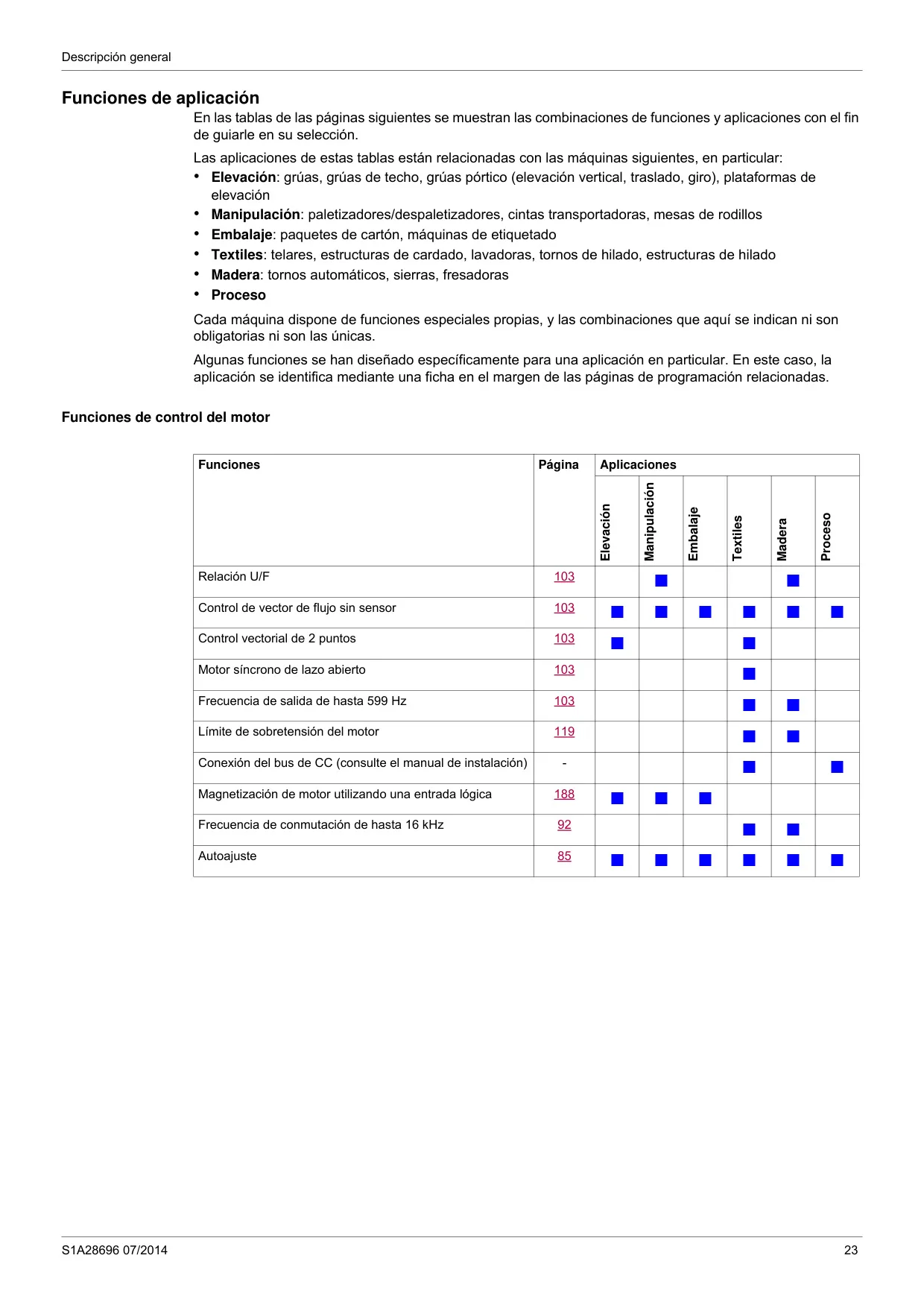

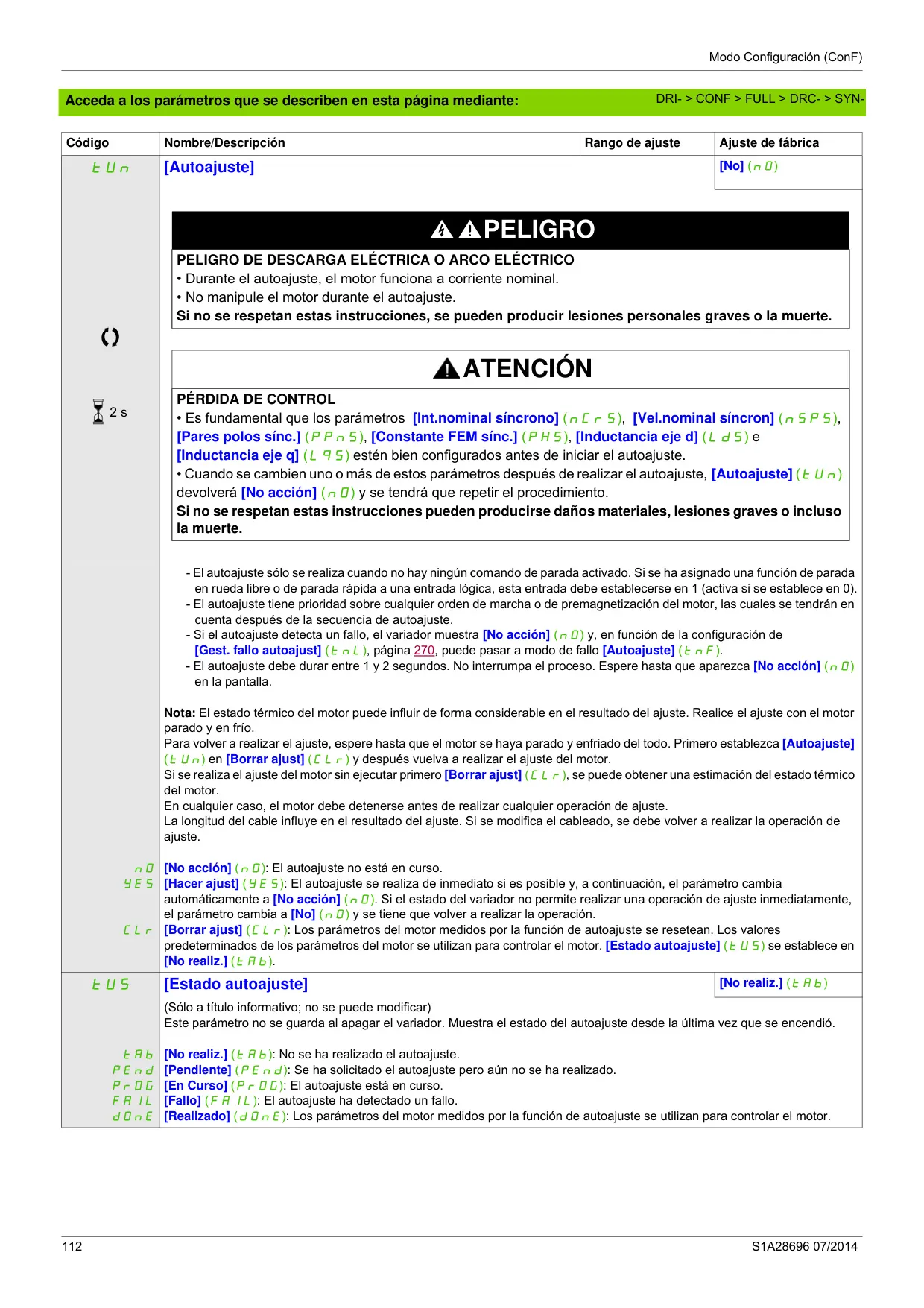

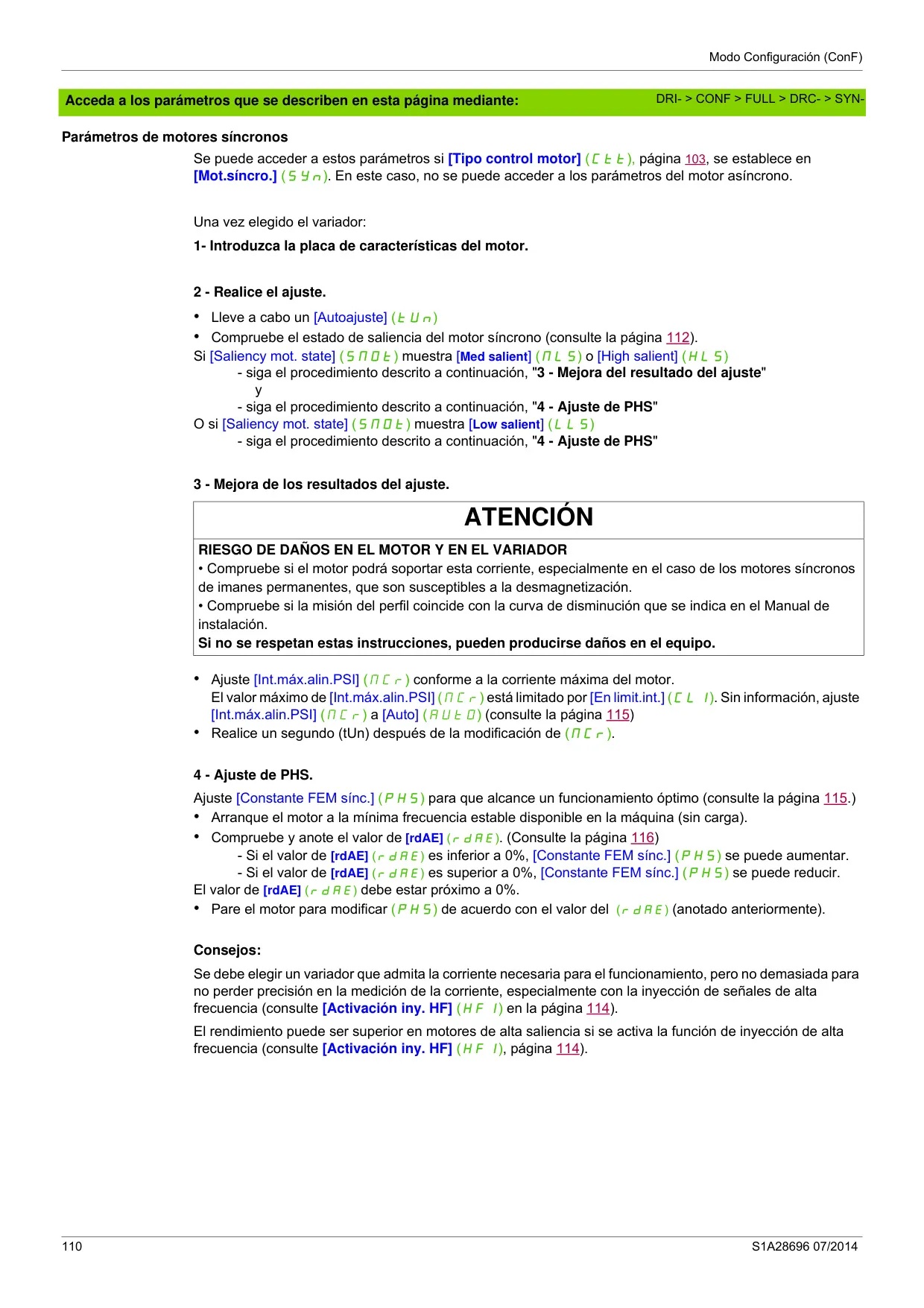

Otro aspecto notable es la capacidad de autoajuste (tUn), que optimiza automáticamente los parámetros del motor para el variador, mejorando la eficiencia y el control. Se recomienda realizar este proceso con el motor parado y frío para asegurar la máxima precisión. Además, el ATV32 soporta varios tipos de control de motor, como SVC por U, estándar, U/F de 5 puntos y control para motores síncronos, lo que subraya su flexibilidad.

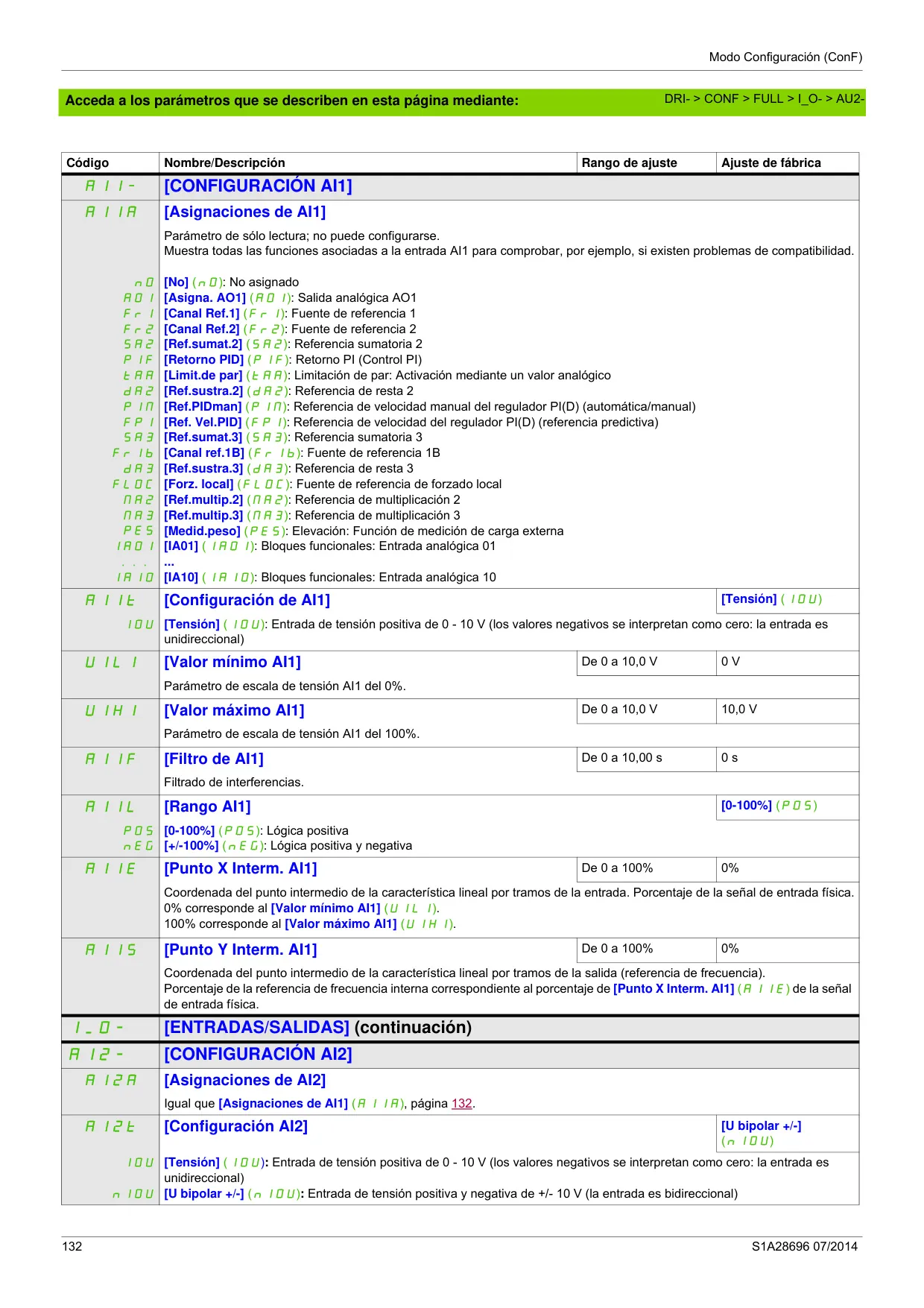

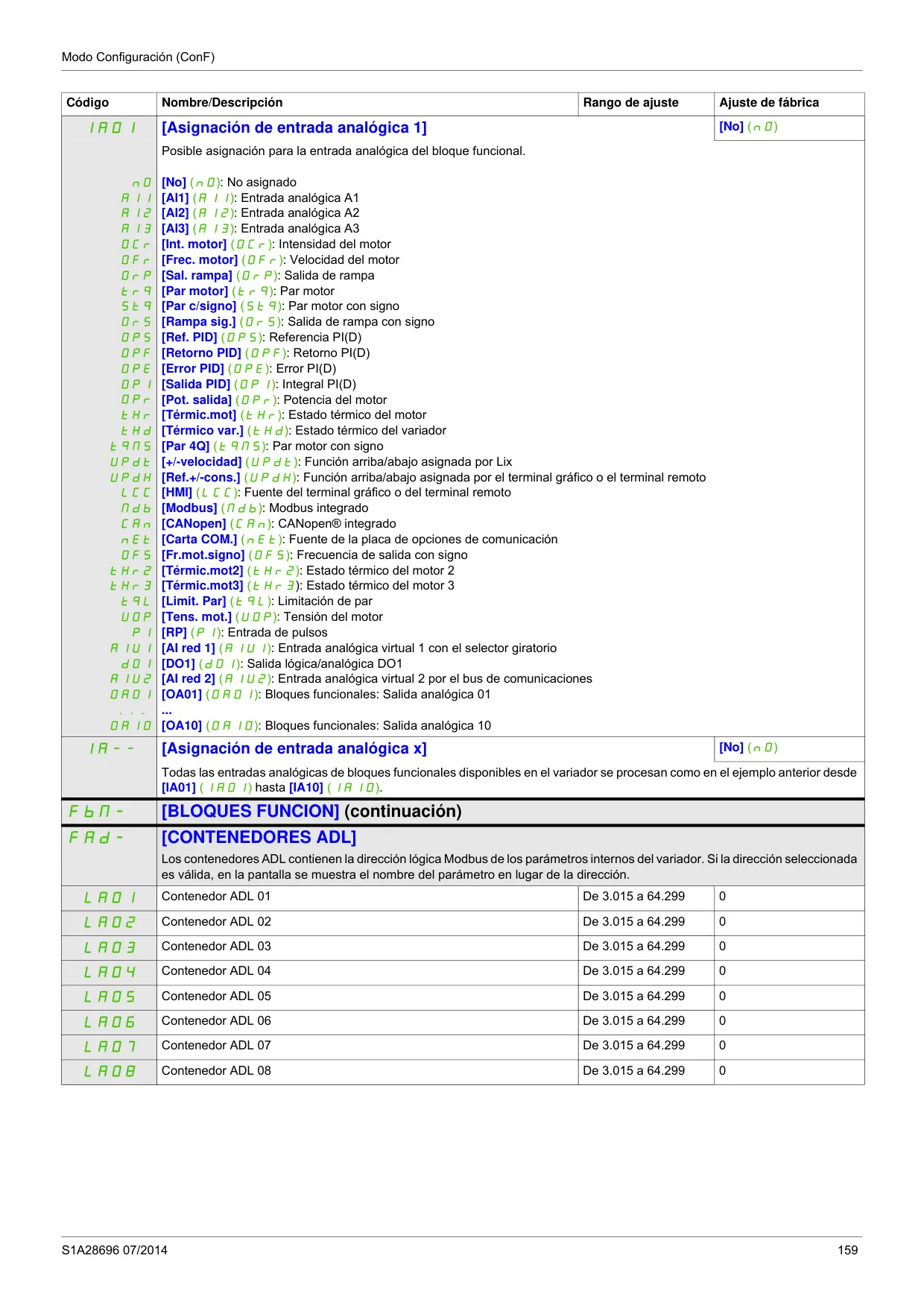

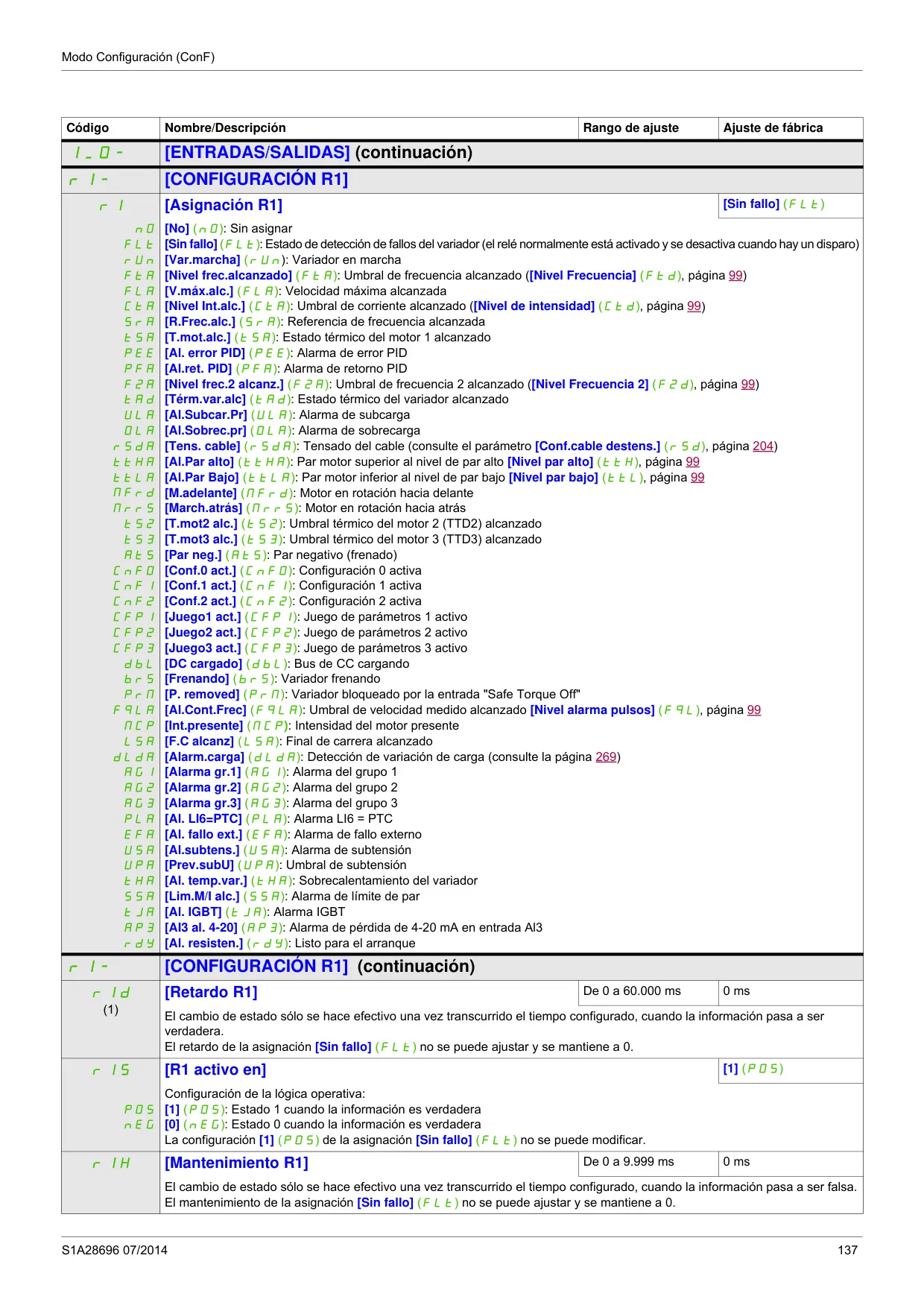

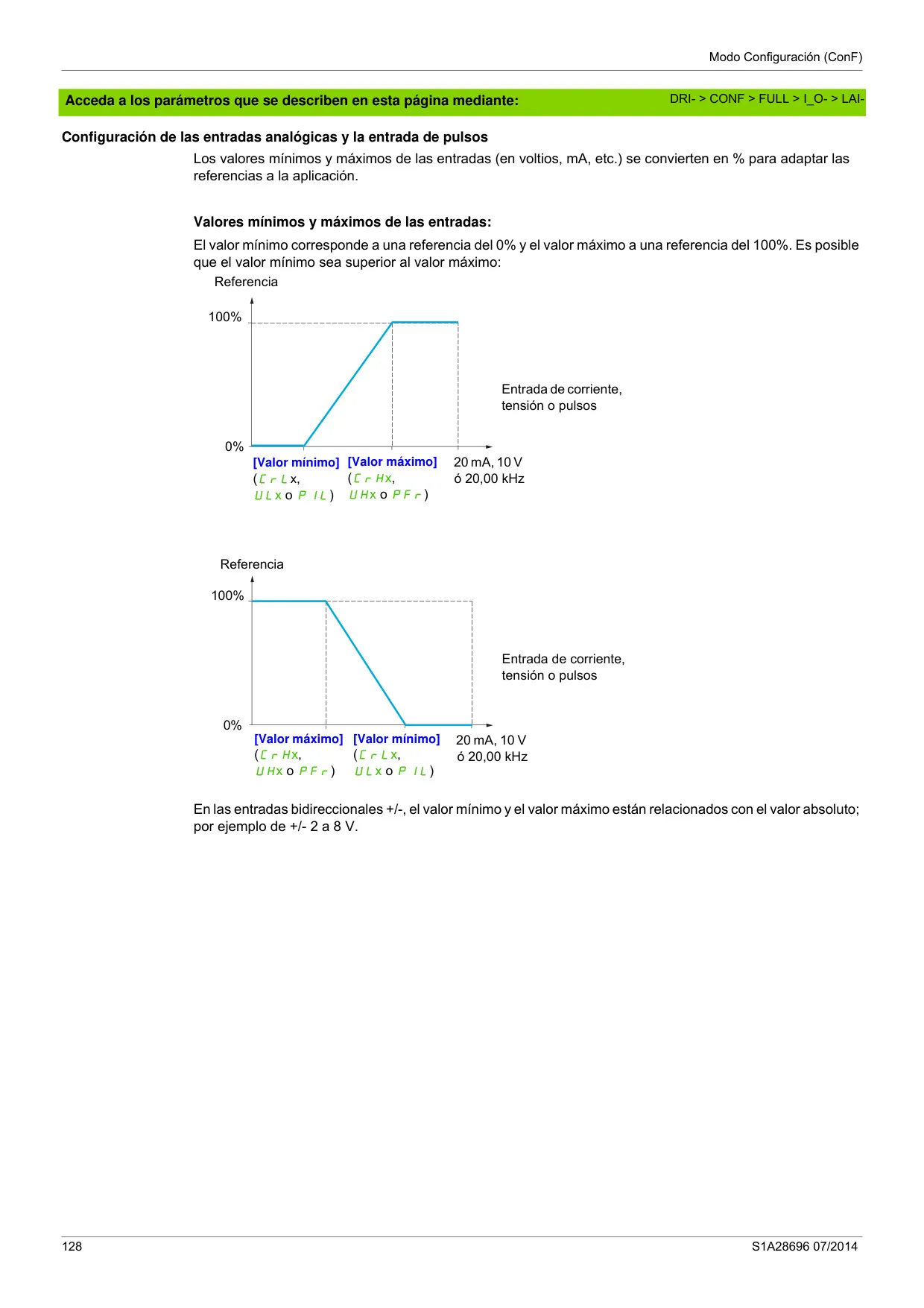

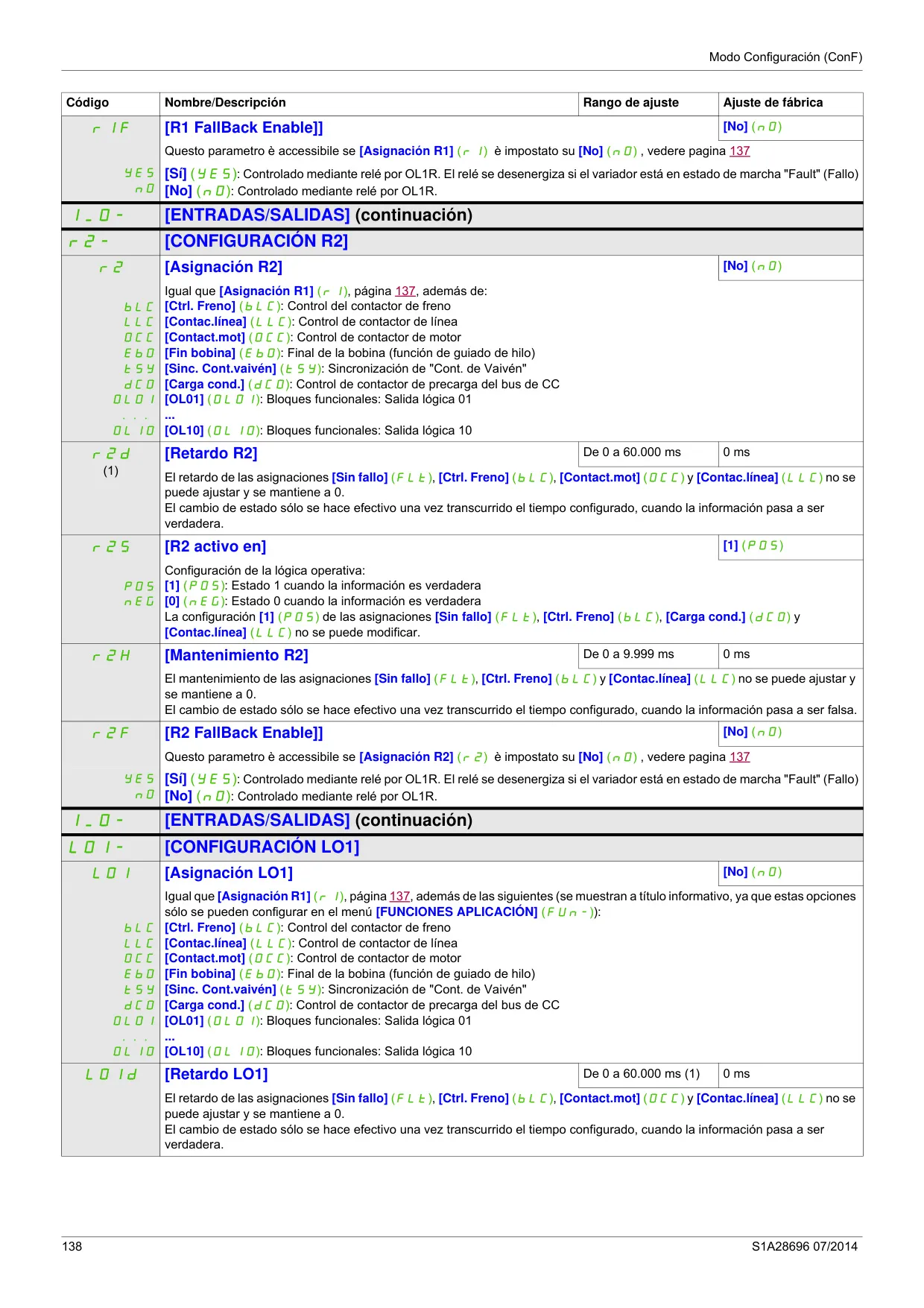

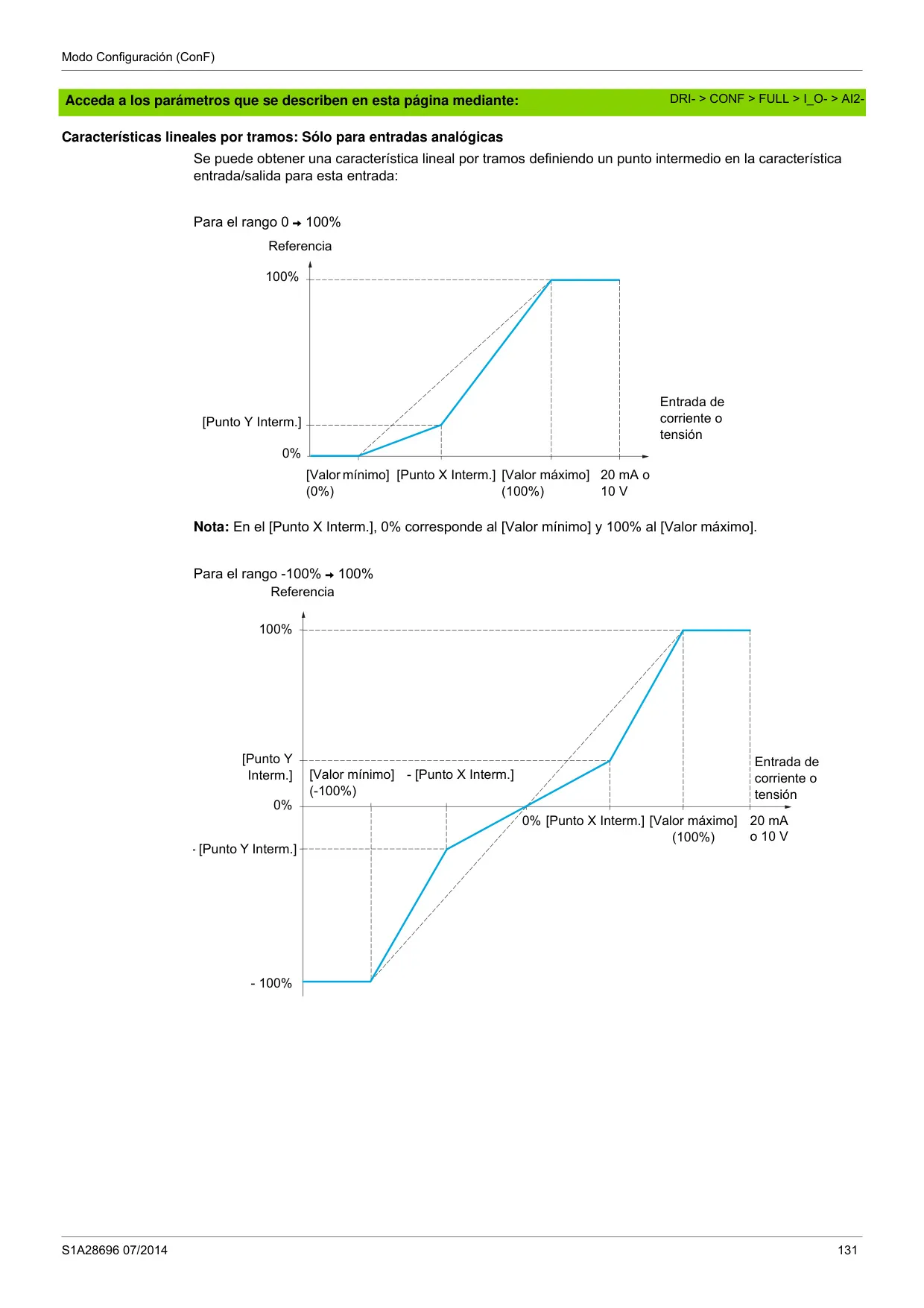

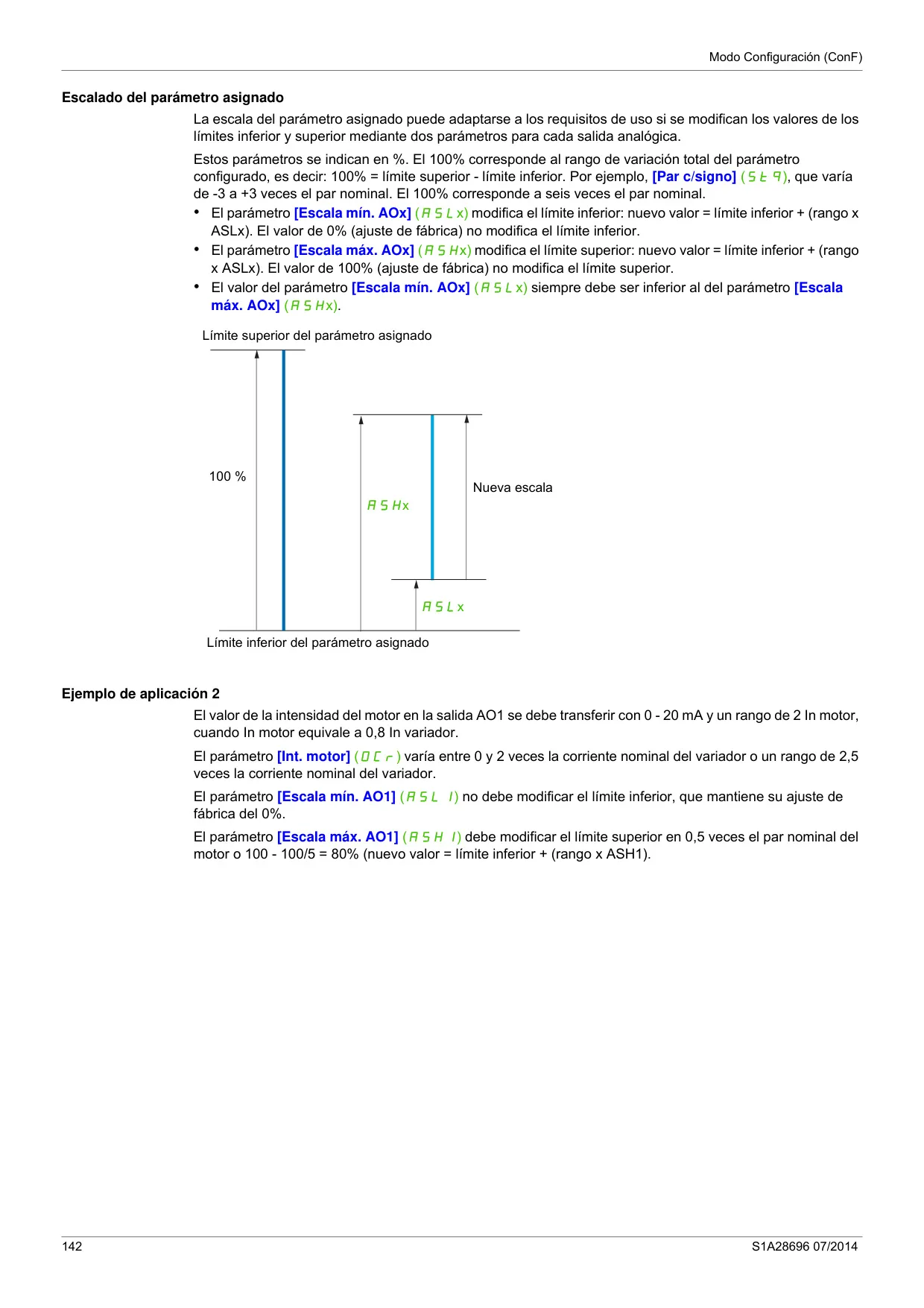

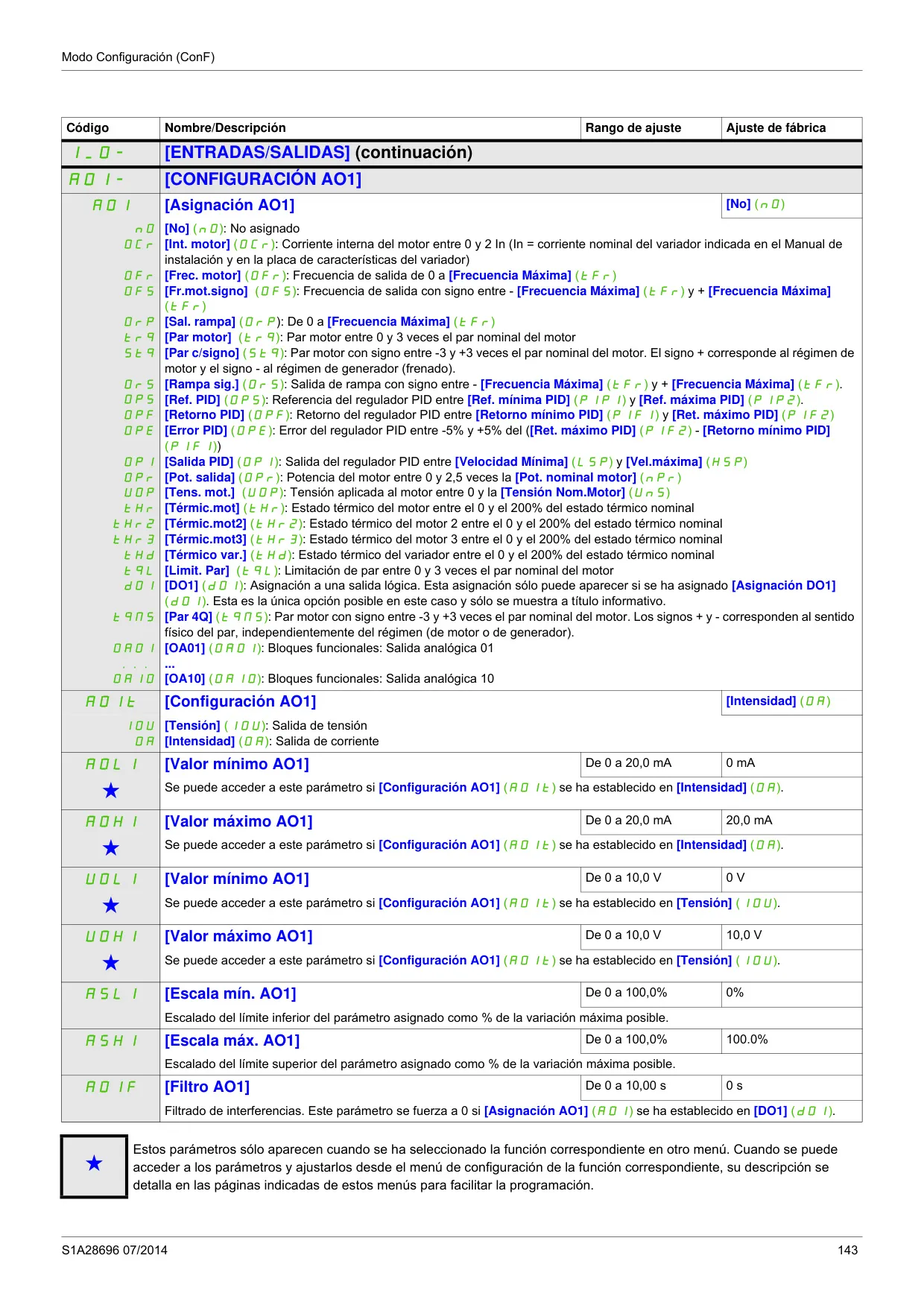

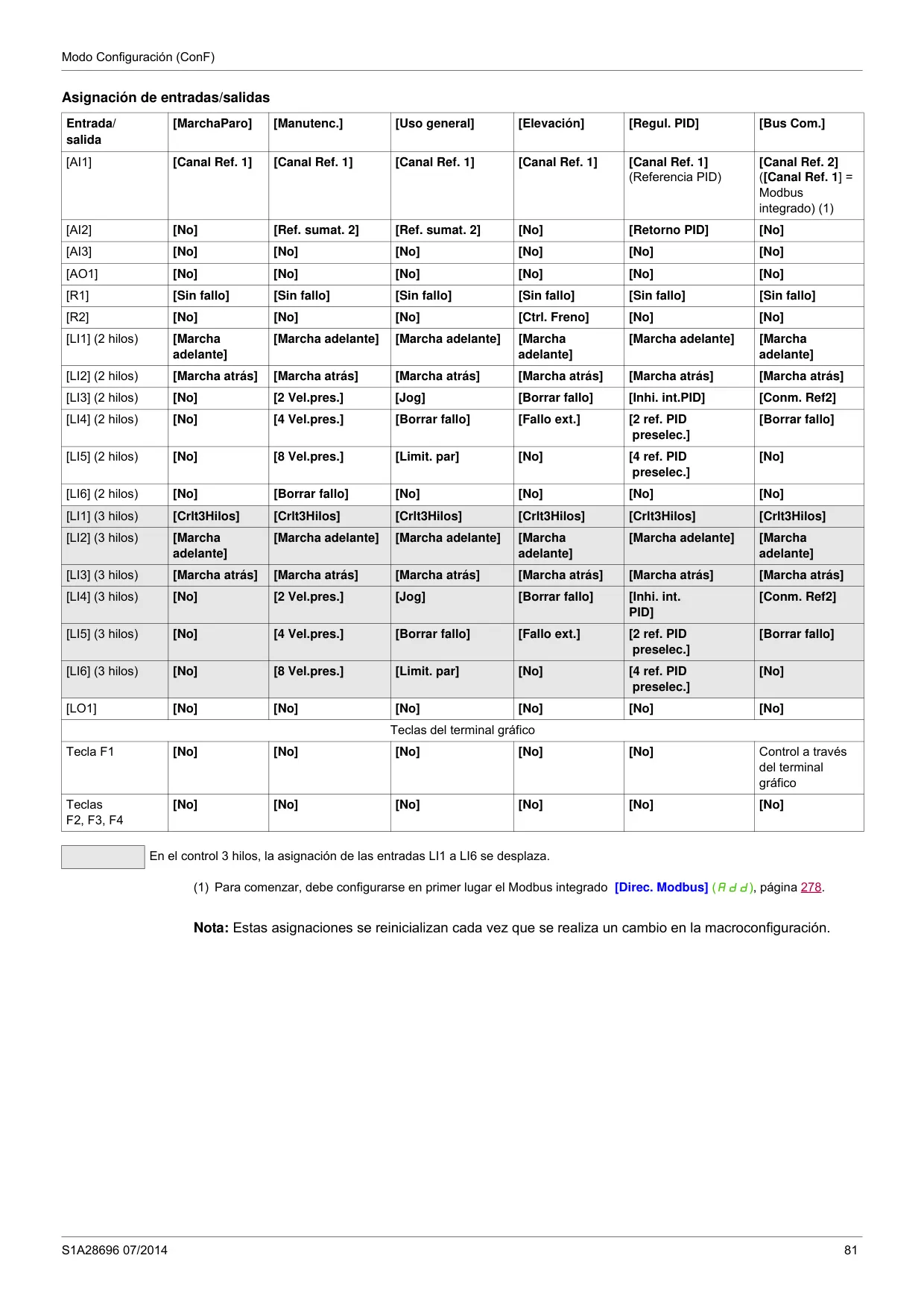

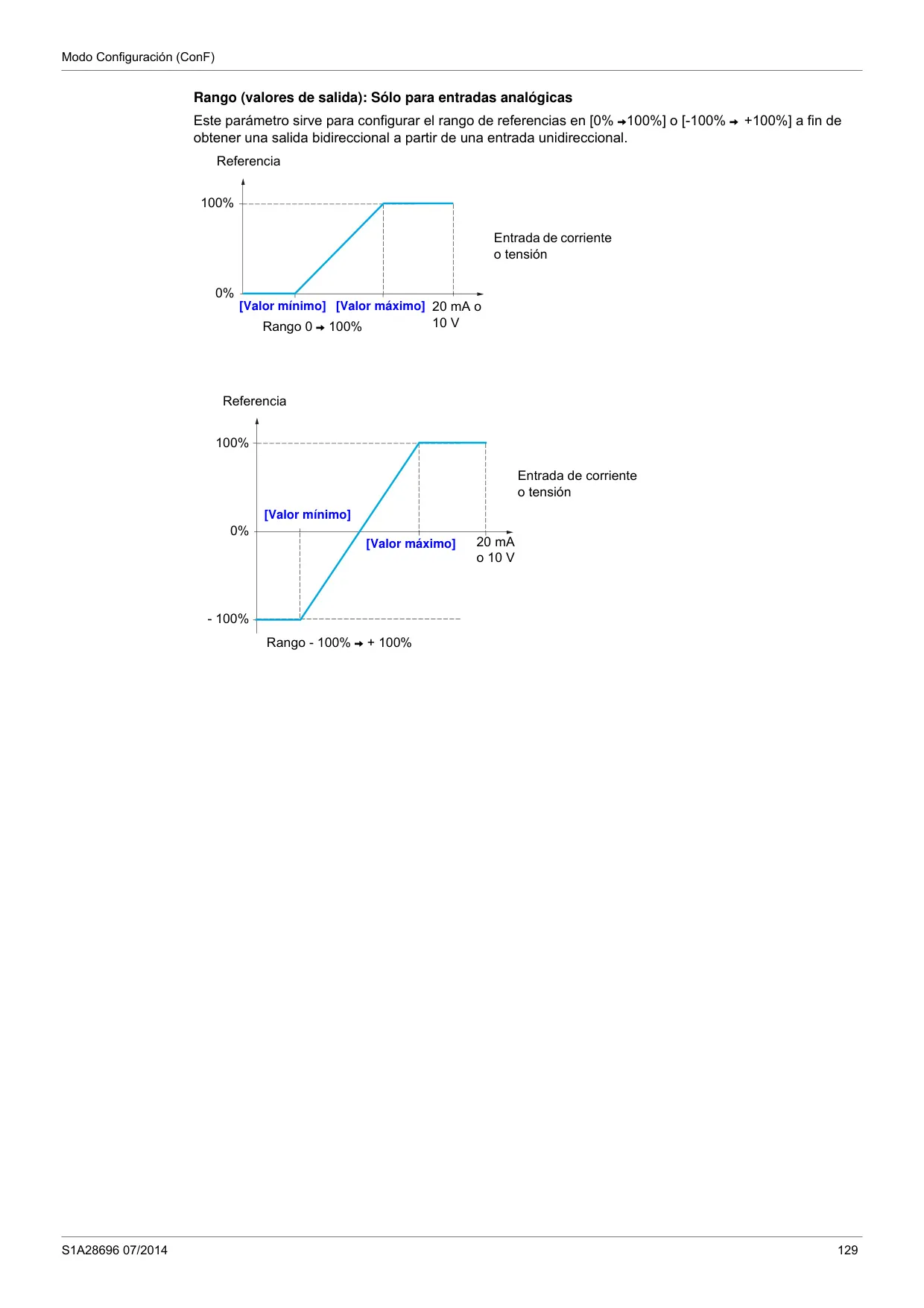

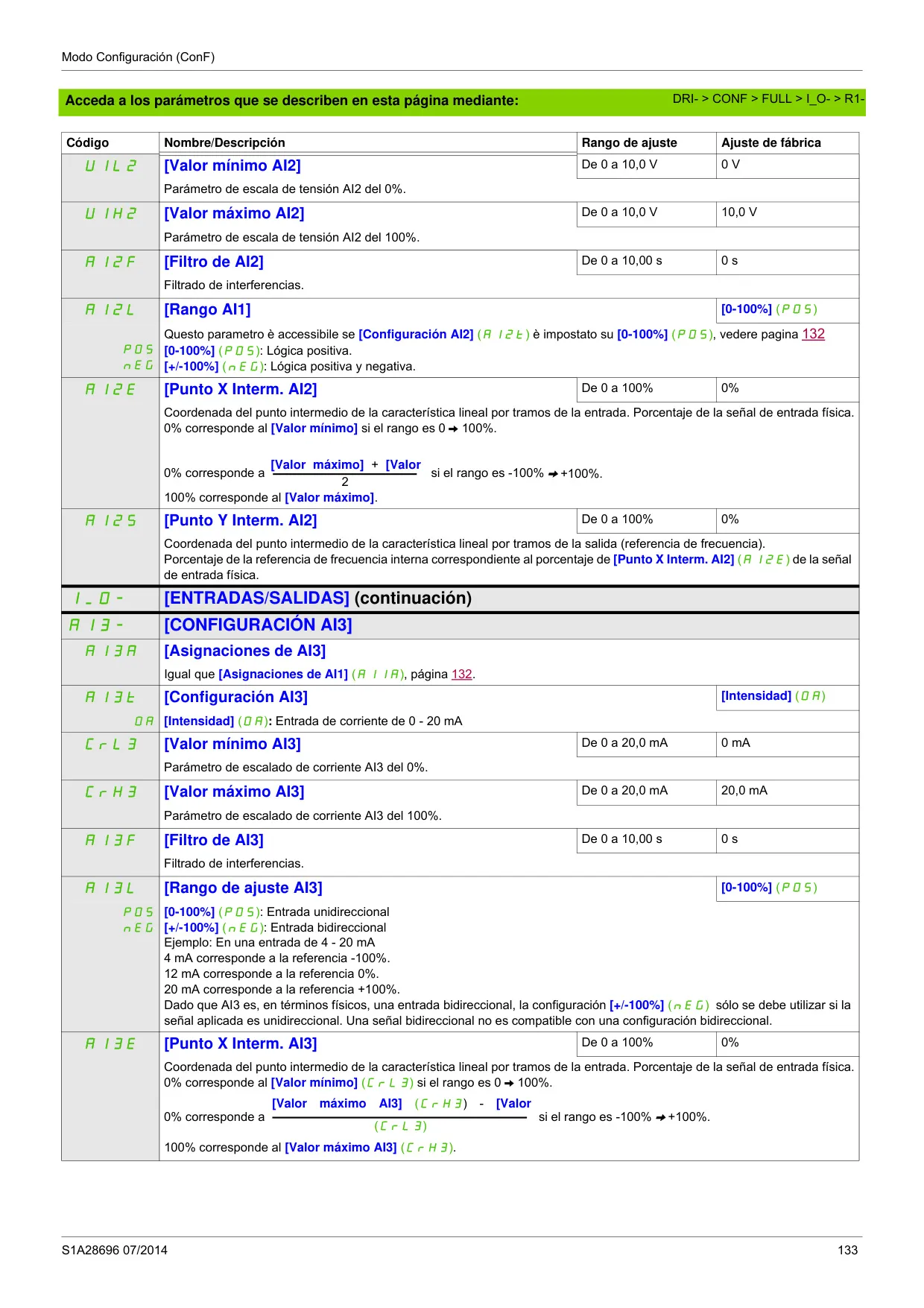

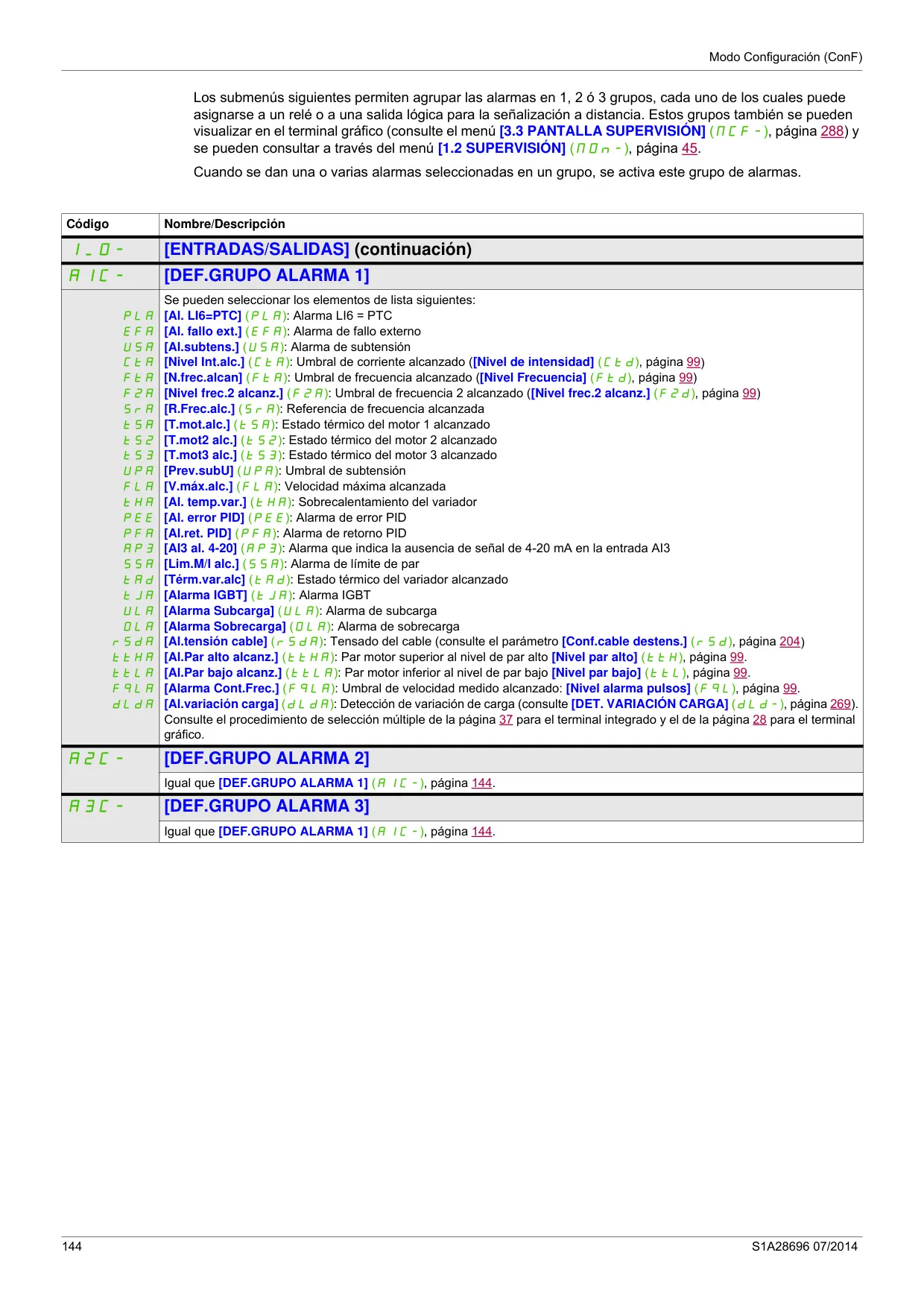

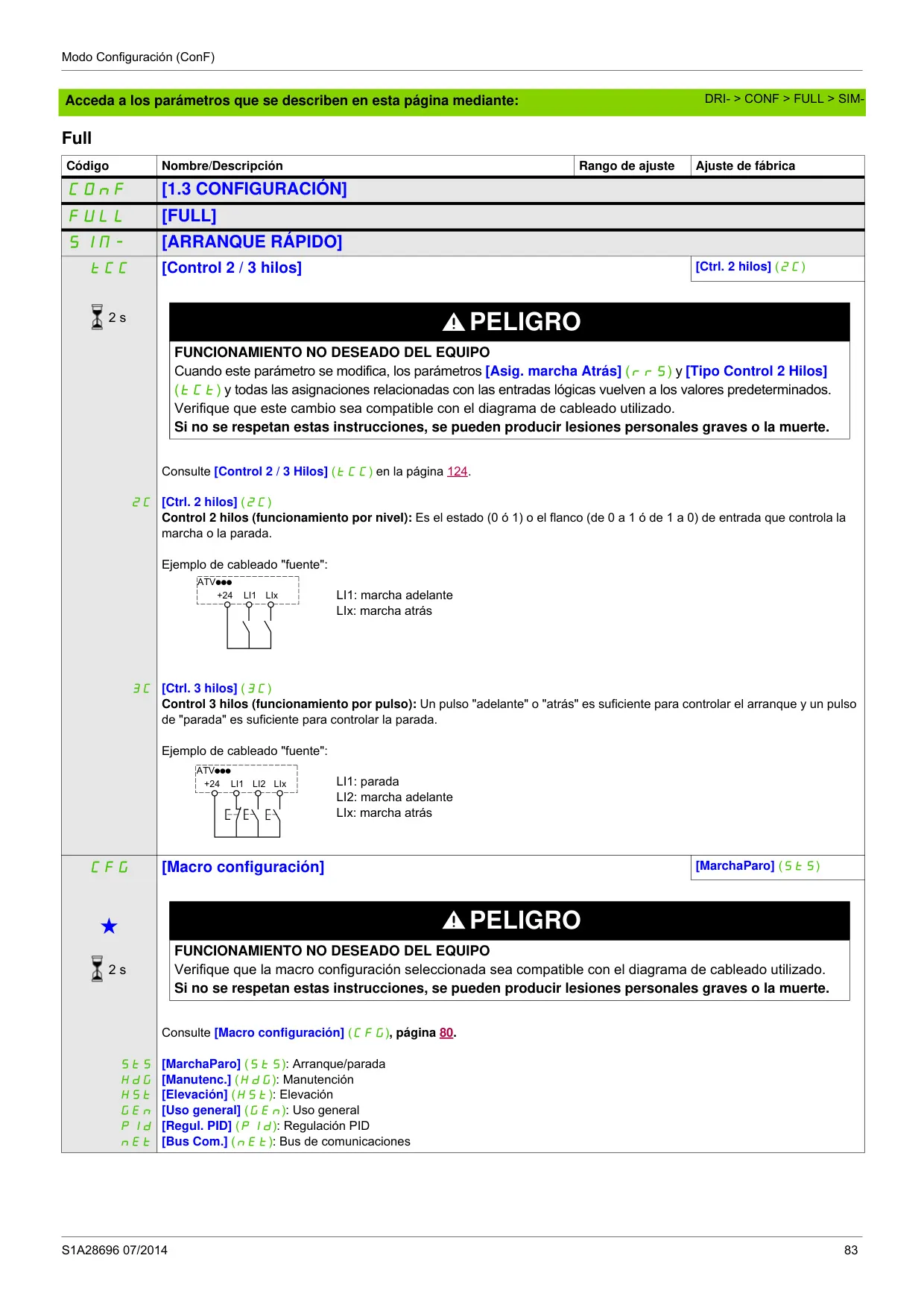

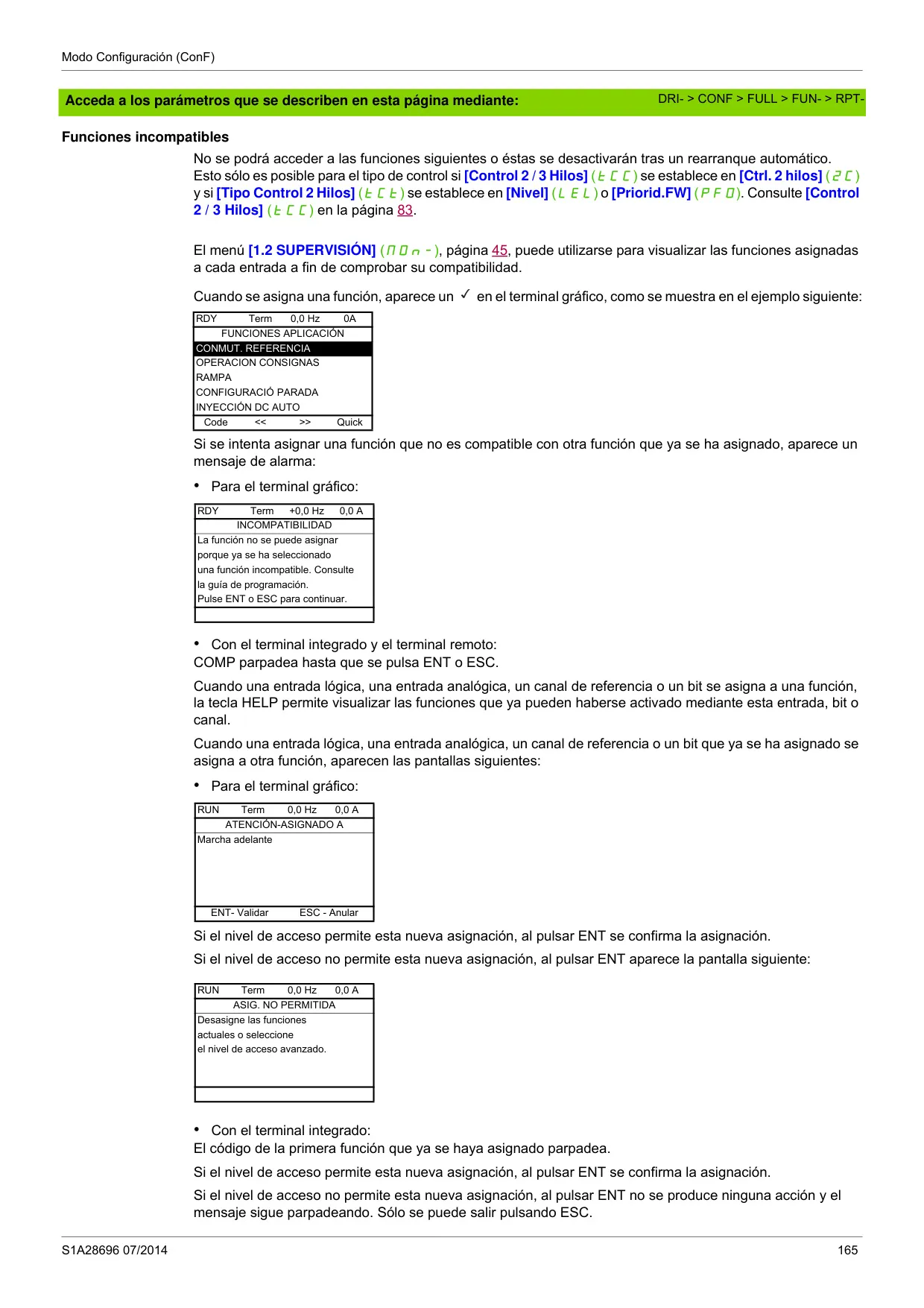

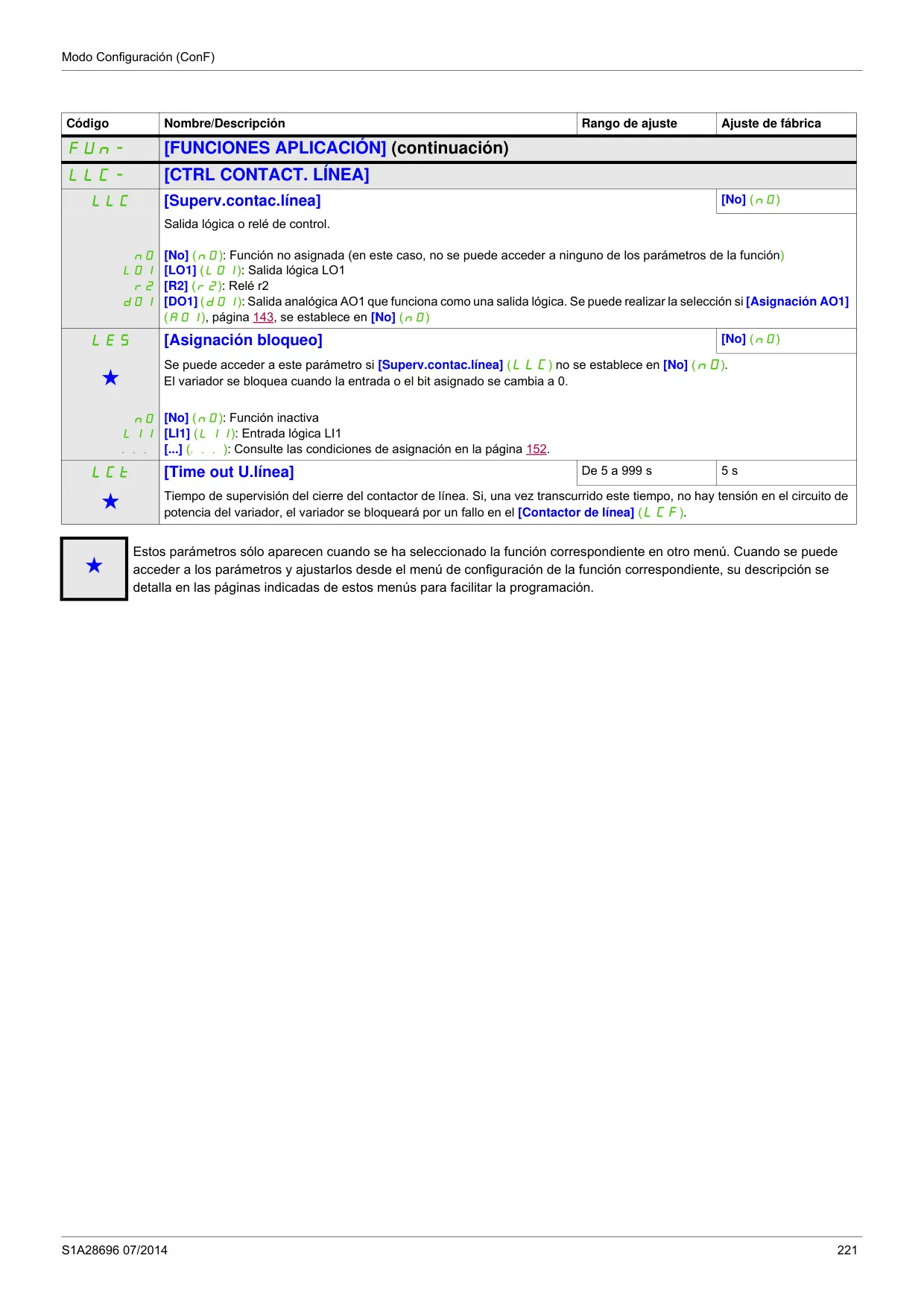

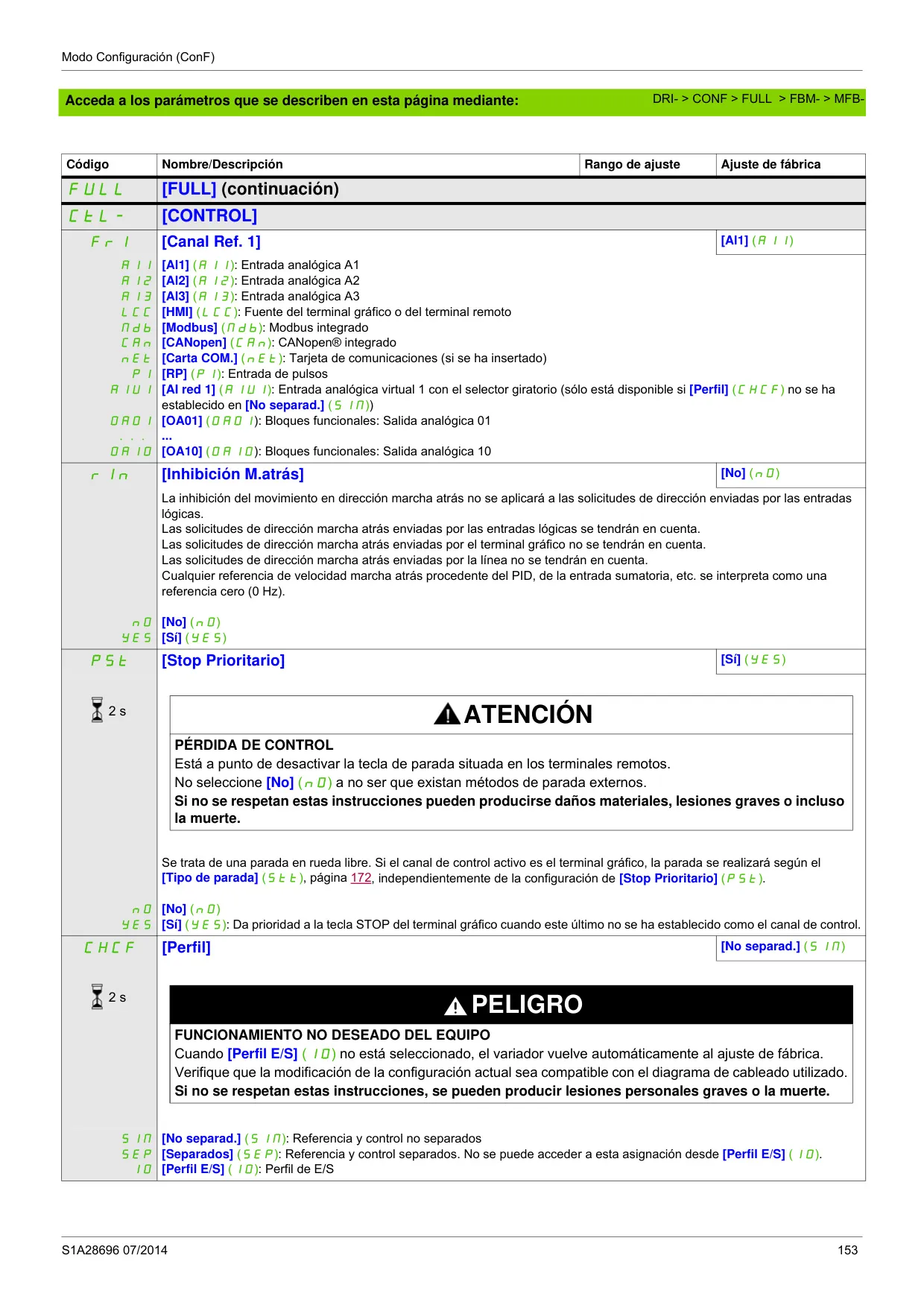

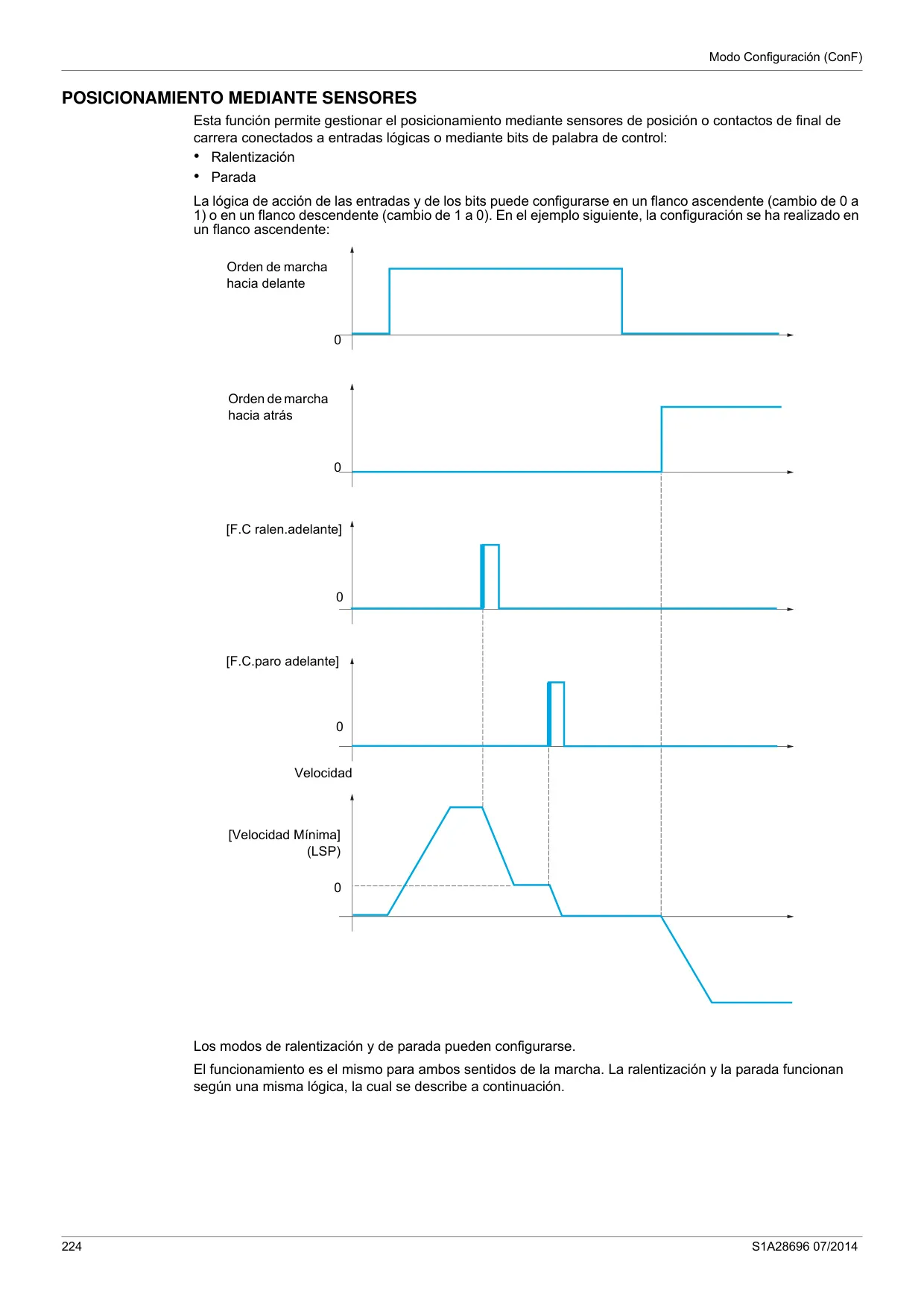

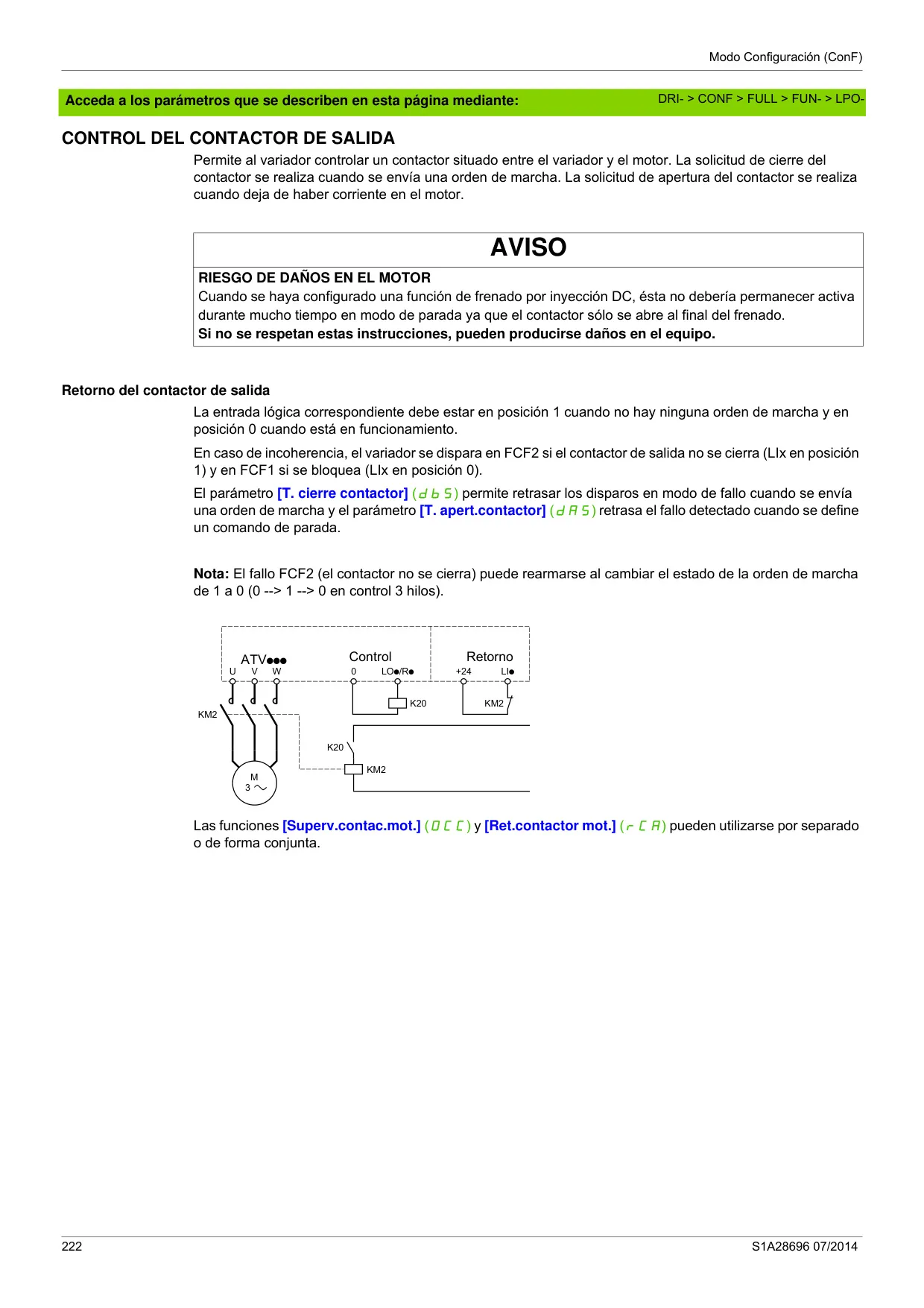

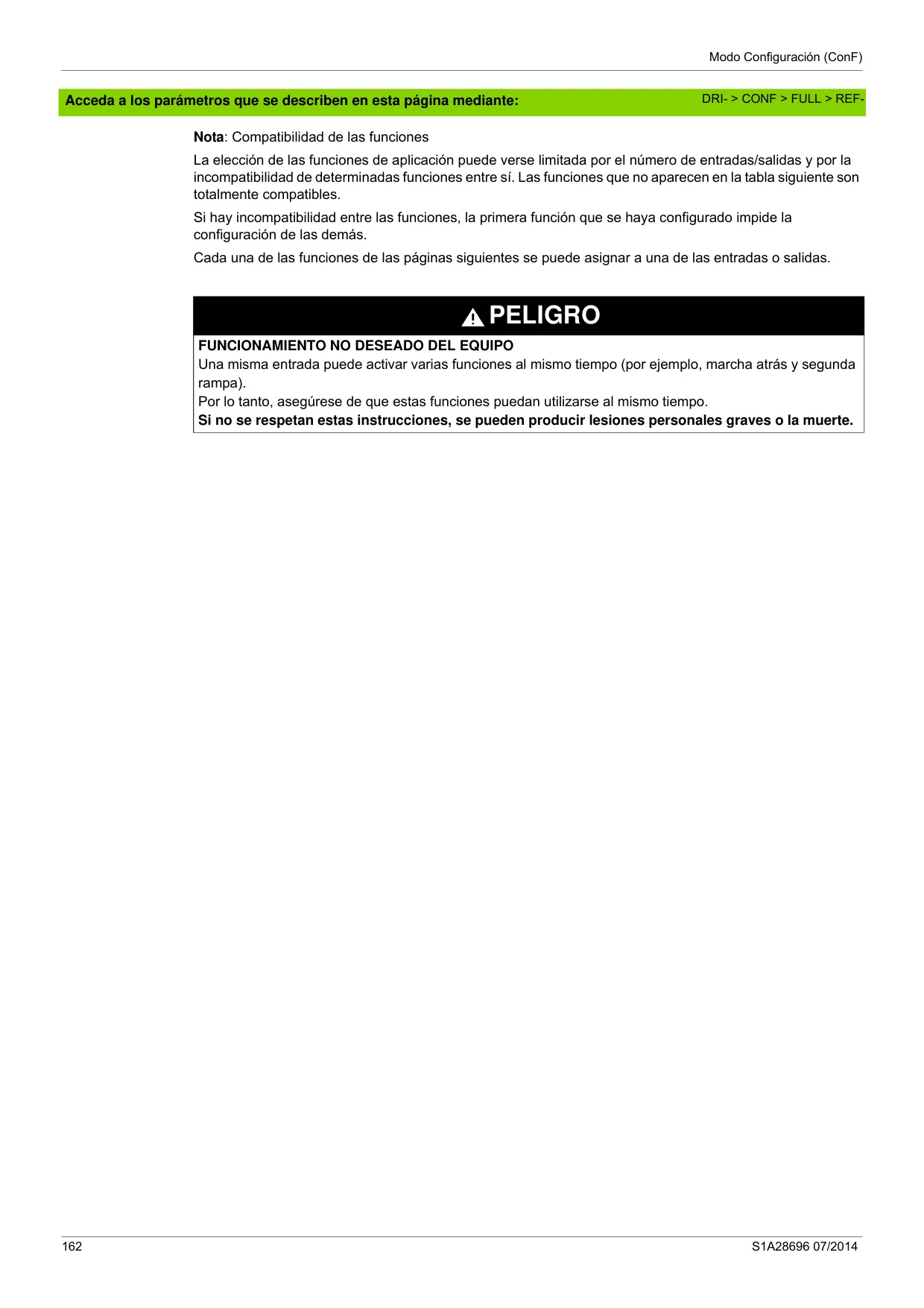

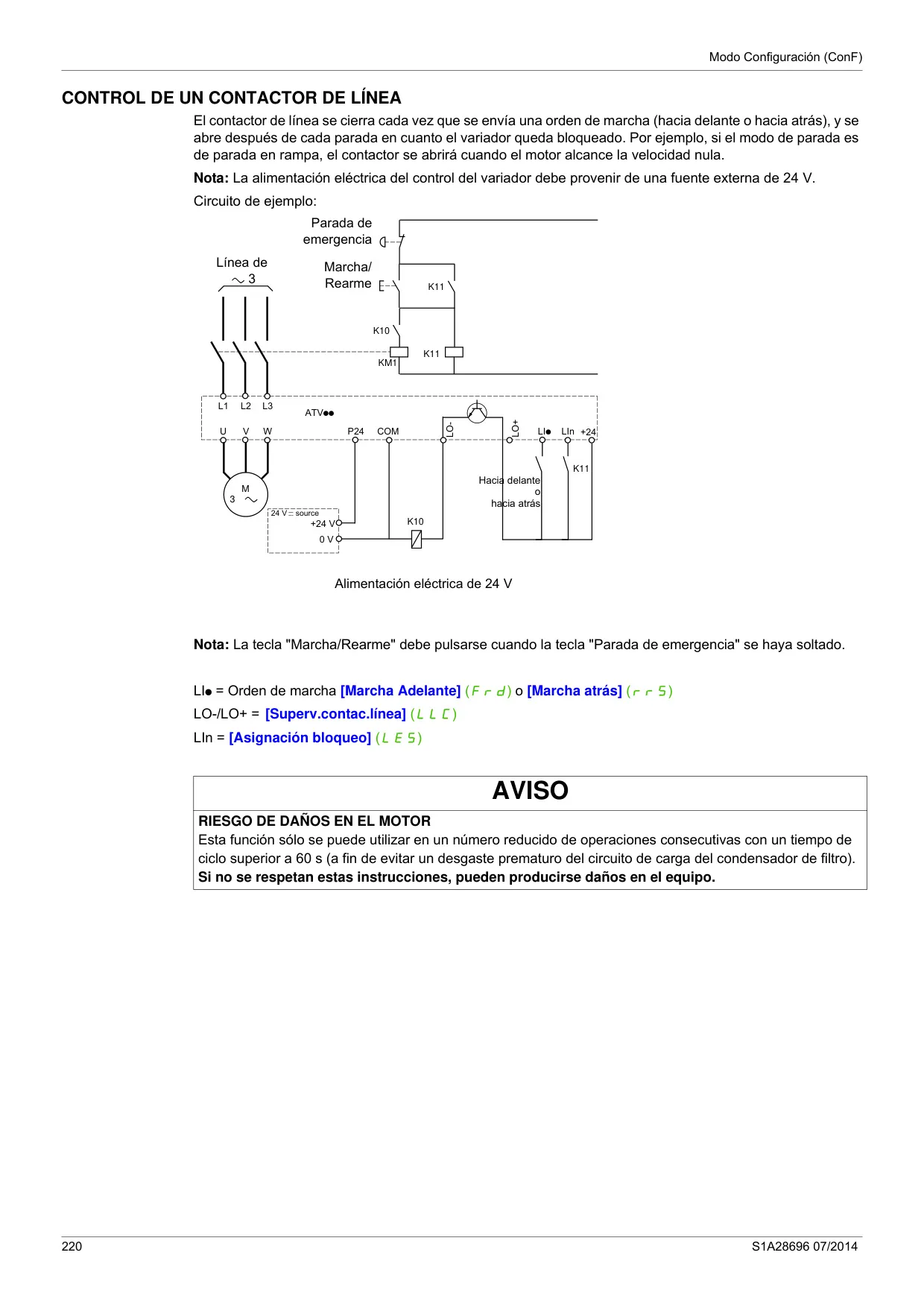

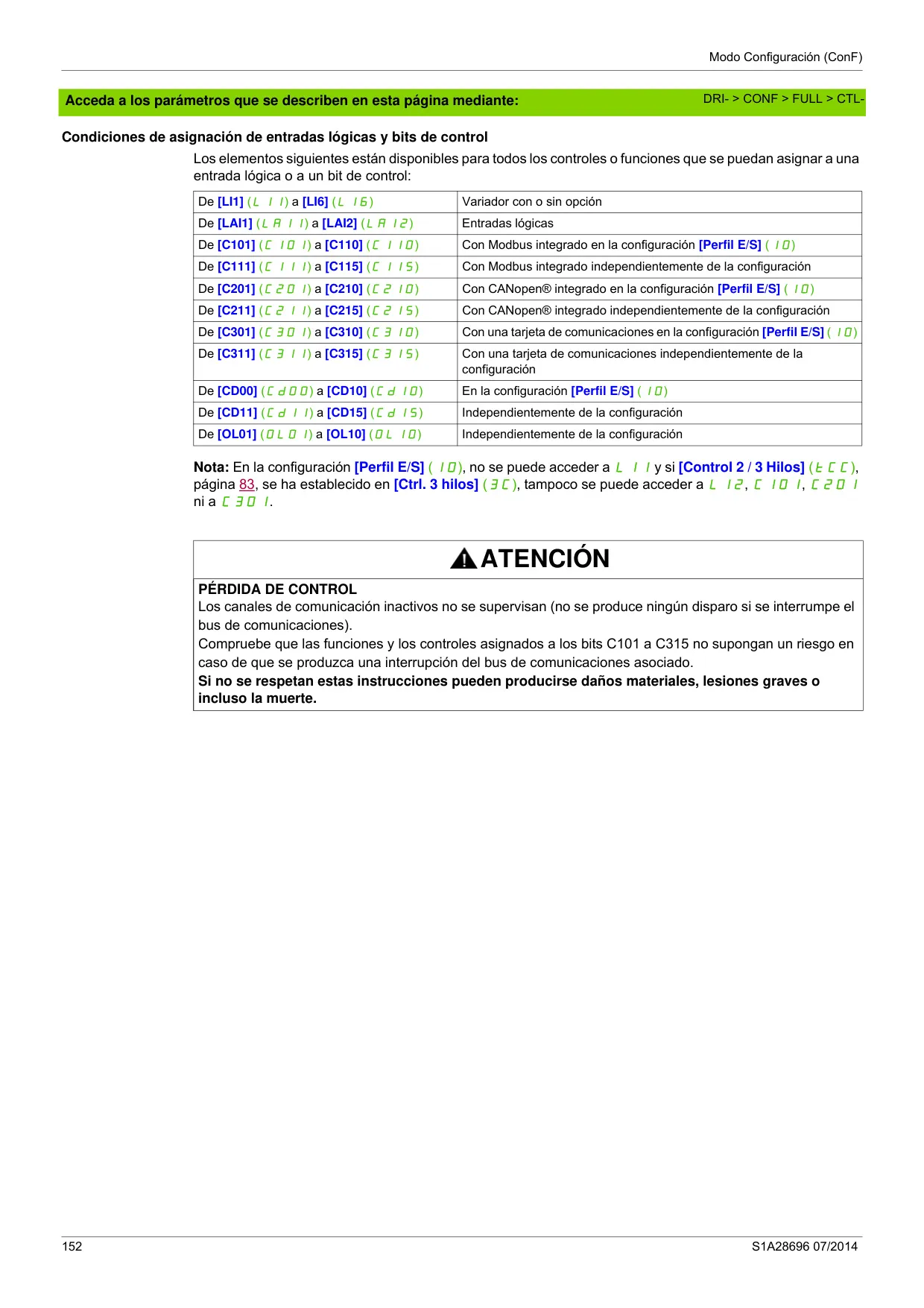

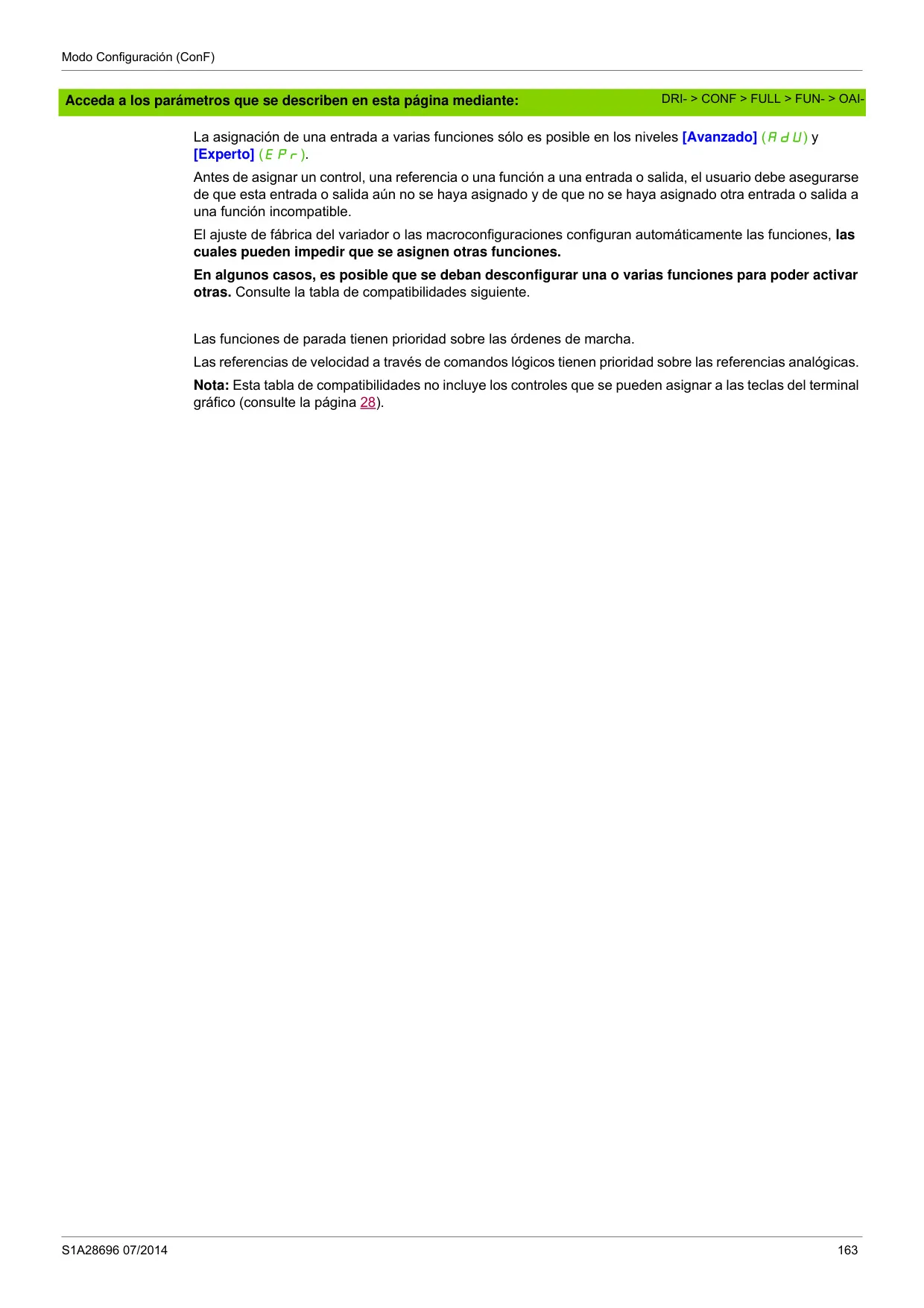

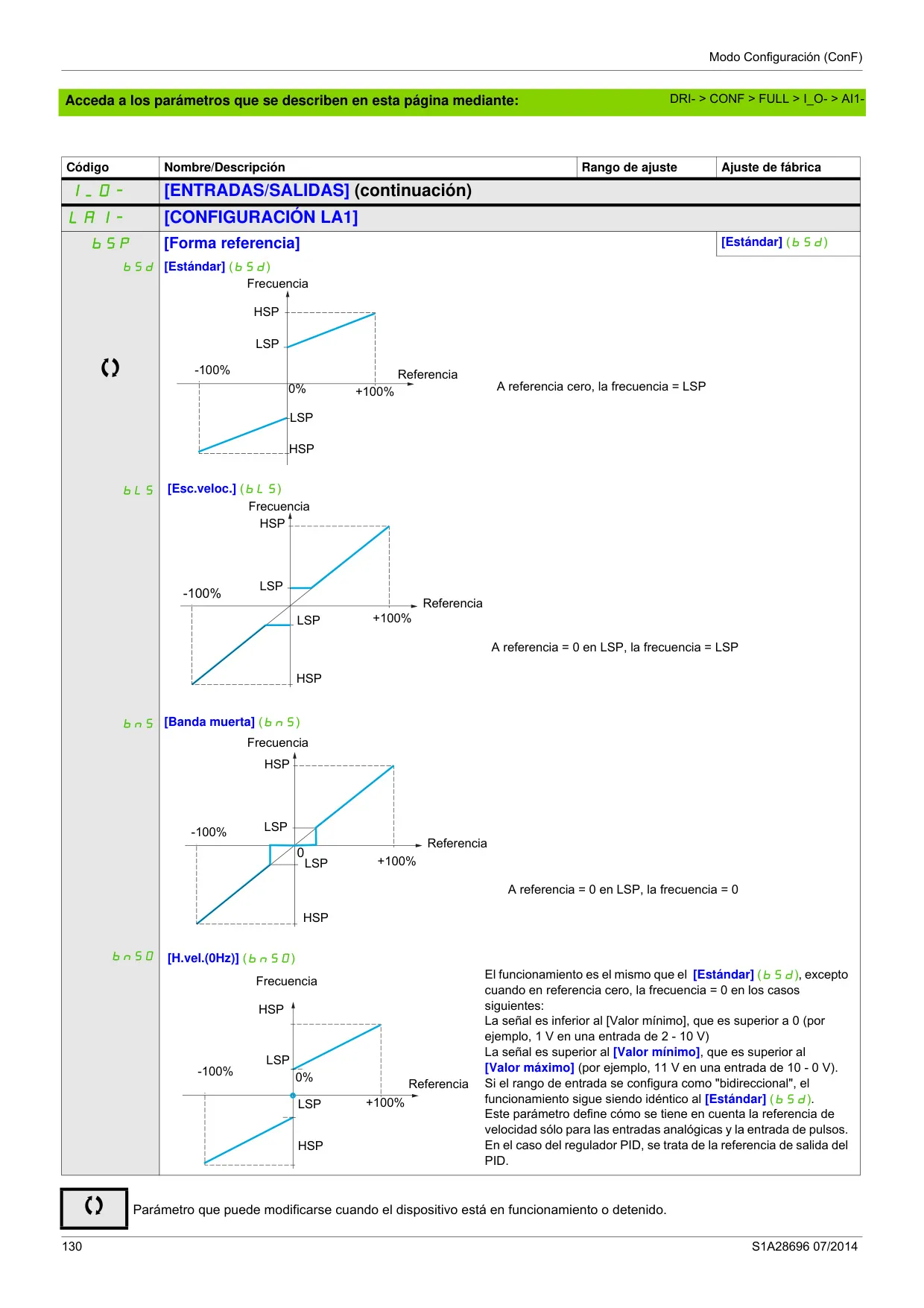

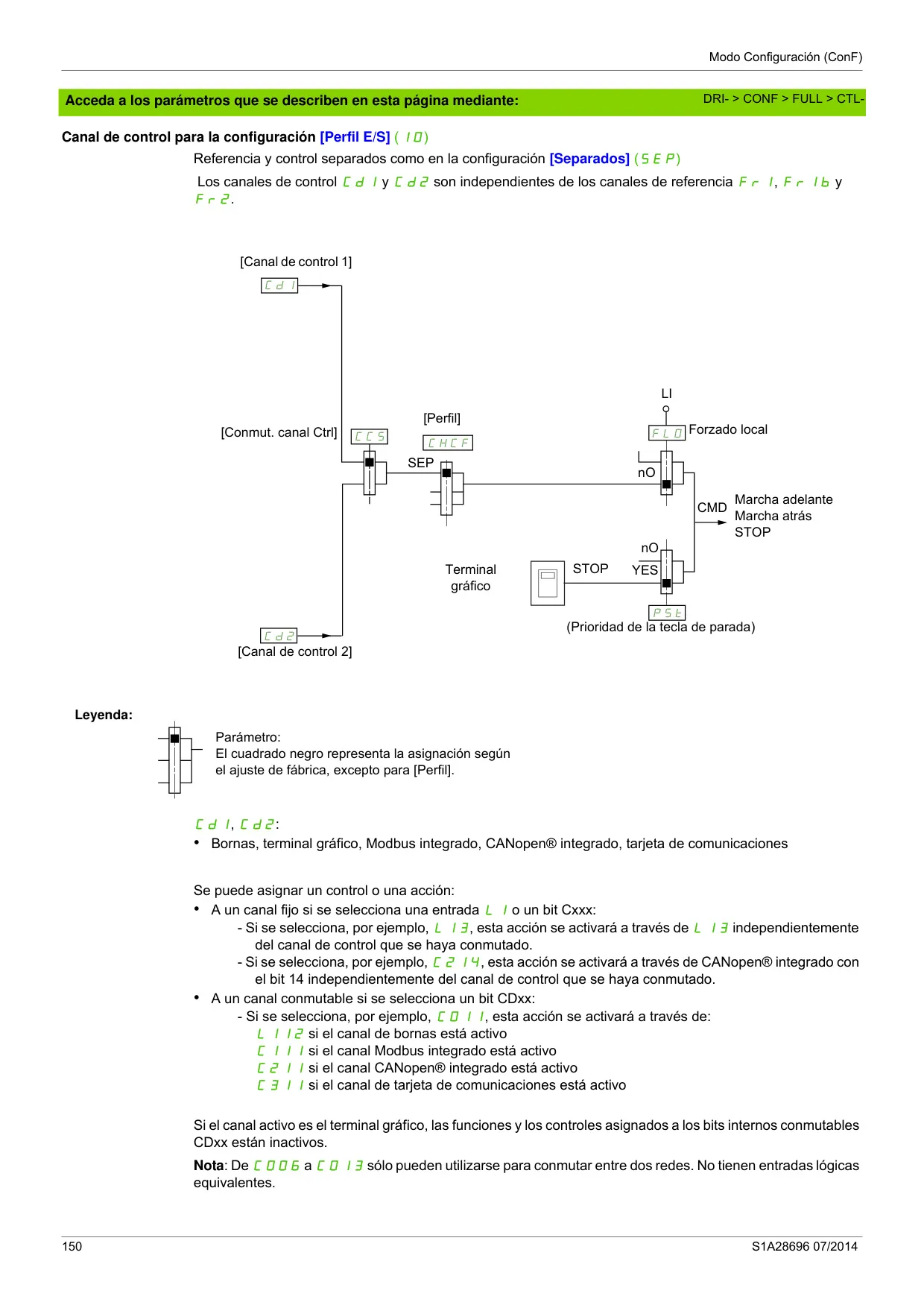

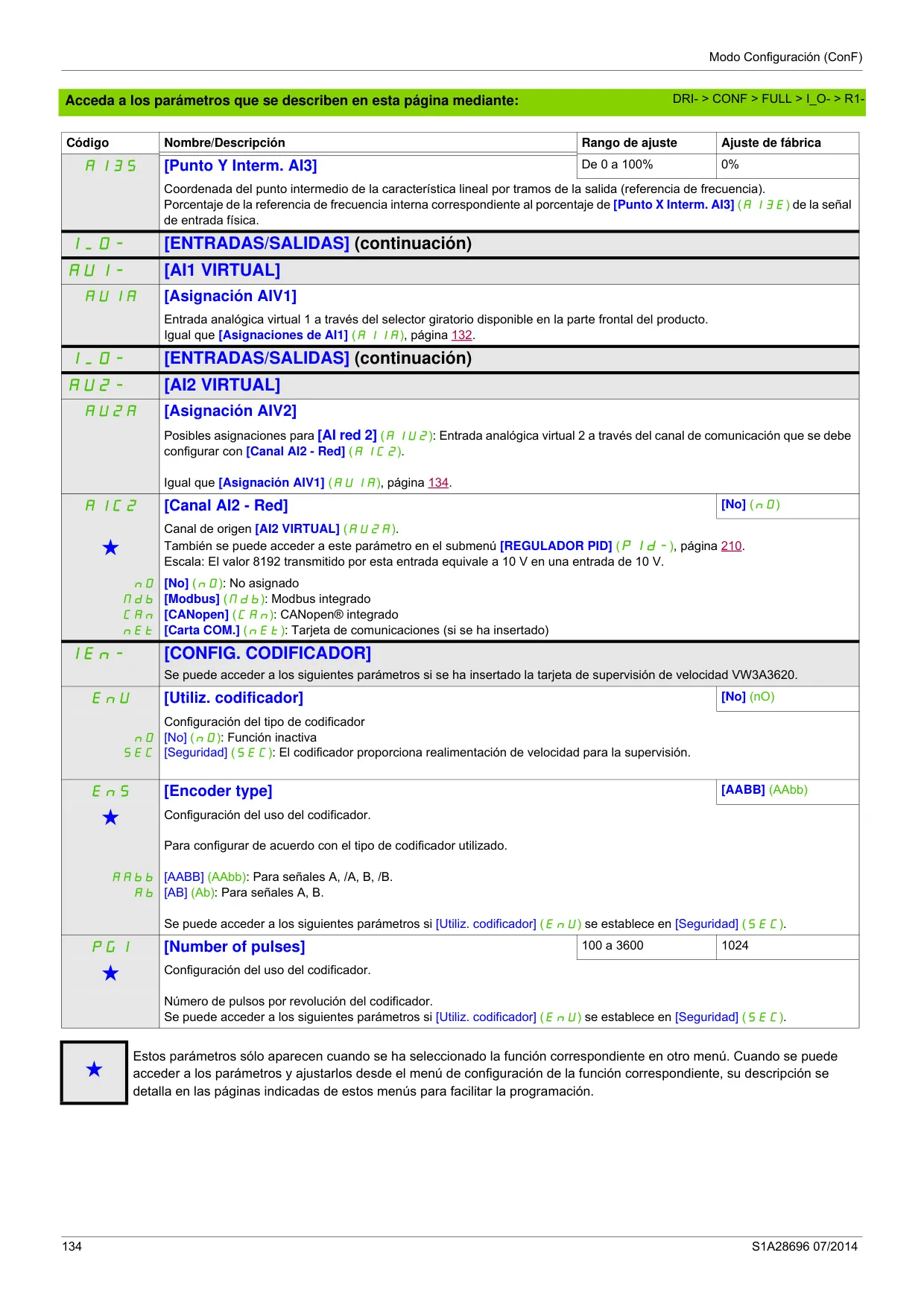

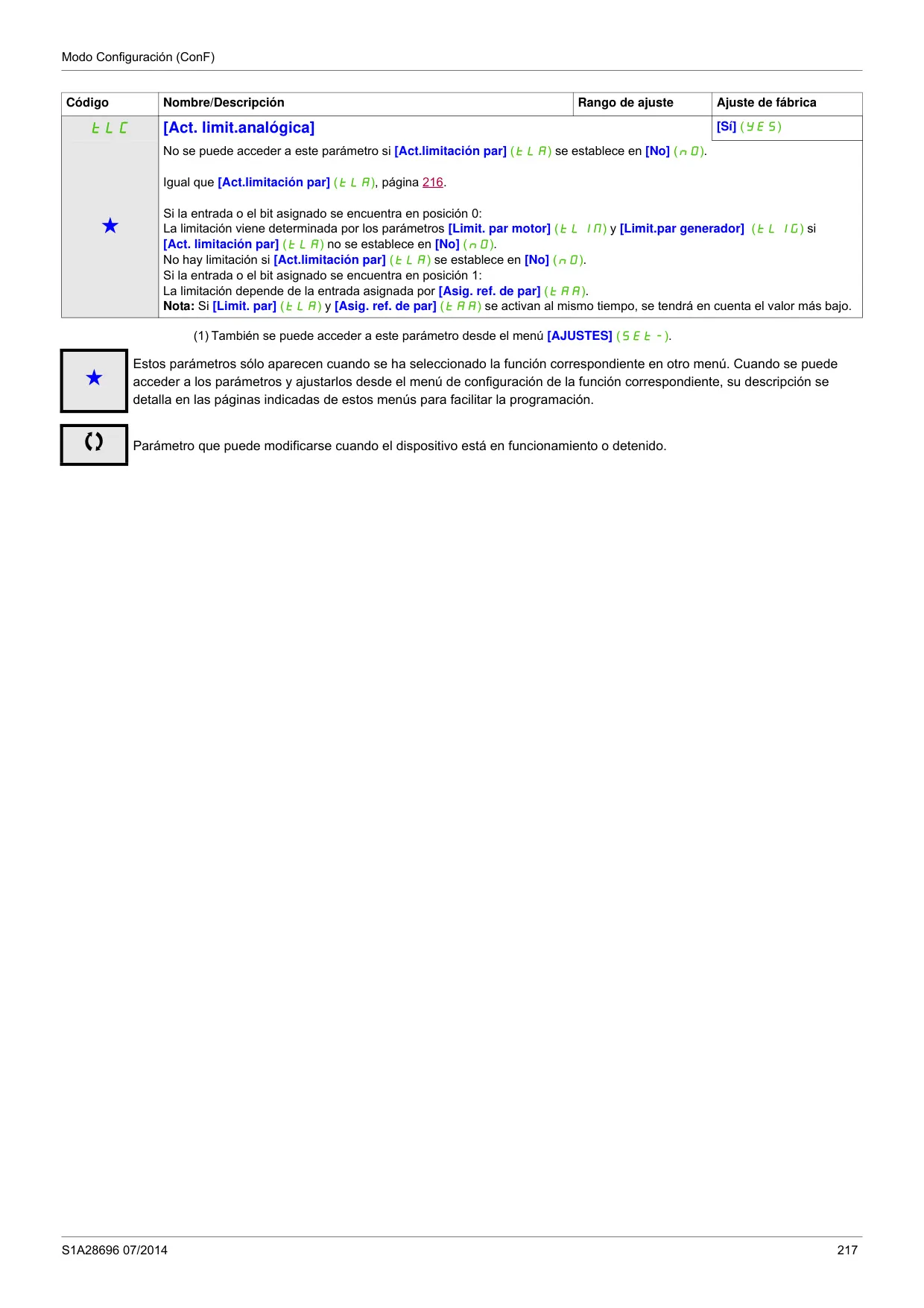

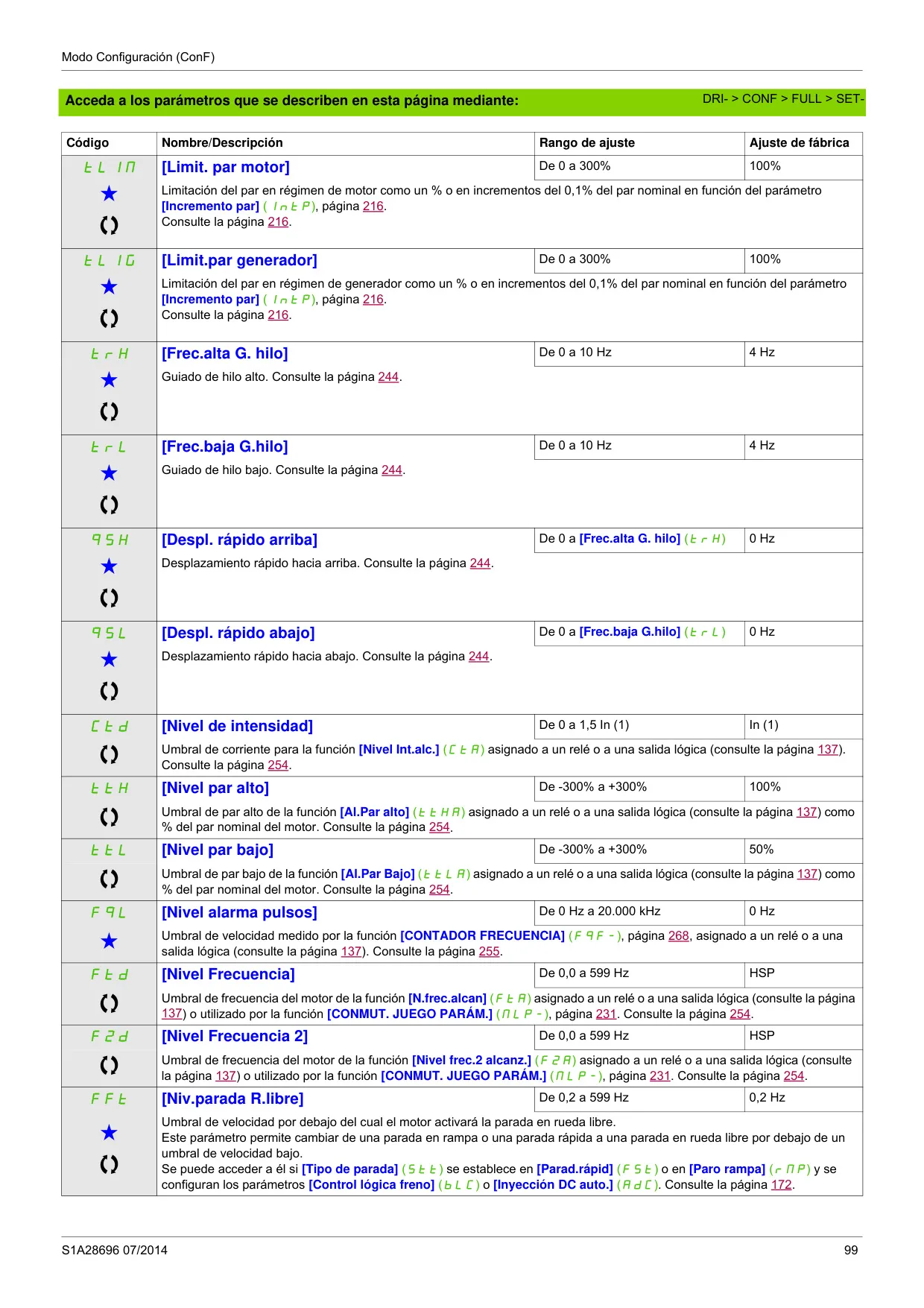

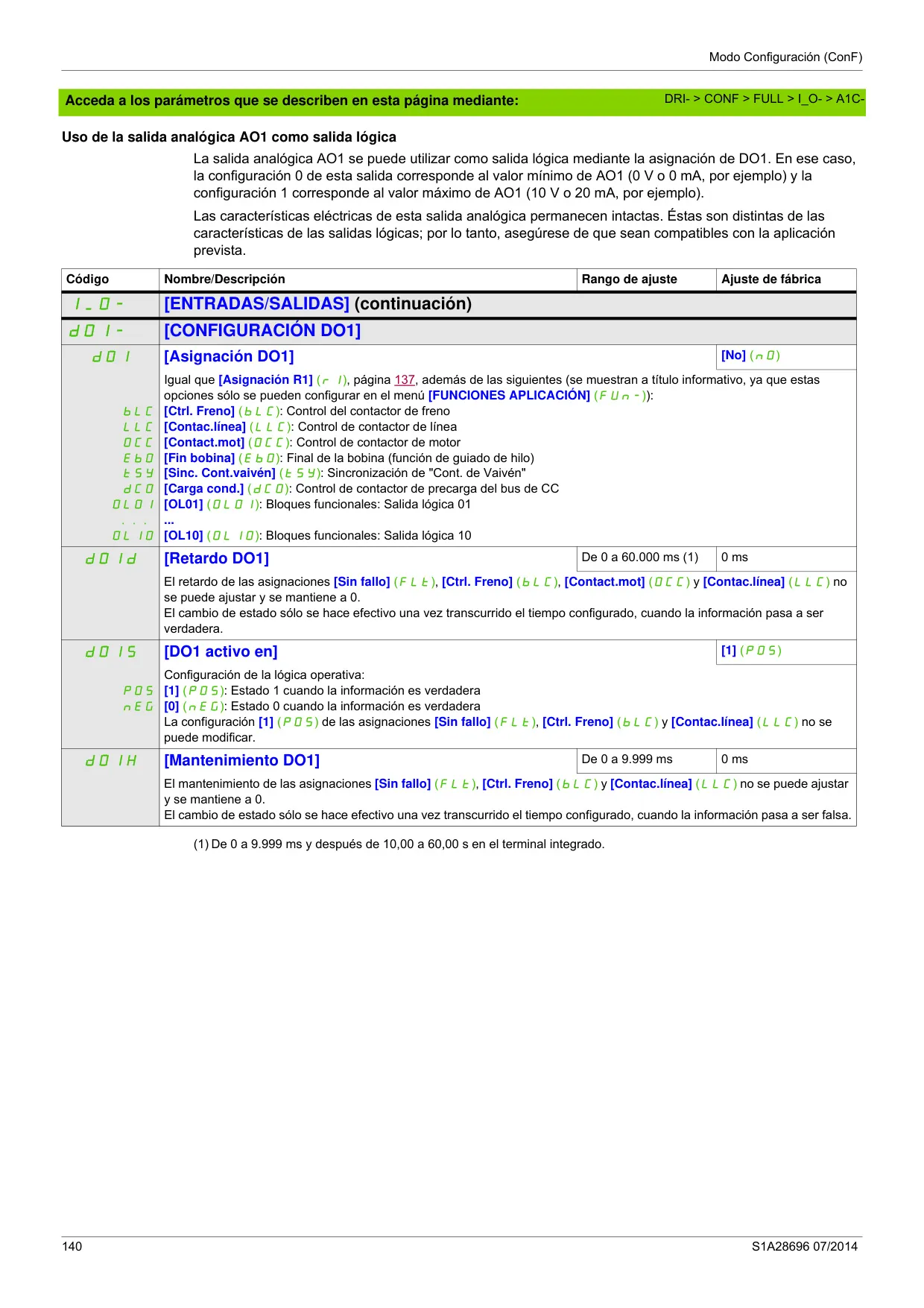

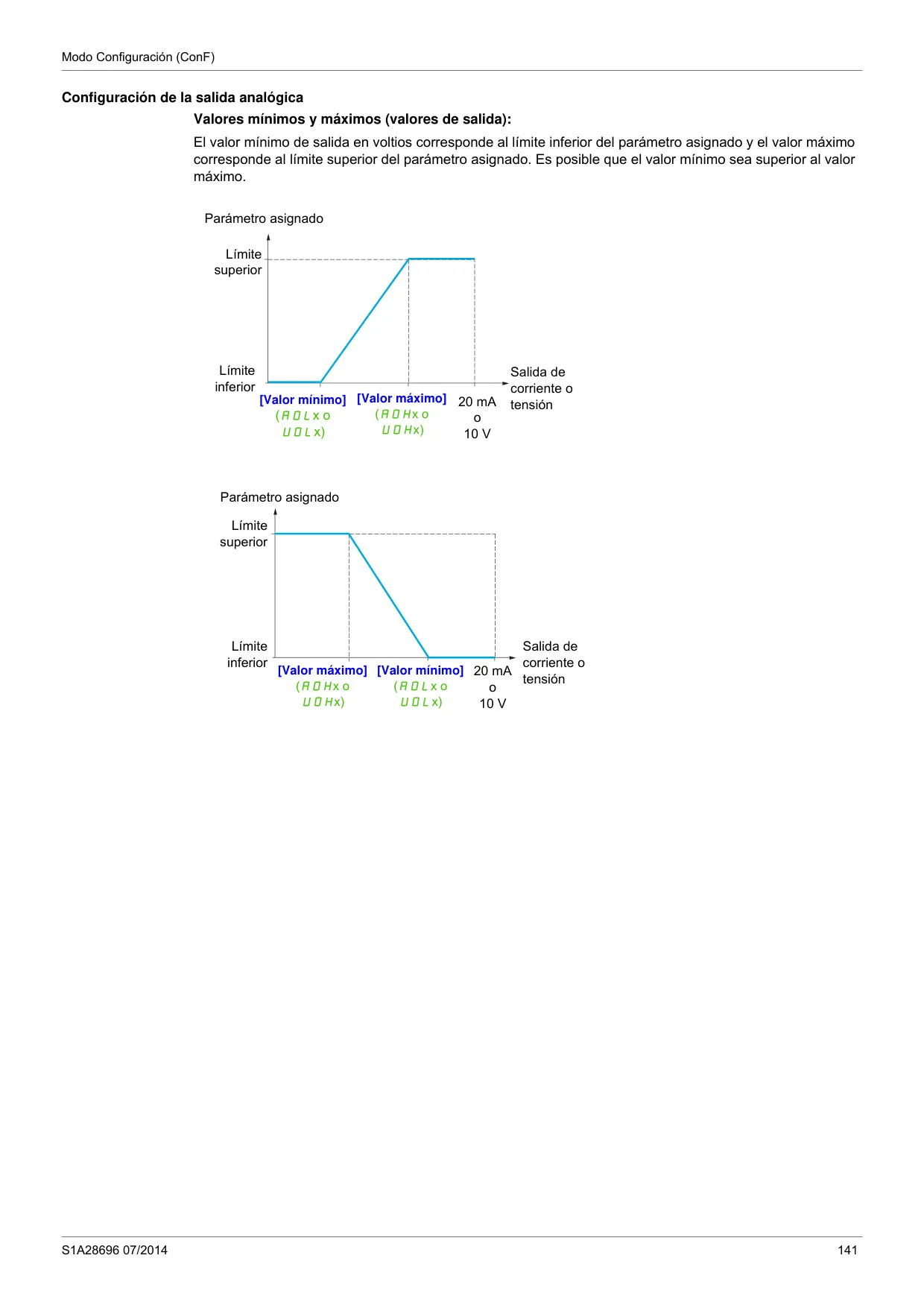

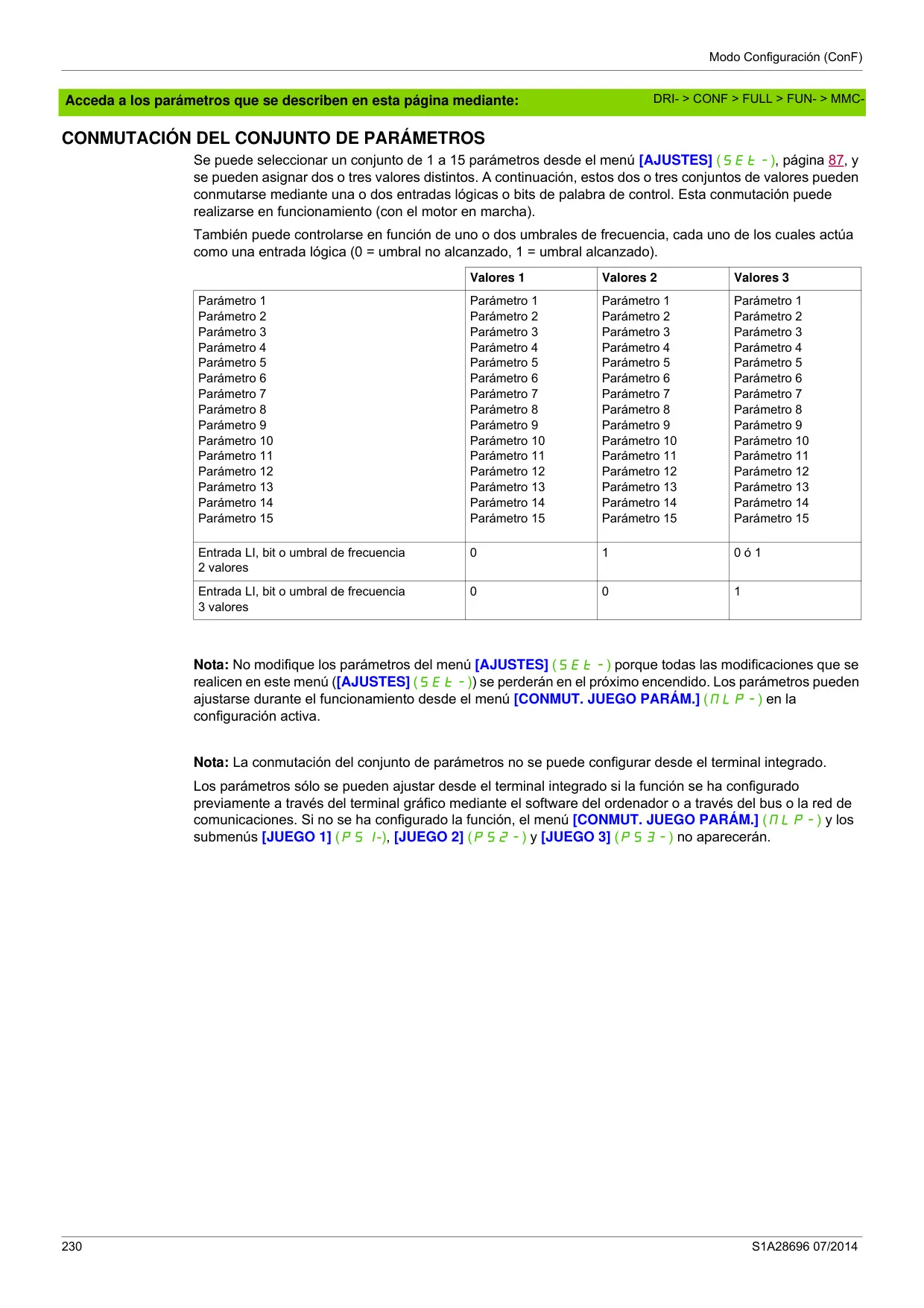

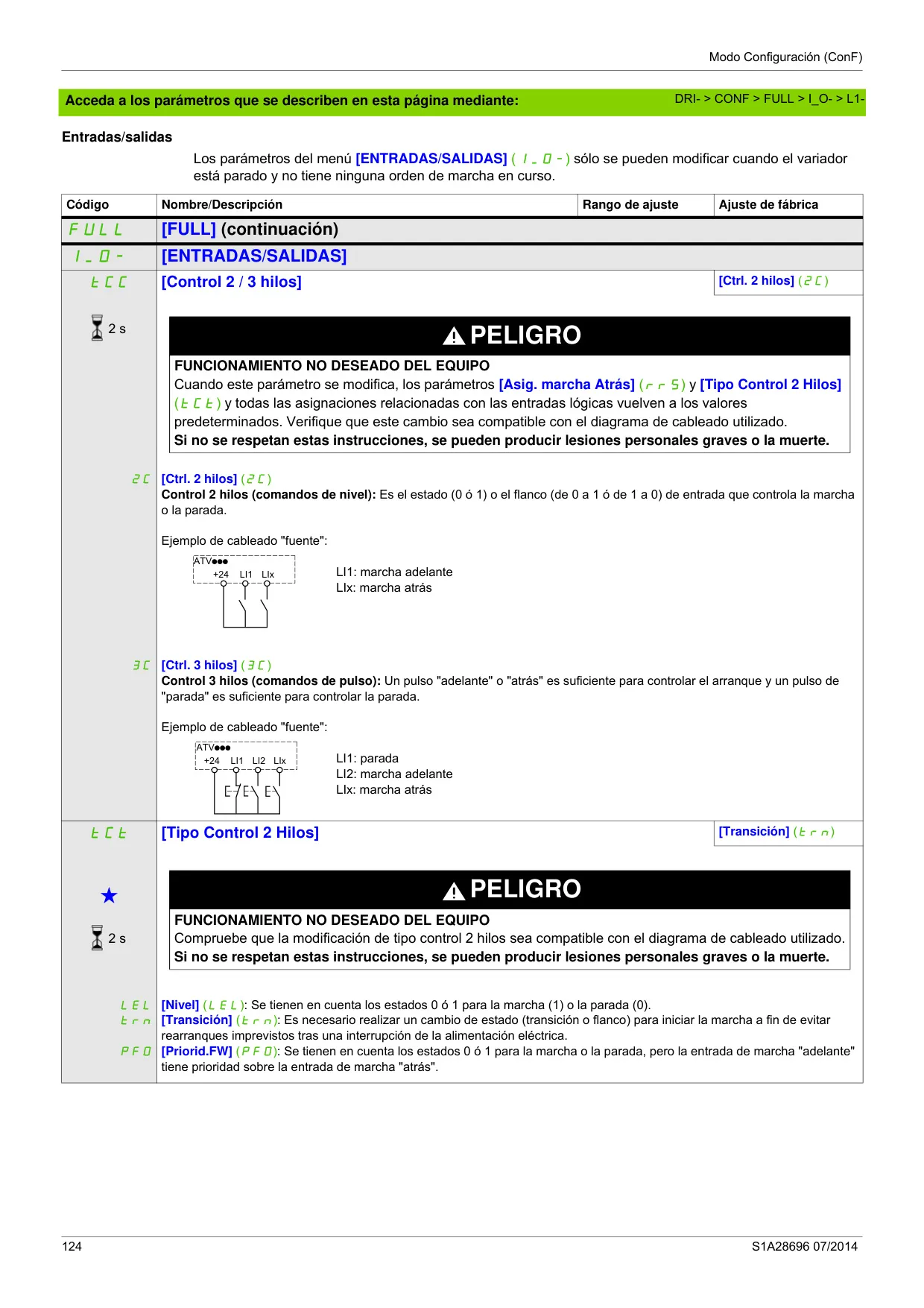

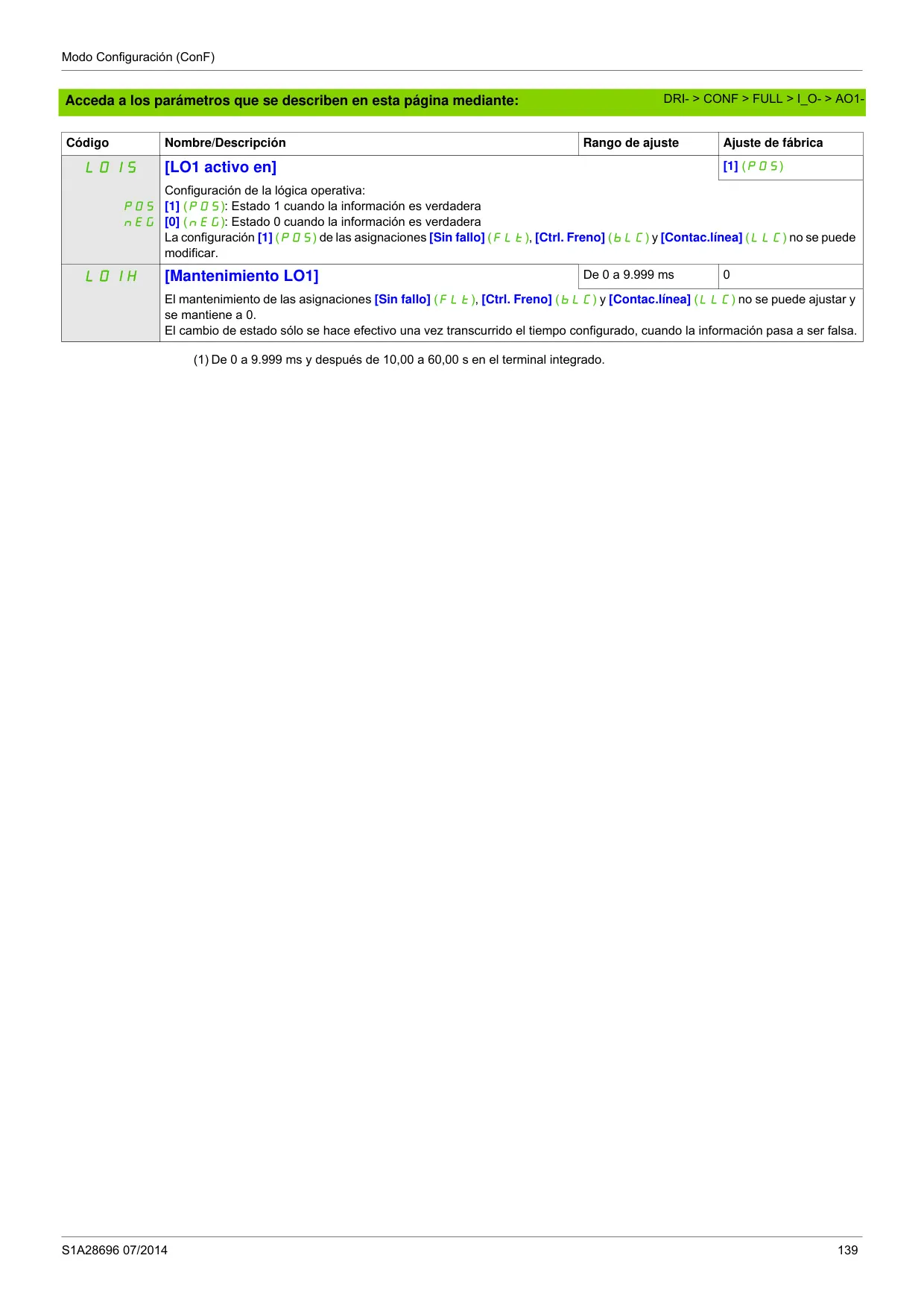

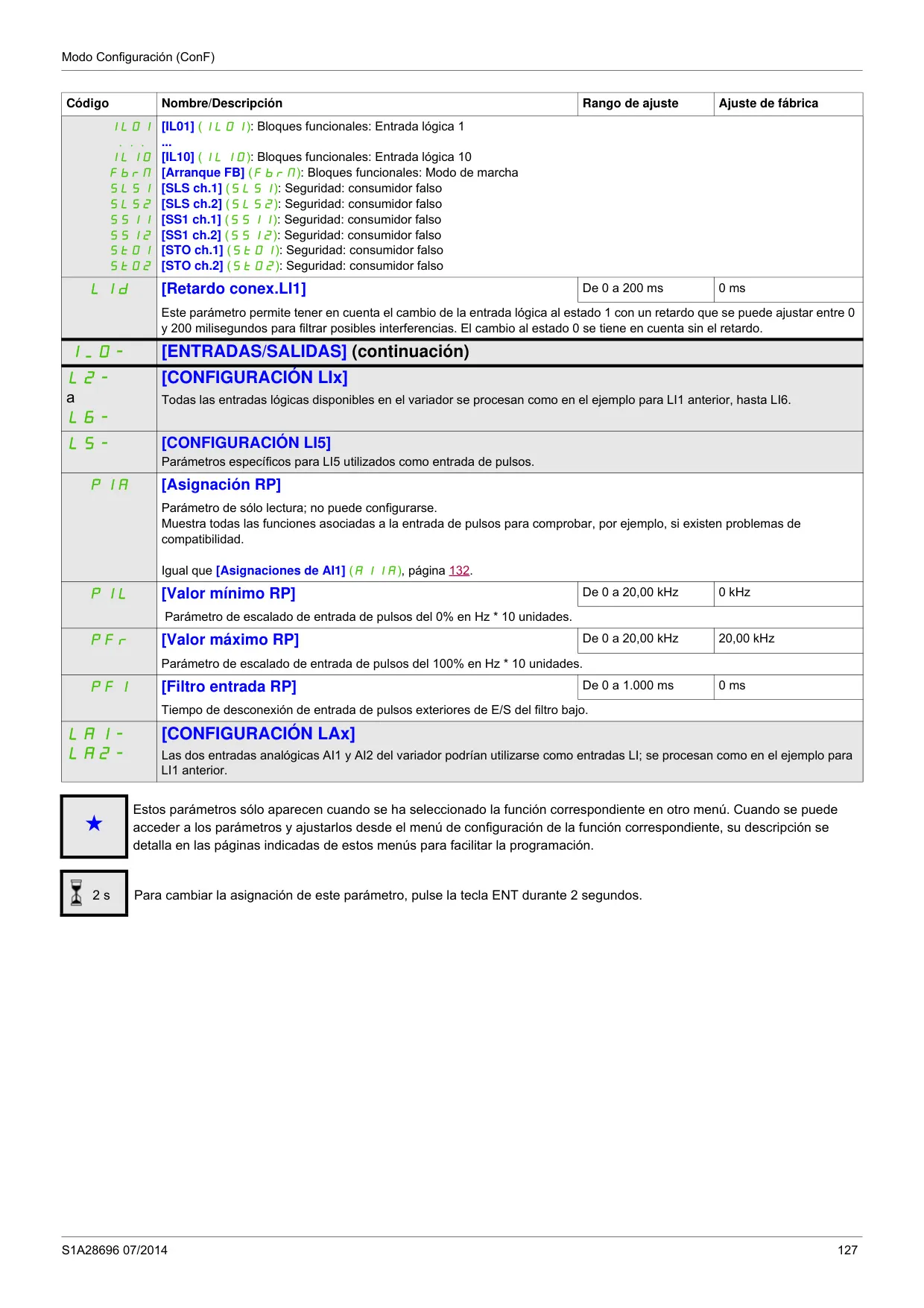

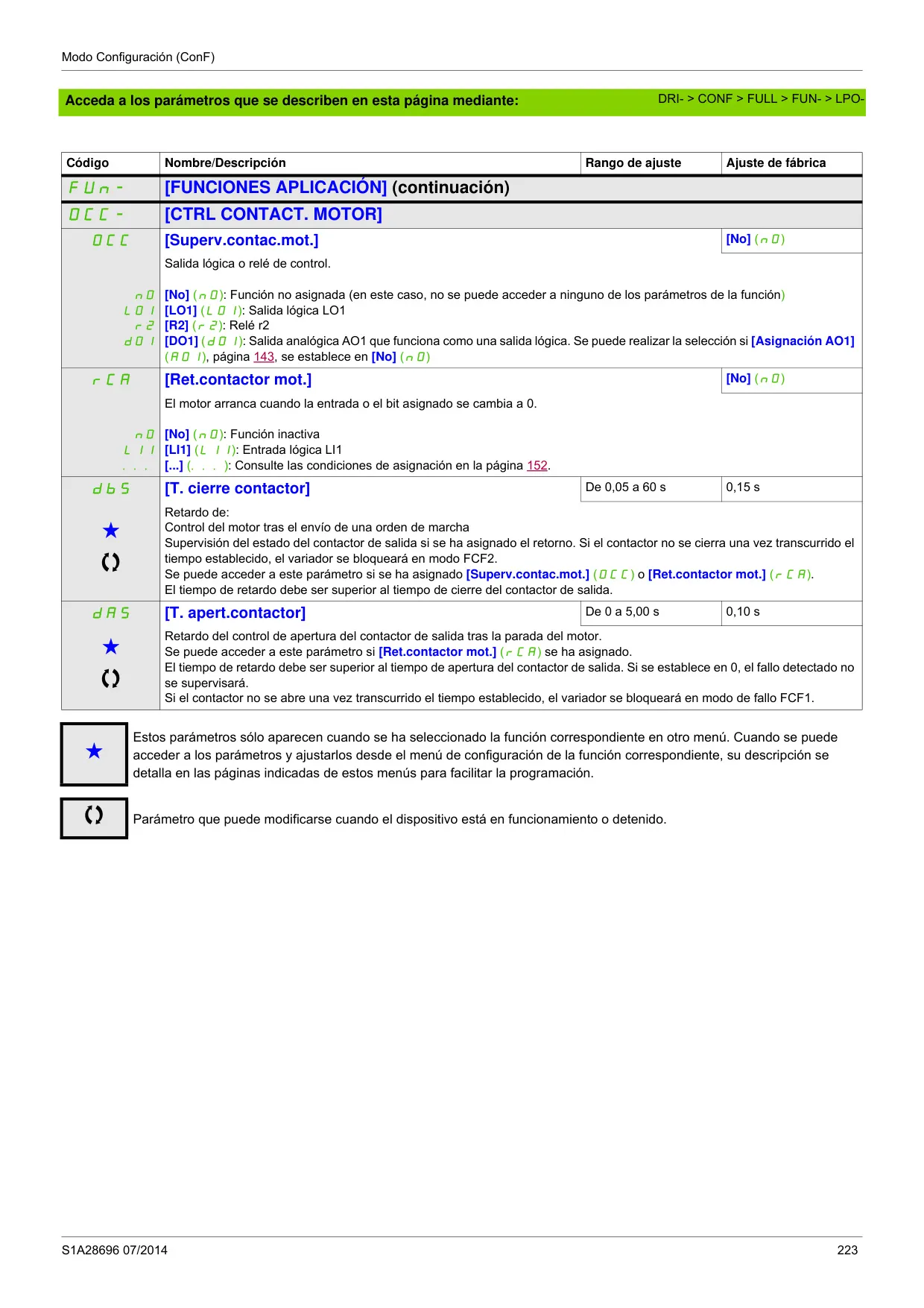

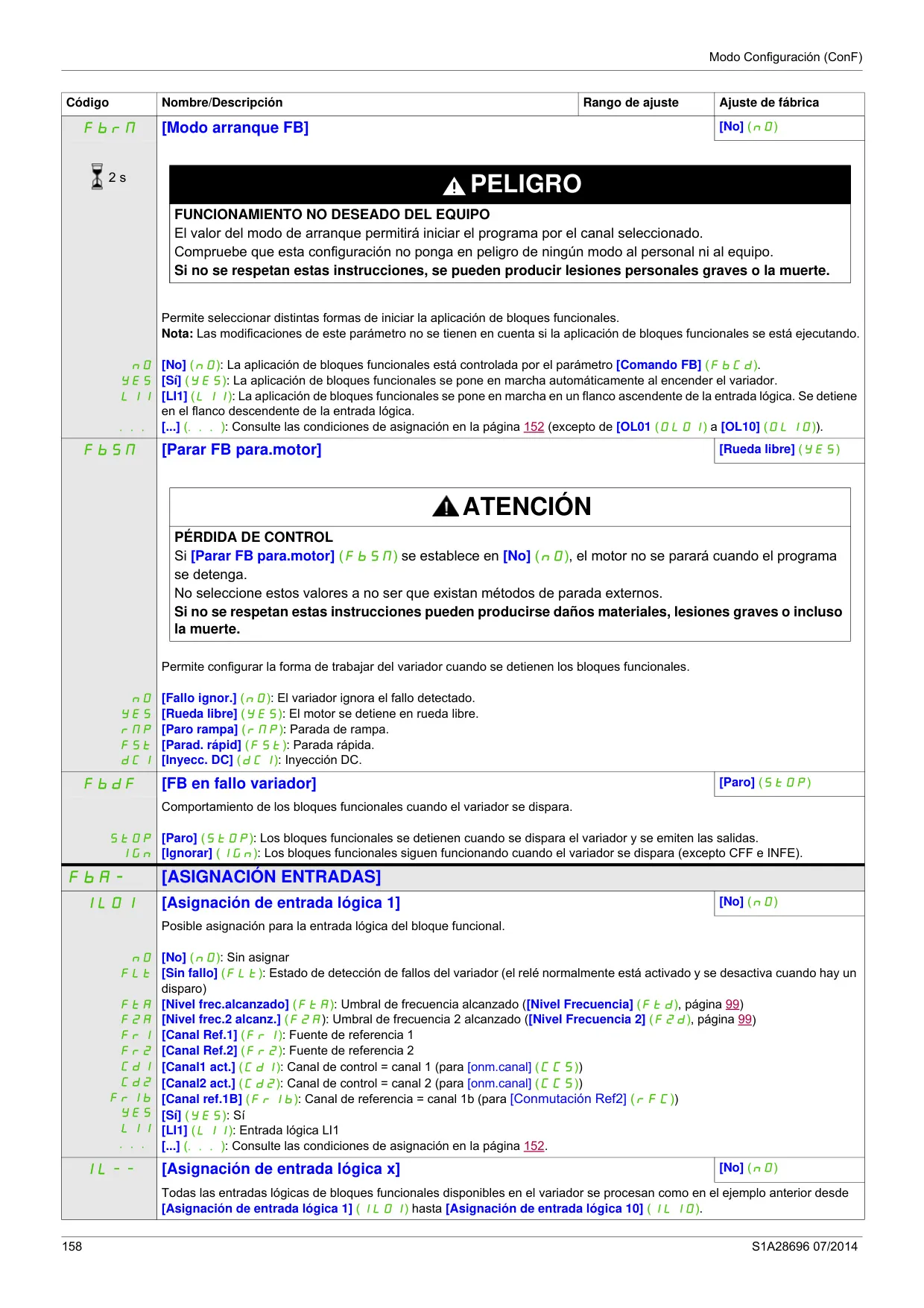

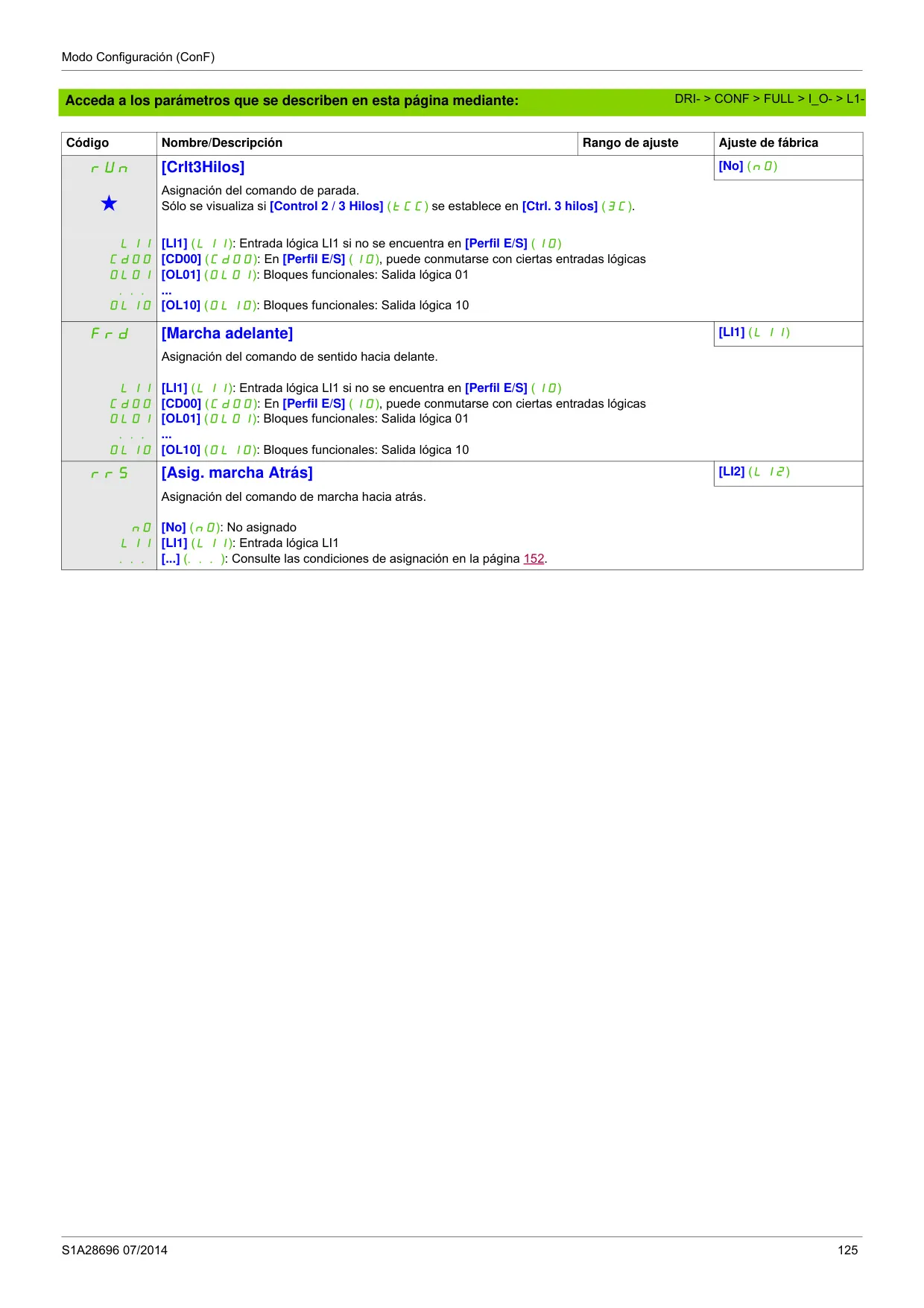

La gestión de entradas y salidas es extremadamente configurable. Las entradas digitales (LIx, LAx) y analógicas (AIx) pueden programarse con retardos, rangos de tensión/corriente y filtros específicos. Las salidas digitales (R, LO, DO) se pueden asignar a múltiples funciones, con retardos y lógicas de activación ajustables, permitiendo una integración sencilla con sistemas de control externos.

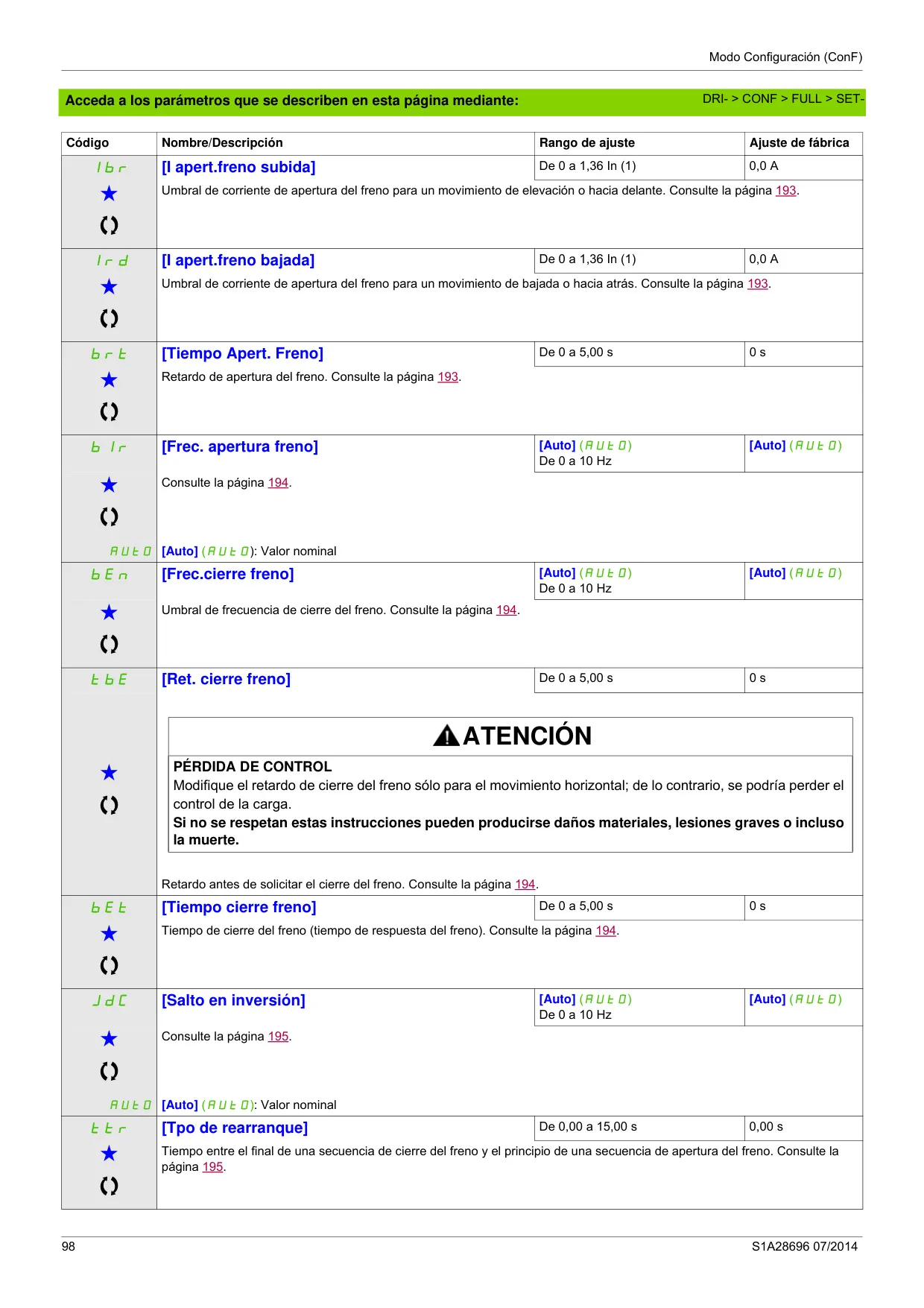

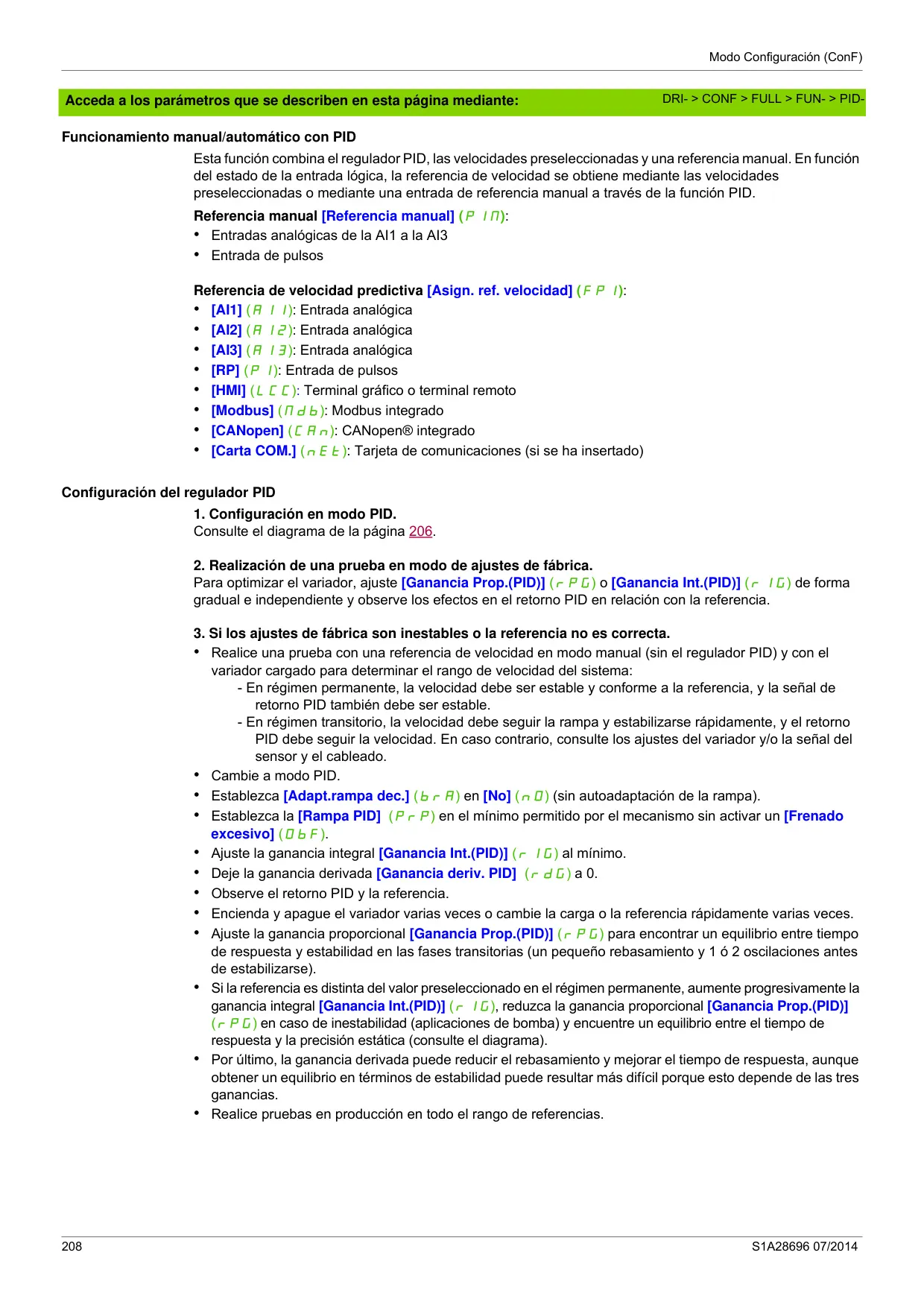

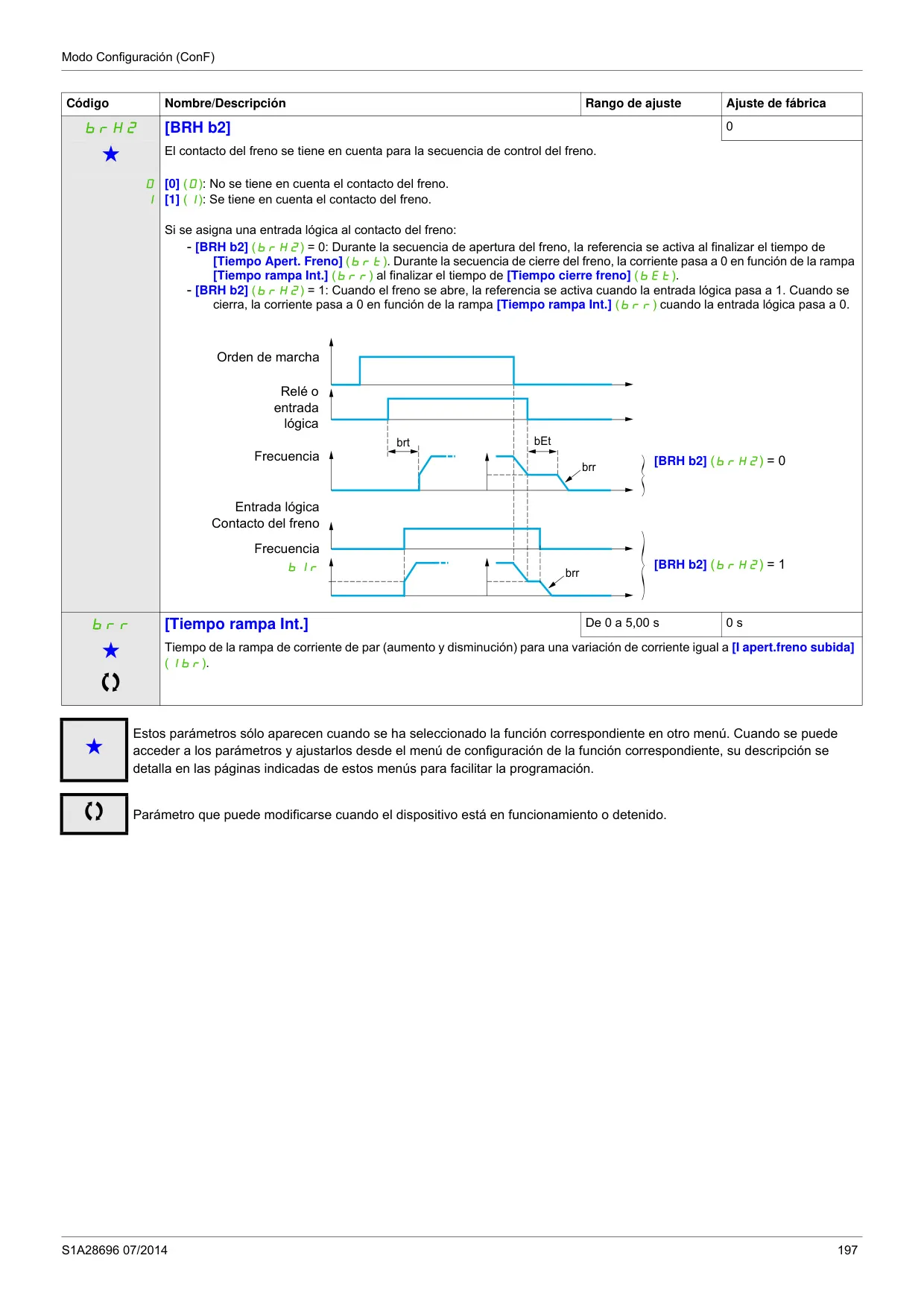

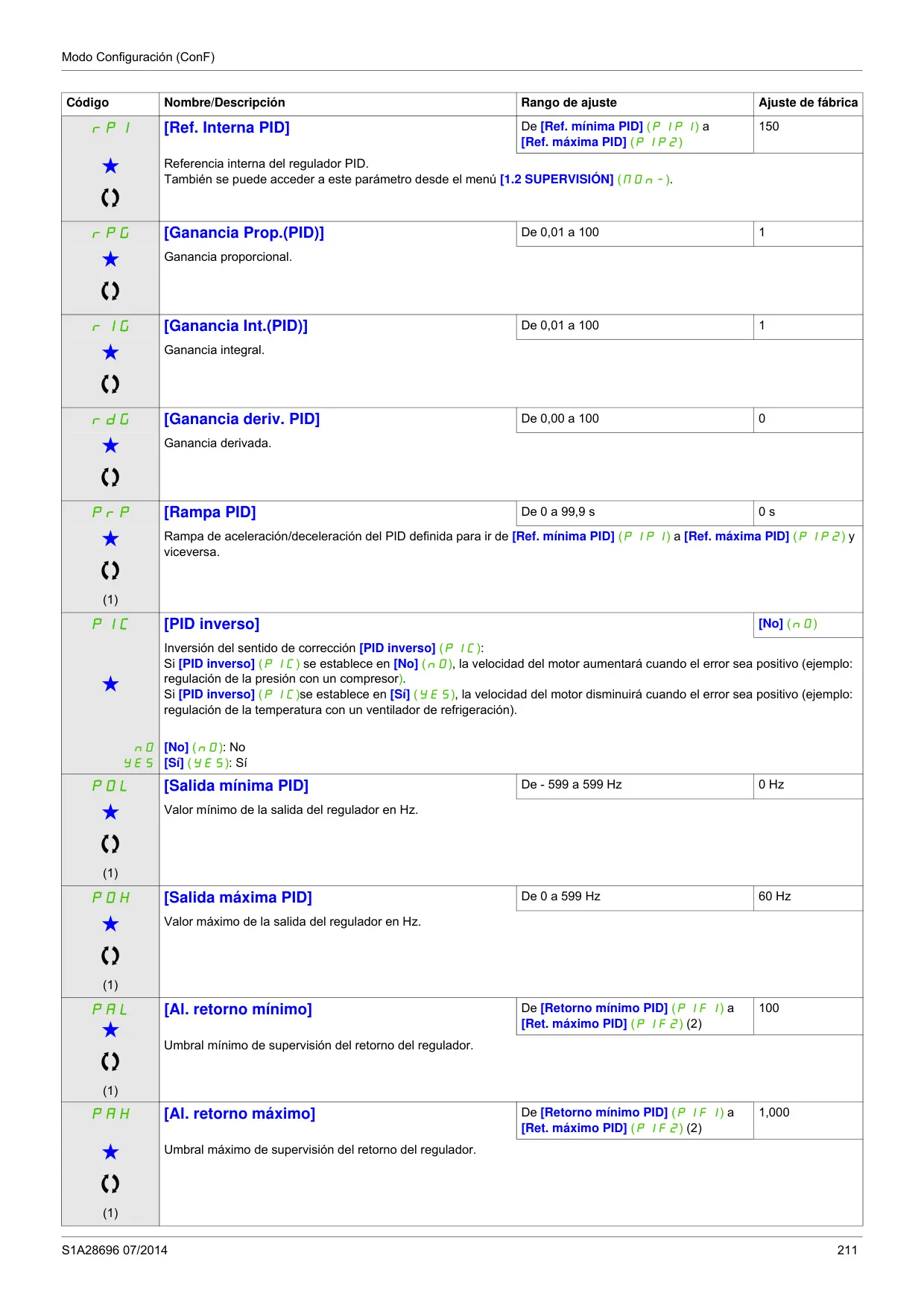

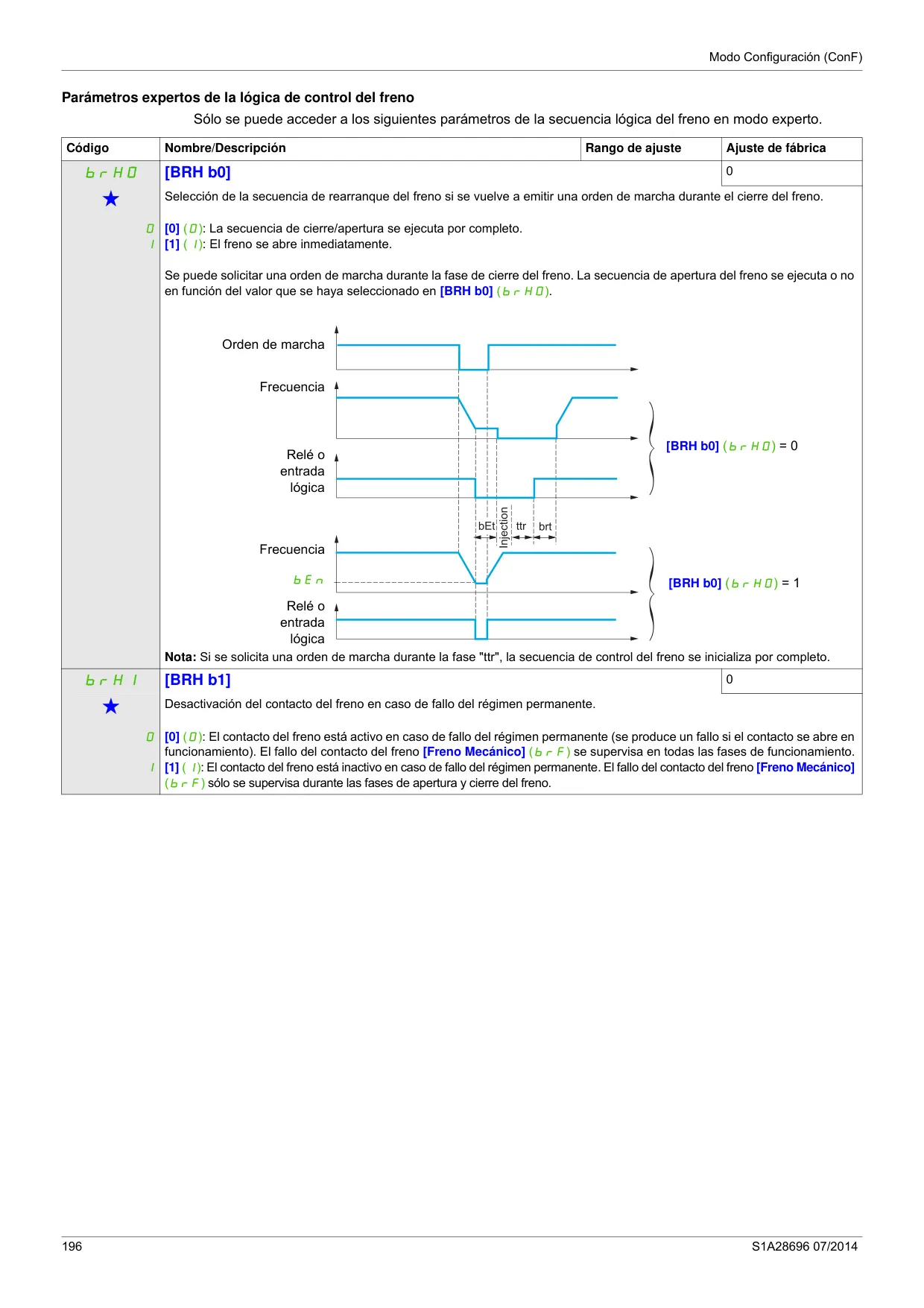

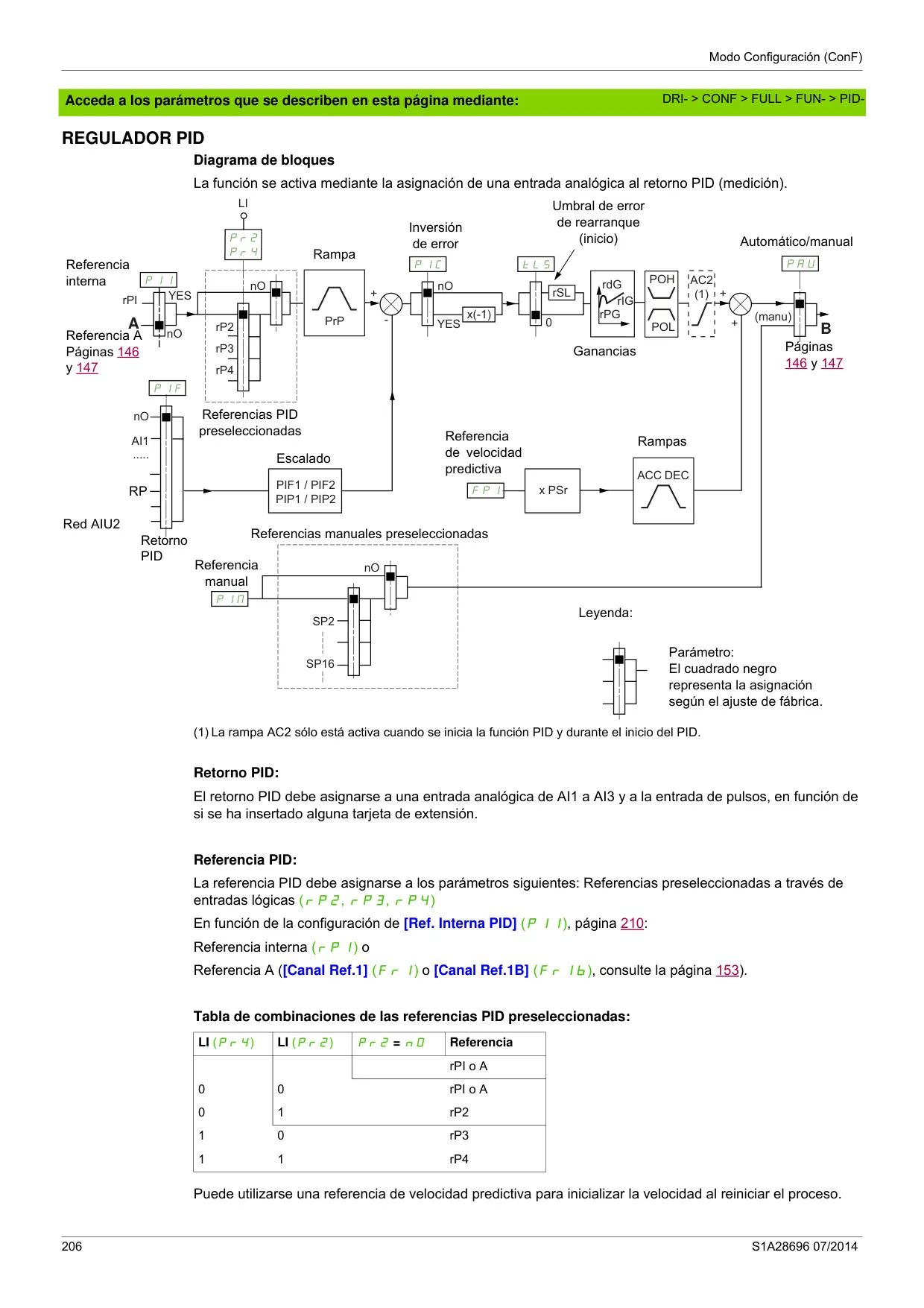

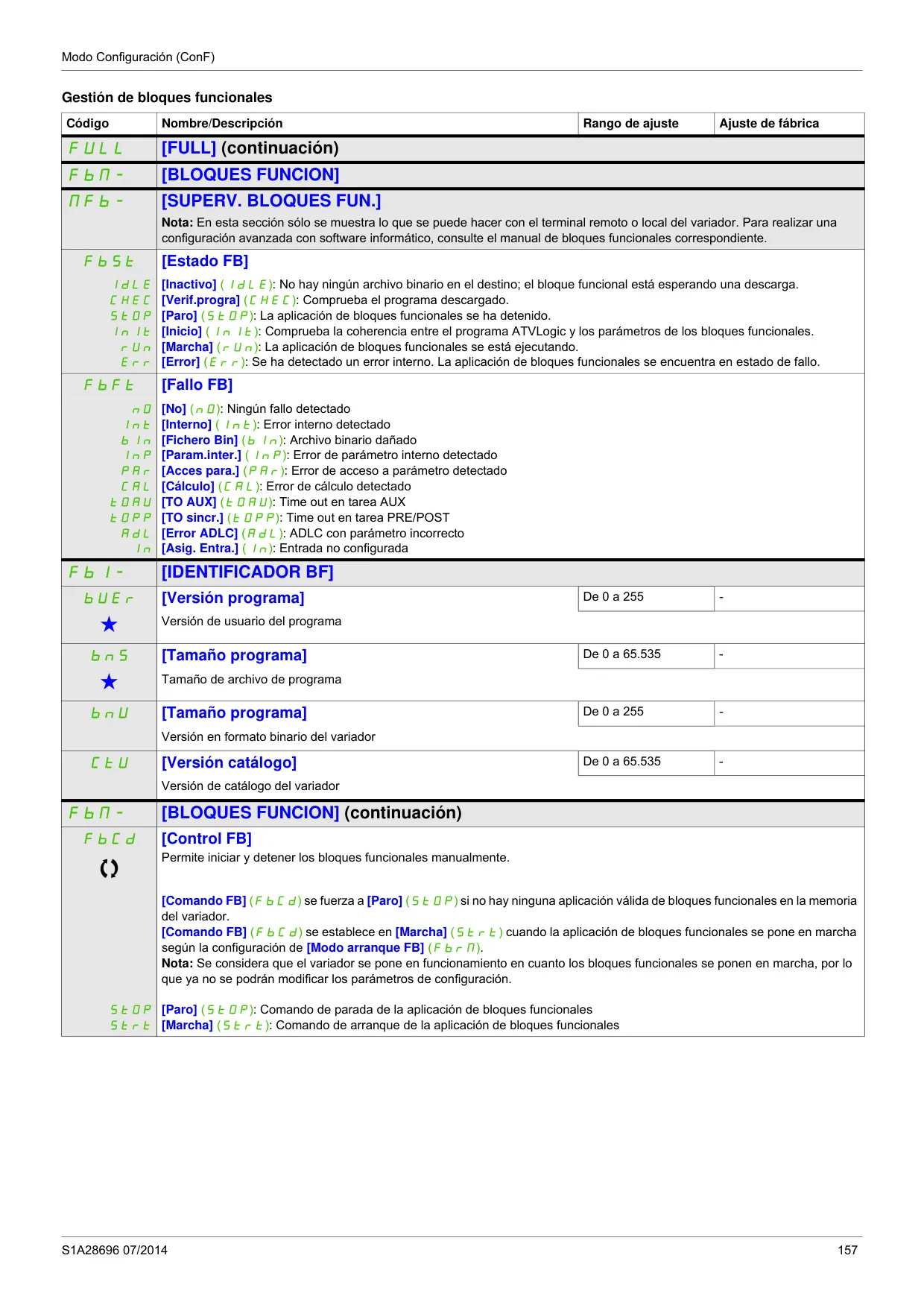

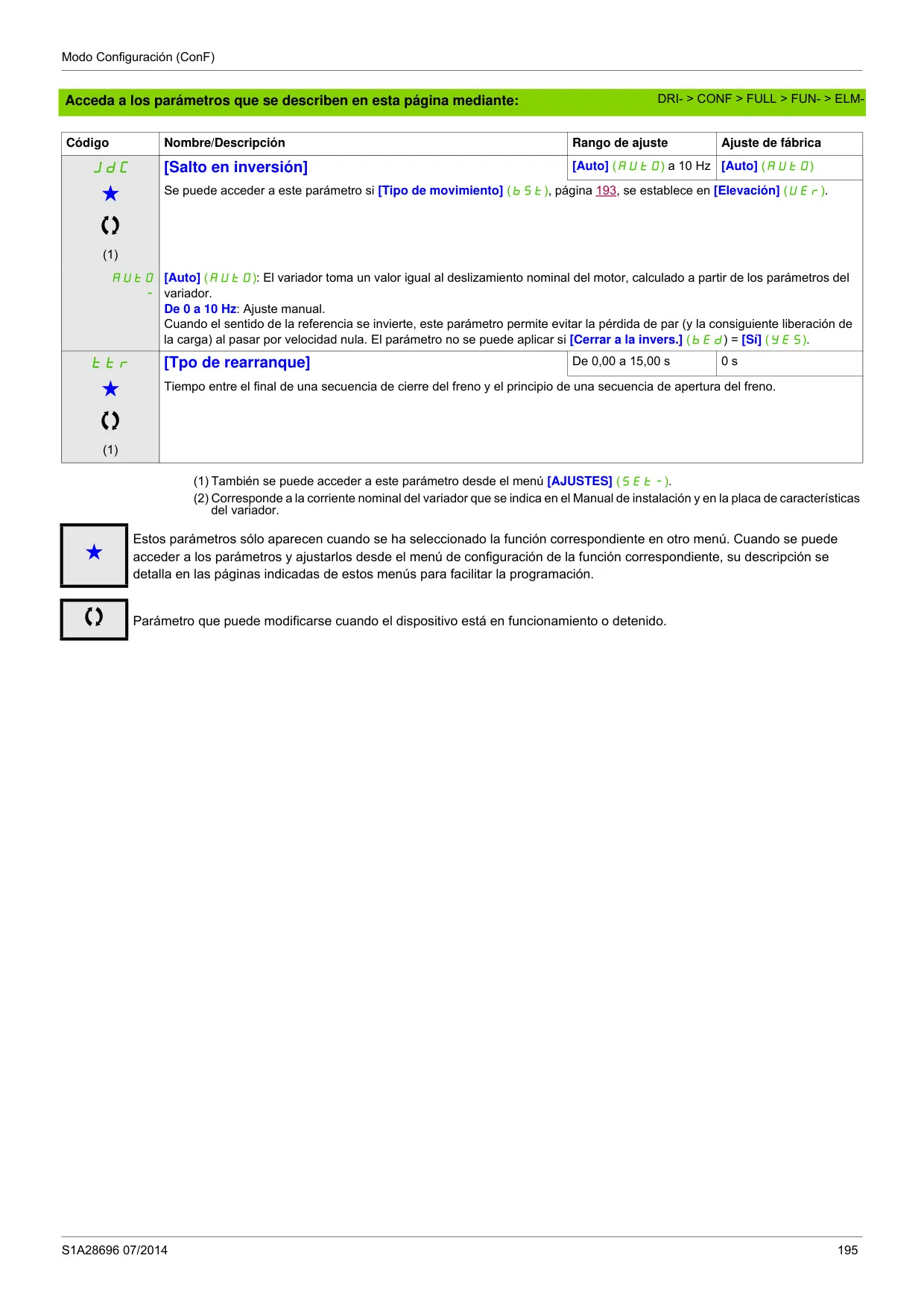

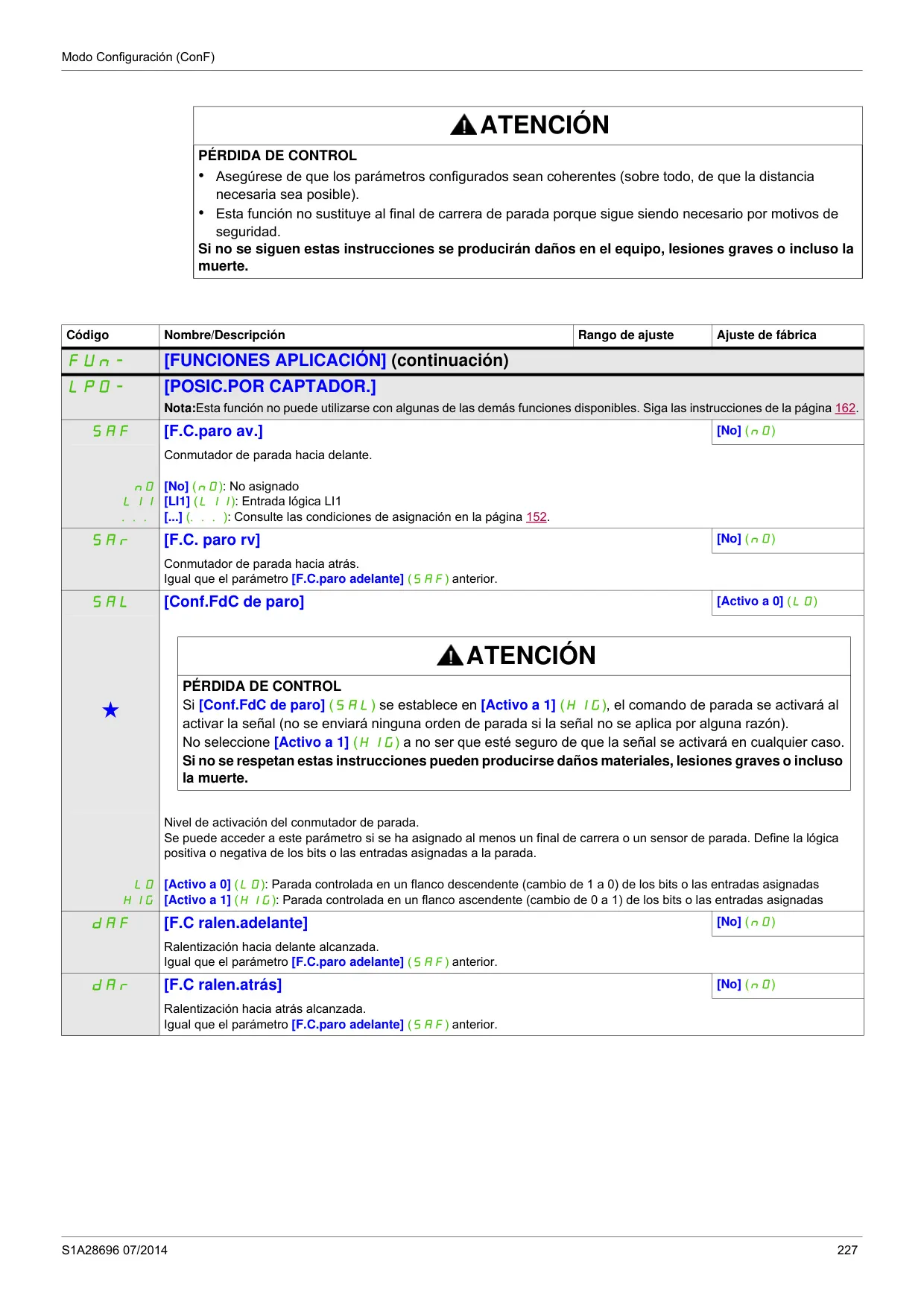

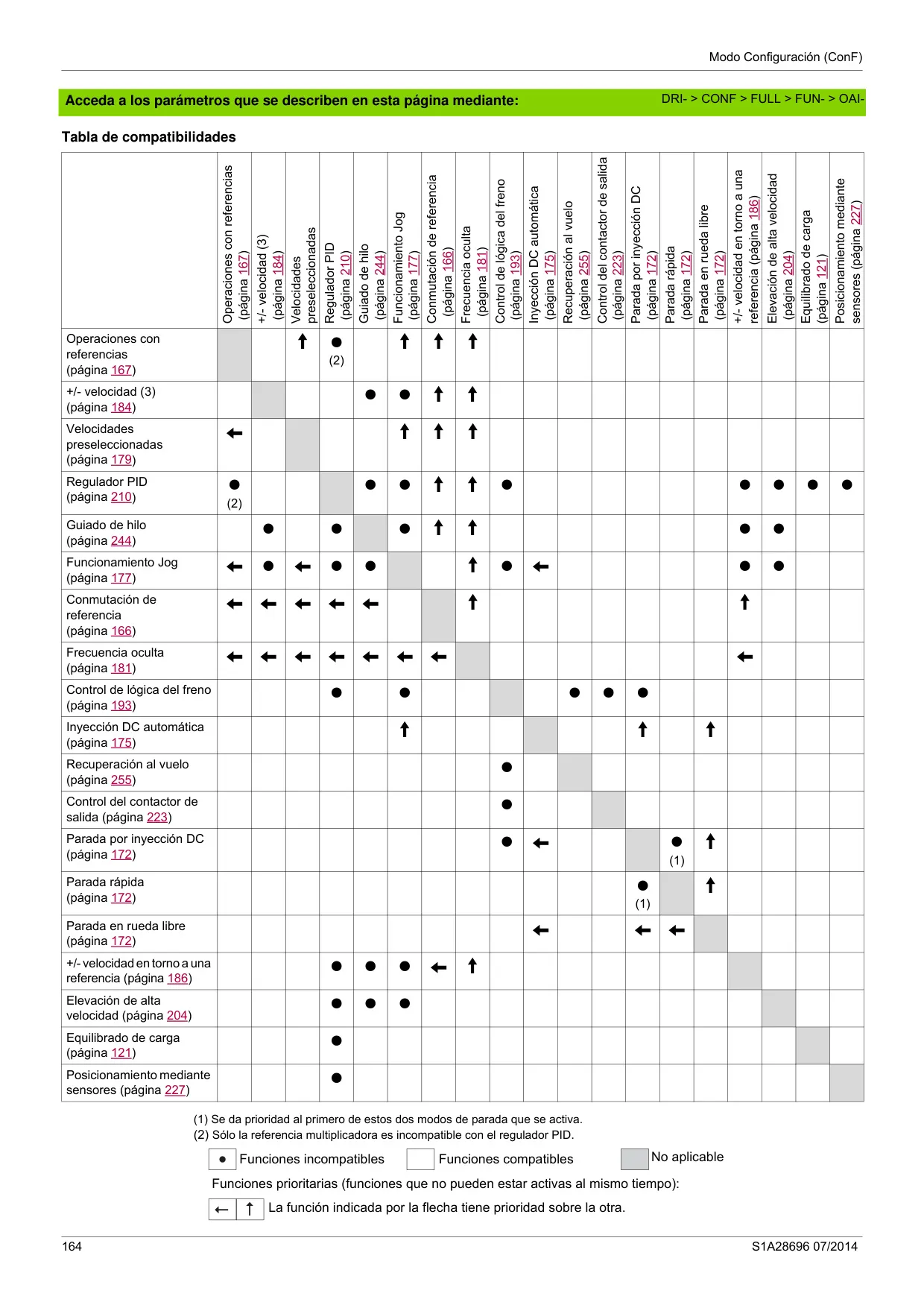

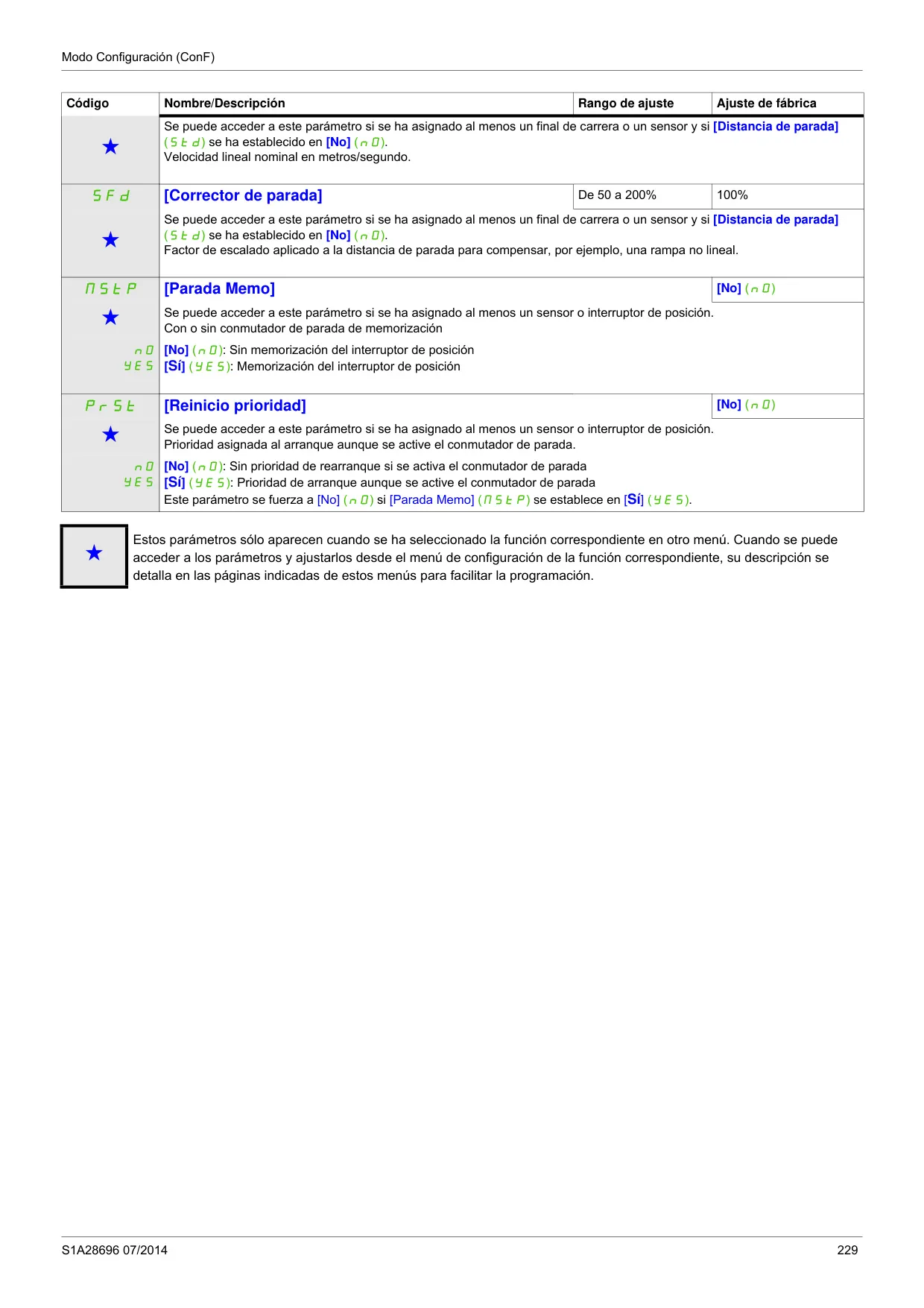

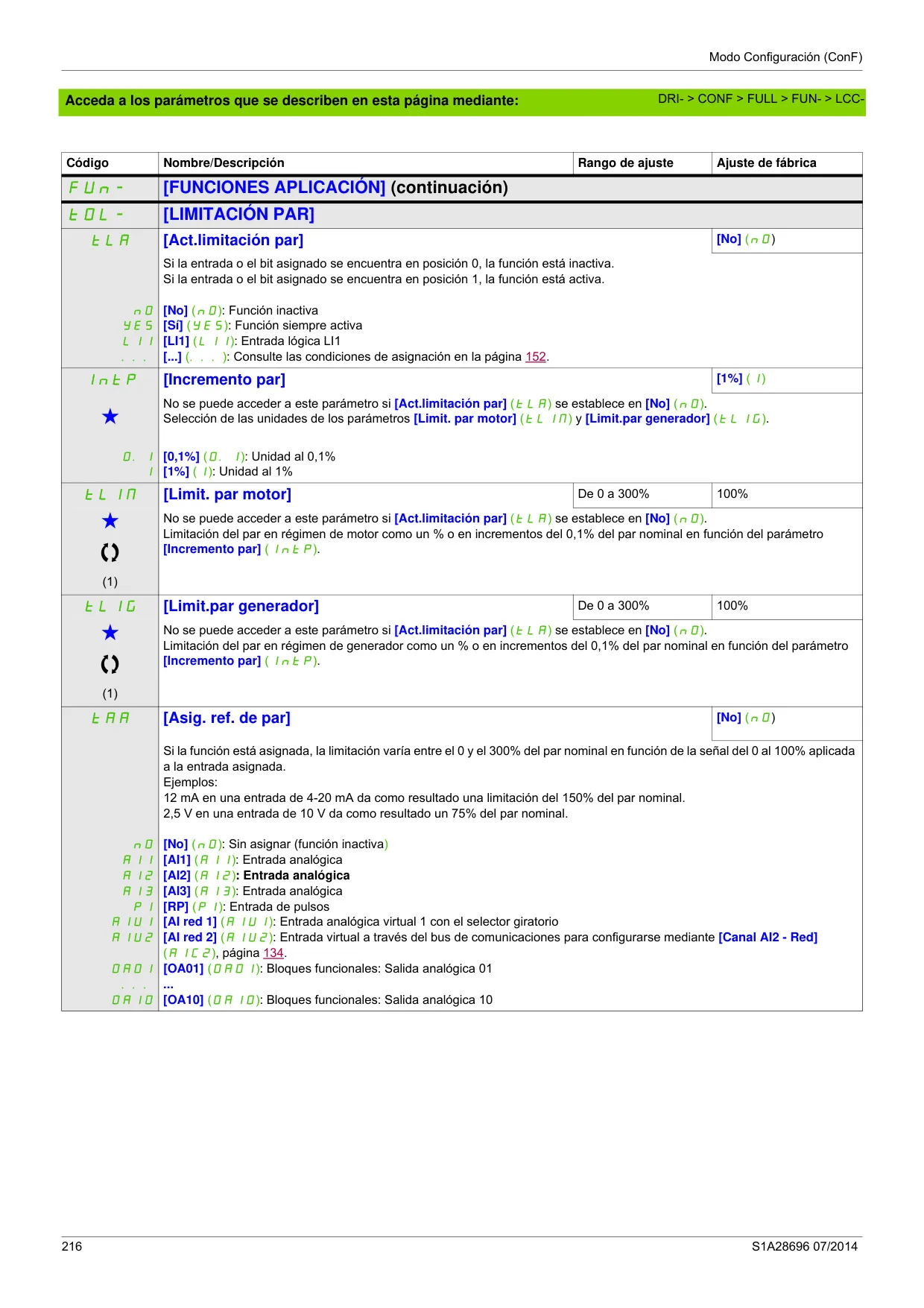

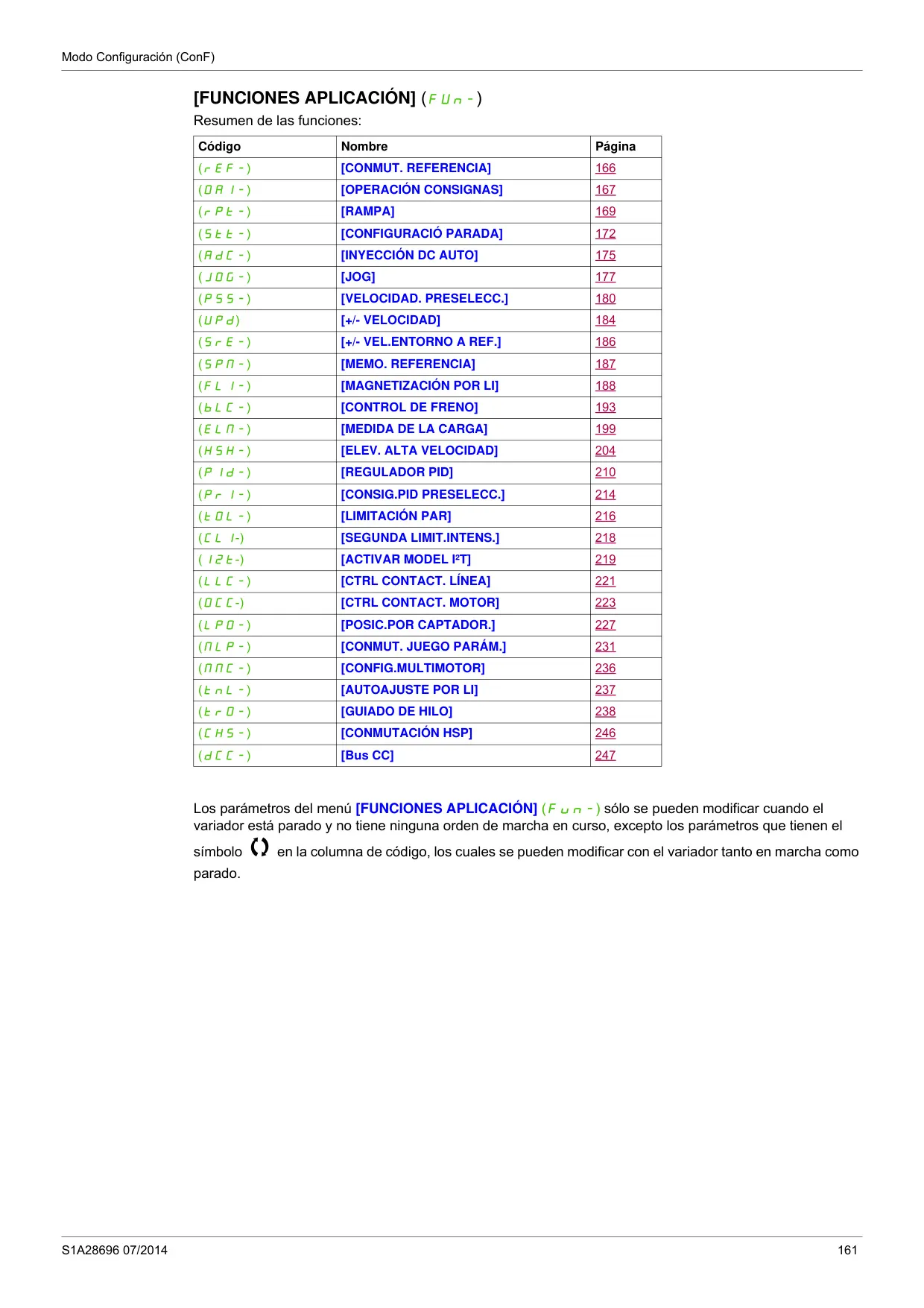

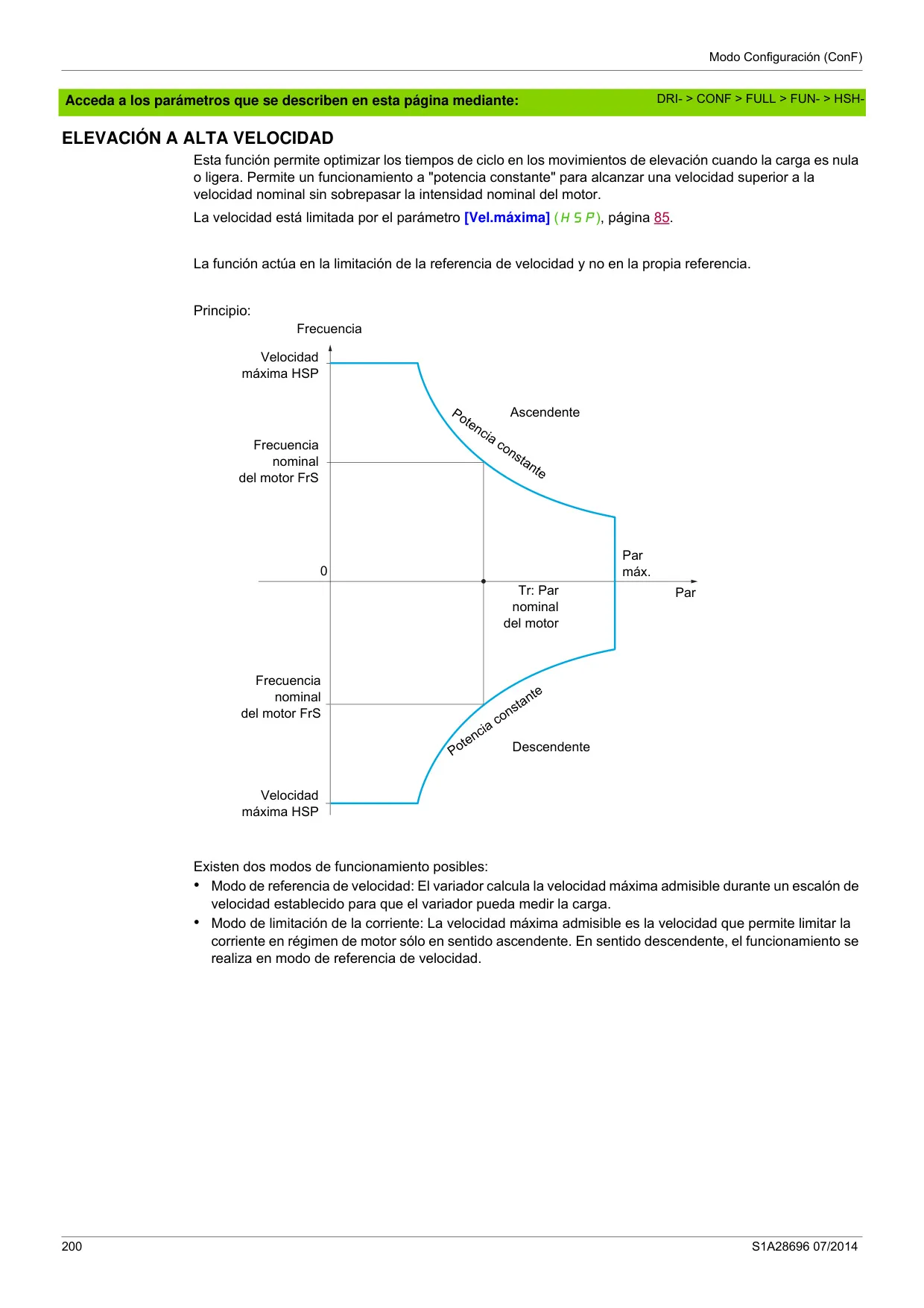

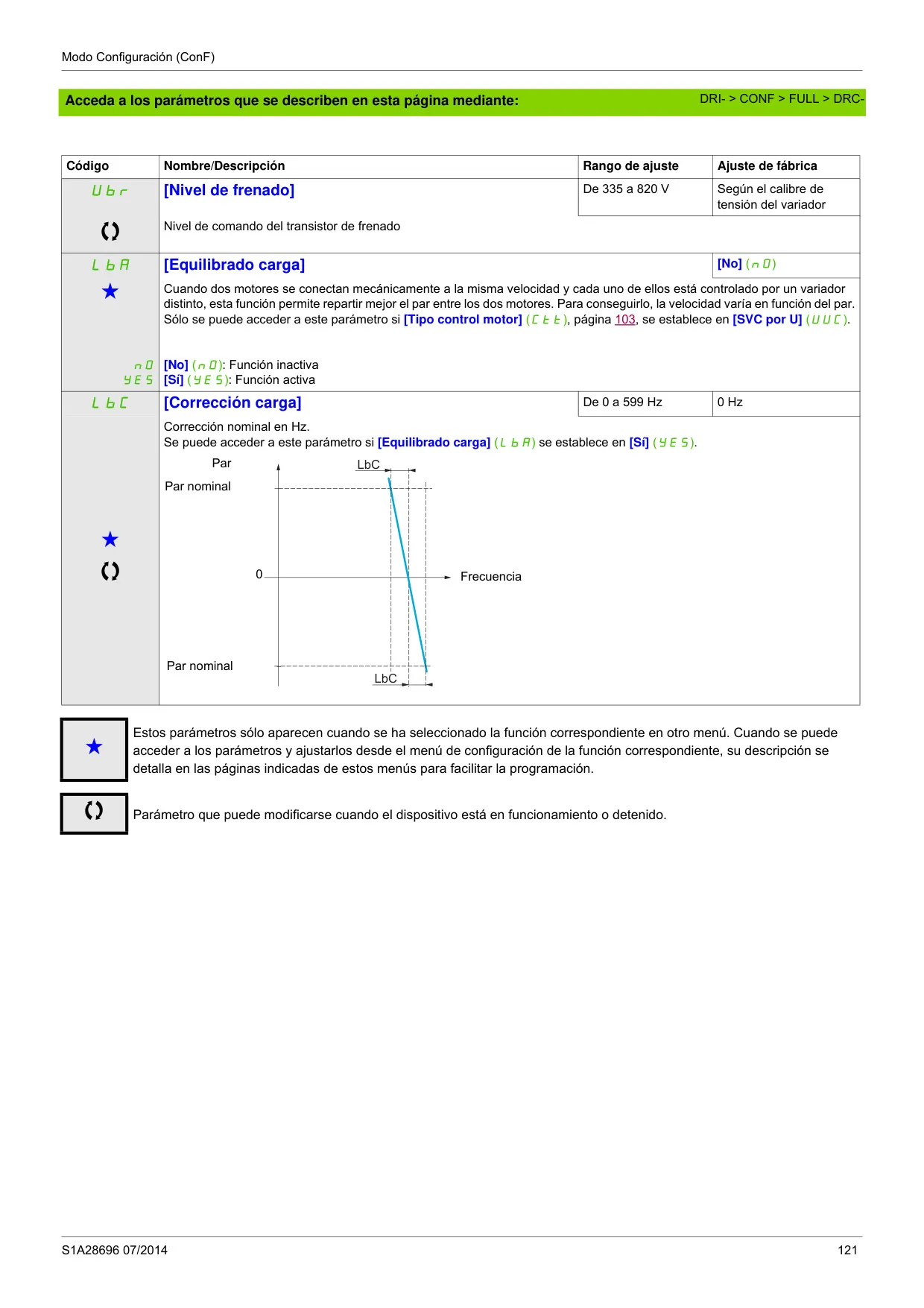

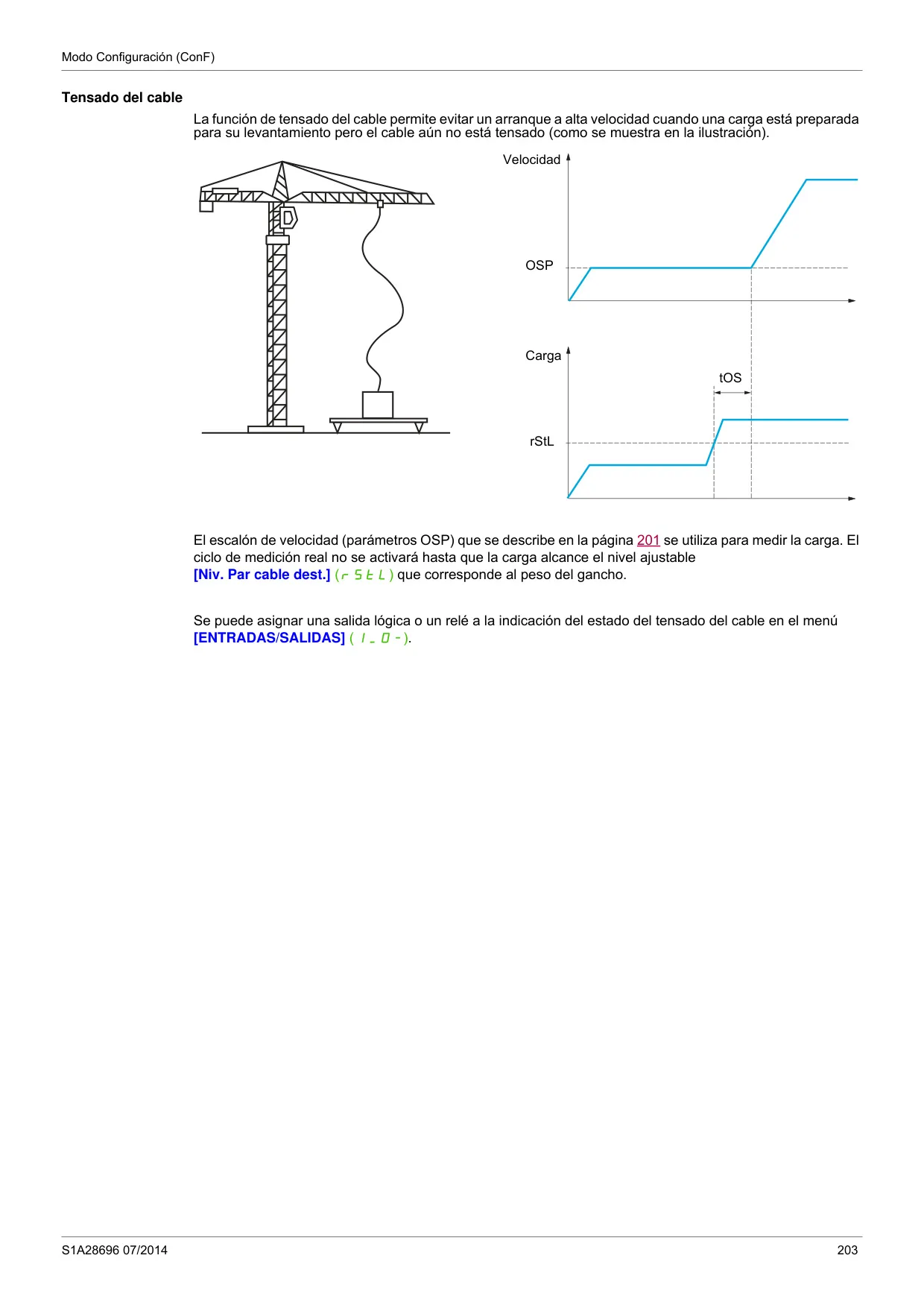

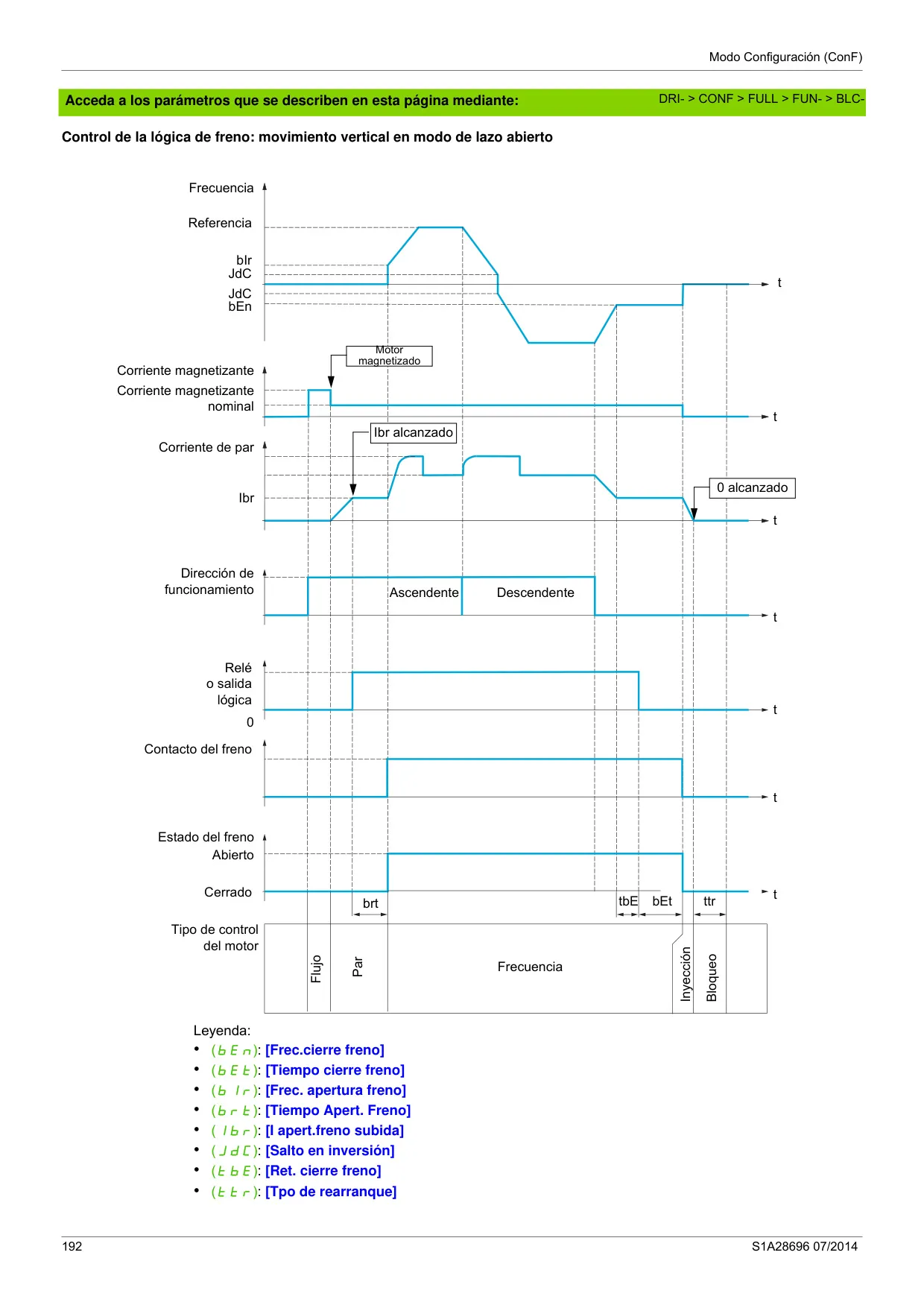

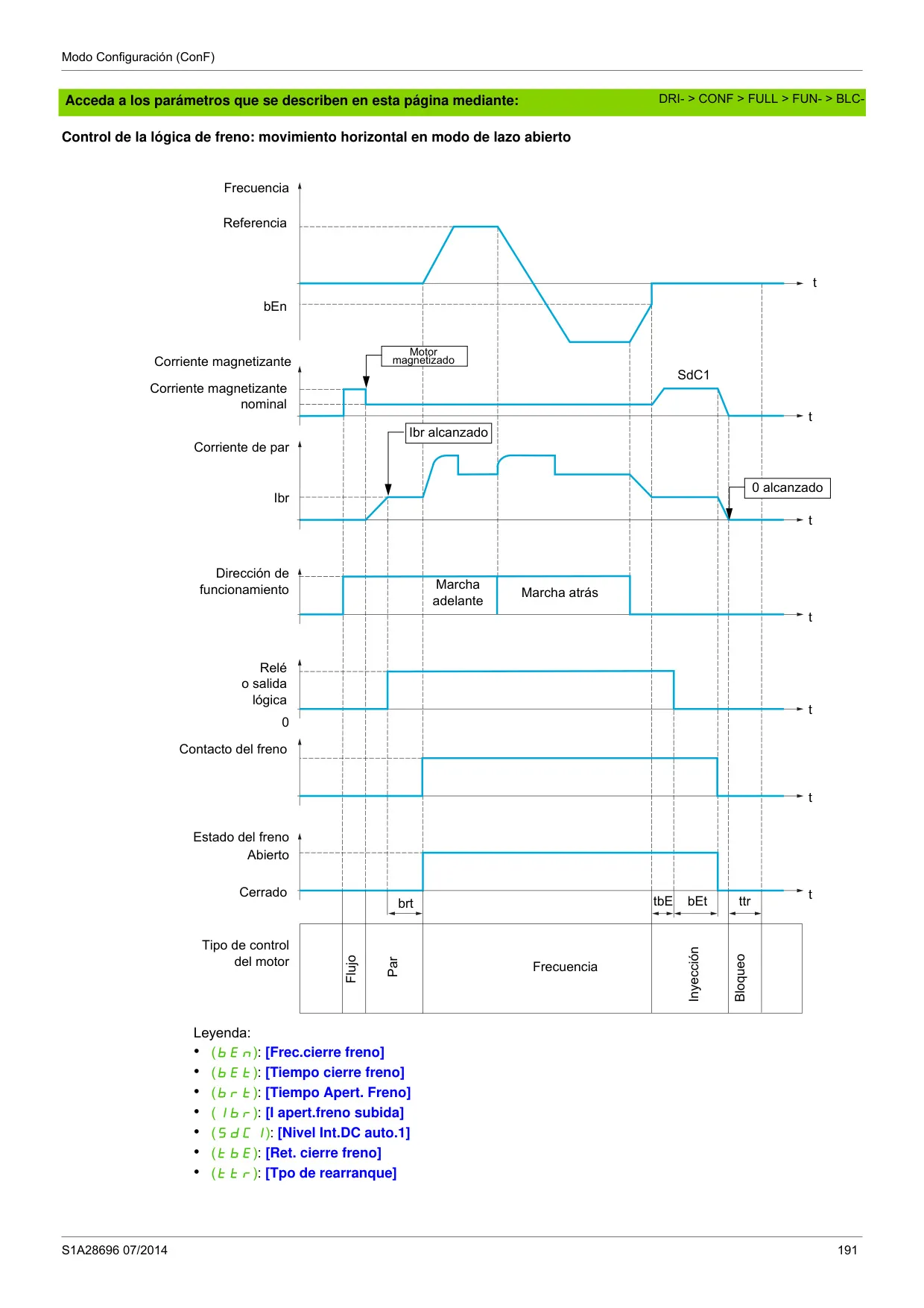

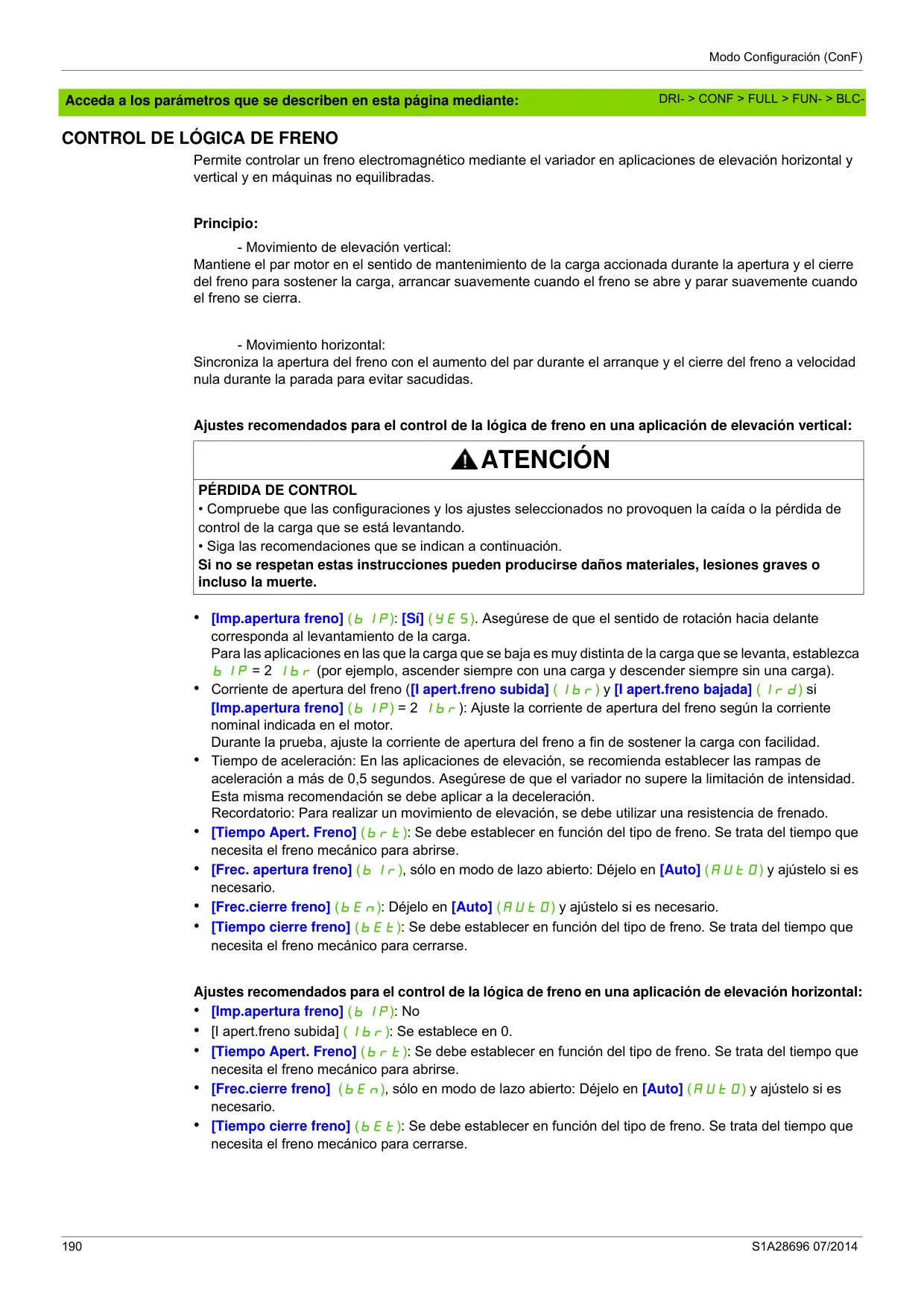

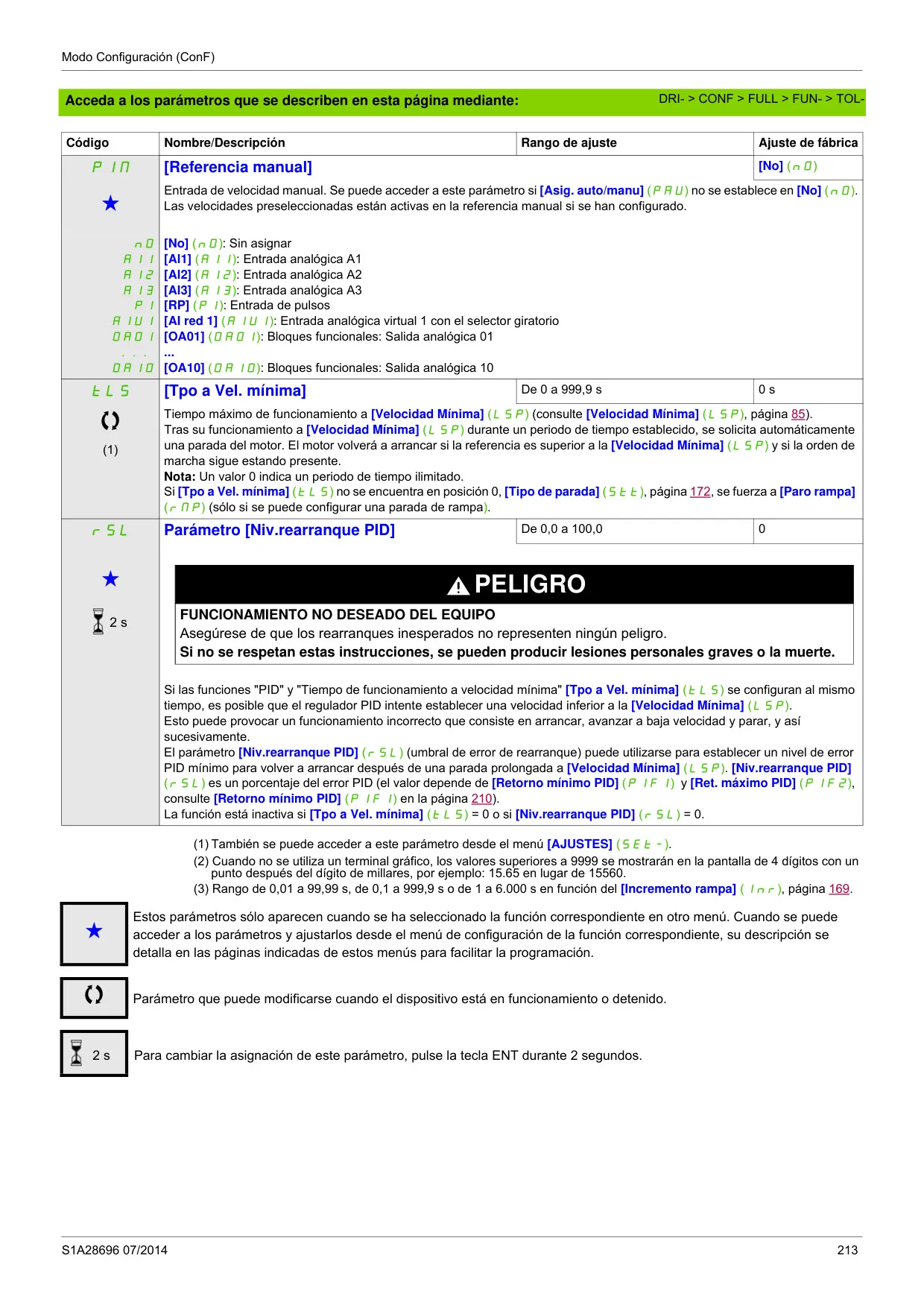

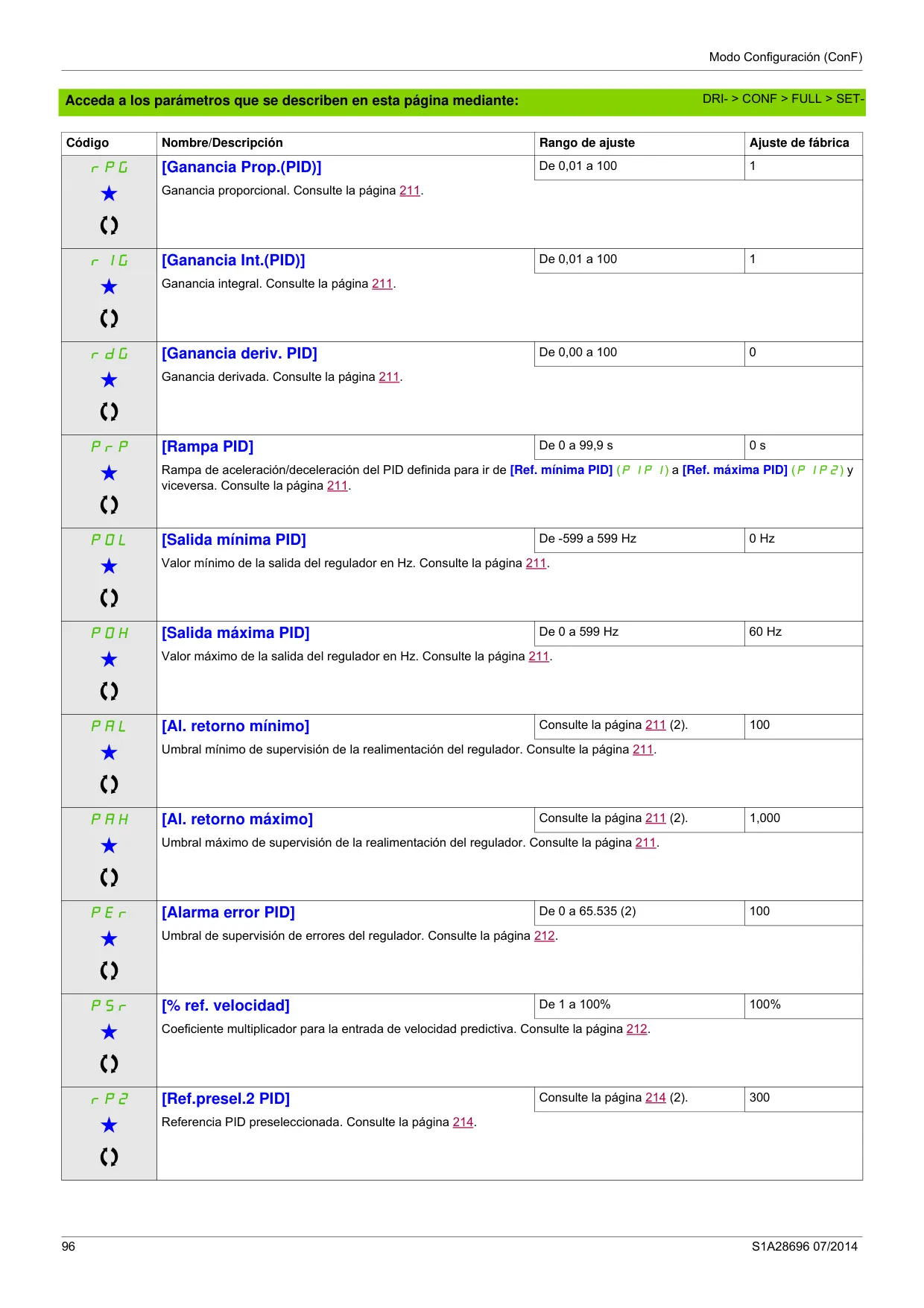

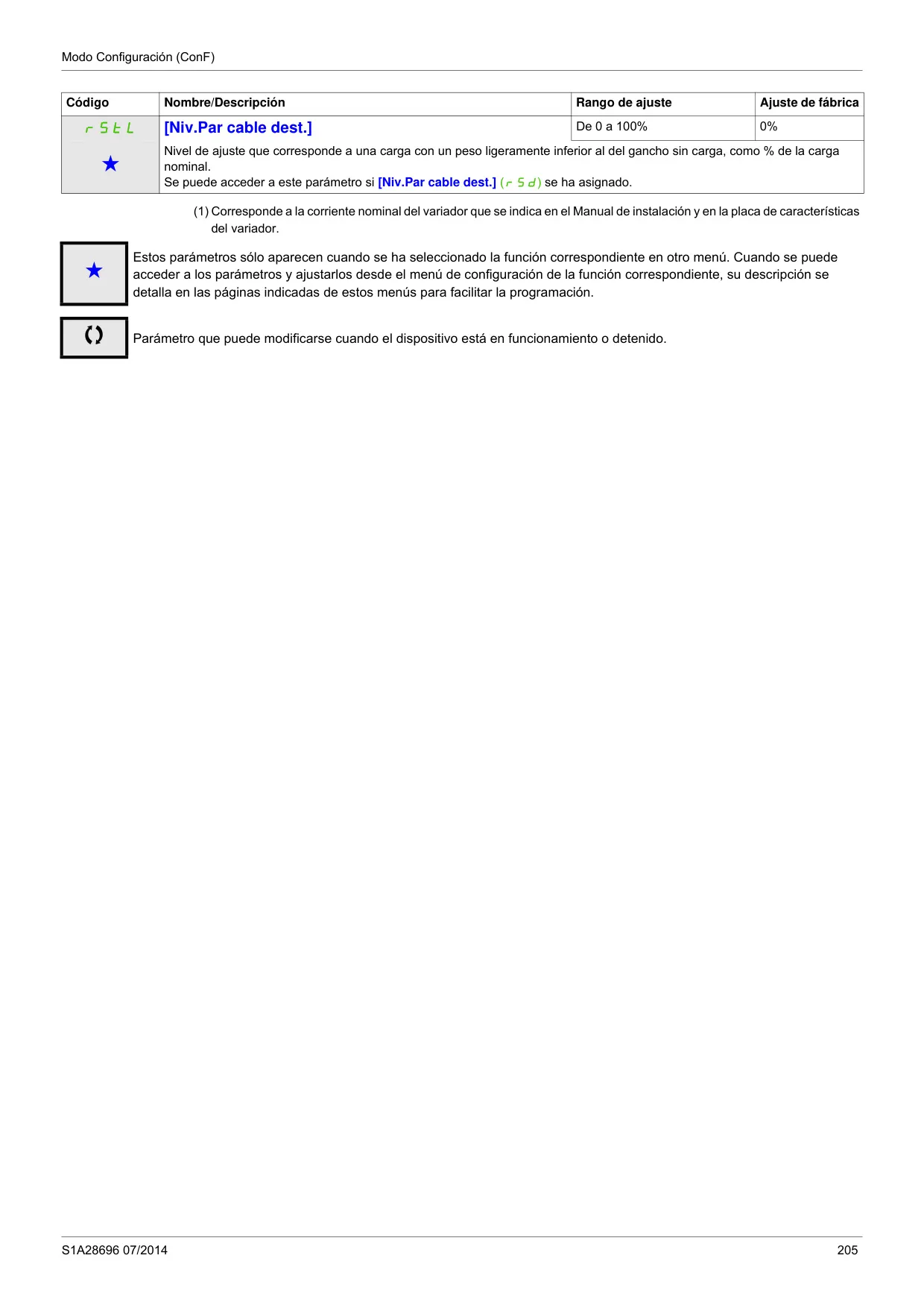

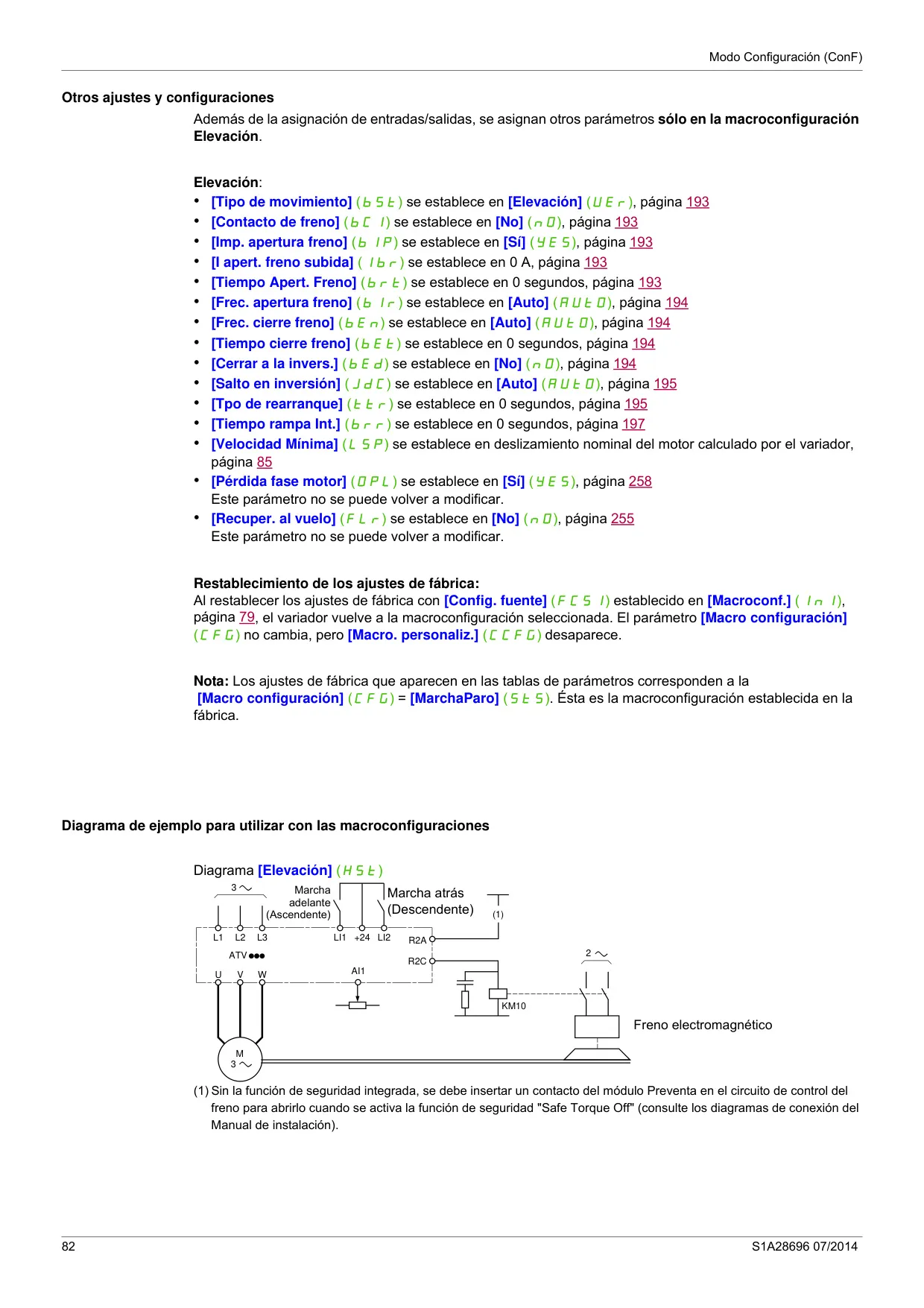

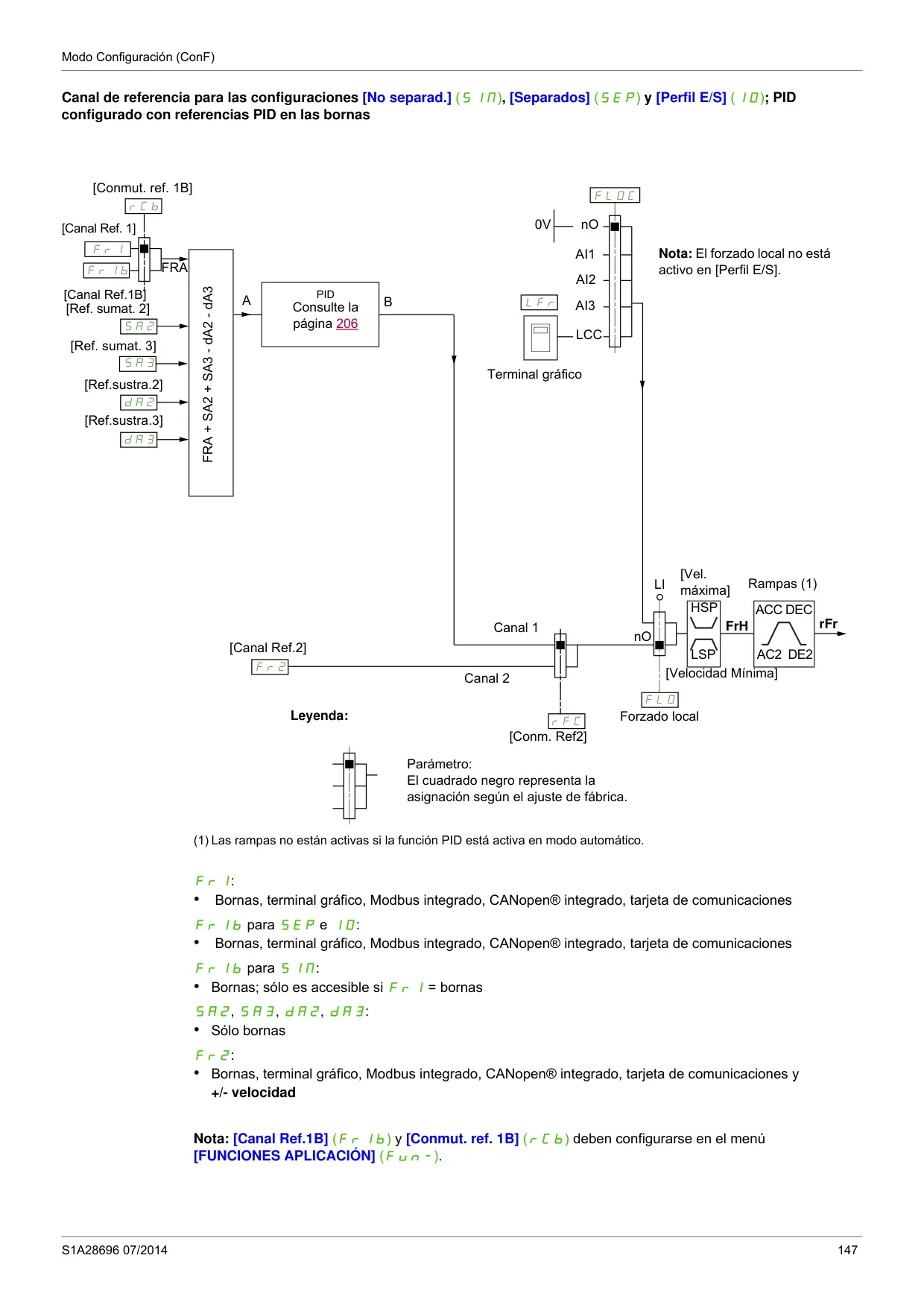

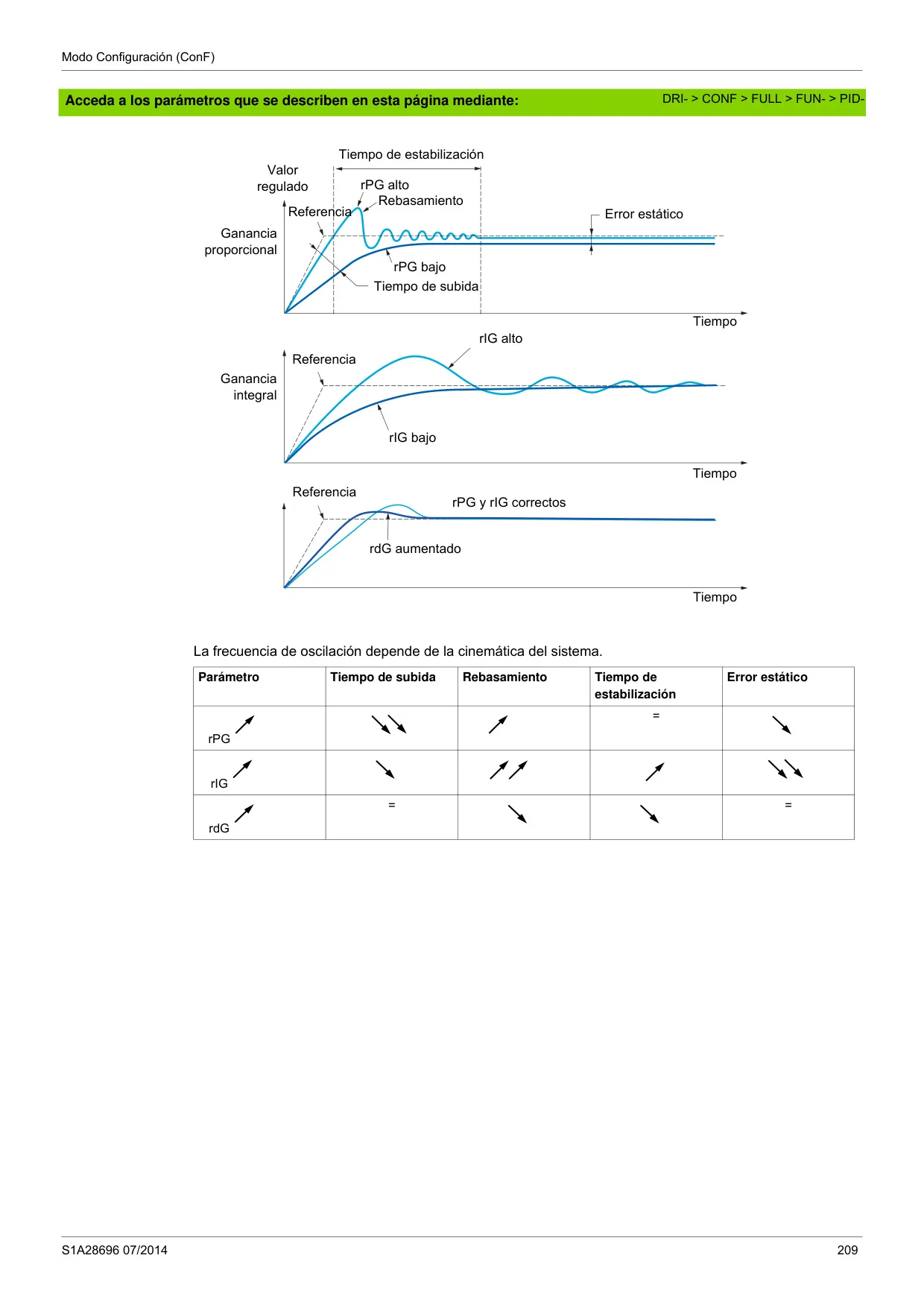

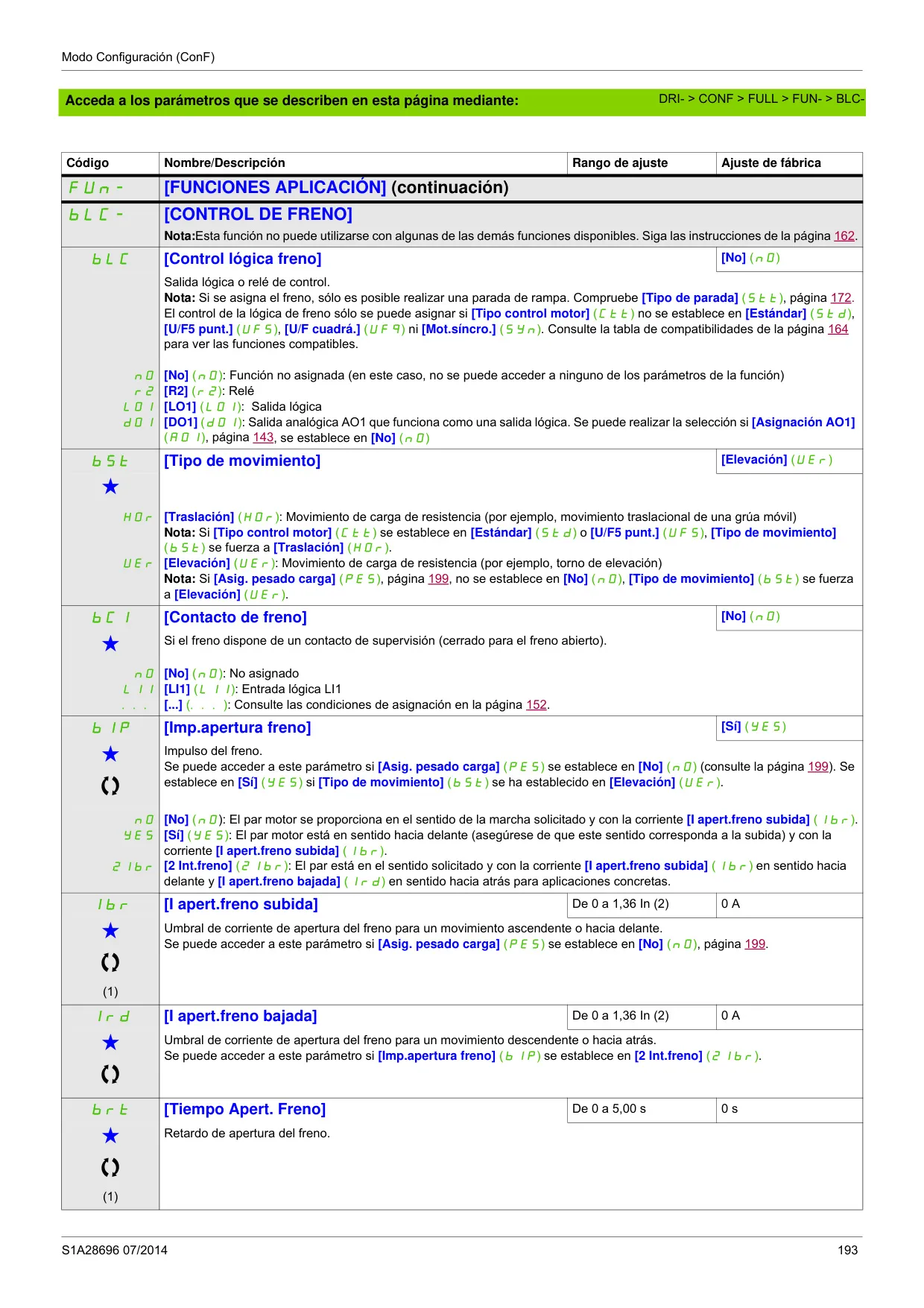

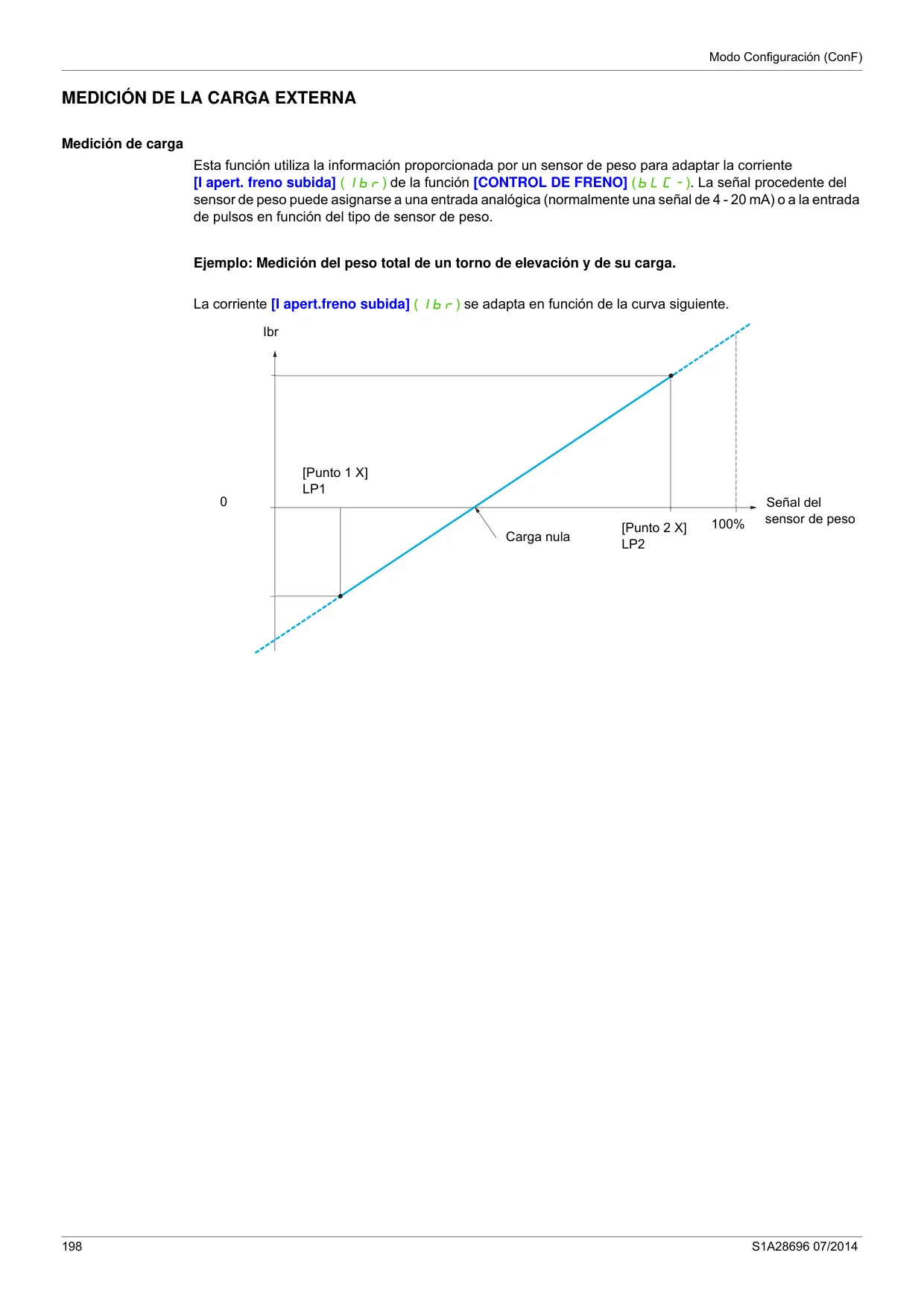

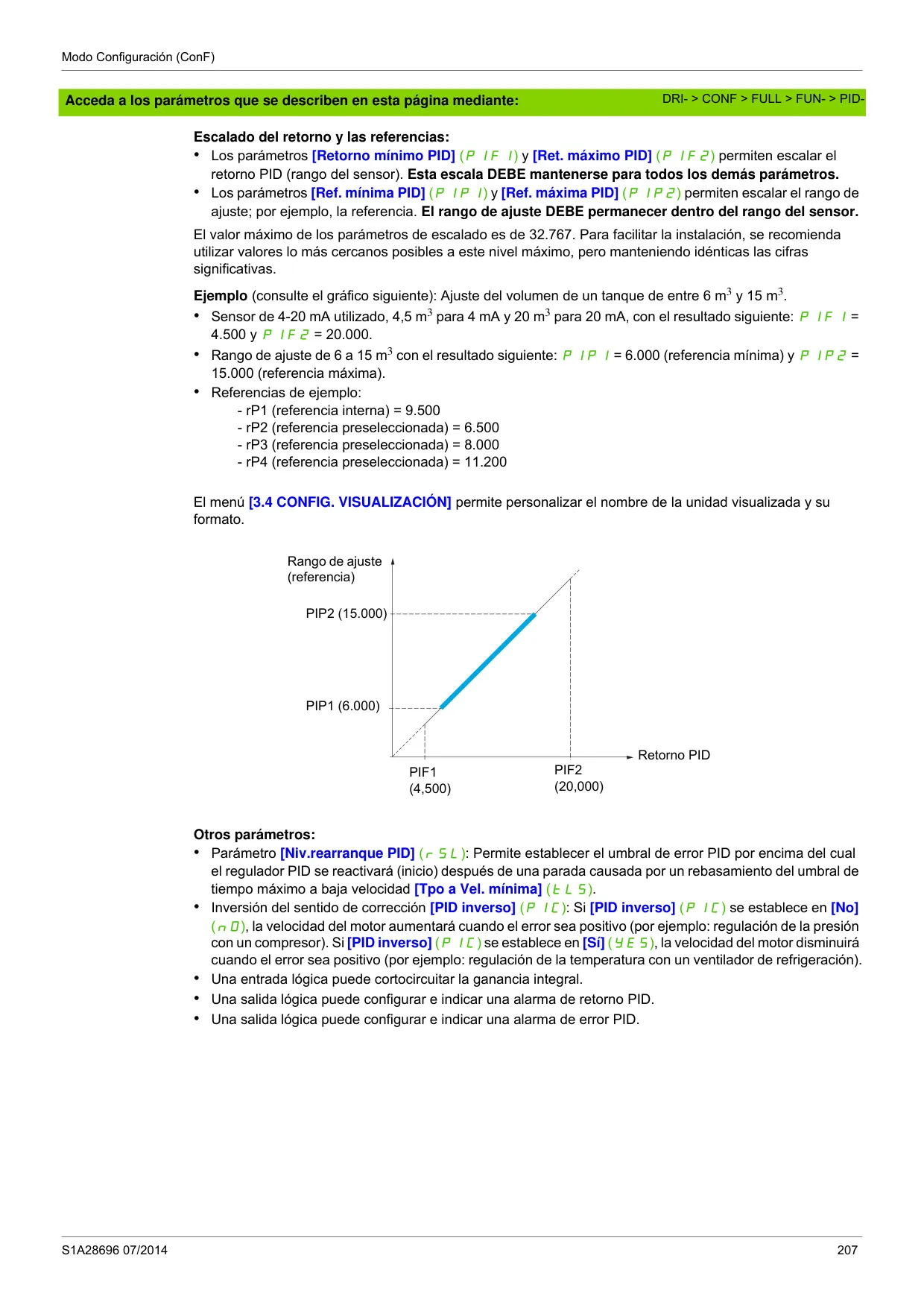

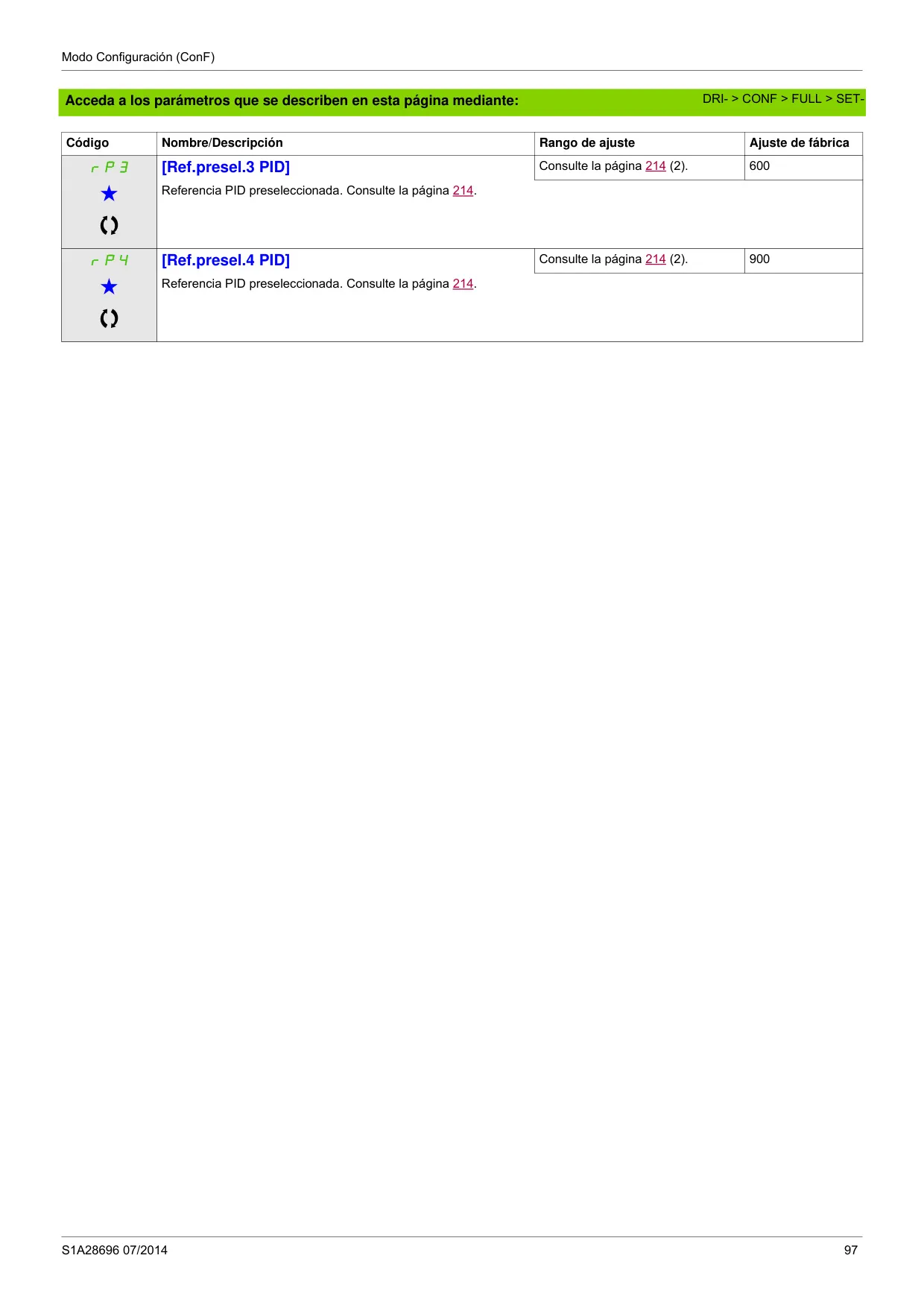

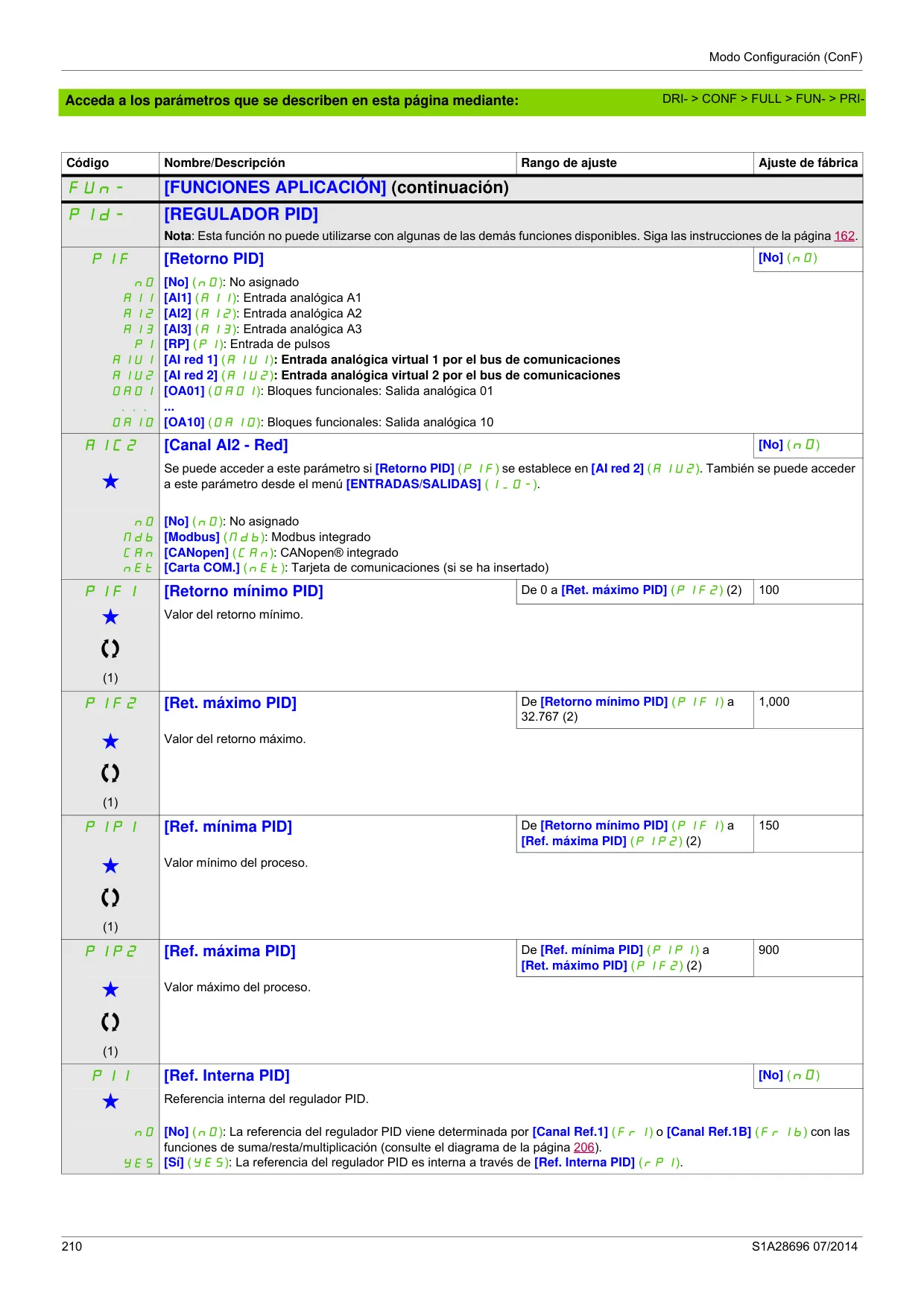

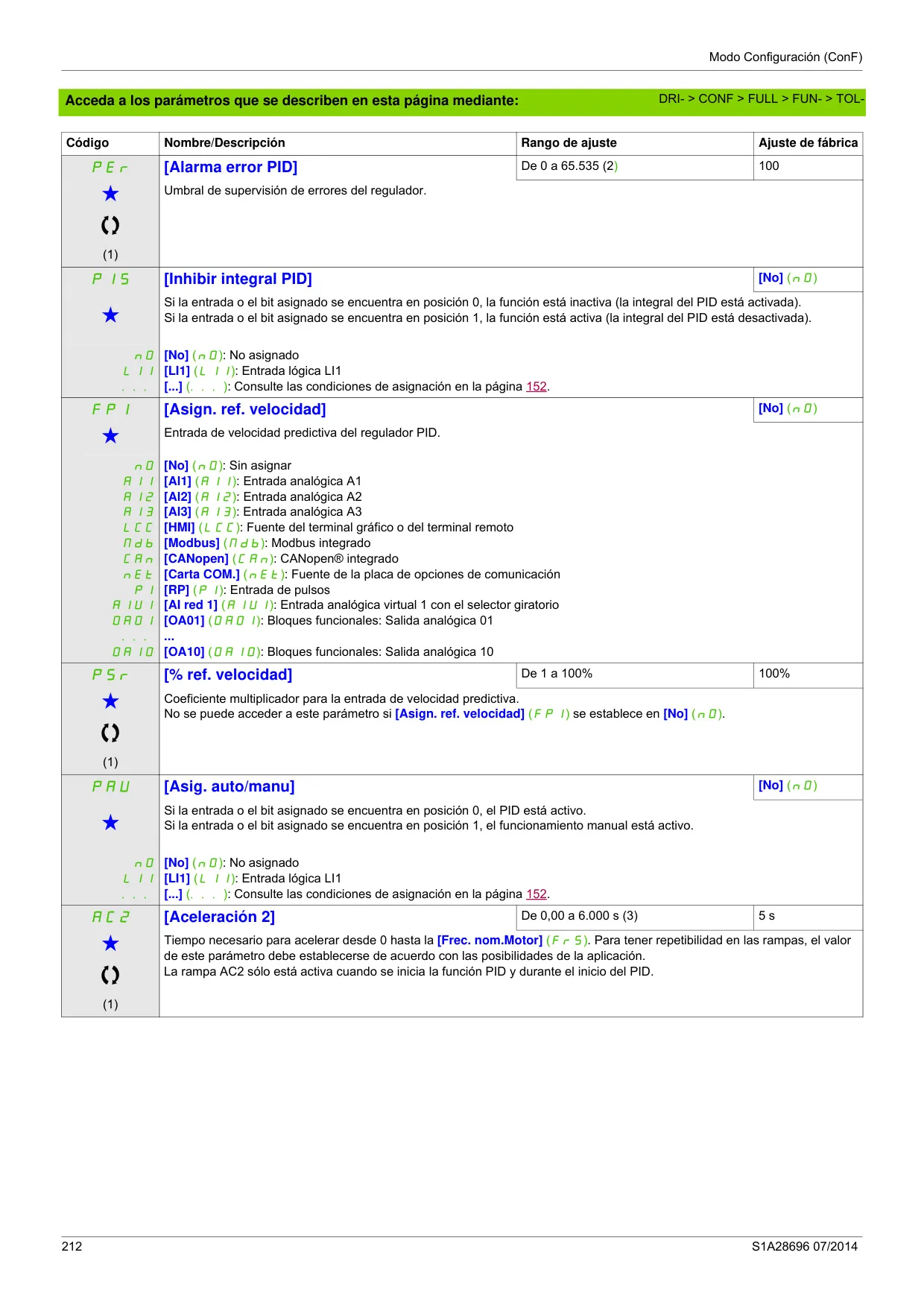

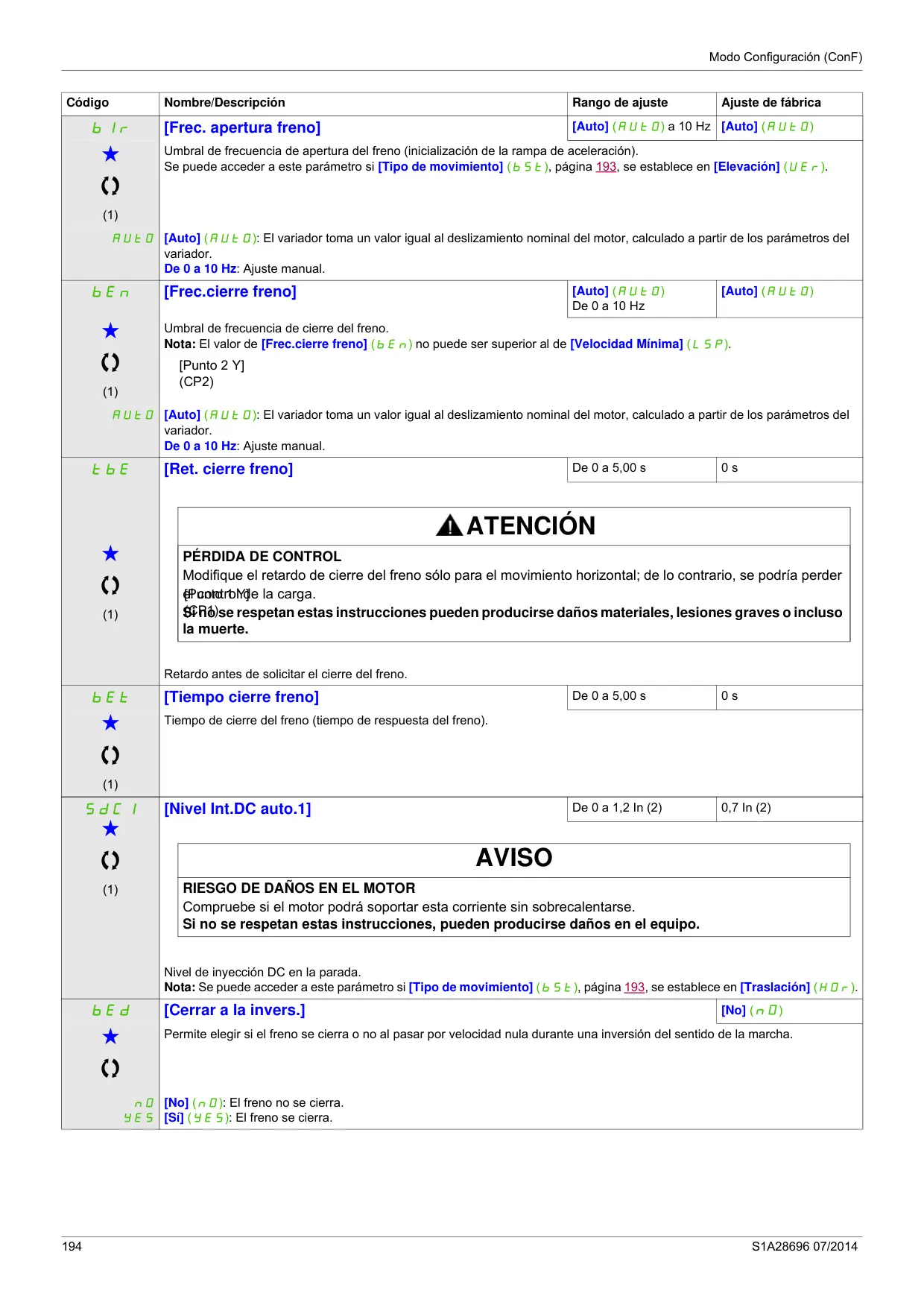

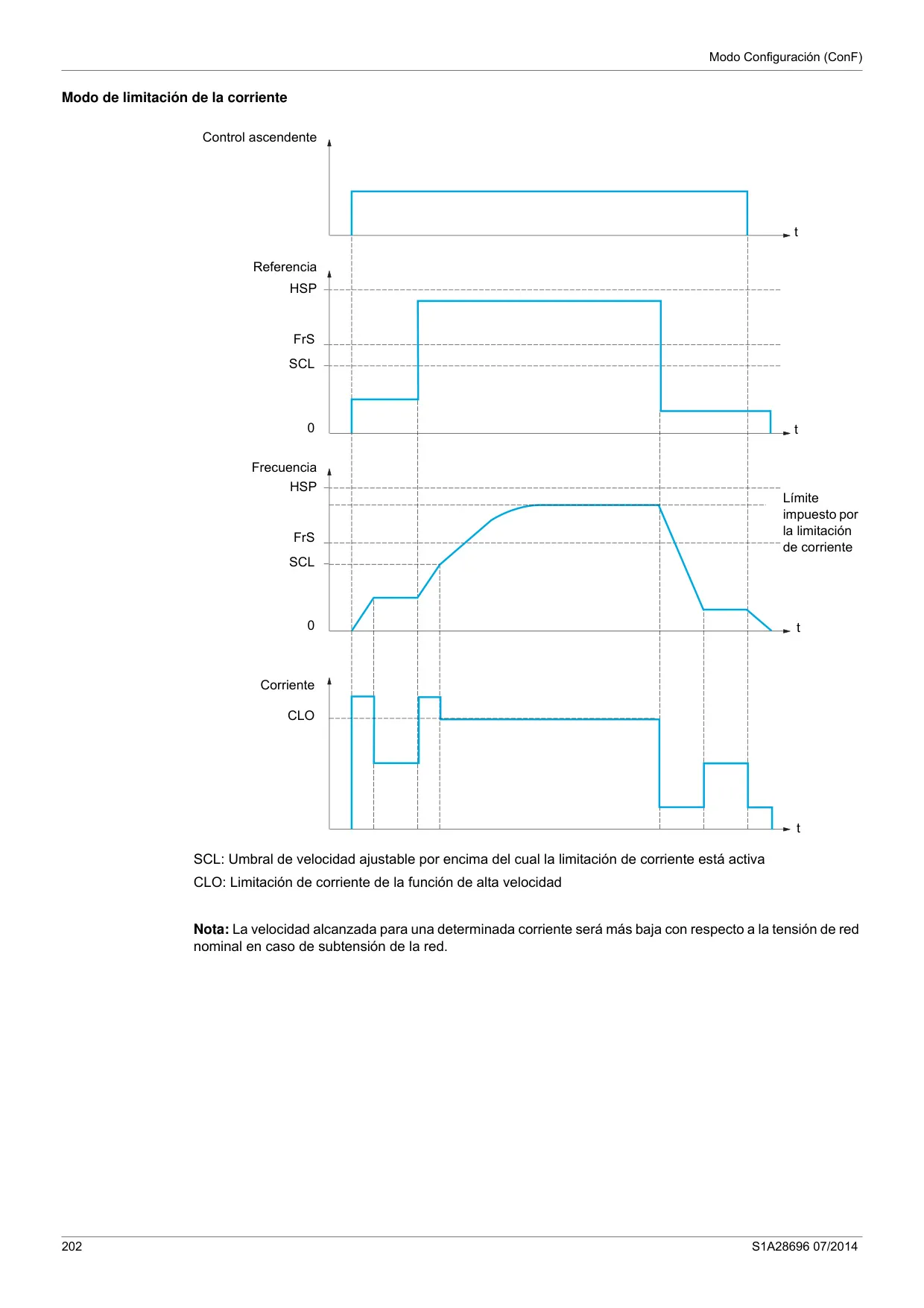

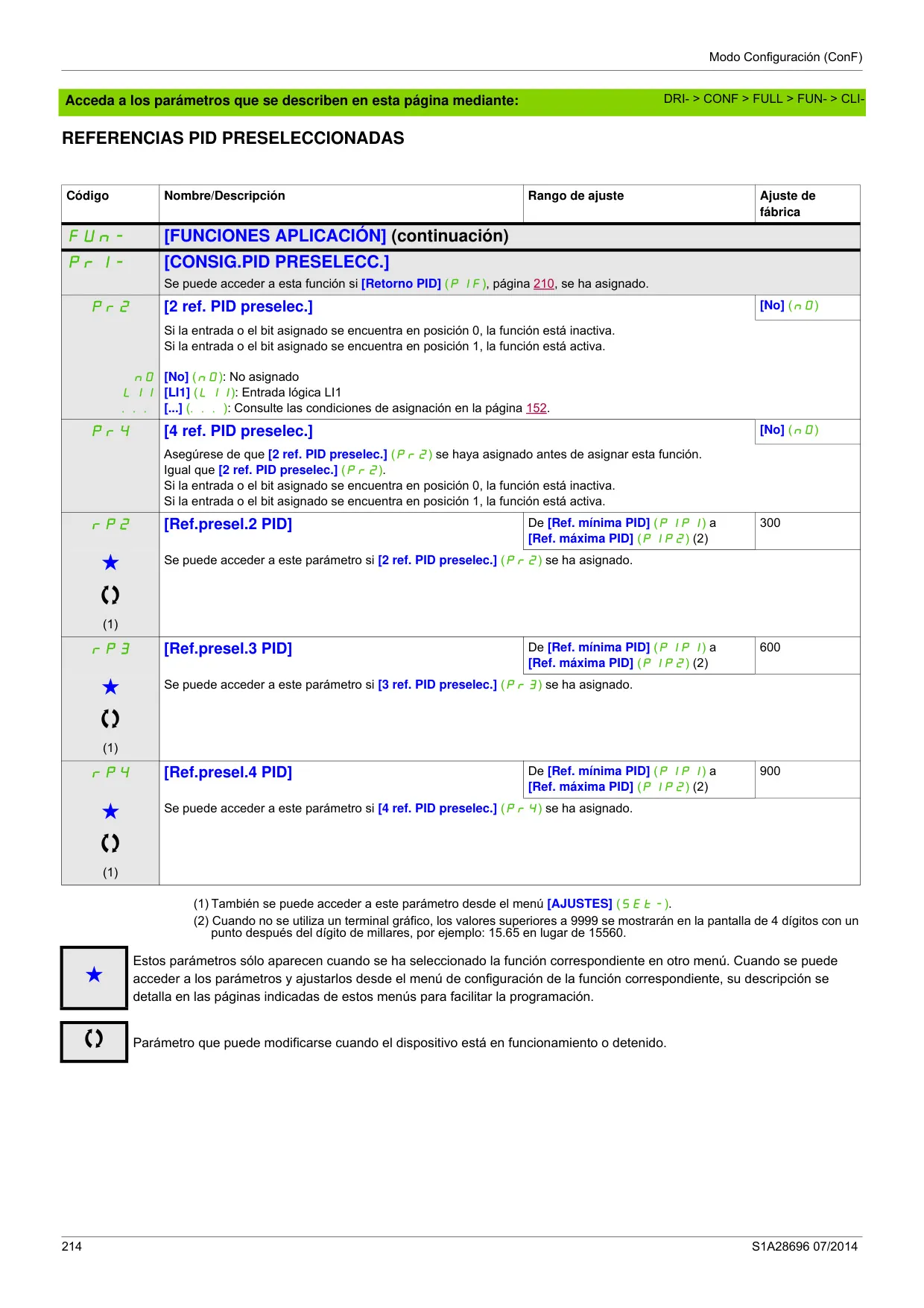

Para aplicaciones avanzadas, el variador incorpora un regulador PID completo, ideal para mantener un lazo de control con realimentación, por ejemplo, para controlar presión, temperatura o nivel. También dispone de funciones para el control lógico de frenos electromagnéticos, con ajustes detallados de corrientes y tiempos, lo que es indispensable en aplicaciones de elevación o traslación.

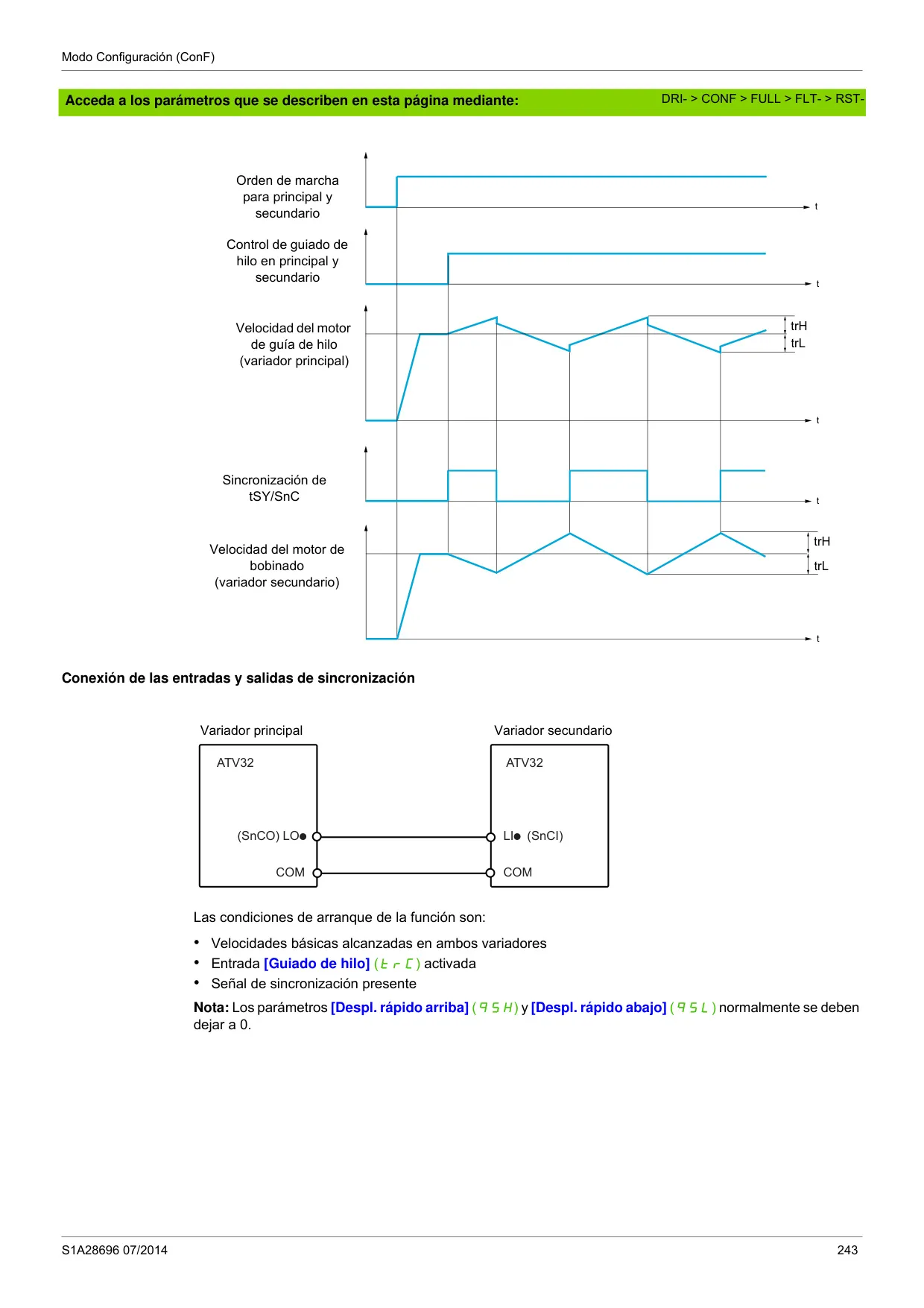

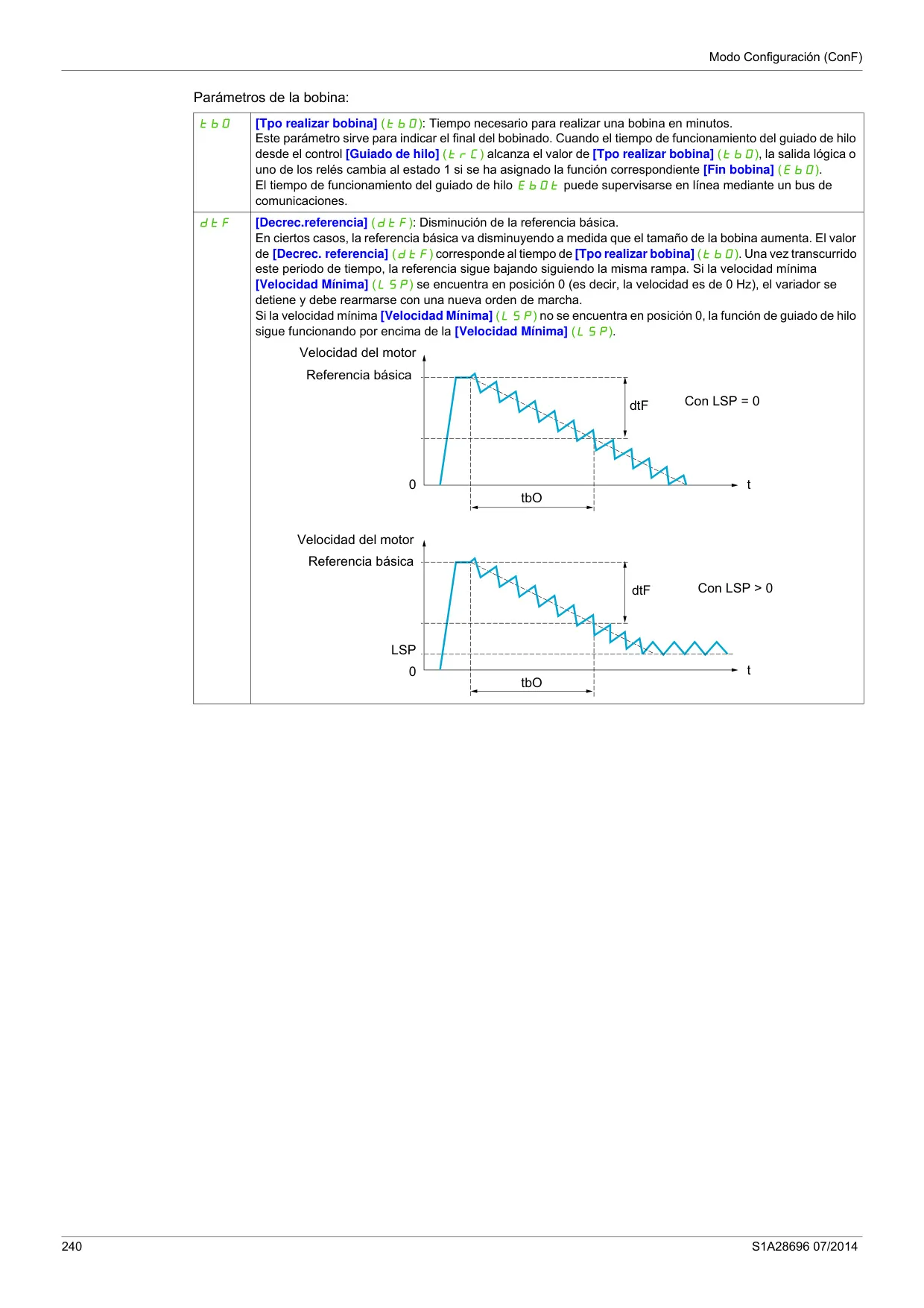

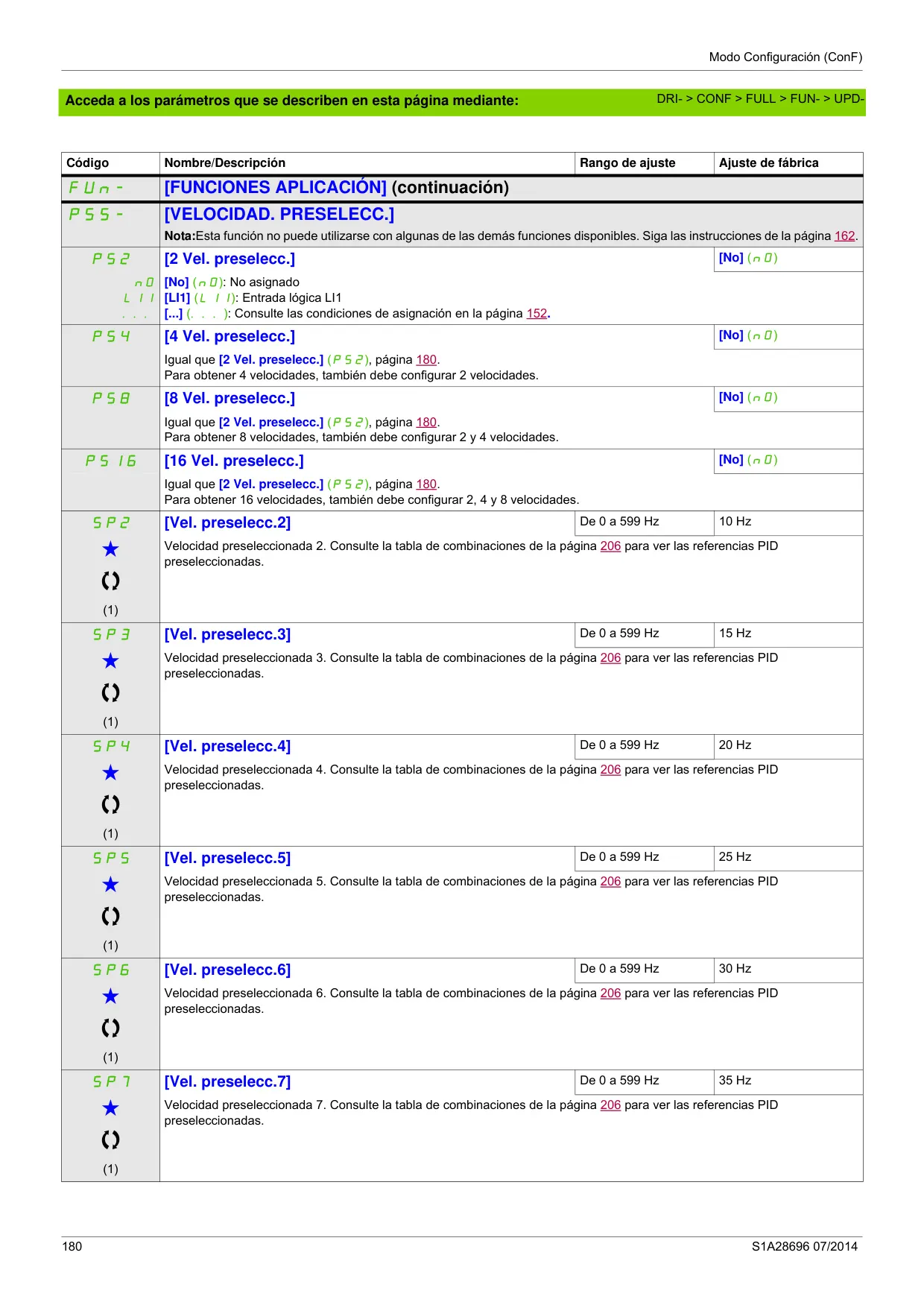

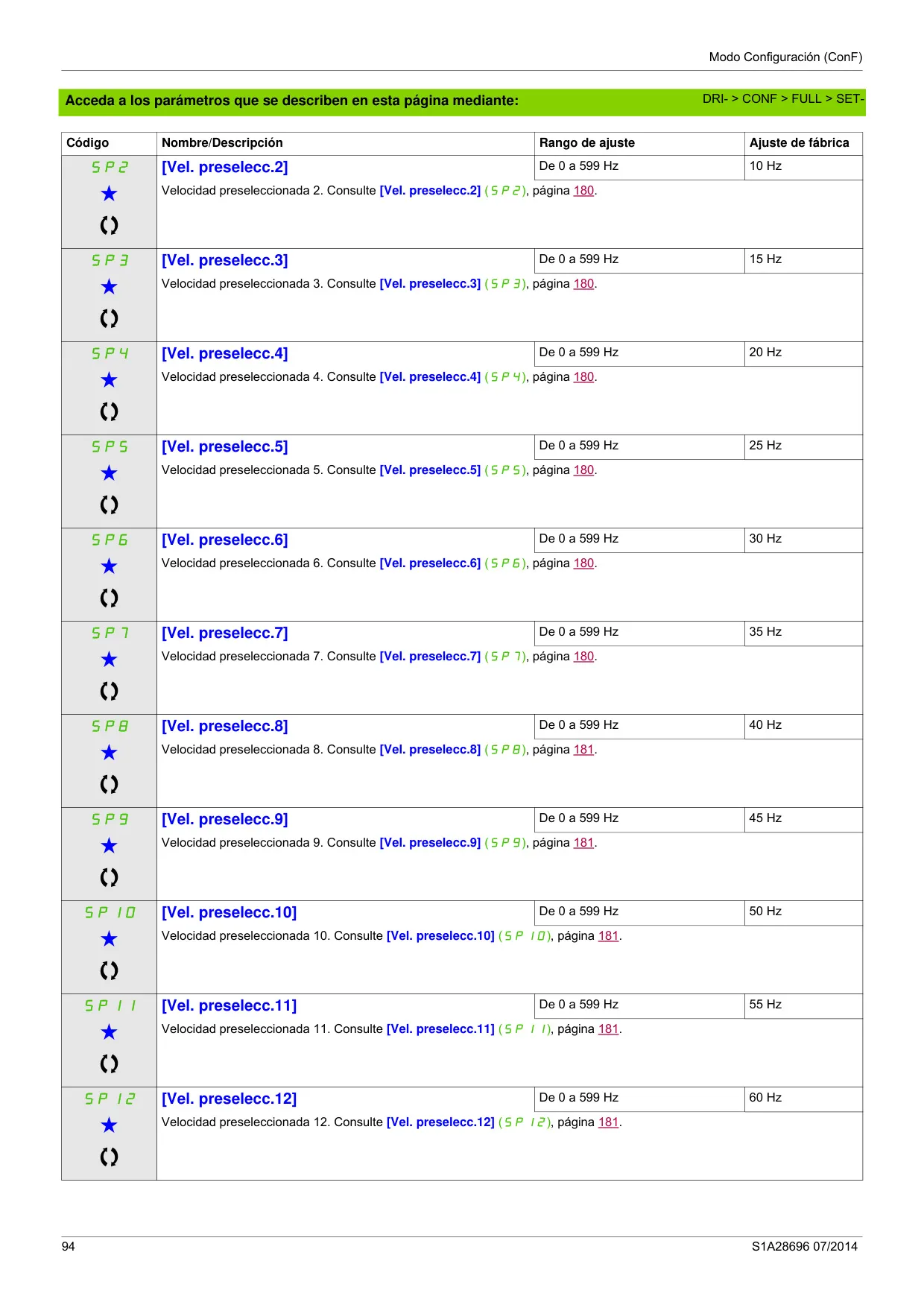

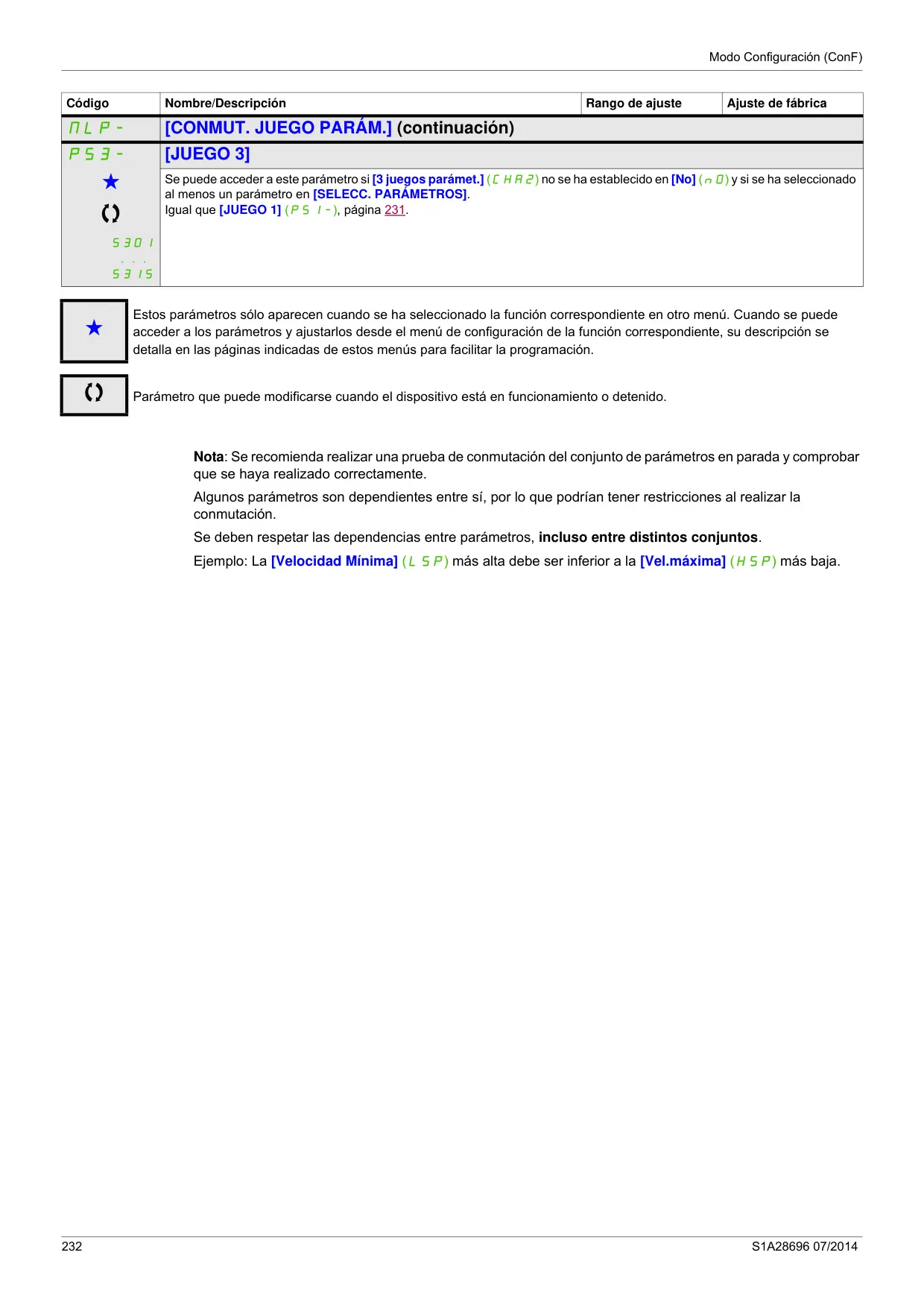

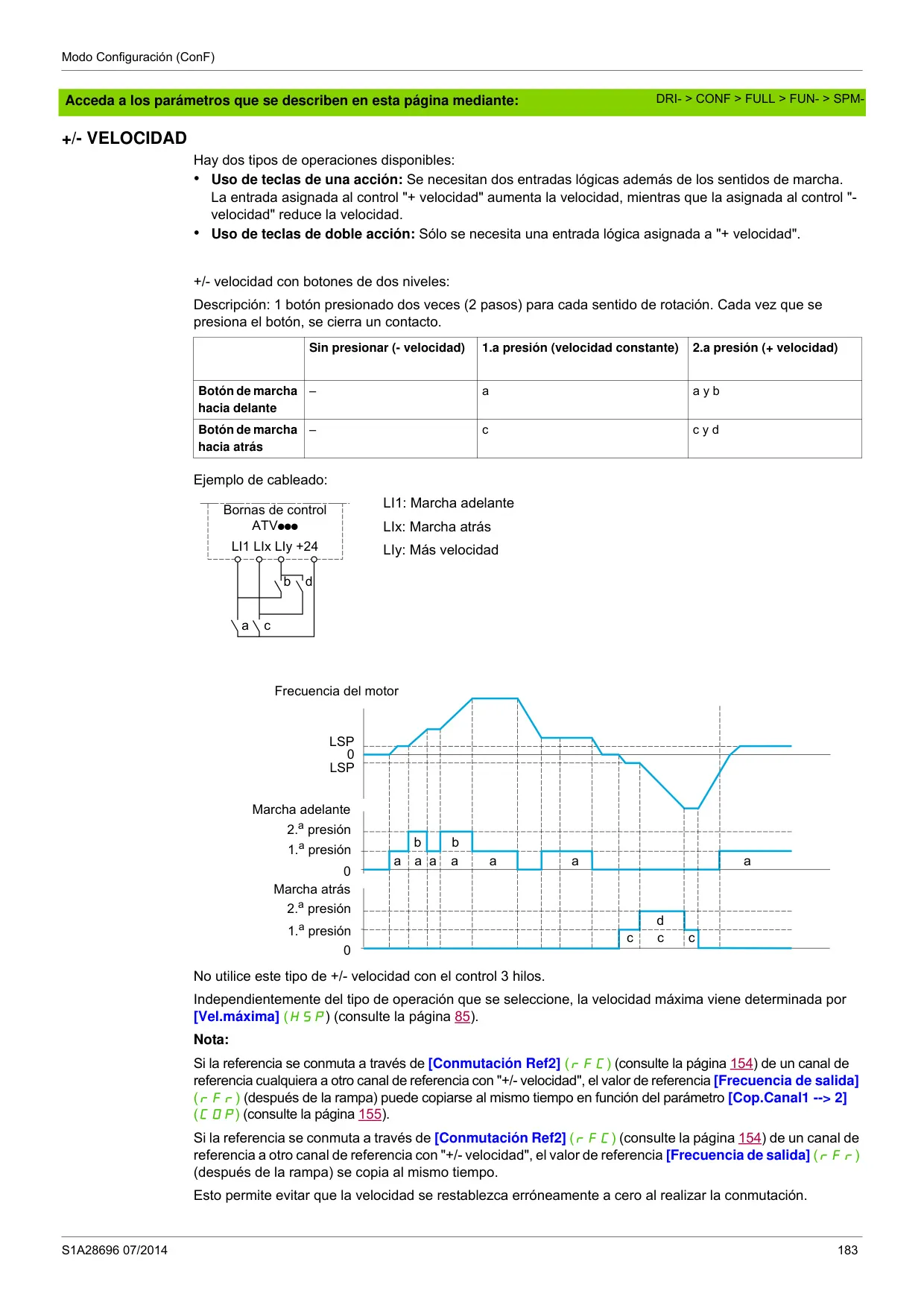

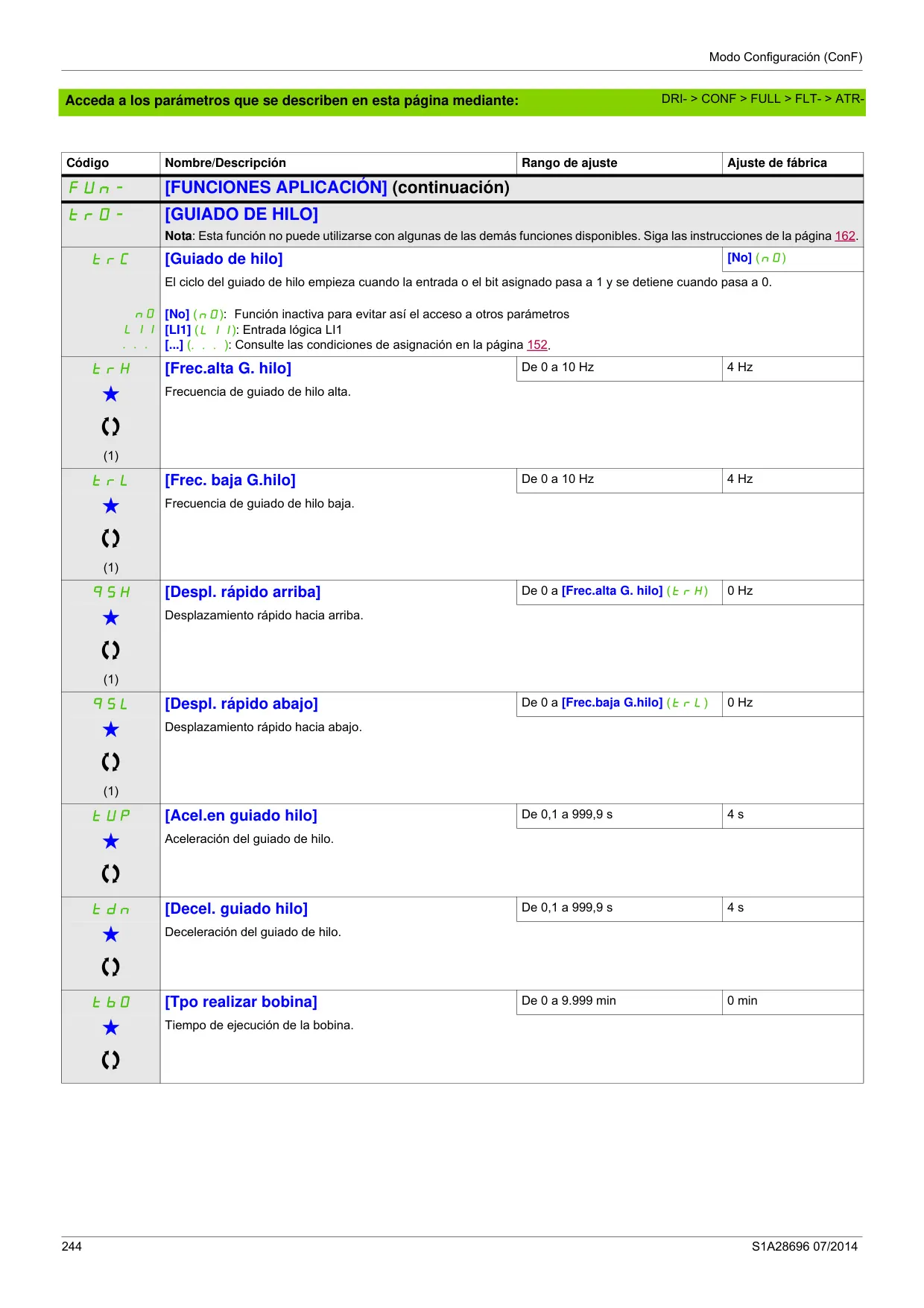

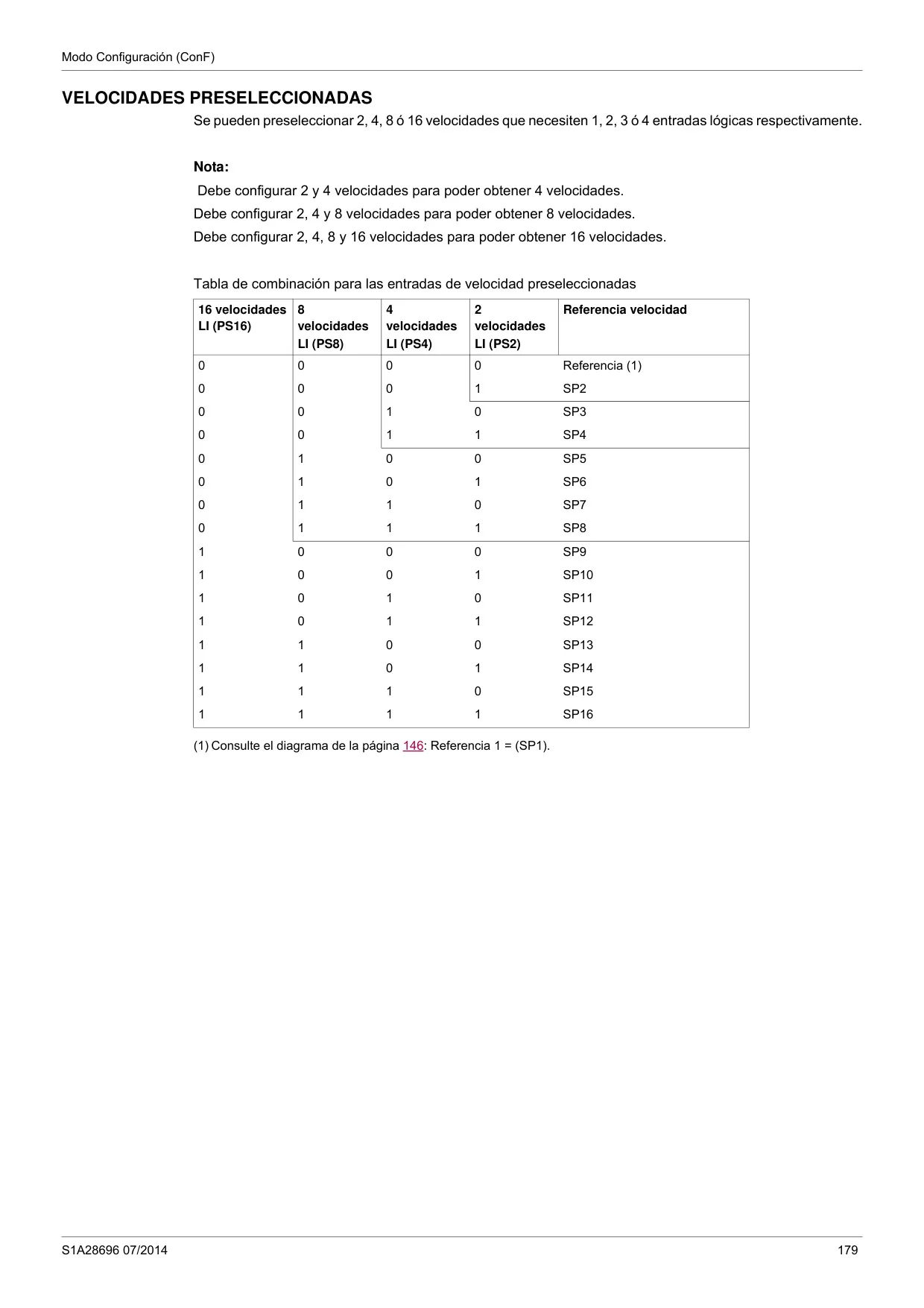

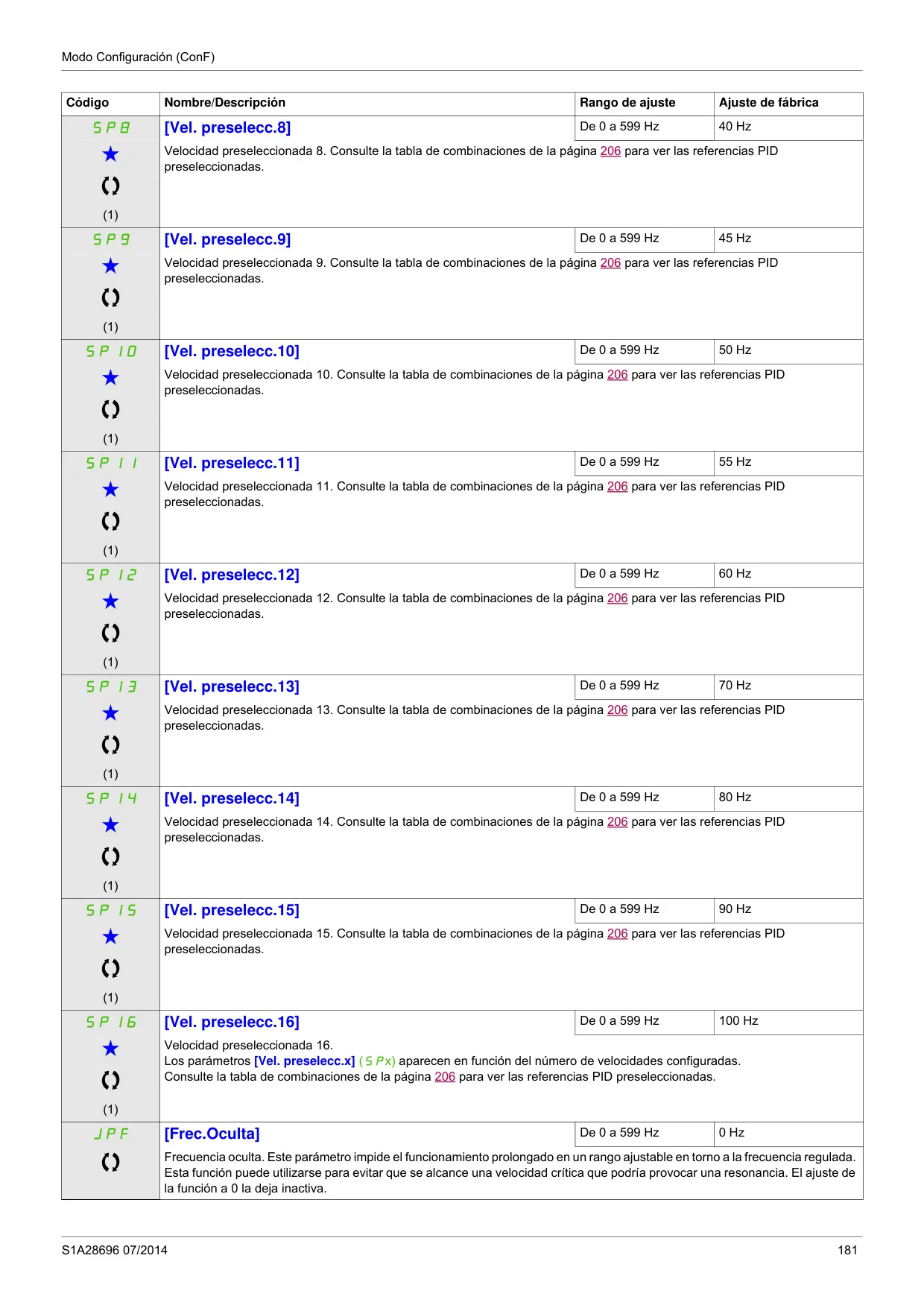

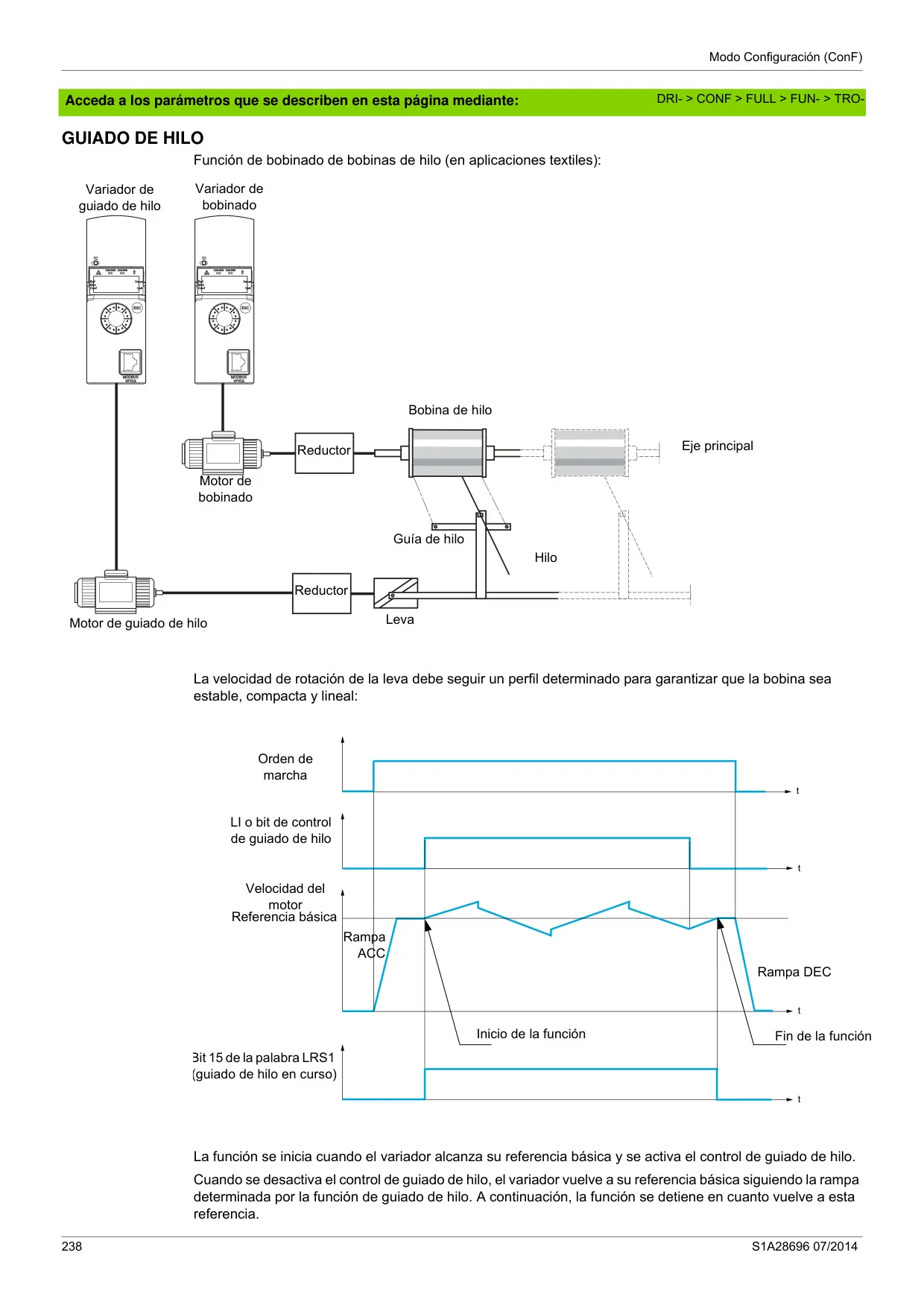

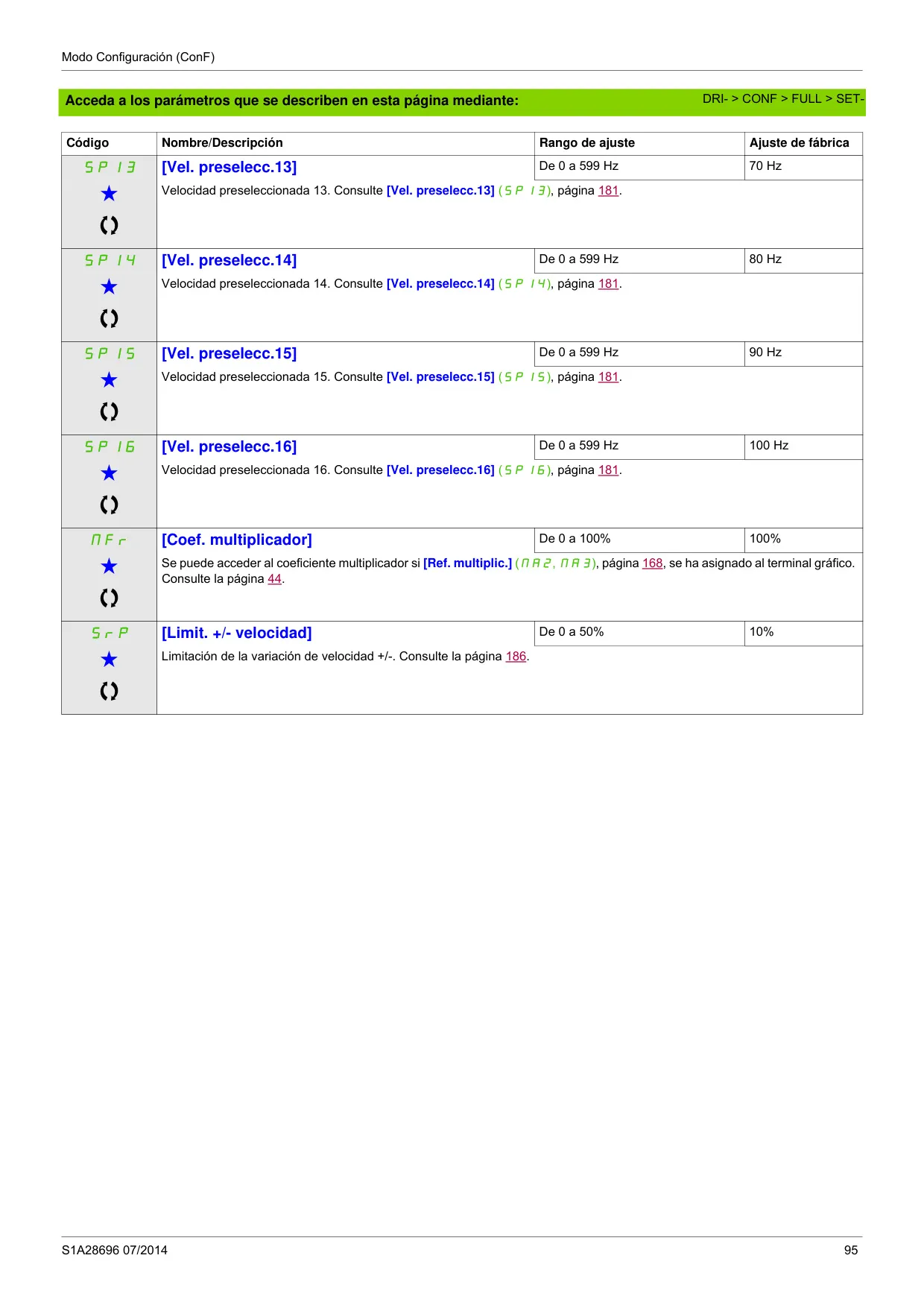

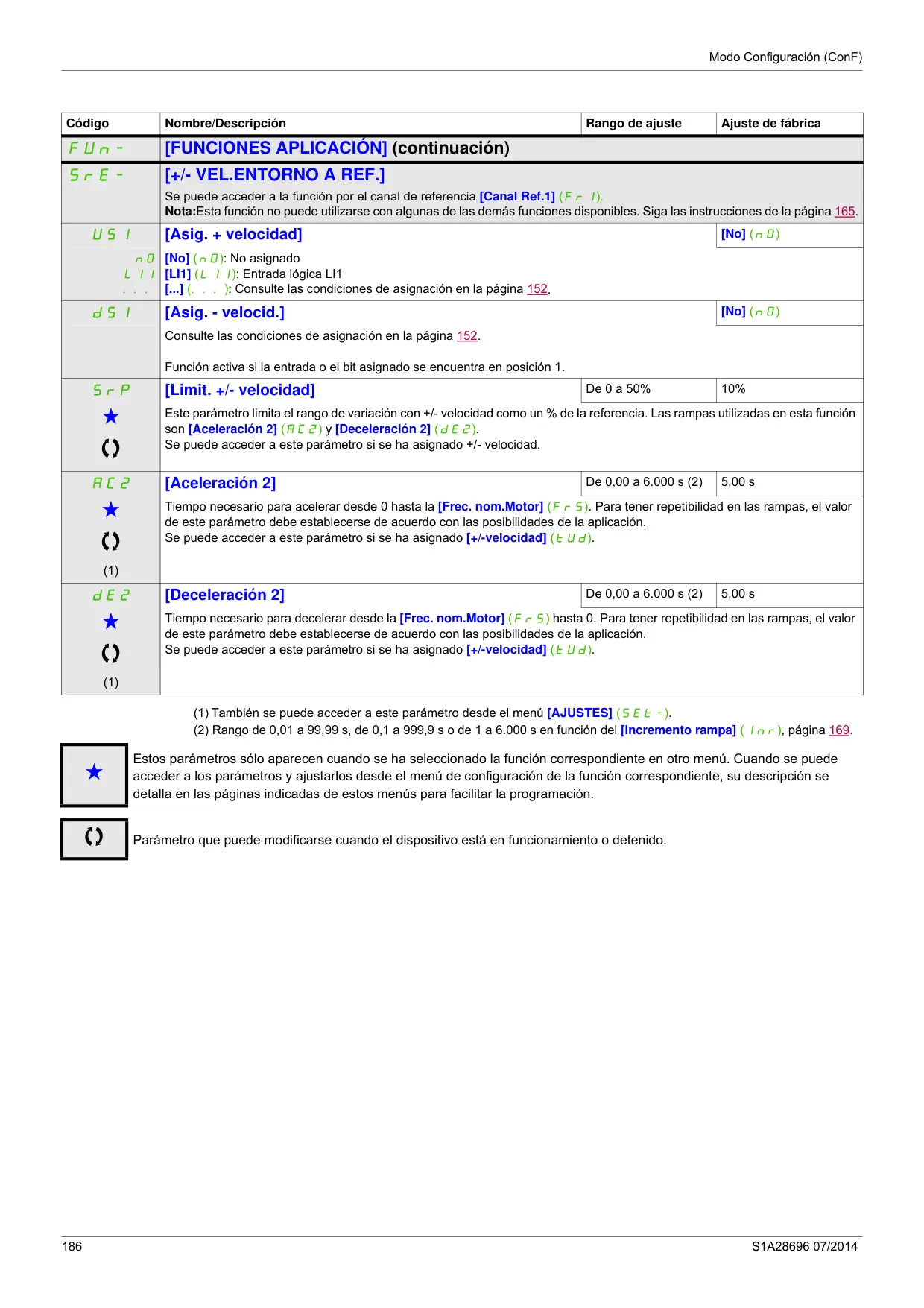

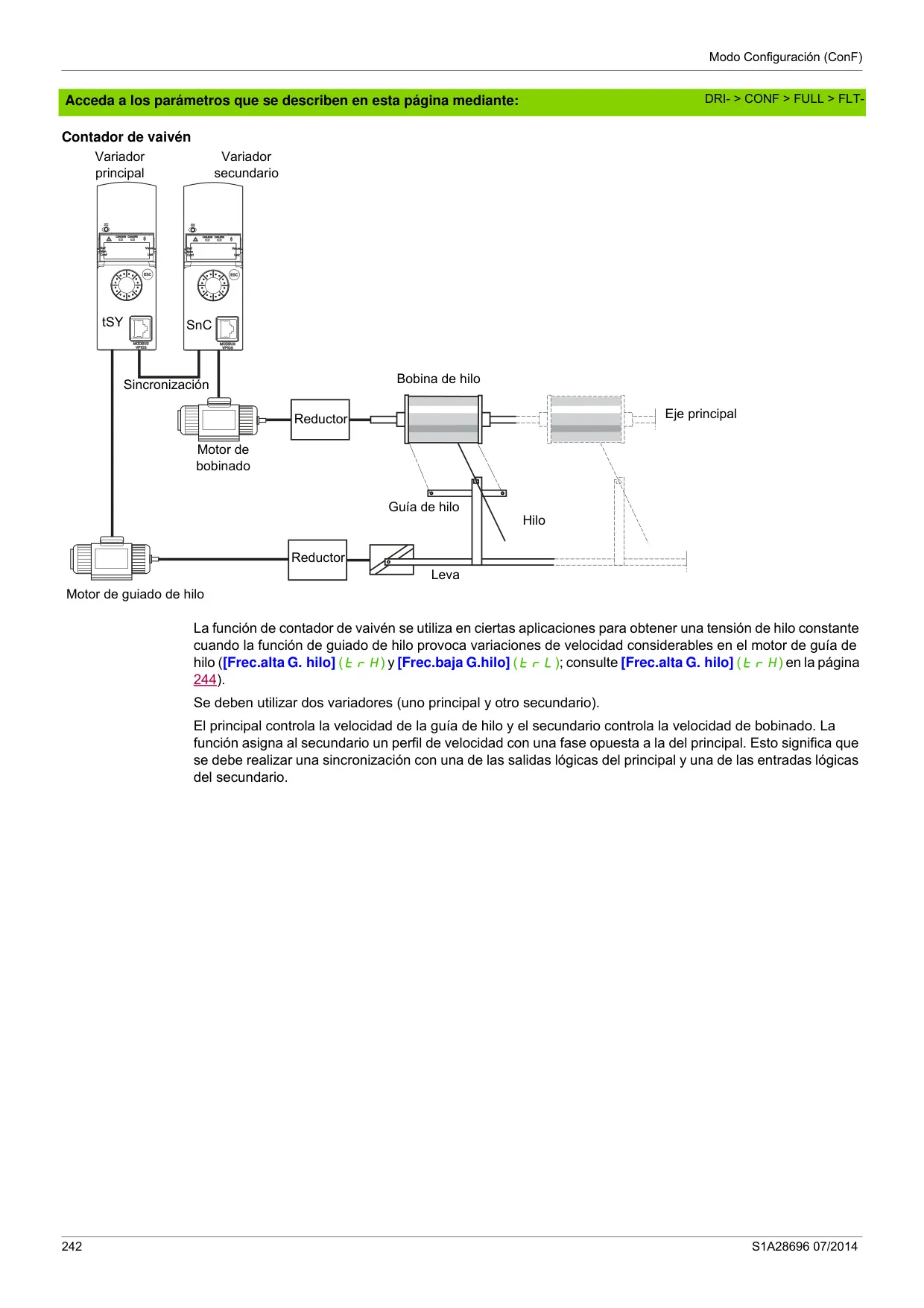

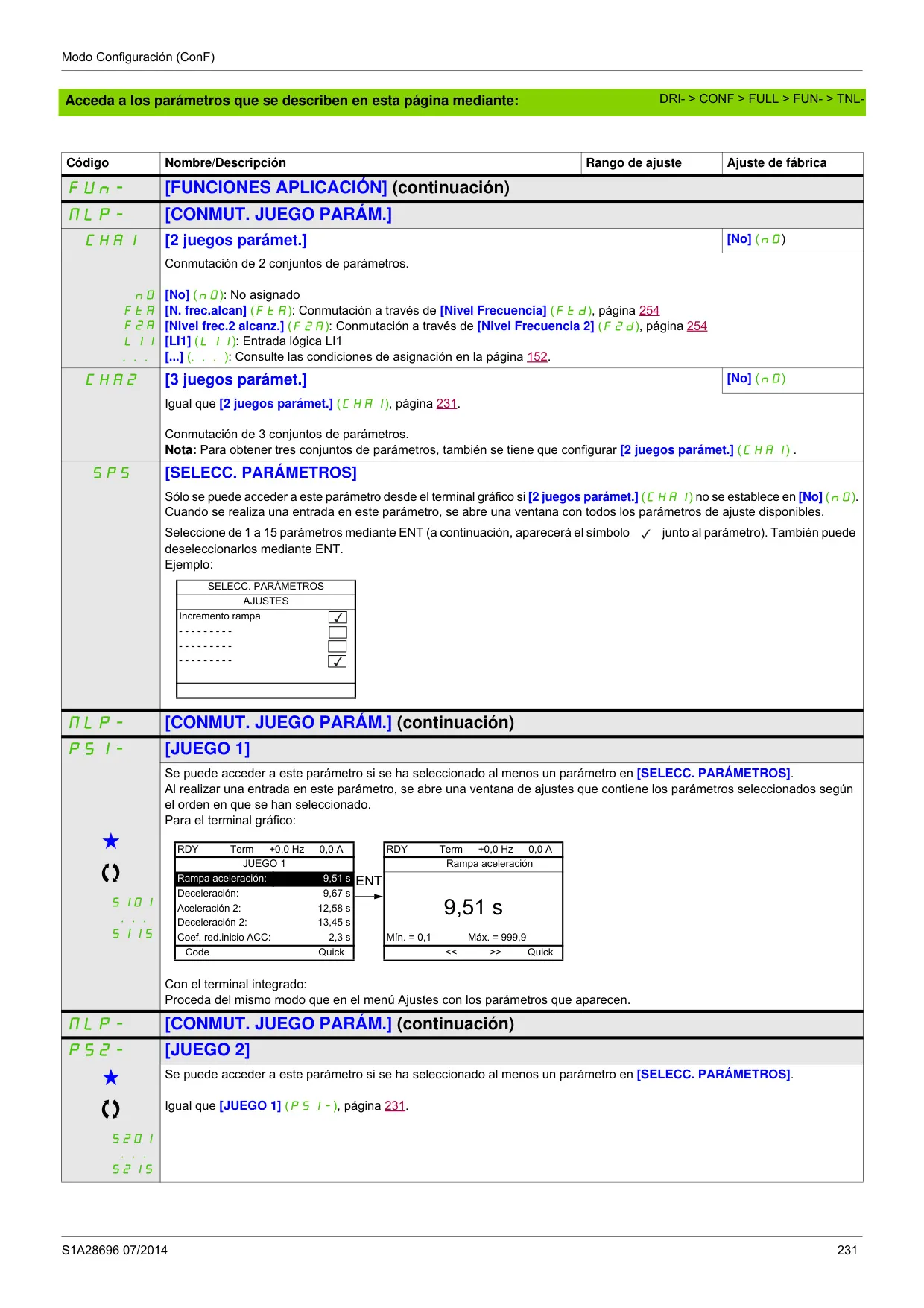

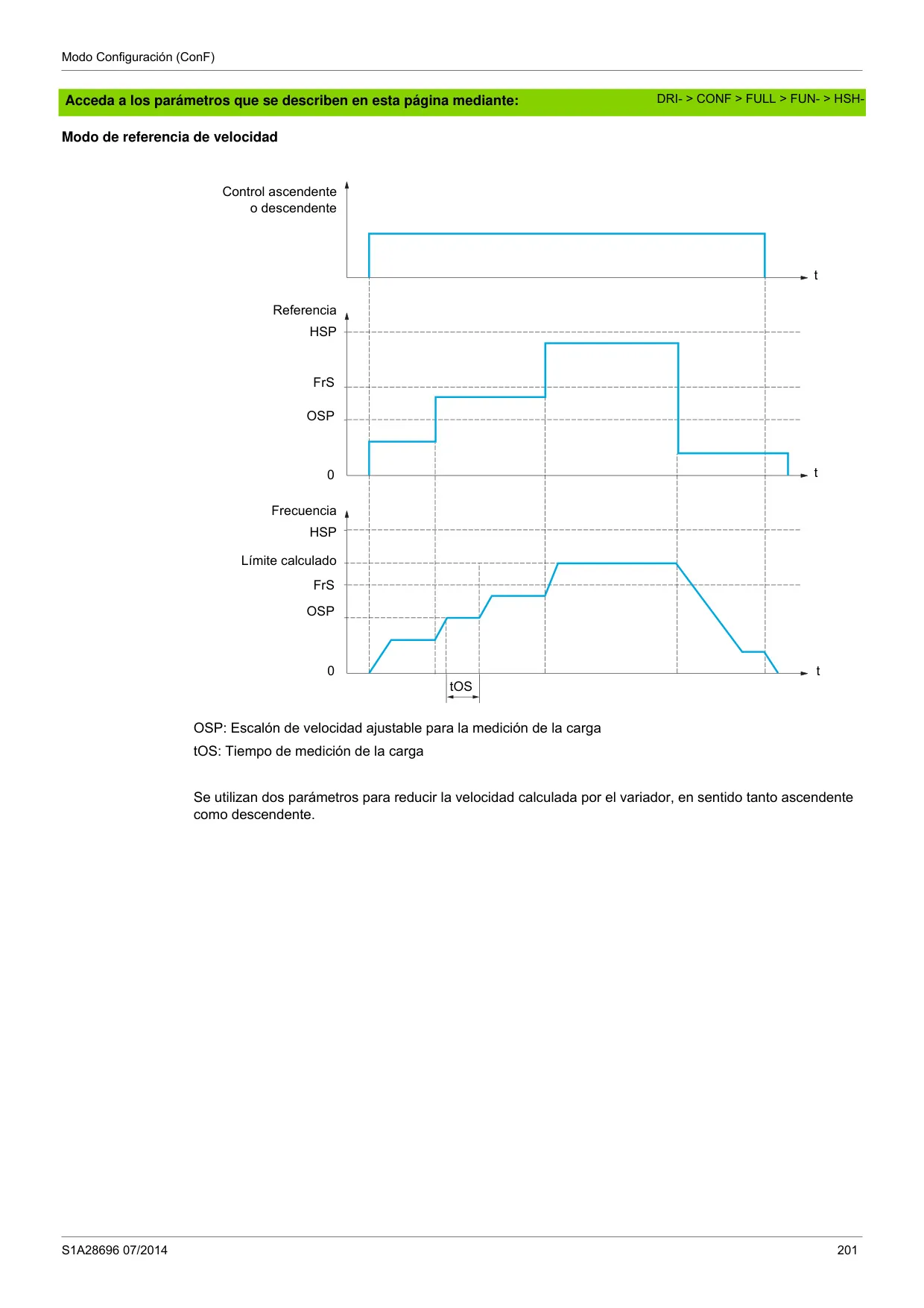

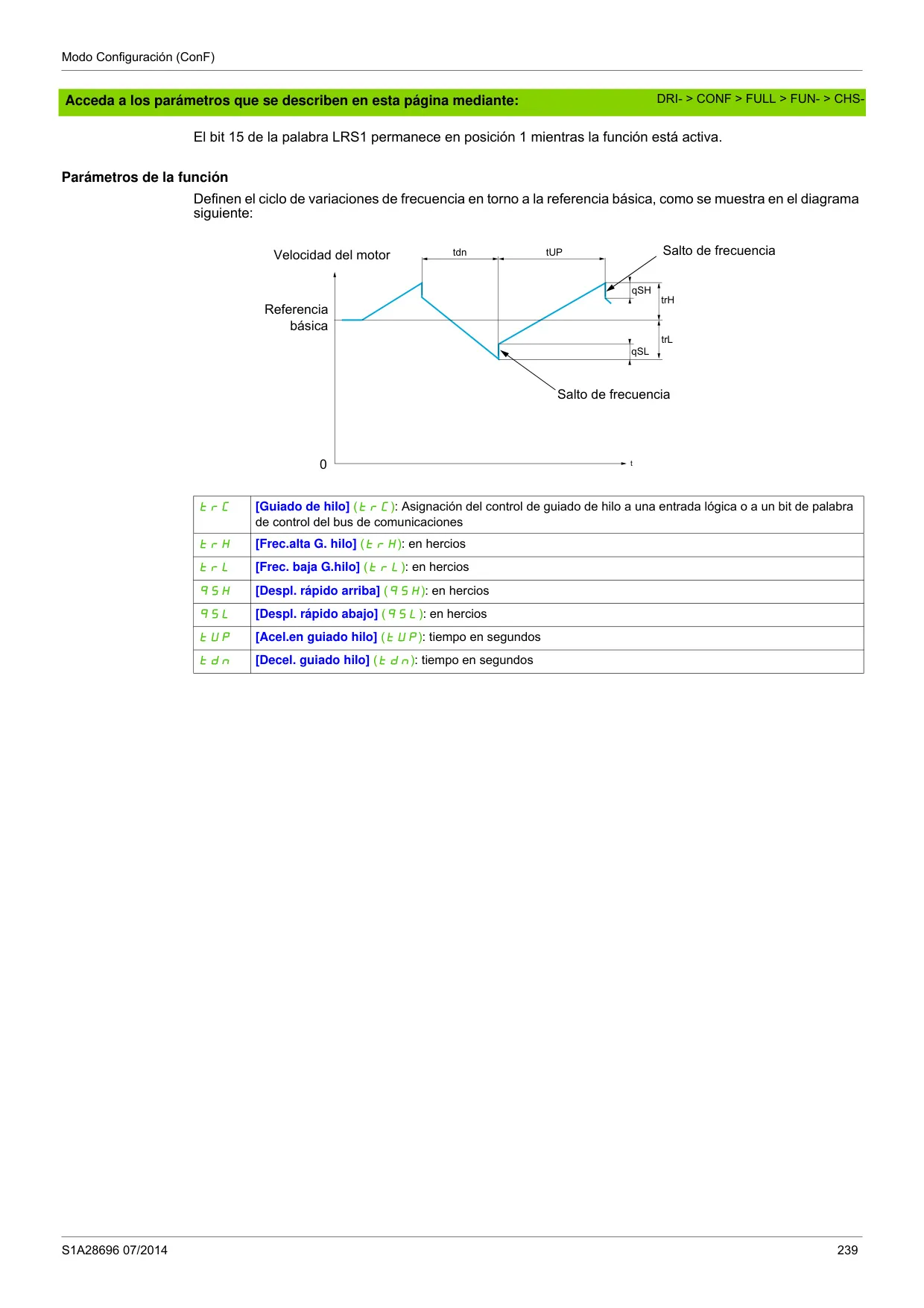

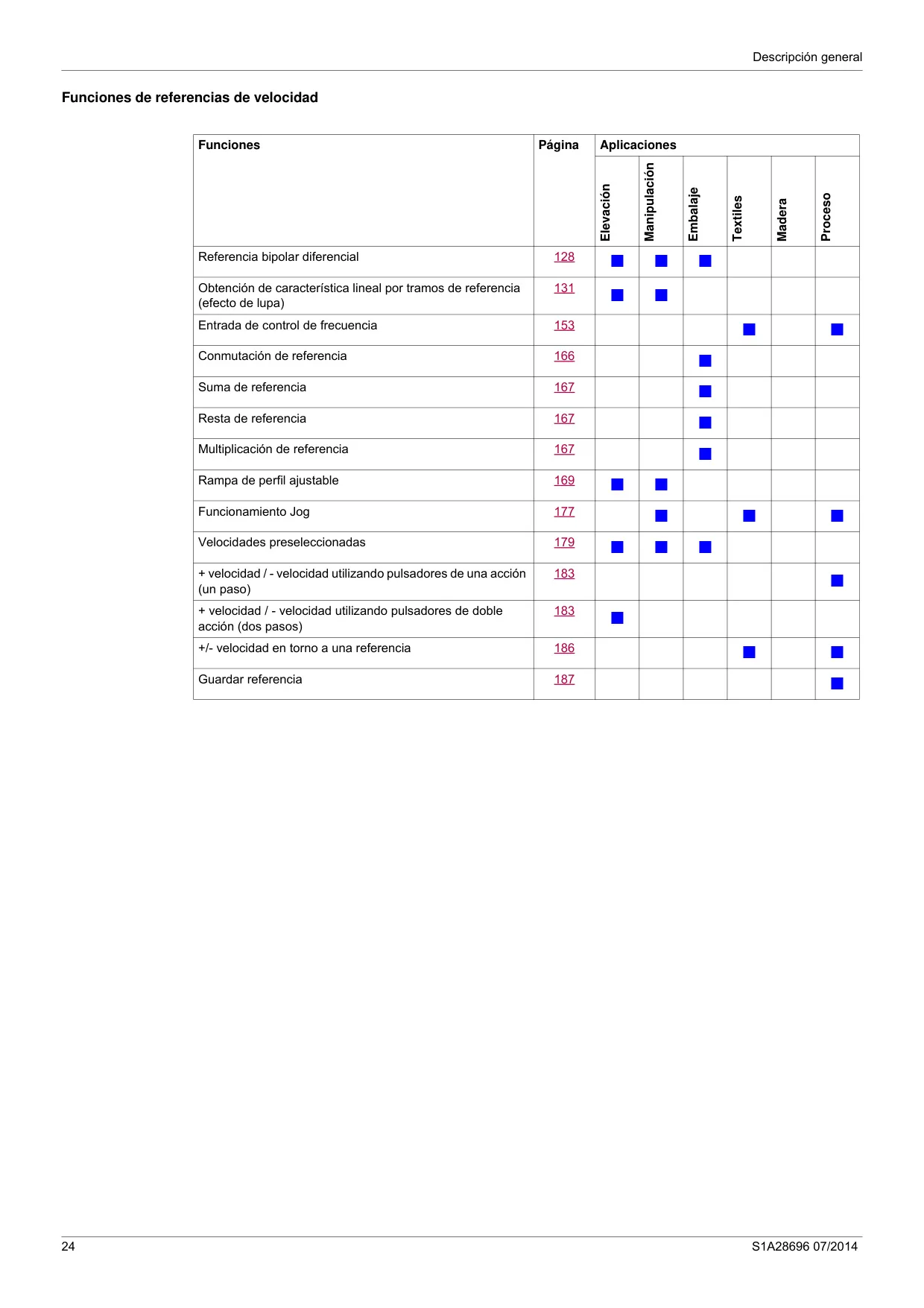

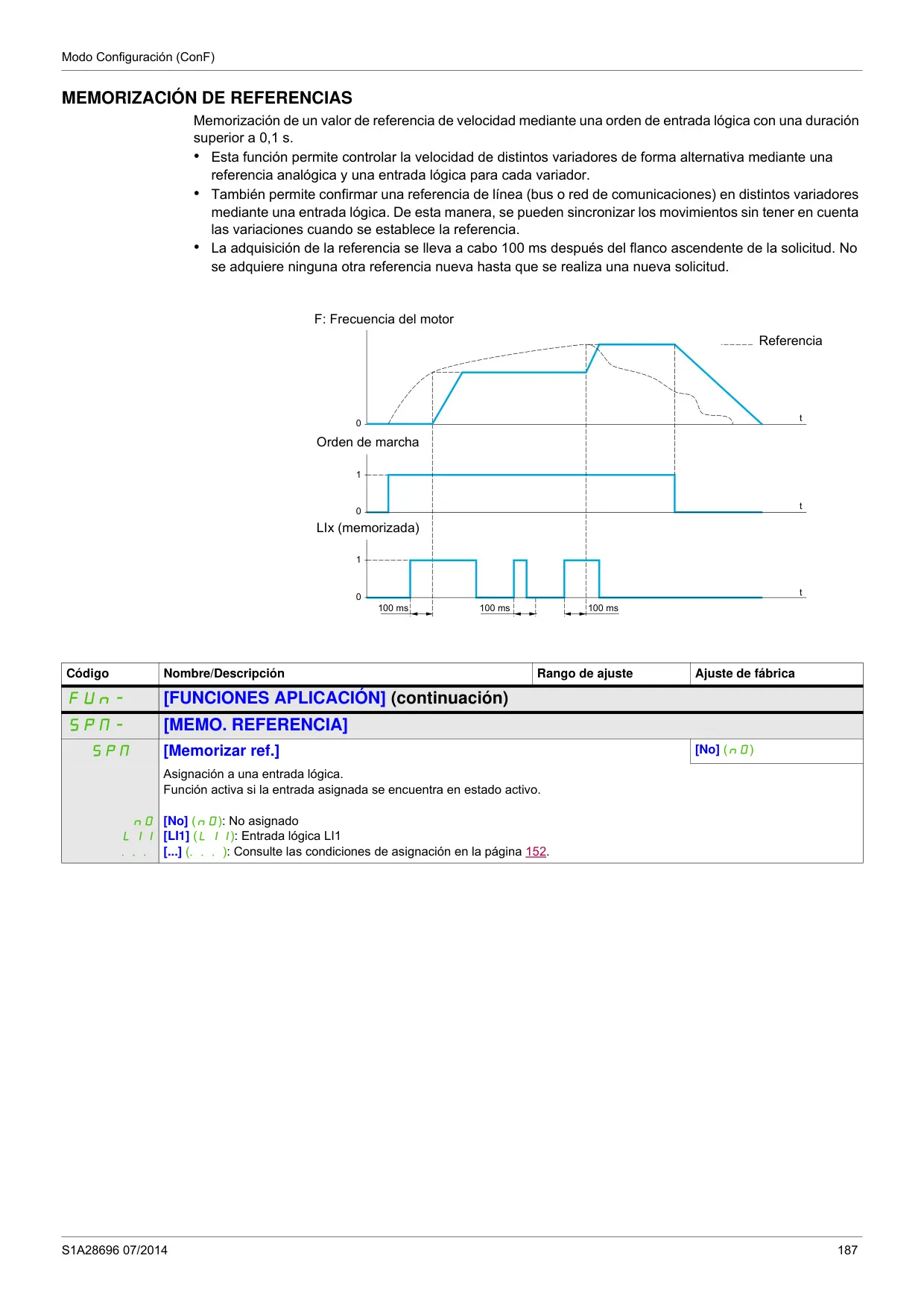

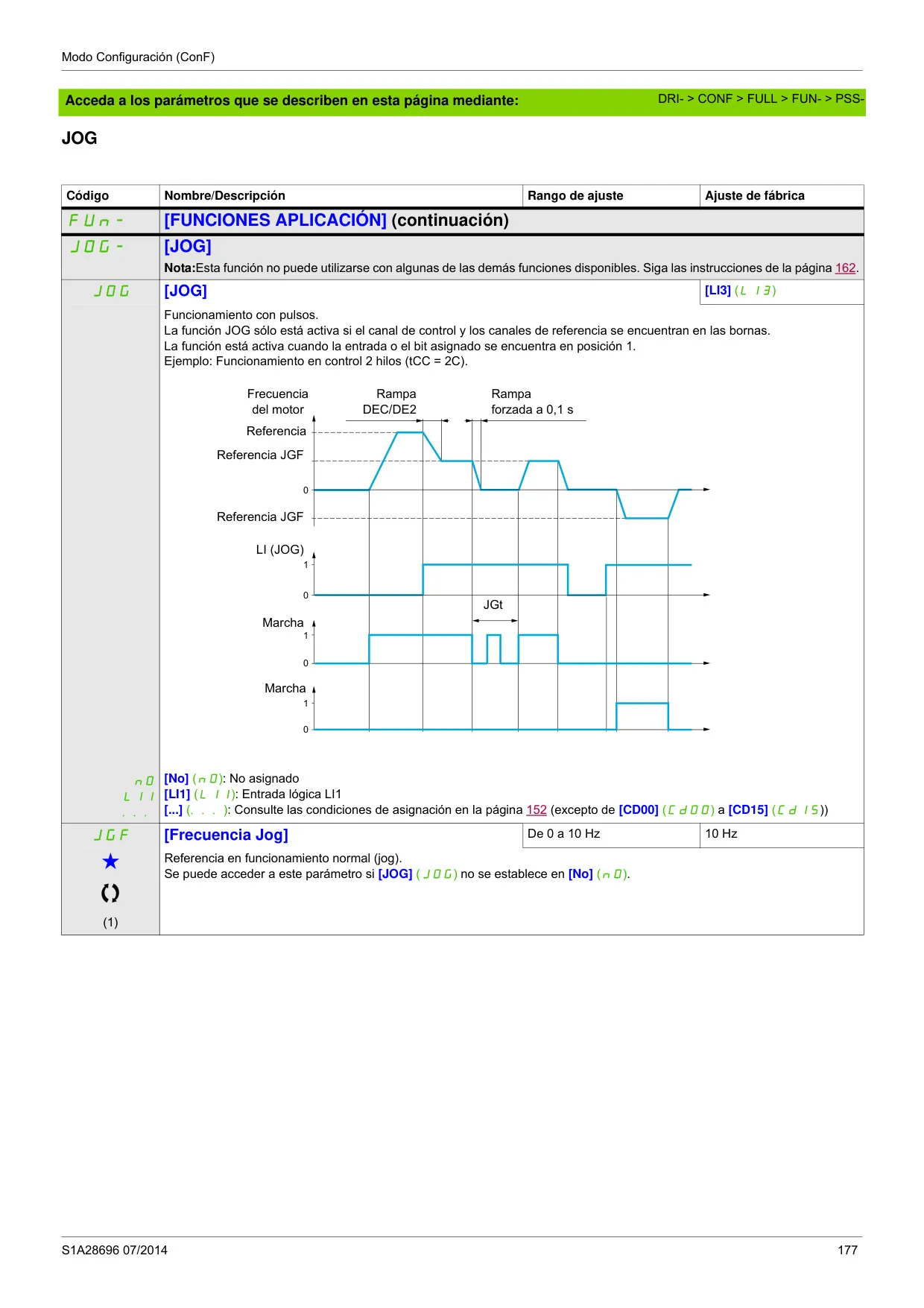

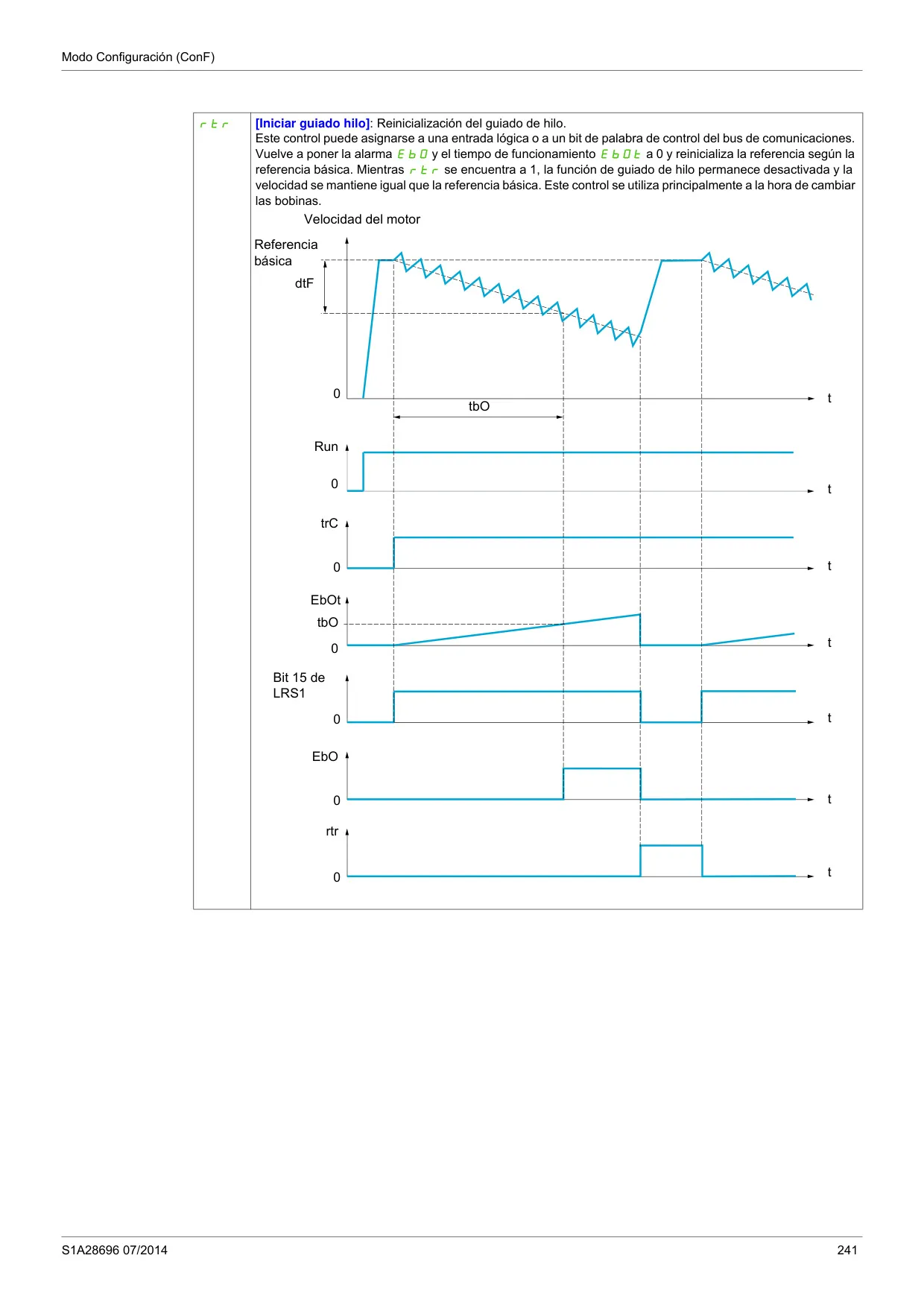

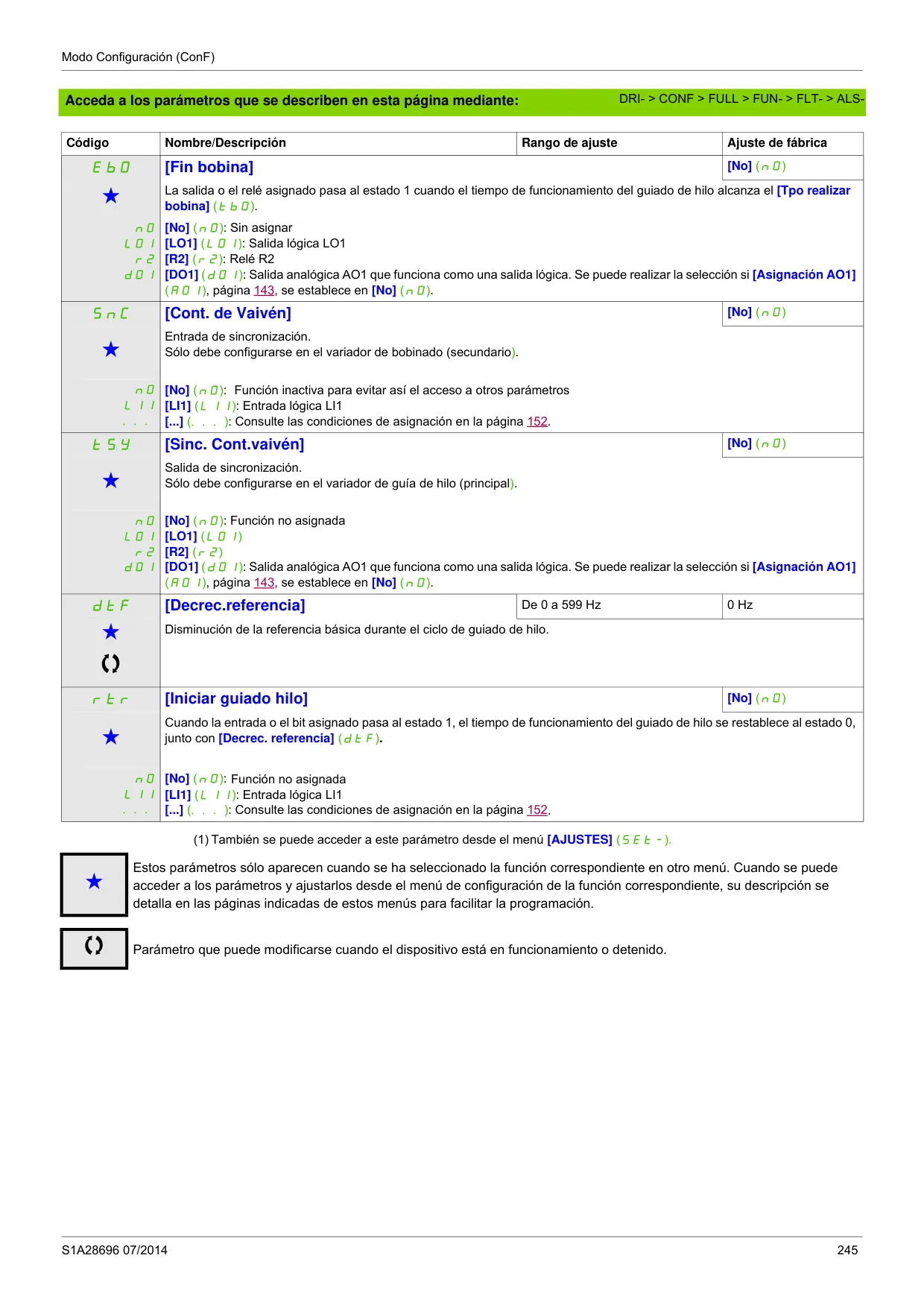

El ATV32 va más allá con la capacidad de definir velocidades preseleccionadas (PSS) y un modo JOG para movimientos por pulsos. La función de guiado de hilo (trO) es un ejemplo de su especialización, optimizando el perfil de velocidad para aplicaciones de bobinado y desbobinado, demostrando la amplitud de su funcionalidad integrada.

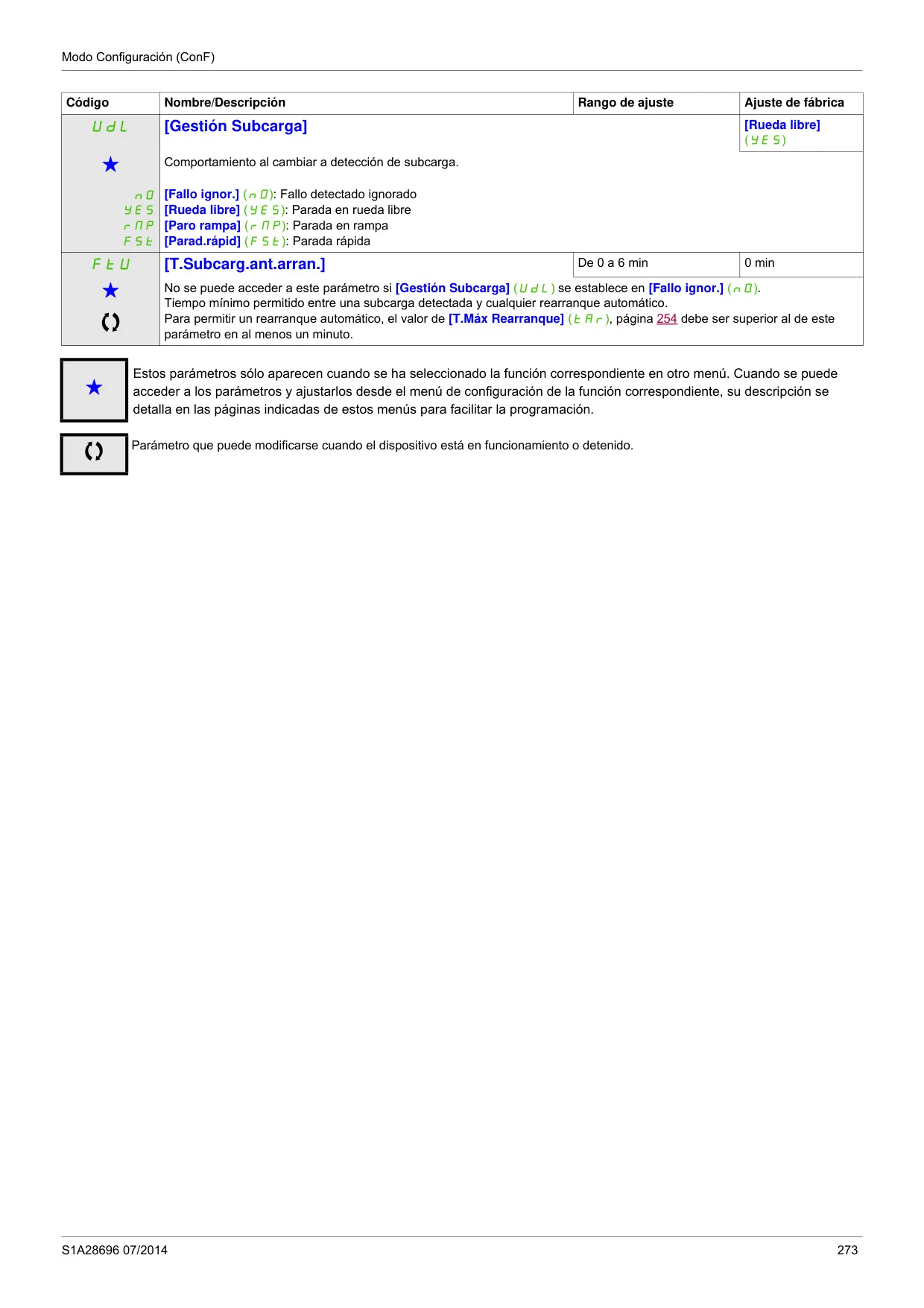

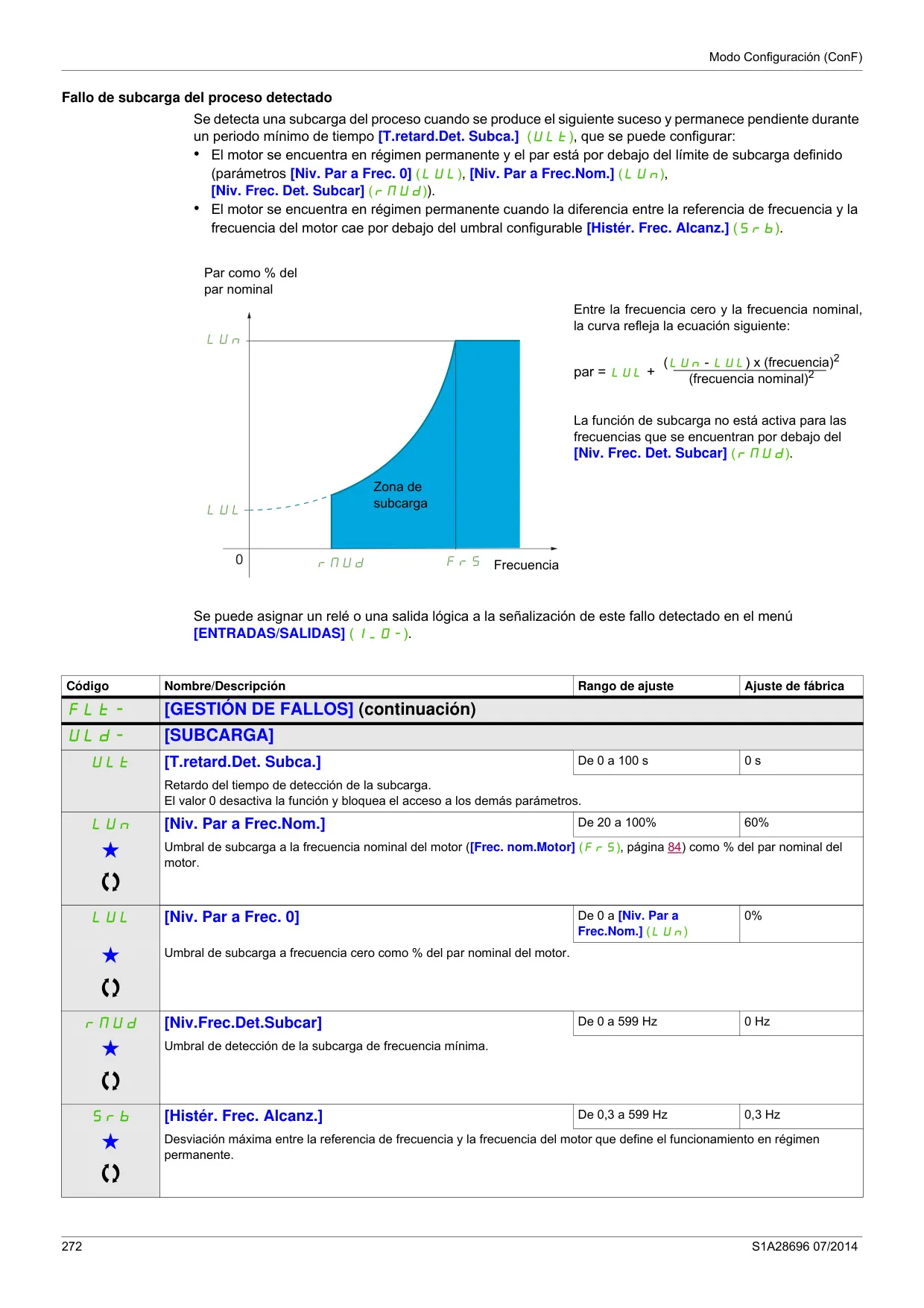

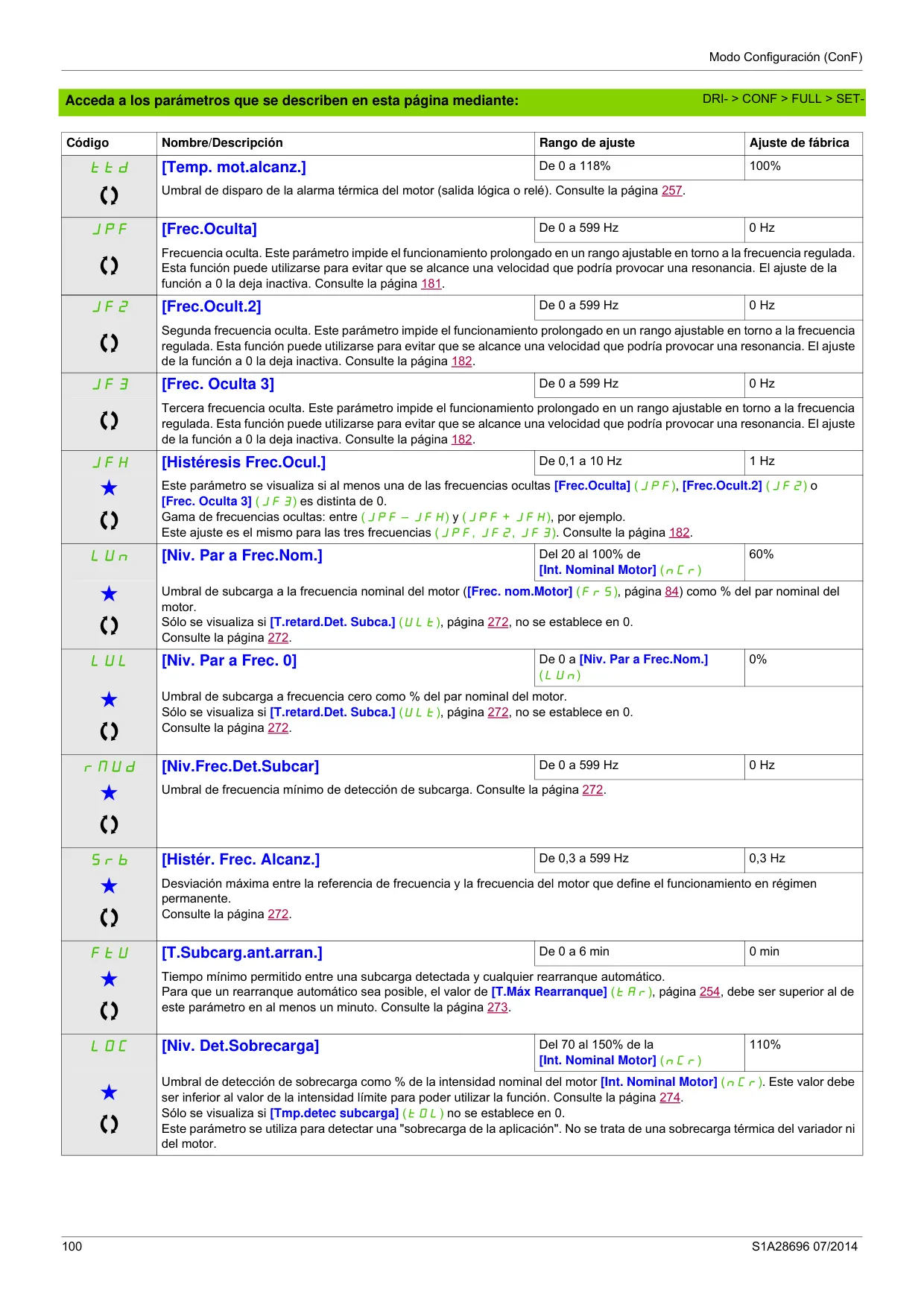

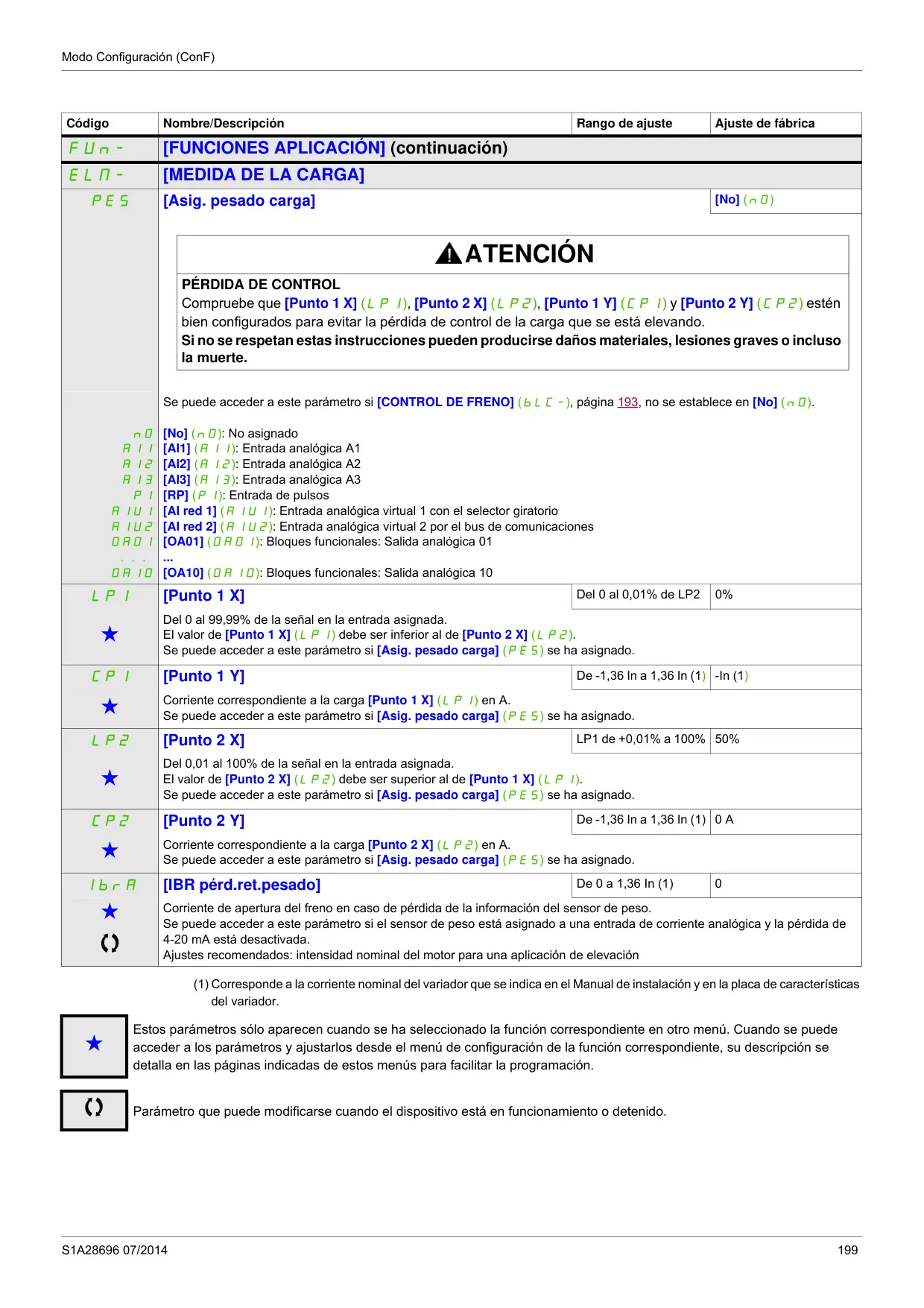

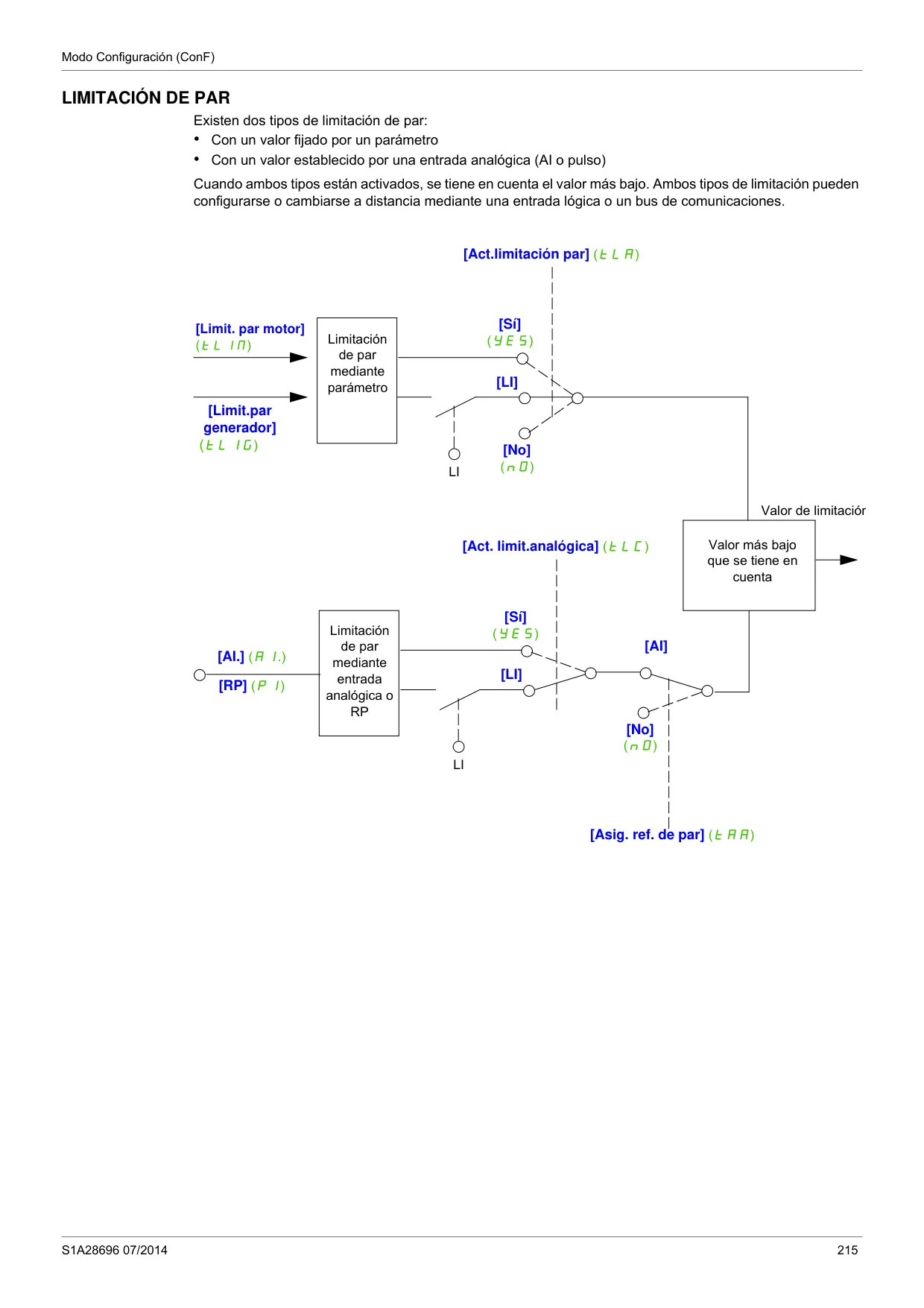

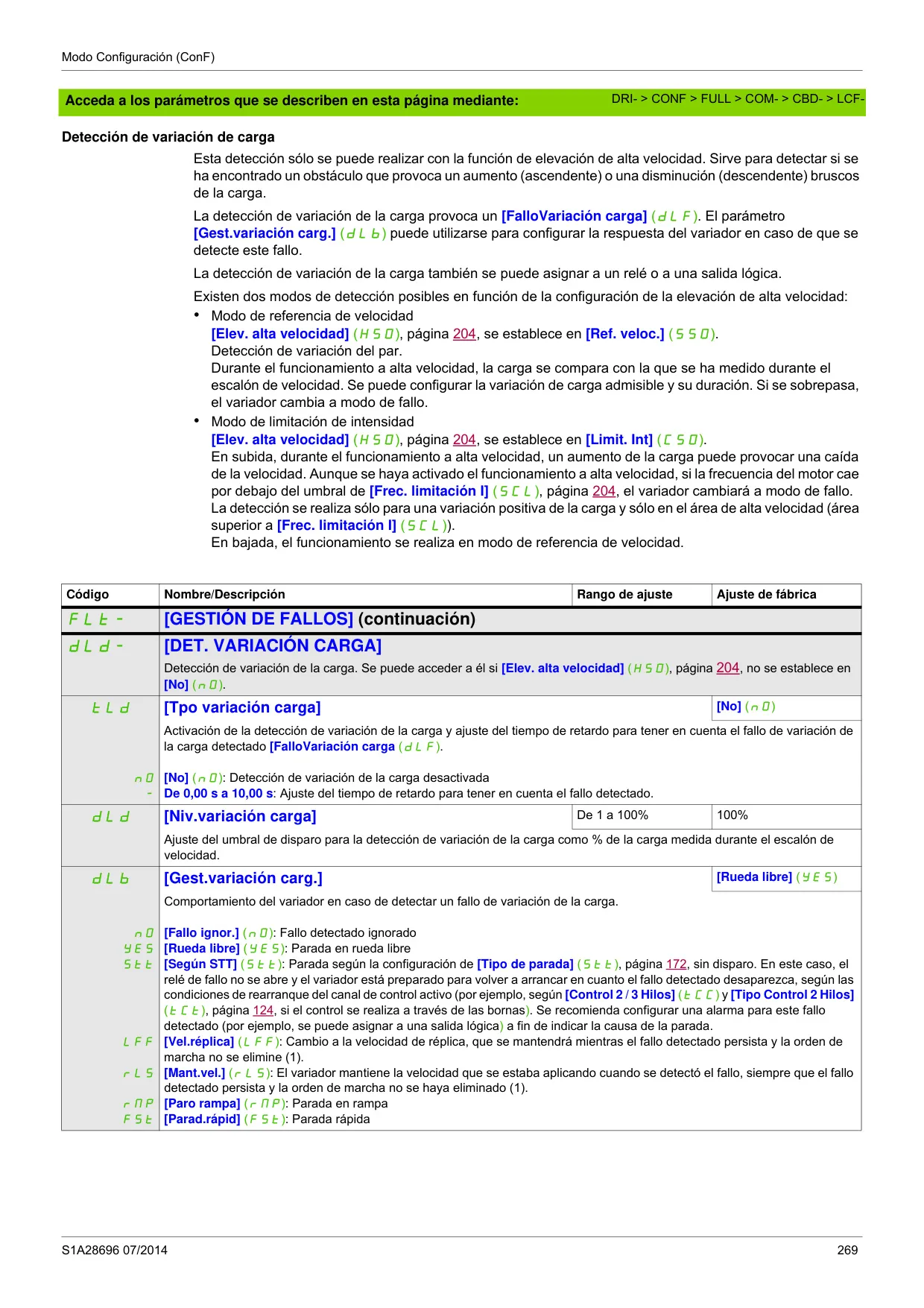

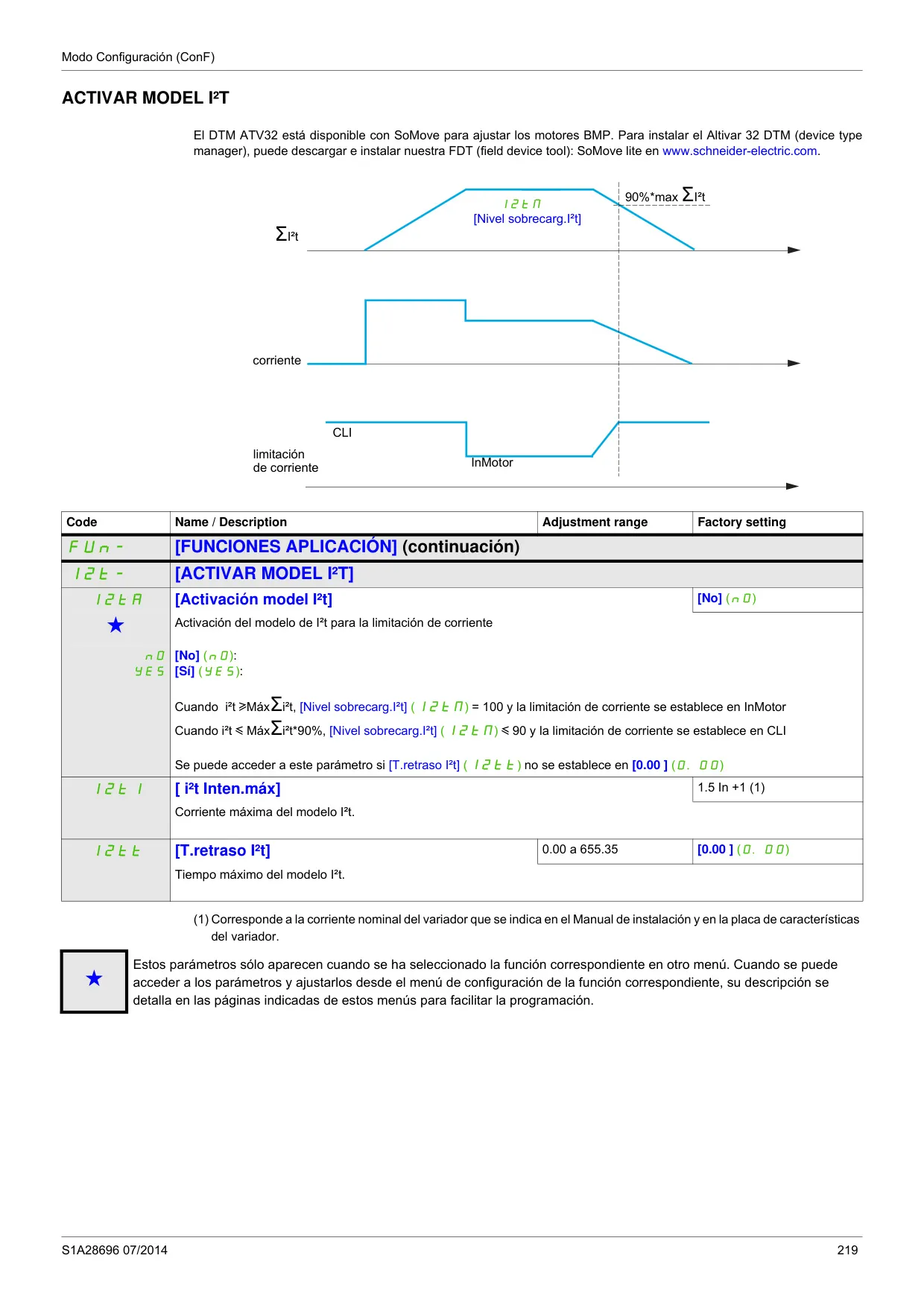

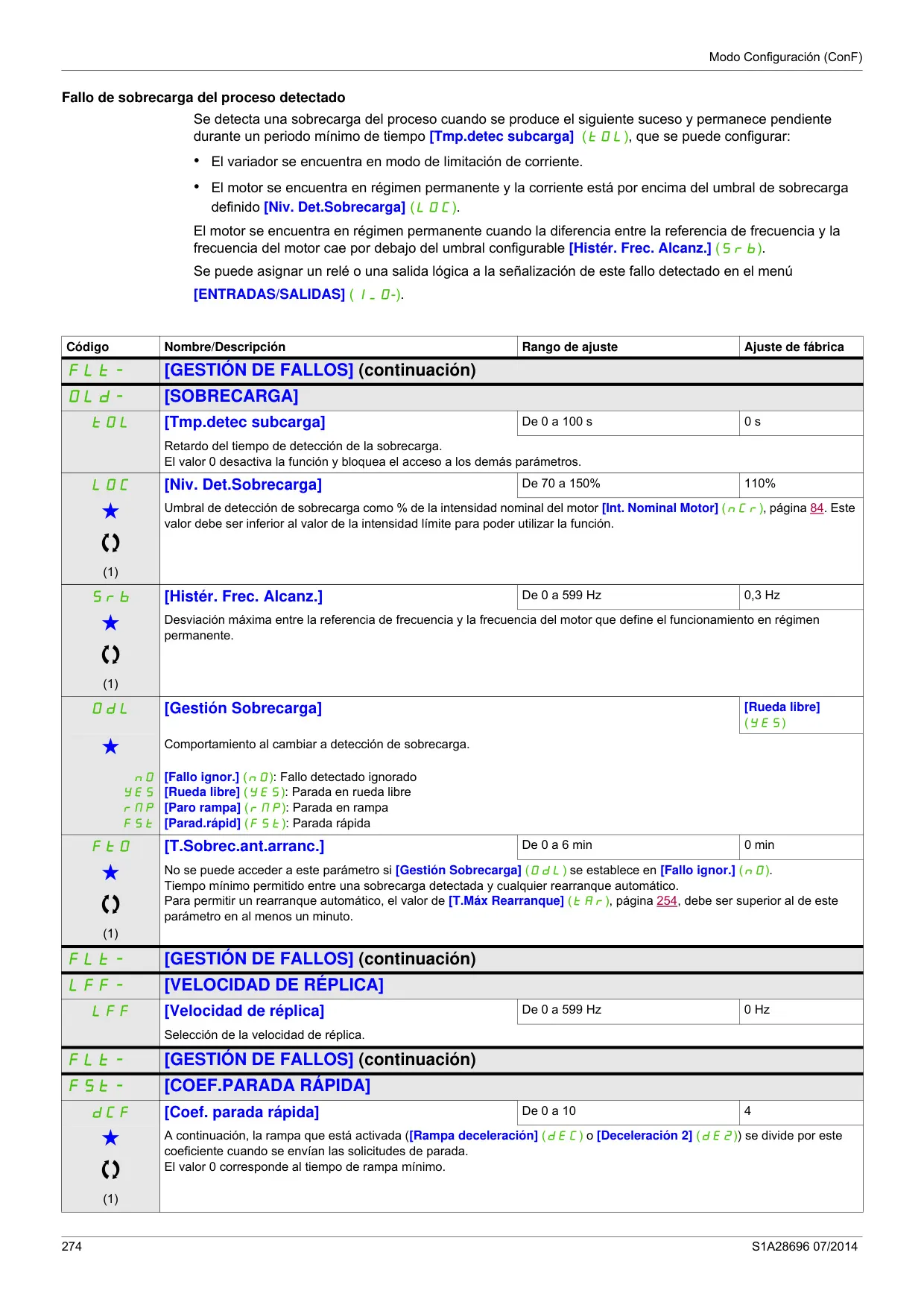

La detección de subcarga y sobrecarga del proceso es una funcionalidad avanzada que permite al variador monitorear el par y la corriente del motor en régimen permanente, disparando una alarma o una parada si los valores salen de los umbrales configurados. Esto es fundamental para proteger tanto el motor como el proceso en sí, evitando, por ejemplo, daños por funcionamiento en vacío o atascos mecánicos.

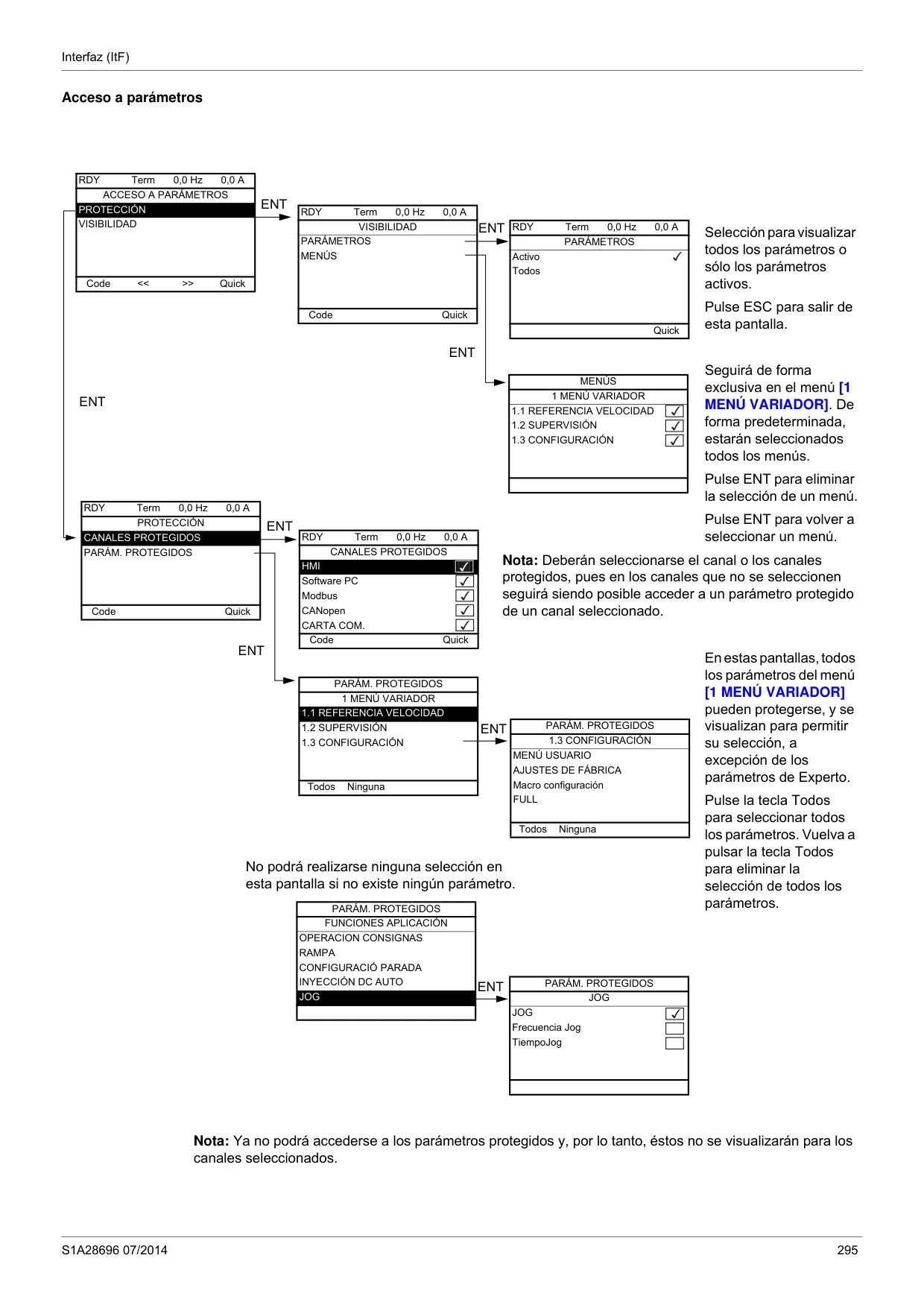

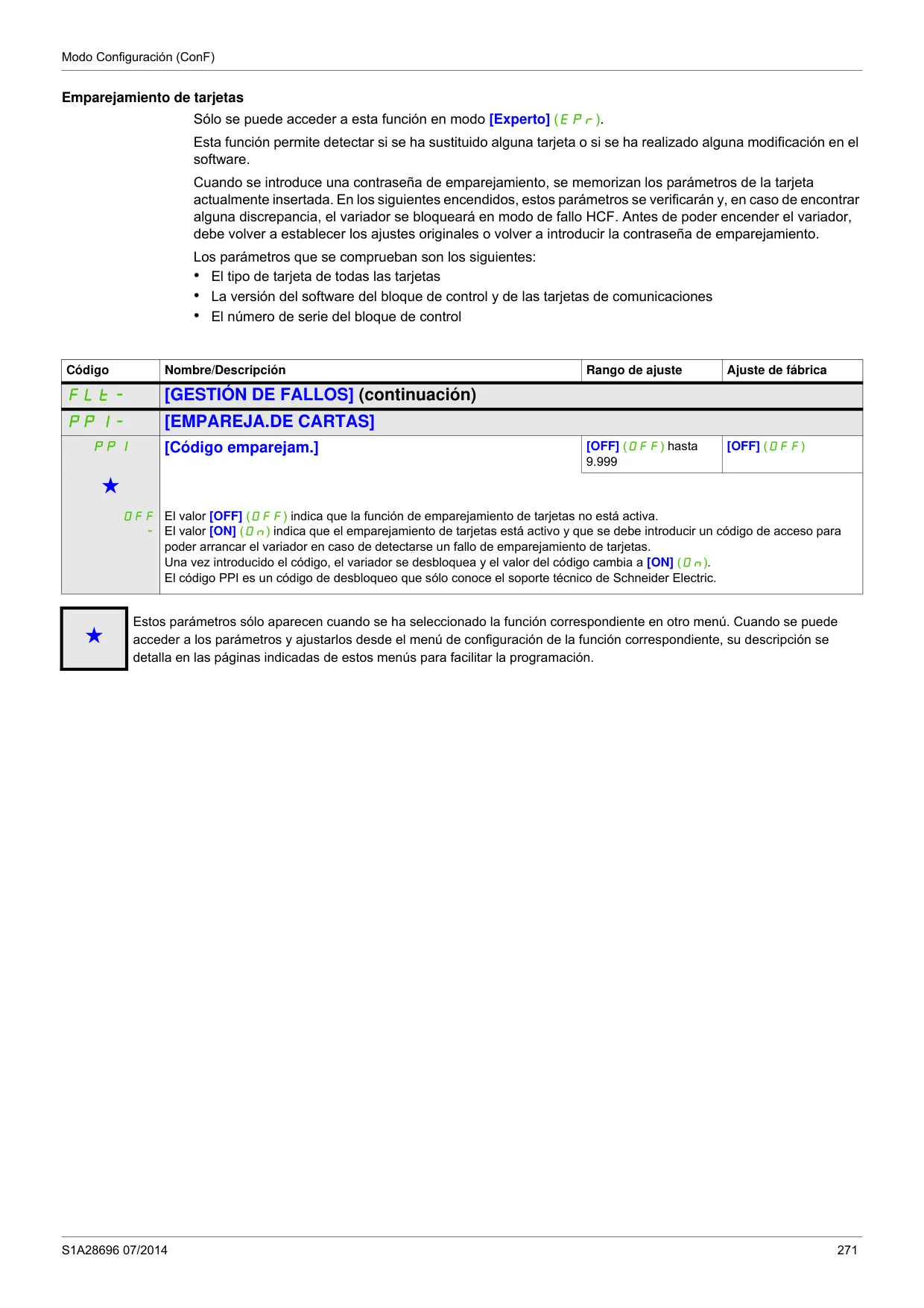

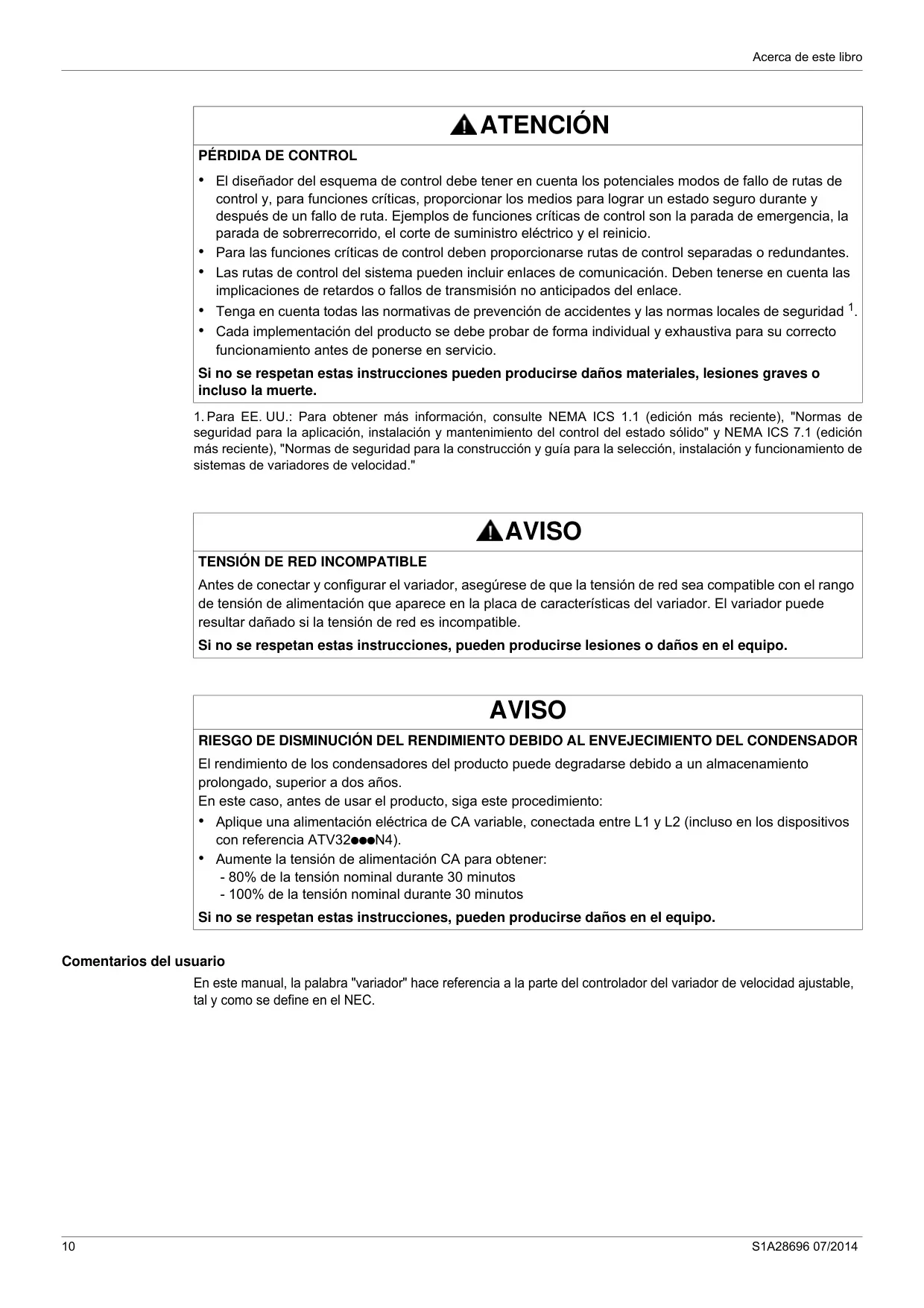

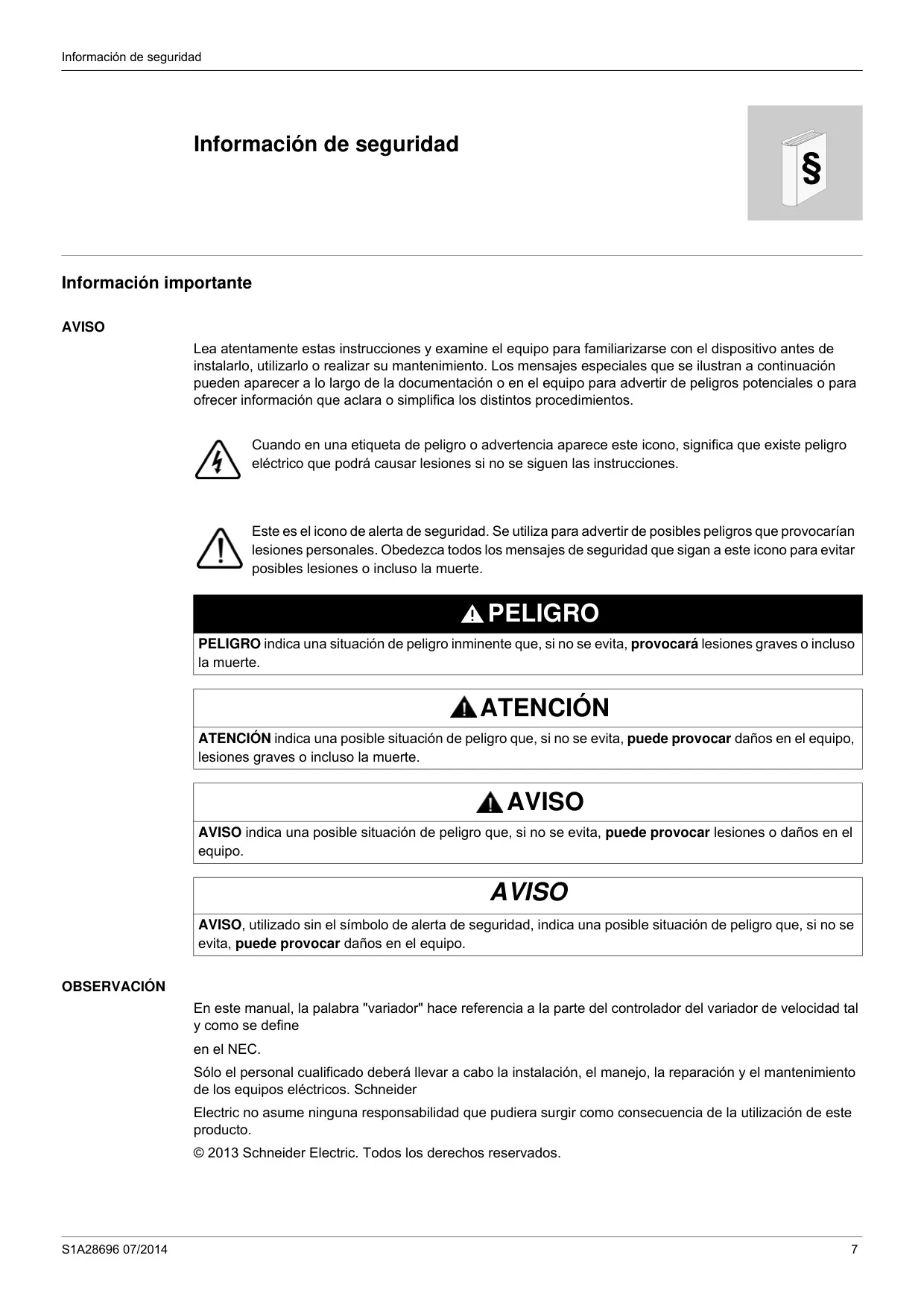

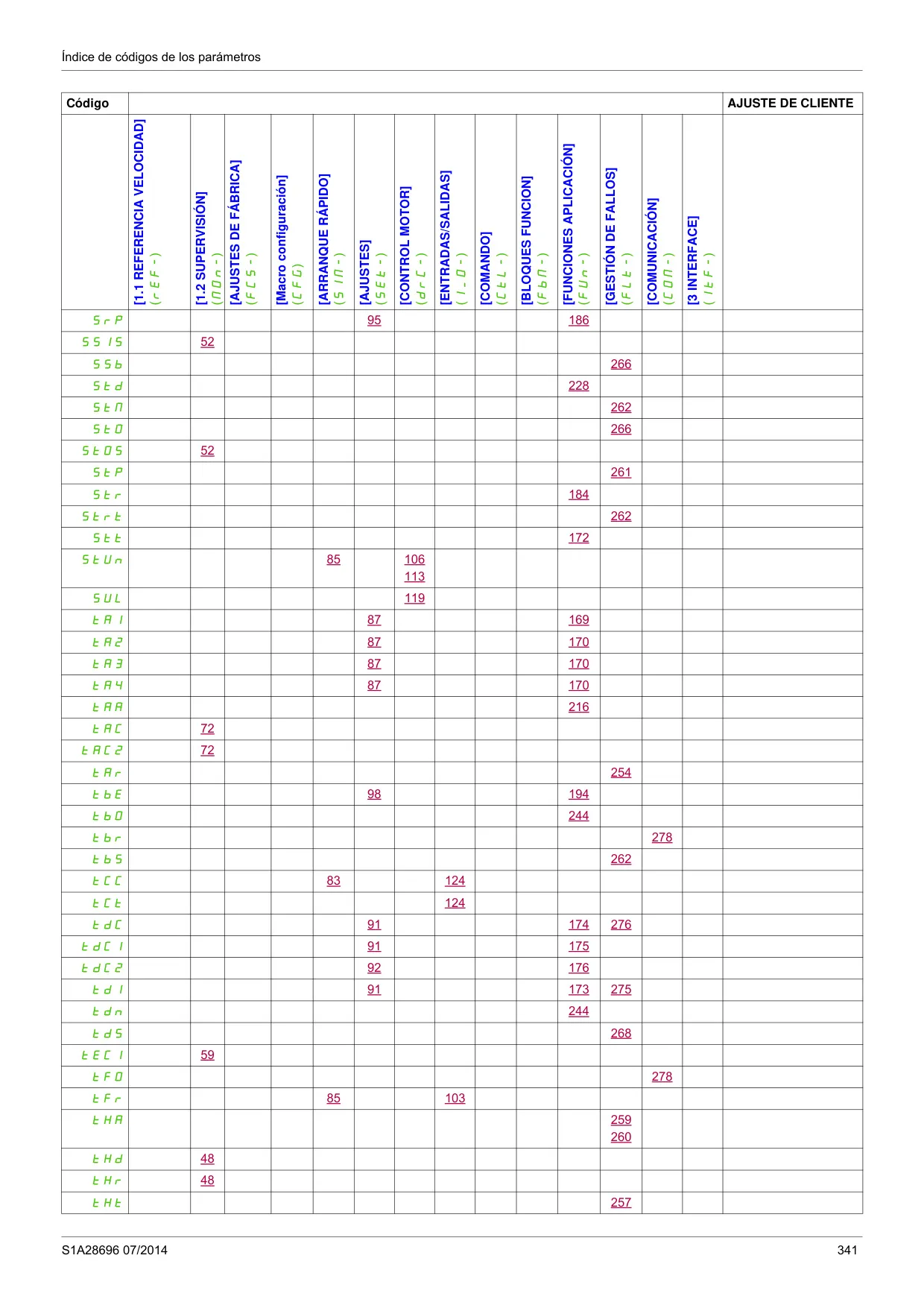

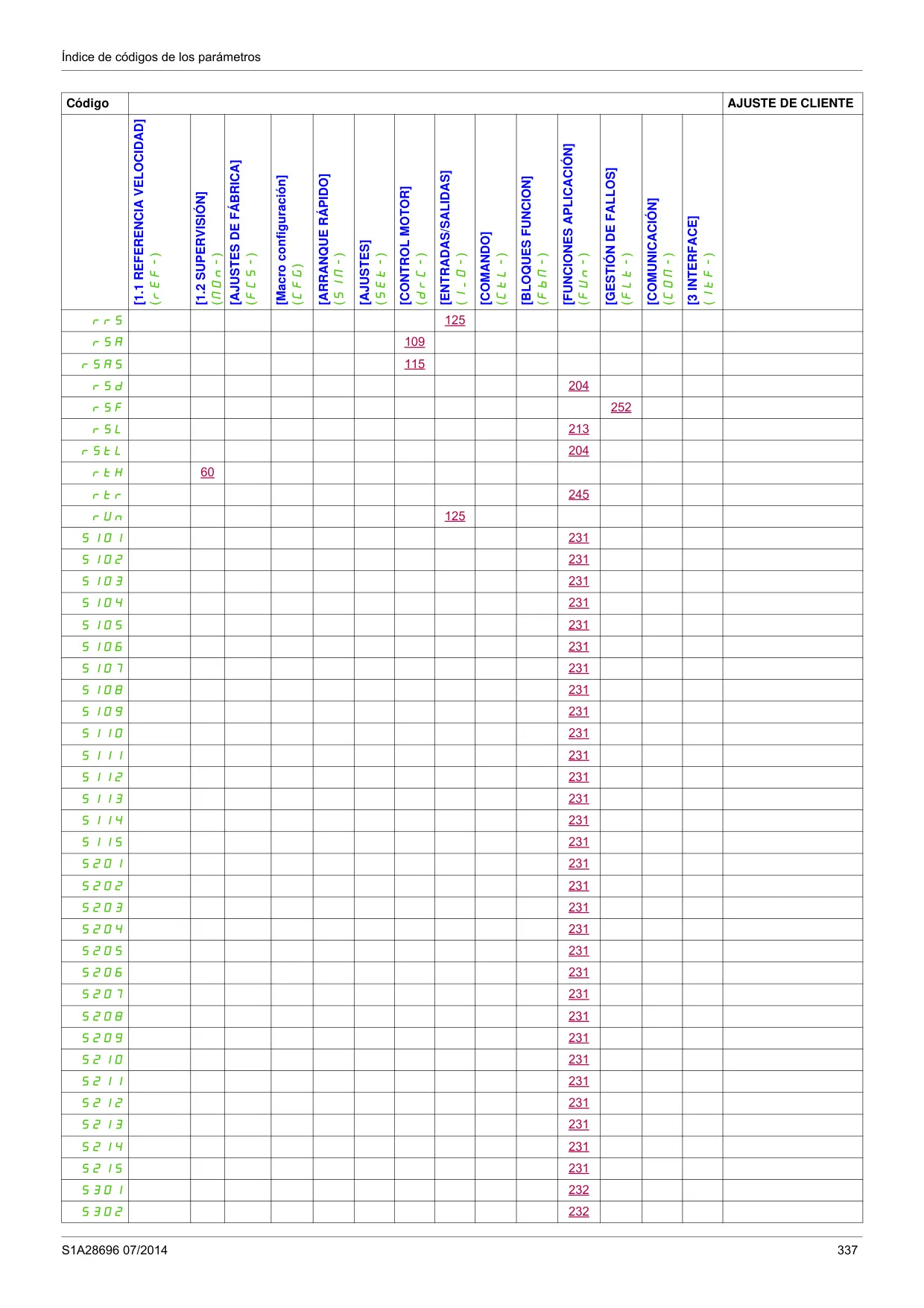

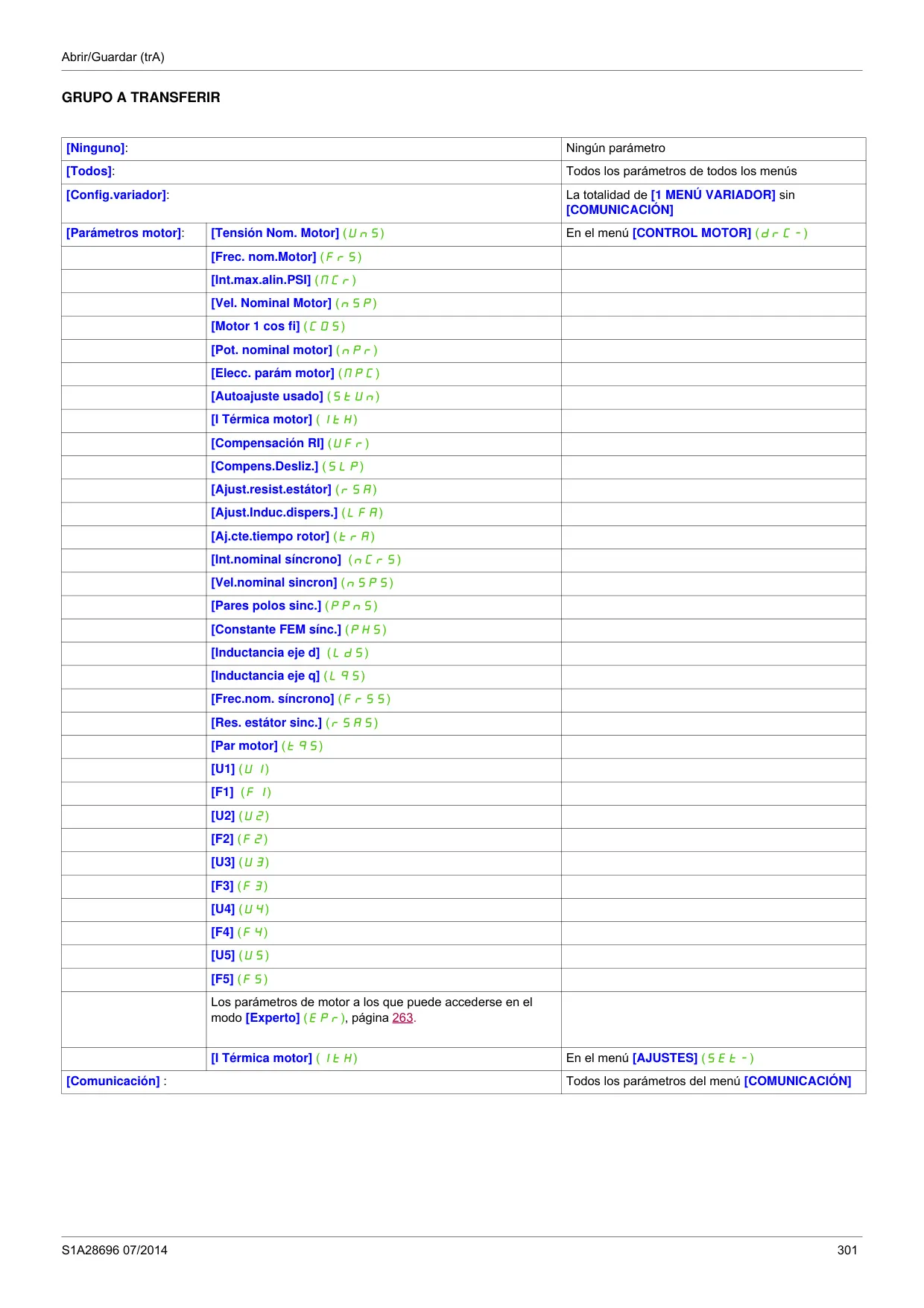

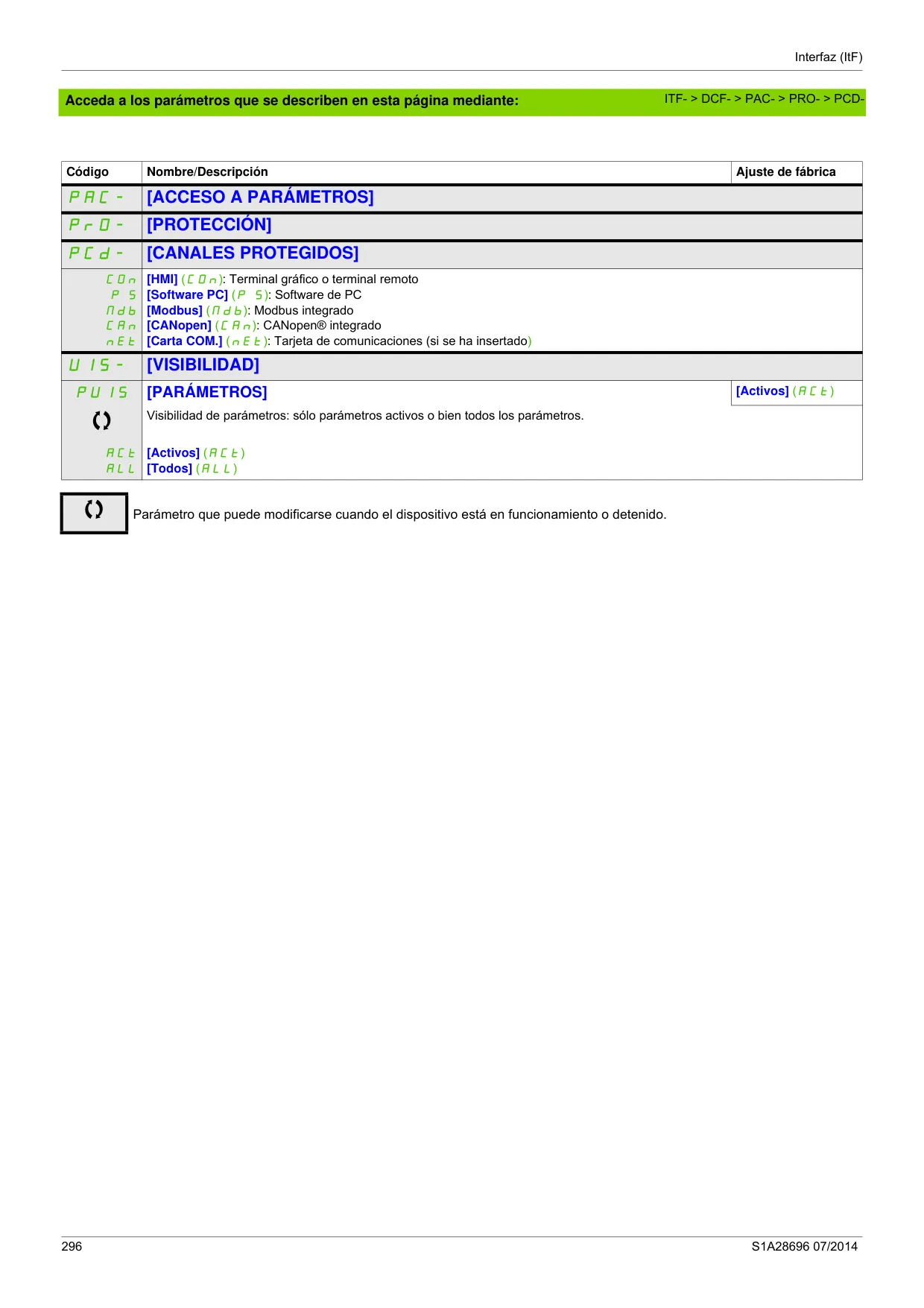

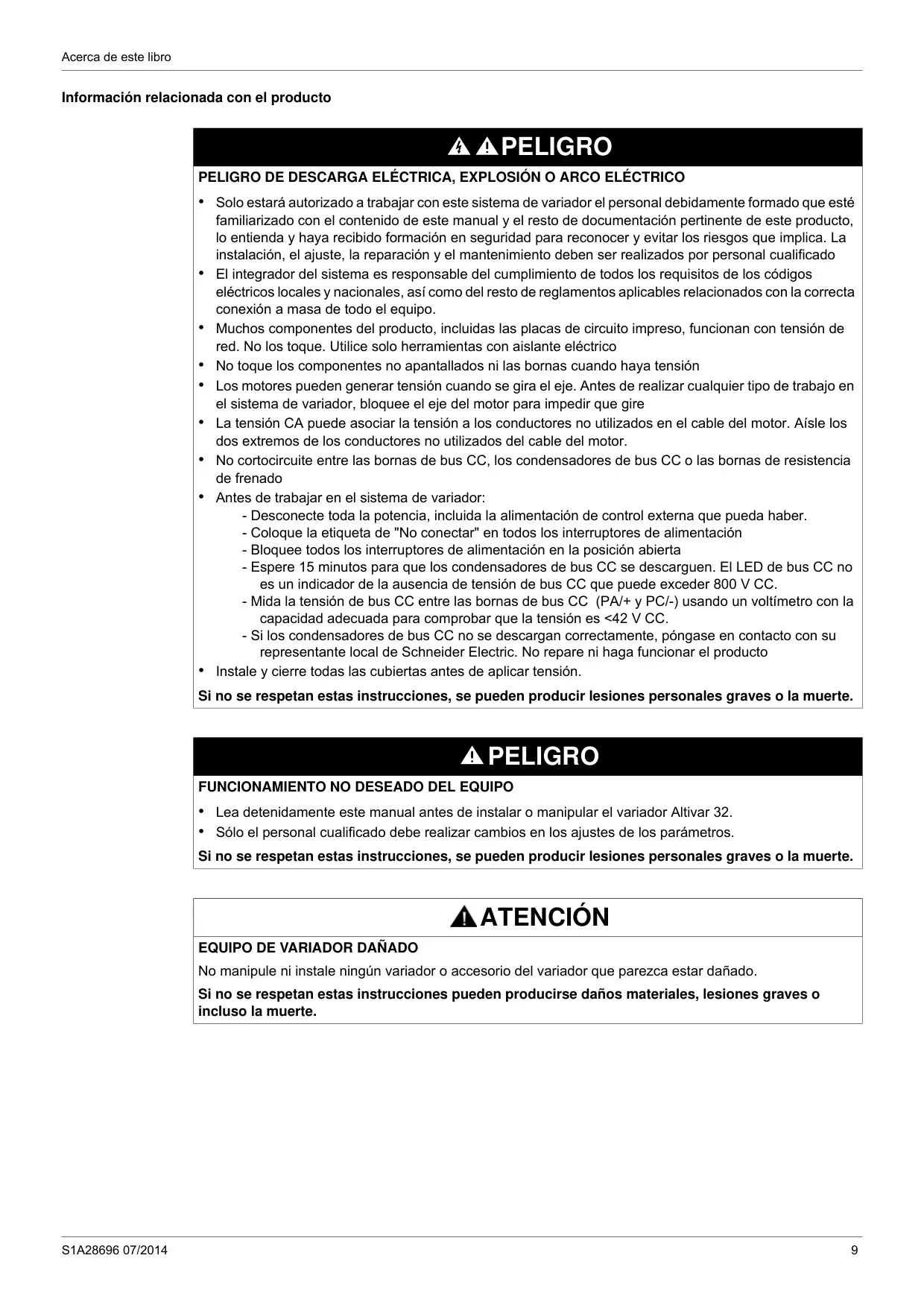

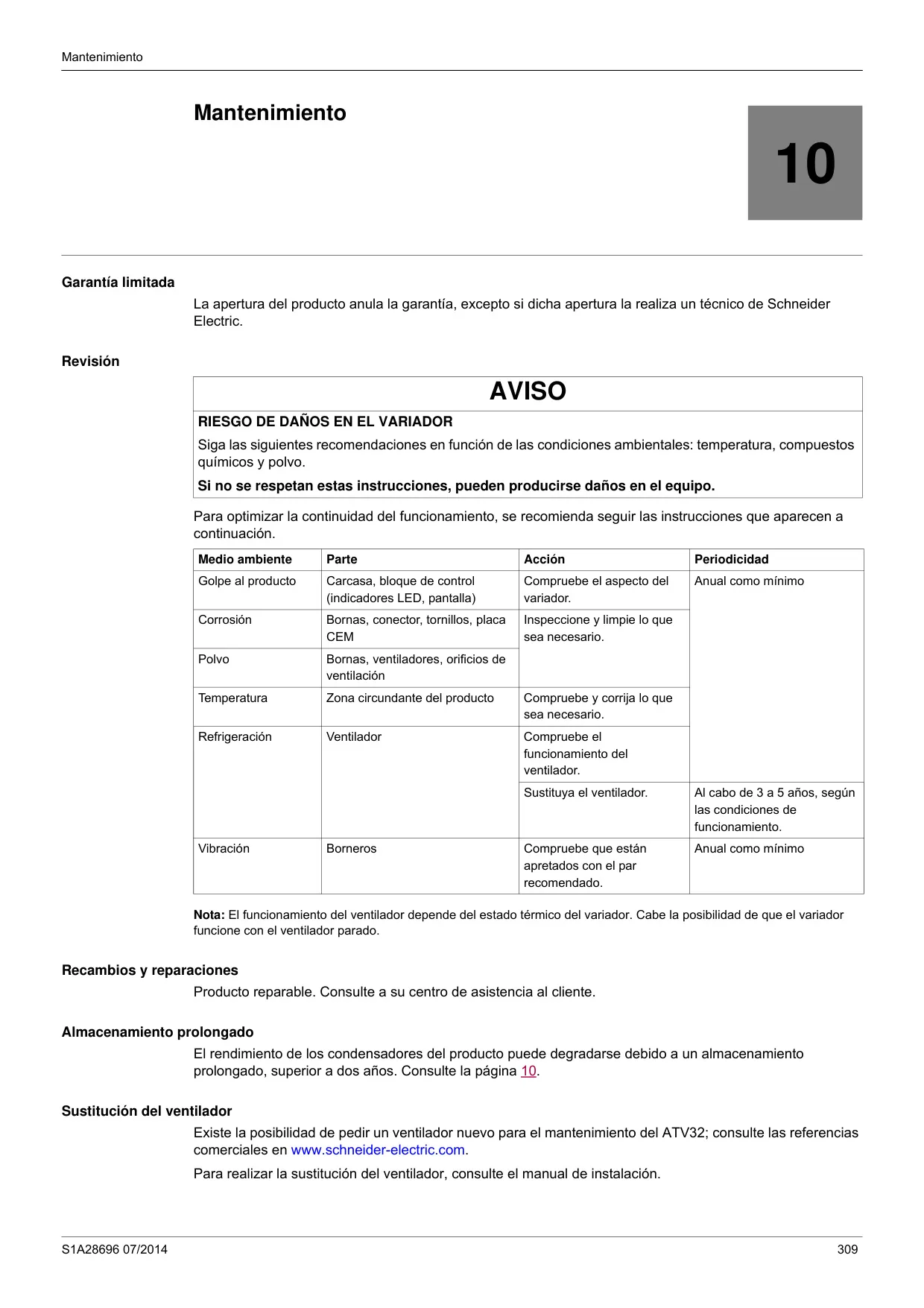

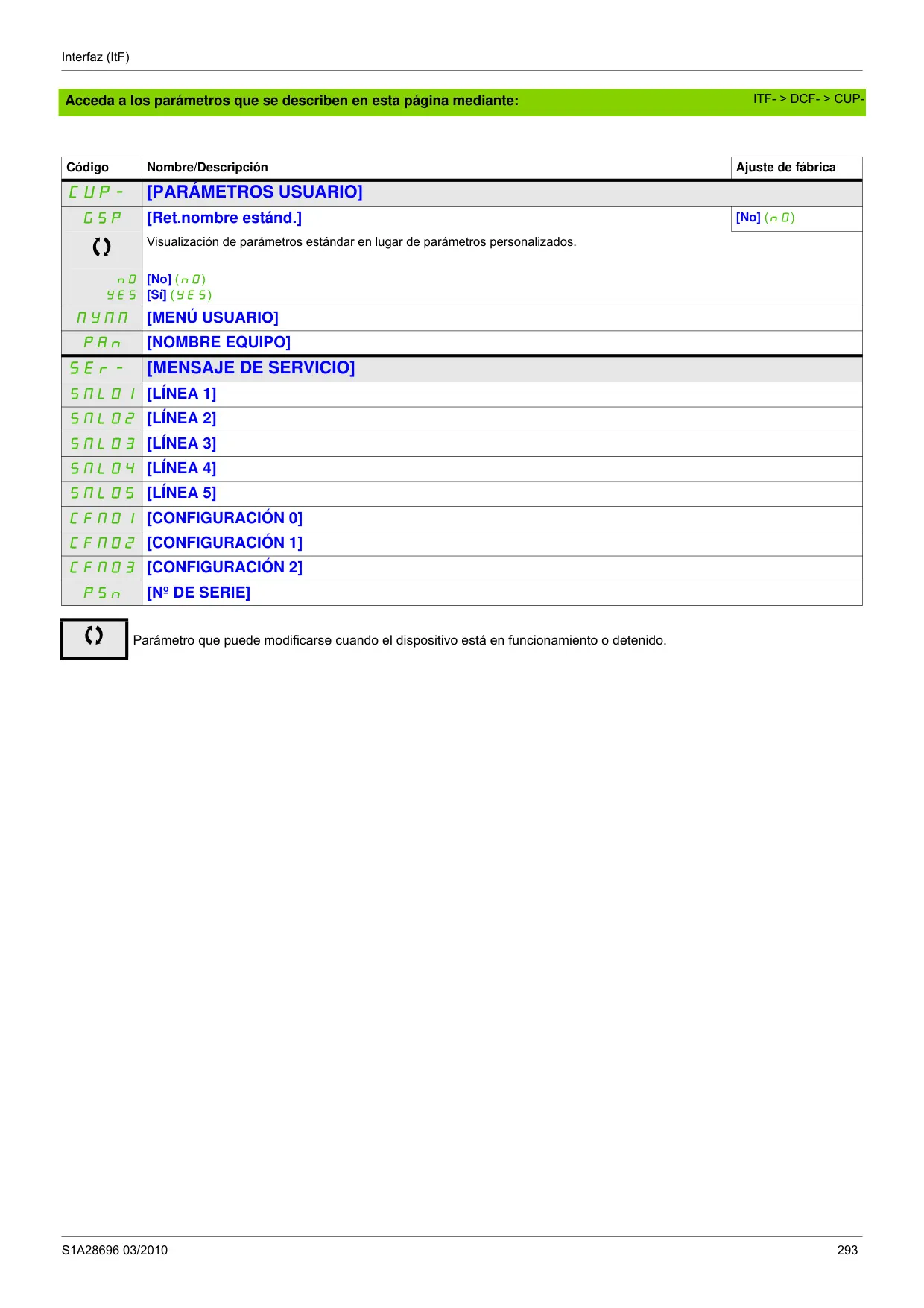

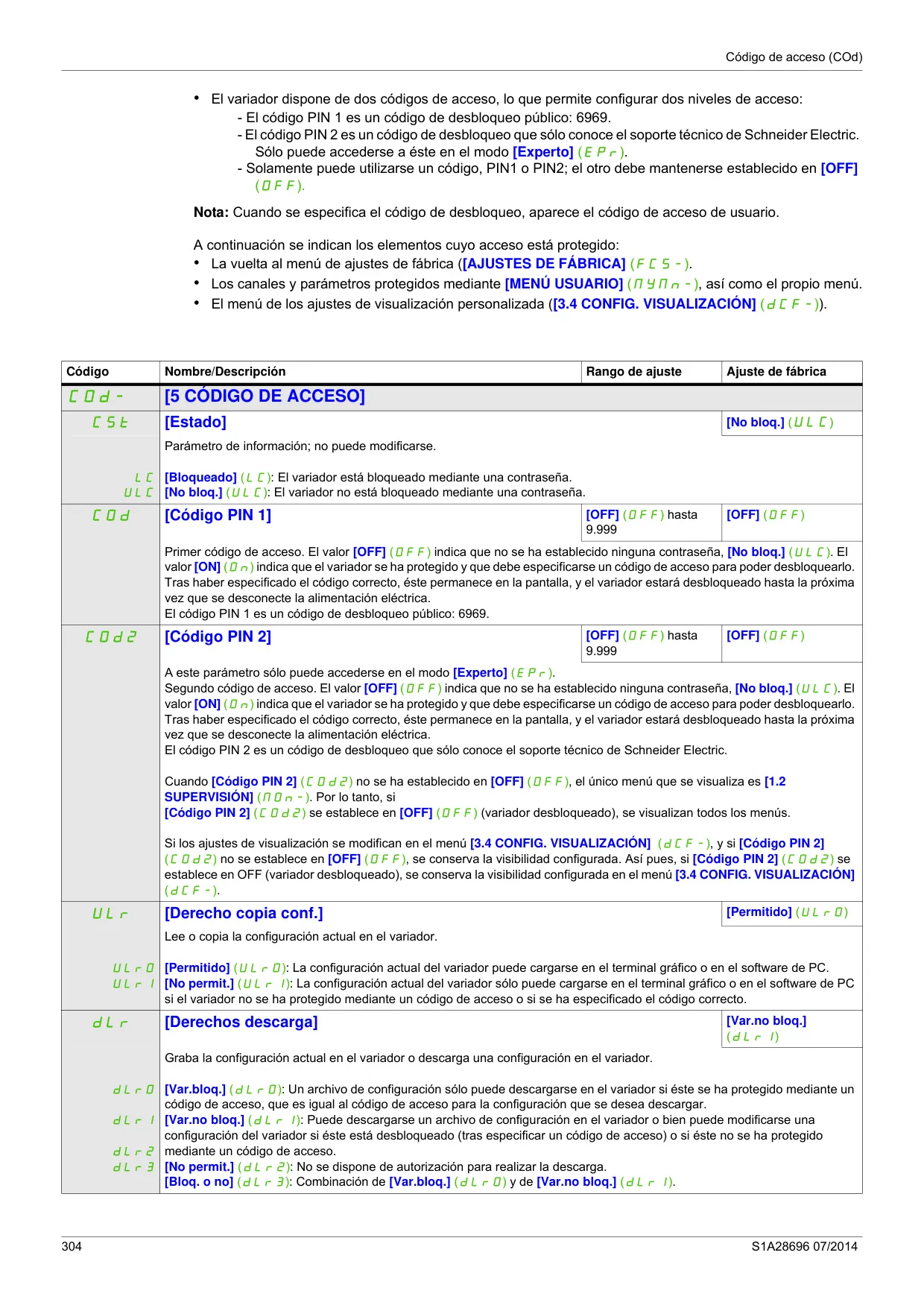

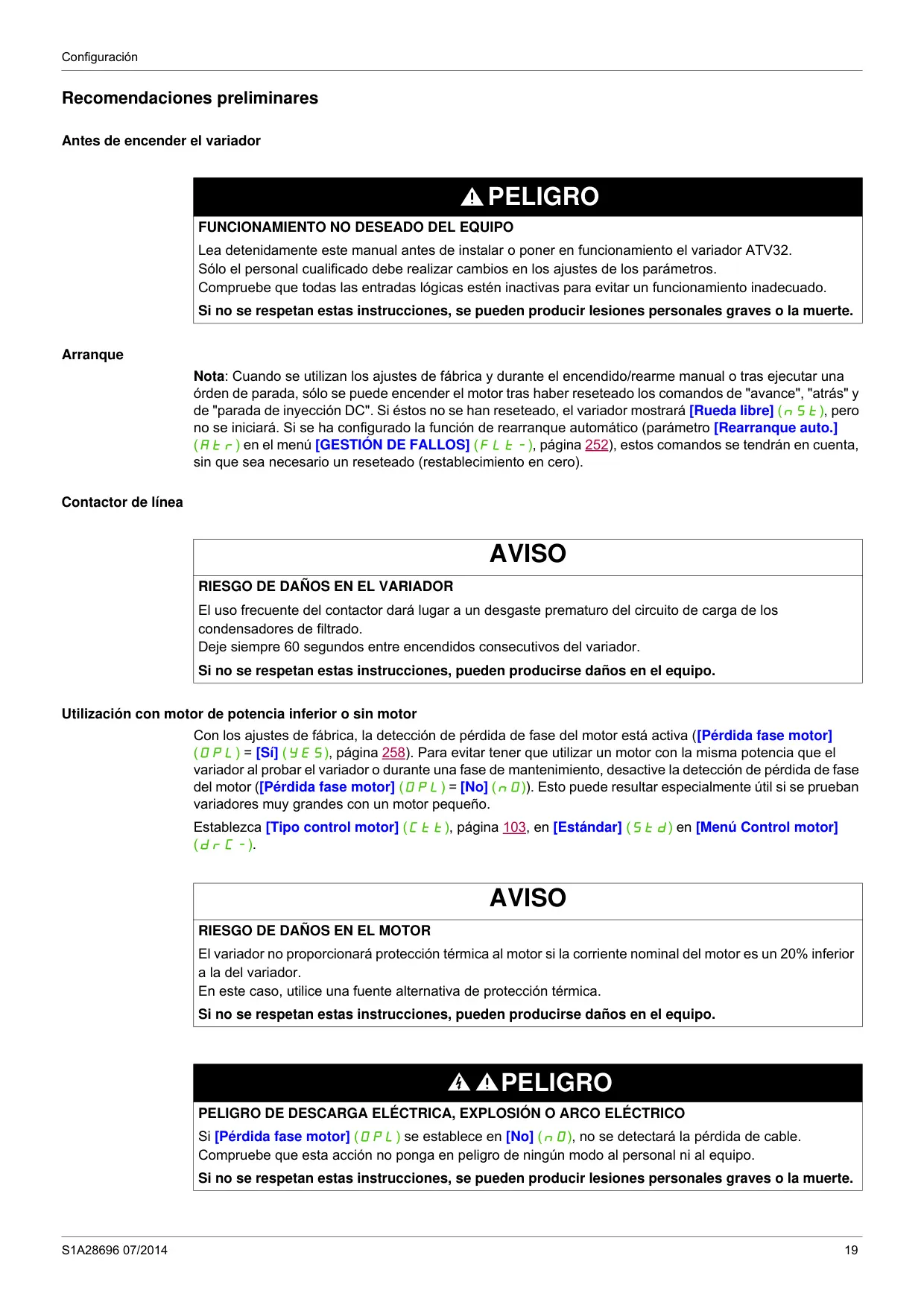

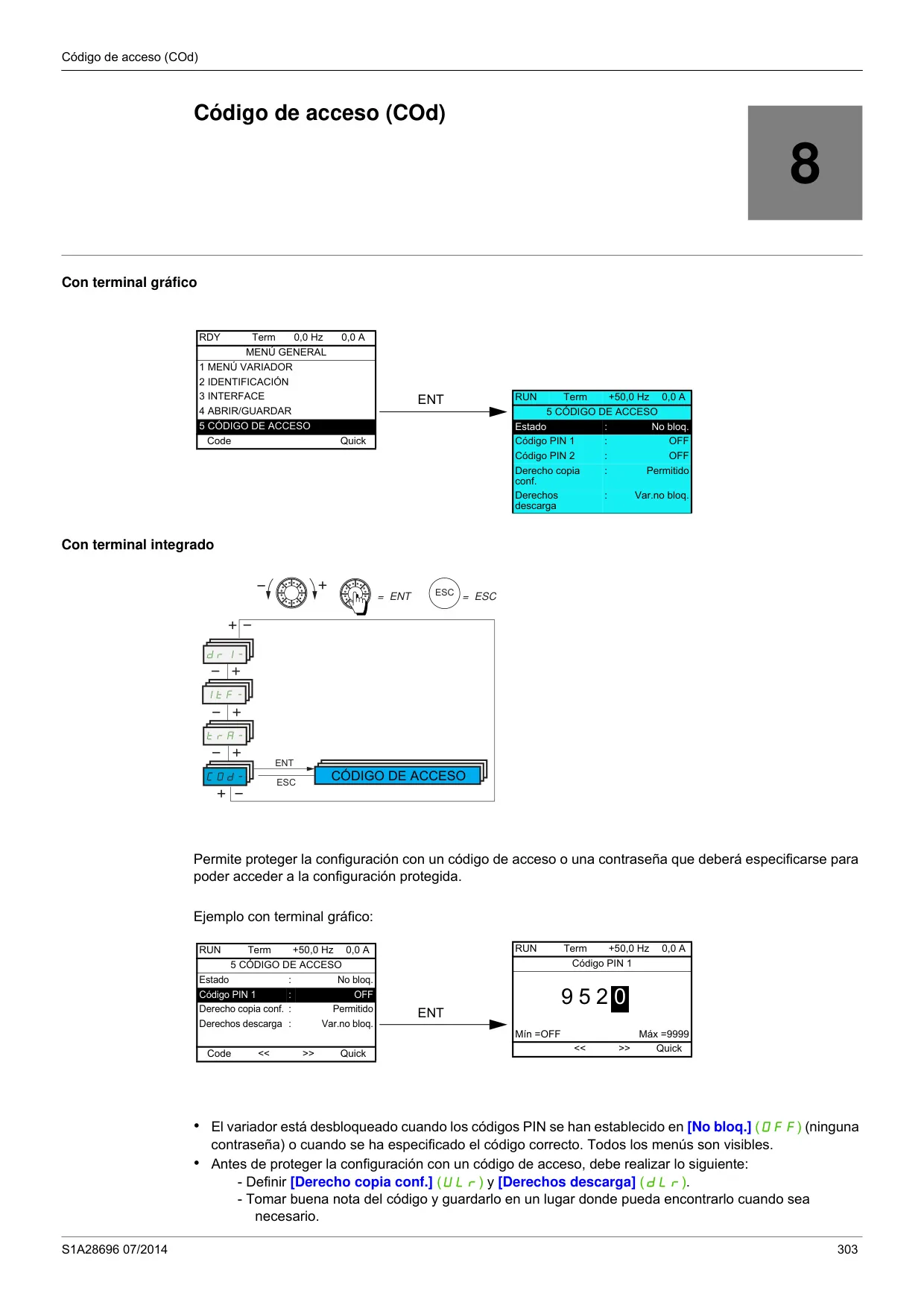

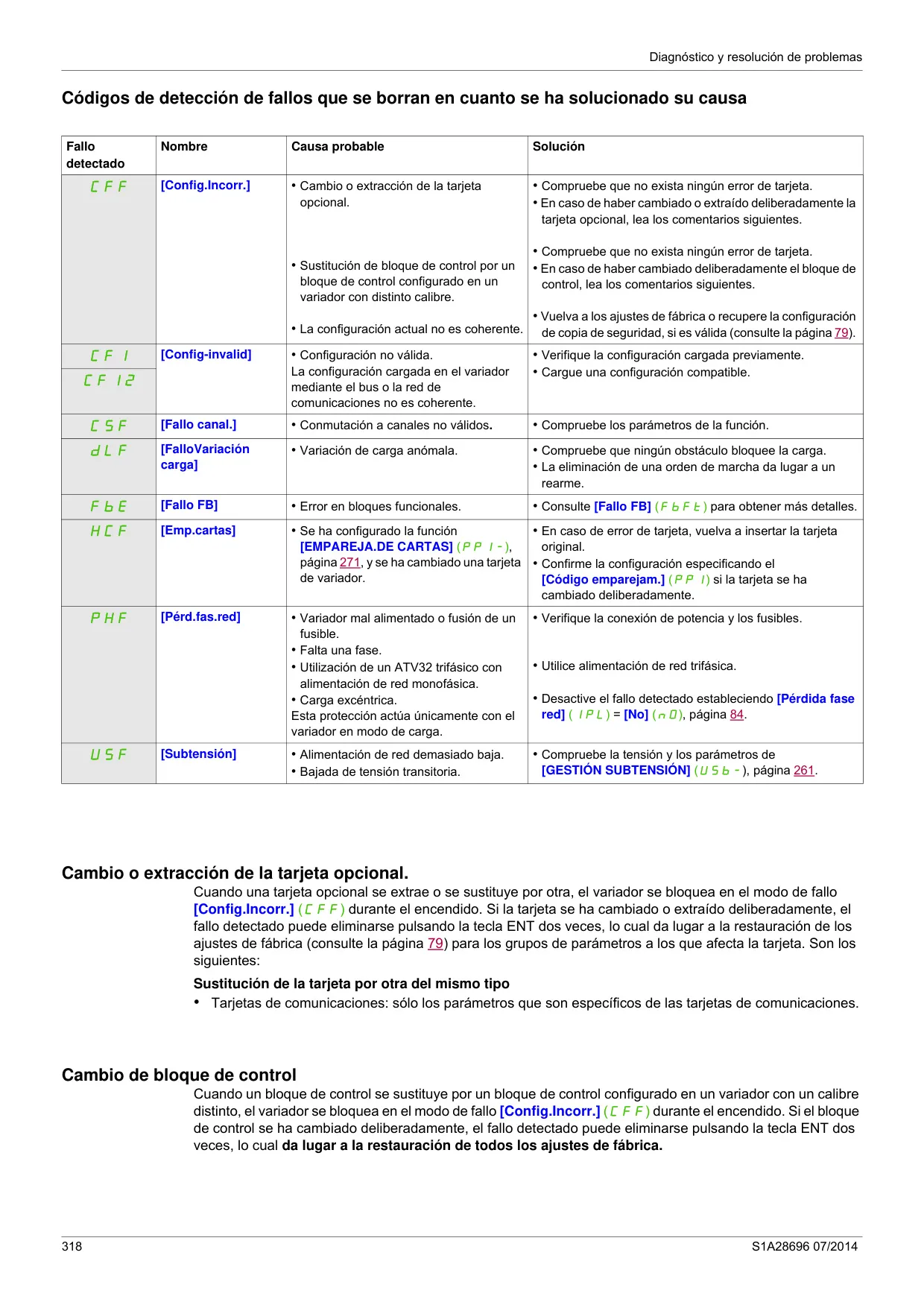

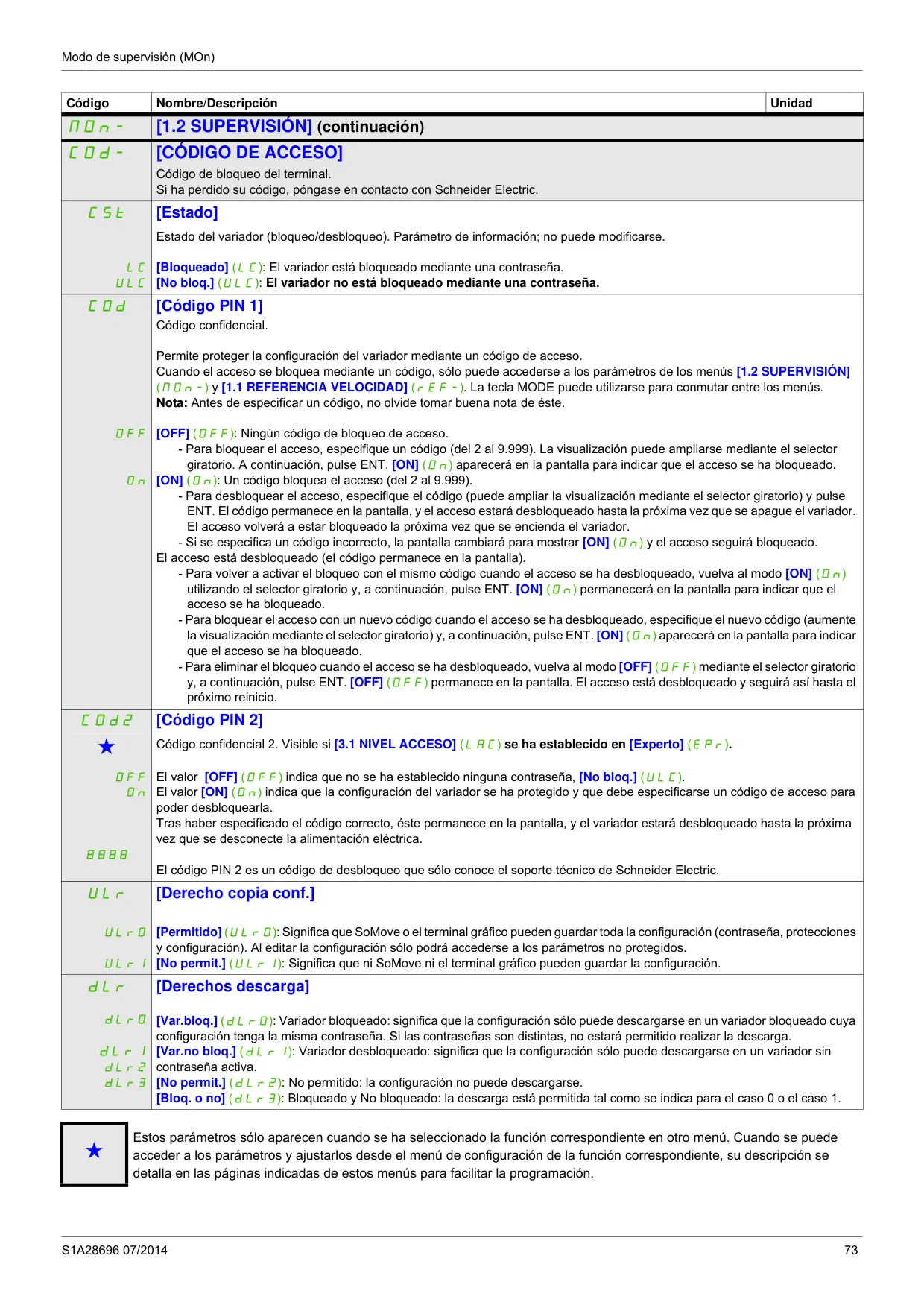

Finalmente, el variador ofrece un sistema robusto de seguridad, con advertencias claras sobre riesgos eléctricos y mecánicos. Incluye también un código de acceso (COd) para proteger la configuración y la posibilidad de emparejamiento de tarjetas para garantizar la integridad del sistema ante sustituciones de componentes clave, asegurando que solo personal autorizado pueda realizar modificaciones críticas.
