Variador de Frecuencia ATV310
Instrucciones del Variador ATV310
Aquí le ofrecemos el manual de Variador de Frecuencia ATV310 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador de Frecuencia ATV310, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

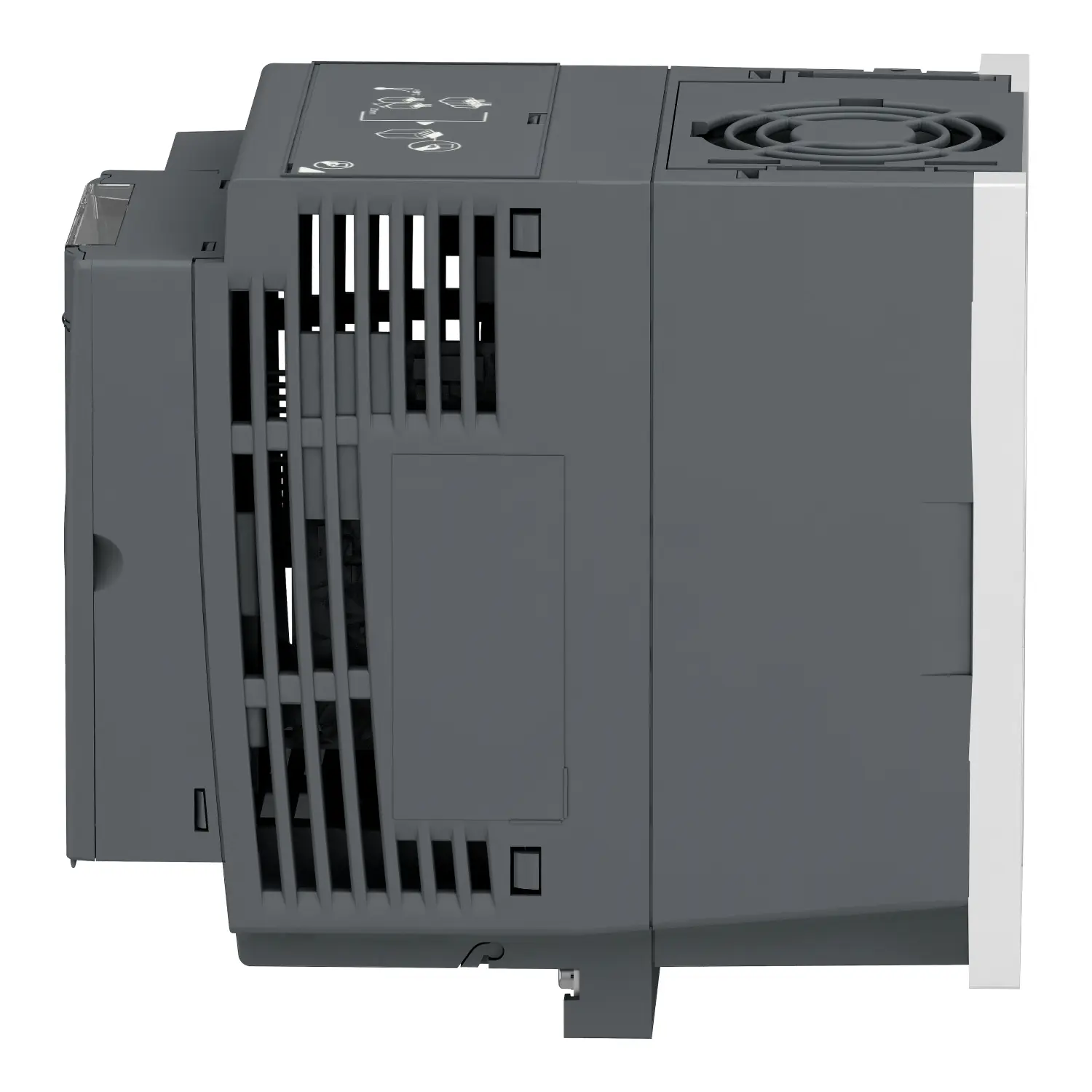

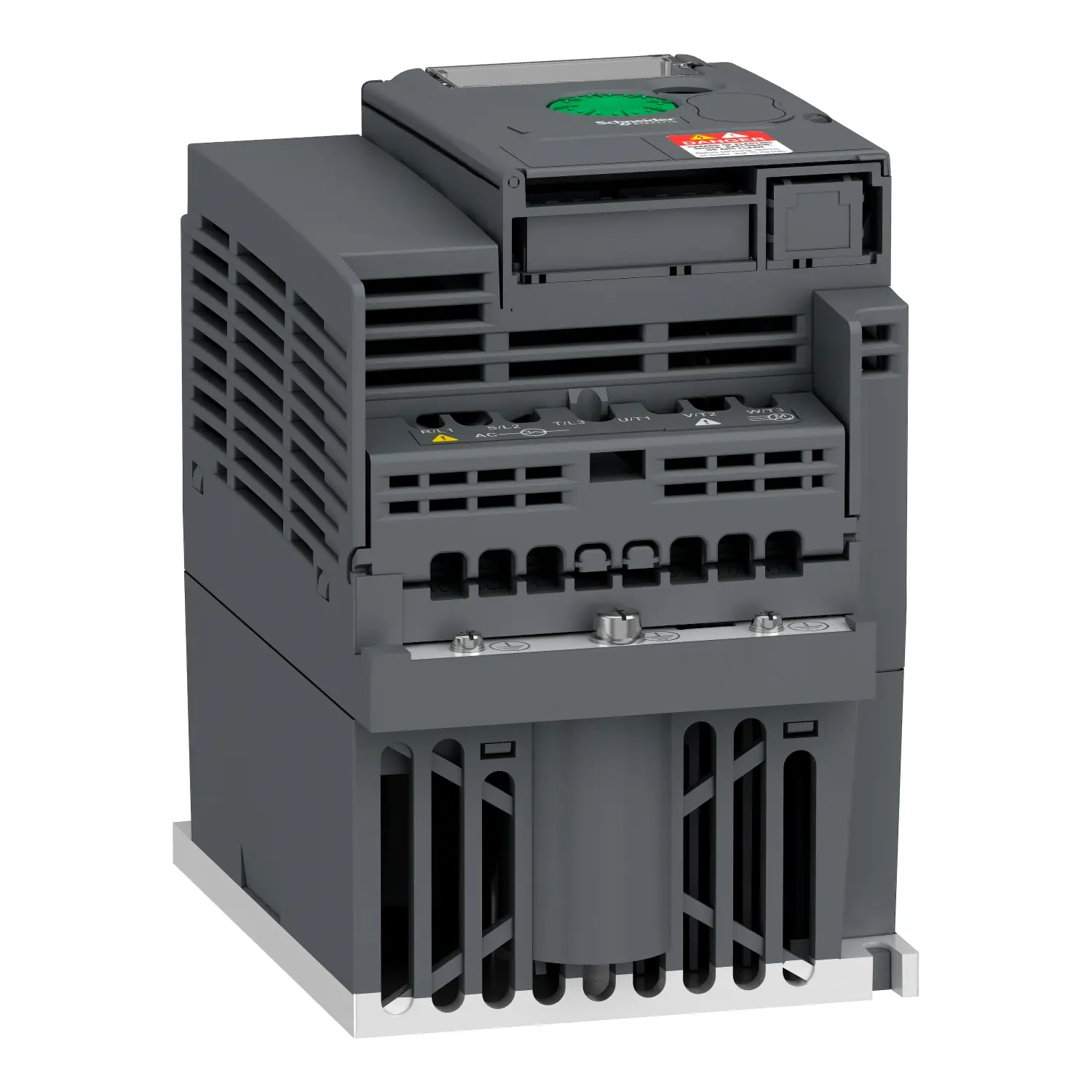

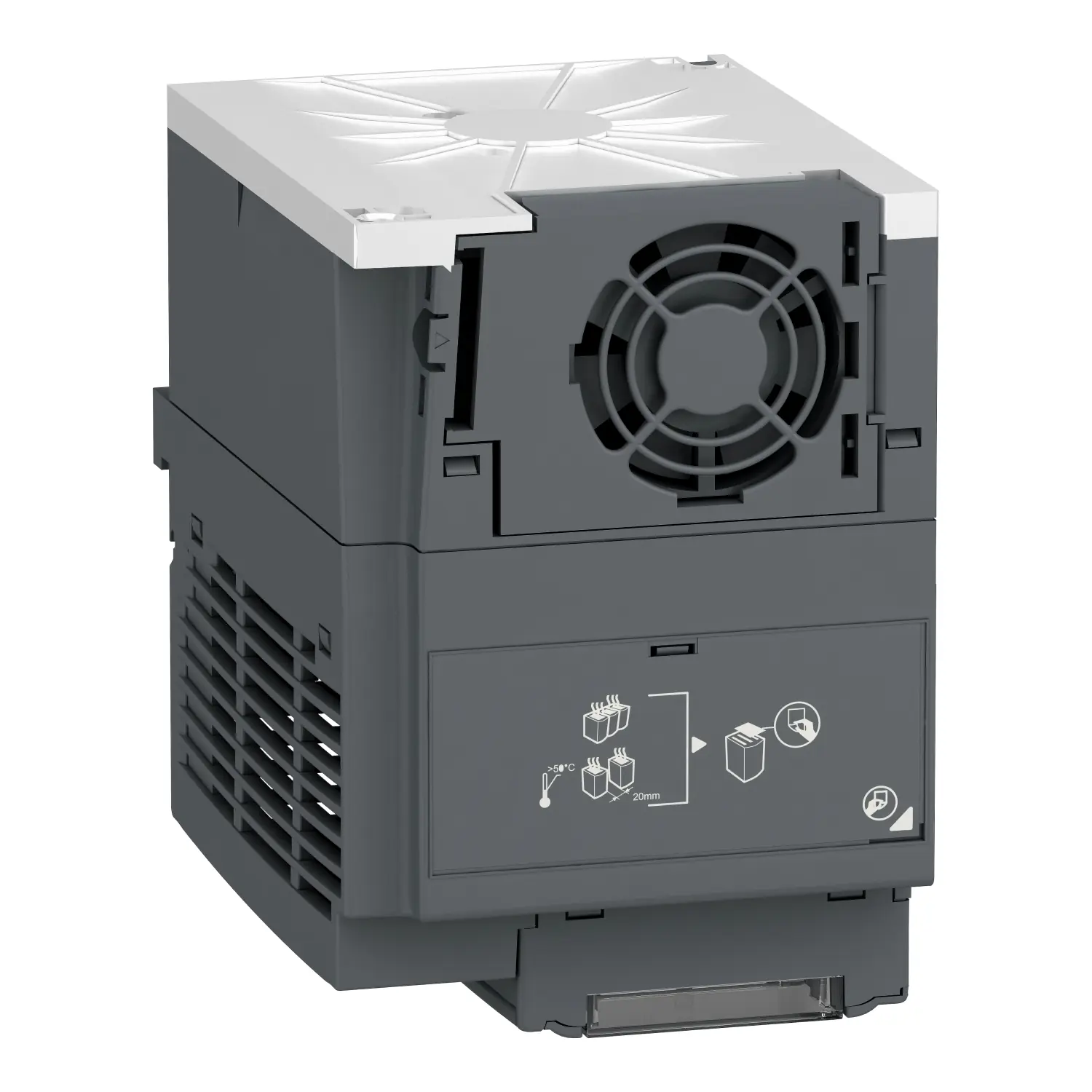

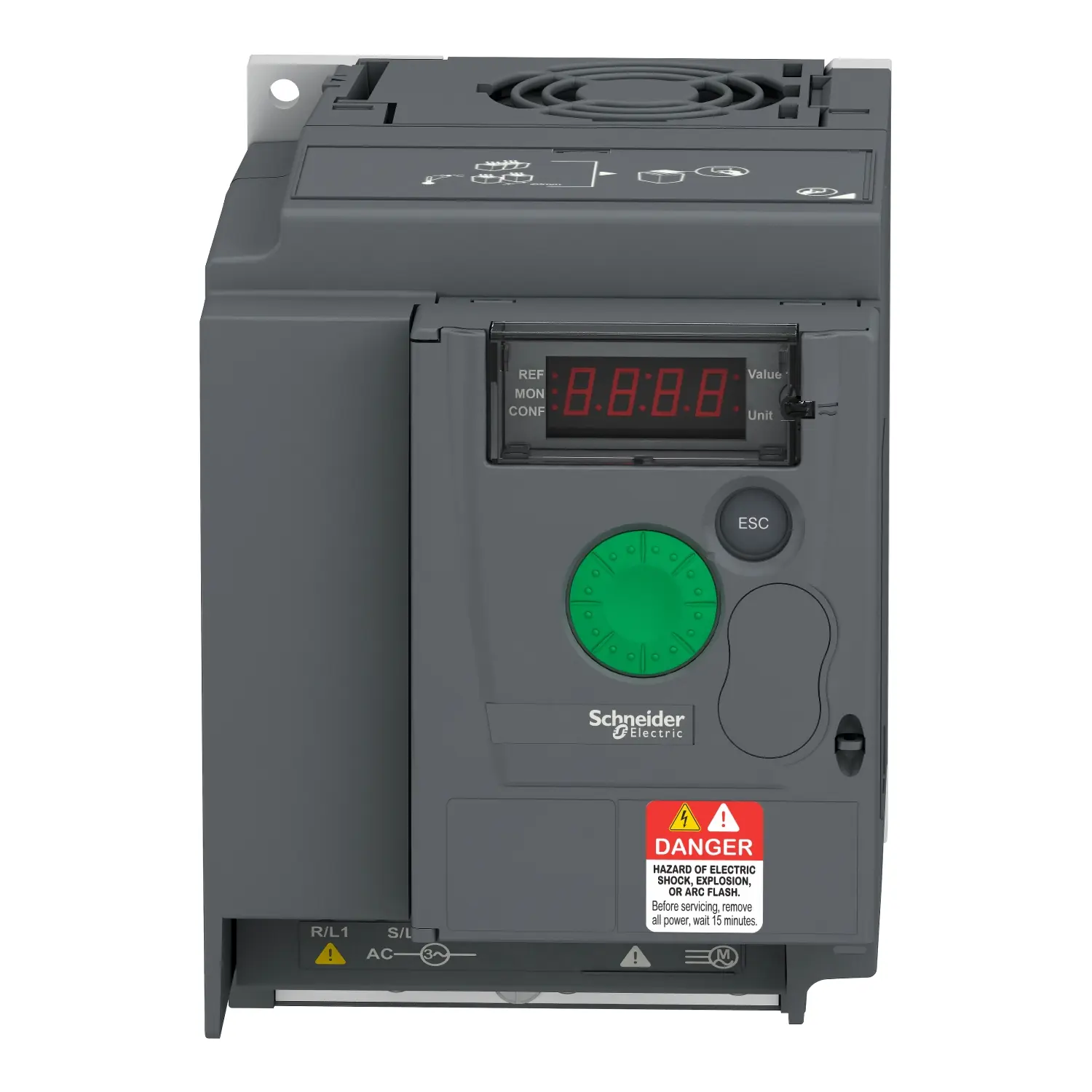

Imágenes del Producto

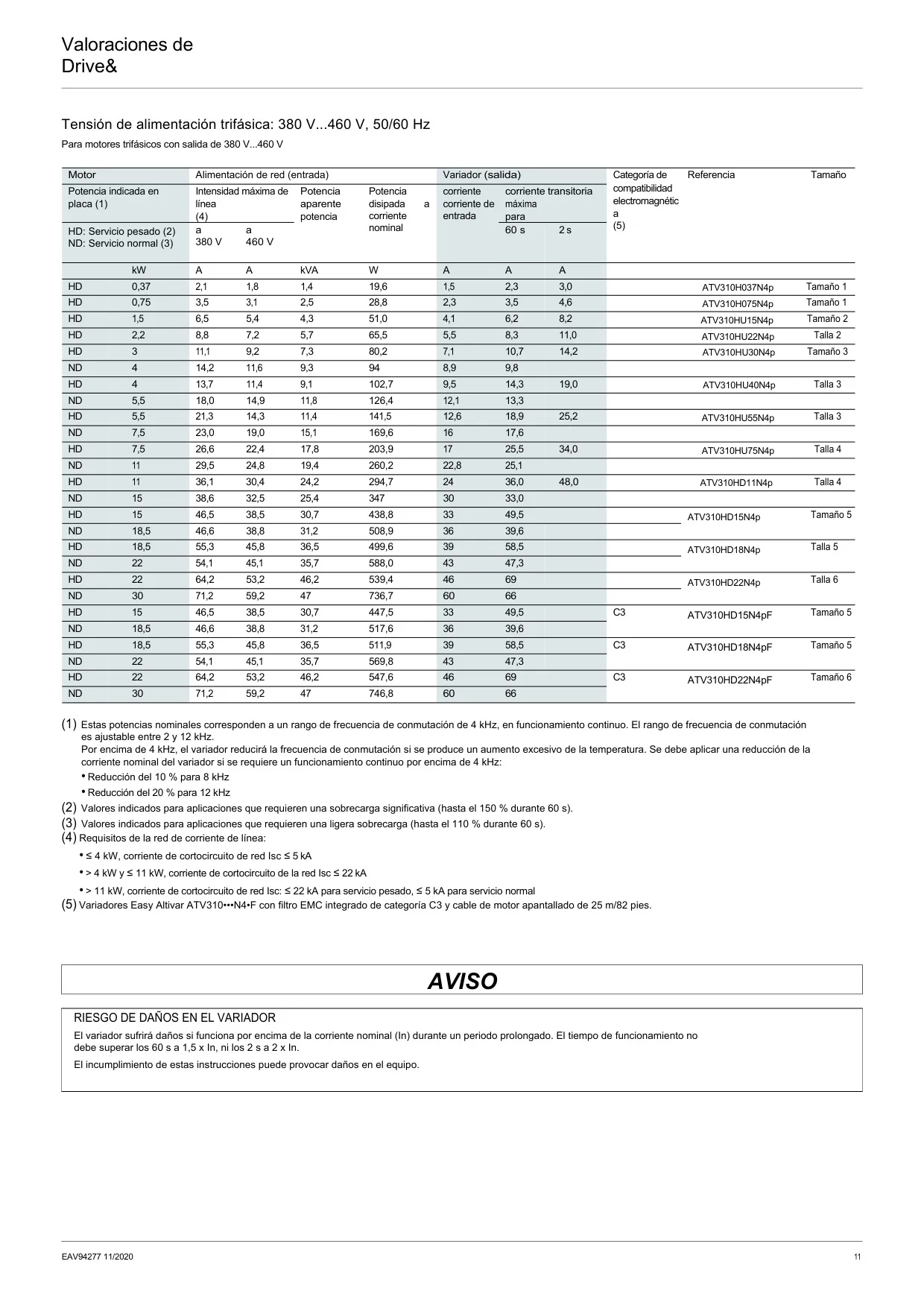

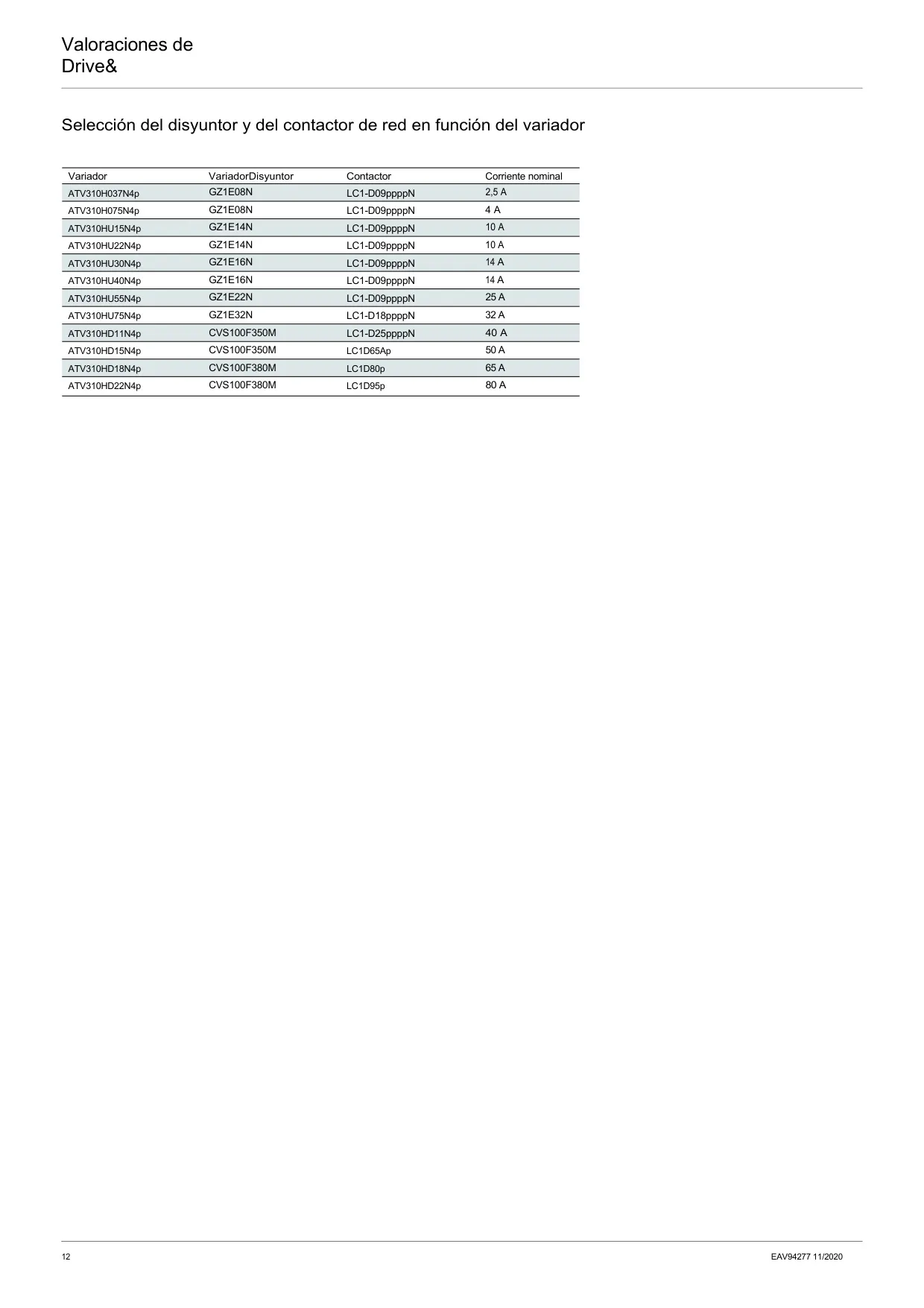

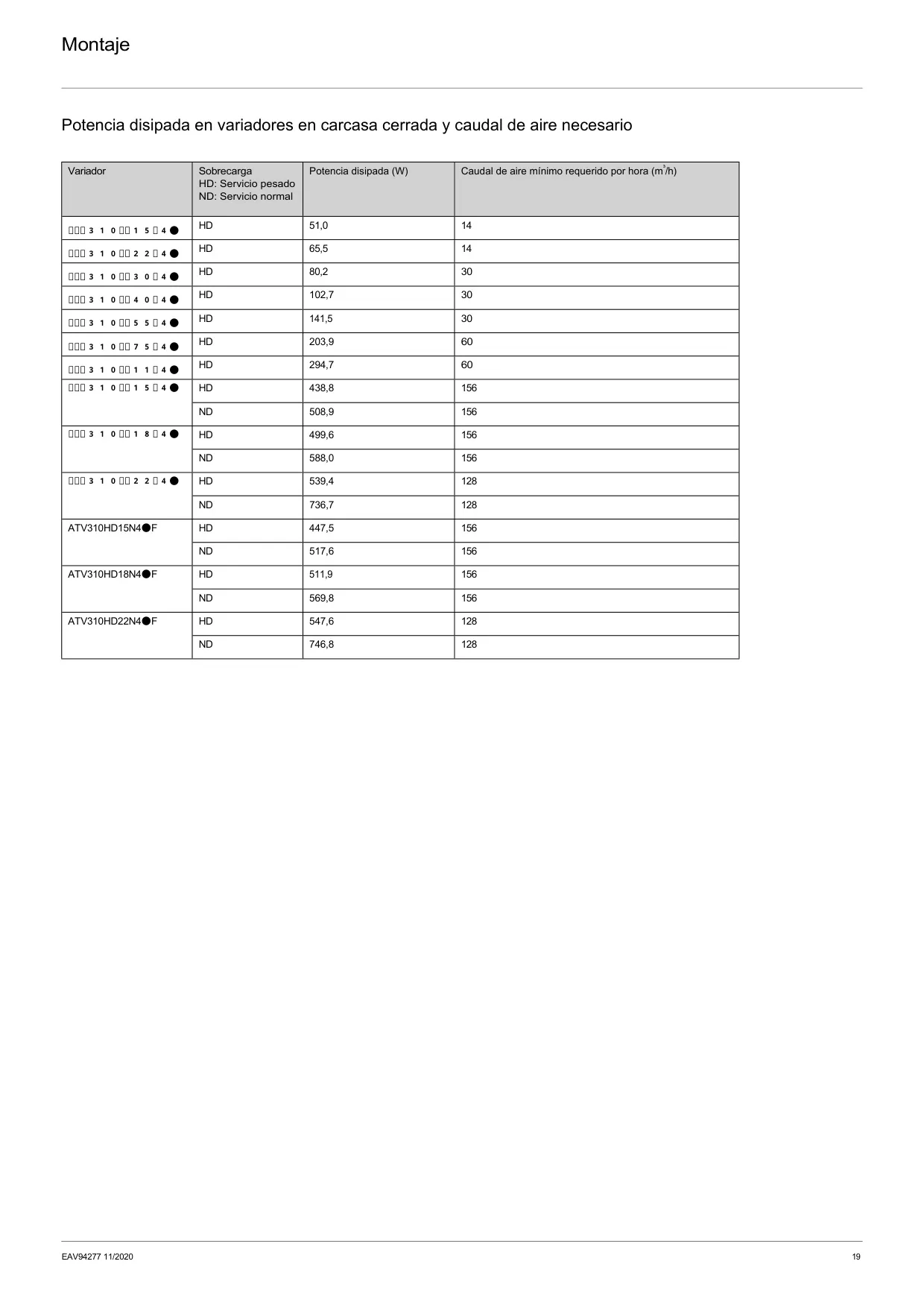

Especificaciones del Variador ATV310
| Modelo | ATV310H037N4p | ATV310H075N4p | ATV310HU15N4p | ATV310HU22N4p |
|---|---|---|---|---|
| Potencia HD (kW) | 0,37 | 0,75 | 1,5 | 2,2 |
| Tensión de Alimentación (V) | 380-460 trifásico | 380-460 trifásico | 380-460 trifásico | 380-460 trifásico |
| Intensidad Máx. Línea (A) | 2,1 | 3,5 | 6,5 | 8,8 |
| Corriente Nominal de Salida (A) | 1,5 | 2,3 | 4,1 | 5,5 |
| Potencia Disipada (W) | 19,6 | 28,8 | 51,0 | 65,5 |

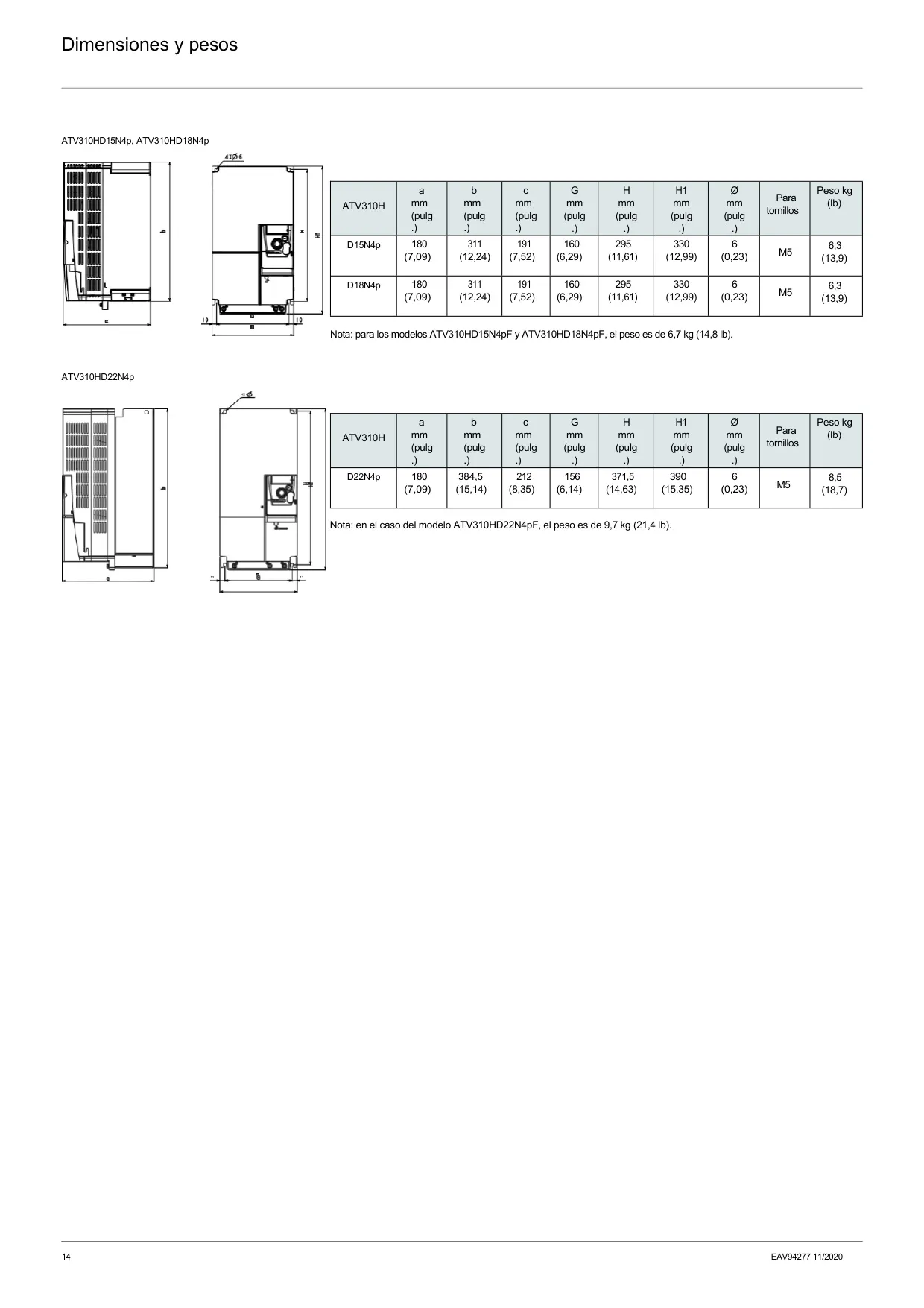

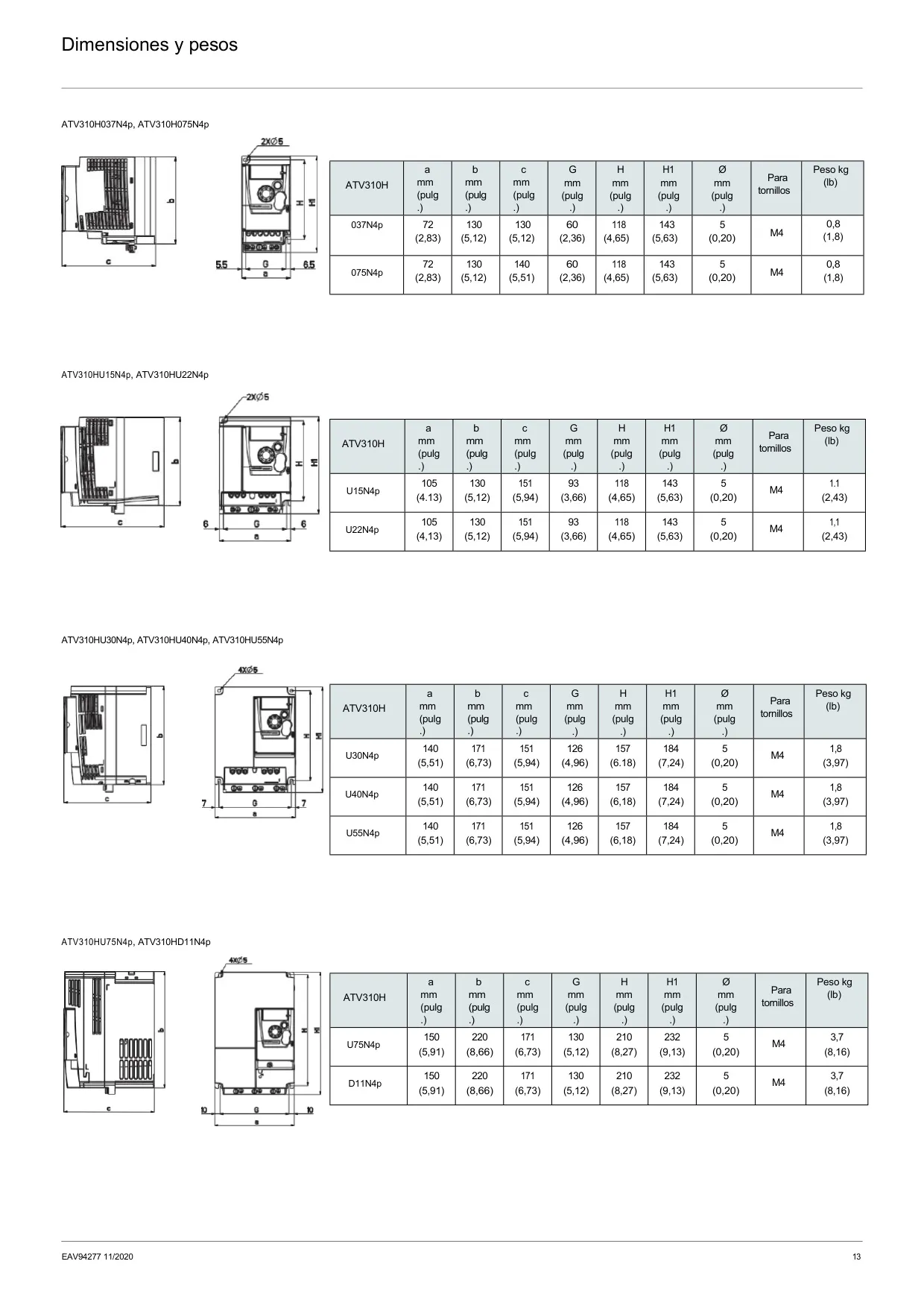

| Dimensiones (An x Al x Pr) (mm) | 72 x 130 x 130 | 72 x 130 x 140 | 105 x 130 x 151 | 105 x 130 x 151 |
| Peso (kg) | 0,8 | 0,8 | 1,1 | 1,1 |
| Grado de Protección | IP20/IP4X | IP20/IP4X | IP20/IP4X | IP20/IP4X |
| Temp. Funcionamiento (°C) | -10 a 55 | -10 a 55 | -10 a 55 | -10 a 55 |
| Humedad Relativa (%) | 5-95 | 5-95 | 5-95 | 5-95 |
| Altitud Máx. (m) | 1000 | 1000 | 1000 | 1000 |
| Modelo | ATV310HU30N4p | ATV310HU75N4p | ATV310HD15N4p | ATV310HD22N4p |
| Potencia HD (kW) | 3 | 7,5 | 15 | 22 |
| Tensión de Alimentación (V) | 380-460 trifásico | 380-460 trifásico | 380-460 trifásico | 380-460 trifásico |
| Intensidad Máx. Línea (A) | 11,1 | 26,6 | 46,5 | 64,2 |
| Corriente Nominal de Salida (A) | 7,1 | 17 | 33 | 46 |
| Potencia Disipada (W) | 80,2 | 203,9 | 438,8 | 539,4 |
| Dimensiones (An x Al x Pr) (mm) | 140 x 171 x 151 | 150 x 220 x 171 | 180 x 311 x 191 | 180 x 384,5 x 212 |
| Peso (kg) | 1,8 | 3,7 | 6,3 | 8,5 |
| Grado de Protección | IP20/IP4X | IP20/IP4X | IP20/IP4X | IP20/IP4X |
| Temp. Funcionamiento (°C) | -10 a 55 | -10 a 55 | -10 a 55 | -10 a 55 |
| Humedad Relativa (%) | 5-95 | 5-95 | 5-95 | 5-95 |
| Altitud Máx. (m) | 1000 | 1000 | 1000 | 1000 |
Detalles del Variador de Frecuencia ATV310

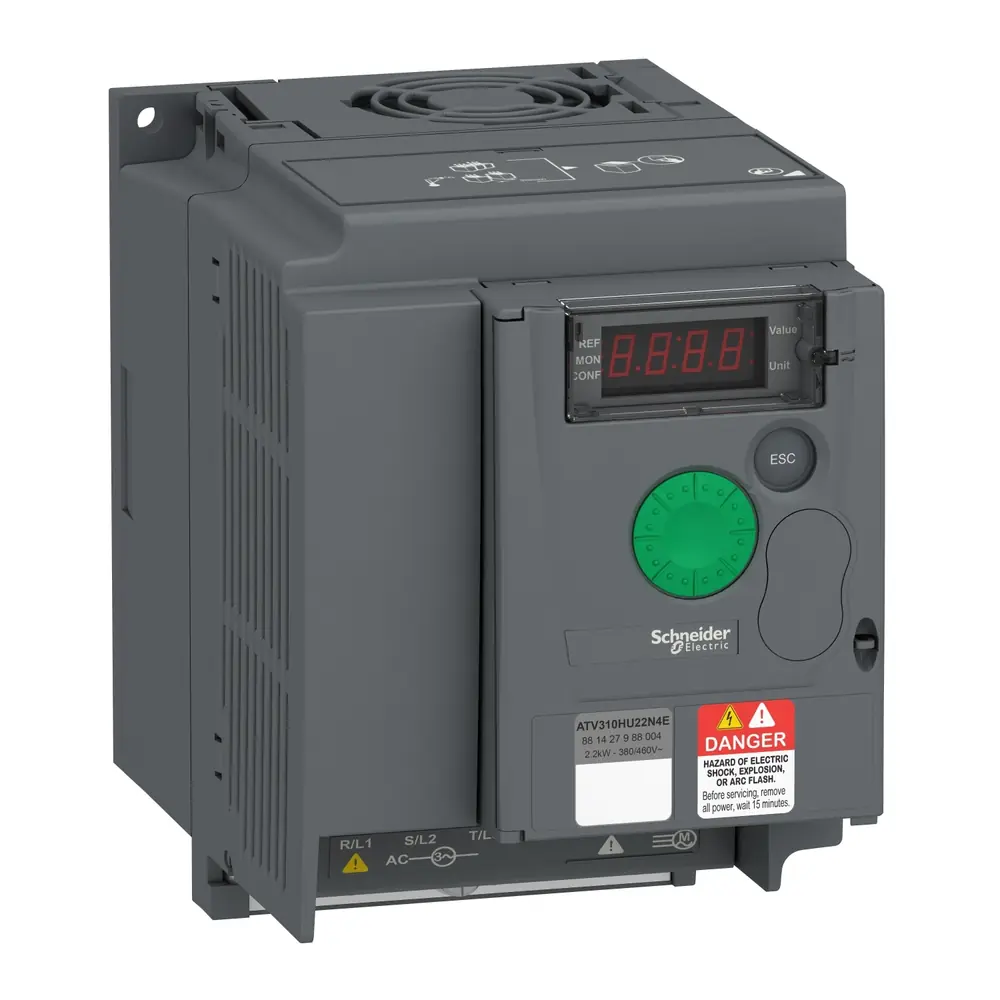

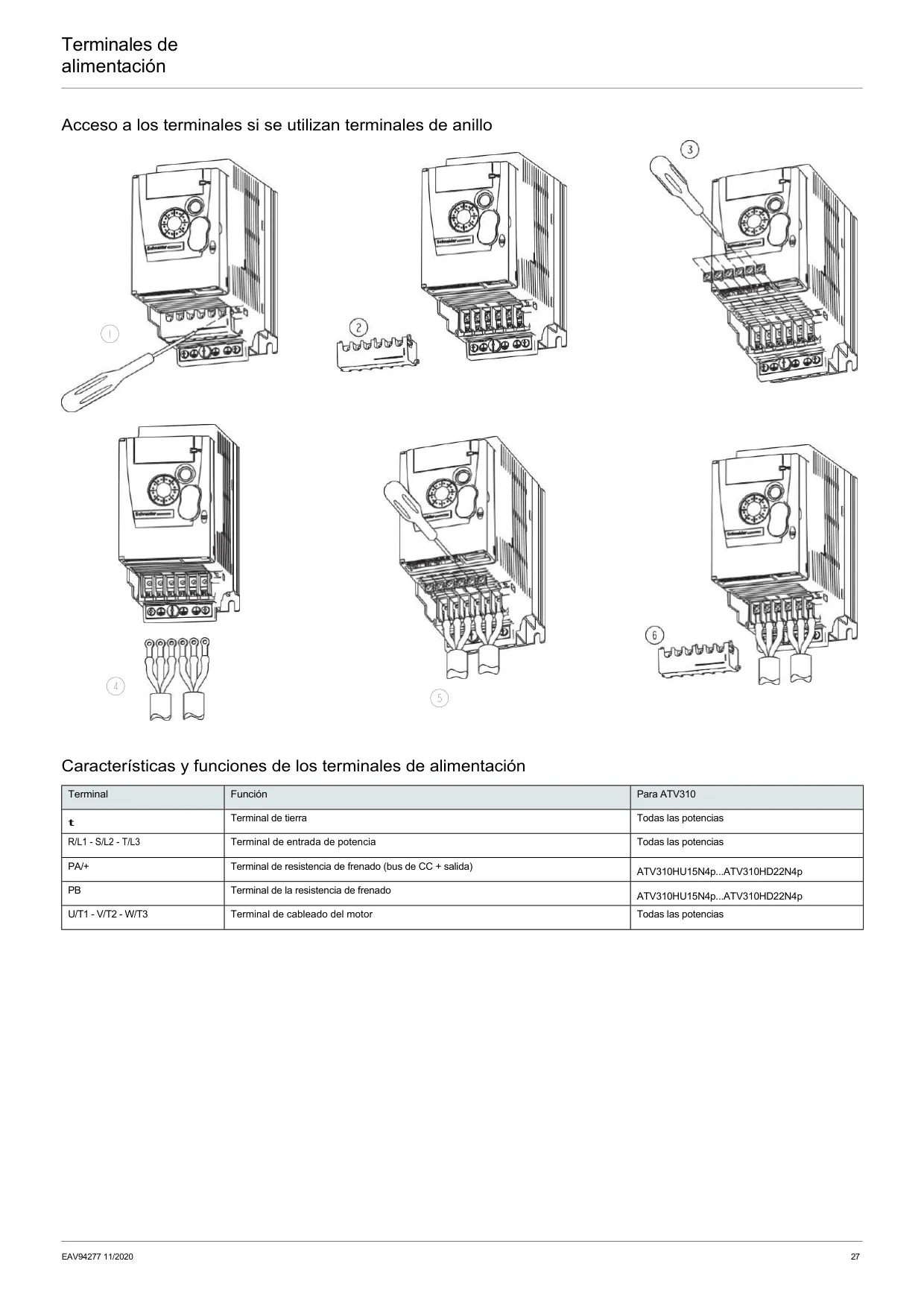

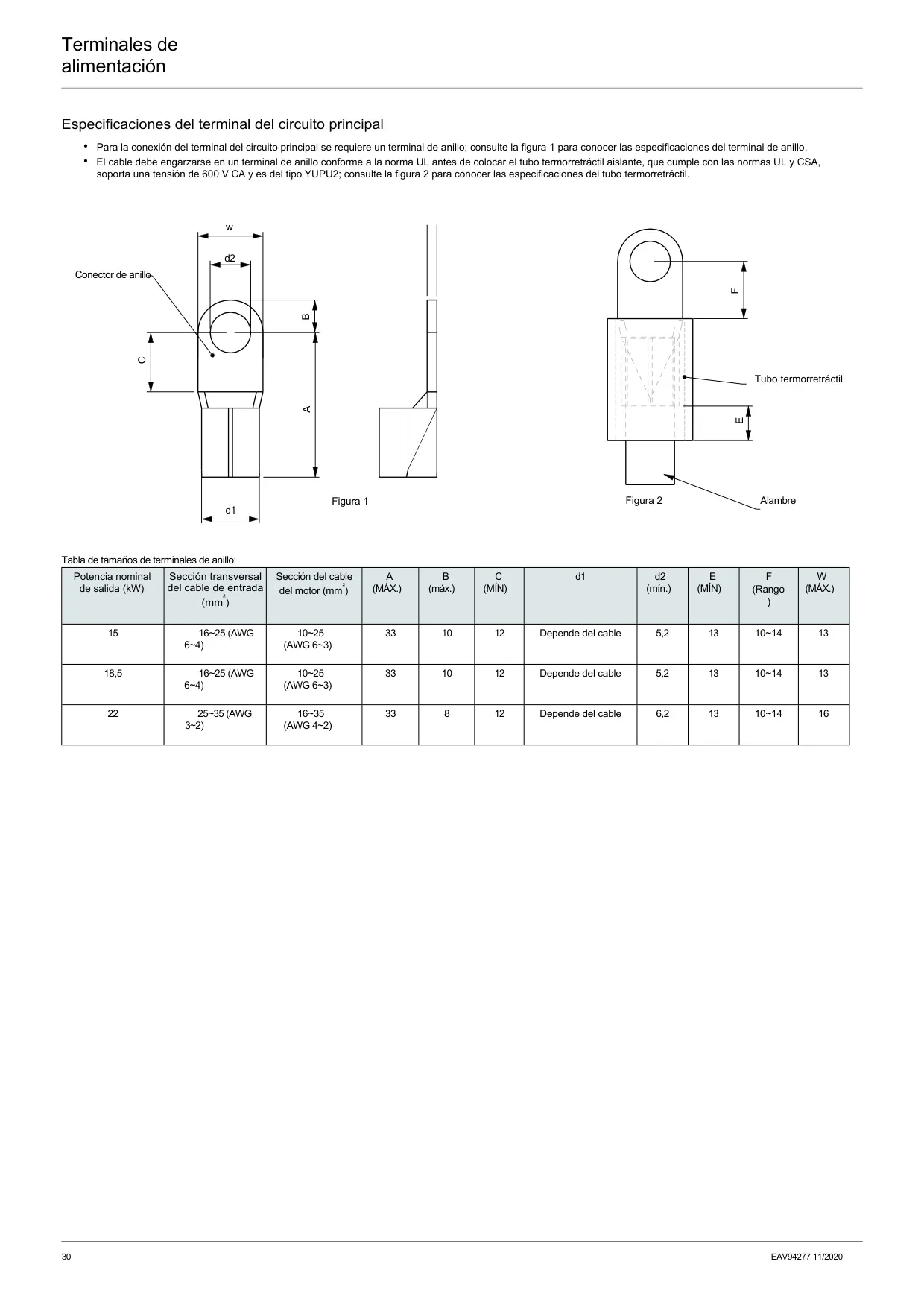

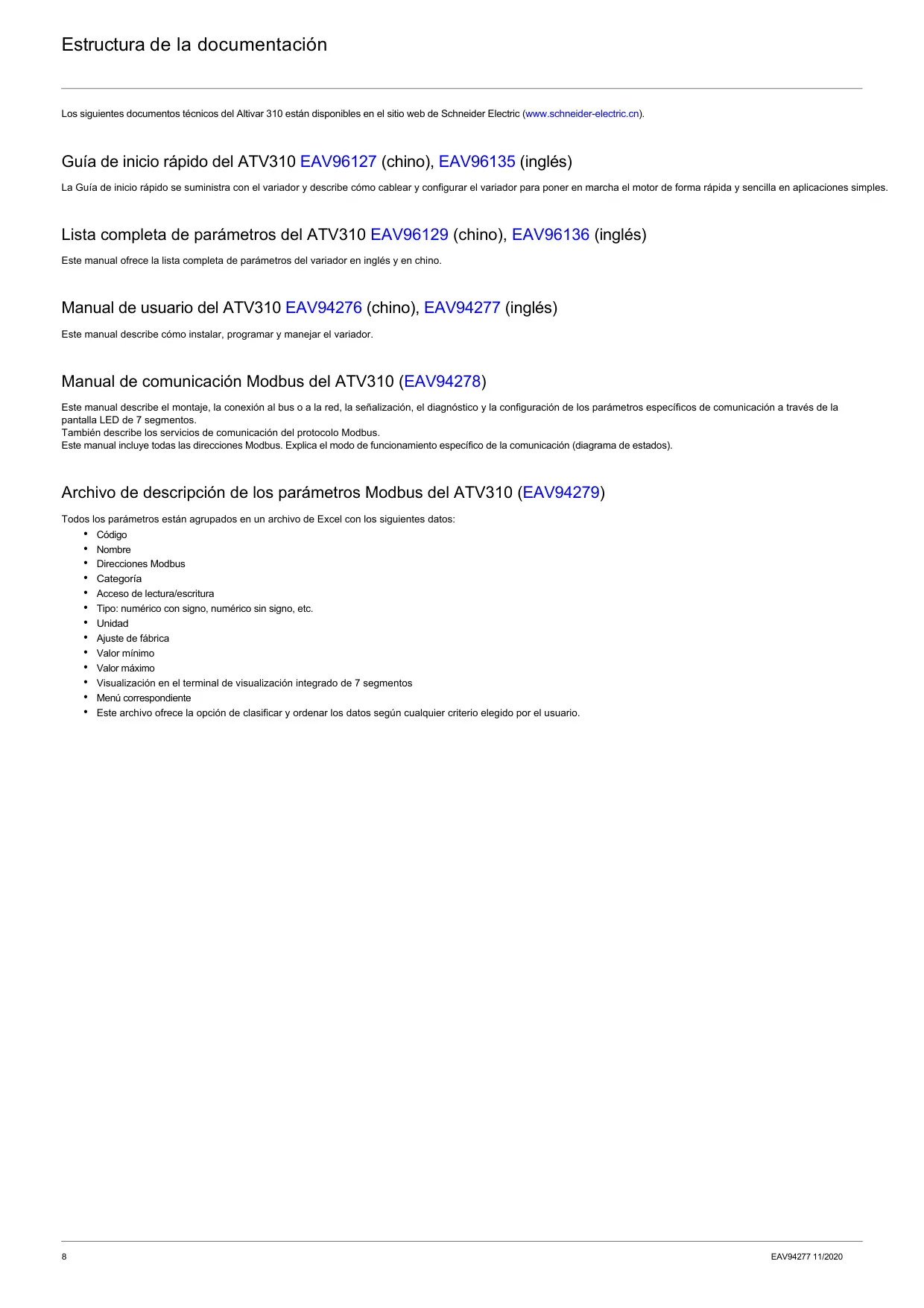

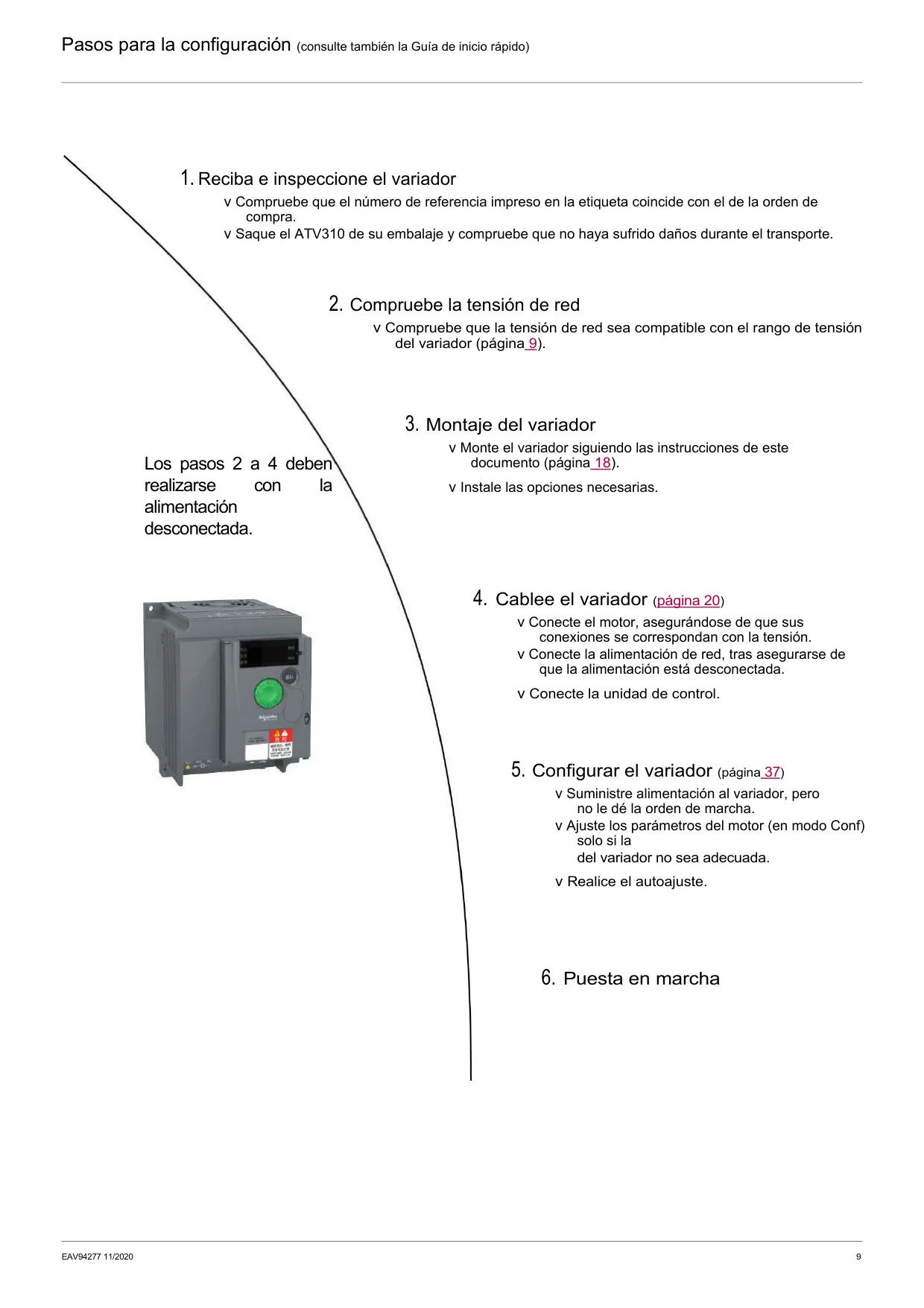

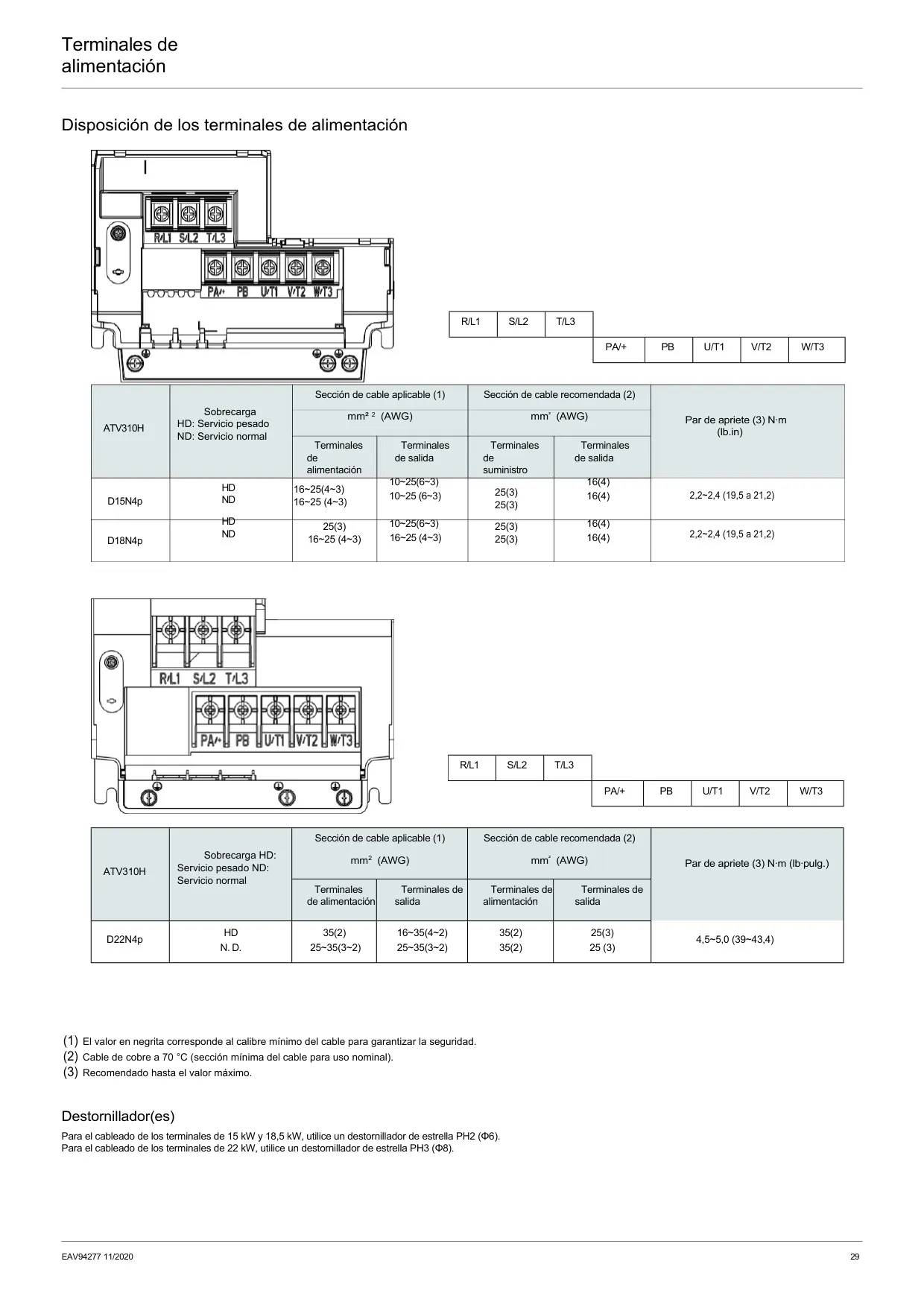

El Variador de Frecuencia ATV310 de Schneider Electric, conocido como Easy Altivar, está diseñado para controlar motores asíncronos trifásicos en un rango de tensión de 380 V a 460 V, abarcando potencias nominales desde 0,37 kW hasta 22 kW. Este dispositivo compacto se centra en la facilidad de uso y la eficiencia, ofreciendo una solución robusta para una amplia gama de aplicaciones industriales. Su diseño permite una instalación rápida y una puesta en marcha sencilla, ideal para optimizar el rendimiento y la vida útil del motor.

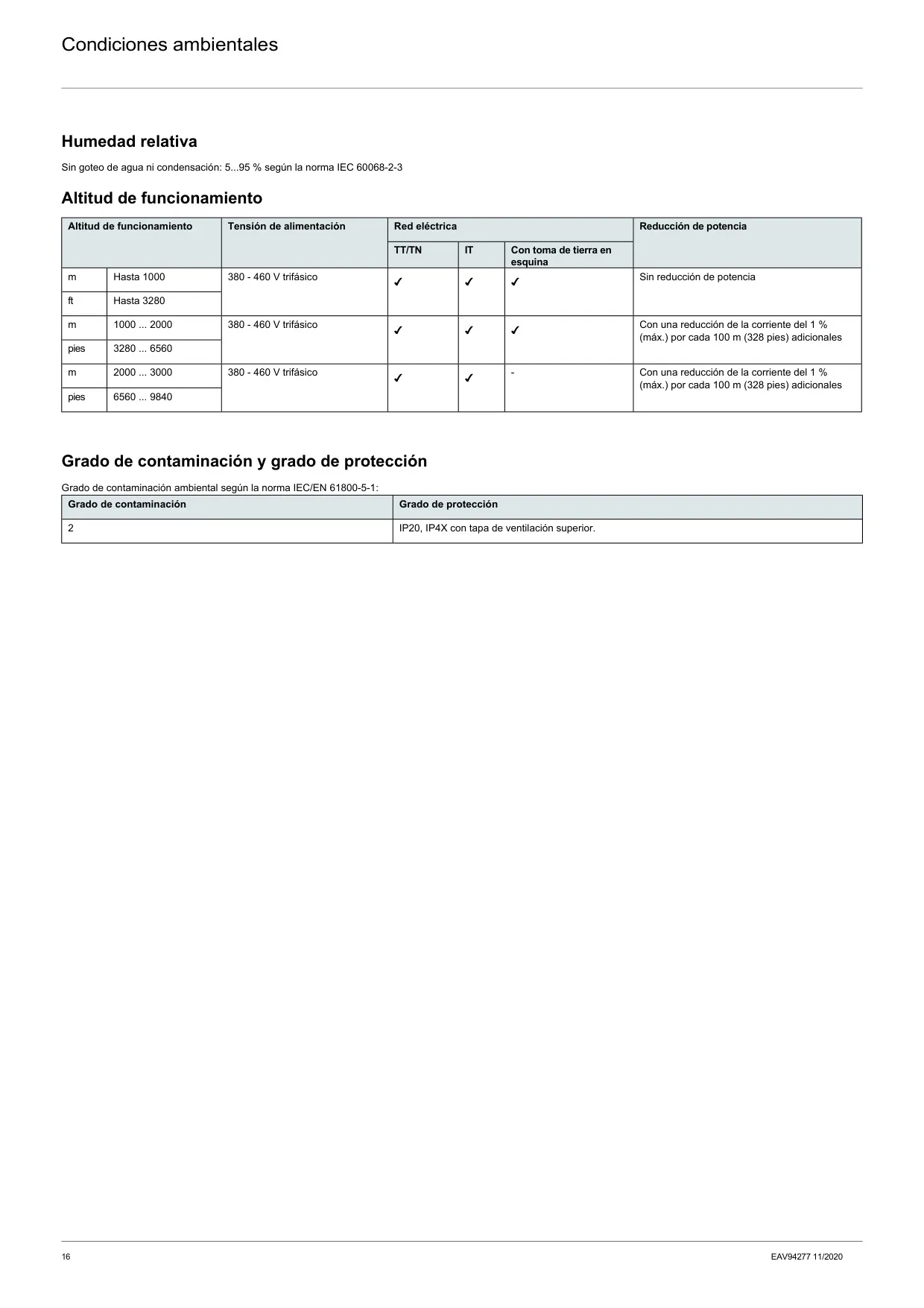

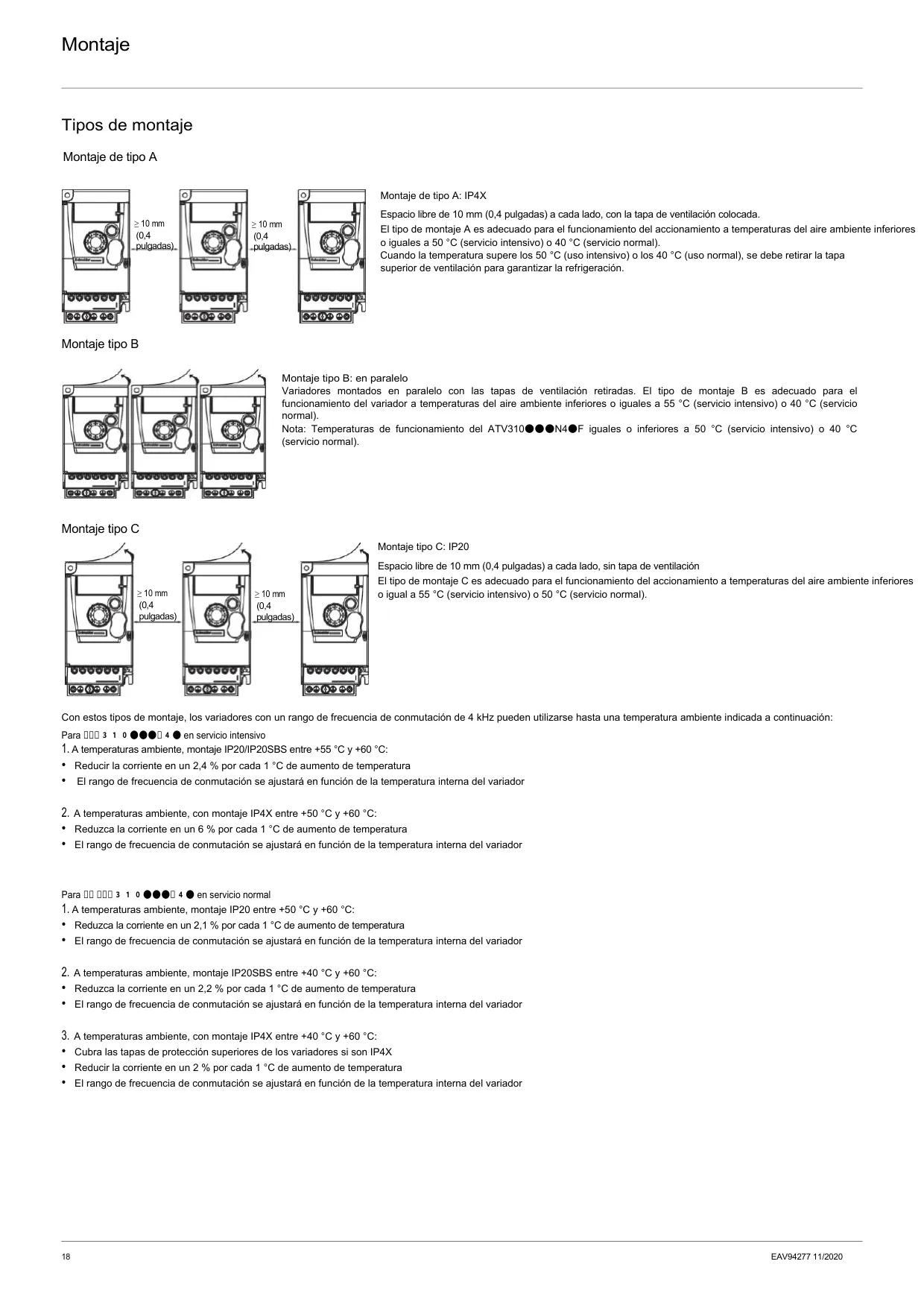

Una característica clave es su resistencia ambiental. El ATV310 está clasificado con una clase química 3C3 y mecánica 3S2 según la norma IEC/EN 60721, lo que garantiza su funcionamiento en entornos adversos con presencia de corrosión, polvo o vibraciones. Puede operar en temperaturas ambiente de -10 a 55 °C sin reducción de potencia, y hasta 60 °C con una reducción. La humedad relativa permitida oscila entre el 5 y el 95%, sin condensación, y puede funcionar hasta 1000 metros de altitud sin desclasificación, lo que lo hace versátil para diversas ubicaciones geográficas.

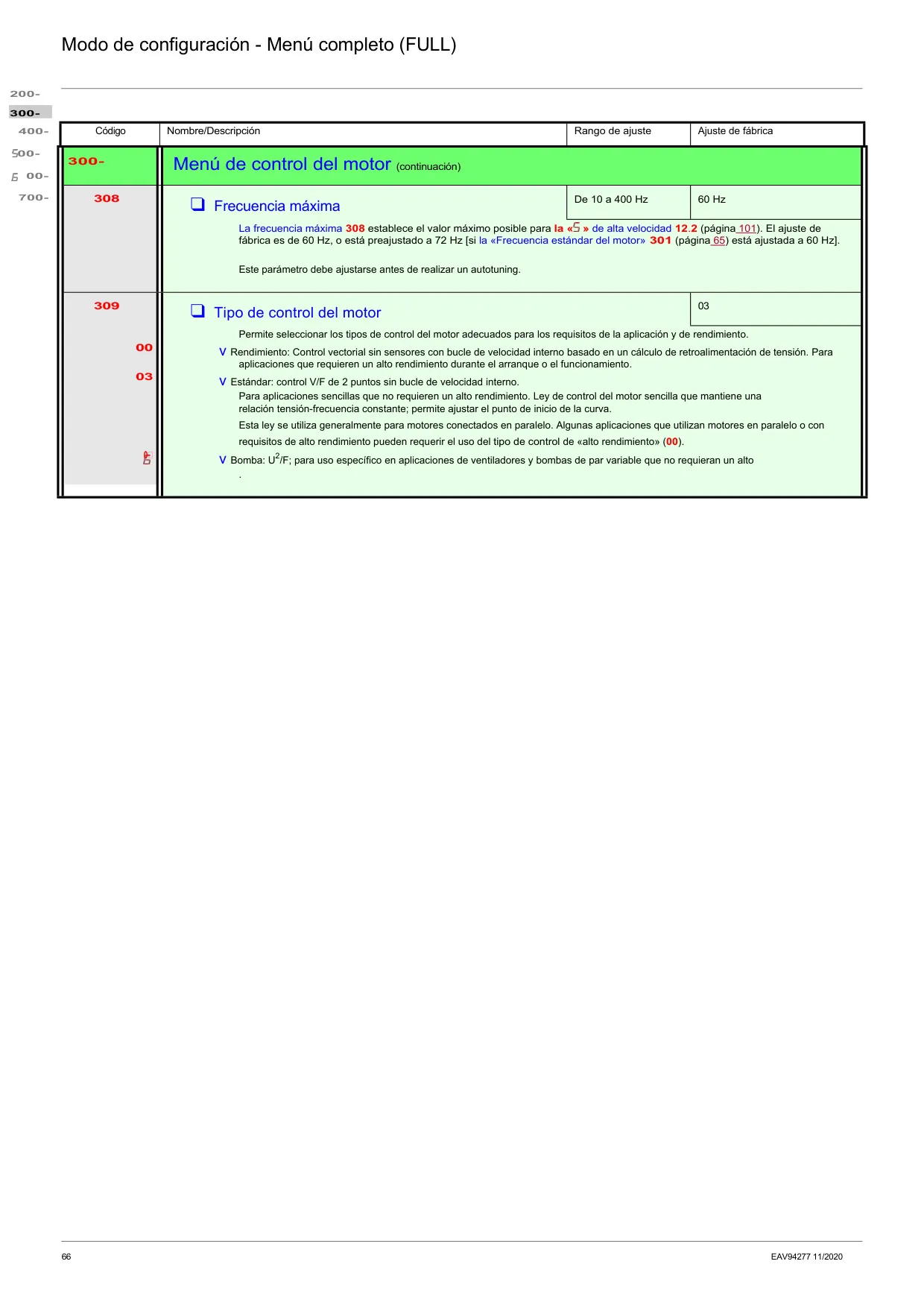

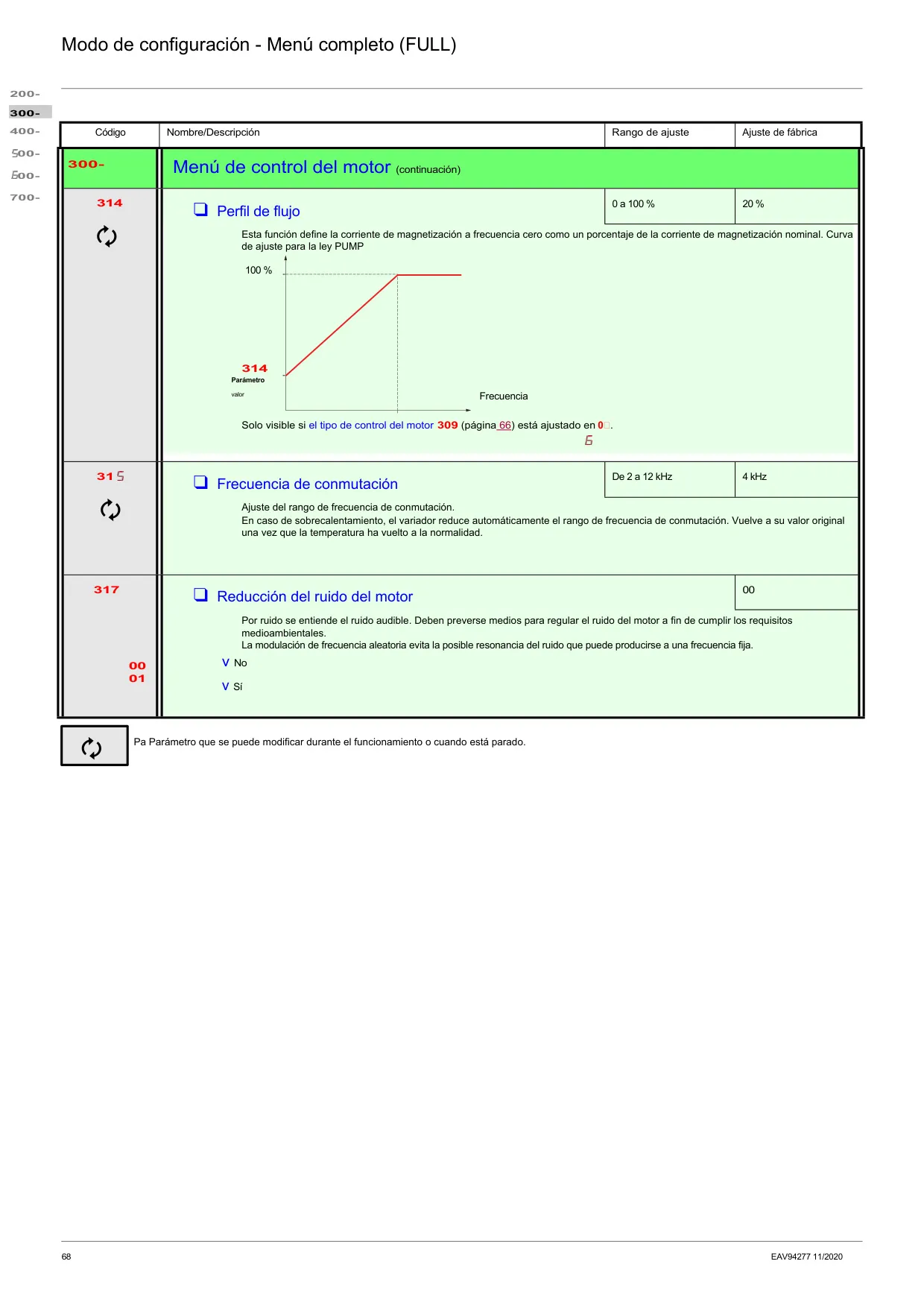

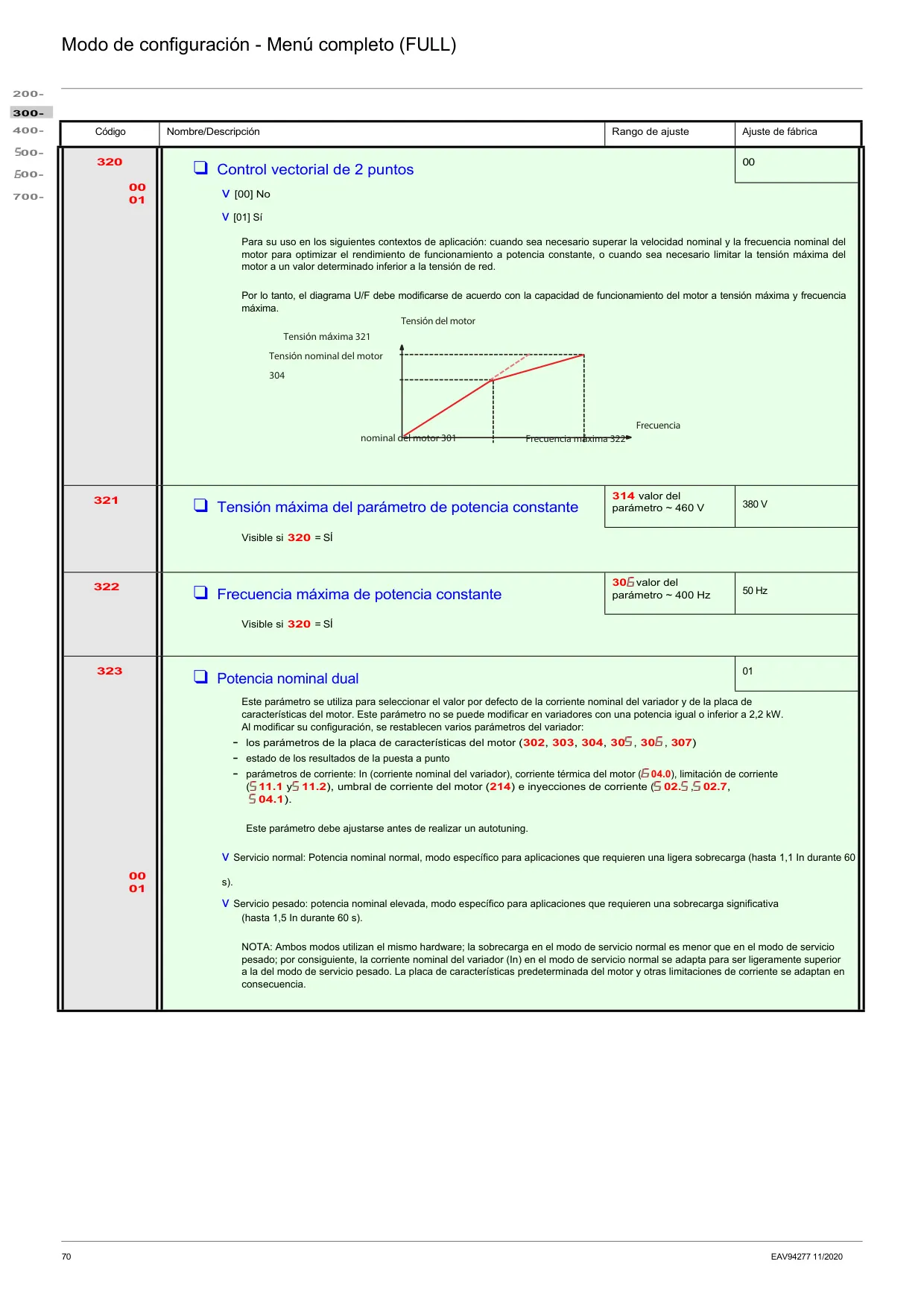

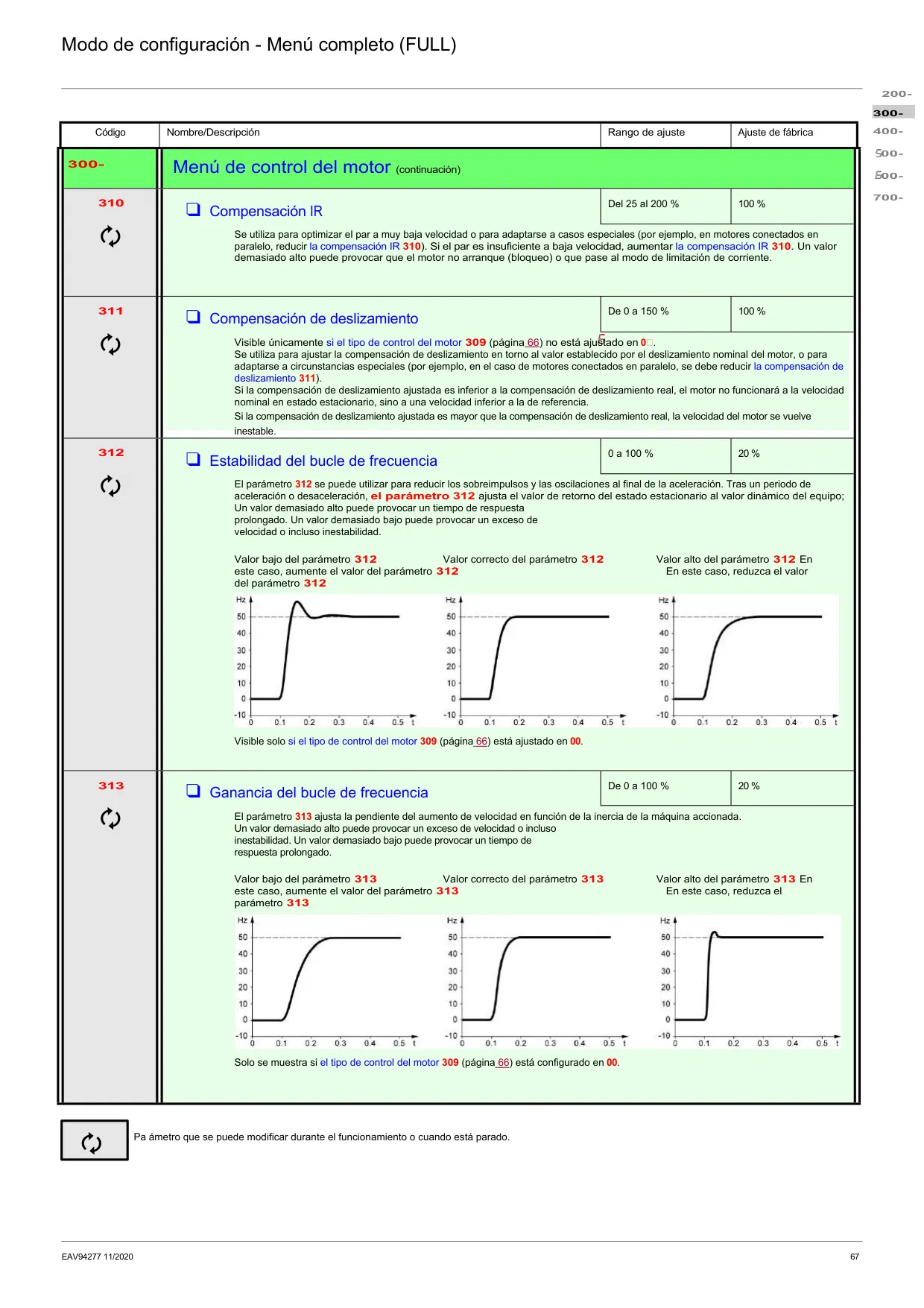

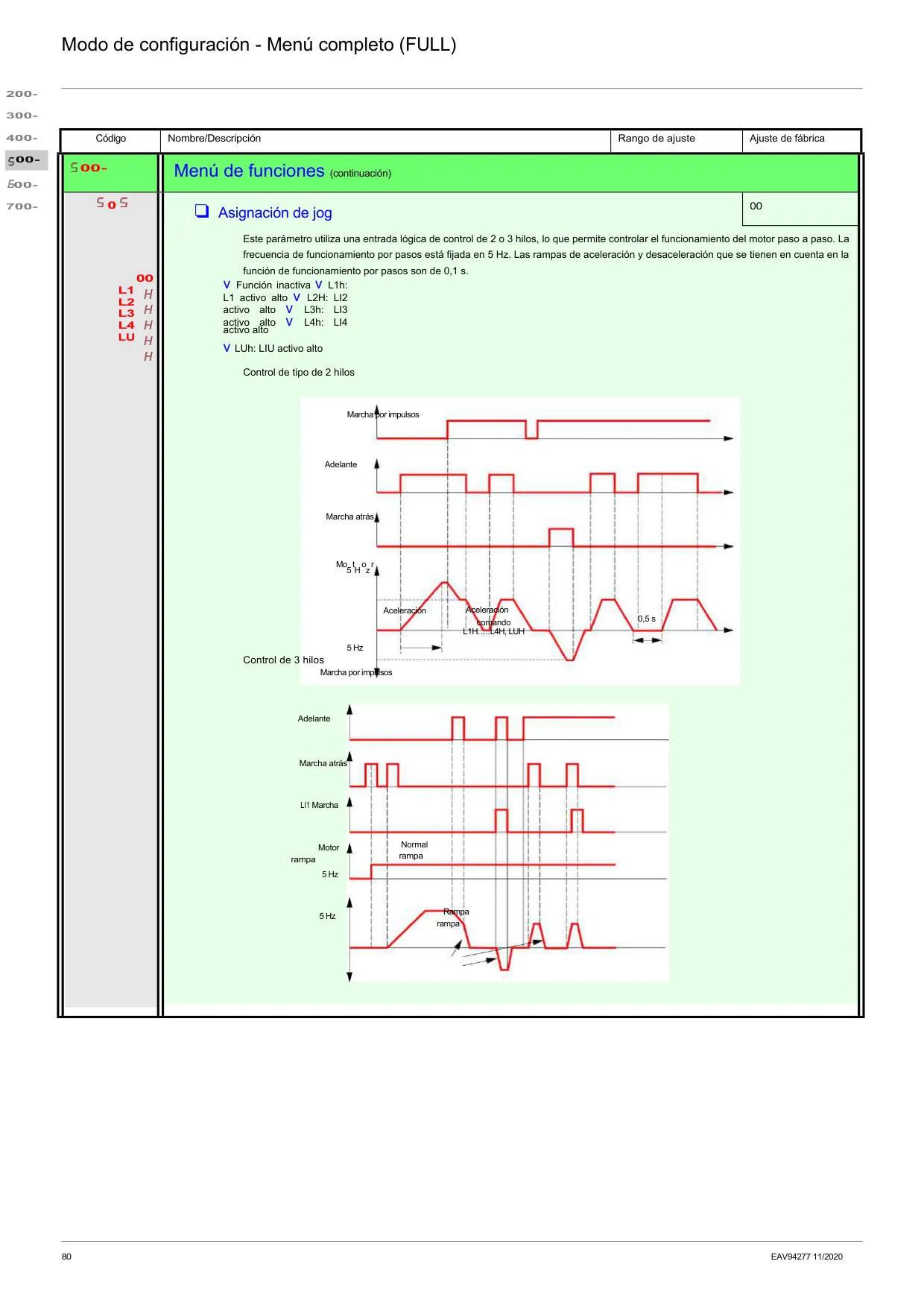

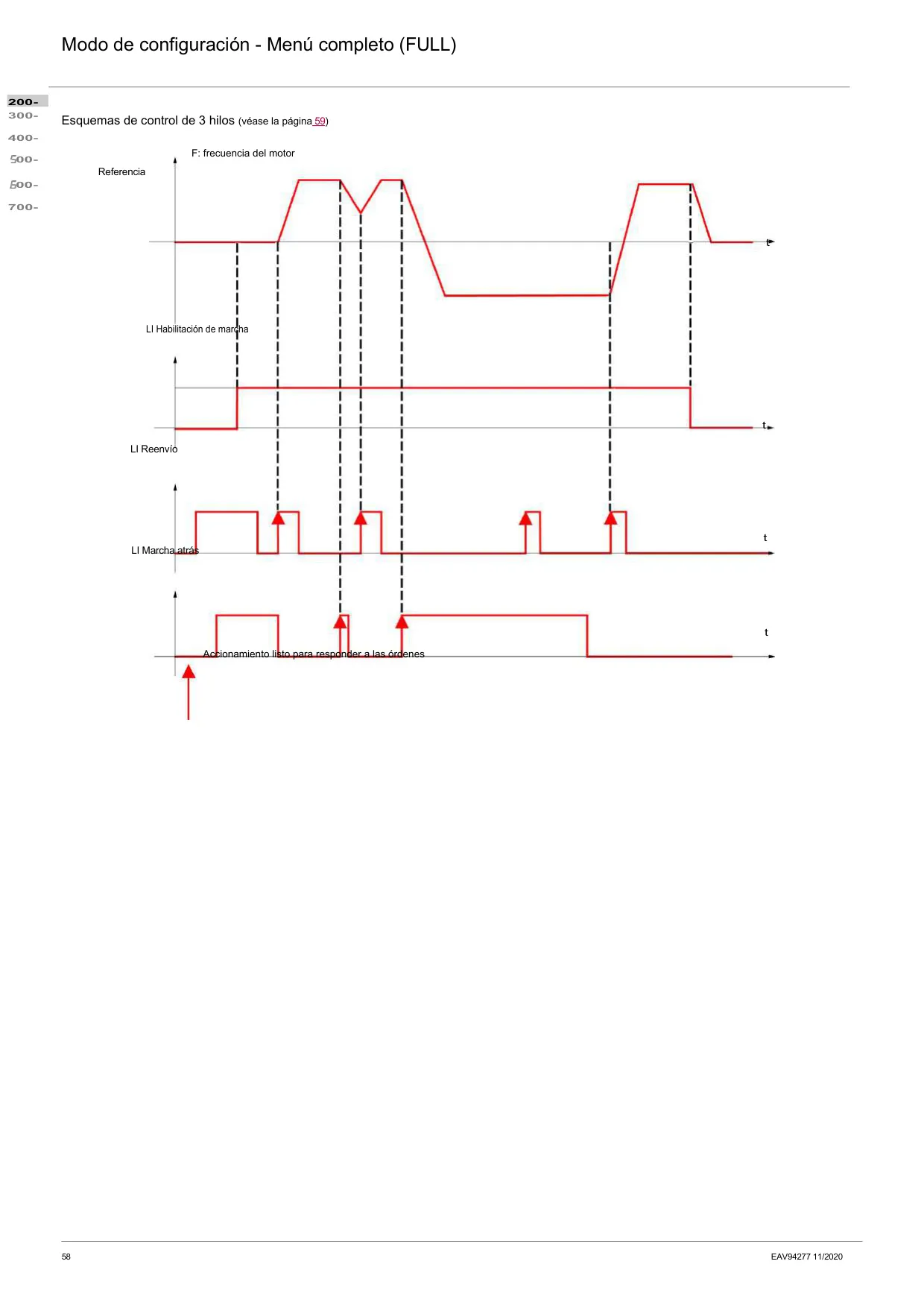

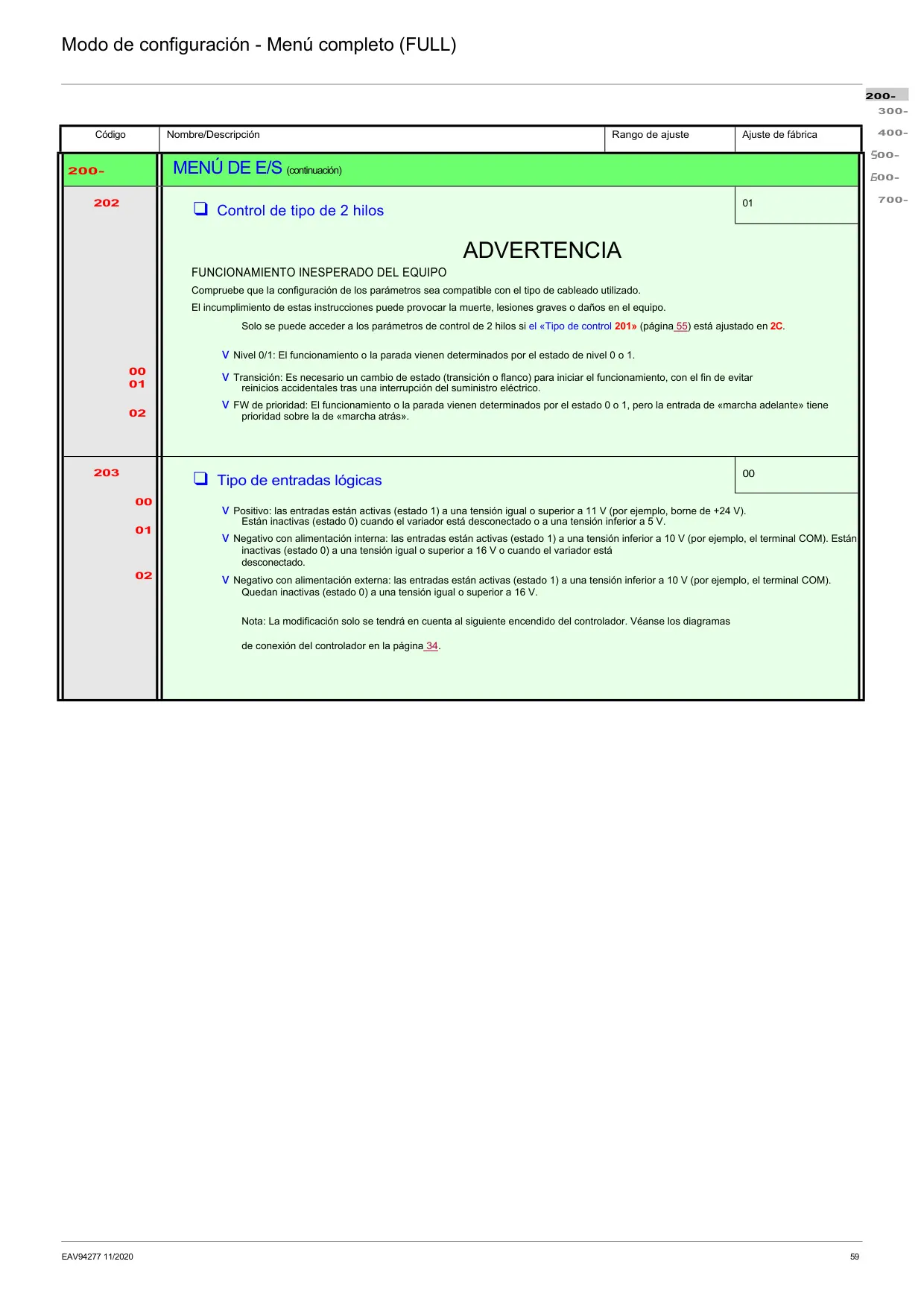

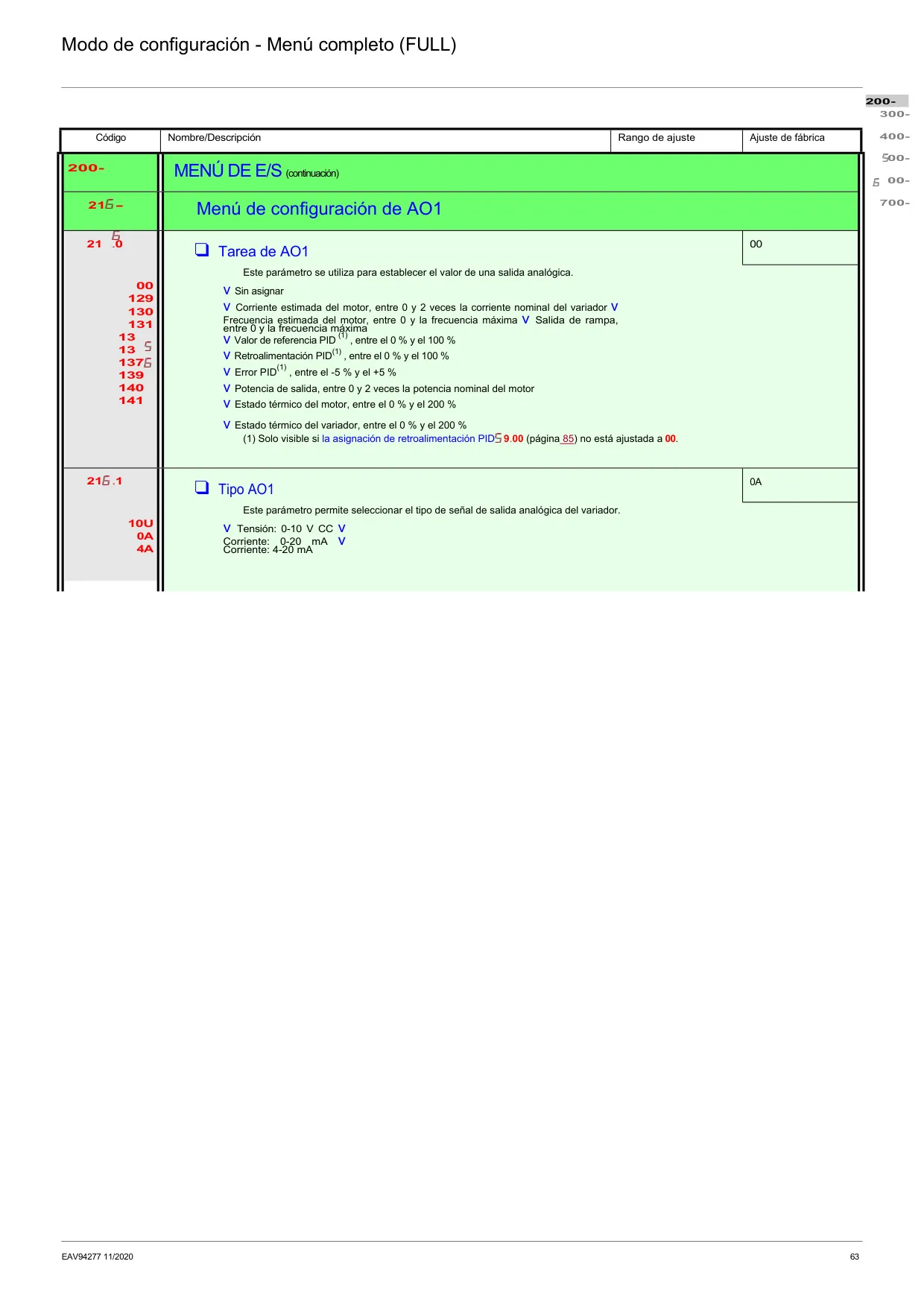

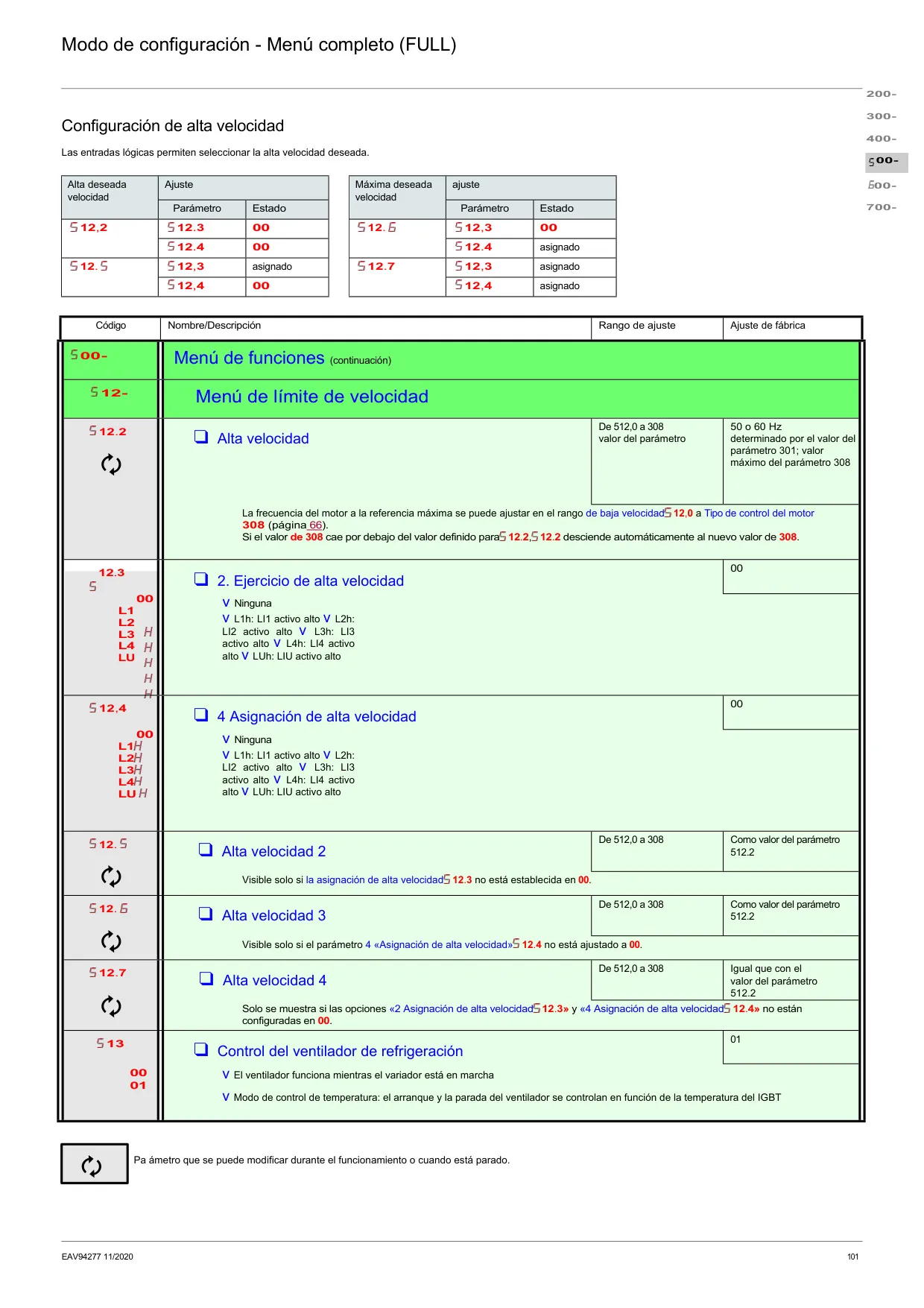

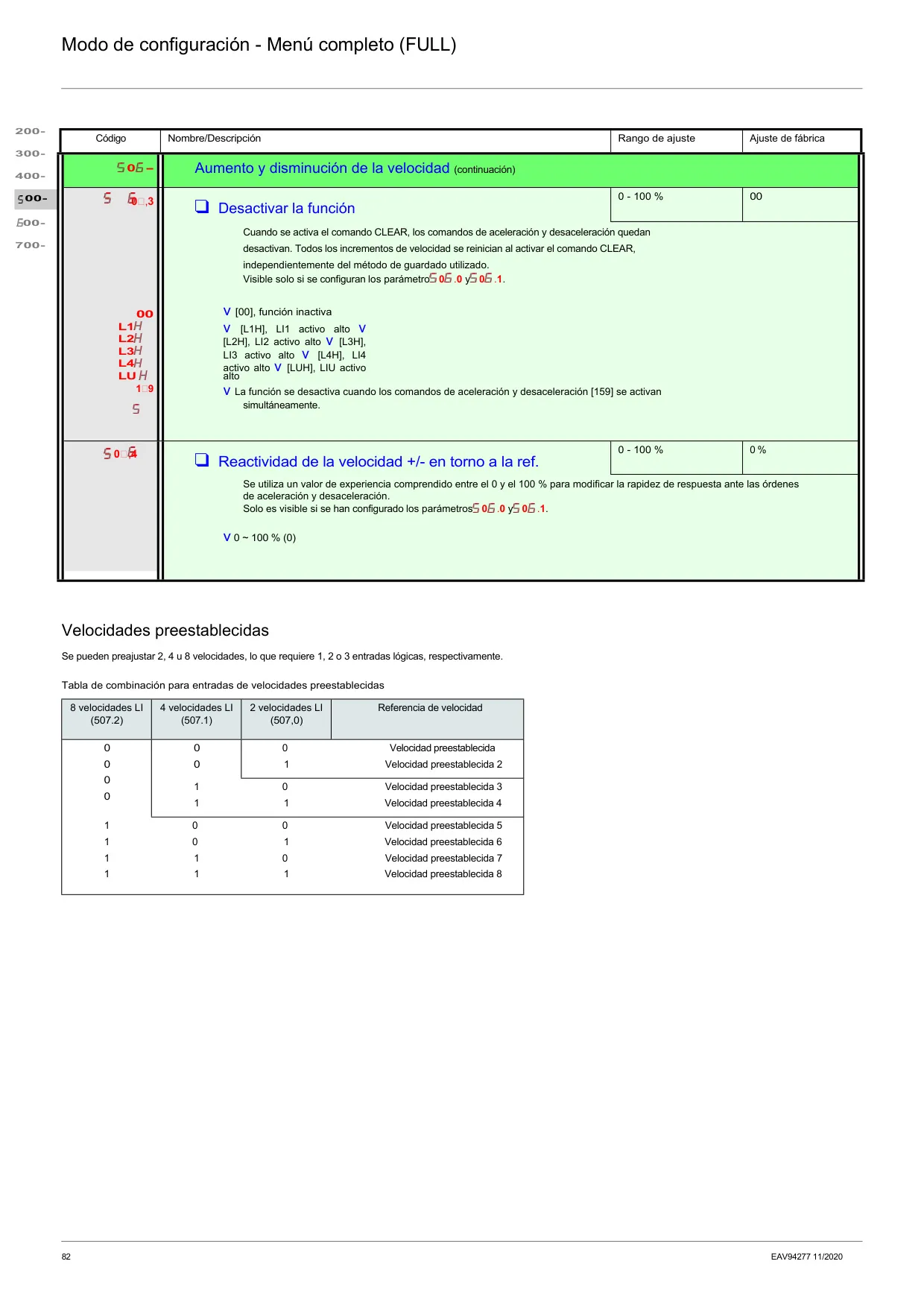

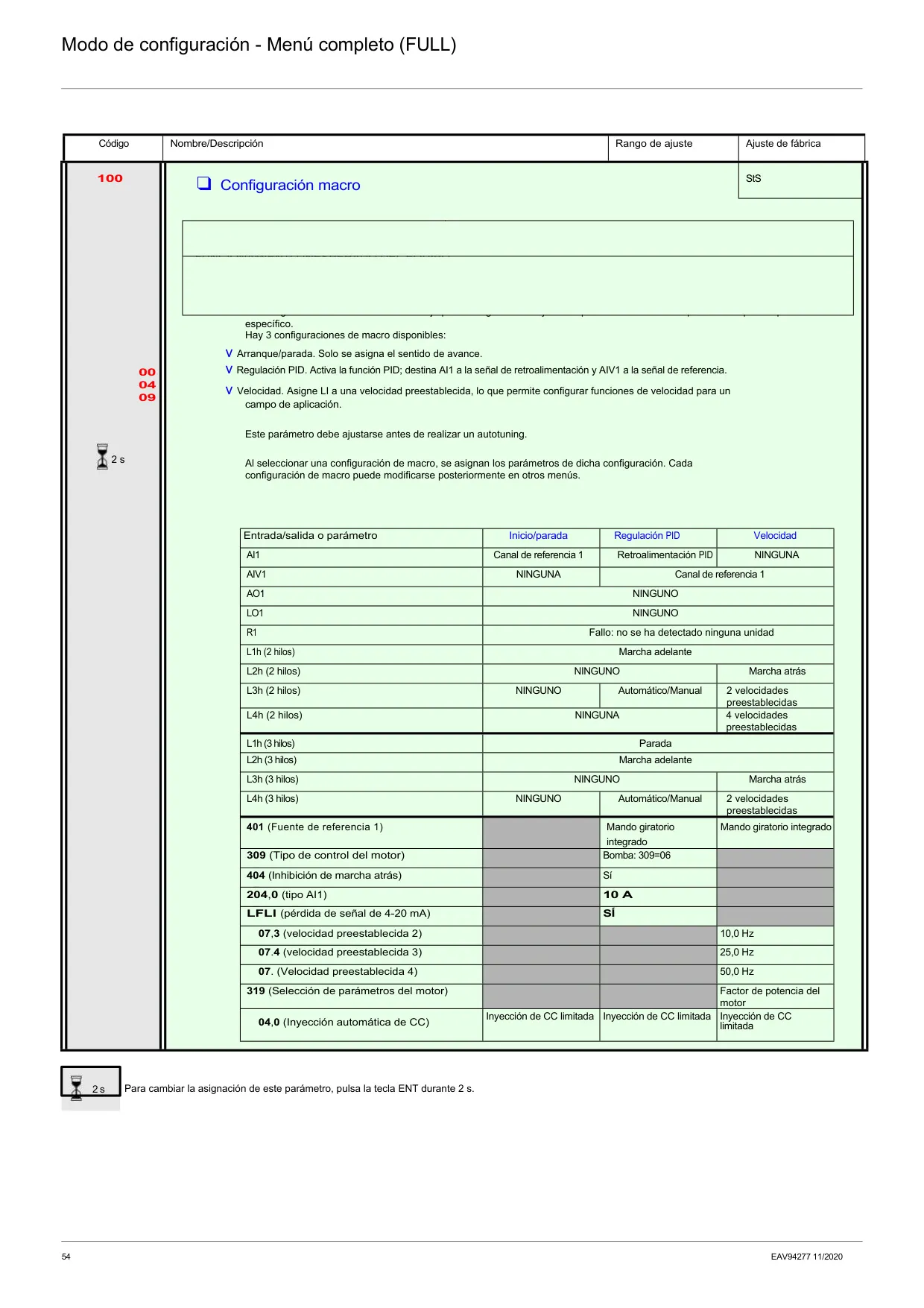

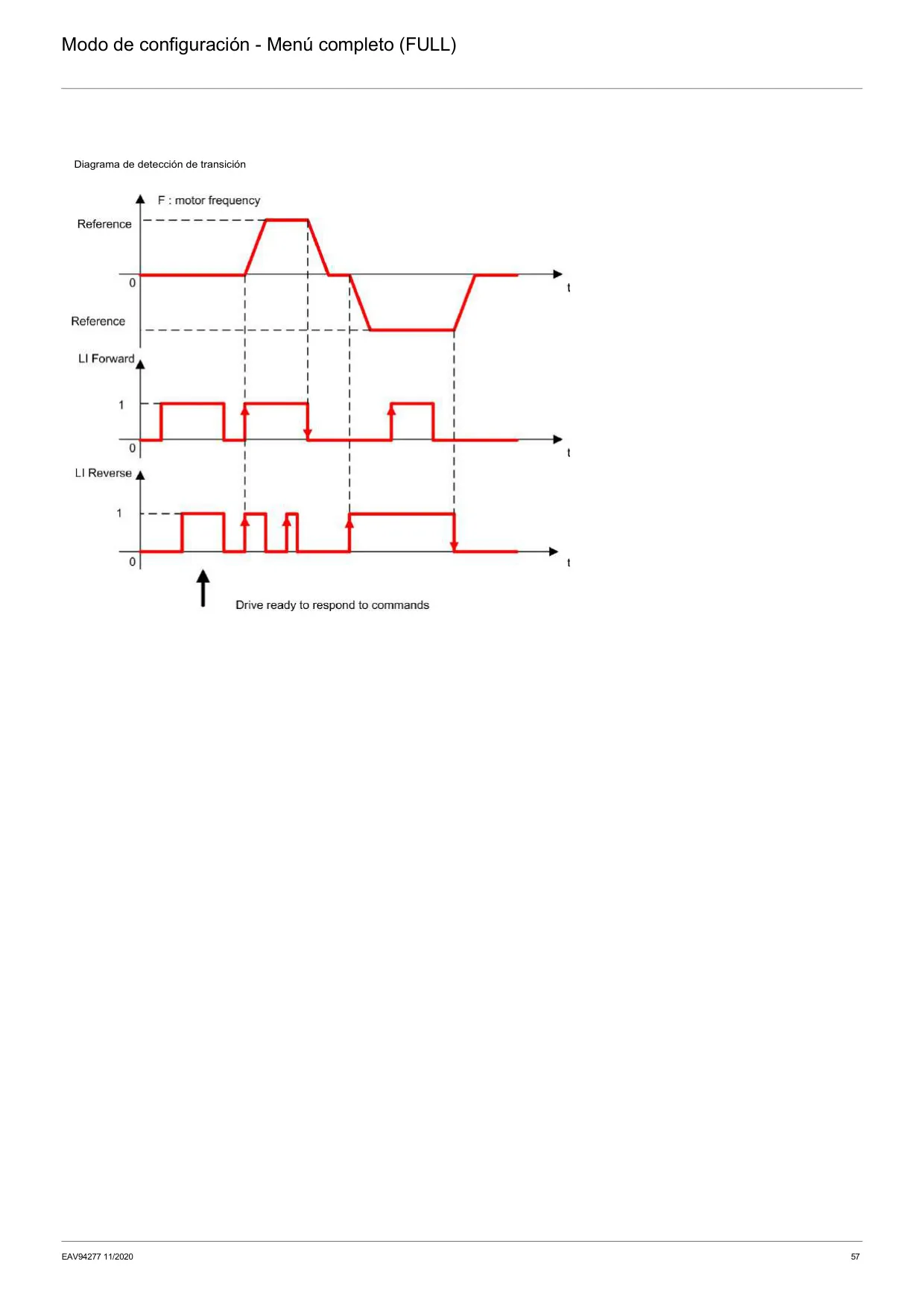

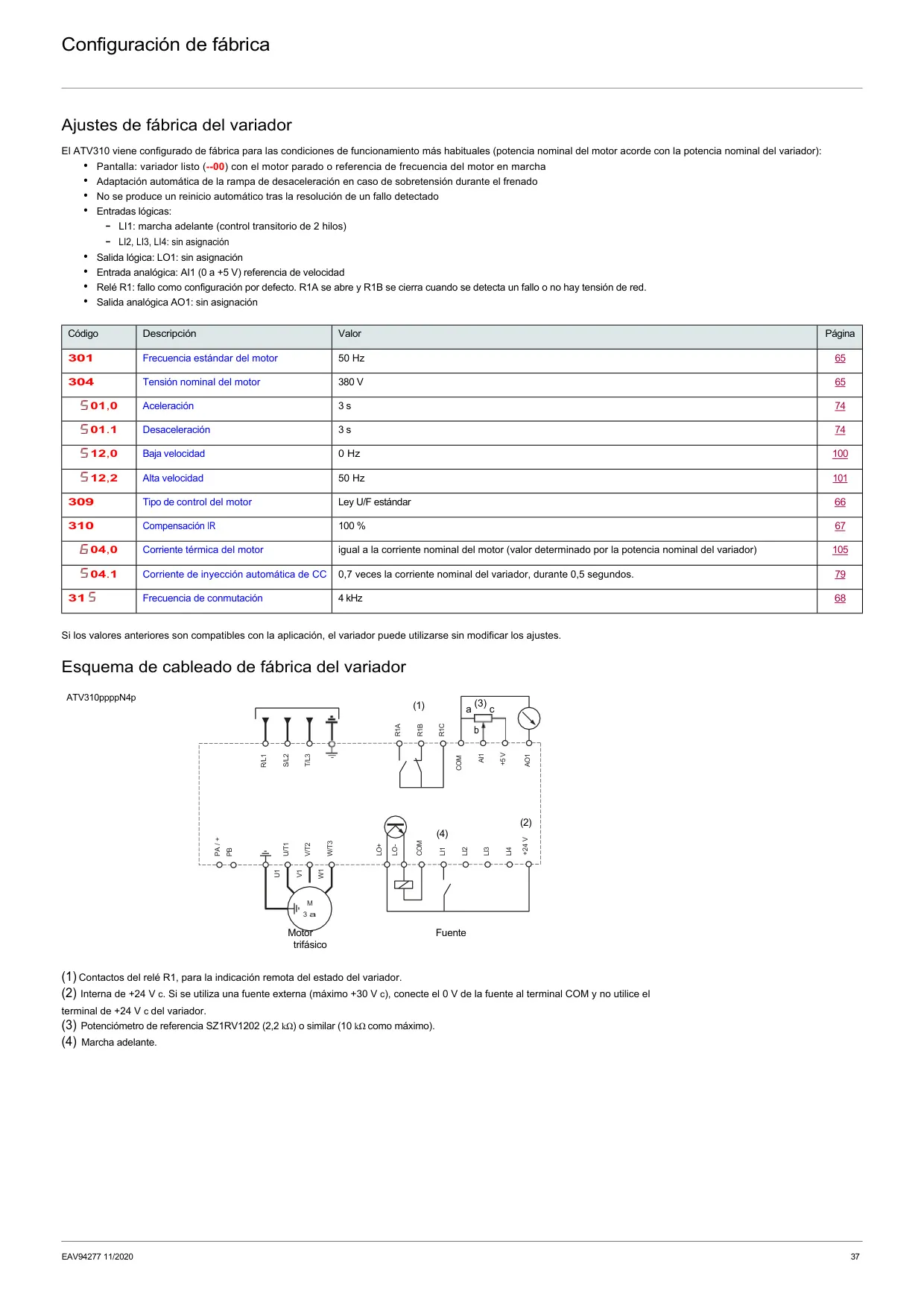

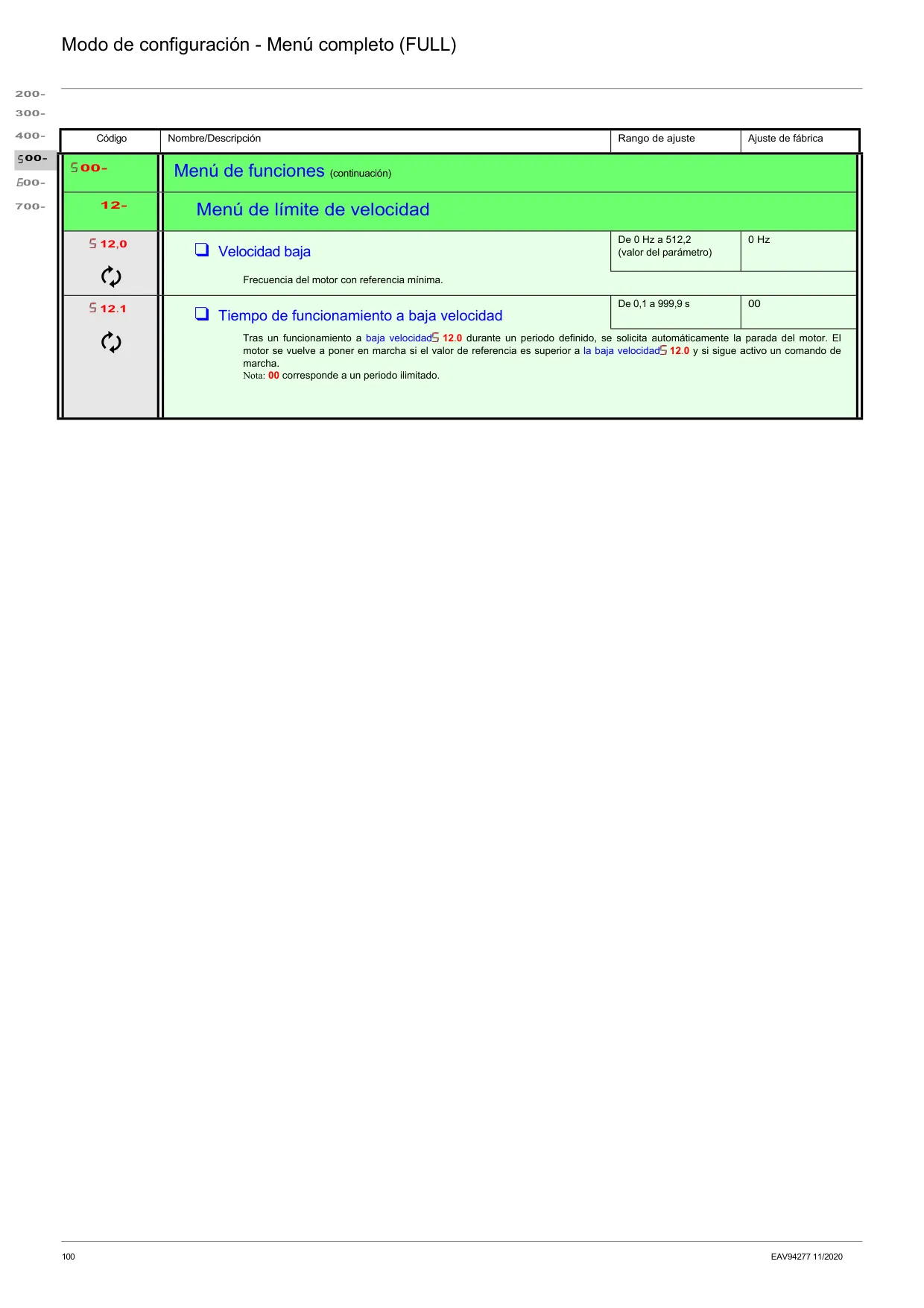

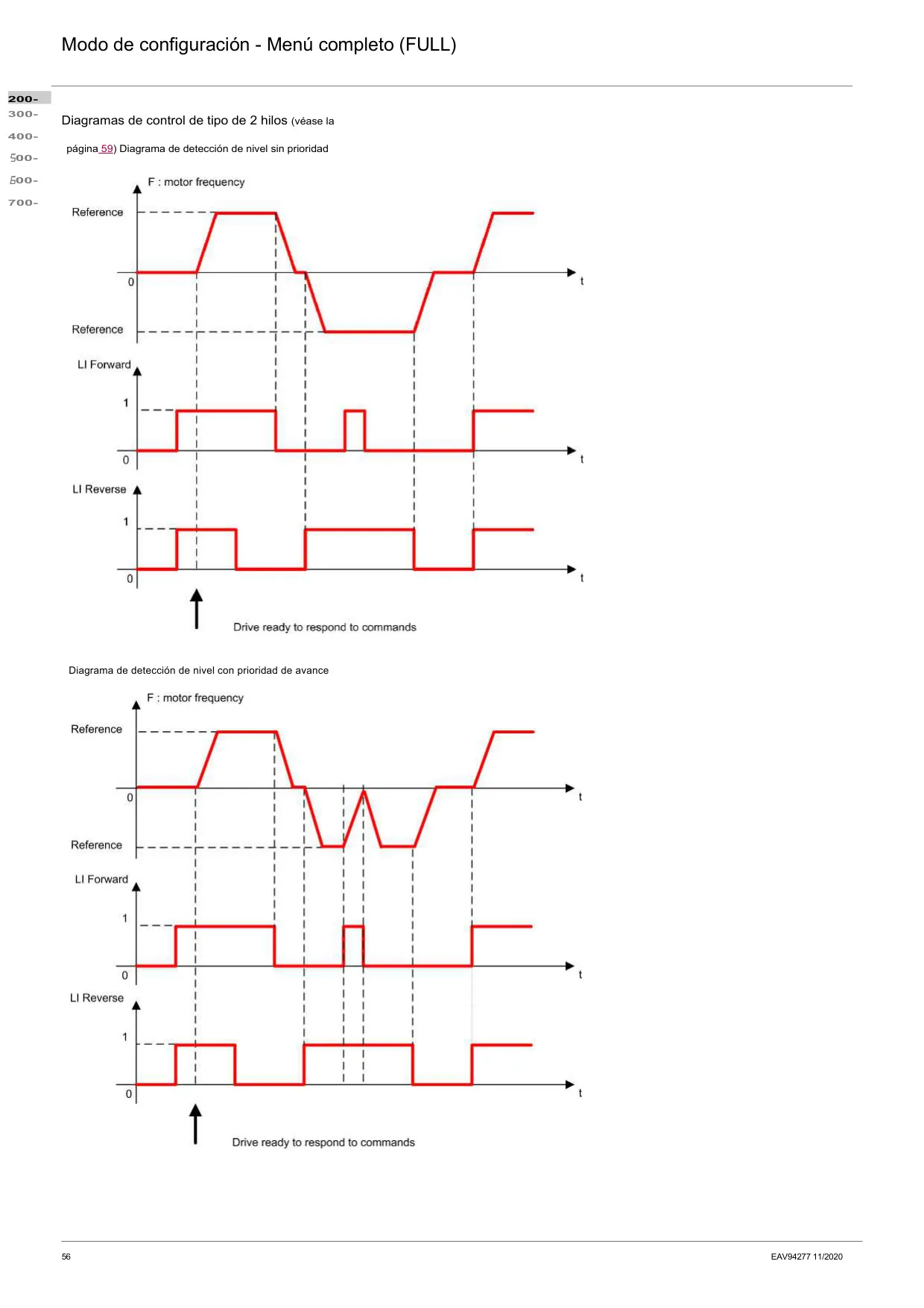

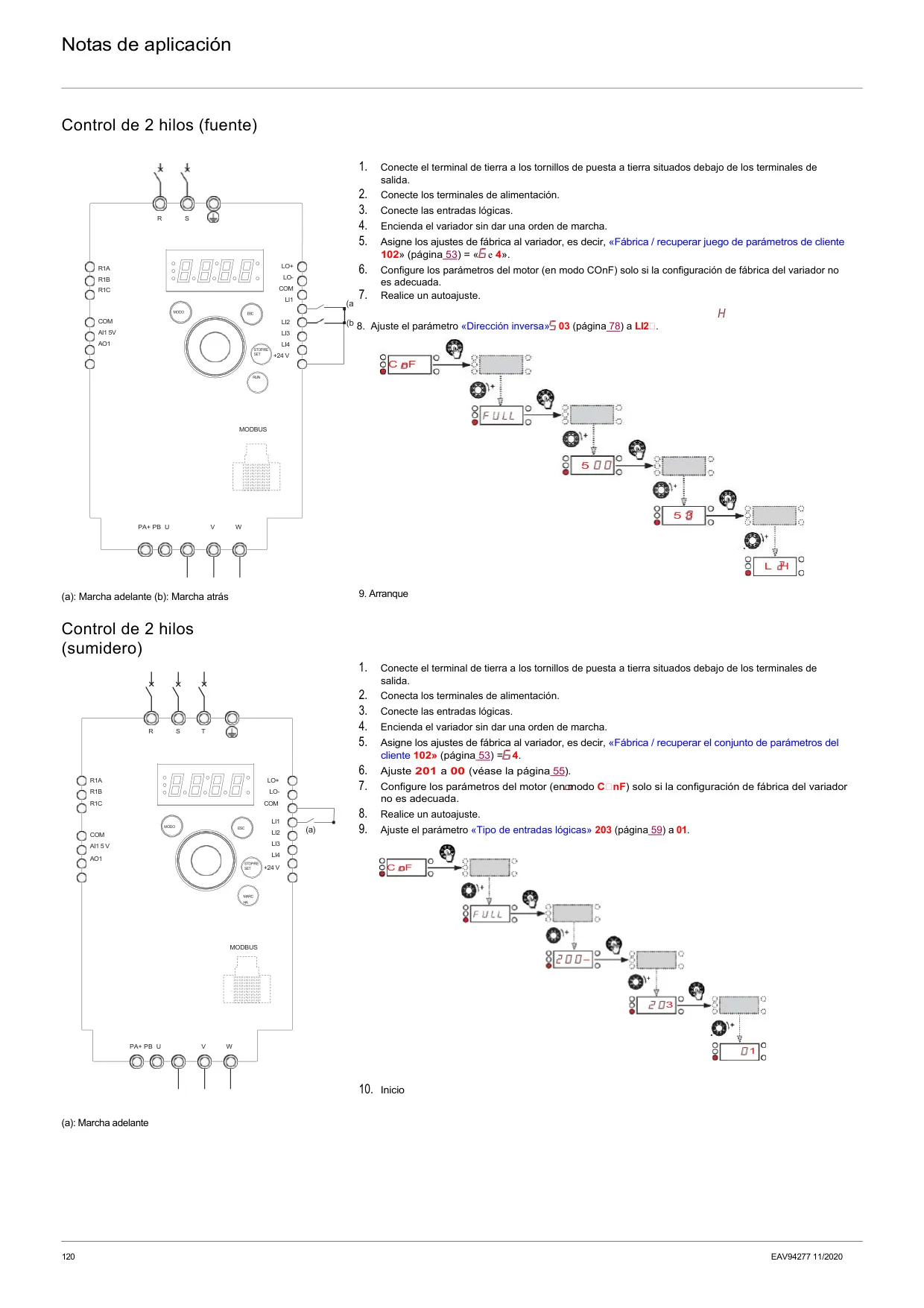

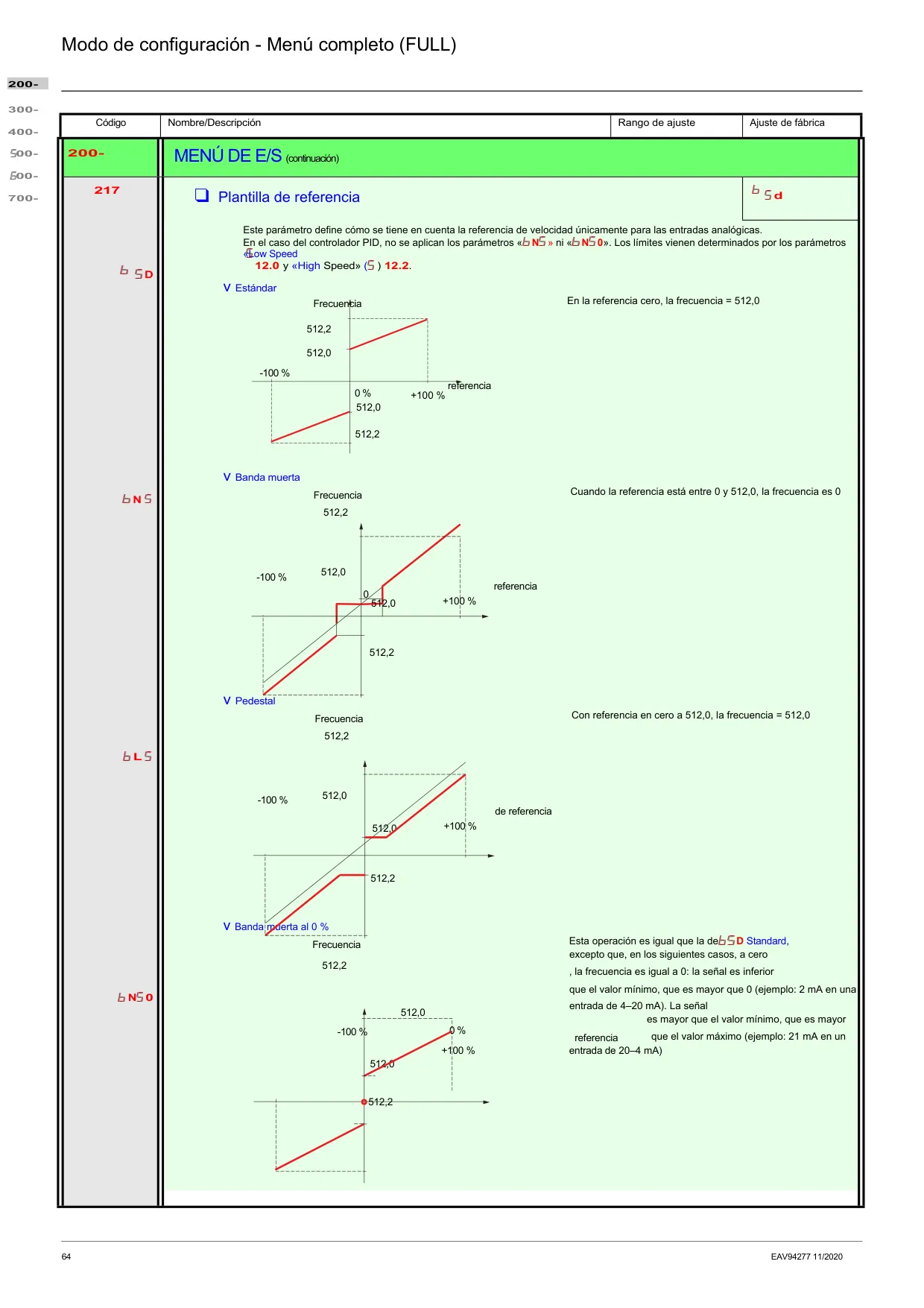

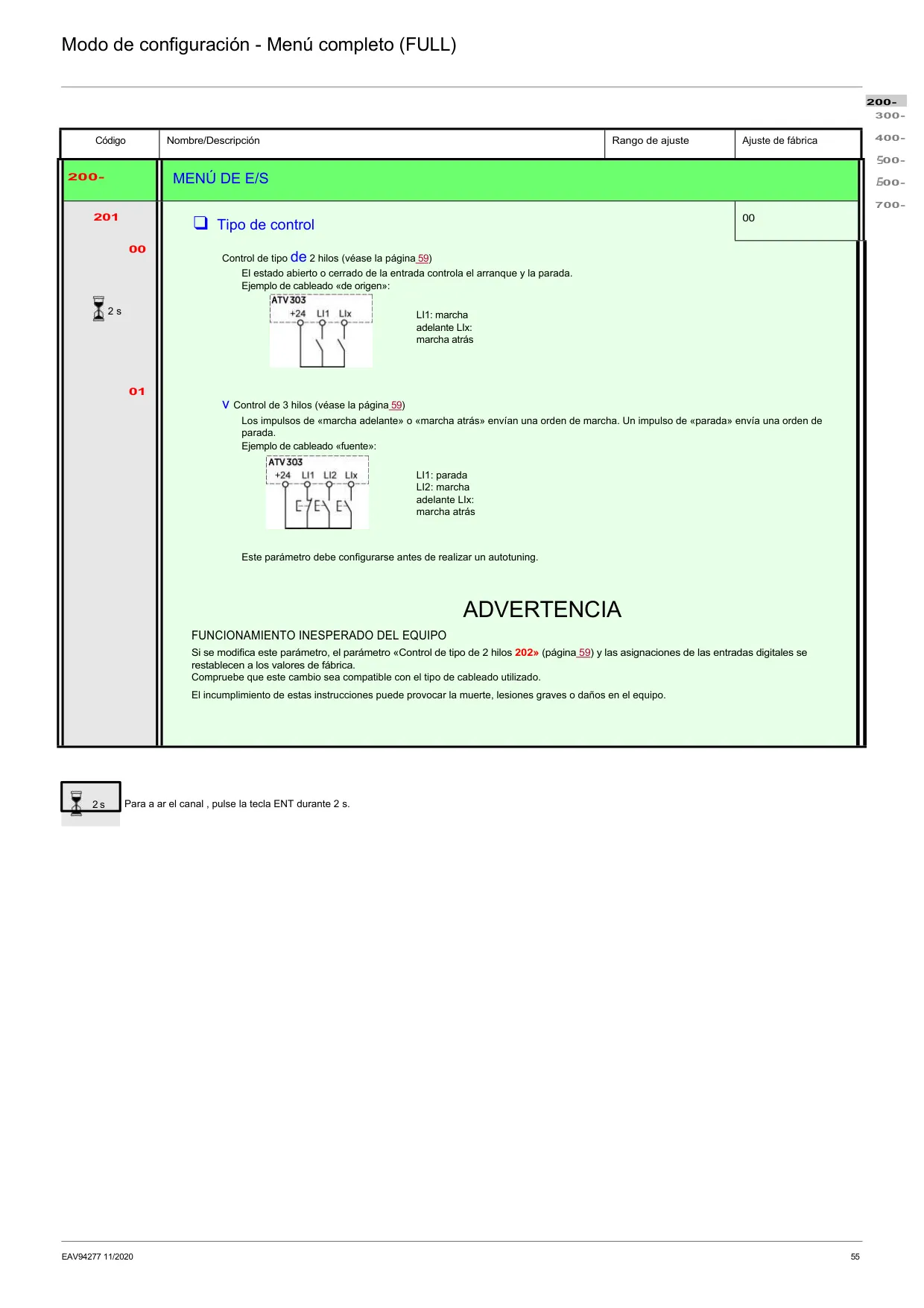

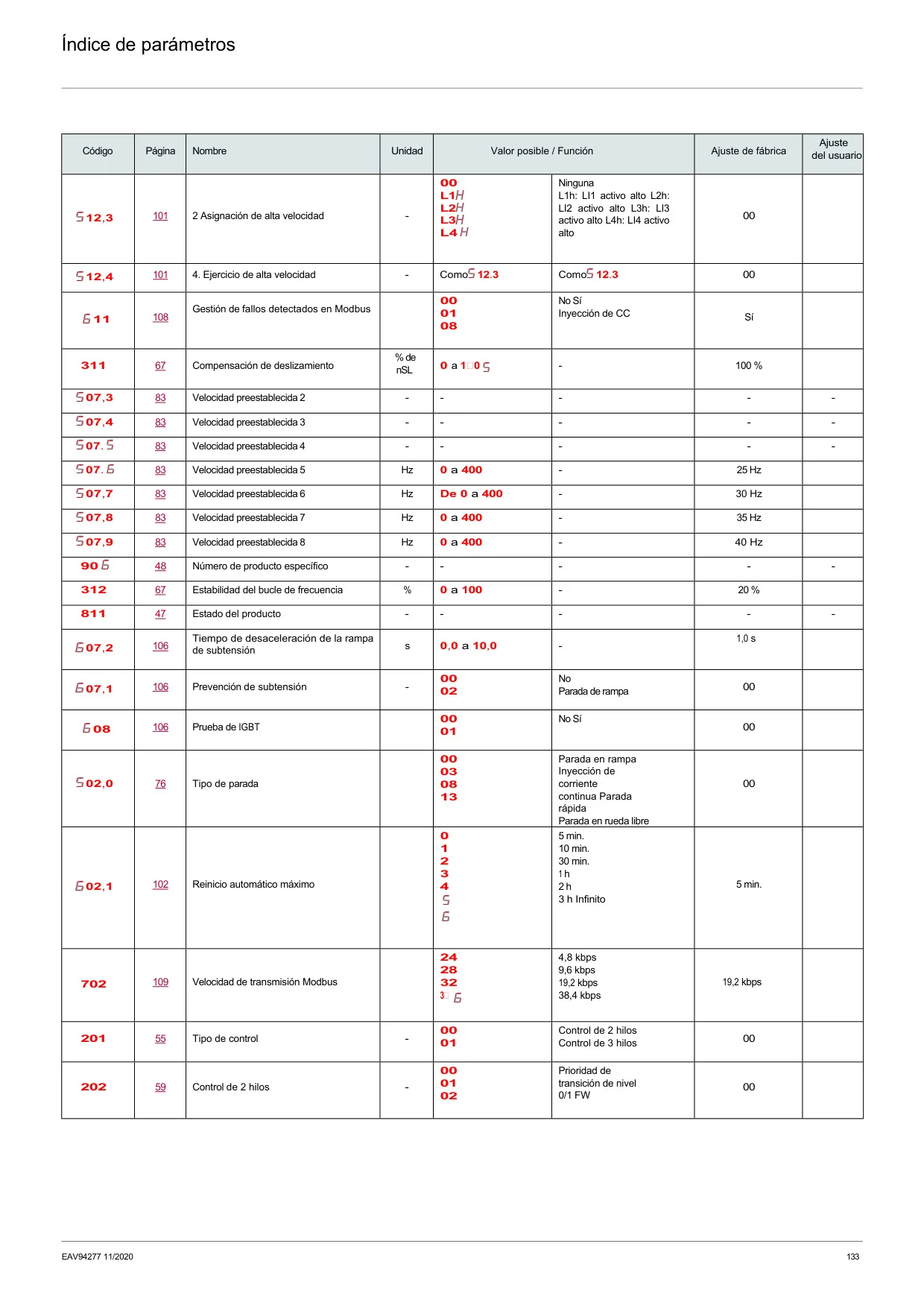

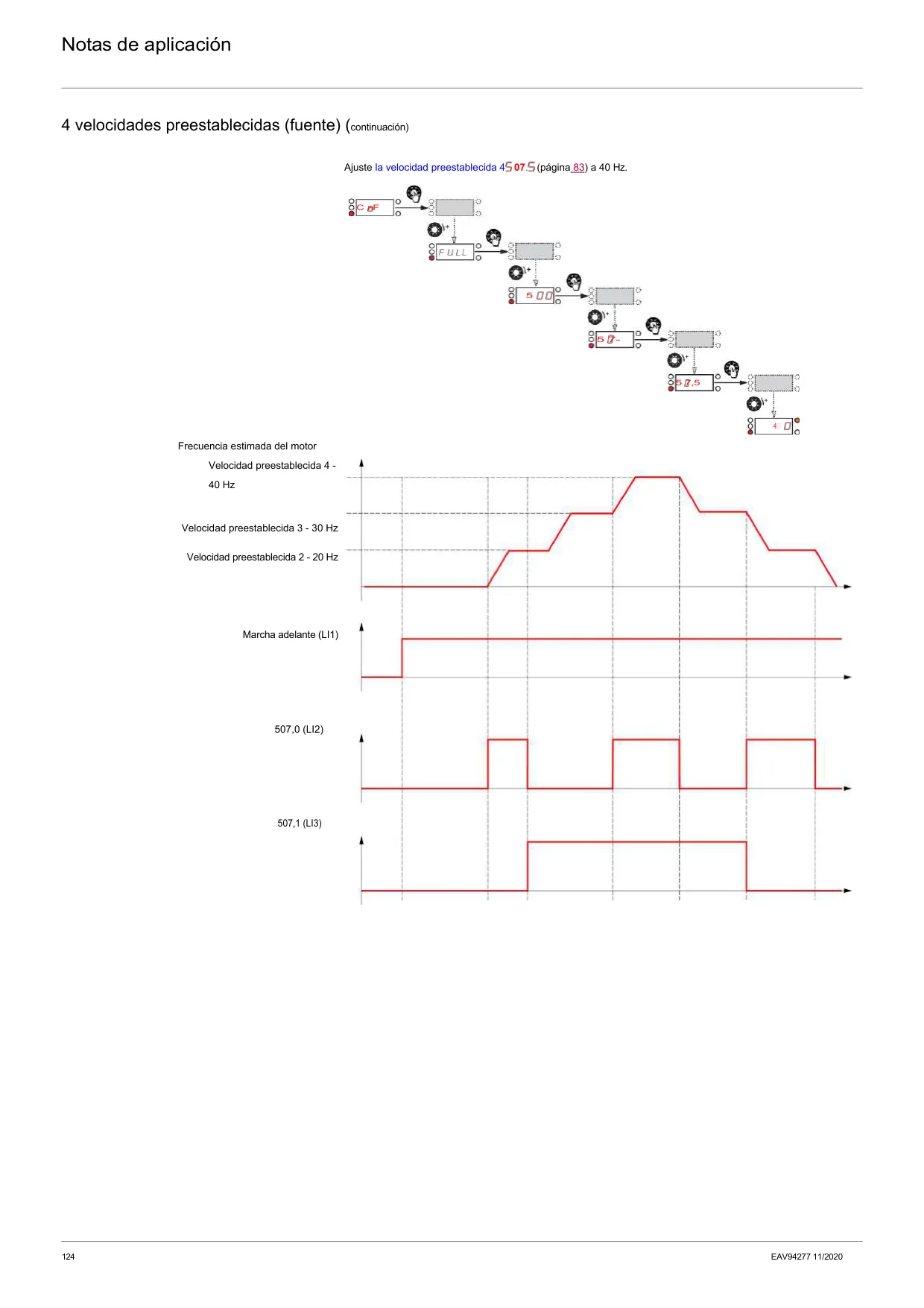

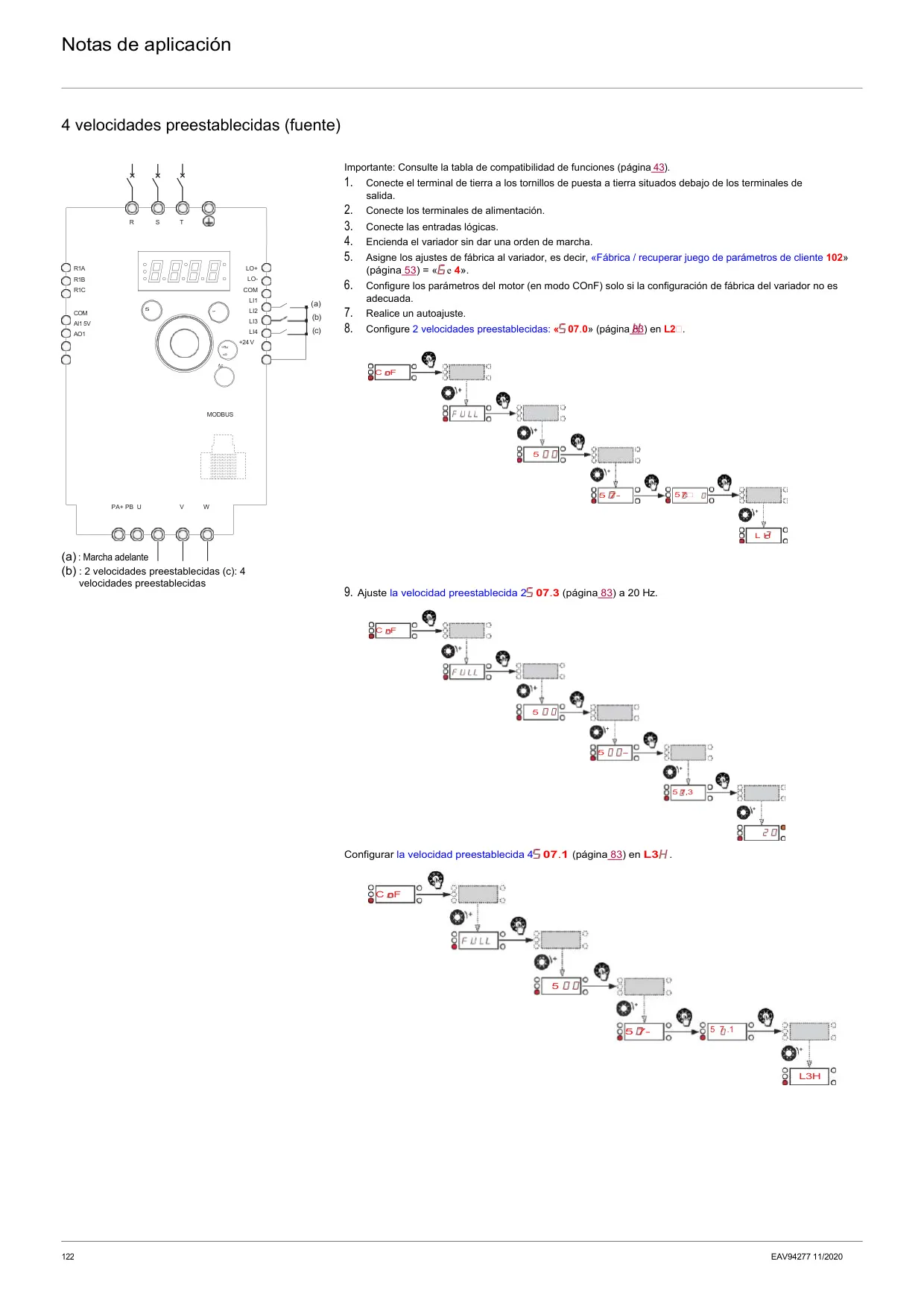

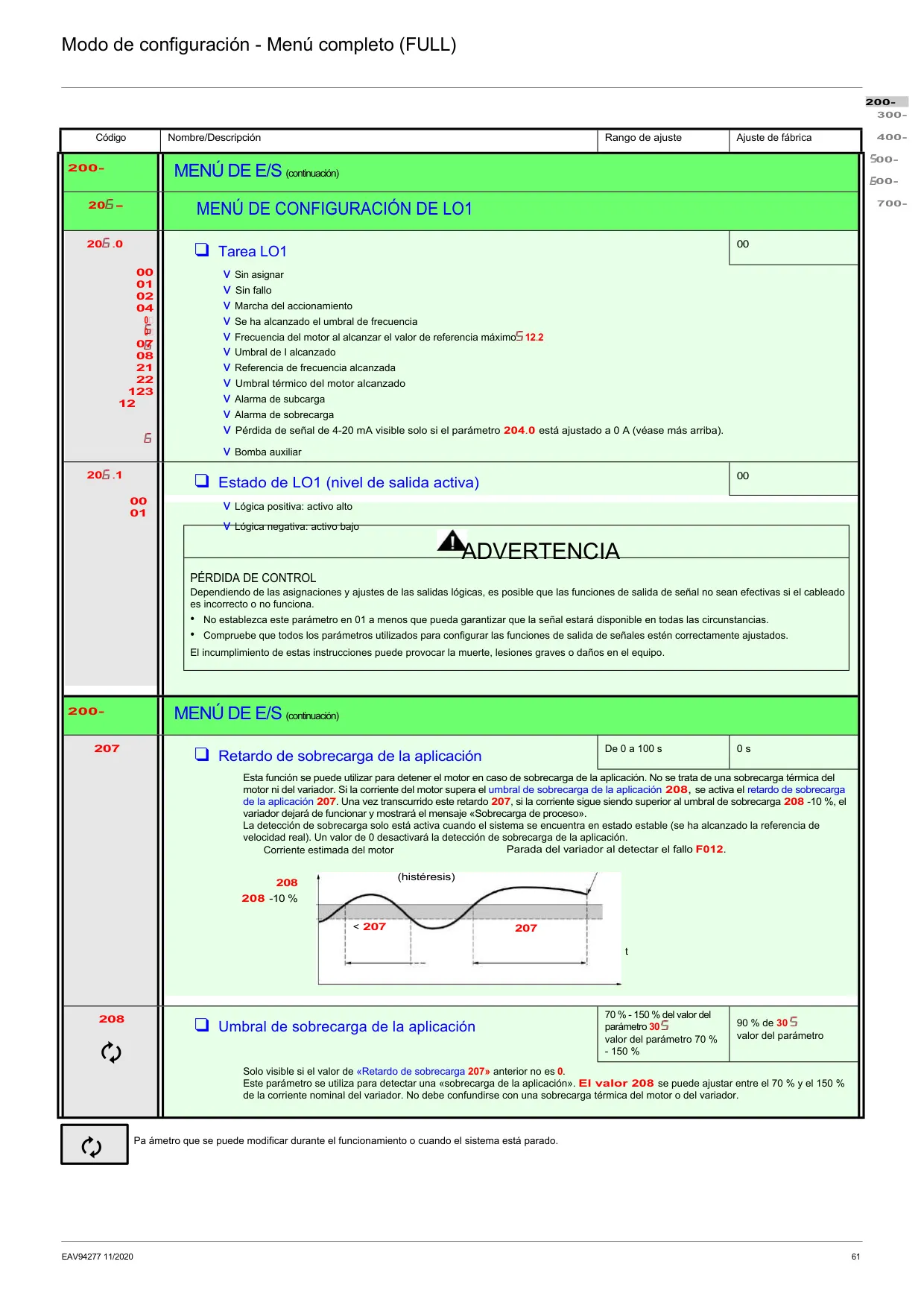

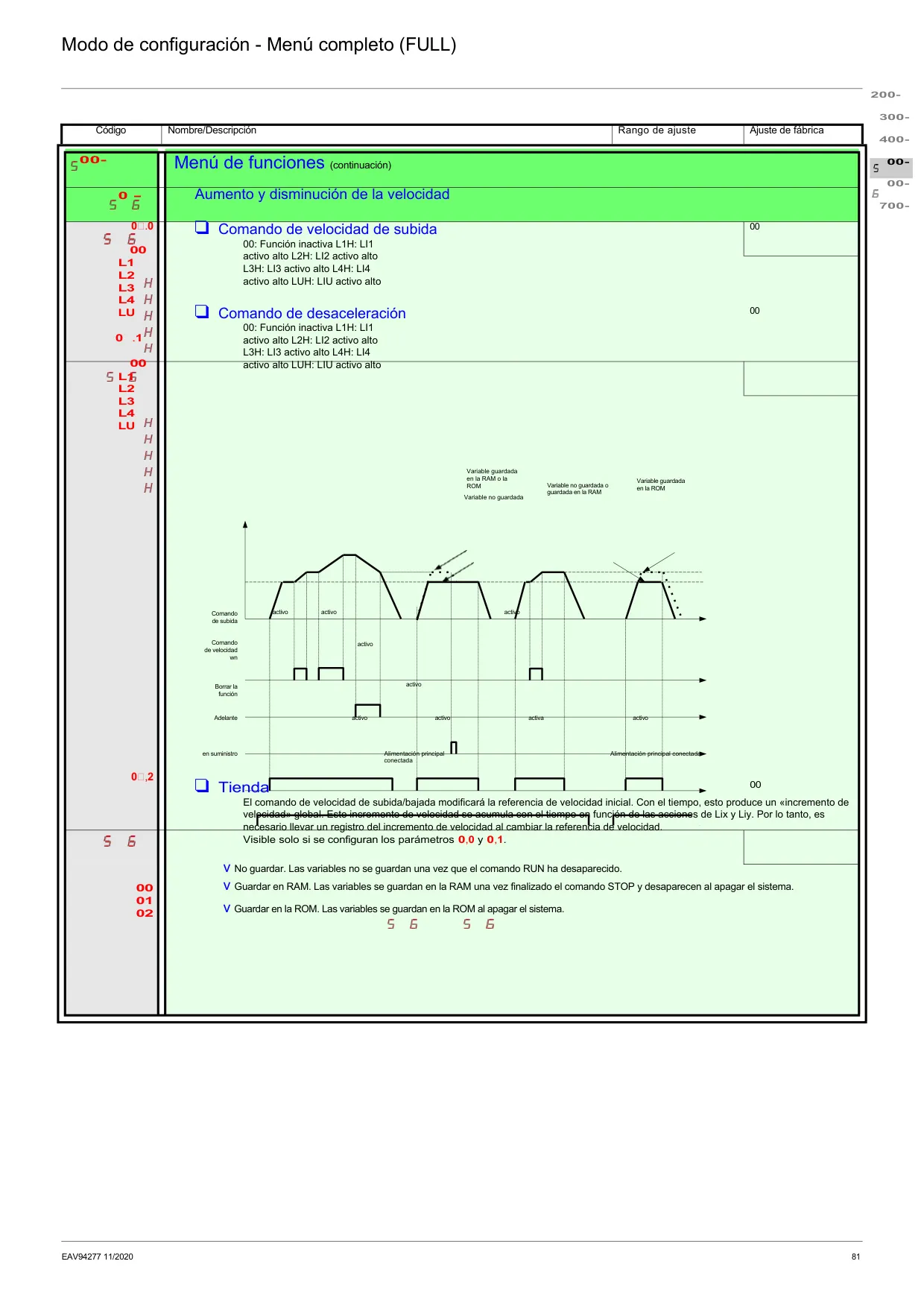

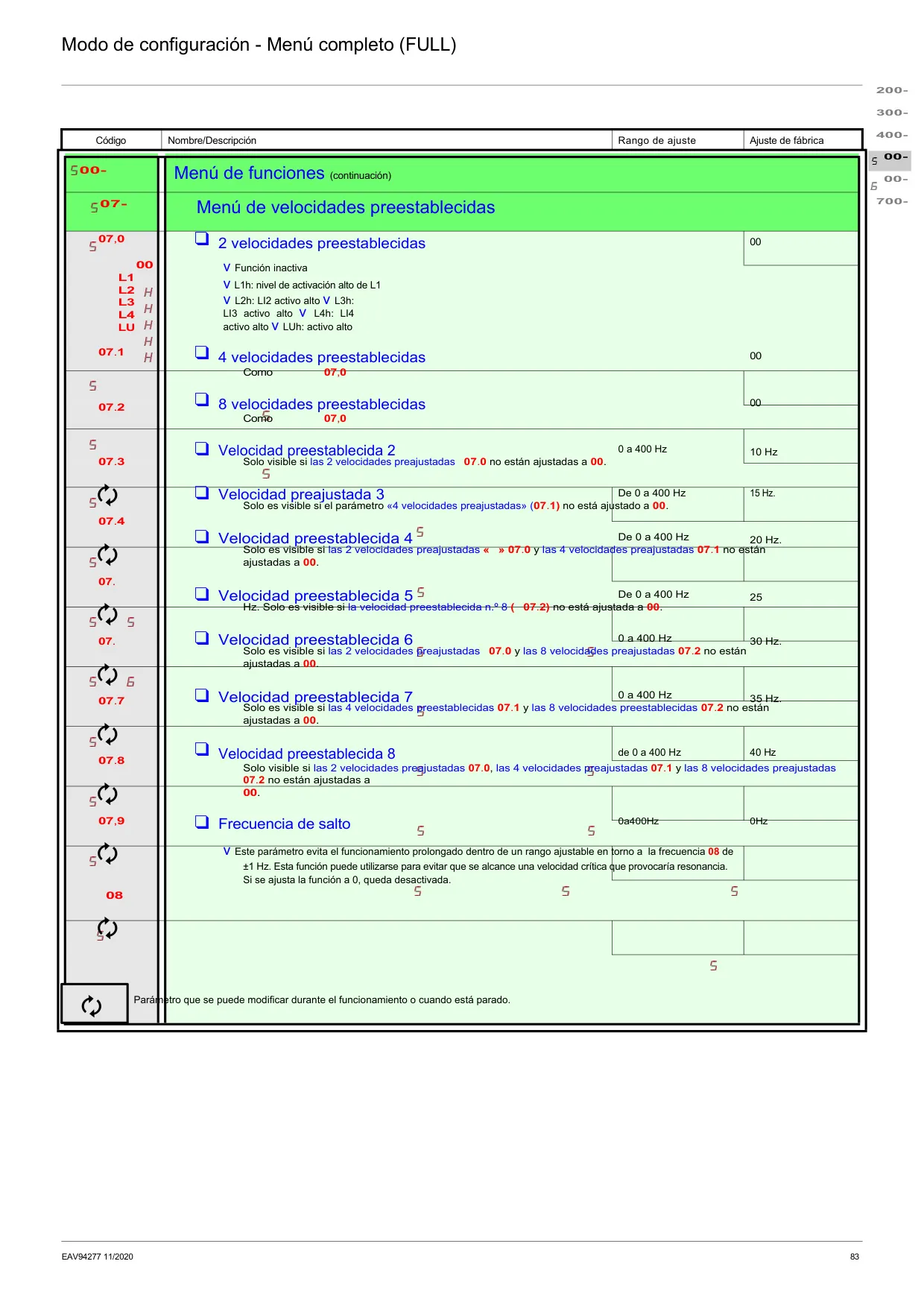

En cuanto a las funcionalidades de control, el ATV310 ofrece diversas opciones para adaptarse a las necesidades de la aplicación. Incluye modos de control U/F estándar y un modo específico para aplicaciones de bombeo. Dispone de funciones como la compensación IR para optimizar el par a bajas velocidades, compensación de deslizamiento, y una alta estabilidad del bucle de frecuencia para reducir sobreimpulsos y oscilaciones. La frecuencia de conmutación es ajustable entre 2 y 12 kHz, con una adaptación automática para evitar el sobrecalentamiento.

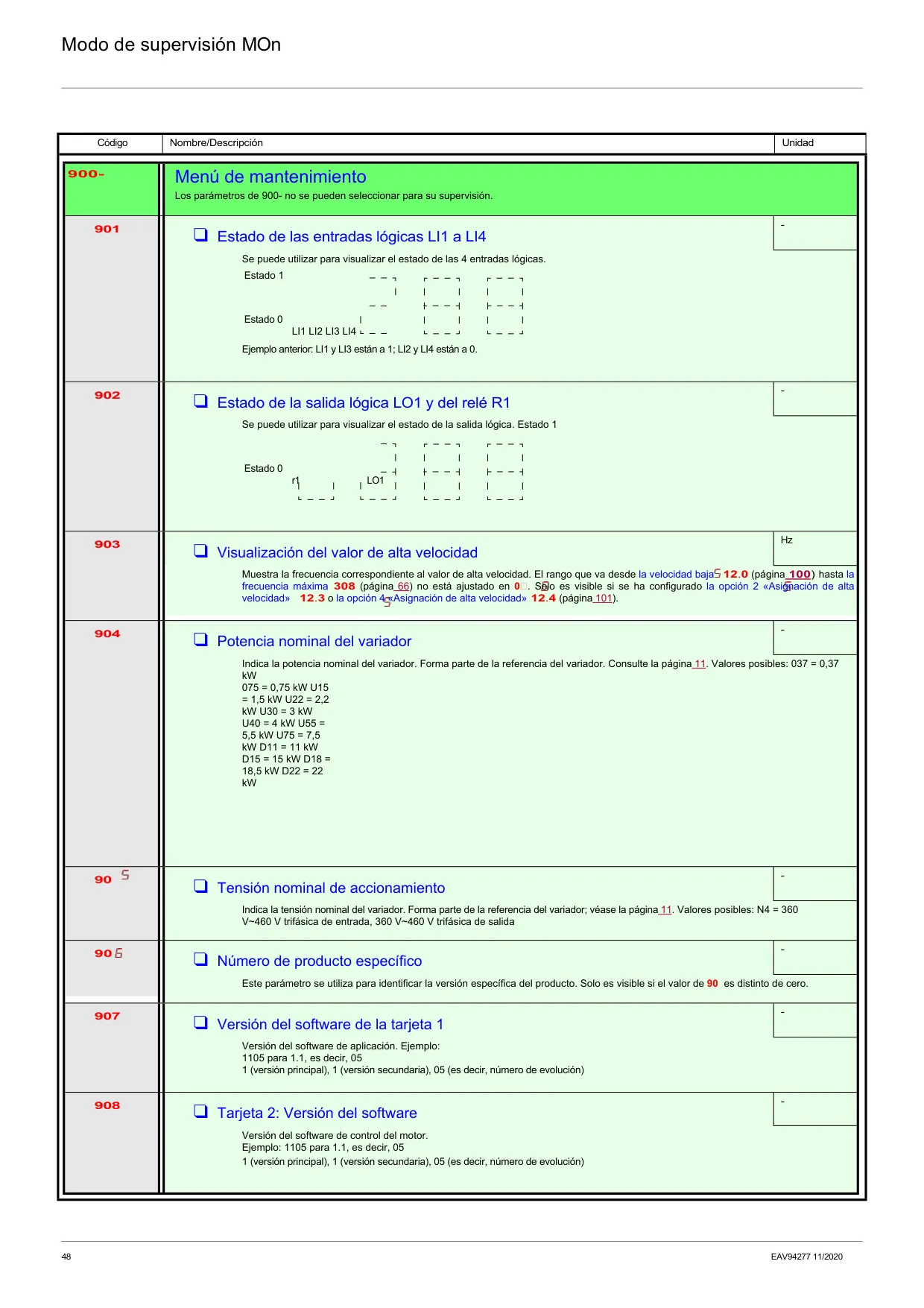

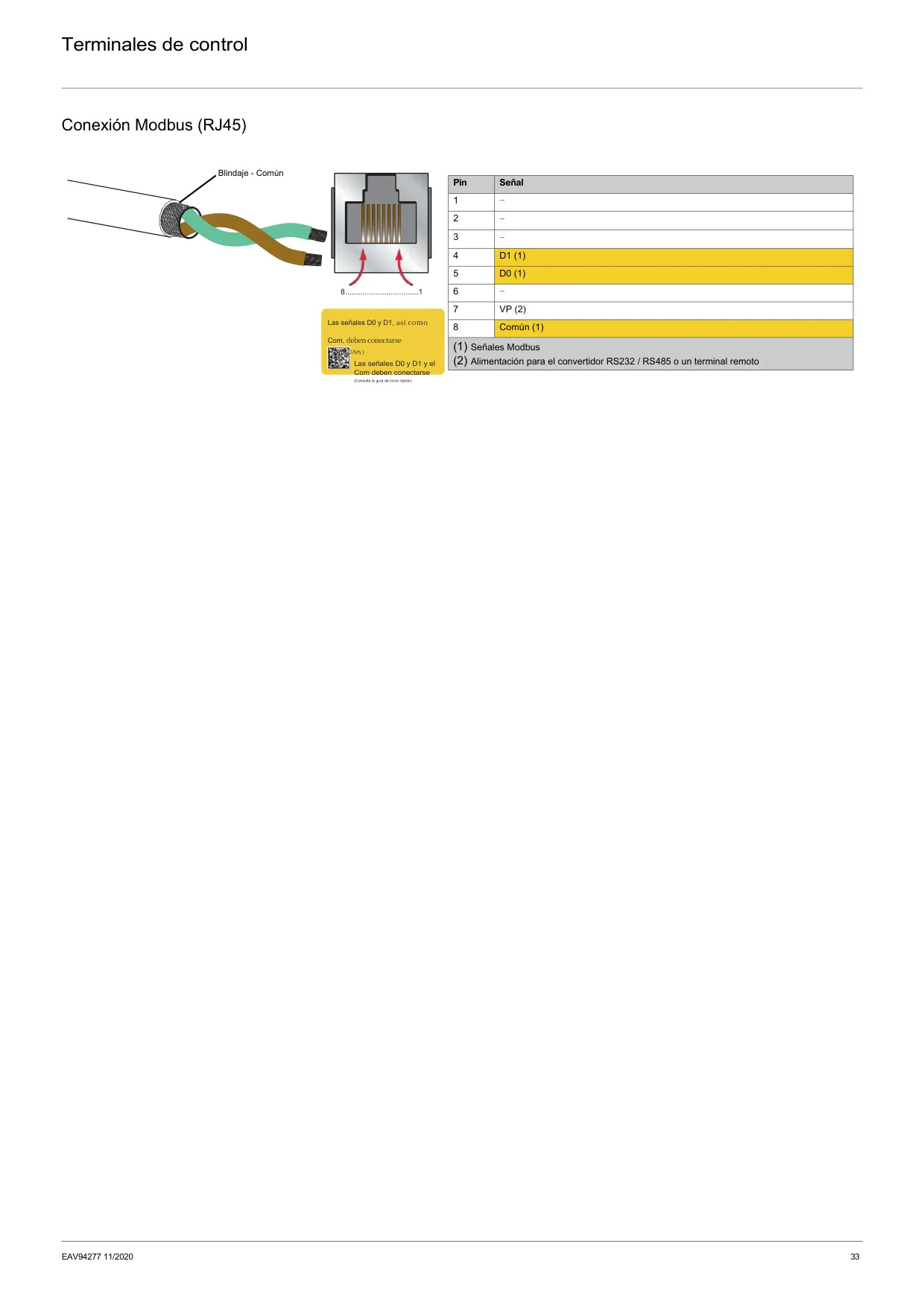

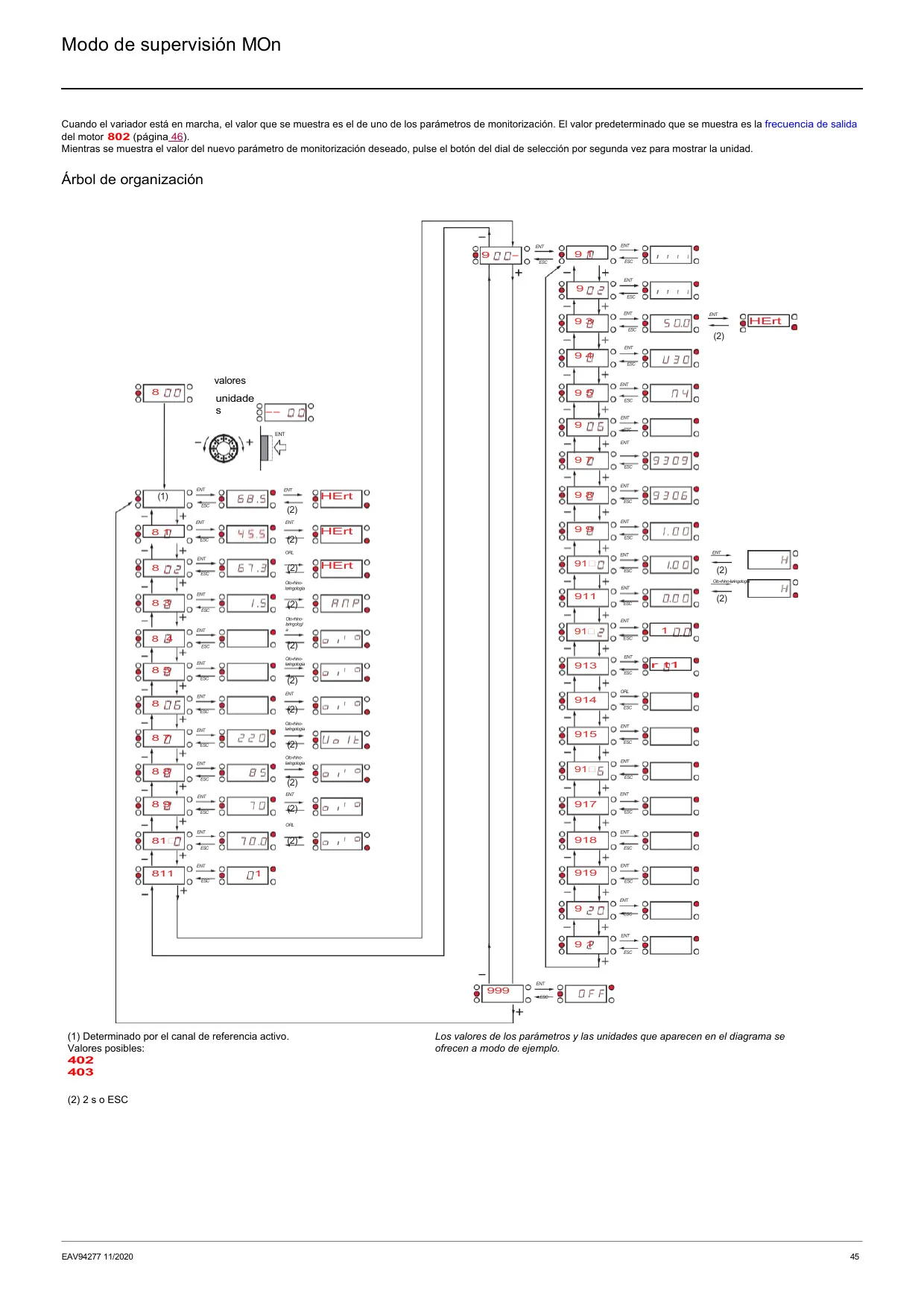

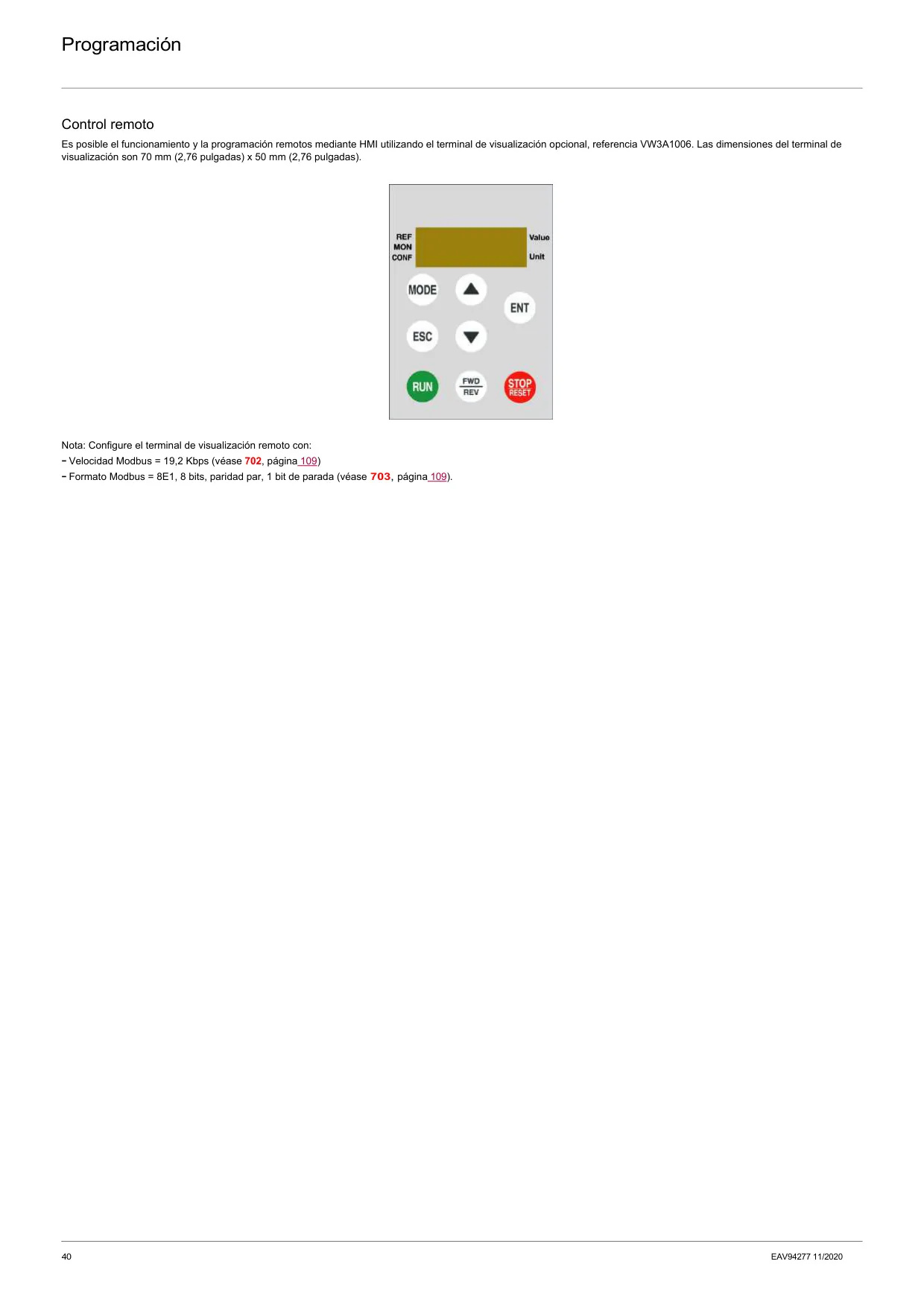

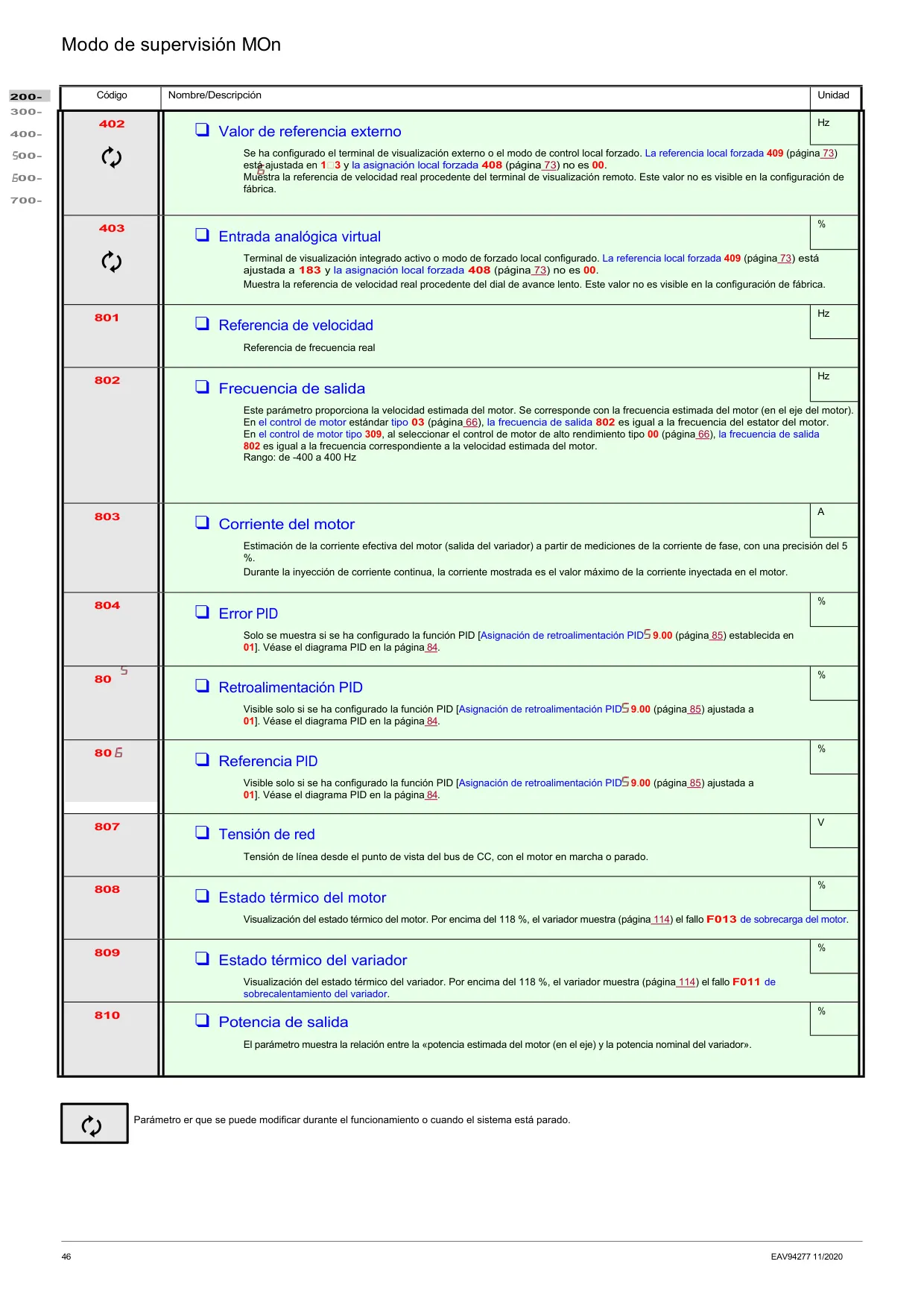

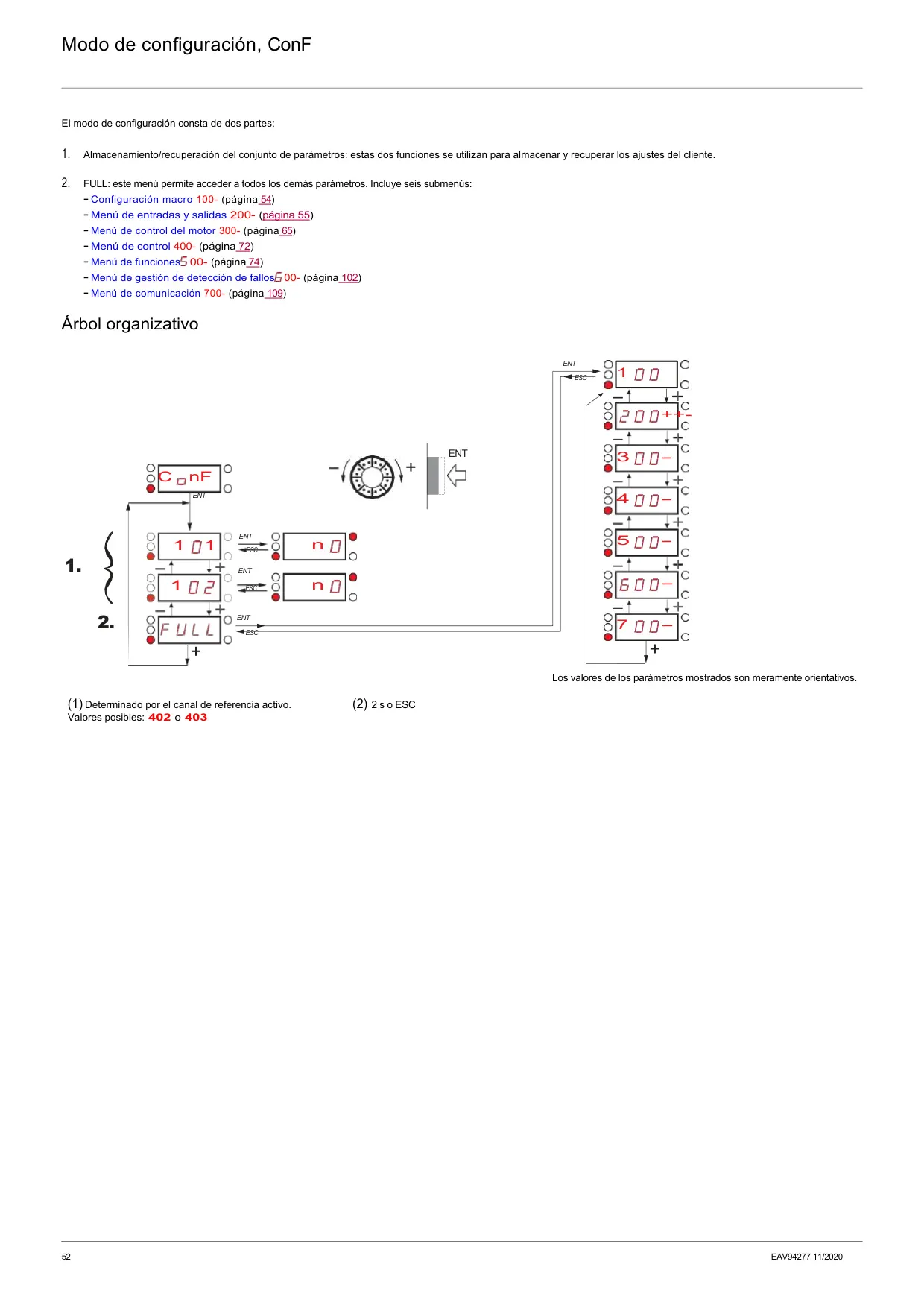

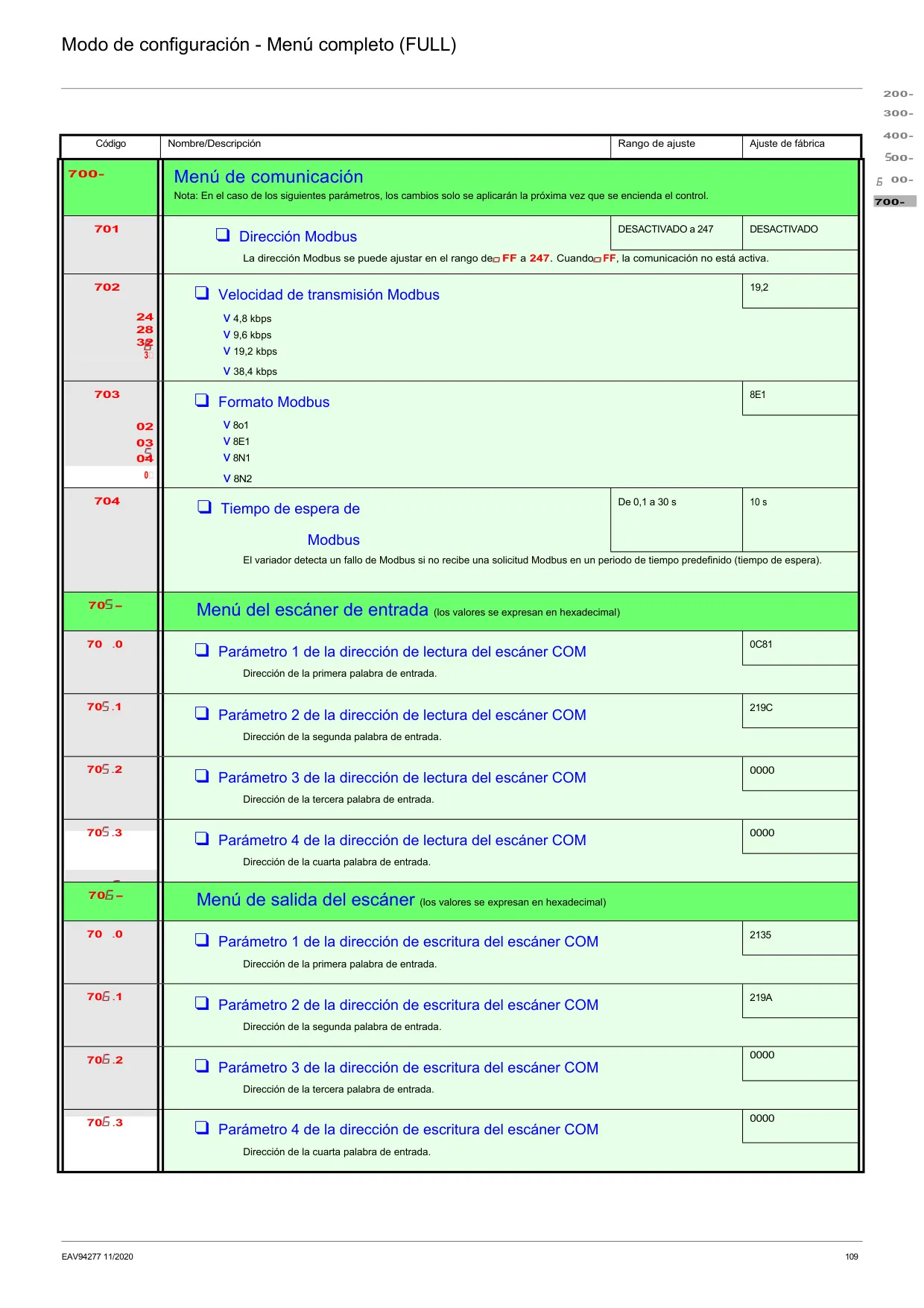

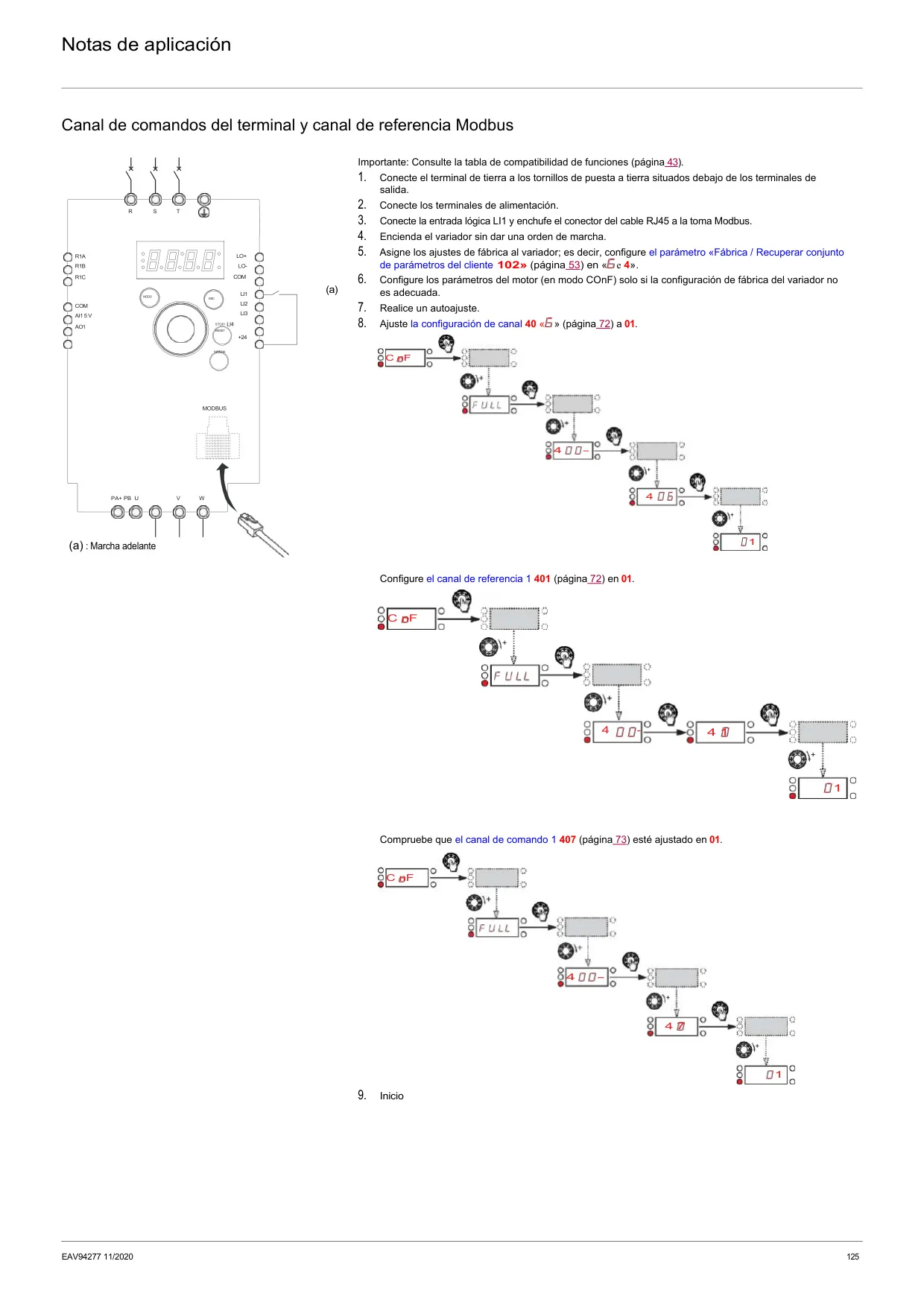

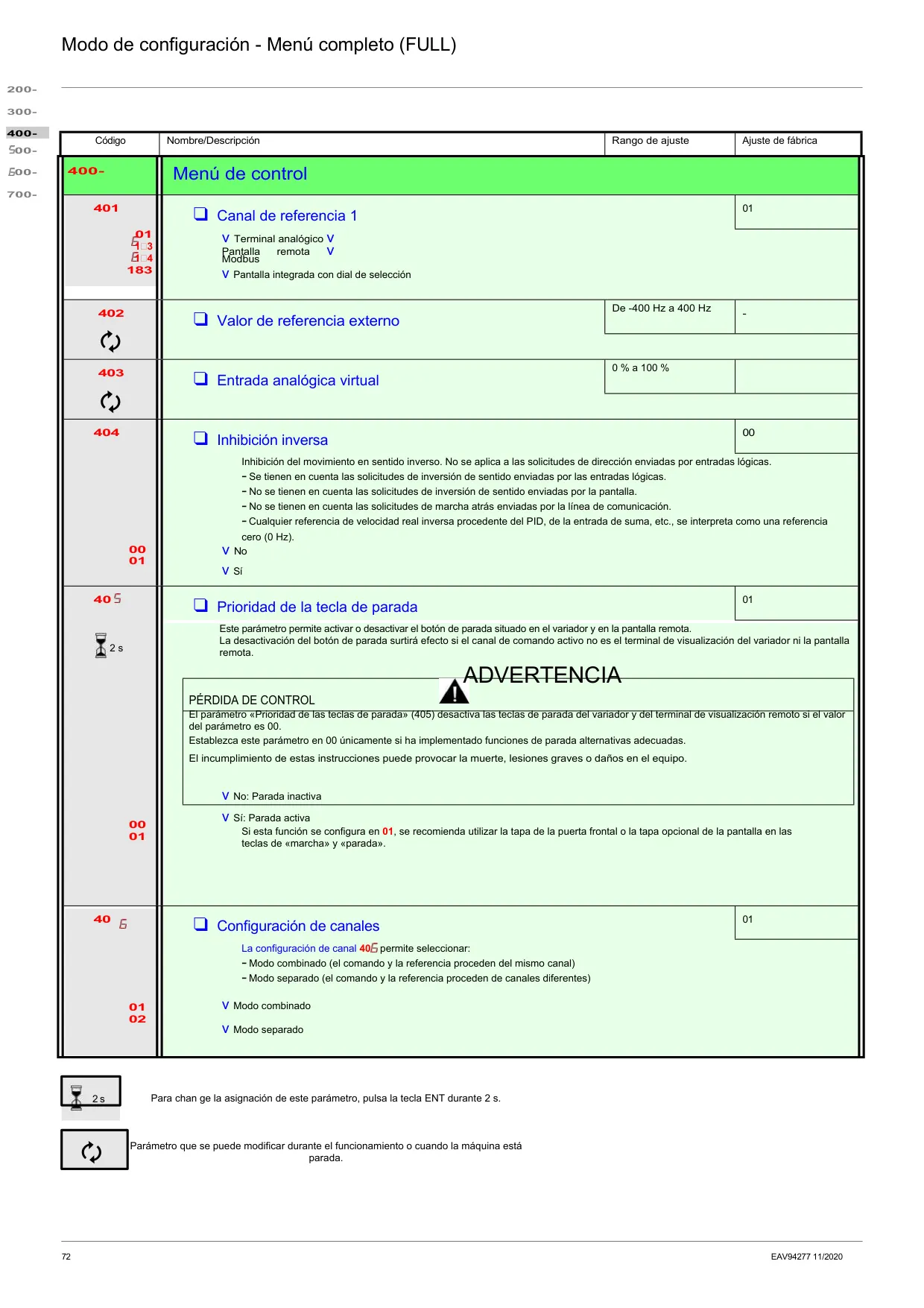

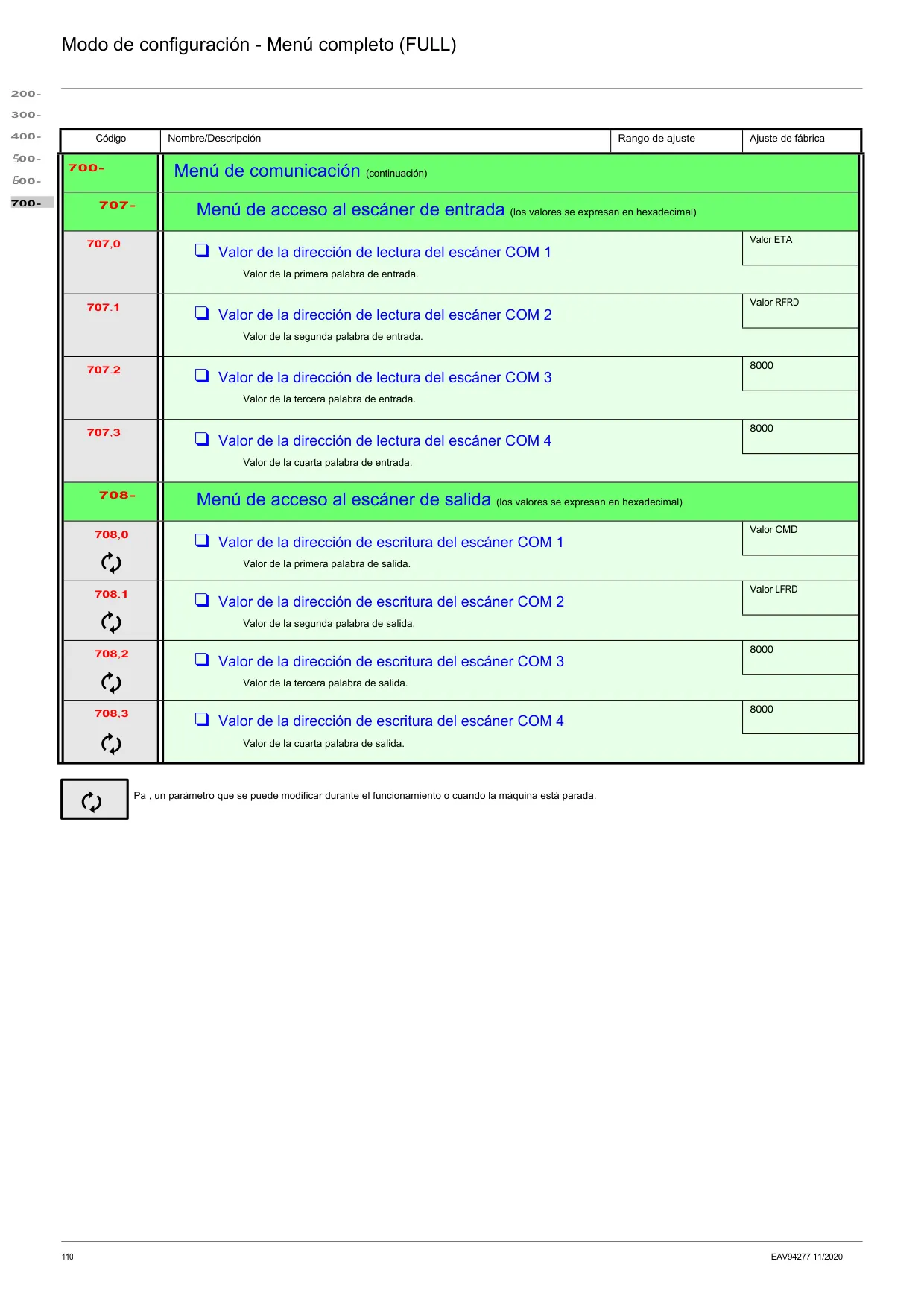

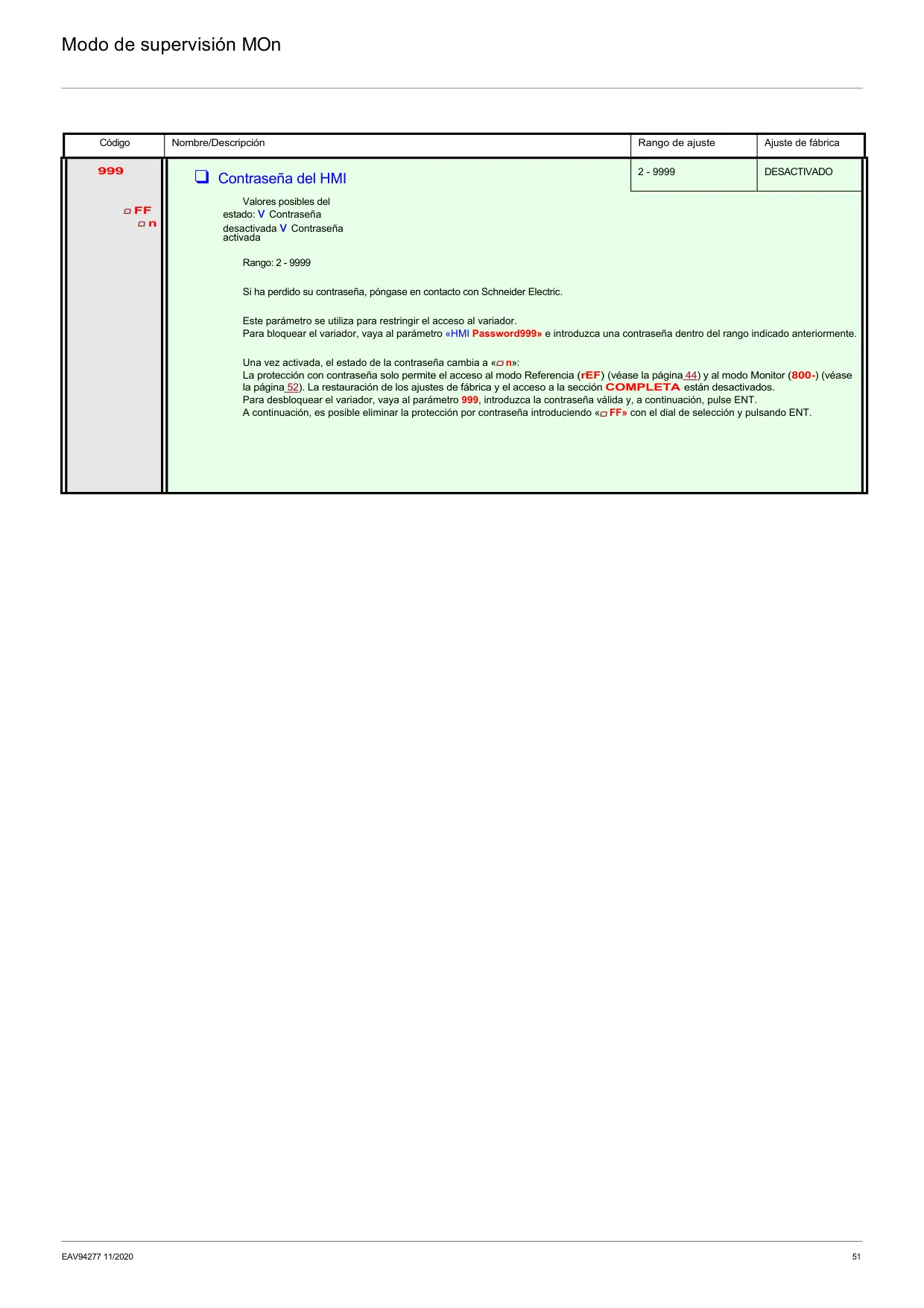

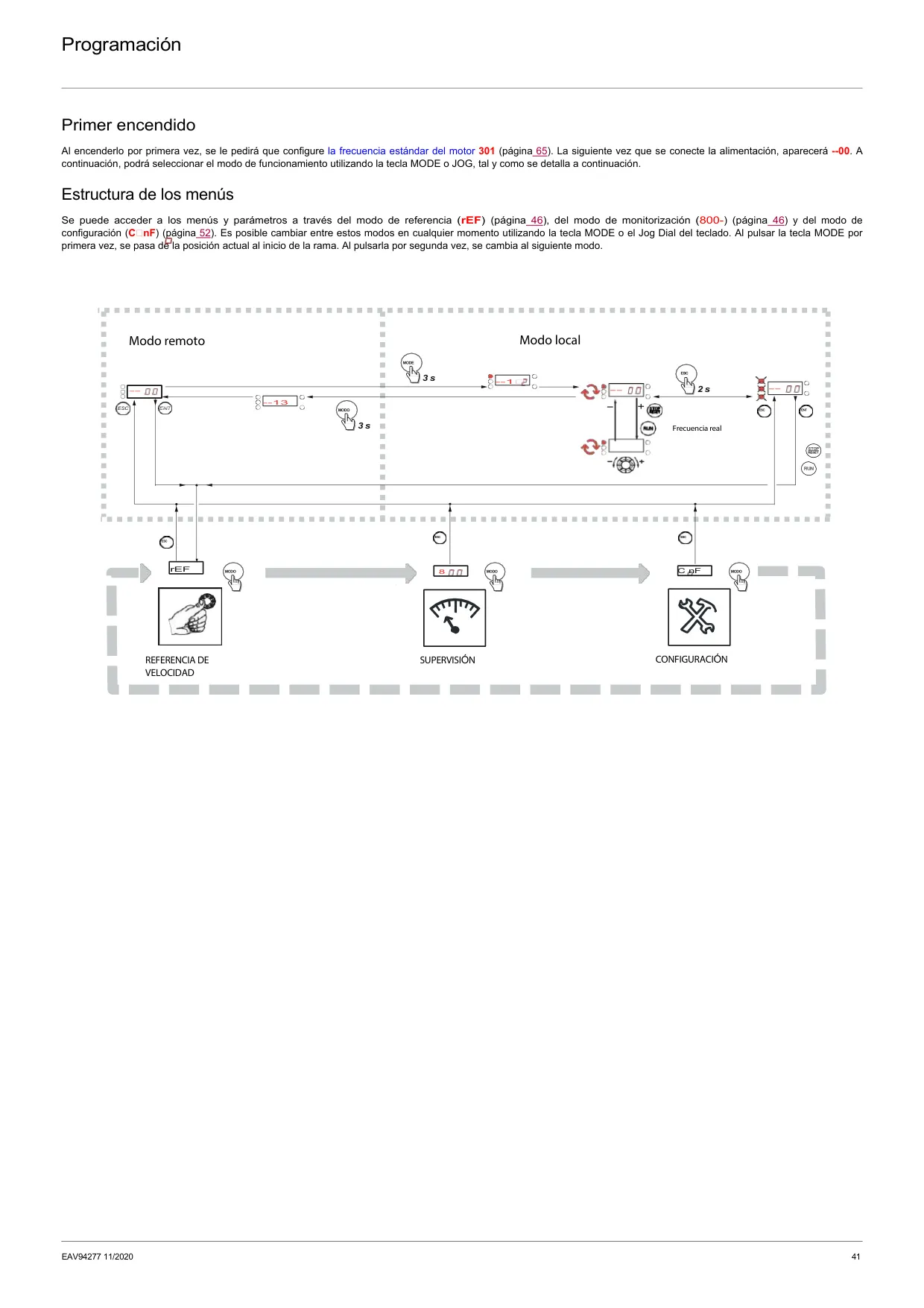

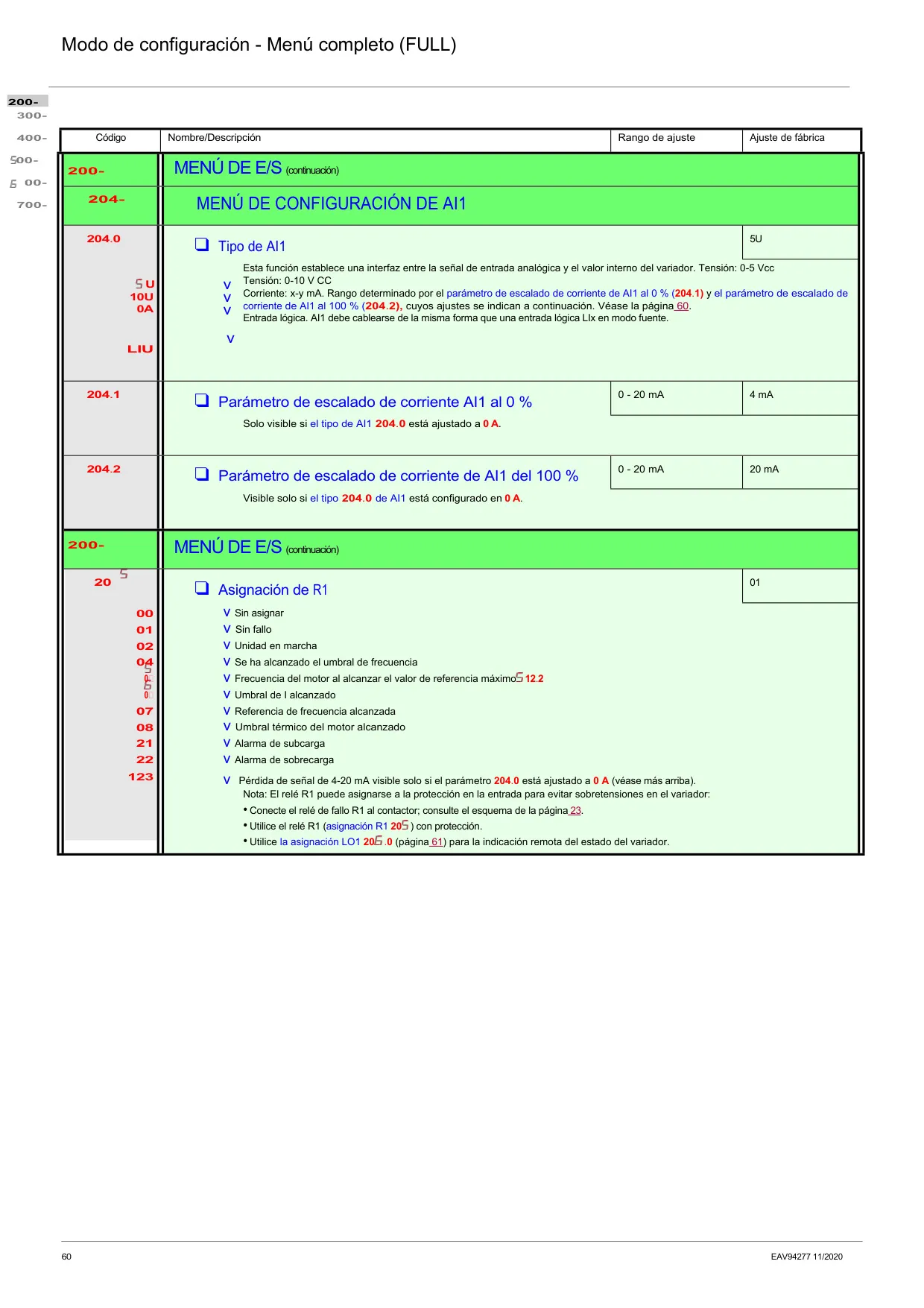

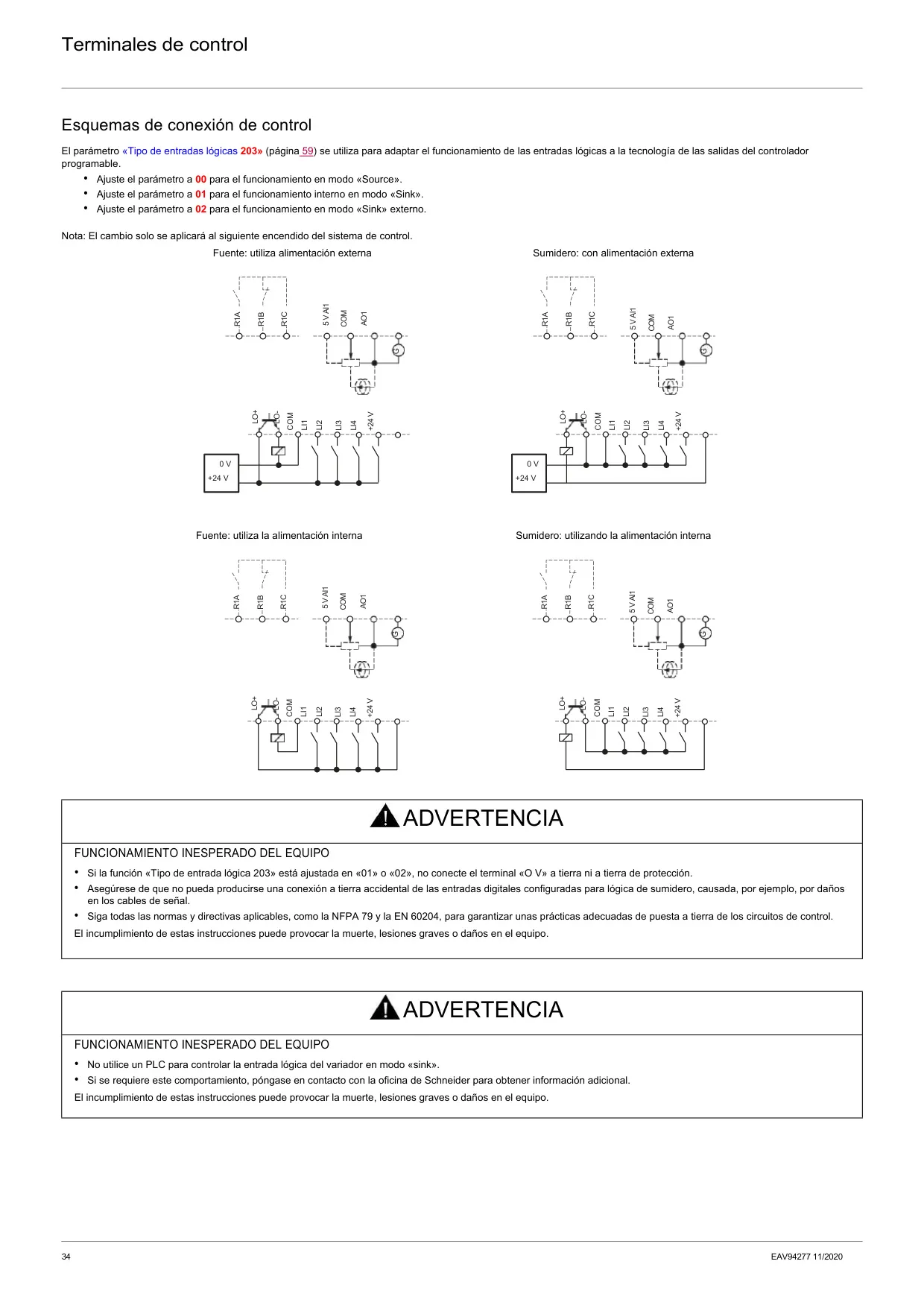

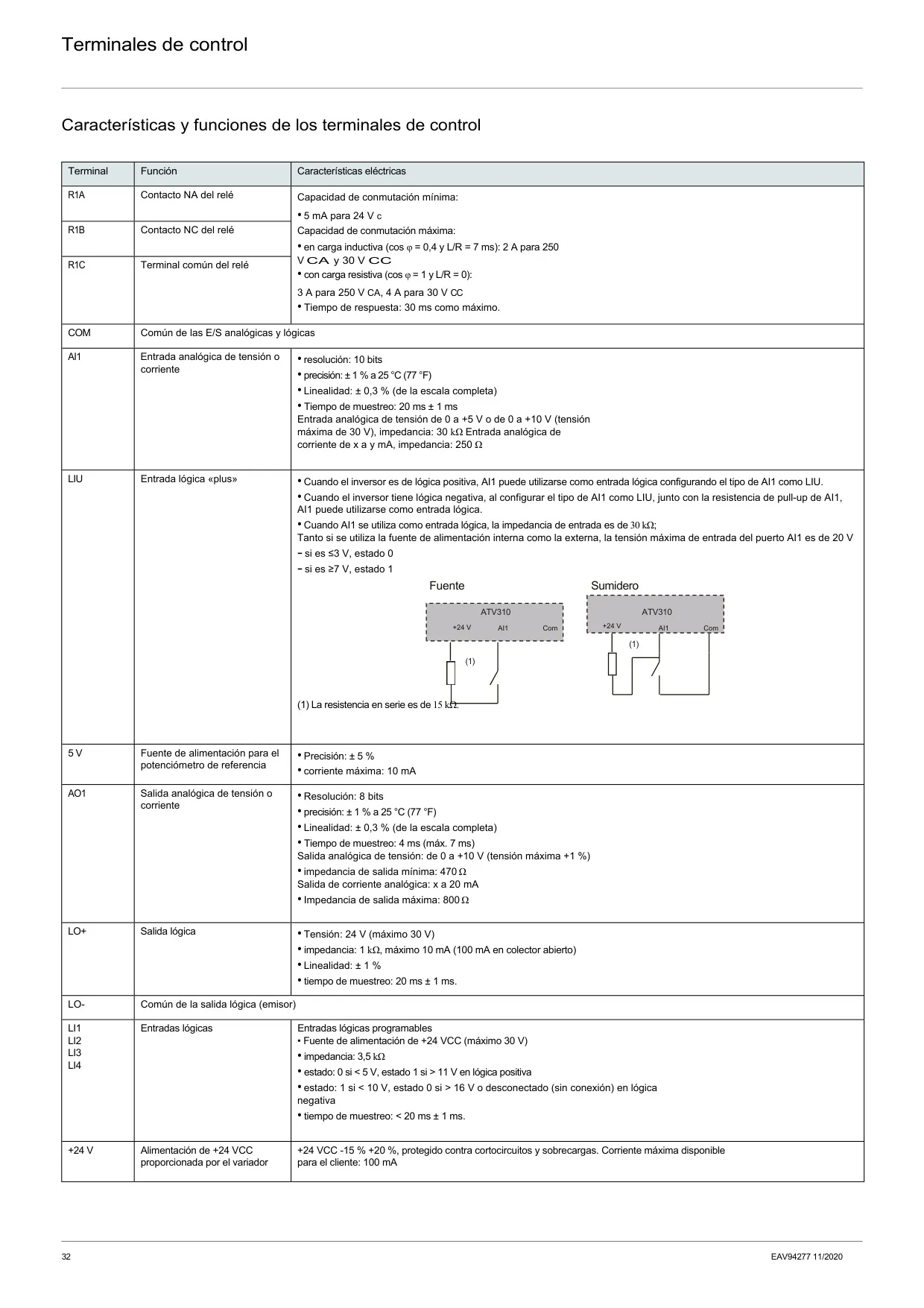

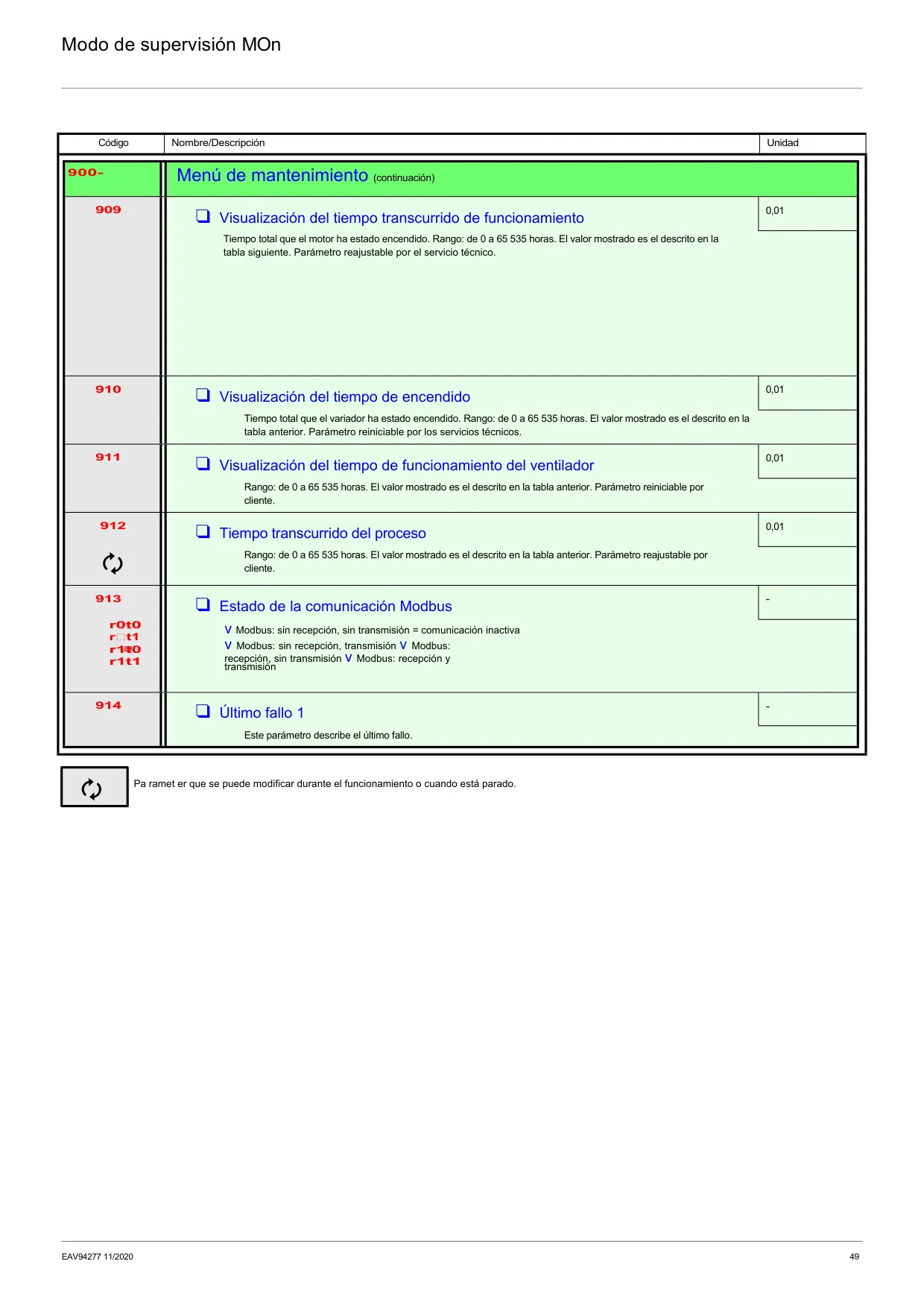

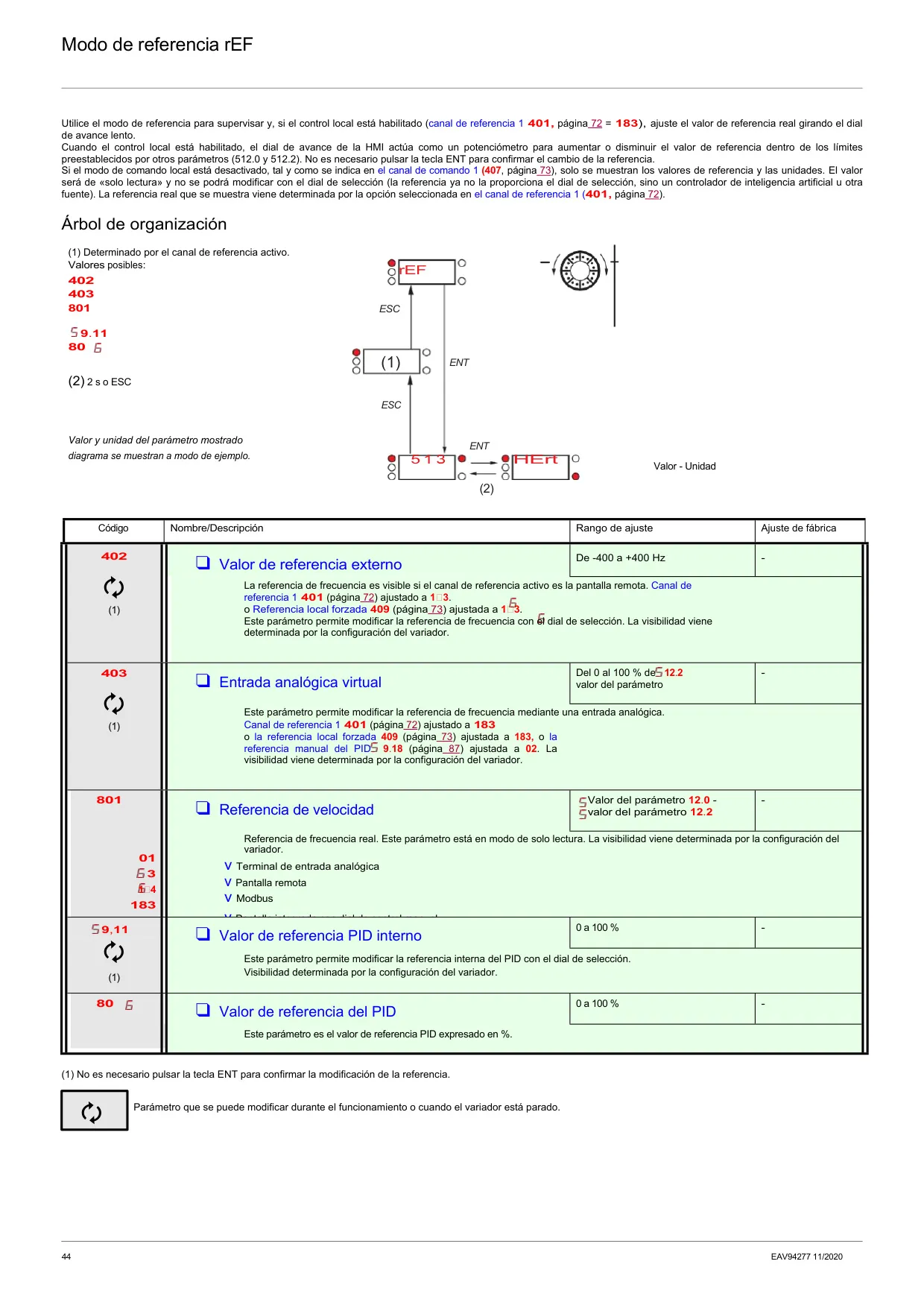

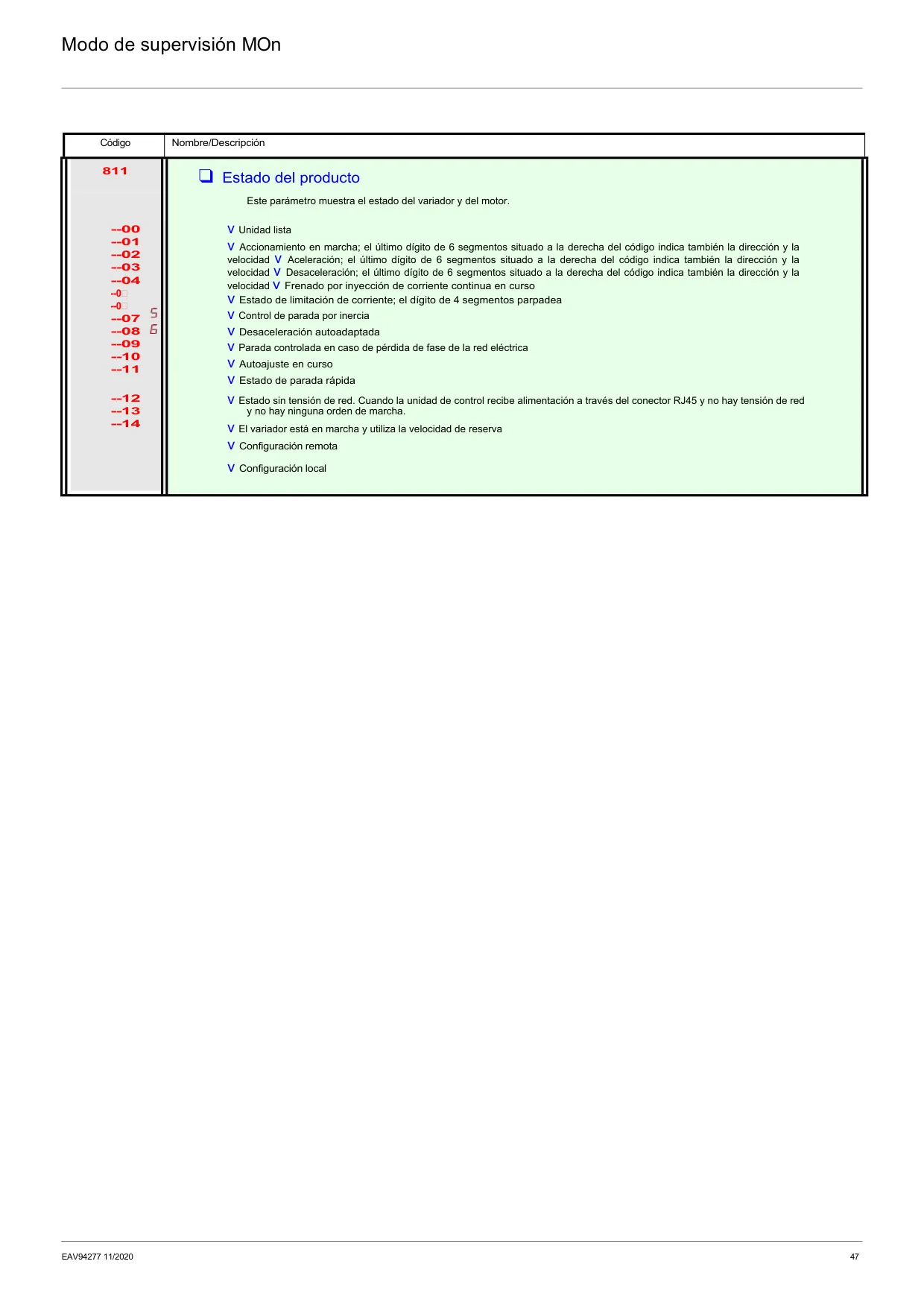

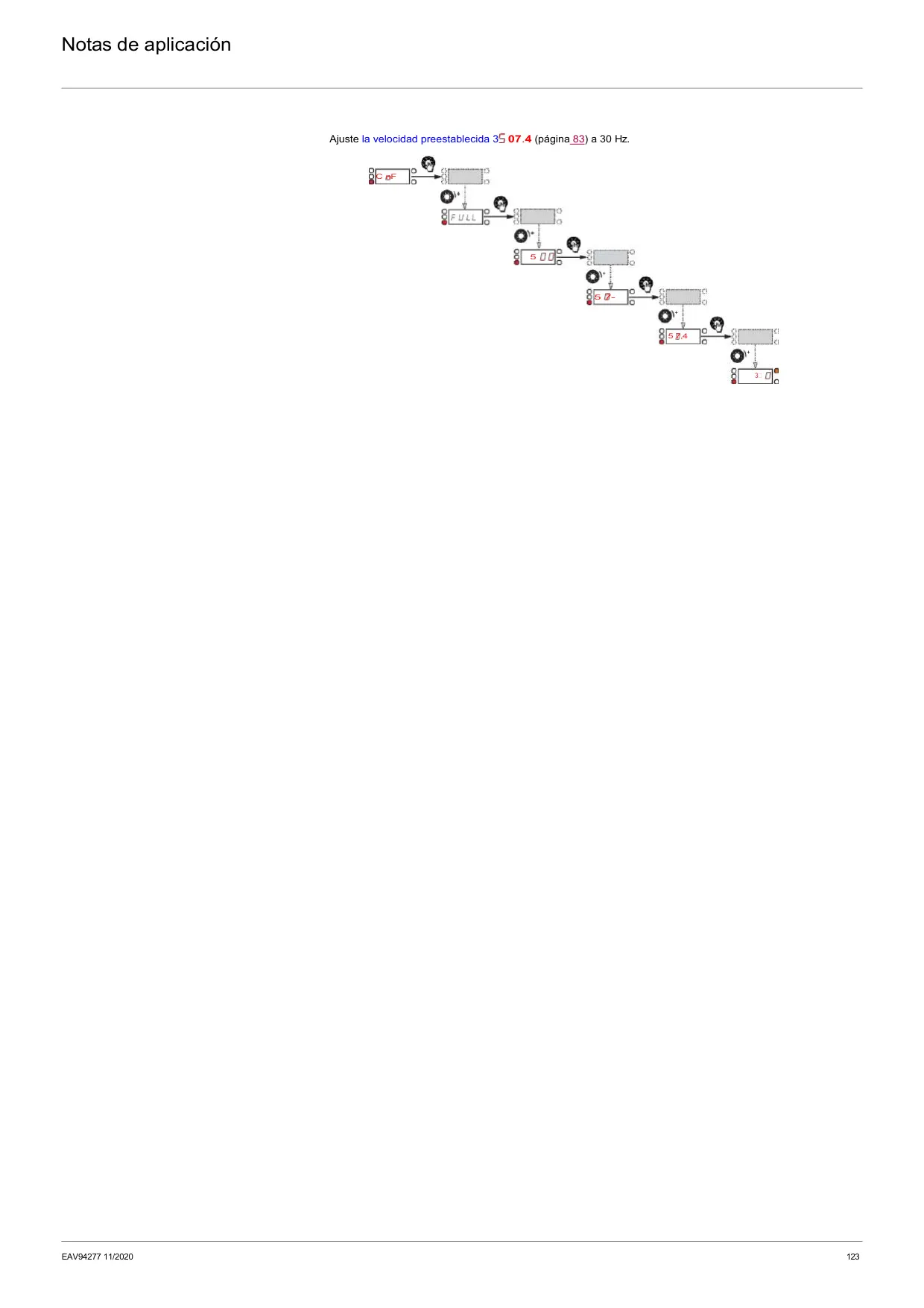

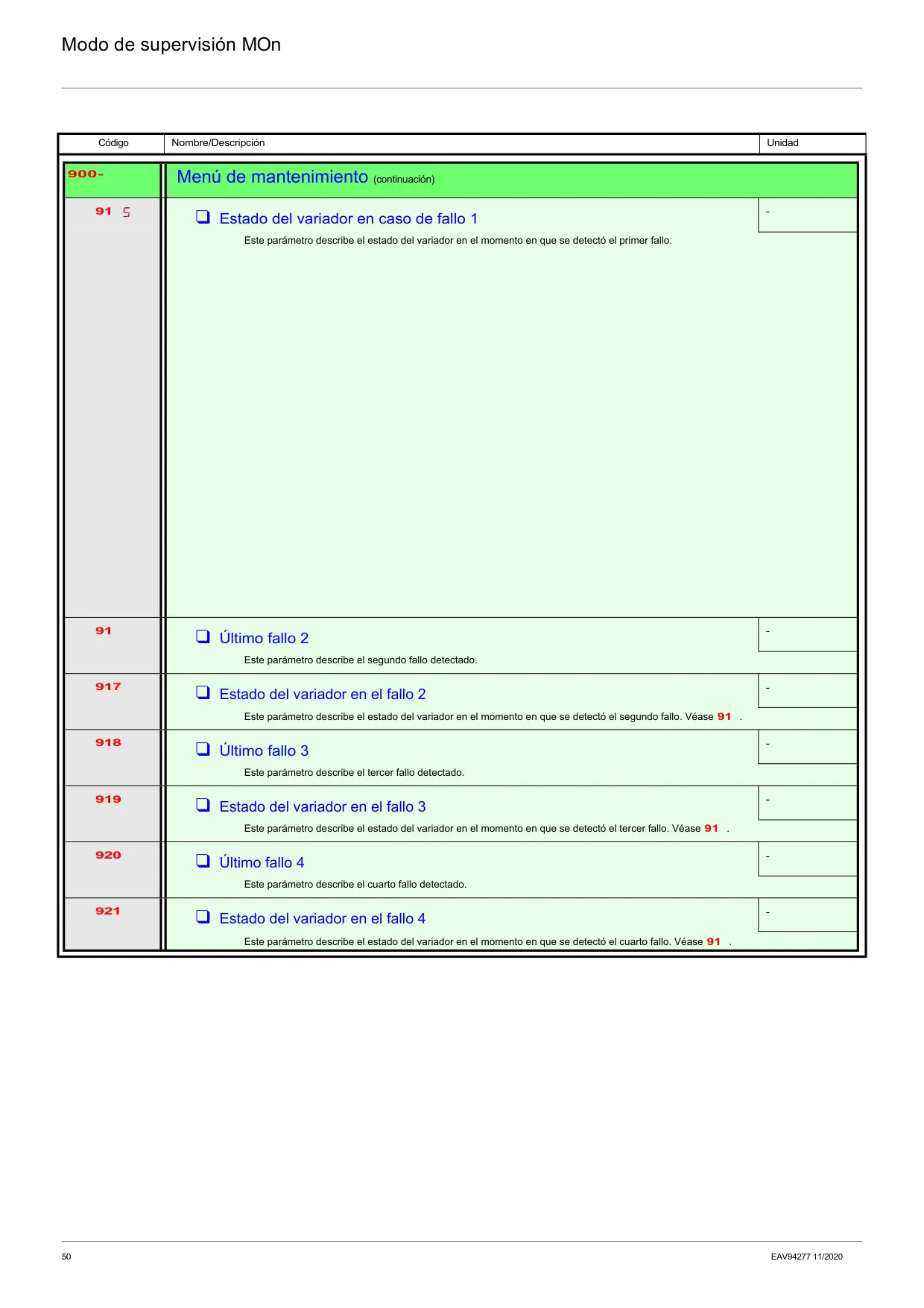

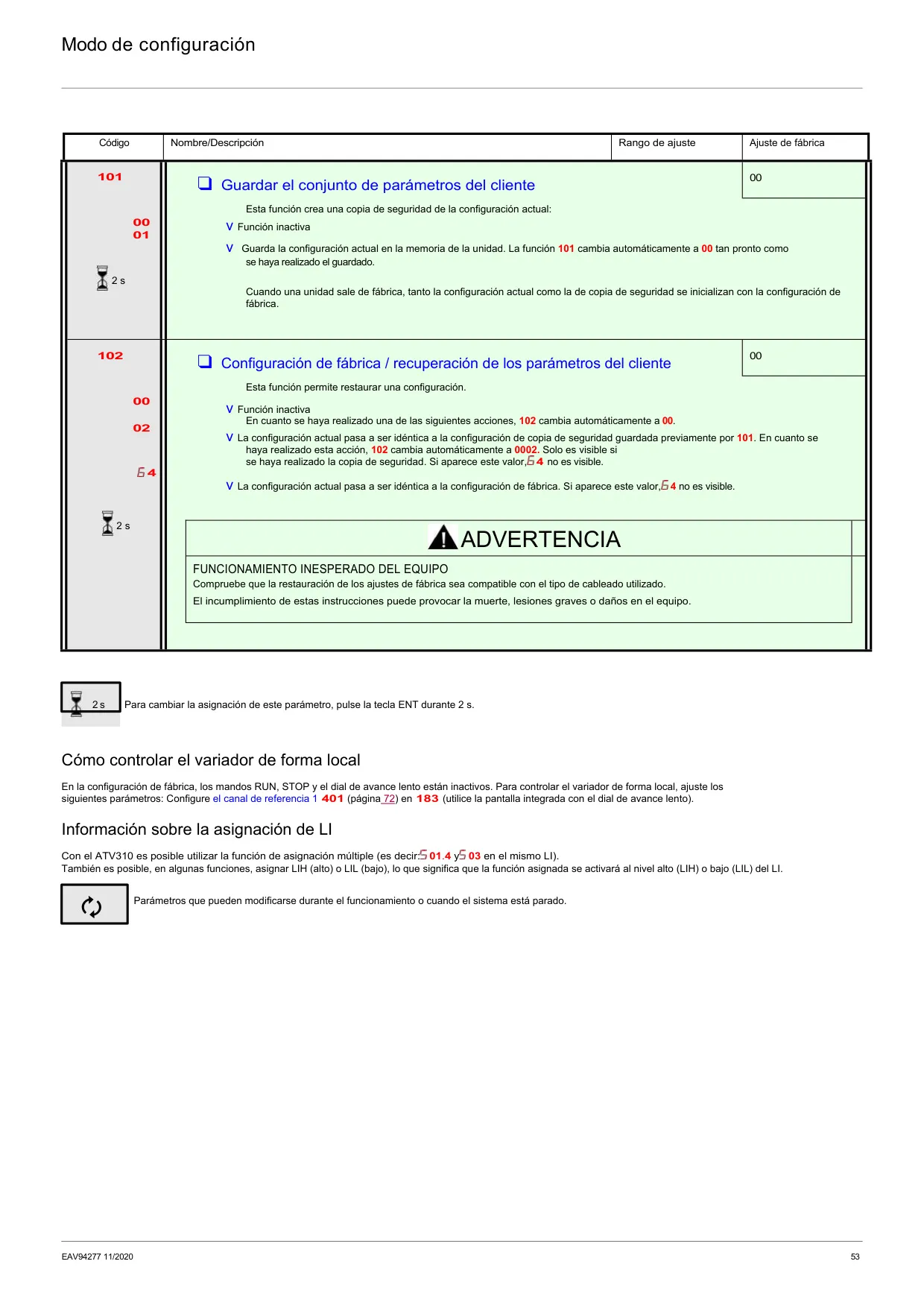

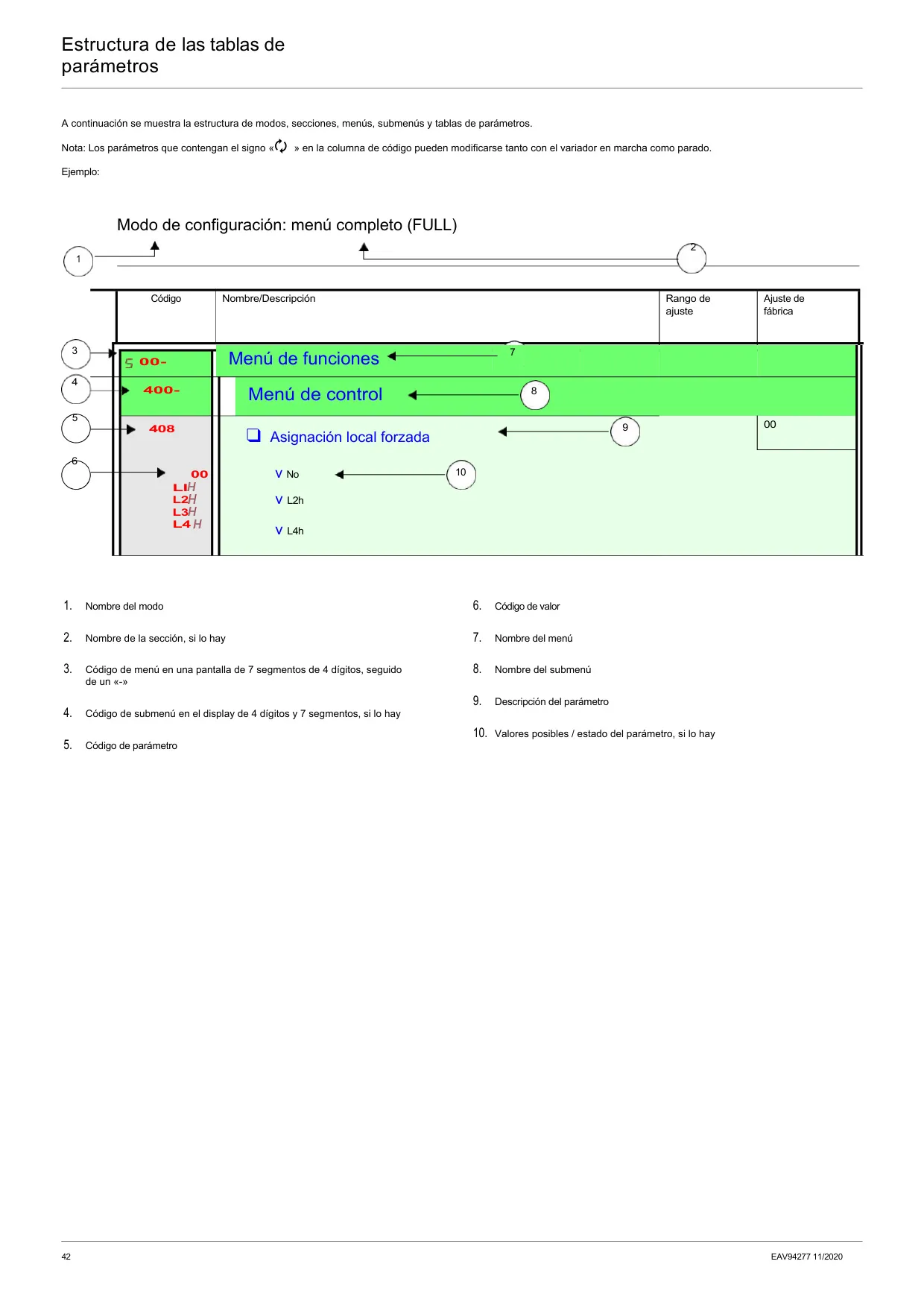

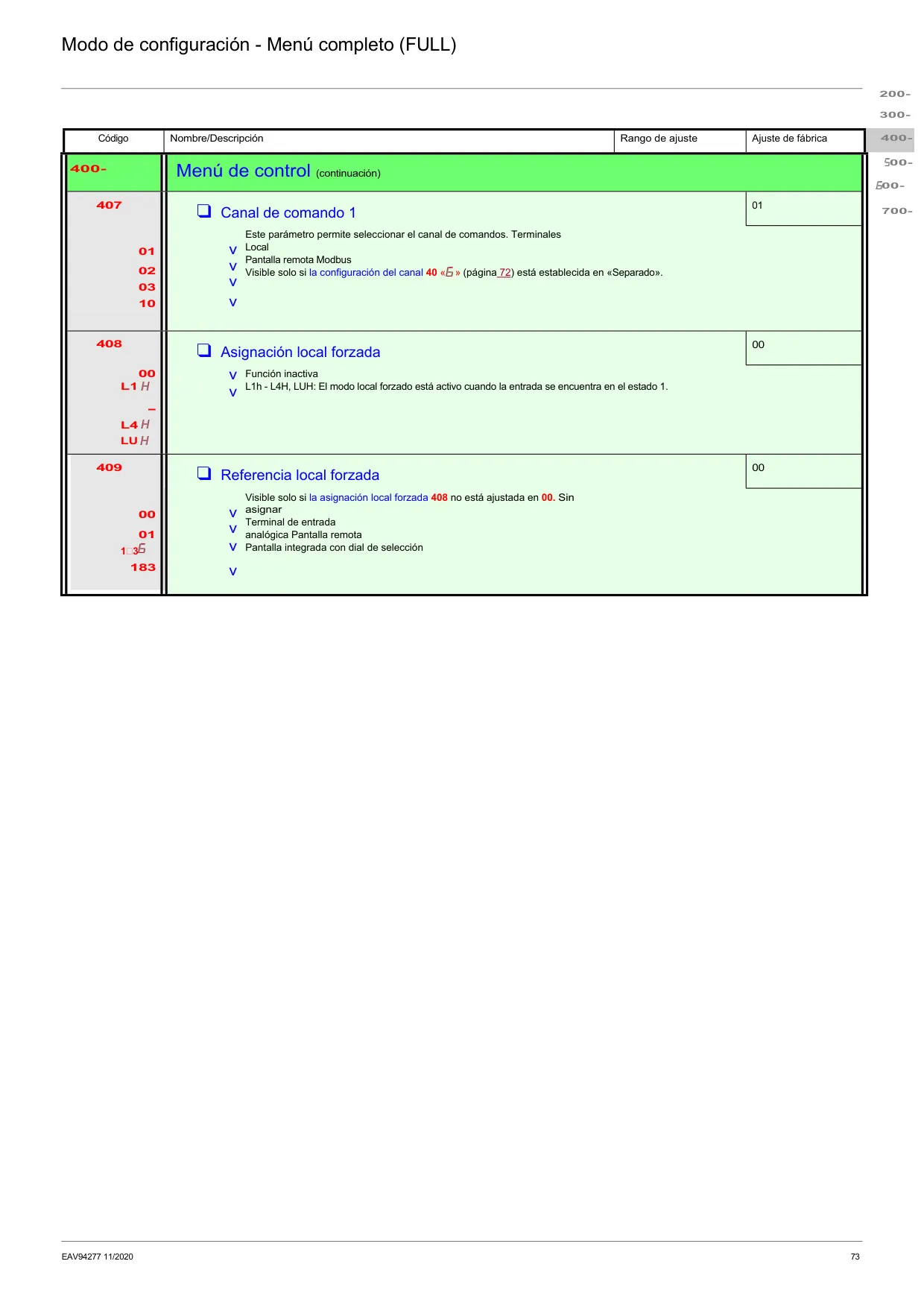

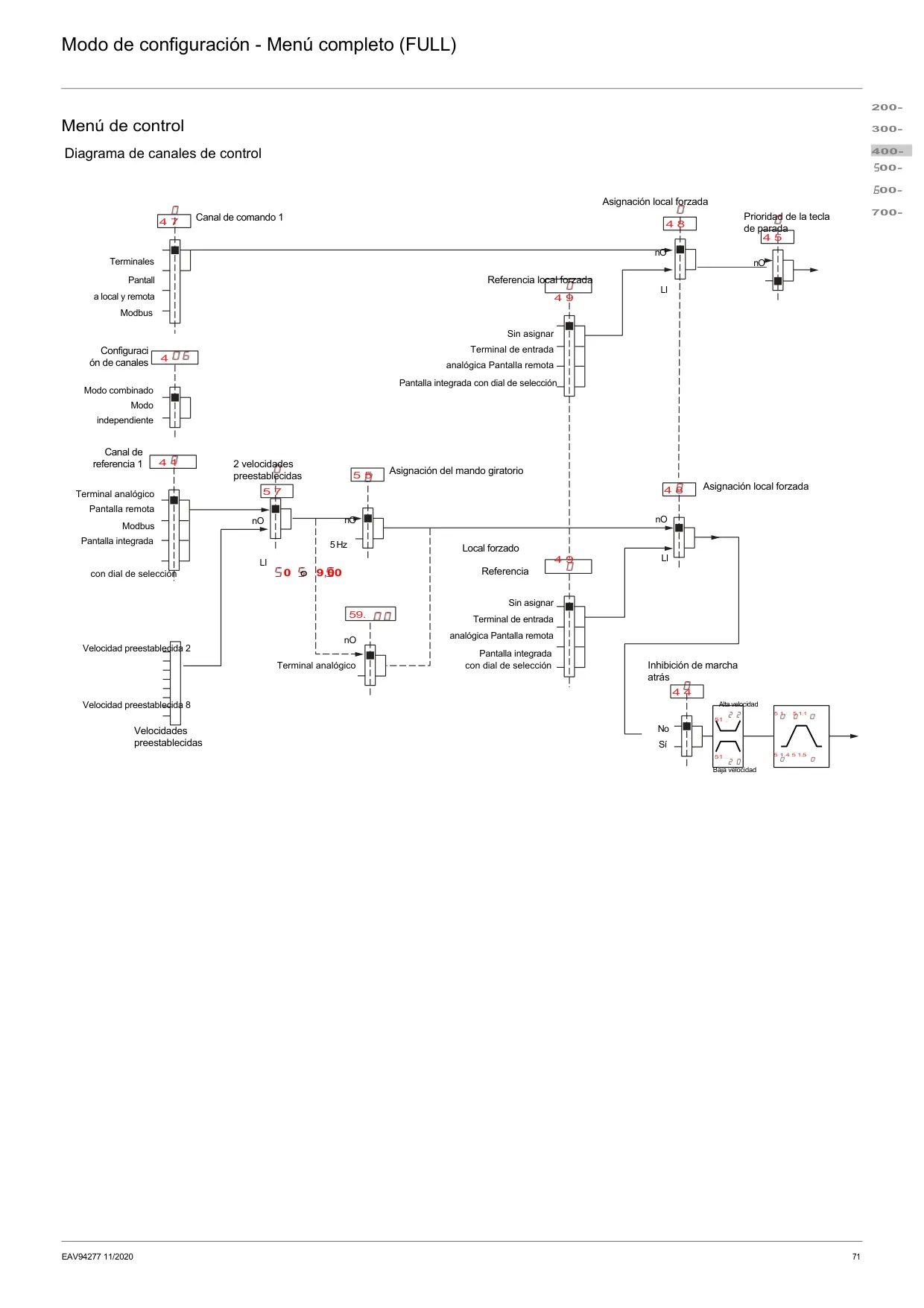

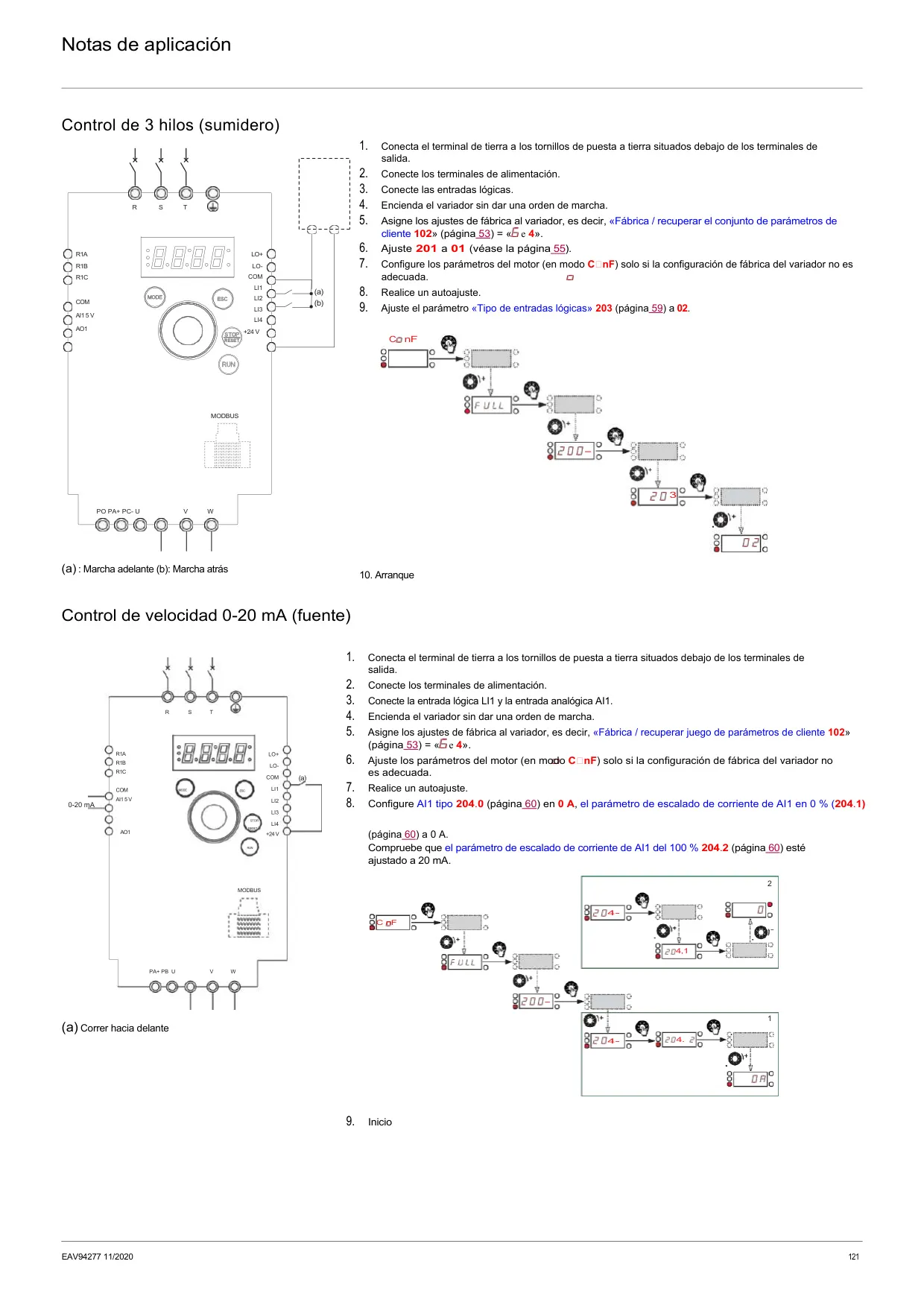

La interfaz hombre-máquina (HMI) del variador es un elemento central para la configuración y supervisión. Cuenta con una pantalla de 4 dígitos de 7 segmentos y un mando giratorio que funciona como potenciómetro en modo local y facilita la navegación por los menús. Los LED de estado indican el valor, la unidad y el modo de operación (referencia, supervisión o configuración). Además, es posible el control remoto a través de un terminal de visualización opcional o mediante comunicación Modbus, que se realiza a través de un conector RJ45, permitiendo ajustar la dirección, velocidad y formato de transmisión.

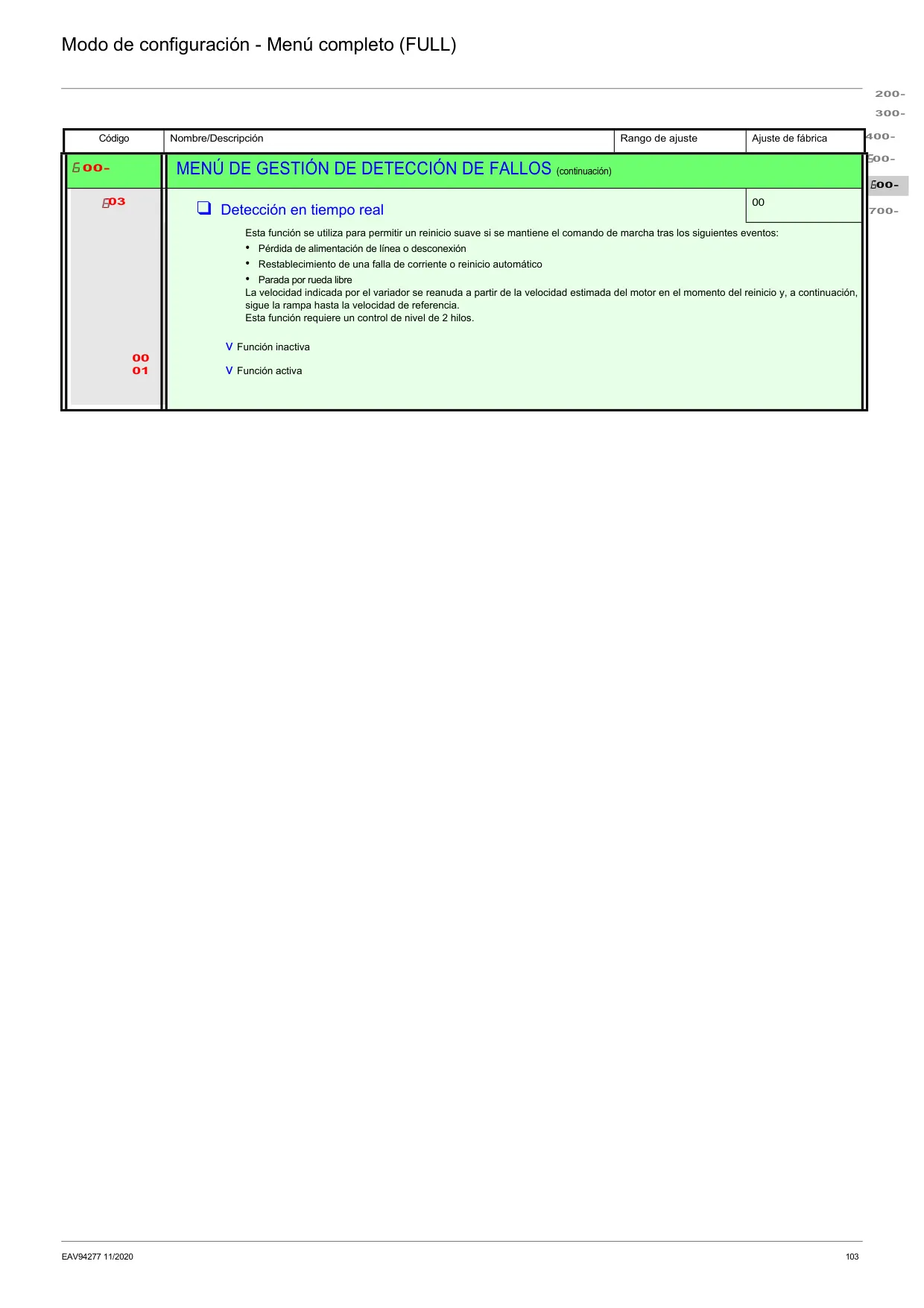

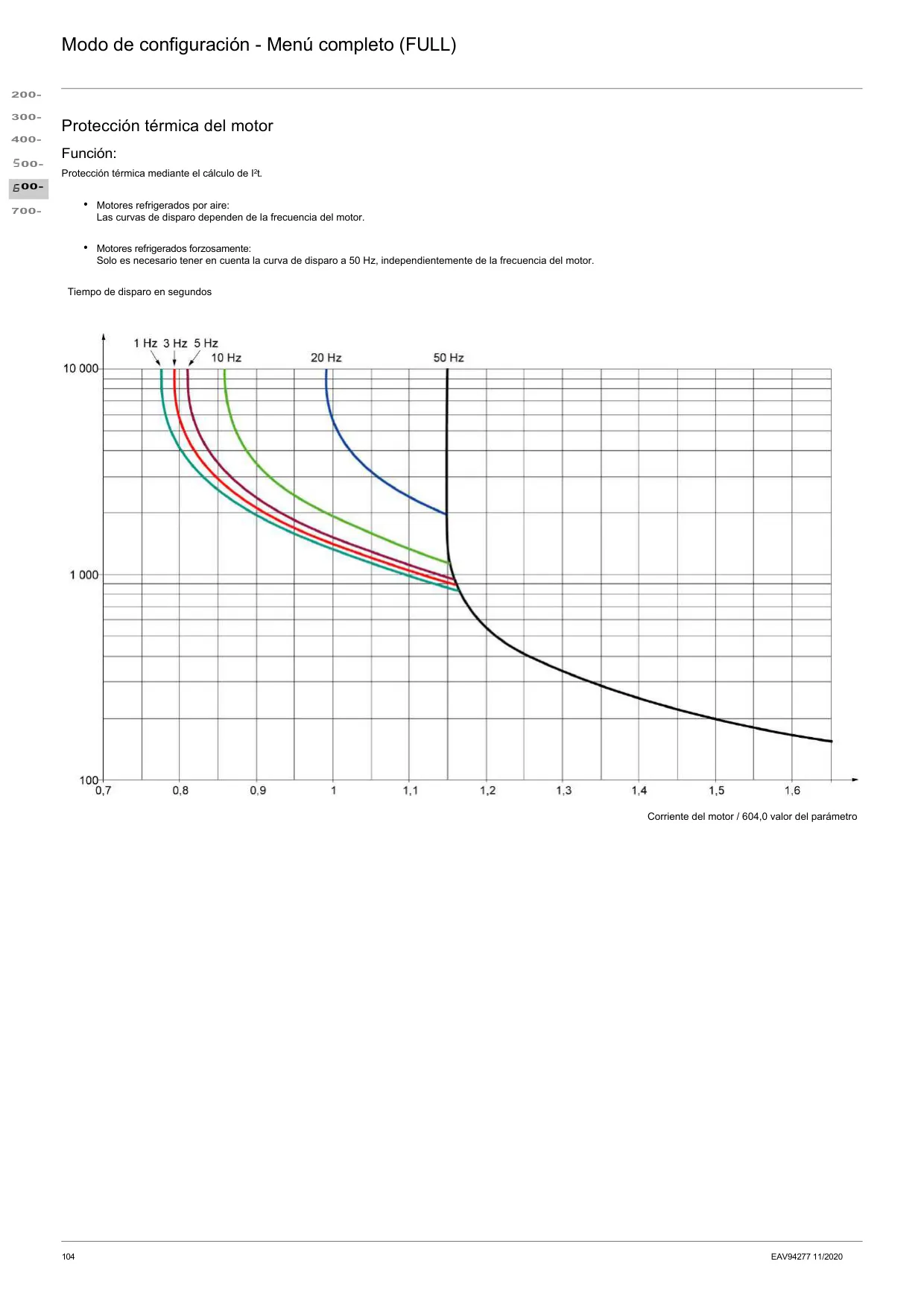

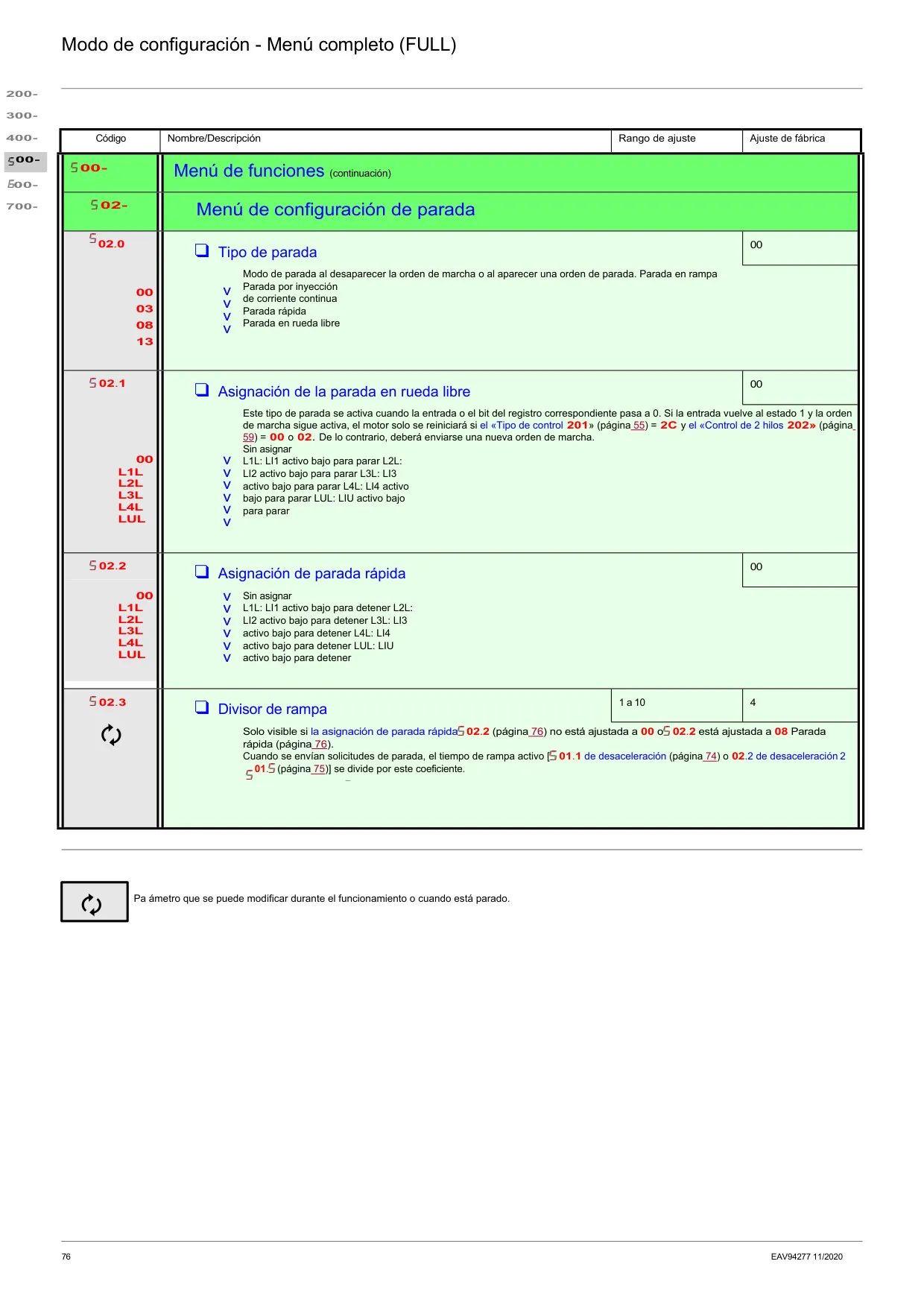

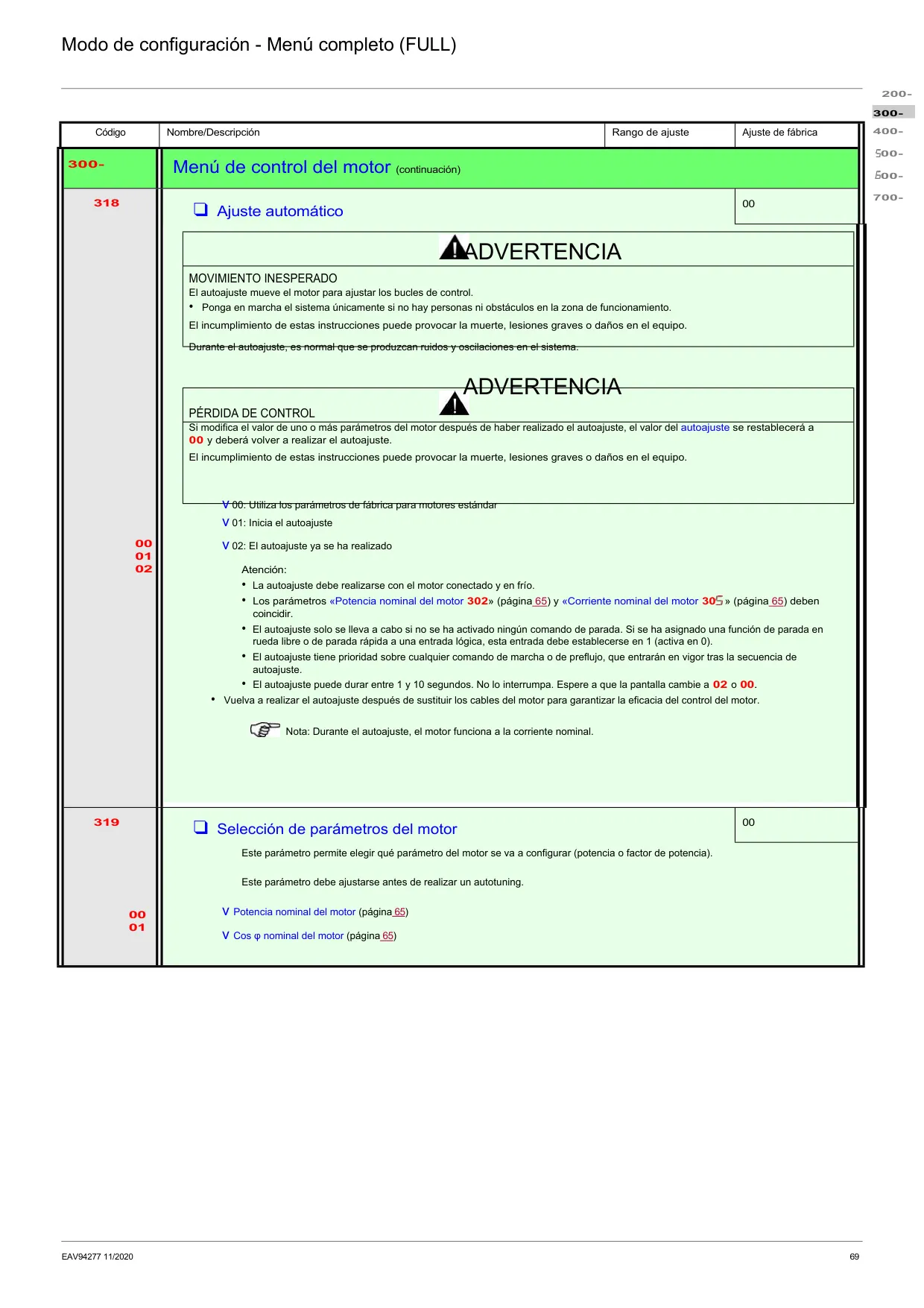

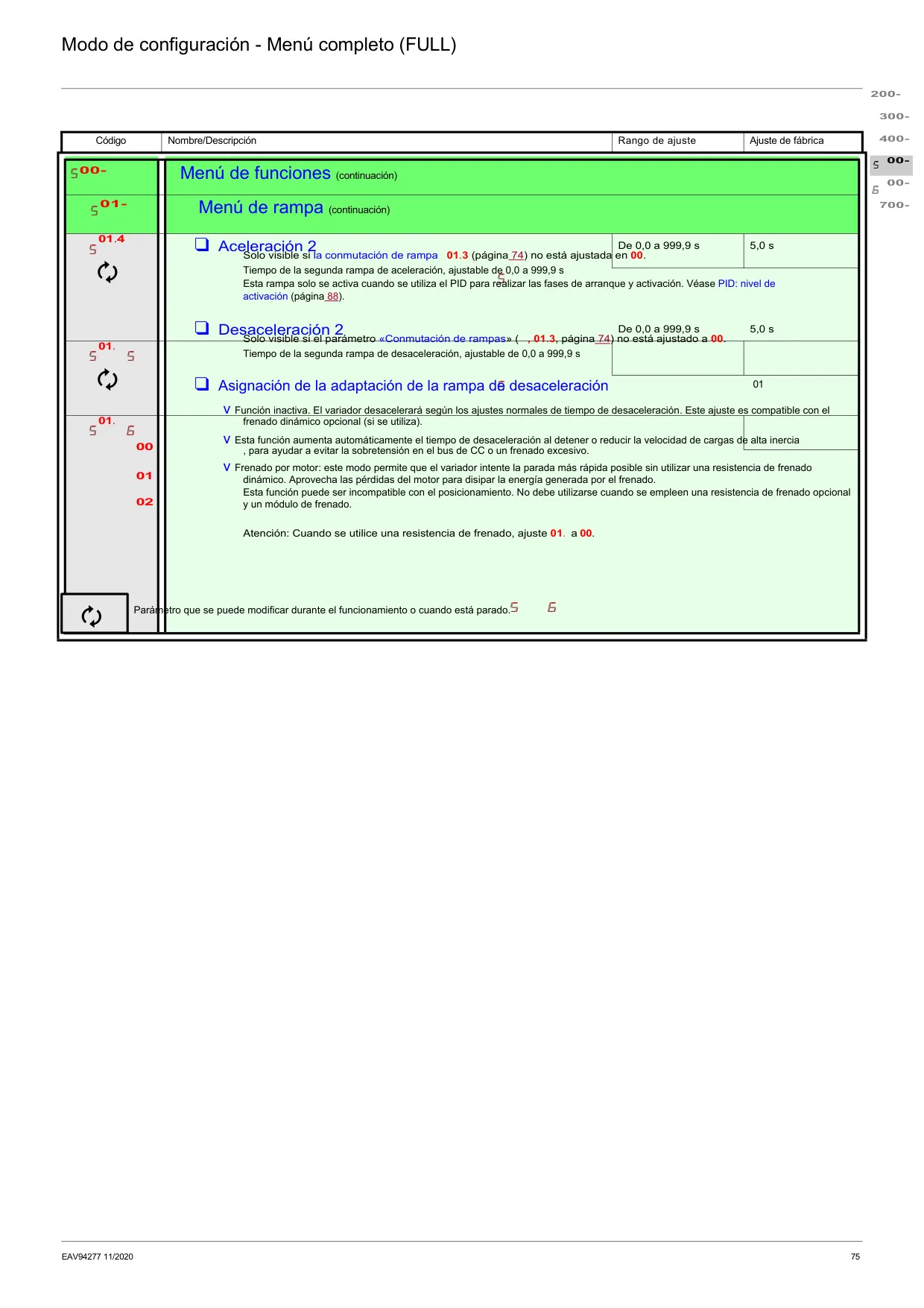

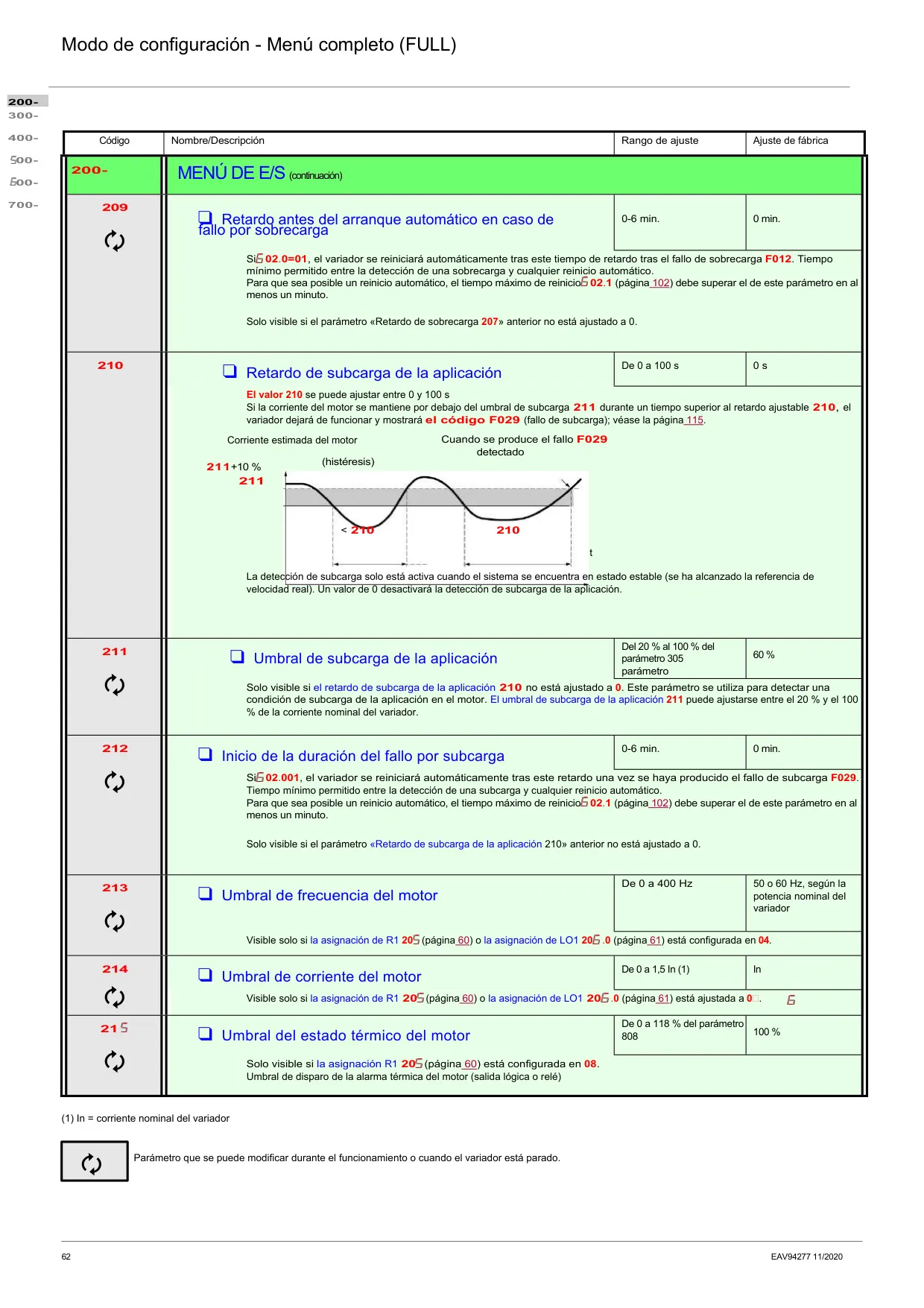

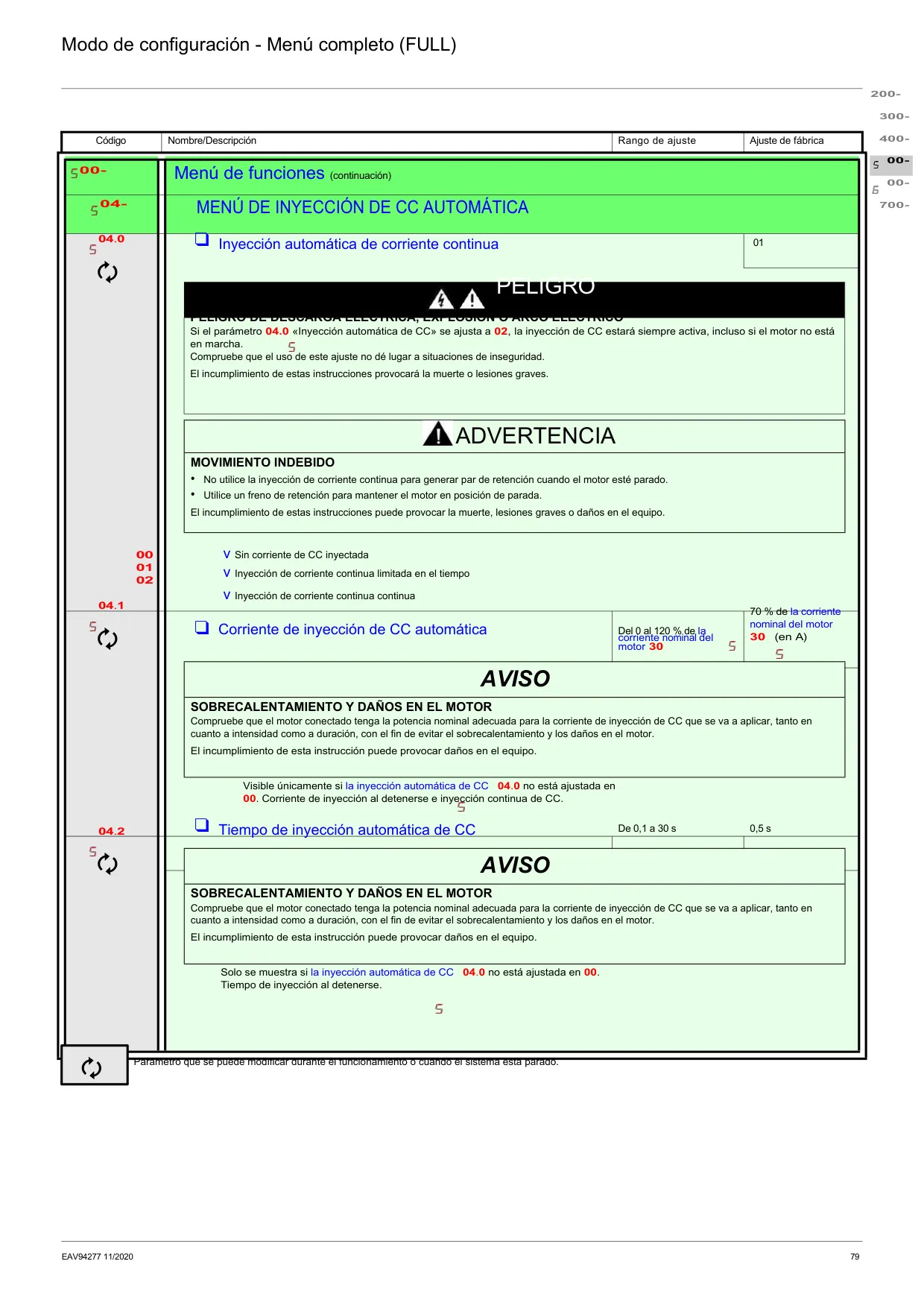

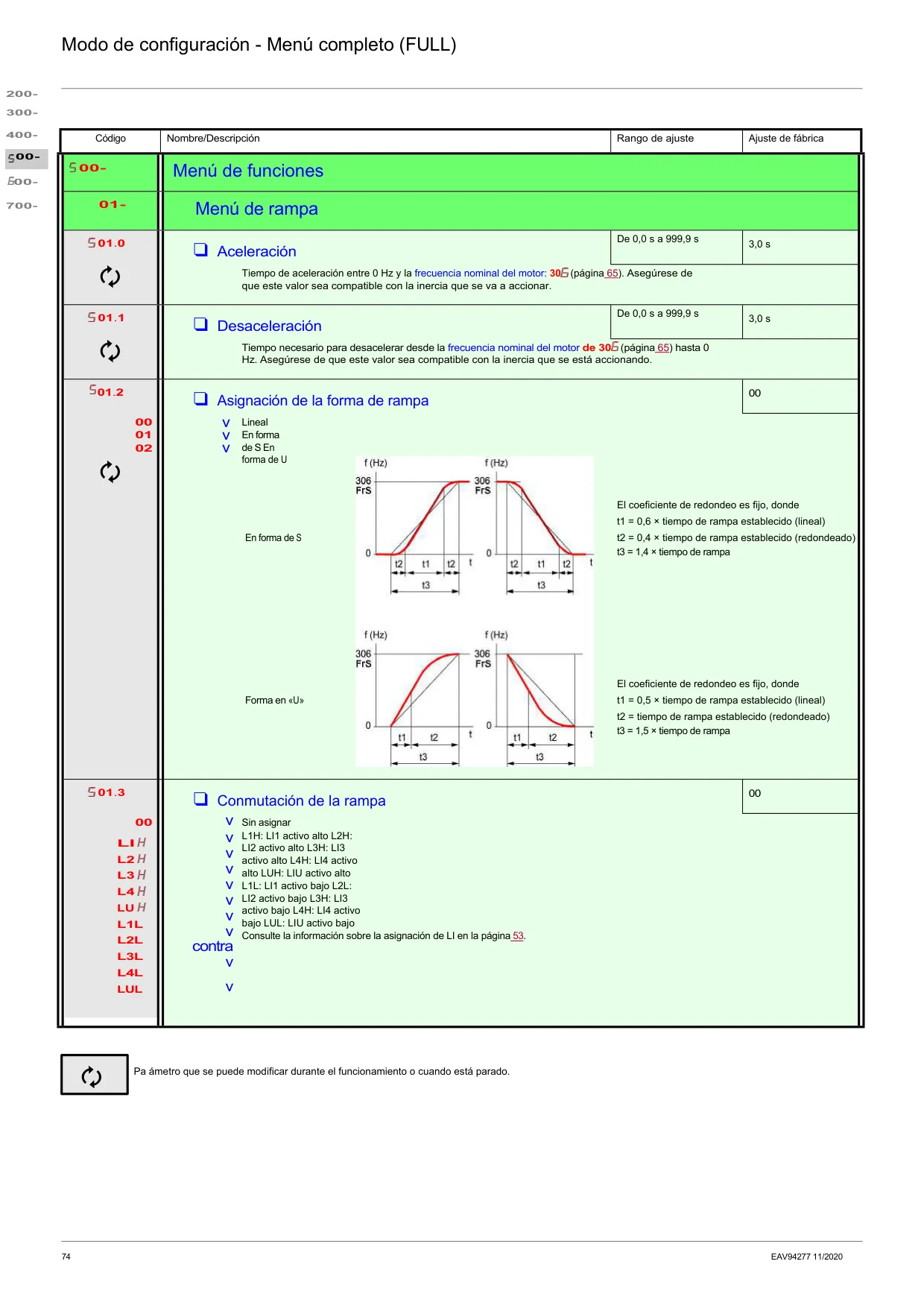

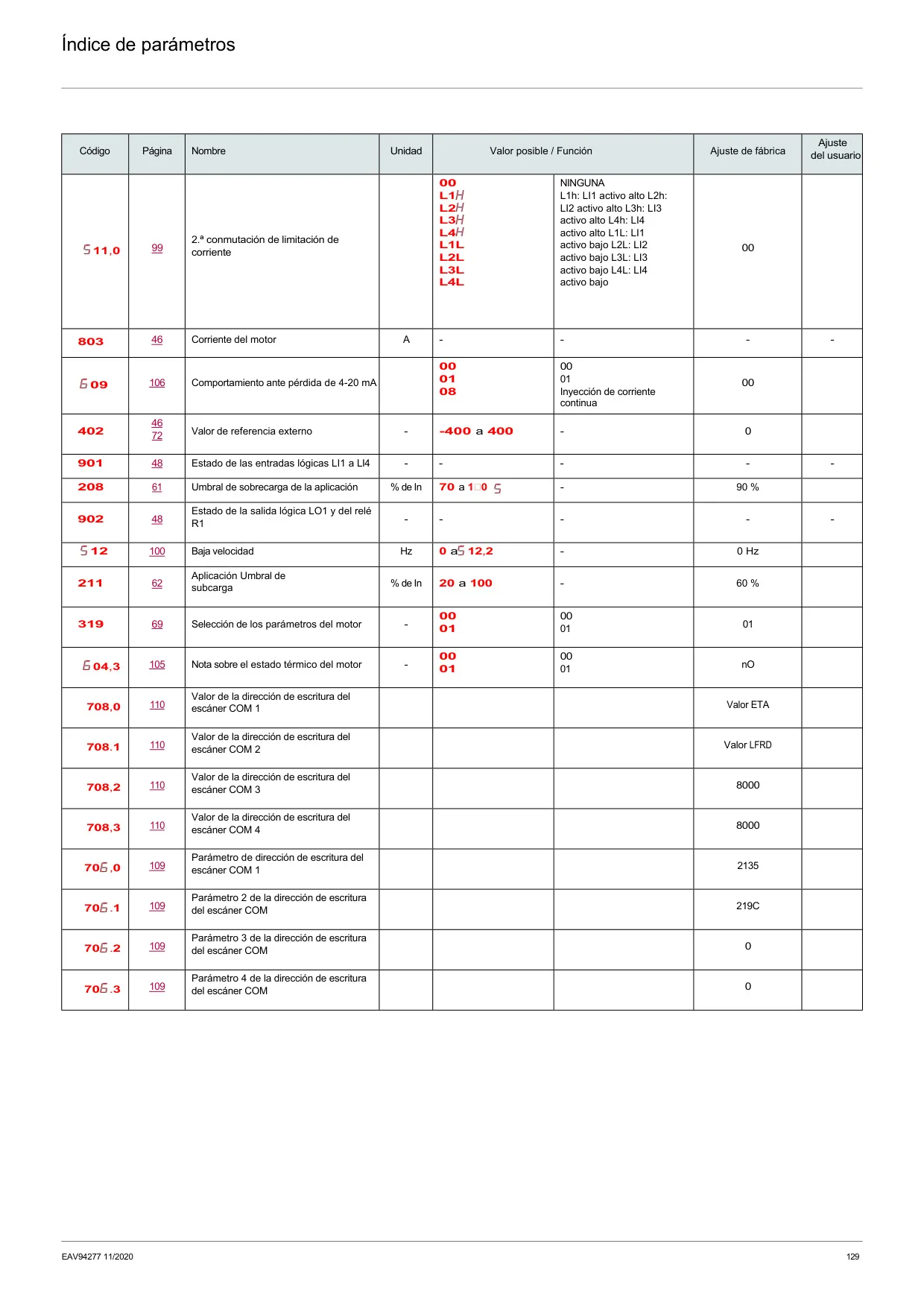

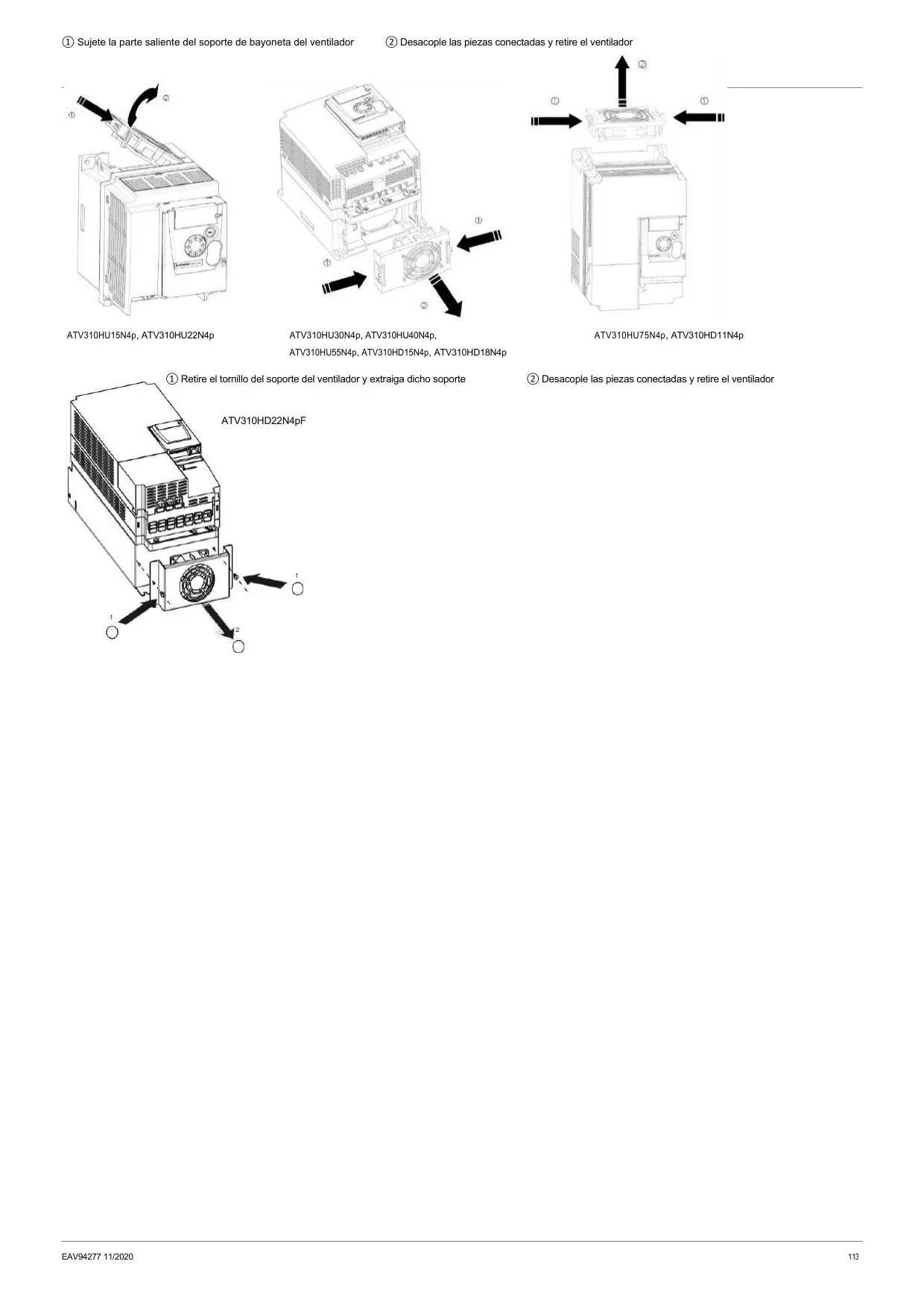

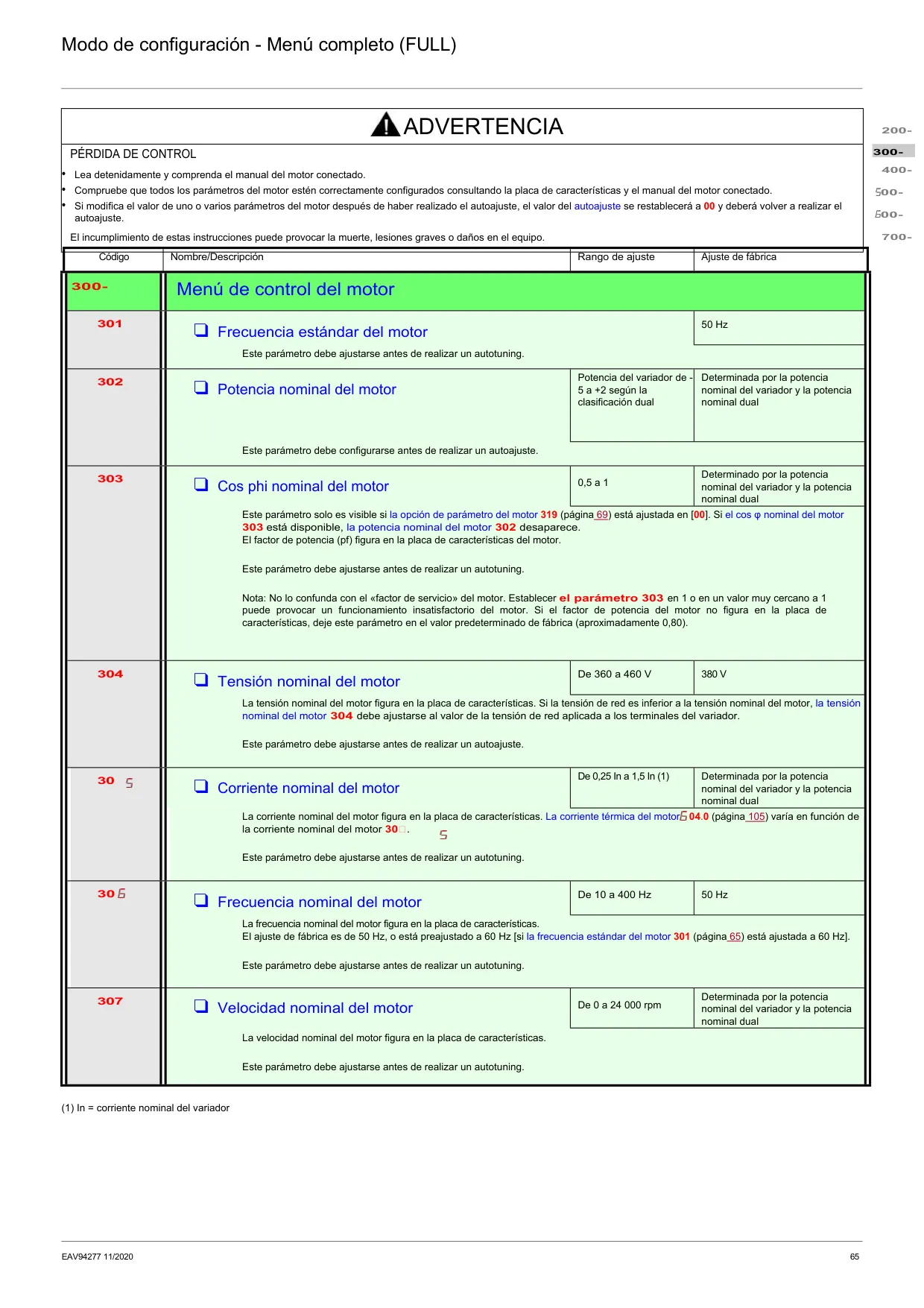

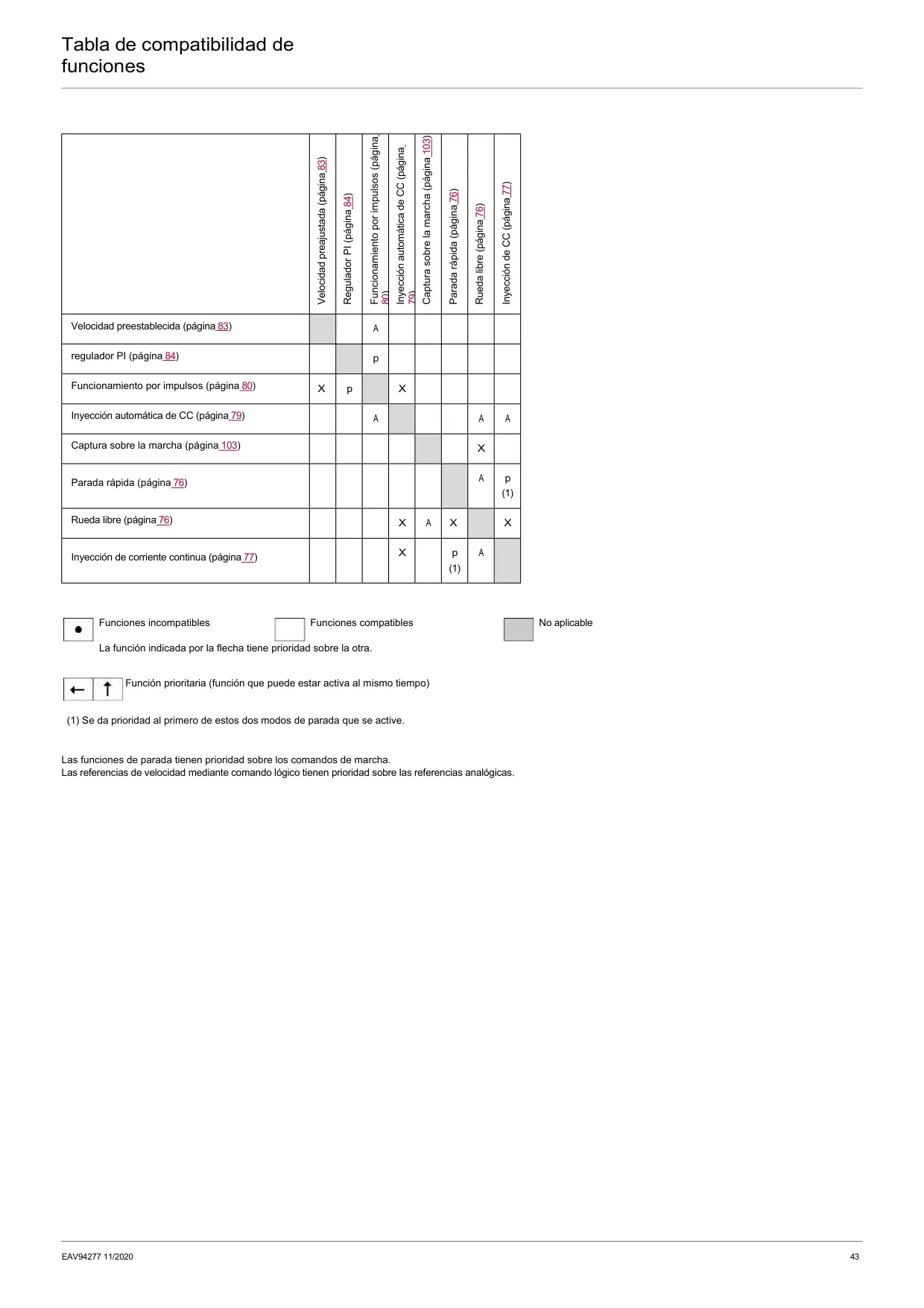

Para la gestión del motor, el ATV310 integra funciones de detección térmica mediante cálculo de I²t, con opciones para motores autoventilados o ventilados forzosamente. Proporciona control de ventilación basado en la temperatura interna del variador. También cuenta con un autoajuste que optimiza los bucles de control al inicio, esencial para asegurar el rendimiento del motor. Adicionalmente, ofrece múltiples métodos de parada, como parada en rampa, inyección de corriente continua, parada rápida y parada en rueda libre, así como una función de "captura sobre la marcha" para arranques suaves.

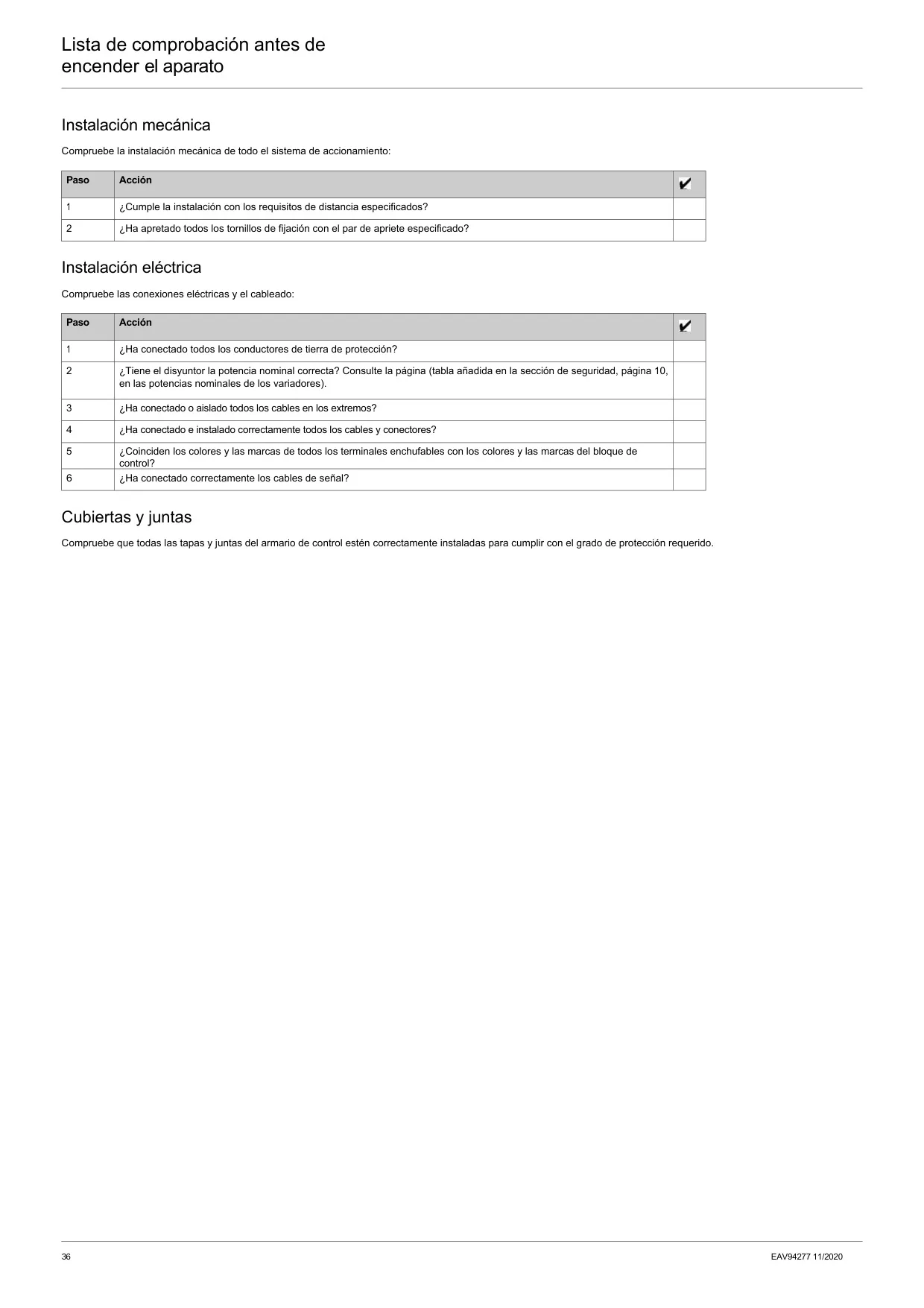

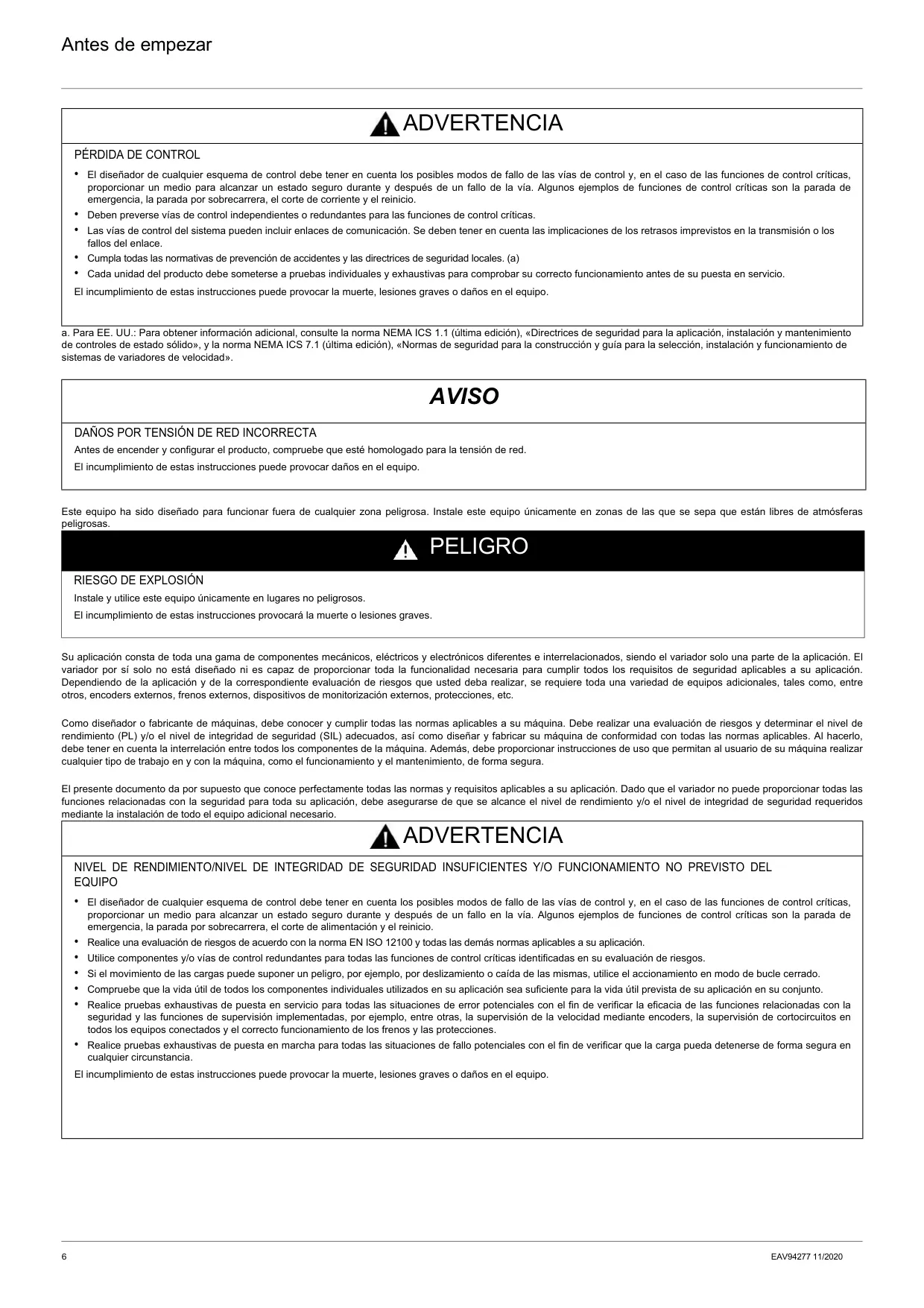

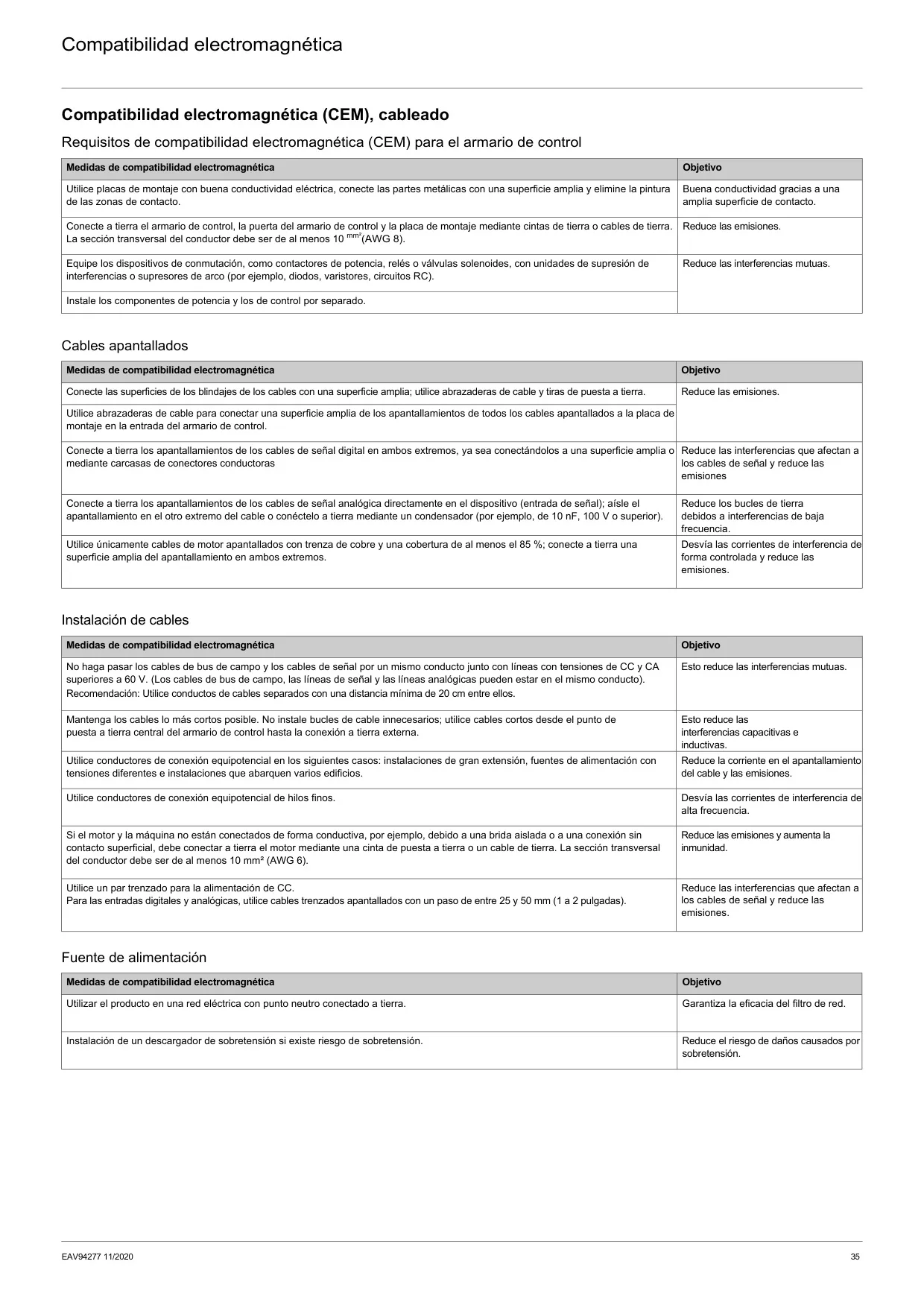

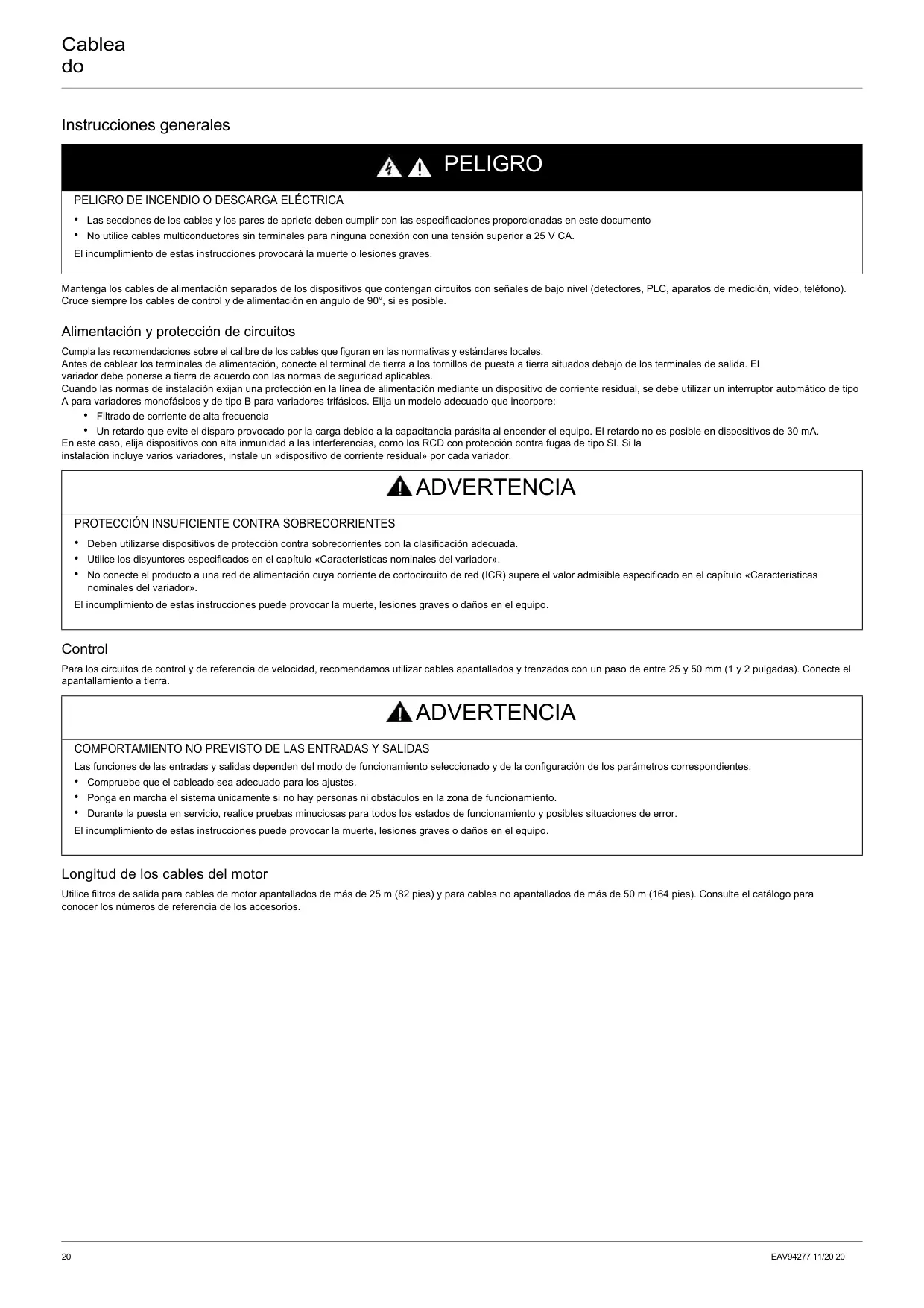

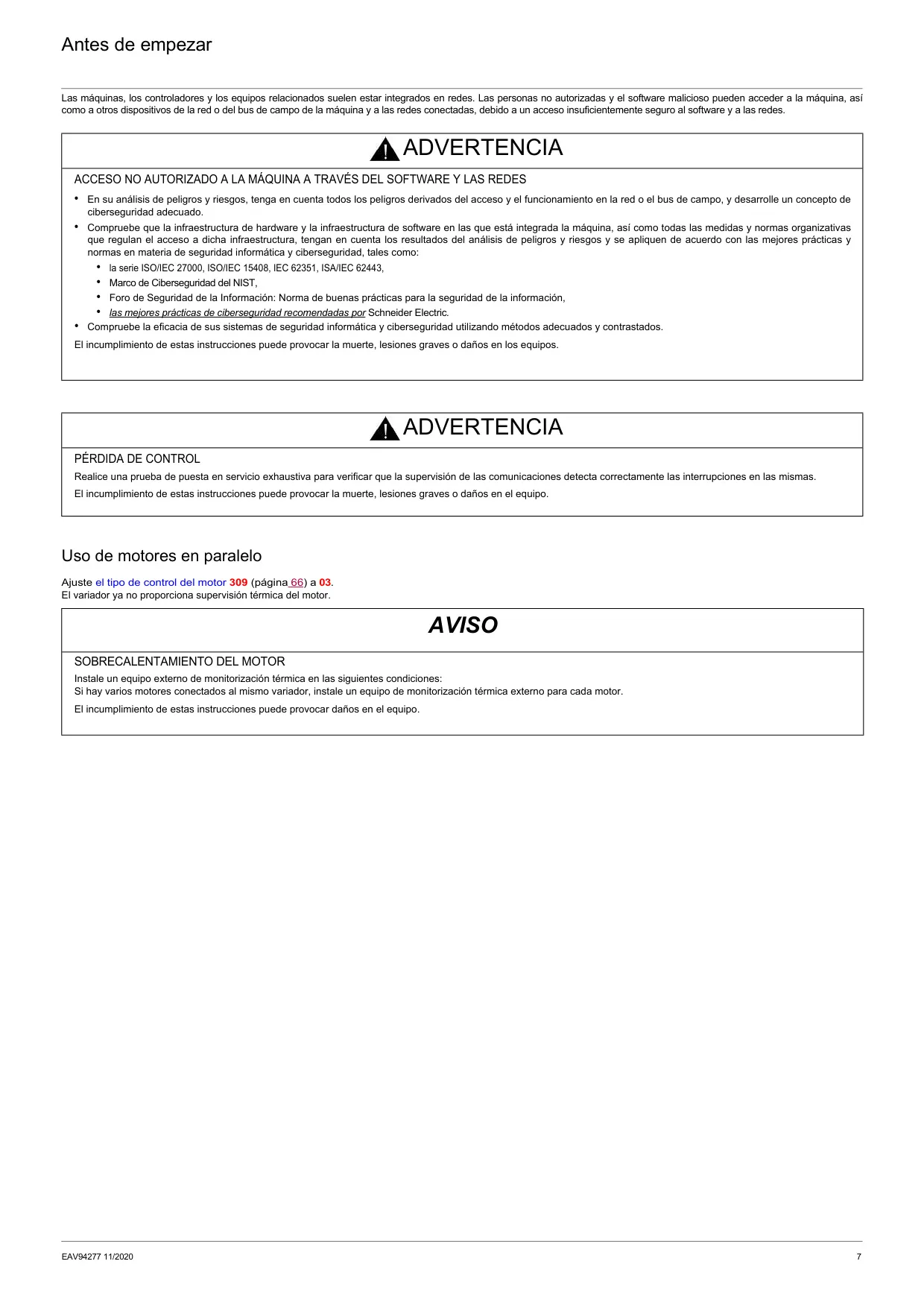

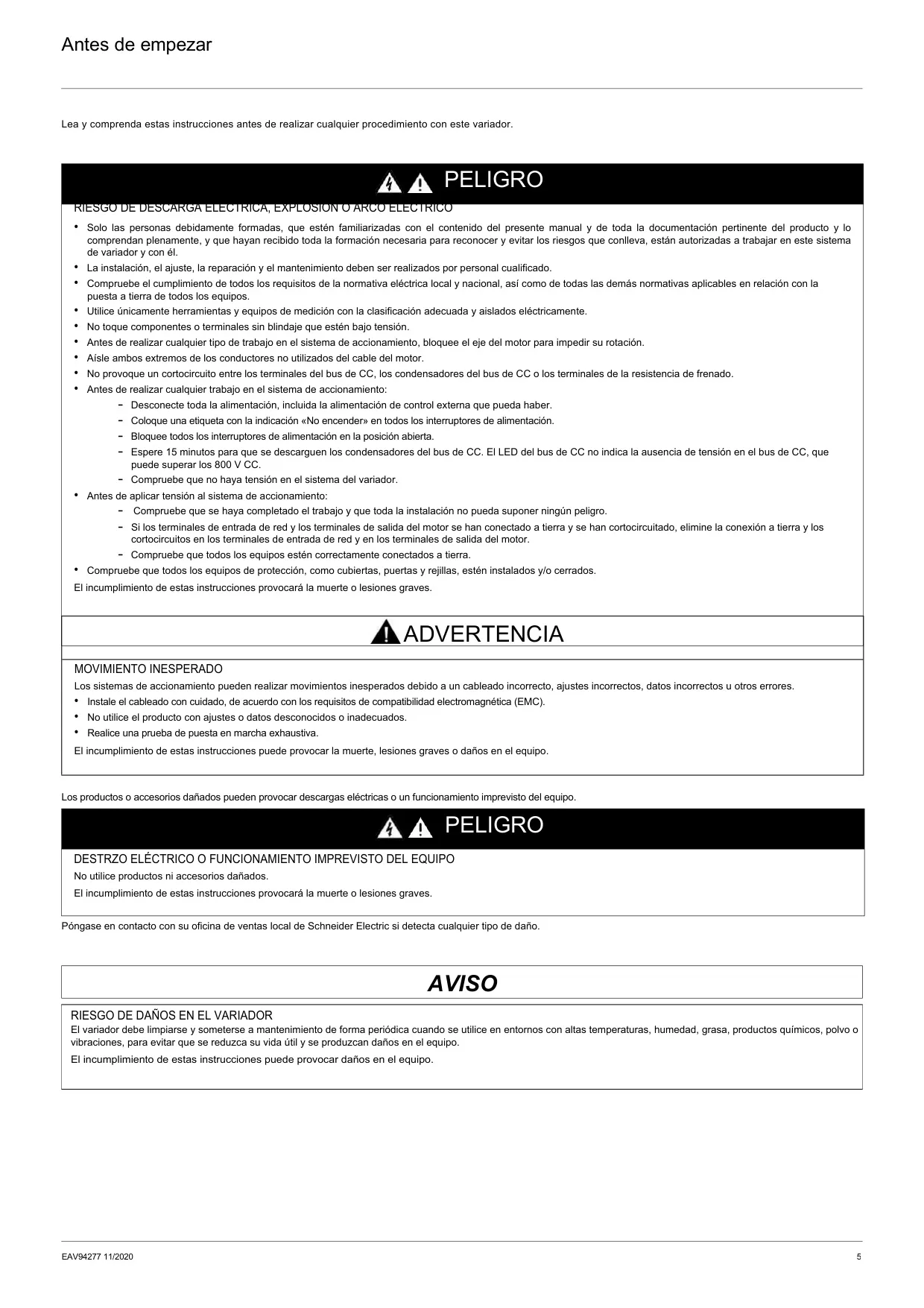

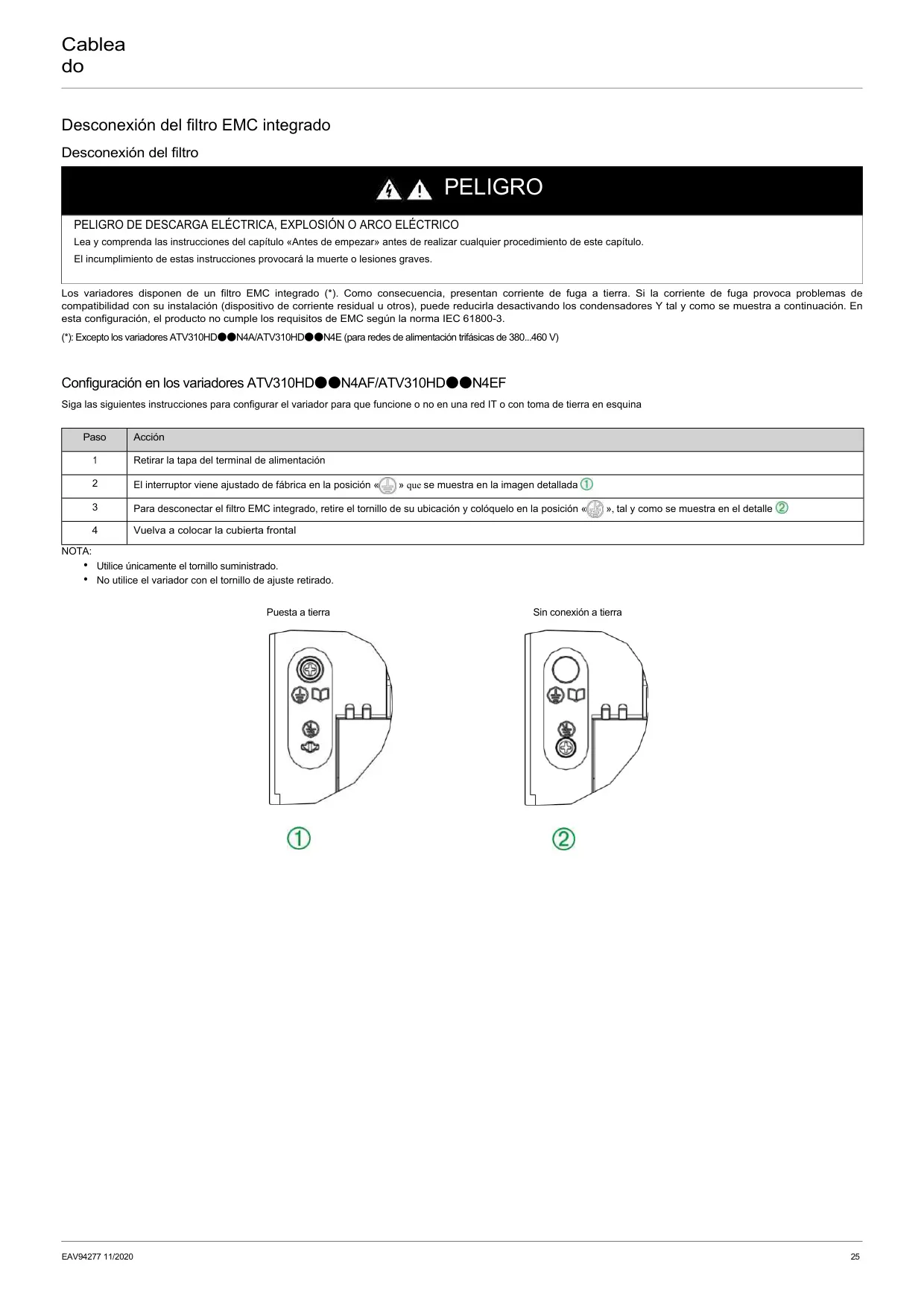

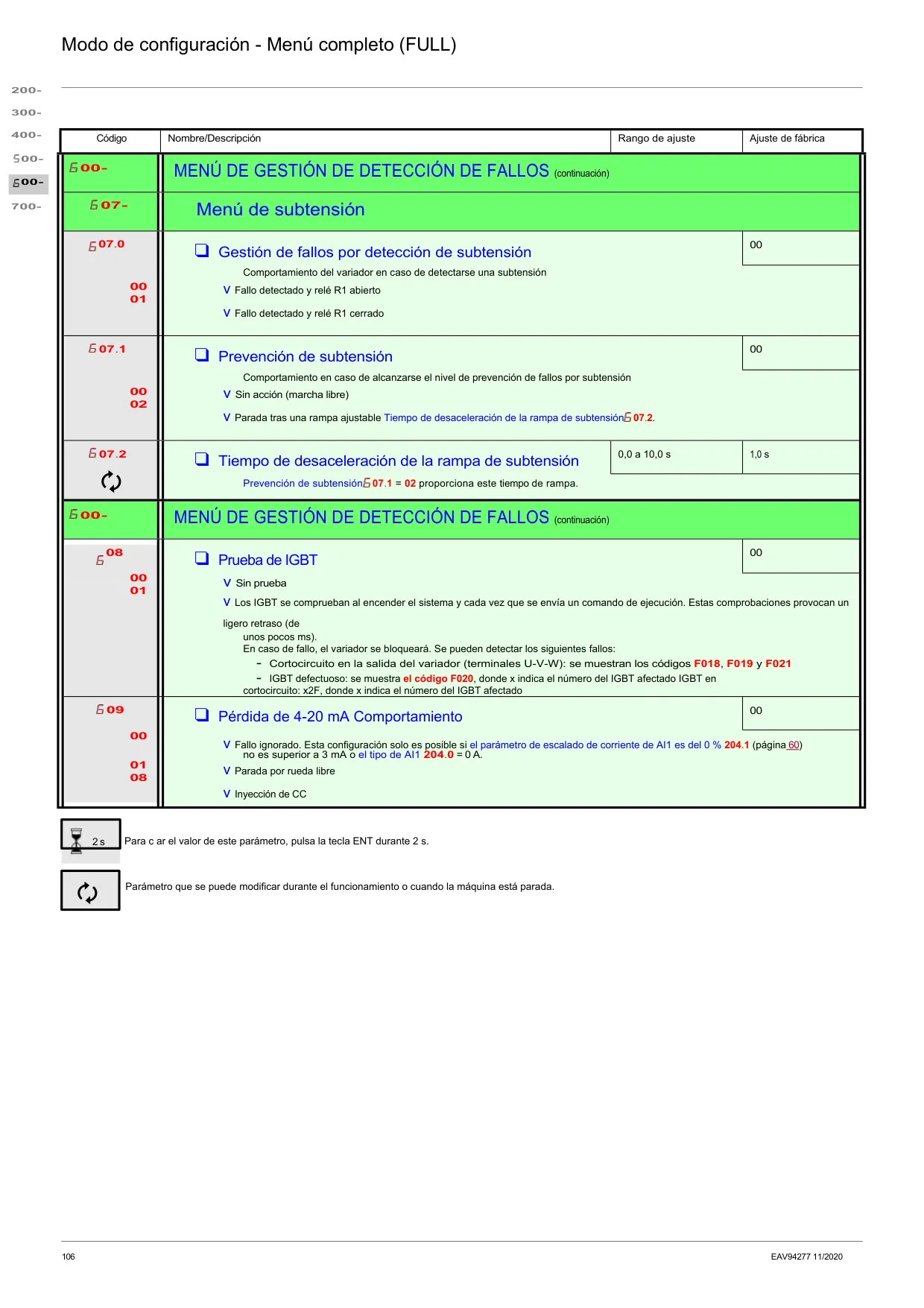

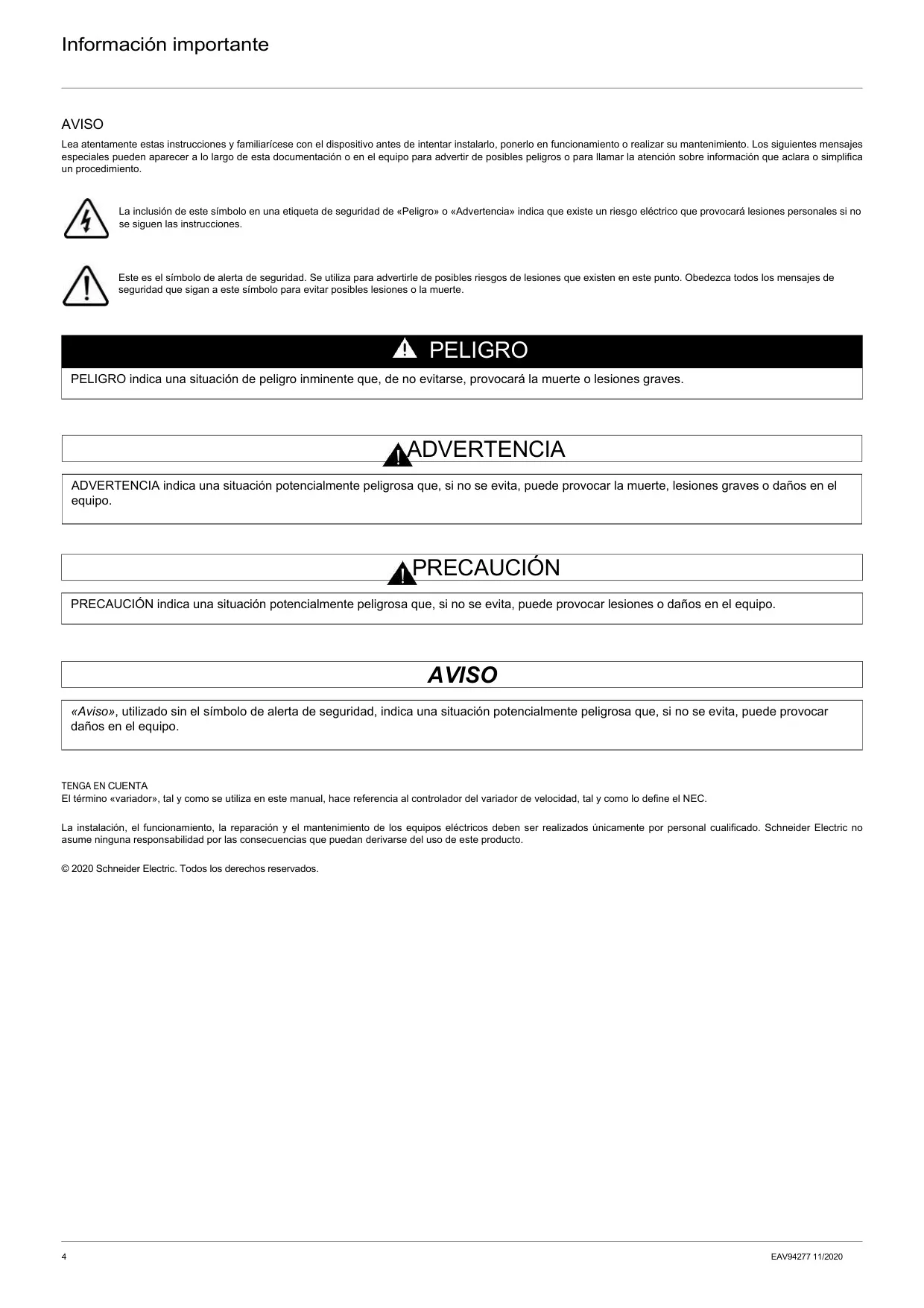

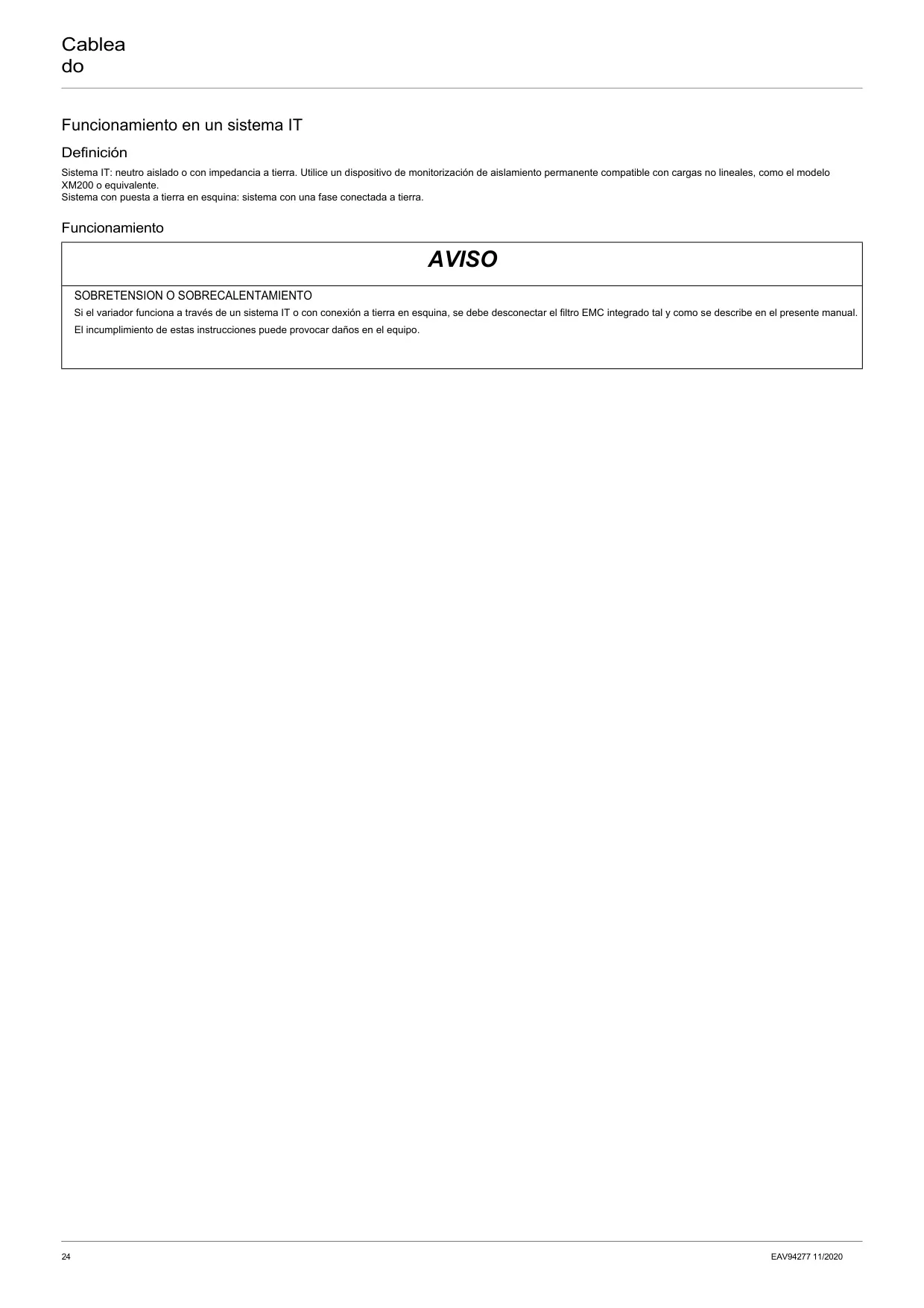

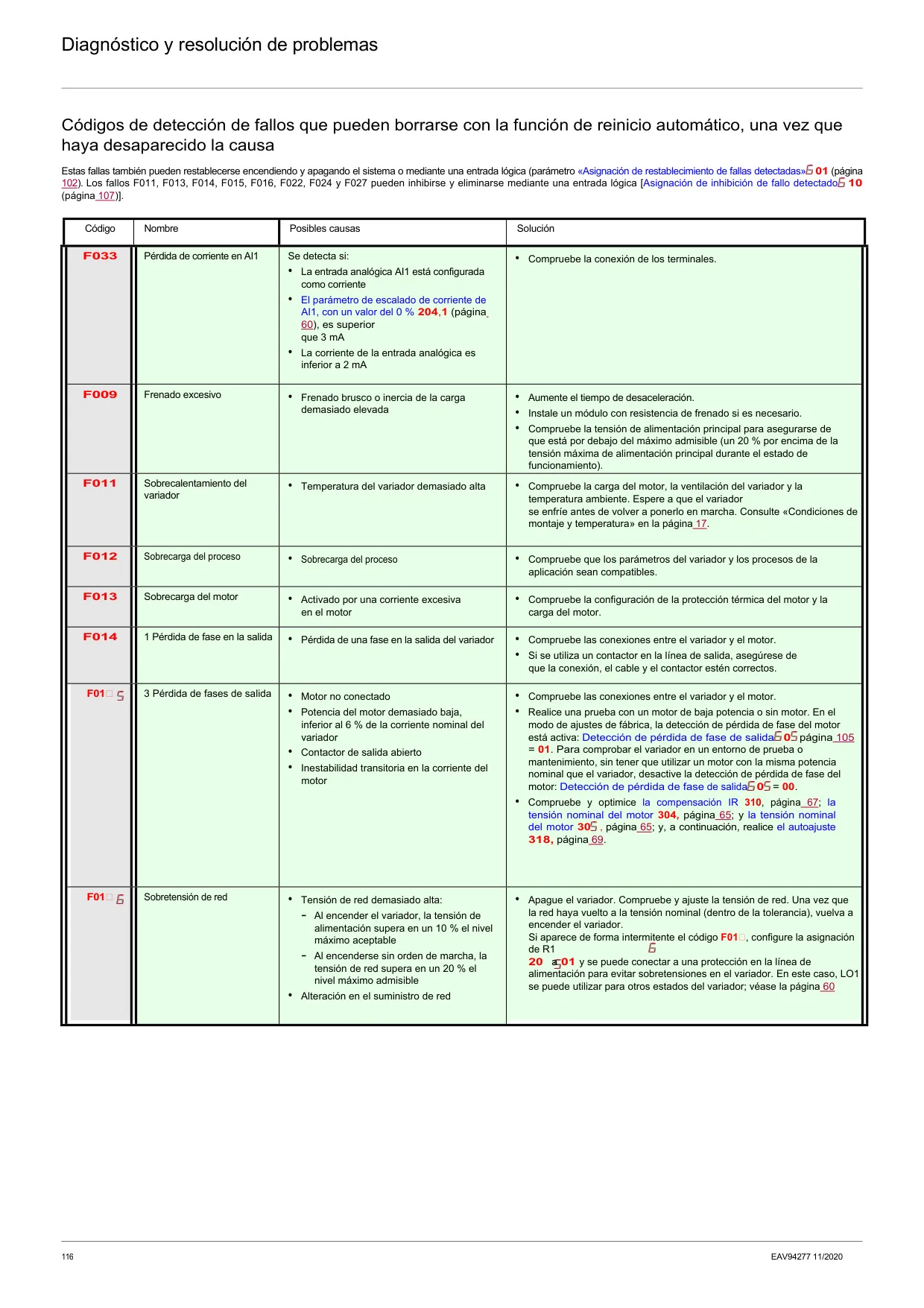

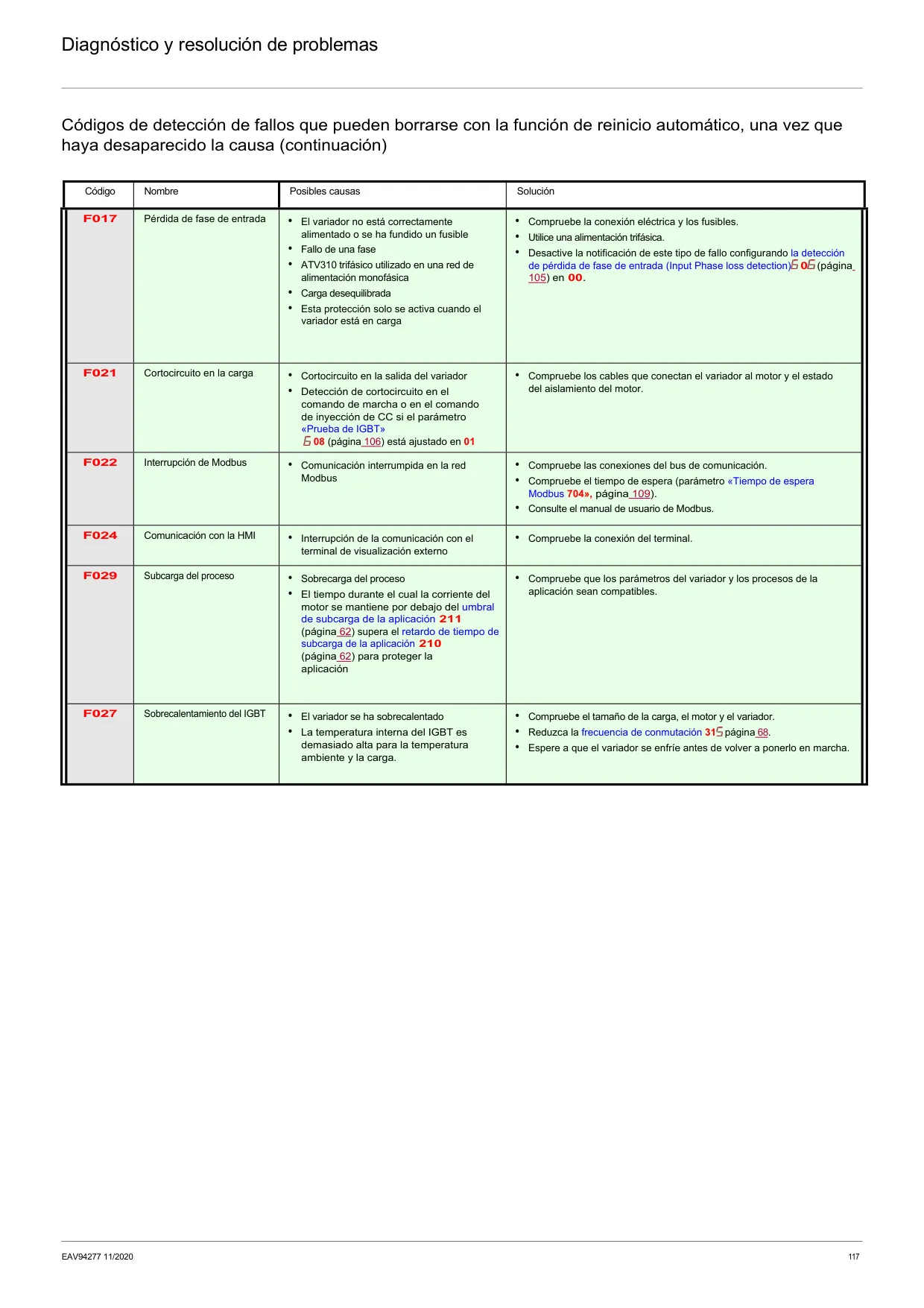

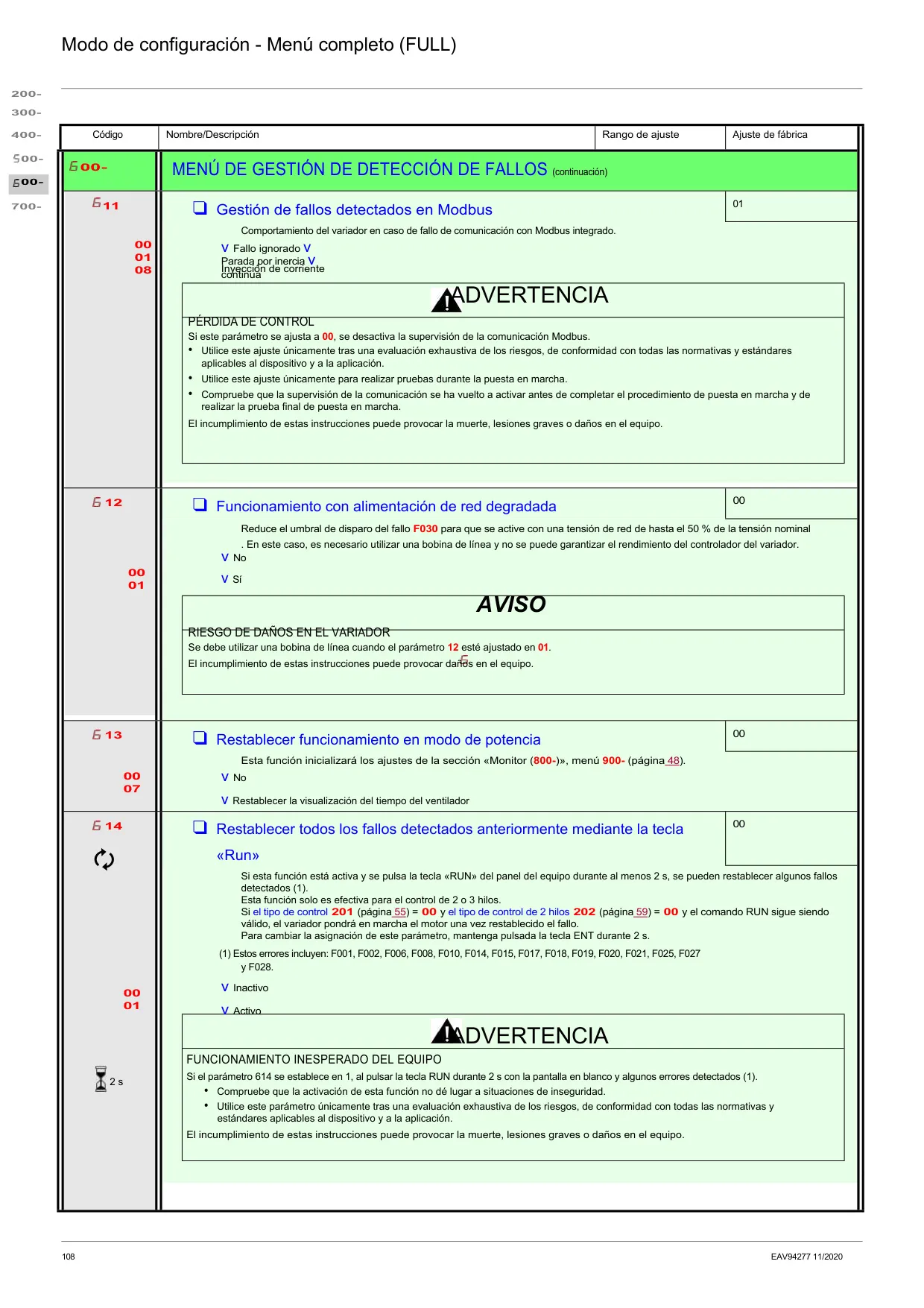

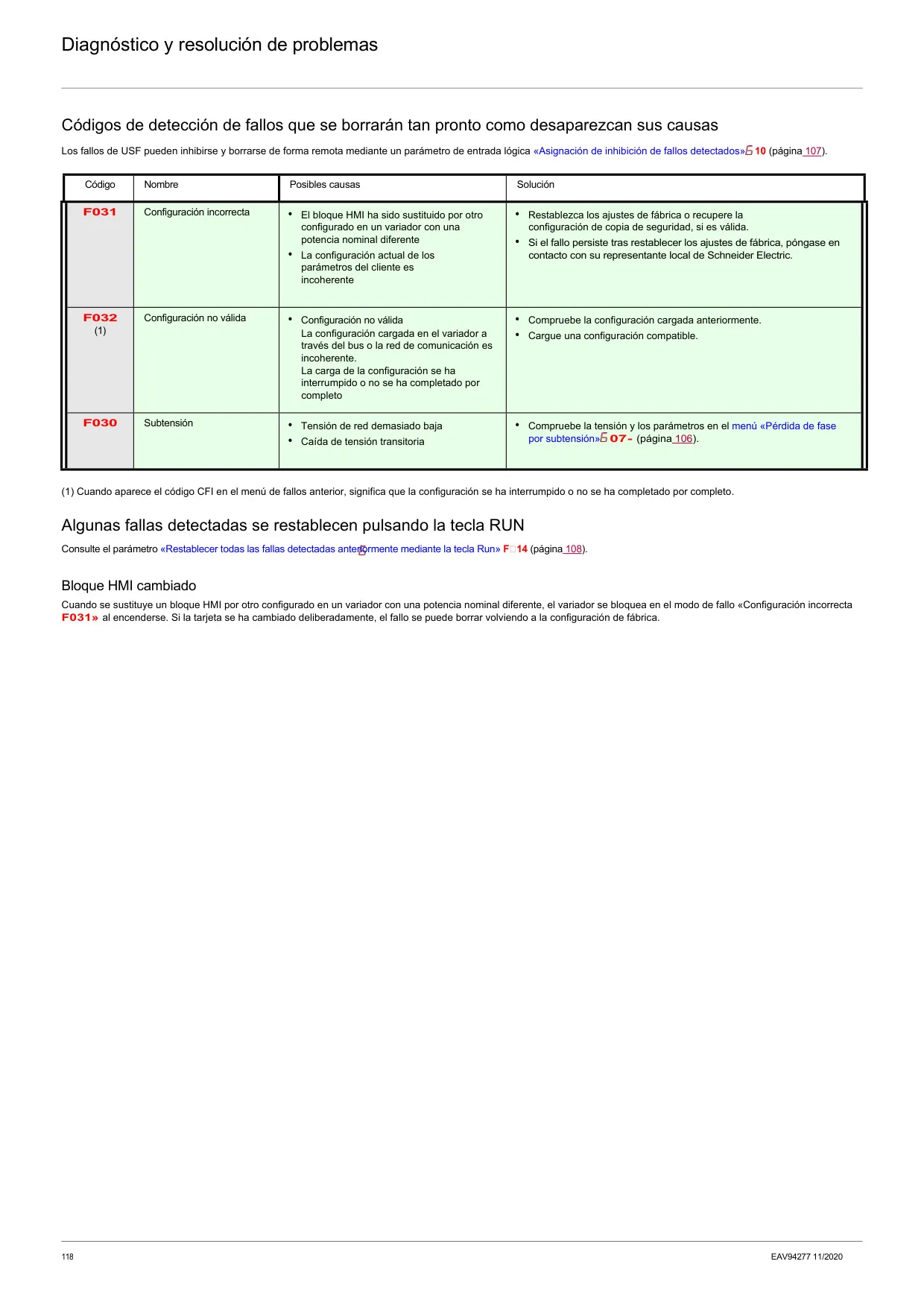

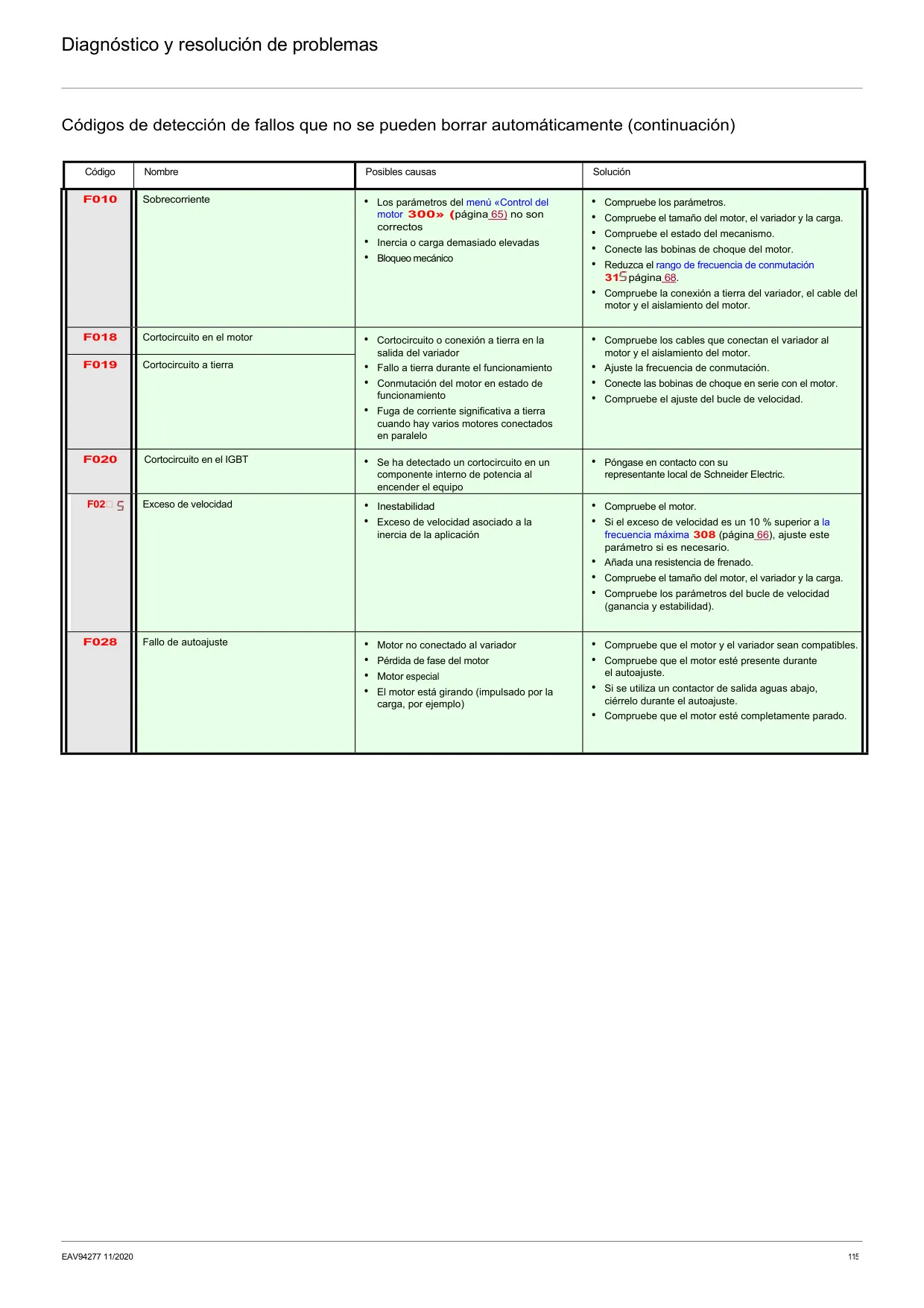

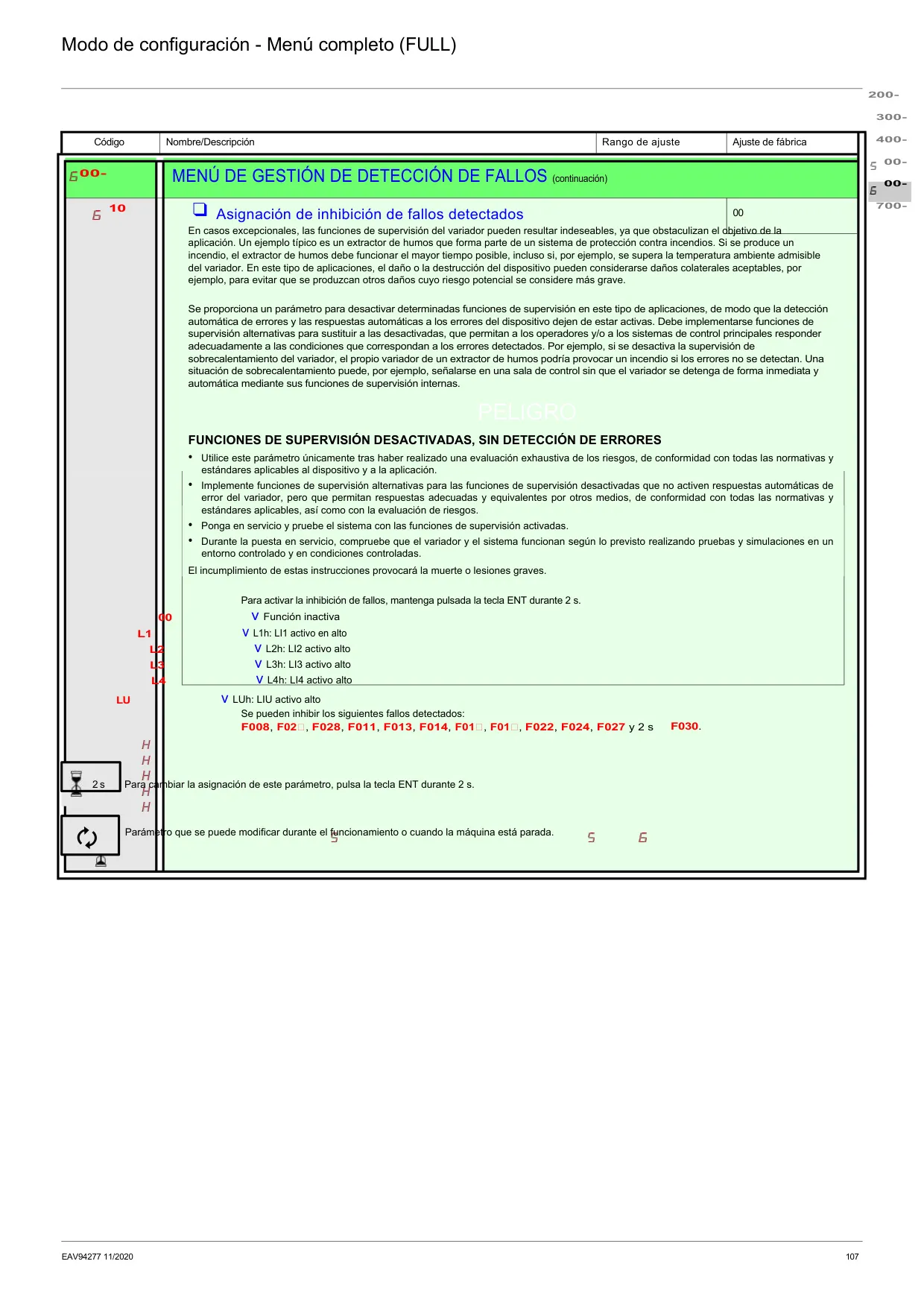

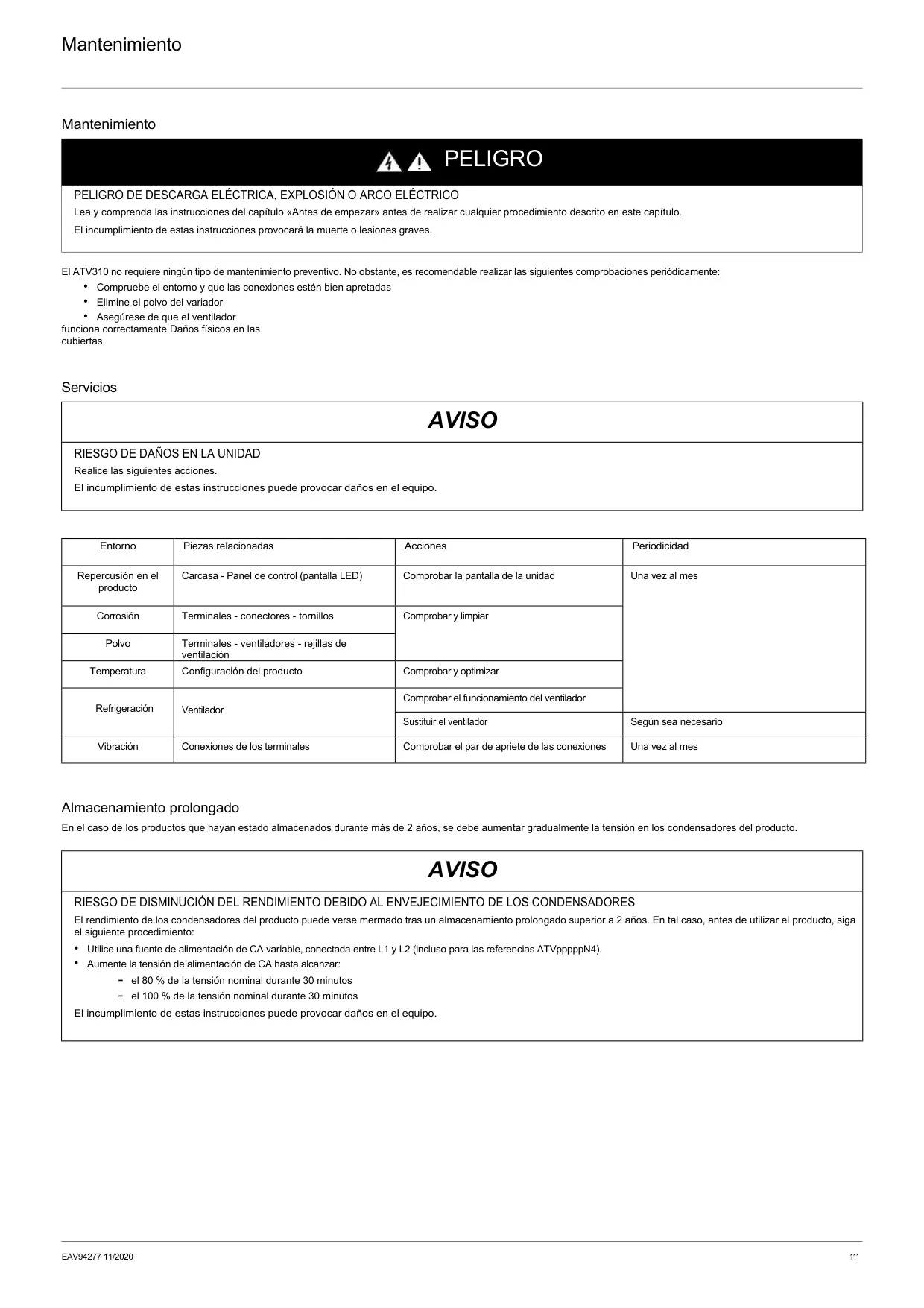

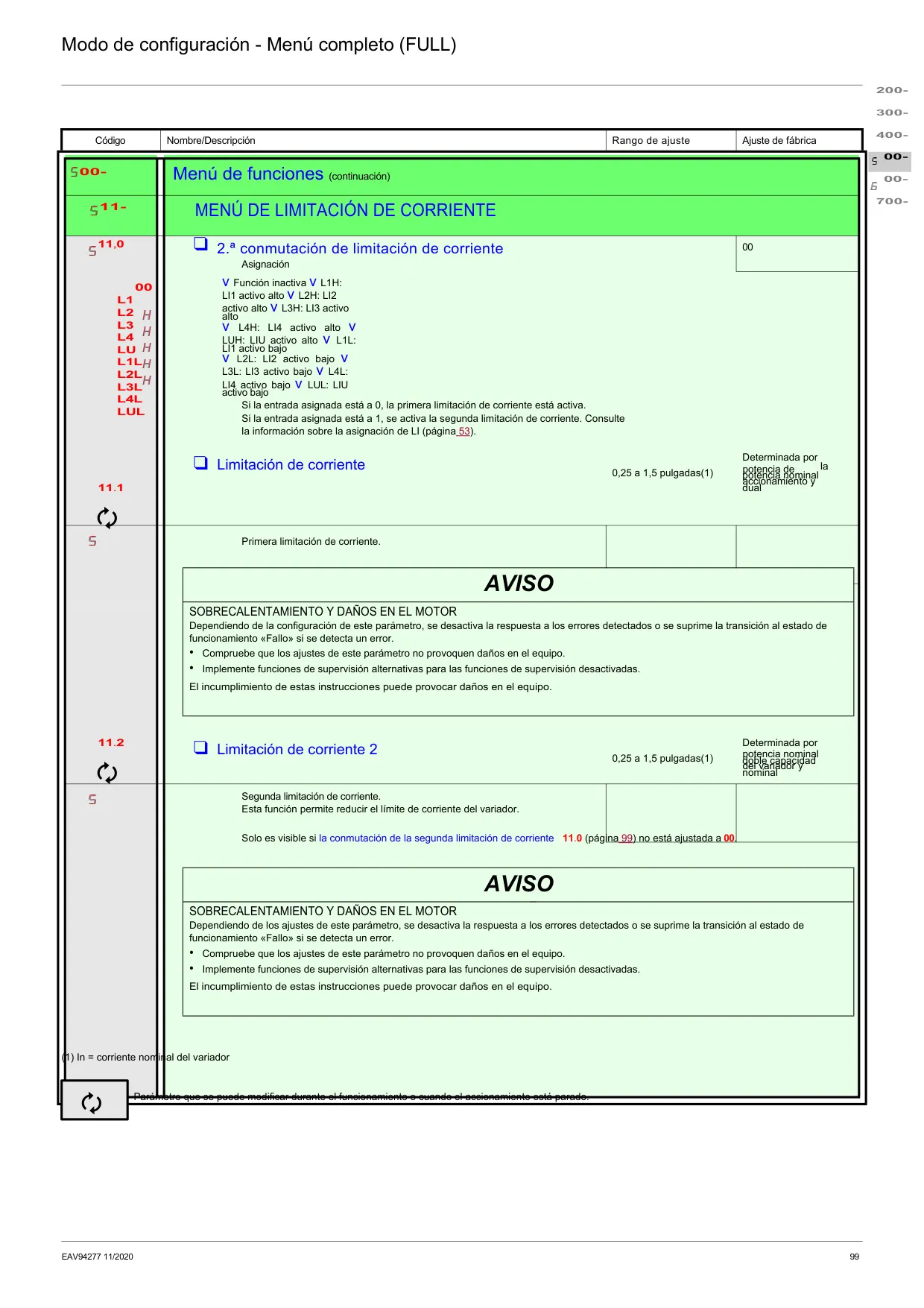

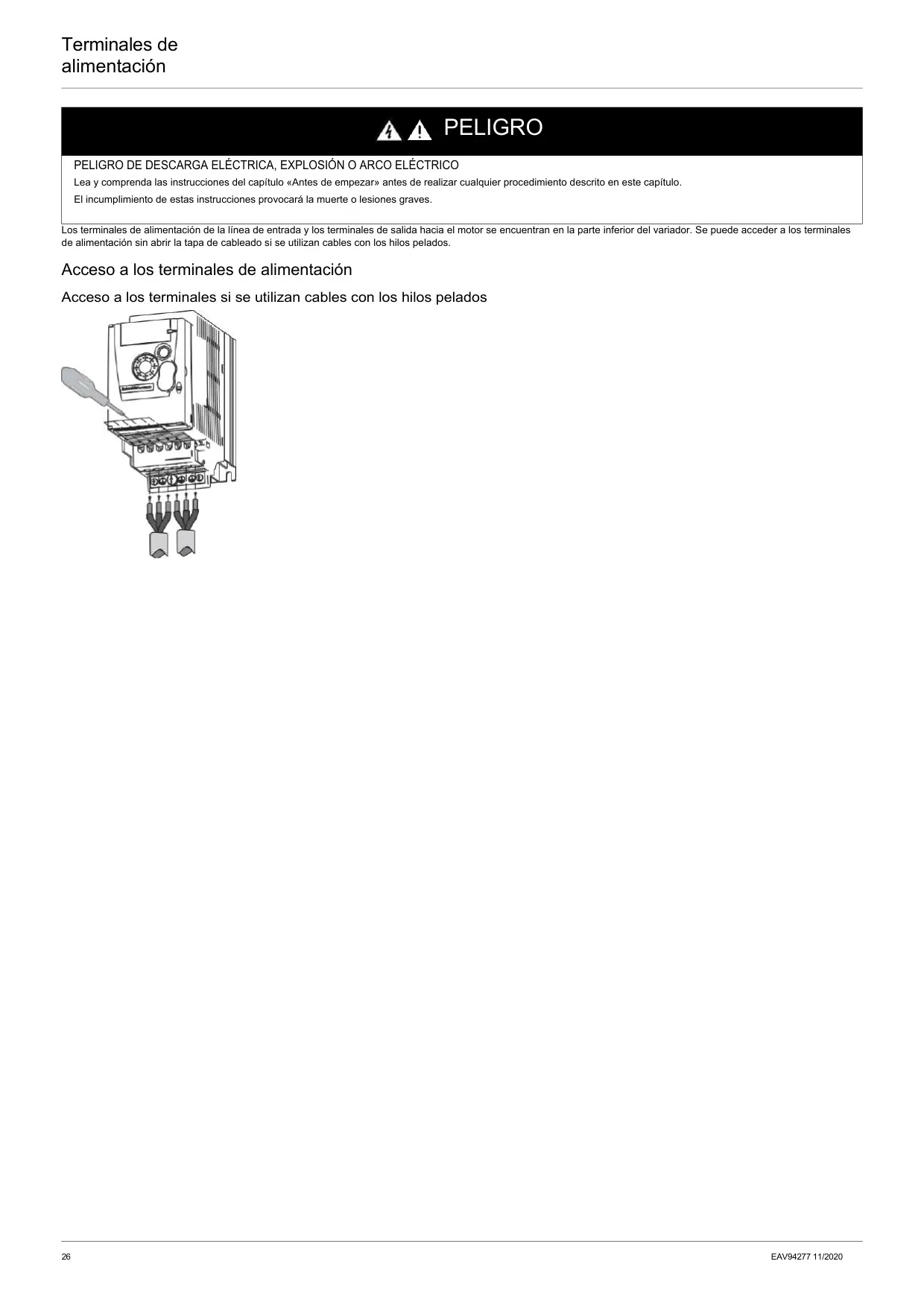

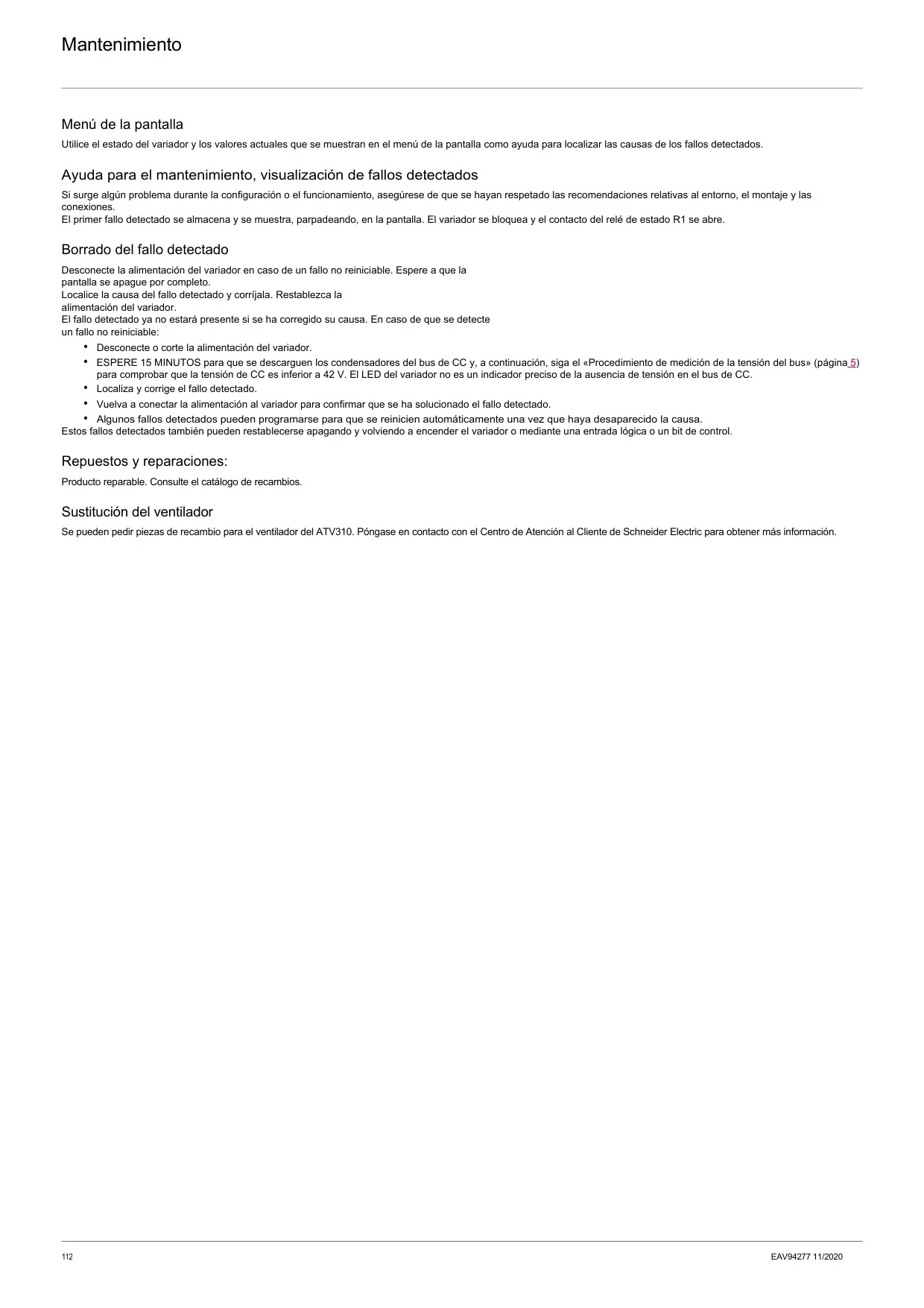

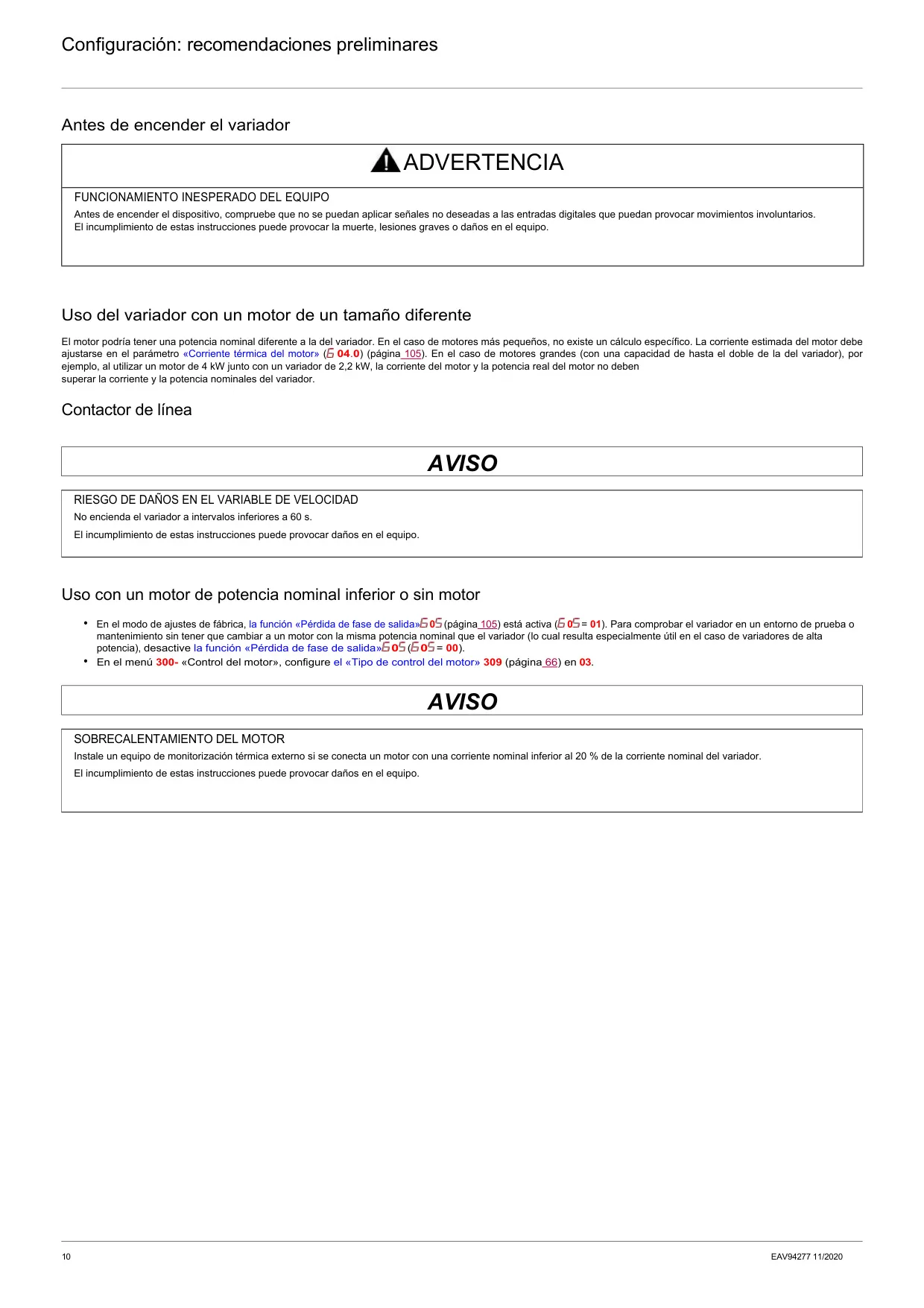

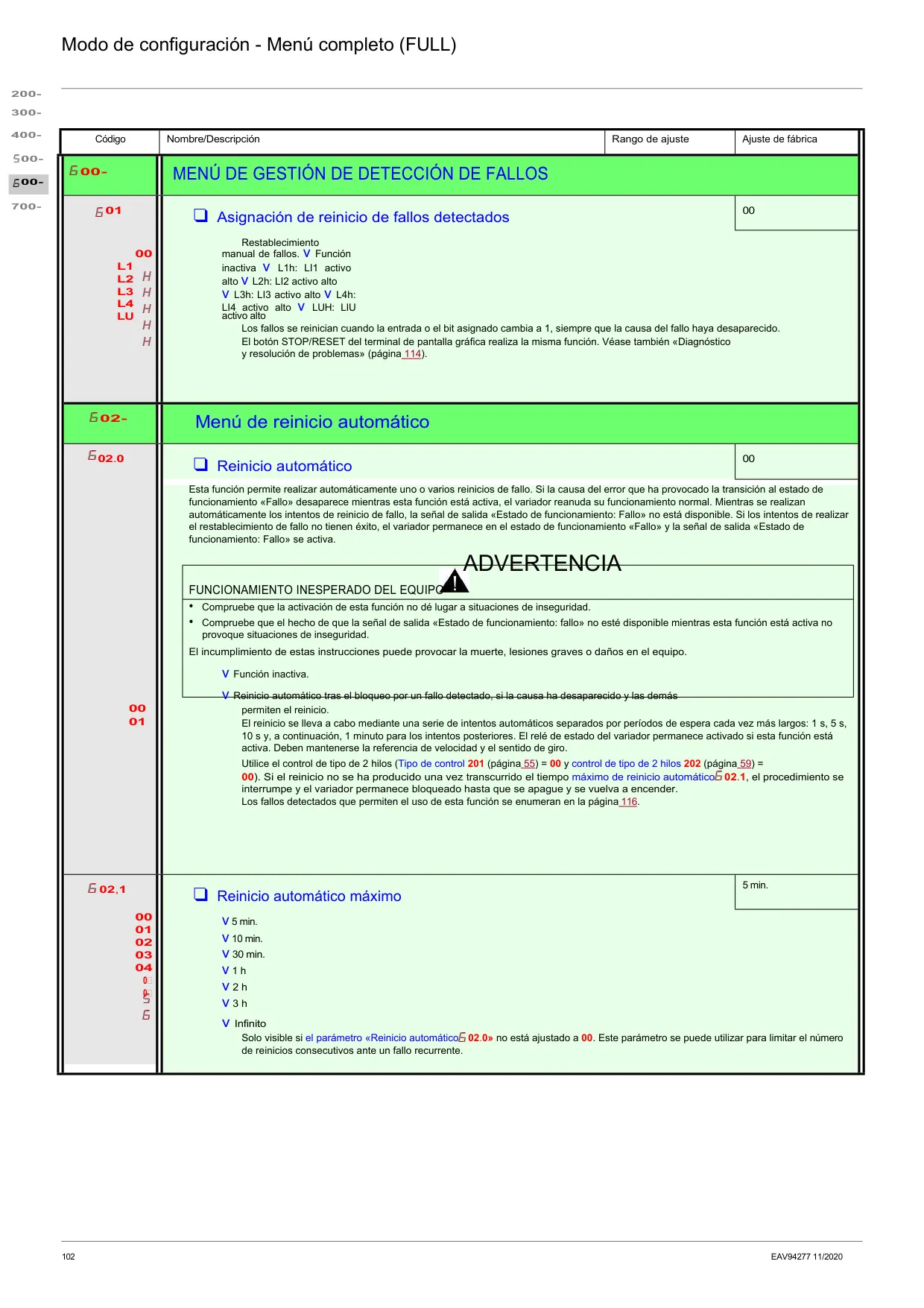

La seguridad es un pilar fundamental en el diseño del ATV310. Incorpora múltiples advertencias y precauciones contra riesgos eléctricos, movimientos inesperados, explosiones y daños al equipo, enfatizando la importancia de una instalación y mantenimiento por personal cualificado. Incluye protección contra sobrecorriente, cortocircuitos, sobrecalentamiento del variador y del motor, y pérdida de fase tanto en la entrada como en la salida. La capacidad de desconectar el filtro EMC integrado permite su uso en sistemas IT o con conexión a tierra en esquina, aunque con la advertencia de no cumplir entonces con la norma IEC 61800-3.

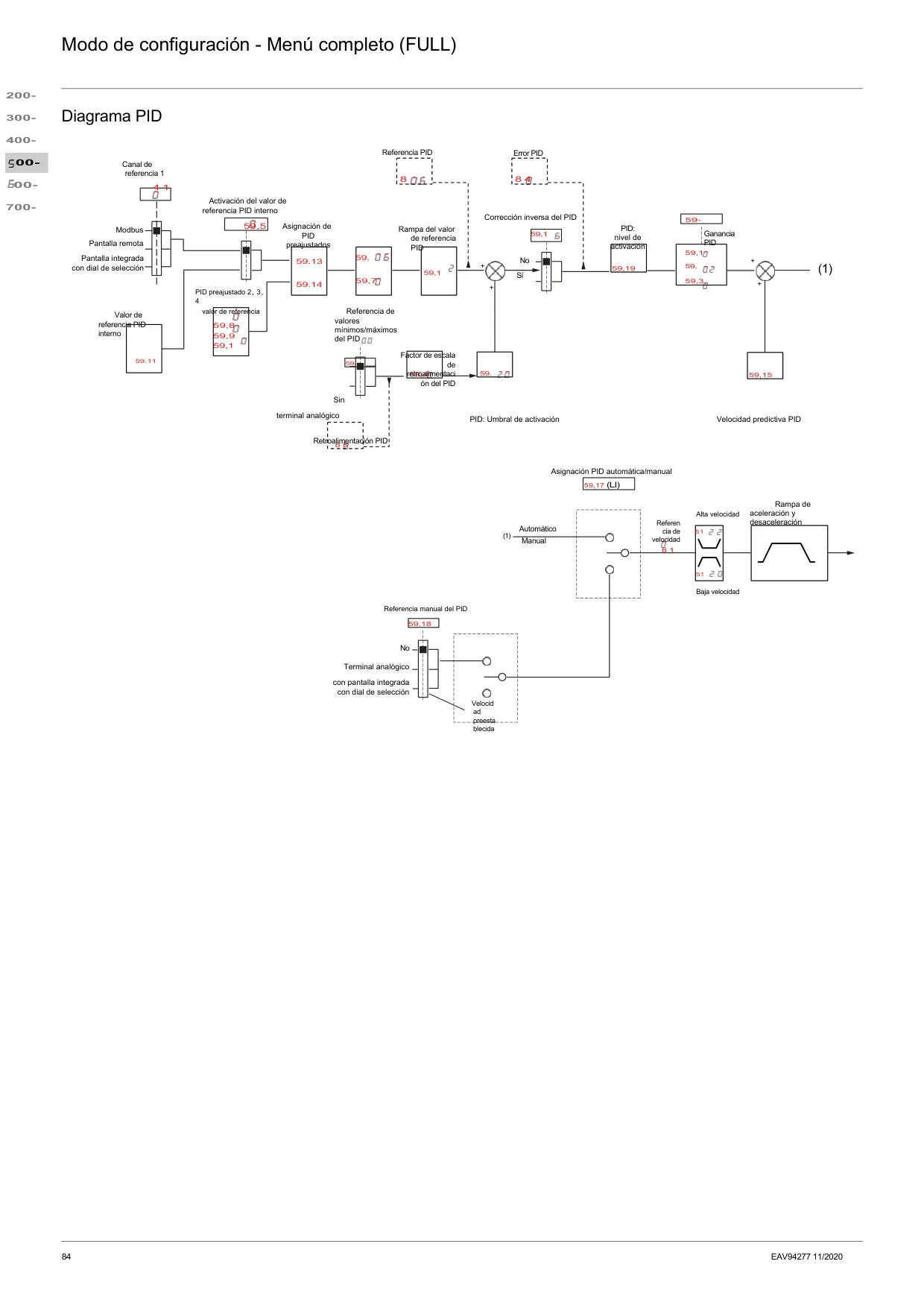

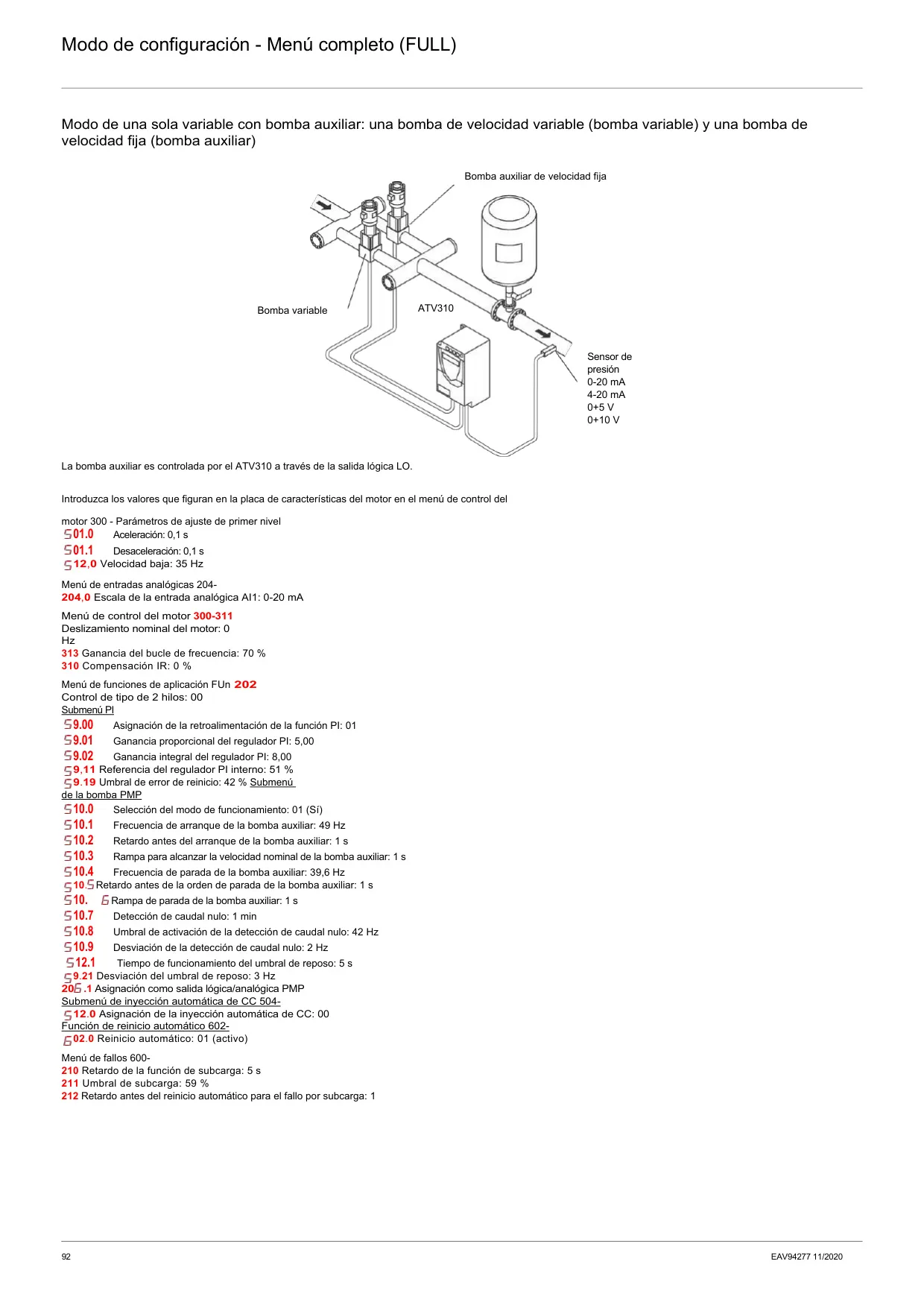

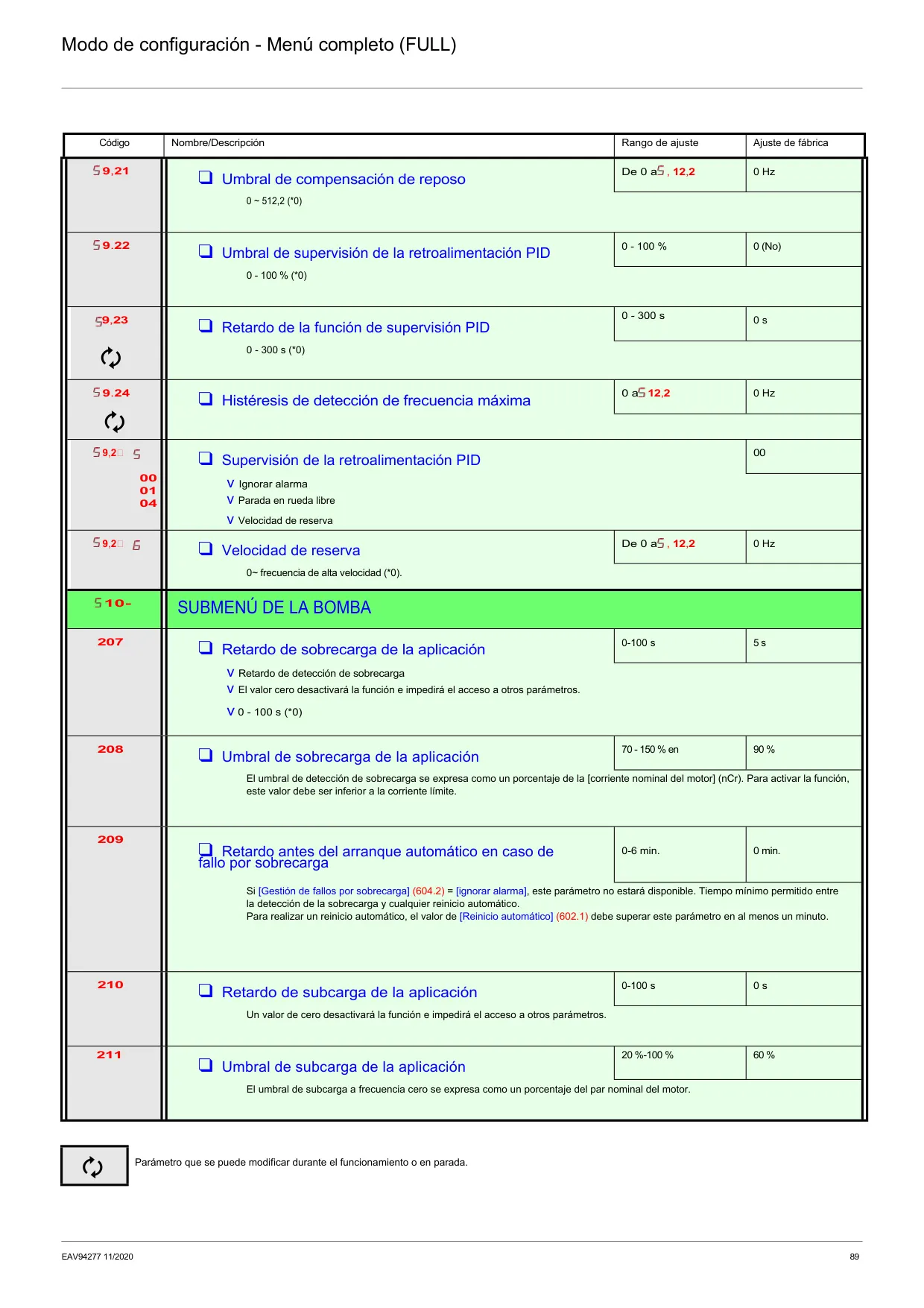

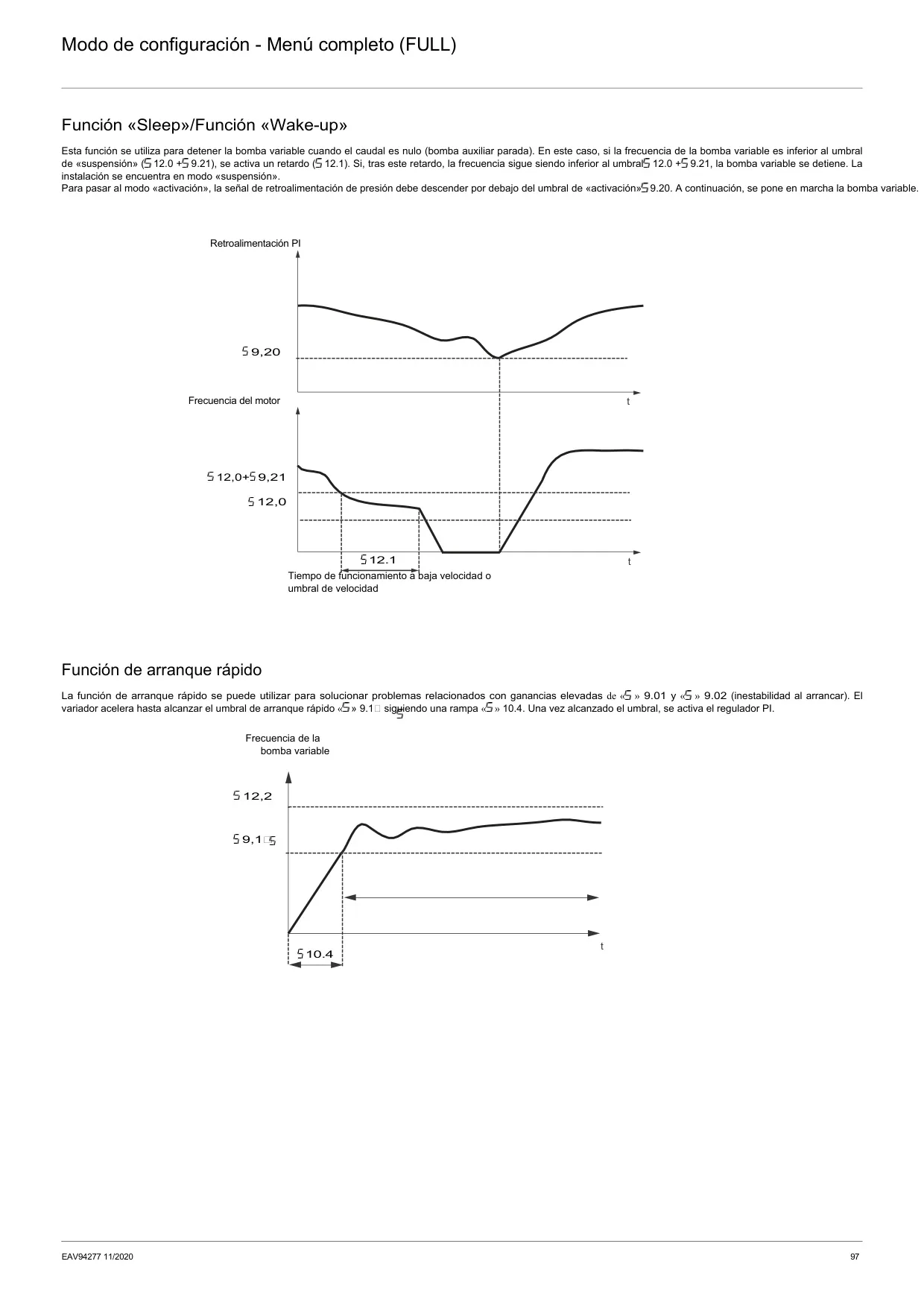

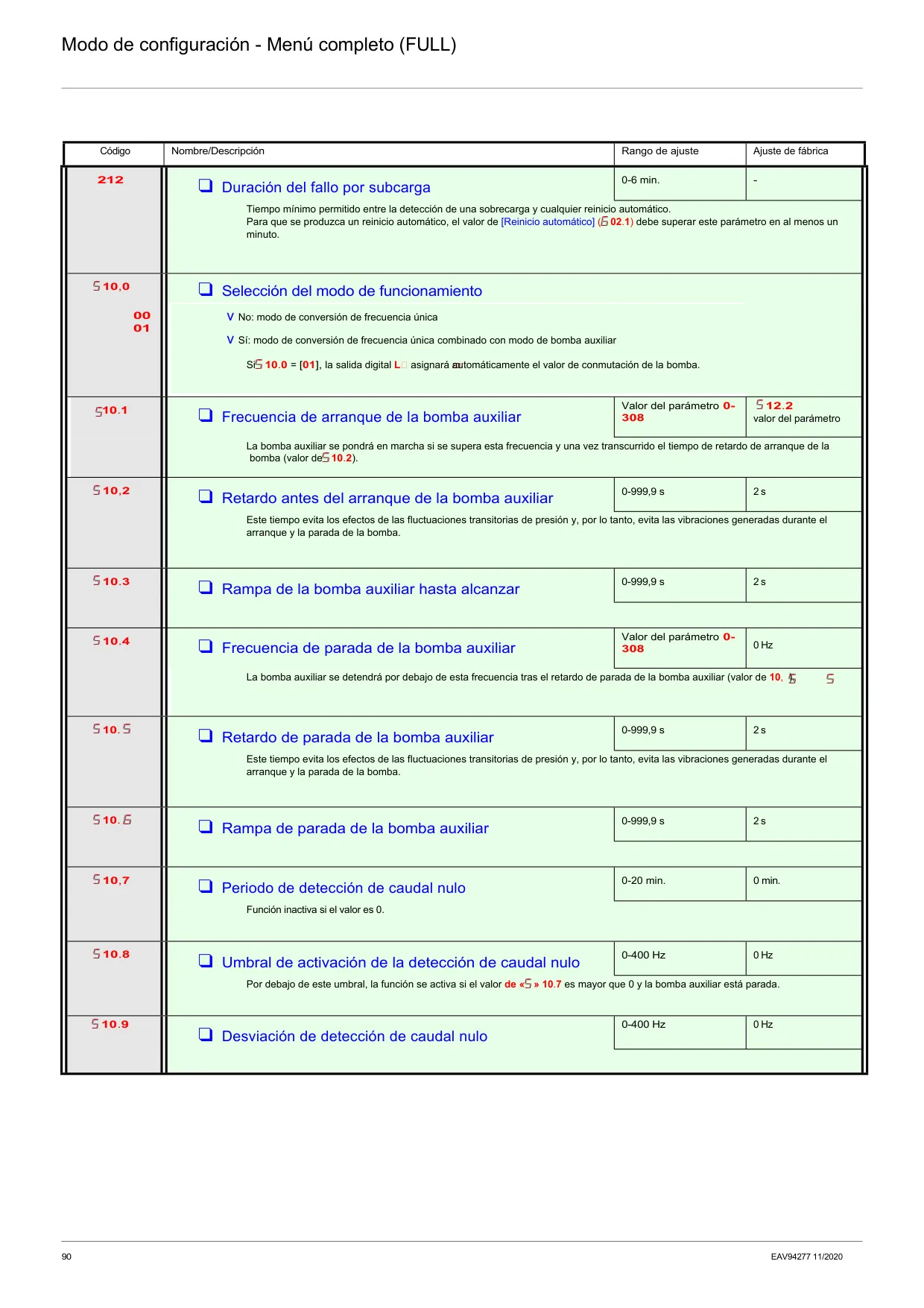

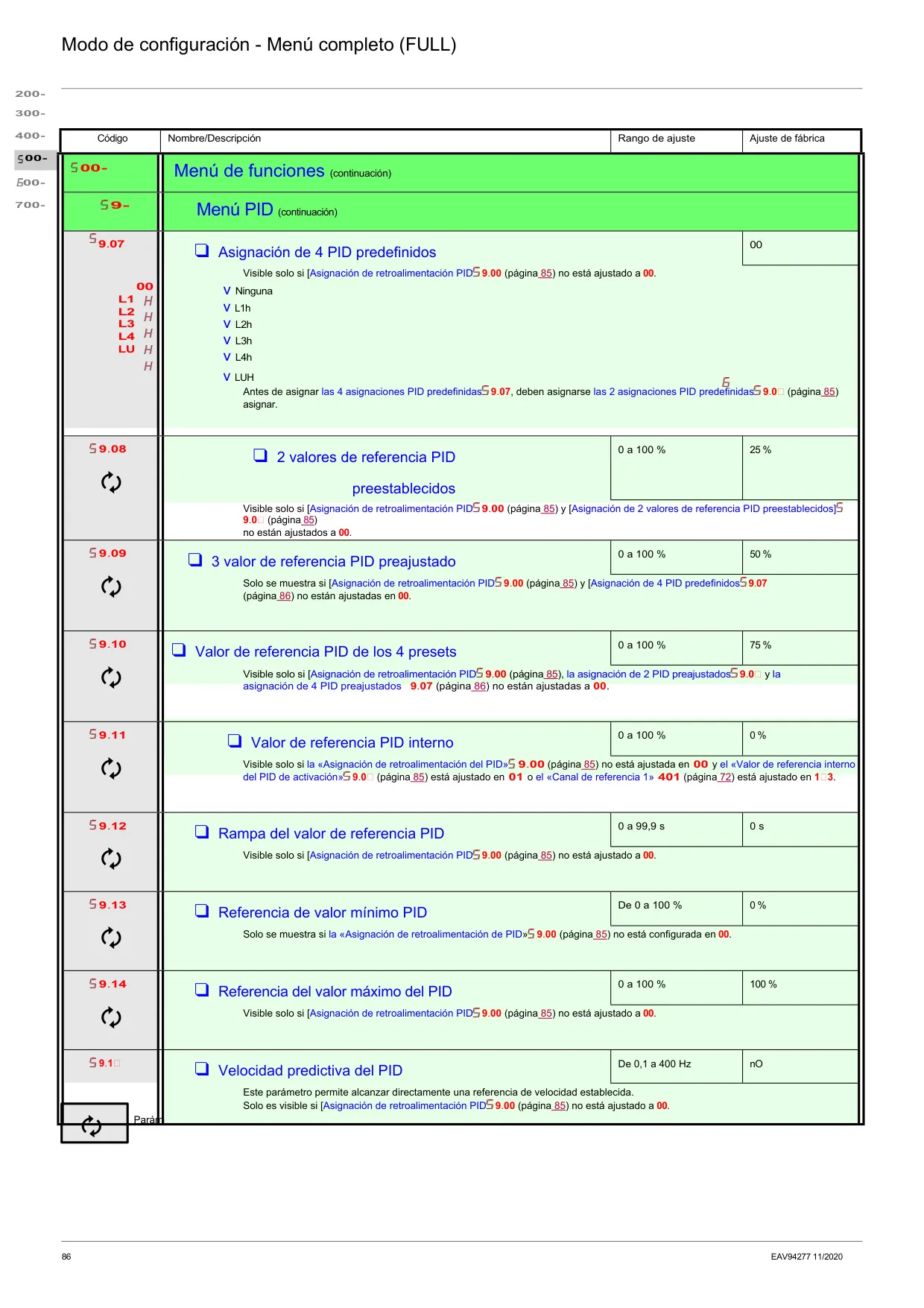

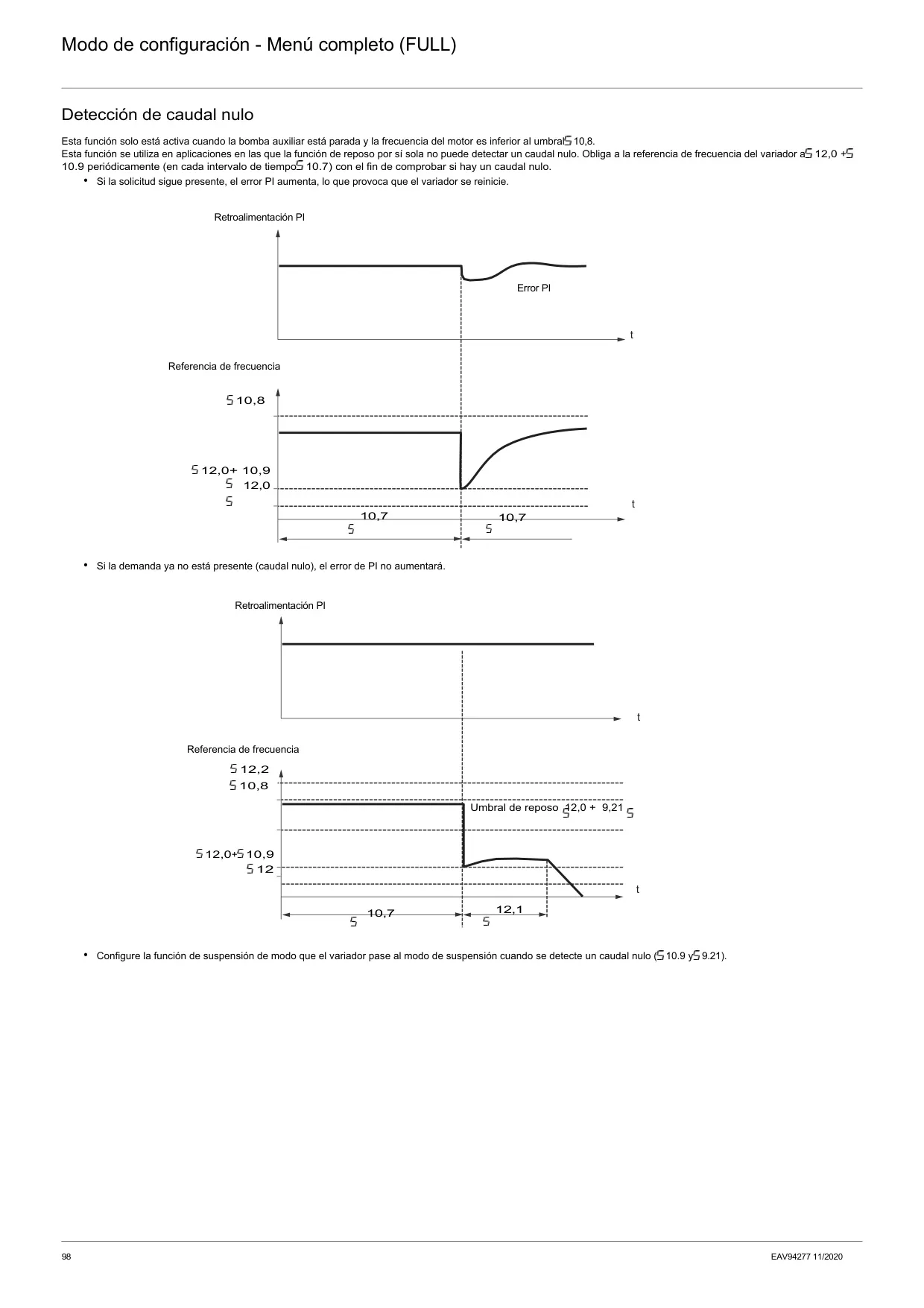

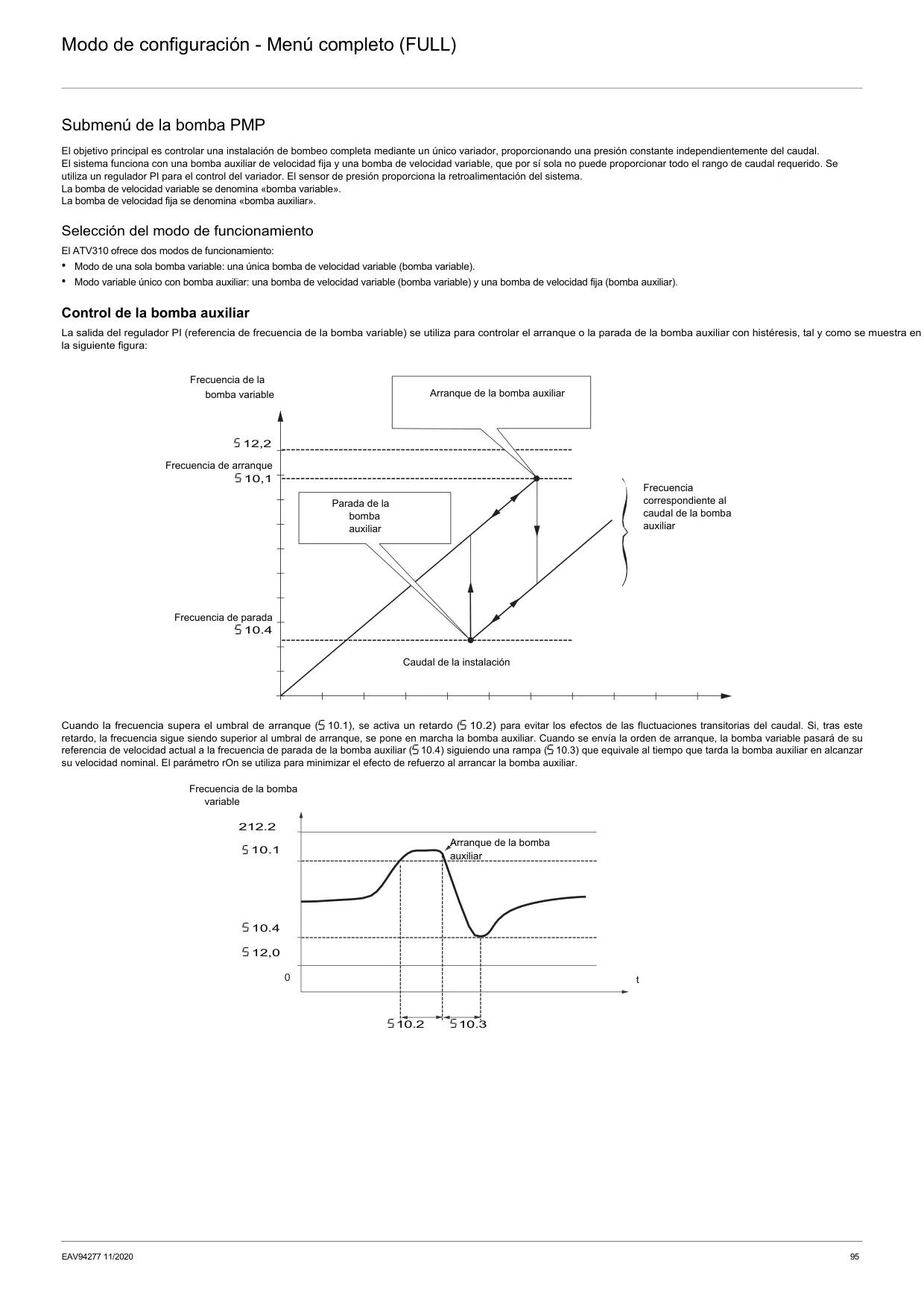

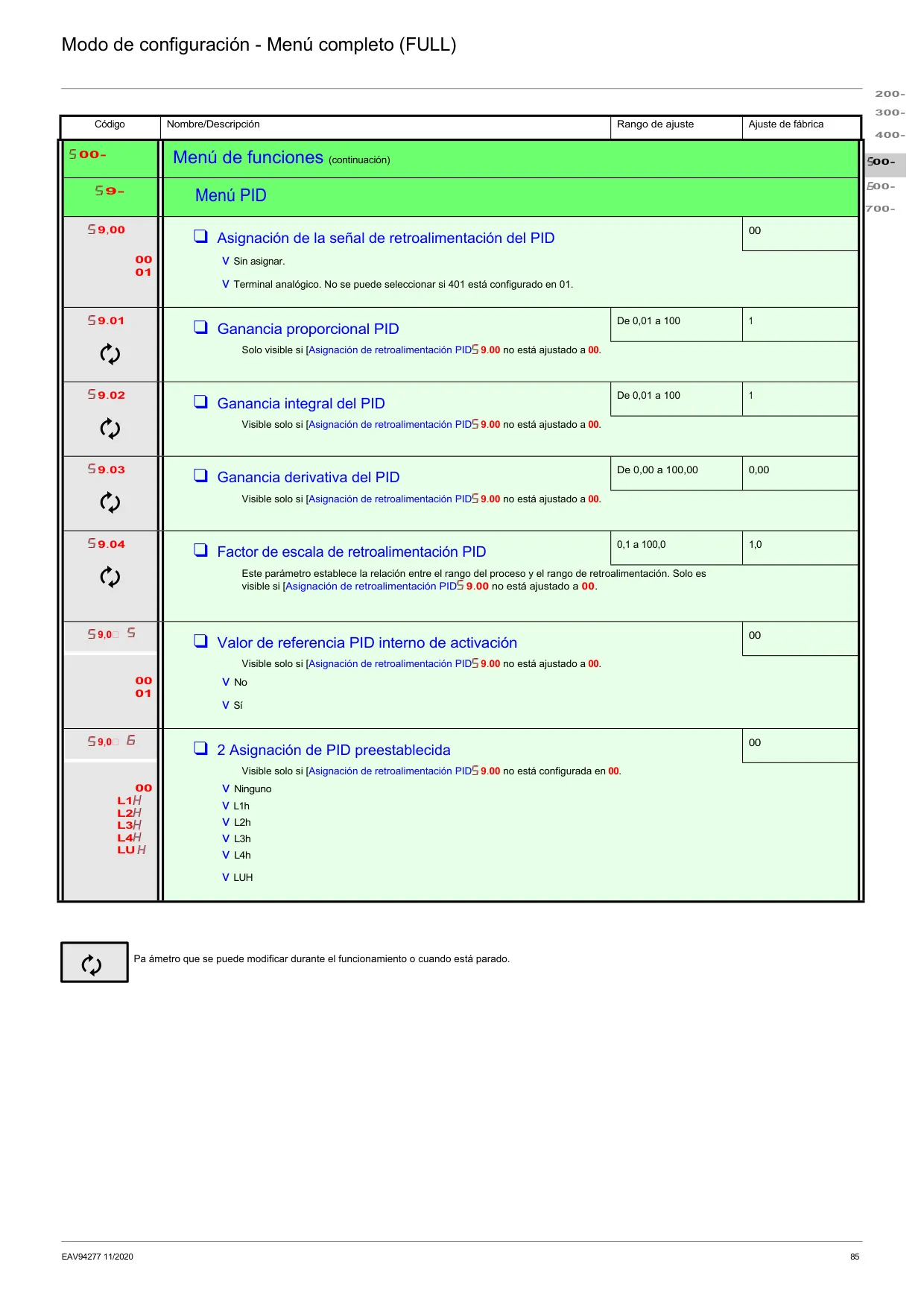

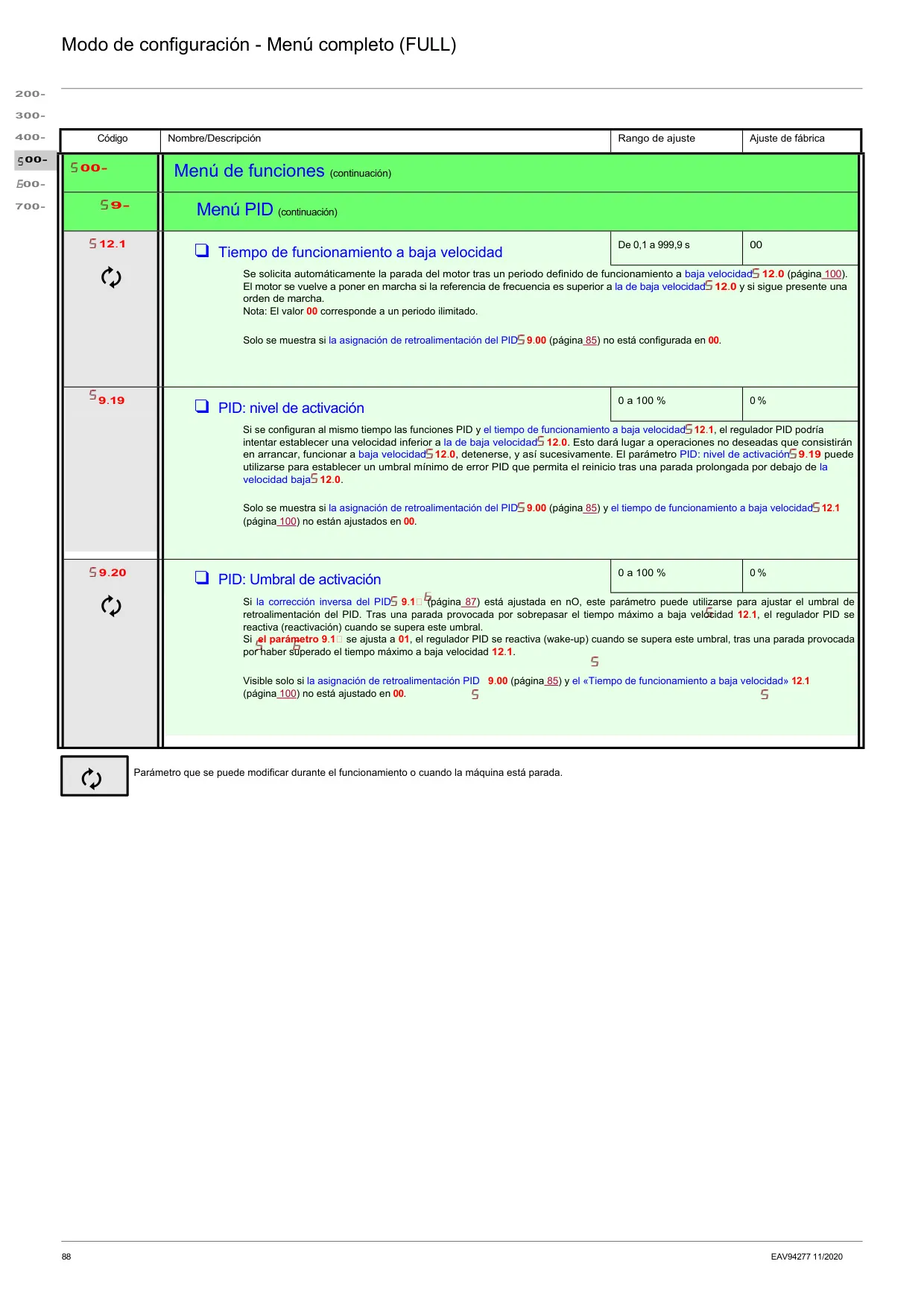

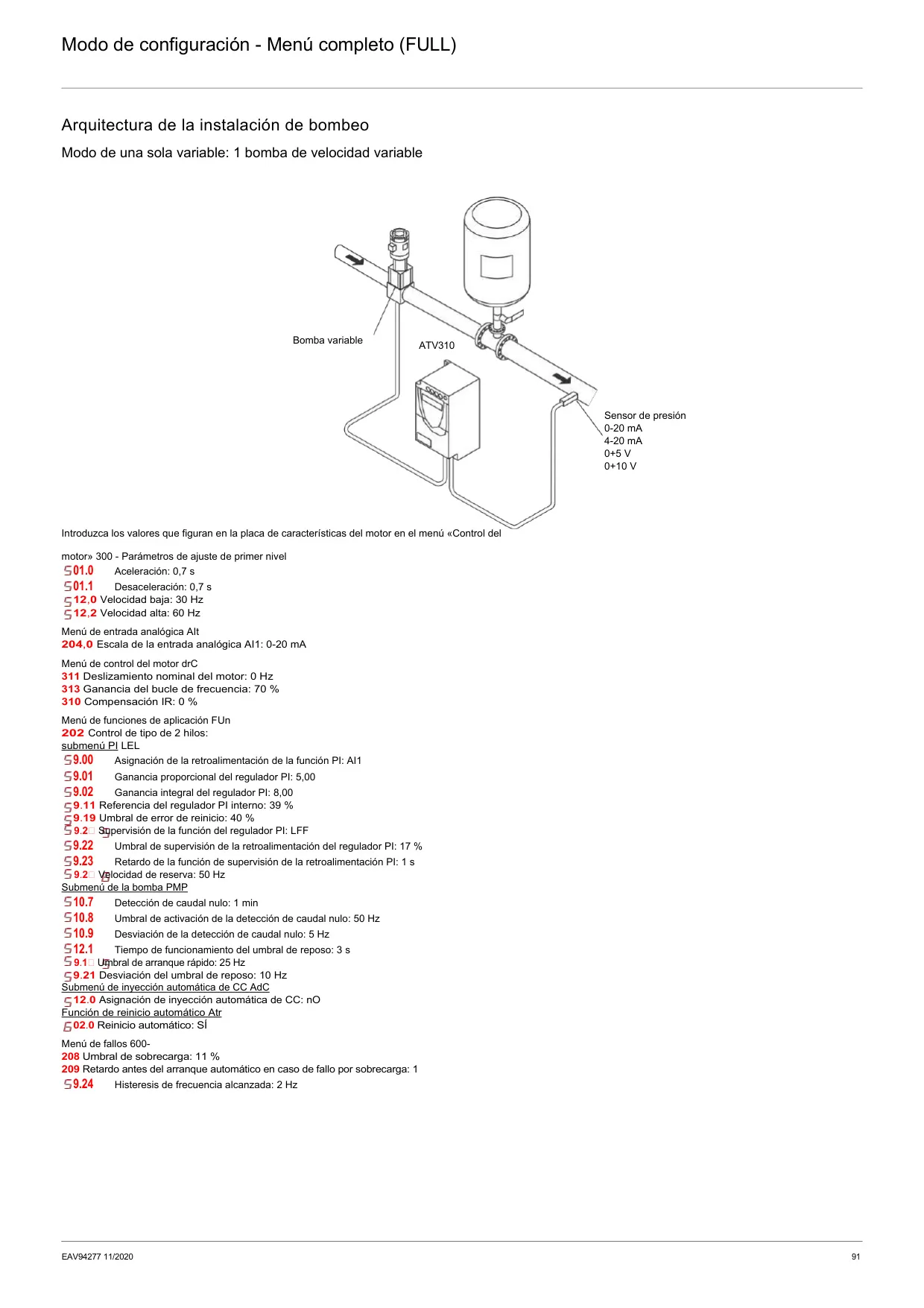

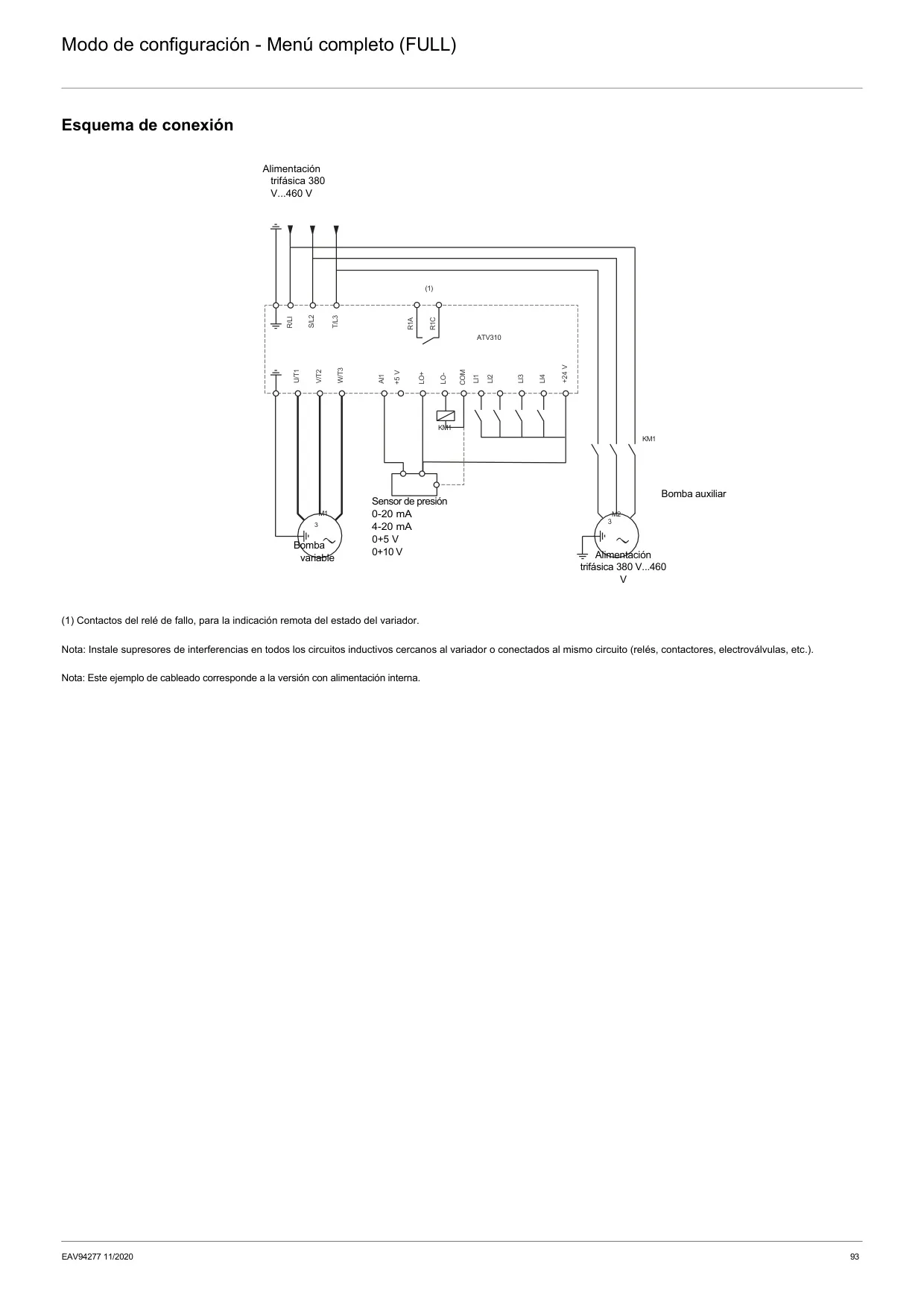

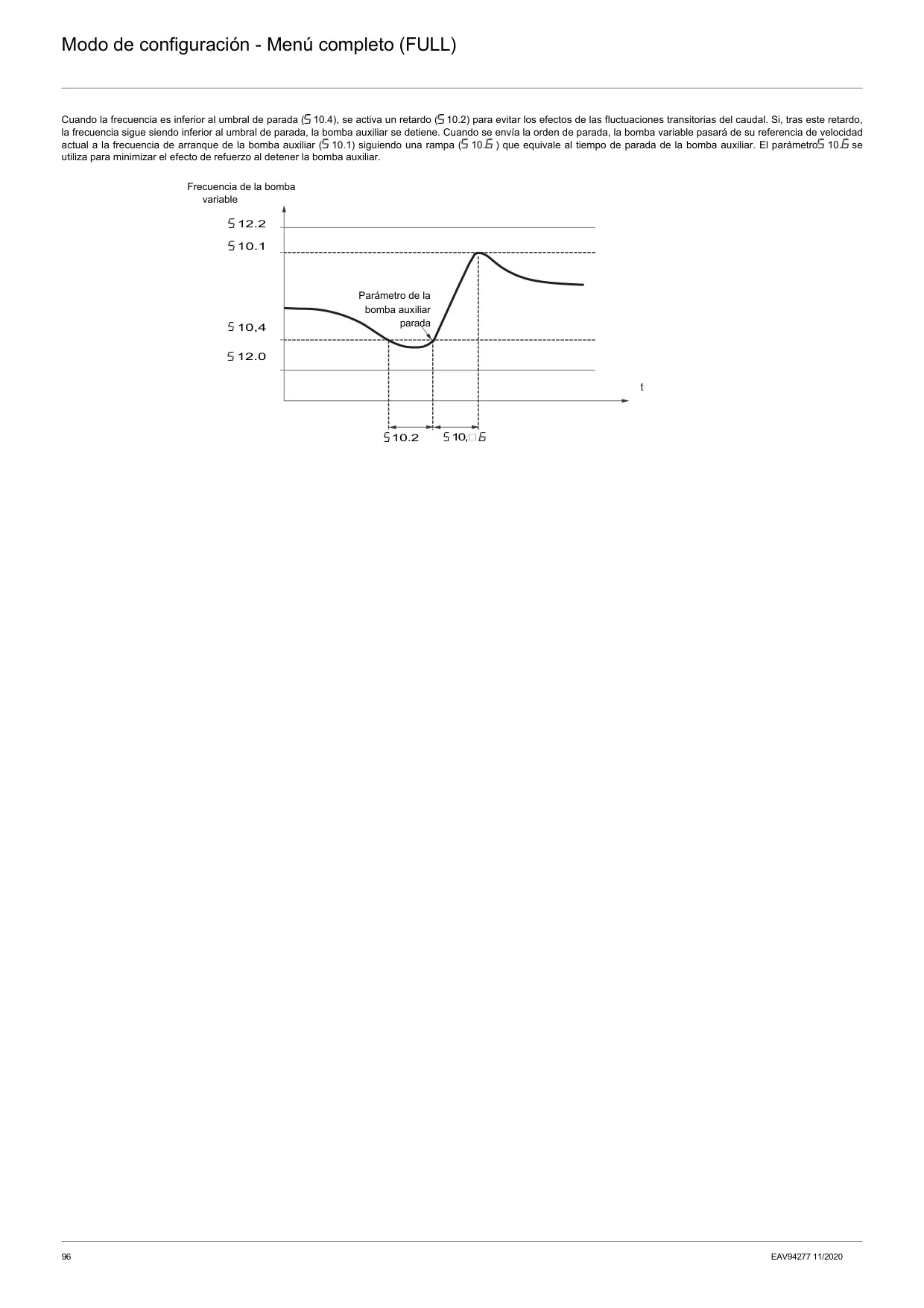

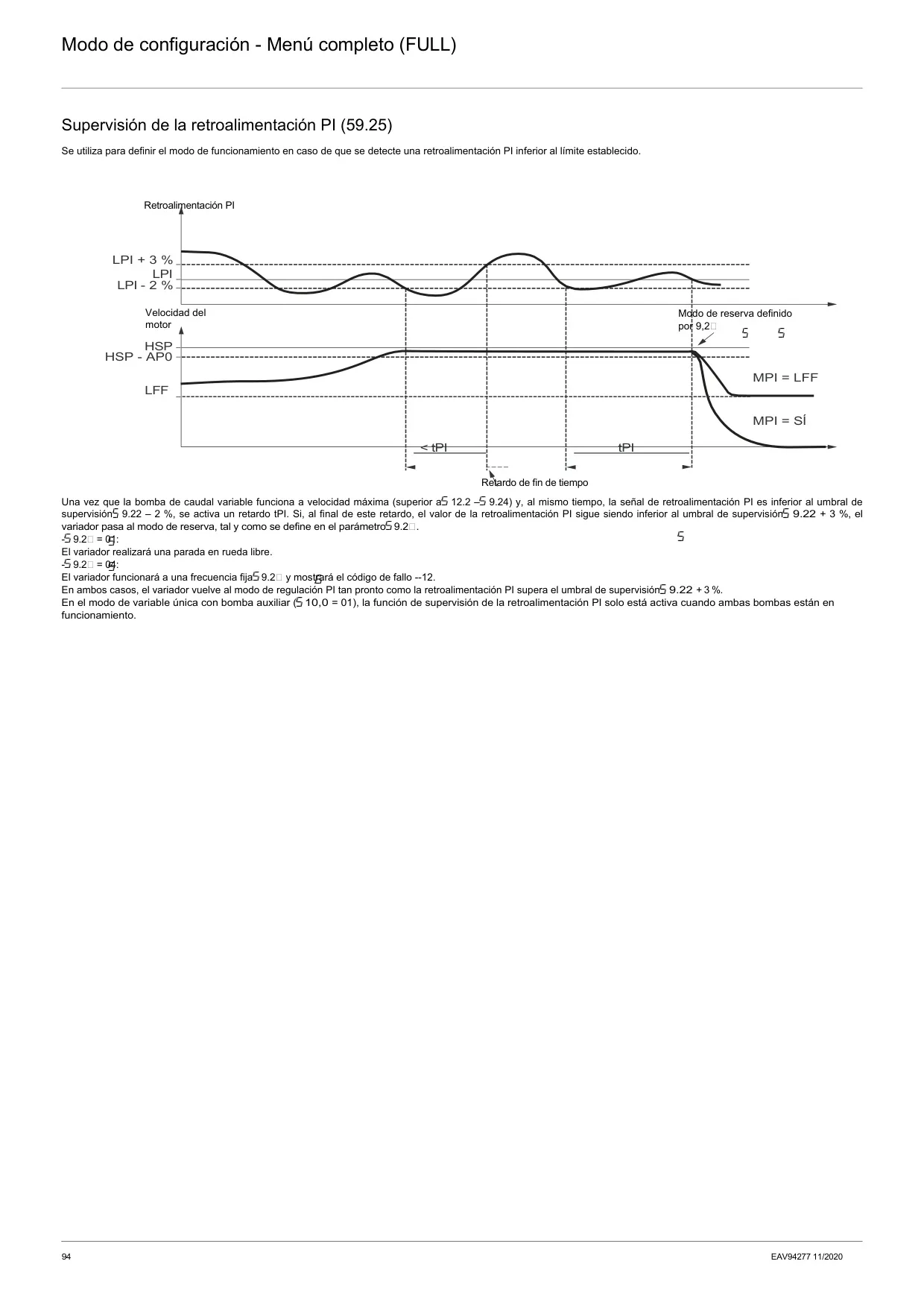

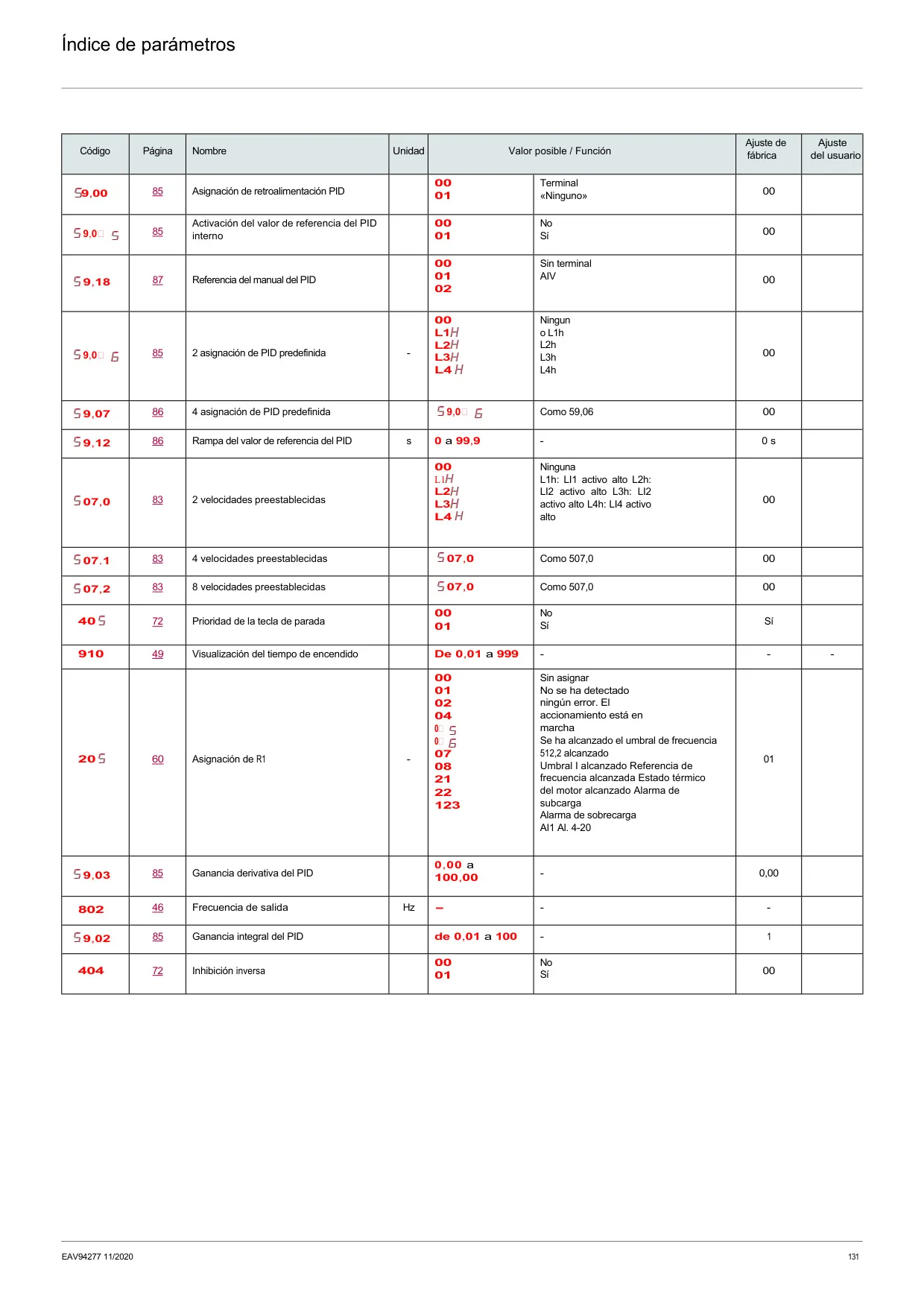

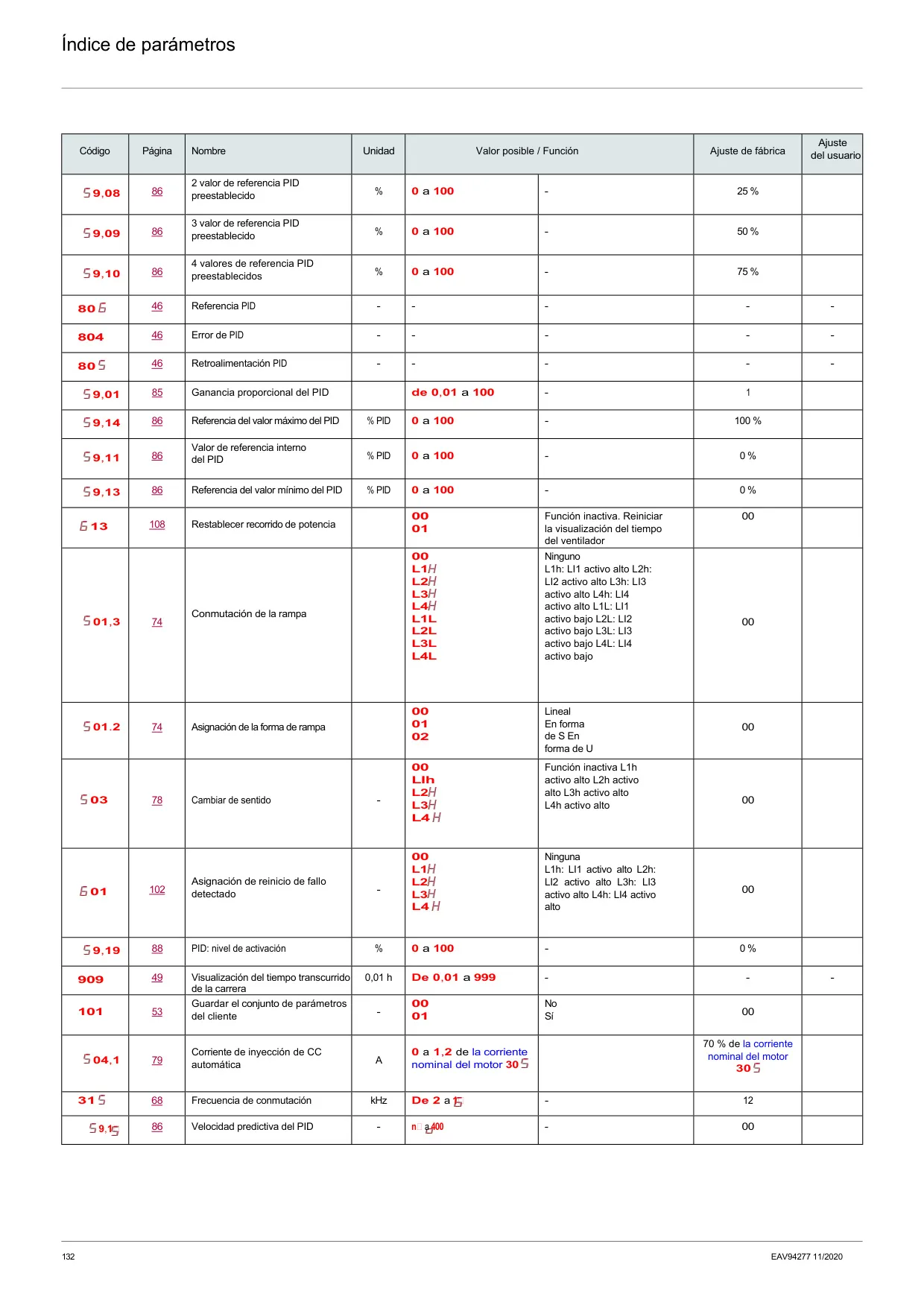

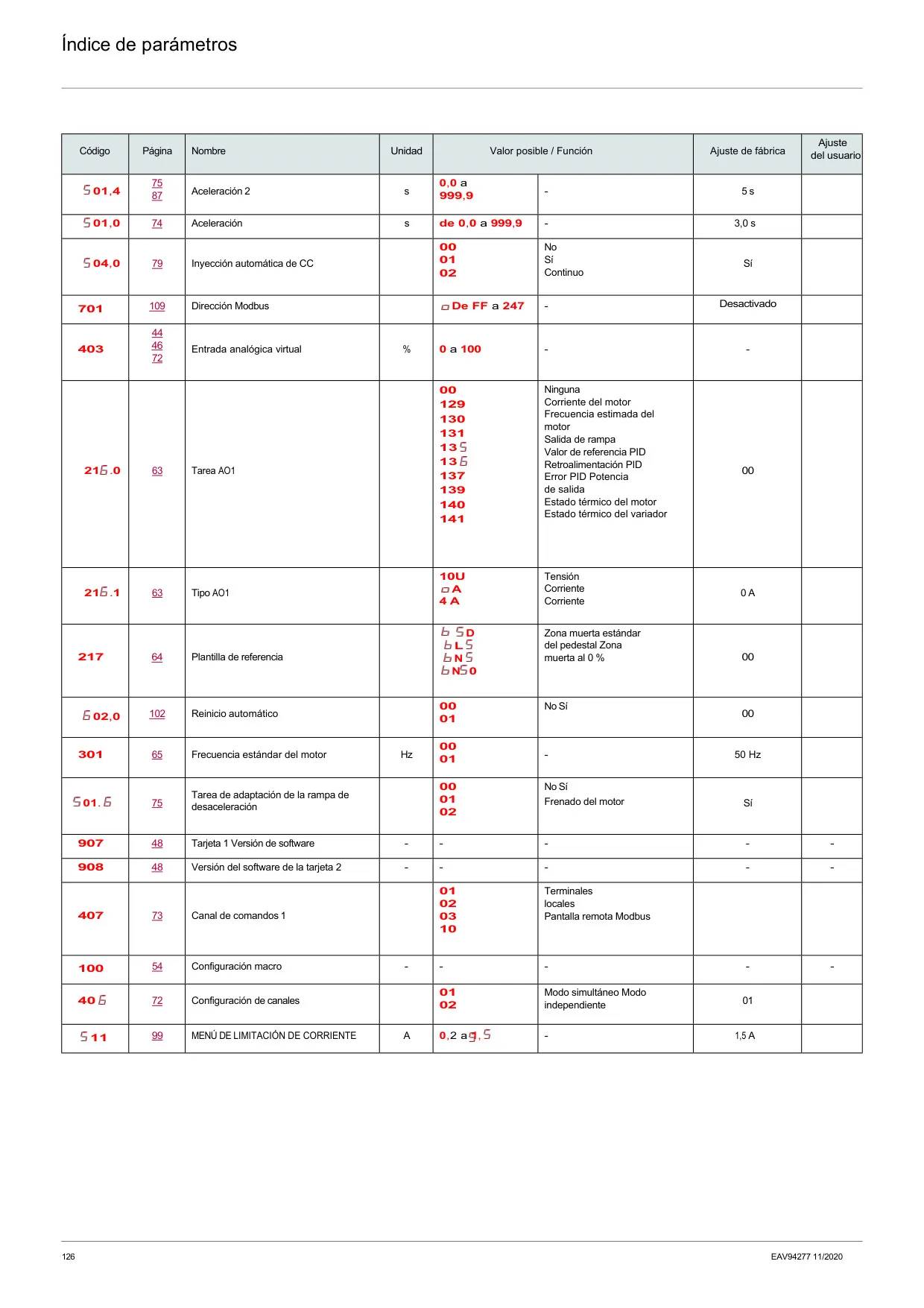

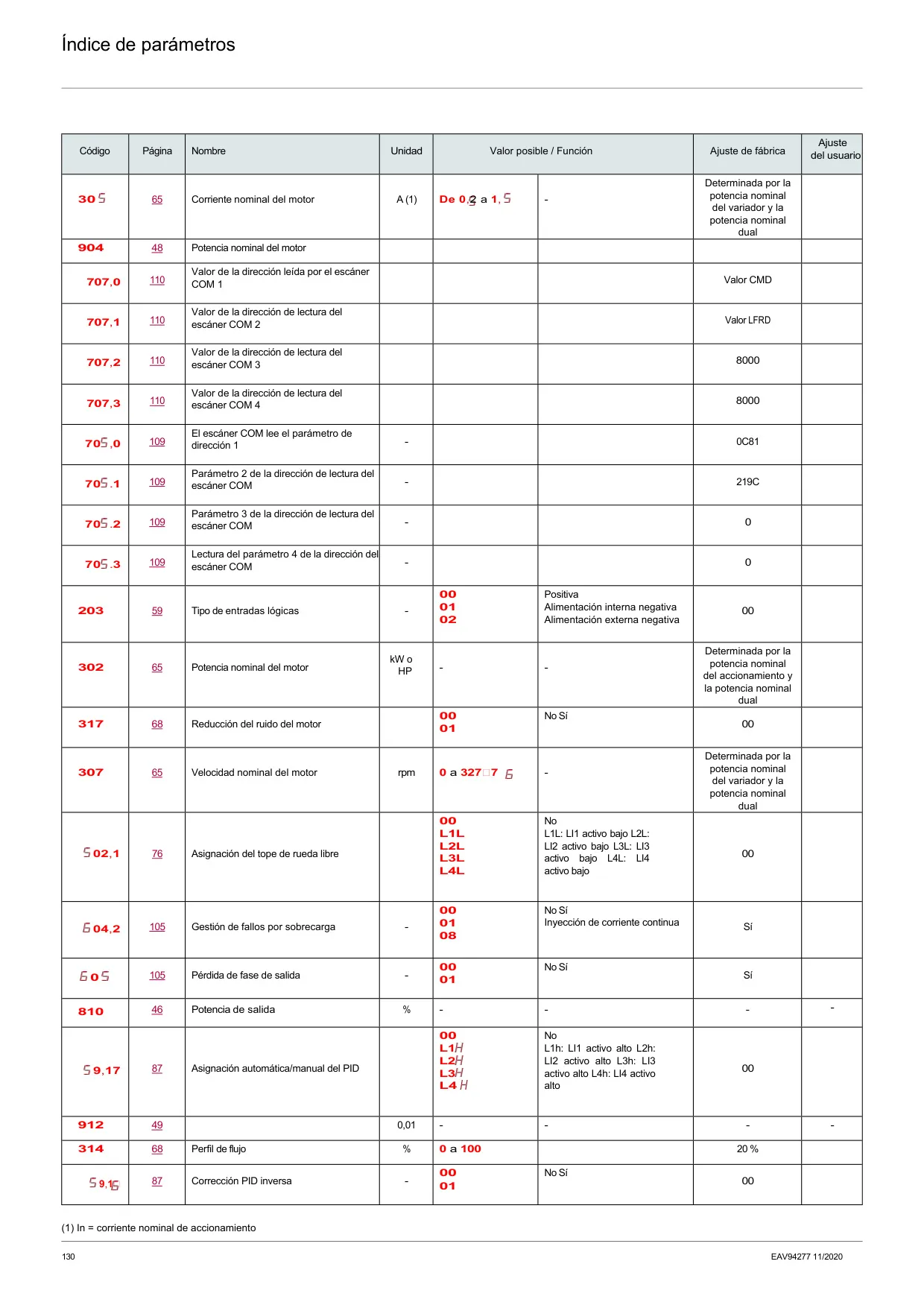

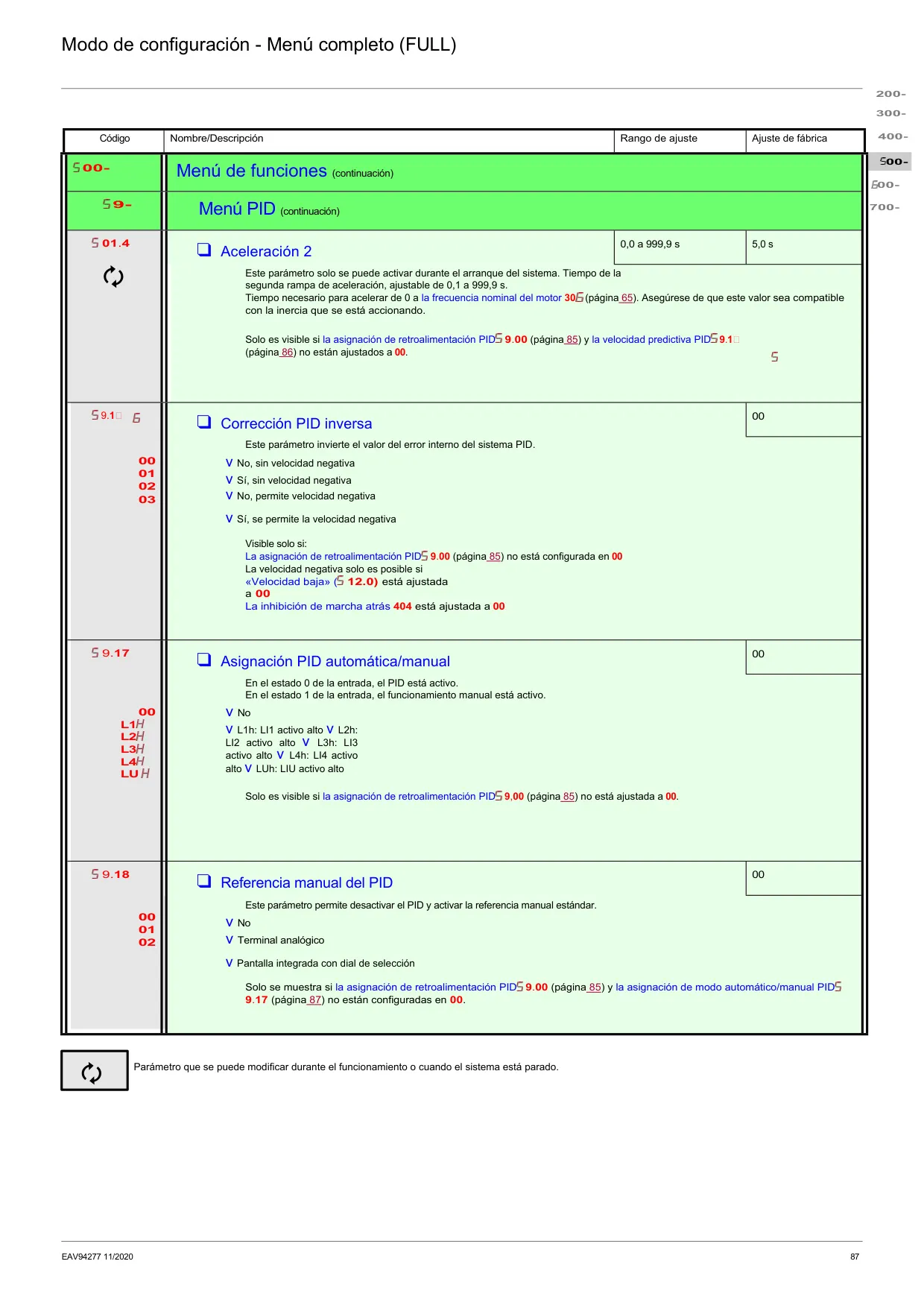

Para aplicaciones específicas como las de bombeo, el ATV310 ofrece un submenú dedicado (PMP) que permite controlar una instalación completa, incluso con una bomba auxiliar de velocidad fija y una bomba de velocidad variable. Funciones como la detección de caudal nulo, el modo 'Sleep'/'Wake-up' y el arranque rápido del regulador PID están disponibles para optimizar la eficiencia y la gestión de la presión. Estas características demuestran la flexibilidad del variador para adaptarse a diversas configuraciones y requisitos de la aplicación, garantizando un funcionamiento fiable y eficiente.
