Variador de Frecuencia ATV312
Variador de Frecuencia ATV312
Instrucciones del Variador ATV312
Aquí le ofrecemos el manual de Variador de Frecuencia ATV312 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador de Frecuencia ATV312, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

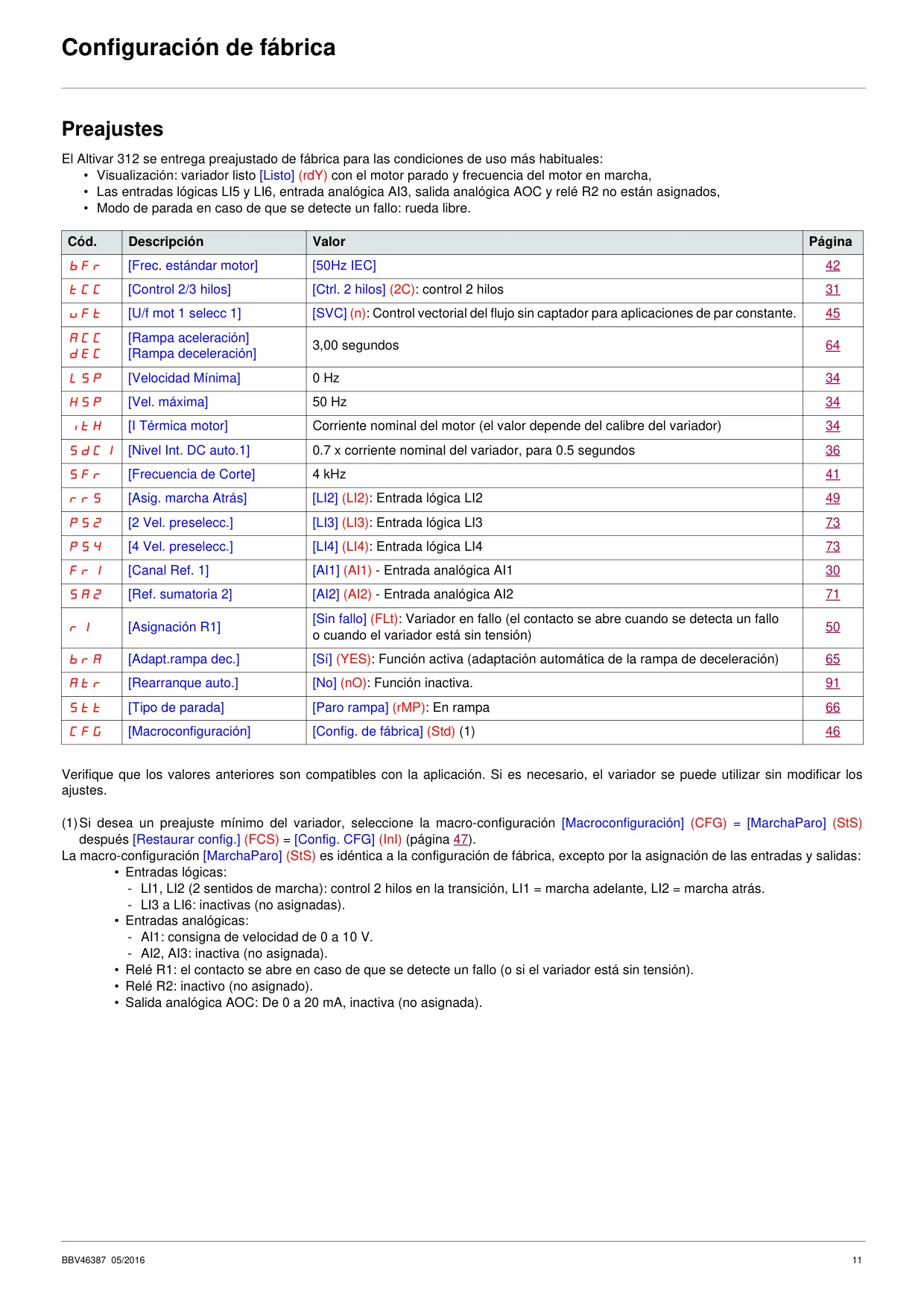

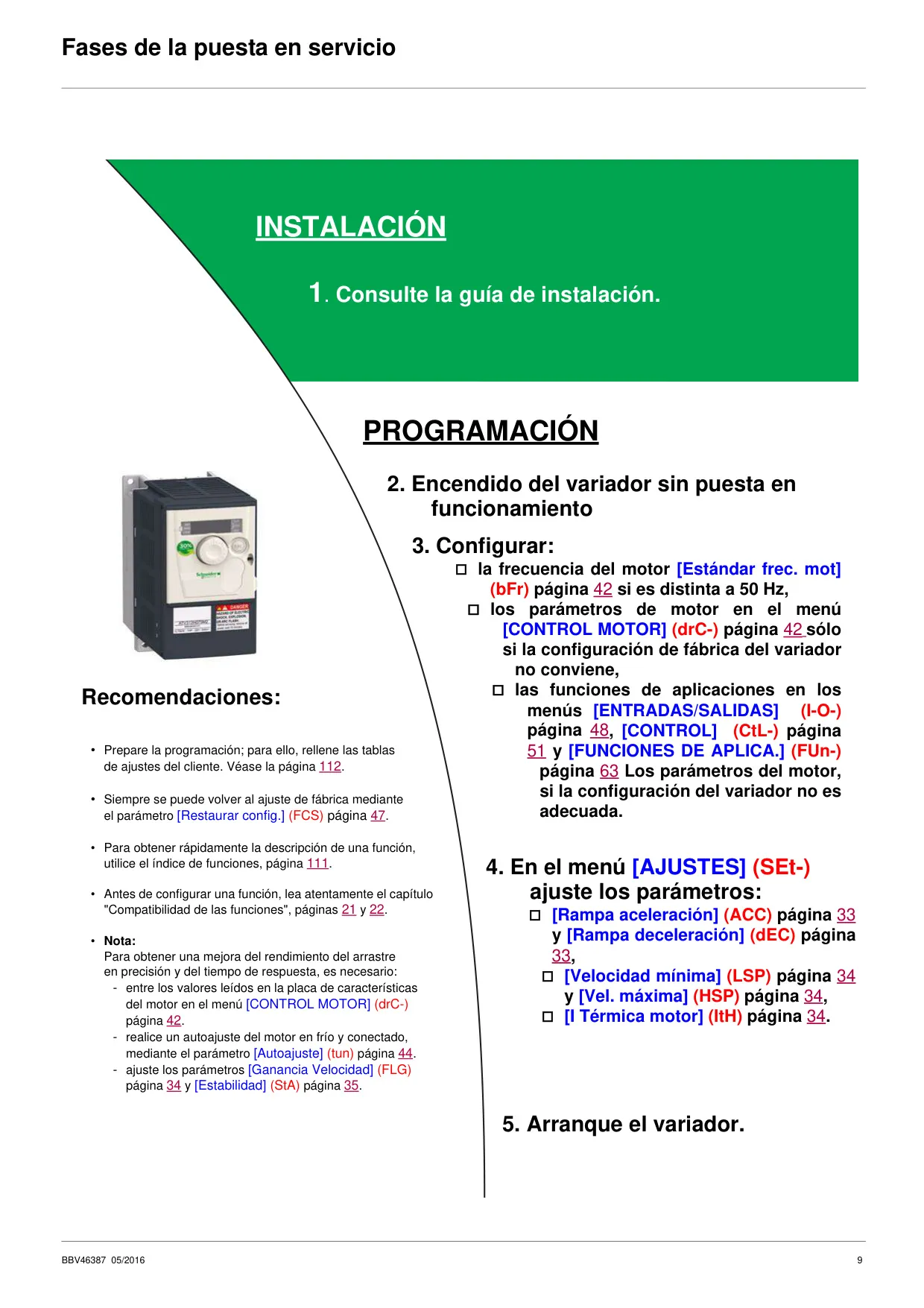

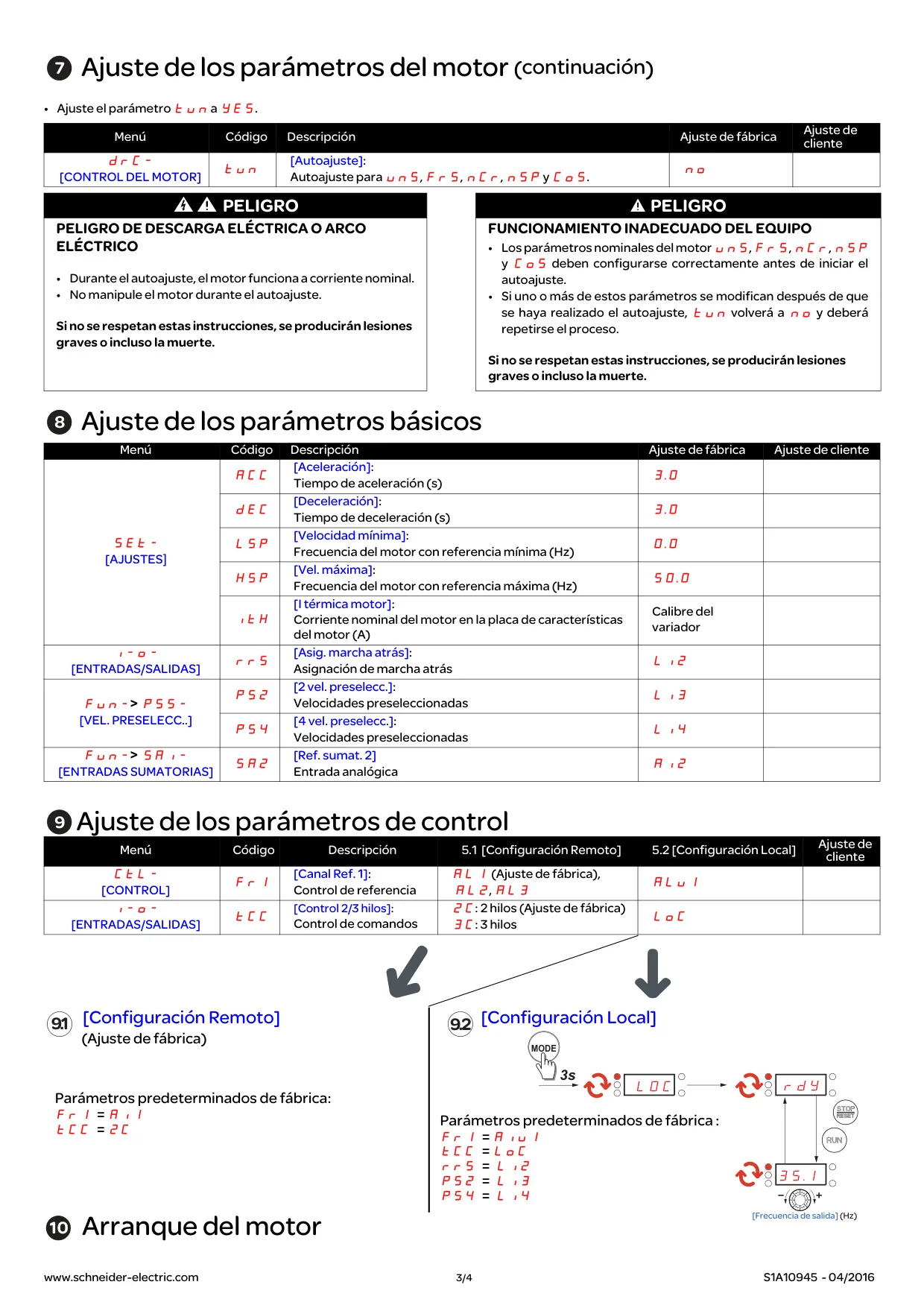

Especificaciones del Variador ATV312

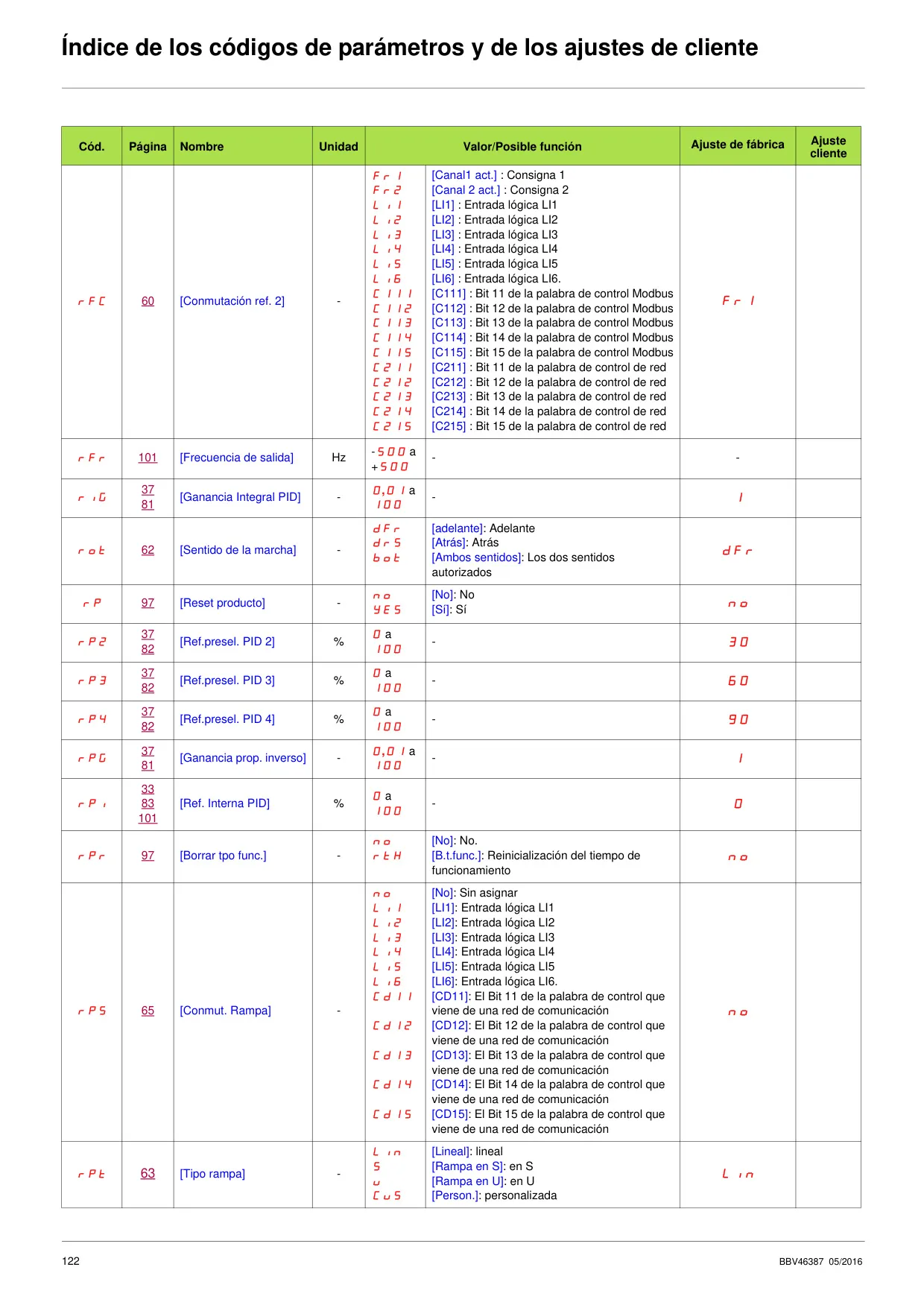

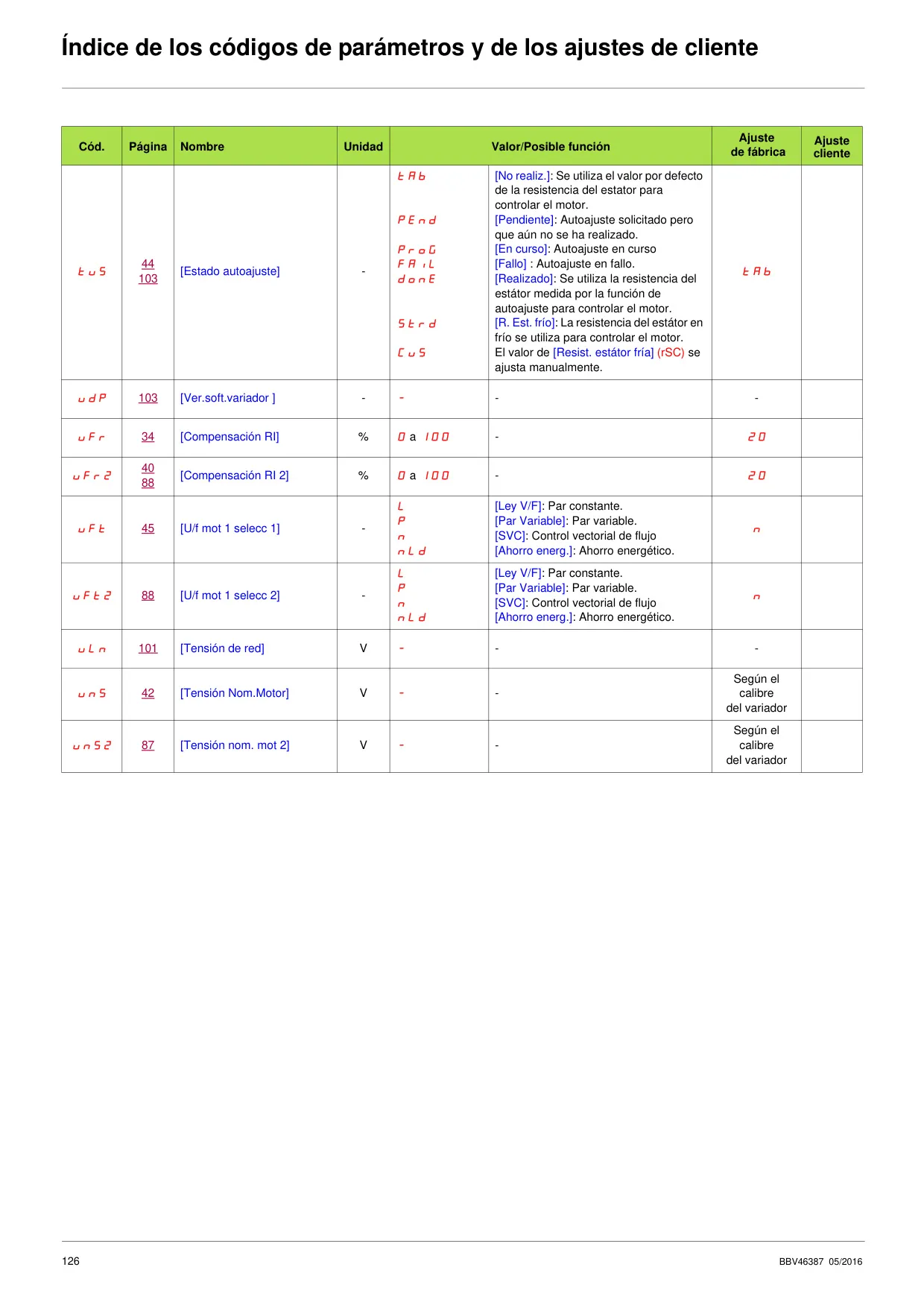

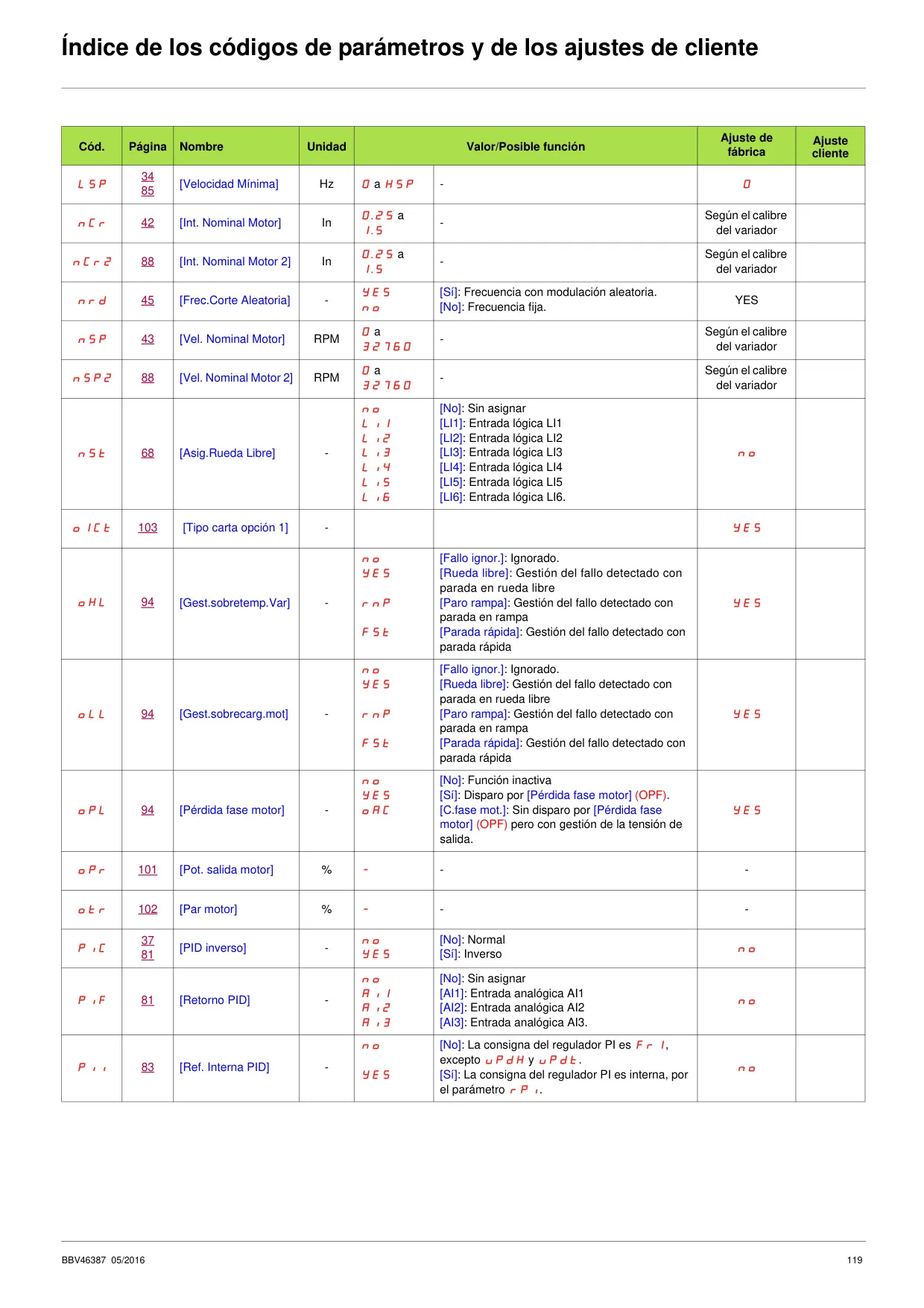

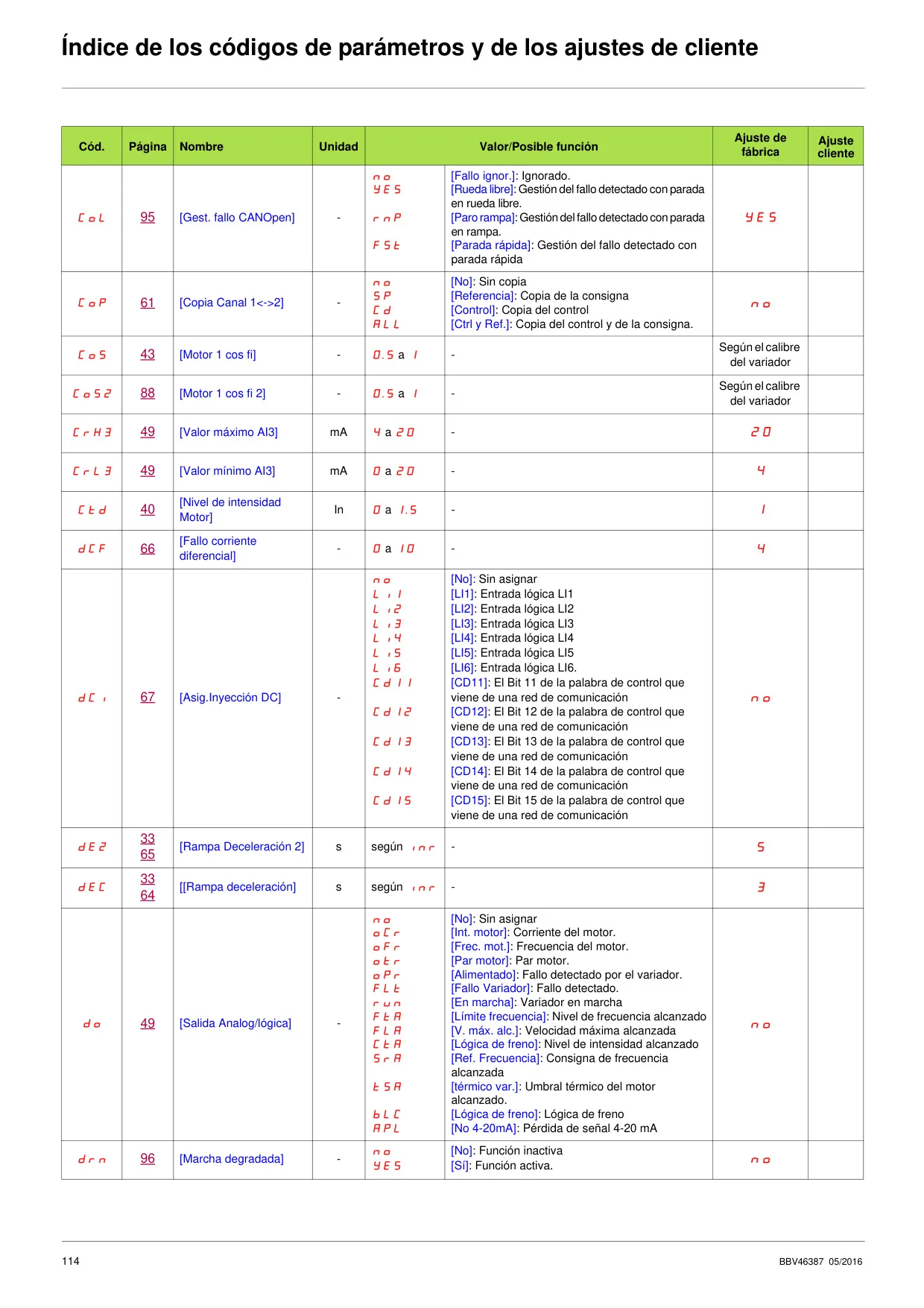

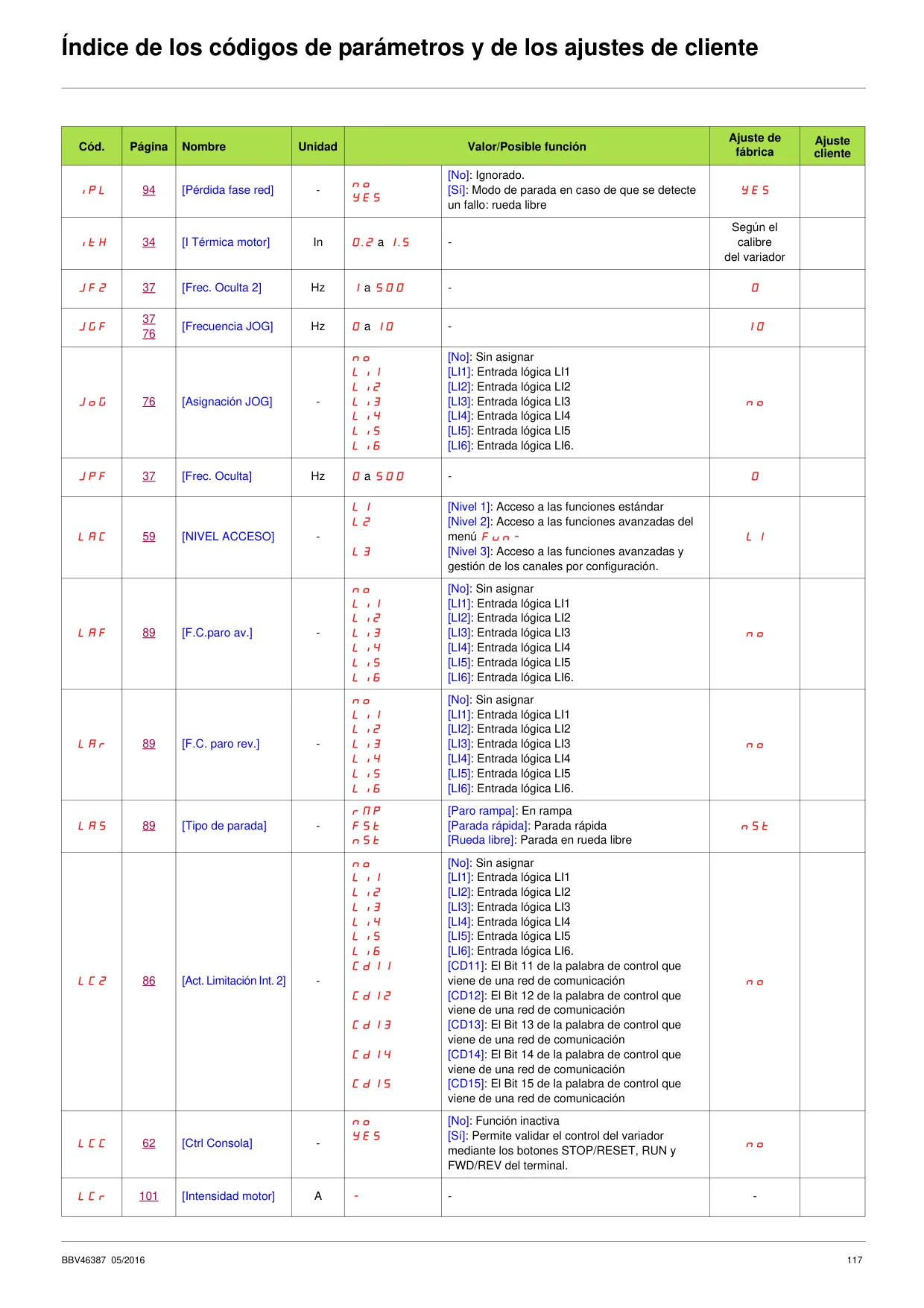

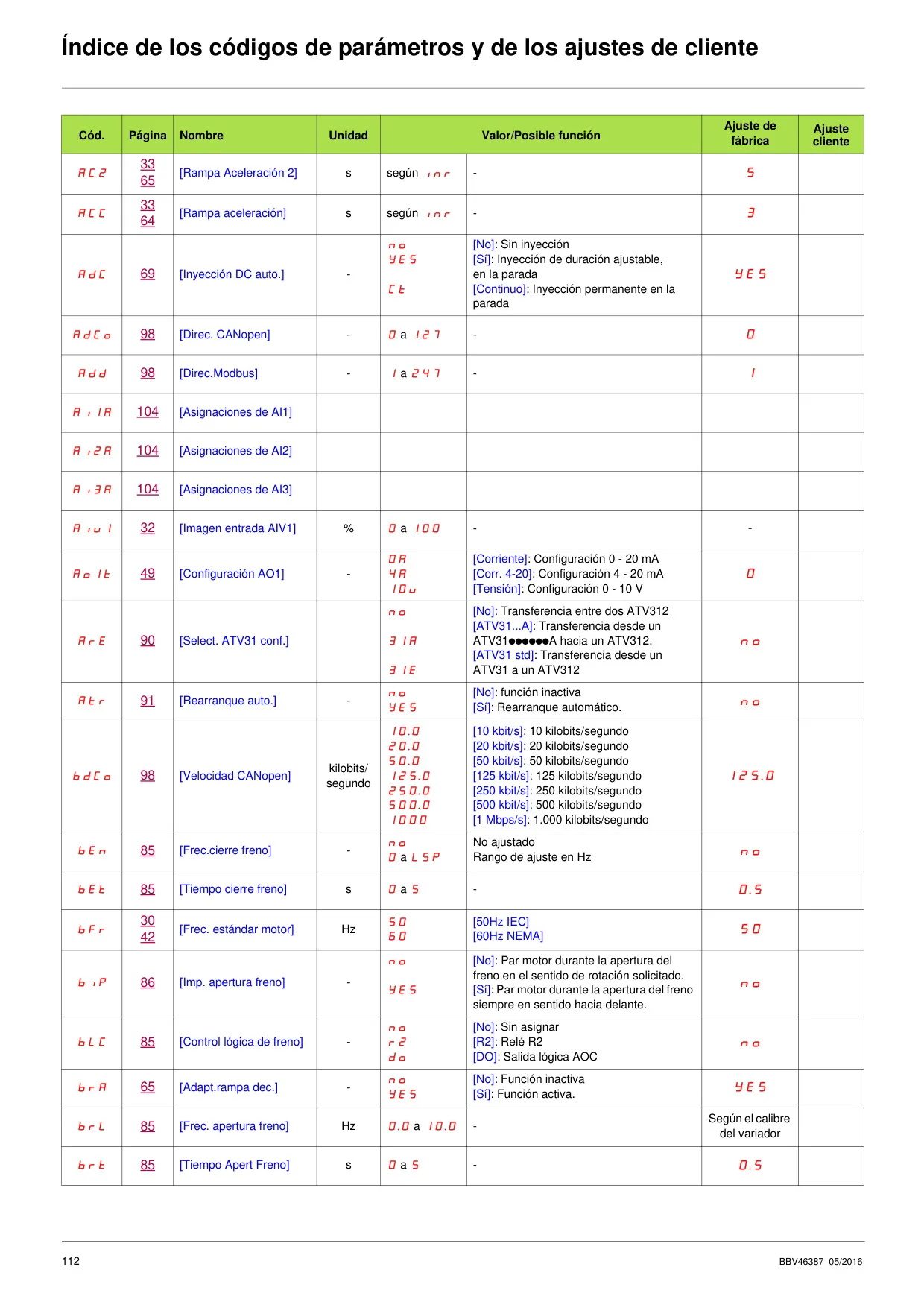

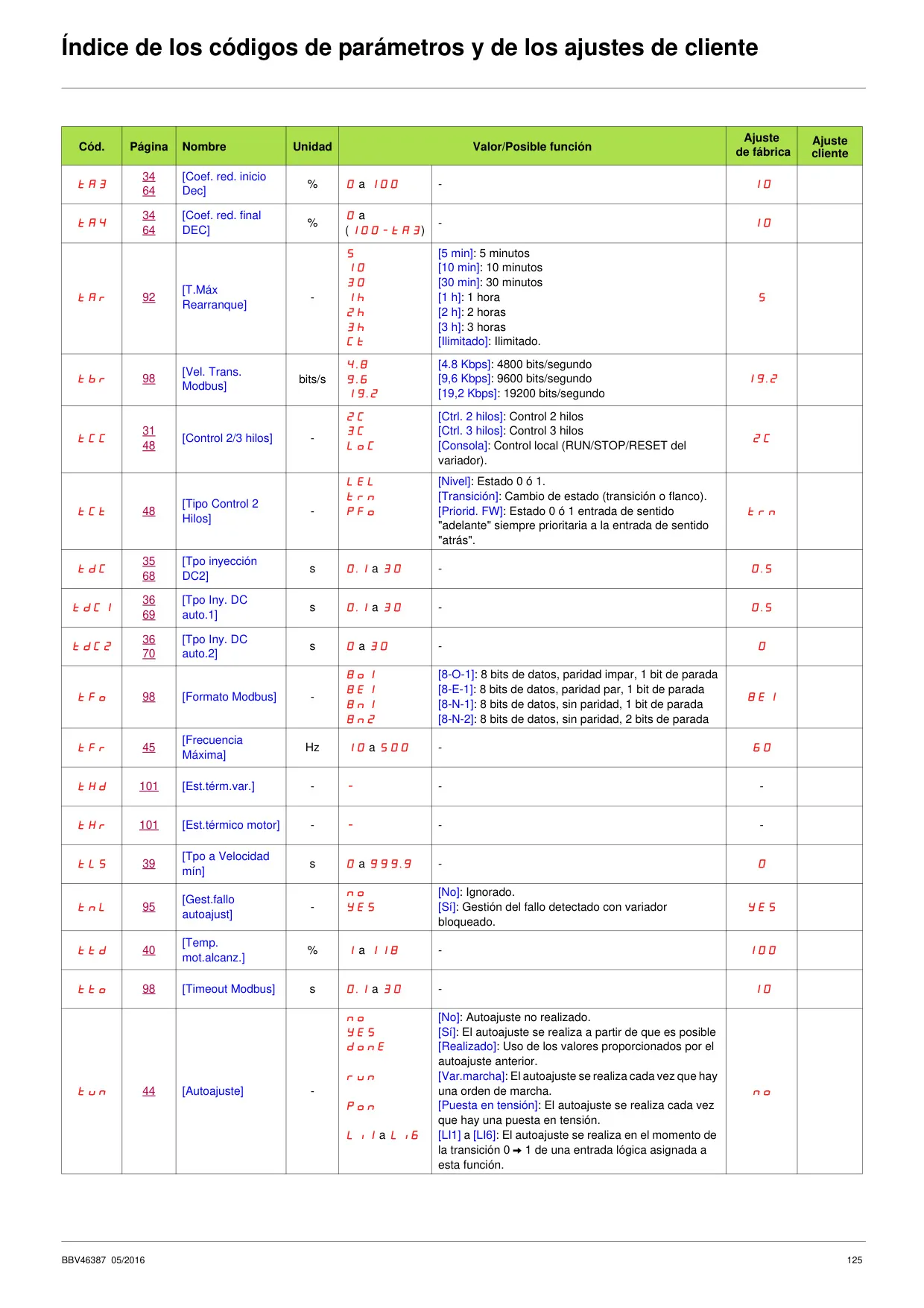

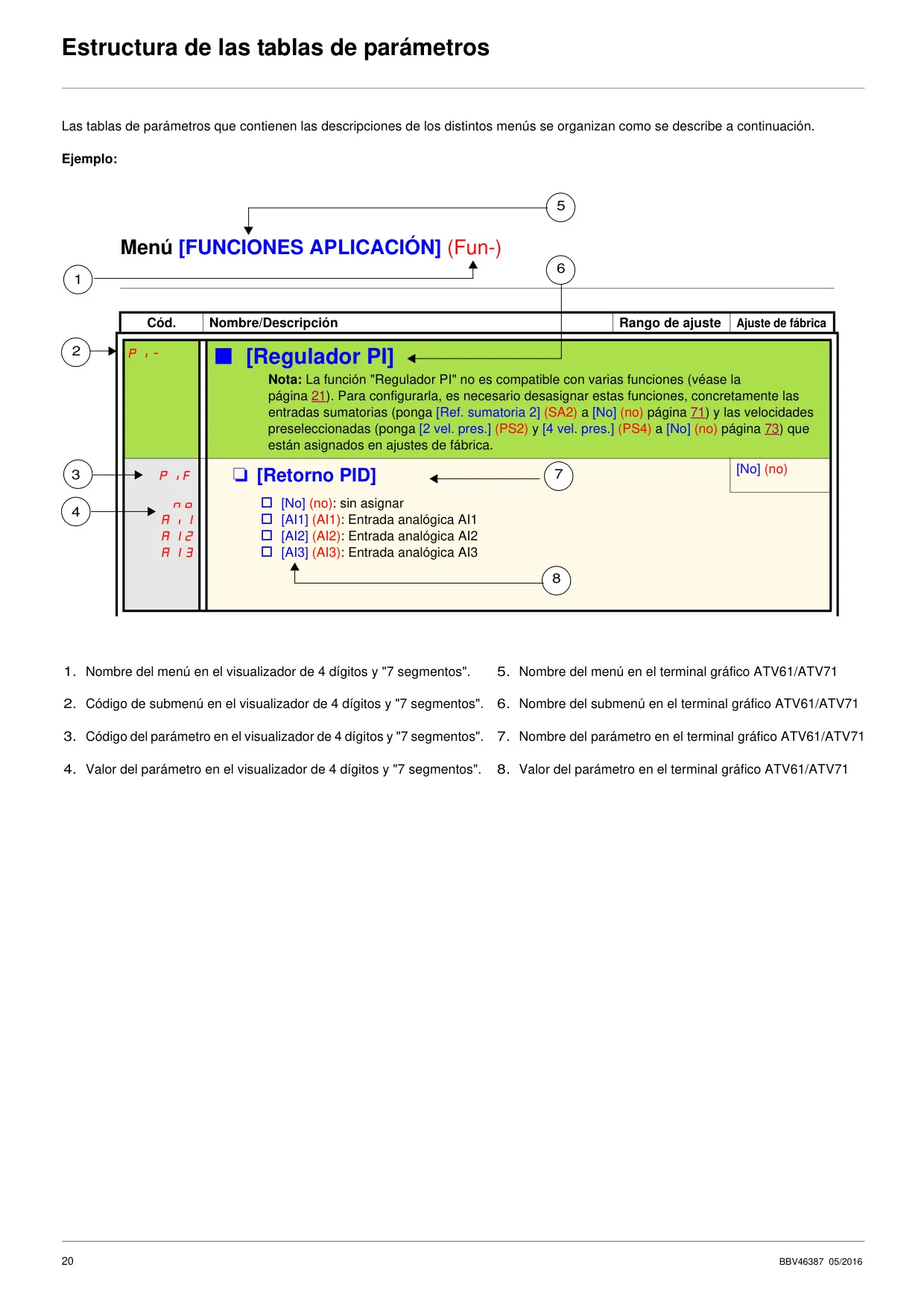

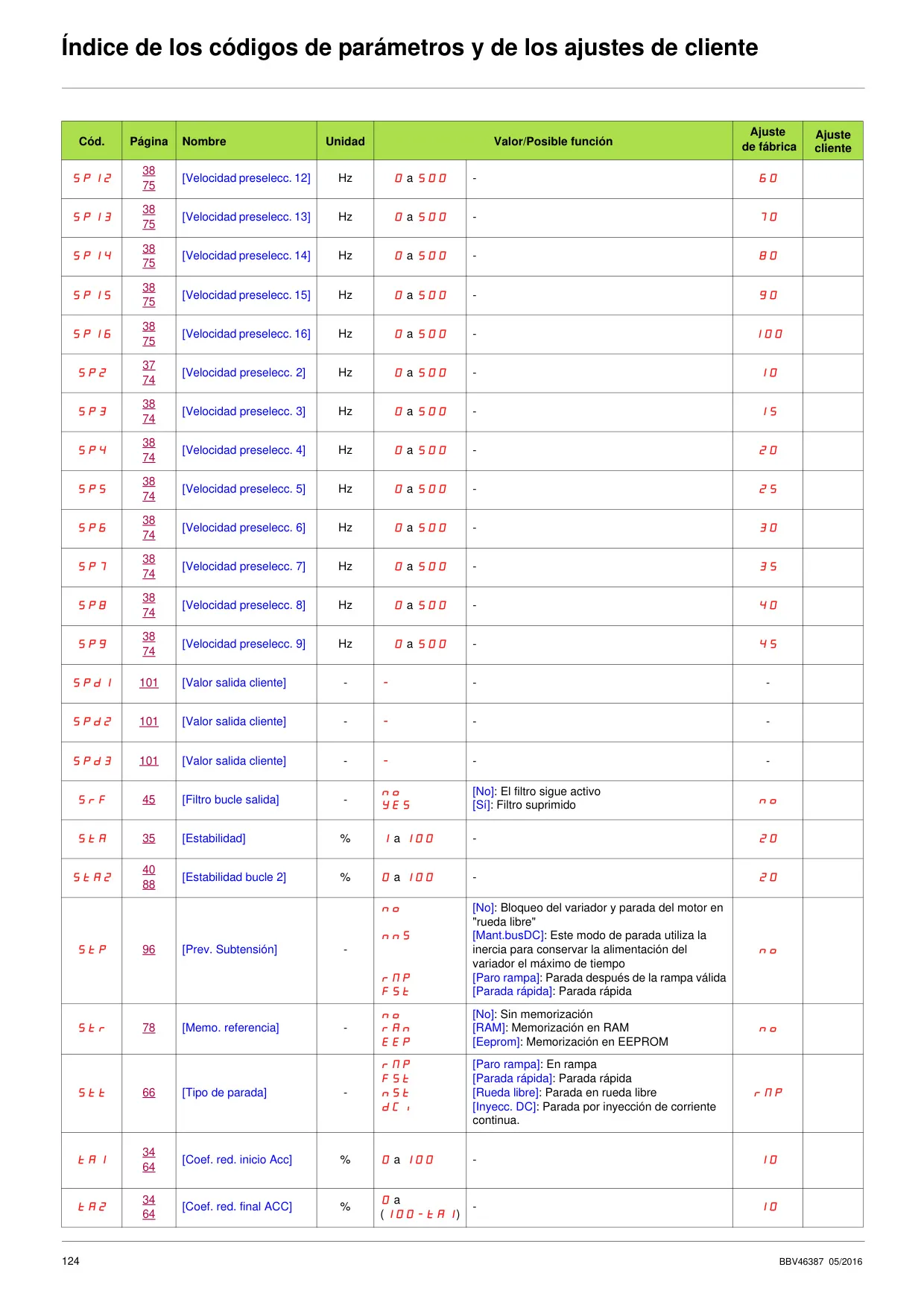

| Parámetro (Cód.) | Descripción | Ajuste de Fábrica | Rango de Ajuste |
|---|---|---|---|

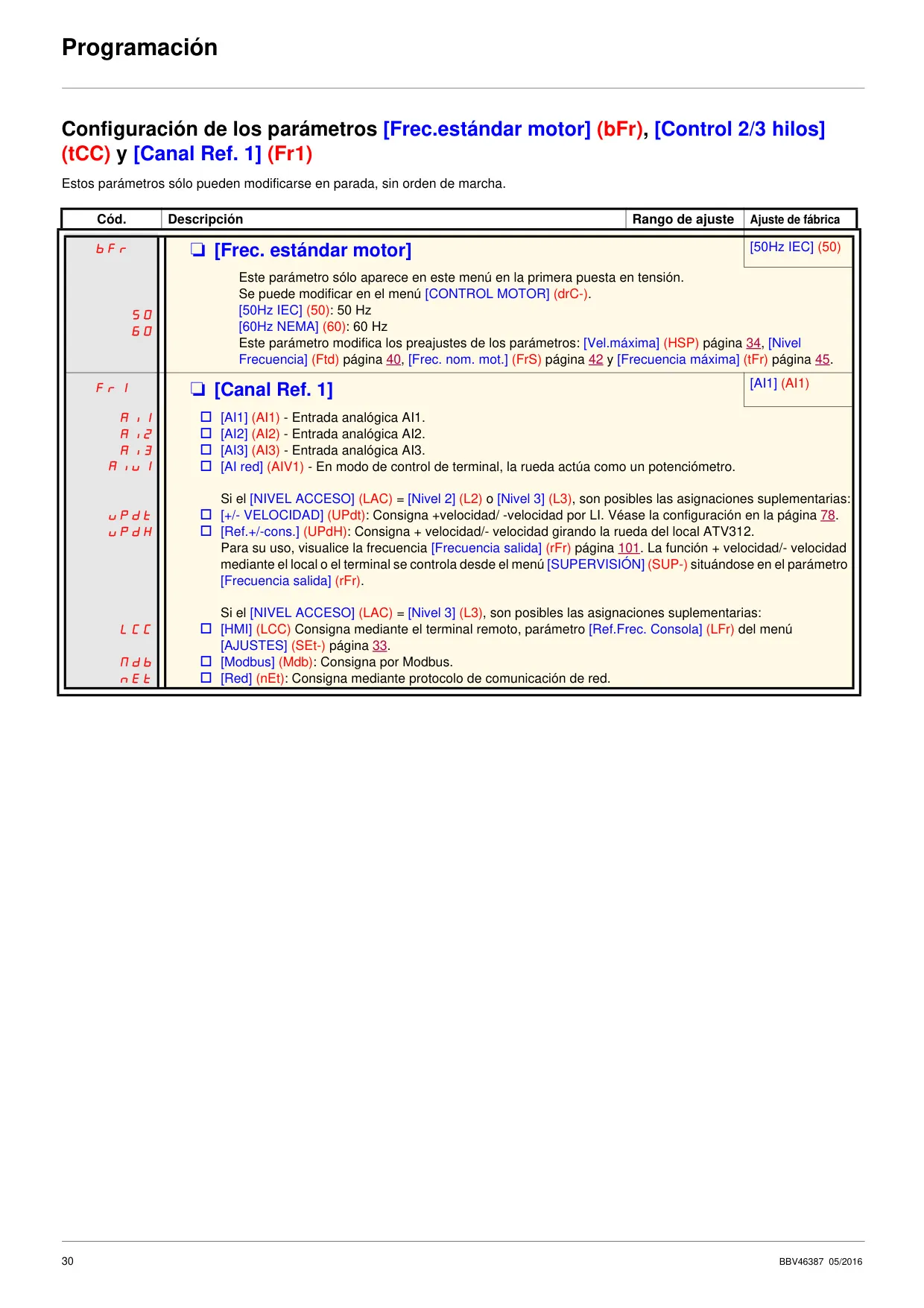

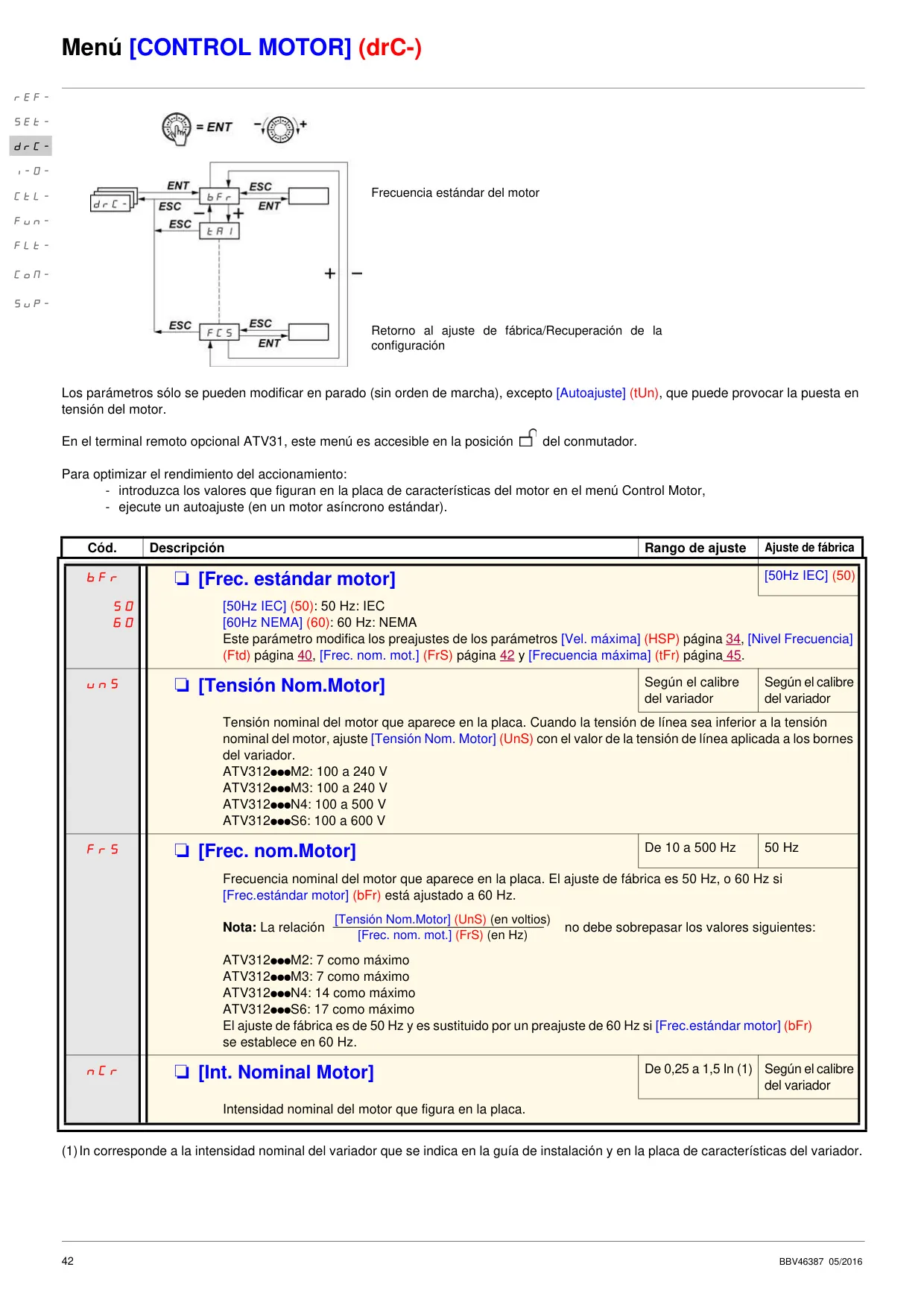

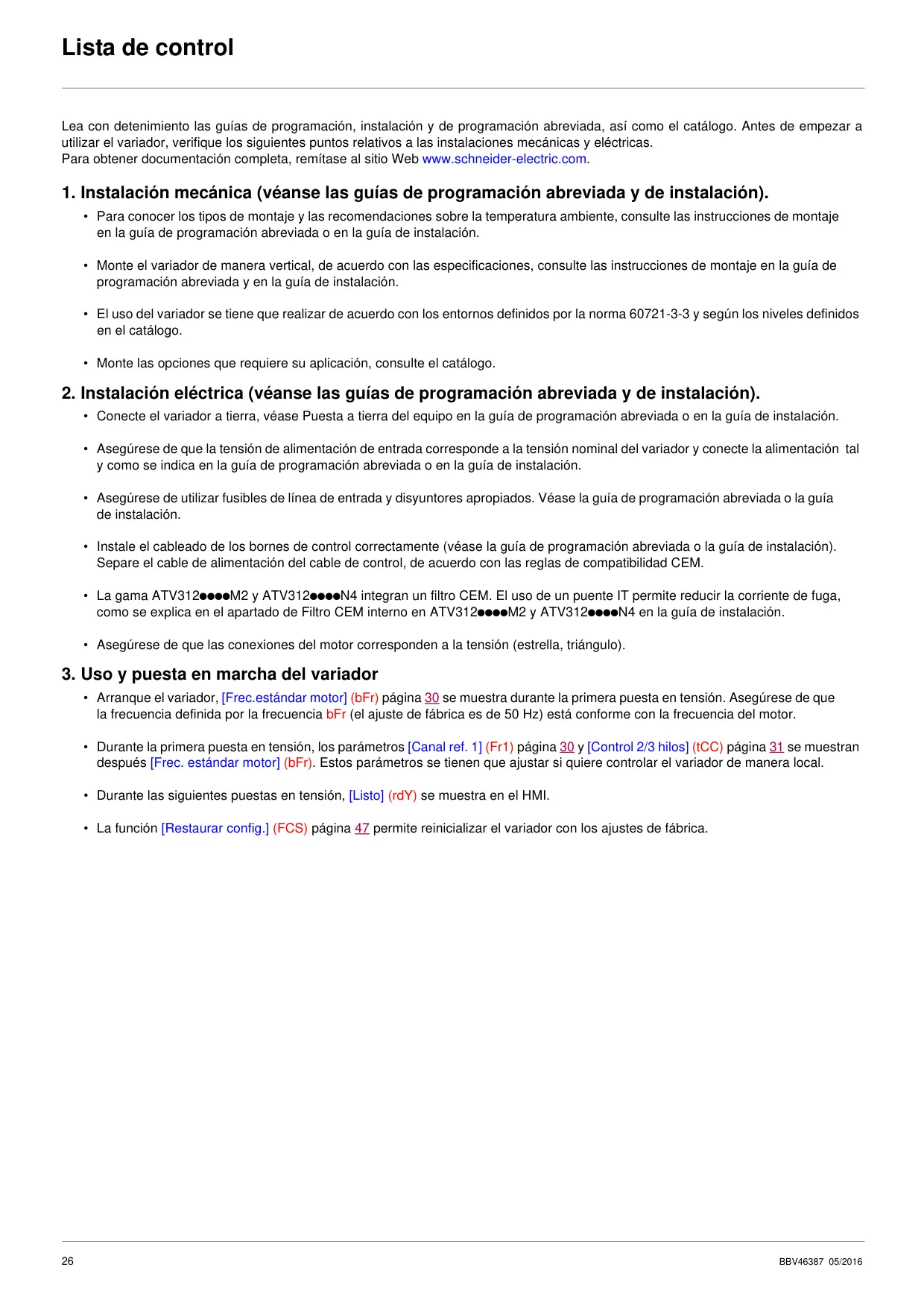

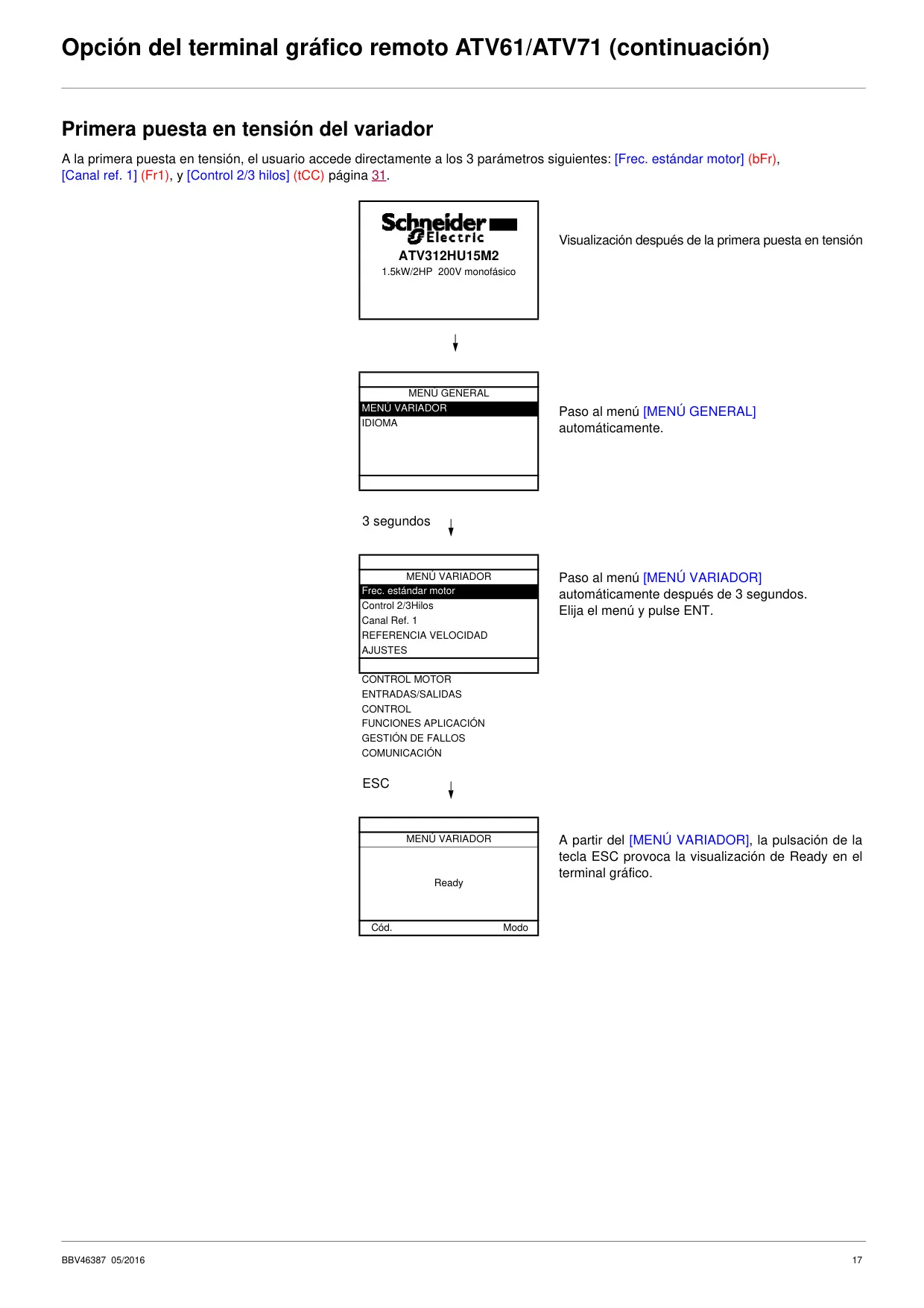

| bFr | Frecuencia Estándar del Motor | 50Hz IEC (50) | 50 Hz, 60 Hz |

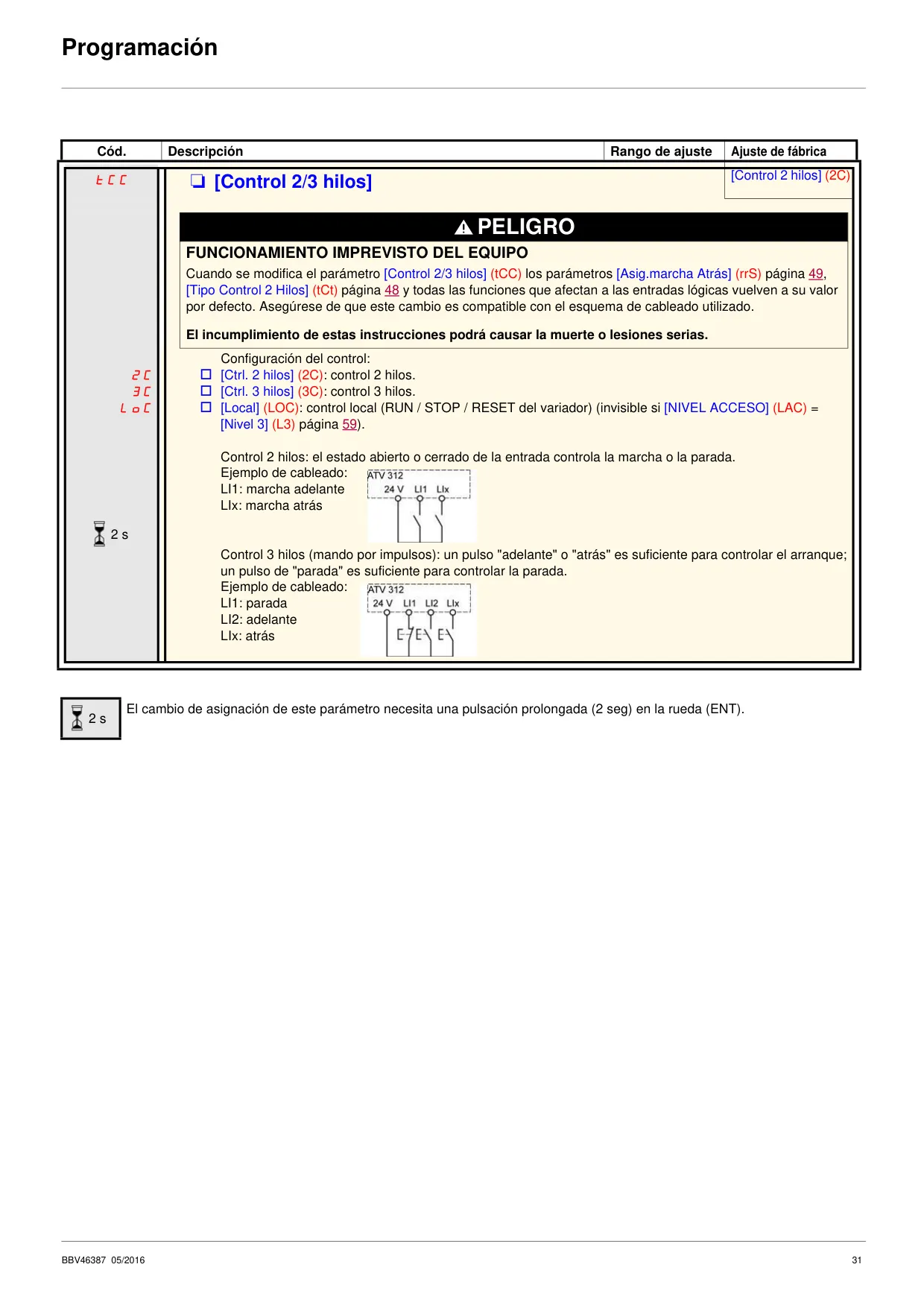

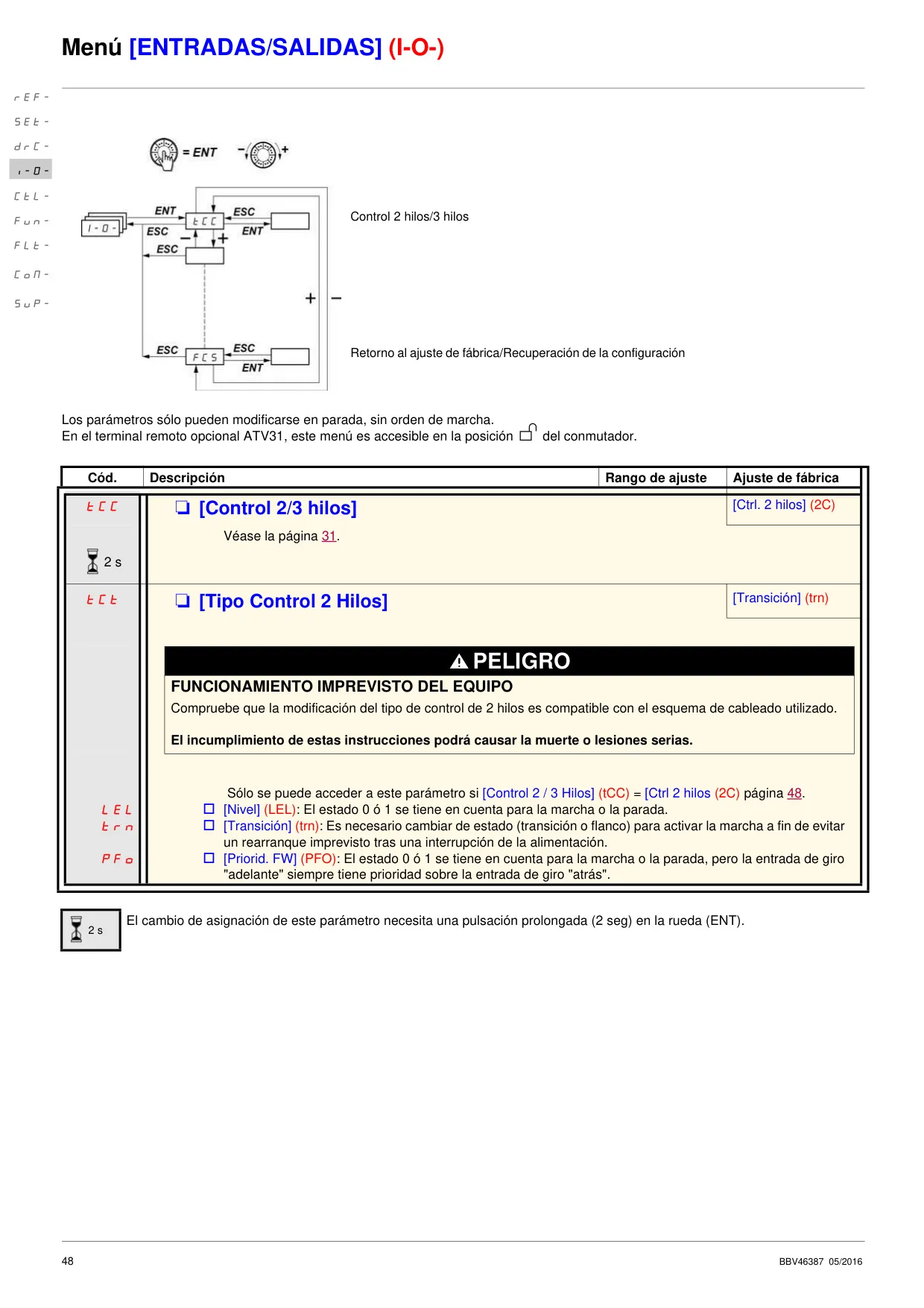

| tCC | Control 2/3 Hilos | Control 2 Hilos (2C) | Control 2 Hilos, Control 3 Hilos, Local |

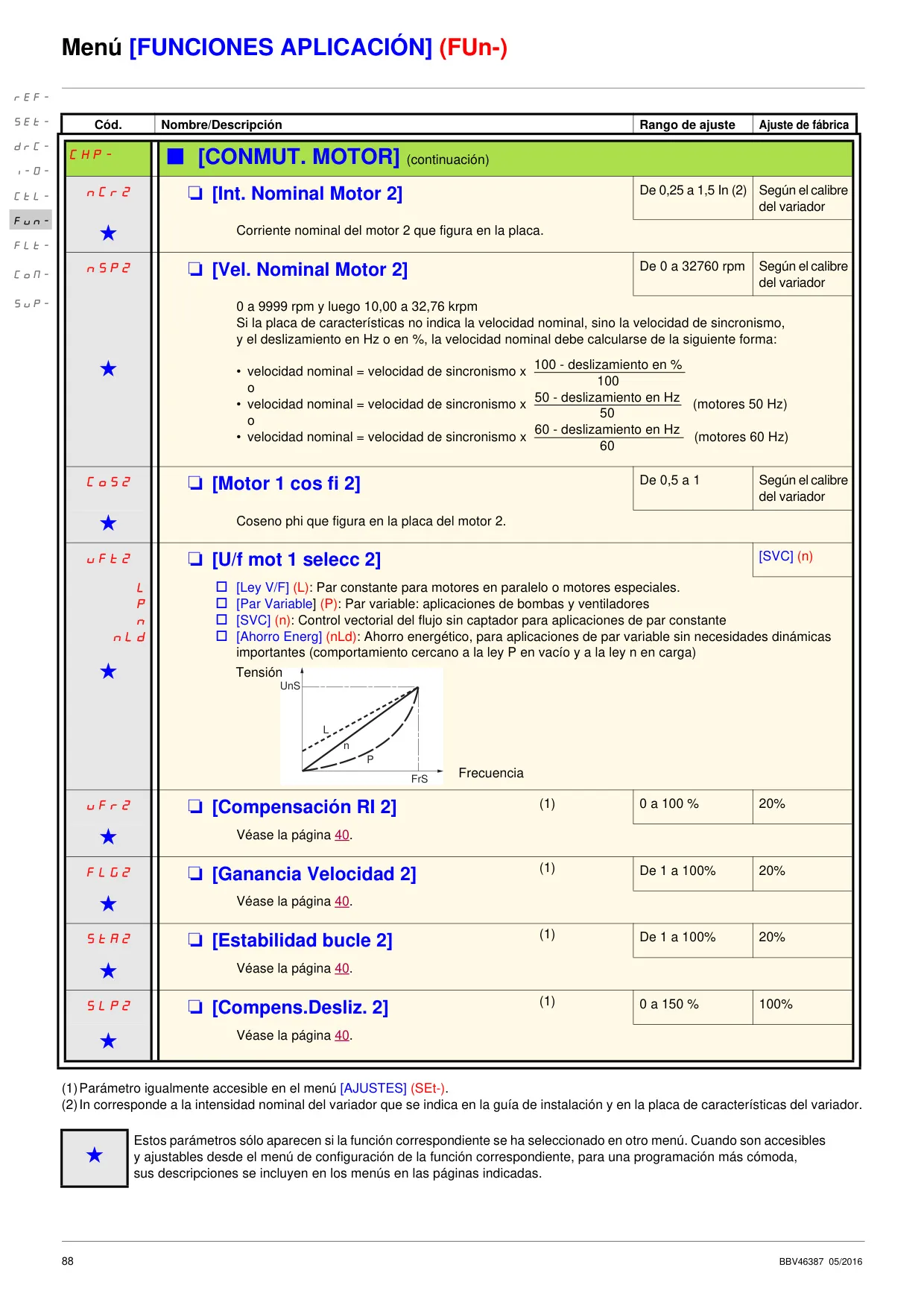

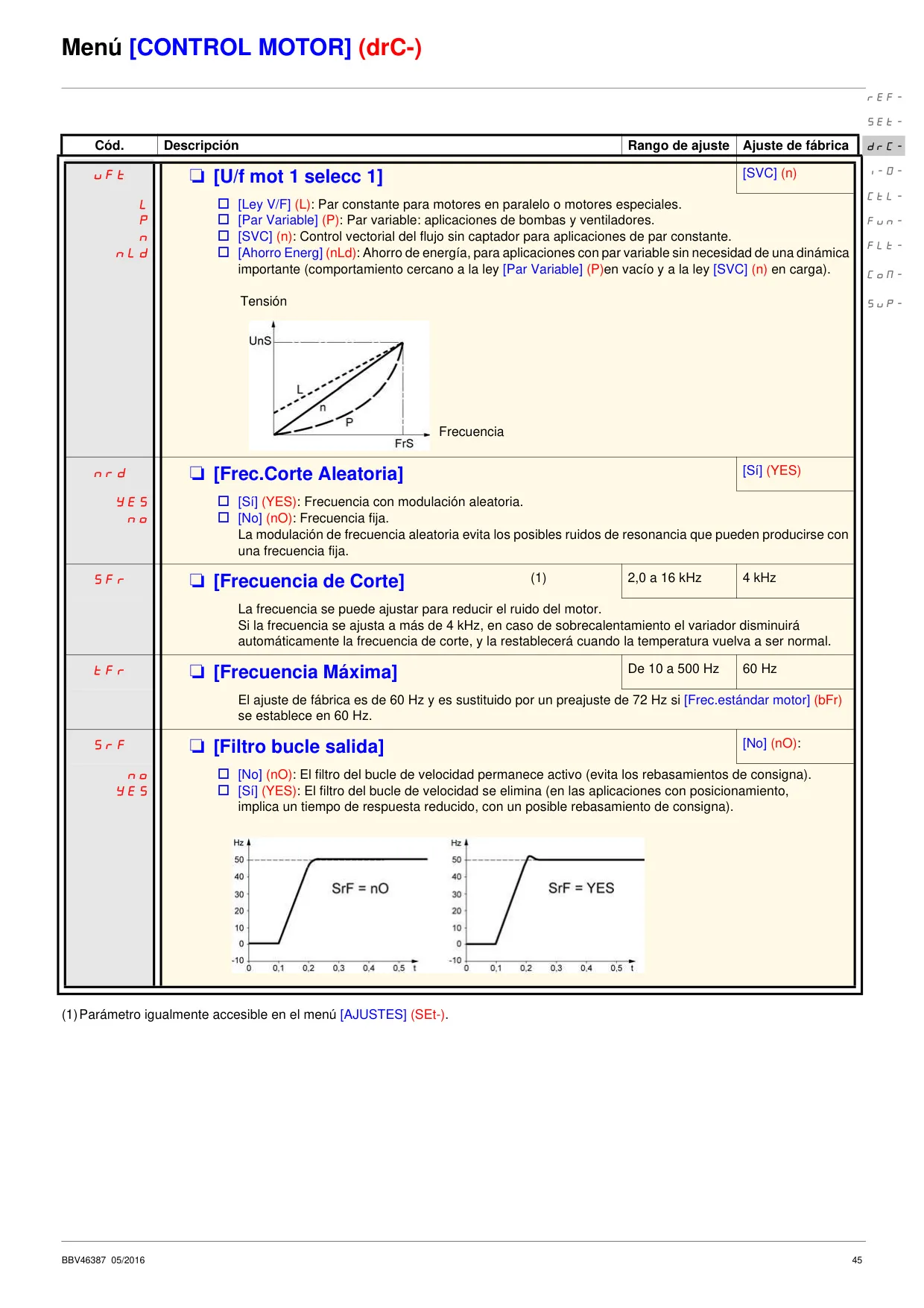

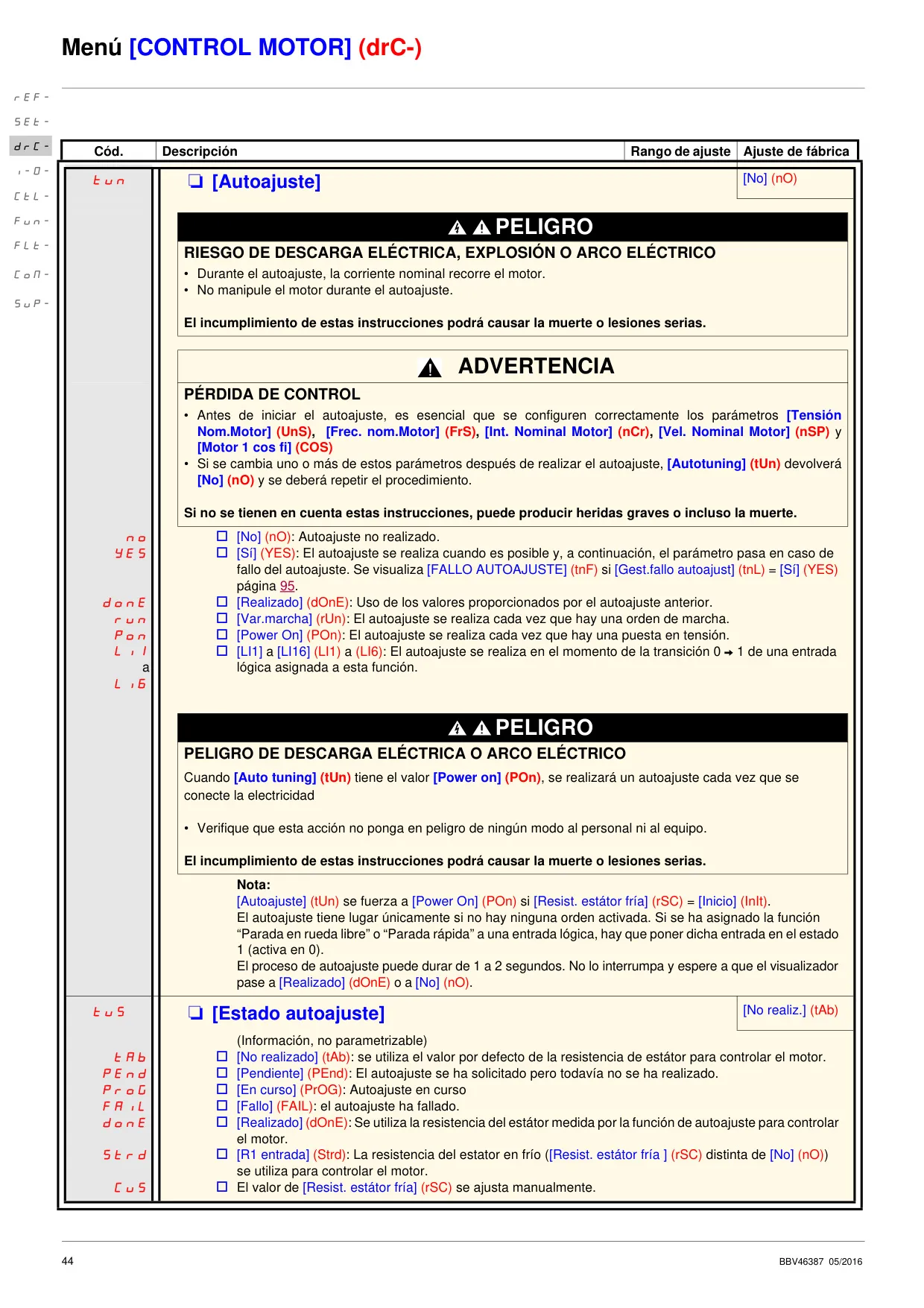

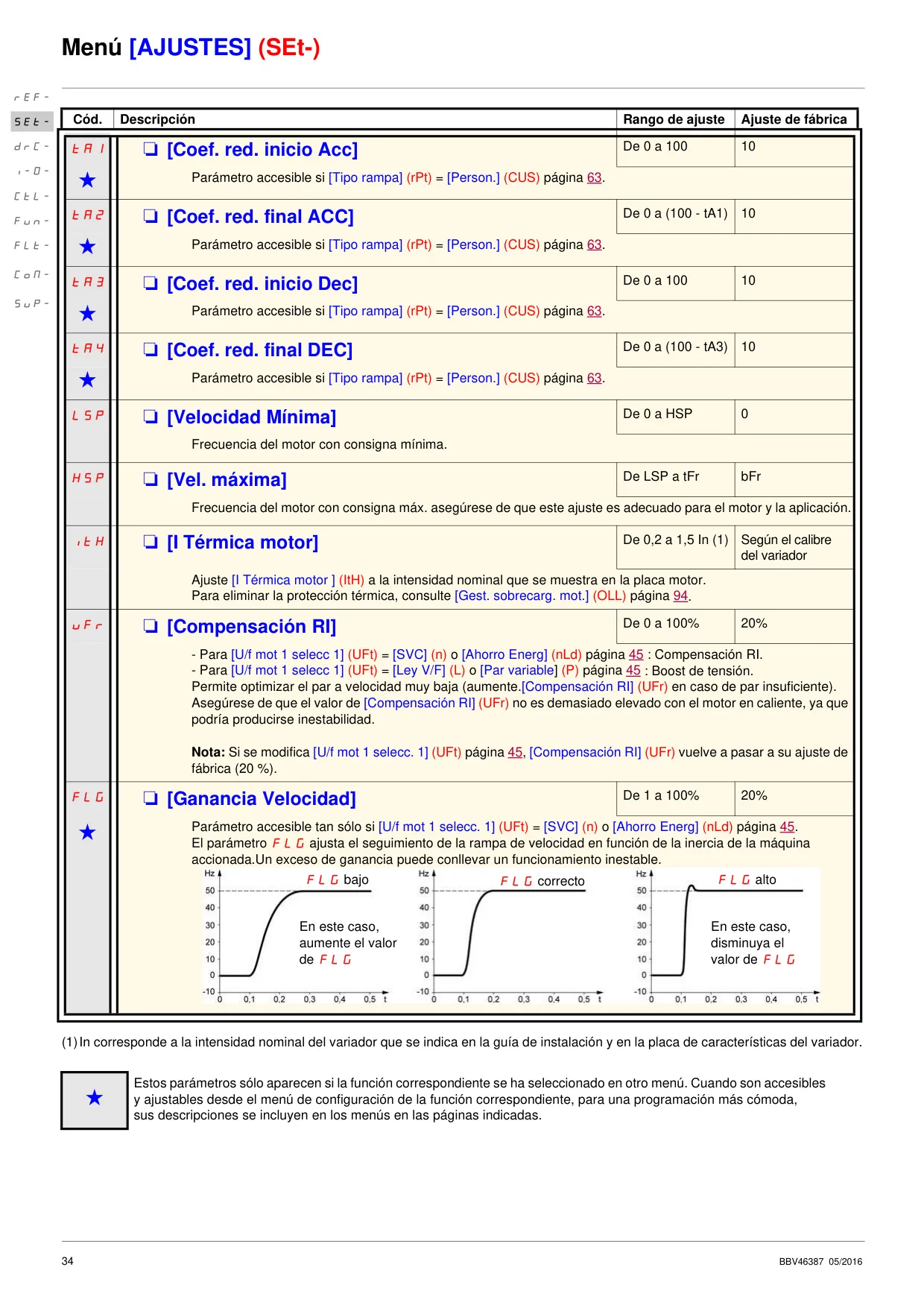

| UFt | Ley U/f Motor 1 Selección 1 | SVC (n) | Ley V/F (L), Par Variable (P), SVC (n), Ahorro Energía (nLd) |
| ACC | Rampa de Aceleración | 3,00 segundos | 0,01 s a 32760 s (según Inr) |
| dEC | Rampa de Deceleración | 3,00 segundos | 0,01 s a 32760 s (según Inr) |
| LSP | Velocidad Mínima | 0 Hz | 0 a HSP Hz |
| HSP | Velocidad Máxima | 50 Hz | LSP a tFr Hz |
| ItH | Corriente Térmica del Motor | Corriente nominal del motor (depende del calibre del variador) | 0,2 a 1,5 In |

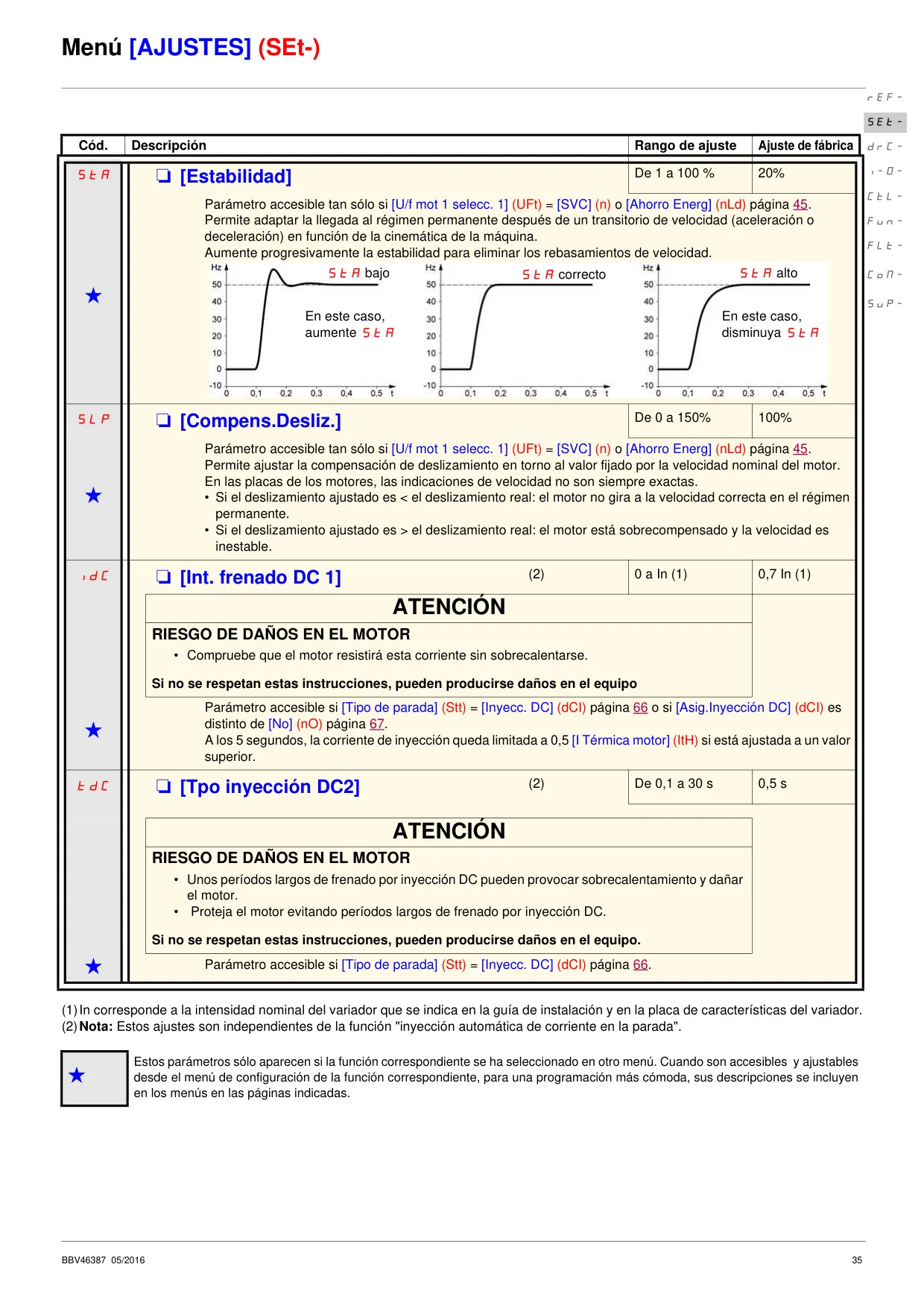

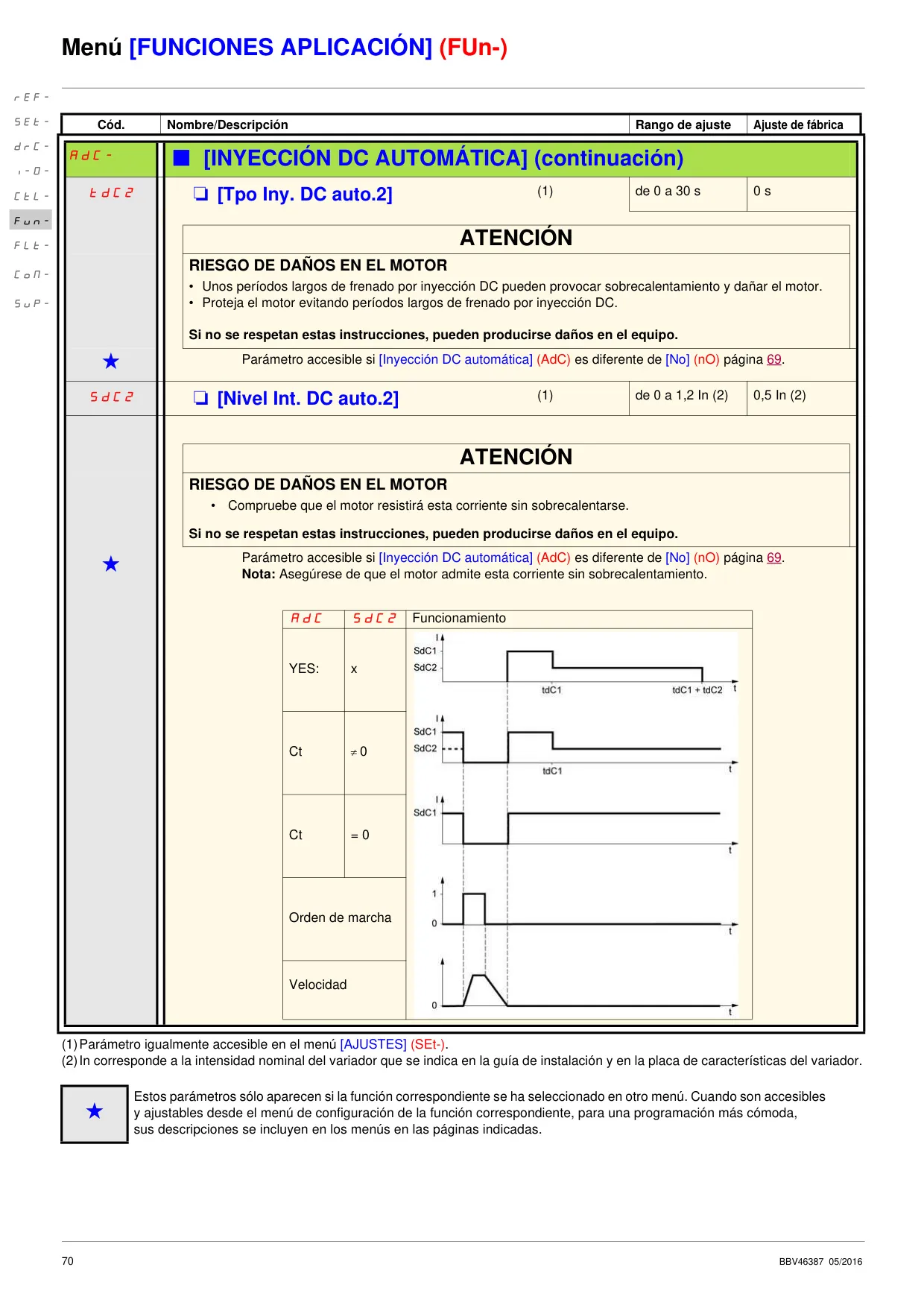

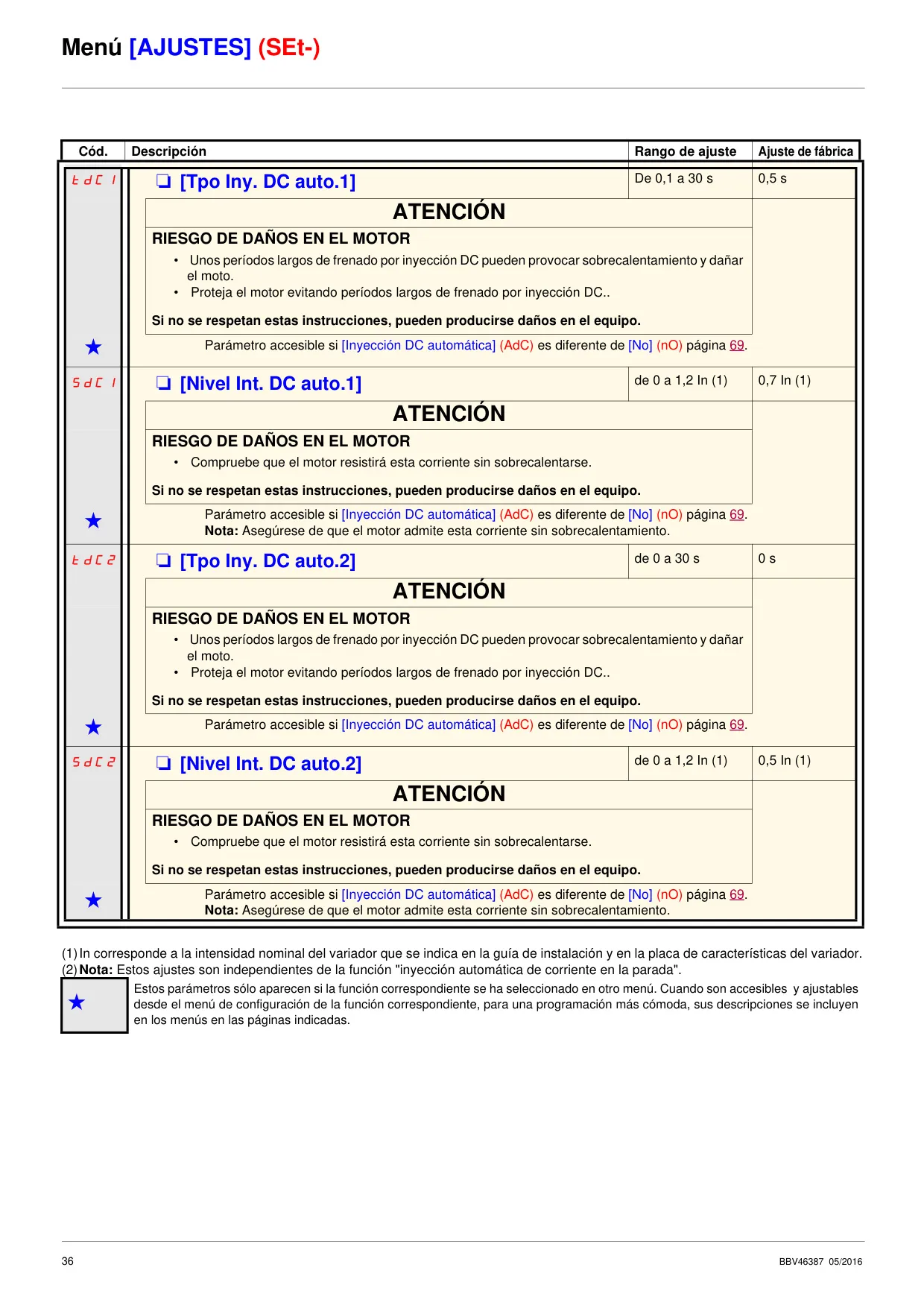

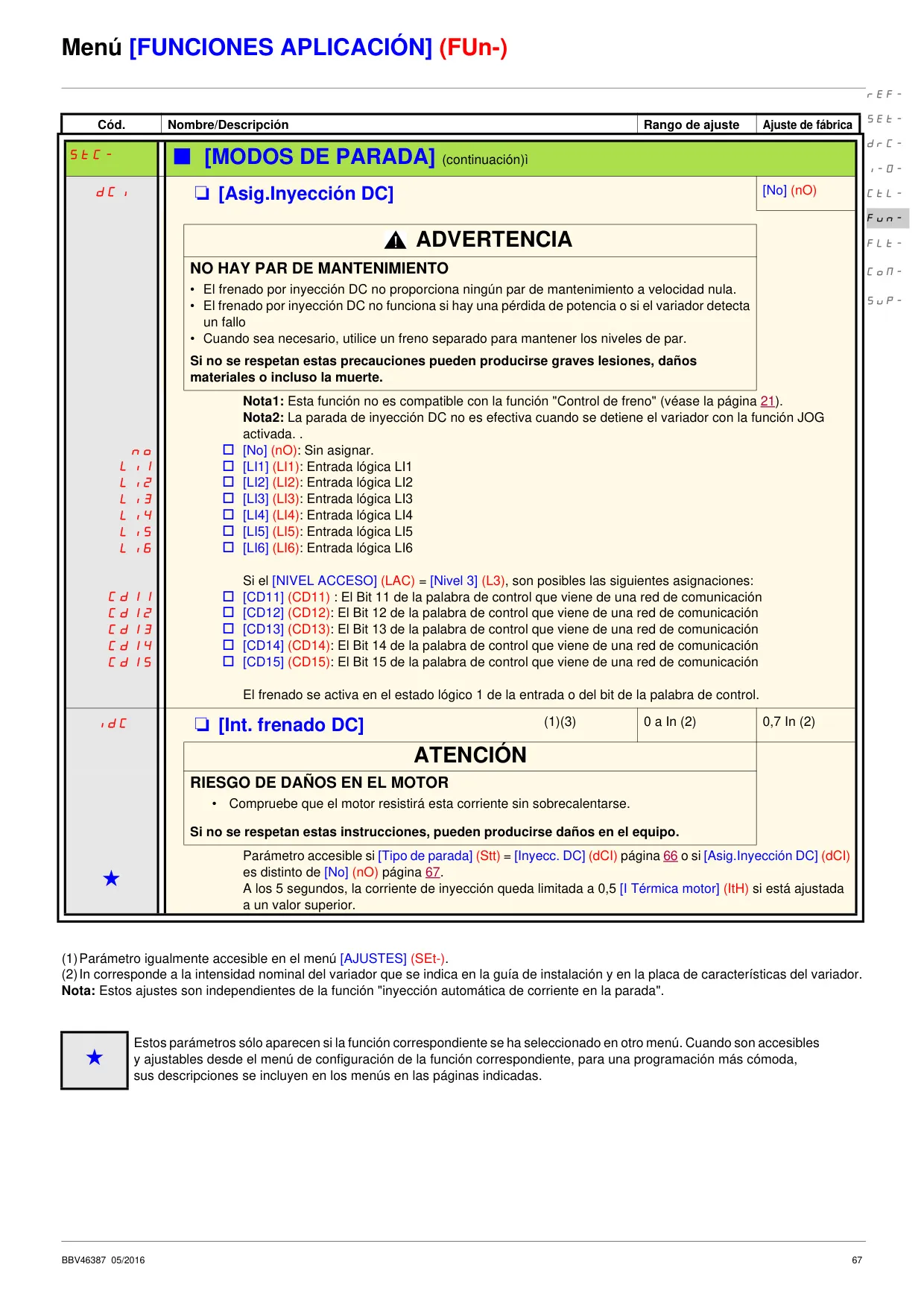

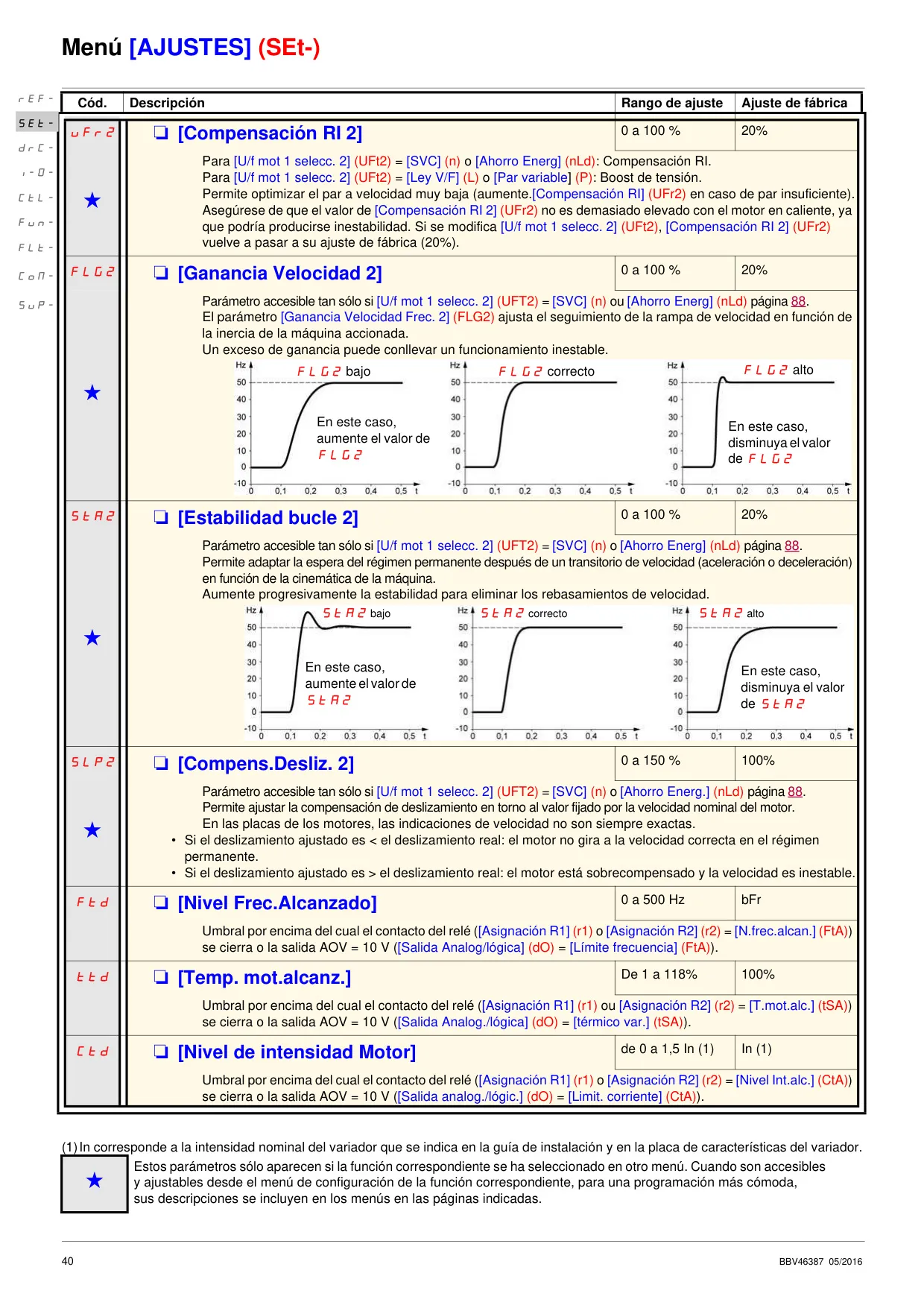

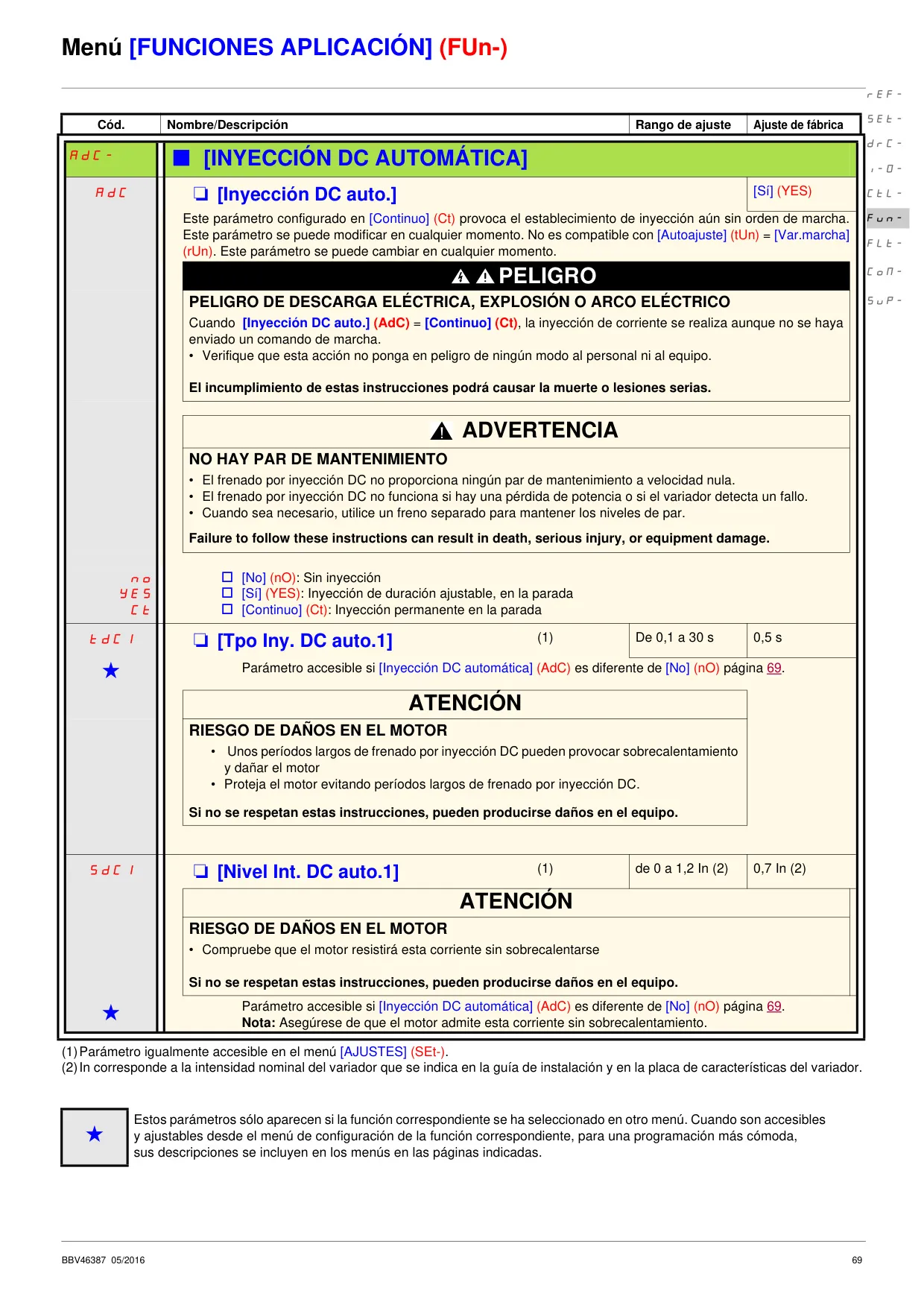

| SdC1 | Nivel de Corriente DC Auto. 1 | 0.7 x Corriente Nominal del Variador | 0 a 1,2 In |

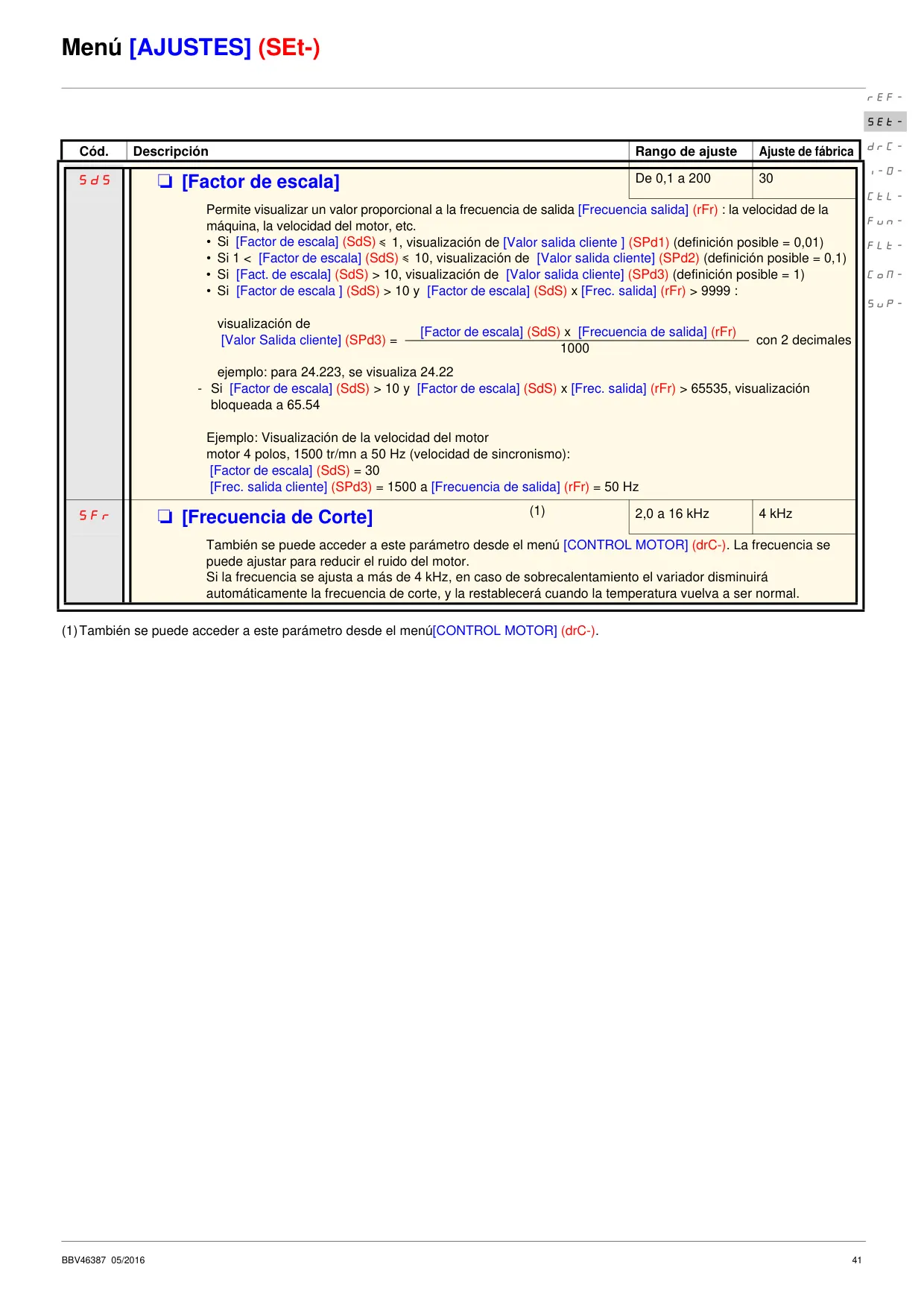

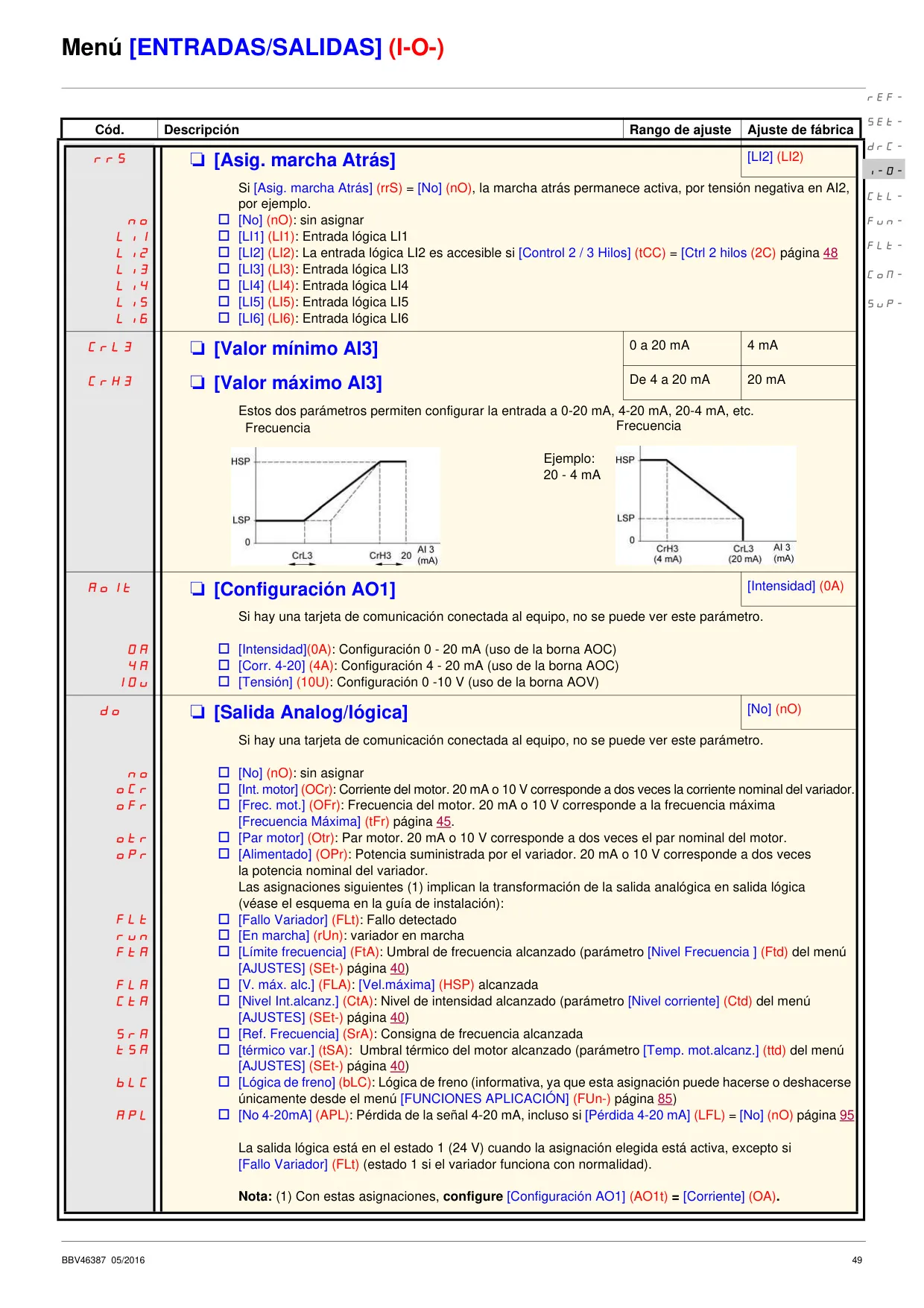

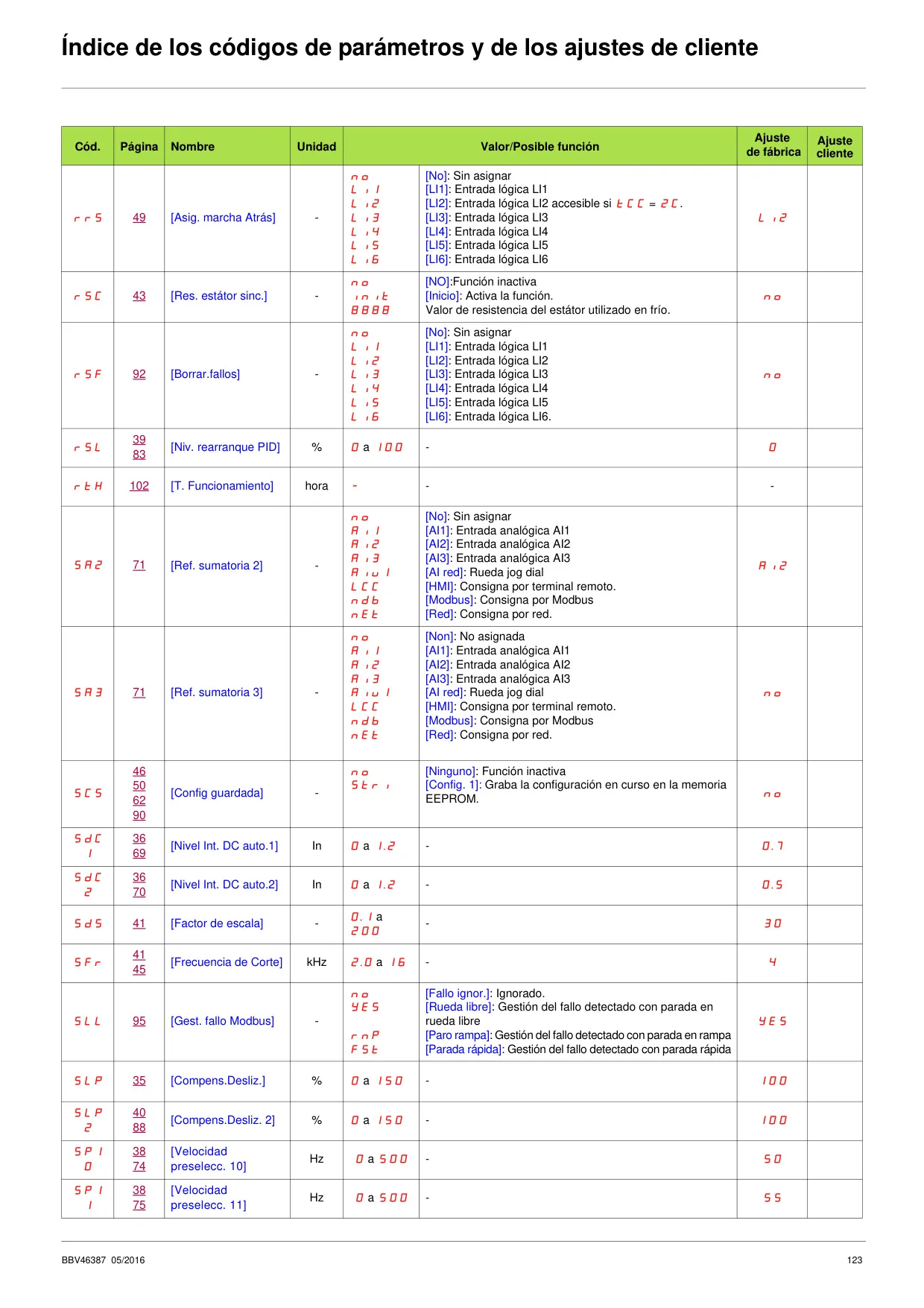

| SFr | Frecuencia de Corte | 4 kHz | 2,0 a 16 kHz |
| tFr | Frecuencia Máxima | 60 Hz | 10 a 500 Hz |
| rrS | Asignación Marcha Atrás | LI2 | No, LI1-LI6 |

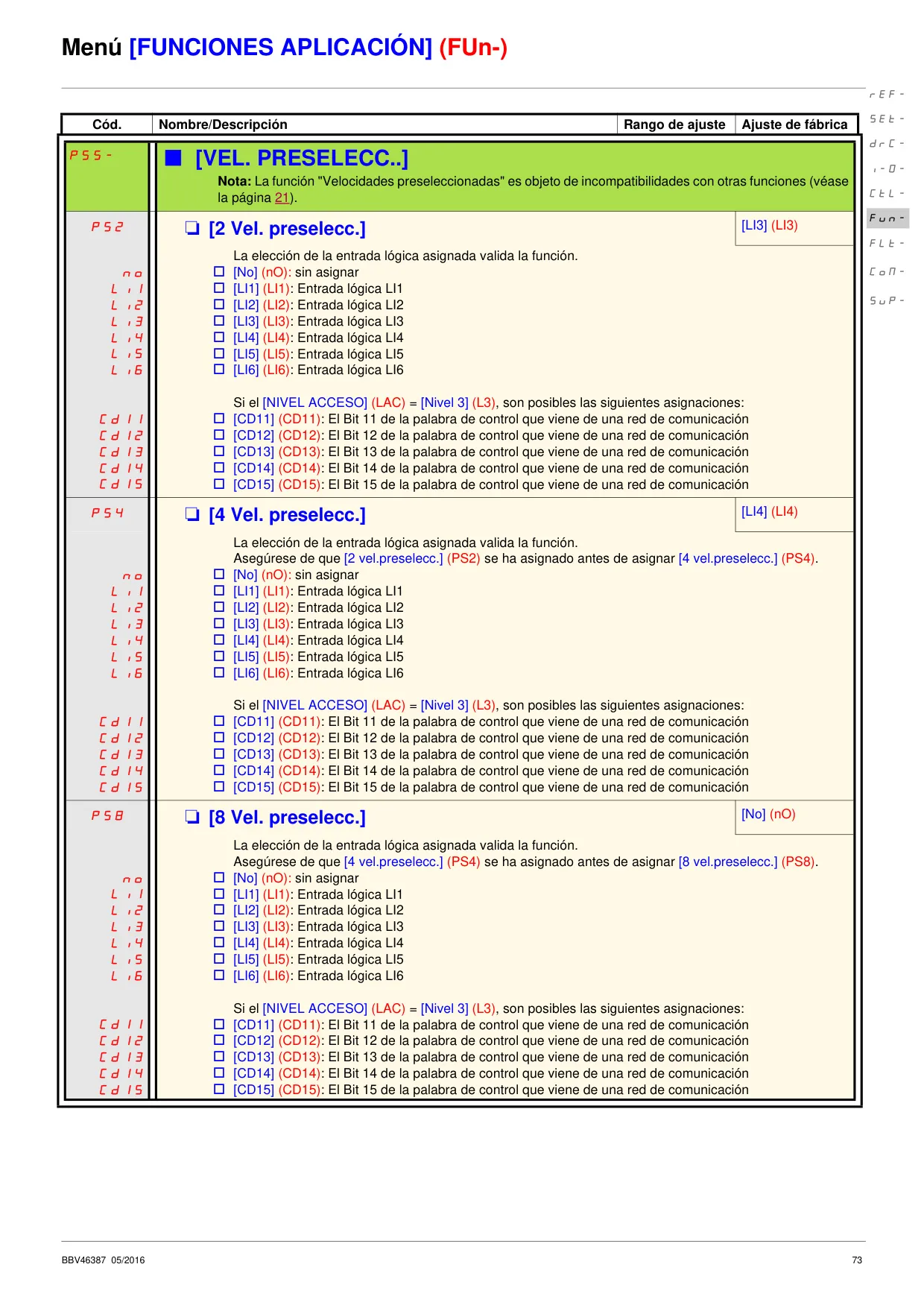

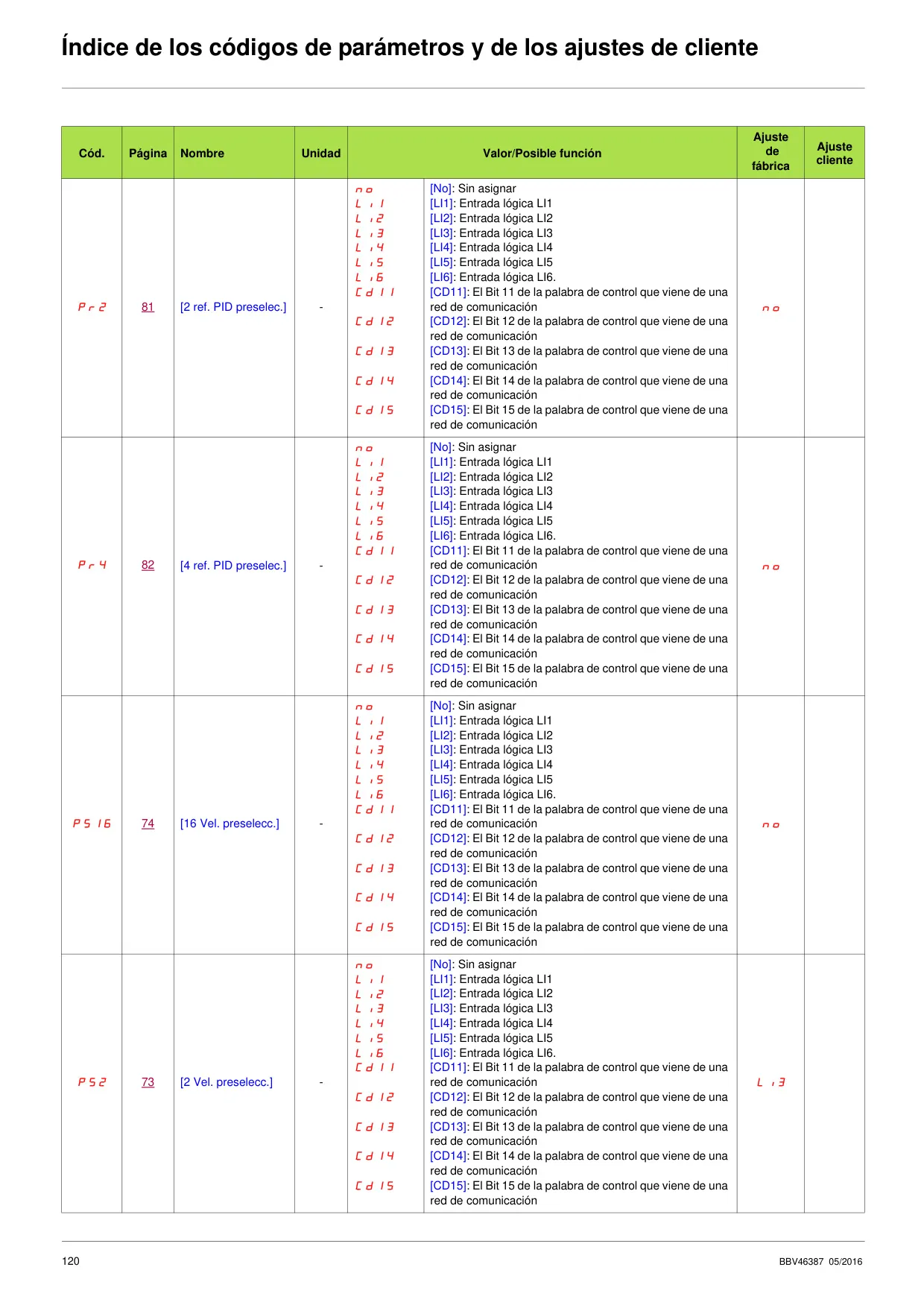

| PS2 | 2 Velocidades Preseleccionadas | LI3 | No, LI1-LI6, Cdxx |

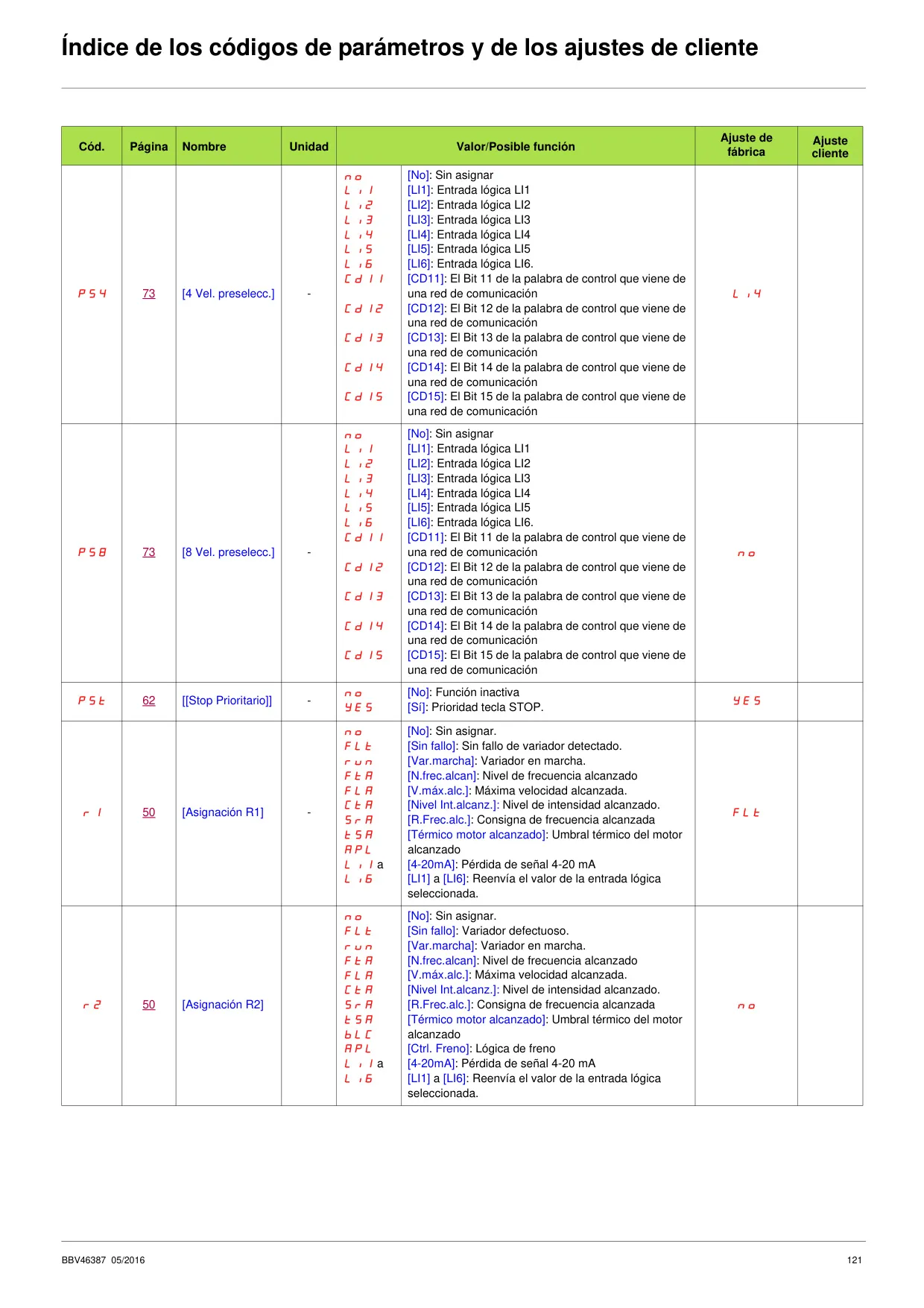

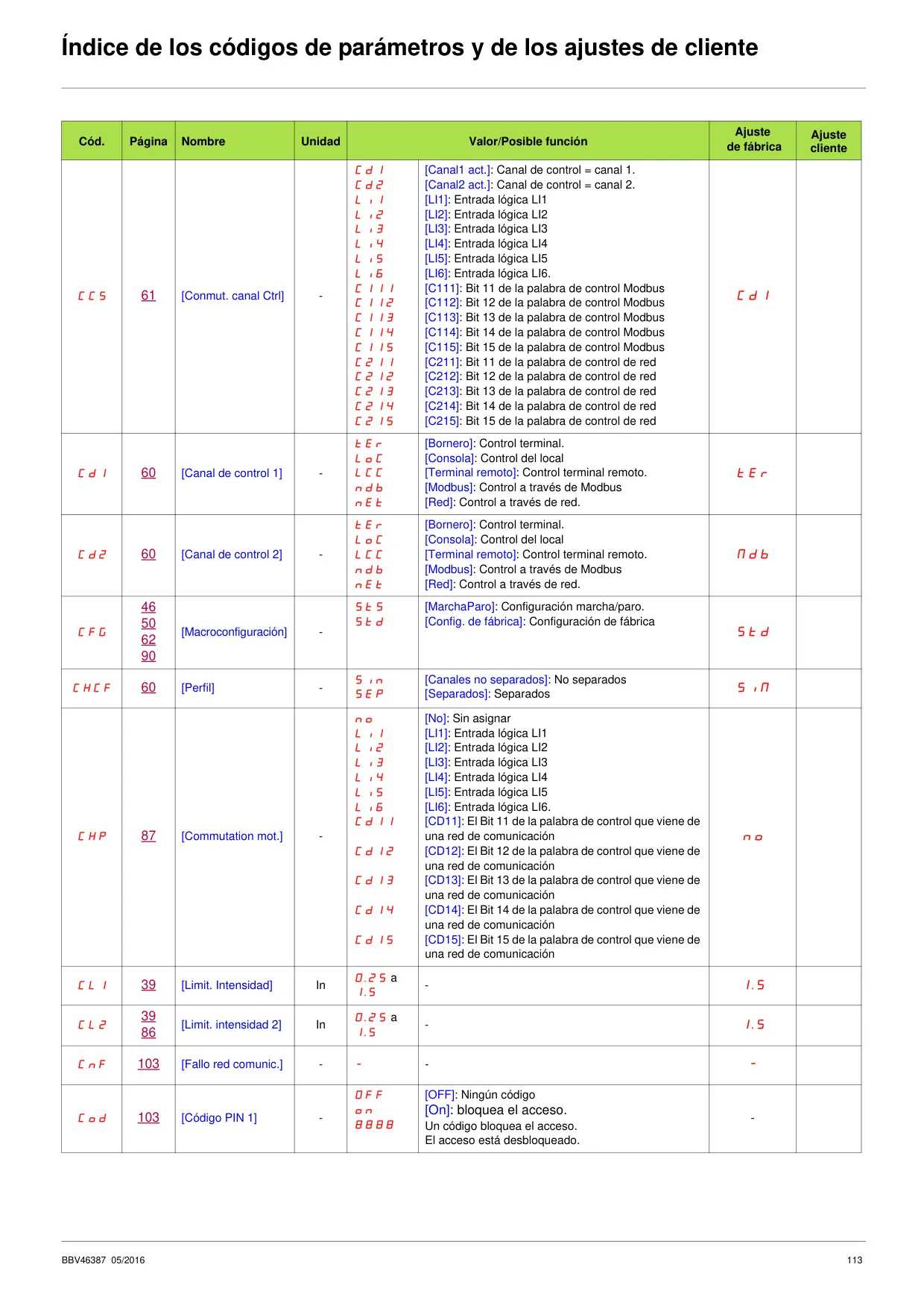

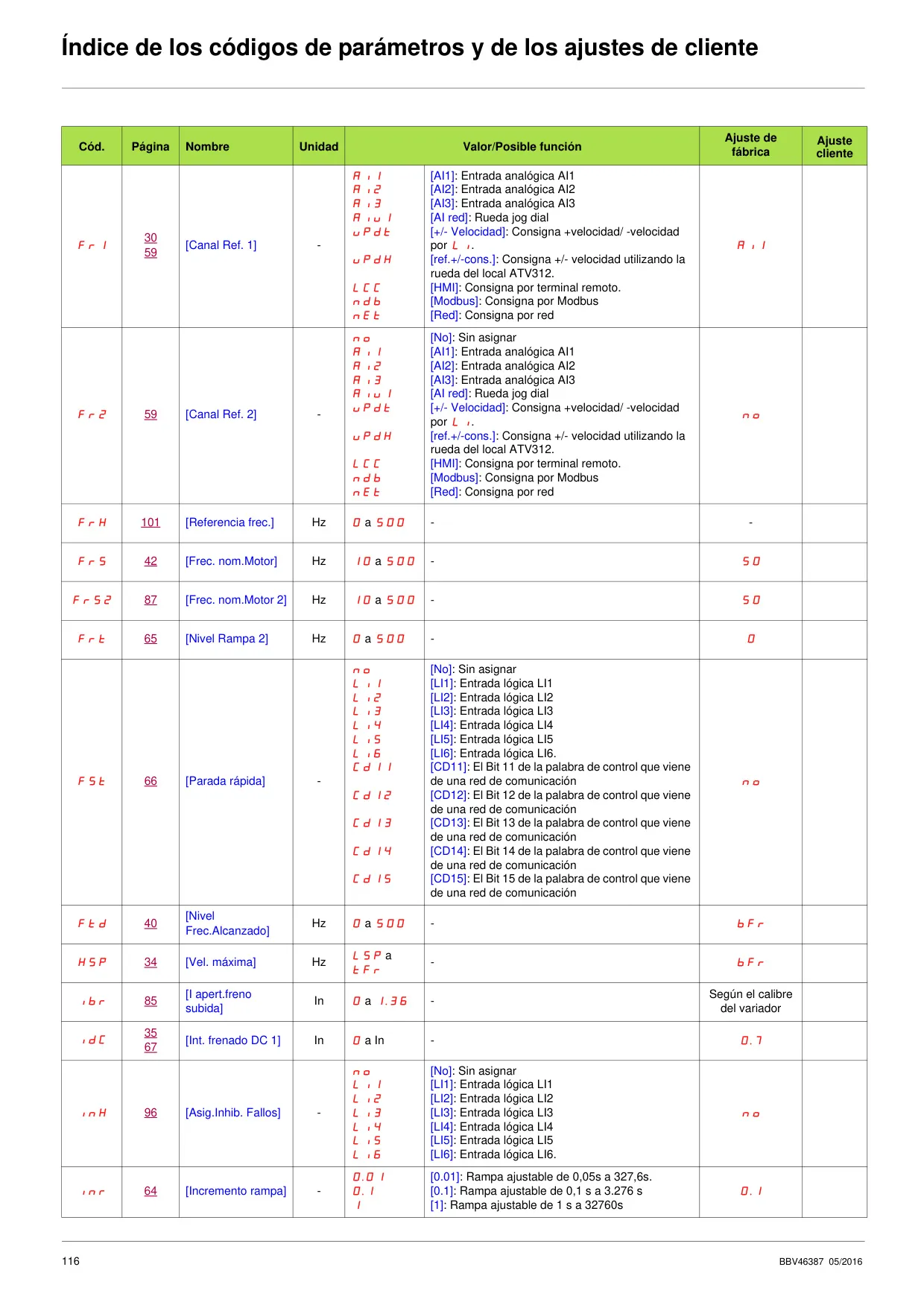

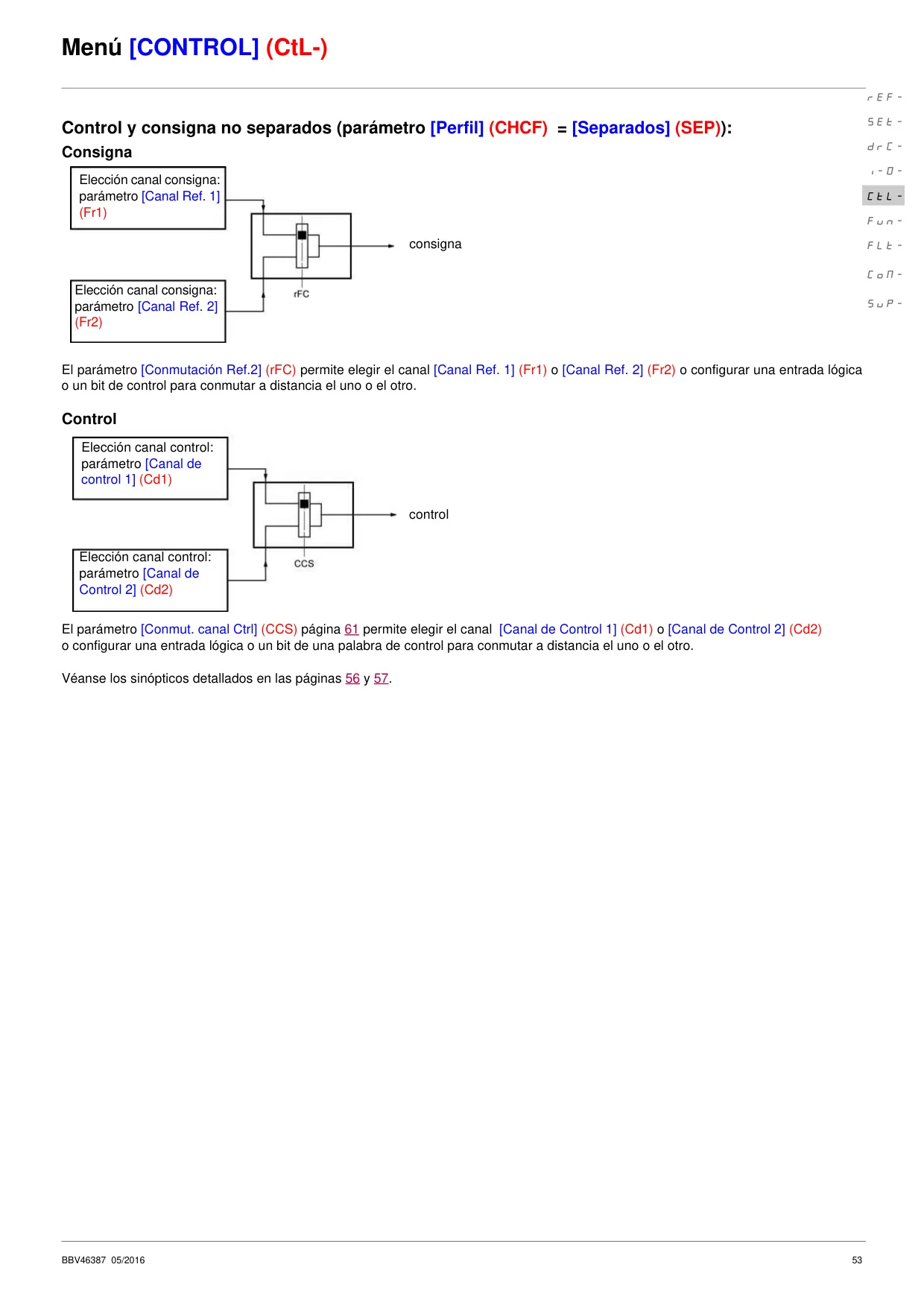

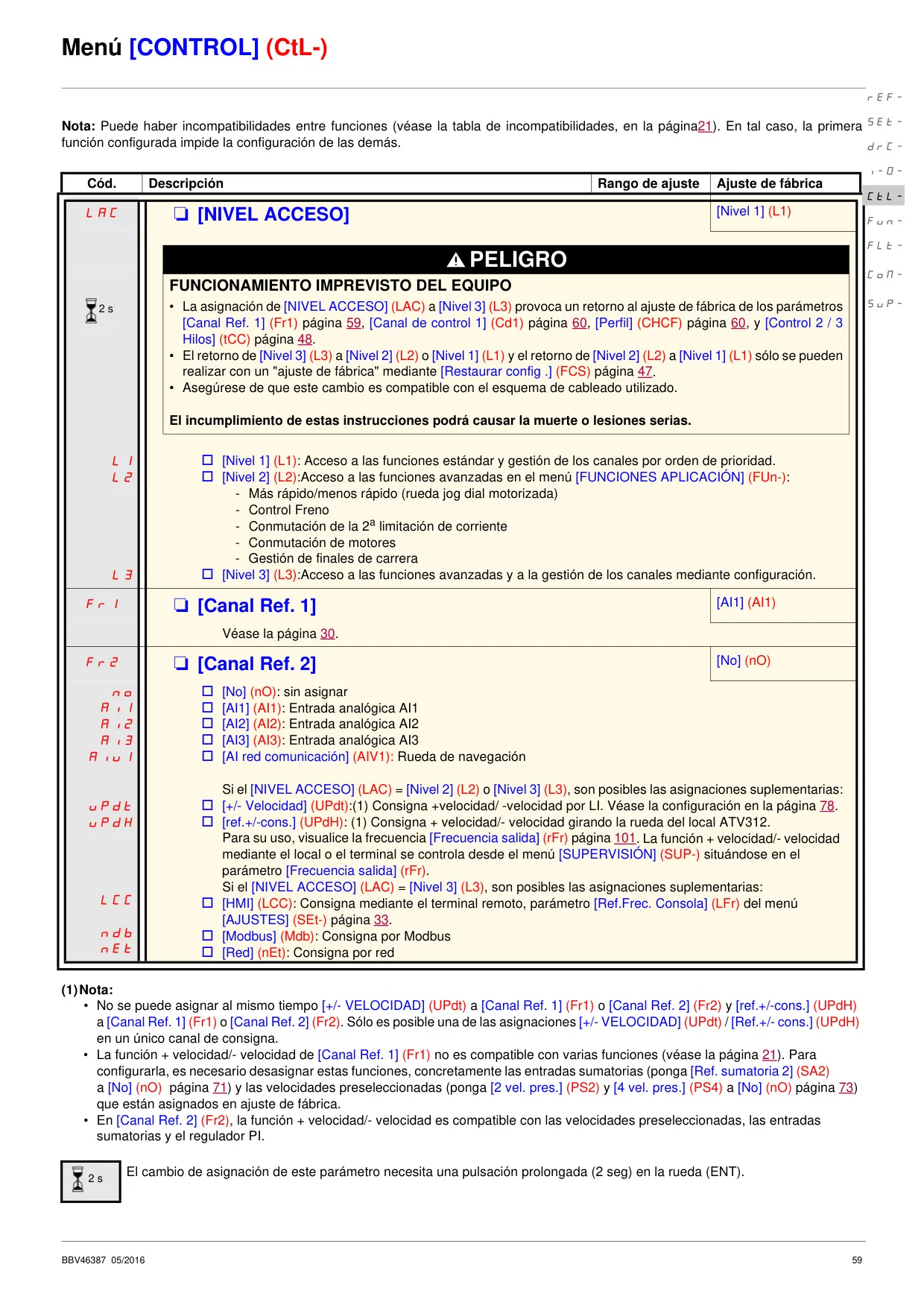

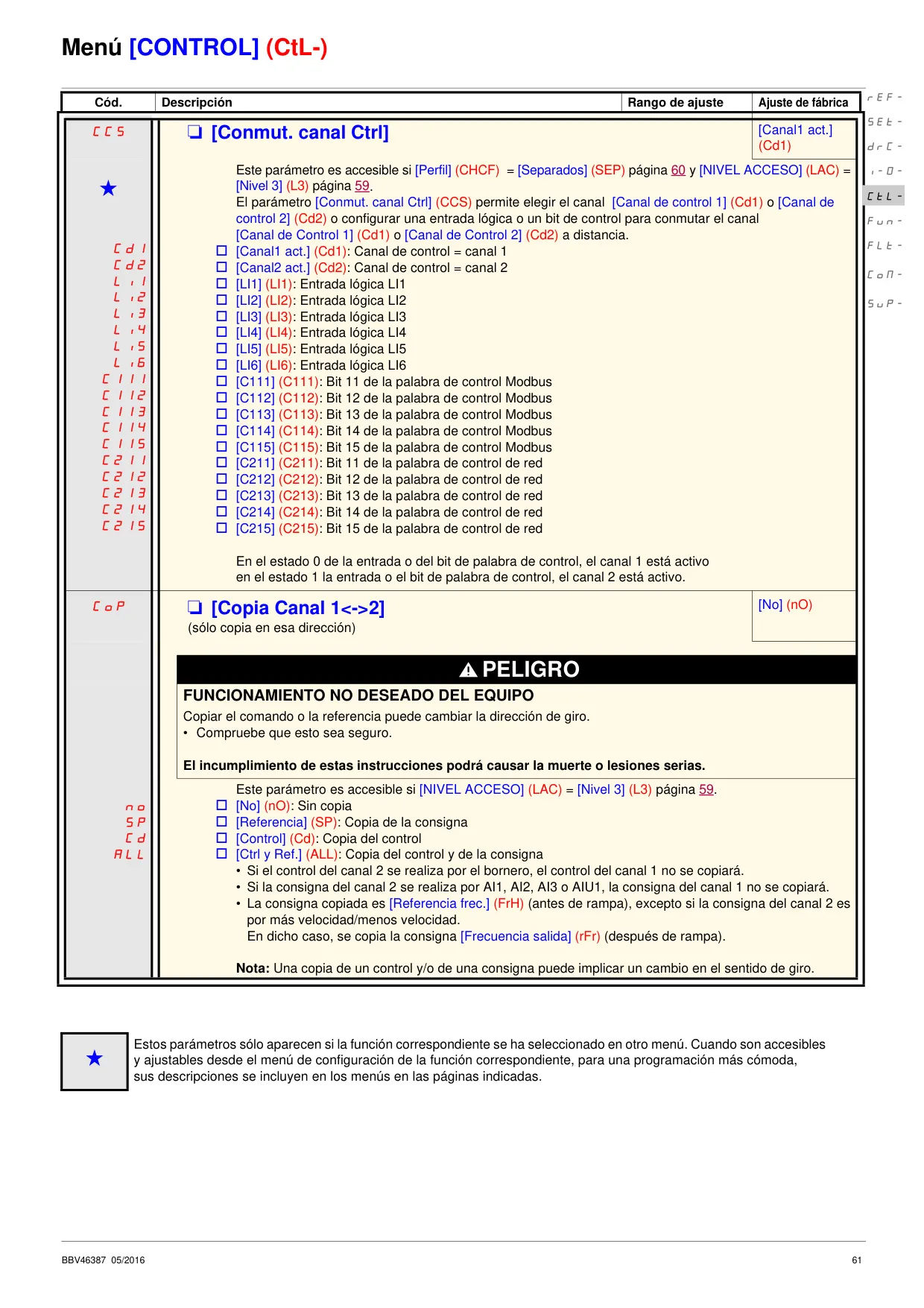

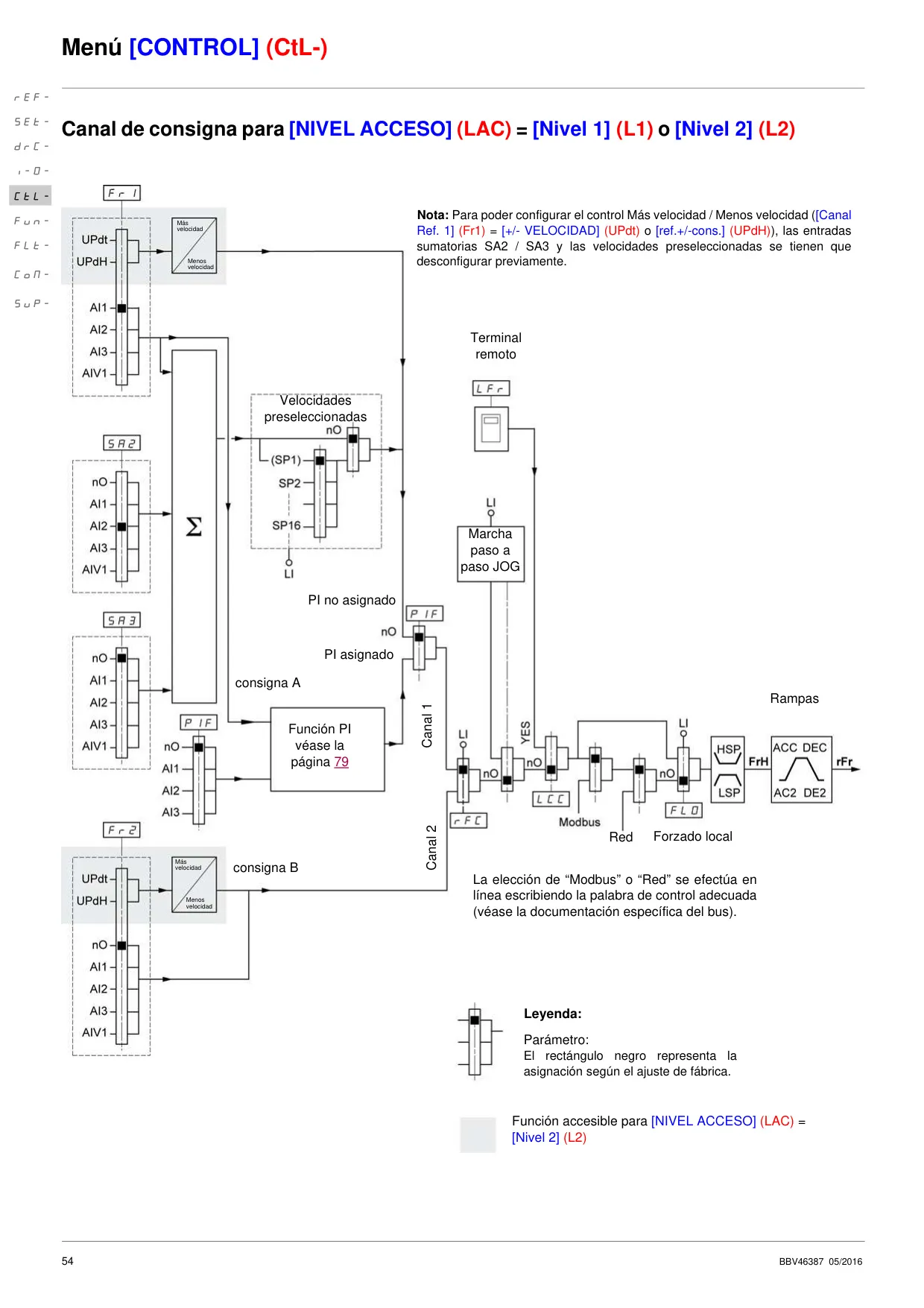

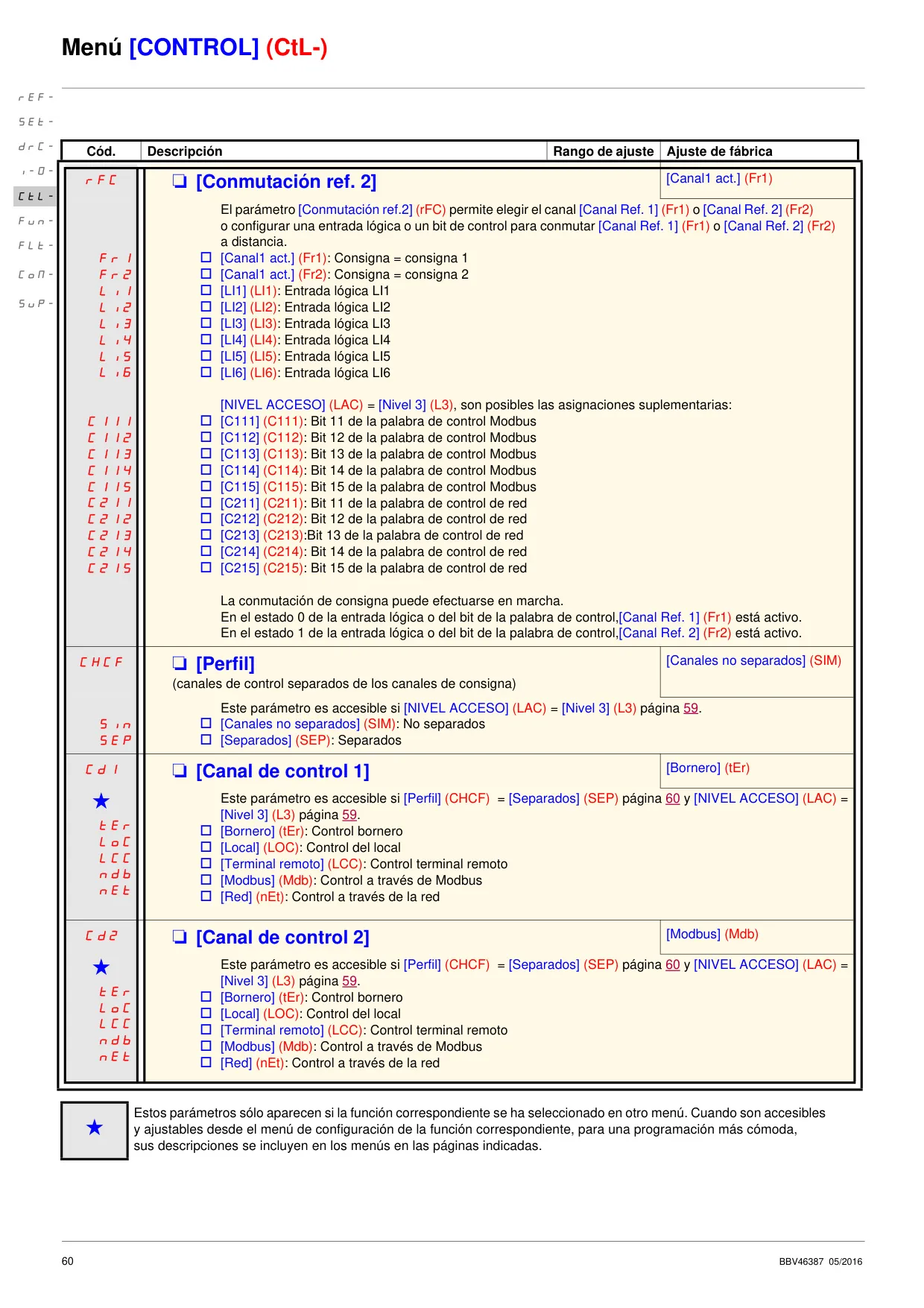

| PS4 | 4 Velocidades Preseleccionadas | LI4 | No, LI1-LI6, Cdxx |
| Fr1 | Canal de Referencia 1 | AI1 | AI1, AI2, AI3, AIV1, UPdt, UPdH, LCC, Mdb, nEt |

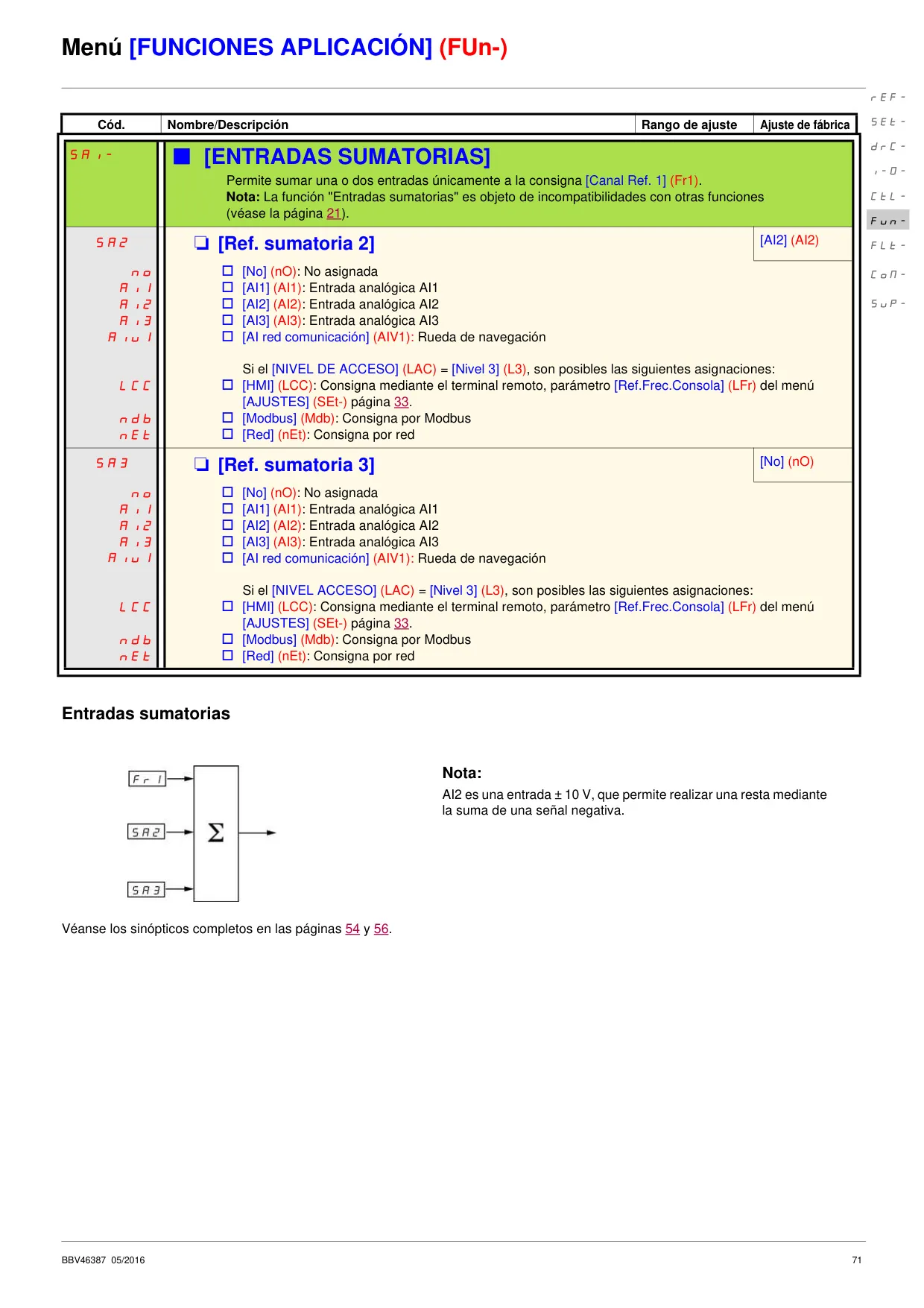

| SA2 | Referencia Sumatoria 2 | AI2 | No, AI1, AI2, AI3, AIV1, LCC, Mdb, nEt |

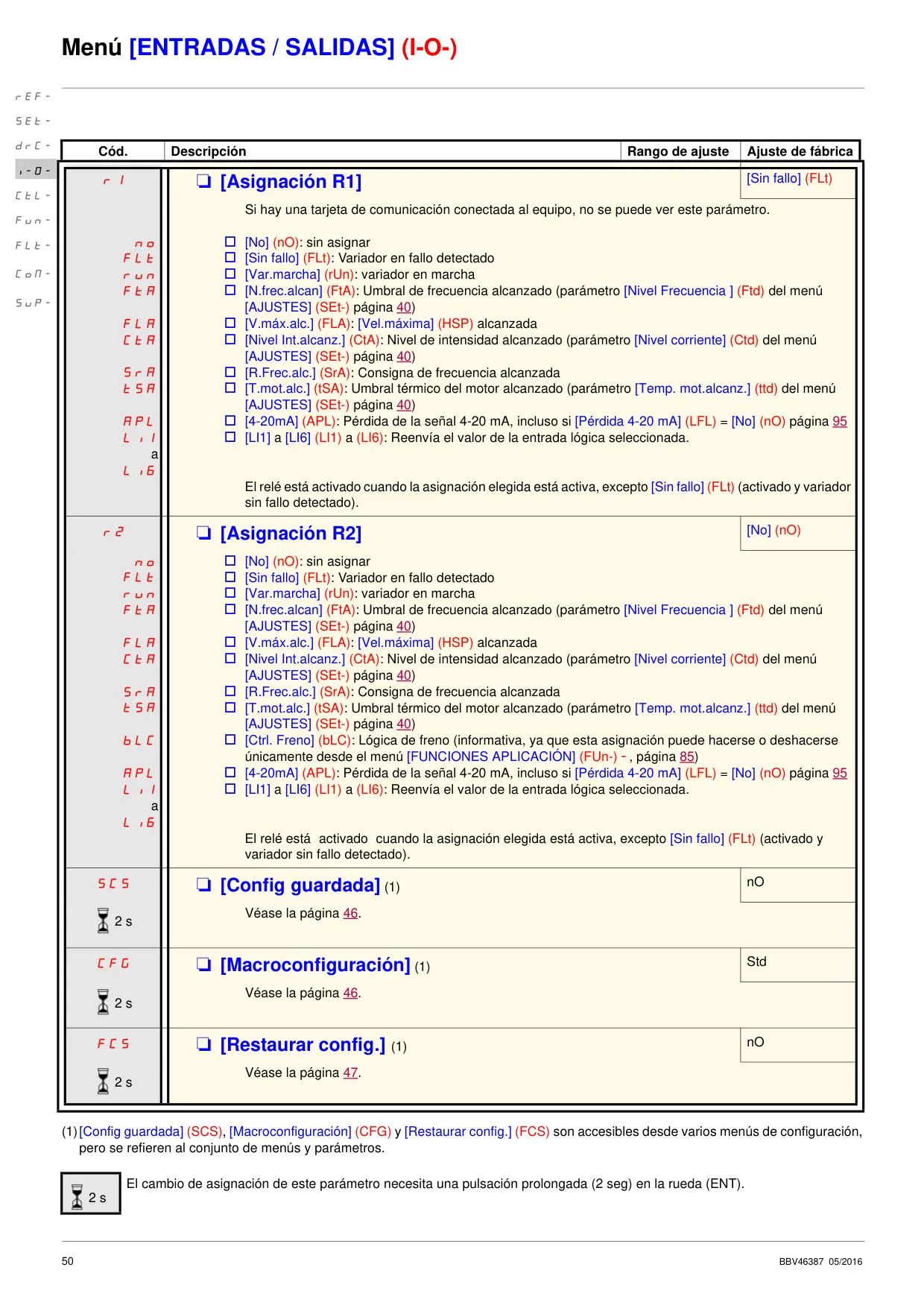

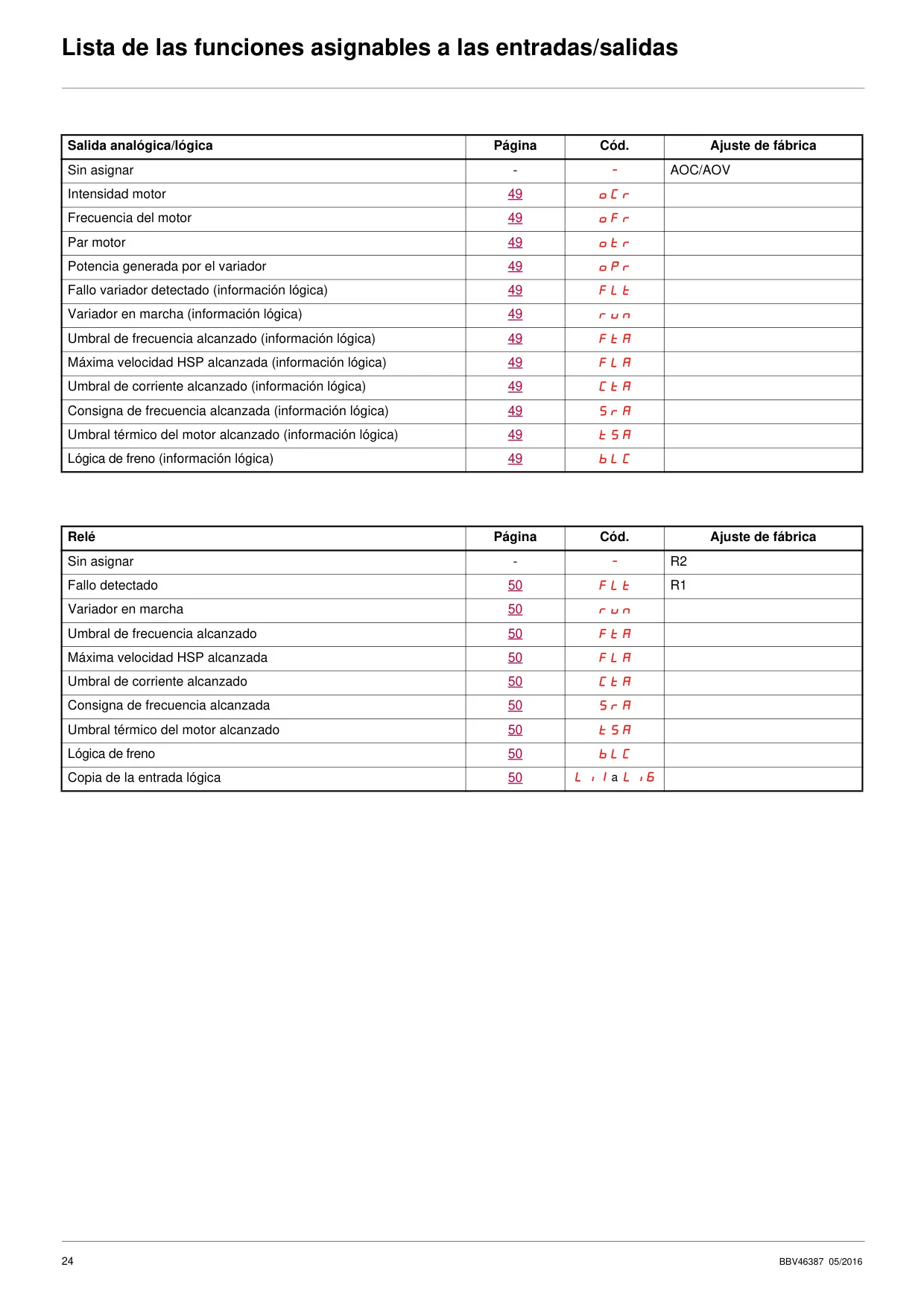

| r1 | Asignación R1 | Sin Fallo (FLt) | No, FLt, rUn, FtA, FLA, CtA, SrA, tSA, APL, LI1-LI6 |
| brA | Adaptación Rampa Deceleración | Sí (YES) | No, Sí |
| Atr | Rearranque Automático | No (nO) | No, Sí |

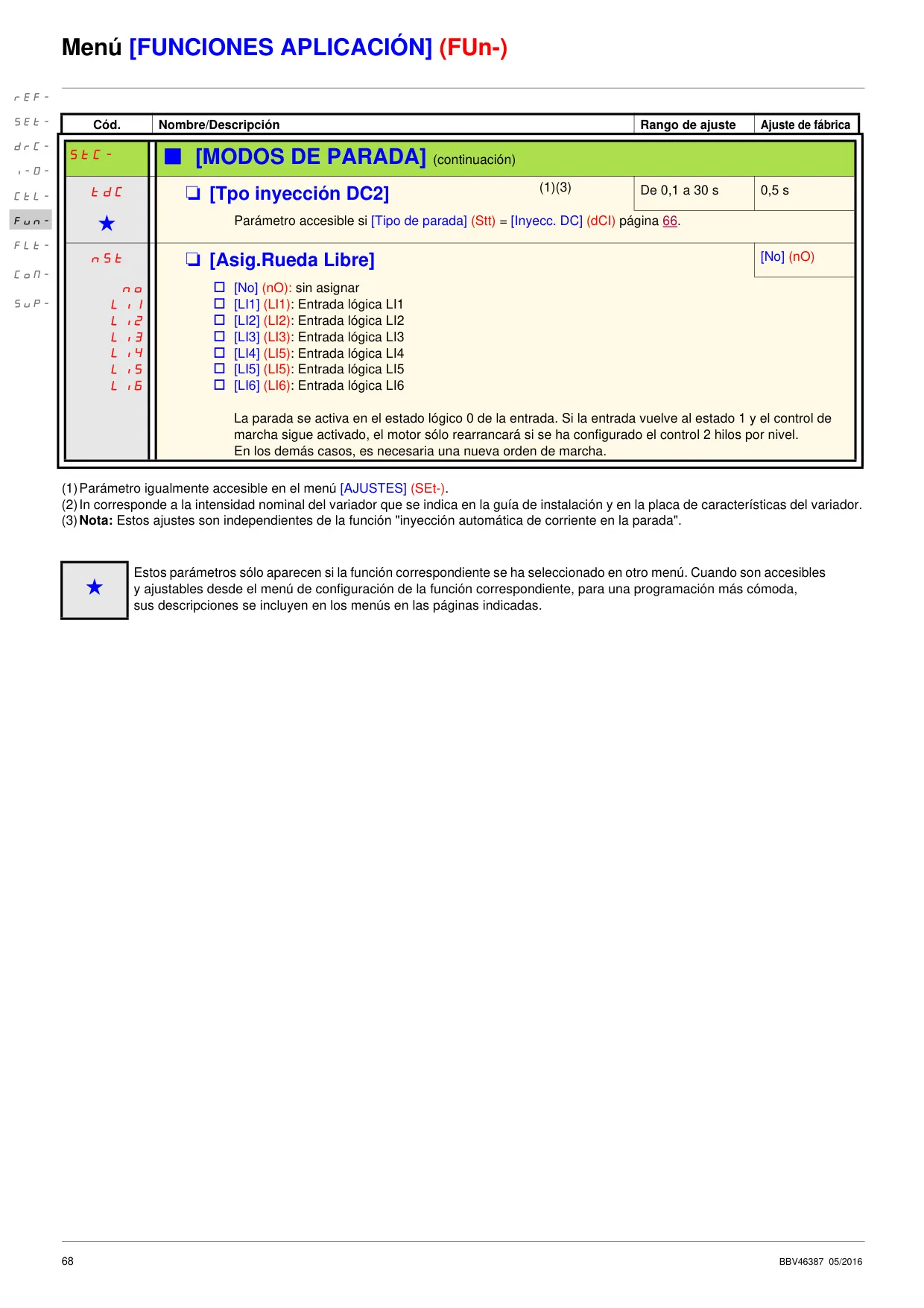

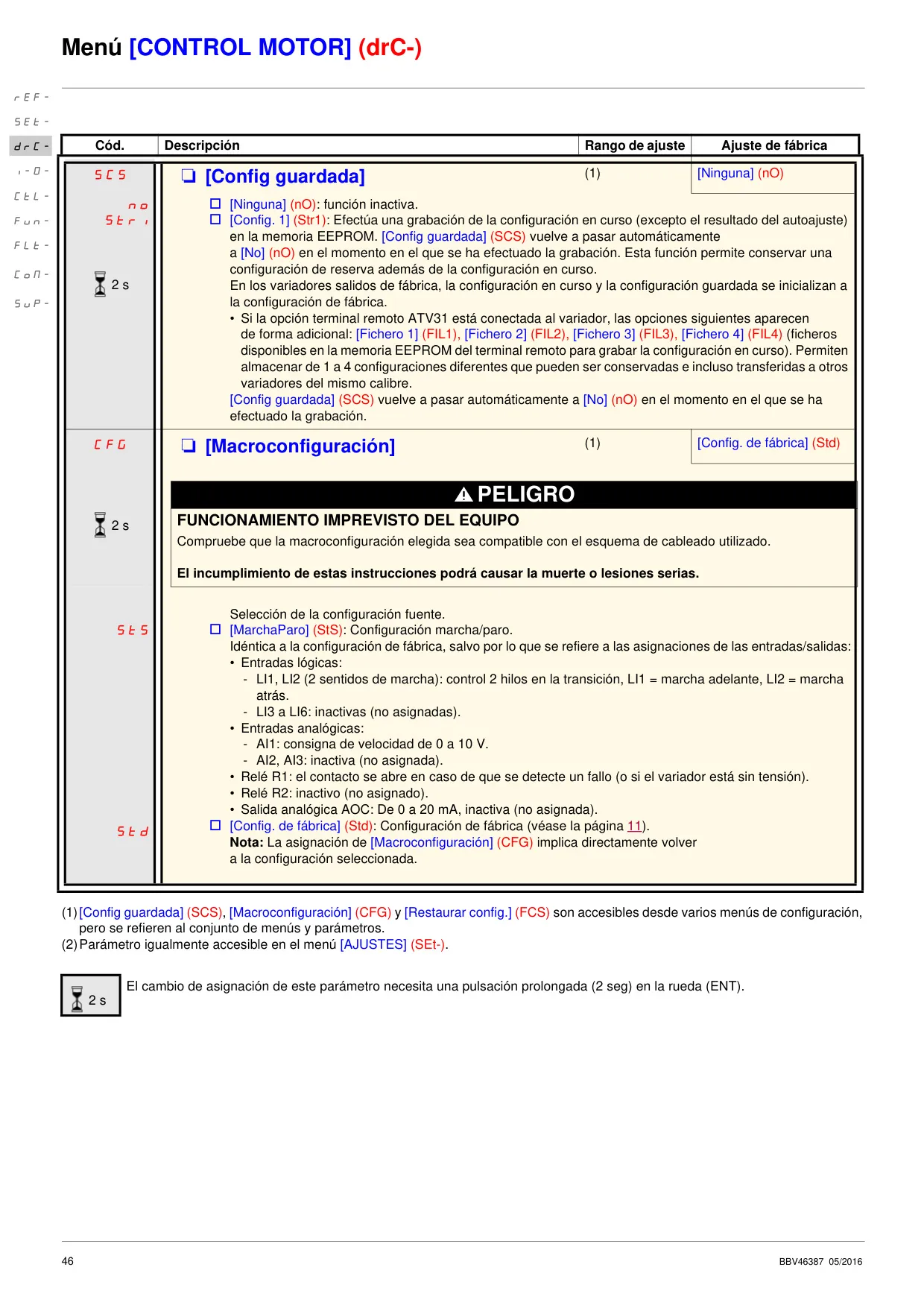

| Stt | Tipo de Parada | Paro Rampa (rMP) | Paro Rampa, Parada Rápida, Rueda Libre, Inyección DC |
| CFG | Macroconfiguración | Configuración de Fábrica (Std) | Marcha/Paro (StS), Config. de Fábrica (Std) |

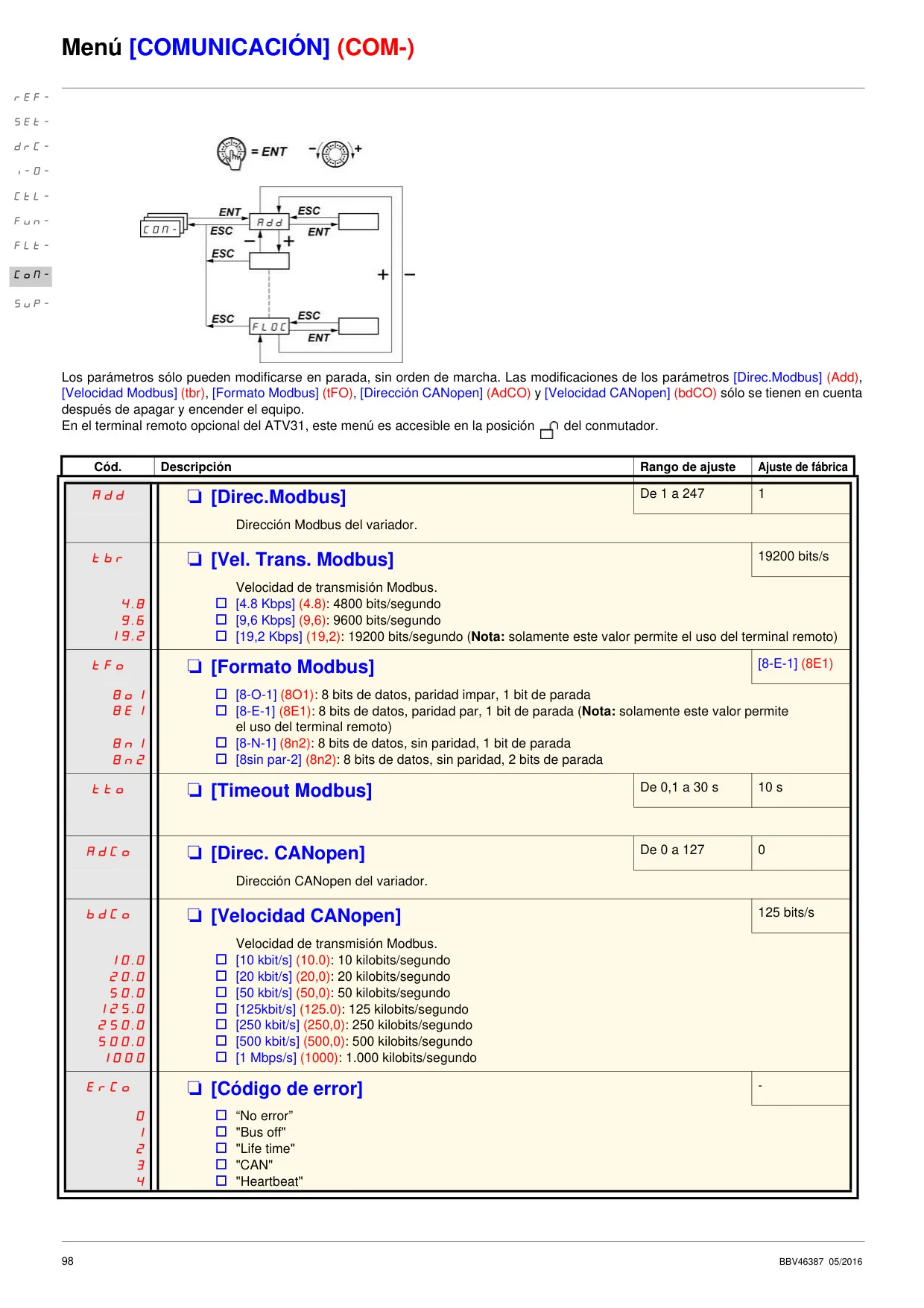

| Add | Dirección Modbus | 1 | 1 a 247 |
| tbr | Velocidad Transmisión Modbus | 19200 bits/s (19.2) | 4800, 9600, 19200 bits/s |
| tFO | Formato Modbus | 8-E-1 (8E1) | 8-O-1, 8-E-1, 8-N-1, 8-N-2 |
| bdCO | Velocidad CANopen | 125 kilobits/s (125.0) | 10, 20, 50, 125, 250, 500, 1000 kilobits/s |

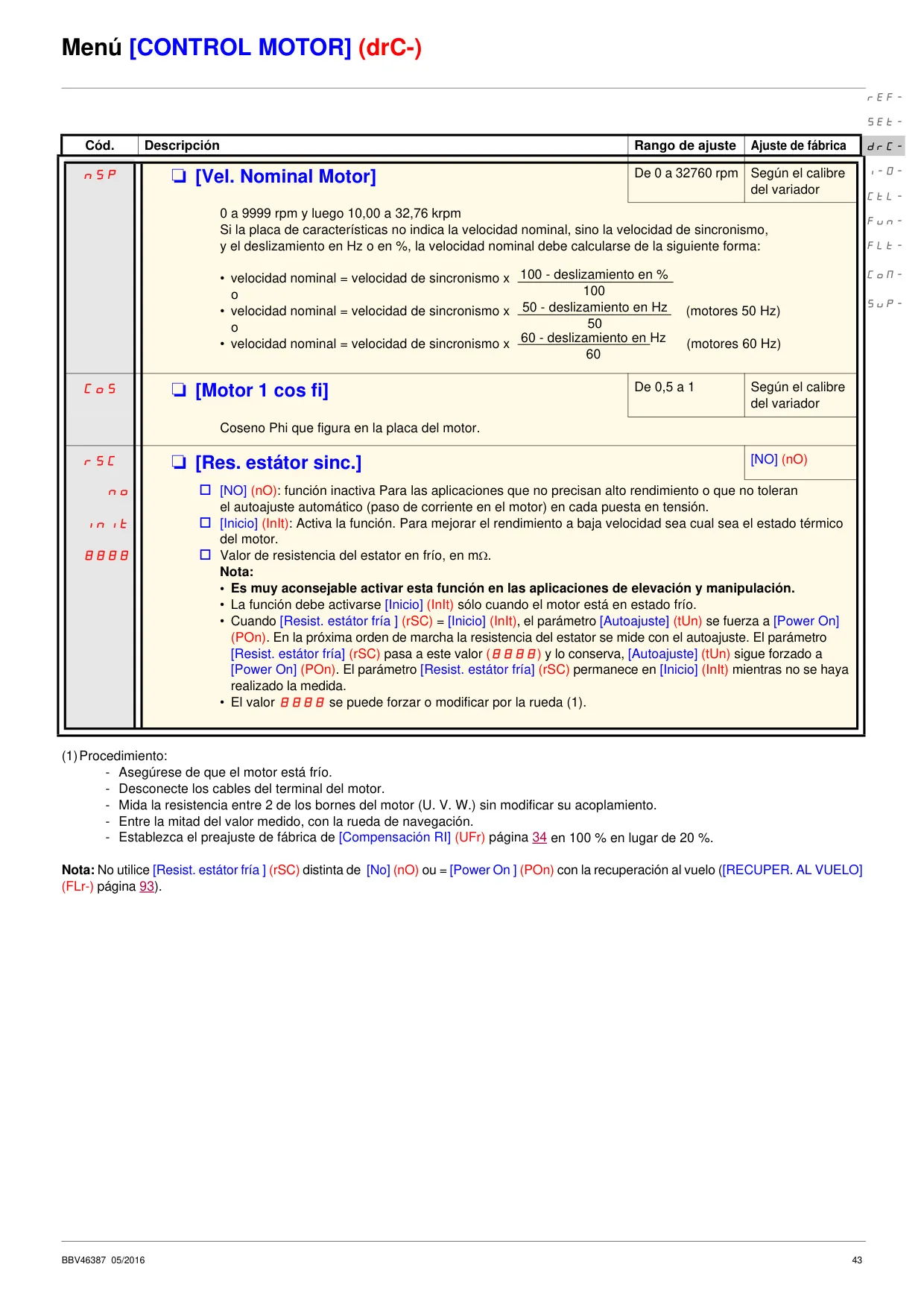

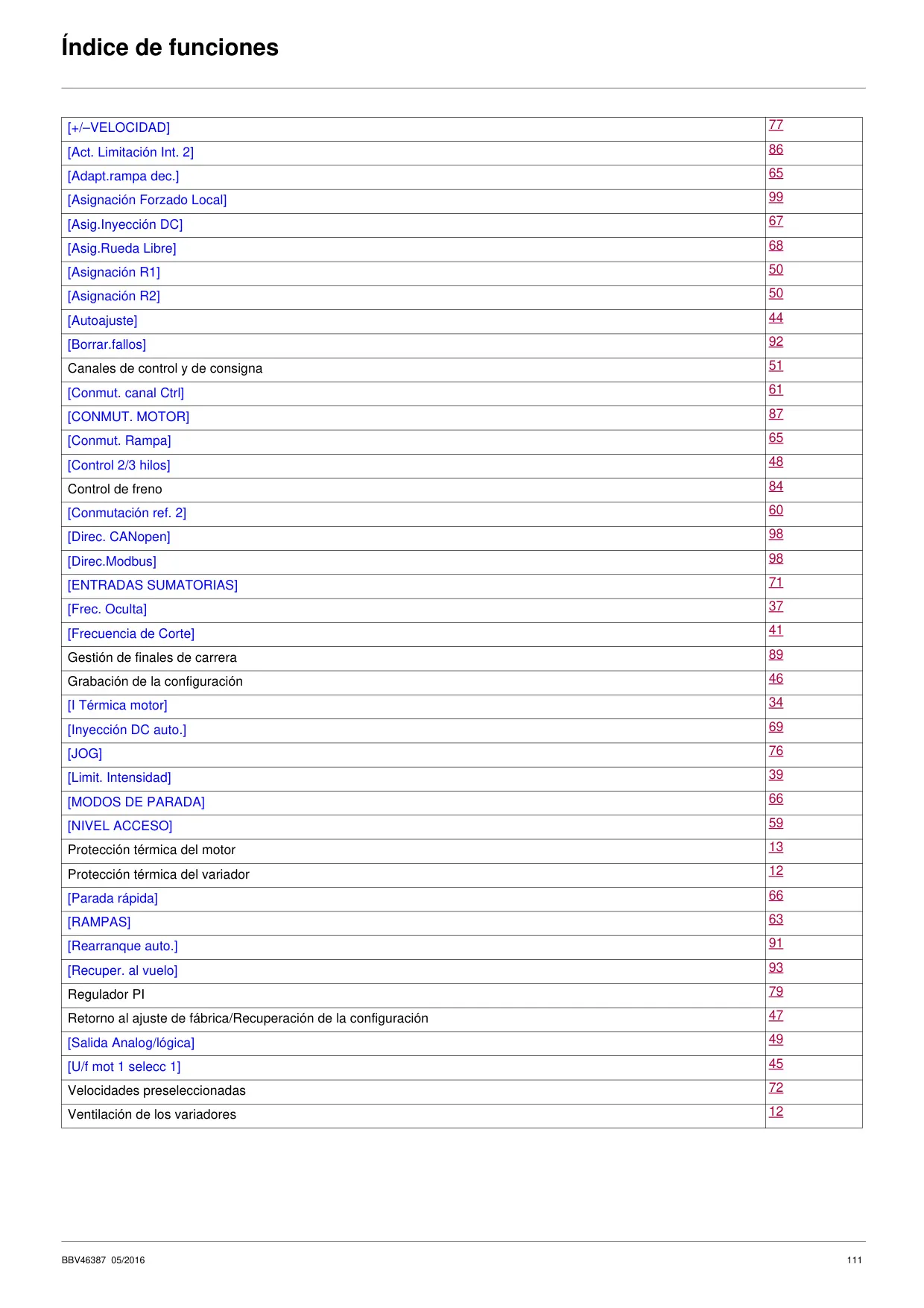

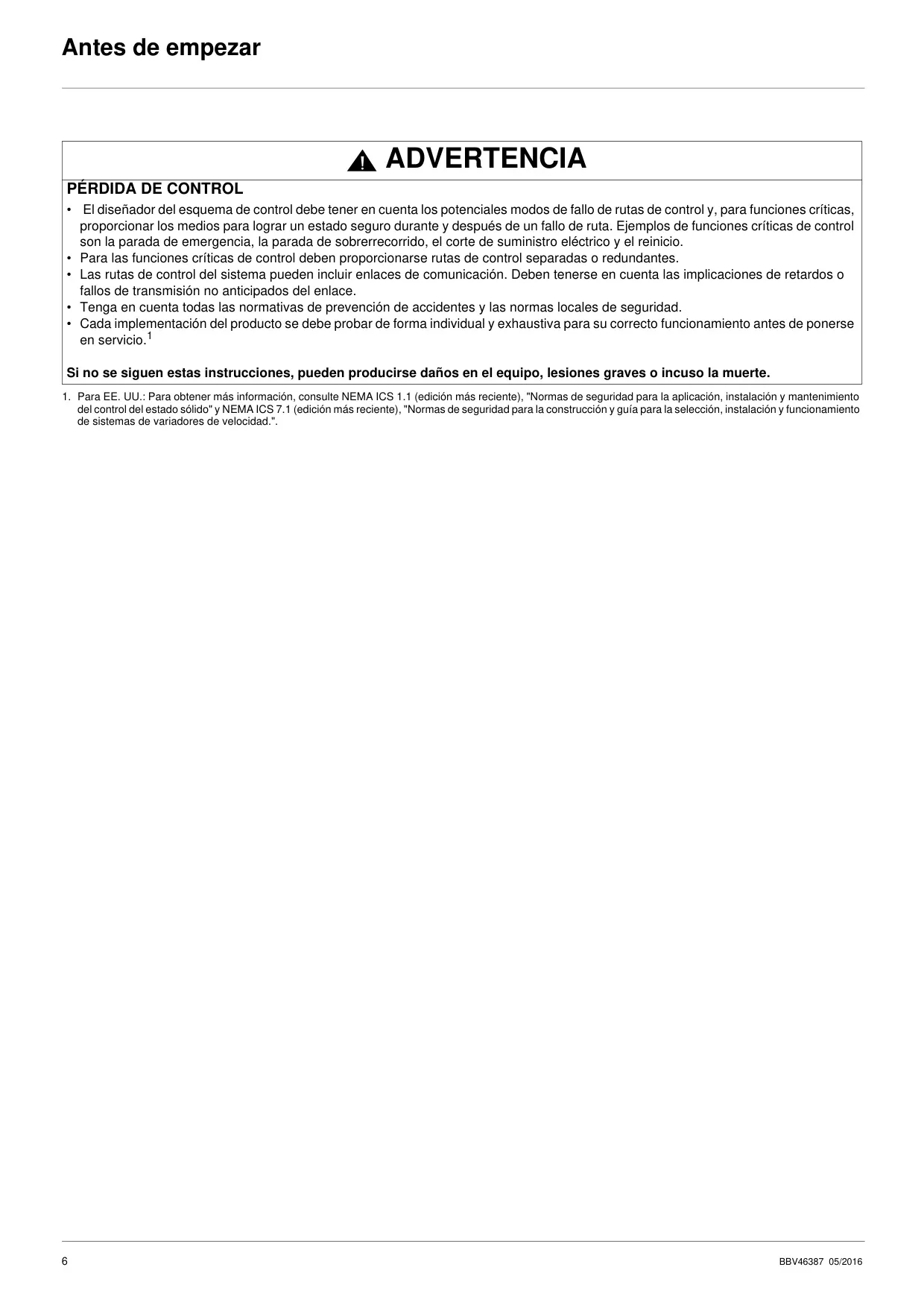

Detalles del Variador de Frecuencia ATV312

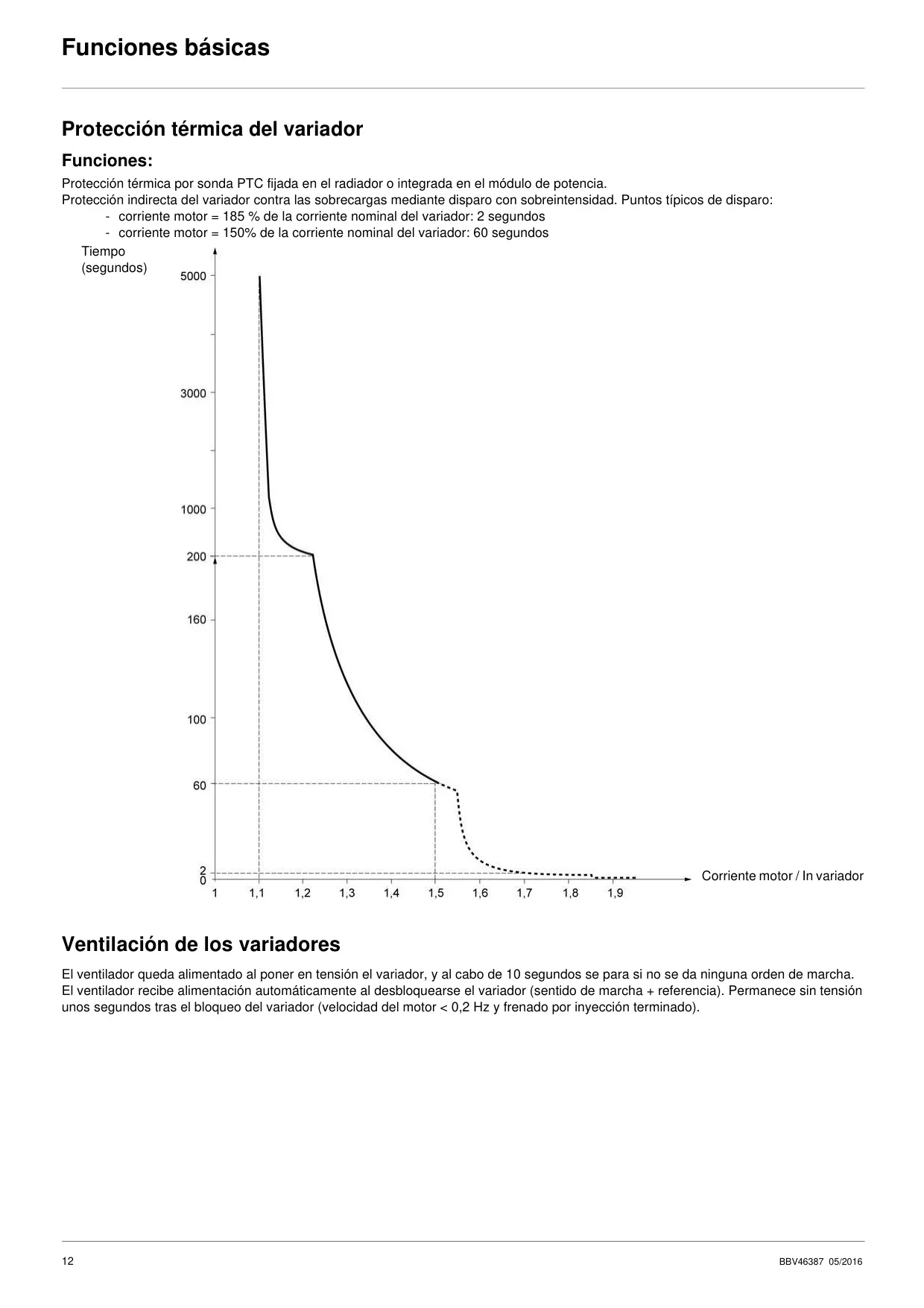

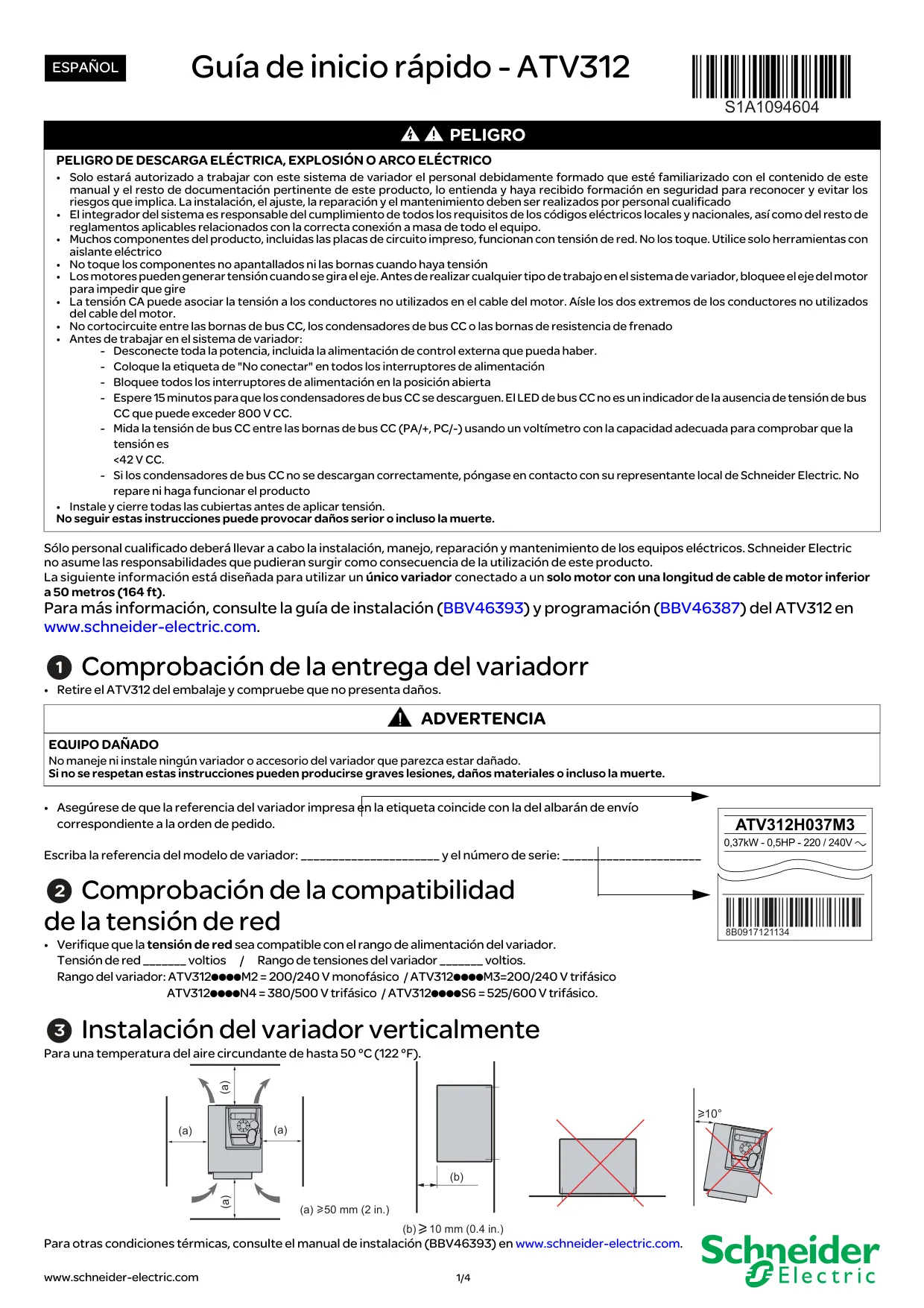

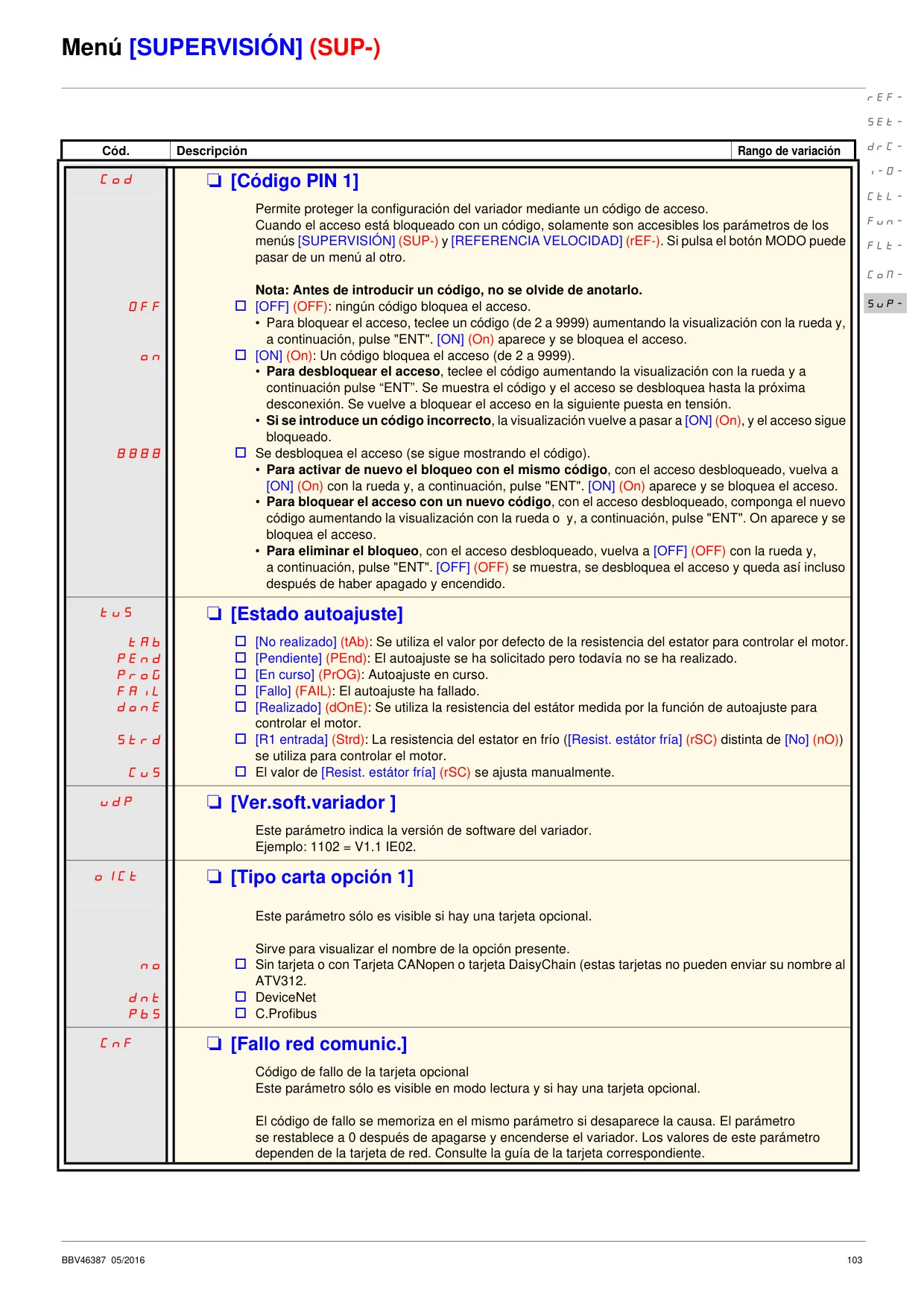

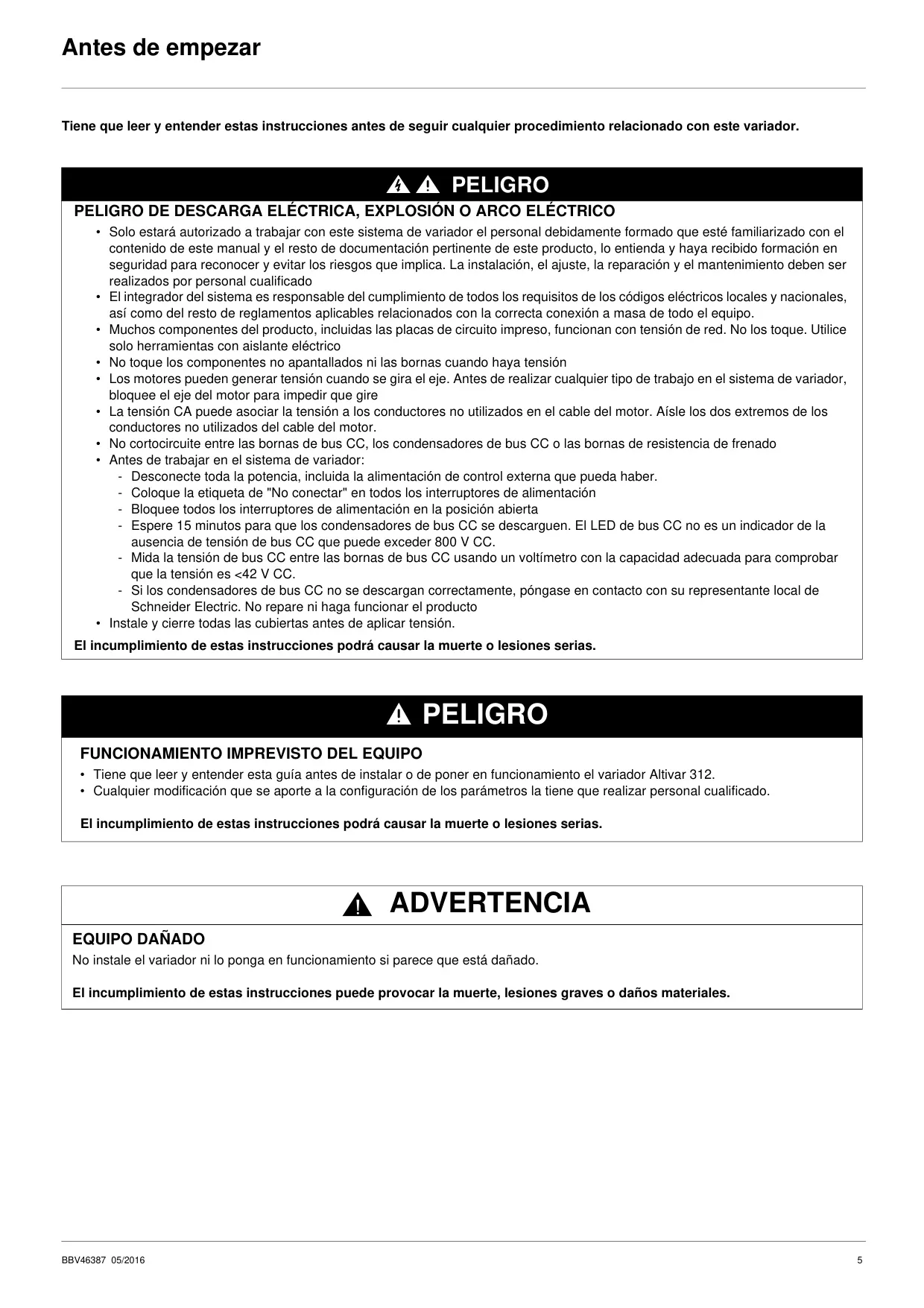

El Variador de Frecuencia ATV312 de Schneider Electric es una solución robusta y versátil para el control de motores asíncronos, diseñado para optimizar el rendimiento y la eficiencia en diversas aplicaciones industriales. Una de sus características fundamentales es la protección térmica, tanto del propio variador, mediante una sonda PTC y disparo por sobreintensidad, como del motor, a través de un cálculo I²t que asegura la longevidad del equipo. El sistema de ventilación inteligente activa los ventiladores solo cuando es necesario, contribuyendo al ahorro energético y a la reducción del ruido ambiental.

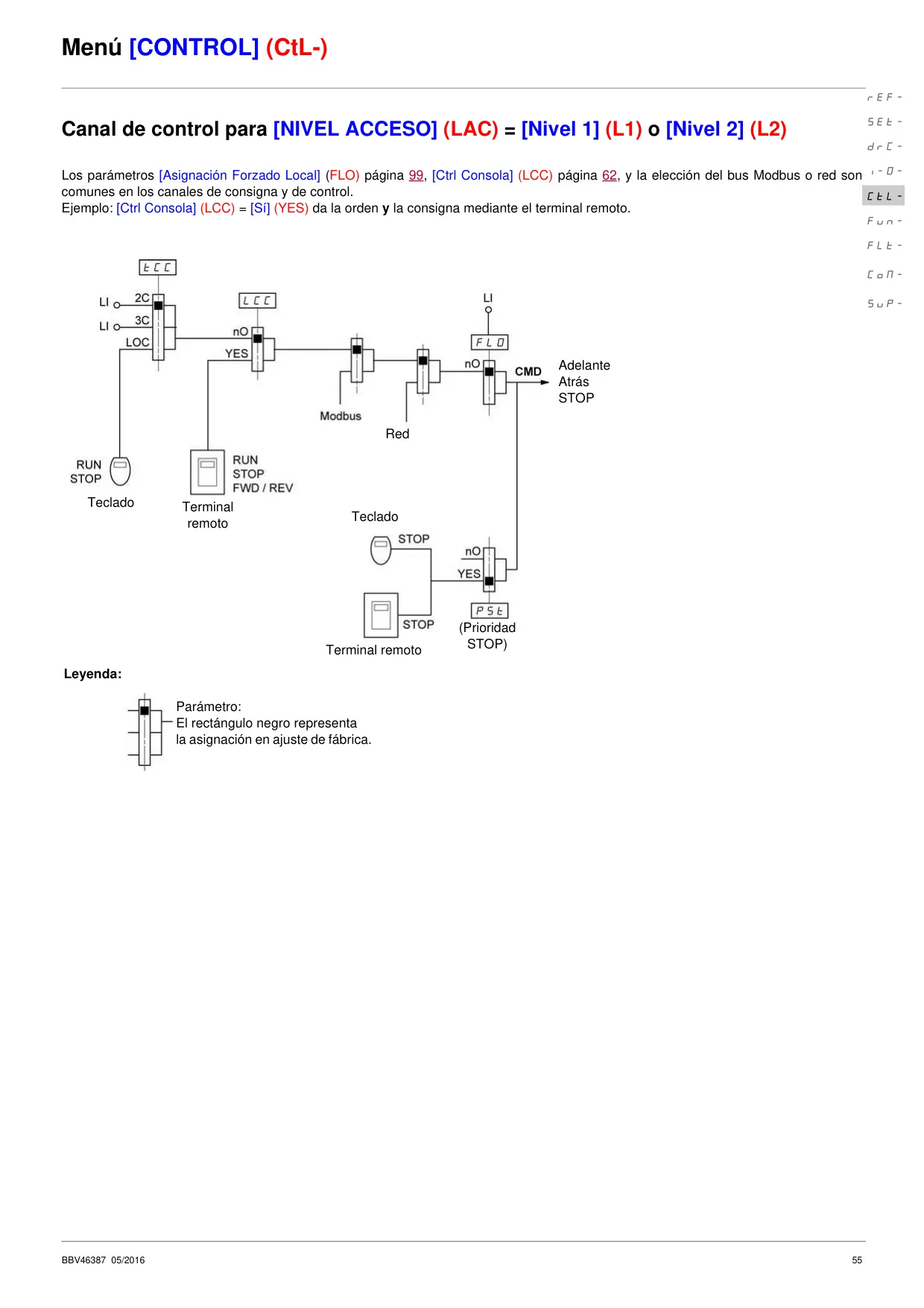

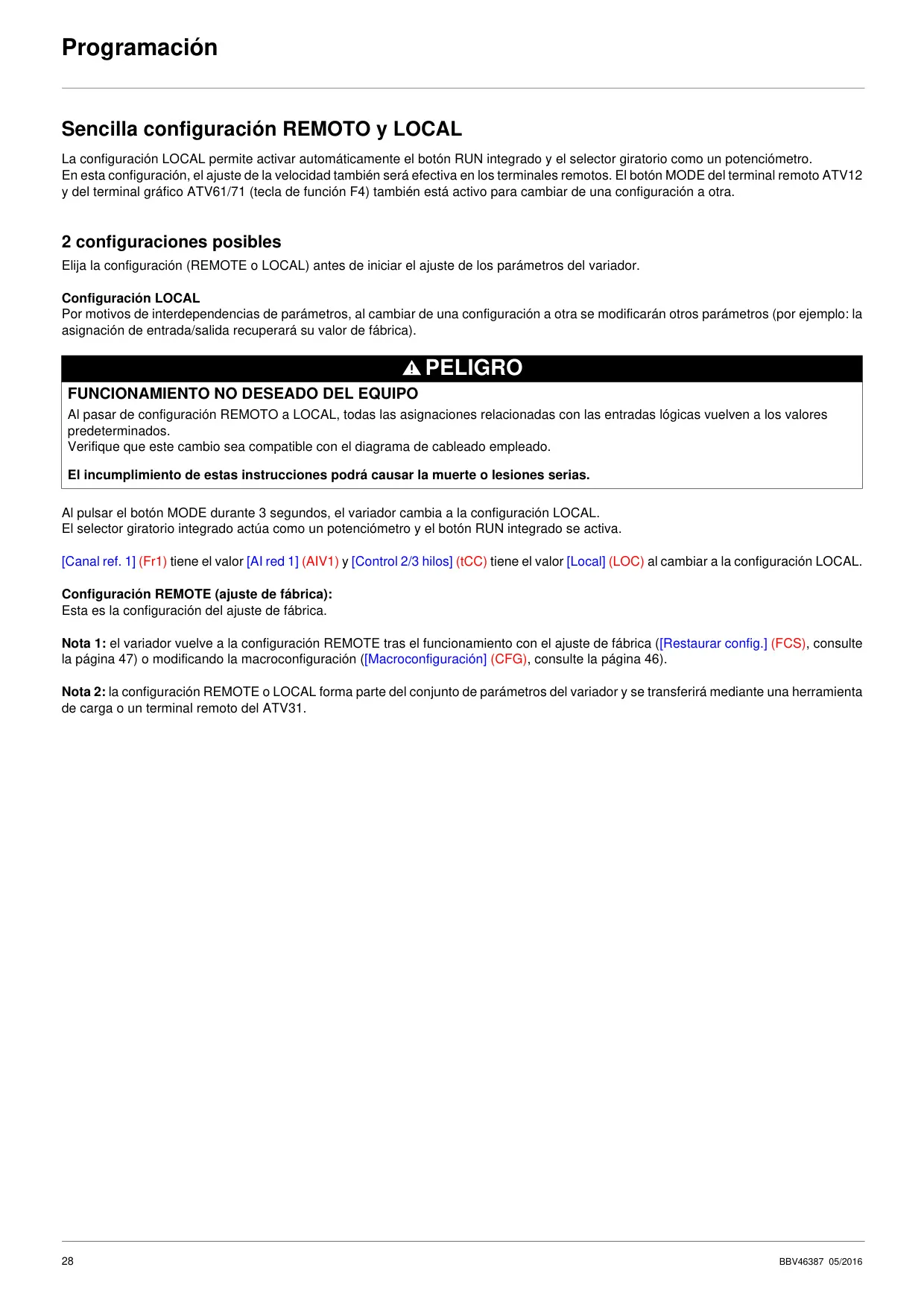

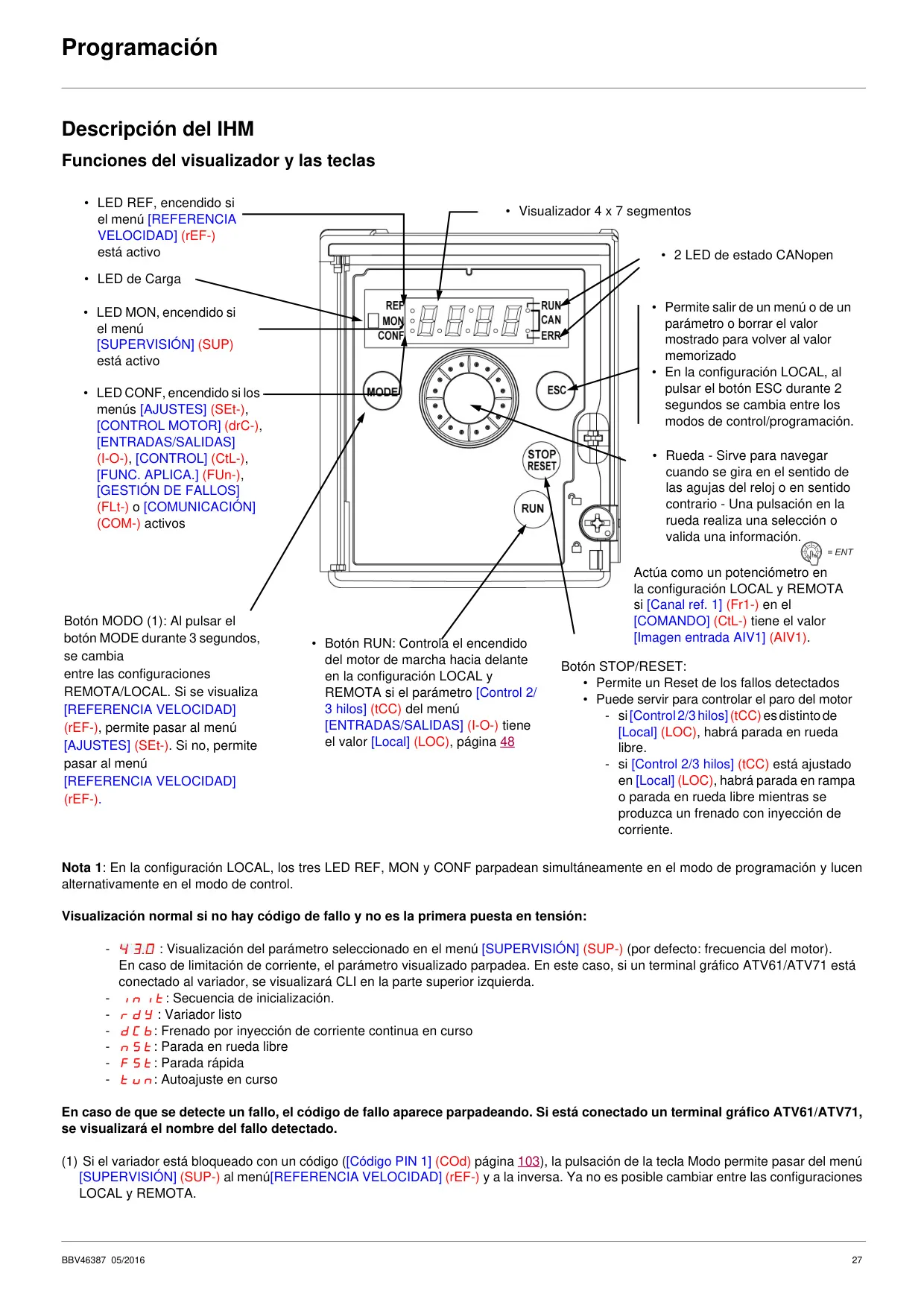

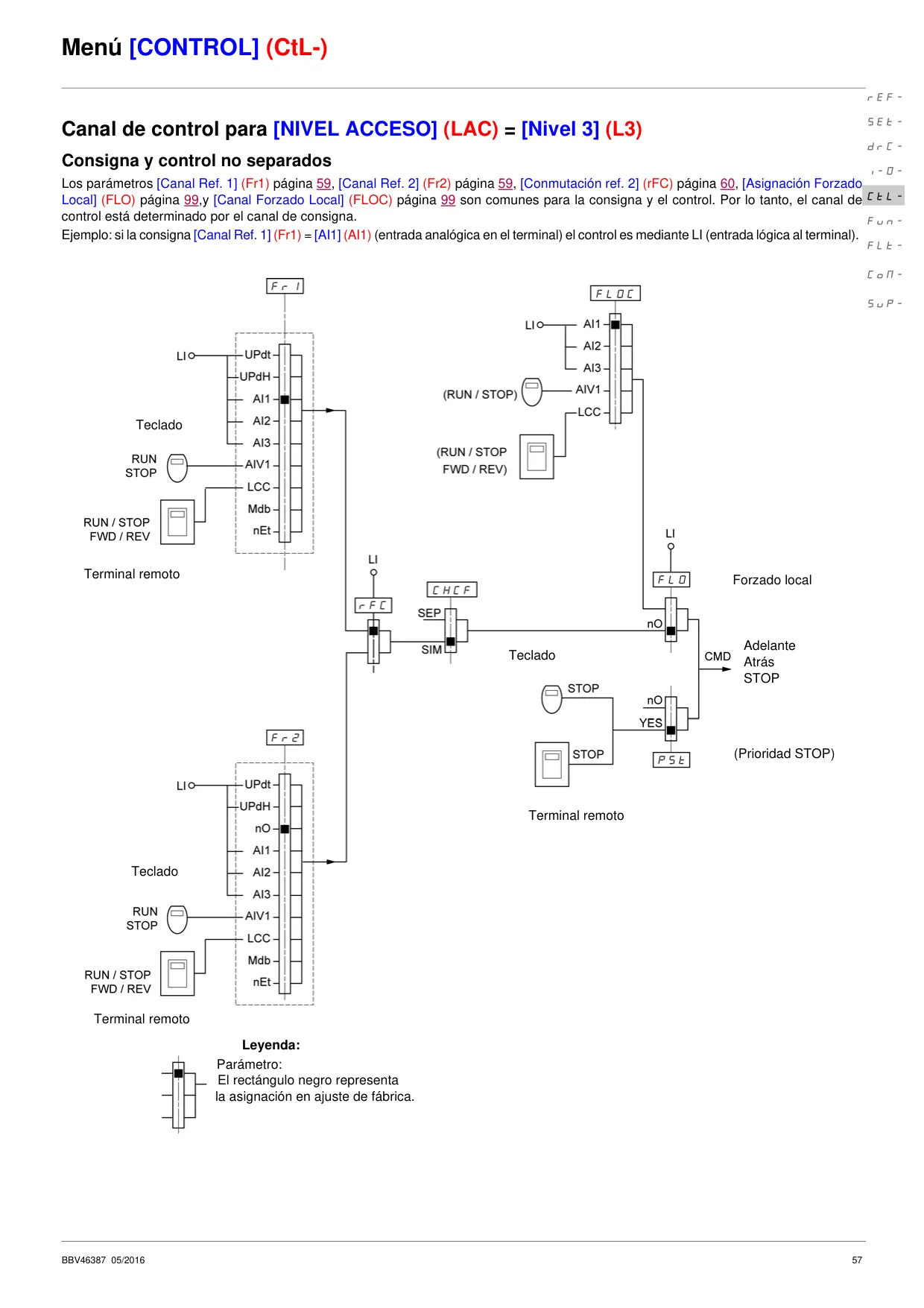

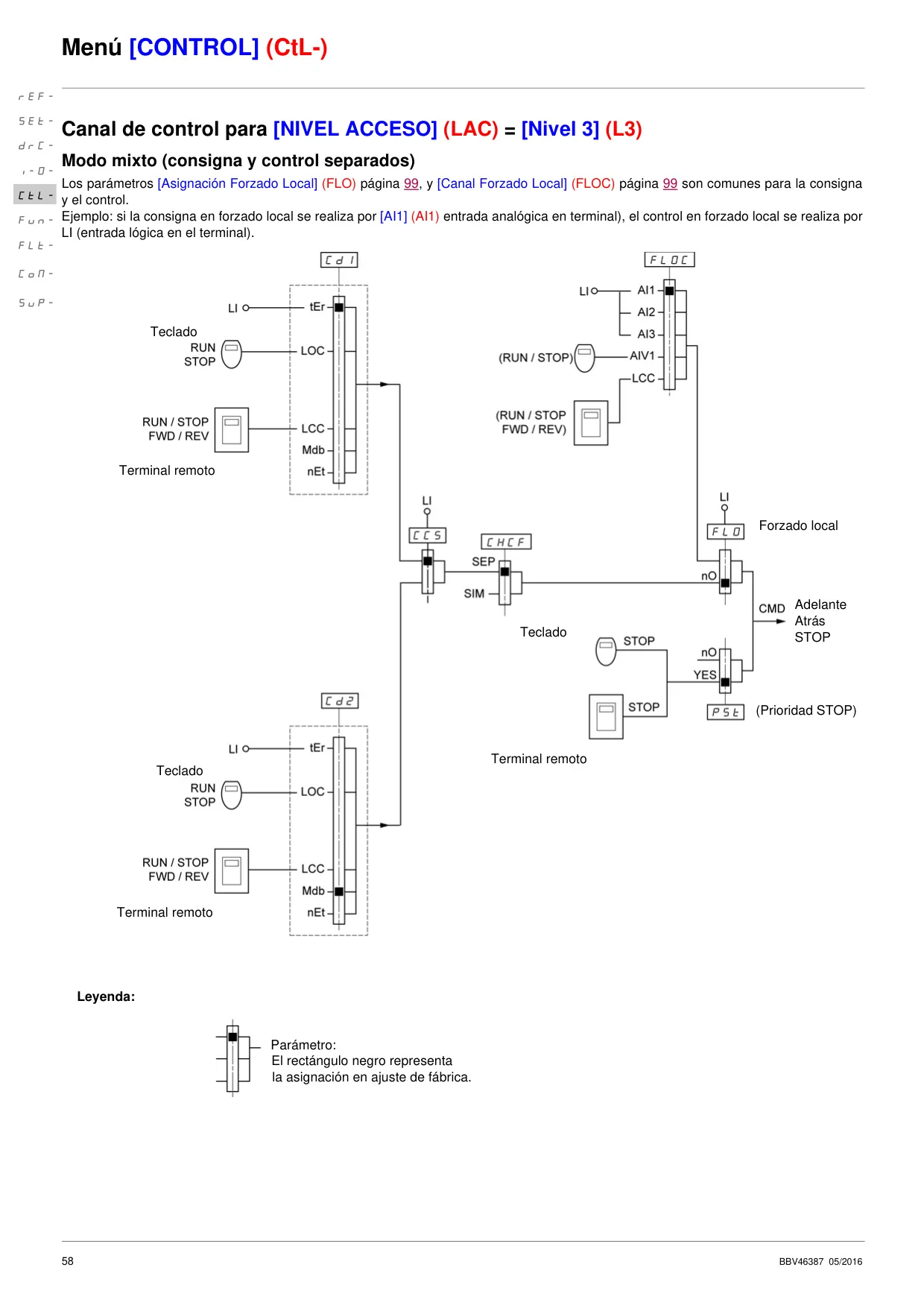

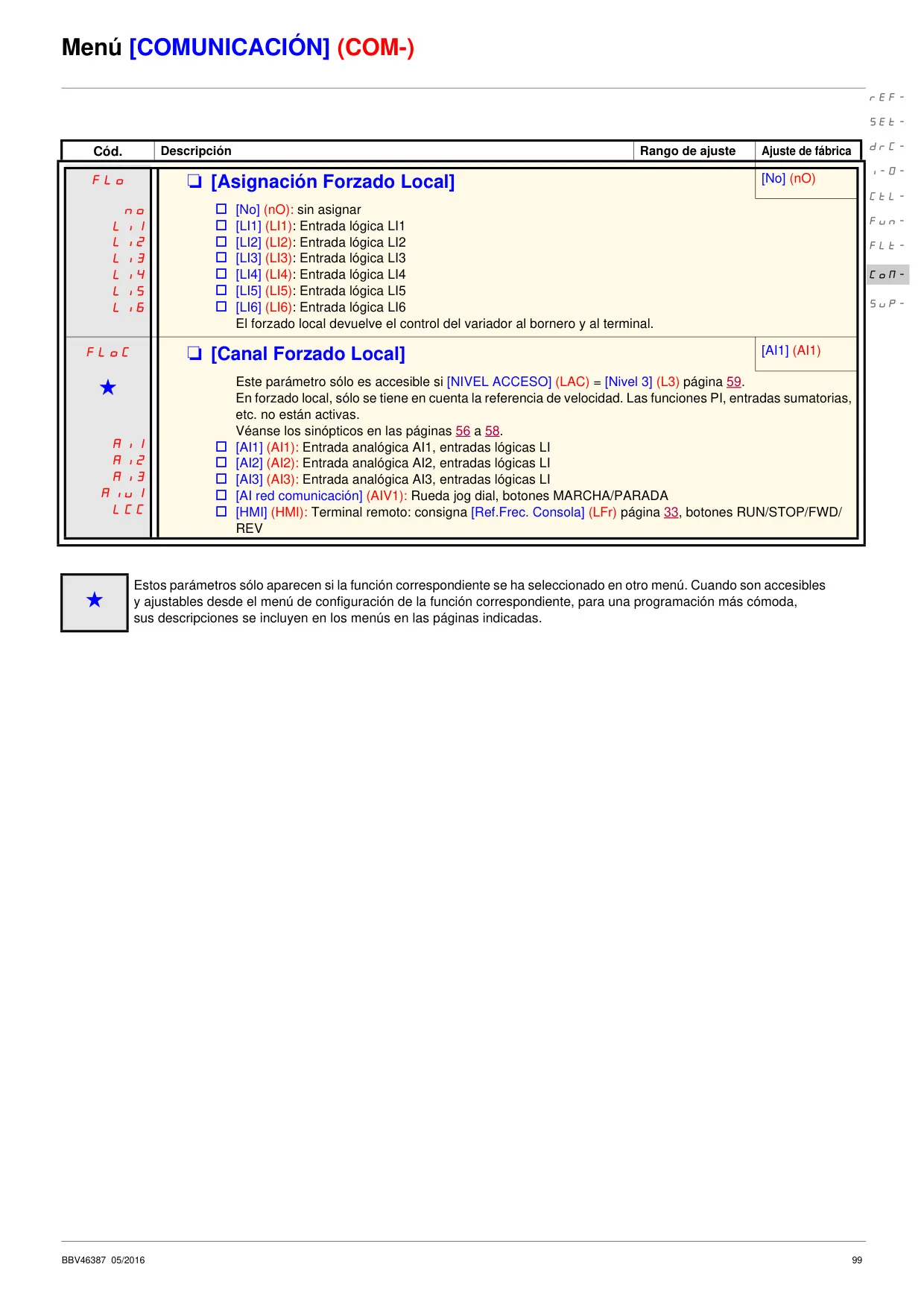

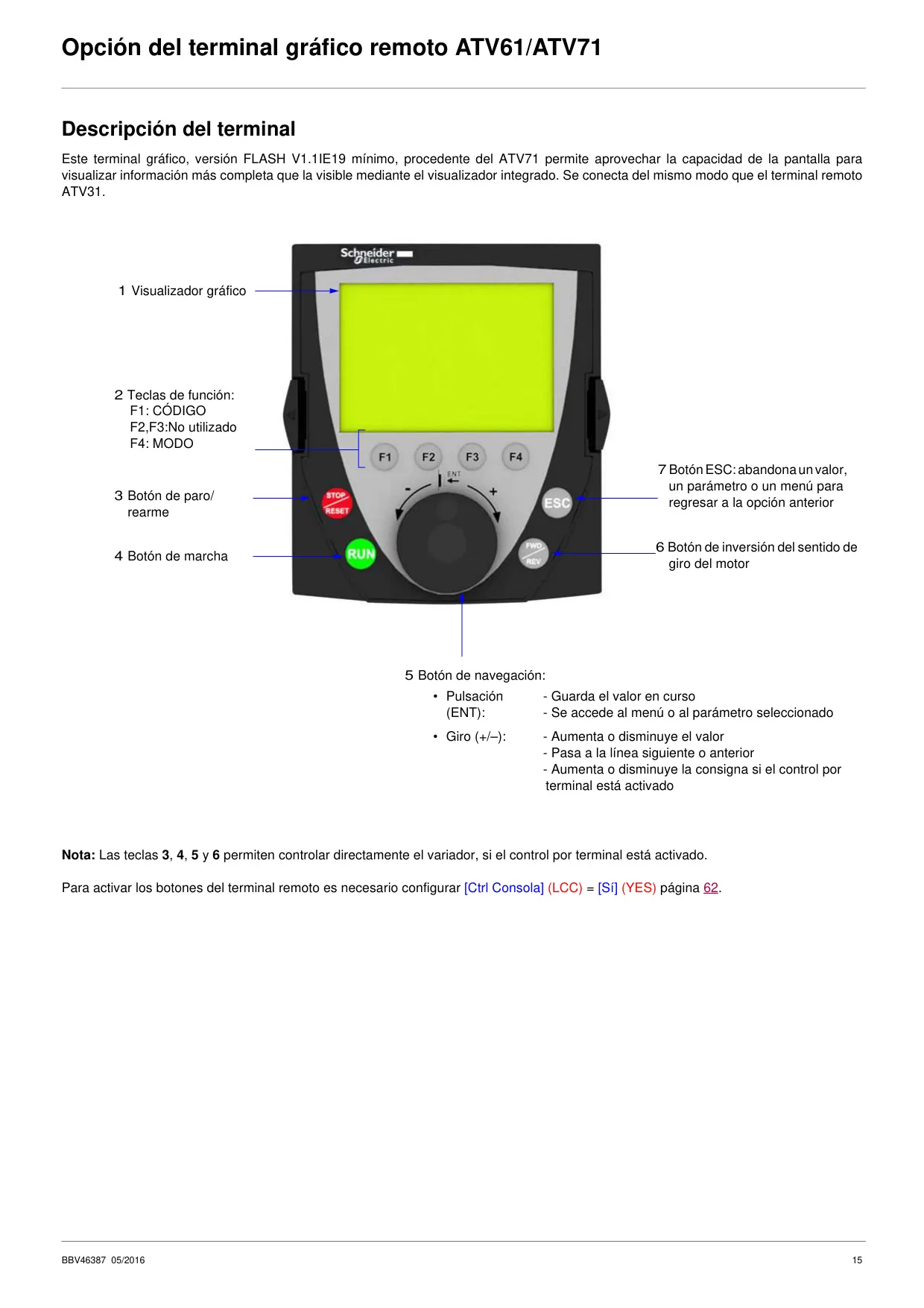

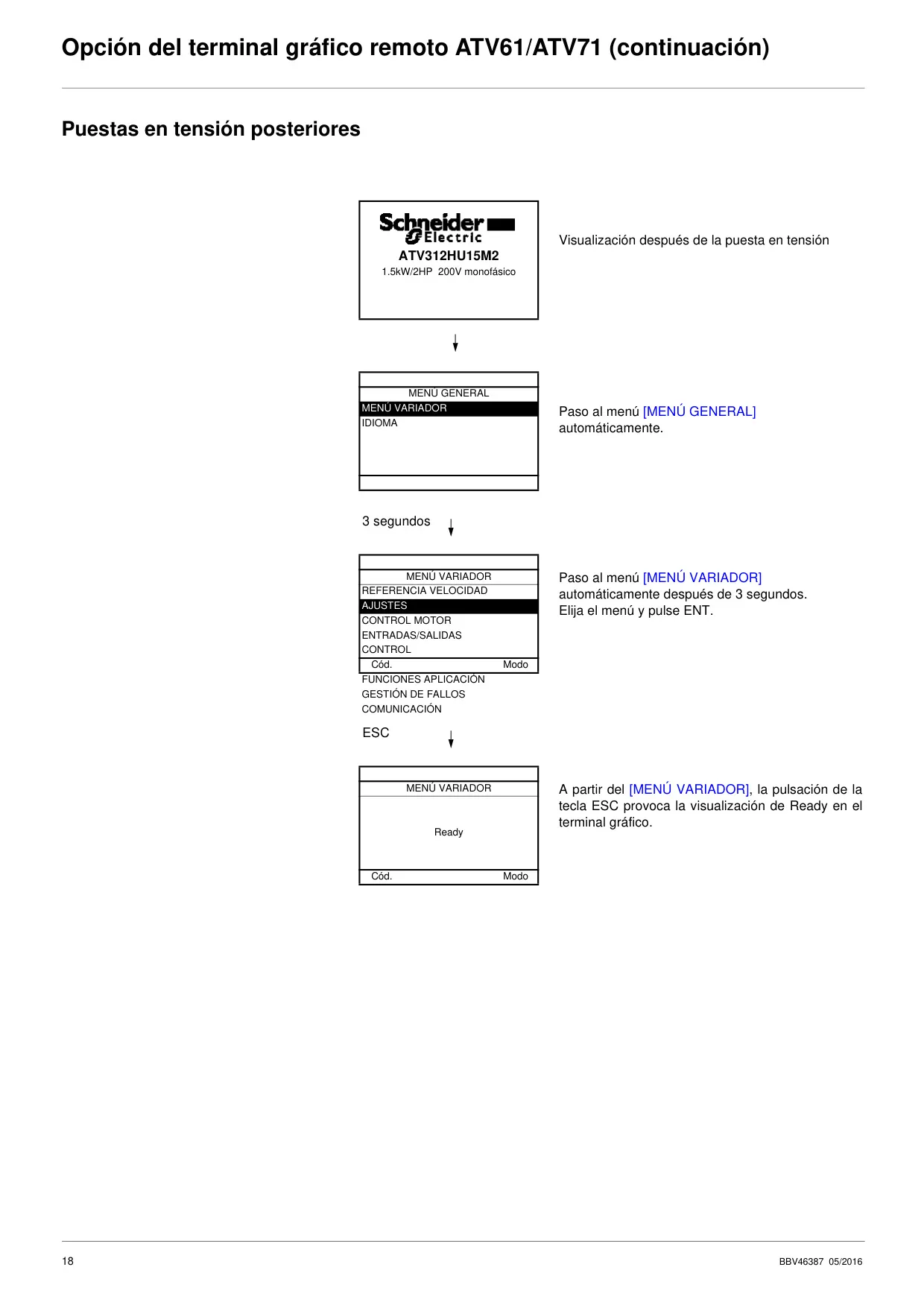

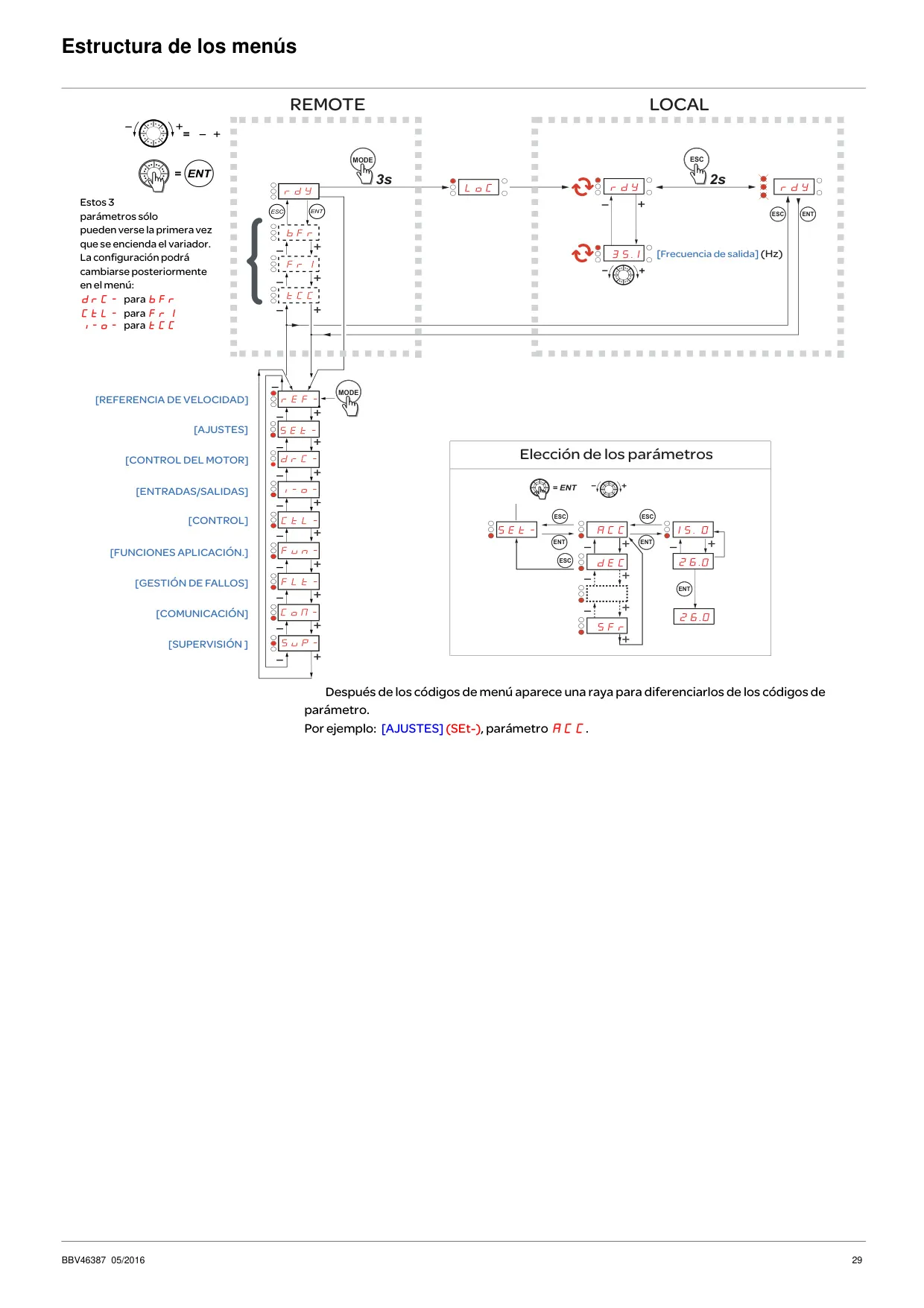

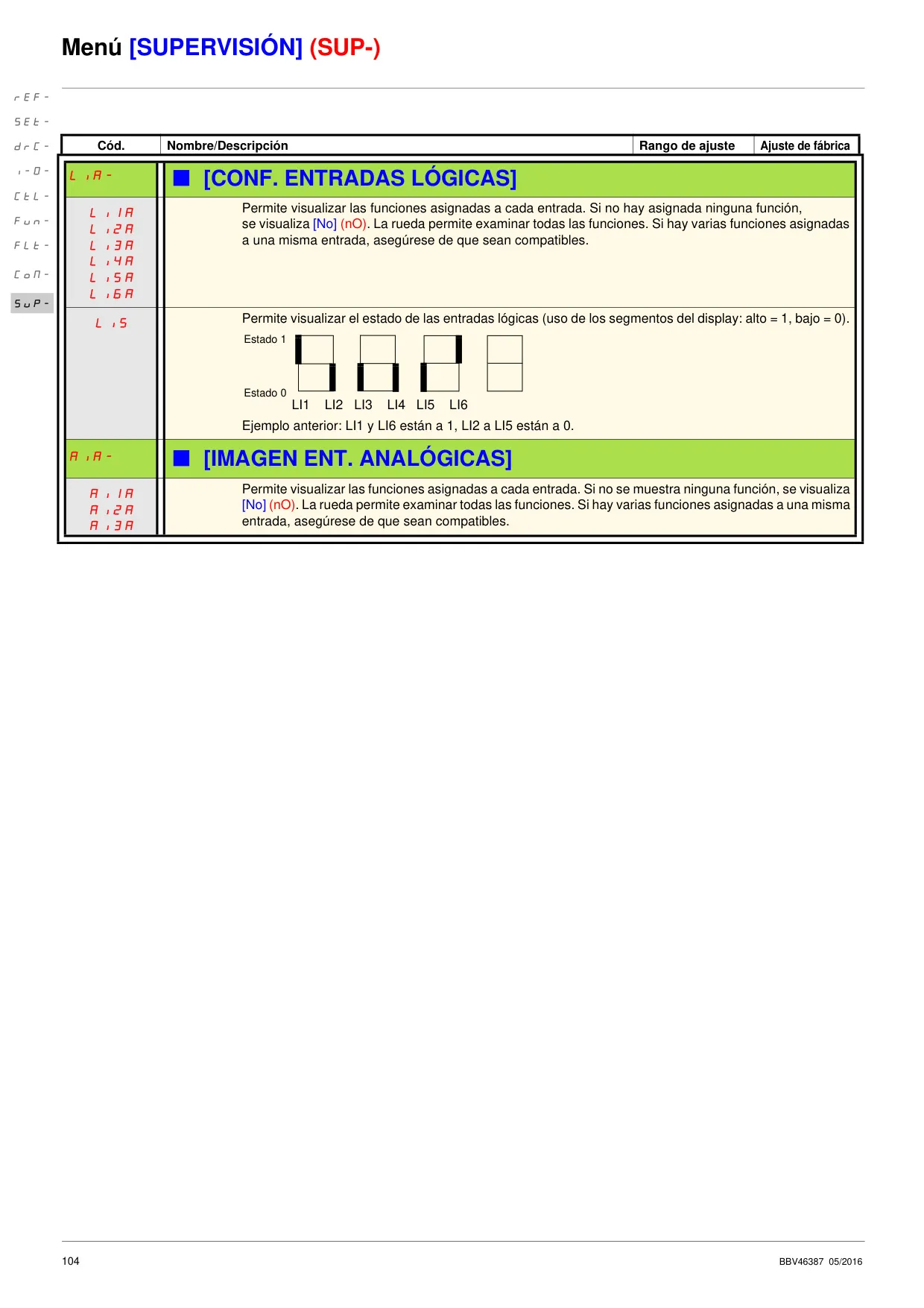

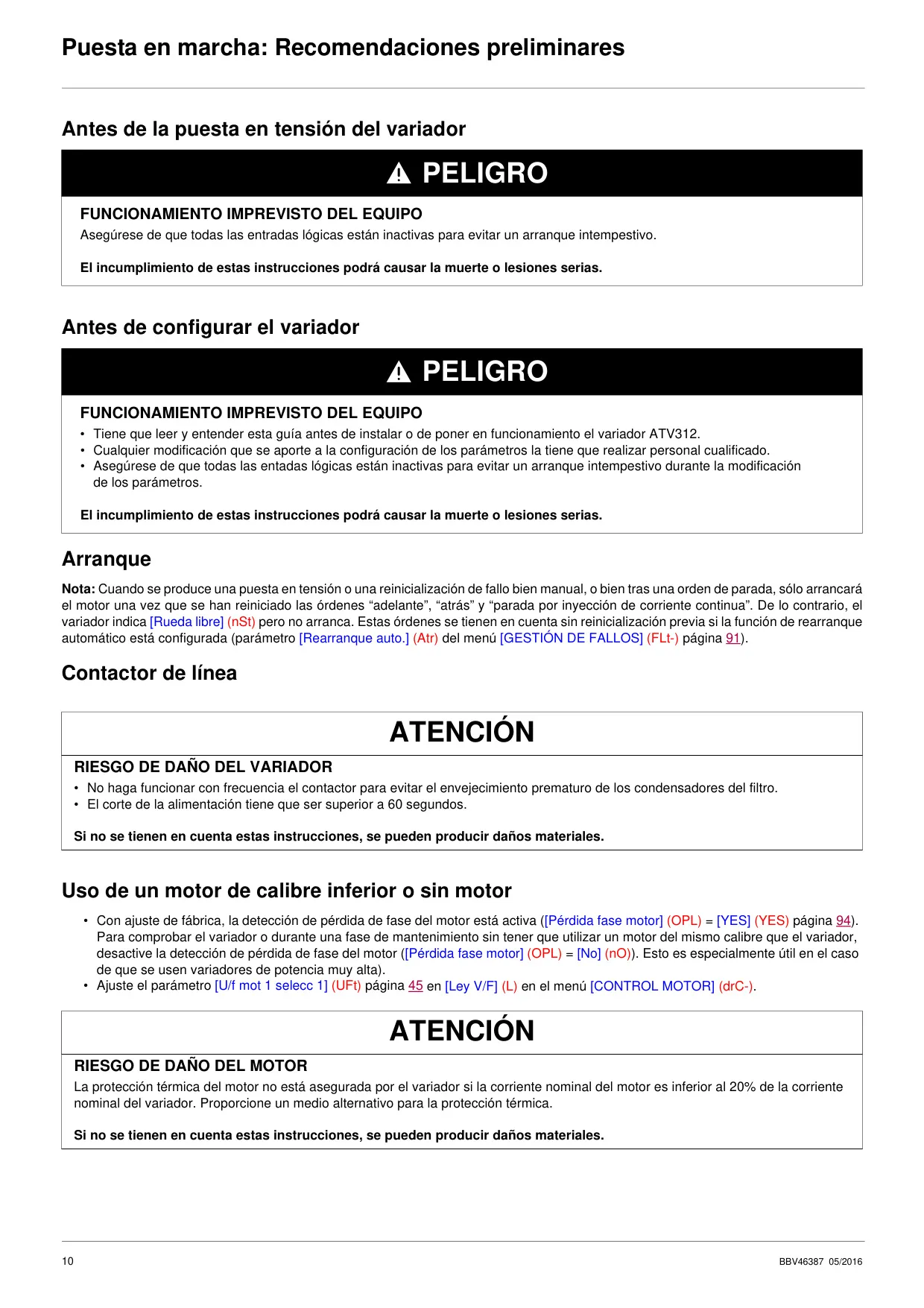

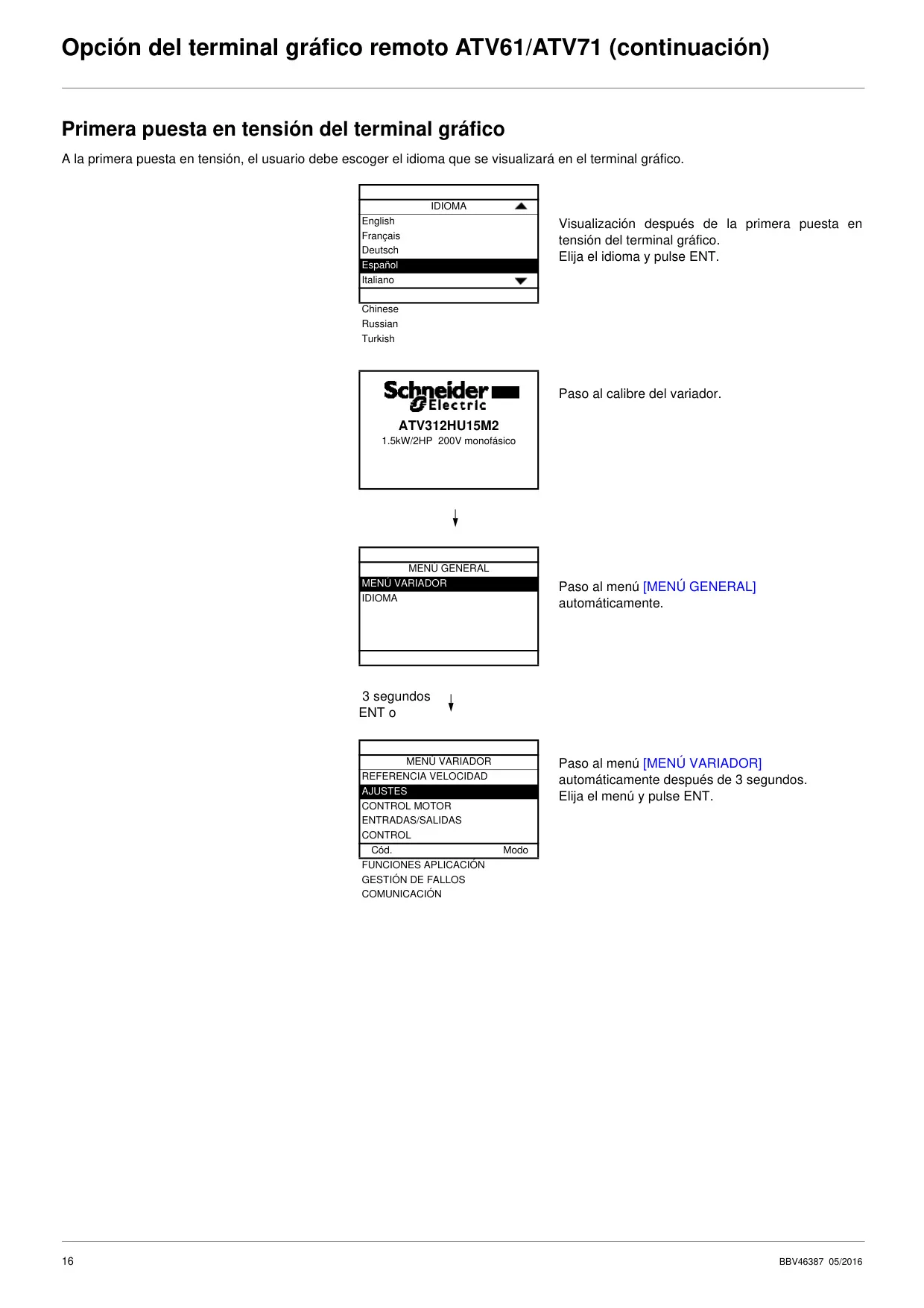

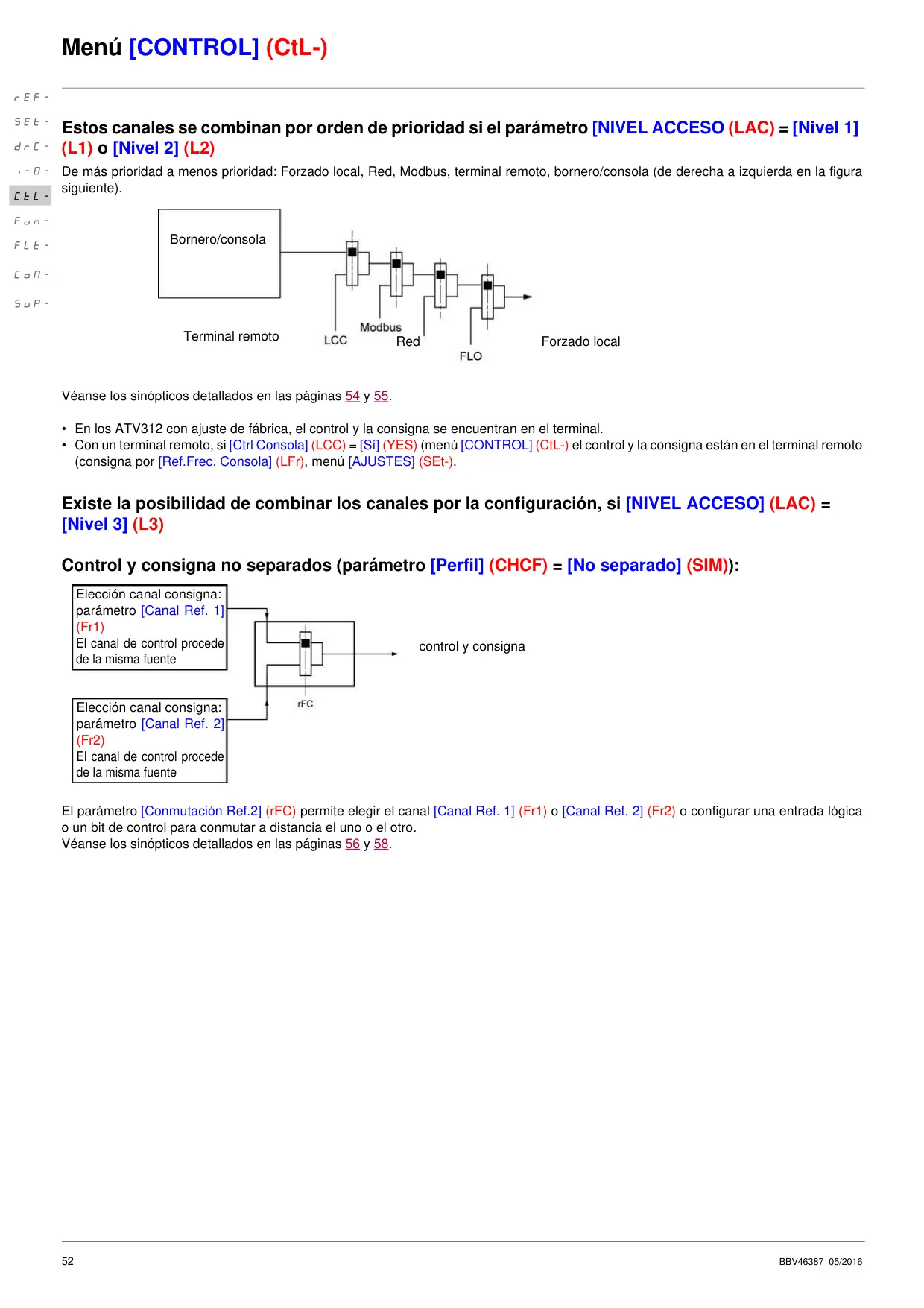

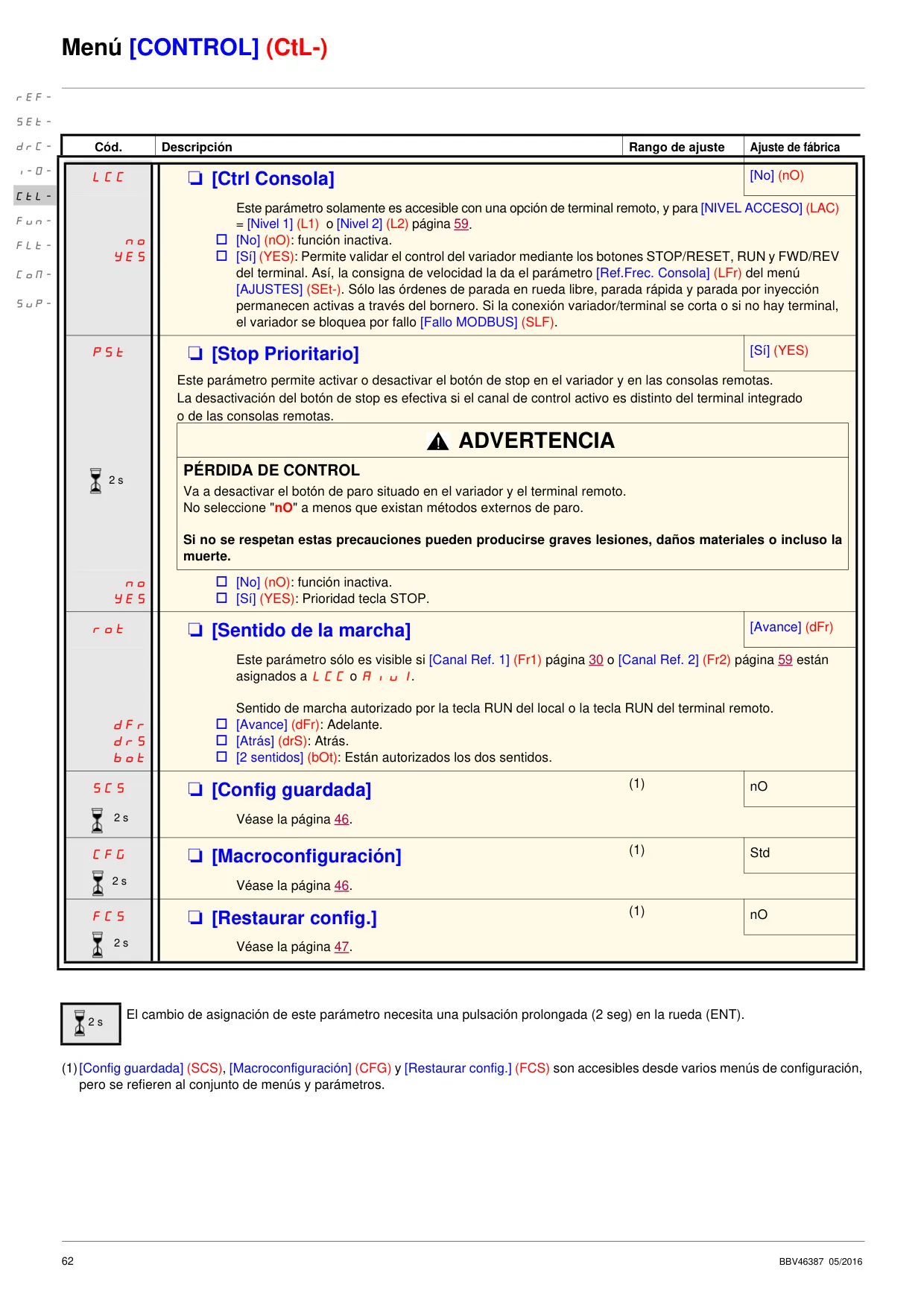

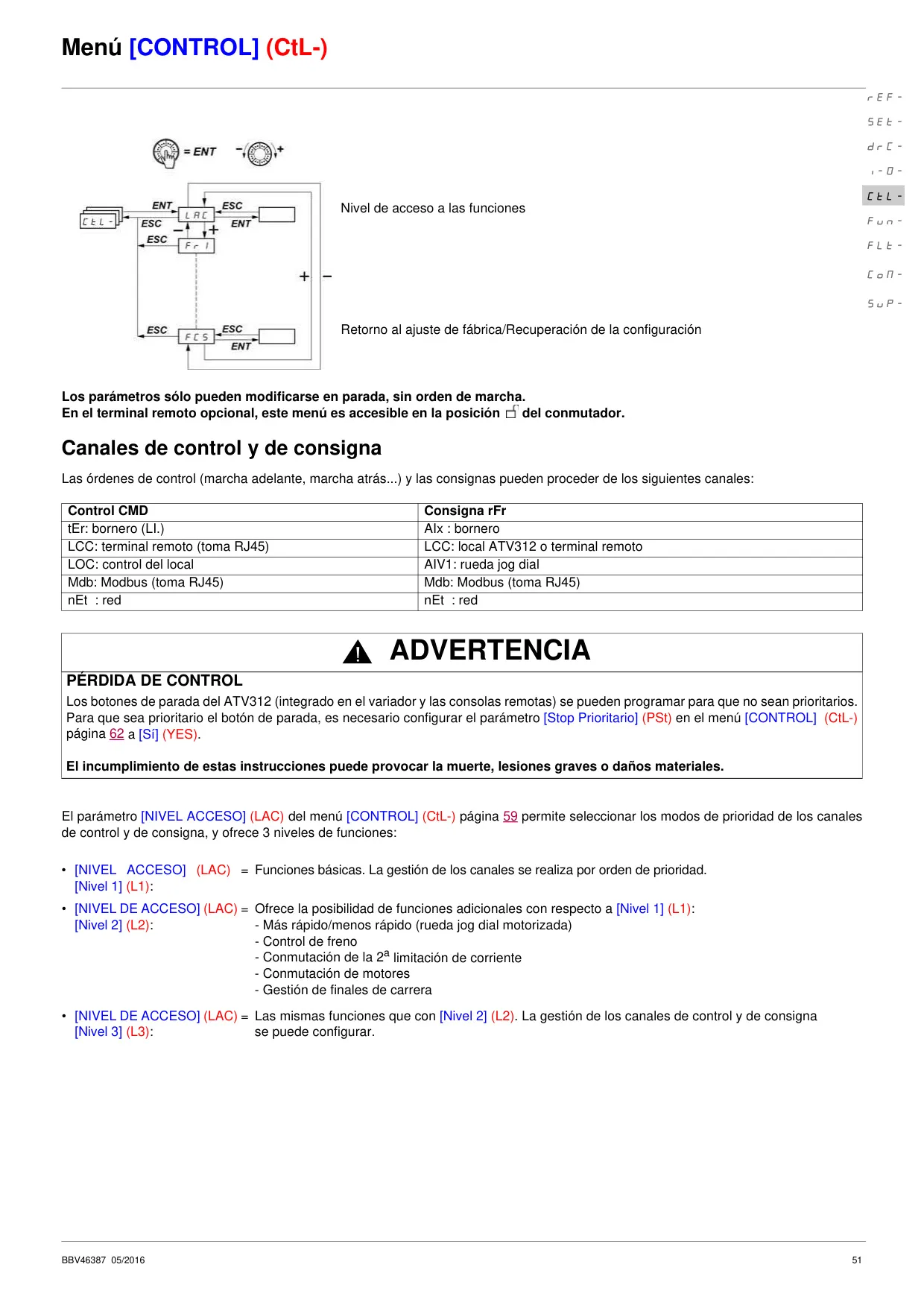

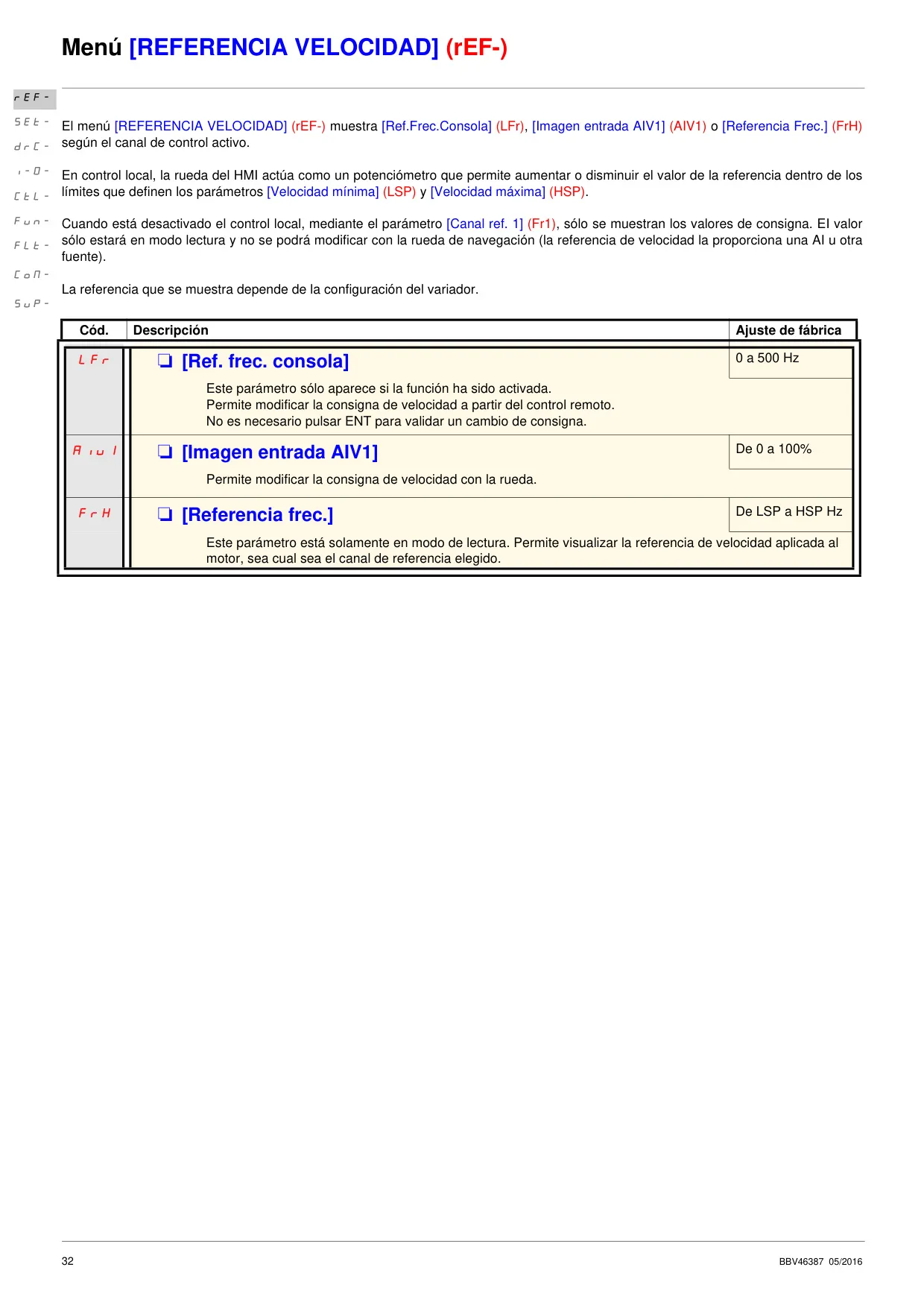

Este variador se adapta a diferentes modos de operación gracias a sus configuraciones LOCAL y REMOTA. La configuración LOCAL permite el control directo desde el panel HMI integrado, utilizando el selector giratorio como potenciómetro y el botón RUN. Por otro lado, la configuración REMOTA, que es el ajuste de fábrica, habilita el control a través de entradas lógicas y analógicas, o buses de comunicación, ofreciendo gran flexibilidad para la integración en sistemas más complejos. La transición entre estas configuraciones puede reestablecer las asignaciones de entradas lógicas, lo que requiere una verificación cuidadosa por parte del usuario.

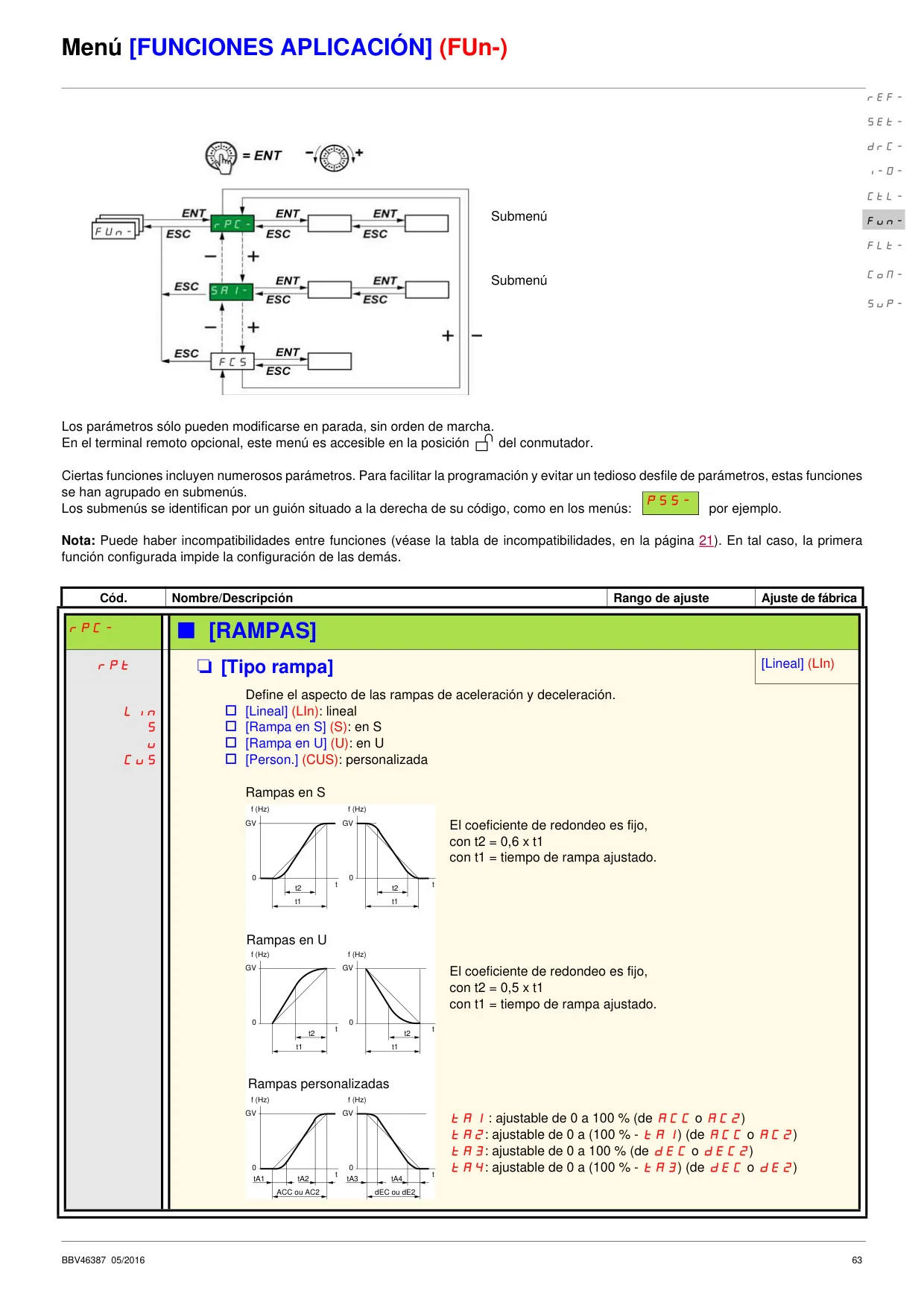

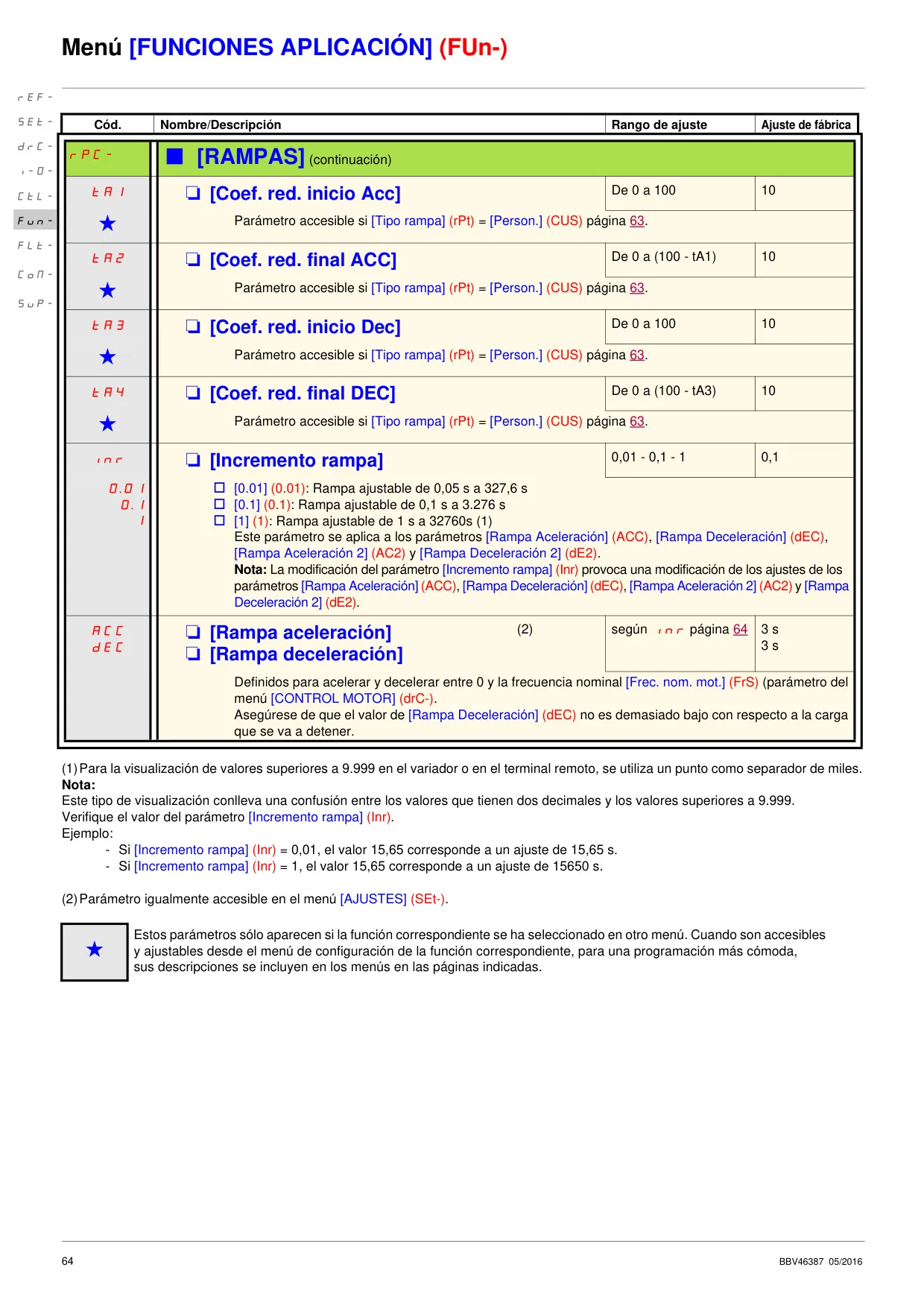

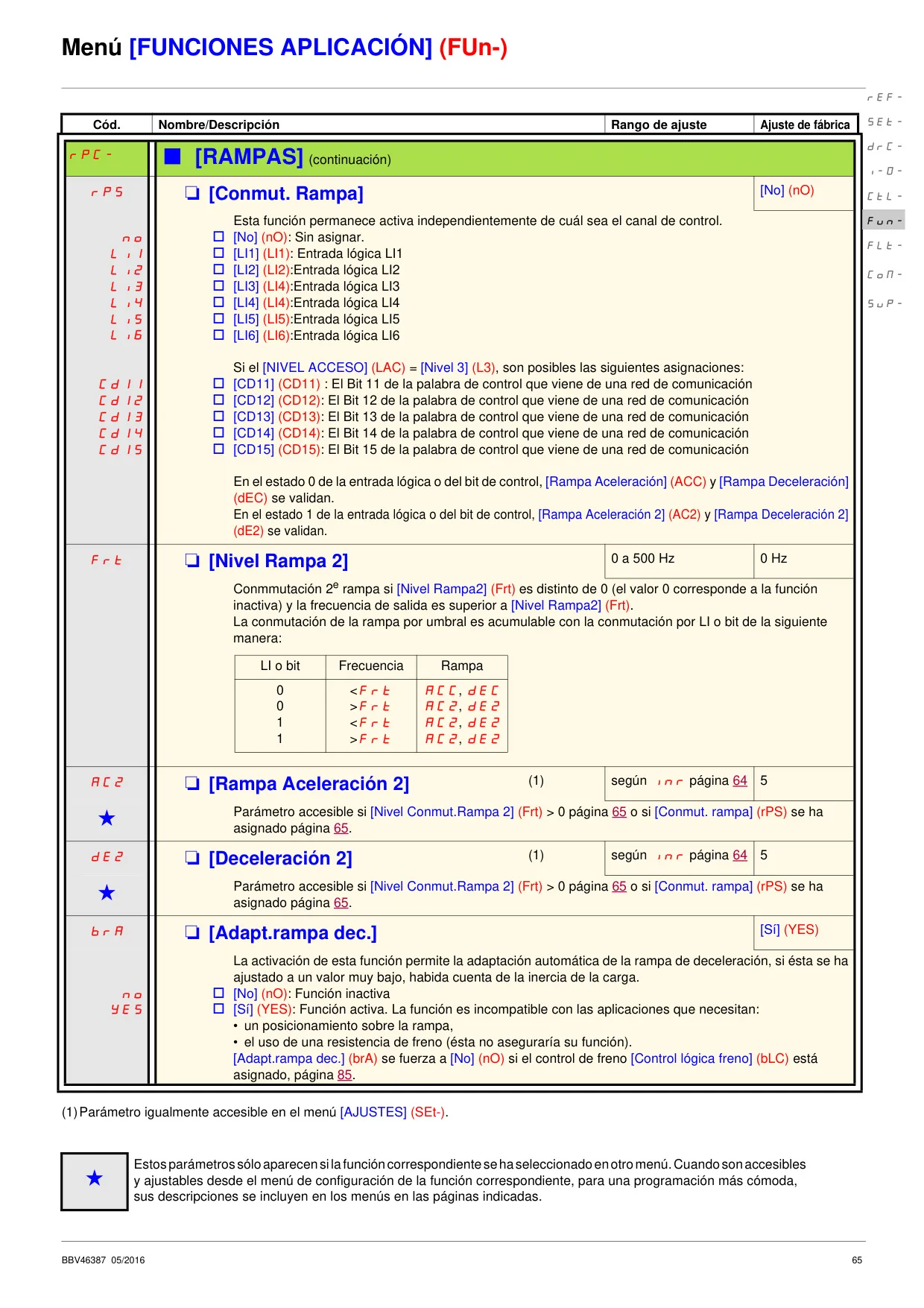

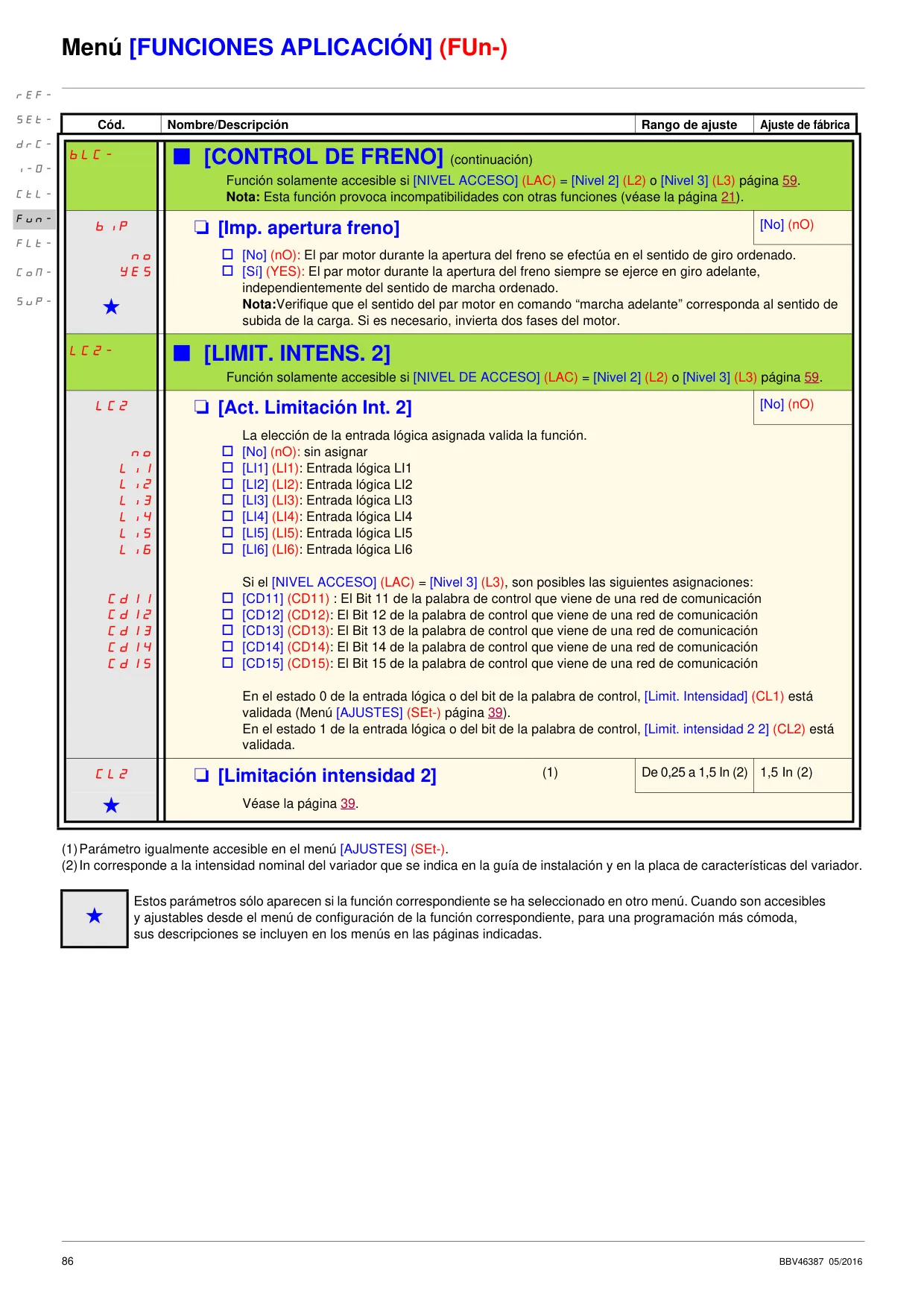

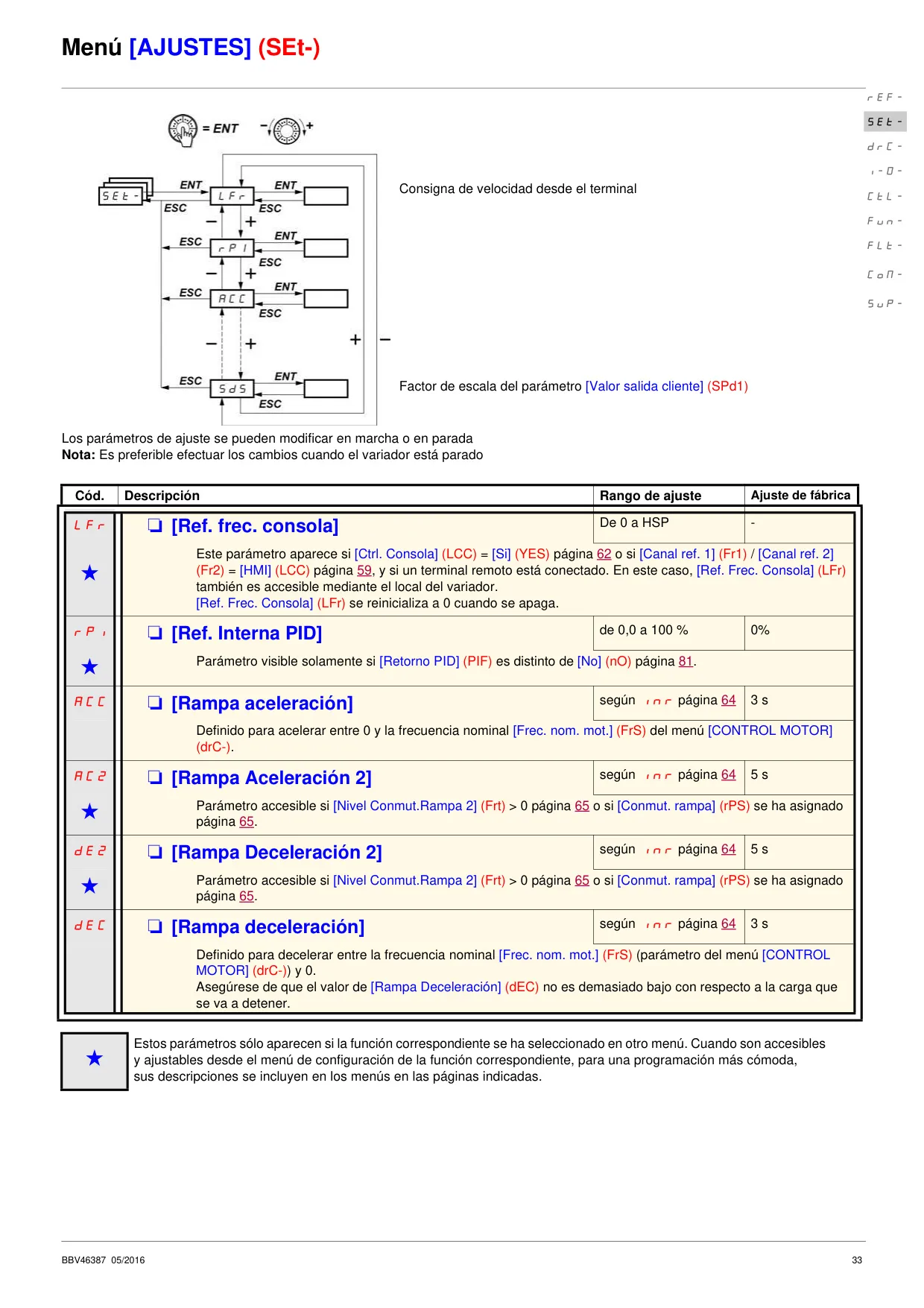

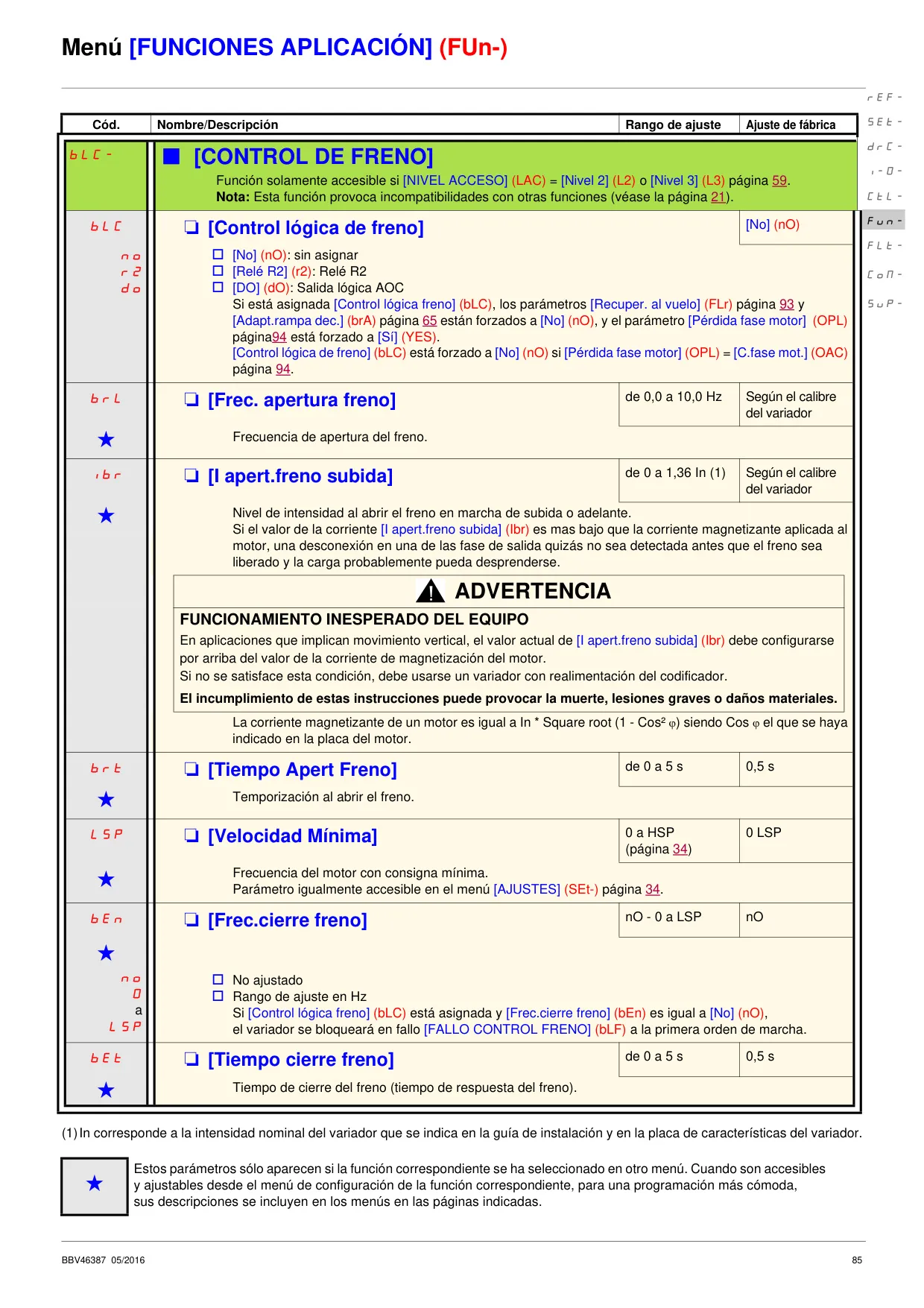

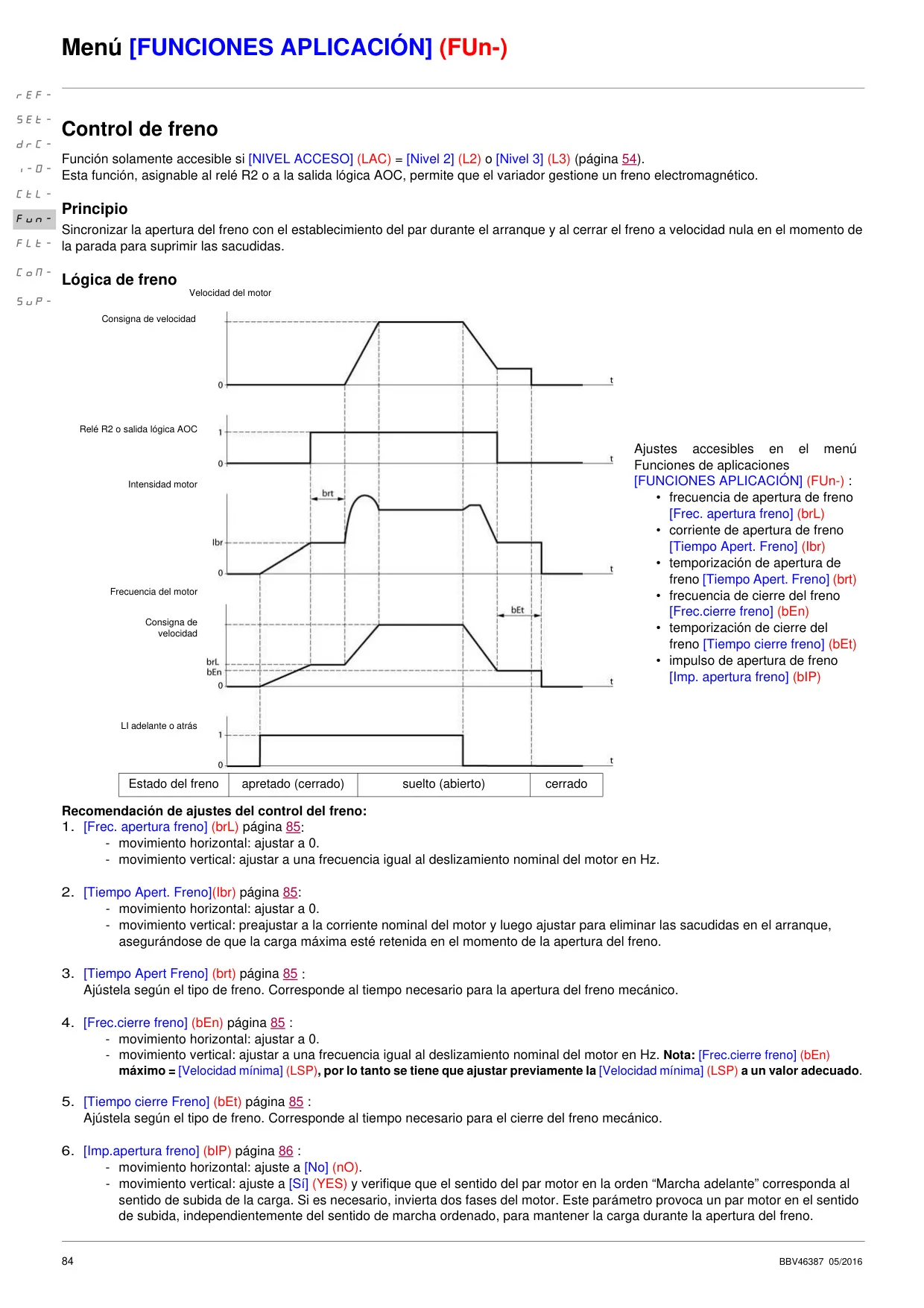

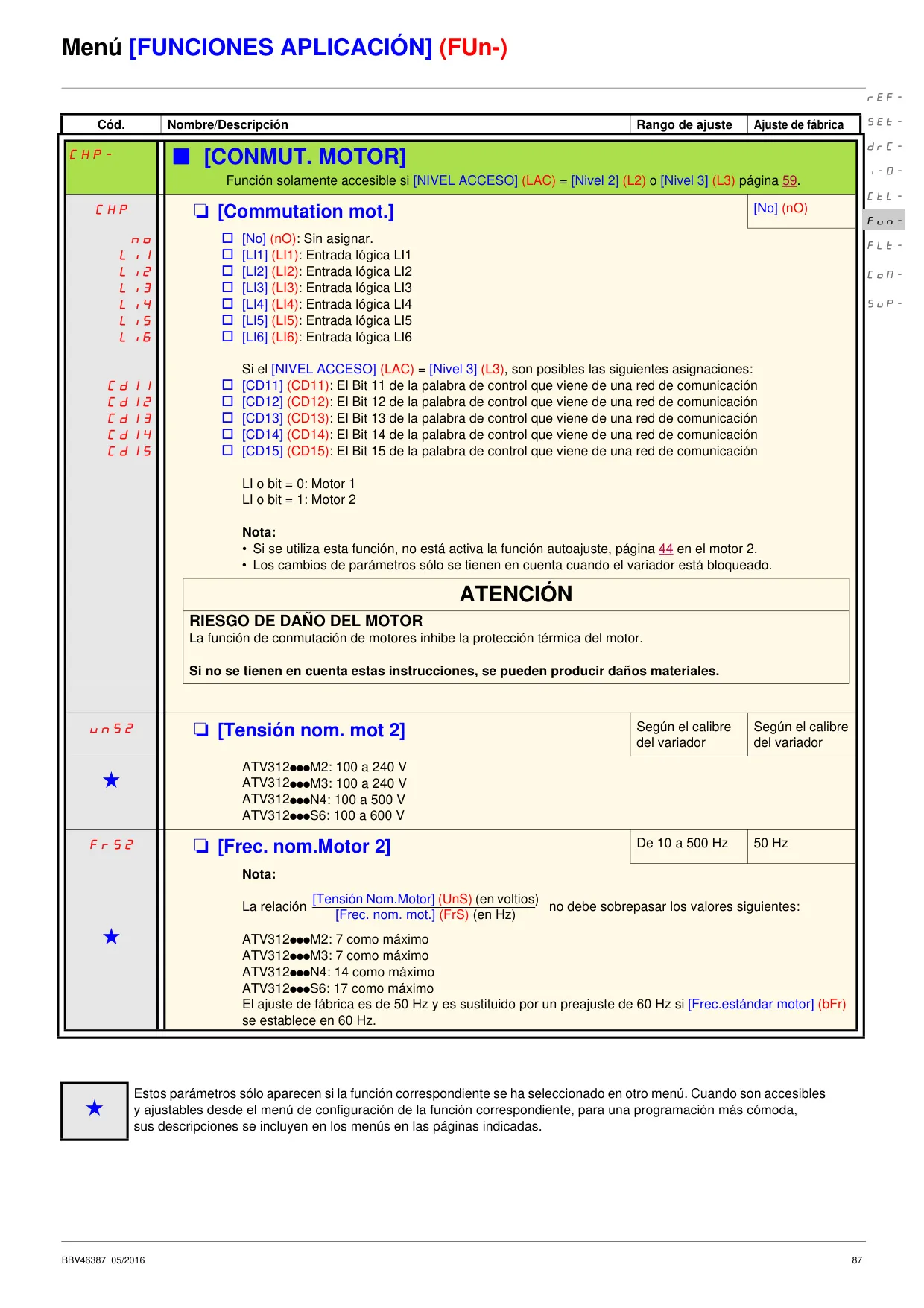

El ATV312 incorpora diversas funciones de aplicación avanzadas para optimizar el control del motor. Entre ellas, destacan las rampas de aceleración y deceleración, que pueden ser lineales, en S, en U o incluso personalizadas, permitiendo un arranque y una parada suaves adaptados a las características de la carga. Además, la función de adaptación automática de la rampa de deceleración (brA) ajusta dinámicamente el frenado para evitar disparos por sobretensión, a menos que se utilice una resistencia de freno o se requiera un posicionamiento preciso.

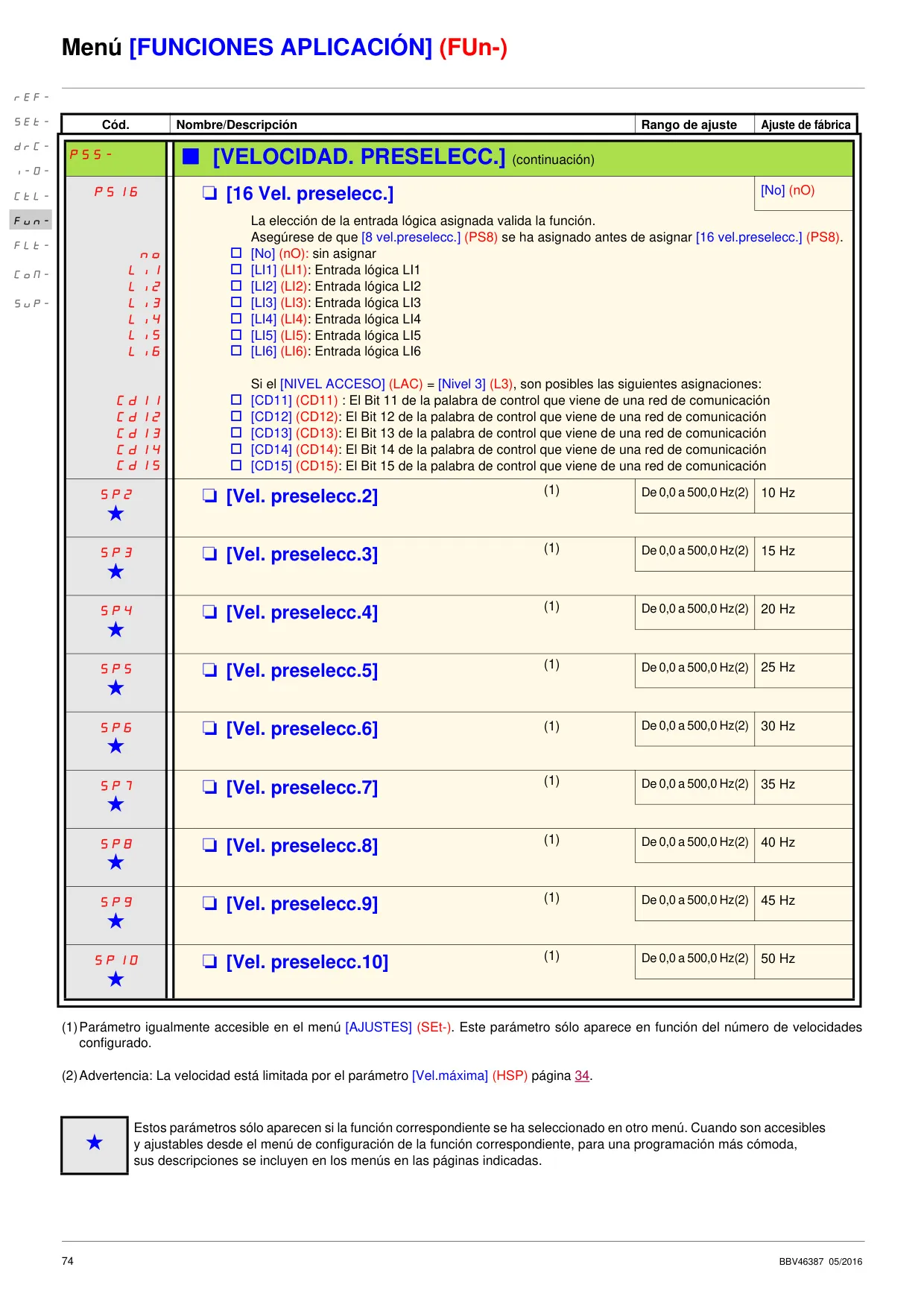

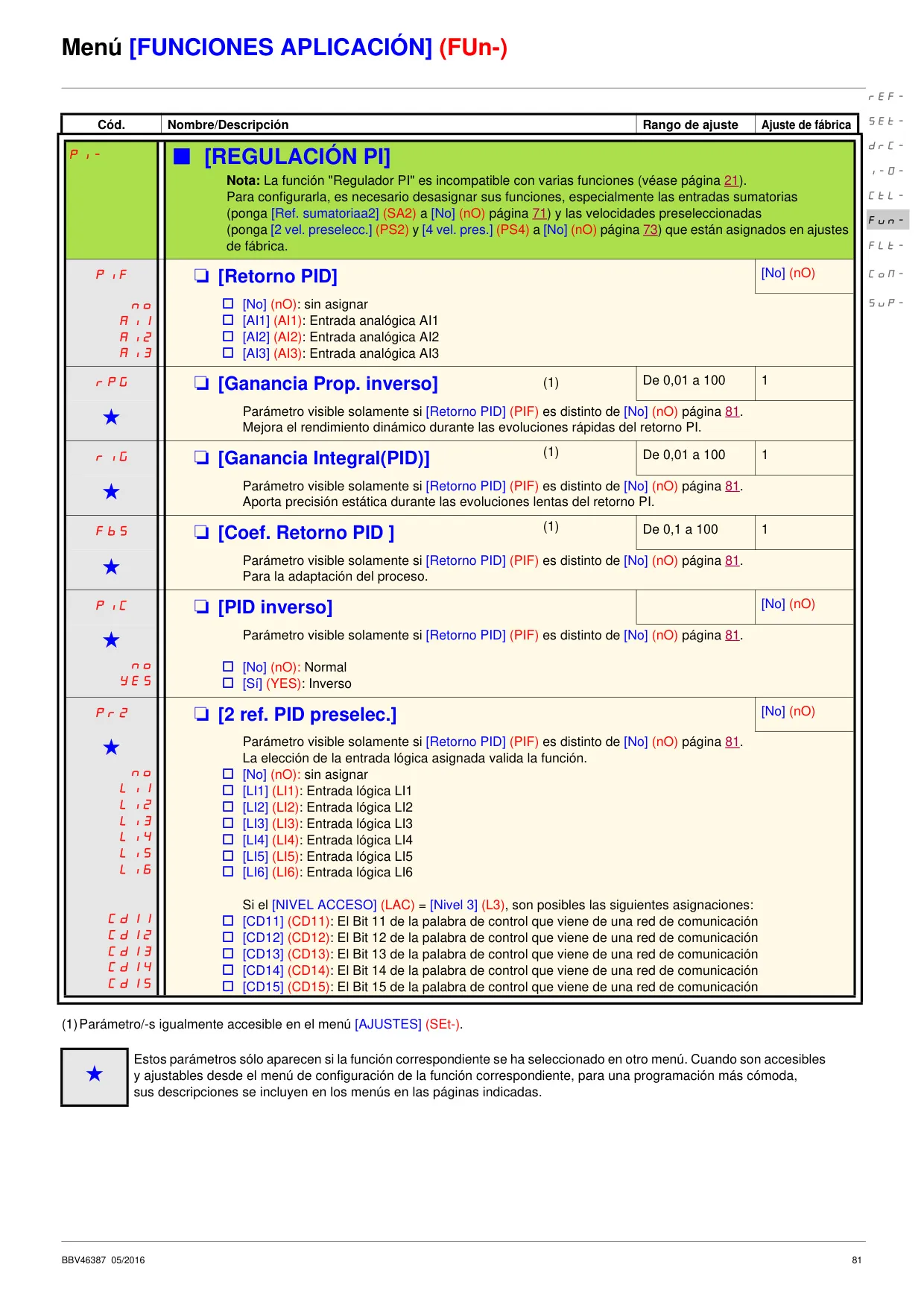

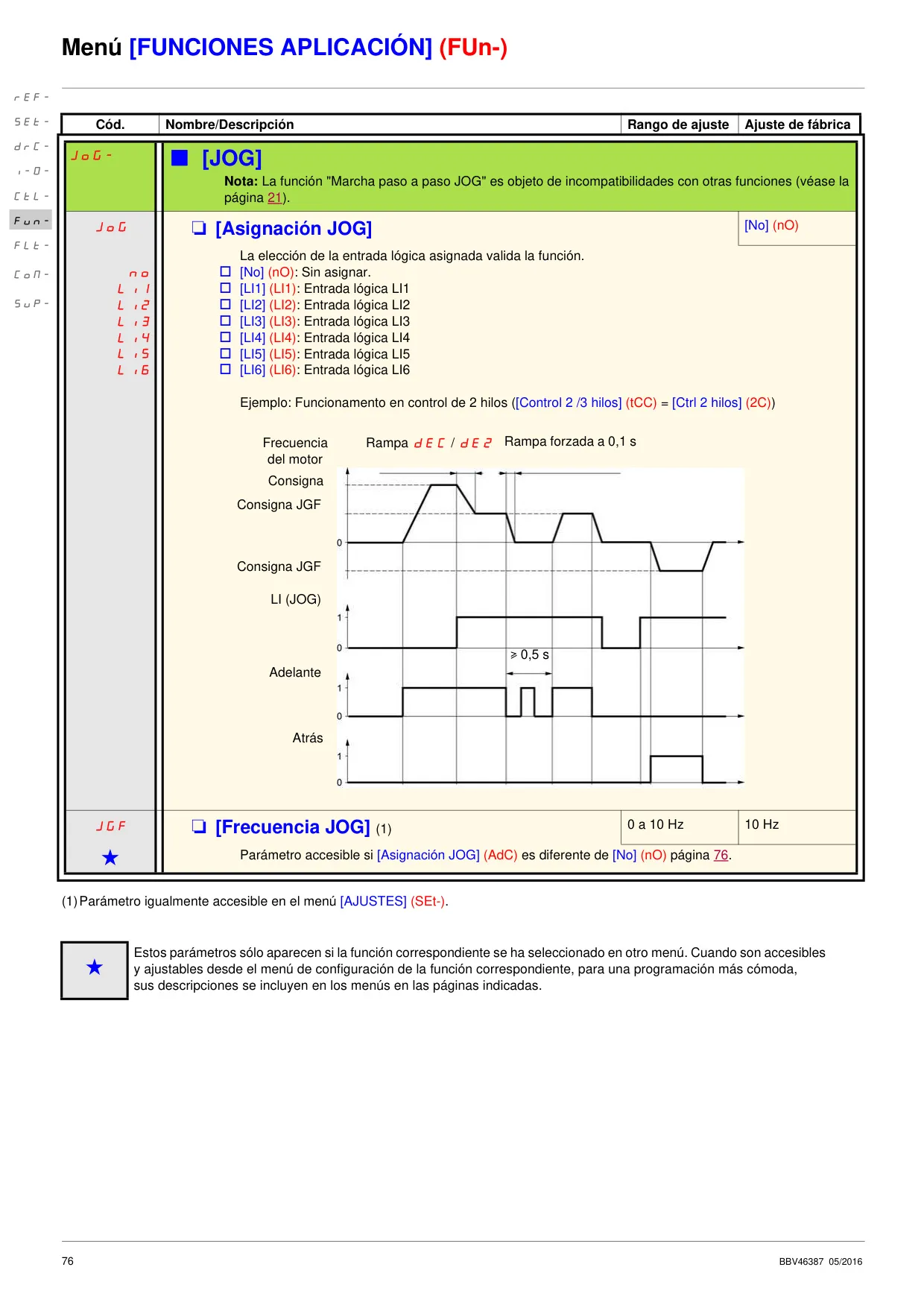

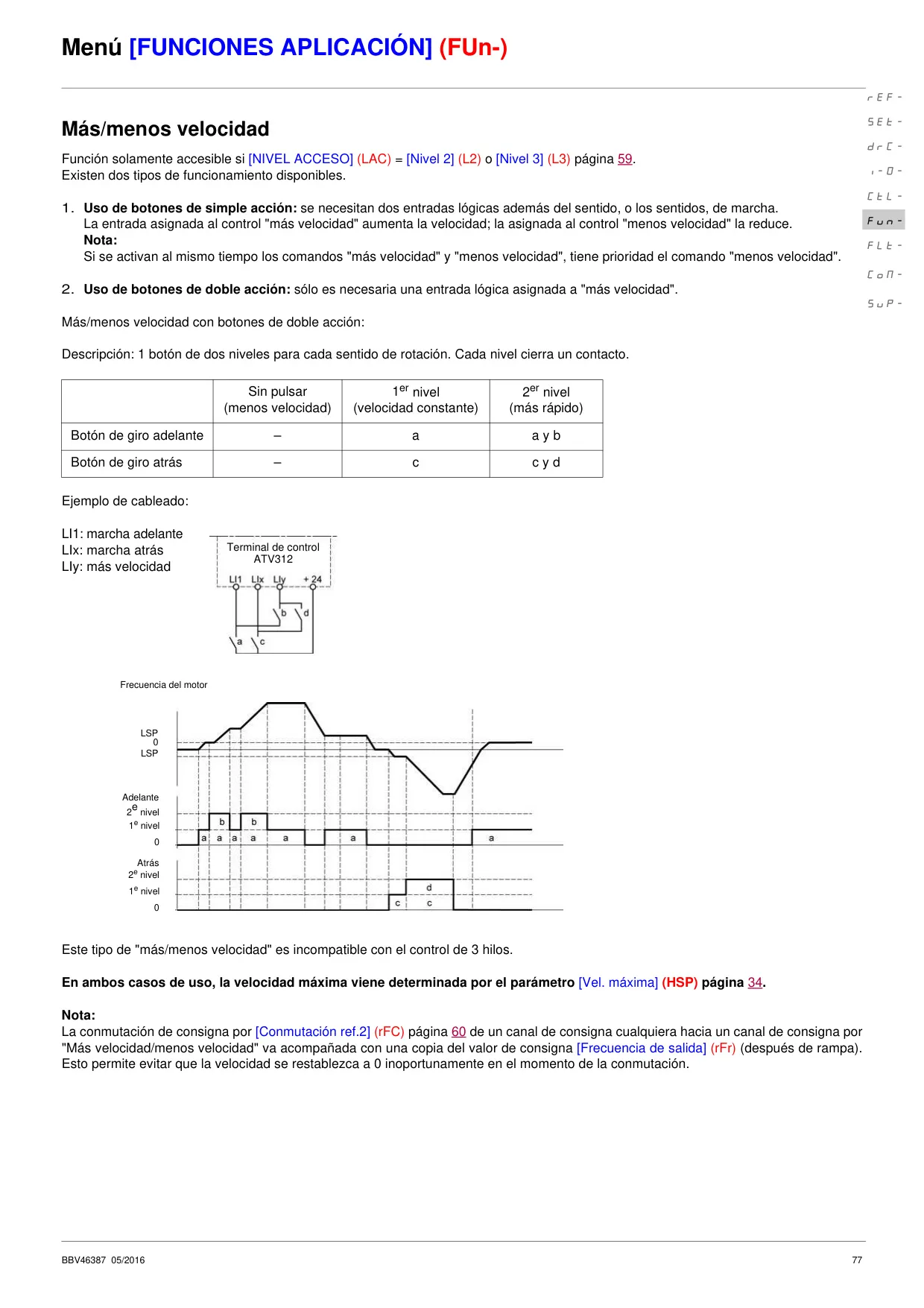

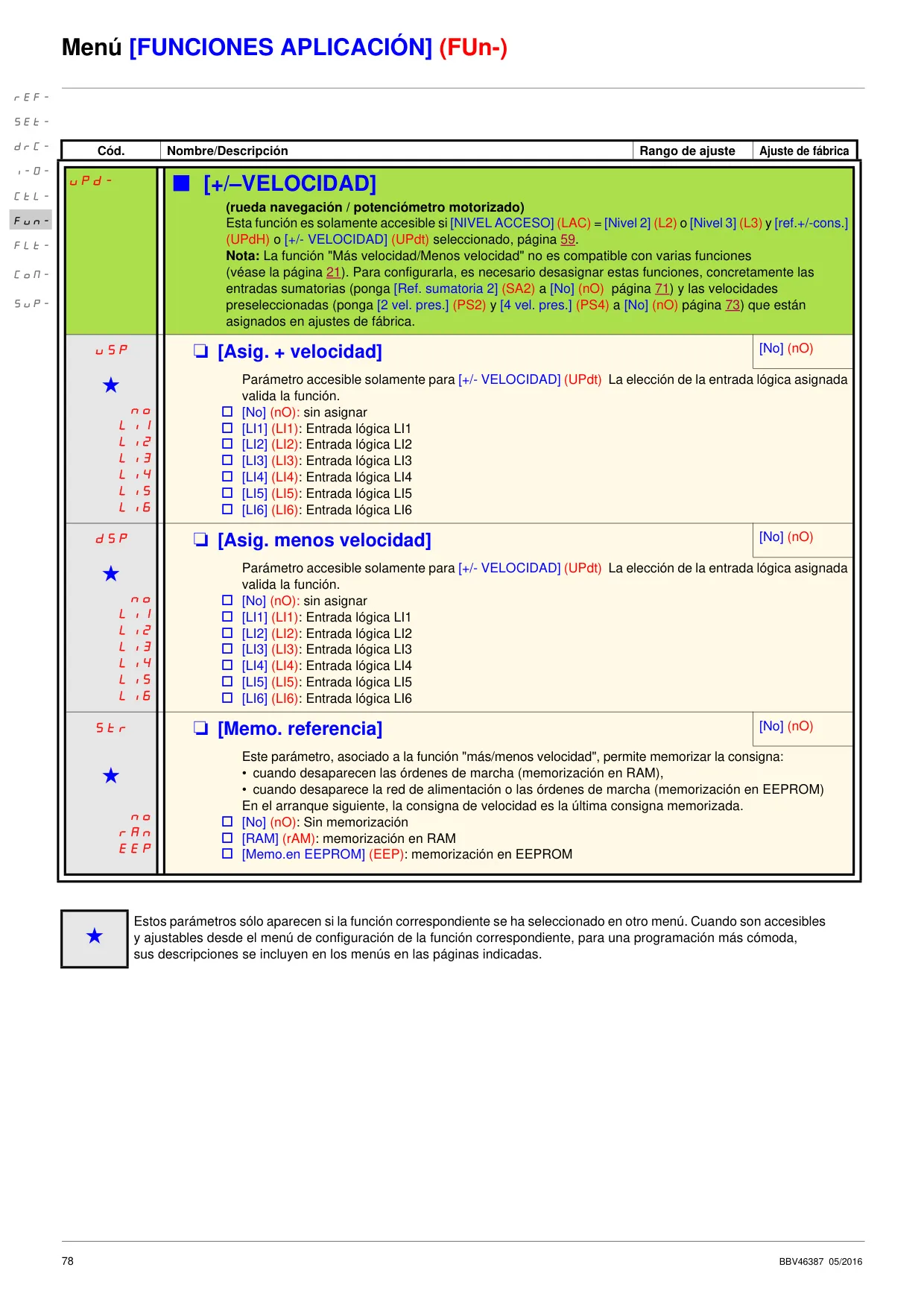

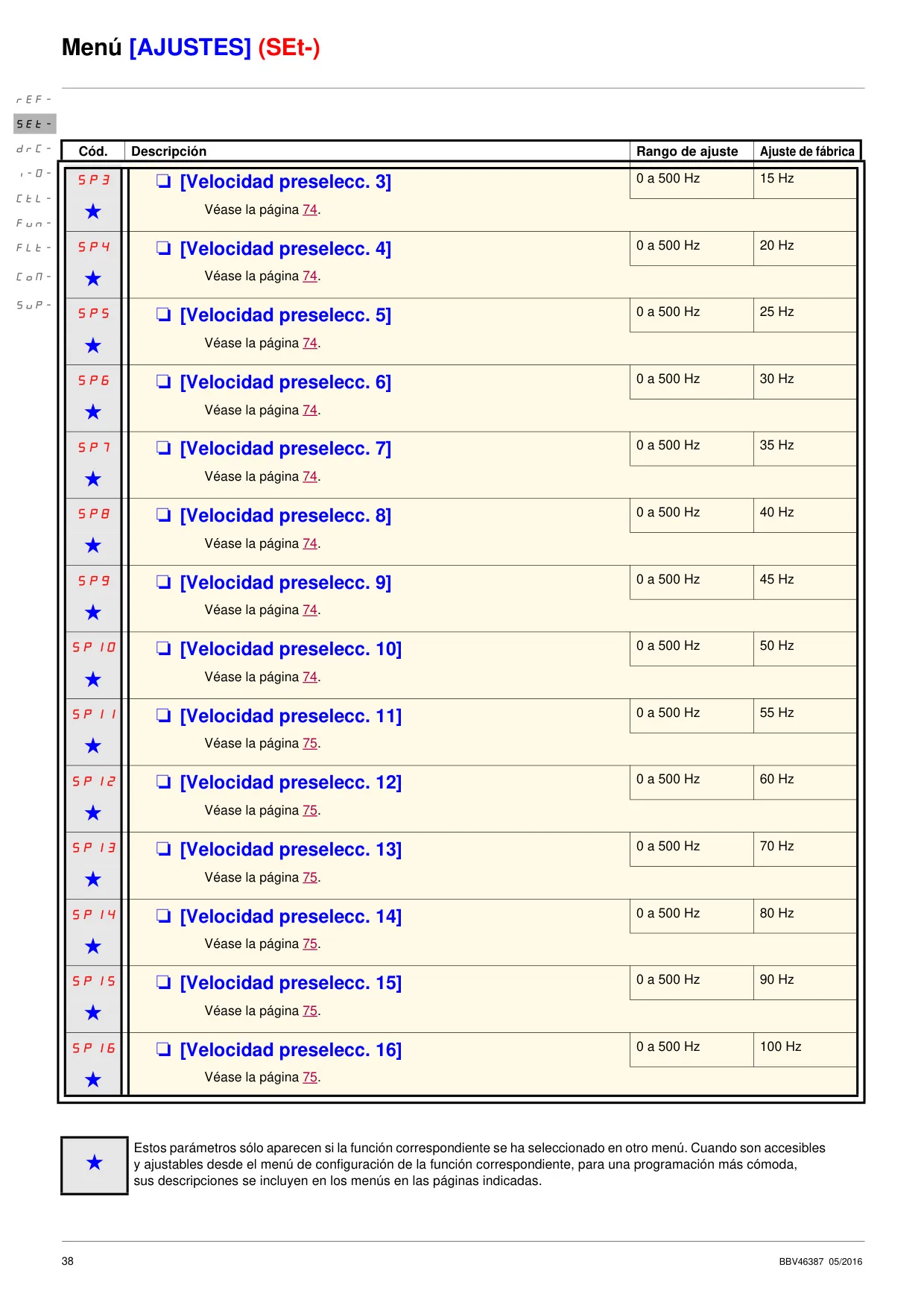

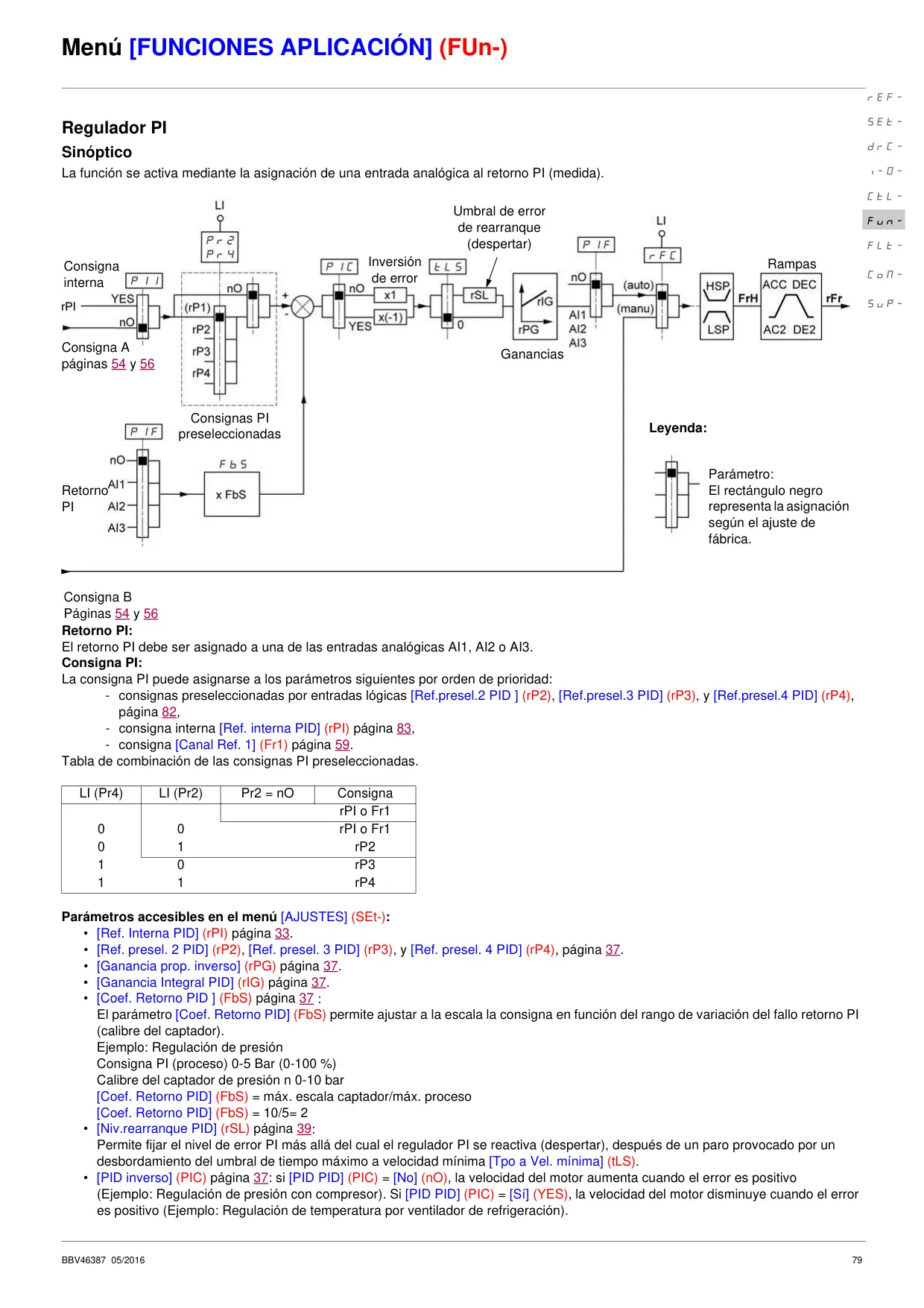

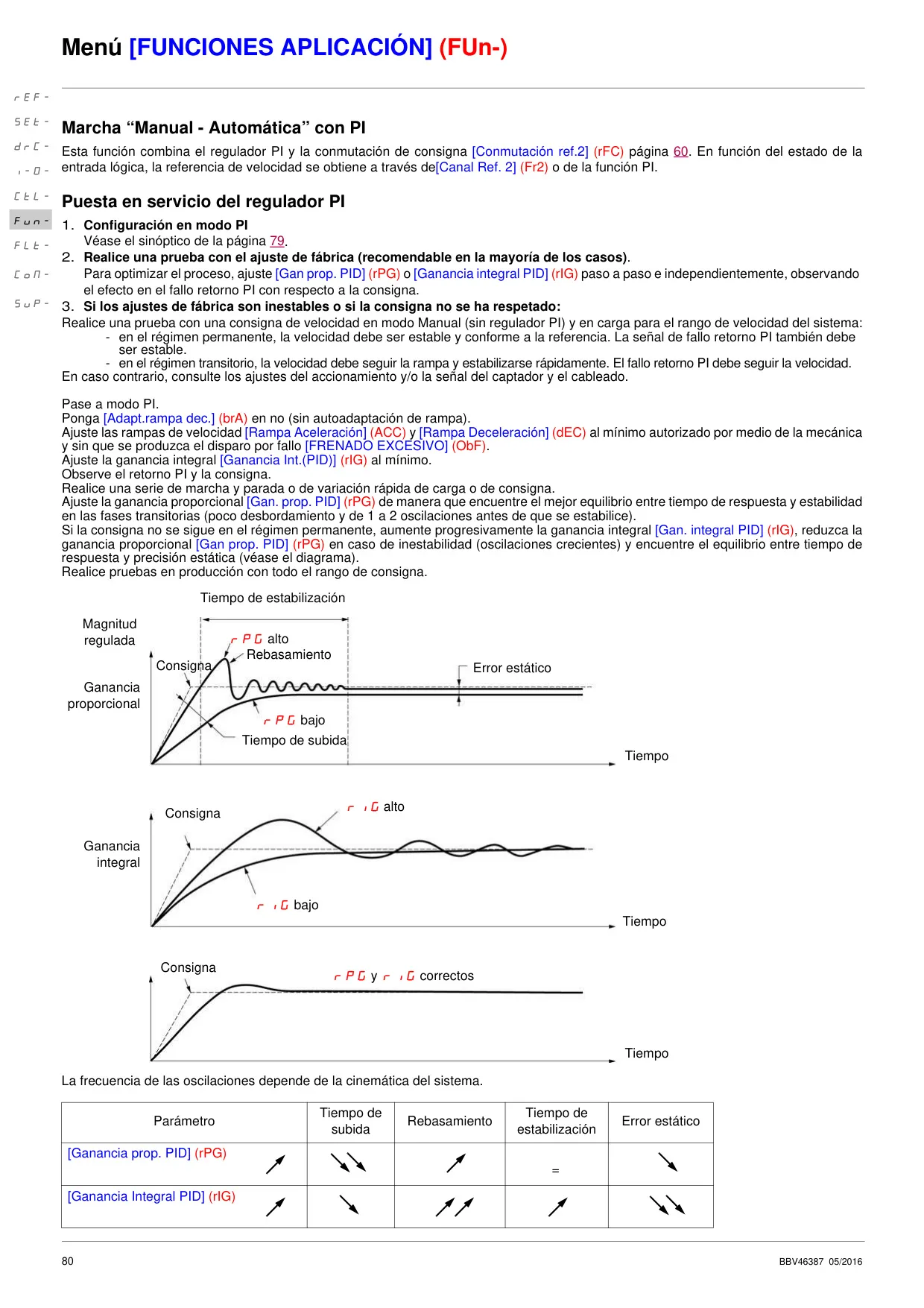

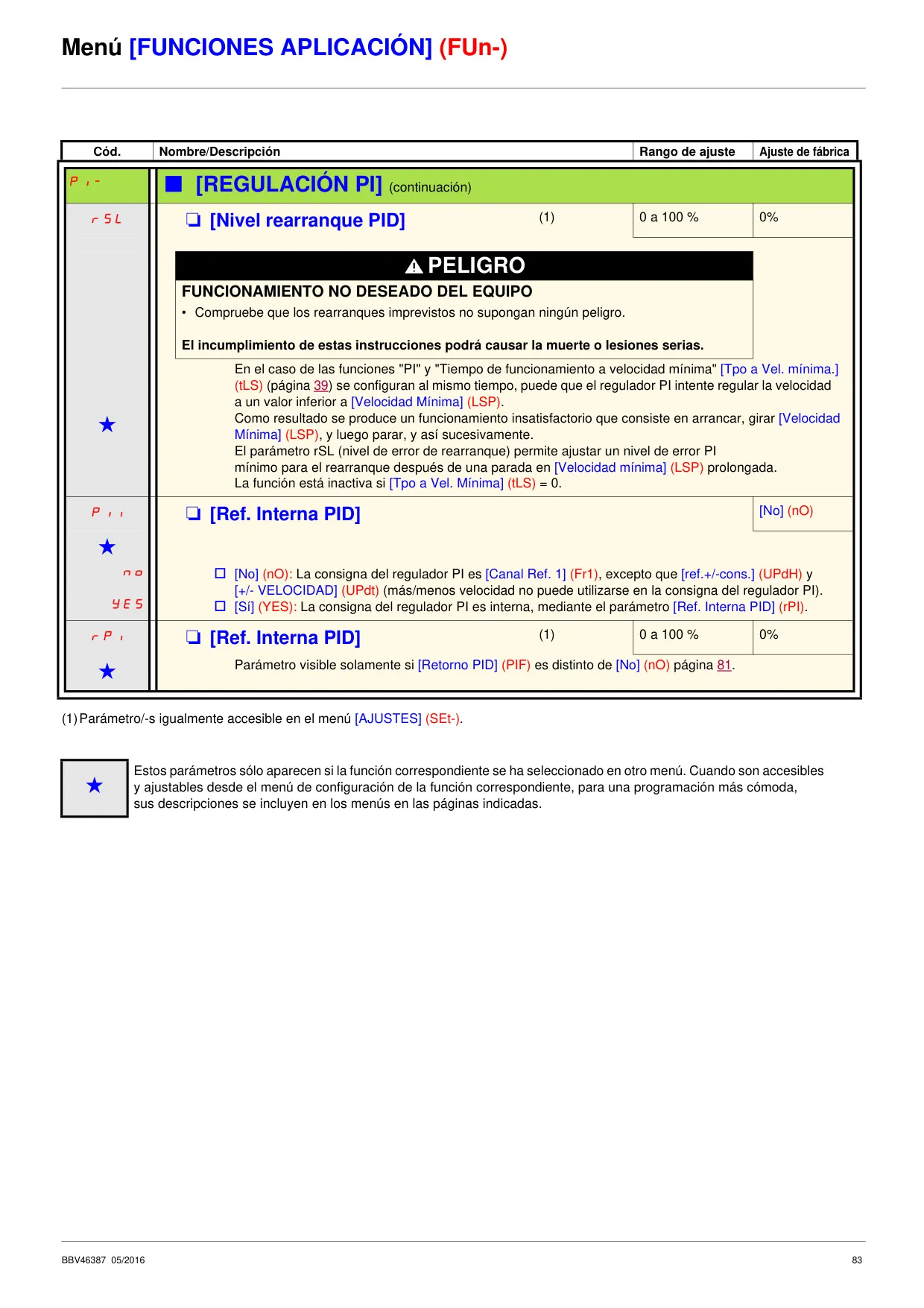

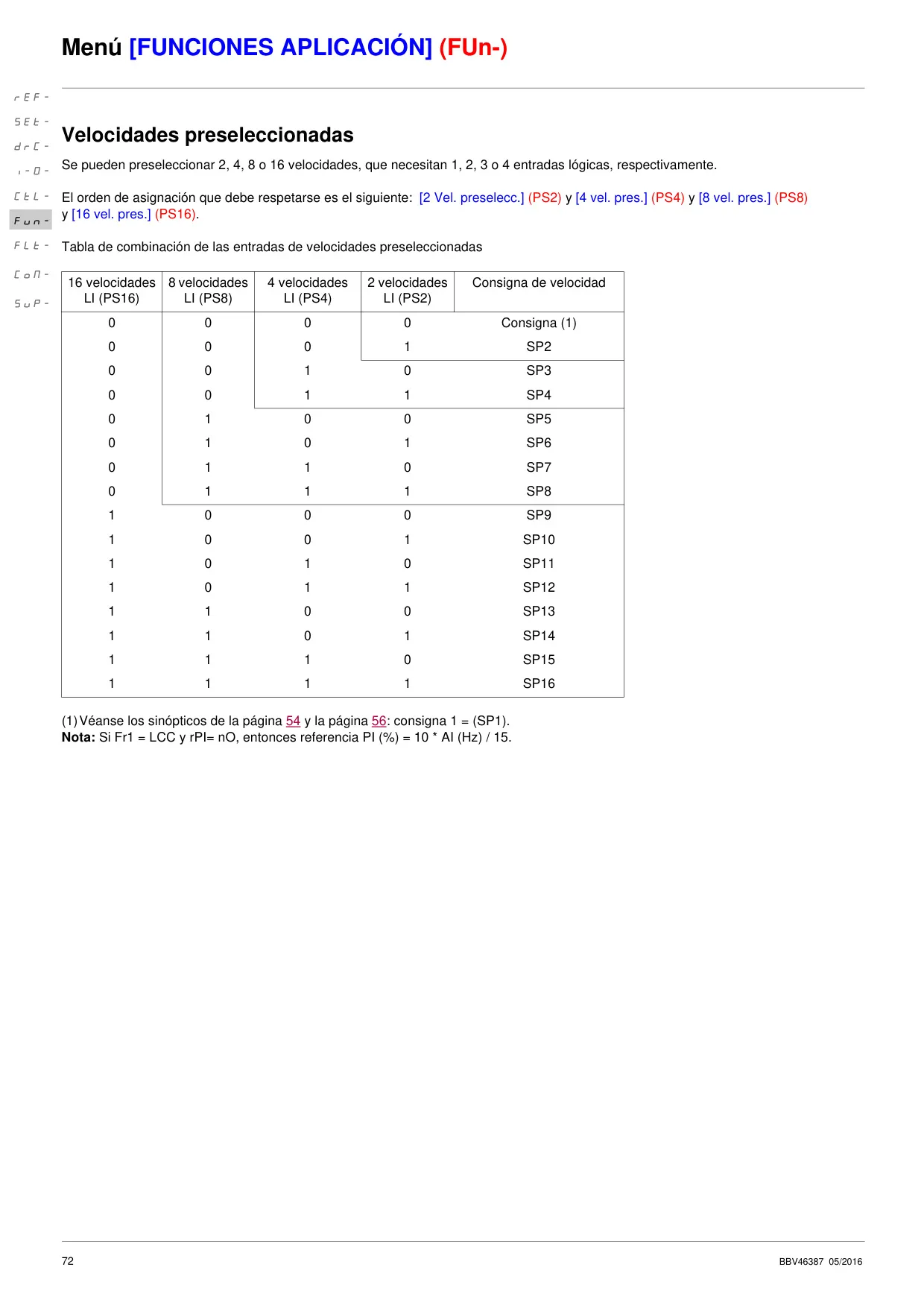

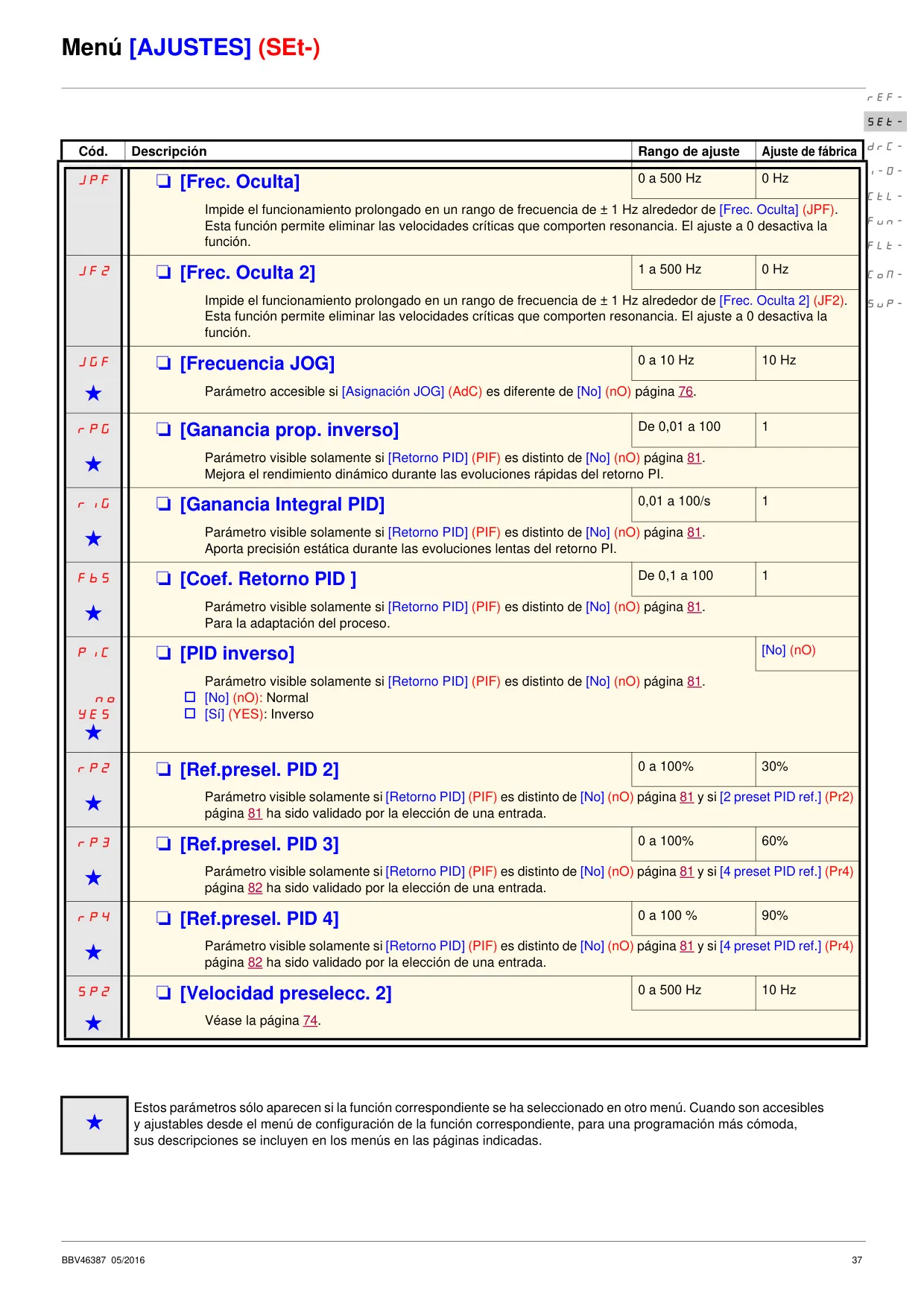

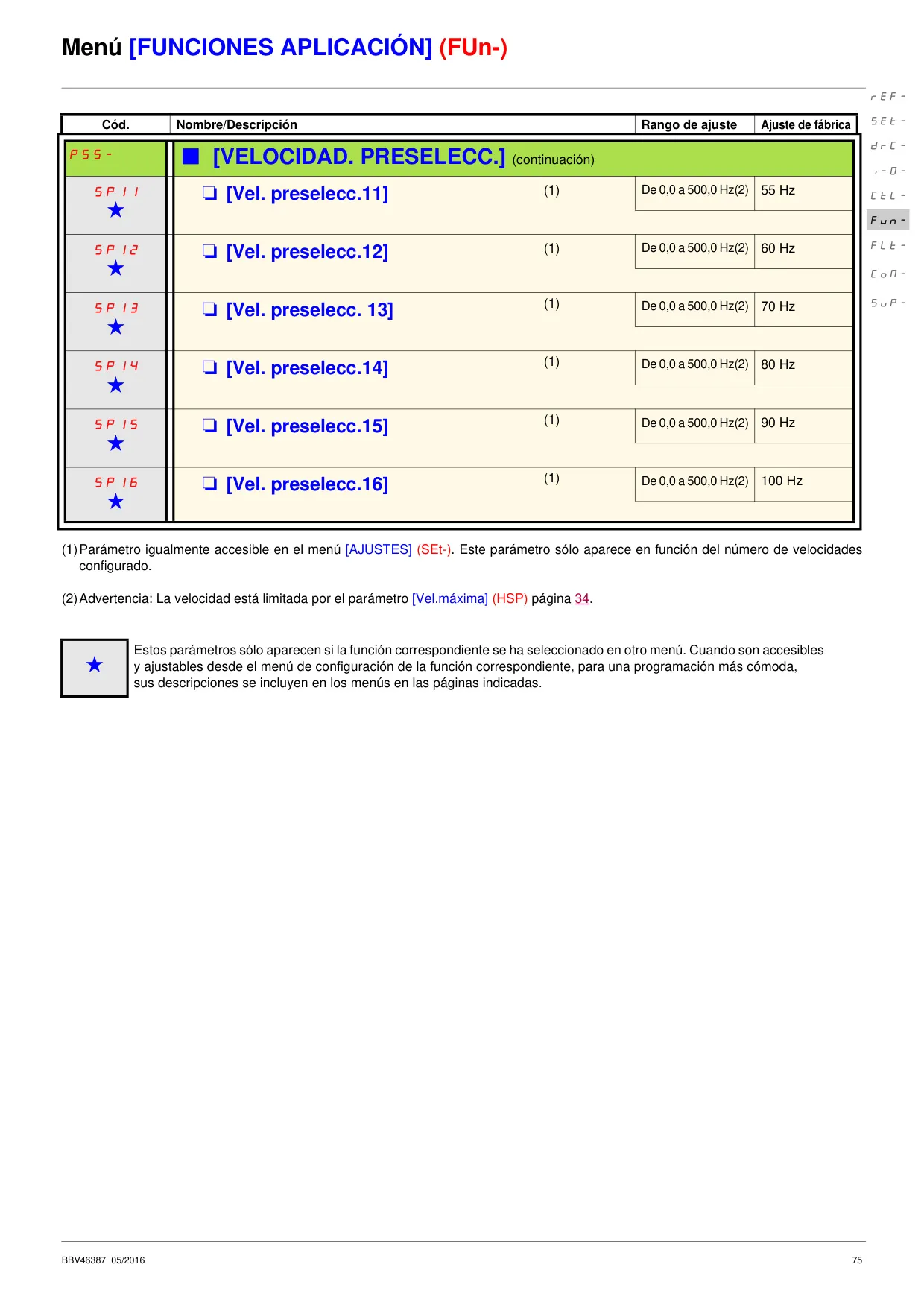

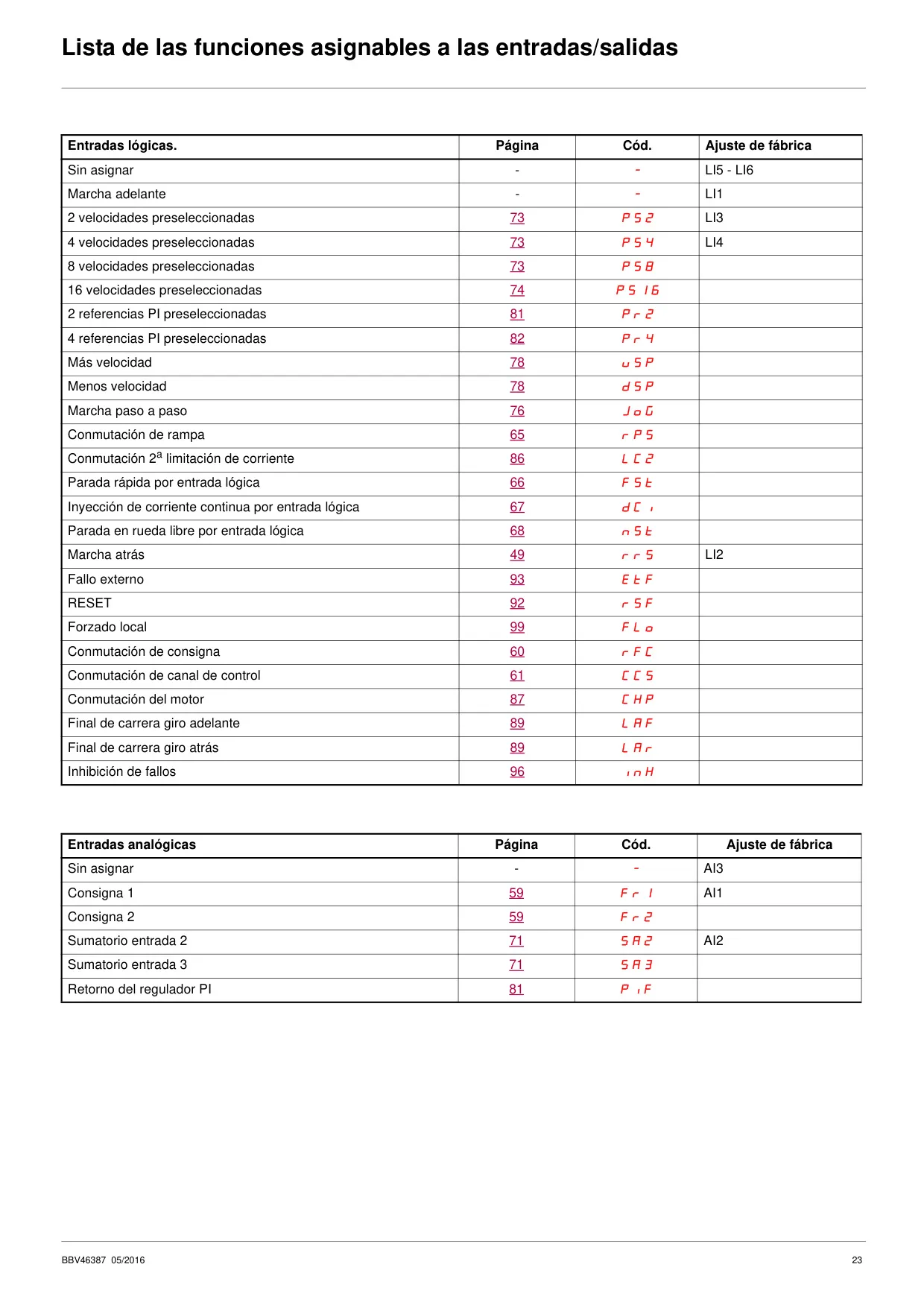

Para un control de velocidad más específico, el variador ofrece la posibilidad de configurar hasta 16 velocidades preseleccionadas mediante entradas lógicas. También cuenta con una función de marcha "JOG" para movimientos a baja velocidad y control de +/- Velocidad para ajustes finos. La funcionalidad de Regulador PI es clave para aplicaciones que requieren mantener una variable de proceso (como presión o temperatura) en un punto de consigna, gestionando la velocidad del motor en función de la retroalimentación.

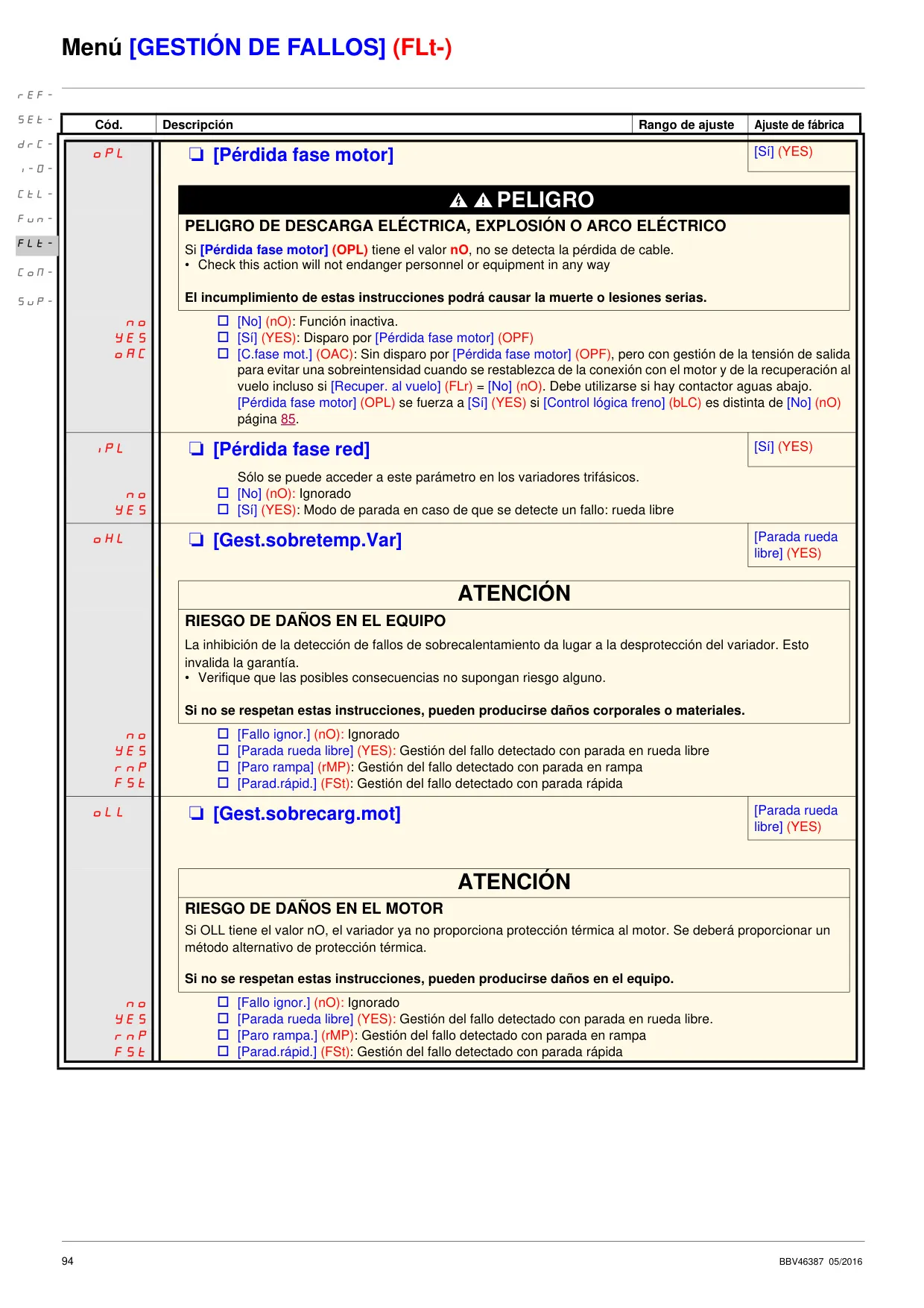

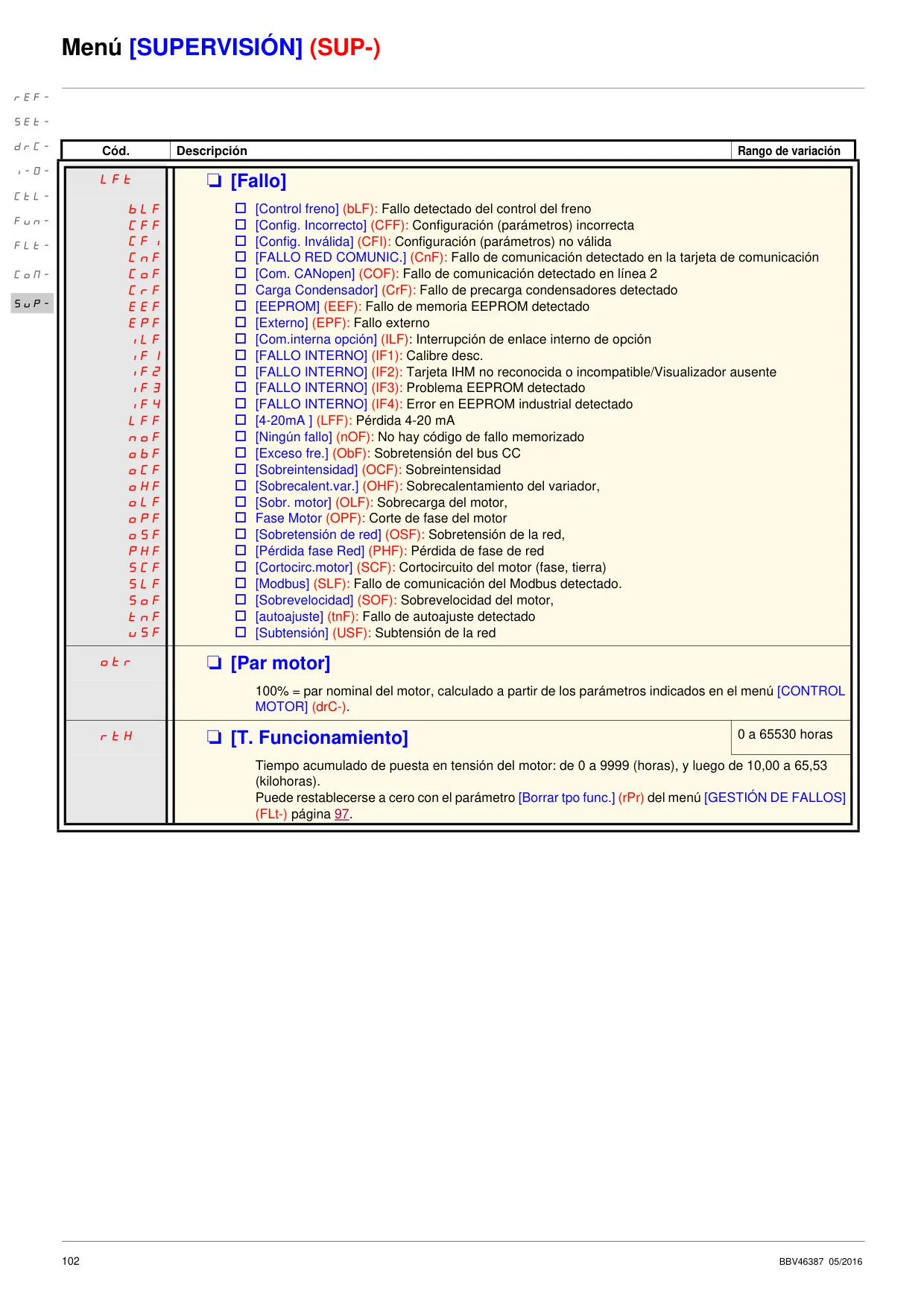

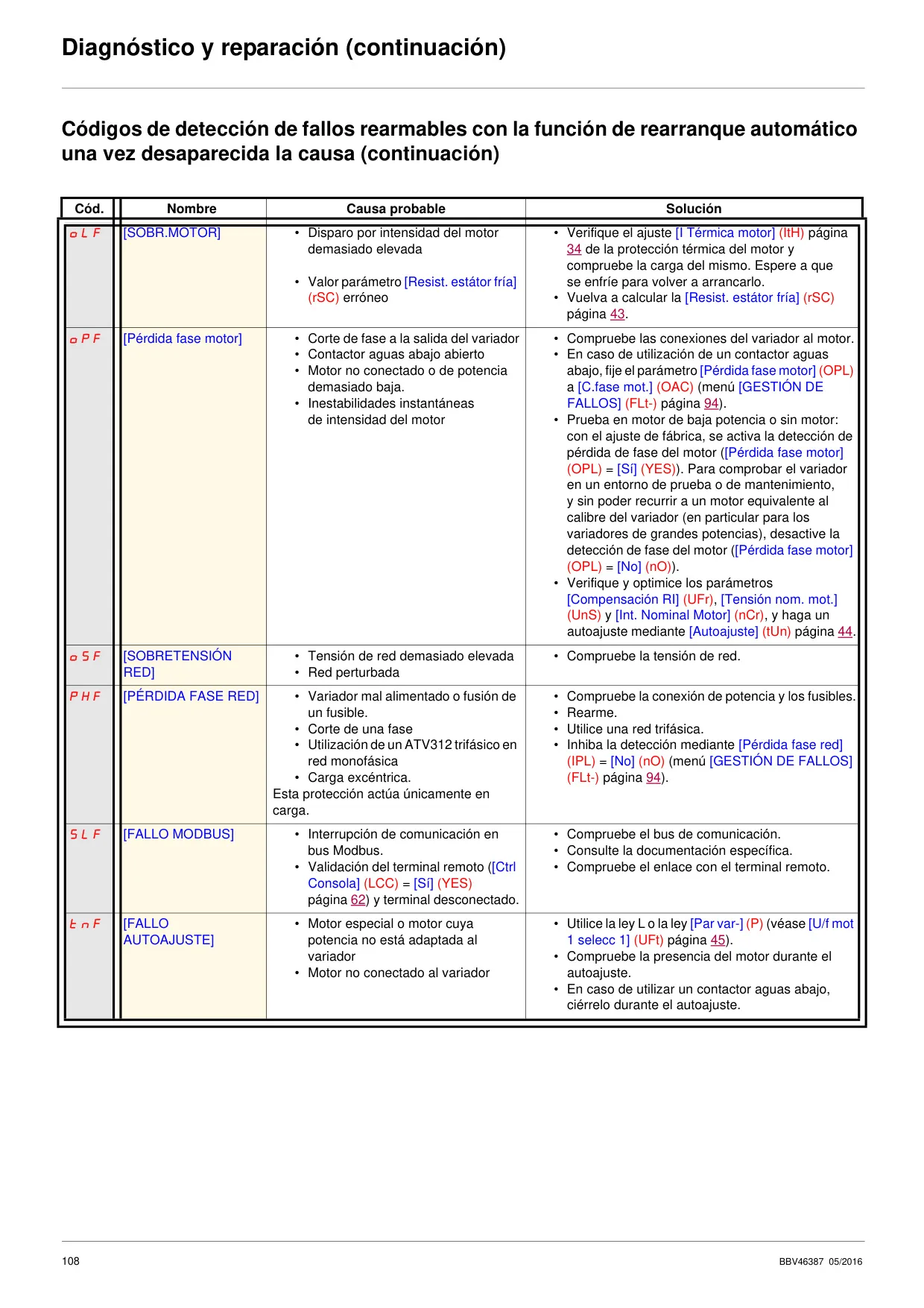

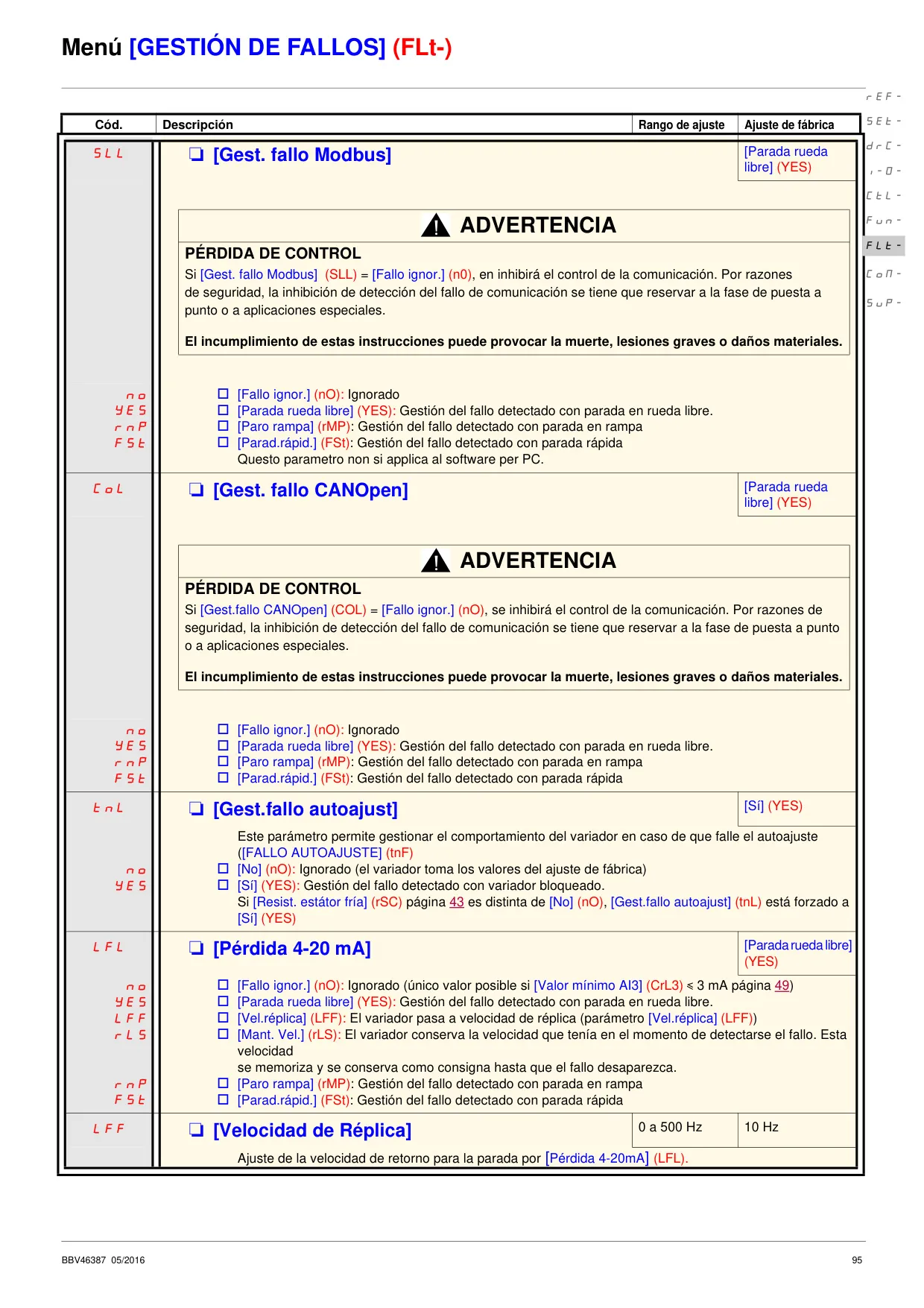

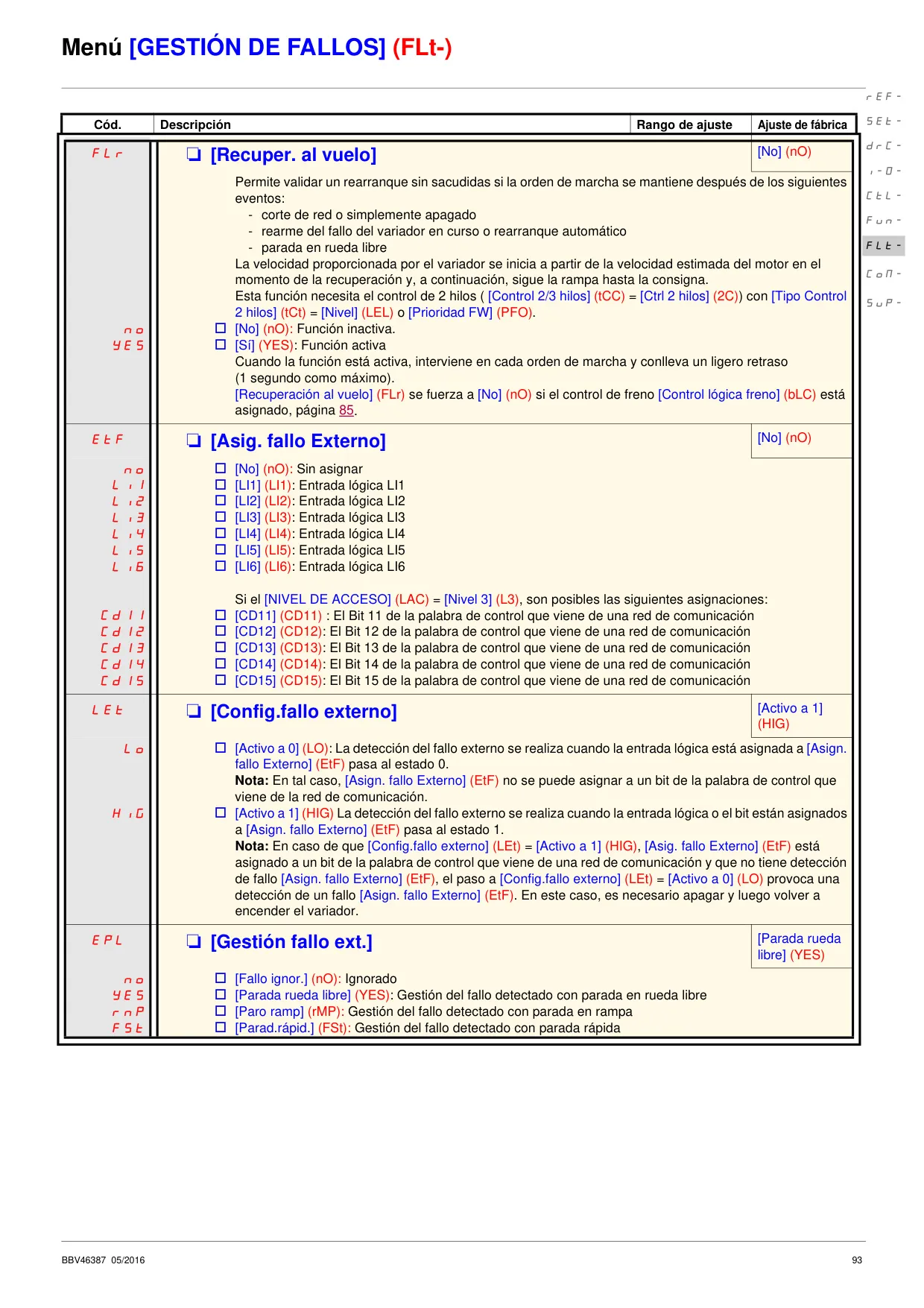

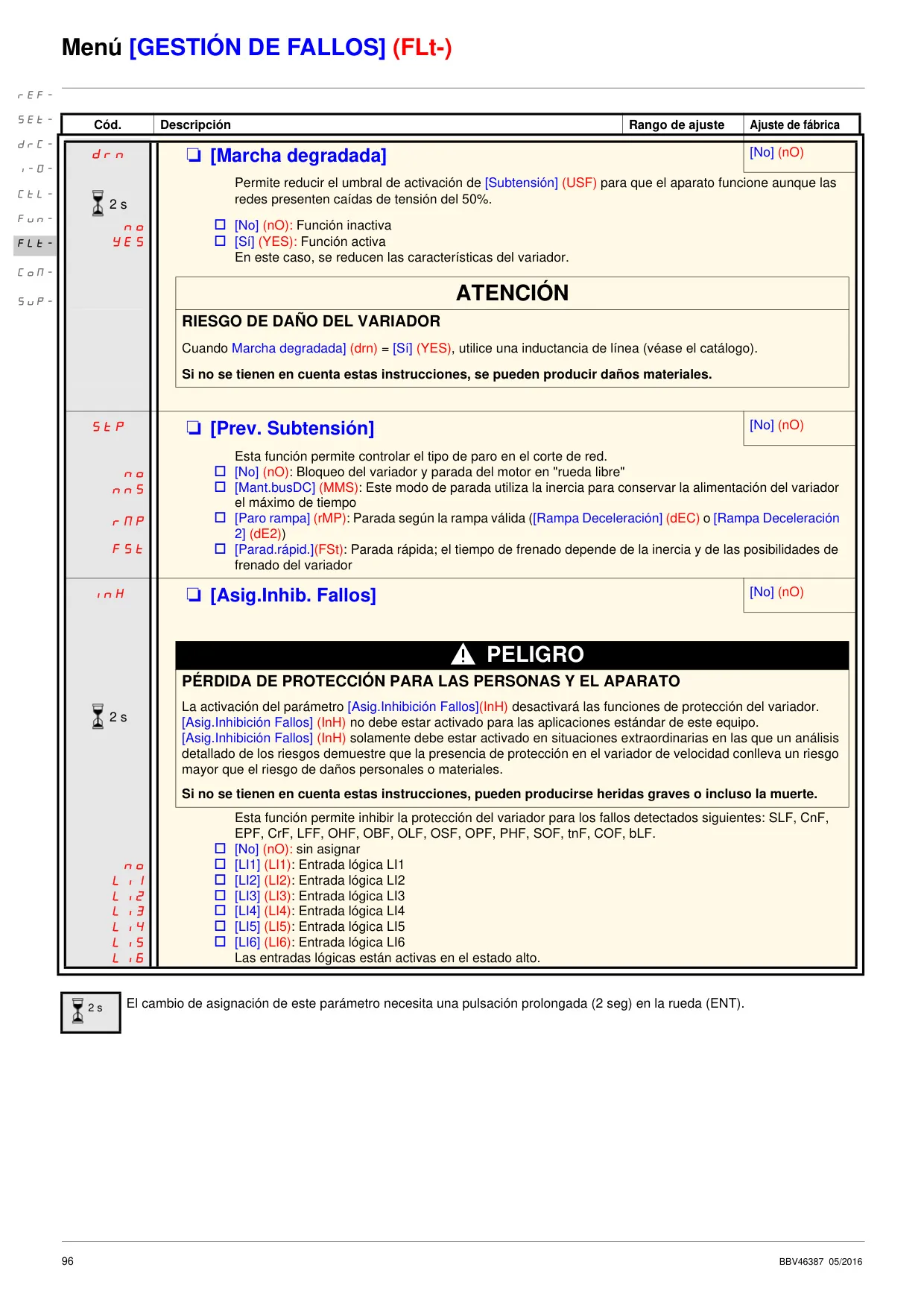

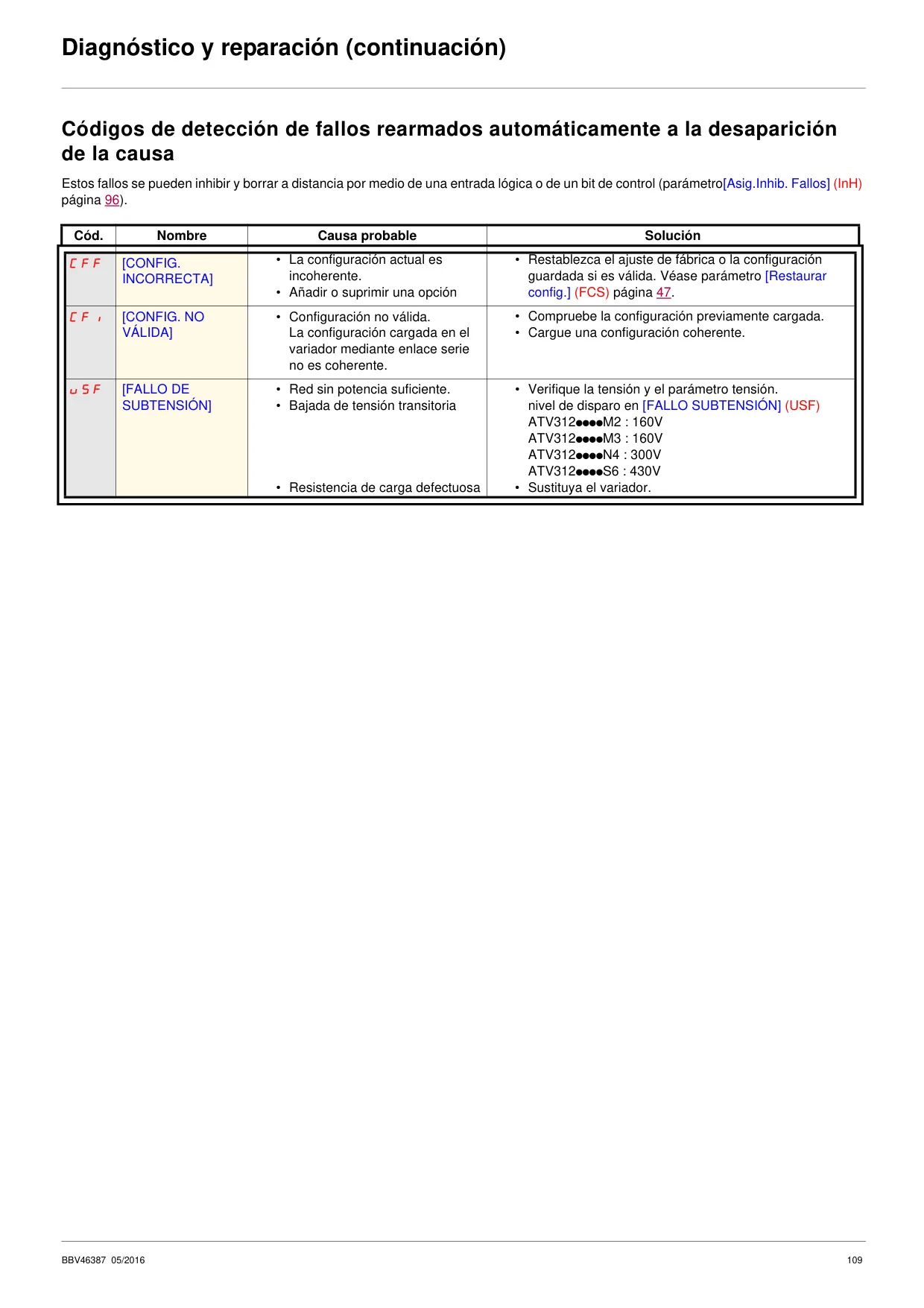

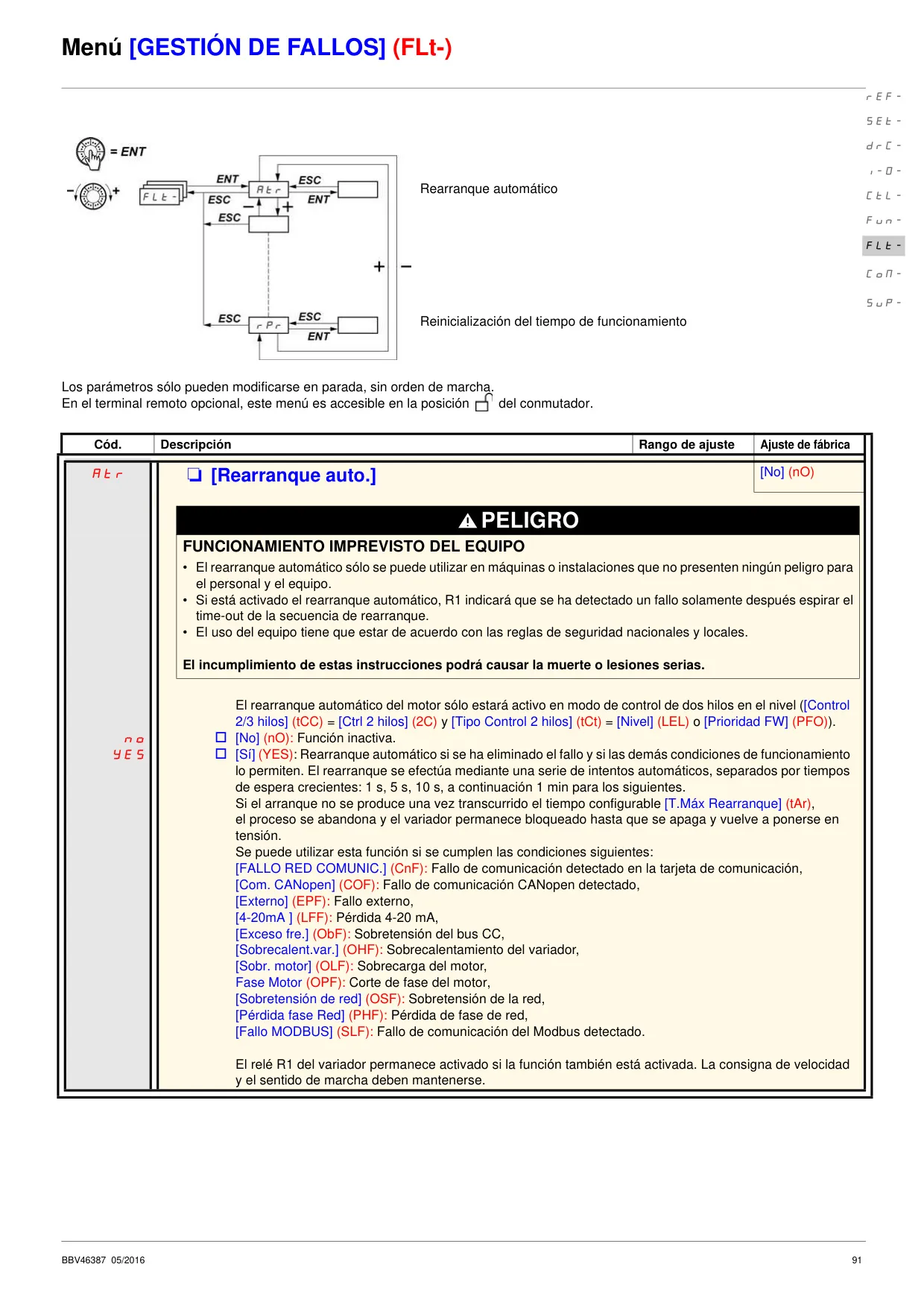

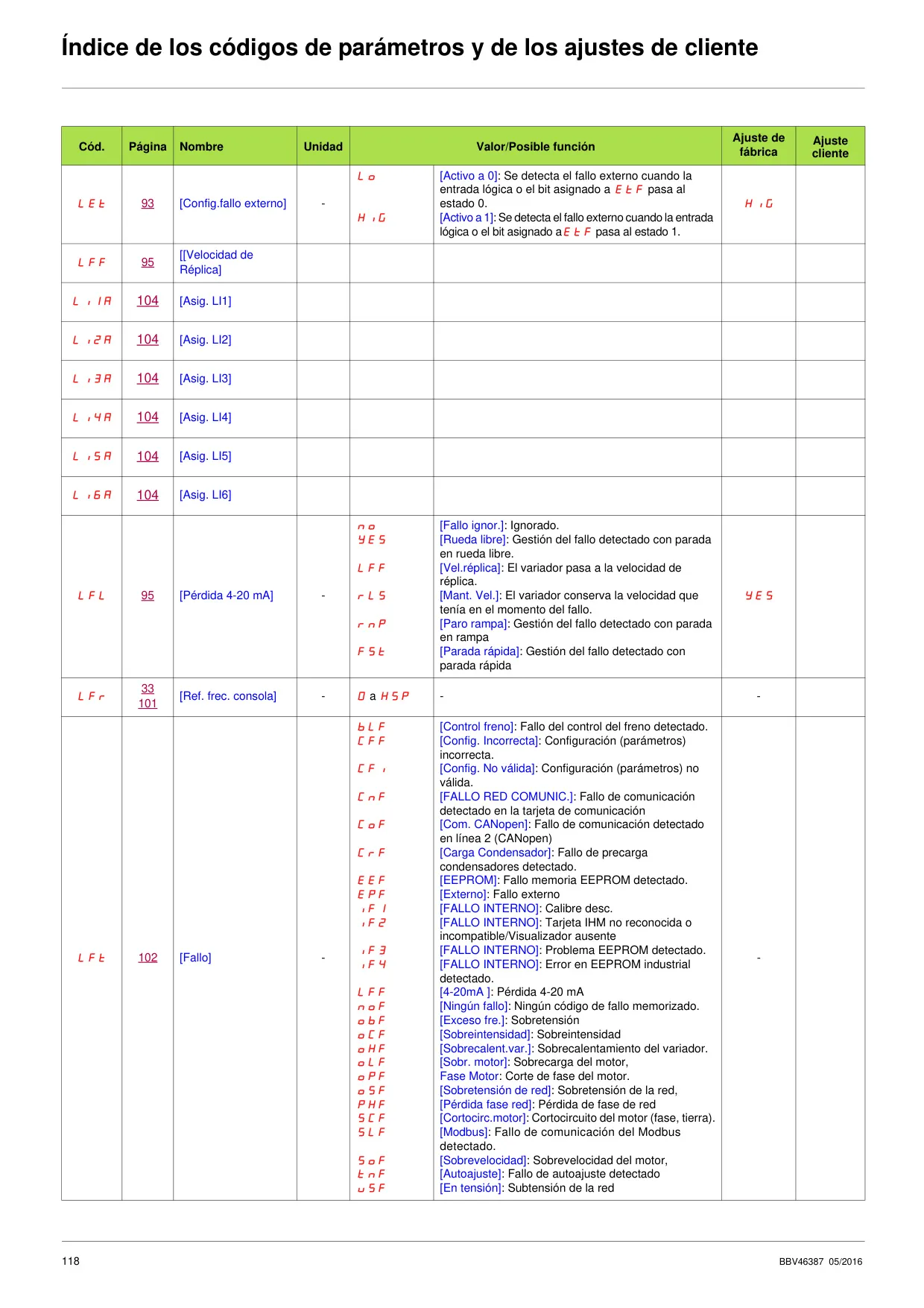

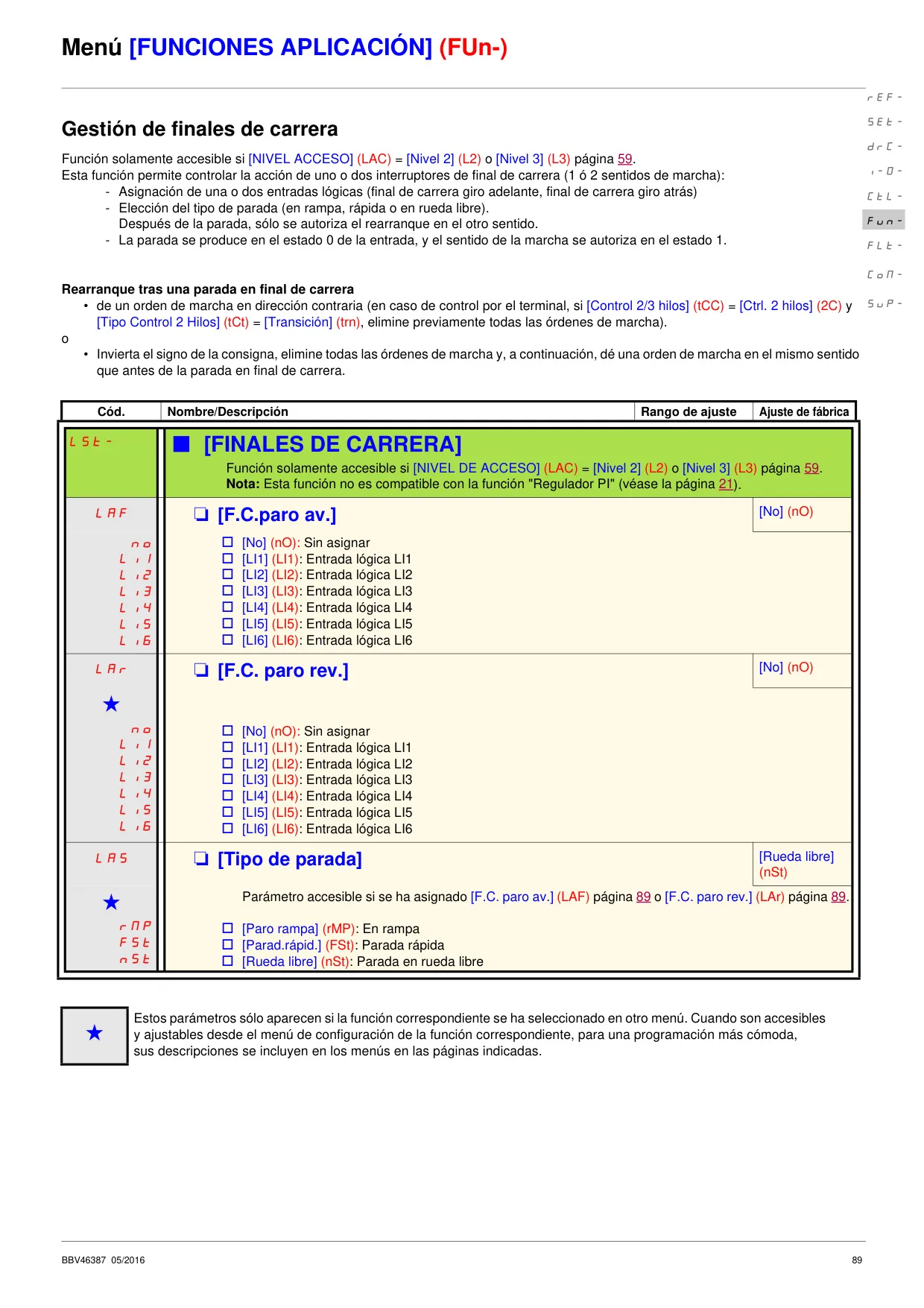

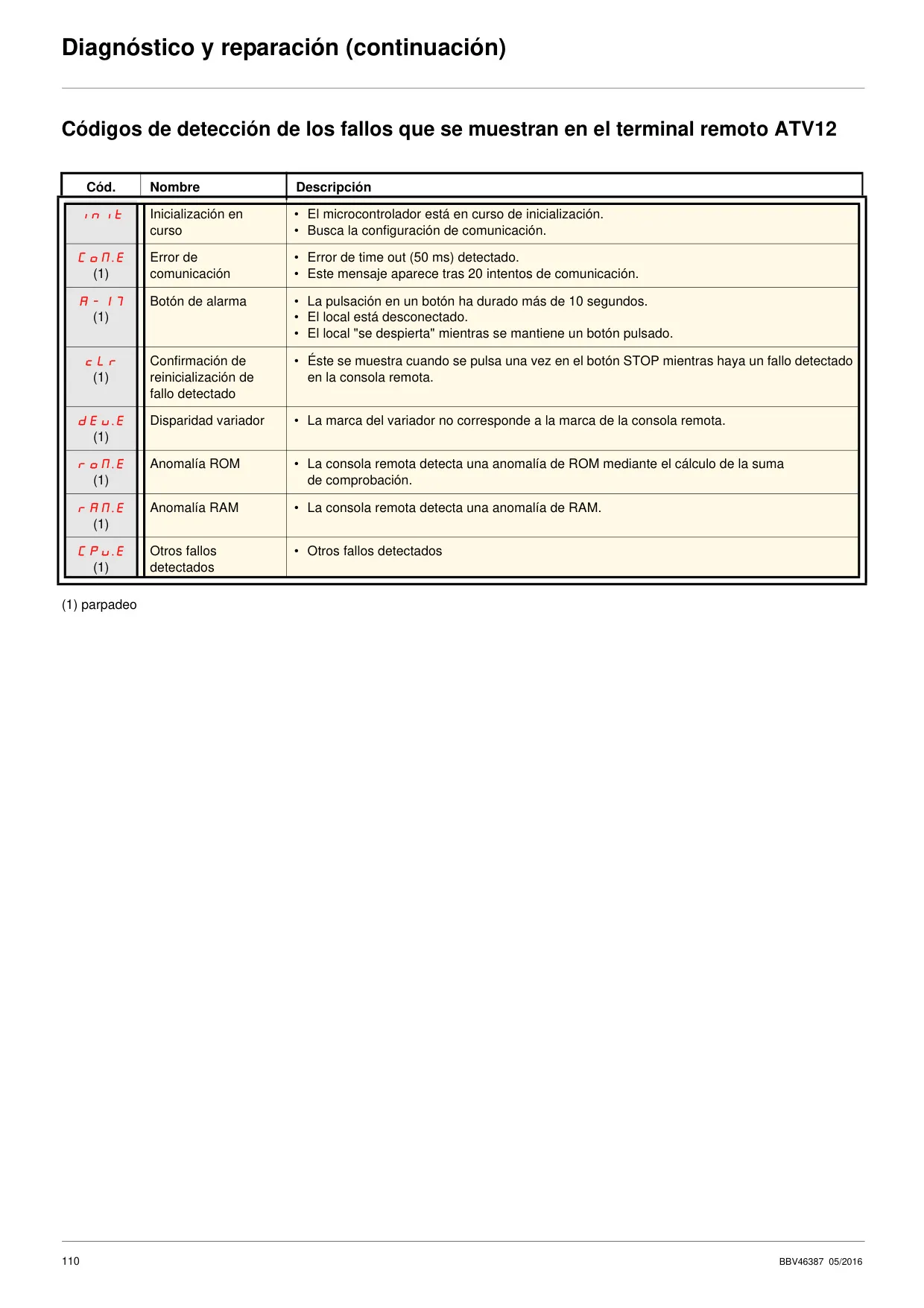

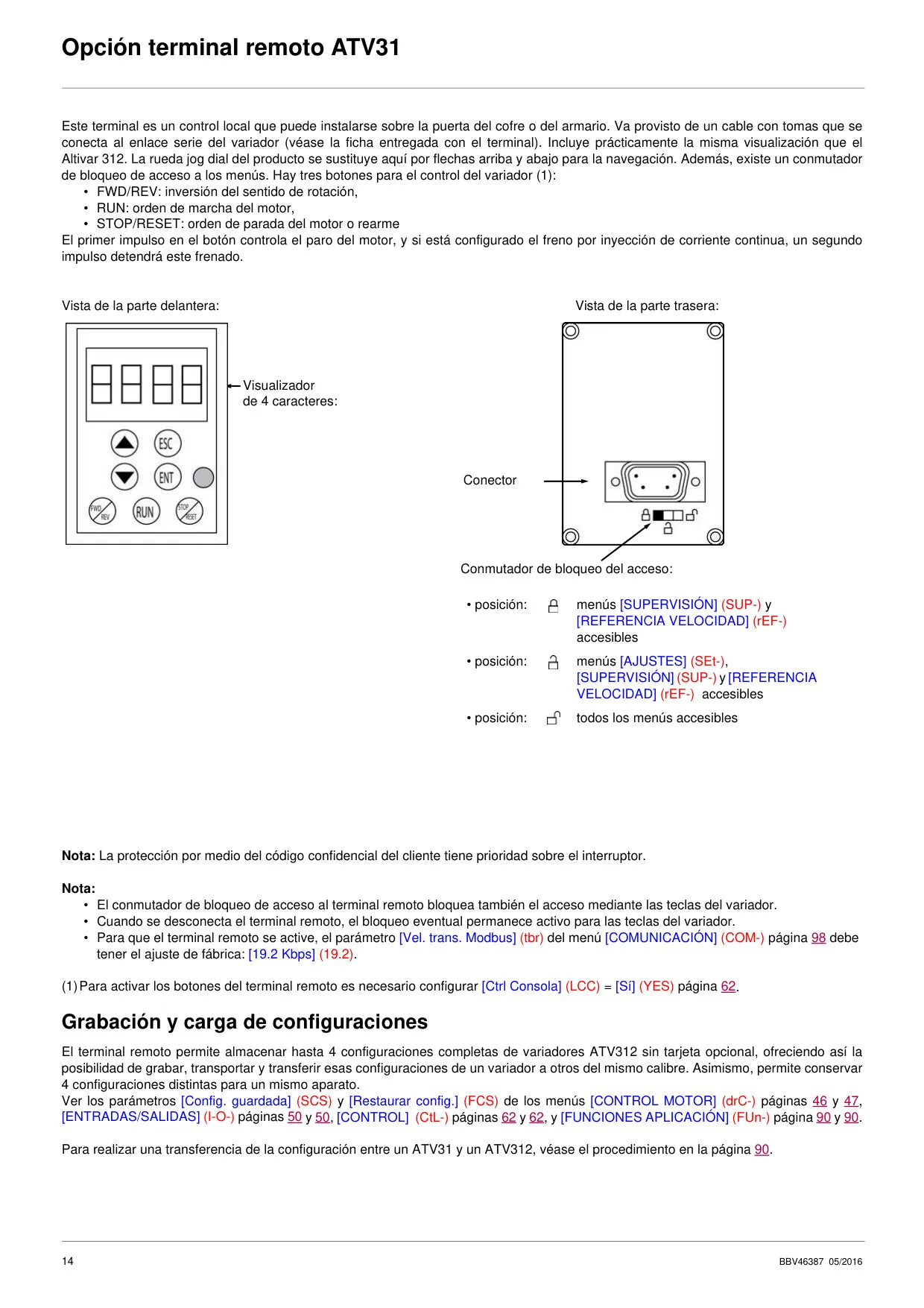

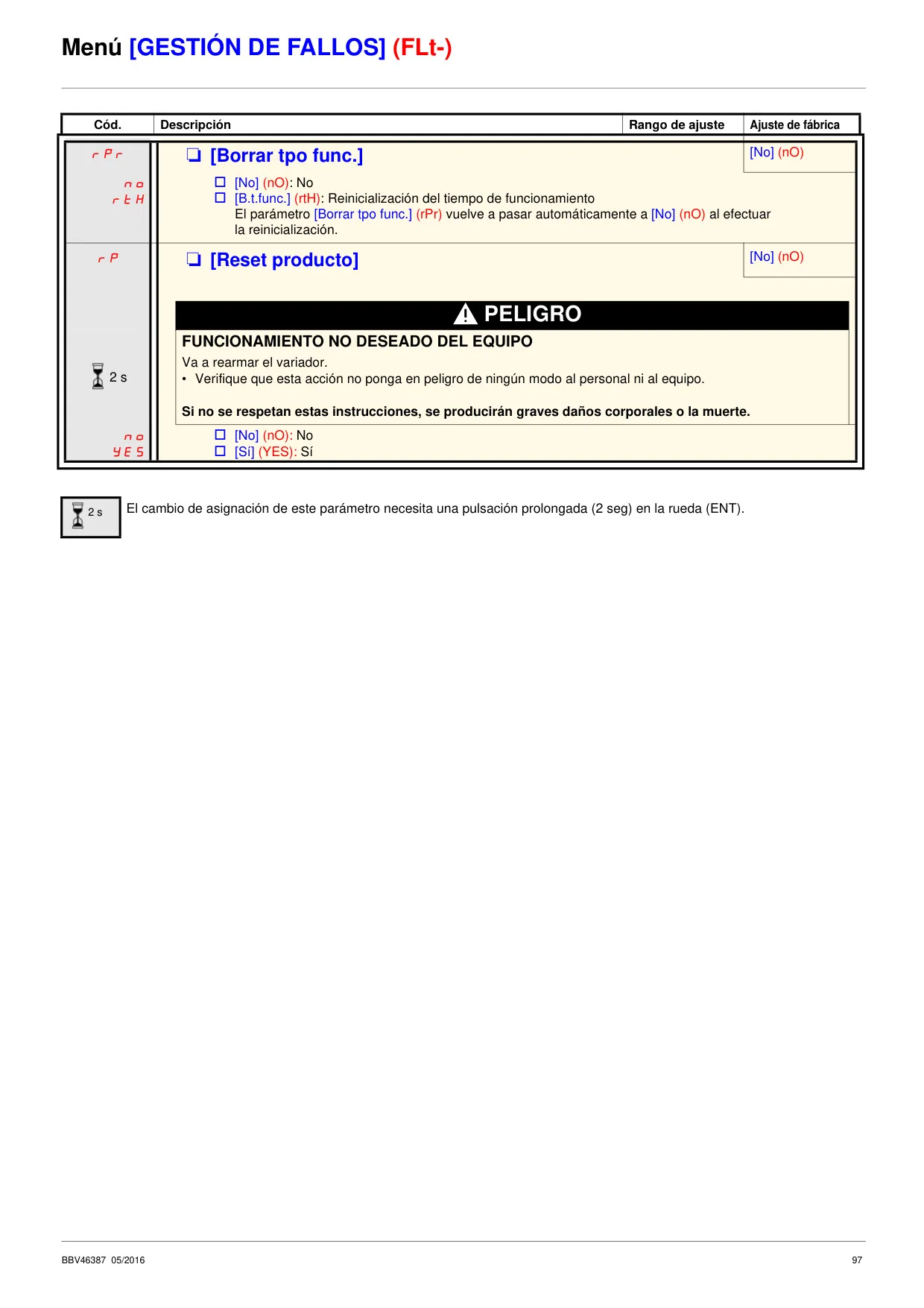

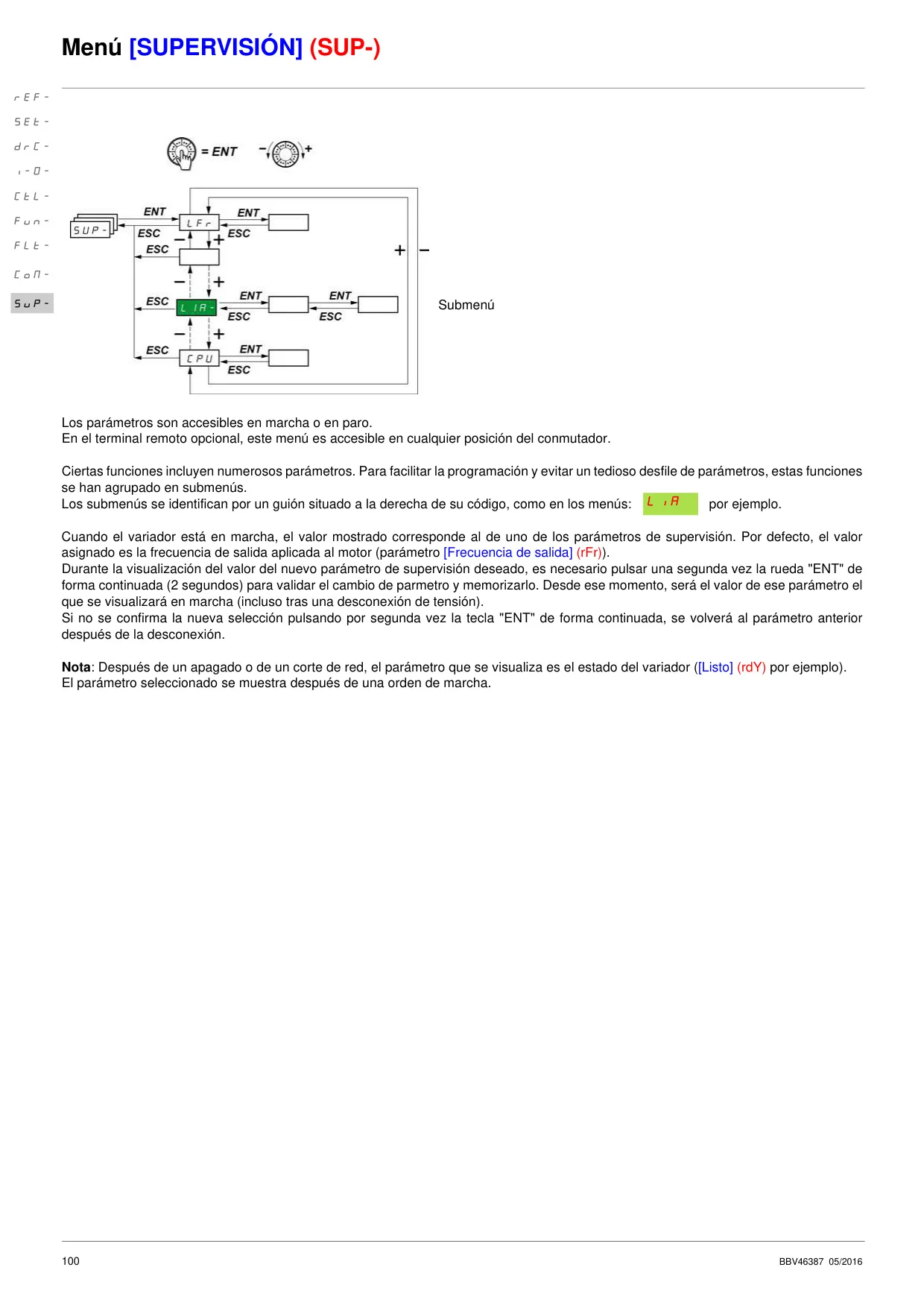

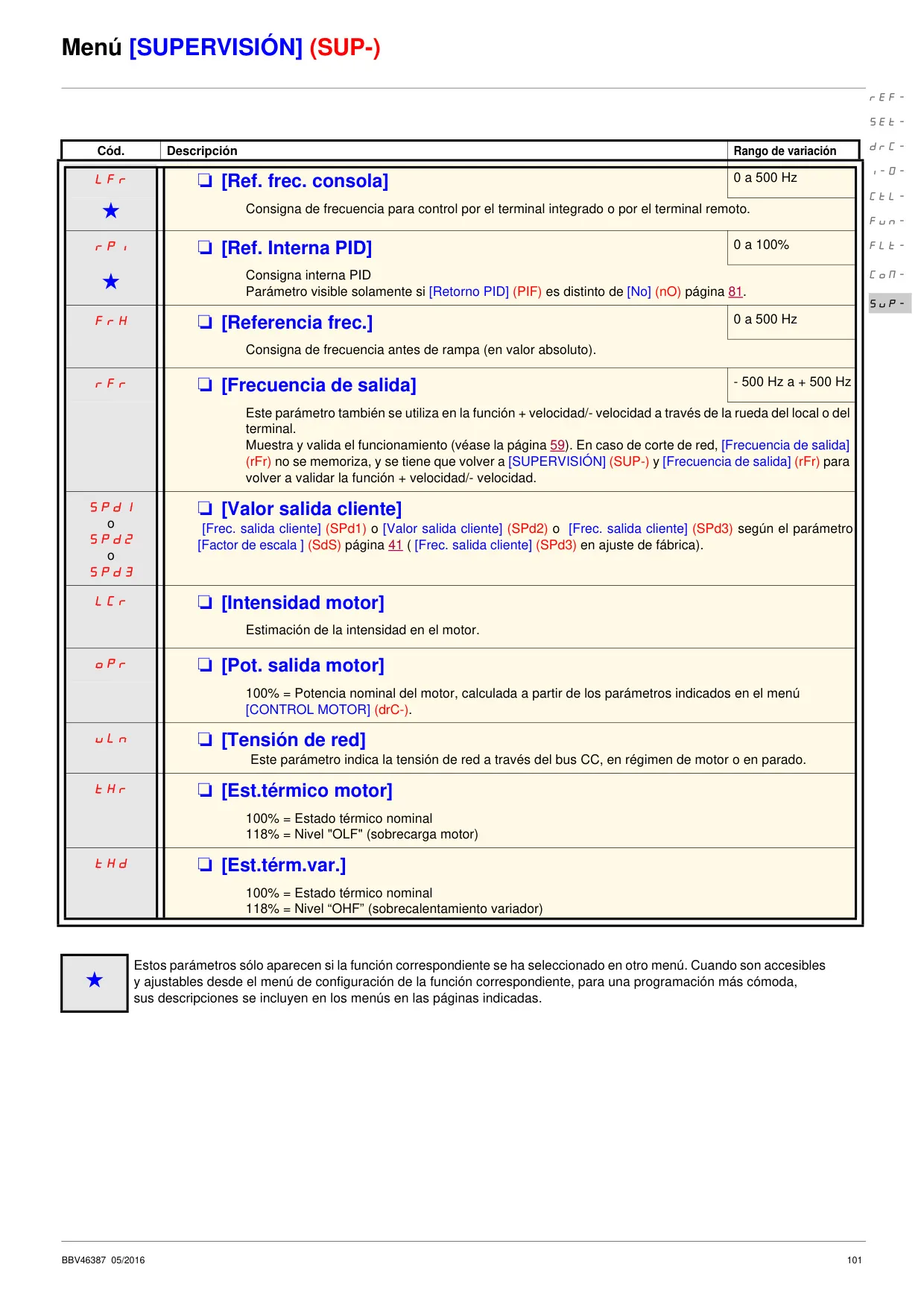

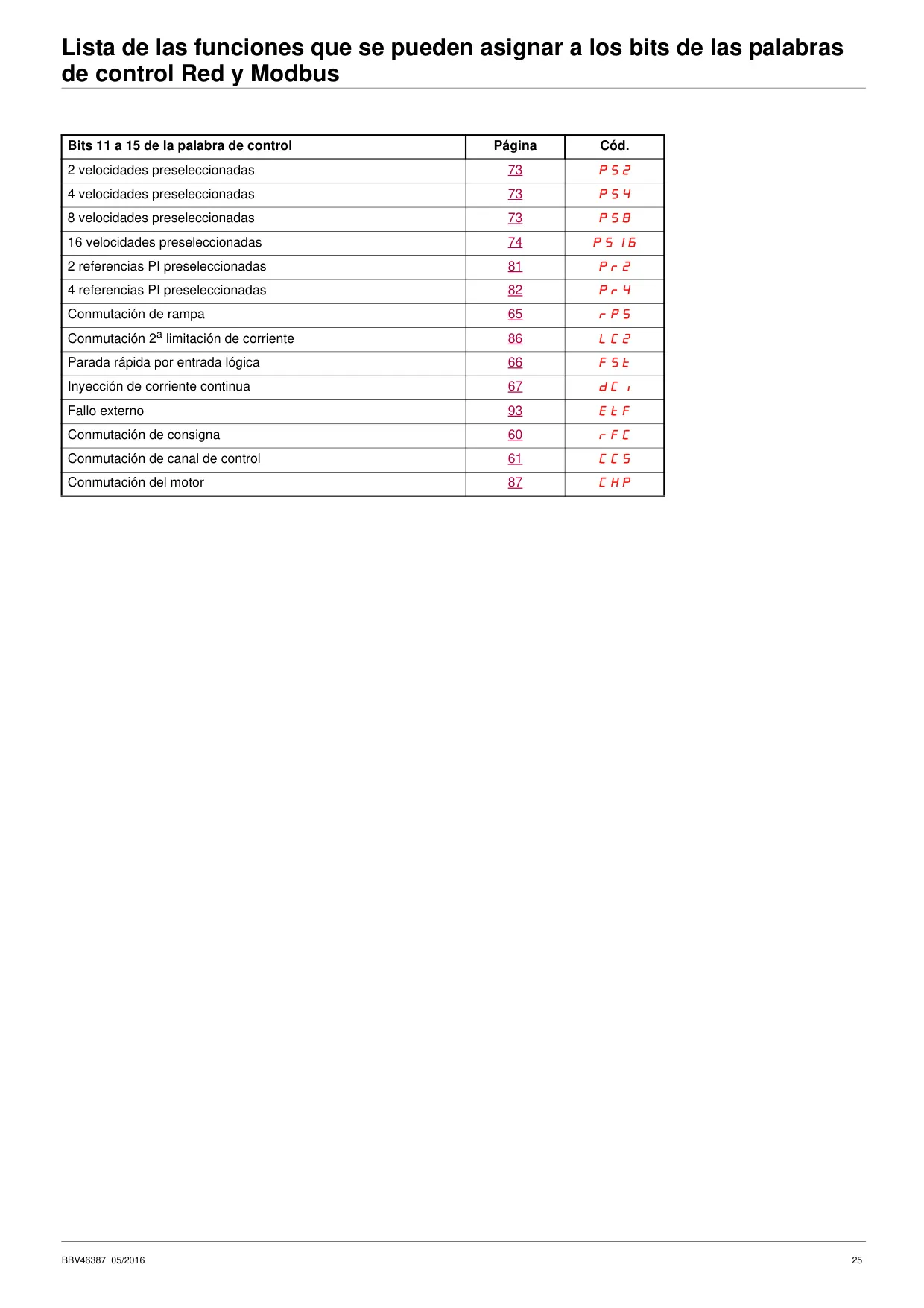

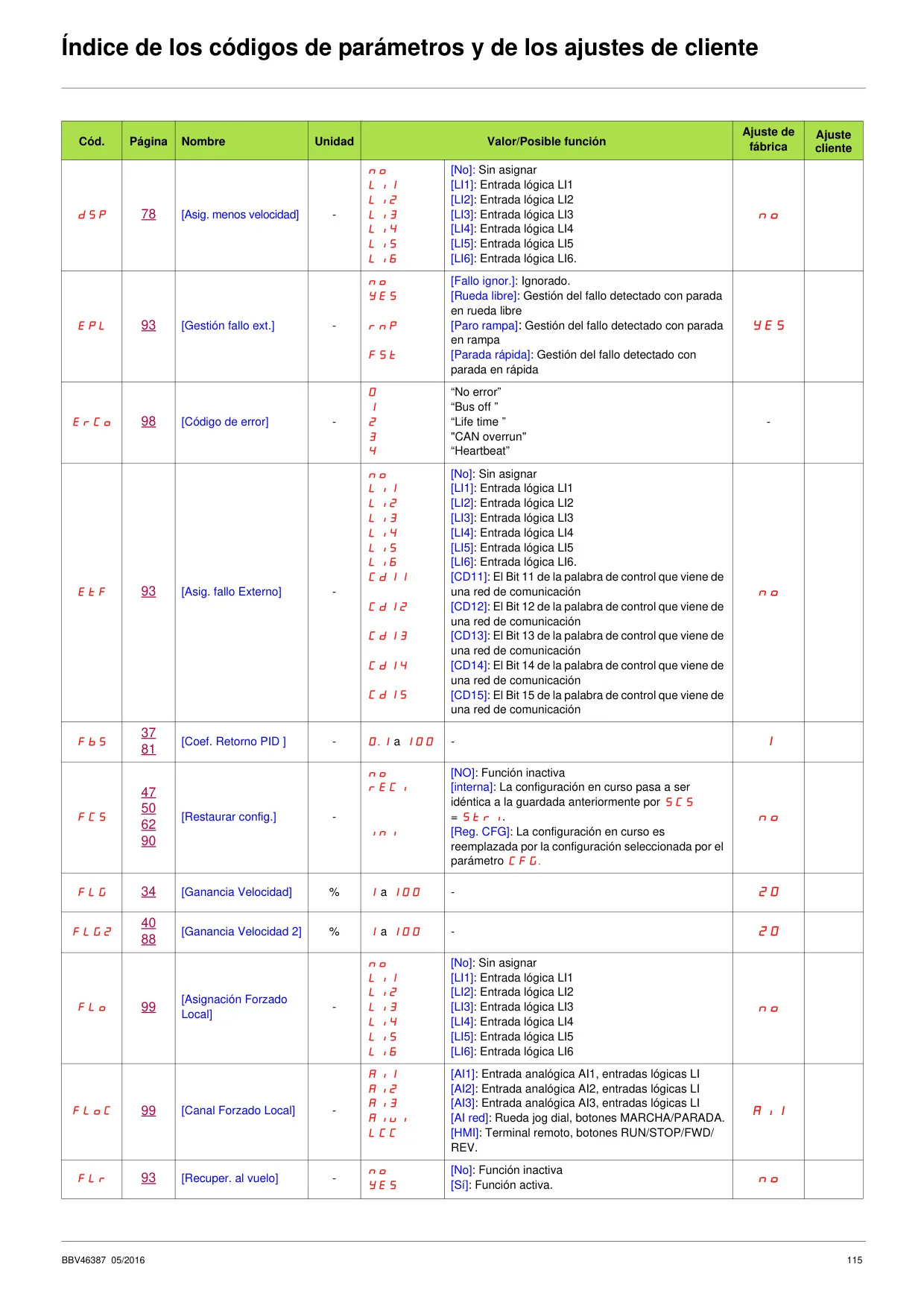

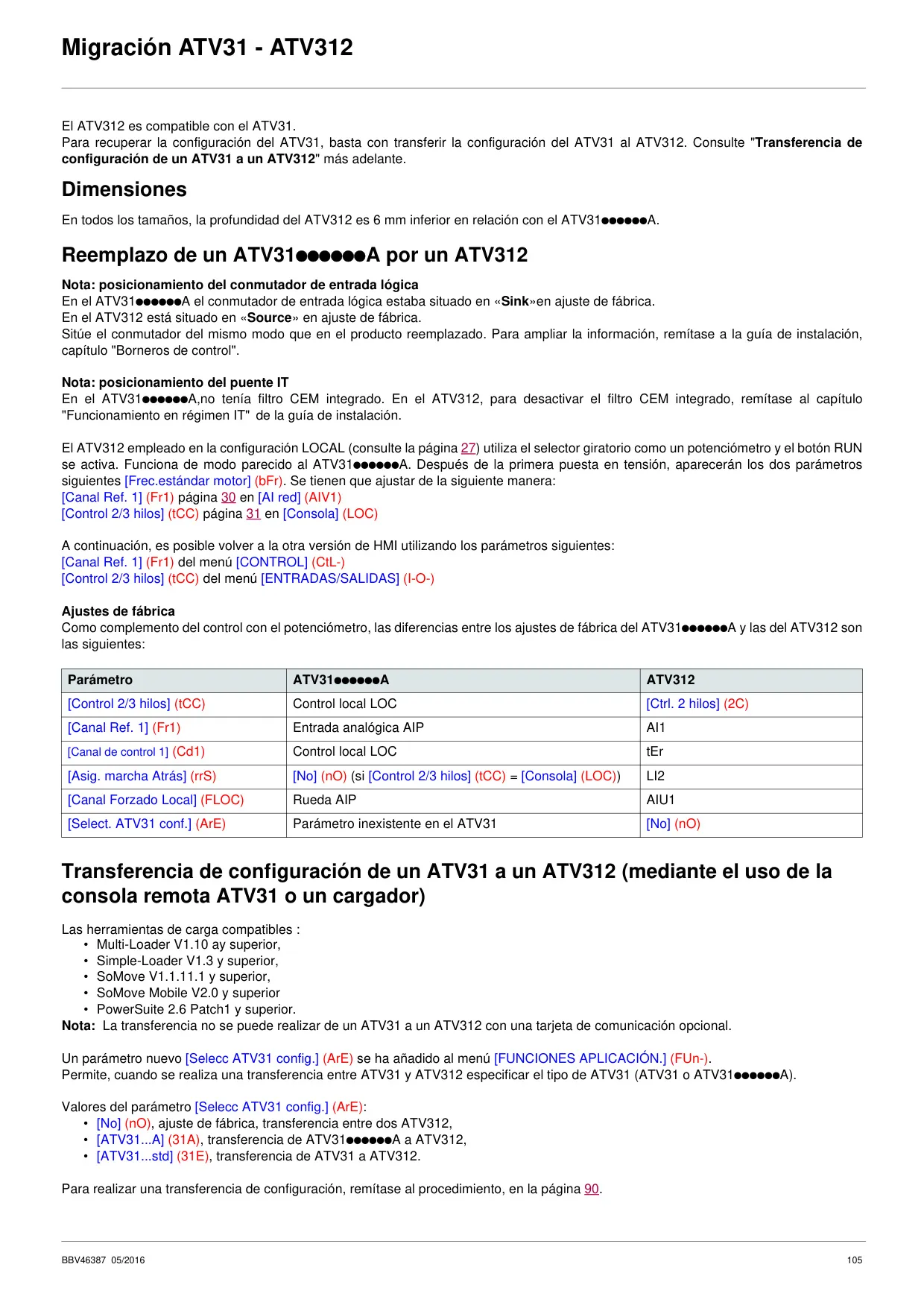

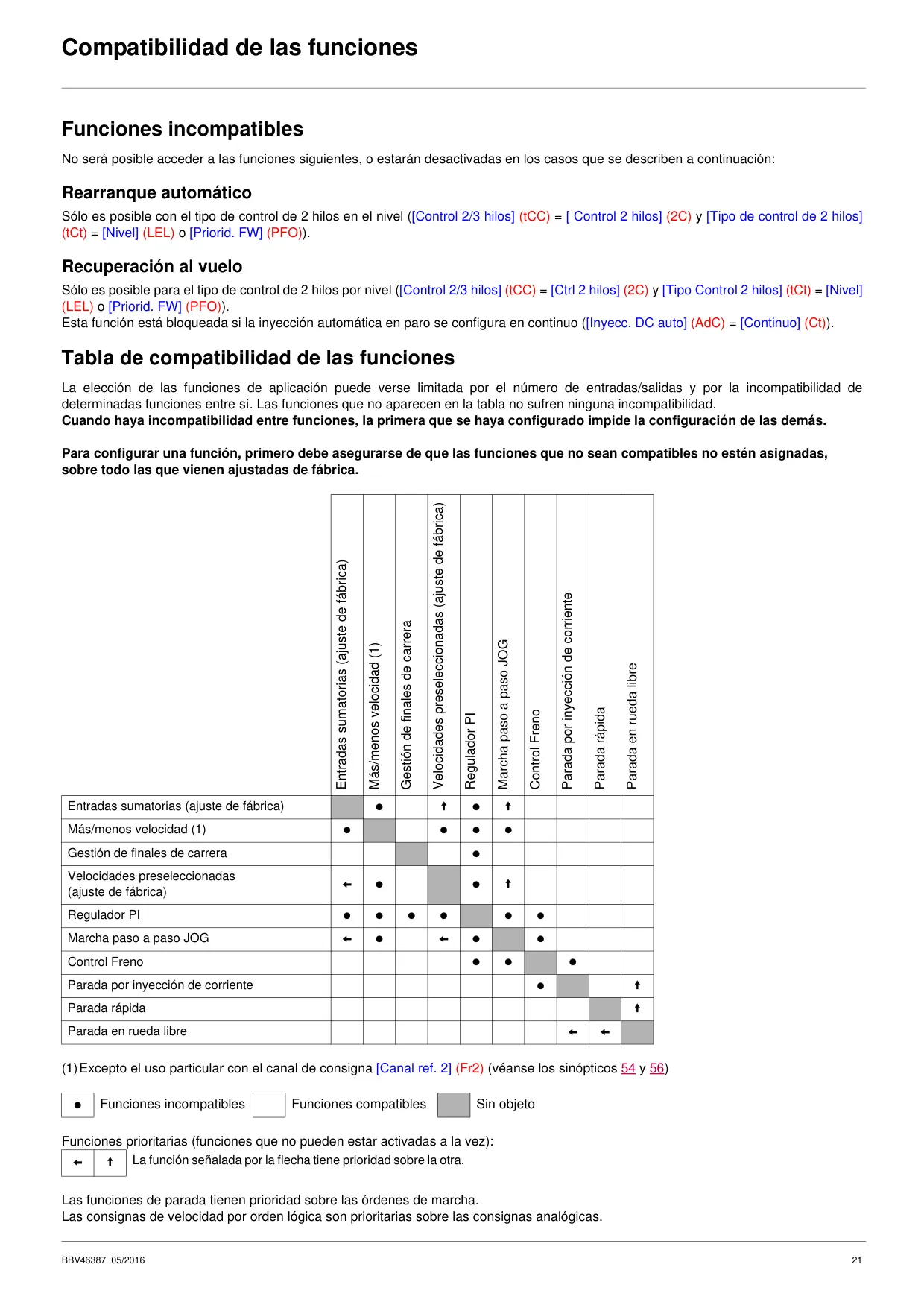

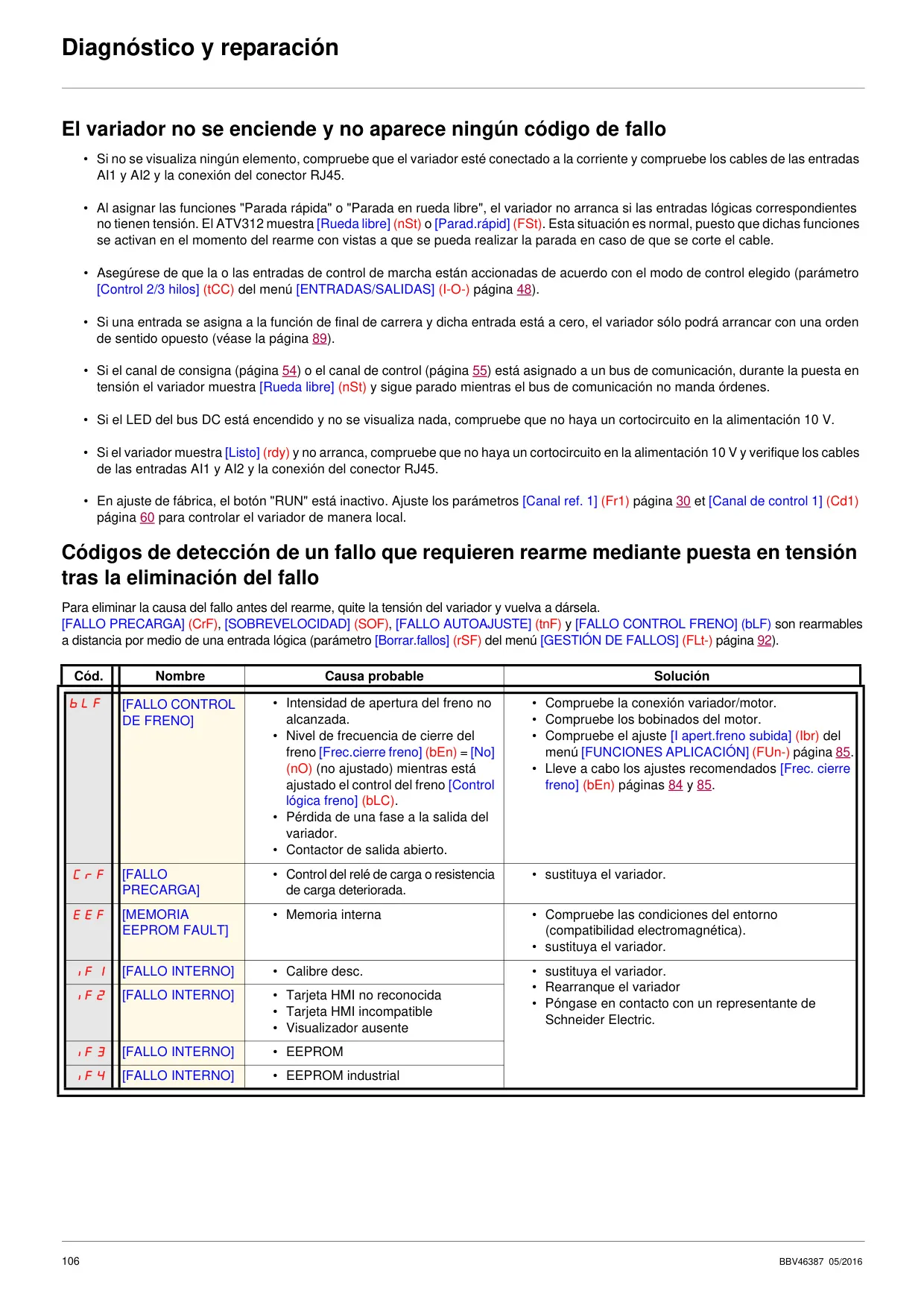

La gestión de fallos es exhaustiva e incluye rearme automático configurable, recuperación al vuelo para arranques sin sacudidas tras una interrupción, y detección de fallos externos, pérdida de fase del motor o de red, sobrecalentamiento y sobrecarga. Estos fallos pueden gestionarse de diferentes maneras (parada en rampa, rápida, rueda libre o ignorada) para minimizar interrupciones. La capacidad de guardar y cargar configuraciones completas, incluso entre modelos ATV31 y ATV312, facilita la puesta en marcha y el mantenimiento, reduciendo los tiempos de inactividad y garantizando la coherencia en las implementaciones. El variador es compatible con Modbus y CANopen, permitiendo una integración sencilla en sistemas de automatización industrial.
