Programador Rain Bird ITC 4
Programador Rain Bird ITC 4
Instrucciones del Rain Bird ITC 4
Aquí le ofrecemos el manual de Programador Rain Bird ITC 4 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Programadores de riego en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Programador Rain Bird ITC 4, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

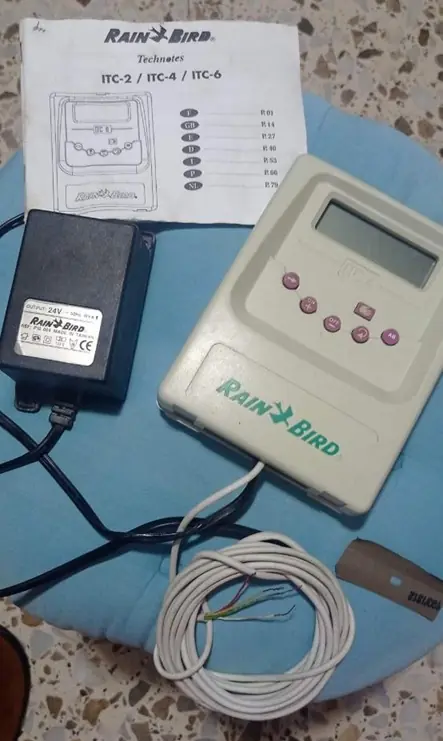

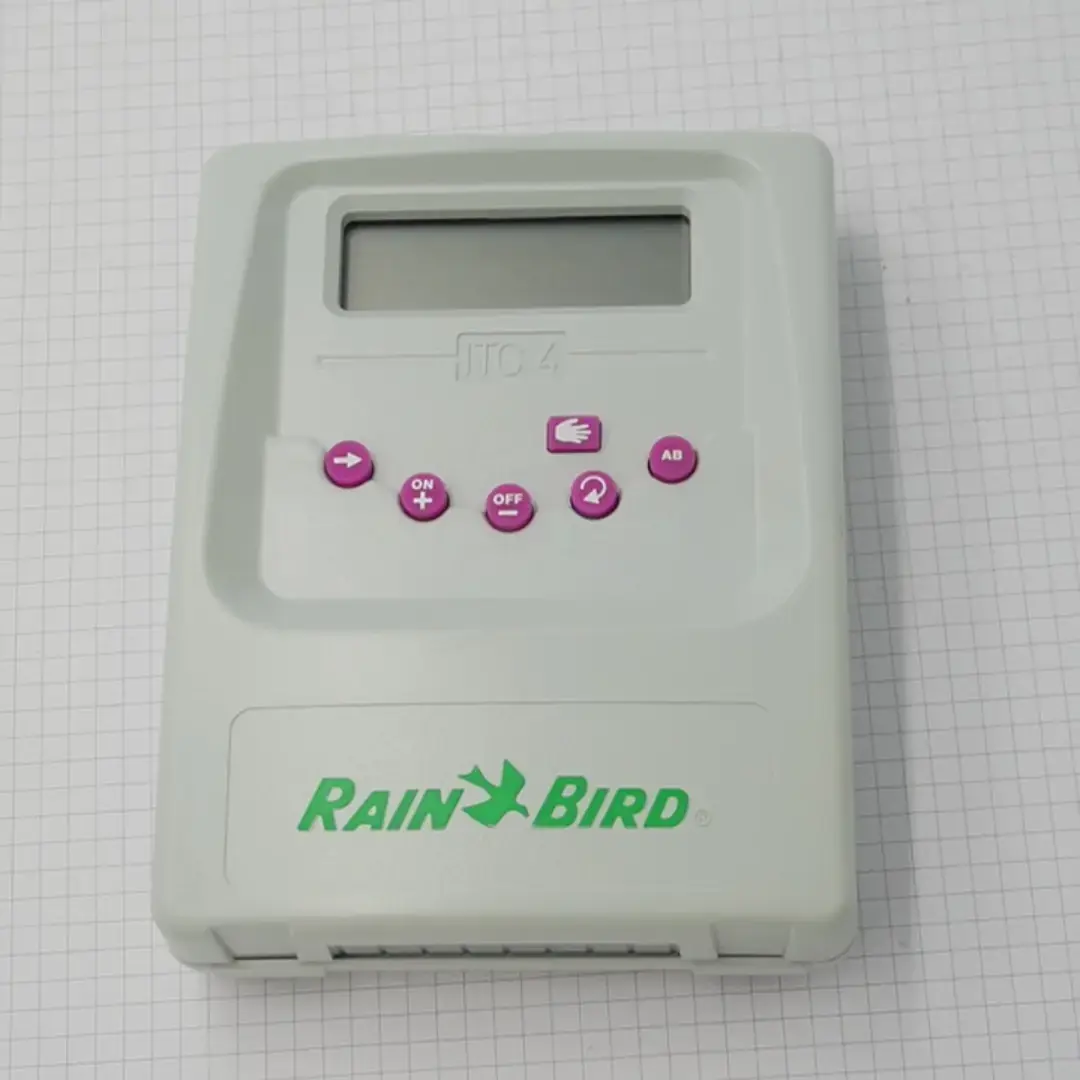

Imágenes del Producto
Especificaciones del Rain Bird ITC 4
| Modelo Específico | ITC 4 (4 estaciones) |
| Número de Programas | 2 (en modo estándar, ampliables en modo Turbo) |
| Arranques por Día y Programa | 2 (en modo estándar) / Hasta 8 (en modo Turbo) |
| Ciclo de Riego | Calendario de 7 días, ciclos personalizados, días pares/impares (según modo) |
| Tiempo de Riego por Válvula | Desde 1 minuto hasta 4 horas (en incrementos de 1 minuto) |
| Control del Aporte de Agua (Water Budget) | Ajuste del 0% al 200% (en incrementos del 10%) |
| Entrada Eléctrica | 230 VCA - 50 Hz |
| Salida Eléctrica | 24 VCA - 50 Hz |
| Potencia | 17 VA |
| Protección Eléctrica | MOV en la toma primaria |
| Capacidad por Estación | 1 solenoide RAIN BIRD de 24 VCA + válvula maestra o relé de arranque de bomba |
| Ancho | 11,7 cm |
| Altura | 15,7 cm |
| Profundidad | 4,2 cm |
| Montaje | Mural interior |
Detalles del Programador Rain Bird ITC 4
El Programador Rain Bird ITC 4 se distingue por su extraordinaria facilidad de uso y su versatilidad, ofreciendo dos modos de programación: "Estándar" para tareas convencionales y "Turbo" para una configuración más avanzada y sofisticada. Ambos modos utilizan iconos intuitivos en su pantalla de cristal líquido para guiar al usuario a través de las distintas funciones, lo que simplifica enormemente el proceso de ajuste y evita confusiones. La validación de cada paso de programación es automática al avanzar por el menú.
En el modo Estándar, la programación básica es sencilla. Permite ajustar el reloj y el calendario, una función esencial que aparece al encender el dispositivo por primera vez, después de un reinicio o tras un corte de energía prolongado. Los días de riego se seleccionan fácilmente para cada uno de los dos programas (A y B), lo que facilita la asignación de distintos patrones de riego para diferentes áreas del jardín, como el césped o los macizos de flores.
Cada programa en modo Estándar puede tener hasta dos horas de arranque al día, permitiendo una distribución flexible del riego. Las válvulas se abren en secuencia según los tiempos preestablecidos. Una característica clave es el Control del Aporte de Agua (Water Budget), que permite ajustar la duración del riego de todos los programas simultáneamente. Esto es ideal para adaptarse a los cambios estacionales, reduciendo el riego en invierno o aumentándolo en verano, sin necesidad de reprogramar cada válvula individualmente.
La función de Encendido/Parada del Sistema brinda al usuario el control para suspender el riego automático y manual sin alterar los ciclos programados, útil en períodos de lluvia. Este estado se visualiza claramente con un icono de aspersor tachado, asegurando que el usuario siempre esté informado del estado operativo del sistema.
Para aquellos que requieren mayor flexibilidad, el modo Turbo desbloquea funciones adicionales. Su activación, aunque borra la programación anterior (excepto la hora), permite una personalización profunda, incluyendo el ajuste detallado del año, mes, día y hora, con opciones de formato de 12 o 24 horas. Este modo es especialmente útil para modificaciones de horario y ahorro energético.
Las opciones de selección de días de riego en modo Turbo son extensas, incluyendo ciclos personalizados de 7 días para cada programa (A, B y C), riego en días pares o impares (con o sin el día 31), y ciclos personalizados más cortos de 1 a 6 días. Cada programa puede arrancar hasta ocho veces al día, ofreciendo una granularidad de riego superior para las necesidades más exigentes.
El programador también incorpora importantes funciones de seguridad y diagnóstico. Dispone de una memoria electrónica que conserva los programas hasta 24 horas tras un corte de tensión. Si el corte es más largo, se activa un programa de seguridad automático 8 horas después de restablecerse la corriente, regando cada válvula durante 10 minutos una vez al día.
Una herramienta valiosa es el magnétotérmico automático de diagnosis. Este sistema inteligente identifica cortocircuitos o sobrecargas eléctricas en las válvulas, mostrando un mensaje "ERR" junto al número de la válvula afectada en la pantalla. Esto permite al usuario identificar y solucionar problemas rápidamente, manteniendo el resto del sistema de riego operativo.
Finalmente, el ITC 4 ofrece funciones manuales accesibles mediante un botón específico. Estas incluyen el arranque individual de una válvula, el inicio de un programa completo y un programa de prueba que hace funcionar cada válvula durante 3 minutos, facilitando el ajuste y mantenimiento de los aspersores. La protección antidescargas MOV en la entrada primaria y la robusta regleta terminal de conexión sencilla completan un conjunto de características que hacen del Rain Bird ITC 4 una solución fiable y eficiente para el riego.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Programador Rain Bird ITC 4 y las respondemos a continuación.
El ajuste de la hora y el día se realiza al encender el programador por primera vez, tras un reinicio o después de un corte de energía prolongado. Utilice las teclas +/ON y -/OFF para ajustar la hora y la tecla ➔ para desplazar el cursor y seleccionar el día actual. En modo Turbo, también se ajustan el año y el mes.
El modo "Estándar" es para una programación convencional y sencilla, ideal para necesidades básicas. El modo "Turbo" ofrece funciones adicionales y una programación más sofisticada y detallada, como más horas de arranque por programa y ciclos de riego avanzados.
En el modo "Estándar", cada uno de los dos programas (A y B) puede funcionar hasta dos veces al día, con sus respectivas horas de arranque.
La función de Control del Aporte de Agua permite ajustar la duración del riego de todos los programas simultáneamente, entre el 0% y el 200% en incrementos del 10%. Se usa para adaptar el riego a las condiciones climáticas (ej. reducir en invierno, aumentar en verano) sin reprogramar cada válvula.
Puede activar la función "Encendido/Parada del Sistema". Pulse ➔ repetidamente hasta ver un icono de aspersor tachado intermitente. Luego, pulse -/OFF para desactivar el riego. Para volver a activarlo, pulse +/ON.
El programador ITC 4 tiene una memoria que conserva los programas durante al menos 24 horas. Si el corte excede las 24 horas, los programas se perderán. Al restablecerse el suministro, se activará un programa de seguridad 8 horas después, regando cada válvula durante 10 minutos una vez al día, y será necesario reprogramar el dispositivo.
El mensaje "ERR" (Error) parpadeando junto al número de una válvula indica que el programador ha detectado un cortocircuito o una sobrecarga eléctrica en esa válvula específica. Si el cortocircuito ocurre en el relé de arranque de la bomba o en la válvula maestra (terminal P), todo el riego cesará.
Para activar el modo "Turbo", mantenga pulsada la tecla TURBO hasta que la palabra "Turbo" aparezca fija en pantalla. Es importante tener en cuenta que esta operación borra todos los datos de programación anteriores, excepto la hora actual.
En el modo "Turbo", cada programa (A, B y C) puede arrancar un máximo de 8 veces al día, ofreciendo una gran flexibilidad en la planificación del riego.
La función "Rain Delay" permite suspender el riego automático durante un período de 1 a 9 días, ideal para épocas de lluvia. El programador mostrará un icono de "rain delay" y una cuenta atrás de los días restantes hasta que el riego se reanude automáticamente. No permite el arranque manual mientras está activo.
Acceda a las funciones manuales pulsando la tecla 🖐️. Para una válvula individual, pulse ➔ hasta ver 🖐️STA, seleccione la válvula con ⬆️ y pulse +/ON. Para un programa, pulse ➔ hasta ver 🖐️CYC, seleccione el programa con ABC y pulse +/ON.
Sí, el "Programa Manual de Prueba" (🖐️TEST) permite probar el sistema. Acceda pulsando 🖐️ y luego ➔ dos veces. Al pulsar +/ON, cada válvula funcionará secuencialmente durante 3 minutos, independientemente de su programa asignado.
Para borrar todos los programas y fechas almacenados (operación "reset"), toque las dos placas metálicas rectangulares debajo de la palabra "reset" (a la derecha de la regleta terminal) con un objeto metálico hasta que la pantalla se apague. El programador se reiniciará a los ajustes de fábrica.
El Programador Rain Bird ITC 4 cuenta con protección MOV (Varistor de Óxido Metálico) en el lado de la toma primaria, lo que le confiere resistencia ante descargas eléctricas.
Los accesorios compatibles incluyen pluviómetros como RAIN CHECK™ y RSD-BEx, así como el kit de protección antidescarga LPVK-12E y el sensor de viento/heladas V00W1.
