Programador Rain Bird STP4PL

Instrucciones del Rain Bird STP4PL

Aquí le ofrecemos el manual de Programador Rain Bird STP4PL completamente gratis y en español. Este manual lo hemos catalogado en la sección de Programadores de riego en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Programador Rain Bird STP4PL, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

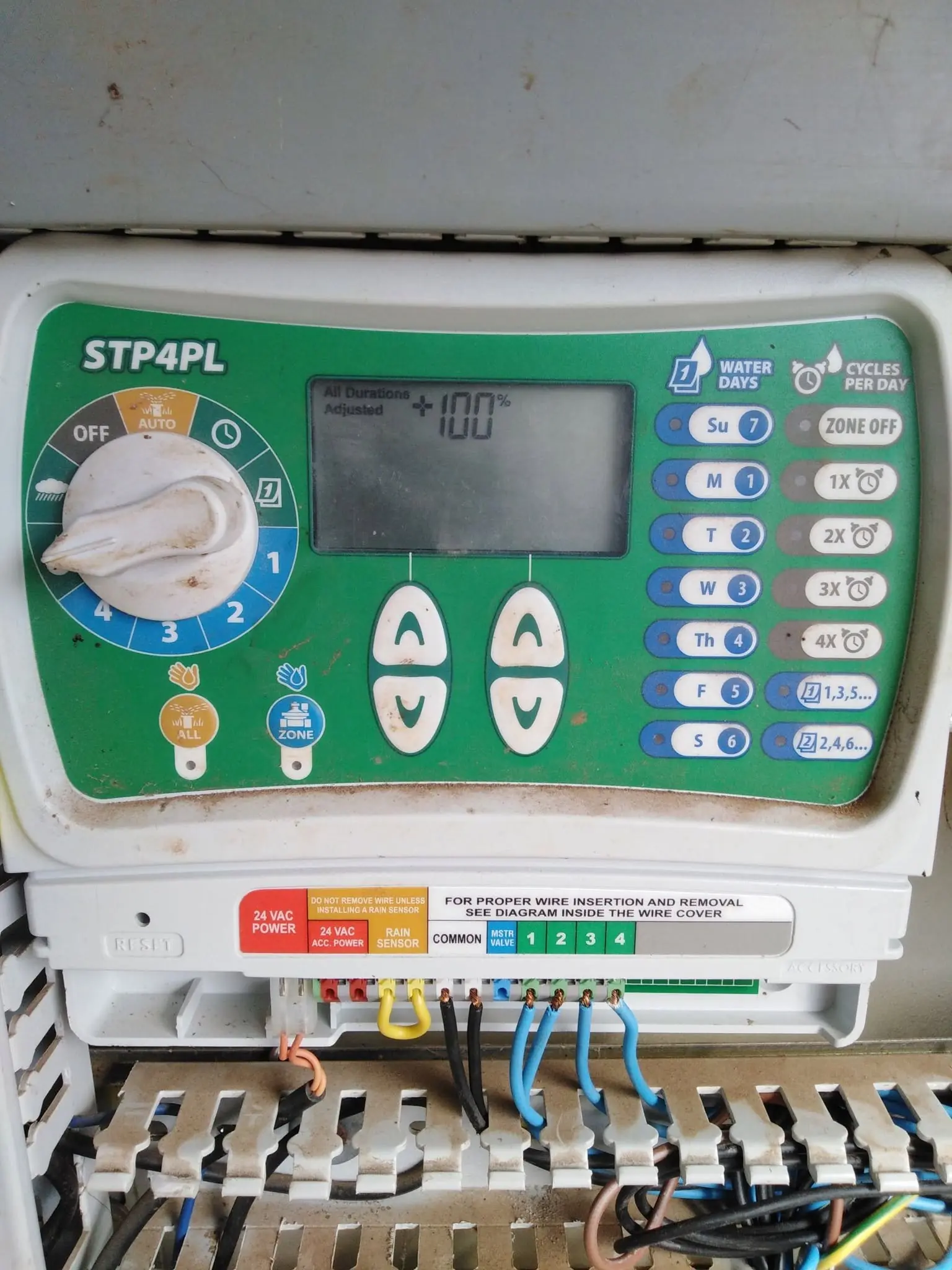

Imágenes del Producto

Especificaciones del Rain Bird STP4PL

Especificación	Detalle
Modelo	Rain Bird STP4PL
Tipo de Instalación	Interior
Número de Zonas	4
Alimentación Eléctrica	24 VCA, 60 Hz
Consumo Máximo de Corriente	0.650 A (válvula maestra/relé de bomba + válvulas de zona)
Memoria del Programa	No volátil
Respaldo de Fecha y Hora	Batería de litio interna (hasta 7 días)
Duración Máxima de Riego por Zona	240 minutos
Incrementos de Hora de Inicio	15 minutos
Retraso por Lluvia	Hasta 72 horas
Certificaciones	FCC Clase B, EN55022 Clase B, EN61000-3-2, EN61000-3-3, EN55014-1: 2001, EN55014-1: 2002, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN60730
Fabricante	Rain Bird Corporation
Año de Copyright	2011

Detalles del Programador Rain Bird STP4PL

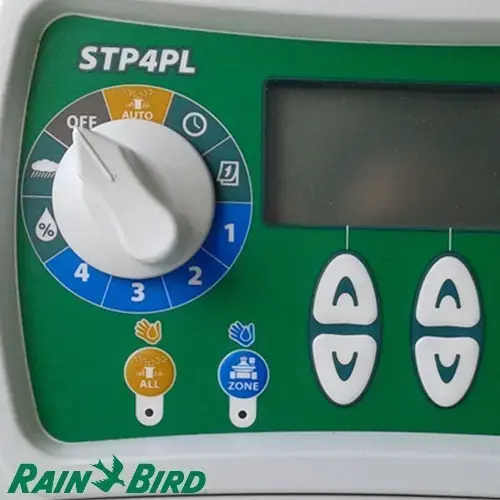

El Rain Bird STP4PL es un controlador de riego diseñado para instalaciones interiores, destacándose por su interfaz intuitiva y facilidad de programación. Su diseño funcional incorpora un dial rotatorio central que simplifica la selección de las diversas funciones, desde el ajuste de la hora y fecha hasta la configuración de los programas de riego. La visibilidad es clave gracias a su pantalla LCD central, que ofrece una vista "At-a-Glance" de toda la información del programa de riego para cada zona, permitiendo a los usuarios monitorizar el sistema de manera eficiente.

Este controlador permite una gestión de riego altamente personalizada. Cada una de sus cuatro zonas puede configurarse de forma independiente con programas específicos, lo que es ideal para satisfacer las diversas necesidades hídricas de diferentes áreas de un jardín. Además, el STP4PL ofrece la flexibilidad de establecer múltiples horarios de inicio por día para cada zona, con la opción de desfases seleccionables que se adaptan a las condiciones del terreno o a requerimientos de riego especializados.

Una característica muy valorada es la función de Ajuste Estacional. Esta permite modificar rápidamente los tiempos de riego de todas las zonas de manera porcentual, adaptándose a los cambios climáticos sin necesidad de reprogramar cada ajuste individualmente. Esto facilita la optimización del consumo de agua a lo largo del año. En caso de lluvias inesperadas, el controlador incluye una función de Retraso por Lluvia que puede pausar el programa de riego hasta por 72 horas.

El Rain Bird STP4PL también ofrece versatilidad en la selección de días de riego. Los usuarios pueden definir días específicos de la semana o bien optar por patrones de riego en días pares o impares, una funcionalidad útil para cumplir con las regulaciones locales sobre el uso del agua. Para necesidades inmediatas, los botones "Regar todo" y "Regar zona" permiten activar el riego manual sin interferir con la programación automática ya establecida.

La función de "Pila del programa" es un diferenciador clave que asegura una operación eficiente, evitando que dos zonas rieguen simultáneamente y optimizando la presión del sistema. En términos de conectividad, el controlador dispone de terminales auxiliares de 24V para integrar accesorios como sensores de lluvia inalámbricos o para la conexión de una válvula maestra y un relé de arranque de bombas, lo que amplía sus capacidades dentro de sistemas de riego más complejos.

La instalación del STP4PL ha sido pensada para ser sencilla, con un montaje en pared de tres pasos y guías detalladas para la conexión segura de los cables de las válvulas, la válvula maestra/relé de bomba, y el sensor de lluvia. Para el mantenimiento, el controlador cuenta con capacidades de diagnóstico, mostrando mensajes de "Error Detectado" en la pantalla LCD que identifican la zona problemática, y un botón de restablecimiento (Reset) que permite solucionar problemas electrónicos menores sin perder la programación del riego.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Programador Rain Bird STP4PL y las respondemos a continuación.

¿Cómo se ajusta la hora y la fecha en el programador Rain Bird STP4PL?

Para ajustar la hora, gire el botón selector a la posición PROGRAMAR HORA (Set Current Time) y use las flechas ARRIBA/ABAJO de la izquierda. Para la fecha, gire el selector a PROGRAMAR FECHA (Set Current Date) y ajuste el año con las flechas de la izquierda y el mes/día con las flechas de la derecha.

¿Puedo regar manualmente una zona específica o todas las zonas?

Sí, el controlador permite el riego manual. Para una zona, gire el selector a la ZONA deseada y presione el botón "ZONE". Para todas las zonas, ponga el selector en AUTO y presione el botón "ALL".

¿Qué es la función 'Pila del programa' y cómo me beneficia?

La "Pila del programa" es una característica que evita que dos zonas sean regadas al mismo tiempo. Si se programan simultáneamente, el riego de la segunda zona iniciará automáticamente al terminar el de la primera, garantizando una presión de agua óptima.

¿Cómo utilizo la función 'Retraso por lluvia'?

Gire el botón selector a la posición RETRASO POR LLUVIA (Rain Delay). Use las flechas ARRIBA/ABAJO para ajustar el tiempo de retraso deseado, hasta un máximo de 72 horas. Luego, gire el selector a AUTOMÁTICO.

¿Cómo puedo ajustar los tiempos de riego según la estación sin reprogramar cada zona?

Utilice la función AJUSTAR RIEGO (Seasonal Adjust). Gire el botón selector a la posición 💧%. Con las flechas ARRIBA/ABAJO, puede aumentar o reducir el tiempo de operación de todas las zonas en un porcentaje, sin modificar los programas base.

¿Qué debo hacer si la pantalla LCD del controlador está en blanco o 'congelada'?

Si la pantalla está en blanco, verifique que el transformador esté conectado y que la toma de corriente tenga energía. Si la pantalla está 'congelada', desenchufe el controlador por 3 minutos y luego vuelva a conectarlo; si no hay daño permanente, volverá a la normalidad.

¿Cómo puedo restablecer el controlador si no funciona correctamente?

Para restablecer el controlador, inserte cuidadosamente una pequeña herramienta (como el extremo de un clip) en el orificio del botón "RESET" ubicado debajo de la tapa del compartimiento de cables y presiónelo. Deberá reajustar la fecha y la hora, pero los programas de riego permanecerán intactos.

¿Es posible configurar el riego para días específicos de la semana o patrones de días (pares/impares)?

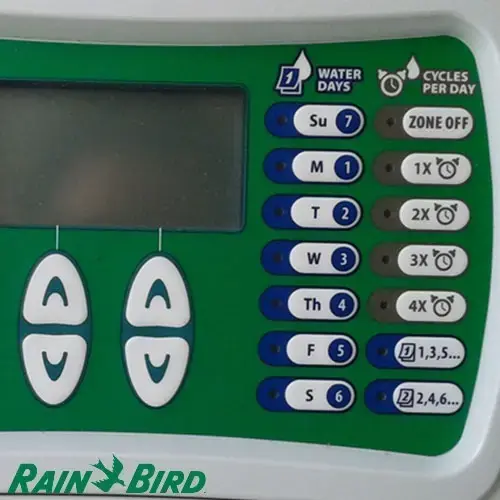

Sí, usando los botones DÍAS DE RIEGO (WATER DAYS) en el lado derecho del controlador, puede seleccionar días individuales o activar la opción de riego en días "IMPARES" (1,3,5...) o "PARES" (2,4,6...).

¿Qué tipo de sensor de lluvia puedo conectar al STP4PL y cómo se conecta?

Puede conectar un sensor de lluvia opcional (cableado o inalámbrico de 24V). Primero, quite el cable puente de los terminales del sensor de lluvia, luego conecte los dos cables del sensor a los terminales marcados SENSOR DE LLUVIA (RAIN SENSOR). Los modelos inalámbricos de 24V se conectan a los terminales ALIMENTACIÓN PARA ACCESORIOS DE 24 VCA.

¿El controlador guarda el programa de riego durante un corte de energía?

Sí, el programa de riego se guarda en la memoria no volátil del controlador. La fecha y hora se respaldan gracias a una batería de litio interna que mantiene esta información hasta por siete días en caso de un apagón prolongado.

¿Qué debo hacer si los ciclos de riego automáticos no se inician?

Revise que la fuente de agua esté abierta, que todos los cables de las válvulas y de la válvula maestra estén conectados correctamente, que no haya cables sueltos o dañados, y que el botón selector esté en la posición AUTOMÁTICO (AUTO). Si hay un sensor de lluvia, asegúrese de que no esté activado o dañado. Finalmente, intente un restablecimiento.

¿Es compatible el STP4PL con una válvula maestra o un relé de arranque de bombas?

Sí, el controlador STP4PL es compatible. Deberá conectar el cable "vivo" de la válvula maestra o relé al terminal "VÁLVULA MAESTRA (MSTR VALVE)" y el cable común a uno de los terminales "COMÚN (COMMON)" del controlador. Para relés de bombas, se recomienda un cable puente entre terminales de zonas no usadas.
