Manual del Rain Bird Falcon 6504 en Español
Manual del Rain Bird Falcon 6504 en Español
Rain Bird Falcon 6504
Instrucciones del Rain Bird Falcon 6504
Aquí le ofrecemos el manual de Rain Bird Falcon 6504 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Aspersores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Rain Bird Falcon 6504, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

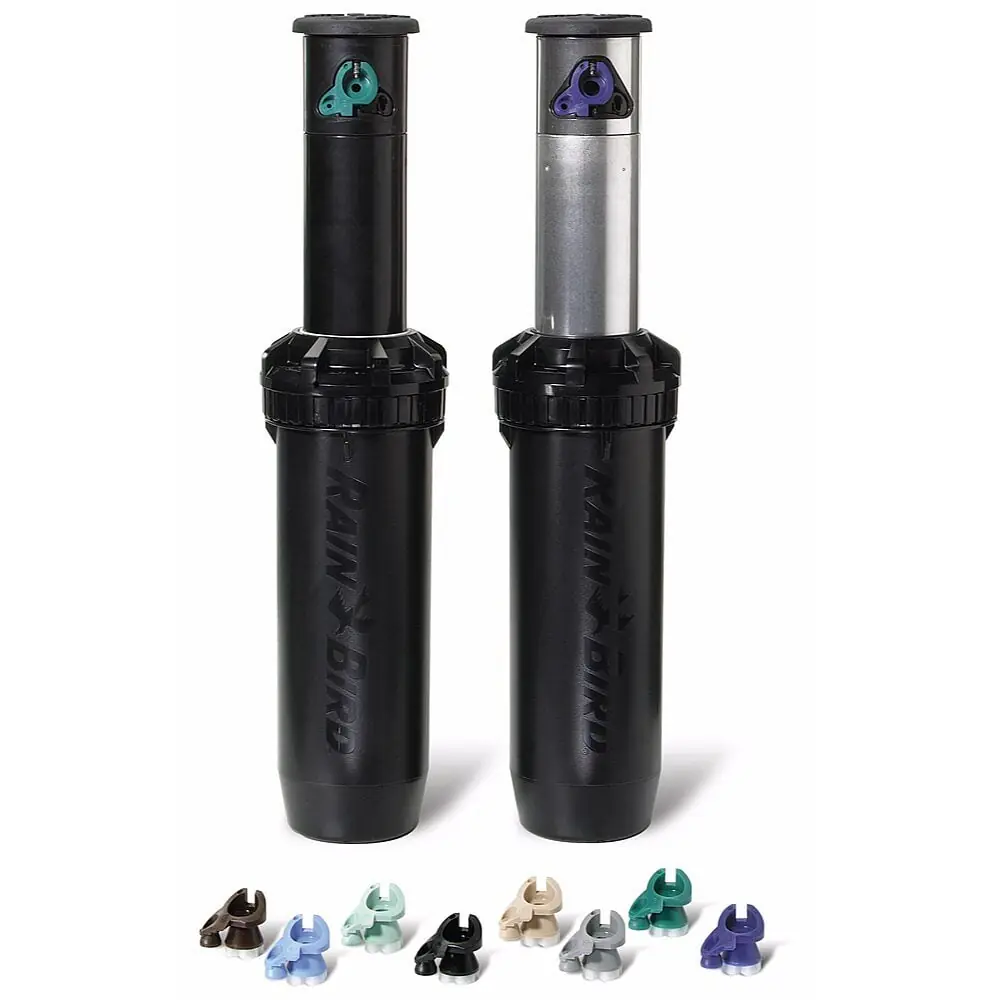

Imágenes del Producto
Especificaciones del Rain Bird Falcon 6504
| Característica | Valor | Notas |
|---|---|---|
| Modelo | Falcon® 6504 | Rotor de aspersor |
| Ajuste de Arco | 40° a 360° | Solo para unidades de círculo parcial (PC) |
| Arco Preestablecido de Fábrica | Aprox. 180° | Para unidades de círculo parcial (PC) |
| Viaje Izquierdo | Fijo | Punto de giro fijo |
| Reducción de Radio | Hasta 25% | Ajustable mediante tornillo de retención de boquilla |

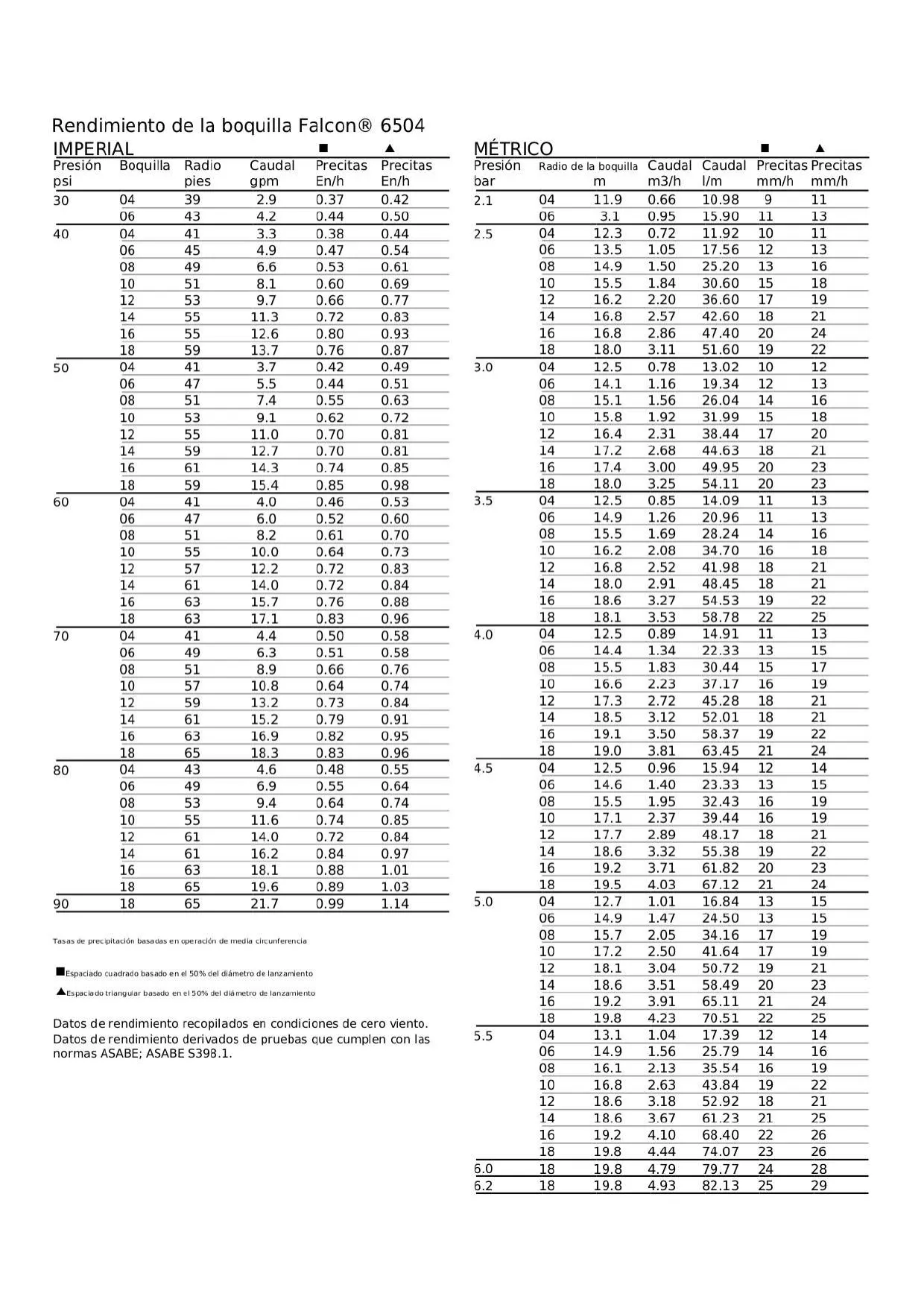

| Presión de Operación (Imperial) | 30 a 90 psi | Ver tabla de rendimiento para detalles por boquilla |
| Presión de Operación (Métrico) | 2.1 a 6.2 bar | Ver tabla de rendimiento para detalles por boquilla |
| Tipos de Boquilla | 04, 06, 08, 10, 12, 14, 16, 18 | Boquillas codificadas por color |
| Rango de Radio (Imperial) | 39 a 65 pies | Dependiendo de la boquilla y la presión |
| Rango de Radio (Métrico) | 11.9 a 19.8 metros | Dependiendo de la boquilla y la presión |
| Caudal (Imperial) | 2.9 a 21.7 gpm | Dependiendo de la boquilla y la presión |
| Caudal (Métrico) | 0.66 a 4.93 m³/h 10.98 a 82.13 l/m |
Dependiendo de la boquilla y la presión |
| Tasa de Precipitación (Imperial) | 0.37 a 1.14 In/h | Basada en operación de media circunferencia |
| Tasa de Precipitación (Métrico) | 9 a 29 mm/h | Basada en operación de media circunferencia |
| Condiciones de Prueba | Cero viento | Cumple con normas ASABE S398.1 |
| Identificador de Documento | D42375 | Fecha de revisión: 10/23 |
Detalles del Rain Bird Falcon 6504
El rotor Rain Bird Falcon 6504 es una pieza de ingeniería diseñada para ofrecer un riego eficiente y ajustable, destacando por su versatilidad y facilidad de mantenimiento. Su diseño incorpora características pensadas para el instalador y el usuario final, simplificando tanto la instalación como los ajustes posteriores.

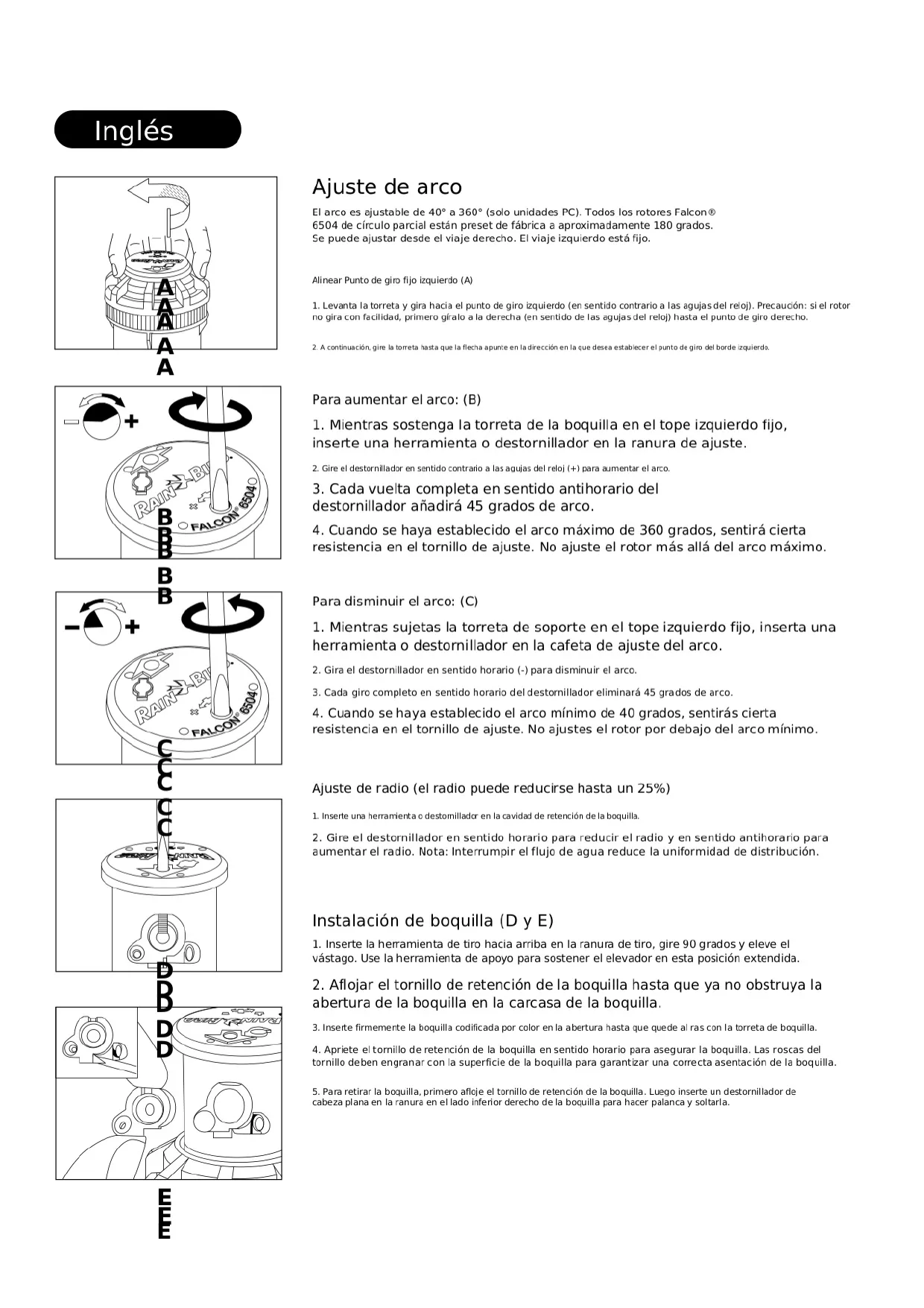

Una de sus características más notables es el sistema de ajuste de arco. Aunque los rotores de círculo parcial vienen preestablecidos de fábrica a aproximadamente 180 grados, el arco puede ser ajustado con precisión desde 40° hasta 360°. Este ajuste se realiza mediante una ranura específica en el cuerpo del rotor, permitiendo al usuario modificar el ángulo de pulverización en incrementos de 45 grados por cada giro completo del destornillador. Es crucial no forzar el ajuste más allá de los límites mínimo y máximo para evitar daños.
La alineación del punto de giro fijo es un paso fundamental en la configuración inicial. El viaje izquierdo del aspersor es fijo, mientras que el derecho es ajustable. Para alinear correctamente el punto de inicio del riego, se debe levantar y girar la torreta hacia el punto de giro izquierdo y luego hacia la dirección deseada para el borde inicial del arco. Este proceso asegura que el aspersor cubra el área correcta desde el principio de su ciclo.
Otro ajuste importante es la capacidad de reducir el radio de alcance hasta en un 25%. Esto se logra manipulando el tornillo de retención de la boquilla. Girar el destornillador en sentido horario reduce el radio, y en sentido antihorario lo aumenta. Sin embargo, el manual advierte que esta alteración del flujo de agua puede disminuir la uniformidad de la distribución, un factor a considerar al realizar ajustes.

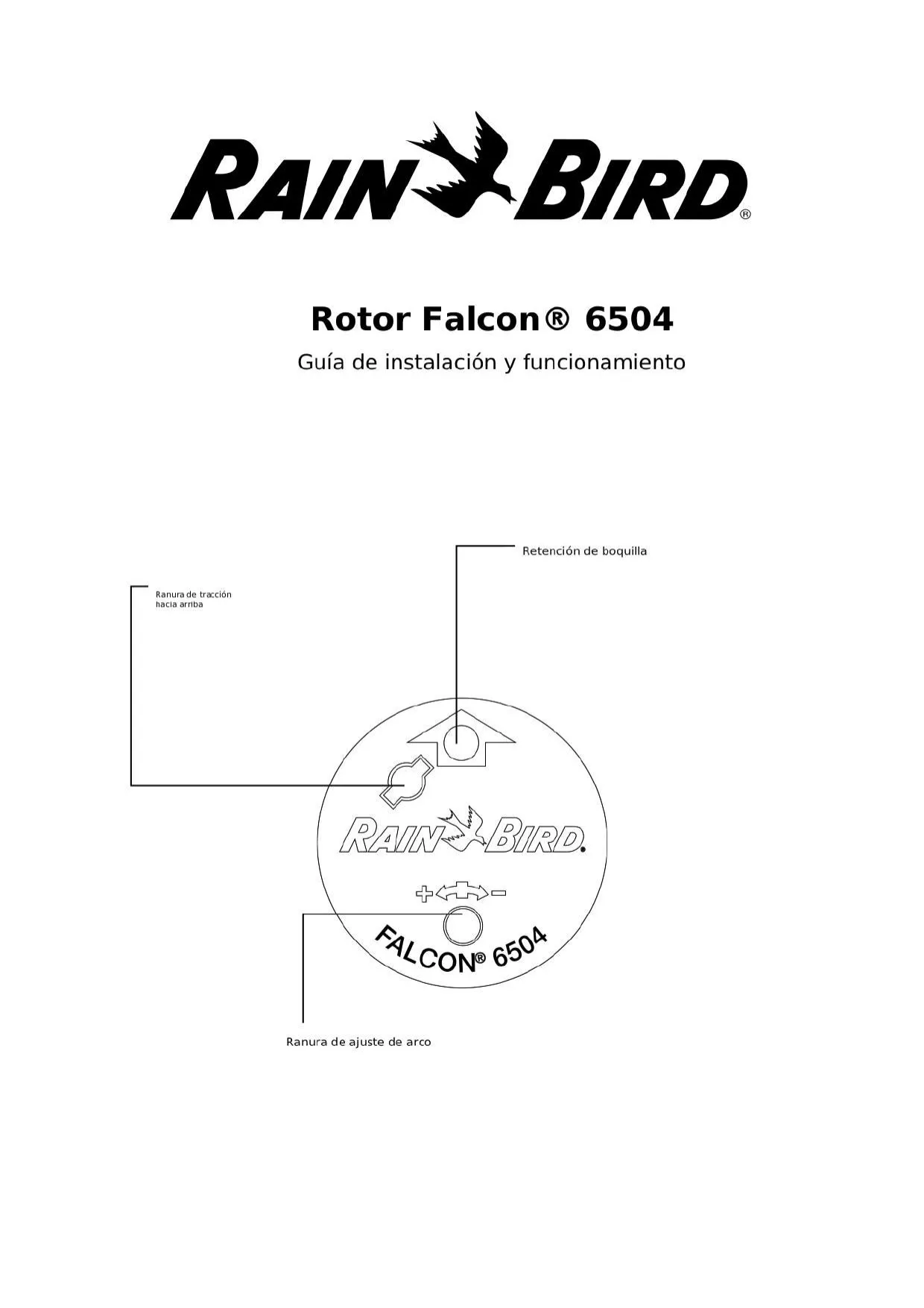

La instalación y retirada de las boquillas ha sido simplificada. El rotor cuenta con una "ranura de tracción hacia arriba" que permite insertar una herramienta para elevar manualmente el vástago. Esto expone la cavidad de la boquilla y facilita su inserción o extracción. Las boquillas son codificadas por color para una fácil identificación y deben insertarse firmemente hasta quedar al ras con la torreta antes de asegurar el tornillo de retención.
El tornillo de retención de la boquilla no solo la asegura, sino que también permite ajustar el radio. Al apretarlo, sus roscas se engranan con la superficie de la boquilla, garantizando un asentamiento correcto y un rendimiento óptimo. Para su extracción, simplemente se afloja el tornillo y se utiliza un destornillador plano para hacer palanca en una ranura diseñada para ello. Estas características combinadas hacen del Rain Bird Falcon 6504 una solución robusta y práctica para diversas necesidades de riego.
