Programador Rain Bird STP 400i

Manual de Usuario

20 páginas

Ficha Teécnica

1 páginas

Instrucciones del Rain Bird STP 400i

Aquí le ofrecemos el manual de Programador Rain Bird STP 400i completamente gratis y en español. Este manual lo hemos catalogado en la sección de Programadores de riego en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Programador Rain Bird STP 400i, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

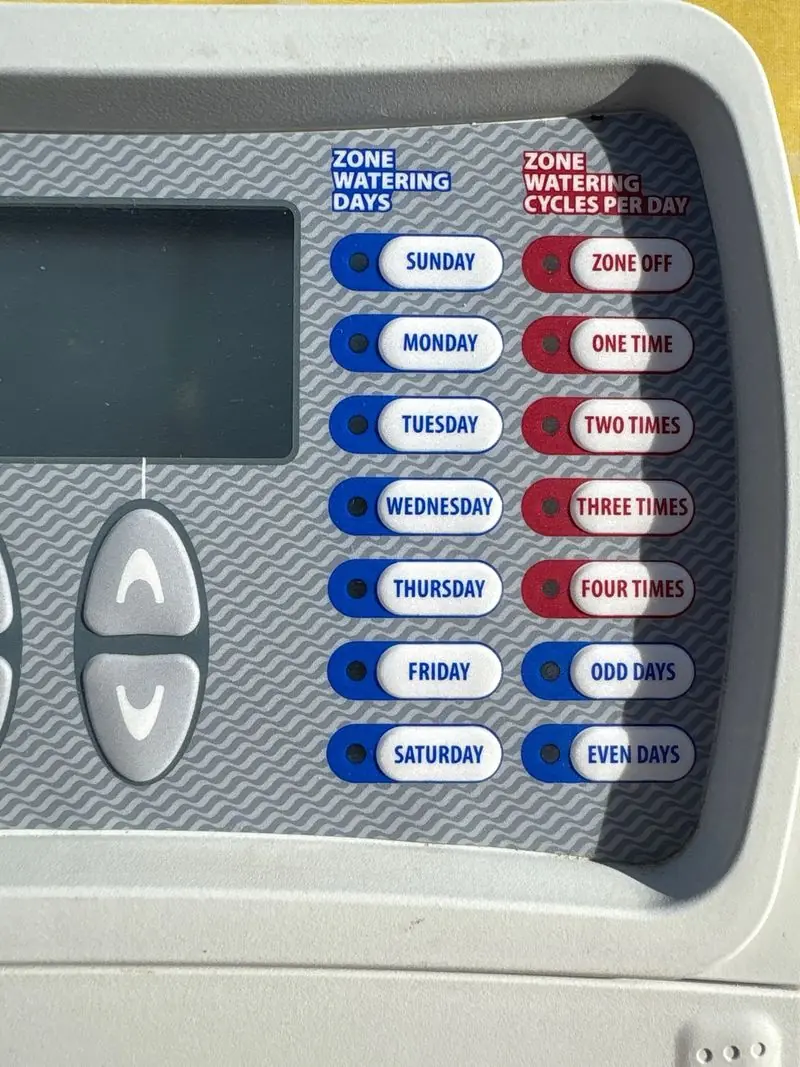

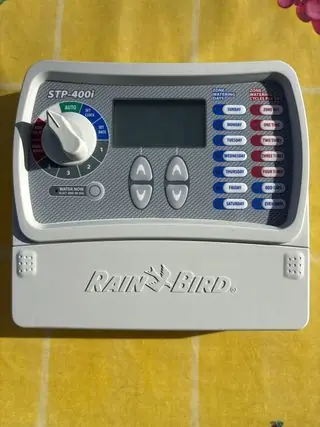

Imágenes del Producto

Especificaciones del Programador Rain Bird STP 400i

Característica	Especificación
Modelo	STP-400i (4 estaciones)
Tipo de Montaje	Interior
Horas de Arranque por Día y Zona	4 (en incrementos de 15 minutos)
Opciones de Calendario de Programación	Días pares, días impares, ciclo semanal de 7 días con ajuste de encendido/apagado por día
Número de Estaciones	4
Tiempo de Riego por Zona	1 minuto a 4 horas (en incrementos de 1 minuto)
Alimentación Primaria	230 VAC - 50 Hz
Alimentación Secundaria	24 VAC - 50 Hz
Potencia	0.65 A (15.6 VA)
Protección contra Sobretensiones	1 varistor MOV integrado en la regleta de entrada; 1 varistor MOV integrado por estación en la regleta de salida
Capacidad de Solenoides	1 solenoide RAIN BIRD (24 VAC) por estación + 1 válvula maestra o relé de arranque de bomba
Dimensiones (Largo x Alto x Profundidad)	18 cm x 17 cm x 3,5 cm

Detalles del Rain Bird STP 400i

El Programador Rain Bird STP 400i se destaca por su interfaz intuitiva, diseñada para que la programación y operación sean extremadamente sencillas, minimizando la necesidad de consultar el manual. Su panel frontal incorpora un dial giratorio central, una pantalla LCD de fácil lectura y botones de control, todo ello en un diseño funcional y estético. Las funciones básicas como OFF, AUTO, SET CLOCK y SET DATE se seleccionan con el dial, y los ajustes precisos de hora y fecha se realizan con las flechas de navegación, asegurando la correcta configuración AM/PM y la fecha exacta.

La programación de riego para las cuatro zonas es completamente independiente y flexible. Cada zona puede configurarse con hasta cuatro horas de inicio diarias, con duraciones ajustables desde 1 minuto hasta 4 horas. Los usuarios tienen la opción de seleccionar días de la semana específicos o de optar por un calendario de riego en días pares o impares, permitiendo una adaptación precisa a las diversas necesidades hídricas del jardín. Una característica clave es el "Apilamiento del programa", que impide que dos zonas rieguen simultáneamente, ejecutando los ciclos programados en secuencia para optimizar la presión del agua y evitar sobrecargas del sistema.

Para un control manual y eficiente, el botón WATER NOW permite iniciar el riego de cualquier zona por un tiempo predeterminado de 10 minutos, totalmente ajustable, sin alterar el programa automático establecido. Complementando esto, la función de Retraso por Lluvia (Rain Delay) ofrece la posibilidad de suspender el riego hasta por 72 horas en incrementos de 12 horas. Esta característica es ideal para adaptarse rápidamente a cambios climáticos inesperados, como precipitaciones, o durante trabajos de mantenimiento, asegurando que el programador reanude su calendario habitual de forma automática una vez finalizado el retraso.

La herramienta de Ajuste del Agua (Adjust Water) es fundamental para la eficiencia hídrica y el ahorro. Permite modificar los tiempos de ejecución de todas las zonas simultáneamente, ajustándolos desde -90% hasta +100% en incrementos del 10% (la configuración inicial es 0%). Esto es perfecto para adaptarse a las variaciones estacionales sin necesidad de reprogramar cada zona individualmente, manteniendo las horas de inicio originales. El STP 400i garantiza una operación fiable gracias a una batería de litio que conserva la hora y fecha, y una memoria no volátil que protege toda la programación incluso durante cortes de energía.

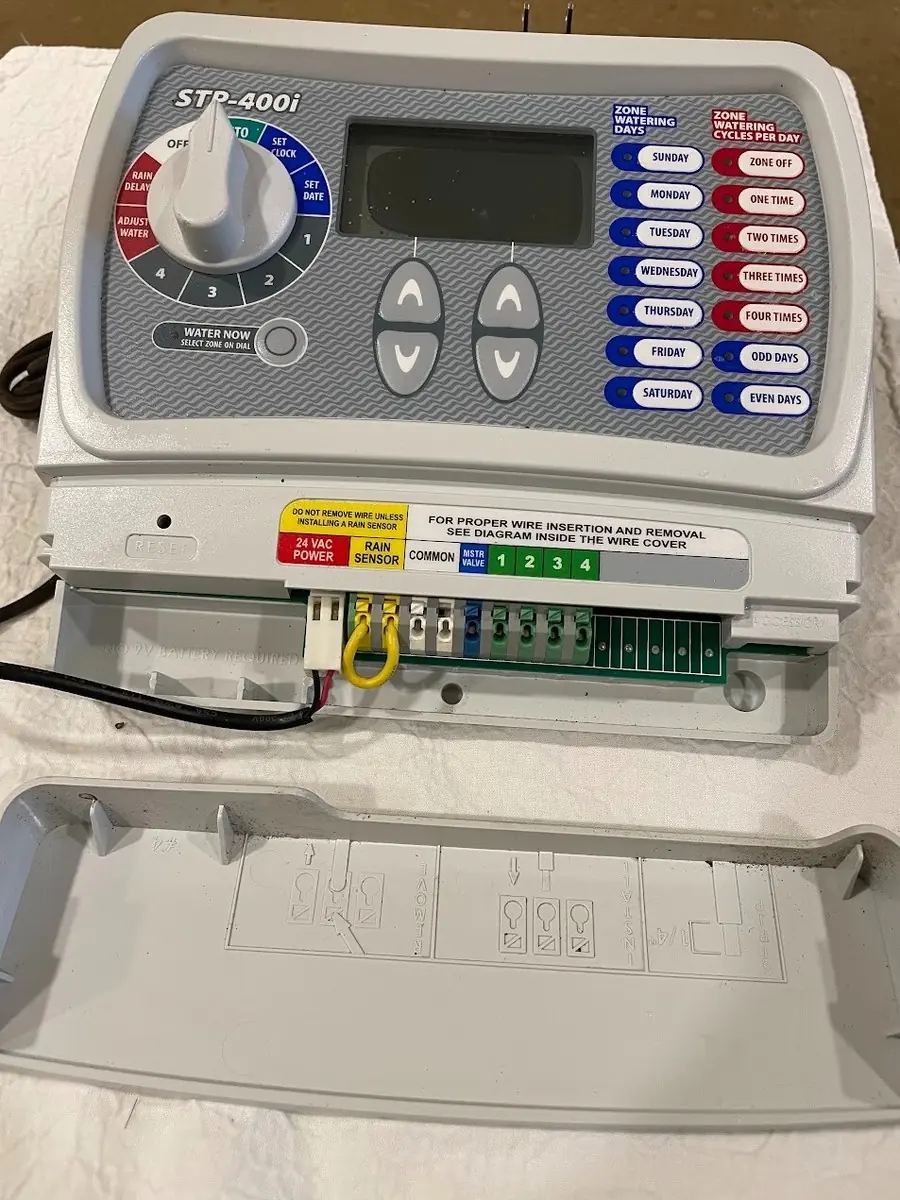

La instalación física del controlador es directa, con un diseño que incluye terminales claramente identificados para la alimentación (24VAC), el sensor de lluvia, la válvula maestra y las válvulas de zona. Se proporcionan instrucciones detalladas para el montaje y la conexión del cableado, incluyendo advertencias importantes como la necesidad de no retirar el cable de puente del sensor de lluvia a menos que se instale un sensor externo. También permite la conexión de un relé de arranque de bomba, requiriendo puentes en zonas no usadas para evitar posibles daños al sistema de bombeo.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Programador Rain Bird STP 400i y las respondemos a continuación.

¿Por qué mi programador Rain Bird STP 400i no inicia los ciclos de riego (automático o manual)?

Existen varias razones posibles: asegúrese de que la fuente de agua funcione correctamente, revise todas las conexiones de cables (incluyendo válvula maestra/relé de bomba) para detectar sueltos, cortados o corroídos, verifique que el dial esté en la posición AUTO, y si usa un sensor de lluvia, compruebe que no esté activado o que su cable de puente esté intacto si no lo tiene. Finalmente, si persiste, un aumento de voltaje podría haber afectado los componentes; pruebe a presionar el botón de restablecimiento (RESET).

¿Qué debo hacer si la pantalla LCD de mi controlador STP 400i está completamente en blanco?

Si la pantalla LCD no muestra nada, la causa más común es una falta de energía. Asegúrese de que el transformador esté correctamente enchufado tanto al controlador como a una toma de pared funcional. Verifique también que la luz roja del transformador esté encendida, indicando que hay corriente de alimentación CA presente.

Mi pantalla LCD está congelada y no acepta ninguna programación, ¿cómo lo soluciono?

Este problema suele deberse a un posible daño electrónico por un aumento repentino de voltaje. Para intentar solucionarlo, desenchufe el controlador de la corriente eléctrica por al menos 3 minutos. Luego, vuelva a enchufarlo. Si no hay daños permanentes, la pantalla debería descongelarse y el controlador debería volver a aceptar programación normalmente.

¿Cómo ajusto la hora en mi Programador Rain Bird STP 400i?

Gire el dial principal a la posición SET CLOCK. Use los botones de flecha ARRIBA/ABAJO de la izquierda para ajustar la hora, asegurándose de que la configuración AM/PM sea la correcta. Después de ajustar, recuerde girar el dial a la posición AUTO.

¿Se pueden regar dos zonas al mismo tiempo con el STP 400i?

No, el controlador Rain Bird STP 400i incorpora una característica llamada "Apilamiento del programa" que evita la irrigación simultánea de dos zonas. Si se programan varias zonas para comenzar a la misma hora, el controlador las ejecutará una después de la otra, en secuencia.

¿Qué significa la función 'Ajuste del Agua' (Adjust Water) y cómo la utilizo?

La función Ajuste del Agua permite modificar la duración del riego de todas las zonas simultáneamente, sin cambiar las horas de inicio programadas. Puede aumentar o disminuir el tiempo de ejecución entre un -90% y +100%. Gire el dial a ADJUST WATER y use las flechas ARRIBA/ABAJO de la izquierda para establecer el porcentaje de ajuste. Es ideal para adaptarse a cambios estacionales en las necesidades hídricas.

¿Puedo regar manualmente una zona sin afectar mi programación normal?

Sí, utilizando el botón WATER NOW. Primero, gire el dial a la zona que desee regar y luego presione WATER NOW. La zona se regará por un tiempo predeterminado de 10 minutos, que puede ajustar con las flechas ARRIBA/ABAJO. Este riego manual no afectará sus programas automáticos.

¿Qué debo hacer si mi controlador STPi está conectado a un relé de arranque de bomba y tengo zonas sin usar?

Para evitar posibles daños a la bomba, debe conectar un cable de puente corto desde cualquier terminal de zona no utilizada a la terminal de zona activa más cercana. Por ejemplo, si solo usa las zonas 1 y 2 en un controlador de 4 zonas, conecte puentes desde las zonas 3 y 4 a la zona 2.

¿Cuál es la capacidad máxima de consumo eléctrico para las válvulas y el relé de bomba en el STP 400i?

El consumo total combinado de la válvula maestra o relé de arranque de la bomba, más el consumo de las válvmas de zona, no debe exceder los 0.650 amperios a 24 VAC, 60 Hz. Asegúrese de verificar estos límites para evitar sobrecargas y daños al sistema.

¿Qué sucede si un sensor de lluvia está activado, pero necesito que el riego comience?

Si su sensor de lluvia ha detenido el riego y necesita activarlo, puede esperar a que el sensor se seque. Si la urgencia es mayor, puede desconectar los cables del sensor de las terminales amarillas del controlador y reconectar estas dos terminales con un cable de puente corto para anular temporalmente el sensor.
