Manual del Escáner Automotriz Innova 6100p en Español
Escáner Automotriz Innova 6100p
Instrucciones del Escáner Innova 6100p
Aquí le ofrecemos el manual de Escáner Automotriz Innova 6100p completamente gratis y en español. Este manual lo hemos catalogado en la sección de Escáneres automotrices en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Escáner Automotriz Innova 6100p, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

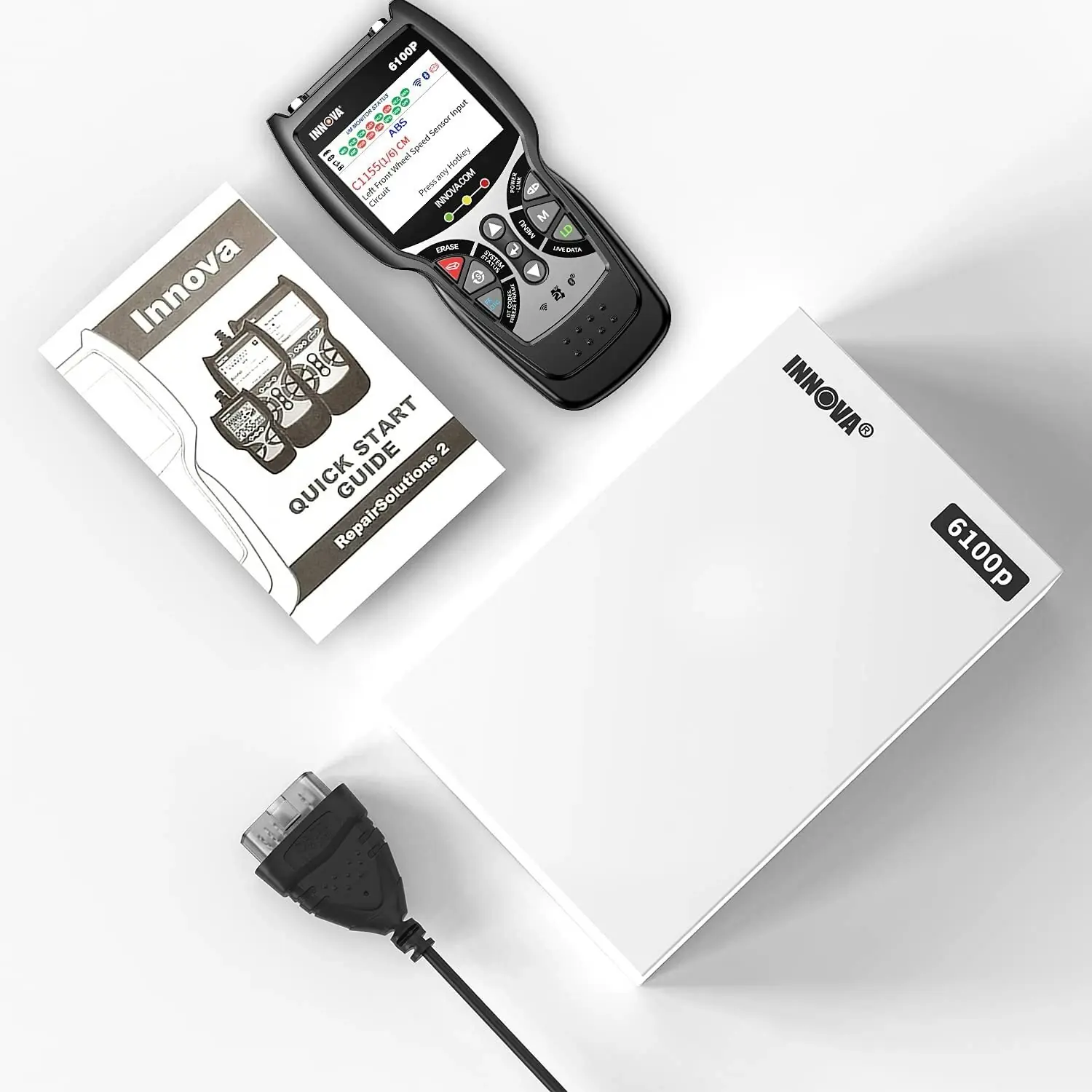

Imágenes del Producto
Especificaciones del Escáner Automotriz Innova 6100p
| Característica | Especificación |
|---|---|
| Modelo | Herramienta de diagnóstico OBD2 Innova 6100p |
| Fabricante | Innova Electronics Corp., 17352 Von Karman Ave., Irvine, CA 92614 |
| Cobertura de vehículos | Todos los automóviles, camionetas ligeras y SUV compatibles con OBD2 de 1996 en adelante vendidos en Estados Unidos (nacionales, asiáticos y europeos); algunos vehículos de 1994–1995 con la etiqueta "OBD II Certified" |
| Conector del vehículo | Conector de enlace de datos (DLC) estándar de 16 pines, conector de cable con guía |
| Protocolos compatibles | ISO 9141, Keyword 2000, J1850 PWM, J1850 VPW, CAN (detección automática) |
| Pantalla | Pantalla LCD a color con brillo ajustable (niveles 1–5) |
| Indicadores de estado del sistema | LED verde, amarillo y rojo |
| Botones de control | ERASE, SYSTEM MENU, DTC, POWER/LINK, M (menú principal), FF (Freeze Frame), UP, ENTER, DOWN |
| Alimentación interna | Tres pilas tamaño AA (se recomiendan alcalinas) |
| Alimentación del vehículo | Se alimenta a través del DLC del vehículo; se enciende automáticamente al conectarse |
| Apagado automático | Aproximadamente 3 minutos después de desconectarse del vehículo |
| Capacidad de almacenamiento de DTC | Hasta 32 códigos |
| Tiempo de lectura de códigos | Aproximadamente 10–60 segundos |
| Lista de vehículos probados recientemente | Últimos 3 vehículos |

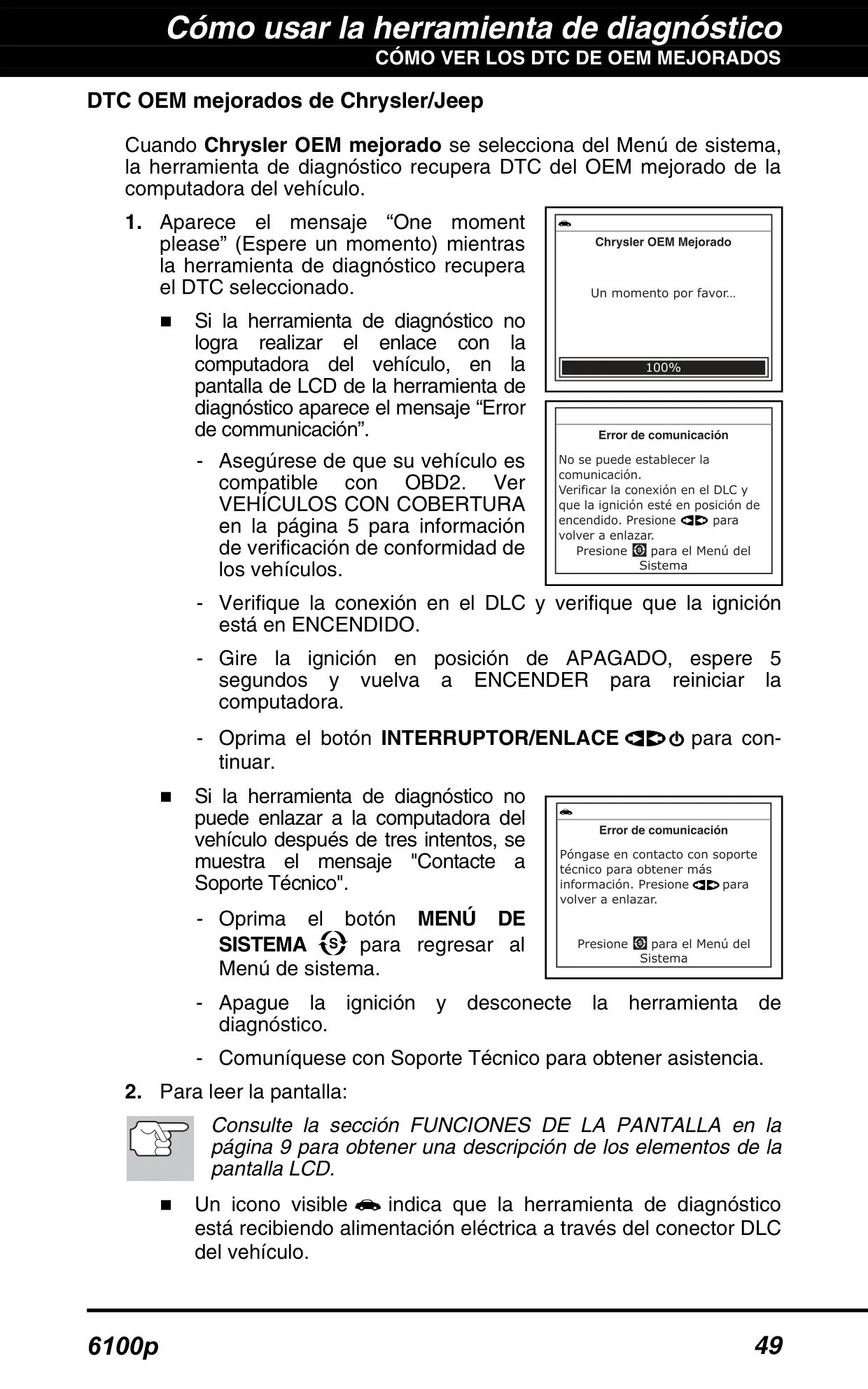

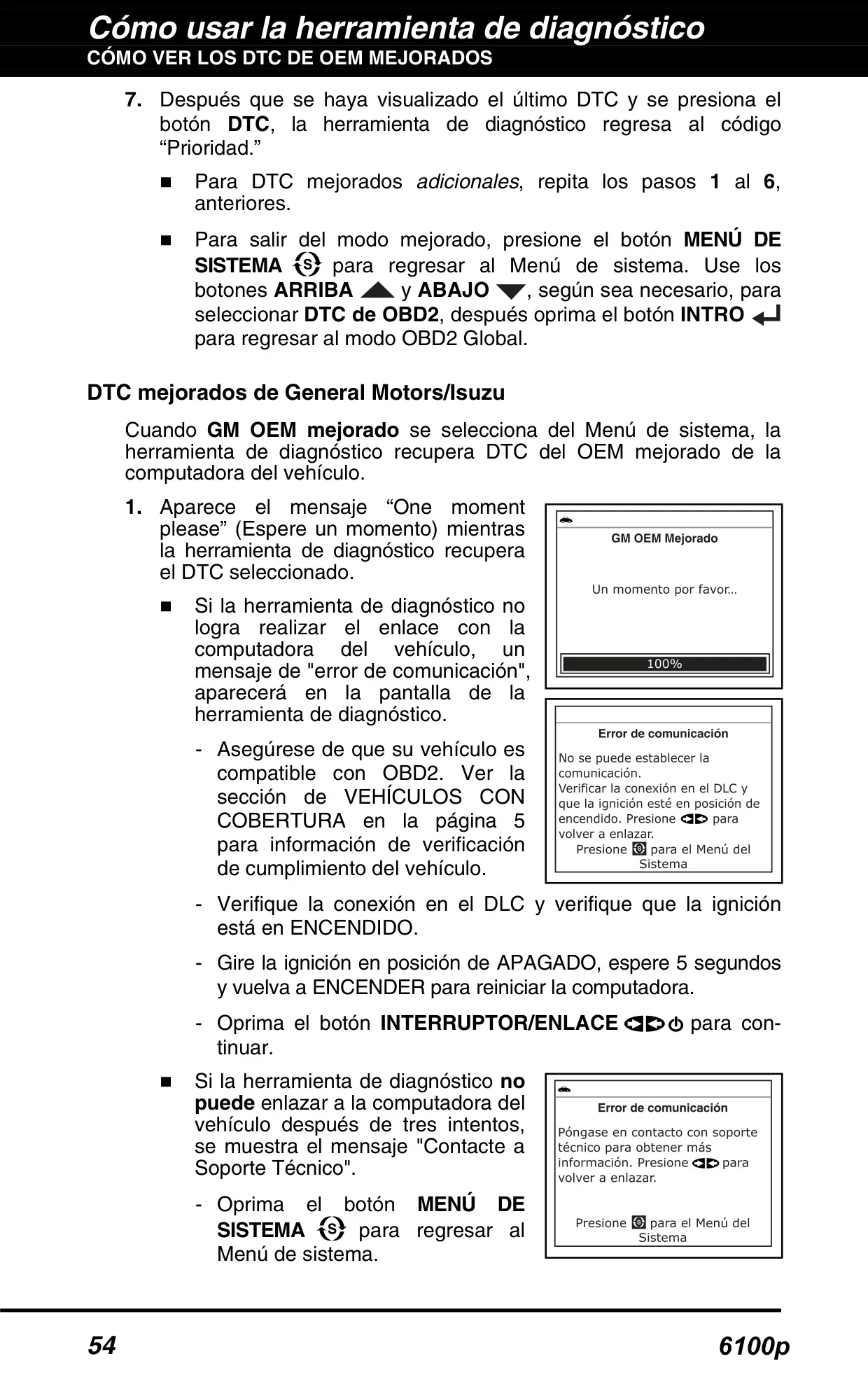

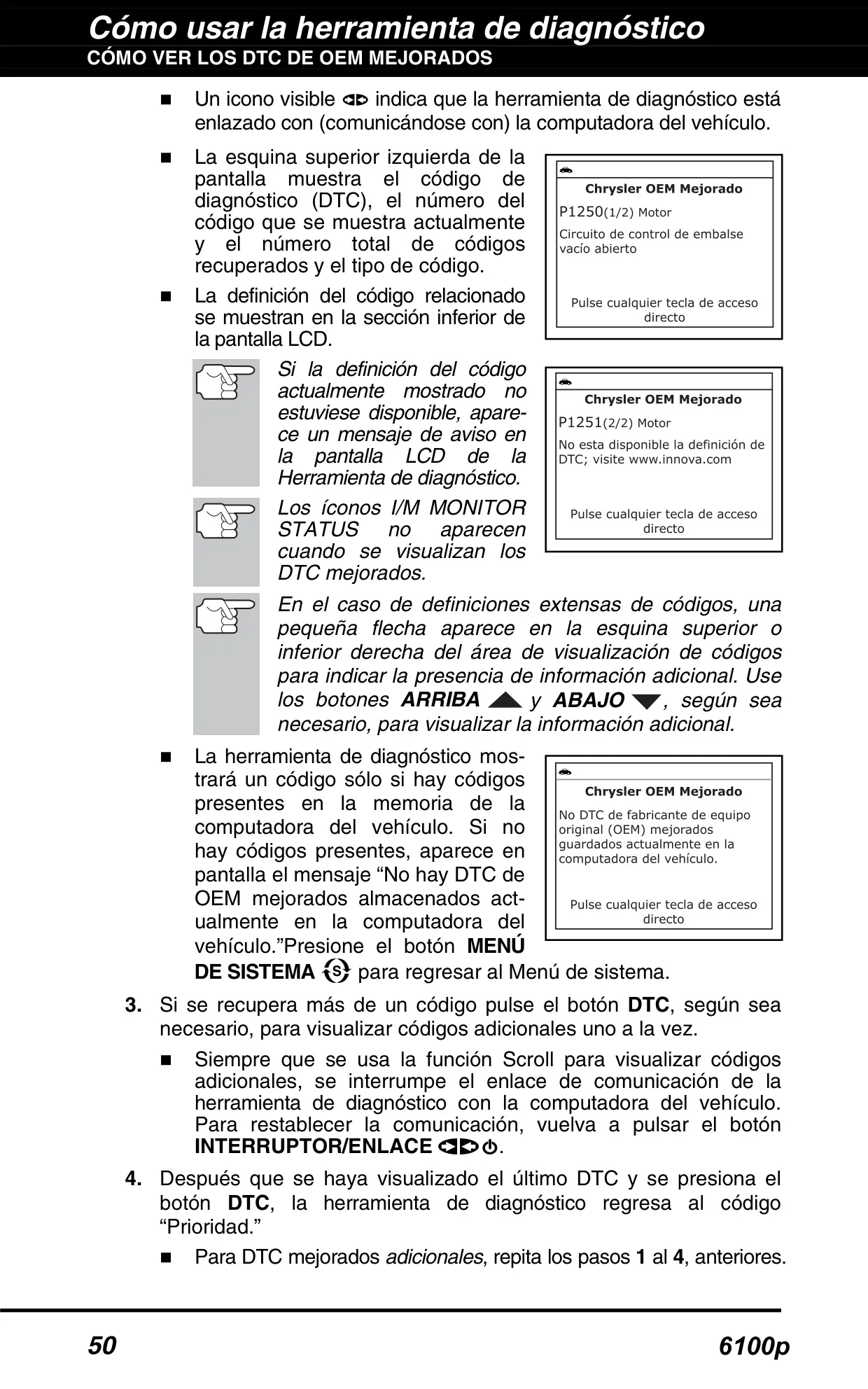

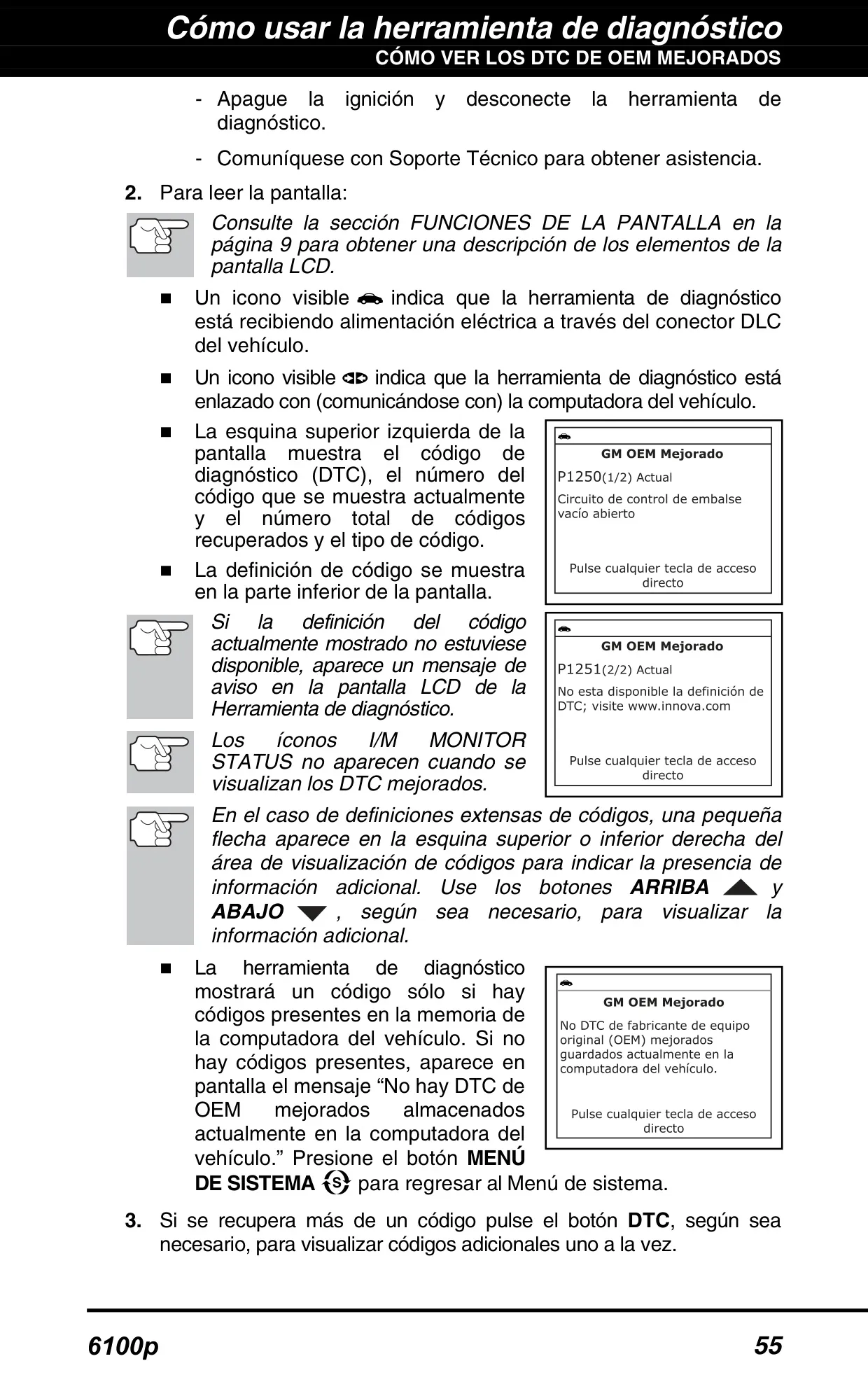

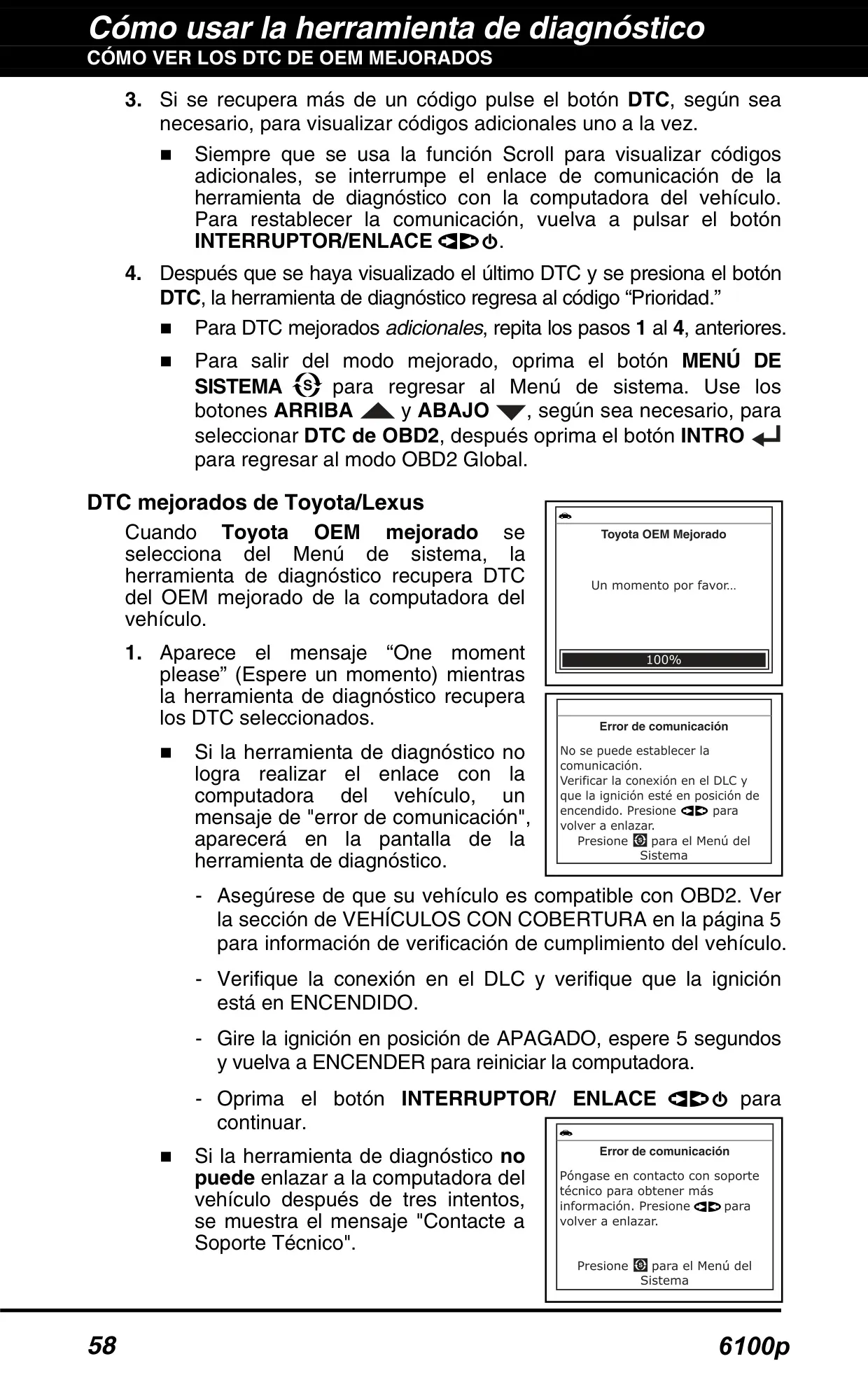

| DTC mejorados del fabricante (OEM) | Chrysler/Jeep, Ford/Mazda, GM/Isuzu, Honda/Acura, Toyota/Lexus |

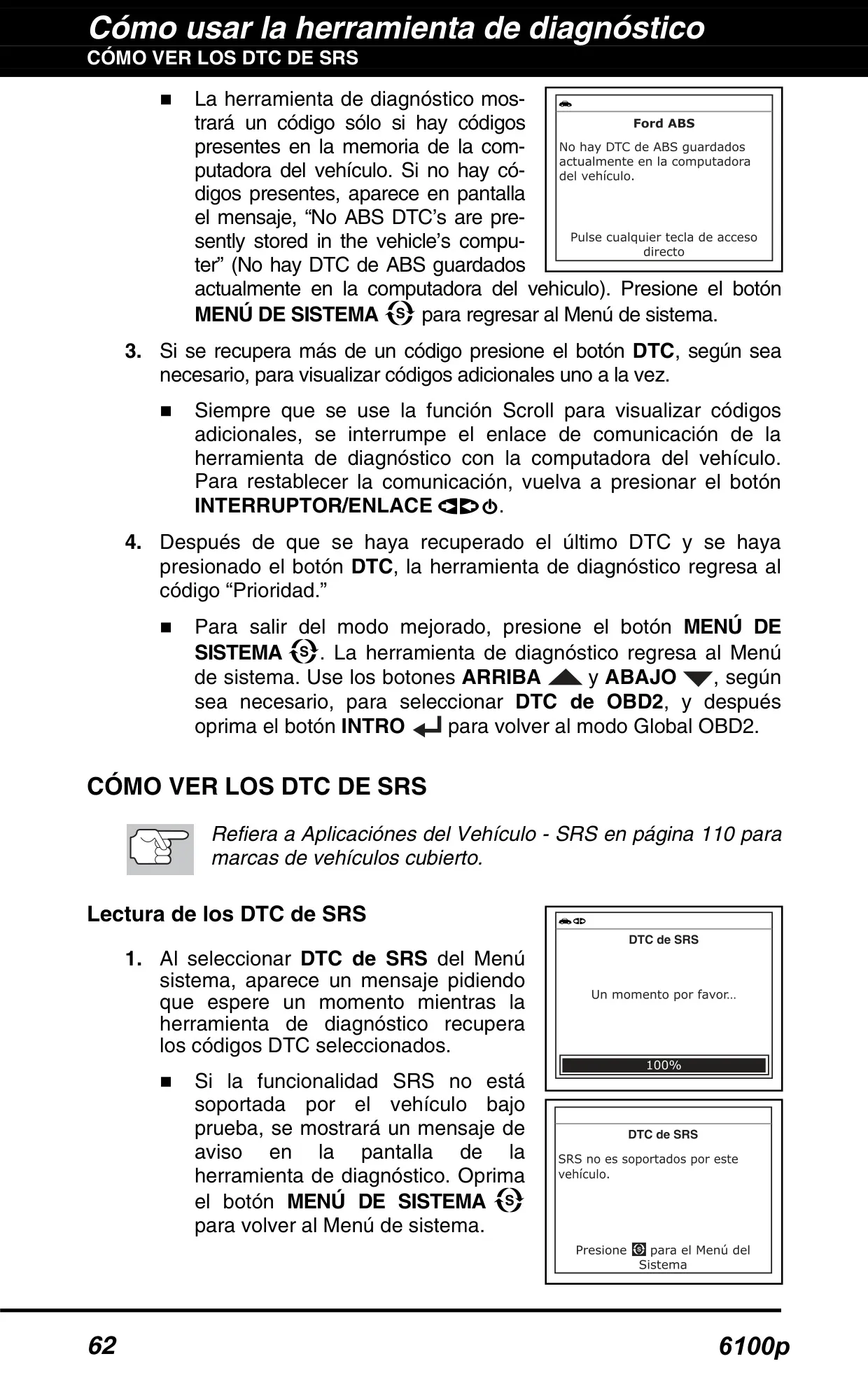

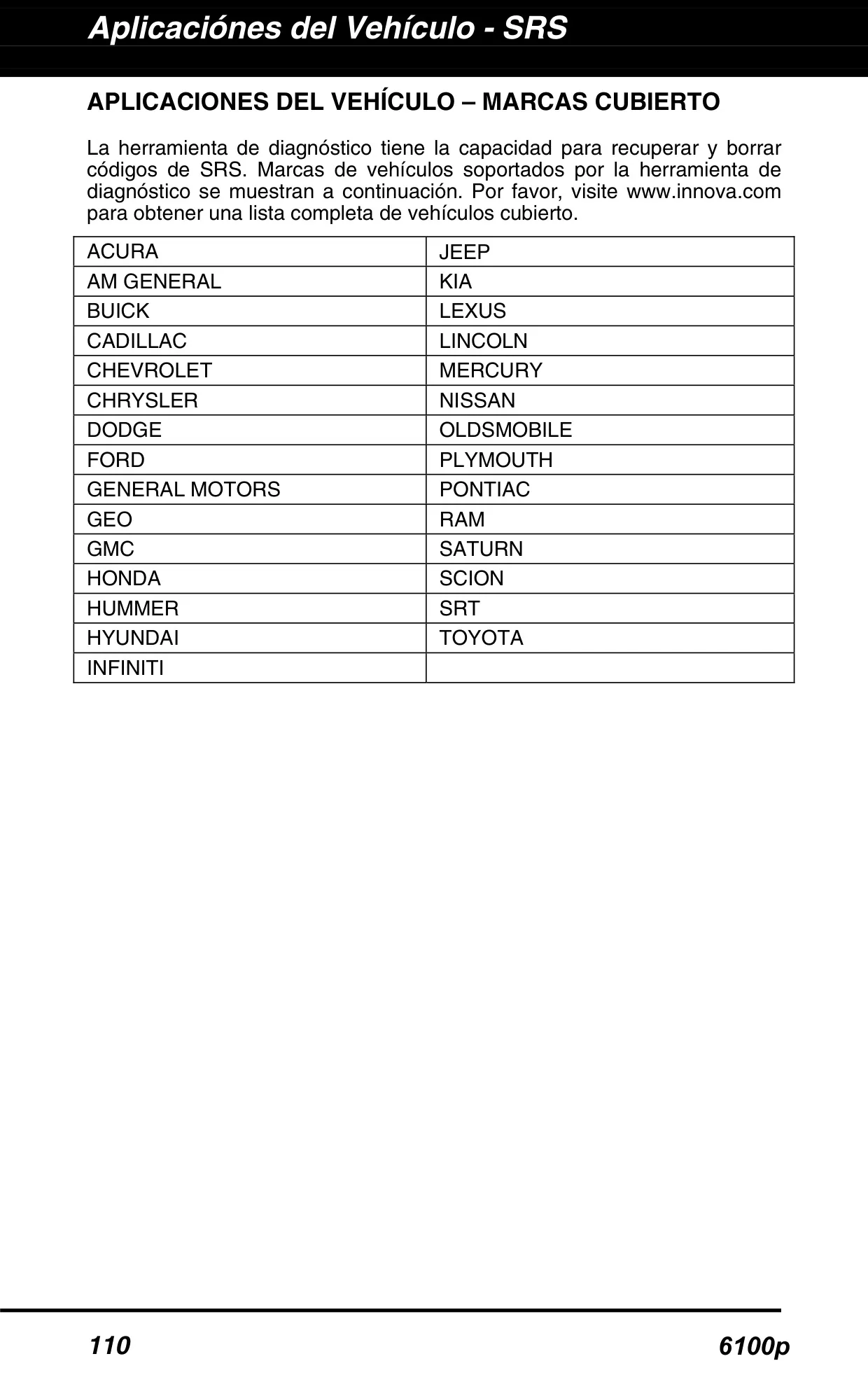

| DTC de ABS y SRS | Lectura y borrado (29 marcas indicadas en el manual) |

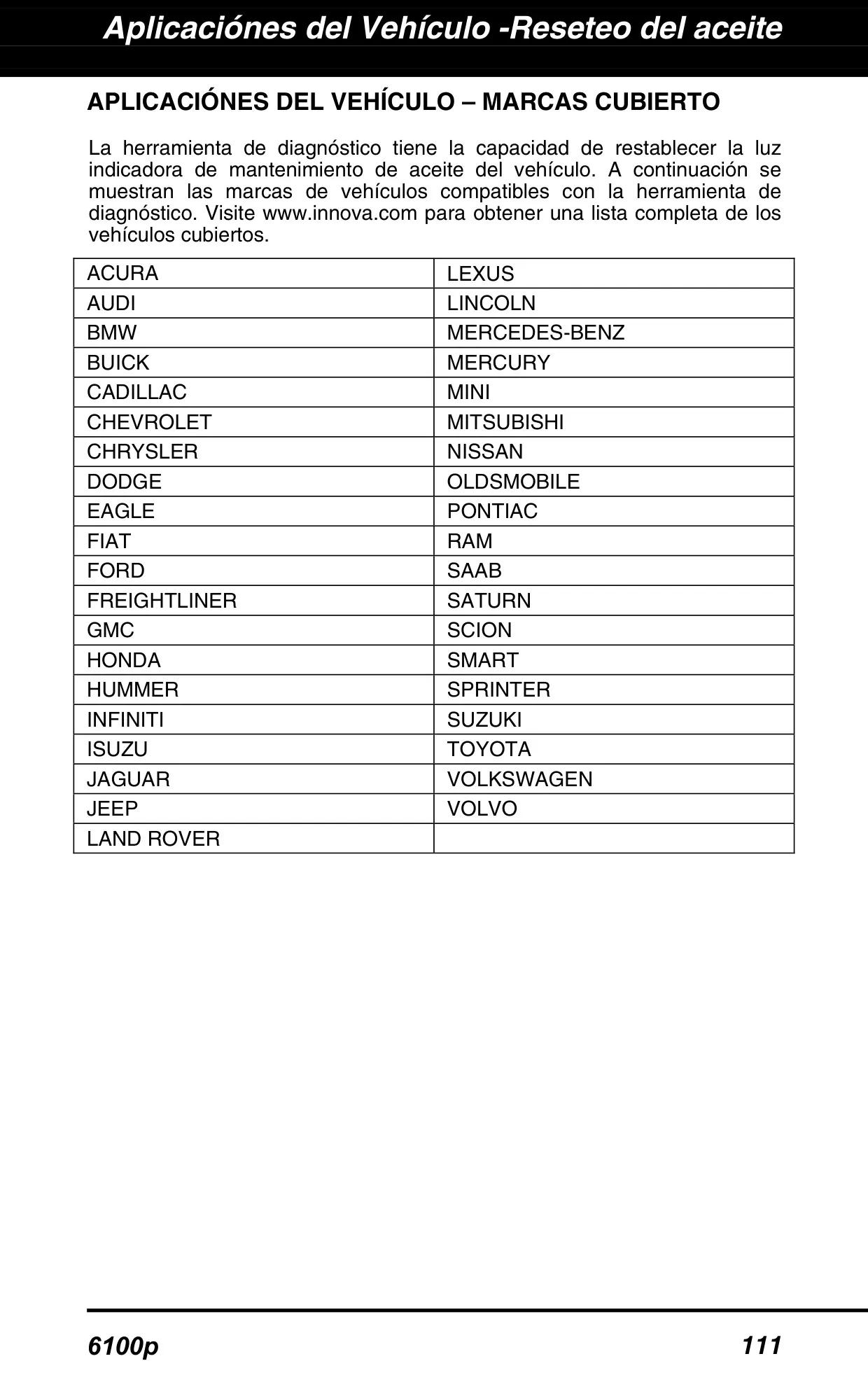

| Restablecimiento de la luz de mantenimiento de aceite | Compatible (39 marcas indicadas en el manual) |

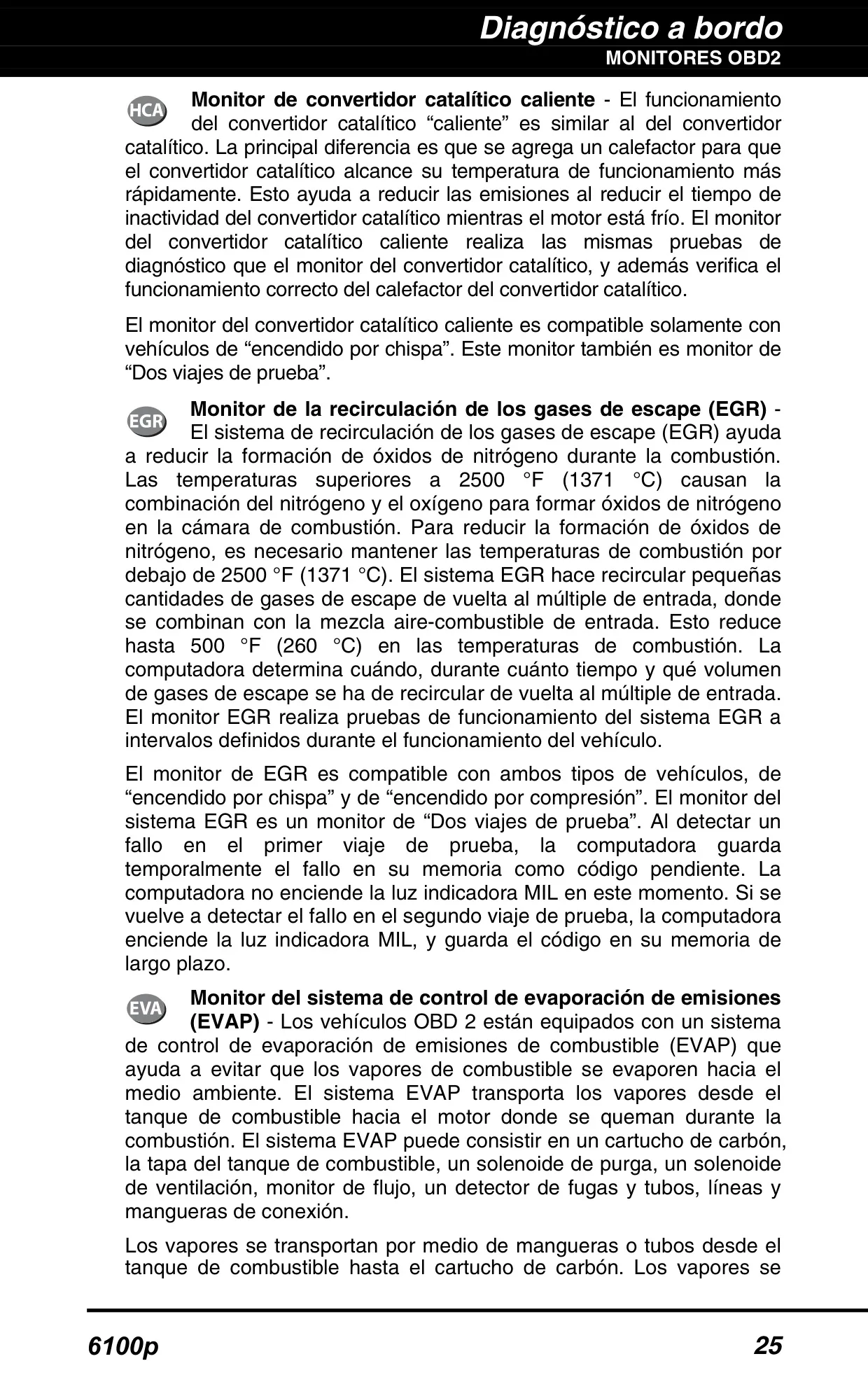

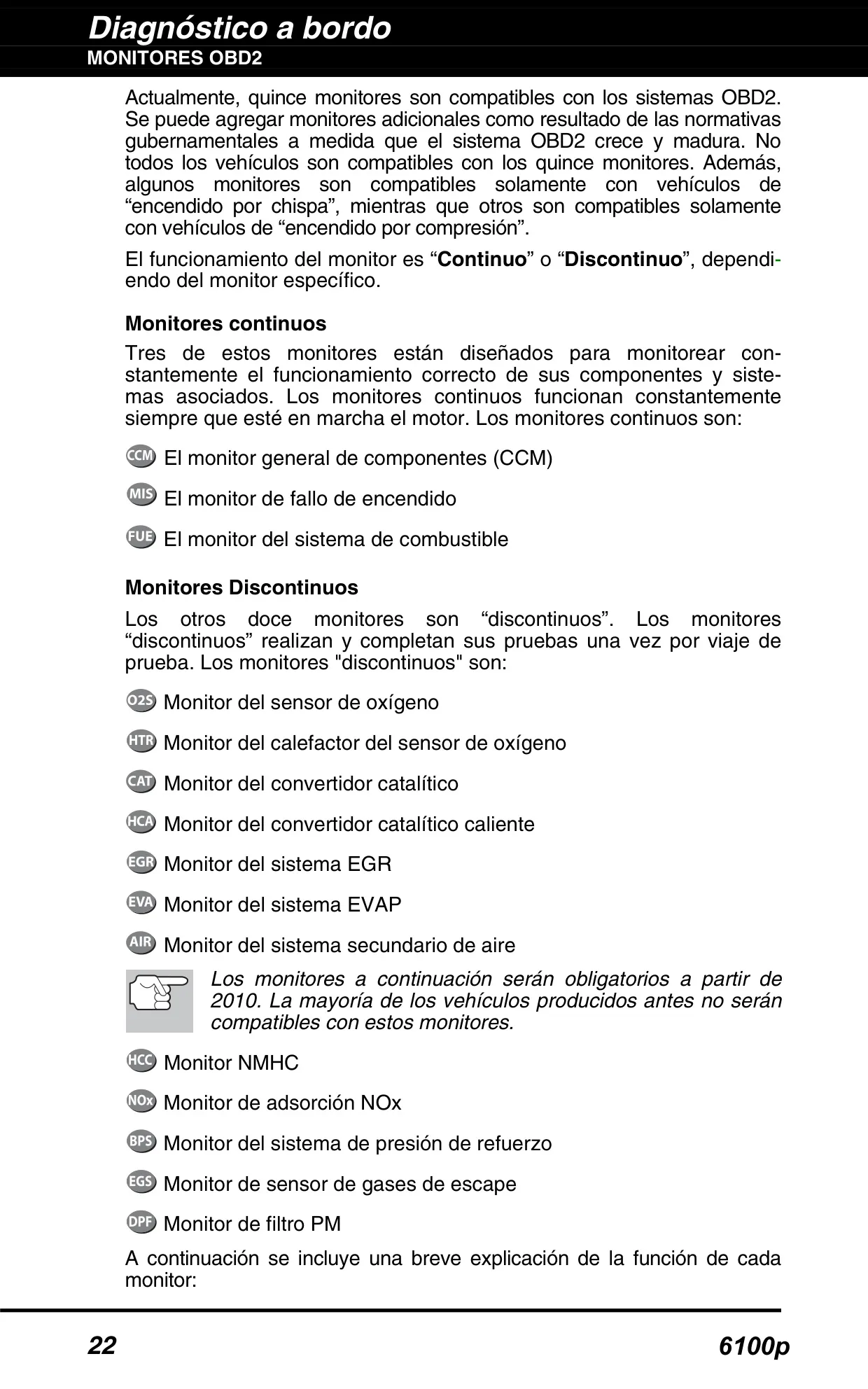

| Monitores de preparación I/M | Hasta 15 monitores OBD2 |
| Niveles de gravedad de los códigos | 3 niveles (1 a 3) |
| Idiomas de la pantalla | Inglés, francés, español |
| Unidades de medida | EE. UU. o métricas |

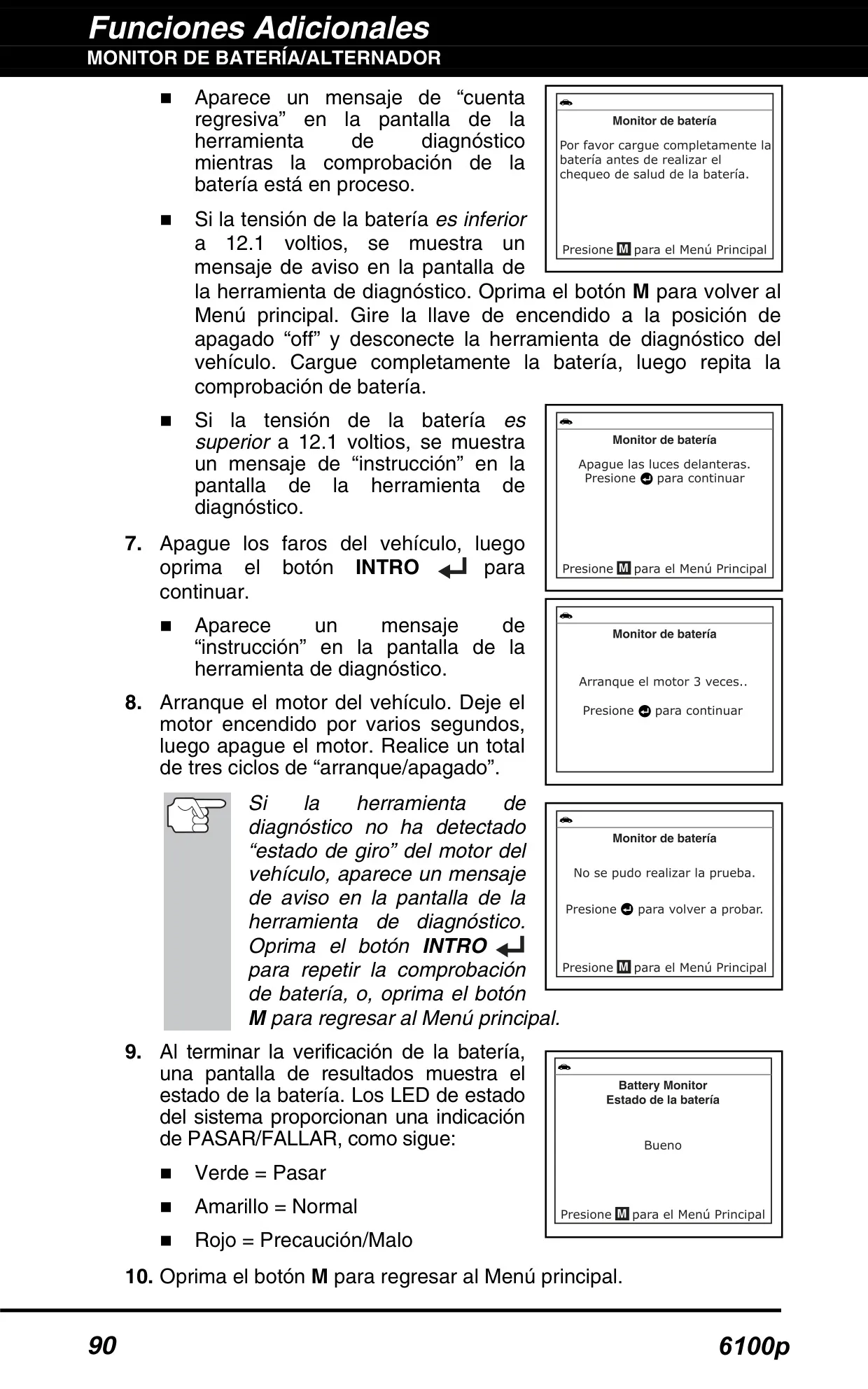

| Umbral de comprobación de la batería | 12.1 V |
| Velocidad del motor para la prueba del alternador | 2000 RPM |
| Alerta de bajo voltaje del alternador | Los 3 LED parpadean por debajo de 9 V |
| Conexión a PC | Cable Mini USB (software PC-Link) |
| Compatibilidad con Windows | Windows XP, Vista (32/64 bits), 7 (32/64 bits), 8, 8.1, 10 |

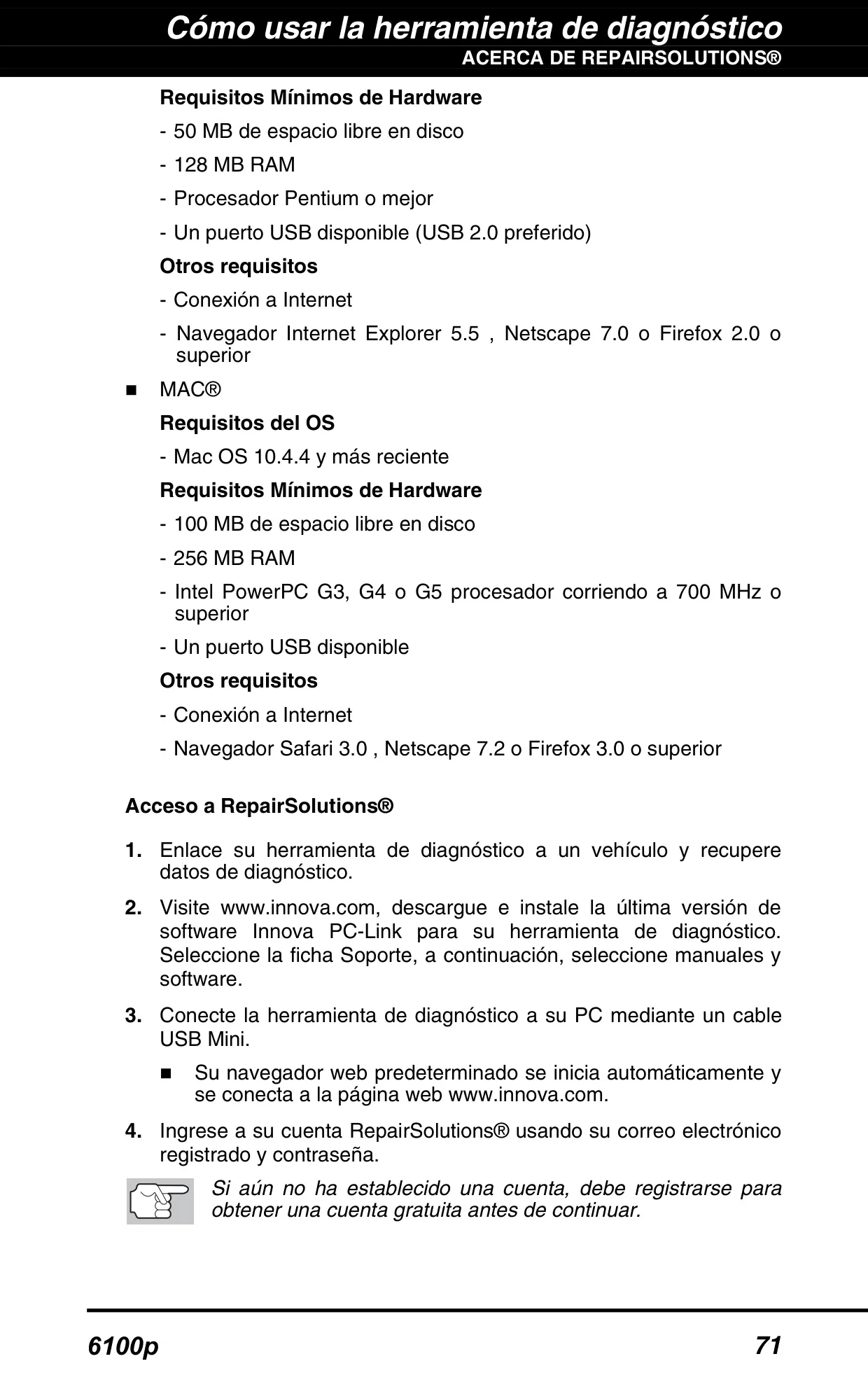

| Hardware mínimo para Windows | 50 MB de espacio libre en disco, 128 MB de RAM, procesador Pentium o superior, un puerto USB (preferiblemente USB 2.0) |
| Compatibilidad con Mac | Mac OS 10.4.4 y posteriores |
| Hardware mínimo para Mac | 100 MB de espacio libre en disco, 256 MB de RAM, procesador PowerPC G3/G4/G5 o Intel de 700 MHz o más, un puerto USB |
| Navegadores compatibles | Windows: Internet Explorer 5.5, Netscape 7.0, Firefox 2.0 o posteriores; Mac: Safari 3.0, Netscape 7.2, Firefox 3.0 o posteriores |

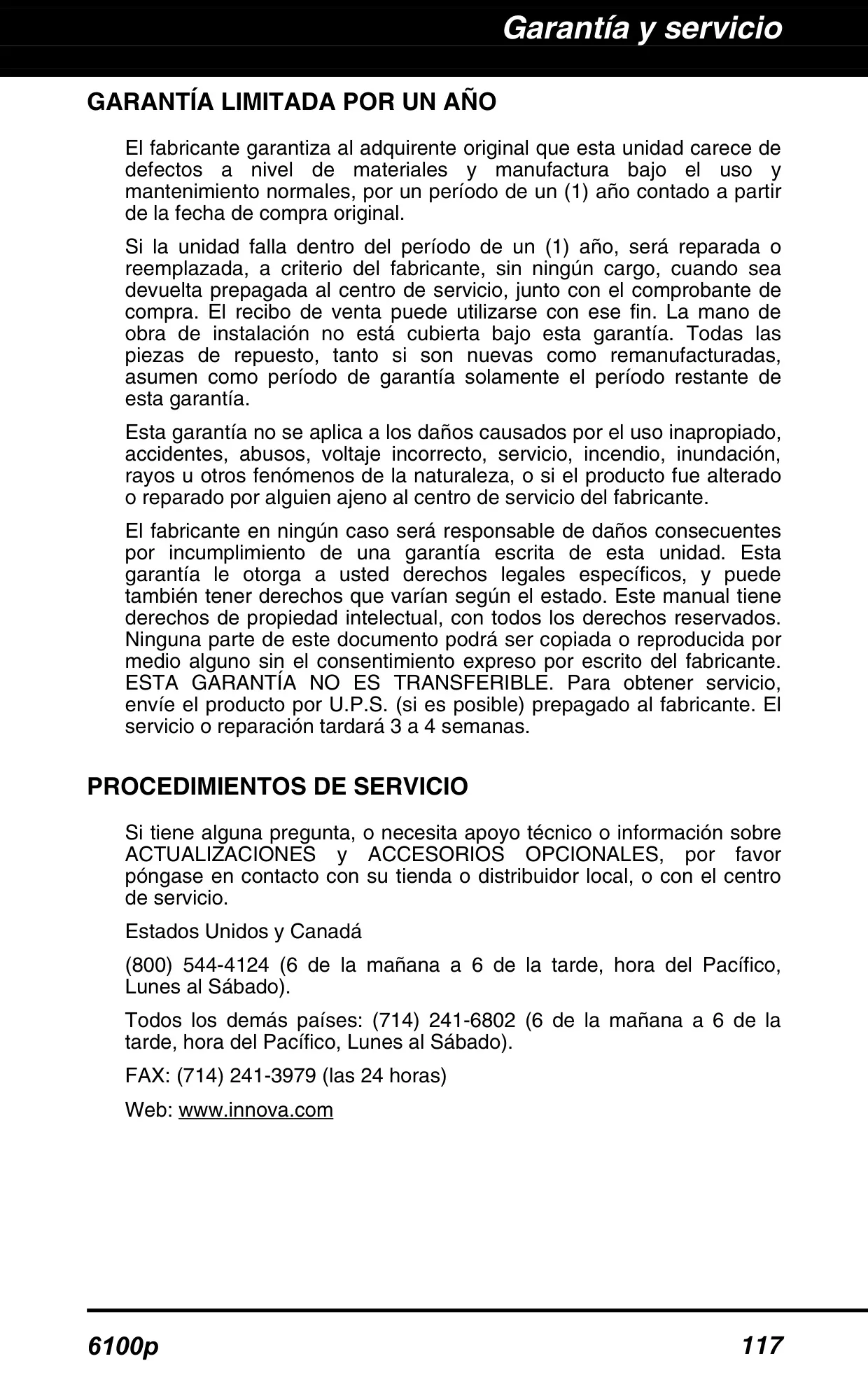

| Garantía | Limitada de un (1) año a partir de la fecha de compra original |
| Tiempo de reparación | 3–4 semanas |
| Soporte técnico | EE. UU. y Canadá: (800) 544-4124; resto de países: (714) 241-6802 (6:00 AM–6:00 PM PST, de lunes a sábado) |
| Referencia del manual | Instrucciones MRP #93-1029, Copyright 2016 IEC |
Detalles del Escáner OBD2 Innova 6100p

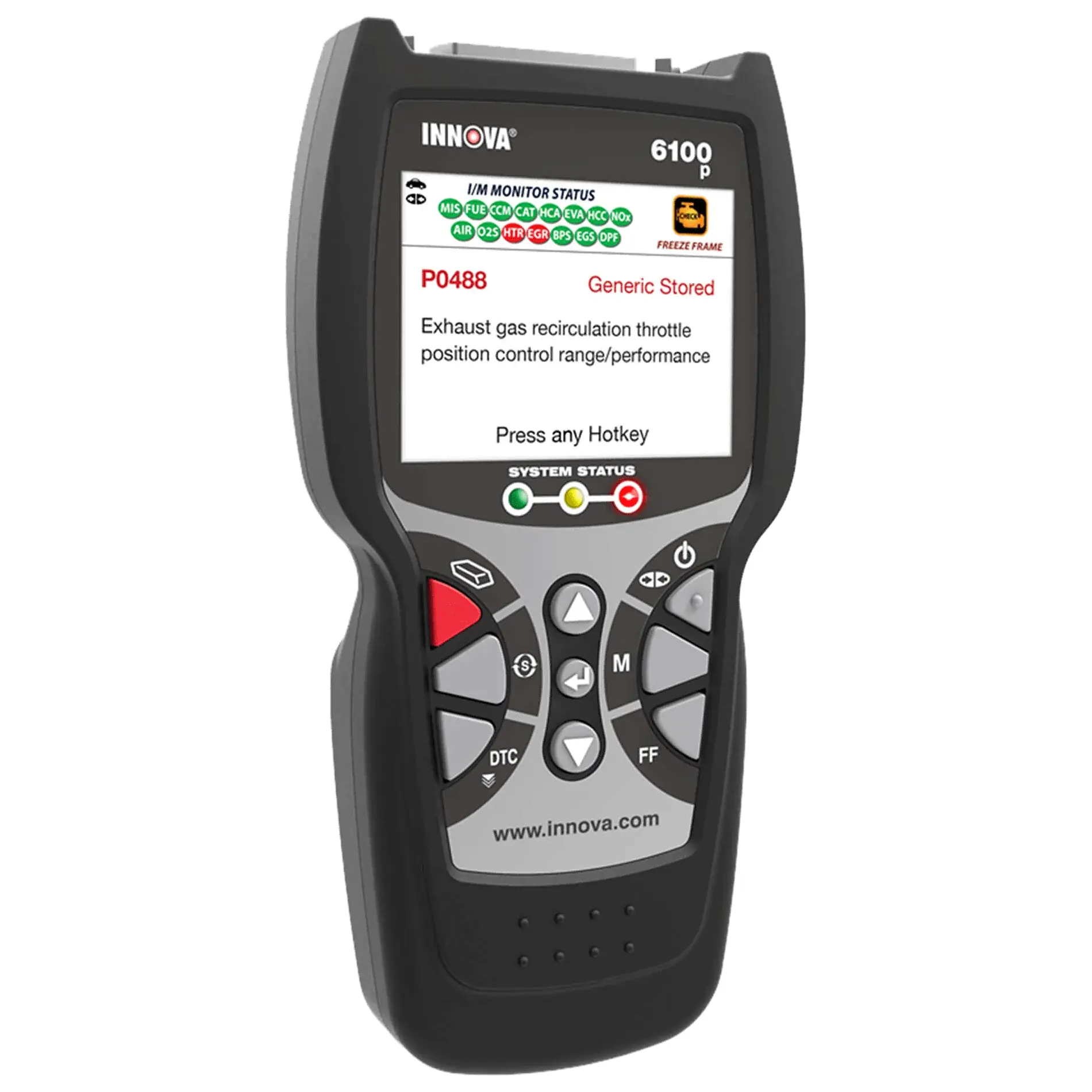

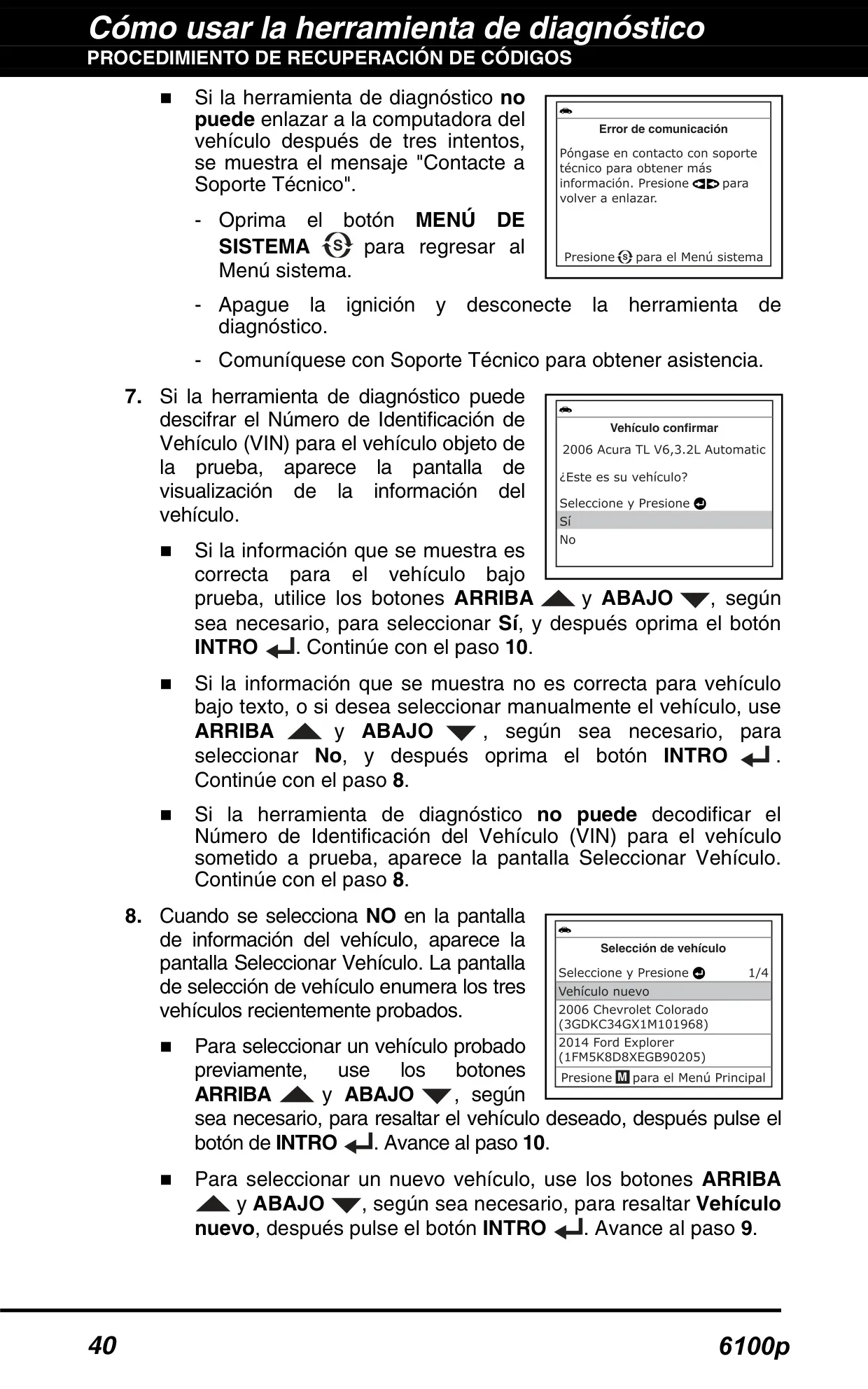

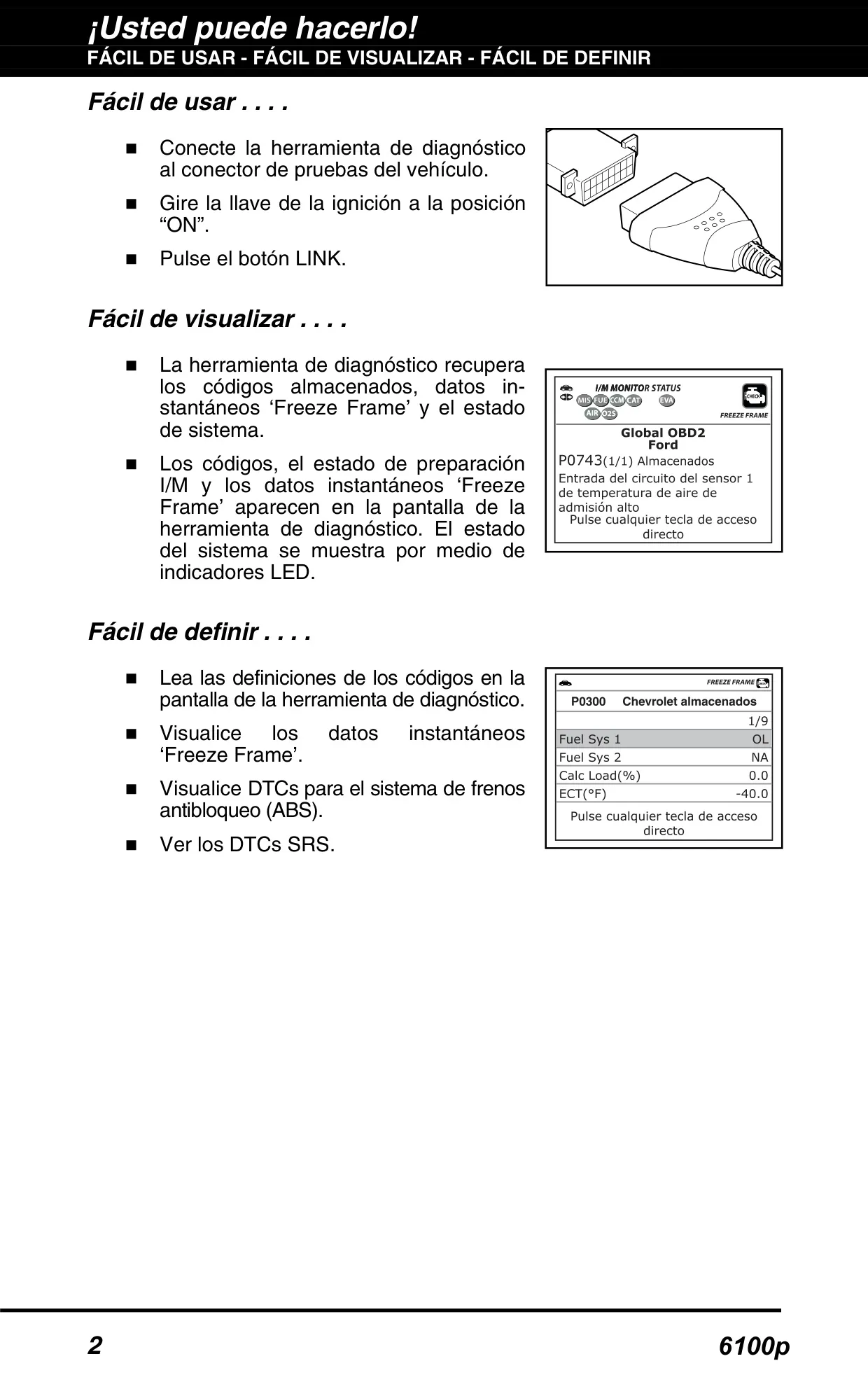

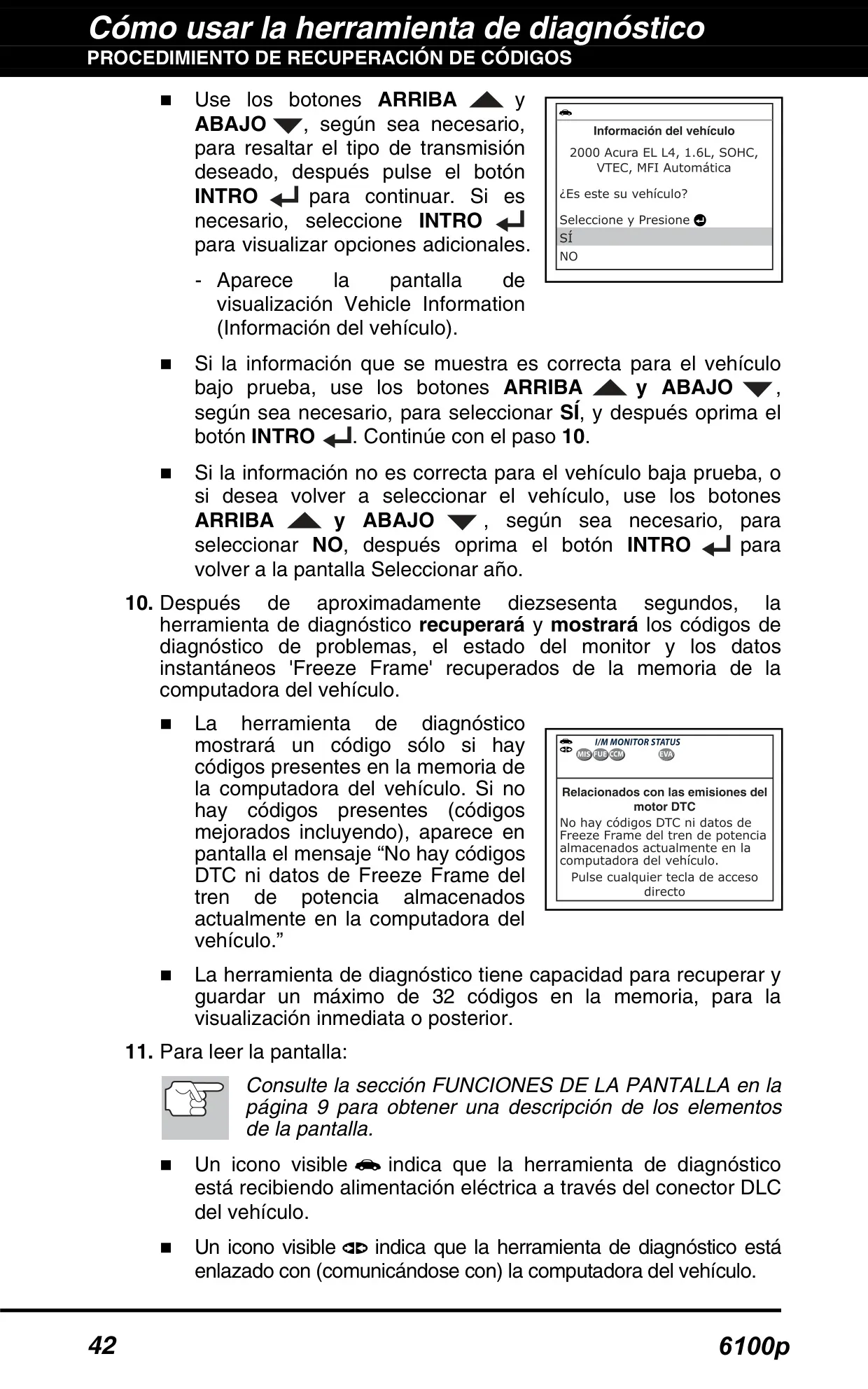

El Innova 6100p es una herramienta de diagnóstico portátil para vehículos que usan el sistema OBD2 estándar. Después de conectar el cable y poner el encendido en marcha, detecta por sí solo el protocolo del vehículo y se enlaza con la computadora. Si la herramienta puede decodificar el VIN, muestra la información del vehículo para que la confirmes. Si no, eliges el año, la marca, el modelo, el motor y la transmisión en los menús. Los datos de Freeze Frame se guardan para el código prioritario, marcado como "01". Registran condiciones como la velocidad del motor, la temperatura del refrigerante, la presión de combustible, la velocidad del vehículo y la presión del múltiple de admisión.

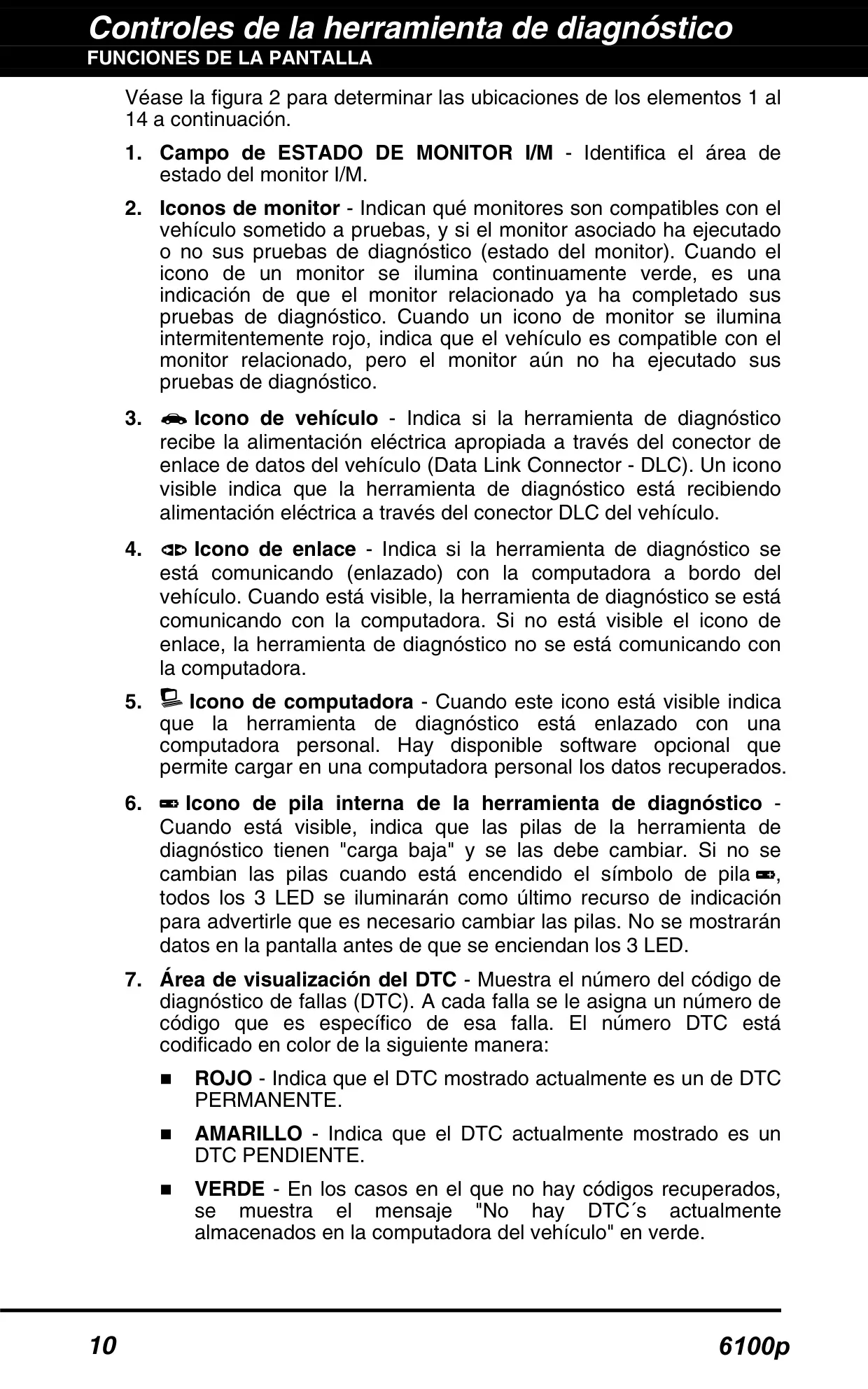

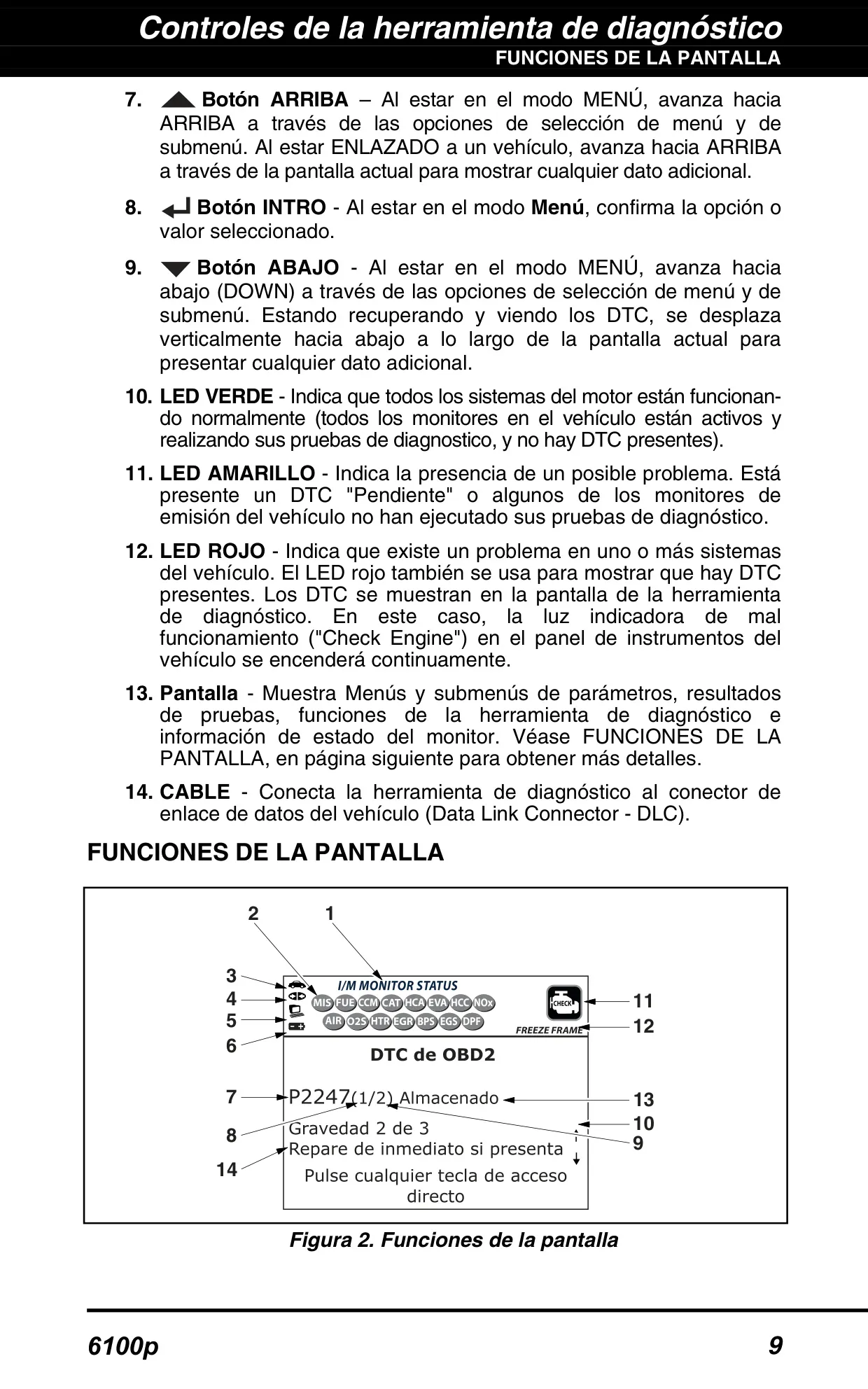

La pantalla está pensada para leerse rápidamente. Cada número de DTC tiene un código de color: rojo indica un código permanente, amarillo indica un código pendiente y verde confirma que no hay códigos almacenados. Otros campos muestran el tipo de código (genérico almacenado, pendiente o permanente), el sistema al que pertenece el código (MIL, ABS o SRS) y el número de secuencia del código. Los íconos de los monitores se muestran en verde fijo cuando un monitor se ha ejecutado y parpadean en rojo cuando no. Unas pequeñas flechas te indican cuando una definición larga continúa y necesitas desplazarte.

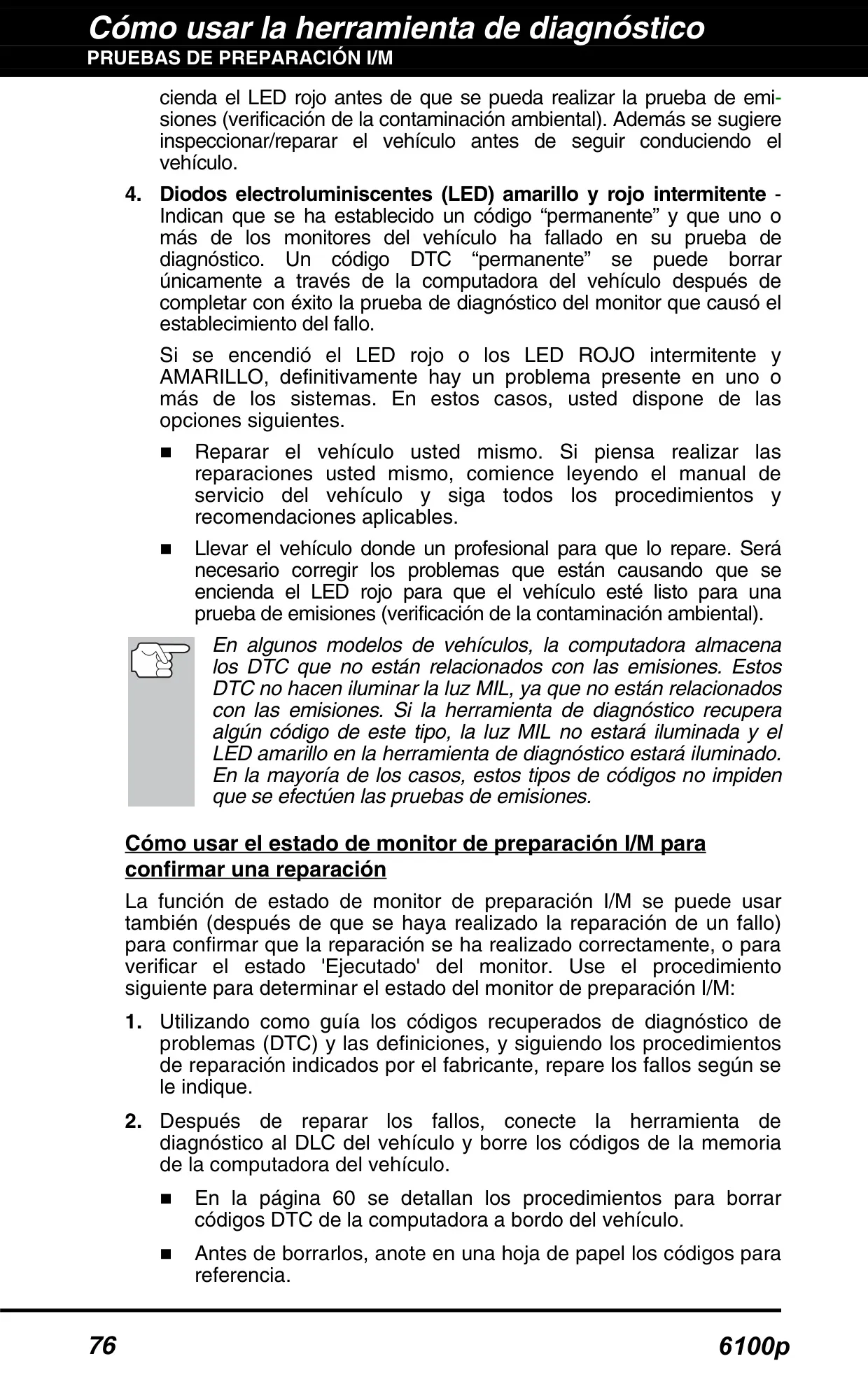

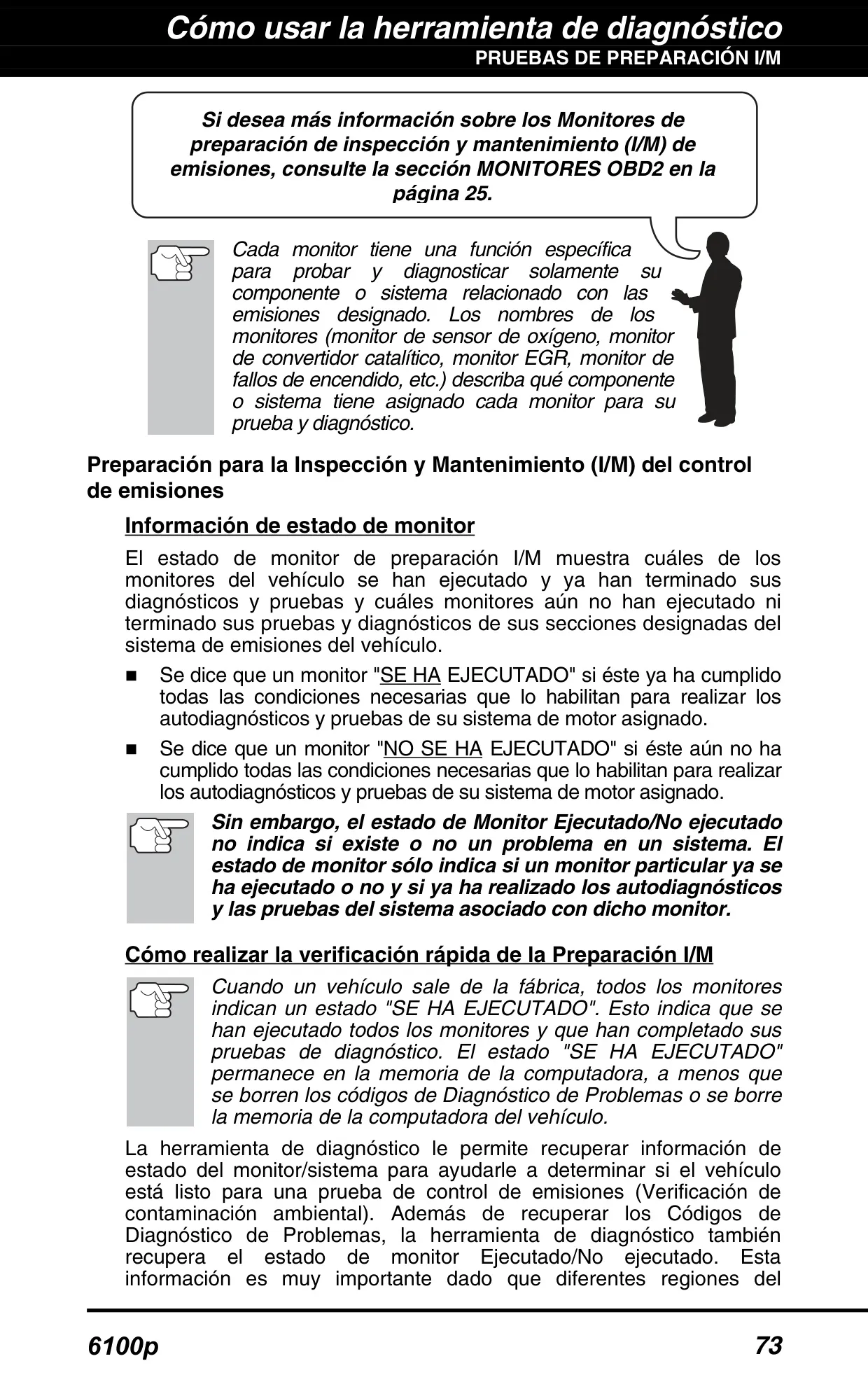

La comprobación rápida de preparación I/M usa los tres LED para mostrar si es probable que el vehículo esté listo para una prueba de emisiones. Verde significa que todos los monitores se han ejecutado y no hay códigos. Amarillo significa que hay un código pendiente o que algunos monitores aún no se han ejecutado. Rojo significa que hay códigos almacenados. Cuando los LED rojo y amarillo parpadean juntos, hay un código permanente. Solo la propia computadora del vehículo puede borrar un código permanente, después de que el monitor correspondiente sea aprobado. La función ERASE no puede eliminarlo.

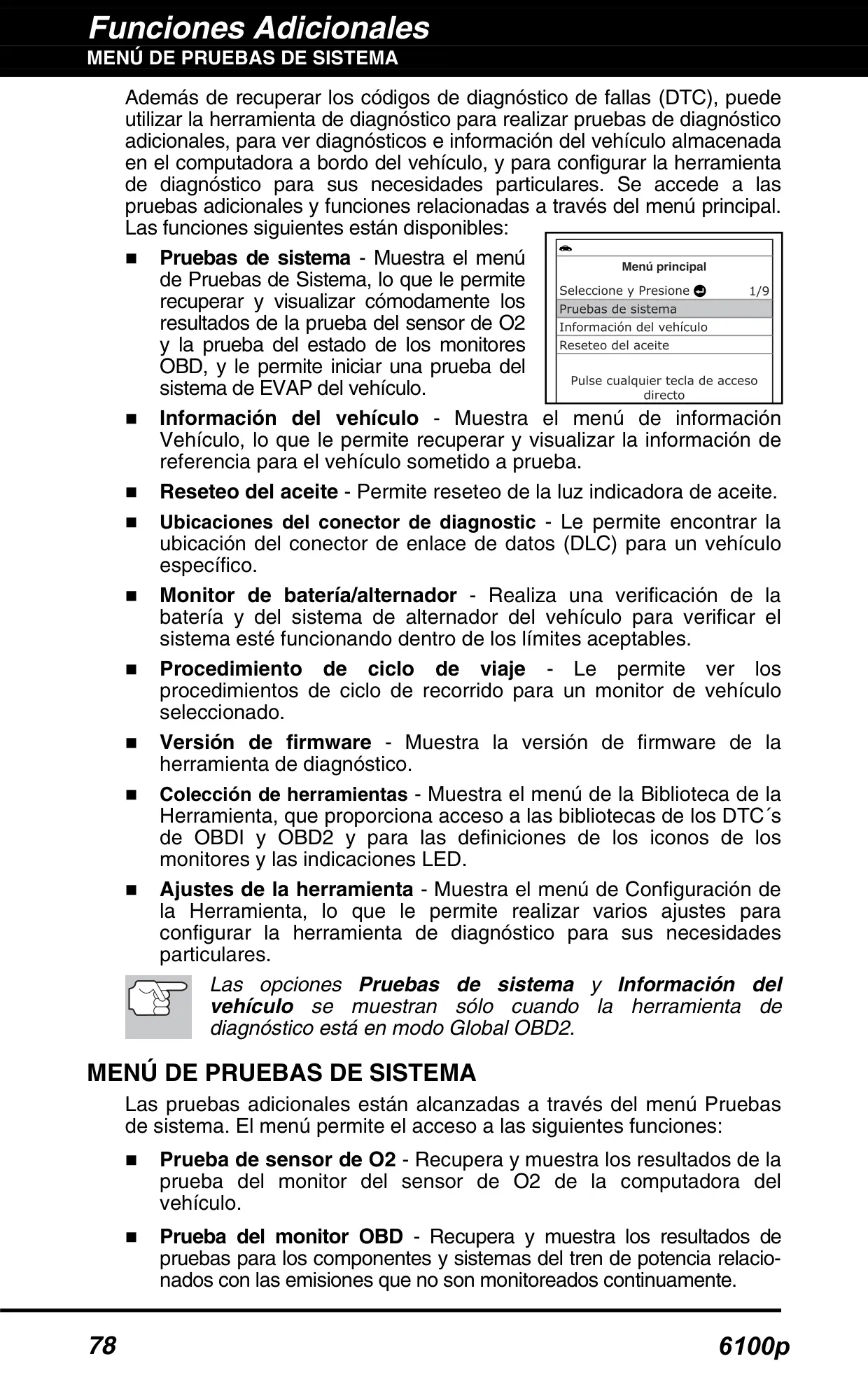

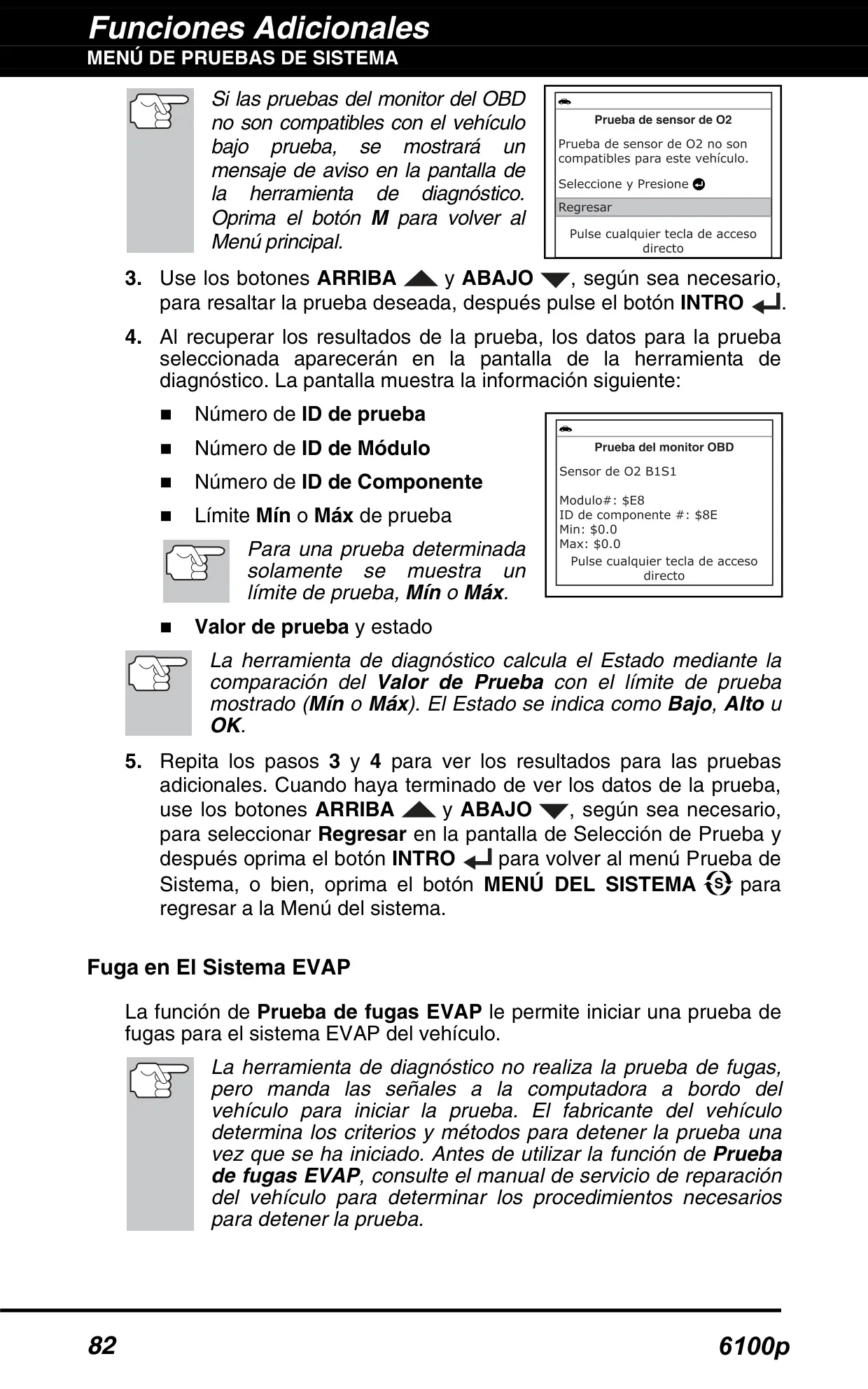

El menú System Tests lee los resultados más recientes de los sensores O2 y los resultados de los monitores OBD no continuos. Cada resultado muestra el ID de prueba, el ID de módulo, el ID de componente, un límite mínimo o máximo y un estado bajo, alto u OK. El menú también puede pedir a la computadora del vehículo que inicie una prueba de fugas EVAP. En vehículos Ford, el modo mejorado incluye las pruebas Continuous Memory, KOEO (llave en contacto, motor apagado) y KOER (llave en contacto, motor en marcha). KOER te indica que gires el volante, pises el freno y accionas el interruptor de sobremarcha.
En Vehicle Information puedes ver el VIN, los ID de los módulos de control, los ID de calibración y los números de verificación de calibración en vehículos de 2000 en adelante. También enumera los módulos disponibles y las estadísticas de seguimiento del rendimiento en uso (IPT). El localizador de DLC integrado muestra, con una imagen, dónde está el conector y si está cubierto. Los procedimientos de ciclo de conducción explican cómo conducir para que los monitores incompletos puedan ejecutarse. La biblioteca de la herramienta incluye una búsqueda de definiciones de DTC, los nombres completos de los íconos de los monitores y una guía de lo que significa cada LED.
Otros ajustes te permiten activar o desactivar el tono de los botones, mostrar u ocultar los pies de navegación y ver una leyenda de teclas de acceso rápido. En el modo Memory, puedes revisar los DTC y los datos de Freeze Frame almacenados sin conectarte a un vehículo. También puedes subir los resultados a RepairSolutions®, un servicio en línea. La cuenta gratuita ofrece reparaciones verificadas, informes de diagnóstico, TSB y llamados a revisión, programas de mantenimiento y reparaciones previstas, con contenido adicional disponible mediante una suscripción premium.
