Manual del Multímetro Innova 3320 en Español
Multímetro Innova 3320
Instrucciones del Multímetro Innova 3320
Aquí le ofrecemos el manual de Multímetro Innova 3320 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Multímetros en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Multímetro Innova 3320, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

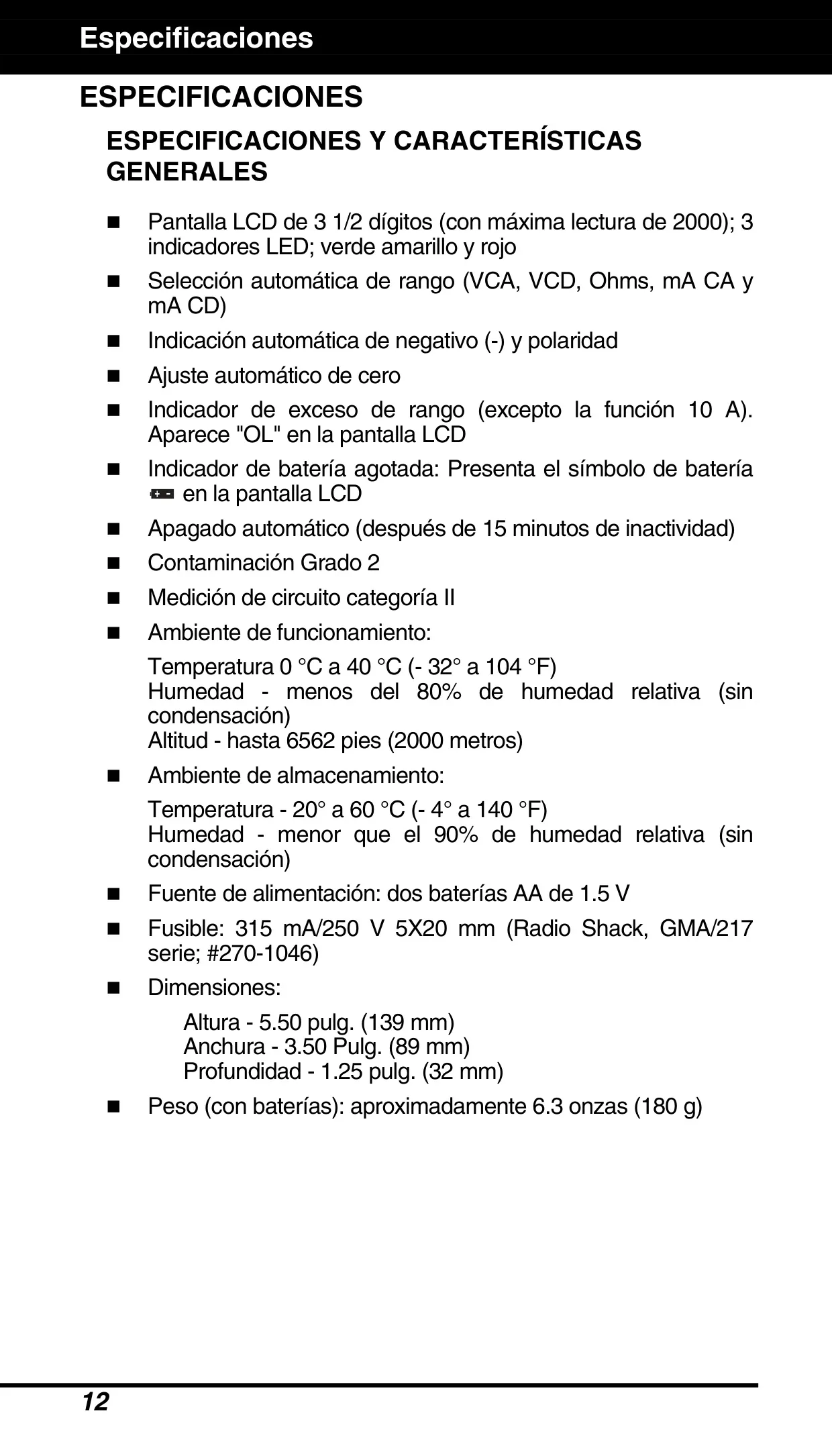

Especificaciones del Multímetro Innova 3320
| Característica | Especificación |
|---|---|
| Modelo | Multímetro digital Innova 3320 |
| Fabricante | Innova Electronics Corp., Irvine, CA |
| Pantalla | LCD de 3-½ dígitos, lectura máxima de 2000 |
| LED indicadores | 3 LED: verde, amarillo y rojo (prueba de baterías) |
| Selección automática de rango | ACV, DCV, ohmios, mA de CA y mA de CC |
| Indicación de polaridad | Indicación automática de polaridad negativa (-) |
| Ajuste de cero | Automático |
| Indicador de fuera de rango | "OL" en la pantalla LCD (excepto en la función de 10 A) |
| Indicador de batería baja | Símbolo de batería en la pantalla LCD |
| Apagado automático | Tras 15 minutos de inactividad |
| Rangos de voltaje de CC | 200.0 mV, 2.000 V, 20.00 V, 200.0 V, 600 V |
| Resolución de voltaje de CC | 0.1 mV, 1 mV, 10 mV, 100 mV, 1 V |
| Precisión de voltaje de CC | ±(0.8% de la lectura + 5 dígitos) |
| Rangos de voltaje de CA | 2.000 V, 20.00 V, 200.0 V, 600 V |
| Resolución de voltaje de CA | 1 mV, 10 mV, 100 mV, 1 V |
| Precisión de voltaje de CA | ±(1.2% de la lectura + 5 dígitos) |
| Respuesta en frecuencia de voltaje de CA | De 50 Hz a 400 Hz |
| Resistencia de entrada de voltaje | 10 MΩ |
| Protección contra sobrecarga de voltaje | 600 V CC o 600 V CA RMS |
| Potencial máximo del terminal COM respecto a tierra | 300 V CA/CC |
| Rangos de resistencia | 200.0 Ω, 2.000 kΩ, 20.00 kΩ, 200.0 kΩ, 2.000 MΩ, 20.00 MΩ |
| Resolución de resistencia | 100 mΩ, 1 Ω, 10 Ω, 100 Ω, 1 kΩ, 10 kΩ |
| Precisión de resistencia (200 Ω a 2 MΩ) | ±(1.0% de la lectura + 5 dígitos) |
| Precisión de resistencia (20 MΩ) | ±(2.0% de la lectura + 5 dígitos) |
| Protección contra sobrecarga de resistencia | 250 V CC o CA RMS |
| Rangos de corriente de CC | 20.00 mA, 200.0 mA, 2.000 A, 10.00 A |
| Resolución de corriente de CC | 10 μA, 100 μA, 1 mA, 10 mA |
| Precisión de corriente de CC (20 mA / 200 mA) | ±(1.0% de la lectura + 5 dígitos) |
| Precisión de corriente de CC (2 A / 10 A) | ±(2.0% de la lectura + 5 dígitos) |
| Rangos de corriente de CA | 20.00 mA, 200.0 mA |
| Resolución de corriente de CA | 10 μA, 100 μA |
| Precisión de corriente de CA | ±(1.5% de la lectura + 5 dígitos) |
| Protección contra sobrecarga en mA | Fusible de 315 mA/250 V |
| Caída de voltaje en la entrada de corriente | < 0.2 V |
| Protección del rango de 10 A | Sin fusible; 15 segundos como máximo, 15 minutos de reposo entre pruebas |
| Rangos de prueba de baterías | 1.5 V, 6 V, 9 V, 12 V |
| Resolución de prueba de baterías | 0.001 V (1.5 V); 0.01 V (6 V, 9 V, 12 V) |
| Corriente de carga en prueba de baterías | 1.5 V: 10 mA; 6 V: 100 mA; 9 V: 10 mA; 12 V: 200 mA (aprox.) |
| Precisión de prueba de baterías | ±(5% de la lectura + 5 dígitos) |
| Umbrales de LED para baterías de 1.5 V | Verde: 1.30 V o más; Amarillo: 0.94 V a 1.29 V; Rojo: 0.15 V a 0.93 V (±0.075 V) |
| Umbrales de LED para baterías de 6 V | Verde: 5.22 V o más; Amarillo: 3.76 V a 5.21 V; Rojo: 0.6 V a 3.75 V (±0.3 V) |
| Umbrales de LED para baterías de 9 V | Verde: 7.83 V o más; Amarillo: 5.64 V a 7.82 V; Rojo: 0.9 V a 5.63 V (±0.45 V) |
| Umbrales de LED para baterías de 12 V | Verde: 10.44 V o más; Amarillo: 7.52 V a 10.43 V; Rojo: 1.2 V a 7.51 V (±0.6 V) |
| Prueba de diodos | Rango de 2 V, resolución de 1 mV, corriente de prueba de 1 ±0.6 mA, voltaje de prueba de aprox. 1.5 V |
| Prueba de continuidad | Rango de 200 Ω, resolución de 0.1 Ω, el zumbador suena a aprox. 120 Ω o menos |
| Protección contra sobrecarga en diodos/continuidad | 250 V CC o CA RMS |
| Categoría de medición | CAT II |
| Grado de contaminación | 2 |
| Temperatura de funcionamiento | 32 °F a 104 °F (0 °C a 40 °C) |
| Humedad de funcionamiento | Menos del 80% HR (sin condensación) |
| Altitud de funcionamiento | Hasta 6562 ft (2000 m) |
| Temperatura de almacenamiento | -4 °F a 140 °F (-20 °C a 60 °C) |
| Humedad de almacenamiento | Menos del 90% HR (sin condensación) |
| Alimentación | Dos pilas alcalinas AA de 1.5 V |
| Fusible | 0.315 A/250 V, 5x20 mm, tipo Bussmann GMA (Radio Shack #270-1046) |
| Dimensiones (Al x An x P) | 5.50 x 3.50 x 1.25 in (139 x 89 x 32 mm) |
| Peso (con pilas) | Aprox. 6.3 oz (180 g) |
| Garantía | Limitada de 1 año, para el comprador original |
Detalles del multímetro Innova 3320
El Innova 3320 es un multímetro digital de uso general para trabajos eléctricos domésticos, electrónica general, proyectos de aficionados y sistemas eléctricos automotrices. Está diseñado para encontrar problemas eléctricos rápidamente. Un único selector de función/rango ajusta todos los modos: DCV, ACV, resistencia, ACmA, DCmA, DC10A, diodo, continuidad, los cuatro rangos de prueba de baterías y OFF. Antes de medir cualquier cosa, el manual recomienda comprobar el medidor en una fuente conocida con un valor conocido.

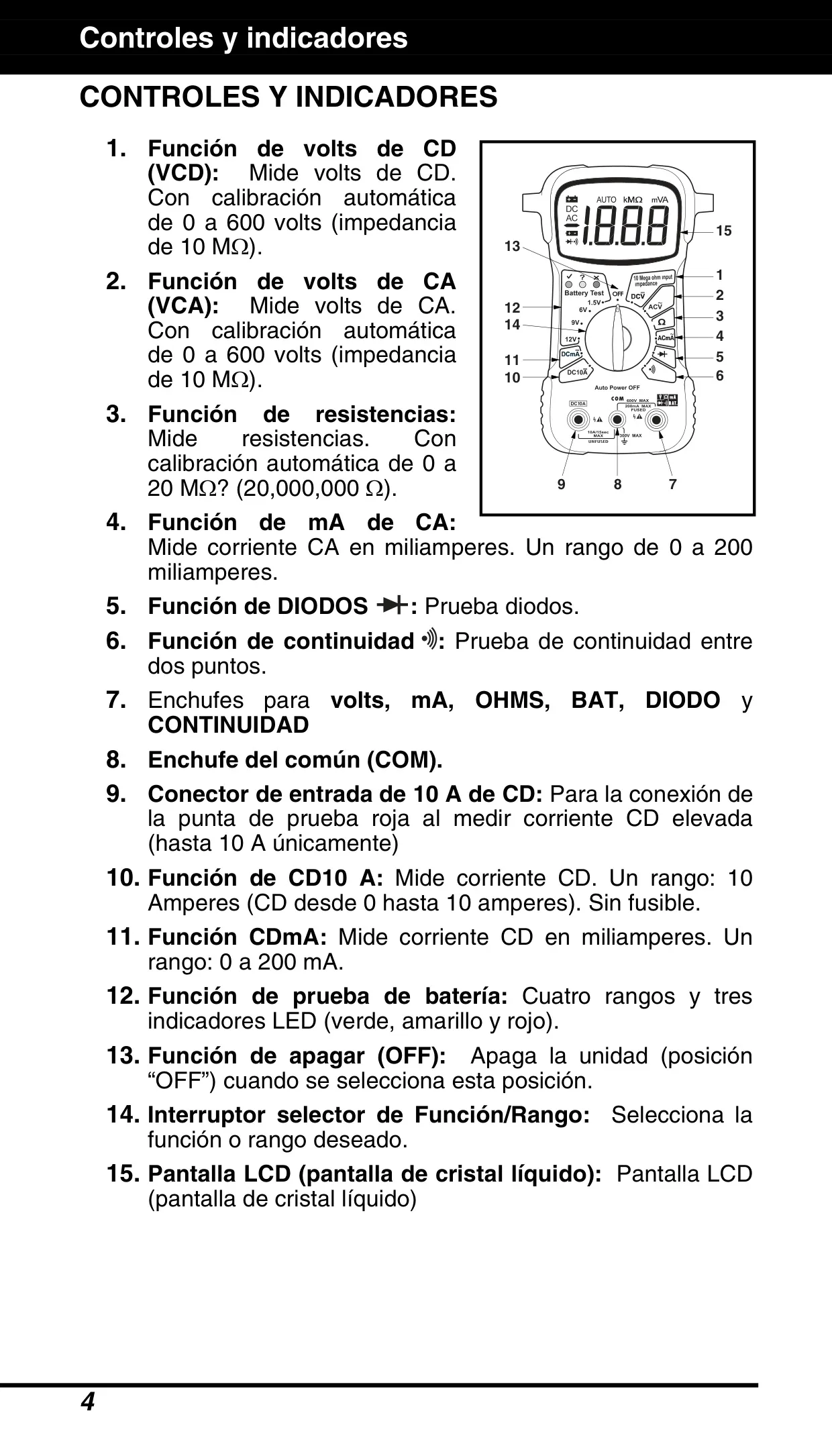

El panel frontal tiene tres conectores de entrada. El conector COM recibe el cable negro en todas las pruebas. El conector compartido para el cable rojo abarca voltios, mA, ohmios, BAT, diodo y continuidad. Un conector DC10A independiente se usa solo para corrientes de CC elevadas. Ajuste siempre el selector antes de conectar los cables. Si necesita cambiar la función durante una prueba, retire primero los cables del circuito.

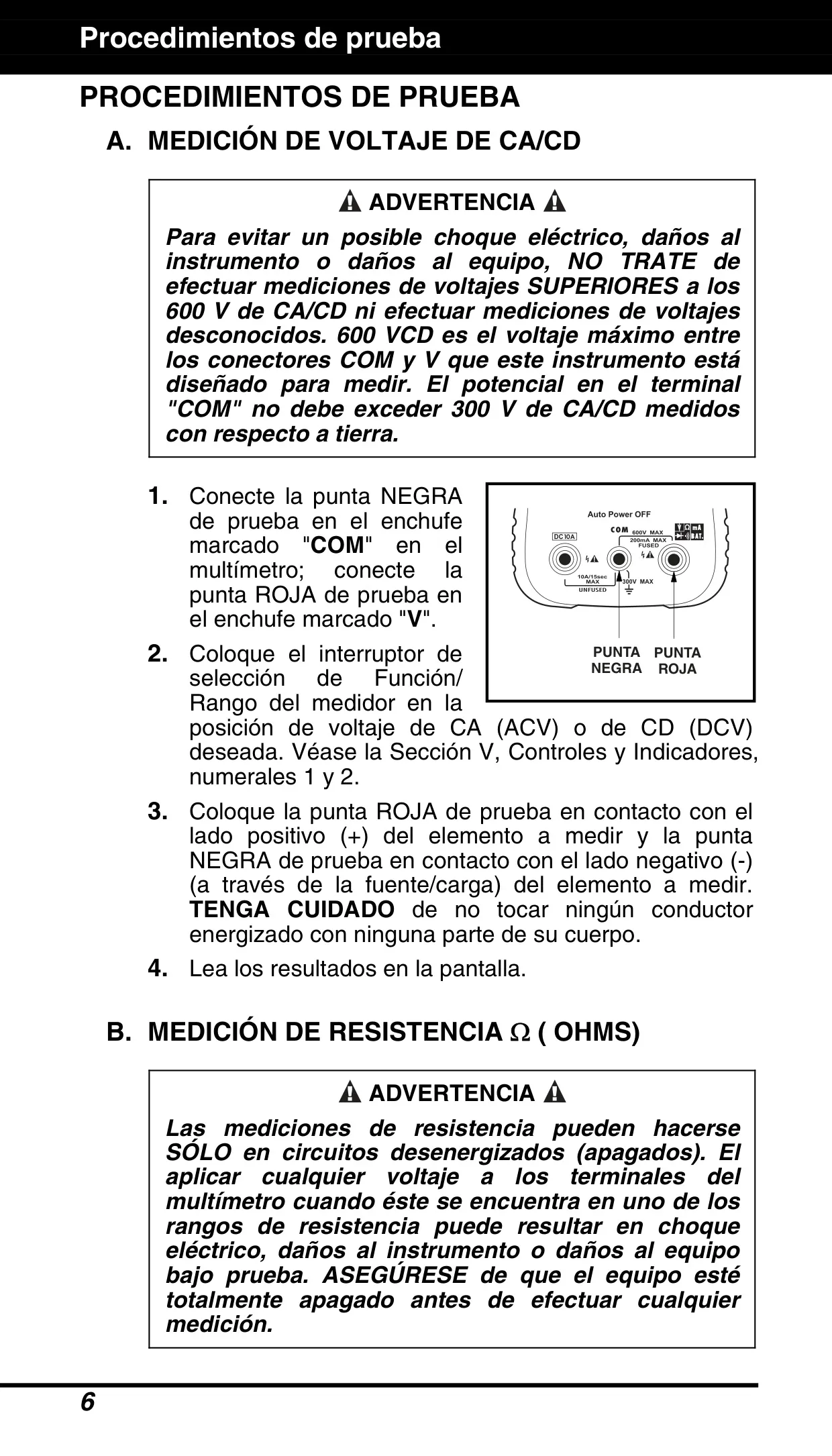

Para medir voltaje, coloque el cable rojo en el lado positivo y el cable negro en el lado negativo, a través de la fuente o la carga. La resistencia debe medirse únicamente en circuitos desenergizados. Para obtener una lectura precisa, desconecte al menos un lado del componente del circuito. La polaridad no importa al medir resistencia.
En el modo de diodo, se mide el componente en ambas direcciones. Un diodo de silicio en buen estado muestra una caída directa de aproximadamente 0.5 a 0.8 V, y un diodo de germanio muestra alrededor de 0.3 V. En la dirección inversa, la pantalla debe mostrar OL. En el modo de continuidad, el zumbador suena cuando la resistencia es baja, de modo que puede comprobar cables sin mirar la pantalla.
La corriente se mide abriendo el circuito y conectando el medidor en serie. Apague el circuito, desconecte un cable, coloque los cables de prueba y luego vuelva a encenderlo. Use los rangos de mA hasta 200 mA y el rango DC10A de 200 mA a 10 A. Si la lectura es negativa, invierta los cables. Al terminar, apague la alimentación antes de retirar los cables.

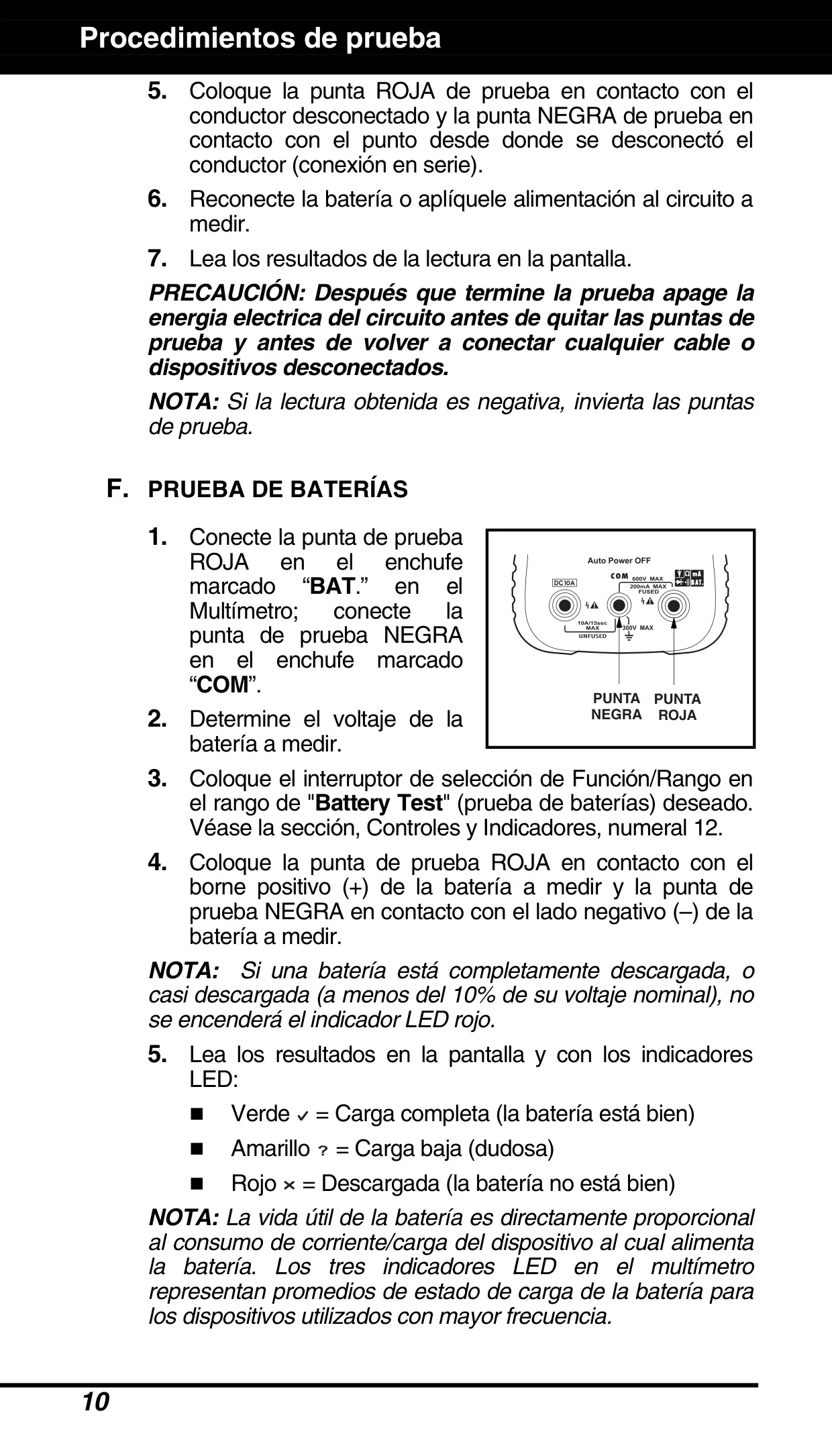

El probador de baterías aplica una carga a la batería y enciende un LED de color: verde significa buena, amarillo significa dudosa y rojo significa descargada. Si una batería está por debajo del 10% de su voltaje nominal, no se enciende ningún LED. Los umbrales de los LED son promedios para los dispositivos más comunes, ya que la duración de la batería depende de cuánta corriente consume el dispositivo.

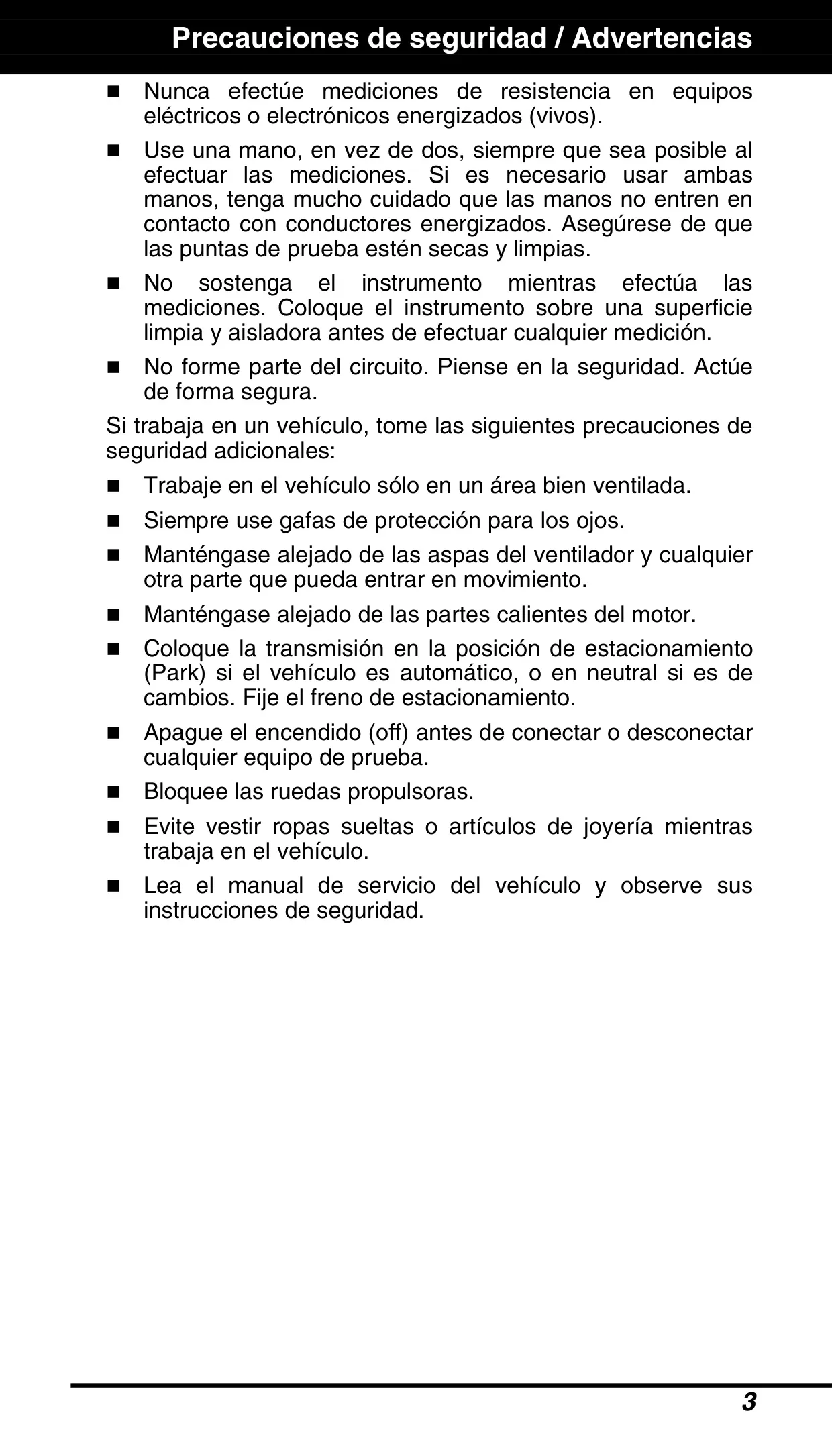

Las indicaciones de seguridad son extensas. Tenga cuidado por encima de 30 V CA rms, 42 V pico o 60 V CC. Use una sola mano cuando sea posible y coloque el medidor sobre una superficie aislante. Para trabajos en vehículos, el manual exige ventilación, protección ocular, ruedas bloqueadas y el encendido apagado. Las lecturas pueden volverse inestables cerca de cables de bujías, bobinas de encendido o alternadores, así que mantenga el medidor alejado de ellos.
El mantenimiento es mínimo. Las únicas piezas que el usuario puede reemplazar son las pilas, el fusible y los cables de prueba. Para acceder a las pilas y al fusible, retire dos tornillos de la parte trasera. Nunca desarme el panel frontal ni la placa de circuito. Limpie la carcasa con un paño húmedo, no con solventes. El servicio de garantía se gestiona a través del Centro de Servicio Técnico de Innova en Irvine, California, y requiere un Número de Referencia de Devolución.
