Aquí le ofrecemos el manual de Escáner Automotriz Innova 5110 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Escáneres automotrices en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Escáner Automotriz Innova 5110, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

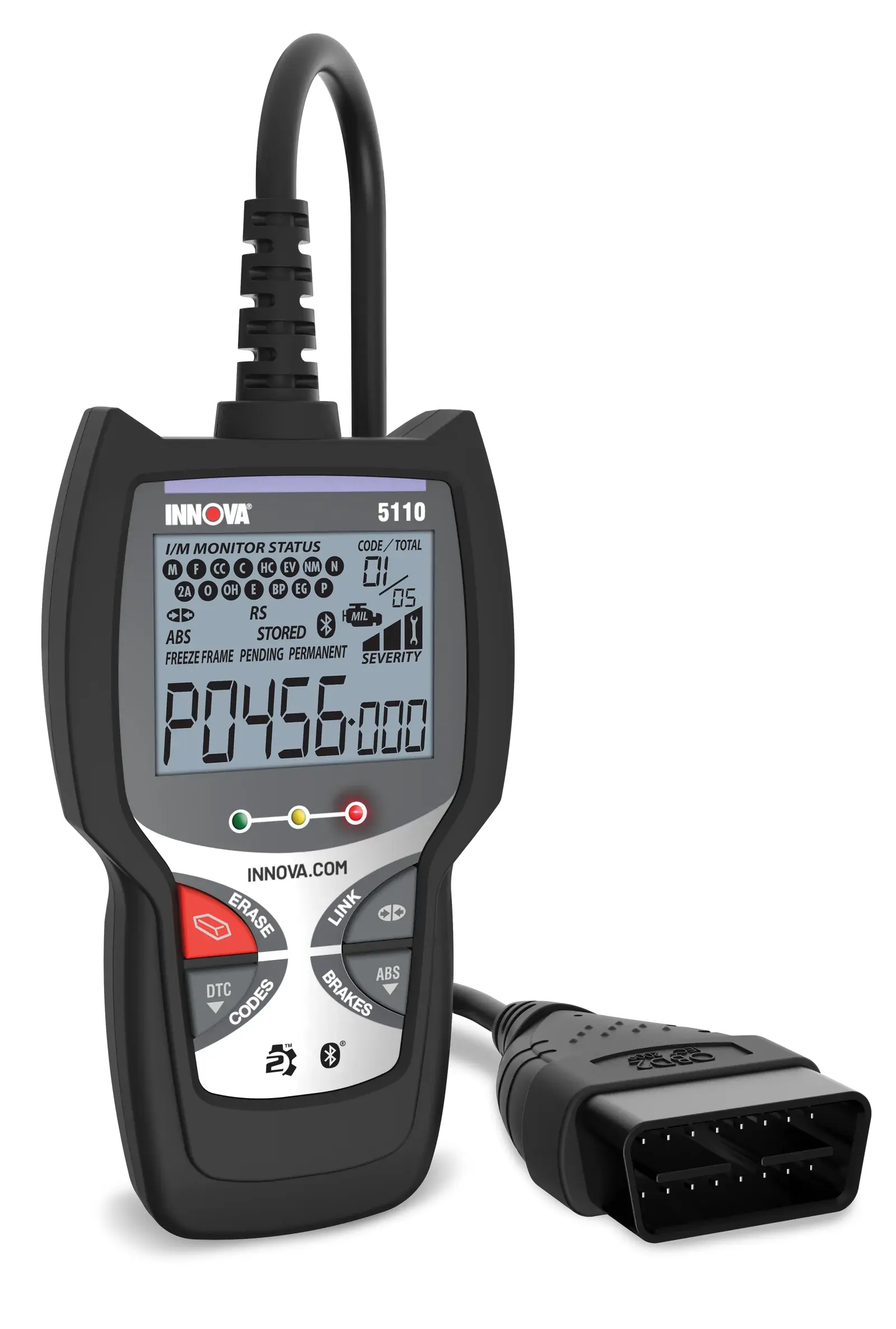

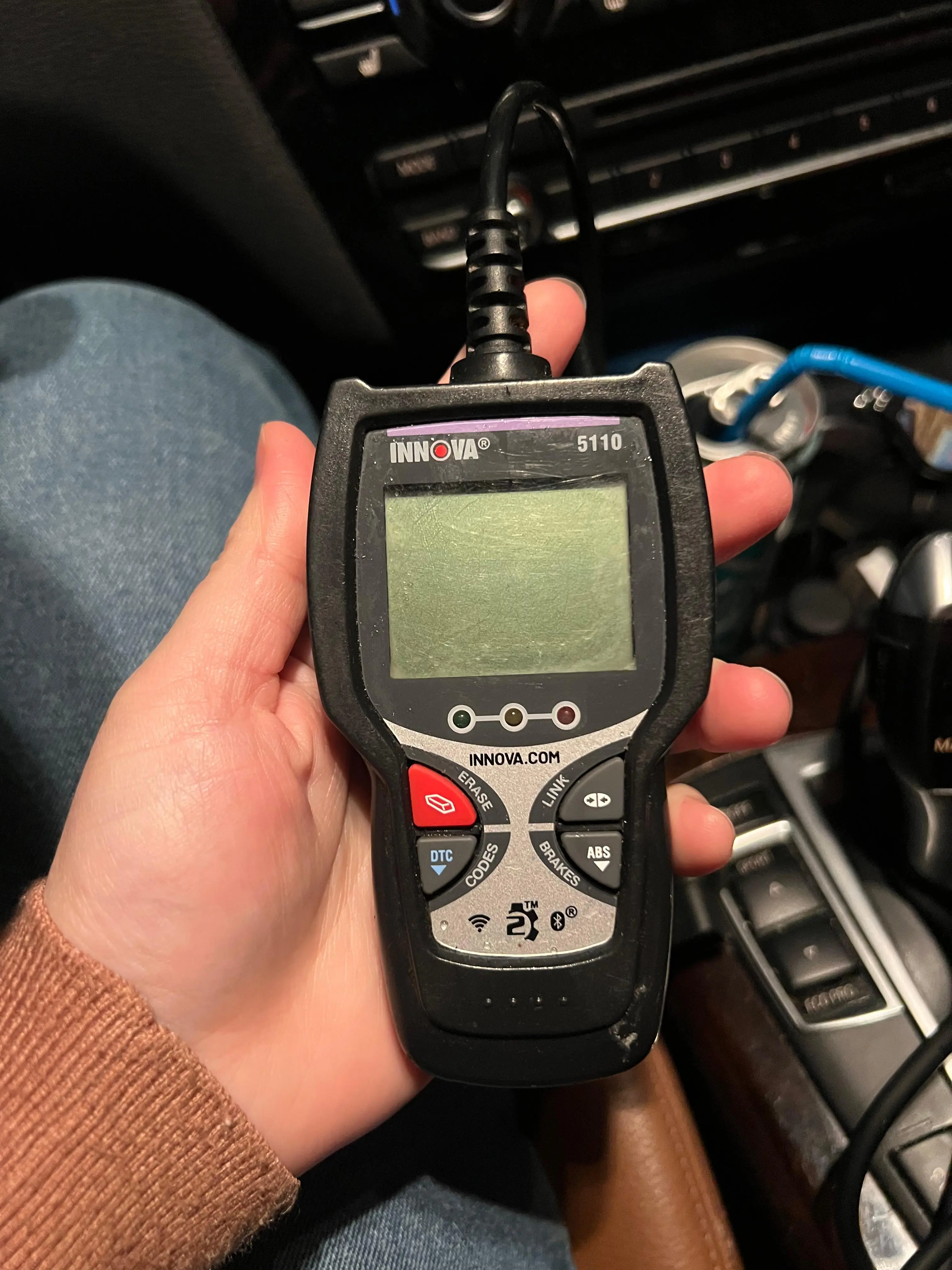

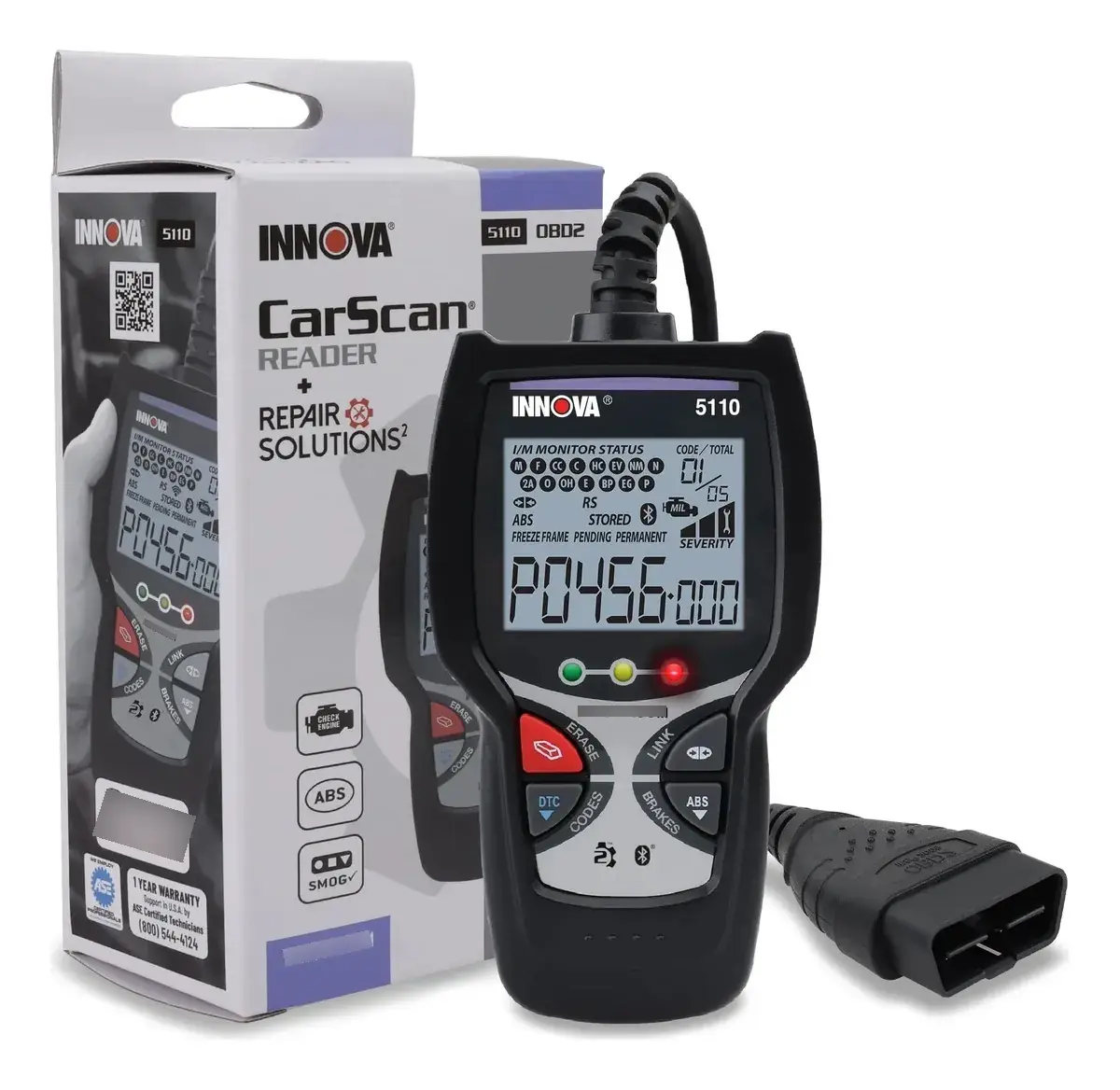

Imágenes del Producto
Especificaciones del Escáner Automotriz Innova 5110
| Característica | Especificación |
|---|---|
| Modelo | INNOVA 5110 CarScan Reader |
| Fabricante | Innova Electronics Corp., 17352 Von Karman Ave., Irvine, CA 92614 |
| Referencia del manual | MRP# 97-2195 (Copyright © 2025 IEC) |
| Conexión al vehículo | Cable OBD2 integrado que se conecta al conector de enlace de datos (DLC) de 16 pines del vehículo, con conector de posición única |
| Fuente de alimentación | Alimentado por el vehículo a través del DLC |
| Pantalla | LCD con iconos de monitores, DTC, estado y gravedad |
| Botones de control | 4 (ERASE, DTC, LINK, ABS) |
| Indicadores LED | 3 (verde, amarillo, rojo) |
| Conectividad inalámbrica | Bluetooth y zona de sensor NFC |
| Puerto con cable | USB tipo C (para actualizaciones de firmware; requiere un cable de datos) |
| Monitores OBD2 compatibles | Hasta 15 (3 continuos, 12 no continuos) |
| Modos de estado de monitores I/M | SDC (desde que se borraron los DTC) y TDC (este ciclo de conducción) |
| Tipos de DTC mostrados | Confirmados, pendientes, permanentes |
| Indicador de Freeze Frame | Sí |
| Niveles de gravedad de los códigos | 3 (gravedad 1, 2, 3) |
| Lectura de códigos ABS | Sí, unos 4 a 5 segundos después de pulsar el botón ABS |
| Marcas compatibles con ABS | Audi, BMW, Chrysler, Ford, GM, Honda, Hyundai, Kia, Mazda, Mitsubishi, Nissan, Subaru, Toyota, Volkswagen, Volvo (identificados por VIN) |
| Cobertura regional de vehículos | Diagnóstico completo para vehículos vendidos en EE. UU. y Canadá; solo función MIL para otros mercados |
| Aplicación complementaria | RepairSolutions2 (RS2) para Android e iOS |
| Plataformas del actualizador de firmware | Windows y Mac OS |
| Duración de la actualización | Hasta 5 minutos (bootloader, firmware y base de datos) |
| Cumplimiento normativo | FCC Parte 15, dispositivo digital Clase B; límites de exposición a RF de IC |
| Garantía | 1 año limitada, para el comprador original, no transferible |
| Plazo del servicio de garantía | 3 a 4 semanas |
| Atención al cliente (EE. UU. y Canadá) | (800) 544-4124, de lunes a viernes, de 6:00 a. m. a 6:00 p. m., hora del Pacífico |
| Atención al cliente (otras regiones) | (714) 241-6802, customercare@innova.com |
Detalles del Escáner OBD2 Innova 5110

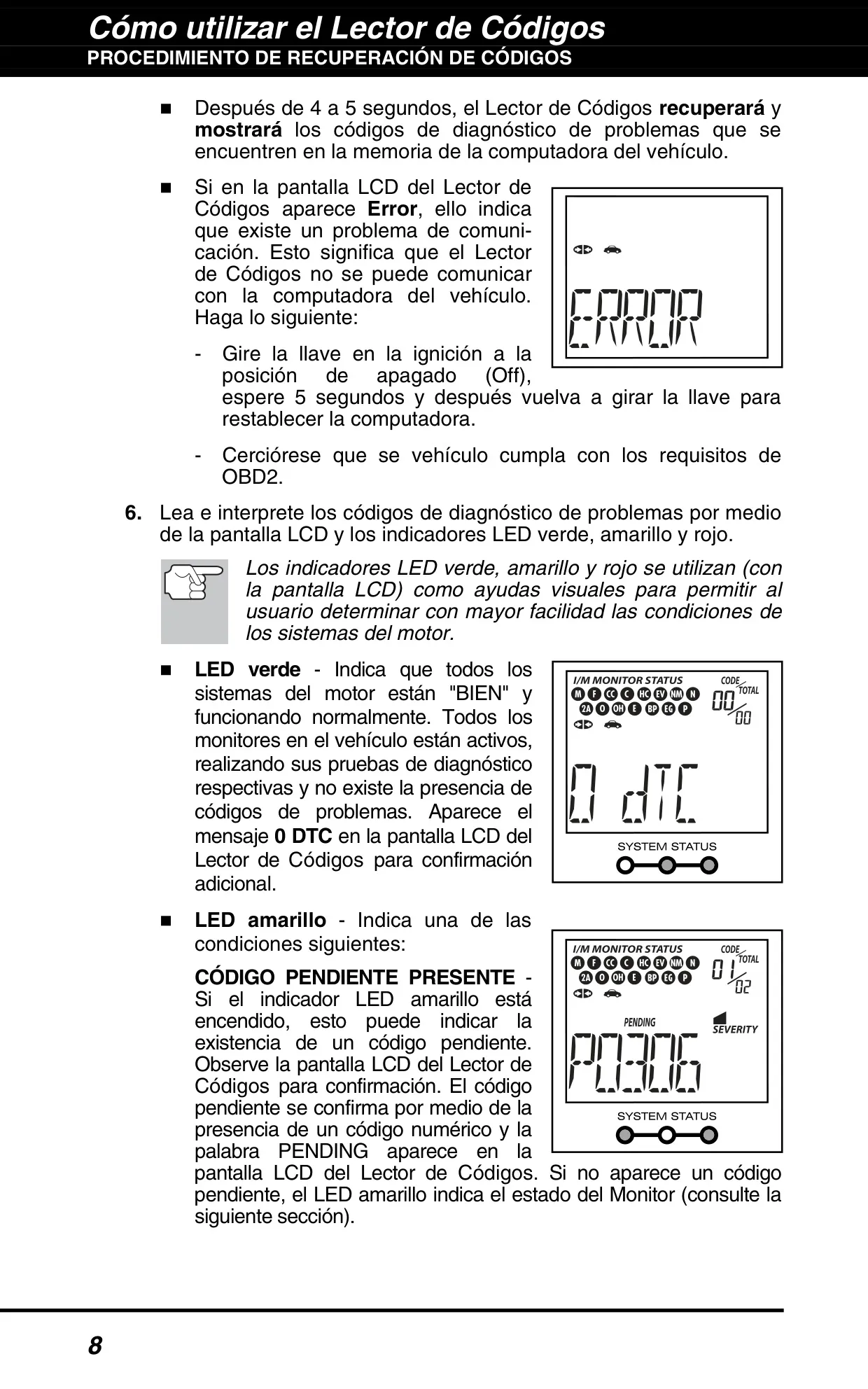

El Innova 5110 CarScan Reader es un lector de códigos sencillo para aficionados al bricolaje que quieren respuestas rápidas sin menús. Al conectarlo al DLC con el encendido en ON y el motor apagado, se enlaza por sí solo con la computadora del vehículo y muestra los códigos almacenados en pocos segundos. Si la pantalla LCD permanece en blanco, no llega corriente al DLC, así que revisa la caja de fusibles. Un mensaje de ERROR indica una falla de comunicación. Apaga el encendido, espera 5 segundos y vuelve a encenderlo.

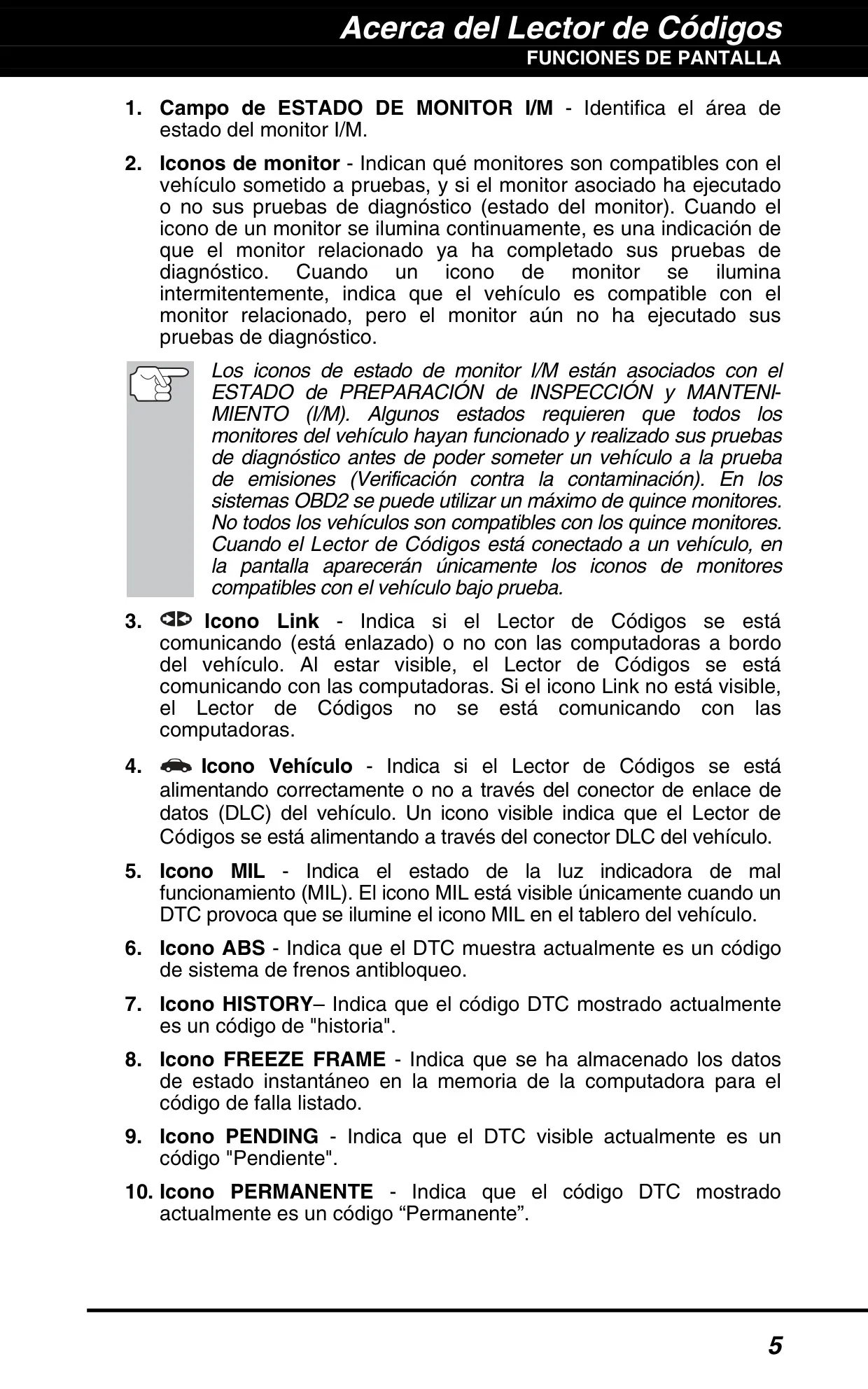

Los tres LED ofrecen una revisión rápida del estado. El verde indica que todos los sistemas funcionan con normalidad y se muestra "0 DTC". El amarillo indica que hay un código pendiente o que algunos monitores aún no se han completado, lo que se confirma con los iconos de monitor parpadeando. El rojo indica que hay códigos confirmados y que la luz Check Engine está encendida de forma fija. Los iconos de monitor también muestran el estado. Un icono fijo significa Completo, un parpadeo lento significa Incompleto, un parpadeo rápido significa Deshabilitado para este ciclo de conducción y un icono apagado significa que el monitor no es compatible.
El escáner numera cada código en secuencia, empezando por "01". Este es el código prioritario, y es aquel para el que se han almacenado los datos de Freeze Frame. Pulsa el botón DTC para pasar al siguiente código. Tras el último código, la herramienta vuelve al código prioritario. El indicador de gravedad califica el código prioritario. El nivel 1 puede atenderse cuando convenga, el nivel 2 debe repararse lo antes posible y el nivel 3 requiere reparación inmediata porque dañará componentes.
El manual protege la función de borrado con un paso de confirmación. Al pulsar ERASE aparece "ERASE?". Si se pulsa de nuevo, se borran los códigos, los datos de Freeze Frame y los datos mejorados específicos del fabricante; si se pulsa DTC, se cancela. Un borrado correcto muestra "DONE" y uno fallido muestra "SENT". Innova desaconseja borrar los códigos antes de llevar el vehículo al taller, porque el técnico necesita esa información. Borrar también restablece todos los monitores a incompletos, por lo que se necesita un ciclo de conducción OBD2 antes de una inspección de emisiones.
La aplicación RepairSolutions2 añade una base de datos con millones de reparaciones verificadas, recopiladas durante 25 años por técnicos maestros certificados por ASE. Ofrece reparaciones probables con compra de piezas, reparaciones previstas para los próximos 12 meses, llamados a revisión de la NHTSA y boletines técnicos de servicio (TSB), informes del estado del vehículo y mantenimientos próximos. Puedes emparejarla seleccionando la herramienta en la aplicación o acercando un teléfono con NFC a la antena NFC de la herramienta. Tras el emparejamiento, el icono RS parpadea mientras se envían los datos a la aplicación. La herramienta debe permanecer conectada al DLC durante este proceso.
Las actualizaciones de firmware se realizan con el Innova OBD Tool Updater en Windows o con el paquete RS2 Updater en Mac. Tras conectar un cable de datos USB, el software muestra "Connected" junto con las versiones actuales del firmware, el bootloader y la base de datos. Si en pantalla sigue apareciendo "Disconnected", probablemente el cable solo sirve para cargar, así que prueba con otro cable u otro puerto. Si la actualización se detiene en el 1 % o el 5 %, instala el actualizador más reciente, reinicia la computadora, desactiva cualquier antivirus y vuelve a intentarlo. Si la actualización falla, la barra de progreso se vuelve roja.
El manual también incluye una sección de seguridad y un glosario. Indica que siempre se debe apagar el encendido antes de conectar o desconectar la herramienta. Otras precauciones incluyen trabajar en un área bien ventilada, usar protección ocular y emplear un multímetro con una impedancia de al menos 10 megaohmios. El glosario explica términos de OBD2, como los criterios de habilitación, los viajes, los ciclos de conducción y los ciclos de calentamiento. Un ciclo de calentamiento se produce cuando la temperatura del motor sube al menos 40 °F (22 °C) y alcanza los 160 °F (70 °C).
