Manual del Escáner Automotriz Innova 5410 en Español
Escáner Automotriz Innova 5410
Instrucciones del Escáner OBD2 Innova 5410
Aquí le ofrecemos el manual de Escáner Automotriz Innova 5410 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Escáneres automotrices en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Escáner Automotriz Innova 5410, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

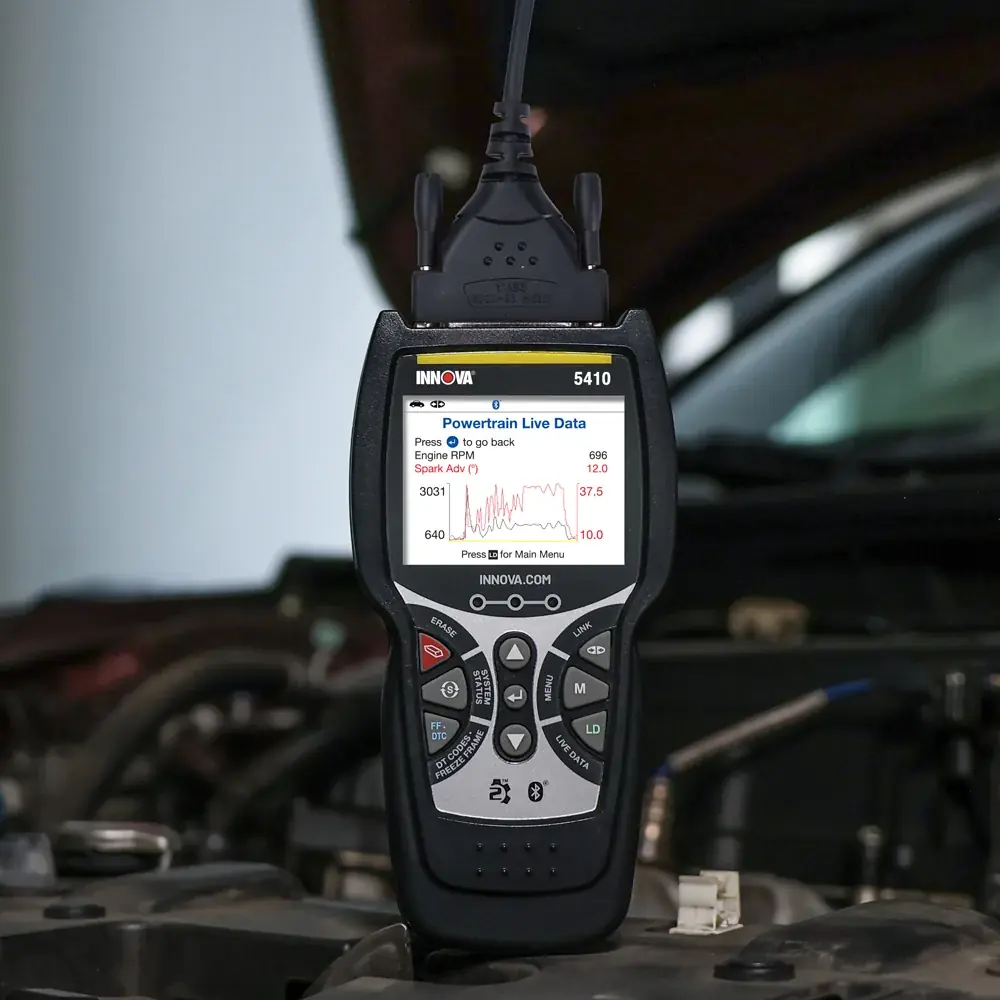

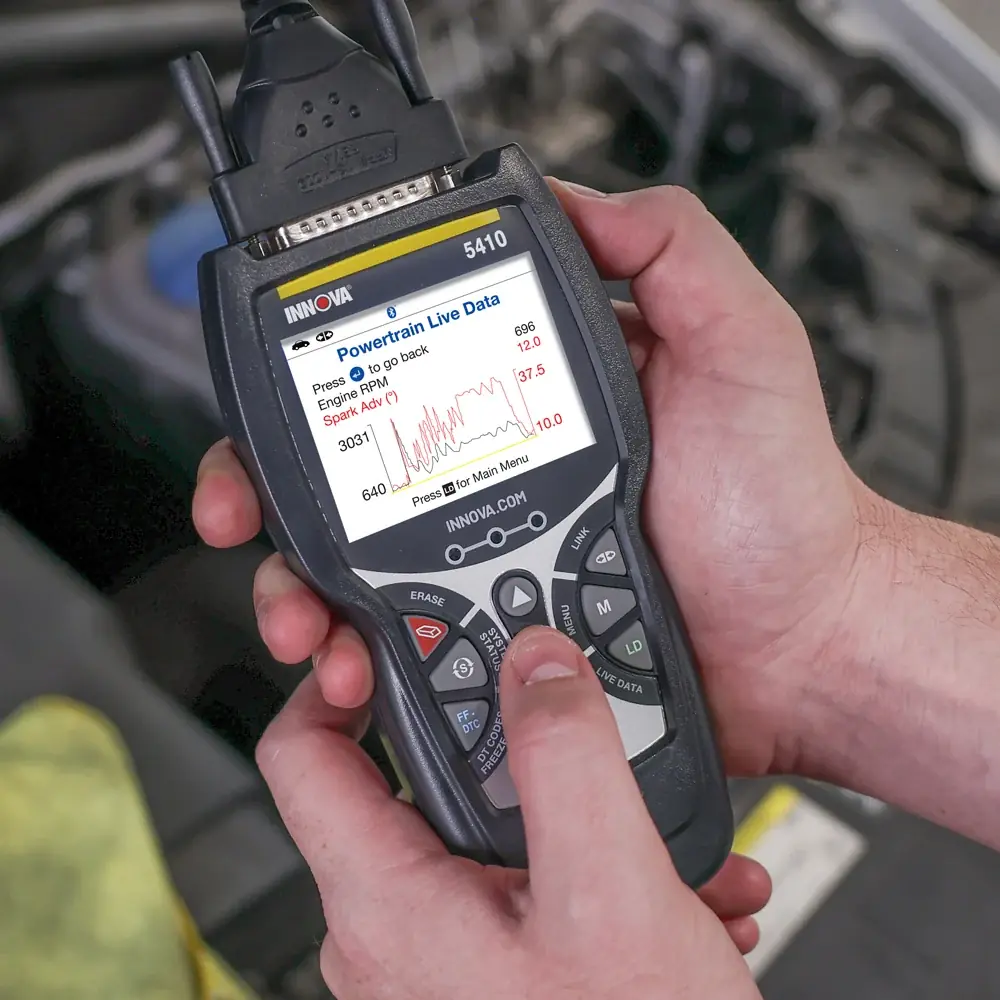

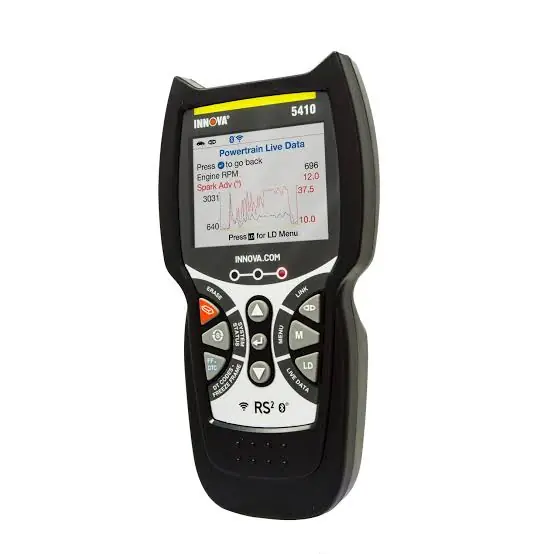

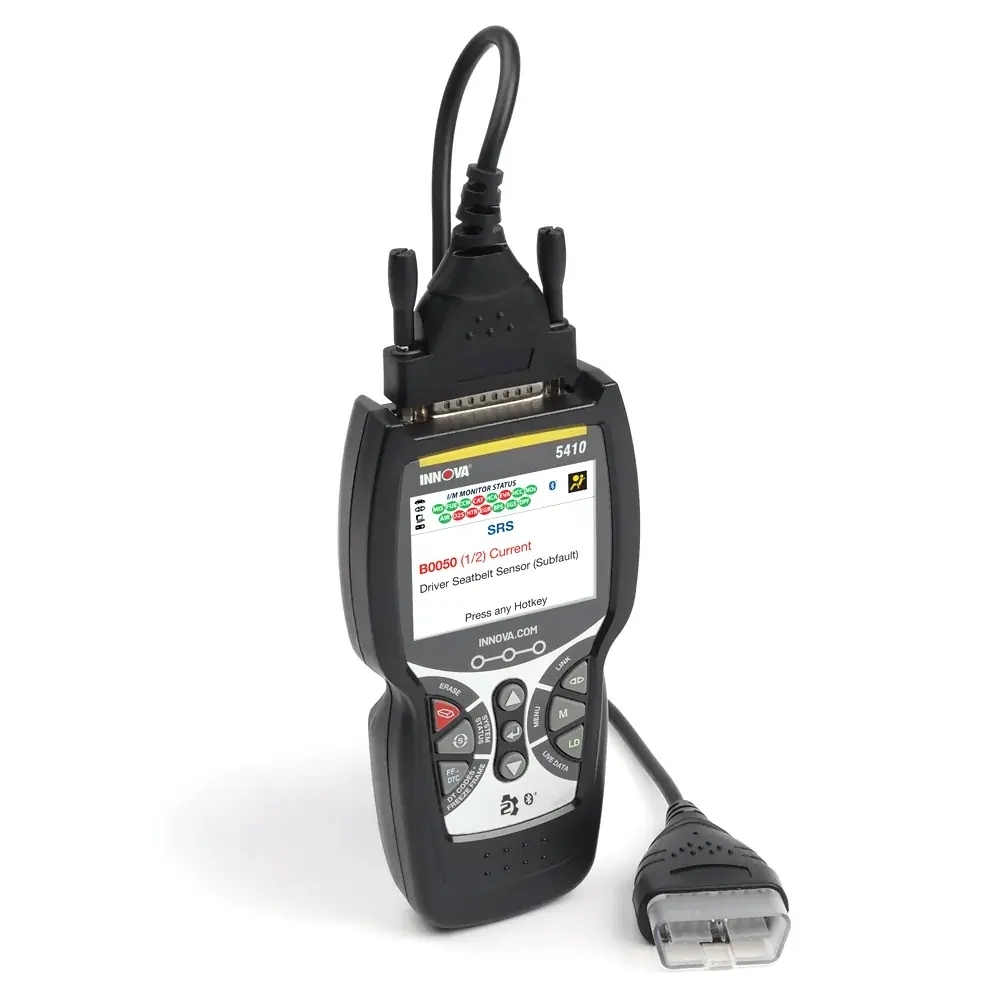

Imágenes del Producto
Especificaciones del Escáner Automotriz Innova 5410
| Característica | Especificación |
|---|---|
| Modelo | INNOVA CarScan 5410 |
| Fabricante | Innova Electronics Corp., 17352 Von Karman Ave., Irvine, CA 92614 |
| Pantalla | Pantalla LCD a color |
| Indicadores de estado | 3 LED (verde, amarillo, rojo) |
| Controles | UP, ENTER, DOWN, ERASE, SYSTEM MENU, FF/DTC, LINK, M (menú principal), LD (datos en vivo) |
| Cable del vehículo | Cable OBD2 desmontable, conector con guía |
| Conector del vehículo | Conector de enlace de datos (DLC) de 16 pines |
| Protocolos compatibles | ISO 9141, Keyword 2000, J1850 PWM, J1850 VPW, CAN |
| Modos OBD2 | Los 10 modos OBD2 completos |
| Monitores I/M compatibles | Hasta 15 monitores (3 continuos, 12 no continuos) |
| Tipos de códigos mostrados | Almacenados, pendientes, permanentes |
| Niveles de gravedad | 3 niveles (del 1 al 3) |
| Fuente de alimentación | DLC del vehículo; pilas AAA internas (necesarias para Chrysler/Jeep y GM OBD1) |
| Apagado automático | Aprox. 3 minutos sin pulsar ningún botón (modo OBD1) |
| Conectividad inalámbrica | Bluetooth / Wi-Fi |
| Aplicación complementaria | RepairSolutions2 (RS2), Android e iOS |
| Configuraciones Wi-Fi de RS2 | Hasta 2 almacenadas |
| Capacidad de grabación de datos en vivo | Aprox. 100 cuadros |
| Gráficos de datos en vivo | Hasta 2 PID simultáneamente, con superposición de gráficos |
| Velocidad de reproducción continua | 1 cuadro cada 2 segundos |
| Modos de grabación | Grabación por activación de DTC, grabación manual |

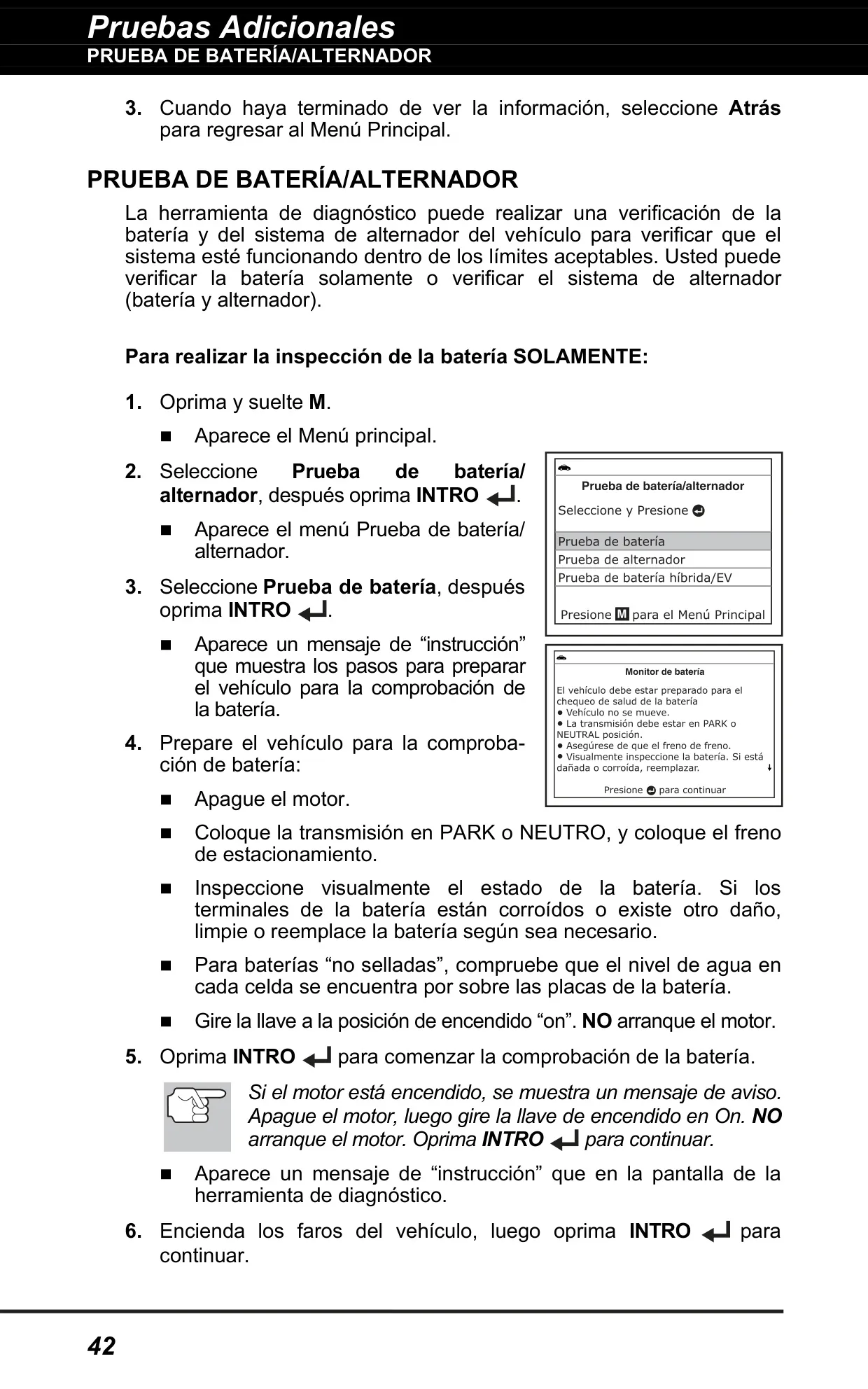

| Umbrales de la prueba de batería | Menos de 11,8 V: requiere carga; de 11,8 a 12,1 V: advertencia de carga baja; más de 12,1 V: la prueba continúa |
| Régimen del motor para la prueba del alternador | 2000 RPM |
| Función de identificación del vehículo | Vehículos OBD2 de año modelo 2000 y posteriores |
| Cobertura OBD1 | De 1981 a 1995: Chrysler/Jeep, Ford, GM, Honda, Toyota |
| Idiomas de la pantalla | Inglés, español, francés |
| Unidades de medida | Sistema estadounidense o métrico |
| Método de actualización del firmware | Cable de datos USB con INNOVA OBD Tool Updater (Windows / Mac OS) |
| Duración máxima de la actualización | Hasta 25 minutos |
| Cobertura de mercado | Vehículos vendidos en EE. UU. y Canadá (solo función MIL para otros mercados) |
| Cumplimiento FCC | Dispositivo digital Clase B, Parte 15 |
| Garantía | Garantía limitada de 1 año |
| Atención al cliente | EE. UU. y Canadá: (800) 544-4124; otros países: (714) 241-6802; de lunes a viernes, de 6:00 a. m. a 6:00 p. m. (hora del Pacífico) |
Detalles del Escáner OBD2 Innova 5410

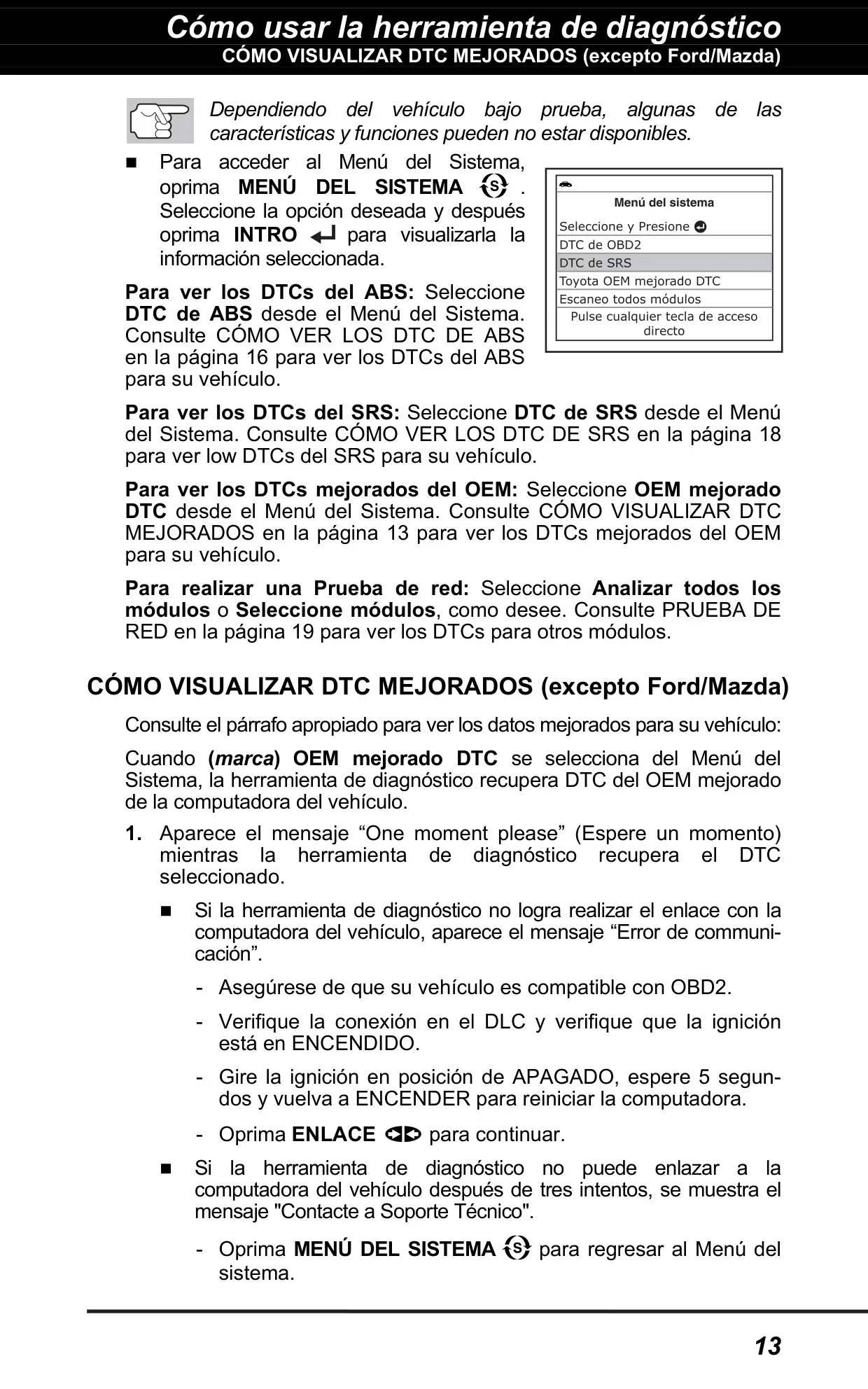

El Innova 5410 CarScan va más allá de la simple lectura de la luz Check Engine gracias a un menú del sistema dedicado a las funciones OEM. Desde aquí se pueden obtener códigos de falla ampliados de los sistemas ABS, SRS y TPMS, además de DTC OEM ampliados específicos del fabricante. Los propietarios de Ford y Mazda cuentan con un menú exclusivo para las pruebas de memoria continua, KOEO y KOER. La función de escaneo de red puede revisar todos los módulos del vehículo o un solo módulo elegido por grupo, como tren motriz, chasis o carrocería, y muestra la cantidad de DTC de cada módulo.

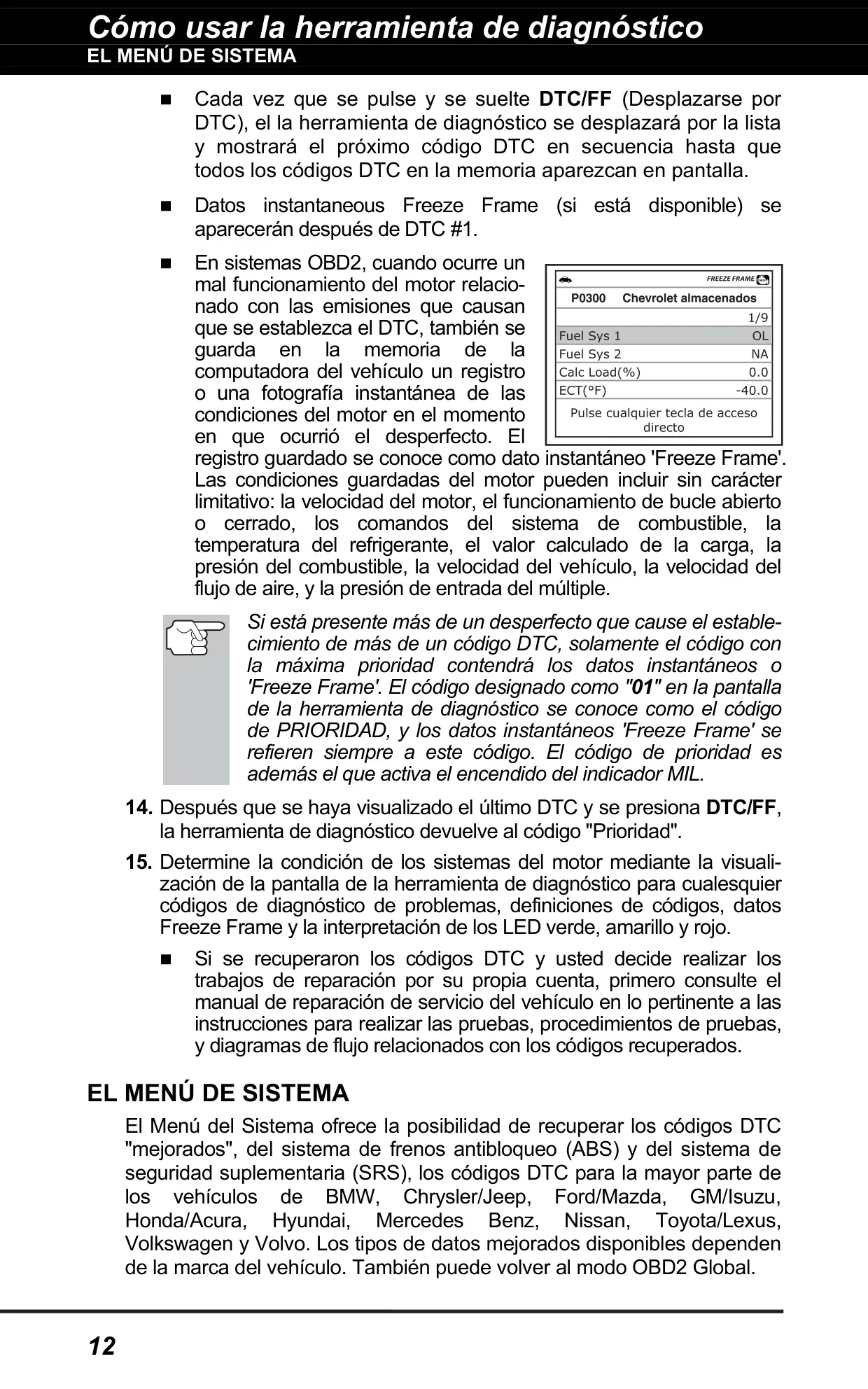

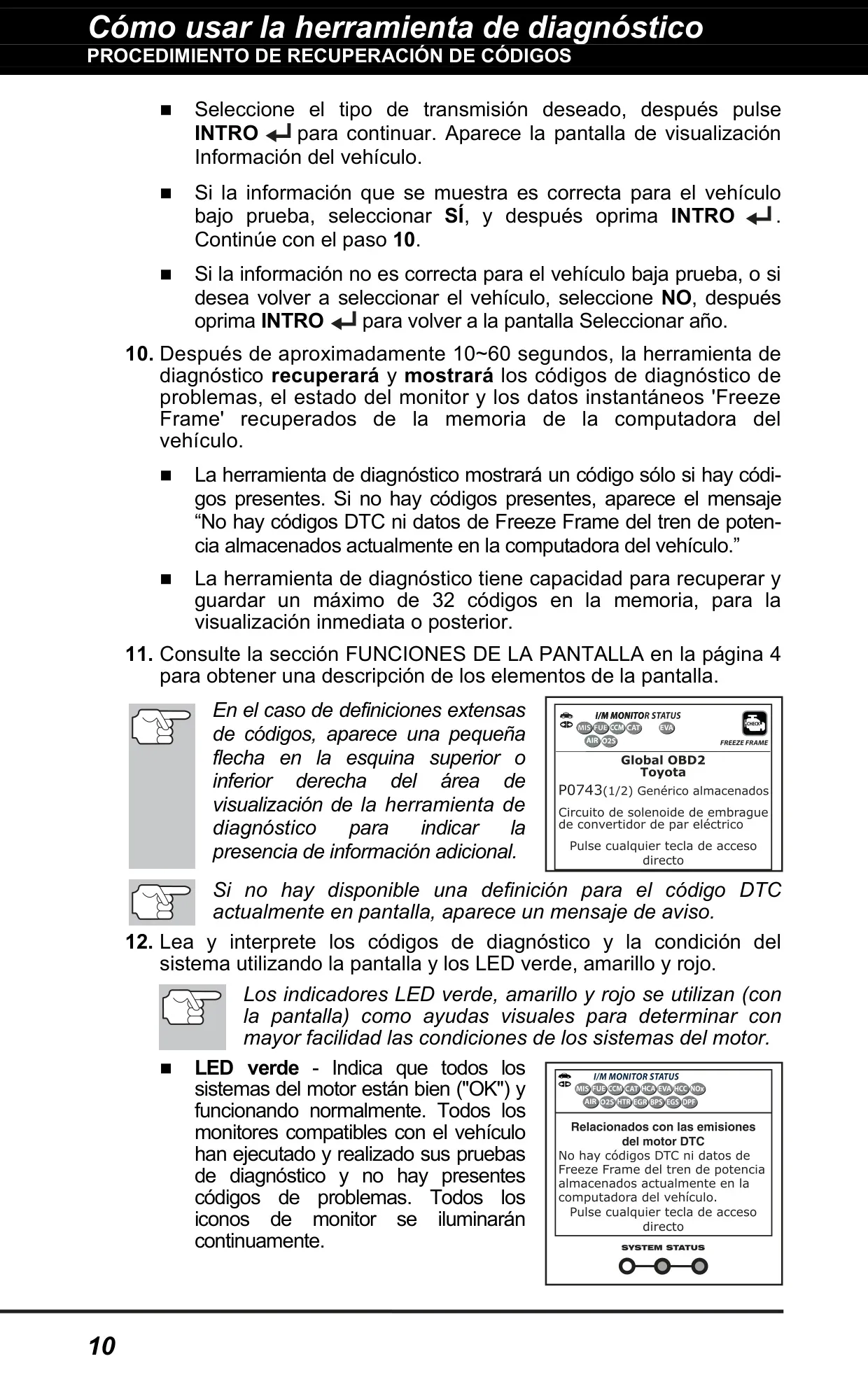

Al obtener los códigos, la herramienta muestra los datos de Freeze Frame (cuadro congelado) del código prioritario. Estos datos incluyen el régimen del motor, la temperatura del refrigerante, la carga calculada, la presión de combustible, la velocidad del vehículo y el caudal de aire. La visualización de DTC permanentes ayuda a los conductores de California a prepararse para la inspección Smog Check. Según las normas de PDTC, estos códigos solo se ignoran después de al menos 15 ciclos de calentamiento y 200 millas de conducción. El estado de los iconos de monitores utiliza iconos verdes fijos, rojos intermitentes, verdes/grises y rojos/grises para indicar si cada monitor está completo, incompleto o desactivado.
El menú de pruebas del sistema ofrece varios servicios OBD2 avanzados. El modo $05 muestra los resultados del monitor de los sensores de O2. El modo $06 muestra las pruebas de los monitores no continuos con el ID de prueba, el ID de módulo, el ID de componente, los límites mínimo y máximo, y un estado calculado de bajo, alto u OK. El modo $08 puede iniciar una prueba de fugas EVAP en vehículos de encendido por chispa. En vehículos de encendido por compresión, puede solicitar la regeneración del filtro de partículas y la reinicialización del sistema de inducción. El estado de preparación I/M incluye las vistas desde el borrado de los DTC y de este ciclo de conducción.

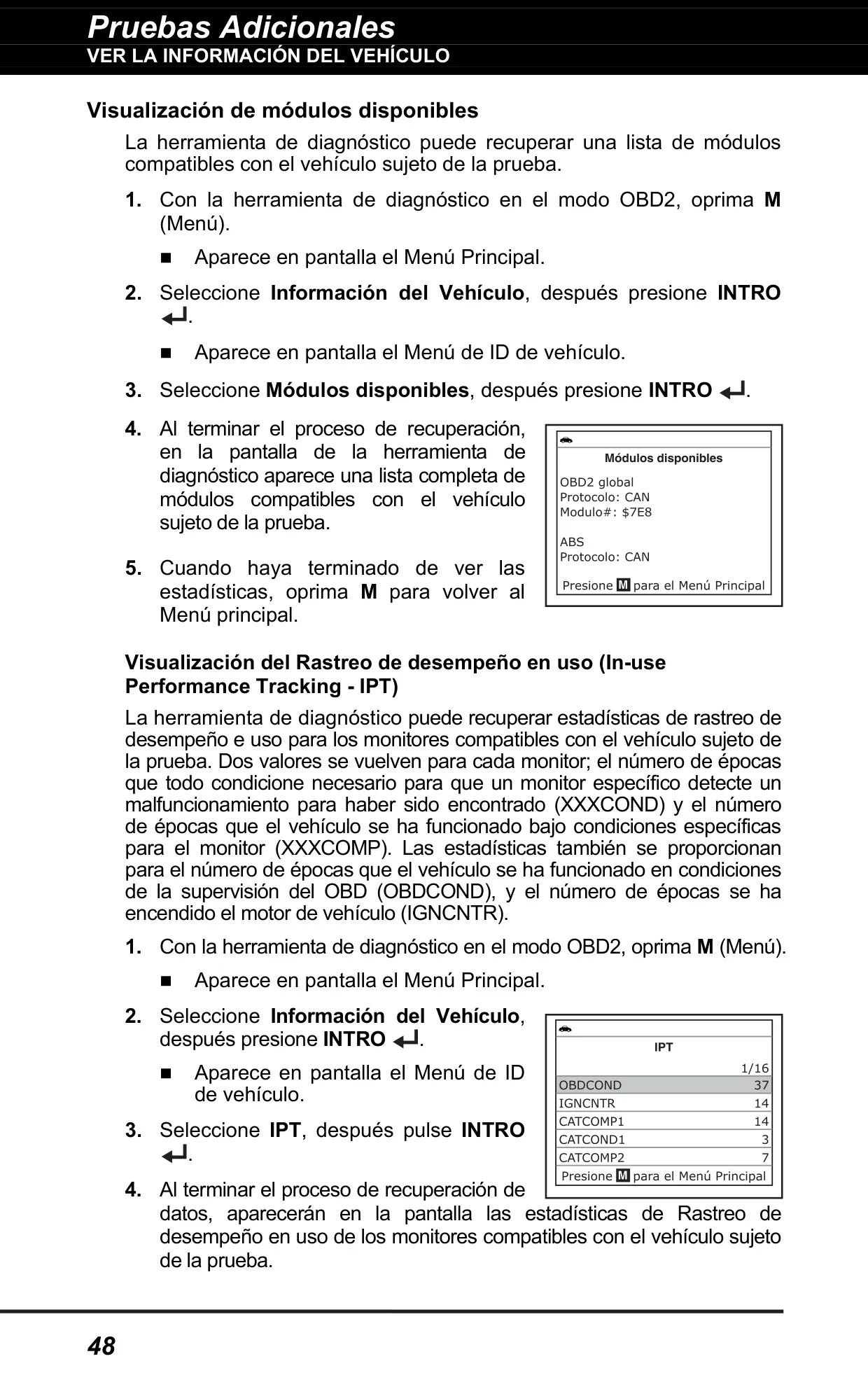

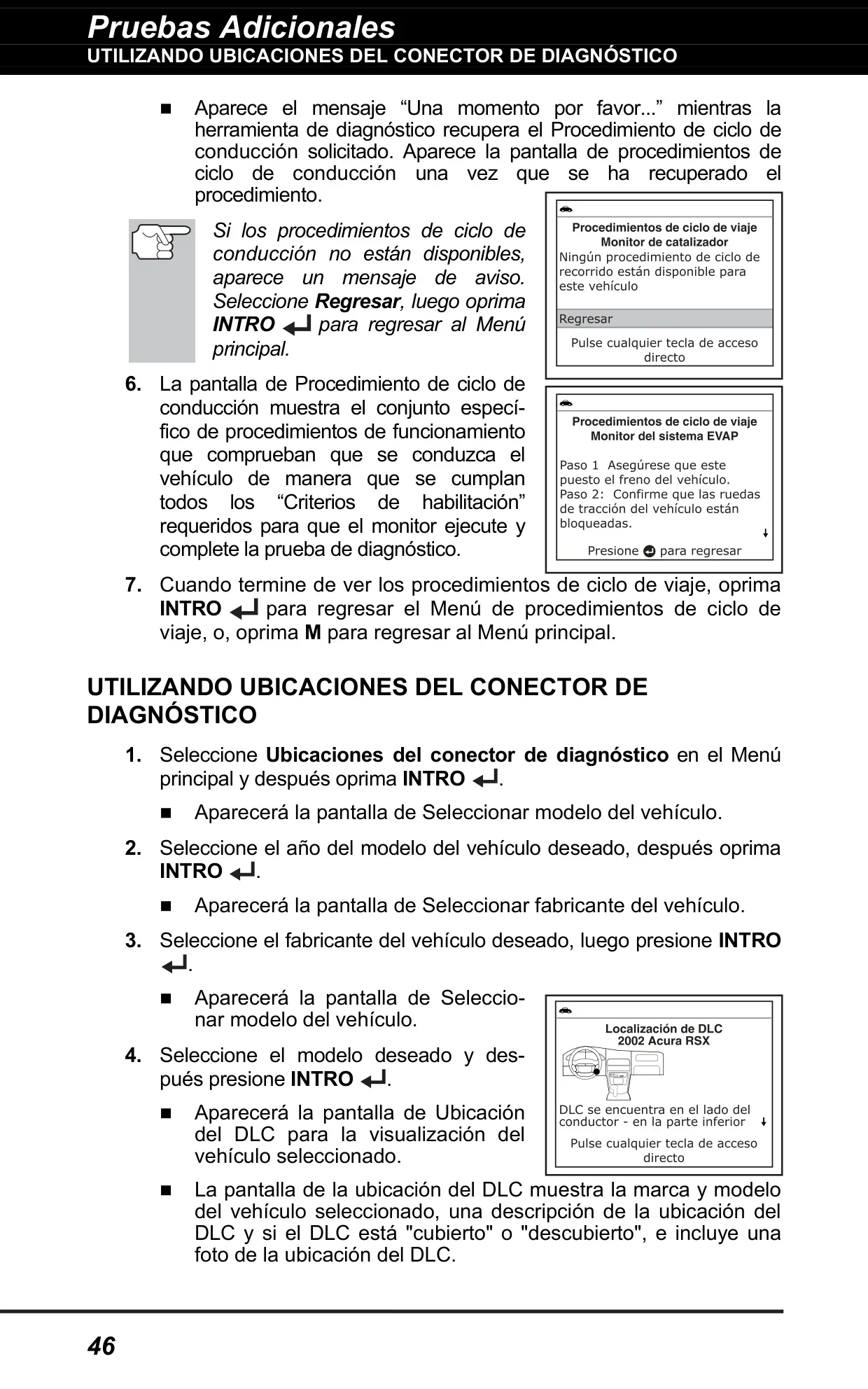

La información del vehículo obtiene el VIN, los ID de los módulos de control, los ID de calibración y los números de verificación de calibración. También enumera los módulos disponibles y las estadísticas de seguimiento del rendimiento en uso, como OBDCOND e IGNCNTR. El localizador de DLC ayuda a encontrar el puerto de diagnóstico según el año modelo, el fabricante y el modelo. Incluye una imagen de la ubicación del puerto e indica si está cubierto. Para vehículos electrificados, la función salud de la batería EV/HEV/PHEV muestra el estado de carga de cada celda del paquete de baterías.

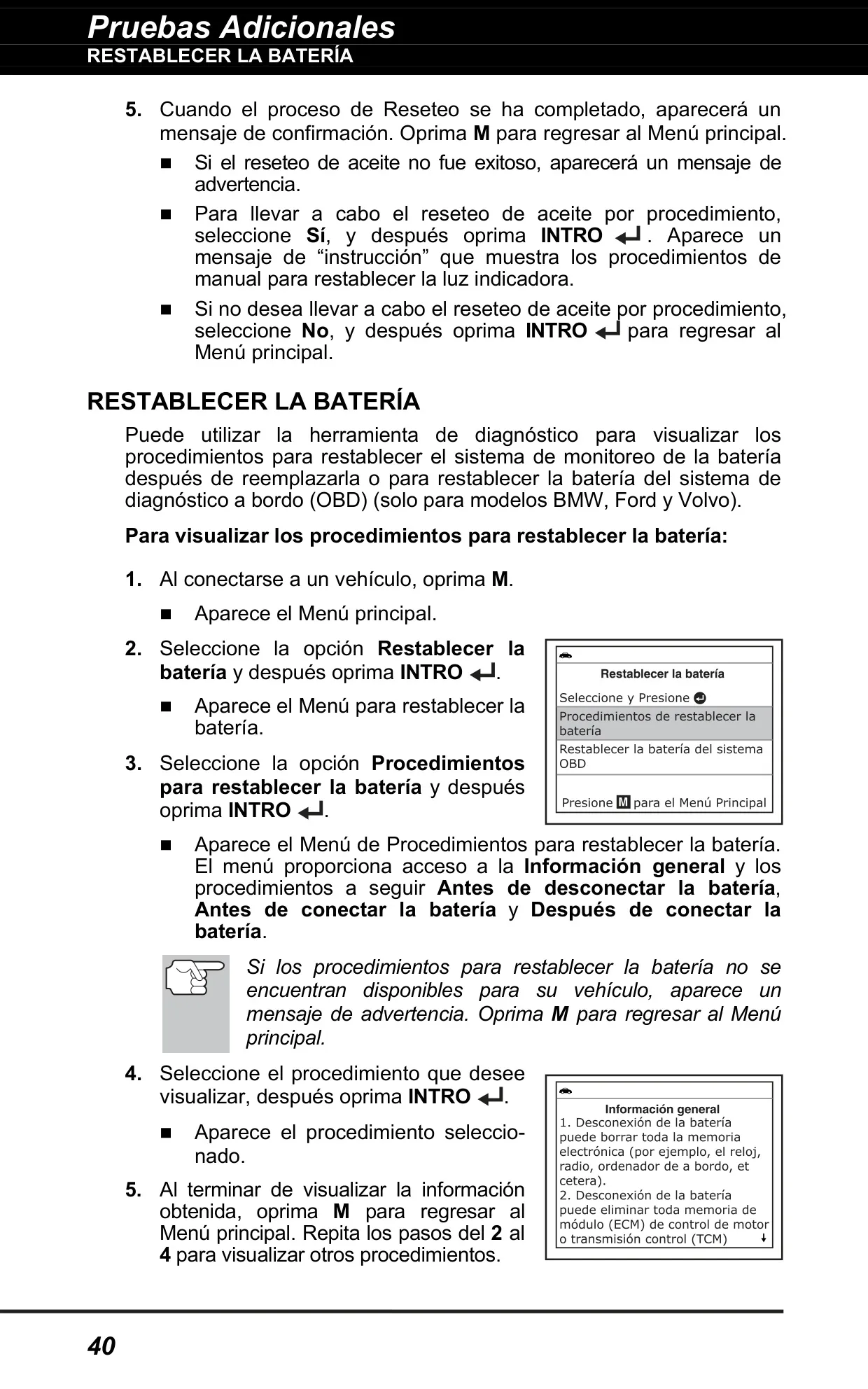

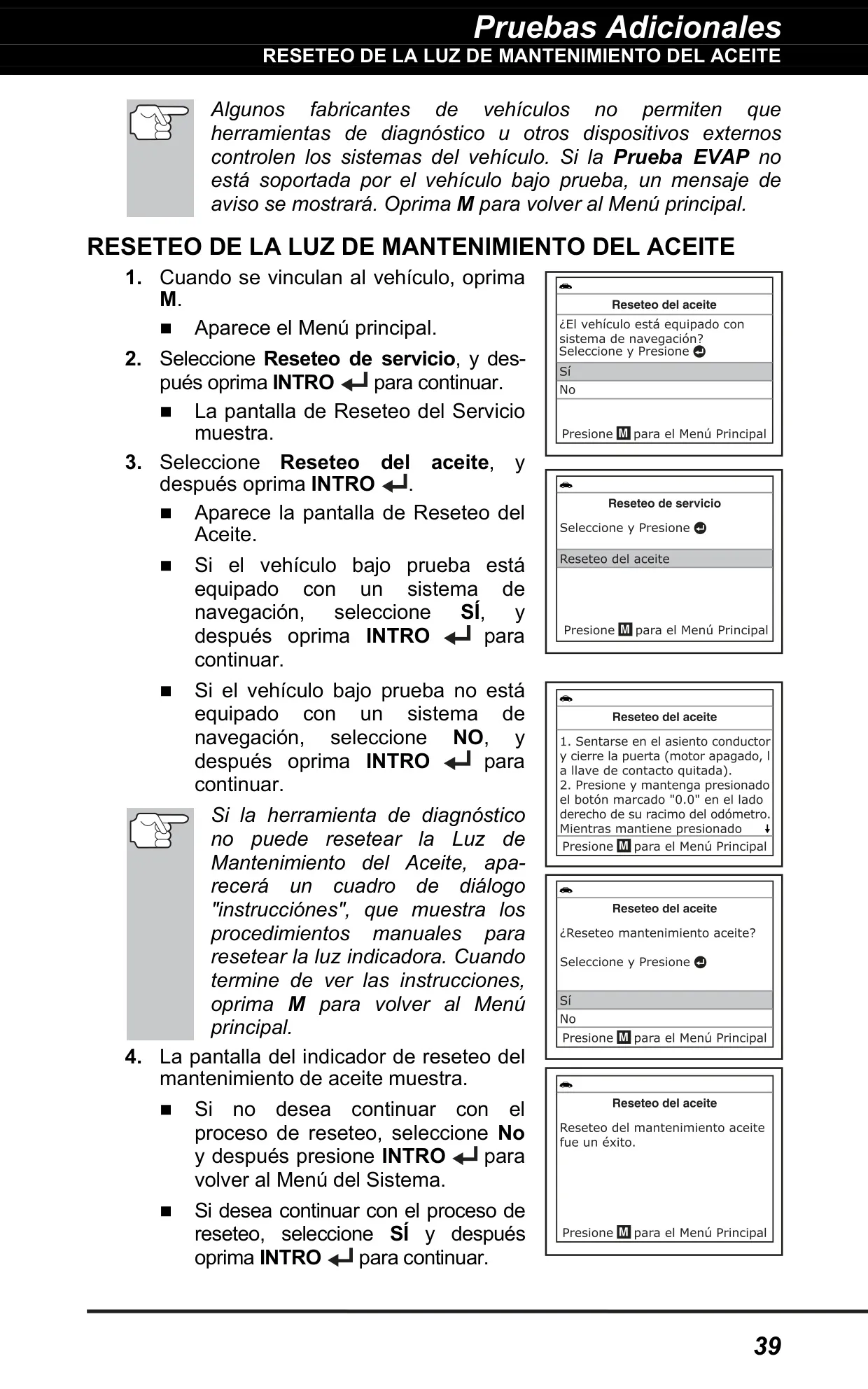

Las herramientas de mantenimiento incluyen el reinicio del mantenimiento de aceite, que ofrece instrucciones manuales si el reinicio automático falla. El reinicio de batería cubre los procedimientos previos y posteriores a la desconexión de la batería. También ejecuta servicios de reinicio de batería por OBD en modelos BMW, Ford, Volvo y Audi/Volkswagen, incluida la codificación de la batería con número de pieza, fabricante y número de serie. La verificación de servicio muestra el nivel de aceite del motor y la vida útil restante del aceite. Los procedimientos del ciclo de conducción clasifican los monitores en completos, incompletos o desactivados.

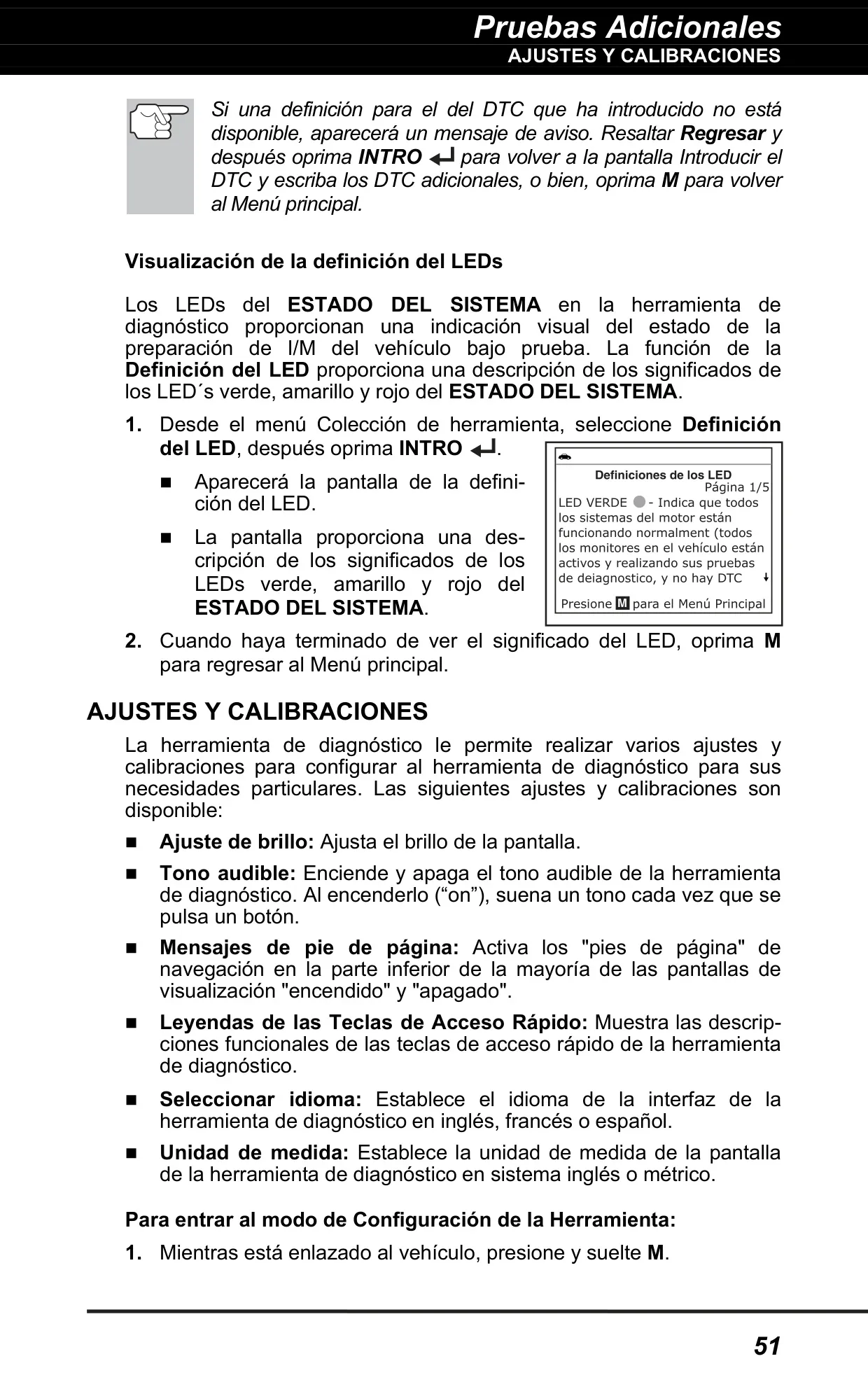

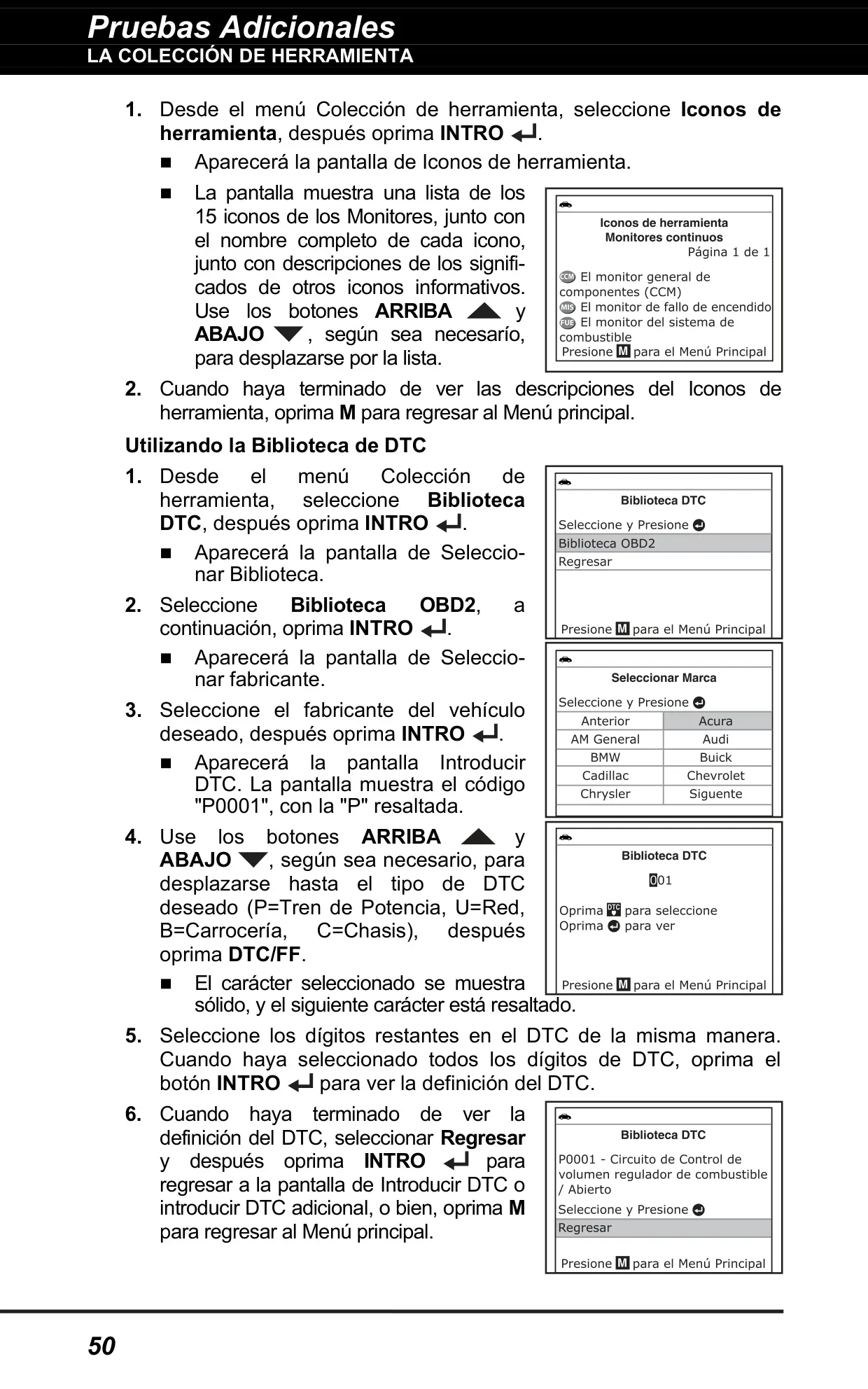

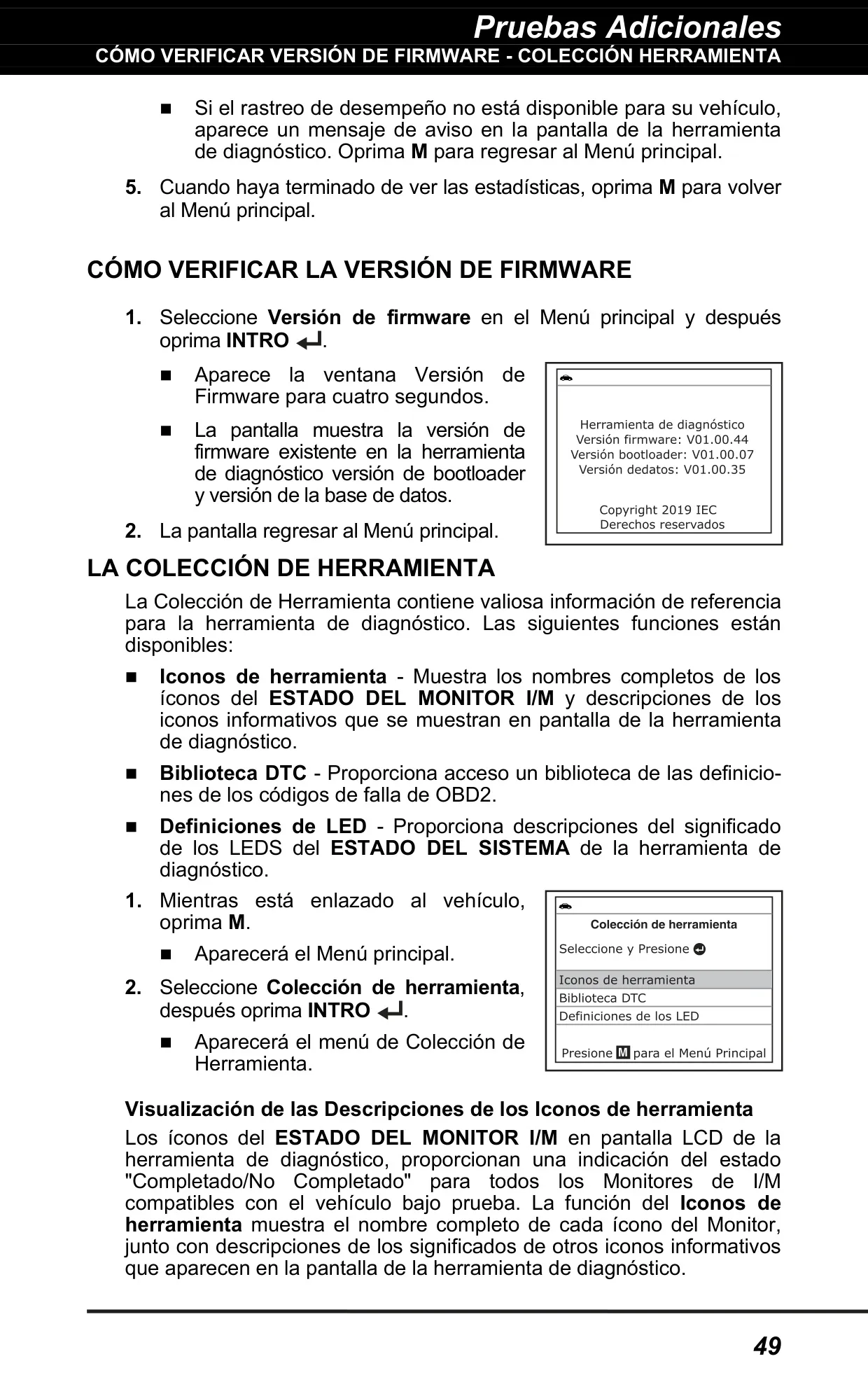

La biblioteca de la herramienta incluye definiciones de iconos, bibliotecas de DTC OBD1 y OBD2, definiciones de los LED y el código QR de RS2. La aplicación complementaria RepairSolutions2 añade soluciones verificadas por técnicos certificados ASE, reparaciones previstas para los próximos 12 meses, boletines técnicos de servicio (TSB) y llamados a revisión, informes del estado del vehículo y el mantenimiento próximo. Para vehículos más antiguos, el menú OBD1 de Ford incluye una verificación de la sincronización del motor, una prueba de equilibrio de cilindros, una verificación del estado de salidas para relés y solenoides, y una prueba de movimiento (Wiggle Test) para fallas intermitentes en los circuitos.
