Caldera Saunier Duval Thematek Condens 24
Instrucciones de la Caldera Saunier Duval Thematek Condens 24
Aquí le ofrecemos el manual de Caldera Saunier Duval Thematek Condens 24 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Saunier Duval Thematek Condens 24, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

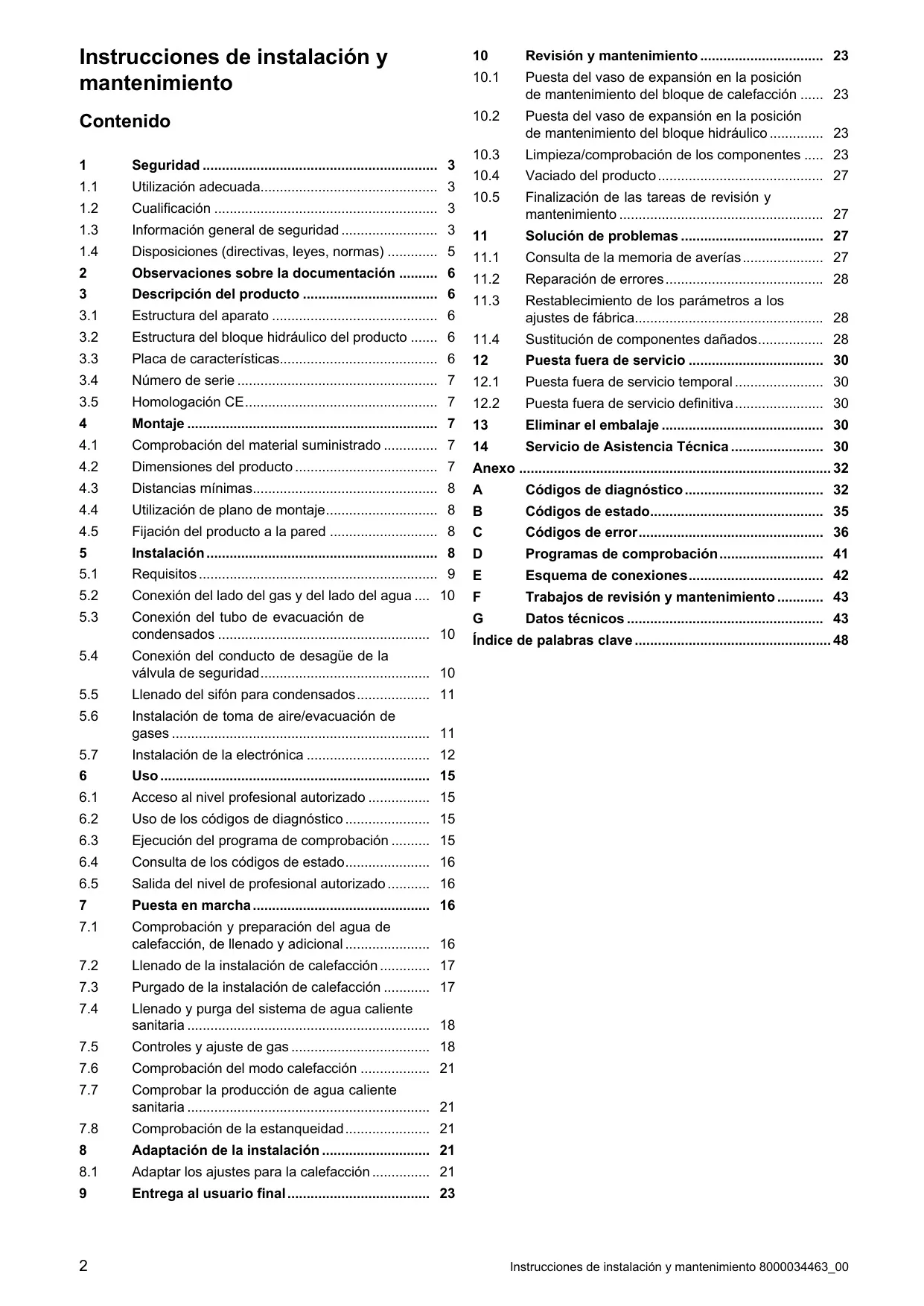

Imágenes del Producto
Especificaciones de la Caldera Saunier Duval Thematek Condens 24
| Característica | Valor (ThemaTek Condens 24-AS/2-C (H-ES)) |
|---|---|
| País de utilización (ISO 3166) | ES |
| Categorías de gas homologadas | lI2H3P |
| Número CE | 0063DQ3807 |
| Conexión de gas lado del producto | 1/2" |
| Conexiones de calefacción ida/retorno | 3/4" |
| Tubo de conexión válvula de seguridad (mín.) | 15 mm |
| Tubo de evacuación de condensados (mín.) | 18,4 mm |
| Conexión conducto toma aire/evacuación gases | 60/100 mm |
| Presión conexión gas natural G20 | 2,0 kPa (20,0 mbar) |
| Presión conexión gas licuado G31 | 3,7 kPa (37,0 mbar) |
| Temperatura máxima gases de combustión | 89 ℃ |
| Caudal volumétrico mín. gas (G20, 15 °C, 1.013 mbar) | 0,38 m³/h |
| Caudal volumétrico mín. gas (G31, 15 °C, 1.013 mbar) | 0,36 kg/h |
| Caudal volumétrico máx. gas calefacción (G20, 15 °C, 1.013 mbar) | 2,54 m³/h |
| Caudal volumétrico máx. gas calefacción (G31, 15 °C, 1.013 mbar) | 1,86 kg/h |
| Caudal volumétrico máx. gas ACS (G20, 15 °C, 1.013 mbar) | 2,54 m³/h |
| Caudal volumétrico máx. gas ACS (G31, 15 °C, 1.013 mbar) | 1,86 kg/h |
| Tipos de instalación permitidos | C13, C33, C43, C53, C83, C93, B33, B53P |
| Grado de eficiencia nominal carga parcial (30 %) | 107,4 % |
| Clase NOx | 6 |
| Emisión NOx ponderado (Hs) (G20) | 35,1 mg/kWh |
| Emisiones de CO | 121,65 ppm |
| Peso neto | 25,2 kg |
| Potencia calorífica nominal P a 50/30 °C (G20) | 3,8 … 25,5 kW |
| Potencia calorífica nominal P a 60/40 °C (G20) | 3,7 … 24,6 kW |
| Potencia calorífica nominal P a 75/55 °C (G20) | 3,5 … 23,4 kW |
| Carga calentamiento máx. ACS (Qmax) (Hi) (G20) | 24,0 kW |
| Carga térmica nominal calefacción (G20) | 3,6 … 24,0 kW |
| Potencia calorífica nominal P a 50/30 °C (G31) | 7,9 … 25,5 kW |
| Potencia calorífica nominal P a 75/55 °C (G31) | 7,2 … 23,4 kW |
| Carga calentamiento máx. ACS (Qmax) (G31) | 24,0 kW |
| Carga térmica nominal calefacción (G31) | 7,4 … 24,0 kW |
| Temperatura ida calefacción máxima (d.71) | 75 ℃ |
| Rango ajuste máximo temperatura ida | 35 … 75 ℃ |
| Presión de servicio máxima (MWP) | 0,3 MPa (3,0 bar) |
| Caudal nominal de agua (ΔT = 20 K) | 1.008 l/h |
| Volumen condensados (50/30 °C, pH 3,5-4,0) | 2,40 l/h |
| Altura bombeo restante de la bomba (nominal) | 0,0207 MPa (0,2070 bar) |
| Contenido vaso de expansión calefacción | 8 l |
| Caudal de agua mínimo ACS | 1,7 l/min |
| Flujo específico D (ΔT = 30 K) ACS | 11,5 l/min |
| Presión de servicio permitida ACS | 0,03 … 1 MPa (0,30 … 10 bar) |
| Presión de suministro recomendada ACS | 0,3 MPa (3,0 bar) |
| Confort de agua caliente según EN 13203 | ** |
| Limitador de caudal para agua fría | 10,0 l/min |
| Rango temperatura salida agua caliente | 35 … 55 ℃ |
| Tensión nominal | 230 V |
| Frecuencia nominal | 50 Hz |
| Tensión conexión admisible | 195 … 253 V |
| Fusible integrado (acción lenta) | T2/2 A, 250 V |
| Consumo eléctrico máximo | 90 W |
| Consumo eléctrico en standby | 1,7 W |
| Tipo de protección | IPX4 |
Detalles de la Caldera Saunier Duval Thematek Condens 24
La caldera Saunier Duval Thematek Condens 24 es un generador de calor mural a gas de condensación, diseñado para ofrecer un rendimiento excepcional en instalaciones de calefacción cerradas y para la producción eficiente de agua caliente sanitaria. Su tecnología de condensación no solo garantiza un alto grado de eficiencia energética, superior al 107% en carga parcial, sino que también contribuye a la reducción de emisiones contaminantes, como los óxidos de nitrógeno (NOx Clase 6) y el CO, haciendo de esta caldera una opción respetuosa con el medio ambiente.
Su diseño interior es el resultado de una ingeniería cuidadosa. Incorpora un bloque hidráulico optimizado que incluye componentes clave como el intercambiador de calor de placas para ACS, un sensor de presión y un sensor de flujo volumétrico de ACS, así como una bomba de alta eficiencia. Esta configuración no solo asegura una operación fluida y un rendimiento constante, sino que también facilita las tareas de mantenimiento y revisión gracias a una disposición lógica y accesible de sus partes.

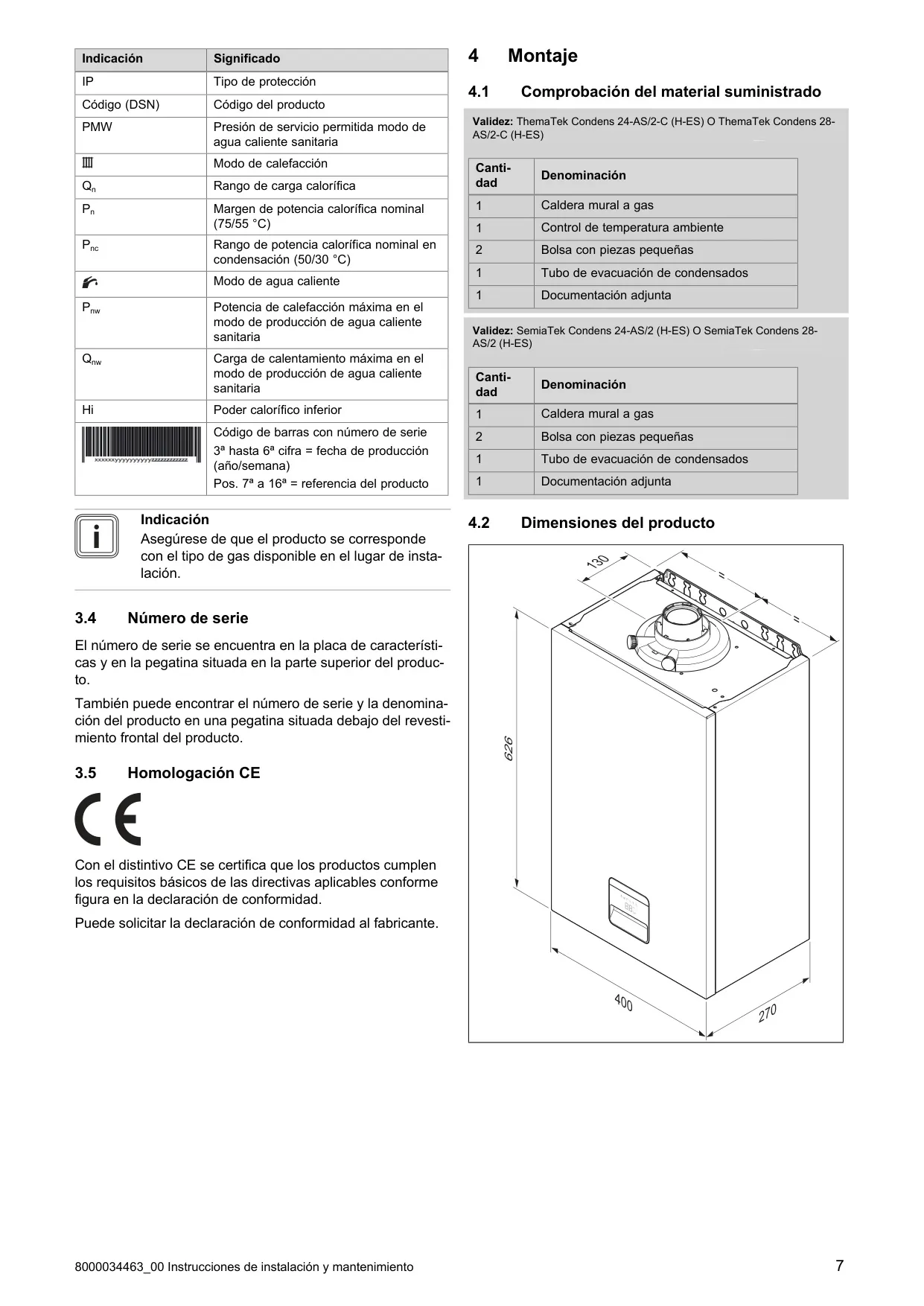

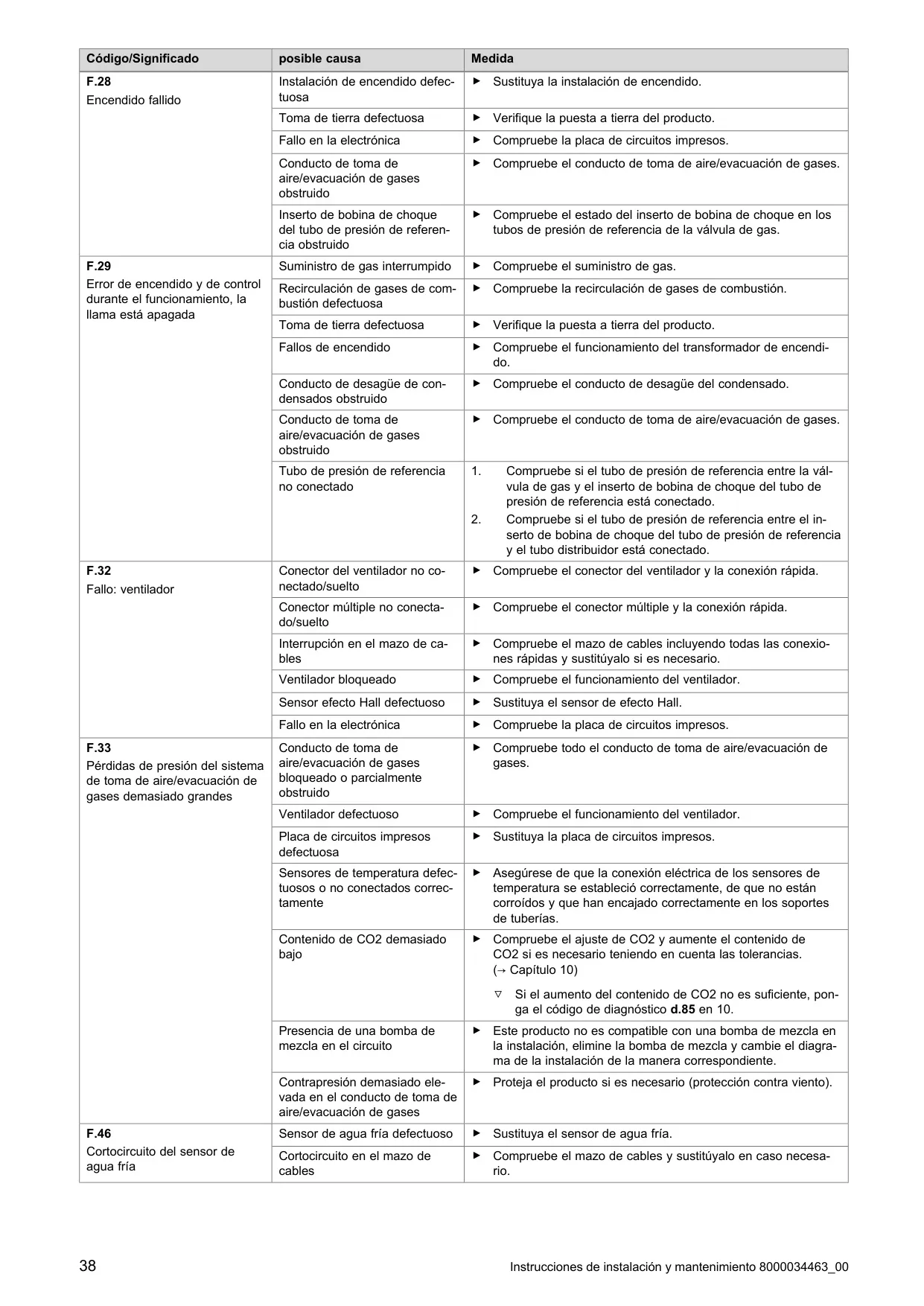

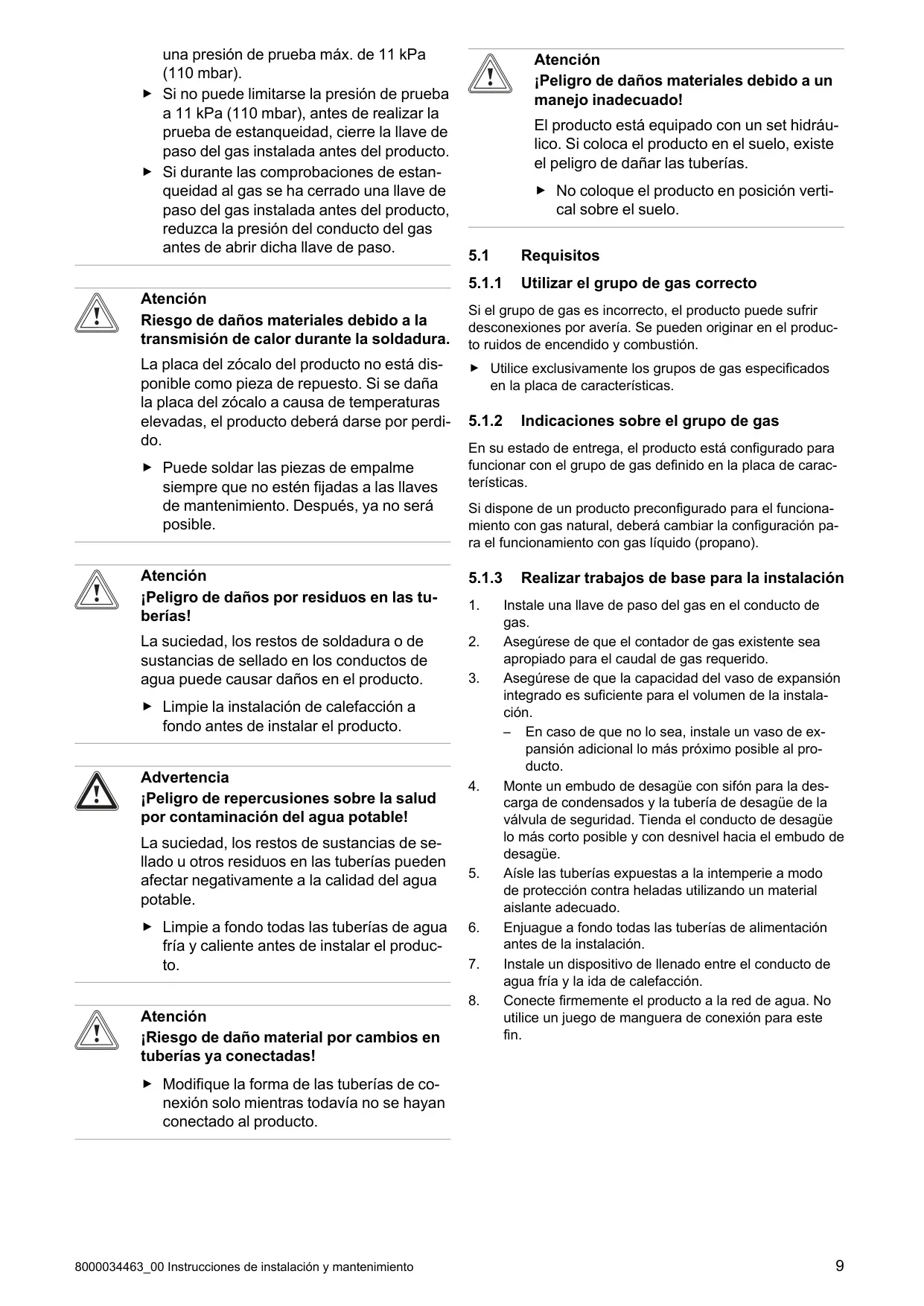

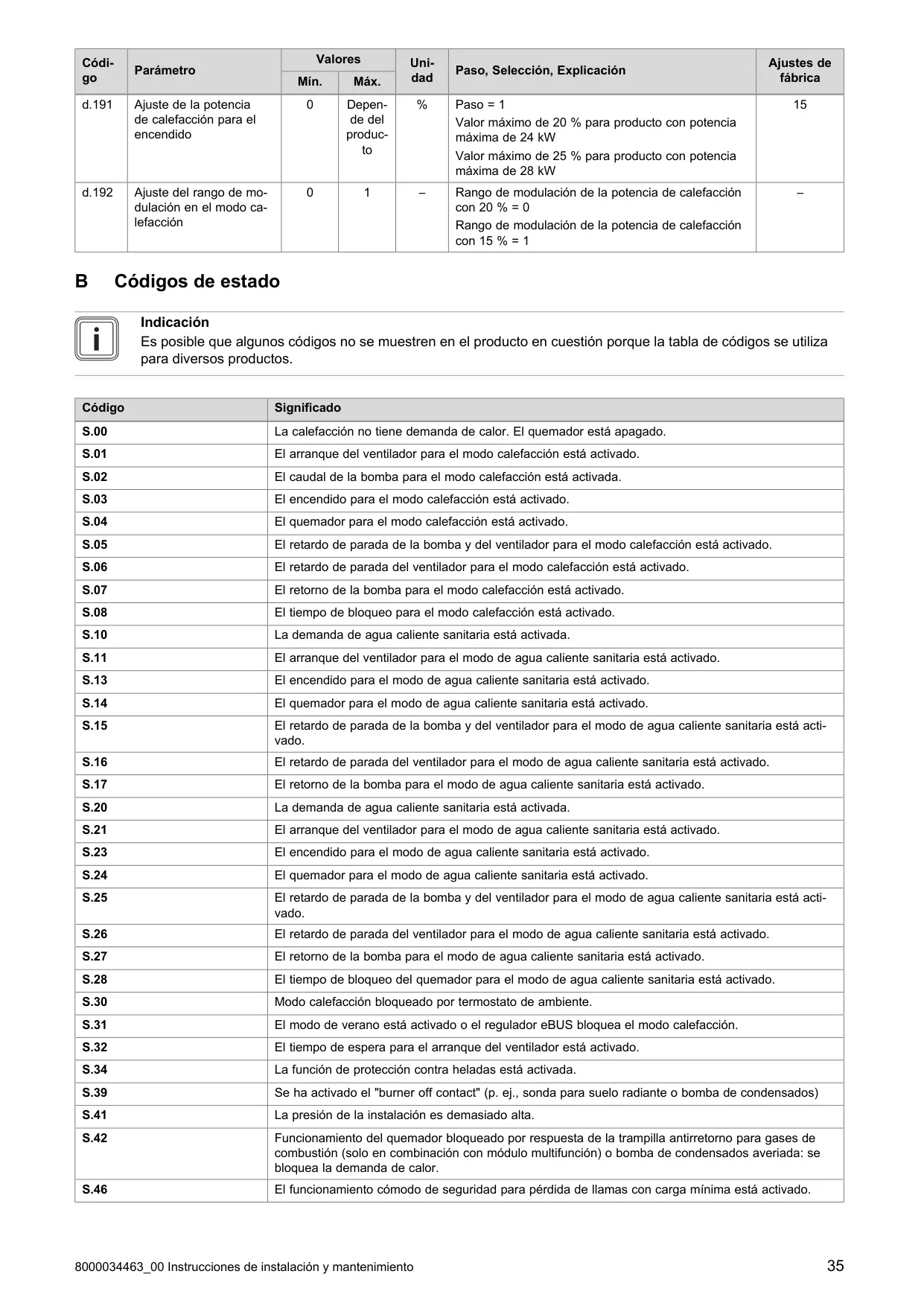

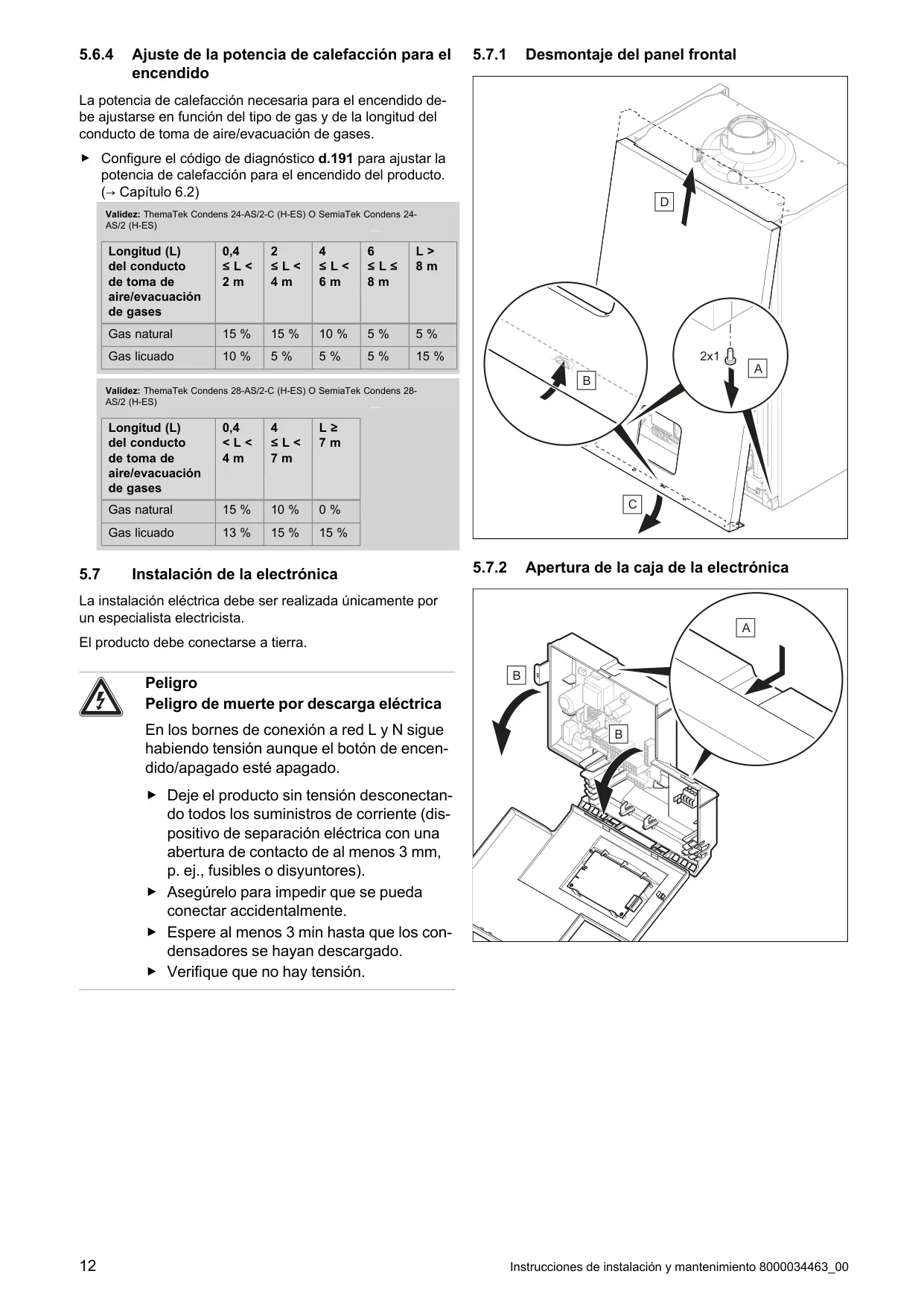

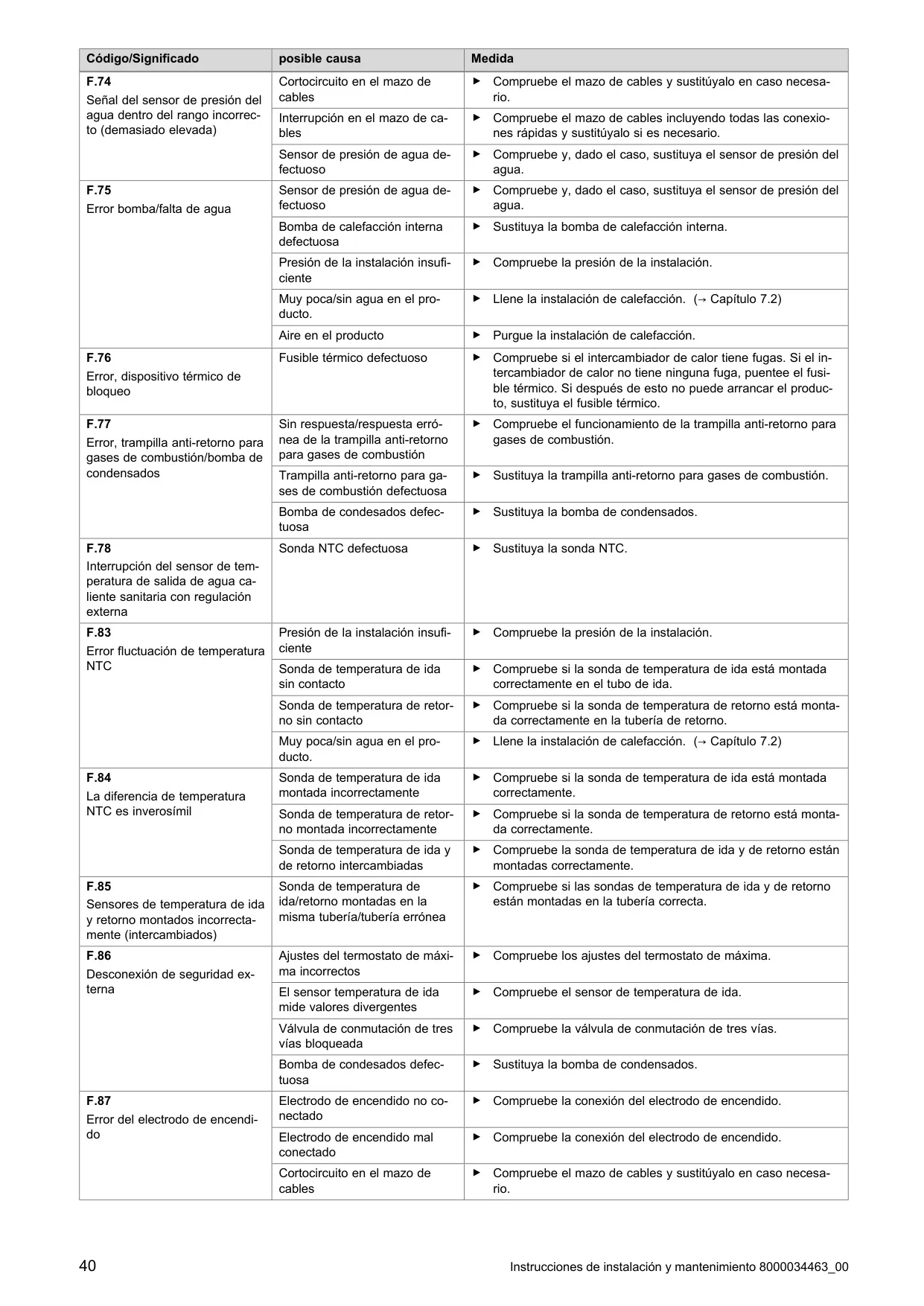

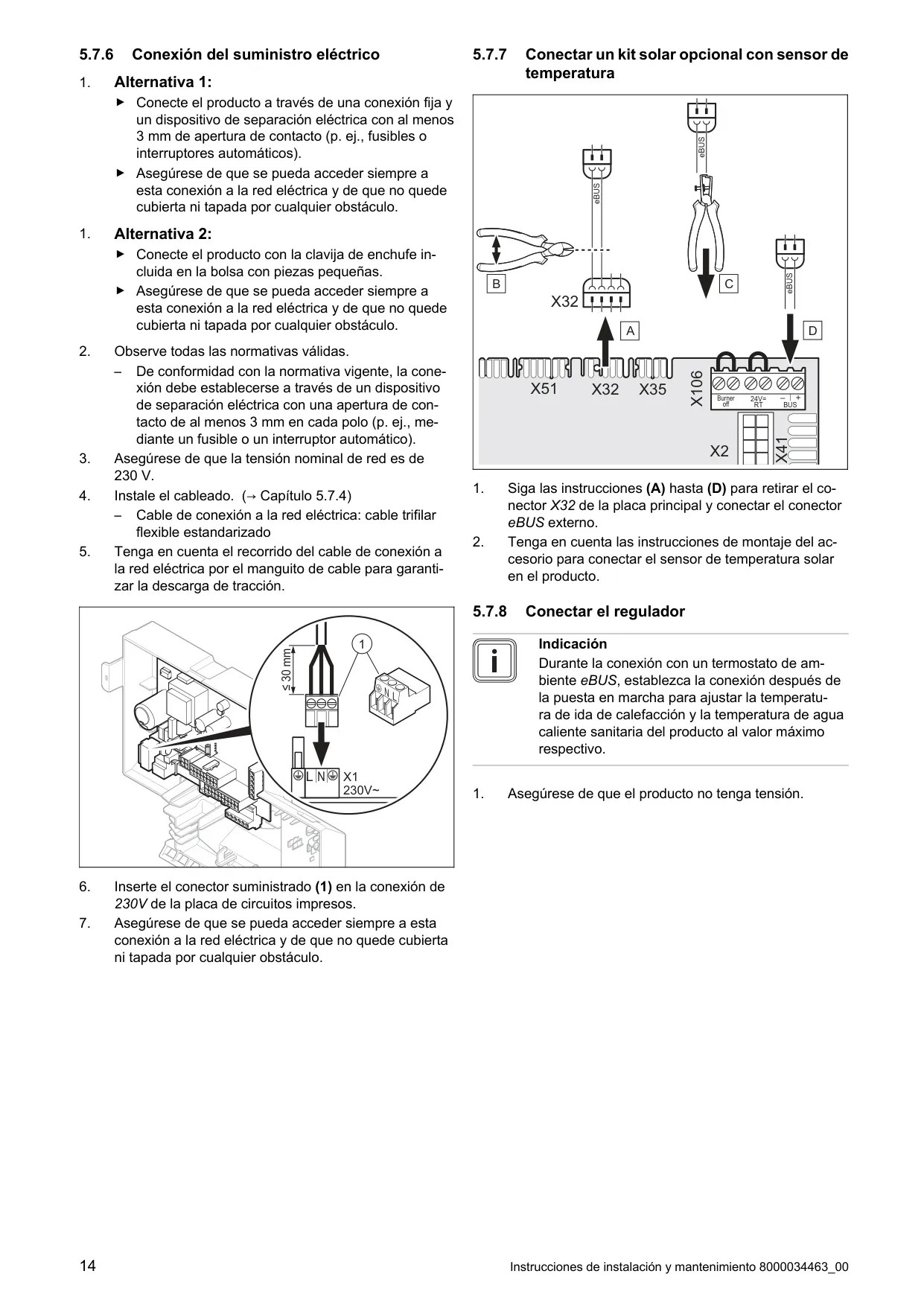

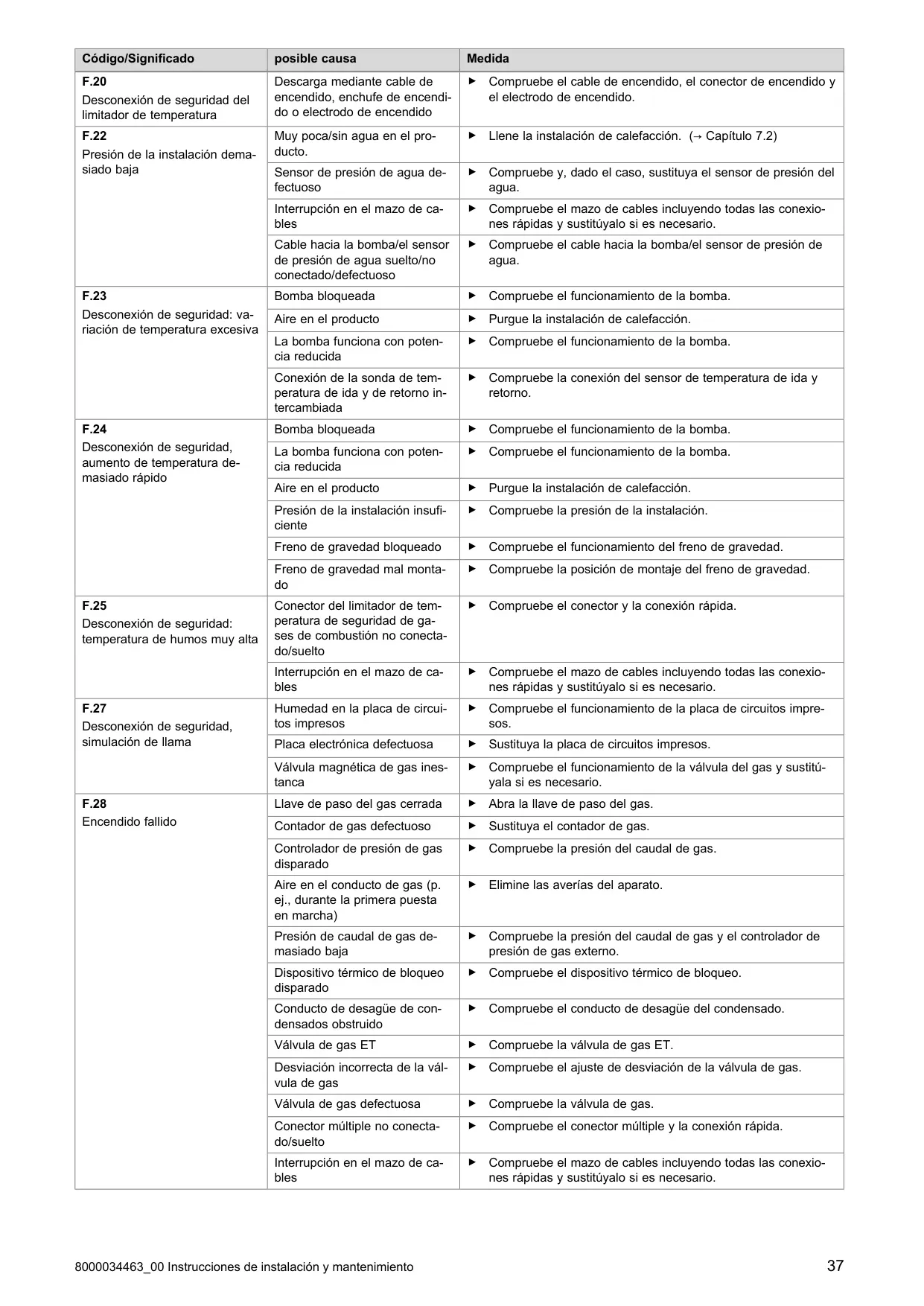

Para el profesional, la Thematek Condens 24 ofrece un acceso simplificado a un "nivel profesional autorizado" mediante un código, que permite el uso de códigos de diagnóstico detallados (d.), programas de comprobación específicos (P.) y códigos de estado (S.). Esta capacidad de diagnóstico avanzado es fundamental para la instalación, la puesta en marcha, la adaptación y la solución de problemas, garantizando que el sistema funcione siempre bajo las condiciones óptimas y personalizadas para cada instalación.

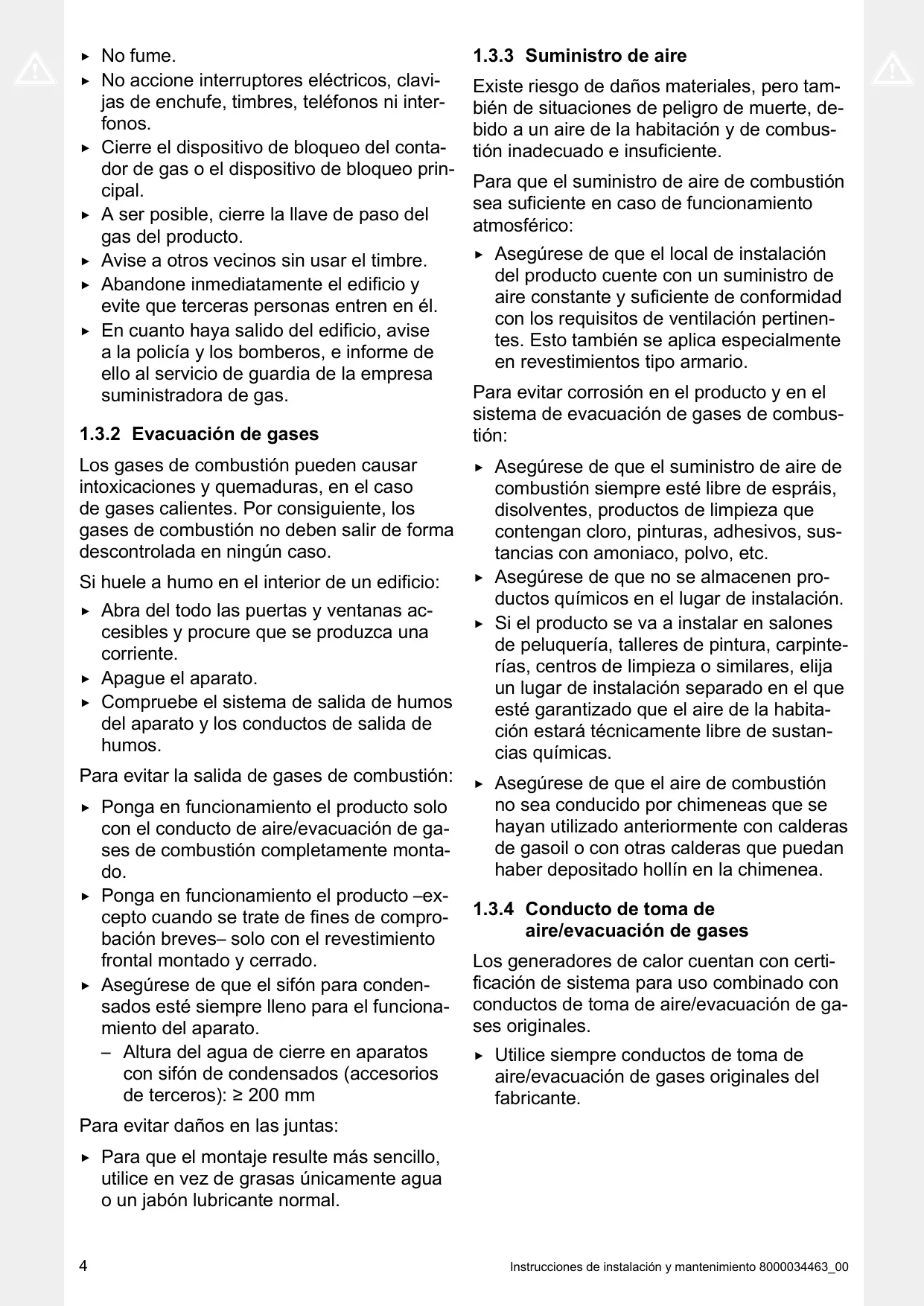

En cuanto a la seguridad, la caldera integra múltiples protecciones. Estas incluyen medidas contra fugas de gas y de agua, un sistema de monitoreo de la evacuación de gases de combustión, y la necesidad de un suministro de aire adecuado. También cuenta con protección eléctrica, advertencias sobre altas temperaturas y un robusto sistema anti-heladas. La caldera exige el uso de tuberías y accesorios homologados para salvaguardar la integridad de la instalación y la seguridad del usuario.
La flexibilidad en la instalación es otro punto fuerte. La caldera es compatible con una amplia gama de tipos de instalación para conductos de toma de aire/evacuación de gases (como C13, C33, C43, entre otros), permitiendo su adaptación a diversas configuraciones arquitectónicas. Además, su capacidad para la conversión entre gas natural (G20) y gas licuado (G31) mediante un proceso guiado, resalta su versatilidad para diferentes mercados y necesidades energéticas.
Finalmente, la Saunier Duval Thematek Condens 24 está diseñada pensando en la durabilidad y un mantenimiento sencillo. El manual enfatiza la importancia de revisiones y mantenimientos regulares, con intervalos mínimos sugeridos, que incluyen la limpieza del intercambiador de calor, la comprobación de electrodos y el vaso de expansión. La disponibilidad de un servicio técnico oficial asegura que se utilicen piezas originales y que los trabajos sean realizados por profesionales cualificados, extendiendo la vida útil del equipo.
