Saunier Duval Thema Condens MI 26
Saunier Duval Thema Condens MI 26
Instrucciones del Saunier Duval Thema Condens MI 26
Aquí le ofrecemos el manual del Saunier Duval Thema Condens MI 26 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calentadores de agua en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Saunier Duval Thema Condens MI 26, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

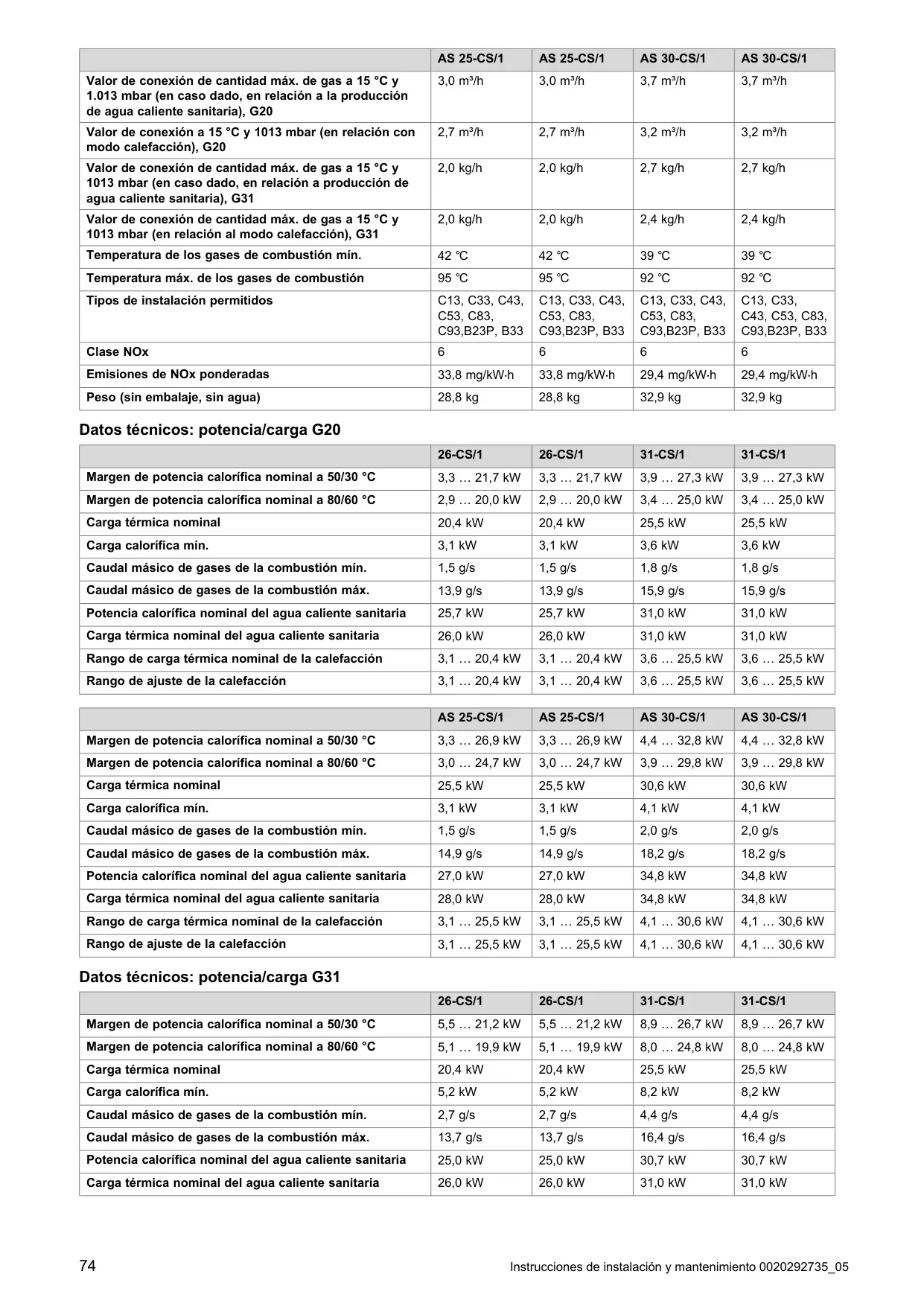

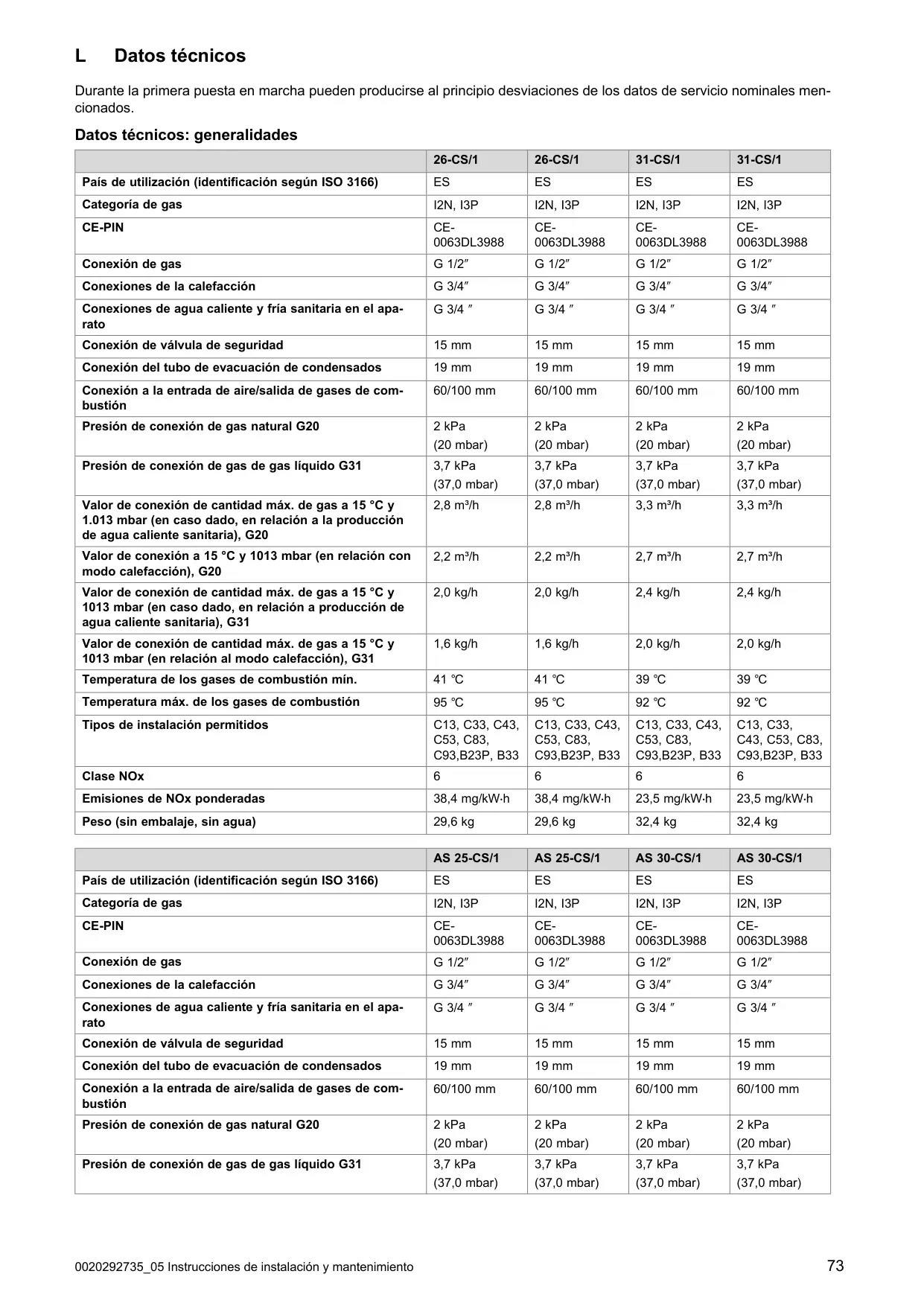

Especificaciones del Saunier Duval Thema Condens MI 26
| Característica | Especificación |
|---|---|
| País de utilización | ES |
| Categoría de gas | I2N, I3P |
| CE-PIN | CE-0063DL3988 |
| Conexión de gas | G 1/2″ |
| Conexiones de la calefacción | G 3/4″ |
| Conexiones de agua caliente y fría sanitaria | G 3/4″ |
| Conexión de válvula de seguridad | 15 mm |
| Conexión del tubo de evacuación de condensados | 19 mm |
| Conexión a la entrada de aire/salida de gases de combustión | 60/100 mm |
| Presión de conexión de gas natural G20 | 2 kPa (20 mbar) |
| Presión de conexión de gas líquido G31 | 3,7 kPa (37,0 mbar) |
| Valor de conexión máx. de gas (ACS, G20) | 2,8 m³/h |
| Valor de conexión máx. de gas (Calefacción, G20) | 2,2 m³/h |
| Valor de conexión máx. de gas (ACS, G31) | 2,0 kg/h |
| Valor de conexión máx. de gas (Calefacción, G31) | 1,6 kg/h |
| Temperatura de gases de combustión mín. | 41 ℃ |
| Temperatura de gases de combustión máx. | 95 ℃ |
| Tipos de instalación permitidos | C13, C33, C43, C53, C83, C93, B23P, B33 |
| Clase NOx | 6 |
| Emisiones de NOx ponderadas | 38,4 mg/kW⋅h |
| Peso (sin embalaje, sin agua) | 29,6 kg |
| Potencia calorífica nominal a 50/30 °C (G20) | 3,3 … 21,7 kW |
| Potencia calorífica nominal a 80/60 °C (G20) | 2,9 … 20,0 kW |
| Carga térmica nominal (G20) | 20,4 kW |
| Carga calorífica mín. (G20) | 3,1 kW |
| Potencia calorífica nominal de ACS (G20) | 25,7 kW |
| Potencia calorífica nominal a 50/30 °C (G31) | 5,5 … 21,2 kW |
| Potencia calorífica nominal a 80/60 °C (G31) | 5,1 … 19,9 kW |
| Carga térmica nominal (G31) | 20,4 kW |
| Carga calorífica mín. (G31) | 5,2 kW |
| Potencia calorífica nominal de ACS (G31) | 25,0 kW |
| Temperatura de ida máx. | 85 ℃ |
| Rango de regulación de temperatura de ida | 15 … 80 ℃ (Ajuste de fábrica: 75 °C) |
| Presión de servicio máx. (calefacción) | 0,3 MPa (3,0 bar) |
| Caudal nominal de agua (ΔT = 20 K) | 861 l/h |
| Volumen de condensado aproximado | 3,3 l/h |
| Presión disponible con flujo de agua nominal | 0,033 MPa (0,330 bar) |
| Contenido del vaso de expansión de calefacción | 8 l |
| Presión previa del vaso de expansión de calefacción | 0,75 bar |
| Caudal de agua mínimo (ACS) | 1,5 l/min |
| Caudal específico D (ΔT = 30 K, EN 13203-1) | 12,3 l/min |
| Presión de servicio permitida (ACS) | 0,03 … 1 MPa (0,30 … 10 bar) |
| Presión de conexión requerida (ACS) | 0,07 MPa (0,70 bar) |
| Rango de temperatura de salida del agua caliente | 35 … 60 ℃ |
| Limitador de caudal | 8 l/min |
| Clasificación del confort de agua caliente sanitaria (EN 13203-1) | *** |
| Tensión nominal/frecuencia | 230 V / 50 Hz |
| Rango de tensión de conexión admisible | 190 … 253 V |
| Fusible | 4 A |
| Consumo eléctrico máx. (modo calefacción) | 75 W |
| Consumo eléctrico máx. (modo ACS) | 88 W |
| Consumo eléctrico en standby | 2 W |
| Tipo de protección | IP X5 D |
Detalles de la Caldera Saunier Duval Thema Condens MI 26

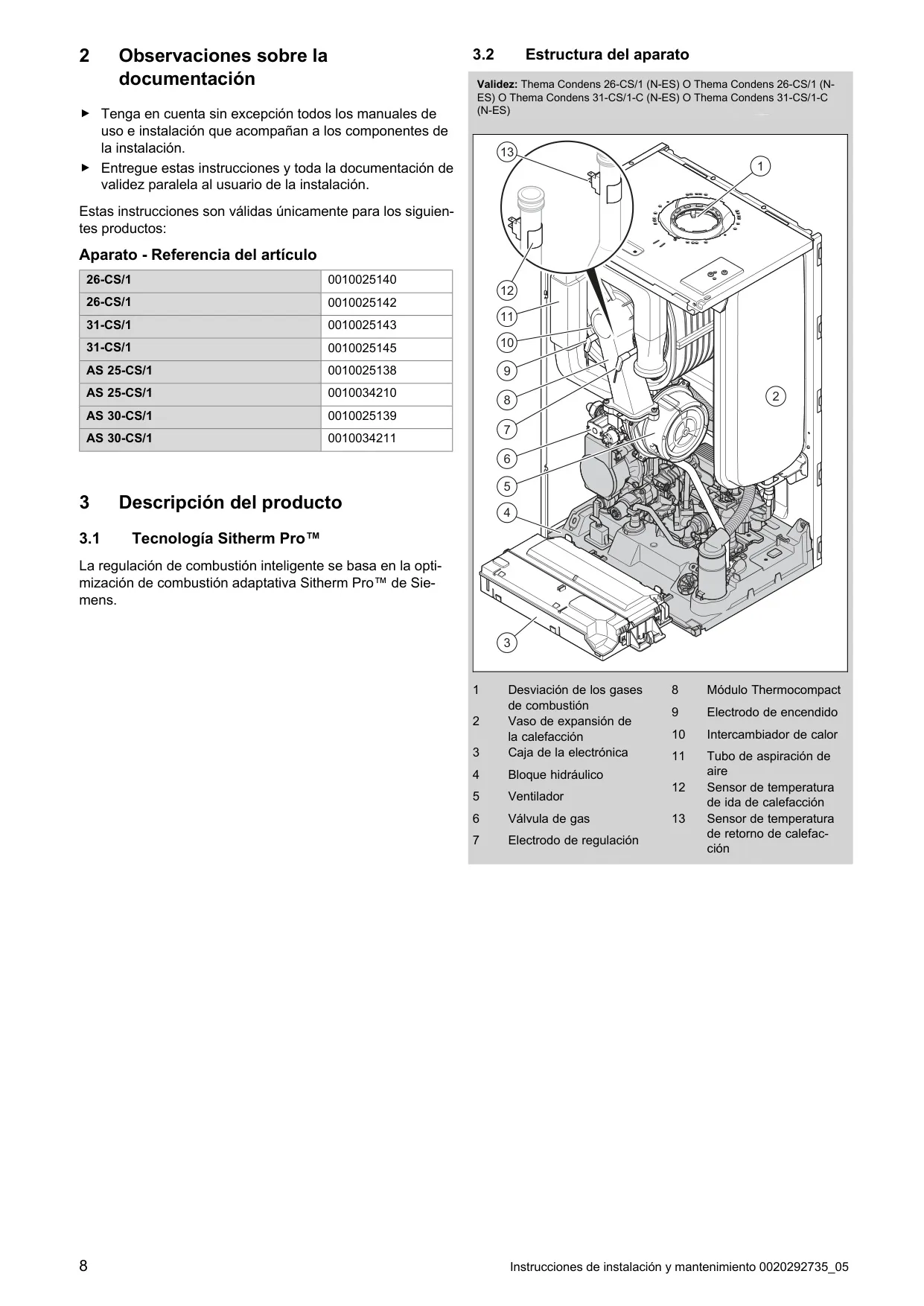

El Saunier Duval Thema Condens MI 26, parte de la serie Thema MiConnect®, se distingue por incorporar la avanzada tecnología de regulación de combustión inteligente *Sitherm Pro™ de Siemens*. Esta innovación optimiza continuamente la mezcla aire-gas, asegurando un rendimiento energético superior y una combustión más eficiente, lo que se traduce en un menor consumo y una reducción de emisiones contaminantes.

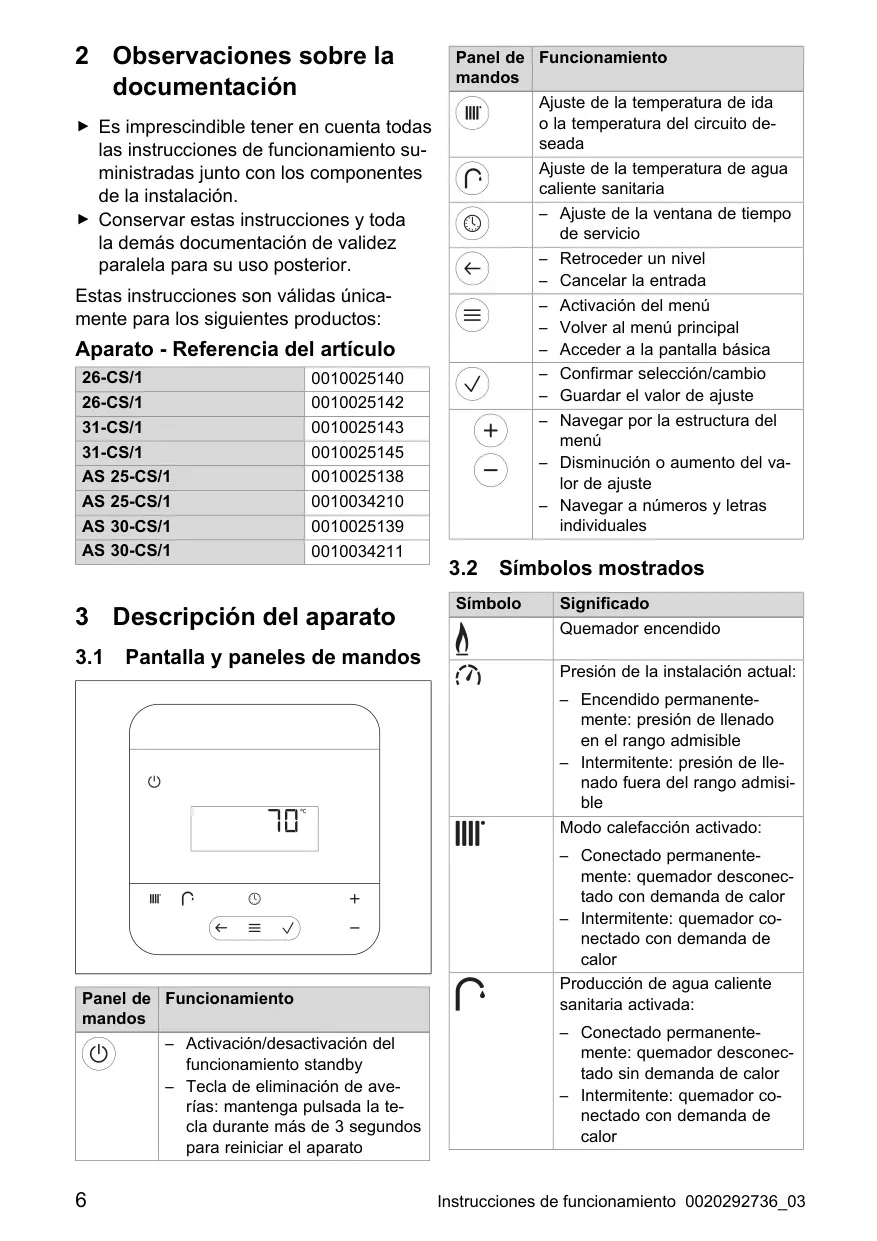

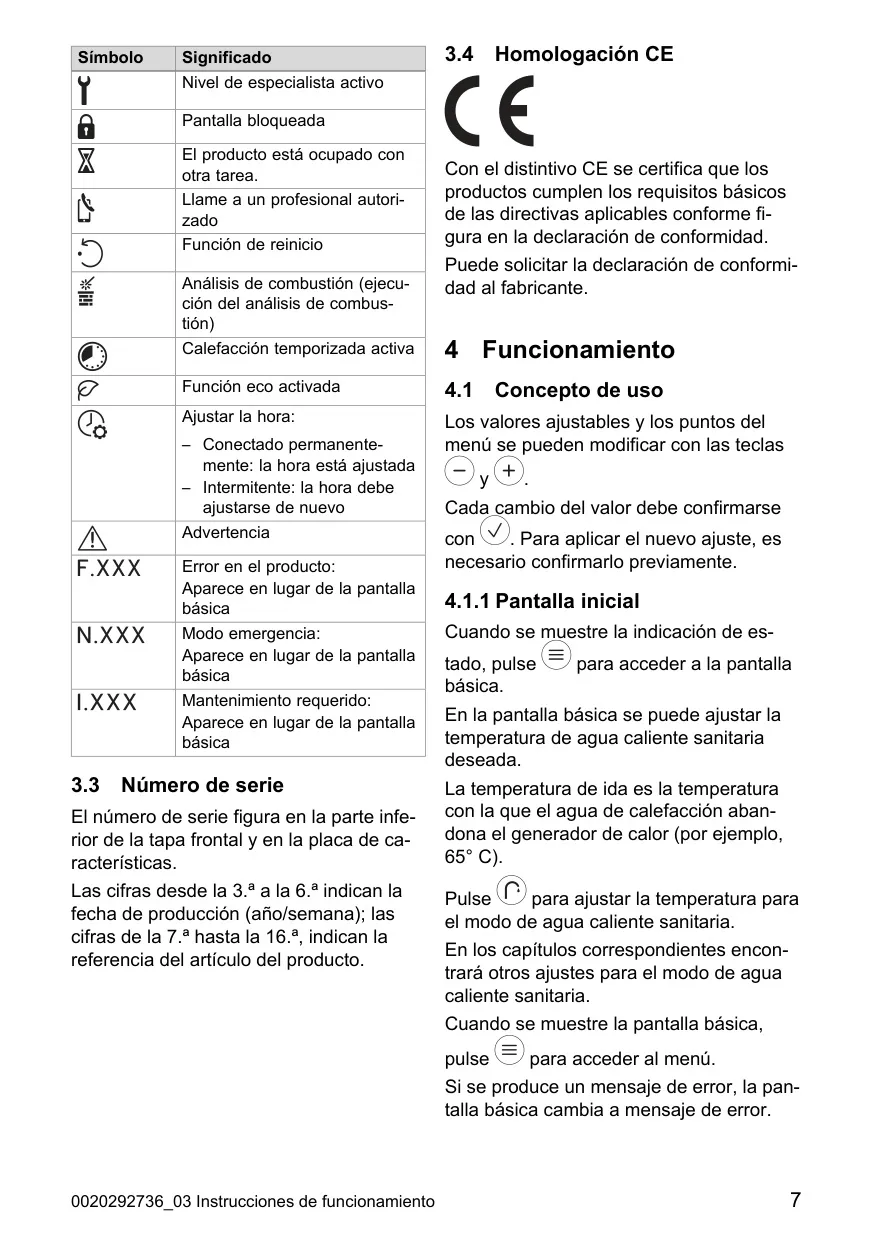

La caldera está equipada con una interfaz de usuario digital intuitiva, que incluye una pantalla y botones de control táctil. La pantalla muestra información crucial mediante símbolos como una llama (quemador encendido), un grifo con interrogación (presión de instalación), barras verticales (modo calefacción) y un grifo (producción de agua caliente sanitaria), facilitando al usuario la supervisión del estado del aparato de un vistazo.

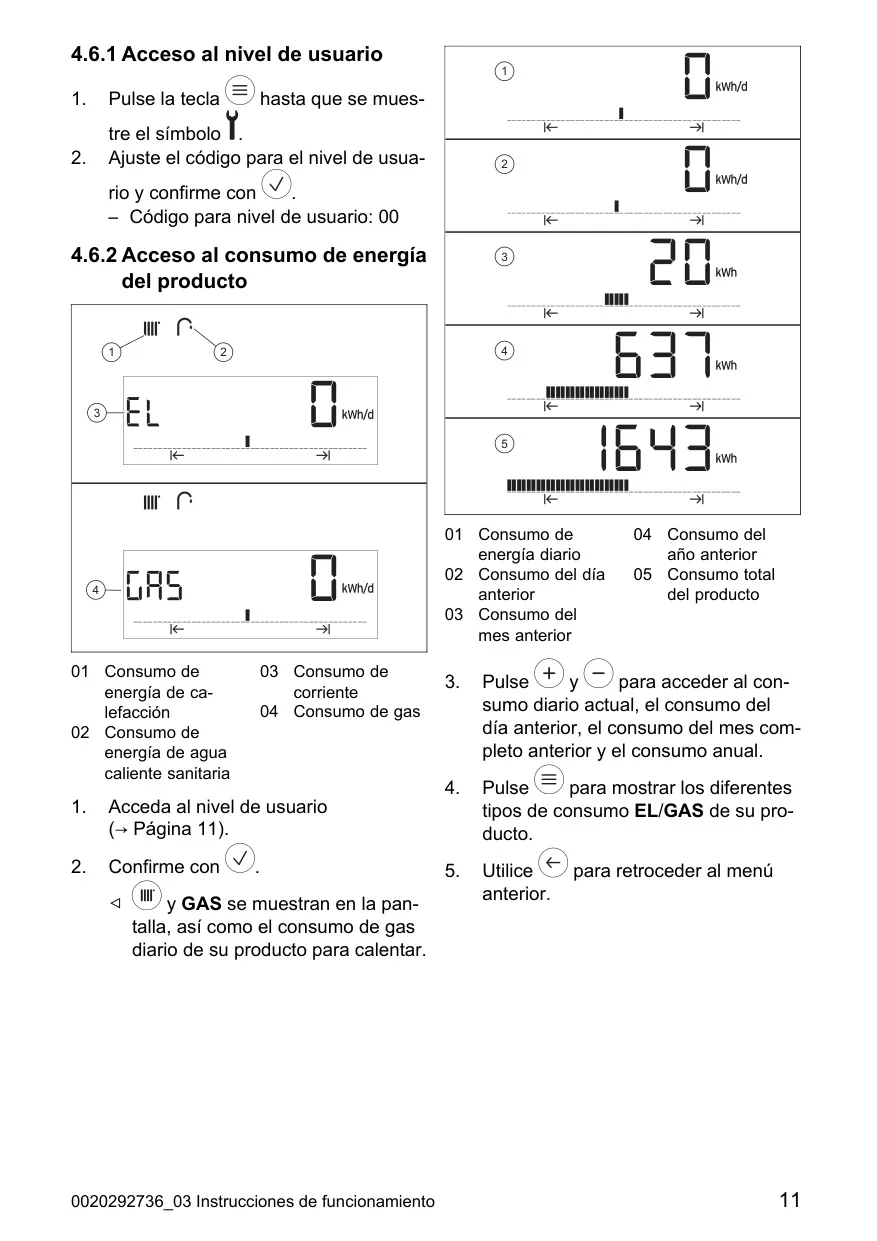

Una característica destacada es la capacidad de monitorear el consumo de energía, tanto eléctrico como de gas, en diferentes periodos. Los usuarios pueden consultar el consumo diario actual, el del día anterior, el del mes anterior y el consumo total acumulado del producto. Esta función promueve una gestión energética consciente y ayuda a identificar patrones de uso para un mayor ahorro.

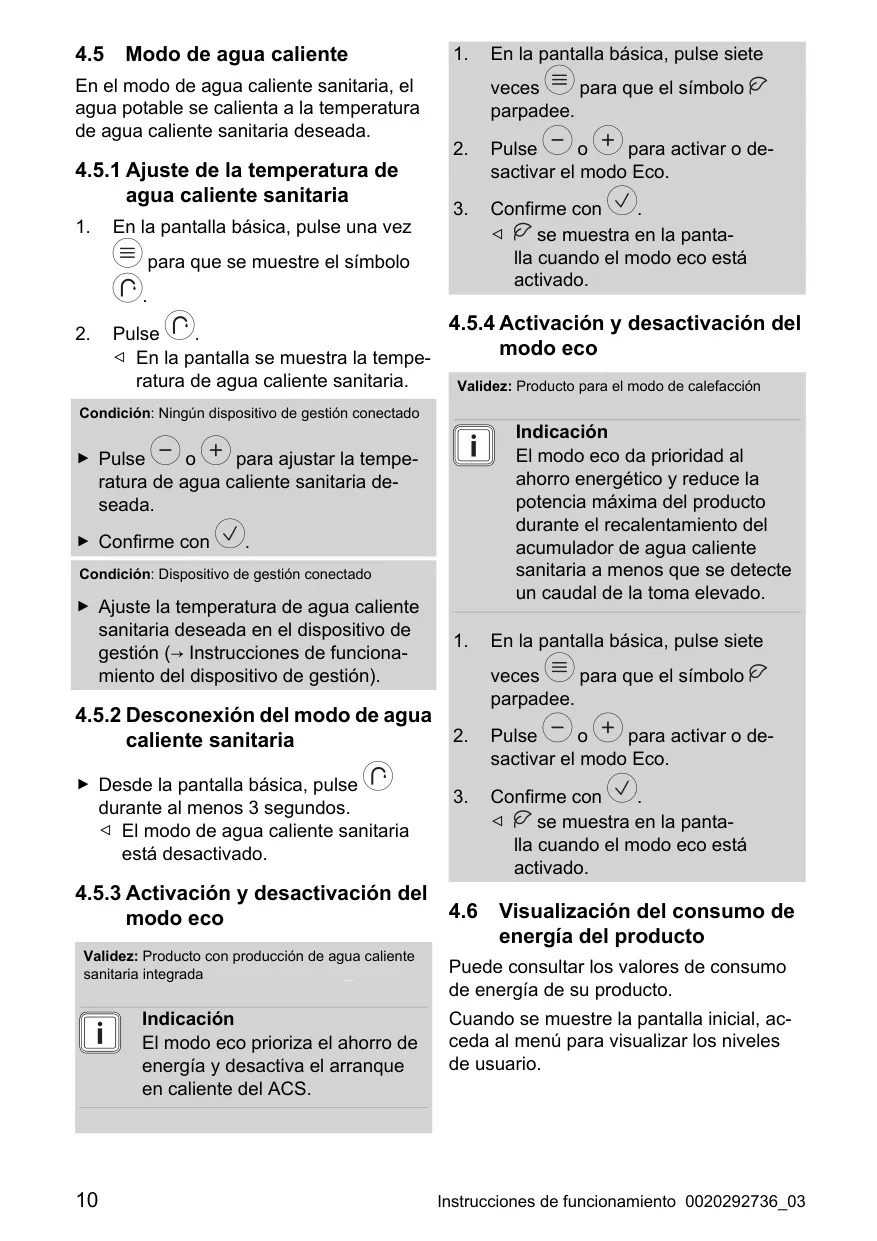

El modelo Thema Condens MI 26 ofrece diversas modalidades de funcionamiento para adaptarse a las necesidades del hogar. Incluye un práctico *modo Eco* que prioriza el ahorro energético desactivando el arranque en caliente de la ACS para evitar esperas innecesarias o reduciendo la potencia máxima durante el recalentamiento del acumulador, optimizando así el consumo sin sacrificar el confort cuando no es estrictamente necesario.

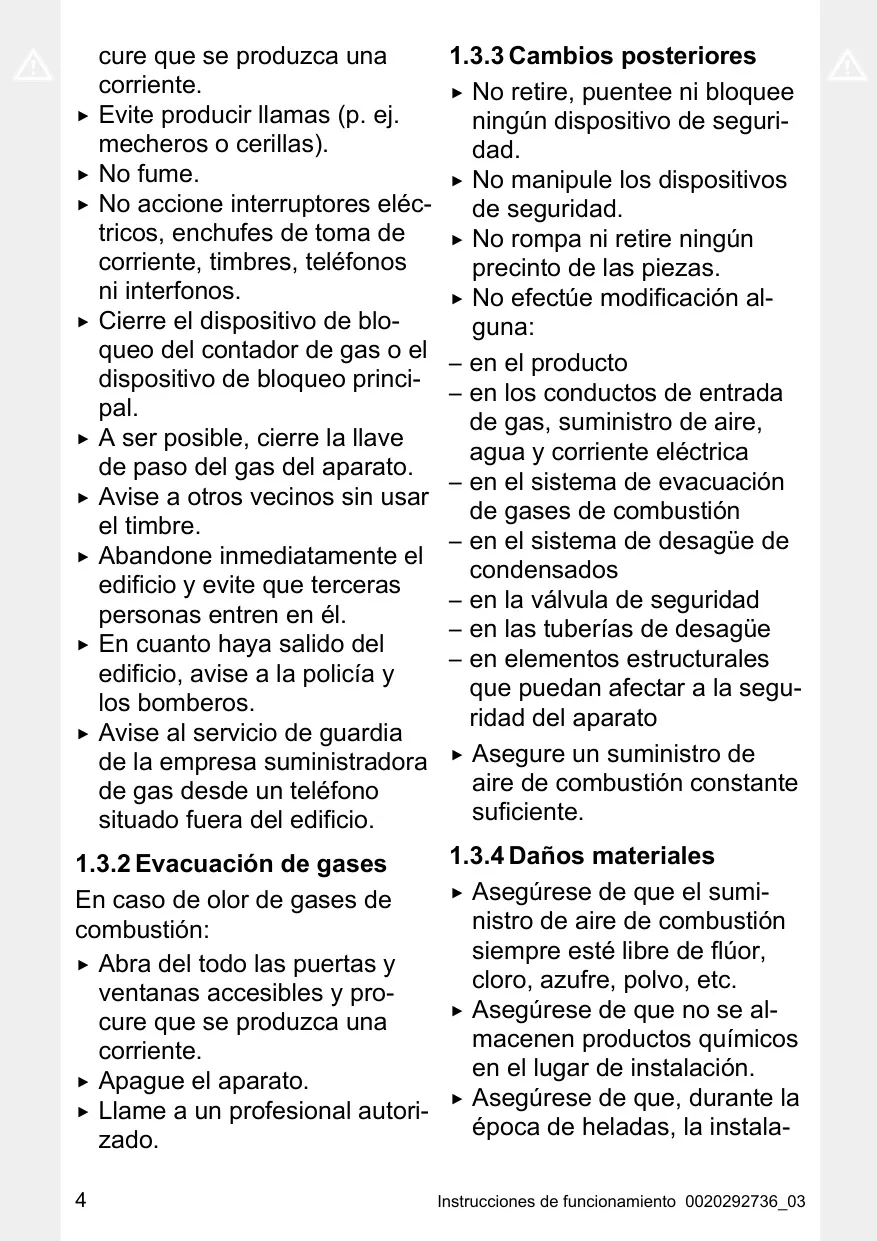

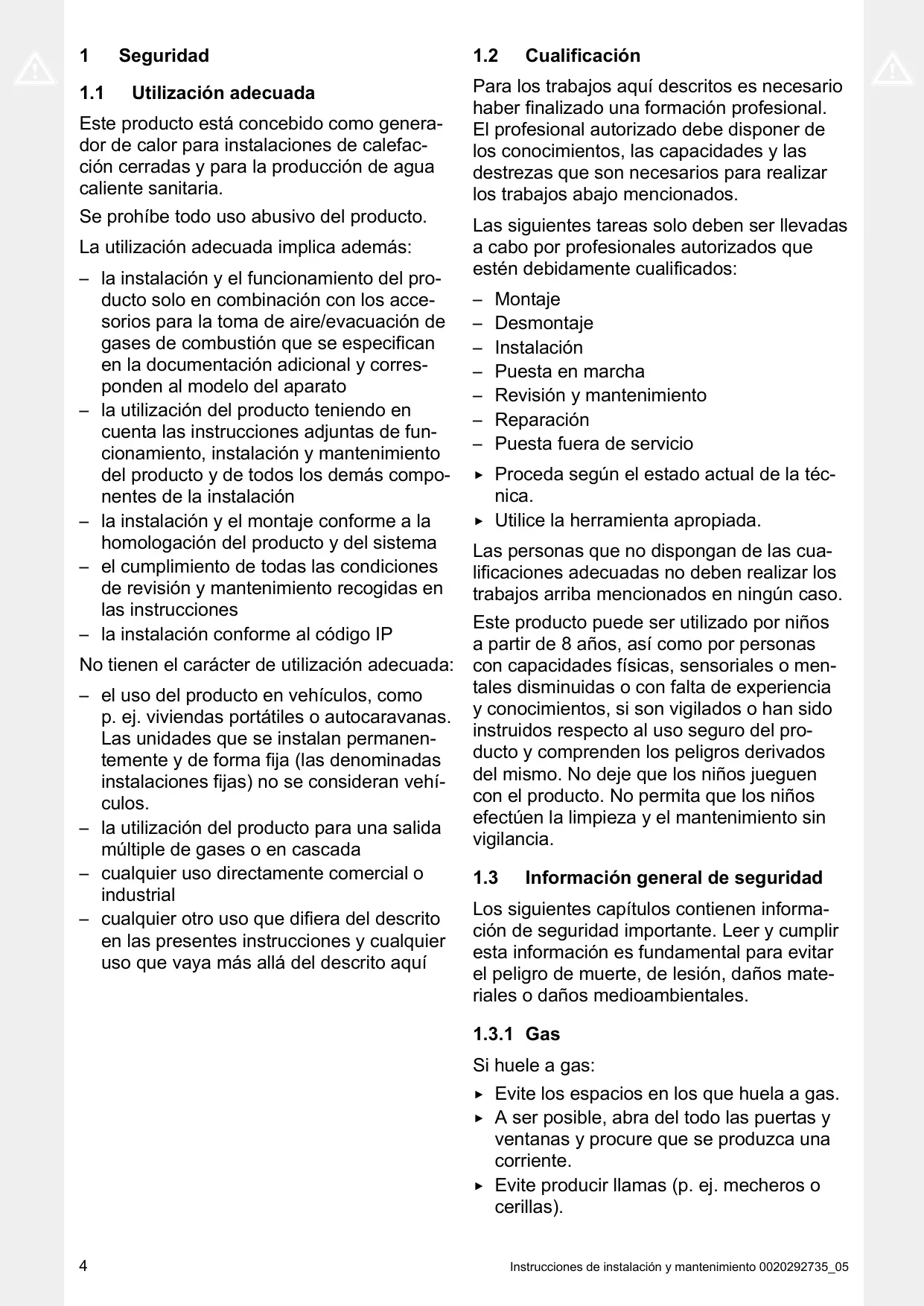

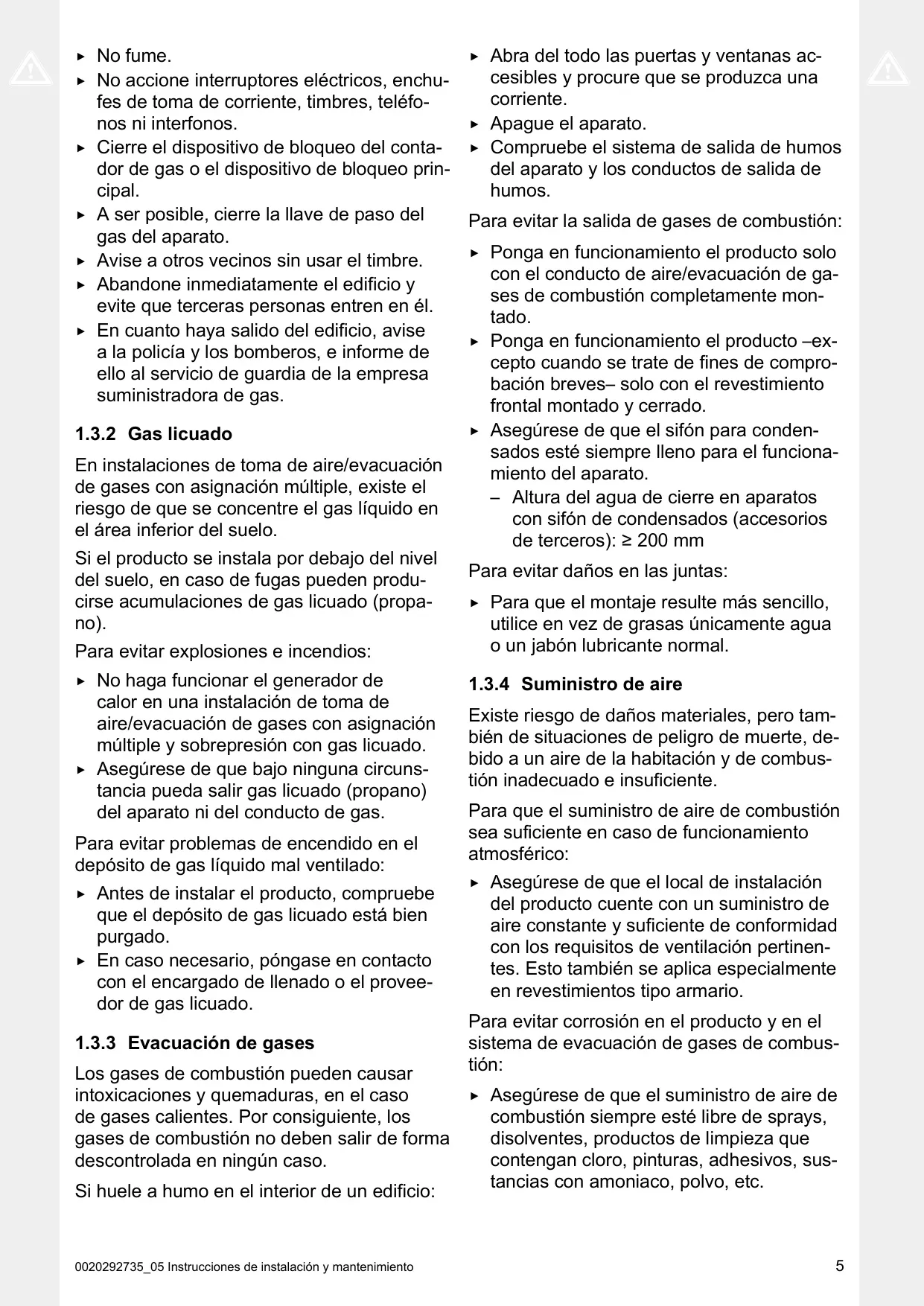

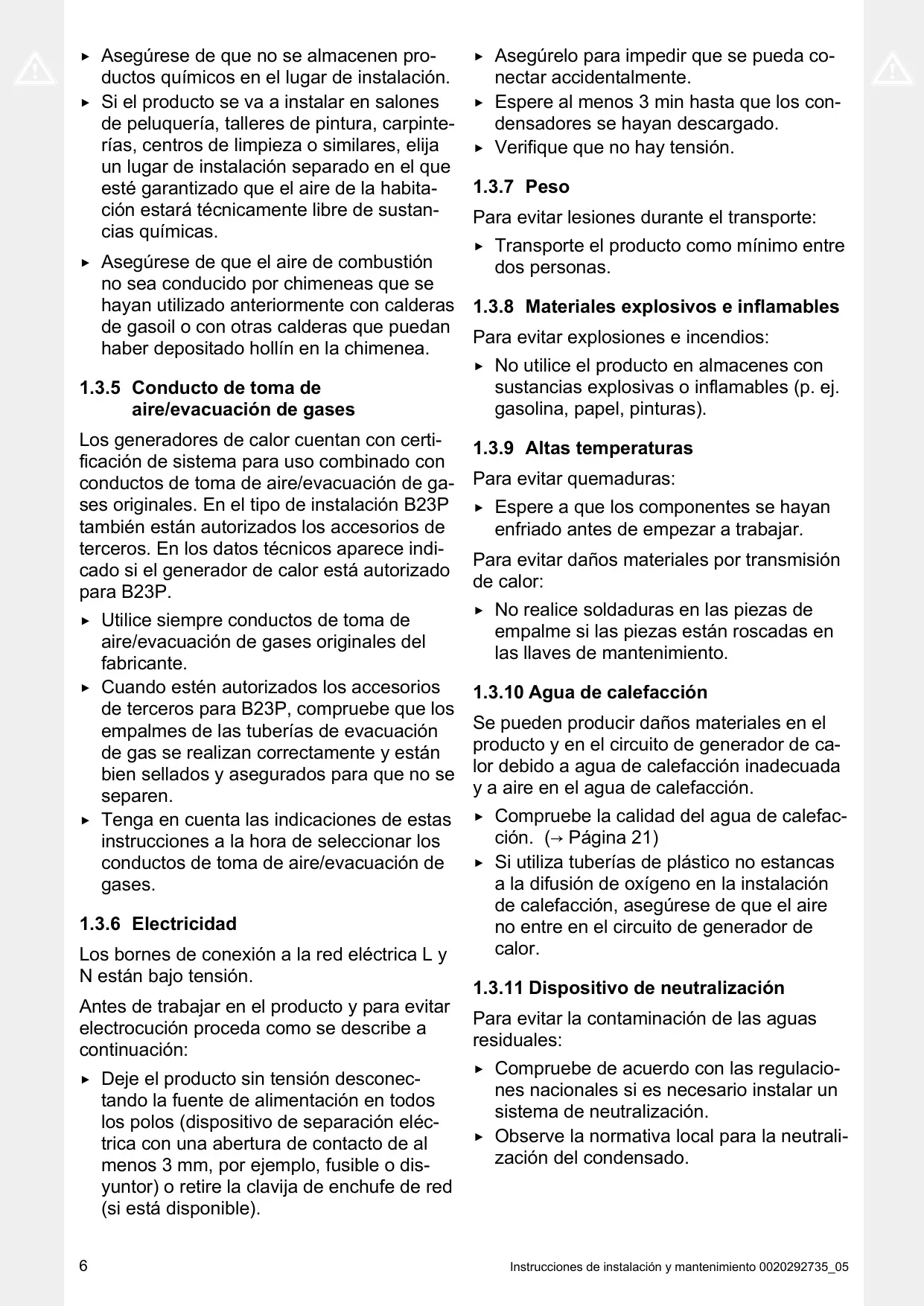

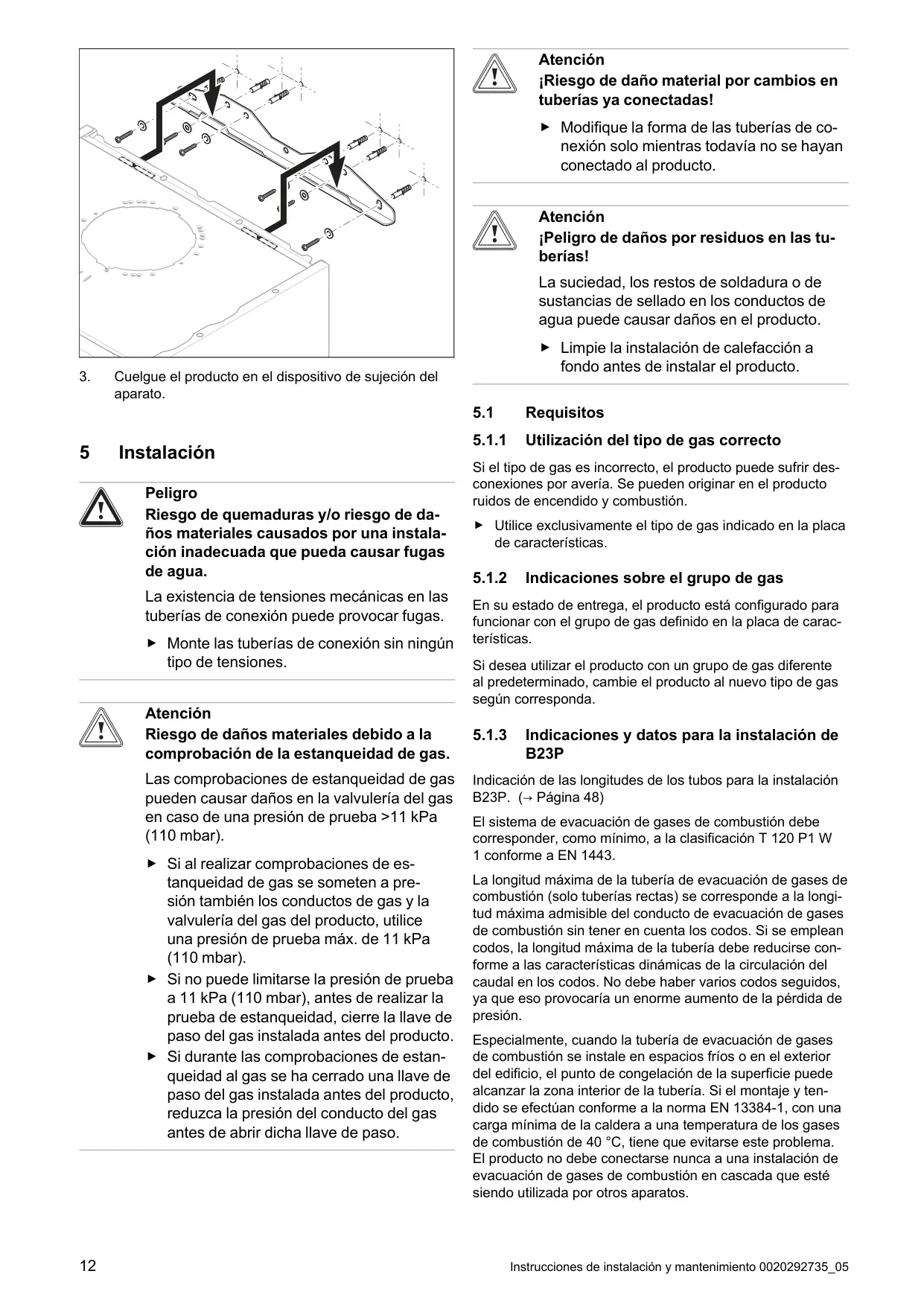

La seguridad es un pilar fundamental en el diseño de este producto. El manual detalla procedimientos rigurosos para la instalación y el mantenimiento, enfatizando la importancia de un suministro de aire de combustión adecuado, la comprobación de estanqueidad de gas y la evacuación correcta de gases. También incorpora sistemas de protección contra heladas, activos incluso en modo standby, para salvaguardar la instalación en condiciones de bajas temperaturas.

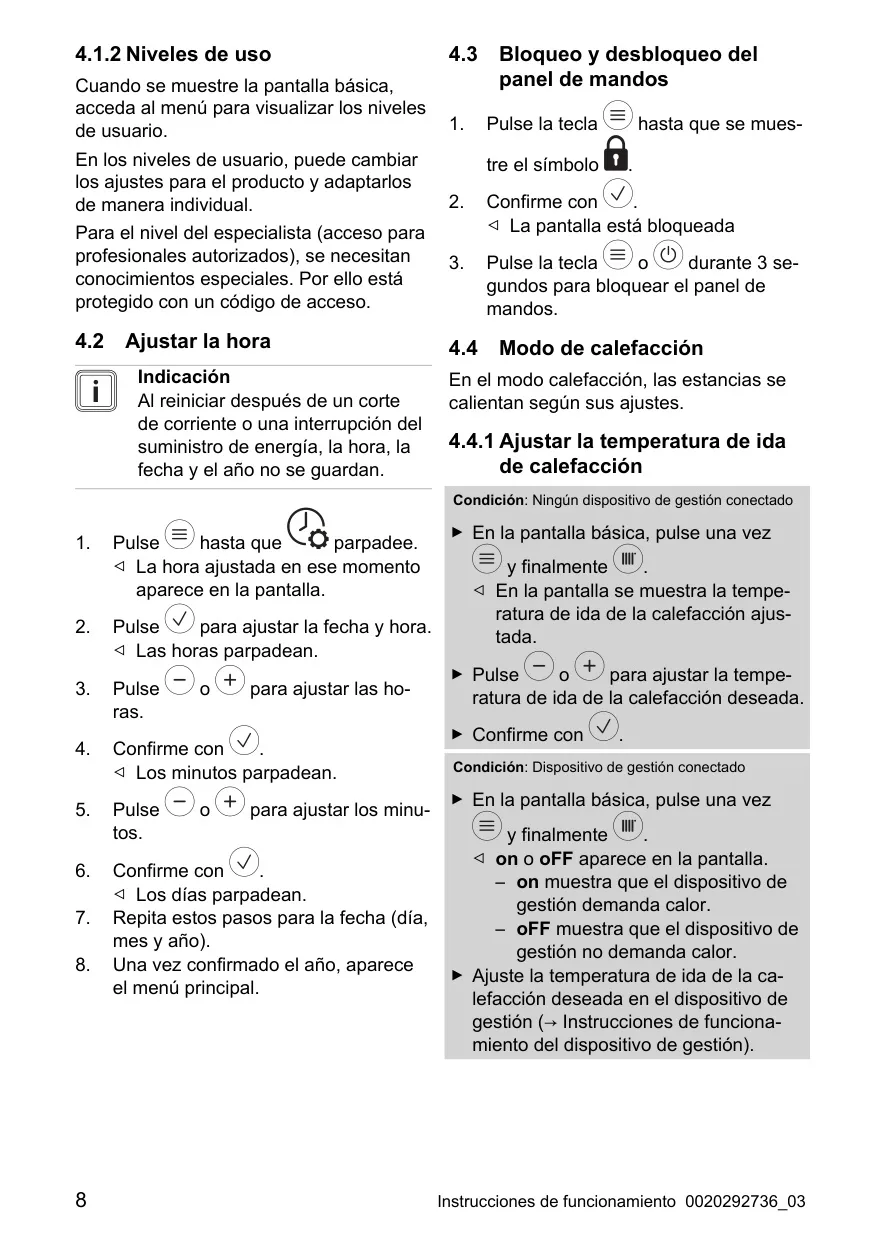

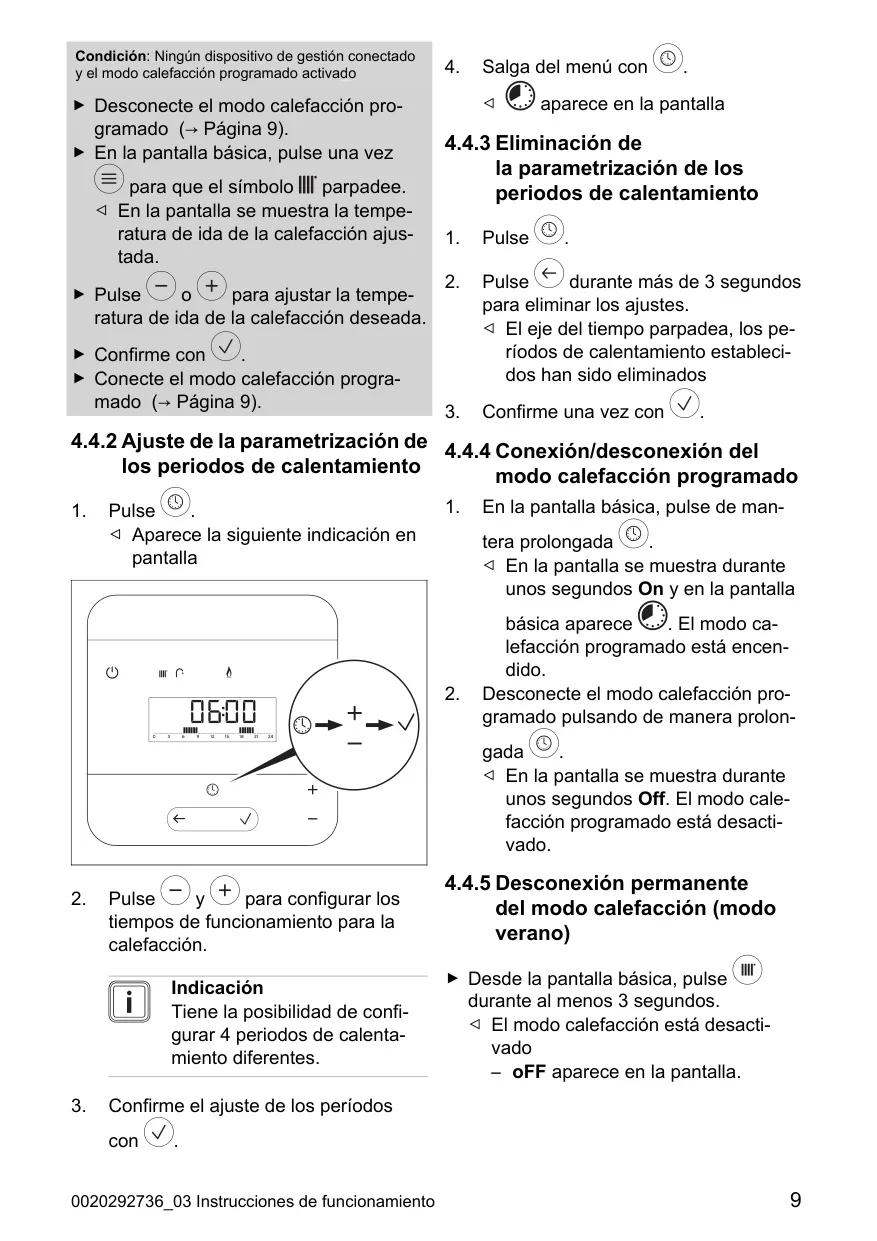

Para mayor comodidad del usuario, el panel de mandos puede bloquearse para evitar cambios accidentales en la configuración. Además, el sistema permite programar periodos de calentamiento, ofreciendo hasta cuatro franjas horarias personalizables para la calefacción, lo que permite adaptar el funcionamiento de la caldera al estilo de vida de cada familia y optimizar el confort térmico en todo momento.

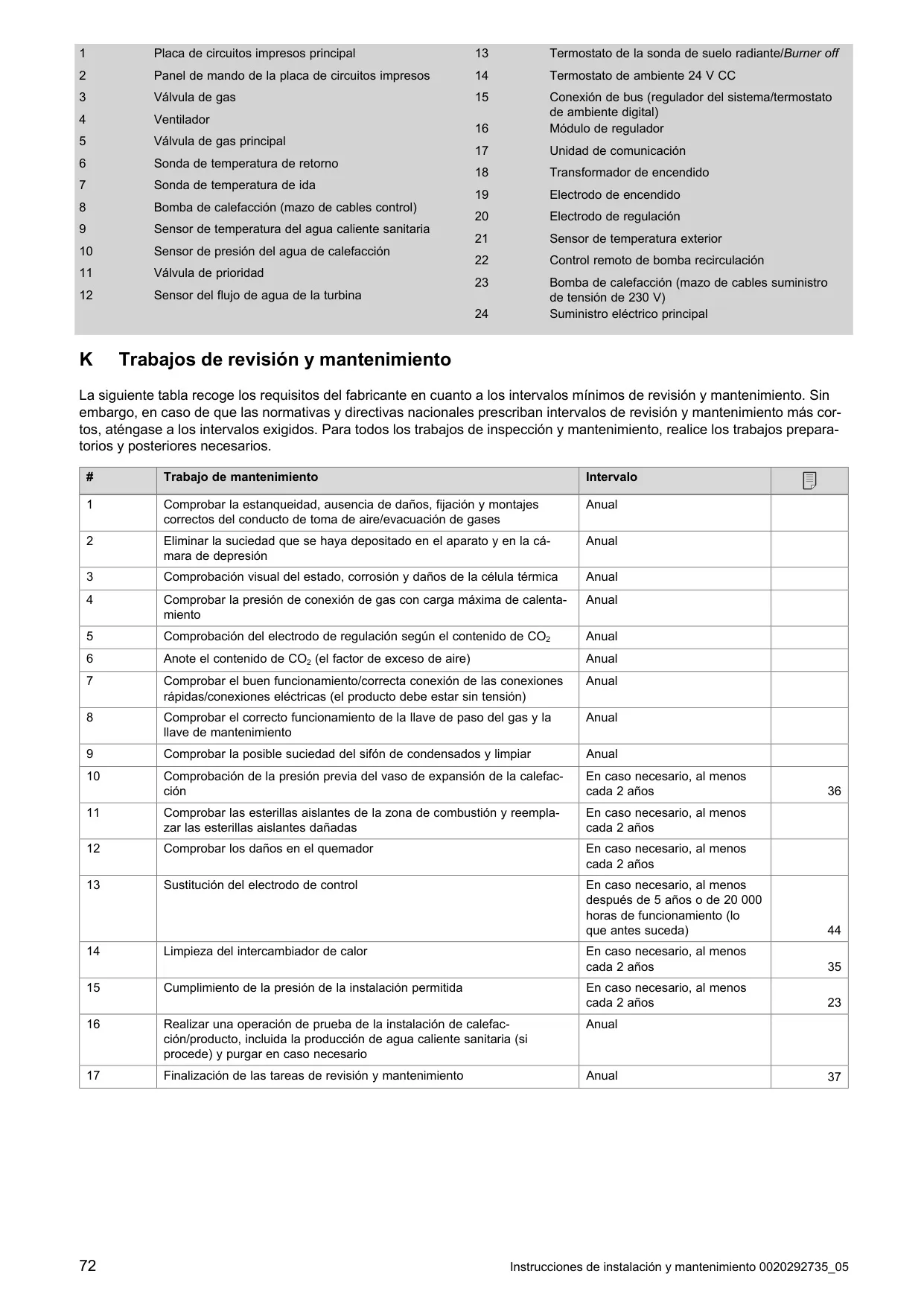

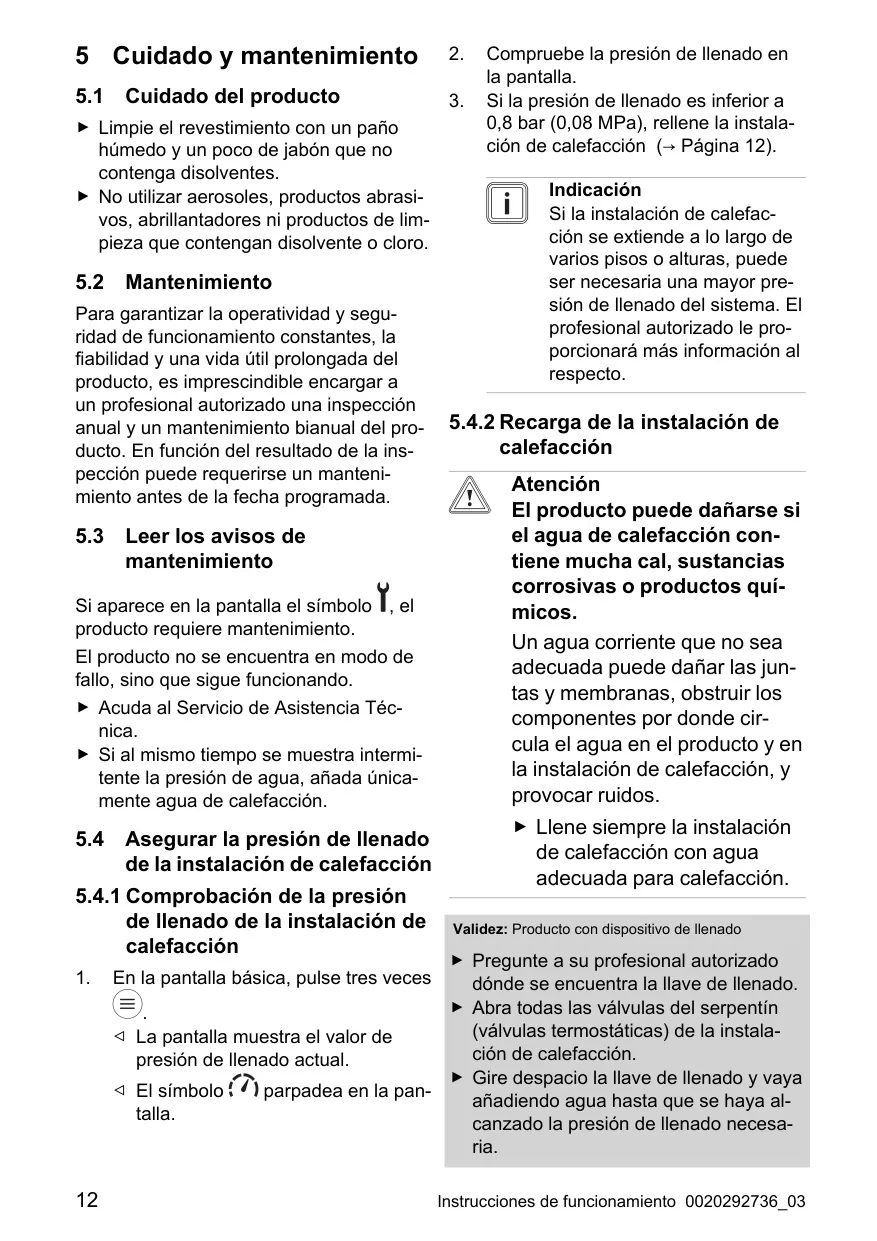

En el ámbito del mantenimiento, el aparato no solo requiere inspecciones anuales y revisiones bianuales por parte de un profesional autorizado, sino que también notifica al usuario cuando se acerca el vencimiento de estos intervalos mediante un símbolo específico en la pantalla. Esto asegura una operativa continua y segura, prolongando la vida útil del producto y garantizando su eficiencia.
