Saunier Duval Thema Condens 25
Saunier Duval Thema Condens 25
Instrucciones del Saunier Duval Thema Condens 25
Aquí le ofrecemos el manual del Saunier Duval Thema Condens 25 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calentadores de agua en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Saunier Duval Thema Condens 25, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

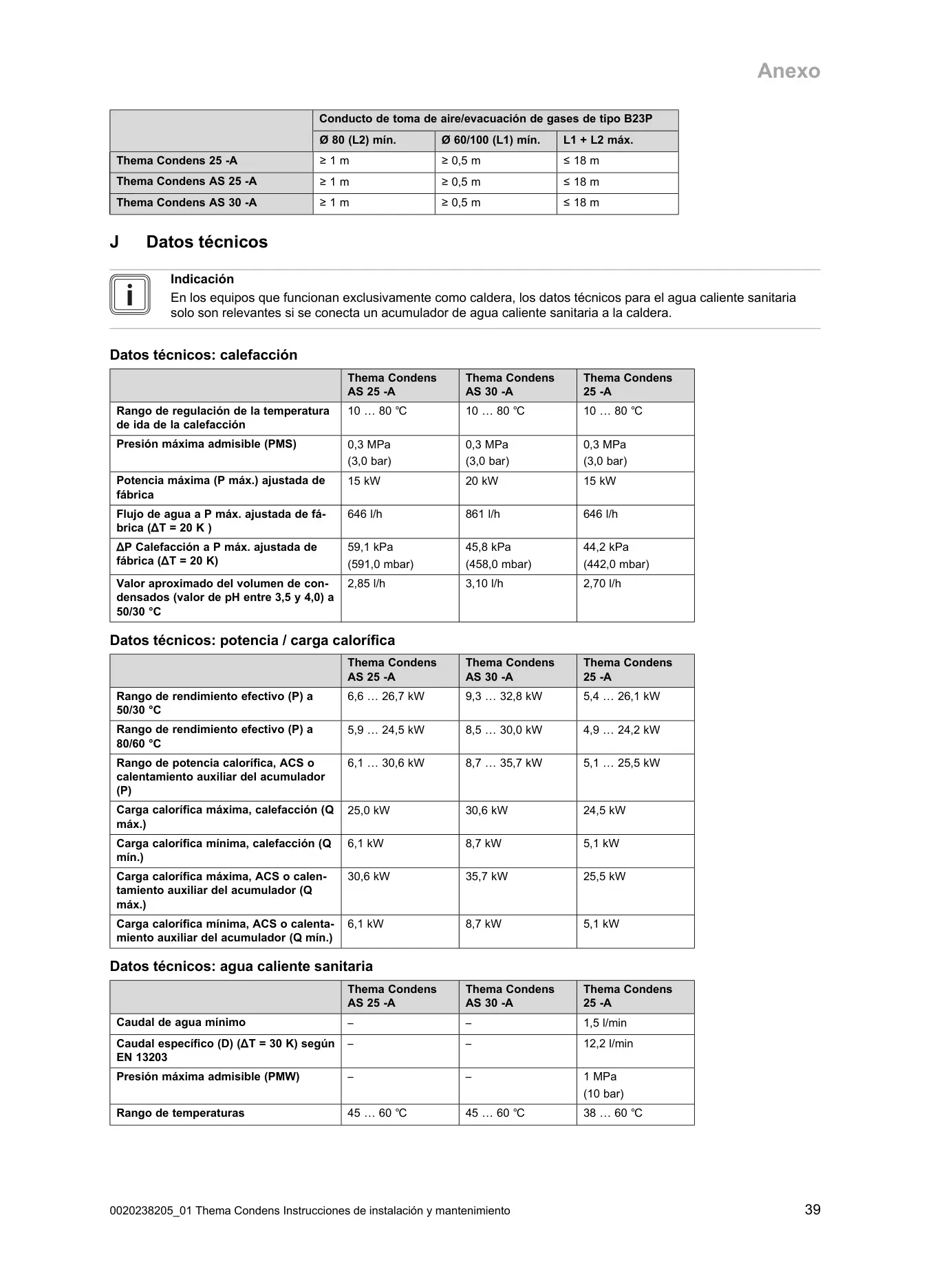

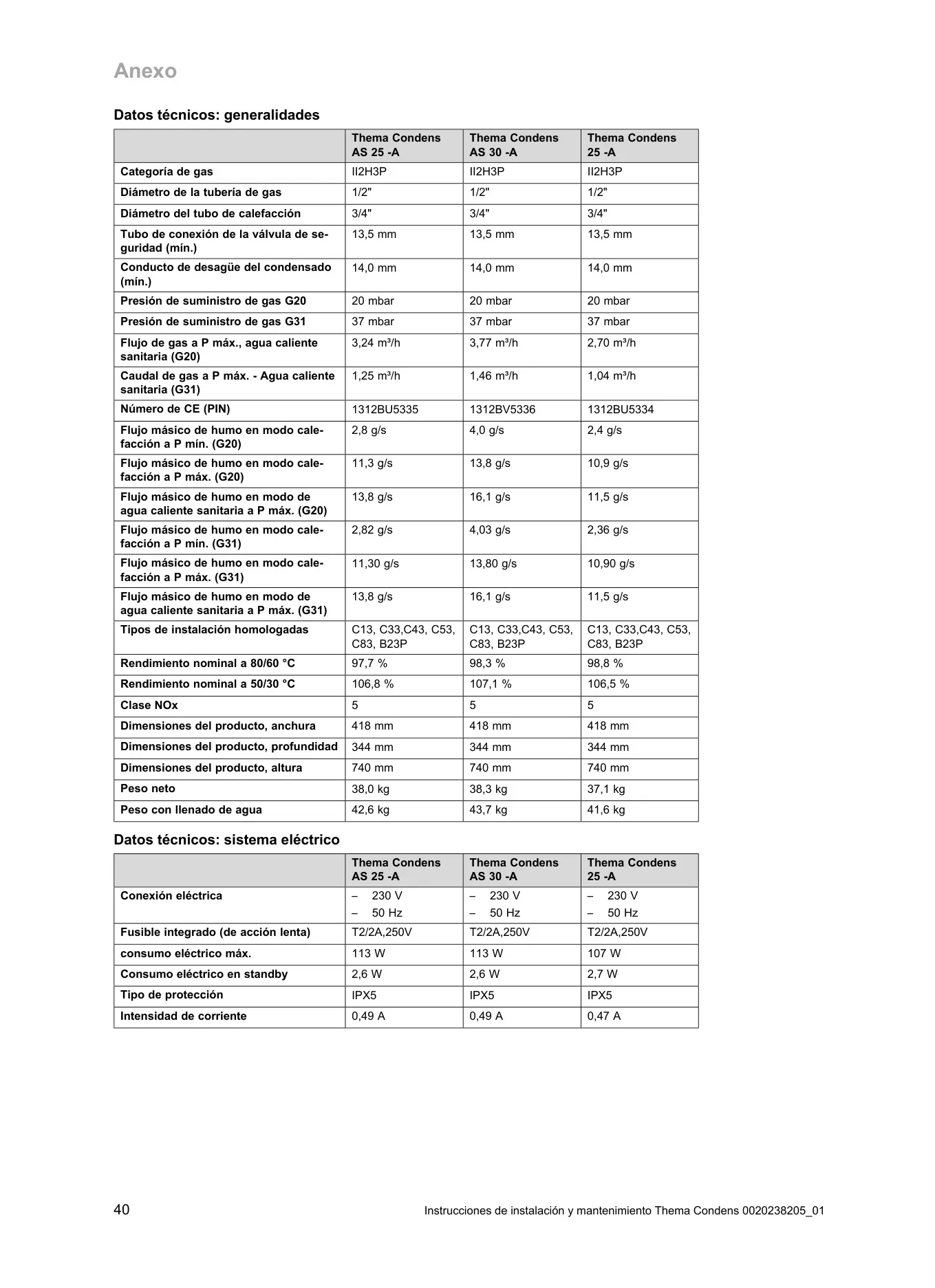

Especificaciones del Saunier Duval Thema Condens 25
| Característica | Valor (Thema Condens 25 -A) |
|---|---|
| Rango de regulación de la temperatura de ida de la calefacción | 10 … 80 ℃ |
| Presión máxima admisible (PMS) | 0,3 MPa (3,0 bar) |
| Potencia máxima (P máx.) ajustada de fábrica | 15 kW |
| Flujo de agua a P máx. ajustada de fábrica (ΔT = 20 K) | 646 l/h |
| ΔP Calefacción a P máx. ajustada de fábrica (ΔT = 20 K) | 44,2 kPa (442,0 mbar) |
| Valor aproximado del volumen de condensados (a 50/30 °C) | 2,70 l/h (pH 3,5-4,0) |
| Rango de rendimiento efectivo (P) a 50/30 °C | 5,4 … 26,1 kW |
| Rango de rendimiento efectivo (P) a 80/60 °C | 4,9 … 24,2 kW |
| Rango de potencia calorífica, ACS o calentamiento auxiliar del acumulador (P) | 5,1 … 25,5 kW |
| Carga calorífica máxima, calefacción (Q máx.) | 24,5 kW |
| Carga calorífica mínima, calefacción (Q mín.) | 5,1 kW |
| Carga calorífica máxima, ACS o calentamiento auxiliar del acumulador (Q máx.) | 25,5 kW |
| Carga calorífica mínima, ACS o calentamiento auxiliar del acumulador (Q mín.) | 5,1 kW |
| Caudal de agua mínimo (ACS) | 1,5 l/min |
| Caudal específico (D) (ΔT = 30 K) según EN 13203 | 12,2 l/min |
| Presión máxima admisible (PMW) | 1 MPa (10 bar) |
| Rango de temperaturas (ACS) | 38 … 60 ℃ |
| Categoría de gas | II2H3P |
| Diámetro de la tubería de gas | 1/2" |
| Diámetro del tubo de calefacción | 3/4" |
| Tubo de conexión de la válvula de seguridad (mín.) | 13,5 mm |
| Conducto de desagüe del condensado (mín.) | 14,0 mm |
| Presión de suministro de gas G20 | 20 mbar |
| Presión de suministro de gas G31 | 37 mbar |
| Flujo de gas a P máx., agua caliente sanitaria (G20) | 2,70 m³/h |
| Caudal de gas a P máx. - Agua caliente sanitaria (G31) | 1,04 m³/h |
| Número de CE (PIN) | 1312BU5334 |
| Flujo másico de humo en modo calefacción a P mín. (G20) | 2,4 g/s |
| Flujo másico de humo en modo calefacción a P máx. (G20) | 10,9 g/s |
| Flujo másico de humo en modo de agua caliente sanitaria a P máx. (G20) | 11,5 g/s |
| Flujo másico de humo en modo calefacción a P mín. (G31) | 2,36 g/s |
| Flujo másico de humo en modo calefacción a P máx. (G31) | 10,90 g/s |
| Flujo másico de humo en modo de agua caliente sanitaria a P máx. (G31) | 11,5 g/s |
| Tipos de instalación homologadas | C13, C33, C43, C53, C83, B23P |
| Rendimiento nominal a 80/60 °C | 98,8 % |
| Rendimiento nominal a 50/30 °C | 106,5 % |
| Clase NOx | 5 |

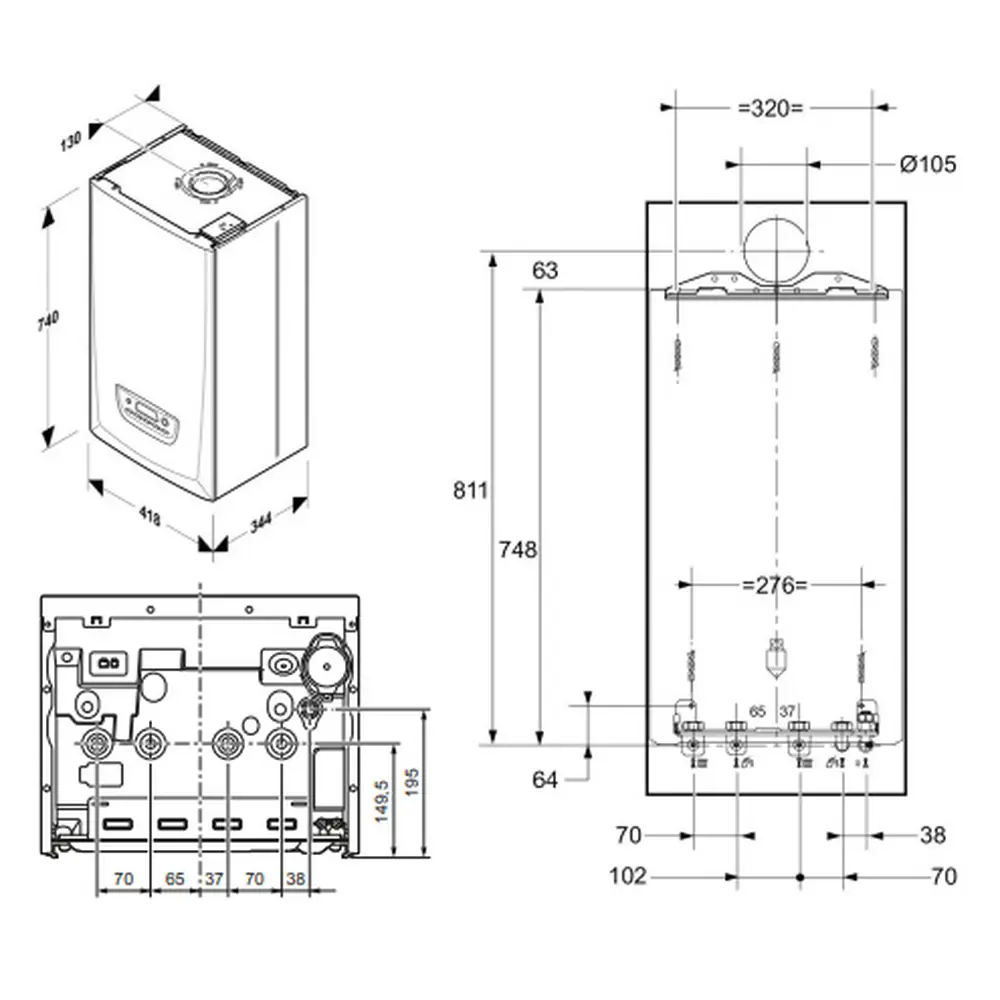

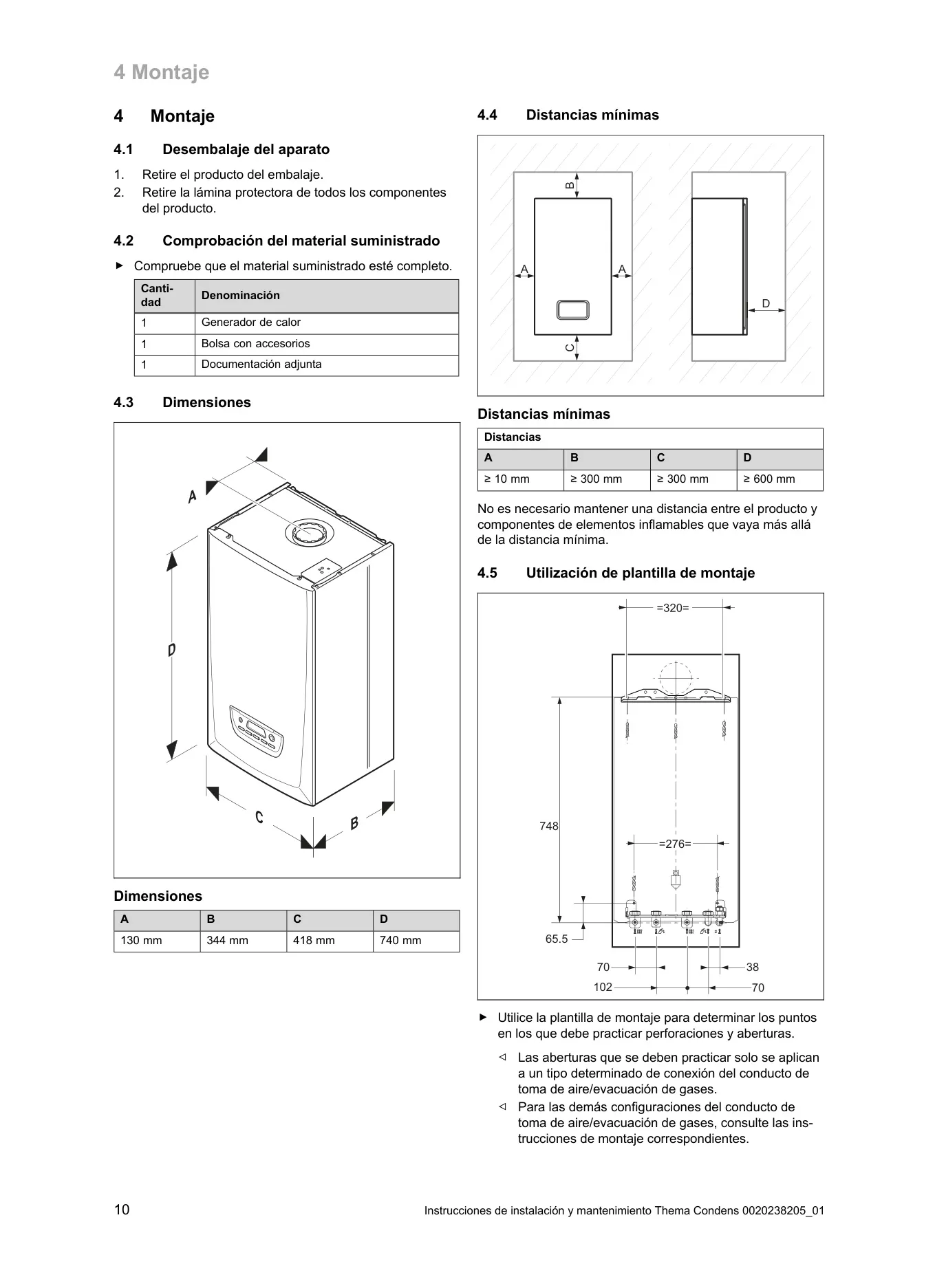

| Dimensiones del producto (anchura x profundidad x altura) | 418 mm x 344 mm x 740 mm |
| Peso neto | 37,1 kg |
| Peso con llenado de agua | 41,6 kg |
| Conexión eléctrica | 230 V – 50 Hz |
| Fusible integrado (de acción lenta) | T2/2A,250V |
| Consumo eléctrico máx. | 107 W |
| Consumo eléctrico en standby | 2,7 W |
| Tipo de protección | IPX5 |
| Intensidad de corriente | 0,47 A |
Detalles de la Caldera Saunier Duval Thema Condens 25

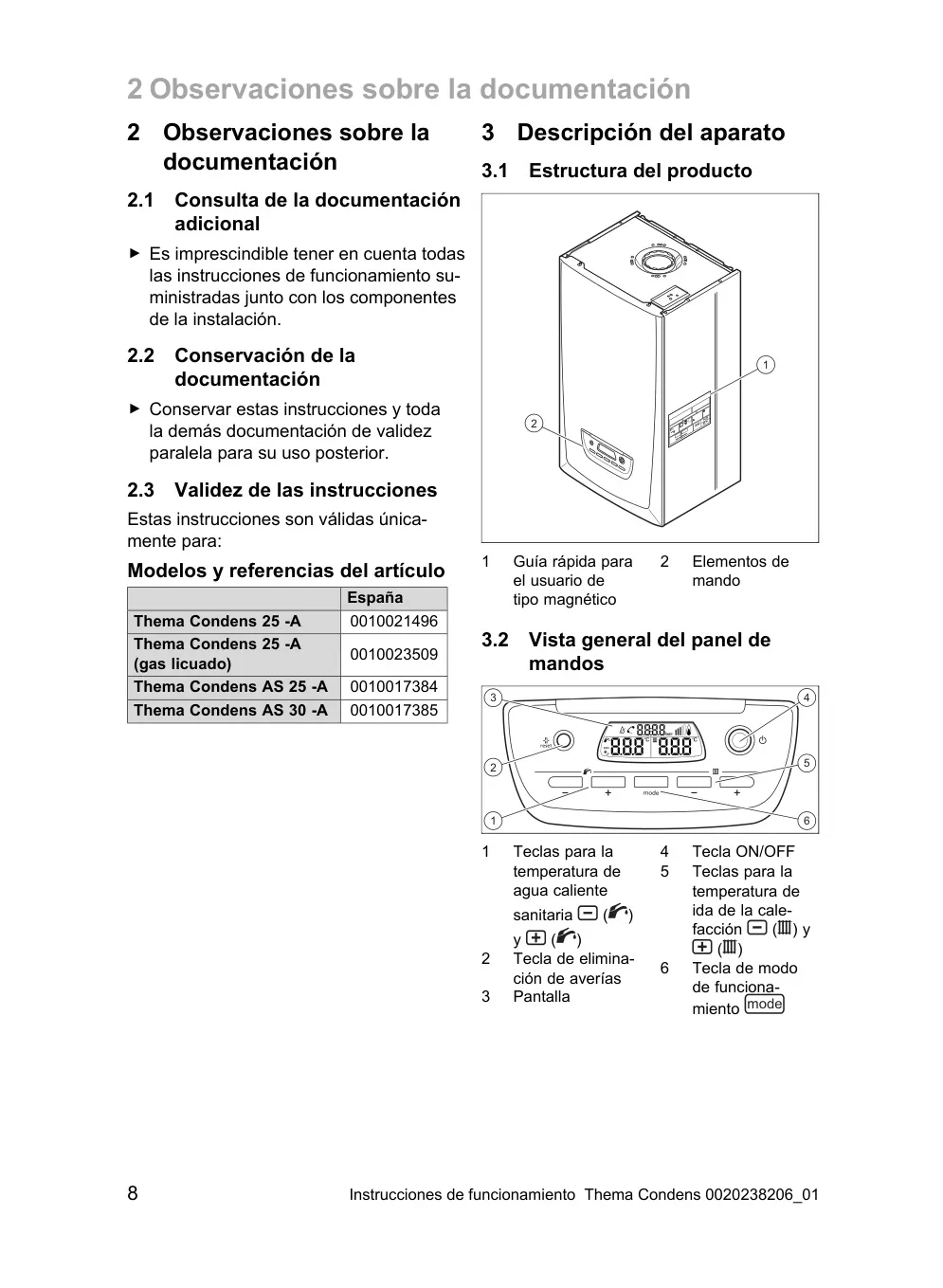

La caldera Saunier Duval Thema Condens 25 es un generador de calor compacto y moderno, diseñado para instalaciones de calefacción cerradas y para la eficiente producción de agua caliente sanitaria (ACS). Su elegante acabado en color blanco y el panel frontal con pantalla digital central, junto a botones intuitivos, facilitan una interacción sencilla y directa por parte del usuario, mostrando información clave como temperaturas, presión y estados operativos. Esto asegura una experiencia de uso práctica y accesible para el día a día.

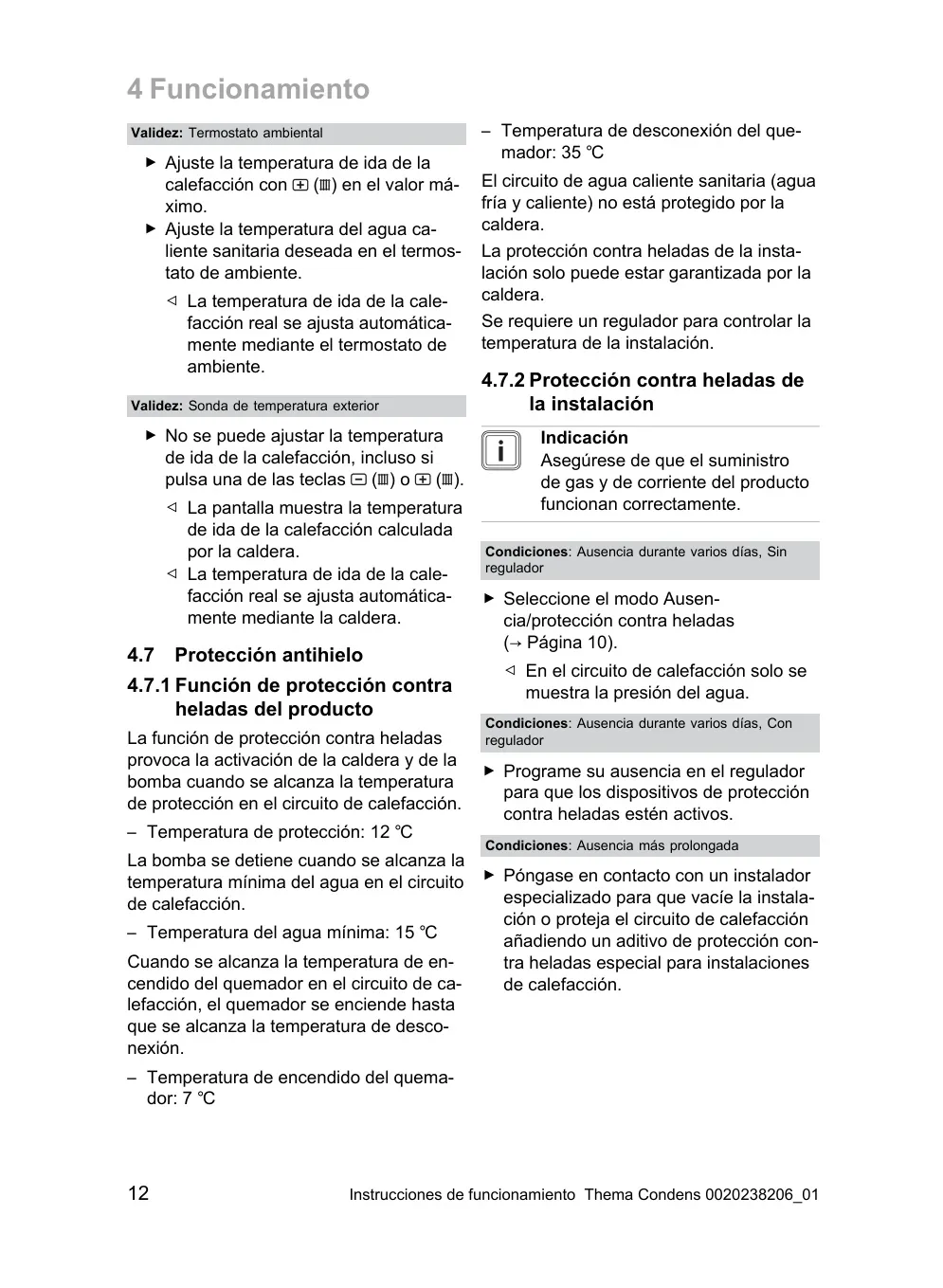

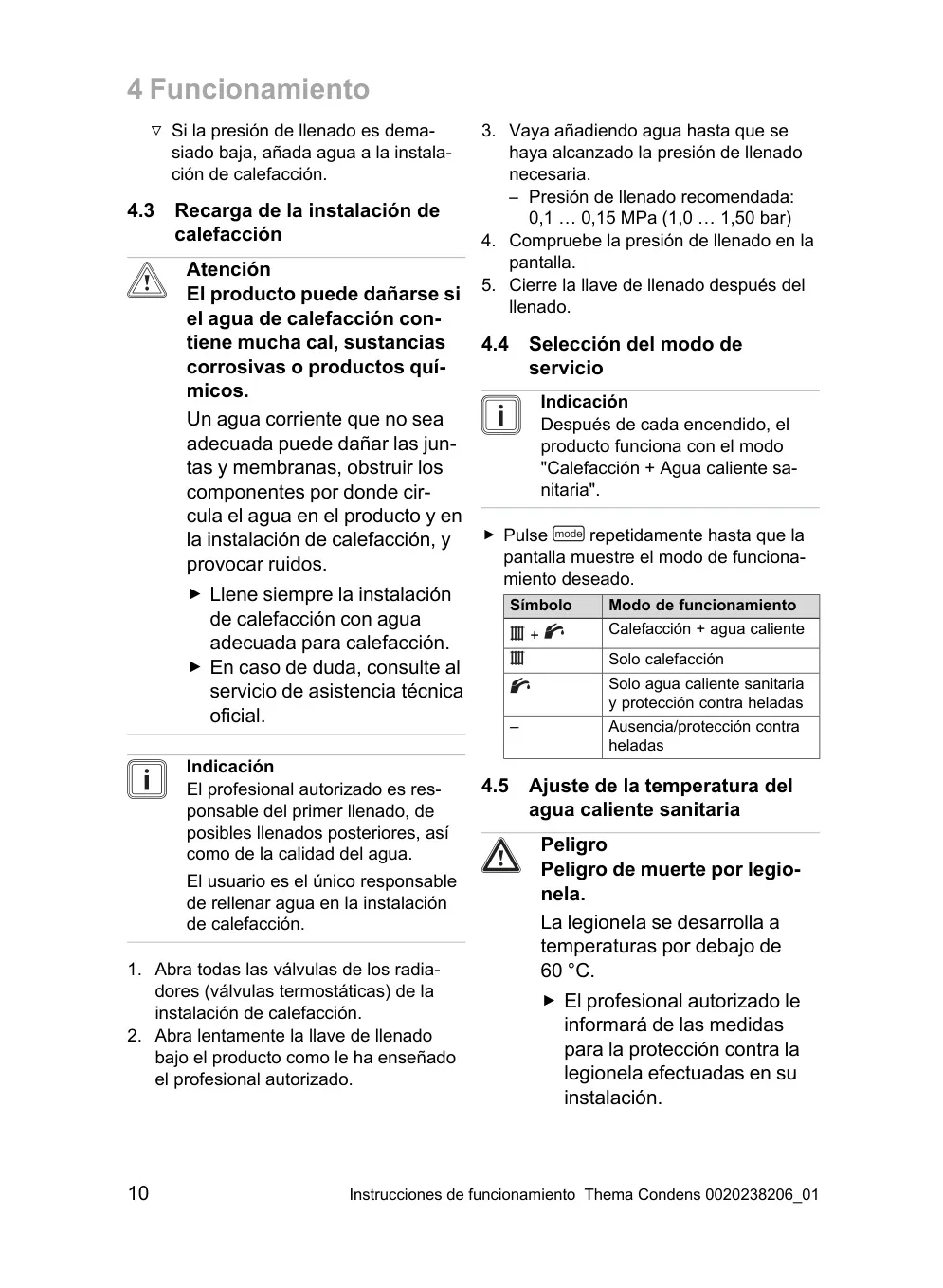

Uno de los aspectos más destacados de esta caldera es su versatilidad en modos de funcionamiento. Permite elegir entre "Calefacción + Agua caliente sanitaria", "Solo calefacción", "Solo agua caliente sanitaria con protección antihielo" y un modo de "Ausencia/protección antihielo". Esta flexibilidad se adapta a diversas necesidades, optimizando el confort del hogar según la estación y las preferencias del usuario. Además, incorpora la función de protección antihielo que activa automáticamente la bomba y el quemador si la temperatura del circuito de calefacción desciende a 12 °C, apagándose al alcanzar los 35 °C para prevenir daños por congelación.

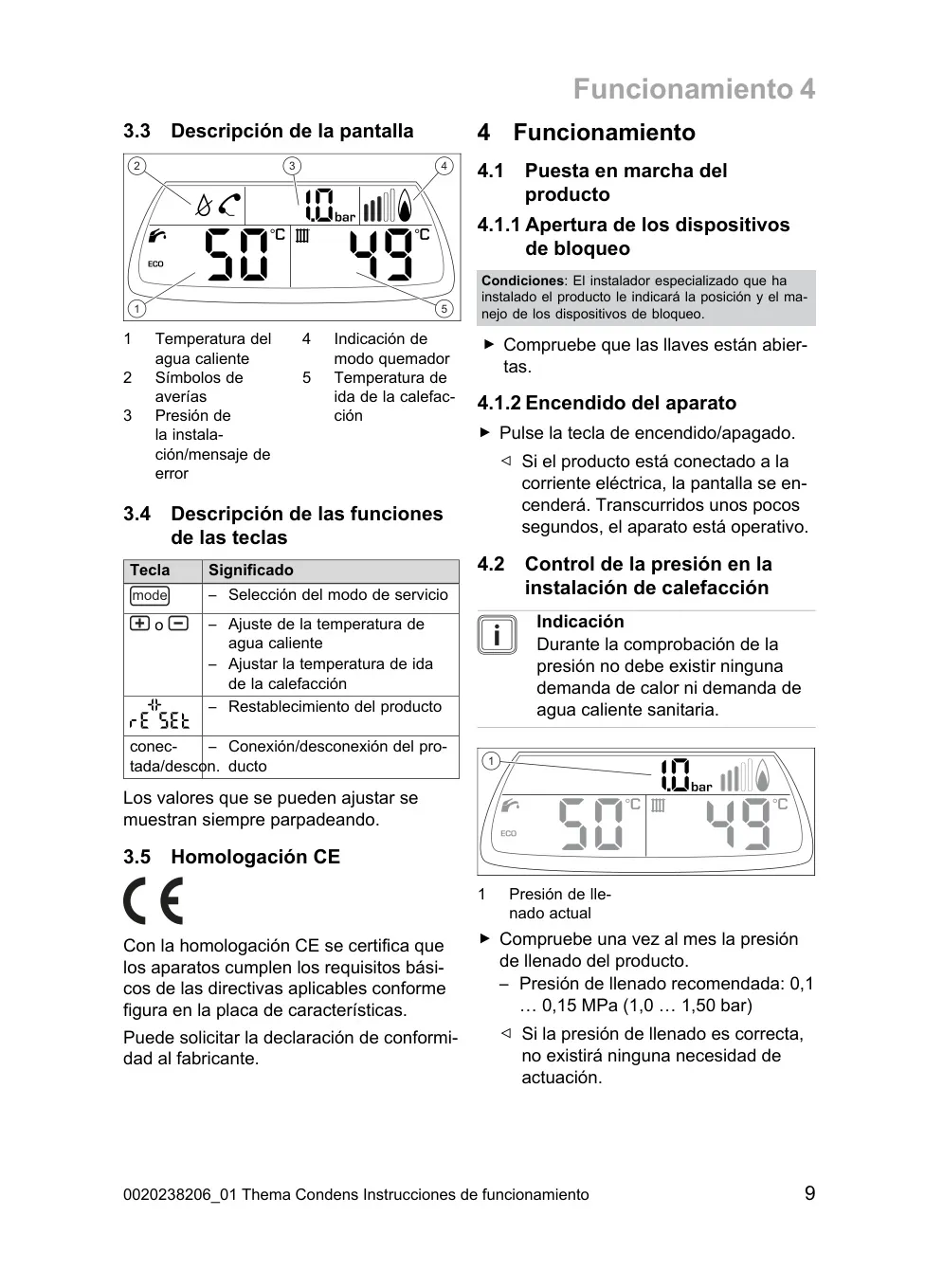

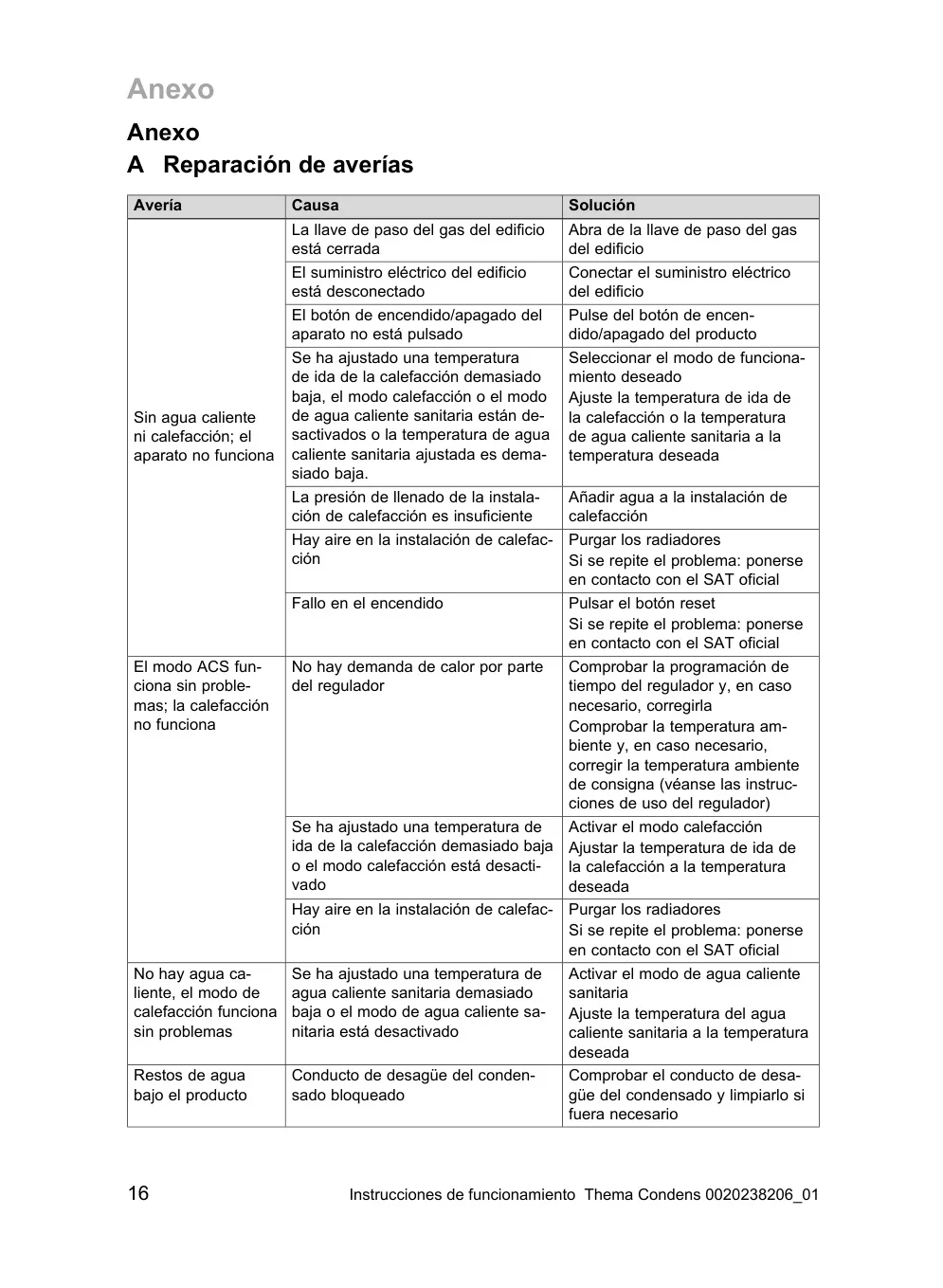

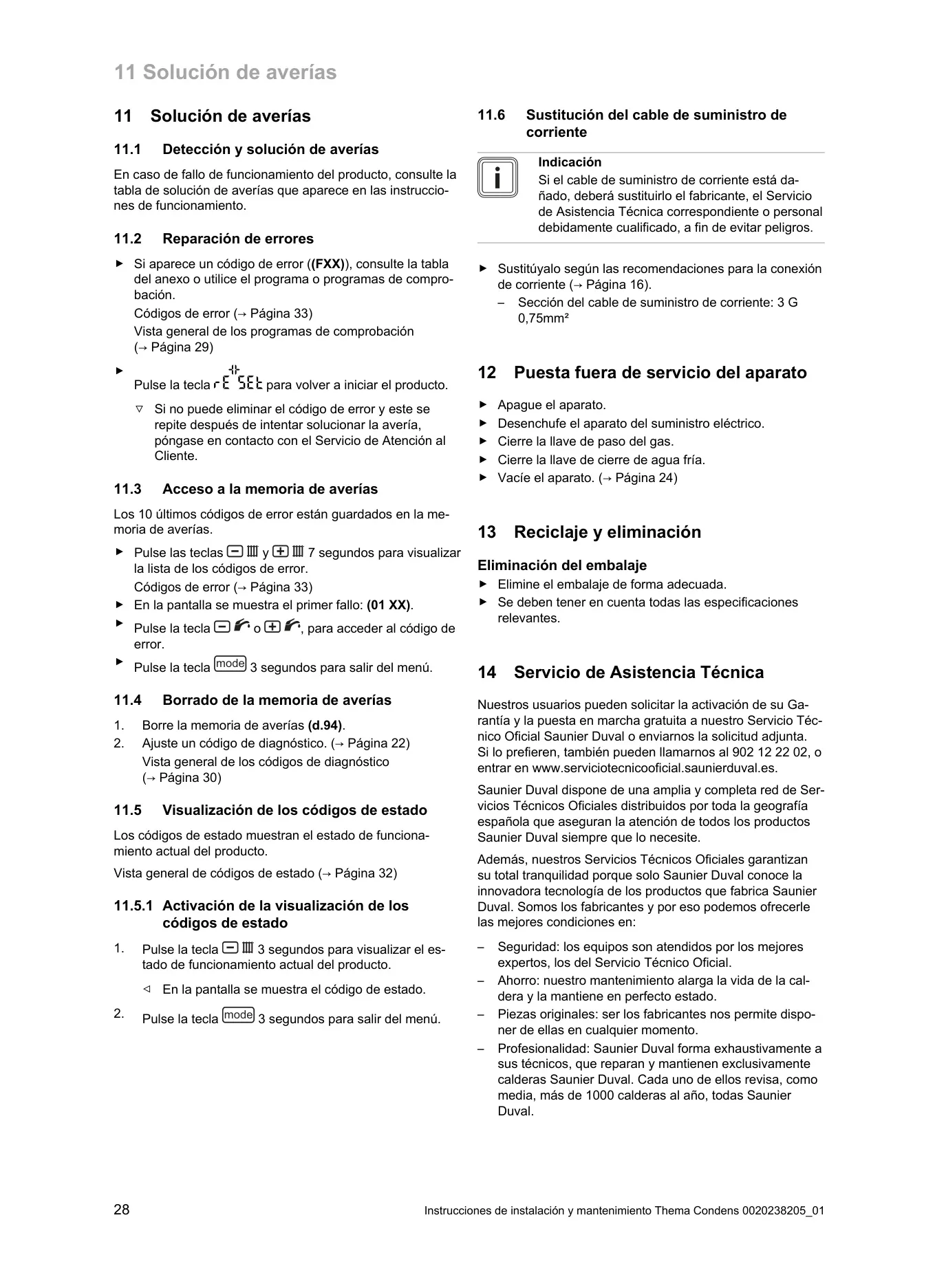

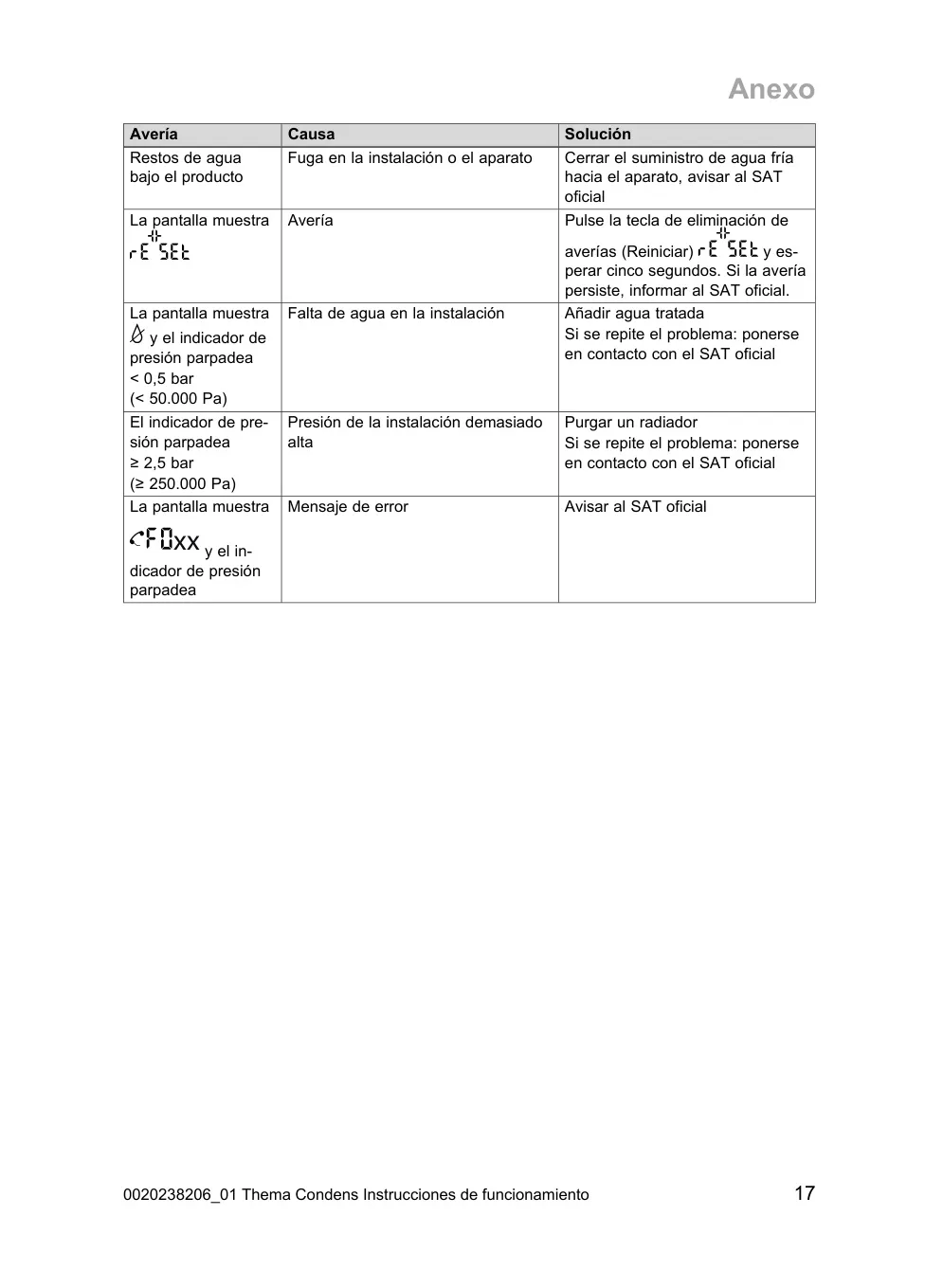

El control del aparato es intuitivo, con teclas específicas para ajustar la temperatura del agua caliente sanitaria y la de impulsión de la calefacción. La pantalla digital no solo muestra la presión del sistema, sino que también indica si el quemador está activo o si se ha producido alguna avería, utilizando símbolos claros que facilitan el diagnóstico rápido de cualquier incidente. Un botón de "RESET" permite reiniciar la caldera tras solucionar un problema, lo que proporciona al usuario un nivel básico de control sobre el equipo.

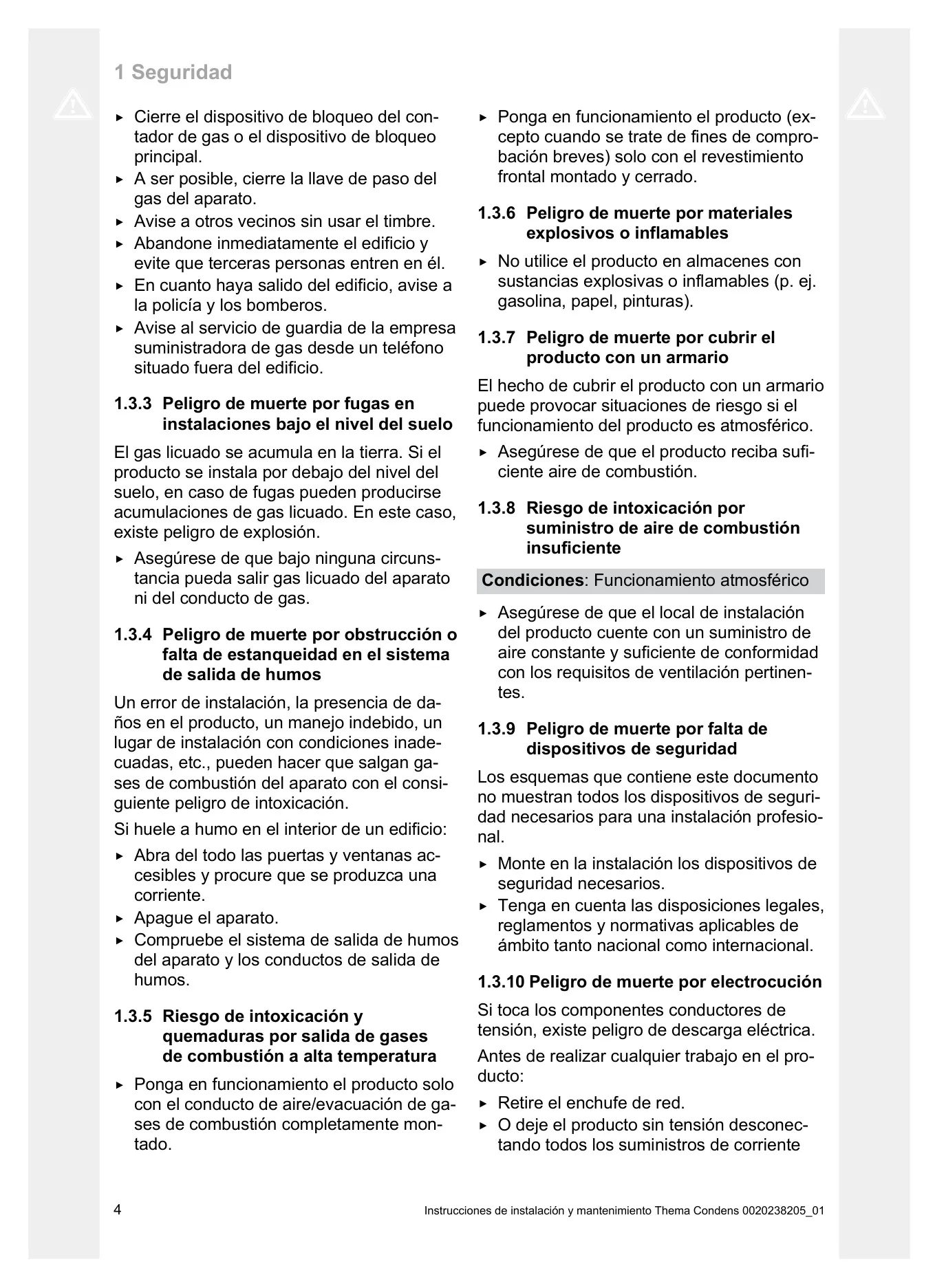

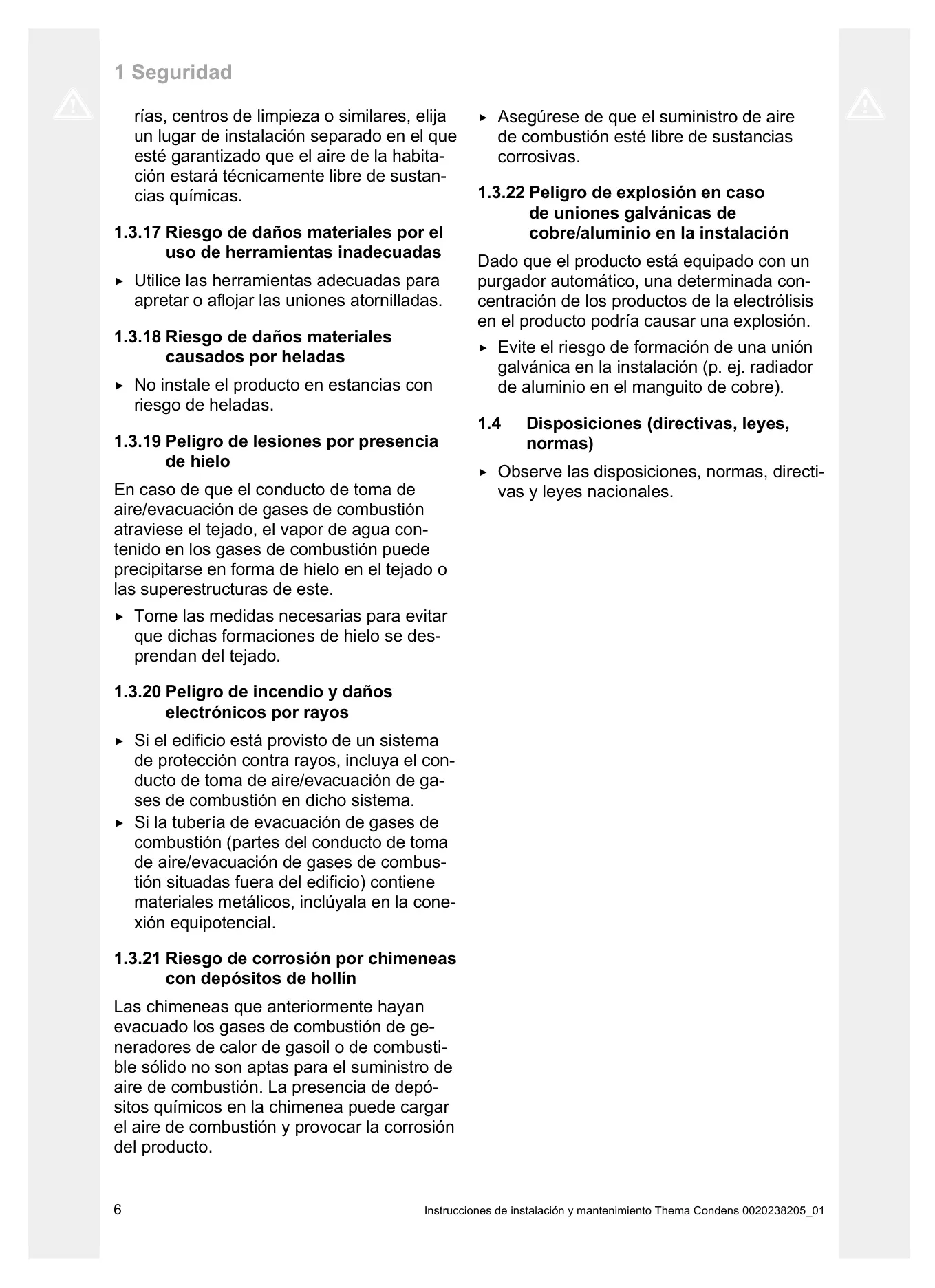

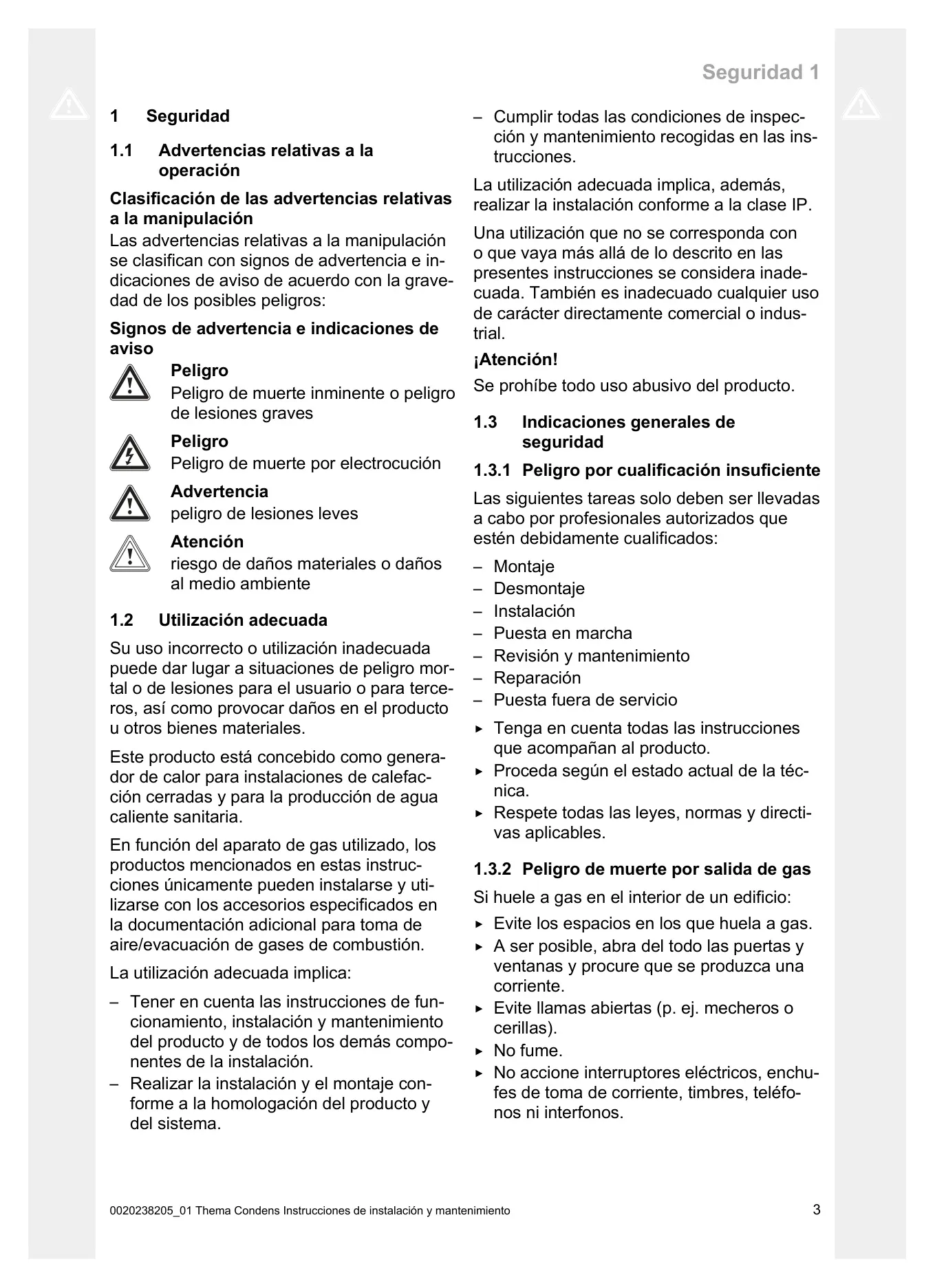

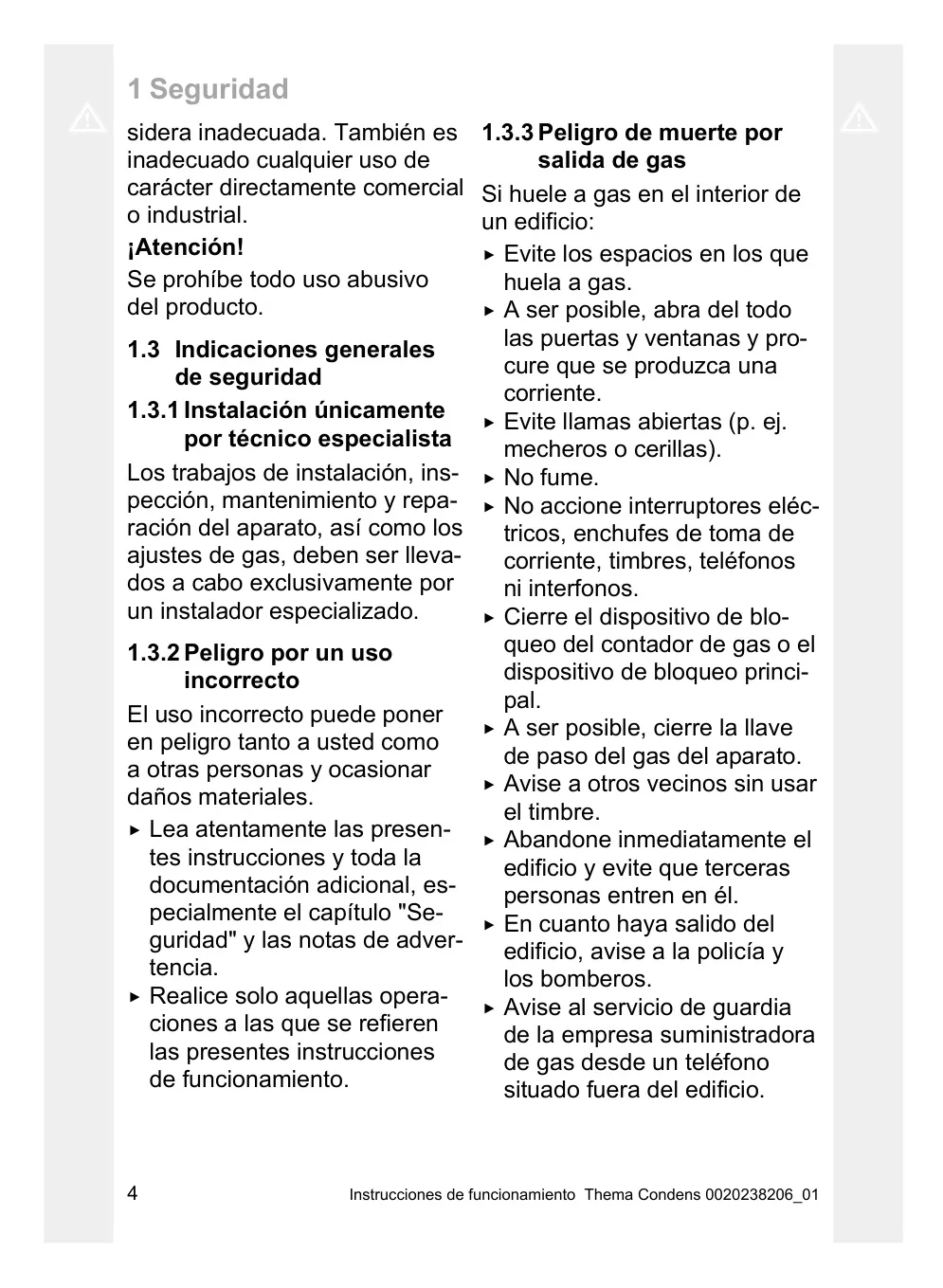

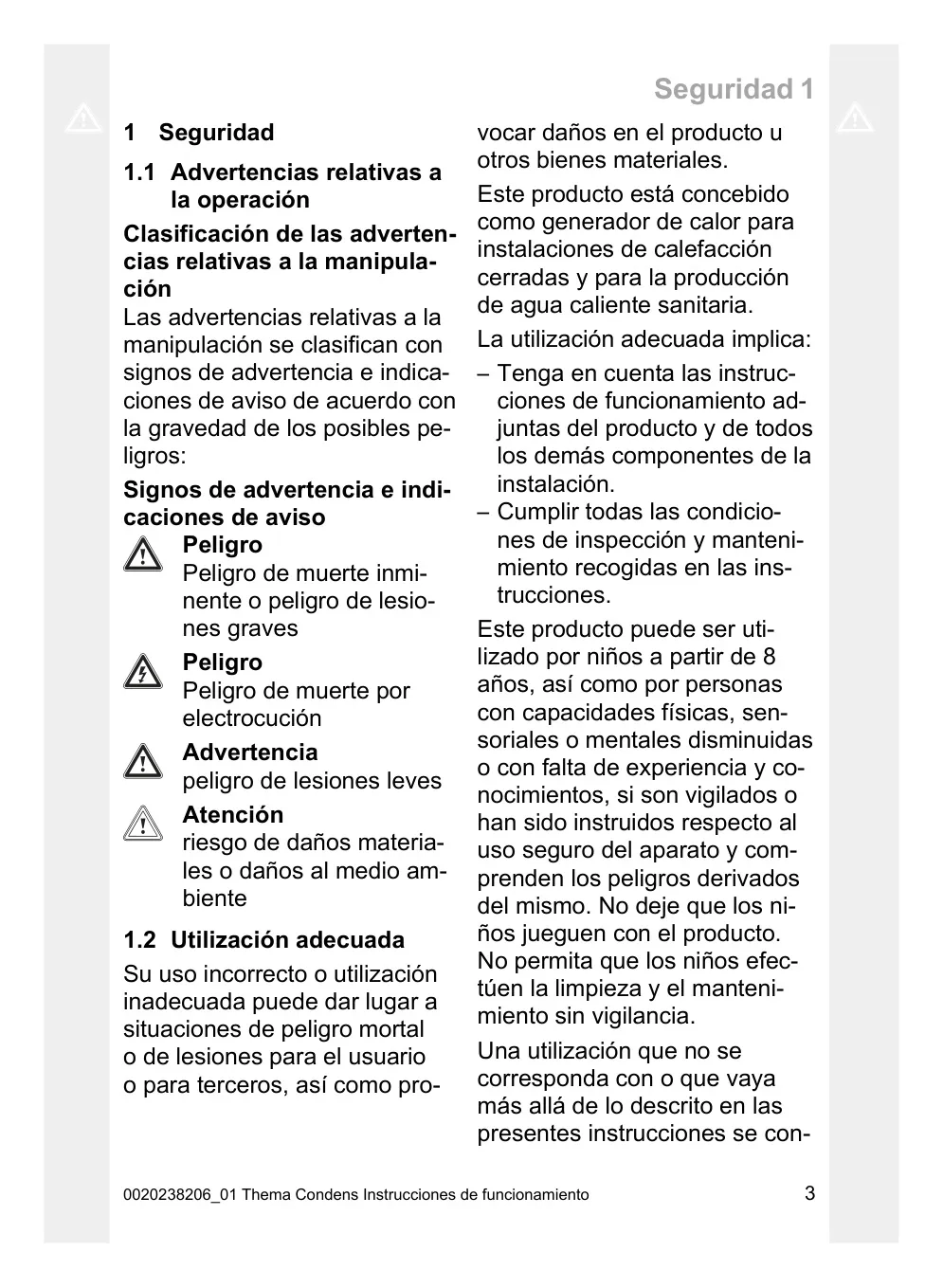

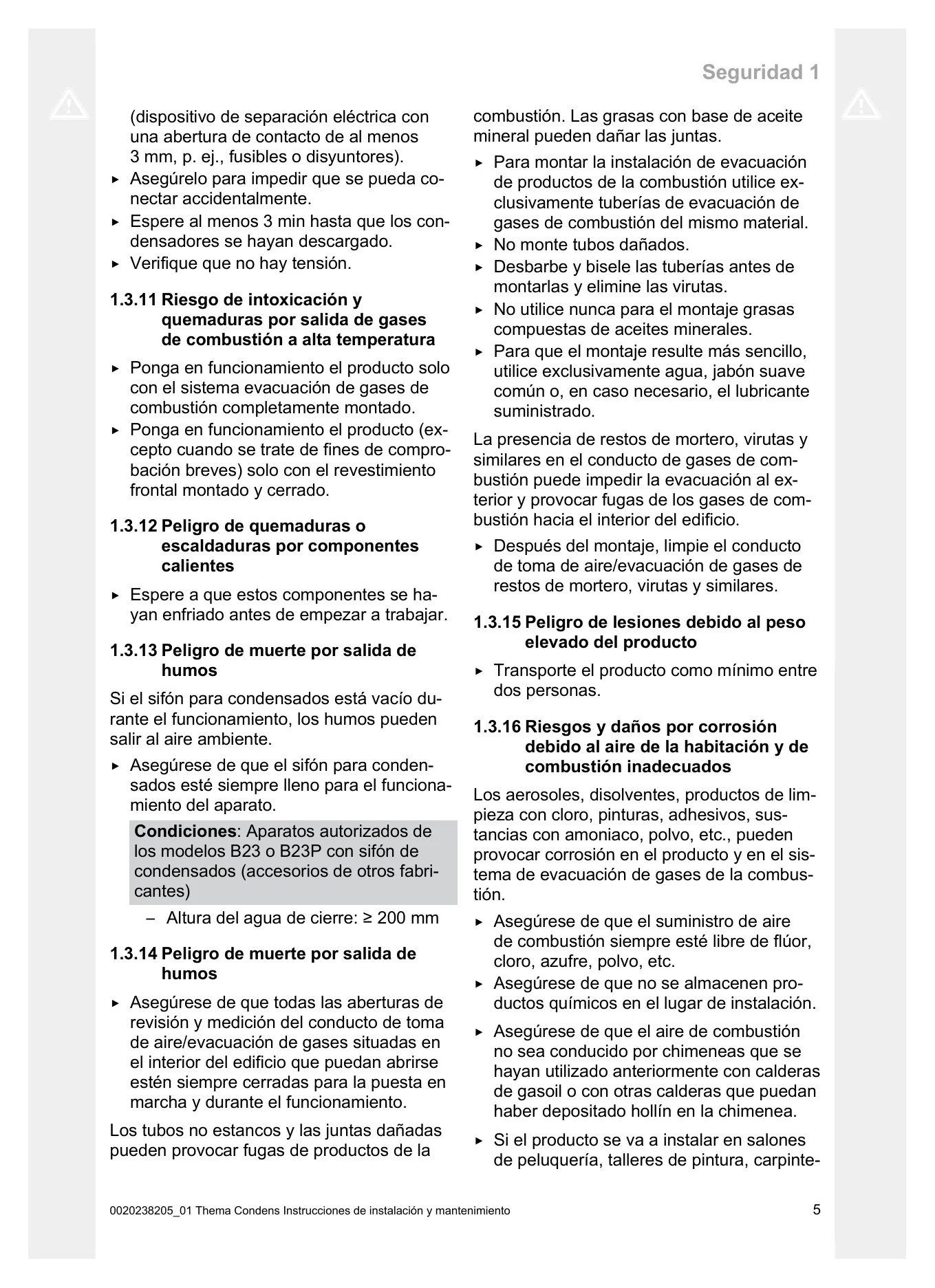

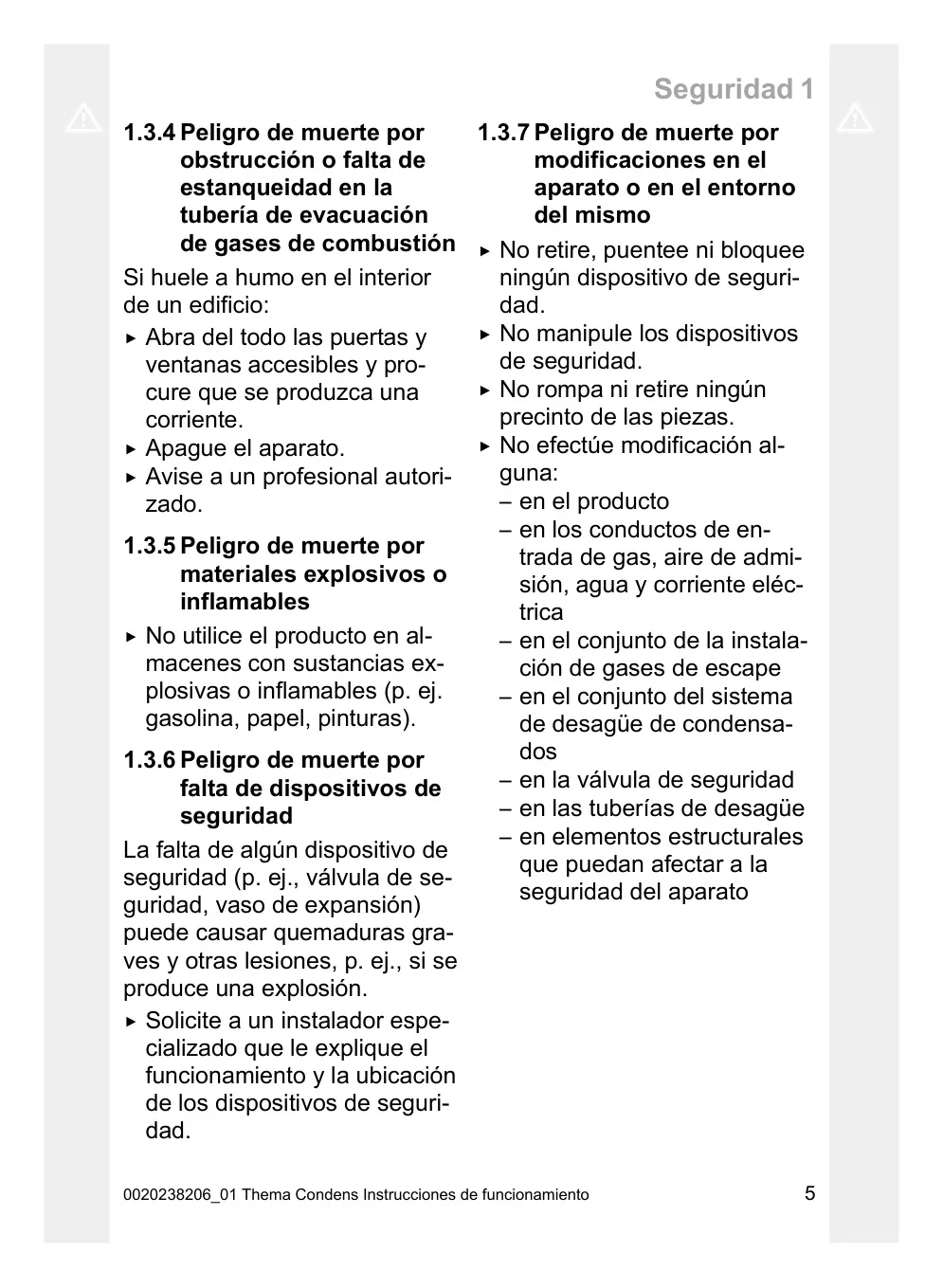

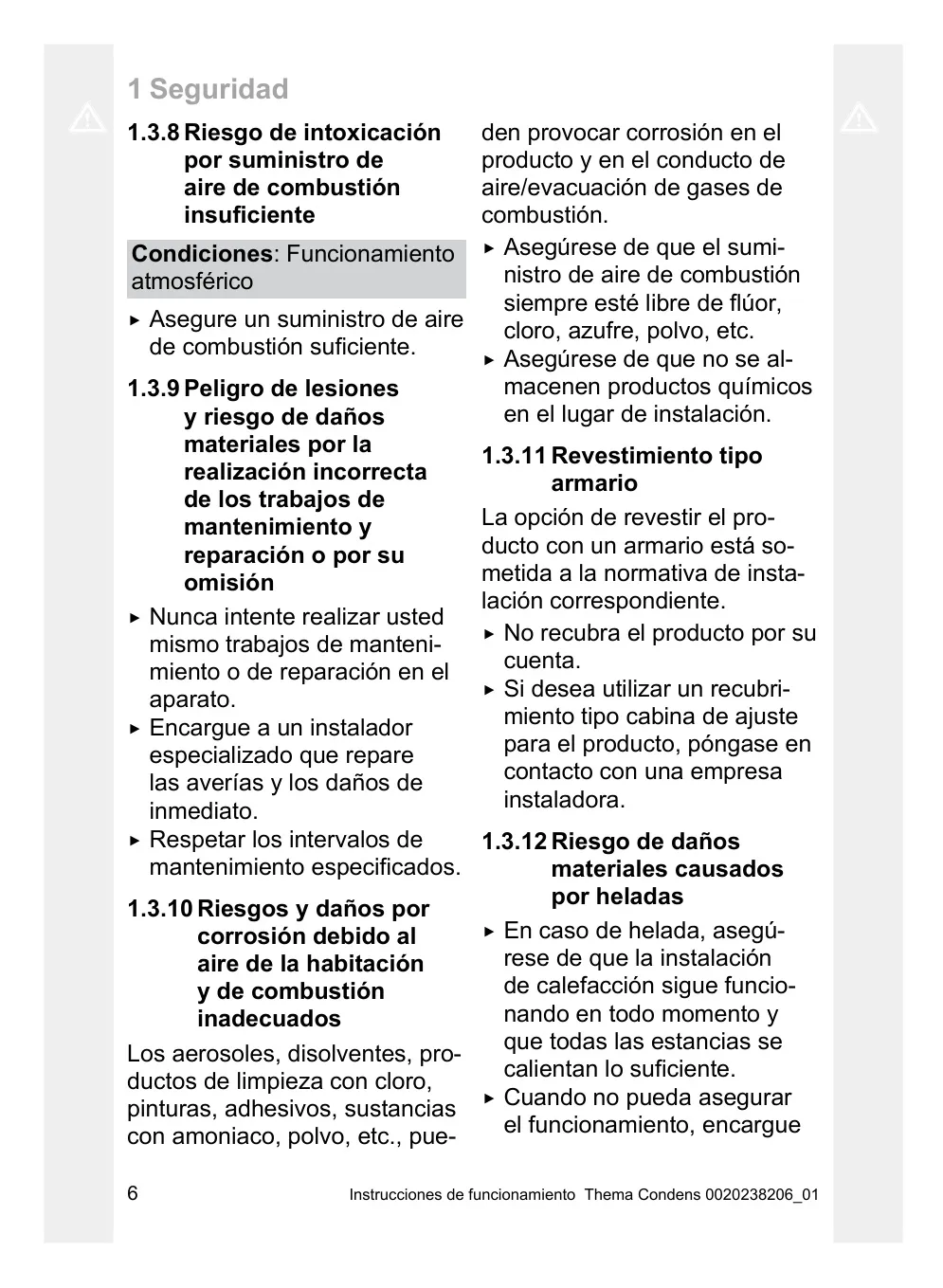

La seguridad es una prioridad en el diseño de la Thema Condens 25. El manual advierte sobre la importancia de la instalación y el mantenimiento por parte de técnicos especializados para evitar riesgos de fugas de gas, intoxicación por humos, descargas eléctricas o daños materiales. Se enfatiza la necesidad de un suministro adecuado de aire de combustión y de evitar la presencia de sustancias corrosivas en el ambiente de instalación, asegurando así un funcionamiento fiable y duradero.

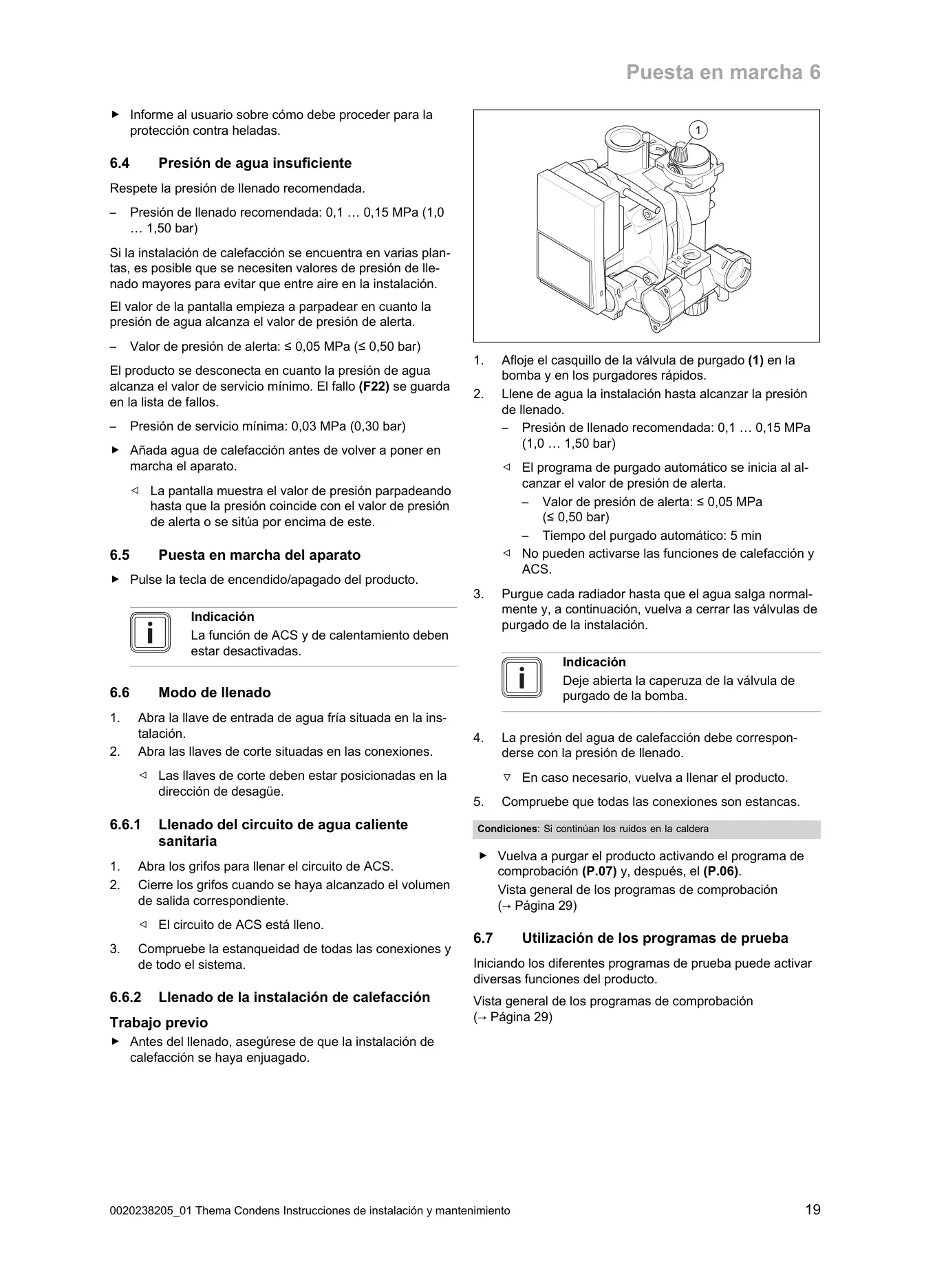

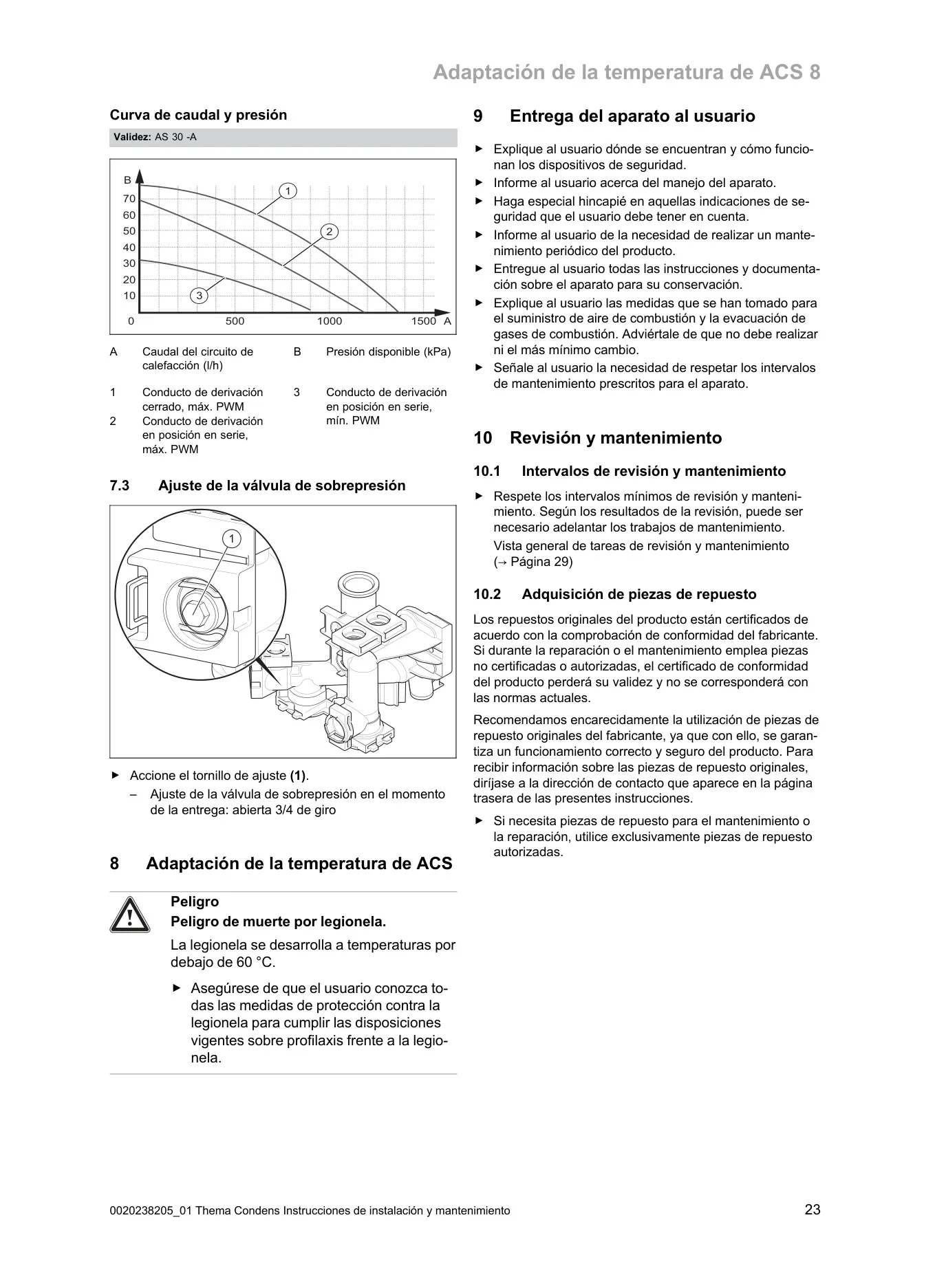

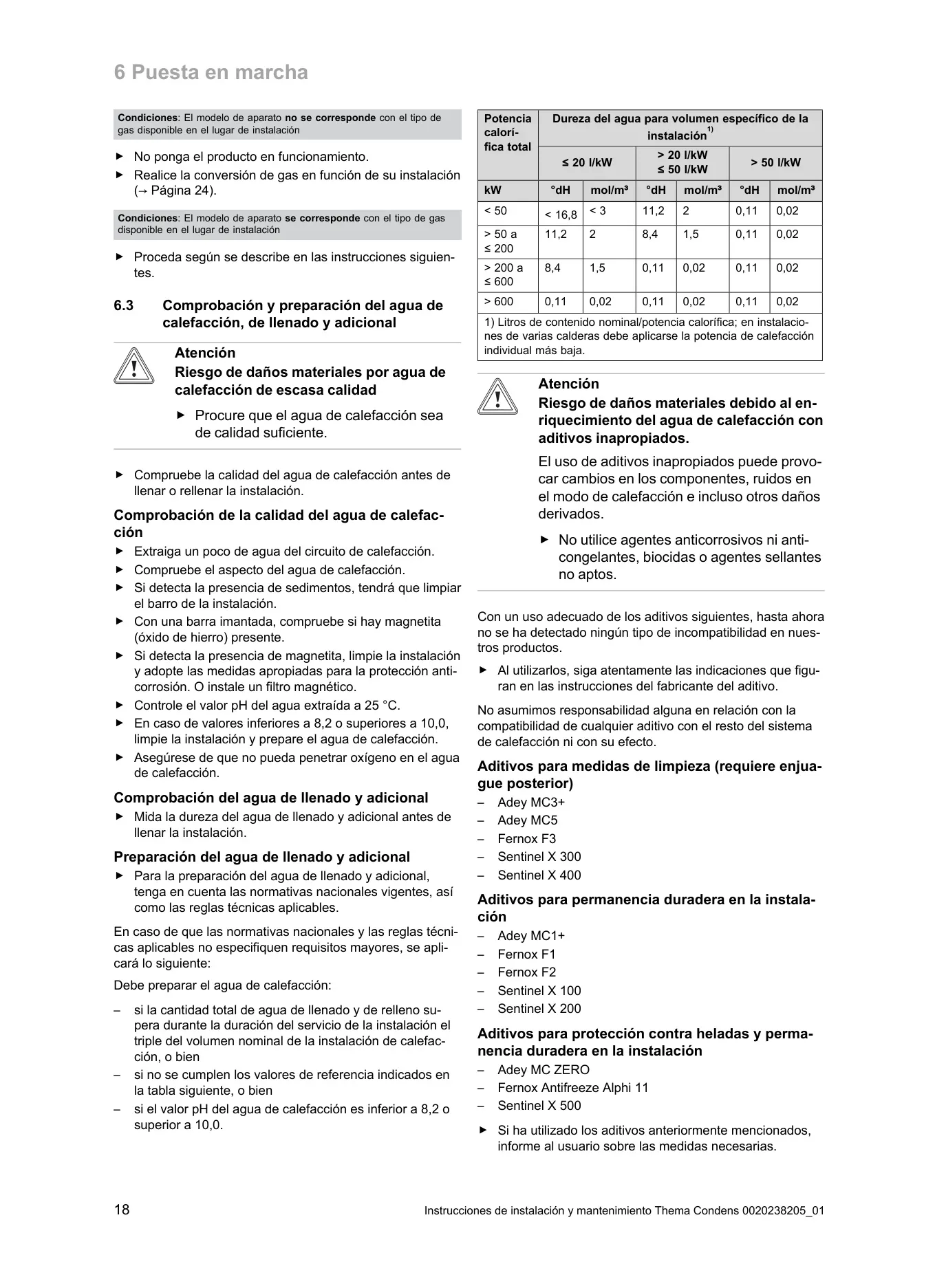

En cuanto a la gestión del agua, la caldera requiere una presión de llenado recomendada entre 1,0 y 1,50 bar, que puede ser monitorizada directamente en la pantalla. Se subraya la importancia de utilizar agua de calefacción de calidad adecuada, con valores de pH y dureza controlados, y se advierte sobre los peligros de utilizar aditivos no apropiados. Para la seguridad del agua caliente, se alerta sobre el riesgo de legionela, recomendando no ajustar la temperatura del ACS por debajo de los 60 °C sin consultar a un profesional.

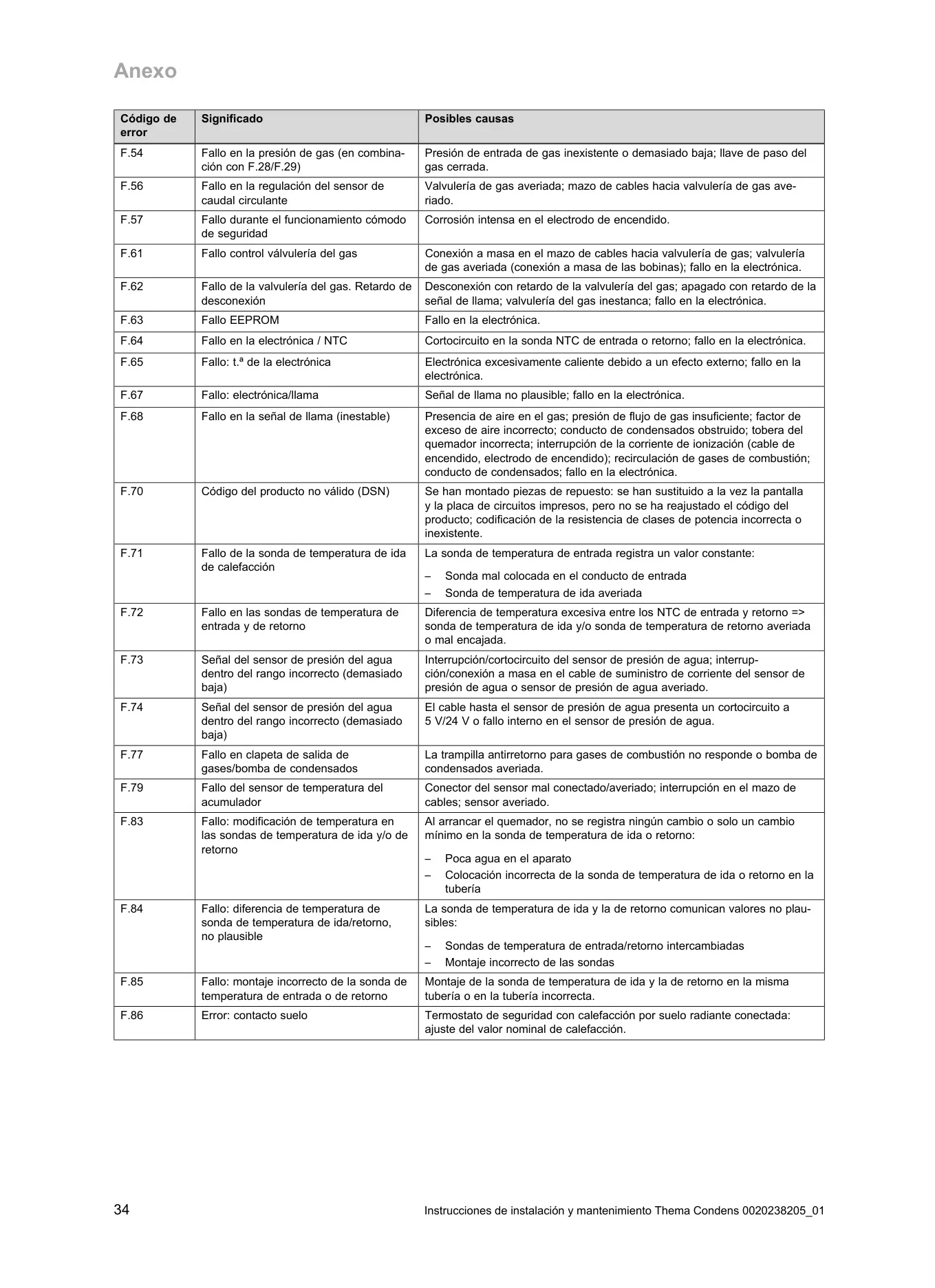

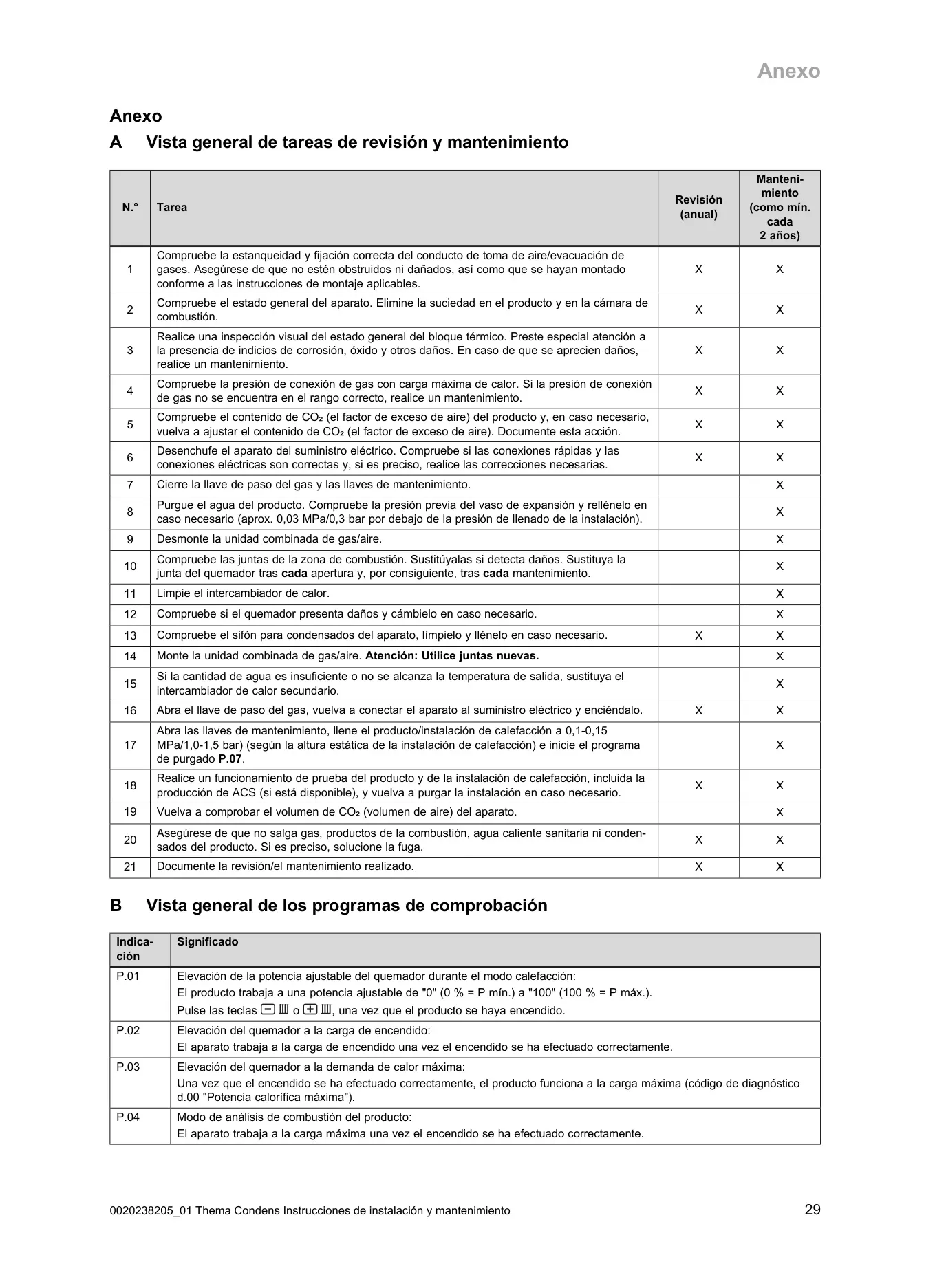

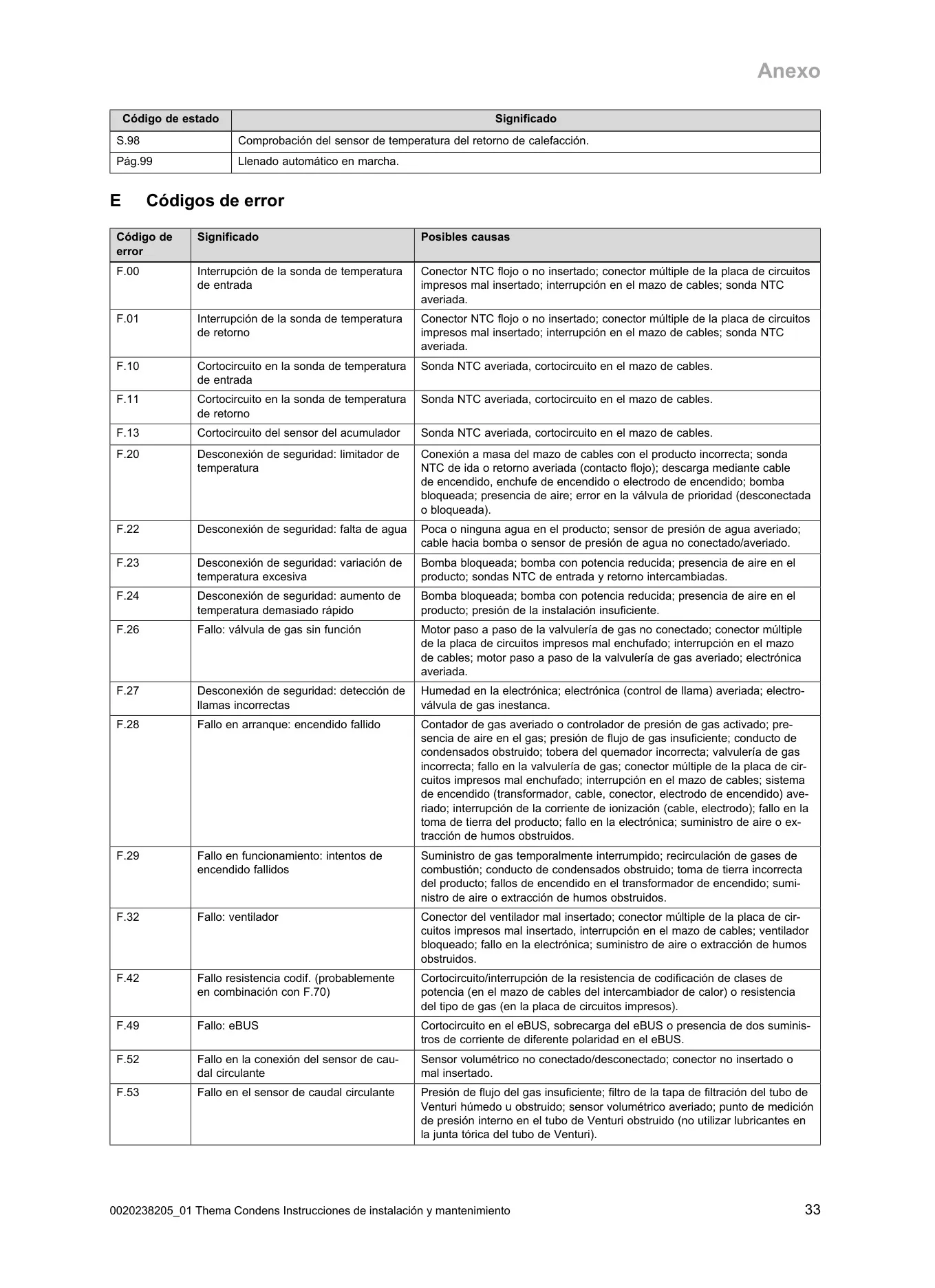

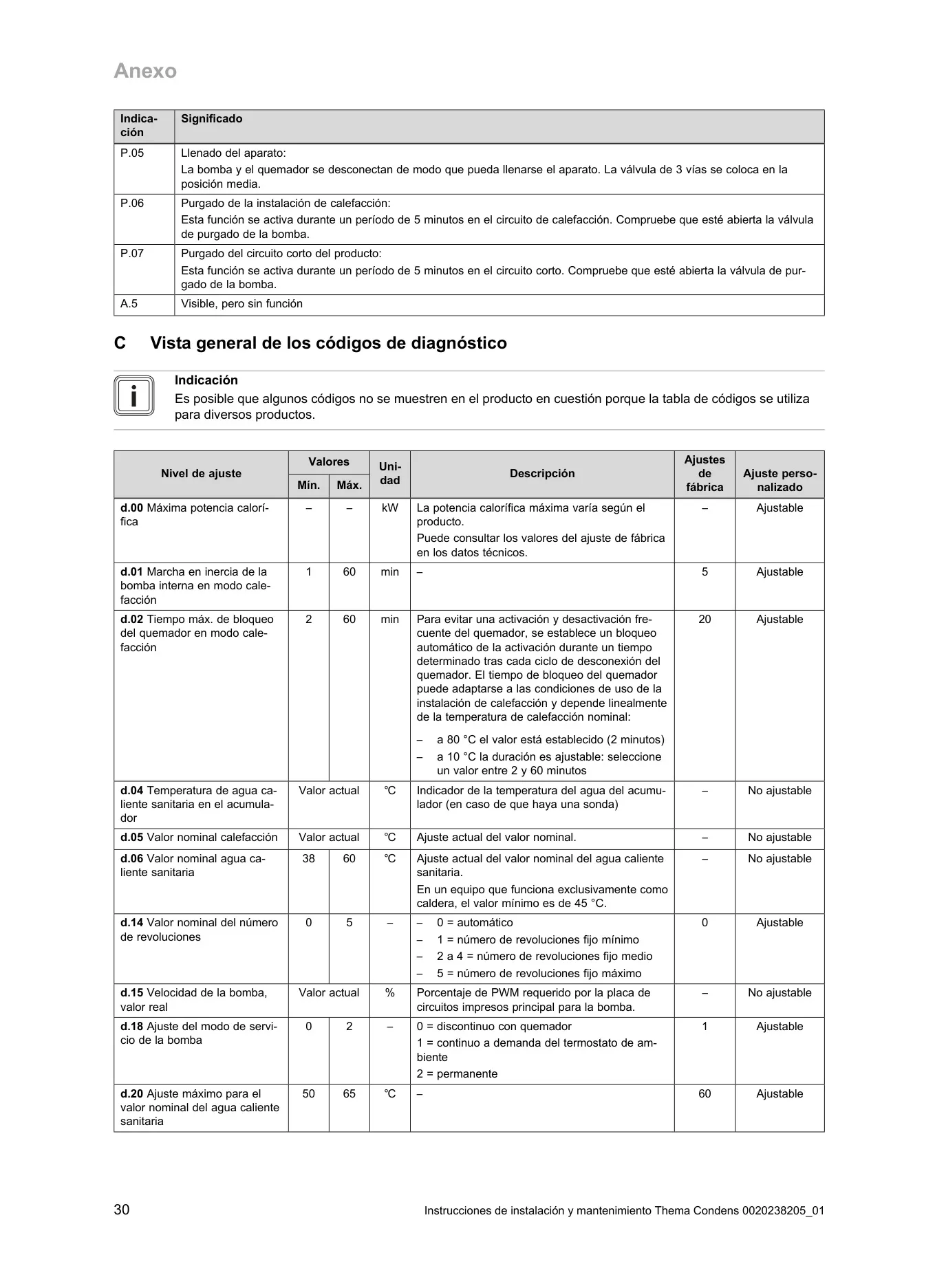

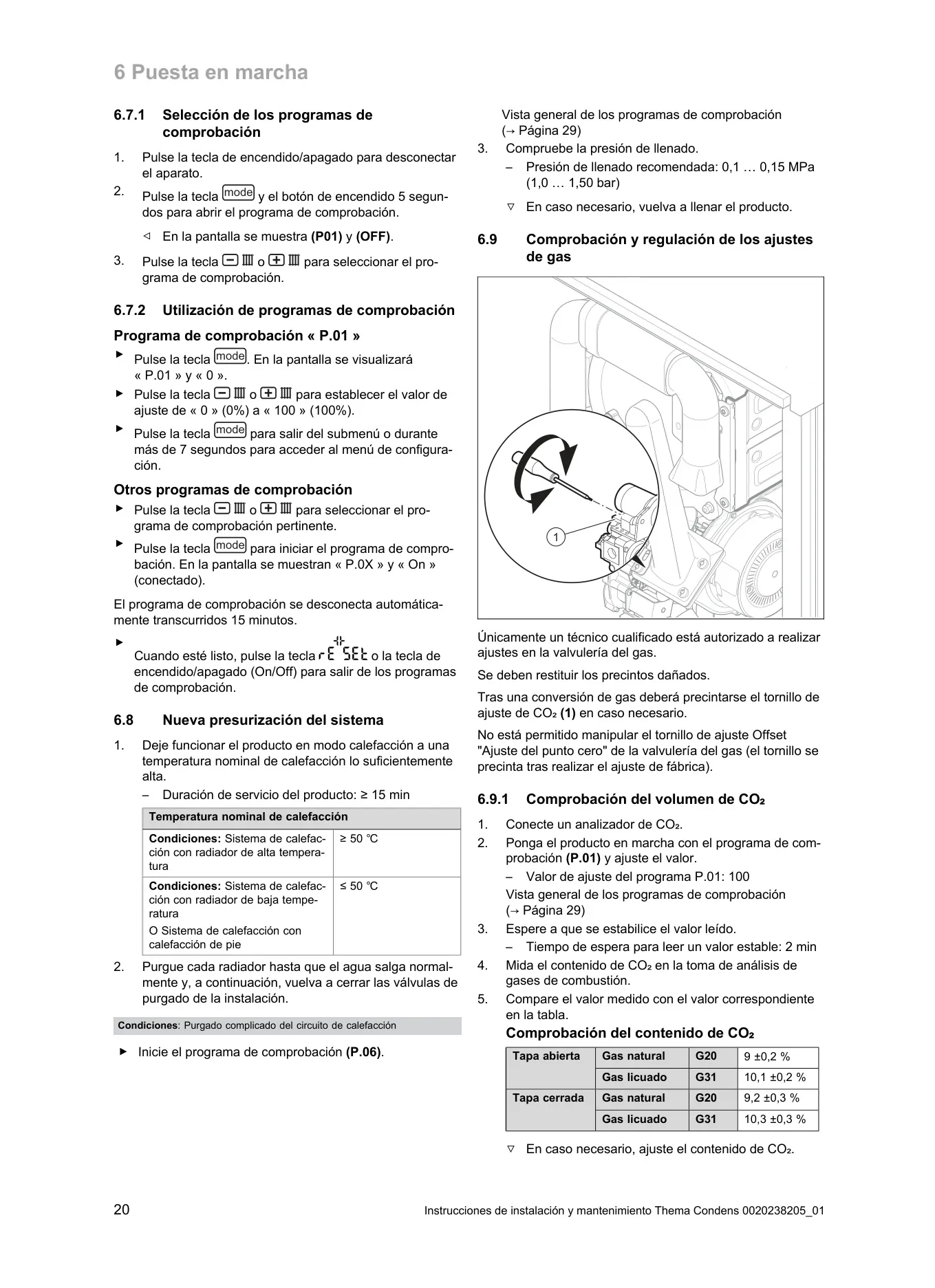

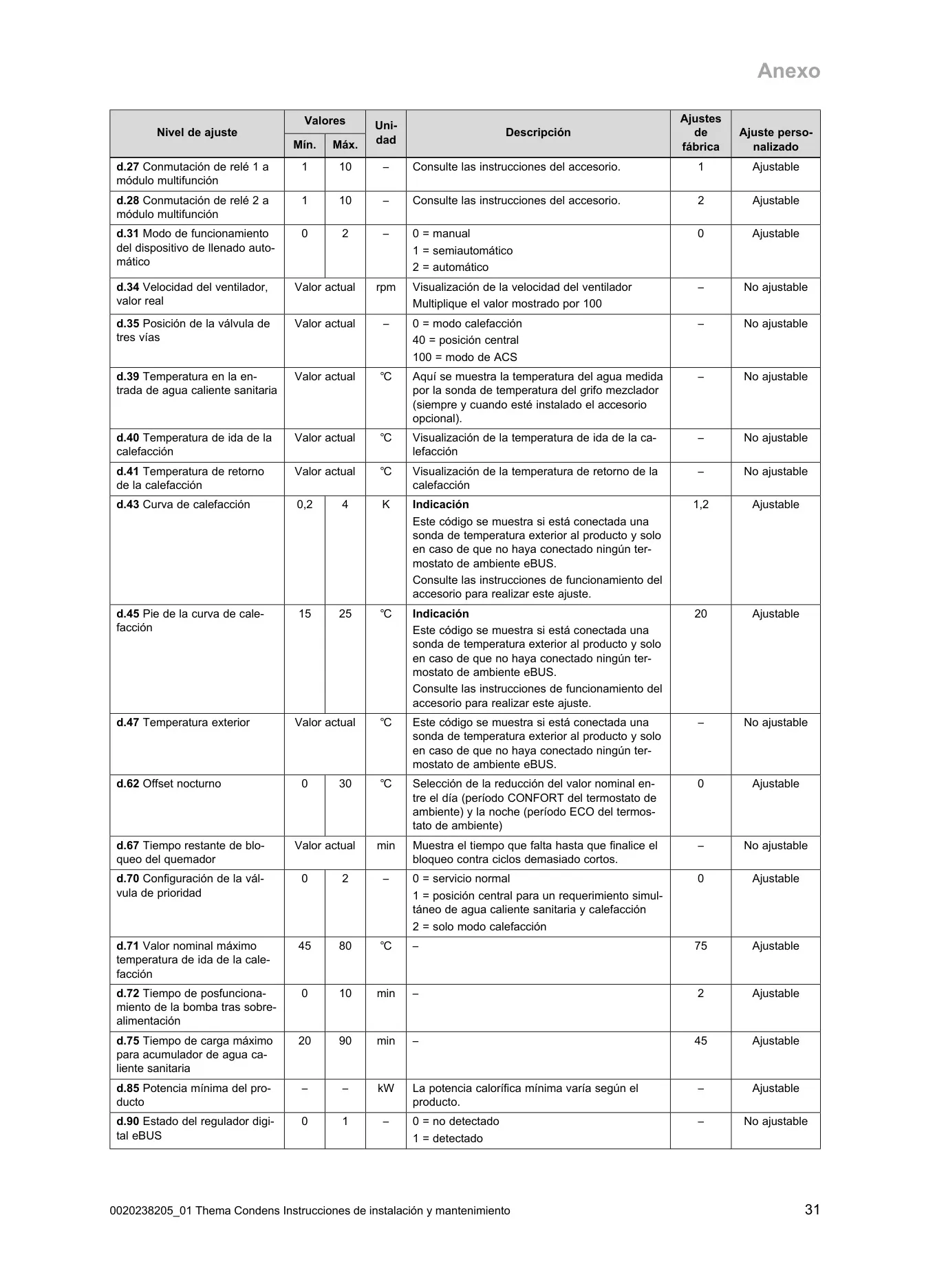

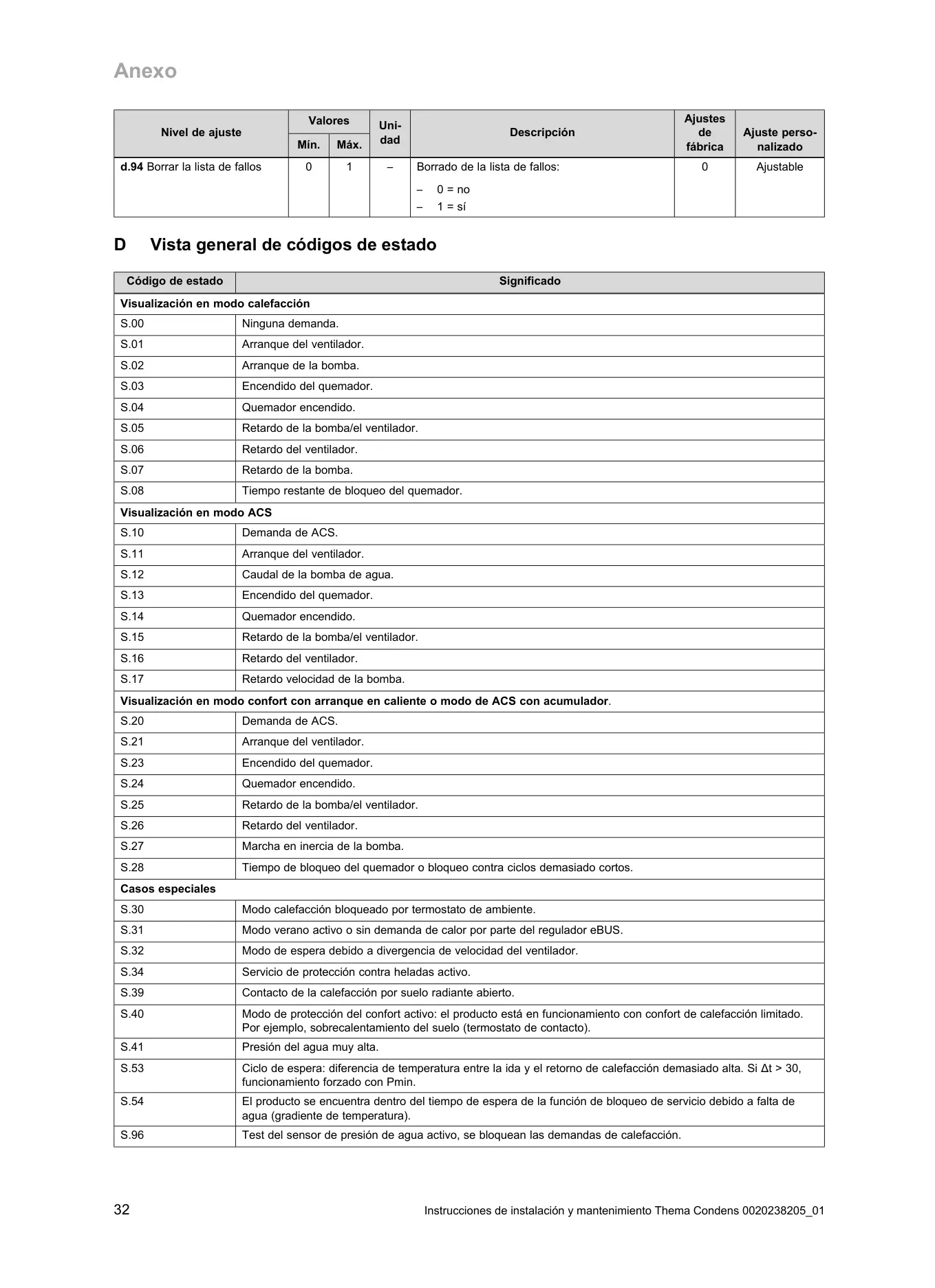

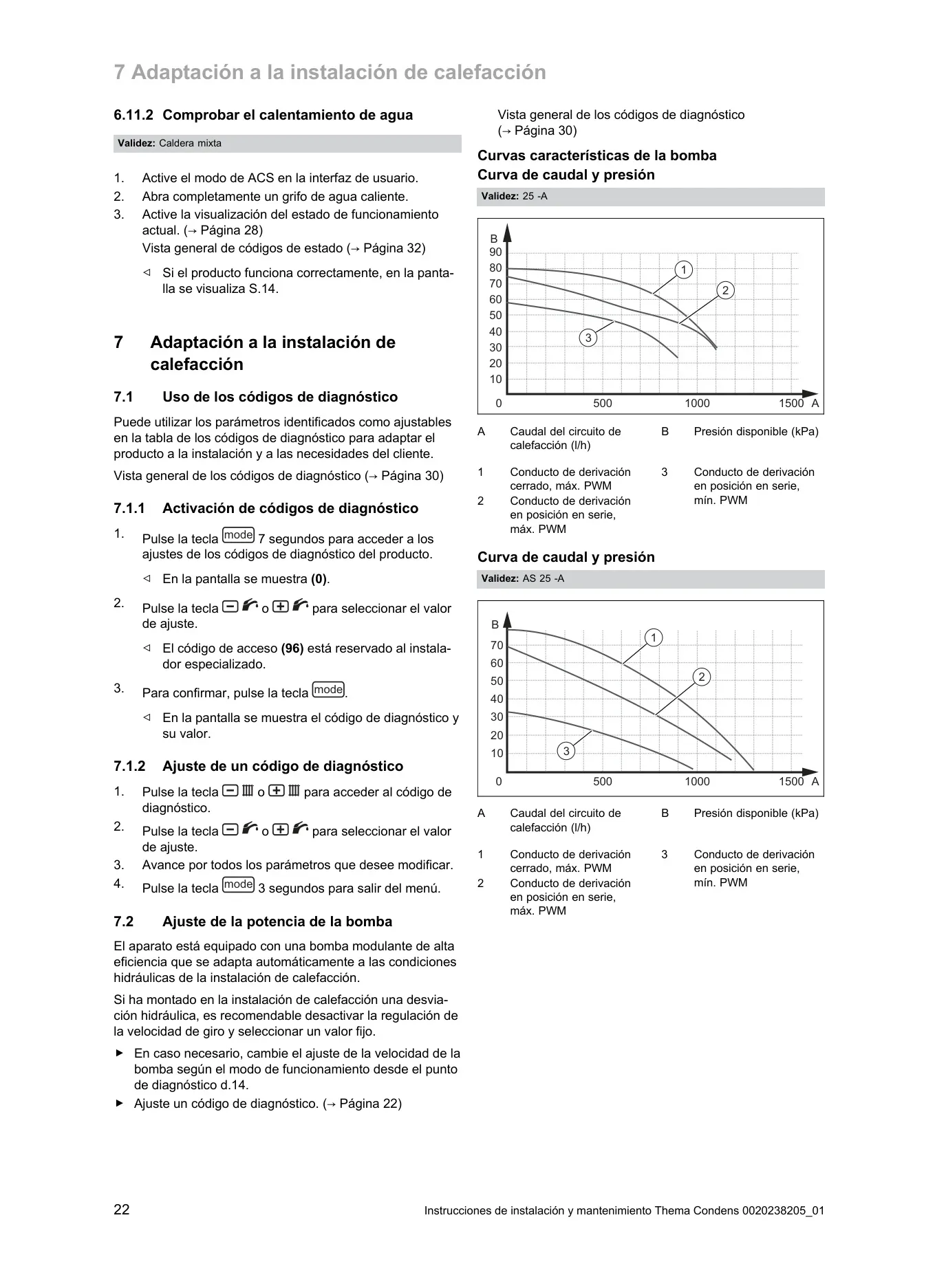

La caldera cuenta con una bomba modulante de alta eficiencia que se ajusta automáticamente a las condiciones hidráulicas de la instalación de calefacción, lo que contribuye a la optimización del consumo energético. También ofrece programas de prueba y códigos de diagnóstico accesibles para los instaladores, permitiendo una adaptación precisa a las necesidades específicas de cada instalación y un mantenimiento más efectivo.

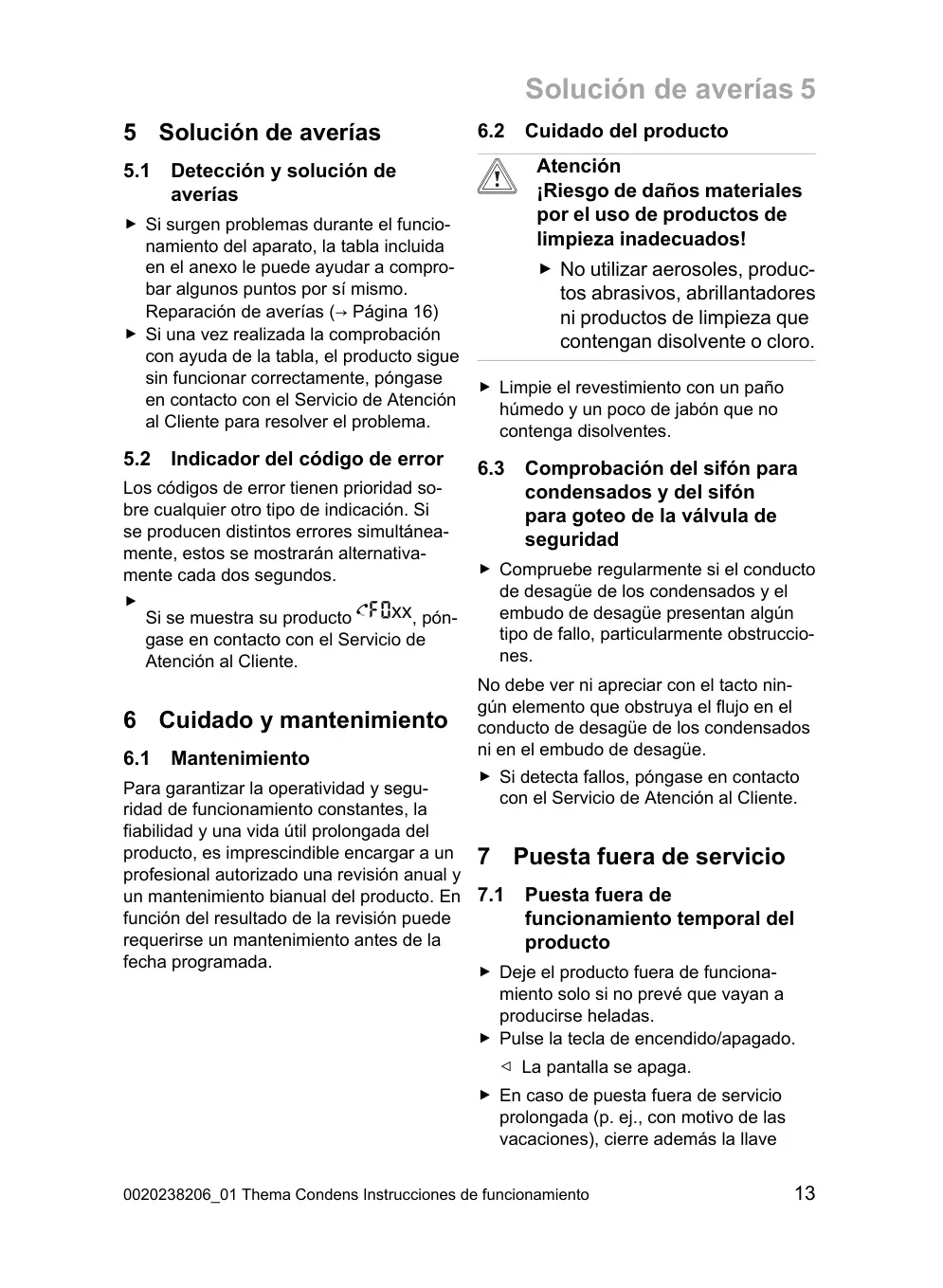

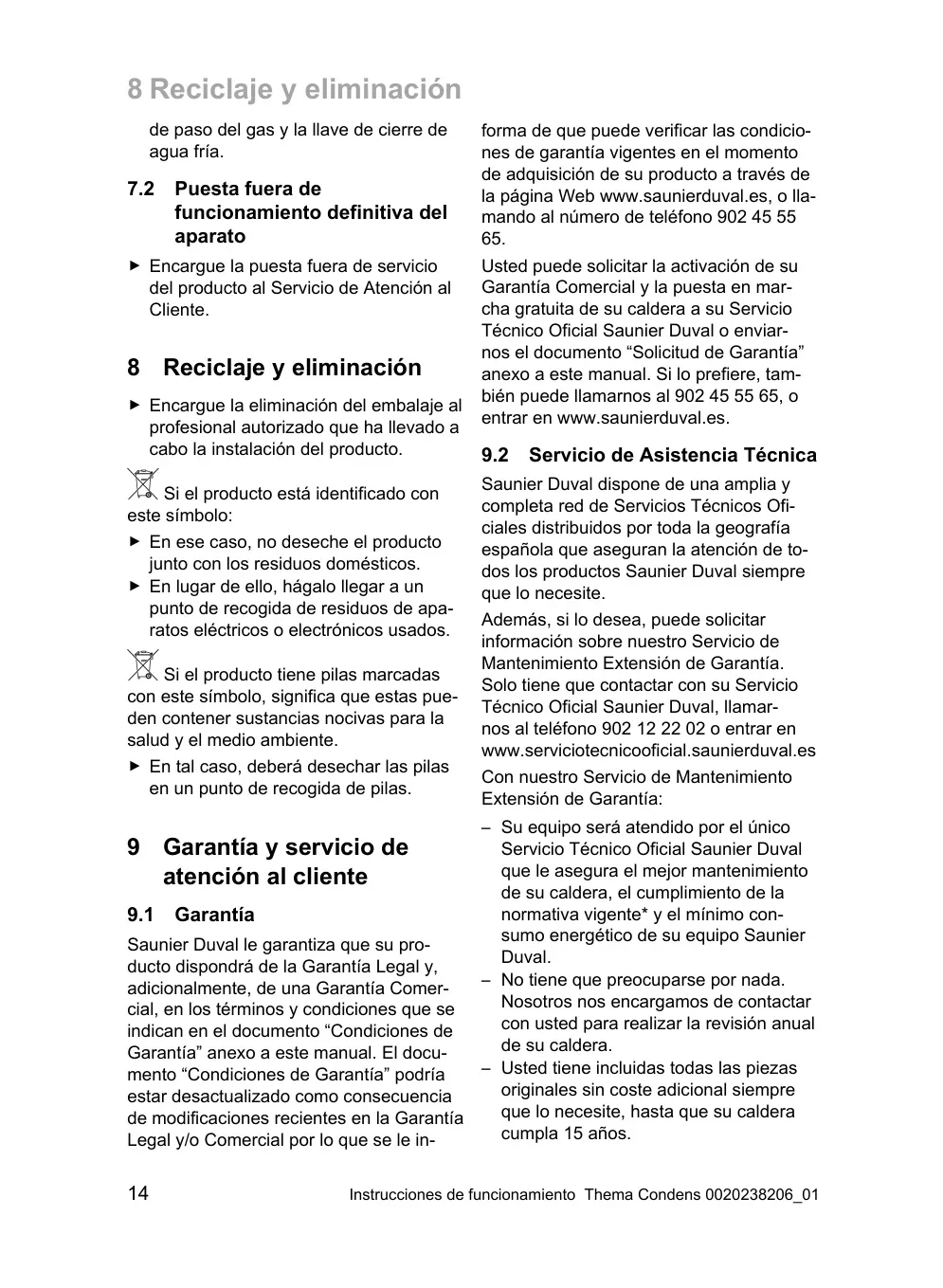

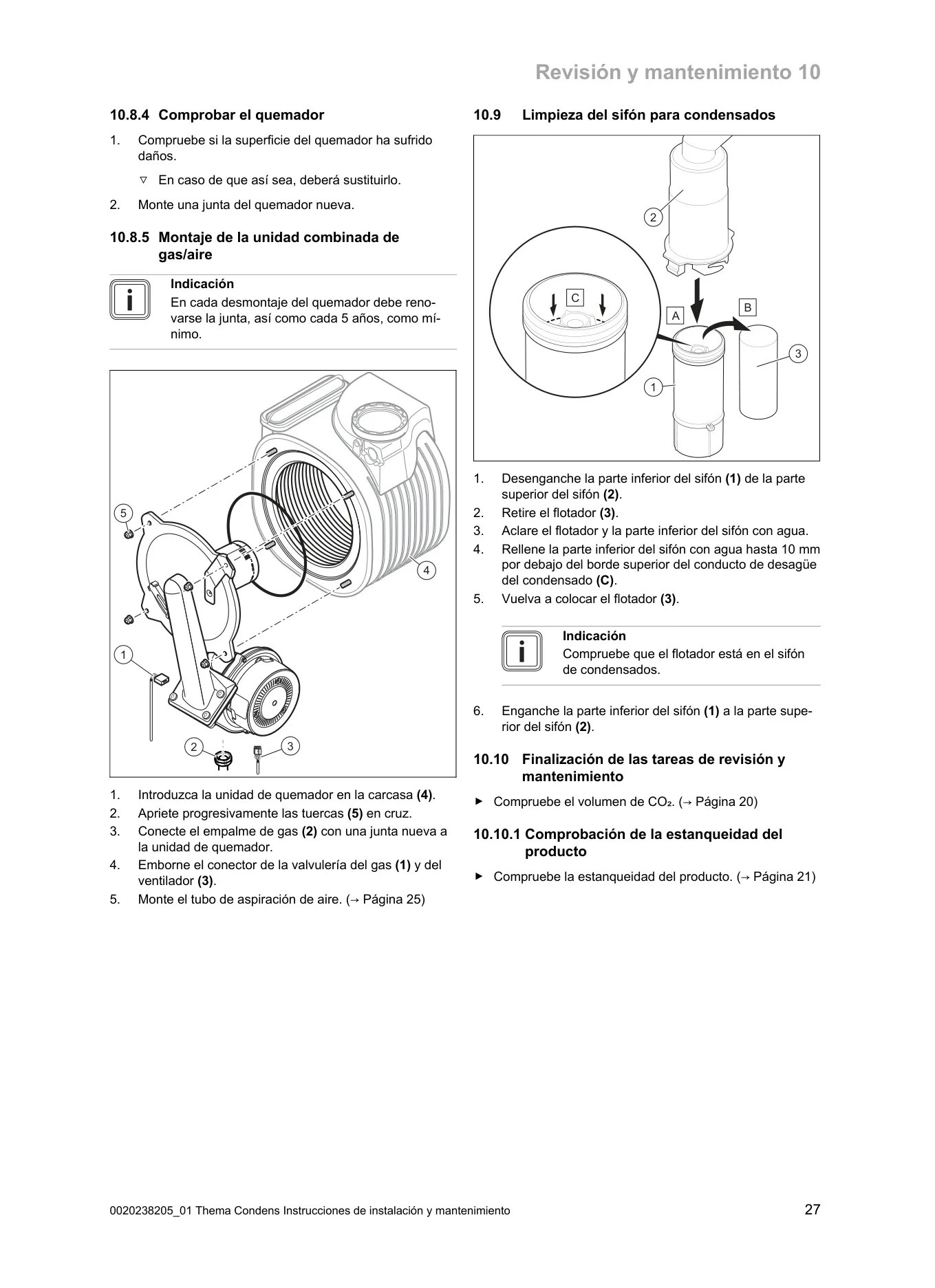

Para prolongar la vida útil del producto, el manual destaca la necesidad de un mantenimiento profesional regular, incluyendo una revisión anual y un mantenimiento bienal. Se proporciona información detallada sobre el cuidado del producto, como la limpieza del revestimiento con paños húmedos y jabón suave, y la comprobación del sifón de condensados. La Saunier Duval Thema Condens 25 está respaldada por una Garantía Legal y Comercial, con una extensa red de Servicios Técnicos Oficiales en España para soporte.

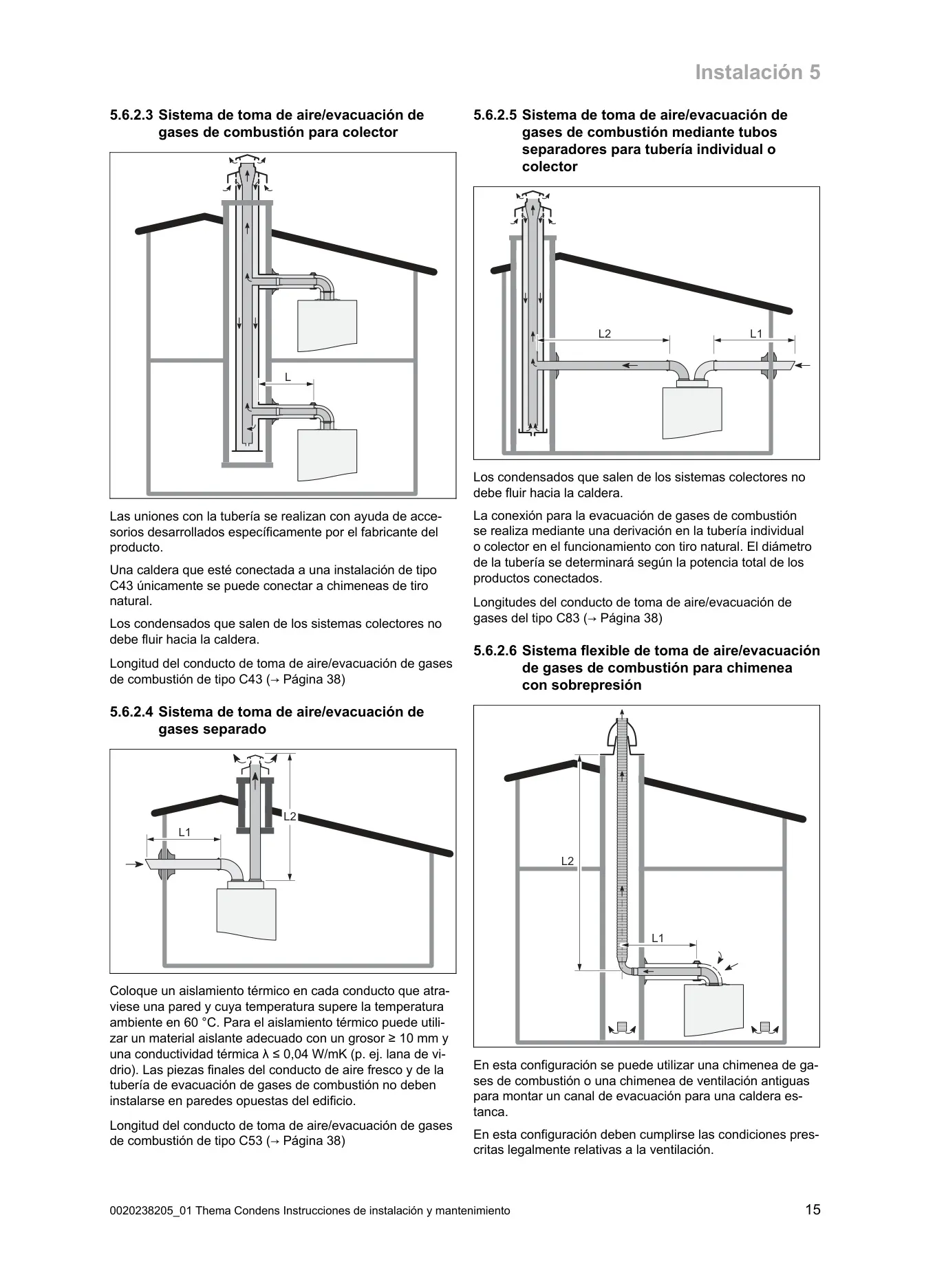

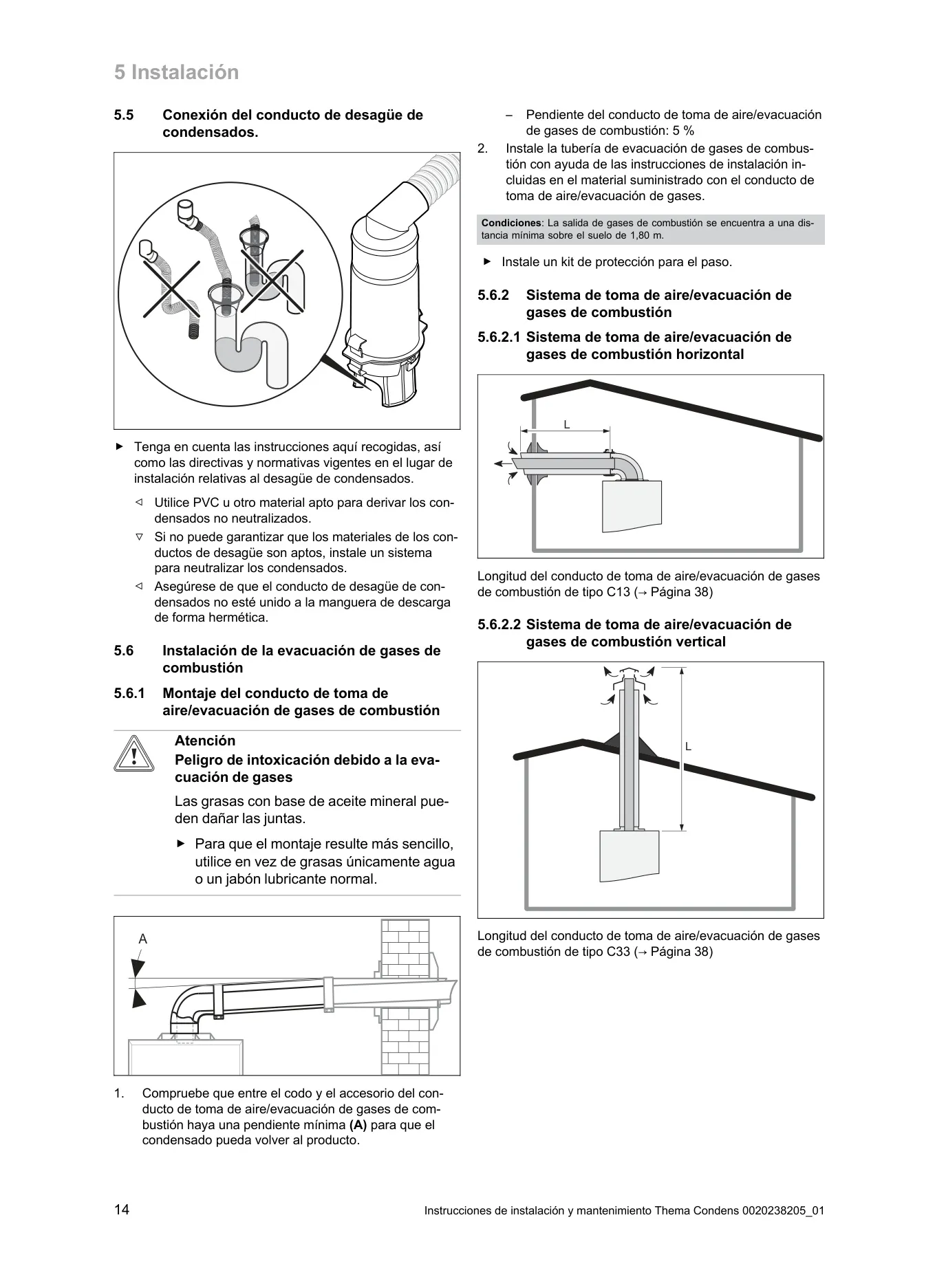

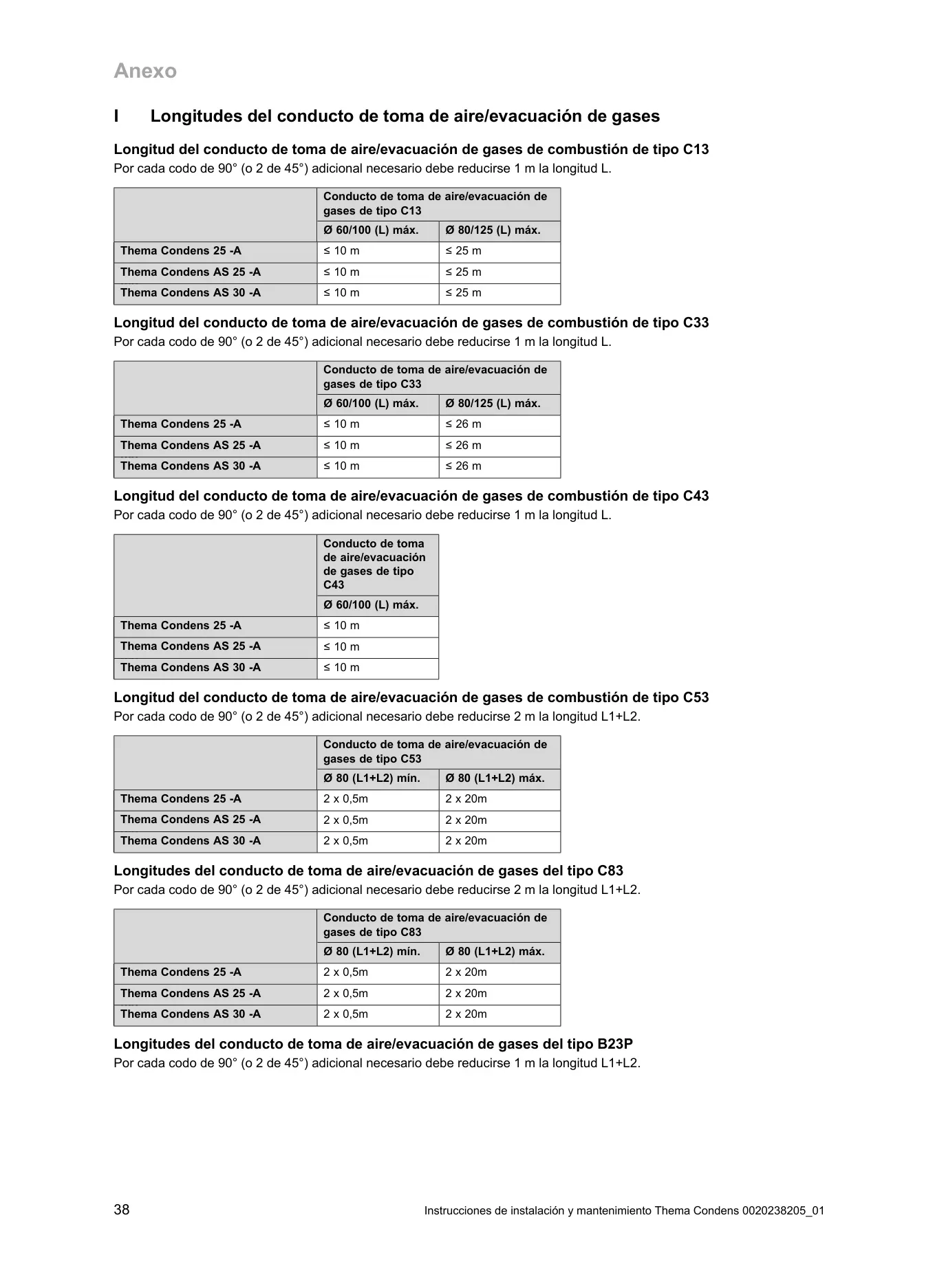

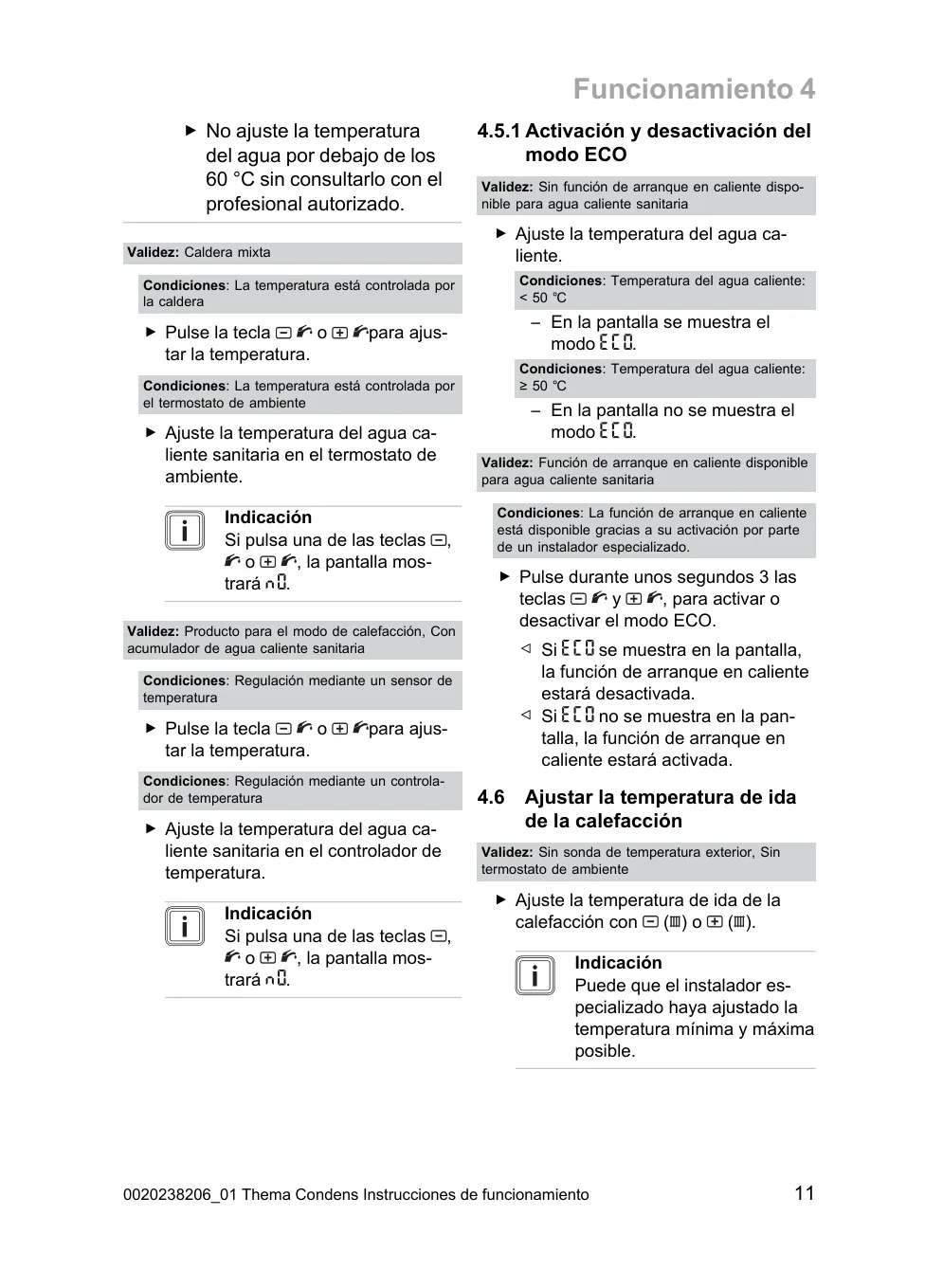

La caldera integra un sistema de evacuación de gases de combustión compatible con diversos tipos de instalación (C13, C33, C43, C53, C83, B23P), permitiendo su adaptación a diferentes configuraciones arquitectónicas. Además, la posibilidad de activar o desactivar un modo ECO mejora la eficiencia energética al gestionar el arranque en caliente para el ACS. Esto, junto con su homologación CE, certifica que el aparato cumple con los requisitos esenciales de las directivas europeas aplicables, garantizando la seguridad y calidad del producto.
