Programador Rain Bird STP9PL

Instrucciones del Rain Bird STP9PL

Aquí le ofrecemos el manual de Programador Rain Bird STP9PL completamente gratis y en español. Este manual lo hemos catalogado en la sección de Programadores de riego en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Programador Rain Bird STP9PL, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

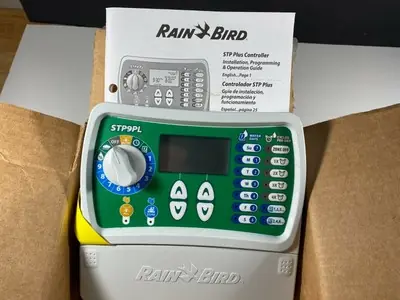

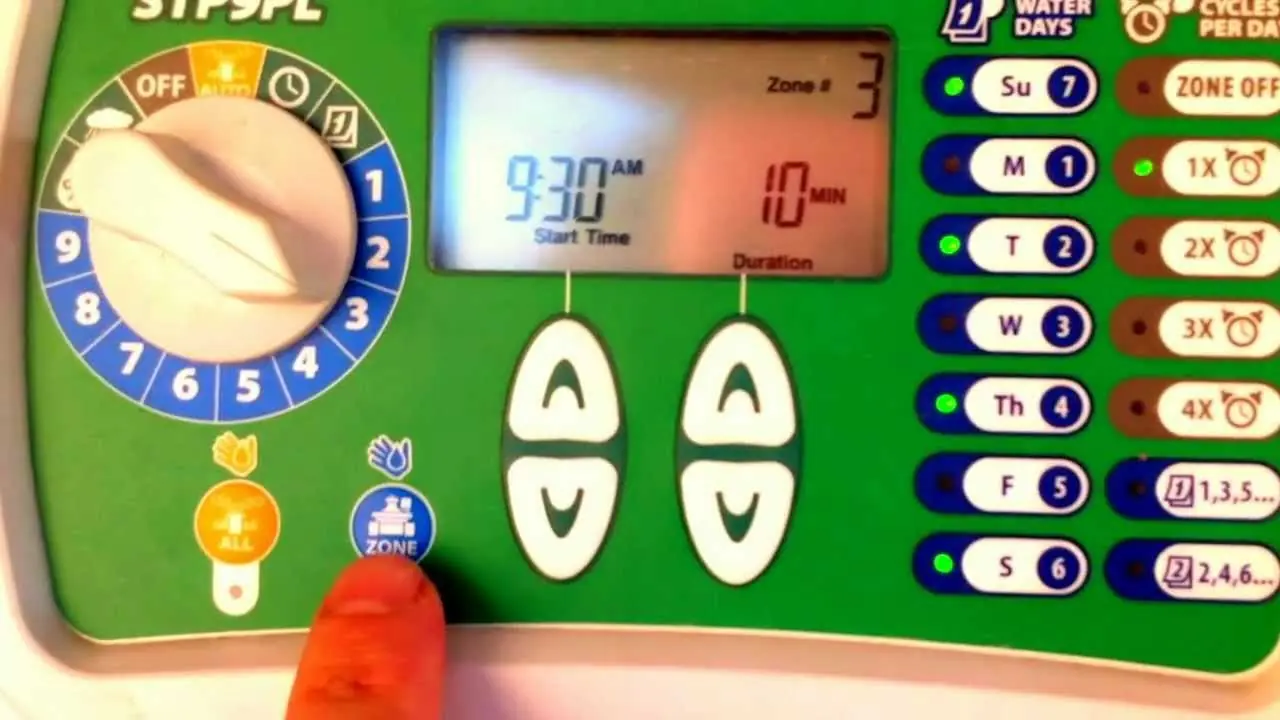

Imágenes del Producto

Especificaciones del Rain Bird STP9PL

Característica	Especificación del Modelo STP9PL
Serie del Modelo	STP Plus
Tipo de Instalación	Interior
Capacidad de Zonas	9 zonas
Interfaz de Usuario	Dial rotatorio, pantalla LCD, botones de flecha y de función dedicada
Alimentación Eléctrica	24 VCA
Batería de Respaldo	Litio interna para fecha y hora (hasta 7 días). Programación guardada en memoria no volátil.
Tiempo de Riego por Zona	Máximo 240 minutos
Horarios de Inicio por Zona	Múltiples (1X, 2X, 3X, 4X) con desfases horarios seleccionables
Días de Riego Programables	Diario, semanal (días específicos), días pares, días impares
Ajuste Estacional	Sí (ajuste porcentual de los tiempos de riego)
Retraso por Lluvia	Hasta 72 horas
Compatibilidad con Sensor de Lluvia	Sí (conexión opcional, terminales dedicados)
Compatibilidad con Válvula Maestra/Relé de Arranque de Bombas	Sí (terminales dedicados)
Salida para Accesorios	24 VCA (terminales dedicados para alimentación de accesorios)
Consumo Máximo de Corriente	0.650 A @ 24 VCA, 60 Hz (válvula maestra/bomba + válvulas)
Certificaciones	FCC Clase B (Parte 15), WEEE (Disposición de residuos electrónicos), EN55022, EN61000-3-2, EN61000-3-3, EN55014-1, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN60730

Detalles del Programador Rain Bird STP9PL

El Programador Rain Bird STP9PL se distingue por su diseño amigable y su interfaz intuitiva, consolidándose como una solución de riego de alta eficiencia para interiores. Su filosofía de "Controlador más sencillo de programar" se refleja en su dial rotatorio central que guía al usuario a través de las diversas funciones, desde el ajuste de la hora hasta la configuración de los tiempos de riego por zona. La pantalla LCD, a su vez, ofrece una visualización "At-a-Glance" de toda la información del programa, permitiendo un monitoreo sencillo y eficaz.

Una de las características más destacadas del STP9PL es su capacidad de control independiente por zona. Esto significa que cada una de sus nueve zonas puede tener un programa de riego completamente personalizado, adaptándose a las necesidades específicas de cada área del jardín. Además, el controlador ofrece la flexibilidad de establecer múltiples horarios de inicio por día para cada zona, con opciones de desfase seleccionables que optimizan la absorción del agua, especialmente útil en terrenos con diferentes tipos de suelo o pendientes.

El STP9PL también incorpora funciones para una gestión del agua más inteligente. La característica de "Ajuste de riego" permite modificar rápidamente los tiempos de operación de todas las zonas mediante un porcentaje, facilitando la adaptación a los cambios estacionales sin necesidad de reprogramar cada zona individualmente. En caso de condiciones climáticas adversas, como lluvias intensas, la función de "Retraso por lluvia" permite pausar el programa de riego por un periodo de hasta 72 horas, previniendo el riego innecesario y el desperdicio de agua.

Para situaciones que requieren intervención inmediata, el controlador cuenta con botones de riego manual: "Regar todo" activa secuencialmente el riego en todas las zonas según sus tiempos programados, mientras que "Regar zona" permite activar una zona específica. Es importante destacar que estas operaciones manuales no alteran los programas de riego previamente establecidos, garantizando la integridad de la programación automática. La robustez del sistema se complementa con una memoria no volátil que guarda todos los programas incluso ante un apagón prolongado, y una batería interna que mantiene la fecha y hora por hasta siete días.

La instalación y el mantenimiento también han sido simplificados en el STP9PL. El manual proporciona instrucciones claras para el montaje en interiores y la conexión de los cables de las válvulas, la válvula maestra/relé de arranque de bombas, el sensor de lluvia opcional y la alimentación eléctrica. El controlador incorpora una función de "Pila del programa" que evita el riego simultáneo de dos zonas, asegurando la presión adecuada en el sistema. En caso de cualquier anomalía, un botón de restablecimiento fácil de usar restaura los componentes electrónicos internos sin afectar la programación de riego, haciendo de este programador una opción confiable y de bajo mantenimiento.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Programador Rain Bird STP9PL y las respondemos a continuación.

¿Qué capacidad de zonas tiene el Programador Rain Bird STP9PL?

El modelo STP9PL, específico de la serie STP Plus, tiene una capacidad para controlar hasta 9 zonas de riego de forma independiente.

¿El programa de riego se borra si hay un corte de energía?

No, los programas de riego se guardan en la memoria no volátil del controlador, por lo que no se pierden en caso de un apagón. La fecha y hora se mantienen hasta por siete días gracias a una batería de litio interna.

¿Cómo puedo ajustar el tiempo de riego de todas mis zonas si cambian las condiciones climáticas?

Puedes usar la función "Ajuste de riego" (Seasonal Adjust), que te permite aumentar o disminuir porcentualmente los tiempos de operación de todas las zonas sin necesidad de reprogramarlas individualmente.

¿Puedo detener temporalmente el riego en caso de lluvia?

Sí, el controlador cuenta con la función "Retraso por lluvia" (Rain Delay), que permite pausar el programa de riego por un periodo de hasta 72 horas.

¿Cómo se evita que dos zonas rieguen al mismo tiempo en el STP9PL?

El Controlador STP Plus incorpora una función llamada "Pila del programa", diseñada para evitar el riego simultáneo de dos zonas. Si varias zonas están programadas para regar a la misma hora, el riego de la segunda zona se iniciará automáticamente al finalizar el de la primera.

¿Se puede regar una zona manualmente sin alterar el programa establecido?

Sí, el botón "ZONE" (Zona) permite iniciar el riego manual de una zona específica por un tiempo predeterminado (10 minutos por defecto), sin afectar la programación normal de riego de ninguna zona.

¿Es compatible el STP9PL con sensores de lluvia inalámbricos?

Sí, el controlador tiene terminales dedicados de 24 VCA para la conexión de accesorios, incluyendo sensores de lluvia inalámbricos (no incluidos). Es necesario retirar el cable puente de los terminales del sensor de lluvia antes de conectar uno externo.

¿Qué debo hacer si la pantalla LCD está en blanco?

Primero, revisa que el transformador esté bien conectado a la clavija "24 VAC POWER" y que esté enchufado correctamente a una toma de corriente que funcione. Si el problema persiste, verifica que la fuente de alimentación de CA opere correctamente.

¿Cómo se restablece el controlador STP9PL si la pantalla está 'congelada' o no responde?

Si el controlador no funciona correctamente, puedes presionar el botón "Restablecer" (Reset) ubicado debajo de la tapa del compartimiento de cables. Necesitarás una herramienta pequeña para insertarla en el orificio. Después del restablecimiento, la fecha y hora deberán actualizarse, pero los programas de riego deberían permanecer intactos.

¿Puedo programar el riego para días específicos de la semana o solo en patrones de días pares/impares?

El controlador ofrece la flexibilidad de seleccionar días específicos de la semana (Su, M, T, W, Th, F, S) para el riego. Además, también puedes optar por patrones de días impares (1,3,5...) o días pares (2,4,6...) para cumplir con restricciones de agua.

¿Qué se muestra en la pantalla durante la 'Operación normal'?

En el modo AUTOMÁTICO, la pantalla mostrará la hora actual, la próxima zona de riego y la fecha y hora programada para su activación. También puede indicar un retraso por lluvia restante o si una zona está regando actualmente.

¿Cómo se conecta una válvula maestra o un relé de arranque de bombas al controlador?

El cable "vivo" de la válvula maestra (o relé de arranque de bombas) se conecta al terminal "MSTR VALVE" del controlador, y el cable común se conecta a uno de los terminales "COMMON". Es importante asegurarse de que el consumo total de corriente no exceda los 0.650 A.

¿Qué ocurre si tengo un controlador de 4 zonas y solo uso 2 zonas con un relé de arranque de bombas?

Para evitar posibles daños a la bomba, se recomienda conectar un cable puente desde cualquier terminal de zona no utilizada al terminal de la zona activa más cercana (por ejemplo, puenteando las zonas 3 y 4 a la zona 2 si solo se usan la 1 y 2).
