Programador Rain Bird Dialog+
Instrucciones del Rain Bird Dialog+
Aquí le ofrecemos el manual de Programador Rain Bird Dialog+ completamente gratis y en español. Este manual lo hemos catalogado en la sección de Programadores de riego en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Programador Rain Bird Dialog+, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

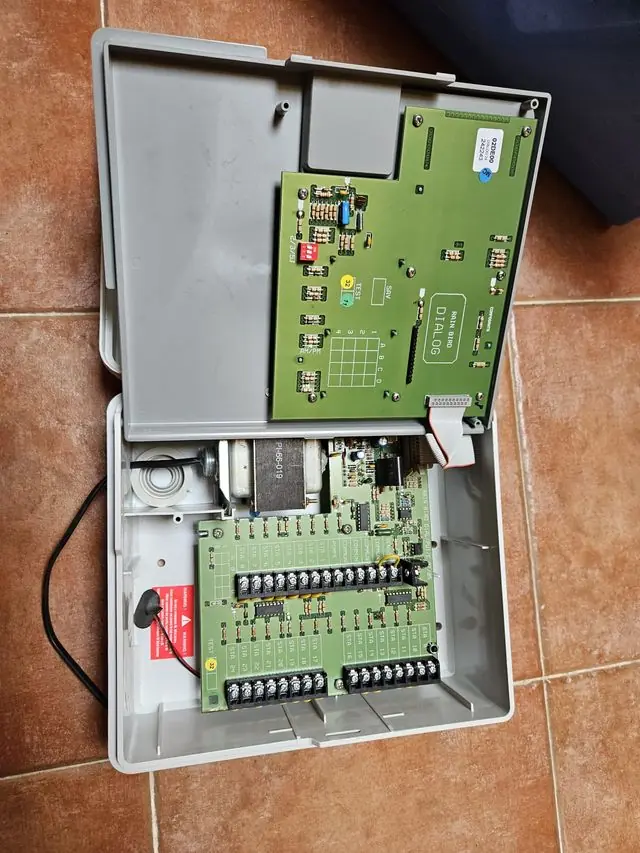

Imágenes del Producto
Especificaciones del Rain Bird Dialog+
| Característica | Especificación |
|---|---|
| Alimentación eléctrica | Monofásica 230 V 50 Hz |
| Capacidad base de estaciones | 24 estaciones (STA 1 a STA 24) |
| Capacidad máxima de estaciones | 48 estaciones (con Unidad de Ampliación) |

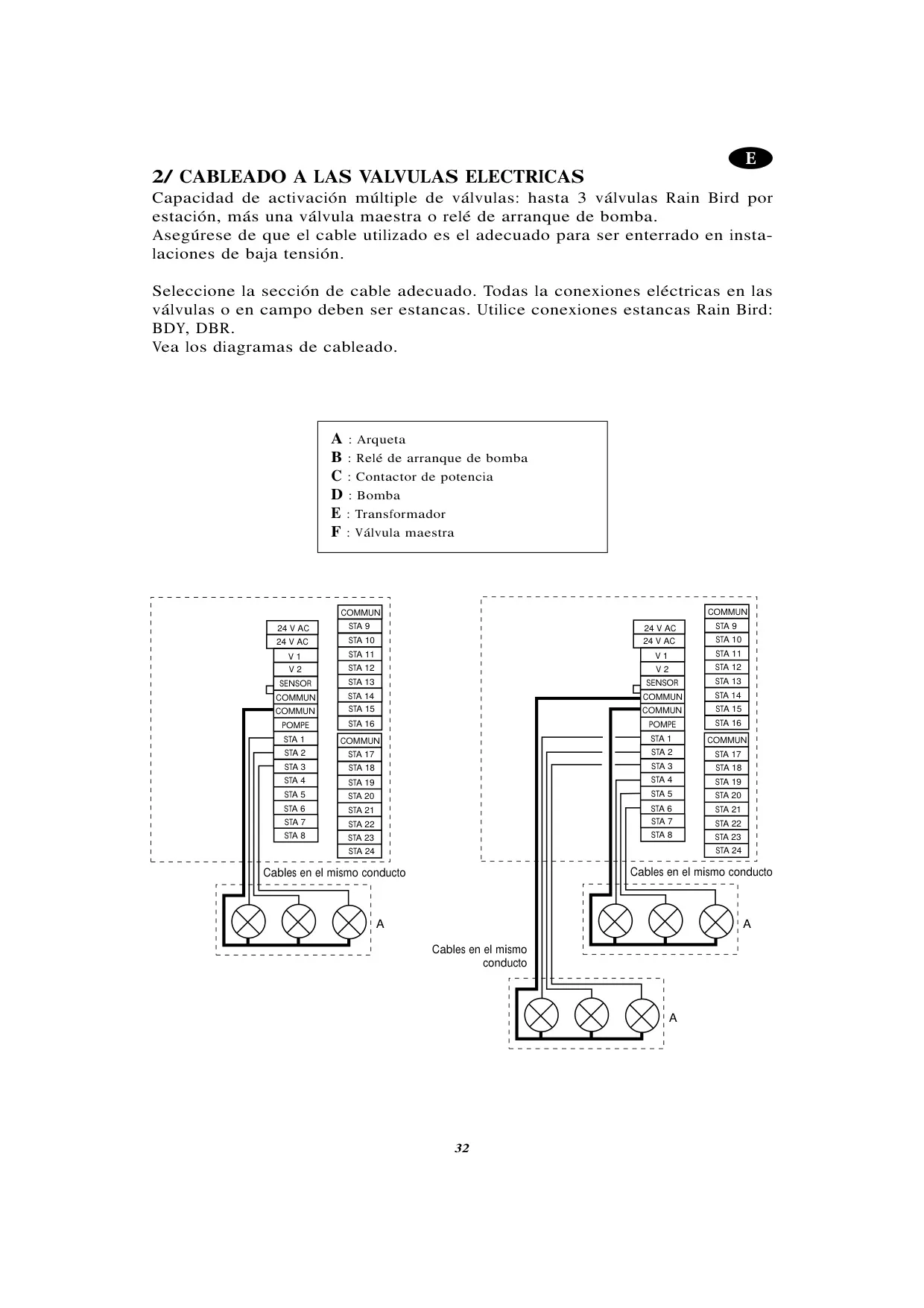

| Capacidad por estación | Hasta 3 válvulas Rain Bird + 1 válvula maestra/relé de bomba |
| Batería de respaldo | 9V Ni-MH recargable |

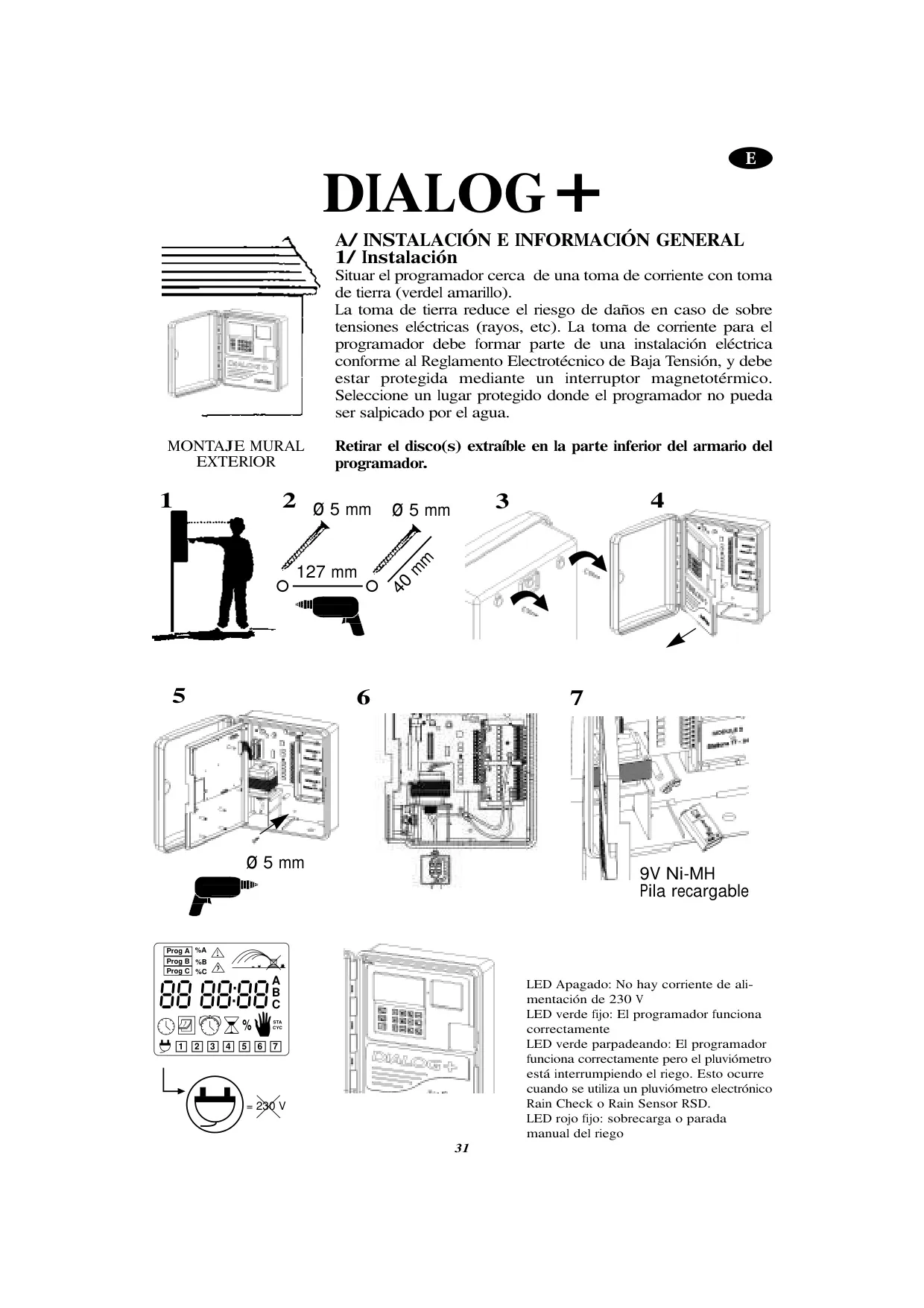

| Separación vertical orificios montaje | 127 mm |
| Separación horizontal orificios montaje (superiores) | 40 mm |
| Diámetro orificios montaje | Ø 5 mm |

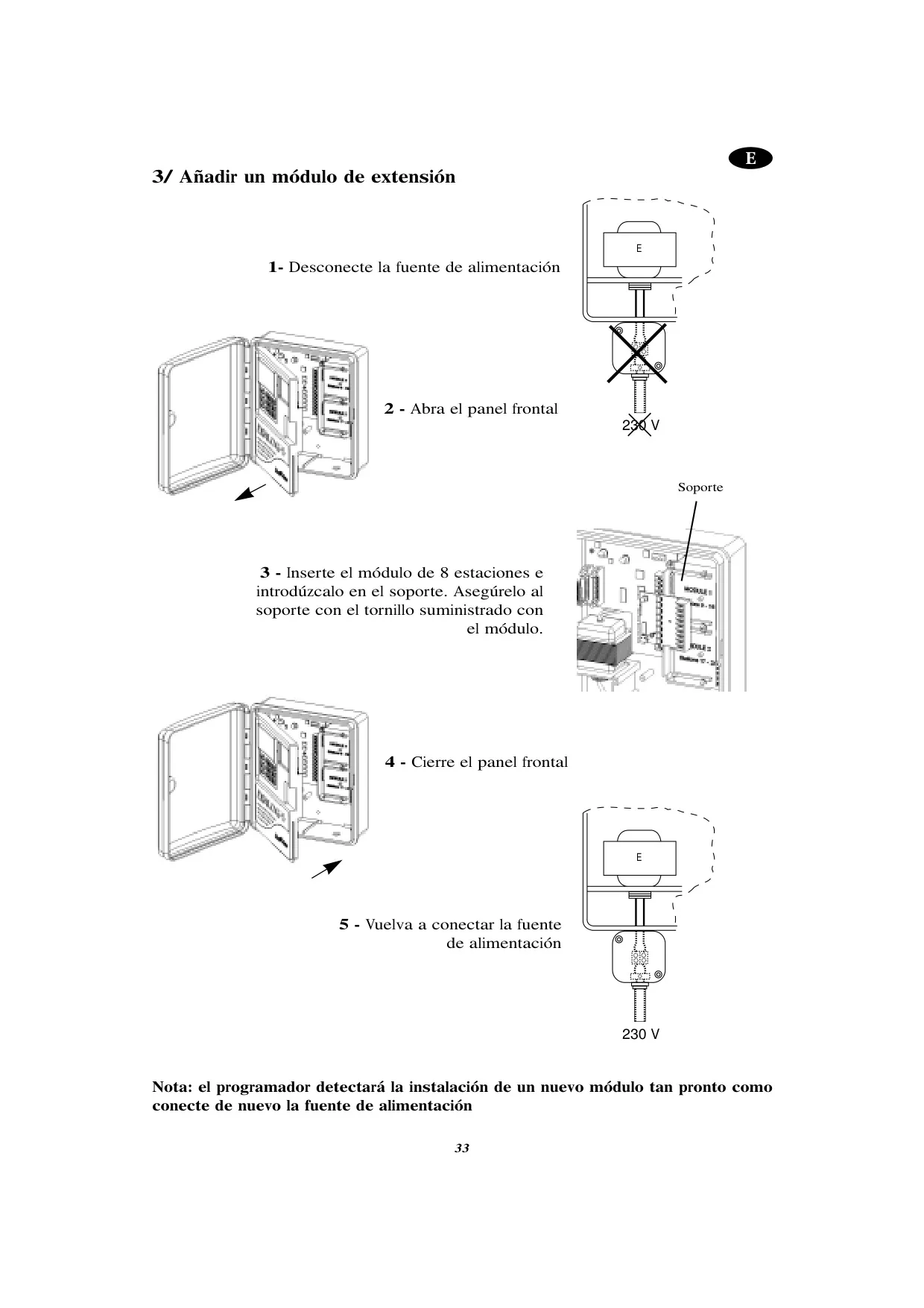

| Módulo de extensión (interno, para unidad principal) | 8 estaciones |

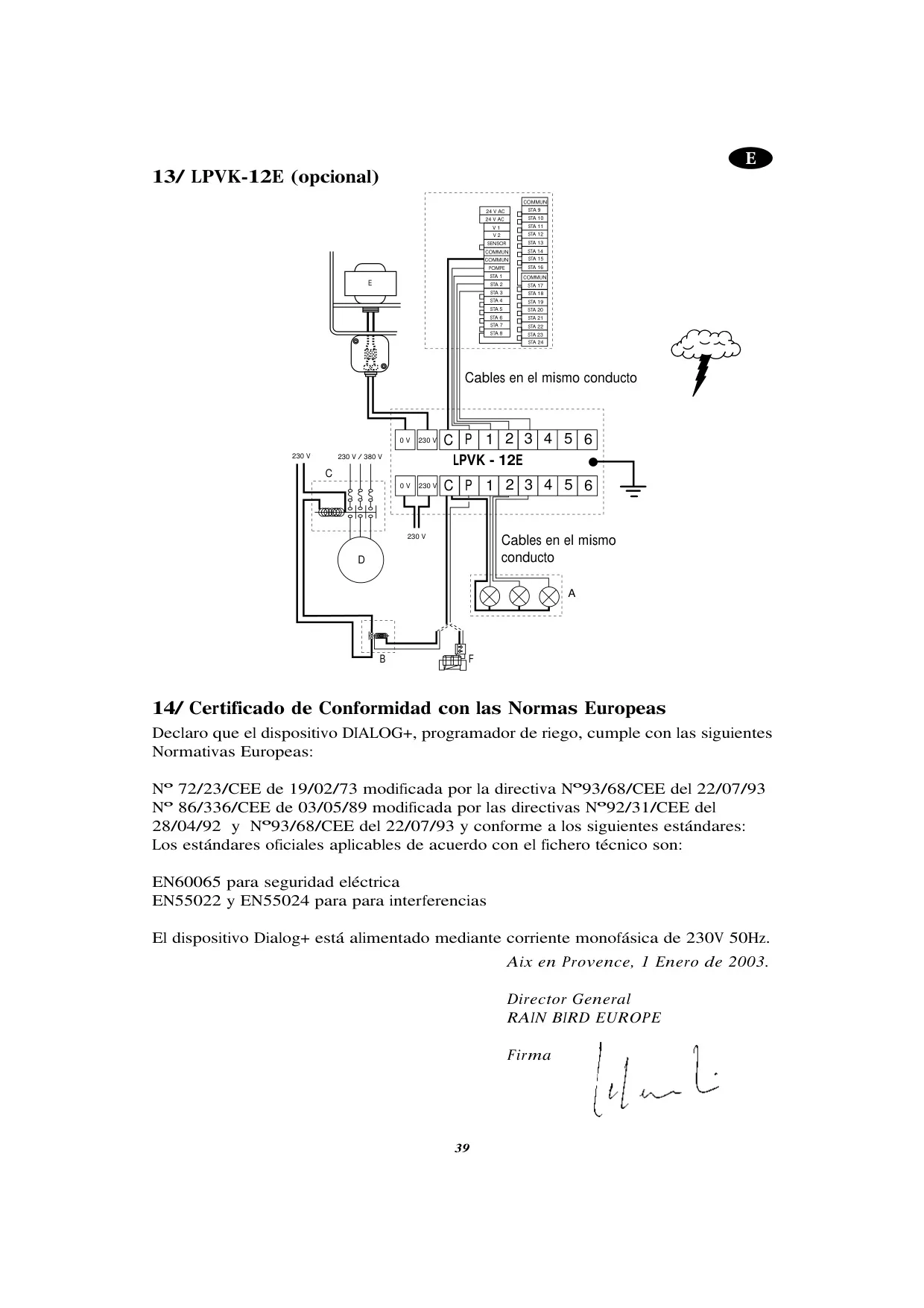

| Módulo de expansión LPVK-12E (externo, para Unidad de Ampliación) | 12 estaciones por módulo (hasta 2 módulos adicionales) |
| Voltaje de operación de válvulas (con LPVK-12E) | 24 V AC |
| Voltaje de alimentación interna de LPVK-12E | 230 V |

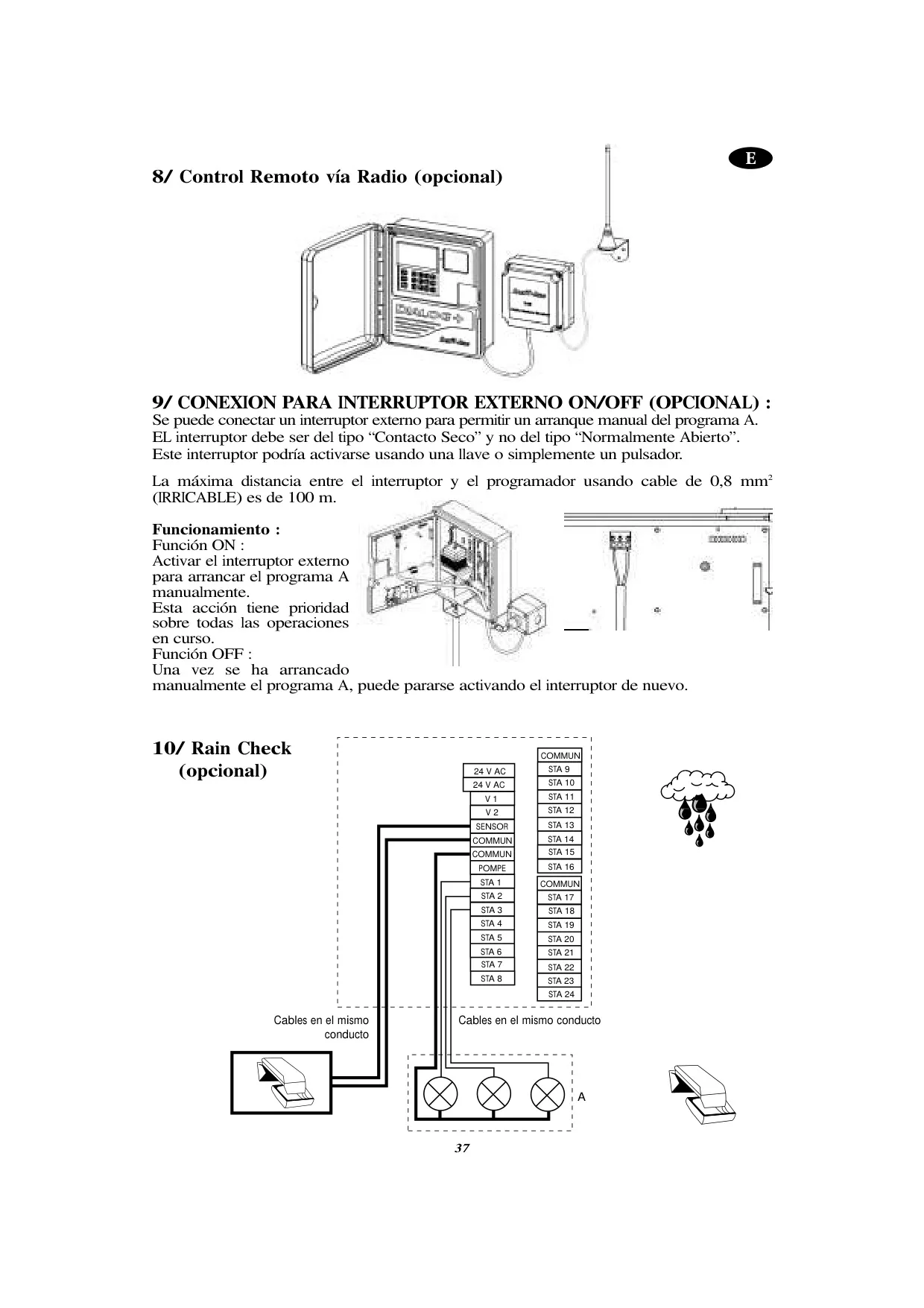

| Distancia máx. interruptor ON/OFF (cable 0.8 mm²) | 100 m |

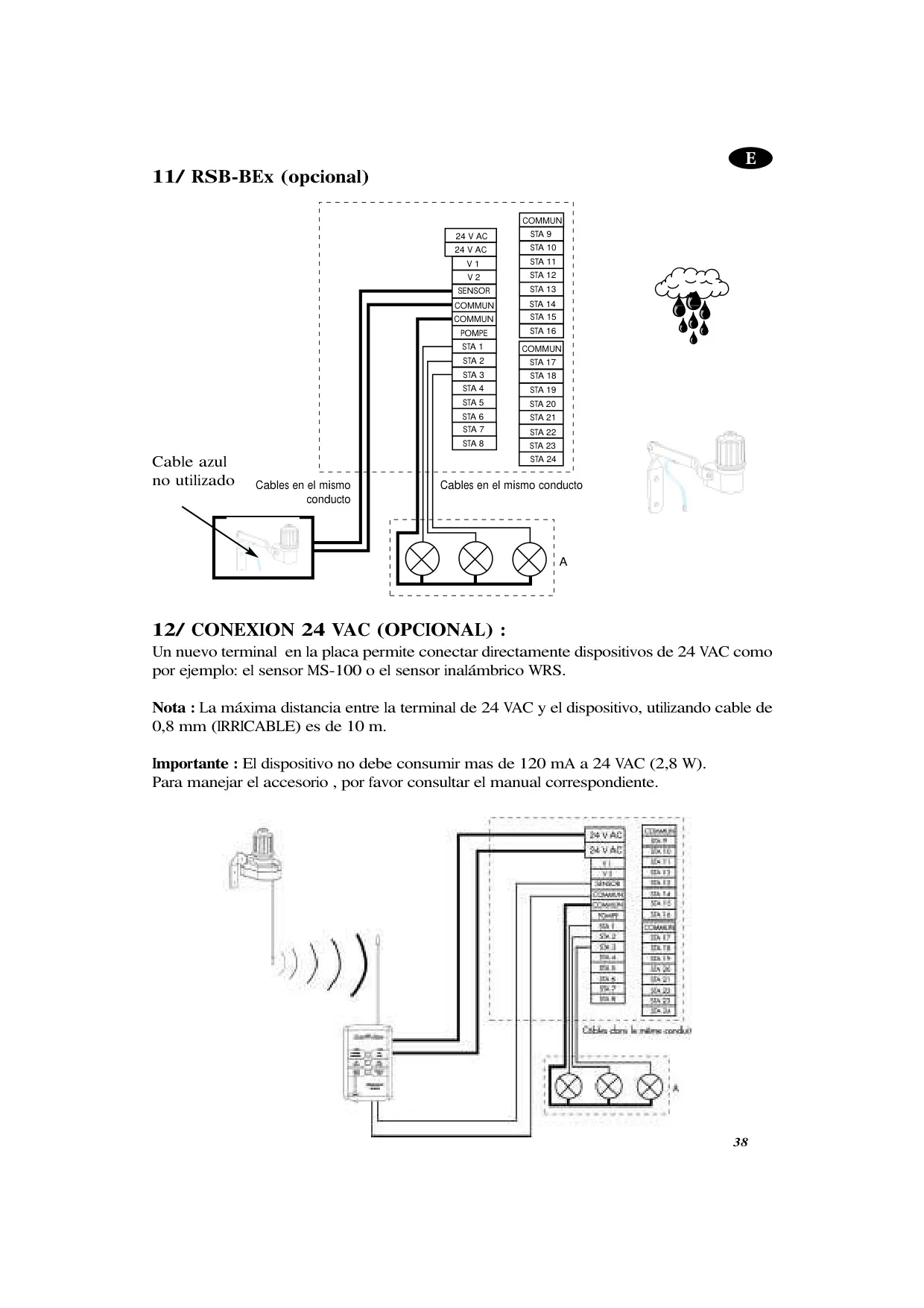

| Distancia máx. conexión 24 VAC (cable 0.8 mm²) | 10 m |
| Consumo máx. dispositivos 24 VAC | 120 mA (2.8 W) |
| Tipo de interruptor externo ON/OFF | Contacto Seco |
| Conexión de módem | RJ11 para línea telefónica |

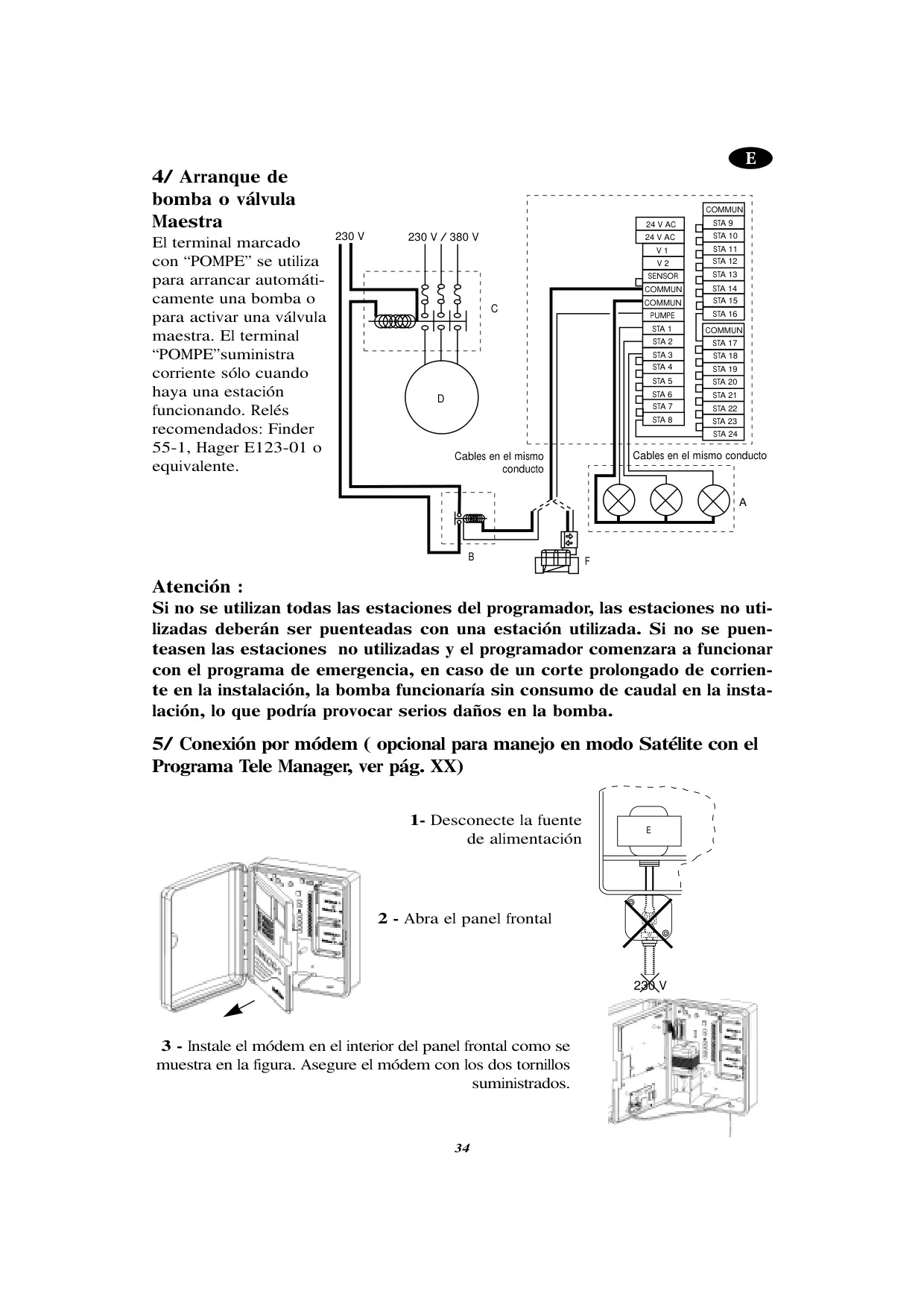

| Relés de bomba recomendados | Finder 55-1, Hager E123-01 o equivalente |
| Normativas de conformidad | EN60065, EN55022, EN55024 (Basado en 72/23/CEE, 86/336/CEE) |
Detalles del Programador Rain Bird Dialog+

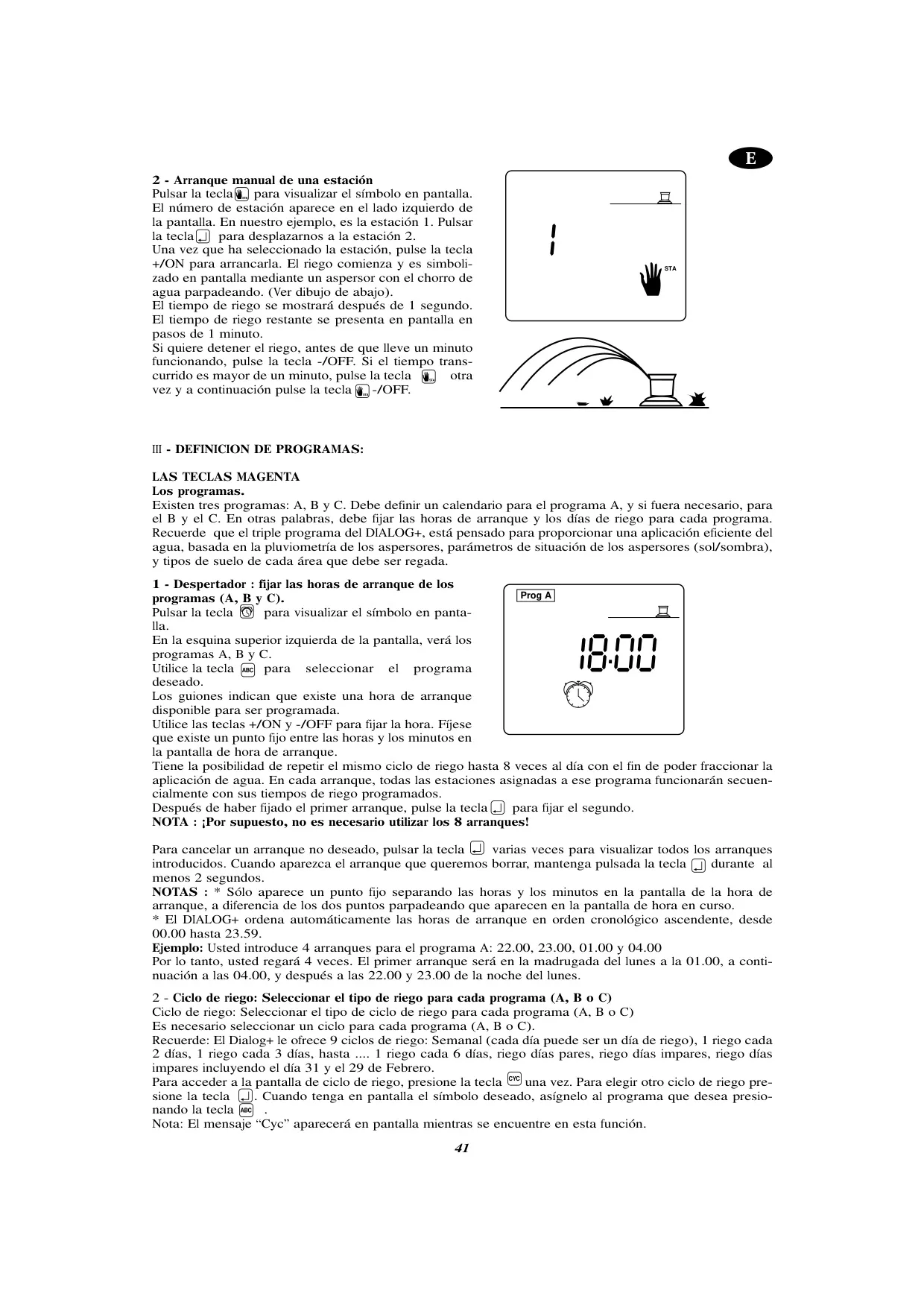

El Rain Bird Dialog+ es un programador de riego diseñado para ofrecer una gestión hídrica eficiente y adaptada a diversas necesidades. Su diseño intuitivo, con un panel de control que incluye una pantalla LCD y un teclado numérico, facilita la configuración y monitoreo del sistema. Una característica notable es la flexibilidad de su sistema de programación, que permite el uso de hasta tres programas independientes (A, B y C). Esto es crucial para optimizar la aplicación de agua, ya que cada programa puede ajustarse a diferentes factores ambientales como la pluviometría de los aspersores, la exposición solar o el tipo de suelo de cada área de riego. Además, el programador tiene la capacidad de registrar hasta ocho horas de arranque diarias por programa, lo que facilita el fraccionamiento del riego para una mejor absorción del agua y una mayor eficiencia.

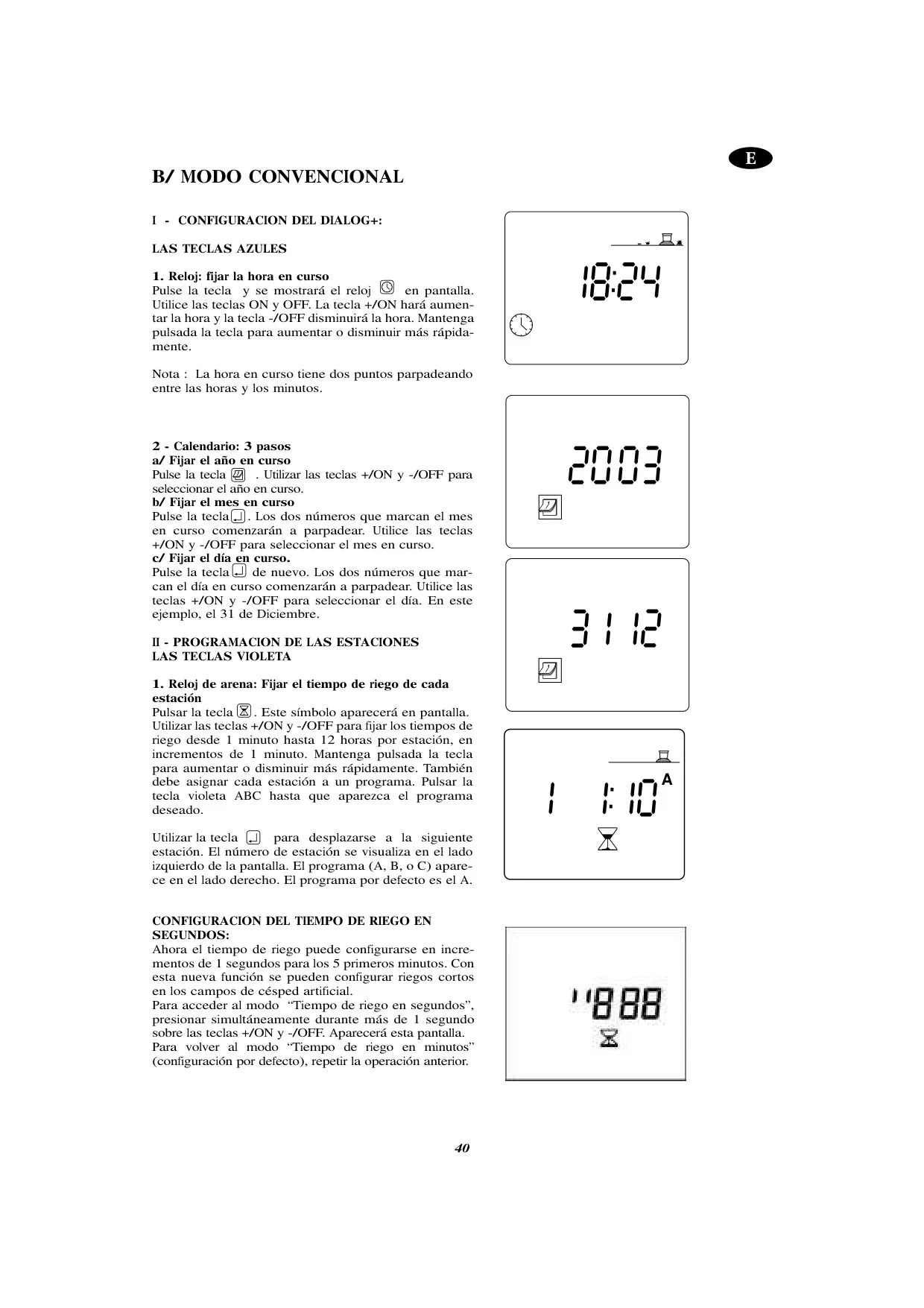

La configuración de los tiempos de riego es excepcionalmente precisa, ofreciendo la posibilidad de establecer duraciones en incrementos de un segundo para los primeros cinco minutos, una función ideal para el riego de campos de césped artificial o áreas que requieren aplicaciones muy cortas. El sistema también cuenta con una función de ordenamiento cronológico automático de las horas de arranque, evitando conflictos y simplificando la programación. Para adaptarse a las variaciones estacionales, la función de Control de Aporte de Agua (Water Budget) permite modificar el tiempo de riego de un programa en porcentajes (con incrementos del 10%) sin necesidad de alterar la configuración original de cada estación, optimizando así el consumo de agua a lo largo del año.

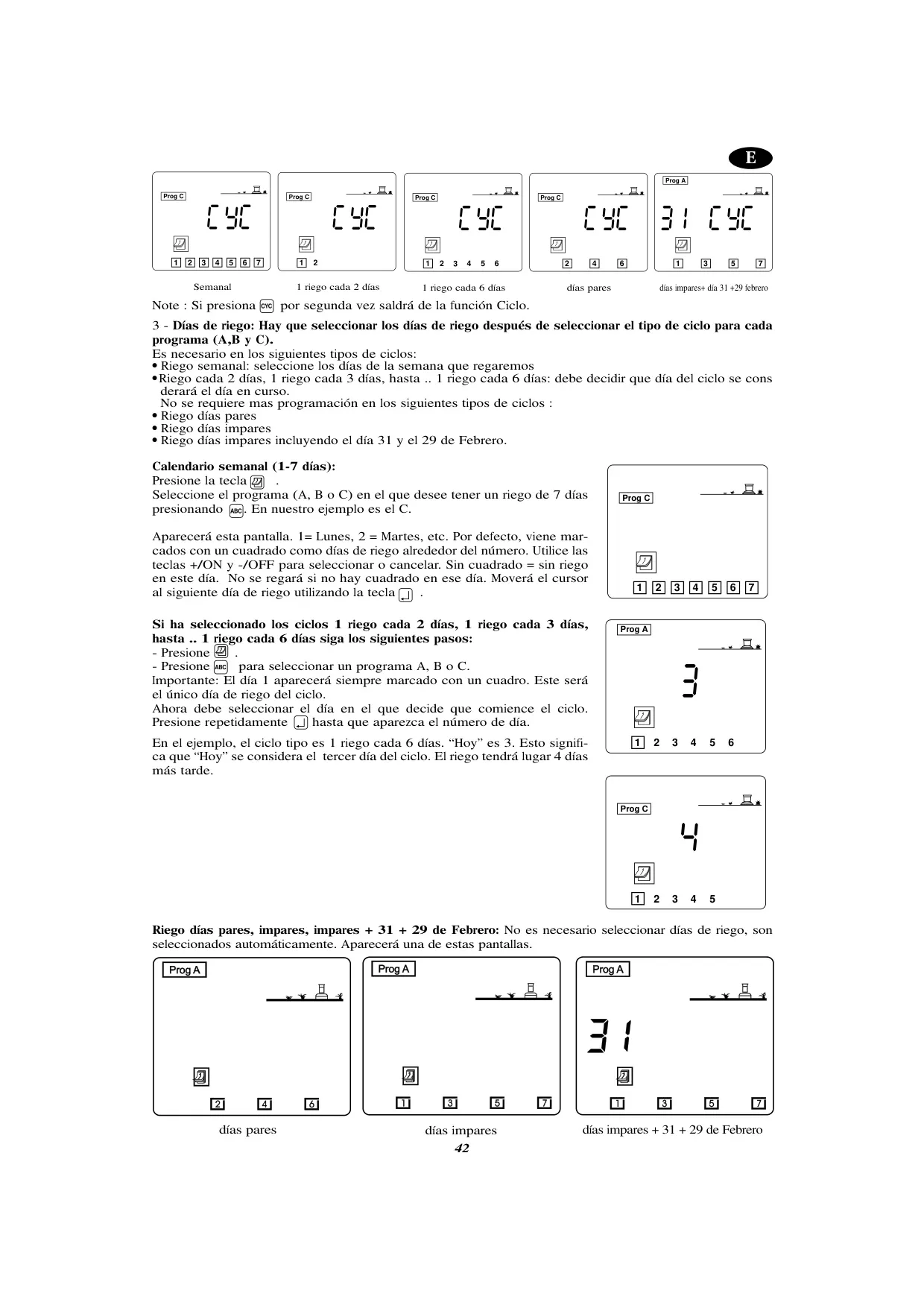

El Dialog+ ofrece una amplia gama de nueve ciclos de riego diferentes, incluyendo opciones semanales, riego cada X días, y patrones para días pares o impares, e incluso la consideración de días especiales como el 29 de Febrero y el día 31. La selección y configuración de estos ciclos se realiza de manera sencilla a través de las teclas del panel. Para instalaciones donde es necesario un tiempo de espera entre la activación de diferentes zonas, el programador permite establecer un retraso entre estaciones de 0 a 999 segundos, configurable de forma independiente para cada programa. Es importante destacar que durante este retraso, la bomba o válvula maestra permanecerán activas para asegurar la continuidad del suministro.
En cuanto a su operación, el programador proporciona indicadores visuales claros, como el LED verde parpadeante que señala la interrupción del riego por el pluviómetro, o el LED rojo fijo que indica sobrecarga o una parada manual. La pantalla LCD también distingue entre la hora en curso (puntos parpadeantes) y la hora de arranque (punto fijo). Para situaciones de mantenimiento o lluvias, la función Parada de Riego (tecla ON/OFF) permite desactivar todos los riegos automáticos y manuales sin perder la programación guardada. Esto resulta muy útil para evitar el desperdicio de agua o realizar ajustes en la instalación.

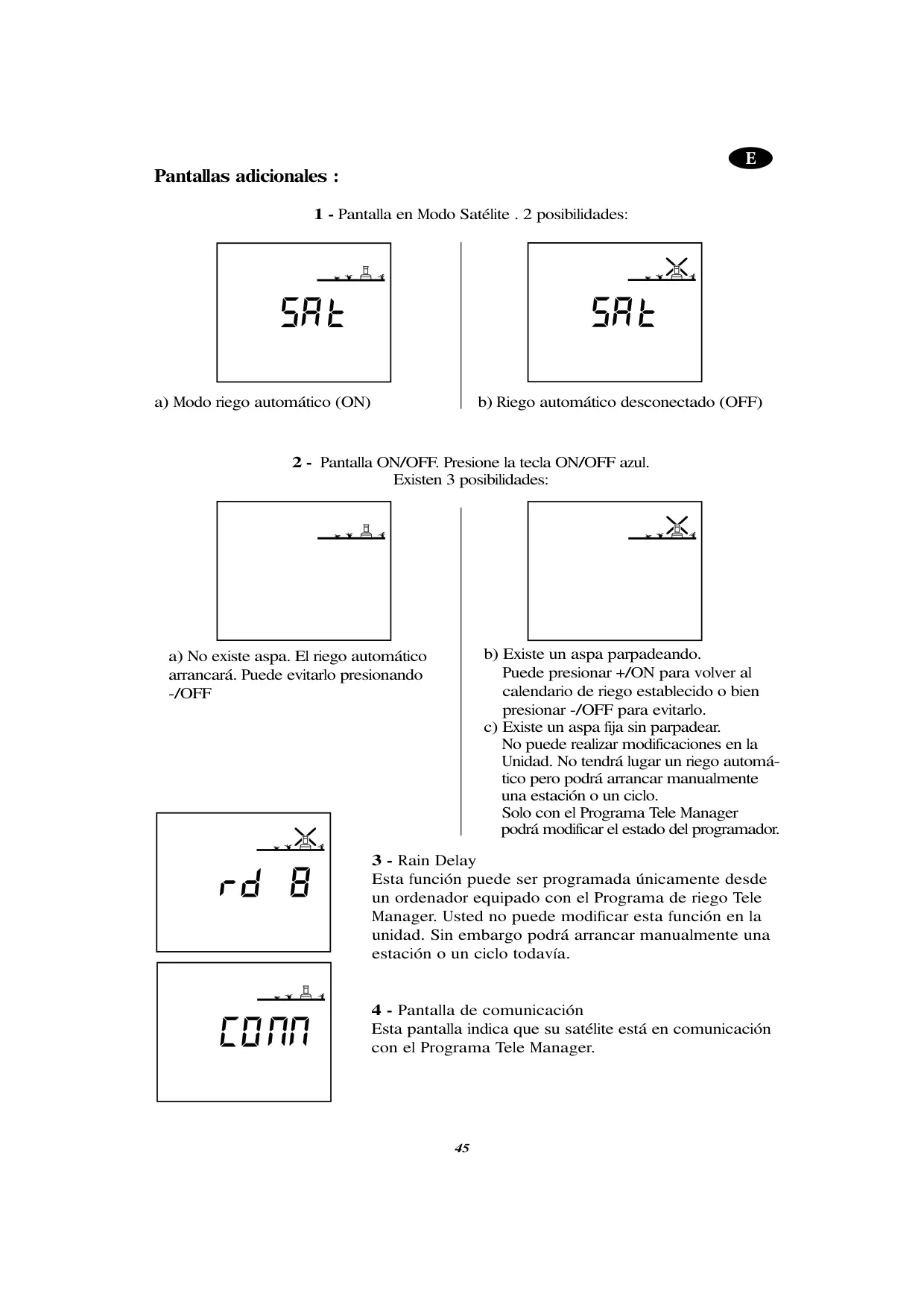

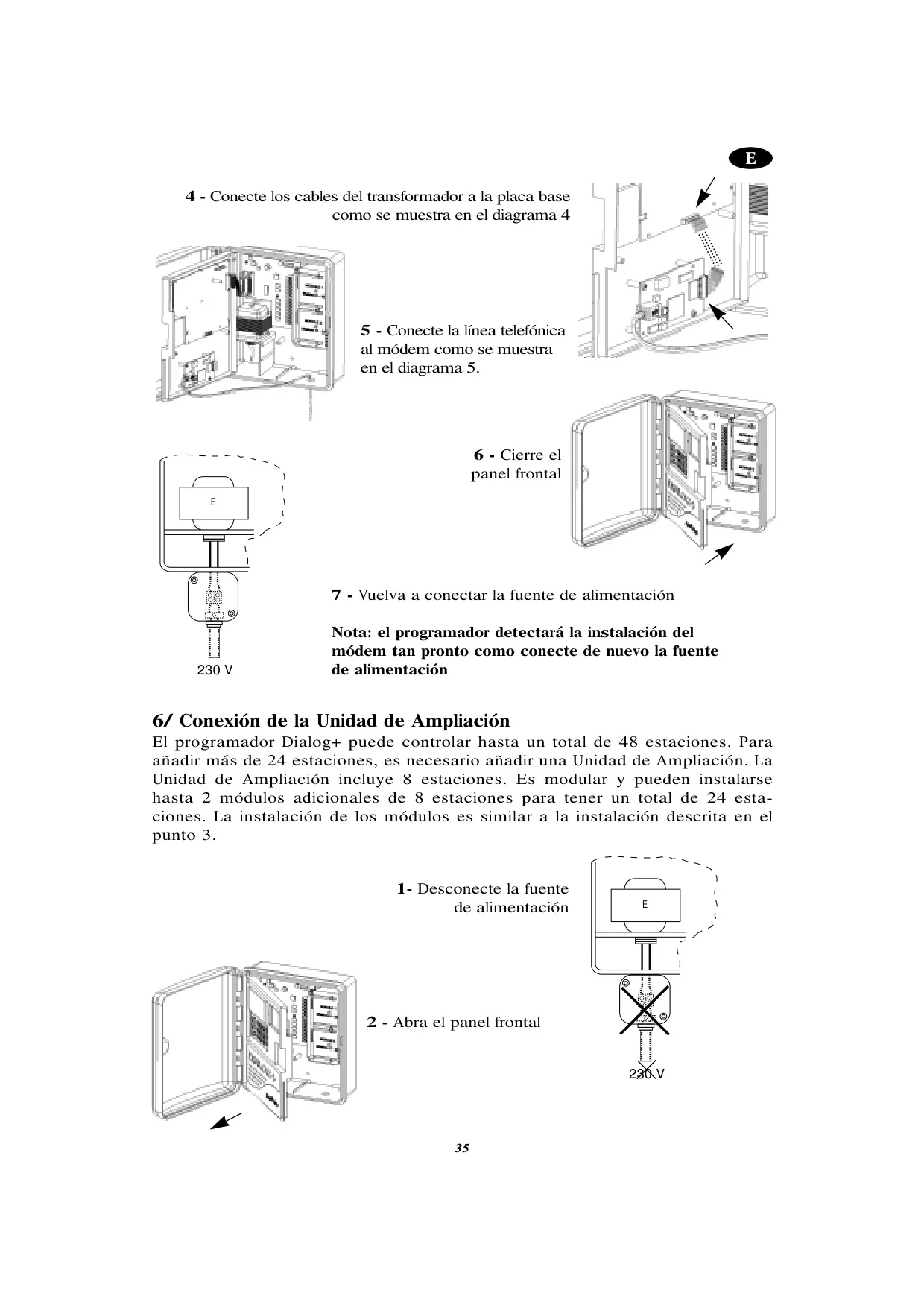

La capacidad de expansión del Rain Bird Dialog+ es notable, permitiendo una escalabilidad significativa del sistema. Además de las estaciones base, se pueden integrar módulos de extensión que amplían el control a un mayor número de zonas. Para un control aún más avanzado, el programador puede operar en Modo Satélite al conectarse a un módem opcional y al software Tele Manager en un ordenador. Este modo permite visualizar la programación, realizar operaciones manuales y recibir las configuraciones desde el centro de control, aunque la programación no se puede modificar directamente desde la unidad en este estado.
Finalmente, el Dialog+ incorpora un robusto sistema de alarmas para notificar al usuario sobre posibles problemas. Detecta la falta de alimentación eléctrica (230V) con un icono de enchufe parpadeante en pantalla y alerta sobre estaciones defectuosas o cortocircuitos con un icono de rayo y el número de la estación afectada. Gracias a su disyuntor automático de corriente, el programador aísla la estación con problemas y continúa regando con las estaciones funcionales, minimizando las interrupciones. Solo un cortocircuito en la salida de la bomba afectaría el funcionamiento de todas las estaciones. Estas características aseguran una operación fiable y una fácil resolución de problemas.
