Manual del Autoestéreo Pioneer DEH-S6100BS en Español
Autoestéreo Pioneer DEH-S6100BS
Autoestéreo Pioneer DEH-S6100BS
Instrucciones del Pioneer DEH-S6100BS
Aquí le ofrecemos el manual de Autoestéreo Pioneer DEH-S6100BS completamente gratis y en español. Este manual lo hemos catalogado en la sección de Autoestéreos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Autoestéreo Pioneer DEH-S6100BS, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Receptor de Audio Pioneer DEH-S6100BS
| Característica | Especificación |
|---|---|
| Tipo de producto | Receptor de CD con RDS (single-DIN) |
| Fuente de alimentación | 14,4 V CC (rango admisible de 10,8 V a 15,1 V) |
| Sistema de conexión a tierra | Tipo negativo (solo batería de 12 V) |
| Consumo máximo de corriente | 10,0 A |
| Fusible | 10 A |
| Dimensiones del chasis (An × Al × Pr) | 178 mm × 50 mm × 97 mm (7 pulg. × 2 pulg. × 3-7/8 pulg.) |
| Dimensiones del frontal, montaje DIN (An × Al × Pr) | 188 mm × 58 mm × 16 mm (7-3/8 pulg. × 2-1/4 pulg. × 5/8 pulg.) |
| Dimensiones del frontal, montaje D (An × Al × Pr) | 170 mm × 46 mm × 16 mm (6-3/4 pulg. × 1-3/4 pulg. × 5/8 pulg.) |
| Peso | 0,5 kg (1,1 lb) |
| Ángulo de instalación recomendado | Menos de 60° |
| Potencia máxima de salida | 50 W × 4 canales/4 Ω (sin subwoofer); 50 W × 2 canales/4 Ω + 70 W × 1 canal/2 Ω (con subwoofer) |
| Potencia de salida continua | 22 W × 4 (de 50 Hz a 15 000 Hz, 5 % THD, carga de 4 Ω, ambos canales activos) |

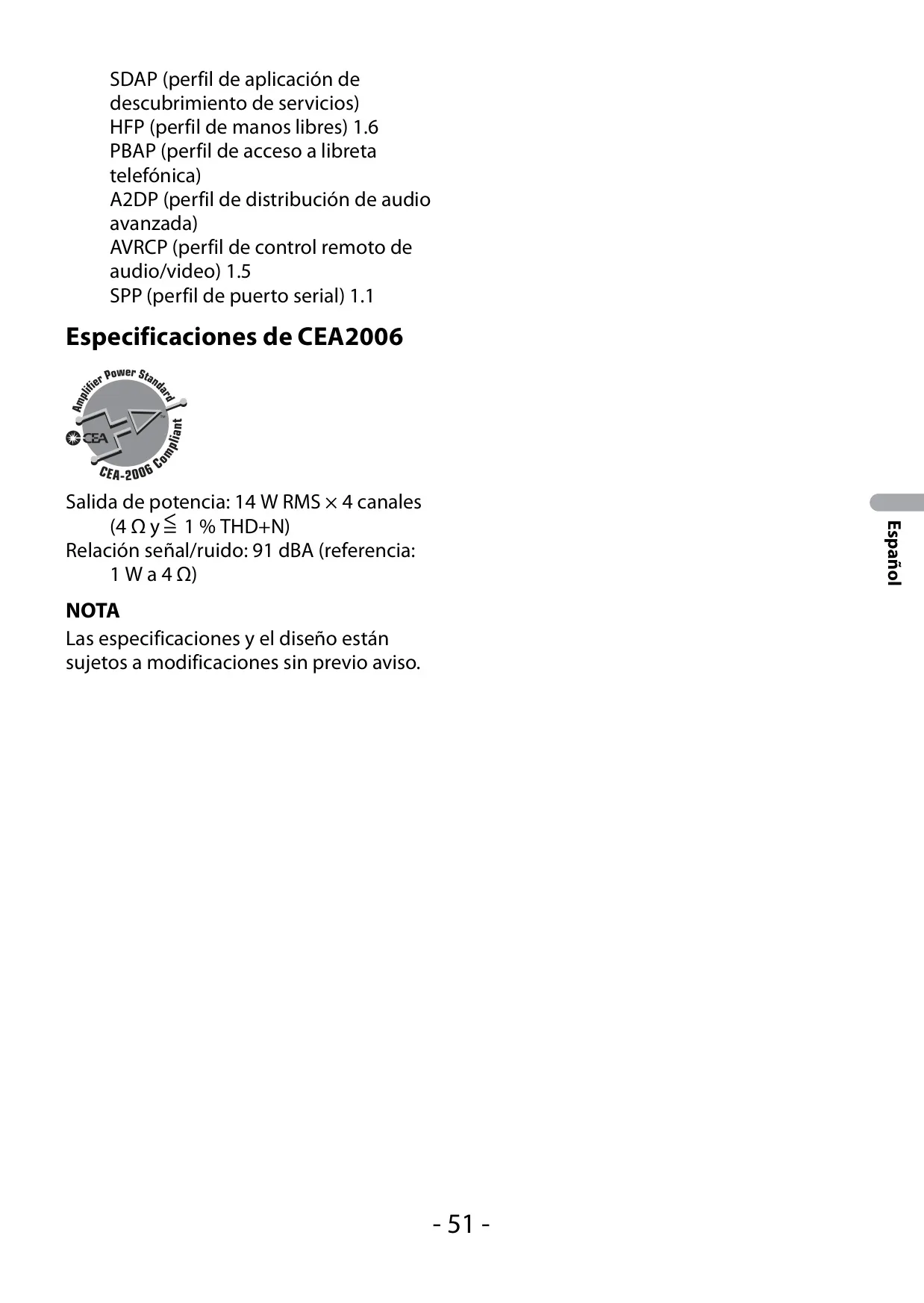

| Potencia de salida CEA2006 | 14 W RMS × 4 canales (4 Ω, ≤1 % THD+N) |
| Relación señal/ruido CEA2006 | 91 dBA (referencia: 1 W en 4 Ω) |
| Impedancia de carga | 4 Ω (admisible de 4 Ω a 8 Ω; 2 Ω para 1 canal) |
| Requisitos de potencia de los altavoces | Más de 50 W de entrada máxima, de 4 Ω a 8 Ω (4 canales); más de 70 W para subwoofer de 2 Ω |
| Ecualizador gráfico | 13 bandas: 50 Hz/80 Hz/125 Hz/200 Hz/315 Hz/500 Hz/800 Hz/1,25 kHz/2 kHz/3,15 kHz/5 kHz/8 kHz/12,5 kHz; ganancia ±12 dB (pasos de 2 dB) |
| Ecualizador ampliado (mediante Pioneer Smart Sync) | Ecualizador gráfico de 31 bandas |
| Filtro de paso alto (modo Standard) | De 25 Hz a 250 Hz (11 pasos); pendiente –6/–12/–18/–24 dB/oct, OFF |
| Subwoofer/Filtro de paso bajo (modo Standard) | De 25 Hz a 250 Hz (11 pasos); pendiente de –6 a –36 dB/oct, OFF; fase Normal/Inversa |
| Filtro de paso alto HIGH (modo Network) | De 1,25 kHz a 12,5 kHz (11 pasos); pendiente –6/–12/–18/–24 dB/oct |
| Filtro de paso alto MID (modo Network) | De 25 Hz a 250 Hz; pendiente –6/–12/–18/–24 dB/oct, OFF |
| Filtro de paso bajo MID (modo Network) | De 1,25 kHz a 12,5 kHz; pendiente –6/–12/–18/–24 dB/oct, OFF |
| Subwoofer (modo Network) | De 25 Hz a 250 Hz; pendiente de –12 a –36 dB/oct, OFF; fase Normal/Inversa |
| Nivel de altavoces | De +10 dB a –24 dB (pasos de 1 dB) |
| Alineación temporal | De 0 a 140 pulgadas (1 pulgada por paso) |
| Sistema del reproductor de CD | Sistema de audio de disco compacto, 2 canales (estéreo) |
| Relación señal/ruido del CD | 94 dB (1 kHz) (red IEC-A) |
| Discos compatibles | CD de 12 cm, CD-R/RW (finalizados); no se admiten discos de 8 cm ni DualDiscs |
| Sistema de archivos del disco | ISO 9660 nivel 1 y 2, Romeo, Joliet; compatible con multisesión |
| Límites de reproducción de discos | Hasta 8 niveles de carpetas, 99 carpetas, 999 archivos |
| Estándar USB | USB 2.0 de velocidad completa |
| Suministro máximo de corriente USB | 1,5 A |
| Protocolos USB | MSC (Mass Storage Class), MTP (Media Transfer Protocol), AOA (Android Open Accessory) 2.0 |
| Sistema de archivos USB | FAT12, FAT16, FAT32 |
| Límites de reproducción USB | Hasta 8 niveles de carpetas, 1 500 carpetas, 15 000 archivos (solo la primera partición) |
| Compatibilidad con MP3 | MPEG-1 y 2 Audio Layer 3; de 8 kbps a 320 kbps (CBR), VBR; de 8 kHz a 48 kHz; etiquetas ID3 1.0, 1.1, 2.2, 2.3, 2.4 |
| Compatibilidad con WMA | Ver. 7, 8, 9, 9.1, 9.2 (2 canales); de 48 kbps a 320 kbps (CBR), de 48 kbps a 384 kbps (VBR); 32/44,1/48 kHz |
| Compatibilidad con AAC | MPEG-4 AAC (codificado con iTunes, ver. 10.6 y anteriores), .m4a; de 11,025 kHz a 48 kHz; de 16 kbps a 320 kbps, VBR |
| Compatibilidad con WAV | PCM lineal, 8 y 16 bits; de 16 kHz a 48 kHz |
| Compatibilidad con FLAC (USB) | v1.2.1, .flac/.fla; de 8 kHz a 96 kHz; 8/16/24 bits; 1/2 canales |
| Rango de frecuencias del sintonizador FM | De 87,9 MHz a 107,9 MHz |
| Sensibilidad útil FM | 11 dBf (1,0 μV/75 Ω, mono, S/R: 30 dB) |
| Relación señal/ruido FM | 65 dB (red IHF-A) |
| Rango de frecuencias del sintonizador AM | De 530 kHz a 1 710 kHz |
| Sensibilidad útil AM | 25 μV (S/R: 20 dB) |
| Relación señal/ruido AM | 60 dB (red IHF-A) |
| Presintonías de radio | Bandas FM1, FM2, FM3 y AM, 6 presintonías cada una (24 en total) |
| Versión de Bluetooth | Certificado Bluetooth 4.0; +4 dBm máx. (clase de potencia 2) |
| Bluetooth Low Energy | Certificado BLE 4.0; +3 dBm máx. |
| Banda de frecuencias Bluetooth | De 2 400 MHz a 2 483,5 MHz |
| Perfiles Bluetooth | GAP, SDAP, HFP 1.6, PBAP, A2DP, AVRCP 1.5, SPP 1.1 |
| Entrada AUX | Conector estéreo de 3,5 mm (panel frontal) |
| Micrófono | Externo, cable de 3 m (9 pies 10-1/8 pulg.) |
| Cable de control remoto/antena | Azul/blanco, máx. 300 mA 12 V CC |
| Entradas/salidas del panel trasero | Salida delantera/High, salida trasera/Mid, salida de subwoofer, entrada de antena, entrada de sintonizador SiriusXM, entrada de control remoto con cable, entrada de micrófono |
| Compatibilidad con Pioneer Smart Sync | iOS 10.3 o posterior; Android OS 5.0 o posterior |
| Control remoto opcional | CD-R510 (se vende por separado) |
| FCC ID / IC | EW4C95 / 4250A-C95 |
Detalles del Pioneer DEH-S6100BS

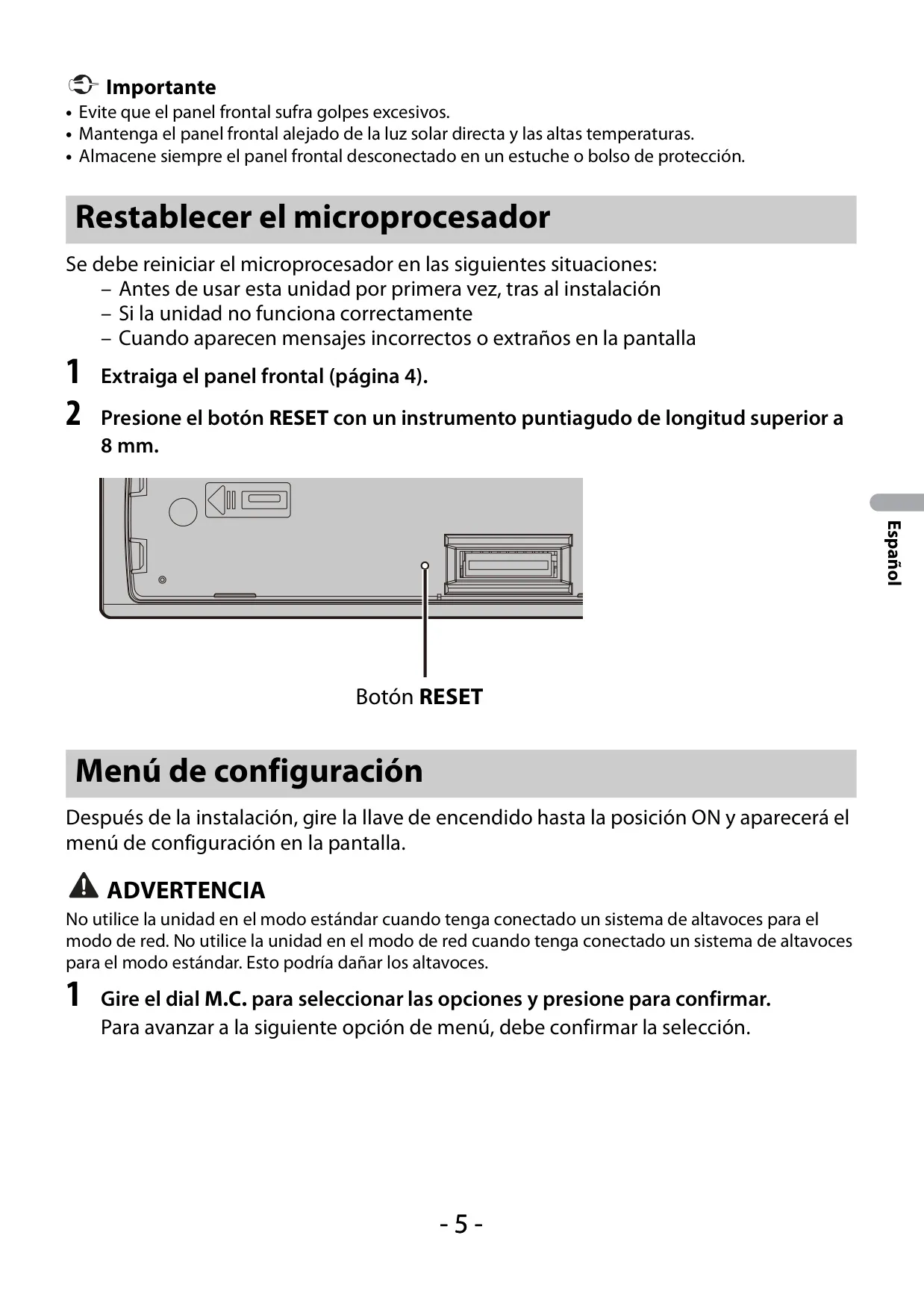

El Pioneer DEH-S6100BS es un receptor de CD single-DIN con dos configuraciones de altavoces. En el modo Standard alimenta un sistema de 4 altavoces (delanteros y traseros, o delanteros más subwoofer) o un sistema de 6 altavoces. En el modo Network funciona con una configuración multiamplificada de 2 vías + SW, con canales separados para agudos, medios y subwoofer. El modo se elige en el menú de configuración inicial. Una vez establecido, solo puede cambiarse con un SYSTEM RESET completo. Pioneer advierte que usar un modo que no corresponda a los altavoces conectados puede dañarlos.
Además del crossover y el ecualizador, el menú de audio ofrece varias herramientas de ajuste. POSITION ajusta automáticamente los niveles y el retardo de los altavoces para el conductor, el acompañante, ambos asientos delanteros o todos los asientos. D.BASS añade un refuerzo de graves similar al de un subwoofer y también puede activarse con el botón BASS dedicado. LOUDNESS mantiene un sonido pleno a bajo volumen. S.RTRV recupera el detalle de los archivos comprimidos y SLA iguala el volumen entre fuentes. Puede guardar un perfil de sonido completo con SAVE SETTINGS y recuperarlo más tarde.

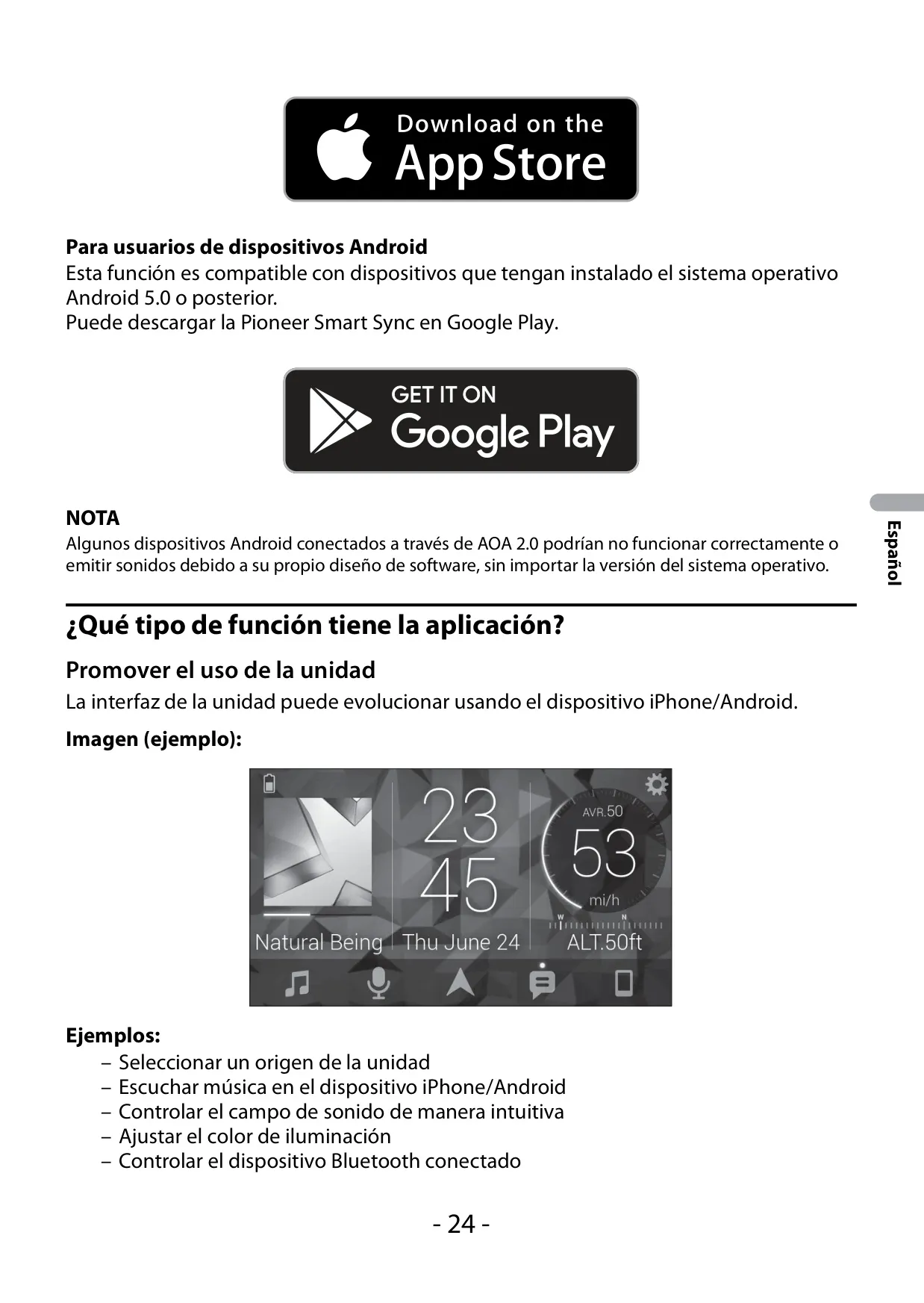

La aplicación Pioneer Smart Sync añade funciones que la unidad no tiene por sí sola. Con ella puede abrir aplicaciones de navegación, escuchar en voz alta los mensajes entrantes, usar un ecualizador de 31 bandas, aplicar el refuerzo de graves más potente Super Todoroki Sound y ajustar la alineación temporal con Easy Sound Fit eligiendo el tipo de vehículo. Los temas y los colores de iluminación también pueden configurarse desde el teléfono. La aplicación se conecta por USB o Bluetooth, según lo establecido en APP CONTROL, y puede iniciarse automáticamente si AUTO APP CONN está activado.
Las llamadas manos libres por Bluetooth admiten dos teléfonos al mismo tiempo, con historial de llamadas, acceso a la agenda, respuesta automática y seis números de teléfono predefinidos. El modo privado devuelve la llamada al teléfono. El reconocimiento de voz funciona con iPhone (Siri) y dispositivos Android mediante el micrófono suministrado. Para la transmisión de audio, hasta cinco dispositivos registrados pueden turnarse para reproducir música, de modo que los pasajeros pueden compartir sus listas de reproducción.

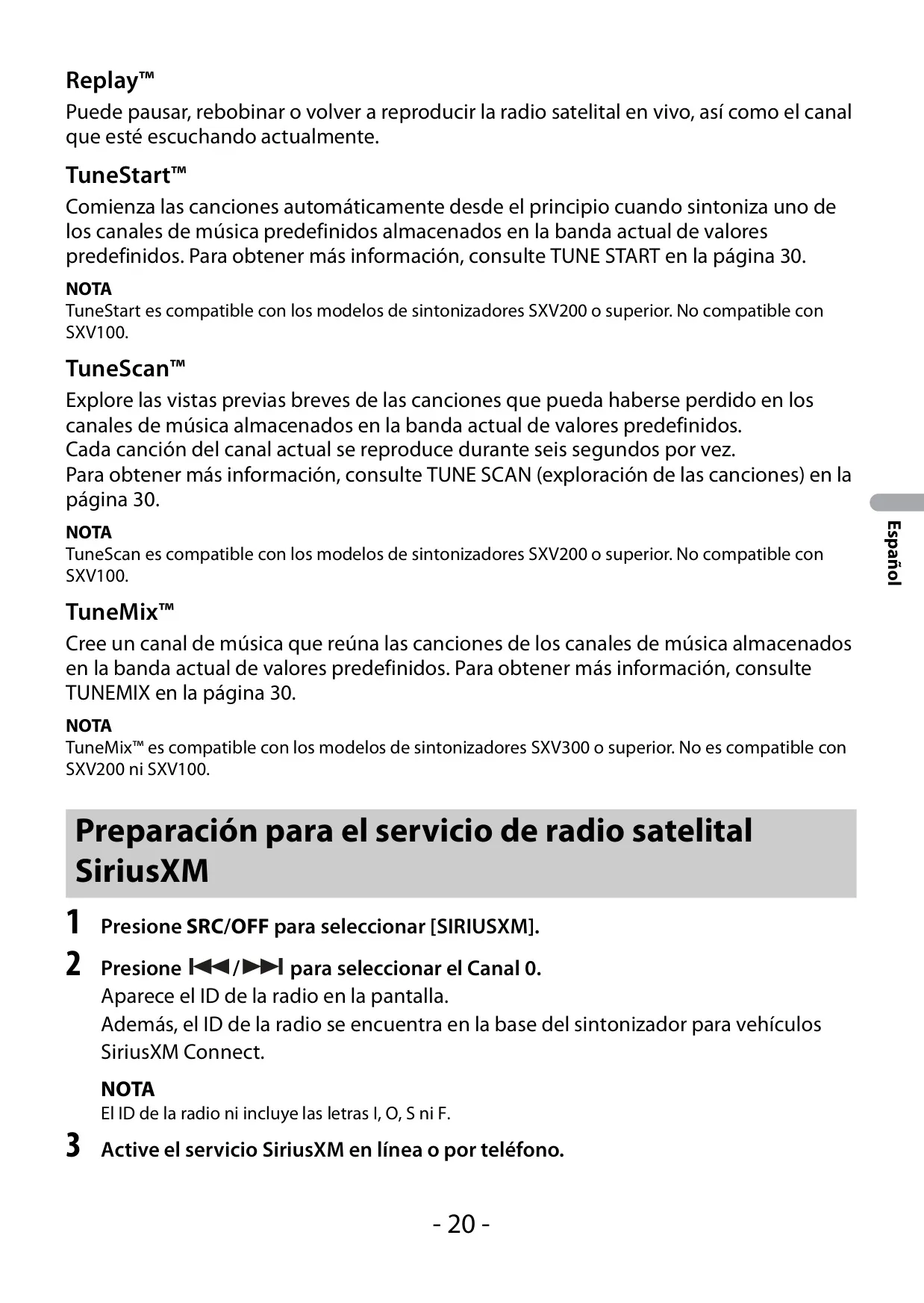

La integración con servicios de streaming incluye Pandora y Spotify, con control desde la unidad. En Pandora puede dar pulgar arriba o abajo, marcar pistas y crear emisoras. En Spotify puede guardar pistas, buscar listas de reproducción e iniciar una radio a partir de la canción actual. El receptor también es SiriusXM-Ready y añade Replay, TuneStart, TuneScan y TuneMix cuando se conecta un sintonizador compatible (se vende por separado). El control parental bloquea canales con un código, que por defecto es 0000.

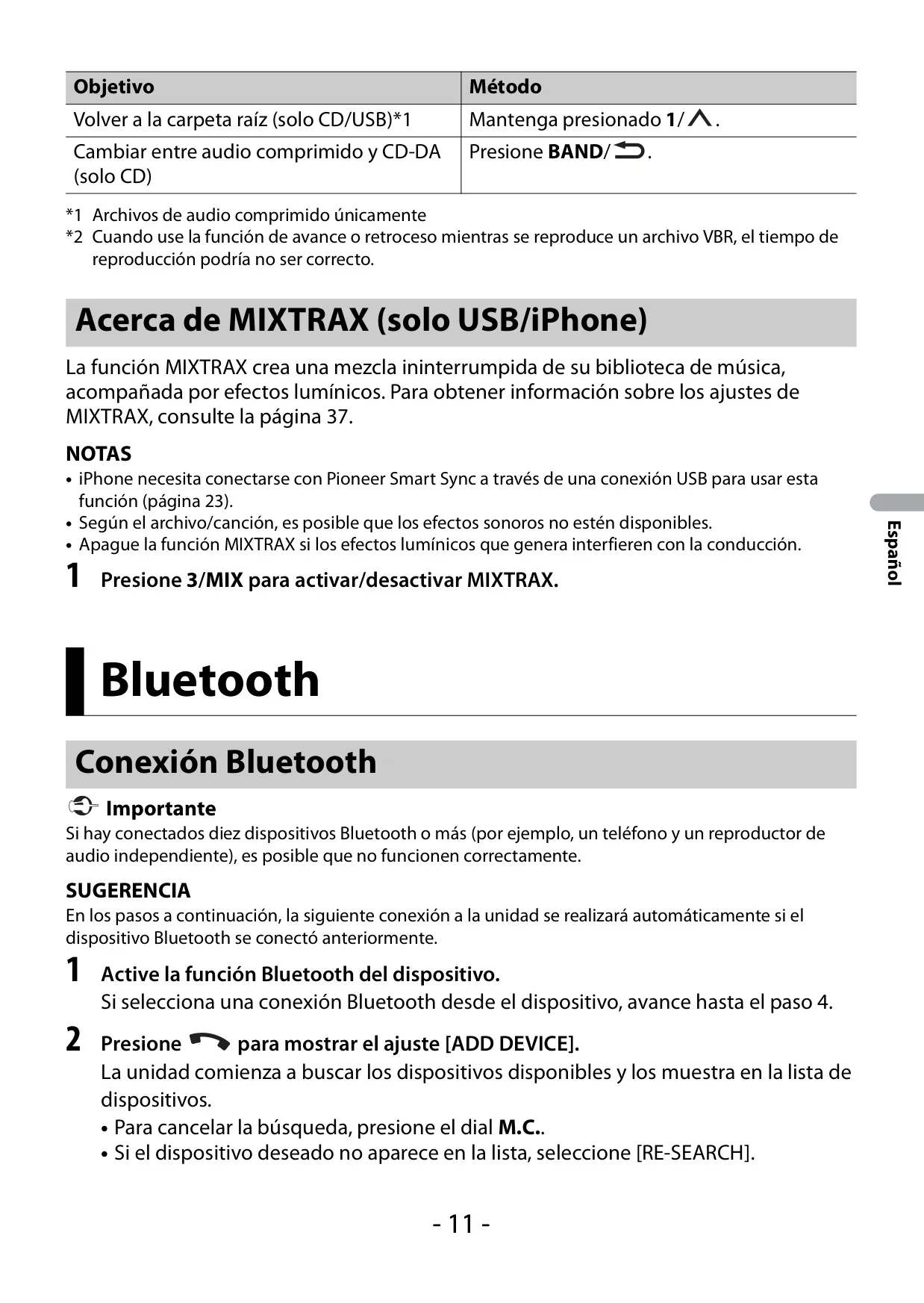

La función MIXTRAX reproduce la música del USB o del iPhone como una mezcla continua con efectos de luz sincronizados. Puede ajustar la duración de la reproducción corta entre 1,0 y 3,0 minutos, elegir las zonas de destello y seleccionar patrones basados en el nivel de sonido o en los graves. Las teclas y la pantalla pueden usar 12 colores predefinidos, un barrido automático de colores o un color RGB personalizado con brillo de 0 a 60. También puede elegir un color de teclas o un efecto de parpadeo distinto para las llamadas entrantes.
El frontal es desmontable para disuadir robos y puede asegurarse con el tornillo suministrado. La opción USB AUTO cambia automáticamente a la fuente USB al conectar un dispositivo, o puede desactivarse para usar el puerto solo para cargar. Las actualizaciones de software y la información del sistema se encuentran en el menú INITIAL. Si aparece AMP ERROR, revise el cableado de los altavoces, ya que se ha activado el circuito de protección.
