Manual del Autoestéreo Pioneer DEH-S4100BT en Español
Autoestéreo Pioneer DEH-S4100BT
Instrucciones del Pioneer DEH-S4100BT
Aquí le ofrecemos el manual de Autoestéreo Pioneer DEH-S4100BT completamente gratis y en español. Este manual lo hemos catalogado en la sección de Autoestéreos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Autoestéreo Pioneer DEH-S4100BT, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Receptor de Audio Pioneer DEH-S4100BT
| Característica | Especificación |
|---|---|
| Tipo de producto | Receptor CD RDS (receptor de audio para automóvil de 1 DIN con Bluetooth) |
| Fuente de alimentación | 14,4 V CC (rango admisible de 10,8 V a 15,1 V) |
| Sistema de puesta a tierra | Tipo negativo (solo batería de 12 V) |
| Consumo máximo de corriente | 10,0 A |
| Capacidad del fusible | 10 A |
| Dimensiones del chasis (An × Al × Pr) | 178 mm × 50 mm × 165 mm (7 pulg. × 2 pulg. × 6-1/2 pulg.) |
| Dimensiones del frontal, DIN (An × Al × Pr) | 188 mm × 58 mm × 17 mm (7-3/8 pulg. × 2-1/4 pulg. × 5/8 pulg.) |
| Dimensiones del frontal, D (An × Al × Pr) | 170 mm × 46 mm × 17 mm (6-3/4 pulg. × 1-3/4 pulg. × 5/8 pulg.) |
| Peso | 1 kg (2,2 lb) |
| Potencia máxima de salida (sin subwoofer) | 50 W × 4 canales / 4 Ω |
| Potencia máxima de salida (con subwoofer) | 50 W × 2 canales / 4 Ω + 70 W × 1 canal / 2 Ω |
| Potencia de salida continua | 22 W × 4 (50 Hz a 15 000 Hz, 5 % THD, carga de 4 Ω, ambos canales activos) |
| Potencia de salida CEA-2006 | 14 W RMS × 4 canales (4 Ω, ≤1 % THD+N) |
| Relación S/R CEA-2006 | 91 dBA (referencia: 1 W en 4 Ω) |
| Impedancia de carga | 4 Ω (admisible de 4 Ω a 8 Ω; 2 Ω para 1 canal) |
| Potencia recomendada de los altavoces | Más de 50 W de entrada máxima (4 canales); más de 70 W para un subwoofer de 2 Ω en la salida trasera |
| Nivel máximo de salida de preamplificador | 2,0 V |
| Salidas RCA | Salida delantera, salida trasera / salida de subwoofer |
| Ecualizador gráfico | 13 bandas: 50 Hz / 80 Hz / 125 Hz / 200 Hz / 315 Hz / 500 Hz / 800 Hz / 1,25 kHz / 2 kHz / 3,15 kHz / 5 kHz / 8 kHz / 12,5 kHz |
| Ganancia del ecualizador | ±12 dB (pasos de 2 dB) |
| Frecuencia del filtro de paso alto | 25 Hz a 250 Hz (11 pasos) |
| Pendiente del filtro de paso alto | –6, –12, –18, –24 dB/oct, OFF |
| Frecuencia del subwoofer / filtro de paso bajo | 25 Hz a 250 Hz (11 pasos) |
| Pendiente del subwoofer / filtro de paso bajo | –6, –12, –18, –24, –30, –36 dB/oct, OFF |
| Fase del subwoofer | Normal / Inversa |
| Nivel de altavoces | +10 dB a –24 dB (pasos de 1 dB) |
| Alineación temporal | 0 a 140 pulgadas (1 pulgada por paso) |
| Sistema de CD | Sistema de audio de disco compacto, 2 canales (estéreo) |
| Relación señal/ruido del CD | 94 dB (1 kHz) (red IEC-A) |
| Discos compatibles | CD de 12 cm, CD-R/RW (finalizados); ISO 9660 nivel 1 y 2, Romeo, Joliet |
| Límites de reproducción de discos | Hasta 99 carpetas, 999 archivos, 8 niveles de carpetas |
| Estándar USB | USB 2.0 Full Speed |
| Suministro máximo de corriente USB | 1,5 A |
| Protocolos USB | MSC (clase de almacenamiento masivo), MTP (protocolo de transferencia multimedia), AOA (Android Open Accessory) 2.0 |
| Sistema de archivos USB | FAT12, FAT16, FAT32 |
| Límites de reproducción USB | Hasta 1500 carpetas, 15 000 archivos, 8 niveles de carpetas |
| Compatibilidad MP3 | MPEG-1 y 2 Audio Layer 3, 8 kbps a 320 kbps (CBR), VBR, 8 kHz a 48 kHz |
| Compatibilidad WMA | Ver. 7, 8, 9, 9.1, 9.2; 48 kbps a 320 kbps (CBR), 48 kbps a 384 kbps (VBR); 32/44,1/48 kHz |
| Compatibilidad AAC | MPEG-4 AAC (codificado con iTunes, Ver. 10.6 y anteriores), .m4a, 11,025 kHz a 48 kHz, 16 kbps a 320 kbps |
| Compatibilidad FLAC | v1.2.1, 8 a 96 kHz, 8/16/24 bits, 1/2 canales (USB) |
| Compatibilidad WAV | PCM lineal, 8 y 16 bits, 16 kHz a 48 kHz |
| Rango de frecuencias del sintonizador FM | 87,9 MHz a 107,9 MHz |
| Sensibilidad útil FM | 11 dBf (1,0 μV/75 Ω, mono, S/R: 30 dB) |
| Relación señal/ruido FM | 65 dB (red IHF-A) |
| Rango de frecuencias del sintonizador AM | 530 kHz a 1710 kHz |
| Sensibilidad útil AM | 25 μV (S/R: 20 dB) |
| Relación señal/ruido AM | 60 dB (red IHF-A) |
| Presintonías de radio | Bandas FM1, FM2, FM3 y AM con 6 presintonías cada una |
| Versión de Bluetooth | Certificación Bluetooth 4.0, +4 dBm máximo (clase de potencia 2) |
| Bluetooth de baja energía | Certificación BLE 4.0, +3 dBm máximo |
| Banda de frecuencias Bluetooth | 2400 MHz a 2483,5 MHz |
| Perfiles Bluetooth | GAP, SDAP, HFP 1.6, PBAP, A2DP, AVRCP 1.5, SPP 1.1 |
| Teléfonos Bluetooth simultáneos | Hasta 2 |
| Entrada AUX | Miniconector estéreo de 3,5 mm (panel frontal) |
| Micrófono | Micrófono externo incluido, cable de 3 m (9 pies 10-1/8 pulg.) |
| Salida de control remoto del sistema | Cable azul/blanco, máx. 300 mA 12 V CC |
| Brillo de la pantalla | Niveles 1 a 10 |
| Idiomas del menú de configuración | Inglés, español, francés canadiense |
| Control remoto opcional | CD-R510 (se vende por separado) |
| Clasificación del láser | Producto láser de clase 1 (IEC 60825-1:2007) |
| FCC ID / IC | EW4C95 / 4250A-C95 |
Detalles del Pioneer DEH-S4100BT
El Pioneer DEH-S4100BT es un receptor de CD de 1 DIN para Norteamérica. La primera vez que se enciende el encendido después de la instalación, un menú de configuración solicita el idioma de la pantalla y la hora. Una vez finalizada la configuración, la unidad le sugiere instalar Pioneer Smart Sync cuando se conecta un teléfono por USB. Puede retirar el panel frontal para disuadir robos y guardarlo en un estuche protector. Si la unidad funciona de forma extraña, presione el botón RESET con una herramienta puntiaguda de más de 8 mm.
Para llamadas manos libres, el receptor puede emparejar hasta dos teléfonos mediante confirmación numérica de 6 dígitos. El menú del teléfono incluye historial de llamadas perdidas, realizadas y recibidas, una agenda con opción de invertir el orden de los nombres, respuesta automática y seis números preestablecidos guardados en los botones numéricos. Un modo privado devuelve la conversación al teléfono. Mantener presionada la tecla de teléfono inicia el asistente de voz en un iPhone (Siri) o dispositivo Android conectado. Se pueden registrar hasta cinco dispositivos para audio Bluetooth, de modo que los pasajeros pueden turnarse para reproducir música.

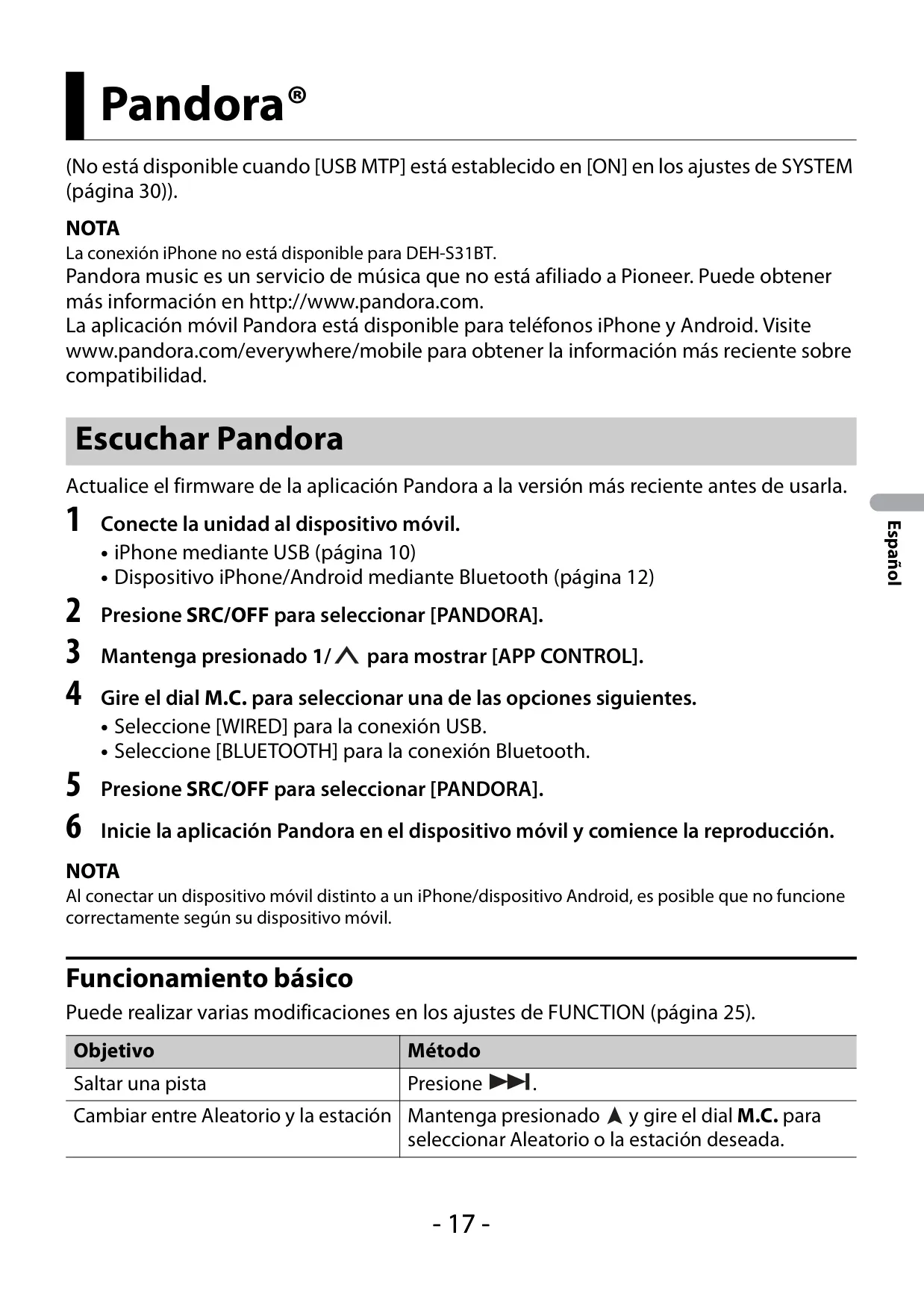

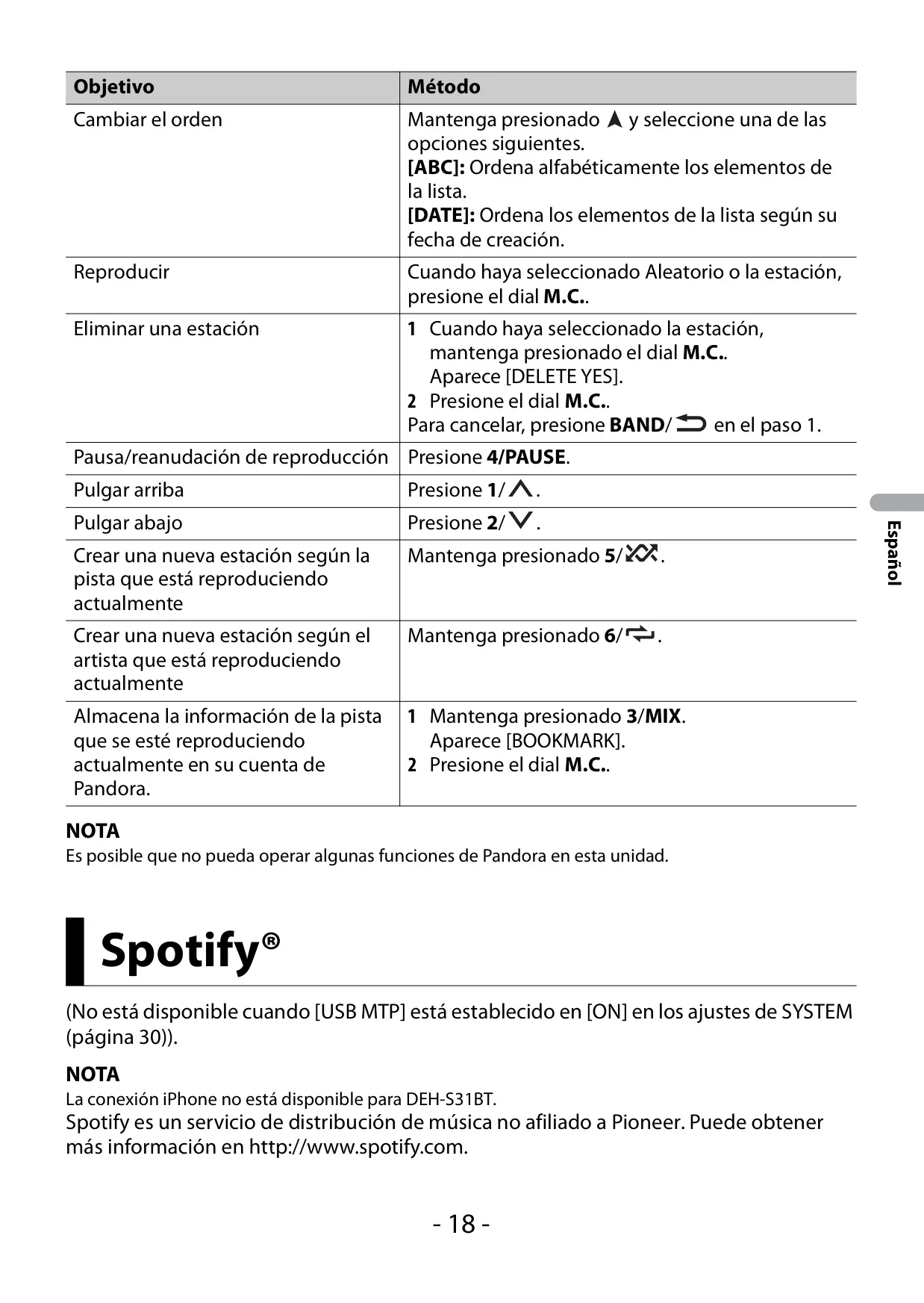

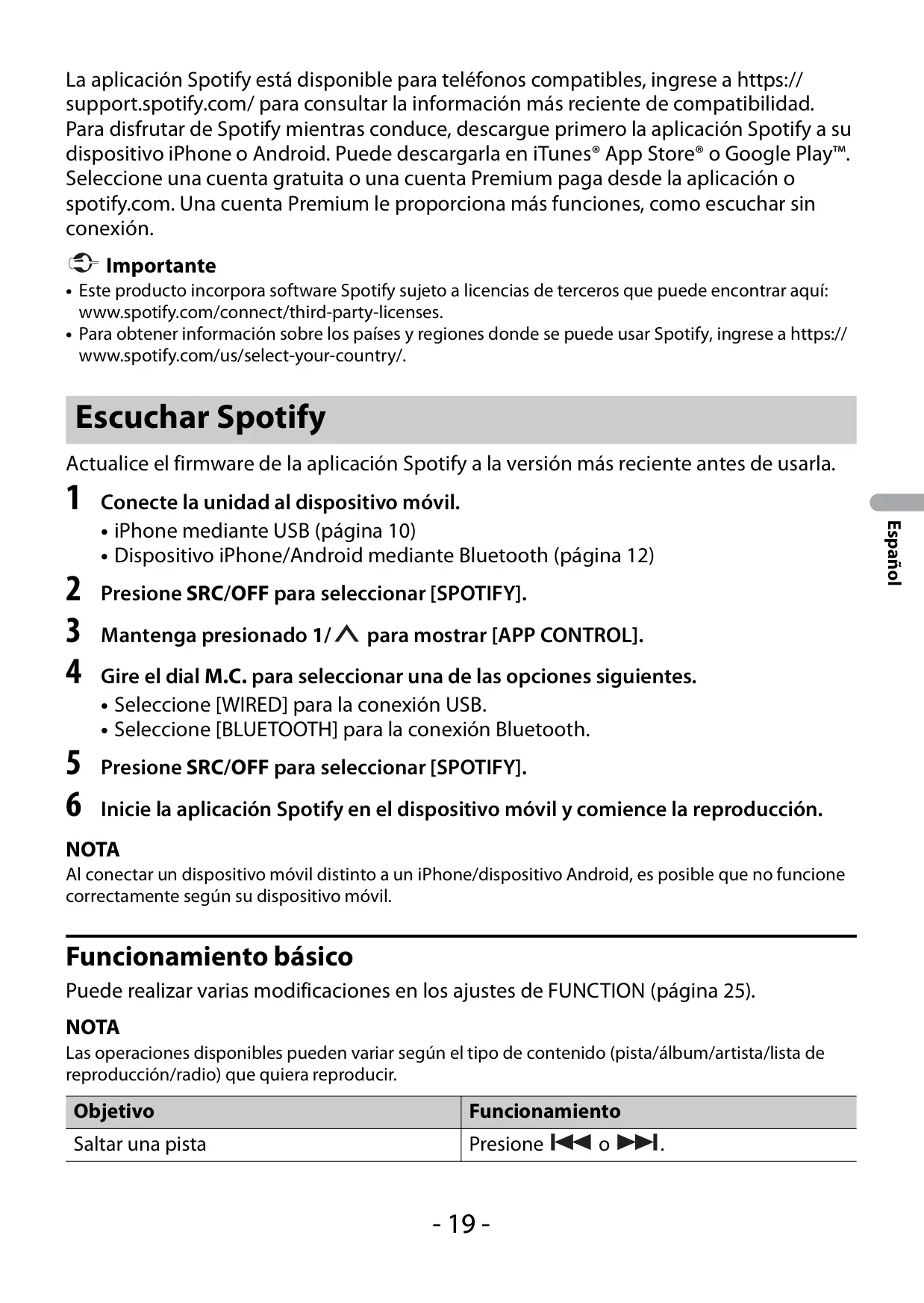

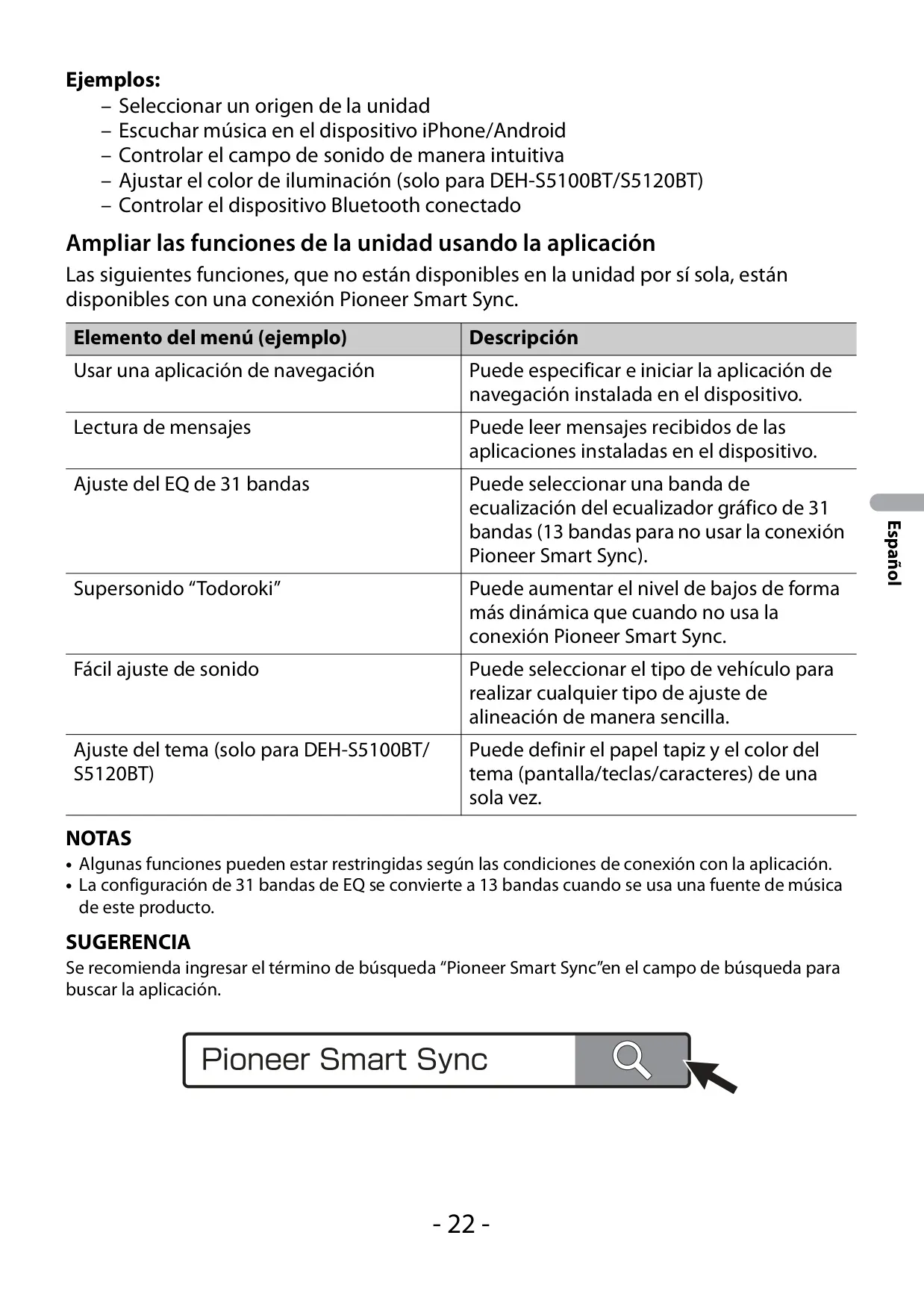

Pandora y Spotify se pueden controlar desde el receptor por USB (solo iPhone) o Bluetooth. En Pandora, puede dar "me gusta" o "no me gusta" a las canciones, marcarlas como favoritas y crear nuevas estaciones a partir de la canción o el artista actual. Spotify ofrece funciones para guardar y quitar canciones, además de canales de radio iniciados a partir de la canción actual. Cuando Pioneer Smart Sync está conectado, añade el inicio de aplicaciones de navegación, la lectura de mensajes, un ecualizador de 31 bandas, el realce de graves más potente Super "Todoroki" Sound y Easy Sound Fit, que ajusta la alineación temporal según el tipo de vehículo.

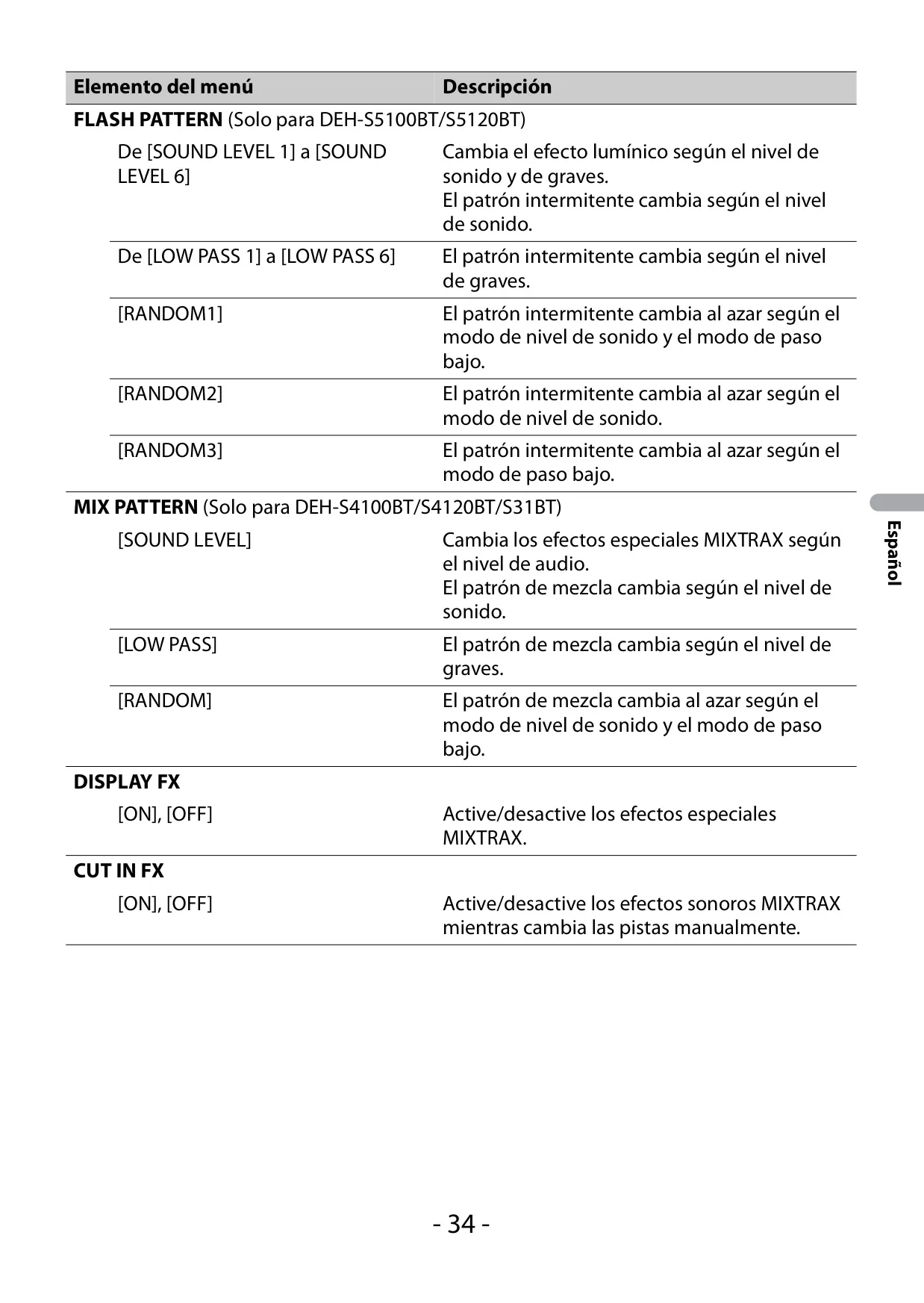

MIXTRAX convierte una biblioteca de música de USB o iPhone en una mezcla continua. En este modelo, MIX PATTERN permite elegir si los efectos siguen el nivel de sonido, el nivel de graves o un patrón aleatorio. La reproducción corta limita cada pista a entre 1,0 y 3,0 minutos. También puede activar o desactivar por separado los efectos de pantalla y los efectos de sonido de transición. Presione el botón 3/MIX para activar o desactivar la función rápidamente.

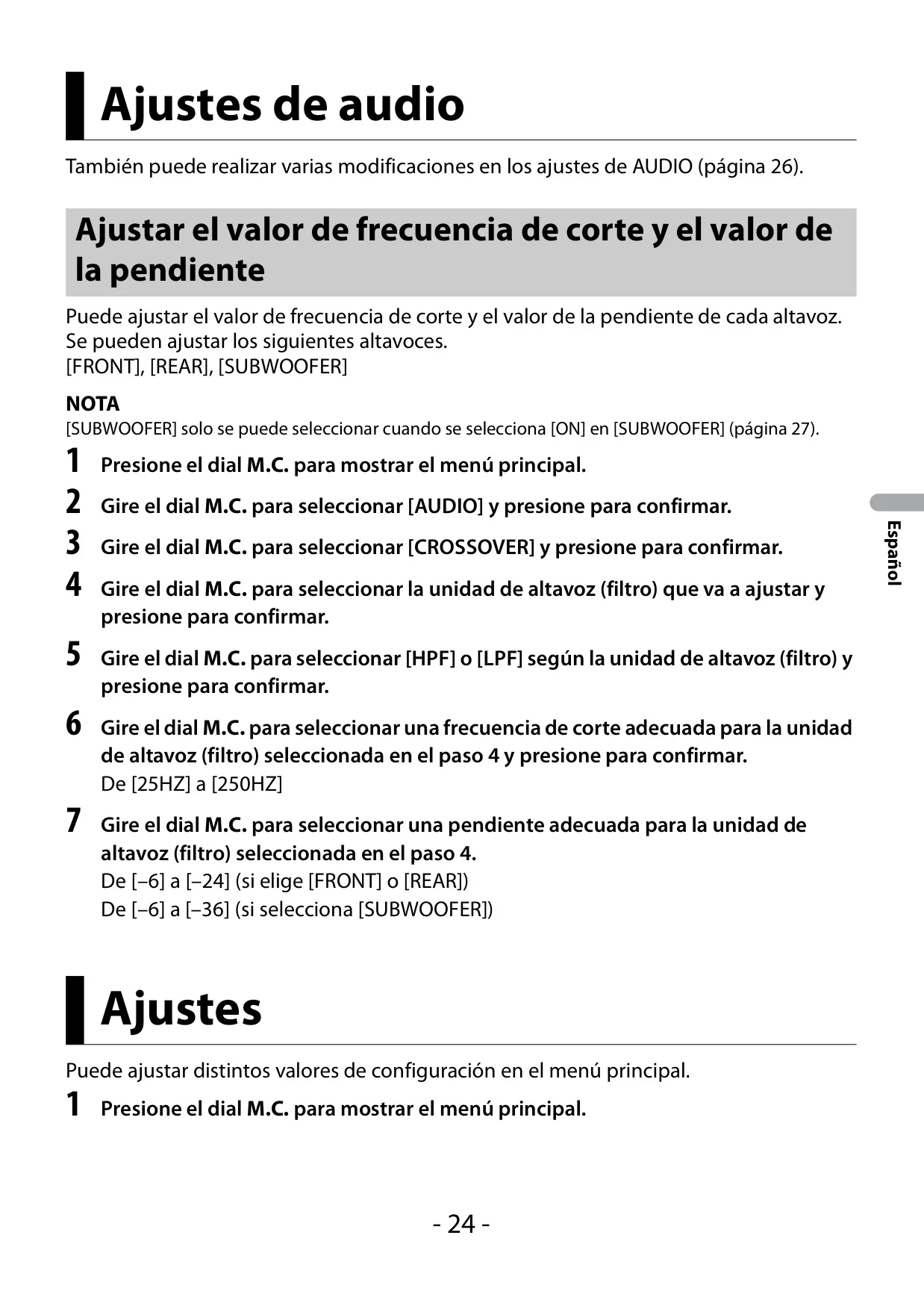

Los ajustes de sonido también incluyen la función POSITION, que ajusta automáticamente los niveles y el retardo de los altavoces para escuchar desde el asiento delantero izquierdo, delantero derecho, los asientos delanteros o todos los asientos. D.BASS añade un realce de graves de tres niveles, LOUDNESS tiene cuatro pasos y SLA equilibra el volumen entre fuentes en ±4 pasos. S.RTRV restaura el detalle en archivos de audio comprimidos. Puede guardar preajustes de sonido y recuperarlos más tarde. El menú INITIAL configura las salidas trasera y RCA para altavoces de rango completo o subwoofers, y también gestiona las actualizaciones de firmware.

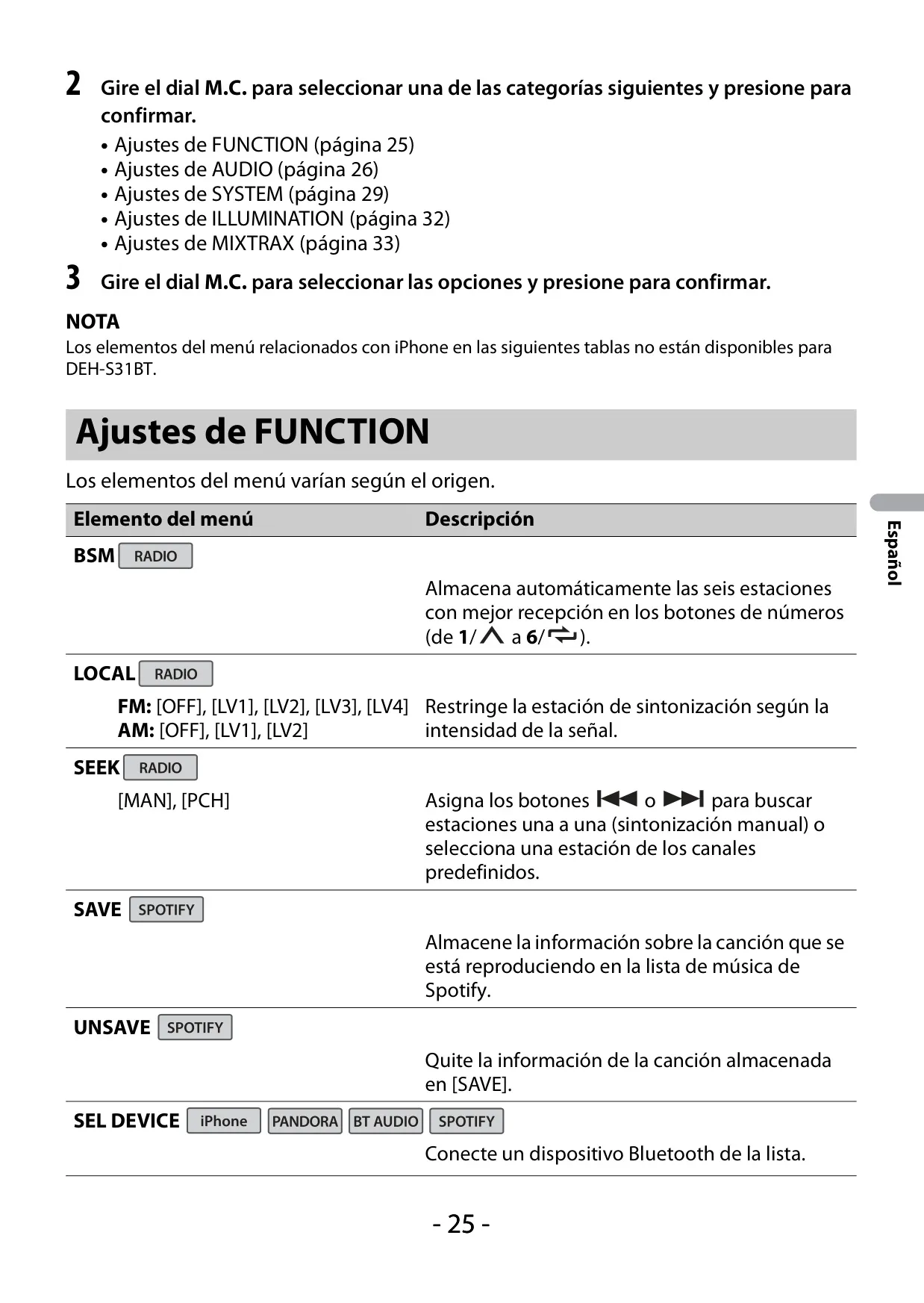

En cuanto a la radio, Best Stations Memory guarda automáticamente las seis emisoras más potentes, y los filtros LOCAL de cuatro niveles en FM y dos niveles en AM limitan la búsqueda a señales fuertes. Durante la instalación, monte la unidad con un ángulo inferior a 60 grados y deje suficiente espacio detrás para la ventilación. Coloque el micrófono en el parasol o en la columna de dirección. El diagnóstico integrado muestra mensajes como AMP ERROR, CHECK USB y errores de CD numerados para ayudar a localizar fallos de cableado, de medios o de conexión.
