Manual del Autoestéreo Pioneer DEH-S6120BS en Español
Autoestéreo Pioneer DEH-S6120BS
Autoestéreo Pioneer DEH-S6120BS
Instrucciones del Pioneer DEH-S6120BS
Aquí le ofrecemos el manual de Autoestéreo Pioneer DEH-S6120BS completamente gratis y en español. Este manual lo hemos catalogado en la sección de Autoestéreos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Autoestéreo Pioneer DEH-S6120BS, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

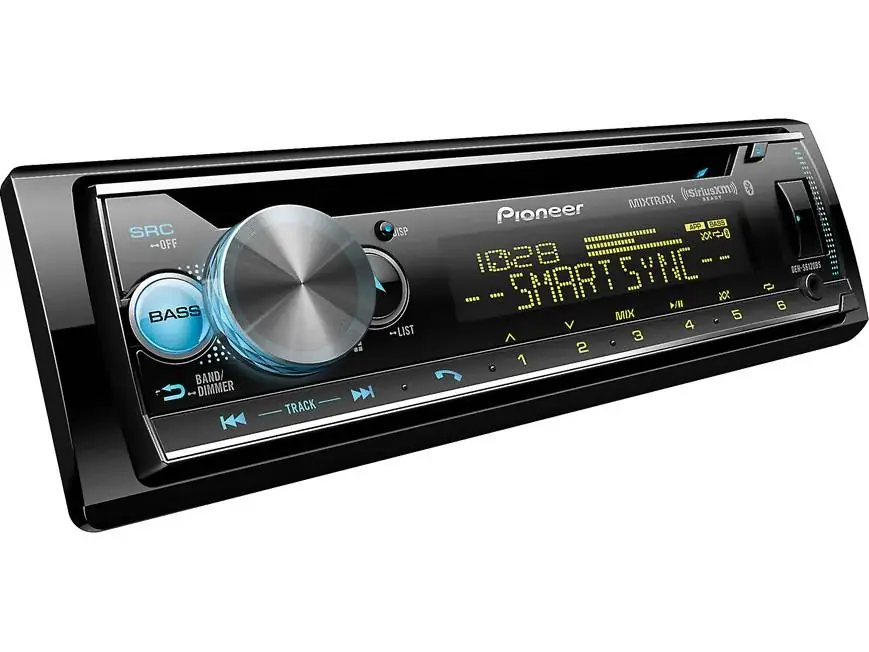

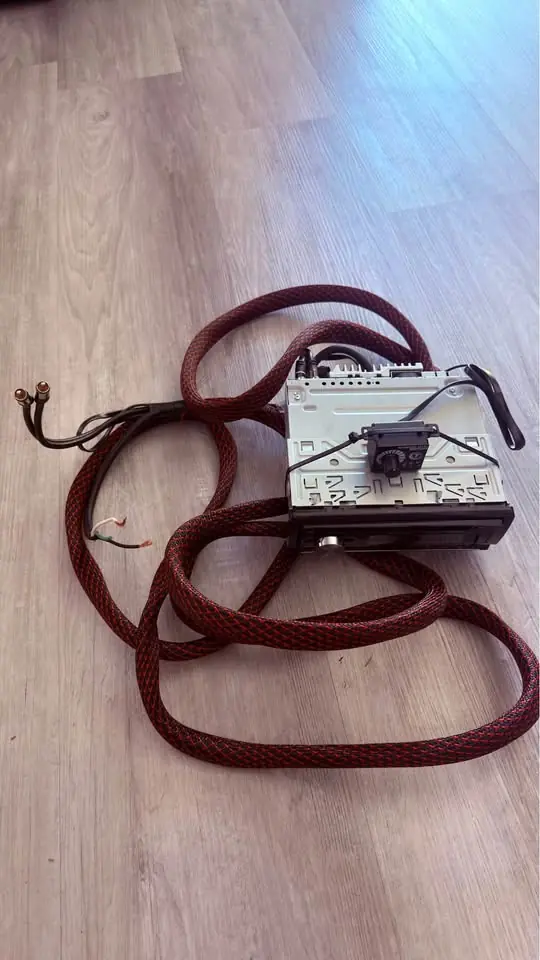

Imágenes del Producto
Especificaciones del Receptor de Audio Pioneer DEH-S6120BS
| Característica | Especificación |
|---|---|
| Tipo de producto | Receptor de CD con RDS (1 DIN) |
| Número de modelo | DEH-S6120BS (comparte manual con el DEH-S6100BS) |
| FCC ID / IC | EW4C95 / 4250A-C95 |
| Fuente de alimentación | 14.4 V CC (rango admisible de 10.8 V a 15.1 V) |
| Sistema de conexión a tierra | Tipo negativo |
| Consumo máximo de corriente | 10.0 A |
| Fusible | 10 A |
| Dimensiones del chasis (An × Al × Pr) | 178 mm × 50 mm × 97 mm (7 pulg. × 2 pulg. × 3-7/8 pulg.) |
| Dimensiones del frontal, DIN (An × Al × Pr) | 188 mm × 58 mm × 16 mm (7-3/8 pulg. × 2-1/4 pulg. × 5/8 pulg.) |
| Dimensiones del frontal, D (An × Al × Pr) | 170 mm × 46 mm × 16 mm (6-3/4 pulg. × 1-3/4 pulg. × 5/8 pulg.) |
| Peso | 0.5 kg (1.1 lb) |
| Ángulo de montaje recomendado | Menos de 60° |
| Potencia de salida máxima (sin subwoofer) | 50 W × 4 canales / 4 Ω |
| Potencia de salida máxima (con subwoofer) | 50 W × 2 canales / 4 Ω + 70 W × 1 canal / 2 Ω |
| Potencia de salida continua | 22 W × 4 (de 50 Hz a 15 000 Hz, 5 % THD, carga de 4 Ω, ambos canales activos) |
| Potencia de salida CEA2006 | 14 W RMS × 4 canales (4 Ω, ≤1 % THD+N) |
| Relación S/R CEA2006 | 91 dBA (referencia: 1 W en 4 Ω) |
| Impedancia de carga | 4 Ω (admisible de 4 Ω a 8 Ω; 2 Ω para 1 canal) |
| Ecualizador gráfico | 13 bandas: 50 Hz/80 Hz/125 Hz/200 Hz/315 Hz/500 Hz/800 Hz/1.25 kHz/2 kHz/3.15 kHz/5 kHz/8 kHz/12.5 kHz |
| Ganancia del ecualizador | ±12 dB (pasos de 2 dB) |
| Preajustes de EQ | SUPER BASS, POWERFUL, DYNAMIC, NATURAL, VOCAL, VIVID, CUSTOM1, CUSTOM2, FLAT |
| Filtro de paso alto (modo estándar) | De 25 Hz a 250 Hz (11 pasos); pendiente –6/–12/–18/–24 dB/oct, OFF |
| Subwoofer/filtro de paso bajo (modo estándar) | De 25 Hz a 250 Hz (11 pasos); pendiente de –6 a –36 dB/oct, OFF; fase normal/inversa |
| Filtro de paso alto HIGH (modo de red) | De 1.25 kHz a 12.5 kHz (11 pasos); pendiente –6/–12/–18/–24 dB/oct |
| Filtro de paso alto MID (modo de red) | De 25 Hz a 250 Hz; pendiente –6/–12/–18/–24 dB/oct, OFF |
| Filtro de paso bajo MID (modo de red) | De 1.25 kHz a 12.5 kHz; pendiente –6/–12/–18/–24 dB/oct, OFF |
| Subwoofer (modo de red) | De 25 Hz a 250 Hz; pendiente de –12 a –36 dB/oct, OFF; fase normal/inversa |
| Nivel de altavoces | De +10 dB a –24 dB (pasos de 1 dB) |
| Alineación temporal | De 0 a 140 pulgadas (1 pulgada por paso) |
| Relación S/R del reproductor de CD | 94 dB (1 kHz) (red IEC-A) |
| Número de canales del CD | 2 (estéreo) |
| Discos compatibles | Disco compacto de 12 cm (CD-DA, CD-R/RW finalizados) |
| Sistema de archivos del disco | ISO 9660 nivel 1 y 2, Romeo, Joliet; compatible con multisesión |
| Límites del disco | Hasta 8 niveles de carpetas, 99 carpetas y 999 archivos |
| Estándar USB | USB 2.0 Full Speed |
| Suministro máximo de corriente USB | 1.5 A |
| Protocolos USB | MSC, MTP, AOA 2.0 |
| Sistema de archivos USB | FAT12, FAT16, FAT32 |
| Límites USB | Hasta 8 niveles de carpetas, 1 500 carpetas y 15 000 archivos (solo la primera partición) |
| Compatibilidad con MP3 | MPEG-1 y 2 Audio Layer 3; 8–320 kbps (CBR), VBR; 8–48 kHz; ID3 1.0, 1.1, 2.2, 2.3, 2.4 |
| Compatibilidad con WMA | Ver. 7, 8, 9, 9.1, 9.2 (2 canales); 48–320 kbps CBR, 48–384 kbps VBR; 32/44.1/48 kHz |
| Compatibilidad con AAC | MPEG-4 AAC (codificado con iTunes, Ver. 10.6 y anteriores); .m4a; 11.025–48 kHz; 16–320 kbps, VBR |
| Compatibilidad con FLAC (USB) | v1.2.1; .flac/.fla; 8–96 kHz; 8/16/24 bits; 1/2 canales |
| Compatibilidad con WAV | PCM lineal; 8 y 16 bits; 16–48 kHz |
| Visualización de nombres de archivos/carpetas | Hasta 32 caracteres |
| Rango de frecuencias del sintonizador FM | De 87.9 MHz a 107.9 MHz |
| Sensibilidad útil FM | 11 dBf (1.0 μV/75 Ω, mono, S/R: 30 dB) |
| Relación S/R FM | 65 dB (red IHF-A) |
| Rango de frecuencias del sintonizador AM | De 530 kHz a 1 710 kHz |
| Sensibilidad útil AM | 25 μV (S/R: 20 dB) |
| Relación S/R AM | 60 dB (red IHF-A) |
| Presintonías de radio | Bandas FM1, FM2, FM3 y AM; 6 presintonías por banda |
| Versión de Bluetooth | Certificado Bluetooth 4.0, +4 dBm máx. (clase de potencia 2) |
| Versión de BLE | Certificado 4.0, +3 dBm máx. |
| Banda de frecuencias Bluetooth | De 2 400 MHz a 2 483.5 MHz |
| Perfiles Bluetooth | GAP, SDAP, HFP 1.6, PBAP, A2DP, AVRCP 1.5, SPP 1.1 |
| Teléfonos simultáneos | Hasta 2 teléfonos Bluetooth |
| Entradas | USB frontal, conector AUX de 3.5 mm, micrófono, antena, sintonizador SiriusXM, control remoto por cable |
| Salidas | RCA delantera/alta, RCA trasera/media, RCA de subwoofer |
| Cable remoto (azul/blanco) | Máx. 300 mA, 12 V CC |
| Cable de micrófono suministrado | 3 m (9 pies 10-1/8 pulg.) |
| Iluminación | 12 colores preestablecidos, SCAN, CUSTOM (niveles RGB 0–60); brillo 1–10 |
| Idiomas de la pantalla | Inglés, español, francés canadiense |
| Control remoto opcional | CD-R510 (se vende por separado) |
| Clase de láser | Clase 1 (IEC 60825-1:2007) |
Detalles del Pioneer DEH-S6120BS
El Pioneer DEH-S6120BS es un receptor de CD de 1 DIN para vehículos de Norteamérica. Más allá de sus especificaciones técnicas, el manual describe un equipo pensado para la integración con smartphones, configuraciones de altavoces flexibles y una amplia personalización. Al encenderlo por primera vez tras la instalación, un menú de configuración solicita el idioma de la pantalla, el reloj y el modo de altavoces. La elección del modo de altavoces es importante: una vez configurado en Estándar o Red, solo puede cambiarse restableciendo los valores de fábrica.
En el modo estándar, el receptor alimenta un sistema de 4 altavoces con altavoces delanteros y traseros, o con altavoces delanteros y un subwoofer, o bien un sistema de 6 altavoces con altavoces delanteros, traseros y subwoofers. El modo de red crea un sistema multiamplificado de 2 vías más subwoofer que envía las frecuencias altas, medias y bajas a tweeters, altavoces de rango medio y un subwoofer dedicados. Pioneer advierte que usar el modo incorrecto para los altavoces conectados puede dañarlos. En el modo de red, el pitido de las teclas está desactivado.
El ajuste del sonido va más allá del ecualizador. La función POSITION ajusta automáticamente los niveles de salida y el retardo para el conductor, el acompañante, ambos asientos delanteros o todos los asientos. SAVE SETTINGS y LOAD SETTINGS guardan y recuperan los parámetros de crossover, EQ, alineación temporal y graves. D.BASS simula un subwoofer, LOUDNESS mantiene un sonido equilibrado a bajo volumen, S.RTRV recupera detalles en archivos comprimidos y SLA iguala el volumen entre las distintas fuentes.
A través de la aplicación Pioneer Smart Sync (iOS 10.3 o posterior, Android 5.0 o posterior), el receptor incorpora un EQ de 31 bandas, el realce de graves más potente Super Todoroki Sound, la alineación temporal Easy Sound Fit según el tipo de vehículo, la lectura en voz alta de los mensajes entrantes, el inicio de aplicaciones de navegación y la configuración de temas. Cuando se reproduce una de las fuentes de música propias del equipo, la curva de 31 bandas se convierte de nuevo a 13 bandas. Los teléfonos Android también pueden conectarse mediante AOA 2.0 o MTP.
El streaming viene integrado. Los controles de Pandora incluyen Me gusta/No me gusta, marcadores, creación de estaciones a partir de una canción o un artista y eliminación de estaciones. Spotify permite guardar o quitar canciones de la biblioteca, valorar la radio, reproducción aleatoria, repetición e iniciar una radio basada en la canción actual. Ambos servicios funcionan por USB con un iPhone o por Bluetooth con iPhone y Android, según la configuración de APP CONTROL.
Al añadir un sintonizador SiriusXM Connect Vehicle Tuner y una suscripción, el equipo habilita Replay, TuneStart, TuneScan y TuneMix, según el modelo de sintonizador. También ofrece búsqueda por categorías, almacenamiento de presintonías y control parental, que bloquea canales con un código de acceso de cuatro dígitos (por defecto 0000).
Para las llamadas manos libres, el micrófono suministrado se monta en el parasol o en la columna de dirección. El receptor da acceso a la agenda telefónica, el historial de llamadas, seis números preestablecidos, la respuesta automática, el modo privado y asistentes de voz como Siri. Se pueden registrar hasta cinco dispositivos para audio Bluetooth, de modo que los pasajeros pueden turnarse para reproducir música.
La función MIXTRAX crea una mezcla continua de la música del USB o del iPhone con efectos de luz sincronizados. Los ajustes incluyen la duración de la reproducción corta, el área de destello y una variedad de patrones de destello. Por otro lado, el menú de iluminación permite configurar los colores de las teclas y de la pantalla, un modo de atenuación y un color de destello para las llamadas entrantes. Como protección antirrobo, el panel frontal es extraíble y puede asegurarse con un tornillo suministrado. Las actualizaciones de software y el restablecimiento completo del sistema están disponibles en el menú INITIAL.
