Variador Delta VFD L
Instrucciones del Variador Delta VFD L
Aquí le ofrecemos el manual de Variador Delta VFD L completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Delta VFD L, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

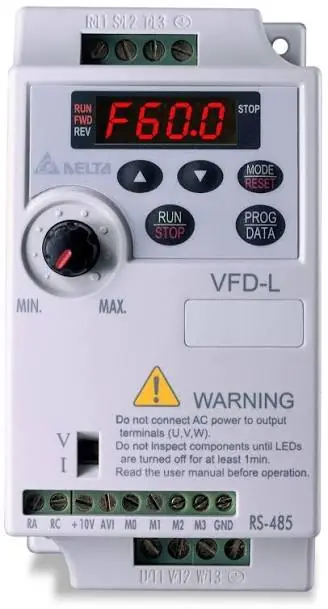

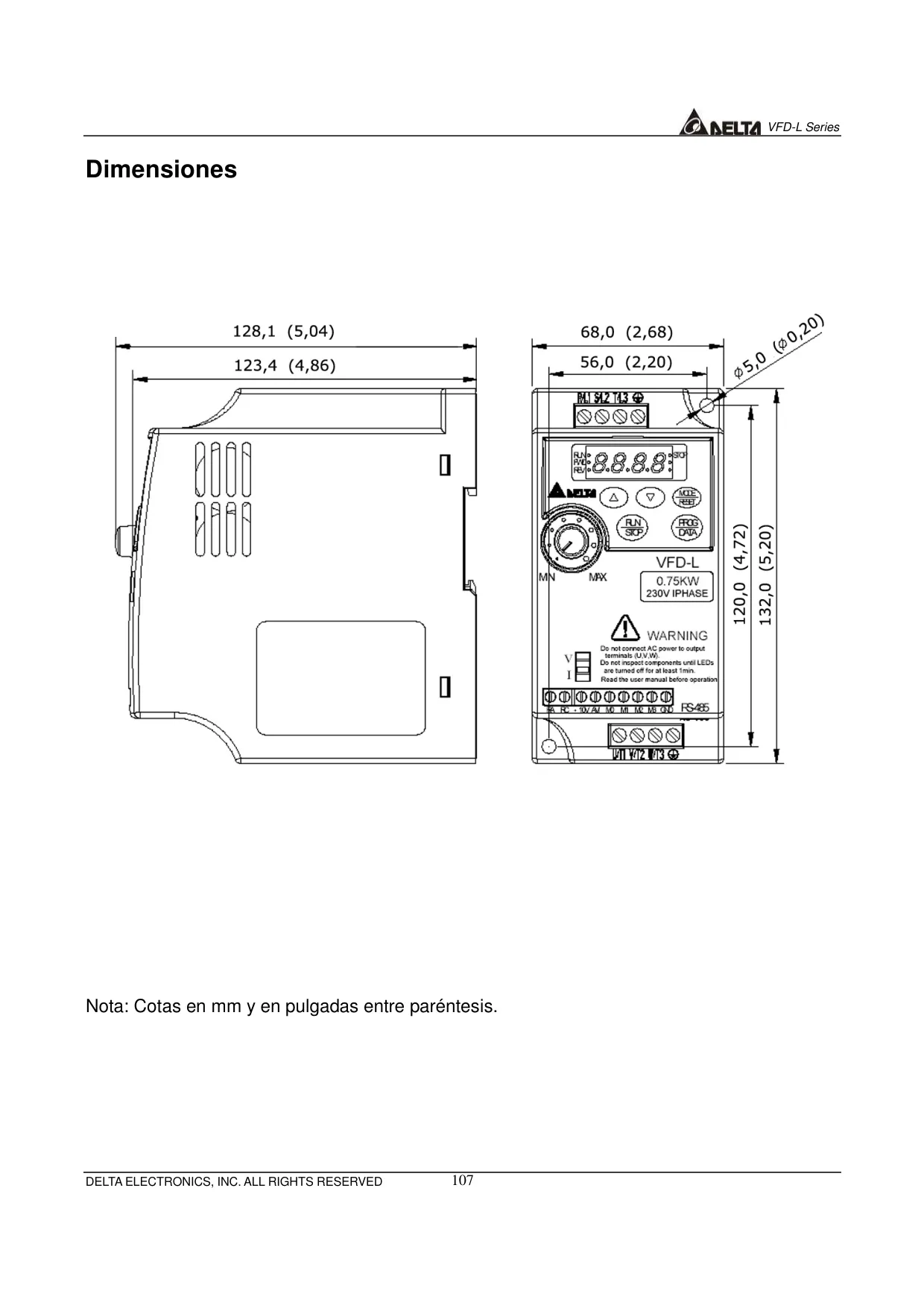

Imágenes del Producto

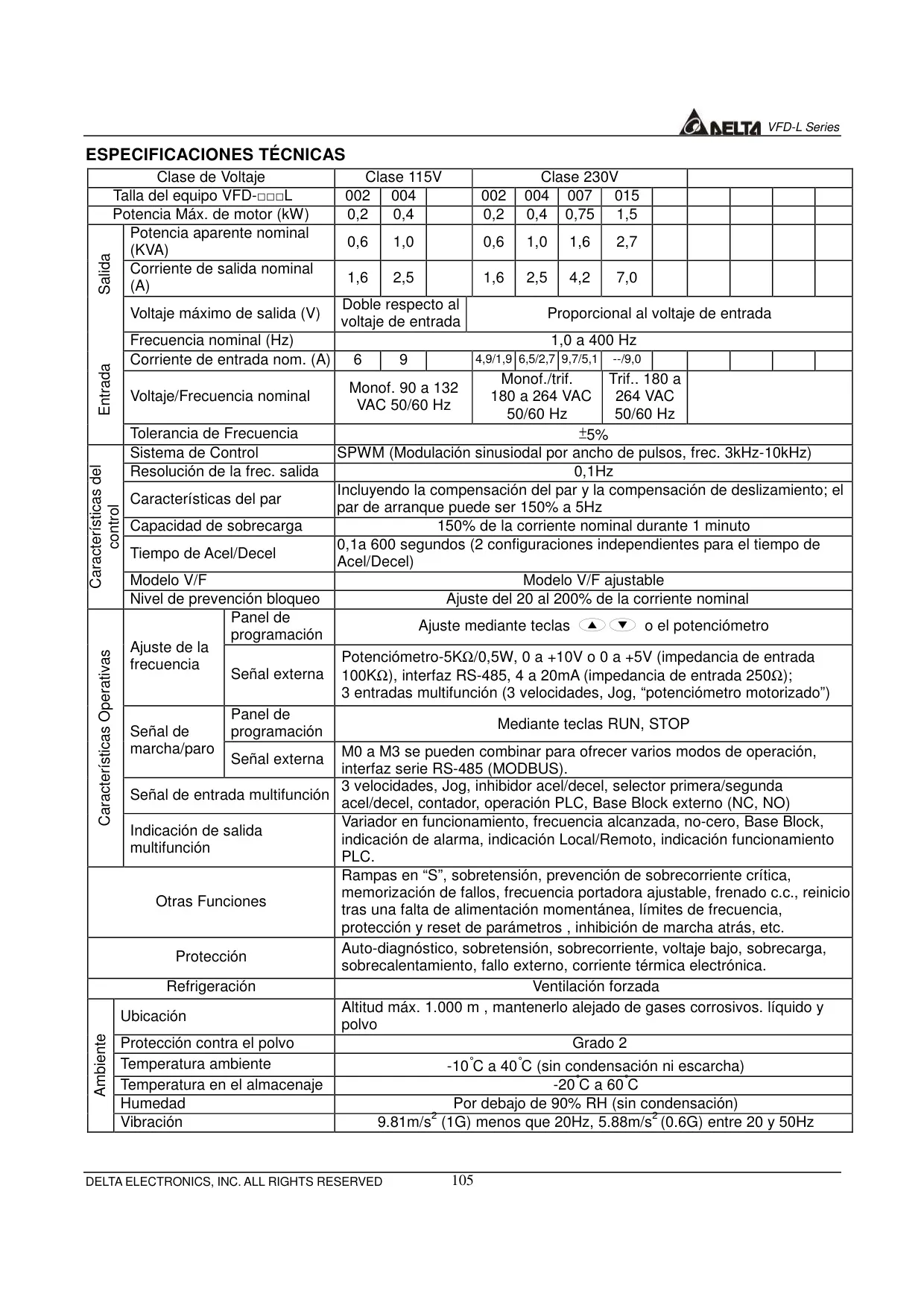

Especificaciones del Variador Delta VFD L
| Característica | Especificación (Modelo VFD-L 004, Clase 230V) |
|---|---|
| Potencia Máxima de Motor | 0,4 kW |
| Potencia Aparente Nominal | 1,0 KVA |
| Corriente de Salida Nominal | 2,5 A |
| Voltaje Máximo de Salida | Proporcional al voltaje de entrada |
| Frecuencia Nominal de Salida | 1,0 a 400 Hz |
| Corriente de Entrada Nominal | 6,5 A (Monofásico) / 2,7 A (Trifásico) |
| Voltaje/Frecuencia Nominal de Entrada | Monof./trif. 180 a 264 VAC 50/60 Hz |
| Tolerancia de Frecuencia de Entrada | ±5% |
| Sistema de Control | SPWM (Modulación sinusoidal por ancho de pulsos) |
| Resolución de Frecuencia de Salida | 0,1 Hz |
| Capacidad de Sobrecarga | 150% de la corriente nominal durante 1 minuto |
| Rango de Tiempo de Aceleración/Deceleración | 0,1 a 600 segundos (2 configuraciones independientes) |
| Temperatura Ambiente de Funcionamiento | -10°C a +40°C (sin condensación ni escarcha) |
| Humedad Relativa | Por debajo de 90% RH (sin condensación) |
| Protección contra el Polvo | Grado 2 (ambiente normal de fábrica) |
| Interfaz de Comunicación | RS-485 (MODBUS) |
Detalles del Variador Delta VFD L

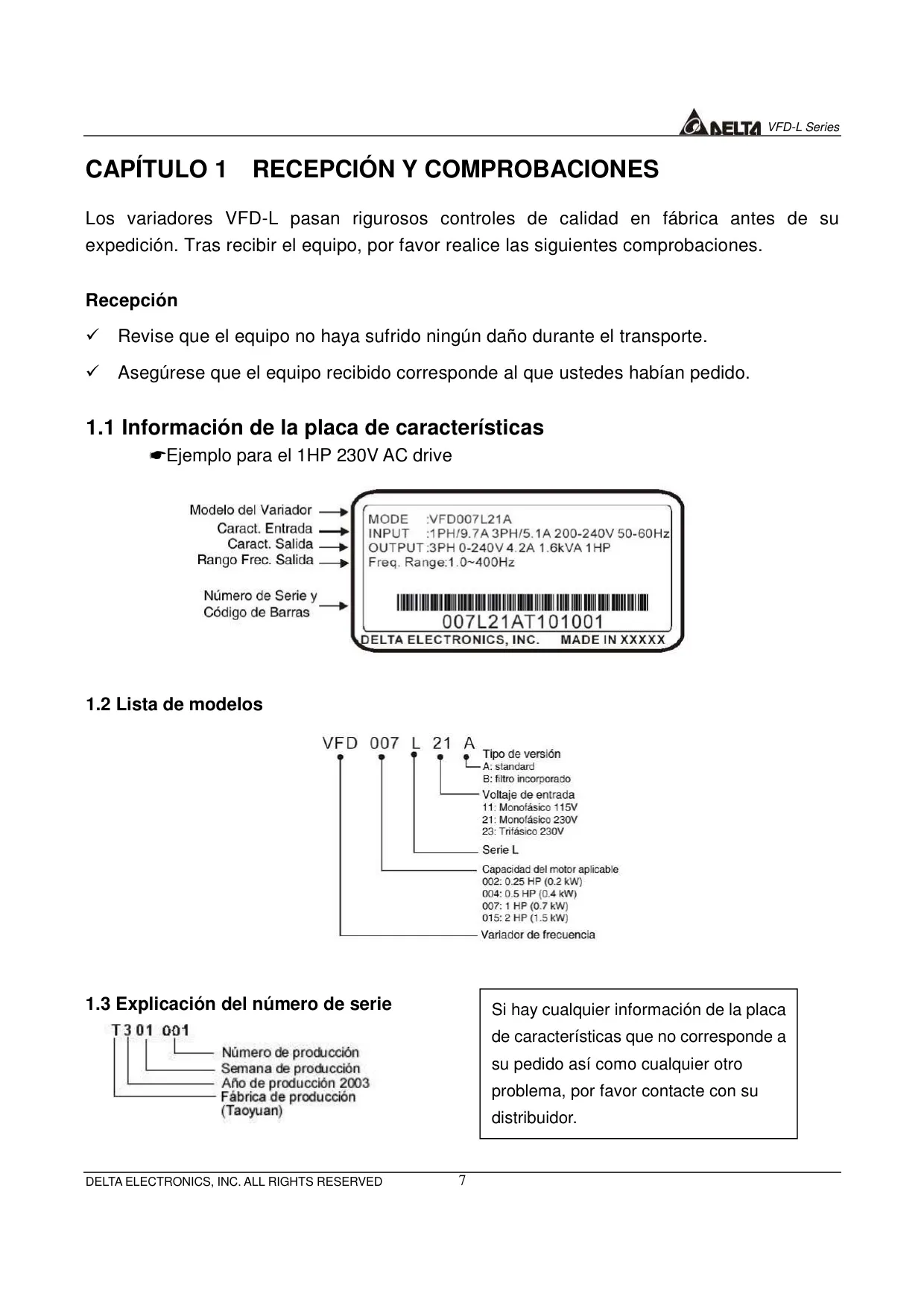

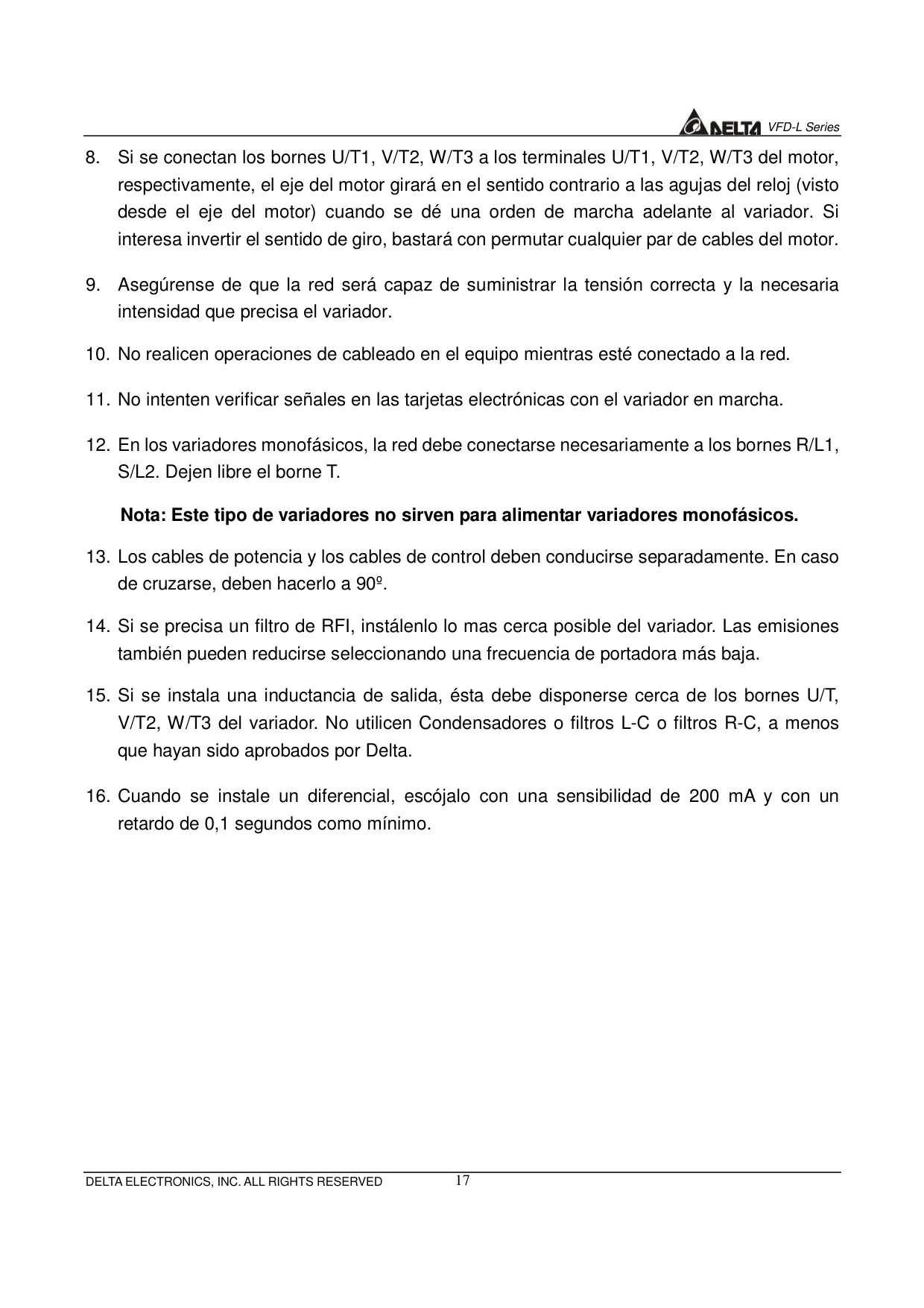

El Variador Delta VFD-L se posiciona como una solución de control de motores de alto rendimiento, fabricado con componentes de la más alta calidad y microprocesadores de vanguardia. Esto no solo asegura una operación eficiente y fiable, sino que también garantiza una larga vida útil del equipo. El manual de usuario es una guía exhaustiva que cubre desde la instalación inicial y la configuración de parámetros hasta la identificación y solución de problemas, enfatizando siempre las advertencias de seguridad para proteger al personal y al equipo, como la desconexión segura y el manejo de componentes sensibles a la estática.

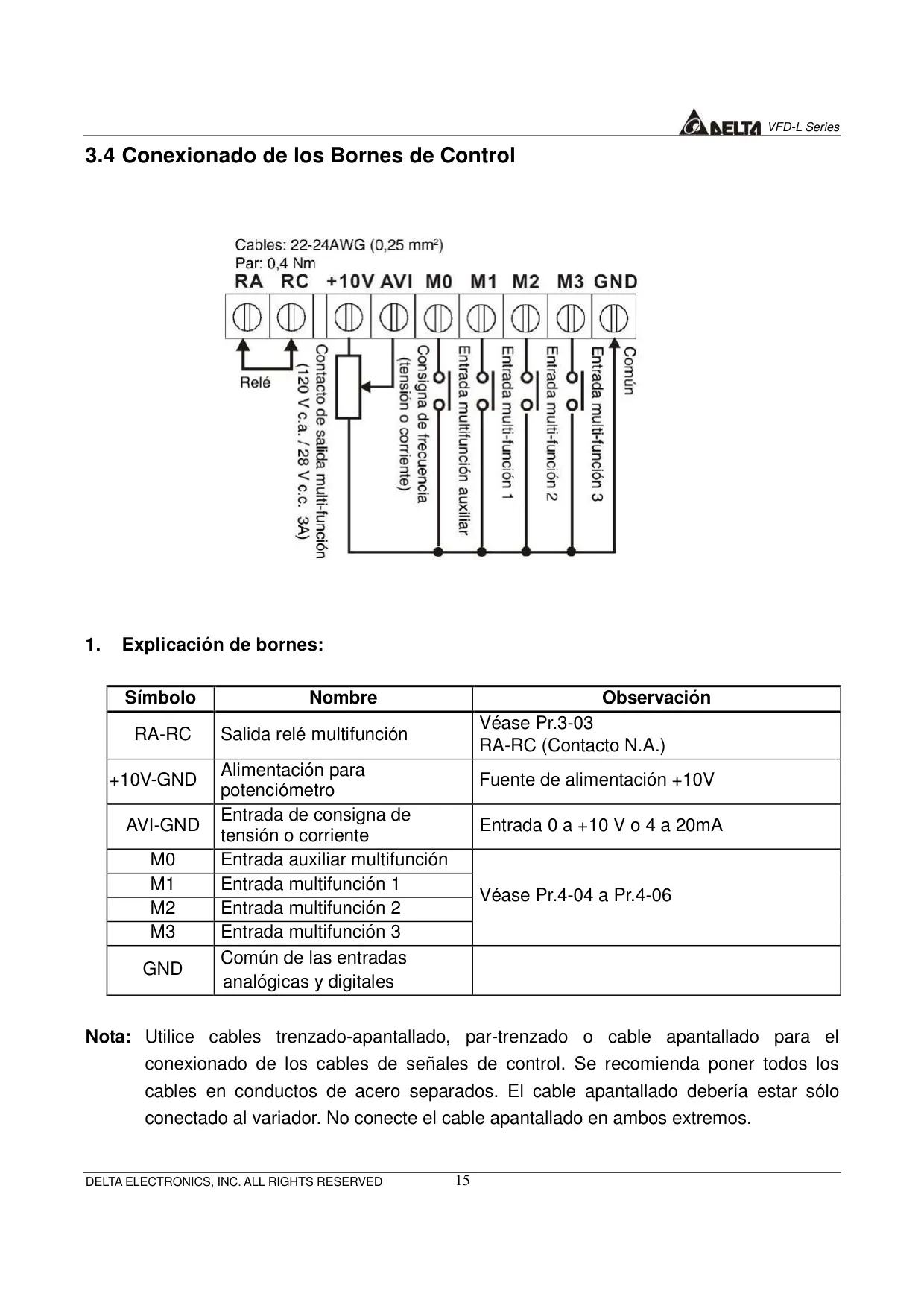

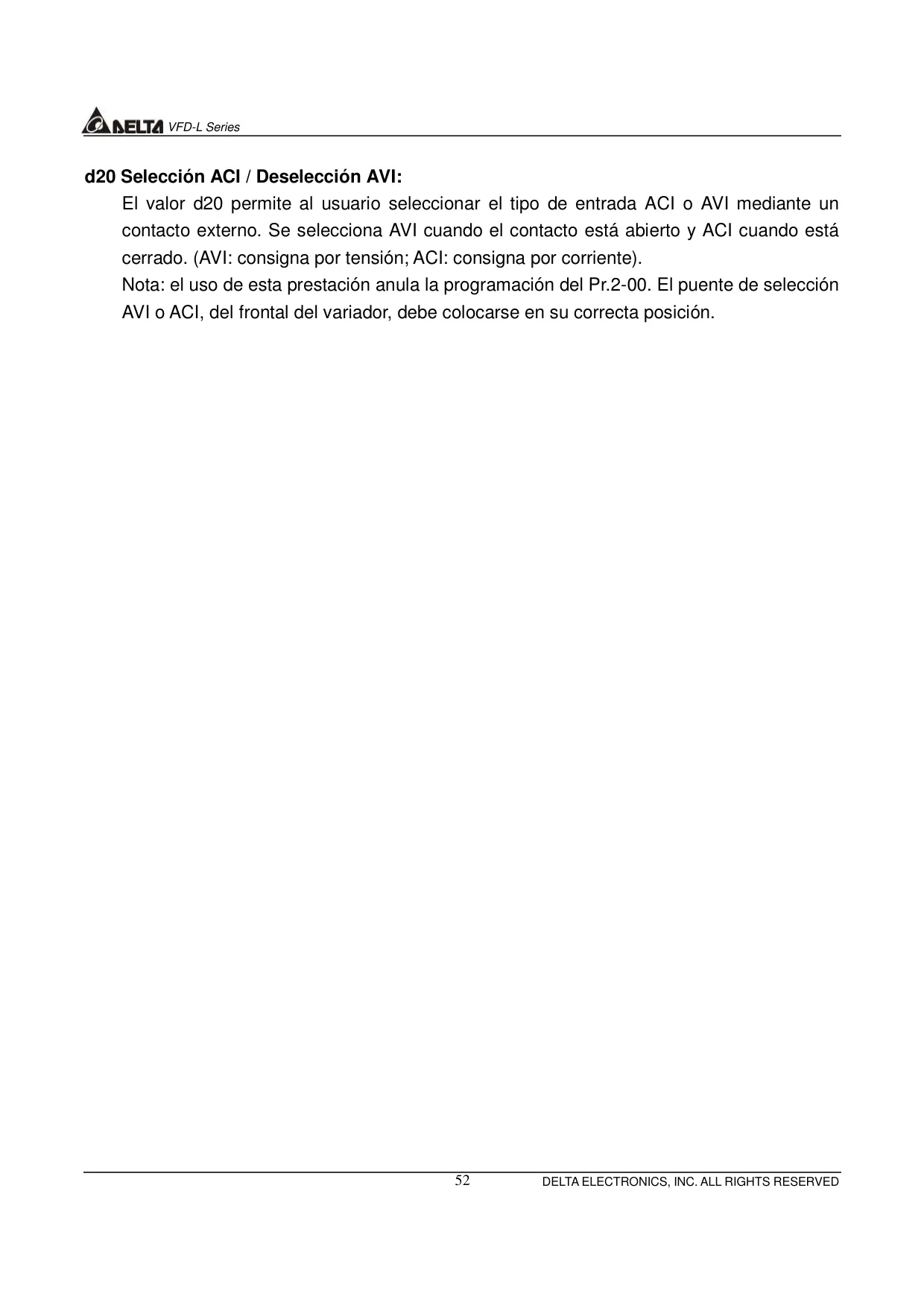

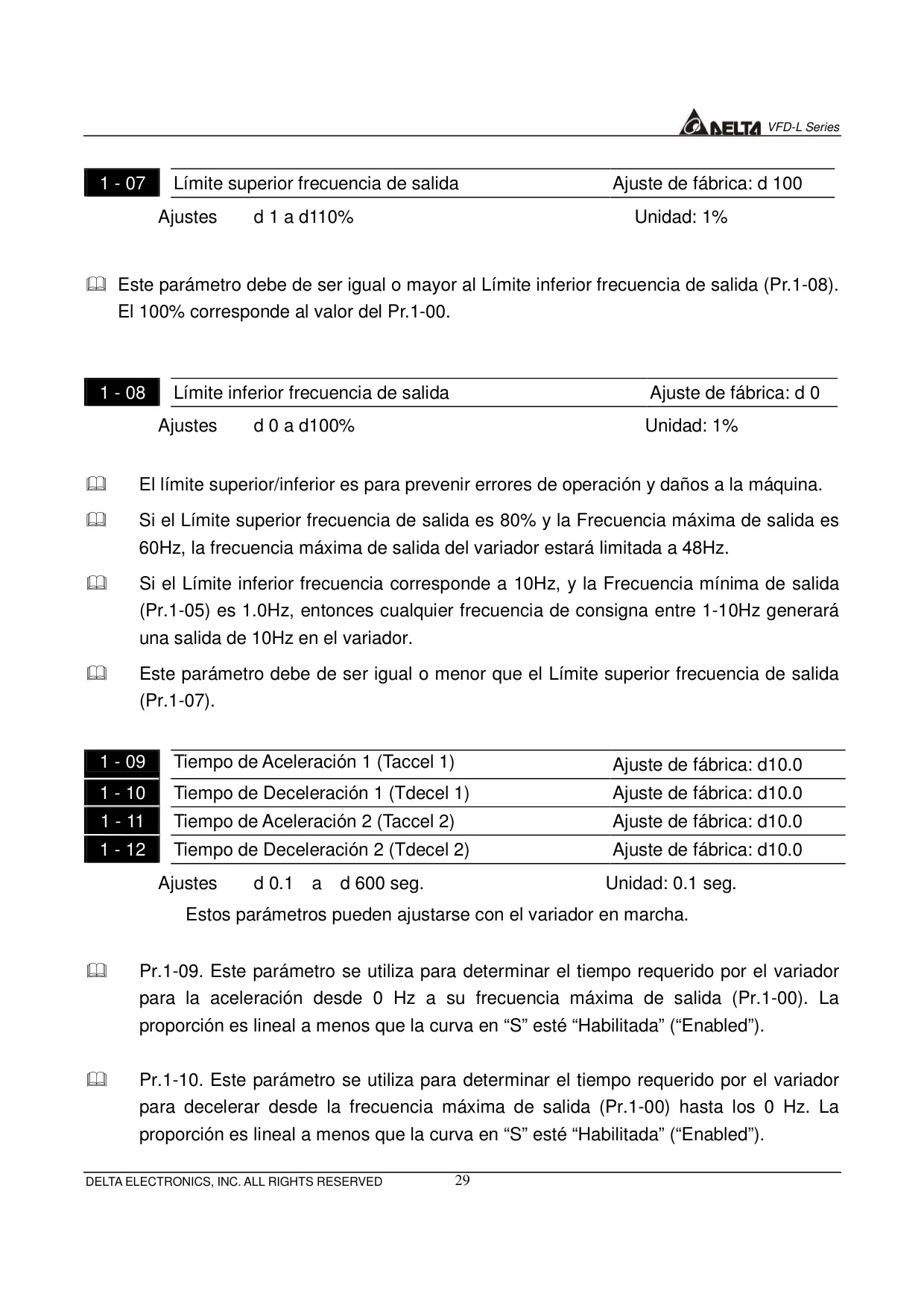

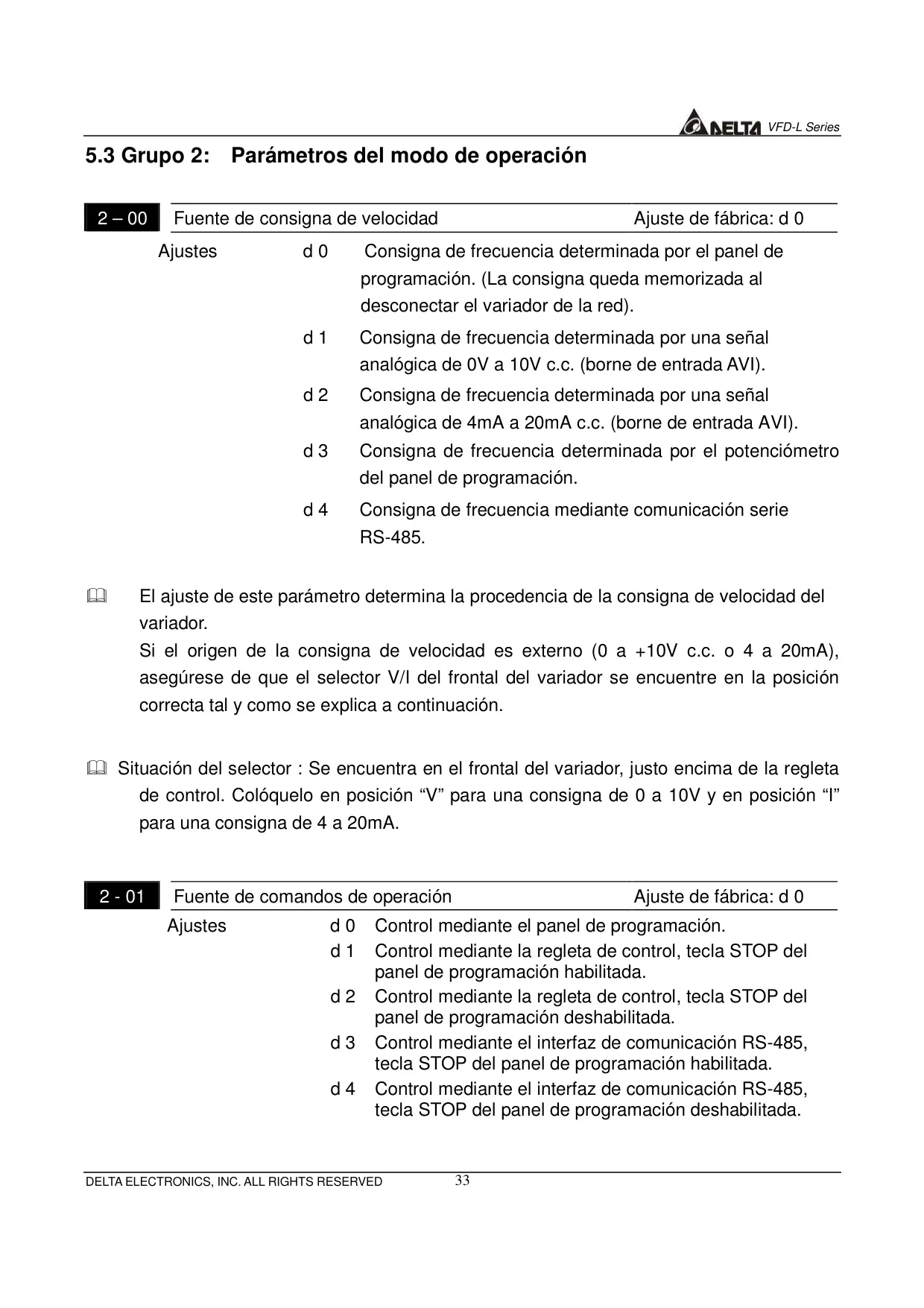

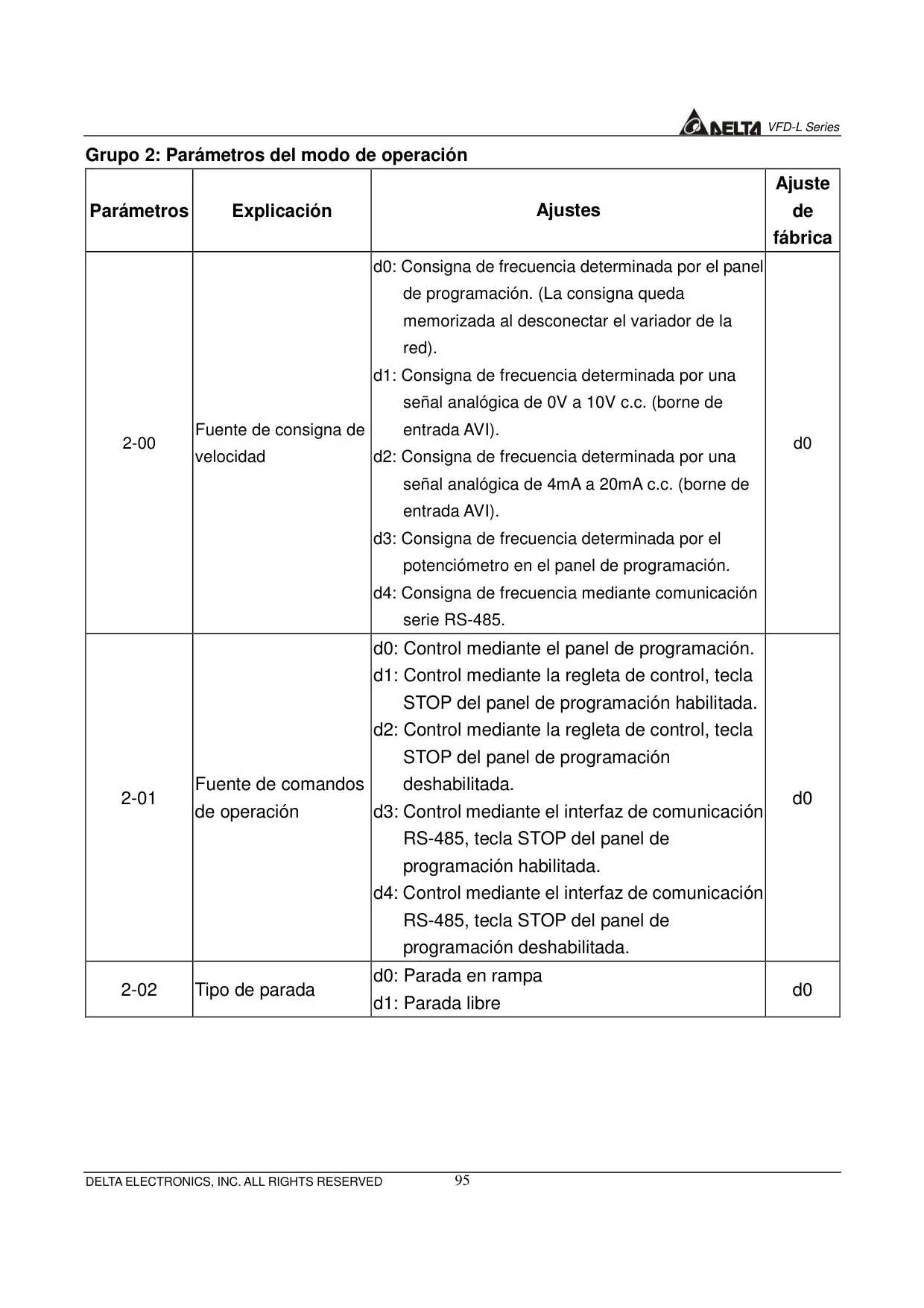

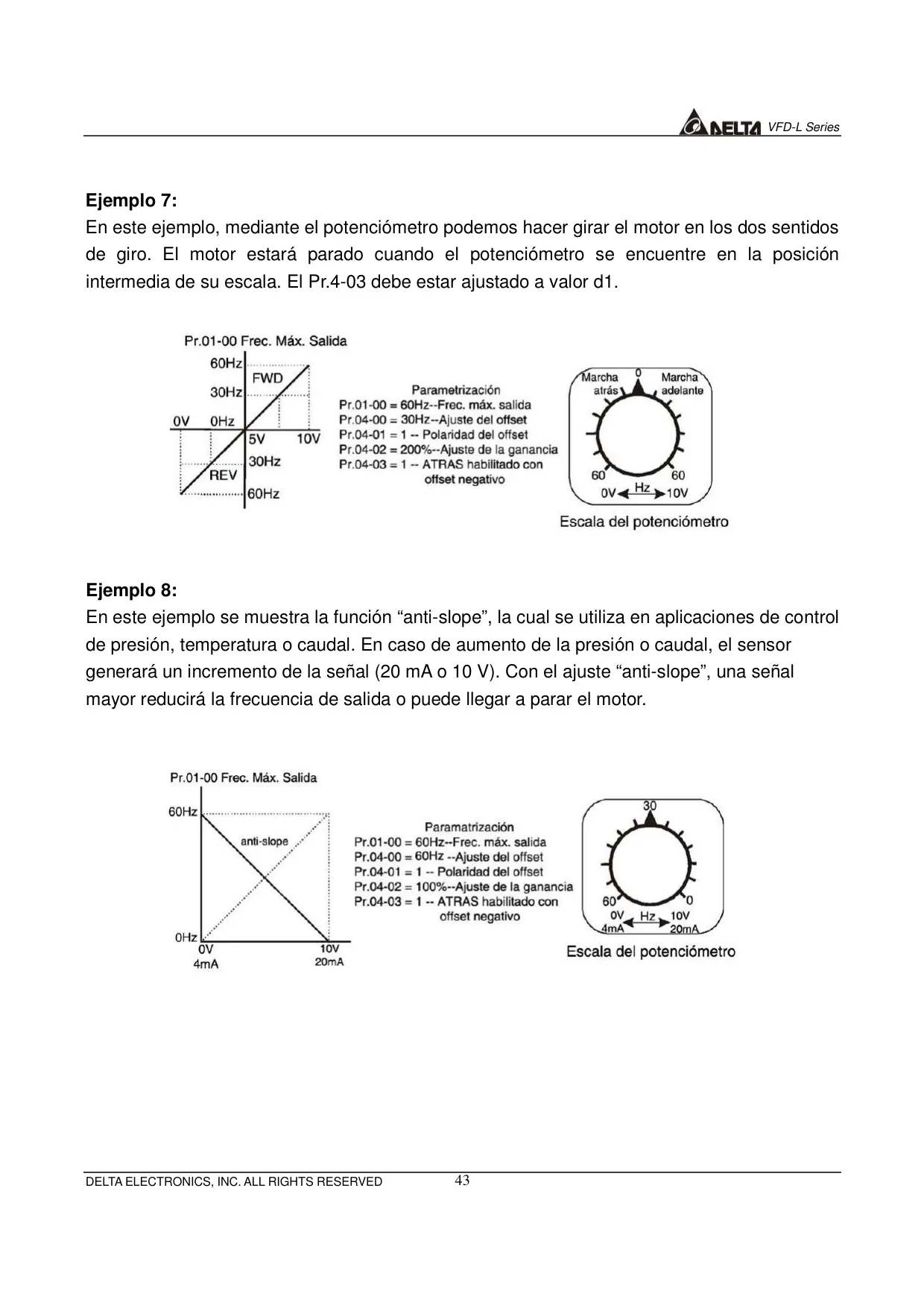

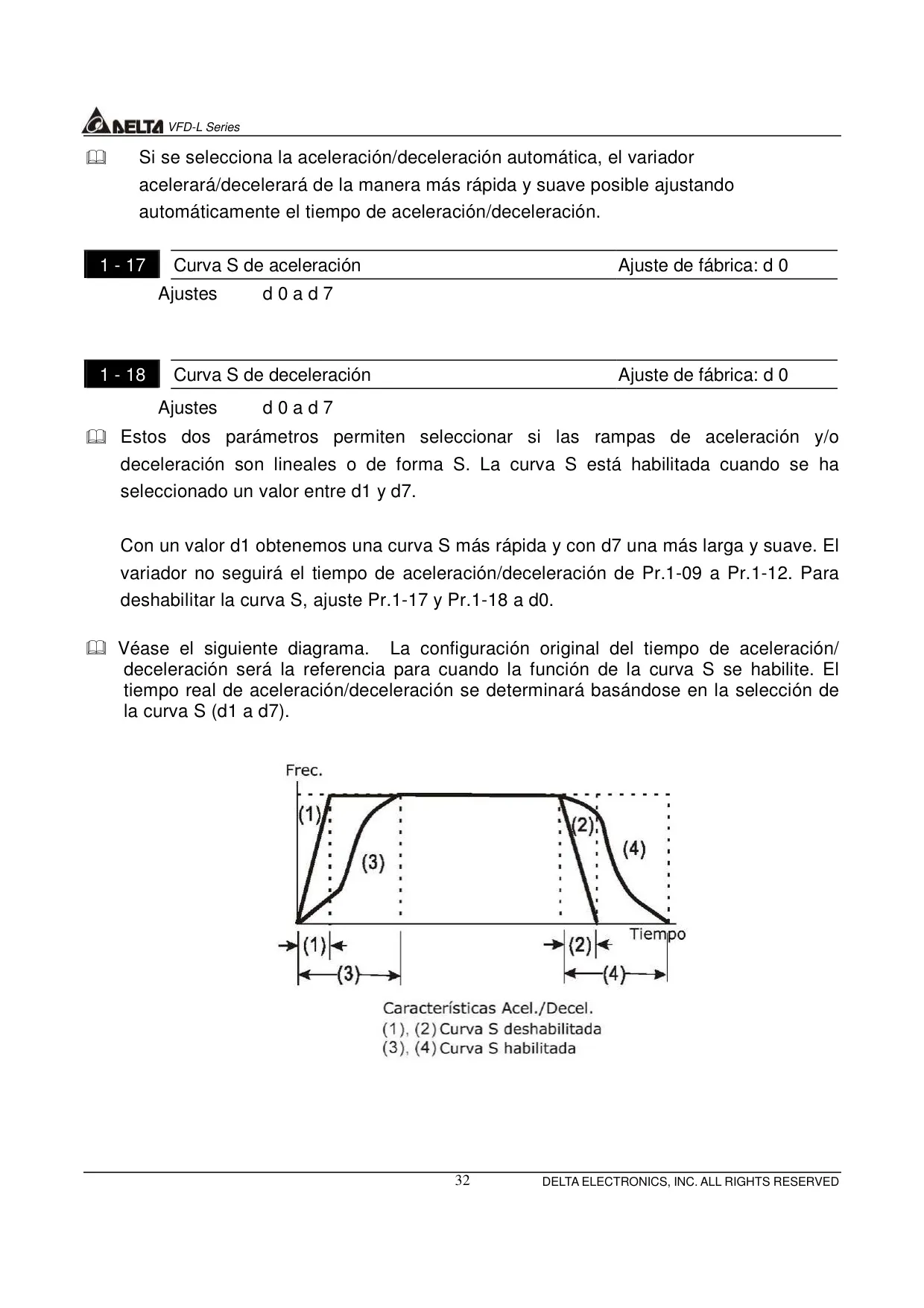

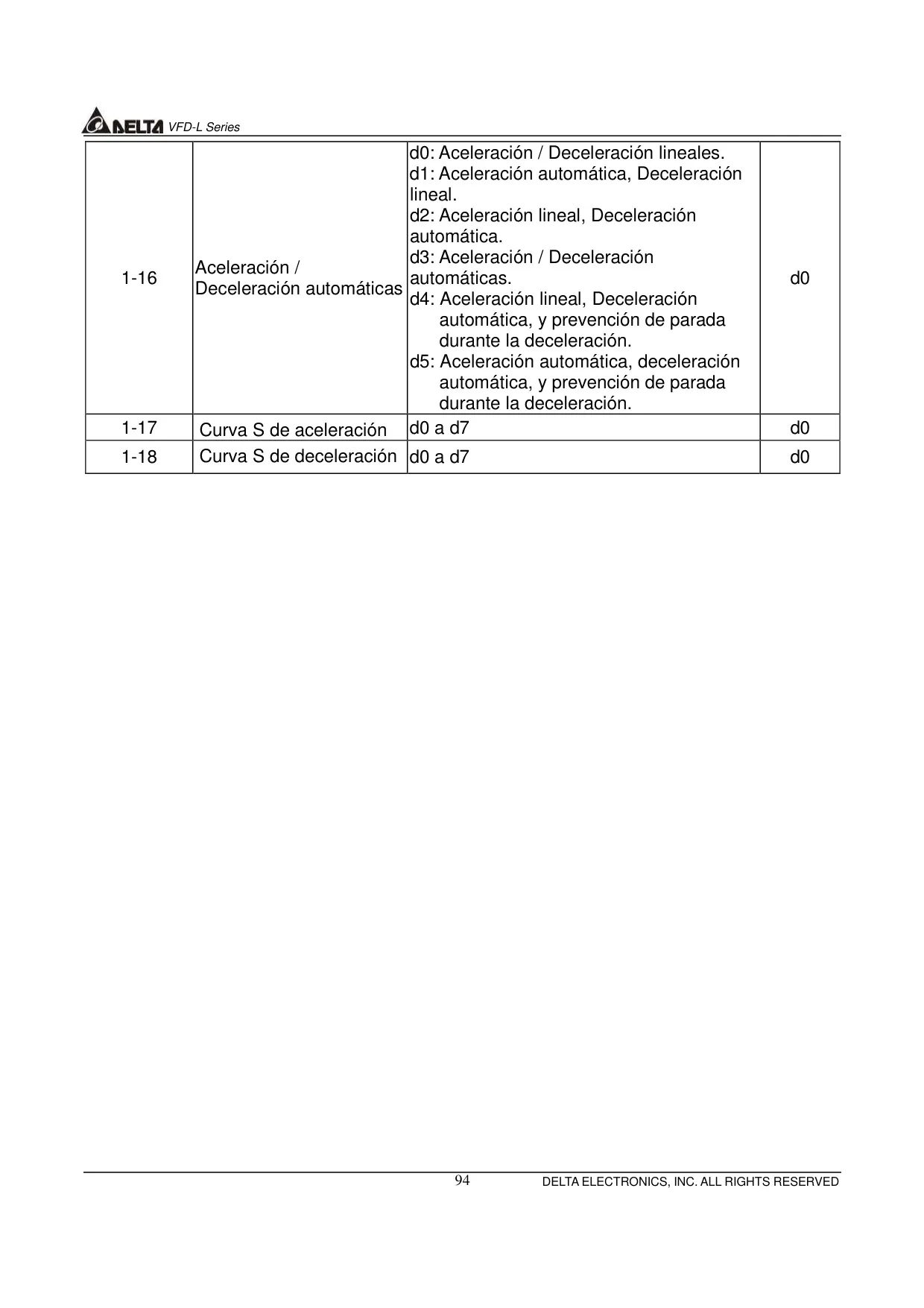

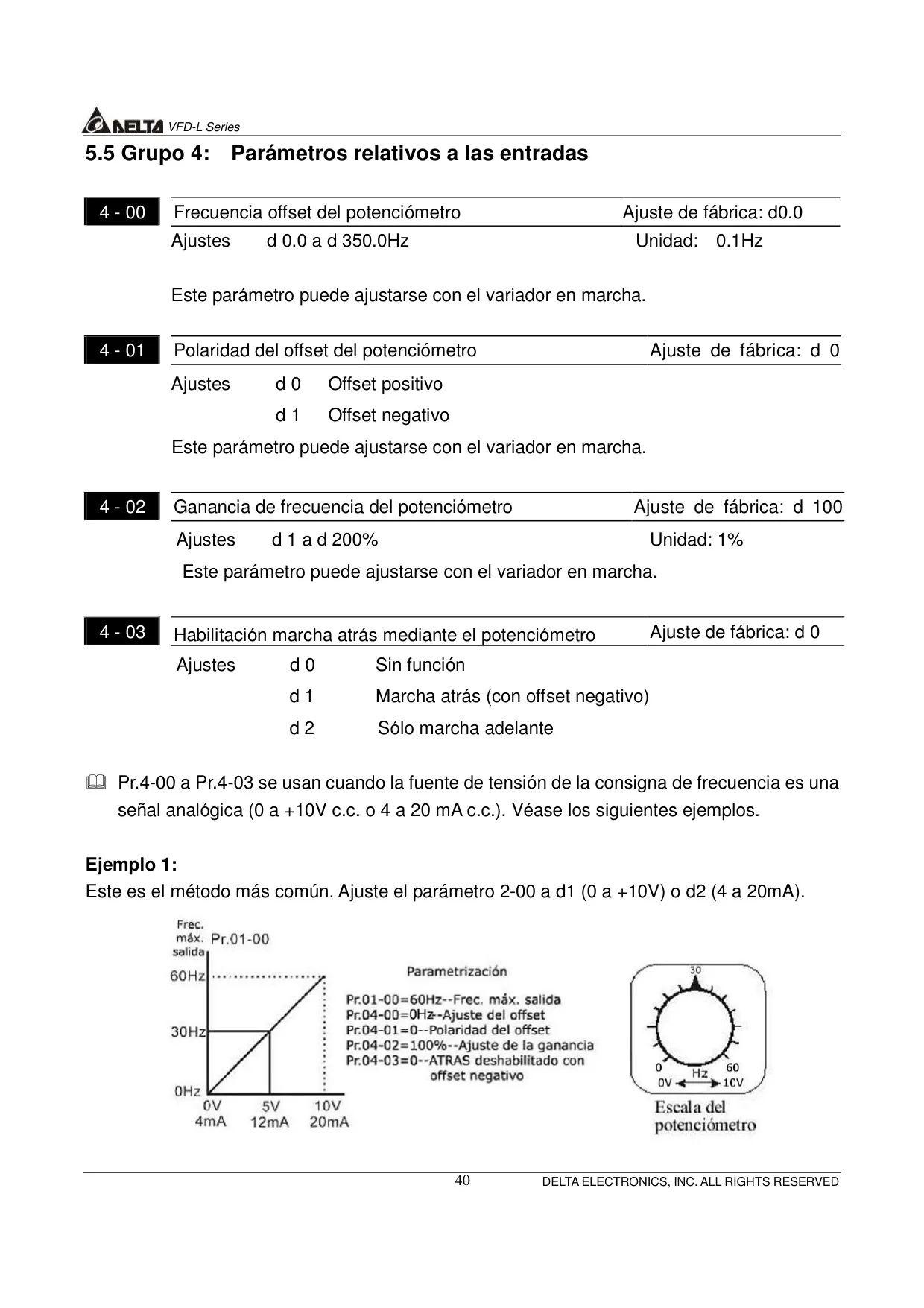

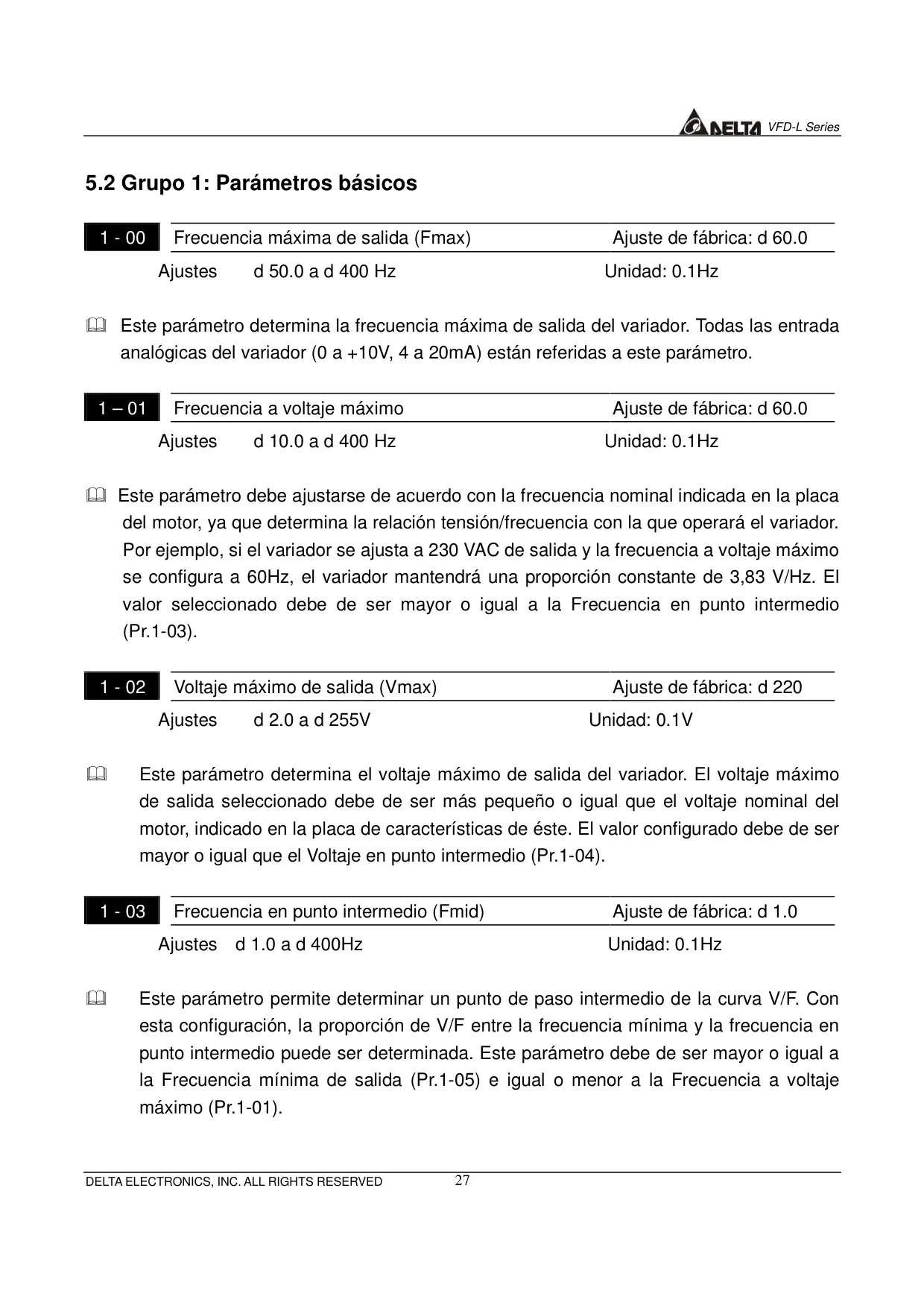

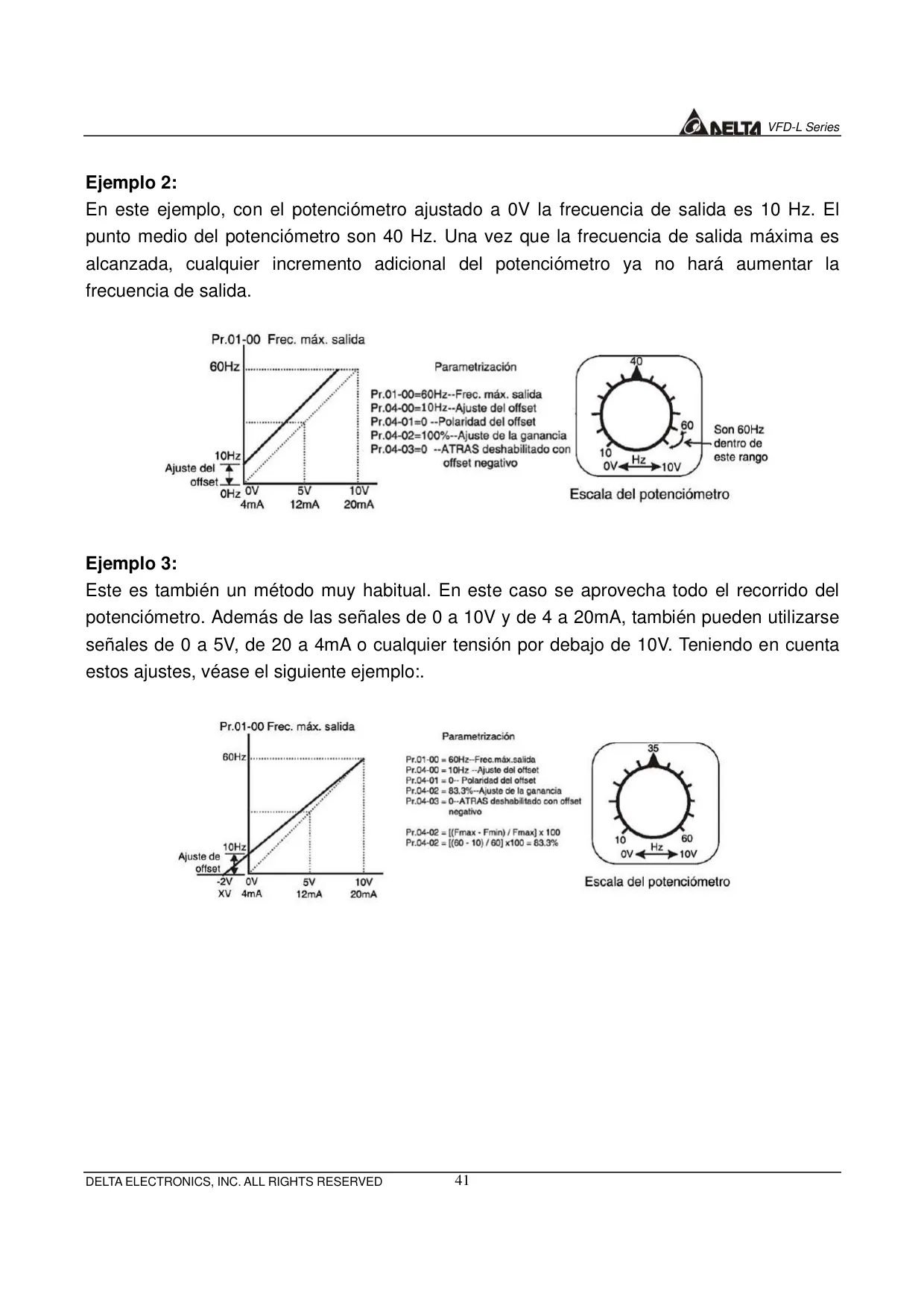

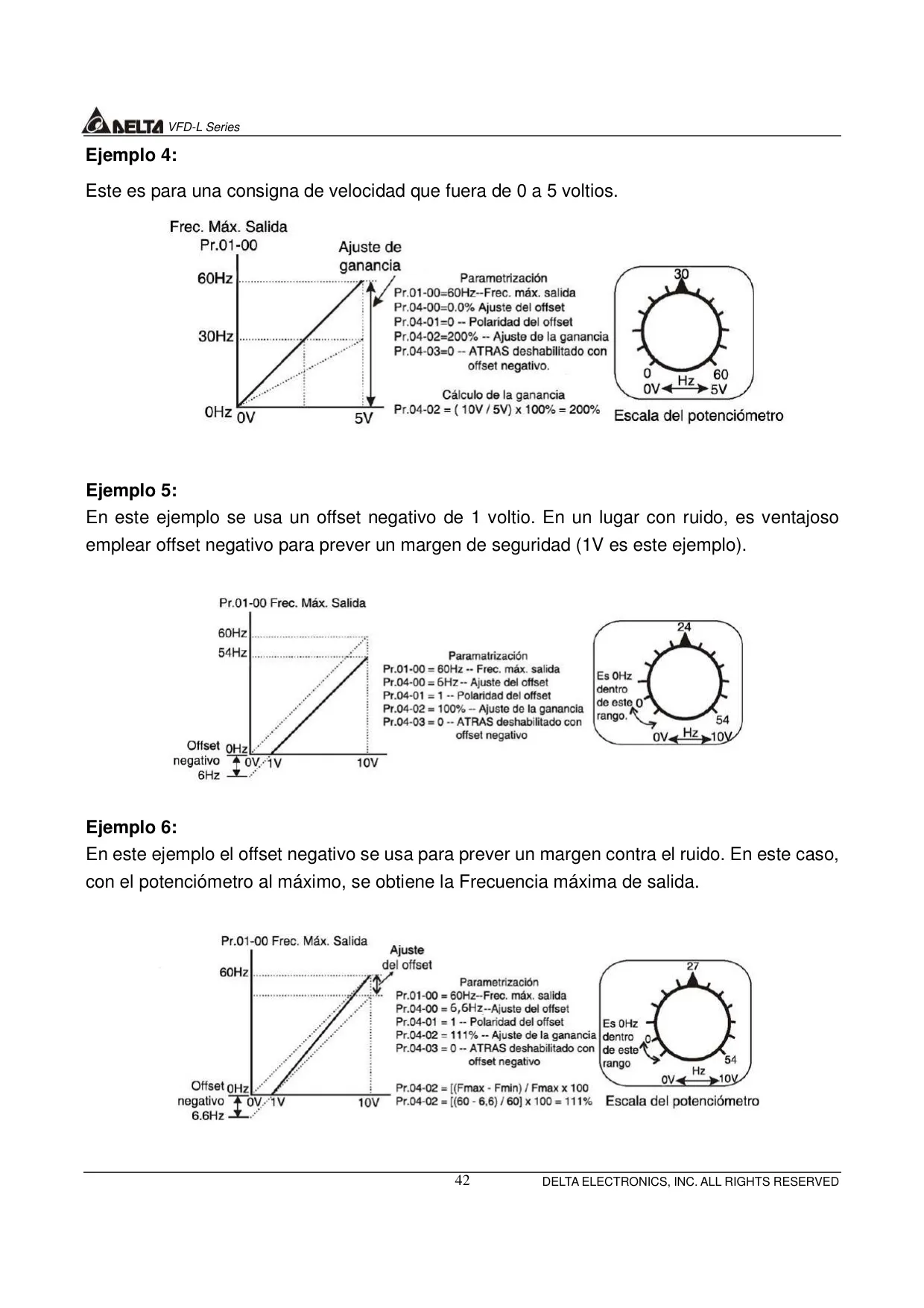

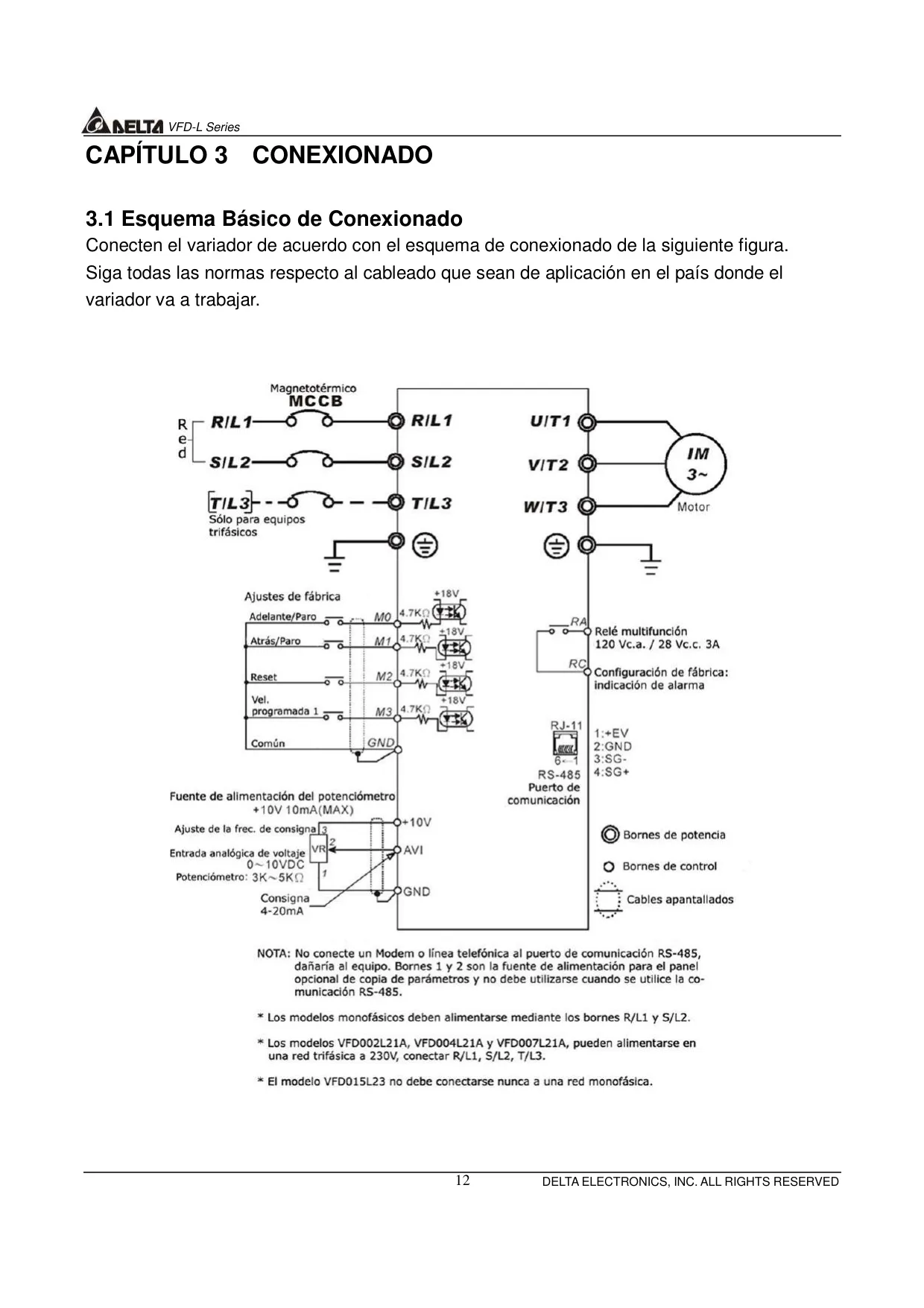

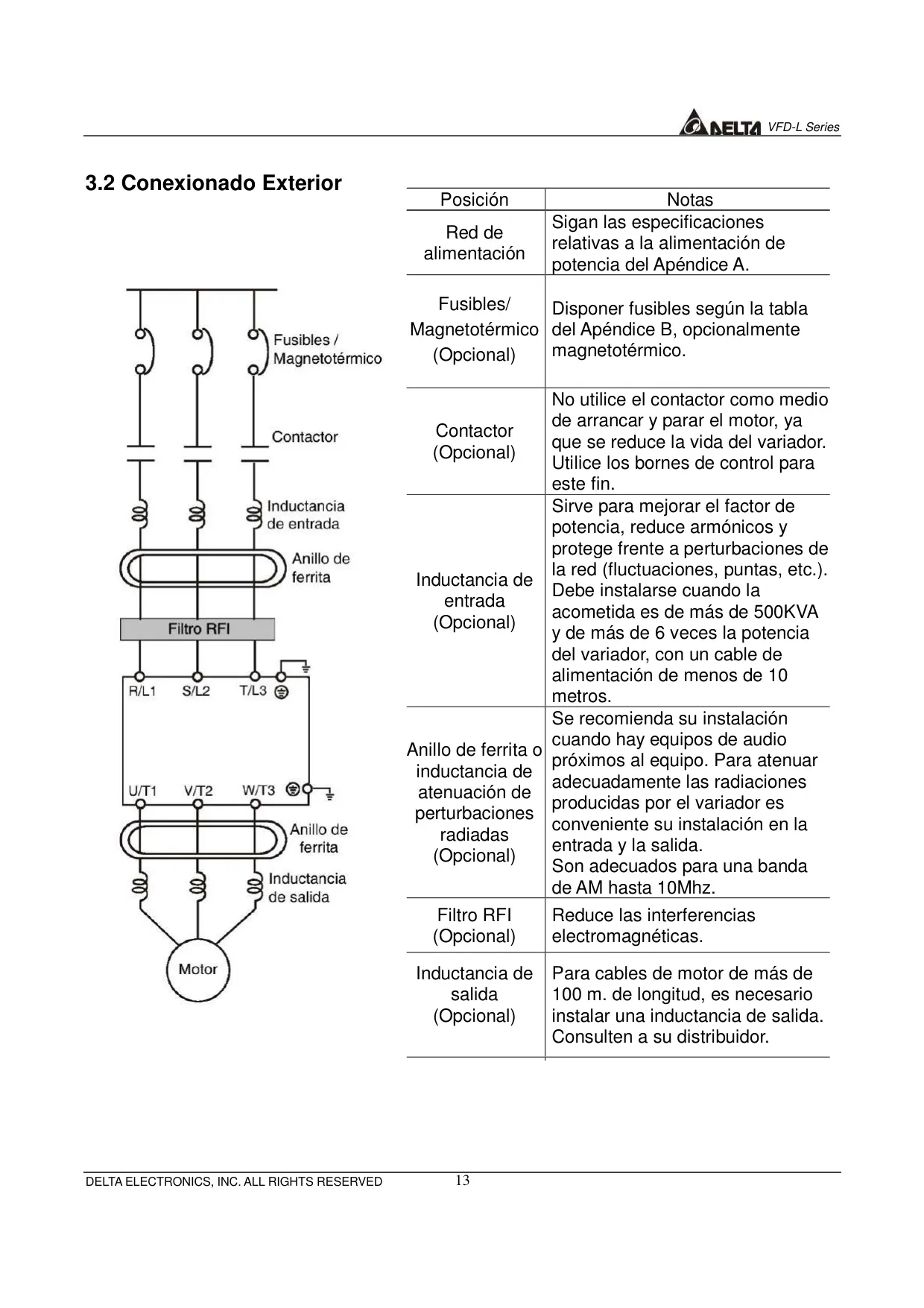

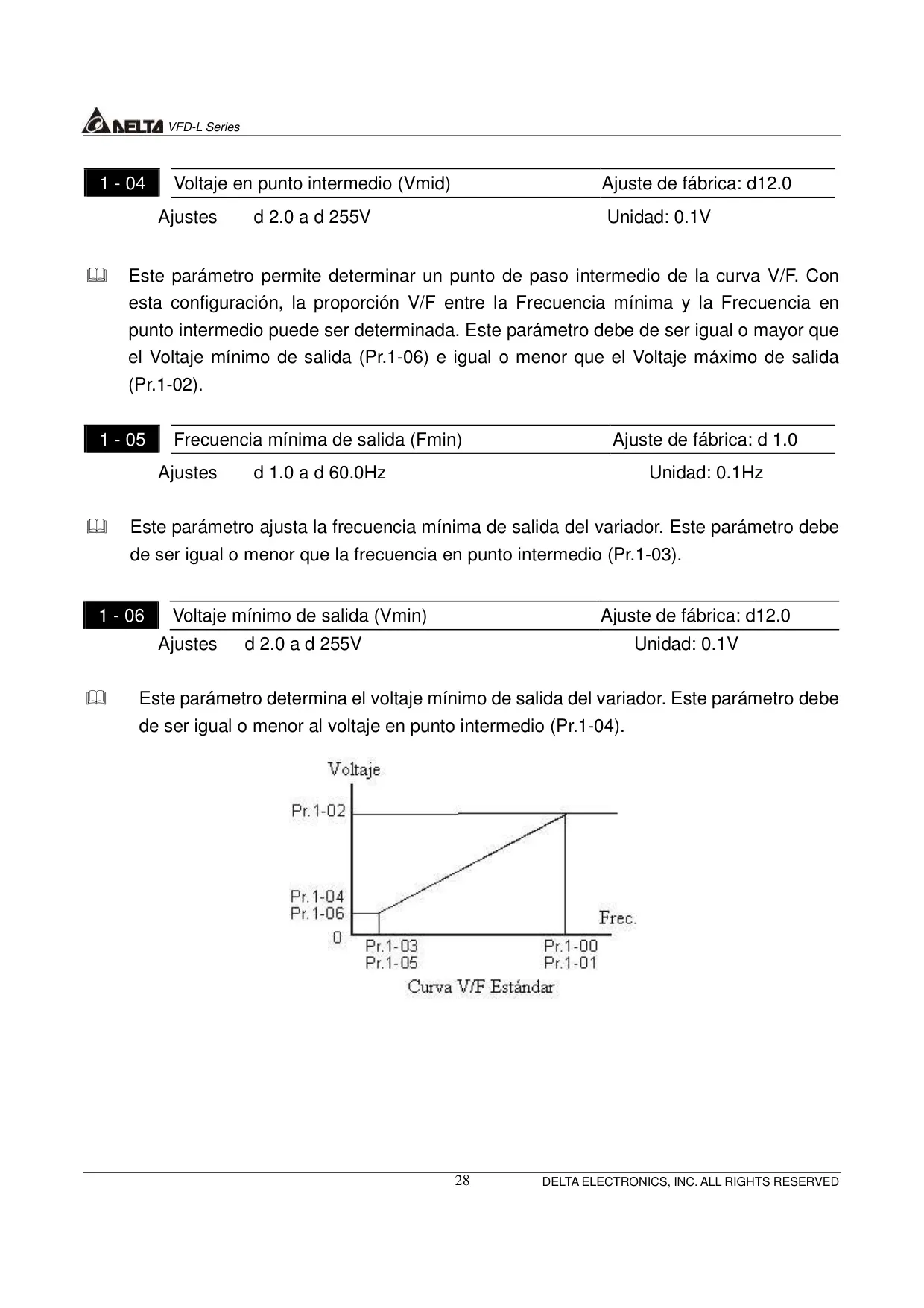

La adaptabilidad en el control de velocidad es un pilar fundamental del VFD-L. Los usuarios pueden definir la frecuencia de consigna desde múltiples fuentes, incluyendo el panel de programación, señales analógicas externas de 0-10V o 4-20mA, un potenciómetro incorporado, o mediante comunicación RS-485. Esta flexibilidad es clave para su integración en diversas aplicaciones industriales. Además, el variador permite la personalización de las curvas de aceleración y deceleración, ofreciendo opciones lineales, automáticas o con perfiles en "S". Esta función es vital para garantizar arranques y paradas suaves, minimizando el estrés mecánico en la maquinaria y optimizando la manipulación de cargas.

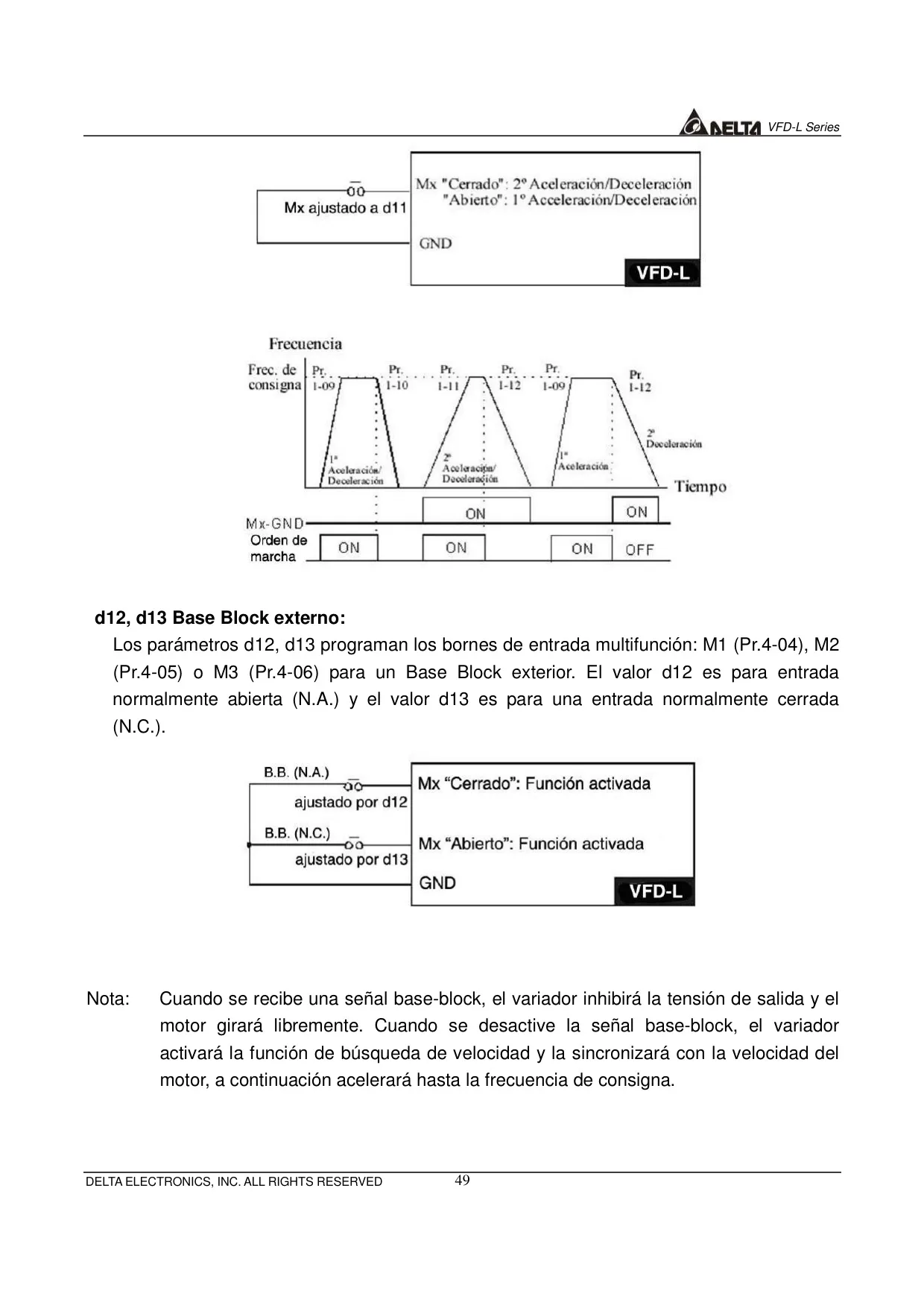

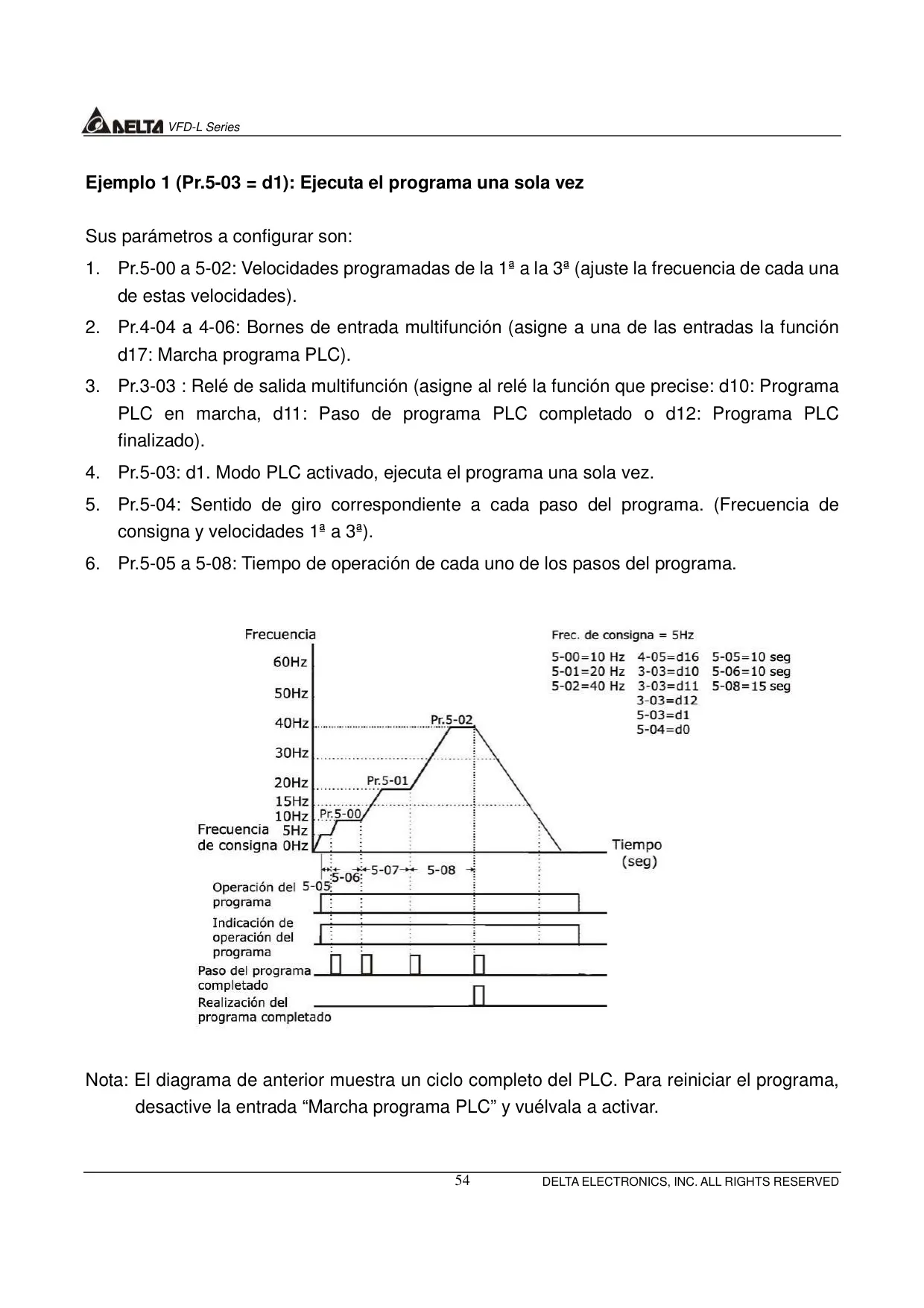

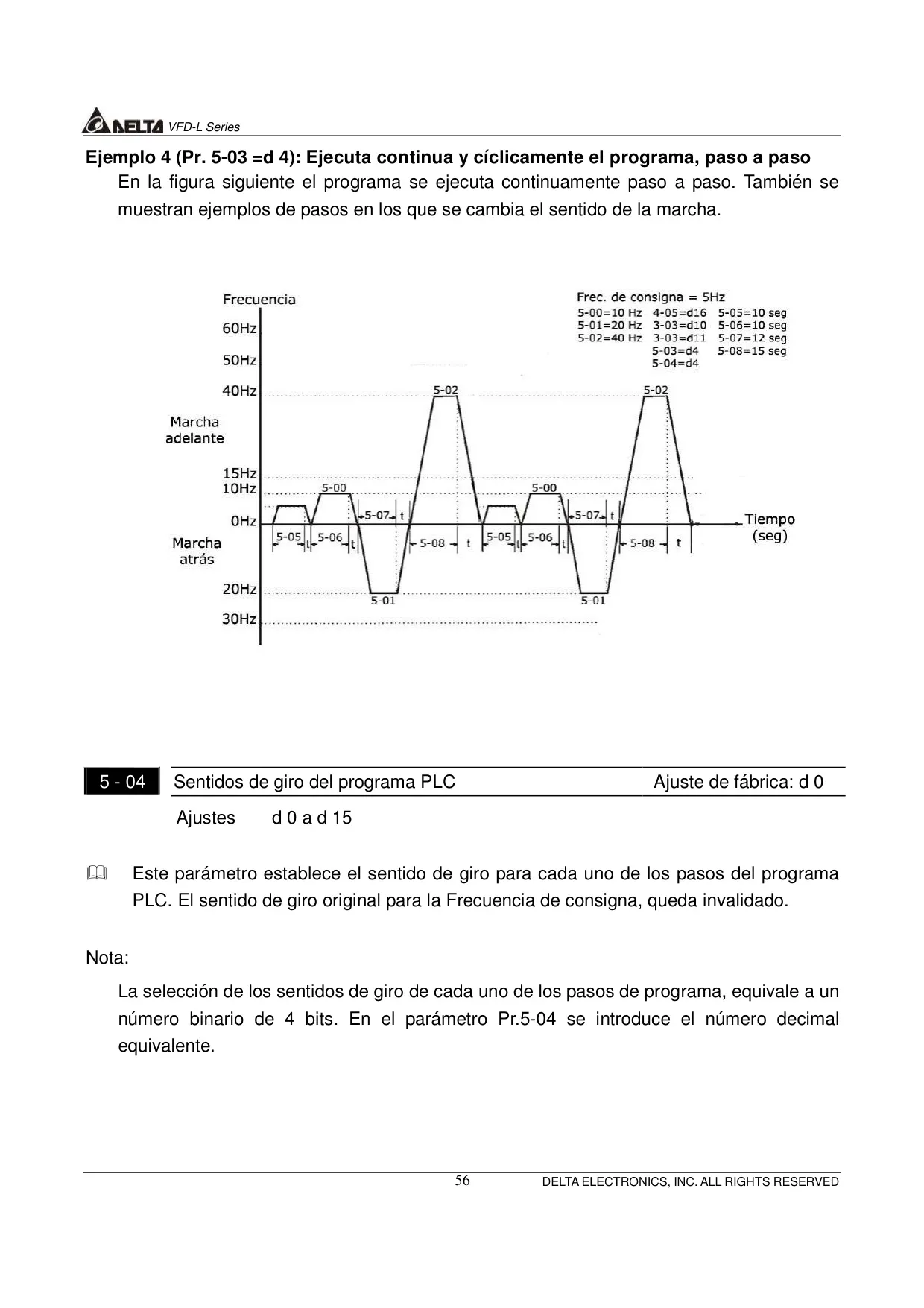

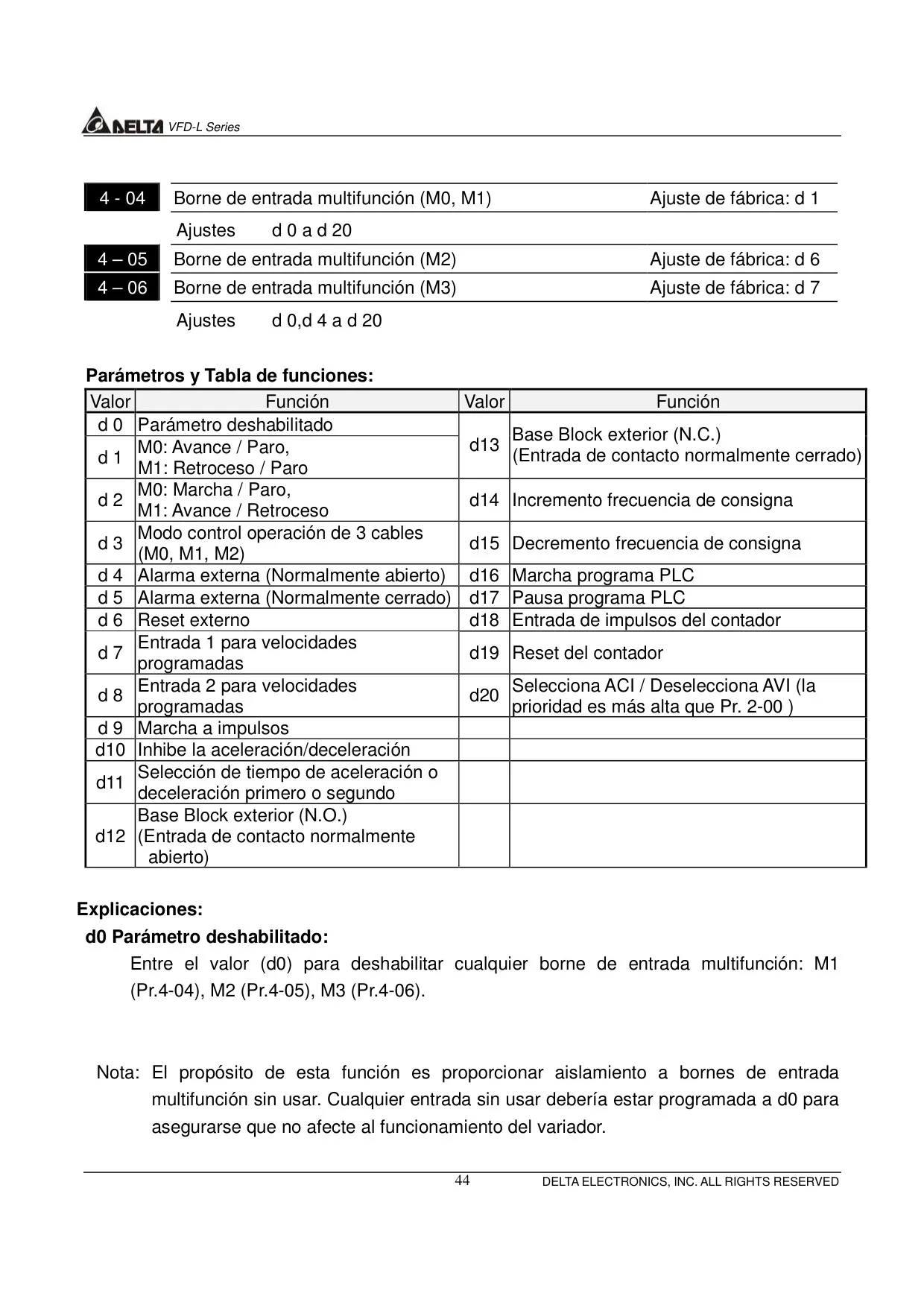

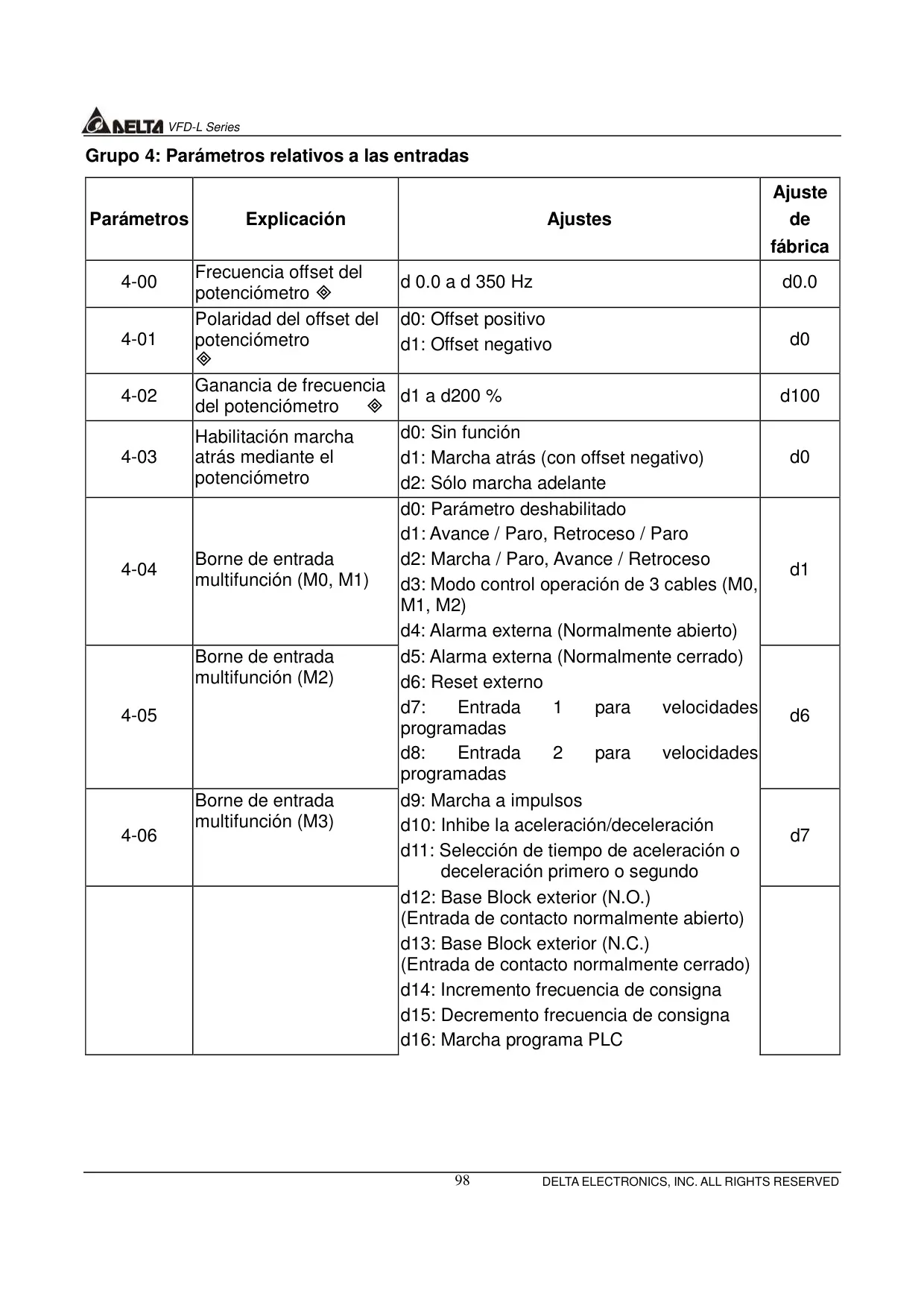

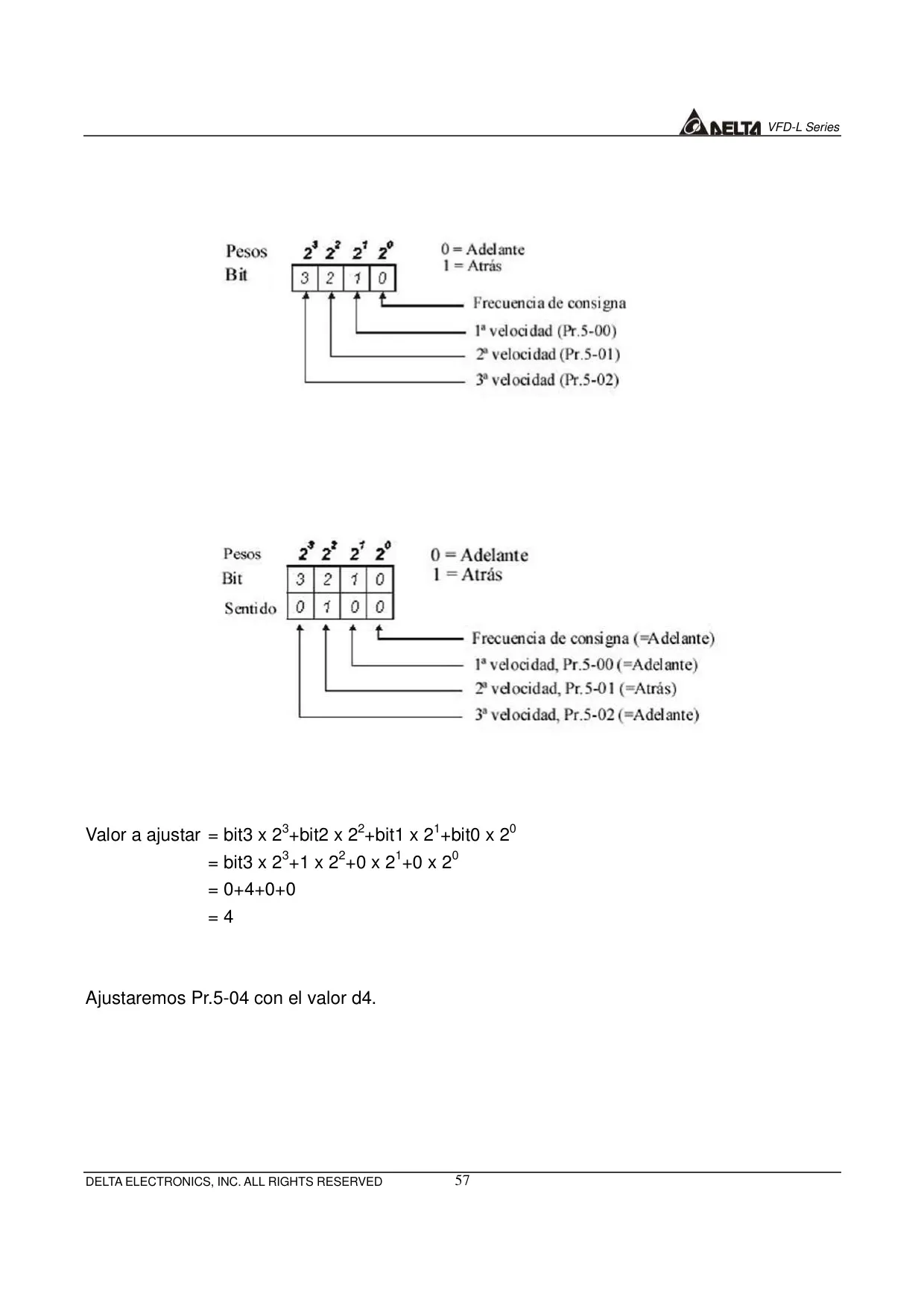

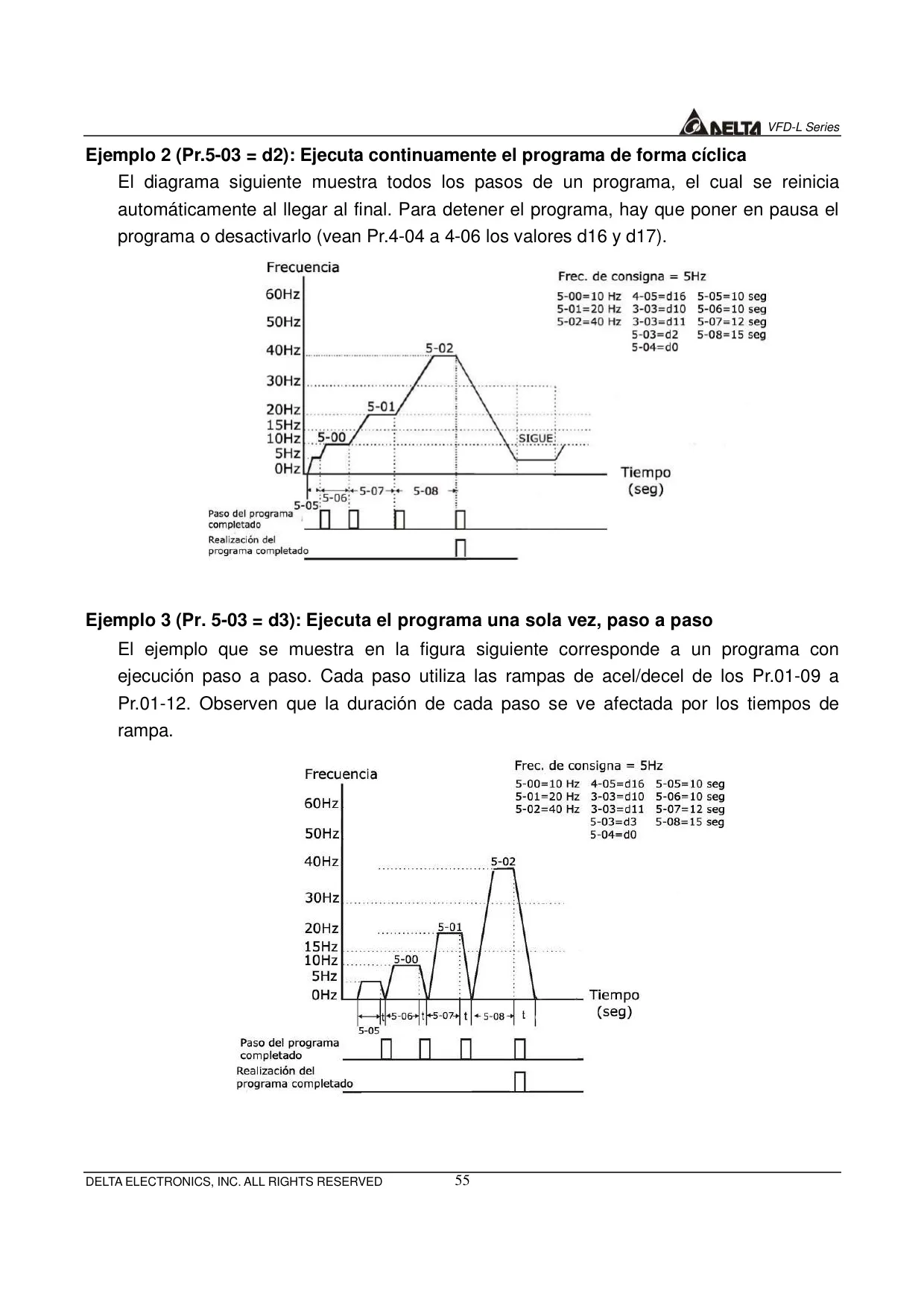

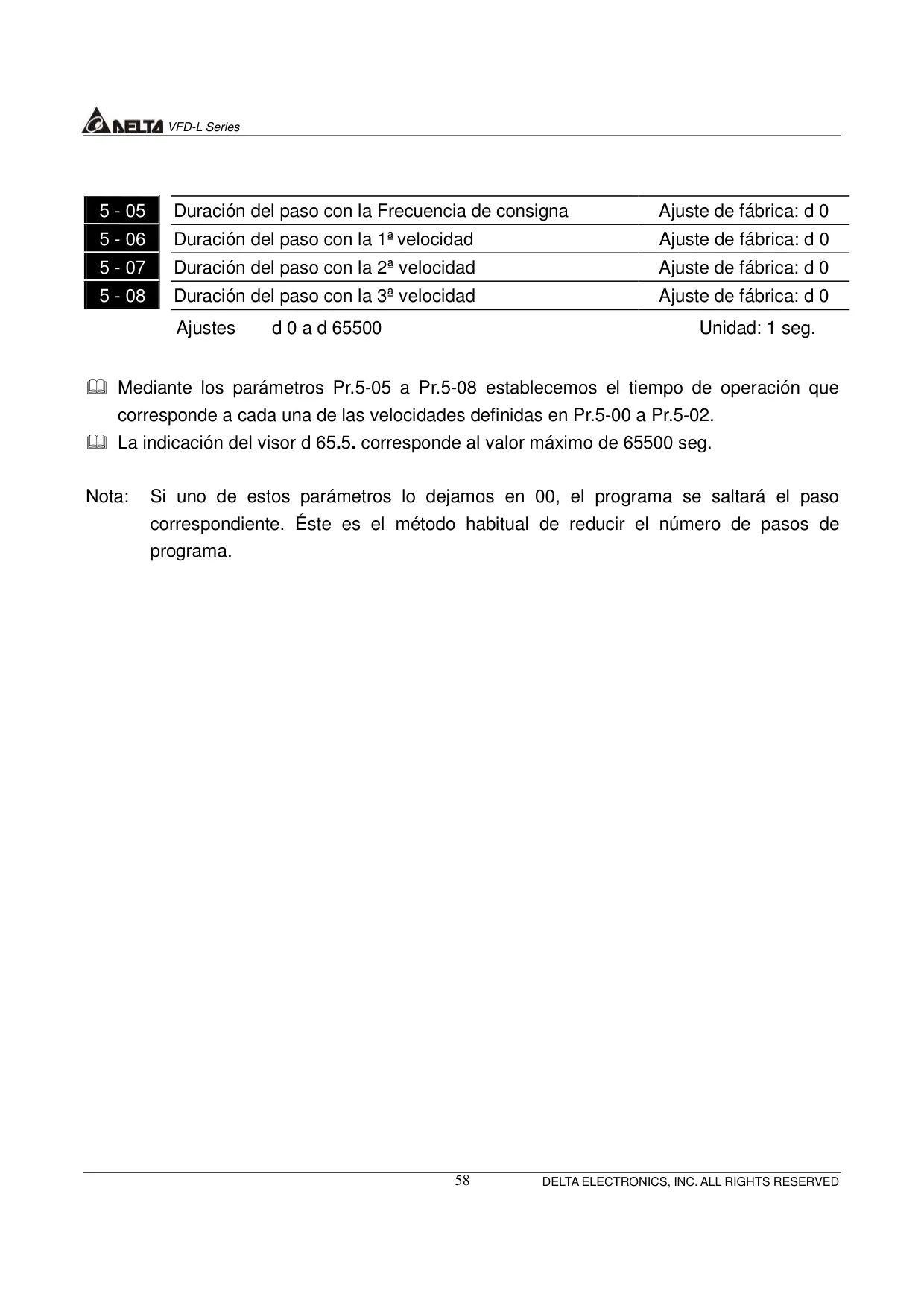

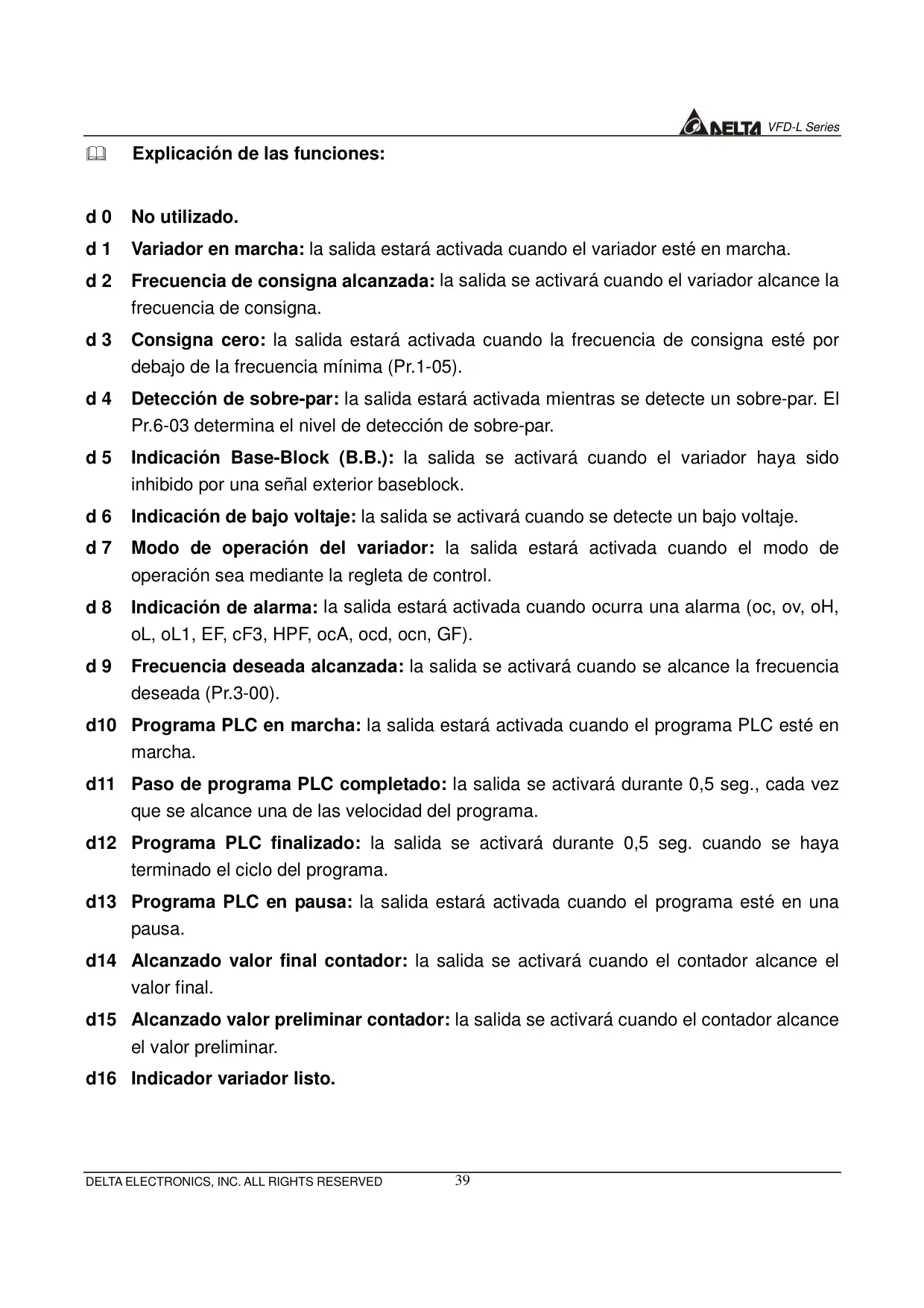

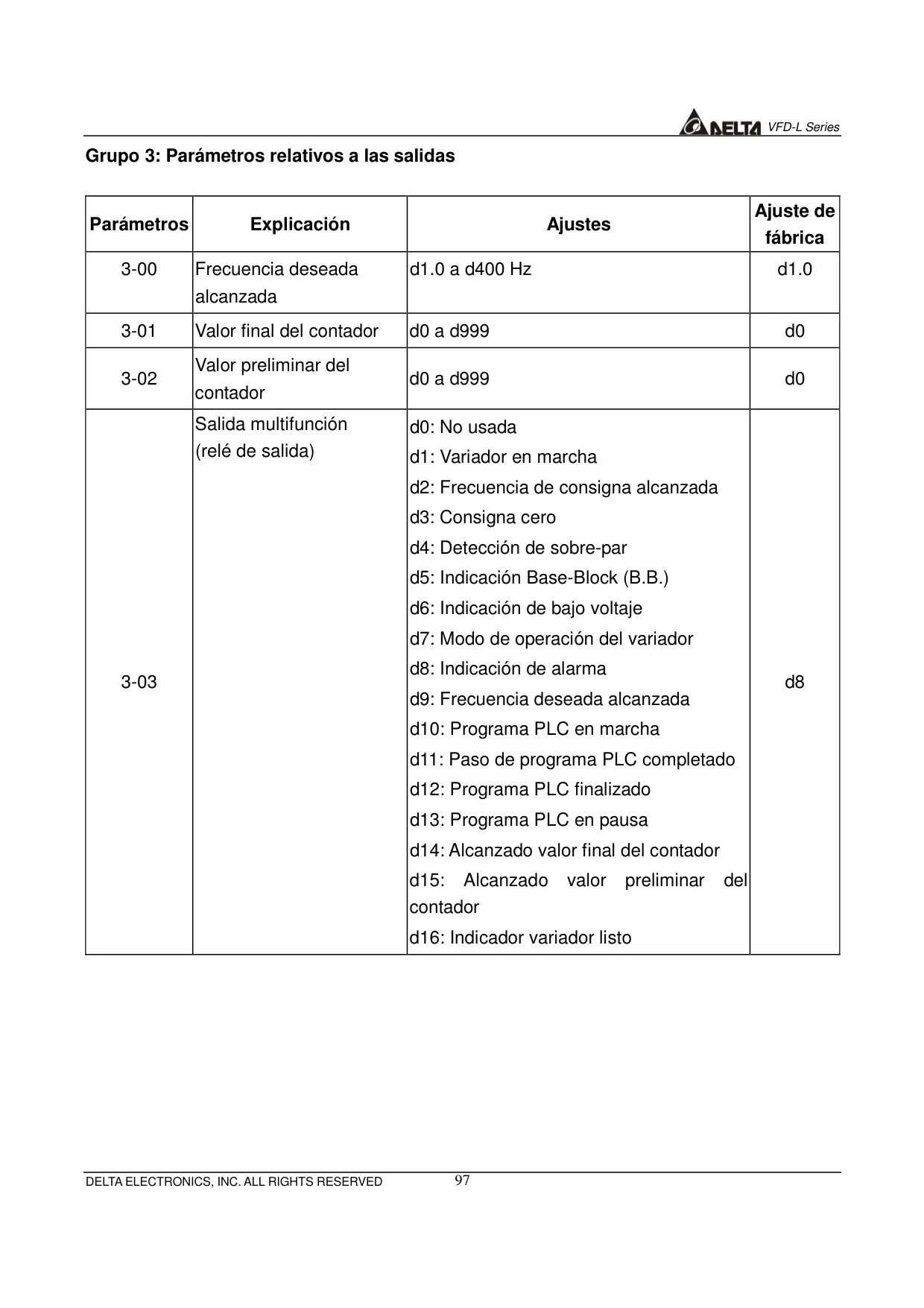

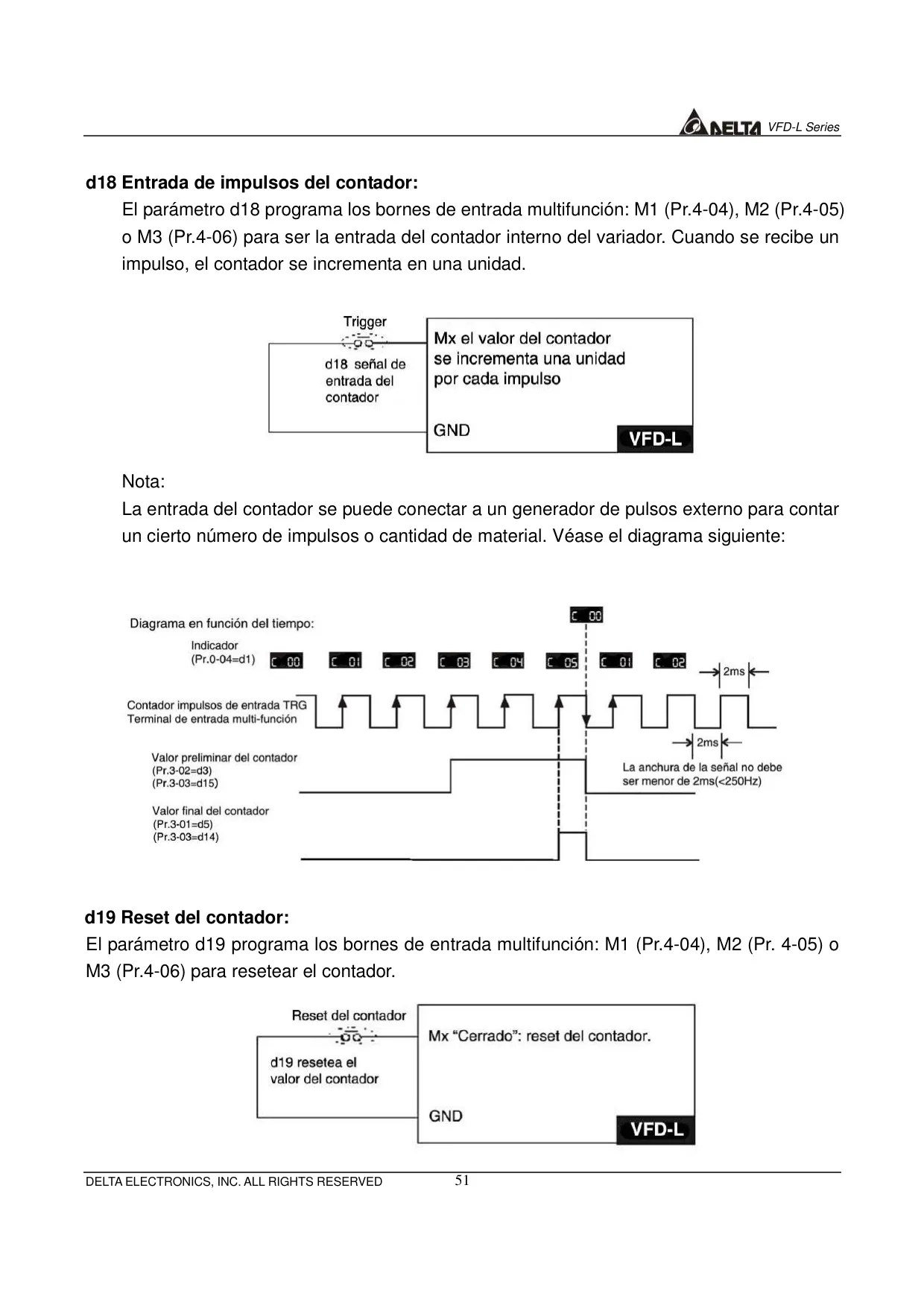

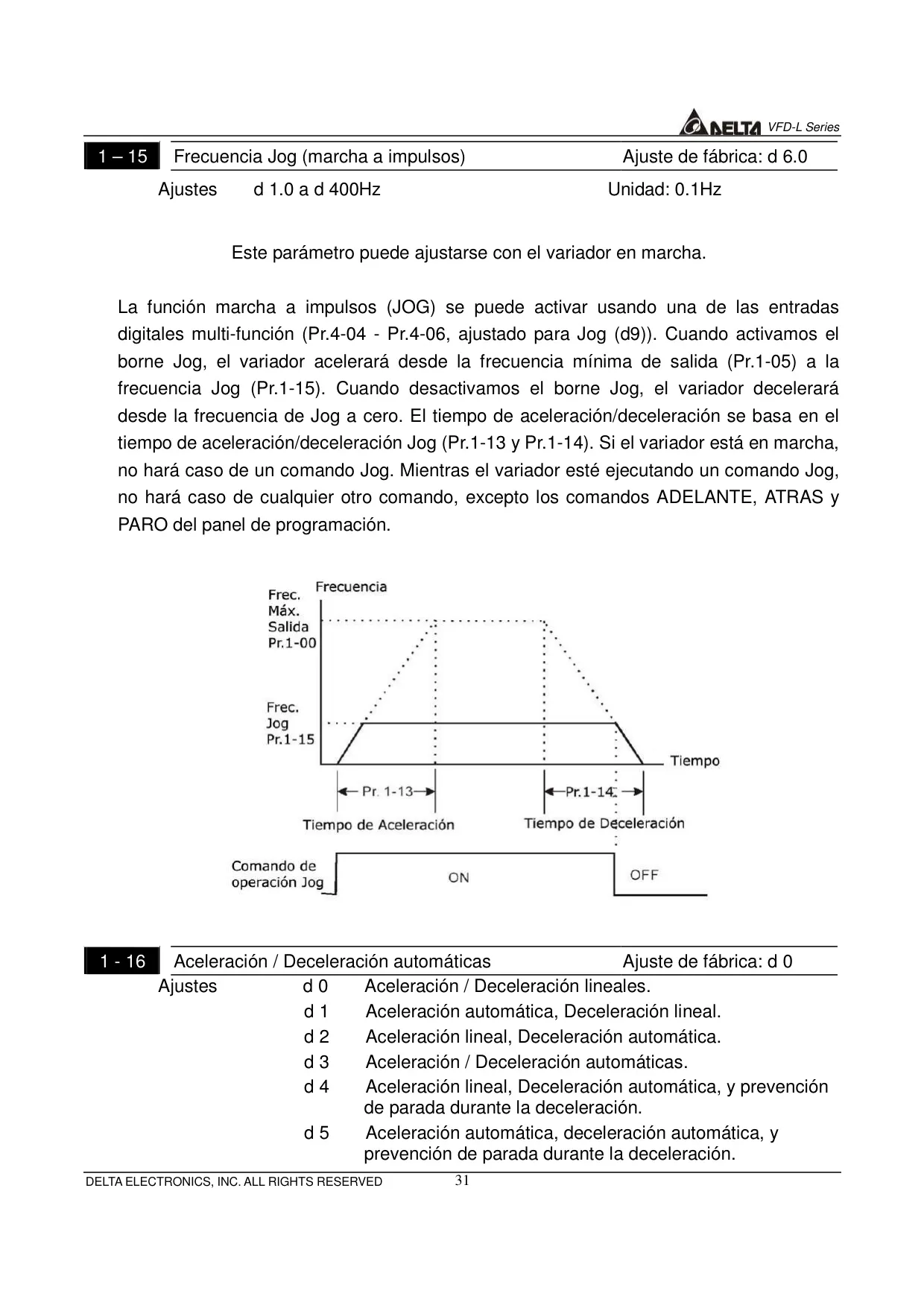

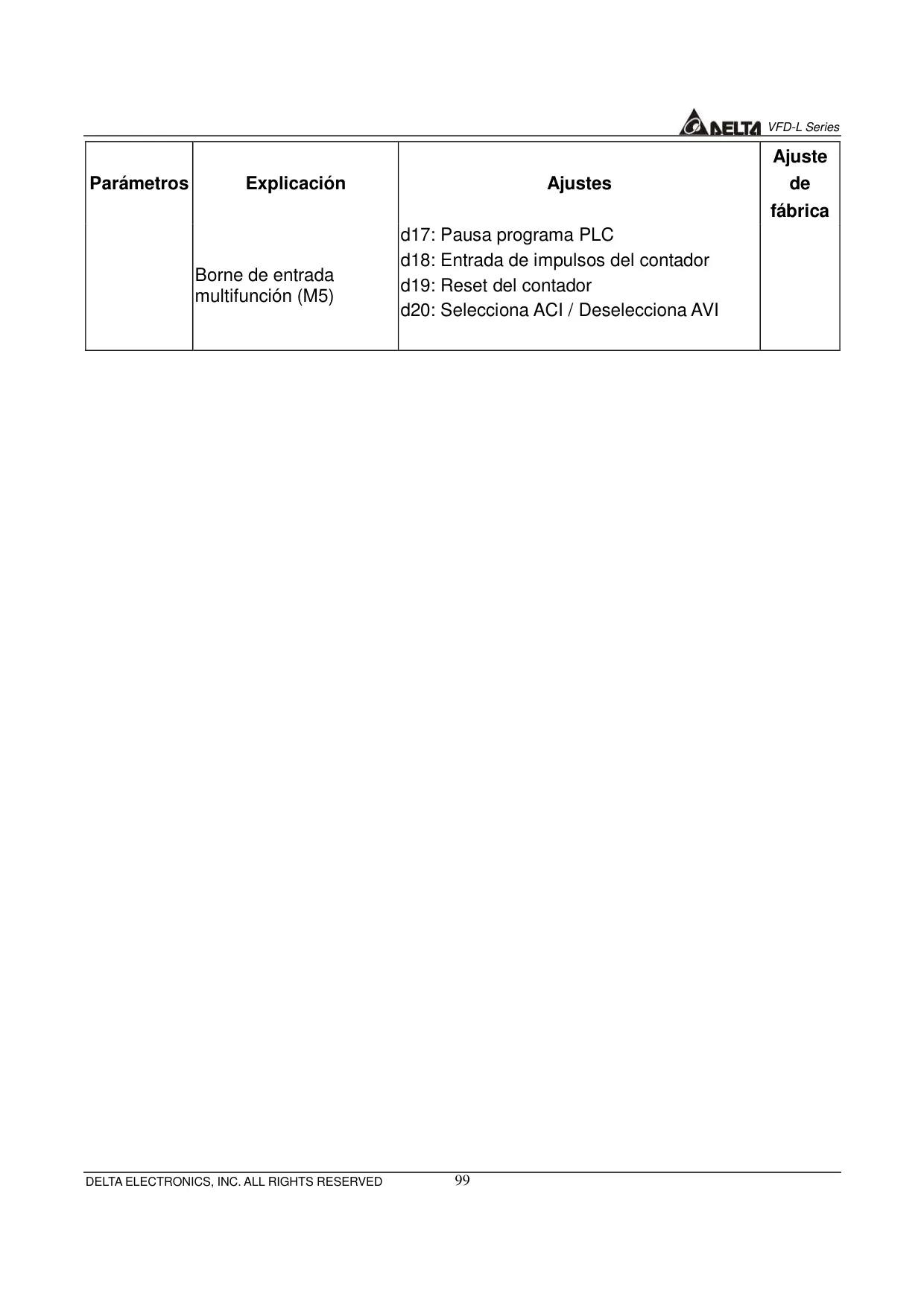

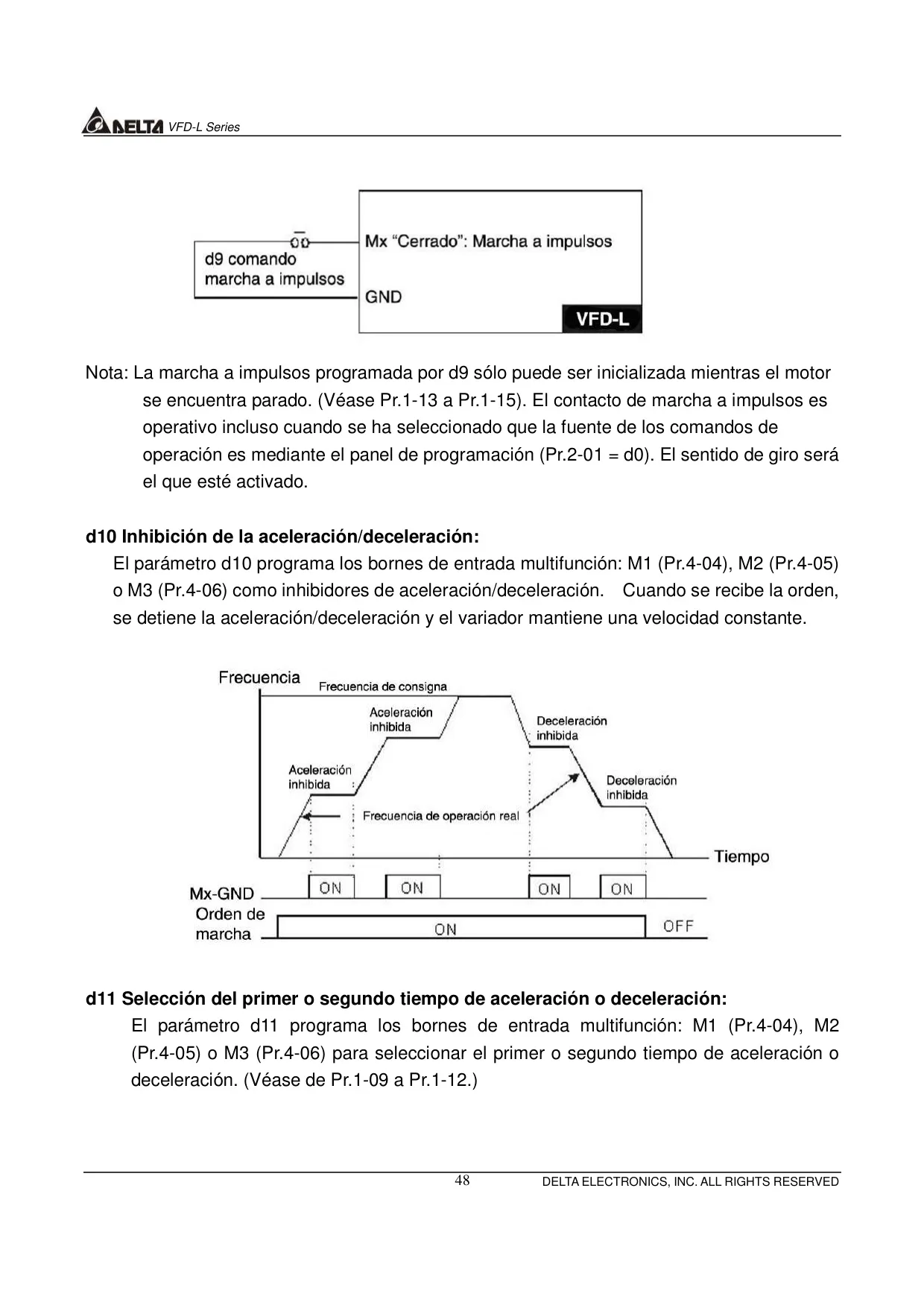

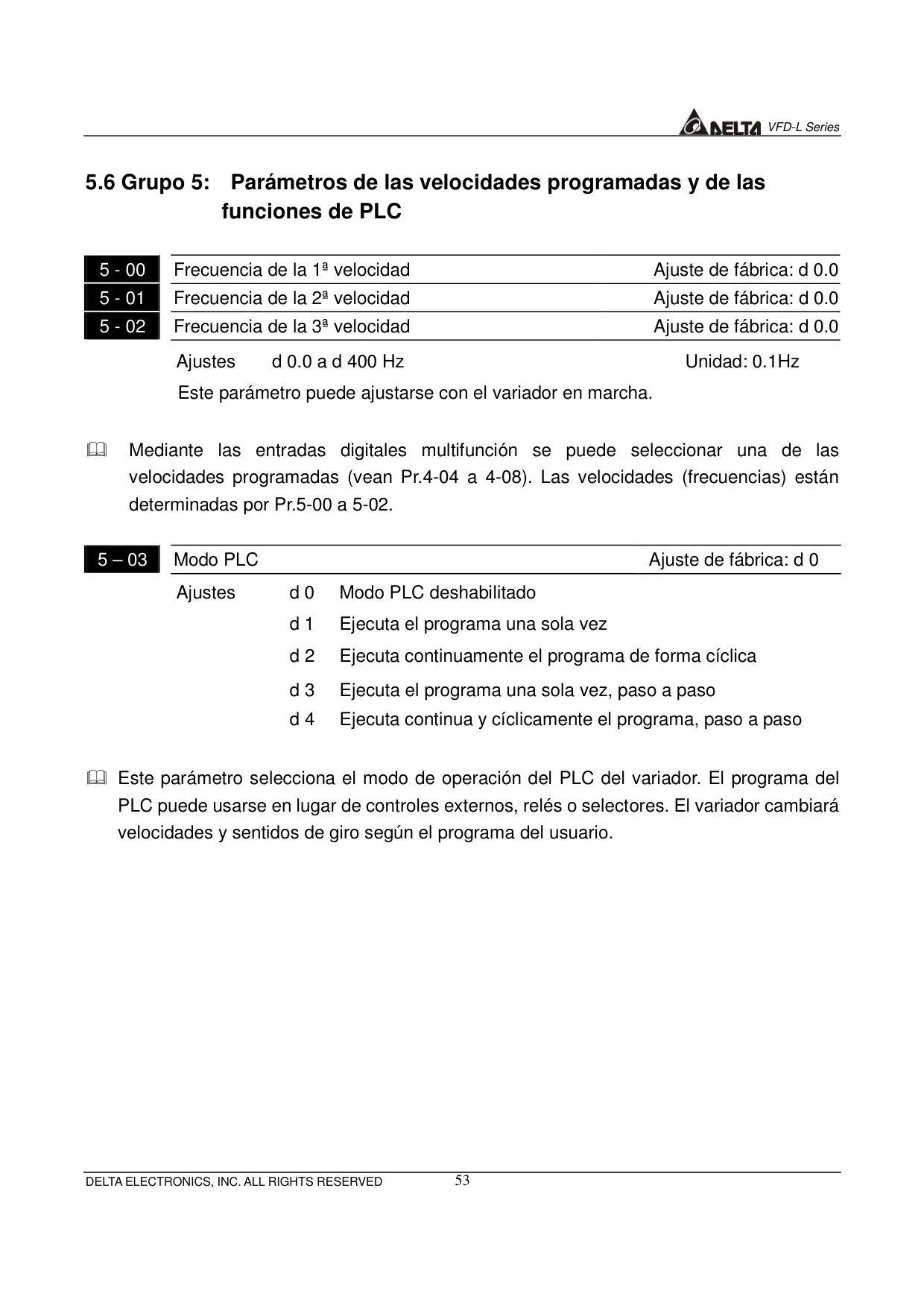

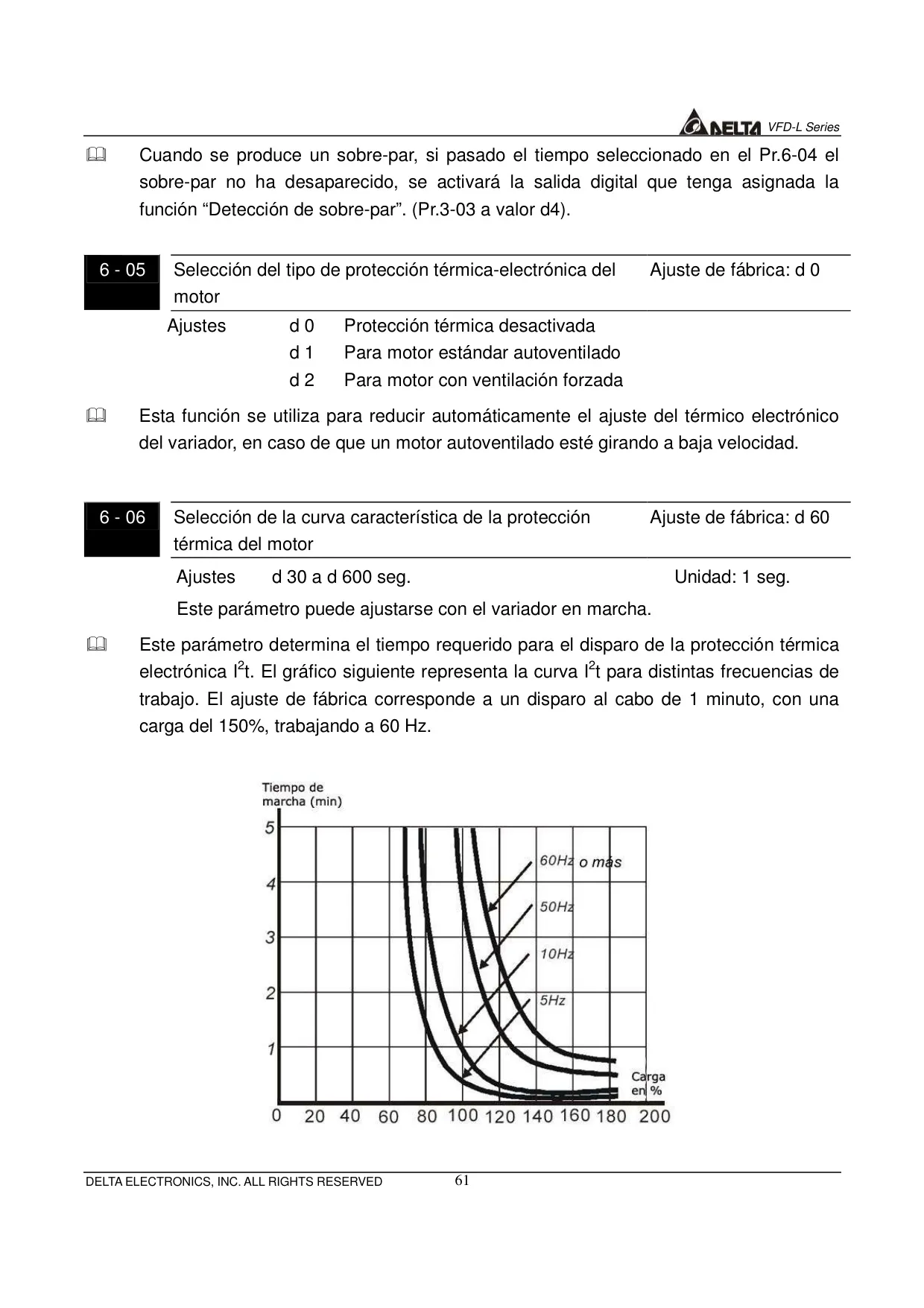

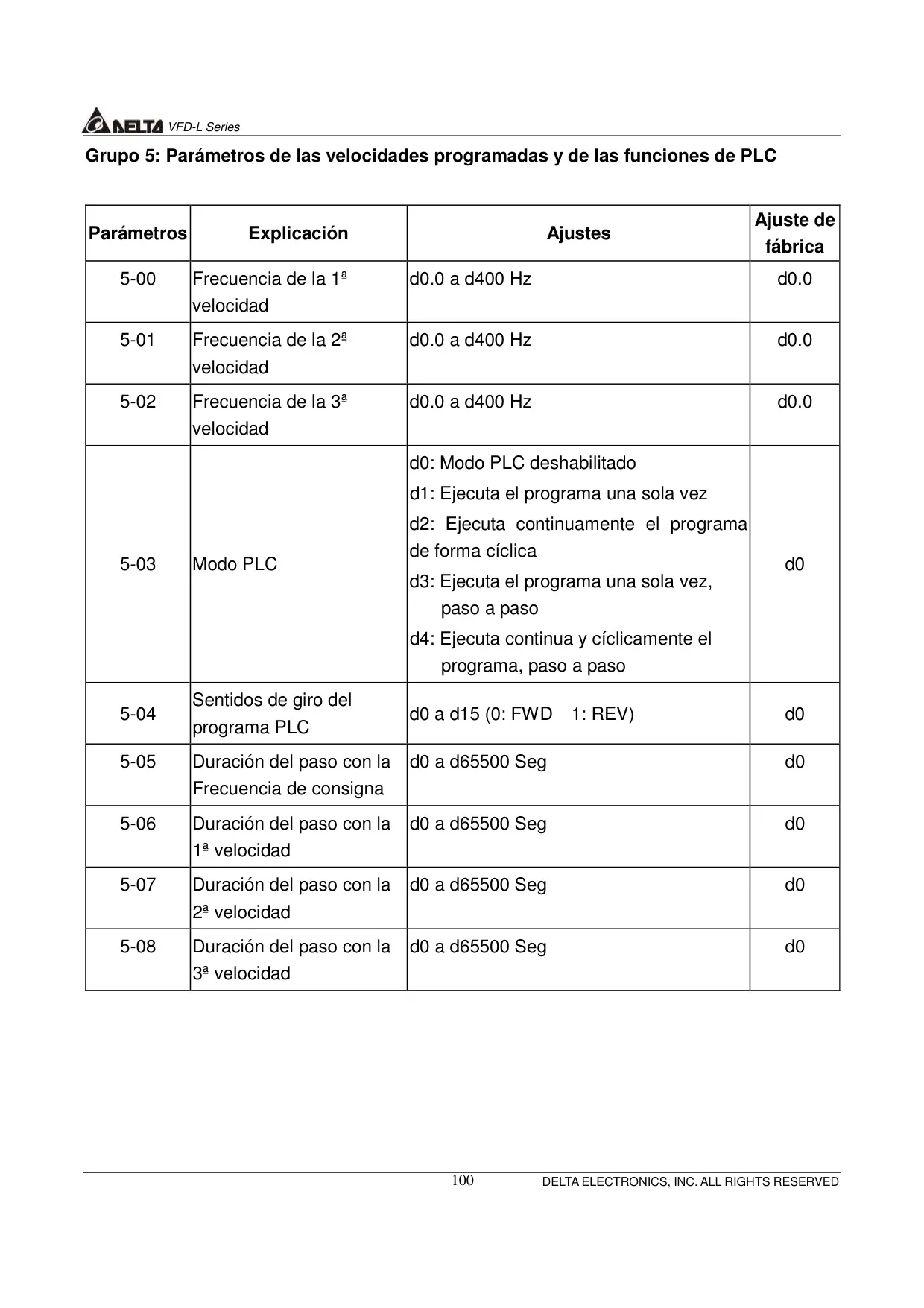

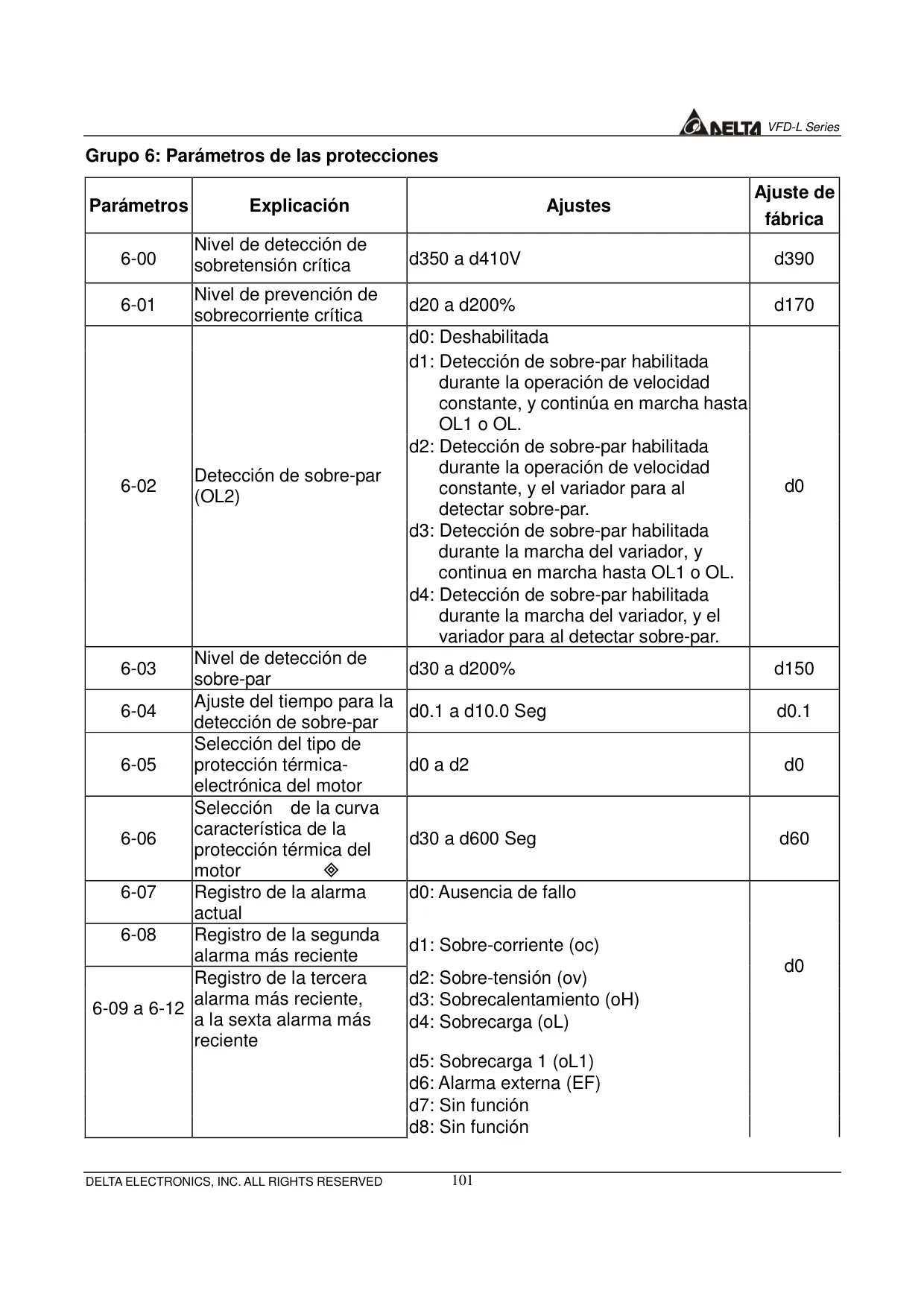

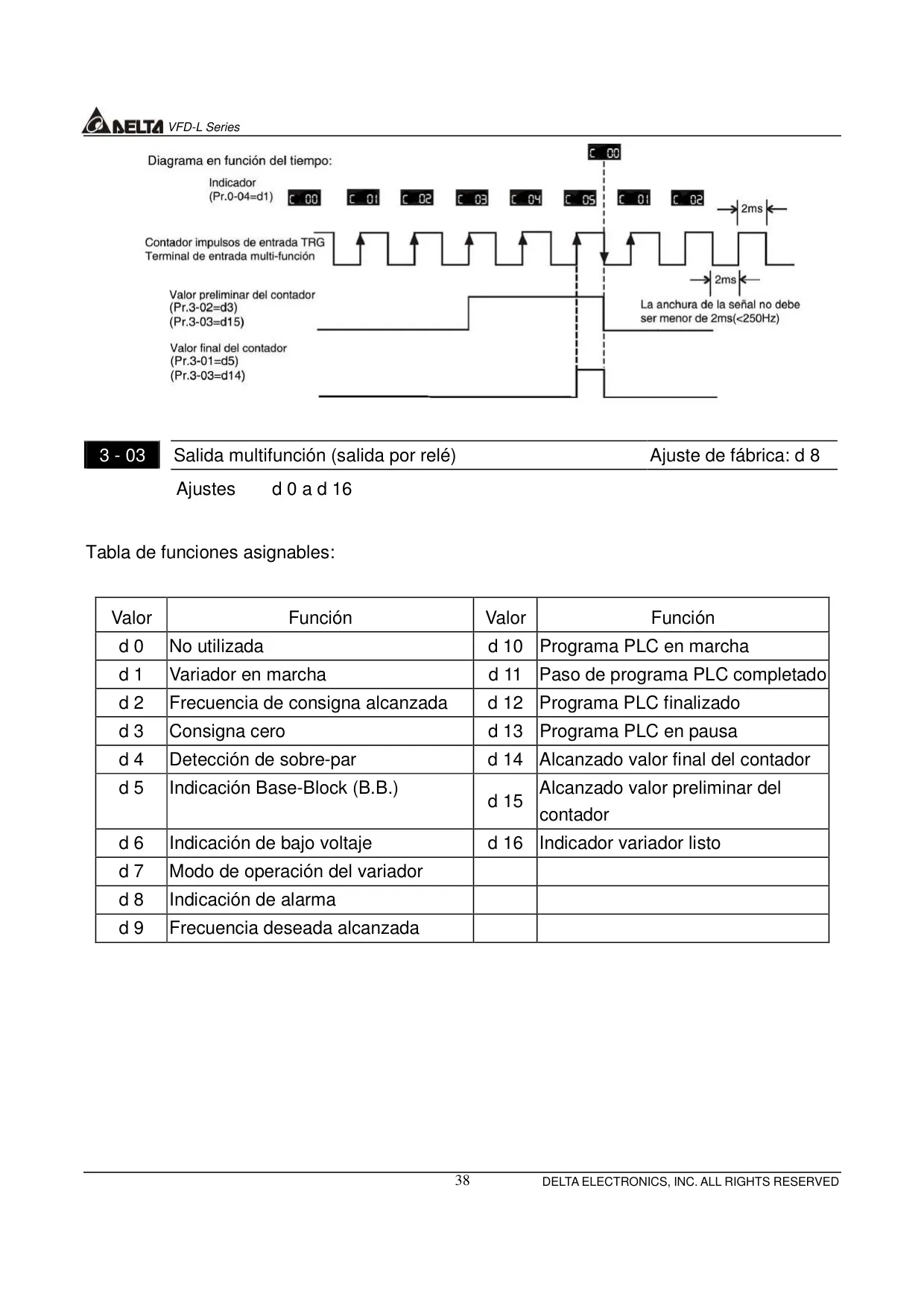

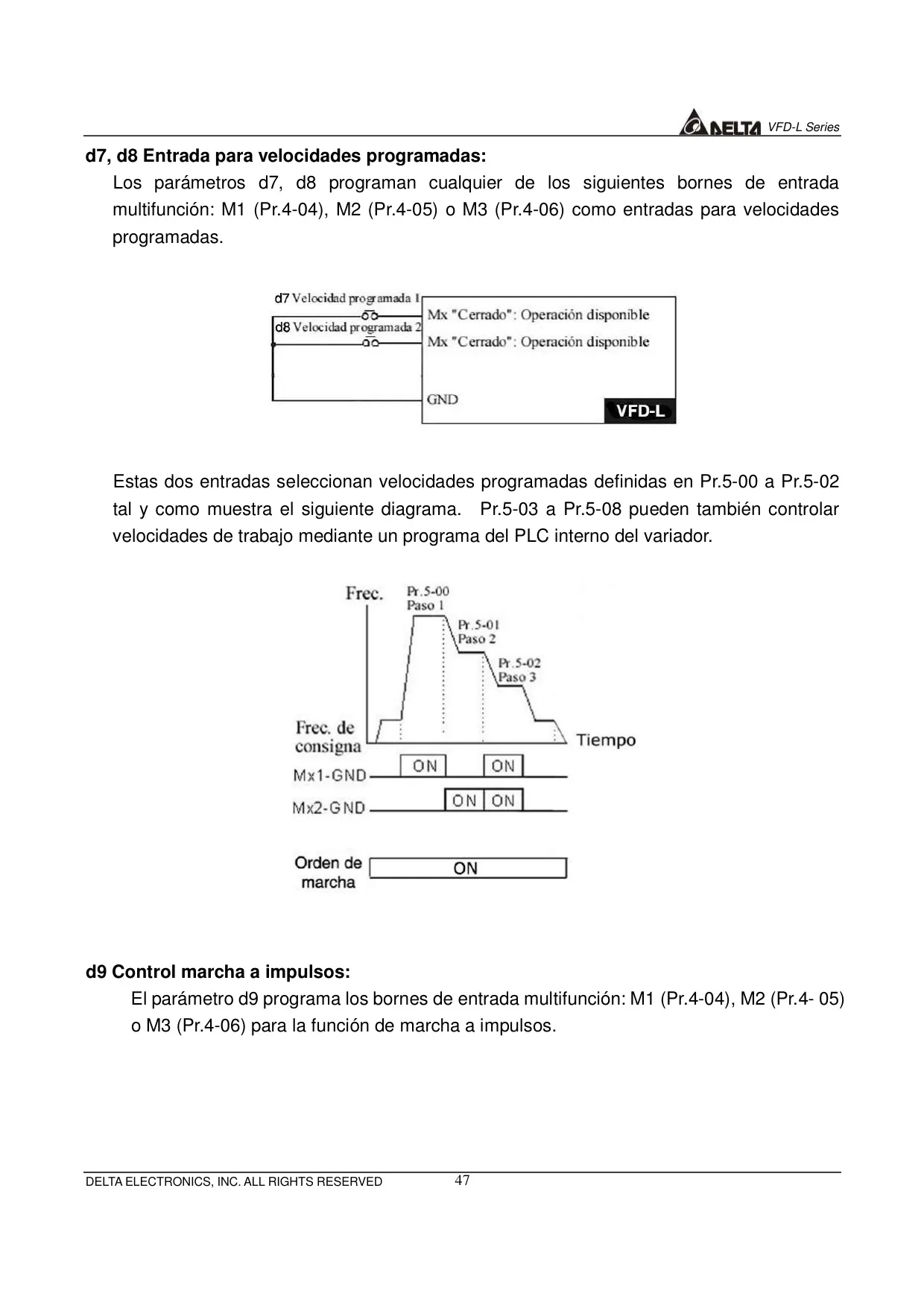

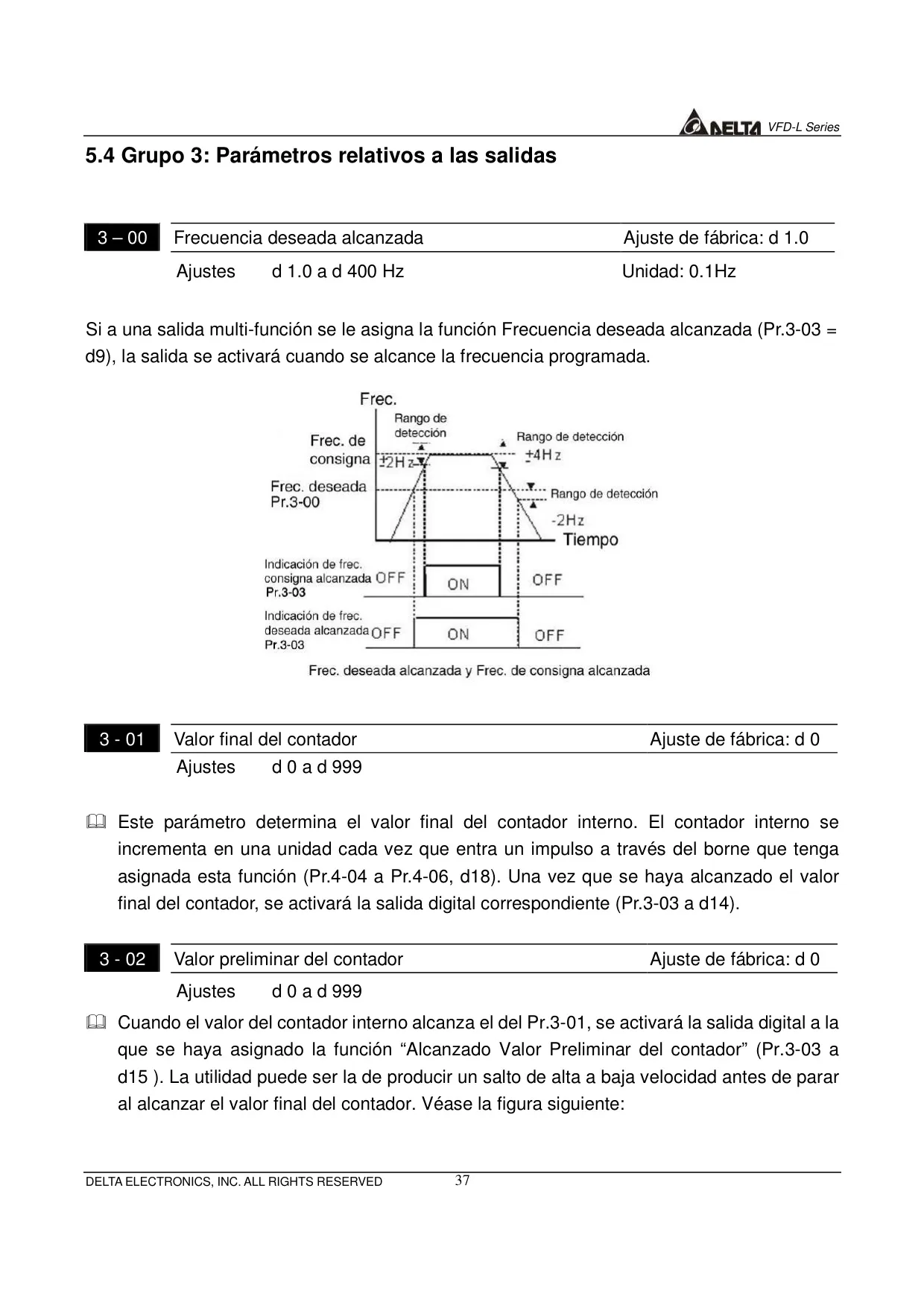

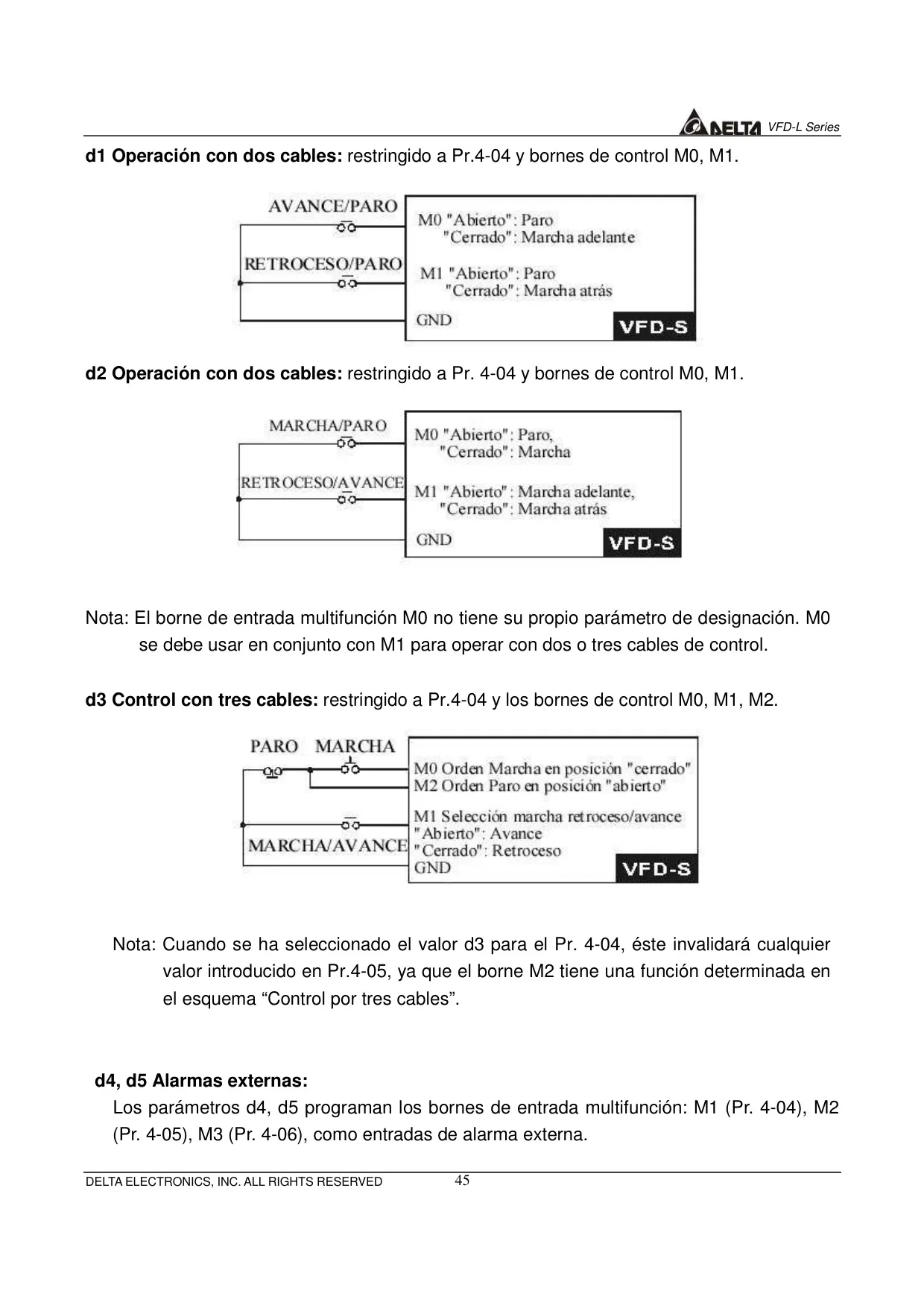

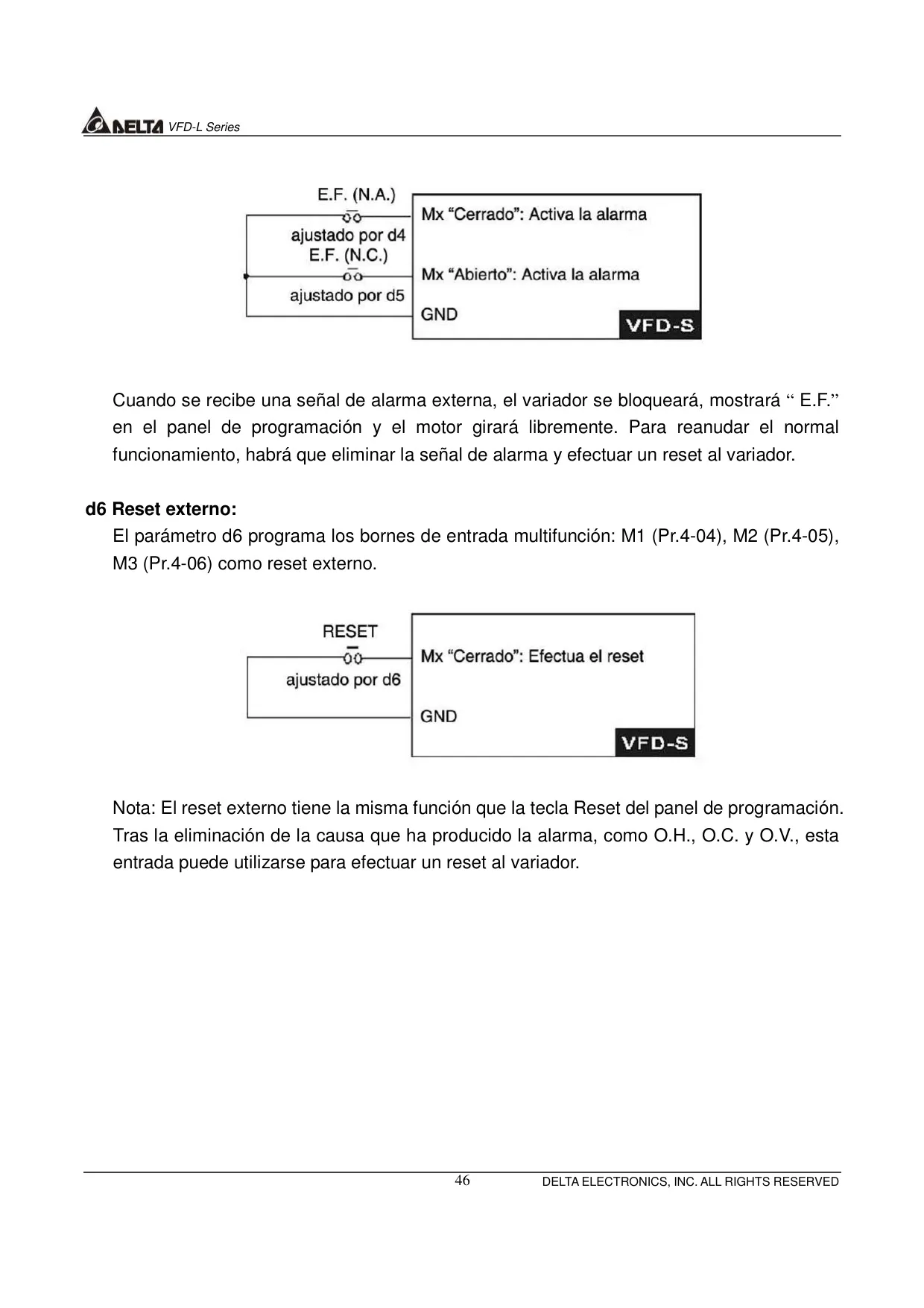

Una característica distintiva es la inclusión de una función de Control Lógico Programable (PLC) interno. Esta capacidad permite al VFD-L ejecutar programas de secuencias de velocidad y sentidos de giro predefinidos, lo que puede simplificar drásticamente la arquitectura de control, reduciendo la necesidad de PLC externos. Las entradas y salidas multifunción del variador son altamente configurables, pudiendo asignarse para tareas como la activación de la función JOG (marcha a impulsos), la selección de múltiples velocidades preestablecidas, la habilitación de alarmas externas o el control de un contador interno. La detección de sobre-par y la protección térmica electrónica son ajustables para adaptarse a las características específicas del motor y la aplicación.

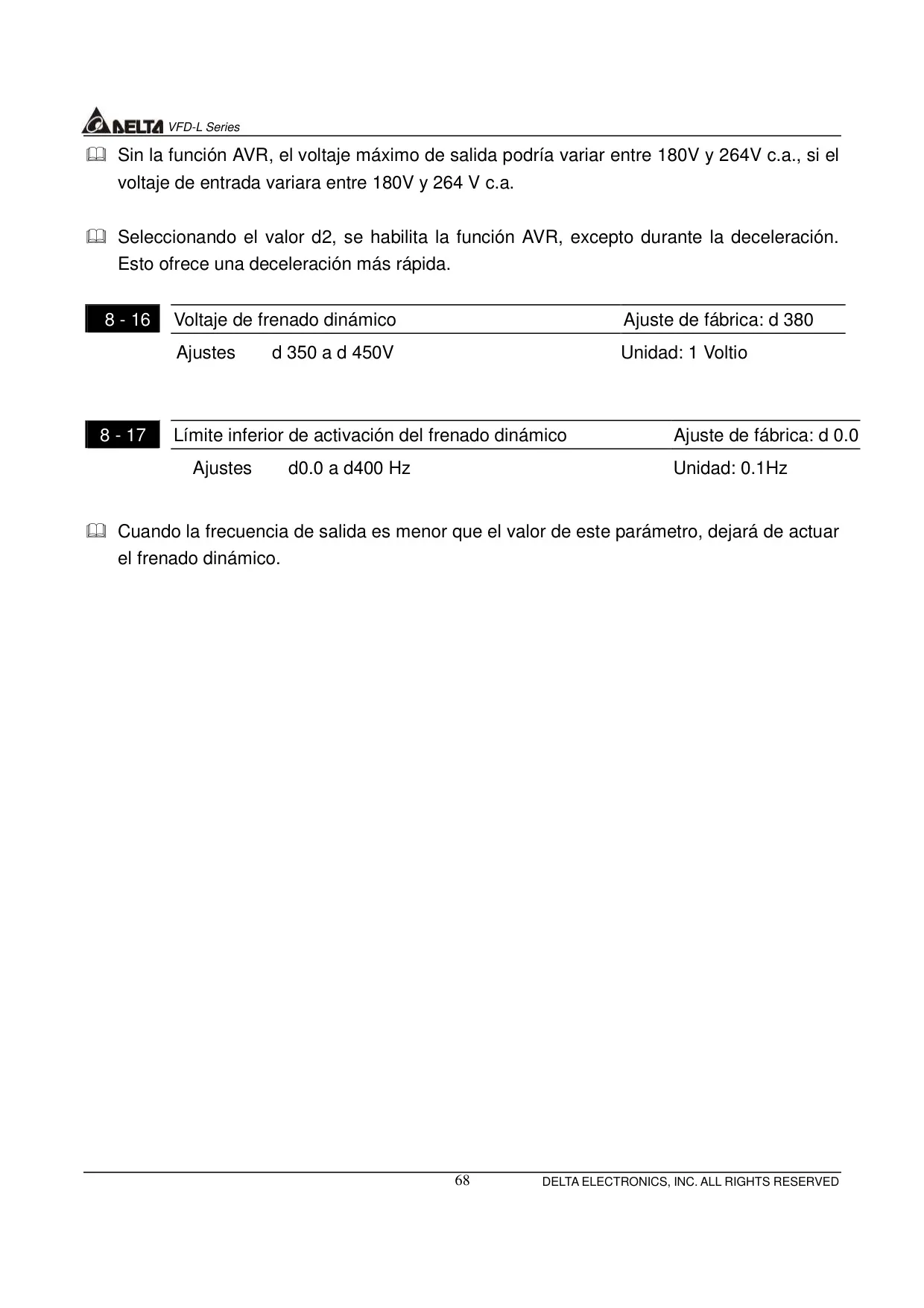

Para incrementar la seguridad y la eficiencia en aplicaciones demandantes, el VFD-L integra funciones especiales. El frenado por inyección de corriente continua (DC braking) es una de ellas, permitiendo detener el motor de manera controlada y rápida, ideal para prevenir el giro libre antes del arranque o para posicionar una carga. En caso de interrupciones temporales del suministro eléctrico, el variador puede configurarse para una reacción controlada, desde el bloqueo hasta un reinicio automático con búsqueda de velocidad, lo que es crucial para procesos continuos. La Regulación Automática de Voltaje (AVR) asegura una tensión de salida constante, protegiendo el motor de fluctuaciones de la red.

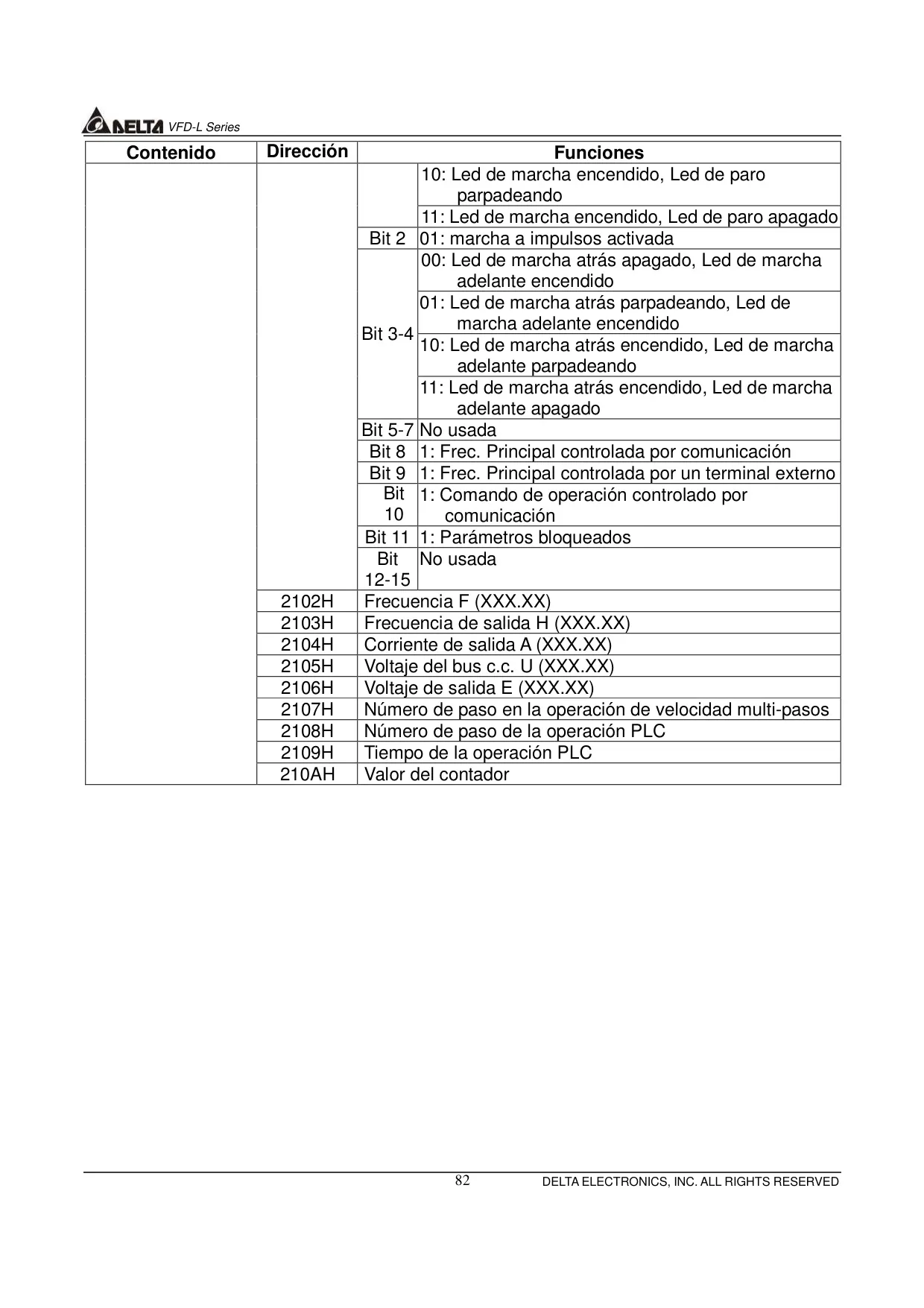

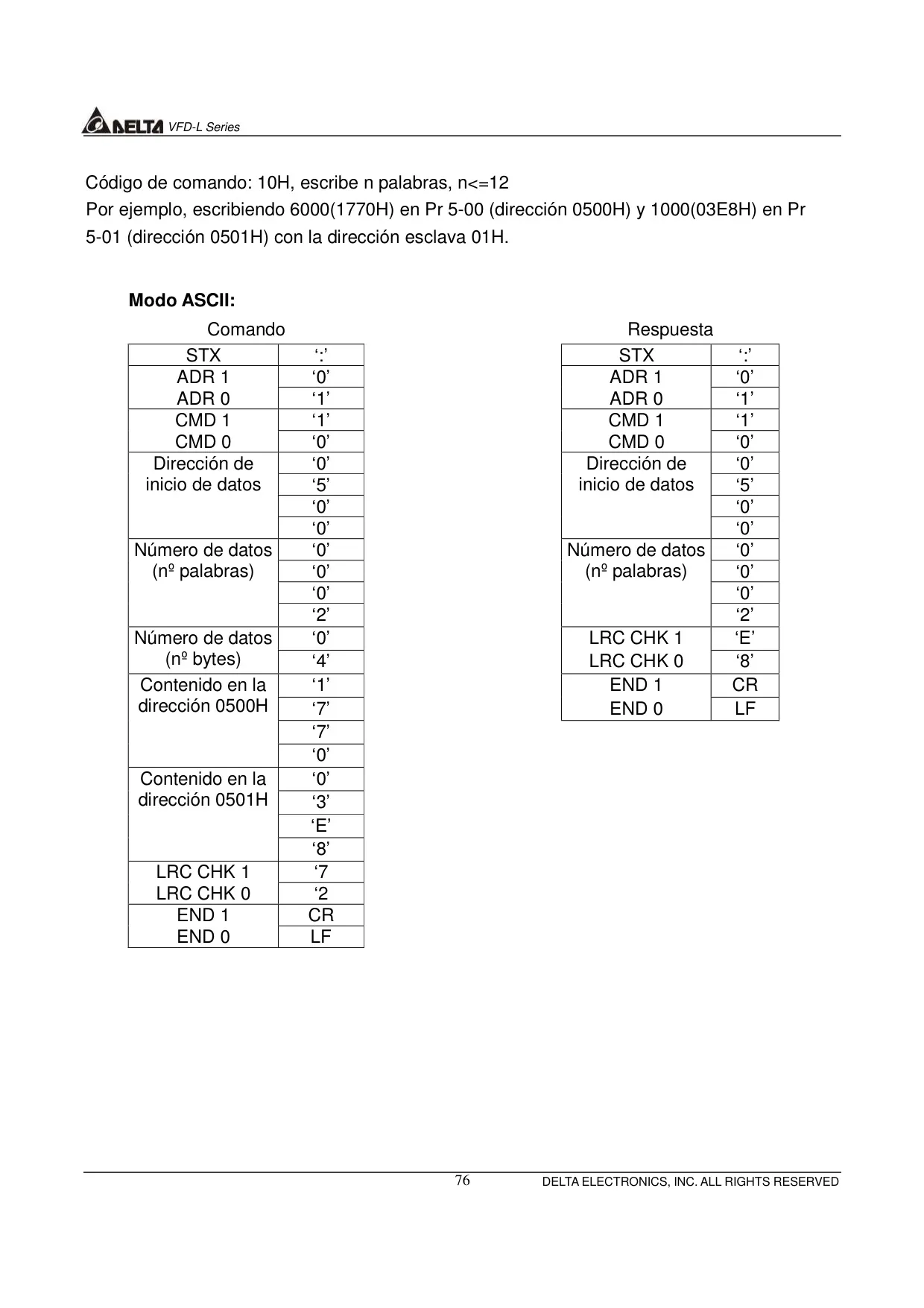

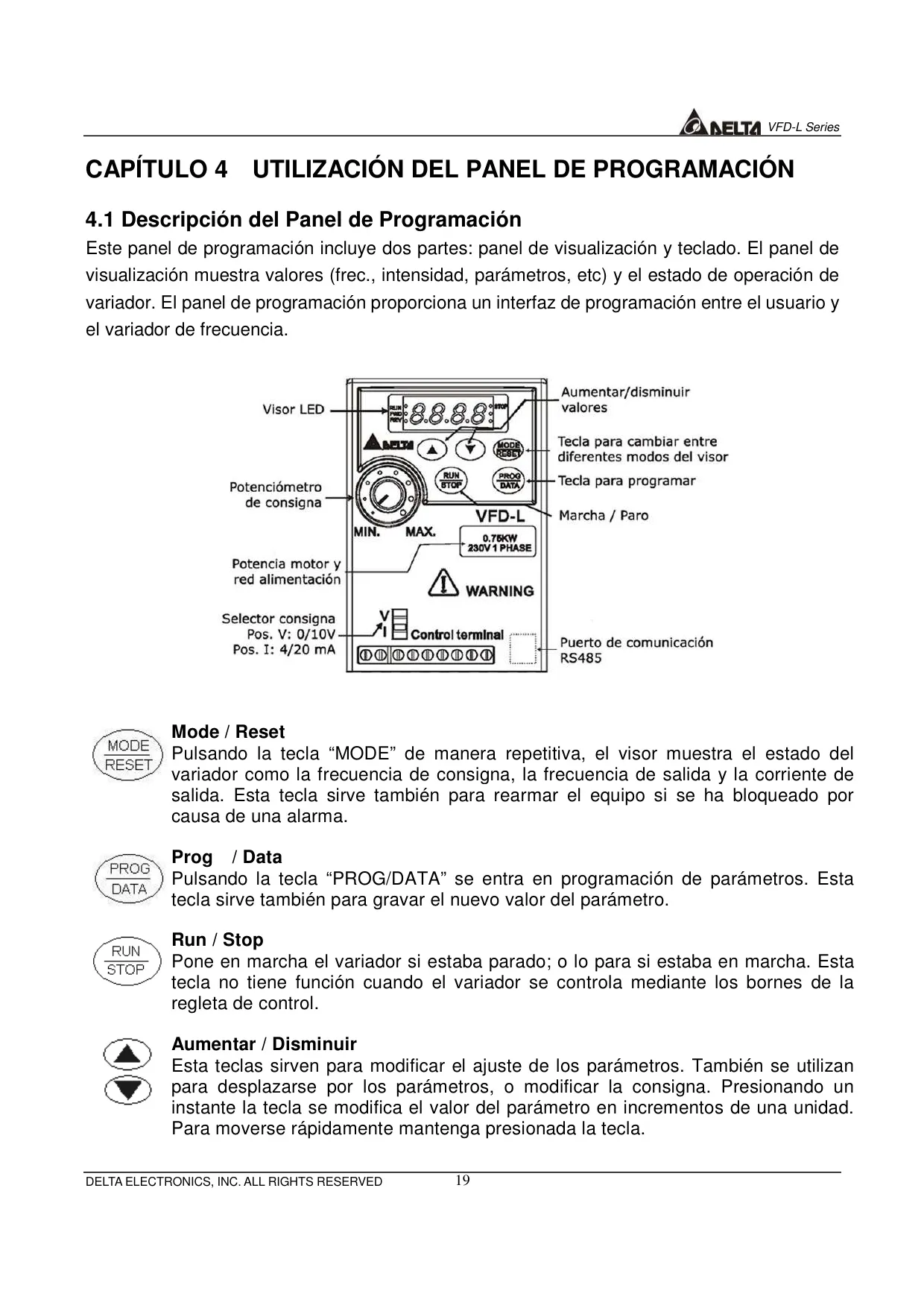

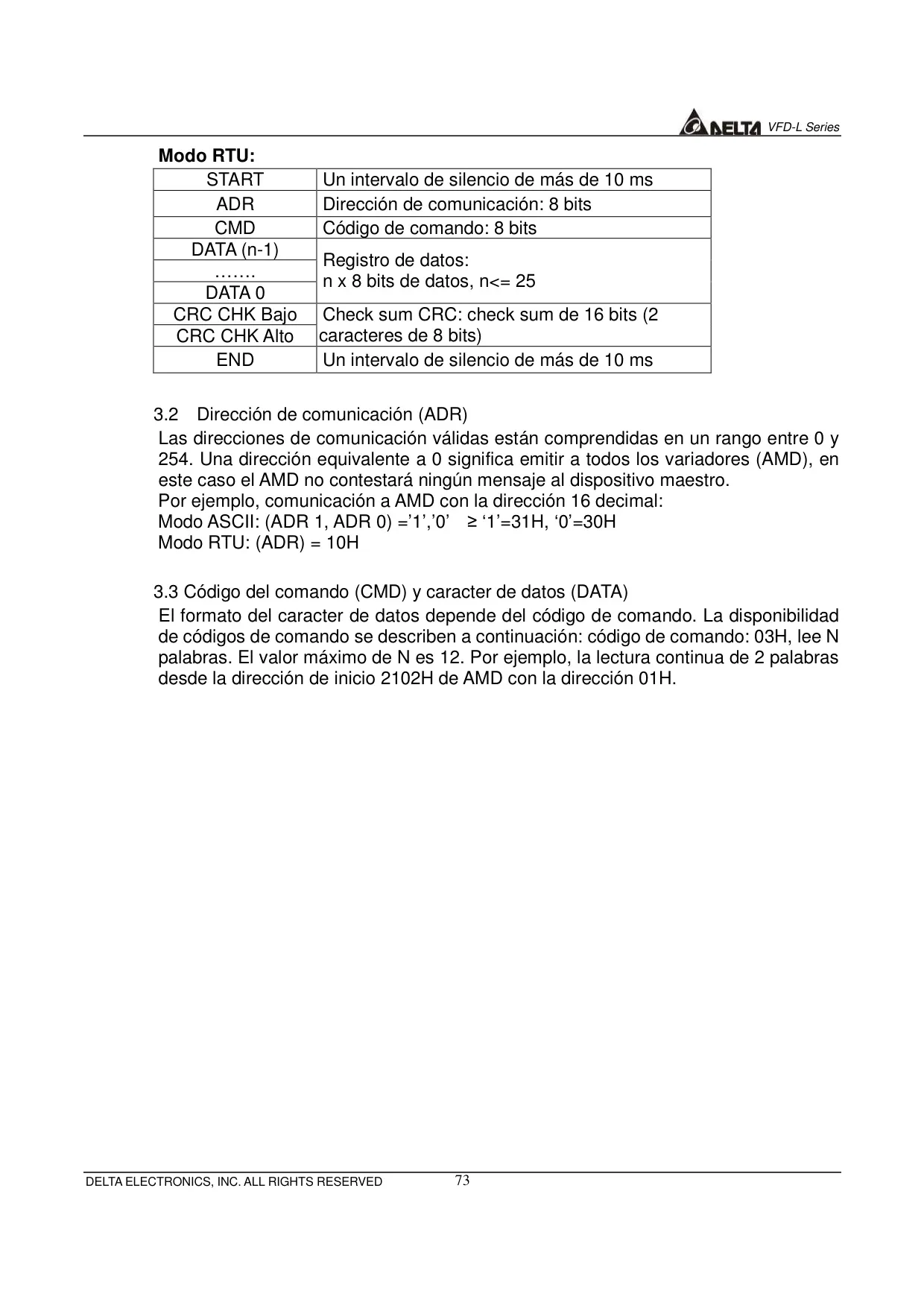

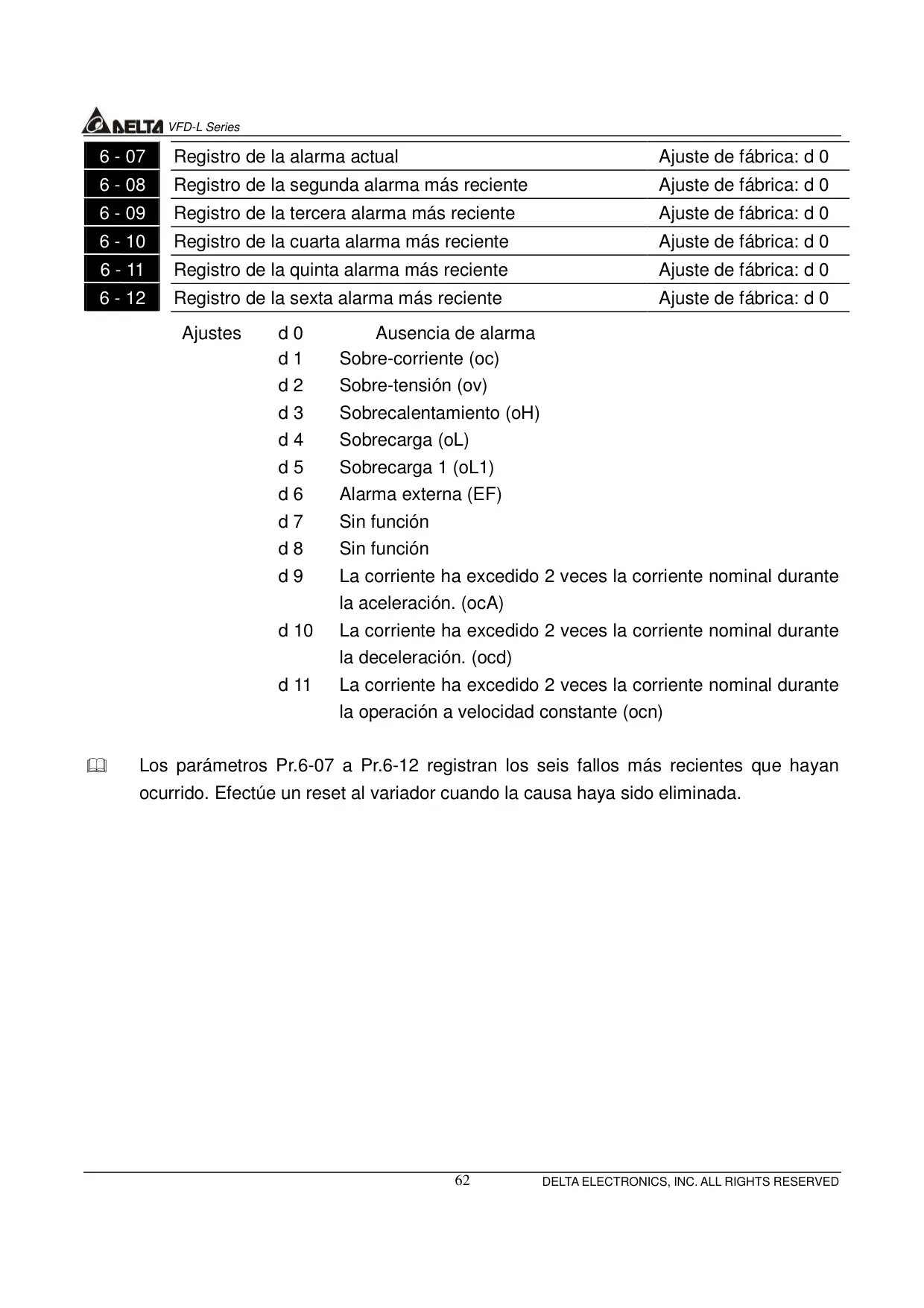

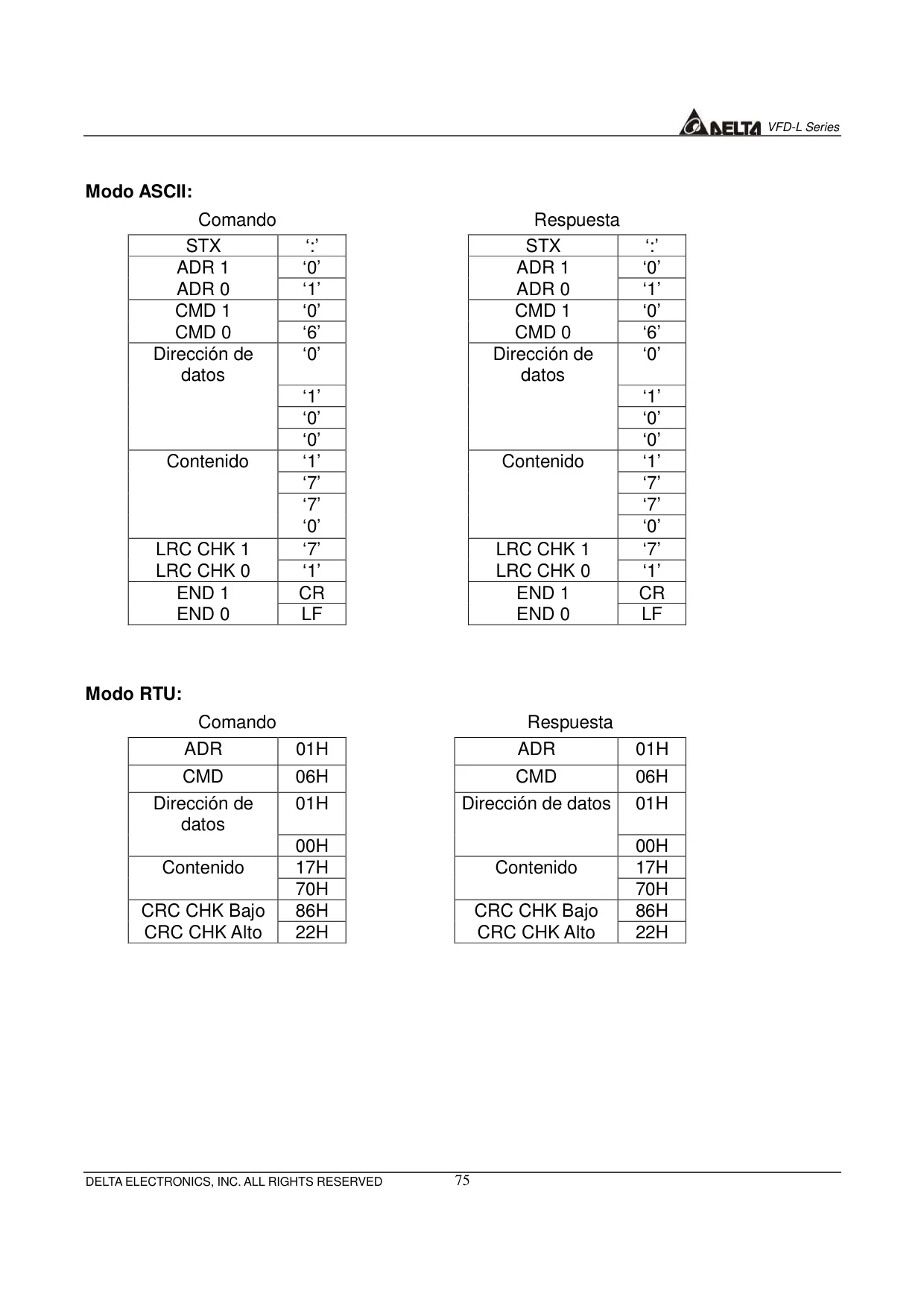

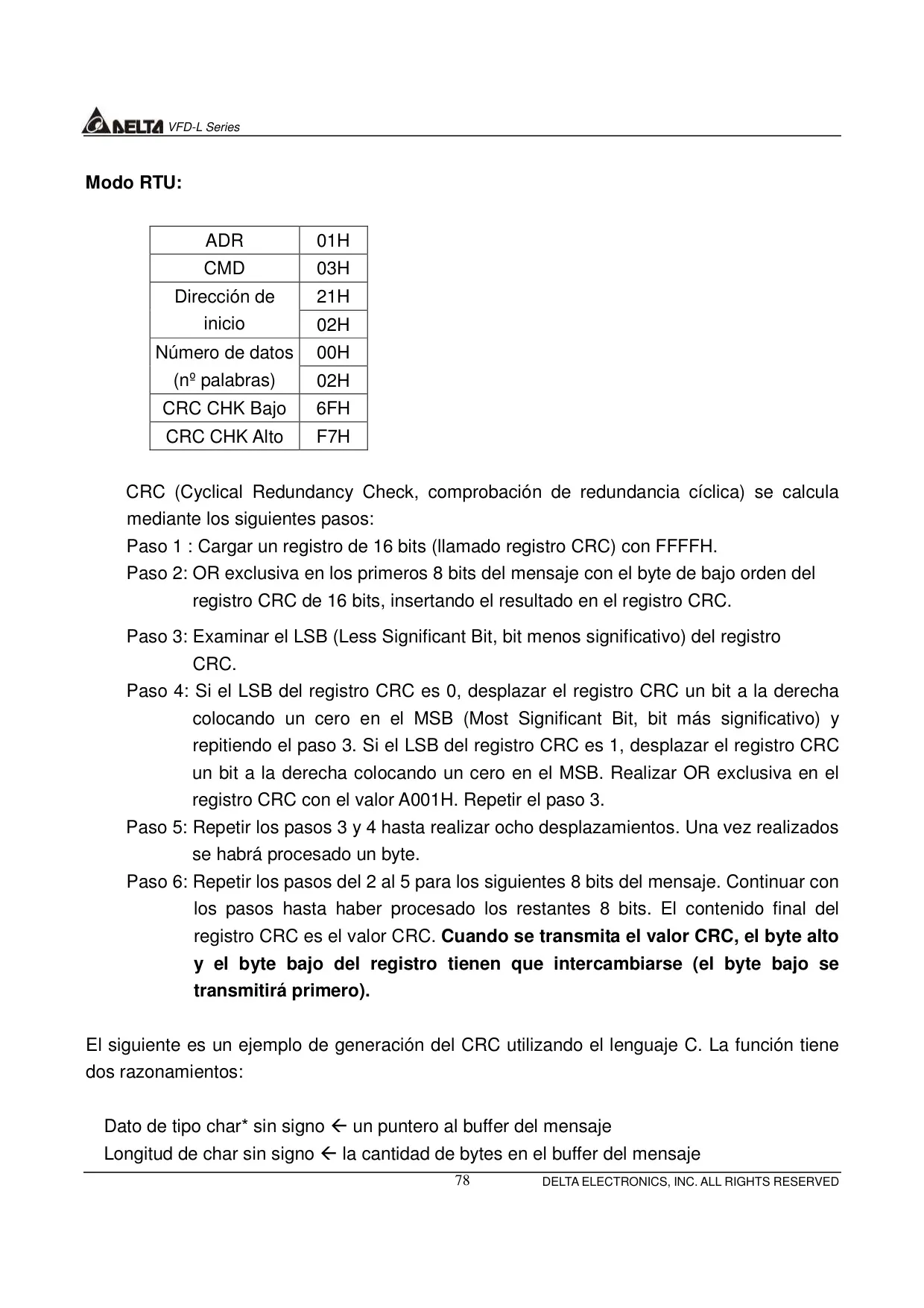

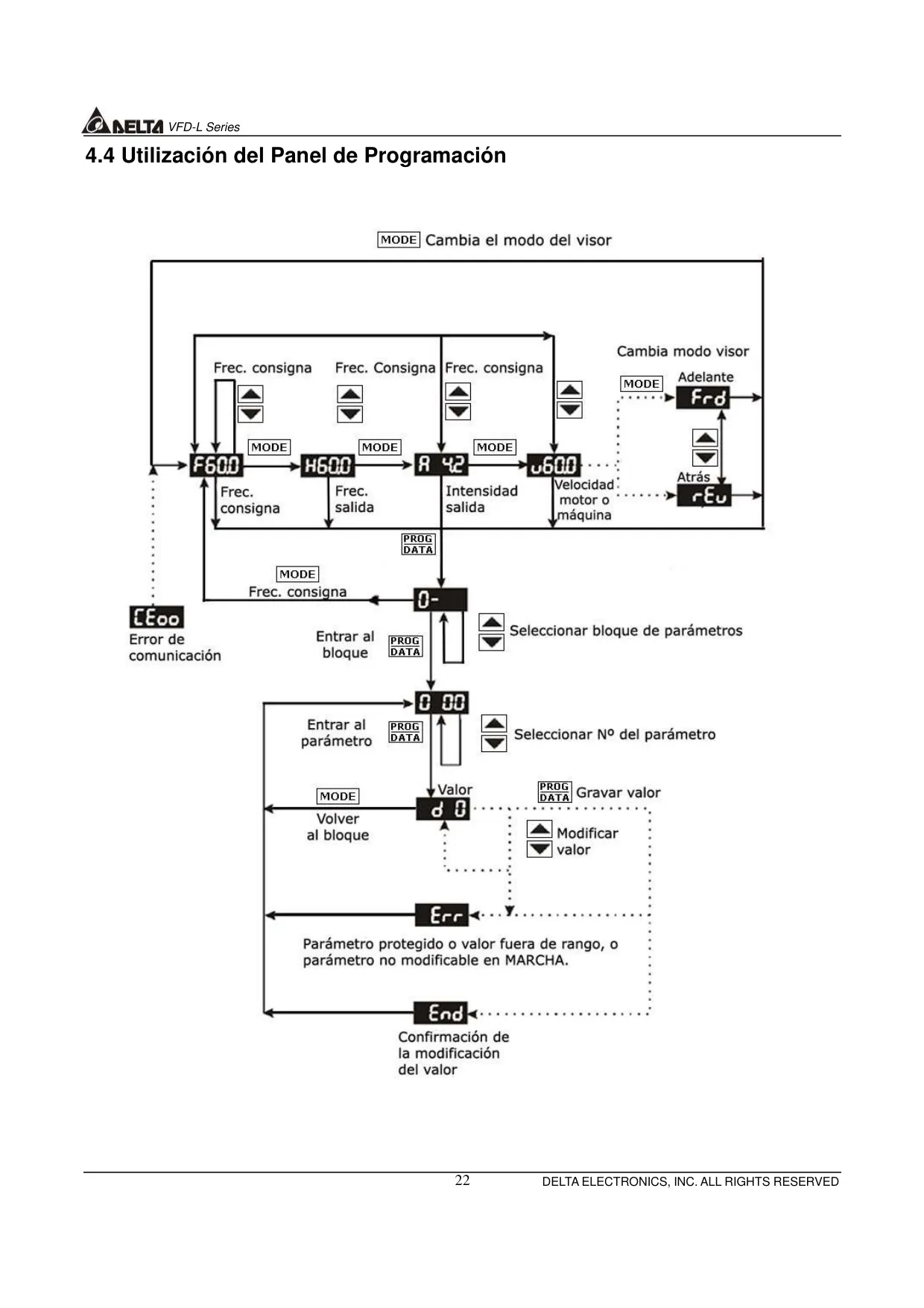

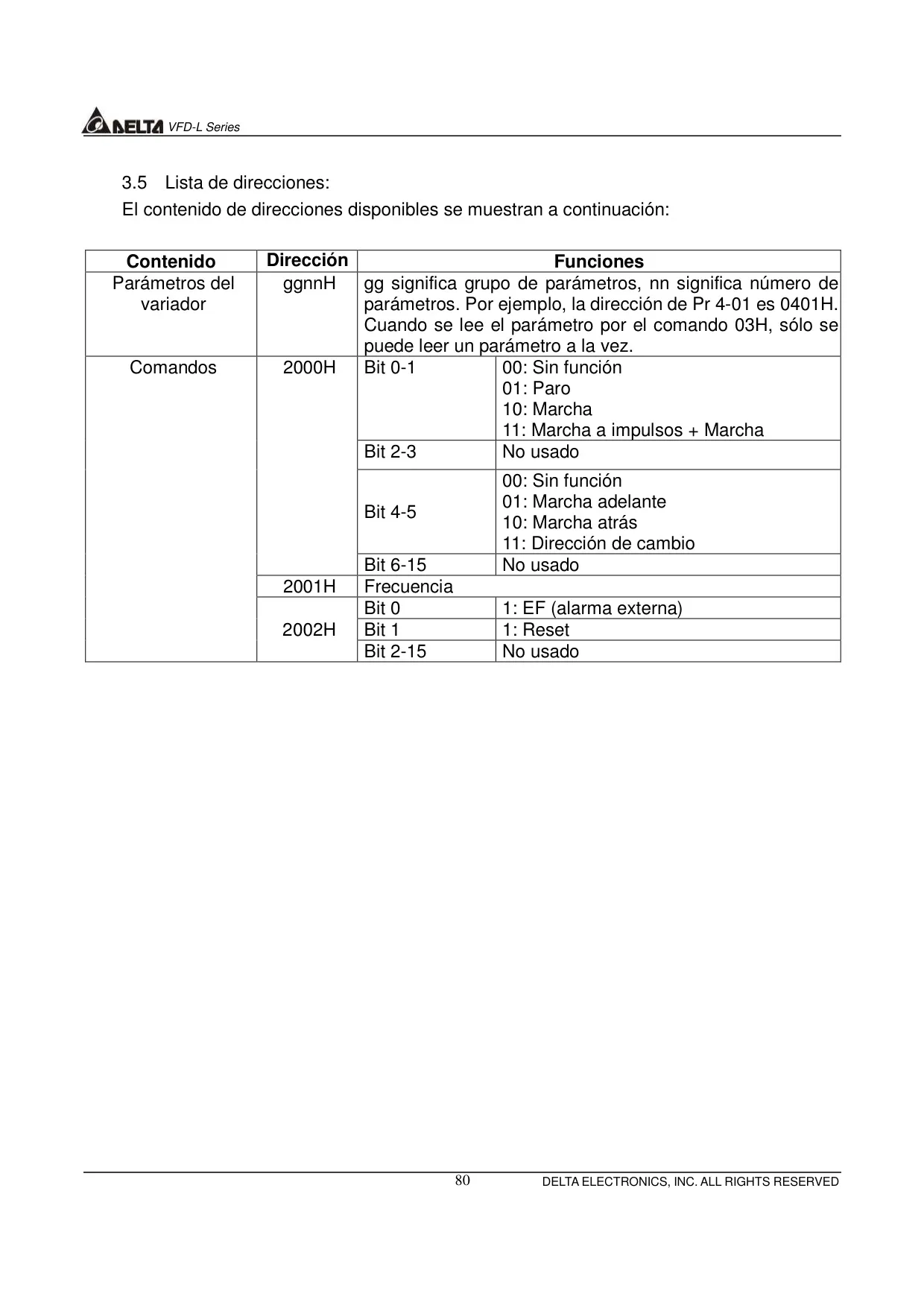

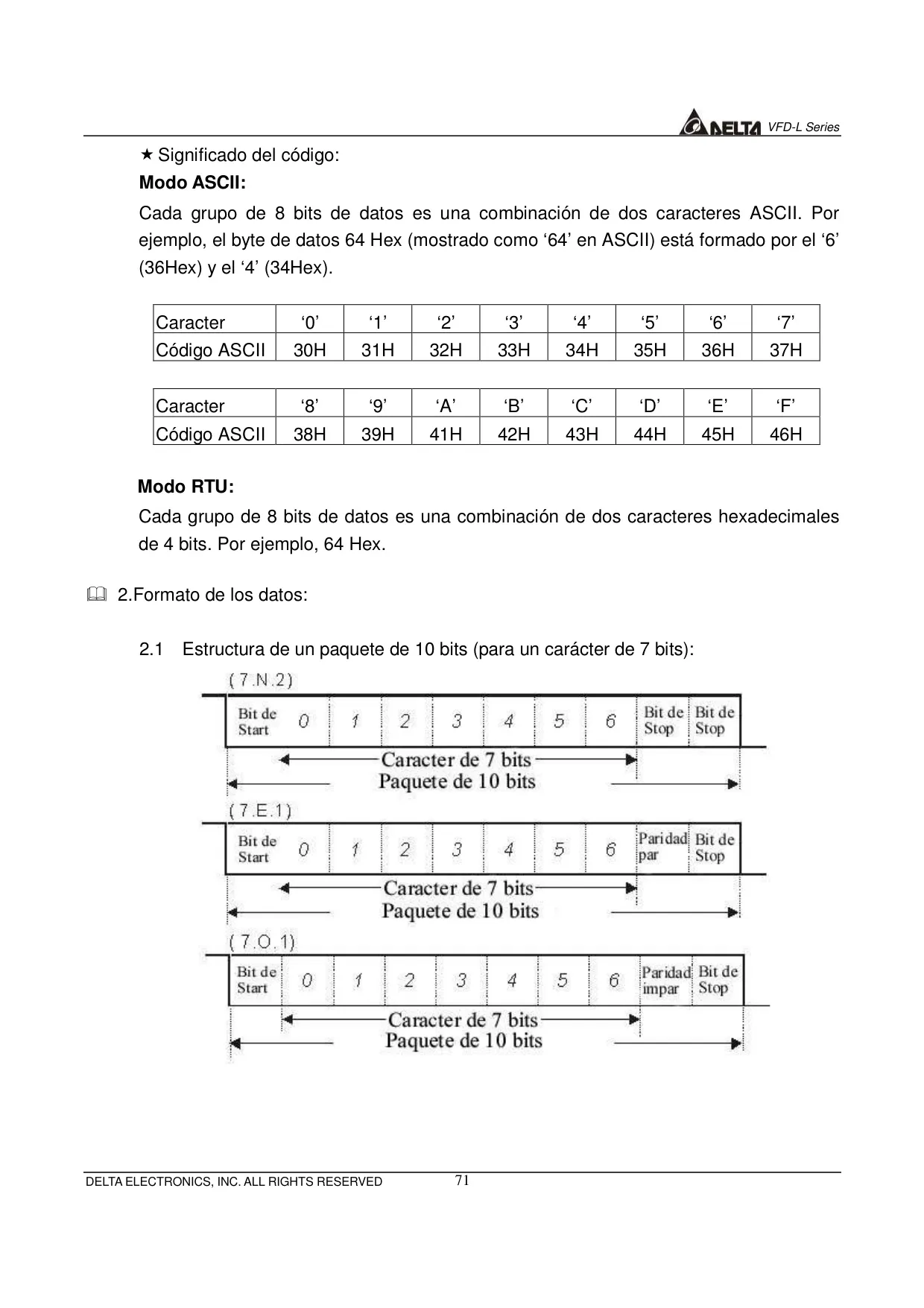

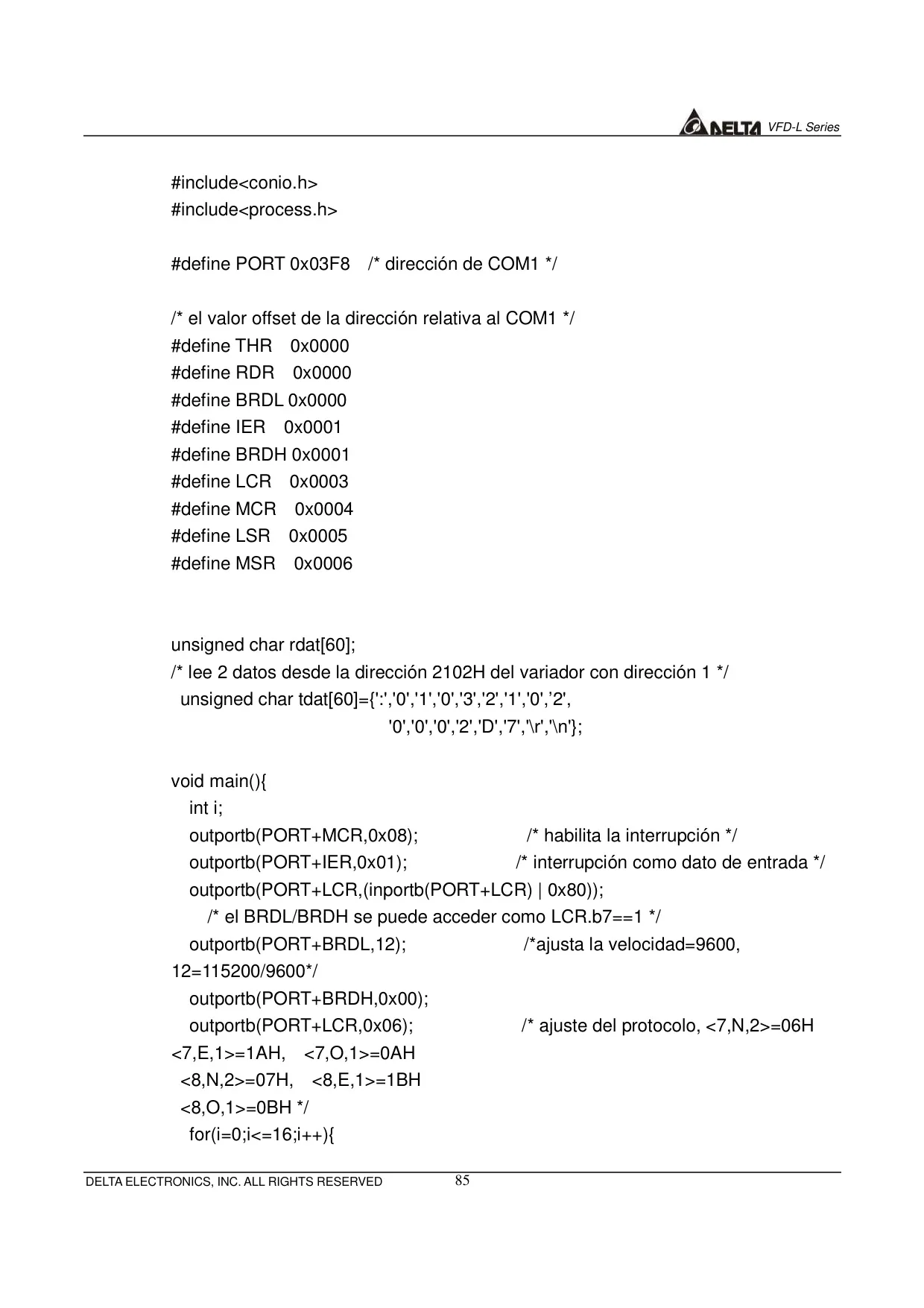

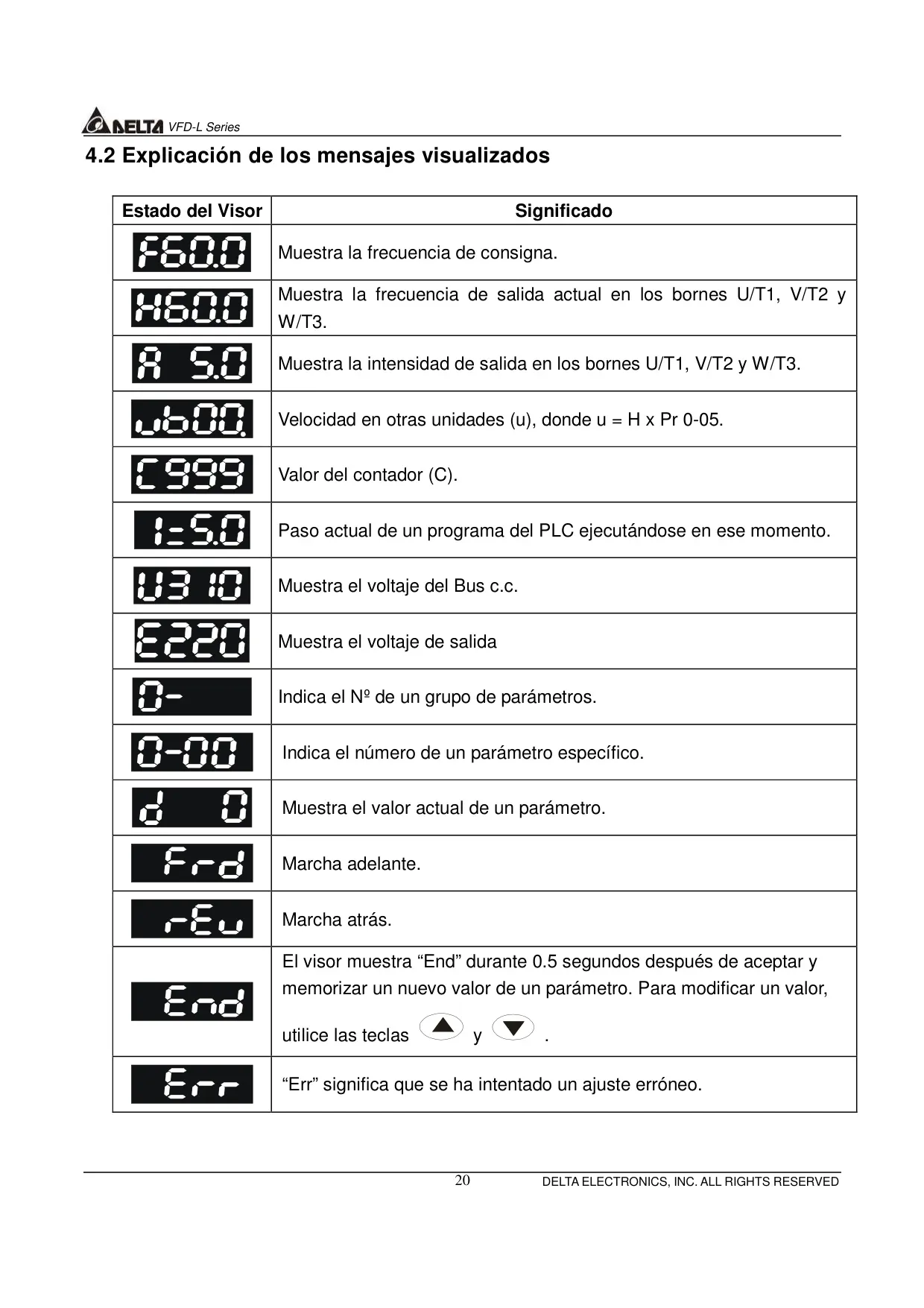

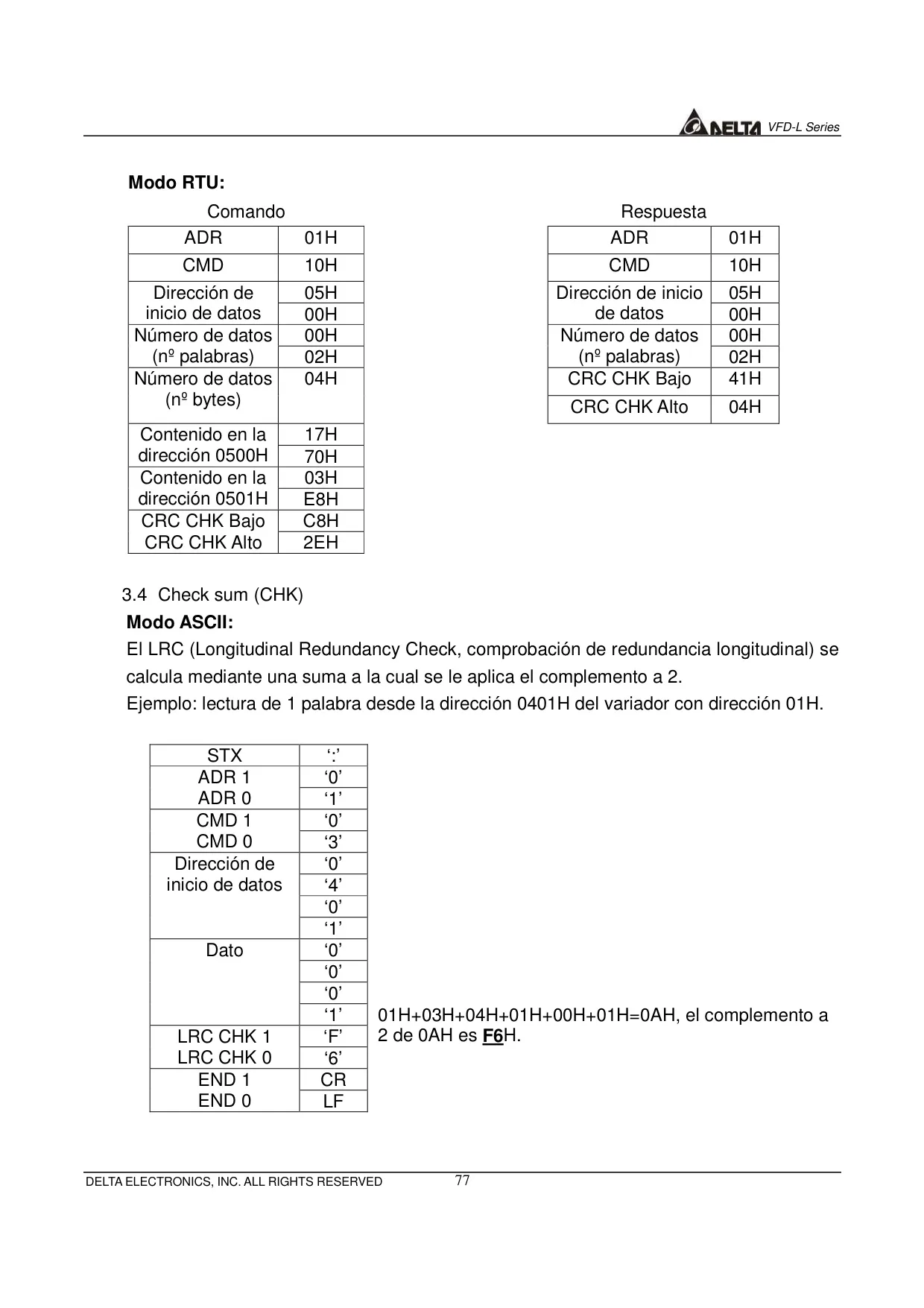

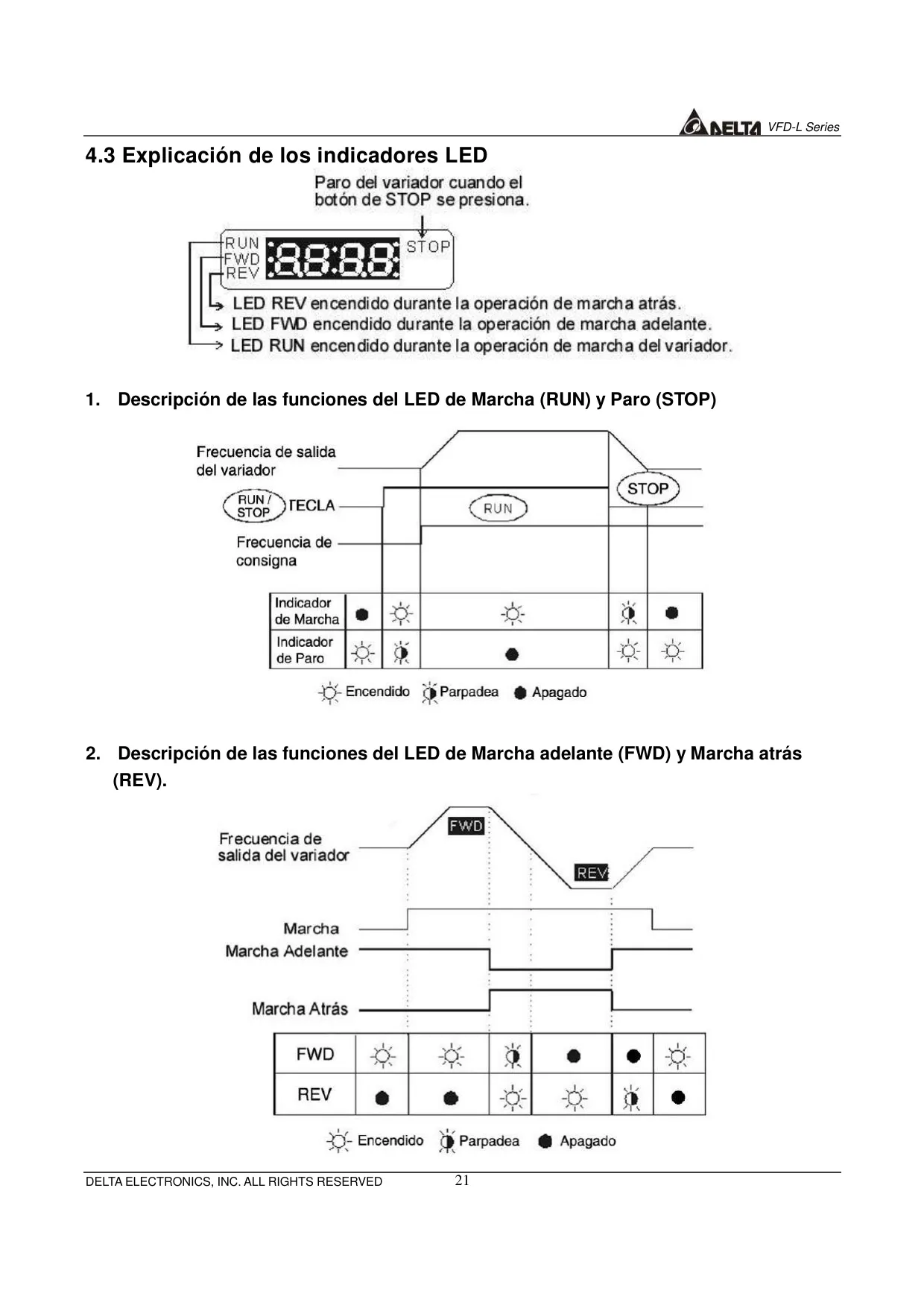

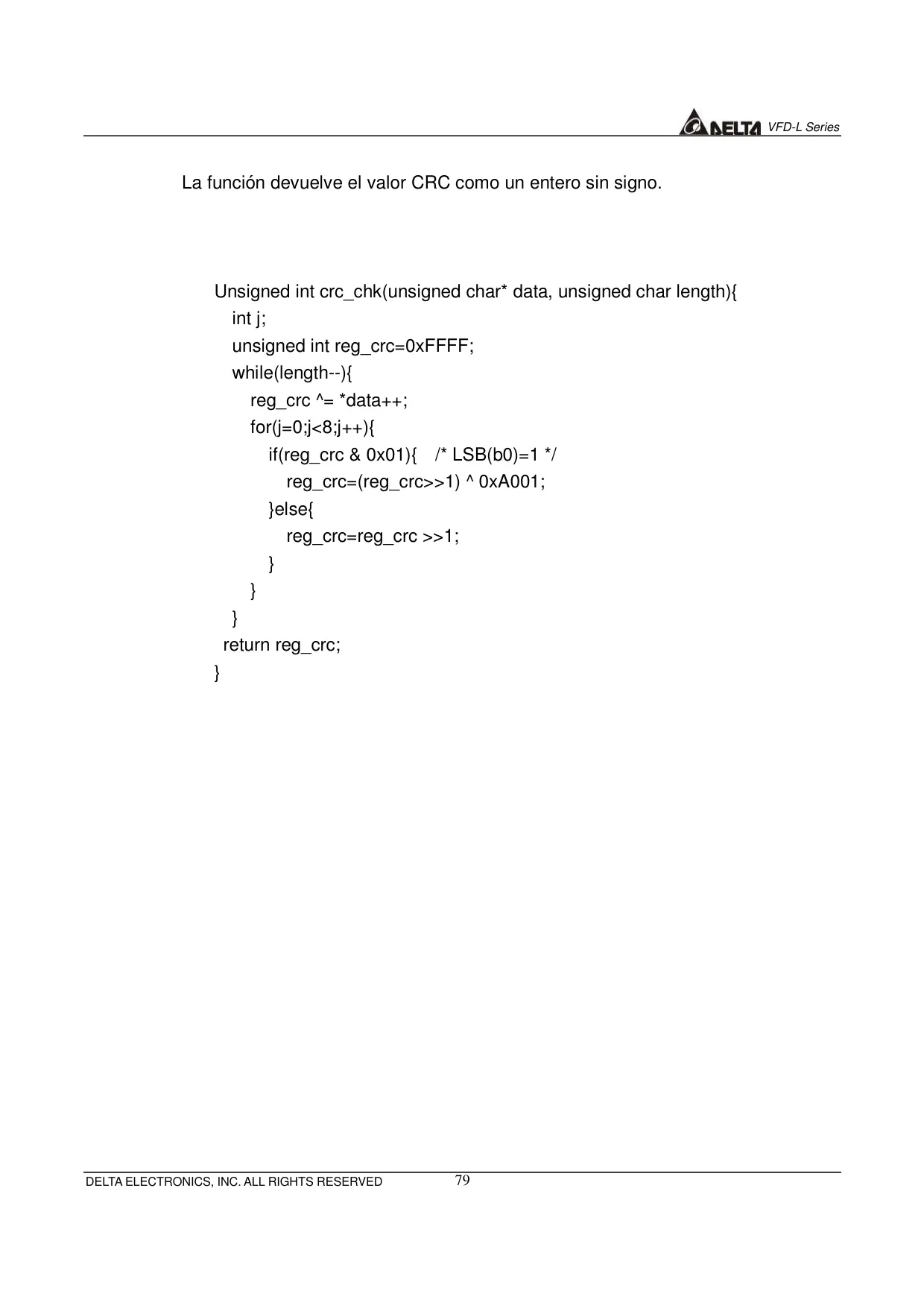

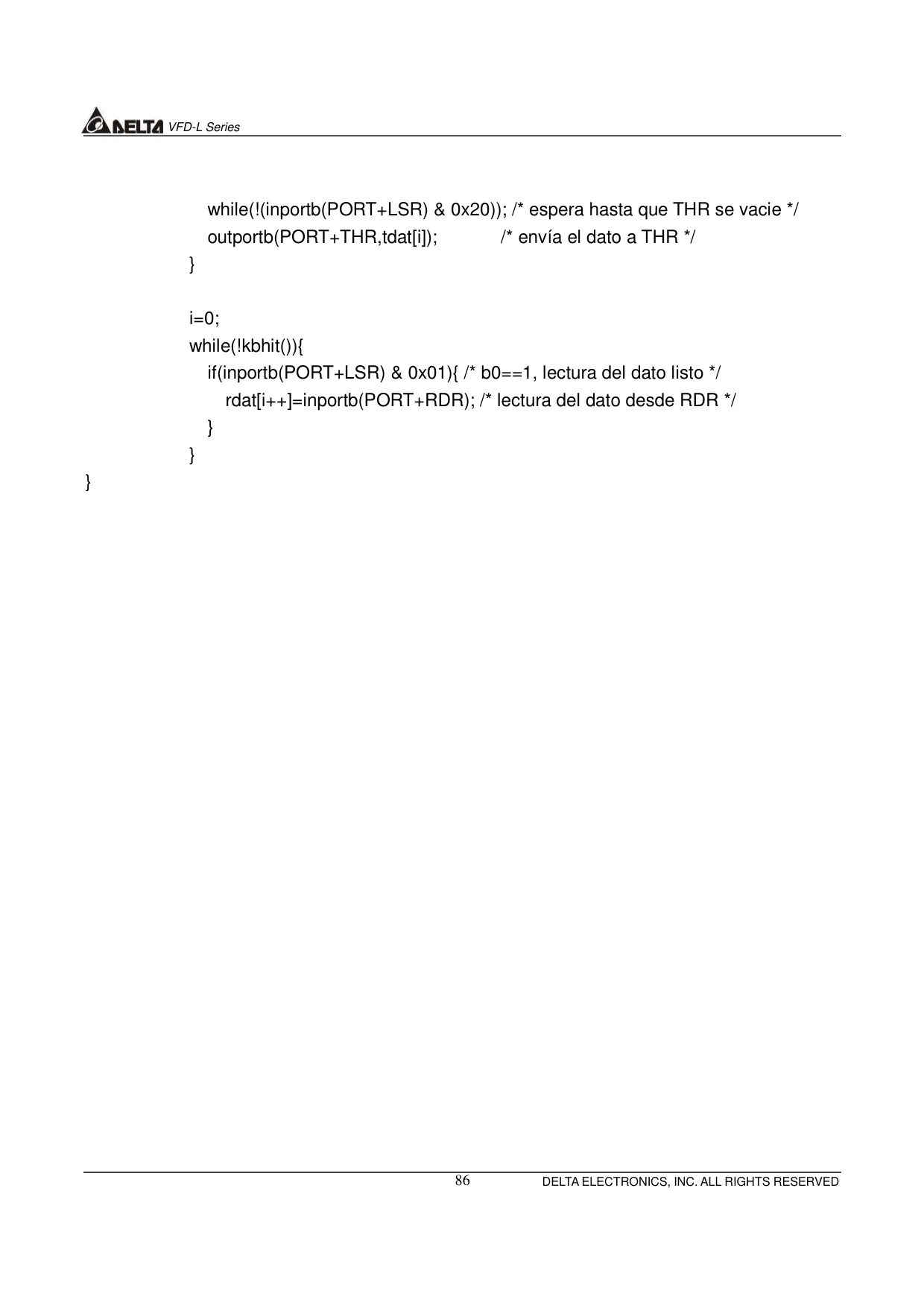

La interfaz de usuario del VFD-L es intuitiva, complementada por la robusta capacidad de comunicación Modbus, compatible con protocolos ASCII y RTU. Esto facilita la integración en redes de control más amplias y posibilita el monitoreo y ajuste remoto de parámetros. Para un mantenimiento proactivo, el variador registra las seis últimas alarmas ocurridas, proporcionando información valiosa para un diagnóstico rápido y eficiente. Además, el equipo ha sido diseñado para operar en un amplio rango de condiciones ambientales, con directrices claras de almacenamiento e instalación para asegurar su óptimo funcionamiento y una larga vida útil en entornos industriales.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Variador Delta VFD L y las respondemos a continuación.

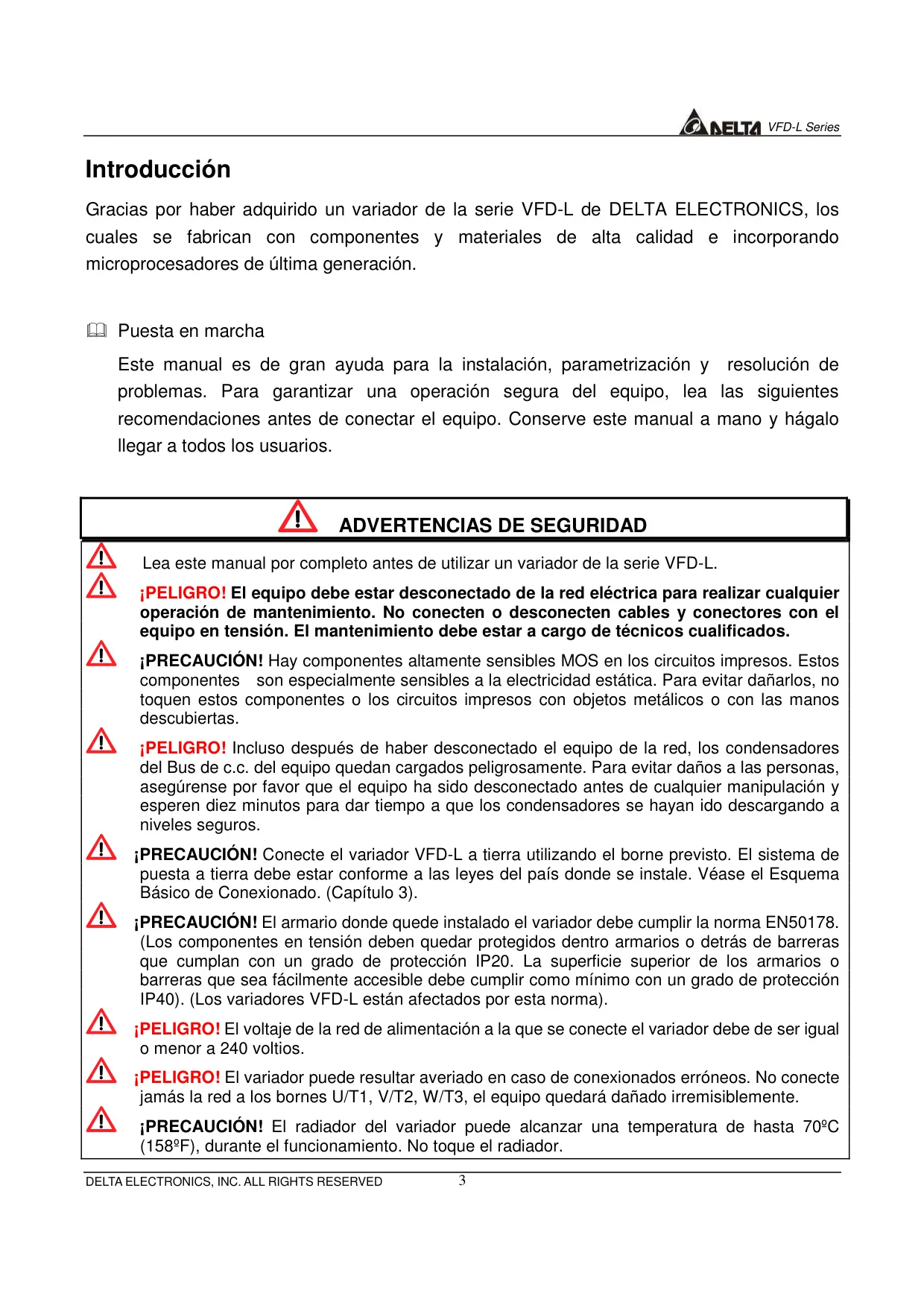

¡PELIGRO! Siempre desconecte el equipo de la red eléctrica. Espere al menos diez minutos después de la desconexión para permitir que los condensadores del Bus de c.c. se descarguen completamente a niveles seguros. El mantenimiento debe ser realizado por técnicos cualificados.

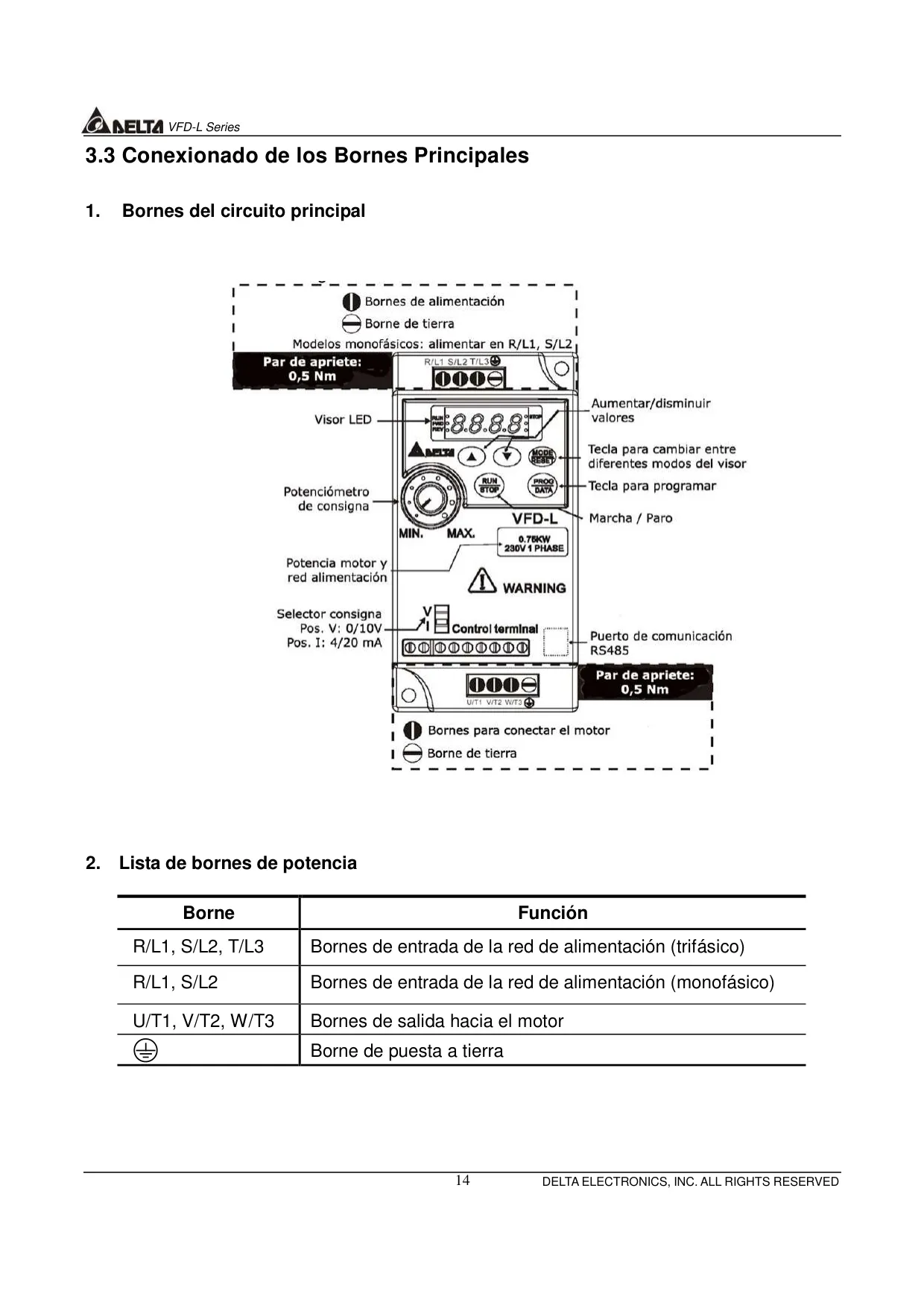

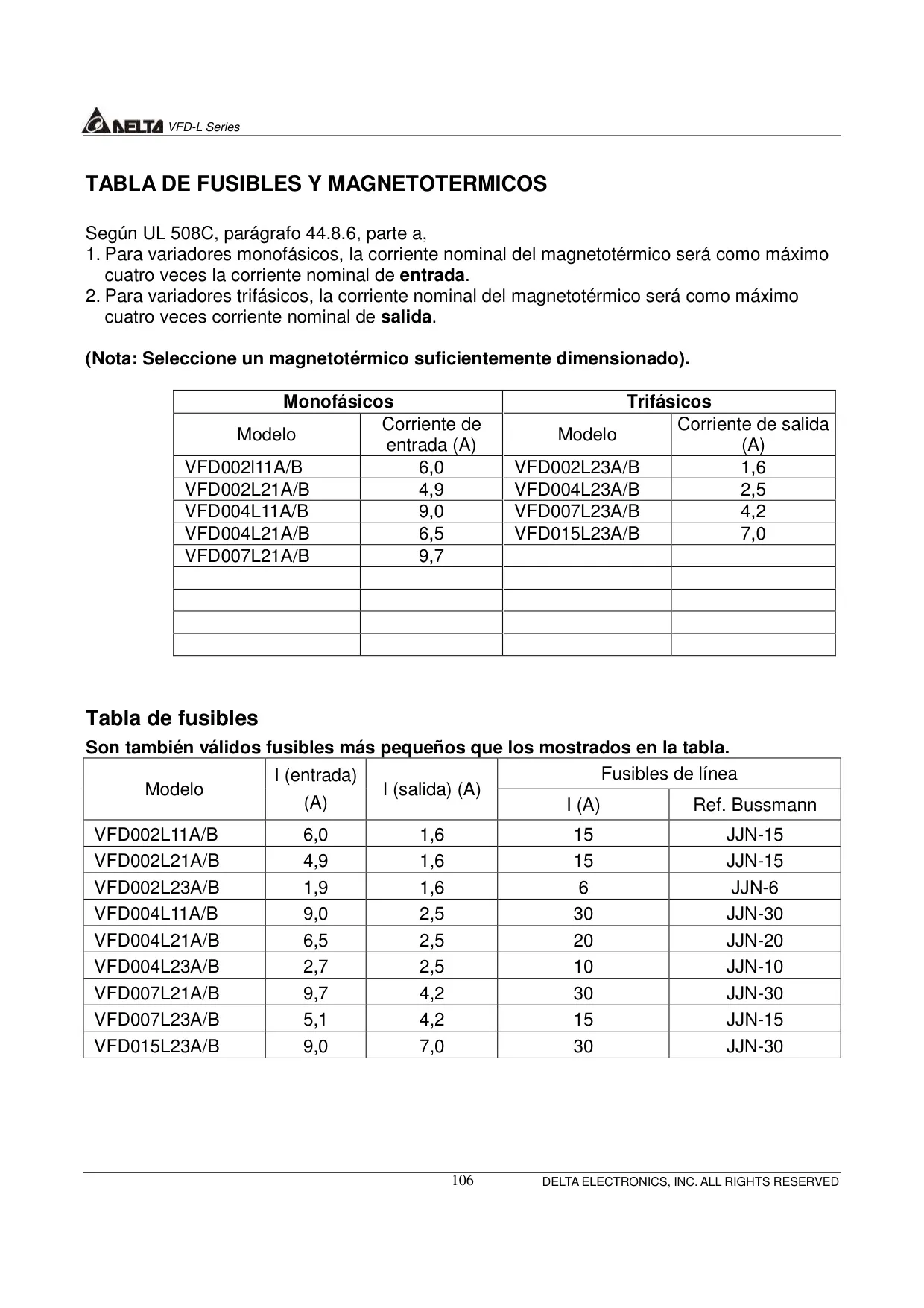

¡PRECAUCIÓN! Es fundamental conectar el variador VFD-L a tierra utilizando el borne previsto. El sistema de puesta a tierra debe cumplir con las leyes y normativas del país de instalación para garantizar la seguridad y prevenir daños al equipo.

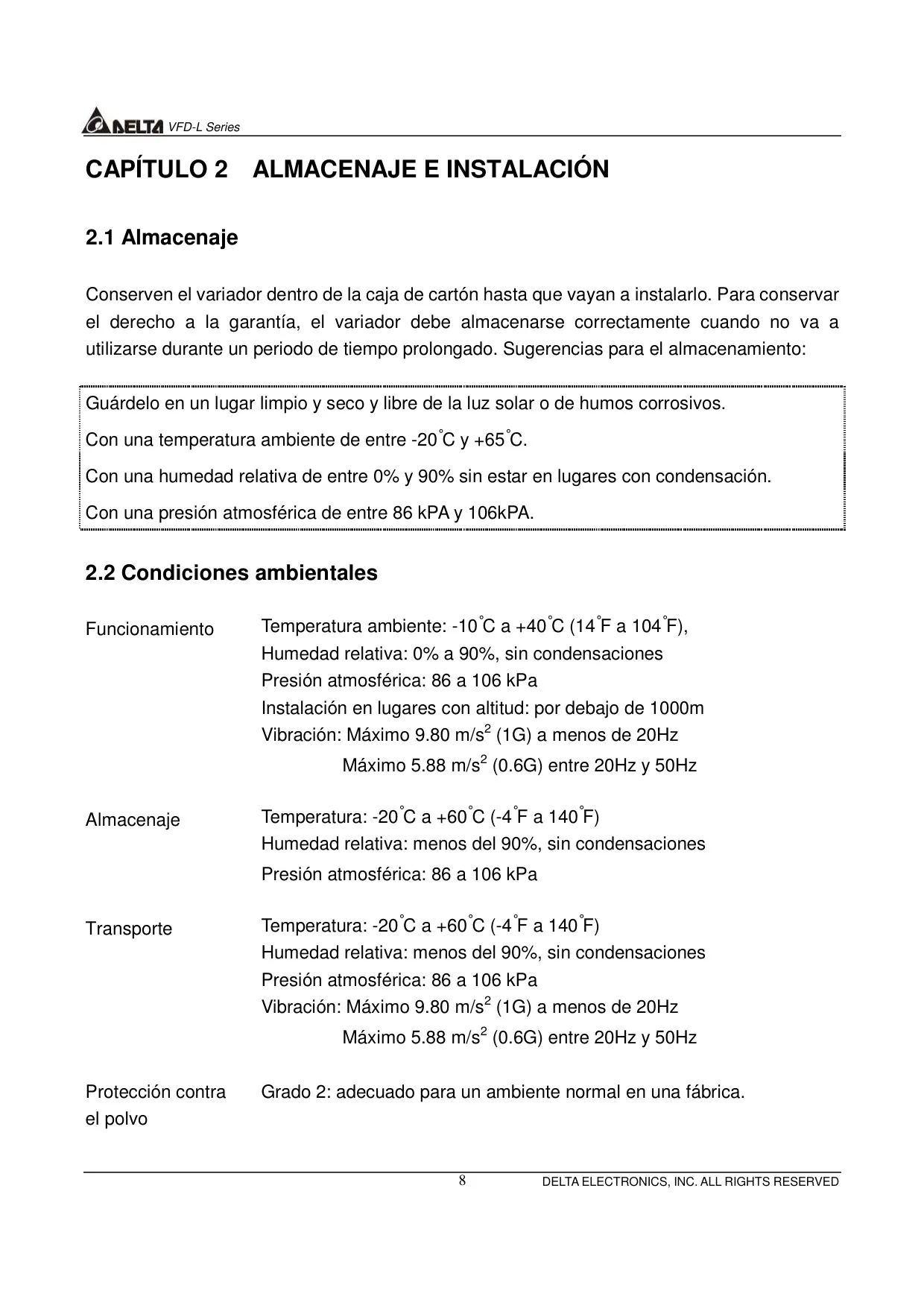

El variador debe operar en una temperatura ambiente entre -10°C y +40°C, con una humedad relativa del 0% al 90% sin condensaciones. Evite la exposición directa al sol, fuentes de calor, gases corrosivos, líquidos, polvo excesivo o vibraciones.

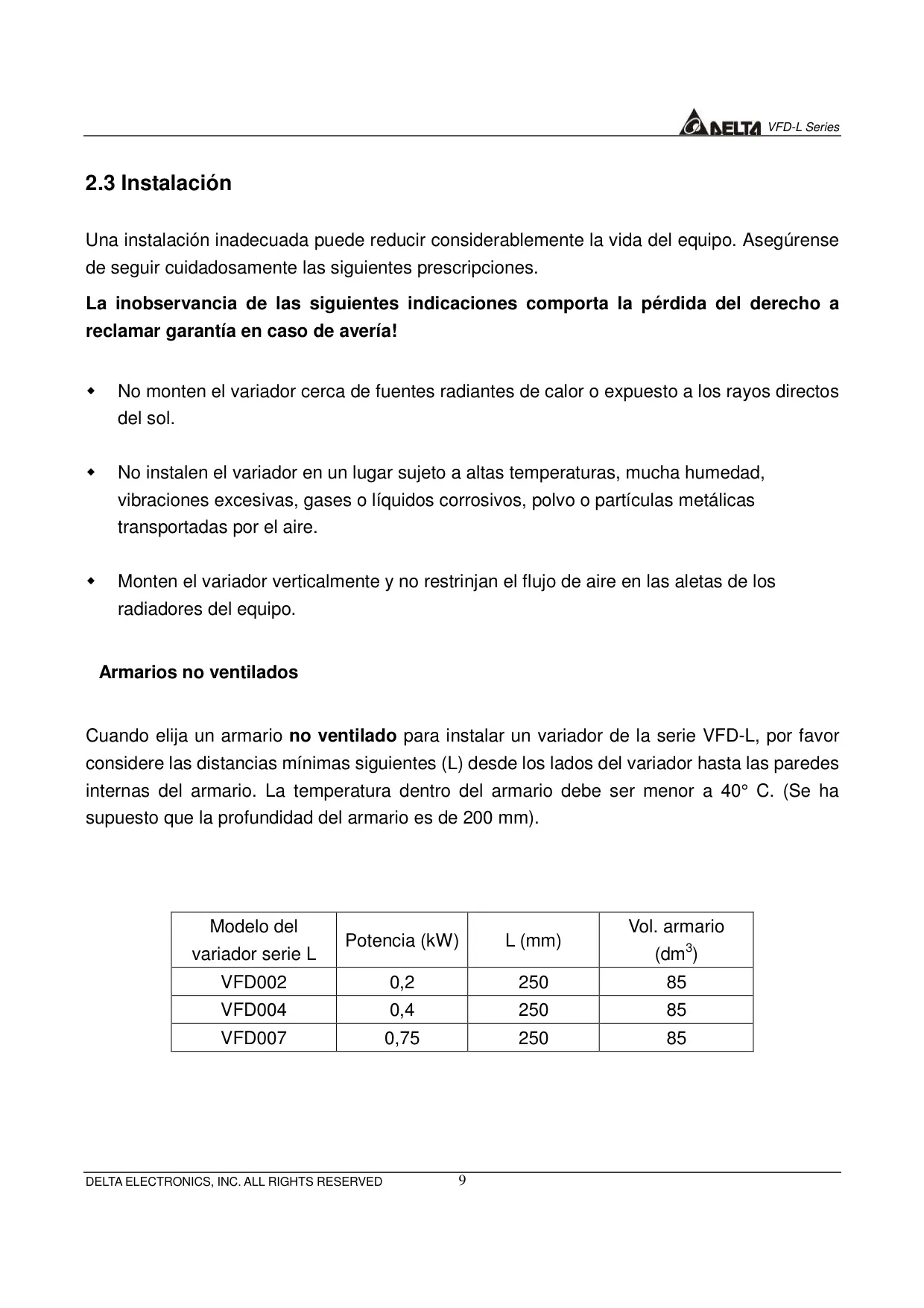

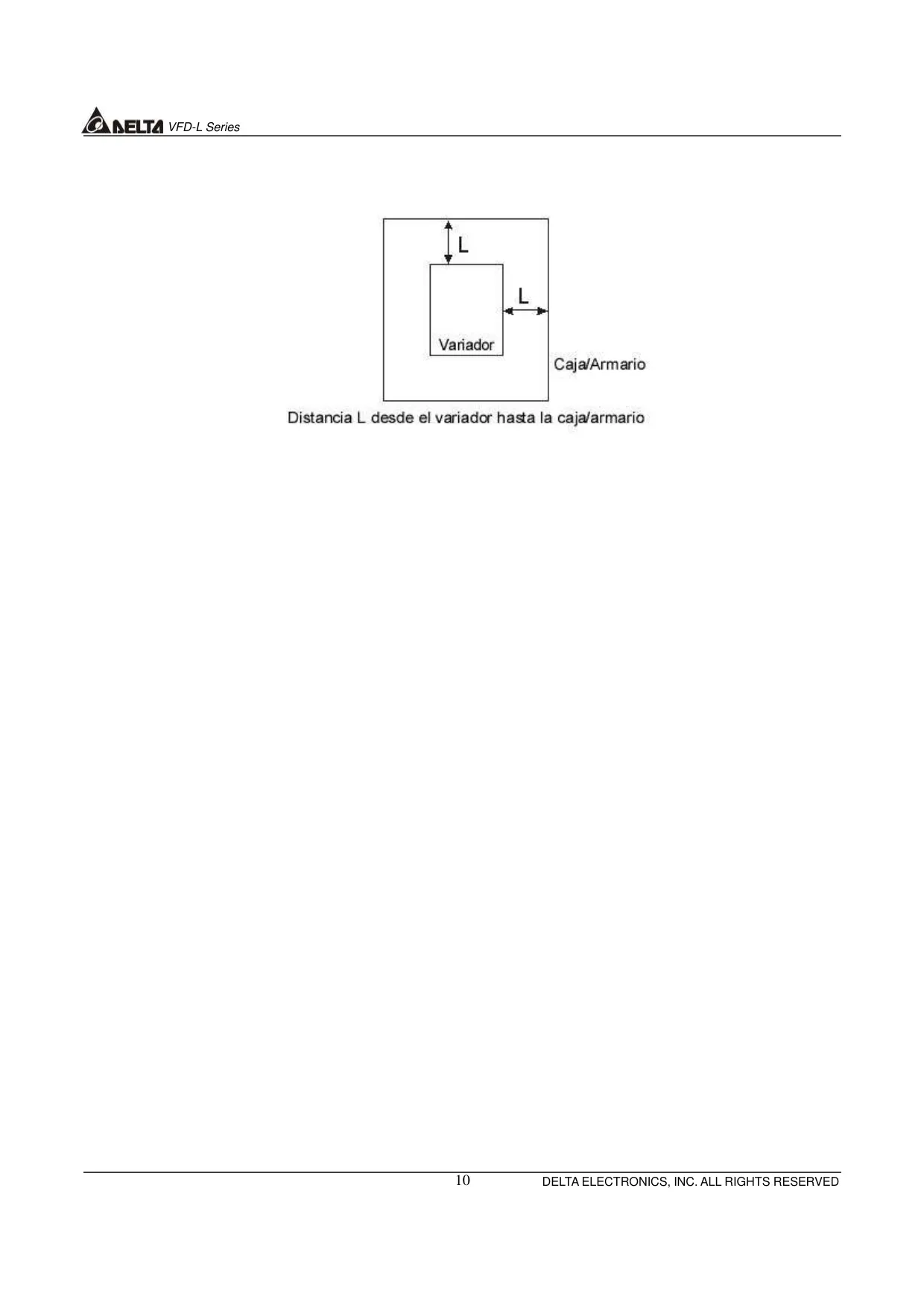

Sí, pero debe considerar distancias mínimas (L) desde los lados del variador hasta las paredes internas del armario. Por ejemplo, para modelos VFD002, VFD004 y VFD007, se requiere un L de 250 mm y un volumen de armario de 85 dm³. La temperatura interna no debe exceder los 40°C.

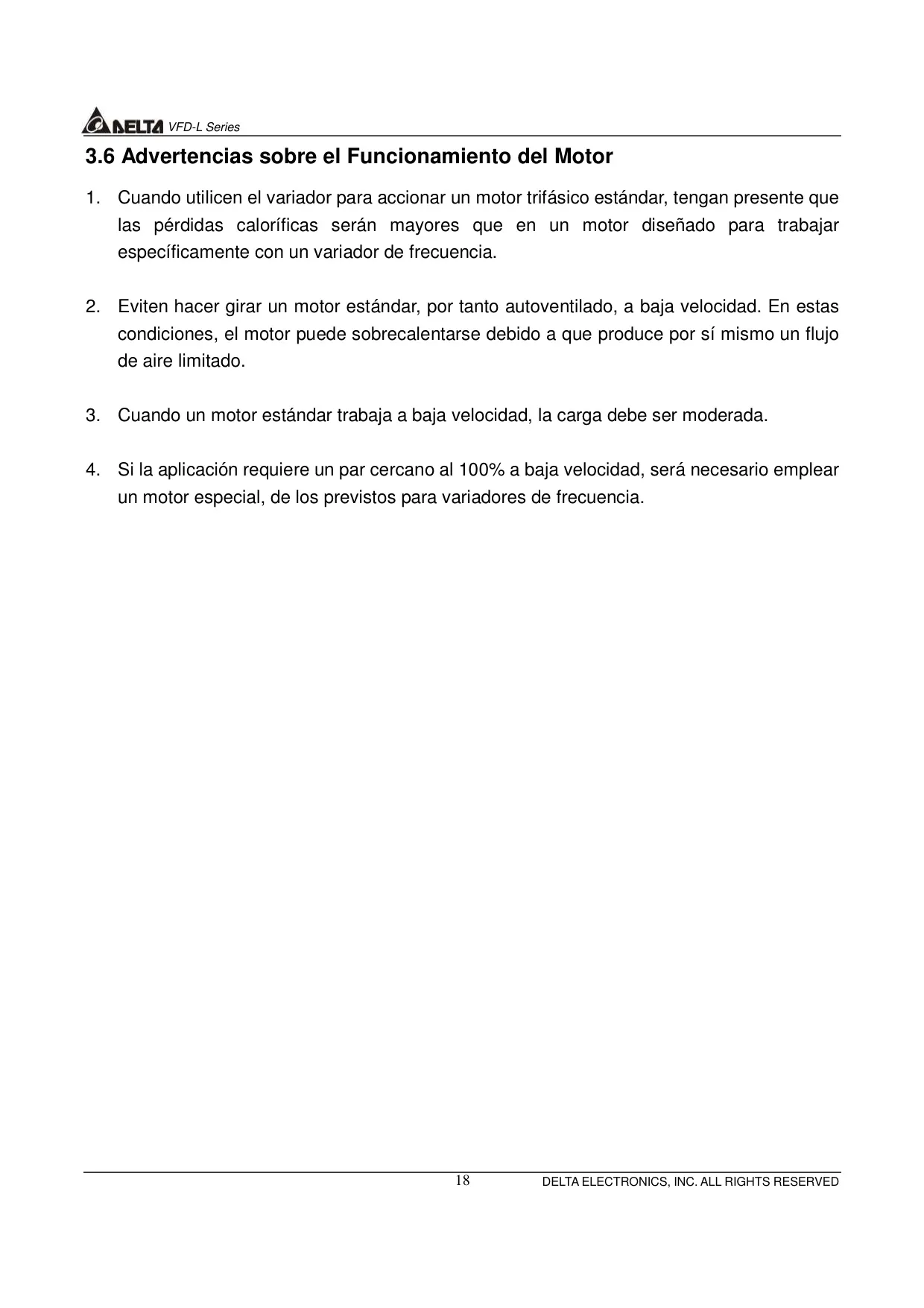

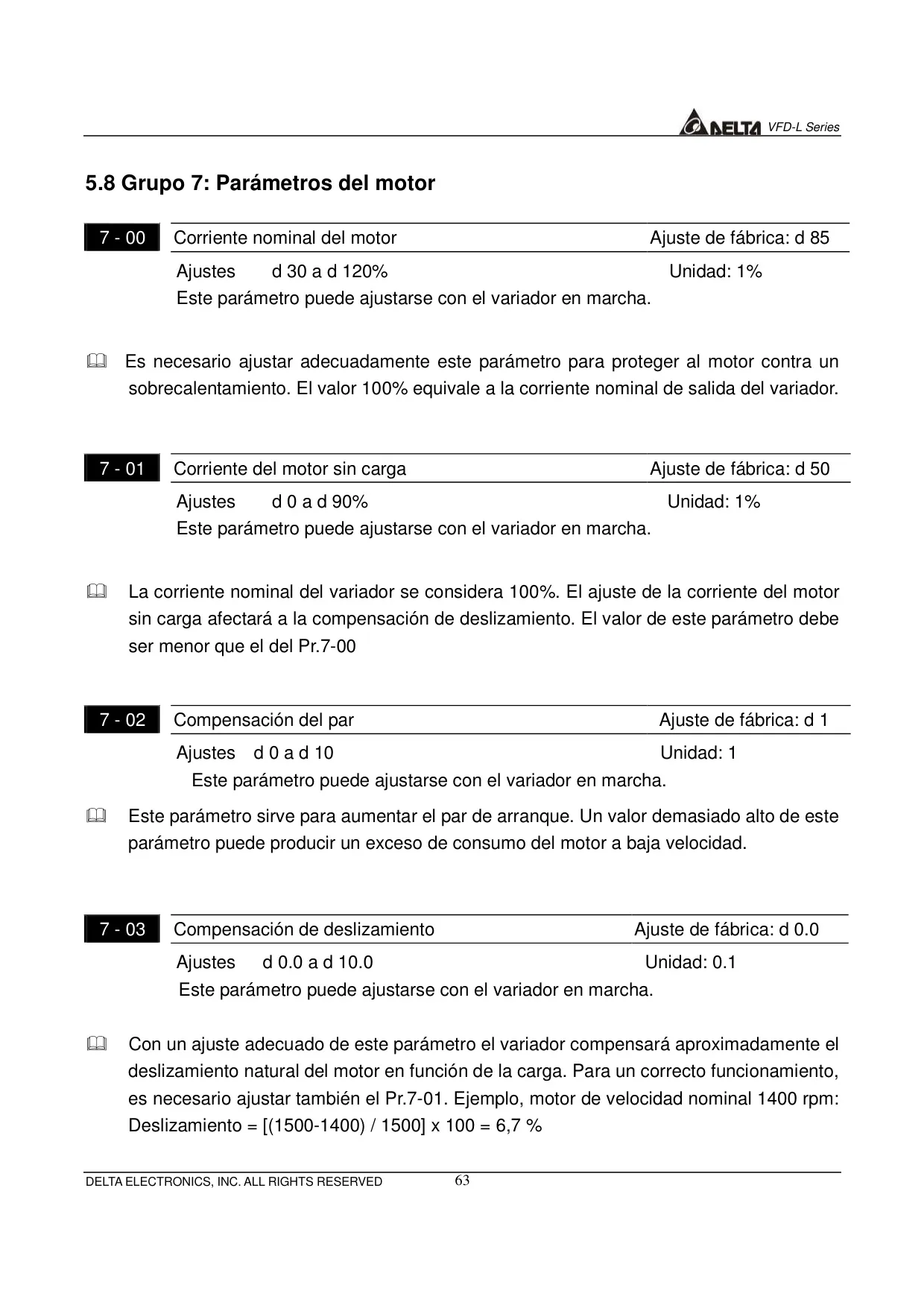

Se debe tener precaución. Los motores estándar, que son autoventilados, pueden sobrecalentarse a bajas velocidades debido a un flujo de aire limitado. Si su aplicación requiere un par cercano al 100% a baja velocidad, considere utilizar un motor diseñado específicamente para variadores de frecuencia.

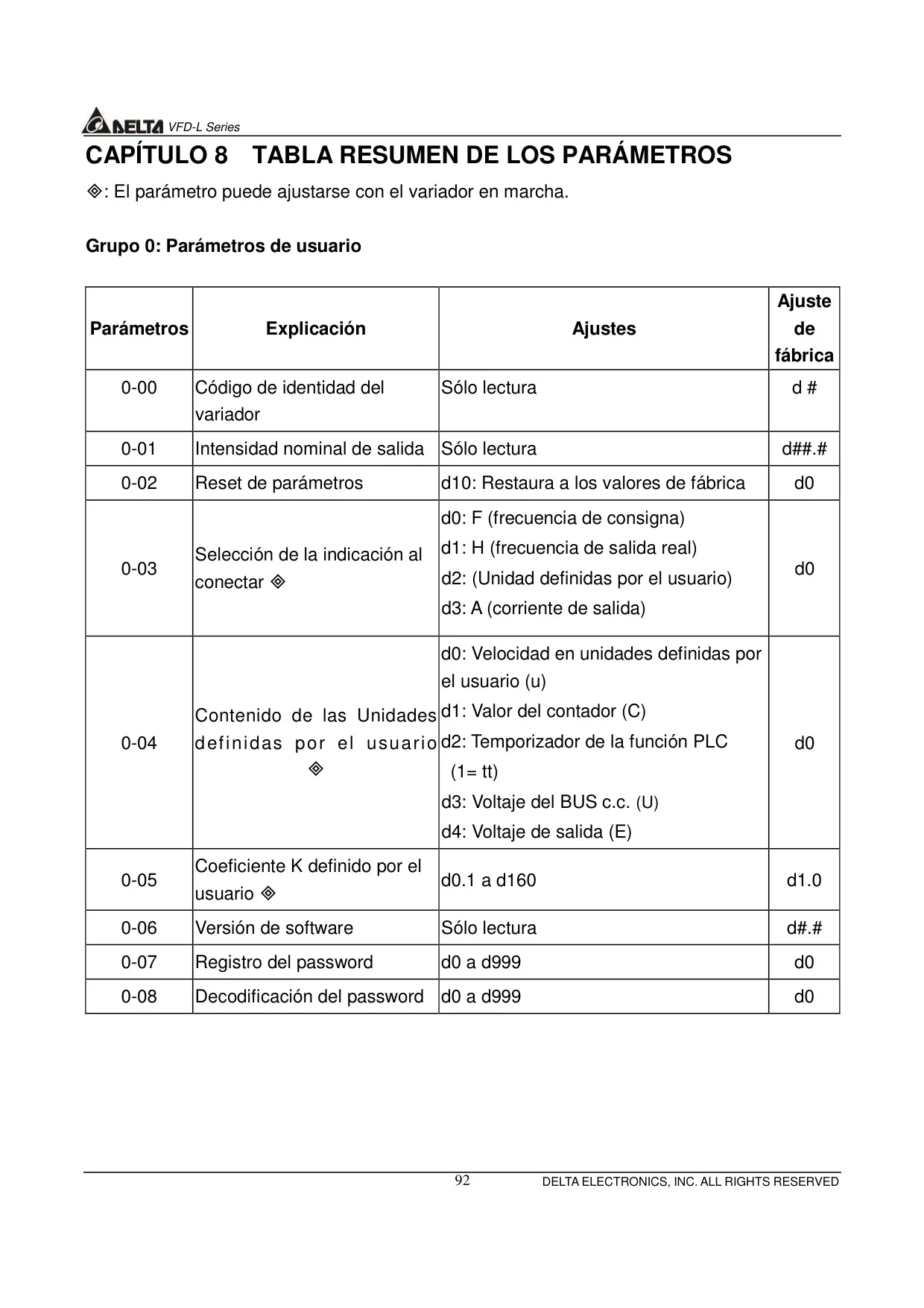

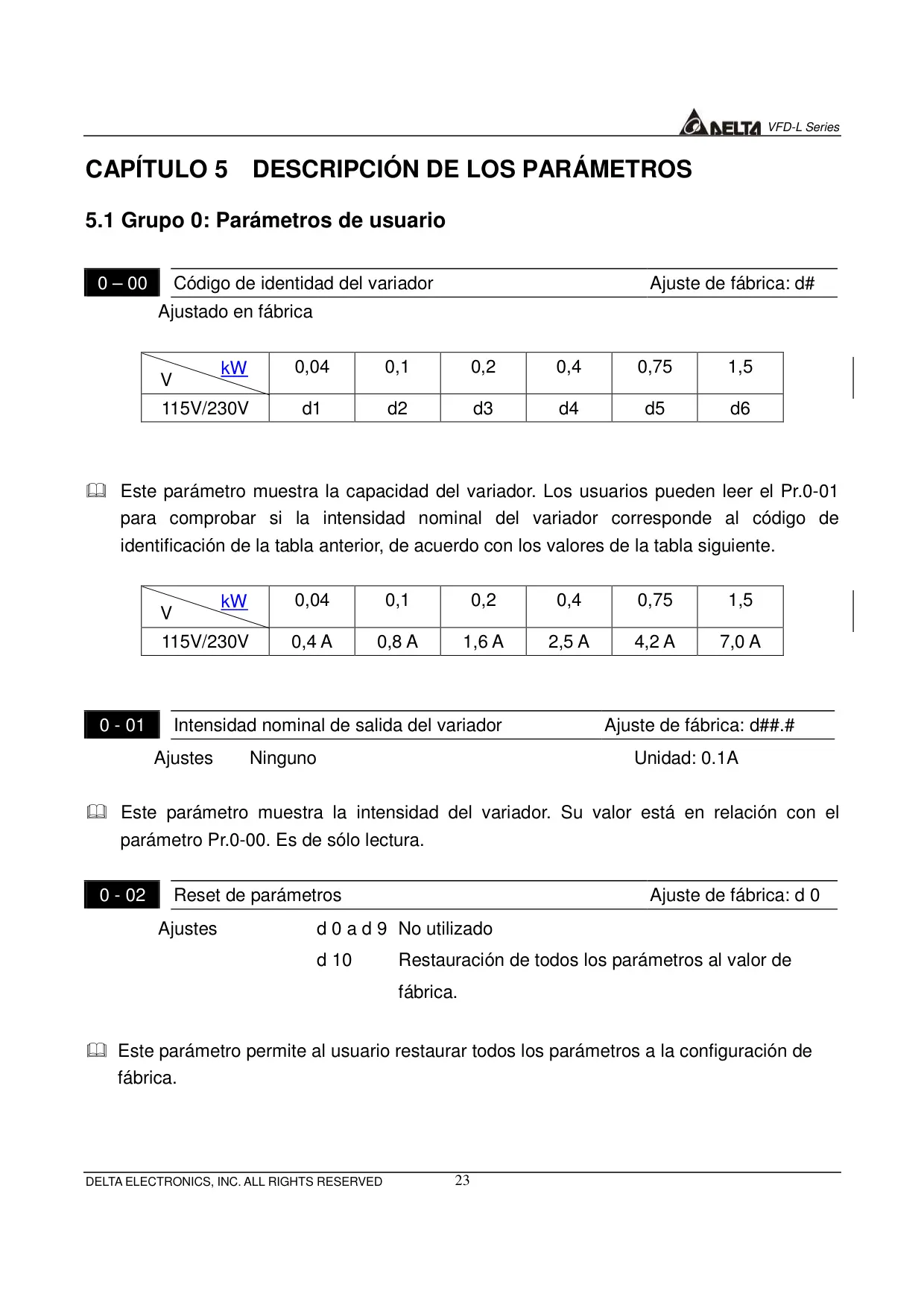

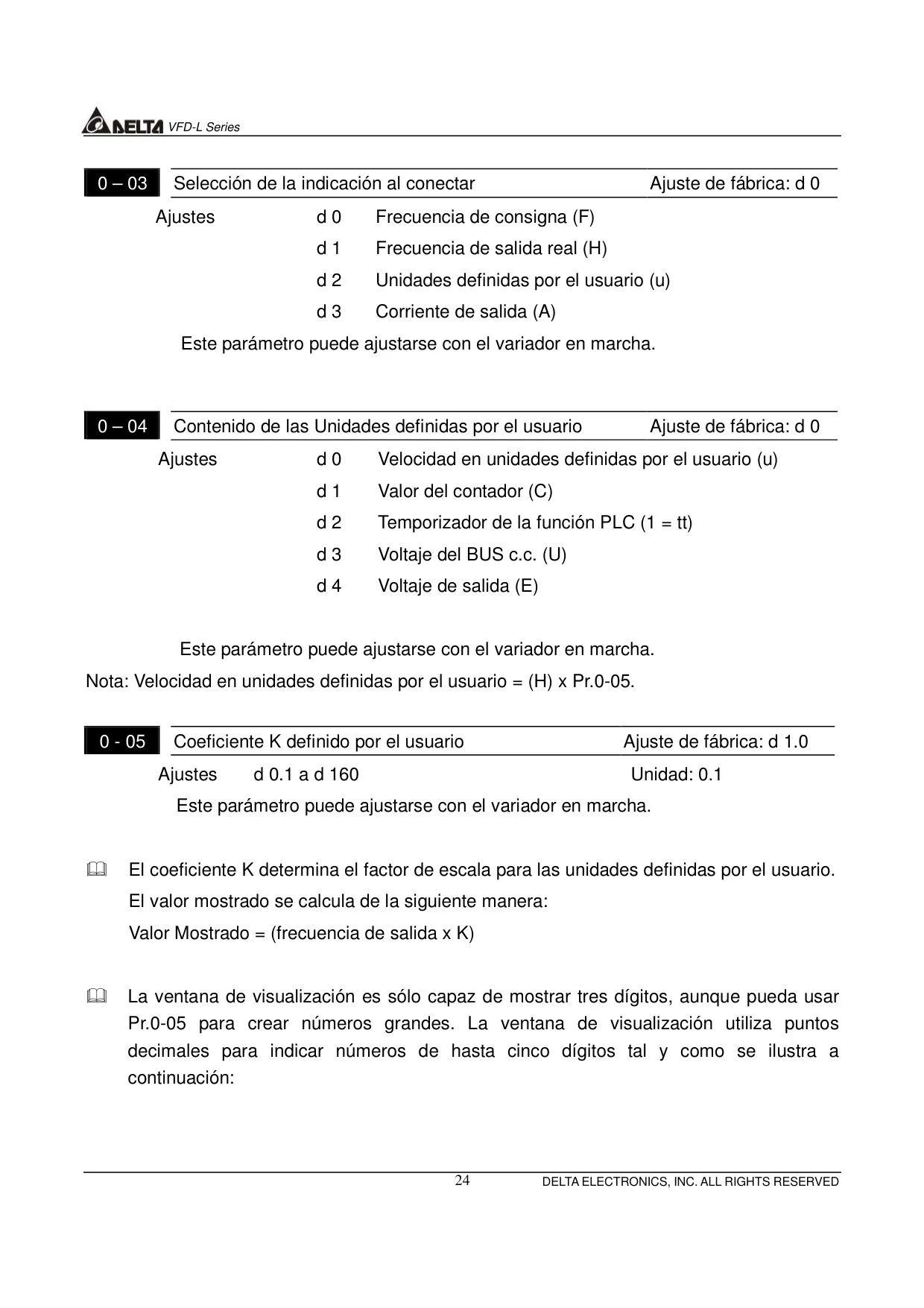

Para restaurar todos los parámetros a la configuración de fábrica, acceda al parámetro Pr.0-02 y ajústelo al valor d10.

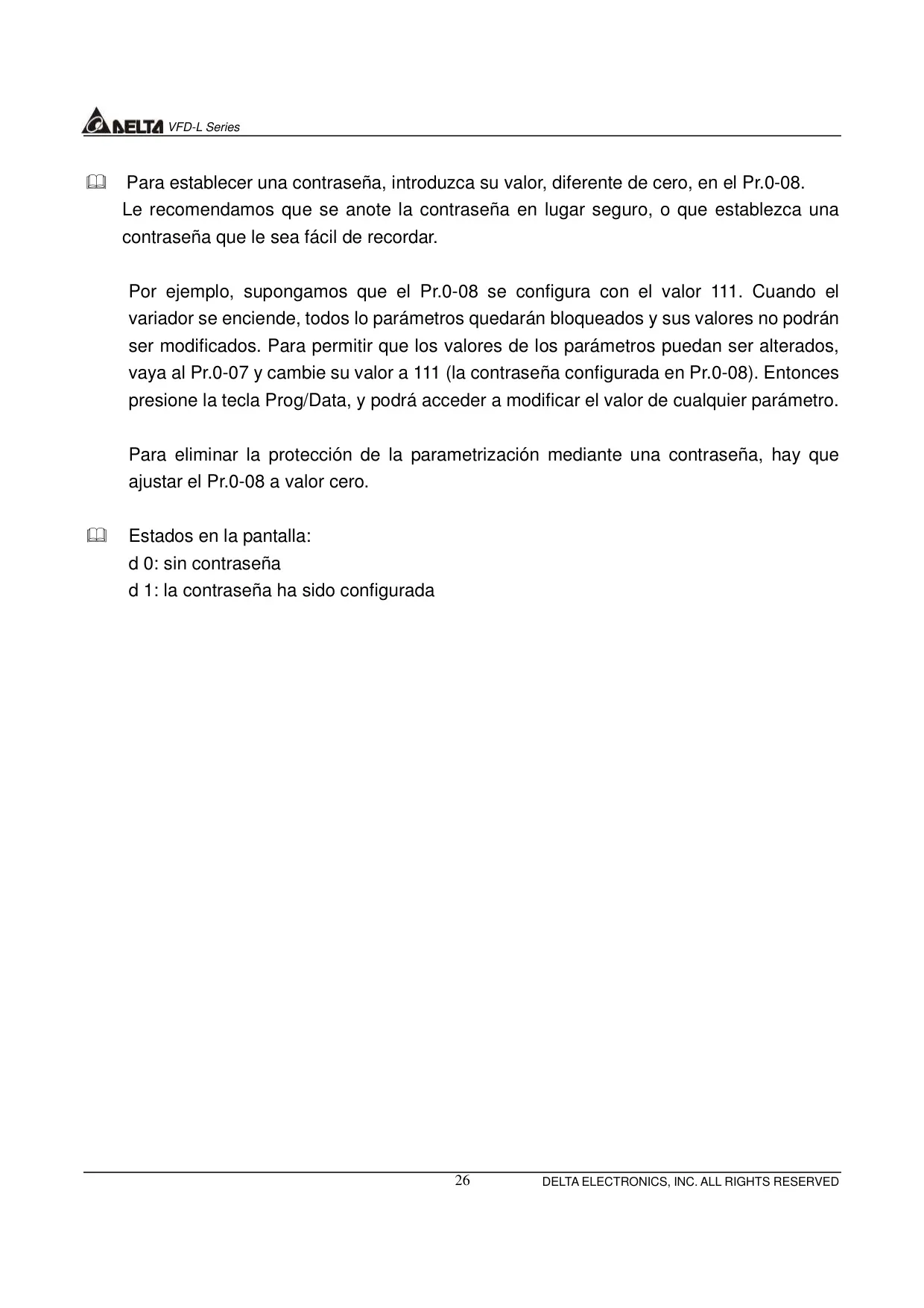

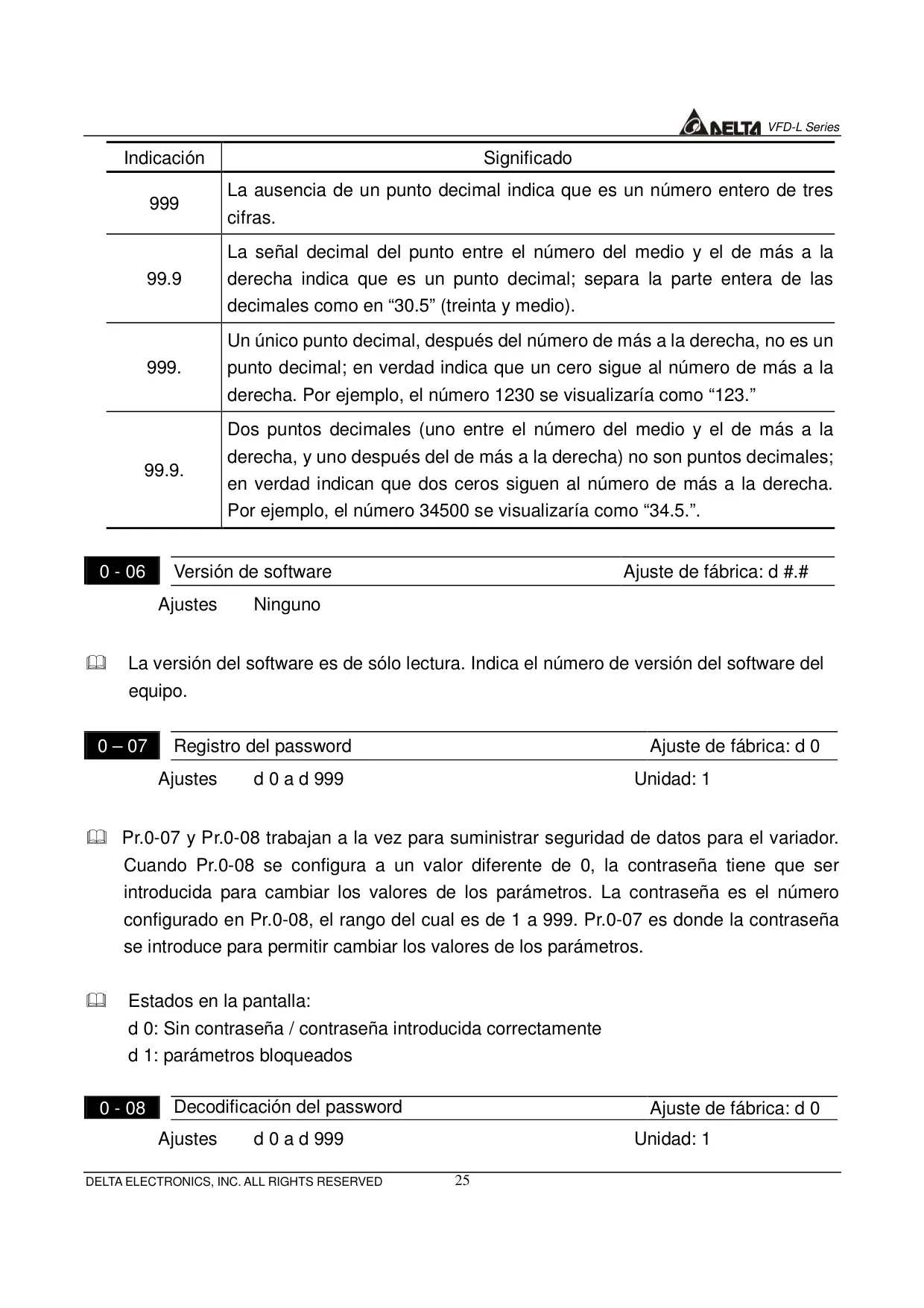

El variador ofrece protección por contraseña. Configure un valor numérico (entre 1 y 999) en Pr.0-08 para establecer la contraseña. Luego, para modificar parámetros, deberá introducir este mismo valor en Pr.0-07. Se recomienda anotar la contraseña en un lugar seguro.

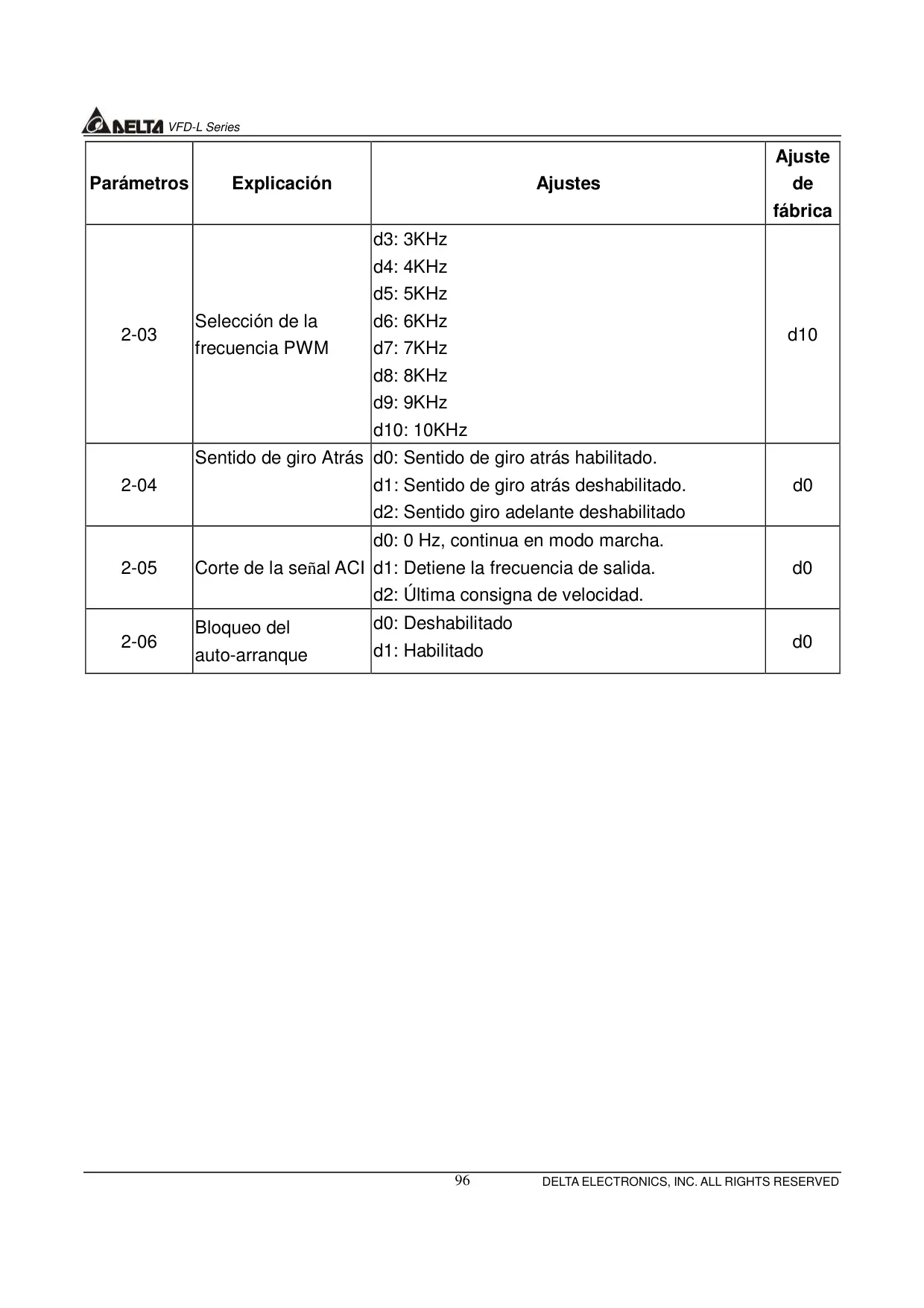

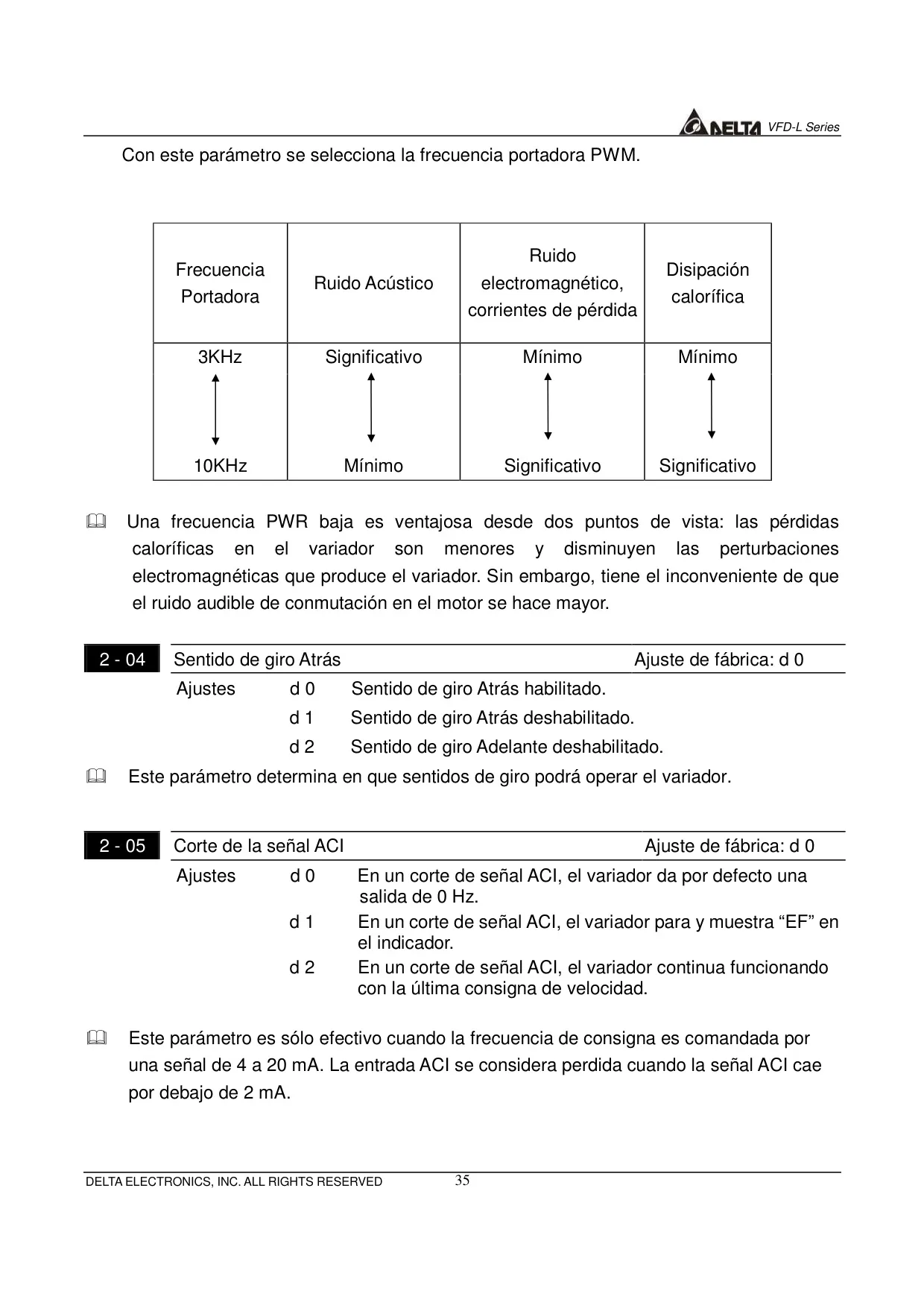

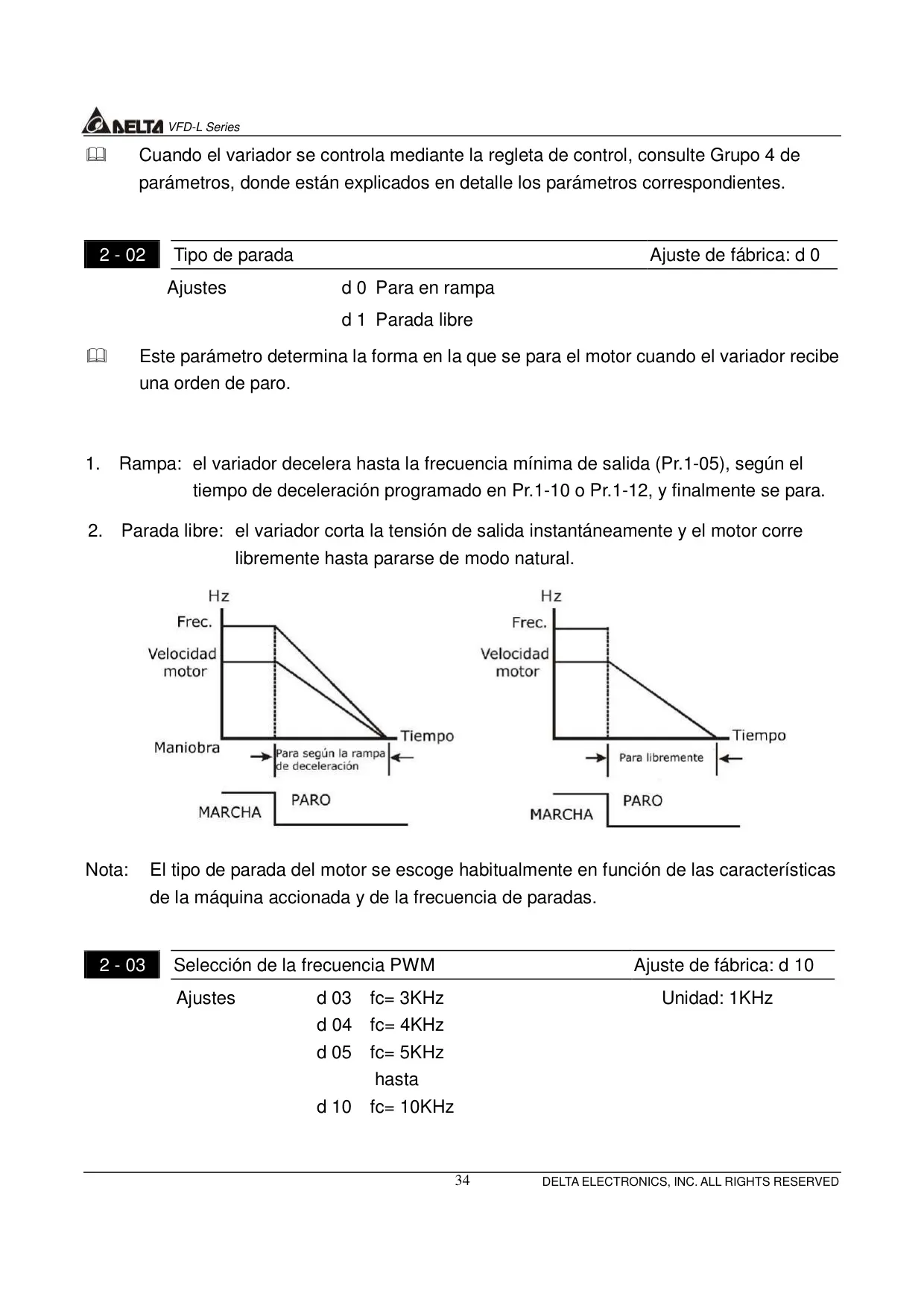

La frecuencia portadora PWM (configurable en Pr.2-03) afecta el ruido acústico del motor, las pérdidas caloríficas en el variador y las perturbaciones electromagnéticas. Una frecuencia baja reduce las pérdidas y EMI, pero aumenta el ruido del motor. Una frecuencia alta reduce el ruido, pero aumenta las pérdidas y EMI.
Si la frecuencia de consigna se comanda por una señal de 4 a 20 mA y esta cae por debajo de 2 mA, el variador puede configurarse para: dar una salida de 0 Hz (d0), detenerse y mostrar "EF" (d1), o continuar funcionando con la última consigna de velocidad (d2) (Pr.2-05).

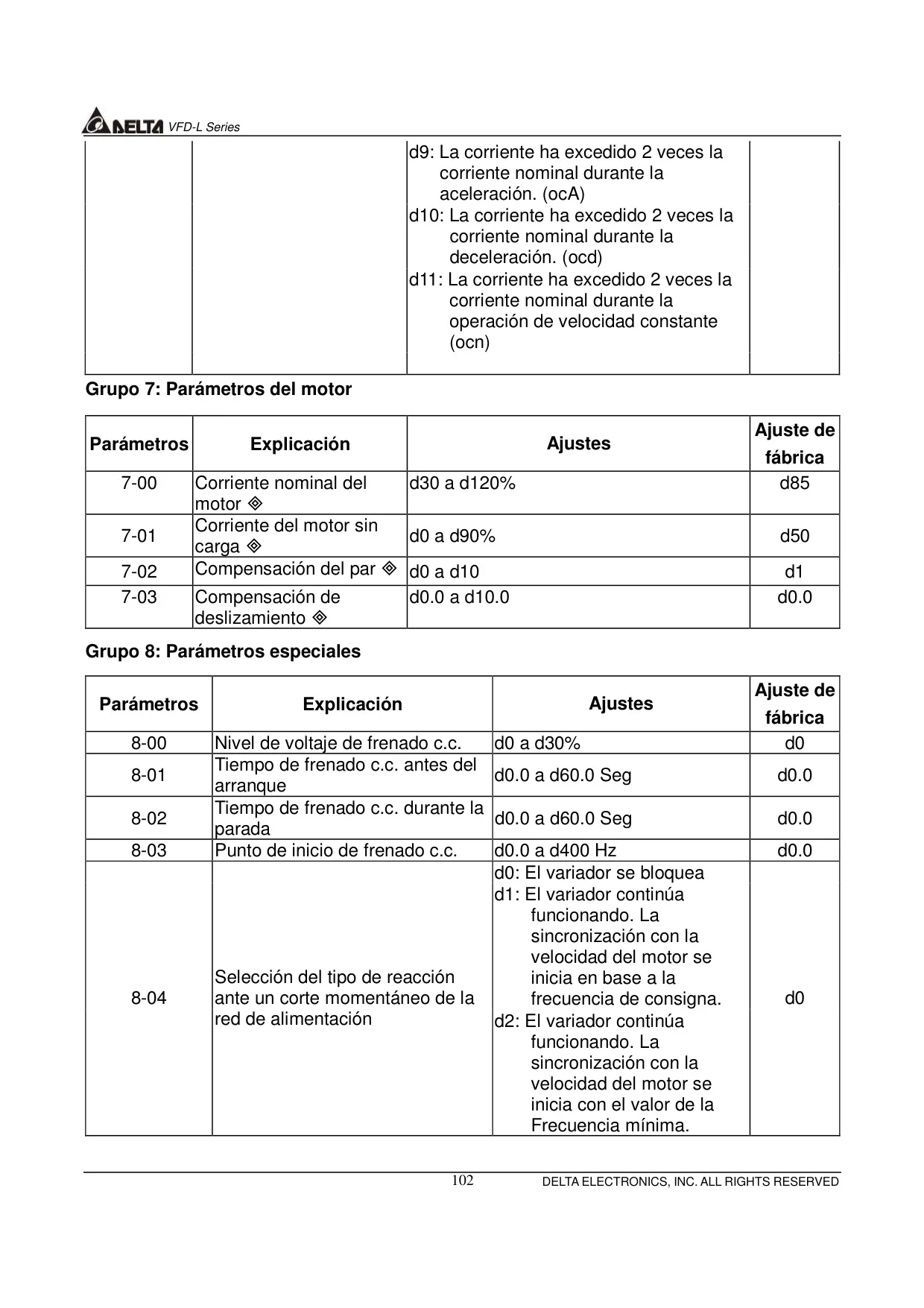

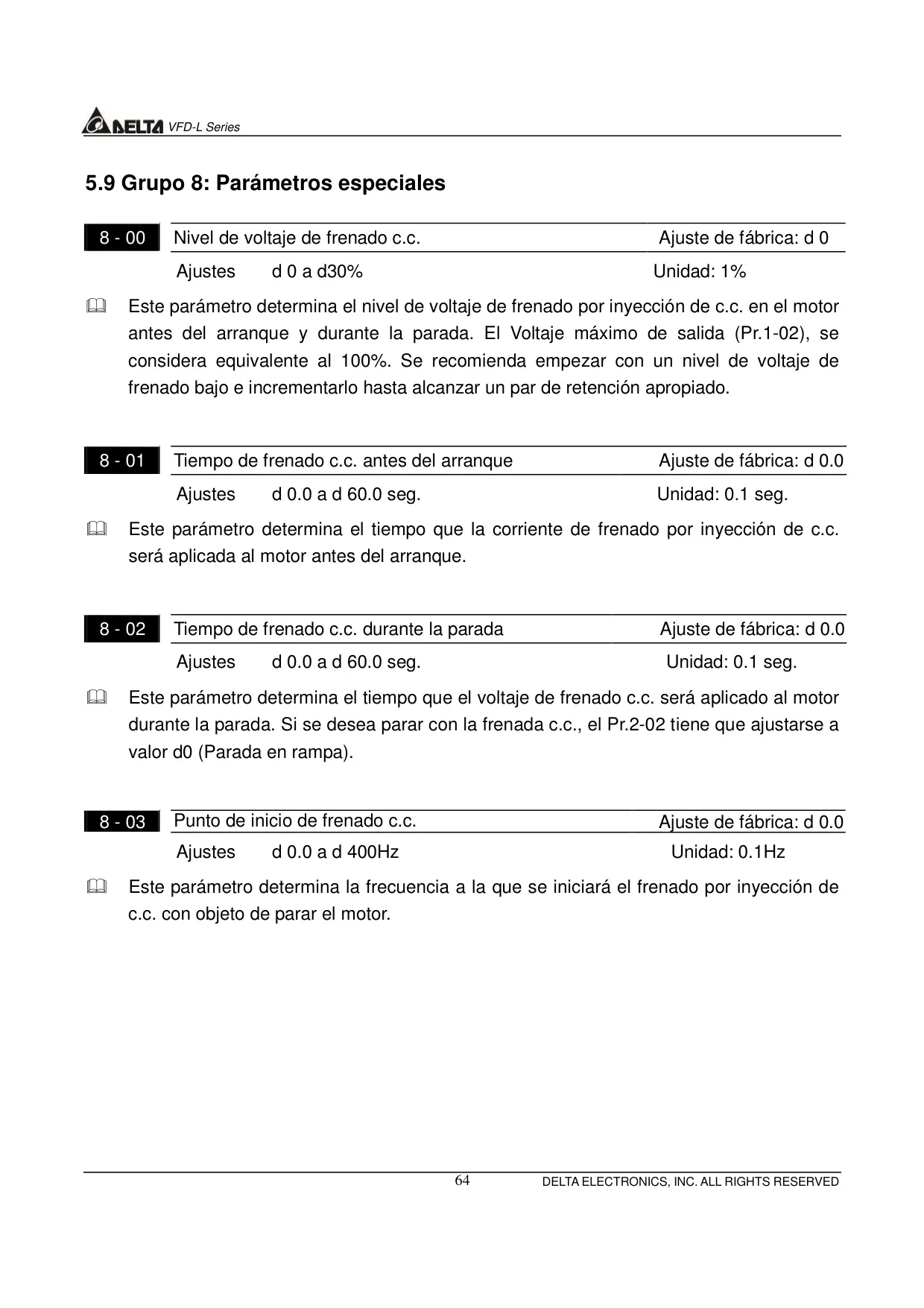

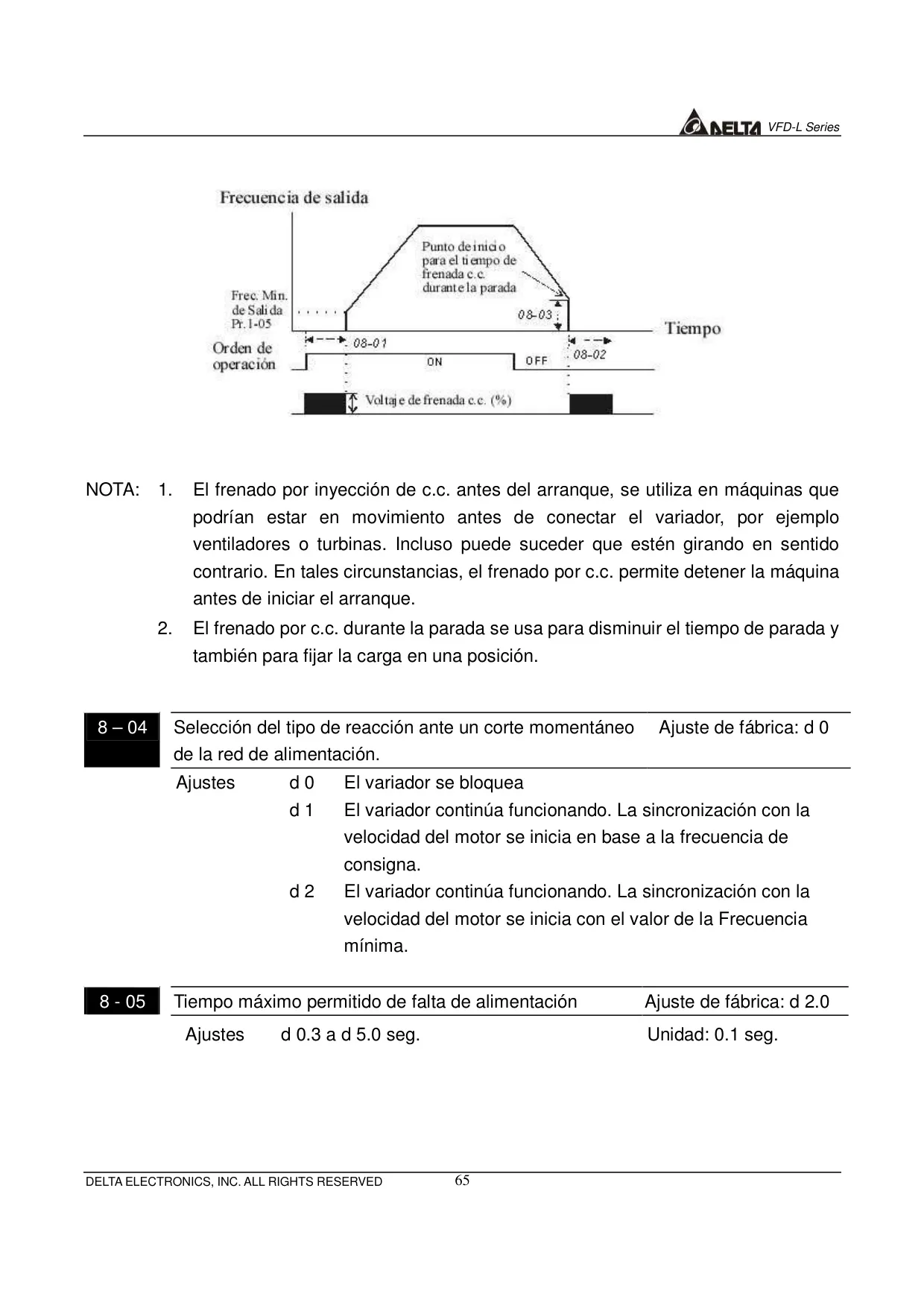

La función de frenado por inyección de c.c. (parametros 8-00 a 8-03) permite detener el motor antes del arranque (útil para ventiladores o turbinas que puedan estar girando) o durante la parada (para disminuir el tiempo de parada o fijar la carga en una posición). Se aplica corriente continua al motor para crear un par de retención.

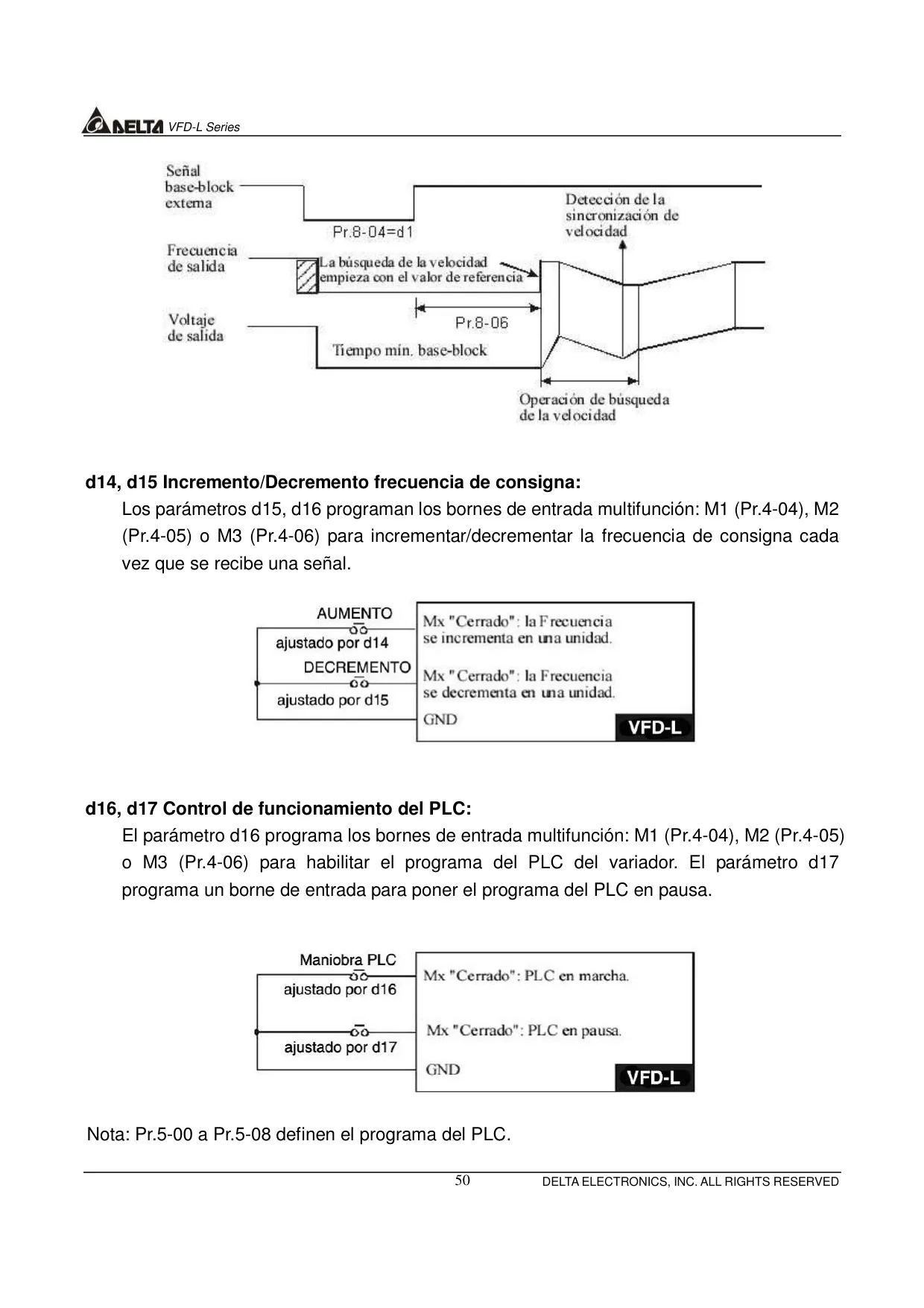

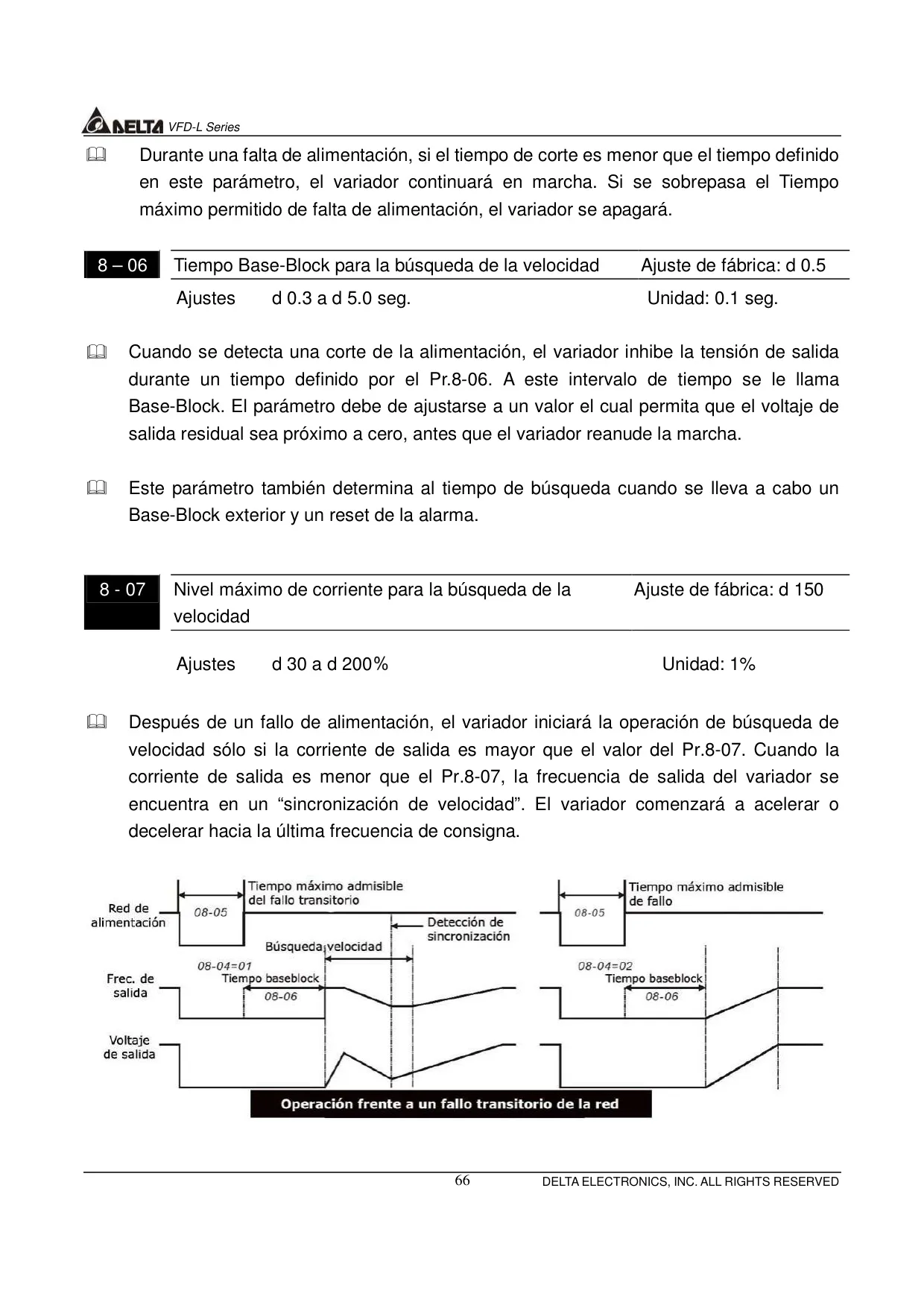

El variador puede configurarse (Pr.8-04) para bloquearse, o para continuar funcionando. Si continúa, puede sincronizarse con la velocidad del motor basándose en la frecuencia de consigna o la frecuencia mínima. El tiempo máximo permitido de falta de alimentación (Pr.8-05) y un tiempo Base-Block para la búsqueda de velocidad (Pr.8-06) también son configurables.

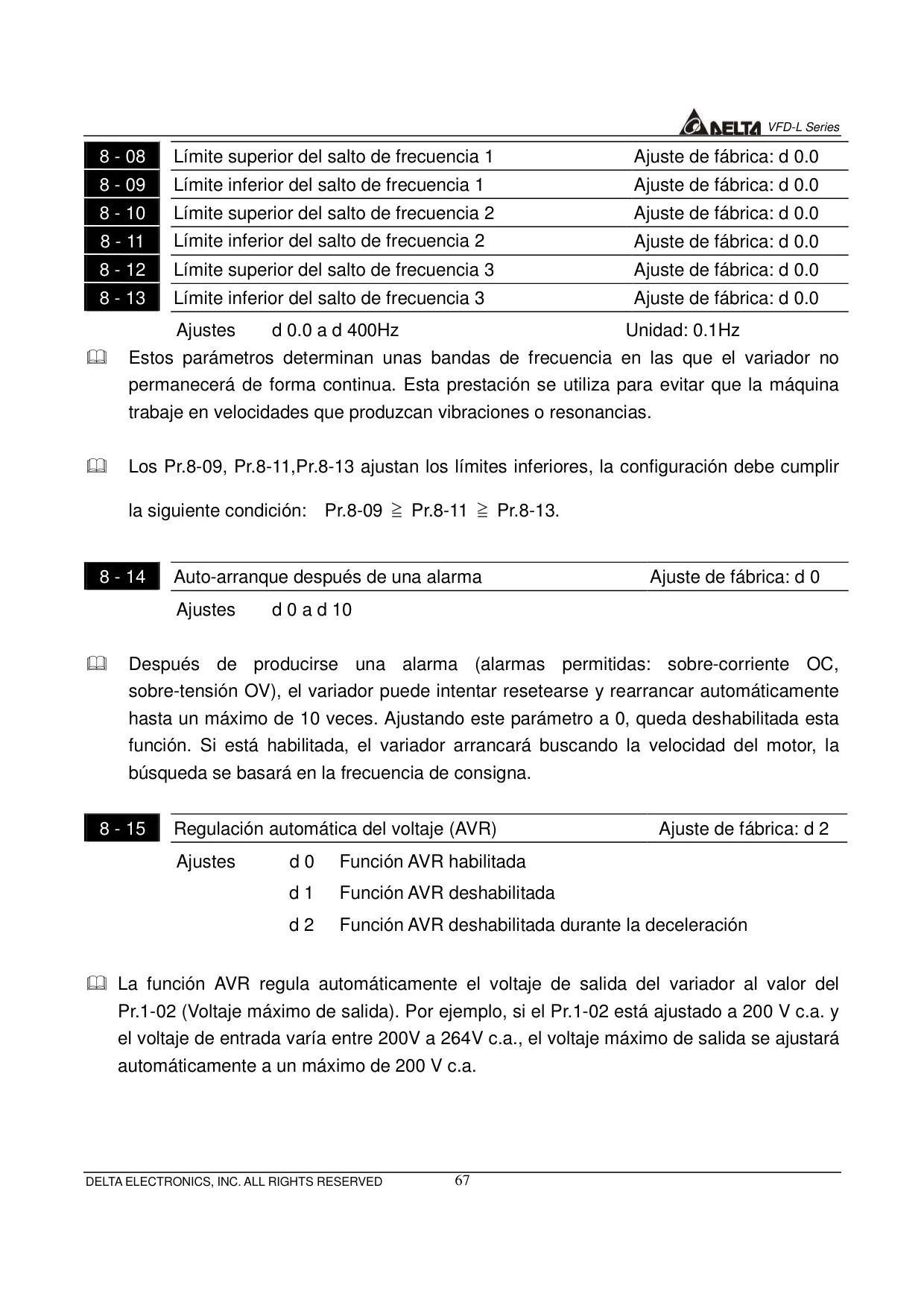

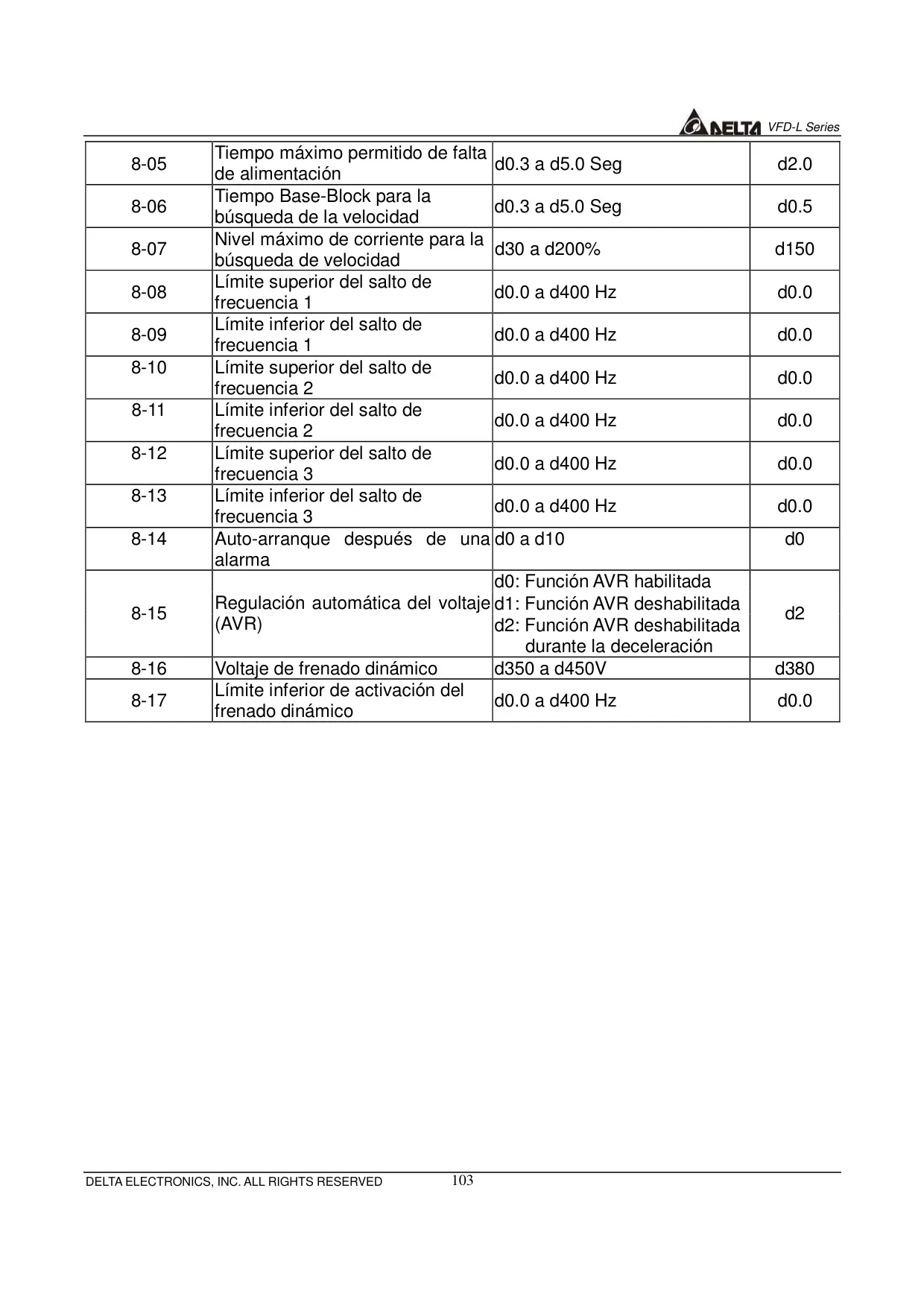

El Variador Delta VFD-L permite establecer hasta tres bandas de frecuencia de salto (parámetros Pr.8-08 a Pr.8-13). Estas bandas definen rangos de frecuencia en los que el variador no permanecerá de forma continua, evitando así problemas de vibración o resonancia mecánica en el sistema.

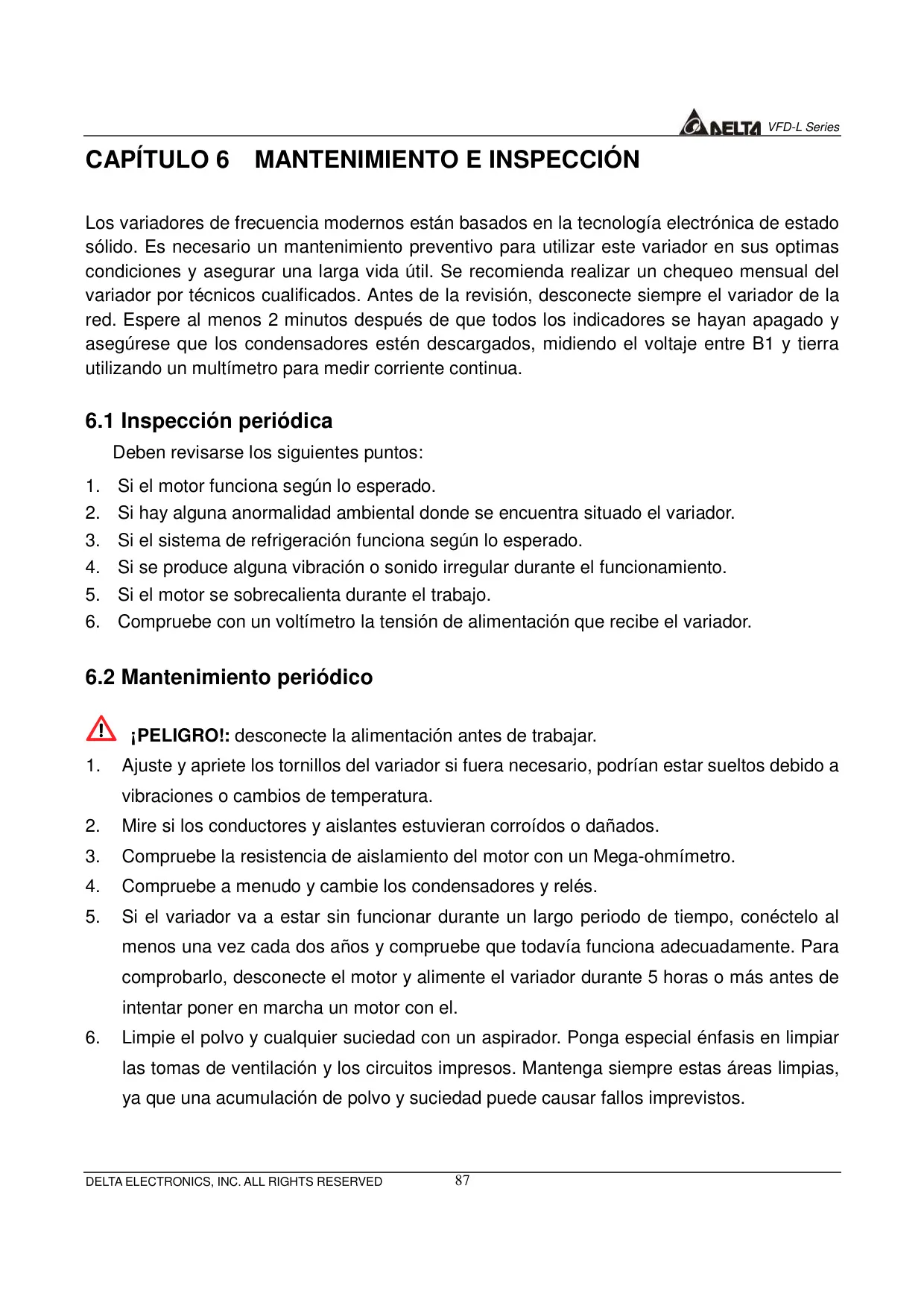

Se recomienda apretar los tornillos, revisar conductores y aislantes, comprobar la resistencia de aislamiento del motor, y limpiar regularmente el polvo de las tomas de ventilación y circuitos impresos con un aspirador. Para largos periodos de inactividad, se aconseja alimentar el variador sin motor durante varias horas cada dos años.

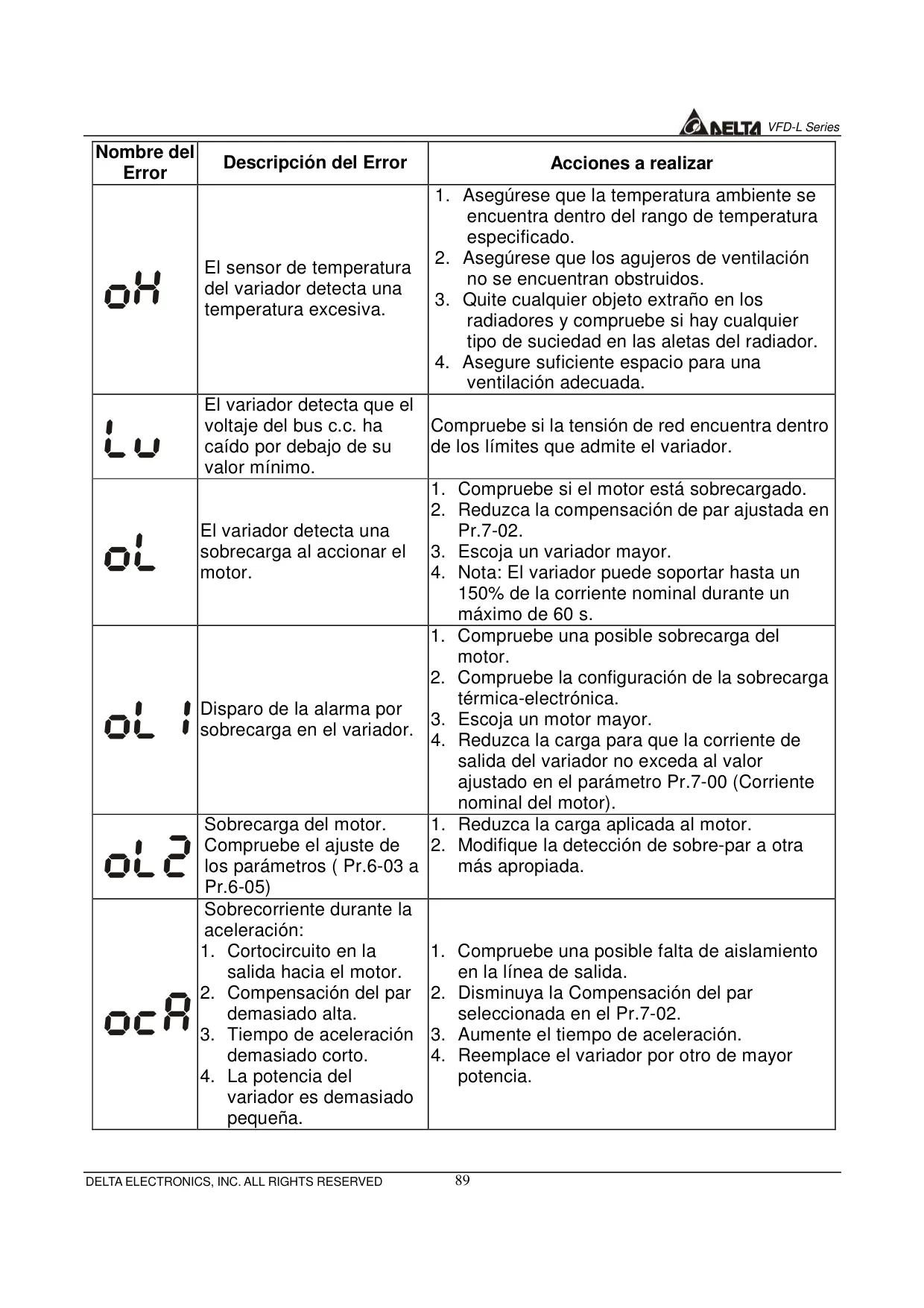

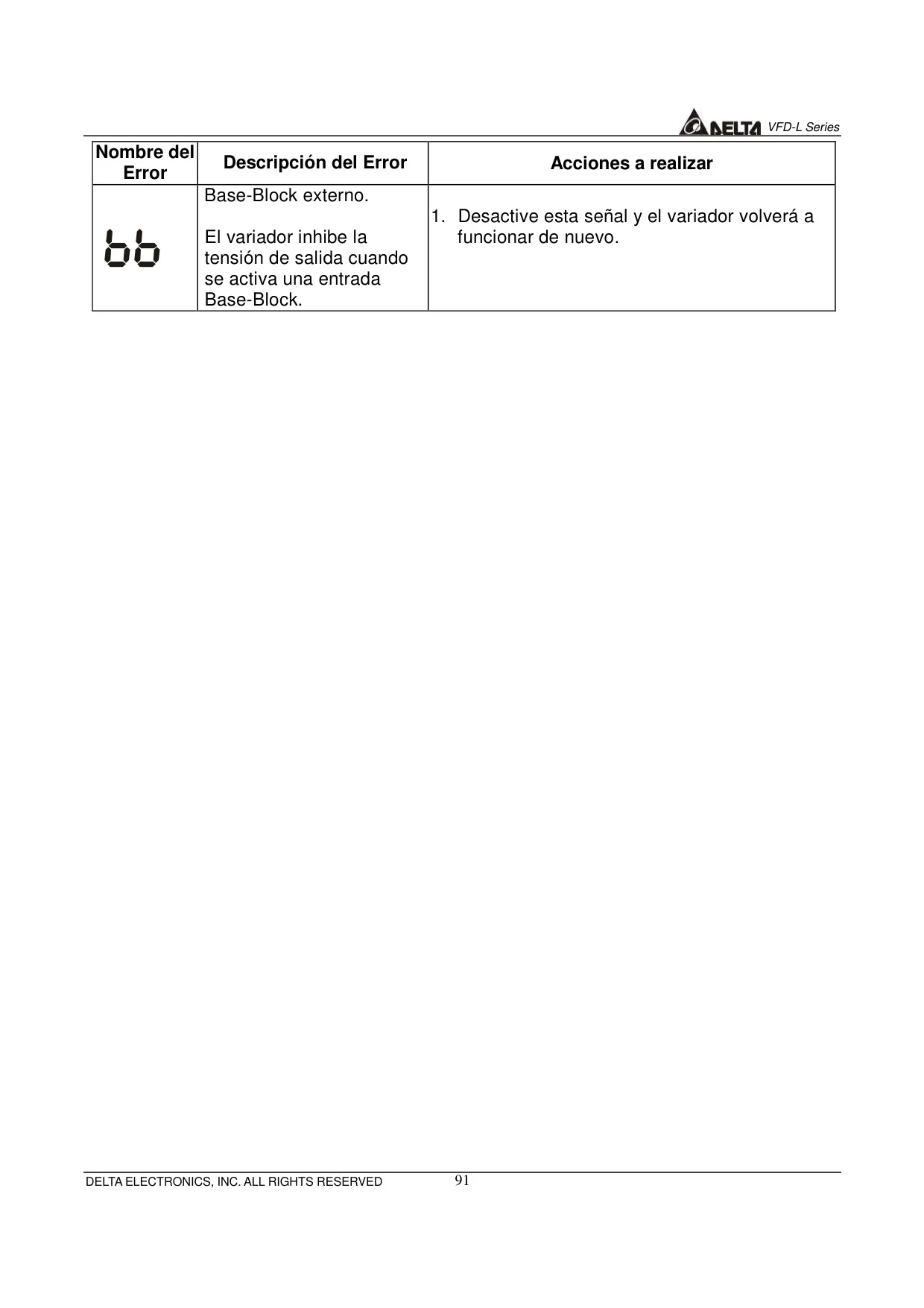

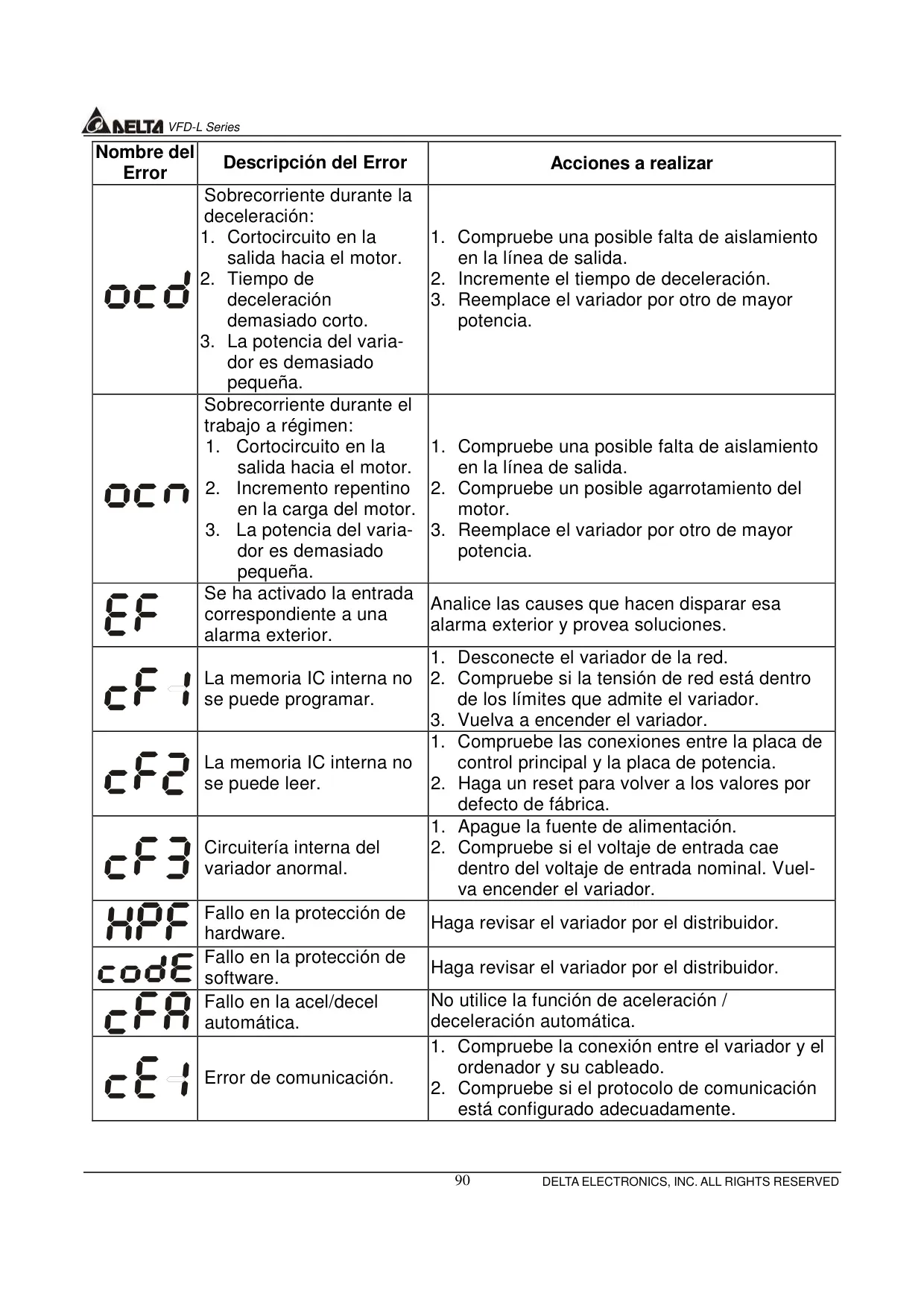

Un error 'oc' indica una sobrecorriente detectada. Esto podría deberse a una potencia de motor incorrecta, un cortocircuito en el cableado del motor, un tiempo de aceleración demasiado corto o una carga excesiva. Las acciones incluyen verificar el motor y el cableado, aumentar el tiempo de aceleración y reducir la carga.

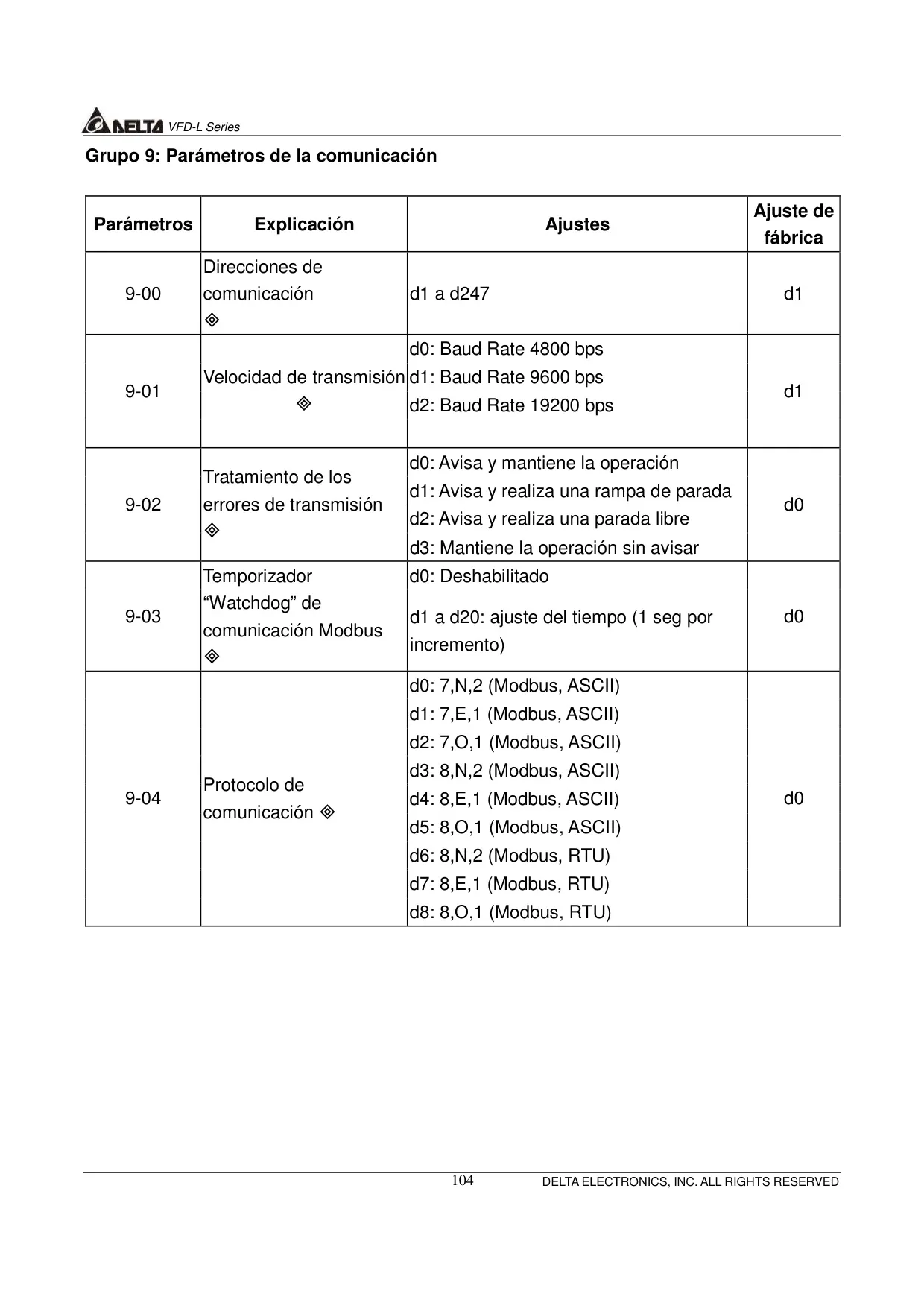

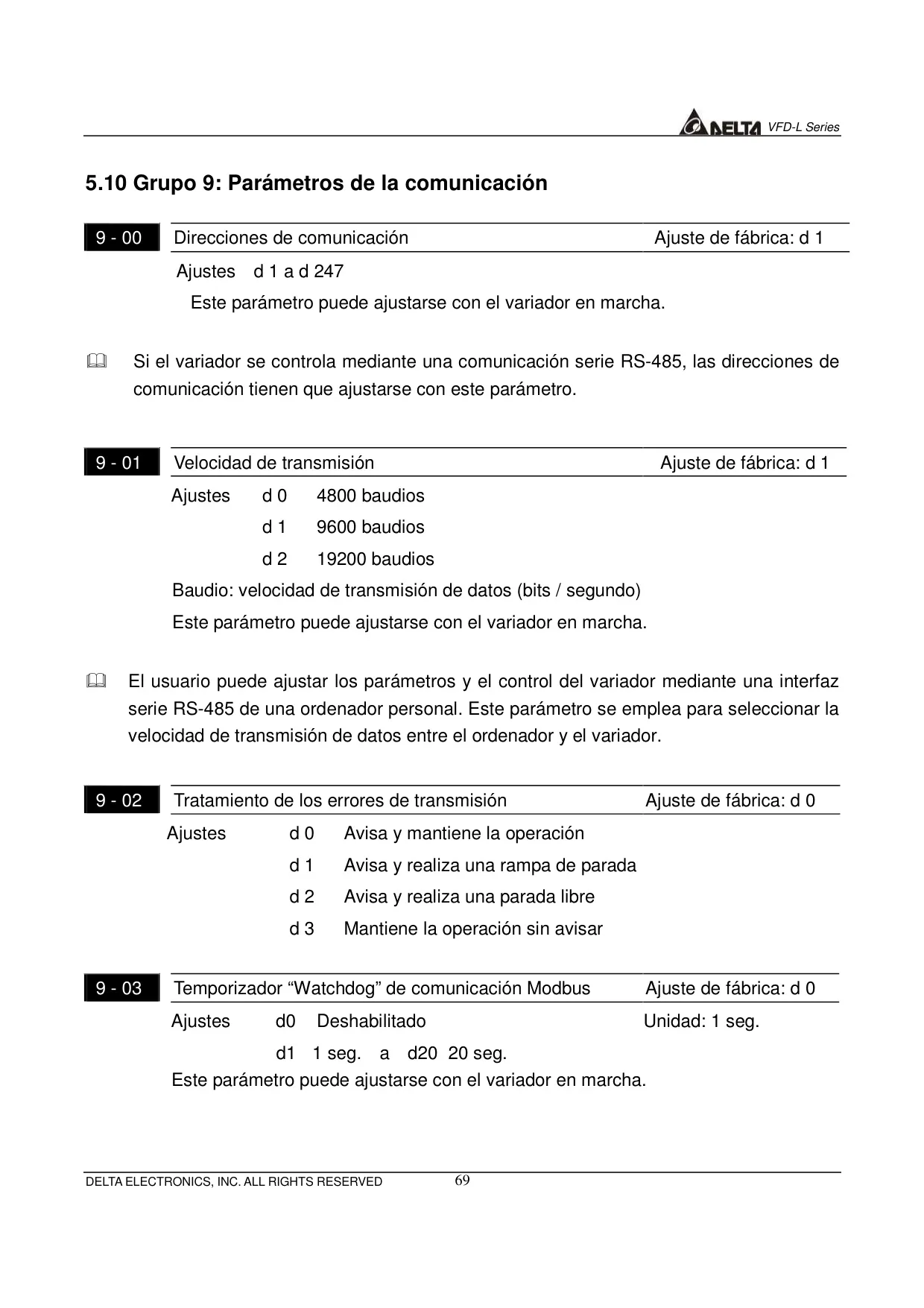

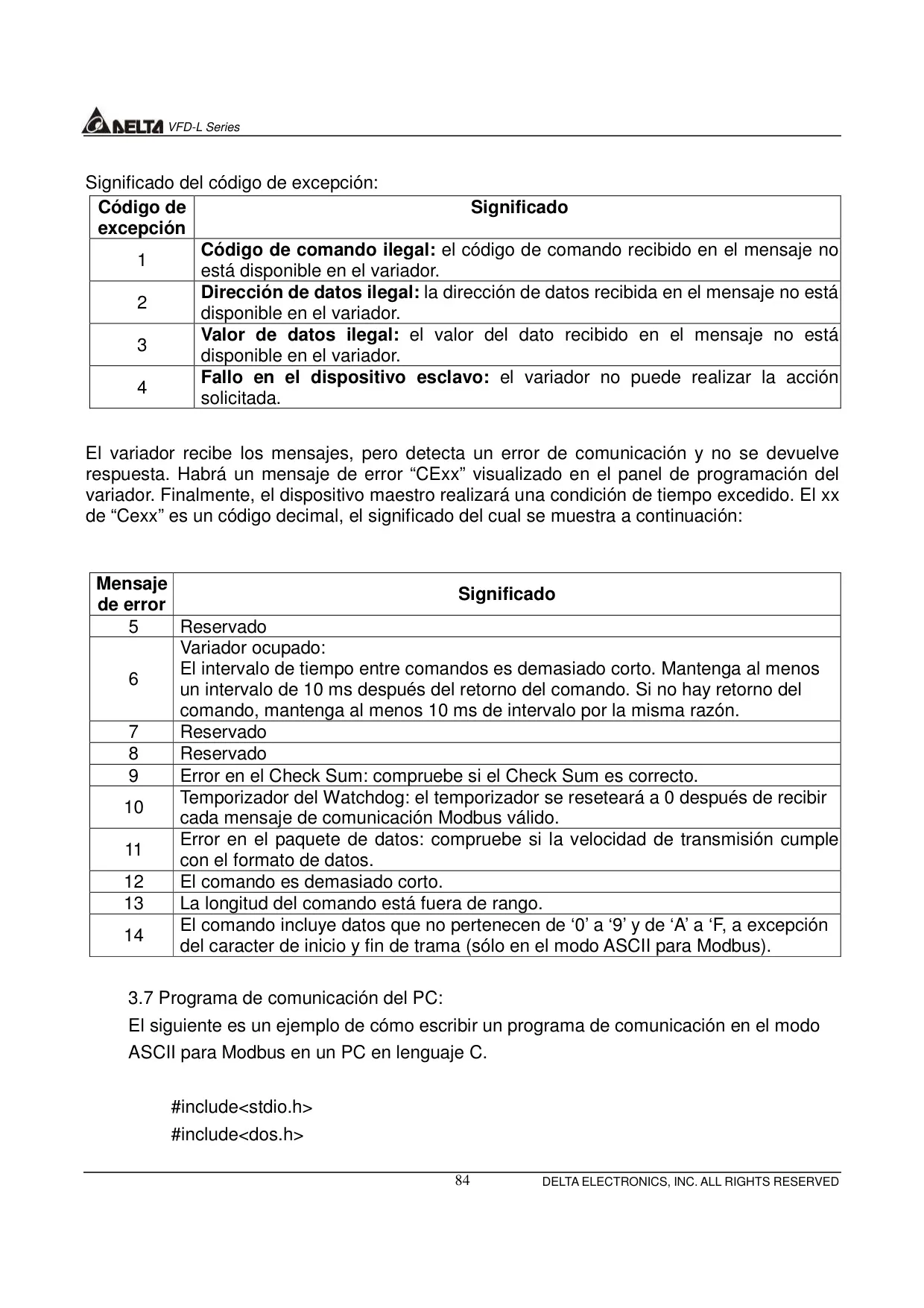

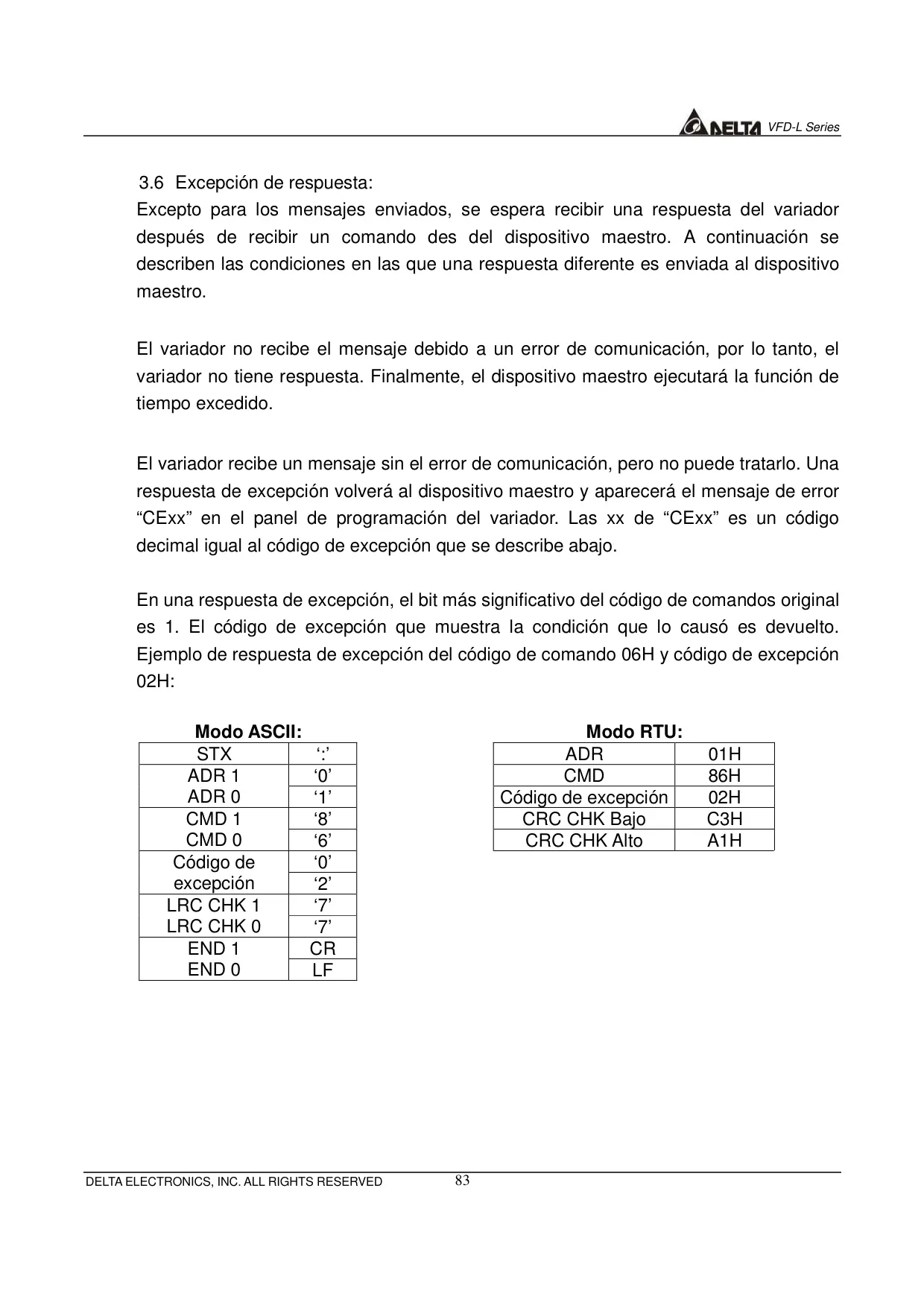

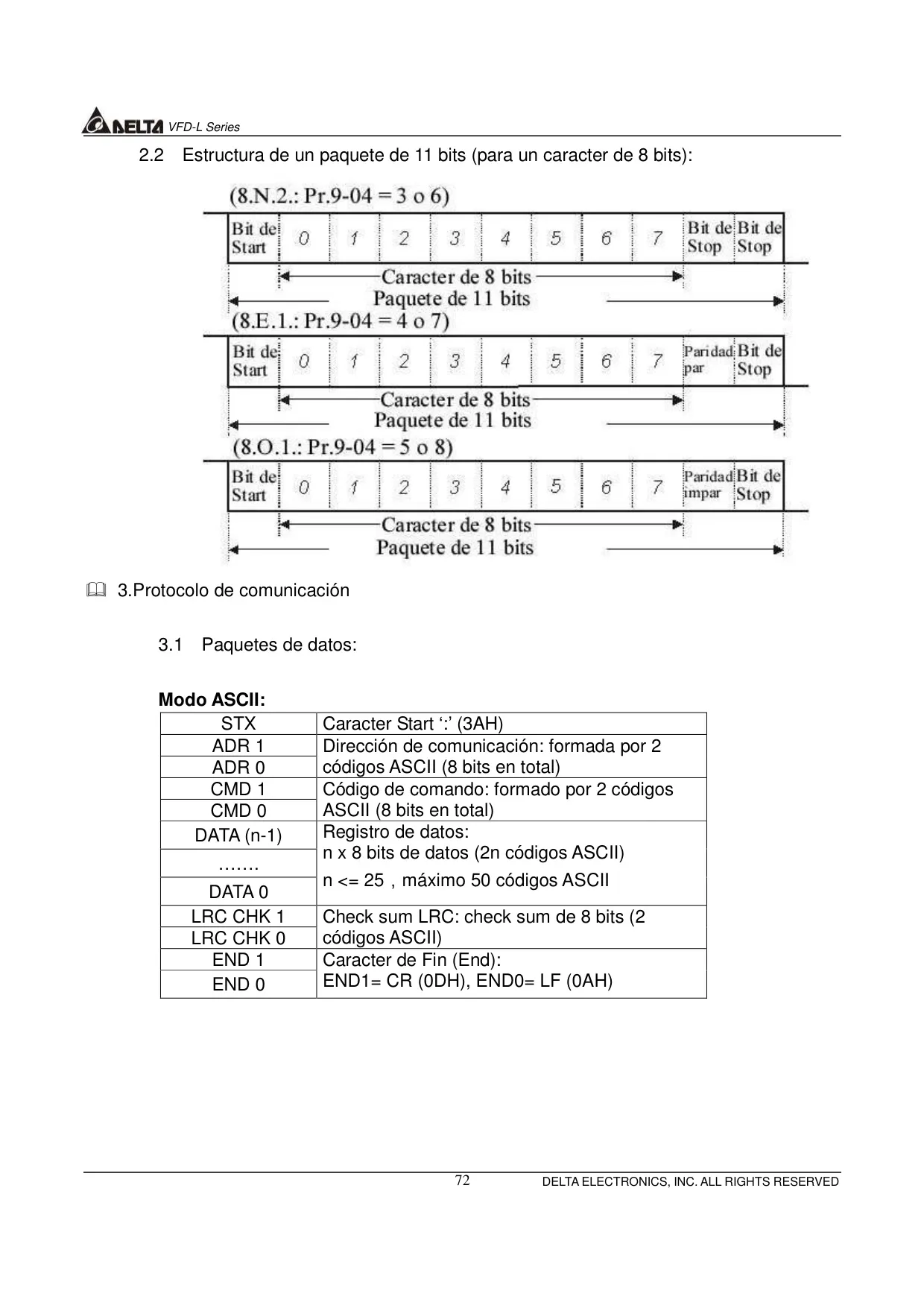

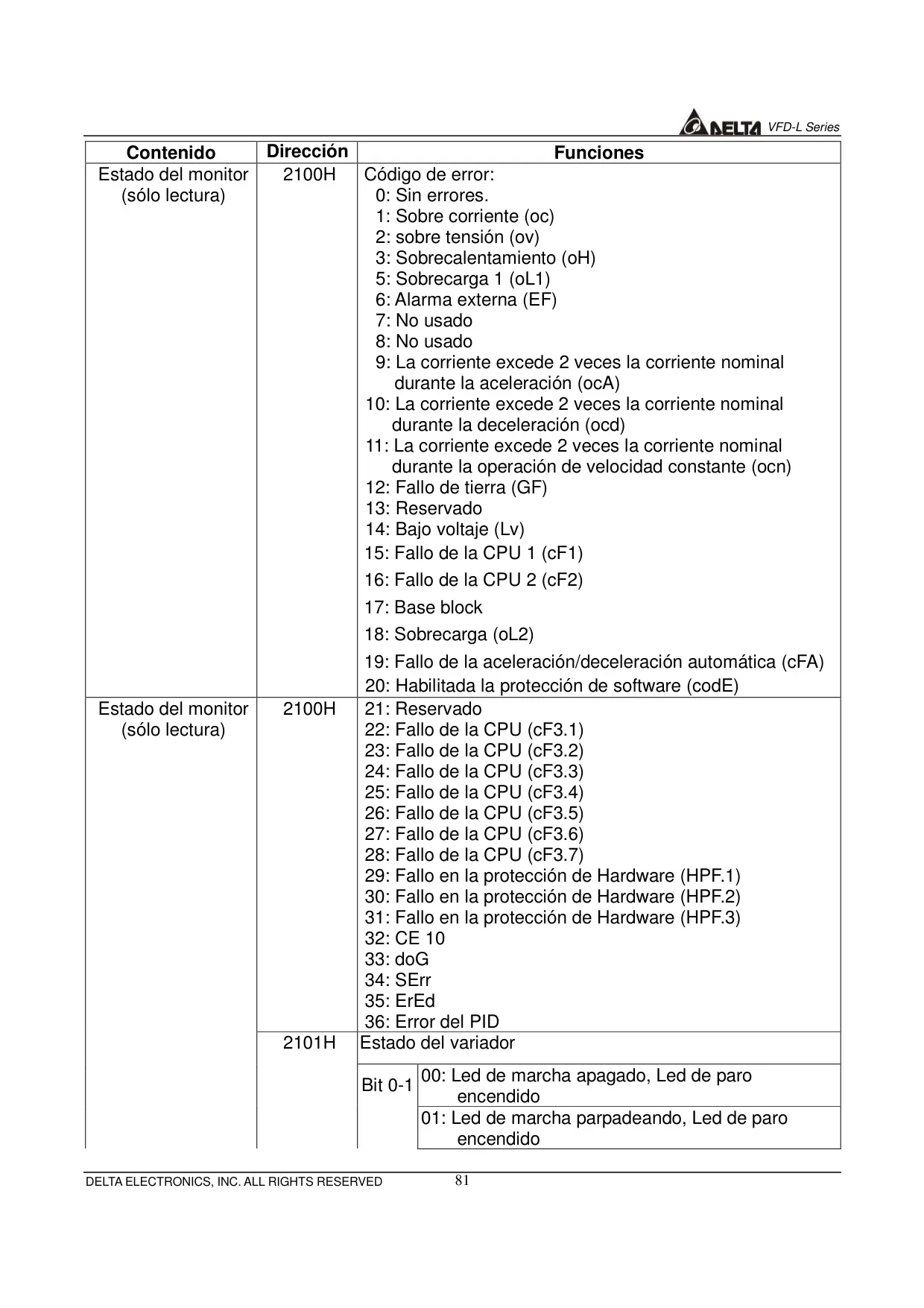

Los errores 'CExx' indican problemas de comunicación. Debe verificar la conexión y el cableado entre el variador y el ordenador. Además, asegúrese de que el protocolo de comunicación (velocidad de transmisión, formato de datos, tratamiento de errores) esté configurado adecuadamente en los parámetros del Grupo 9.
