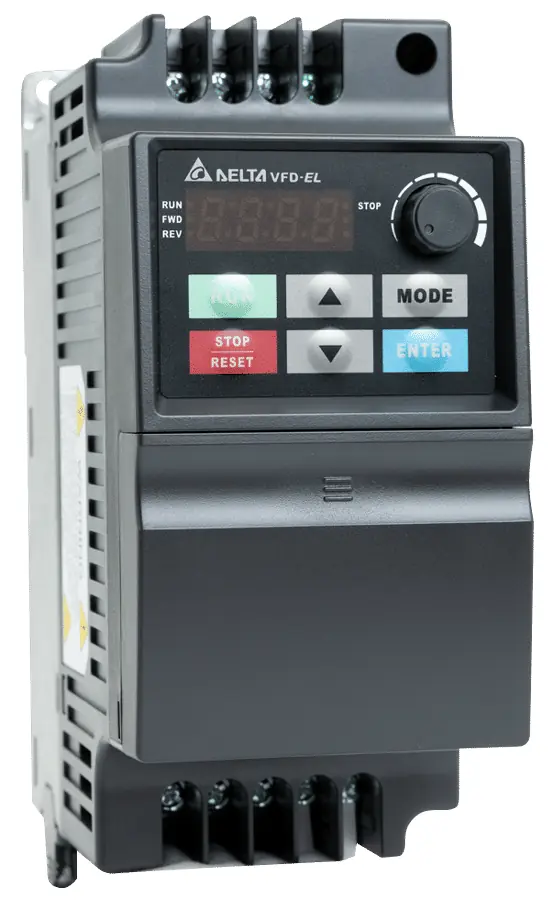

Variador Delta VFD EL
Instrucciones del Variador Delta VFD EL
Aquí le ofrecemos el manual de Variador Delta VFD EL completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Delta VFD EL, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

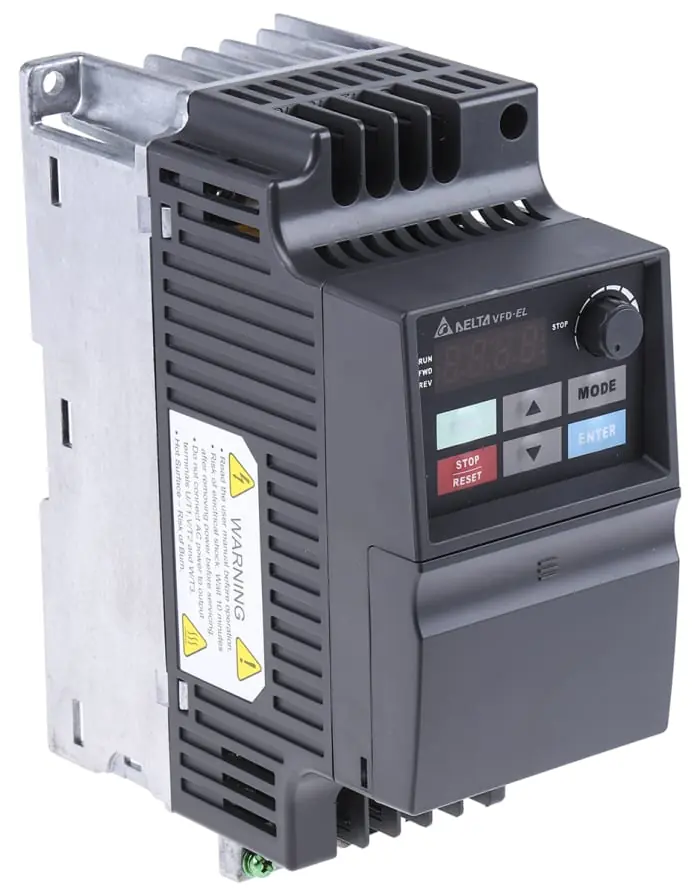

Imágenes del Producto

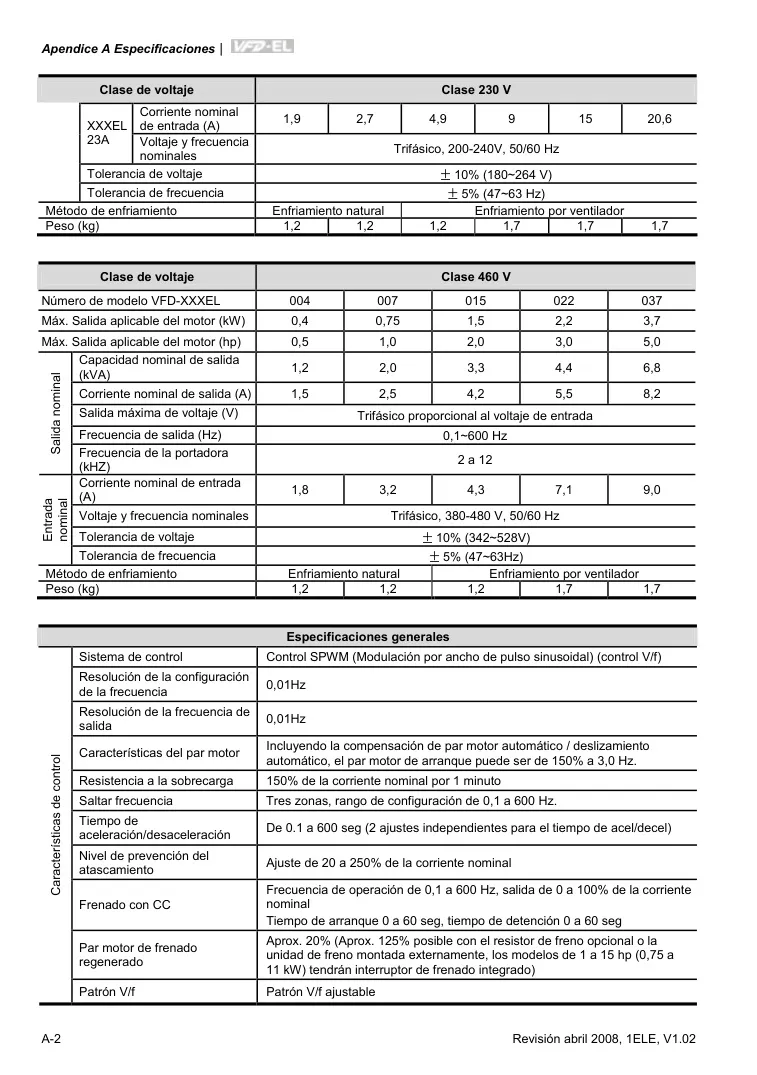

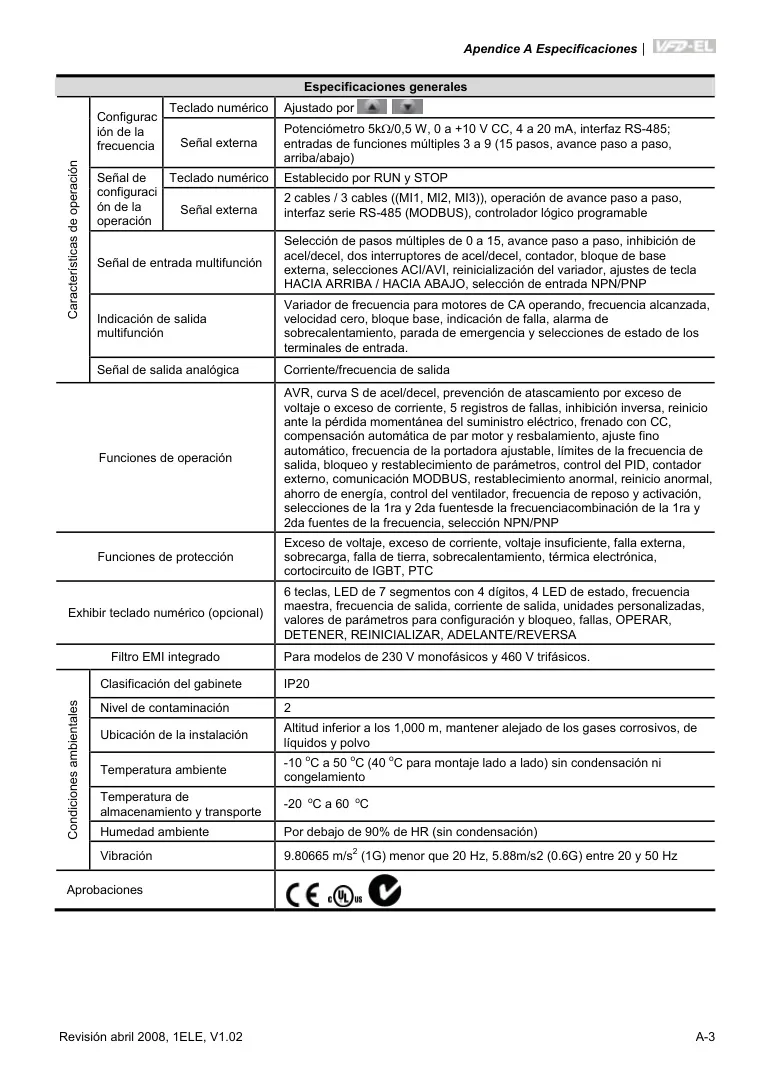

Especificaciones del Variador Delta VFD EL
| Característica | Especificación |
|---|---|
| Clases de Voltaje Soportadas | 115 V (monofásico), 230 V (monofásico/trifásico), 460 V (trifásico) |
| Rango de Capacidad del Motor | 0.25 HP a 5 HP (0.2 kW a 3.7 kW) |
| Rango de Frecuencia de Salida | 0.1 ~ 600 Hz |
| Frecuencia de la Portadora PWM | 2 ~ 12 kHz |
| Sistema de Control | SPWM (Modulación por Ancho de Pulso Sinusoidal), control V/f |
| Resolución de Configuración de Frecuencia | 0.01 Hz |
| Resolución de Frecuencia de Salida | 0.01 Hz |
| Resistencia a la Sobrecarga | 150% de la corriente nominal por 1 minuto |
| Clasificación del Gabinete | IP20 |

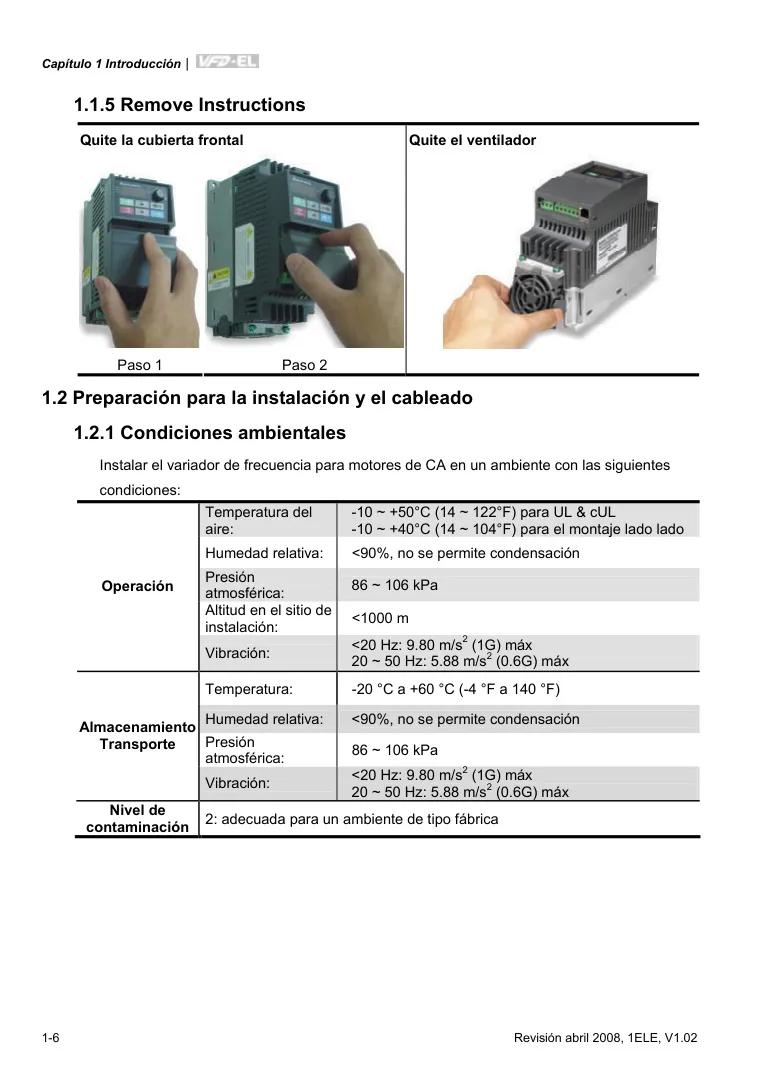

| Temperatura Ambiente (Operación) | -10°C a +50°C (40°C para montaje lado a lado), sin condensación ni congelamiento |
| Humedad Relativa Ambiente | <90% HR (sin condensación) |
| Altitud de Instalación | <1000 m |
| Vibración (Operación) | <20 Hz: 9.80 m/s² (1G); 20-50 Hz: 5.88 m/s² (0.6G) |
| Filtro EMI Integrado | Para modelos de 230 V monofásicos y 460 V trifásicos |

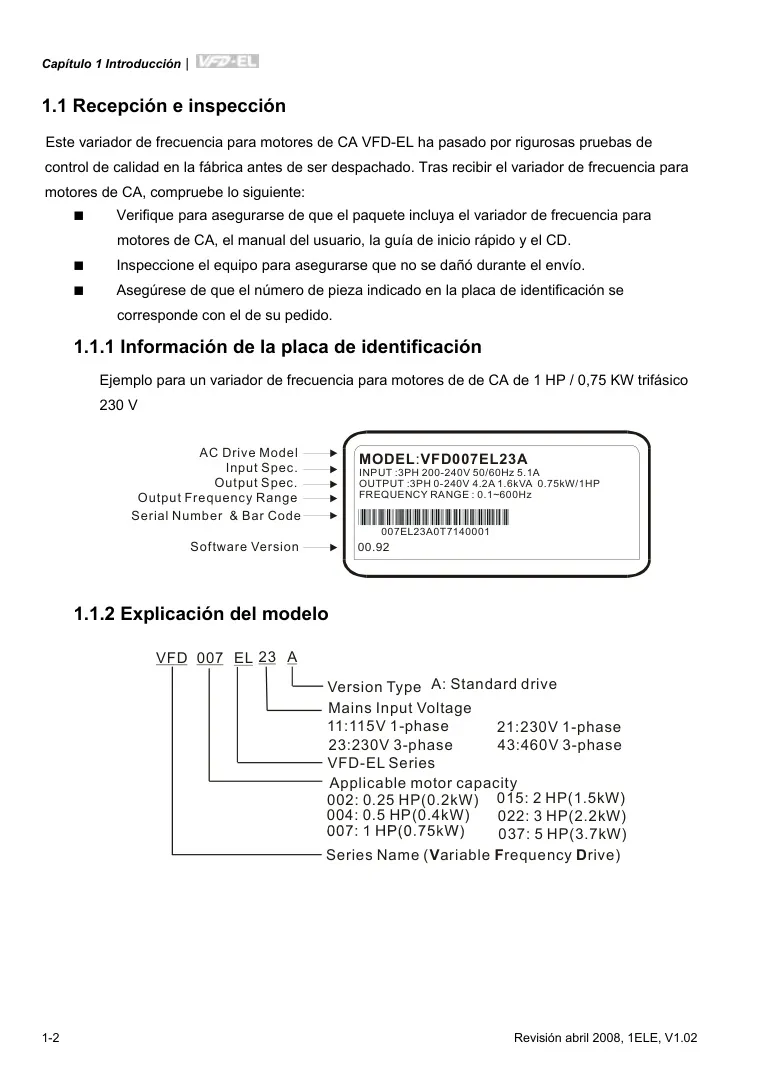

| Ejemplo de Modelo: VFD007EL23A | |
| Entrada Nominal (VFD007EL23A) | 3 fases, 200-240 V, 50/60 Hz, 5.1 A |
| Salida Nominal (VFD007EL23A) | 3 fases, 0-240 V, 4.2 A, 1.6 kVA, 0.75 kW / 1 HP |
Detalles del Variador Delta VFD EL

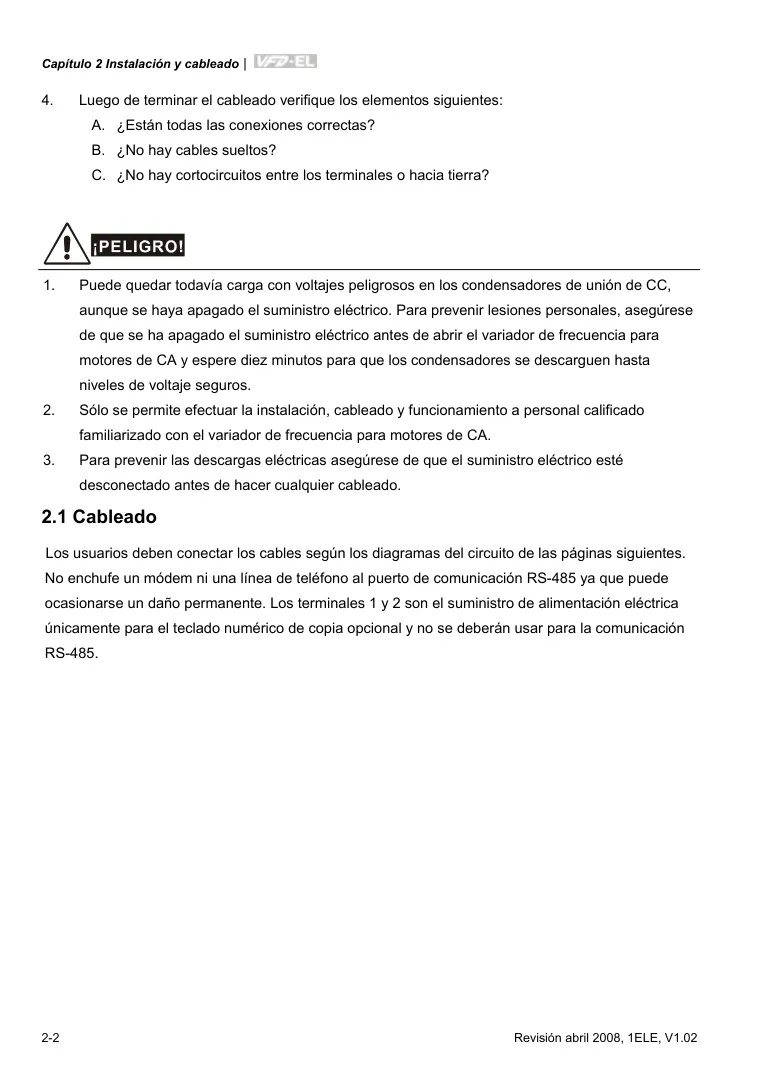

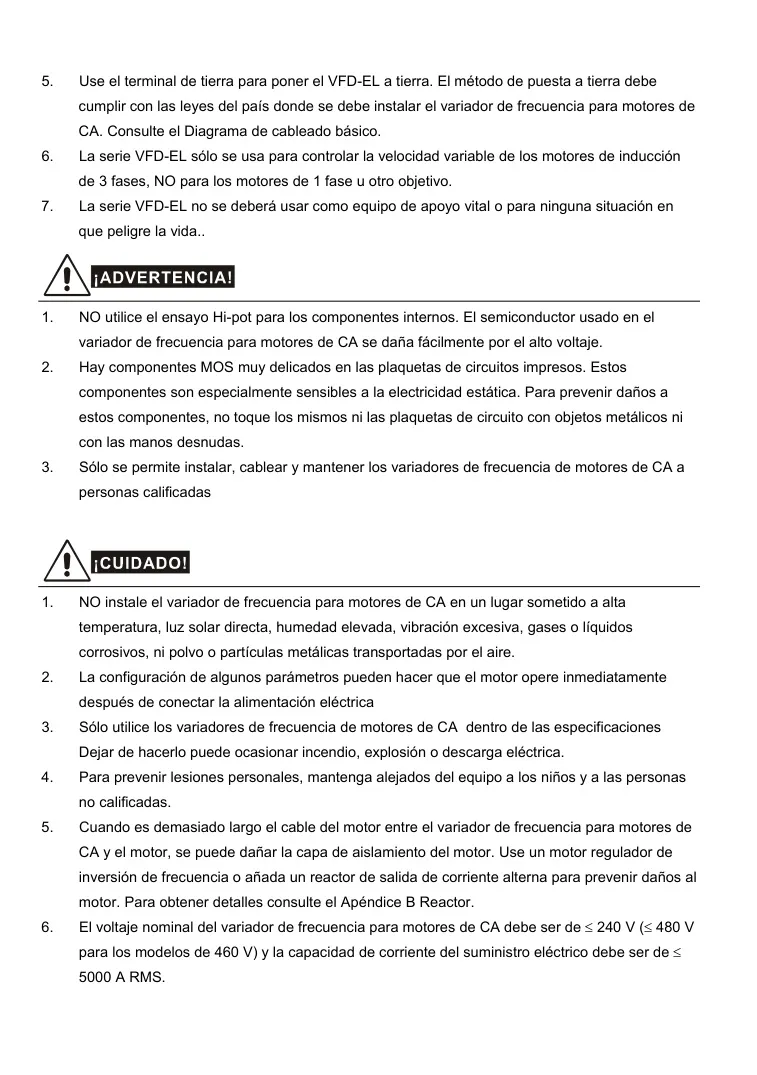

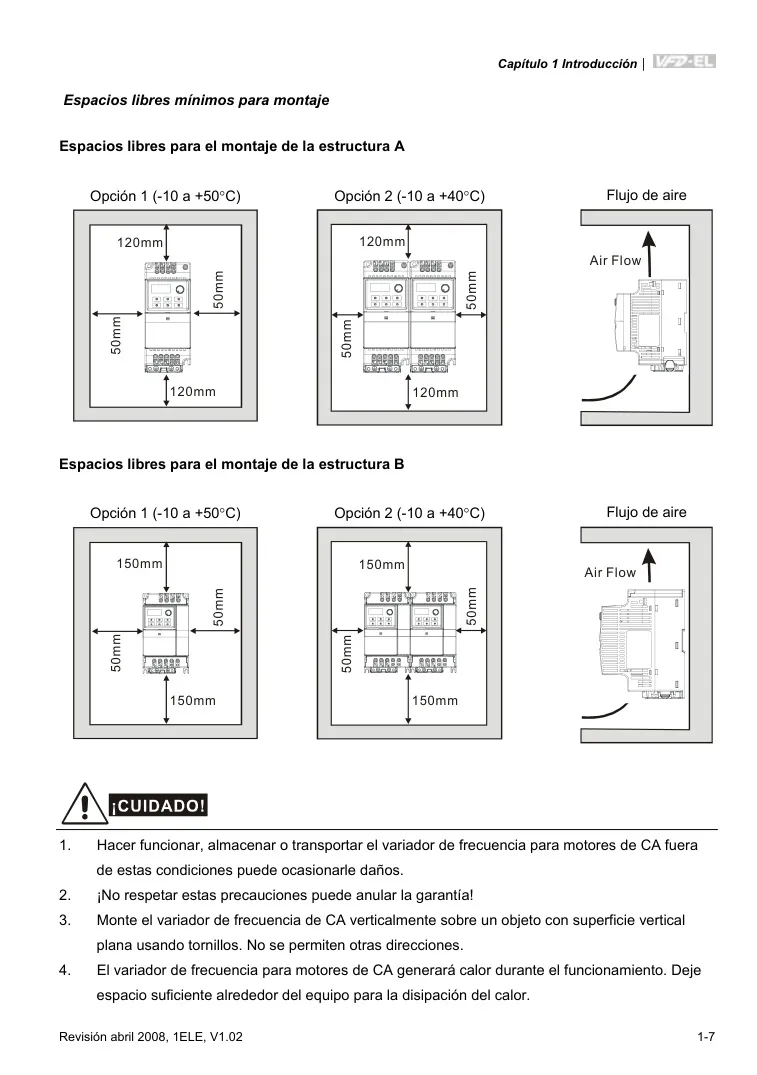

El Variador Delta VFD EL es una serie de variadores de frecuencia compactos y multifuncionales, diseñados para ofrecer un control de velocidad variable de alta calidad en motores de inducción trifásicos. Gracias a la integración de componentes de alta calidad y la última tecnología en microprocesadores, este equipo se presenta como una solución robusta y confiable. Su diseño permite una fácil instalación, un ajuste preciso de parámetros, una eficiente solución de problemas y un mantenimiento diario simplificado, asegurando una operación segura y prolongada del equipo. Es fundamental que solo personal calificado, familiarizado con los variadores de frecuencia, realice las tareas de instalación y mantenimiento para prevenir lesiones personales y daños al equipo.

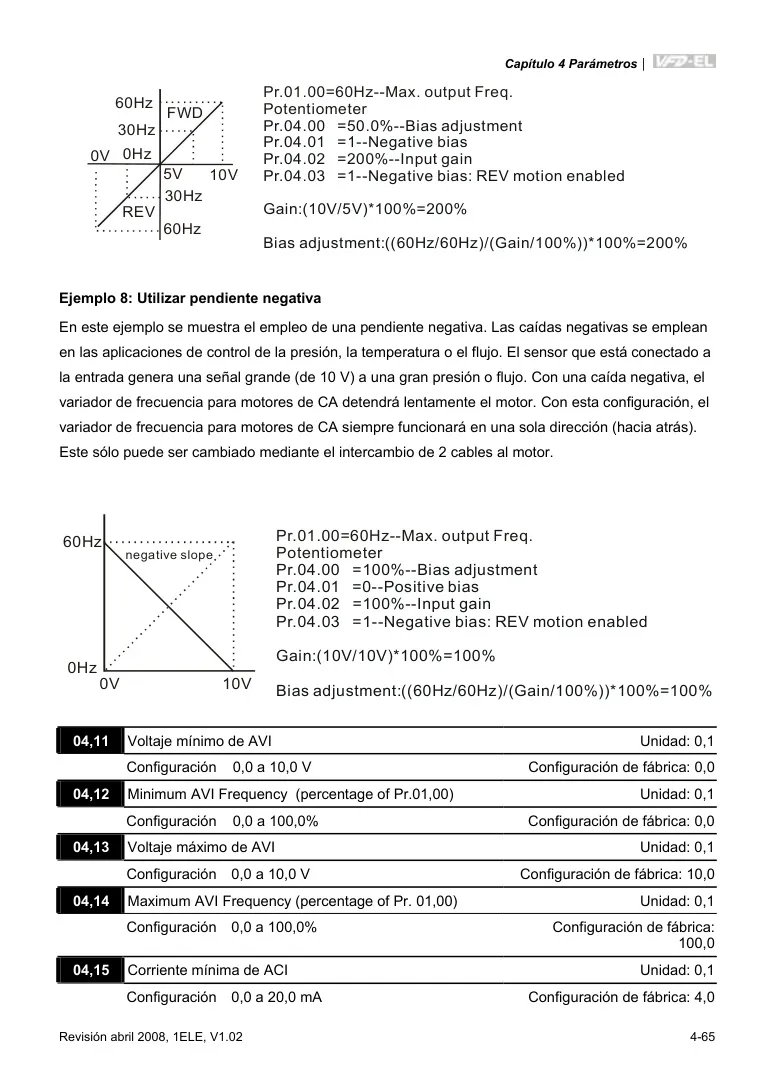

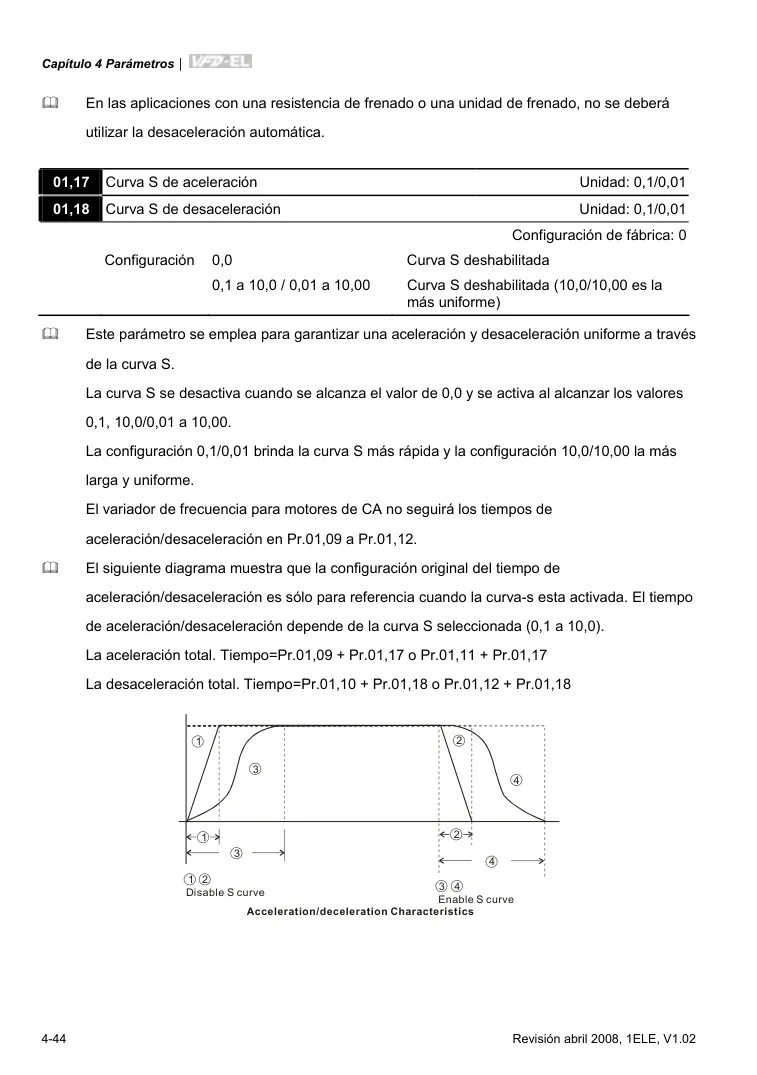

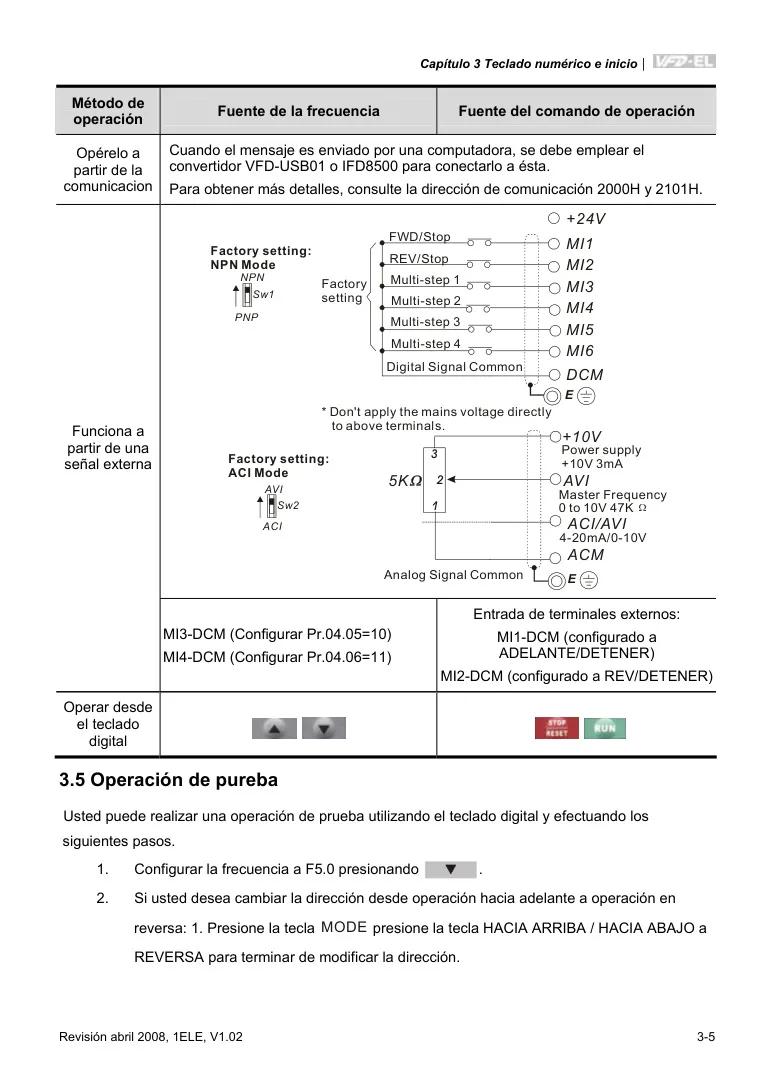

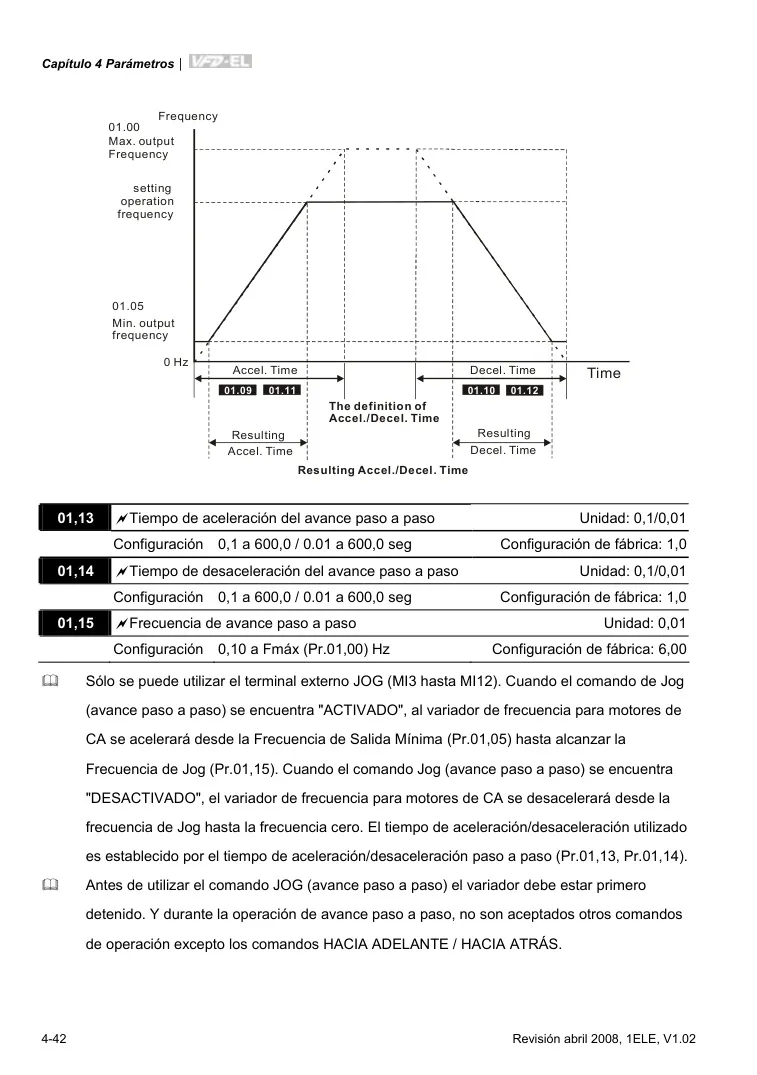

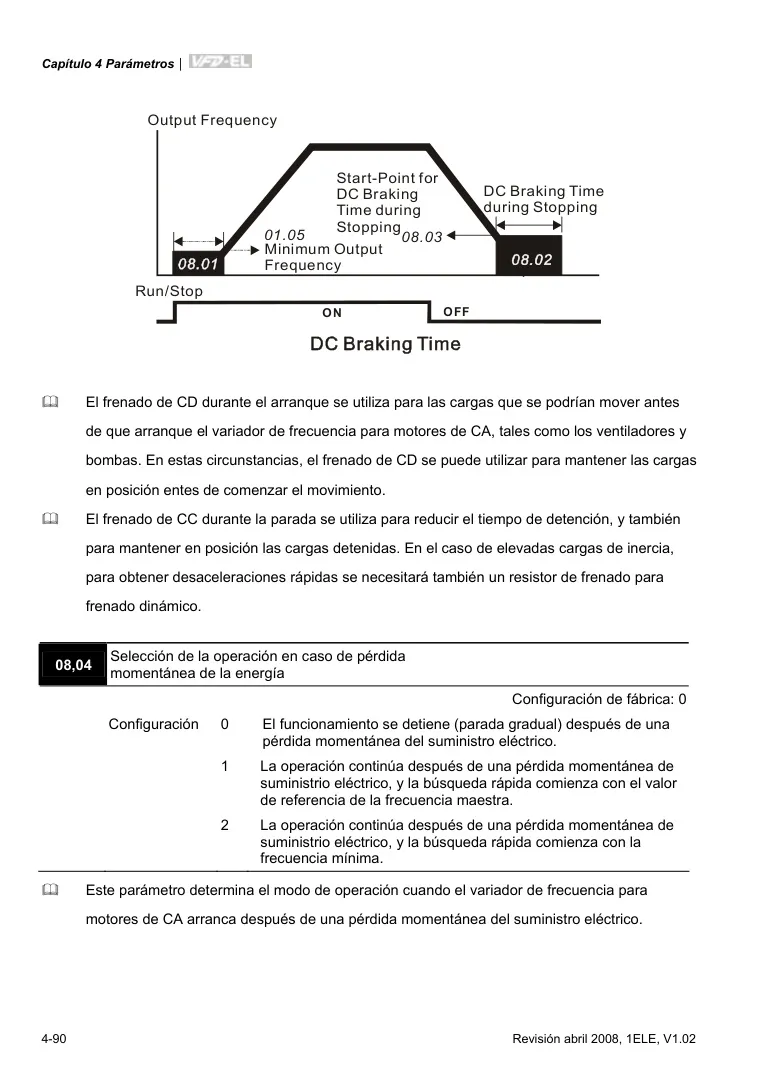

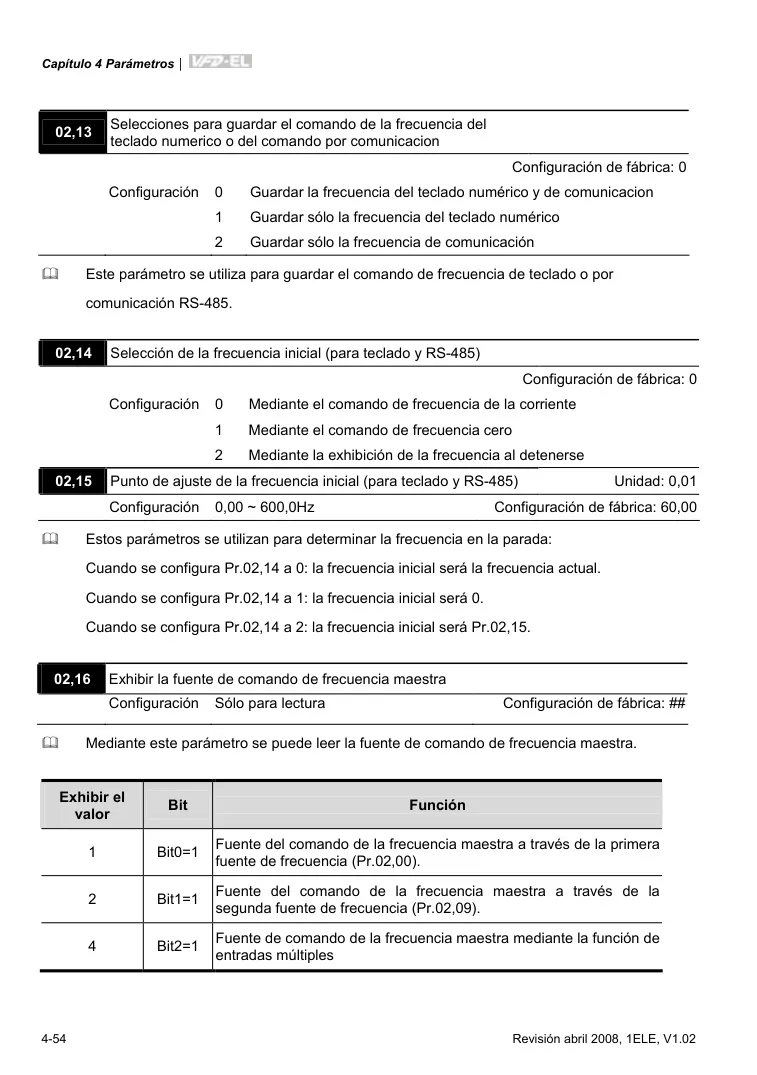

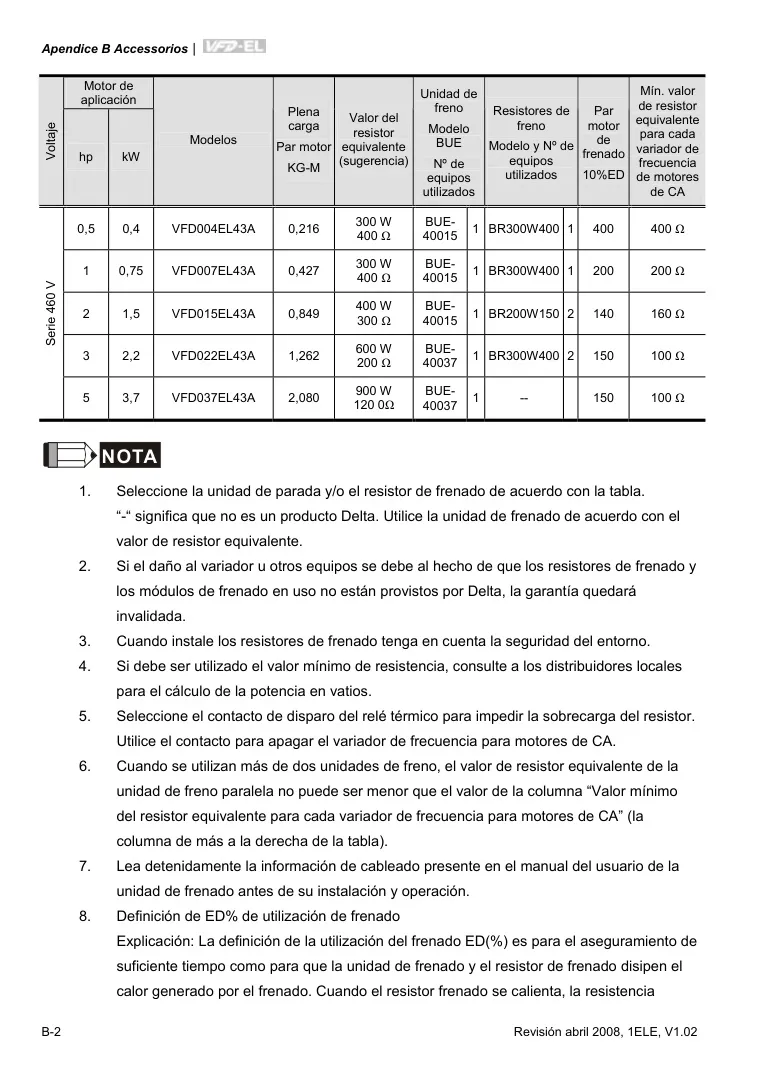

Este variador ofrece una flexibilidad operativa considerable, permitiendo el control a través de diversas fuentes. Los usuarios pueden configurar la frecuencia maestra mediante el teclado digital integrado, entradas analógicas externas (0-10V o 4-20mA), o vía comunicación RS-485. También soporta múltiples modos de aceleración y desaceleración, incluyendo opciones lineales y automáticas (ajustadas por la carga o el tiempo), así como curvas S para transiciones suaves. Dispone de frenado por corriente continua (CC) tanto al inicio como al final de la operación, lo que resulta útil para cargas con inercia o aplicaciones que requieren una detención rápida y controlada.

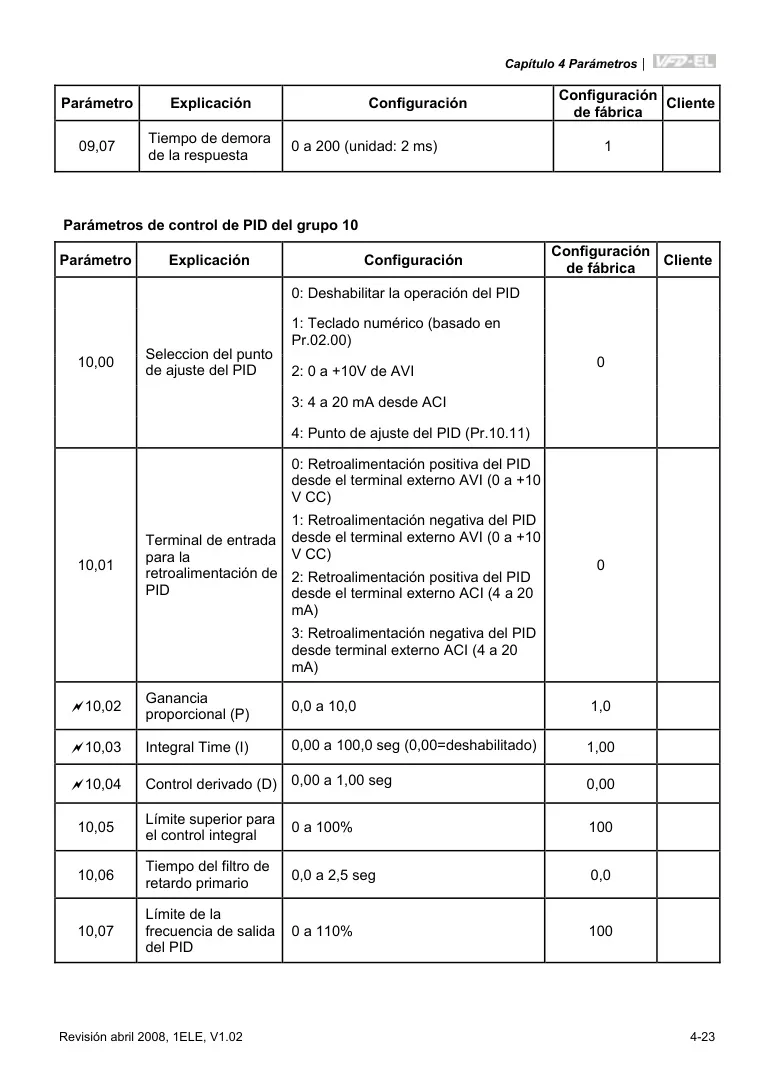

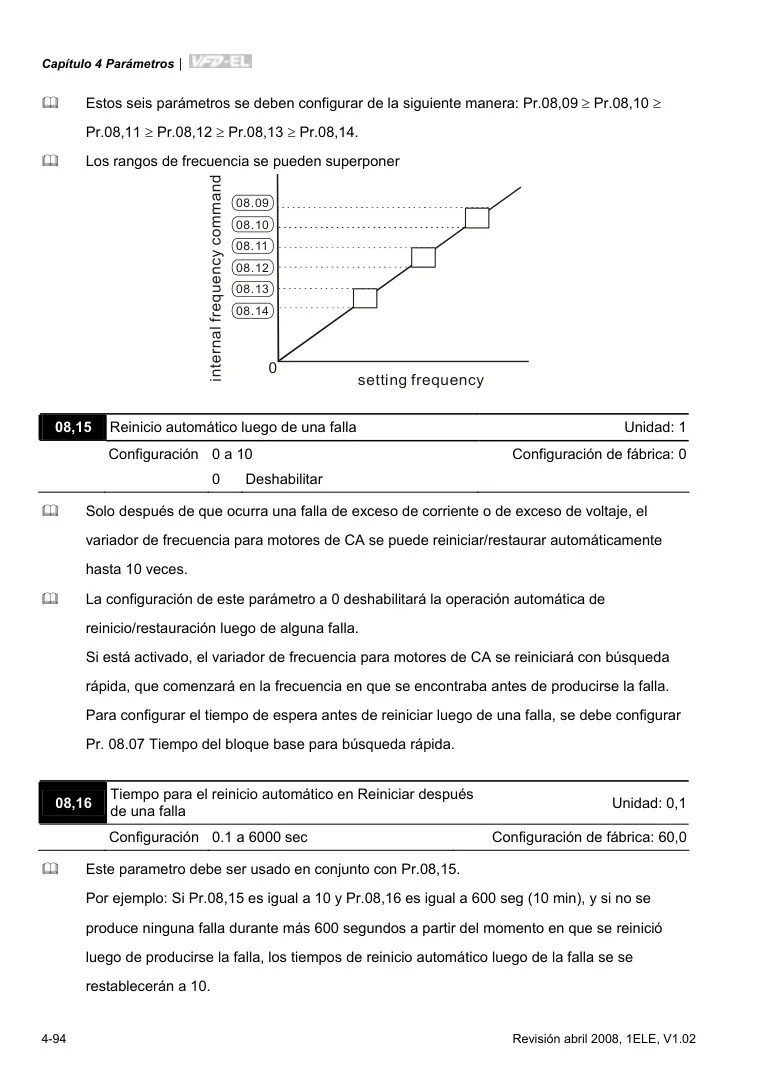

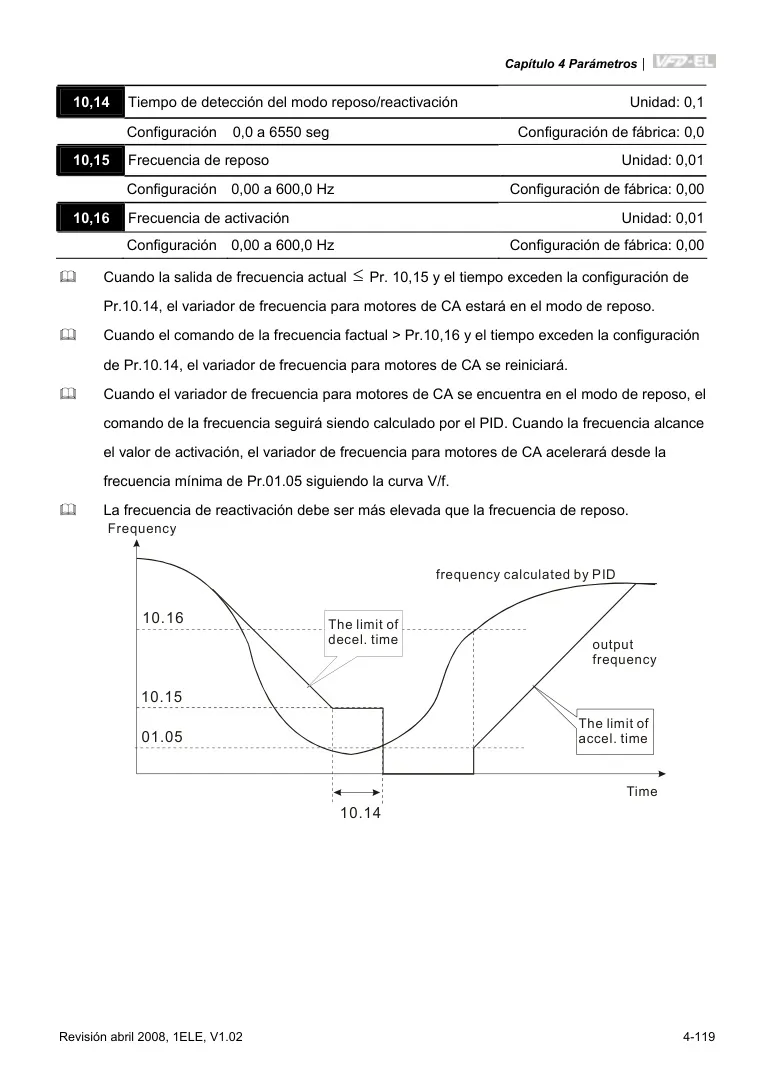

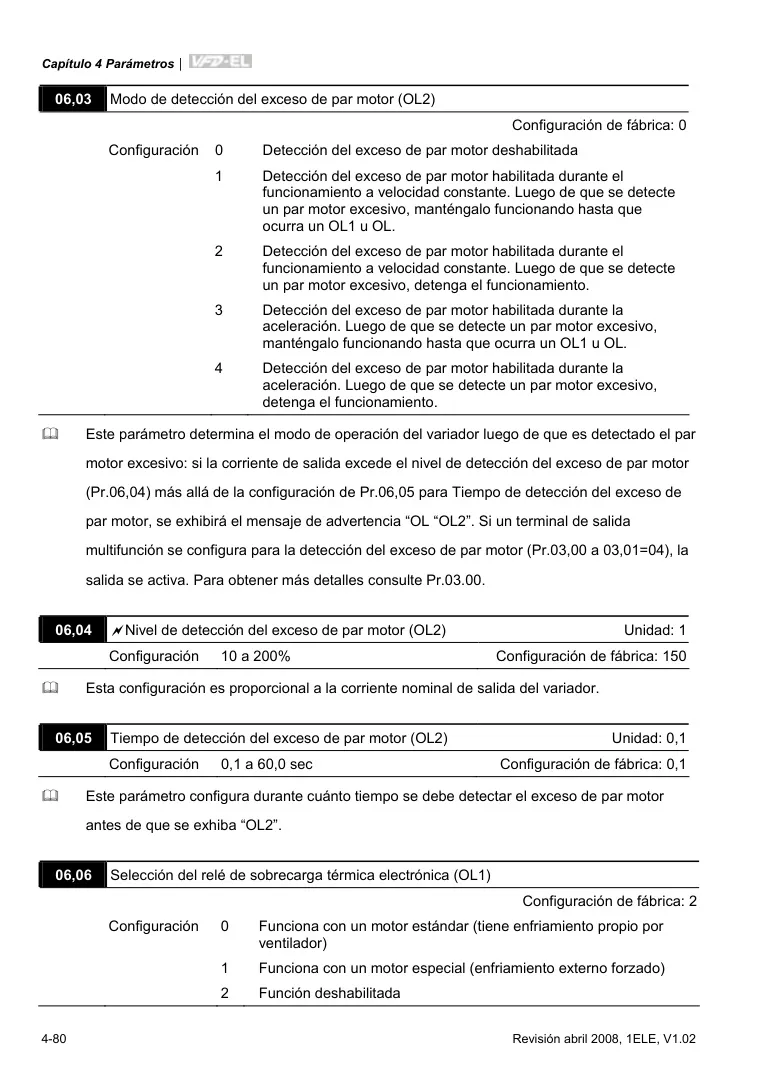

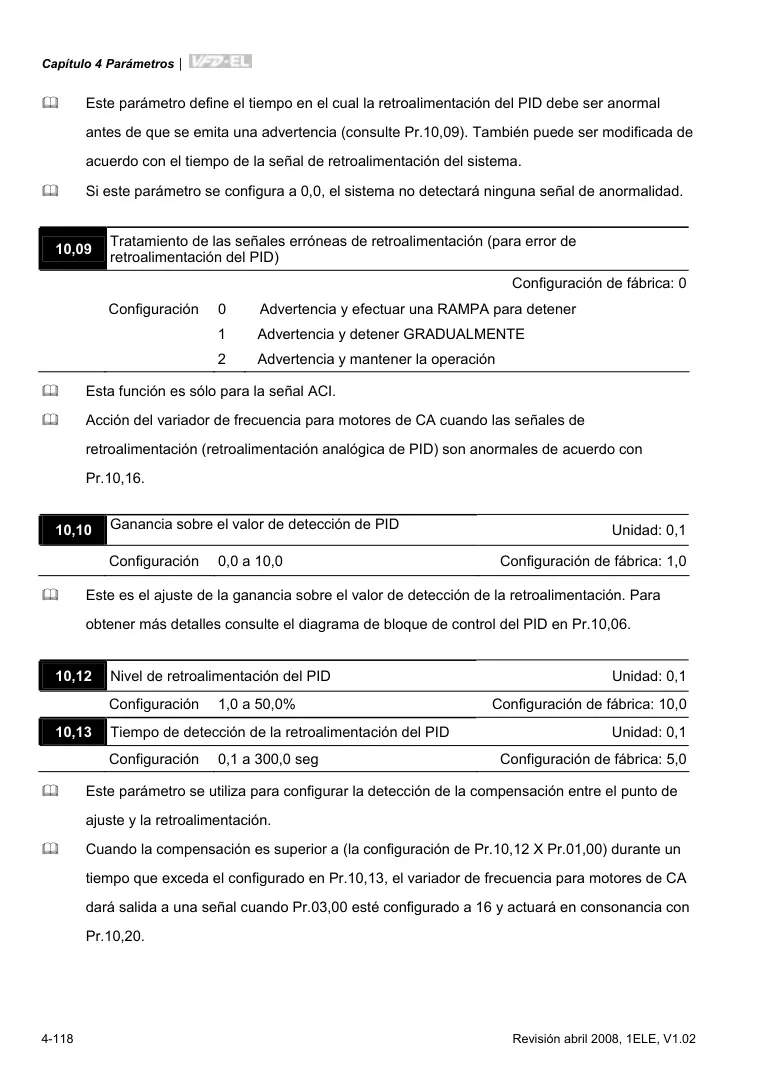

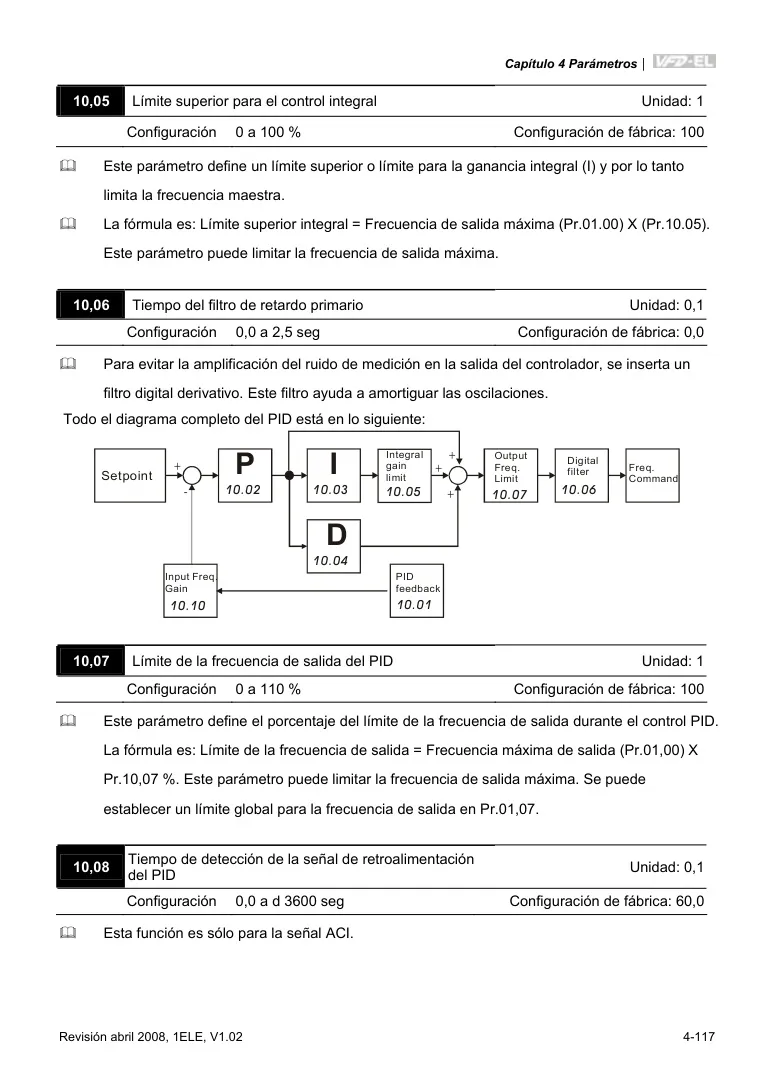

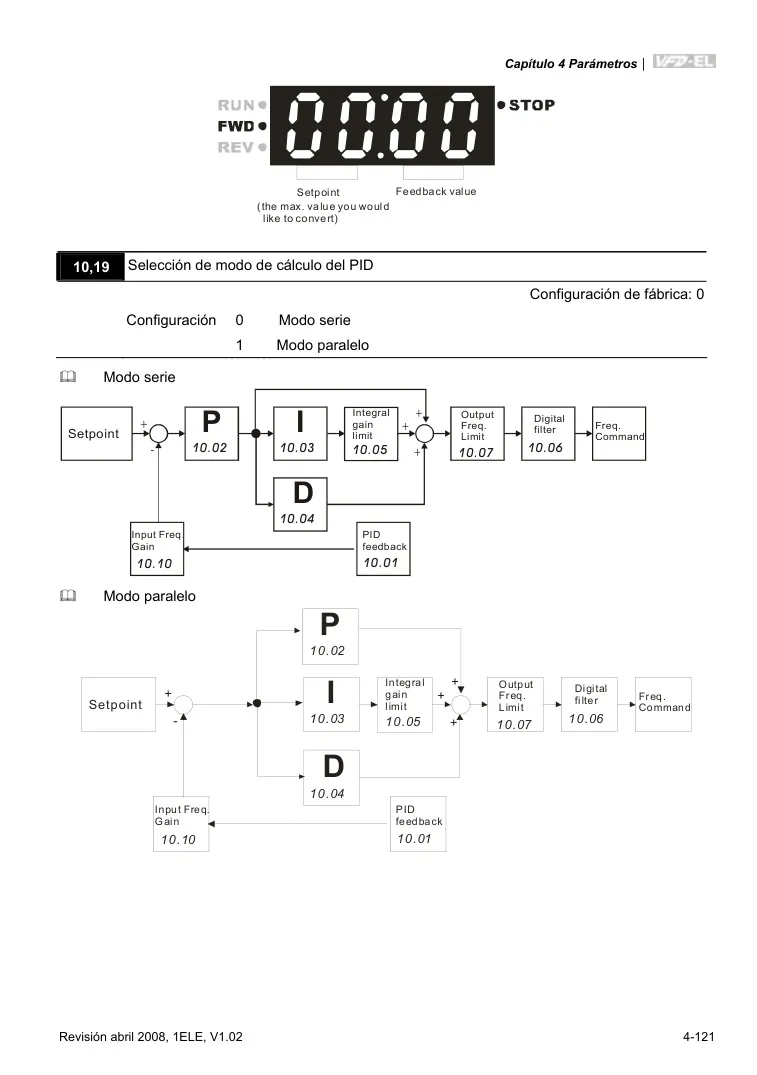

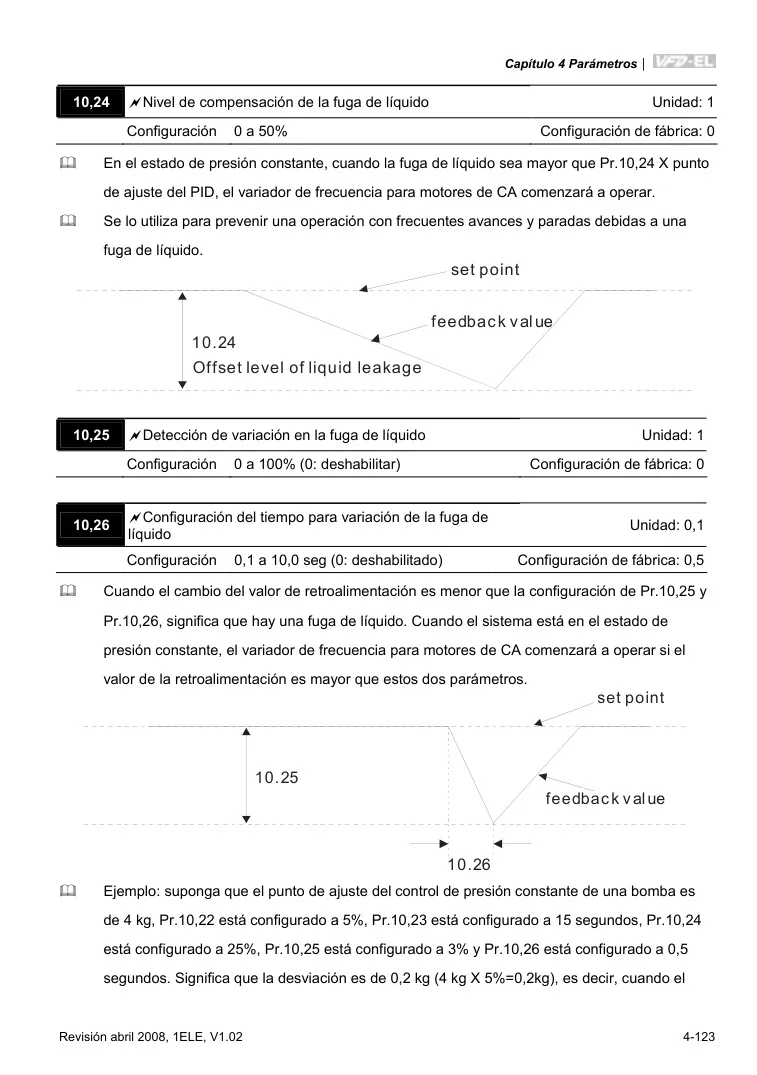

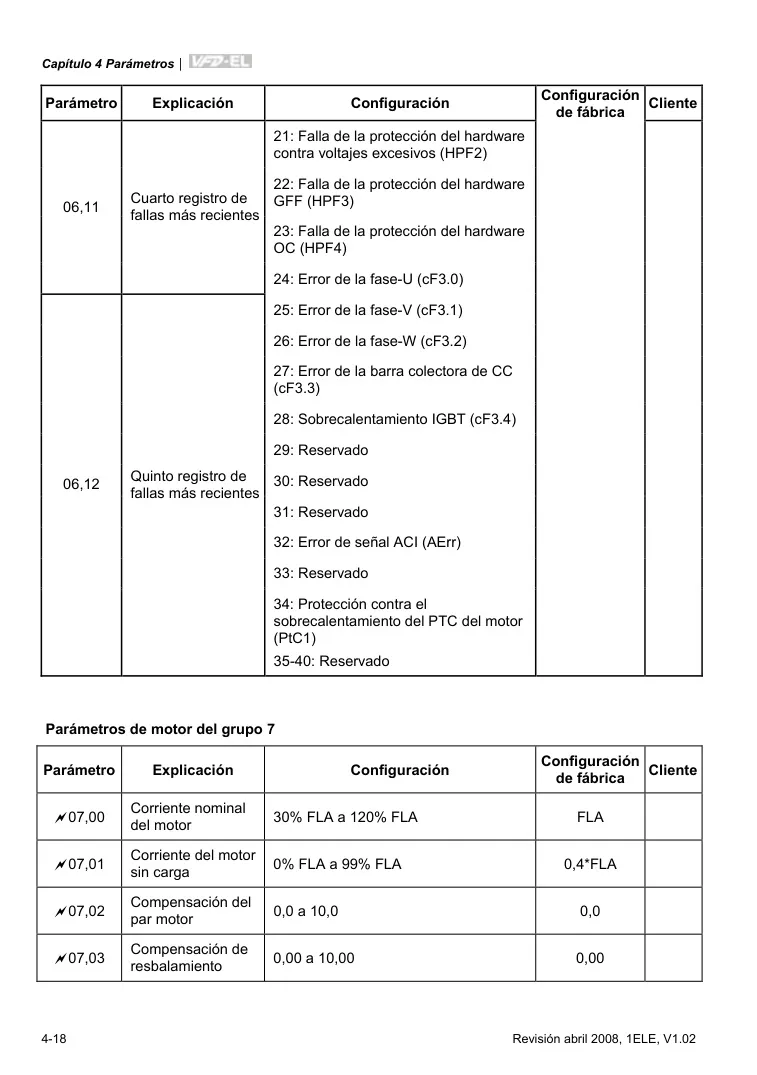

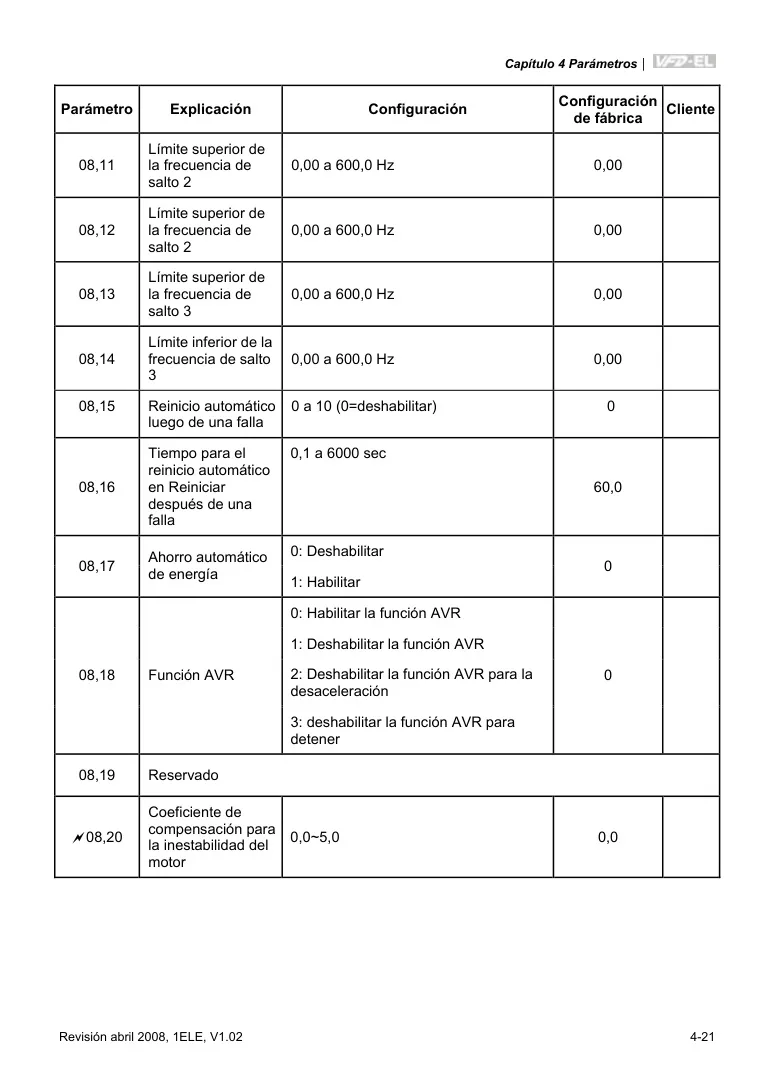

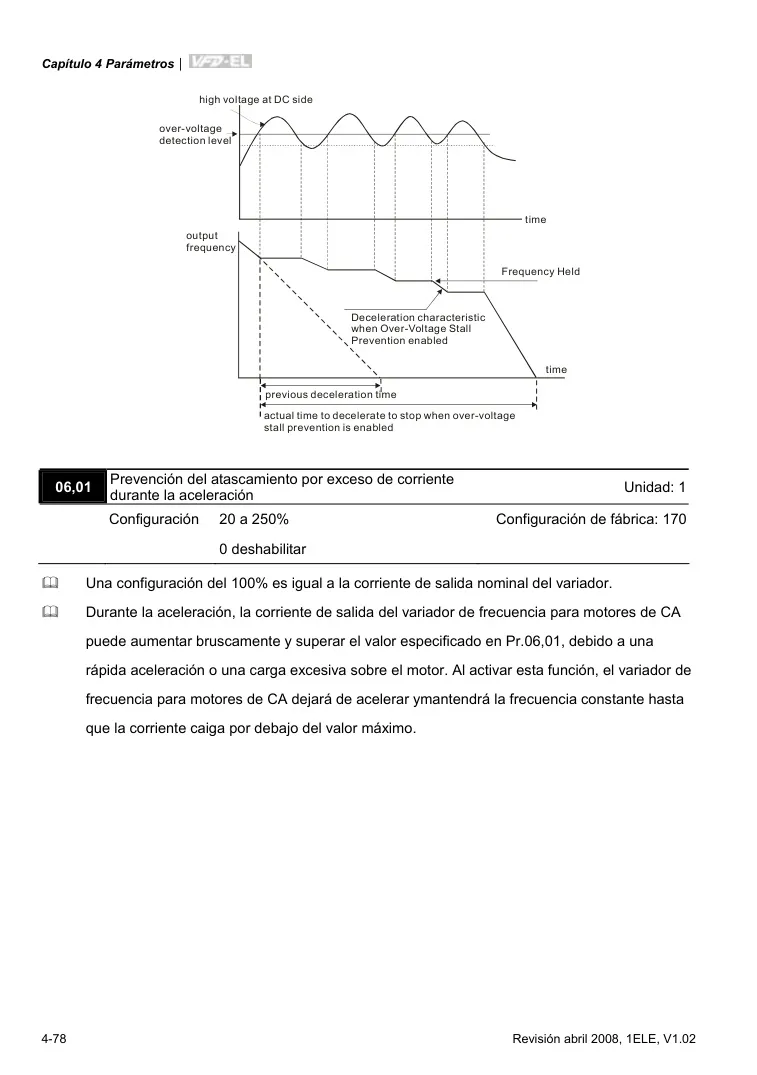

Para aplicaciones más avanzadas, el VFD-EL incorpora un controlador PID que permite mantener variables de proceso como presión, flujo o temperatura en un punto de ajuste deseado, optimizando el rendimiento del sistema. Ofrece robustas funciones de protección, incluyendo la detección de sobre-par (OL2), un relé electrónico de sobrecarga térmica (OL1) y prevención de estancamiento por sobretensión u sobrecorriente durante la aceleración o el funcionamiento. La capacidad de rearme automático después de una falla, junto con la configuración de frecuencias de salto para evitar resonancias mecánicas, contribuye a la continuidad operativa y a la protección del motor y la maquinaria conectada.

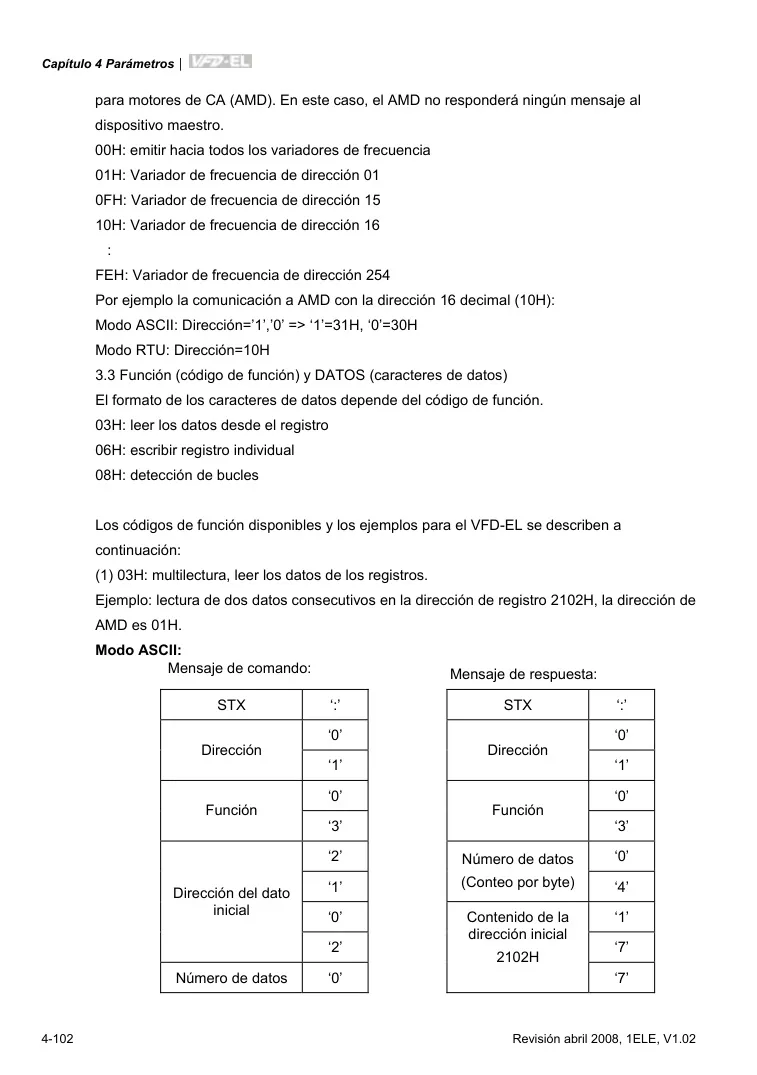

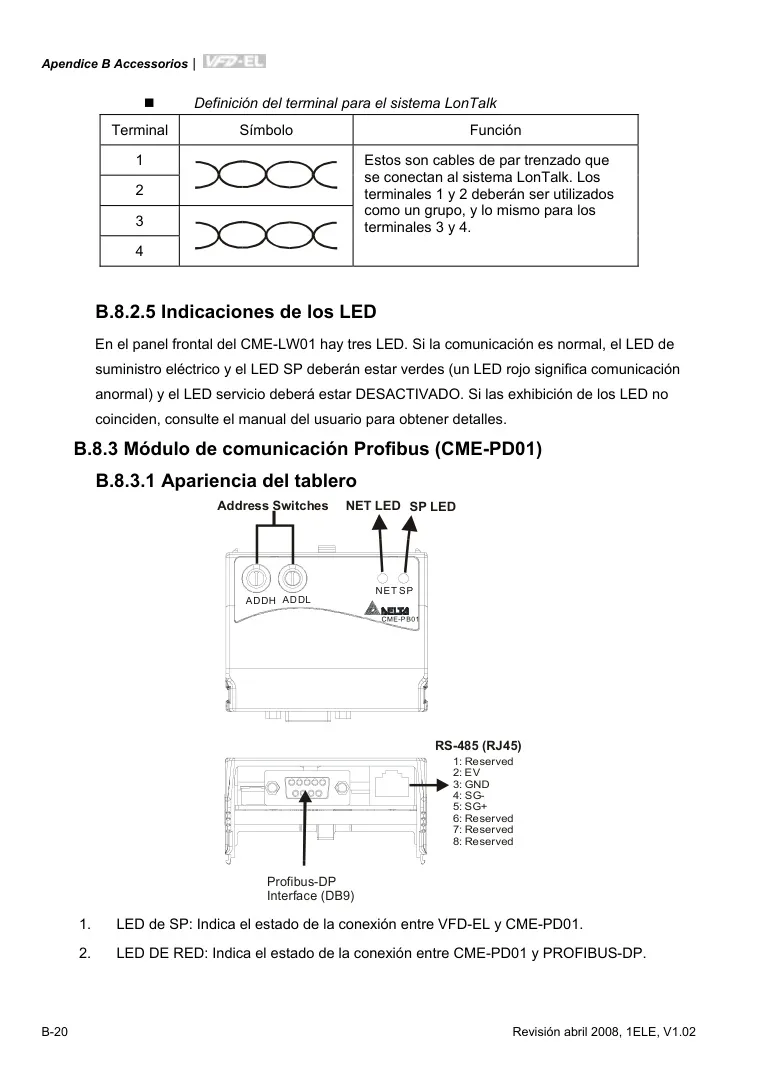

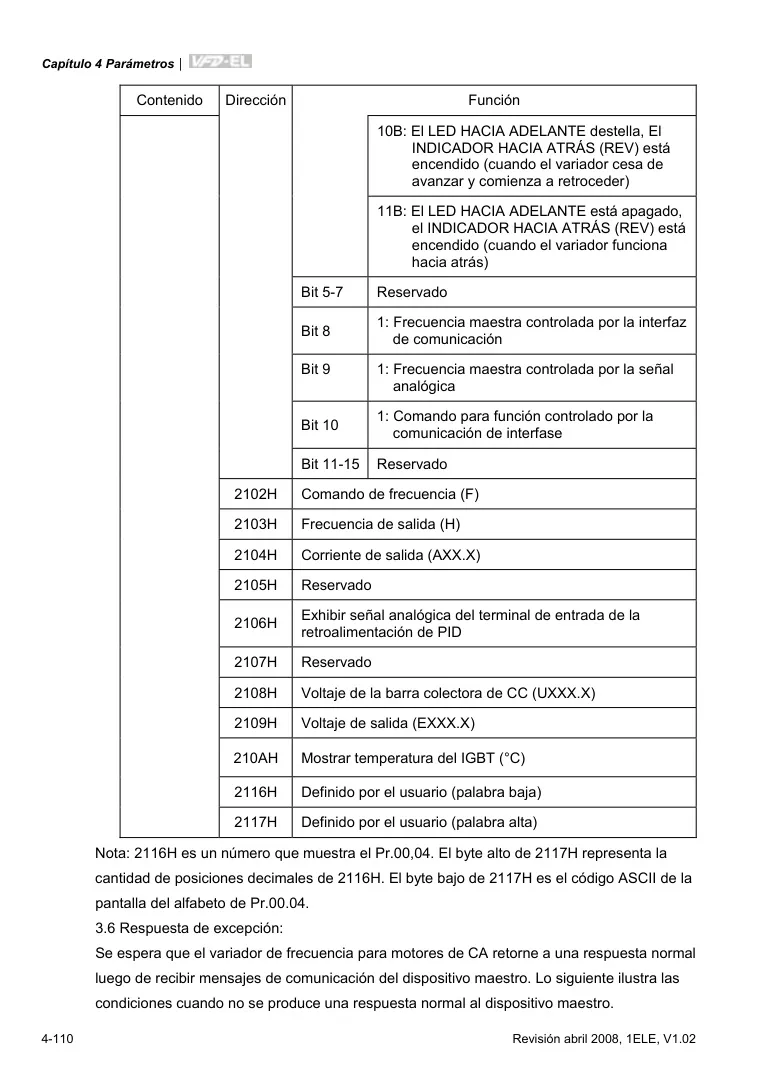

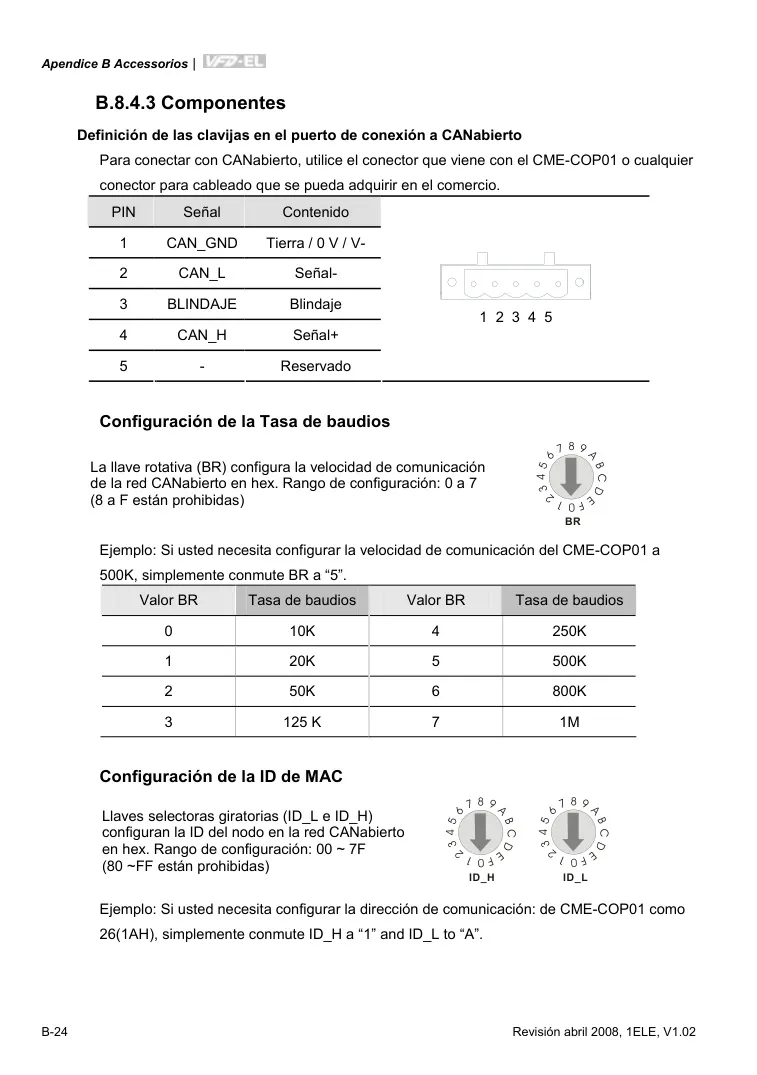

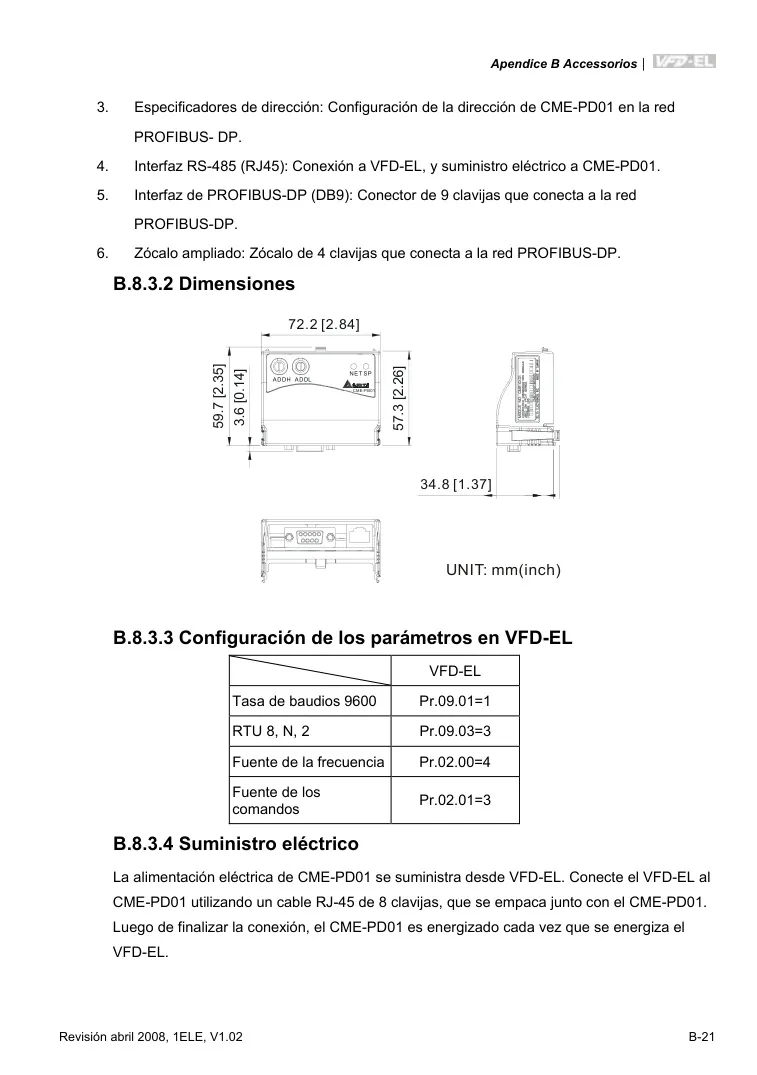

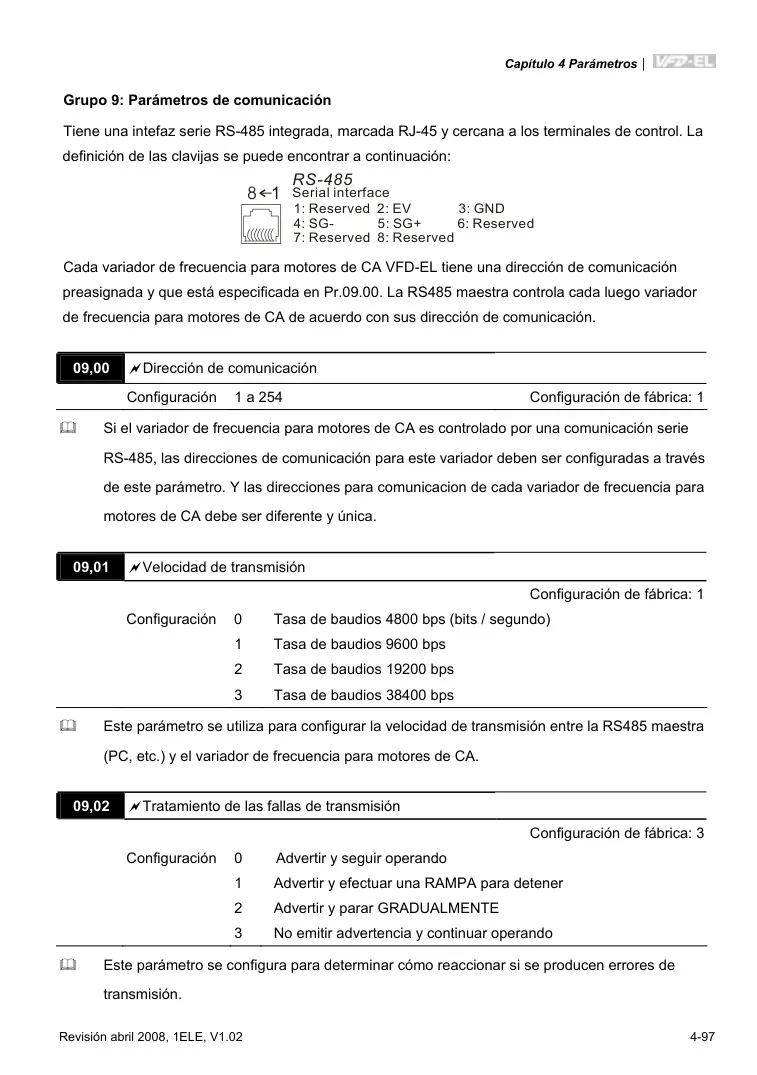

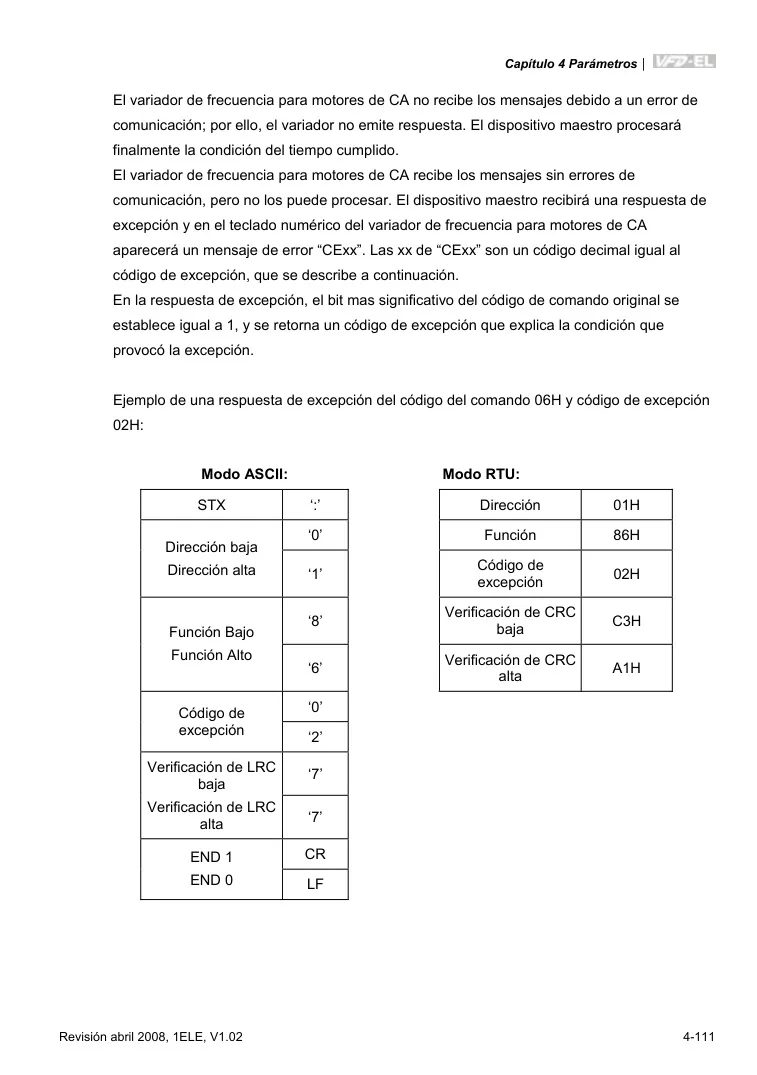

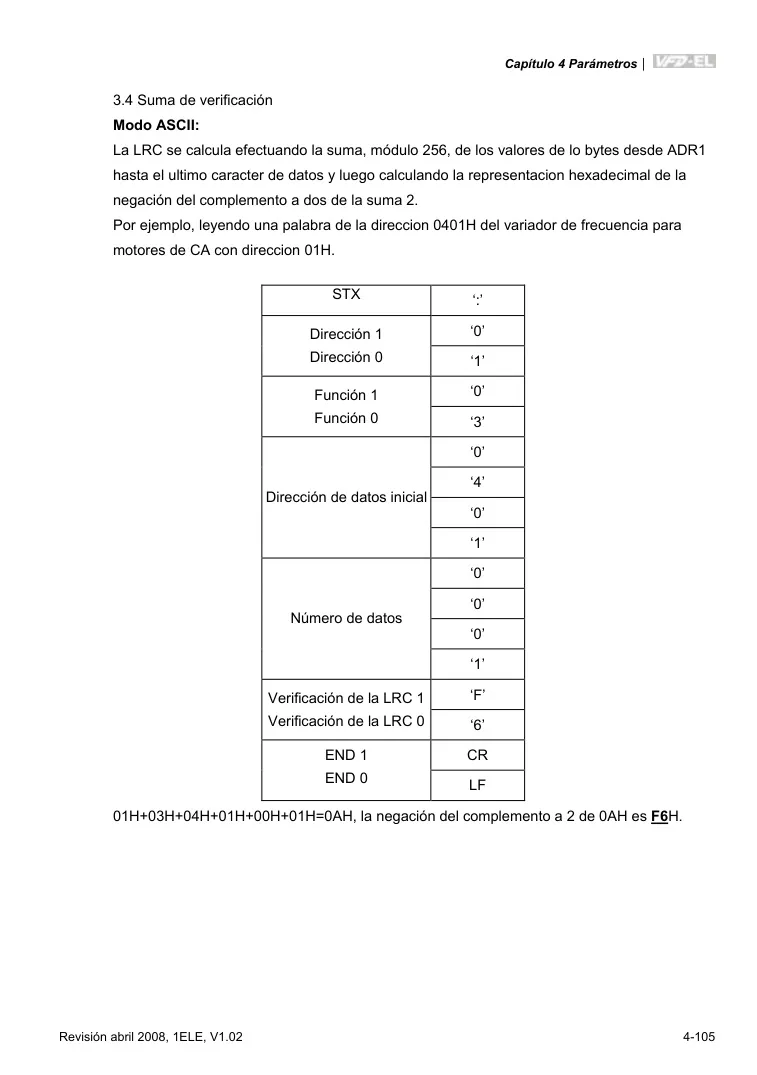

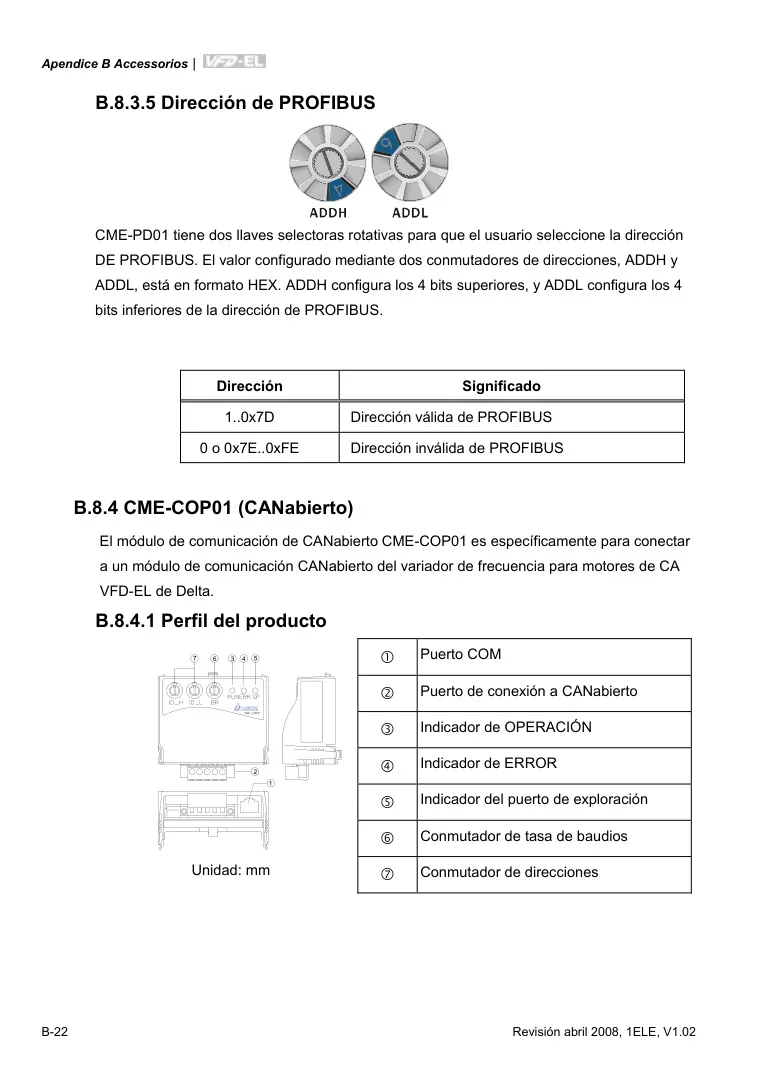

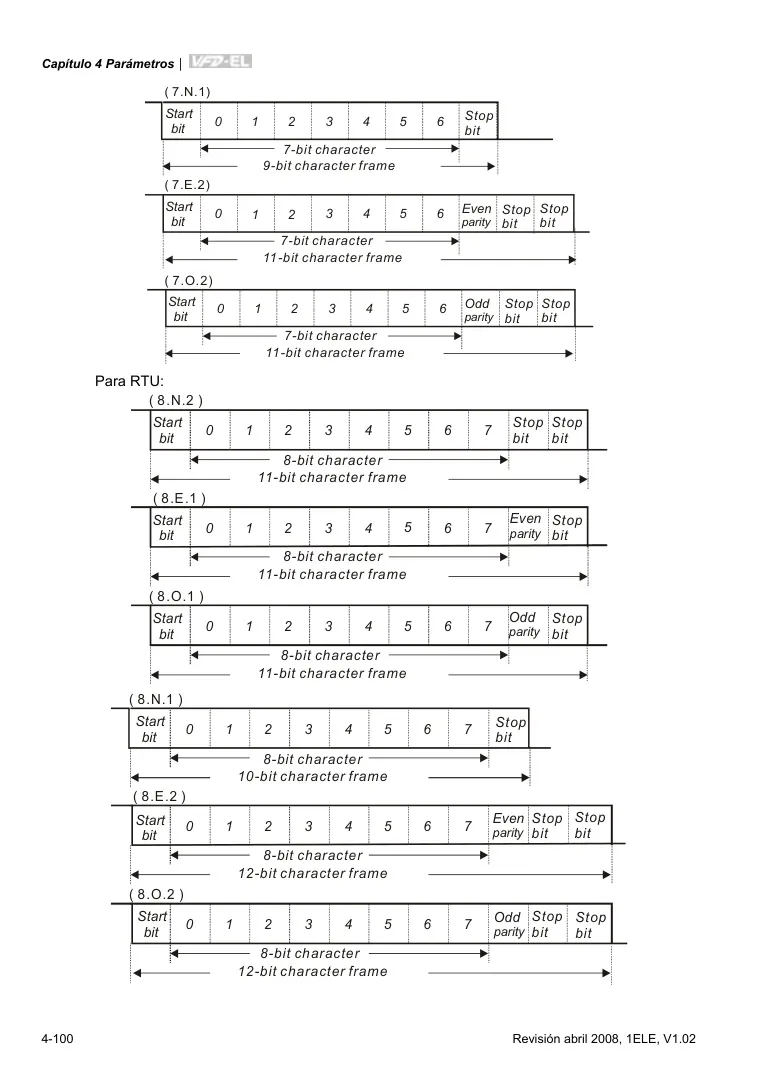

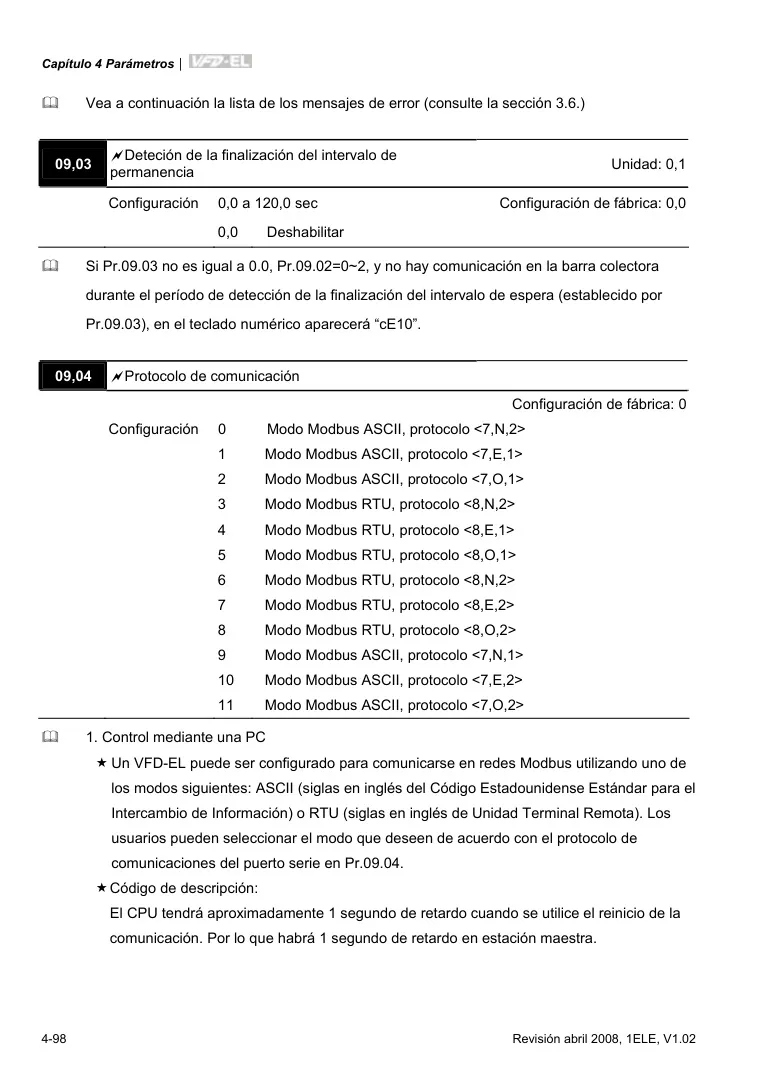

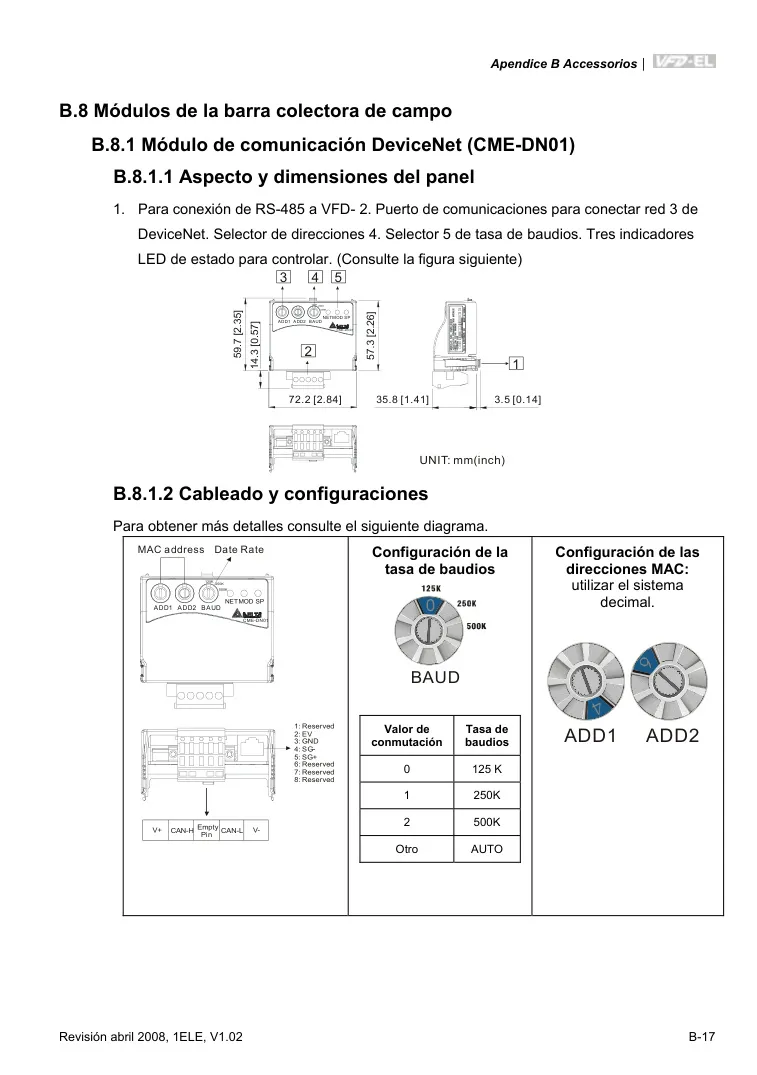

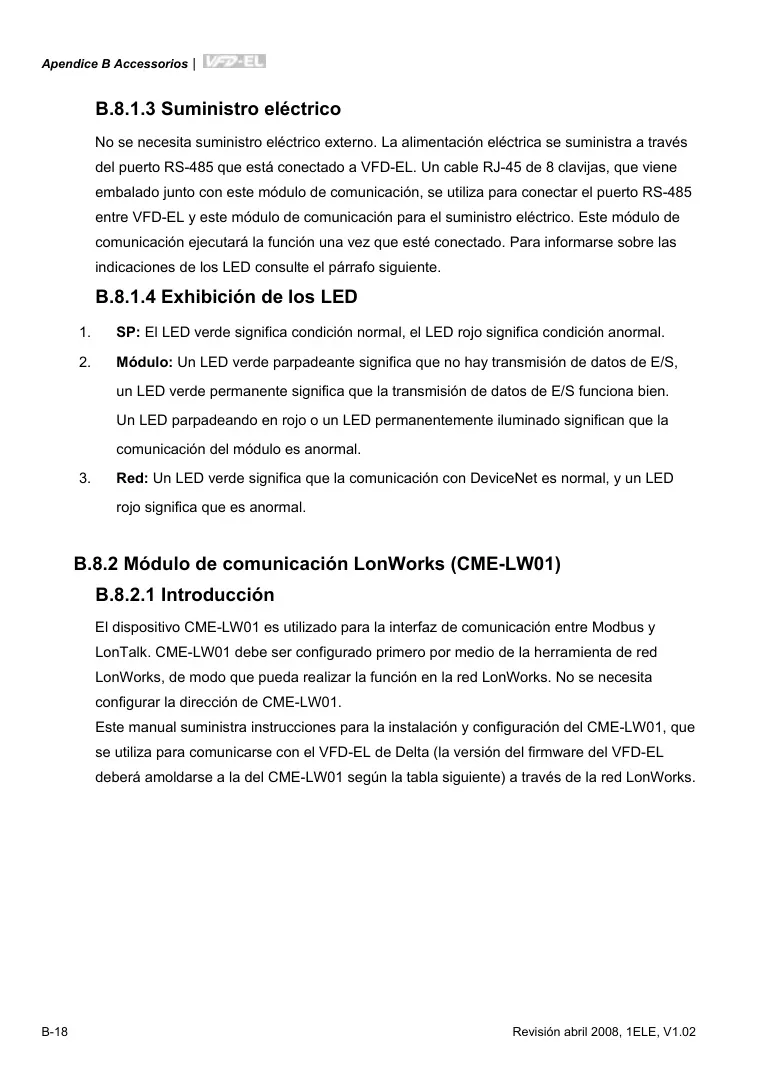

La conectividad es un punto fuerte del VFD-EL, con una interfaz RS-485 integrada que facilita la integración en sistemas de automatización. Además, el equipo es compatible con diversos módulos de comunicación de campo opcionales, como DeviceNet, LonWorks, Profibus y CANopen, lo que amplía su versatilidad en entornos industriales complejos. Estas opciones de conectividad permiten el monitoreo y control remoto del variador, facilitando la gestión de sistemas distribuidos y la recolección de datos operativos esenciales para la optimización de procesos.

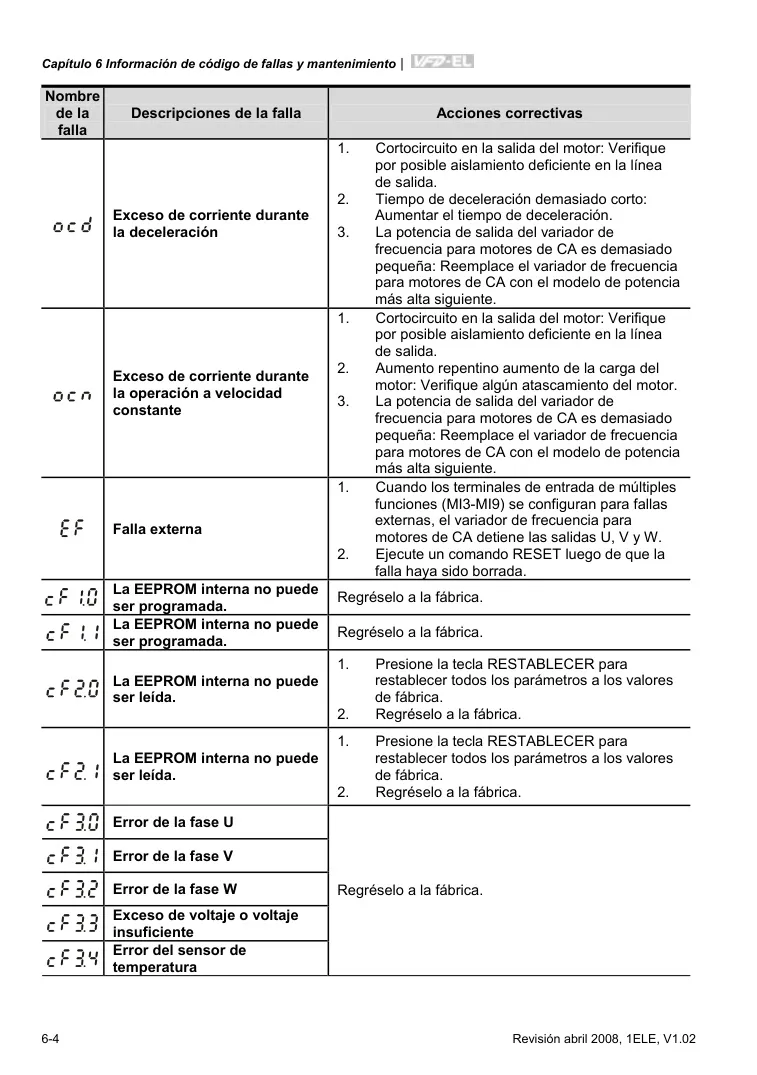

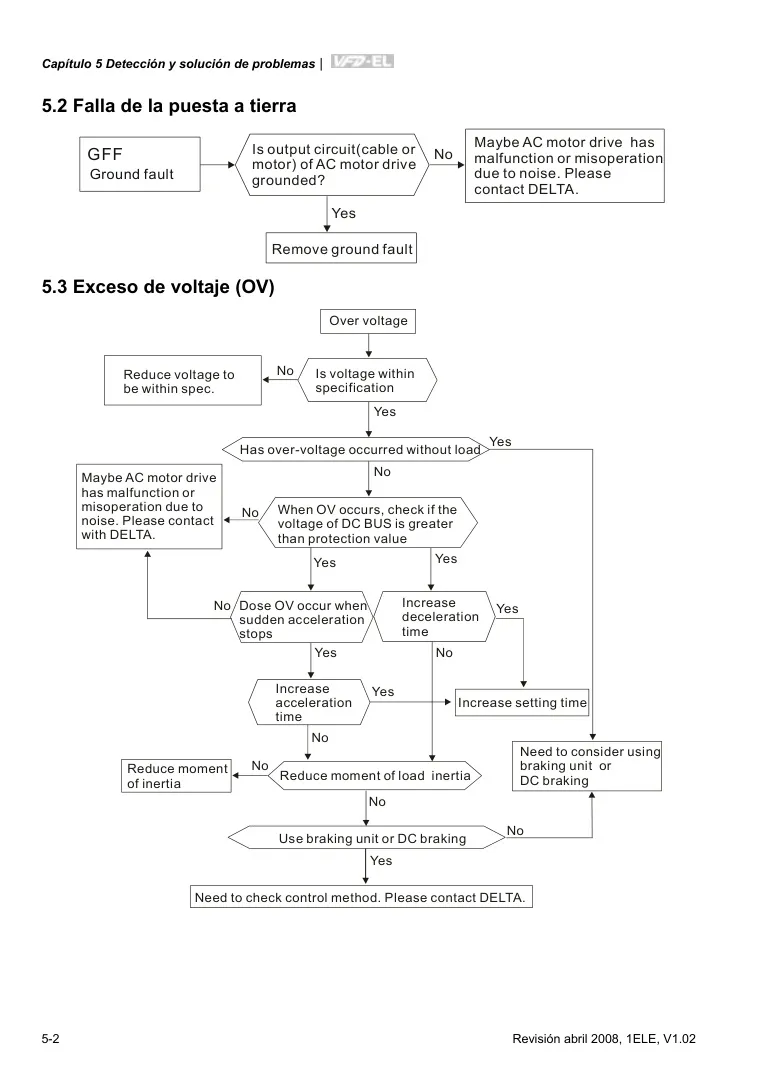

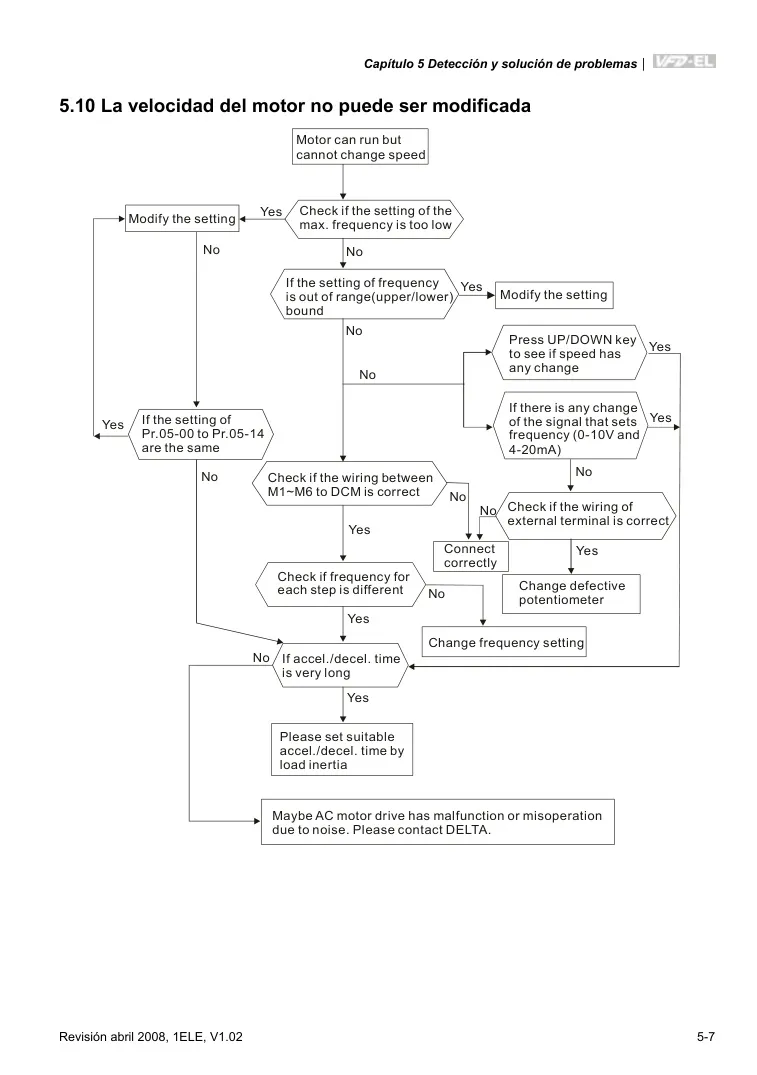

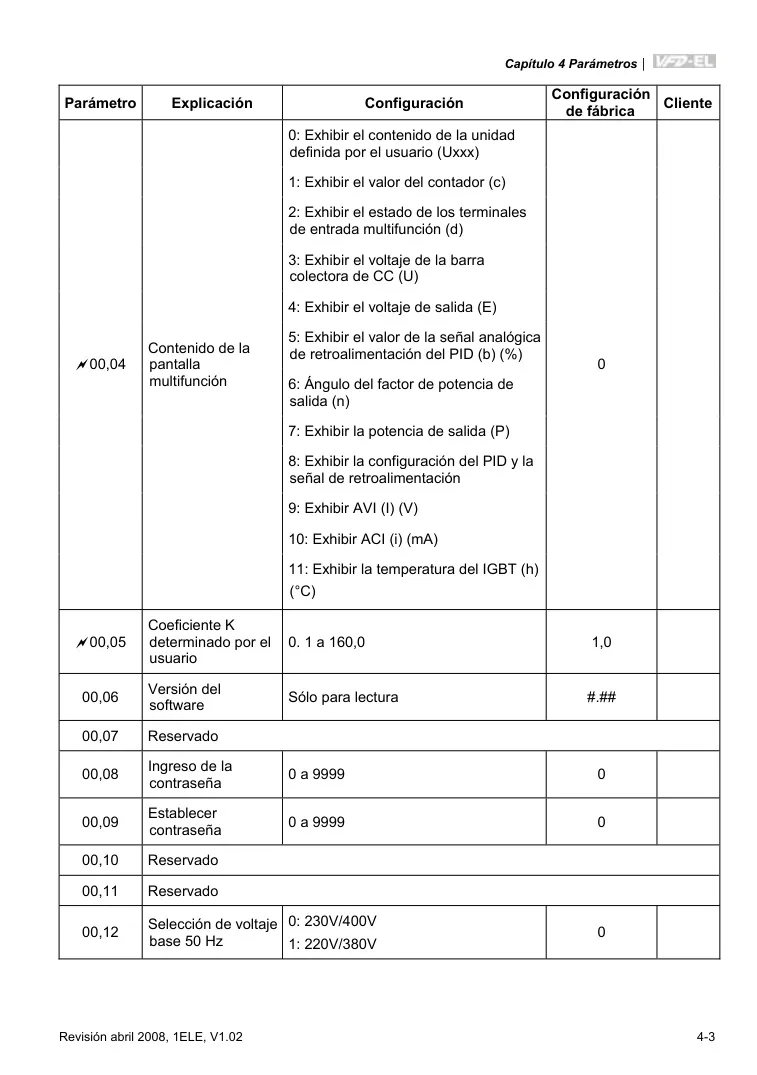

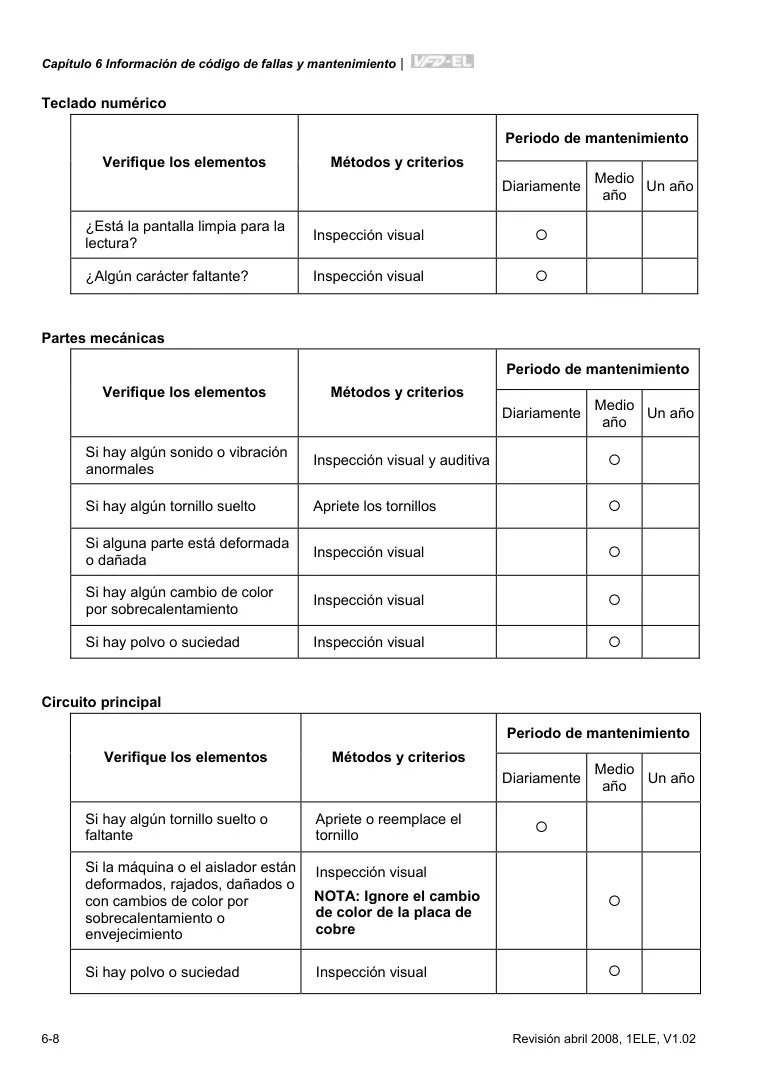

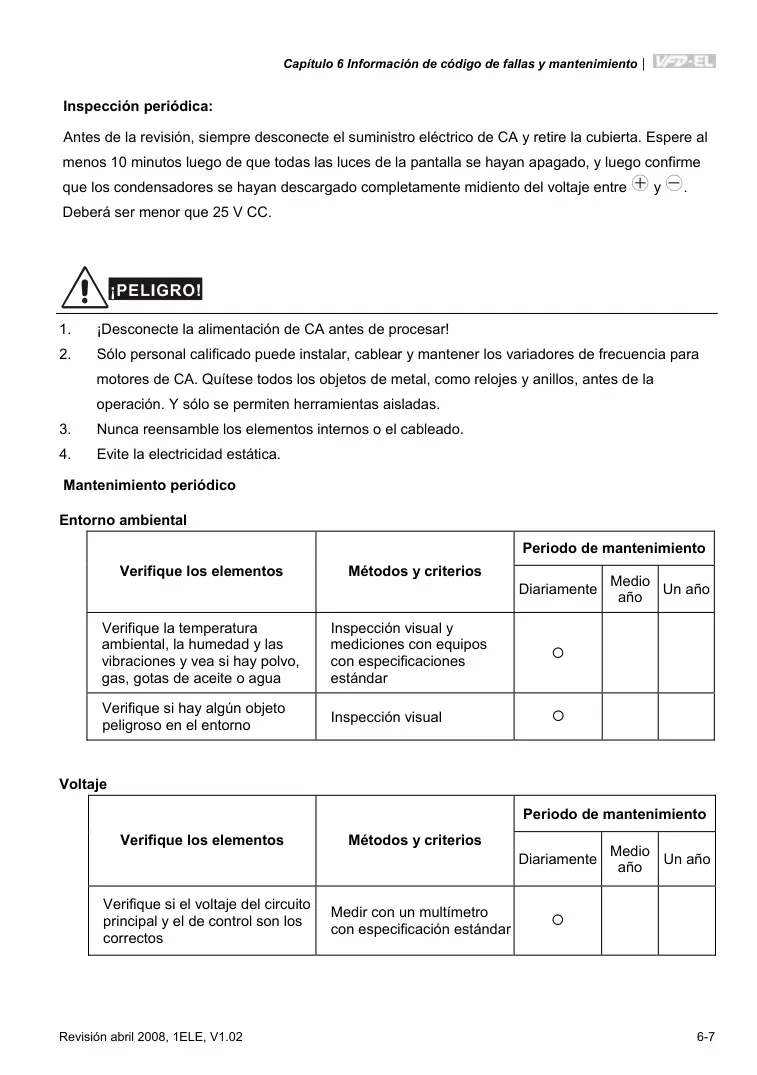

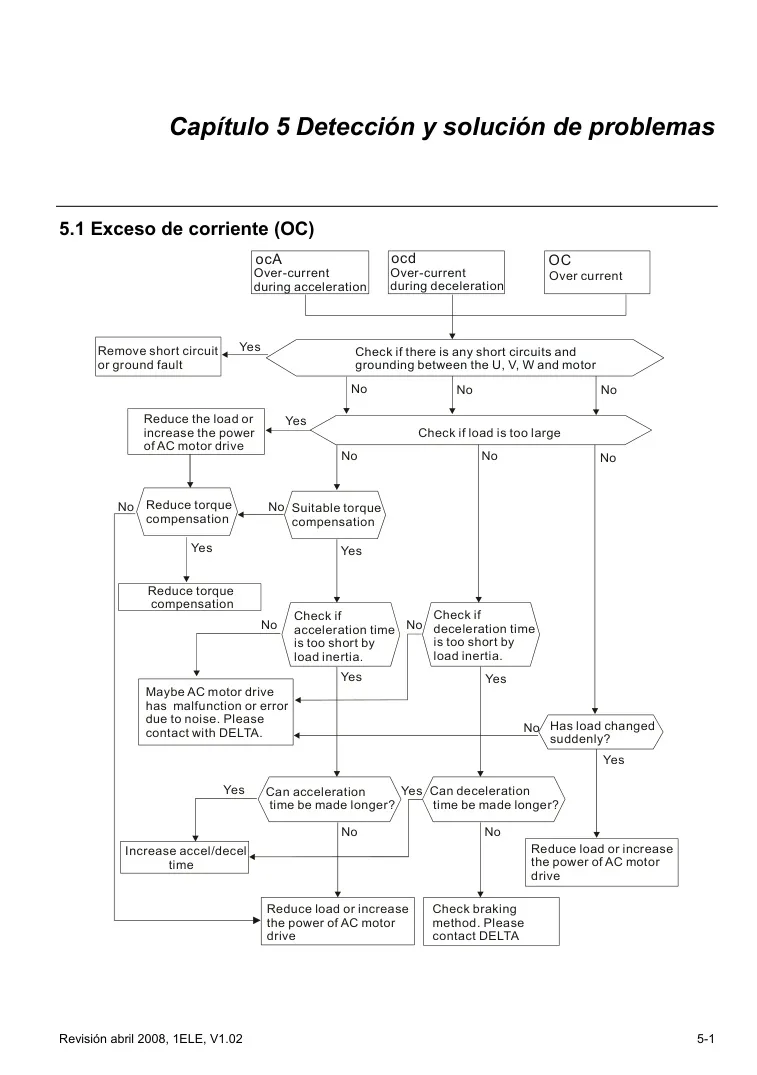

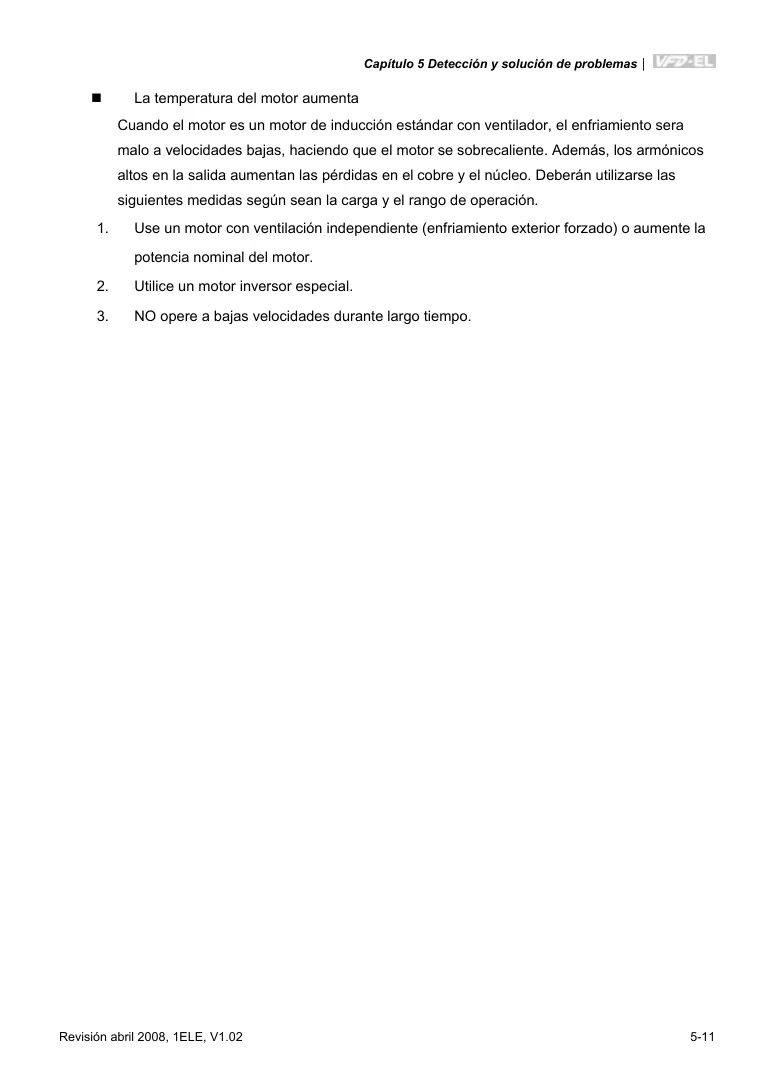

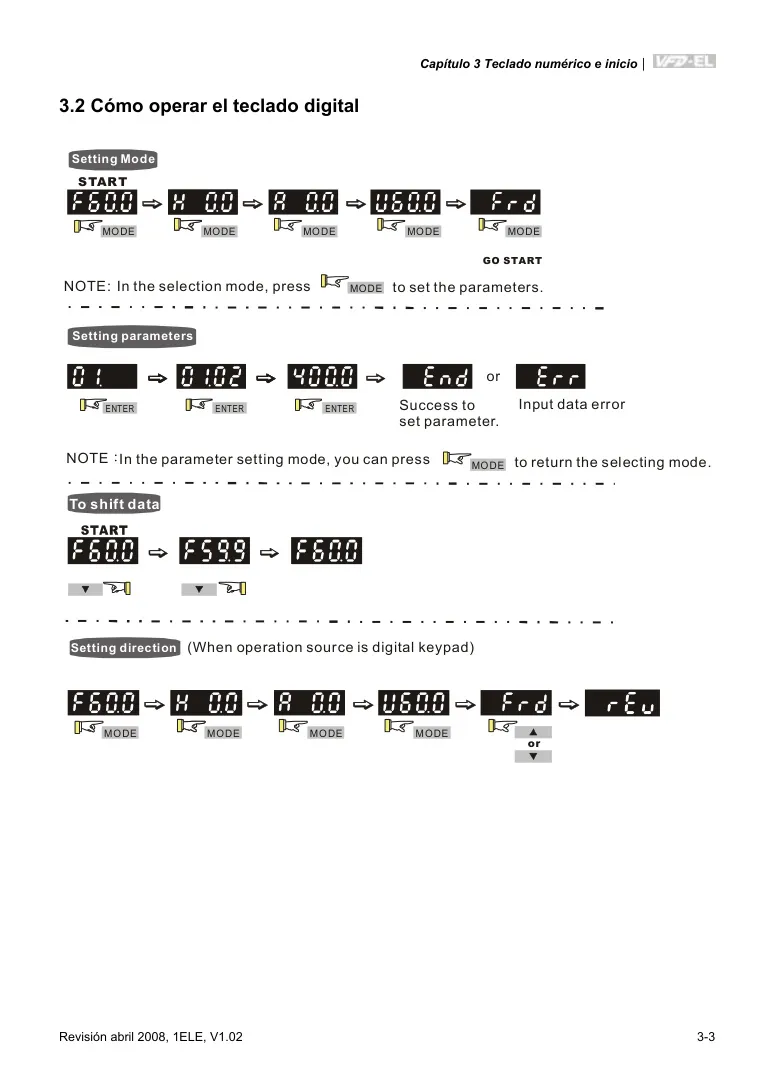

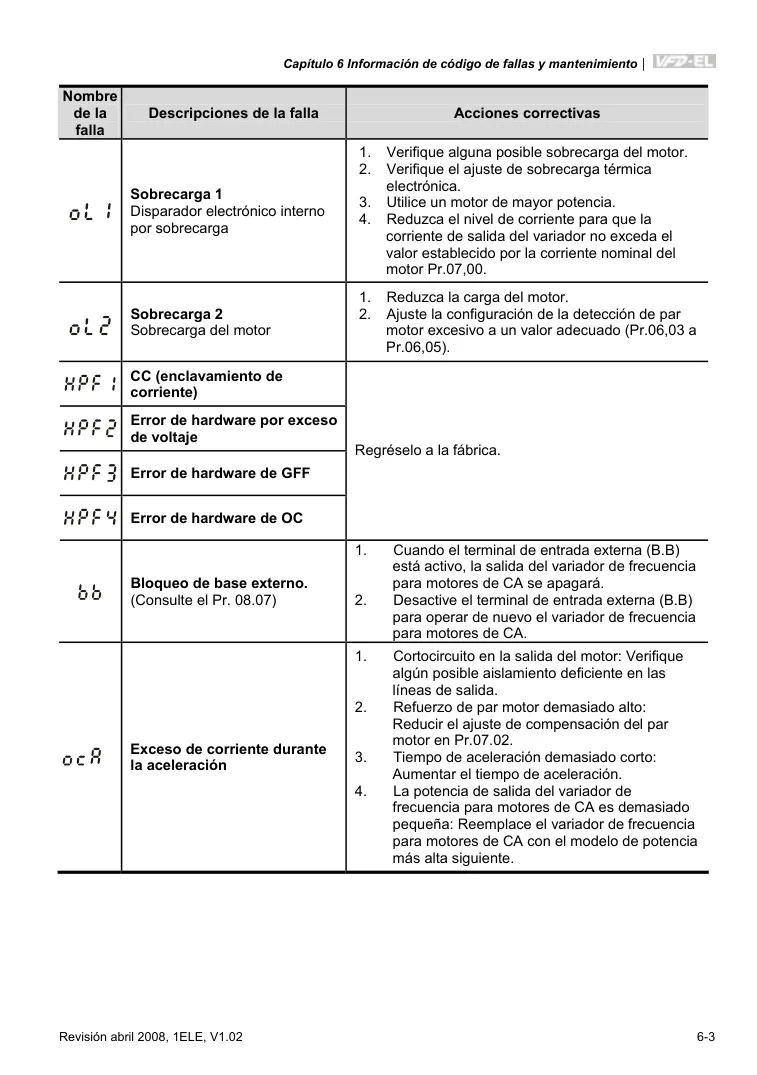

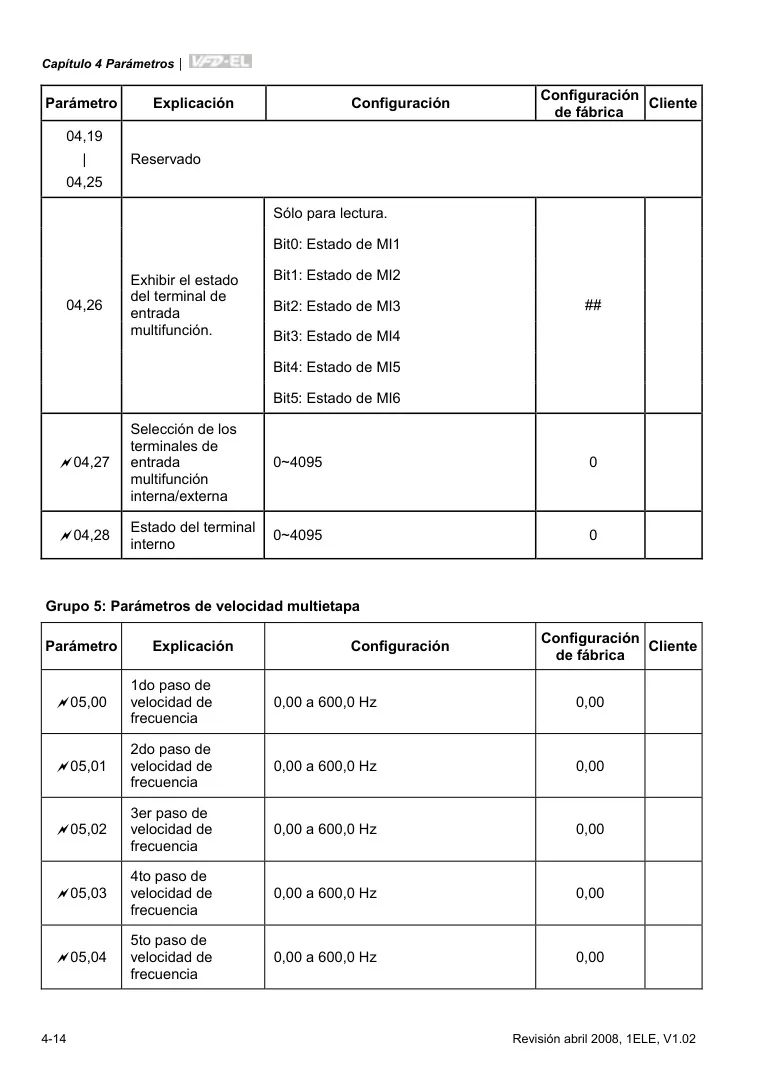

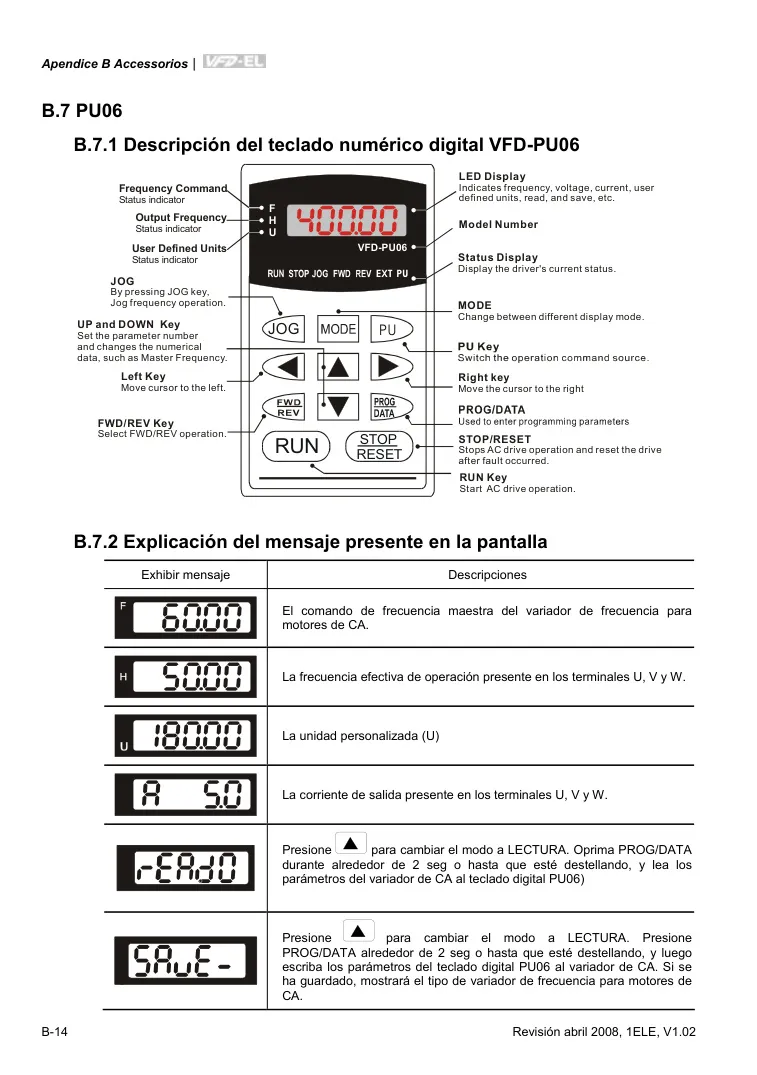

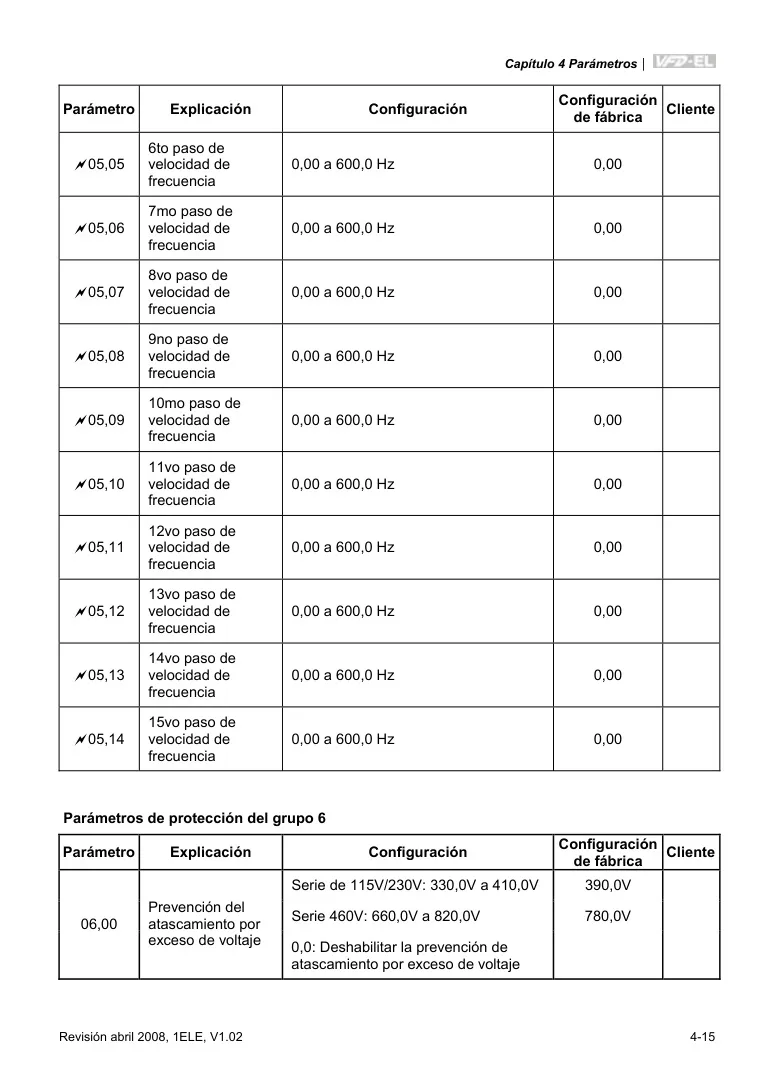

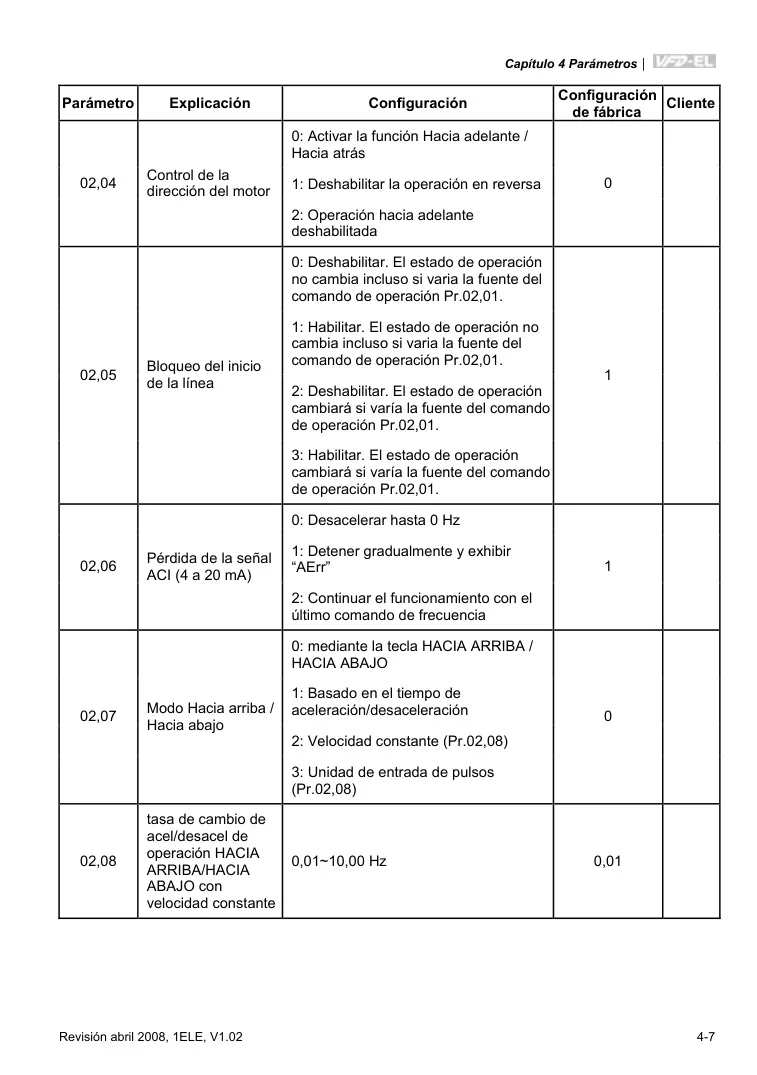

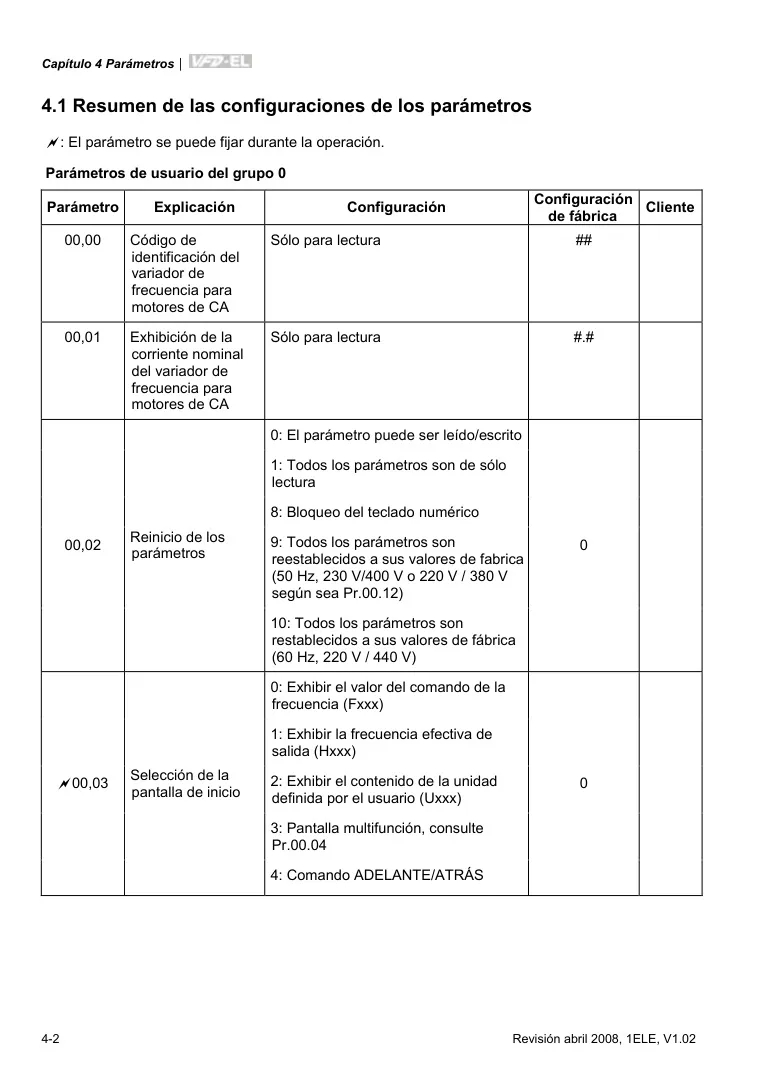

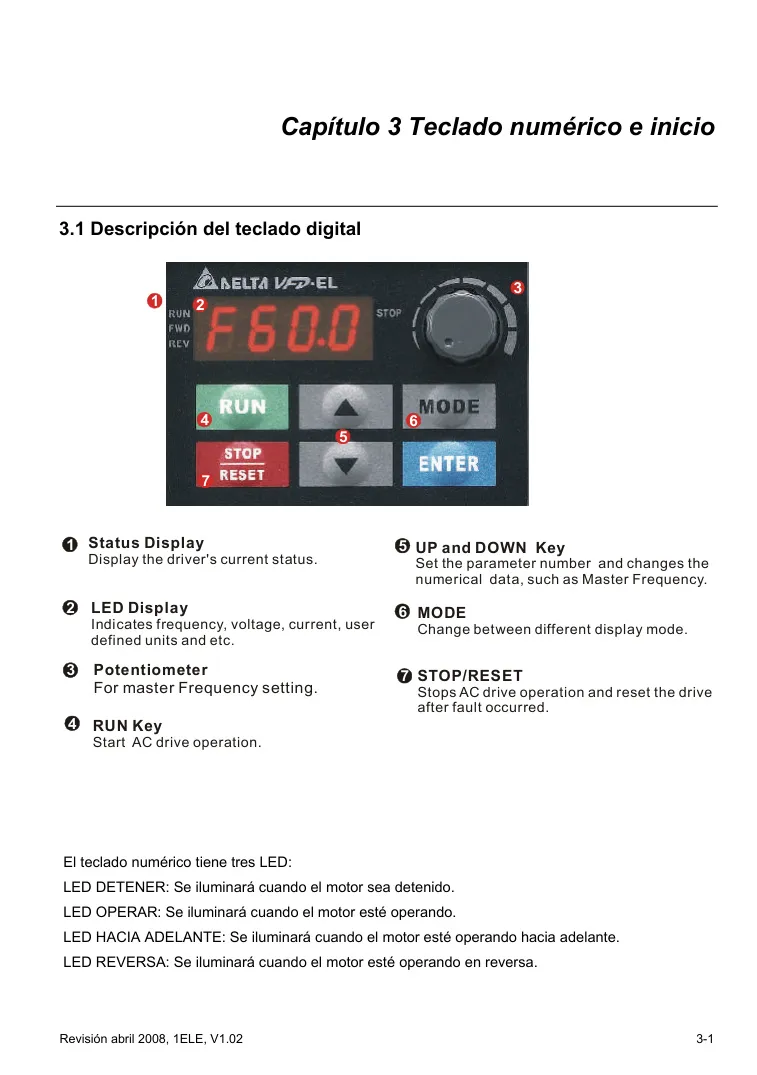

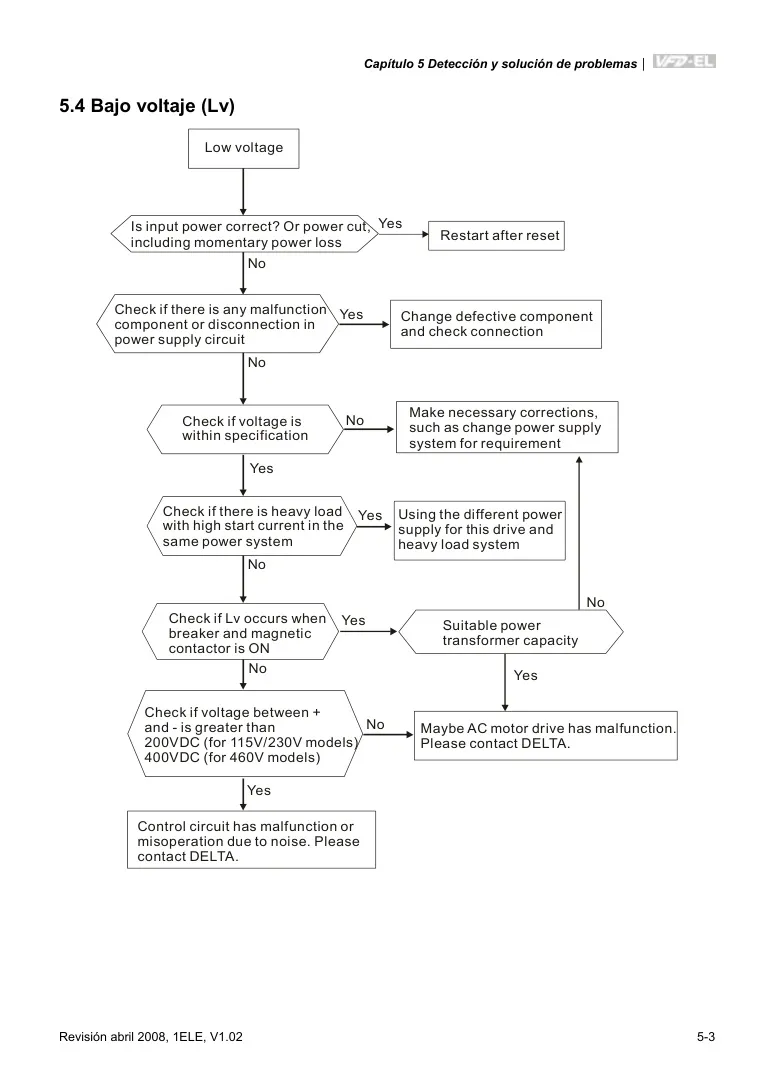

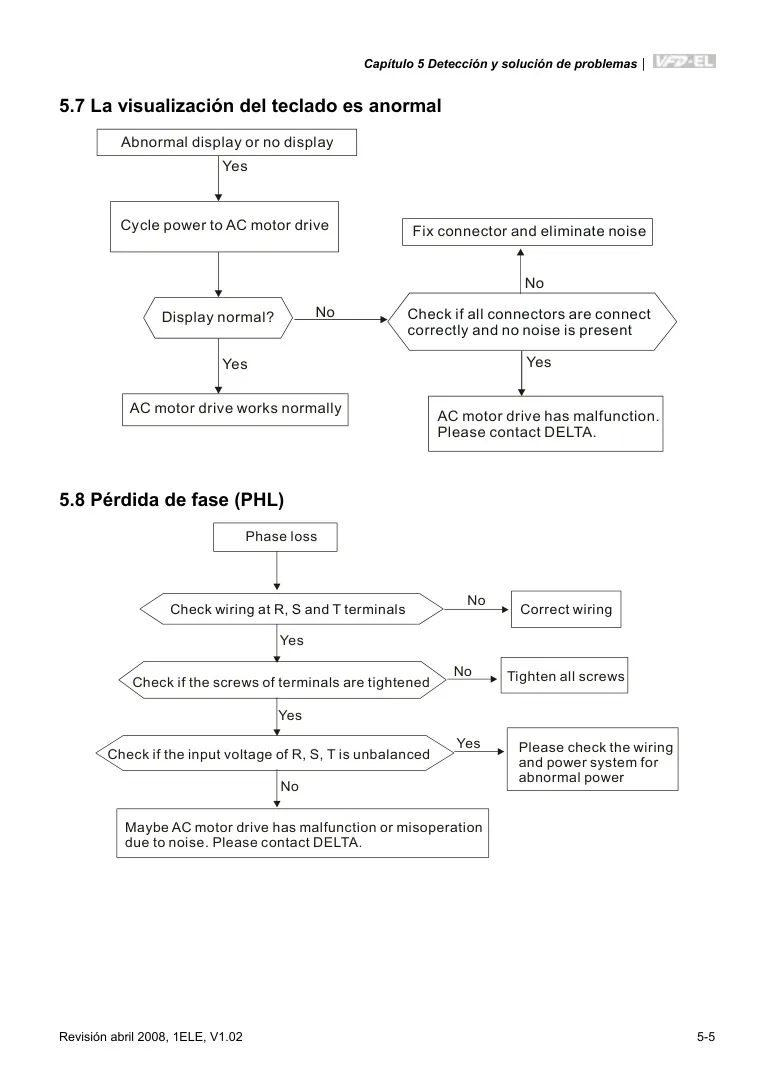

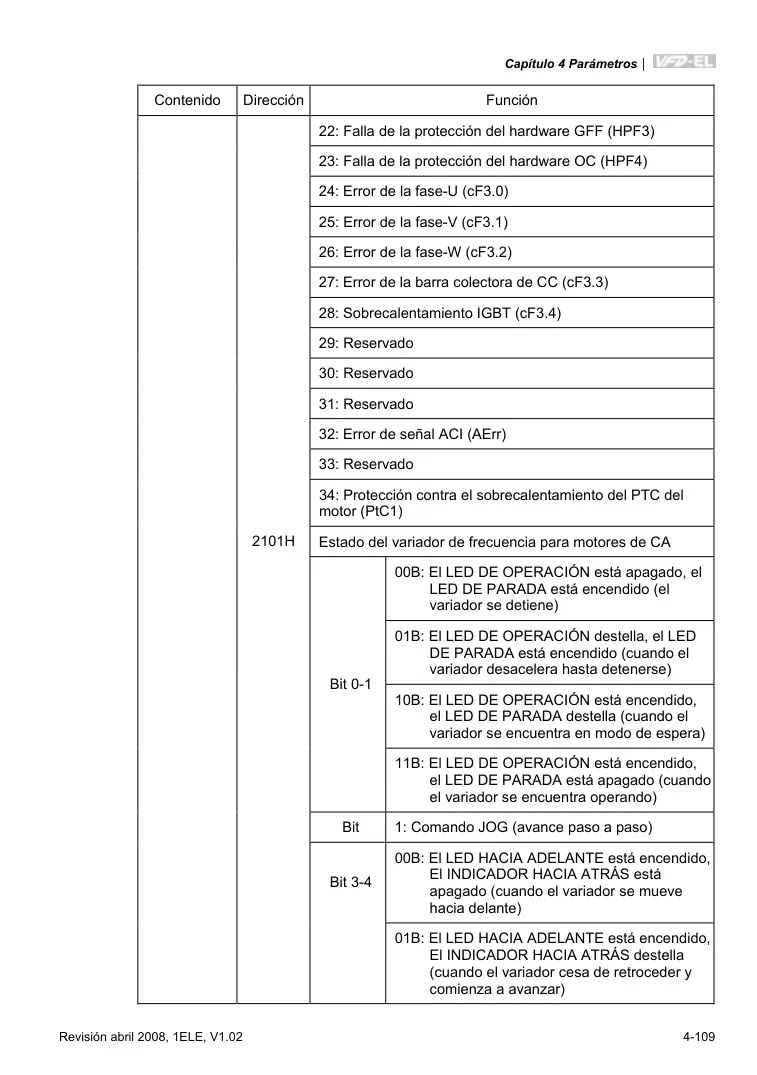

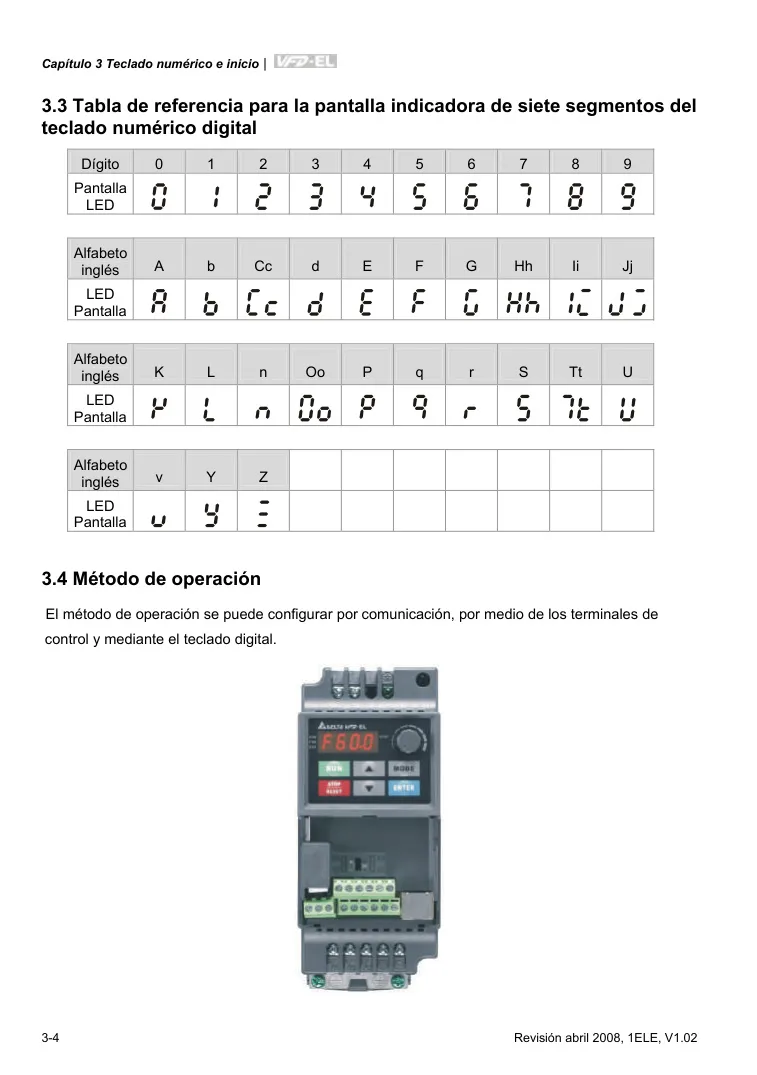

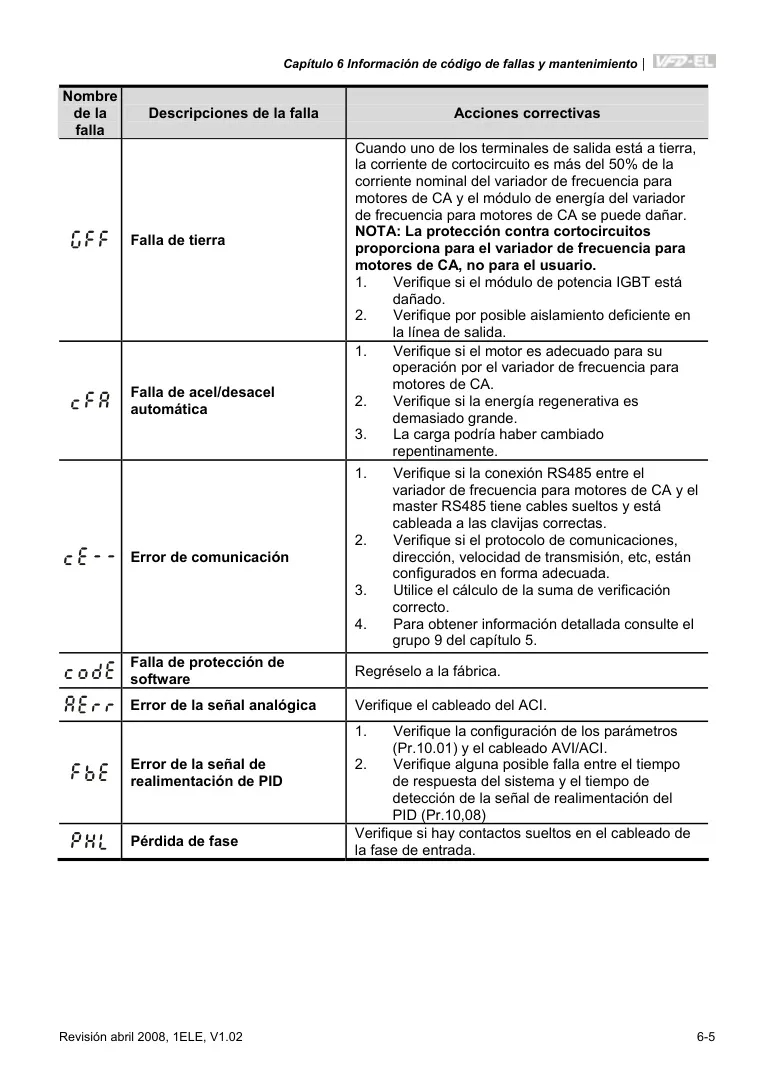

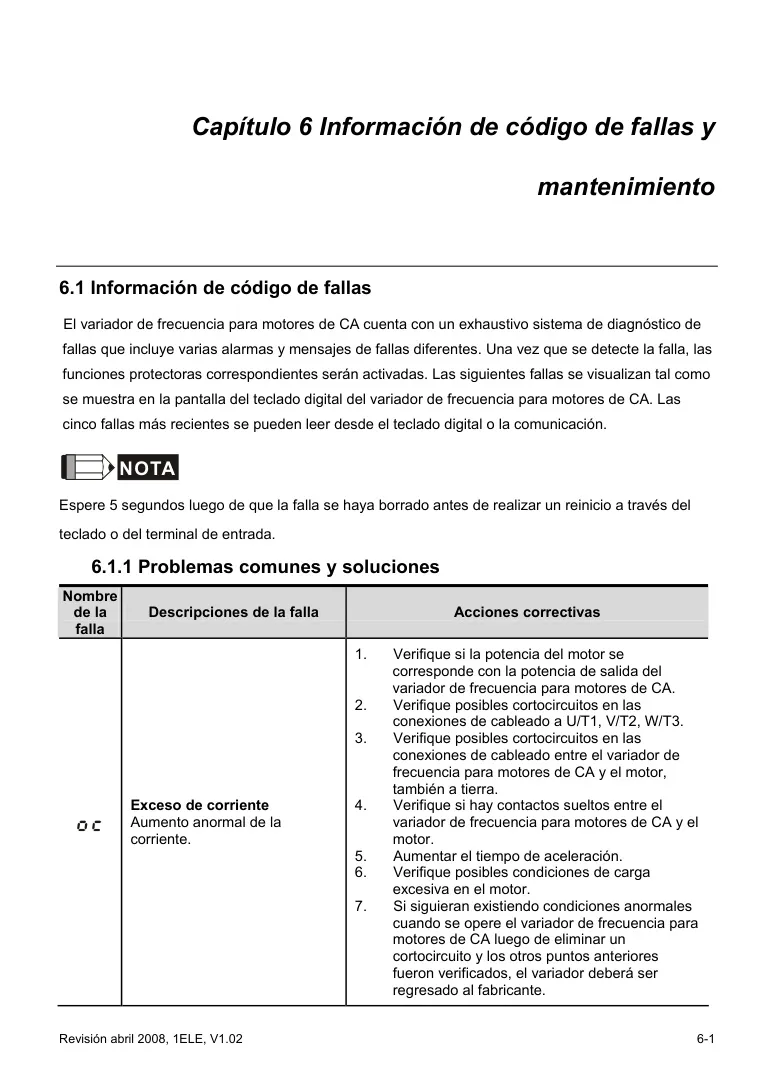

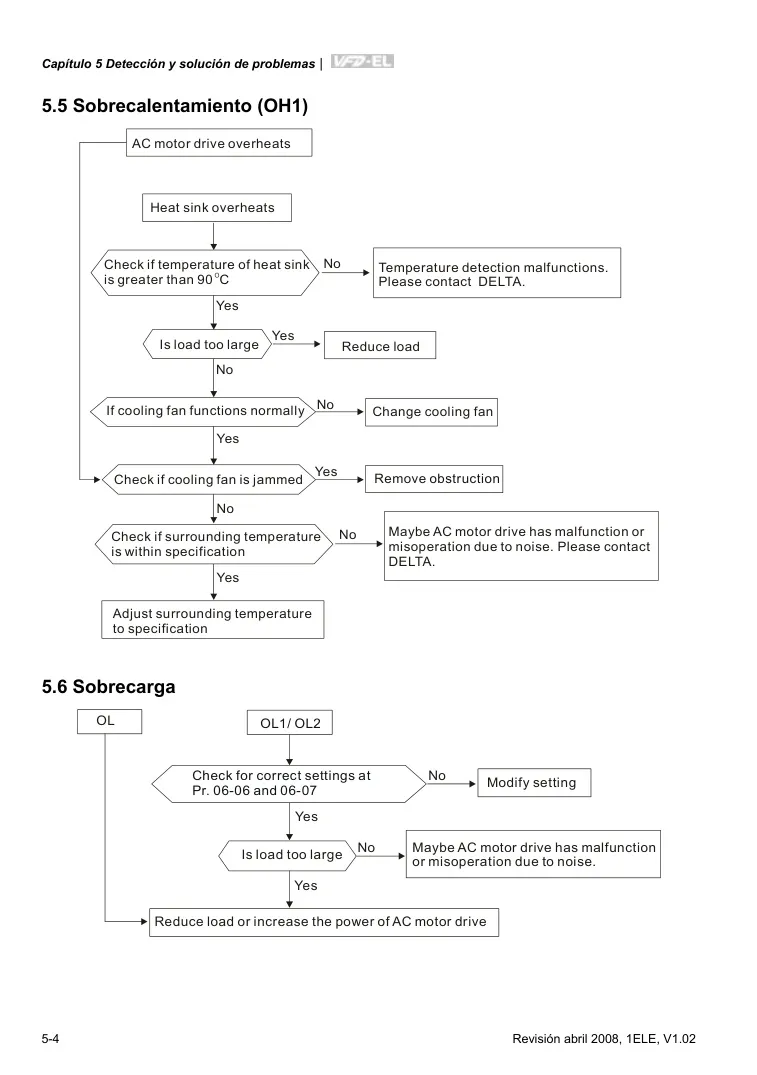

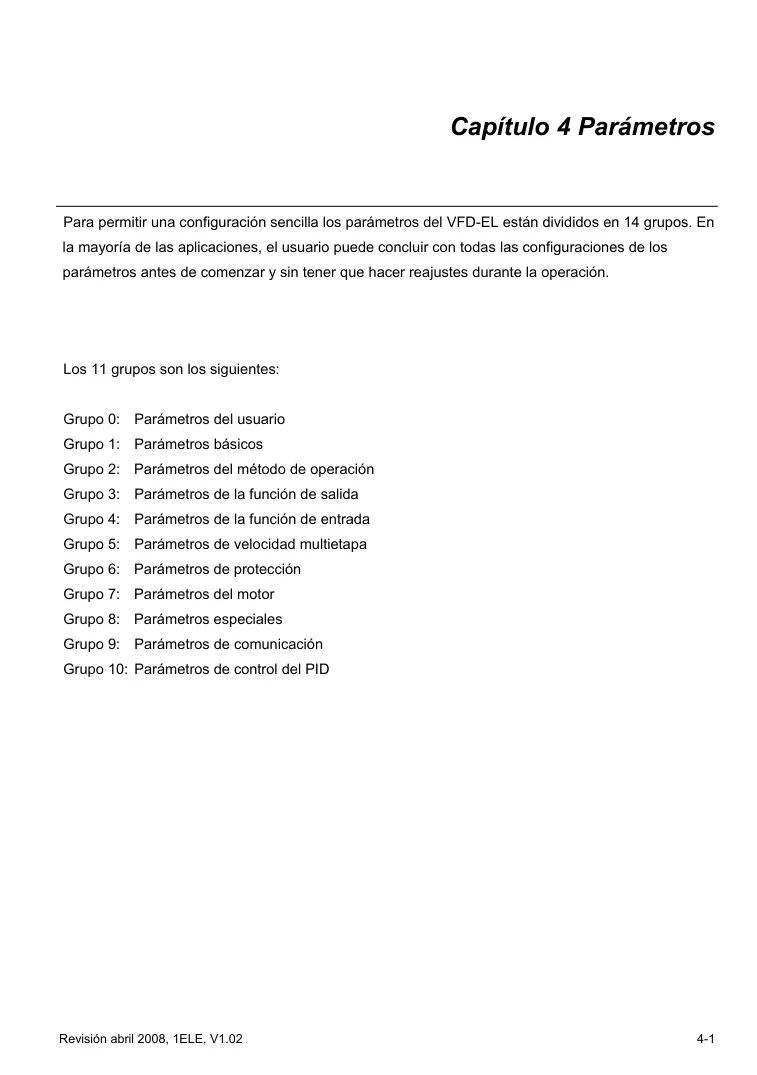

El teclado digital no solo sirve como interfaz de control, sino también como una herramienta de diagnóstico efectiva, mostrando información vital como la frecuencia, corriente, voltaje de salida y códigos de falla. La estructura de parámetros organizada en grupos facilita la configuración y el ajuste, incluso para usuarios menos experimentados. Para cualquier eventualidad, el manual detalla una guía de detección y solución de problemas con códigos de falla específicos y sus acciones correctivas recomendadas, lo que minimiza los tiempos de inactividad y asegura un funcionamiento ininterrumpido.
