Bomba de calor Daikin EKHHP300A2V3
Instrucciones del Daikin EKHHP300A2V3
Aquí le ofrecemos el manual de Bomba de calor Daikin EKHHP300A2V3 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Bombas de calor en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Bomba de calor Daikin EKHHP300A2V3, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

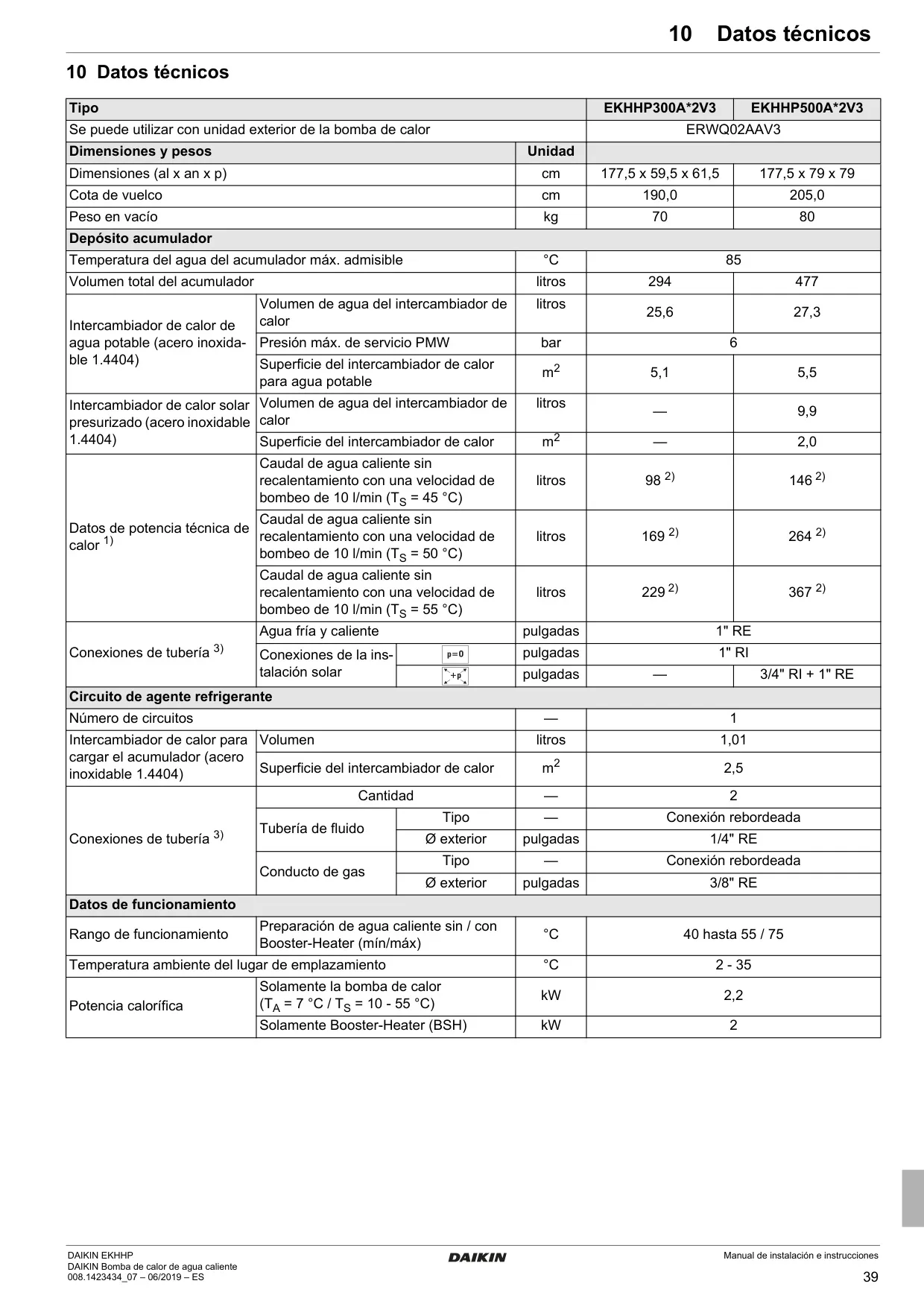

Especificaciones de la Bomba de calor Daikin EKHHP300A2V3
| Categoría | Característica | Valor (EKHHP300A*2V3) |
|---|---|---|
| Unidad exterior compatible | Modelo | ERWQ02AAV3 |
| Dimensiones y pesos | Dimensiones (al x an x p) | 177,5 x 59,5 x 61,5 cm |
| Cota de vuelco | 190,0 cm | |
| Peso en vacío | 70 kg | |
| Peso total (lleno) | 364 kg (358 kg de agua + 6 kg de unidad) | |
| Depósito acumulador | Temperatura máx. admisible | 85 °C |
| Volumen total | 294 litros | |
| Intercambiador de calor de agua potable (acero inoxidable 1.4404) | Volumen de agua | 25,6 litros |
| Presión máx. de servicio (PMW) | 6 bar | |
| Superficie del intercambiador | 5,1 m² | |
| Caudal de agua caliente (sin recalentamiento, 10 l/min) | Con TS = 45 °C | 98 litros |
| Con TS = 50 °C | 169 litros | |
| Con TS = 55 °C | 229 litros | |
| Conexiones de tubería (hidráulicas) | Agua fría y caliente | 1" RE |
| Conexiones instalación solar | 1" RI | |
| Circuito de agente refrigerante | Número de circuitos | 1 |
| Intercambiador de calor para cargar acumulador (acero inoxidable 1.4404) | Volumen | 1,01 litros |
| Superficie del intercambiador | 2,5 m² | |
| Cantidad | 2 | |
| Conexiones de tubería (refrigerante) | Tubería de fluido (Tipo) | Conexión rebordeada |
| Tubería de fluido (Ø exterior) | 1/4" RE | |
| Conducto de gas (Tipo) | Conexión rebordeada | |
| Conducto de gas (Ø exterior) | 3/8" RE | |
| Rango de funcionamiento | Preparación de agua caliente (sin/con Booster-Heater) | 40 hasta 55 / 75 °C |
| Temperatura ambiente del lugar de emplazamiento | 2 - 35 °C | |
| Potencia calorífica | Solo bomba de calor (TA = 7 °C / TS = 10 - 55 °C) | 2,2 kW |
| Solo Booster-Heater (BSH) | 2 kW | |

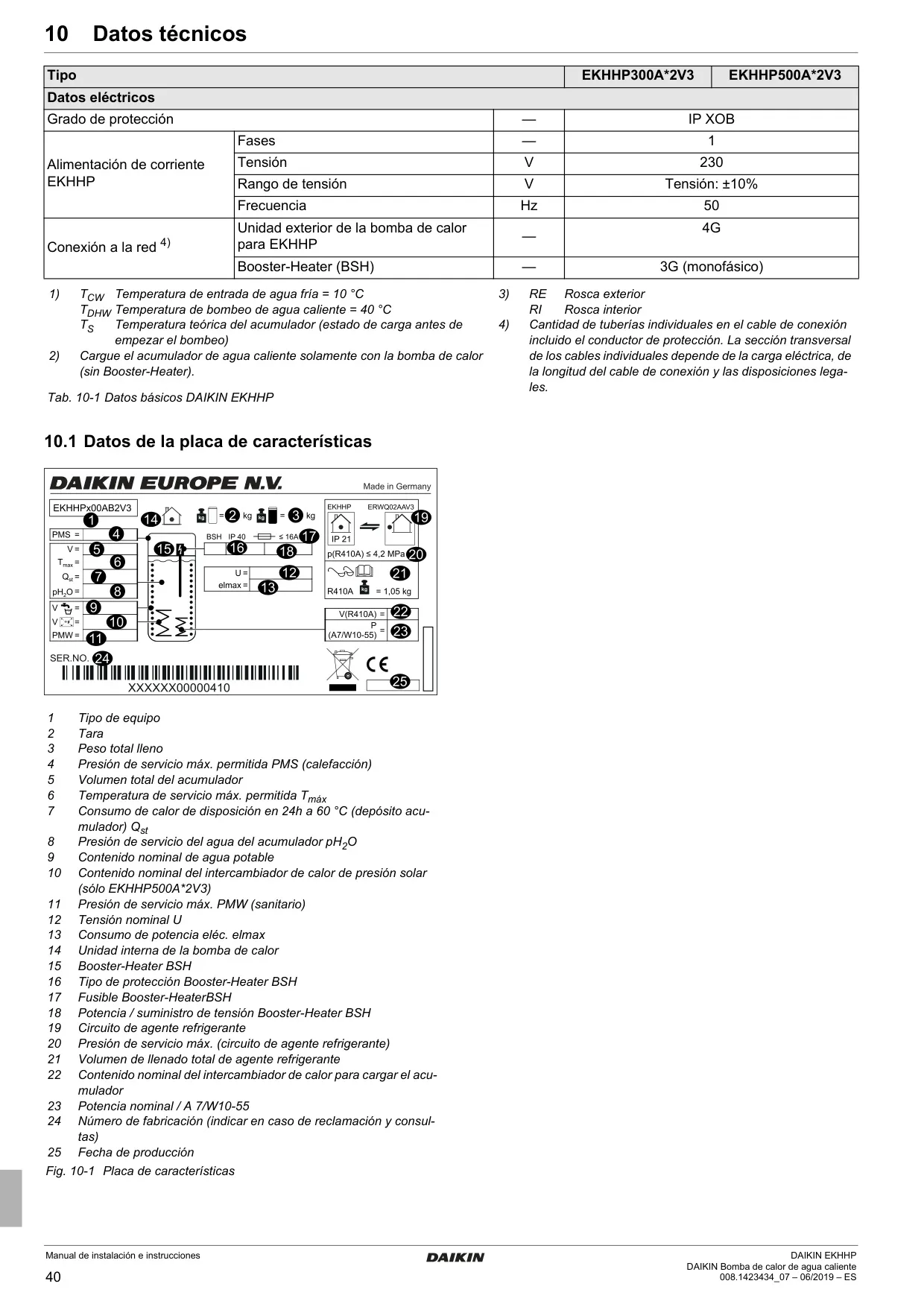

| Datos eléctricos | Grado de protección | IP XOB |
| Fases (alimentación EKHHP) | 1 | |
| Tensión (alimentación EKHHP) | 230 V (rango ±10%) | |
| Frecuencia (alimentación EKHHP) | 50 Hz | |
| Conexión a la red (Booster-Heater) | 3G (monofásico) | |
| Agente refrigerante | Tipo | R410A |
| Volumen de llenado total | 1,05 kg |
Detalles del Daikin EKHHP300A2V3

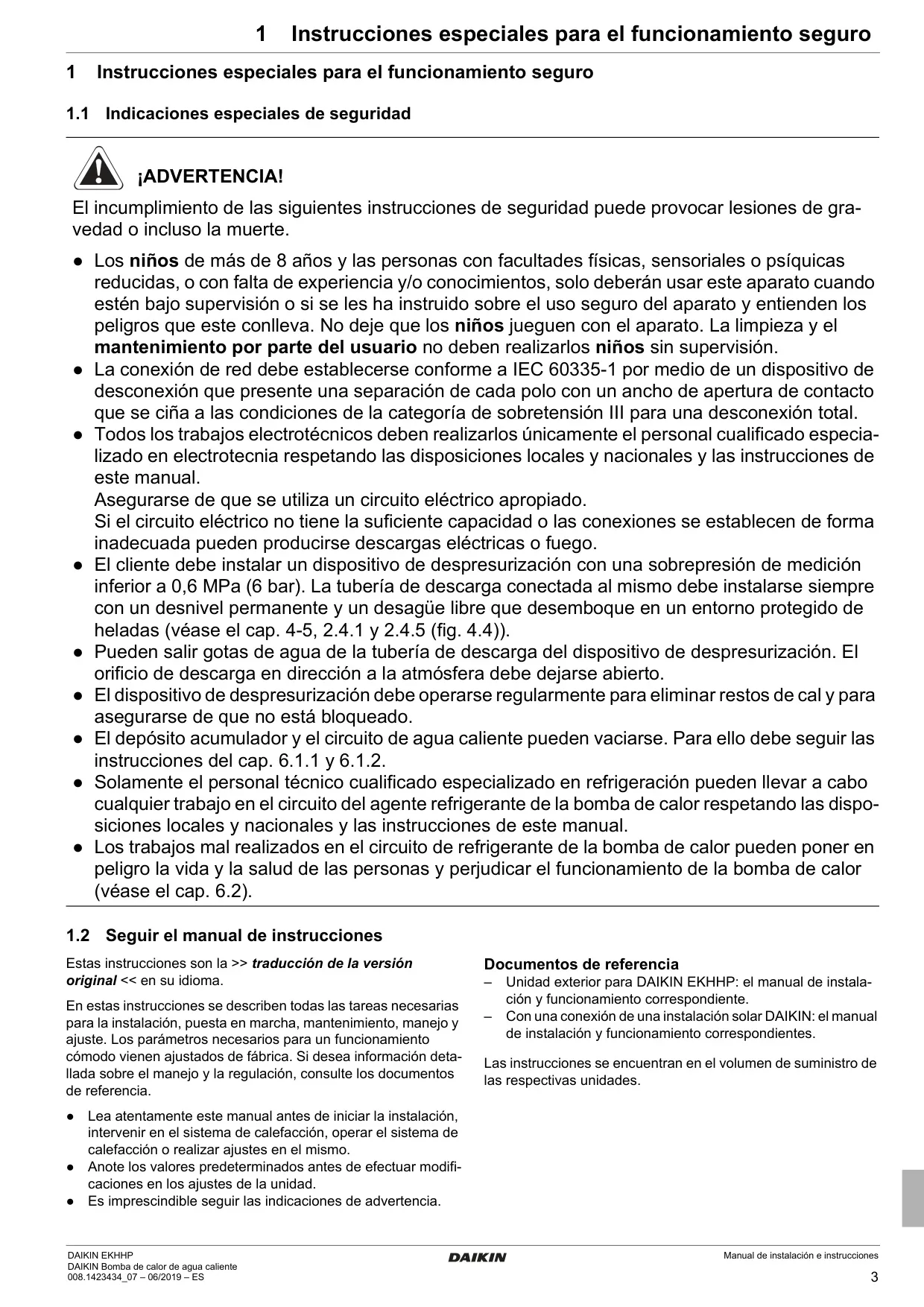

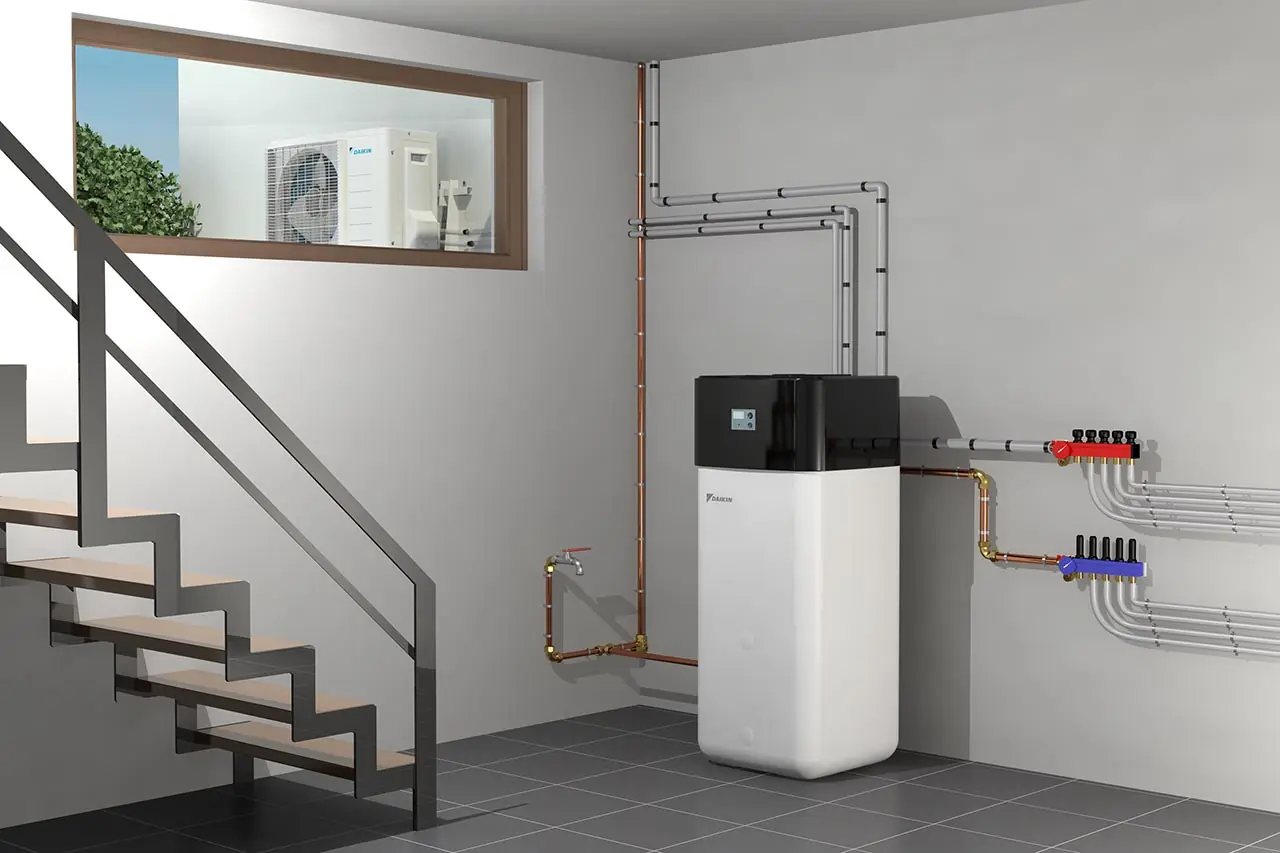

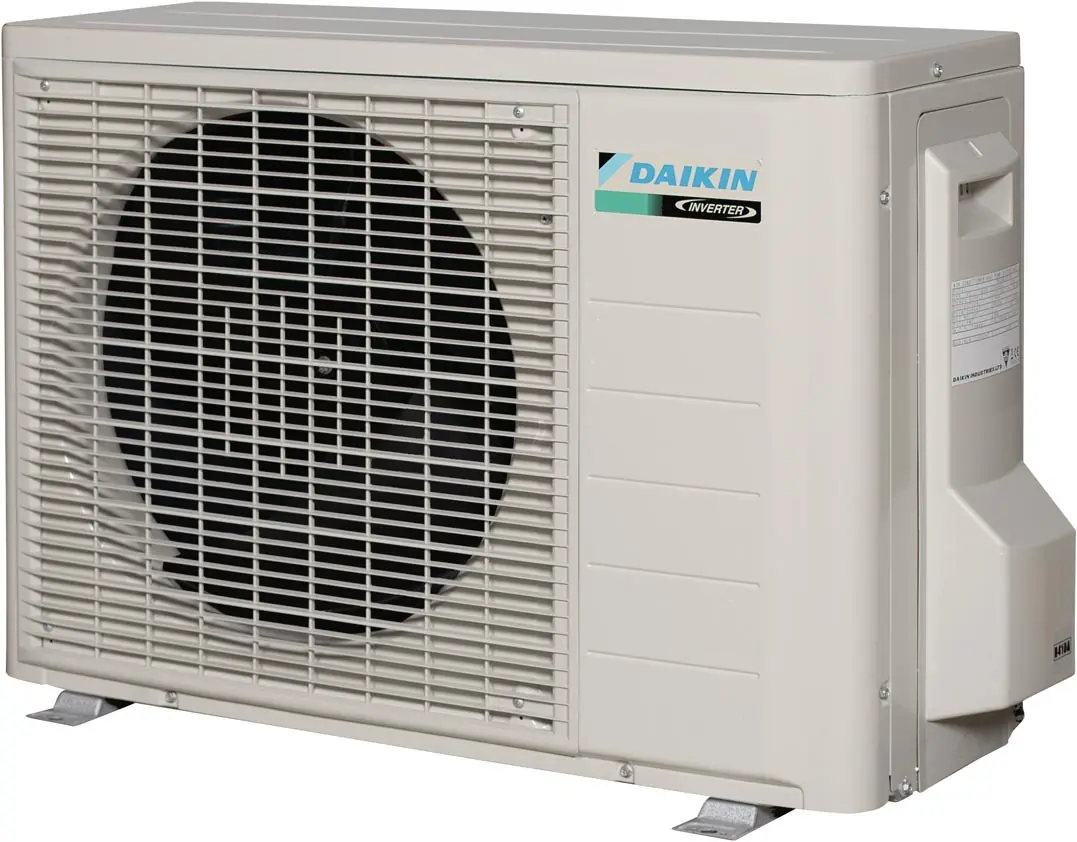

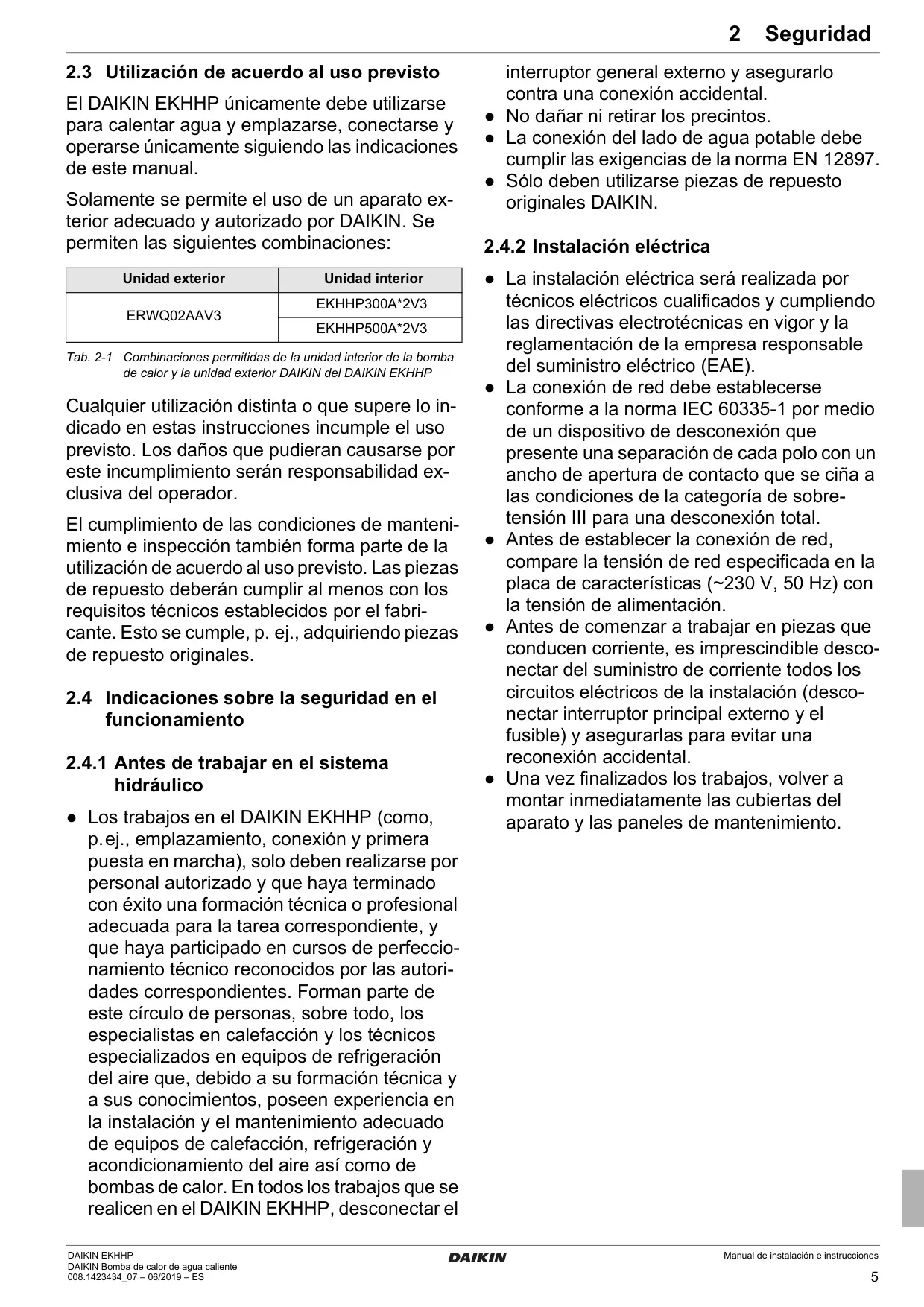

La Daikin EKHHP300A2V3 es una unidad interior de bomba de calor de agua caliente diseñada para la producción eficiente de agua caliente sanitaria. Su operación requiere la conexión a una compatible unidad exterior de Daikin, como la ERWQ02AAV3, formando así una solución de calefacción integrada y robusta. El sistema está dotado de importantes características de seguridad, incluyendo la obligatoriedad de instalación por personal cualificado y el cumplimiento estricto de las directrices para el manejo eléctrico y de refrigerantes, garantizando la seguridad del usuario y un rendimiento óptimo.
Este sistema de bomba de calor opera extrayendo calor del ambiente exterior y transfiriéndolo al suministro de agua caliente doméstica. Puede funcionar de forma autónoma para la producción de ACS, pero también se integra sin problemas con generadores de calor externos opcionales, como sistemas solares térmicos o calderas convencionales, para una mayor capacidad de calefacción o redundancia. Esta versatilidad permite la diversificación energética y mejora la resiliencia en diversas condiciones de funcionamiento.

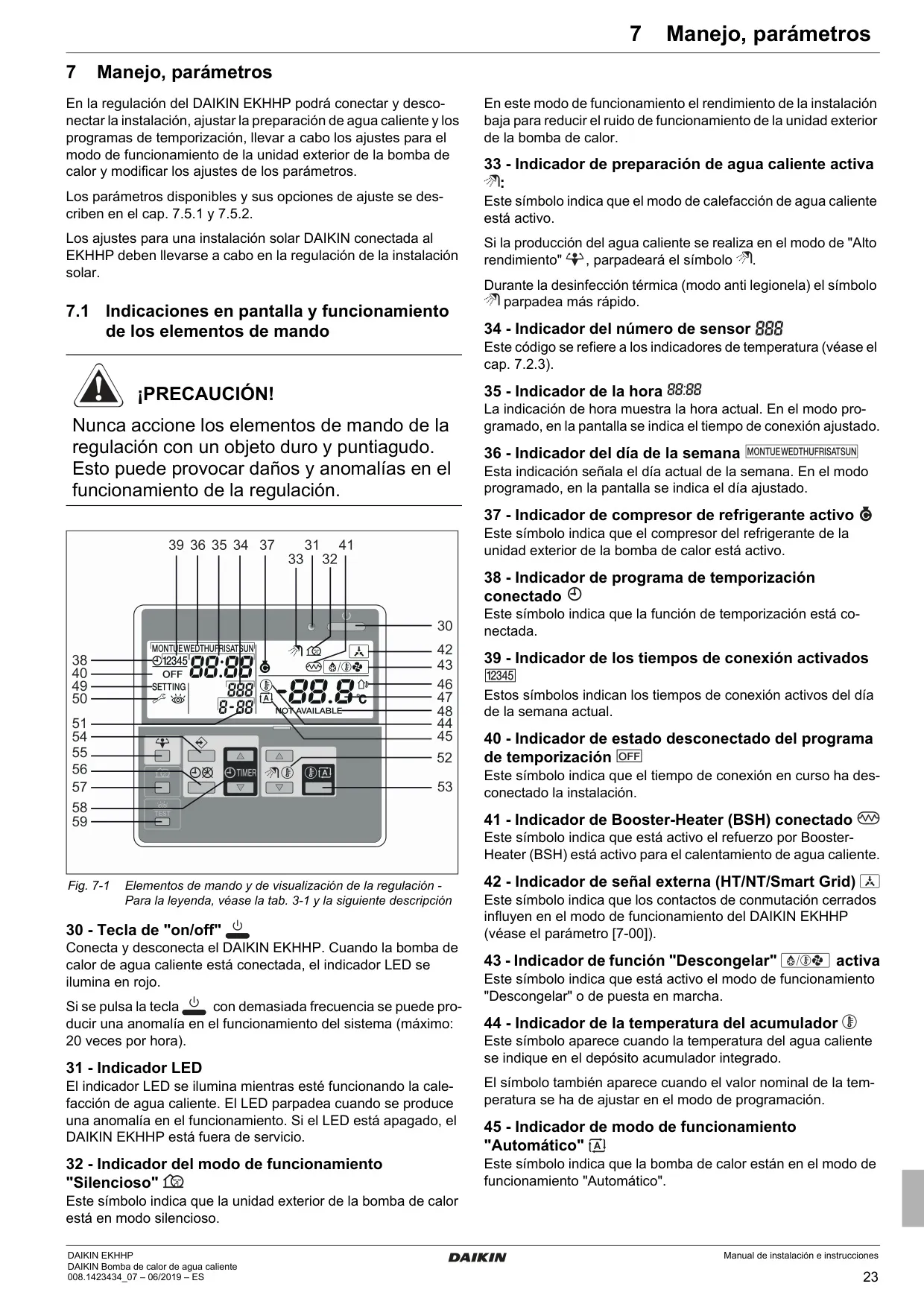

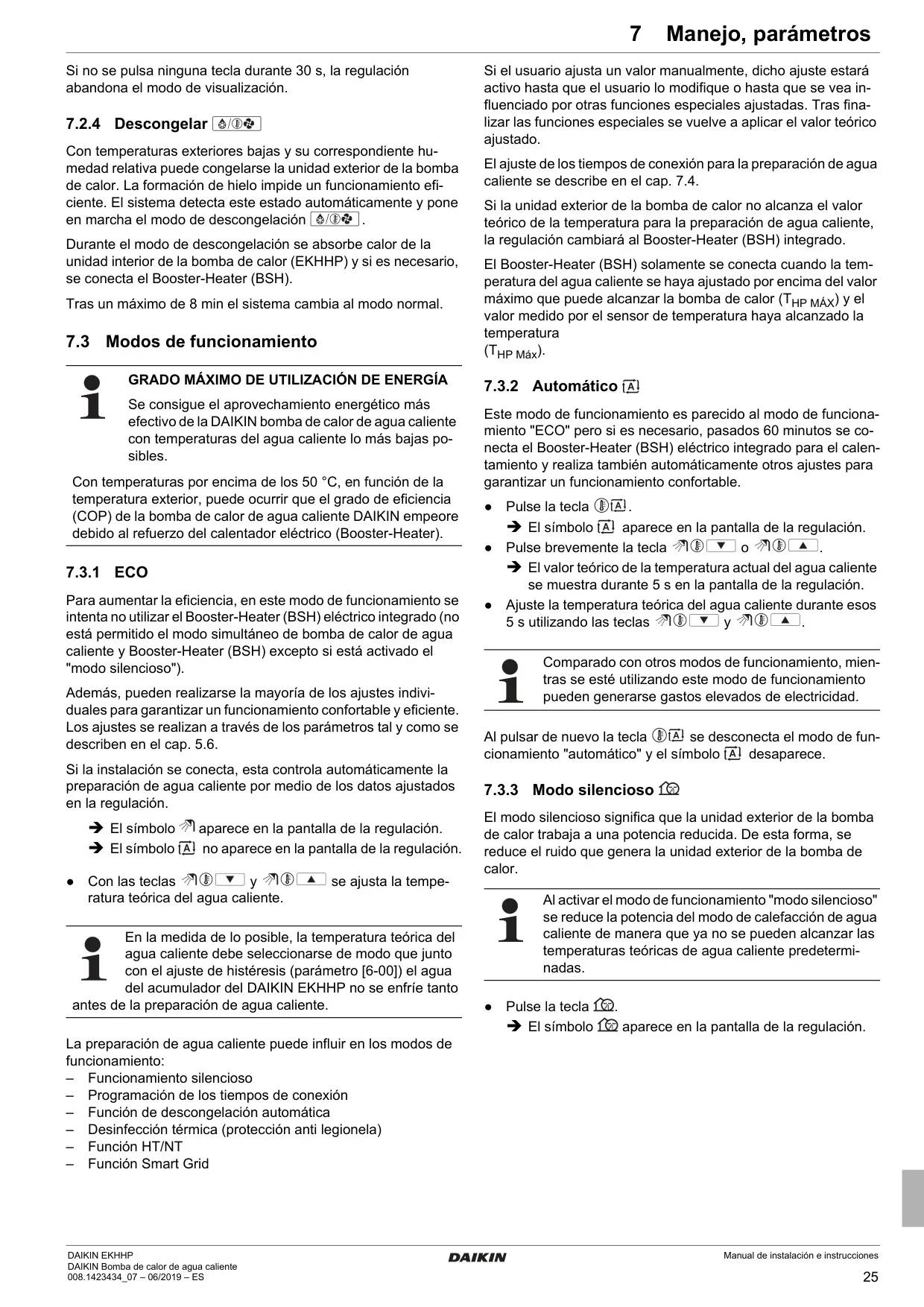

La interfaz de usuario incluye un panel de control intuitivo con una pantalla digital que proporciona información en tiempo real sobre la temperatura, los modos de funcionamiento y el estado del sistema. Los botones dedicados facilitan el ajuste de la configuración, incluyendo el modo ECO para la máxima eficiencia energética, el modo Automático para un confort equilibrado, el modo Silencioso para reducir el ruido en periodos específicos, y un modo de Alto Rendimiento para la recarga rápida de agua caliente cuando la demanda es elevada.

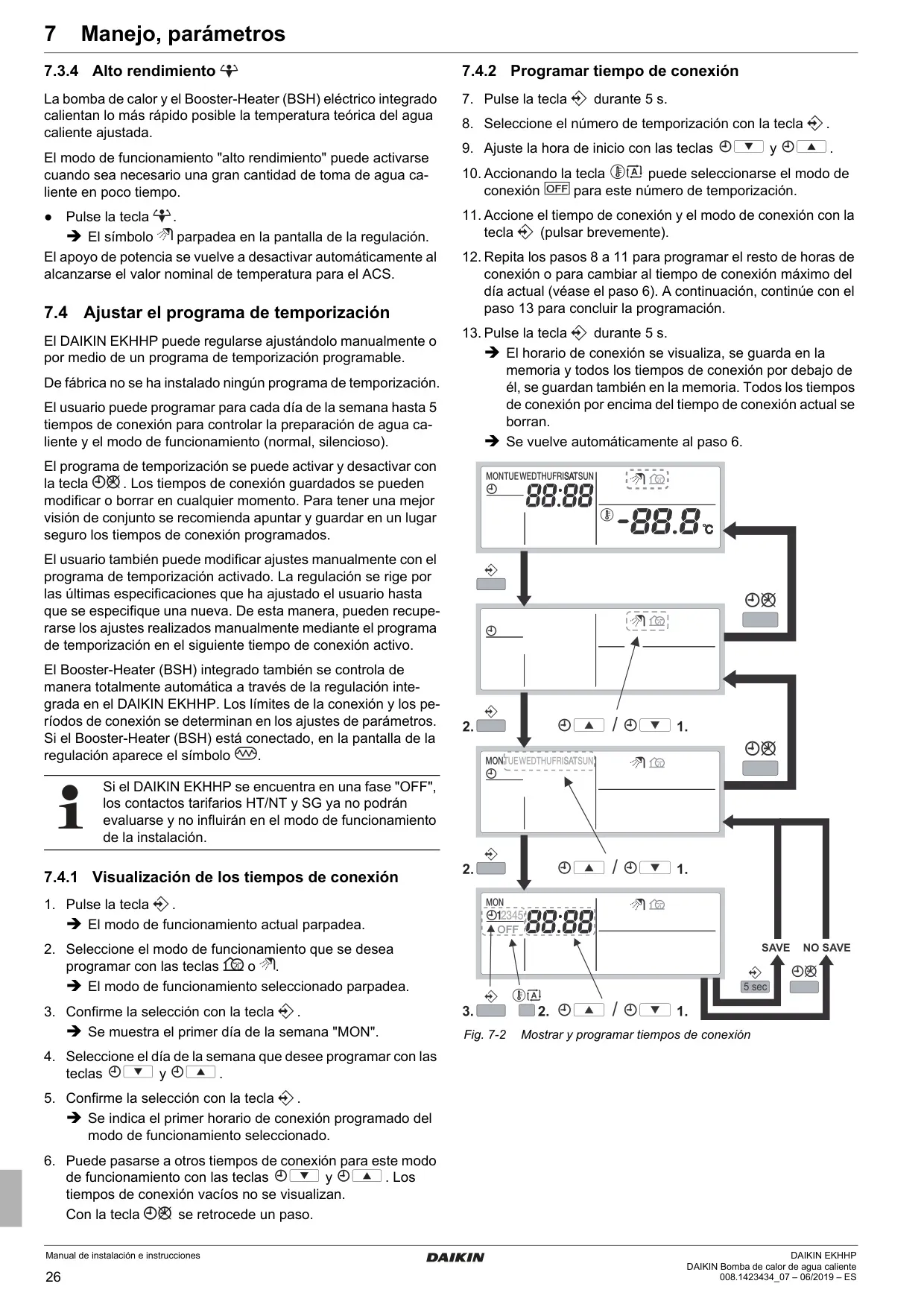

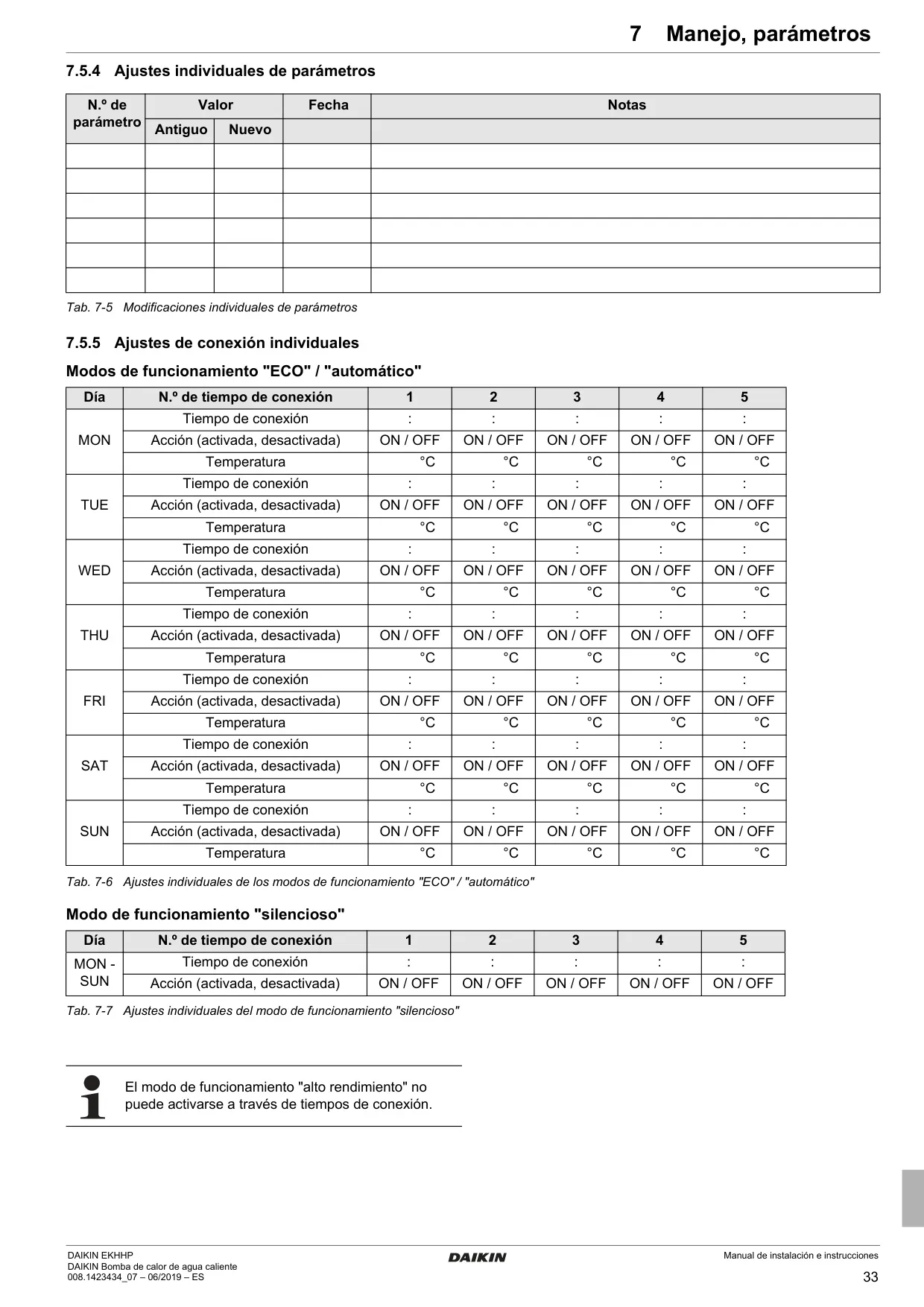

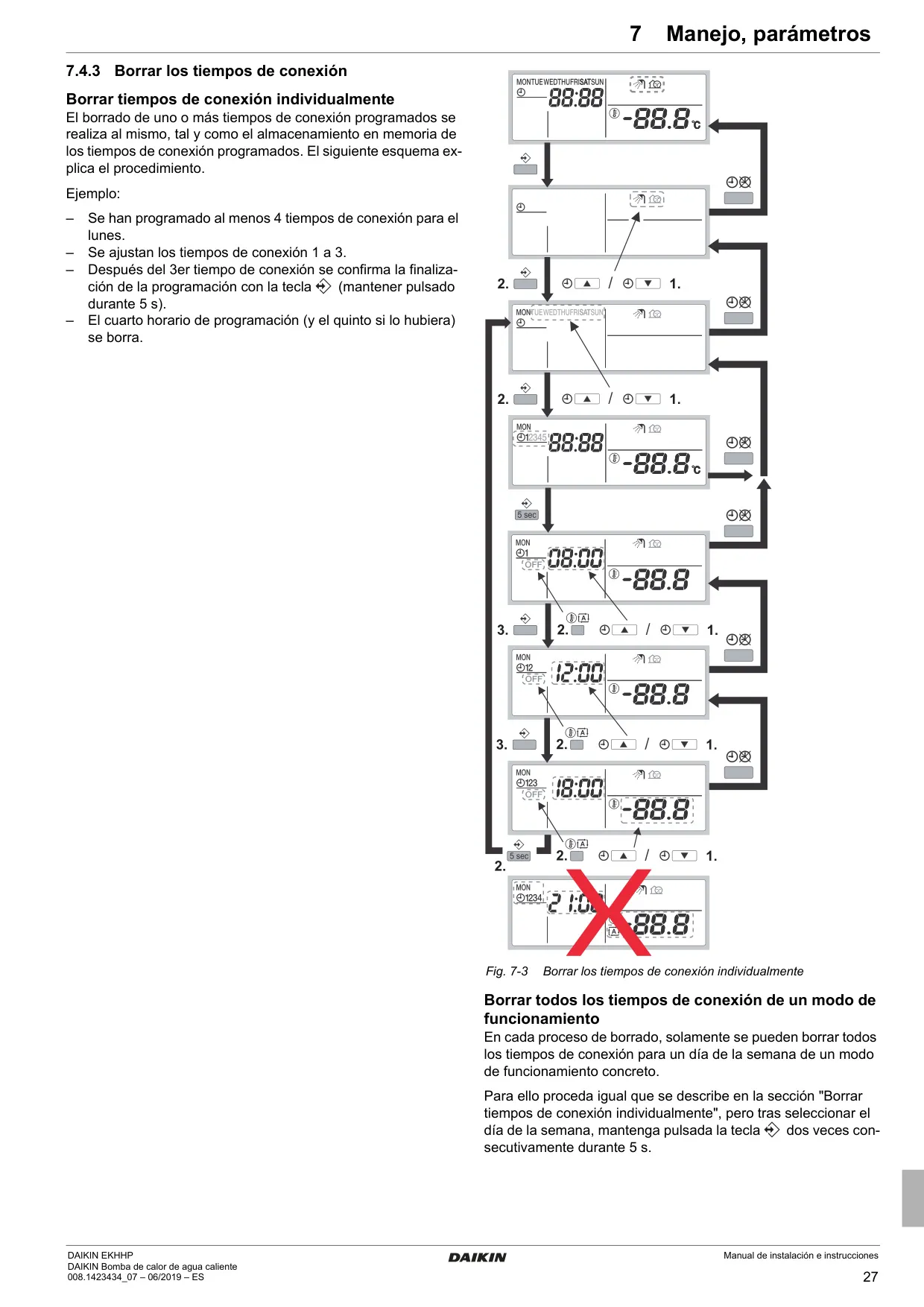

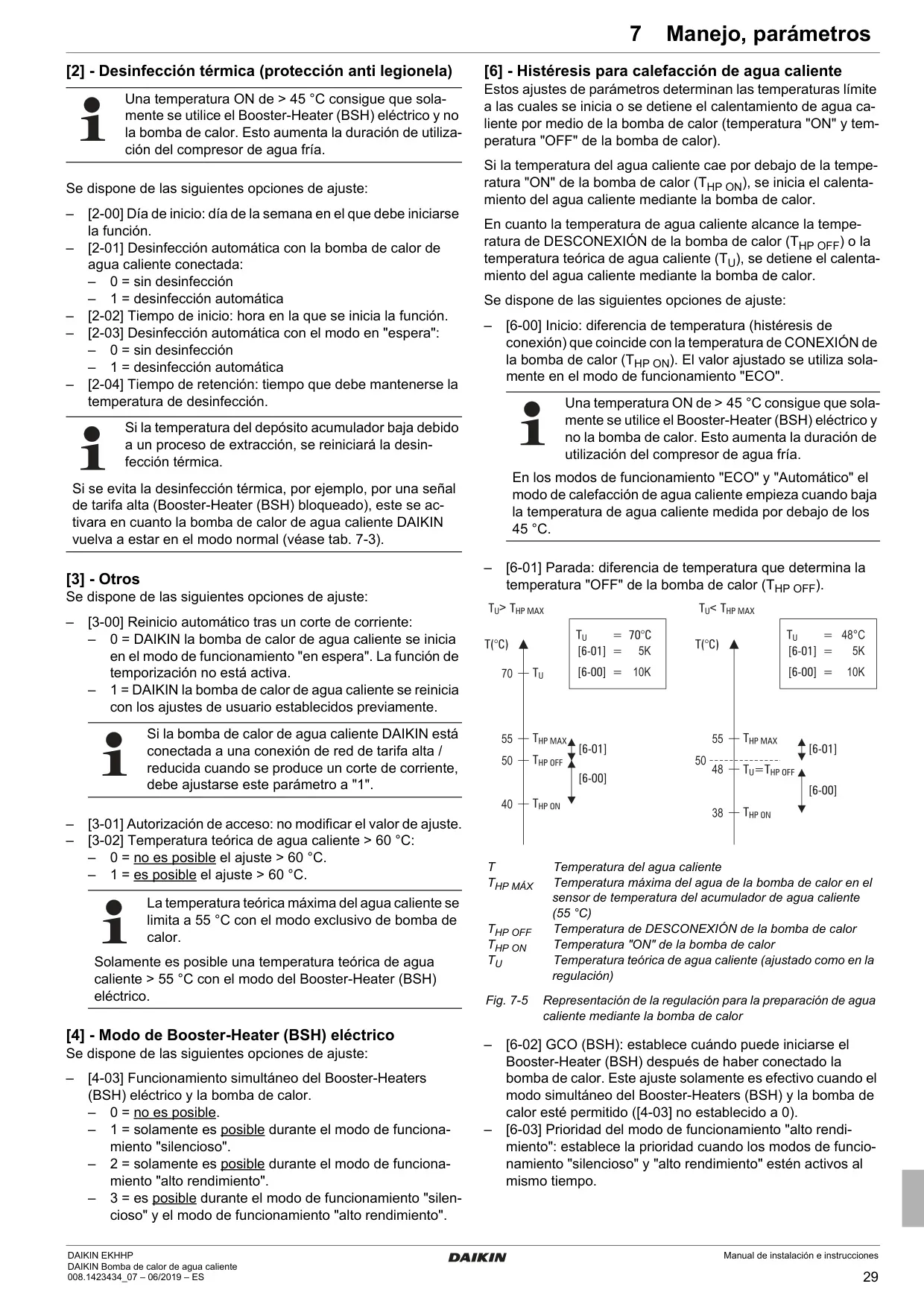

Entre las funcionalidades avanzadas se encuentra un programa de temporización programable, que permite a los usuarios establecer hasta cinco horarios de conexión diarios para la preparación de agua caliente, adaptando el funcionamiento del sistema a su estilo de vida. La unidad también incorpora desinfección térmica (protección anti-legionela) para mantener la higiene del agua, con parámetros configurables para cumplir la legislación específica de cada país. Estas características contribuyen tanto al confort como a la salud.

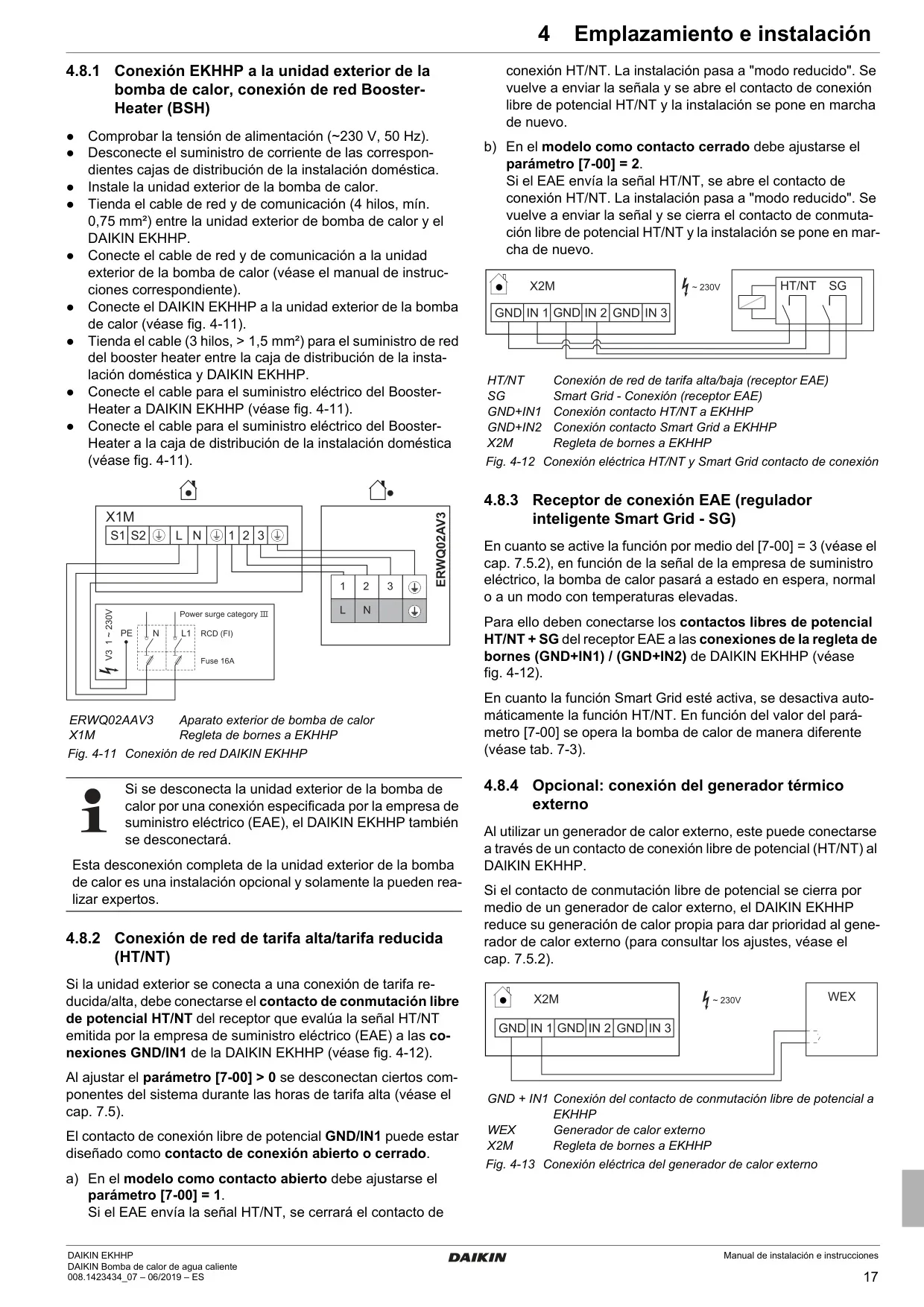

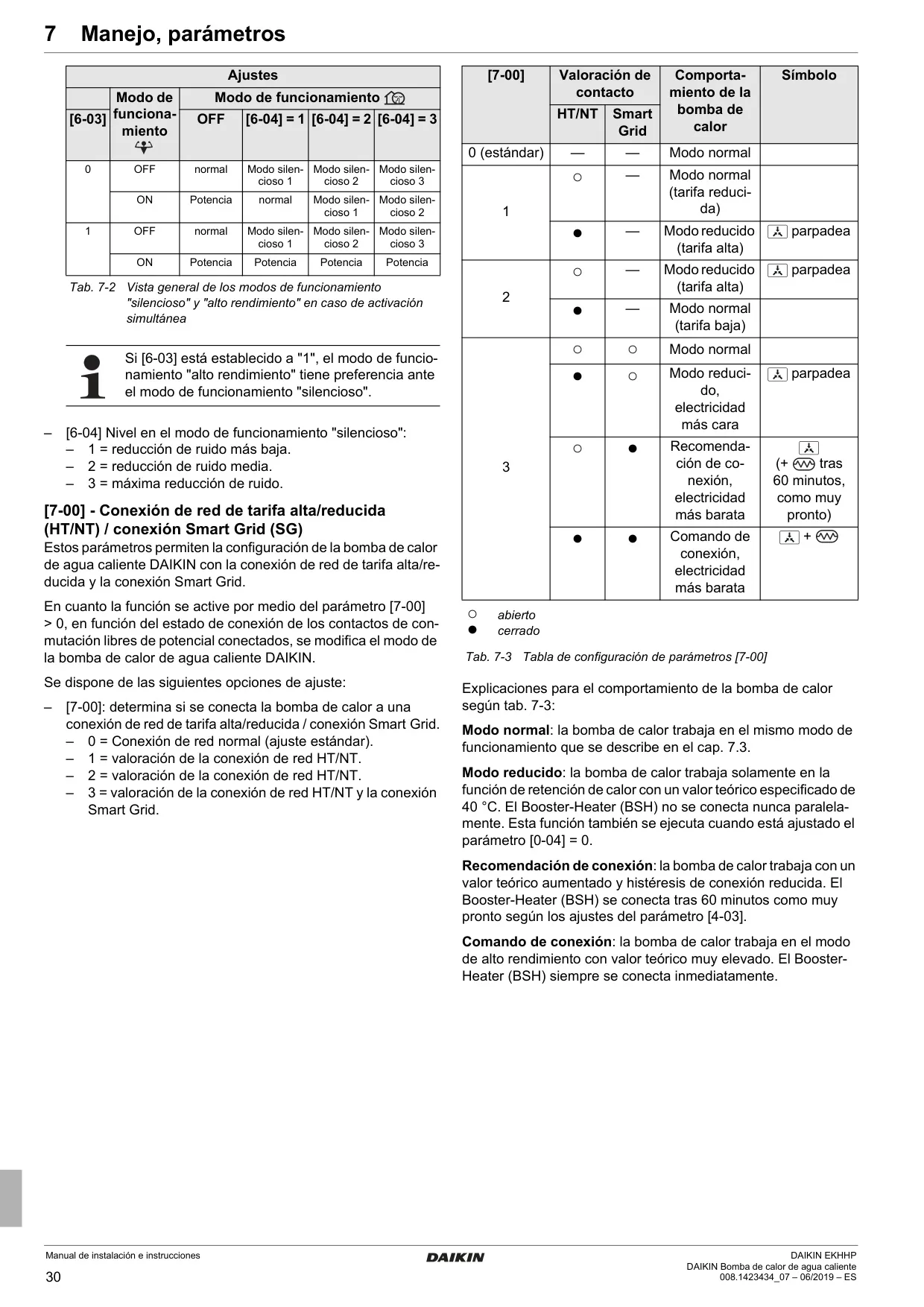

Para la optimización energética y la integración en redes inteligentes, la EKHHP300A2V3 soporta conexiones para señales de Tarifa Alta/Reducida (HT/NT) y Smart Grid (SG). Esto permite que la bomba de calor ajuste su funcionamiento en función del coste de la electricidad o la demanda de la red, lo que puede suponer un ahorro de costes significativo. En función de la señal, la unidad puede pasar a un modo reducido, a un modo de conexión recomendado o a un modo de comando de conexión.
El sistema incluye un Booster-Heater (BSH) integrado para calefacción auxiliar, que puede activarse en varios modos o cuando la bomba de calor por sí sola no puede alcanzar la temperatura de agua caliente deseada, especialmente por encima de 55 °C. Esto garantiza un suministro constante y fiable de agua caliente incluso en condiciones exigentes o de alta demanda. El BSH puede funcionar simultáneamente con la bomba de calor en modos específicos como Silencioso o Alto Rendimiento.

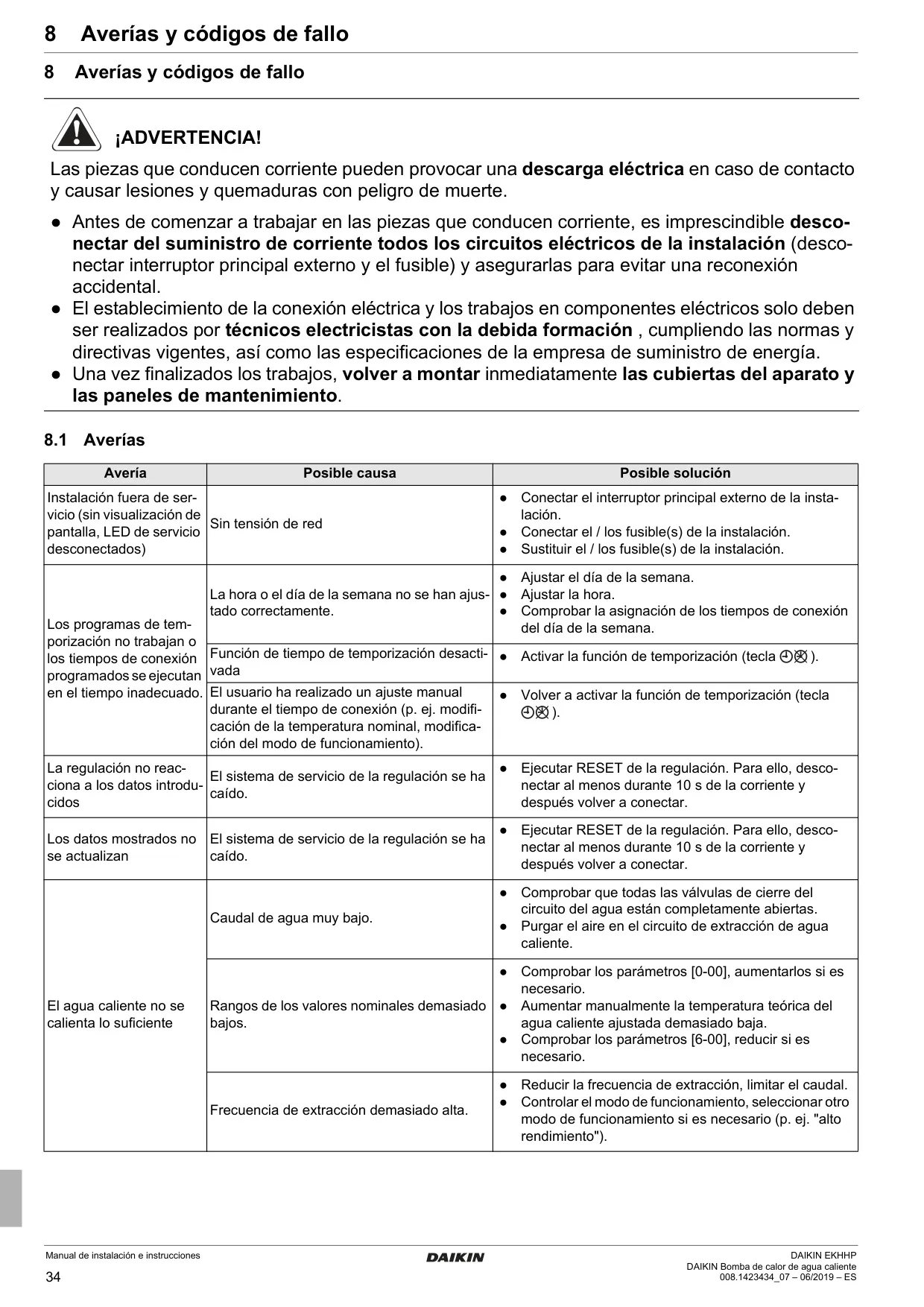

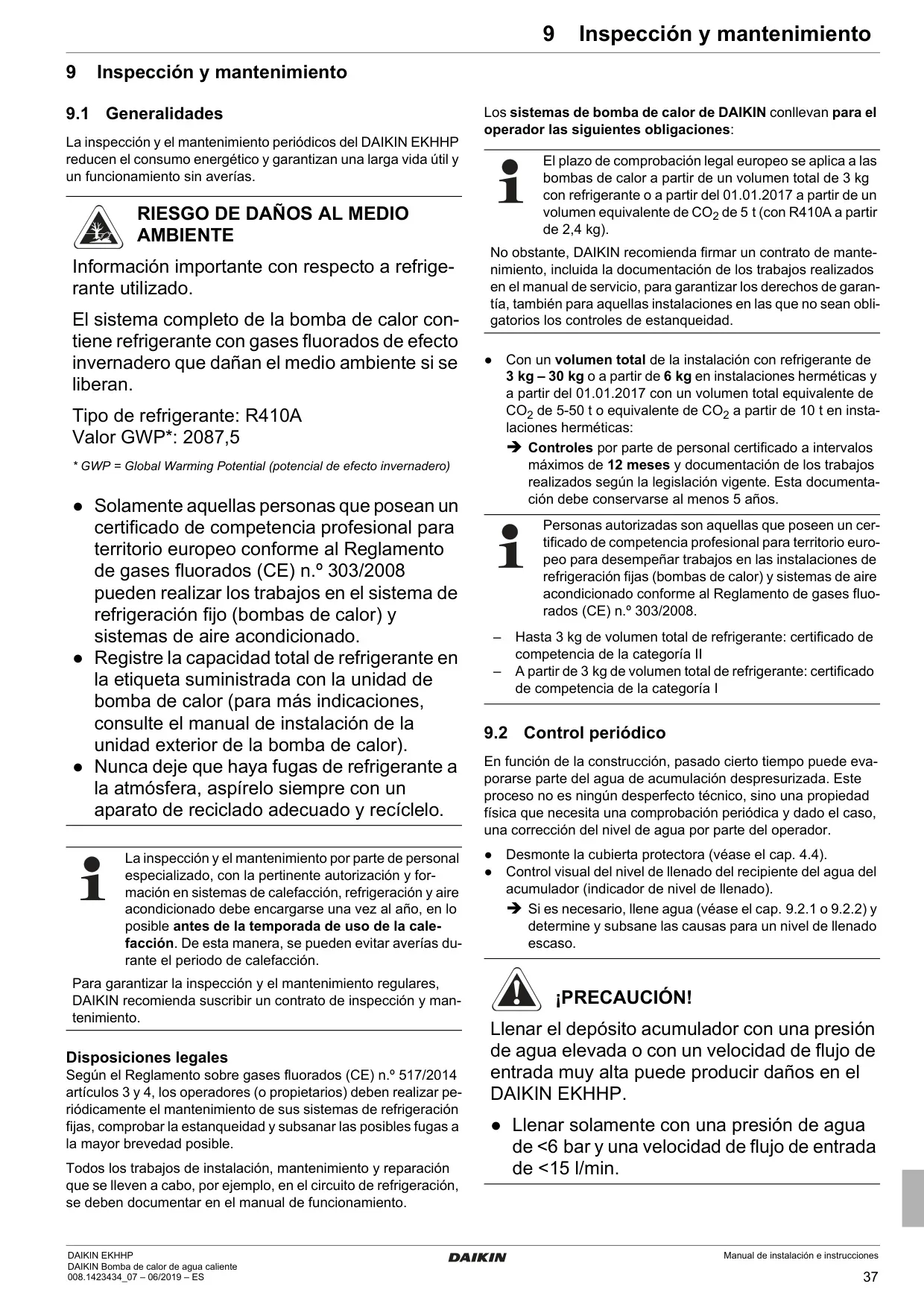

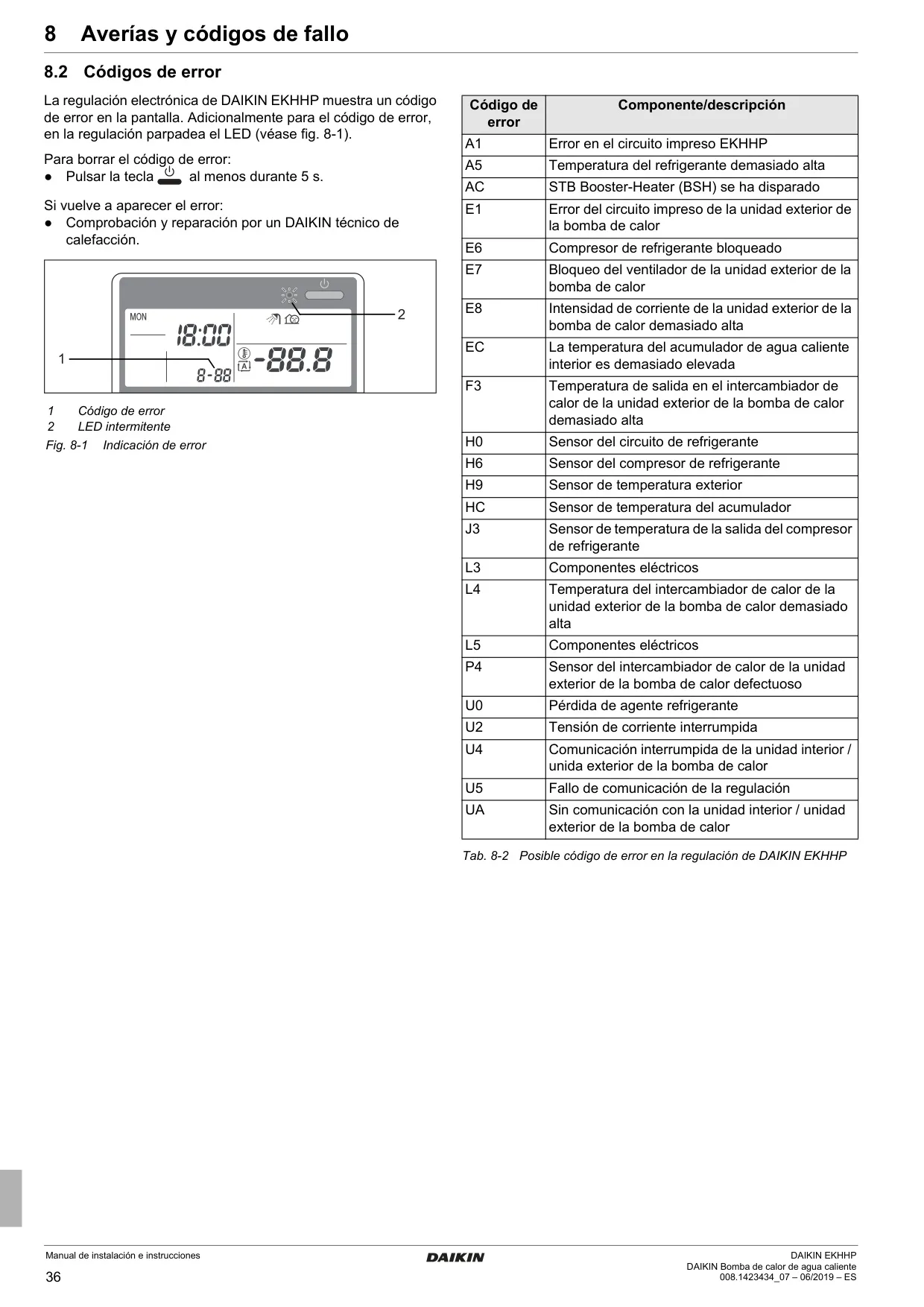

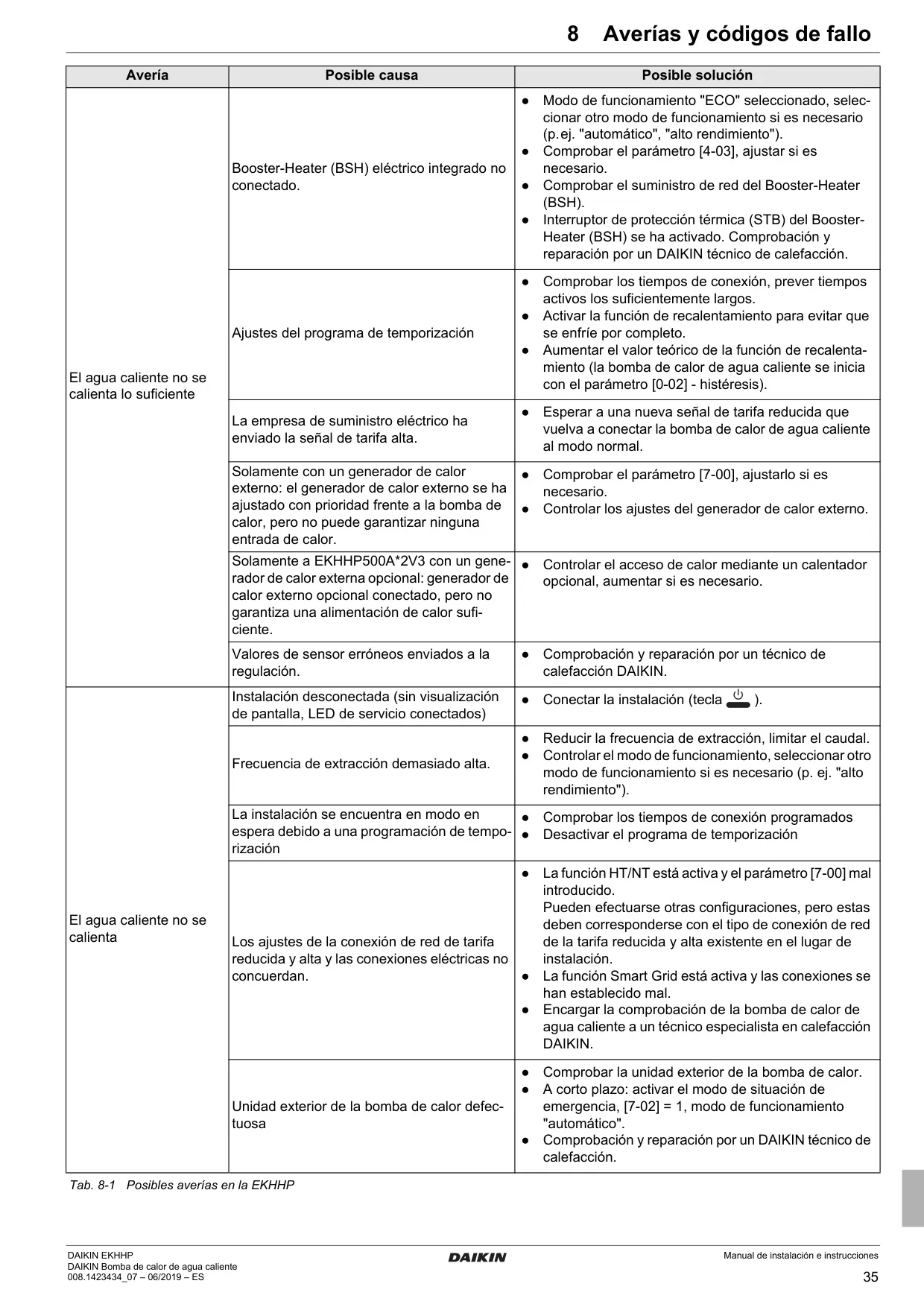

El mantenimiento y la resolución de problemas se facilitan gracias a un sistema detallado. El control electrónico de la unidad muestra códigos de error específicos cuando se producen anomalías, y el manual proporciona una tabla exhaustiva de estos códigos junto con posibles soluciones. Además, se subraya la importancia de las inspecciones y el mantenimiento periódicos por parte de profesionales certificados, especialmente en lo que respecta a la normativa F-Gas para los circuitos de refrigerante, para garantizar la longevidad y un rendimiento constante.

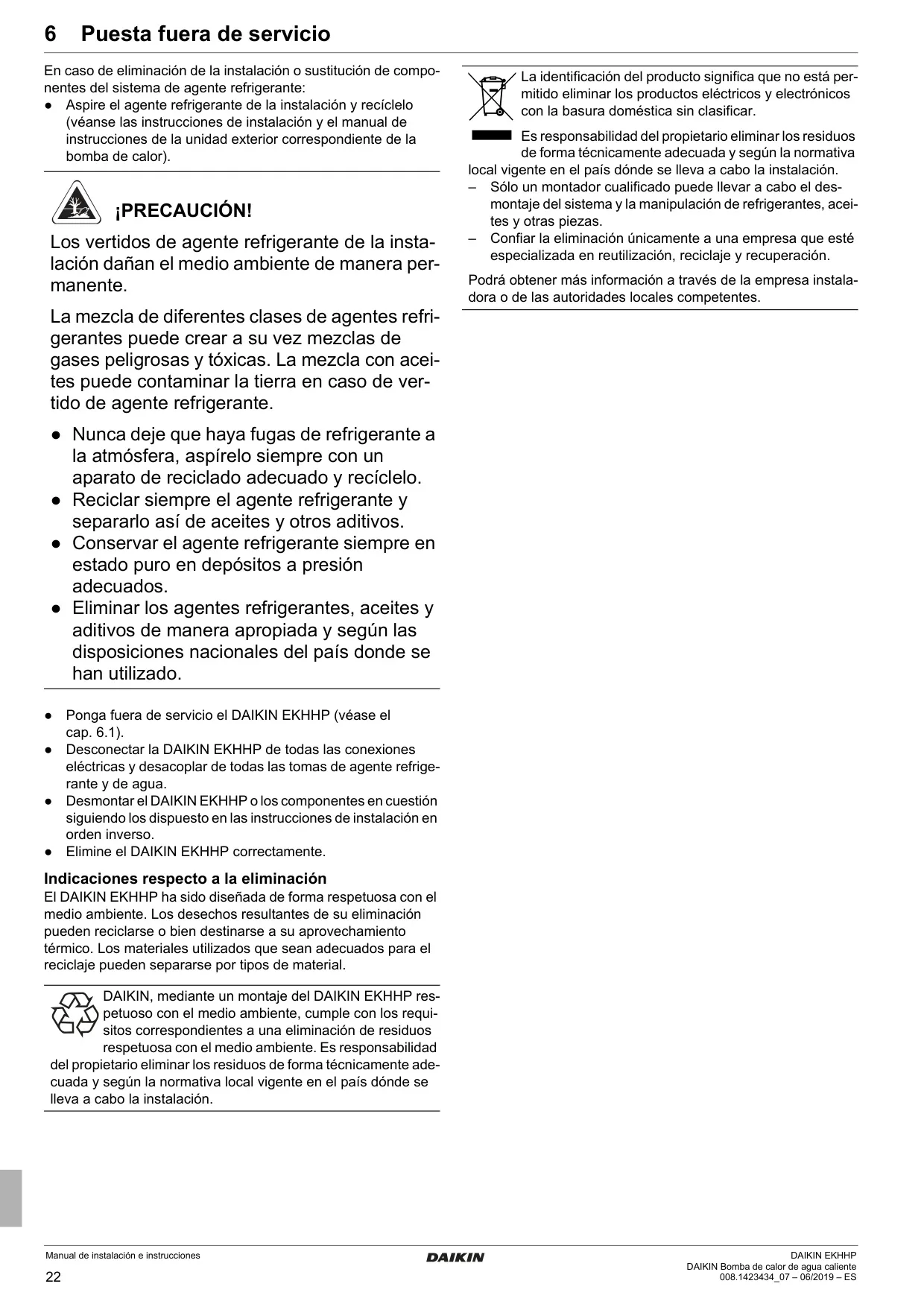

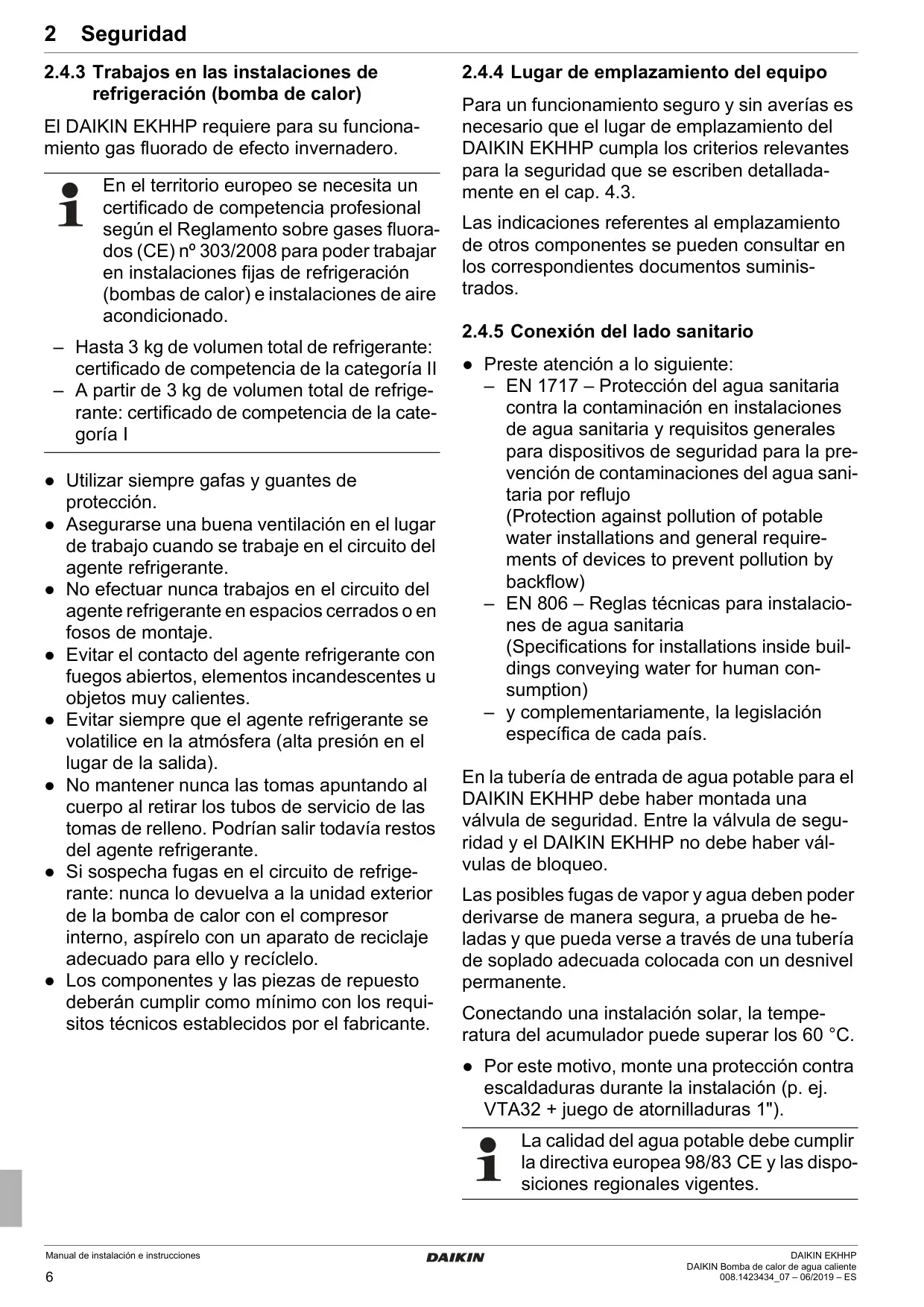

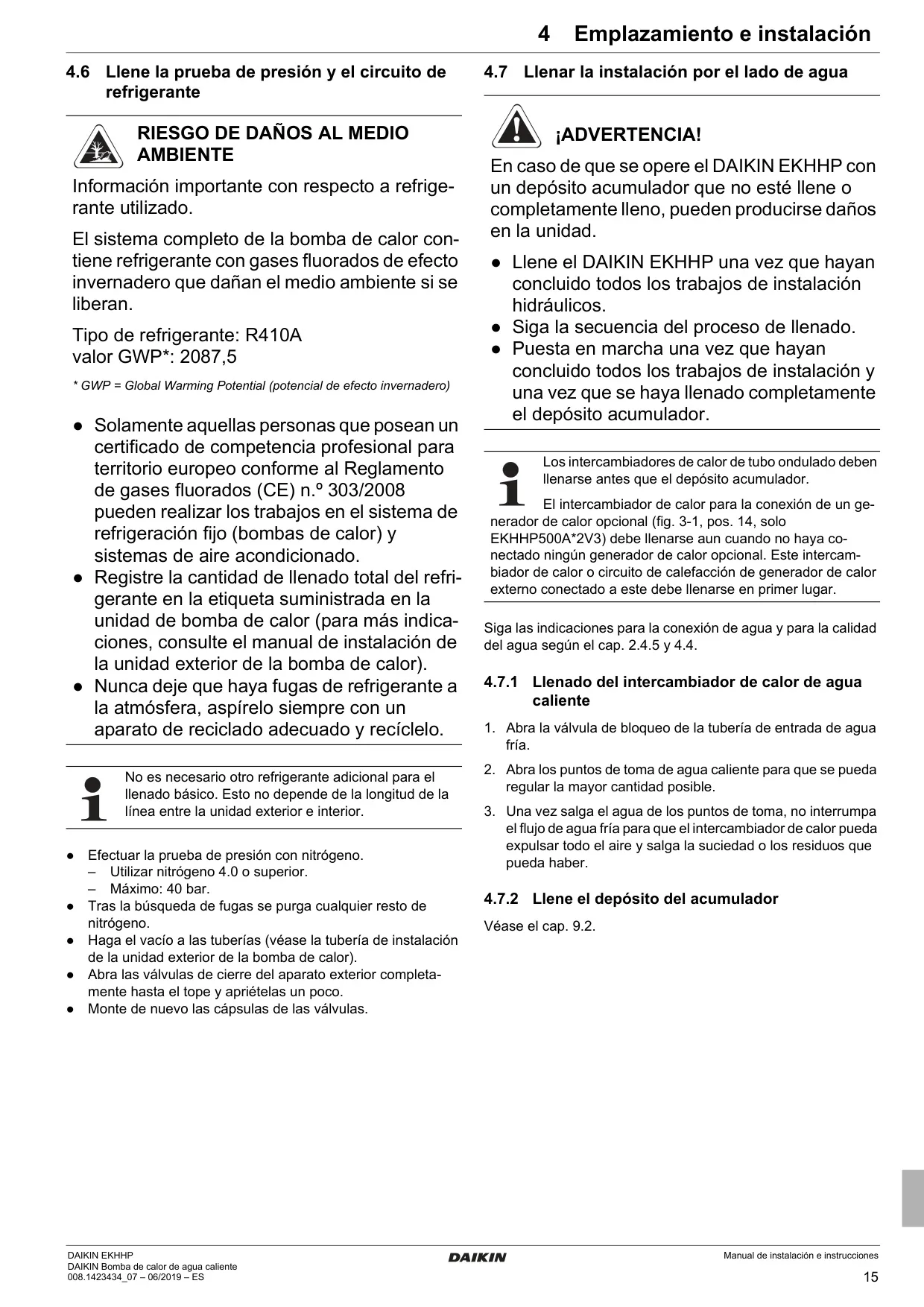

La bomba de calor se ha diseñado teniendo en cuenta el respeto por el medio ambiente, utilizando refrigerante R410A con un potencial de calentamiento global (GWP) específico. El manual destaca los procedimientos correctos de manipulación de los refrigerantes, incluido el reciclaje y la prevención de su liberación a la atmósfera, lo que subraya el compromiso de Daikin con la responsabilidad medioambiental durante todo el ciclo de vida del producto, desde la instalación hasta su eliminación definitiva.
