Aire Acondicionado Daikin FTXB50CV1B
Instrucciones del Daikin FTXB50CV1B
Aquí le ofrecemos el manual de Aire Acondicionado Daikin FTXB50CV1B completamente gratis y en español. Este manual lo hemos catalogado en la sección de Aires acondicionados en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Aire Acondicionado Daikin FTXB50CV1B, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Aire Acondicionado Daikin FTXB50CV1B
| Característica | Valor / Especificación |
|---|---|
| Modelo Unidad Interior | FTXB50CV1B |
| Modelo Unidad Exterior | RXB50CV1B |
| Refrigerante | R410A |
| GWP (Potencial de Calentamiento Global) | 2087,5 |

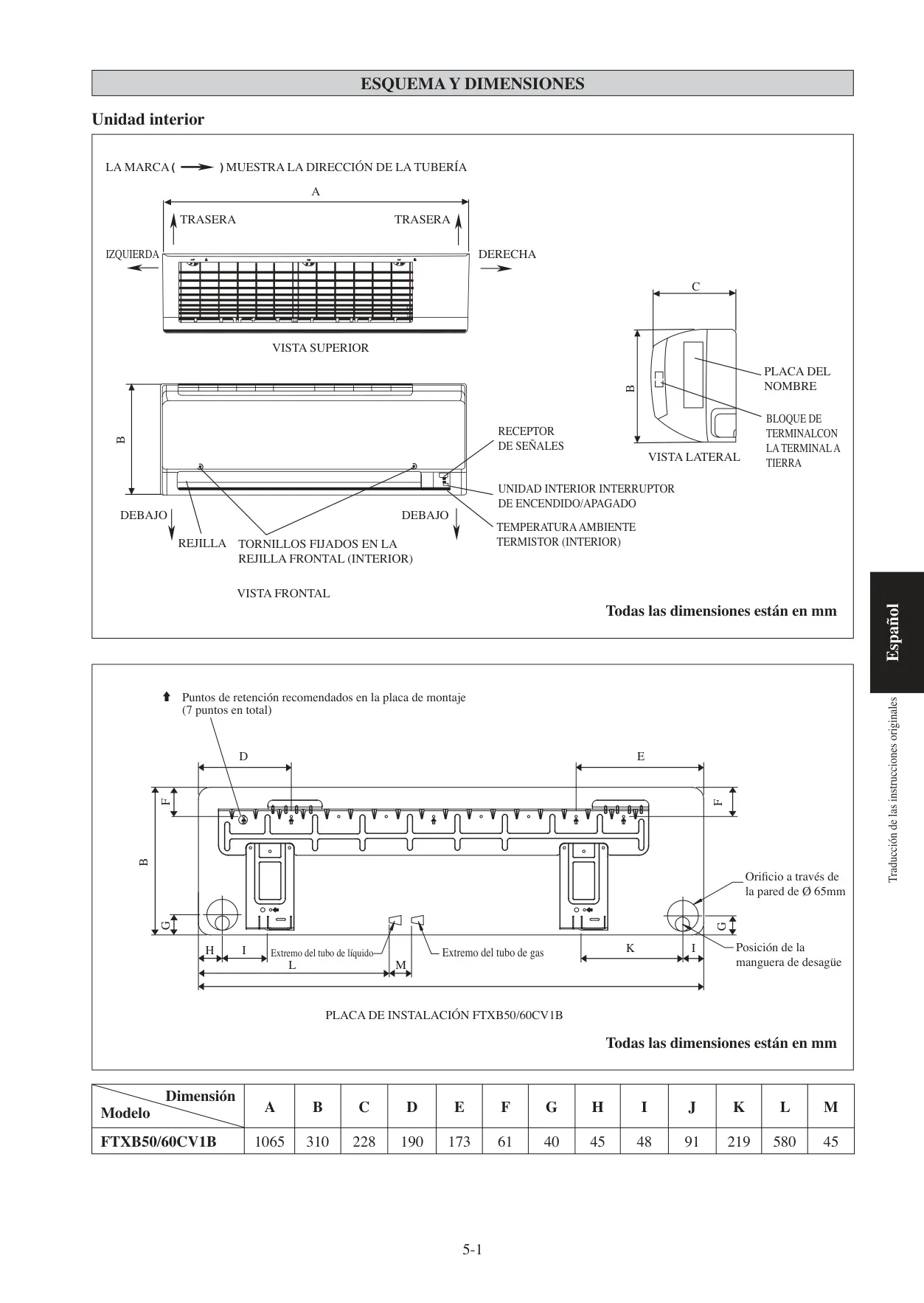

| Dimensiones Ud. Interior (Ancho x Alto x Prof.) | 1065 x 310 x 228 mm |

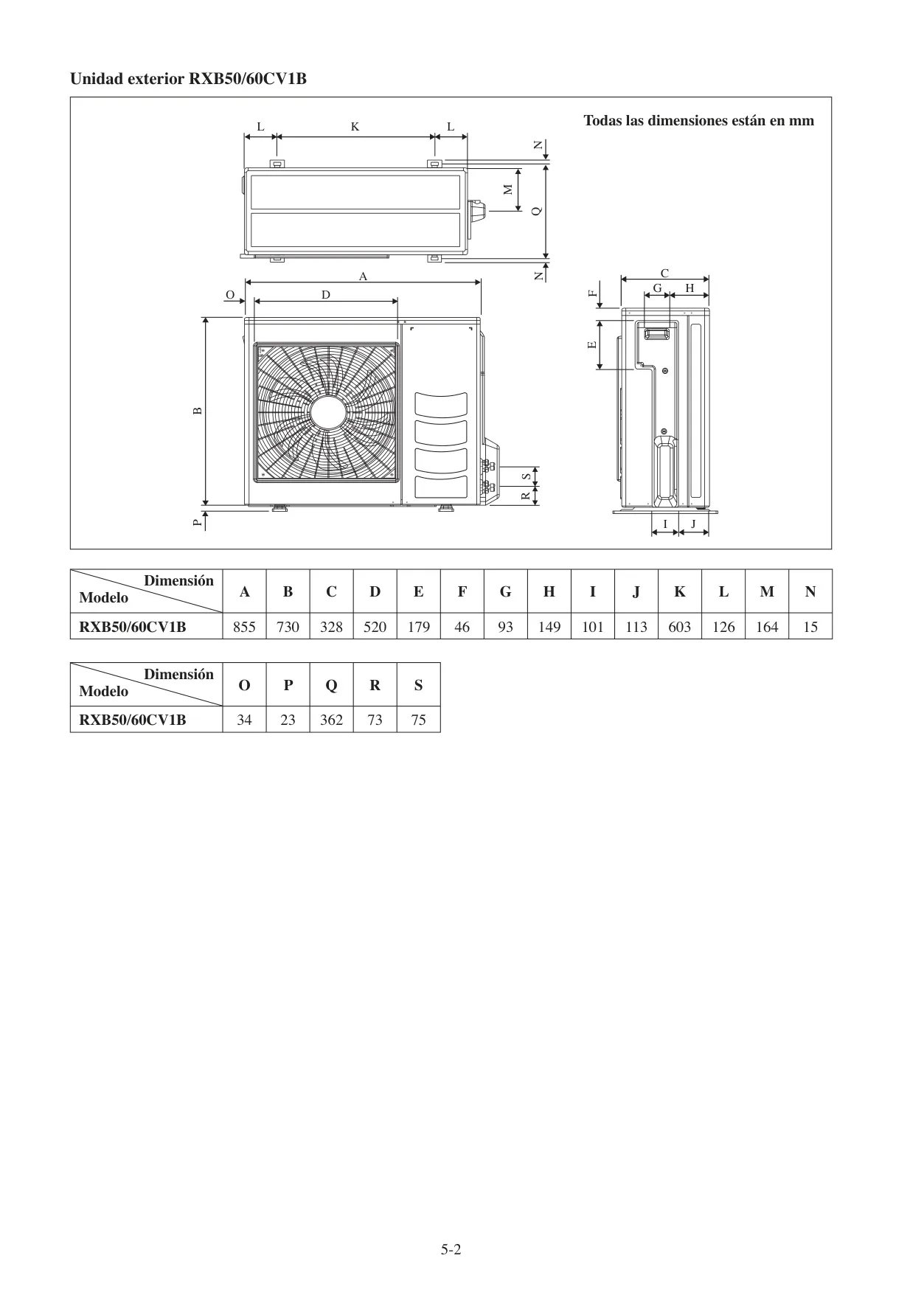

| Dimensiones Ud. Exterior (Ancho x Alto x Prof.) | 855 x 730 x 328 mm |

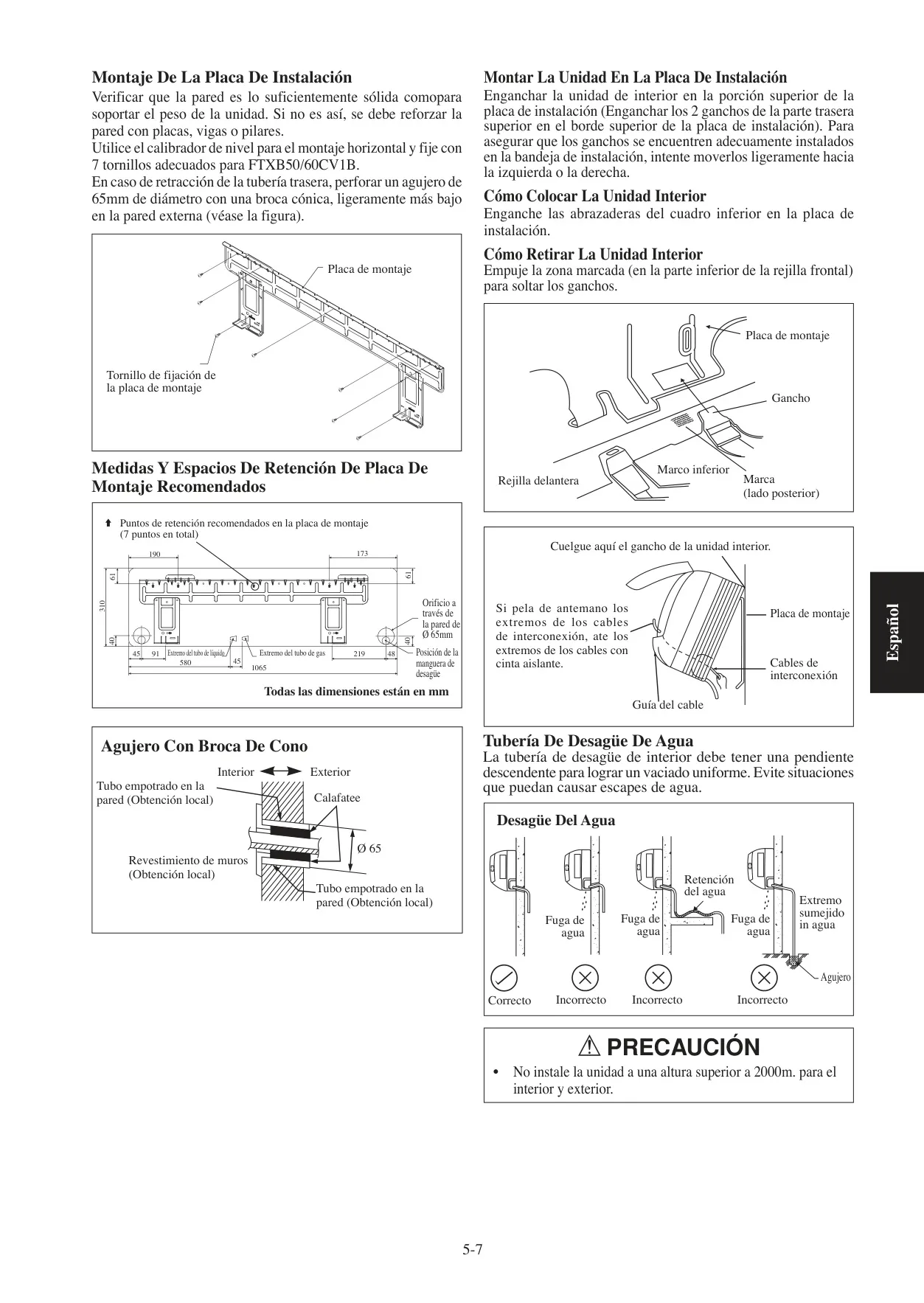

| Diámetro Orificio Pasamuros | Ø 65 mm |

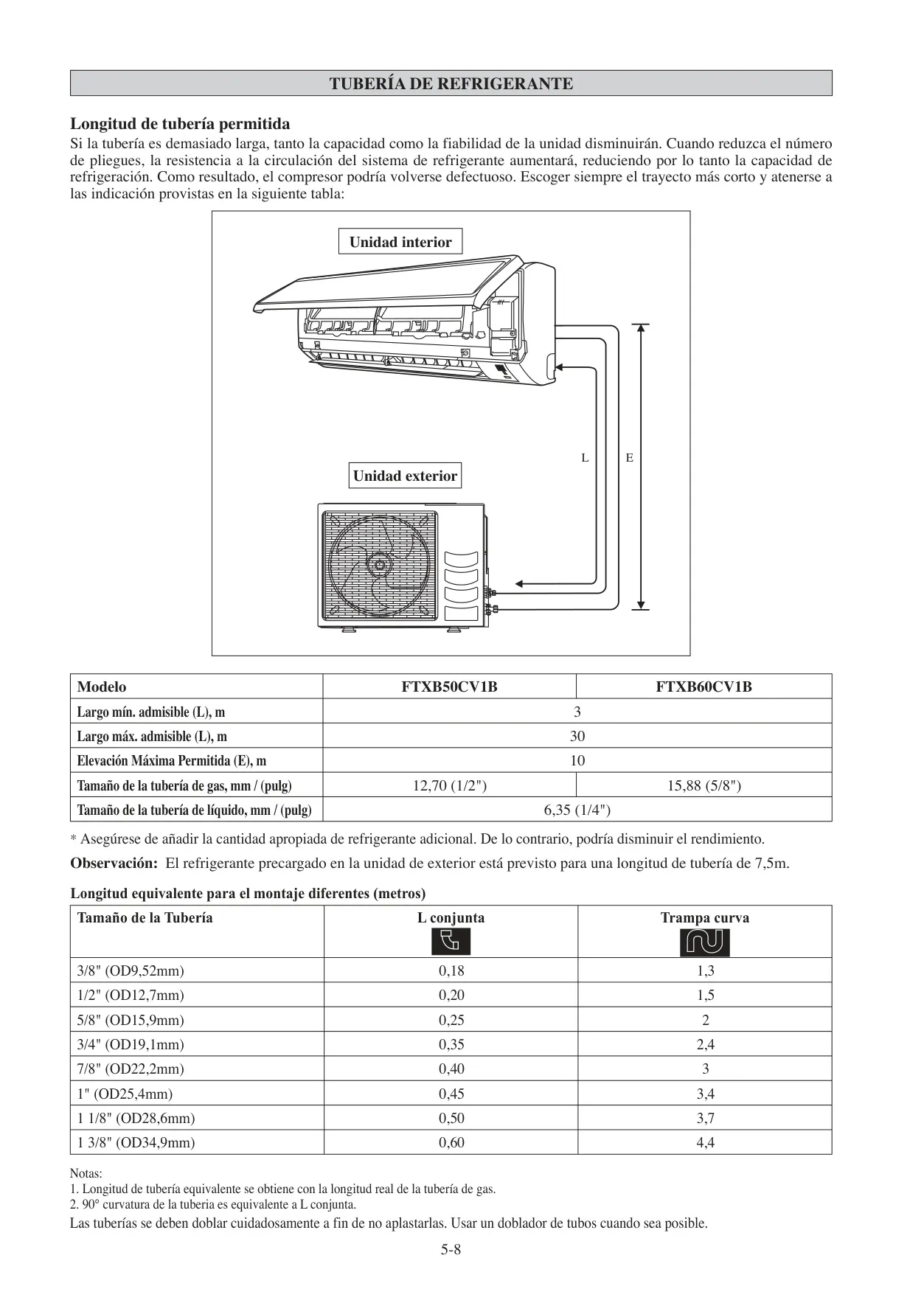

| Longitud Mín. Tubería Refrigerante (L) | 3 m |
| Longitud Máx. Tubería Refrigerante (L) | 30 m |
| Elevación Máx. Tubería (E) | 10 m |
| Tamaño Tubería de Gas | 12,70 mm (1/2") |
| Tamaño Tubería de Líquido | 6,35 mm (1/4") |
| Rango Tensión Eléctrica | 220-240V~/50Hz |

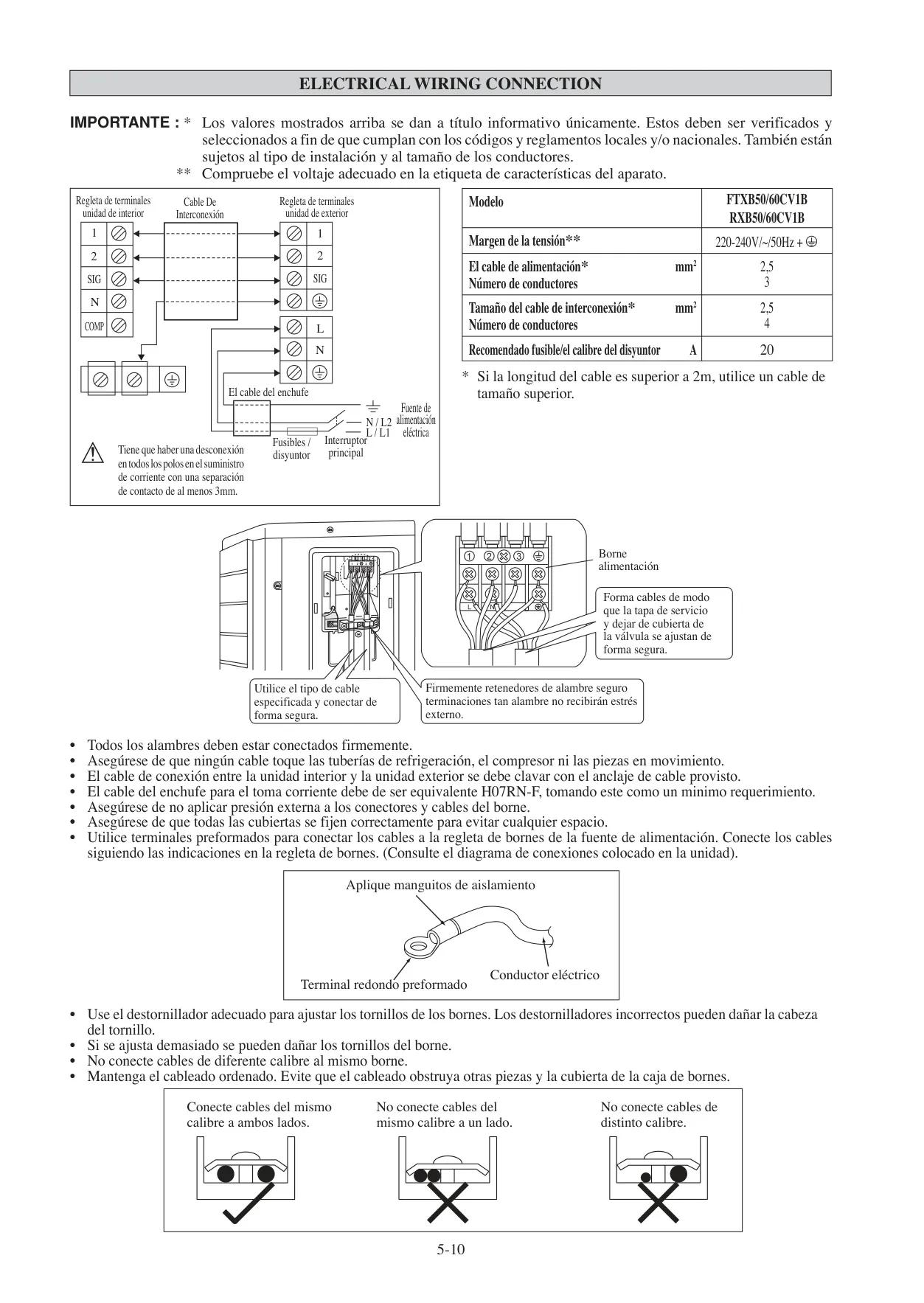

| Cable de Alimentación | 2,5 mm², 3 conductores |
| Cable de Interconexión | 2,5 mm², 4 conductores |
| Fusible/Disyuntor Recomendado | 20 A |

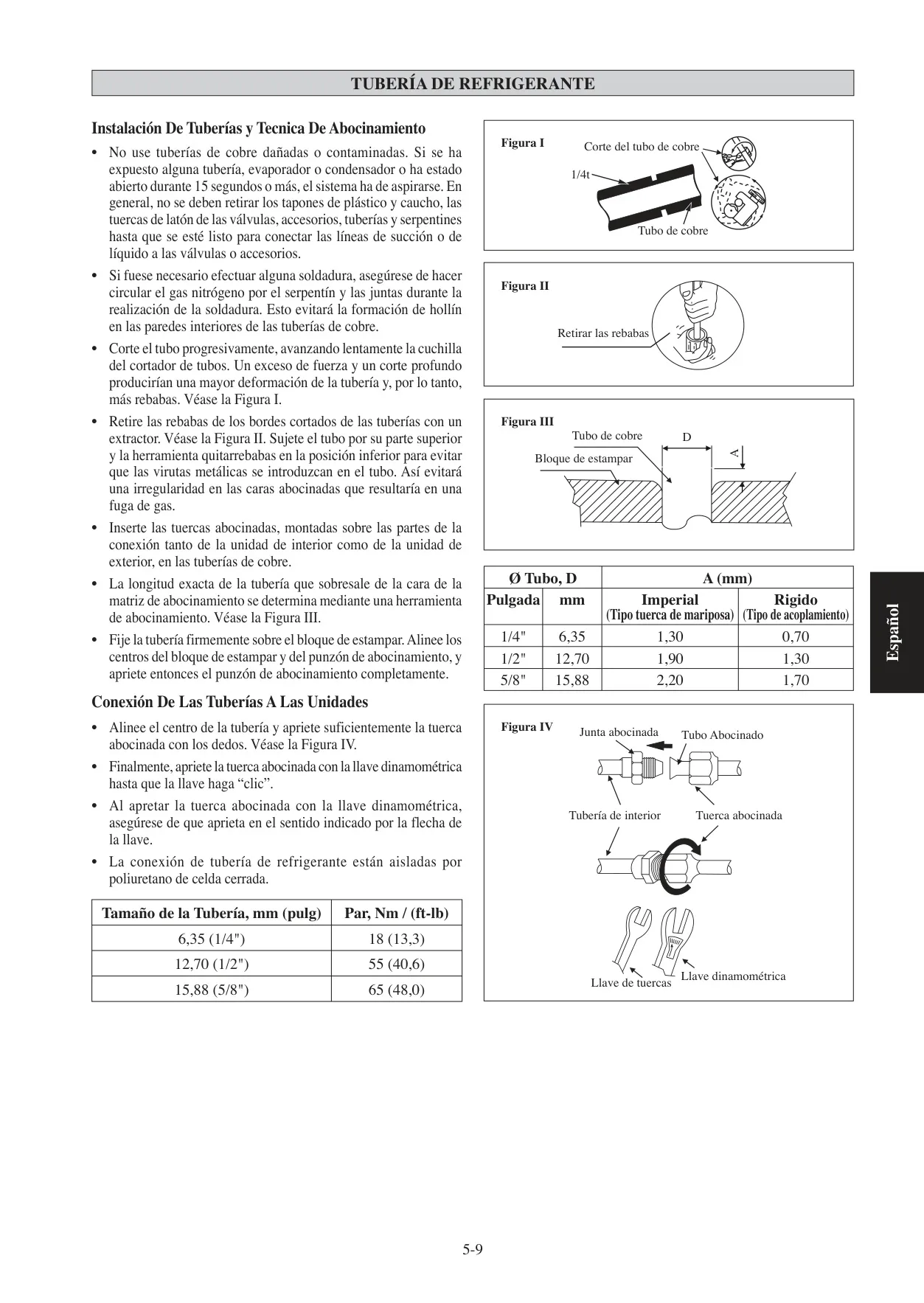

| Par de Apriete Tubería Líquido (1/4") | 18 Nm (13,3 ft-lb) |
| Par de Apriete Tubería Gas (1/2") | 55 Nm (40,6 ft-lb) |
| Rango Operativo Refrigeración (Int. WB / Ext. DB) | 14-23°C / -10-46°C |
| Rango Operativo Calefacción (Int. DB / Ext. WB) | 15-27°C / -15-18°C |
| Altura Máx. Instalación (Ud. Interior y Exterior) | 2000 m |
Detalles del Daikin FTXB50CV1B

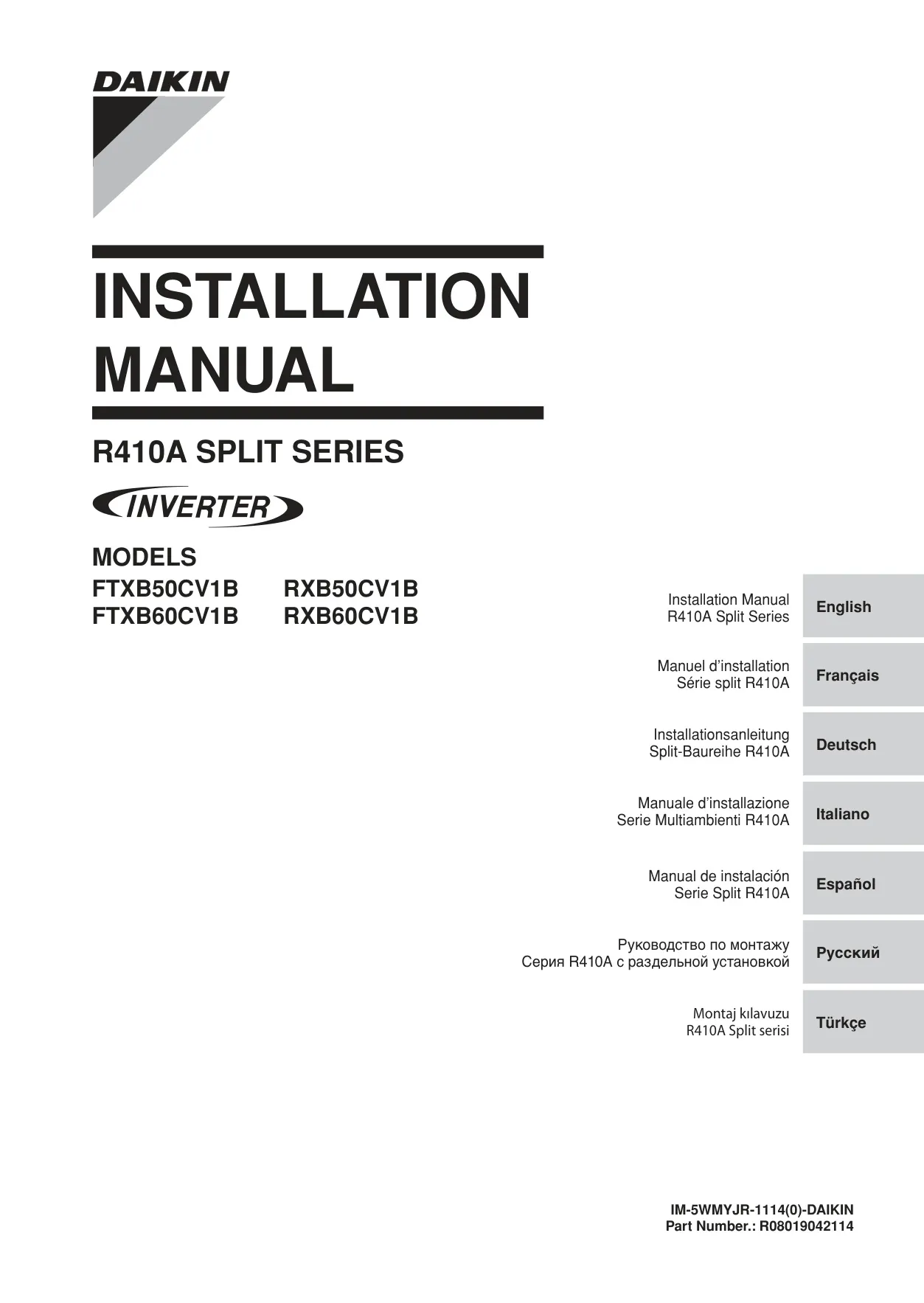

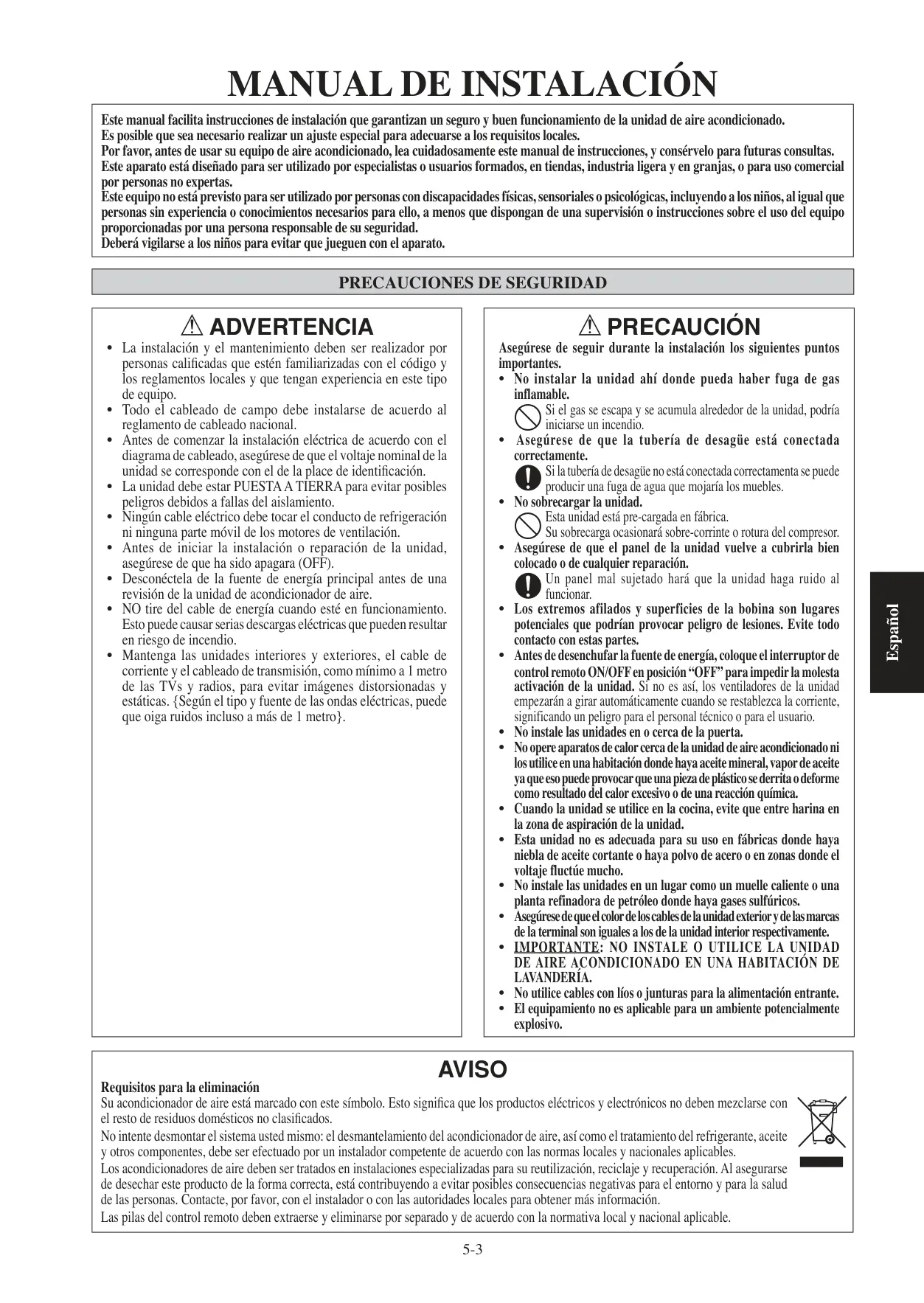

El manual de Instalación del Aire Acondicionado Daikin FTXB50CV1B / RXB50CV1B es una guía esencial para garantizar un funcionamiento seguro y eficiente. Detalla una serie de precauciones críticas, como la obligación de que la instalación y el mantenimiento sean realizados exclusivamente por personal calificado, familiarizado con los códigos y reglamentos locales. Es fundamental que toda la instalación eléctrica cumpla con la normativa nacional y que la unidad esté correctamente puesta a tierra para prevenir riesgos.
Además, se enfatiza la importancia de la ubicación, advirtiendo no instalar la unidad donde pueda haber fugas de gas inflamable, ni cerca de puertas, aparatos de calor, o en ambientes con aceites minerales, vapores o polvo de acero. Se recomienda una distancia mínima de un metro de televisores y radios para evitar interferencias. La integridad de la tubería de desagüe es vital para evitar fugas de agua que puedan dañar mobiliario, y la unidad no debe sobrecargarse, ya que viene pre-cargada de fábrica. También se aconseja mantener los paneles bien sujetos para evitar ruidos durante la operación.

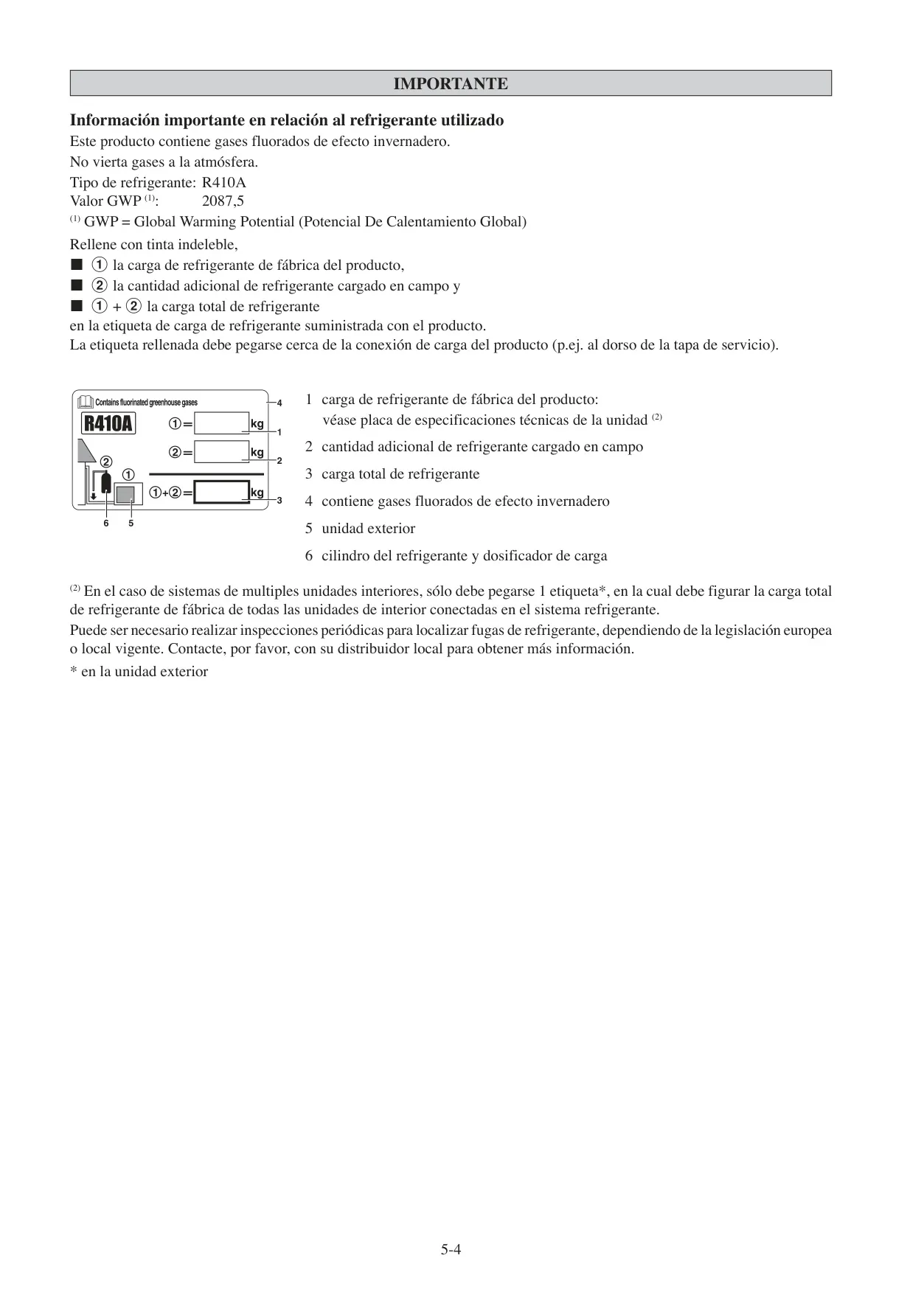

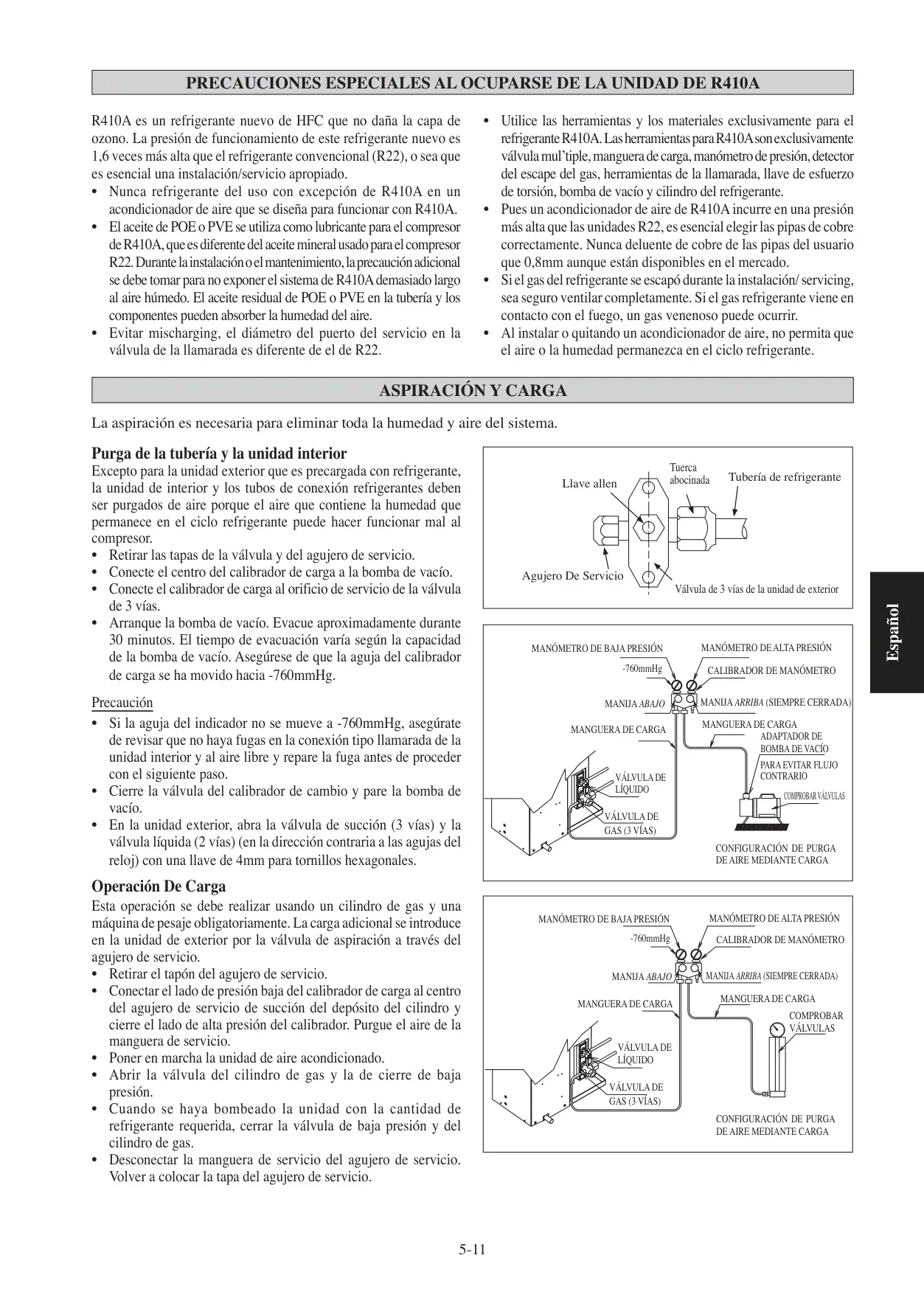

En cuanto a la tecnología del refrigerante, este manual se centra en el R410A, un HFC que no daña la capa de ozono. Sin embargo, su presión de funcionamiento es 1.6 veces mayor que la del R22, lo que requiere herramientas y materiales específicos para R410A. Es crucial evitar la exposición prolongada del sistema al aire húmedo debido al tipo de aceite (POE o PVE) utilizado en el compresor, que es altamente higroscópico. Las tuberías de cobre no deben ser más delgadas de 0.8 mm para soportar la mayor presión. En caso de fuga de refrigerante, se debe ventilar completamente la zona.

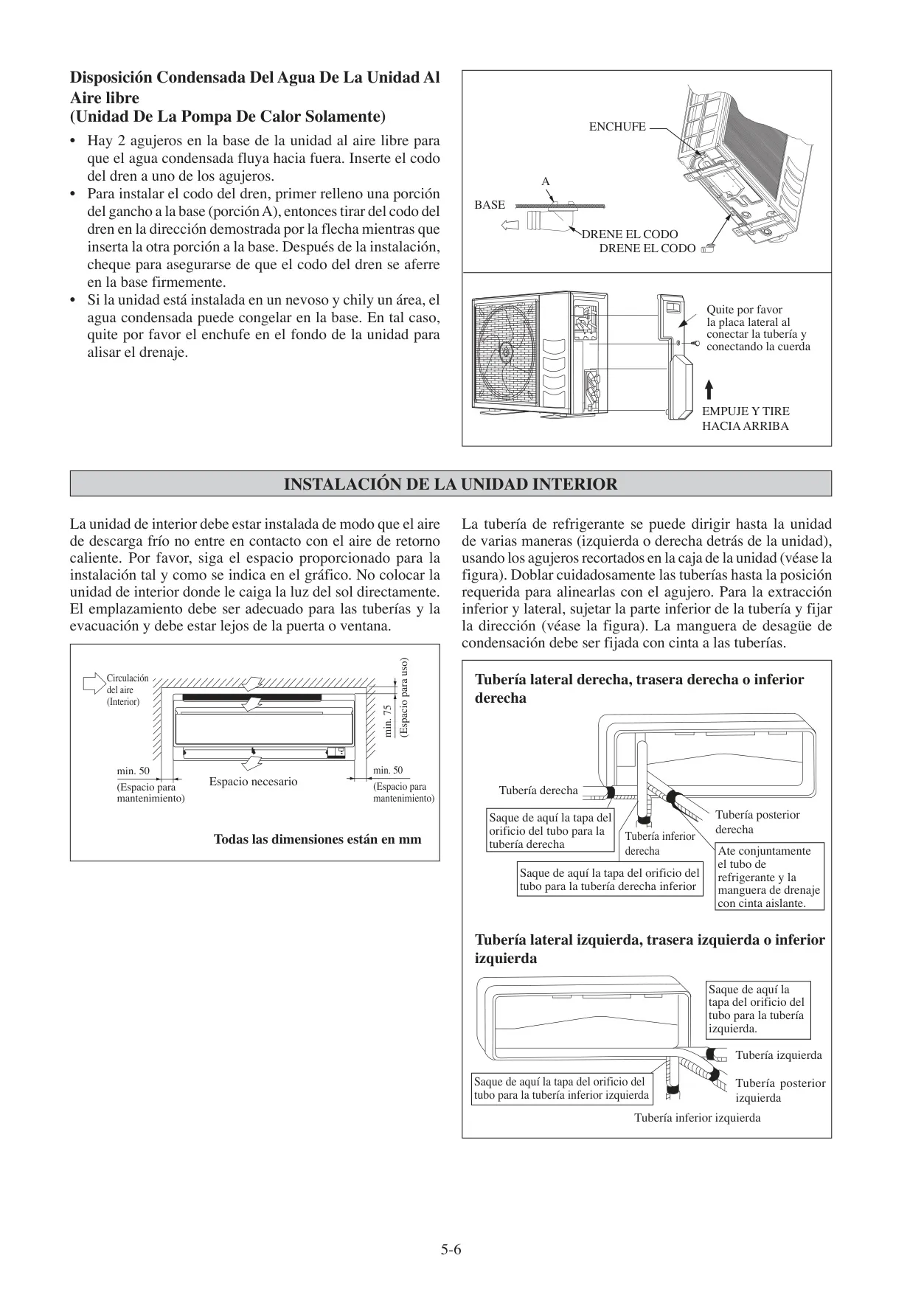

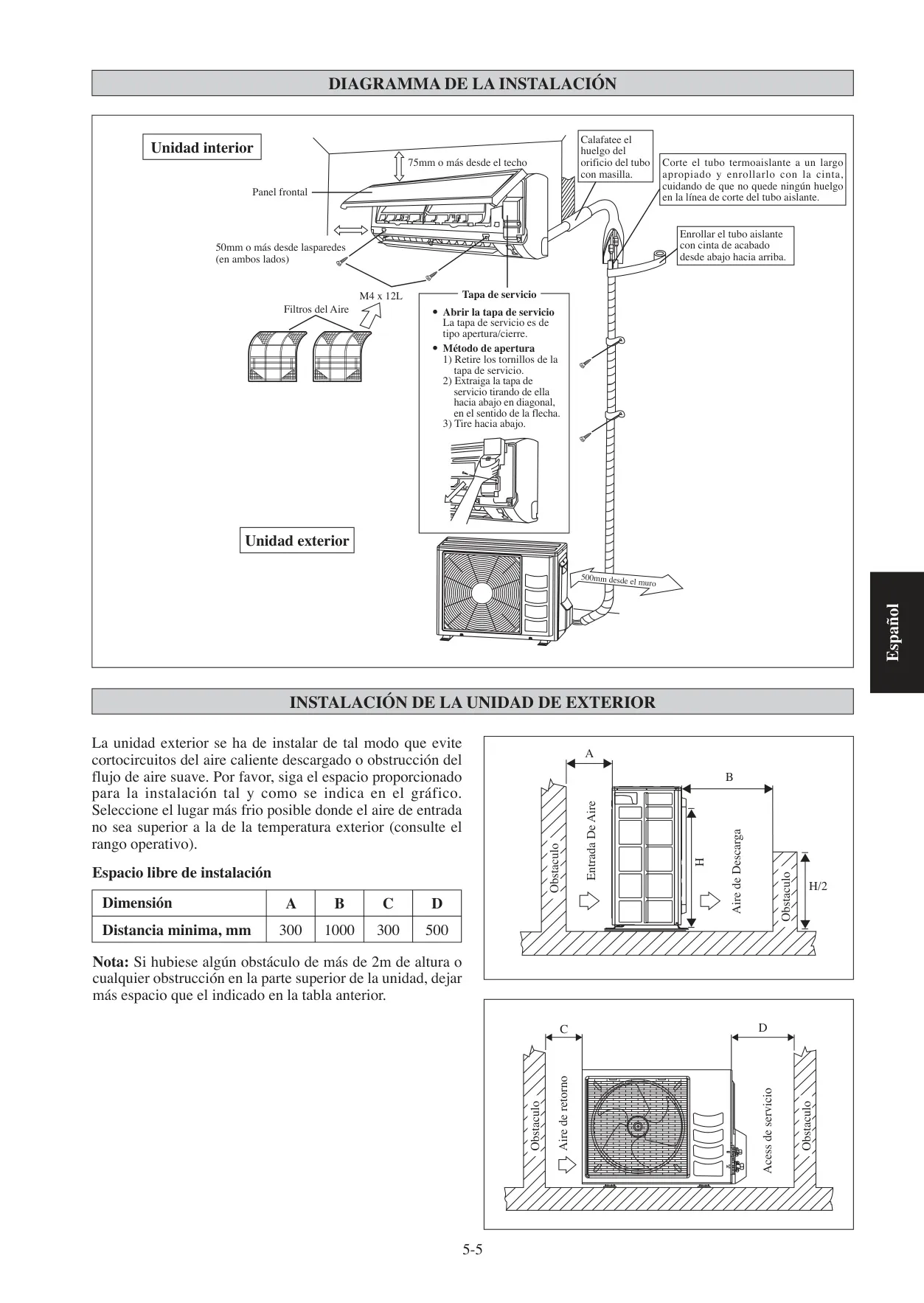

El manual describe en detalle el proceso de instalación de la unidad interior, incluyendo los espacios mínimos necesarios (75 mm del techo, 50 mm de las paredes laterales) para un mantenimiento adecuado y una circulación de aire eficiente. Para la unidad exterior, se especifican distancias mínimas de 300 mm para la entrada de aire y 1000 mm para la descarga, con un acceso de servicio de 500 mm. La evacuación del sistema es un paso indispensable para eliminar la humedad y el aire antes de la carga de refrigerante, con un objetivo de -760mmHg de vacío por al menos 30 minutos.

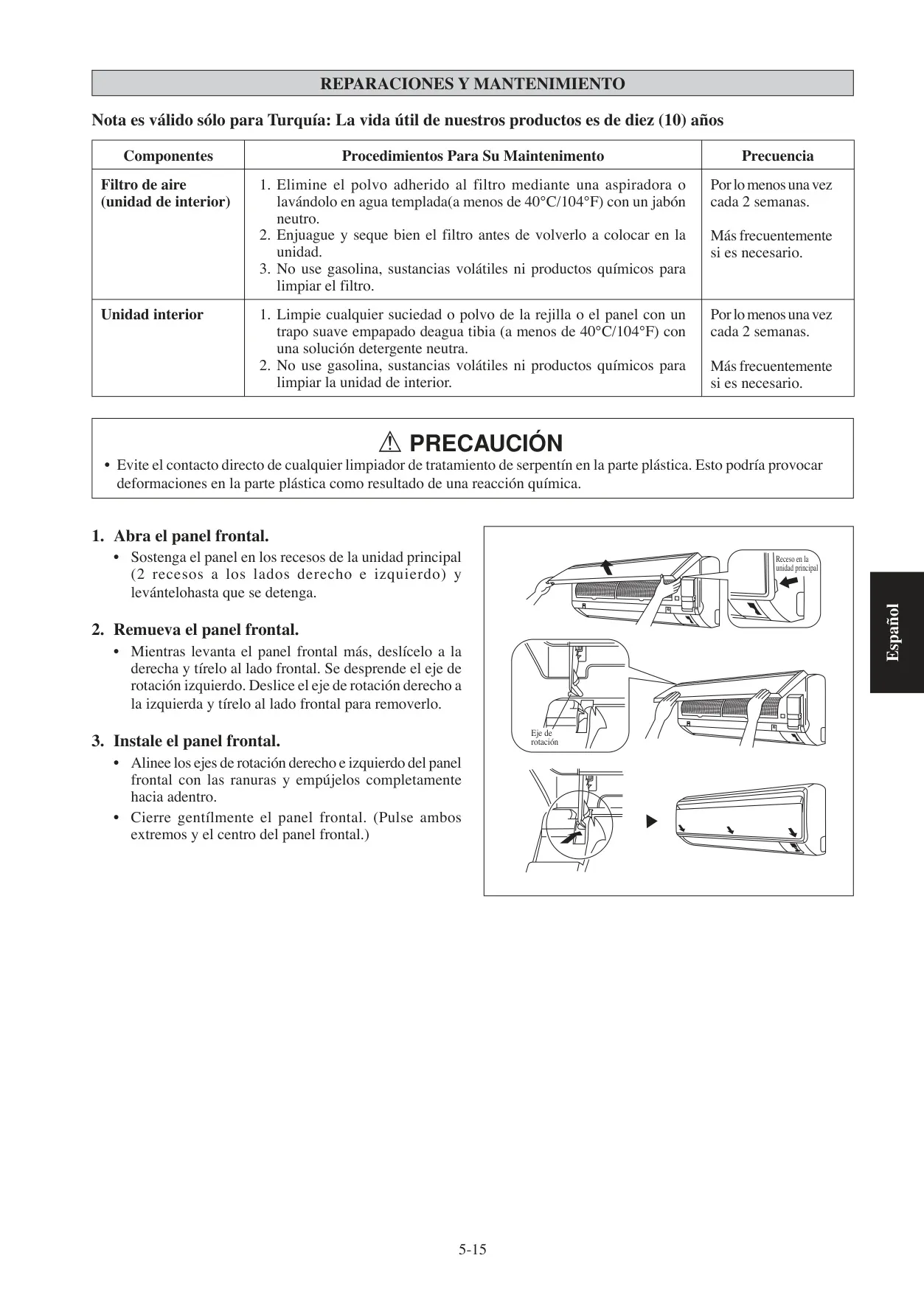

En lo que respecta al mantenimiento, el manual proporciona instrucciones claras para la limpieza de los filtros de aire y de la unidad interior. Los filtros de aire deben limpiarse al menos cada dos semanas, ya sea con aspiradora o lavándolos con agua tibia y jabón neutro, evitando el uso de gasolina o químicos volátiles. También se detalla el procedimiento para retirar y volver a instalar el panel frontal para facilitar el acceso a los componentes internos. Se advierte que un filtro sucio puede resultar en una limpieza deficiente del aire, malos olores y un rendimiento inferior en calefacción o refrigeración.

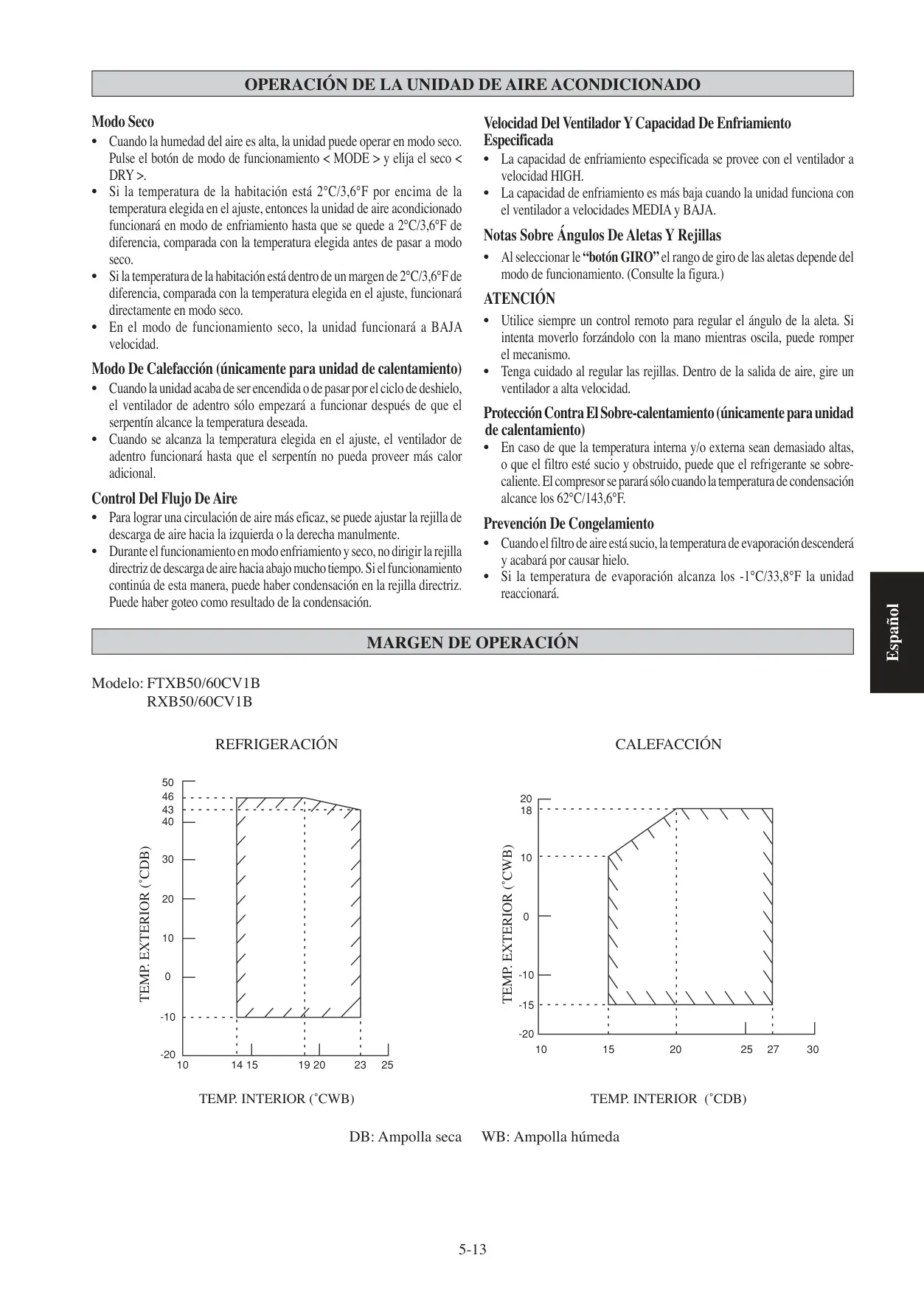

Los modos de operación incluyen el modo seco, que ajusta automáticamente la temperatura y la velocidad del ventilador para deshumidificar eficazmente. Durante el modo de calefacción, el ventilador interior solo se activa una vez que el serpentín alcanza la temperatura deseada. El control del flujo de aire se realiza mediante el ajuste manual de la rejilla de descarga, con la precaución de no dirigirla hacia abajo por mucho tiempo en modos de enfriamiento o seco para evitar la condensación. La capacidad máxima de enfriamiento se logra con el ventilador en velocidad ALTA, reduciéndose en velocidades inferiores.
El manual también aborda mecanismos de protección como la prevención contra el sobrecalentamiento, donde el compresor se detiene si la temperatura de condensación alcanza los 62°C, y la prevención de congelamiento, que reacciona si la temperatura de evaporación baja a -1°C, a menudo causado por filtros de aire sucios. Los indicadores LED en la unidad interior proporcionan retroalimentación visual sobre el estado de la unidad, distinguiendo modos de enfriamiento (verde), calefacción (rojo), defrost (rojo parpadeante) y errores (verde parpadeante).

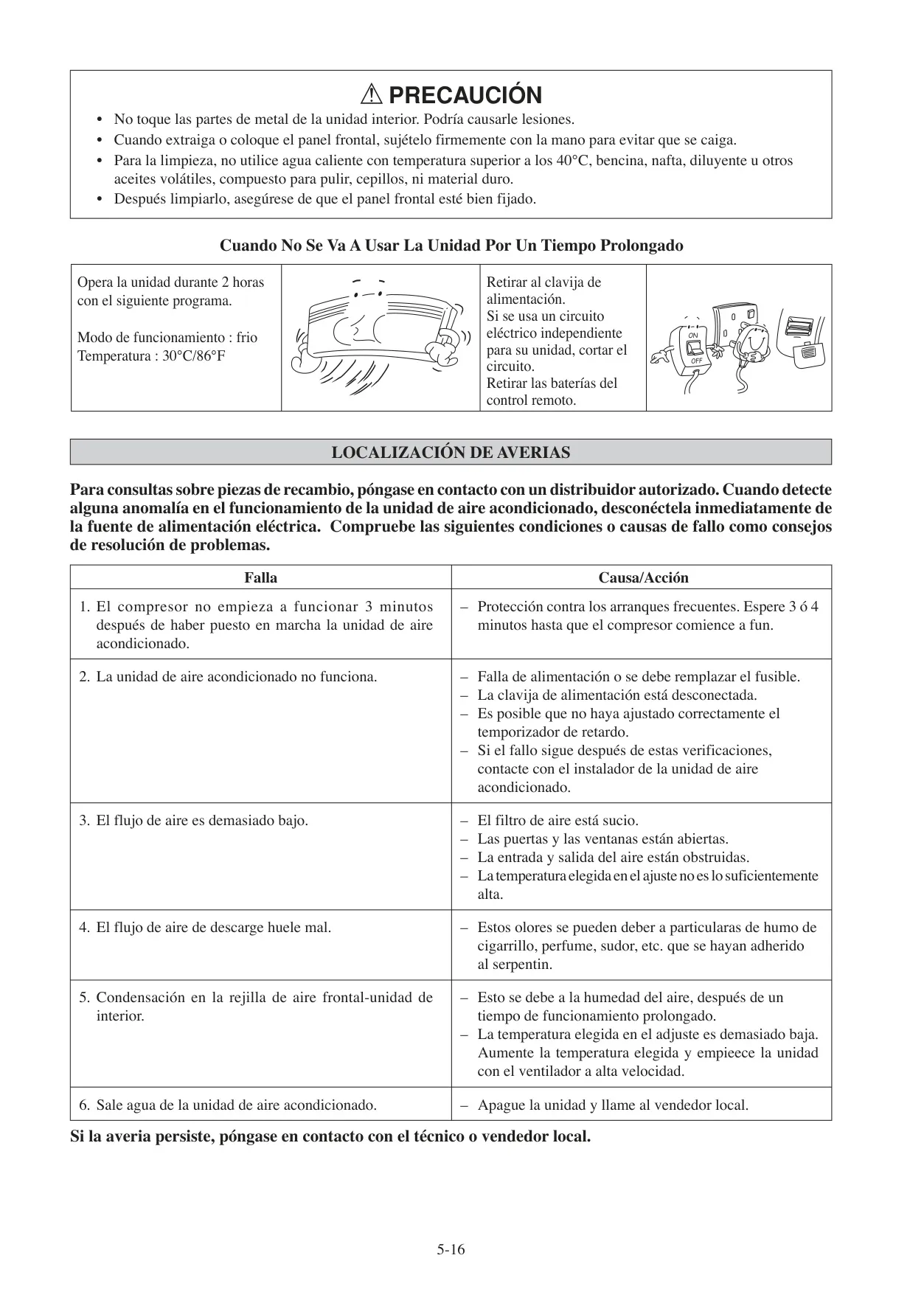

Finalmente, se ofrece una guía de localización de averías que permite al usuario identificar y resolver problemas comunes, como demoras en el arranque del compresor, flujo de aire bajo, malos olores o condensación en la rejilla. Para periodos de inactividad prolongada, el manual recomienda un procedimiento específico que incluye la operación en modo frío a 30°C por dos horas, la desconexión de la alimentación y la extracción de las baterías del control remoto, asegurando así la preservación y el buen estado del equipo.
