Aquí le ofrecemos el manual de Daikin Altherma R Hybrid completamente gratis y en español. Este manual lo hemos catalogado en la sección de Bombas de calor en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Daikin Altherma R Hybrid, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Daikin Altherma R Hybrid

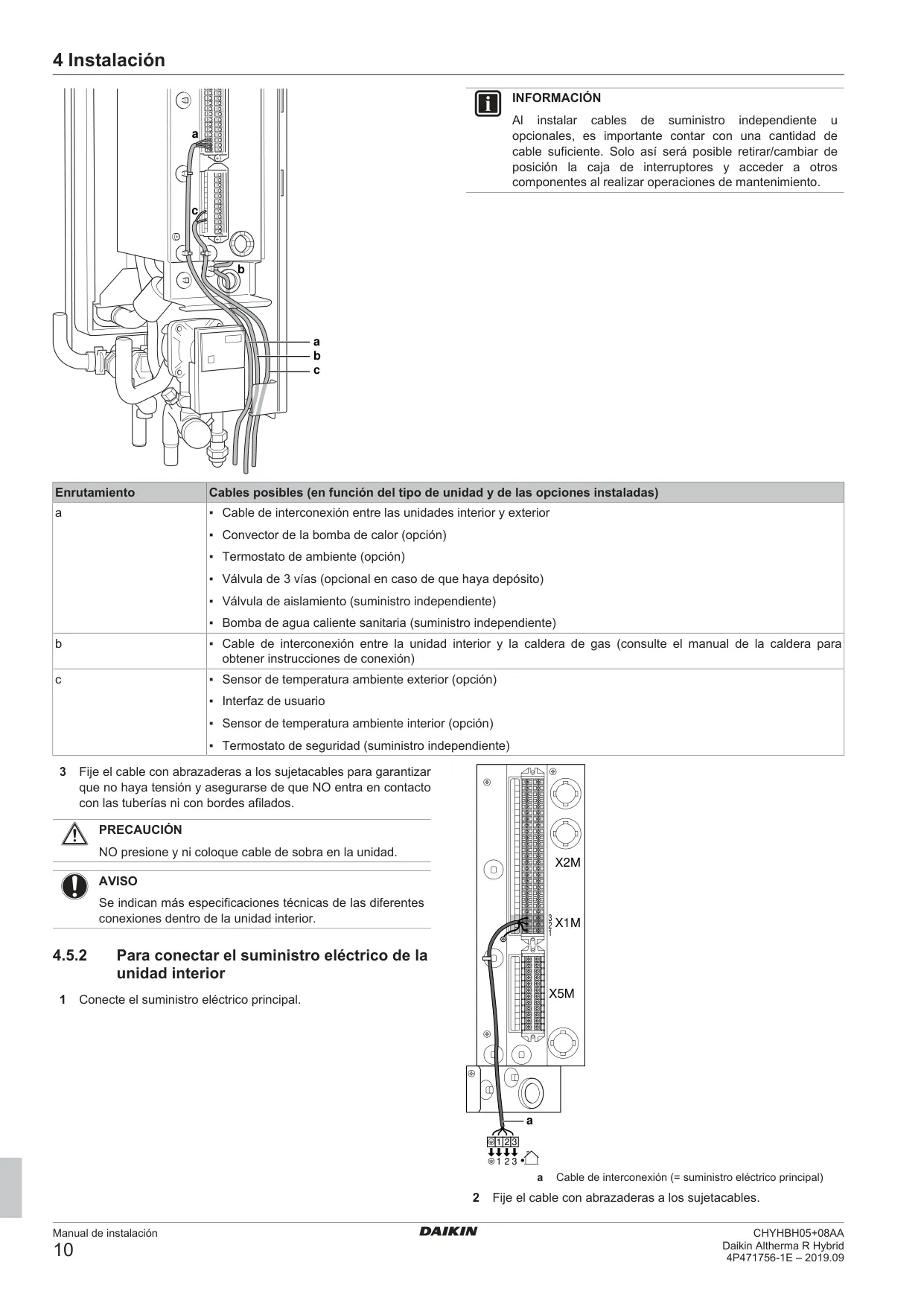

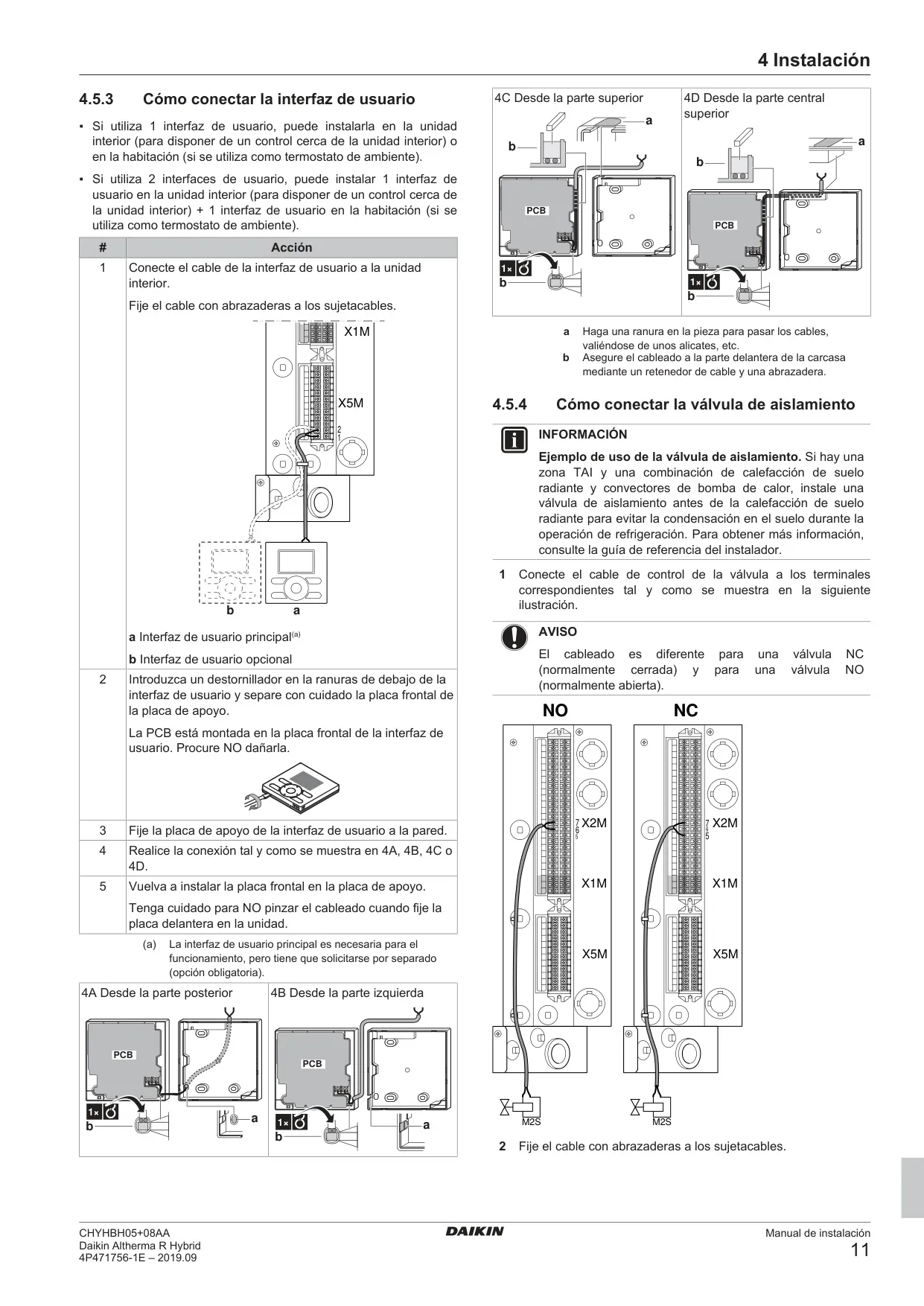

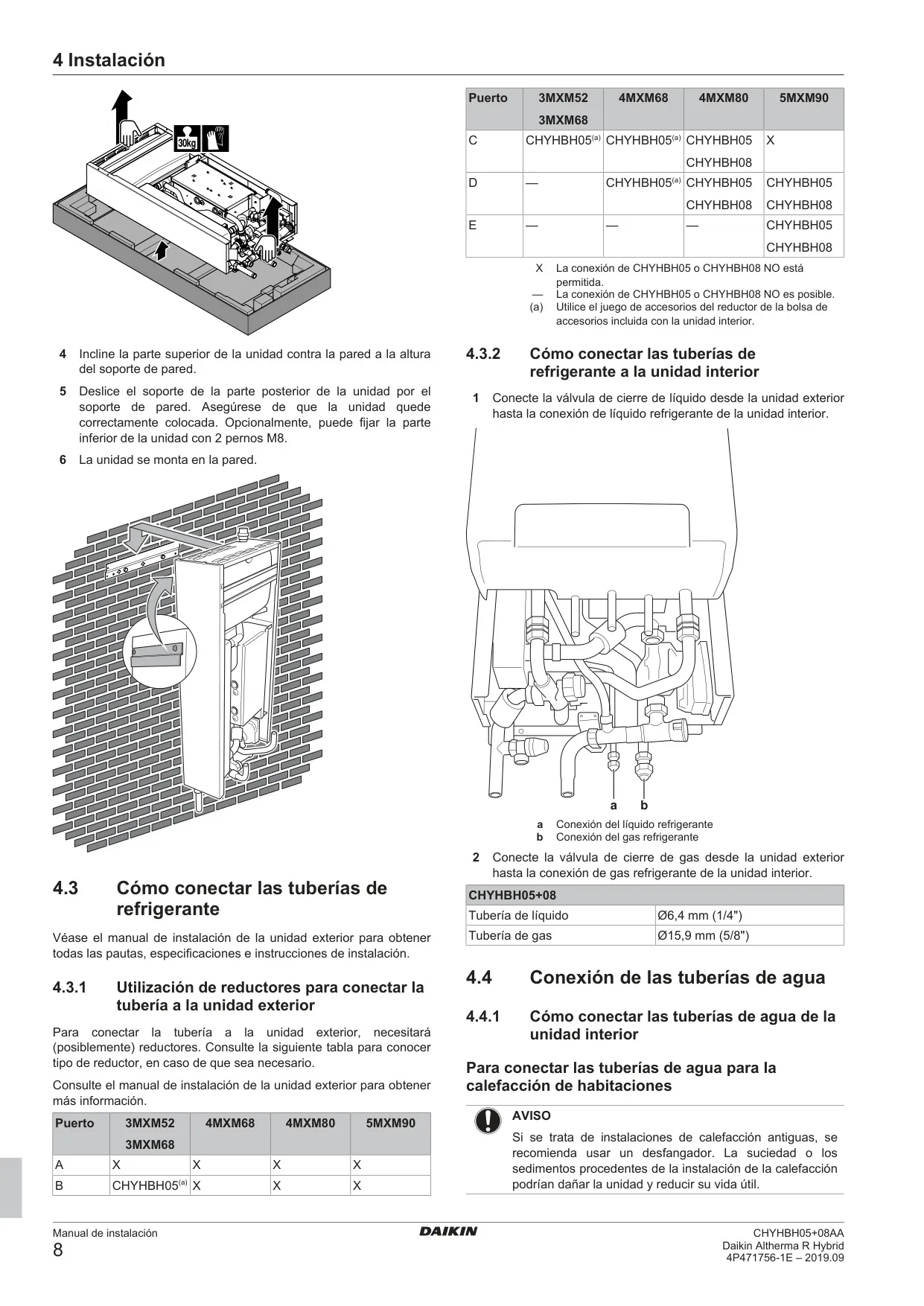

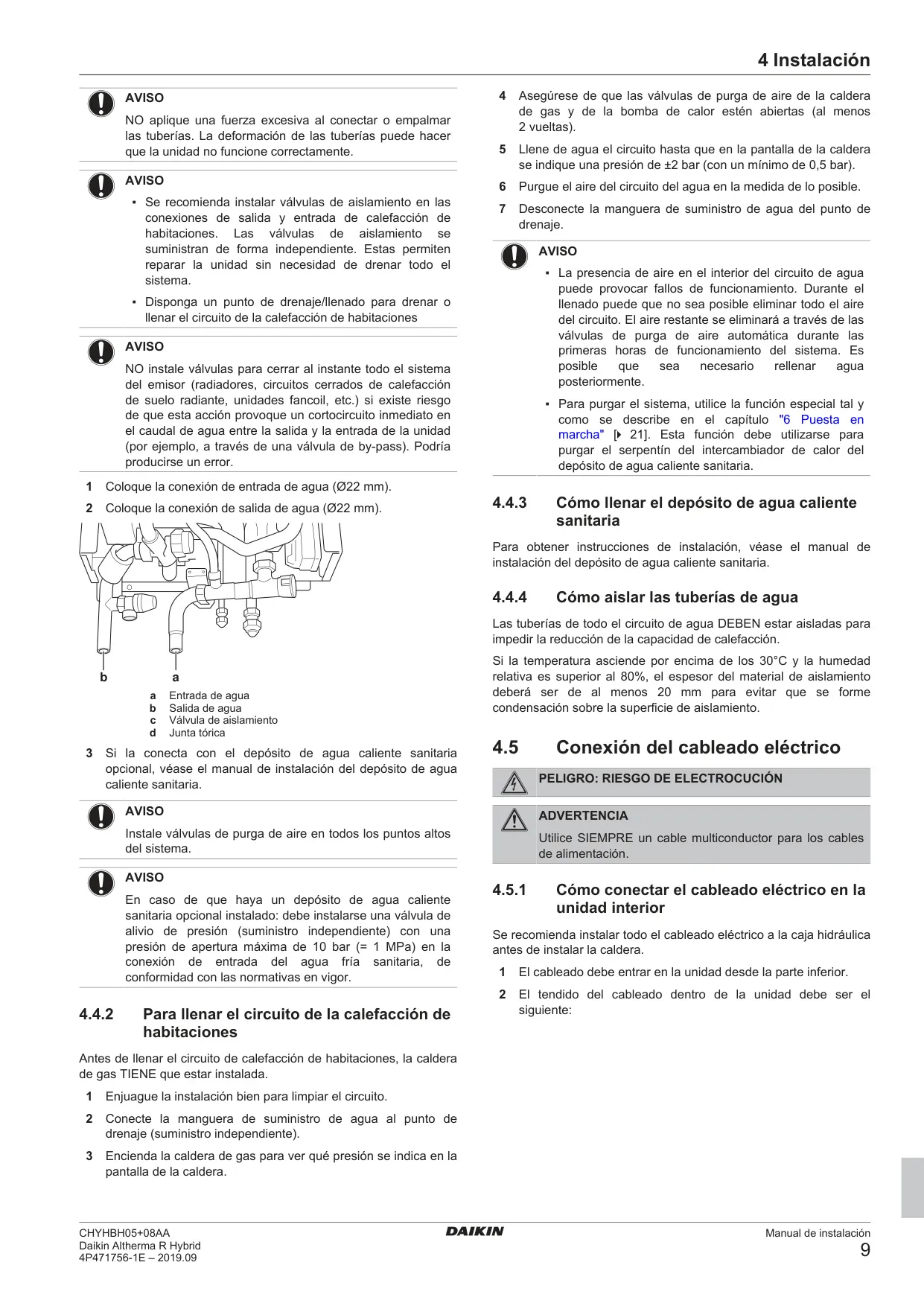

| Característica | Especificación | Modelos Aplicables |
|---|---|---|
| Tipo de Refrigerante | R32 | CHYHBH05AF, CHYHBH08AF, CHYHBH05AA, CHYHBH08AA |
| Potencial de Calentamiento Global (GWP) | 675 | CHYHBH05AF, CHYHBH08AF, CHYHBH05AA, CHYHBH08AA |
| Voltaje de Suministro (interconexión unidad exterior a unidad interior) | 230 V AC (Estándar) | CHYHBH05AA, CHYHBH08AA |
| Cables de Interconexión (unidad exterior a unidad interior) | 4 núcleos + tierra | CHYHBH05AA, CHYHBH08AA |
| Longitud máxima cableado (Interfaz de usuario) | 500 m | CHYHBH05AA, CHYHBH08AA |
| Sección de cableado recomendada (Interfaz de usuario) | 0.75 mm² a 1.25 mm² | CHYHBH05AA, CHYHBH08AA |
| Volumen mínimo de agua (excluyendo unidad interior) | 13.5 litros | CHYHBH05AA, CHYHBH08AA |
| Caudal nominal mínimo | 9 l/min | Modelos 05+08 (CHYHBH05AF, CHYHBH08AF, CHYHBH05AA, CHYHBH08AA) |
| Diámetro tubería de líquido (refrigerante) | Ø6.4 mm (1/4") | Modelos 05+08 (CHYHBH05AF, CHYHBH08AF, CHYHBH05AA, CHYHBH08AA) |
| Diámetro tubería de gas (refrigerante) | Ø15.9 mm (5/8") | Modelos 05+08 (CHYHBH05AF, CHYHBH08AF, CHYHBH05AA, CHYHBH08AA) |
| Diámetro conexión entrada/salida de agua (calefacción) | Ø22 mm | CHYHBH05AA, CHYHBH08AA |
| Peso de la unidad interior | 30 kg | CHYHBH05AA, CHYHBH08AA |
| Rango de temperatura ambiente (modo calefacción) | 5~30°C | CHYHBH05AA, CHYHBH08AA |
| Espesor mínimo aislamiento tuberías de agua | 20 mm (para T > 30°C y HR > 80%) | CHYHBH05AA, CHYHBH08AA |
| Torsión máxima tornillos cierre tapa unidad interior | 4.1 N•m | CHYHBH05AA, CHYHBH08AA |
| Presión de apertura máxima válvula de alivio (ACS) | 10 bar (1 MPa) | CHYHBH05AA, CHYHBH08AA |
| Altura máxima permisible entre la unidad exterior y la unidad interior | Consulte la guía de referencia del instalador | CHYHBH05AA, CHYHBH08AA |
Detalles del Daikin Altherma R Hybrid
El Daikin Altherma R Hybrid es un sistema avanzado de calefacción que combina la eficiencia de una bomba de calor con la potencia de una caldera de gas, optimizando así el rendimiento y reduciendo los costes operativos. Diseñado para ofrecer confort térmico en habitaciones y producción de agua caliente sanitaria (ACS), este sistema es versátil y adaptable a diversas necesidades domésticas, con modelos específicos como el CHYHBH05AF, CHYHBH08AF, CHYHBH05AA y CHYHBH08AA.
La interfaz de usuario es un panel de control intuitivo con una pantalla LCD y botones de navegación circulares, incluyendo un botón "OK" central y accesos rápidos a información (ⓘ), encendido/apagado (⏻), modo hogar (🏠) y menú (☰📞). Esta interfaz, disponible en perfiles Básico y Detallado, permite un control preciso de la temperatura ambiente y del ACS, mostrando iconos de estado que informan sobre el modo de funcionamiento (calefacción, recalentamiento, programado), estado del compresor/caldera, temperaturas (real y deseada), y advertencias como el modo vacaciones o disfunciones.

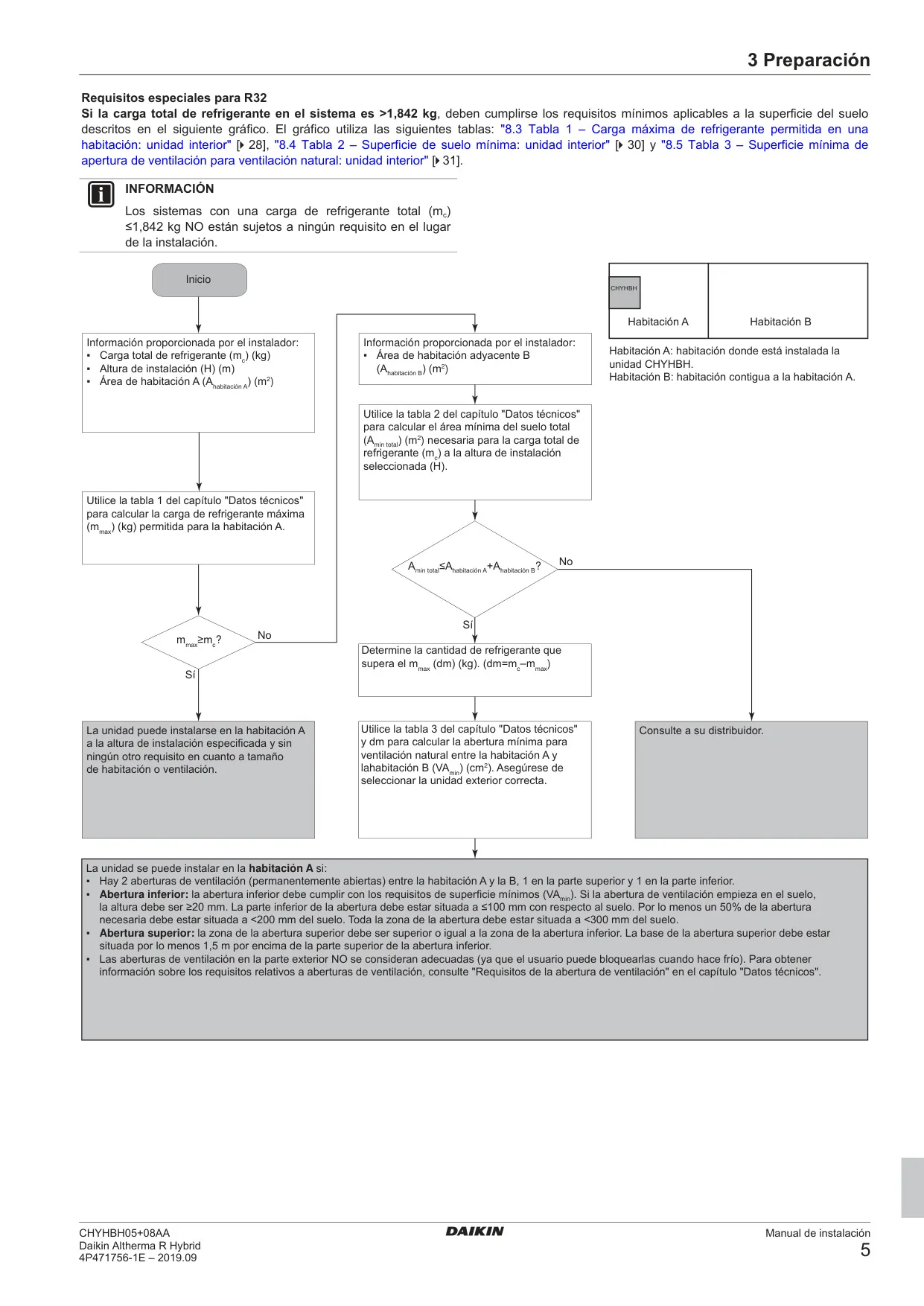

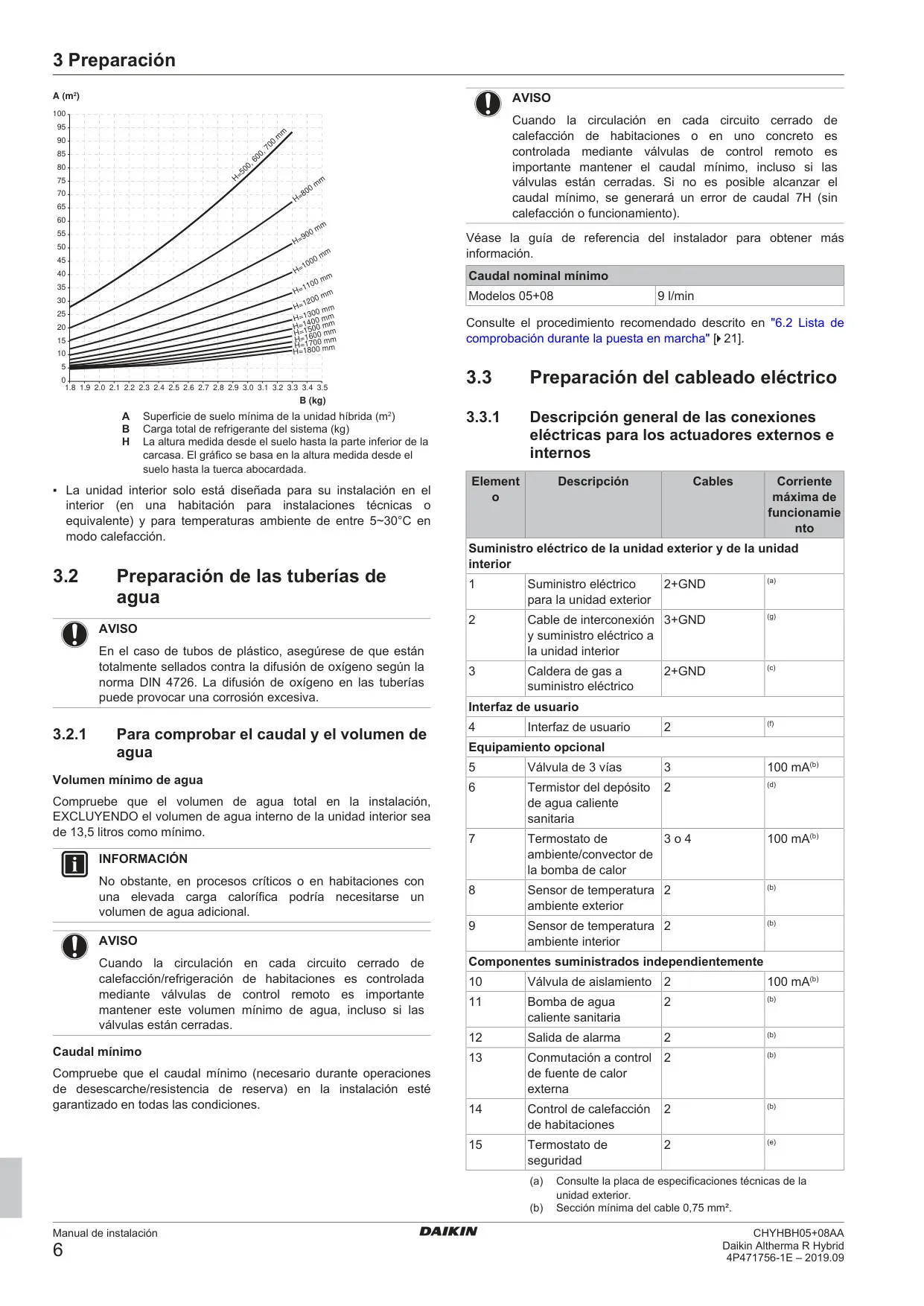

Una característica clave es su capacidad de funcionamiento híbrido, que prioriza la calefacción de habitaciones y ACS. Sin embargo, es importante señalar que la combinación de funcionamiento híbrido y expansión directa para calefacción no garantiza un confort continuo en todo el rango de operación, siendo la unidad de expansión directa (DX) principalmente para refrigeración. El sistema incorpora un diagrama de flujo para la instalación, crucial para determinar la superficie mínima de suelo y los requisitos de ventilación en habitaciones donde la carga total de refrigerante excede los 1.842 kg, garantizando la seguridad en el manejo del refrigerante R32.

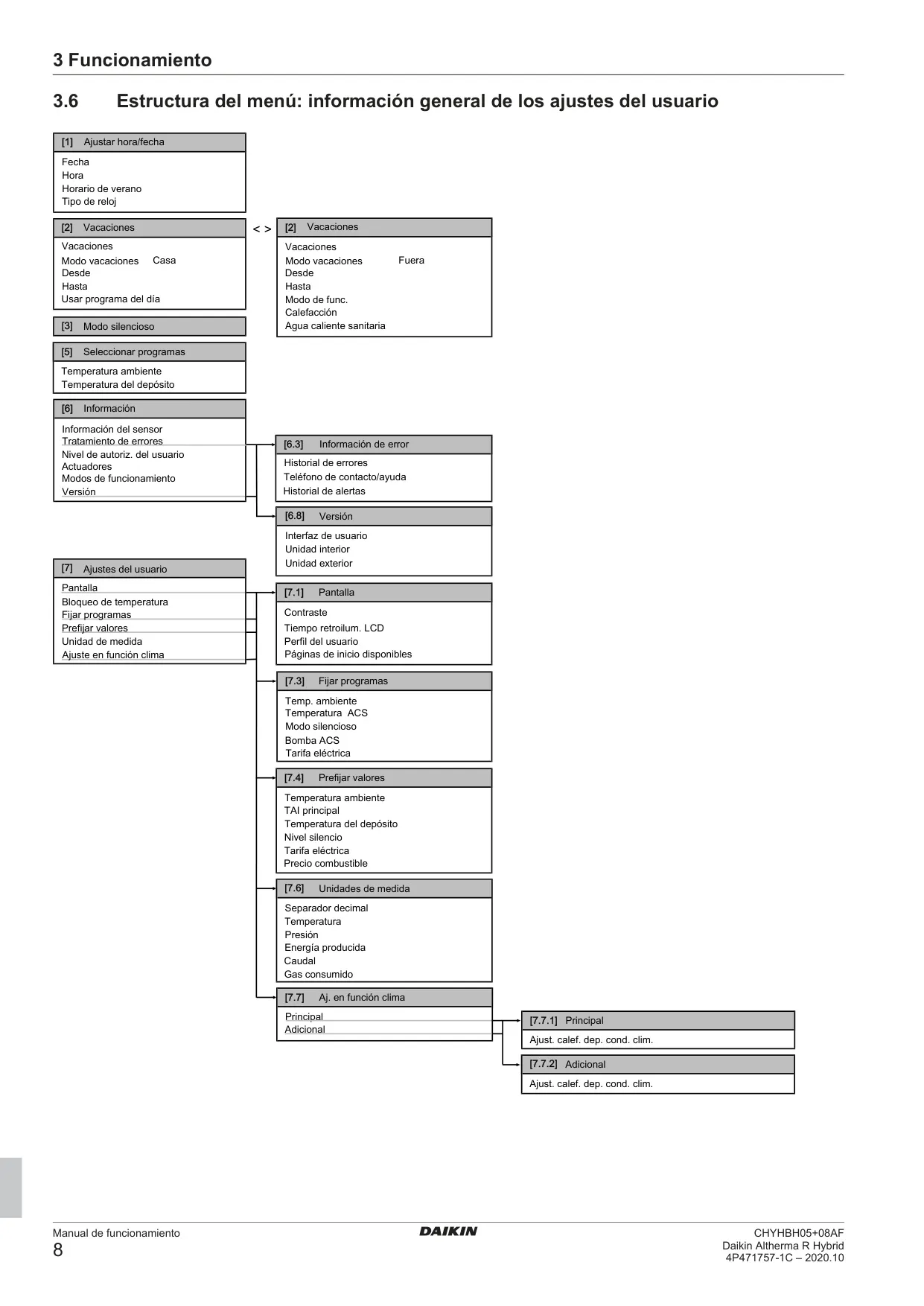

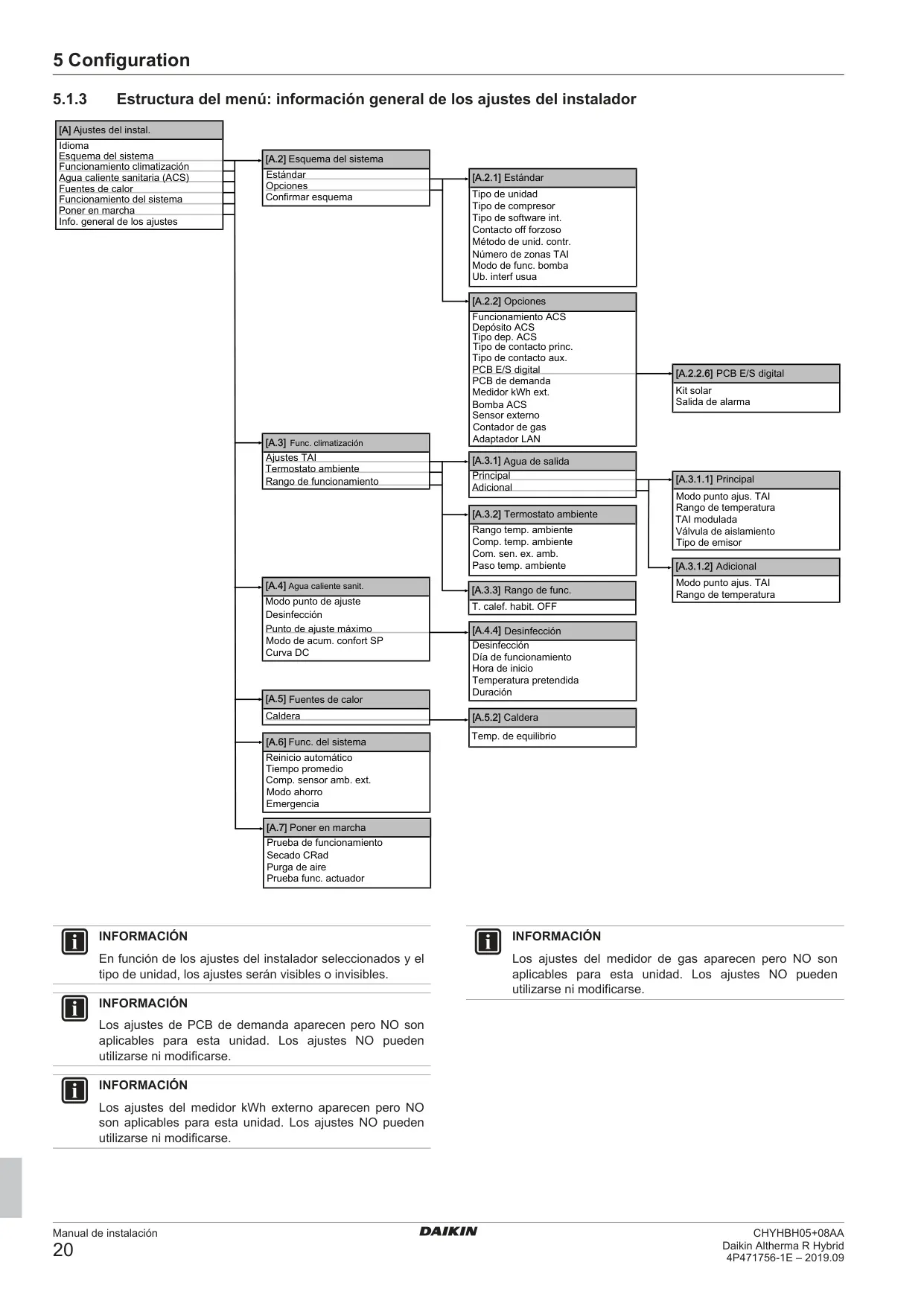

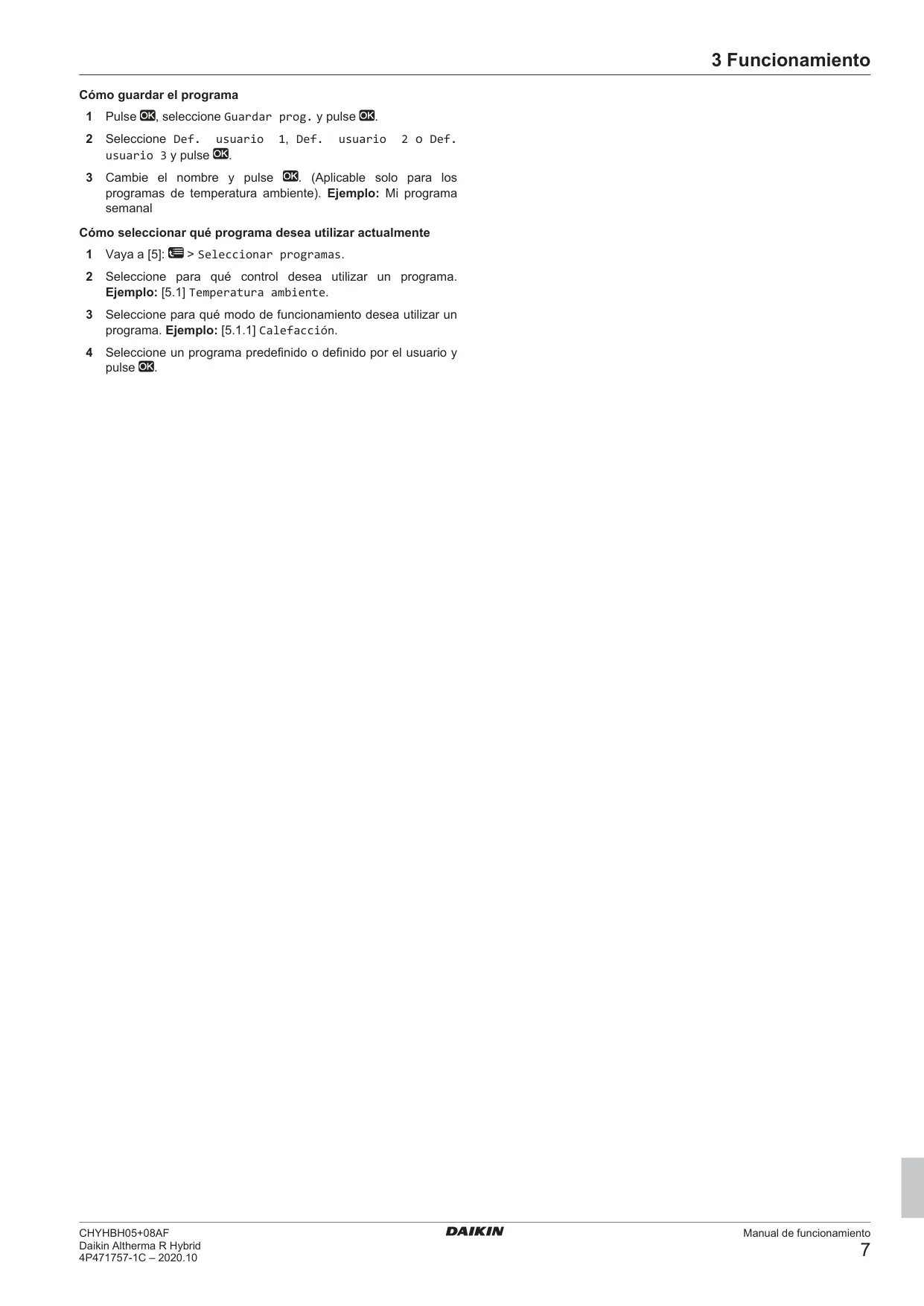

En cuanto a la configuración, el Daikin Altherma R Hybrid ofrece una estructura de menú completa para ajustes de usuario e instalador. Los usuarios pueden configurar la hora/fecha, activar el modo vacaciones (con opciones para "Casa" o "Fuera"), y seleccionar programas para la temperatura ambiente y del depósito de ACS. Además, pueden gestionar el modo silencioso y consultar información del sistema como datos de sensores, historial de errores y versiones del software.

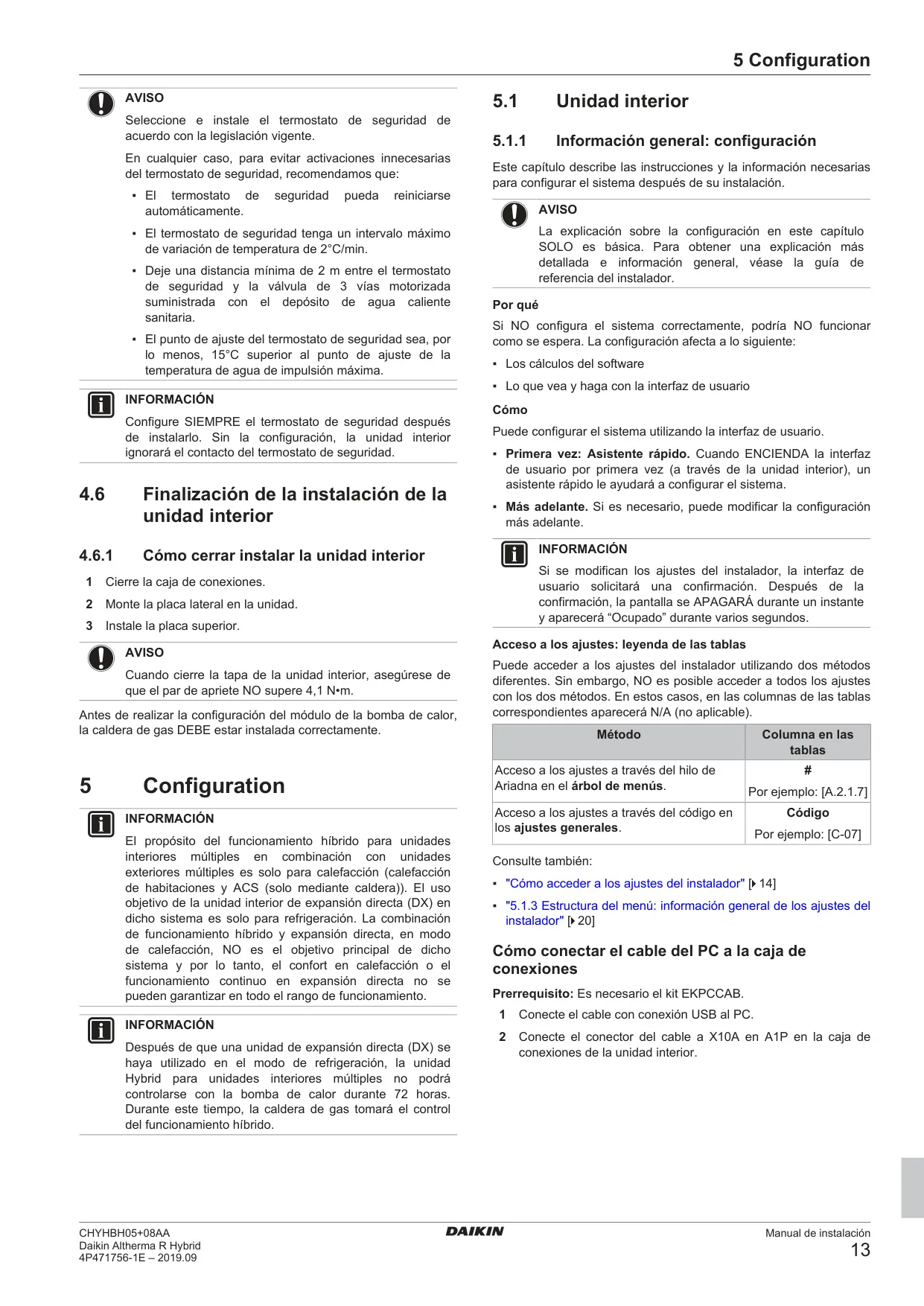

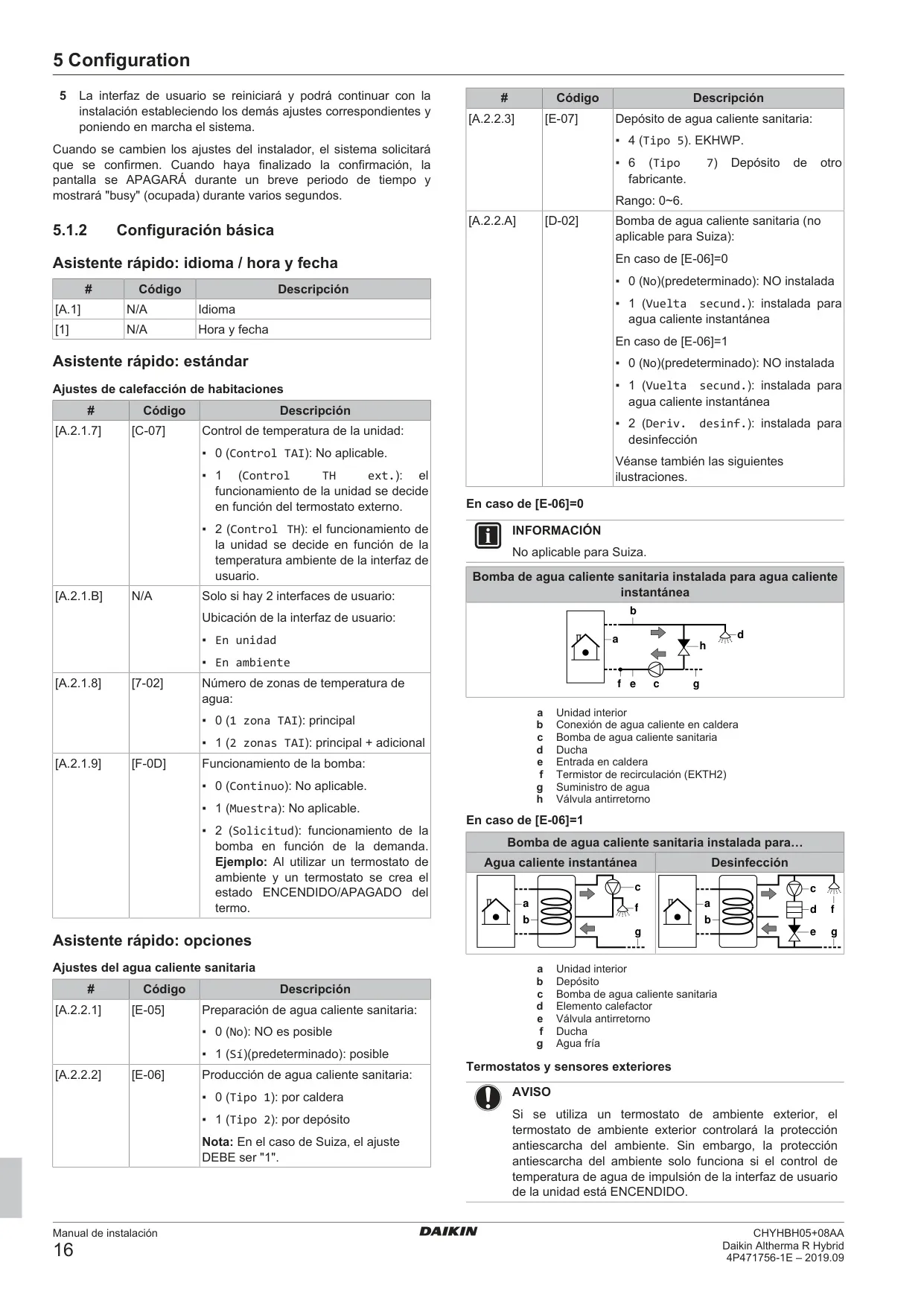

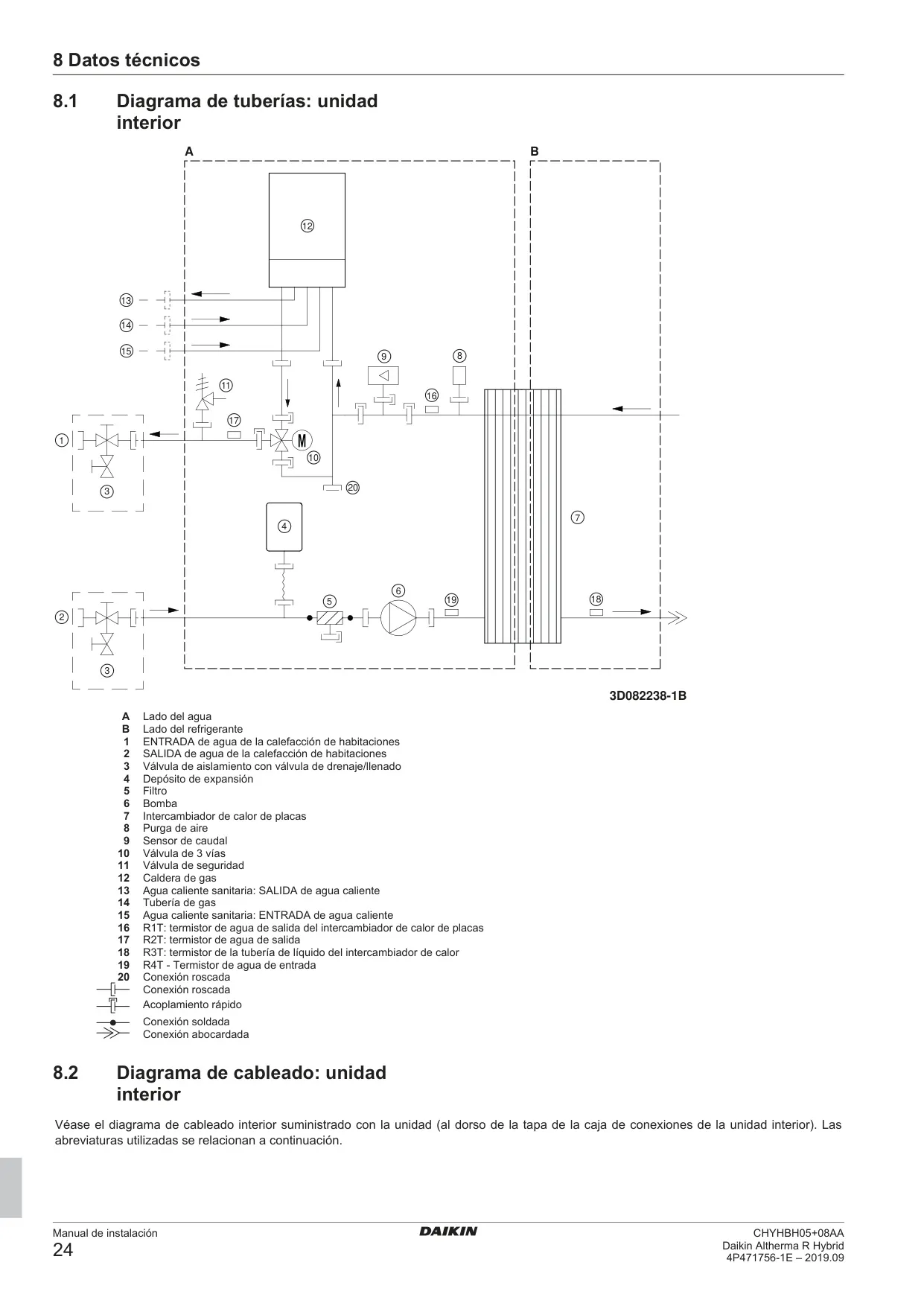

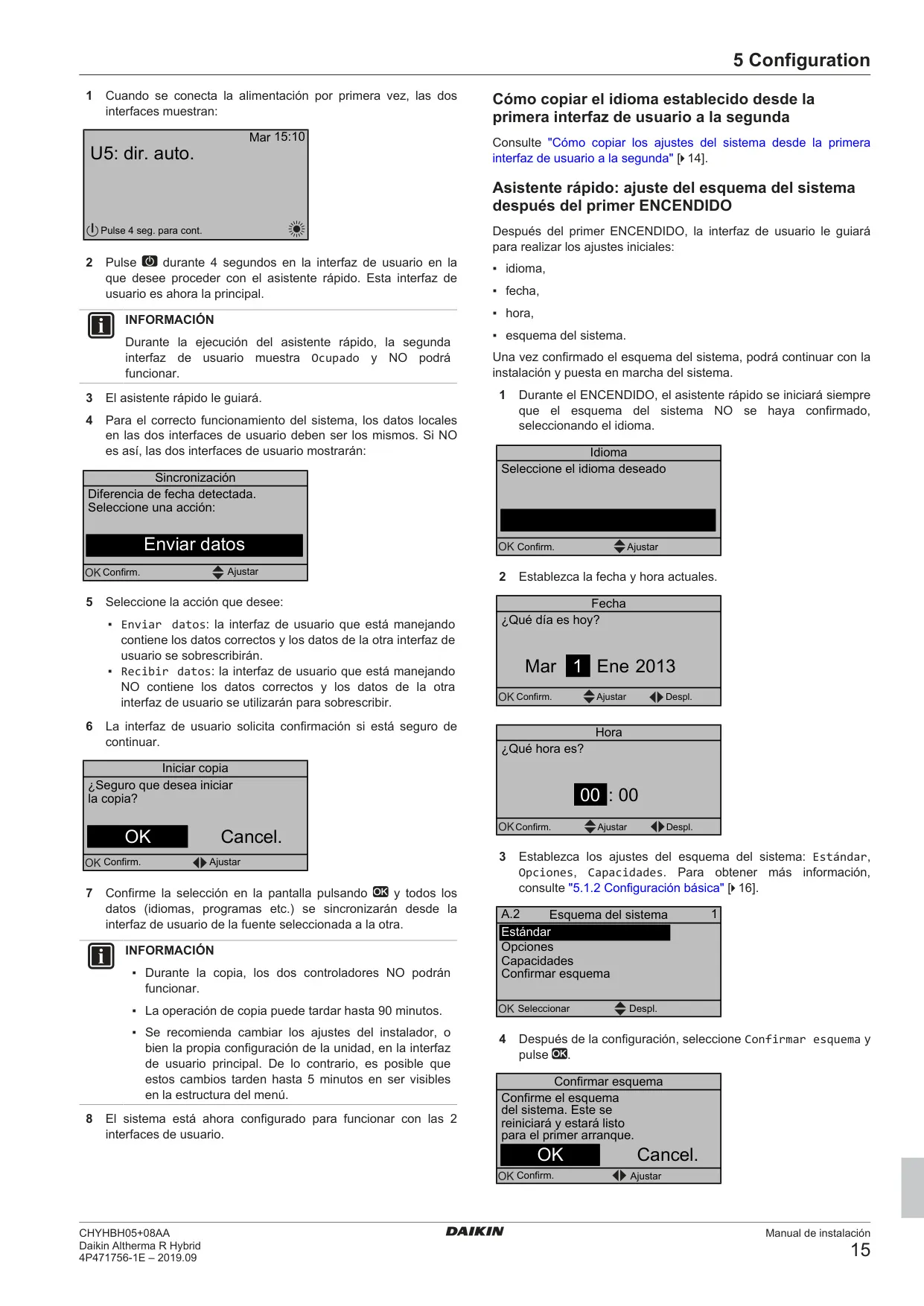

Para los instaladores, el sistema proporciona un asistente rápido para la configuración inicial y ajustes detallados para optimizar el rendimiento. Estos incluyen el control de temperatura de la unidad (por termostato externo o interfaz de usuario), número de zonas de temperatura de agua, y el funcionamiento de la bomba. Permite configurar la preparación y producción de ACS, el tipo de depósito (Daikin o de otros fabricantes), y la bomba de ACS para recirculación o desinfección, con diagramas que ilustran las conexiones hidráulicas para diferentes modos de operación.

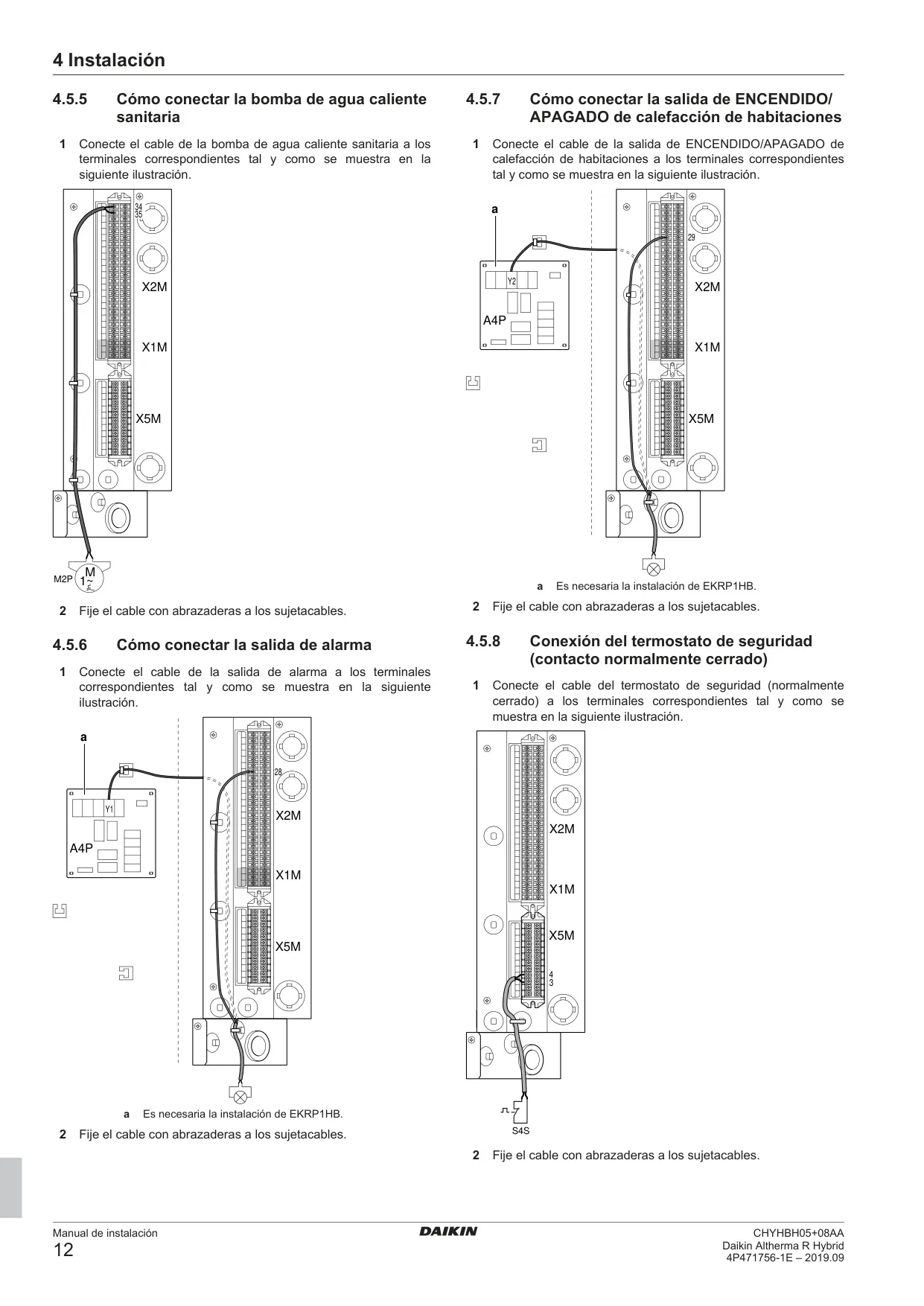

La unidad ofrece flexibilidad en la instalación de termostatos de ambiente externos y sensores, así como opciones para la salida de alarma y un kit de estación con bomba solar. Se destaca la posibilidad de elegir un modo de ahorro entre "Económico" (minimiza costes energéticos, utilizando gas o electricidad según los precios) y "Ecológico" (minimiza el consumo de energía primaria, considerando factores de conversión). Los precios del gas y la electricidad son configurables, lo que permite al sistema tomar decisiones inteligentes sobre la fuente de energía.

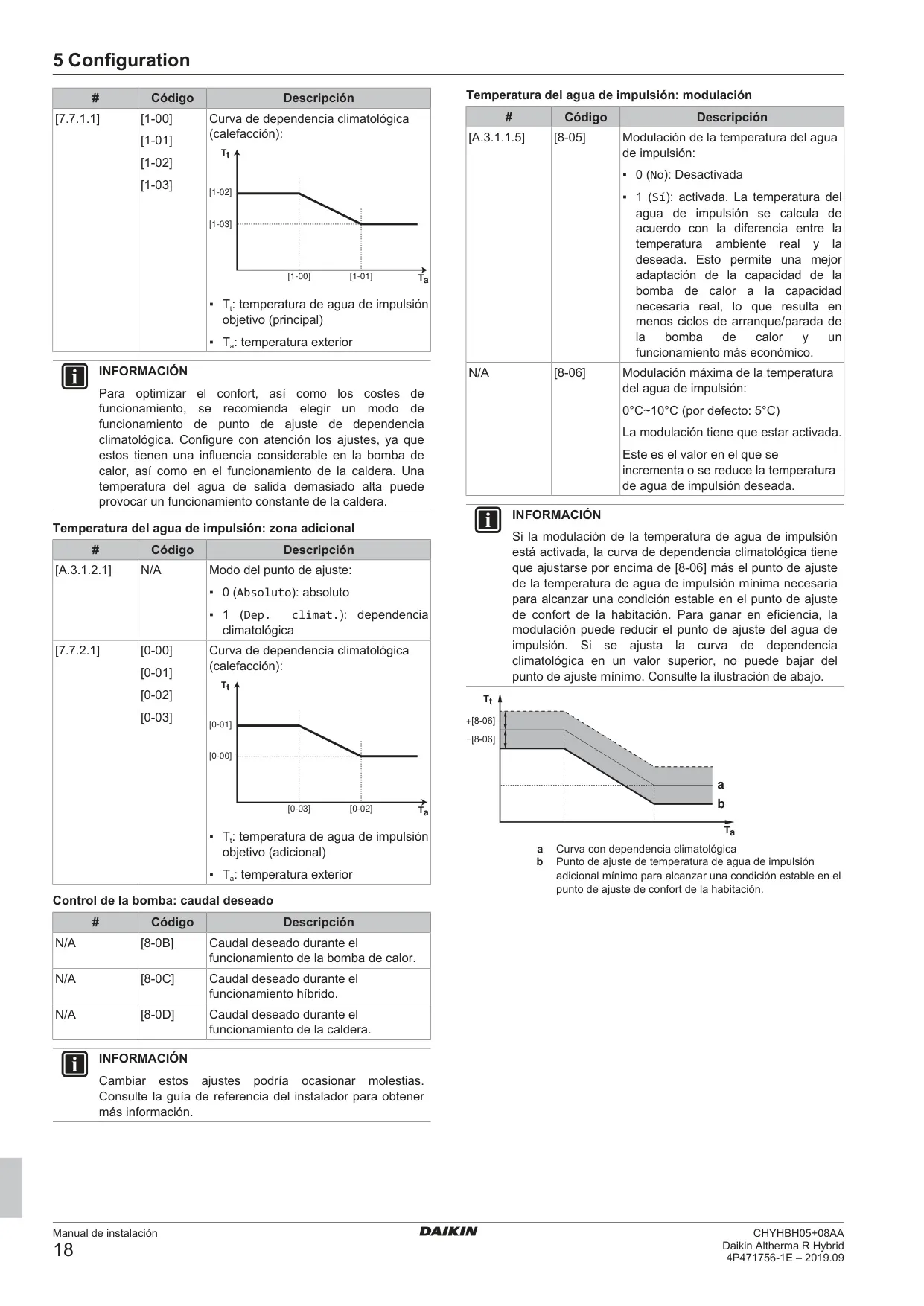

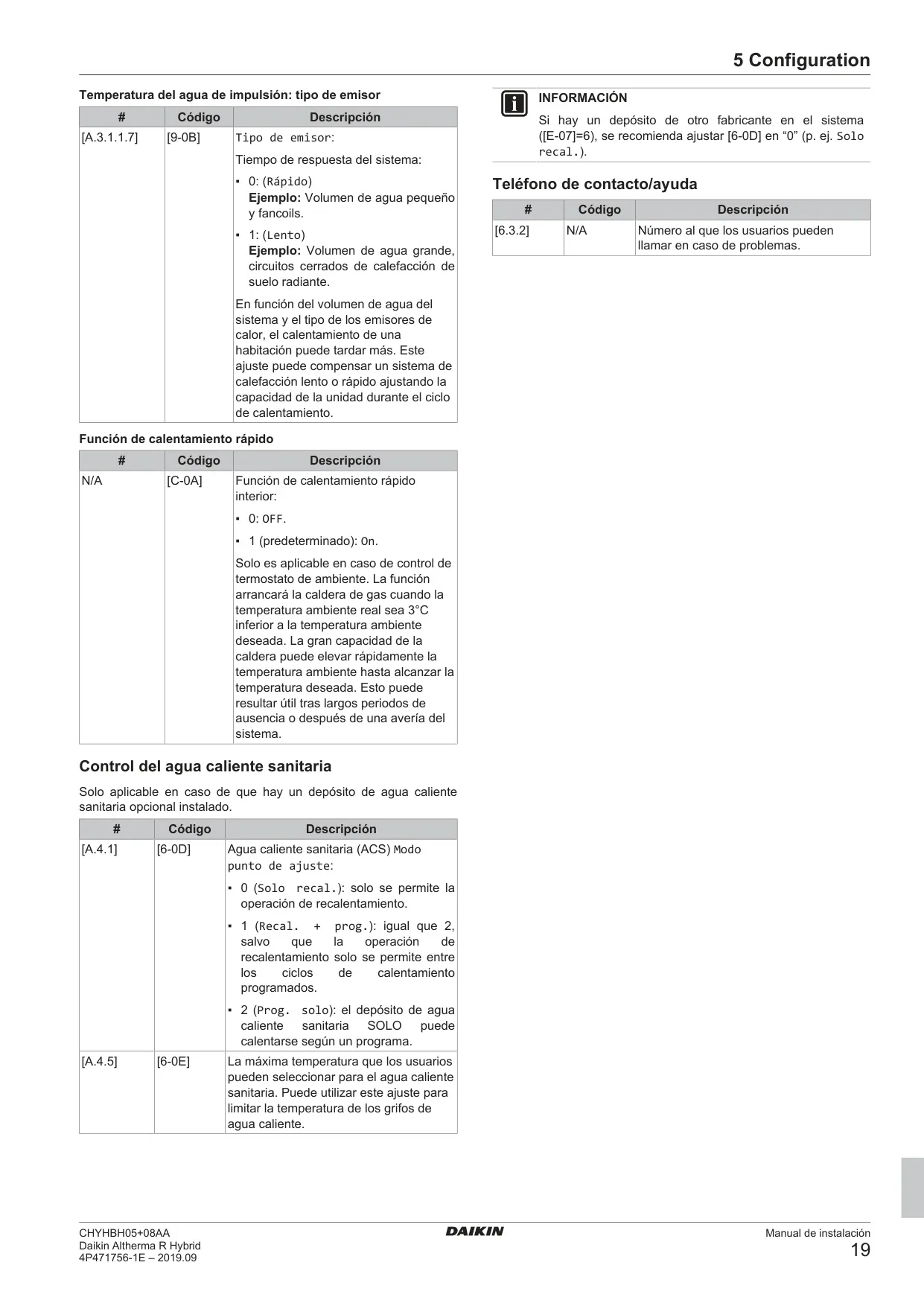

La modulación de la temperatura del agua de impulsión es otra funcionalidad avanzada, que calcula la temperatura óptima en función de la diferencia entre la temperatura ambiente real y la deseada, resultando en un funcionamiento más eficiente y menos ciclos de arranque/parada. Además, la función de calentamiento rápido puede activarse cuando la temperatura ambiente es significativamente inferior a la deseada, utilizando la caldera de gas para un aumento rápido.

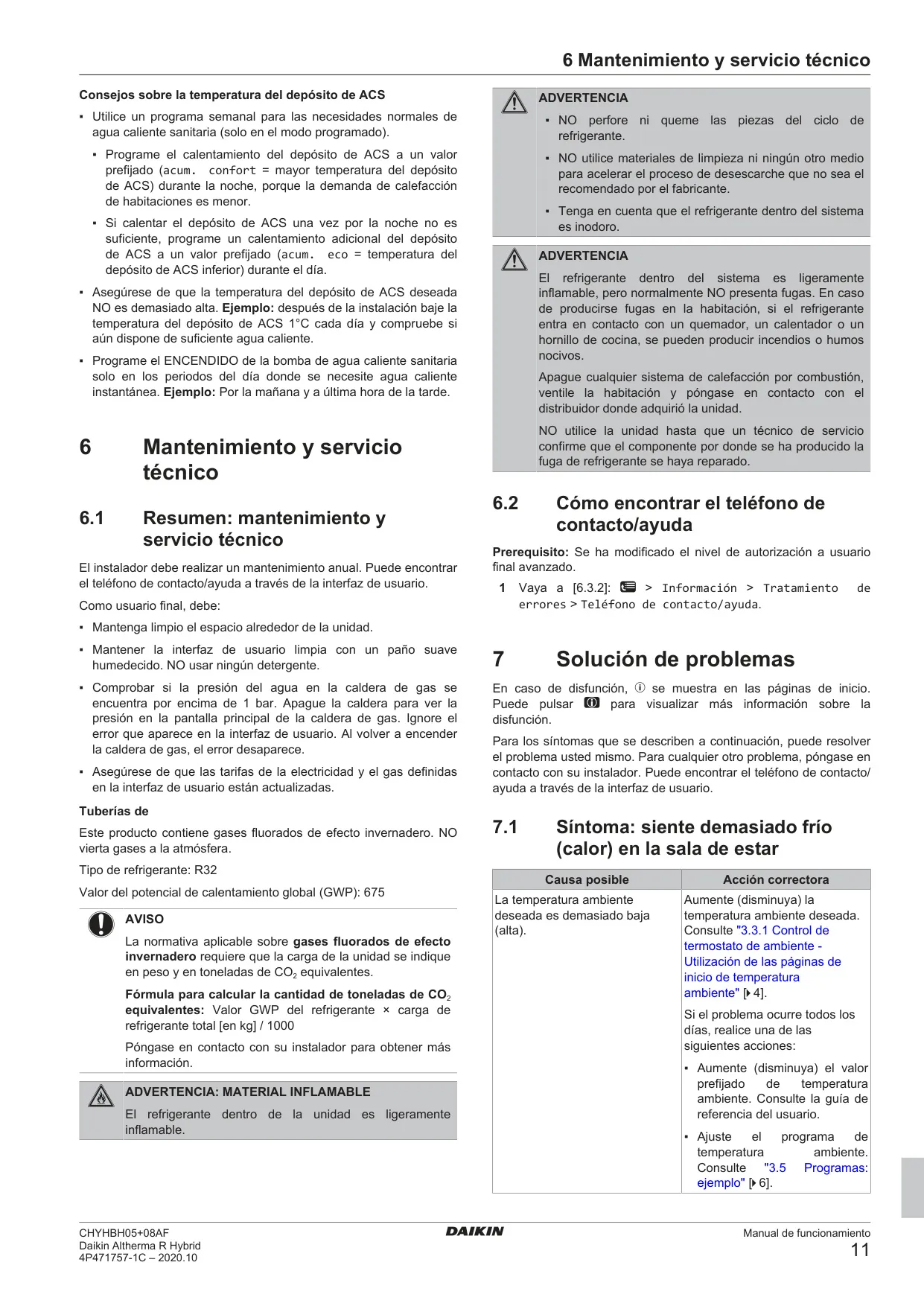

El manual subraya la importancia de un mantenimiento regular y proporciona directrices para la solución de problemas comunes, como sentir frío/calor en la sala o falta de agua caliente. También incluye advertencias sobre la manipulación del refrigerante R32, que es ligeramente inflamable y requiere precauciones especiales durante la instalación y el servicio técnico. El instalador debe asegurar un volumen mínimo de agua y un caudal adecuado en el sistema para evitar fallos de funcionamiento y garantizar la eficiencia.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Daikin Altherma R Hybrid y las respondemos a continuación.

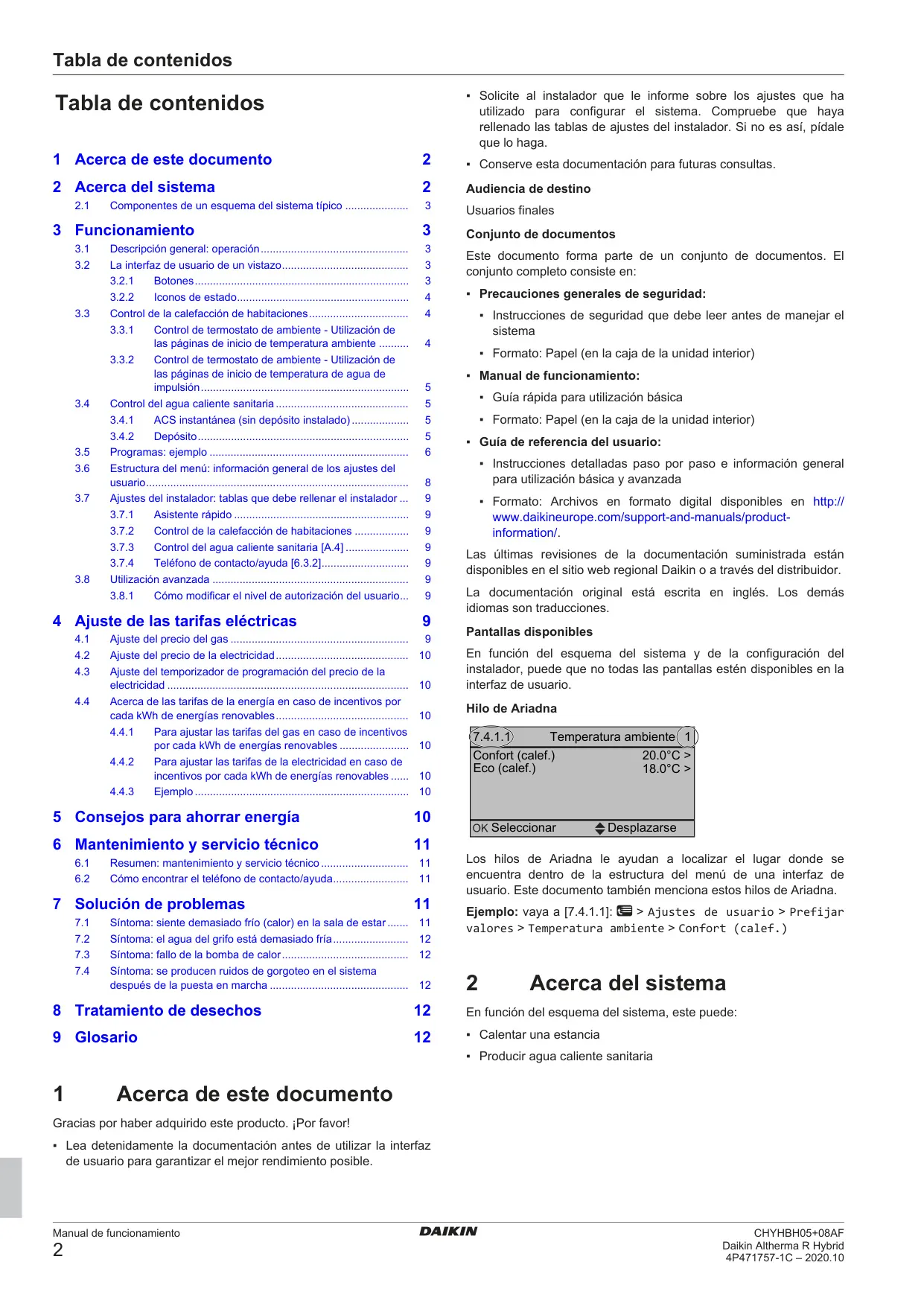

El manual de funcionamiento se dedica específicamente a los modelos CHYHBH05AF y CHYHBH08AF. El manual de instalación se dedica a los modelos CHYHBH05AA y CHYHBH08AA.

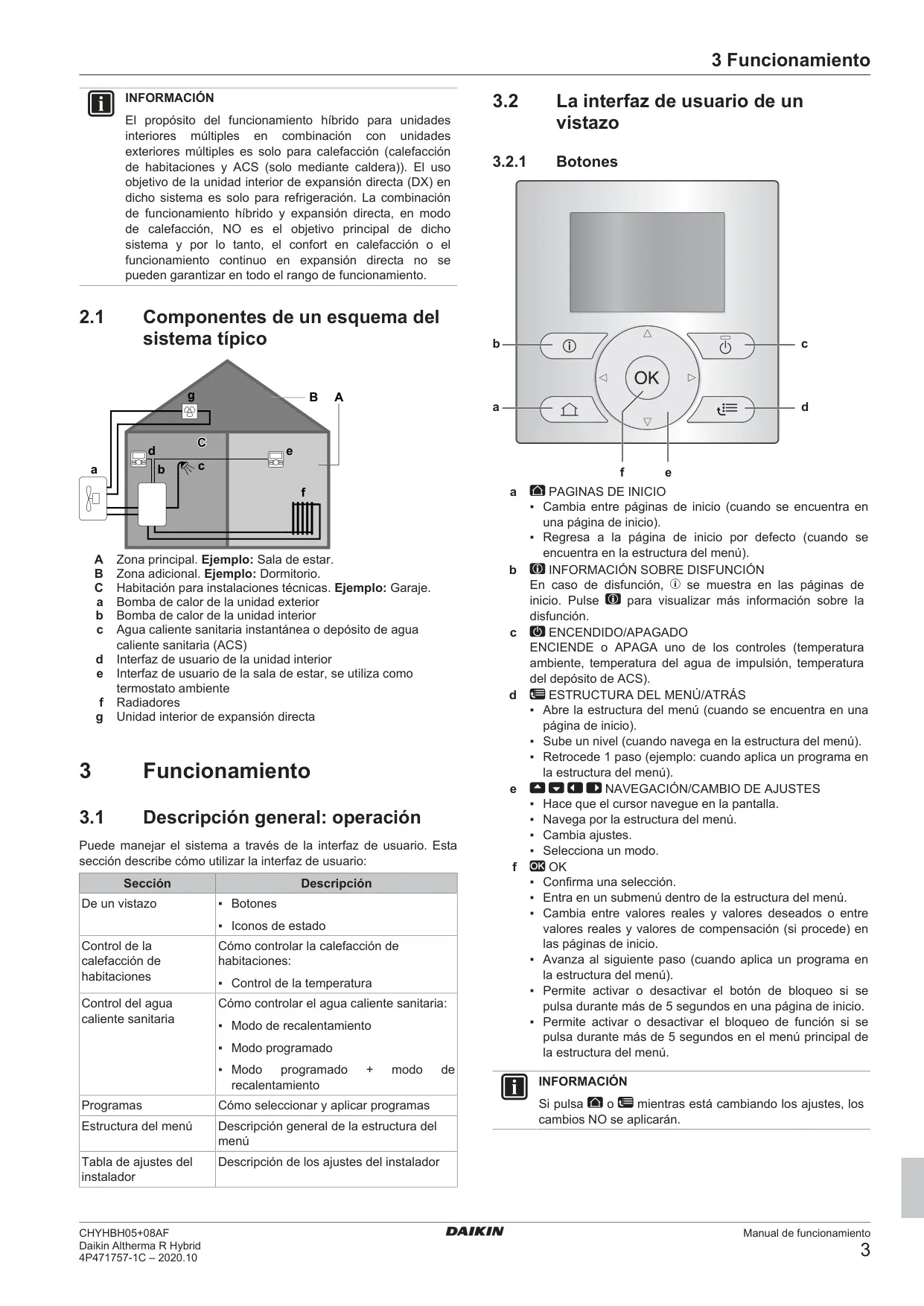

El sistema se controla a través de una interfaz de usuario con una pantalla LCD y un panel de navegación circular. Incluye botones para información, encendido/apagado, acceso a la pantalla principal y configuración de menú.

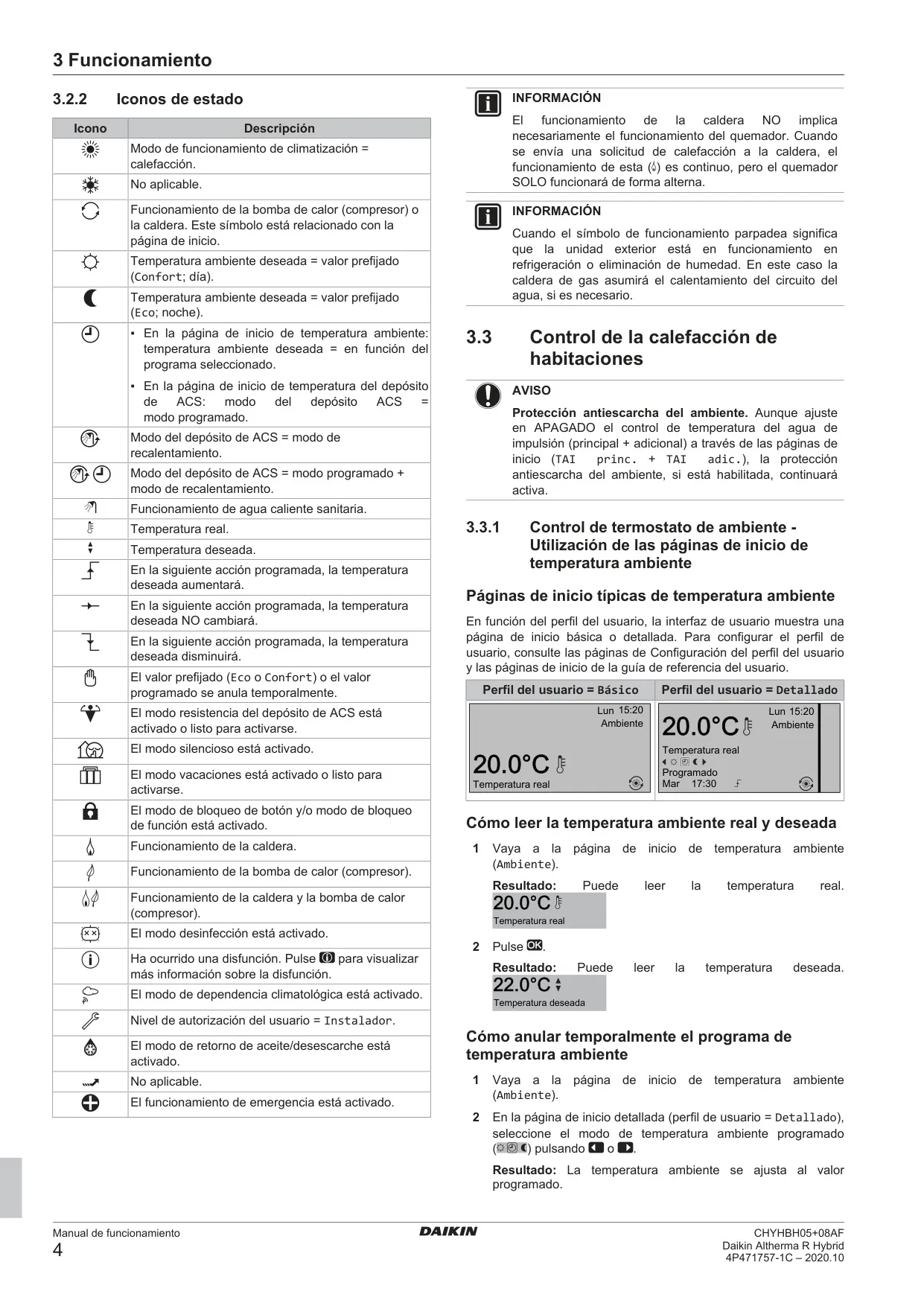

Los iconos de estado indican el modo de funcionamiento (calefacción, ACS), si la bomba de calor o la caldera están operando, la temperatura deseada (Confort o Eco), si hay un programa activo, modo recalentamiento, modo silencioso, modo vacaciones, bloqueo de botones, disfunciones, entre otros.

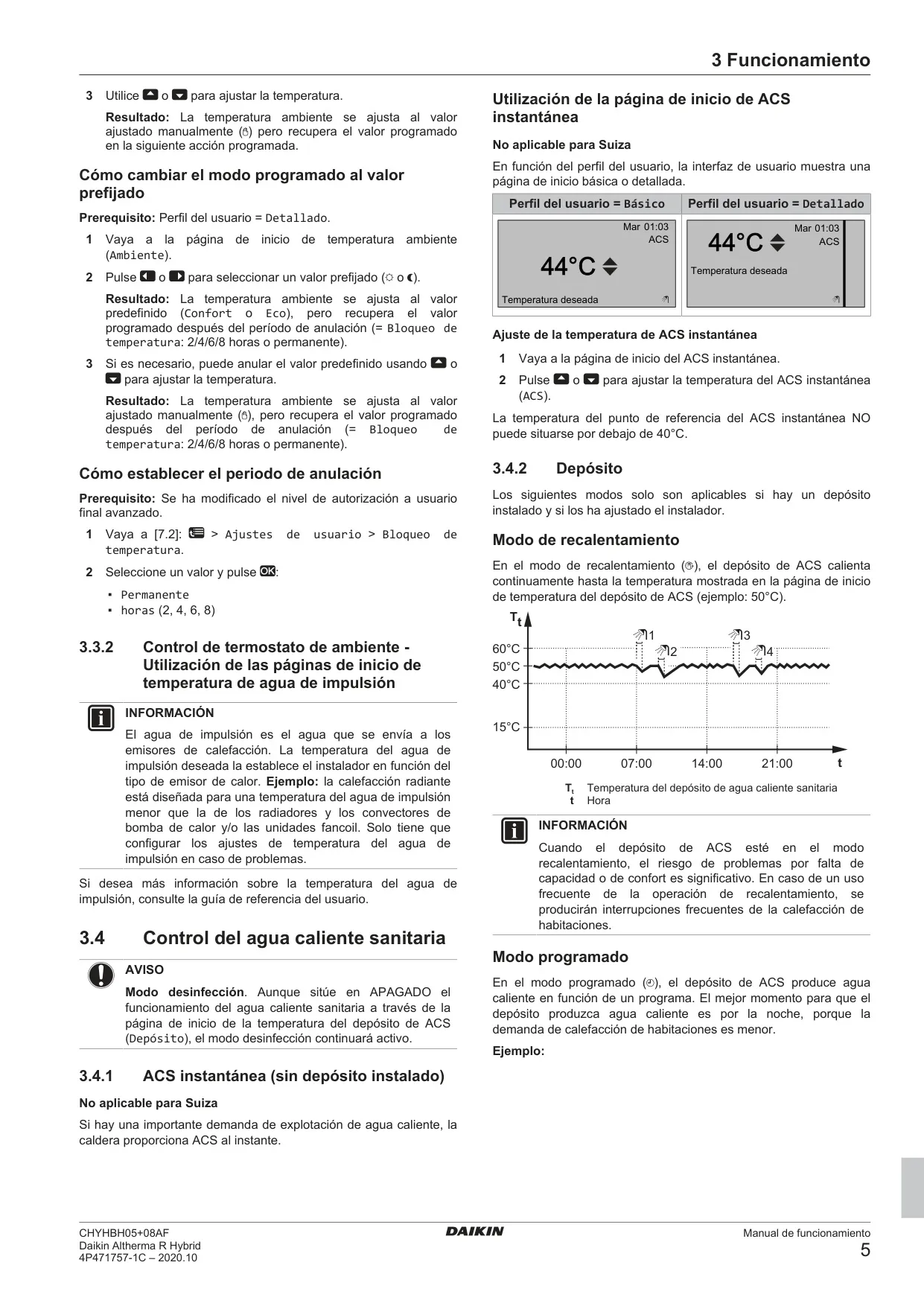

Desde la página de inicio de temperatura ambiente (perfil Detallado), use las flechas para ajustar la temperatura. El sistema la mantendrá manualmente ajustada, pero volverá al valor programado en la siguiente acción programada o tras el periodo de anulación.
Vaya a la página de inicio del ACS instantánea y utilice los botones de flecha arriba/abajo para ajustar la temperatura. Tenga en cuenta que la temperatura del punto de referencia de ACS instantánea no puede ser inferior a 40°C.
En este modo, el depósito de ACS calienta continuamente hasta una temperatura preestablecida (ej. 50°C). Se utiliza para garantizar un suministro constante de agua caliente, aunque puede interrumpir la calefacción de habitaciones si hay alta demanda.
Combina la producción de ACS por programa con una función de recalentamiento que se activa si la temperatura del depósito cae por debajo de un umbral prefijado (ej. 35°C), calentando hasta un valor de seguridad (ej. 45°C) para asegurar una cantidad mínima de agua caliente.
Para el perfil Básico, vaya a la página de inicio de temperatura del depósito de ACS y pulse la flecha derecha durante más de 5 segundos. Para el perfil Detallado, pulse la flecha derecha para seleccionar el icono de enchufe.

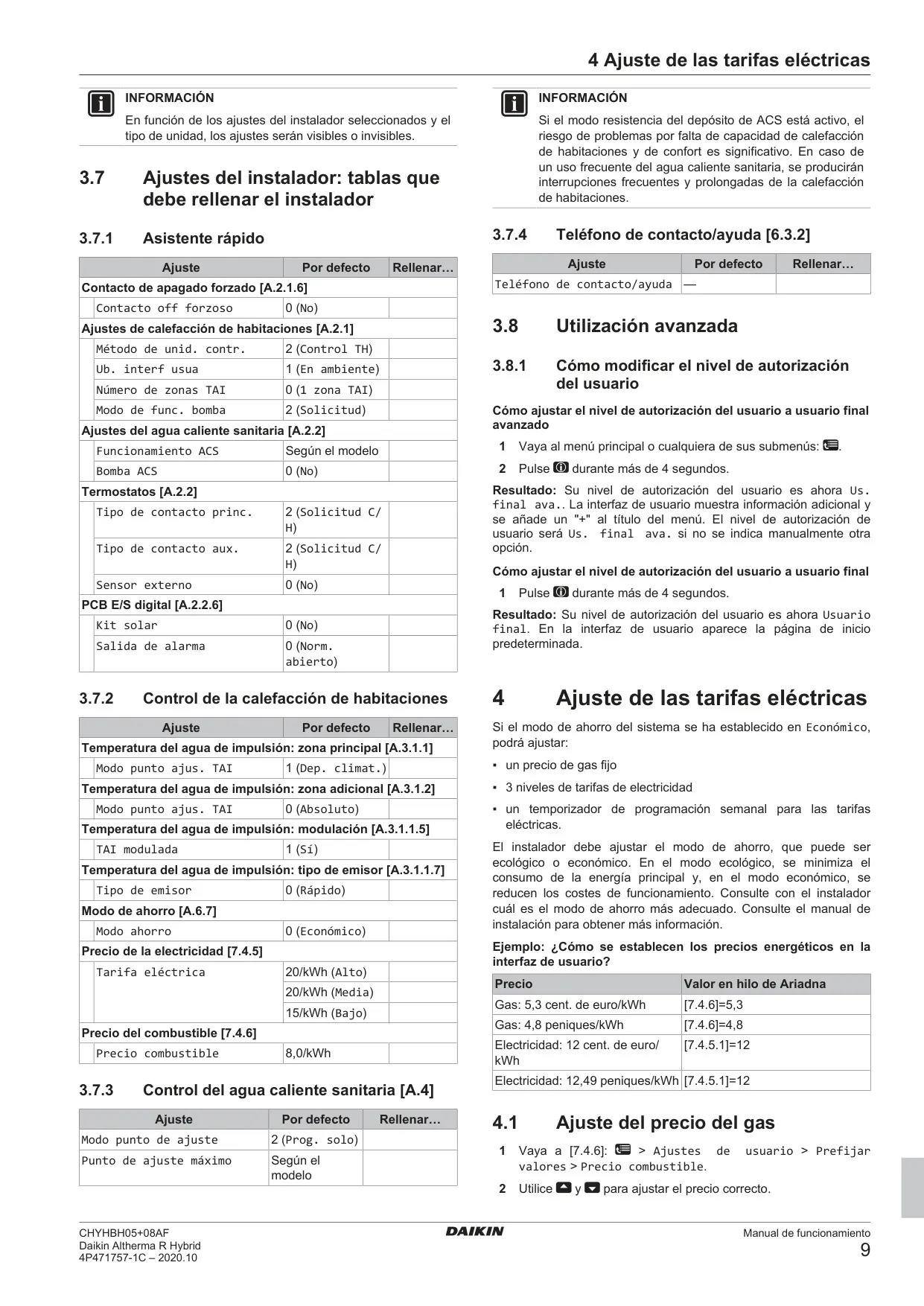

Las tablas de ajustes del instalador se encuentran en el manual de funcionamiento (página 9) y en la guía de referencia del instalador, y contienen configuraciones esenciales para el correcto funcionamiento del sistema.

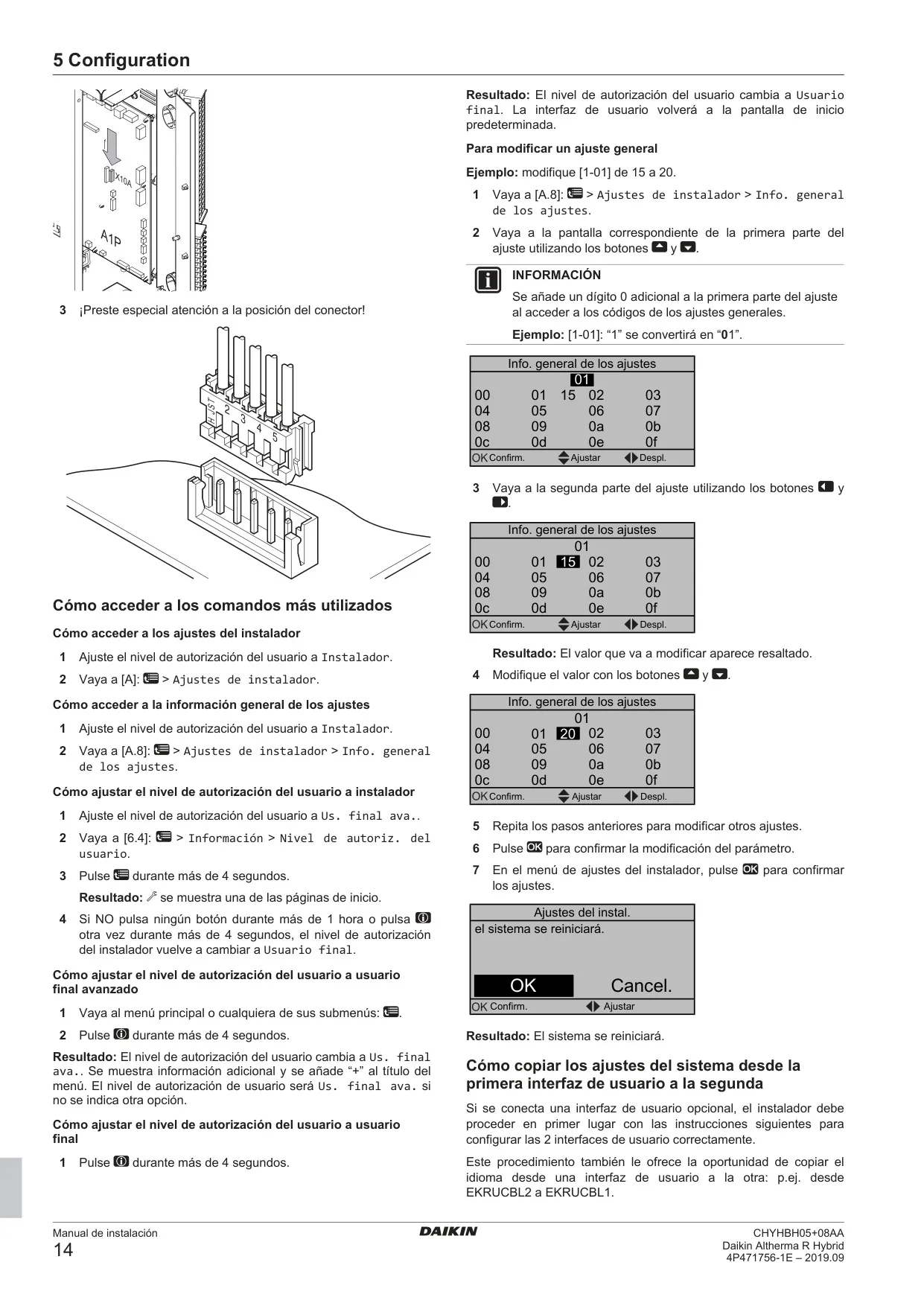

Para pasar a usuario final avanzado, pulse el botón de información (ℹ️) durante más de 4 segundos en el menú principal o submenú. Para volver a usuario final, repita la acción. Para instalador, primero ajuste a usuario final avanzado, luego vaya a Información > Nivel de autorización del usuario y pulse el botón de menú (☰) durante más de 4 segundos.
Si el modo de ahorro está en "Económico", puede ajustar el precio del gas y 3 niveles de tarifas de electricidad (Bajo, Media, Alto) en el menú de "Ajustes de usuario > Prefijar valores". También se puede establecer un temporizador de programación semanal para las tarifas eléctricas.

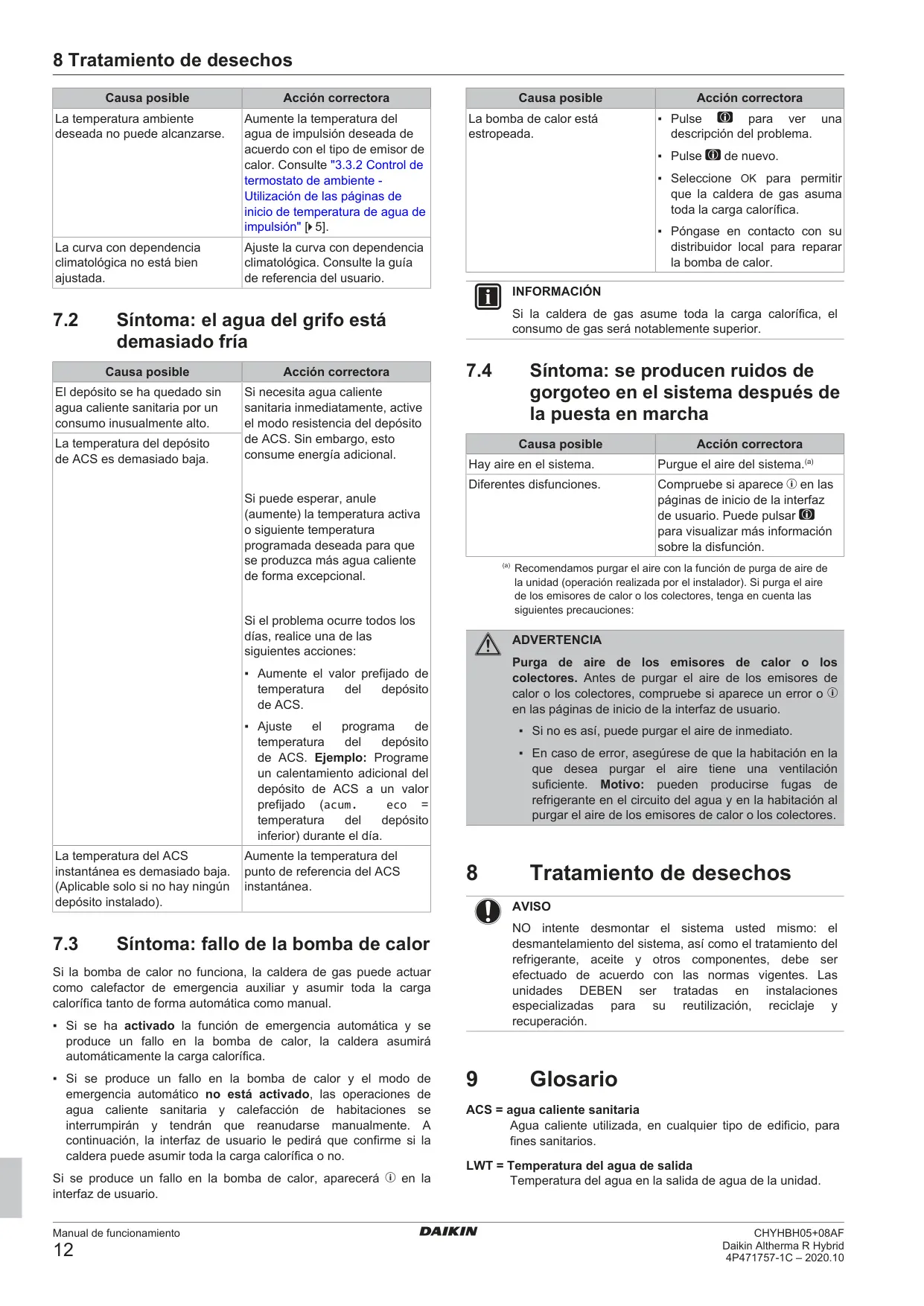

Puede activar el modo resistencia del depósito de ACS para obtener agua caliente inmediatamente (con consumo adicional), anular la temperatura deseada para producir más agua caliente, o ajustar el programa de temperatura del depósito de ACS si el problema es recurrente.
Si la función de emergencia automática está activada, la caldera de gas asumirá la carga calorífica. Si no, las operaciones de ACS y calefacción se interrumpirán y deberá reanudarlas manualmente. La interfaz de usuario mostrará una disfunción (ⓘ).

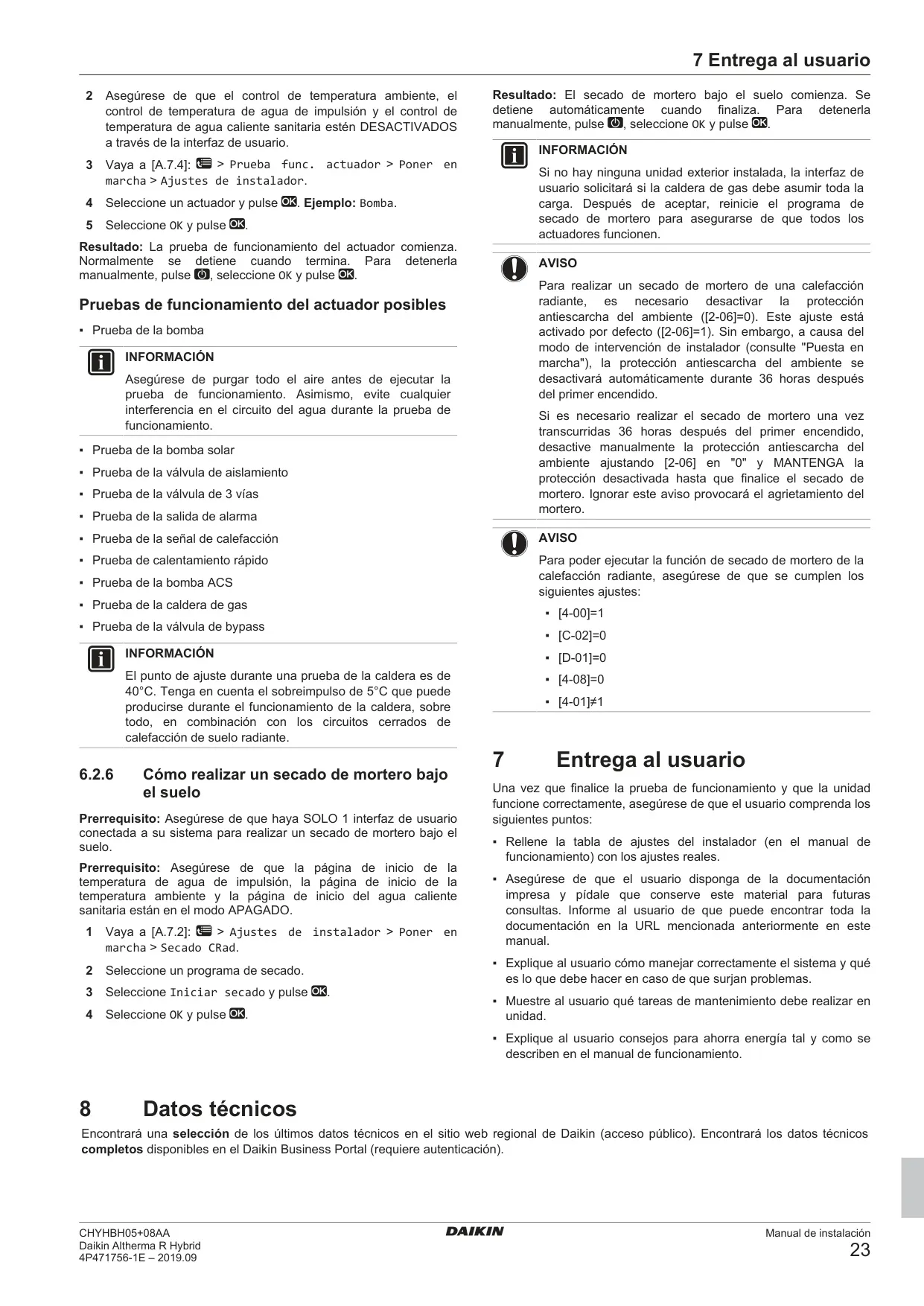

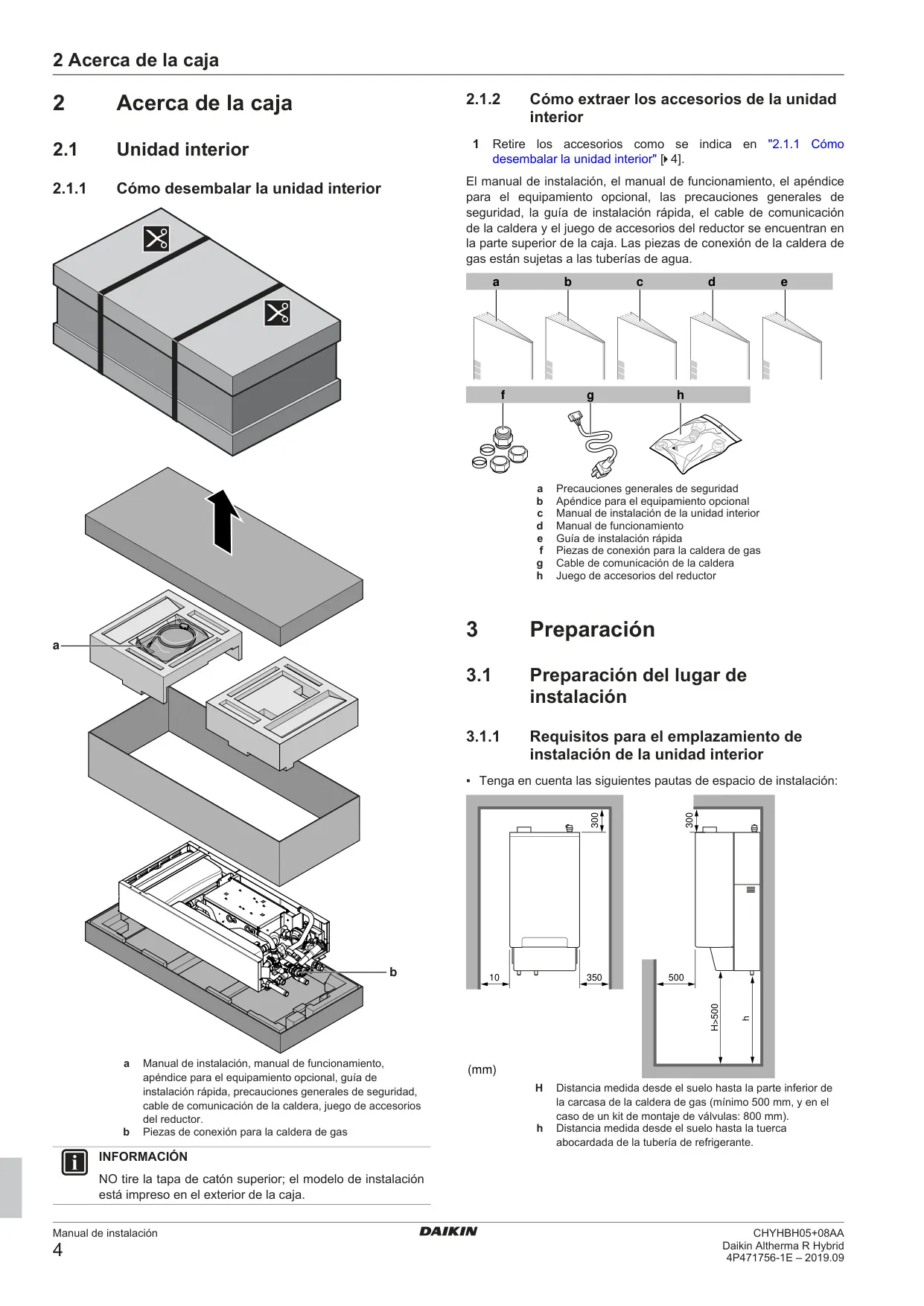

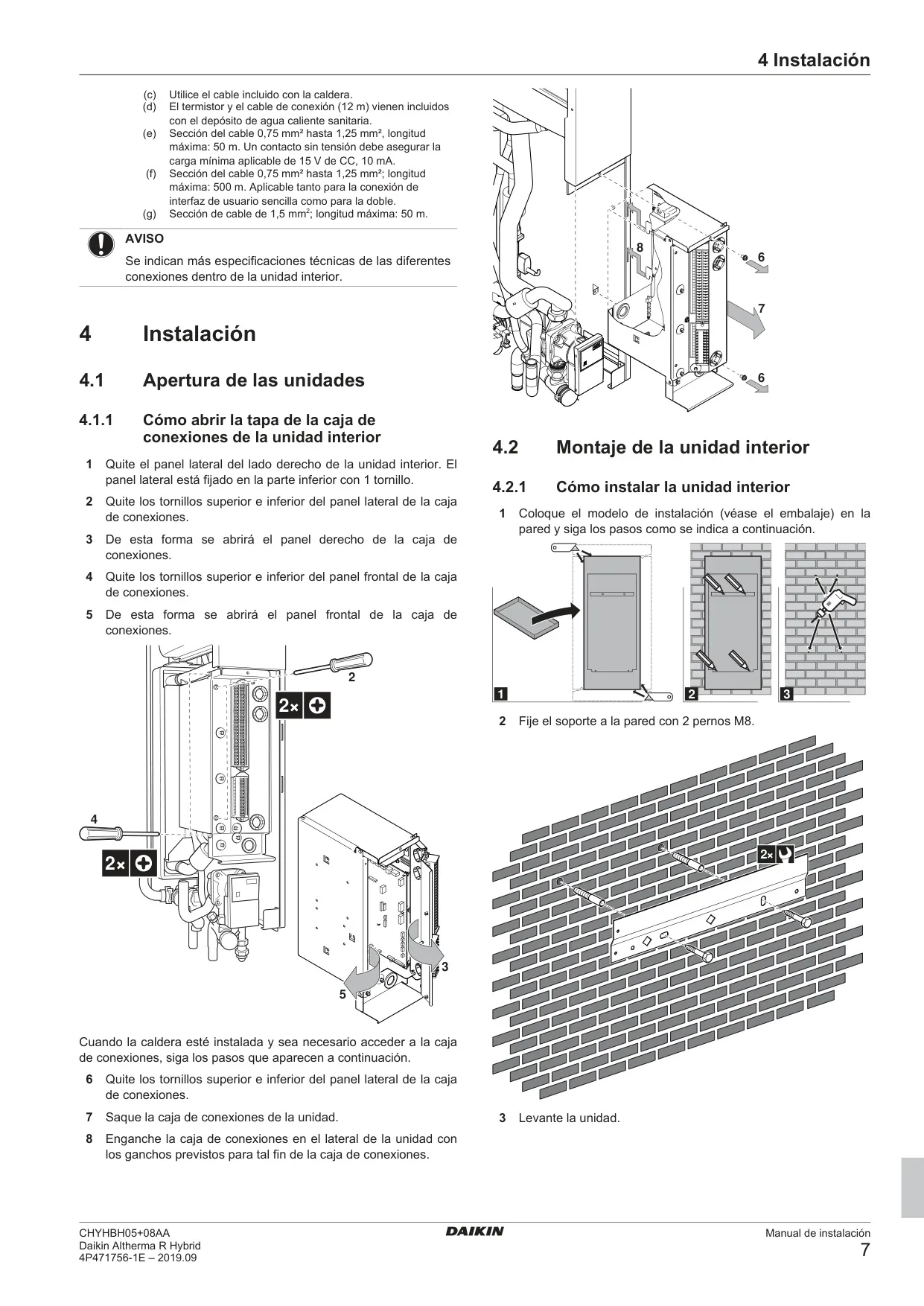

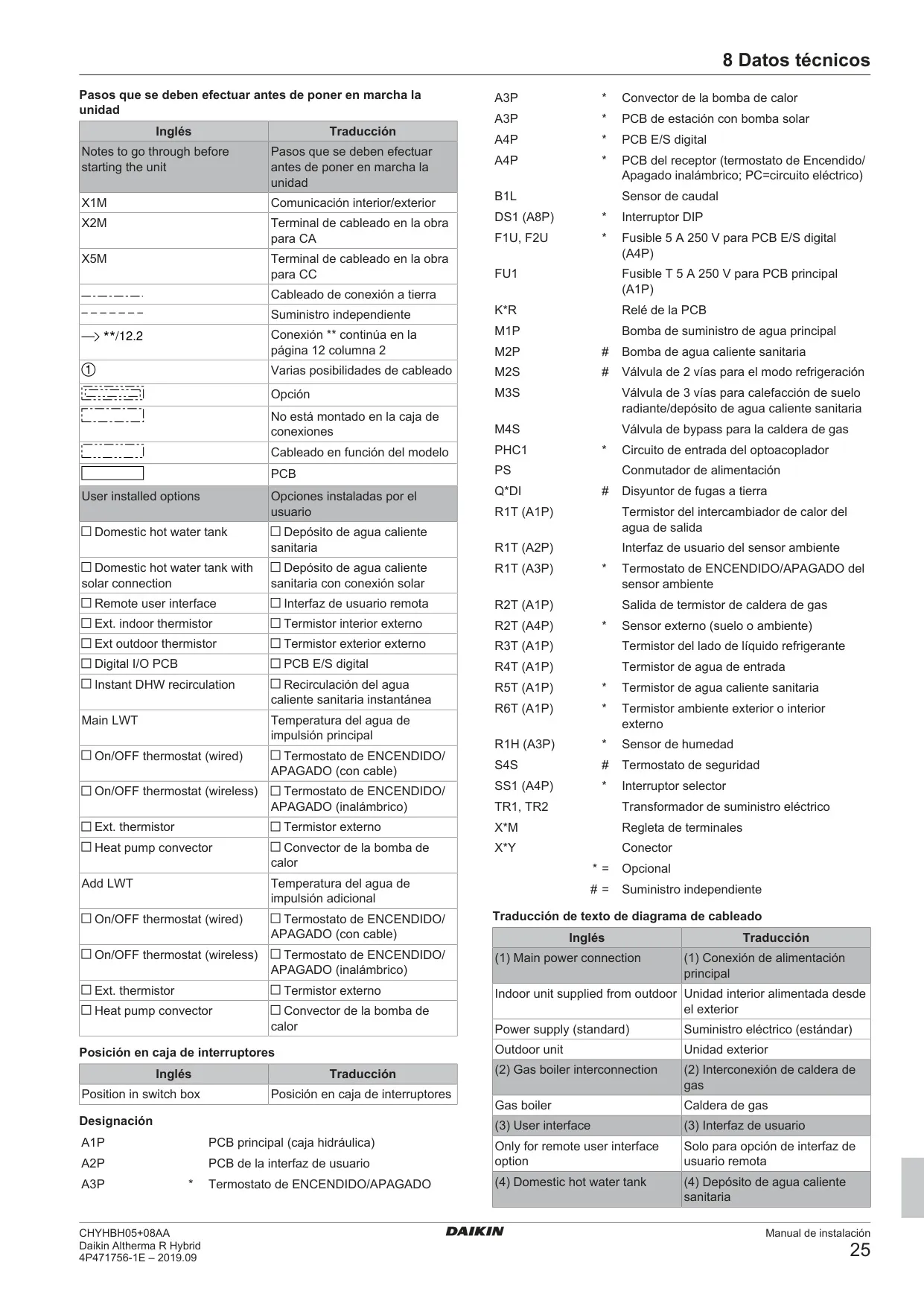

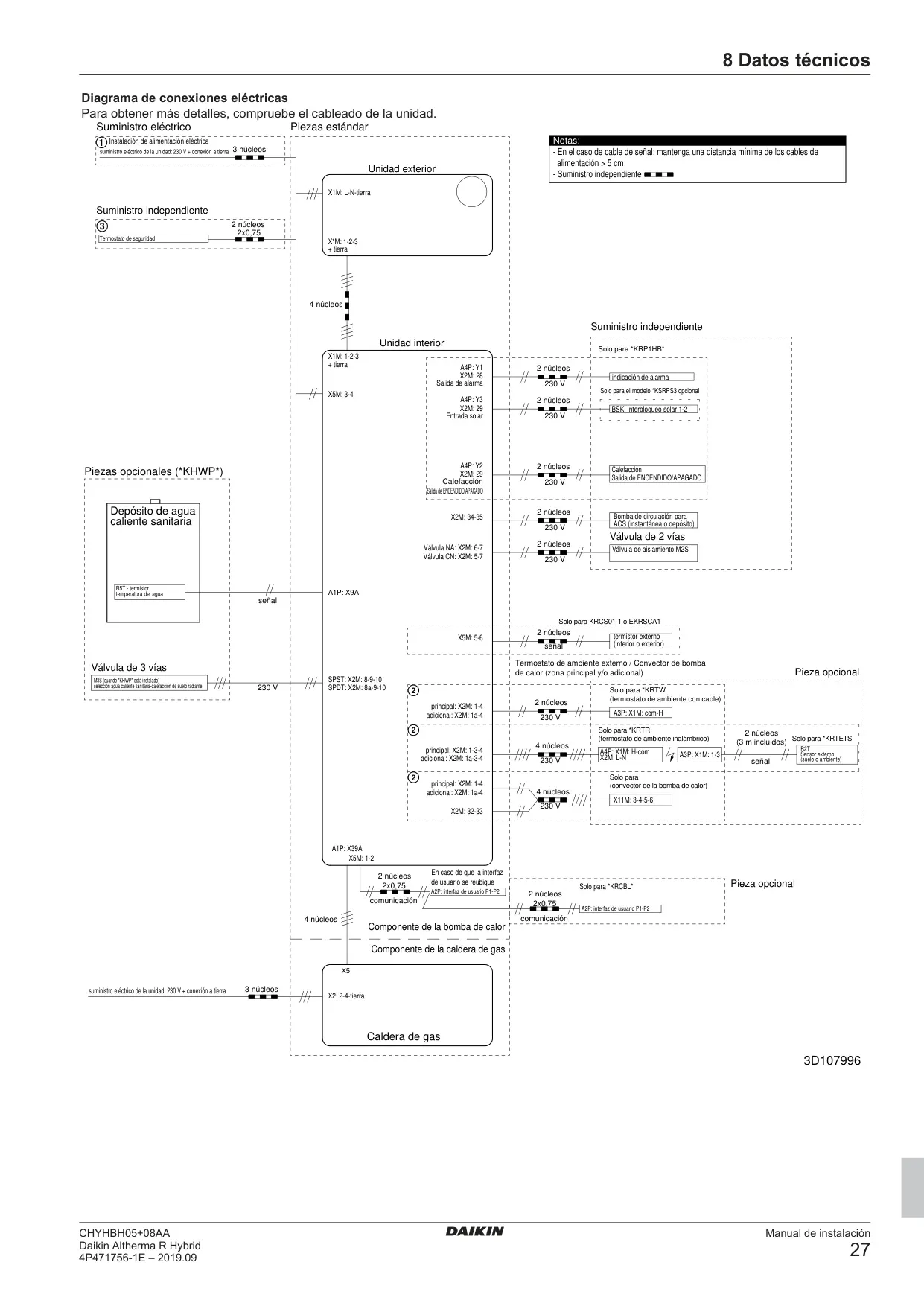

Es crucial verificar que la unidad interior/exterior y la caldera estén correctamente montadas, que todo el cableado eléctrico y de comunicación esté bien conectado y a tierra, que no haya fugas de refrigerante ni de agua, que las válvulas estén abiertas y que el volumen y caudal de agua sean los mínimos requeridos.

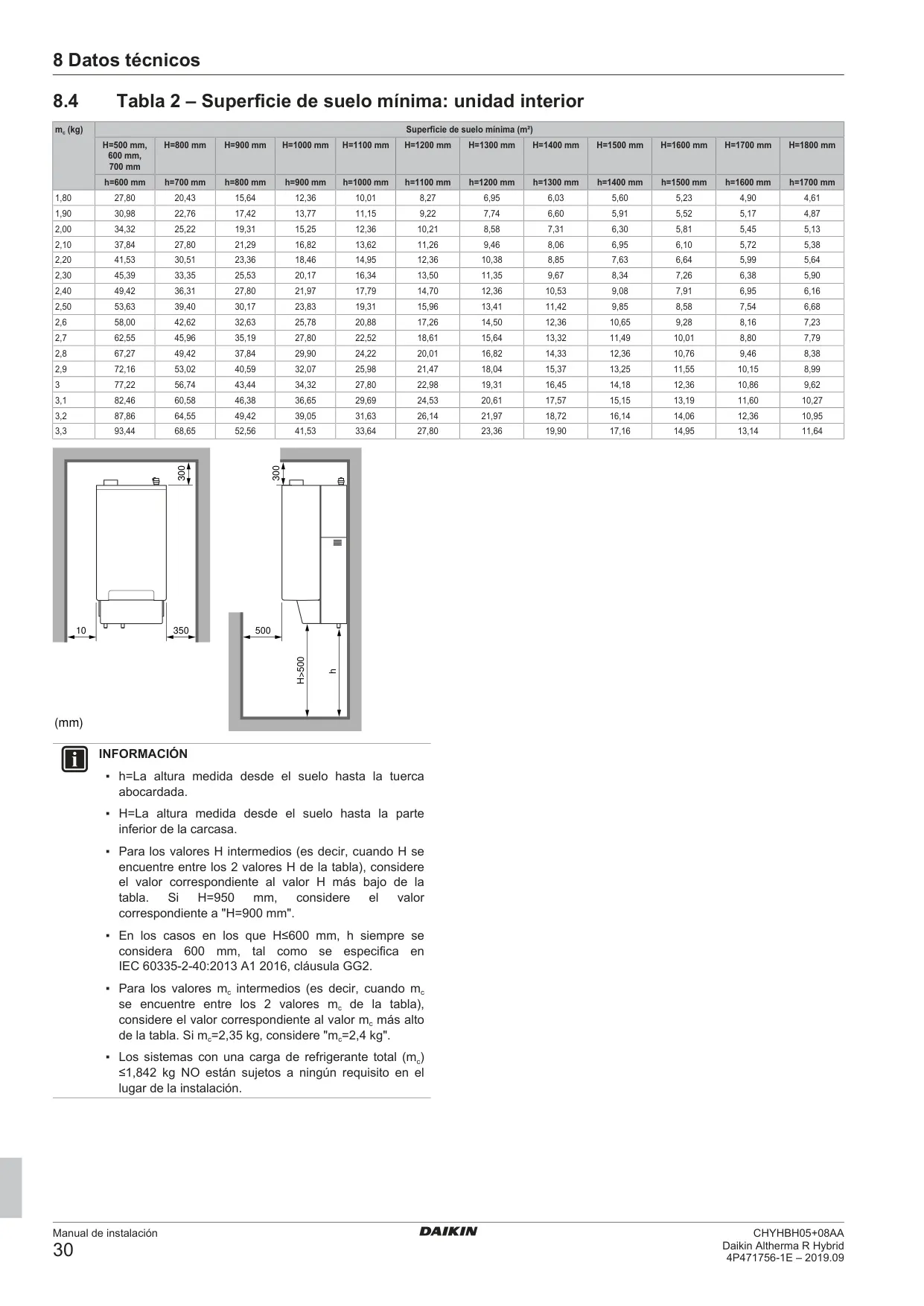

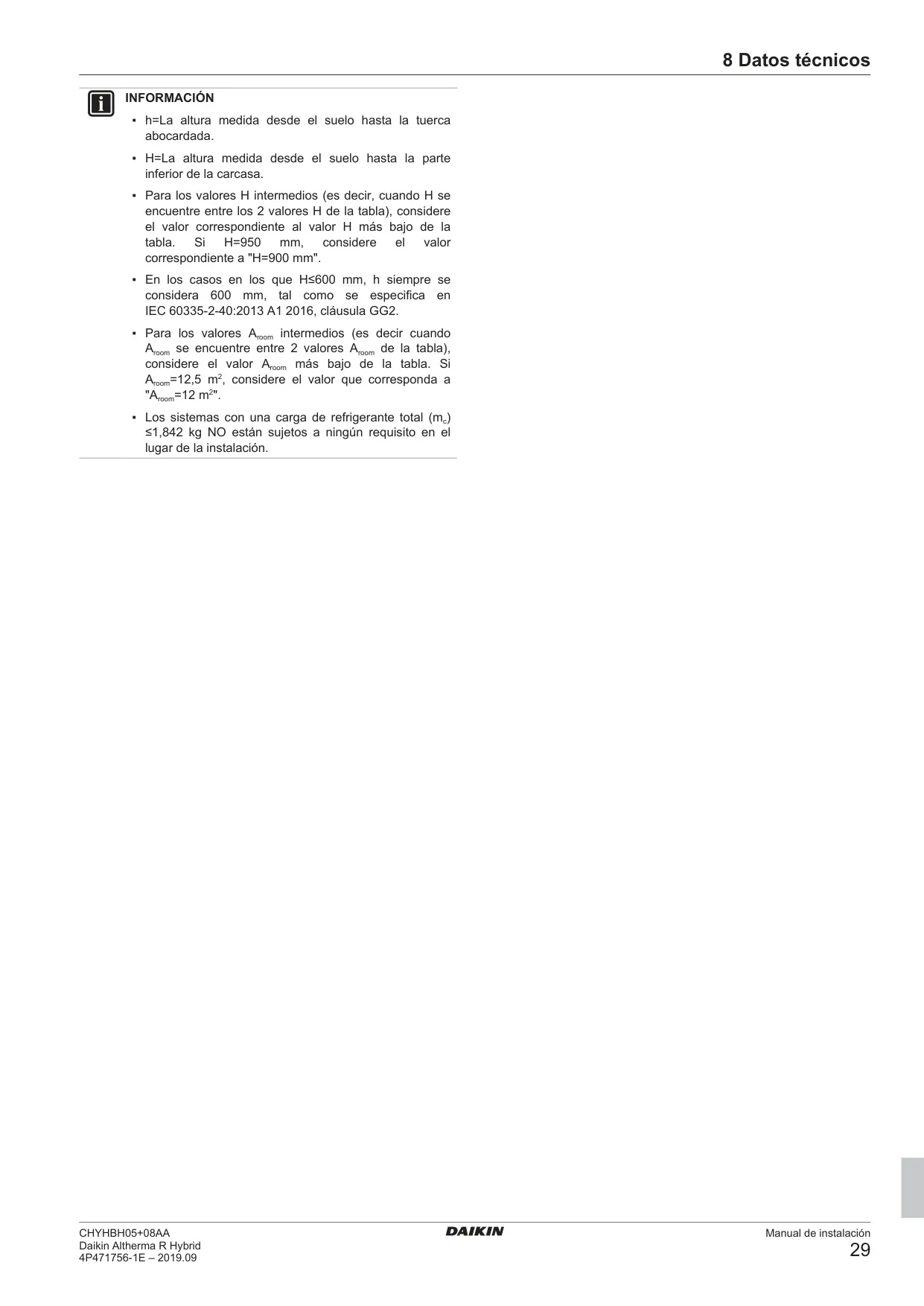

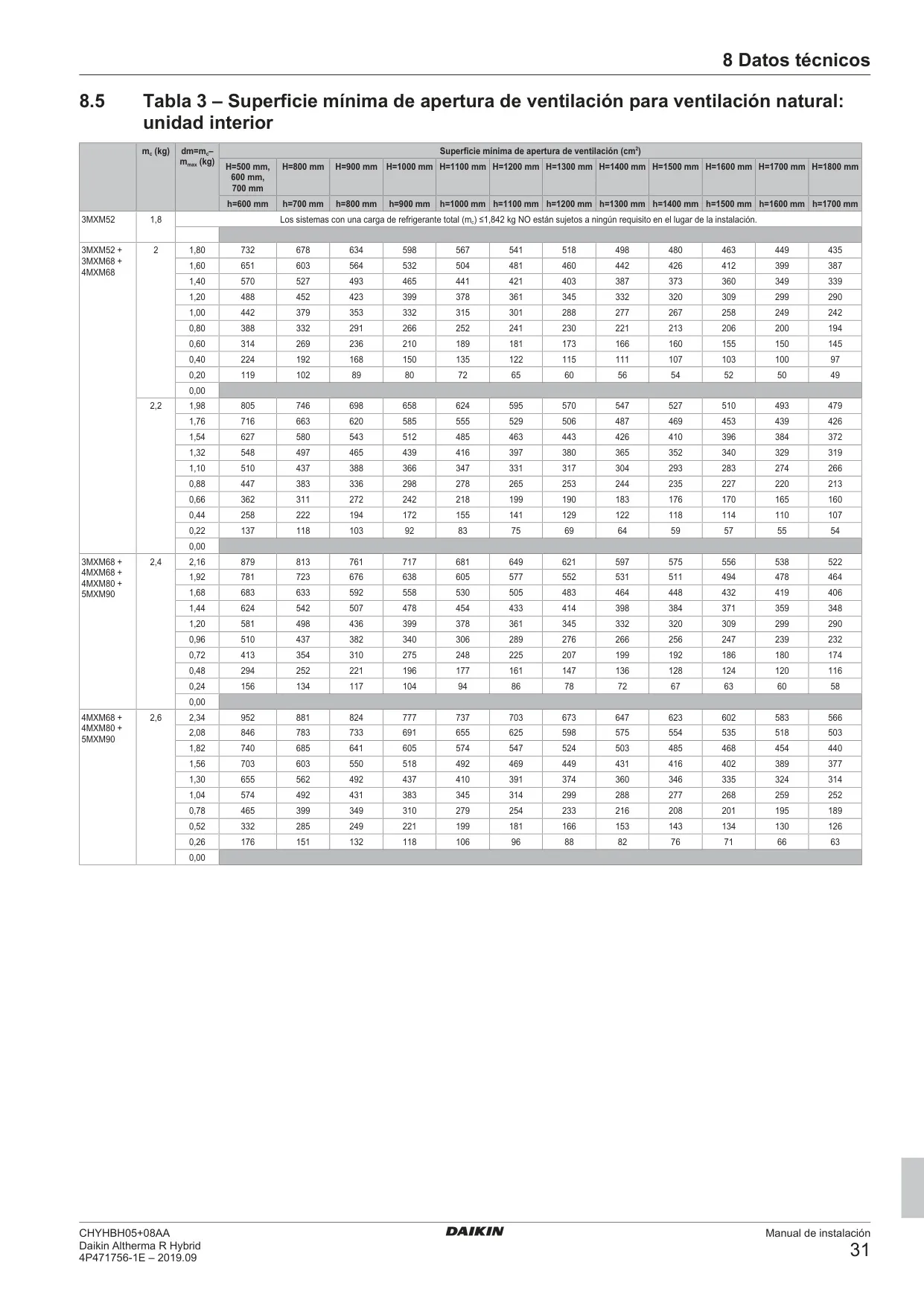

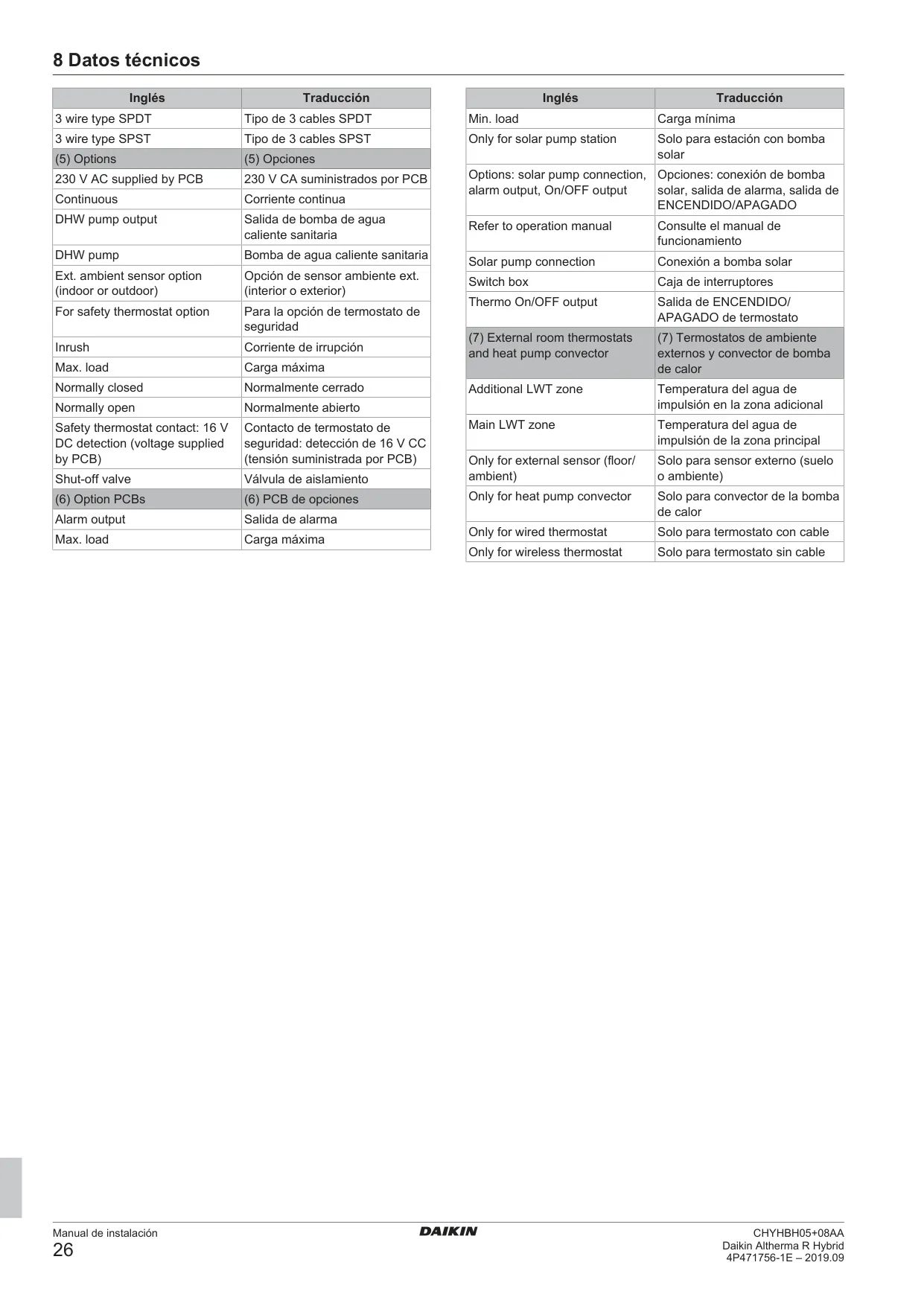

Si la carga total de refrigerante es superior a 1,842 kg, deben cumplirse requisitos mínimos de superficie del suelo y de ventilación natural entre habitaciones. Estos requisitos se detallan en las tablas de "Datos técnicos" del manual de instalación.
