Radio Baofeng UV 9R Pro
Instrucciones del Radio Baofeng UV 9R Pro
Aquí le ofrecemos el manual de Radio Baofeng UV 9R Pro completamente gratis y en español. Este manual lo hemos catalogado en la sección de Radios Portátiles en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Radio Baofeng UV 9R Pro, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

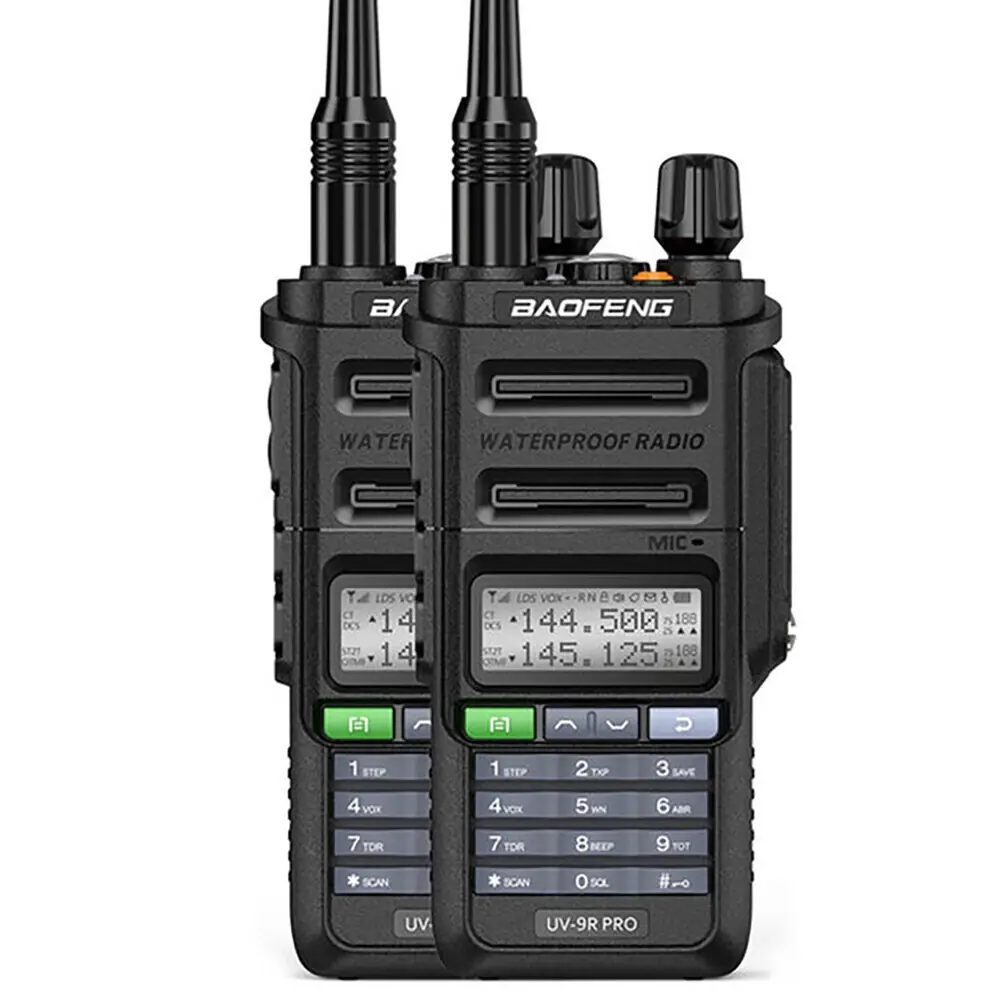

Imágenes del Producto

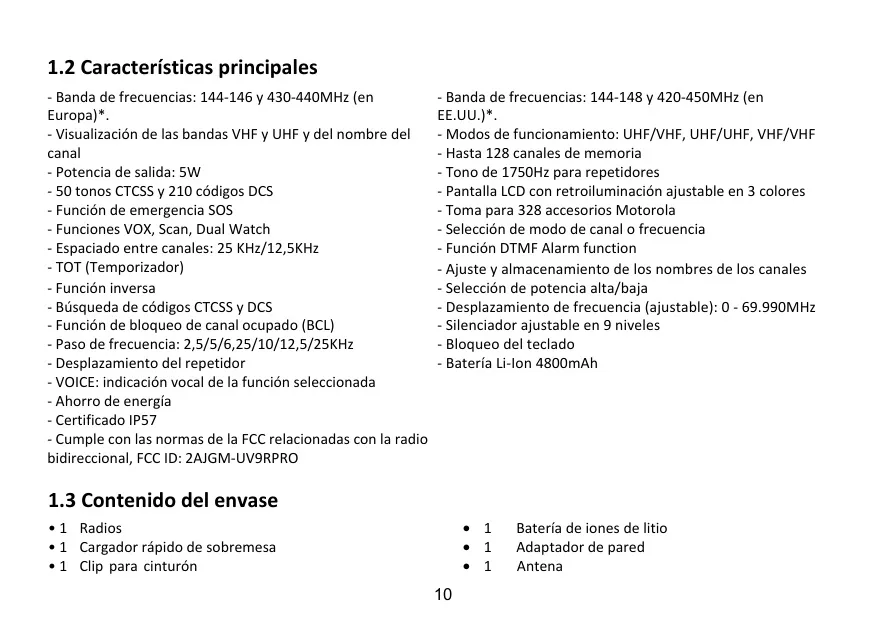

Especificaciones del Baofeng UV 9R Pro
| Característica | Especificación |
|---|---|
| Banda de Frecuencias (Tx, EE.UU. FCC Parte 97) | 144.0-148.0 MHz & 420.0-450.0 MHz |
| Banda de Frecuencias (Receptor de exploración, EE.UU. FCC Parte 15B) | 136.0-174.0 MHz & 400.0-520.0 MHz |
| Banda de Frecuencias (Tx/Rx, UE CE Standard) | 144.0-146.0 MHz & 430.0-440.0 MHz |
| Canales de Memoria | 128 Grupos |
| Tensión de Funcionamiento | DC 7.4 V ±10% |
| Capacidad de la Batería | 4800 mAh (Li-Ion) |
| Potencia de Salida RF (VHF Máx) | 5W |
| Potencia de Salida RF (UHF Máx) | 4W |
| Corriente de Transmisión | ≤1800 mA |
| Sensibilidad de Recepción | 0.25 μV (12dB SINAD) |
| Potencia de Salida de Audio | 1W @16 ohms |
| Corriente de Recepción | ≤380 mA |
| Distorsión de Audio Nominal | ≤5% |
| Conexión para Accesorios | Toma Kenwood de 2 clavijas |
| Modos de Funcionamiento | UHF/VHF, UHF/UHF, VHF/VHF |
| Tono de Repetidor | 1750Hz (seleccionable 1000/1450/1750/2100Hz) |

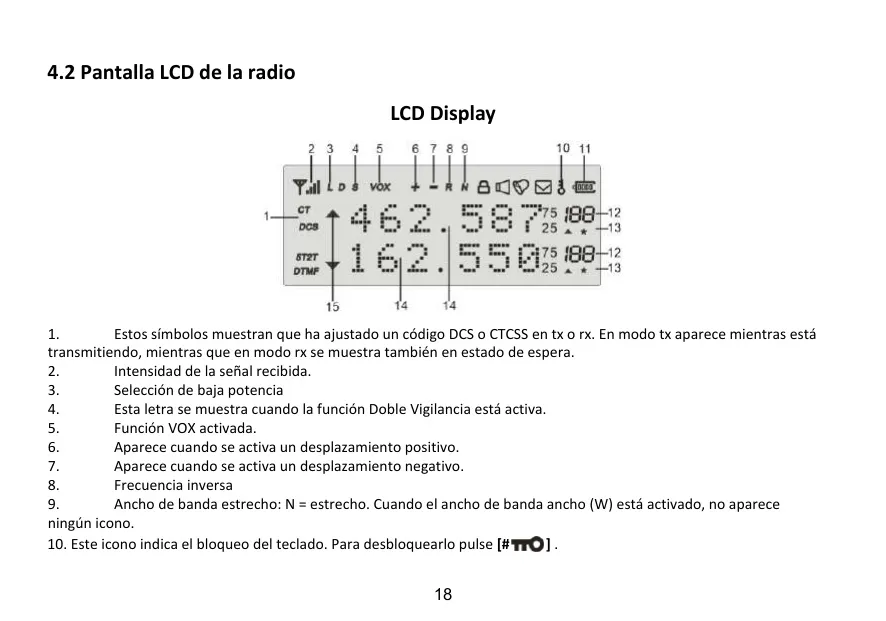

| Pantalla LCD | Retroiluminación ajustable en 3 colores |
| Desplazamiento de Frecuencia Ajustable | 0 - 69.990 MHz |
| Silenciador | Ajustable en 9 niveles |
| Espaciado entre Canales | 25 KHz / 12.5 KHz |
| Paso de Frecuencia | 2.5/5/6.25/10/12.5/25 KHz |
| Certificación | IP57, FCC ID: 2AJGM-UV9RPRO (Cumple FCC) |
Detalles del Radio Baofeng UV 9R Pro

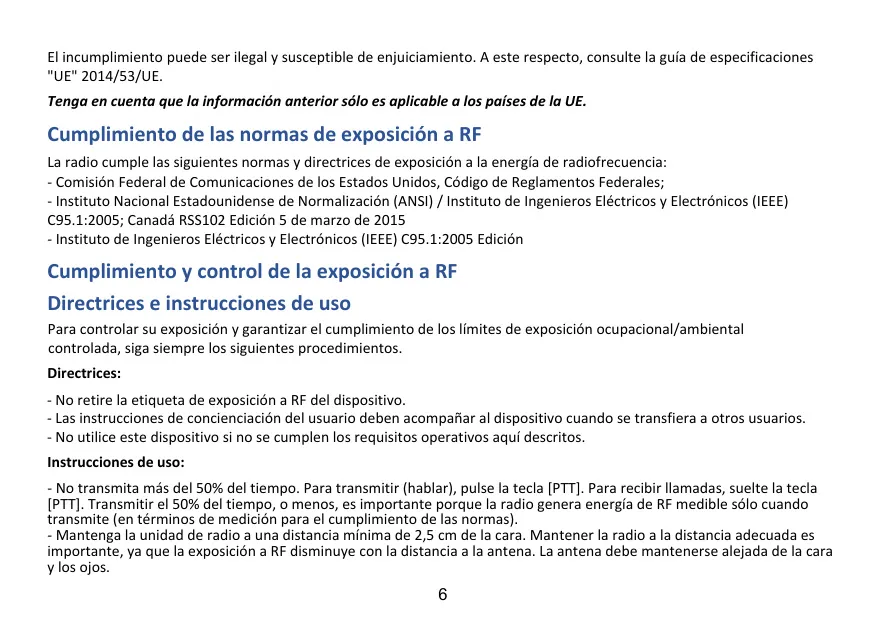

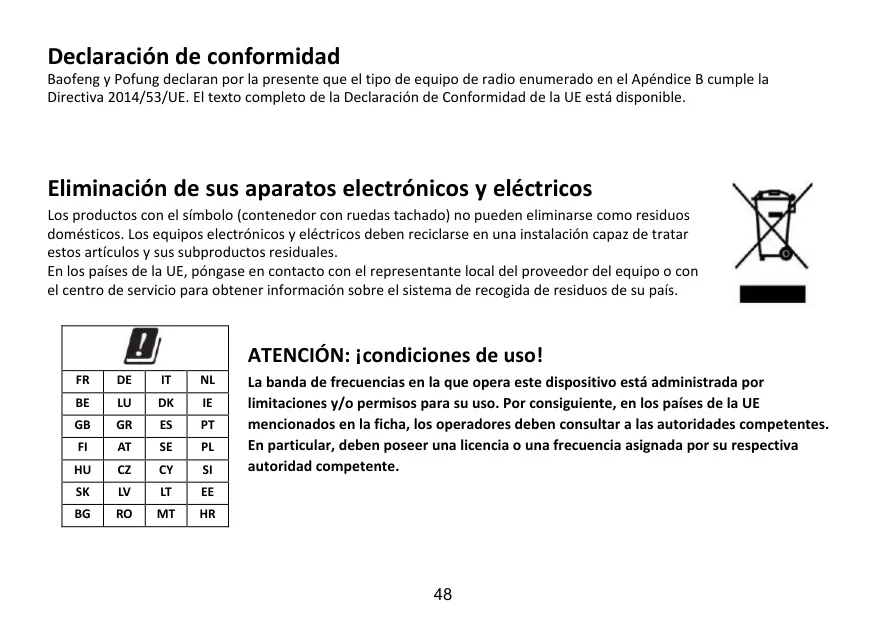

El Baofeng UV 9R Pro es un radioaficionado diseñado para ofrecer comunicaciones seguras y fiables, destacándose por su doble banda, doble pantalla y doble reloj. Su facilidad de uso lo convierte en una opción ideal para aquellos que buscan eficiencia en sus comunicaciones, desde usuarios novatos hasta operadores más experimentados. Este dispositivo cumple con las normativas internacionales, incluyendo las de la FCC en EE. UU. y la Directiva 2014/53/UE en Europa, aunque es crucial recordar que la transmisión en ciertas frecuencias requiere licencias específicas.
La operación del radio se centra en dos modos principales: Frecuencia (VFO) y Canal (MR). Mientras que el modo VFO es excelente para la experimentación en campo y la programación de frecuencias, el modo MR, o de memoria, es más práctico para el uso diario, permitiendo navegar rápidamente entre canales preprogramados. La radio ofrece la posibilidad de introducir frecuencias directamente a través de su teclado numérico, lo que brinda una gran flexibilidad.

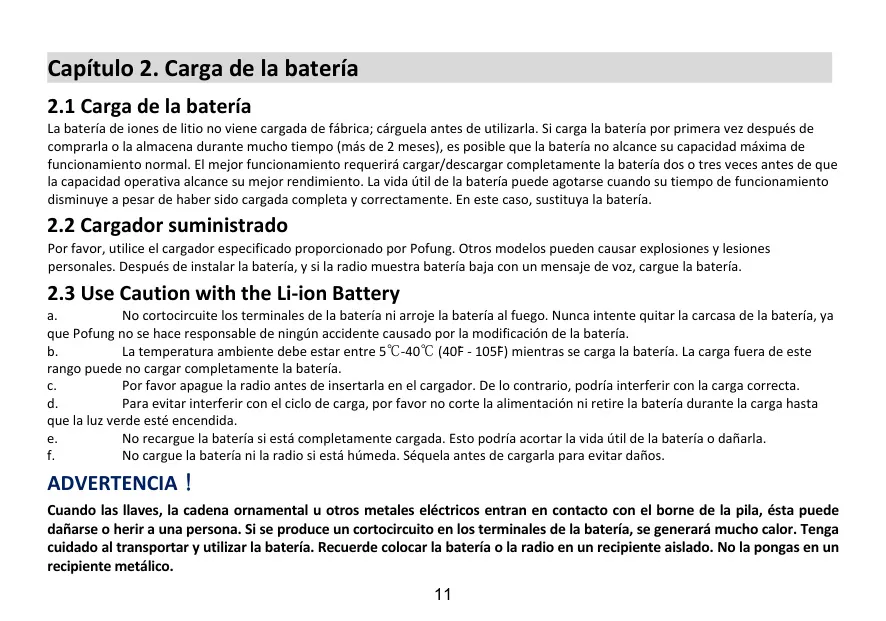

Para garantizar su durabilidad y desempeño, el Baofeng UV 9R Pro incorpora una batería de iones de litio de 4800 mAh. Es fundamental realizar ciclos de carga y descarga completos al inicio para optimizar su rendimiento. La unidad debe cargarse con su adaptador específico en un rango de temperatura de 5℃ a 40℃, asegurándose de apagar la radio durante el proceso para evitar interferencias. El indicador LED del cargador proporciona información clara sobre el estado de la carga, y se recomienda almacenar la batería al 80% de su capacidad en un lugar fresco y seco.

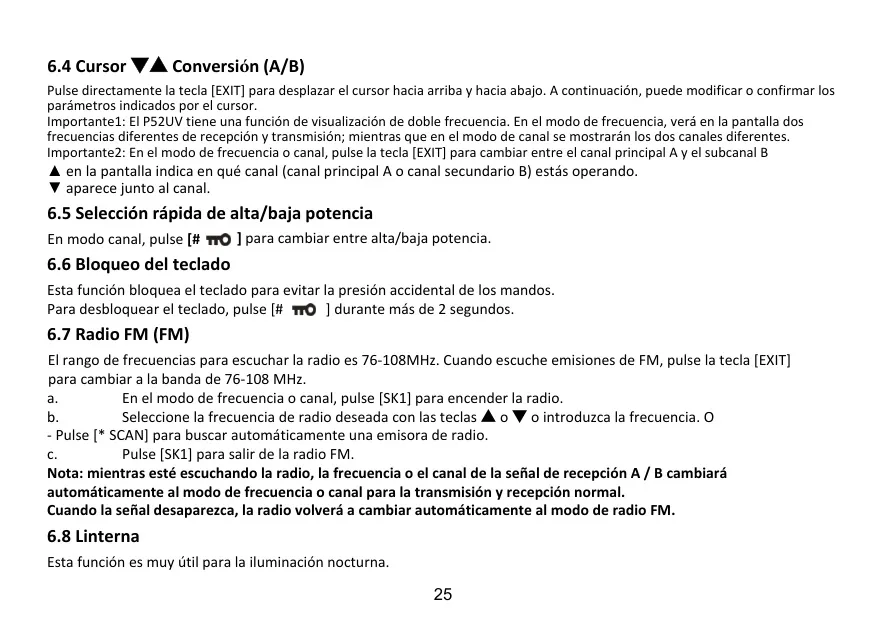

Además de sus funciones de comunicación, el UV 9R Pro está equipado con una serie de características adicionales que mejoran la experiencia del usuario. Incluye una linterna integrada con modo estroboscópico, ideal para situaciones de poca luz, y una función de radio FM que permite sintonizar emisoras en el rango de 76-108 MHz. Lo más notable es su capacidad para alternar automáticamente entre la escucha de FM y el modo de radio para recibir comunicaciones prioritarias en las bandas A/B.

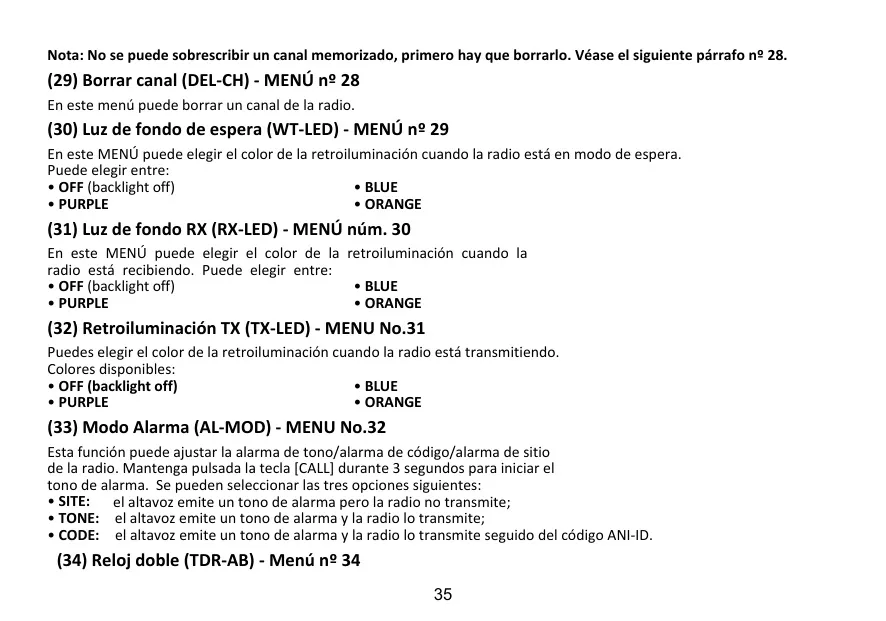

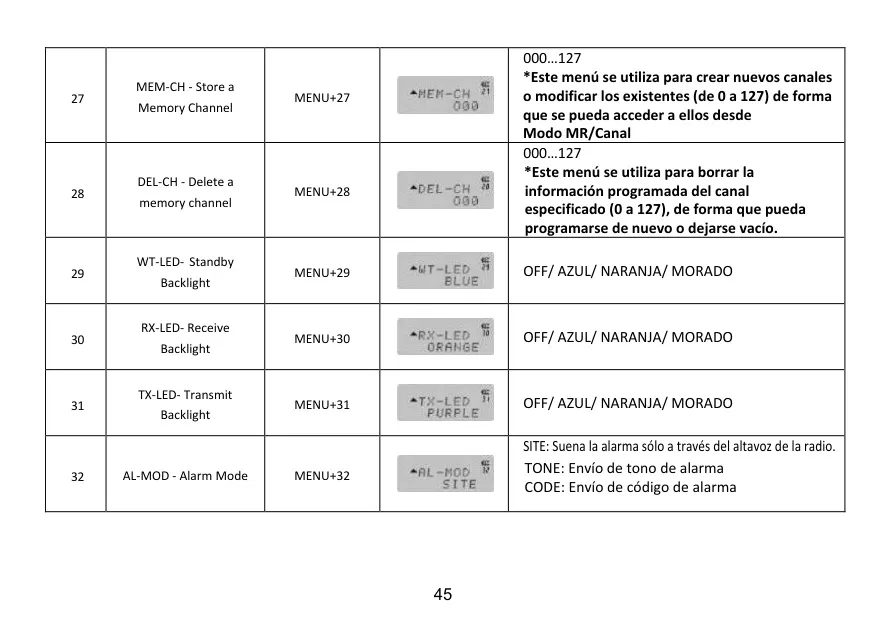

La seguridad y la comodidad son prioritarias, reflejadas en funciones como el bloqueo del teclado, que previene activaciones accidentales, y la función SOS, que activa una alarma de emergencia. El radio también ofrece una guía de voz seleccionable (VOICE) en español (CHI) o inglés (ENG) para confirmar las operaciones. La posibilidad de personalizar los colores de retroiluminación para los modos de espera, recepción y transmisión (azul, morado, naranja o apagado) añade un toque de personalización y utilidad visual al dispositivo.

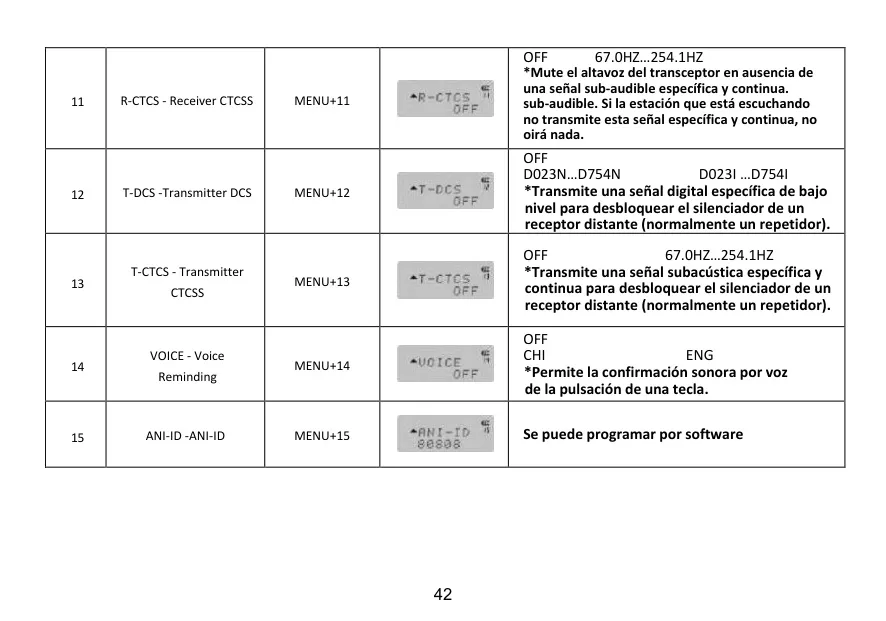

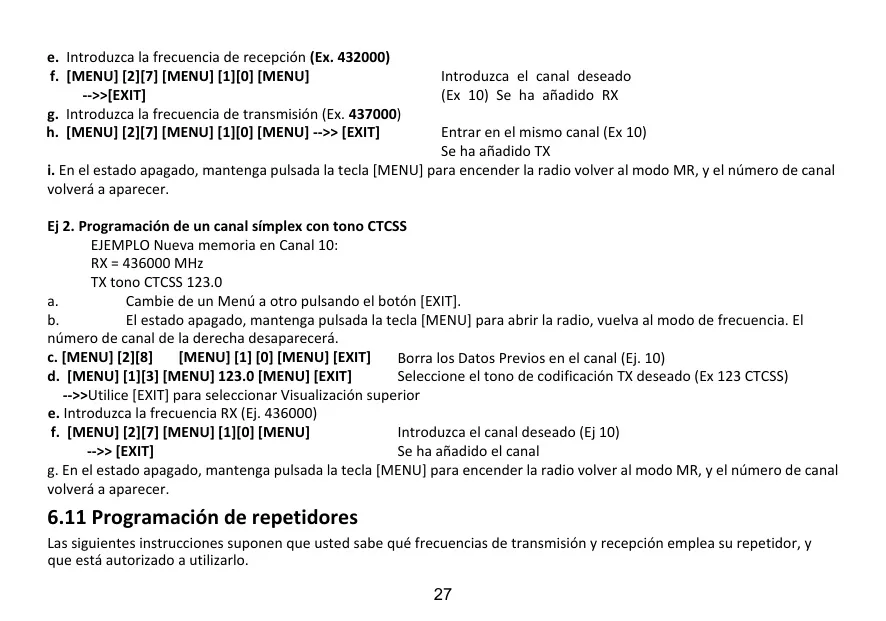

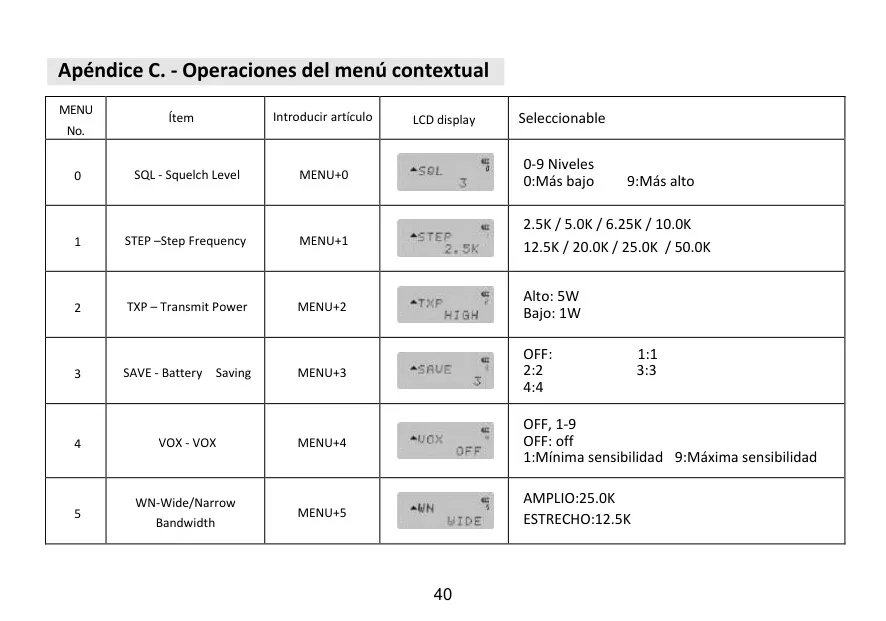

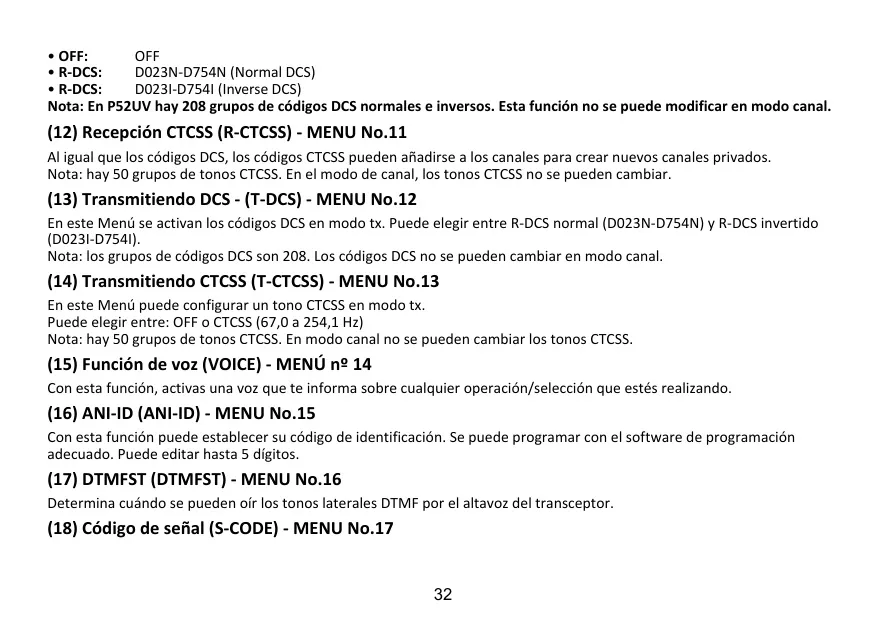

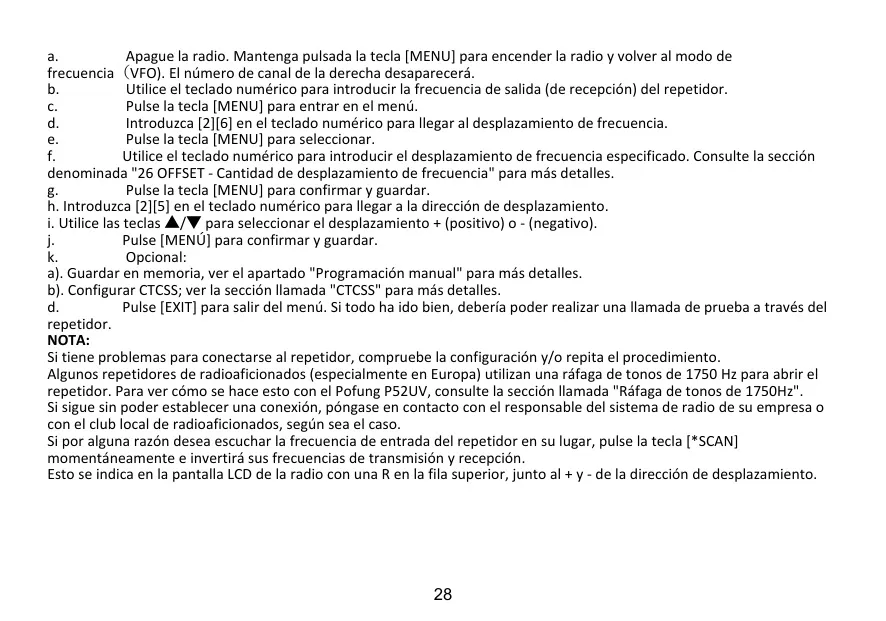

La programación avanzada es una fortaleza del UV 9R Pro, con 128 canales de memoria configurables con diversas opciones, incluyendo frecuencias de recepción y transmisión, potencia, tonos CTCSS/DCS, ancho de banda y nombres de canales. La radio facilita la configuración de repetidores mediante la especificación de desplazamientos de frecuencia y direcciones, incluso permitiendo el envío de tonos de repetidor (como 1750Hz) con el teclado bloqueado. El dispositivo cuenta con un ahorro de batería (SAVE) con cinco selecciones (OFF / 1:1 / 1:2 / 1:3 / 1:4) para optimizar el consumo cuando la radio está en modo de espera, extendiendo significativamente su autonomía.

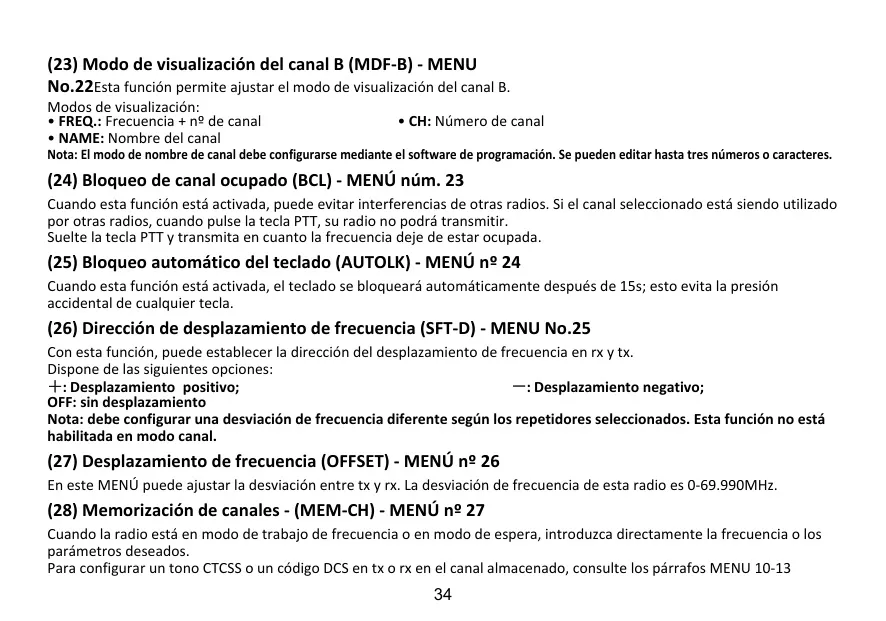

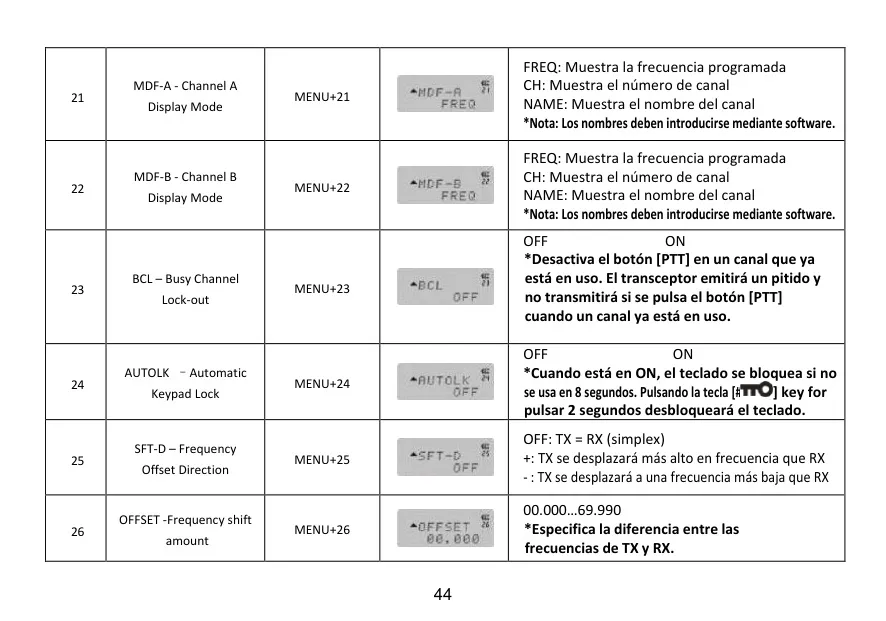

Otras funciones como el temporizador de tiempo de espera (TOT) limitan la duración de la transmisión para evitar la sobrecarga y el agotamiento de la batería, y el bloqueo de canal ocupado (BCL) impide la transmisión si la frecuencia ya está en uso. La función VOX permite la operación manos libres, ajustando la sensibilidad del micrófono en 11 niveles. Estas características, junto con las opciones de escaneo de frecuencias y canales, posicionan al Baofeng UV-9R Pro como una herramienta de comunicación versátil y robusta, diseñada para adaptarse a diversas necesidades operativas.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Radio Baofeng UV 9R Pro y las respondemos a continuación.

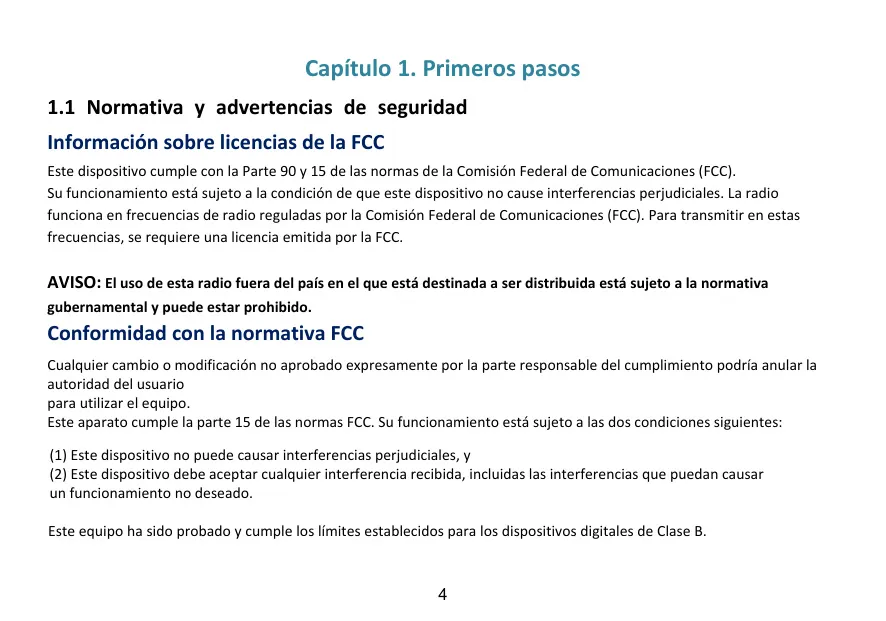

La certificación FCC indica que el dispositivo cumple con las normas de la Comisión Federal de Comunicaciones de EE. UU. para equipos de radioaficionados. La certificación IP57 significa que la radio es resistente al polvo y puede sumergirse en agua hasta 1 metro durante 30 minutos sin sufrir daños.

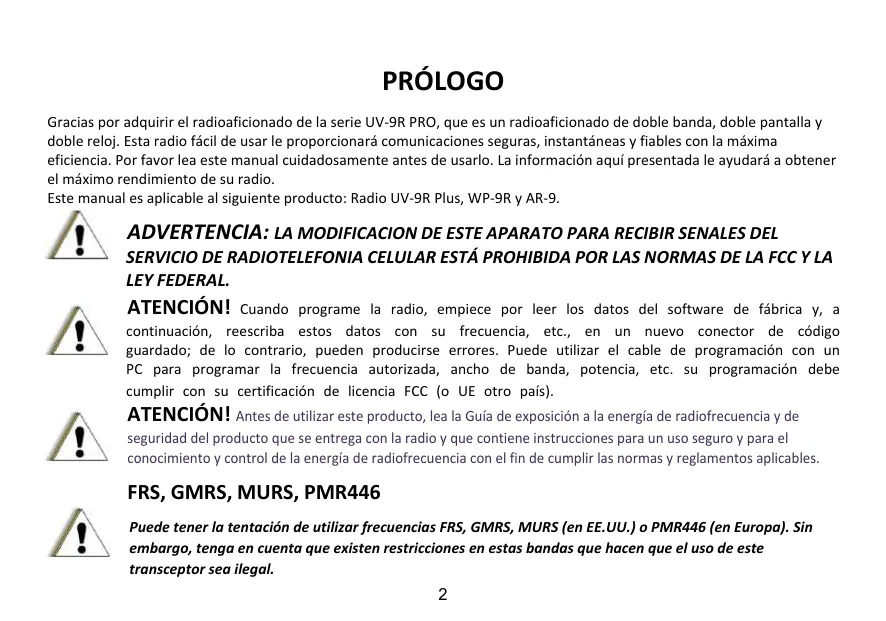

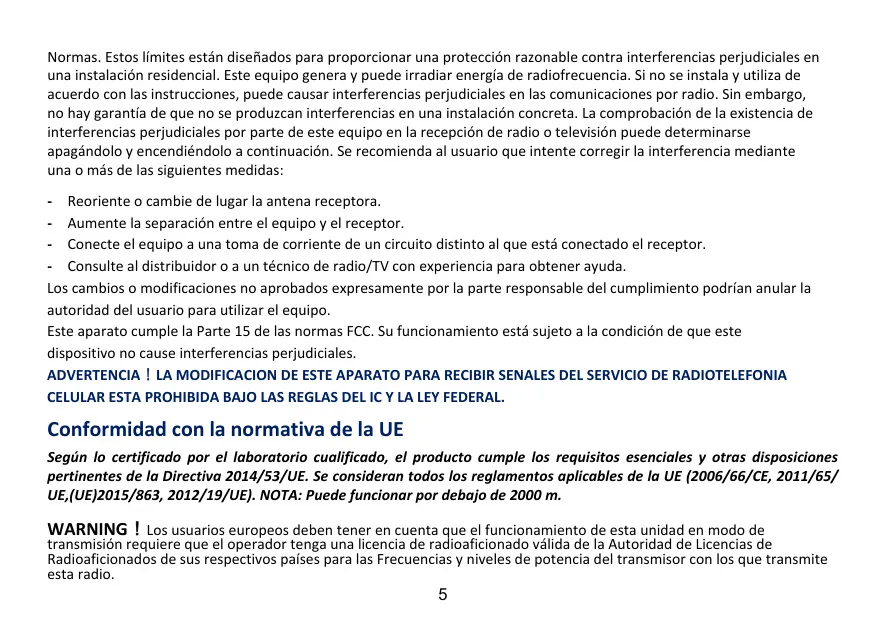

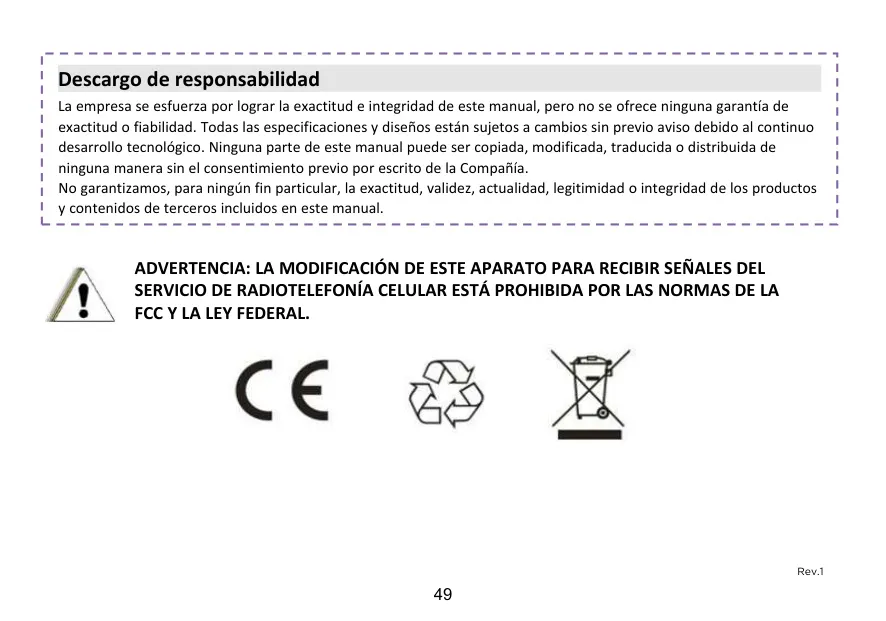

No. El manual advierte explícitamente que la modificación de este aparato para recibir señales del servicio de radiotelefonía celular está prohibida por las normas de la FCC y la ley federal. Además, existen restricciones en las bandas FRS, GMRS, MURS (en EE.UU.) o PMR446 (en Europa) que hacen que el uso de este transceptor sea ilegal sin la debida licencia.

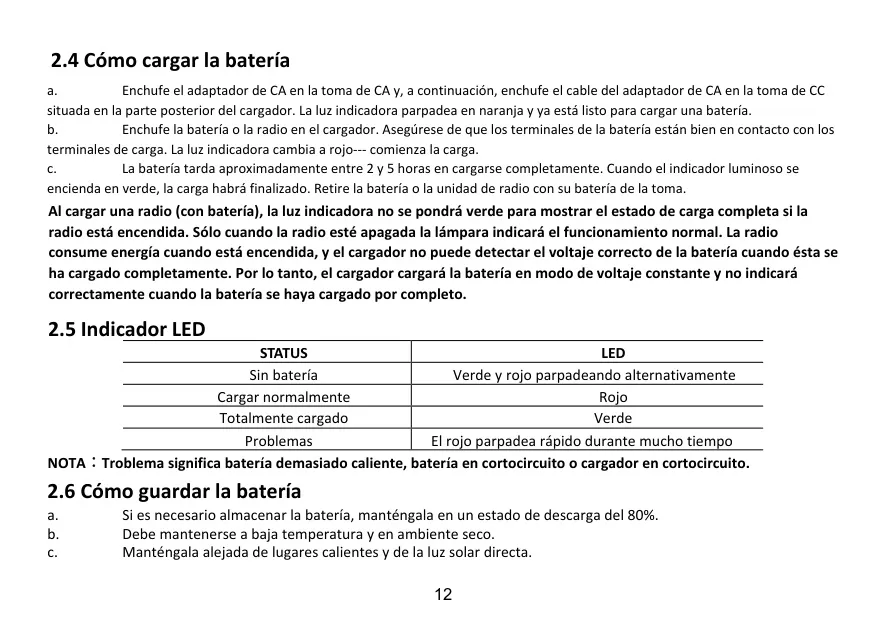

La batería tarda aproximadamente entre 2 y 5 horas en cargarse completamente. El indicador LED del cargador cambiará a verde cuando la carga haya finalizado.

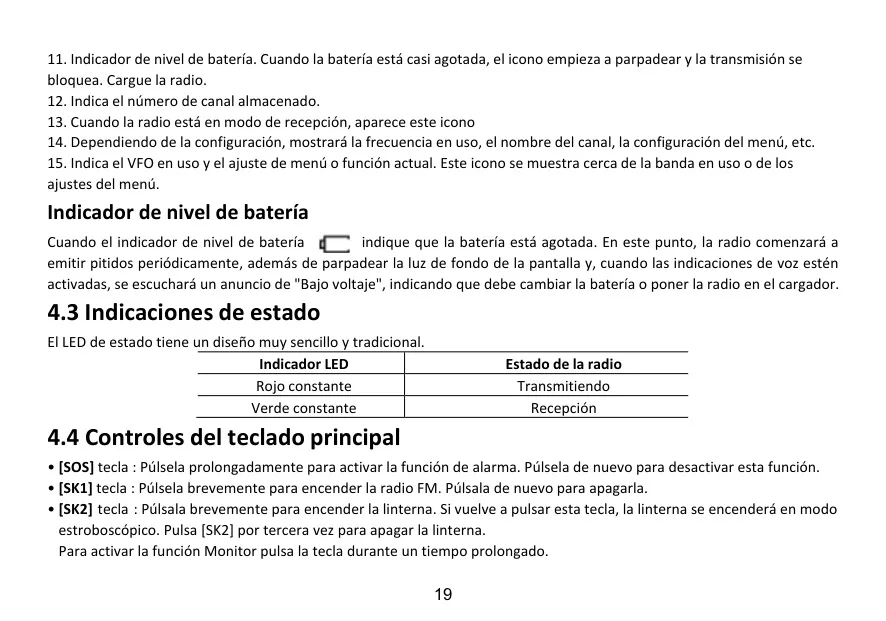

La pantalla LCD muestra un icono de batería que indica el nivel de carga. Cuando la batería está casi agotada, el icono parpadea, la radio emite pitidos periódicamente, la luz de fondo parpadea y, si las indicaciones de voz están activadas, se escuchará un anuncio de "Bajo voltaje". En este punto, la transmisión se bloquea y se debe cargar la radio.

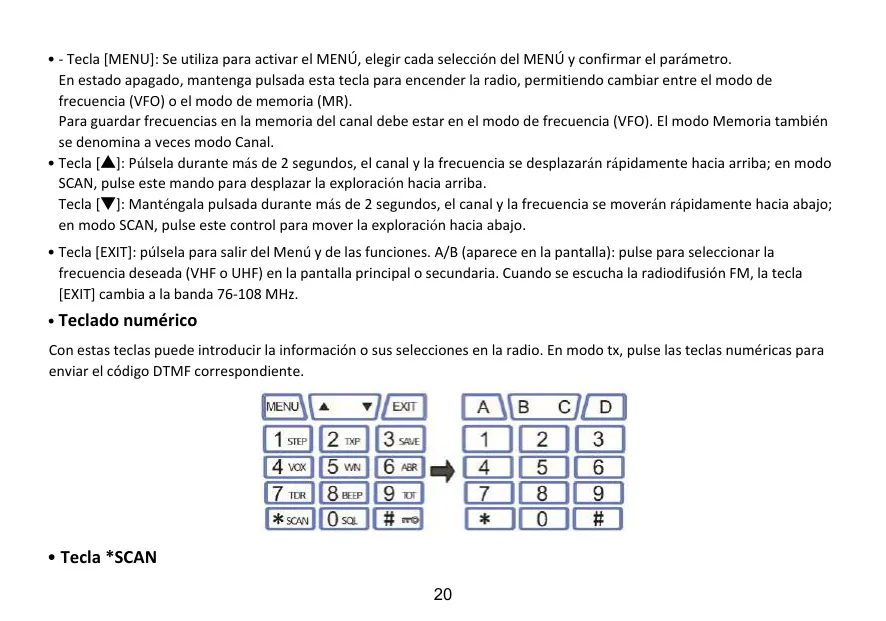

El modo Frecuencia (VFO) se utiliza para la asignación temporal de frecuencias, la experimentación y la programación de canales. El modo Canal (MR) se usa para seleccionar canales preprogramados y es más práctico para el uso diario. Puede alternar entre ellos manteniendo pulsada la tecla [MENU] al encender la radio o utilizando el menú.

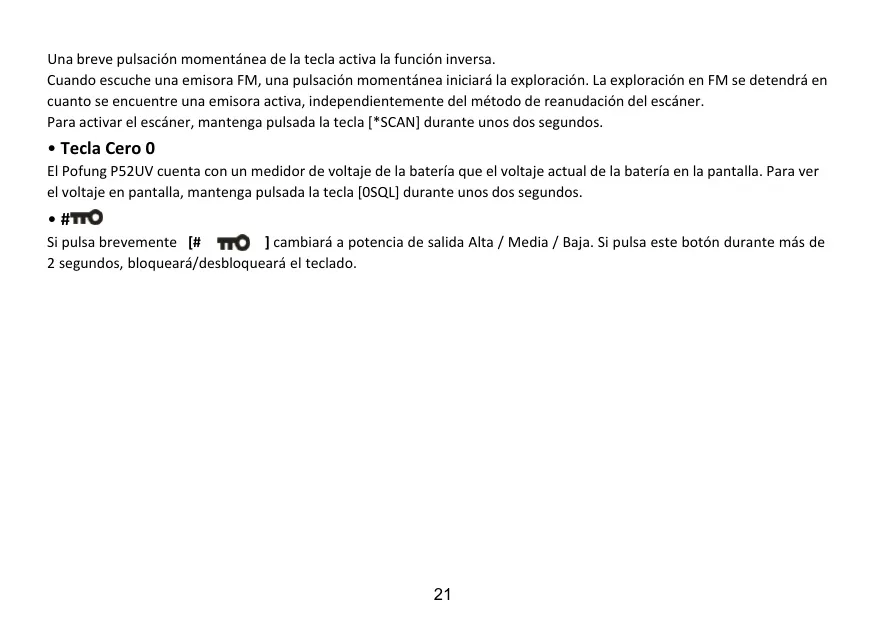

Para bloquear el teclado, mantenga pulsada la tecla [#] durante más de 2 segundos. Para desbloquearlo, repita la misma acción.

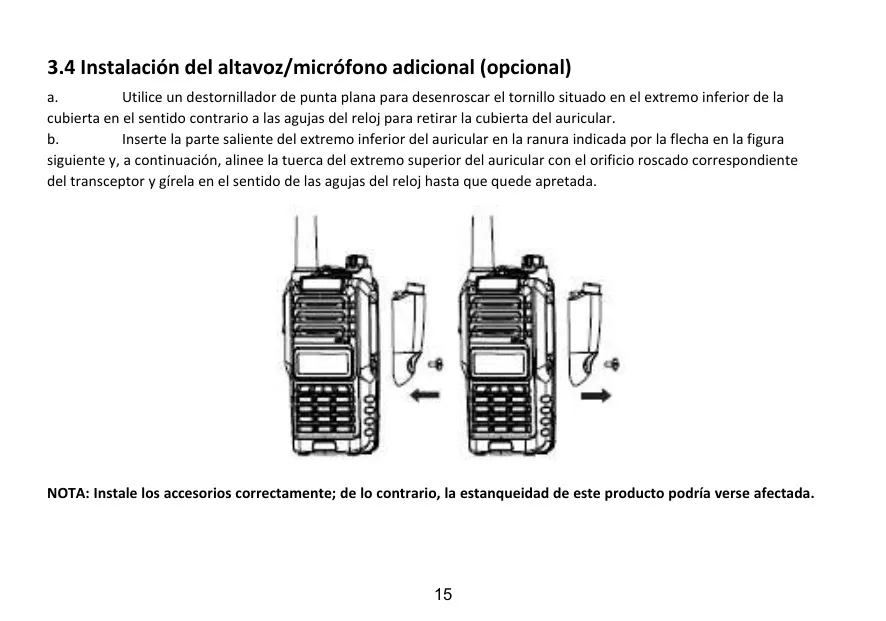

Sí, el radio Baofeng UV 9R Pro cuenta con un conector para accesorios (toma Kenwood de 2 clavijas) que permite la conexión de un altavoz/micrófono adicional opcional. Es importante asegurarse de que el accesorio se instale correctamente para mantener la estanqueidad del producto (IP57).
La función VOX permite la operación manos libres, activando la transmisión automáticamente al hablar por el micrófono. Puede elegir entre 11 niveles de sensibilidad (OFF y del 1 al 10), donde el nivel 10 es el más bajo y el 1 el más alto.

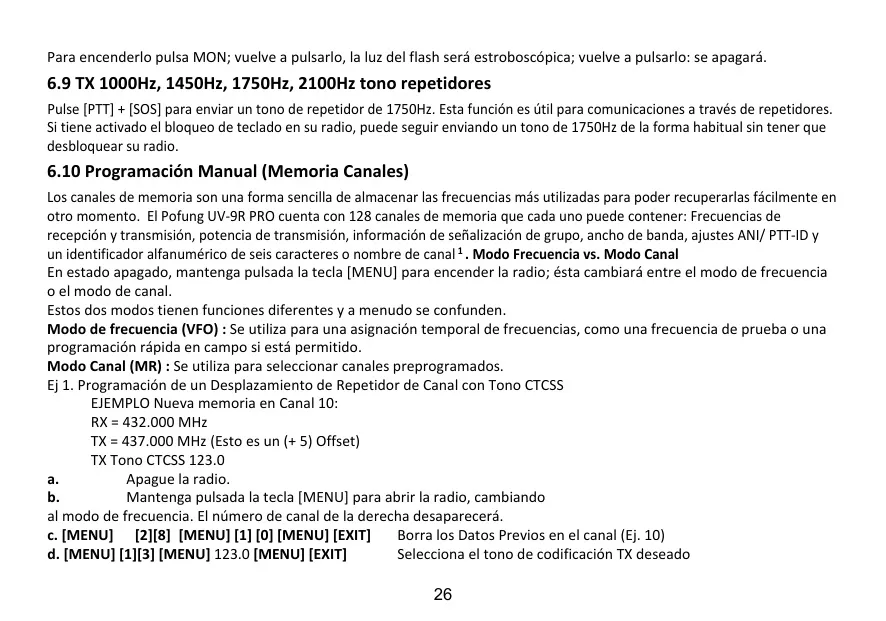

Puede seleccionar un tono de repetidor (1000Hz, 1450Hz, 1750Hz, 2100Hz) a través del MENÚ No.41. Para enviar el tono, mantenga pulsada la tecla [PTT] y la tecla [SOS] simultáneamente. Esta función opera incluso si el teclado está bloqueado.

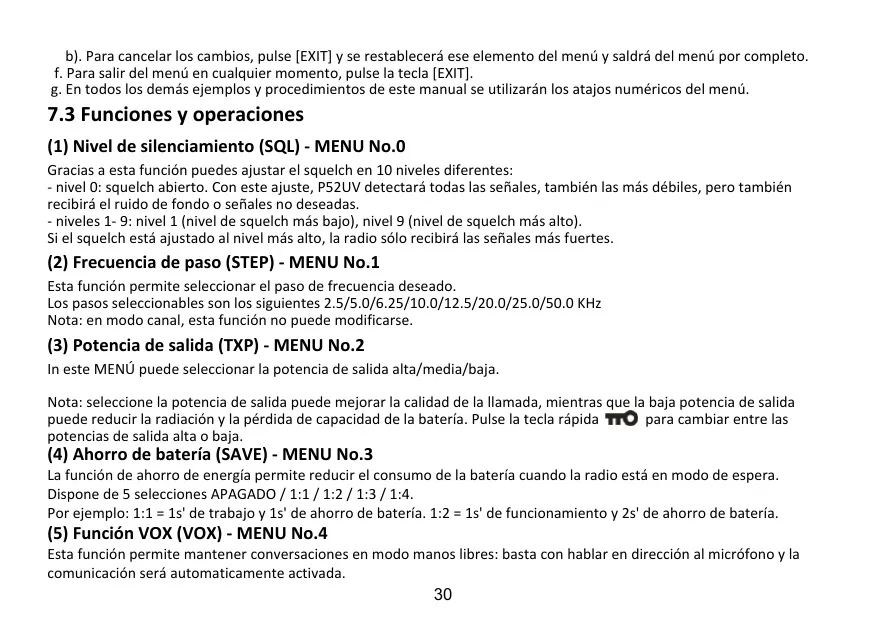

El Baofeng UV 9R Pro dispone de la función de ahorro de energía (SAVE) en el MENÚ No.3, con 5 selecciones: OFF, 1:1, 1:2, 1:3 y 1:4. Por ejemplo, 1:2 significa que el radio trabaja 1 segundo y entra en modo de ahorro de batería durante 2 segundos, lo que ayuda a prolongar la autonomía.

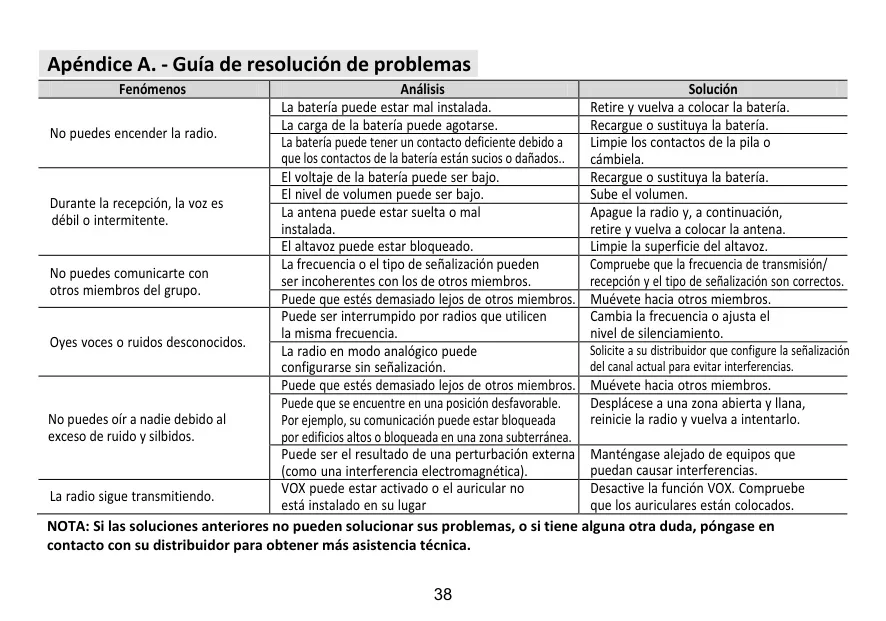

Verifique que la batería esté correctamente instalada. Si no lo está, retírela y vuelva a colocarla. Asegúrese de que la batería tenga carga; si no, recárguela o reemplácela. Finalmente, limpie los contactos de la batería, ya que un contacto deficiente puede impedir el encendido.

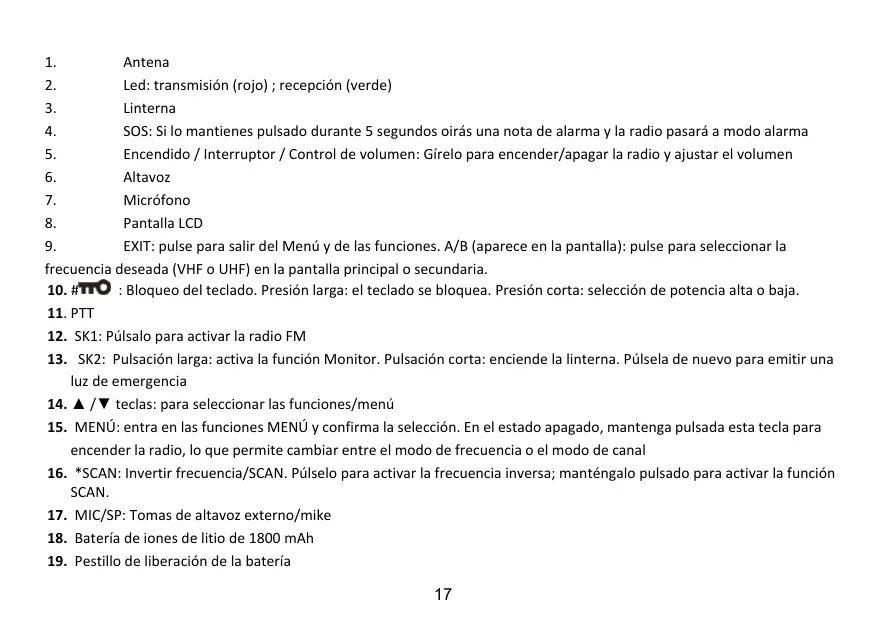

El LED indicador de estado en la parte superior de la radio es muy sencillo: se ilumina en rojo constante cuando la radio está transmitiendo y en verde constante cuando está recibiendo.

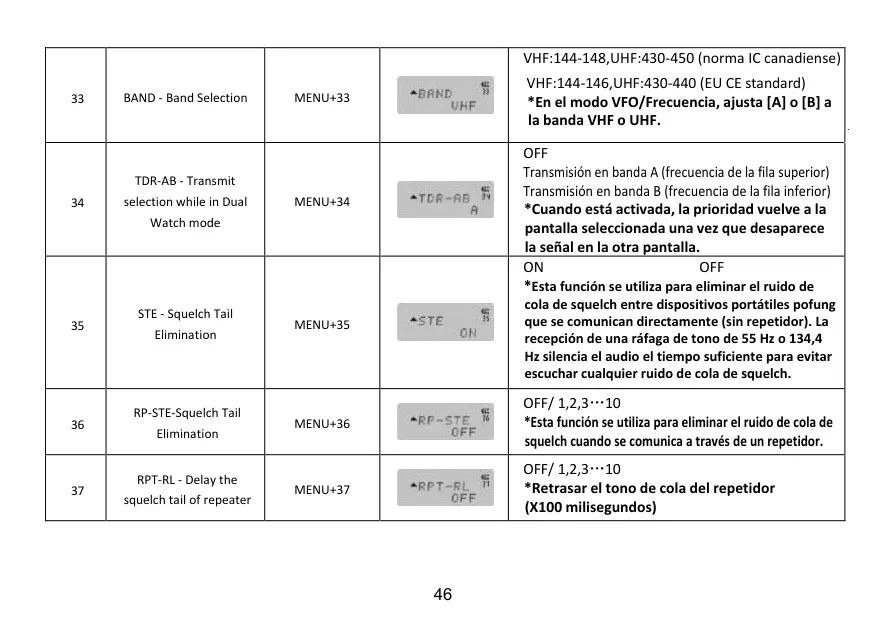

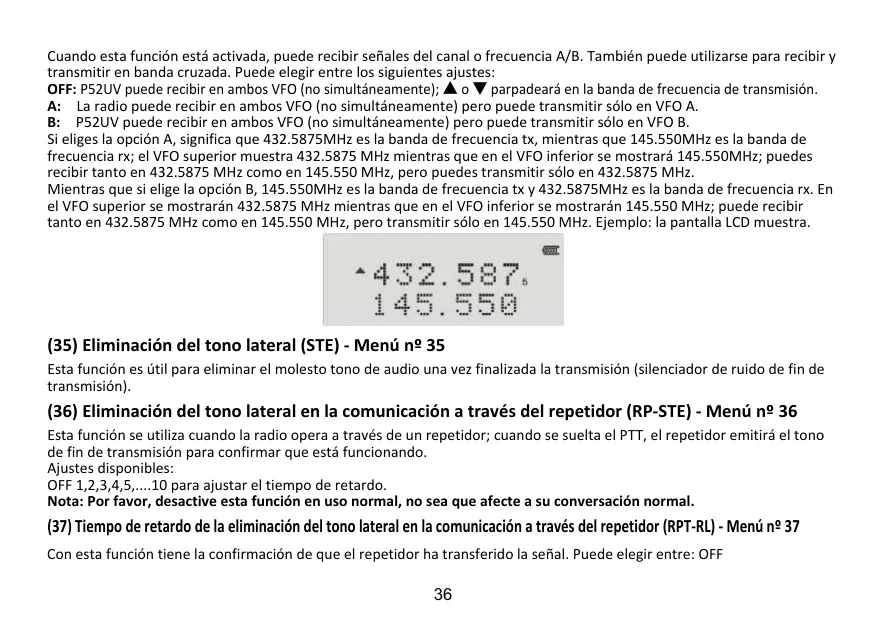

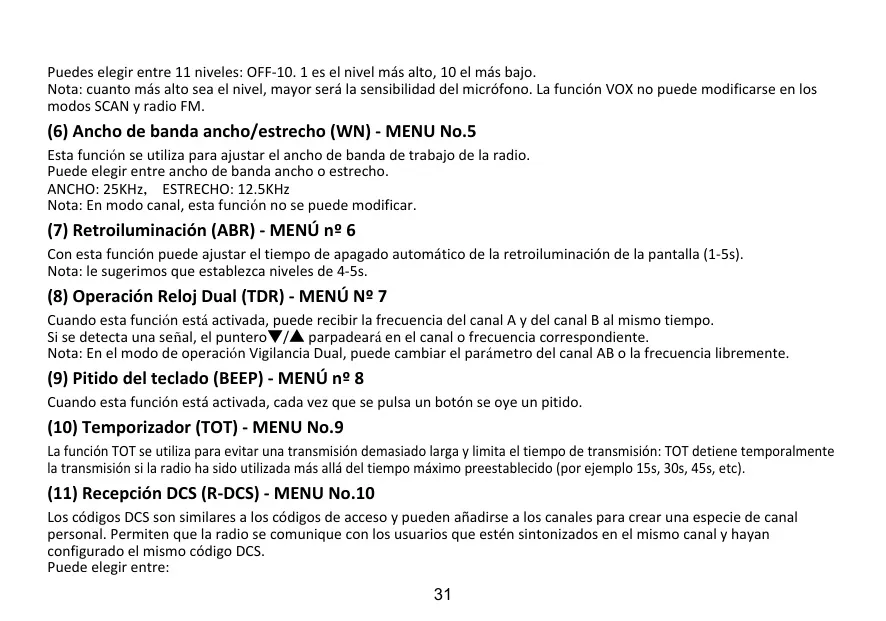

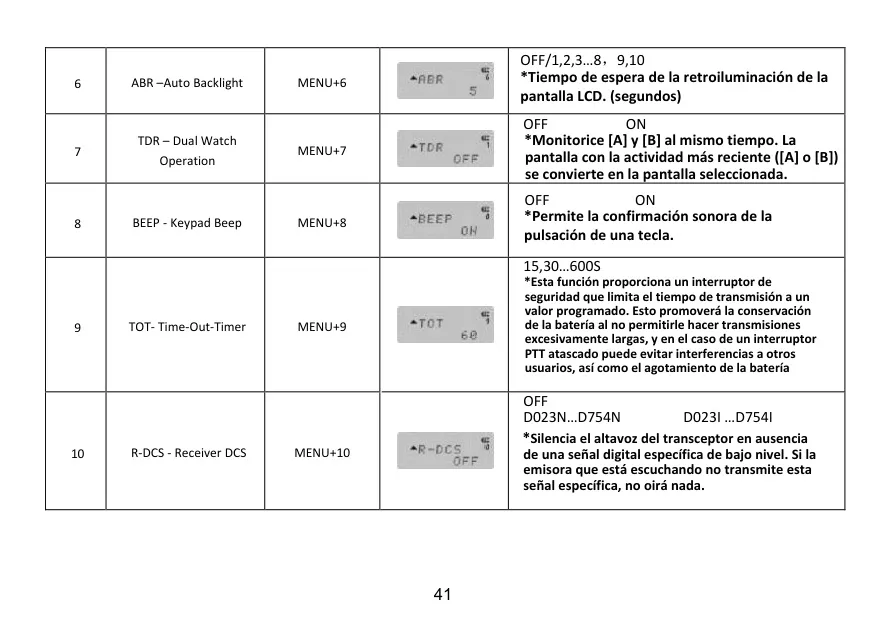

La función Dual Watch (TDR), configurable en el MENÚ No.7, permite recibir la frecuencia del canal A y del canal B simultáneamente. Si se detecta una señal, el cursor ▲/▼ parpadeará en el canal o frecuencia correspondiente. También puede configurar la selección de transmisión en modo Dual Watch (TDR-AB, MENÚ No.34) para transmitir solo en el canal A, B o en ambos.

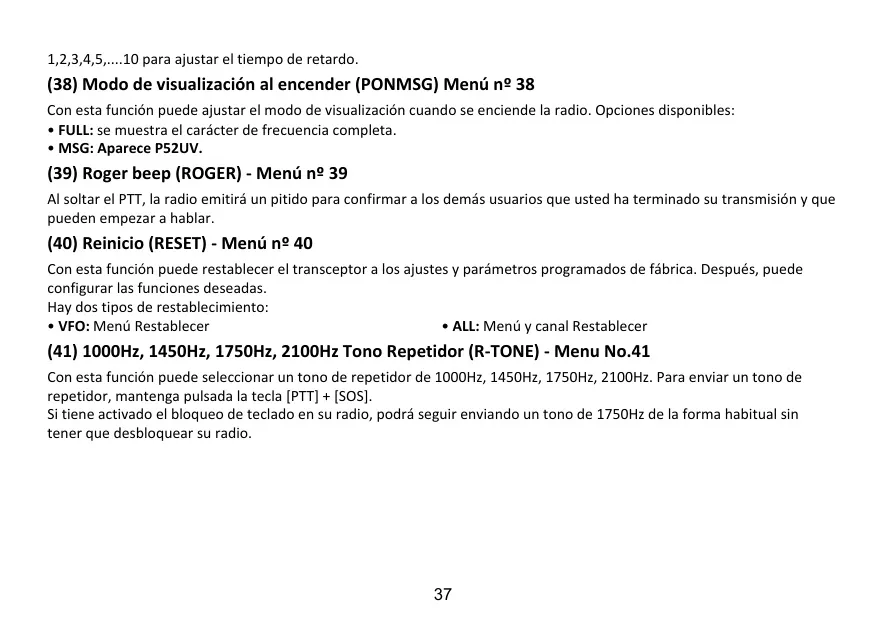

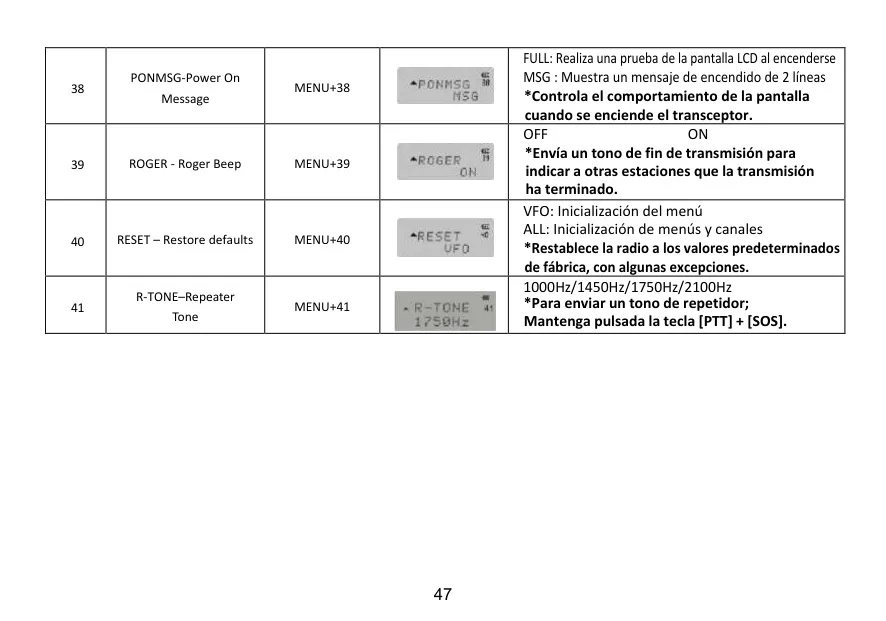

La función de reinicio (RESET), en el MENÚ No.40, ofrece dos opciones: "VFO" para restablecer solo la configuración del menú, y "ALL" para inicializar tanto los menús como los canales, devolviendo el transceptor a los ajustes programados de fábrica.

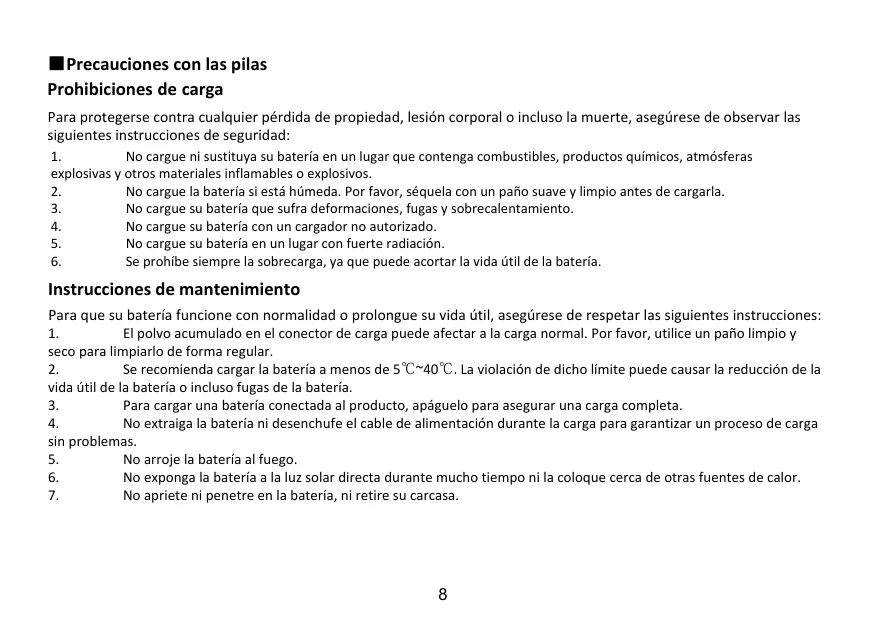

Sí, se deben evitar cortocircuitar los terminales o arrojar la batería al fuego. Nunca intente quitar la carcasa de la batería. Cargue siempre la batería dentro del rango de temperatura de 5℃-40℃ y apague la radio antes de insertarla en el cargador. No la recargue si ya está completamente cargada ni si está húmeda.
