Instrucciones del Radio Baofeng GT 3

Aquí le ofrecemos el manual de Radio Baofeng GT 3 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Radios Portátiles en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Radio Baofeng GT 3, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

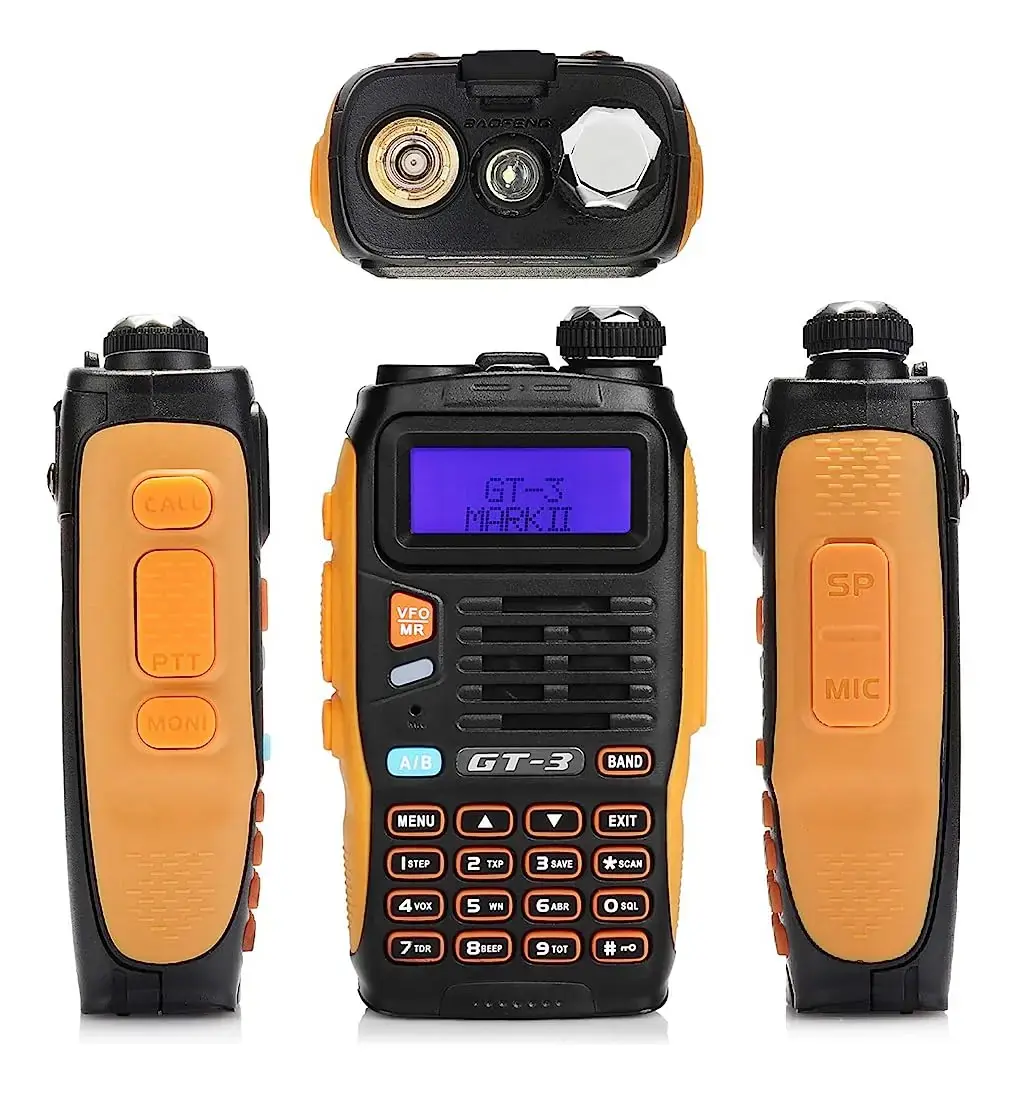

Imágenes del Producto

Especificaciones del Radio Baofeng GT 3

Detalles del Radio Baofeng GT 3

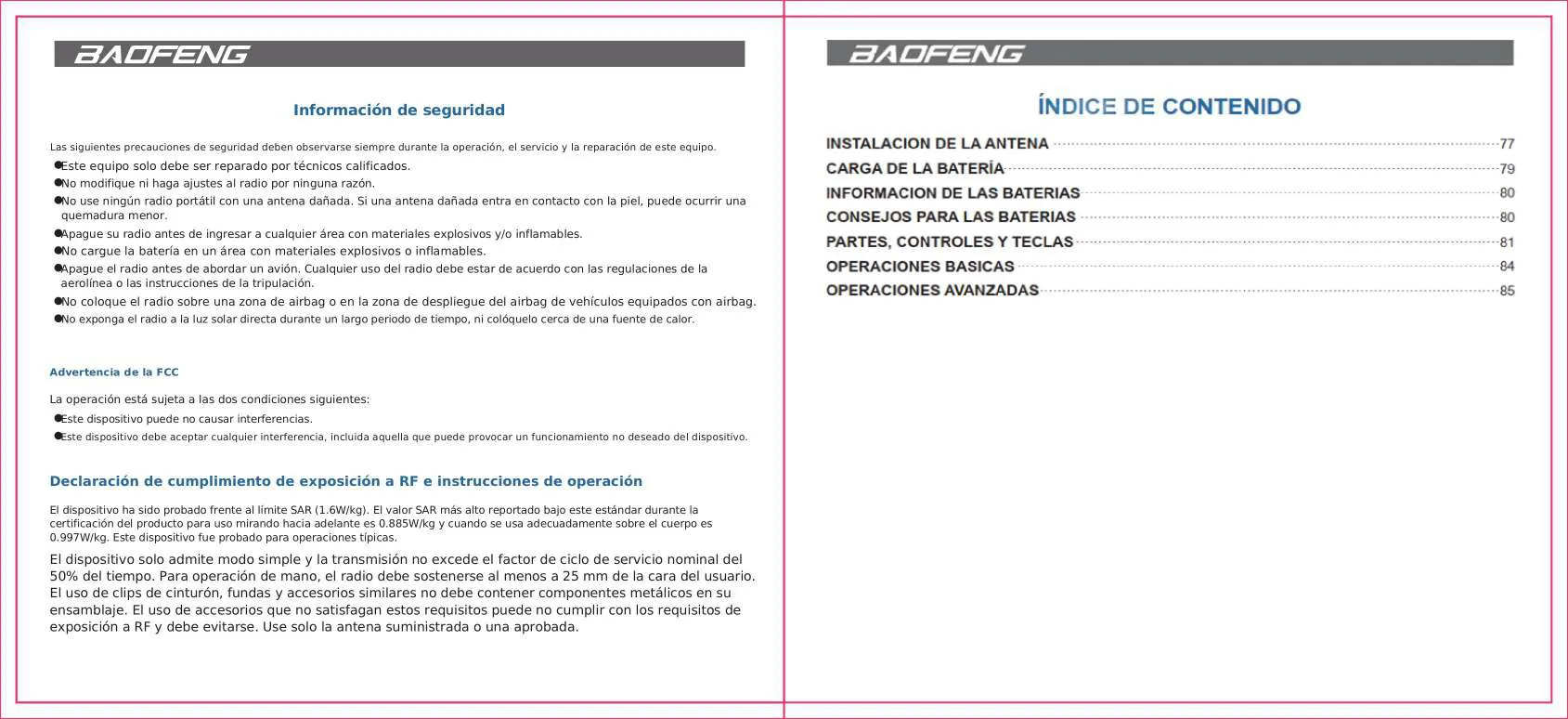

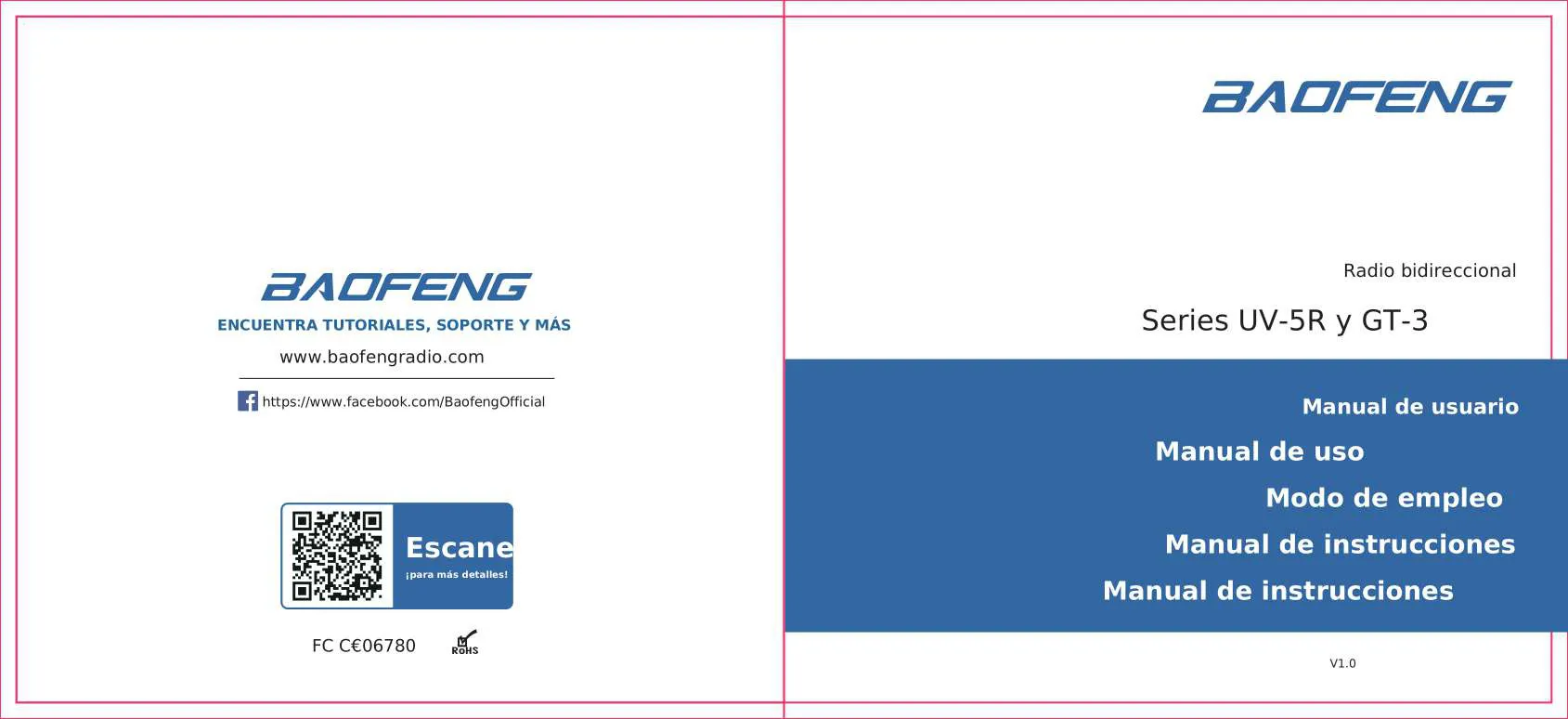

El manual del Baofeng GT-3, aplicable también a la serie UV-5R, es una guía esencial para el uso y mantenimiento de estos populares radios bidireccionales. Comienza con información crítica de seguridad, enfatizando que solo técnicos calificados deben realizar reparaciones y que no se deben hacer modificaciones. Advierte sobre el uso con antenas dañadas (riesgo de quemaduras), la operación en áreas explosivas o inflamables, y la prohibición de uso a bordo de aviones sin autorización. También prohíbe colocar el radio cerca de airbags y recomienda no exponerlo a la luz solar directa por períodos prolongados. La declaración de la FCC y las pautas de exposición a RF establecen límites de SAR y modos de operación seguros, como mantener el radio a 25 mm de la cara durante el uso de mano y evitar accesorios metálicos no aprobados.

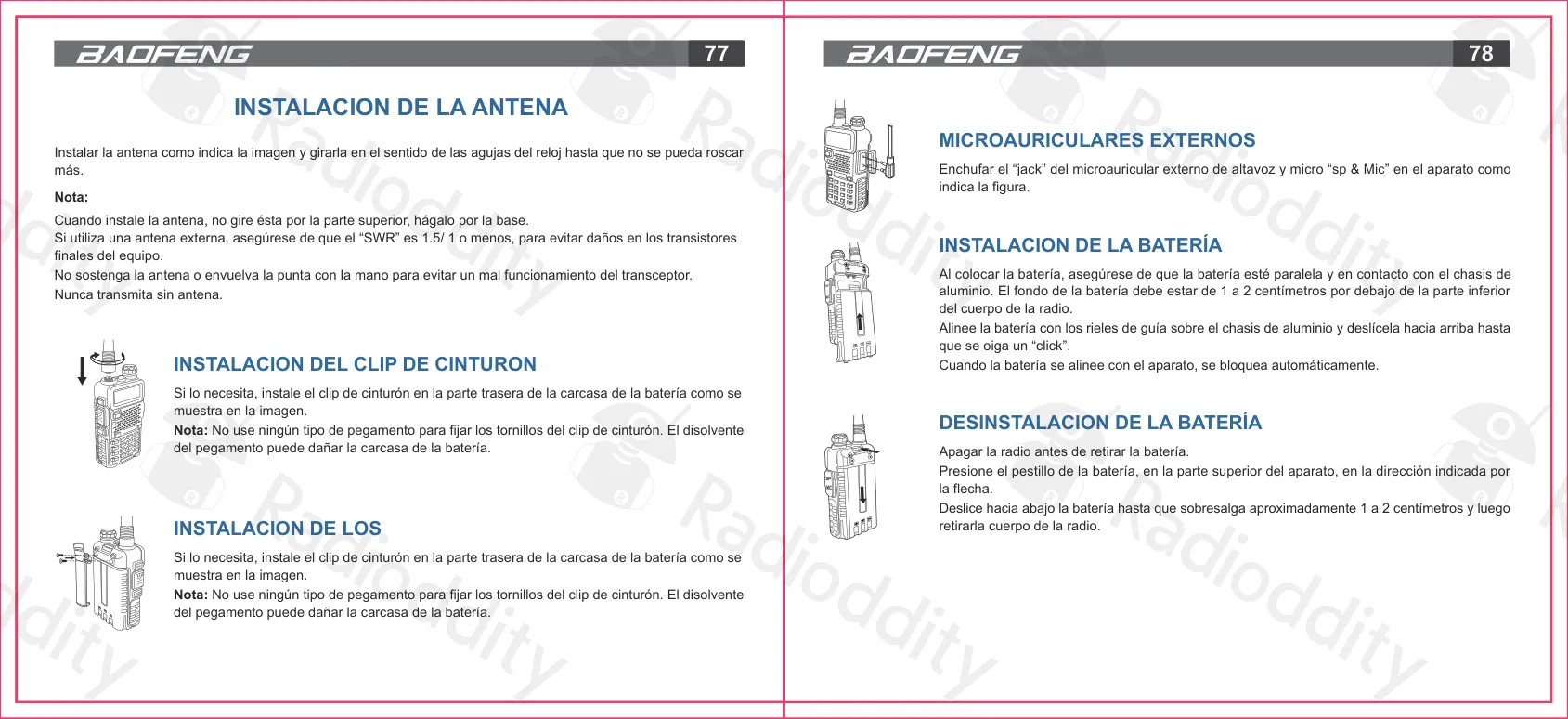

La instalación y el montaje son los primeros pasos para operar el GT-3. El clip de cinturón se instala en la parte trasera de la carcasa de la batería mediante tornillos, con la precaución de no usar pegamento. La instalación del microauricular externo se realiza conectando su doble jack en el puerto lateral. Para la batería, se desliza sobre los rieles de guía del chasis de aluminio hasta oír un "click" y se desinstala presionando el pestillo superior y deslizándola hacia abajo. La antena se enrosca en sentido horario en el conector SMA de la parte superior, siempre girando desde la base para evitar daños y nunca transmitiendo sin ella.

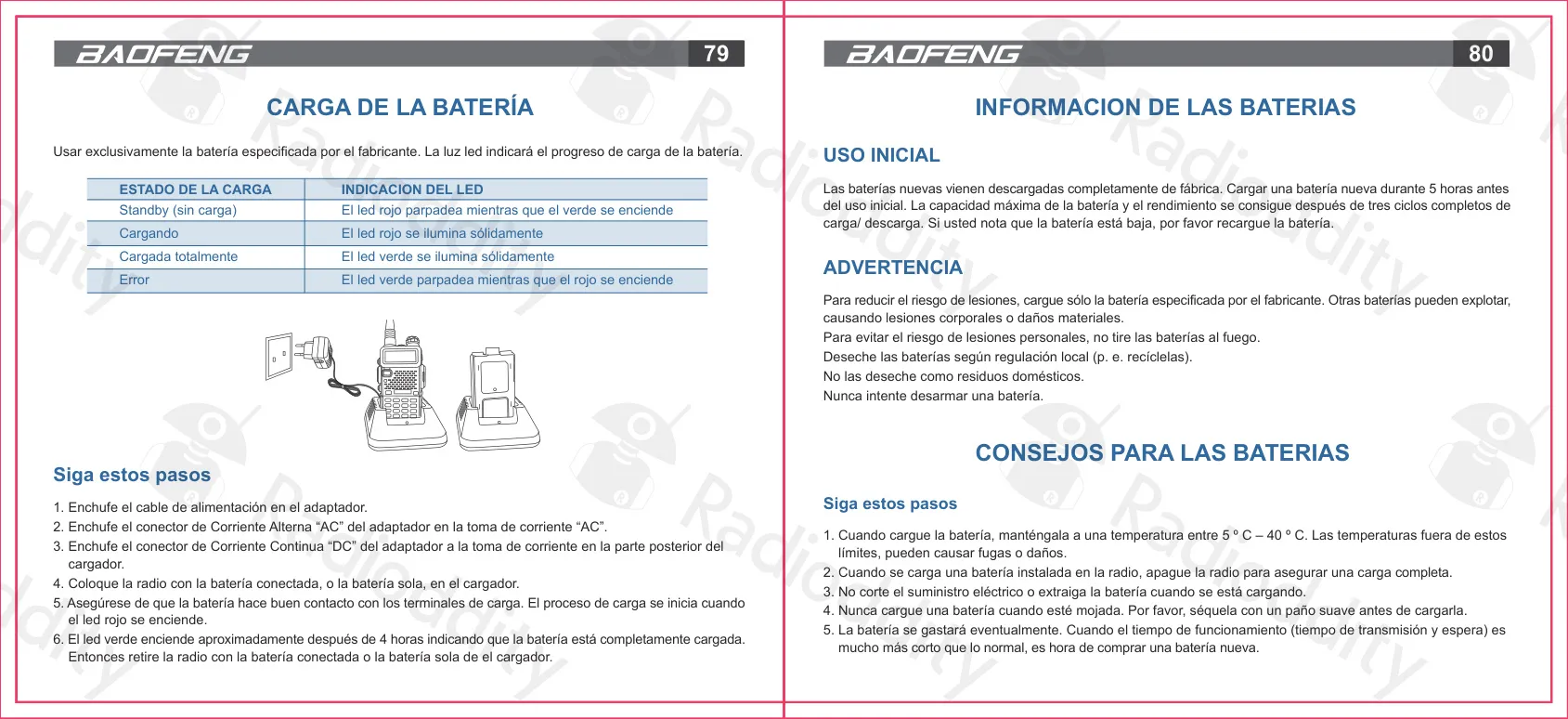

La gestión de la batería es fundamental. Las baterías nuevas vienen descargadas de fábrica y deben cargarse durante 5 horas antes del primer uso, alcanzando su máxima capacidad después de tres ciclos completos de carga/descarga. El cargador suministrado indica el estado de la carga mediante un LED: rojo parpadeando en Standby, rojo sólido cargando, verde sólido para batería llena, y verde parpadeando con rojo sólido en caso de error. Se advierte usar solo baterías especificadas por el fabricante para evitar riesgos de explosión y desechar las baterías adecuadamente, nunca en el fuego.

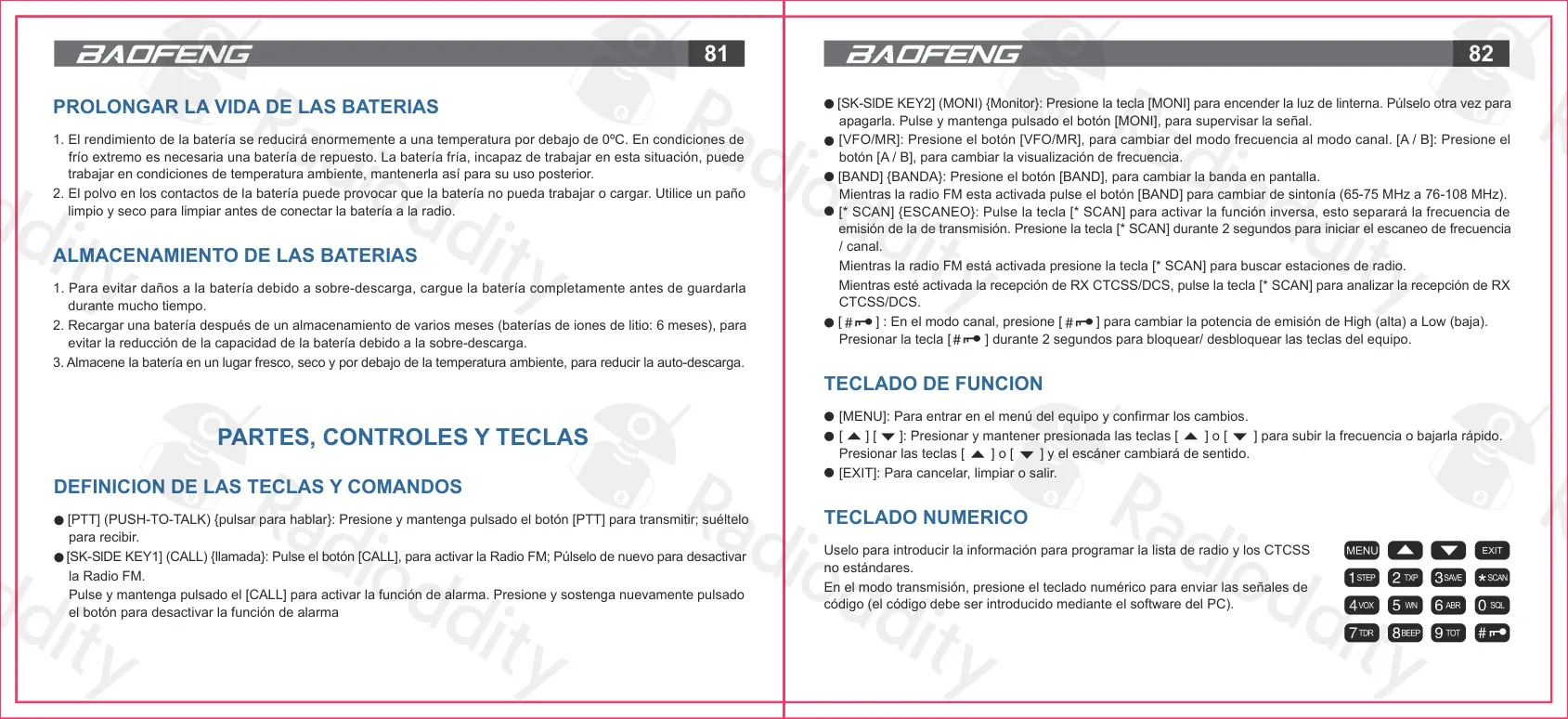

Para prolongar la vida útil de las baterías, se recomienda cargarlas entre 5 ºC y 40 ºC. Si la batería está instalada en el radio, este debe apagarse durante la carga para asegurar un ciclo completo. Es importante no interrumpir el suministro eléctrico ni extraer la batería mientras se carga, y secarla si está mojada. El rendimiento de la batería se reduce drásticamente por debajo de 0 ºC, y la acumulación de polvo en los contactos puede afectar su funcionamiento o carga. Para el almacenamiento a largo plazo, las baterías de iones de litio deben cargarse completamente y recargarse cada 6 meses, guardándolas en un lugar fresco y seco.

El Baofeng GT-3 cuenta con diversas teclas y controles que facilitan su operación. El botón [PTT] (Push-To-Talk) es para transmitir y recibir. Las teclas laterales, [SK-SIDE KEY1] (CALL), activan/desactivan la Radio FM y la función de alarma, mientras que [SK-SIDE KEY2] (MONI) controla la linterna y permite supervisar la señal. Otras teclas importantes incluyen [VFO/MR] para cambiar entre modo frecuencia y canal, [A/B] para alternar la visualización de frecuencia, y [BAND] para cambiar la banda en pantalla o sintonizar FM.

La tecla [SCAN] activa la función inversa, inicia el escaneo de frecuencia/canal, busca estaciones de radio FM, o analiza la recepción de RX CTCSS/DCS. Por su parte, [ #➡ ] permite cambiar la potencia de emisión (High/Low) en modo canal y bloquear/desbloquear las teclas del equipo. El teclado de función incluye [MENU] para acceder y confirmar cambios en el menú, las teclas [ ▲ ] y [ ▼ ] para navegar rápidamente por frecuencias/canales y cambiar el sentido del escáner, y [EXIT] para cancelar o salir. El teclado numérico se utiliza para introducir información y enviar señales de código.

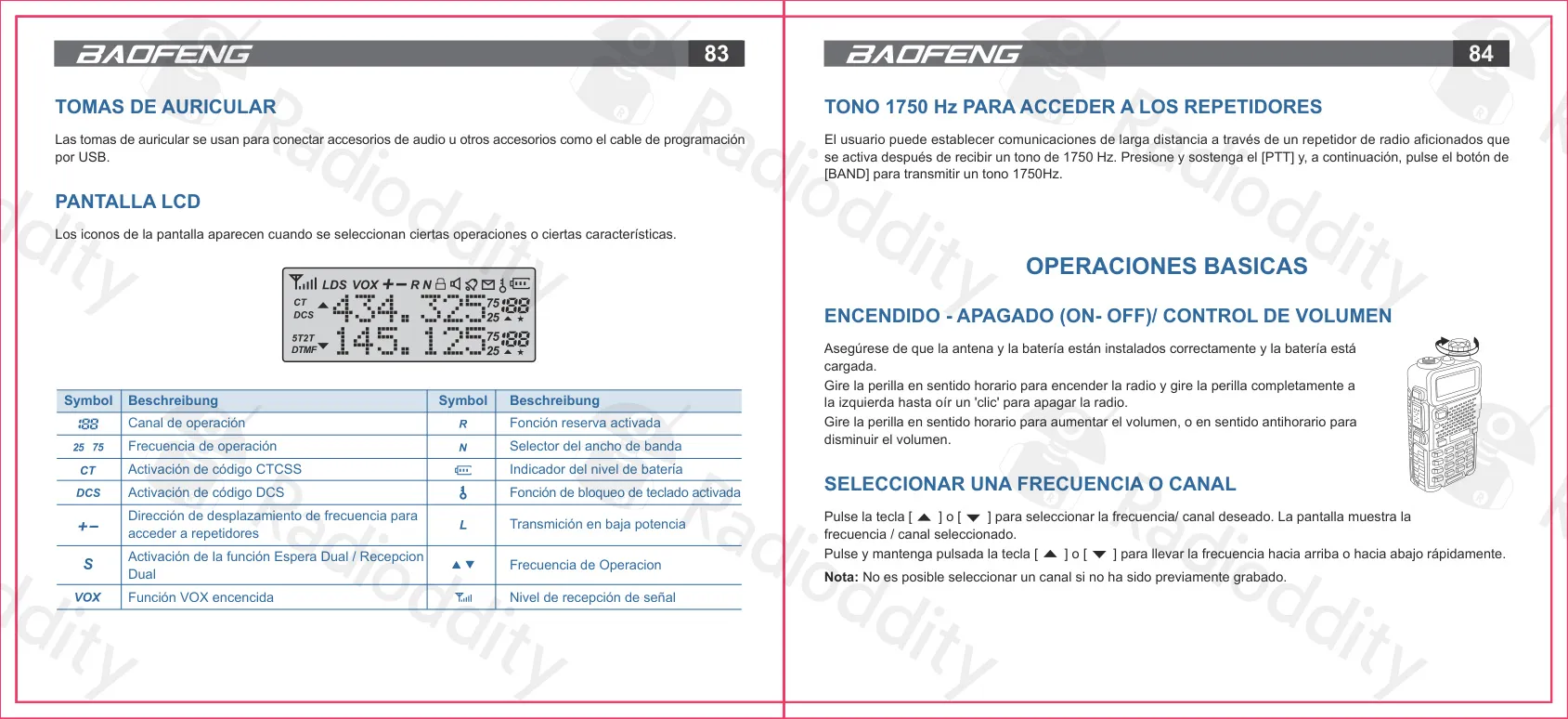

La pantalla LCD del GT-3 muestra diversos iconos que indican el estado y las funciones activas del radio, como VOX, indicadores de dirección de desplazamiento (+/-), banda estrecha (N), nivel de batería, bloqueo de teclado, baja potencia (L), nivel de señal (Yıll), y la activación de CTCSS/DCS o DTMF. Un tono de 1750 Hz puede transmitirse al mantener [PTT] y pulsar [BAND] para activar repetidores de radioaficionados, facilitando comunicaciones de larga distancia. El encendido/apagado y el control de volumen se realizan girando una perilla en la parte superior del radio.

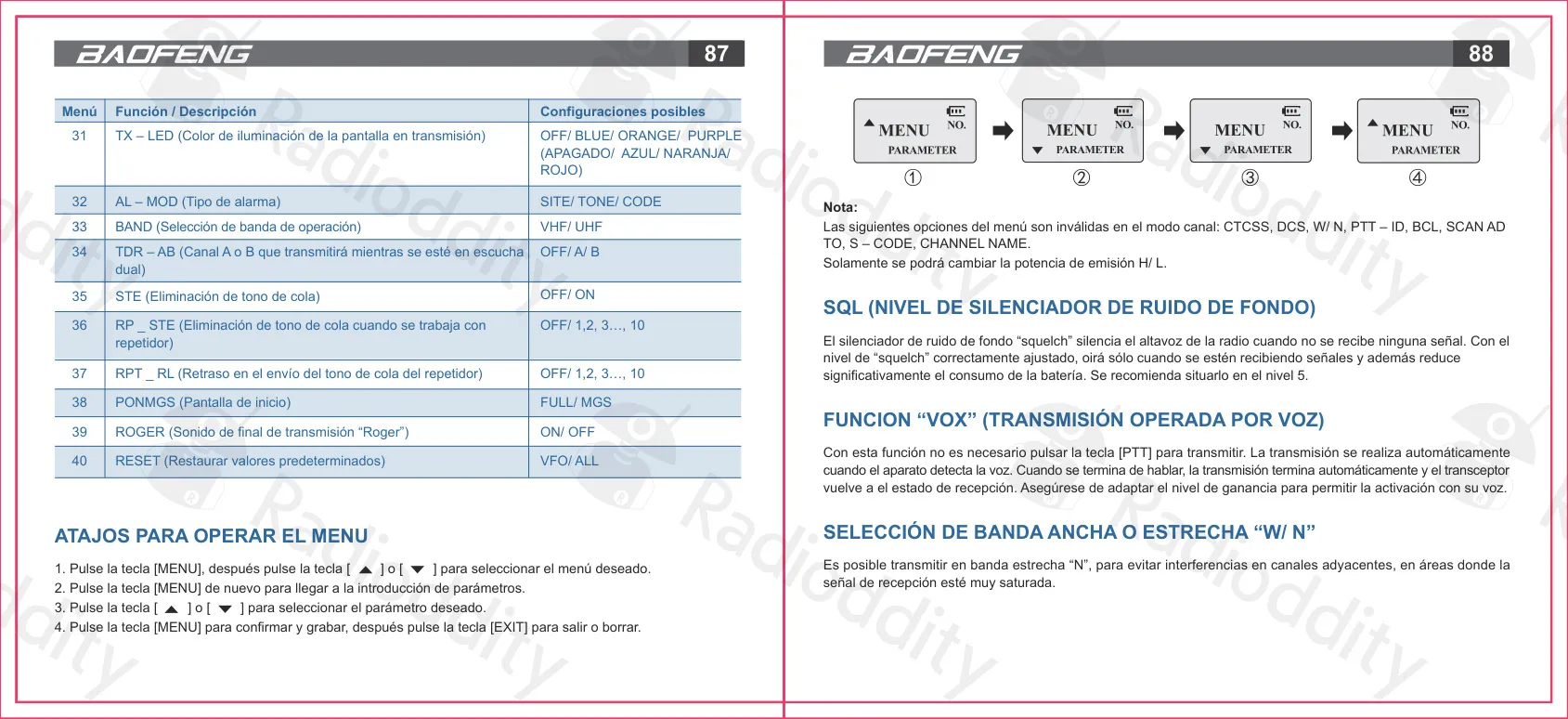

Las operaciones básicas también incluyen la selección de frecuencia o canal usando las teclas [ ▲ ] o [ ▼ ]. Entre las funciones avanzadas del menú, encontramos el ajuste del nivel de silenciador de ruido de fondo (SQL) para optimizar la recepción y el ahorro de batería. La función VOX permite la transmisión operada por voz sin necesidad de pulsar PTT, ajustando el nivel de ganancia para una activación precisa. La selección de banda ancha o estrecha (W/N) permite evitar interferencias en canales adyacentes, especialmente en áreas con señales saturadas.

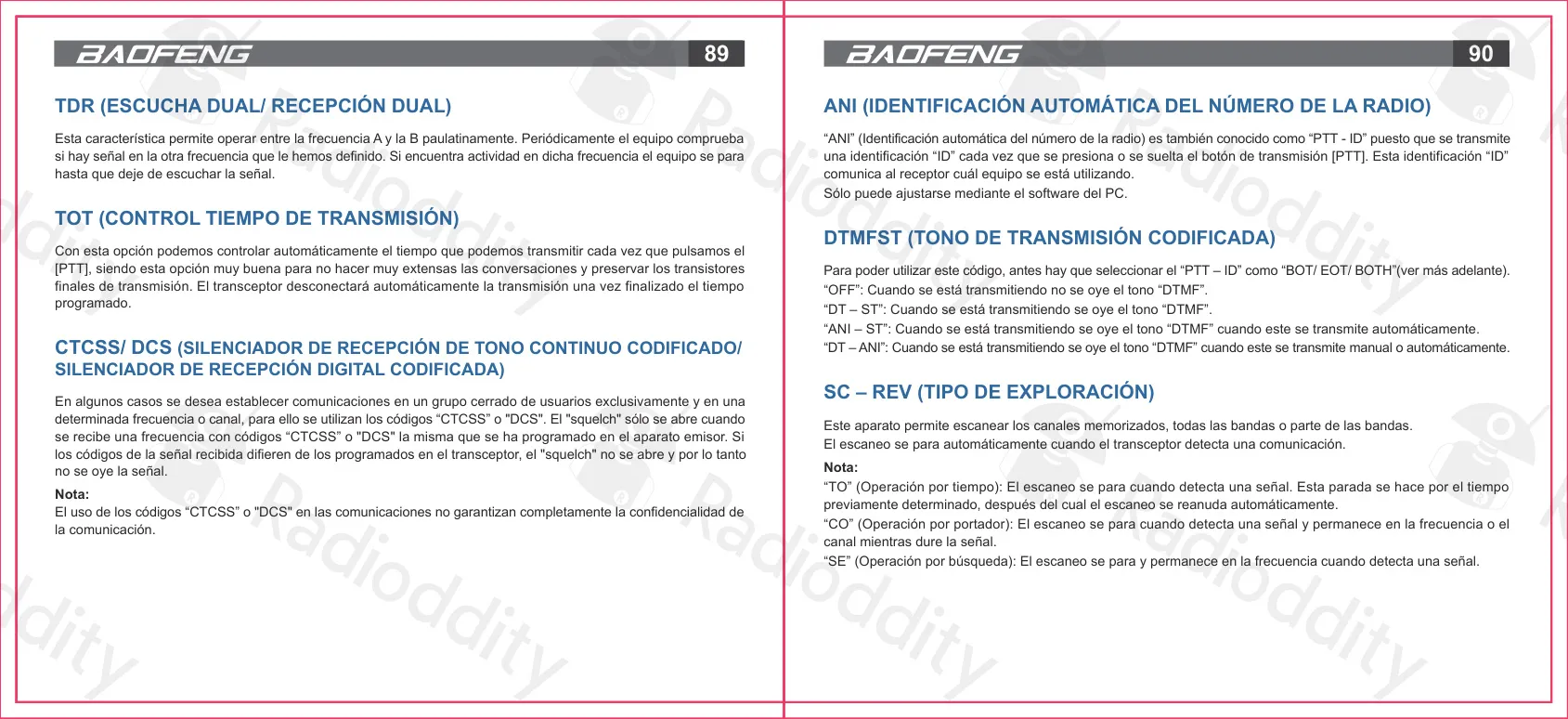

La función TDR (Escucha Dual/Recepción Dual) permite al radio operar alternativamente entre dos frecuencias (A y B), deteniéndose en la que detecte actividad. El TOT (Control de Tiempo de Transmisión) es útil para limitar la duración de las transmisiones y preservar los transistores finales. Los códigos CTCSS/DCS permiten establecer comunicaciones en grupos cerrados, abriendo el squelch solo si se recibe una señal con el mismo código. La función ANI (Identificación Automática del Número de la Radio), también conocida como PTT-ID, transmite una identificación al presionar o soltar el PTT, aunque solo es configurable por software de PC.

El DTMFST (Tono de Transmisión Codificada) permite la emisión de tonos DTMF de forma manual o automática, dependiendo de la configuración de PTT-ID. El SC-REV (Tipo de Exploración) ofrece diferentes modos de escaneo (por tiempo "TO", por portador "CO", o por búsqueda "SE") para detenerse en canales con actividad. El BCL (Bloqueo de Canal Ocupado) impide la transmisión en una frecuencia si ya hay una señal lo suficientemente fuerte, evitando interrupciones accidentales. El SFT-D y el OFFSET se utilizan para configurar el desplazamiento y la dirección de la frecuencia de acceso a repetidores, como se ilustra en el manual con un ejemplo claro de cómo el transceptor ajusta automáticamente las frecuencias de recepción y transmisión.

Finalmente, funciones como STE (Eliminación de Tono de Cola) suprimen el sonido del portador al finalizar la transmisión en comunicaciones directas, mientras que RP_STE y RPT_RL gestionan esta eliminación en el trabajo con repetidores. La pantalla de inicio (PONMGS) y el sonido de final de transmisión "Roger" también son personalizables. El radio ofrece una opción de RESET para restaurar los valores predeterminados de fábrica, ya sea solo los de VFO o todos. Es importante notar que ciertas opciones del menú son inválidas en el modo canal, donde solo se puede modificar la potencia de emisión.
