Radio Baofeng UV 9R Plus
Instrucciones del Radio Baofeng UV 9R Plus
Aquí le ofrecemos el manual de Radio Baofeng UV 9R Plus completamente gratis y en español. Este manual lo hemos catalogado en la sección de Radios Portátiles en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Radio Baofeng UV 9R Plus, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Baofeng UV 9R Plus
| Característica | Especificación |
|---|---|
| Modelo | Baofeng UV-9R Plus |
| Tipo de Transceptor | Radio bidireccional portátil de doble banda (UHF/VHF) |
| Batería | Iones de Litio (LI-ION), Modelo BL-5, 7.4V DC, 1800mAh |
| Antena | Flexible tipo látigo con base roscada |
| Potencia de Transmisión | Alta (HIGH) / Baja (LOW) |
| Paso de Frecuencia (STEP) | 2.5 / 5 / 6.25 / 10 / 12.5 / 25 kHz |
| Banda de Operación | VHF (Very High Frequency) / UHF (Ultra High Frequency) |
| Resistencia | Diseño robusto, sumergible (Resistencia al agua) |
| Modulación | Banda Ancha (WIDE) / Banda Estrecha (NARR) |
| Carga | Estación de carga de escritorio con adaptador de corriente AC |
| Teclado | Alfanumérico de 16 botones |
| Display | Pantalla LCD monocroma retroiluminada |
Detalles del Radio Baofeng UV 9R Plus

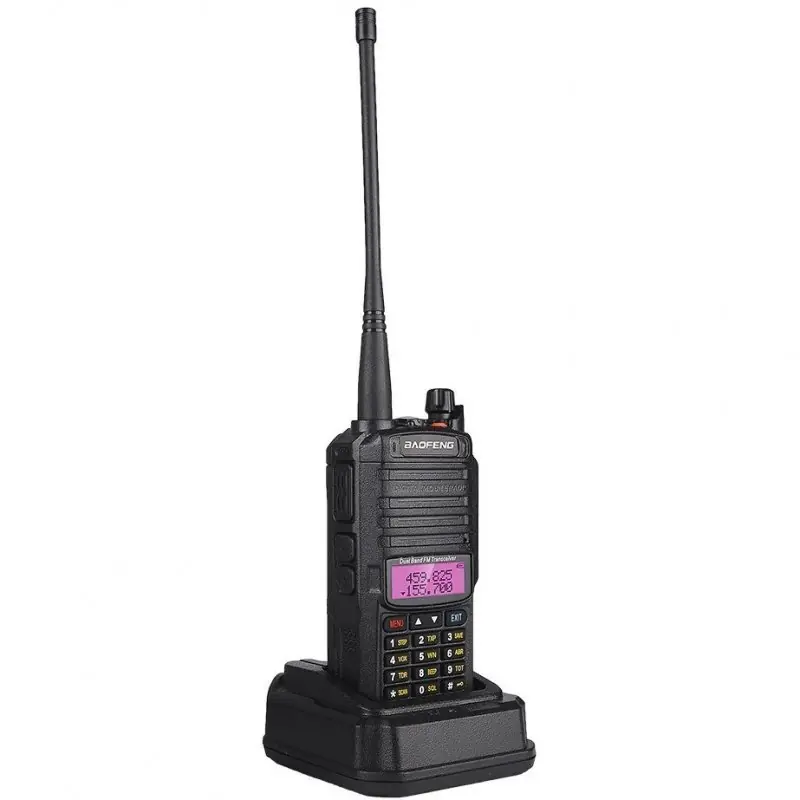

El Radio Baofeng UV 9R Plus es un transceptor portátil de doble banda diseñado para la comunicación bidireccional, destacando por su robustez y su notoria resistencia al agua, lo que lo hace ideal para entornos exigentes. El paquete completo asegura que el usuario tenga todo lo necesario para comenzar a operar, incluyendo la unidad principal, una batería recargable de iones de litio de alta capacidad, auriculares para comunicación manos libres, y un cargador completo con estación de carga de escritorio. Además, se suministra una antena flexible, una correa de mano y un clip de cinturón para facilitar el transporte y uso seguro, junto con un manual de usuario detallado.

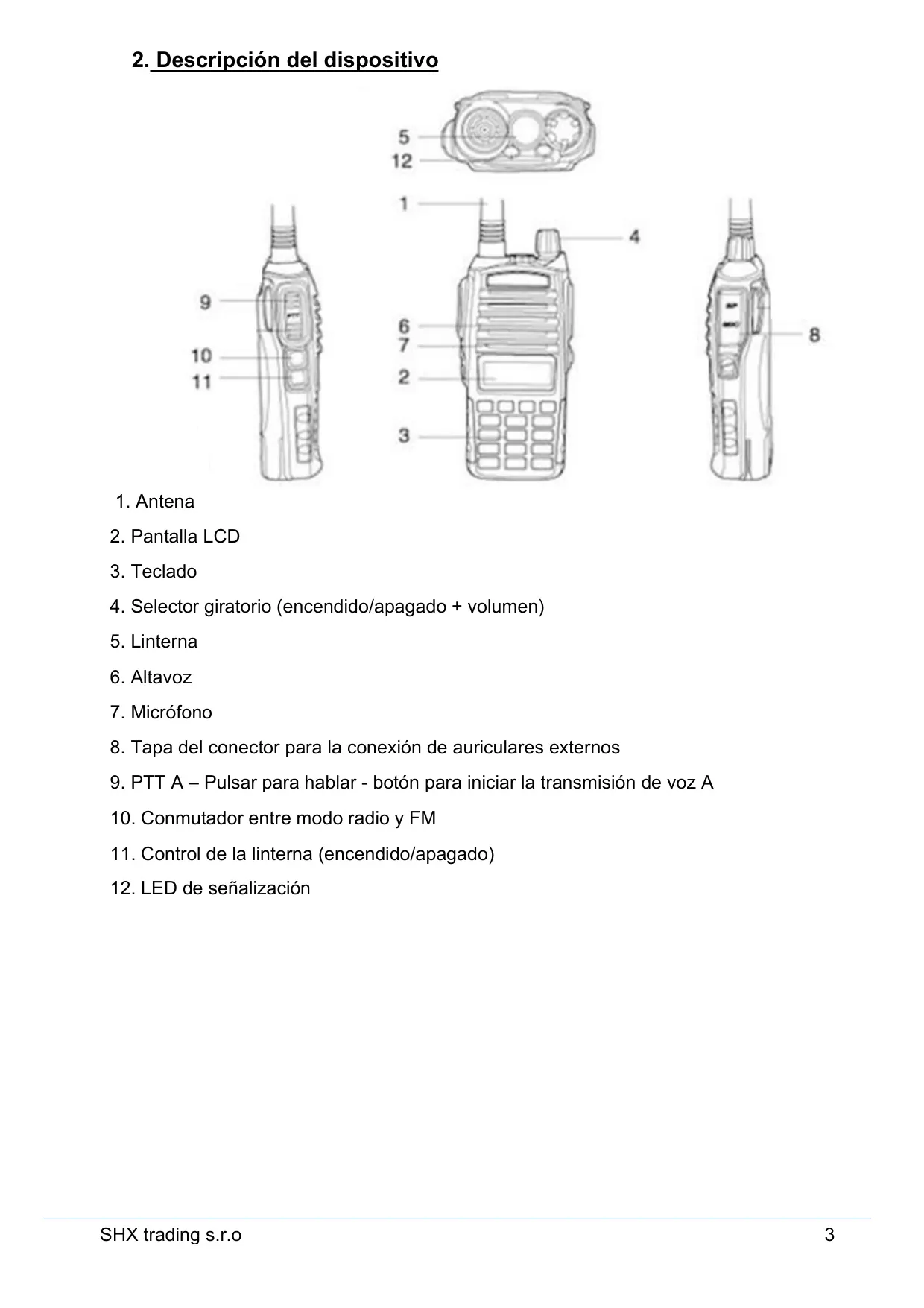

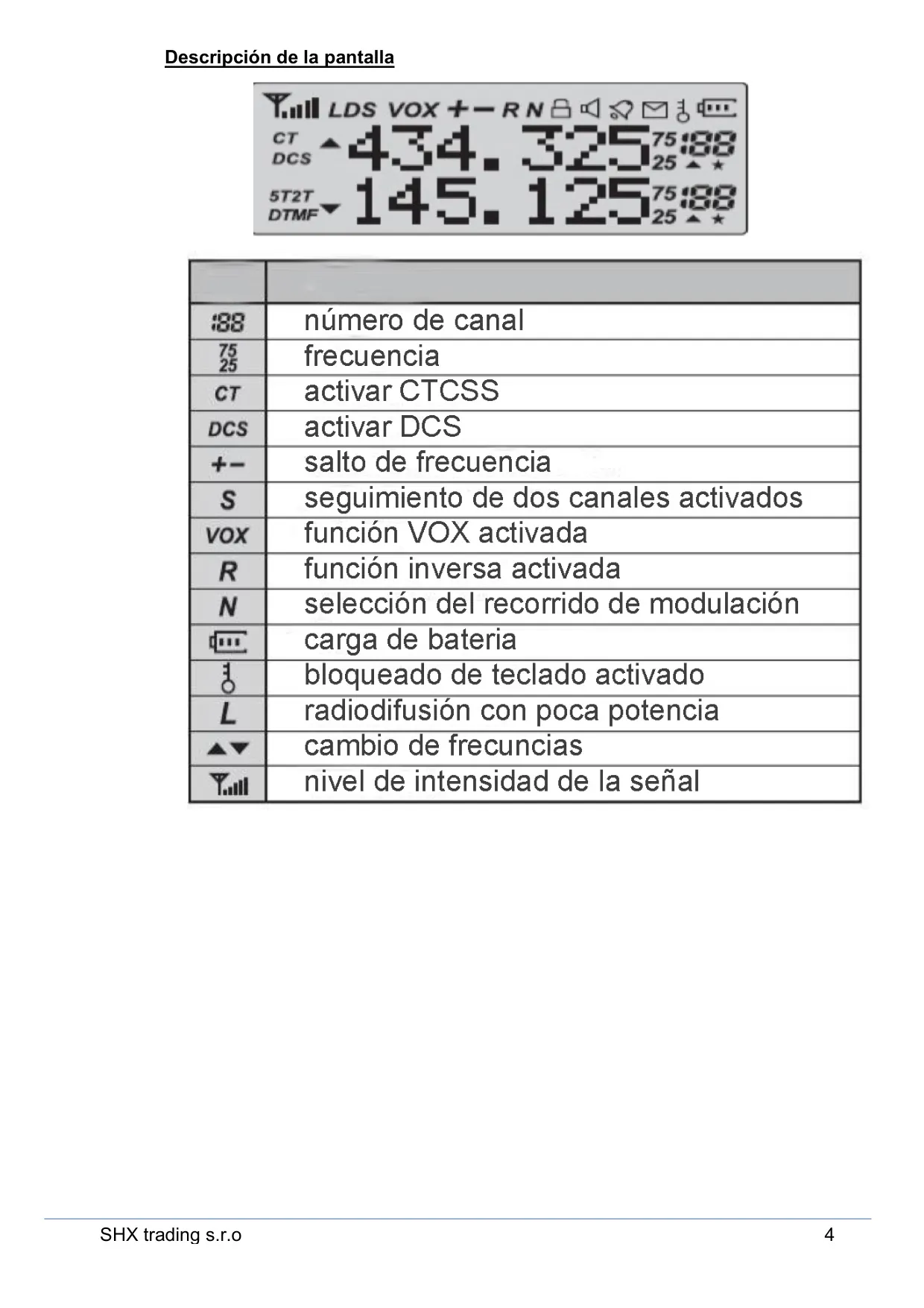

La interfaz del dispositivo es intuitiva, con una pantalla LCD clara que muestra información esencial como el nivel de intensidad de la señal, el estado de la batería, indicadores de VOX, bloqueo de teclado, y las frecuencias de operación en dos líneas. En su diseño físico, se observa una antena en la parte superior, un selector giratorio que controla el encendido, apagado y volumen, un altavoz y micrófono integrados, y un teclado numérico para la introducción directa de frecuencias o navegación. En los laterales, se encuentran botones dedicados para la función PTT (Push-to-Talk) y para conmutar entre los modos de radio y FM, además de un control para la linterna y una tapa que protege el conector de auriculares externos.

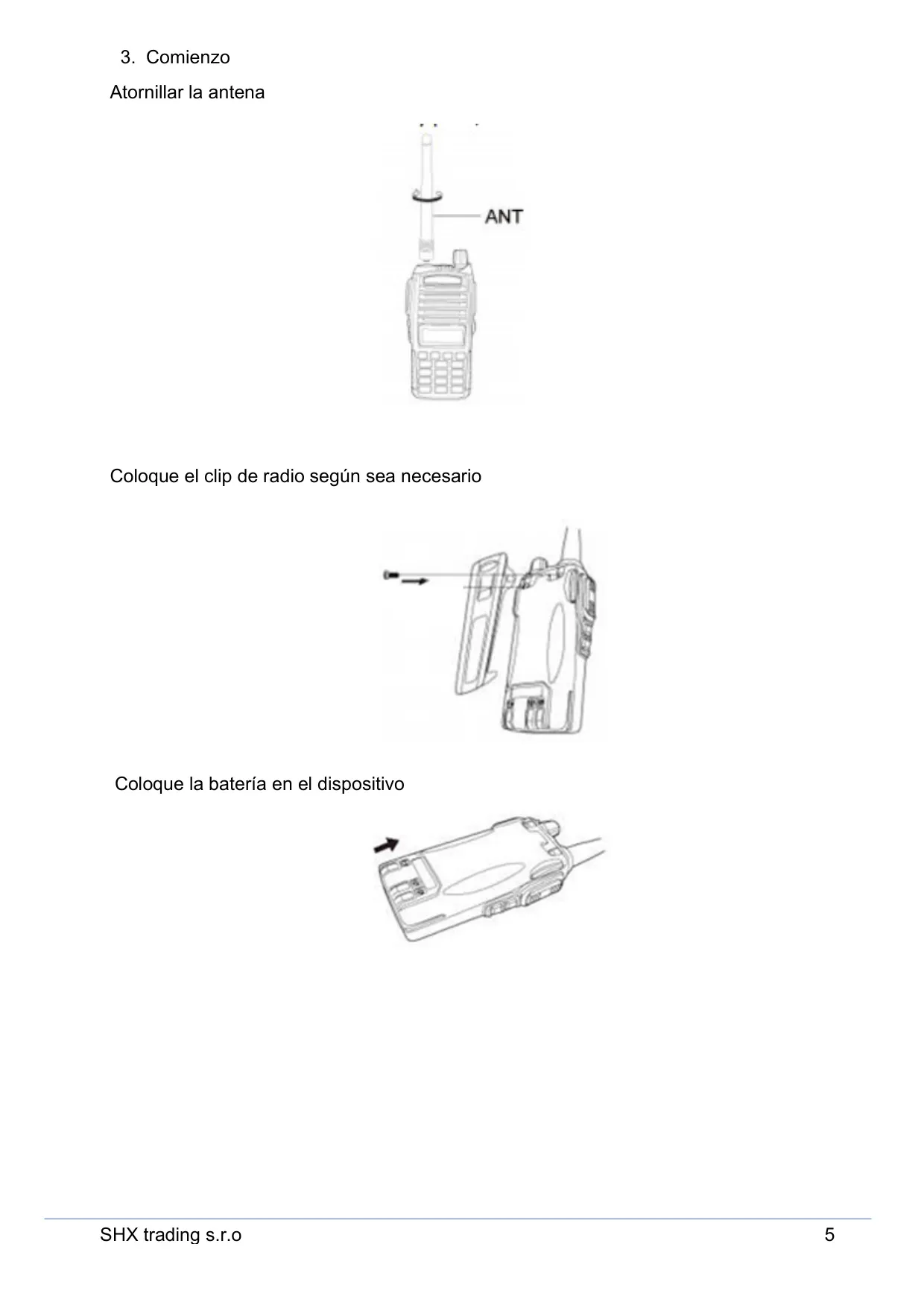

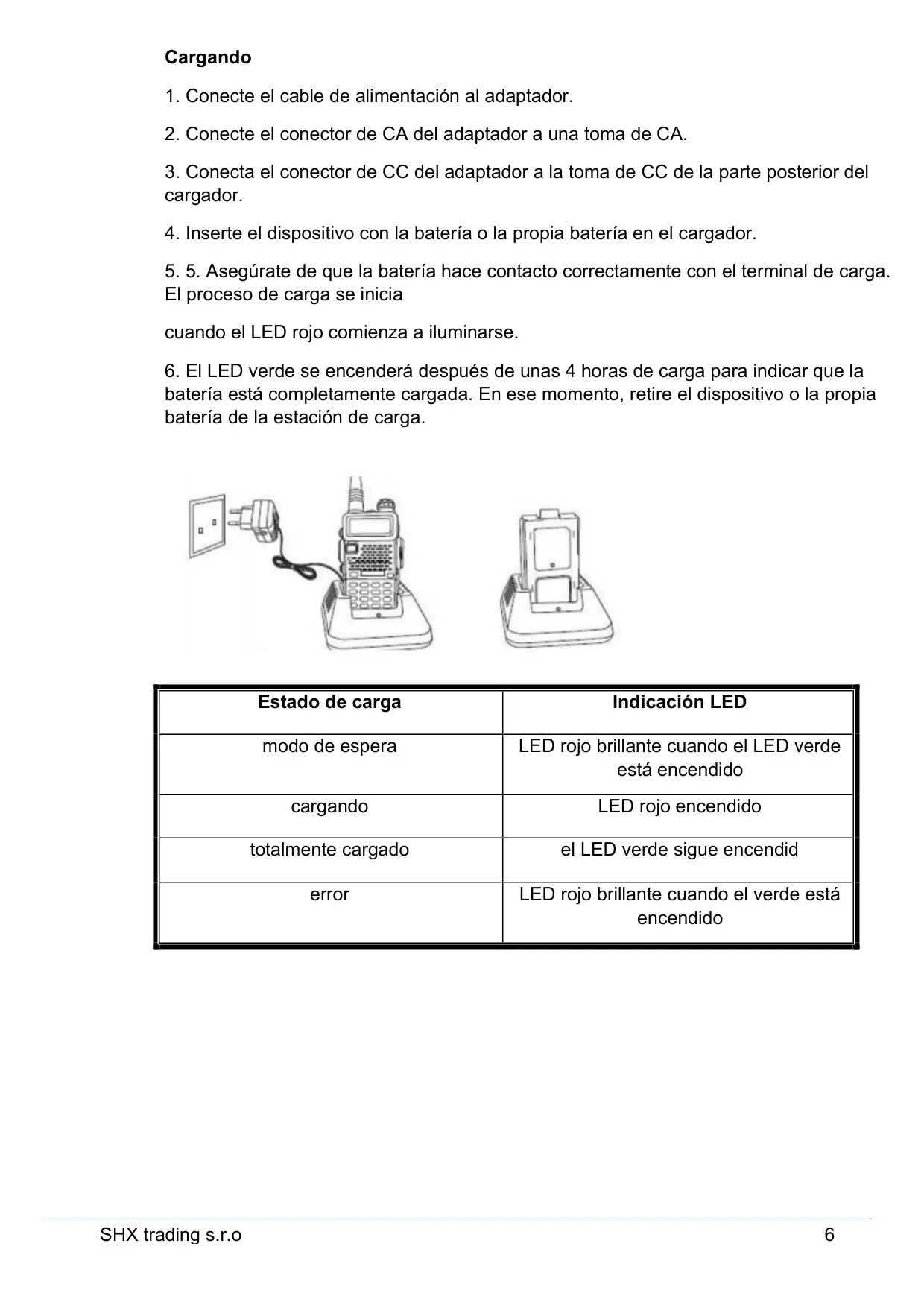

Para empezar a usar el Baofeng UV 9R Plus, el proceso es sencillo: se atornilla la antena, se fija el clip de cinturón si es necesario, y se inserta la batería en el dispositivo. La carga se realiza a través de la estación de carga de escritorio; un LED rojo indica que la carga está en curso, y cambia a verde al completar el proceso, lo que suele tomar aproximadamente cuatro horas. Es crucial asegurarse de que la batería haga contacto correctamente con los terminales de carga para garantizar una carga eficiente y segura.

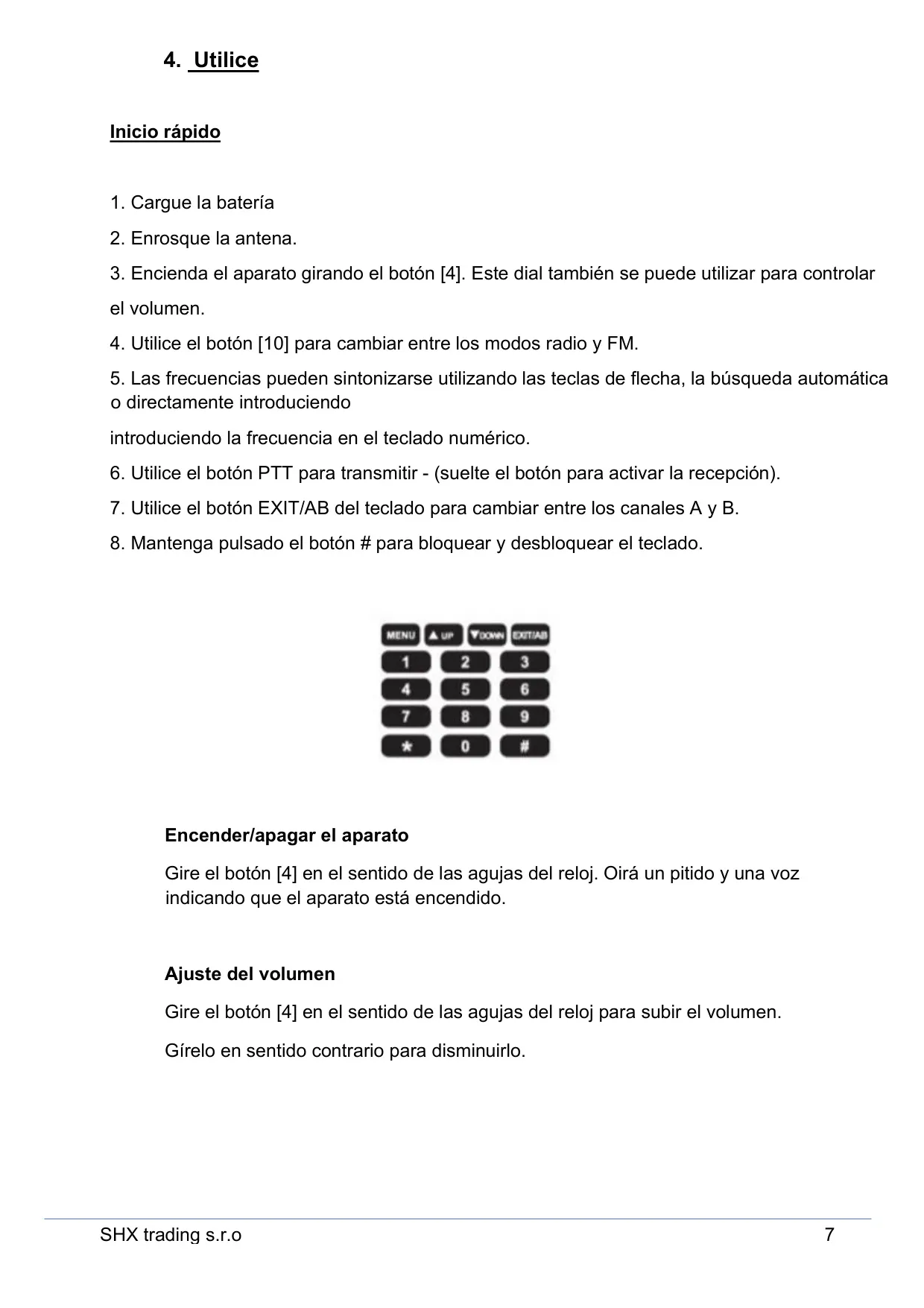

El uso básico del radio es directo: se enciende girando el selector superior, que también ajusta el volumen. Las frecuencias se pueden sintonizar de varias maneras: utilizando las teclas de flecha, a través de una búsqueda automática, o introduciéndolas directamente mediante el teclado numérico. La transmisión se inicia pulsando el botón PTT (A o B, según el canal activo), y la recepción es automática al soltarlo. Para la máxima claridad, se recomienda hablar a una distancia de 10-15 cm del micrófono. También se puede cambiar entre los canales A y B usando el botón EXIT/AB, y el teclado se puede bloquear/desbloquear manteniendo pulsado el botón #.

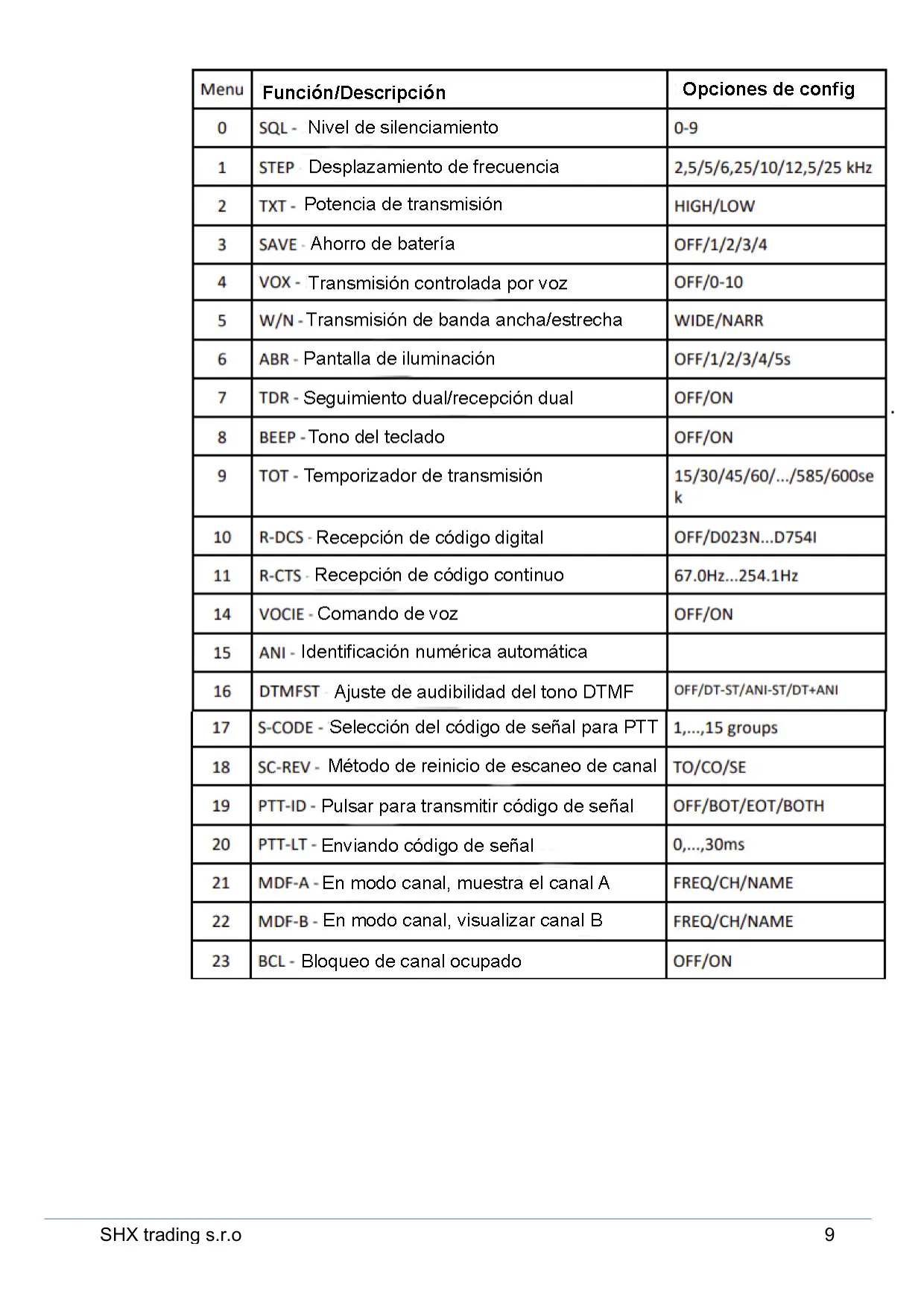

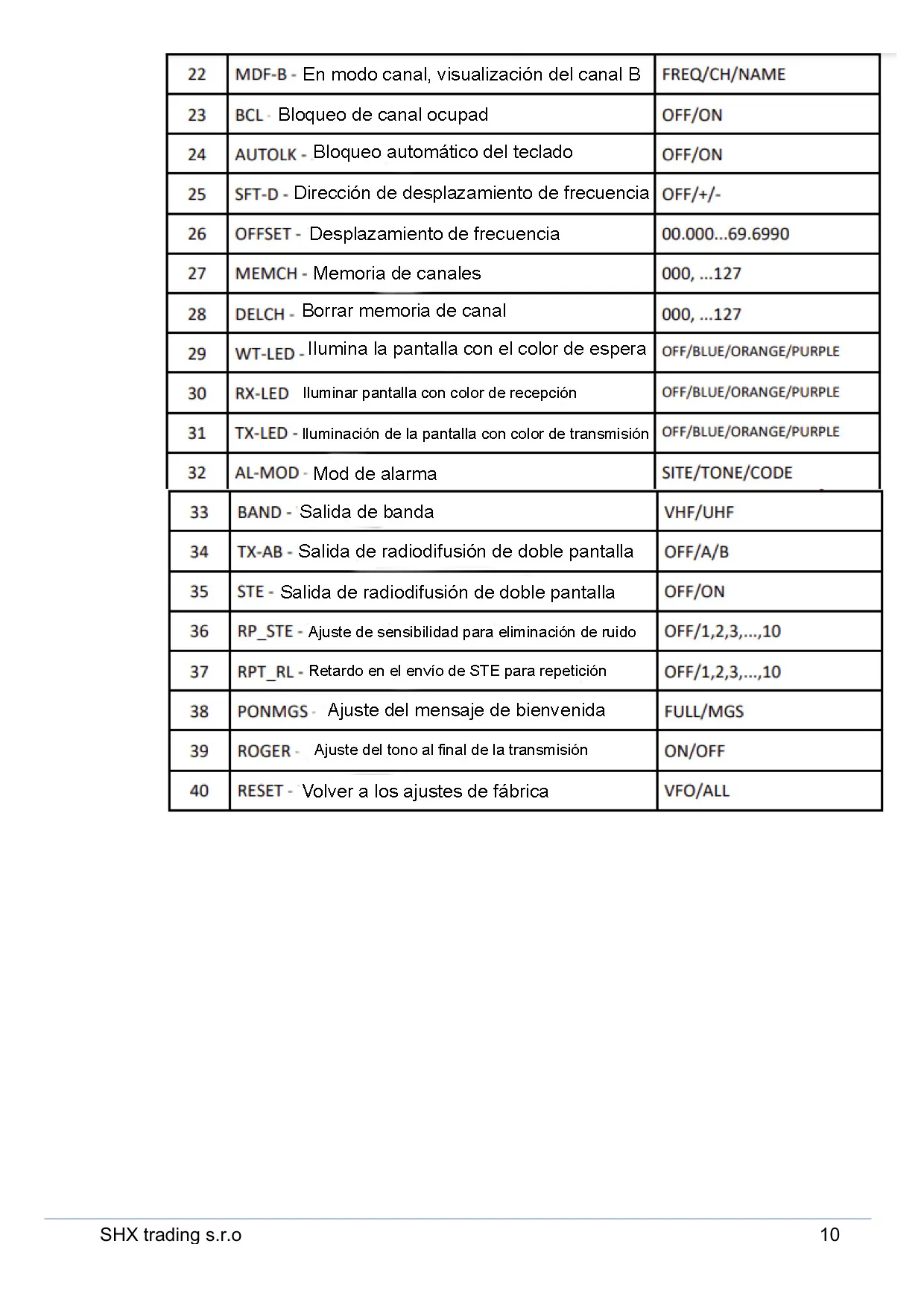

La configuración del radio se maneja a través de un menú accesible con el botón "MENU". Este menú permite ajustar diversas funcionalidades. Por ejemplo, el SQL (Nivel de silenciamiento) se ajusta para silenciar el altavoz en ausencia de señal, optimizando el consumo de batería; se recomienda un nivel 5. La función VOX (Transmisión controlada por voz) permite la transmisión sin pulsar PTT, activándose automáticamente al detectar la voz y terminando al finalizar el mensaje, lo cual es útil para operaciones manos libres. Su sensibilidad es ajustable (0-10).
Otro ajuste importante es W/N (Transmisión de banda ancha/estrecha). En áreas con alta densidad de señales de radiofrecuencia, la banda estrecha es preferible para evitar interferencias. El TOT (Temporizador de Transmisión) es una característica de seguridad que limita el tiempo de transmisión continua para proteger los transistores del radio del sobrecalentamiento, apagando automáticamente el dispositivo si se excede el tiempo configurado.
Para la comunicación de grupo cerrado, el UV 9R Plus soporta CTCSS (Continuous Tone-Coded Squelch System) y DCS (Digital-Coded Squelch). Estas codificaciones aseguran que el radio solo reciba señales que coincidan con el código preestablecido, aunque se advierte que no garantizan la confidencialidad en comunicaciones sensibles. La función ANI (Identificación Numérica Automática), también conocida como PTT-ID, transmite un identificador cuando se pulsa el botón PTT, pero esta configuración solo puede realizarse mediante software de PC.

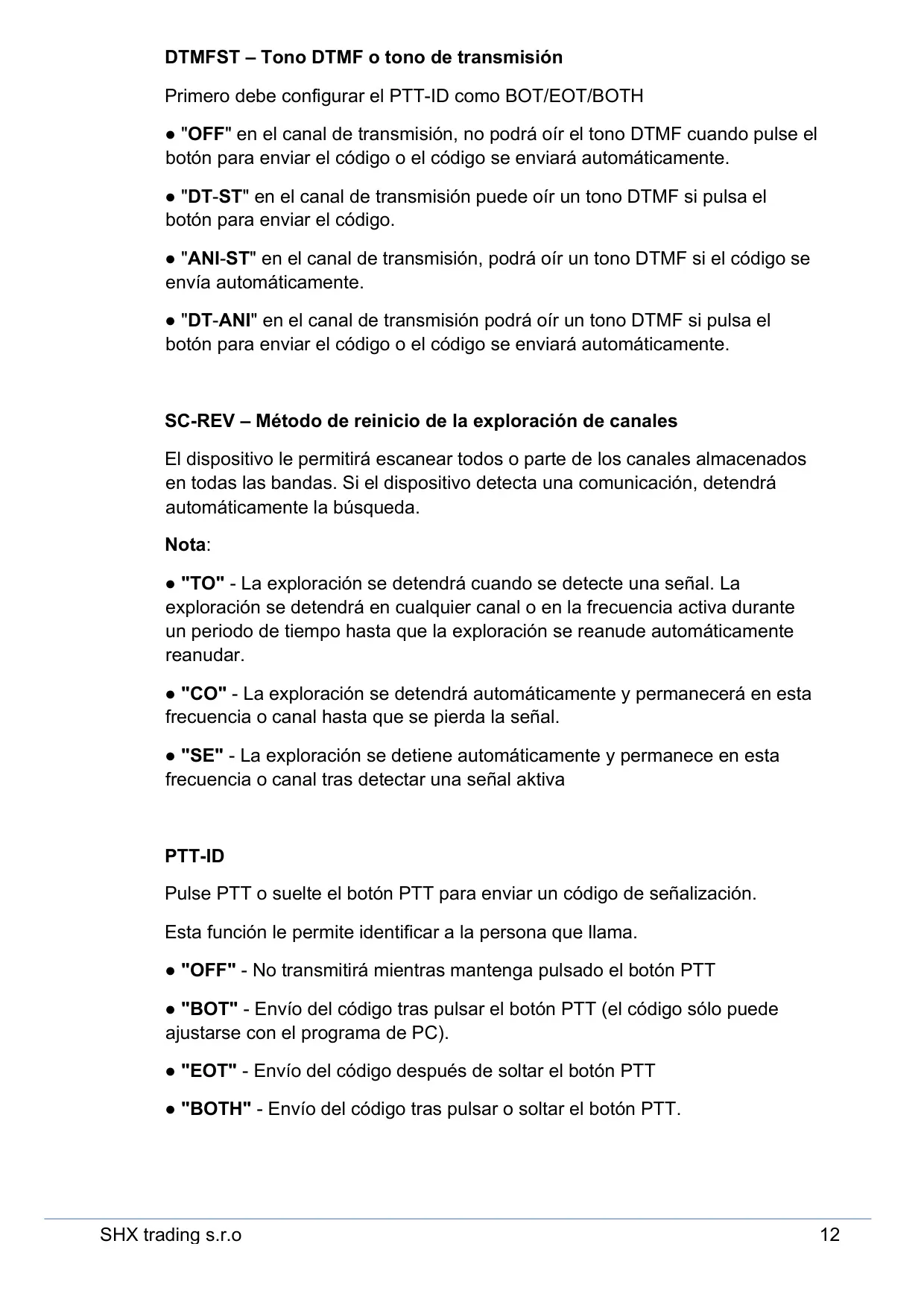

El menú también ofrece opciones avanzadas como DTMFST (Ajuste de audibilidad del tono DTMF), que controla si se escucha el tono DTMF al enviar códigos, y se vincula directamente con la configuración de PTT-ID. El SC-REV (Método de reinicio de escaneo de canal) define cómo el radio se detiene y reanuda el escaneo de canales, con modos como "TO" (tiempo), "CO" (portadora) o "SE" (búsqueda). Estas opciones permiten una gestión flexible de la exploración de frecuencias.
La funcionalidad PTT-ID permite enviar un código de señalización al pulsar o soltar el botón PTT, lo que ayuda a identificar al interlocutor. Puede configurarse para transmitir el código al inicio (BOT), al final (EOT), o en ambos momentos (BOTH) de la transmisión. Finalmente, la función BCL (Bloqueo de Canal Ocupado) impide que el radio transmita en un canal ya ocupado o si la señal entrante no es lo suficientemente fuerte. El SFT-D (Dirección de desplazamiento de frecuencia) y el OFFSET (Desplazamiento de frecuencia) son vitales para la comunicación a través de repetidores, permitiendo ajustar la diferencia entre las frecuencias de transmisión y recepción. El STE (Eliminación del ruido) activa o desactiva el tono final de la transmisión, útil en comunicación directa pero a menudo desactivado con repetidores.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Radio Baofeng UV 9R Plus y las respondemos a continuación.

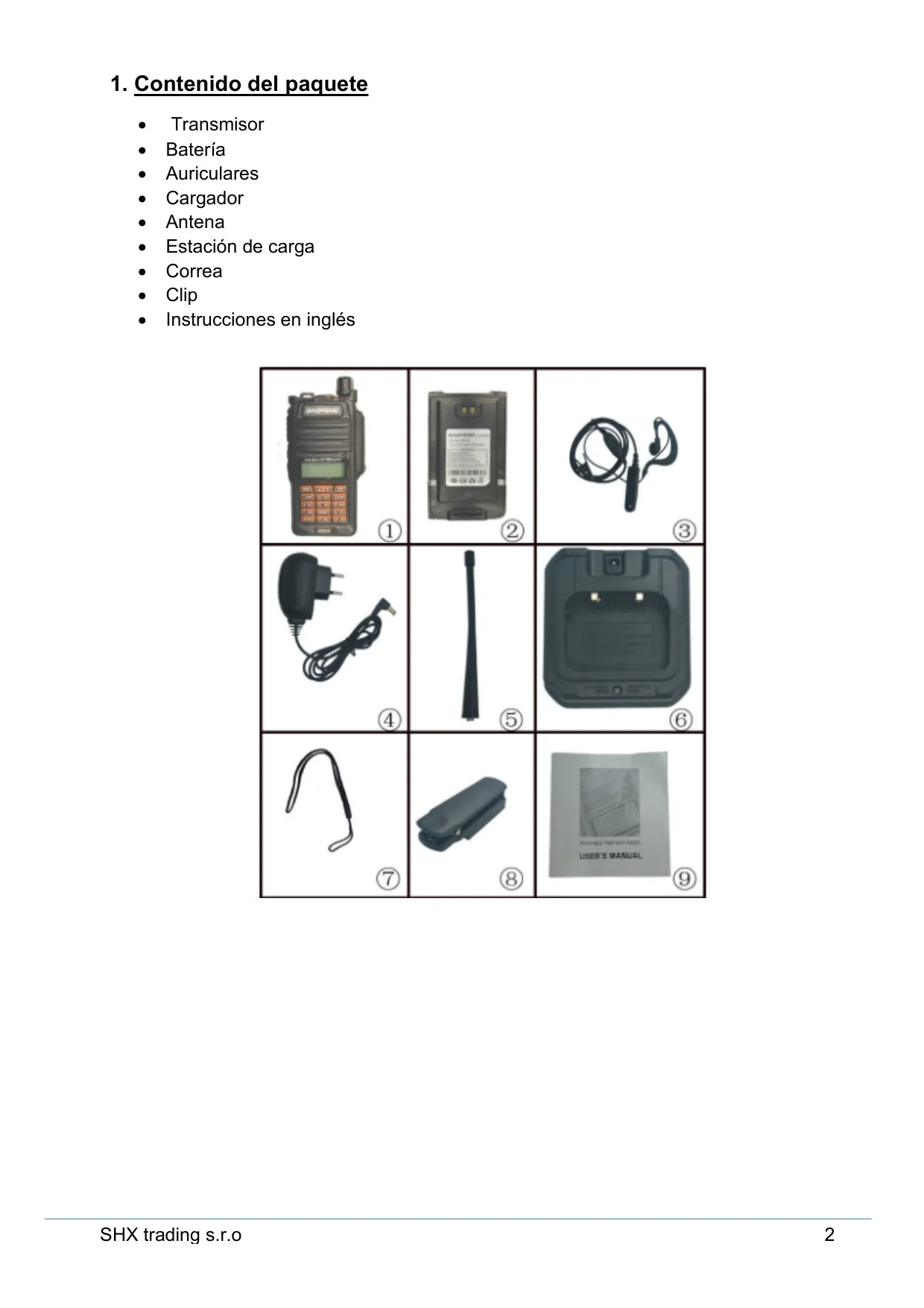

El paquete incluye el transmisor, batería recargable, auriculares, cargador con estación de carga, antena, correa de mano, clip de cinturón e instrucciones de uso en inglés.
Para encender o apagar el radio, gire el botón giratorio [4] en la parte superior. Este mismo dial se utiliza para subir el volumen (sentido horario) o bajarlo (sentido antihorario).
Puede sintonizar frecuencias de tres maneras: utilizando las teclas de flecha ▲ UP y ▼ DOWN, mediante la búsqueda automática (manteniendo pulsado el botón asterisco * del teclado) o introduciendo la frecuencia directamente en el teclado numérico.
VOX (Voice Operated eXchange) es una función que permite la transmisión activada por voz sin necesidad de pulsar el botón PTT. Se activa desde el menú, opción 4, donde también puede ajustar su nivel de sensibilidad (0-10) para facilitar la transmisión.
CTCSS (Continuous Tone-Coded Squelch System) y DCS (Digital-Coded Squelch) son códigos de subtono que se utilizan para establecer comunicaciones de grupo cerrado. La puerta de recepción solo se abrirá si la señal entrante lleva la codificación CTCSS o DCS configurada al mismo nivel en su dispositivo.
Durante el proceso de carga en la estación, el LED se iluminará en rojo. Cuando la batería esté completamente cargada (aproximadamente 4 horas), el LED cambiará a verde.
Sí, el diseño del Baofeng UV 9R Plus, como se muestra en las imágenes del manual, sugiere una alta resistencia al agua, incluso siendo capaz de soportar la inmersión parcial.
El TOT (Time-Out Timer) es una función de seguridad que comprueba y limita automáticamente el tiempo de transmisión cada vez que se pulsa el botón PTT. Sirve para proteger los transistores del dispositivo contra el sobrecalentamiento excesivo, apagando la transmisión una vez transcurrido el tiempo establecido.
Para bloquear o desbloquear el teclado del radio, mantenga pulsado el botón # en el teclado numérico.
La opción W/N (Wide/Narrow) permite seleccionar entre transmisión de banda ancha o estrecha. Se recomienda utilizar una conexión de banda estrecha (NARR) en zonas con muchas señales de radiofrecuencia para evitar interferencias con otros canales.
PTT-ID permite enviar un código de señalización al pulsar o soltar el botón PTT, lo que ayuda a identificar a la persona que llama. Se puede configurar como OFF (no transmite), BOT (al pulsar), EOT (al soltar) o BOTH (ambos). El código se ajusta mediante software de PC.
No. Aunque la codificación CTCSS o DCS ayuda a filtrar comunicaciones, el manual indica que solo debe utilizarse para comunicaciones normales y no garantiza la confidencialidad de las comunicaciones.
Para volver a los ajustes de fábrica, acceda al menú, opción 40 "RESET". Desde allí, puede elegir reiniciar solo las configuraciones VFO o TODAS las configuraciones del dispositivo.
