Termostato Siemens RDE10
Instrucciones del termostato Siemens RDE10
Aquí le ofrecemos el manual del Termostato Siemens RDE10 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Termostatos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Termostato Siemens RDE10, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

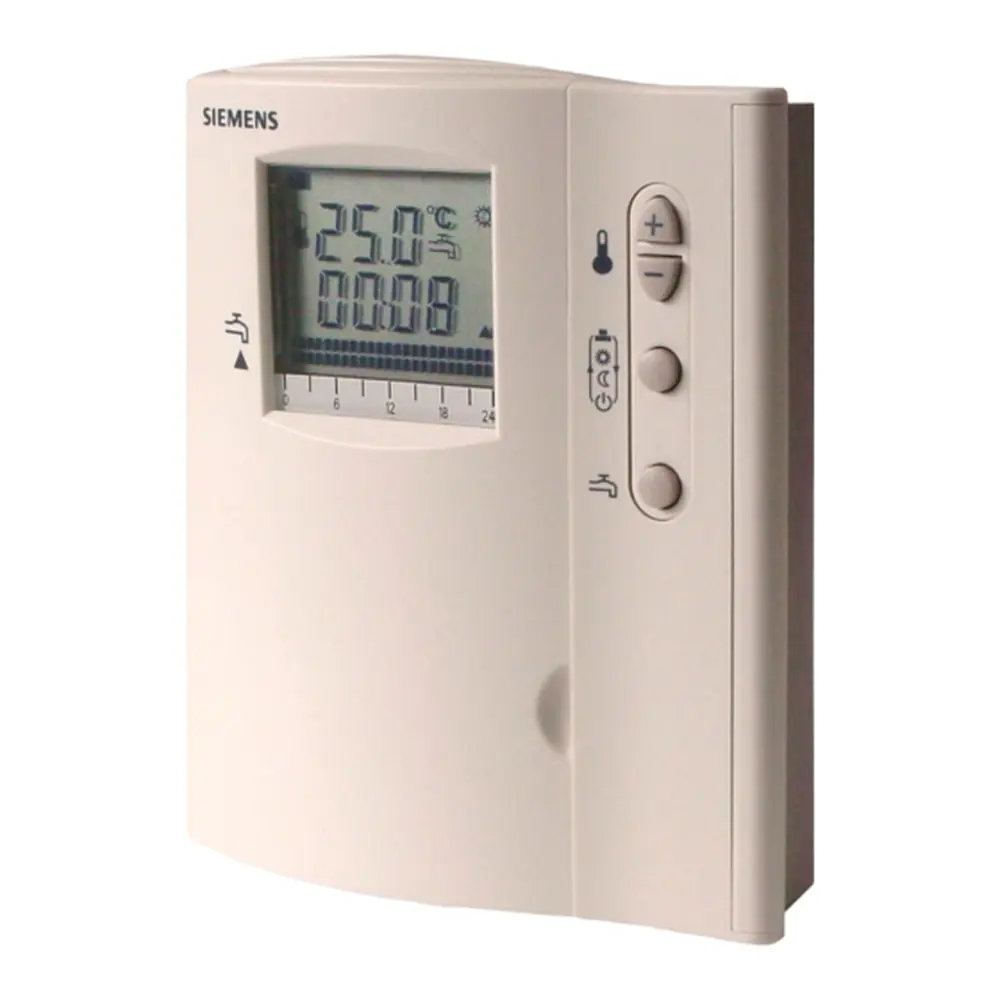

Imágenes del Producto

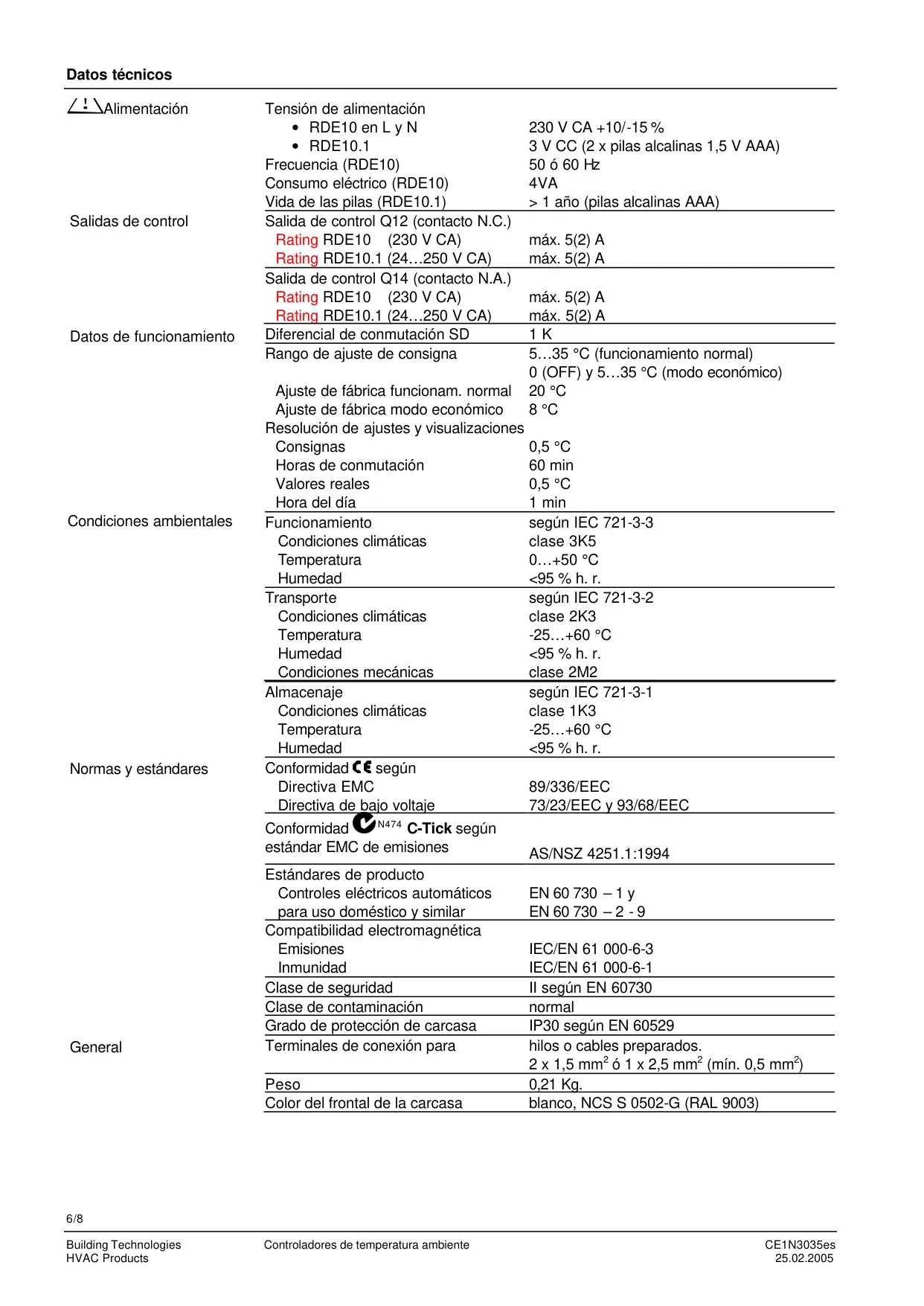

Especificaciones del termostato Siemens RDE10
| Característica | Especificación del RDE10 | Especificación del RDE10.1 |
|---|---|---|
| Tipo de control | 2-puntos con salida TODO/NADA para calefacción | |
| Alimentación | 230 V CA +10/-15 % (L y N) | 3 V CC (2 x pilas alcalinas 1,5 V AAA) |
| Frecuencia (RDE10) | 50 ó 60 Hz | N/A |
| Consumo eléctrico (RDE10) | 4VA | N/A |
| Vida de las pilas (RDE10.1) | N/A | > 1 año (pilas alcalinas AAA) |
| Salida de control Q12 (N.C.) | máx. 5(2) A (230 V CA) | máx. 5(2) A (24...250 V CA) |
| Salida de control Q14 (N.A.) | máx. 5(2) A (230 V CA) | máx. 5(2) A (24...250 V CA) |
| Diferencial de conmutación (SD) | 1 K | |
| Rango de ajuste de consigna (Funcionamiento normal) | 5...35 °C | |
| Rango de ajuste de consigna (Modo económico) | 0 (OFF) y 5...35 °C | |
| Ajuste de fábrica (Funcionamiento normal) | 20 °C | |
| Ajuste de fábrica (Modo económico) | 8 °C | |
| Resolución de ajustes (Consignas) | 0,5 °C | |
| Resolución de ajustes (Horas de conmutación) | 60 min | |
| Resolución de visualizaciones (Valores reales) | 0,5 °C | |
| Resolución de visualizaciones (Hora del día) | 1 min | |
| Temperatura de funcionamiento | 0...+50 °C (clase 3K5 según IEC 721-3-3) | |
| Humedad de funcionamiento | <95 % h. r. | |
| Temperatura de transporte y almacenaje | -25...+60 °C (clase 2K3/1K3 según IEC 721-3-2/3-1) | |
| Grado de protección de carcasa | IP30 según EN 60529 | |
| Clase de seguridad | II según EN 60730 | |
| Clase de contaminación | normal | |
| Terminales de conexión para | 2 x 1,5 mm² ó 1 x 2,5 mm² (mín. 0,5 mm²) | |
| Peso | 0,21 Kg. | |
| Color del frontal de la carcasa | Blanco, NCS S 0502-G (RAL 9003) | |

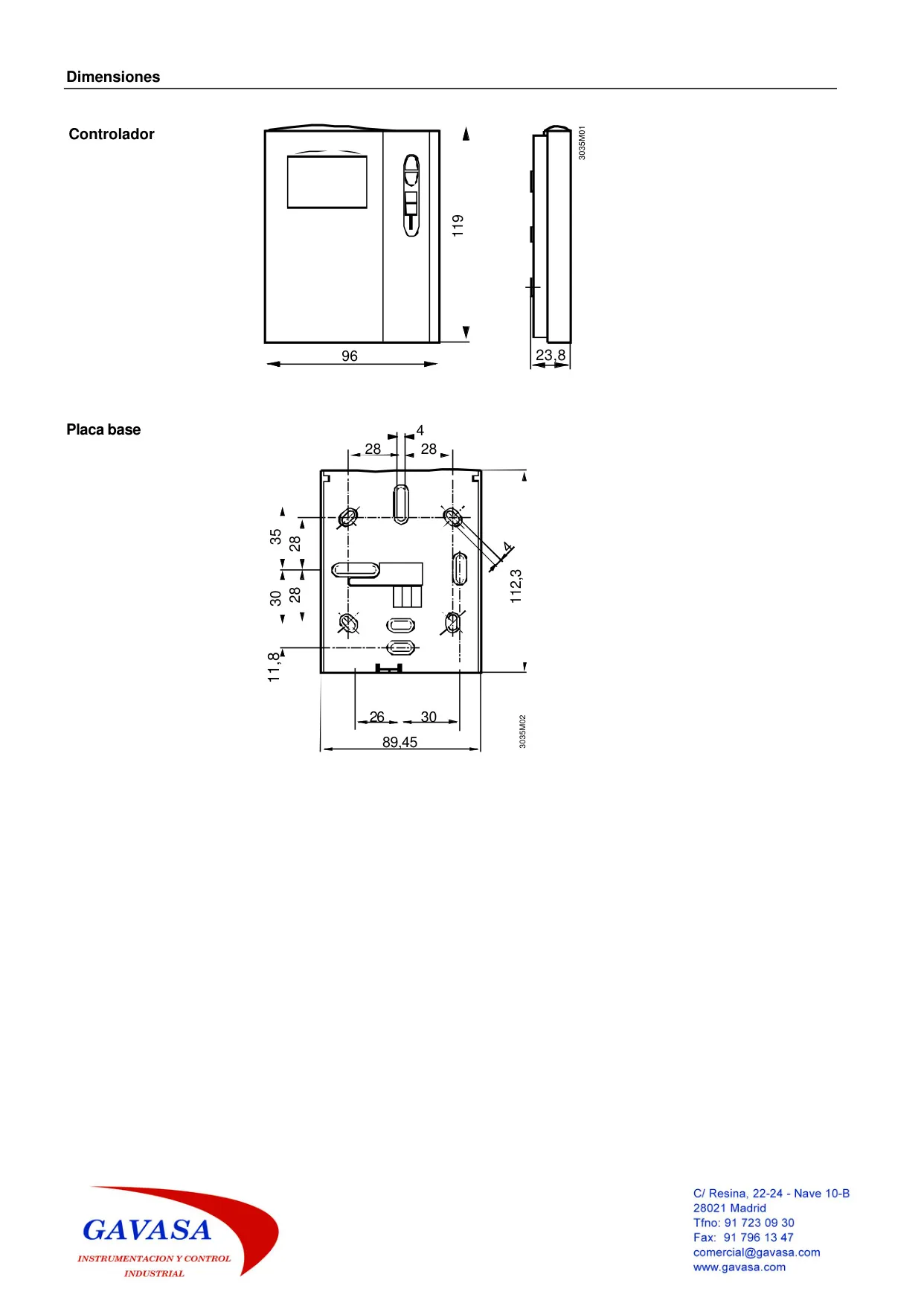

| Dimensiones (Controlador) | 119 mm (alto) x 96 mm (ancho) x 23,8 mm (profundidad) | |
| Dimensiones (Placa base) | 112,3 mm (alto) x 89,45 mm (ancho) | |
Detalles del termostato Siemens RDE10

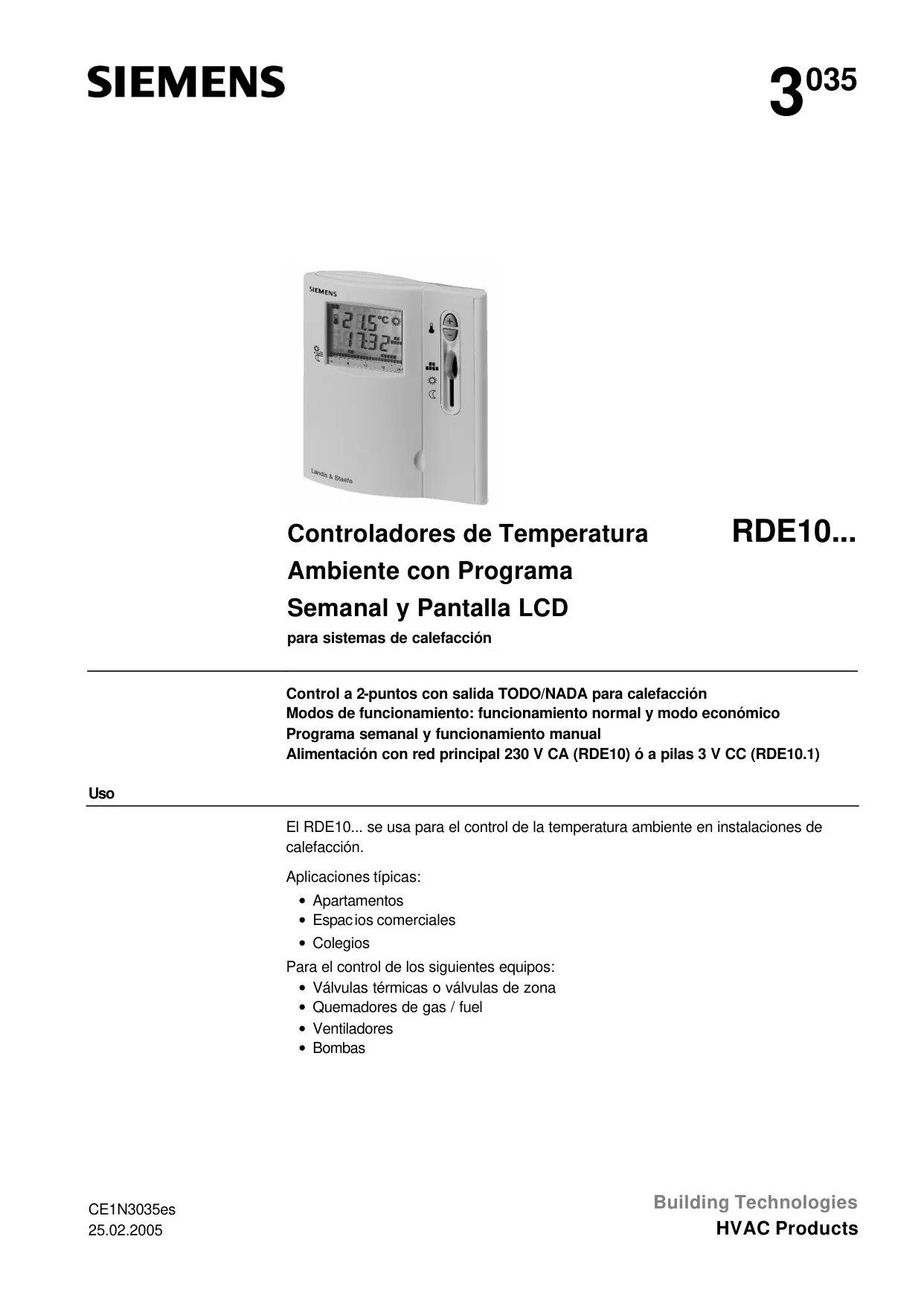

El termostato Siemens RDE10 es un controlador de temperatura ambiente avanzado, diseñado para gestionar eficientemente sistemas de calefacción en una variedad de entornos, desde apartamentos y espacios comerciales hasta colegios. Este dispositivo se destaca por su capacidad de control a 2-puntos, ofreciendo una salida ON/OFF precisa para la regulación de la temperatura. Su sonda integrada monitorea el ambiente y activa la calefacción cuando es necesario, manteniendo la consigna establecida con un diferencial de conmutación de 1 Kelvin, asegurando confort y eficiencia energética.

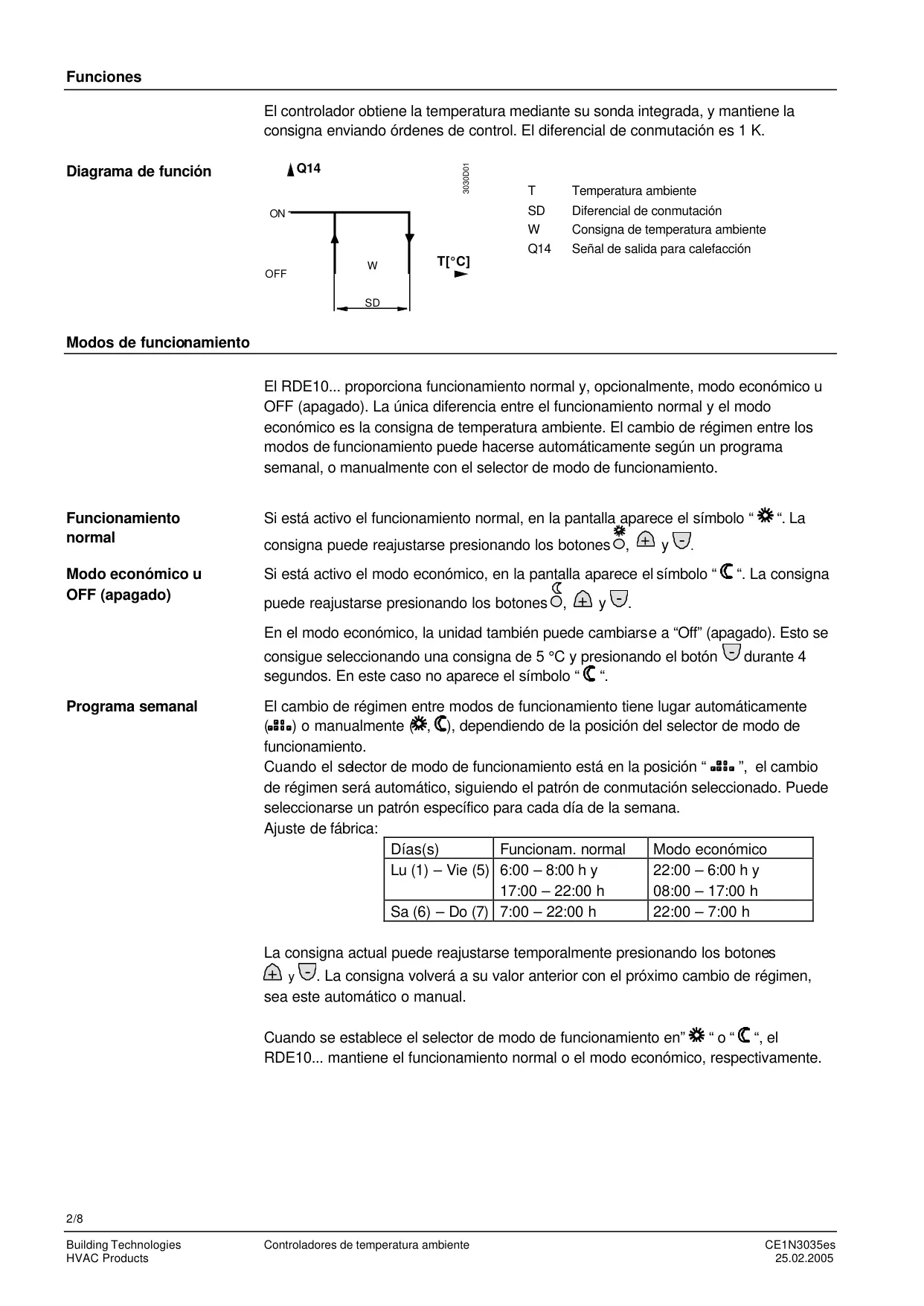

Una de las características más versátiles del RDE10 es su flexibilidad en los modos de funcionamiento. El usuario puede alternar entre el modo normal, identificado con el símbolo de un sol (☀) en la pantalla, y el modo económico, representado por una luna (☾). La diferencia principal entre estos radica en la consigna de temperatura ambiental. Además, el termostato ofrece una opción de "apagado" completo, que se logra al configurar una temperatura de 5 °C y mantener presionado el botón de descenso por 4 segundos, ideal para ausencias prolongadas.
La programación es otro punto fuerte de este termostato. Permite la configuración de un programa semanal, donde los cambios entre los modos normal y económico se realizan automáticamente. Se puede definir un patrón de conmutación específico para cada día de la semana, adaptándose a las rutinas diarias. Por ejemplo, de lunes a viernes, el horario normal predefinido es de 6:00 a 8:00 h y de 17:00 a 22:00 h, mientras que el fin de semana el horario es de 7:00 a 22:00 h, optimizando el consumo energético.
El Siemens RDE10 también ofrece la conveniencia de un ajuste temporal de consigna. Si en algún momento se necesita una temperatura diferente a la programada o a la establecida en el modo manual, los botones de ajuste permiten modificarla. La consigna volverá a su valor preestablecido con el próximo cambio de régimen, ya sea automático o manual, evitando tener que reconfigurar todo el programa.

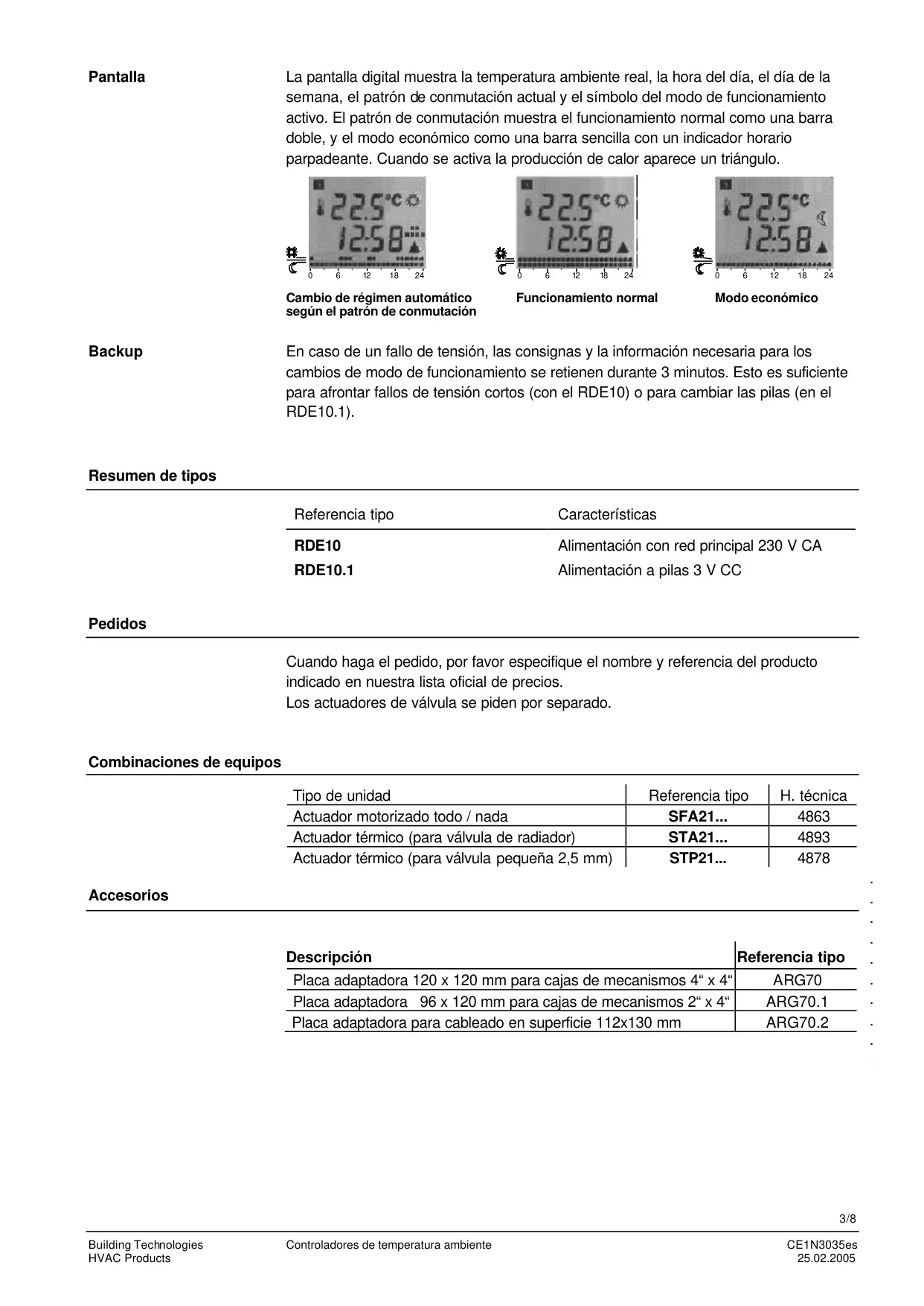

La pantalla digital LCD es clara e informativa, mostrando no solo la temperatura ambiente actual, sino también la hora del día, el día de la semana, el patrón de conmutación activo y el símbolo del modo de funcionamiento en curso. Cuando la calefacción está activa, un triángulo aparece en la pantalla, proporcionando una indicación visual instantánea del estado del sistema. En el caso de los modelos a pilas (RDE10.1), un símbolo de pila parpadeante indica cuándo es necesario el cambio.
En cuanto a la protección de datos, el RDE10 incluye una función de backup que retiene las consignas y la información de los cambios de modo durante 3 minutos en caso de fallo de tensión. Esto es especialmente útil para afrontar cortes de energía breves o para el cambio de pilas en la versión RDE10.1, garantizando que la configuración del usuario no se pierda.

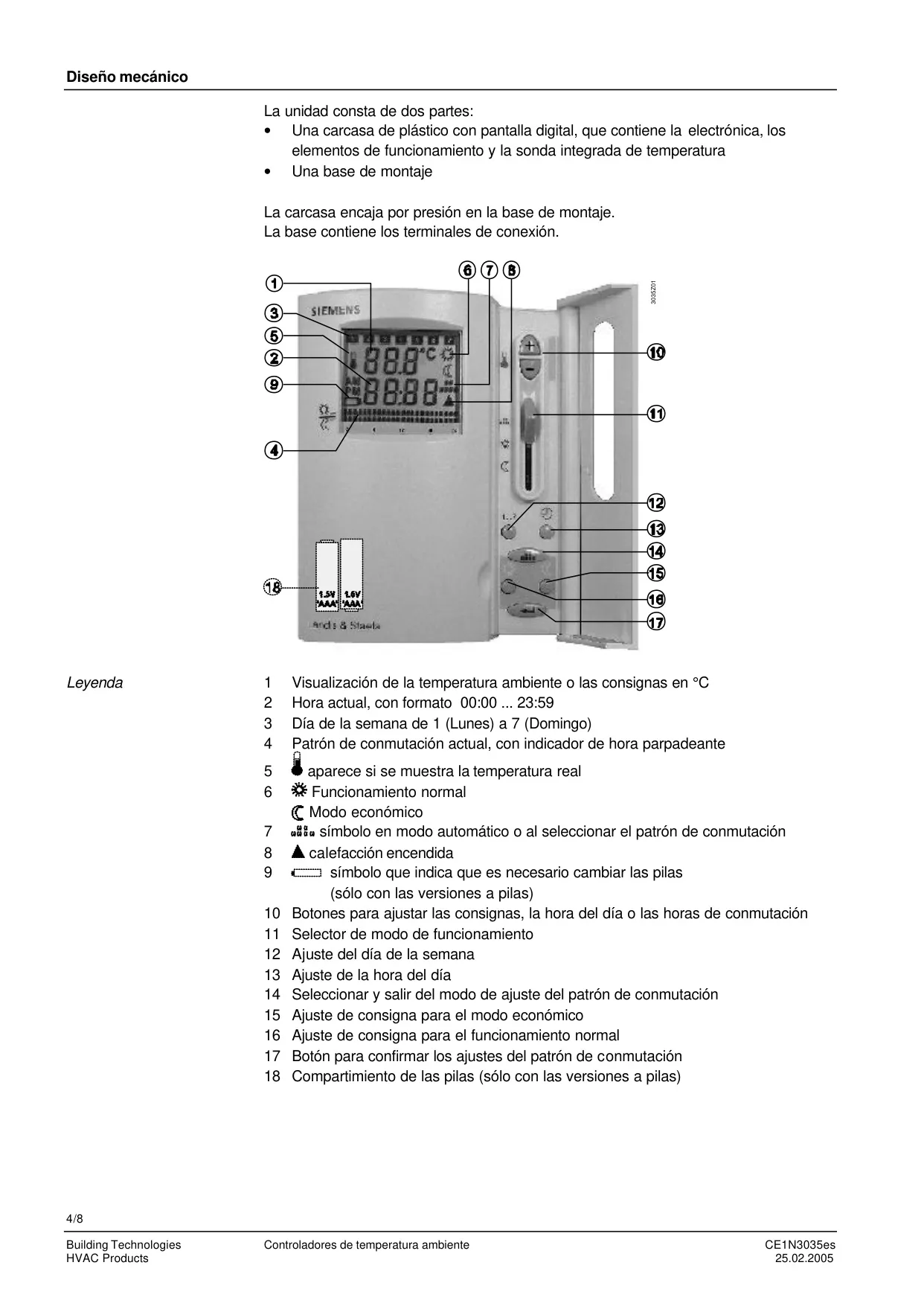

El diseño mecánico del termostato es modular, consistiendo en una carcasa de plástico que alberga la electrónica, la pantalla, los controles y la sonda de temperatura integrada, y una base de montaje separada que contiene los terminales de conexión. Esta construcción facilita tanto la instalación como el mantenimiento. El dispositivo es compatible con una variedad de actuadores, como los motorizados SFA21... y los térmicos STA21... o STP21..., lo que amplía sus aplicaciones.

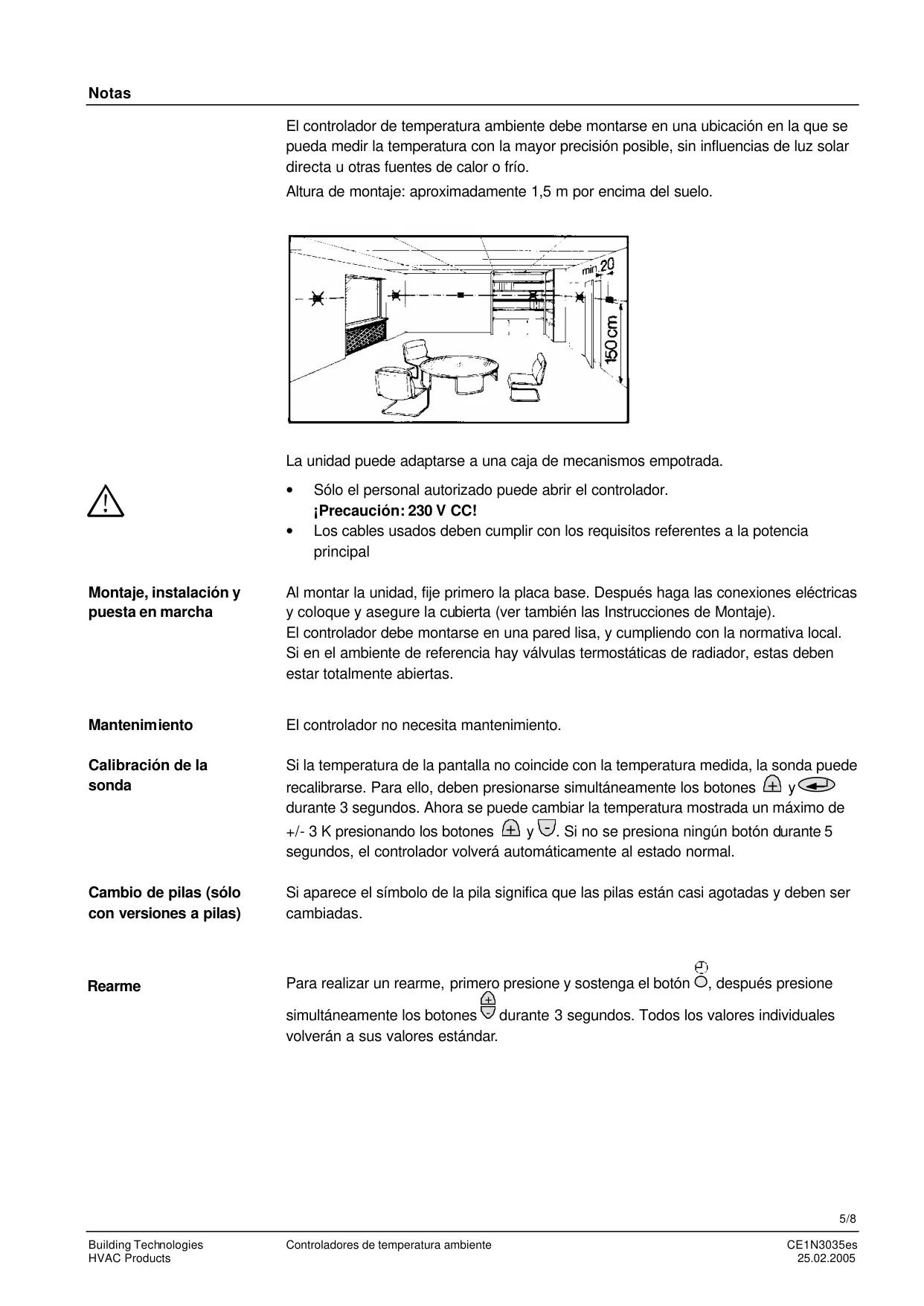

La instalación debe realizarse en una pared lisa a una altura aproximada de 1,5 metros sobre el suelo, lejos de la luz solar directa o de otras fuentes de calor o frío para asegurar una medición precisa. Se recalca que solo el personal autorizado debe manipular la unidad y que, si hay válvulas termostáticas de radiador en el ambiente, estas deben estar completamente abiertas para un control óptimo. El termostato no requiere mantenimiento, simplificando su operación a largo plazo.
Para mayor precisión, el usuario tiene la opción de calibrar la sonda de temperatura si la lectura de la pantalla no coincide con una medición externa. Mediante una secuencia de botones, es posible ajustar la temperatura mostrada hasta +/- 3 K. Finalmente, si en algún momento se desea restaurar todos los ajustes a los valores de fábrica, el termostato dispone de una función de rearme sencilla, que devuelve el dispositivo a su configuración inicial con una combinación específica de pulsaciones de botones.
