Variador Micromaster 440
Variador Micromaster 440
Instrucciones del Micromaster 440
Aquí le ofrecemos el manual de Variador Micromaster 440 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Micromaster 440, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

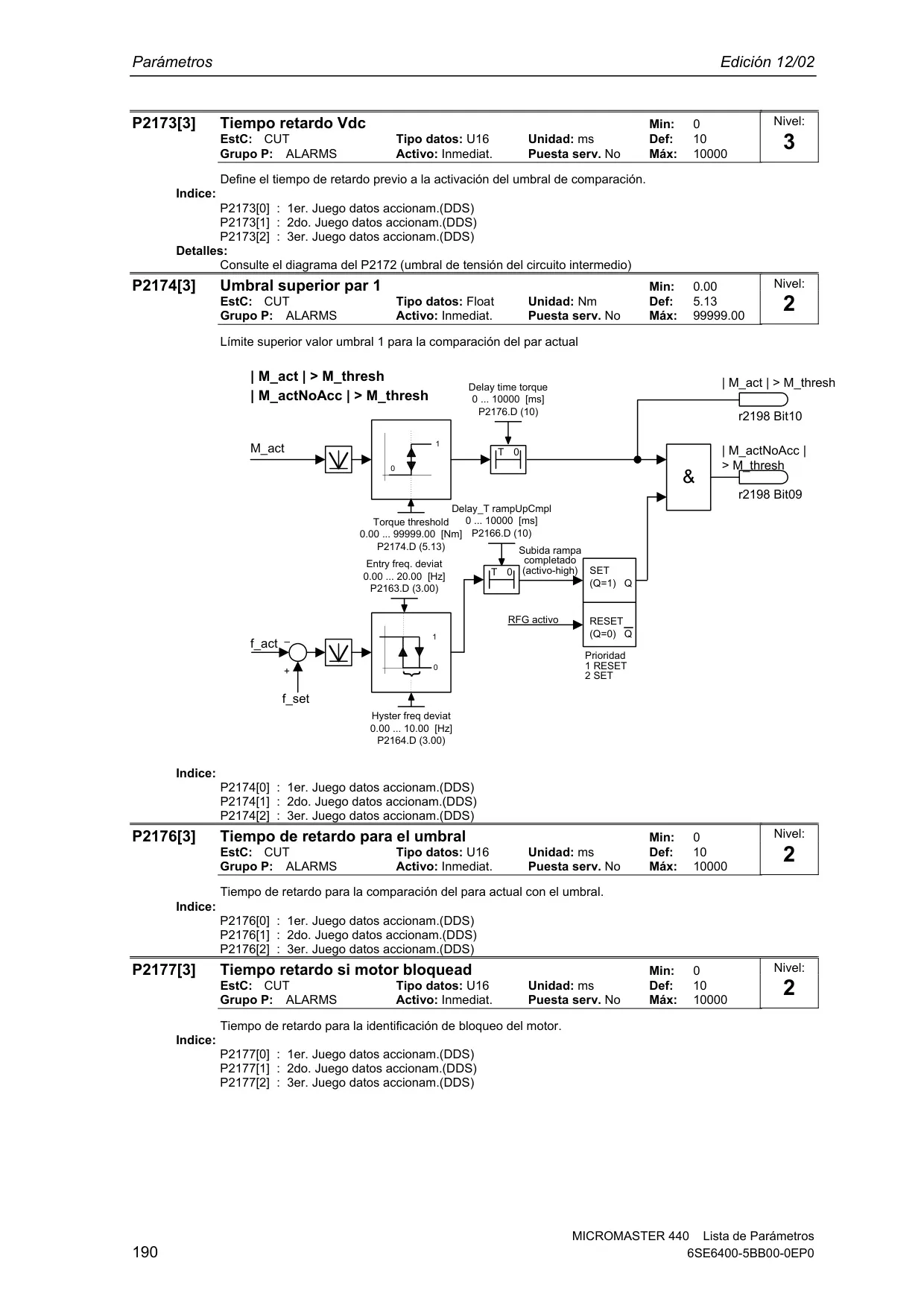

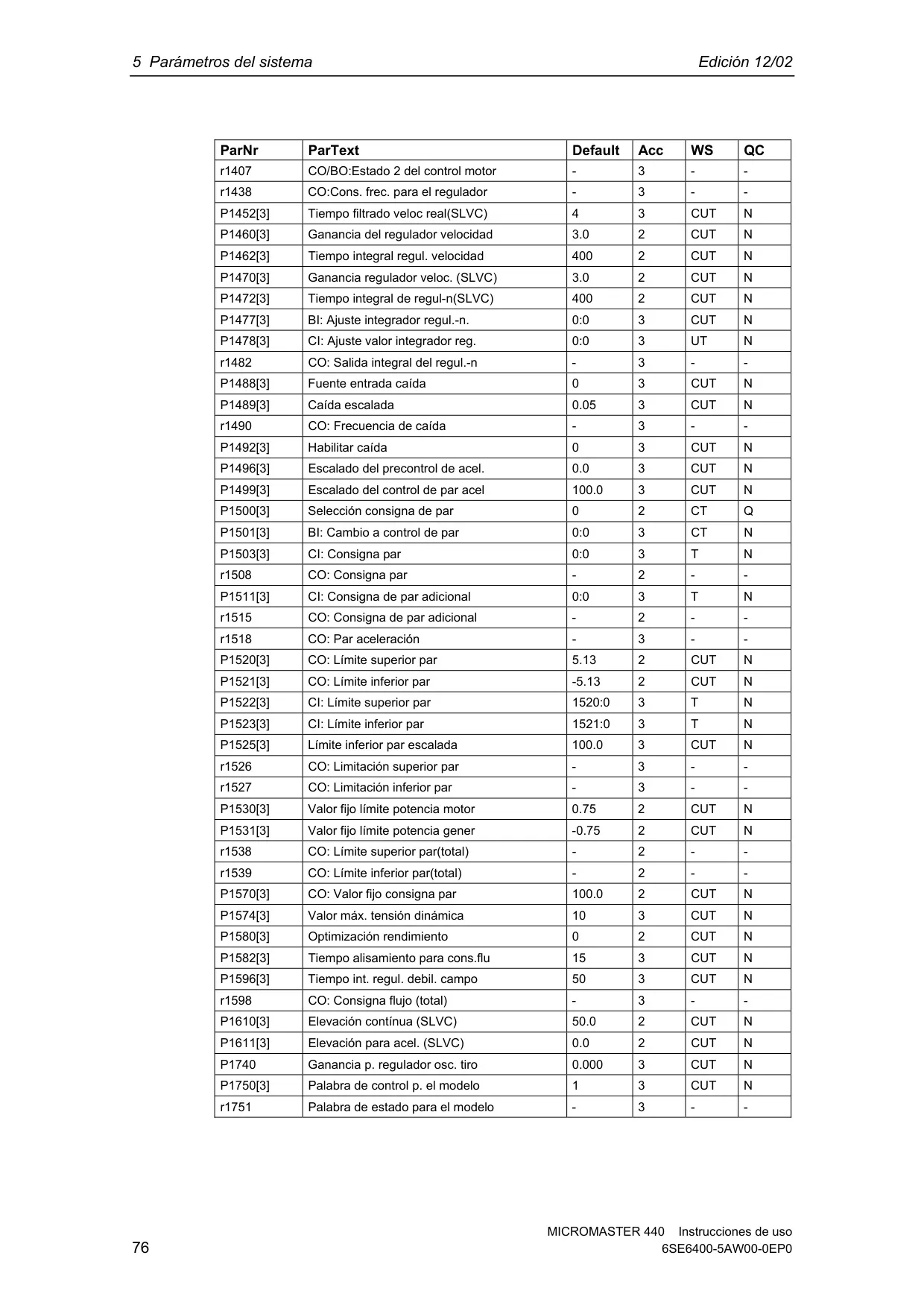

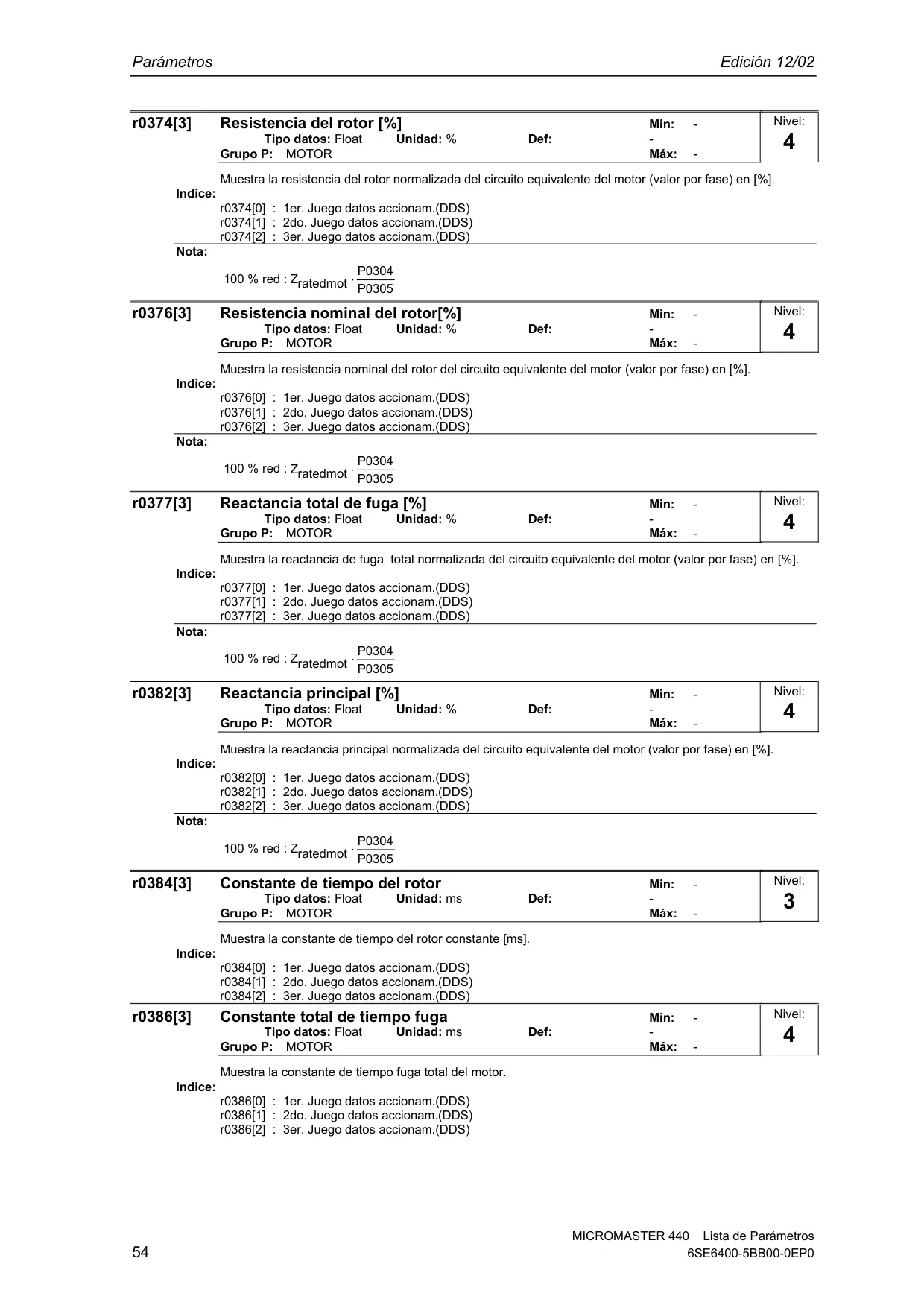

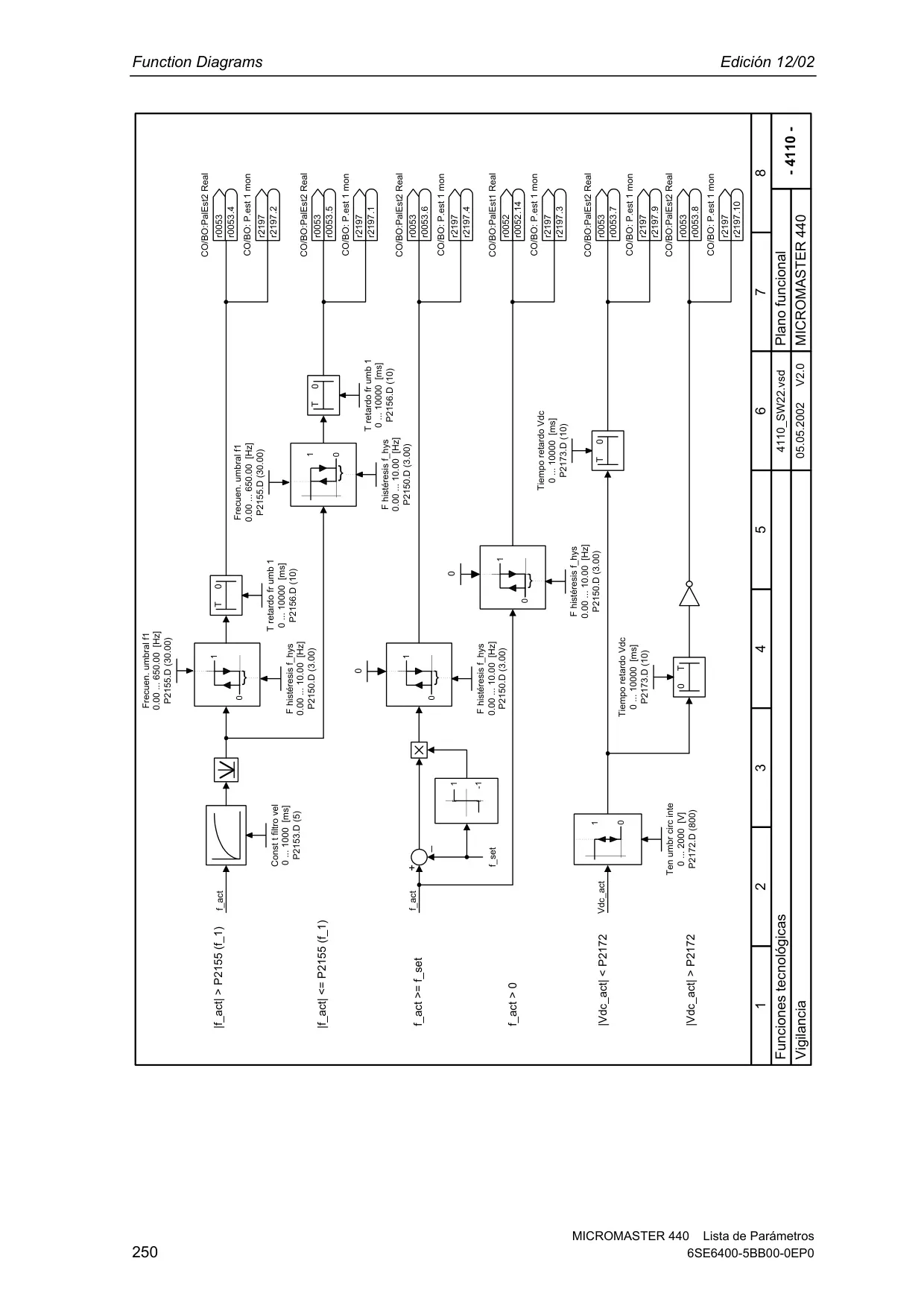

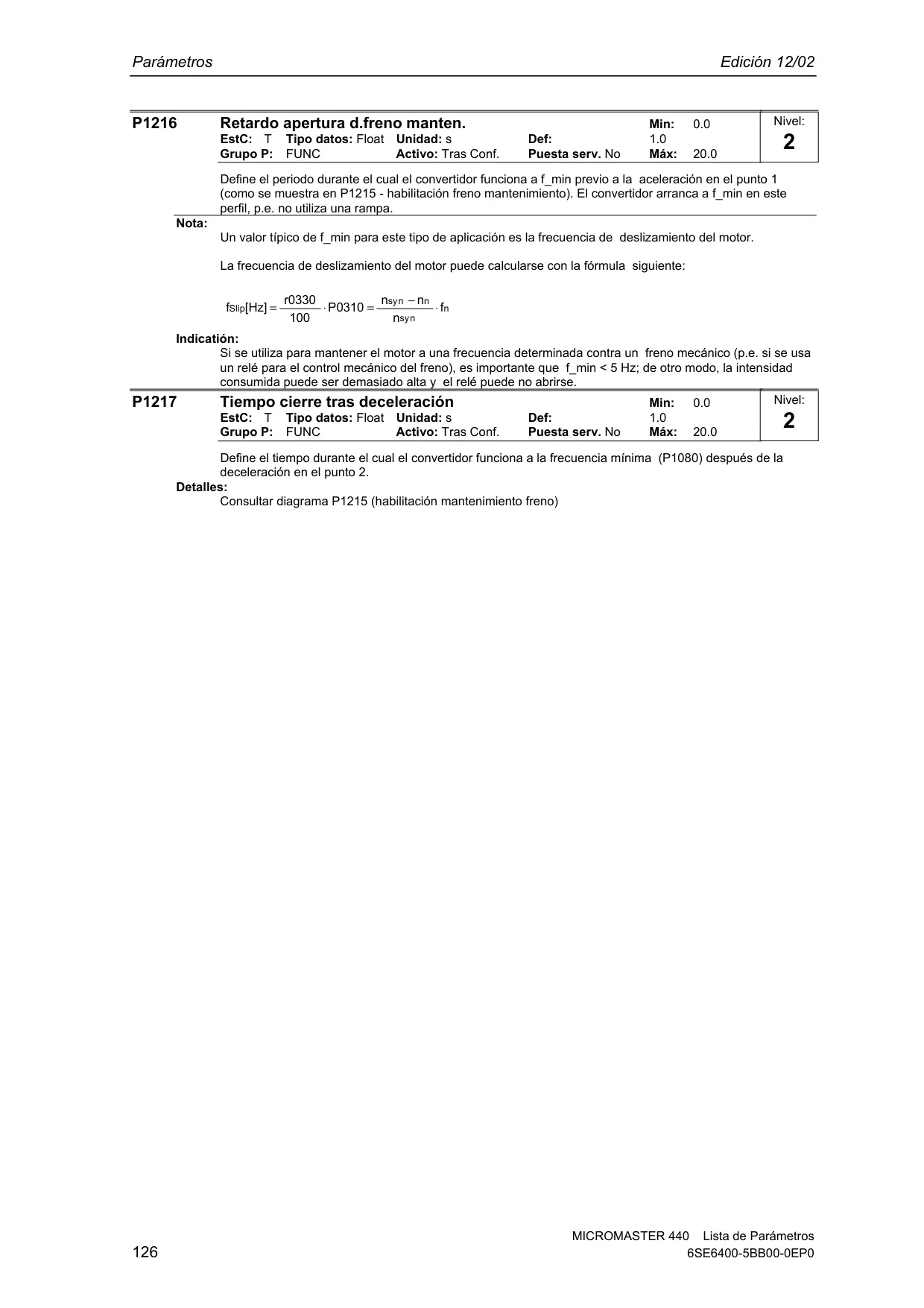

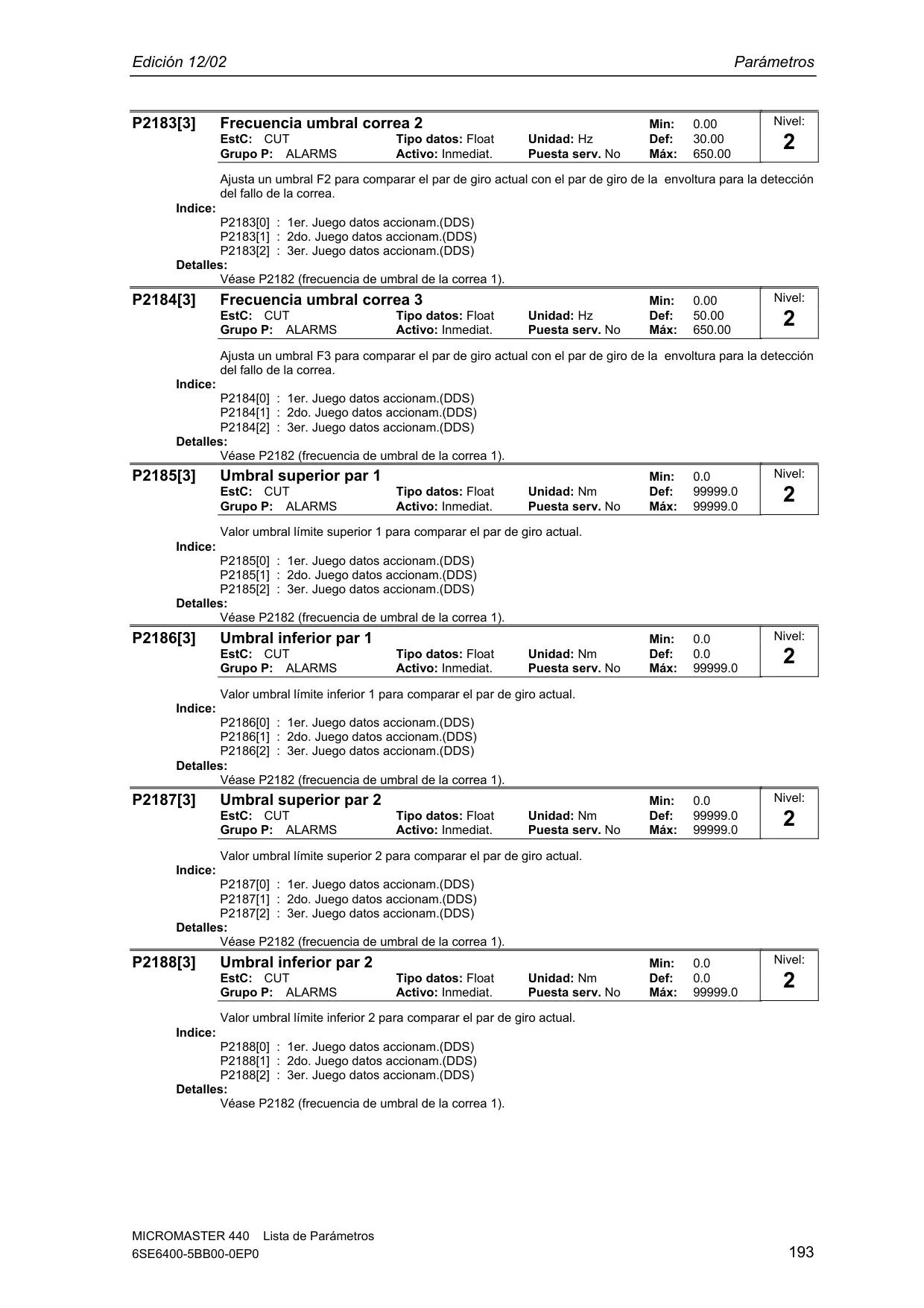

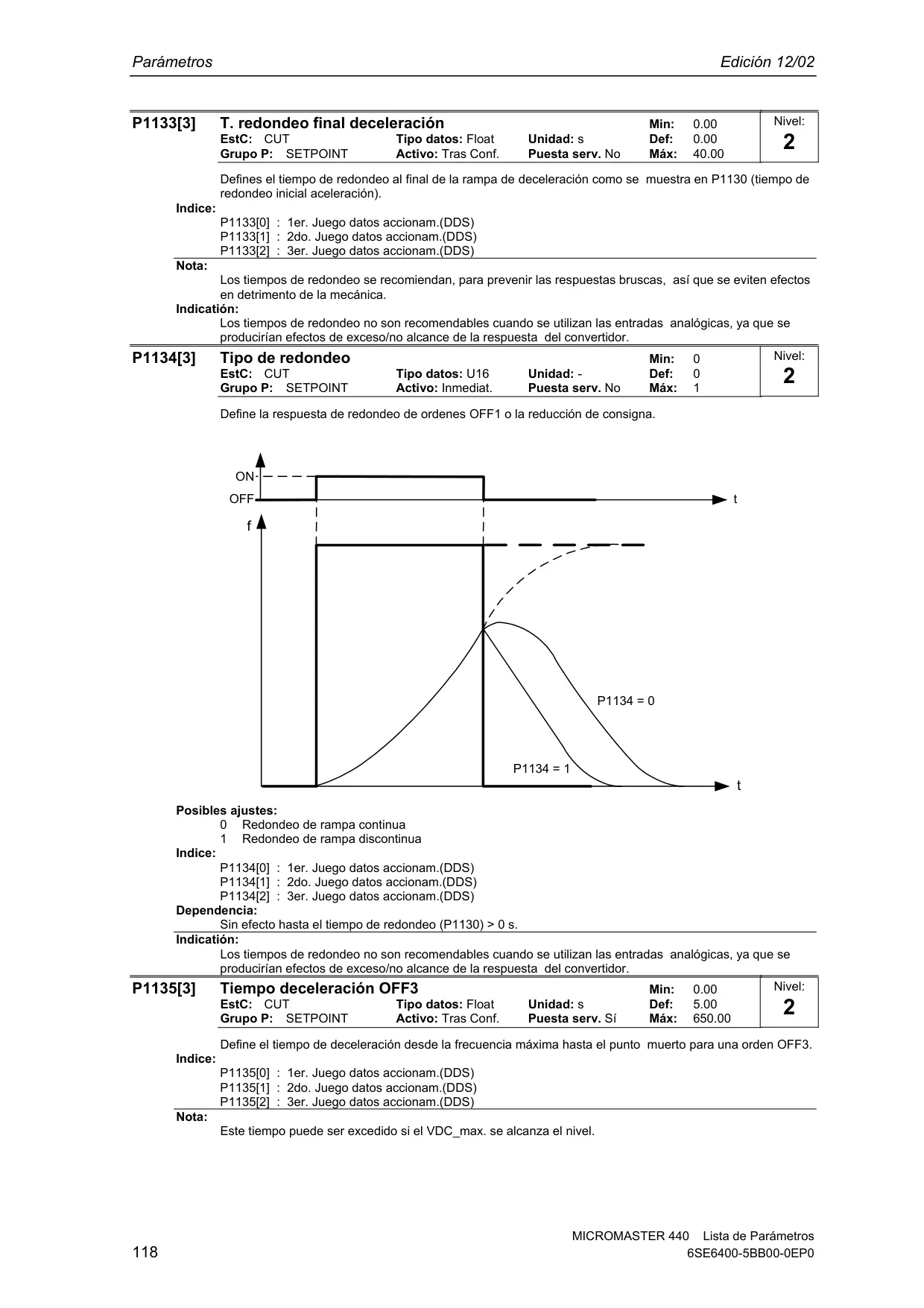

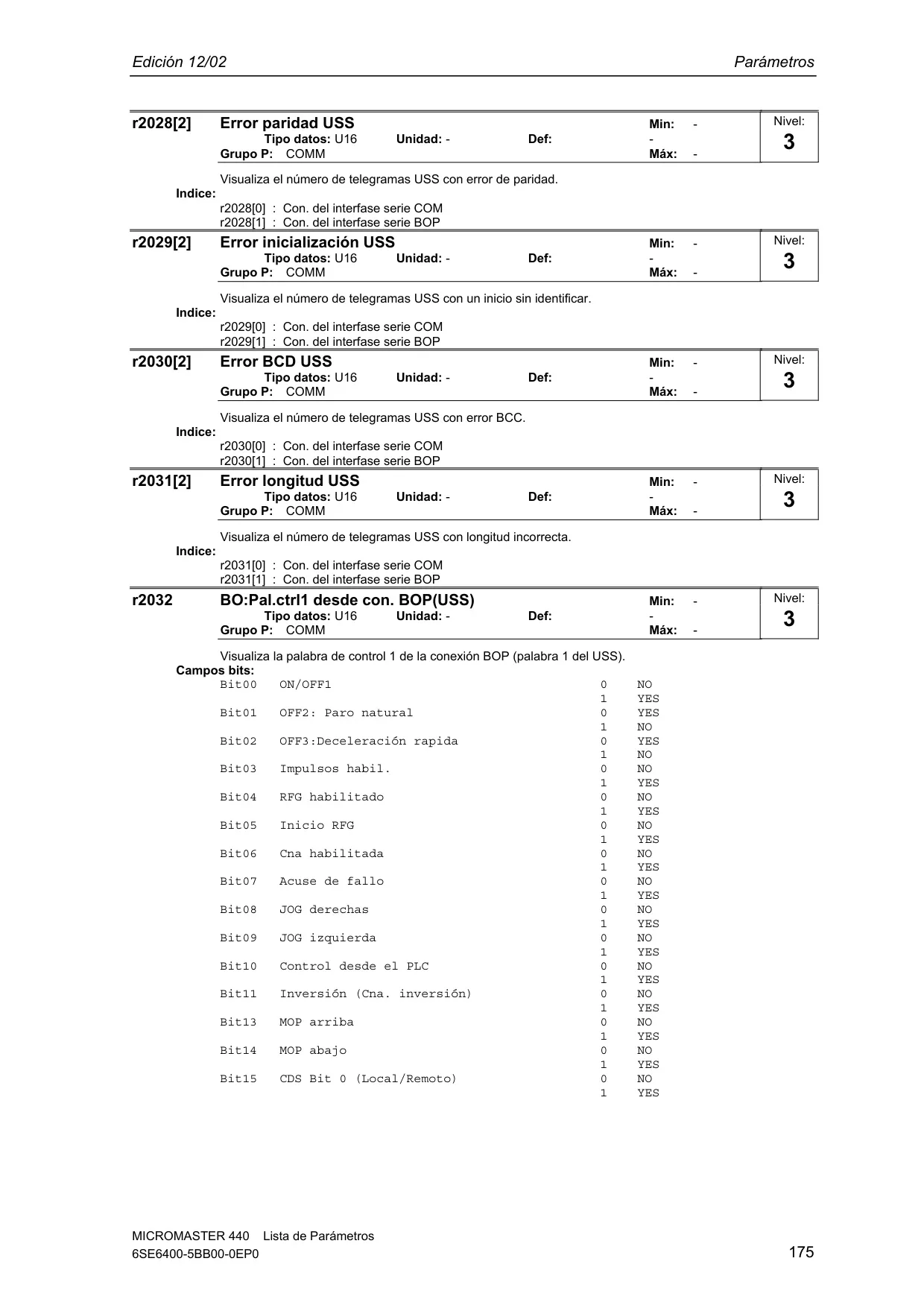

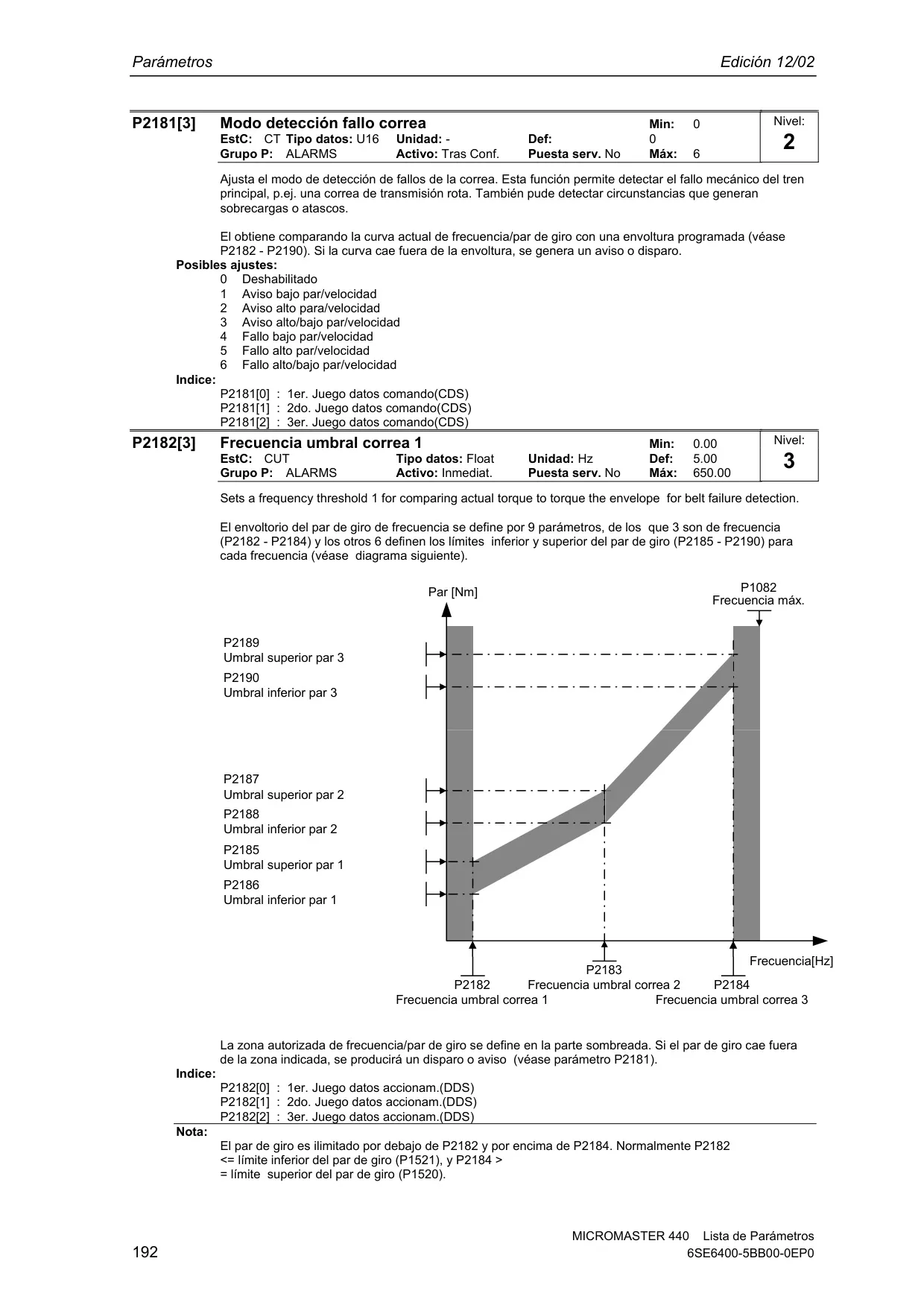

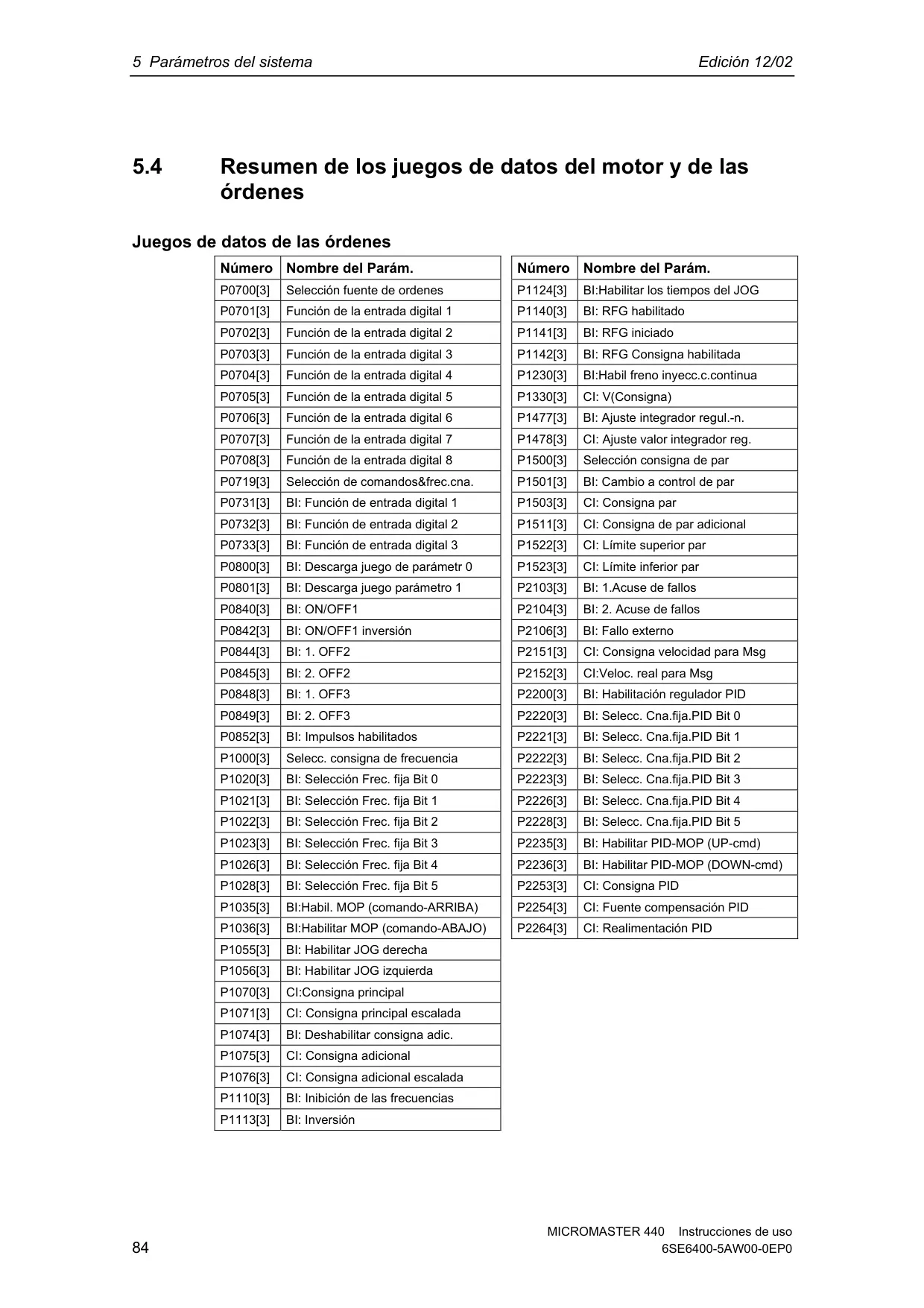

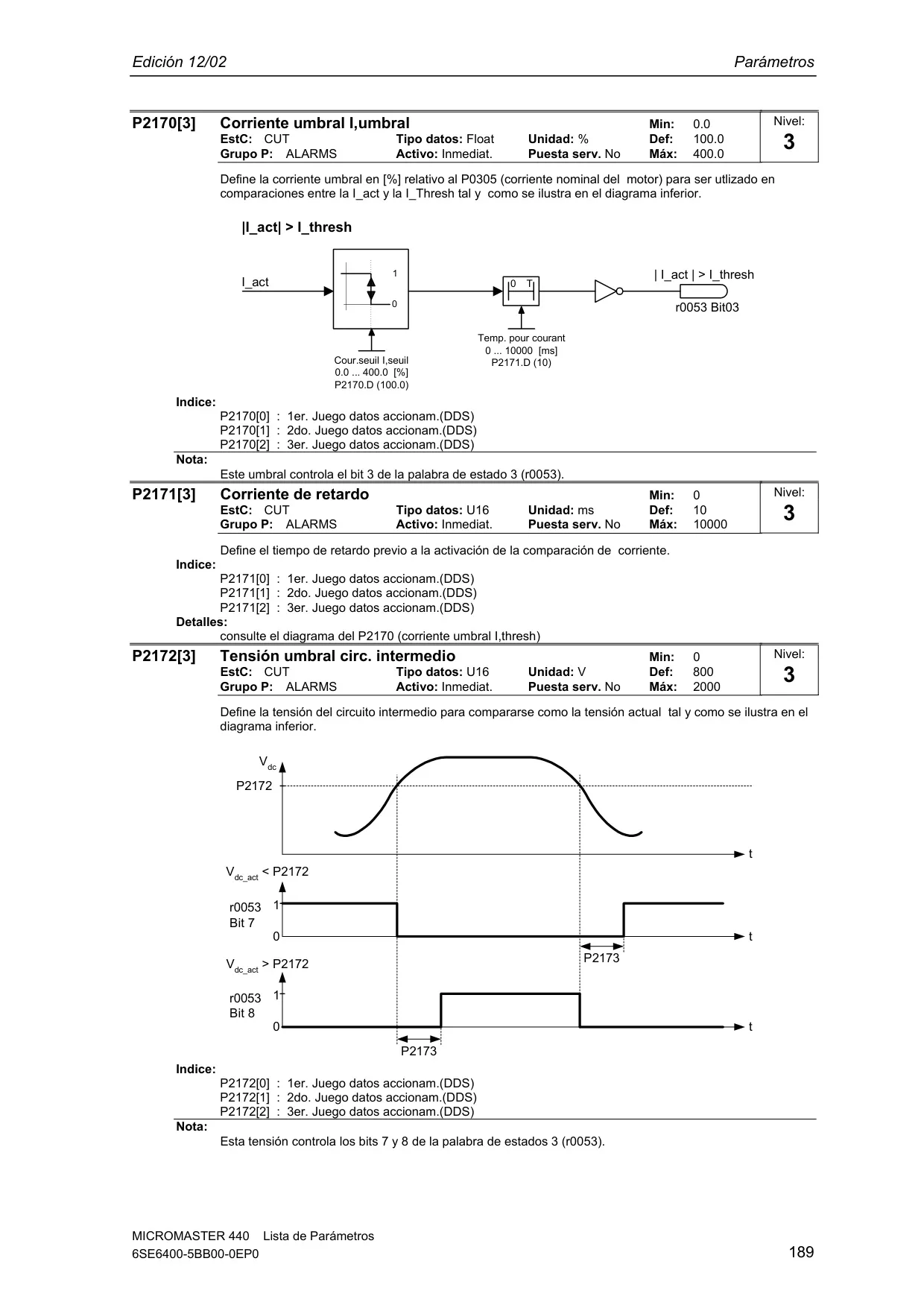

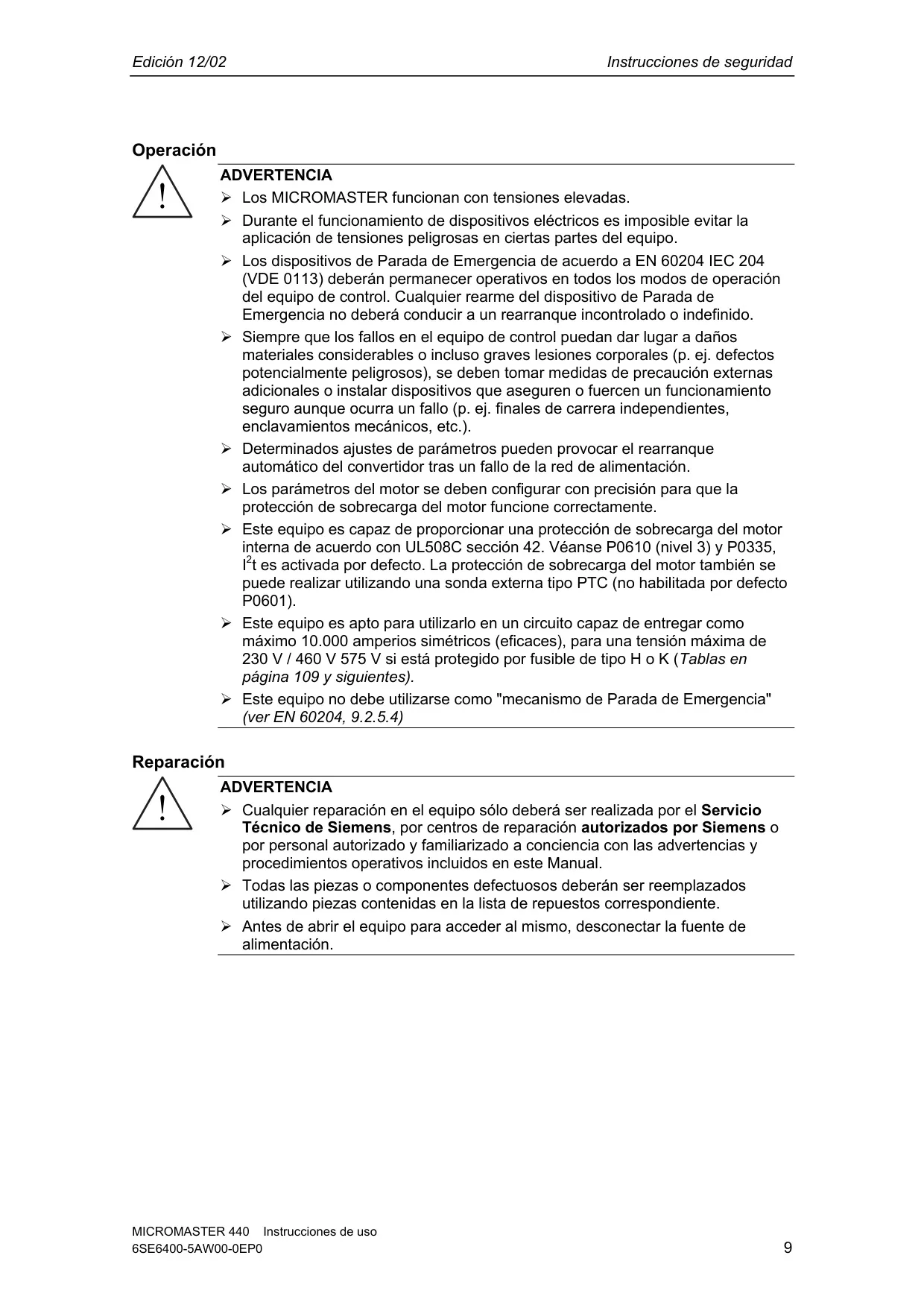

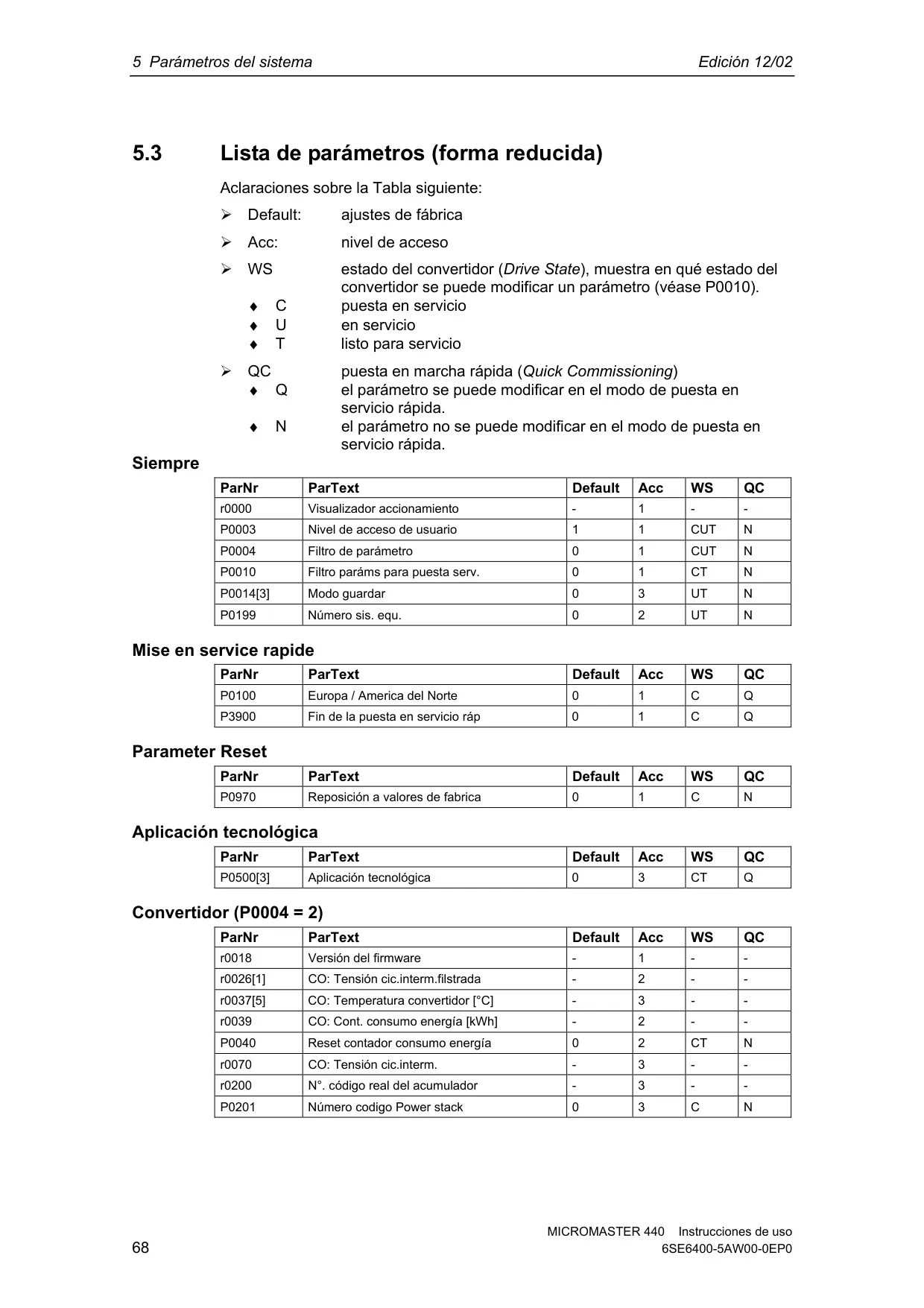

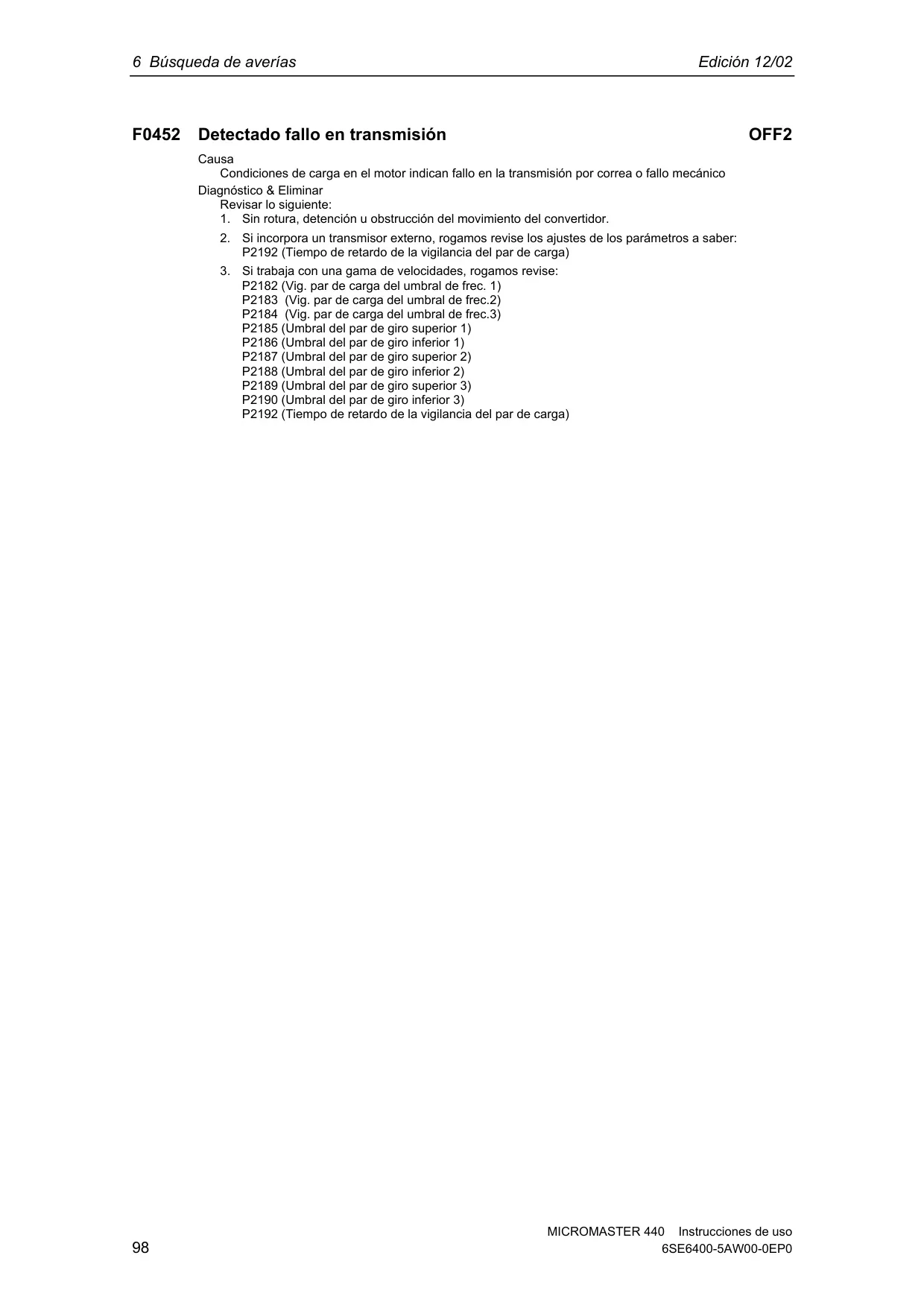

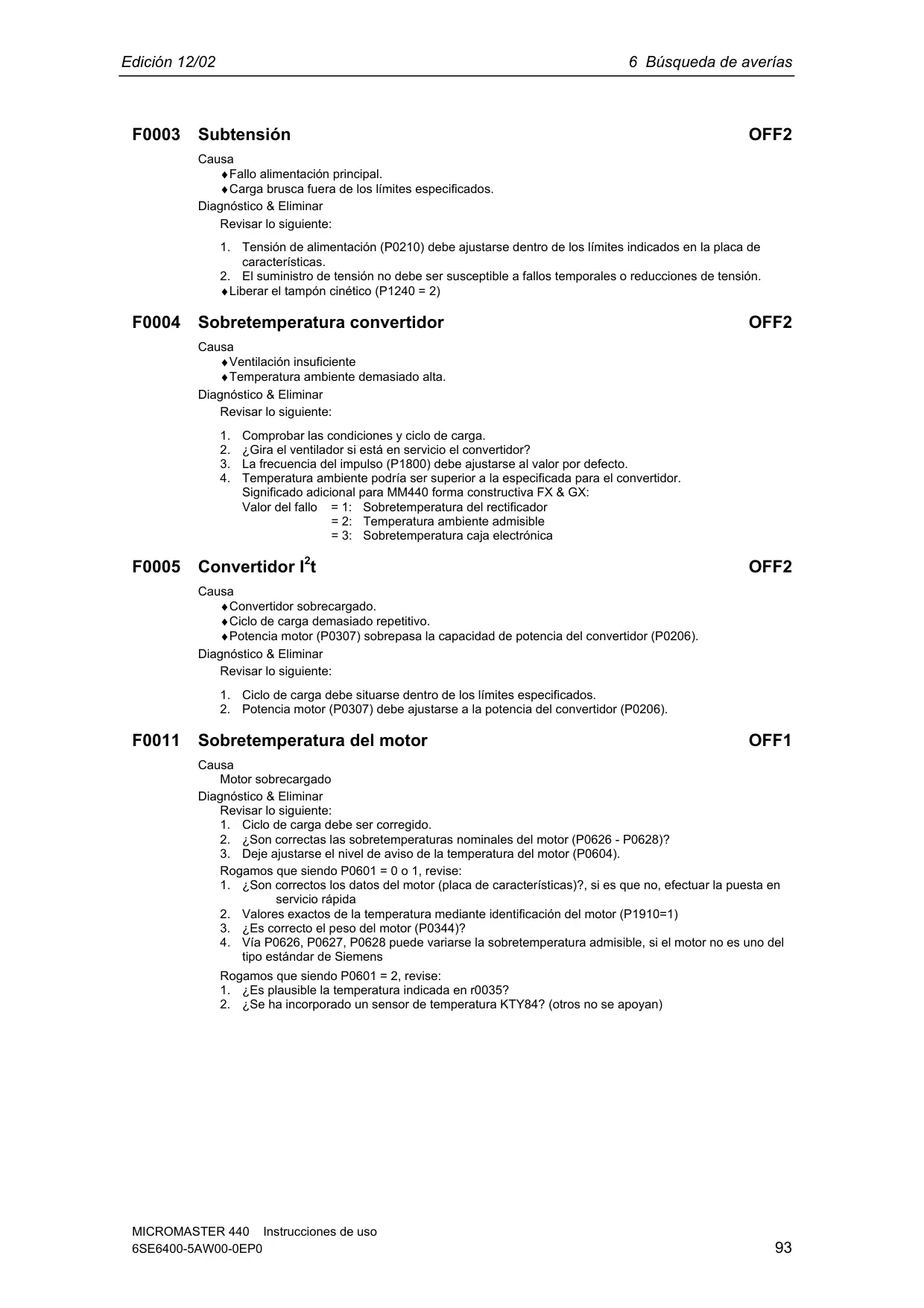

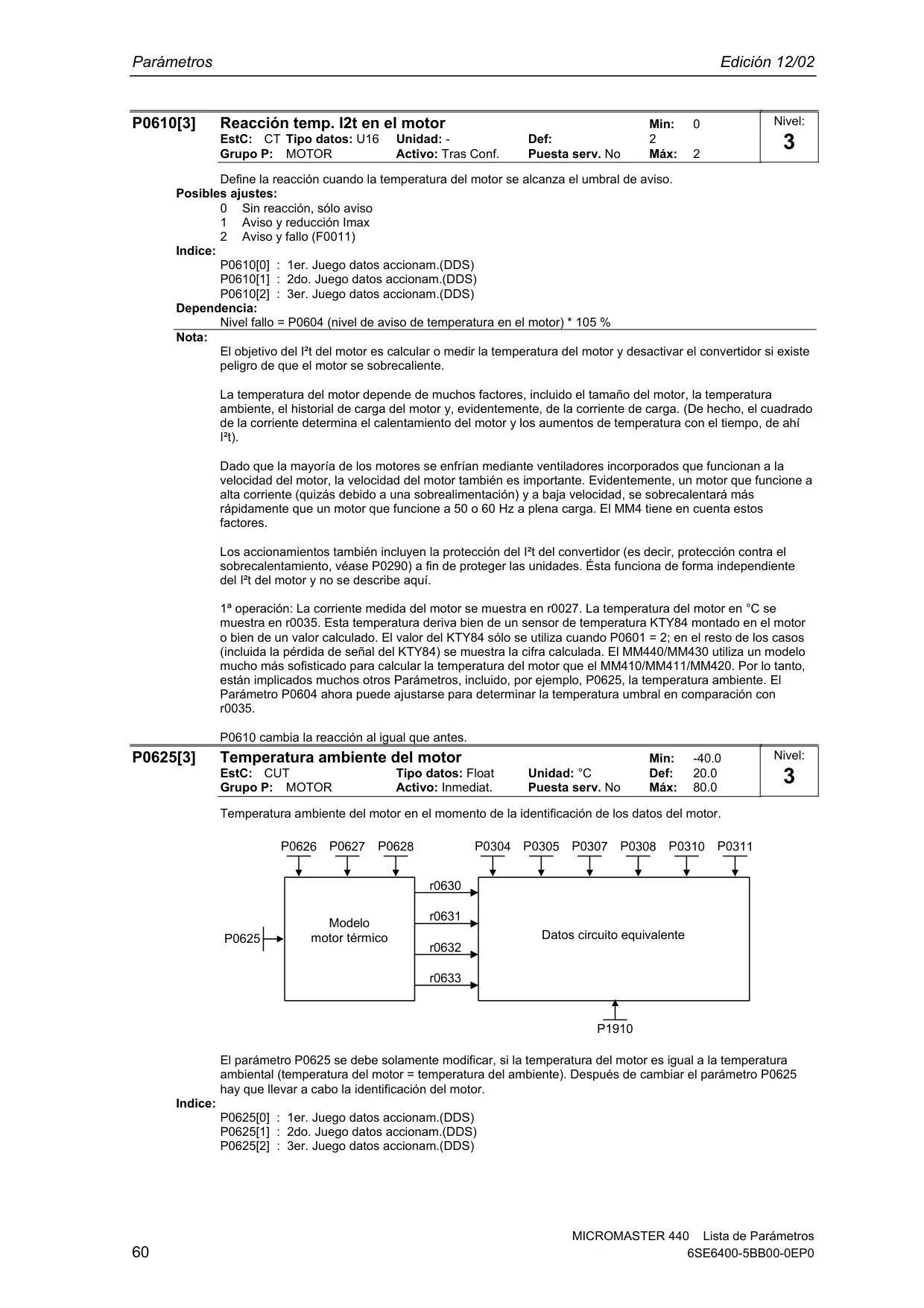

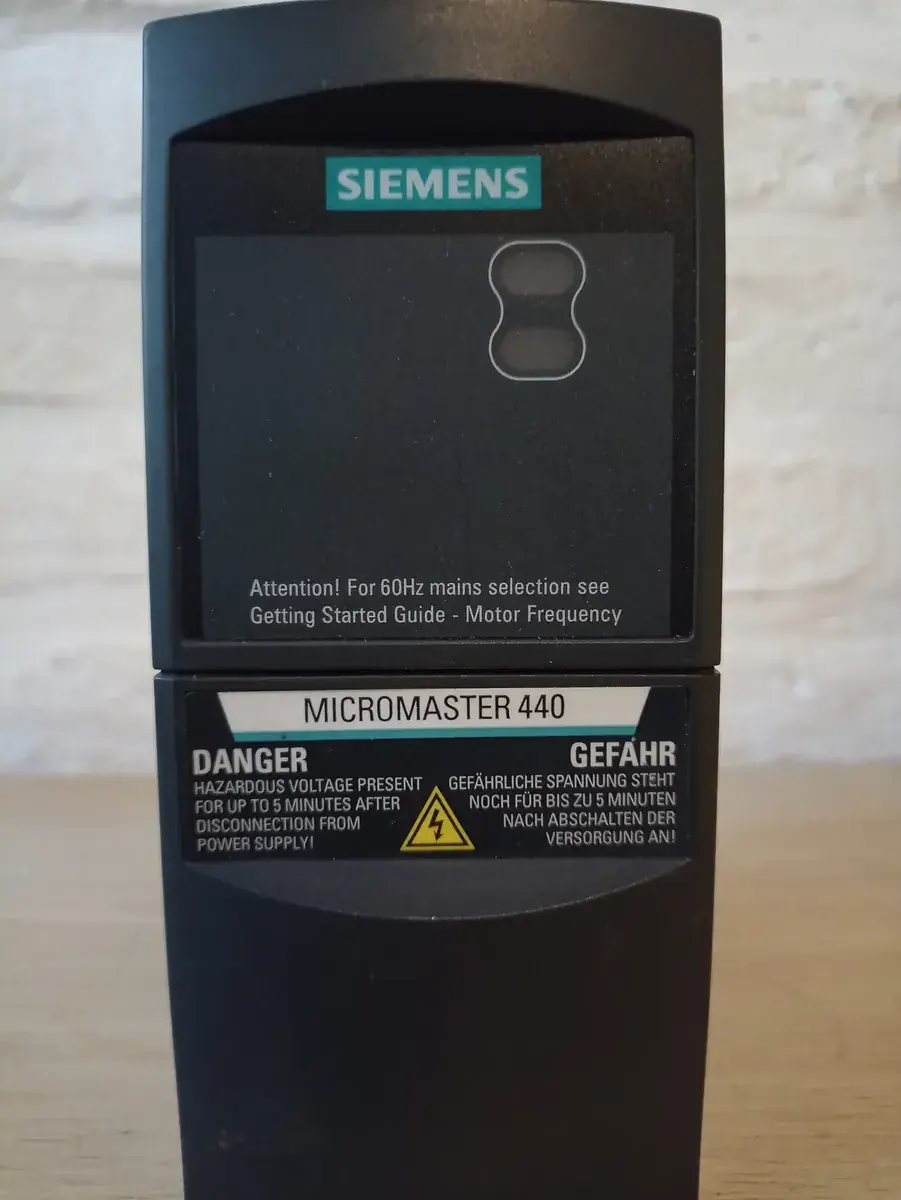

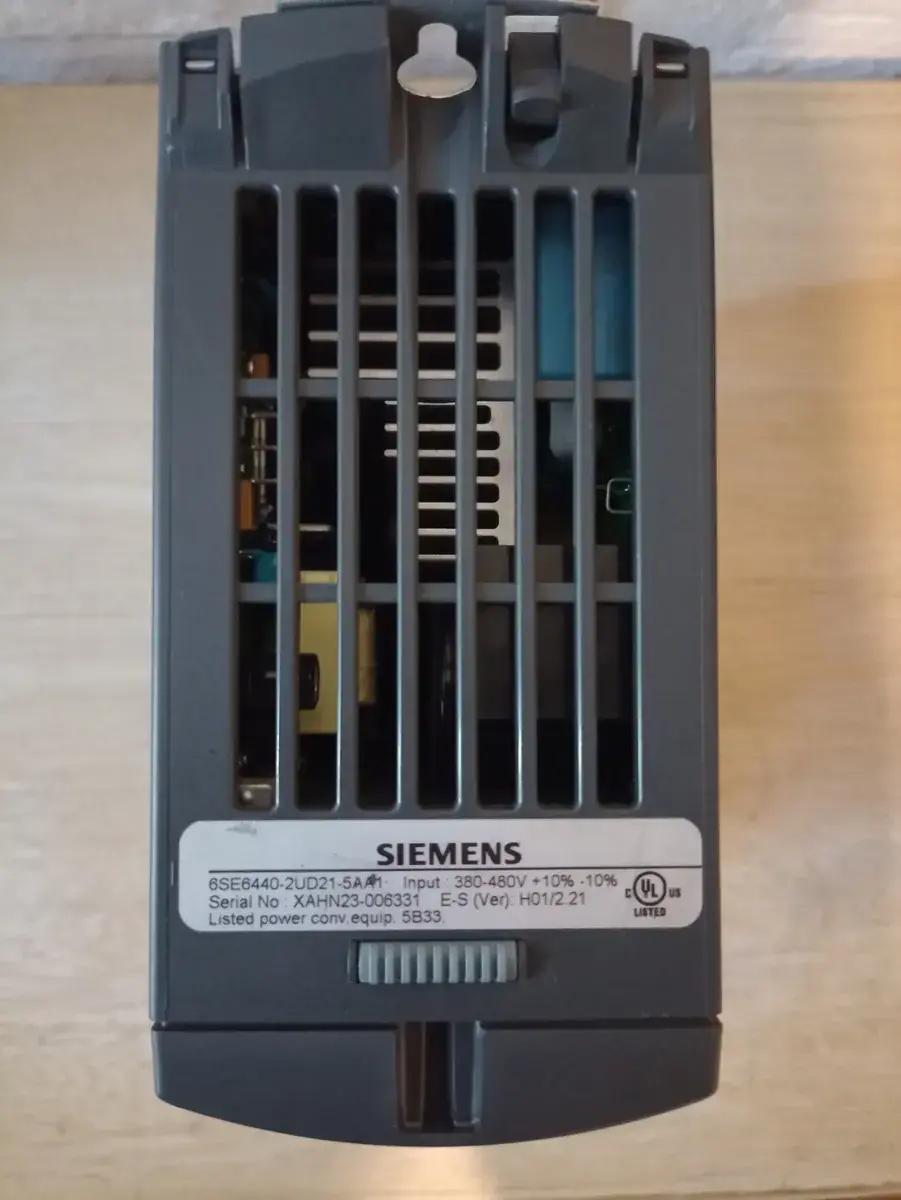

Imágenes del Producto

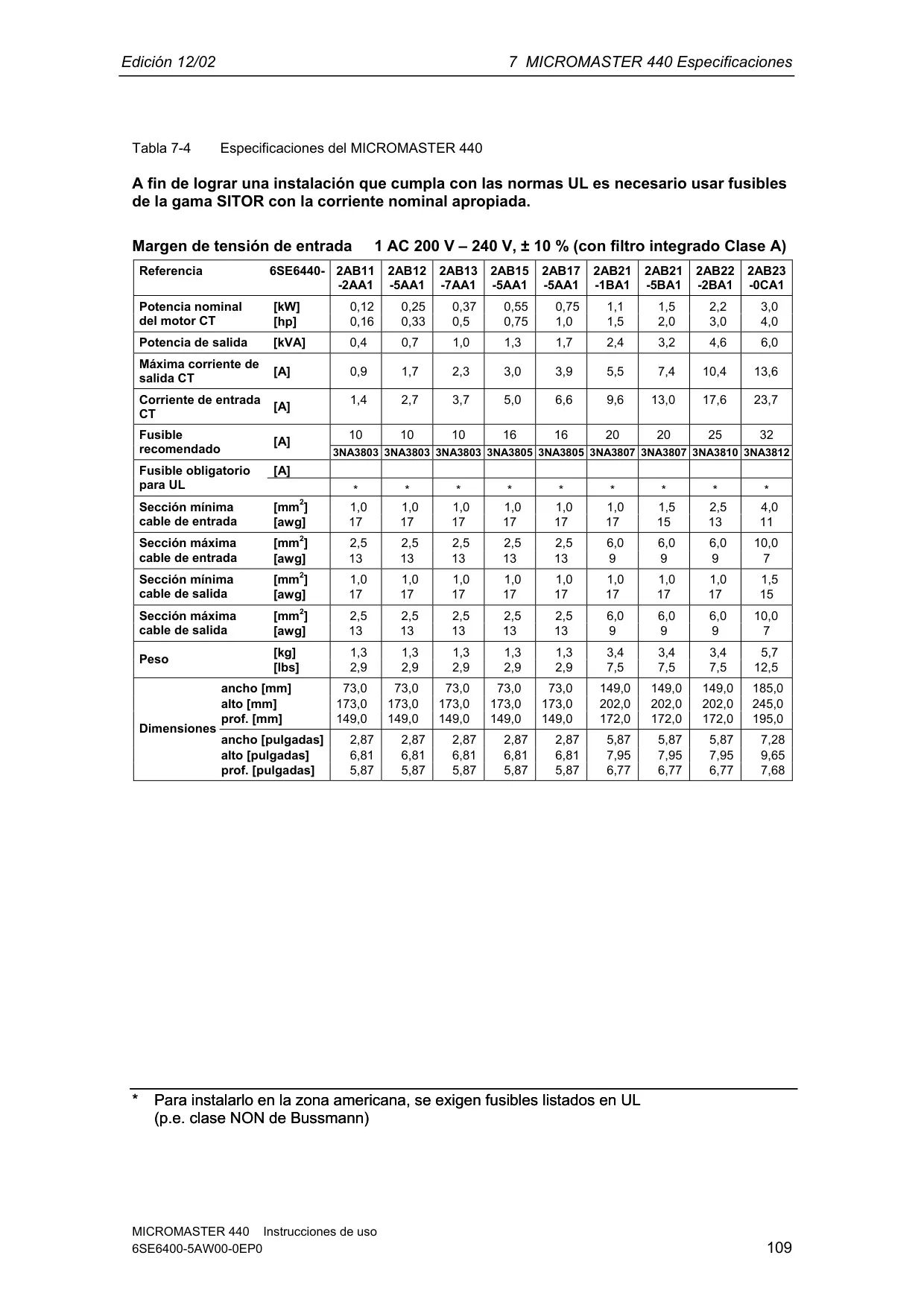

Especificaciones del Micromaster 440
| Característica | Especificación |
|---|---|
| Rango de Potencia (CT) | 0,12 kW - 200 kW (par constante) |
| Rango de Potencia (VT) | 0,12 kW - 250 kW (par variable) |
| Tensión de Red | 1 AC 200-240V ±10% 3 AC 200-240V ±10% 3 AC 380-480V ±10% 3 AC 500-600V ±10% |
| Frecuencia de Entrada | 47 Hz a 63 Hz |
| Frecuencia de Salida | 0 Hz a 650 Hz |
| Factor de Potencia | ≥ 0,7 |
| Rendimiento del Convertidor | 96% a 98% (según tamaño constructivo) |
| Capacidad de Sobrecarga (CT) | 150% durante 60s, 200% durante 3s (tamaños A-F) 136% durante 57s, 160% durante 3s (tamaños FX-GX) |
| Capacidad de Sobrecarga (VT) | 110% durante 60s, 140% durante 3s (tamaños A-F) 110% durante 59s, 150% durante 1s (tamaños FX-GX) |

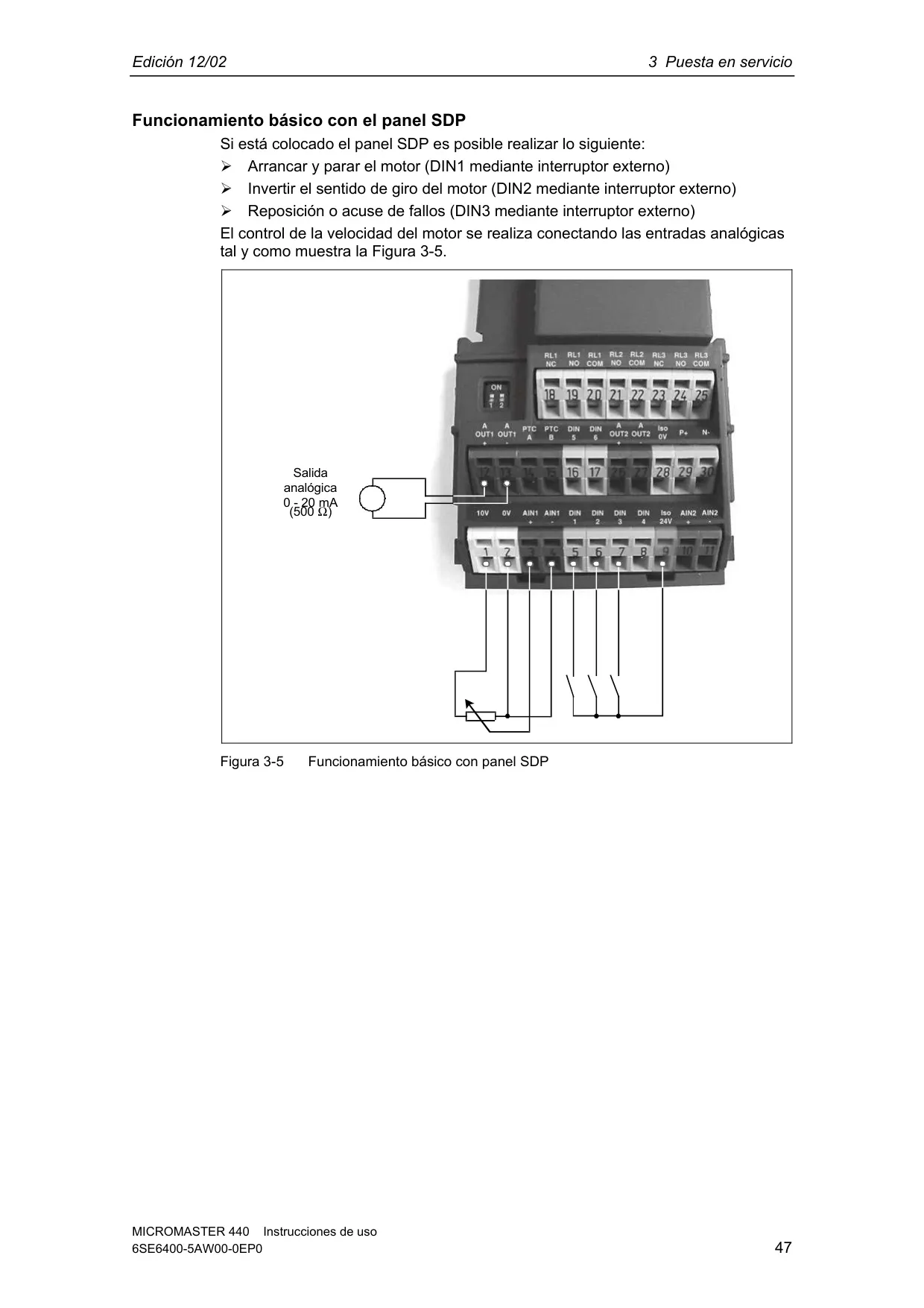

| Entradas Digitales | 6 (NPN/PNP conmutables, libre de potencial) |

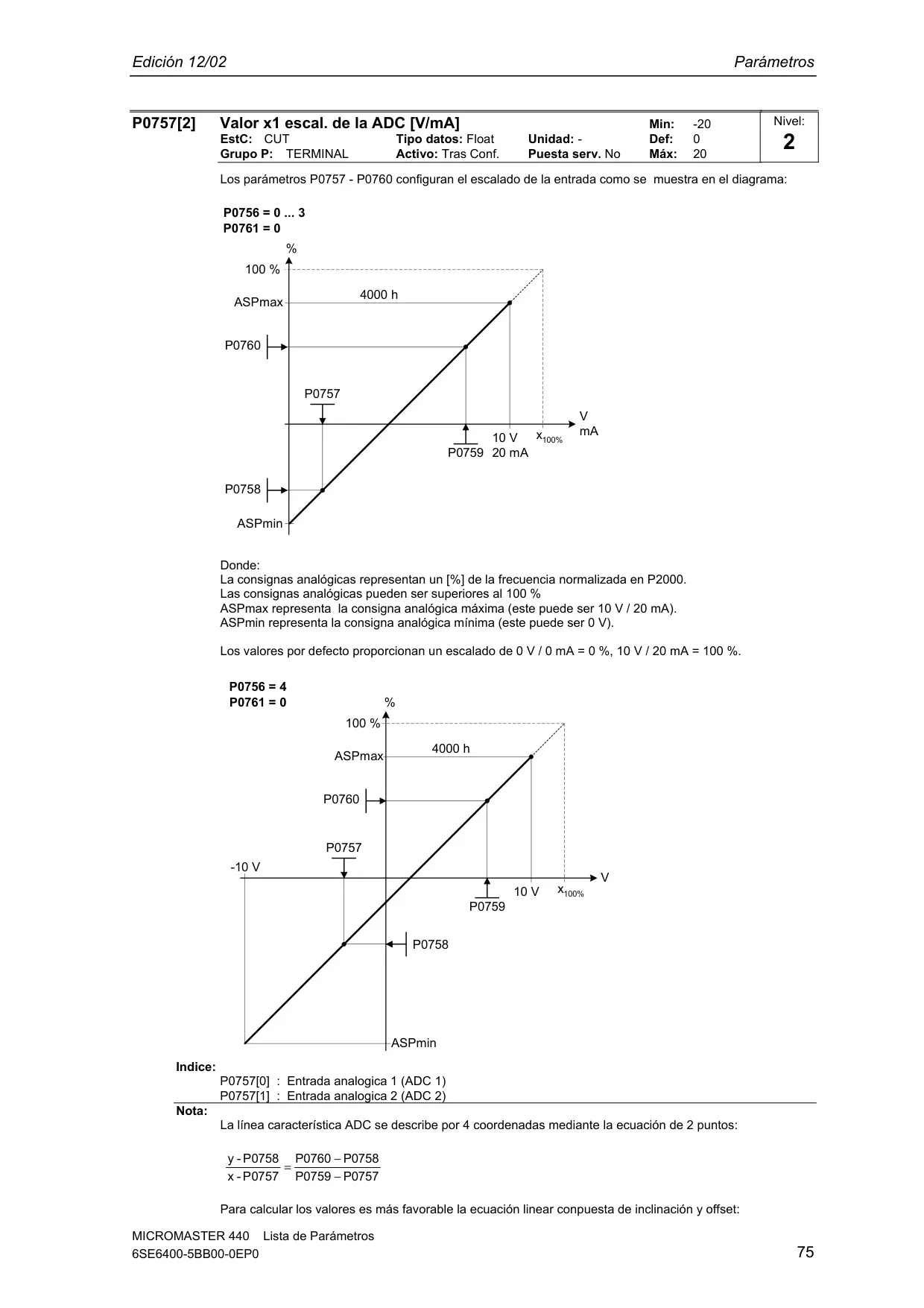

| Entradas Analógicas | 2 (AIN1: 0-10V, 0-20mA, -10V a +10V; AIN2: 0-10V, 0-20mA) Ambas pueden usarse como entradas digitales 7 y 8. |
| Salidas de Relé | 3 (30V DC / 5A resistiva, 250V AC / 2A inductiva) |
| Salidas Analógicas | 2 (0-20mA) |

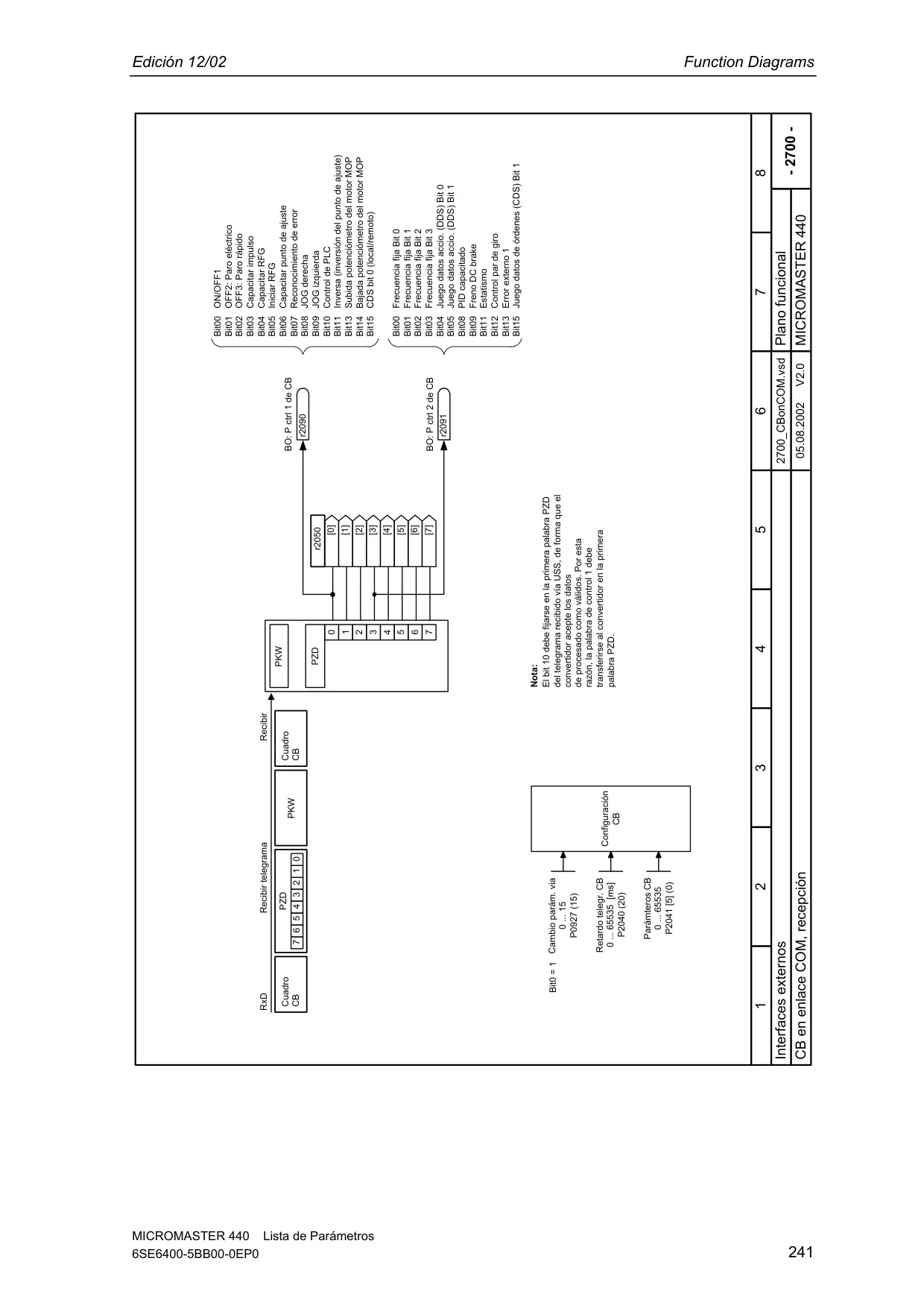

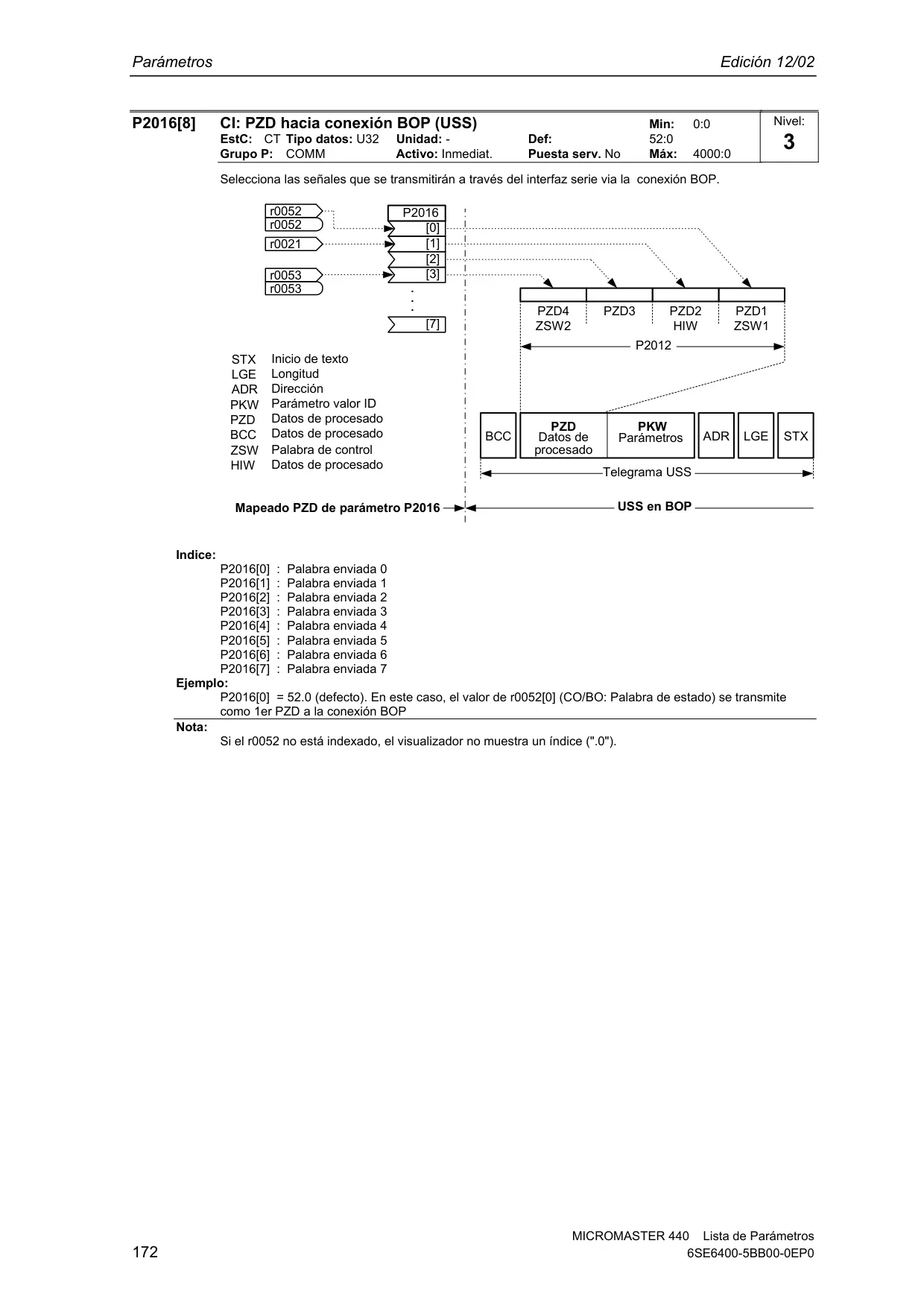

| Interfaz Serie | RS-485 (opcionales RS-232, PROFIBUS) |
| Grado de Protección | IP20 |

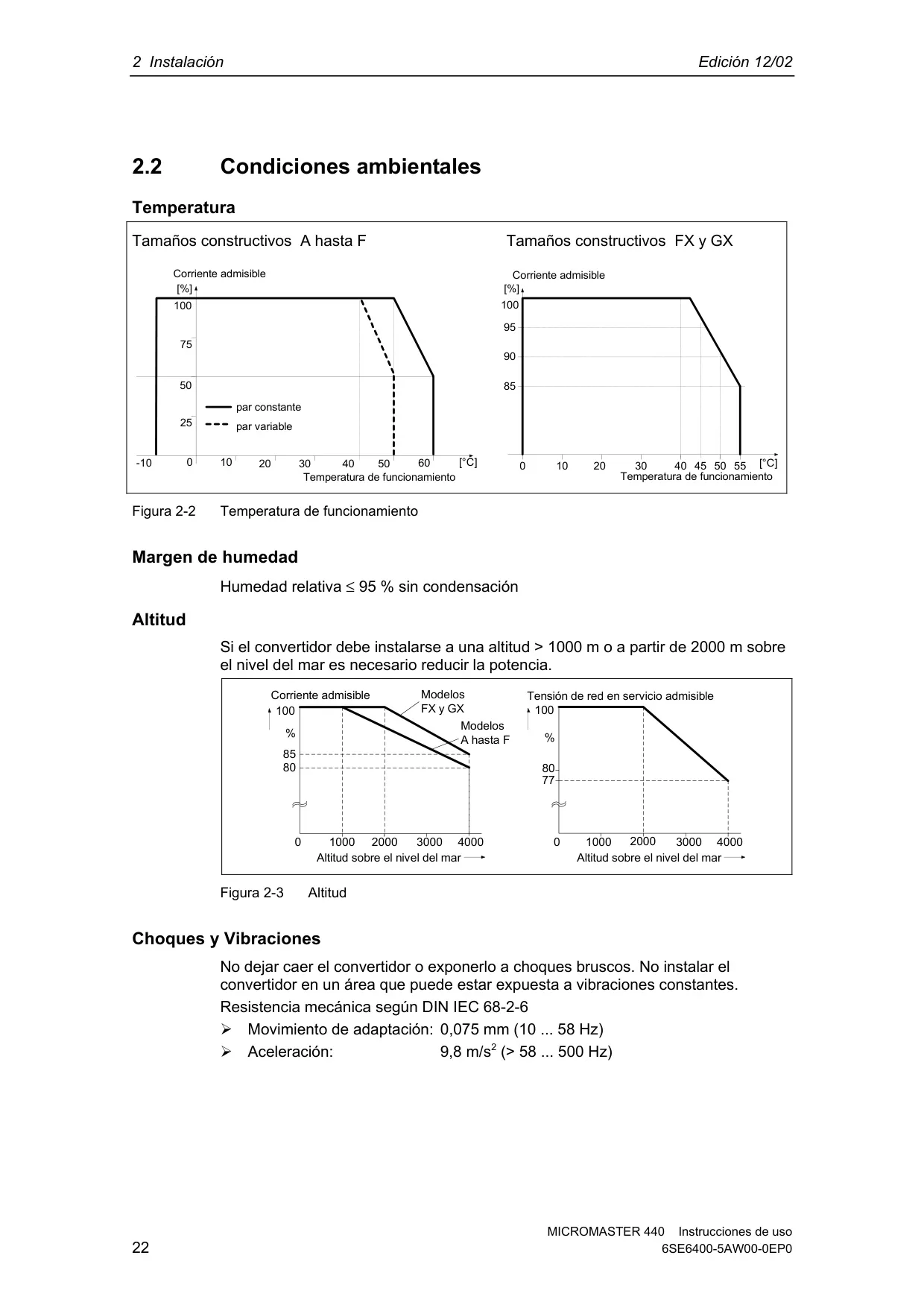

| Rango de Temperatura Operativa | -10°C a +50°C (CT, A-F) -10°C a +40°C (VT, A-F) 0°C a +40°C (FX-GX), hasta 55°C con reducción de potencia |
| Normas y Certificaciones | UL, cUL, CE, C-tick (A-F); UL (en preparación), cUL (en preparación), CE (FX-GX) |
| Pares de Apriete (Bornes de Potencia) | Varía de 1,1 Nm (Tamaño A) a 50 Nm (Tamaño F), y 25 Nm (FX/GX) |
Detalles del Variador Micromaster 440

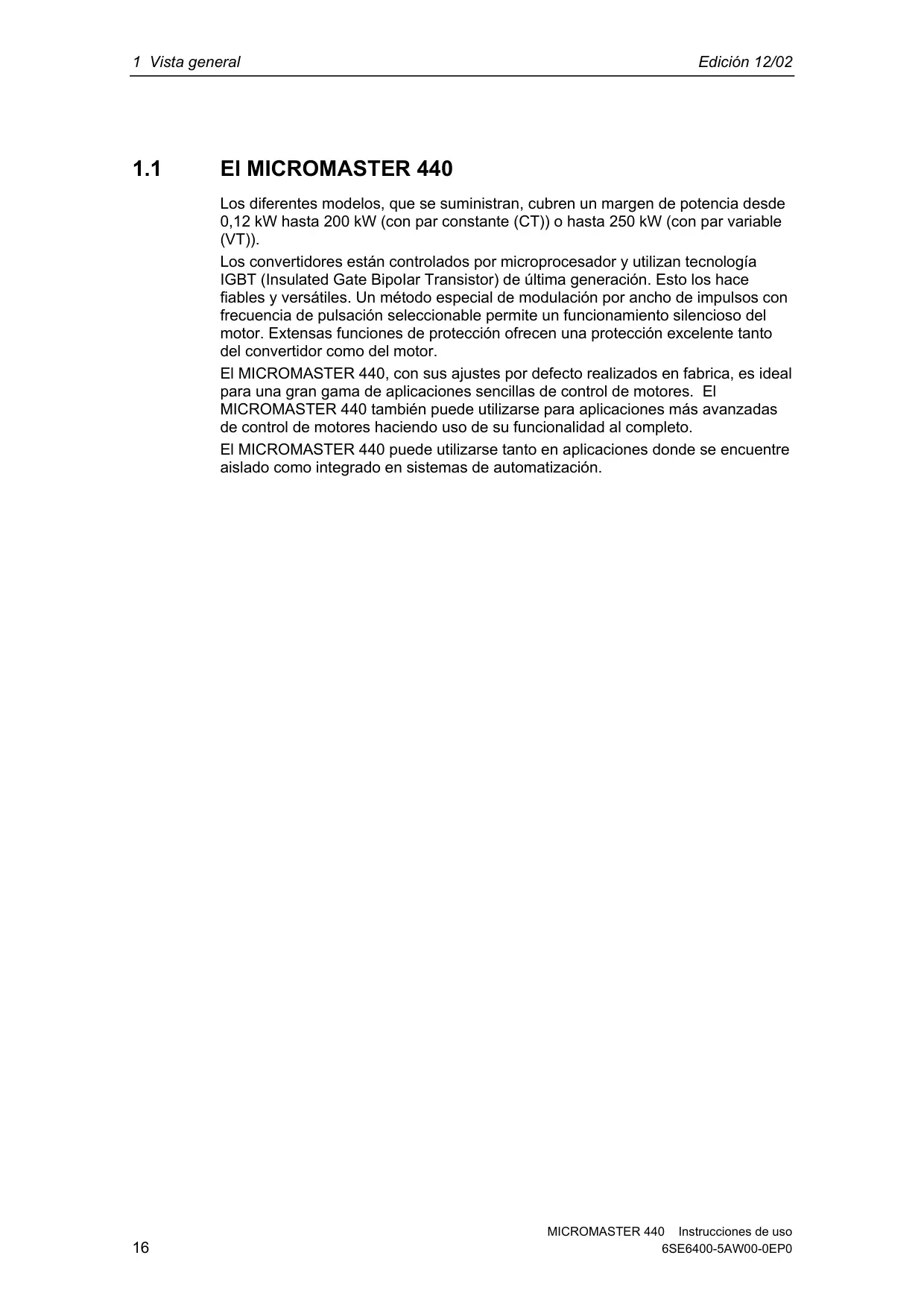

El Variador Micromaster 440 de Siemens es una solución de control de motores por microprocesador altamente versátil y fiable, que incorpora la última tecnología IGBT (Insulated Gate Bipolar Transistor). Esta tecnología asegura un funcionamiento robusto y eficiente. Una de sus características más destacadas es la modulación por ancho de impulsos con una frecuencia de pulsación seleccionable, lo que permite un funcionamiento silencioso del motor, un aspecto crucial en muchos entornos industriales y comerciales.
Diseñado para una amplia gama de aplicaciones, desde las más sencillas hasta las más avanzadas, el Micromaster 440 se adapta perfectamente a diversas necesidades de control. Puede operar de forma aislada o integrarse sin problemas en sistemas de automatización más complejos, ofreciendo una gran flexibilidad. La configuración por defecto de fábrica lo hace ideal para puestas en marcha rápidas en aplicaciones básicas, mientras que su amplia gama de parámetros permite una personalización profunda para requisitos específicos.

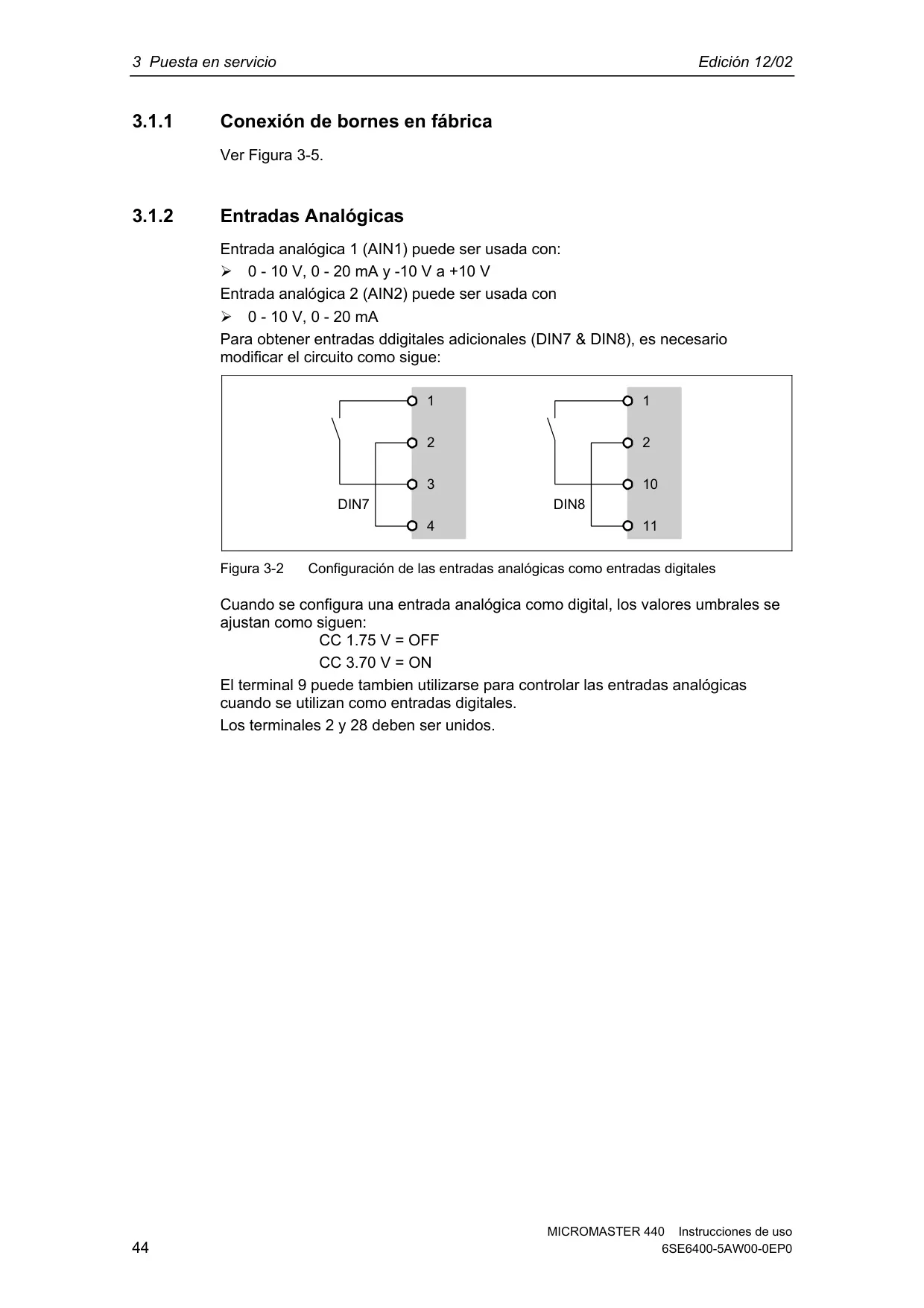

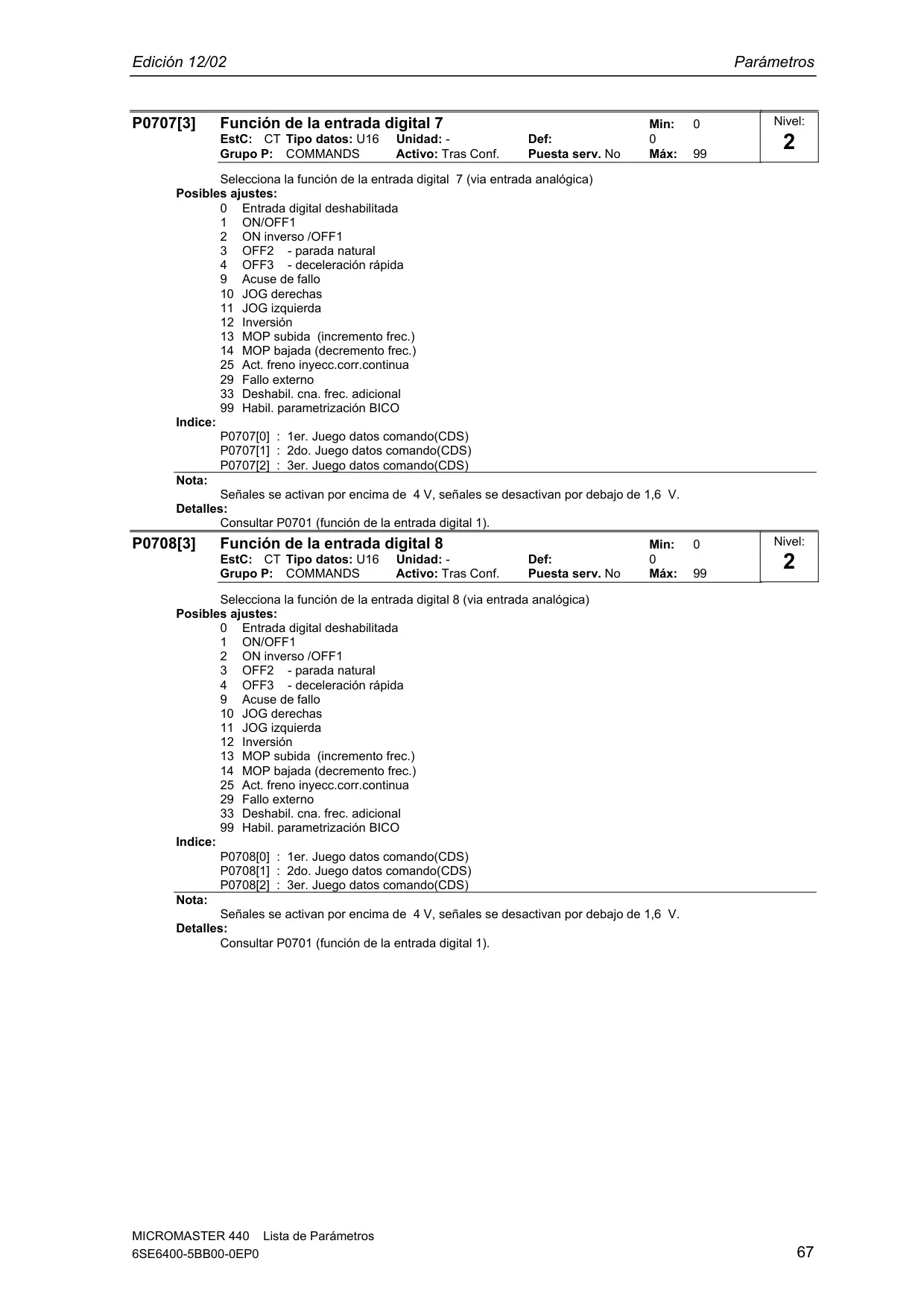

Más allá de las especificaciones de potencia y voltaje, este variador cuenta con un diseño modular que facilita una configuración extremadamente flexible. Sus seis entradas digitales son conmutables entre NPN y PNP, lo que aumenta la compatibilidad con diferentes sistemas de control. Además, las dos entradas analógicas (AIN1 y AIN2) no solo admiten múltiples rangos de tensión y corriente, sino que también pueden configurarse para funcionar como entradas digitales adicionales (la 7ª y 8ª), maximizando así la versatilidad de E/S.

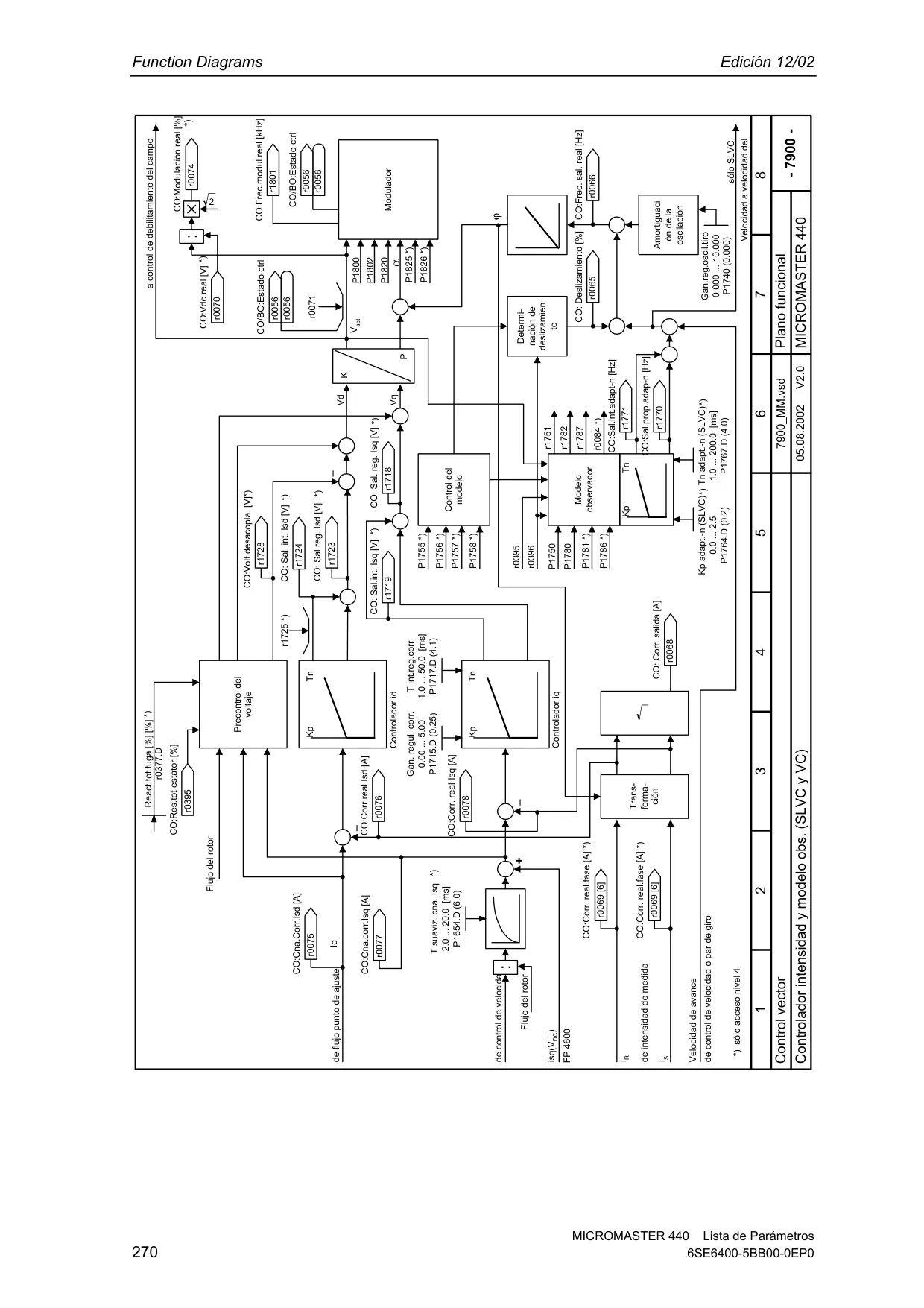

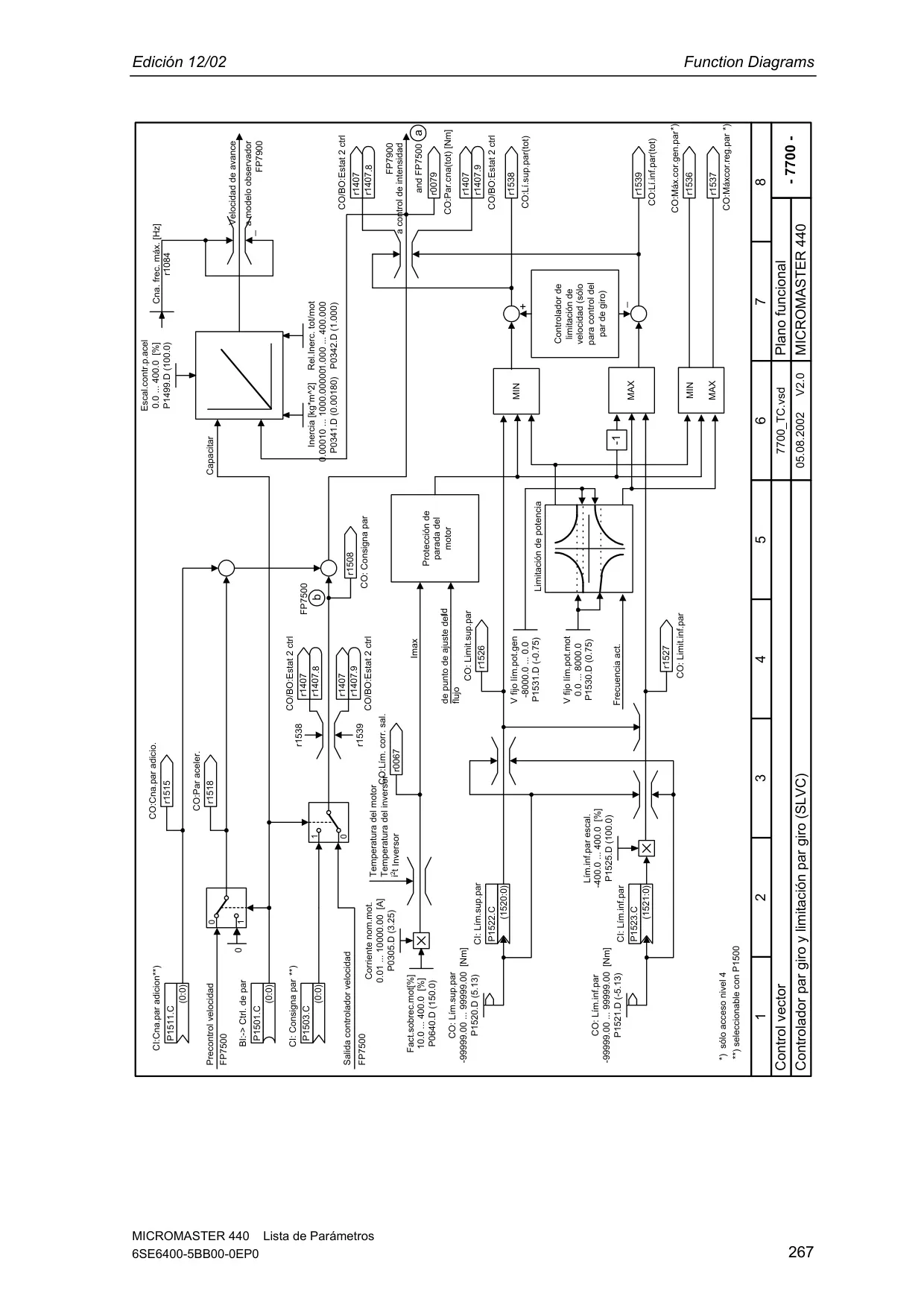

El Micromaster 440 integra funciones de control avanzadas, incluyendo el Control Vectorial (con y sin sensores, SLVC y VC) y varias modalidades de Control U/f. El Control de Flujo Corriente (FCC) es particularmente útil para mejorar la respuesta dinámica y el control del motor. Otra prestación notable es la Limitación Rápida de Corriente (FCL), diseñada para un funcionamiento libre de disparos intempestivos, lo que mejora la fiabilidad del sistema al evitar interrupciones innecesarias.

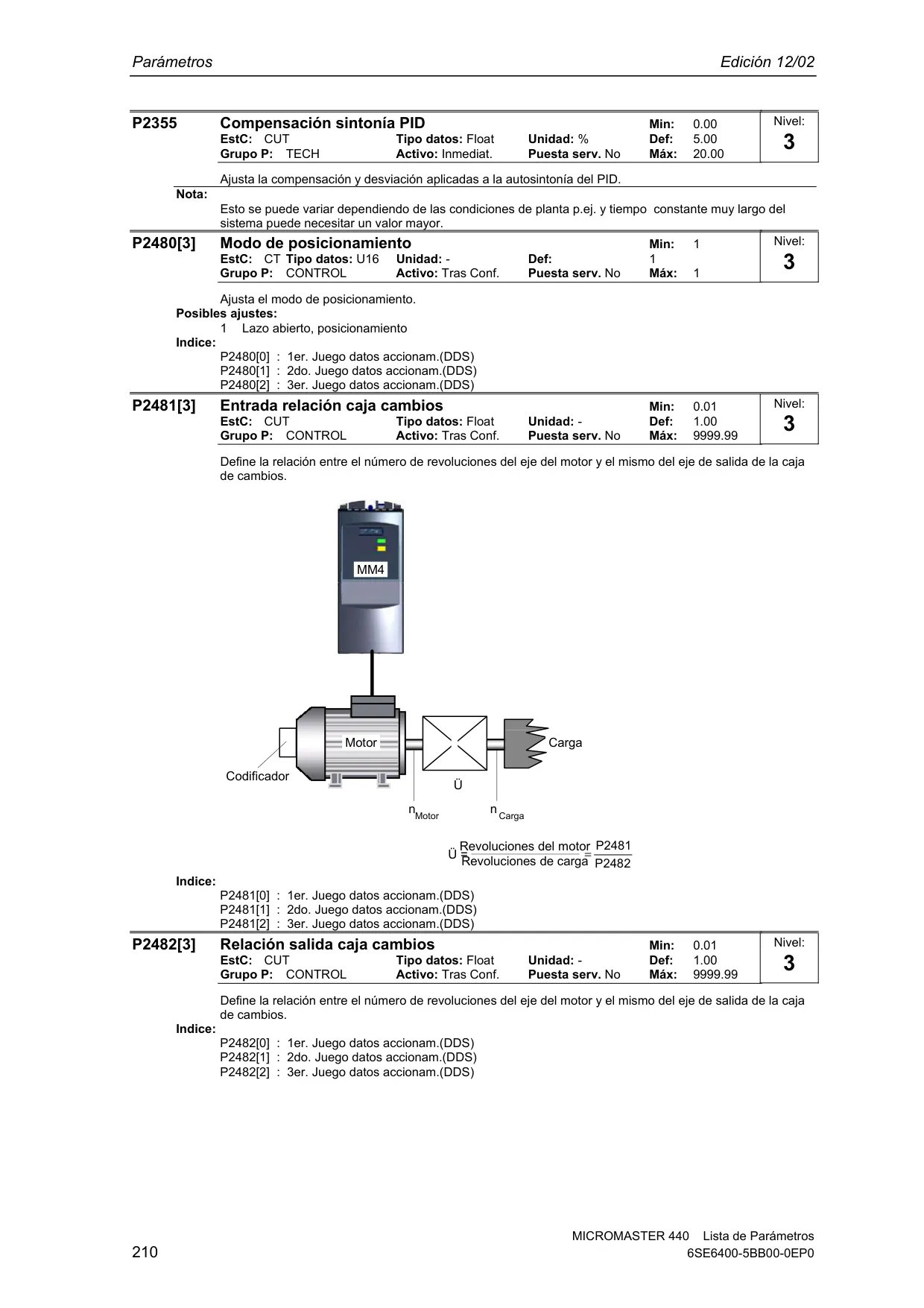

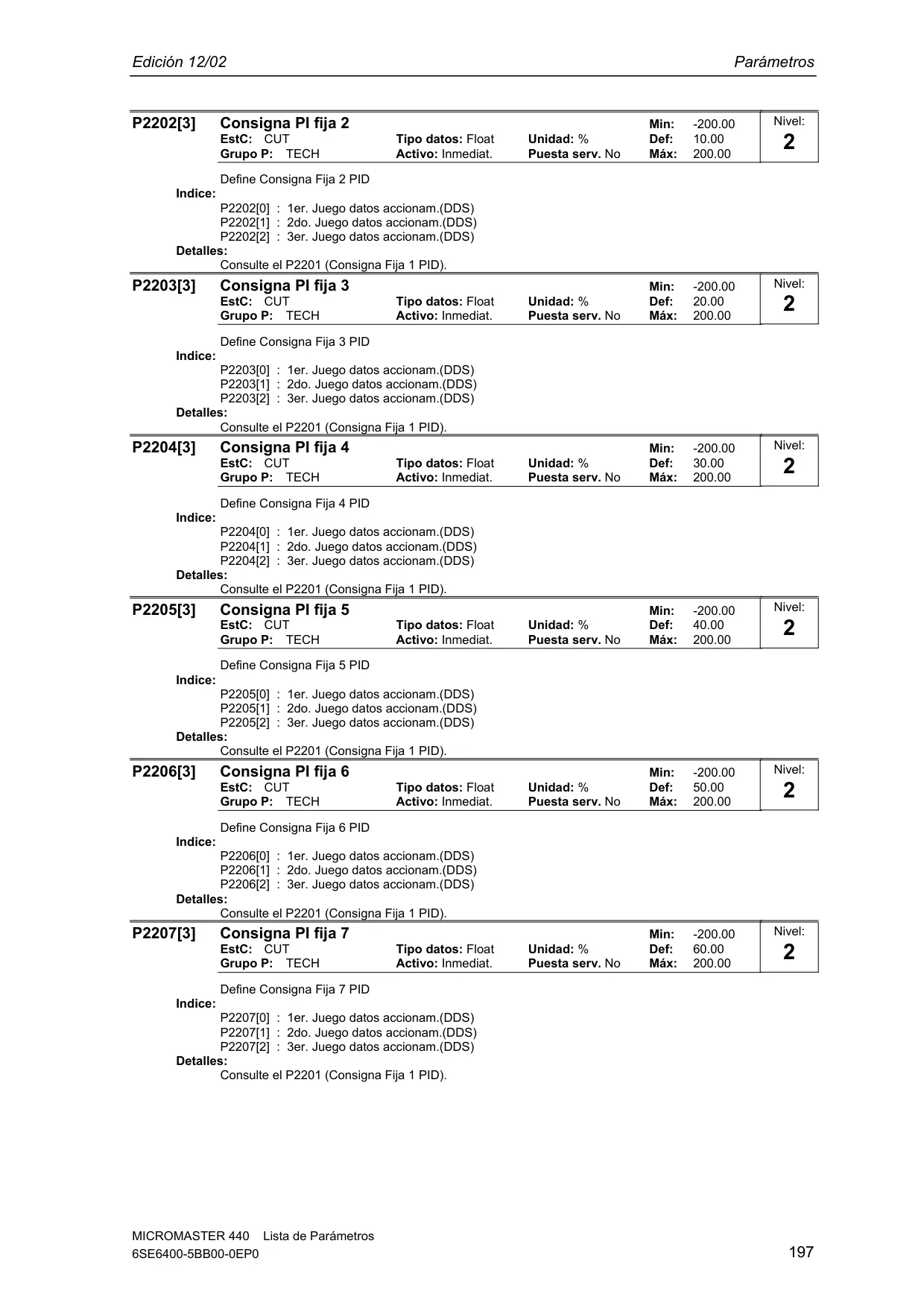

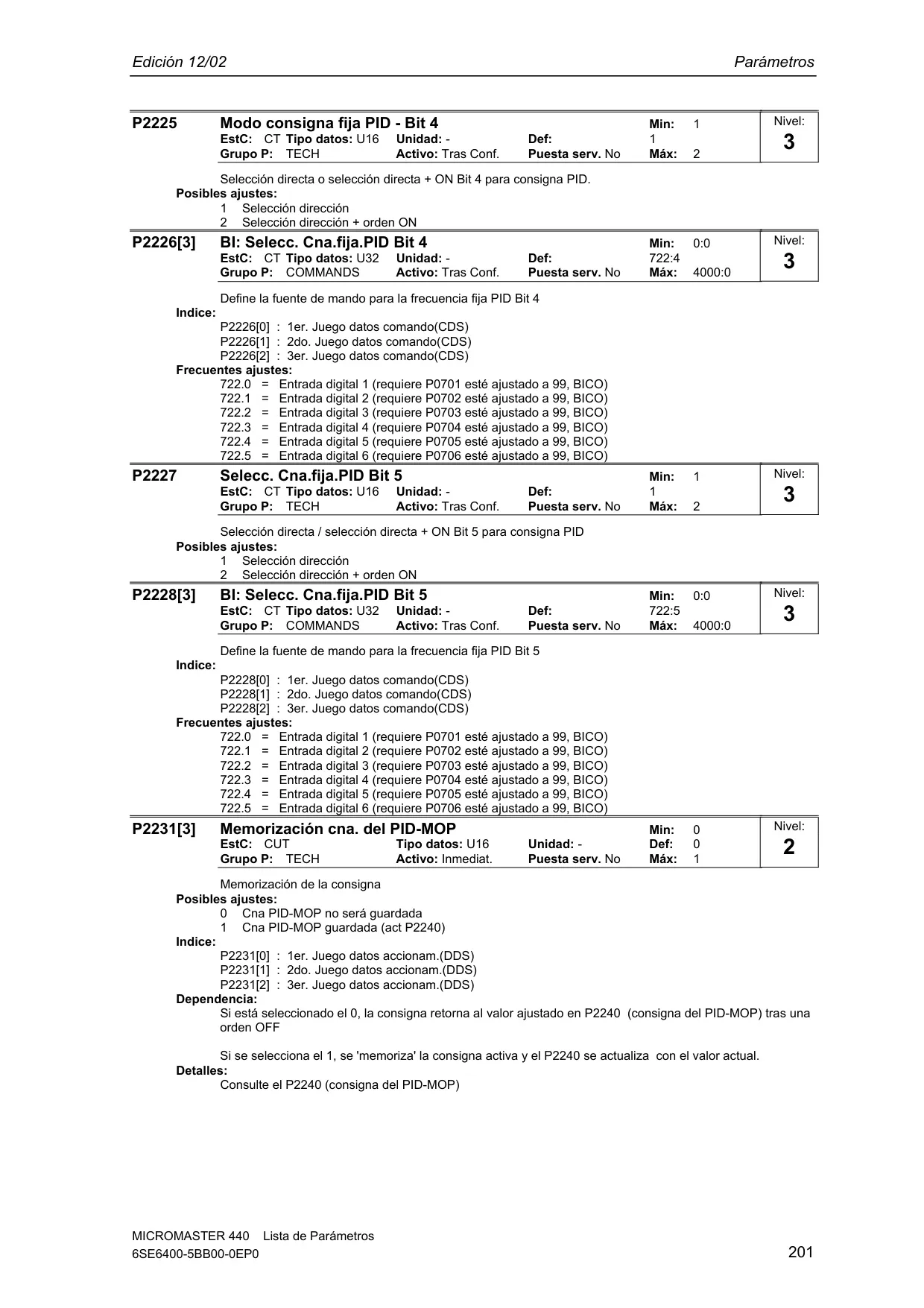

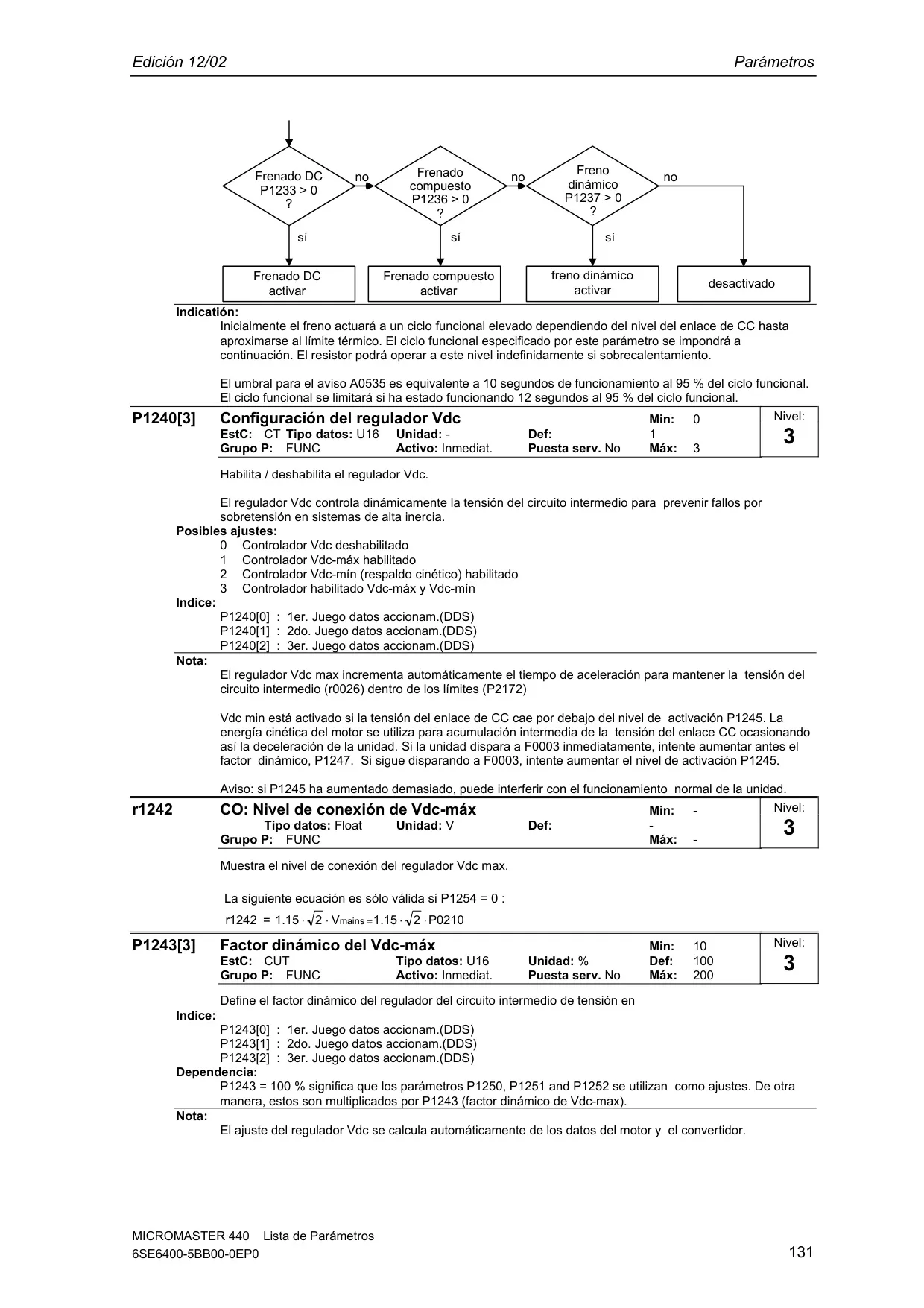

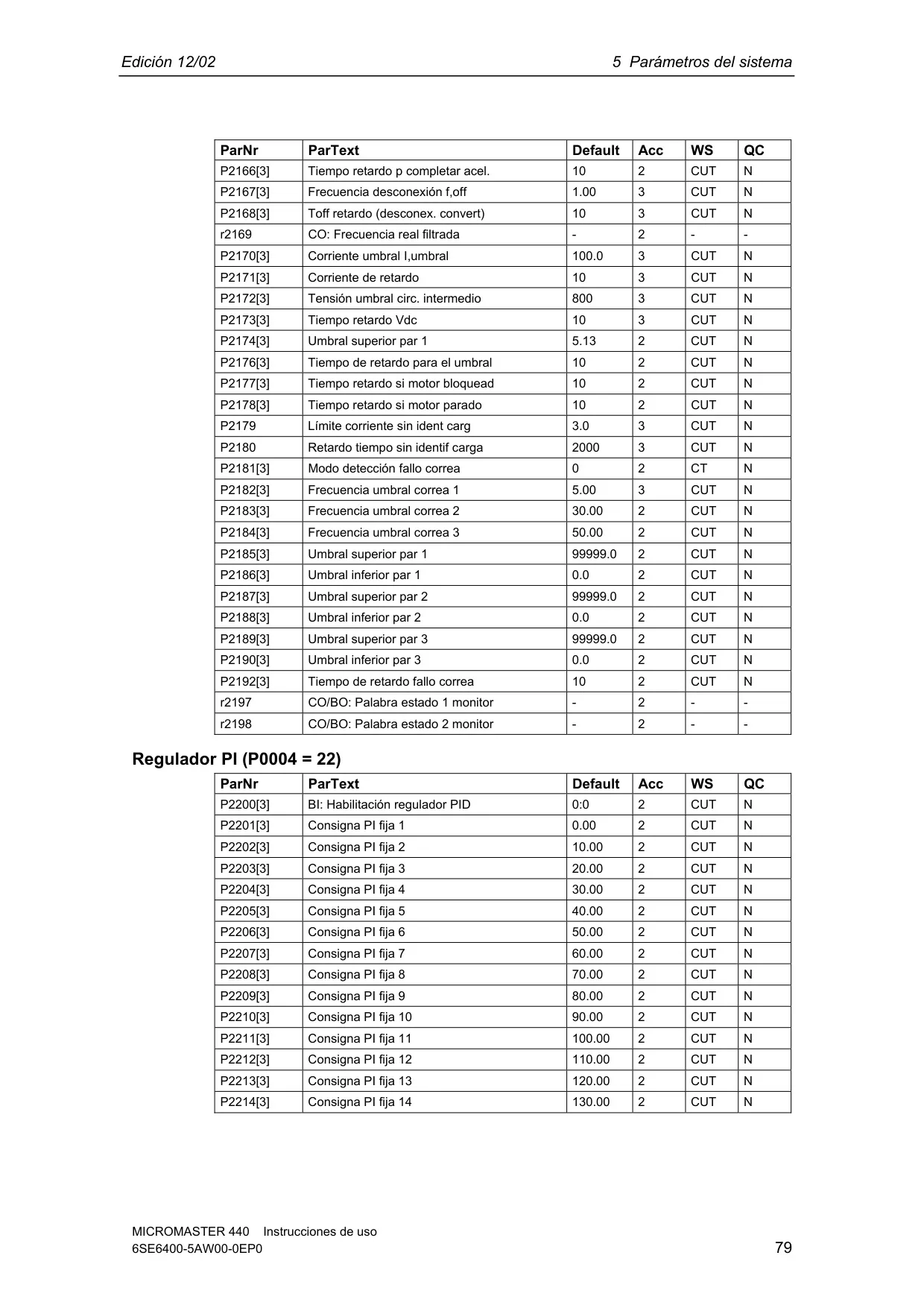

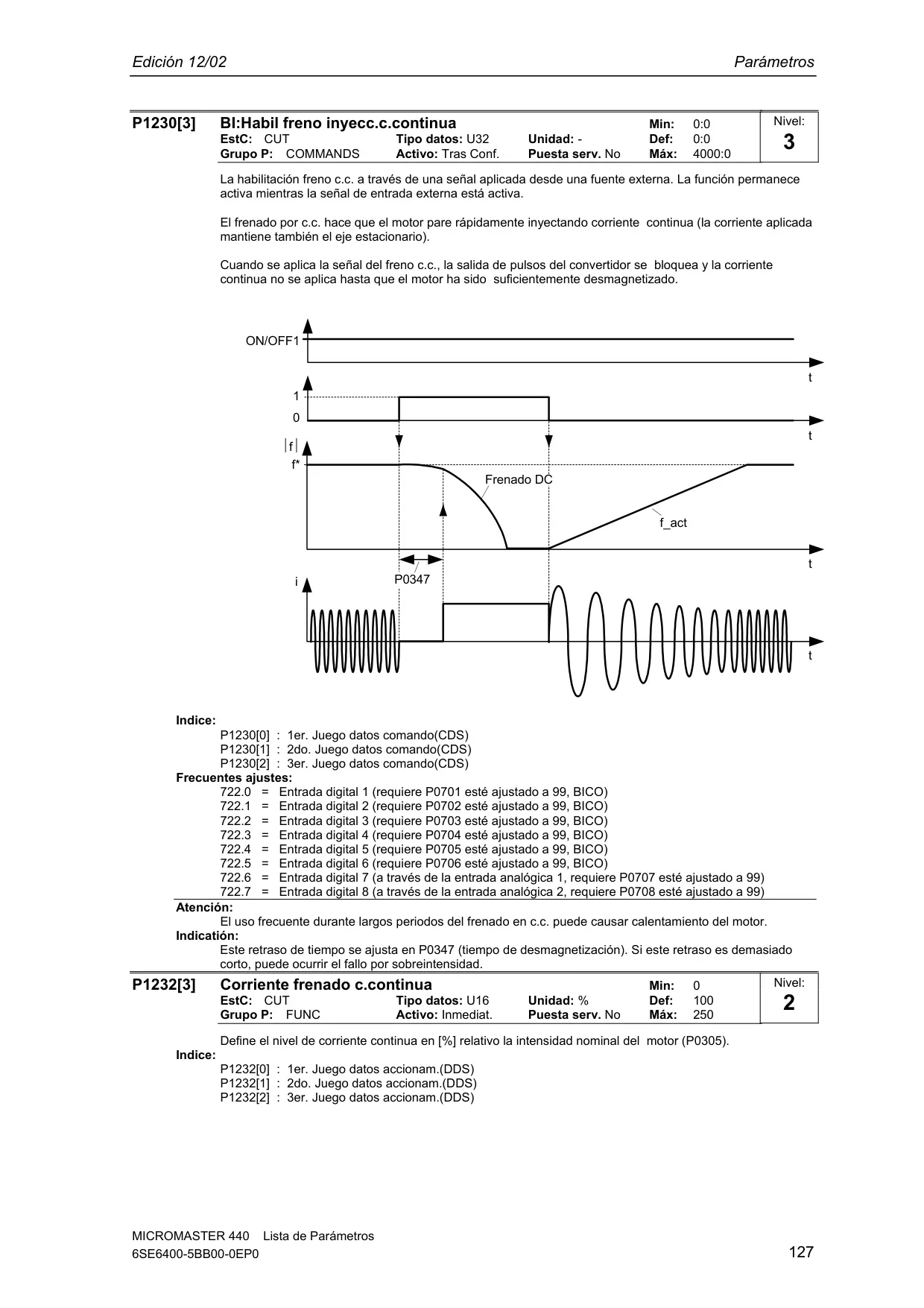

En cuanto a las capacidades de frenado, el variador no se queda atrás. Incorpora un freno por inyección de corriente continua y un frenado compuesto o combinado que optimiza el rendimiento de parada. Para los tamaños constructivos A hasta F, cuenta incluso con un freno estrangulador integrado. La gestión de velocidad se ve facilitada por un emisor de velocidad máxima configurable (con o sin redondeado) y una función PID (Proporcional, Integral, Diferencial) con autoajuste, ideal para control en lazo cerrado.

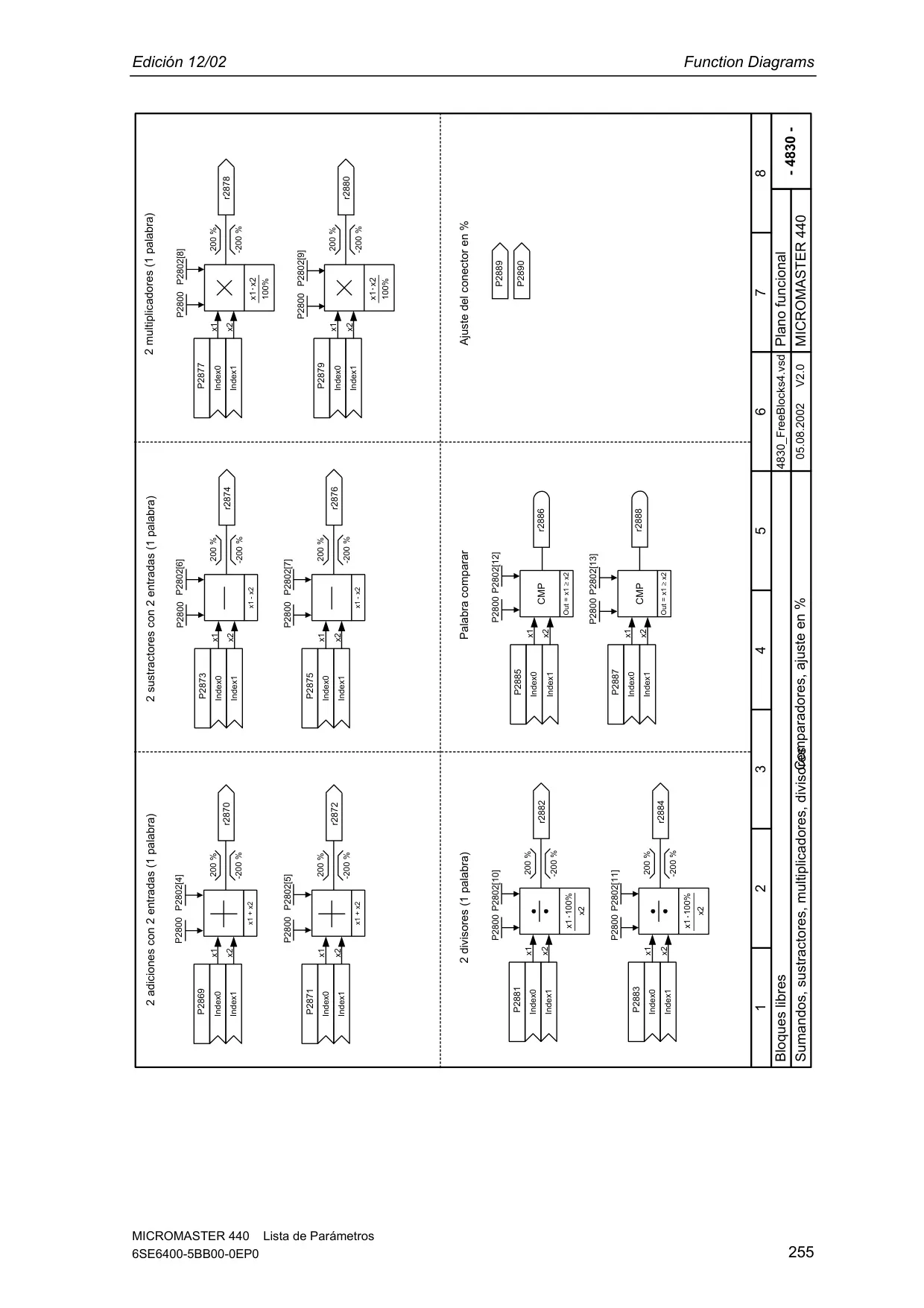

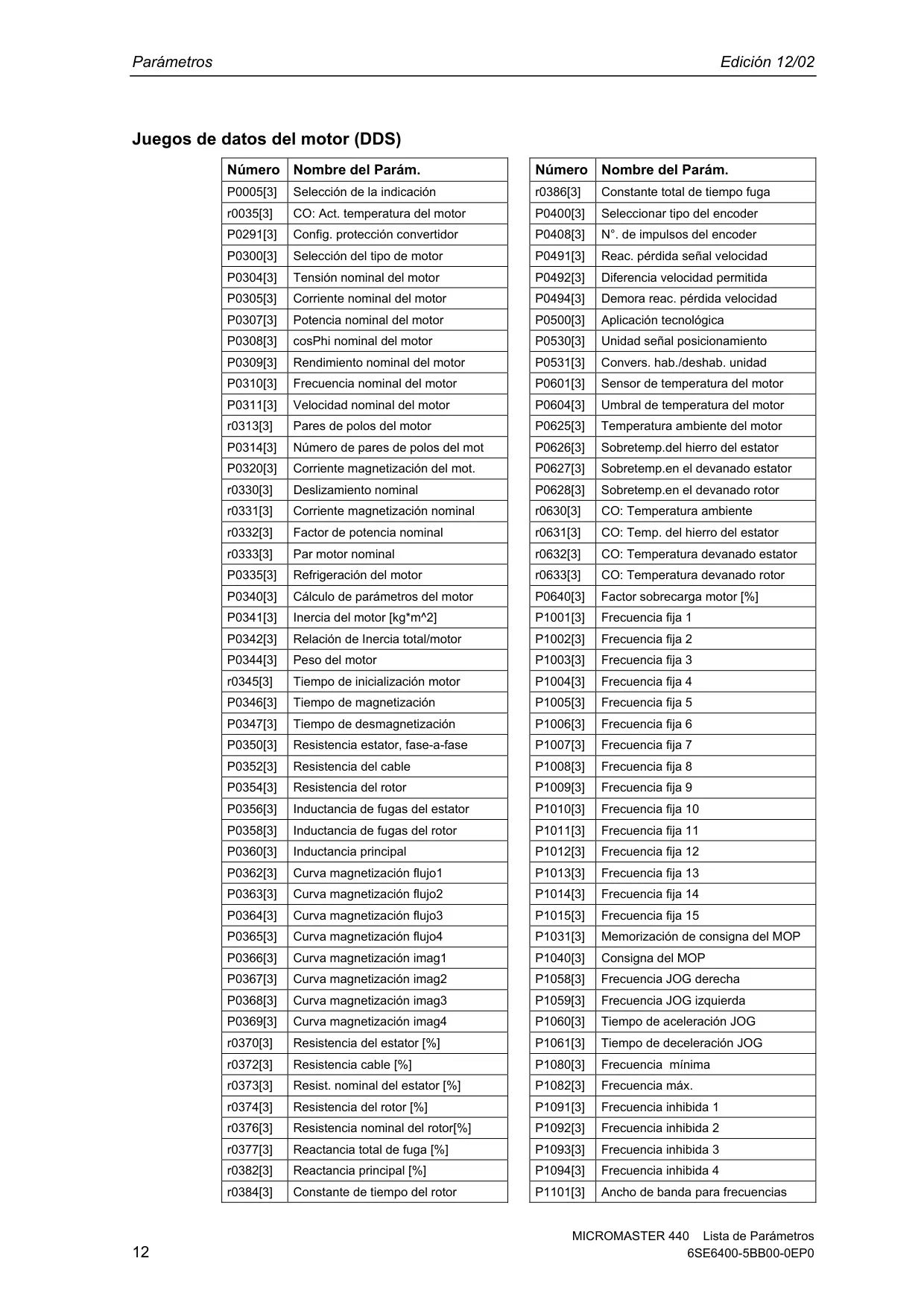

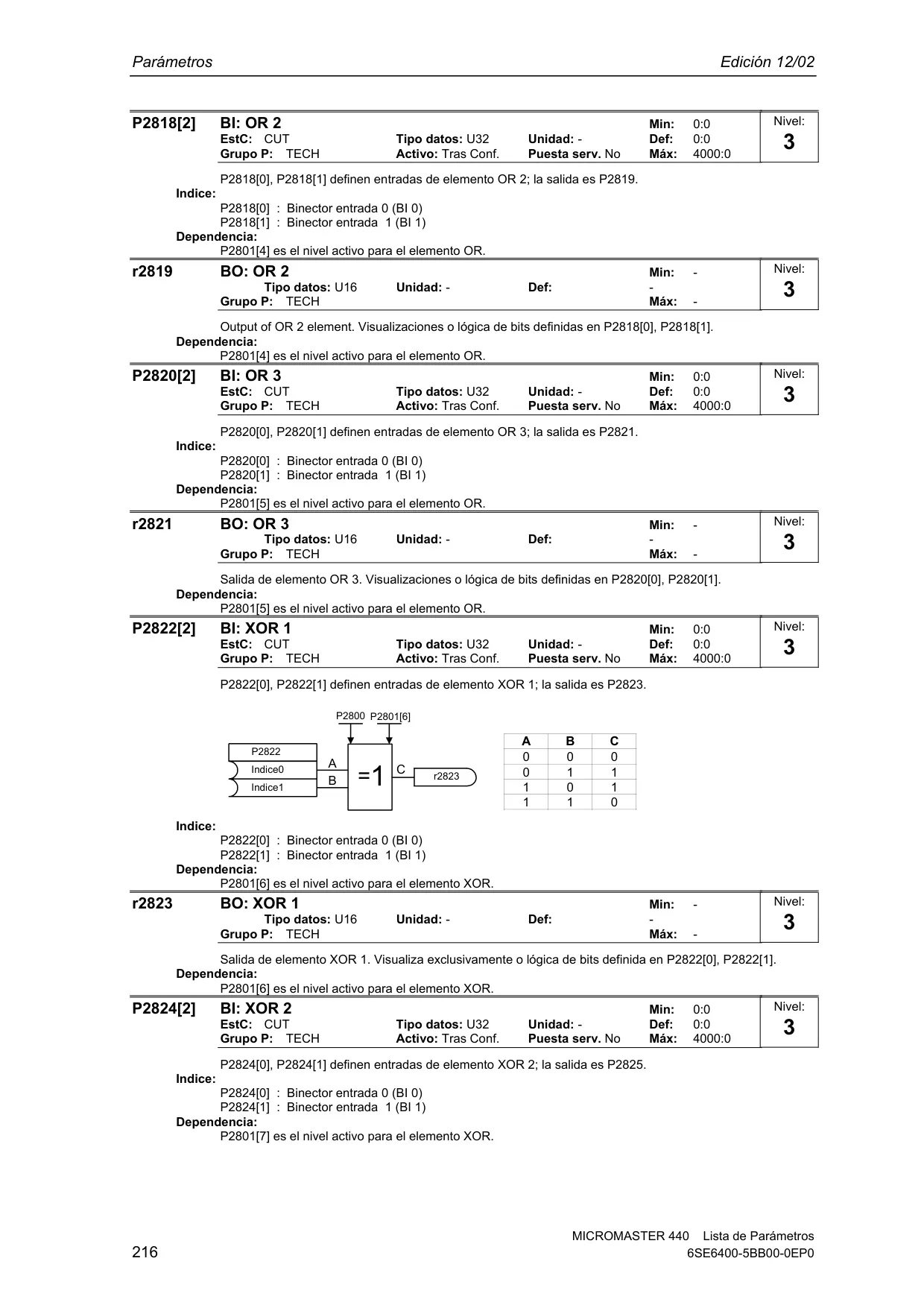

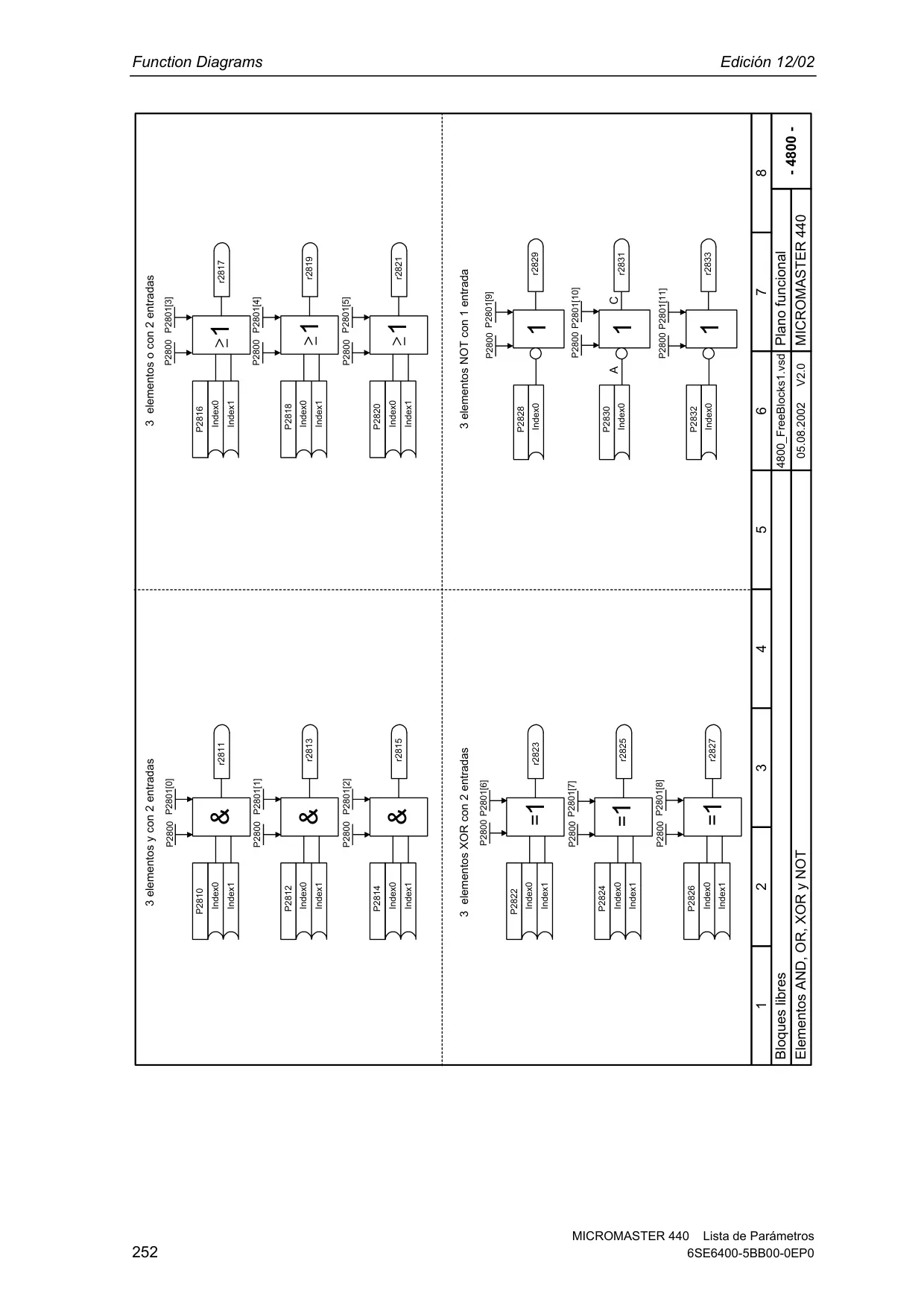

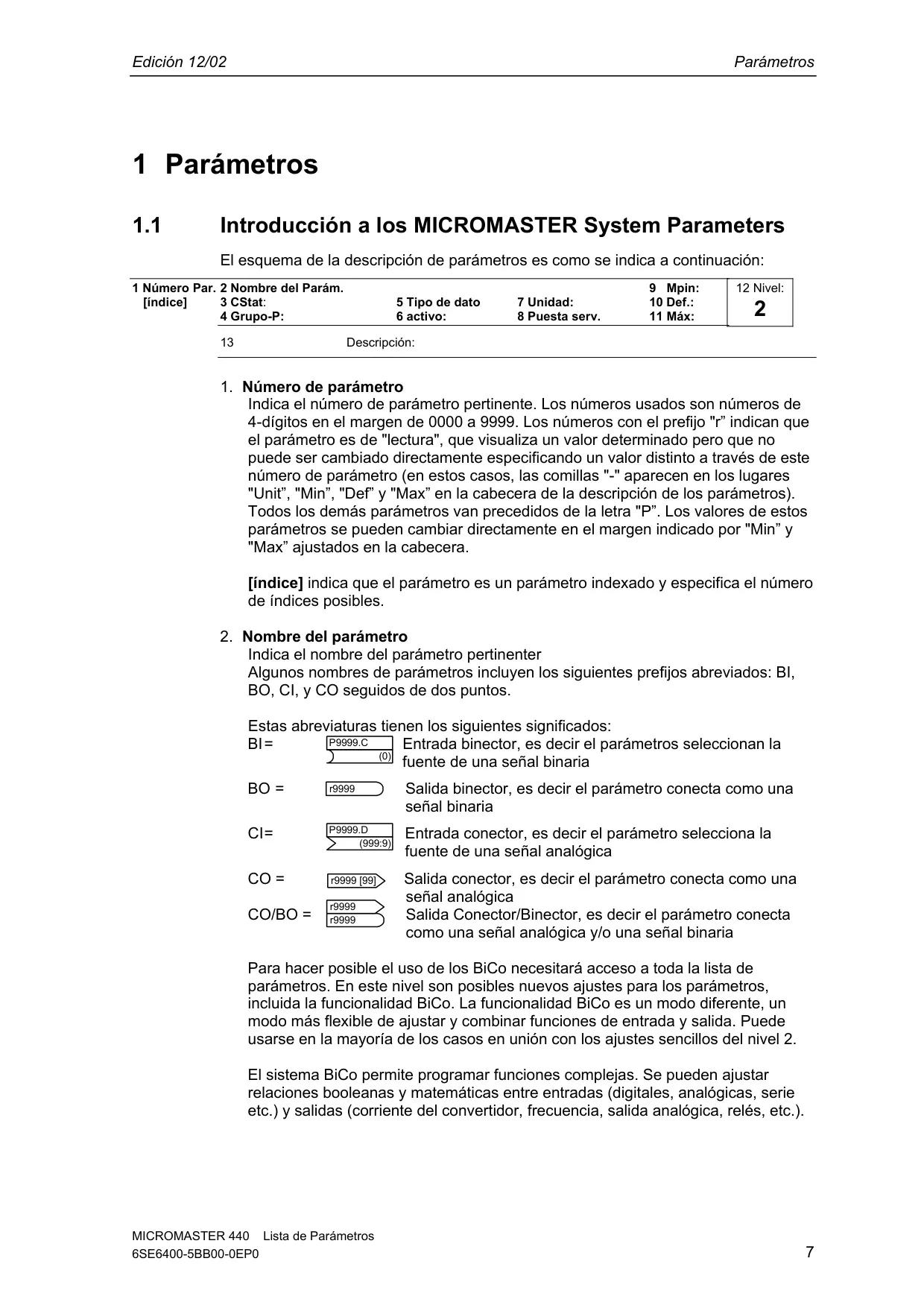

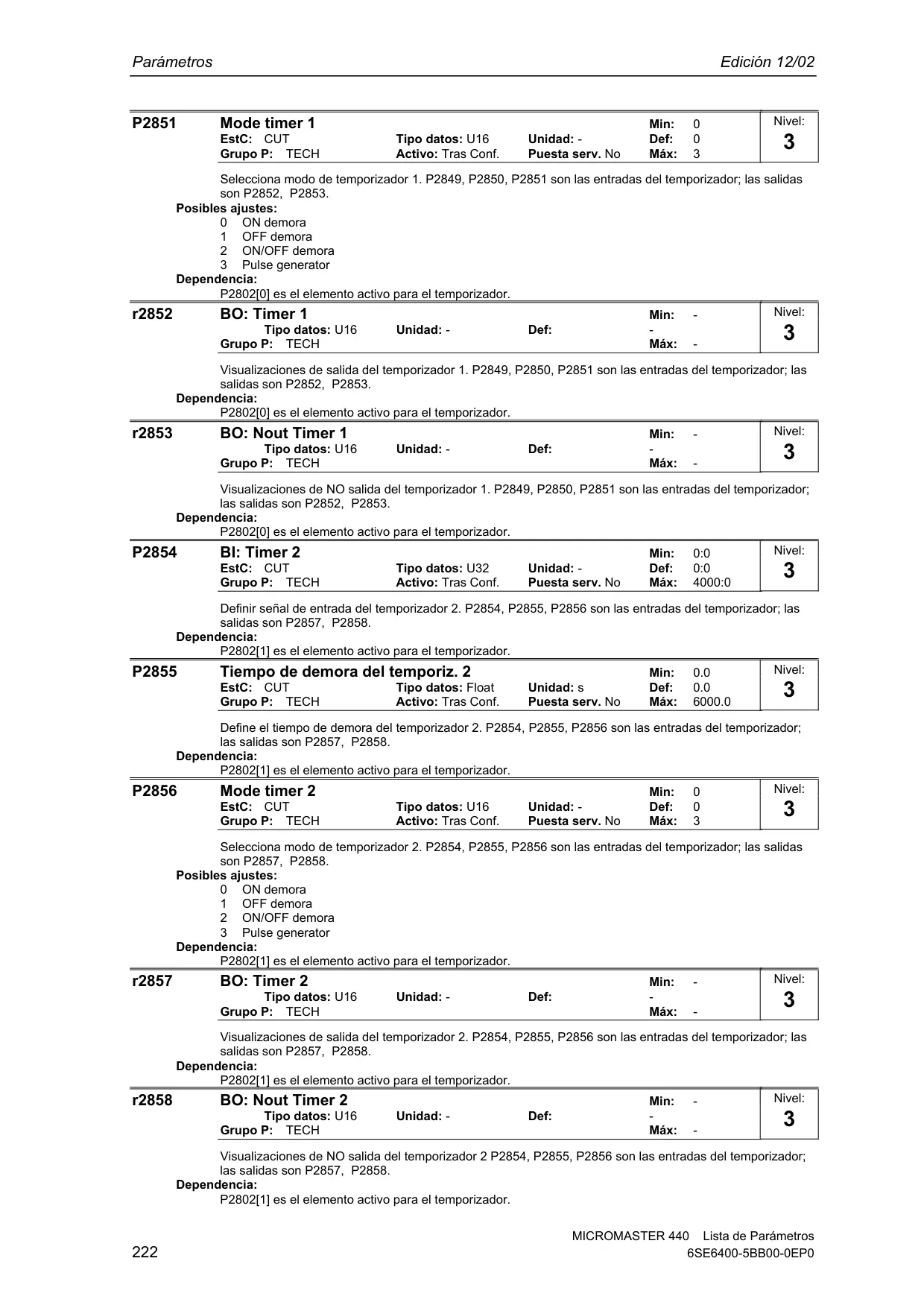

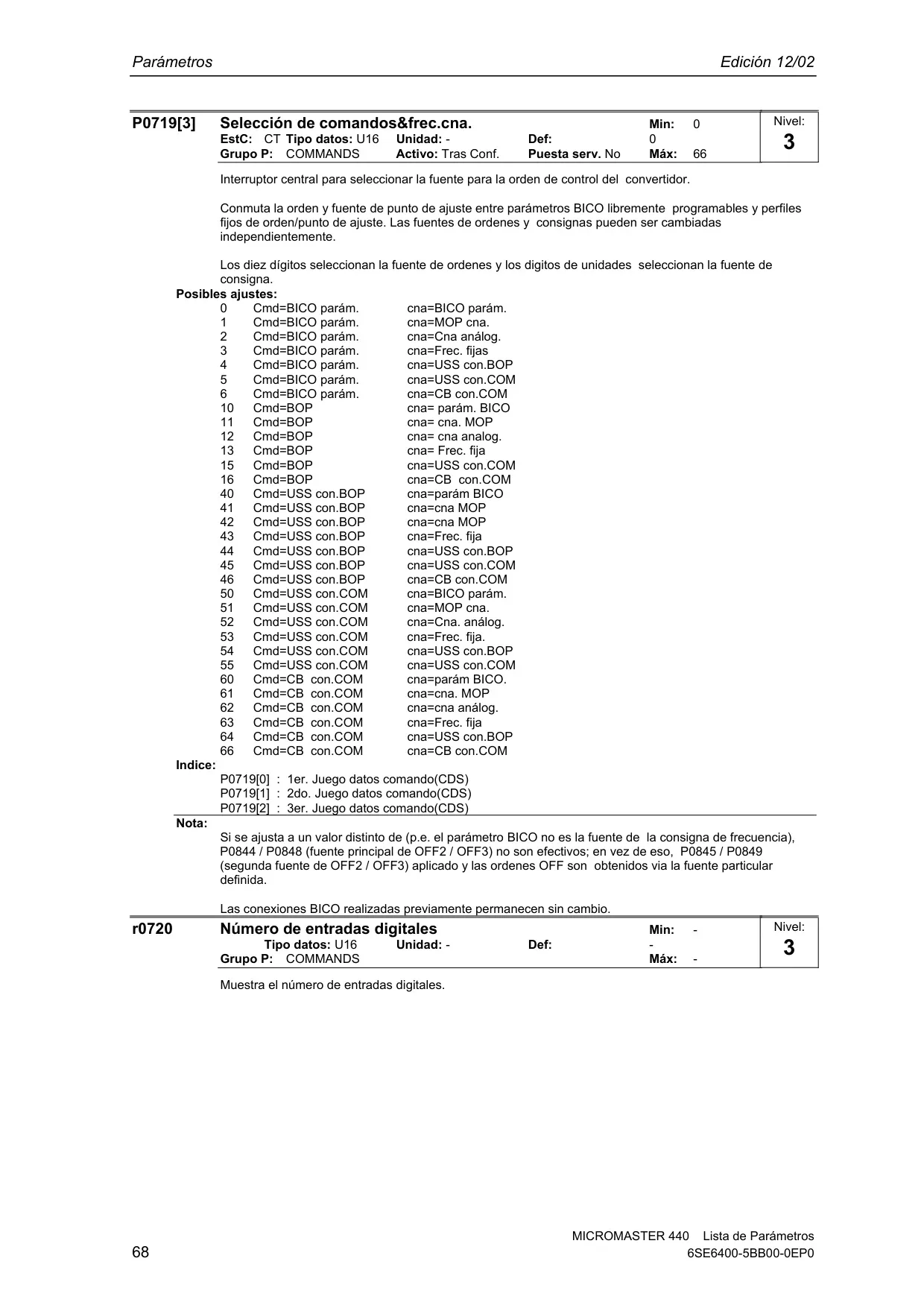

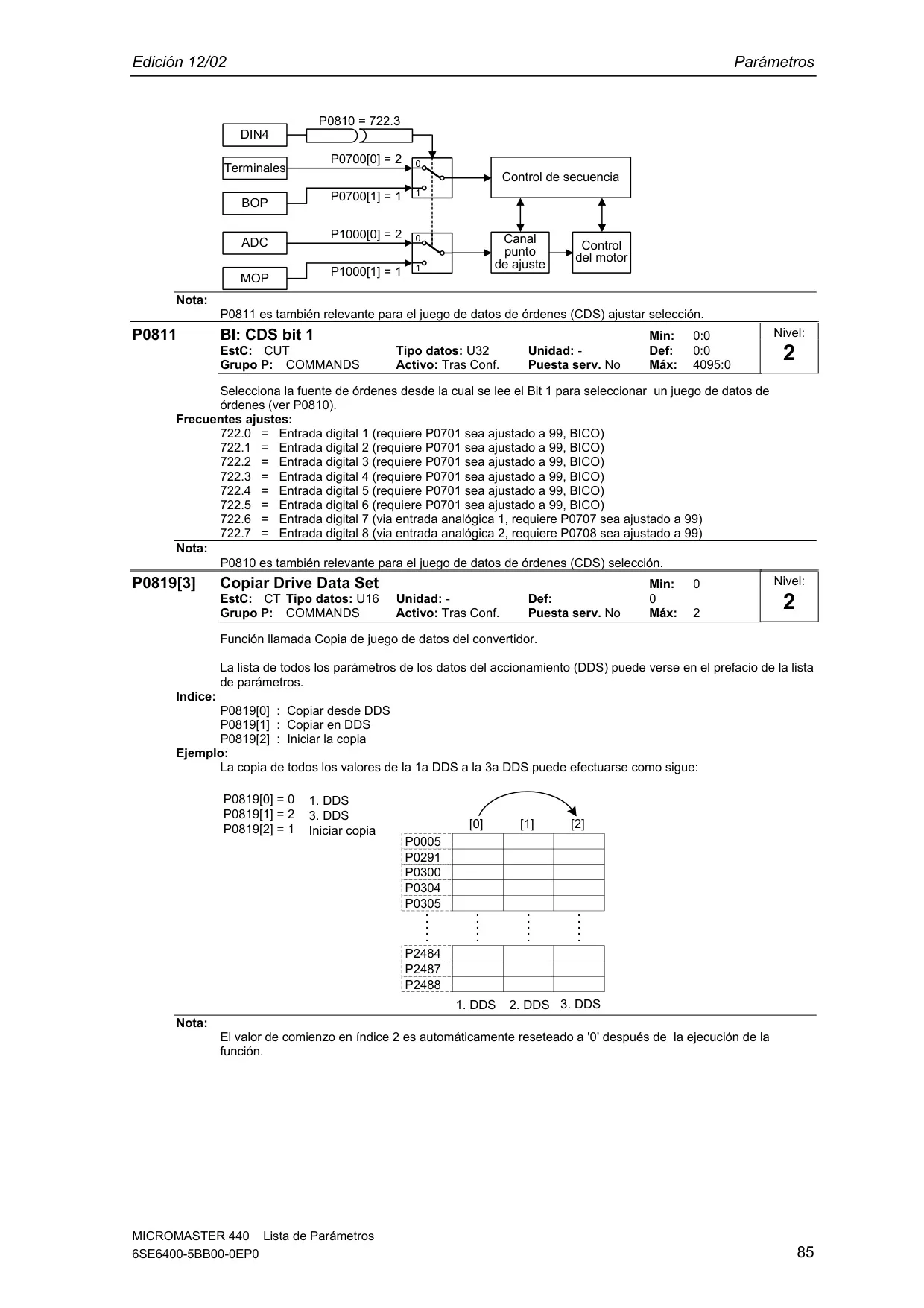

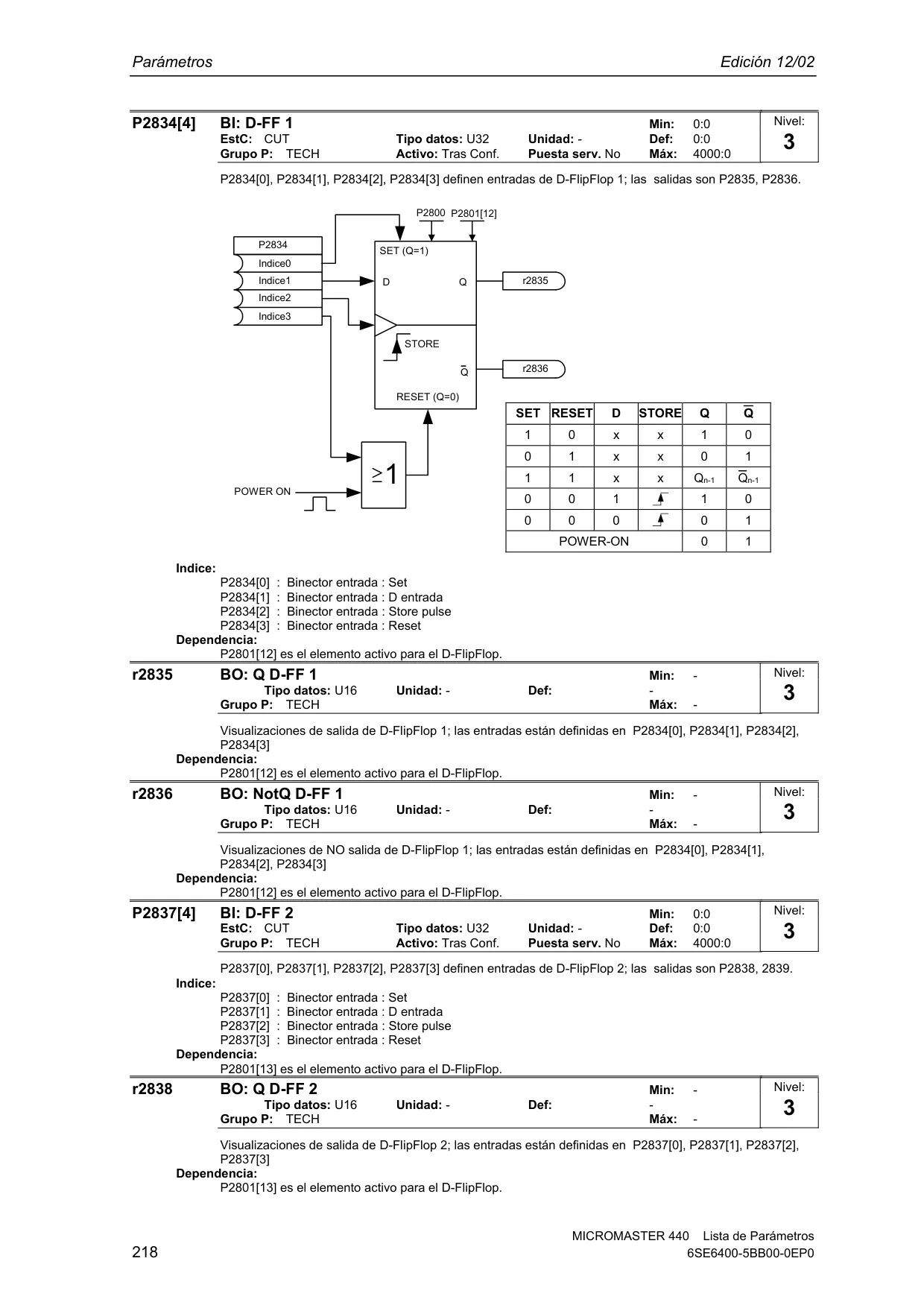

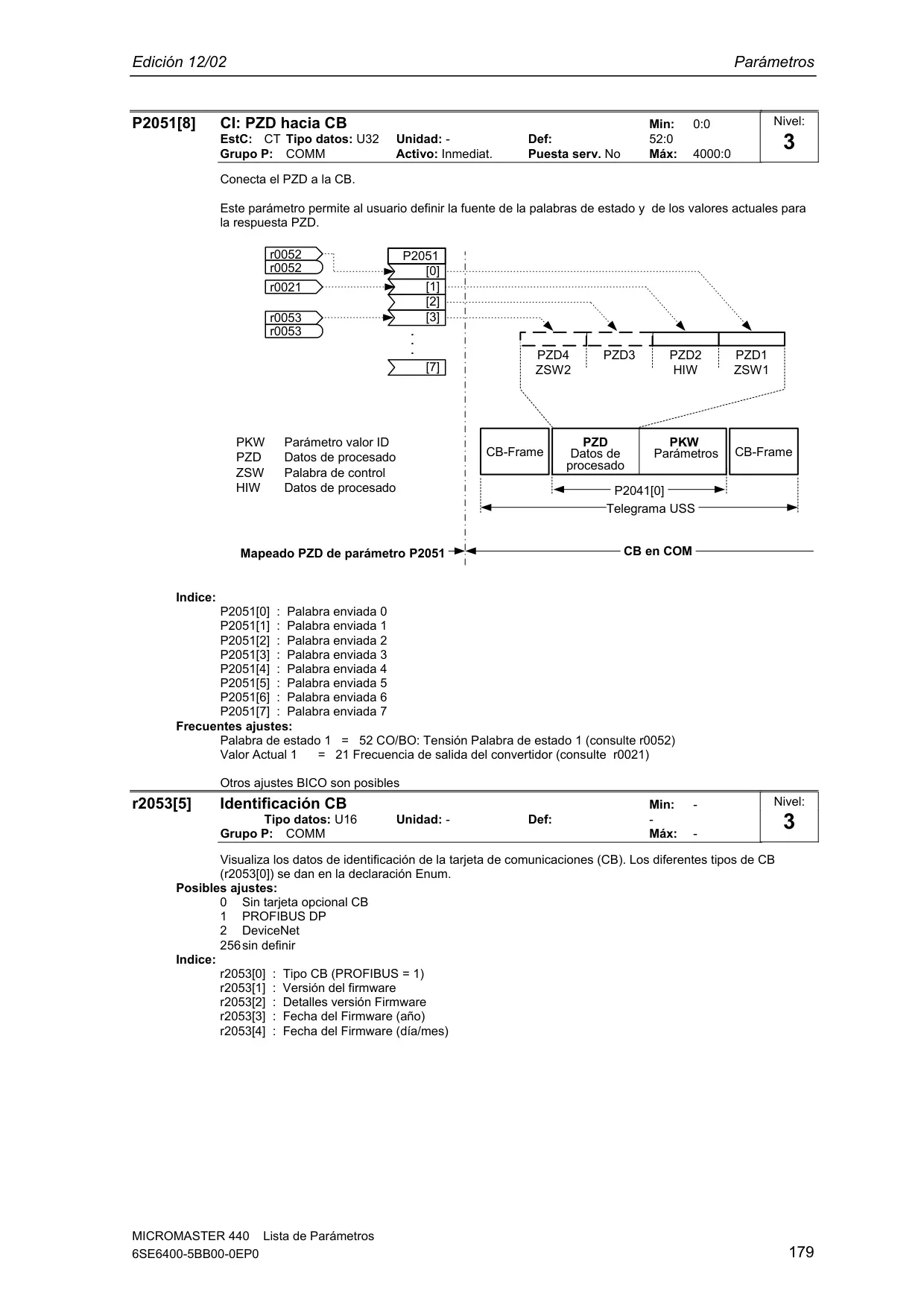

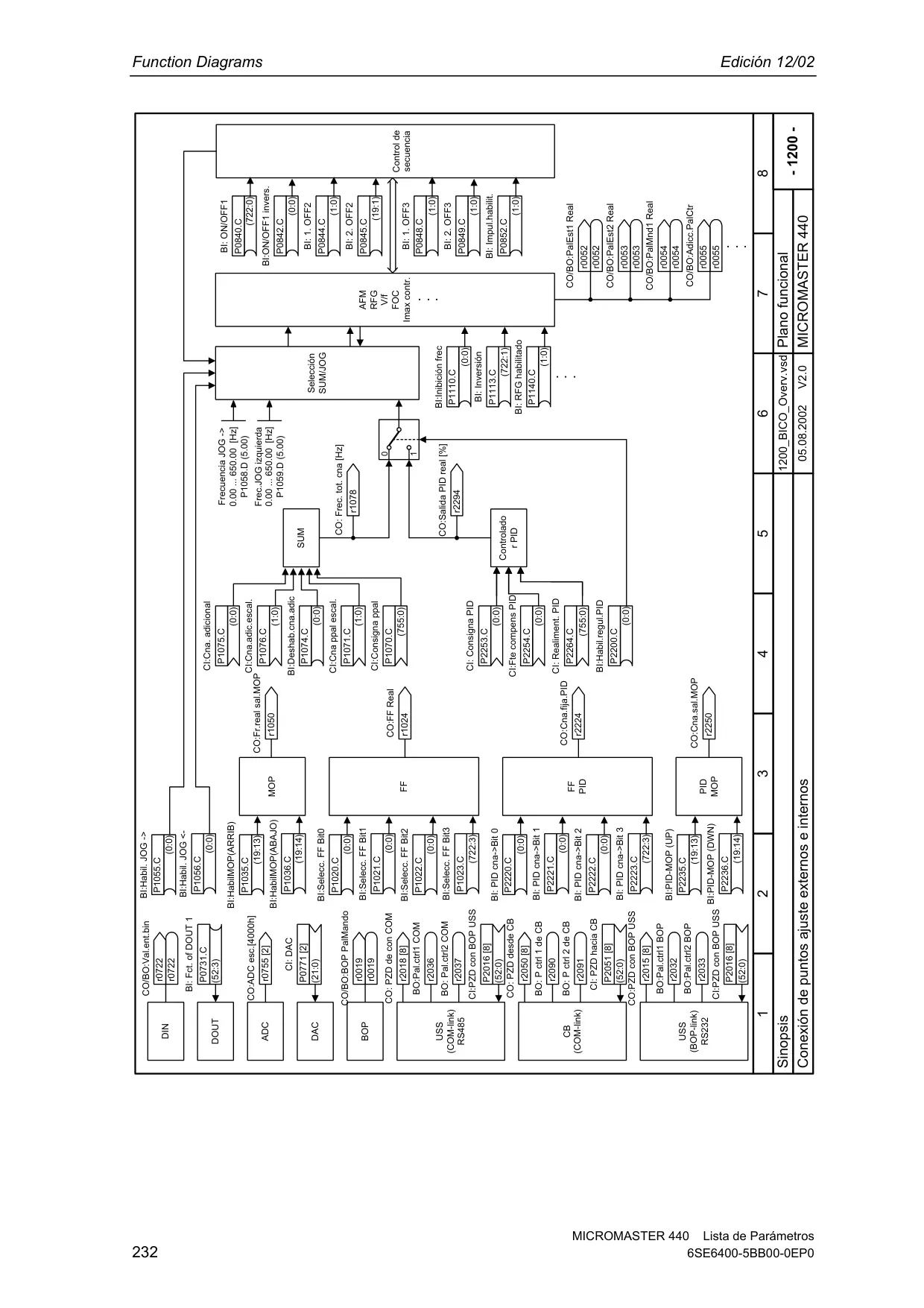

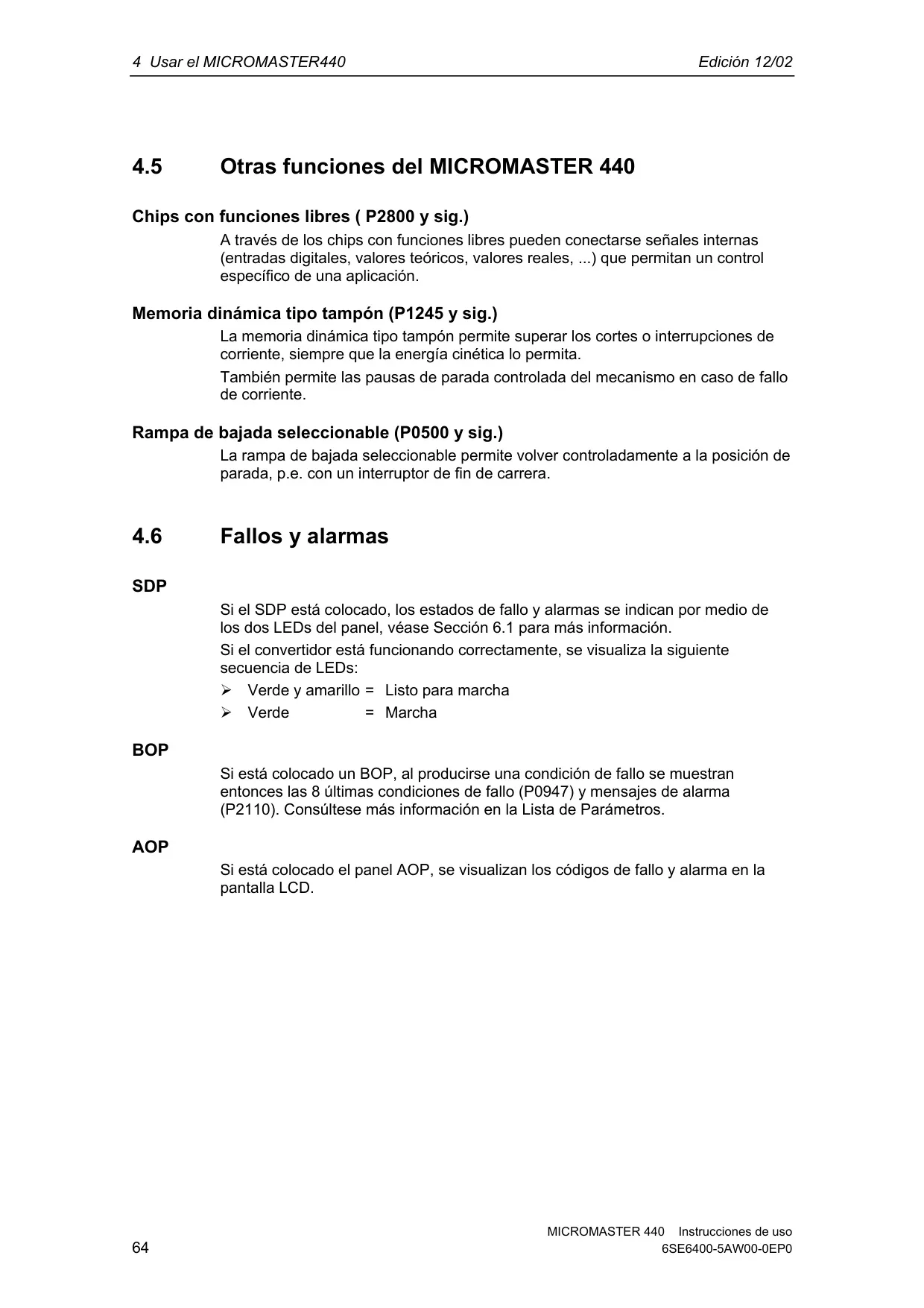

La funcionalidad BiCo (Binary Connector) es fundamental para la flexibilidad del variador, permitiendo interconectar internamente señales para configurar lógicas complejas sin necesidad de hardware externo adicional. La capacidad de cambiar entre diferentes juegos de parámetros (juegos de datos del motor y de órdenes) permite adaptar rápidamente el comportamiento del variador a distintas cargas o modos de operación. Además, la presencia de chips con funciones libres brinda a los usuarios avanzados la capacidad de implementar lógicas de control altamente personalizadas.

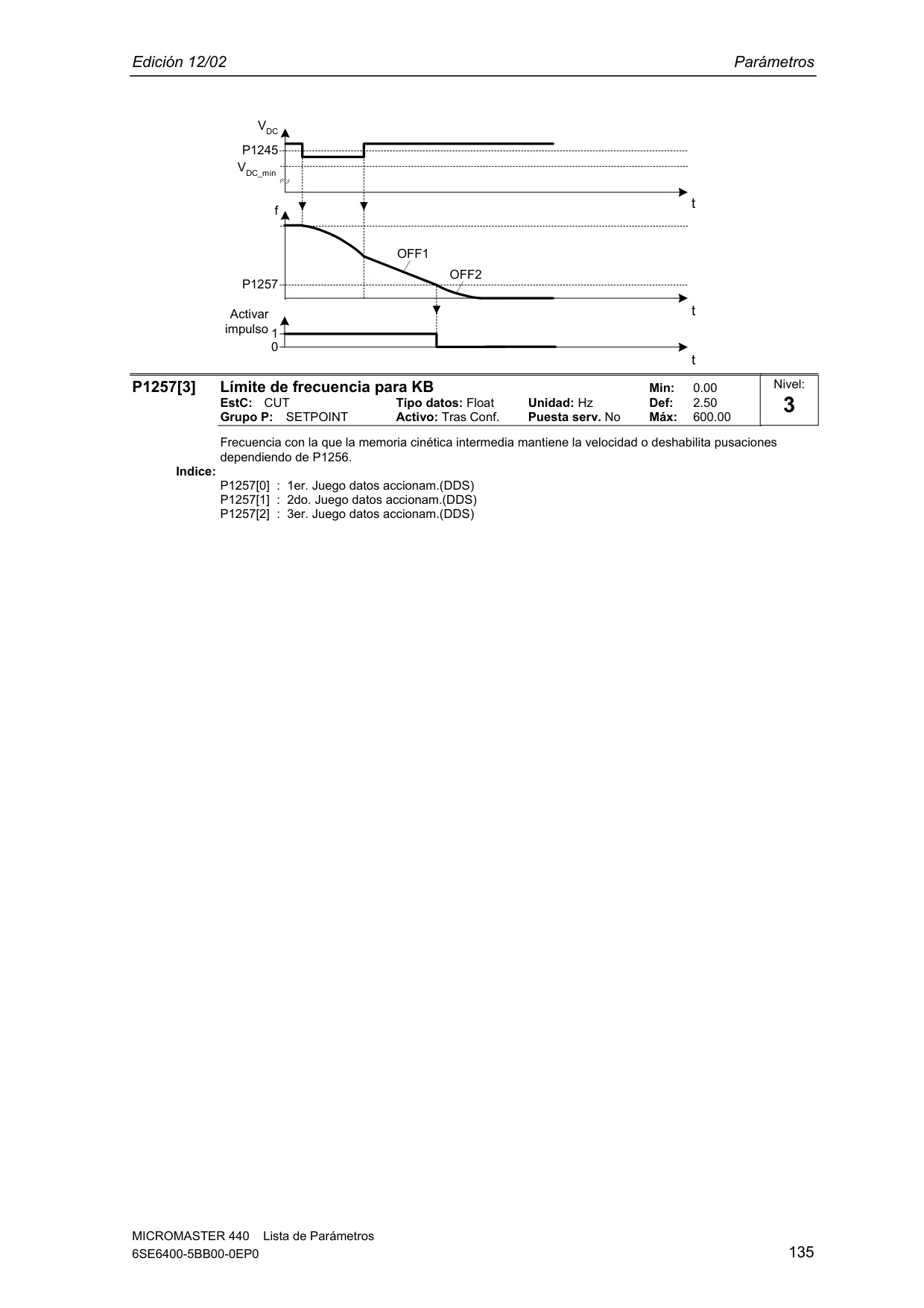

Una característica importante para la continuidad operativa es la memoria tampón dinámica, que permite al variador superar cortes o interrupciones de corriente breves, utilizando la energía cinética del sistema para mantener el funcionamiento o realizar una parada controlada. Esto minimiza el impacto de microcortes en la producción. También ofrece una rampa de bajada seleccionable, lo que permite un control preciso del proceso de desaceleración en diversas situaciones.

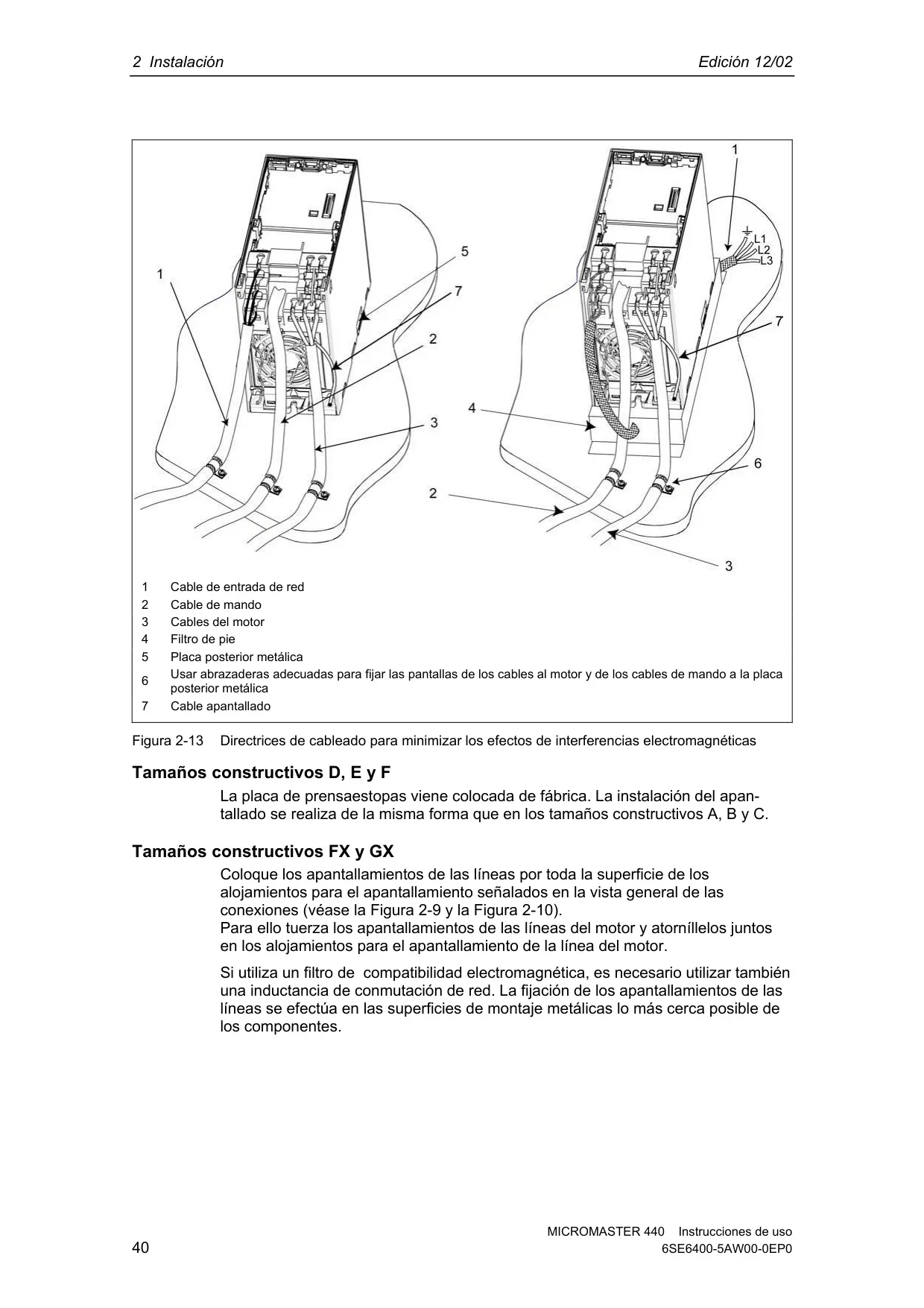

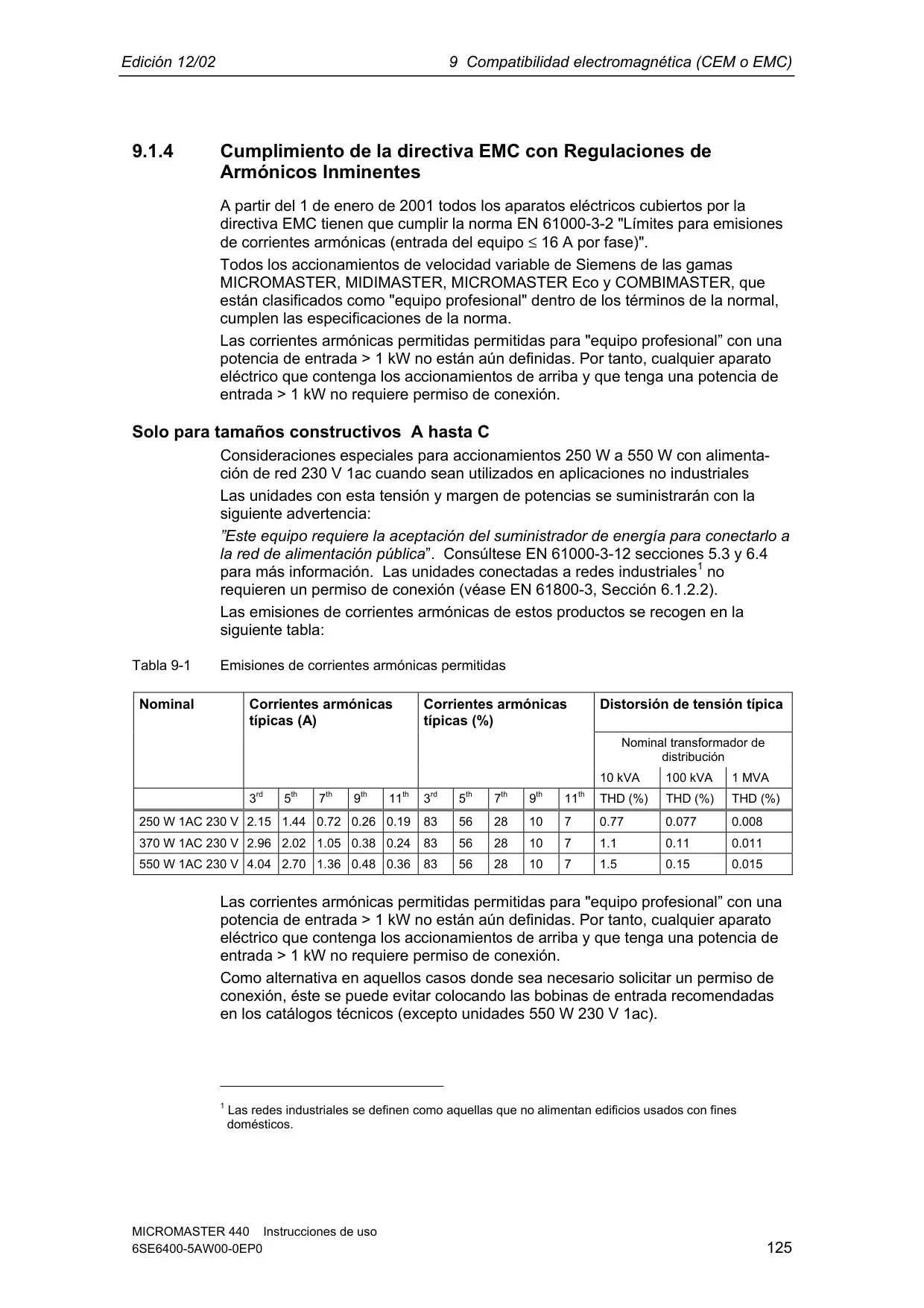

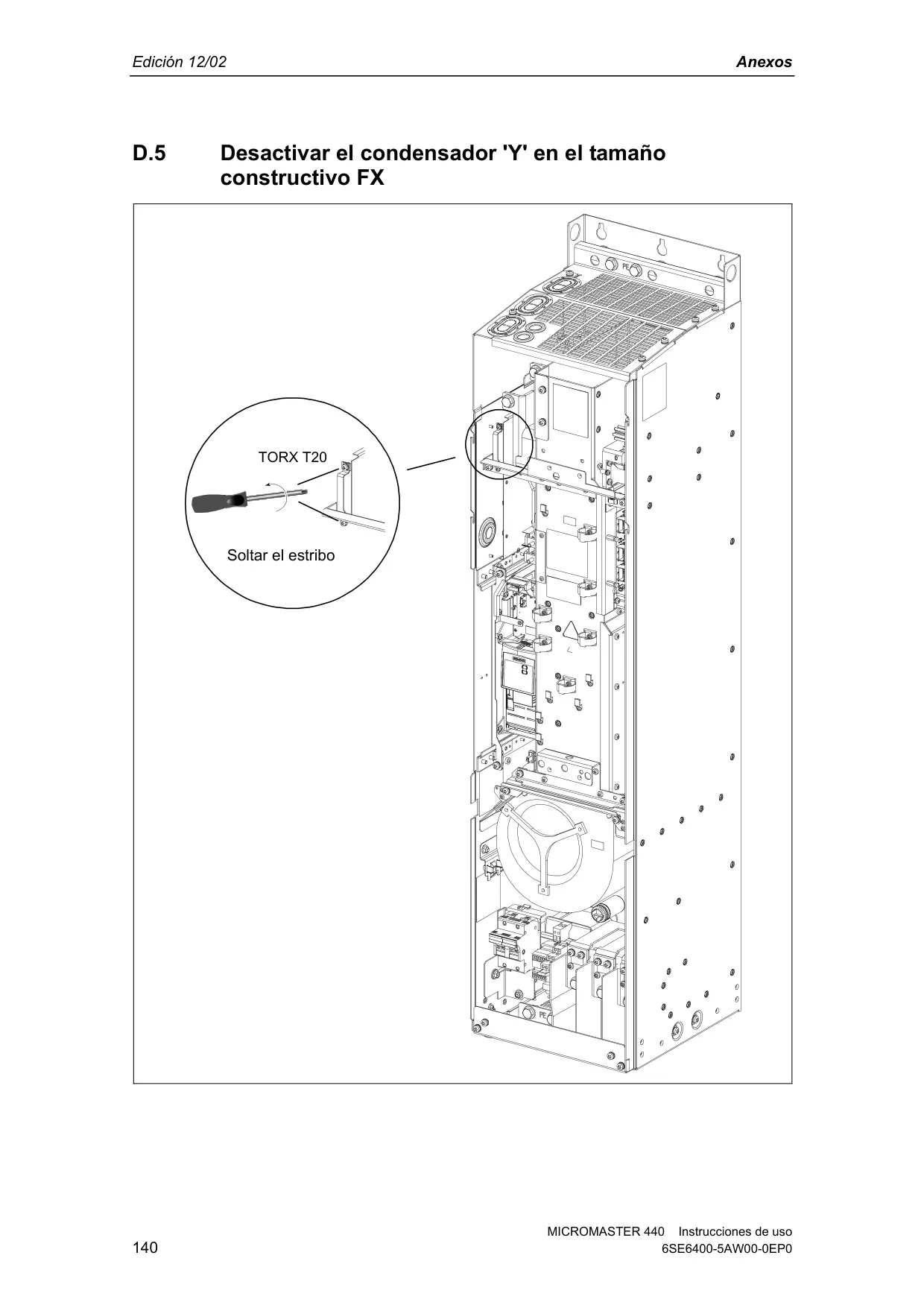

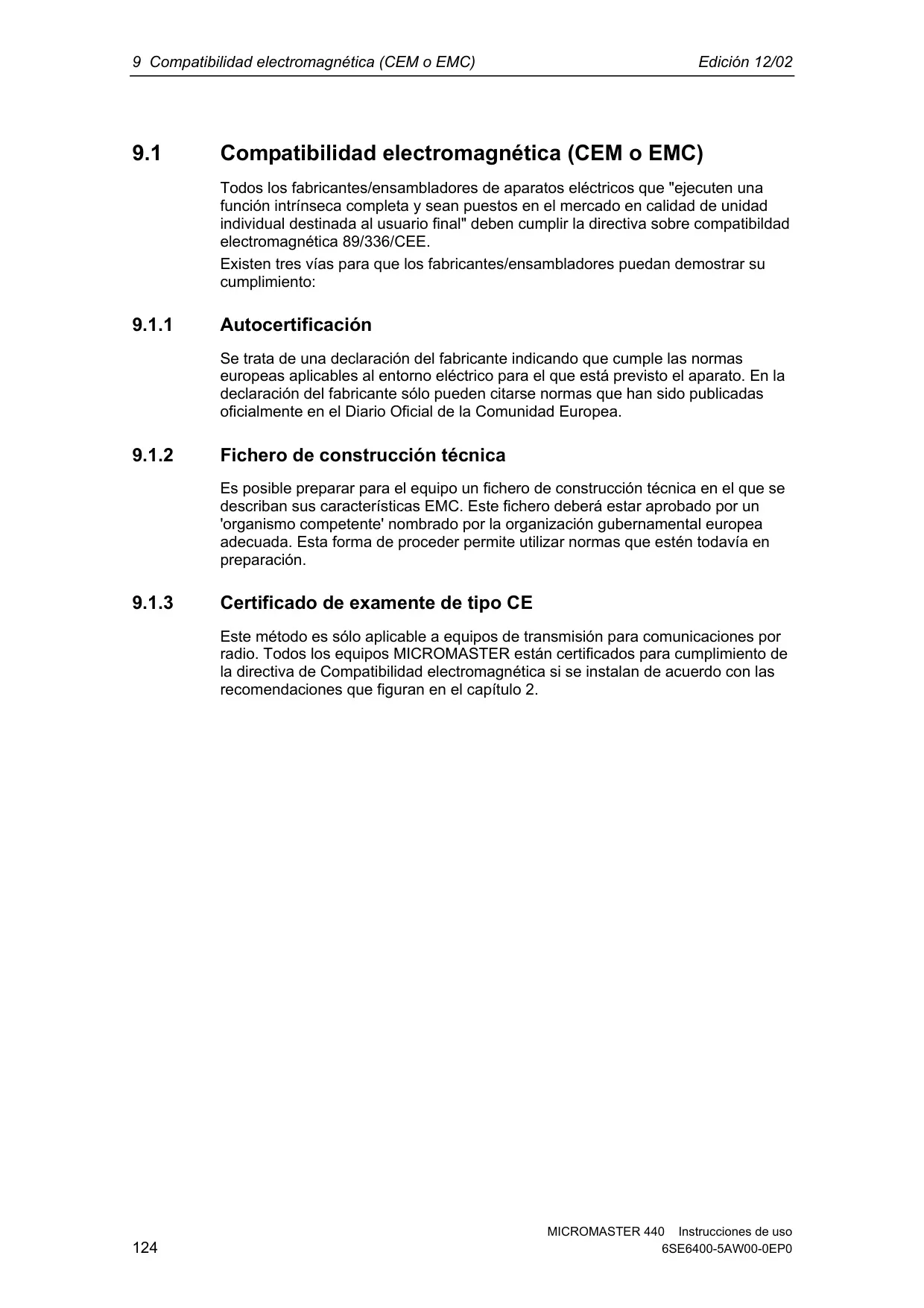

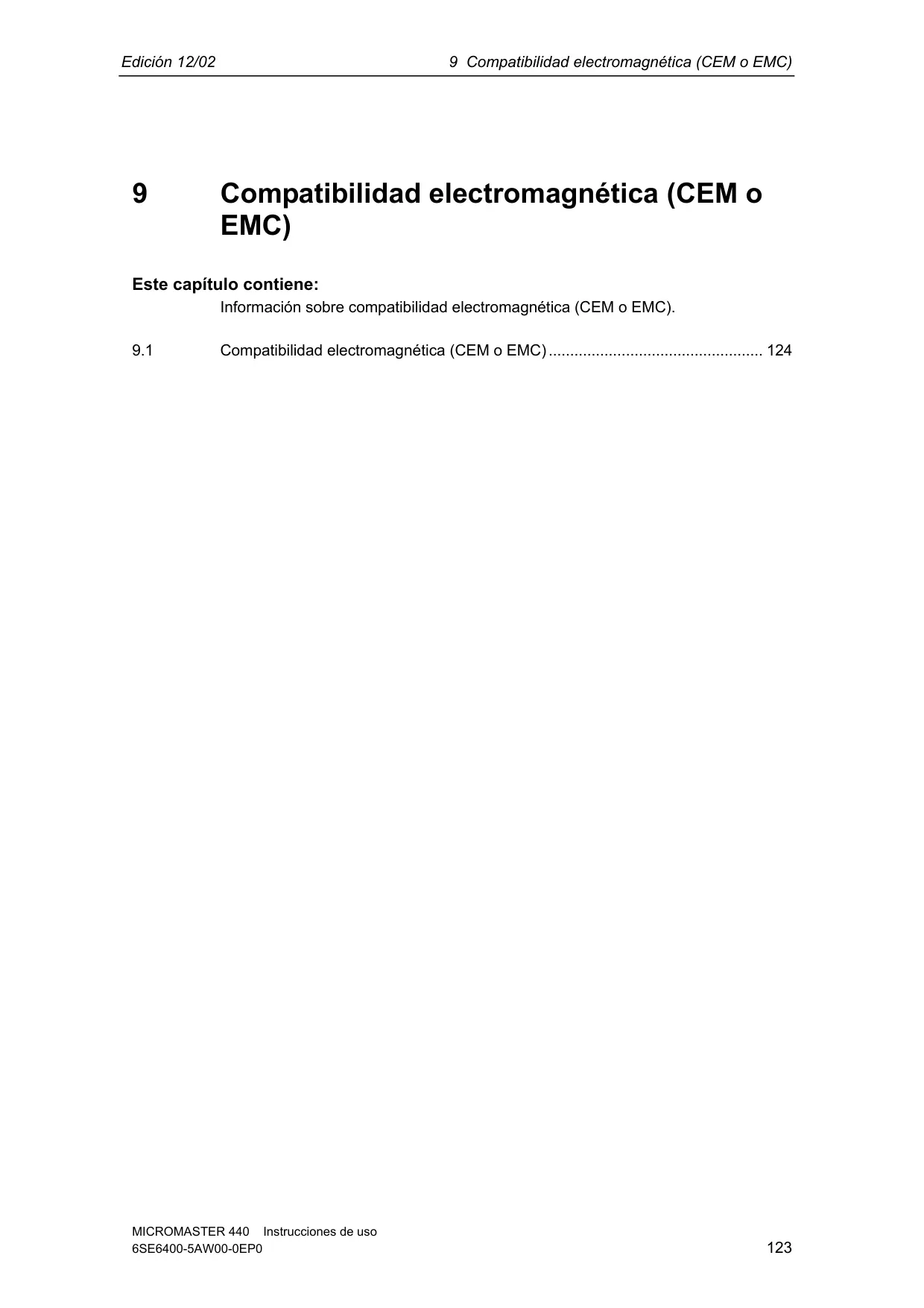

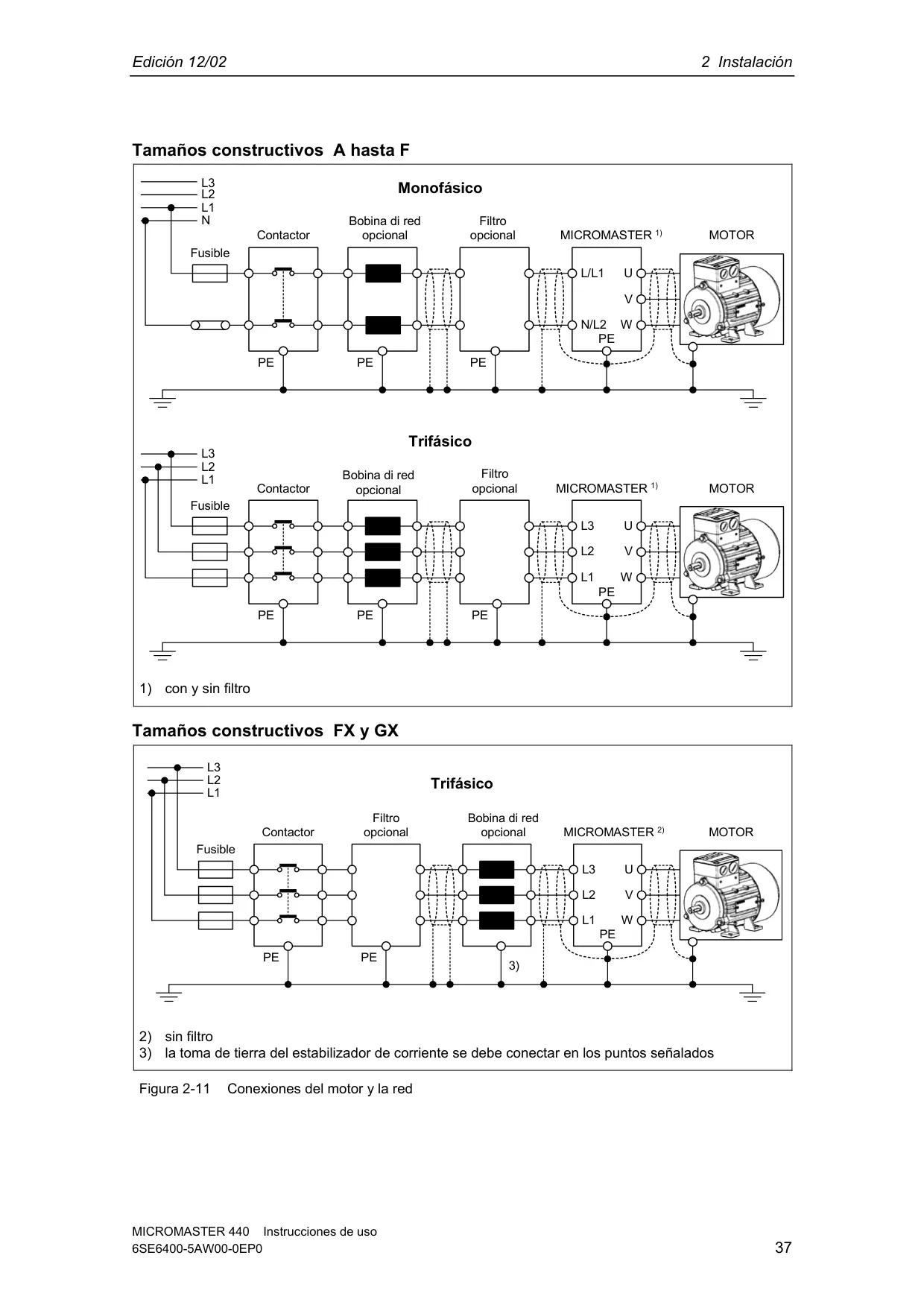

La instalación del Micromaster 440 ha sido simplificada, con un diseño robusto en cuanto a Compatibilidad Electromagnética (CEM). Puede funcionar incluso en redes de alimentación IT (no puestas a tierra), aunque requiere la desactivación del condensador 'Y' y la conexión de una bobina de choque para estos entornos. Se recomienda encarecidamente la lectura de las instrucciones de seguridad y el uso de personal cualificado para garantizar un montaje, operación y mantenimiento correctos y seguros del equipo, protegiendo tanto el variador como el personal.
