Instrucciones del Rain Bird 100 HV
Aquí le ofrecemos el manual de Electroválvula Rain Bird 100 HV completamente gratis y en español. Este manual lo hemos catalogado en la sección de Aspersores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Electroválvula Rain Bird 100 HV, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

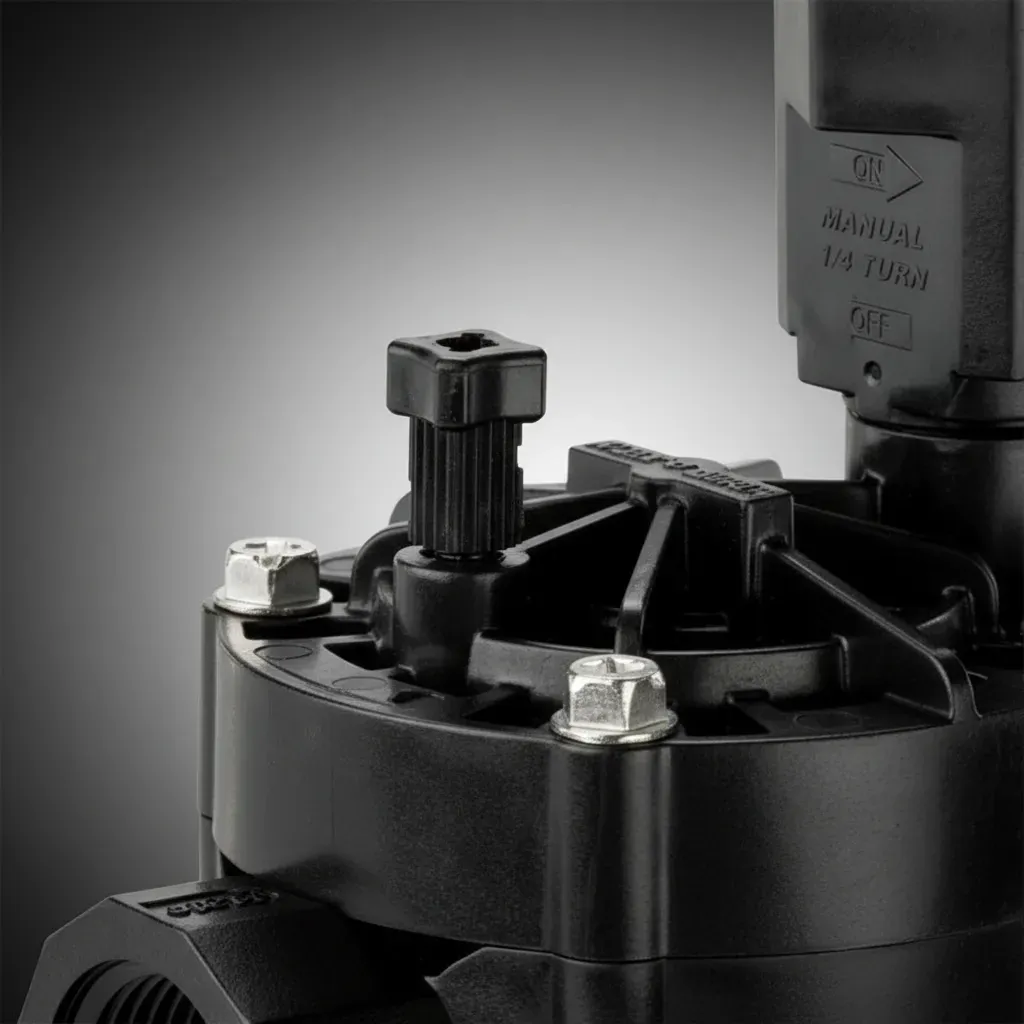

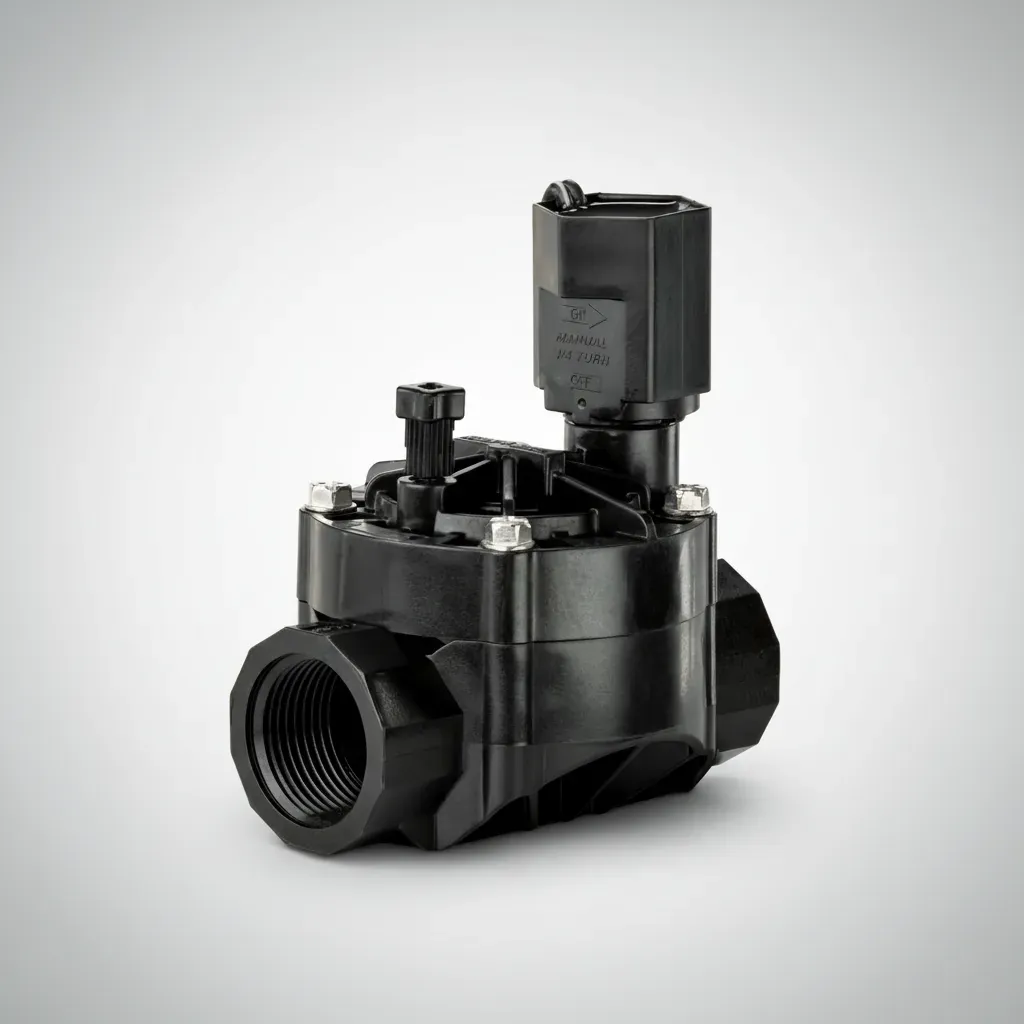

Imágenes del Producto

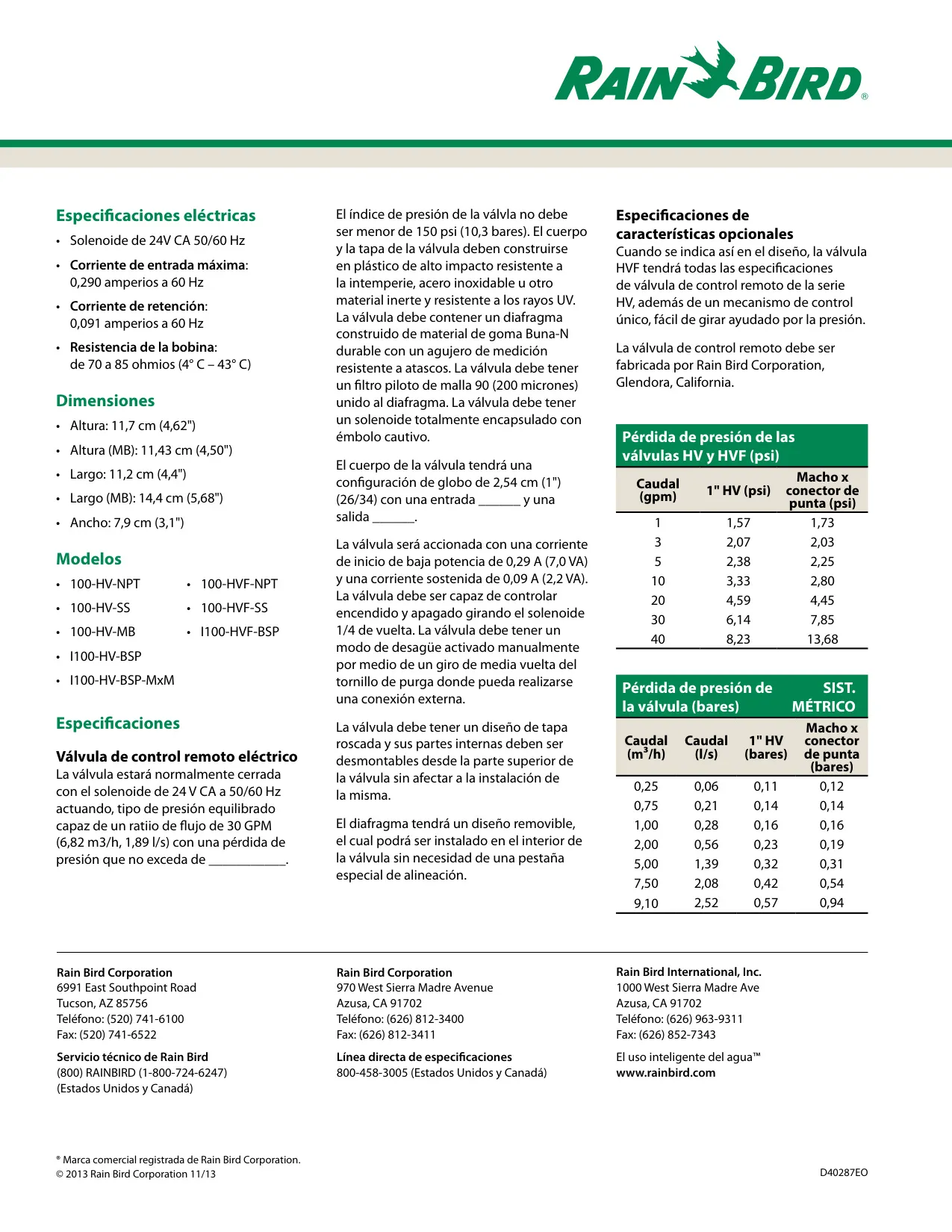

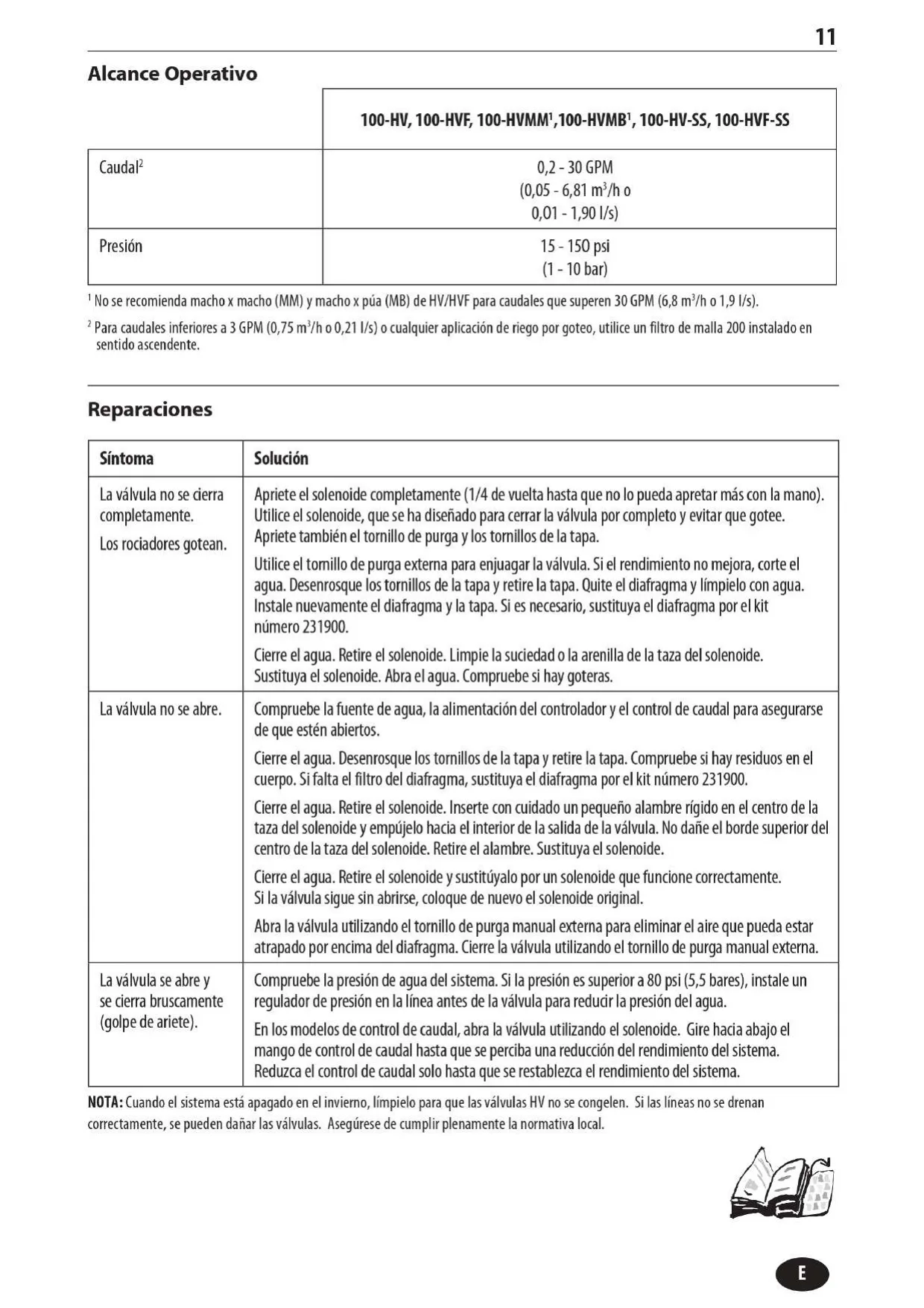

Especificaciones del Rain Bird 100 HV
| Característica | Especificación |
|---|---|
| Caudal | 0,2 - 30 GPM (0,05 - 6,82 m³/h; 0,01 - 1,89 l/s) |
| Presión de Operación | 15 - 150 psi (1,0 - 10,3 bar) |
| Temperatura del Agua | Hasta 43 °C (110 °F) |
| Temperatura Ambiente | Hasta 52 °C (125 °F) |
| Suministro Eléctrico | 24 VAC (50/60 Hz) |
| Corriente de Entrada Máxima | 0,290 amperios a 60 Hz |
| Corriente de Retención | 0,091 amperios a 60 Hz |
| Resistencia de la Bobina | 70 a 85 ohmios (4° C – 43° C) |
| Altura (Modelos estándar) | 11,7 cm (4,62") |
| Altura (Modelos MB) | 11,43 cm (4,50") |
| Largo (Modelos estándar) | 11,2 cm (4,4") |
| Largo (Modelos MB) | 14,4 cm (5,68") |
| Ancho | 7,9 cm (3,1") |
| Tamaño de Conexión | 1" (26/34) |
| Material del Cuerpo | Polipropileno con fibra de vidrio |
| Filtración Recomendada (Bajo Flujo/Goteo) | Filtro de malla 90 (200 micrones) o RBY-100-200MX (para < 3 GPM) |
Detalles del Rain Bird 100 HV

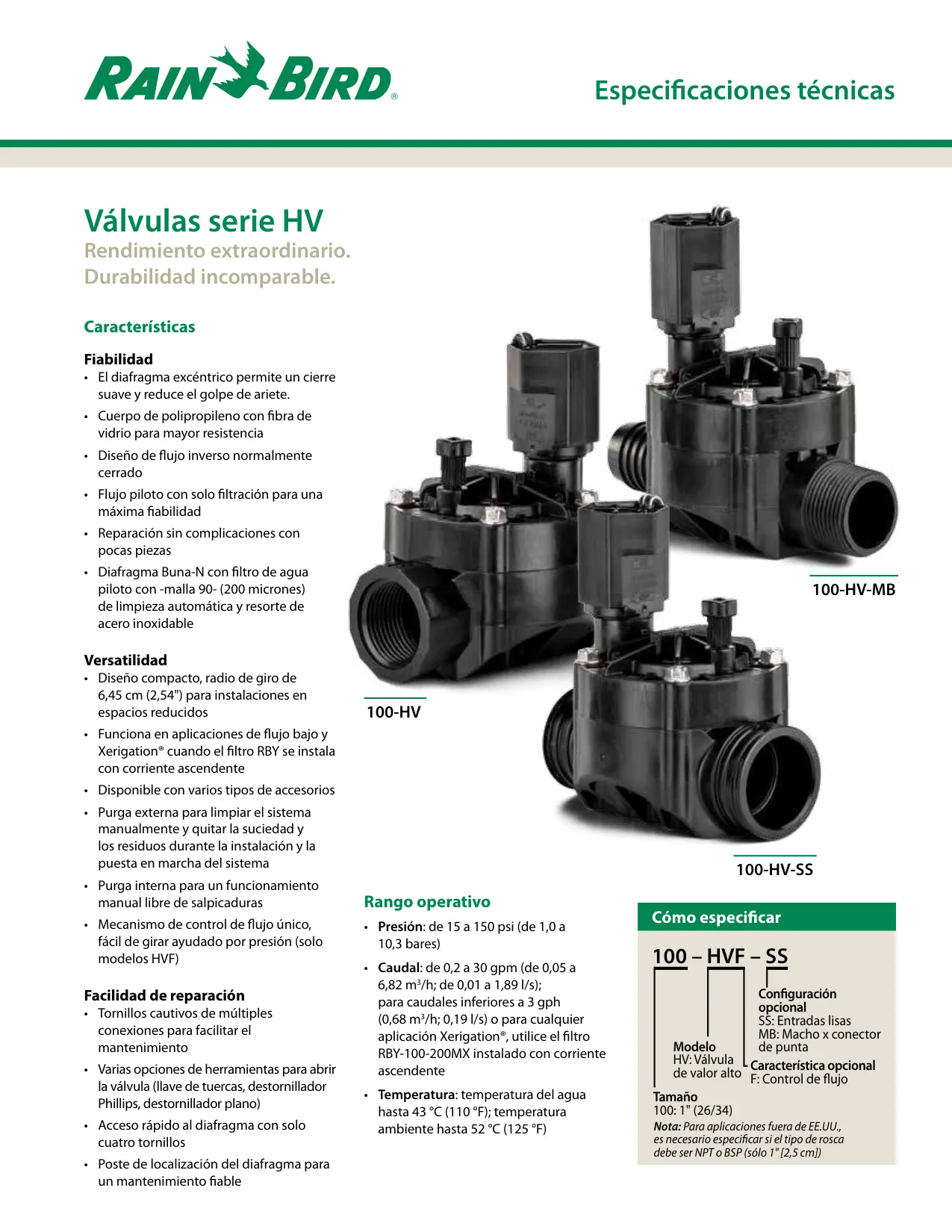

El Rain Bird 100 HV es una válvula en línea de alto valor diseñada para ofrecer un rendimiento excepcional y una durabilidad inigualable en sistemas de riego. Fabricada con un cuerpo de polipropileno reforzado con fibra de vidrio, esta válvula asegura una resistencia superior, haciéndola ideal para instalaciones exigentes. Su diseño compacto, con un radio de giro de solo 6,45 cm (2,54"), permite su fácil integración en espacios reducidos, proporcionando flexibilidad en el diseño del sistema. Además, su funcionamiento silencioso y confiable se debe, en parte, a un diafragma excéntrico que garantiza un cierre suave, minimizando así el indeseado golpe de ariete y protegiendo la integridad de la tubería.
La fiabilidad es una característica distintiva del Rain Bird 100 HV. Incorpora un diseño de flujo inverso que la mantiene normalmente cerrada, aumentando la seguridad y eficiencia del sistema. El flujo piloto cuenta con filtración para maximizar su durabilidad, mientras que el diafragma de Buna-N, con un filtro de agua piloto de malla 90 (200 micrones) de limpieza automática y un resorte de acero inoxidable, asegura un rendimiento consistente y libre de obstrucciones. Este enfoque en la calidad de los materiales y la ingeniería de precisión se traduce en una válvula que requiere un mantenimiento mínimo y ofrece una vida útil prolongada, incluso en condiciones operativas severas.
En cuanto a su versatilidad, la válvula Rain Bird 100 HV puede operar eficazmente en aplicaciones de bajo flujo y sistemas de Xerigation®, siempre que se instale un filtro RBY aguas arriba para proteger los componentes internos. Dispone de una purga externa, ideal para limpiar el sistema manualmente y eliminar suciedad o residuos durante la instalación o puesta en marcha, y una purga interna para un funcionamiento manual sin salpicaduras, lo que facilita las pruebas. Los modelos HVF, en particular, incluyen un mecanismo de control de flujo único y fácil de girar, que se ajusta por presión, permitiendo una regulación precisa del caudal de agua directamente desde la válvula.

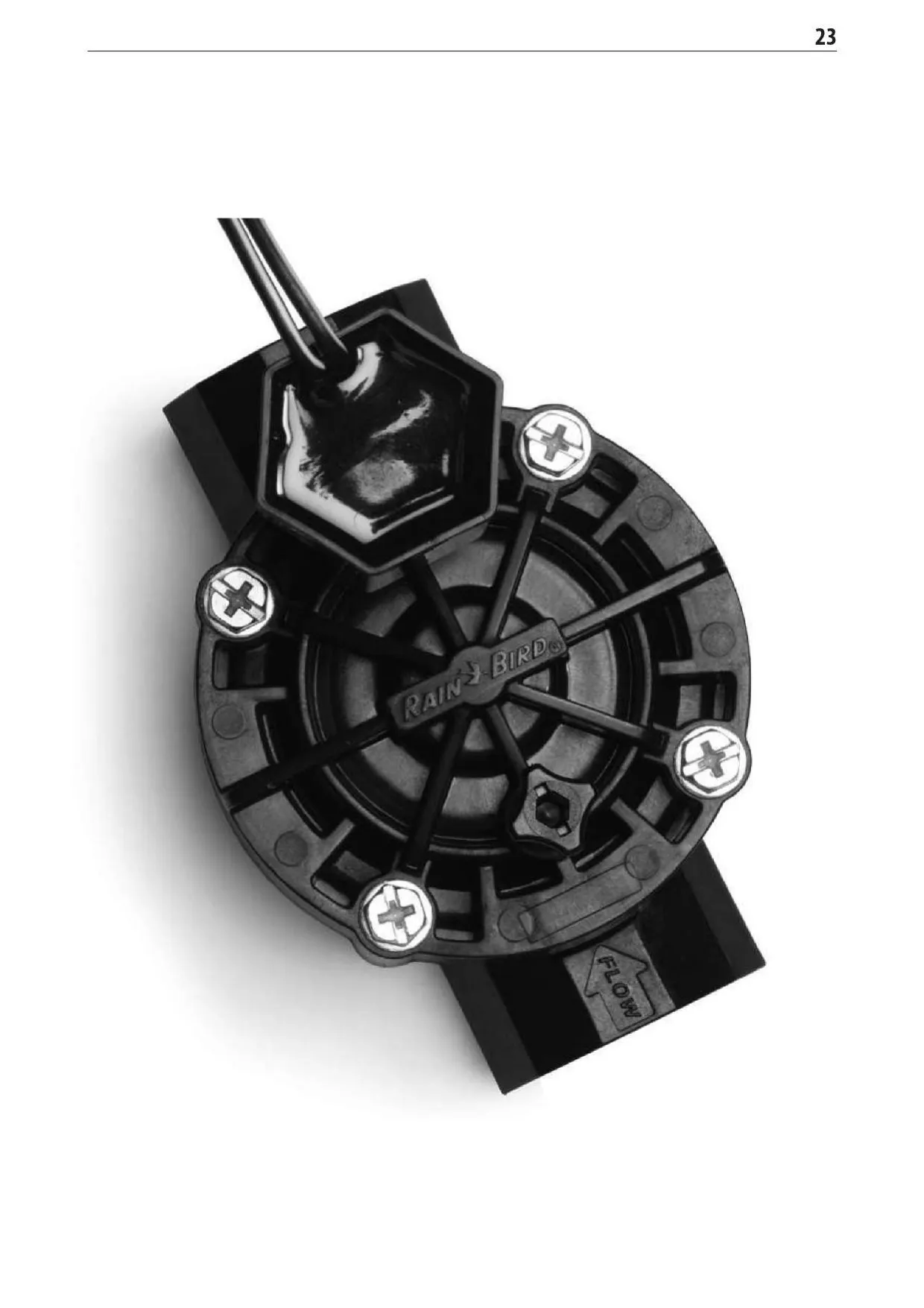

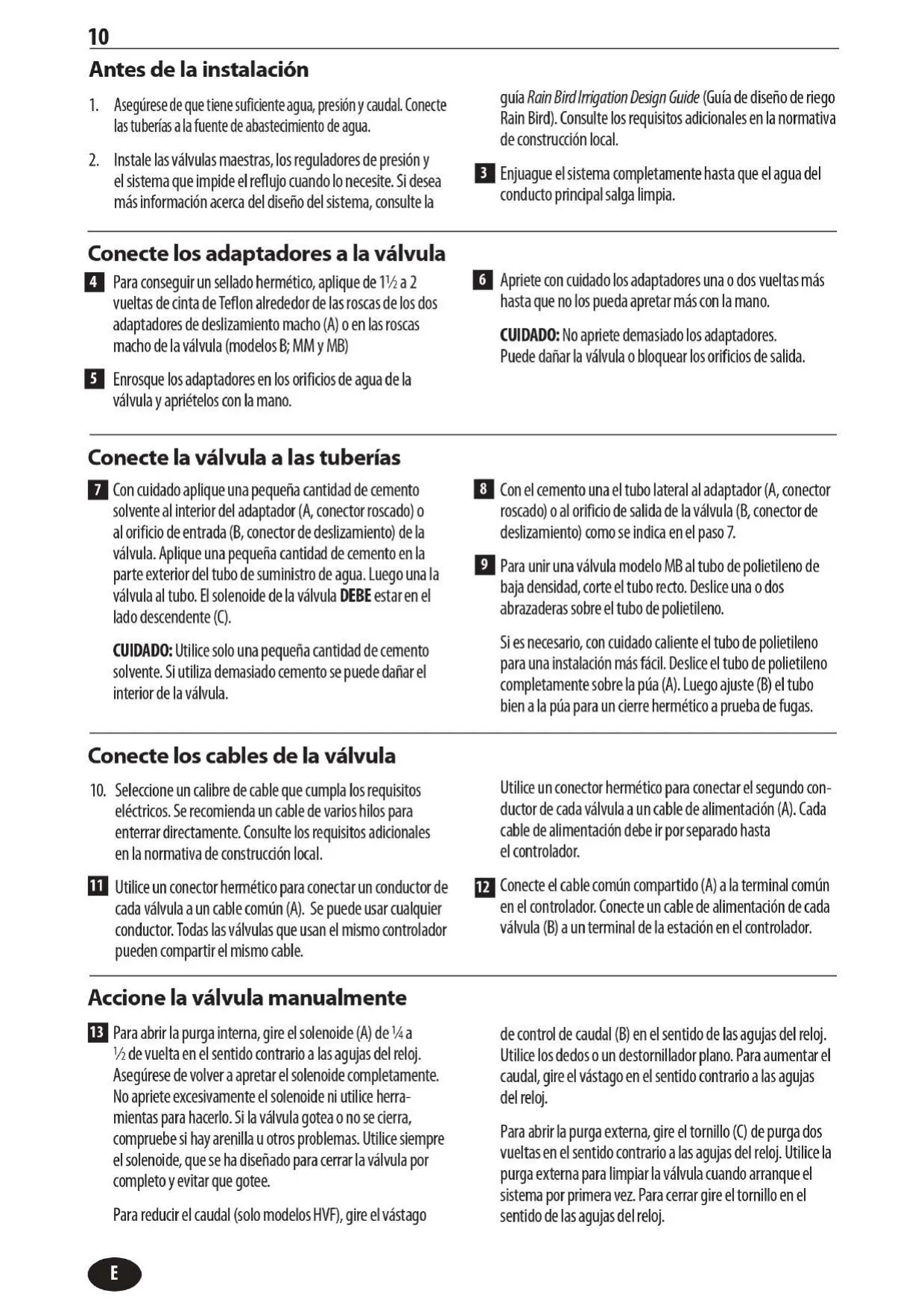

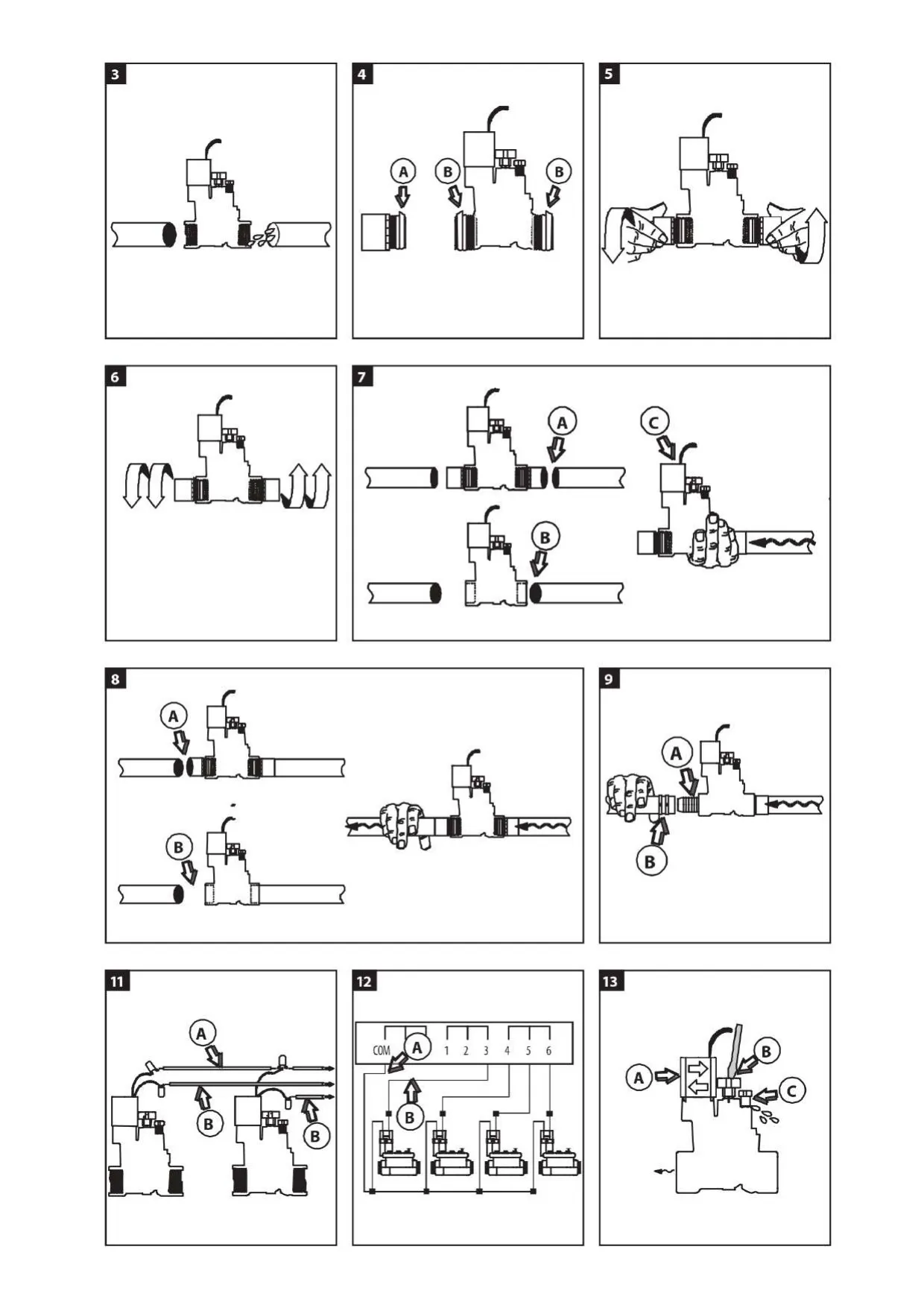

El mantenimiento de la válvula se simplifica gracias a su diseño inteligente. Los tornillos cautivos de múltiples conexiones permiten un acceso rápido y sencillo al diafragma, facilitando su limpieza o reemplazo. Se puede abrir con varias herramientas, como una llave de tuercas, un destornillador Phillips o uno plano, ofreciendo flexibilidad al técnico. Para una instalación óptima, se recomienda aplicar cinta de Teflón en todas las roscas macho para asegurar un sellado hermético y utilizar uniones de tubo en la entrada y salida para simplificar futuras reparaciones. Es crucial limpiar el sistema completamente antes de la instalación y verificar la dirección del flujo.
La conexión eléctrica del Rain Bird 100 HV es directa, utilizando un solenoide de 24 V CA. Se aconseja el uso de cable de varios hilos para enterrar directamente y conectores herméticos (tapones de gel) para asegurar la integridad de las uniones eléctricas, especialmente en entornos exteriores. Para el cableado de múltiples válvulas, un cable común se comparte entre ellas, mientras que cada válvula tiene un cable de alimentación individual hacia el controlador. El manual también proporciona una sección exhaustiva de solución de problemas, abordando síntomas comunes como fugas, válvulas que no cierran o no abren, y el golpe de ariete, ofreciendo soluciones prácticas y eficientes. Es vital drenar el sistema en invierno para proteger las válvulas del congelamiento.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Rain Bird 100 HV y las respondemos a continuación.
Las válvulas Rain Bird 100 HV están disponibles en diversas configuraciones para adaptarse a distintas tuberías. Incluyen modelos roscados NPT y BSP, modelos Macho por Barb para tuberías flexibles, y modelos Slip por Slip para uniones por solvente. También existen versiones Macho x Macho (MM) y Macho x Púa (MB).
La principal diferencia es que el modelo 100 HVF incorpora un mecanismo de control de flujo único, fácil de girar y asistido por presión. Esto permite a los usuarios ajustar manualmente el caudal de agua, una característica ausente en el modelo 100 HV estándar.
Primero, asegúrese de que el solenoide esté completamente apretado (de ¼ a ½ vuelta más hasta que no pueda apretarlo con la mano). También apriete el tornillo de purga y los tornillos de la tapa. Si el problema persiste, utilice la purga externa para enjuagar la válvula. Si no mejora, corte el agua, desenrosque la tapa, limpie el diafragma y vuelva a instalarlo, o considere reemplazarlo con el kit número 231900.
Verifique que la fuente de agua y el controlador estén abiertos, y que el control de caudal (si es un modelo HVF) no esté cerrado. Si persiste, corte el agua, retire la tapa y revise si hay residuos internos o si falta el filtro del diafragma. También puede intentar limpiar la taza del solenoide con un alambre delgado o probar con un solenoide que funcione correctamente. Finalmente, use la purga manual externa para liberar aire atrapado.
El golpe de ariete es un aumento brusco de presión en el sistema de tuberías, a menudo causado por el cierre repentino de una válvula. Para prevenirlo, verifique la presión del agua; si supera los 80 psi (5,5 bares), instale un regulador de presión antes de la válvula. En los modelos con control de caudal (HVF), puede abrir la válvula y luego girar ligeramente el mango de control de caudal para reducir la velocidad de cierre, disminuyendo así el impacto.
Sí, se recomienda encarecidamente aplicar de 1 ½ a 2 vueltas de cinta de Teflón (politetrafluoroetileno, PTFE) alrededor de las roscas de los adaptadores macho para asegurar un sellado hermético. No utilice sellador de tuberías, ya que podría dañar el sistema o los componentes internos de la válvula.
Durante el cese invernal, es fundamental drenar completamente el sistema para proteger las válvulas HV de las bajas temperaturas y evitar que se congelen. Un drenaje inadecuado puede causar daños severos a las válvulas y las tuberías. Asegúrese de cumplir con la normativa local de construcción para la preparación invernal.
El diafragma de Buna-N incluye un filtro de agua piloto con malla 90 (200 micrones) de limpieza automática. Sin embargo, si la válvula no funciona correctamente (no cierra o no abre), puede ser necesario retirar la tapa, quitar el diafragma y limpiarlo manualmente con agua para eliminar cualquier suciedad o arenilla acumulada. Si está dañado, se puede reemplazar con el kit número 231900.
Se recomienda utilizar un cable de varios hilos diseñado para ser enterrado directamente. Para todas las conexiones, es crucial usar conectores herméticos (como los tapones de gel) para proteger los empalmes de la humedad y asegurar una conexión eléctrica fiable y segura, cumpliendo siempre con los requisitos de la normativa de construcción local.
