Pistón Electromecánico Merik 200M
Pistón Electromecánico Merik 200M
Instrucciones del Pistón Merik 200M
Aquí le ofrecemos el manual de Pistón Electromecánico Merik 200M completamente gratis y en español. Este manual lo hemos catalogado en la sección de Actuadores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Pistón Electromecánico Merik 200M, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

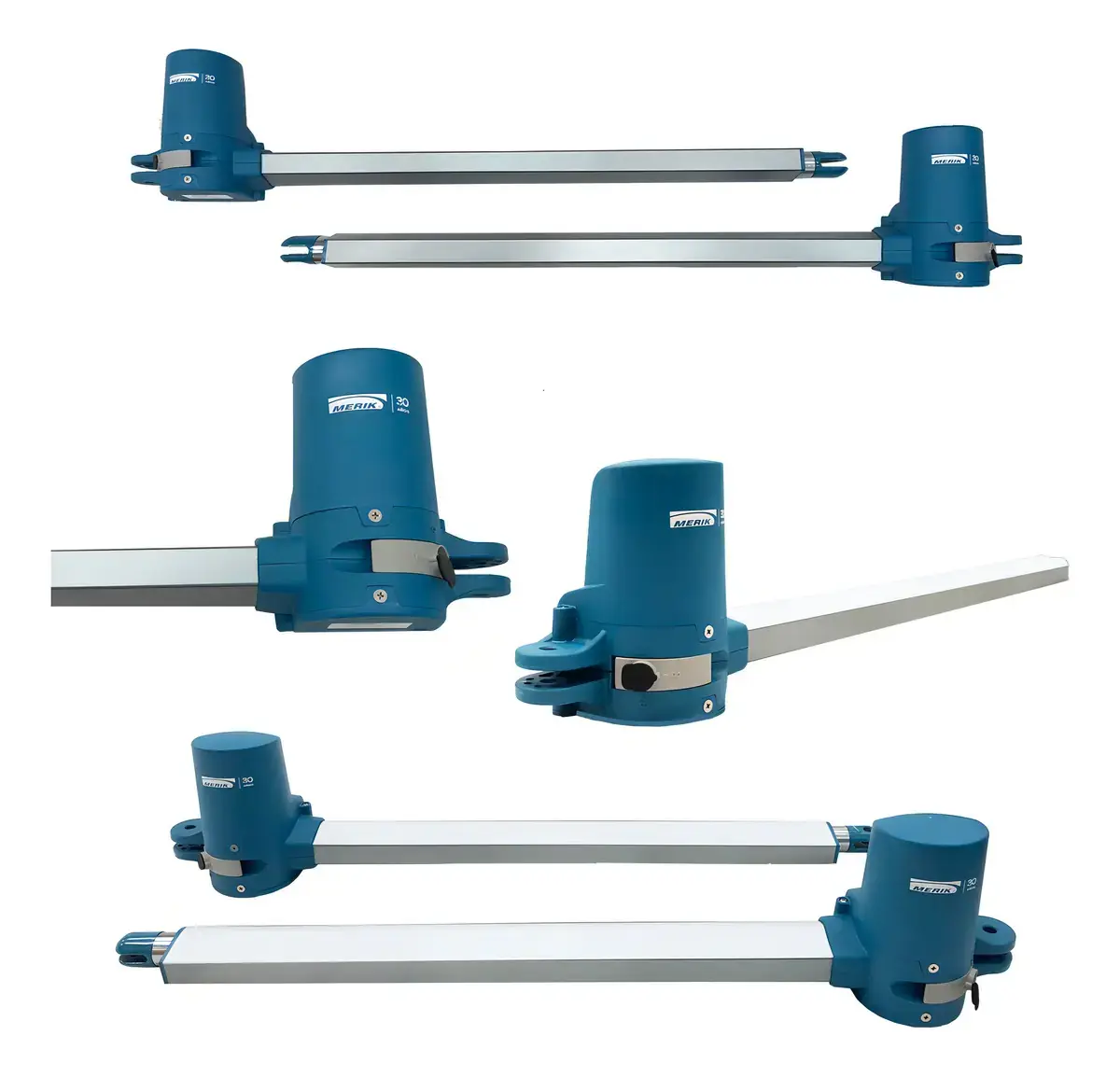

Imágenes del Producto

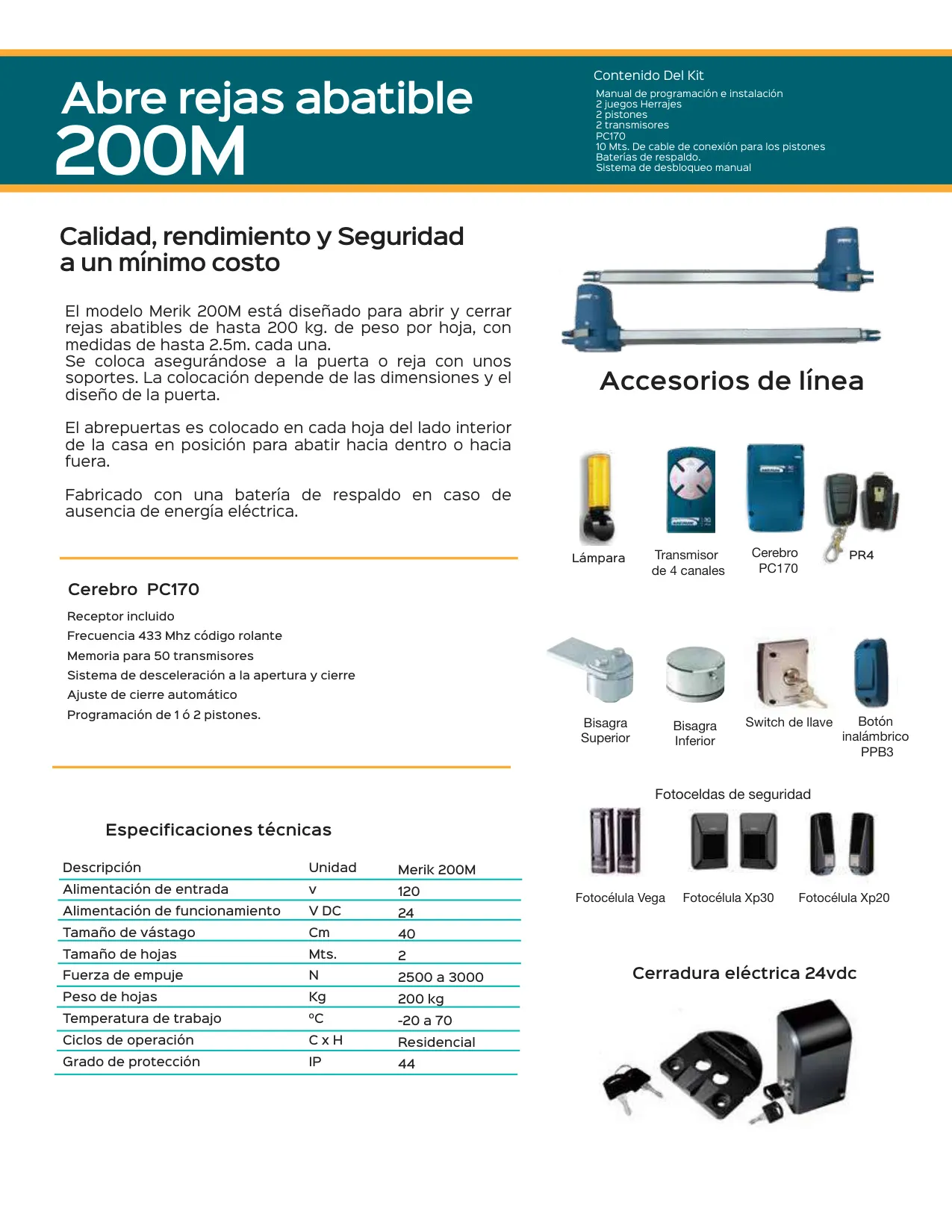

Especificaciones del Pistón Electromecánico Merik 200M
| Característica | Especificación |
|---|---|
| Tipo de Motor | Electromecánico con vástago |
| Voltaje de Motor | 24 Vdc |
| Fuerza de Empuje | 2000 N |
| Longitud del Vástago | 400 mm (40 cm) |
| Corriente Máxima de Operación | 4.2 A (por un máximo de 10 segundos) |
| Peso Máximo por Hoja | 200 kg |
| Longitud Máxima por Hoja | 2.5 metros |
| Uso / Ciclo de Trabajo | Residencial |
| Temperatura de Funcionamiento | -20 °C a +50 °C |
| Dimensiones del Pistón (Largo x Ancho x Alto) | 799 mm x 98 mm x 170 mm |
| Peso (del sistema de pistones) | 36 kg |
| Grado de Protección | IP 44 |
| Alimentación Principal (Cerebro PC170) | 110 Vac / 120 Vac, 50 Hz / 60 Hz |
Detalles del Pistón Merik 200M
El Pistón Electromecánico Merik 200M es una solución robusta y eficiente para la automatización de rejas abatibles en entornos residenciales. Este sistema está diseñado para operar rejas de una o dos hojas, permitiendo la apertura tanto hacia el interior como hacia el exterior. Con una capacidad para hojas de hasta 2.5 metros de longitud y un peso máximo de 200 kg por hoja, se adapta a una amplia variedad de entradas, ofreciendo conveniencia y seguridad a su hogar. Su diseño compacto y su operación silenciosa lo hacen ideal para el uso diario.
Una de las características clave del Merik 200M es su fiabilidad, incluso ante interrupciones de energía. Gracias a su configuración con baterías de respaldo, el sistema puede seguir funcionando en caso de fallos eléctricos, asegurando que su reja permanezca operativa. Además, para situaciones de emergencia o mantenimiento, los motores pueden ser liberados manualmente mediante una llave especial, permitiendo mover la reja con facilidad sin la necesidad de alimentación eléctrica. Esta doble funcionalidad garantiza siempre el acceso.

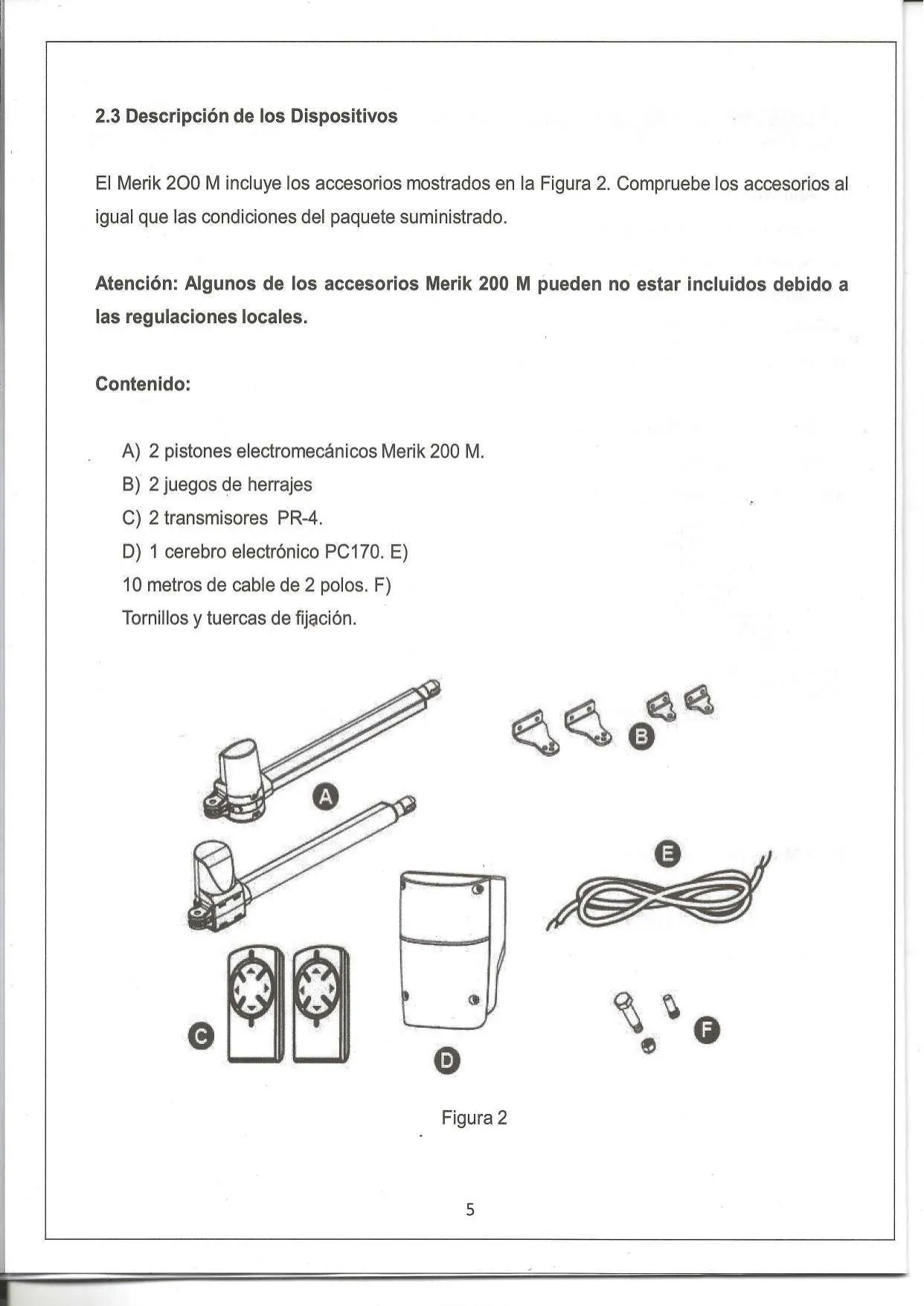

El corazón del sistema Merik 200M es su cerebro electrónico PC170, una unidad integral que alberga la lógica de control, un receptor de radiofrecuencia integrado y un transformador, además de alojar las baterías de respaldo. Este cerebro es el encargado de gestionar todas las funciones del sistema. Complementariamente, los dos transmisores PR-4 incluidos, con sus cuatro botones, ofrecen un control remoto versátil, permitiendo activar la apertura total de doble hoja, la apertura peatonal de una sola hoja, e incluso gestionar dos instalaciones diferentes del Merik 200M.

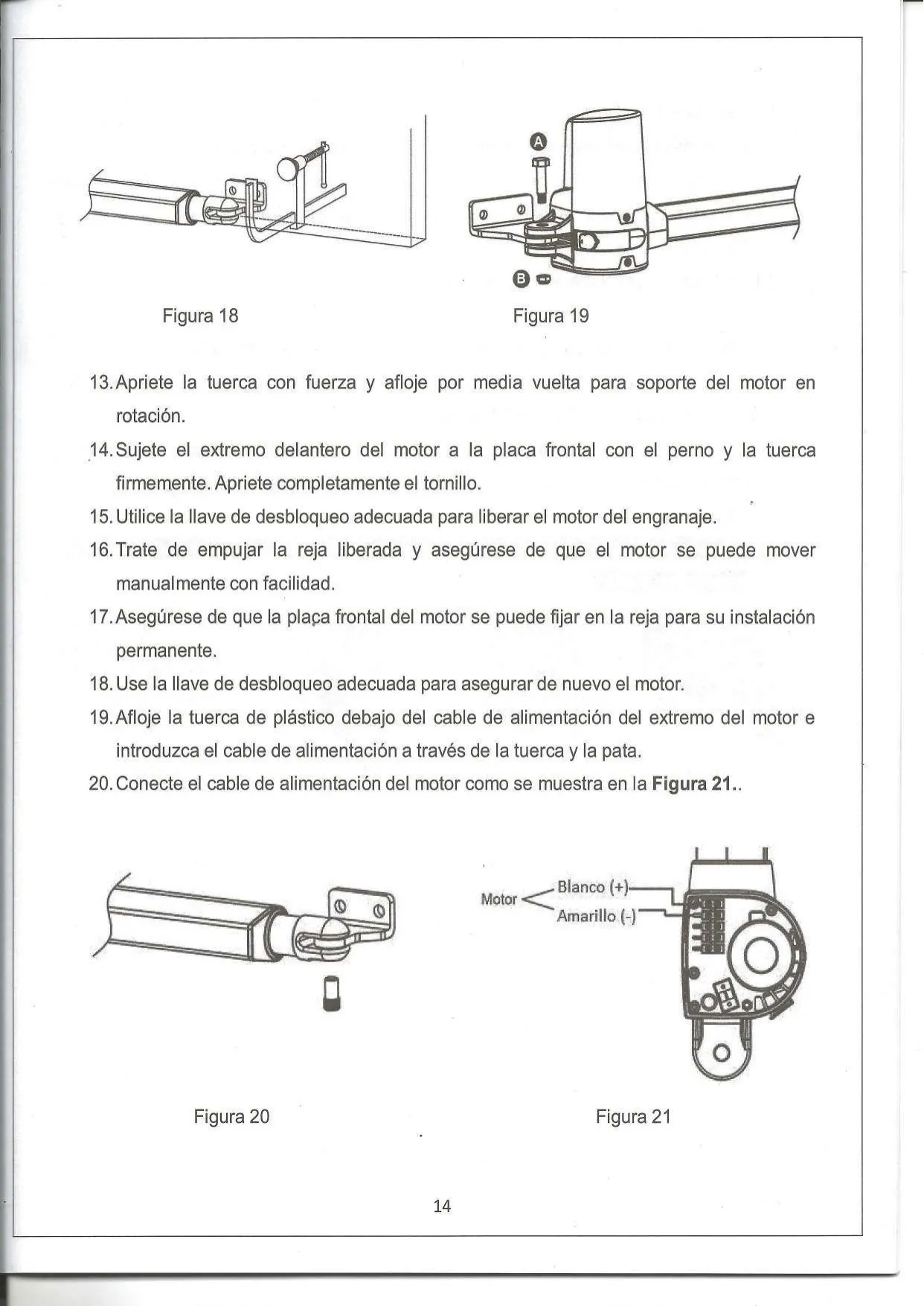

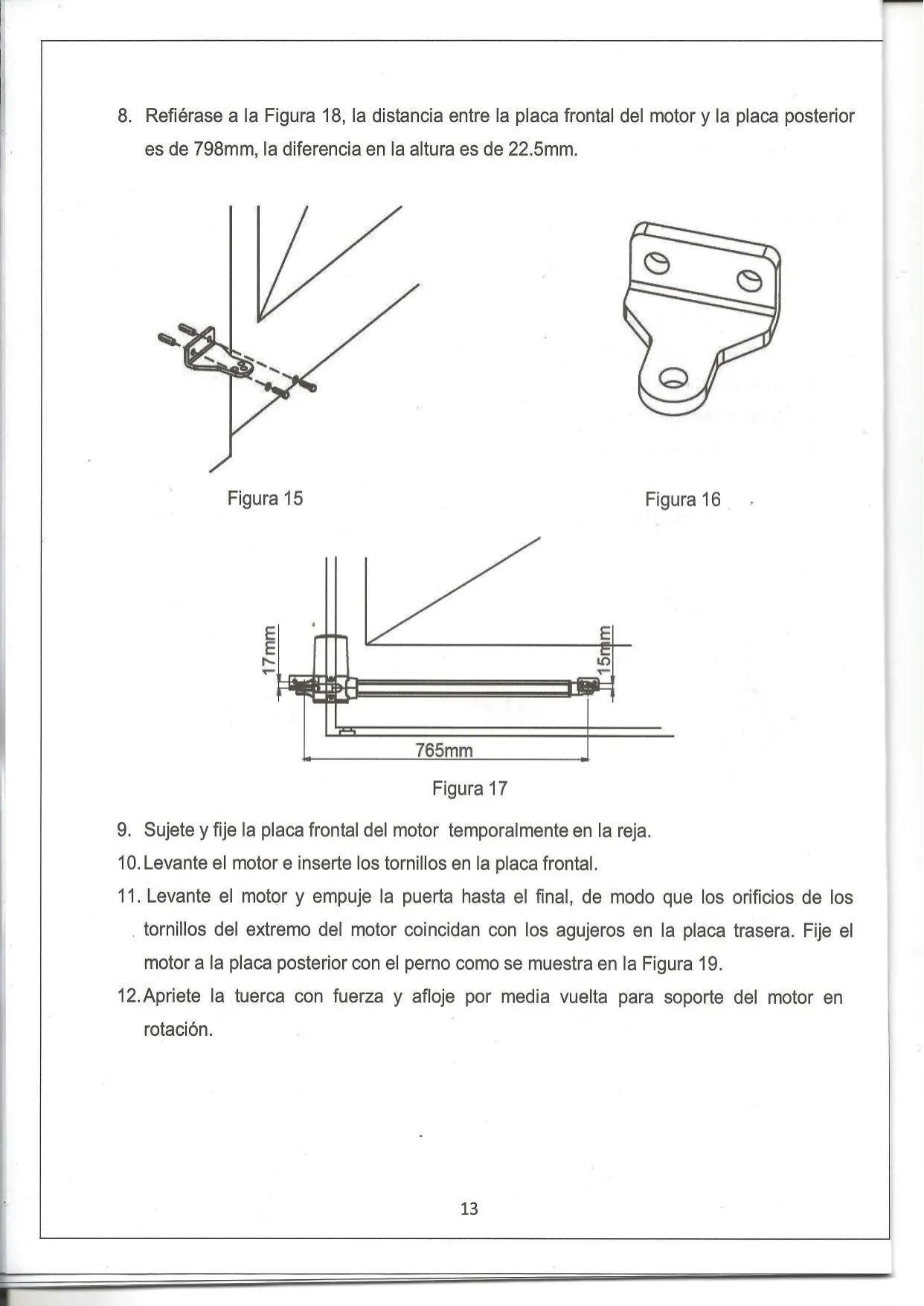

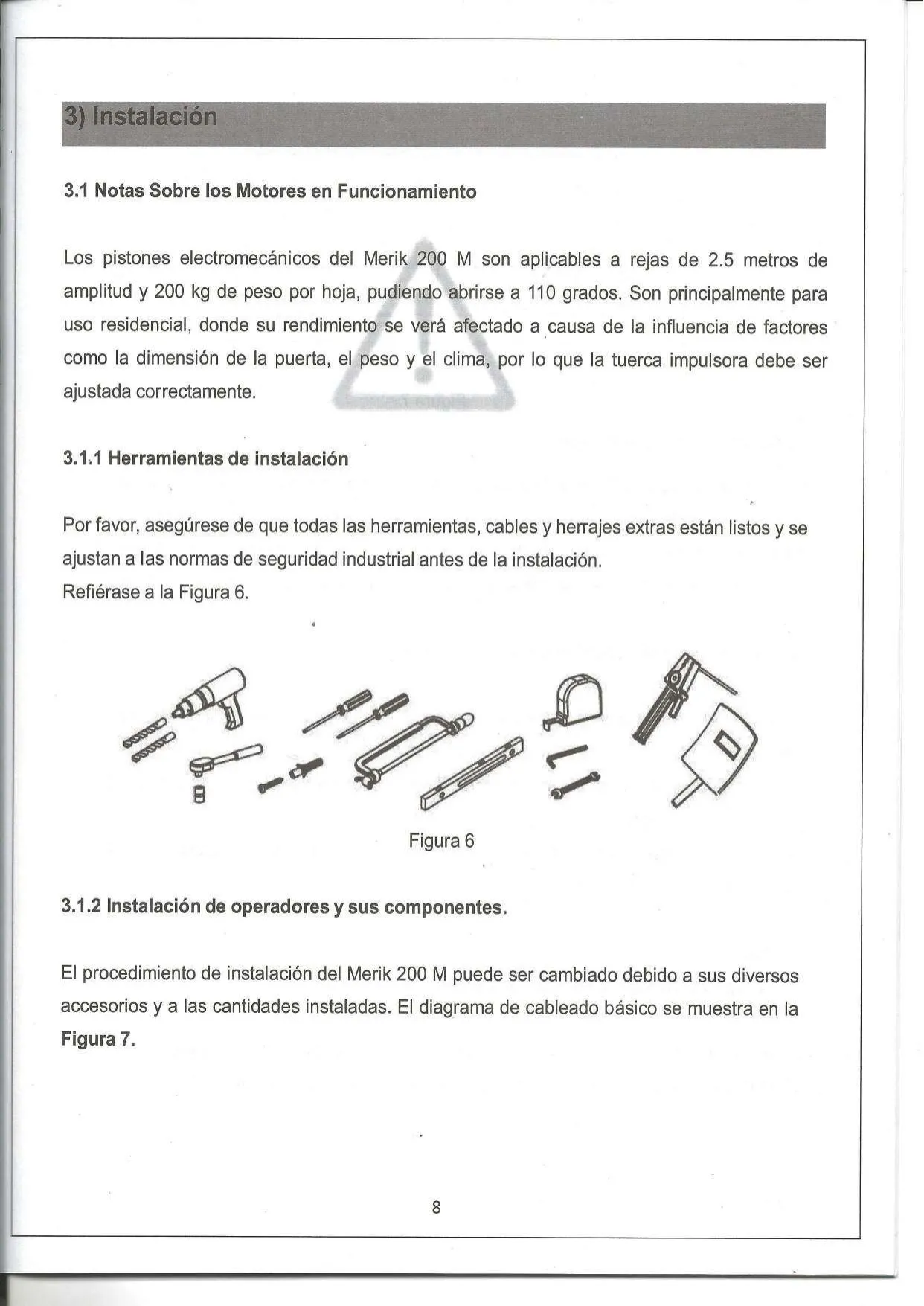

La instalación del Pistón Electromecánico Merik 200M está pensada para ser eficiente, aunque siempre se recomienda la intervención de personal cualificado. El manual proporciona instrucciones detalladas para la preparación del sitio, incluyendo la comprobación de dimensiones y peso de la reja, la rigidez de su estructura y la ausencia de fricciones. También se guía en la colocación estratégica de los soportes y placas de montaje, la correcta canalización del cableado y la fundamental fijación de topes para asegurar un recorrido óptimo del vástago y una apertura y cierre precisos.

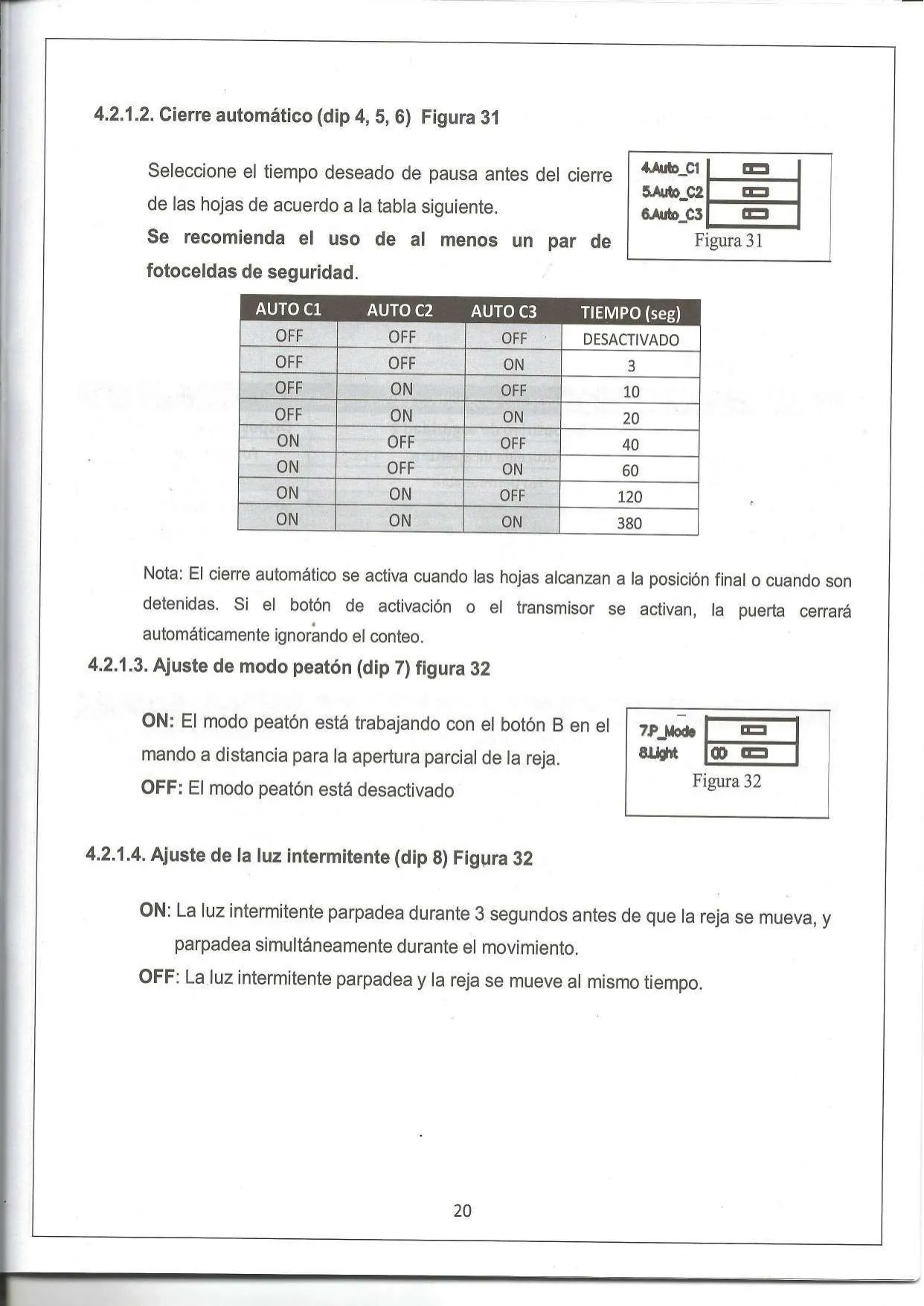

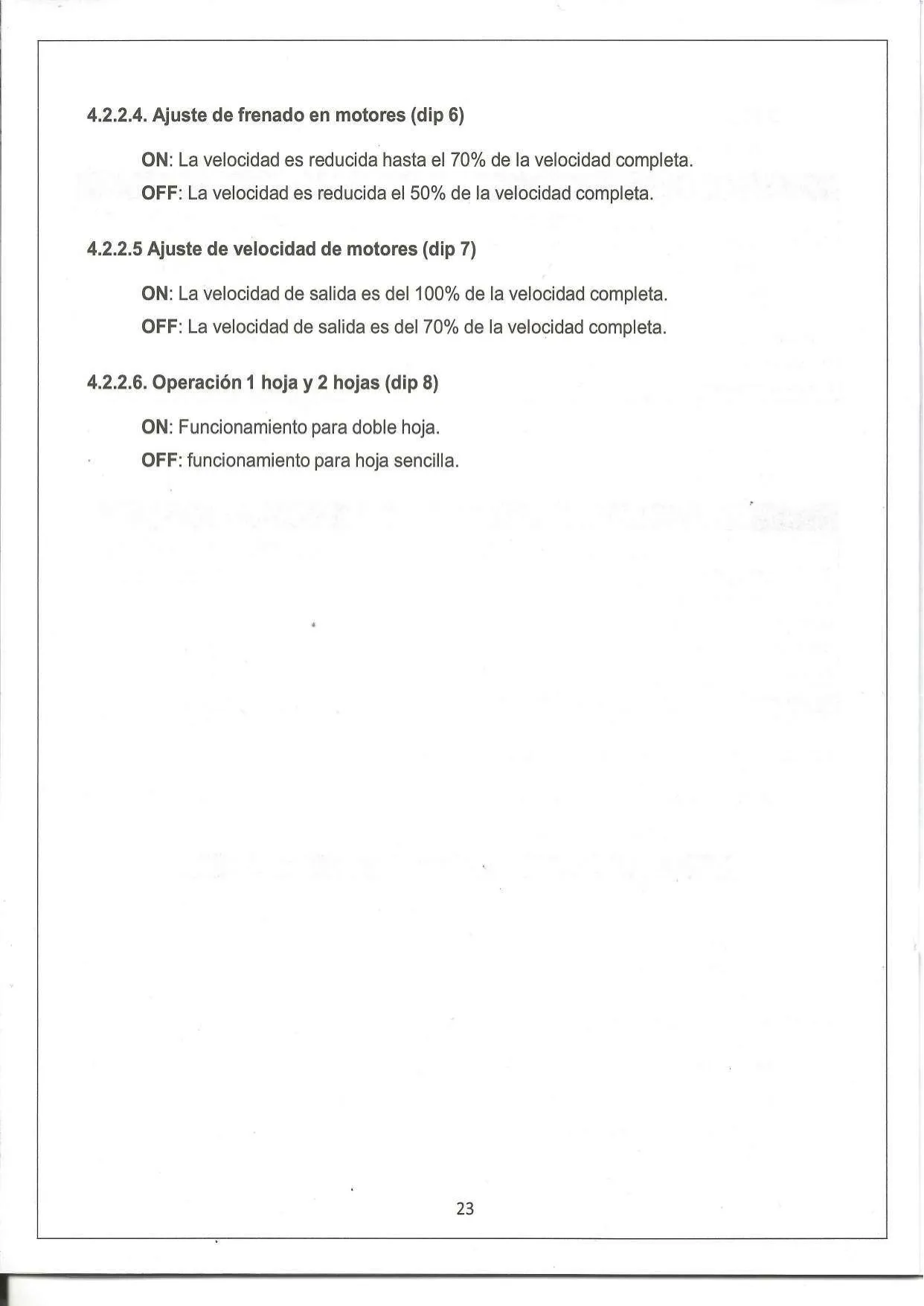

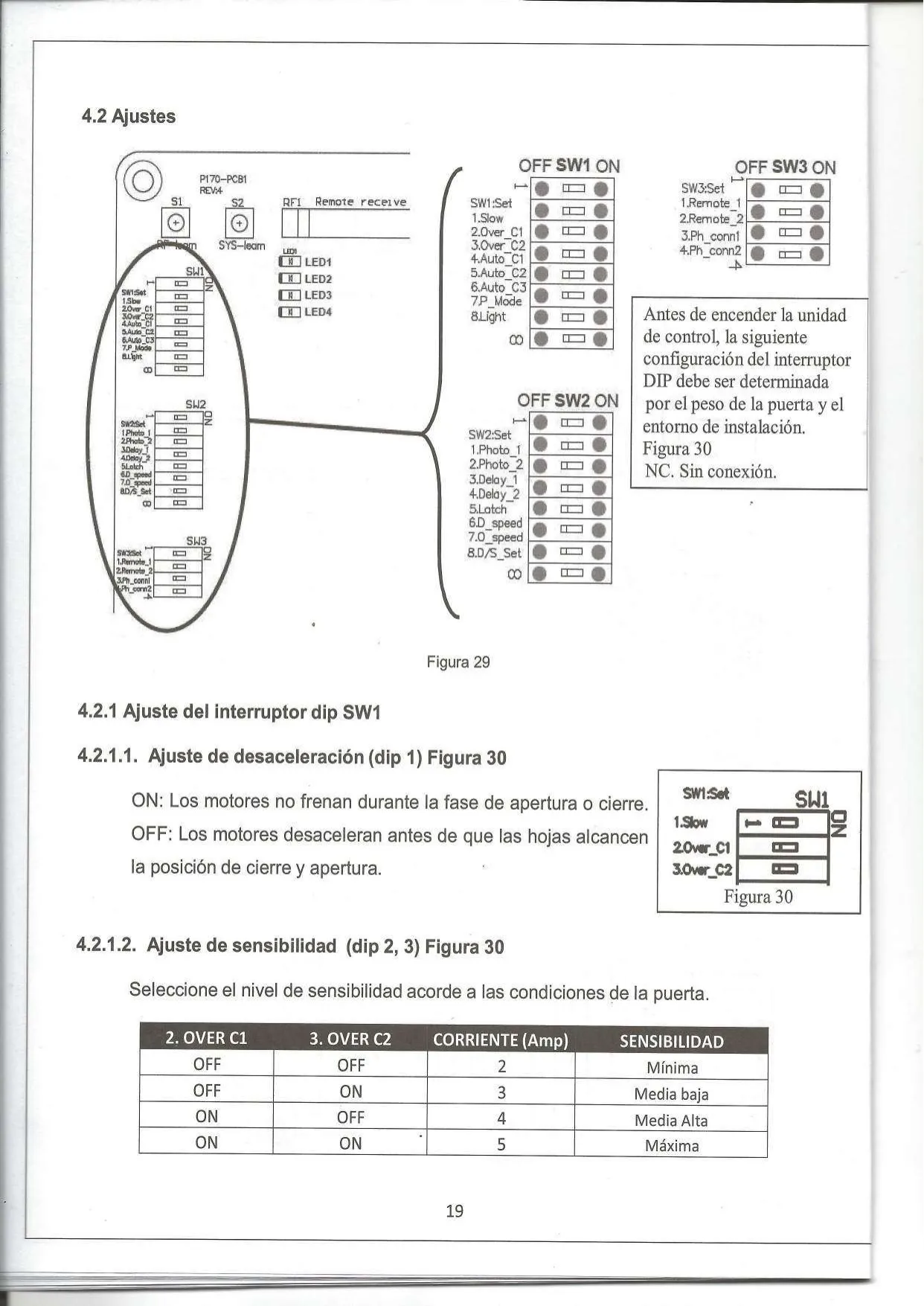

El cerebro PC170 ofrece una amplia gama de ajustes personalizables a través de sus interruptores DIP (SW1 y SW2). Estos permiten adaptar el comportamiento del sistema a necesidades específicas. Es posible configurar la desaceleración de los motores al final de su recorrido, ajustar el nivel de sensibilidad ante obstáculos para una mayor seguridad, o establecer tiempos de cierre automático. Incluso se puede definir el comportamiento del modo peatonal y la forma en que la luz intermitente señaliza la operación de la reja.

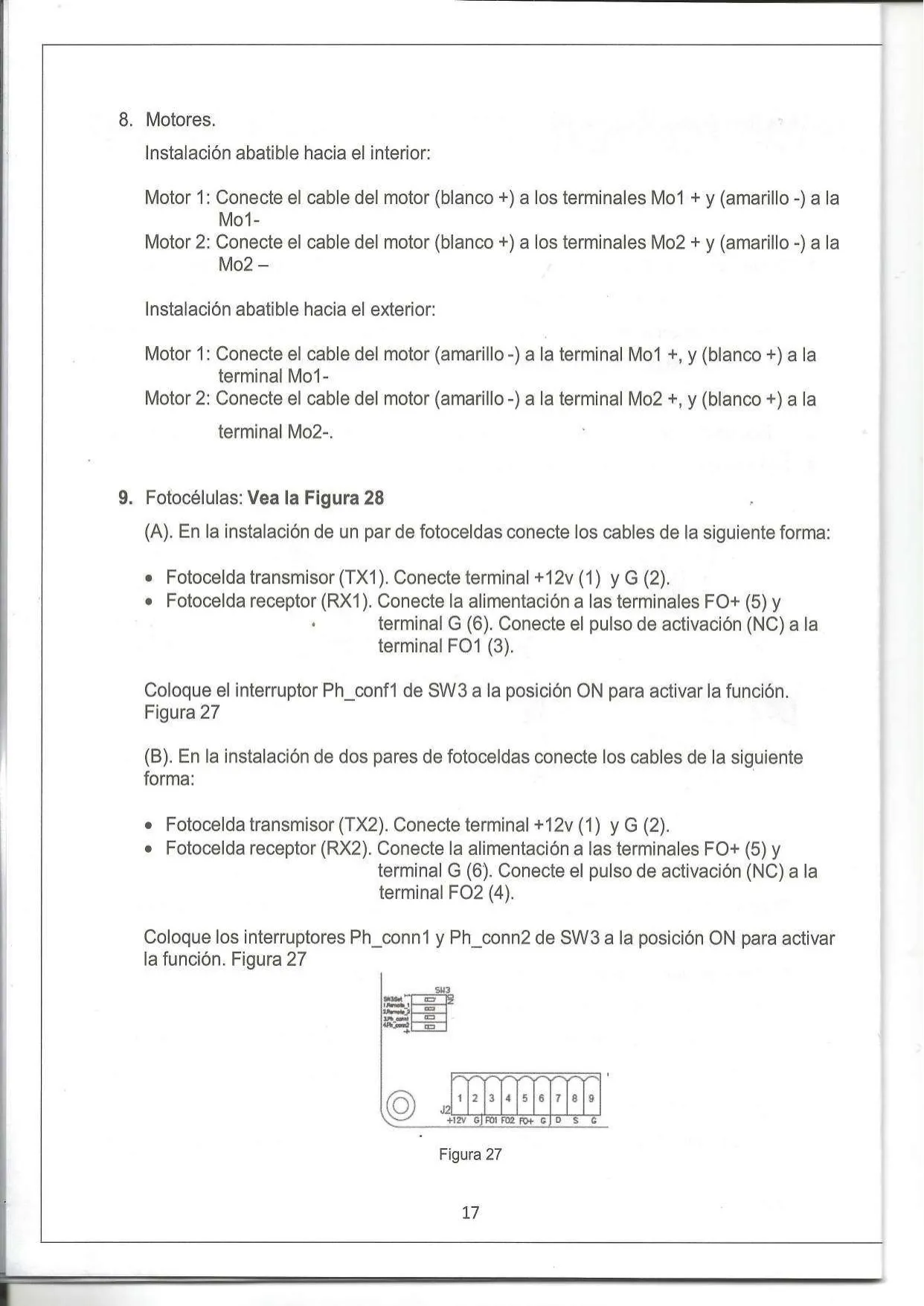

La seguridad es primordial, y el sistema cuenta con opciones de configuración para fotoceldas que definen cómo la reja reacciona ante la detección de un objeto en su trayectoria, permitiendo detenerse o invertir el movimiento. El proceso de aprendizaje del sistema es intuitivo, guiando al instalador a través de secuencias de apertura y cierre para que el motor "conozca" el recorrido completo de la reja, ya sea de una o dos hojas, garantizando un funcionamiento suave y preciso después de la configuración inicial.
