Merik 230 Plus
Instrucciones del Merik 230 Plus

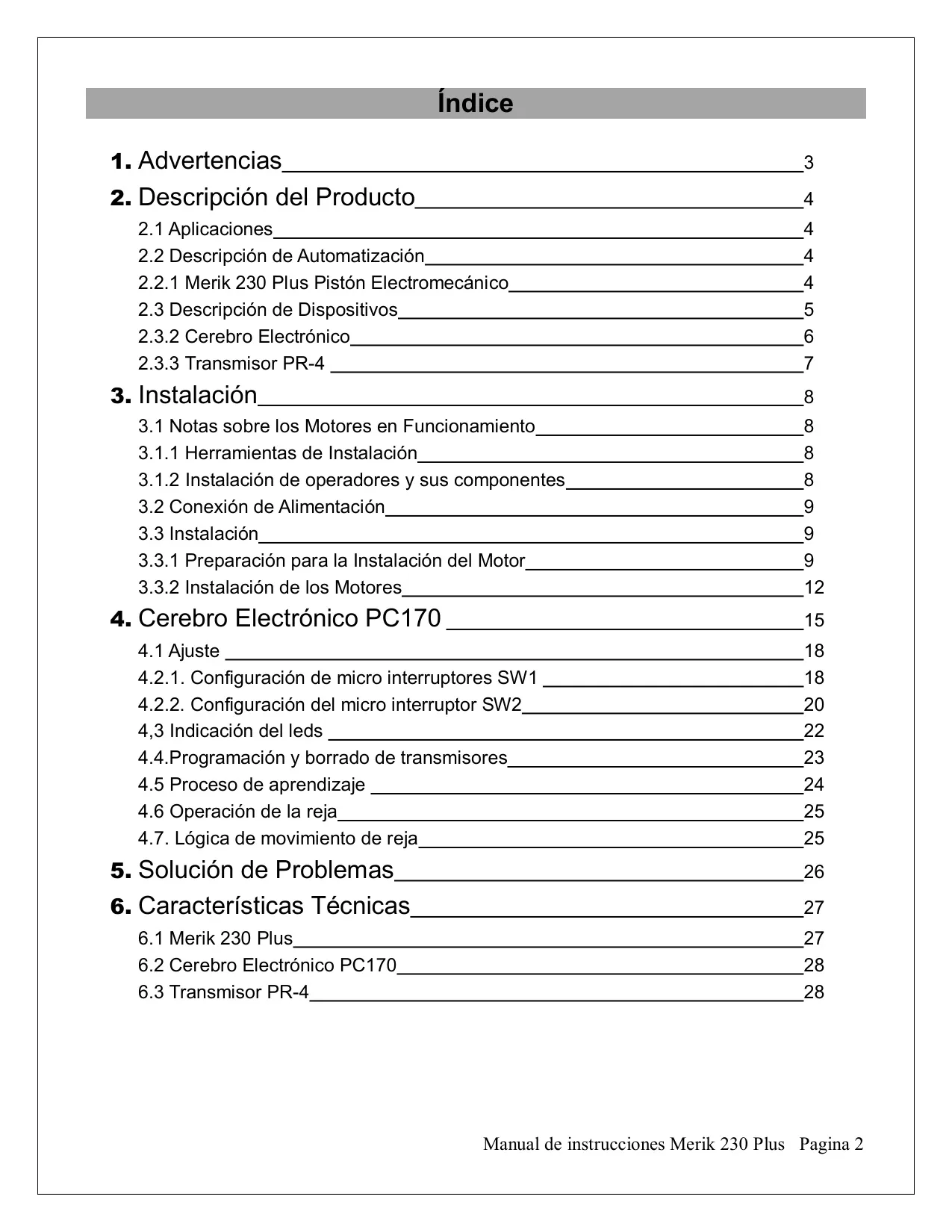

Aquí le ofrecemos el manual de Merik 230 Plus completamente gratis y en español. Este manual lo hemos catalogado en la sección de Actuadores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Merik 230 Plus, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

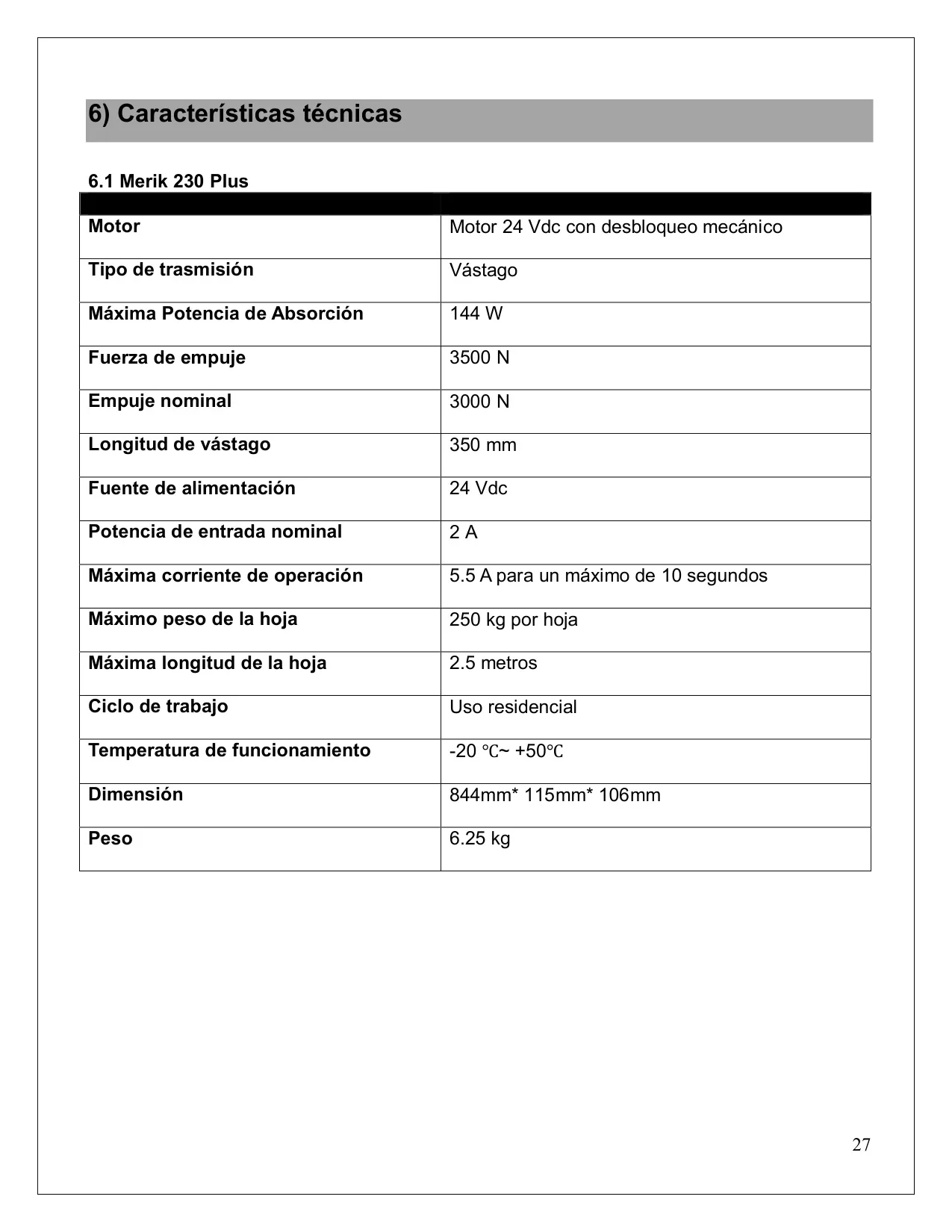

Especificaciones del Merik 230 Plus
| Característica | Especificación |
|---|---|
| Motor | Motor 24 Vdc con desbloqueo mecánico |
| Tipo de trasmisión | Vástago |
| Máxima Potencia de Absorción | 144 W |
| Fuerza de empuje | 3500 N |
| Empuje nominal | 3000 N |
| Longitud de vástago | 350 mm |
| Fuente de alimentación | 24 Vdc |
| Potencia de entrada nominal | 2 A |
| Máxima corriente de operación | 5.5 A para un máximo de 10 segundos |
| Máximo peso de la hoja | 250 kg por hoja |
| Máxima longitud de la hoja | 2.5 metros |
| Ciclo de trabajo | Uso residencial |
| Temperatura de funcionamiento | -20 ℃~ +50℃ |
| Dimensión | 844mm* 115mm* 106mm |
| Peso | 6.25 kg |
Detalles del Merik 230 Plus

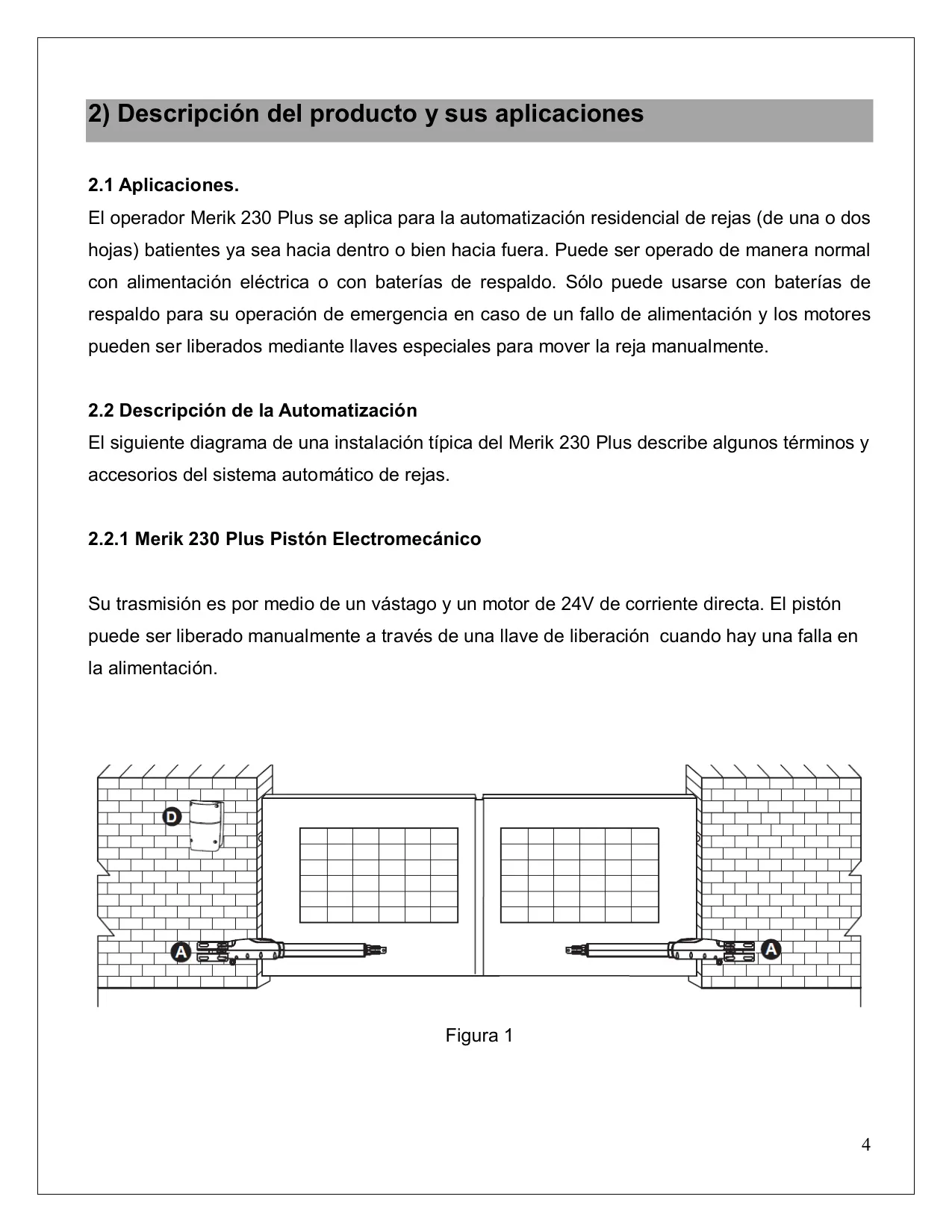

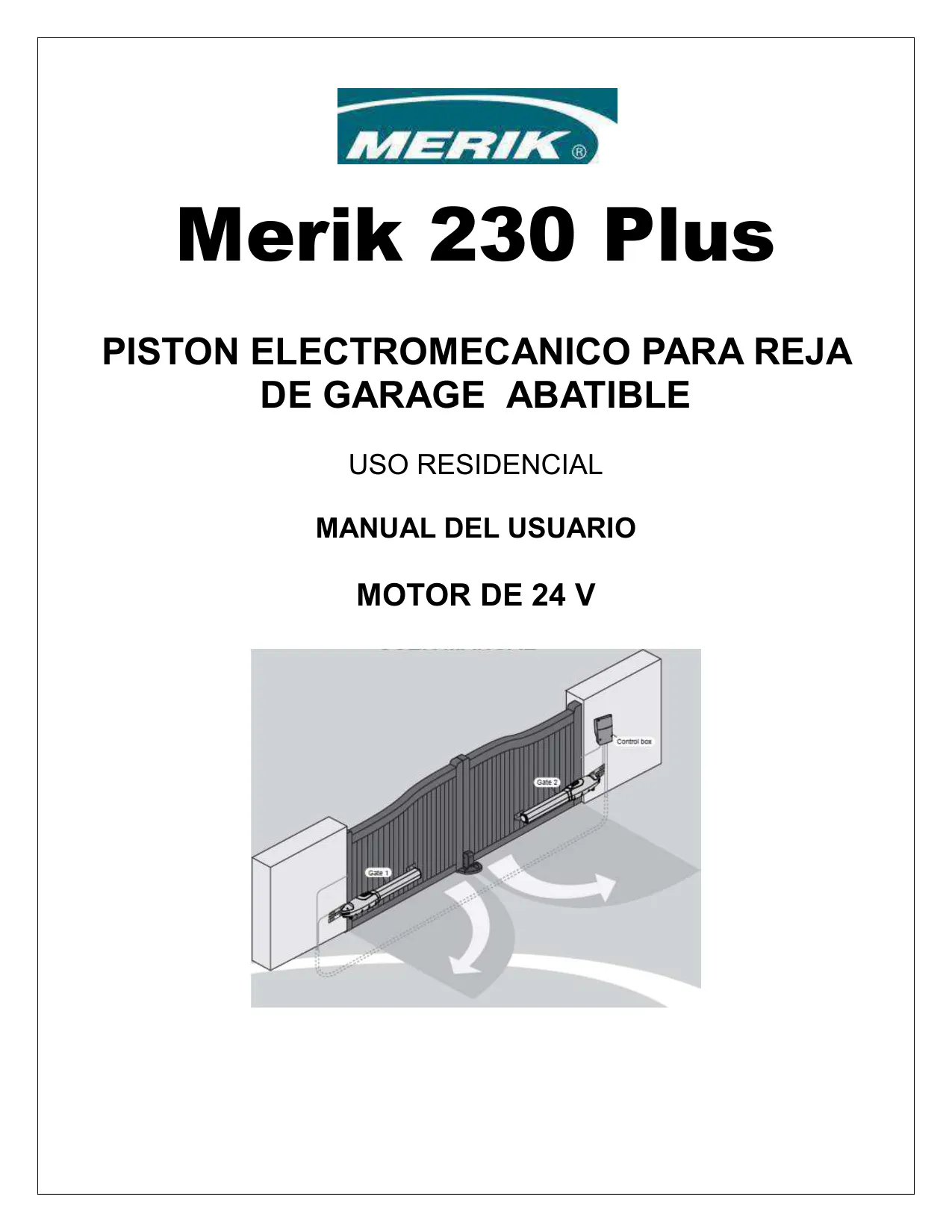

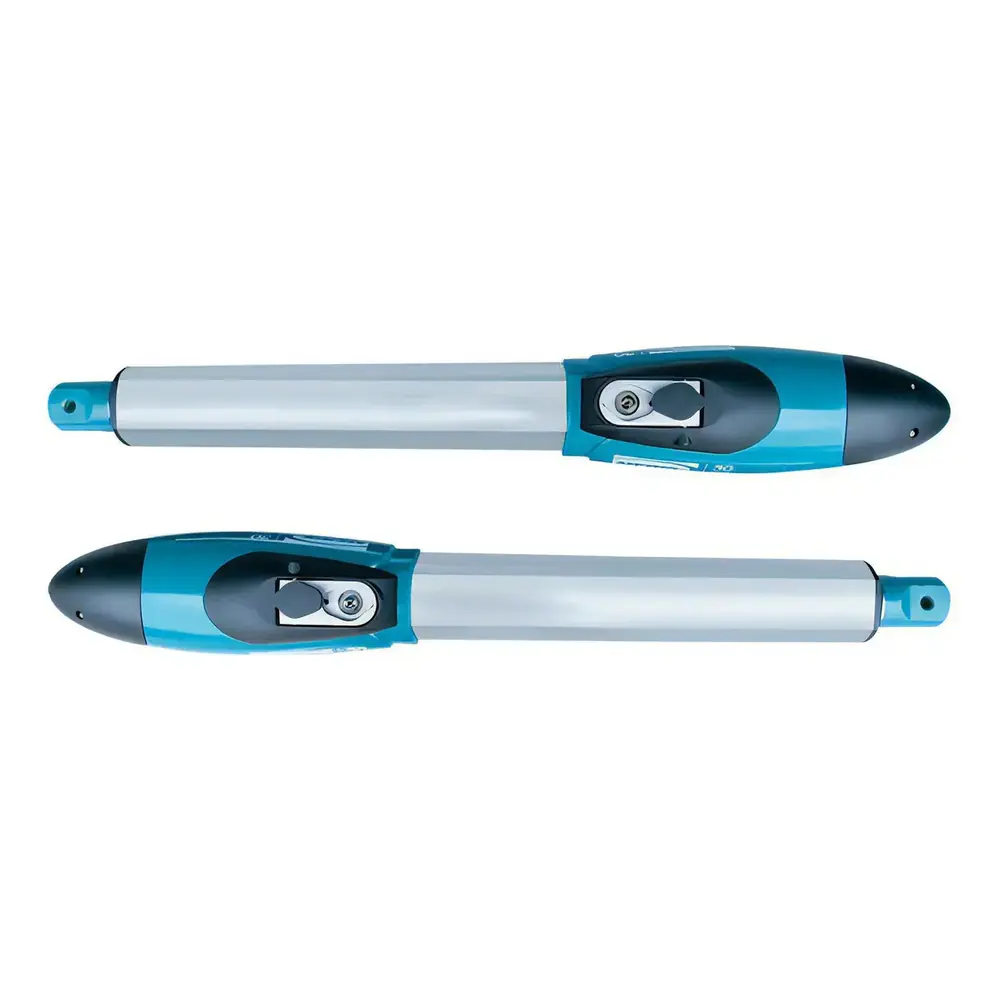

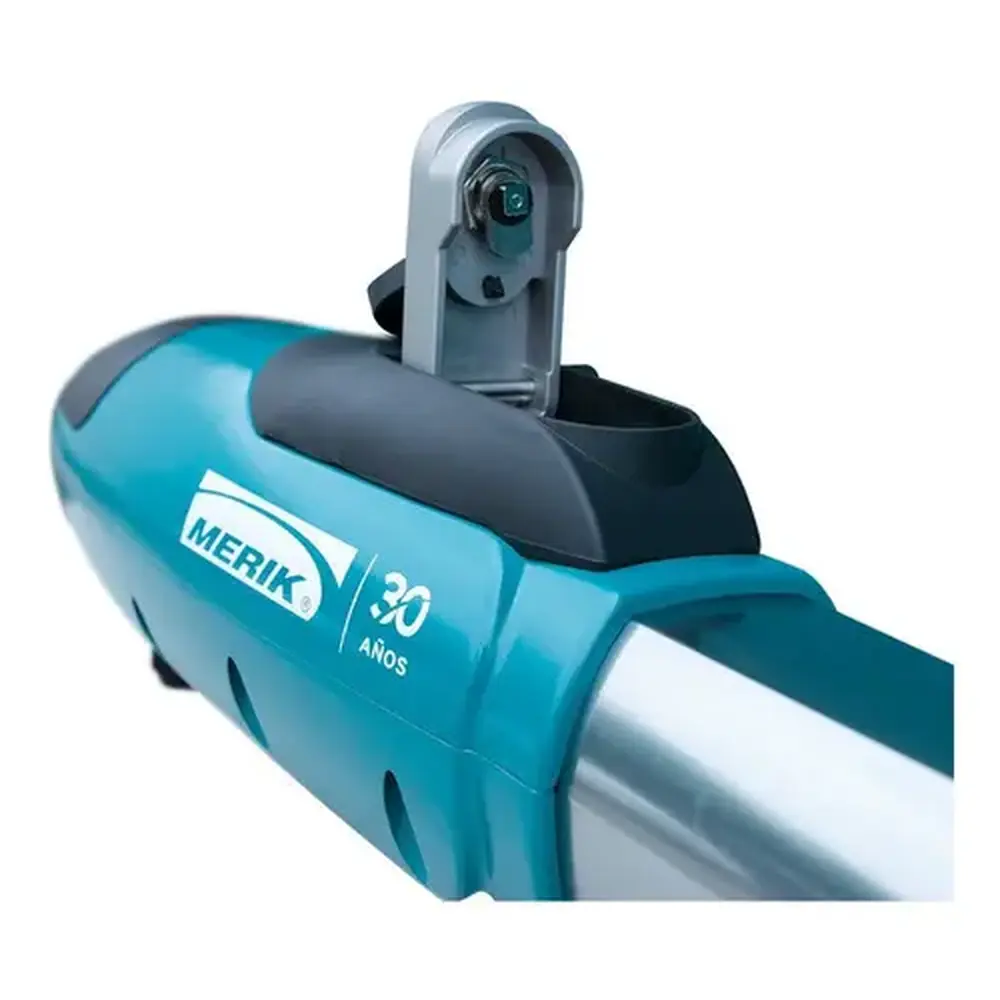

El Merik 230 Plus es un pistón electromecánico diseñado para la automatización residencial de rejas batientes, ya sean de una o dos hojas, con la capacidad de abrir tanto hacia dentro como hacia fuera. Este sistema ofrece una gran versatilidad en su instalación. Su funcionamiento está respaldado por un motor de 24 V de corriente directa, lo que lo hace eficiente para el uso diario en hogares. Una característica clave es su transmisión mediante un vástago, que asegura un movimiento lineal y controlado de las hojas de la reja.

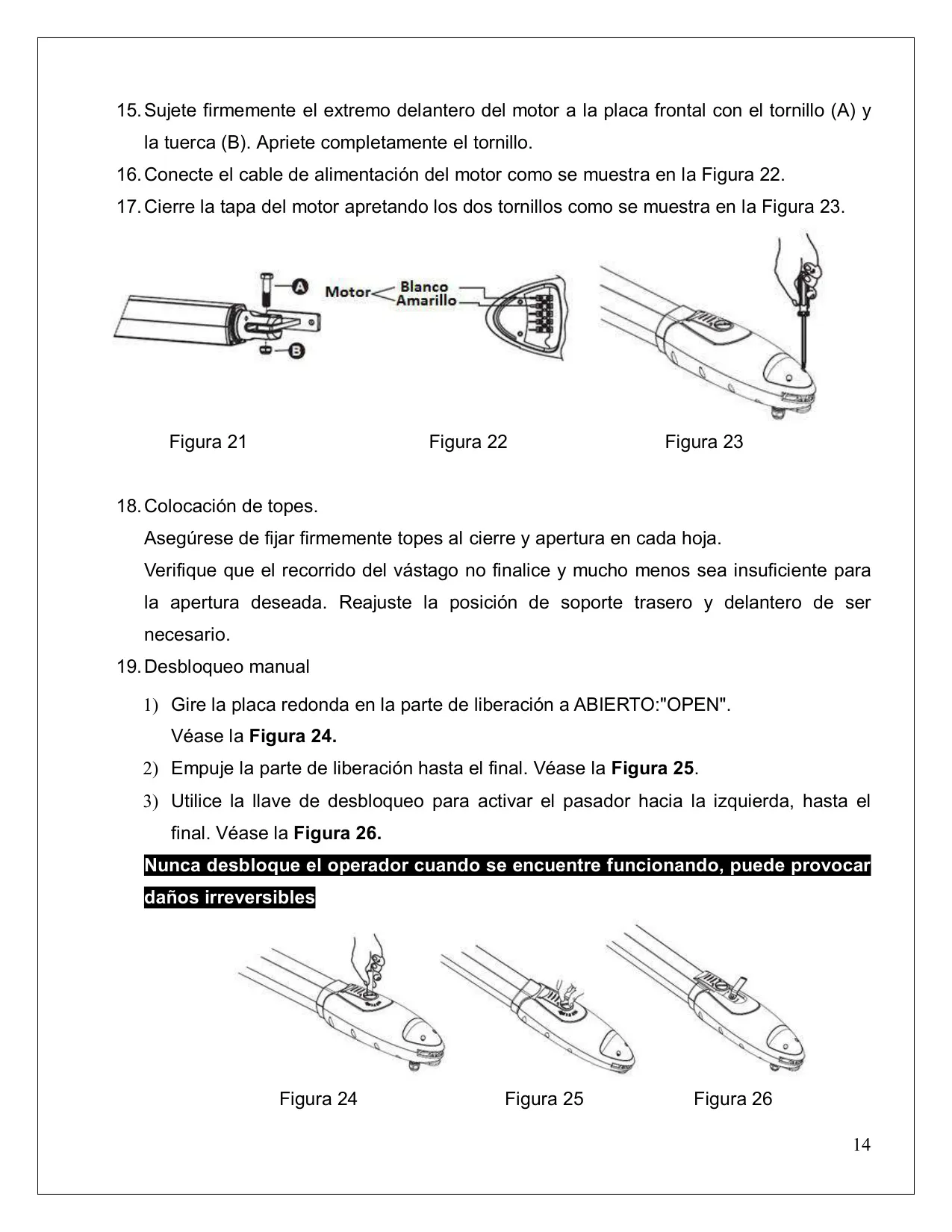

En el caso de un fallo en el suministro eléctrico, el sistema cuenta con una función de liberación manual. Esto se realiza mediante llaves especiales que permiten mover la reja manualmente, garantizando el acceso o la salida en todo momento. La operación de emergencia también puede ser gestionada con baterías de respaldo, que forman parte integral del cerebro electrónico PC170.

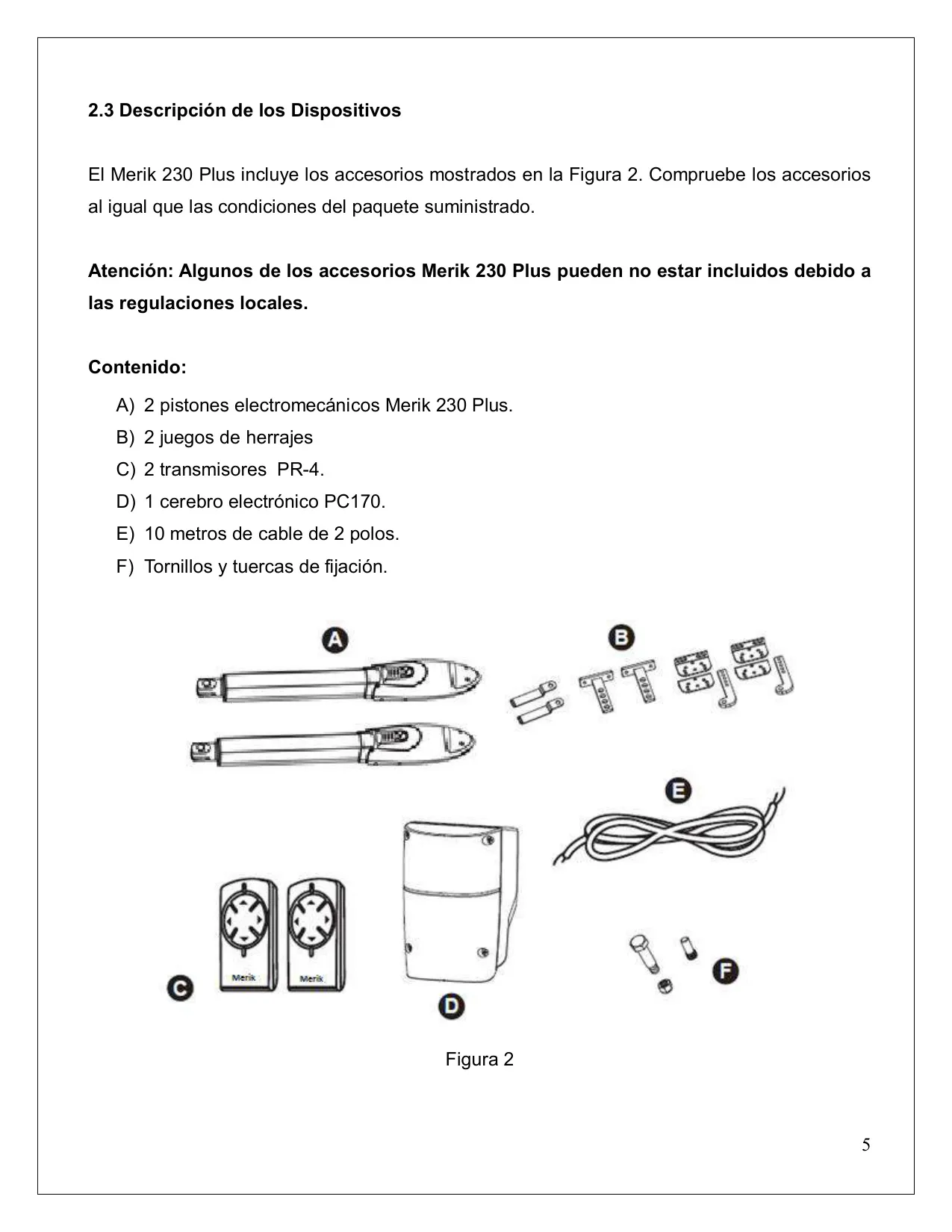

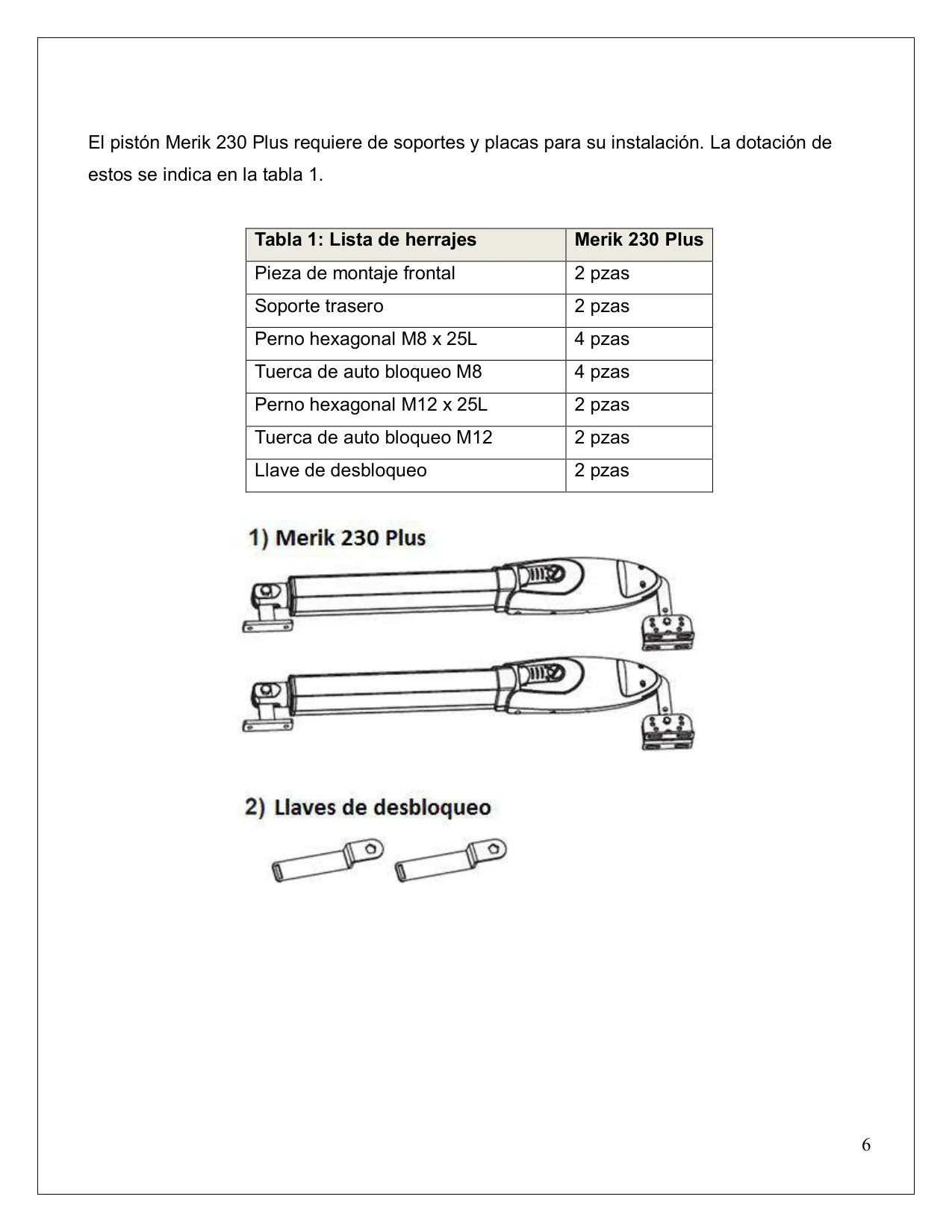

El paquete estándar del Merik 230 Plus es bastante completo e incluye dos pistones electromecánicos, dos juegos de herrajes esenciales para la fijación, dos transmisores PR-4 para el control remoto, el cerebro electrónico PC170 y 10 metros de cable de 2 polos, además de tornillos y tuercas de fijación. Es importante verificar la totalidad de estos accesorios al recibir el producto.

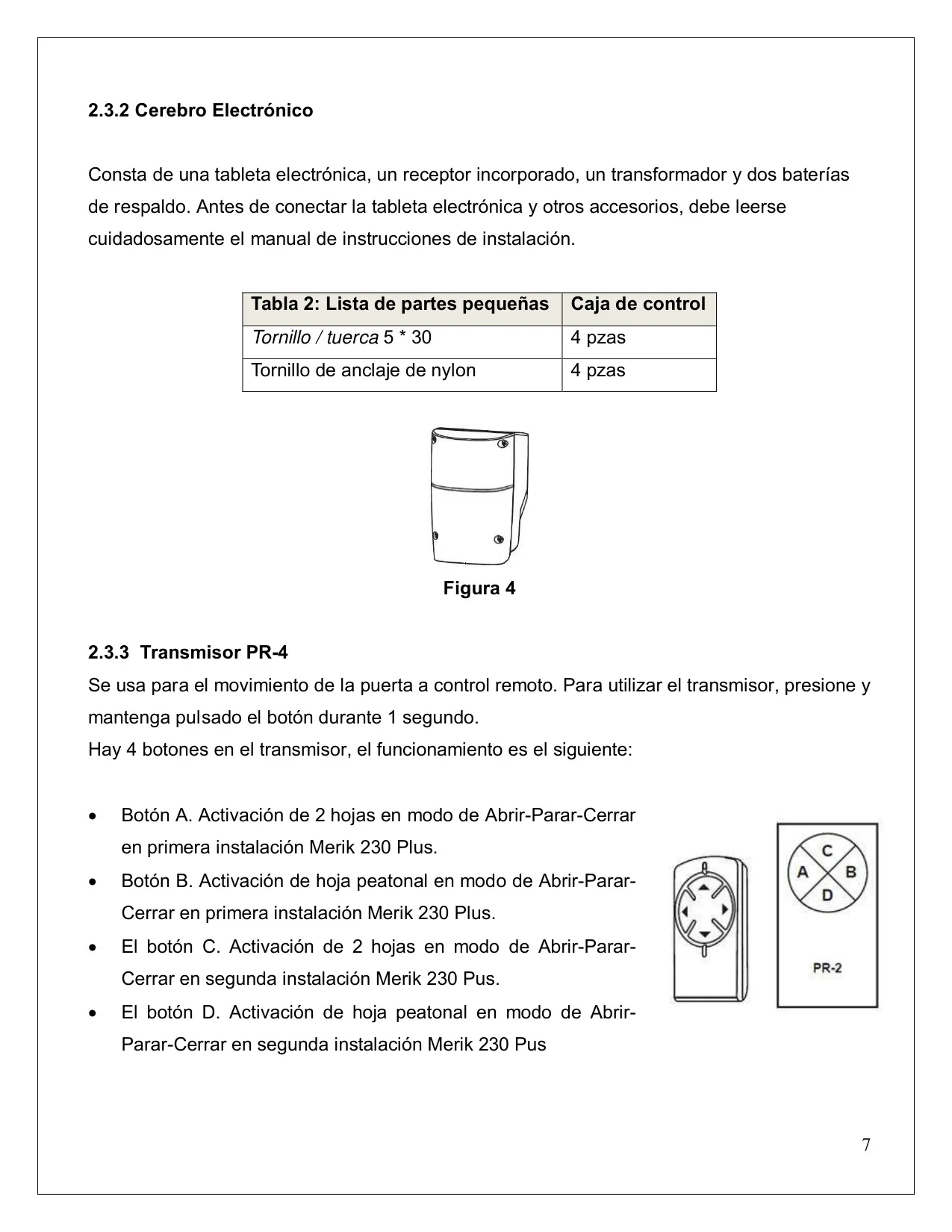

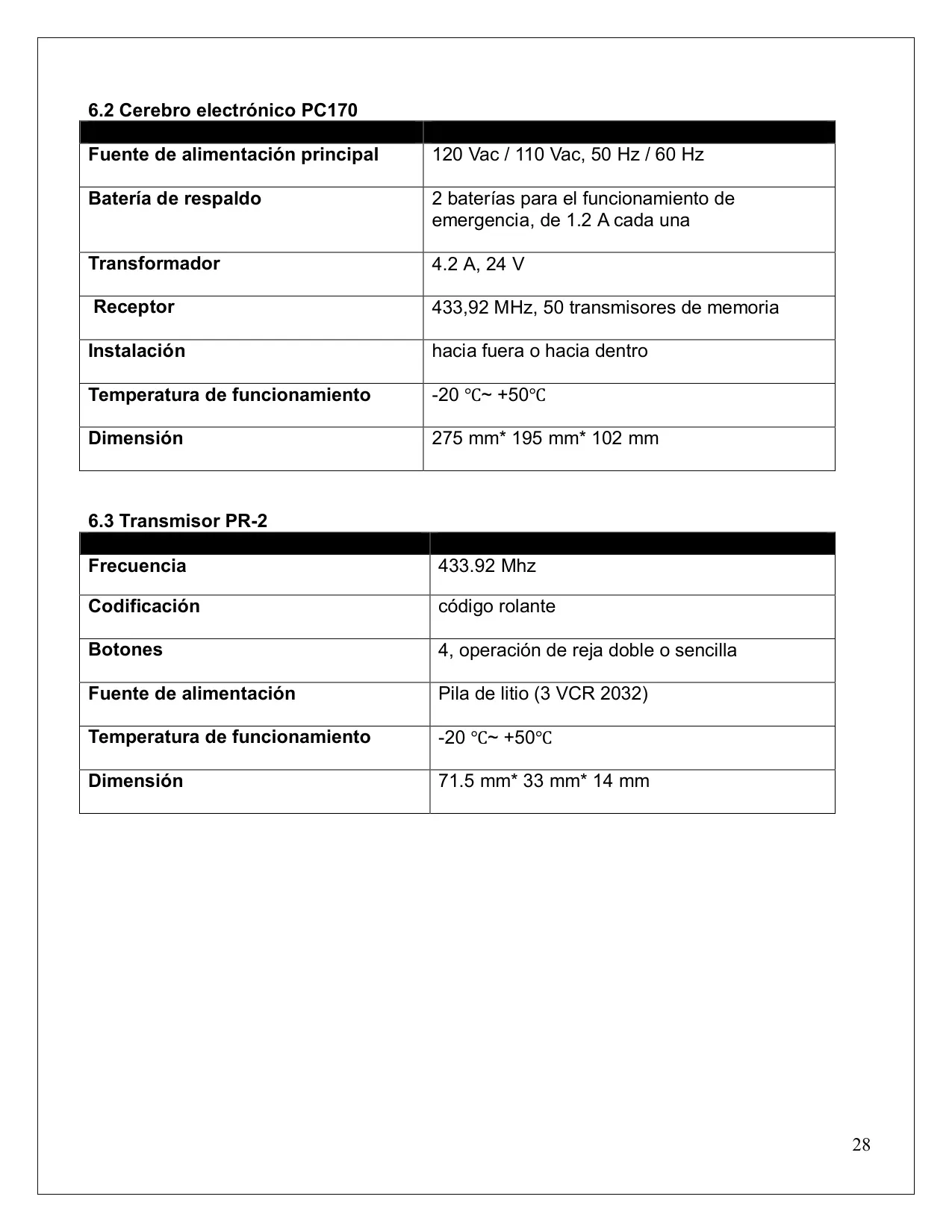

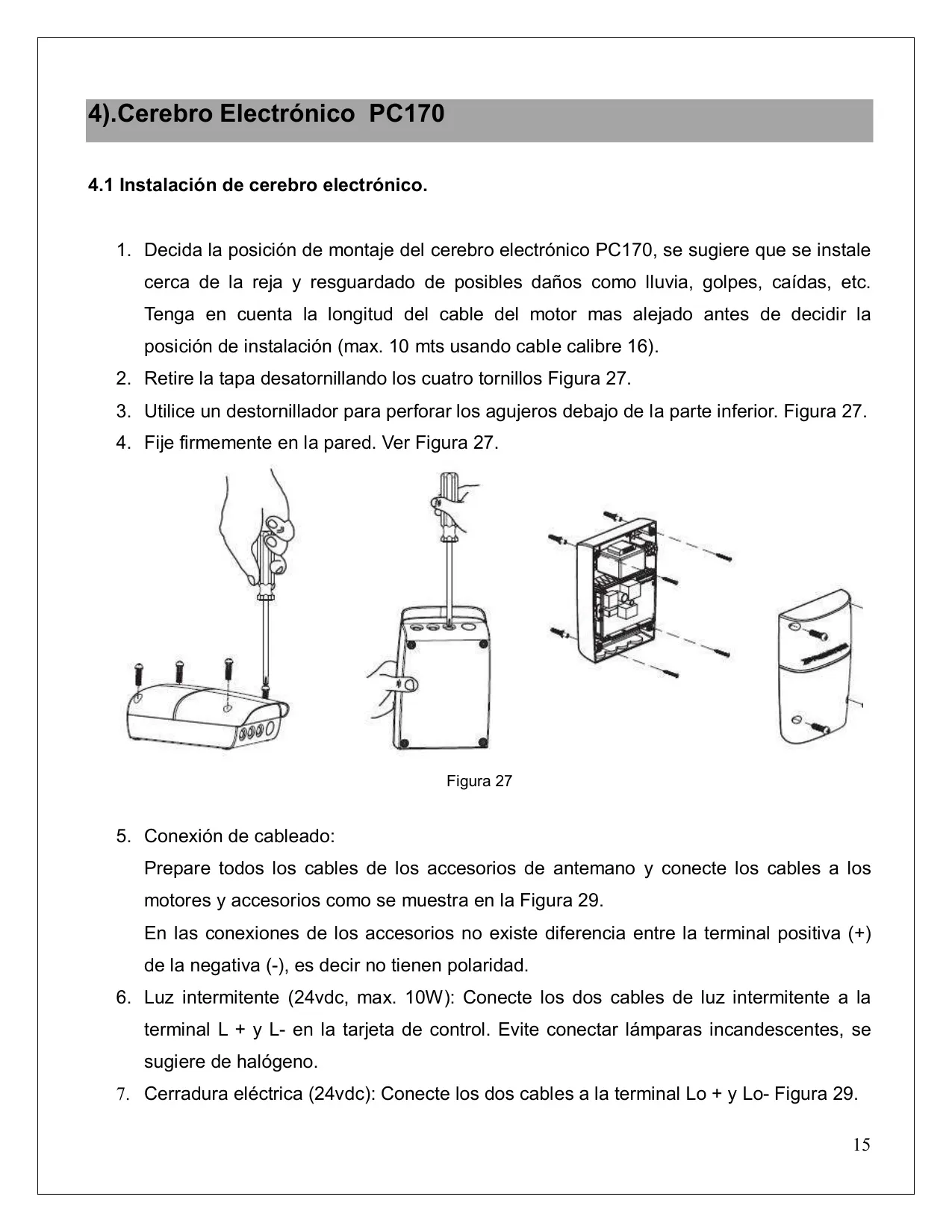

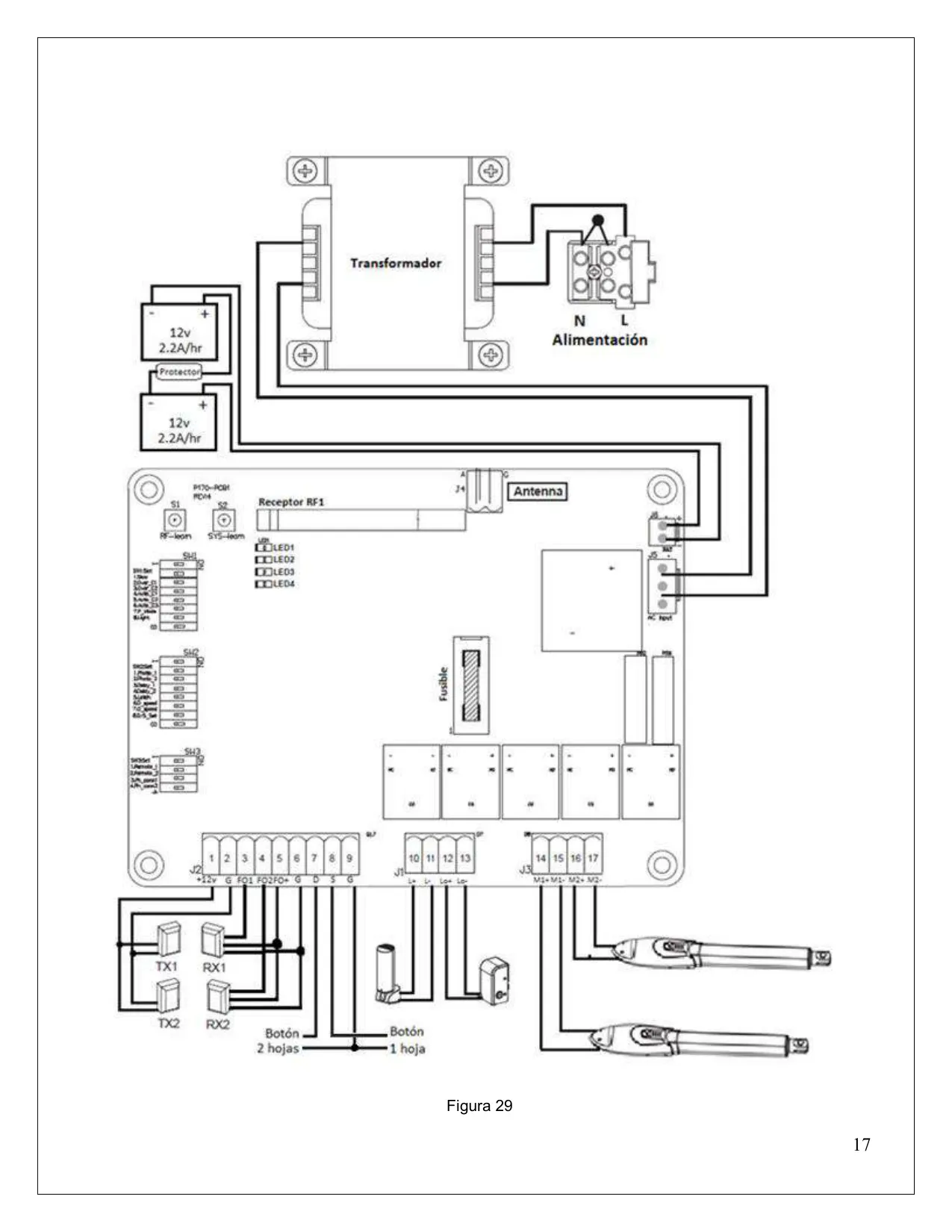

El cerebro electrónico PC170, el corazón del sistema, está compuesto por una tableta electrónica, un receptor incorporado para las señales de los transmisores, un transformador y dos baterías de respaldo de 1.2A cada una, que se conectan en serie para ofrecer una mayor autonomía en caso de cortes de energía. Este componente central es el encargado de gestionar todas las funciones y lógicas de movimiento de la reja.

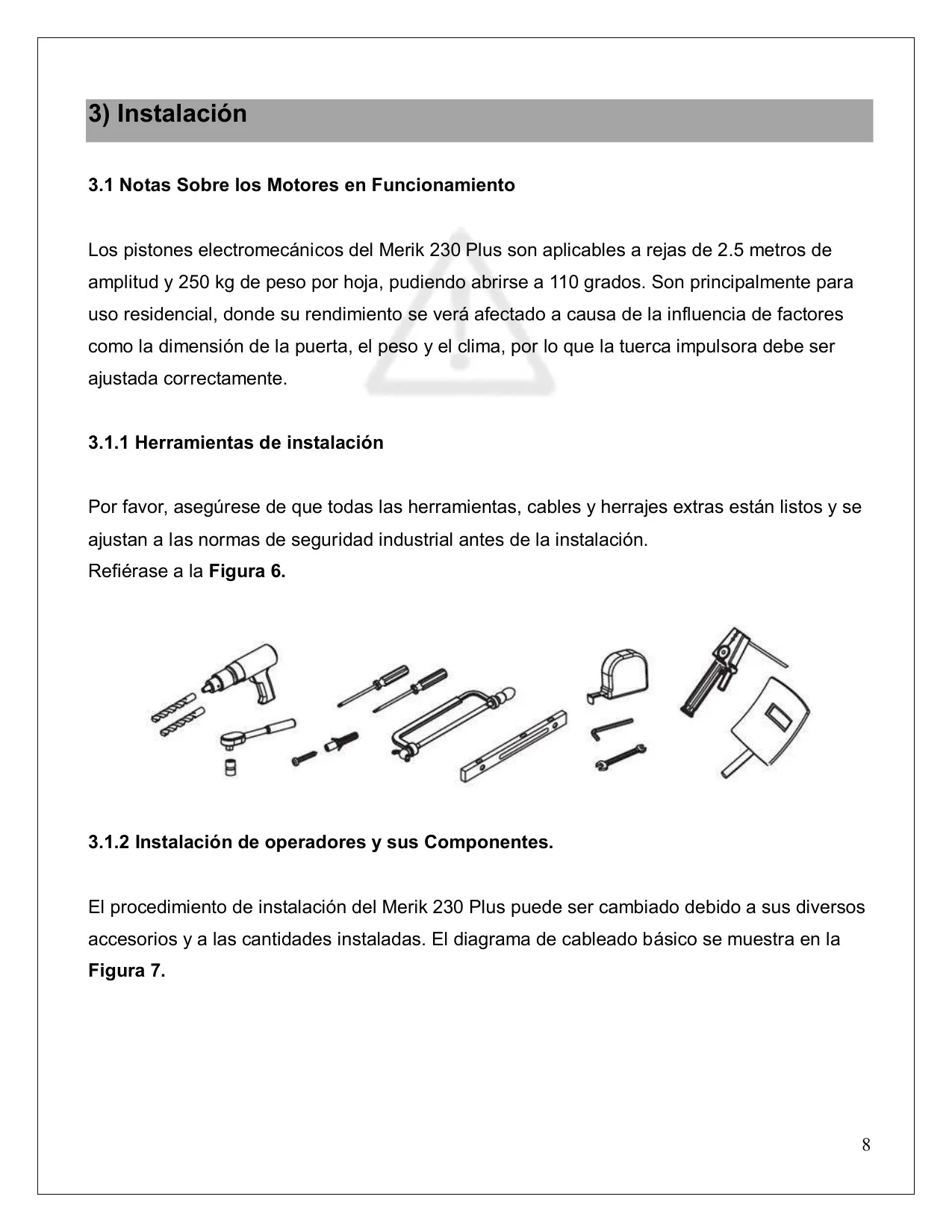

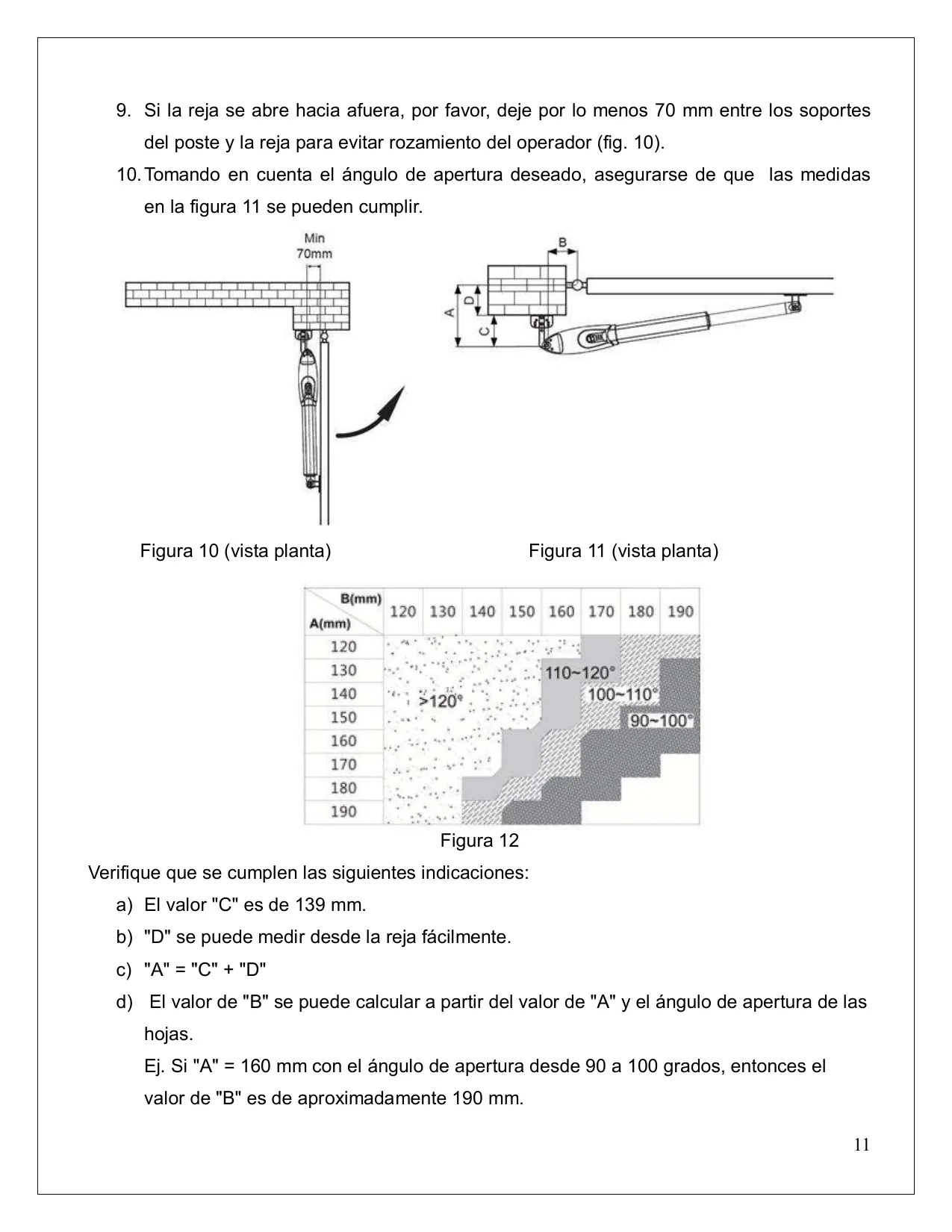

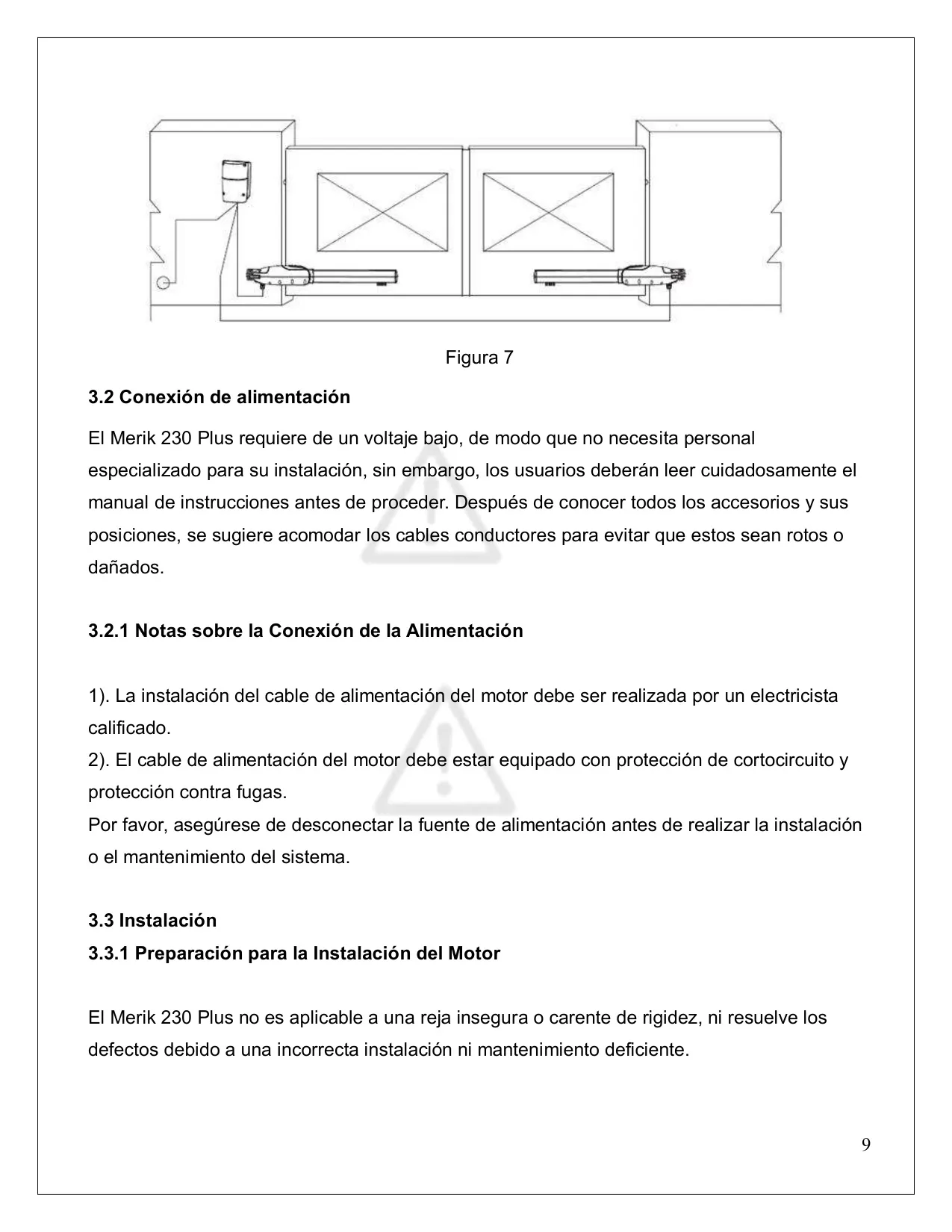

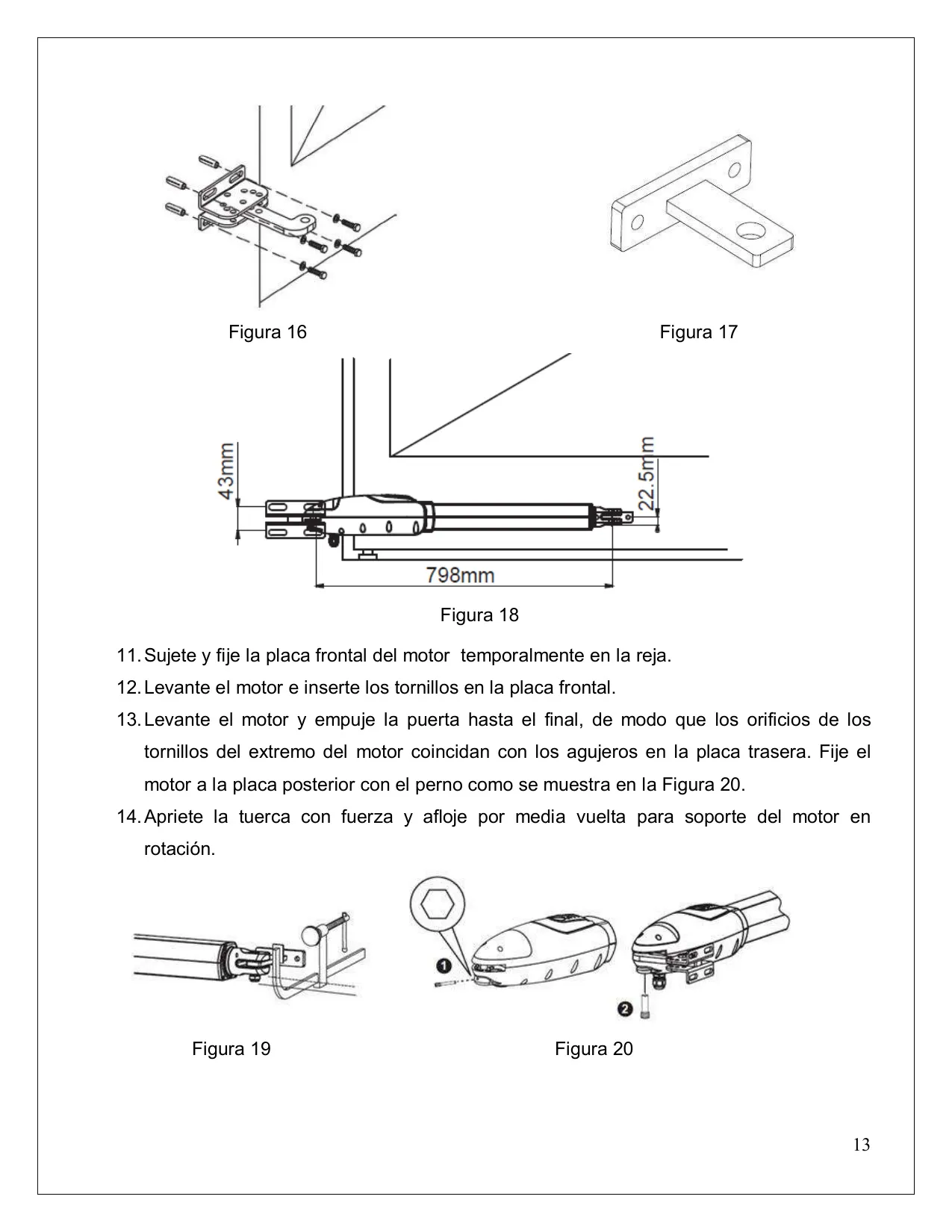

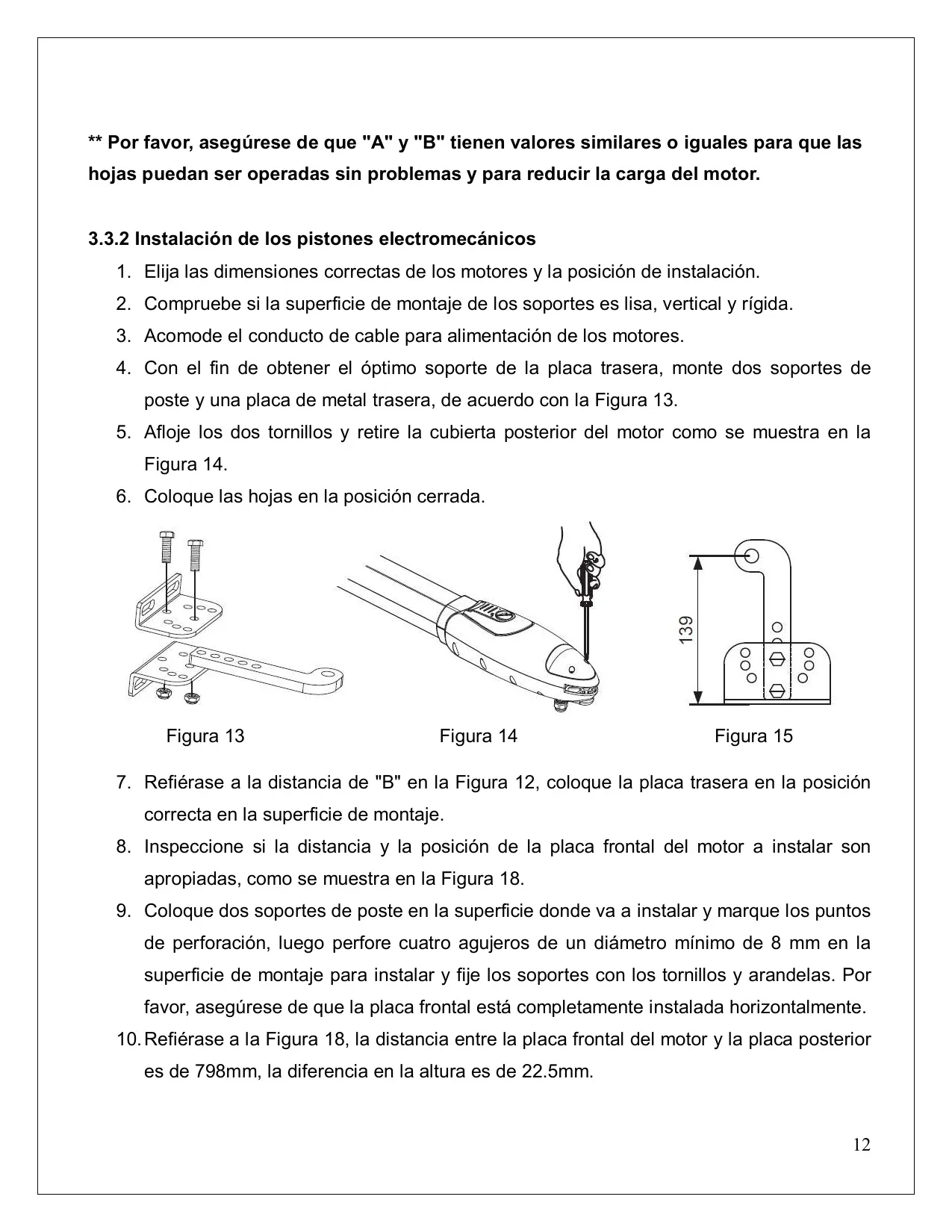

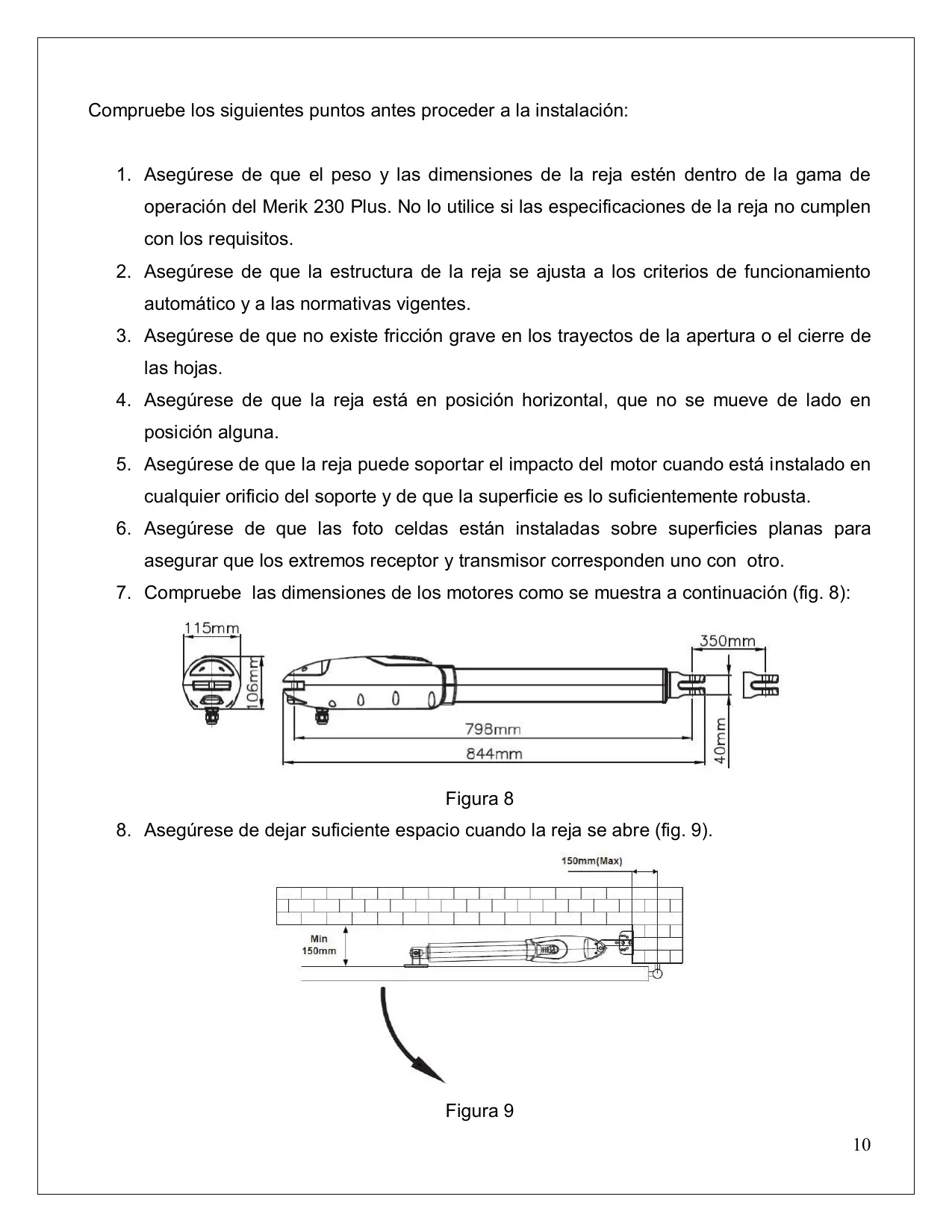

La instalación del Merik 230 Plus requiere atención a varios detalles críticos. Es fundamental que la reja sea estructuralmente segura y rígida, sin fricciones significativas en su trayectoria de apertura y cierre. Además, se deben considerar holguras específicas, como un mínimo de 150 mm de espacio lateral para el actuador y, si la reja abre hacia afuera, al menos 70 mm entre los soportes del poste y la reja para evitar rozamientos.

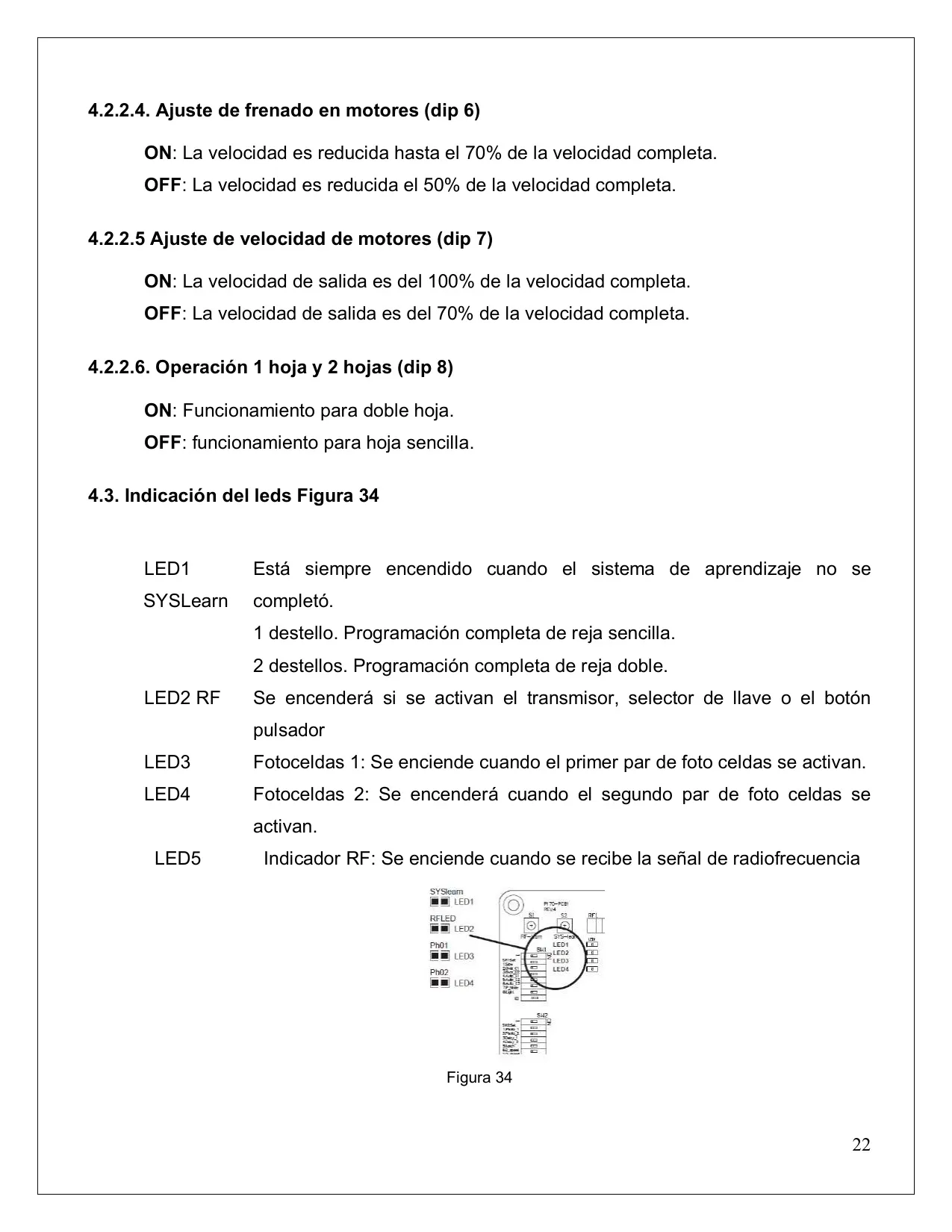

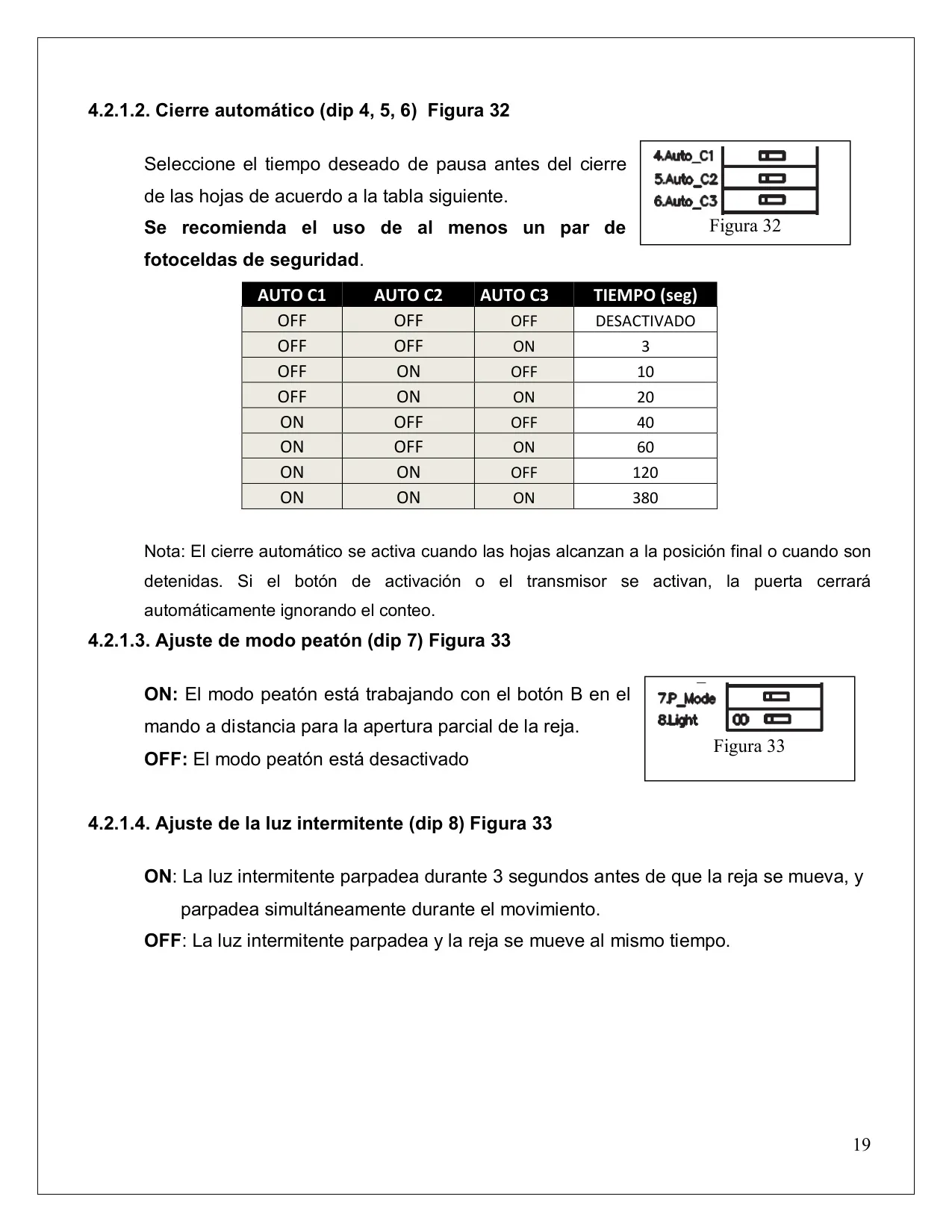

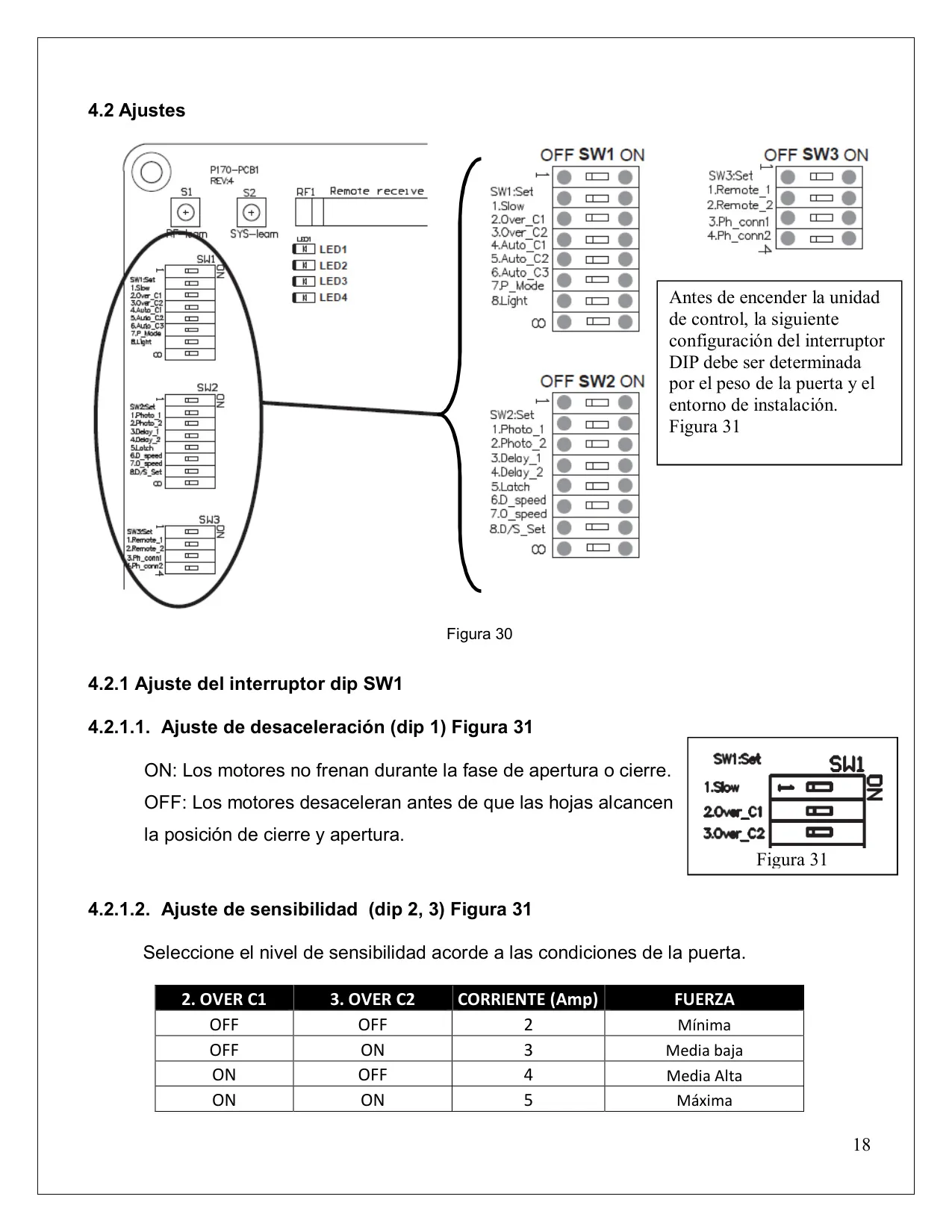

La configuración del sistema se realiza a través de tres bancos de microinterruptores DIP (SW1, SW2 y SW3) ubicados en la placa de circuito del cerebro electrónico PC170. El SW1 permite ajustar la desaceleración del motor, la sensibilidad a la sobrecarga (con cuatro niveles de fuerza de empuje, de 2A a 5A), el tiempo de cierre automático (desde desactivado hasta 380 segundos), el modo peatón y el comportamiento de la luz intermitente.

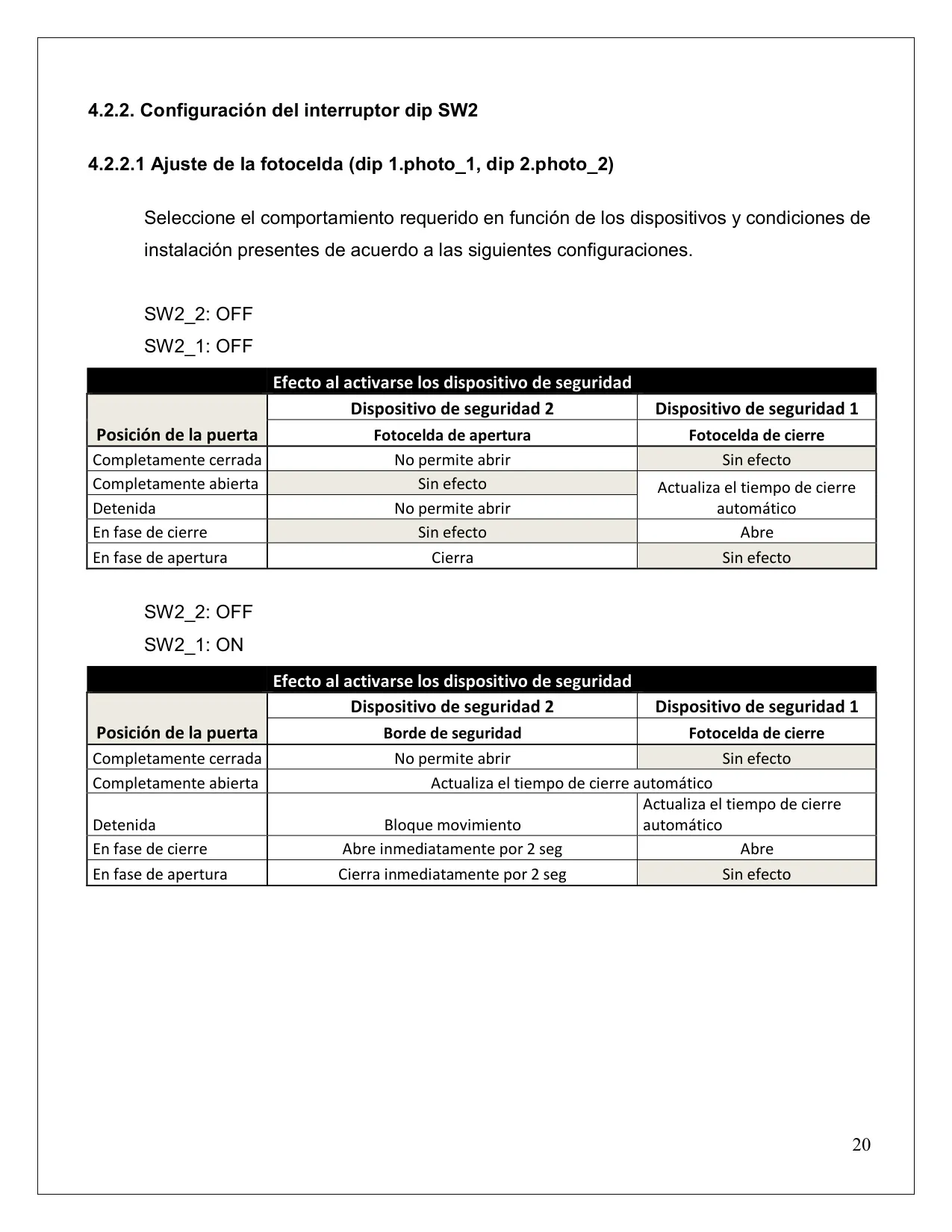

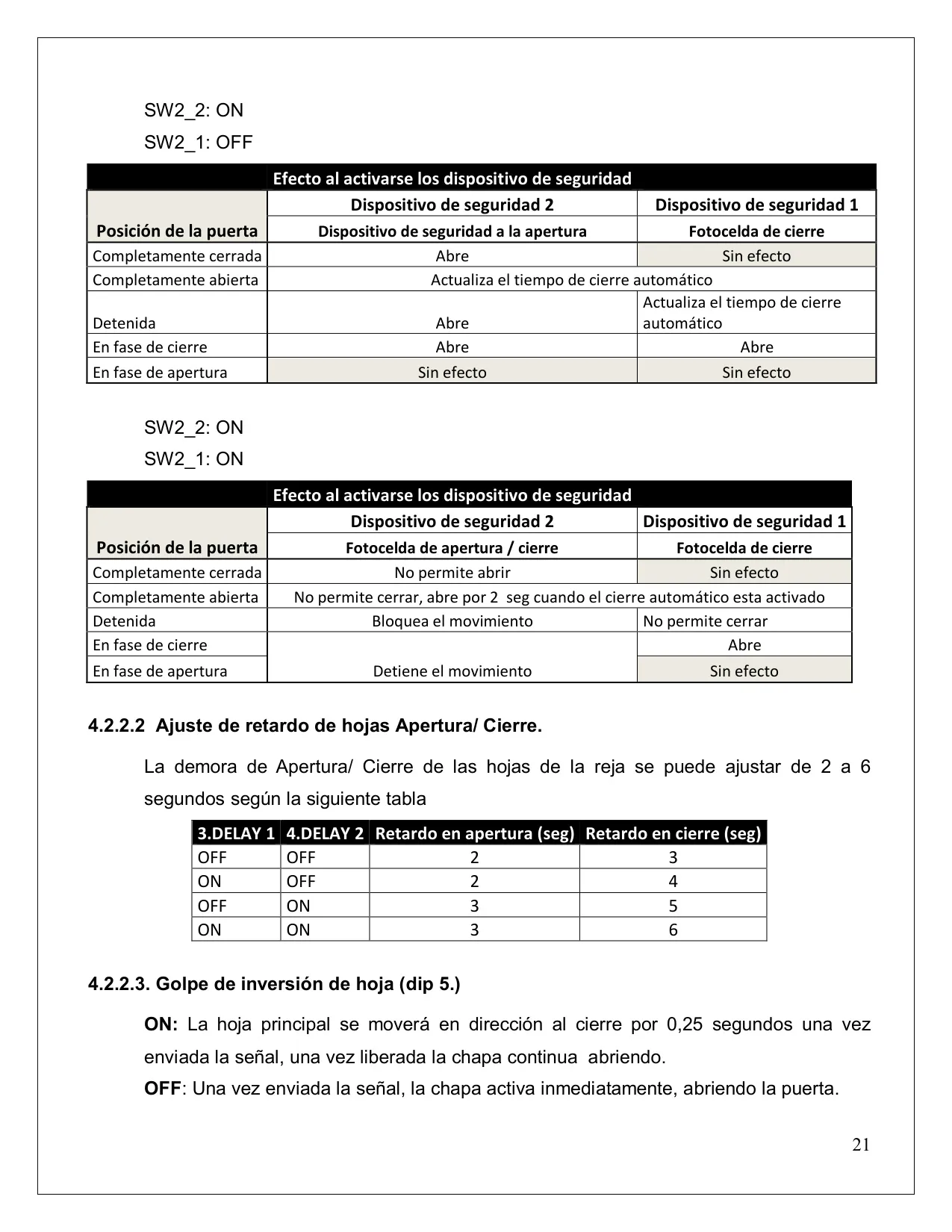

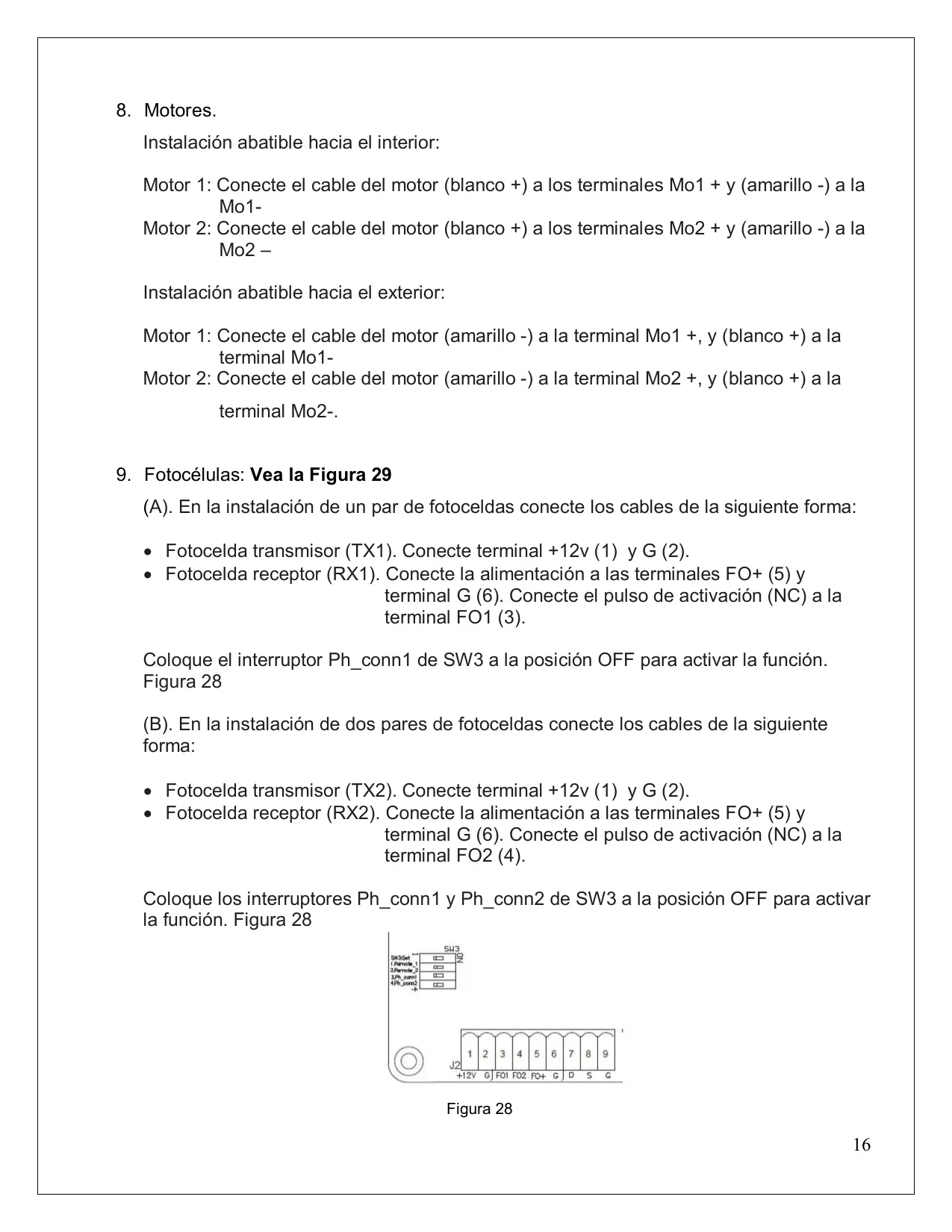

El SW2 controla aspectos cruciales de seguridad y movimiento. Permite configurar el comportamiento de las fotoceldas de seguridad, con diferentes respuestas según la posición de la puerta y el tipo de dispositivo de seguridad activado. También ajusta el retardo en la apertura y cierre de las hojas (de 2 a 6 segundos), el "golpe de inversión de hoja" para facilitar el desbloqueo de cierres, y la velocidad de frenado y operación de los motores (70% o 100%).

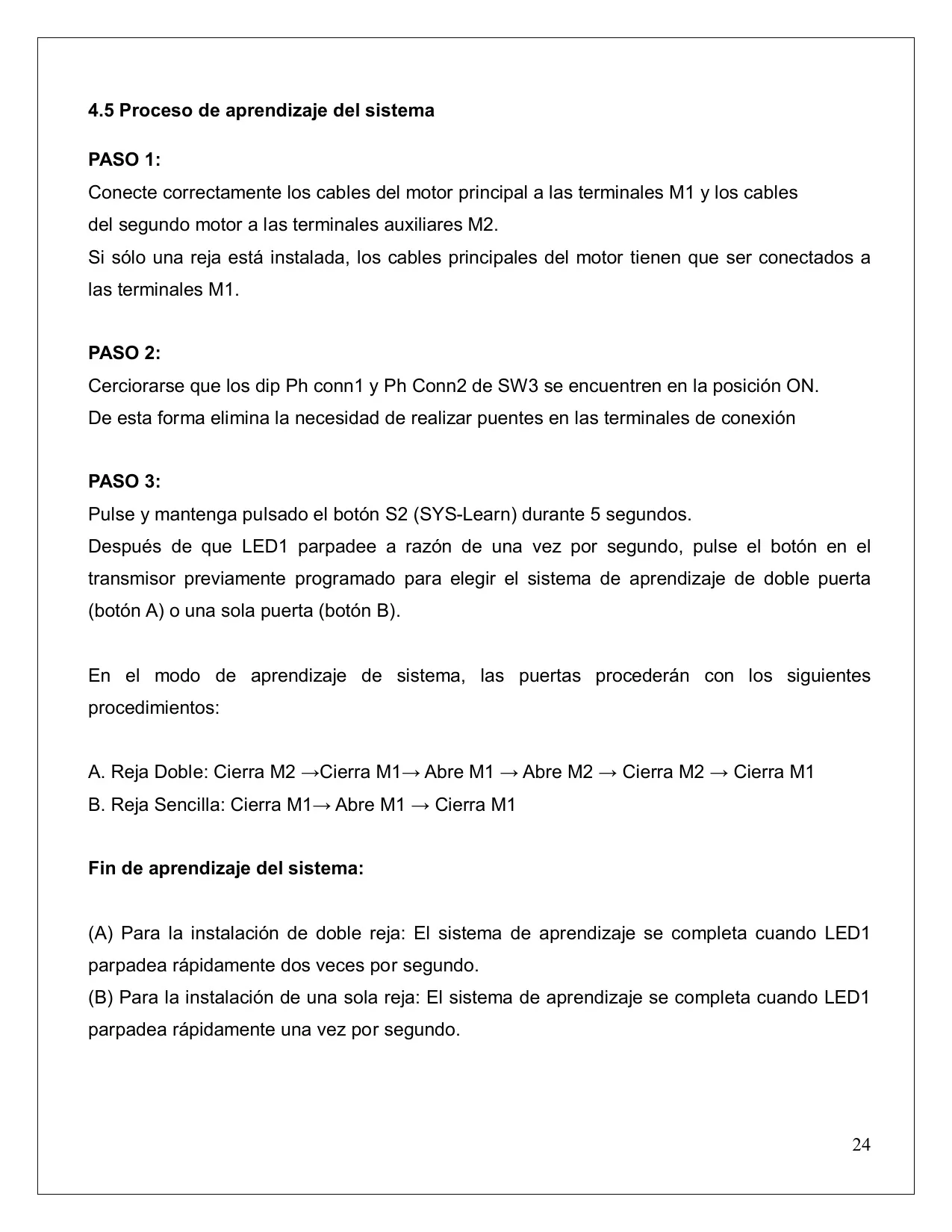

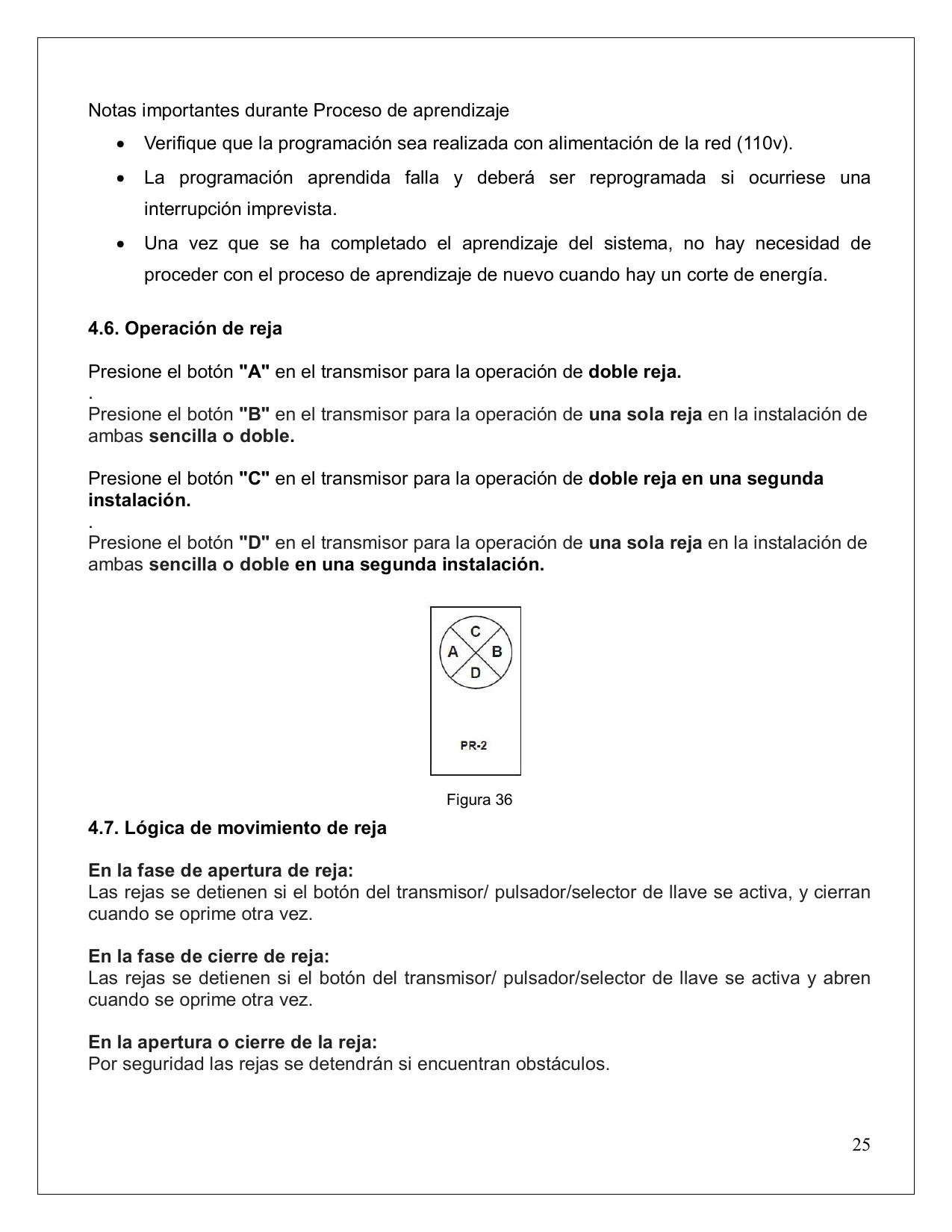

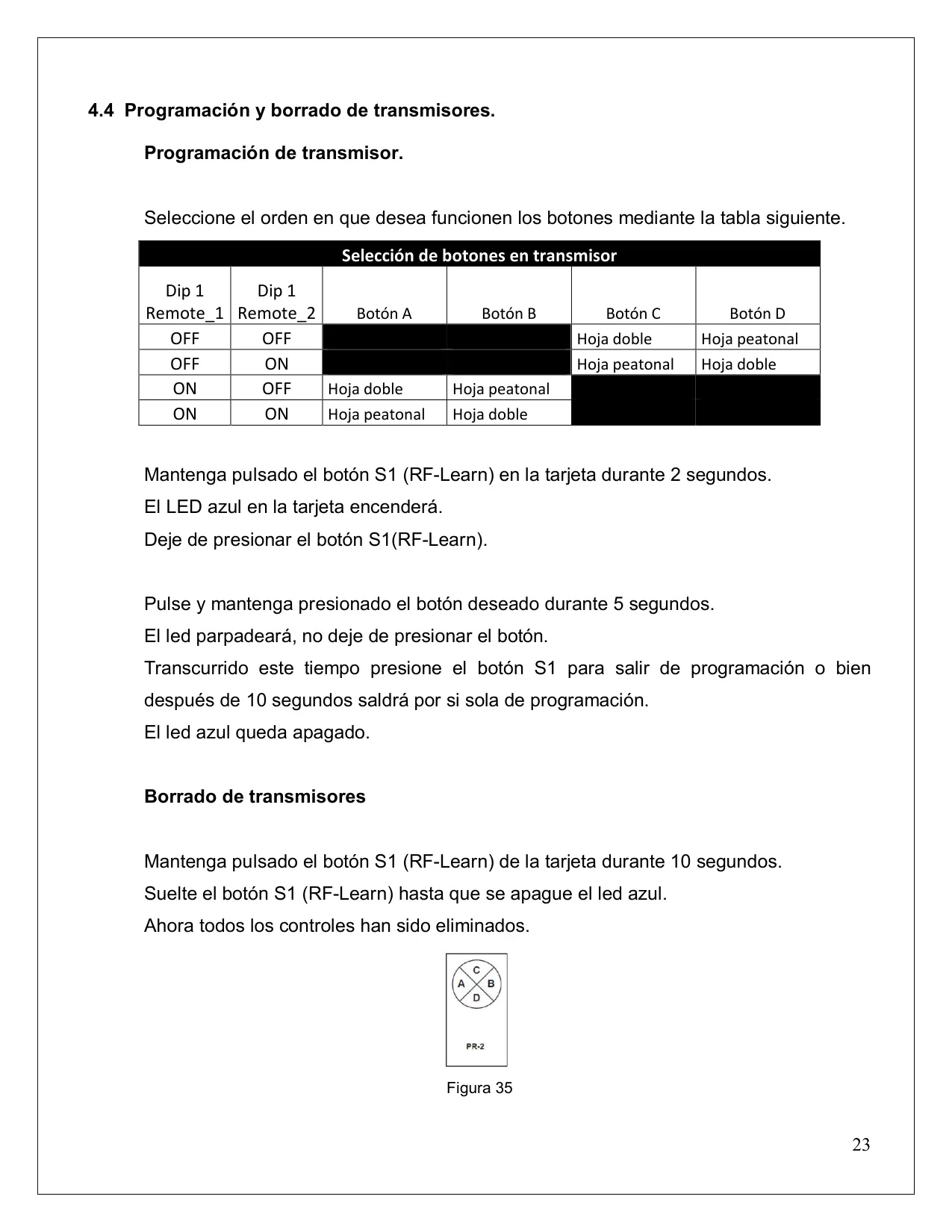

El SW3 es fundamental para la programación del transmisor PR-4, permitiendo definir el comportamiento de cada uno de sus cuatro botones (A, B, C, D) para operar rejas dobles o sencillas. Este transmisor tiene un alcance efectivo de 433.92 MHz y utiliza un código rolante para mayor seguridad. El proceso de aprendizaje del sistema (SYS-Learn), activado desde el botón S2, permite que el cerebro electrónico calibre el recorrido de las hojas, adaptándose a instalaciones de una o dos rejas.

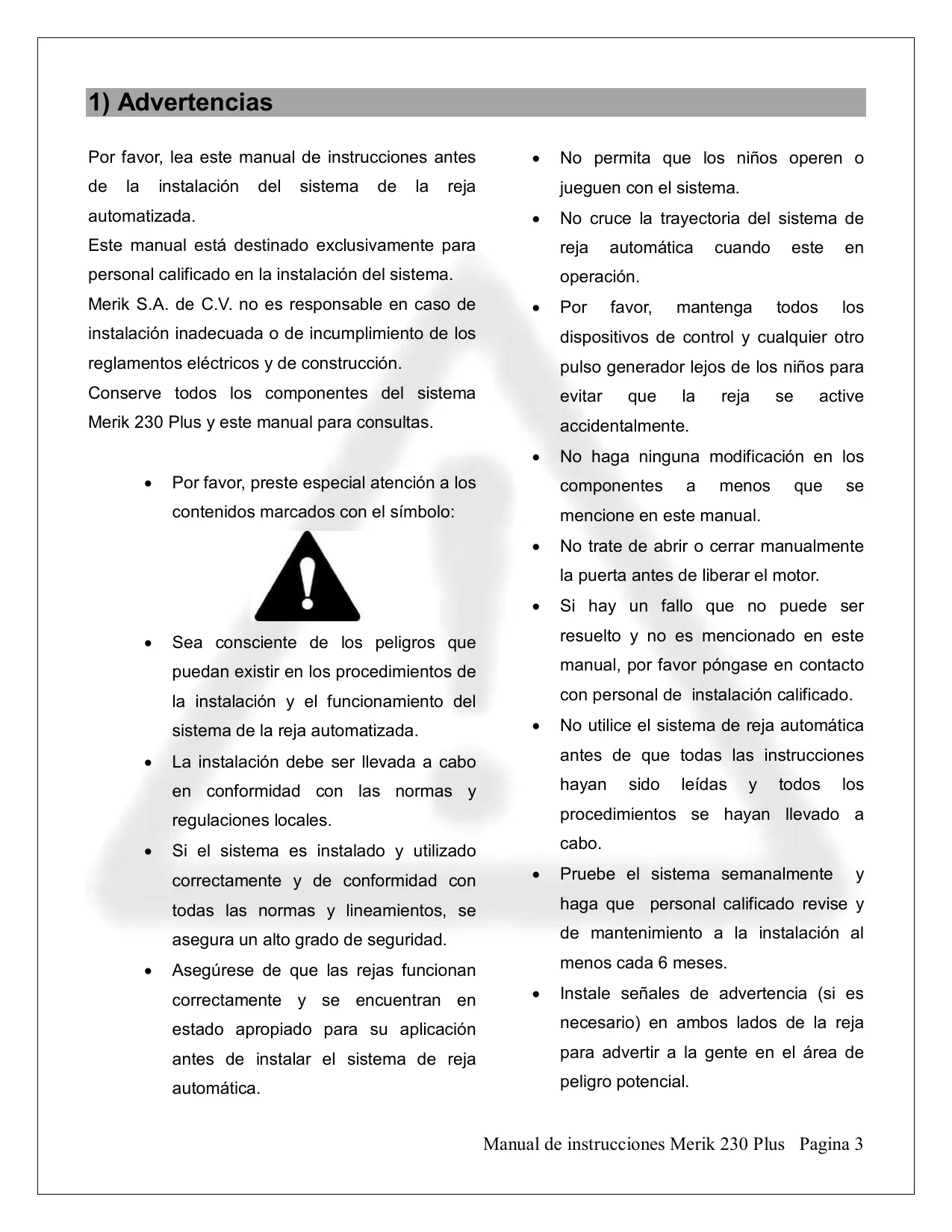

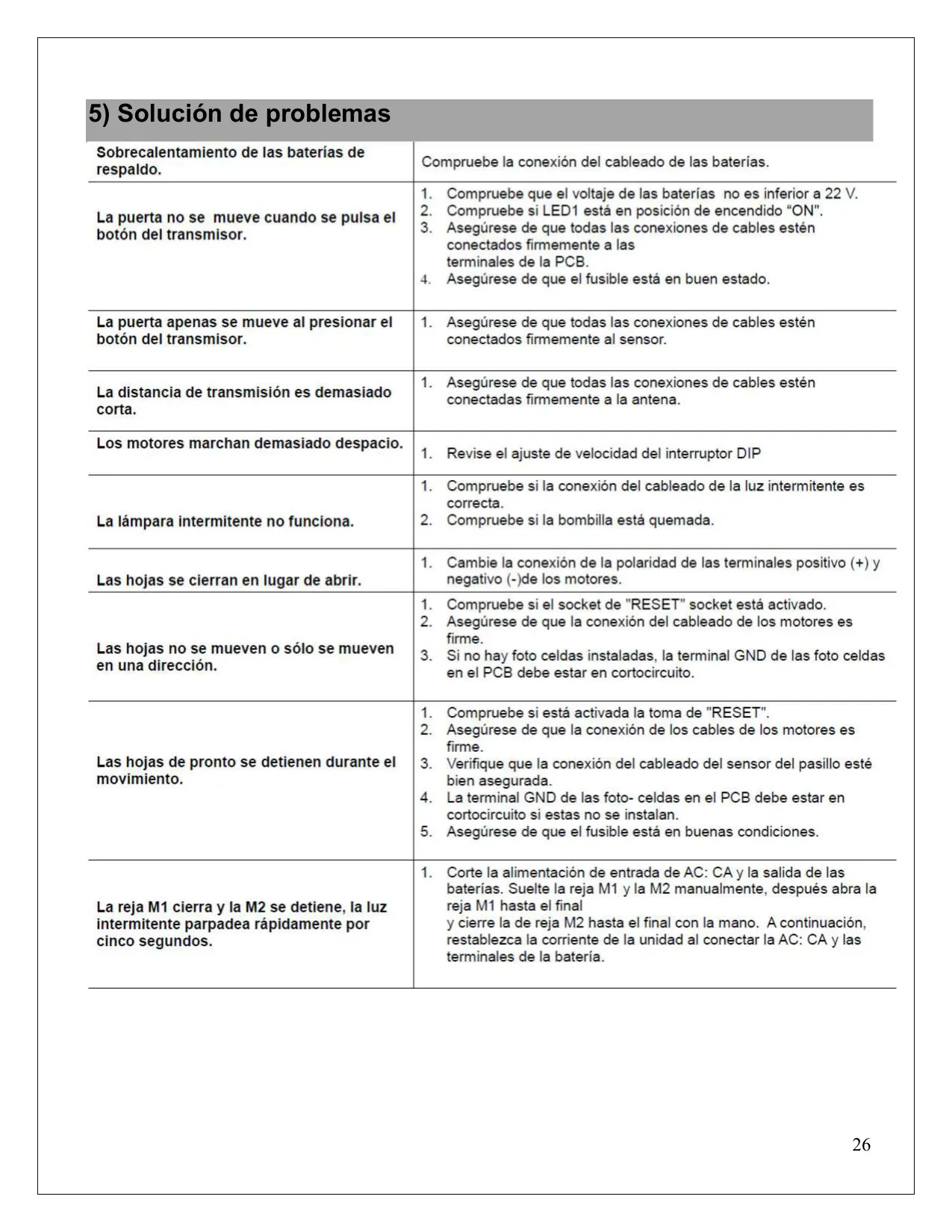

La seguridad es un pilar fundamental en el diseño y operación del Merik 230 Plus. El manual enfatiza la importancia de que la instalación sea realizada por personal calificado y que se sigan todas las normas de seguridad. También se recomienda probar el sistema semanalmente y realizar un mantenimiento profesional cada seis meses para asegurar su correcto funcionamiento y prolongar su vida útil.
