Manual del Motor LiftMaster 8550 en Español
Motor LiftMaster 8550
Instrucciones del LiftMaster 8550
Aquí le ofrecemos el manual de Motor LiftMaster 8550 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Actuadores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor LiftMaster 8550, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del LiftMaster 8550
| Característica | Especificación |
|---|---|
| Modelo | LiftMaster 8550 Serie ELITE, accionamiento por correa con motor de CC y batería de respaldo |
| Uso previsto | Solo residencial (el cierre temporizado solo funciona con puertas seccionales) |
| Tipo de motor | Motor de 12 V CC |
| Fuerza del motor | 800 N |
| Velocidad del motor | 53 RPM |
| Protección térmica | Automática |
| Lubricación del motor | Permanente |
| Medio de accionamiento | Correa de transmisión totalmente reforzada |
| Reducción de engranajes | 63:1 |
| Conexión a la puerta | Brazo de puerta ajustable (brazos recto y curvo) |
| Tipo de lógica | Microcontrolador de estado sólido con supresor de sobretensiones integrado |
| Longitud instalada | 125 in (3175 mm) para una abertura de puerta de 7 ft (2133 mm) |
| Altura máxima de la puerta | 7 ft 3 in (2210 mm) de serie; hasta 10 ft (3048 mm) con riel opcional |
| Espacio libre superior requerido | 2 in (51 mm) |
| Peso de envío | Cabezal: 18,1 lb; riel (correa): 17 lb (7,7 kg) |
| Ajustes | Fuerza automática (Auto-Force), ajuste electrónico de límites |
| Velocidad de desplazamiento | 9 in/s (subida); 6-1/2 in/s (bajada) |
| Tensión de alimentación | 120 V CA, 60 Hz |
| Consumo de energía | 524 W (incluidas las luces) |
| Corriente nominal | 2,7 A |
| Consumo en espera | Aprox. 1 W (en el límite inferior, con las luces de trabajo apagadas) |
| Cable de alimentación | De 3 clavijas con conexión a tierra, 6 ft (1829 mm) |
| Certificación | Listado UL; FCC Parte 15, IC RSS-210 |
| Batería de respaldo | Integrada, batería de 12 V CC (pieza 485LM) |
| Tiempo de carga de la batería | 24 horas |
| Autonomía de la batería | De 1 a 2 días de funcionamiento normal durante un corte de energía |
| Vida útil de la batería | Aprox. de 1 a 2 años con uso normal |
| Control remoto incluido | Control remoto Premium MAX 895MAX de 3 botones |
| Frecuencia del control remoto | Tribanda de 310, 315 y 390 MHz (receptor de frecuencia ágil) |
| Alcance del control remoto | Aprox. 200 ft (61 m) |
| Temperatura de funcionamiento del control remoto | De -31 °F (-35 °C) a 149 °F (65 °C) |
| Batería del control remoto | Pila de botón de litio CR2016 de 3 V |
| Sistema de codificación | Código variable Security+ 2.0, más de 100 000 millones de códigos |
| Radio MyQ | De 902 a 928 MHz, FHSS de 50 canales, comunicación bidireccional |
| Capacidad de accesorios MyQ | Hasta 16 |
| Memoria de controles remotos | Hasta 40 |
| Memoria de controles de puerta | Hasta 2 paneles de control inteligentes o 4 controles de puerta Security+ 2.0 de otro tipo |
| Memoria de teclados de entrada sin llave | Hasta 4 |
| Control de puerta incluido | Panel de control inteligente 880LM (pantalla LCD con hora, temperatura y estado) |
| Cableado del control de puerta | Bajo voltaje de 12 V, cable blanco y rojo/blanco |
| Número de bombillas | 2 |
| Tipo de bombilla | Incandescente A19 (máx. 100 W cada una) o CFL (máx. 26 W, equivalente a 100 W) |
| Retardo de las luces | Ajustable, de 1-1/2 a 4-1/2 minutos (valor de fábrica: 4-1/2 minutos) |
| Ajustes del cierre temporizado | 1, 5 o 10 minutos, o personalizado hasta 99 minutos |
| Chasis y cubierta | Acero |
| Riel | Riel en T de acero macizo |
| Carro | Acero |
| Altura mínima de montaje | 7 ft (2,13 m) sobre el piso |
| Altura de los sensores de seguridad | Máximo 6 in (15 cm) sobre el piso |
| Separación máxima en la parte inferior de la puerta | 1/4 in (6 mm) |
| Placa lógica del receptor | Pieza 45DCT |
| Garantía | De por vida en motor y correa; 5 años en piezas; 1 año en la batería de respaldo |
Detalles del LiftMaster 8550

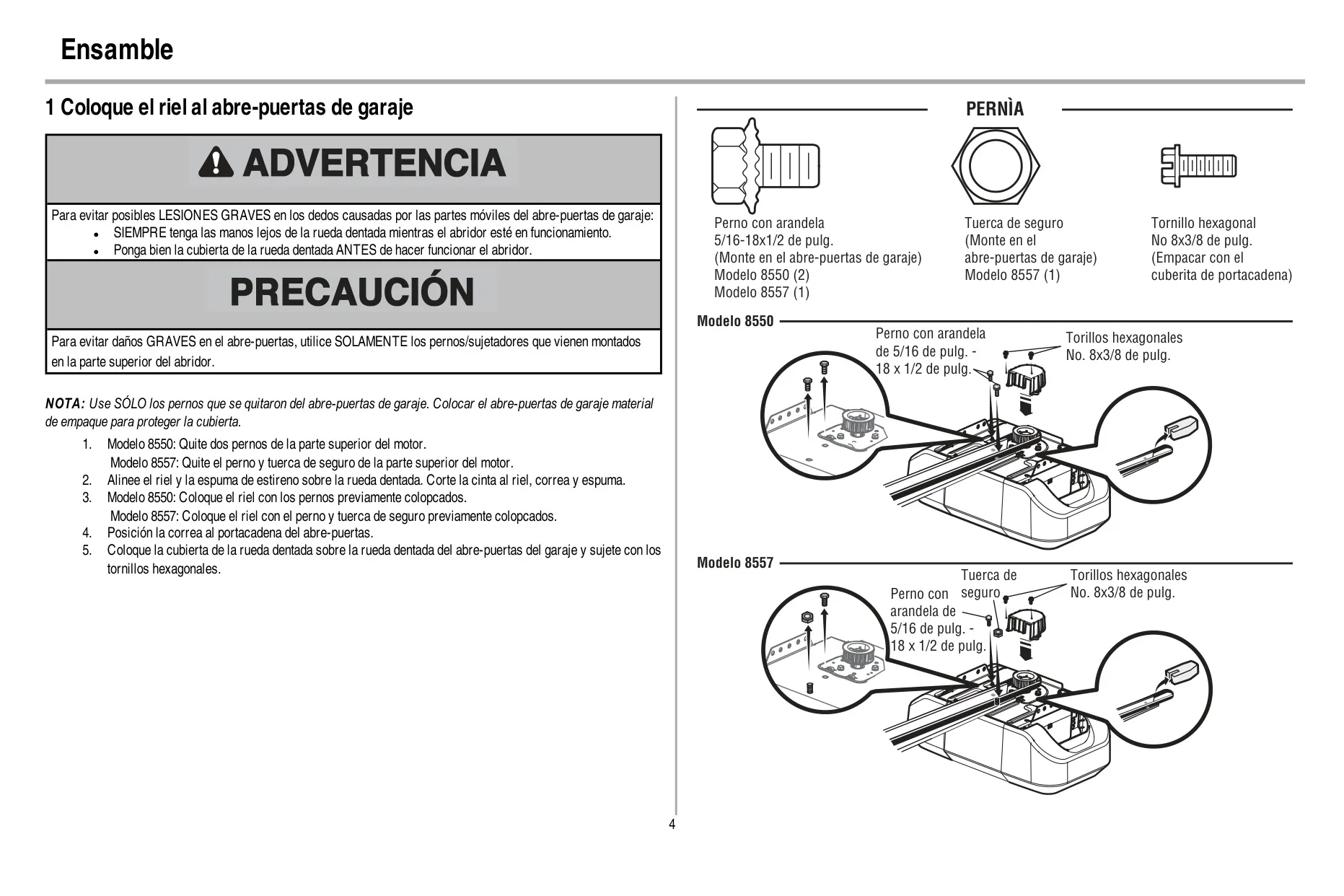

El LiftMaster 8550 es un abridor silencioso de accionamiento por correa con motor de CC de la Serie ELITE. Cuenta con arranque lento y parada suave, lo que reduce el esfuerzo sobre la puerta. El montaje es sencillo. El riel se fija al cabezal del motor con dos pernos con arandela, y la correa rodea el piñón bajo una cubierta sujeta con tornillos hexagonales. Para tensar la correa, gire la tuerca del resorte del carro aproximadamente un cuarto de vuelta hasta que el anillo de la tuerca encaje contra el carro. Esto establece automáticamente la tensión óptima de la correa.

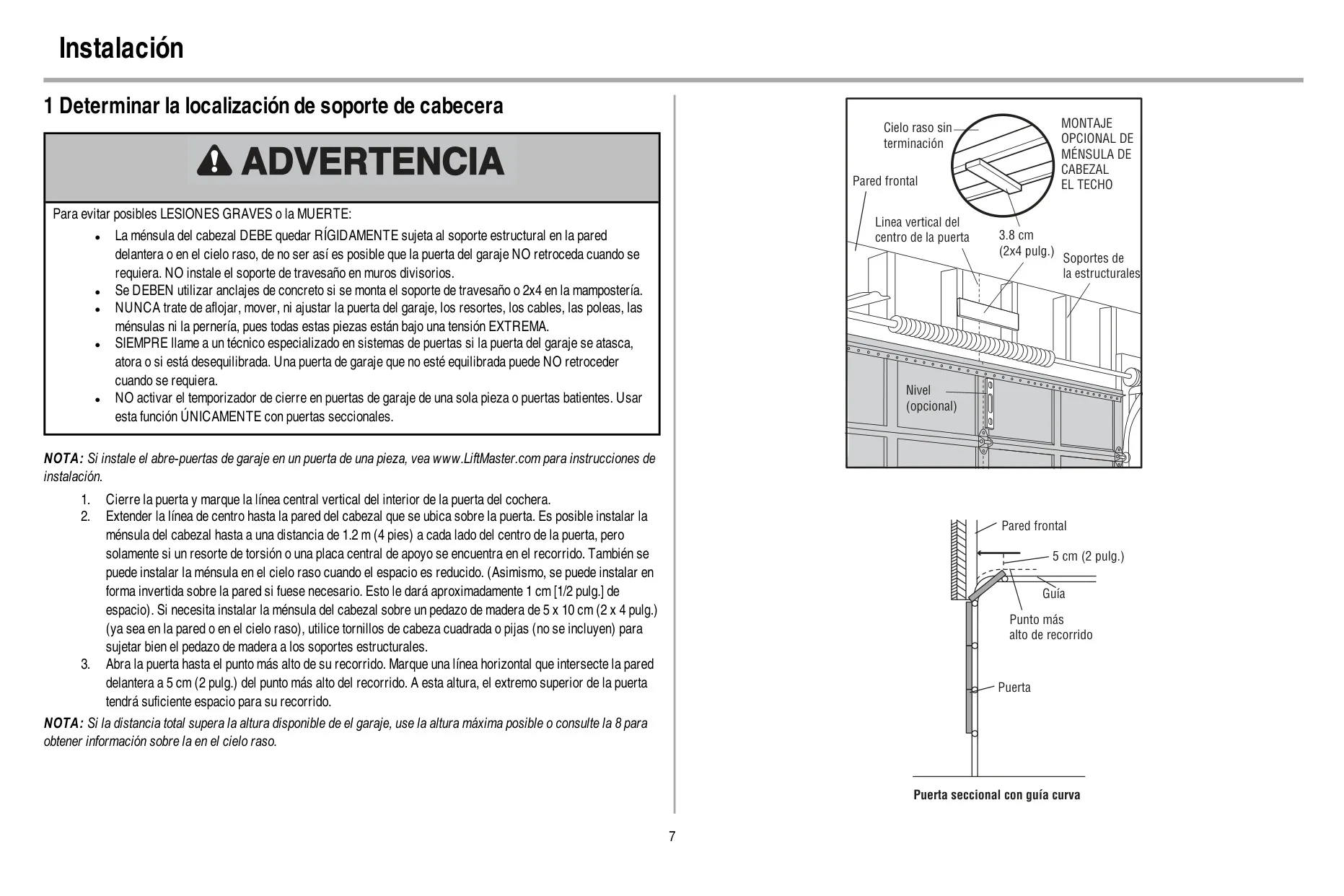

Puede montar el soporte del cabezal en la pared del dintel o en el techo, siempre que no quede a más de 6 in de la pared. Si un resorte de torsión estorba, puede desplazar el soporte hasta 4 ft respecto del eje central de la puerta. Las puertas livianas de fibra de vidrio, aluminio o acero delgado necesitan refuerzo horizontal y vertical antes de instalar el soporte de la puerta. El soporte se coloca de 2 a 4 in por debajo del borde superior de la puerta.
La forma de conectar el cableado permanente depende de cuándo se fabricó su unidad. Las unidades fabricadas antes del 12 de abril de 2013 utilizan una placa de filtro con conectores de capuchón. Las unidades posteriores utilizan un bloque de terminales: el cable negro va al tornillo de latón, el cable blanco al tornillo plateado y el cable de tierra al tornillo verde. En ambos métodos los cables se pasan por el orificio de 7/8 in en la parte superior de la unidad del motor.

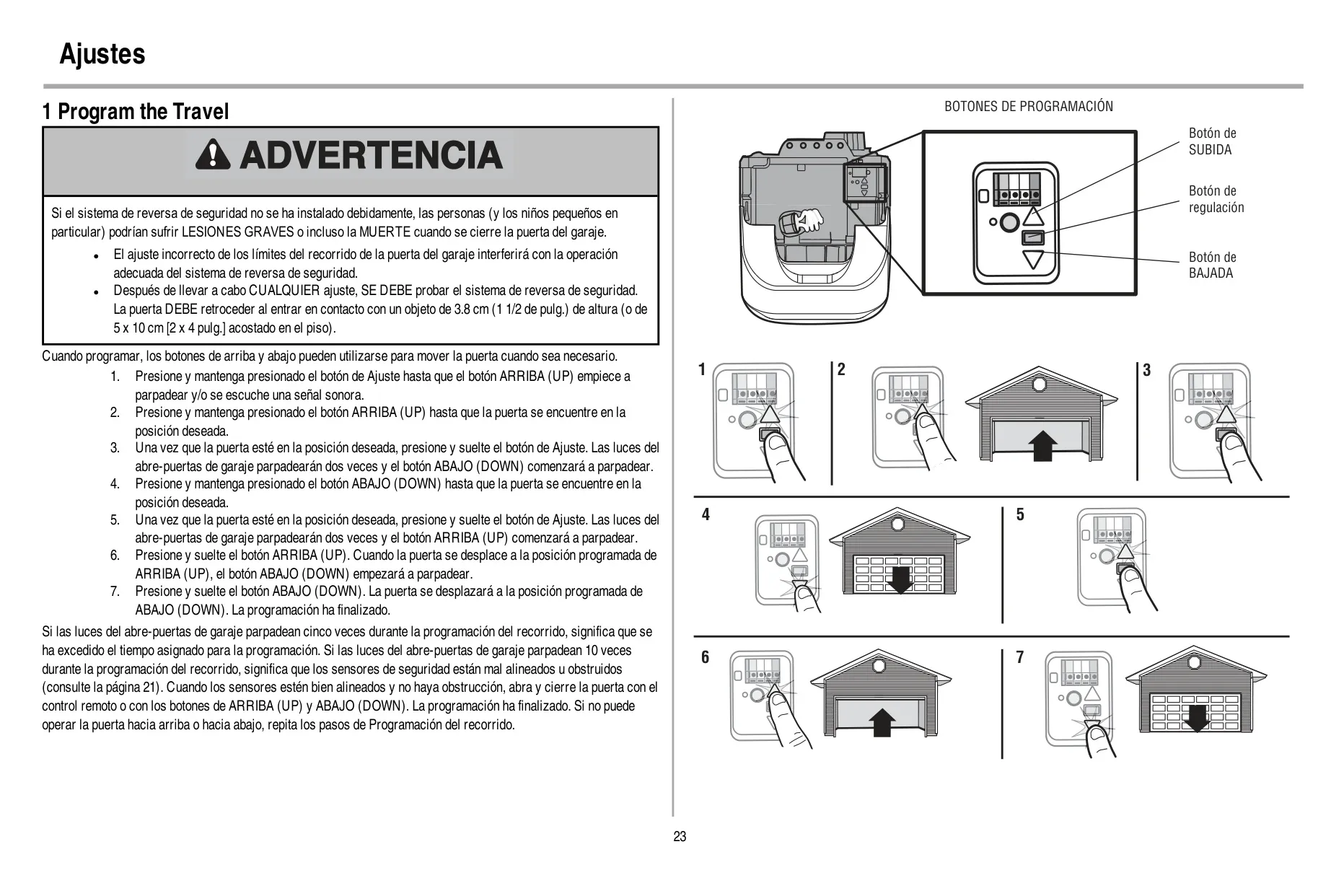

Los límites de apertura y cierre se ajustan con los botones de Ajuste, SUBIR y BAJAR del panel lateral izquierdo. El abridor aprende automáticamente la fuerza que necesita mientras usted programa el recorrido. Si las luces parpadean cinco veces, la programación agotó el tiempo de espera. Diez parpadeos indican que los sensores de seguridad están desalineados. En el sistema Protector System, el sensor emisor muestra un LED ámbar y el sensor receptor muestra un LED verde. Ambos deben permanecer encendidos de forma fija.

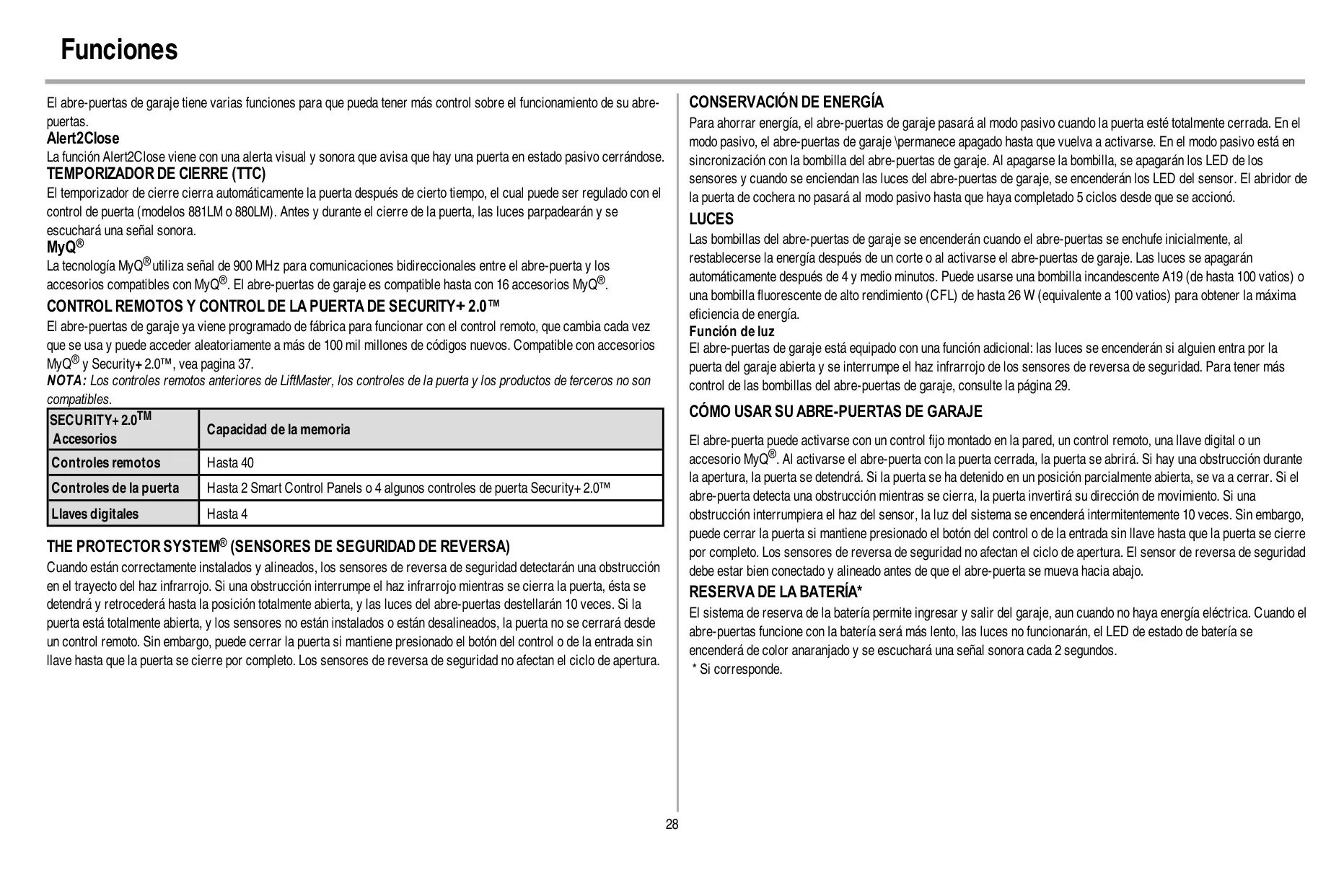

El abridor tiene un modo de reposo de ahorro de energía. Tras cinco ciclos después del encendido, entra en reposo cada vez que la puerta está completamente cerrada, y los LED de los sensores se apagan junto con las luces. La función Alert2Close hace parpadear las luces y emite pitidos para avisarle antes de que se cierre una puerta desatendida. La función de luz enciende las luces cuando alguien atraviesa la puerta abierta e interrumpe el haz infrarrojo.
El panel de control inteligente tiene tres menús. El menú Funciones abarca el reloj, el cierre temporizado, el bloqueo y la programación de nuevos dispositivos. El menú Configuración controla las unidades de temperatura, el idioma, el retardo de las luces, el sensor de movimiento y el contraste de la pantalla. El menú Servicio muestra la versión del software, la cantidad de dispositivos y el historial de errores. El modo de bloqueo impide el uso de controles remotos externos. El sistema de alerta de mantenimiento hace parpadear de forma alternada los LED amarillo y rojo tras unos 4500 ciclos.
Un LED de estado de la batería muestra el estado del respaldo. Verde fijo significa carga completa, y verde intermitente significa que se está cargando. Naranja fijo con un pitido cada 2 segundos significa que el abridor funciona con la batería. Naranja intermitente significa que la batería está baja. Rojo fijo significa que debe reemplazar la batería. Con alimentación de la batería, la puerta se mueve más despacio, y las luces, el cierre temporizado y el cierre remoto no funcionan.
El desenganche de emergencia tiene una posición de bloqueo que impide que el carro vuelva a engancharse, de modo que puede abrir y cerrar la puerta a mano tantas veces como necesite. Las flechas SUBIR y BAJAR muestran códigos de autodiagnóstico mediante parpadeos. Cada mes, revise el equilibrio de la puerta y el sistema de inversión. Cada año, lubrique con aceite los rodillos y las bisagras de la puerta. Cada dos o tres años, aplique grasa de litio blanca nueva en el riel.
