Instrucciones del Honeywell TH5220D1003
Aquí le ofrecemos el manual de Honeywell TH5220D1003 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Termostatos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Honeywell TH5220D1003, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

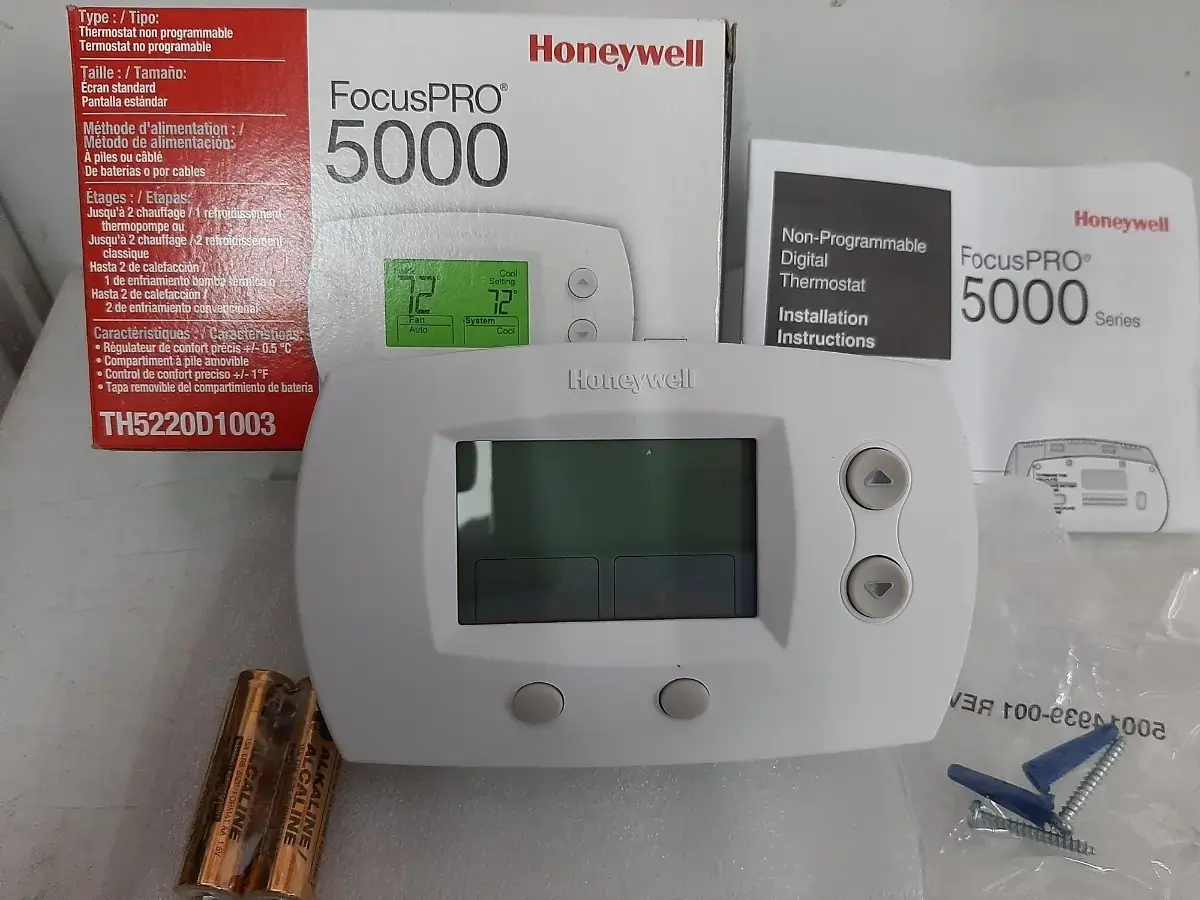

Imágenes del Producto
Especificaciones del Honeywell TH5220D1003
| Característica | Especificación |
|---|---|
| Tipo de producto | Termostato Digital No Programable |
| Modelo | FocusPRO™ TH5220D1003 |
| Control de temperatura | Electrónico, de un solo toque |

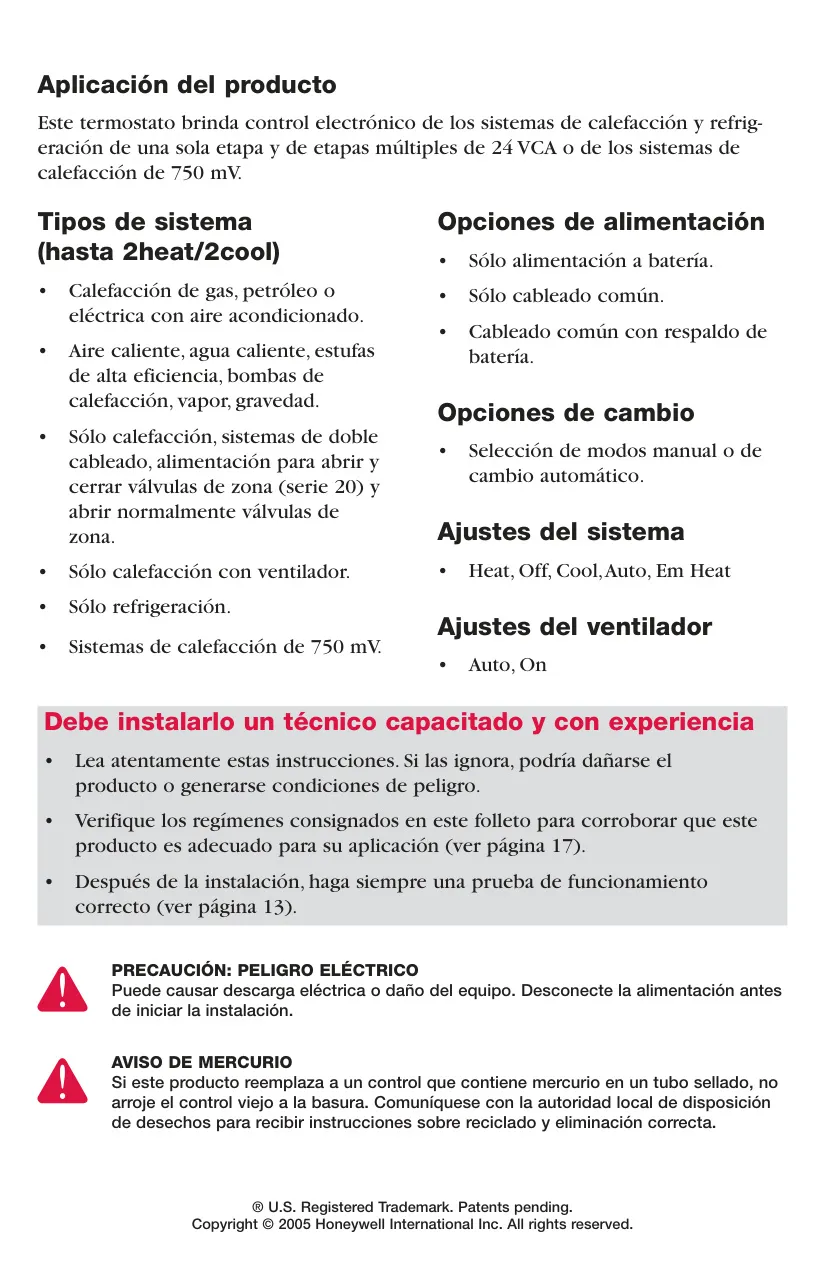

| Sistemas compatibles | Calefacción y refrigeración de 24 VCA (una/múltiples etapas) o sistemas de calefacción de 750 mV. |
| Tipos de sistema soportados (hasta 2 calor/2 frío) | Calefacción de gas, petróleo o eléctrica con A/C; aire/agua caliente, estufas de alta eficiencia, bombas de calor, vapor, gravedad; solo calefacción (sistemas doble cableado, válvulas zona 20, válvulas zona normalmente abiertas); solo calefacción con ventilador; solo refrigeración. |
| Opciones de alimentación | Solo baterías, solo cableado común, cableado común con respaldo de batería. |
| Opciones de cambio | Manual o automático (Auto-Changeover) |
| Ajustes del sistema | Heat, Cool, Off, Auto, Em Heat |
| Ajustes del ventilador | Auto, On |
| Rango de temperatura de calefacción | 40° a 90°F (4,5° a 32°C) |
| Rango de temperatura de refrigeración | 50° a 99°F (10° a 37°C) |
| Temperatura ambiental de funcionamiento | 32° a 120°F (0° a 48,9°C) |
| Temperatura de envío | -20° a 120°F (-28,9° a 48,9°C) |
| Humedad relativa de funcionamiento | 5% a 90% (sin condensación) |
| Dimensiones físicas (Alto x Ancho x Profundo) | 3-9/16” H x 5-13/16” A x 1-1/2” P (91 mm H x 147 mm A x 38 mm P) |
| Regímenes eléctricos (W (O/B) Calefacción) | 20-30 VCA (0,02-1,0 A), 750 mV CC (100 mA CC para pila) |
| Regímenes eléctricos (W2 (Aux) Calefacción) | 20-30 VCA (0,02-0,5 A) |
| Regímenes eléctricos (Y Refrigeración) | 20-30 VCA (0,02-1,0 A) |
| Regímenes eléctricos (Y2 Refrigeración) | 20-30 VCA (0,02-1,0 A) |
| Regímenes eléctricos (G Ventilador) | 20-30 VCA (0,02-0,5 A) |
| Regímenes eléctricos (E Calefacción de emergencia) | 20-30 VCA (0,02-1,0 A) |
| Regímenes eléctricos (L Reajuste del sistema de bombeo) | 20-30 VCA (0,02-0,5 A) |

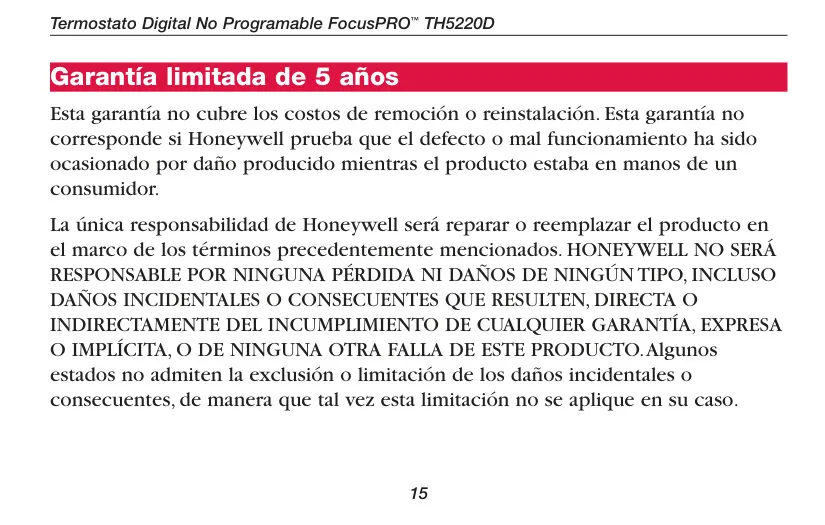

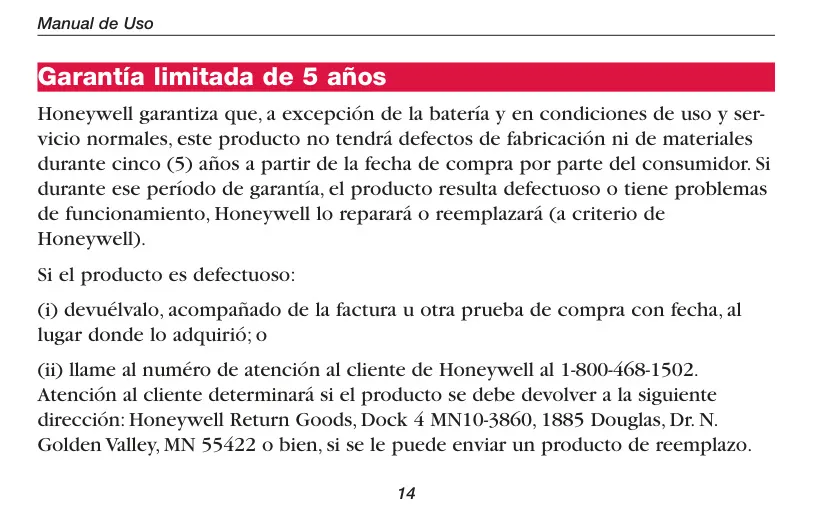

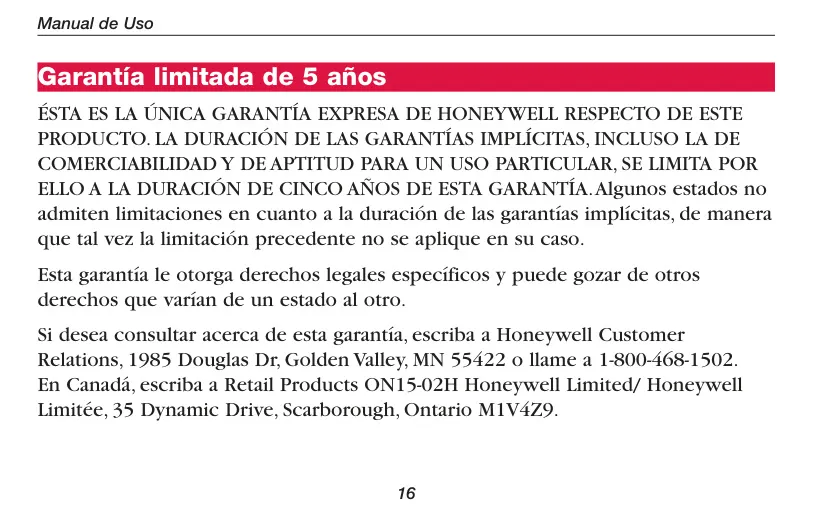

| Garantía | Limitada de 5 años (excluyendo la batería) |
| Baterías requeridas | 2 x AA alcalinas (optativas si se usa CA) |
Detalles del Honeywell TH5220D1003

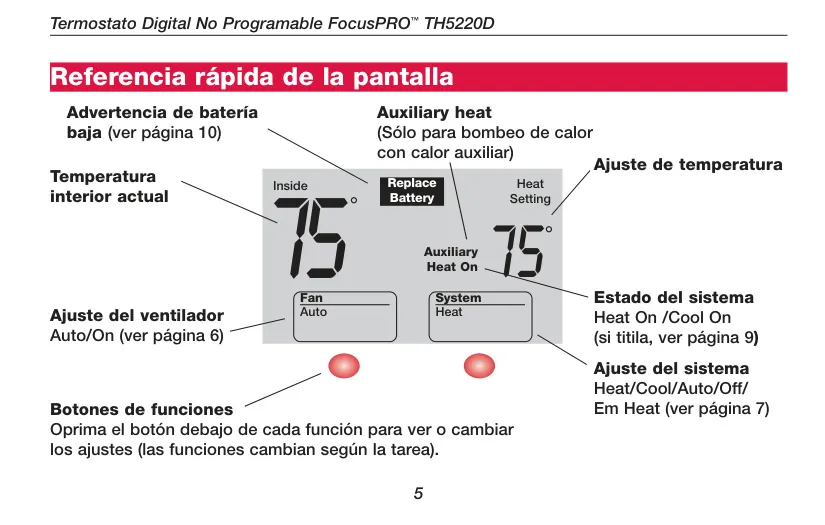

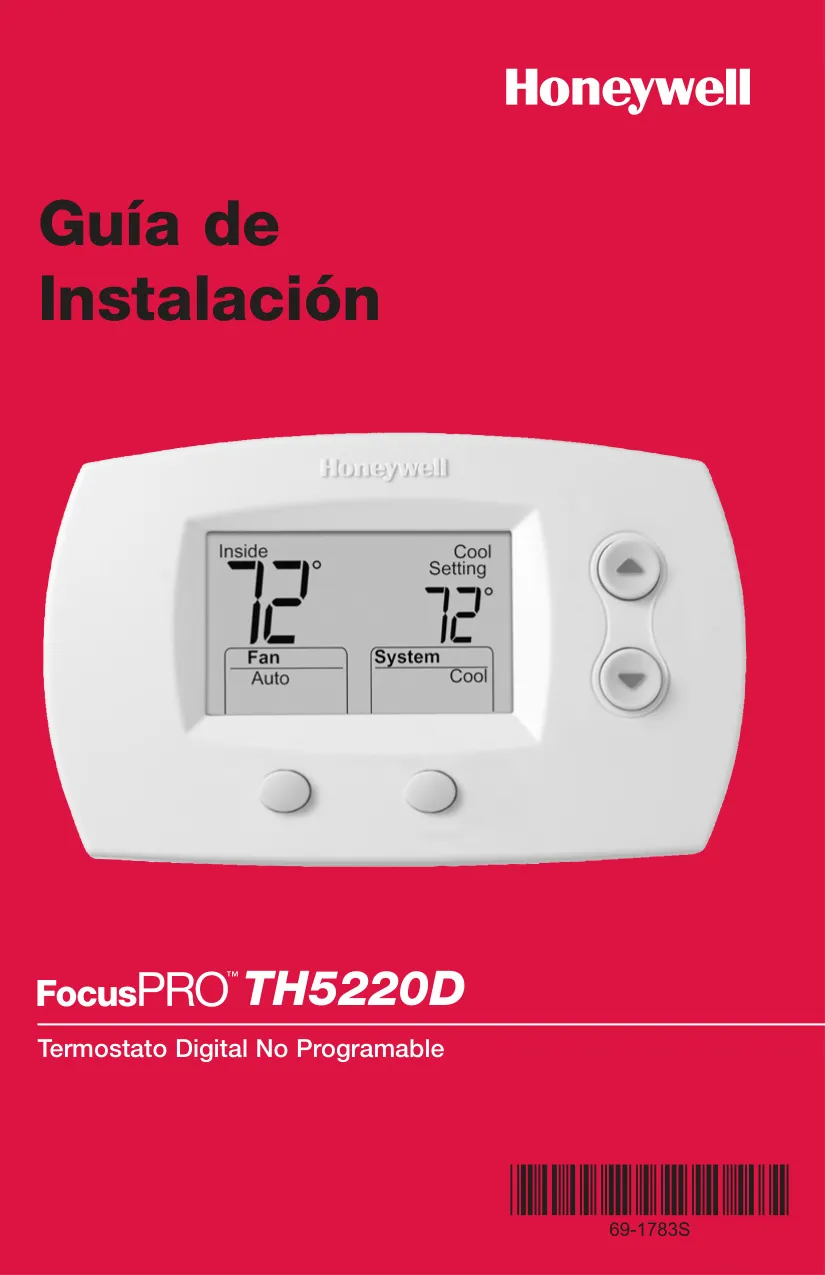

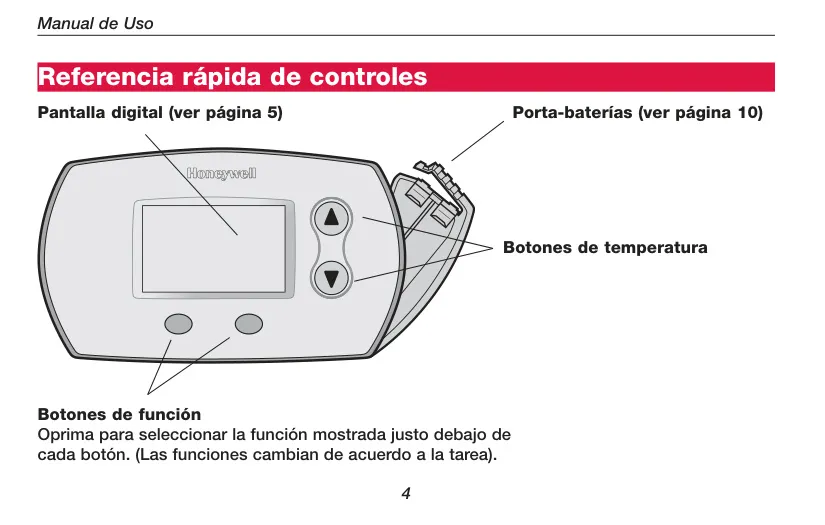

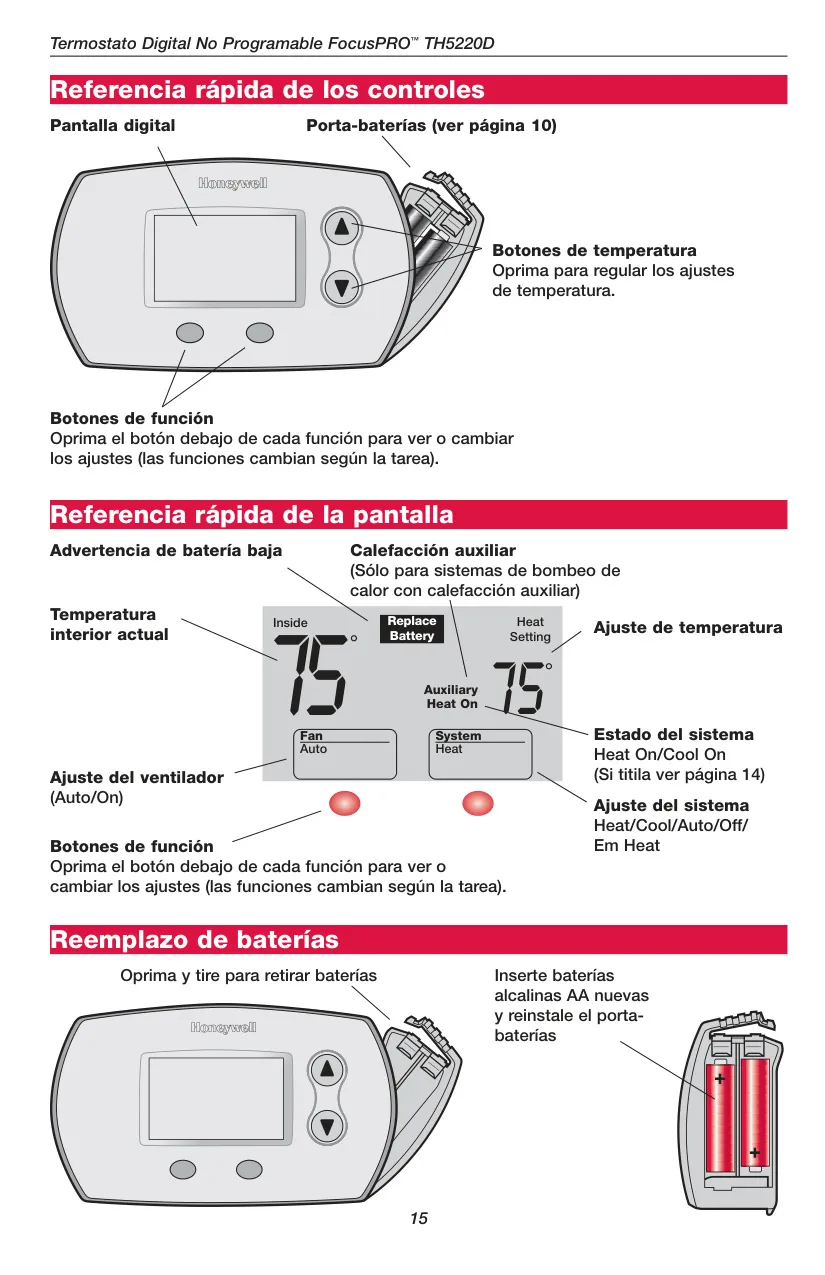

El Honeywell TH5220D1003 se presenta con un diseño elegante y rectangular, de bordes redondeados en un acabado blanco que se integra fácilmente en cualquier decoración. Su pantalla LCD de gran tamaño es el corazón de la interacción, ofreciendo una lectura clara y sencilla de la temperatura ambiente ("Inside"), la temperatura configurada ("Cool Setting"), el estado del ventilador y el modo de operación del sistema, incluso en la oscuridad gracias a su iluminación posterior. Los botones de flecha permiten ajustar la temperatura con precisión, mientras que los botones circulares de función acceden a modos del sistema y del ventilador.

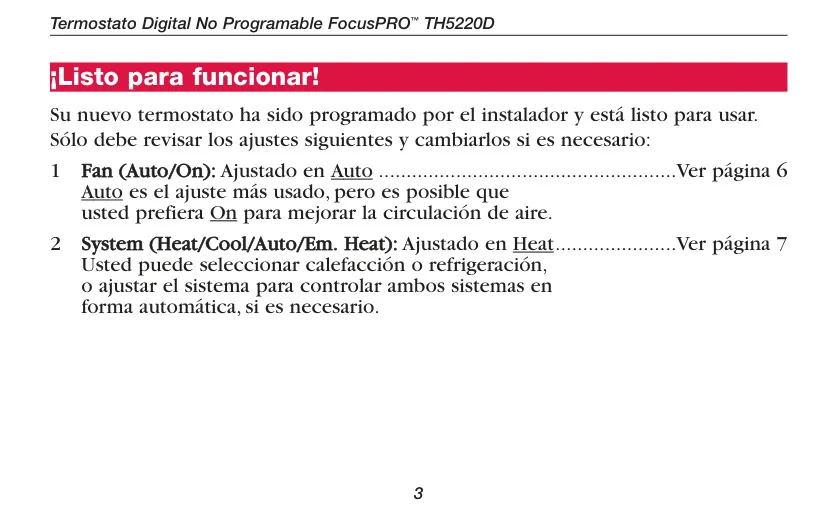

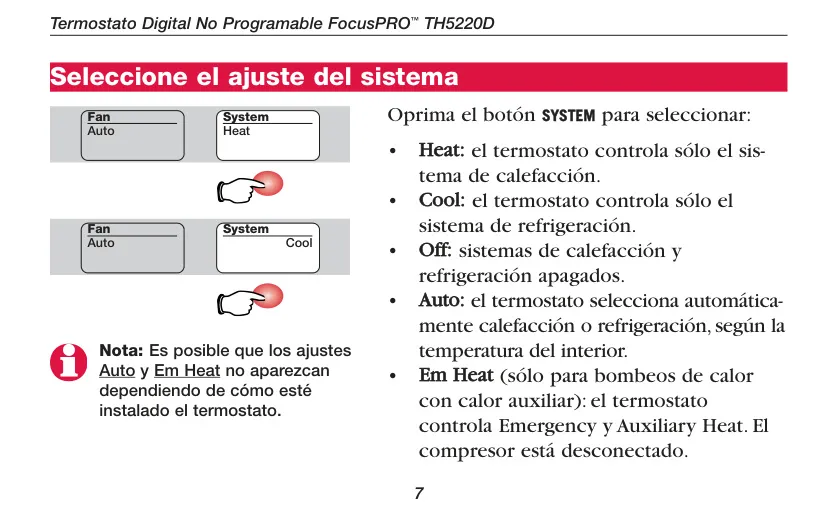

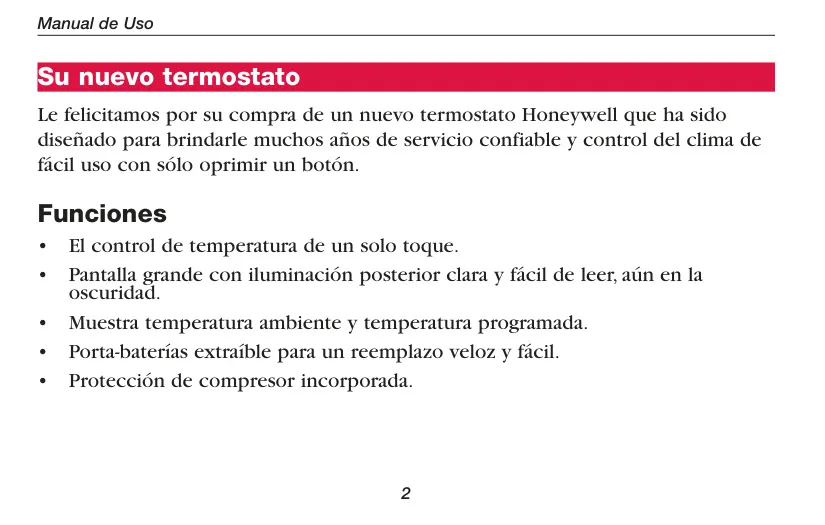

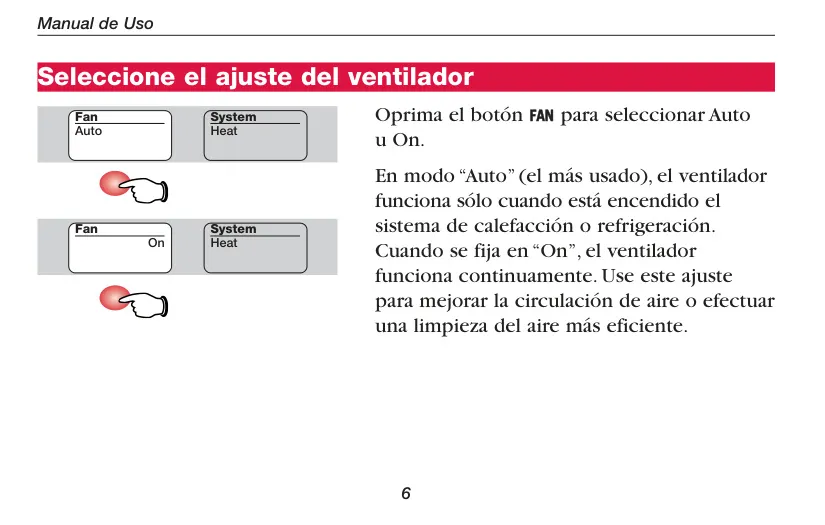

Este termostato ha sido concebido para una operación intuitiva y sin complicaciones. Desde el primer uso, ofrece un control de temperatura de un solo toque, simplificando la gestión del clima doméstico. Los usuarios pueden seleccionar fácilmente entre modos de ventilador "Auto" (funcionando solo con calefacción/refrigeración) u "On" (continuo, ideal para mejorar la circulación del aire o filtración). Del mismo modo, el modo del sistema se ajusta entre "Heat", "Cool", "Off", "Auto" o "Em Heat", brindando flexibilidad total según las necesidades estacionales o preferencias.

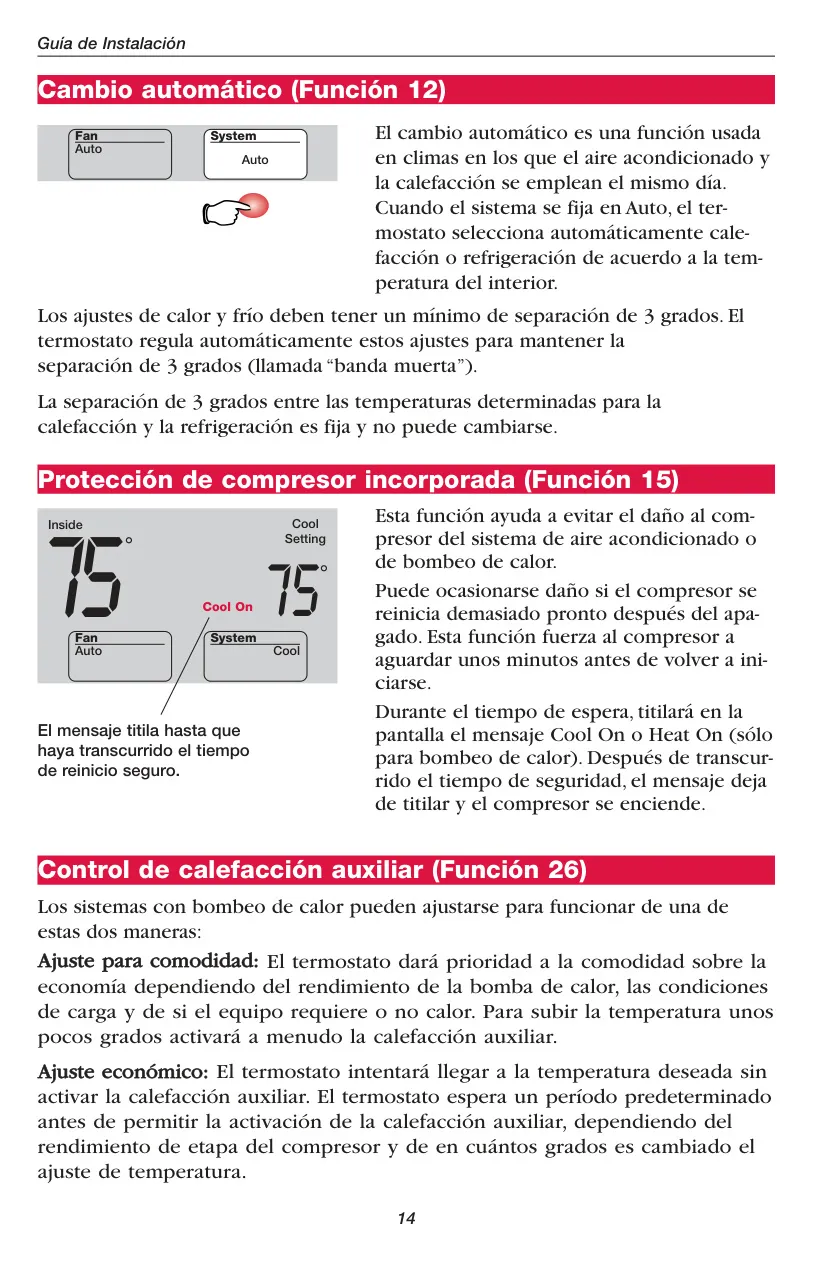

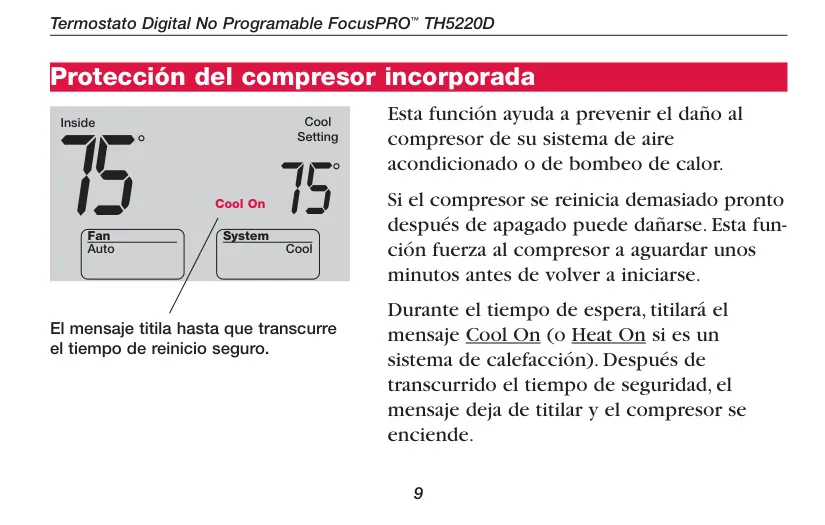

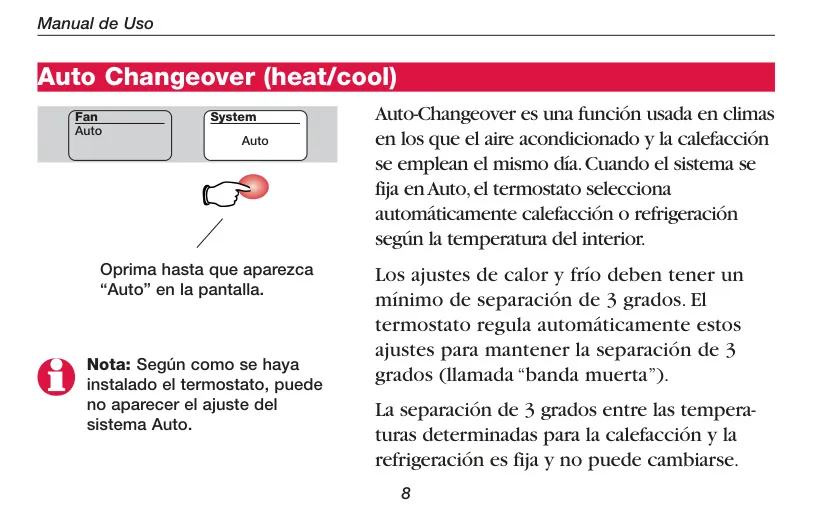

Una de sus características más prácticas es la función Auto-Changeover, perfecta para climas con fluctuaciones térmicas diarias. Permite que el termostato cambie automáticamente entre calefacción y refrigeración según la temperatura interior. Para proteger su sistema, el TH5220D1003 incorpora una protección de compresor inteligente. Esta característica previene daños por reinicios prematuros, forzando un breve tiempo de espera antes de que el compresor vuelva a activarse, prolongando así la vida útil de su equipo HVAC.

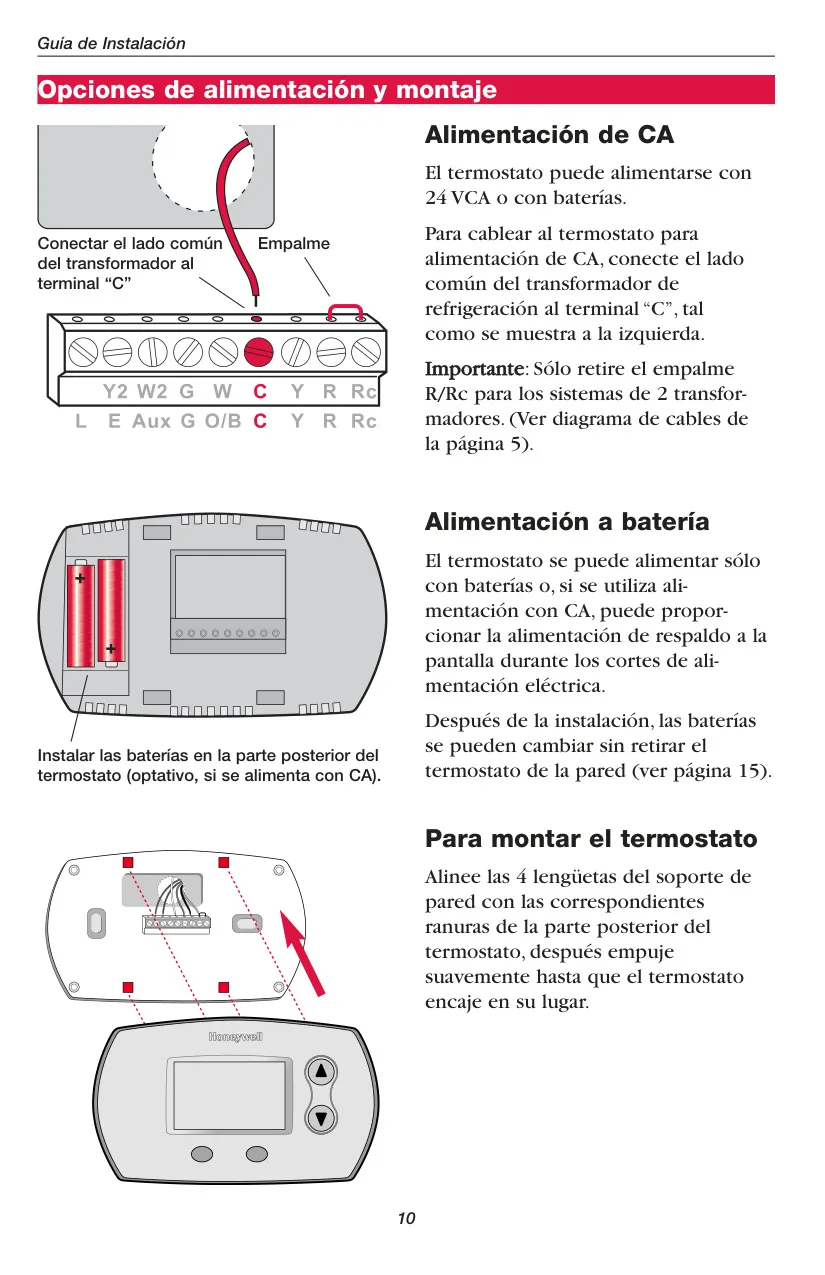

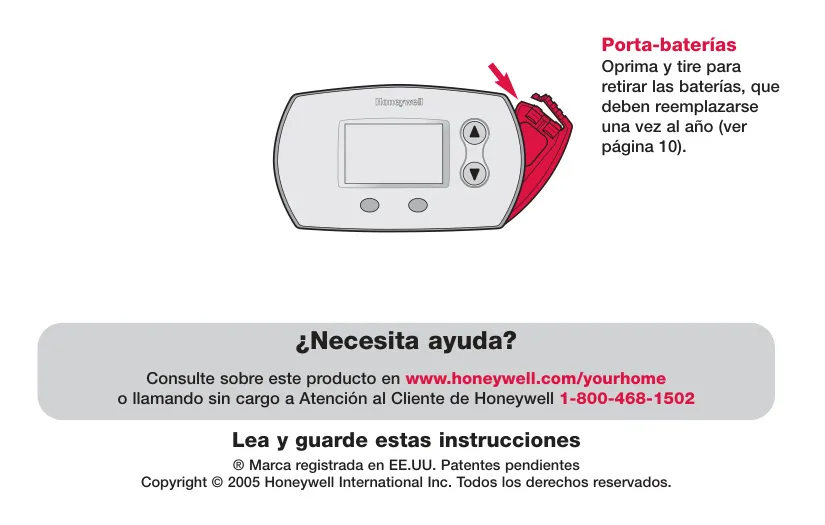

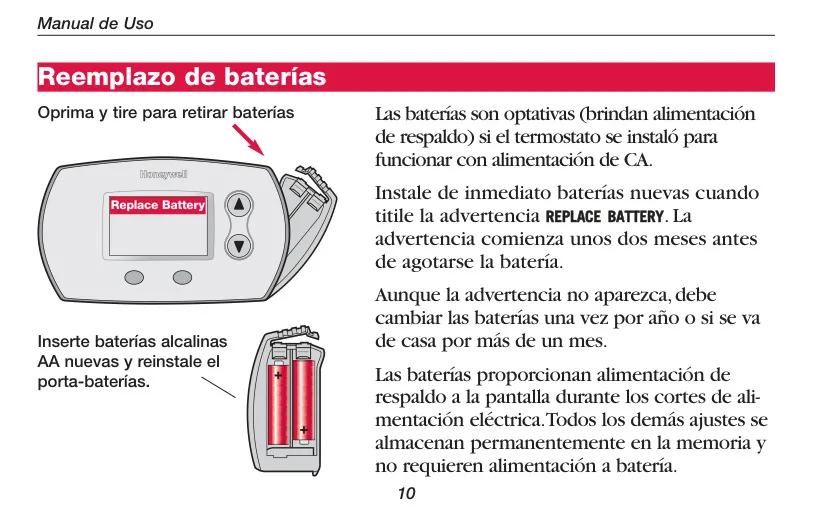

La alimentación del termostato se puede realizar mediante CA o, alternativamente, con dos baterías alcalinas AA. Estas baterías son optativas si se usa CA, pero proporcionan un crucial respaldo de energía para la pantalla durante cortes eléctricos. La advertencia "Replace Battery" aparece con suficiente antelación. Es notable que todos los ajustes se almacenan permanentemente en la memoria del dispositivo, eliminando la preocupación por la pérdida de configuración incluso sin baterías o durante interrupciones de energía prolongadas.

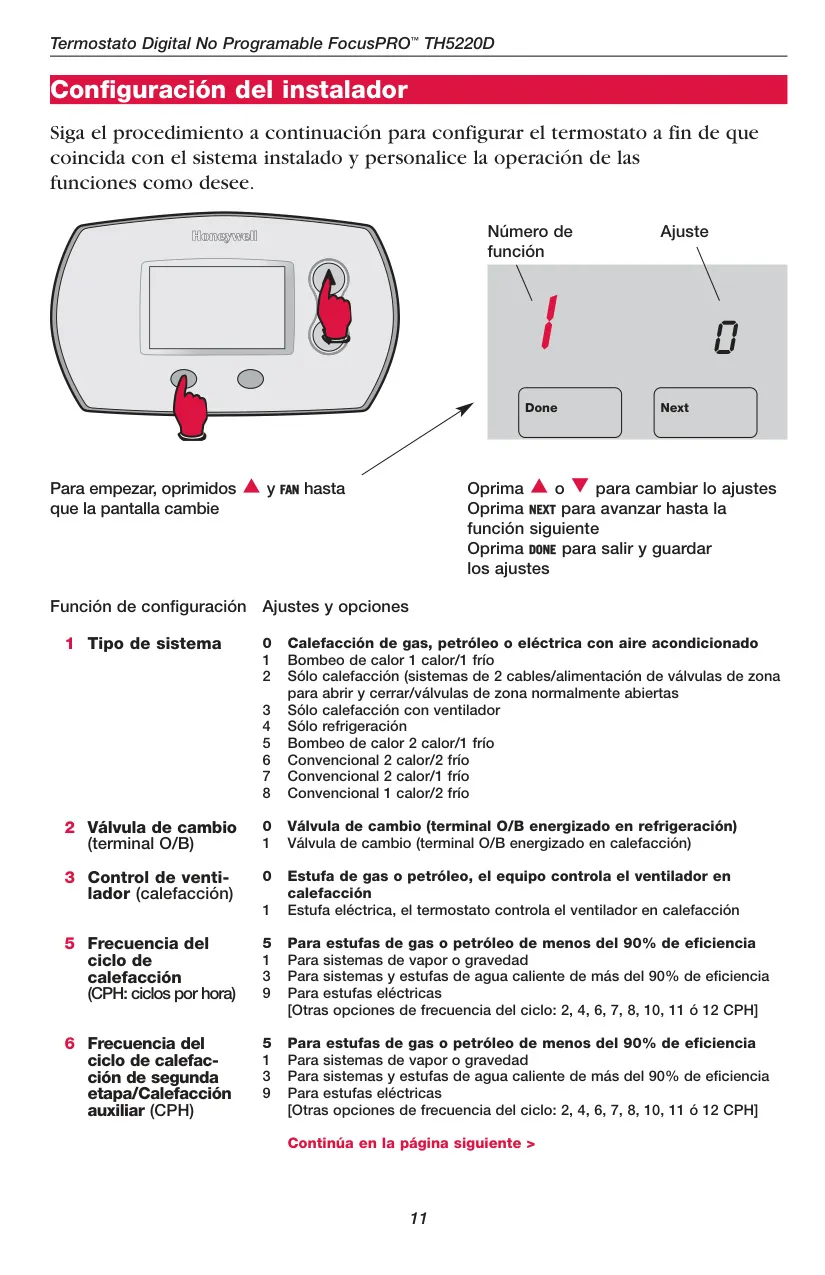

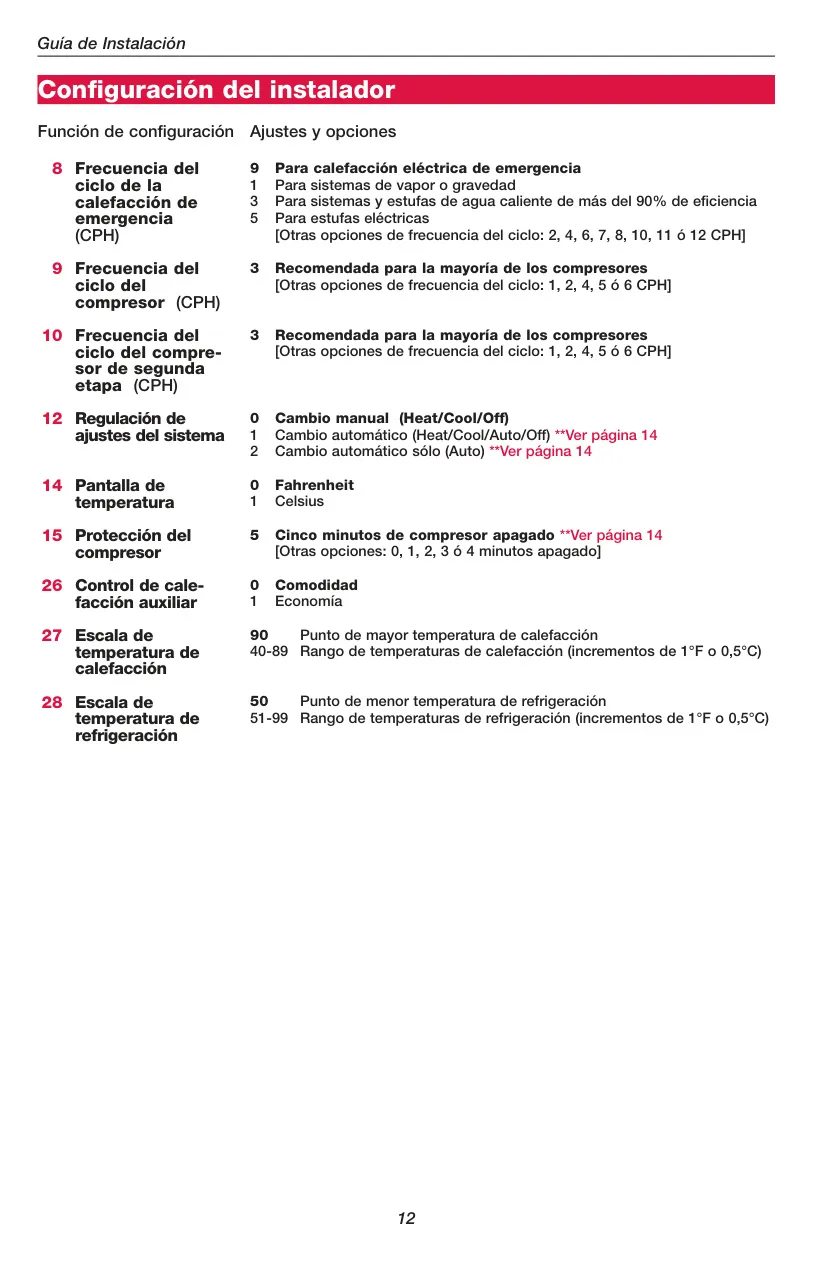

Más allá de su operación básica, el TH5220D1003 ofrece una profunda personalización a través de su configuración de instalador. Esto incluye la adaptación a diversos tipos de sistemas (convencionales, bombas de calor de diferentes etapas, solo calefacción o refrigeración), la configuración de la válvula de cambio (O/B) y el control del ventilador en modo calefacción. También permite ajustar la frecuencia de ciclo (CPH) para la calefacción y el compresor, optimizando el rendimiento y la eficiencia de su sistema de climatización.

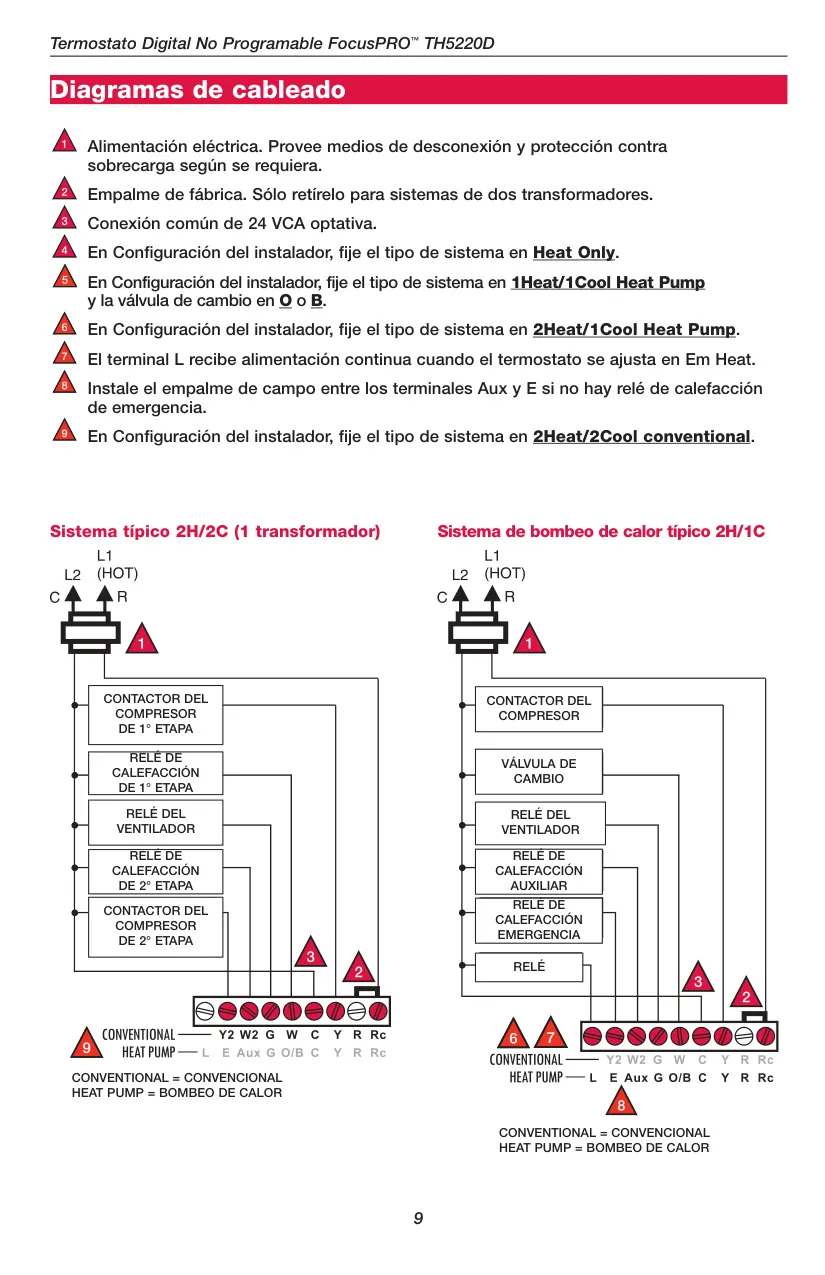

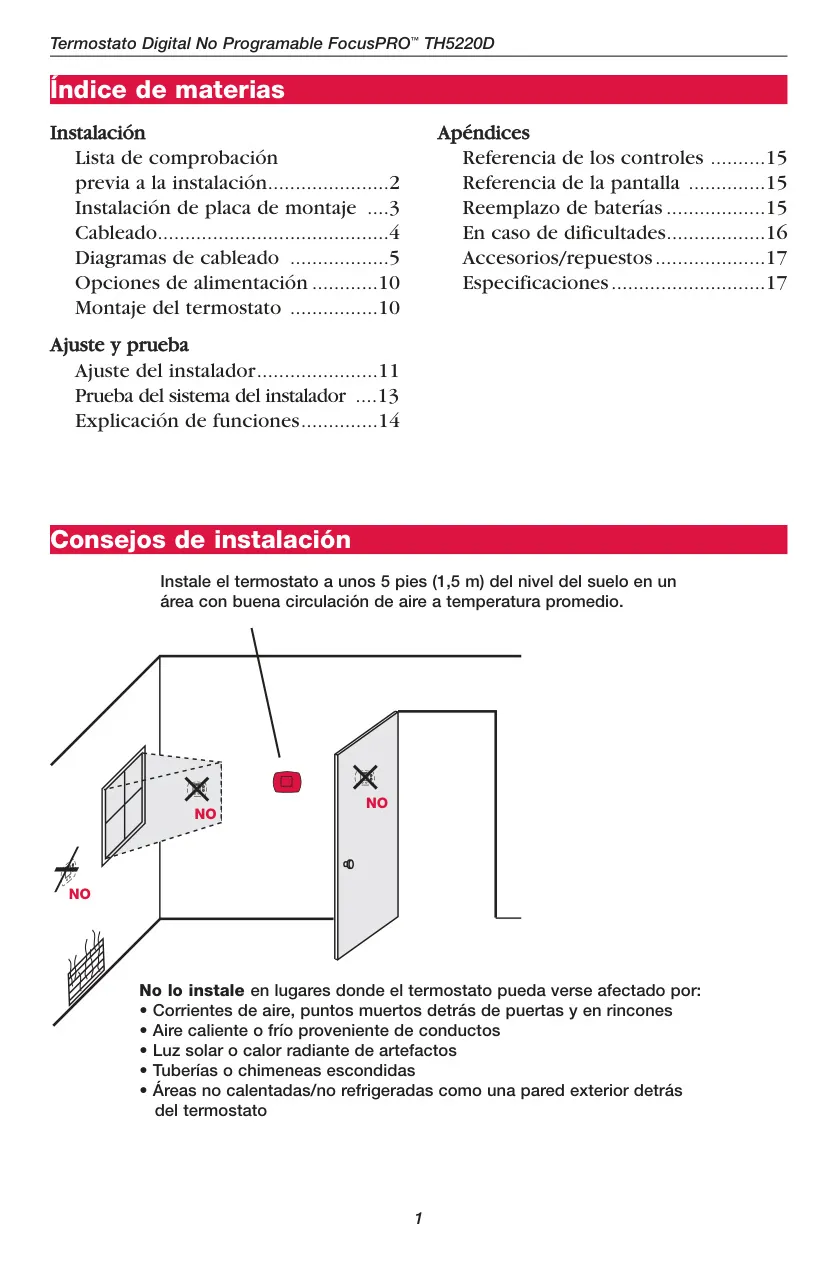

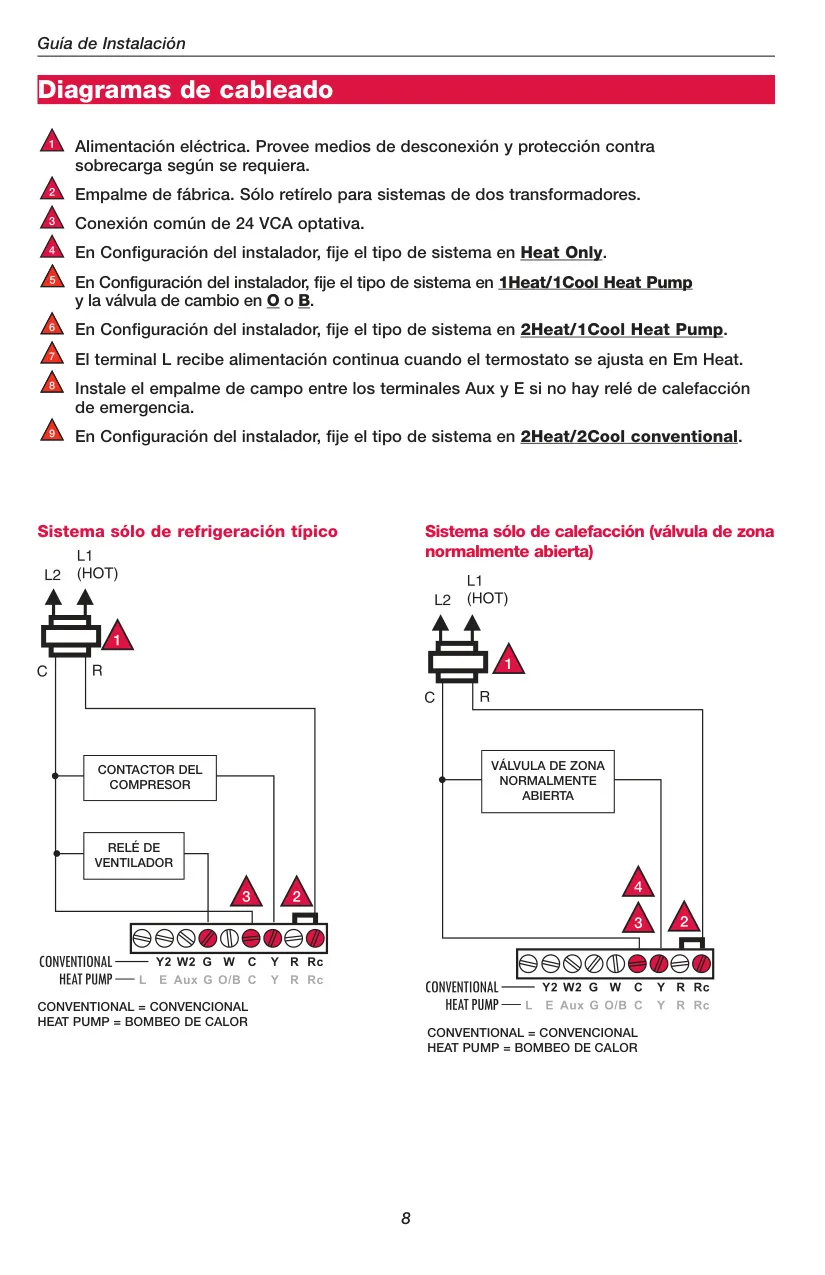

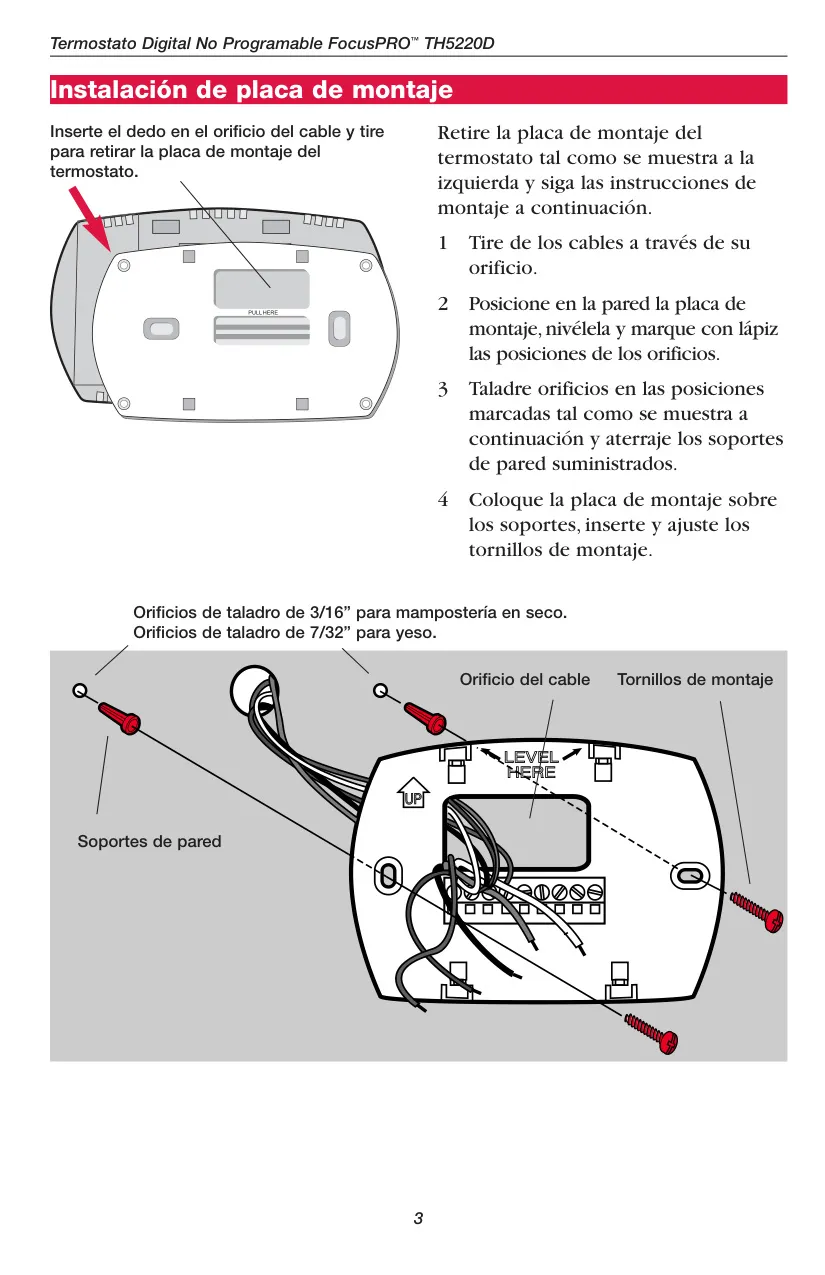

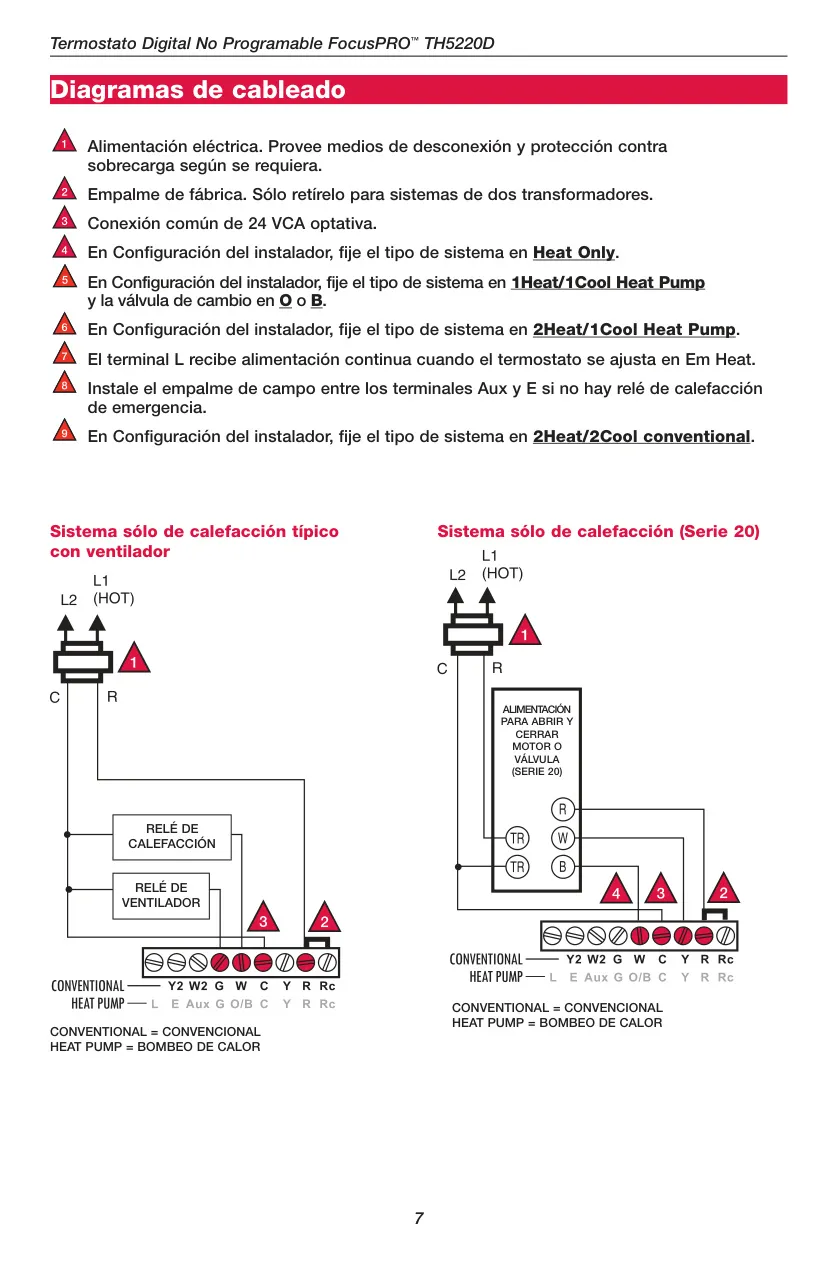

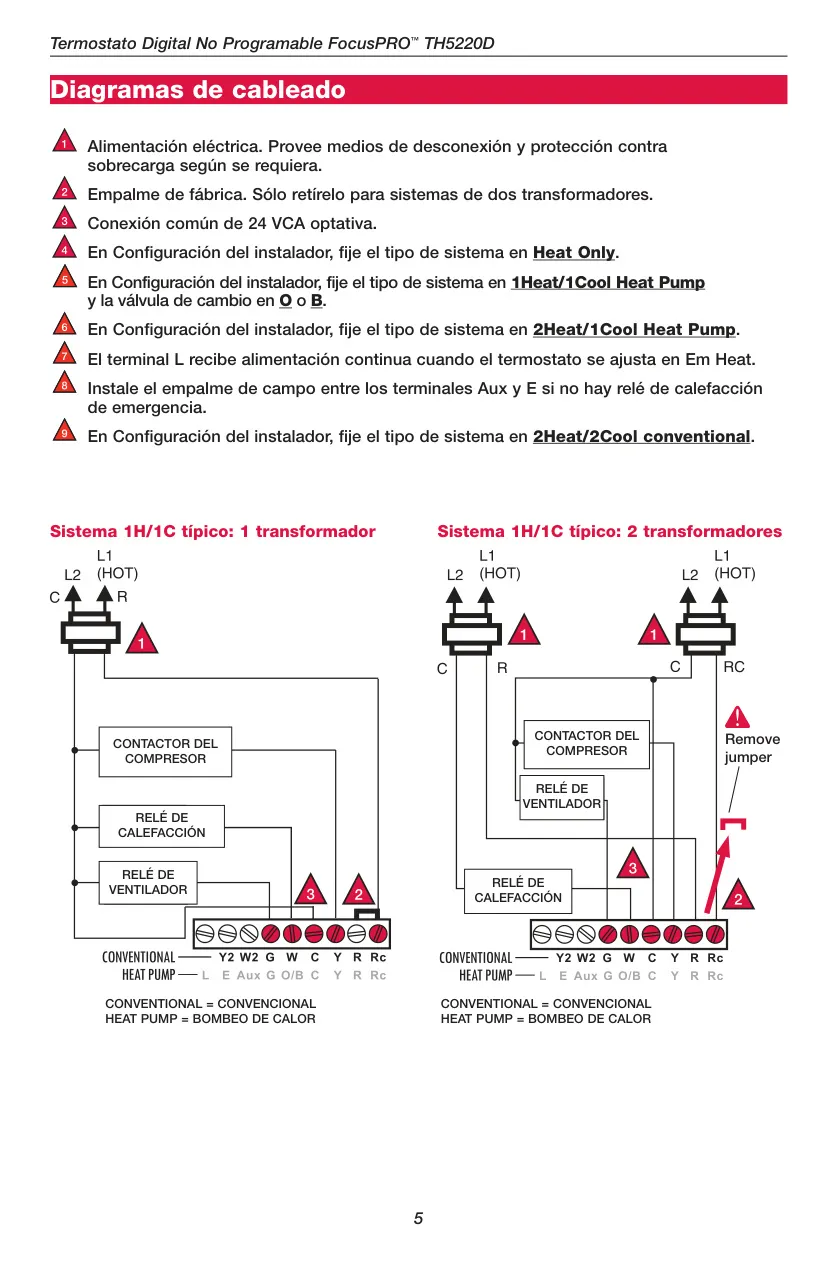

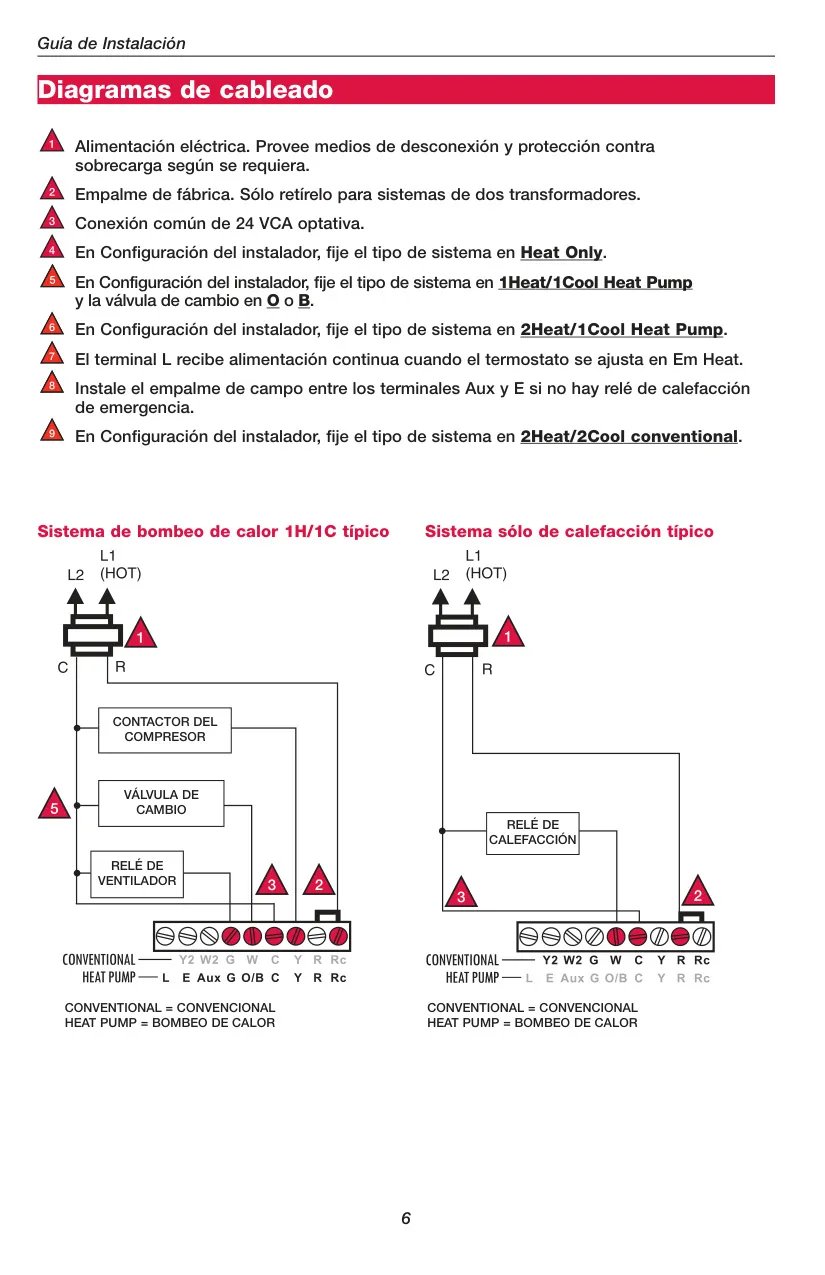

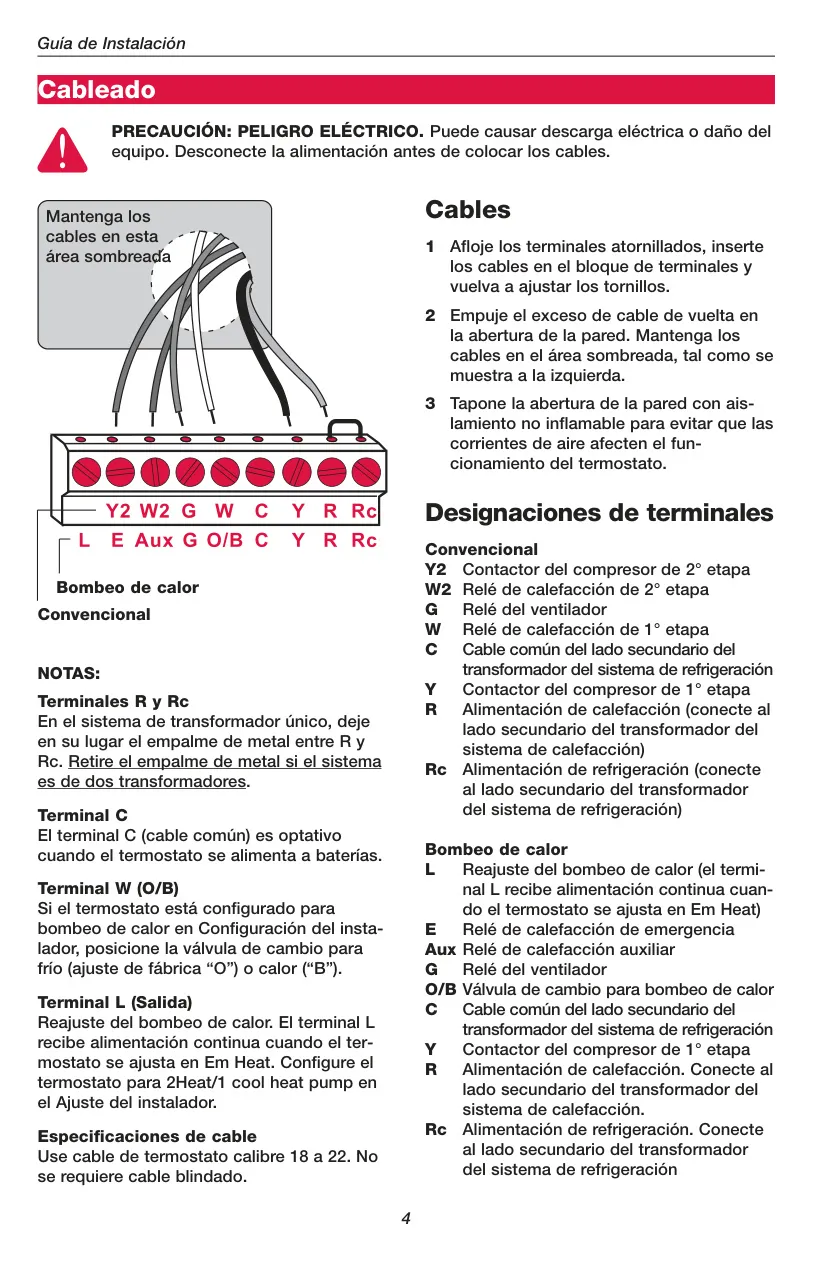

La guía de instalación proporciona directrices claras sobre dónde montar el termostato para un rendimiento óptimo, evitando áreas con corrientes de aire o exposición directa a fuentes de calor/frío. Detalla los diagramas de cableado específicos para una amplia gama de sistemas (1H/1C, 2H/2C, bombas de calor), incluyendo la gestión de transformadores simples o dobles. Estas instrucciones aseguran una instalación correcta y segura, fundamental para el funcionamiento eficiente del dispositivo y la longevidad del sistema HVAC.

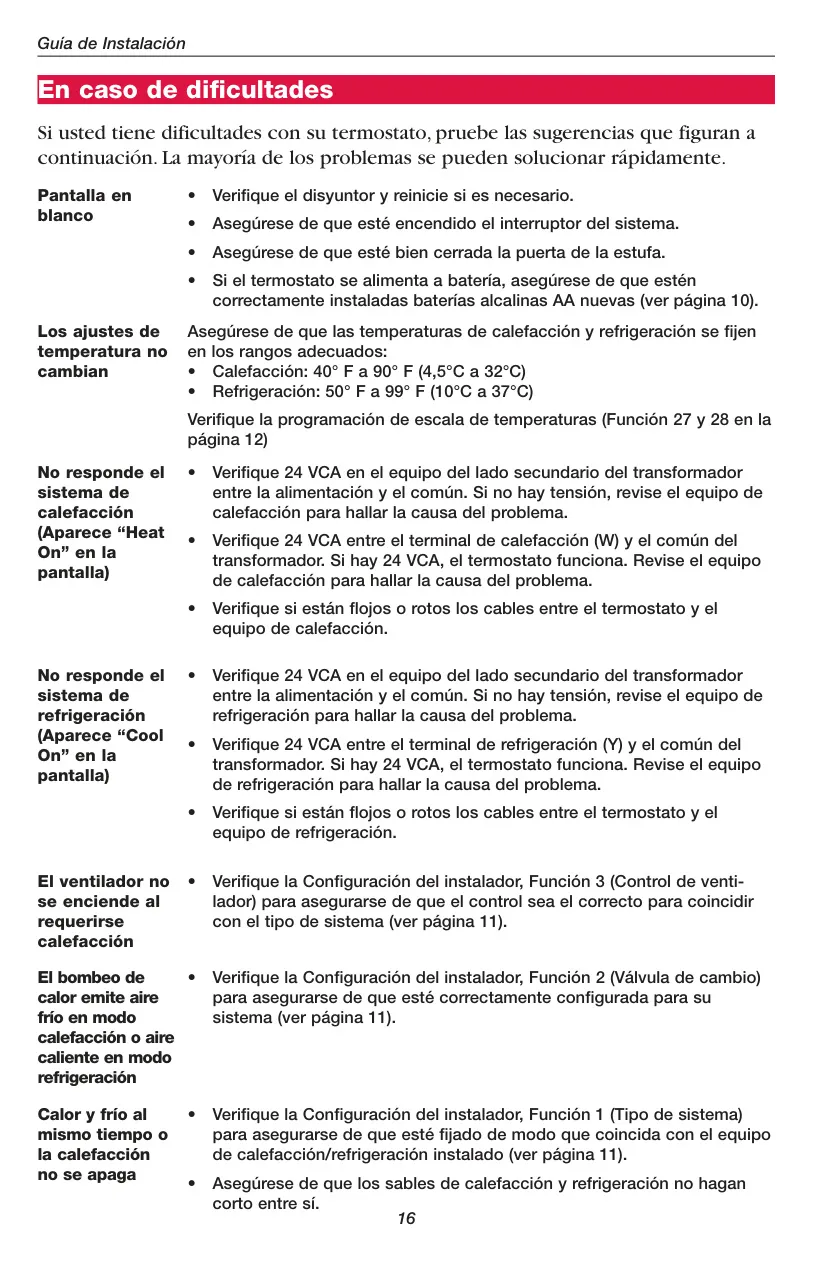

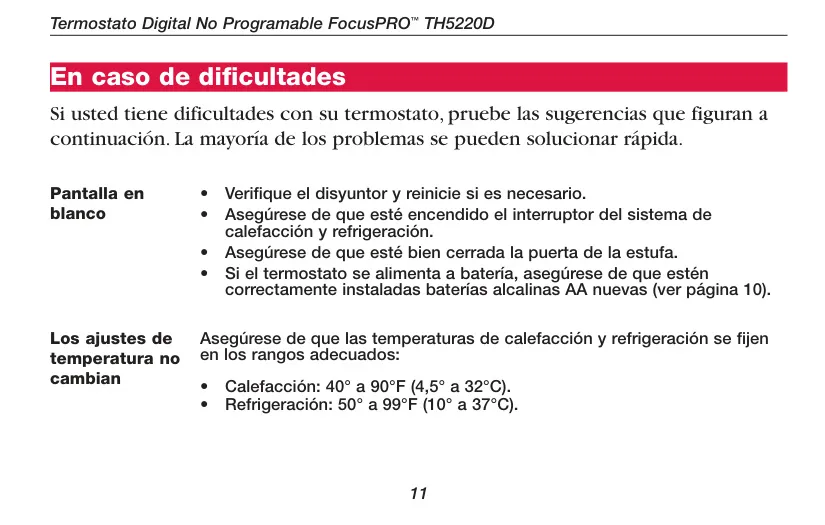

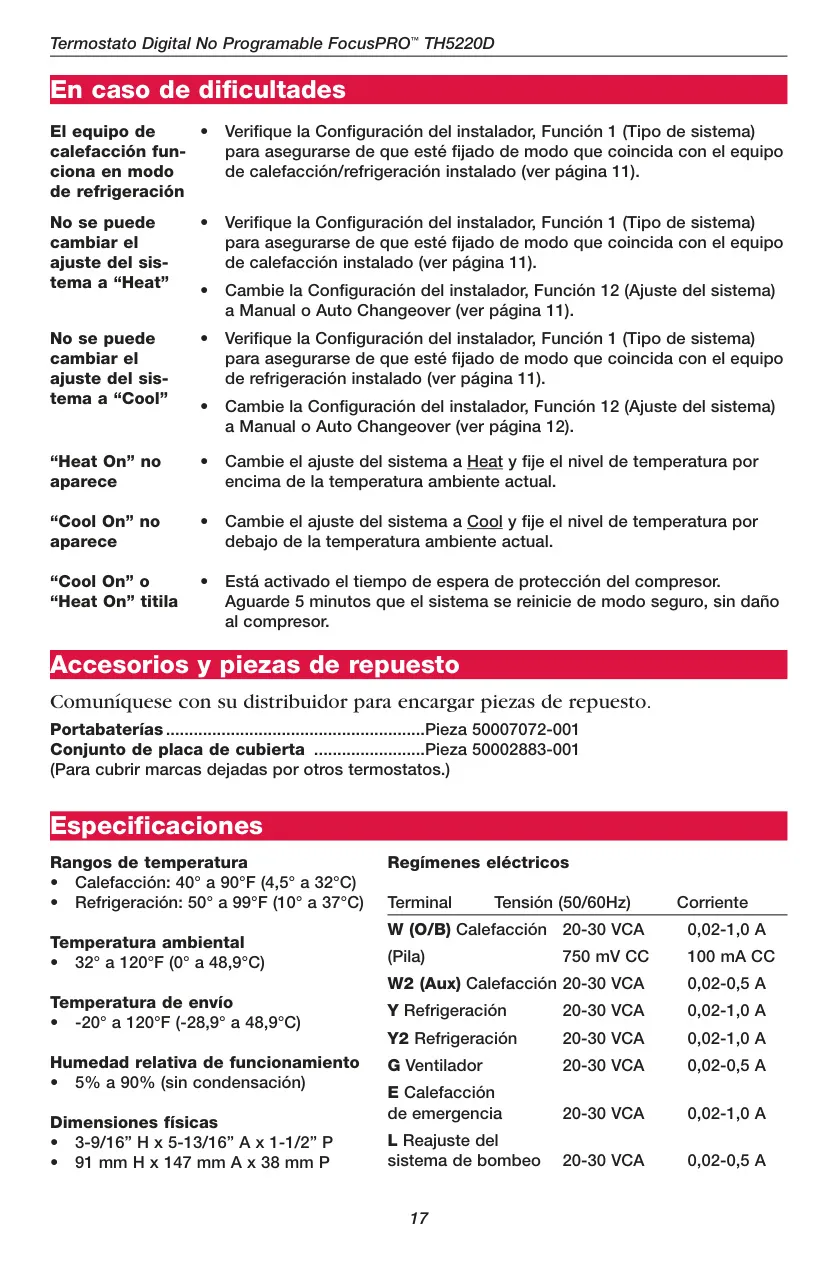

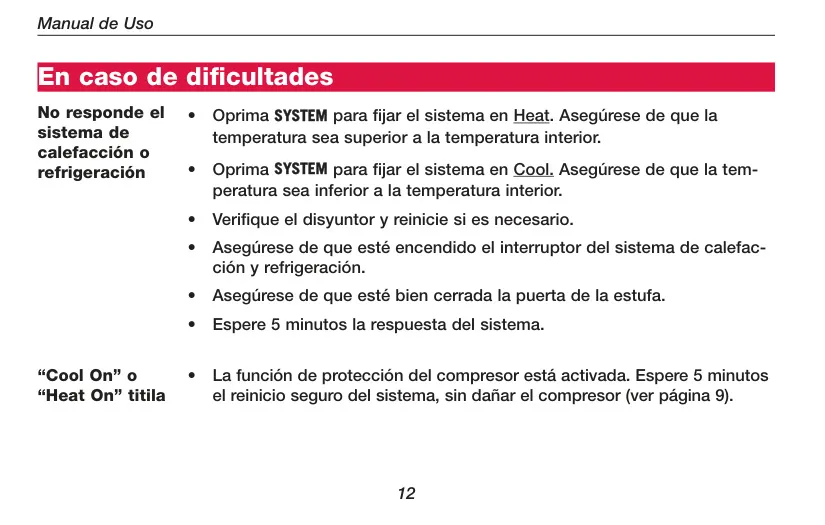

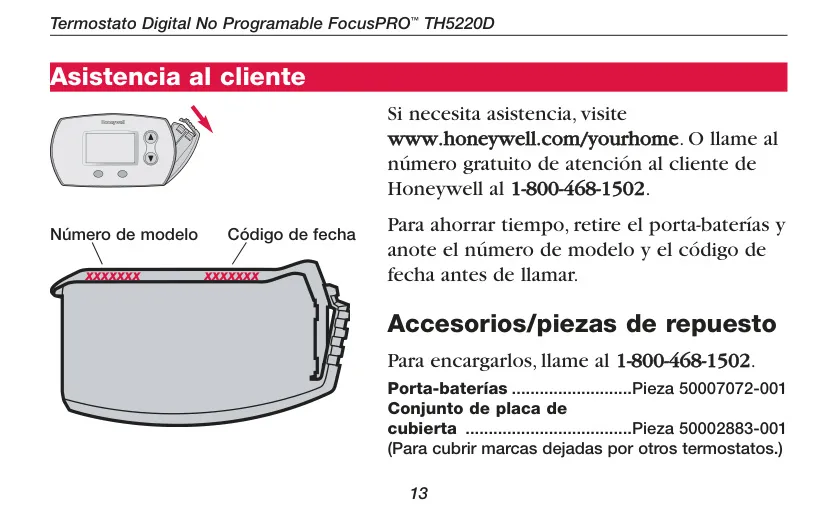

Honeywell ha provisto un soporte integral para el TH5220D1003. El manual incluye una sección detallada de solución de problemas para abordar rápidamente las dificultades más comunes, desde una pantalla en blanco hasta problemas con la respuesta del sistema. Para un servicio más rápido, se aconseja tener a mano el número de modelo y el código de fecha (ubicados en el porta-baterías). Además, se facilita la compra de accesorios y piezas de repuesto, como el porta-baterías o un conjunto de placa de cubierta, garantizando el mantenimiento a largo plazo del dispositivo.
