Combistato ETC-200
Instrucciones del Combistato ETC-200
Aquí le ofrecemos el manual del Combistato ETC-200 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Termostatos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Combistato ETC-200, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

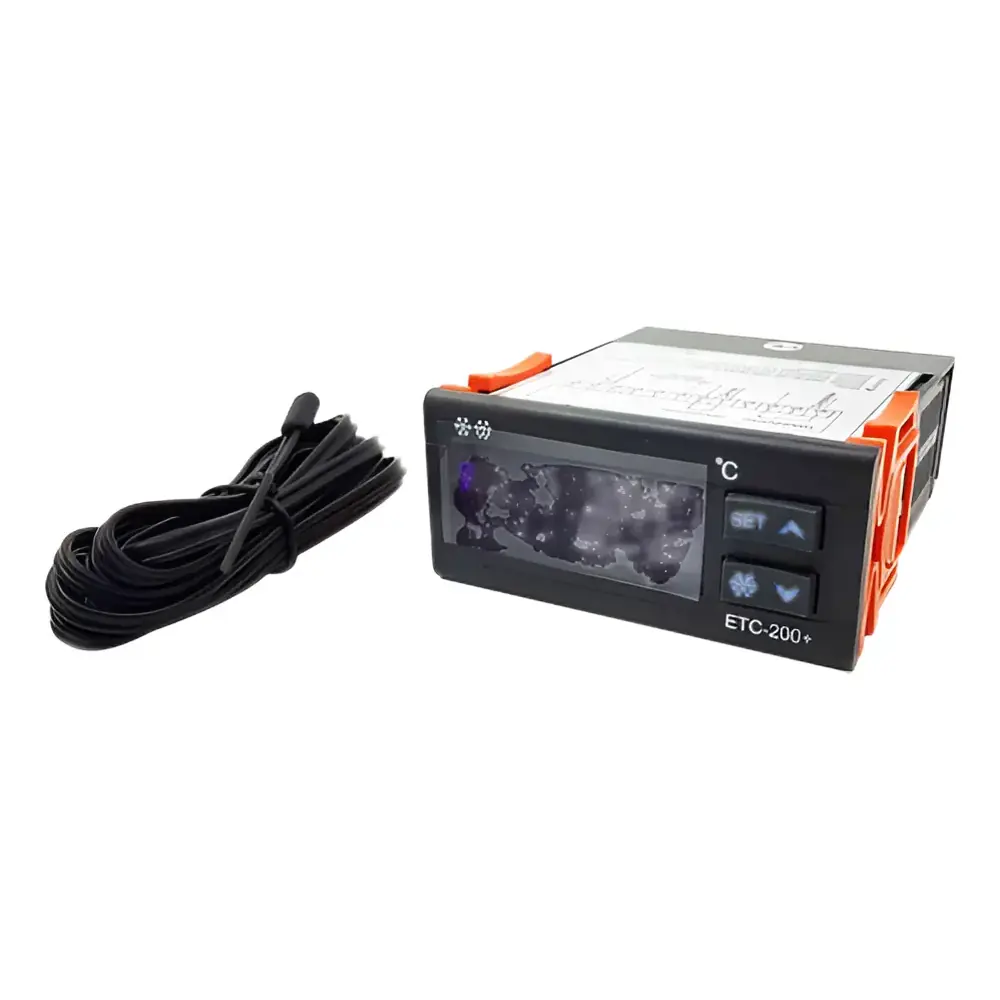

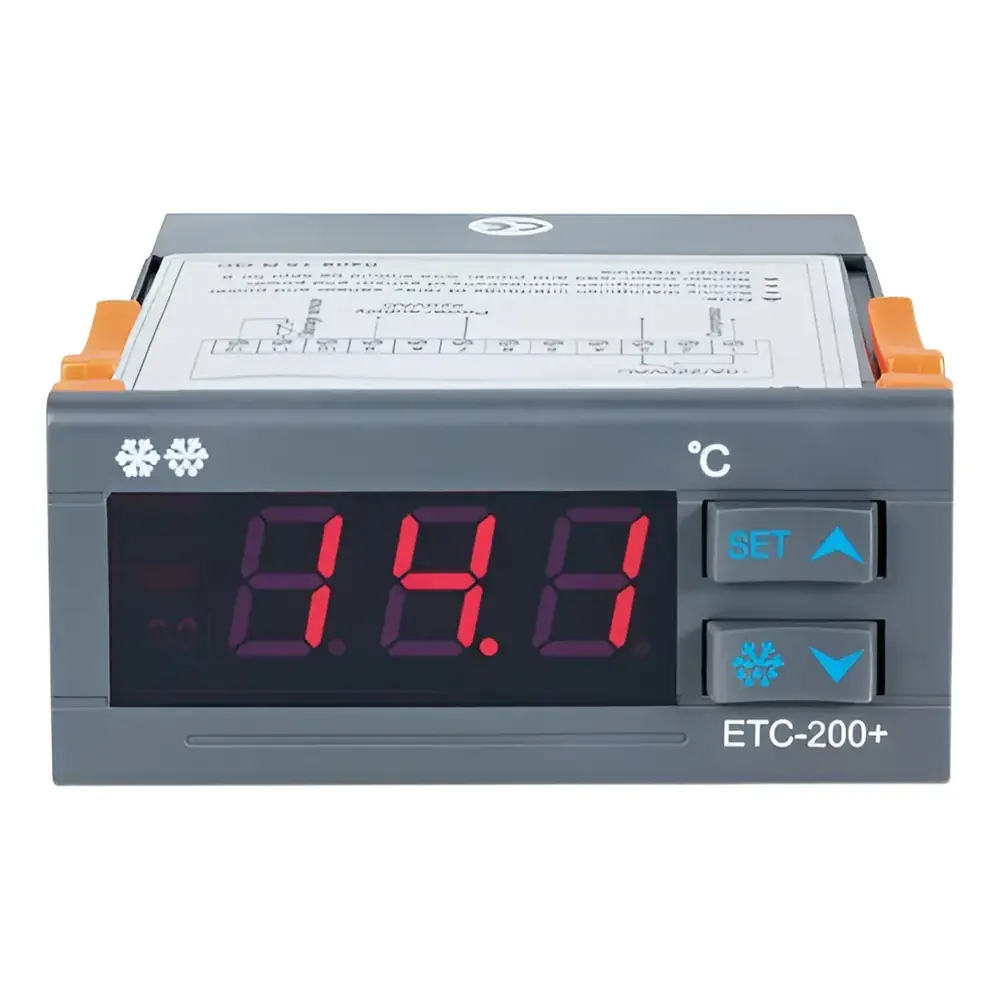

Imágenes del Producto

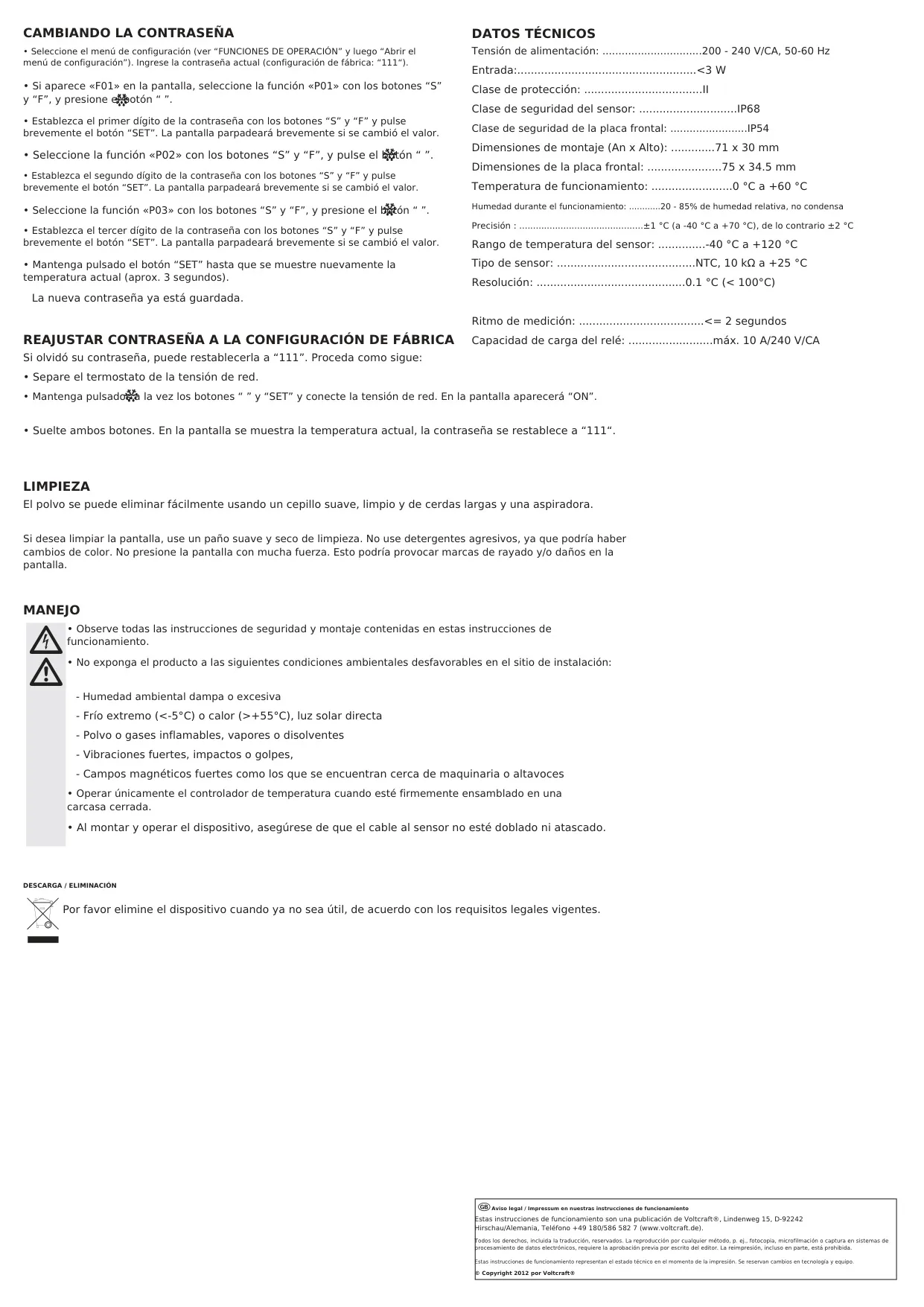

Especificaciones del Combistato ETC-200
| Especificación | Valor |
|---|---|
| Tensión de alimentación | 200 - 240 V/CA, 50-60 Hz |
| Entrada | <3 W |
| Clase de protección | II |
| Clase de seguridad del sensor | IP68 |
| Clase de seguridad de la placa frontal | IP54 |
| Dimensiones de montaje (An x Alto) | 71 x 30 mm |
| Dimensiones de la placa frontal | 75 x 34.5 mm |
| Temperatura de funcionamiento | 0 °C a +60 °C |
| Humedad durante el funcionamiento | 20 - 85% de humedad relativa, no condensa |
| Precisión | ±1 °C (a -40 °C a +70 °C), de lo contrario ±2 °C |
| Rango de temperatura del sensor | -40 °C a +120 °C |
| Tipo de sensor | NTC, 10 kΩ a +25 °C |
| Resolución | 0.1 °C (< 100°C), 1 °C (>= 100°C) |
| Ritmo de medición | <= 2 segundos |
| Capacidad de carga del relé | máx. 10 A/240 V/CA |
Detalles del Combistato ETC-200
El Combistato ETC-200+ de Voltcraft es un termostato versátil diseñado para funciones tanto de enfriamiento como de calentamiento, lo que lo diferencia de su contraparte ETC-100+, que solo ofrece enfriamiento. Este dispositivo cumple con las normativas nacionales y europeas, asegurando un uso seguro y confiable. El paquete incluye el controlador de temperatura, un sensor de temperatura y el manual de instrucciones, proporcionando todo lo necesario para su puesta en marcha.
La seguridad es una prioridad fundamental en el diseño y operación del ETC-200+. El manual enfatiza la importancia de leer todas las instrucciones para evitar daños que puedan anular la garantía. Se prohíben las modificaciones no autorizadas y el dispositivo debe operarse únicamente a una tensión de red de 200 - 240 V/CA. Es crucial evitar la exposición a temperaturas extremas, vibraciones o cargas mecánicas pesadas. La placa frontal del controlador cumple con la clase de protección IP54, y el sensor con IP68, garantizando resistencia en entornos adecuados.

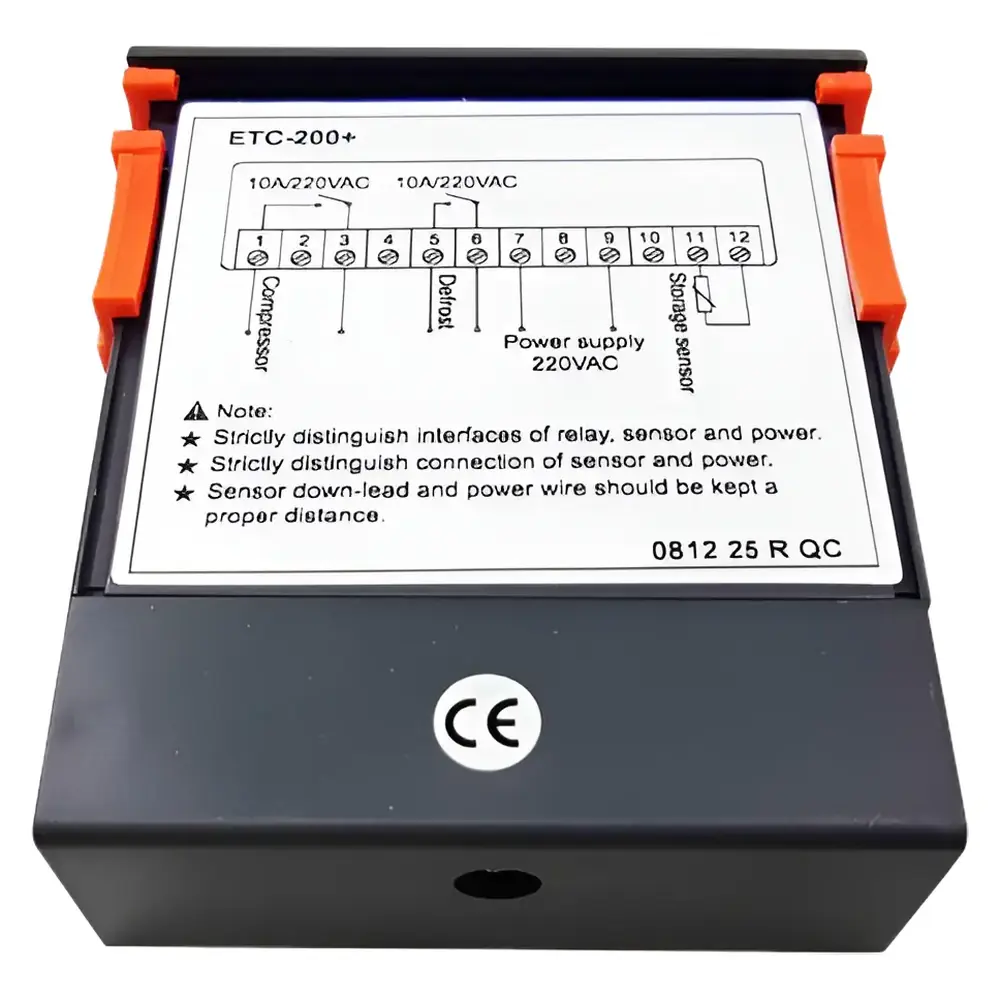

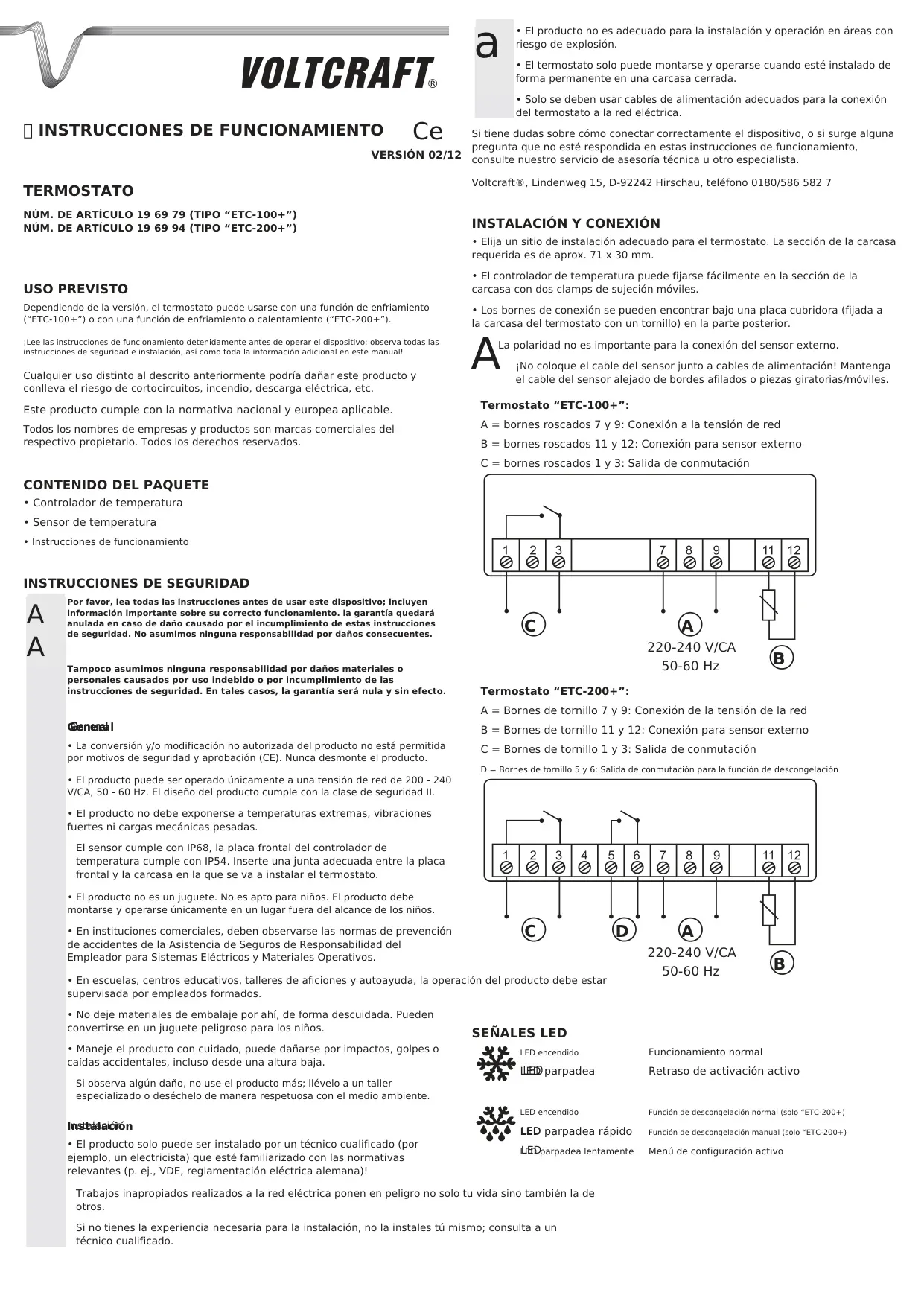

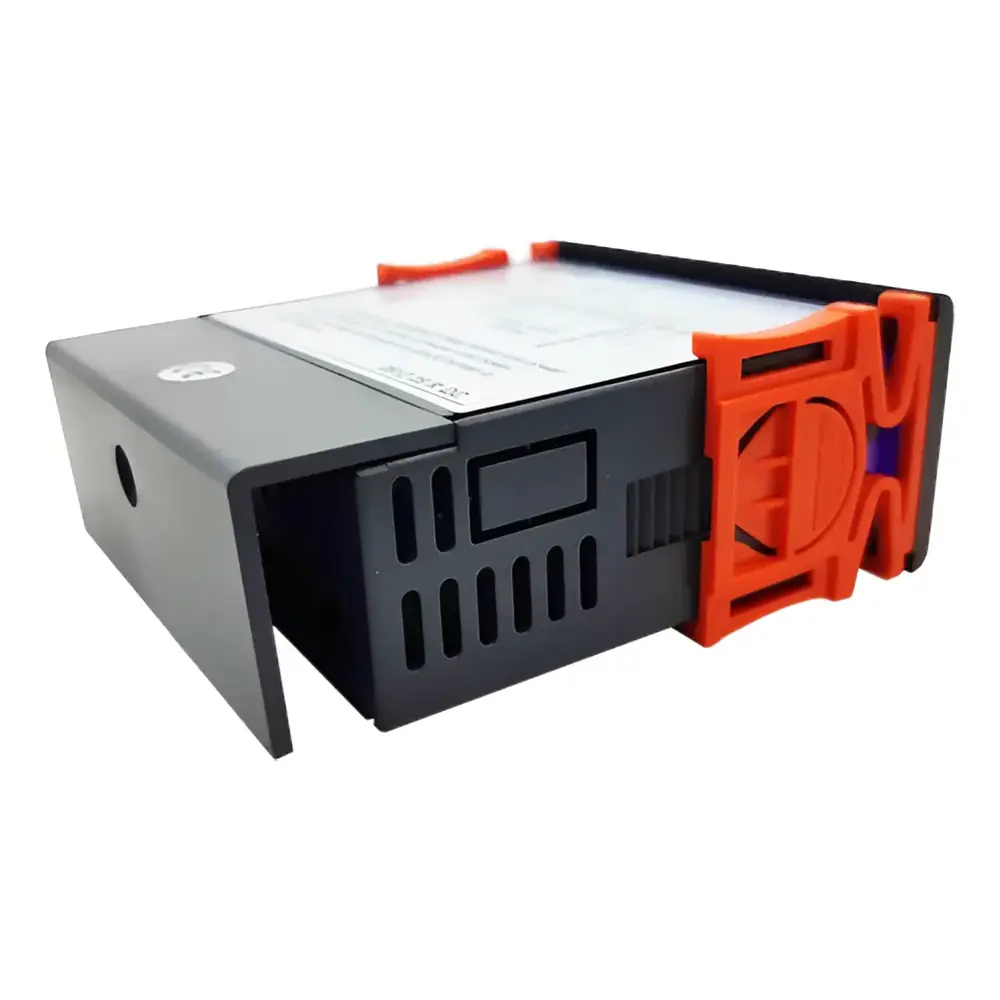

La instalación del ETC-200+ debe realizarse en una carcasa cerrada con una sección de aproximadamente 71 x 30 mm. Se fija fácilmente con dos clamps de sujeción. Los bornes de conexión se encuentran bajo una placa cubridora en la parte posterior. Es importante destacar que la polaridad no es relevante para la conexión del sensor externo, pero se debe evitar colocar el cable del sensor cerca de cables de alimentación o bordes afilados. El termostato "ETC-200+" dispone de bornes específicos para la tensión de red (A), el sensor externo (B), la salida de conmutación principal (C) y una salida adicional para la función de descongelación (D).
El dispositivo utiliza señales LED para comunicar su estado operativo. Un LED encendido indica un funcionamiento normal, mientras que un parpadeo lento señala que el menú de configuración está activo. Para el modelo ETC-200+, un LED encendido adicional indica la función de descongelación normal, y un parpadeo rápido activa la función de descongelación manual. Es fundamental que la instalación sea realizada por un técnico cualificado para asegurar el cumplimiento de las normativas de seguridad eléctrica y evitar riesgos.

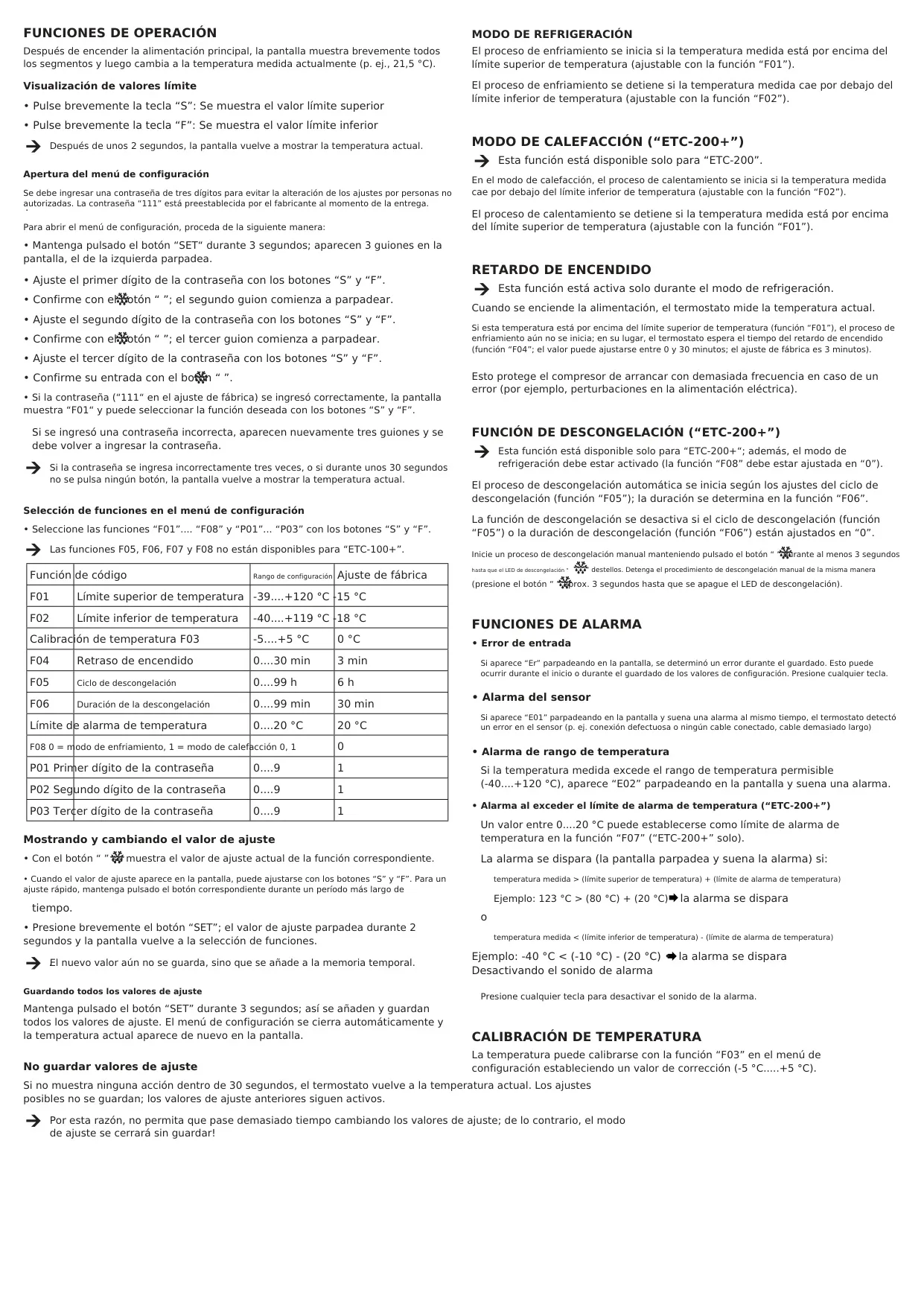

En cuanto a las funciones de operación, el ETC-200+ permite alternar entre modo de refrigeración y modo de calefacción mediante la función "F08". En modo refrigeración, el proceso se inicia si la temperatura supera el límite superior (F01) y se detiene al caer por debajo del límite inferior (F02). Para calefacción, el proceso se invierte. Una característica importante es el retraso de encendido (F04), que protege el compresor de arranques frecuentes tras interrupciones eléctricas, con un ajuste de fábrica de 3 minutos.
La función de descongelación es exclusiva del ETC-200+ y requiere que el modo de refrigeración esté activo. Esta función puede ser automática, programada por un ciclo (F05) y duración (F06), o manual, activándose y desactivándose al mantener pulsado el botón [SET] durante 3 segundos. El acceso al menú de configuración está protegido por una contraseña de tres dígitos (por defecto "111"), la cual se introduce mediante los botones "S" y "F" y se confirma con [SET]. Es posible cambiar y restablecer esta contraseña a los valores de fábrica.
El ETC-200+ cuenta con varias funciones de alarma para alertar al usuario sobre posibles problemas. "Er" indica un error de entrada durante el guardado de ajustes, "E01" señala un fallo en el sensor (conexión defectuosa o cable demasiado largo), y "E02" se activa si la temperatura medida excede el rango permitido (-40...+120 °C). Además, para el ETC-200+, se puede establecer un límite de alarma de temperatura (F07) que dispara una alarma si la temperatura medida se desvía excesivamente de los límites operativos configurados. La calibración de la temperatura se puede ajustar con la función F03, aplicando un valor de corrección de -5°C a +5°C.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Combistato ETC-200 y las respondemos a continuación.
El ETC-100+ solo funciona en modo de enfriamiento, mientras que el ETC-200+ ofrece la flexibilidad de operar tanto en modo de enfriamiento como de calefacción.
Para abrir el menú de configuración, debe mantener pulsado el botón [SET] durante 3 segundos. Luego, se le pedirá que ingrese la contraseña de tres dígitos (la preestablecida de fábrica es "111").
Un LED encendido indica funcionamiento normal. Un LED parpadeando indica un retraso de activación activo. Para el ETC-200+, un LED encendido también puede indicar la función de descongelación normal, mientras que un parpadeo rápido señala la descongelación manual, y un parpadeo lento indica que el menú de configuración está activo.
Puede iniciar un proceso de descongelación manual manteniendo pulsado el botón [SET] durante al menos 3 segundos hasta que el LED de descongelación parpadee. Para detenerlo, presione el botón [SET] de la misma manera hasta que el LED se apague.
El retraso de encendido es una función que, al encender la alimentación, espera un tiempo determinado (ajustable de 0 a 30 minutos, con un ajuste de fábrica de 3 minutos) antes de iniciar el proceso de enfriamiento, incluso si la temperatura supera el límite superior. Esto protege el compresor de arranques demasiado frecuentes, especialmente en caso de fallos de alimentación.
Si olvida su contraseña, puede restablecerla a la configuración de fábrica ("111"). Para ello, separe el termostato de la tensión de red, luego mantenga pulsados a la vez los botones de encendido/apagado y [SET] mientras reconecta la tensión de red. Aparecerá "ON" en la pantalla, y al soltar ambos botones, la contraseña se habrá restablecido.
"E01" parpadeando en la pantalla junto con una alarma sonora indica un error en el sensor (por ejemplo, conexión defectuosa o cable demasiado largo). "E02" parpadeando y una alarma sonora se activan si la temperatura medida excede el rango de temperatura permisible (-40 °C a +120 °C).
No, el producto no es adecuado para la instalación y operación en áreas con riesgo de explosión.
La temperatura se puede calibrar utilizando la función "F03" en el menú de configuración. Permite establecer un valor de corrección entre -5 °C y +5 °C para ajustar la lectura del sensor.
Debe evitar exponer el producto a humedad excesiva, temperaturas extremas (<-5°C o >+55°C), luz solar directa, polvo, gases inflamables, vibraciones fuertes o campos magnéticos potentes. El controlador de temperatura debe operarse únicamente cuando esté firmemente ensamblado en una carcasa cerrada.
El borne 'D' (bornes de tornillo 5 y 6) en el ETC-200+ es la salida de conmutación específica para la función de descongelación.
