Aquí le ofrecemos el manual de Variador Vacon 100 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Vacon 100, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

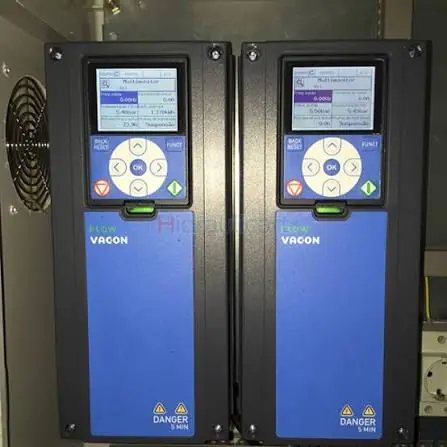

Imágenes del Producto
Especificaciones del Variador Vacon 100

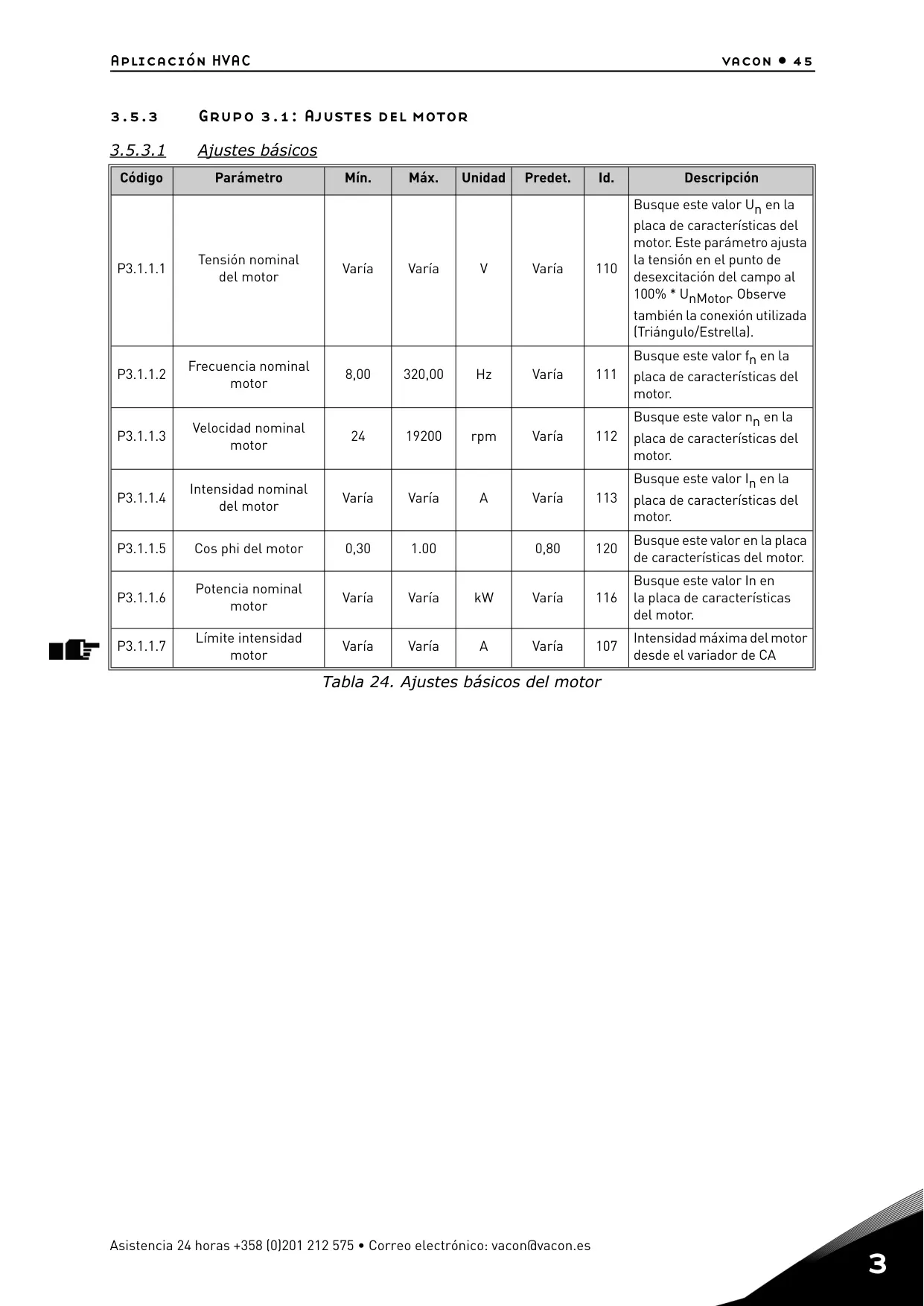

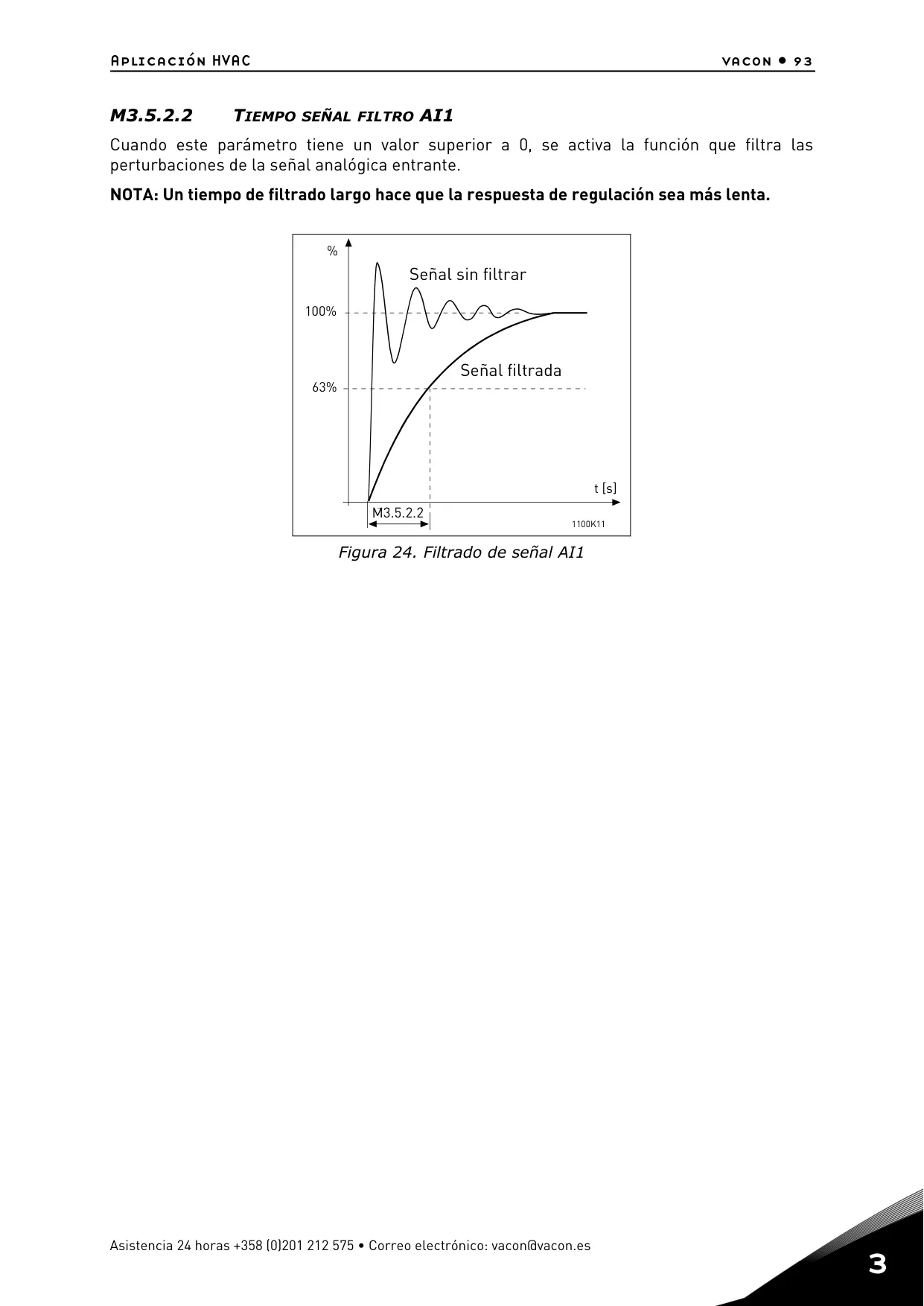

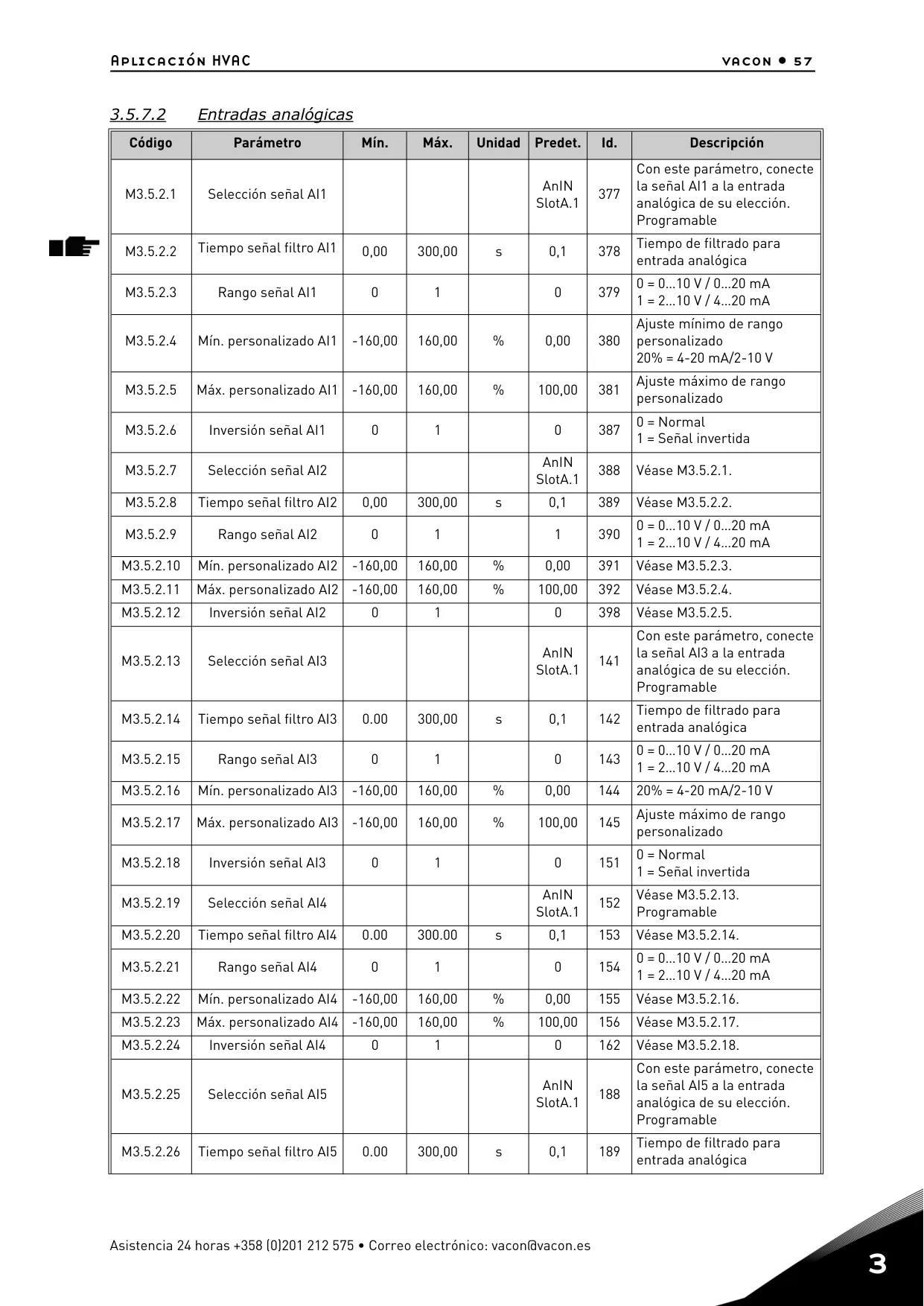

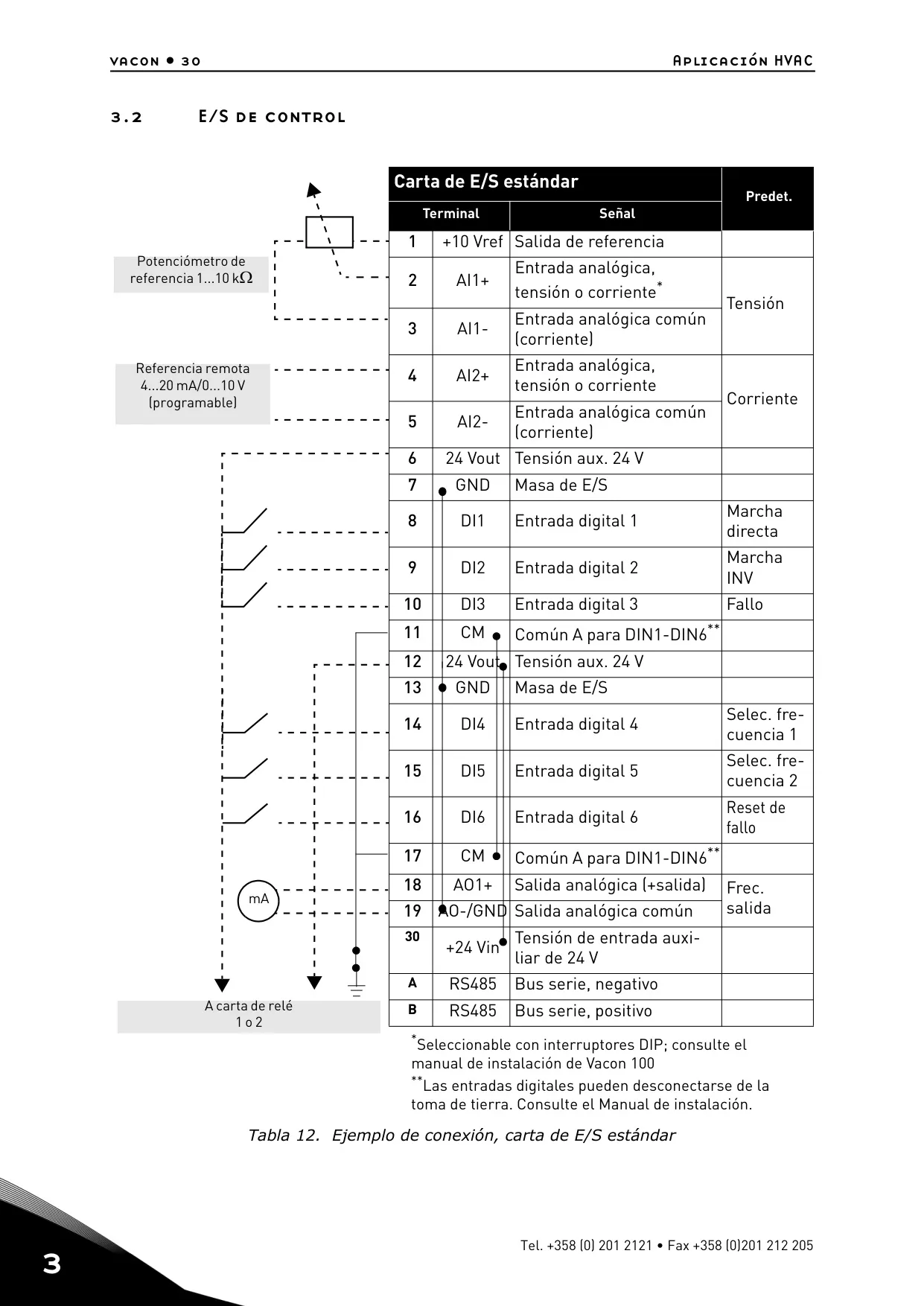

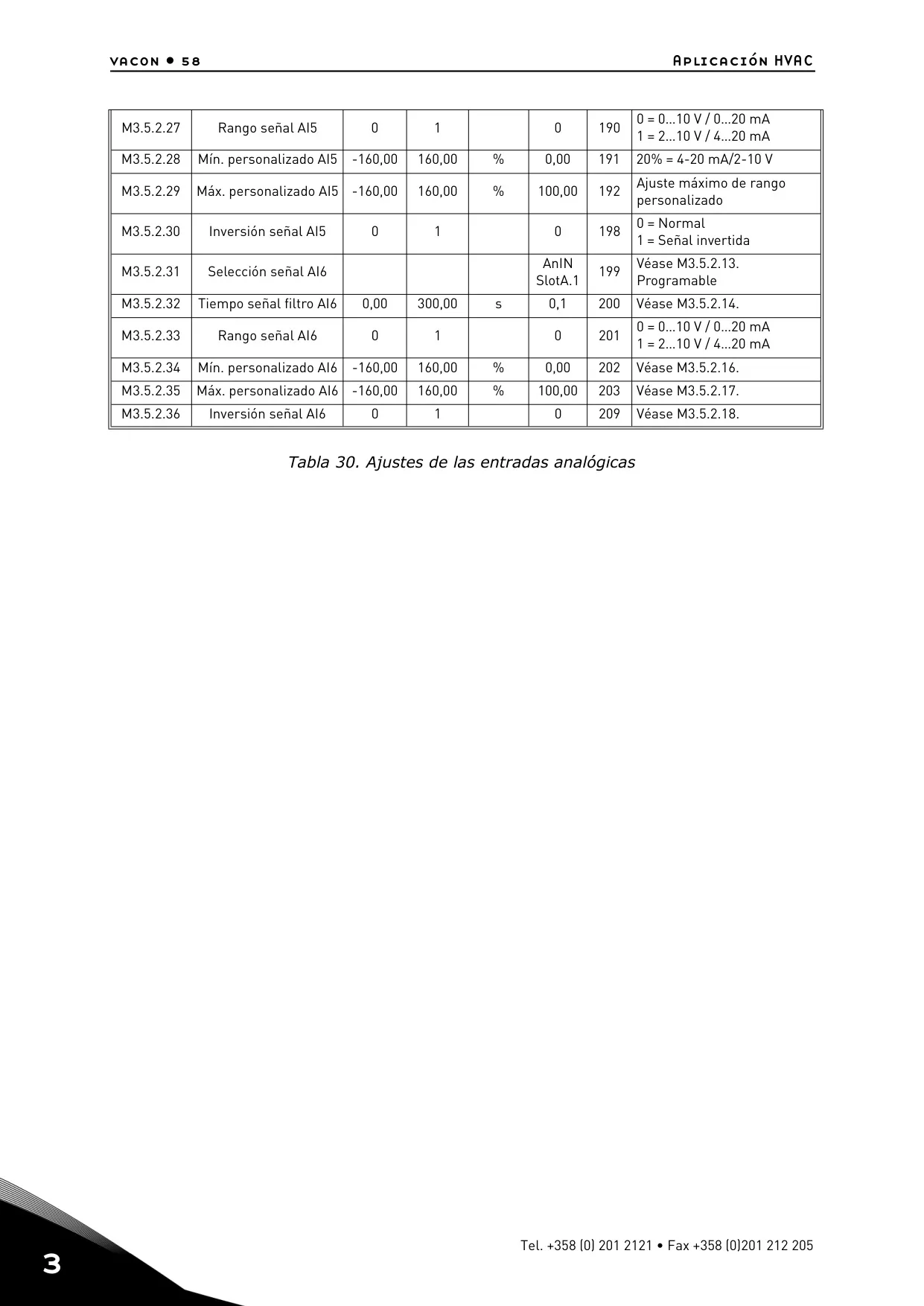

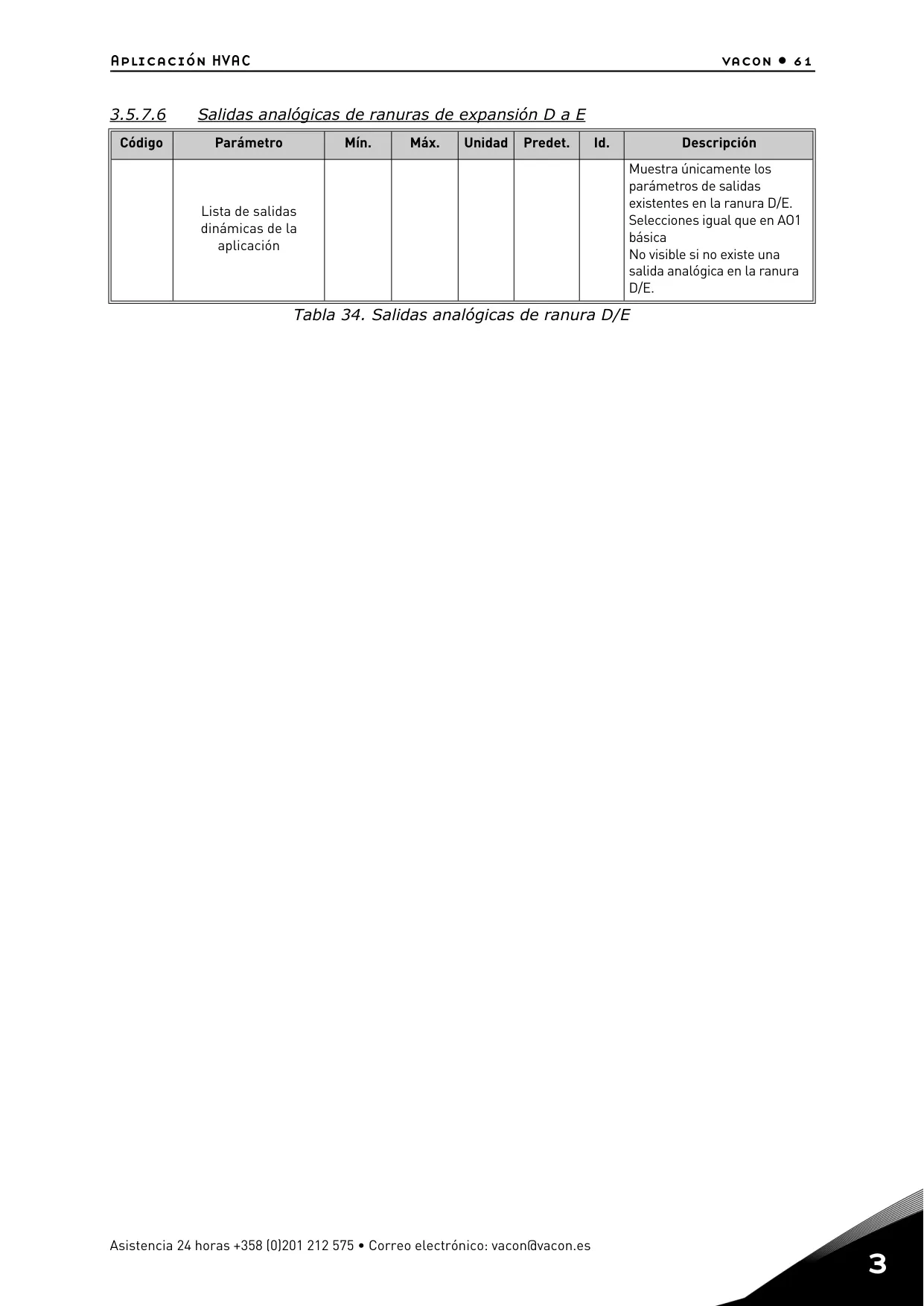

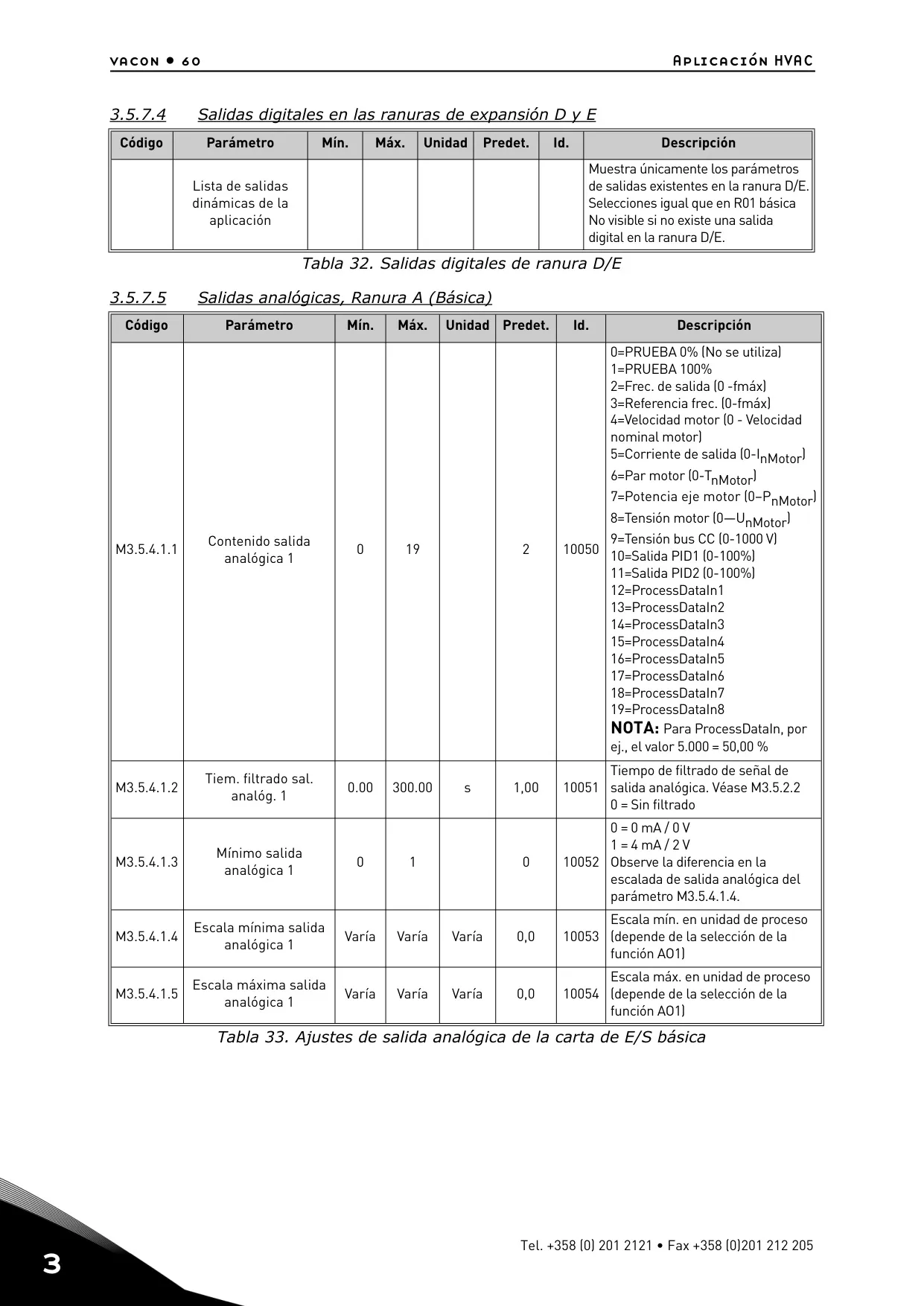

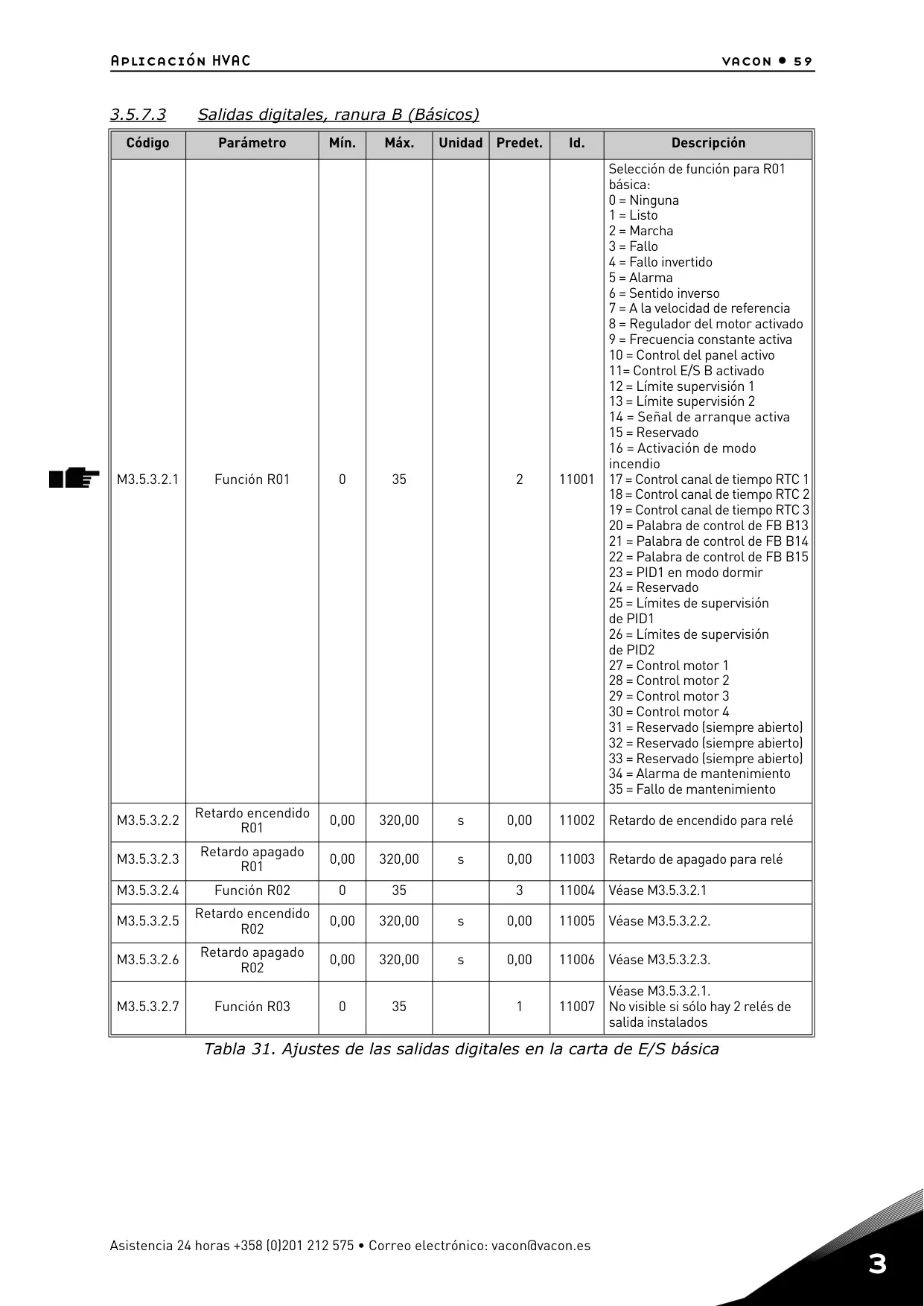

| Característica | Especificación |
|---|---|
| ID del Documento | DPD00553E |
| Fecha de Lanzamiento | 12/9/11 |
| Paquete de Aplicación | FW0065V012.vcx |
| Frecuencia Mínima de Salida | 0.00 Hz |
| Frecuencia Máxima de Salida | 320.00 Hz |
| Rango de Velocidad Nominal del Motor | 24 - 19200 rpm |
| Frecuencia de Conmutación (mínima) | 1.5 kHz |
| Rango de Cos φ del Motor | 0.30 - 1.00 |
| Temperatura de Operación del Disipador | -10°C a 100°C |
| Entradas Analógicas Estándar | 2 (AI1, AI2, configurables 0-10V/0-20mA o 2-10V/4-20mA) |
| Entradas Digitales Estándar | 6 (DI1 a DI6, programables) |
| Salidas Analógicas Estándar | 1 (AO1, configurable 0-10V/0-20mA o 2-10V/4-20mA) |
| Salidas de Relé Estándar | 3 (RO1, RO2, RO3) |
| Interfaz de Comunicación Serial | RS485 |
| Soporte para Múltiples Motores | 1 a 4 (Función Multibomba) |
| Protocolos de Bus de Campo Soportados | Modbus RTU, N2, BACNetMSTP, Modbus/TCP, BACnetIP |

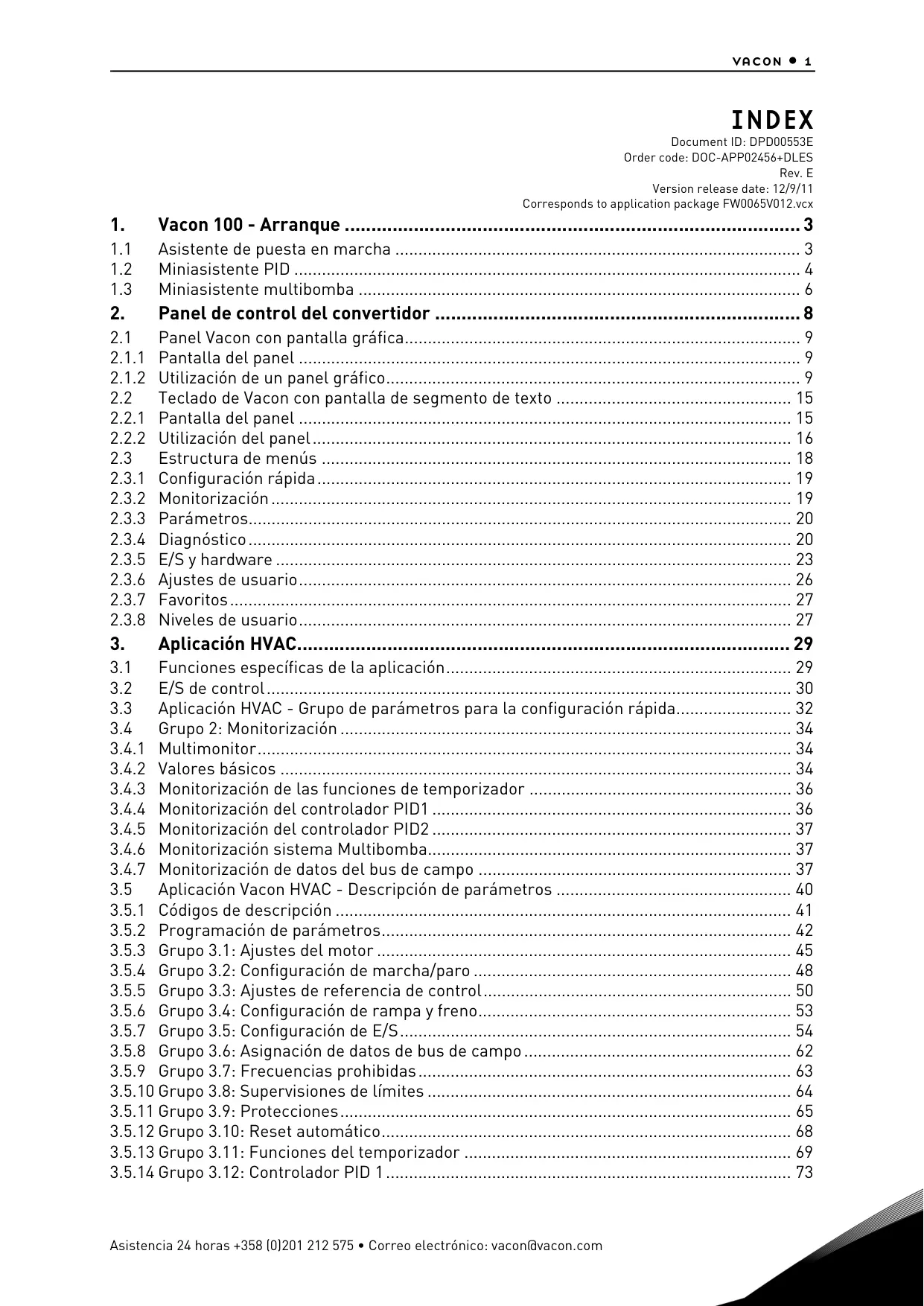

Detalles del Variador Vacon 100

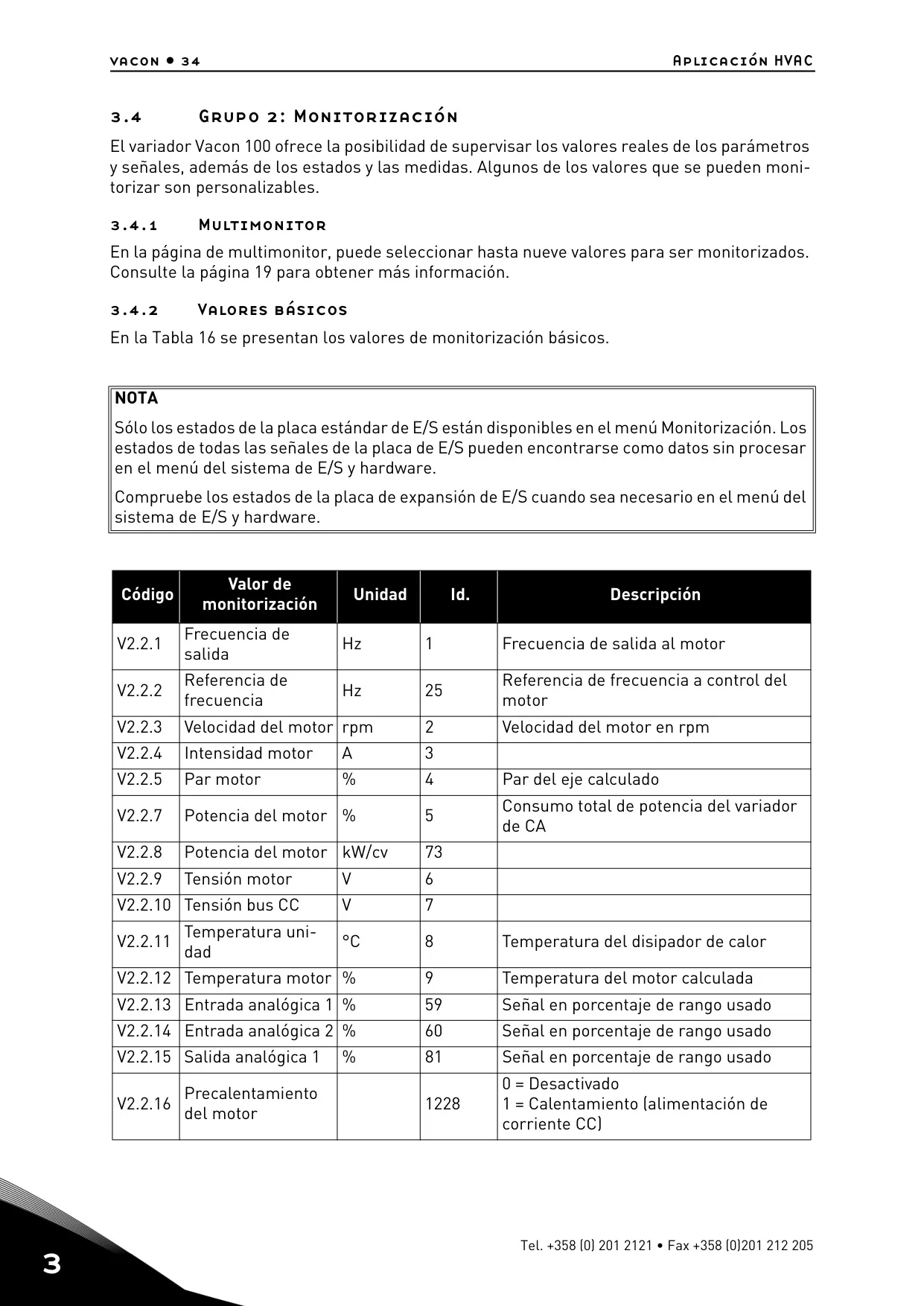

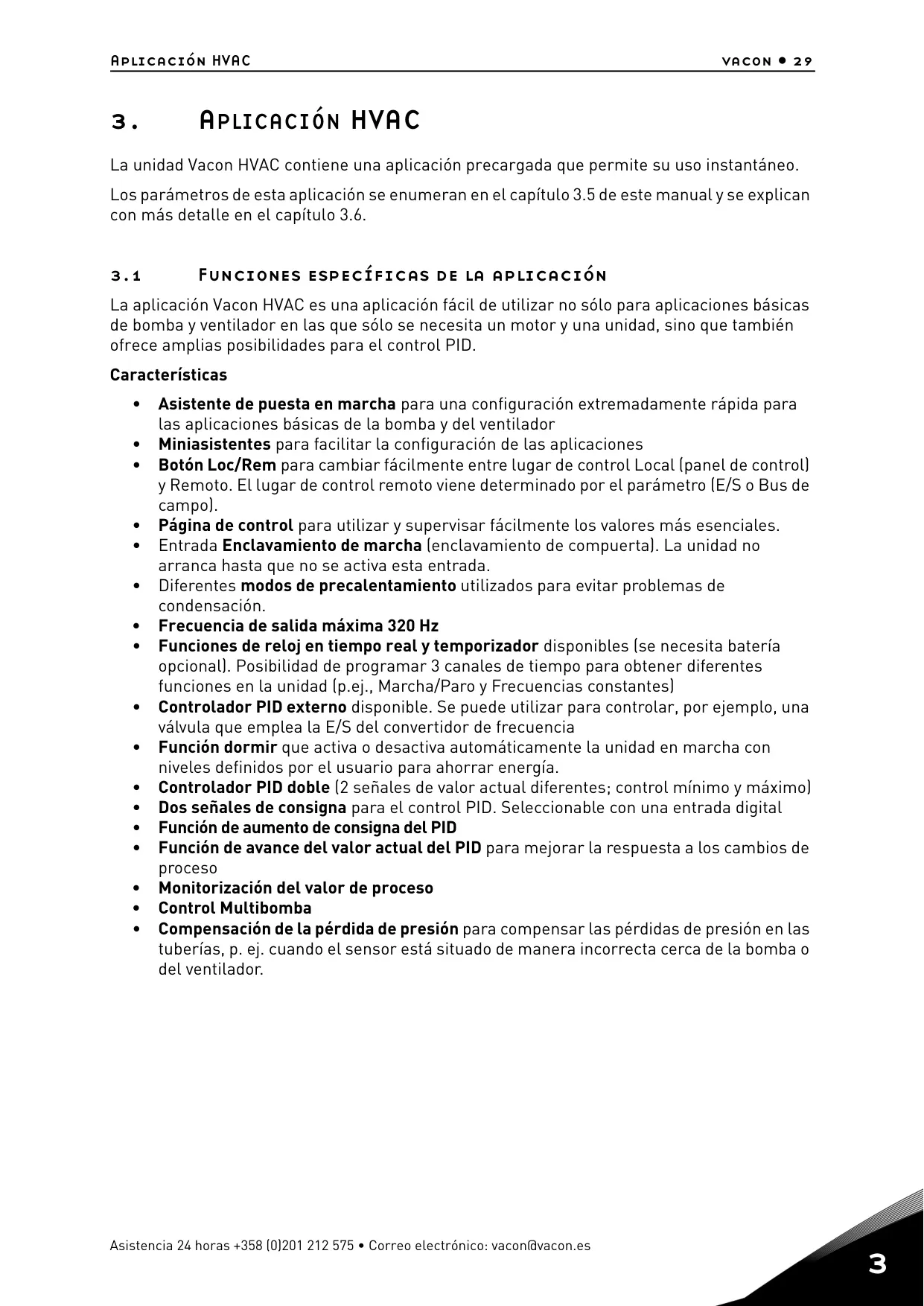

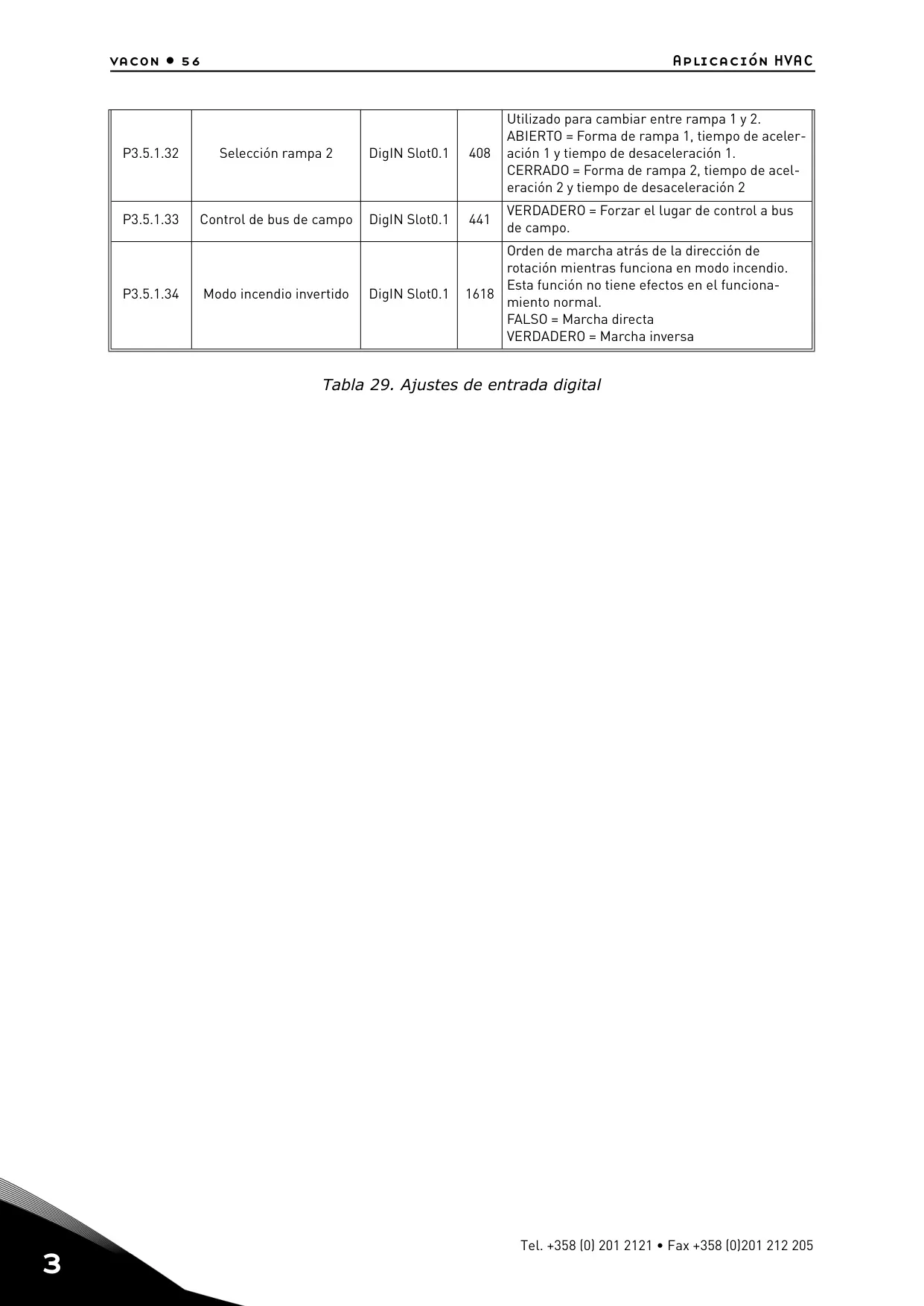

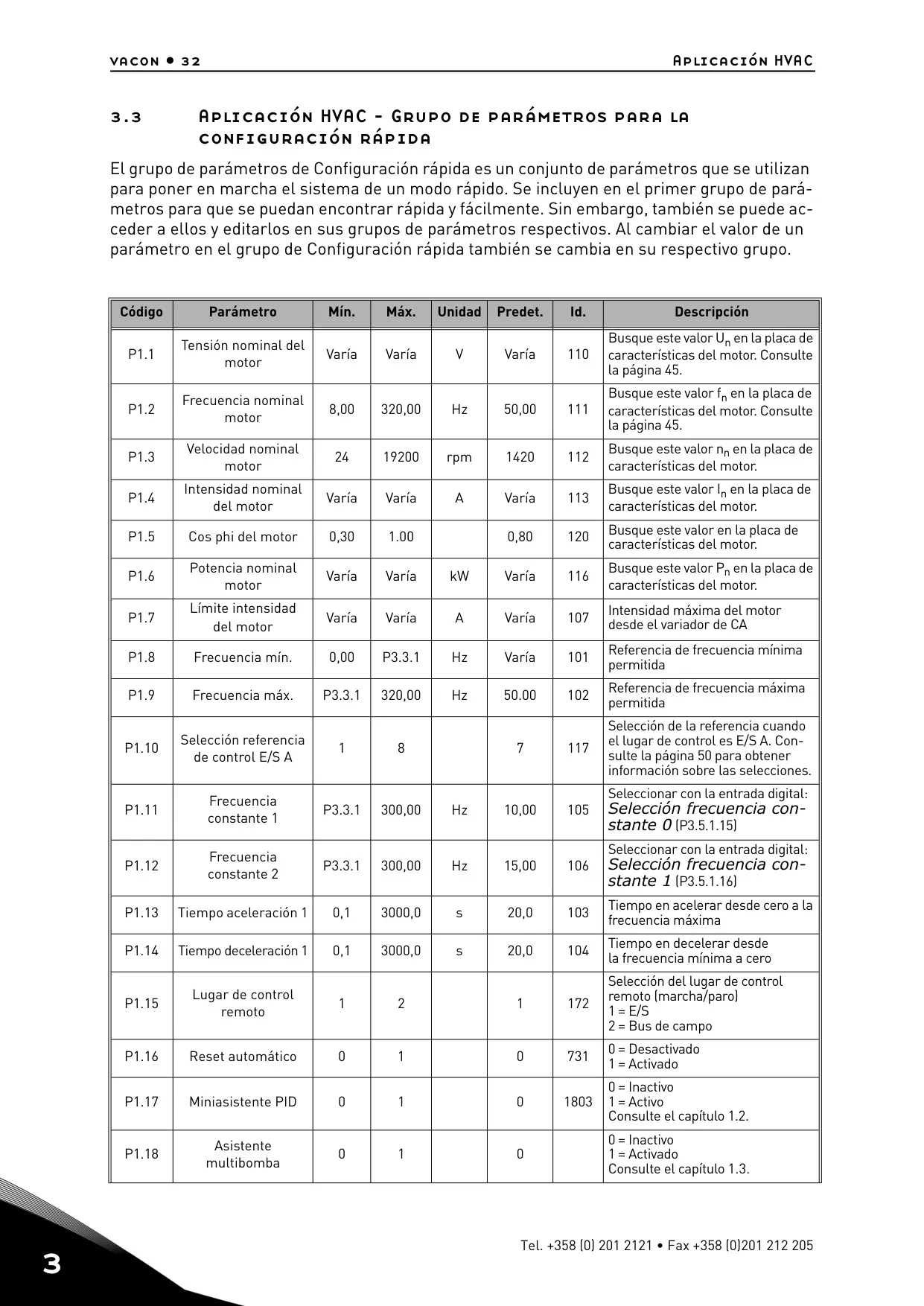

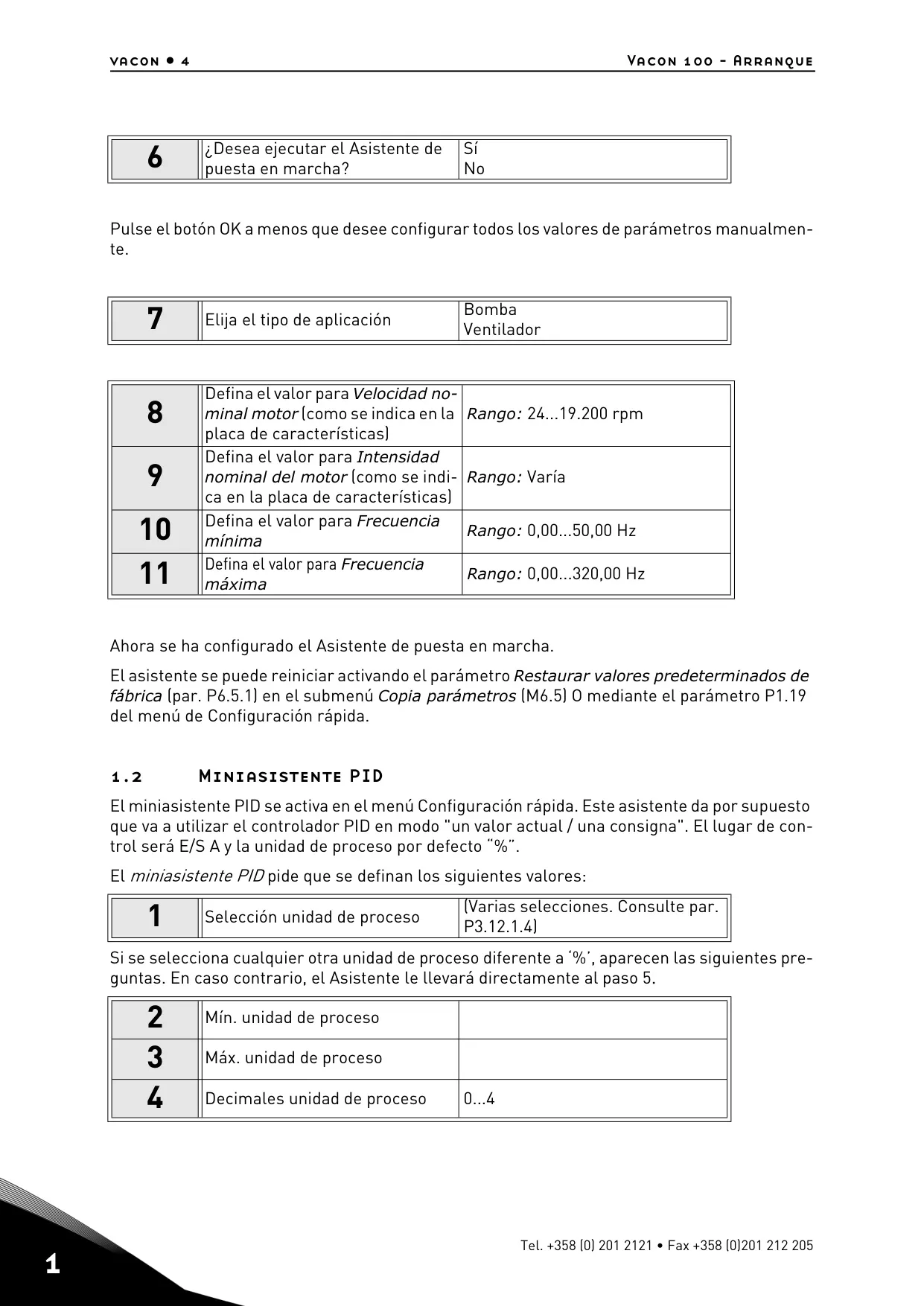

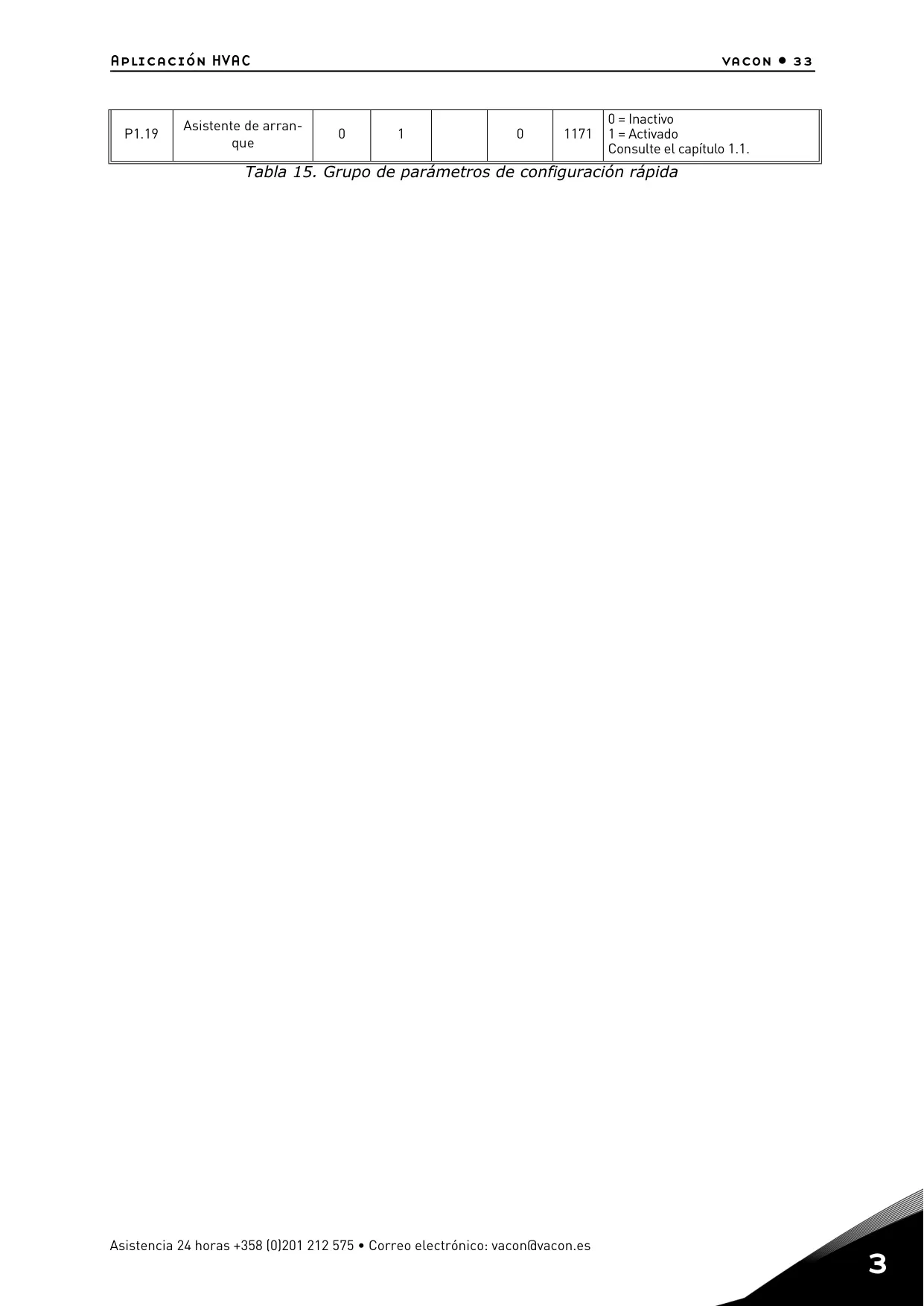

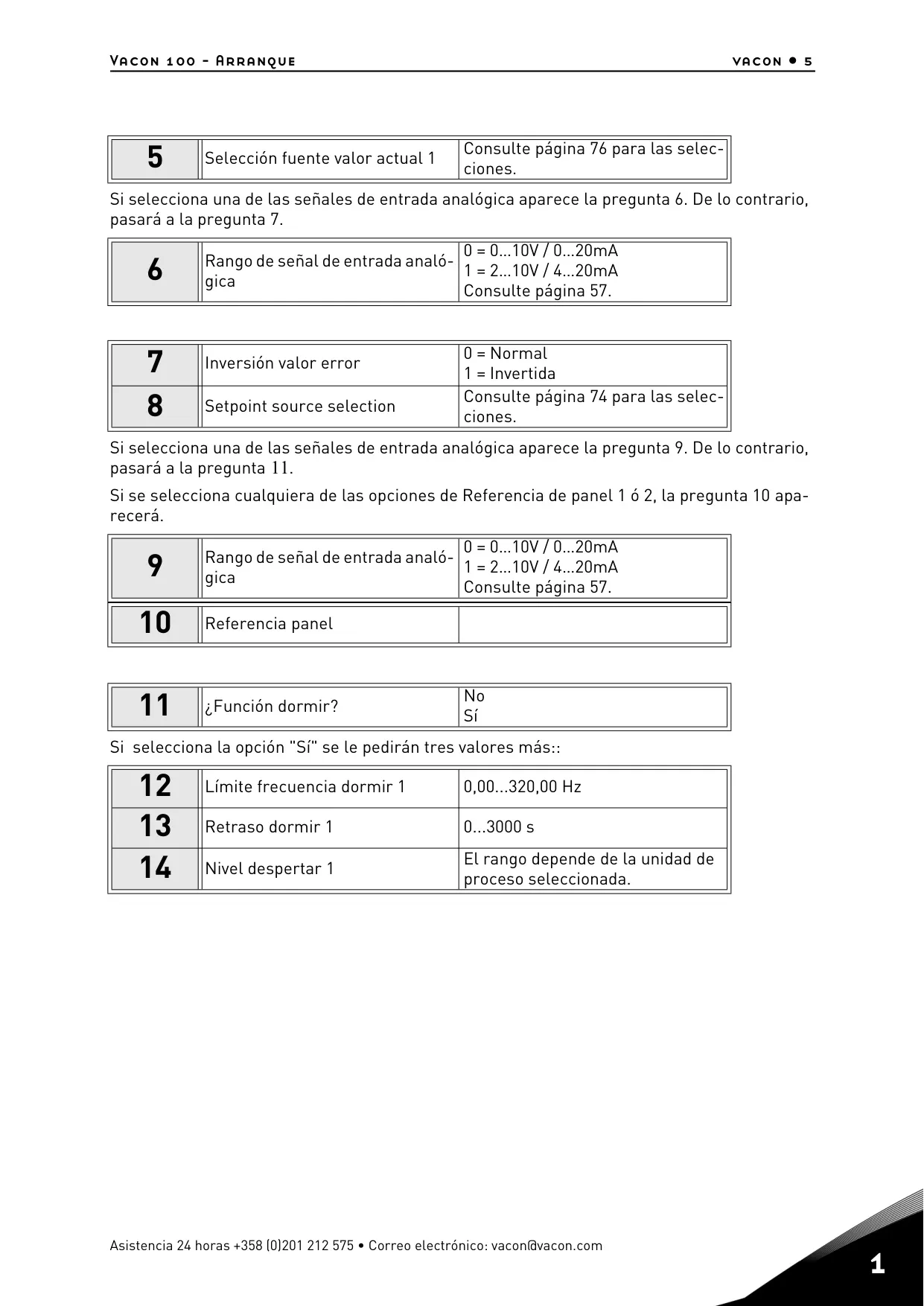

El Variador Vacon 100 está diseñado para ser una solución robusta y flexible para una amplia gama de aplicaciones de HVAC. Su enfoque en la facilidad de uso comienza desde la puesta en marcha, ofreciendo un Asistente de puesta en marcha rápido para configuraciones básicas de bomba y ventilador. Además, cuenta con Miniasistentes PID y Multibomba que simplifican la configuración de funciones más avanzadas, haciendo que incluso los usuarios menos experimentados puedan optimizar el rendimiento del sistema sin complicaciones.

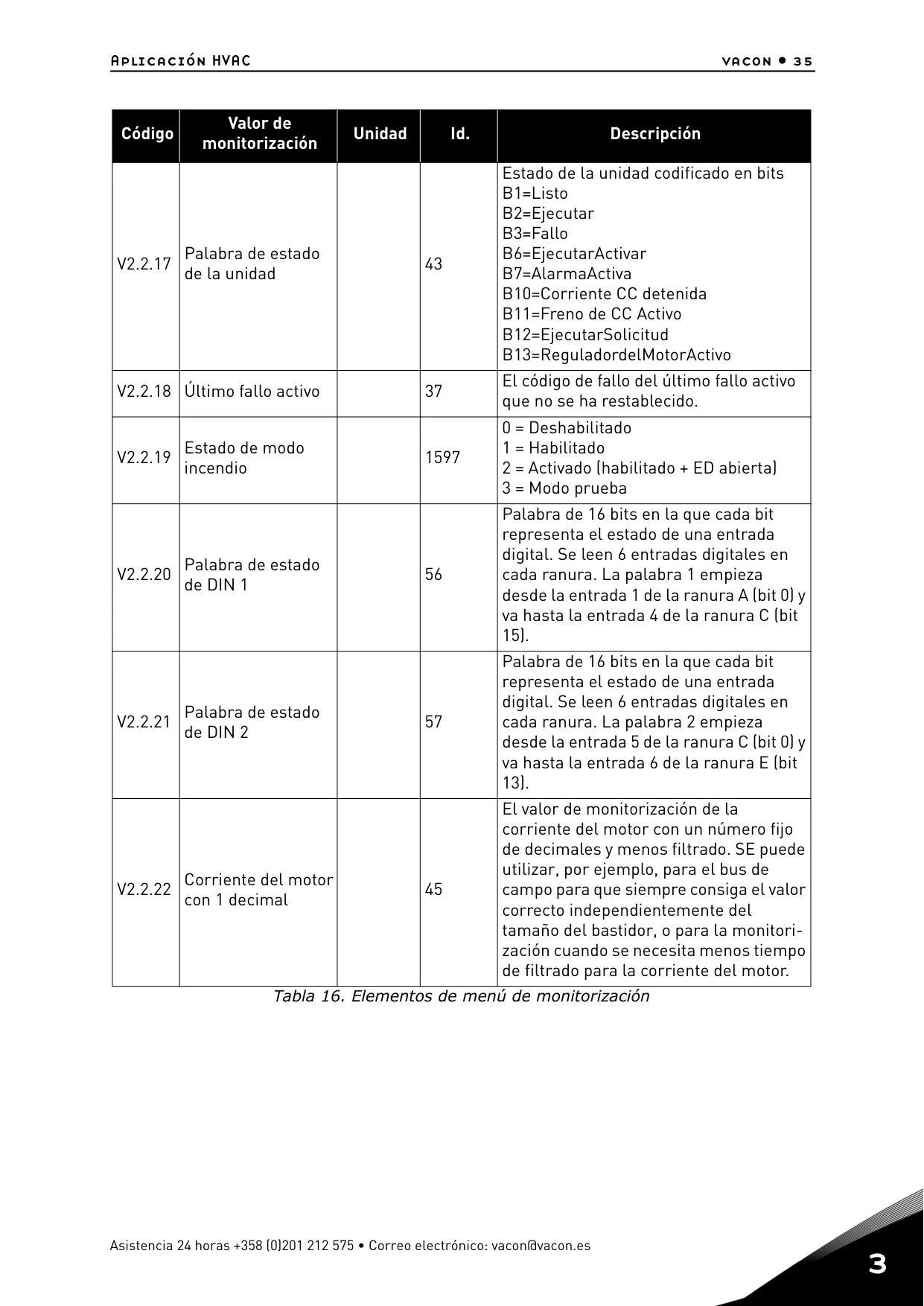

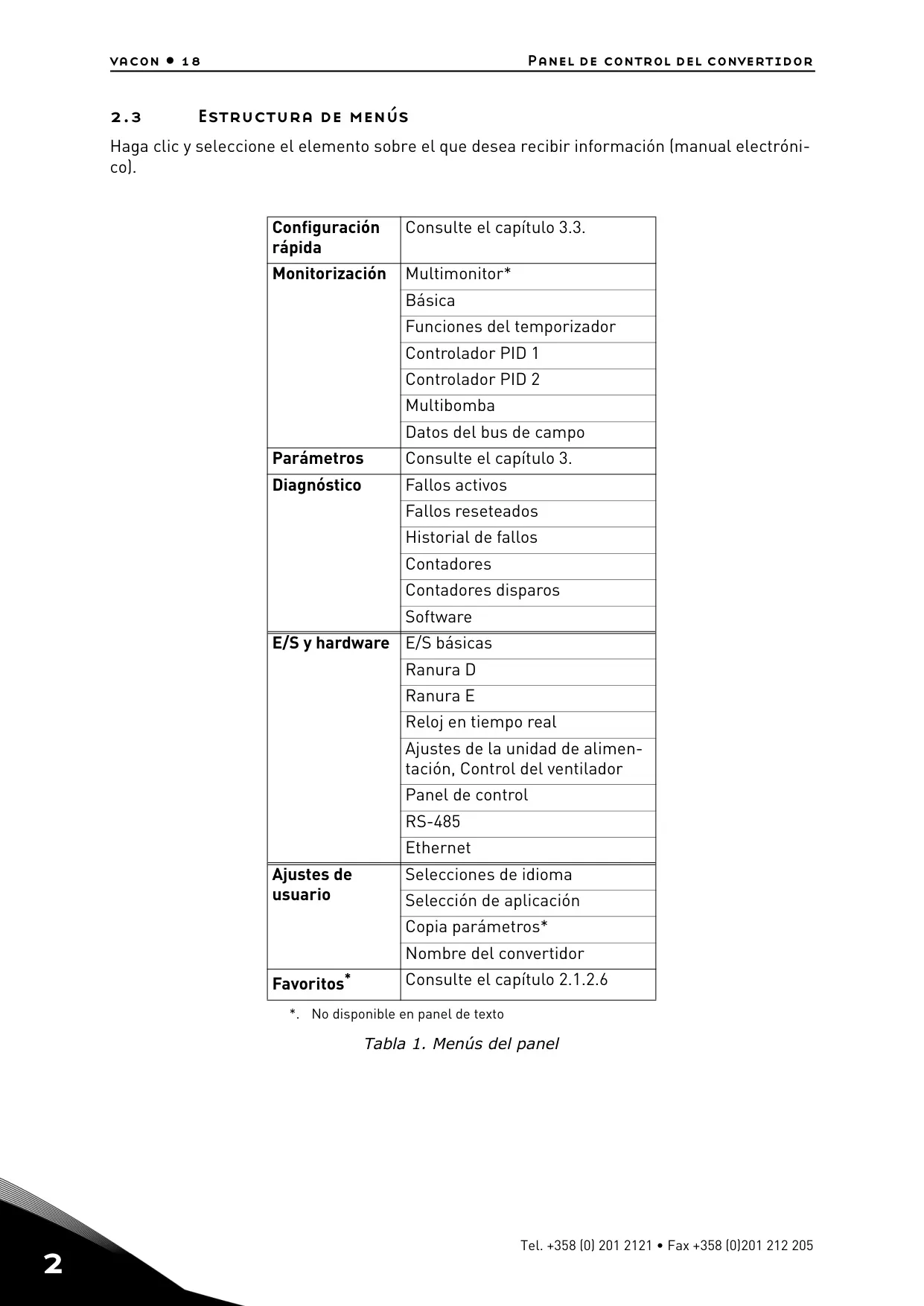

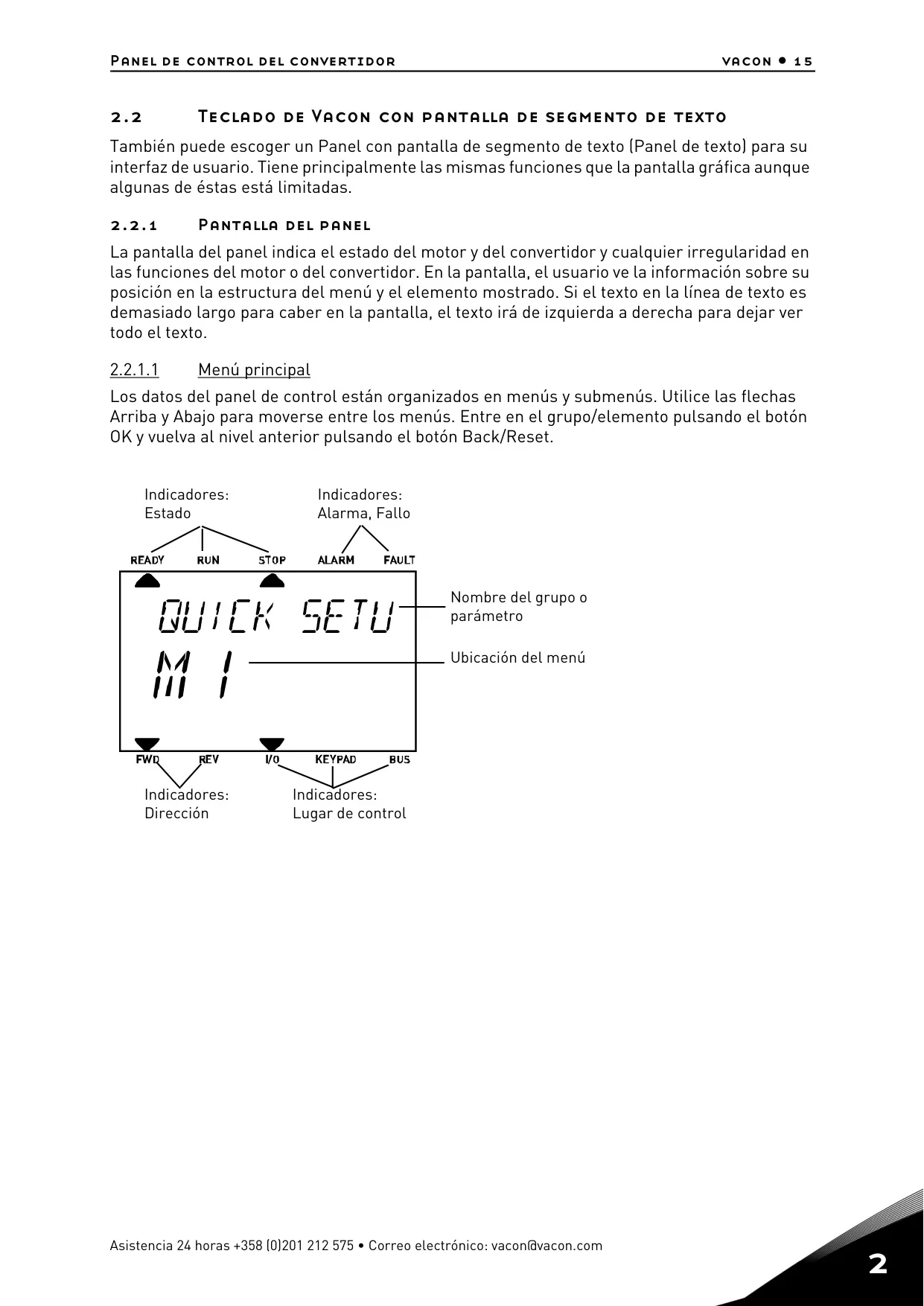

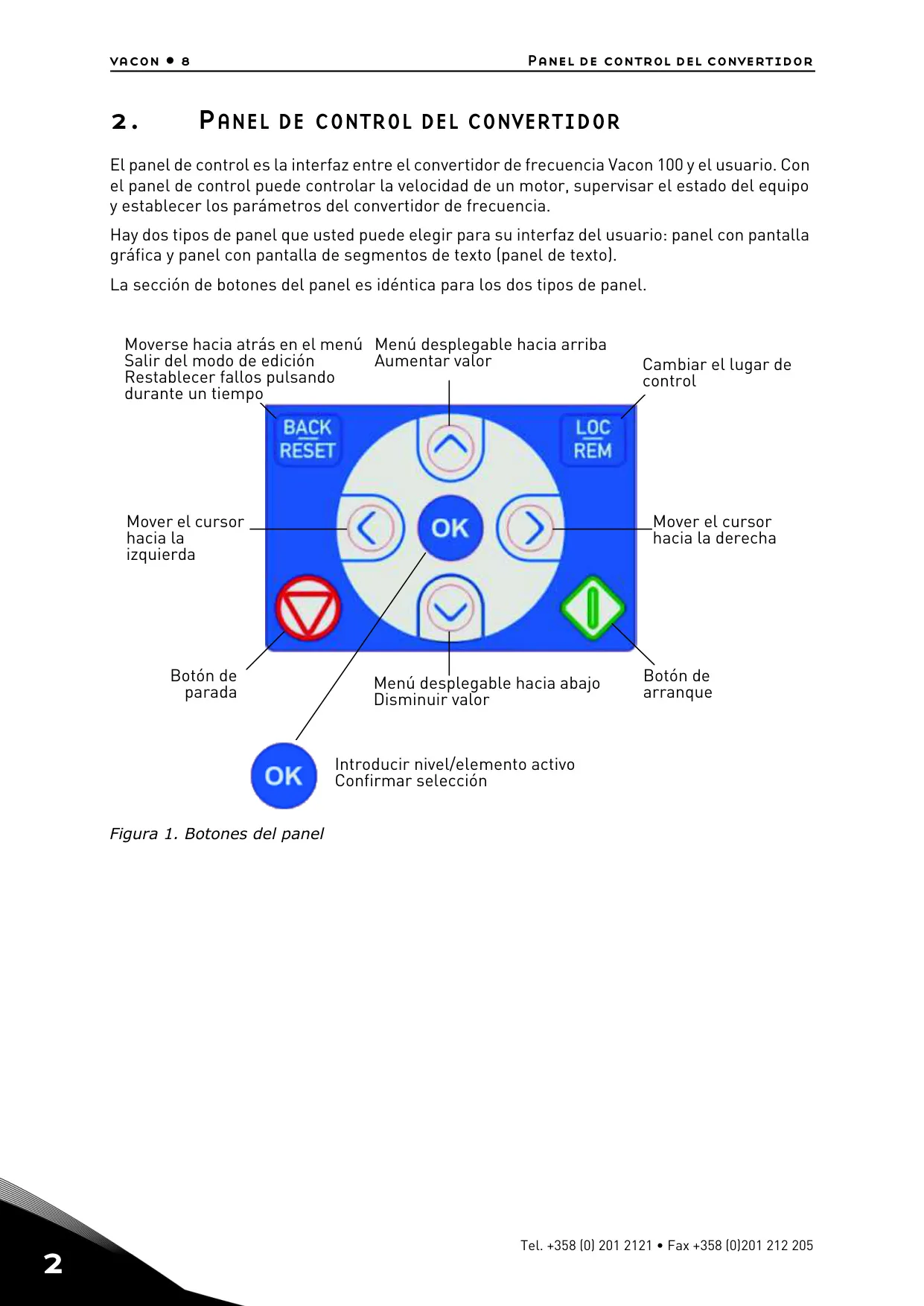

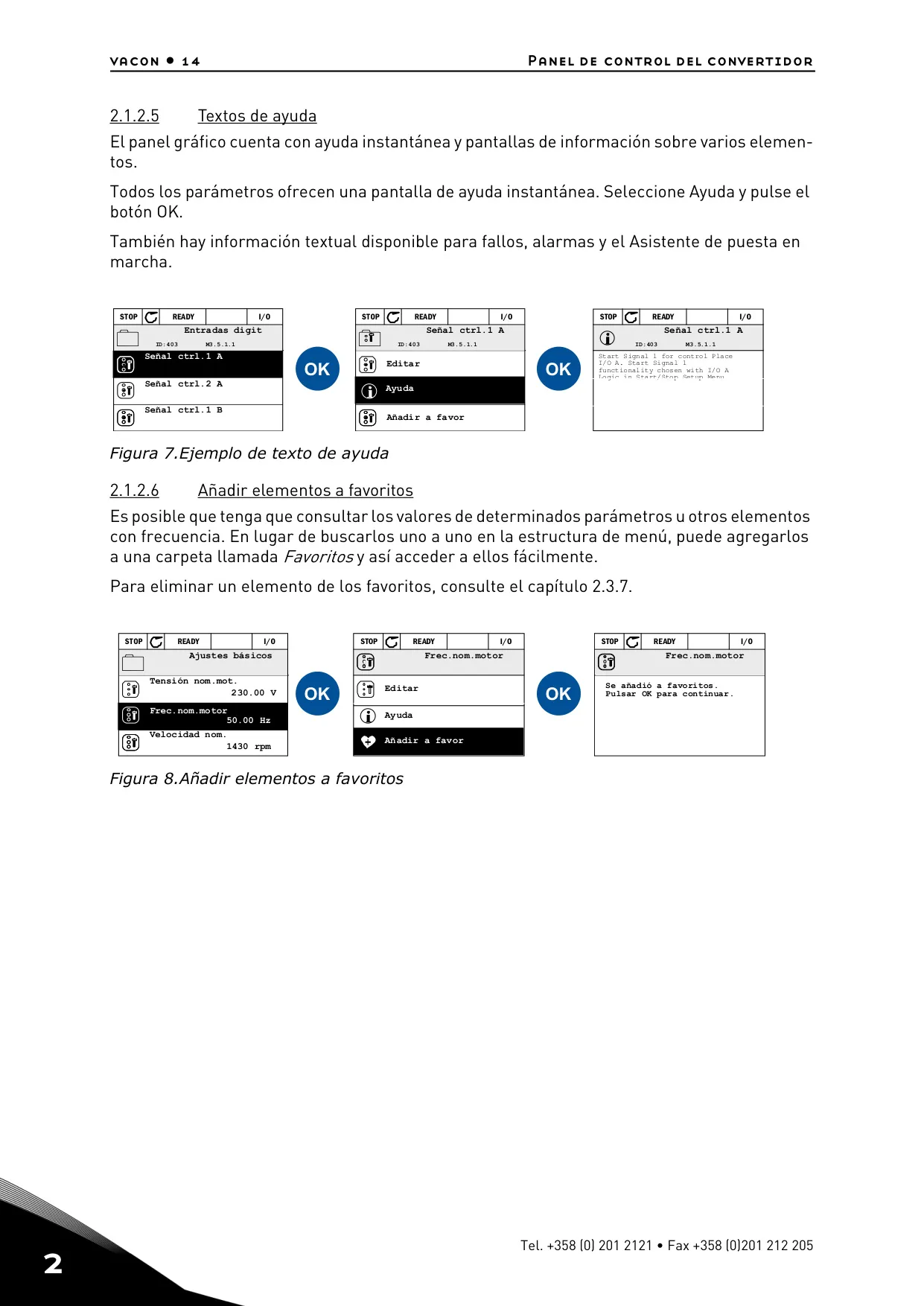

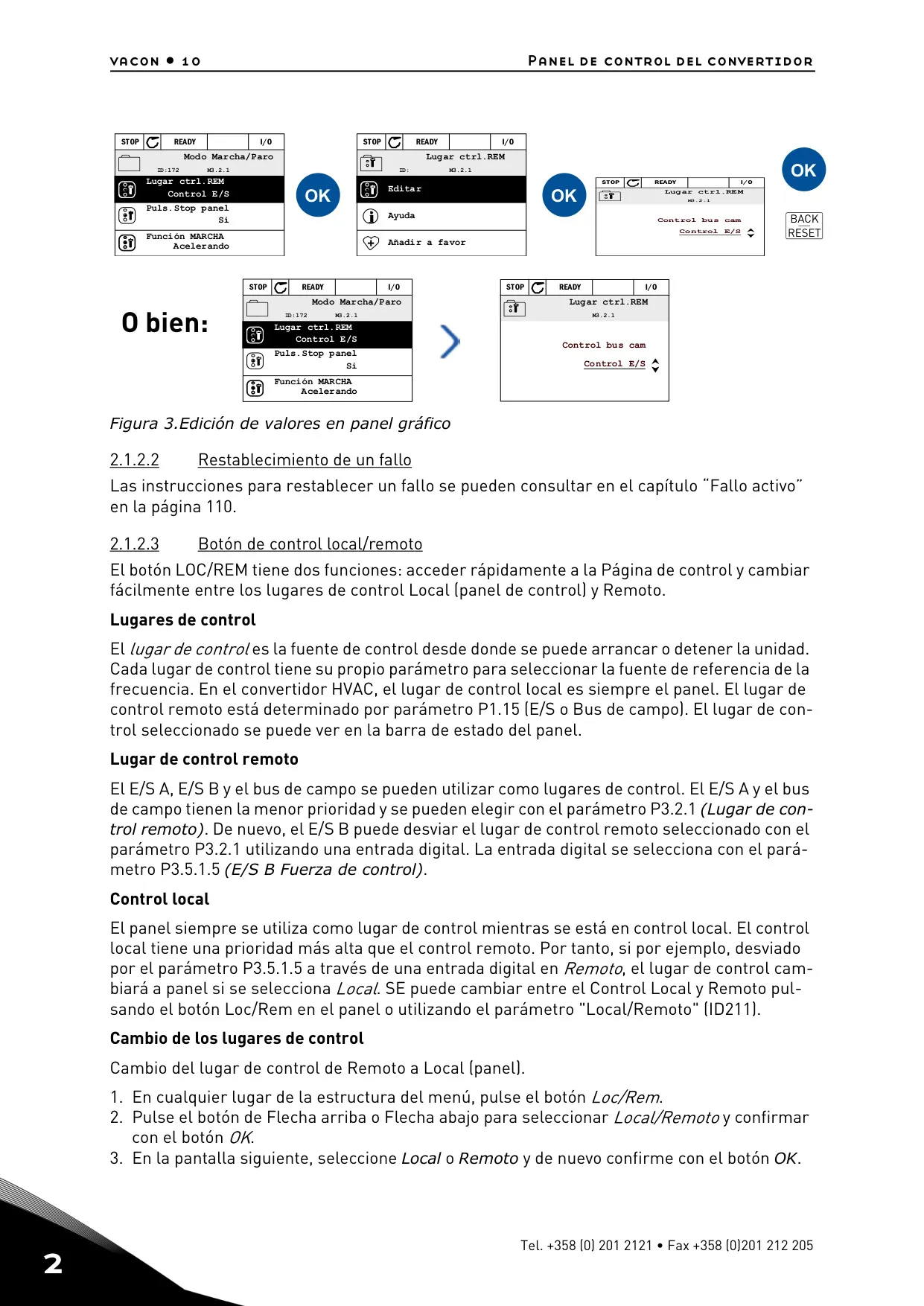

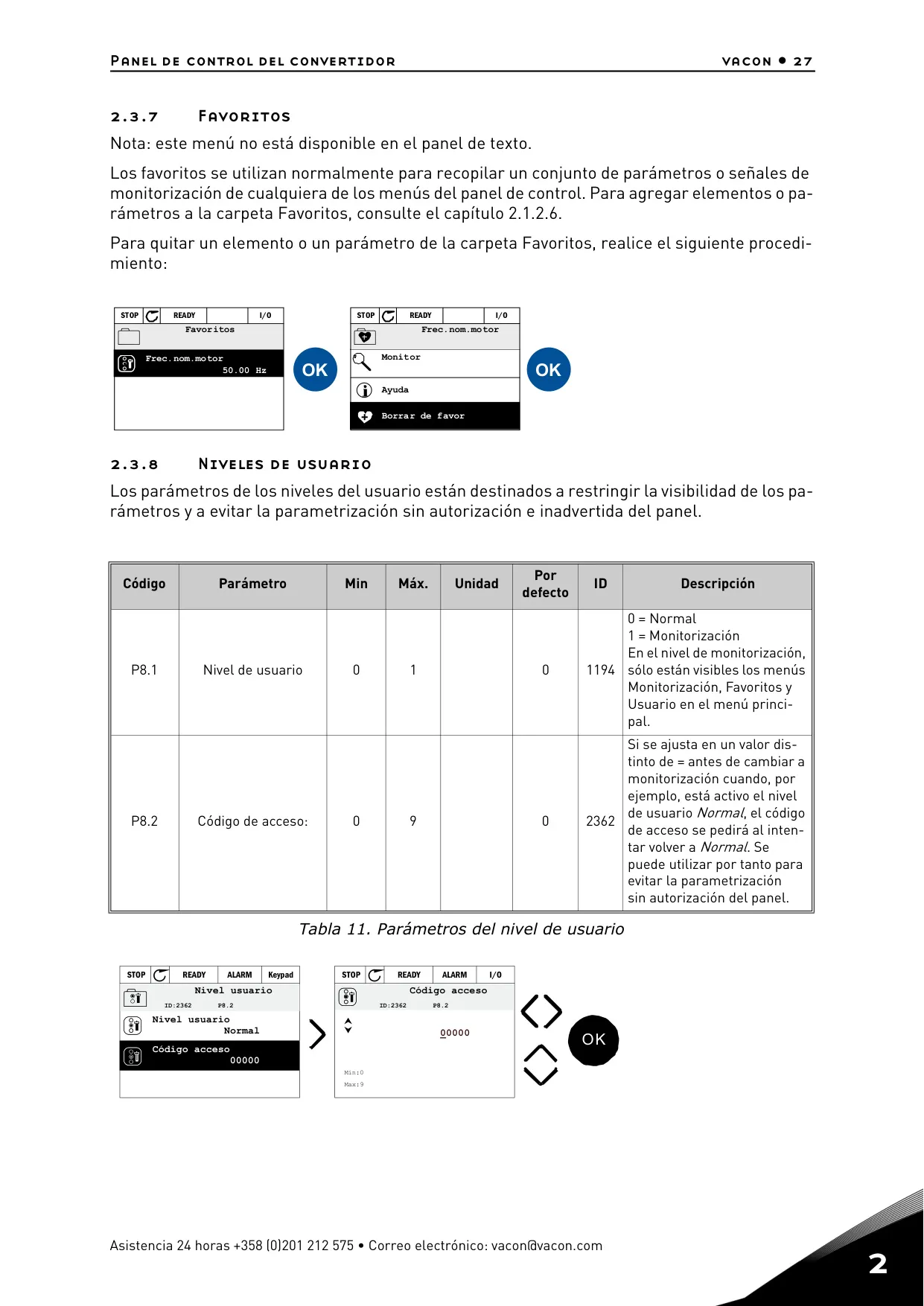

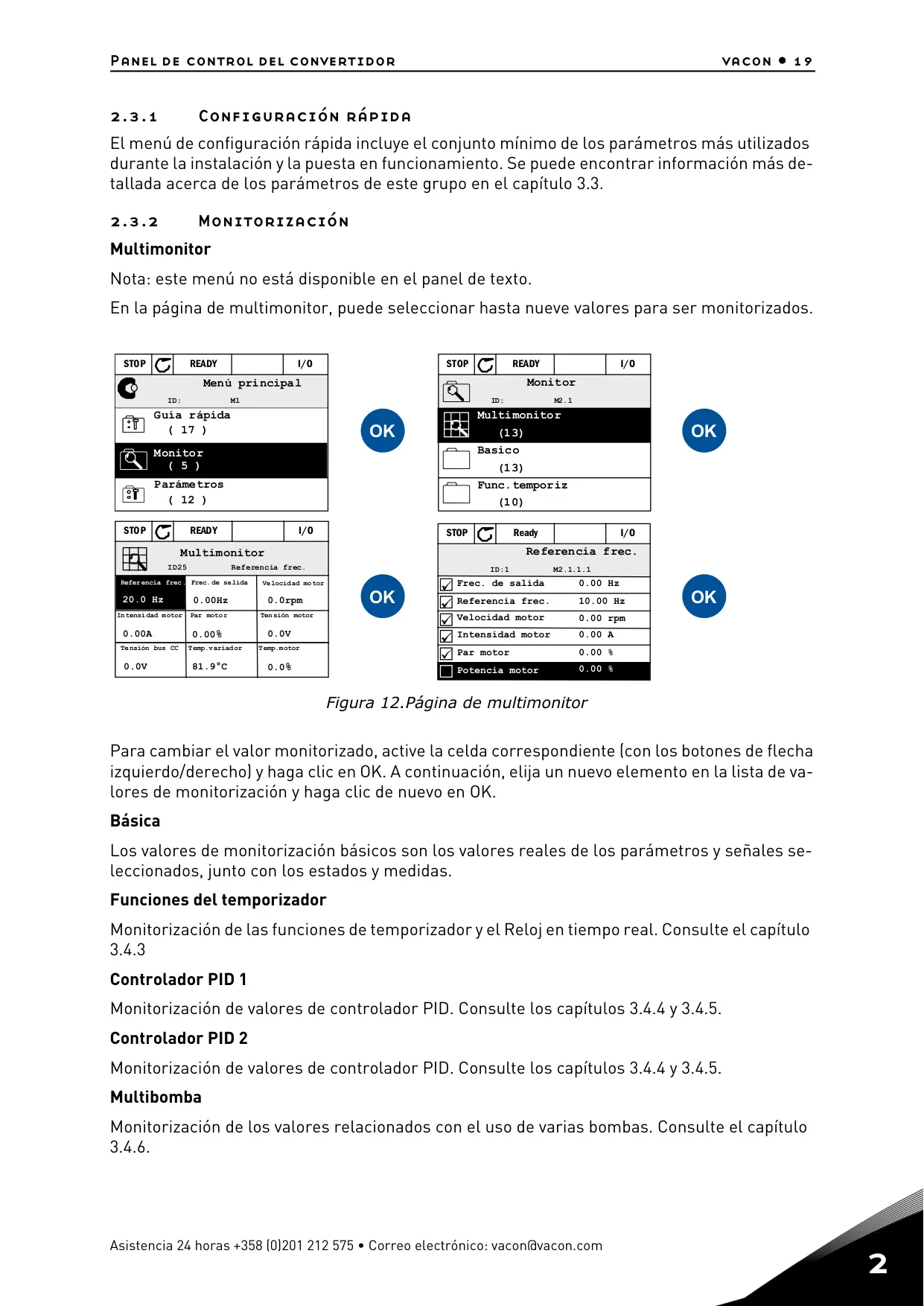

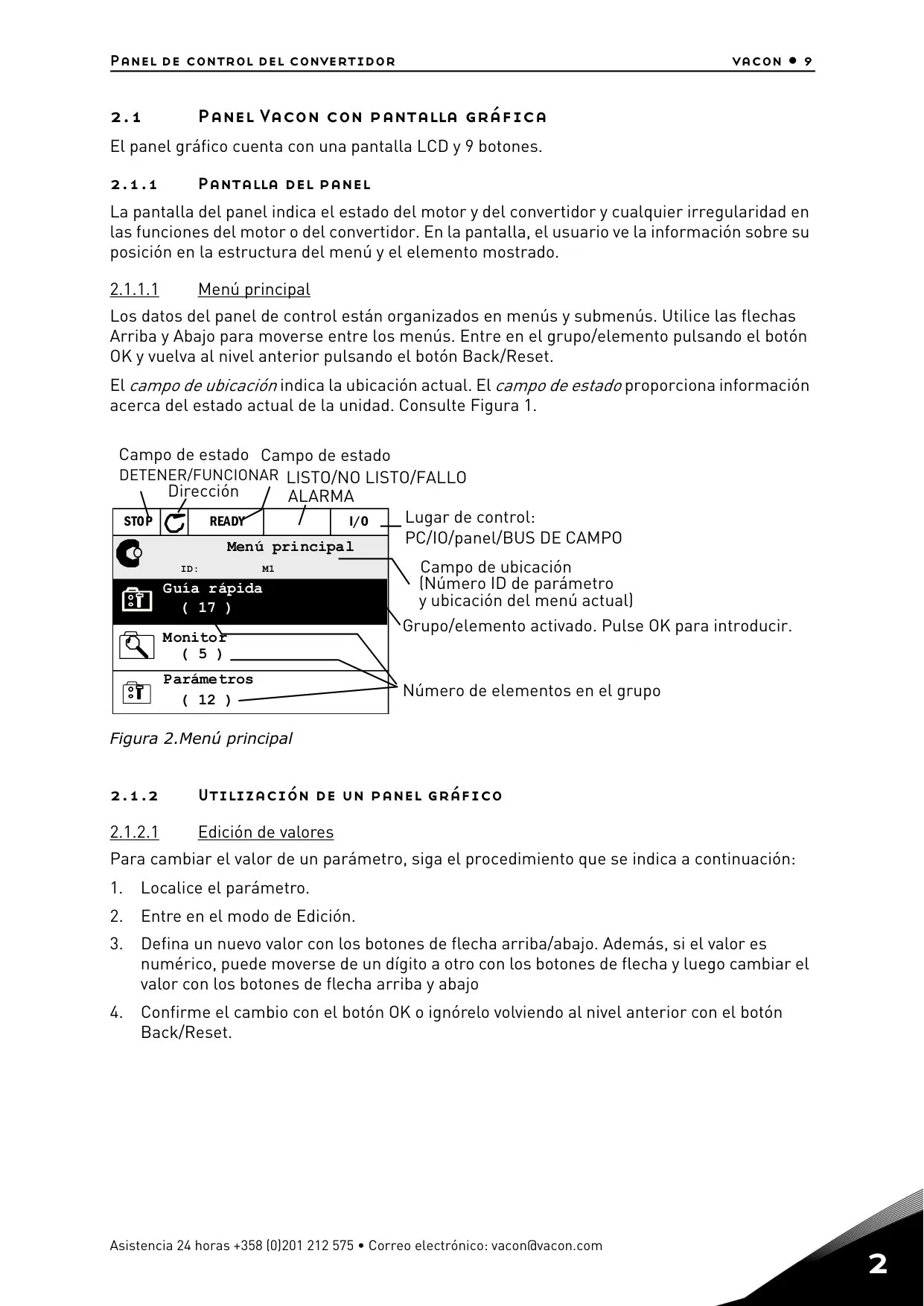

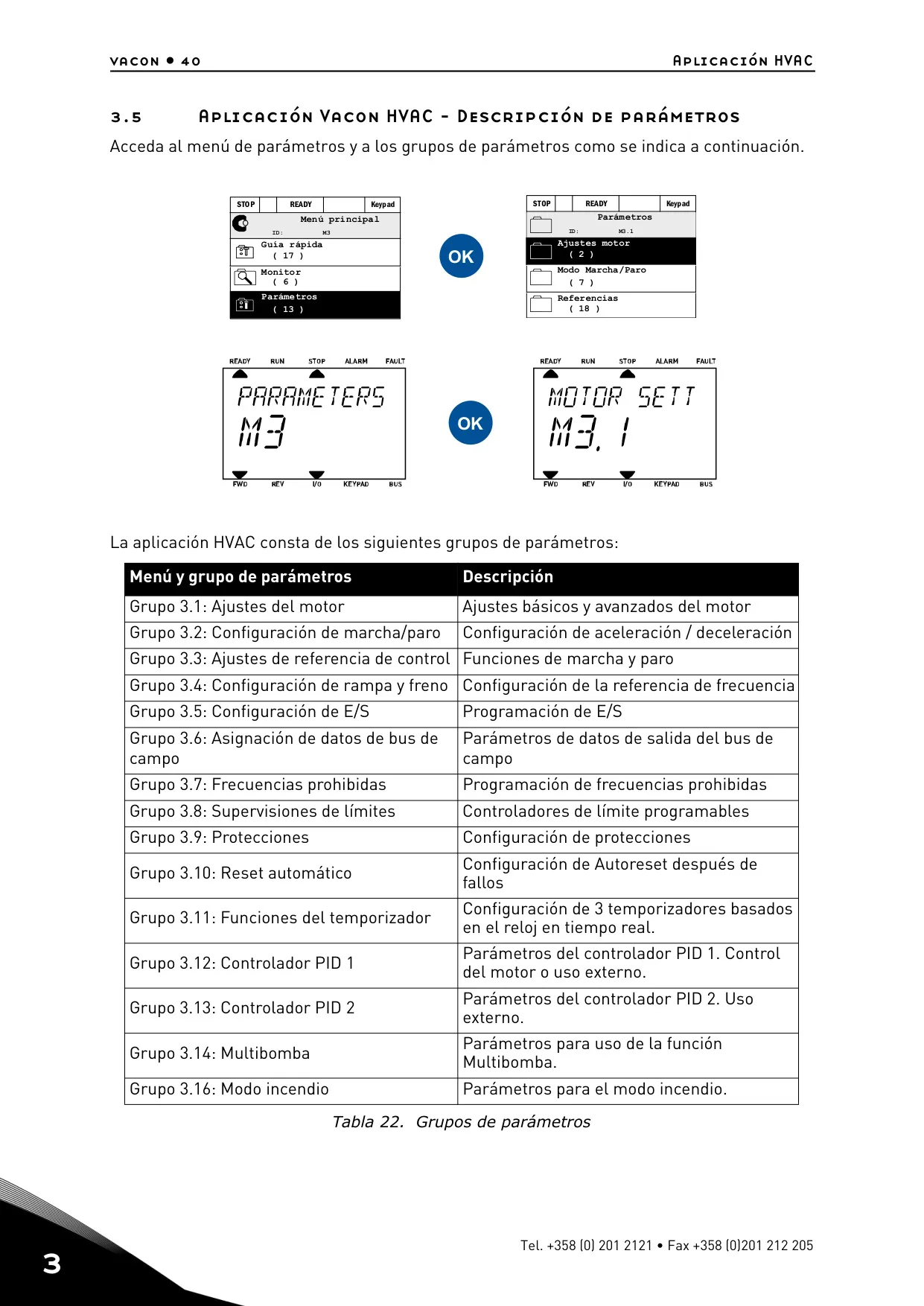

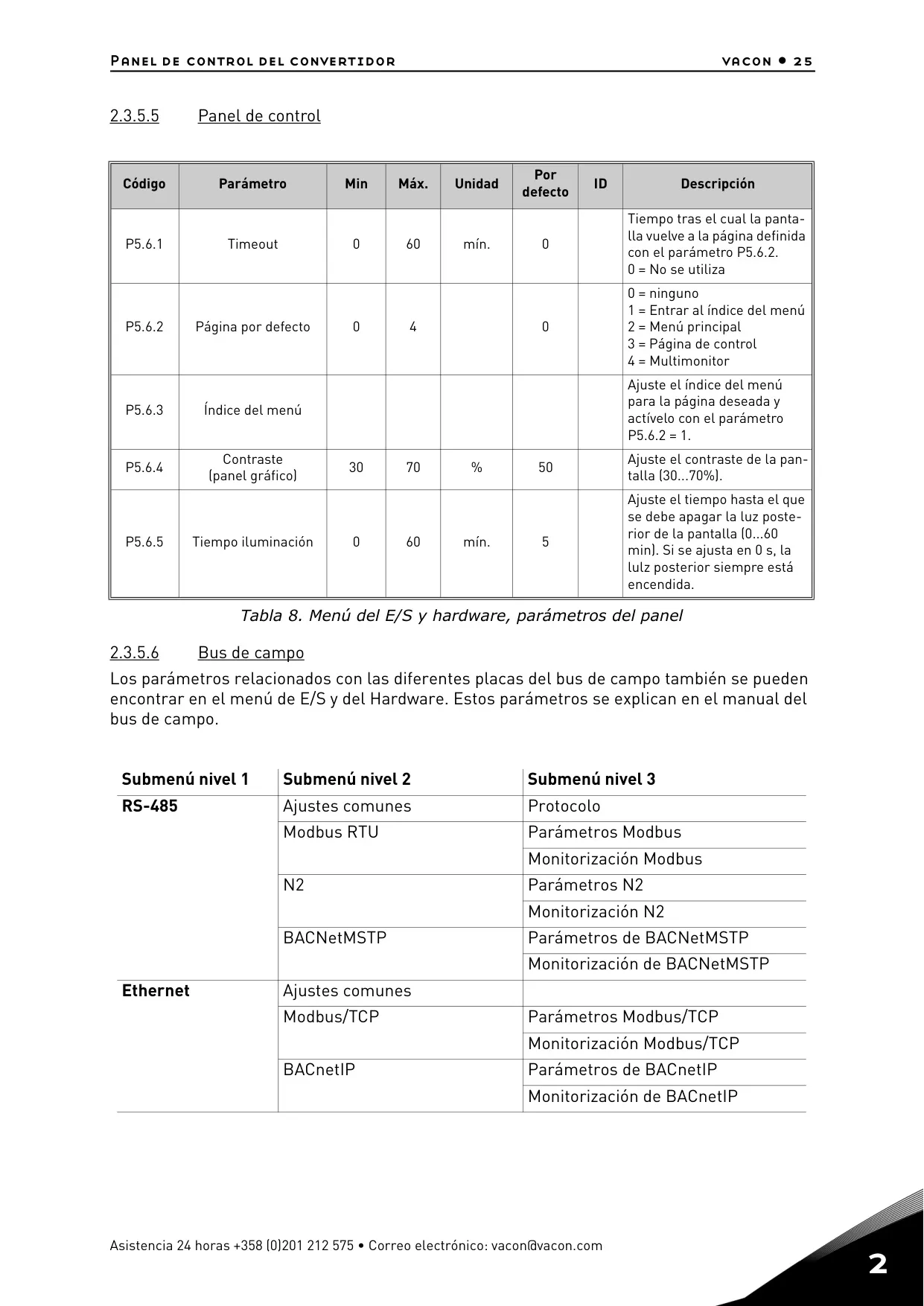

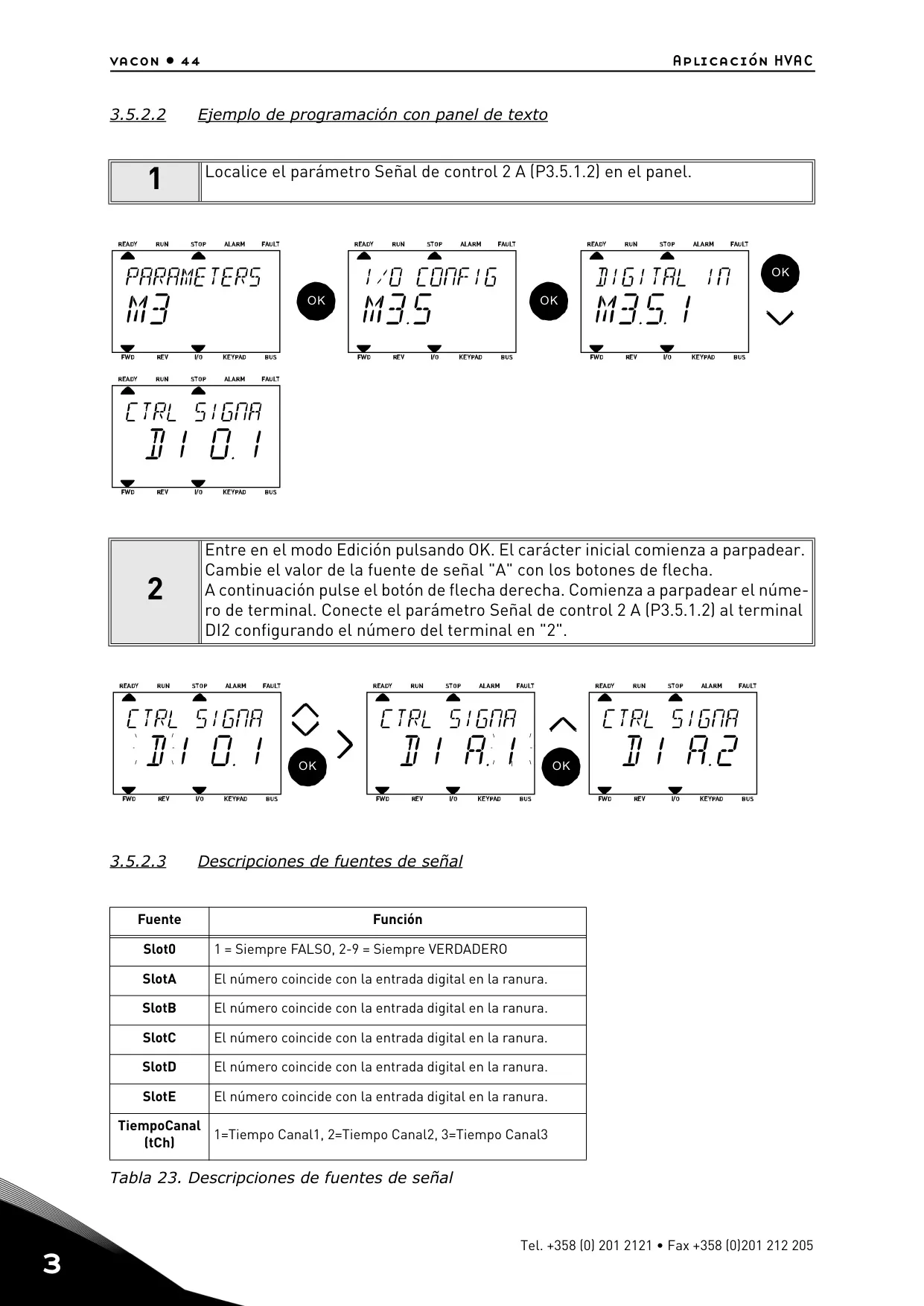

La interfaz de usuario del Vacon 100 es versátil, ofreciendo dos tipos de paneles de control: uno con una pantalla gráfica LCD y otro con una pantalla de segmentos de texto. Aunque ambos paneles comparten la misma disposición de botones para un control intuitivo, el panel gráfico proporciona funcionalidades mejoradas, como ayuda contextual instantánea, la capacidad de añadir parámetros a favoritos para un acceso rápido y vistas de multimonitorización detalladas que no están disponibles en el panel de texto.

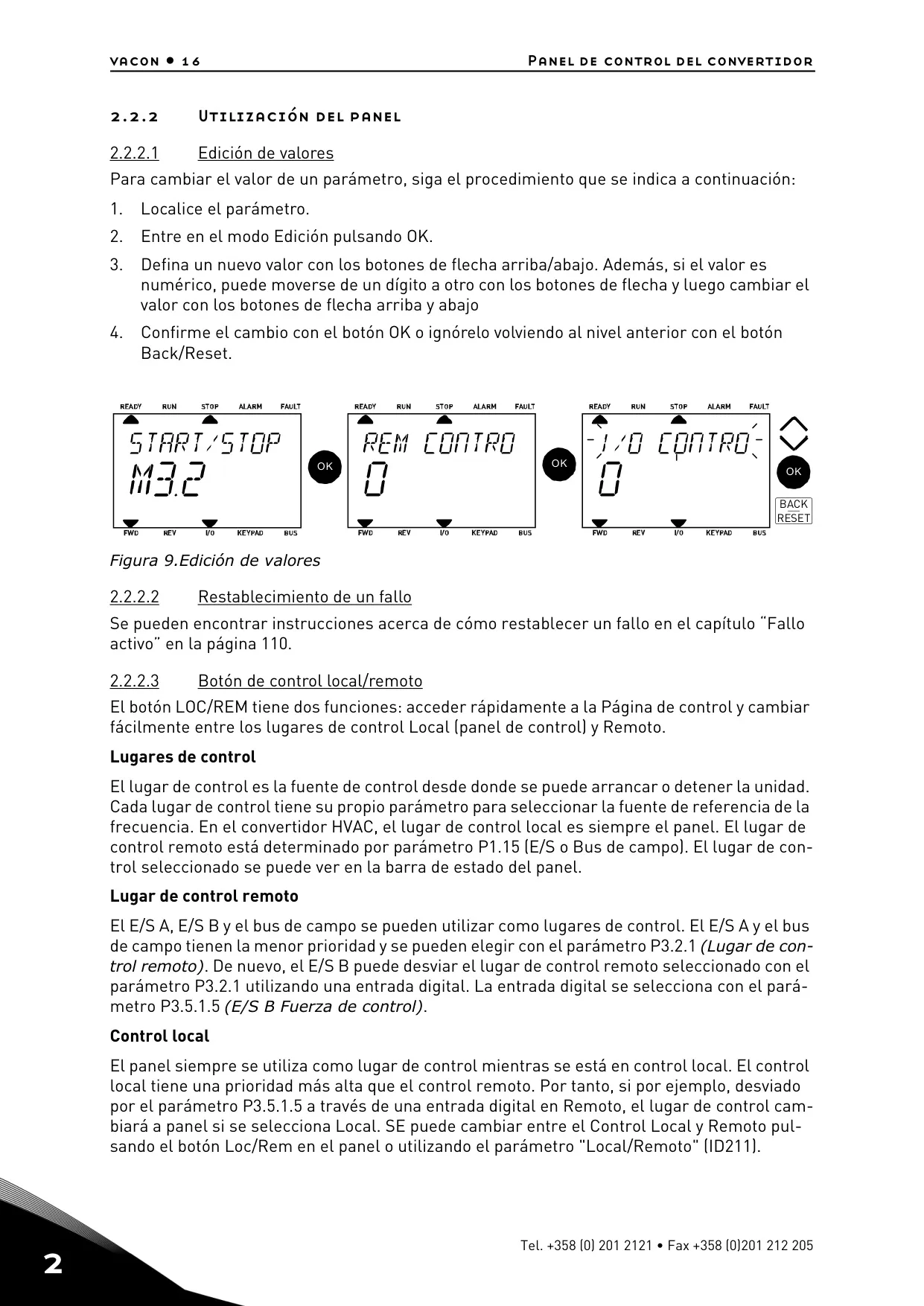

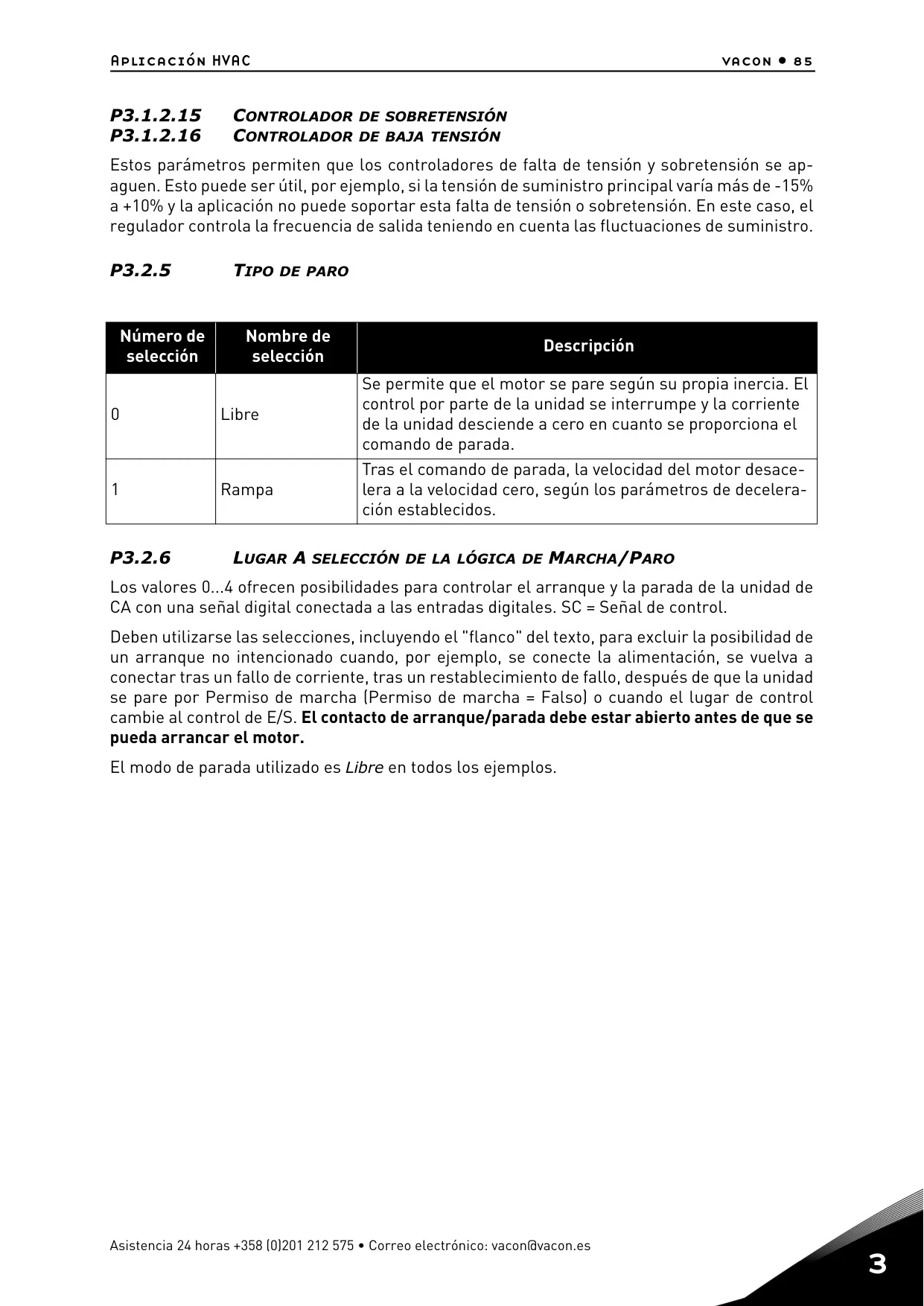

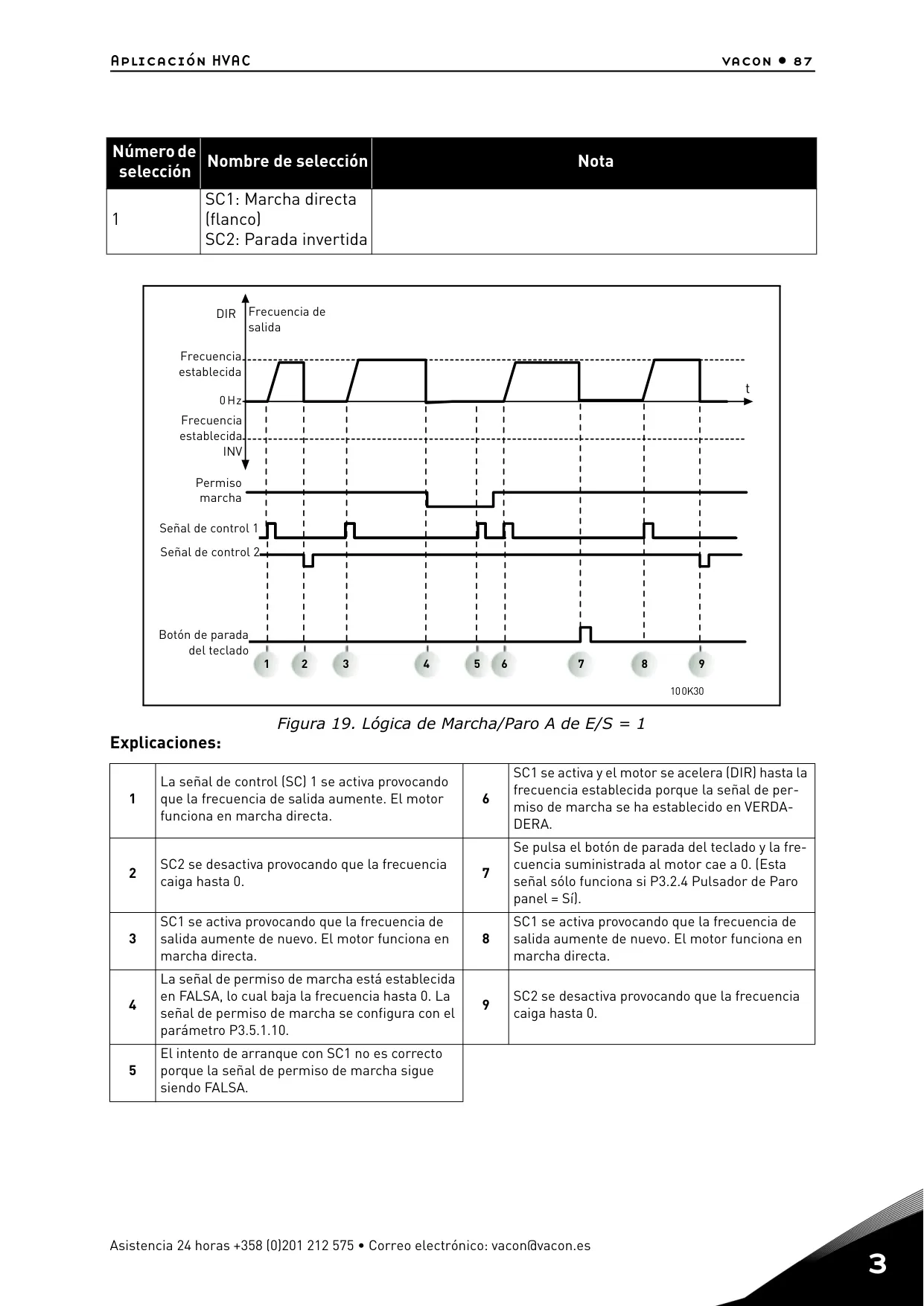

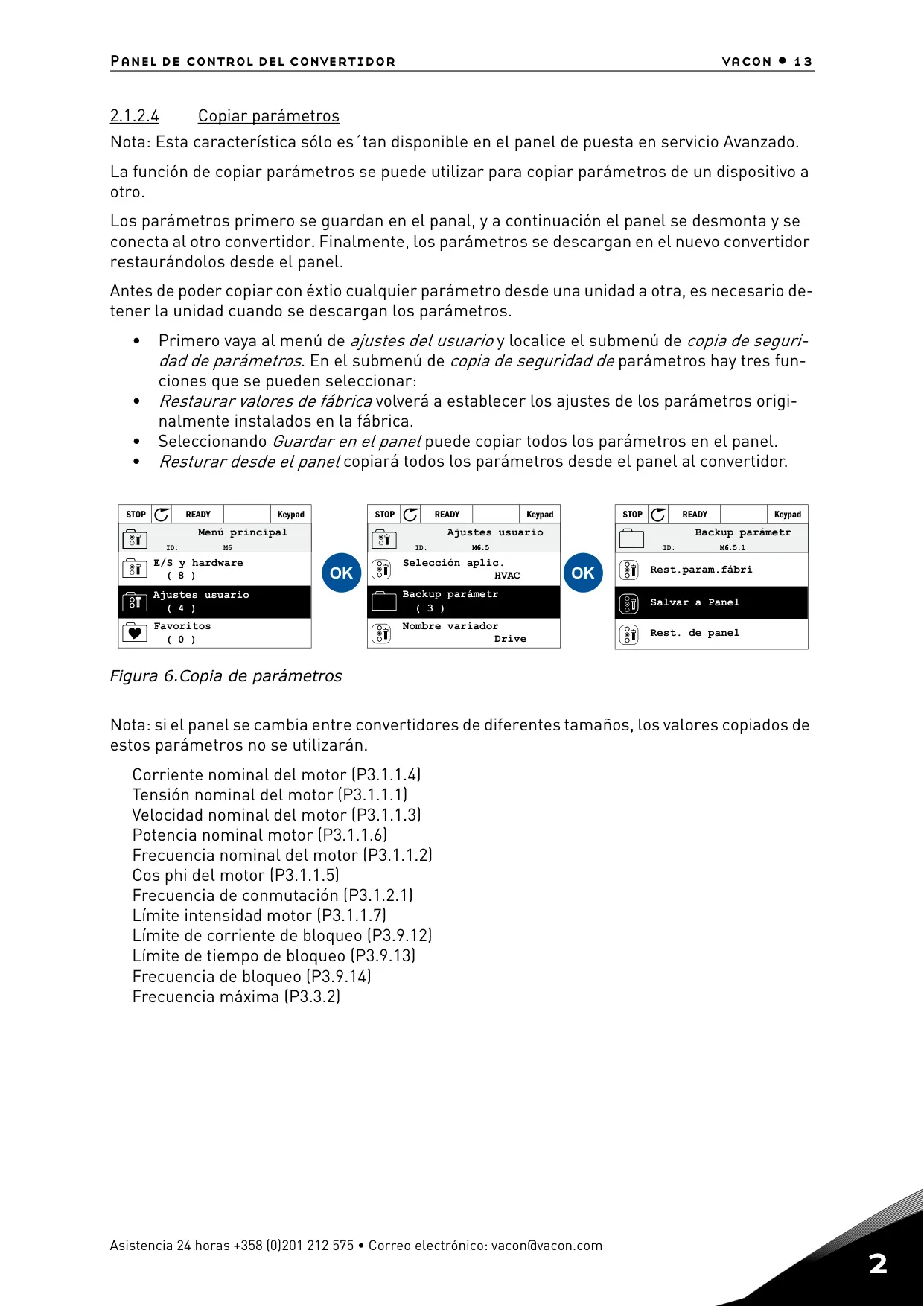

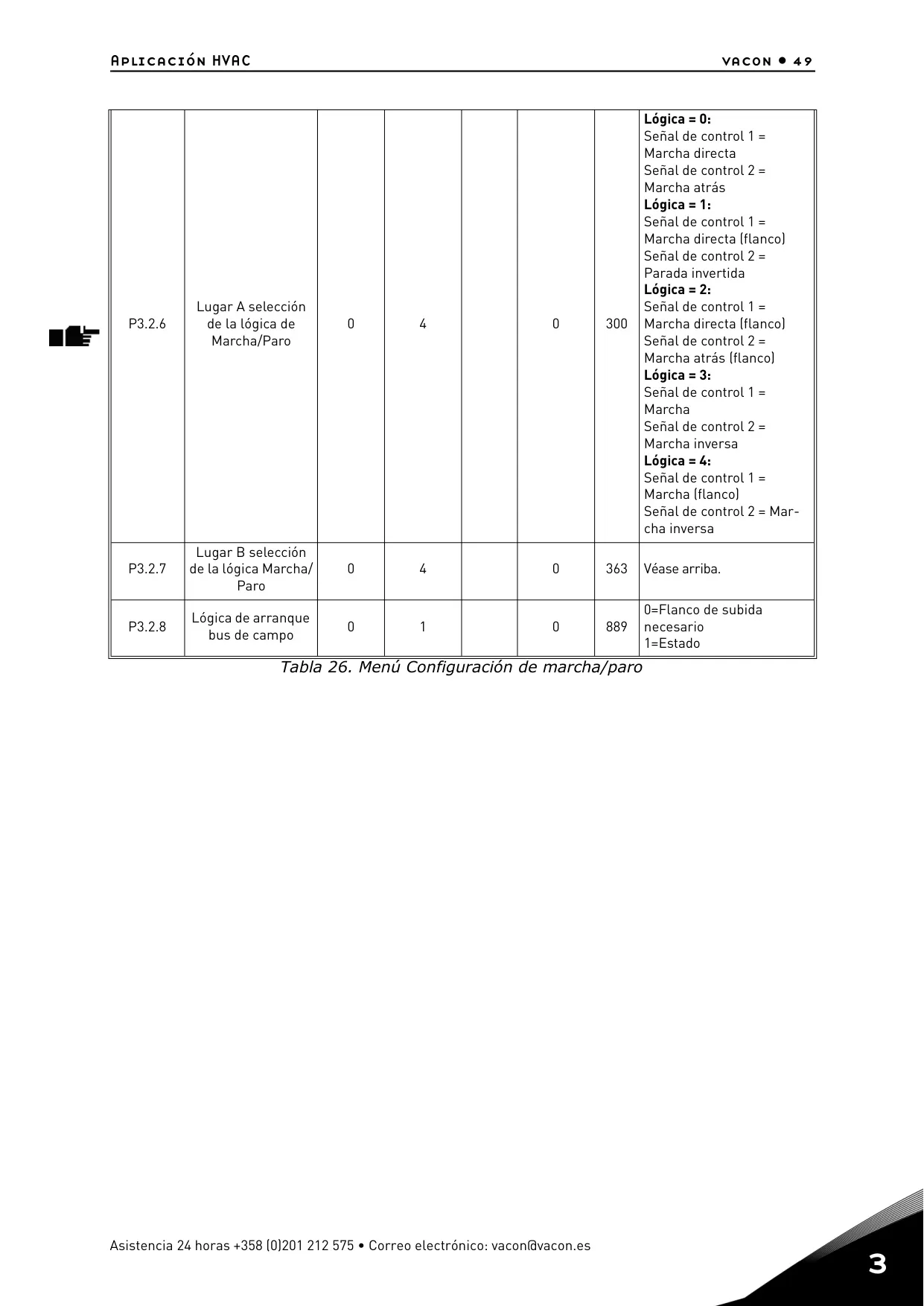

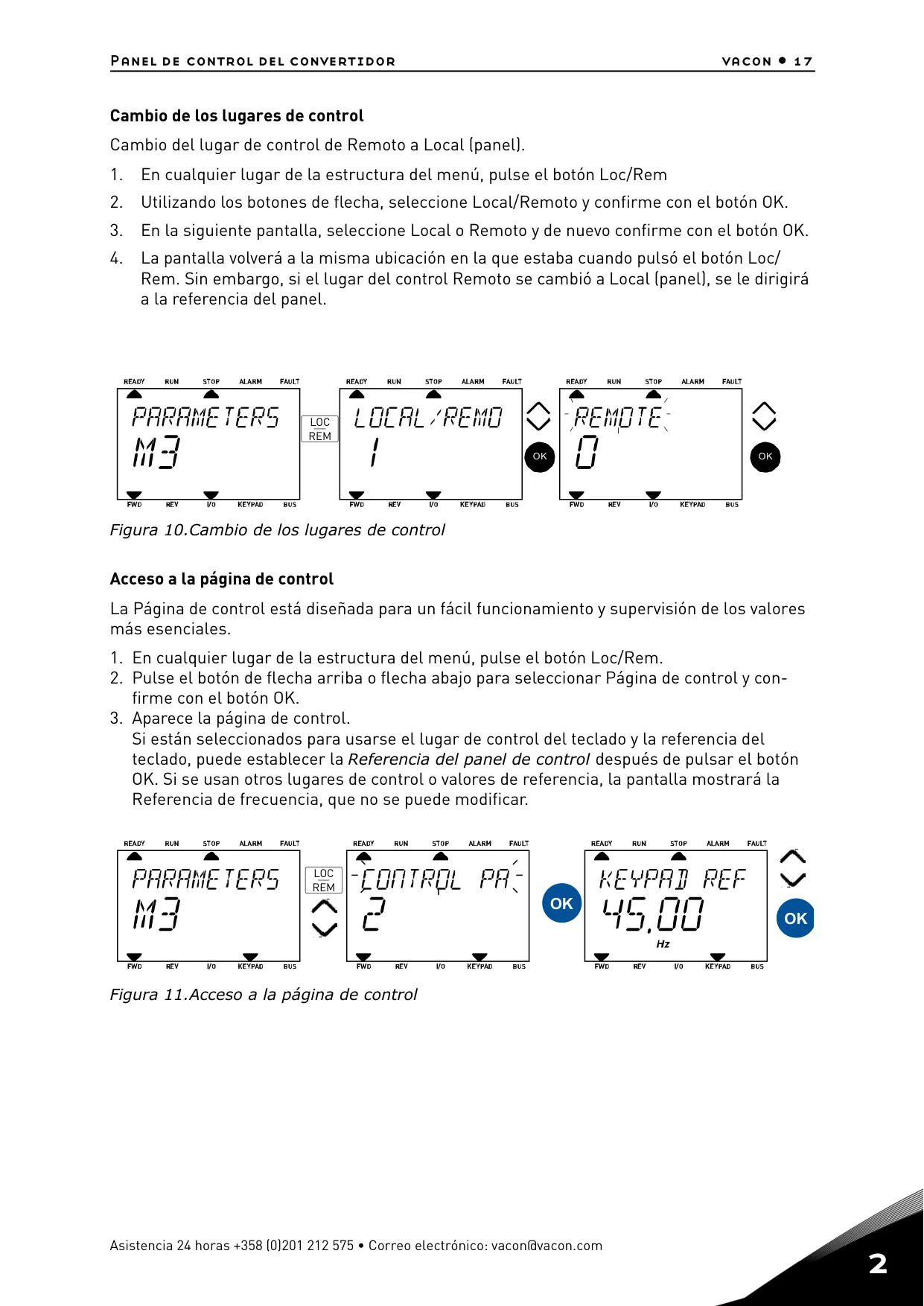

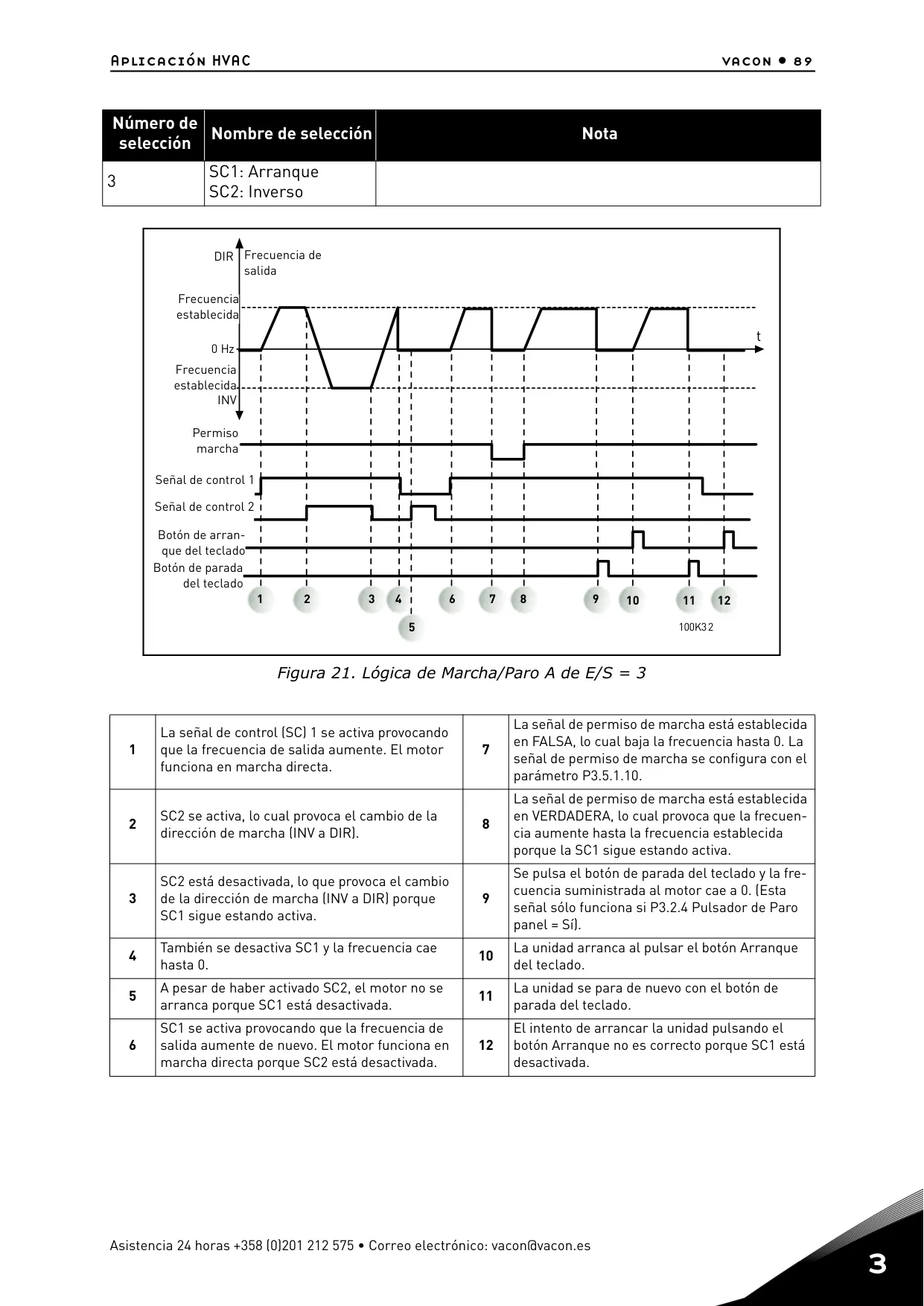

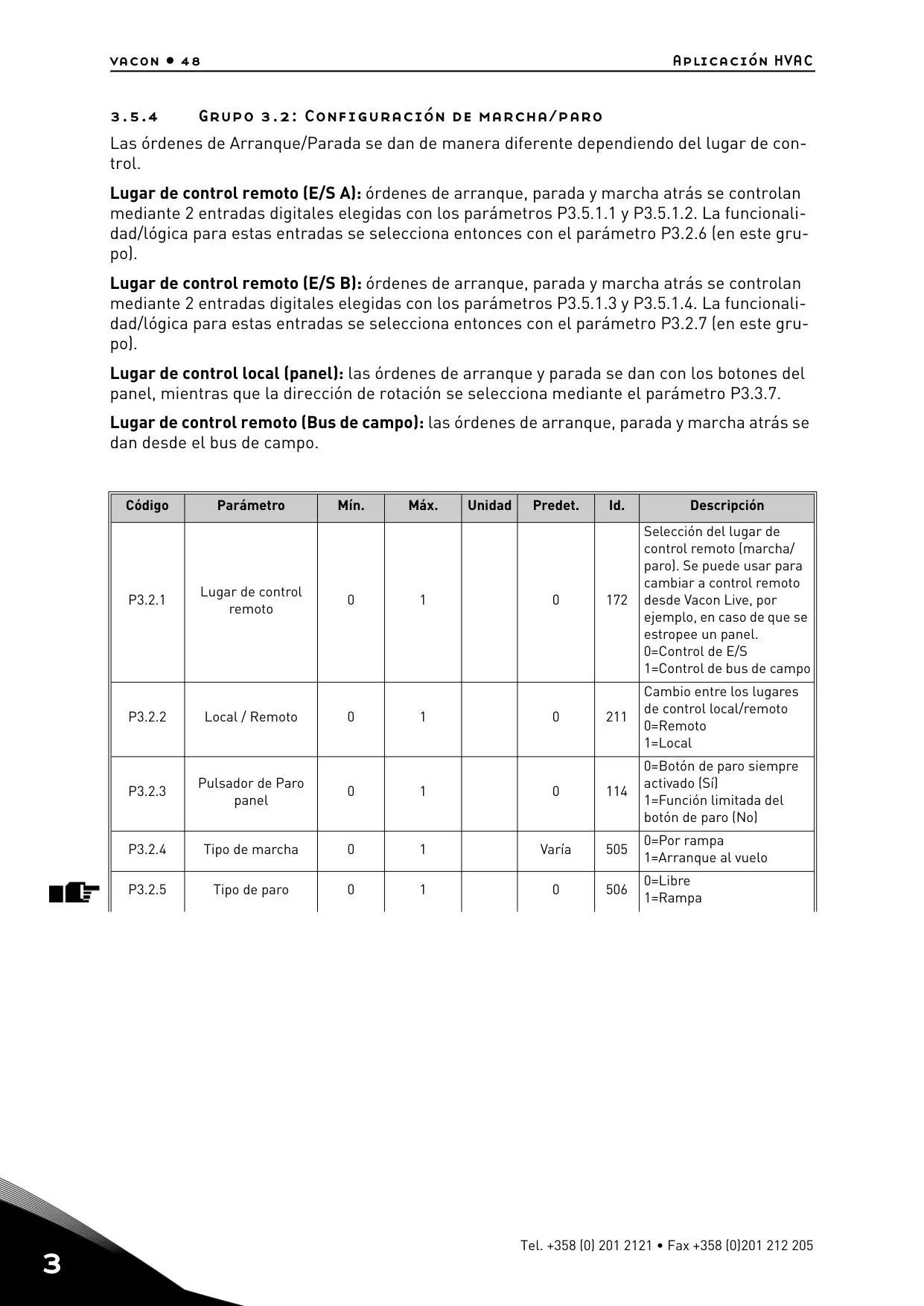

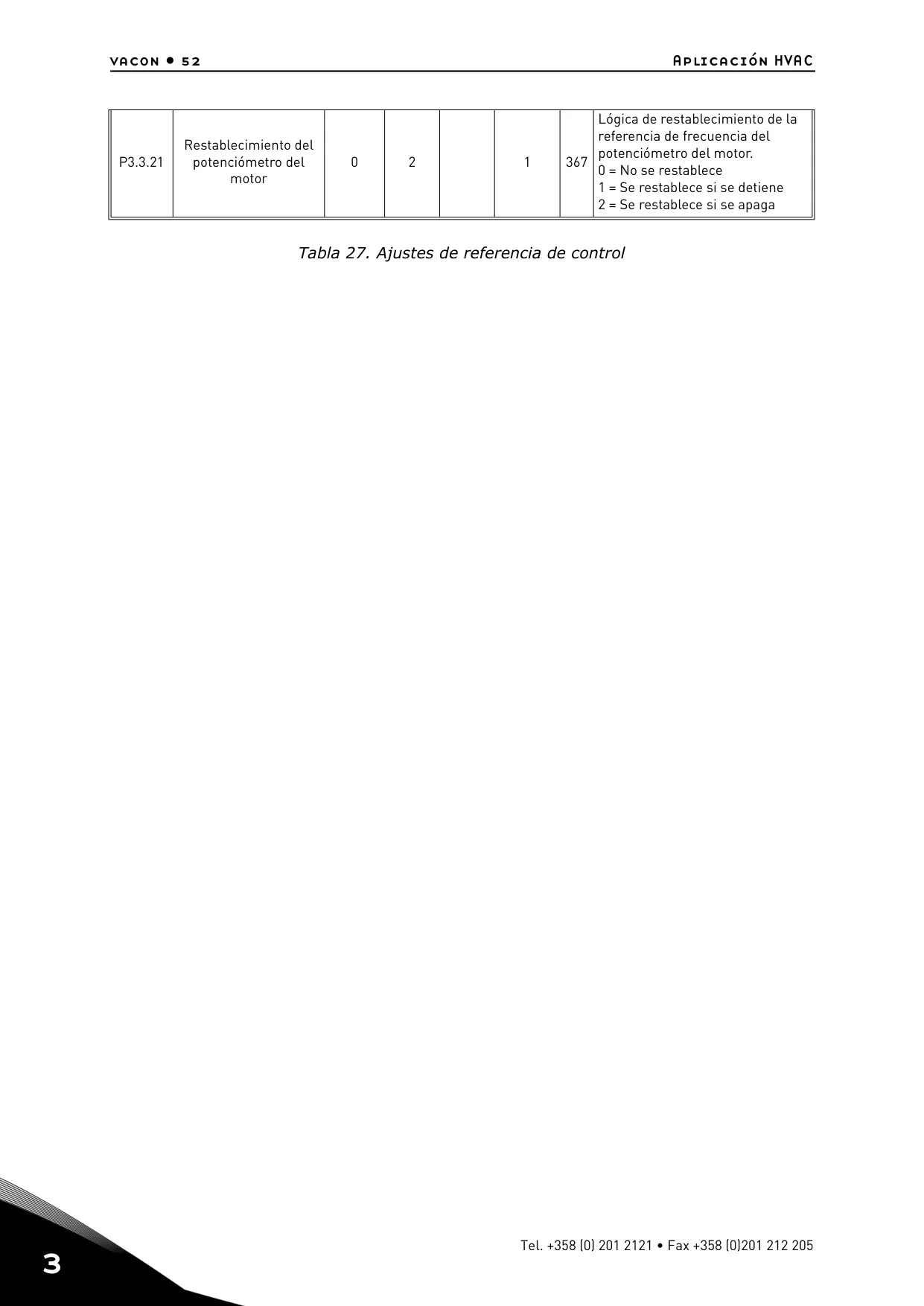

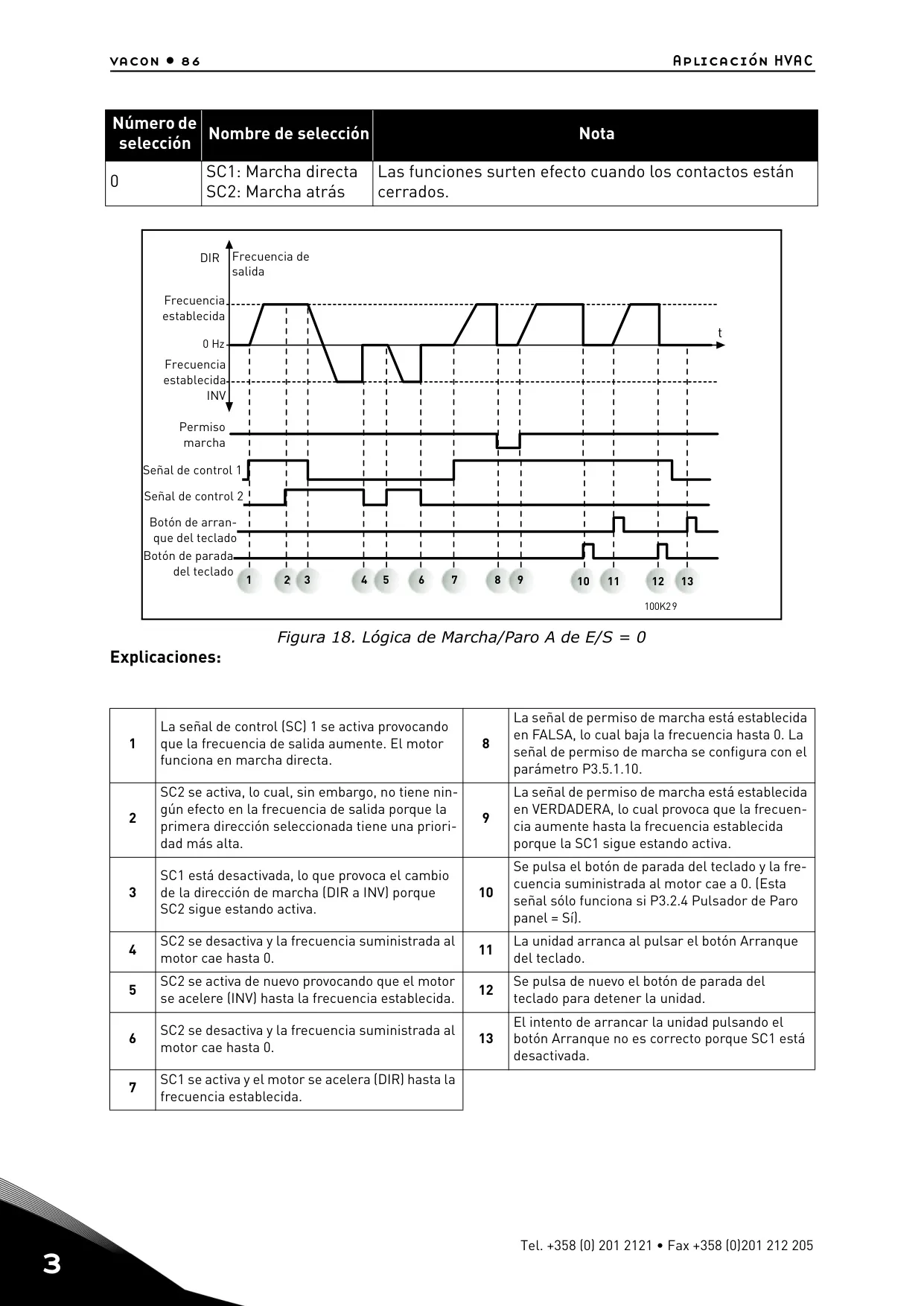

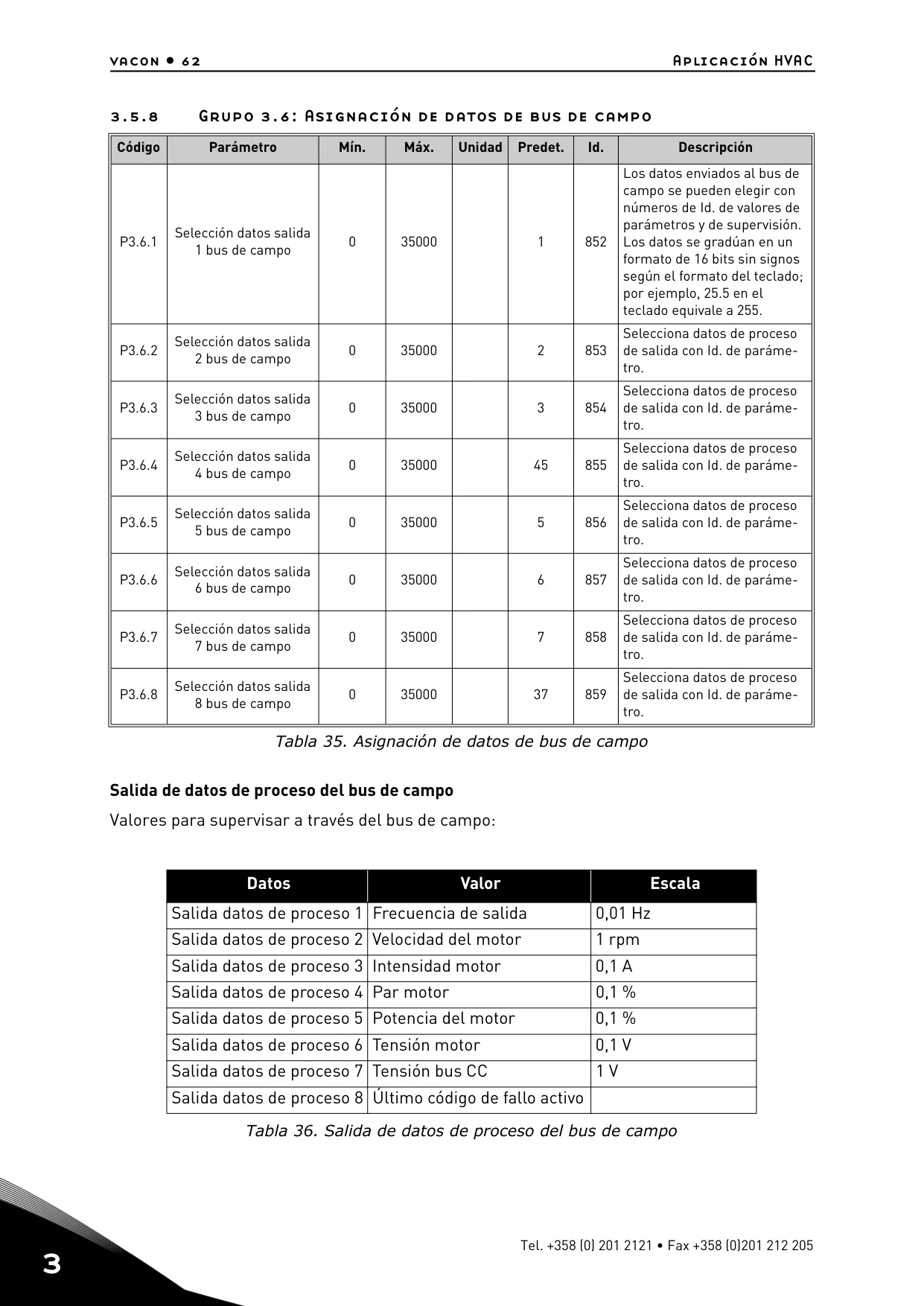

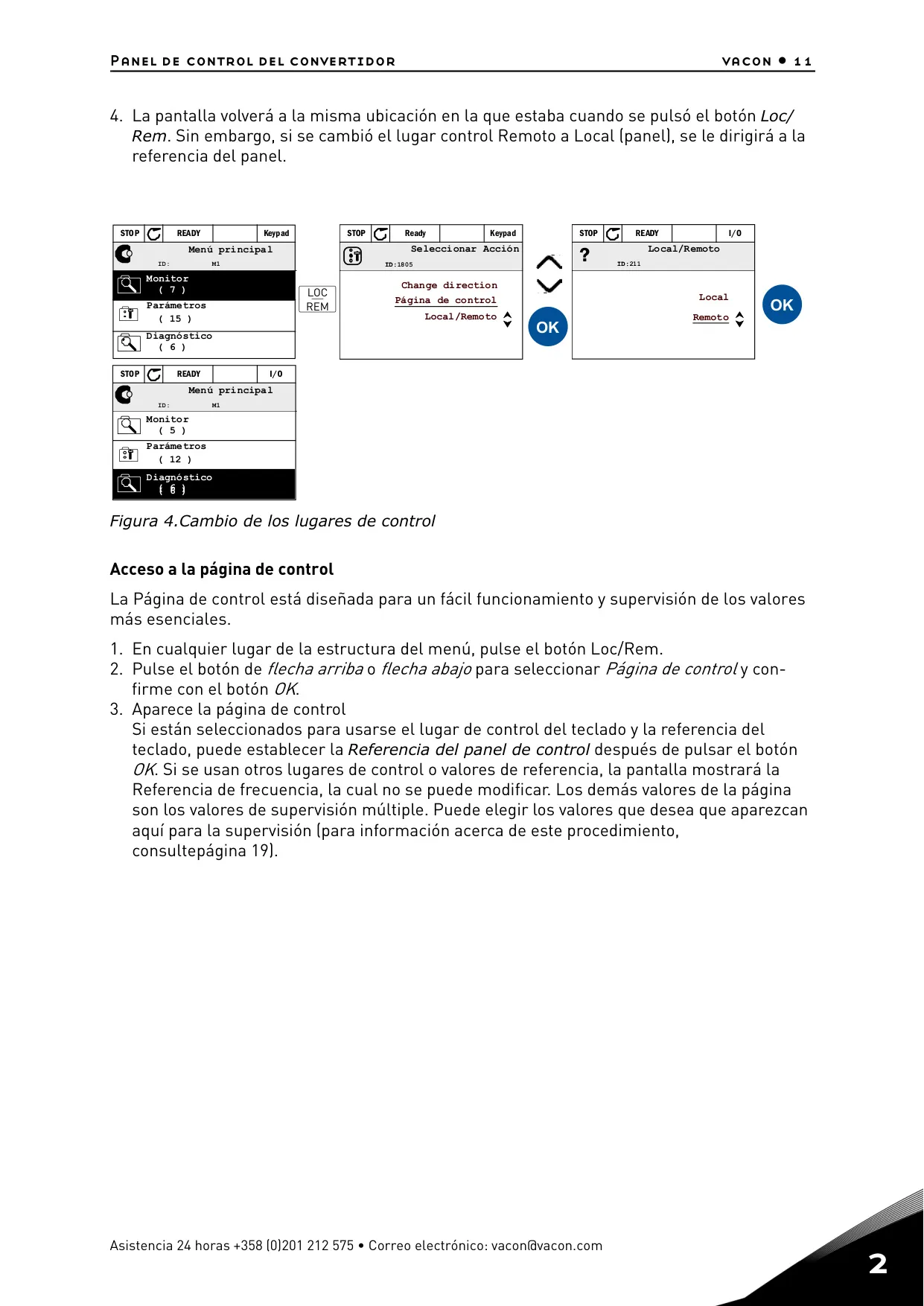

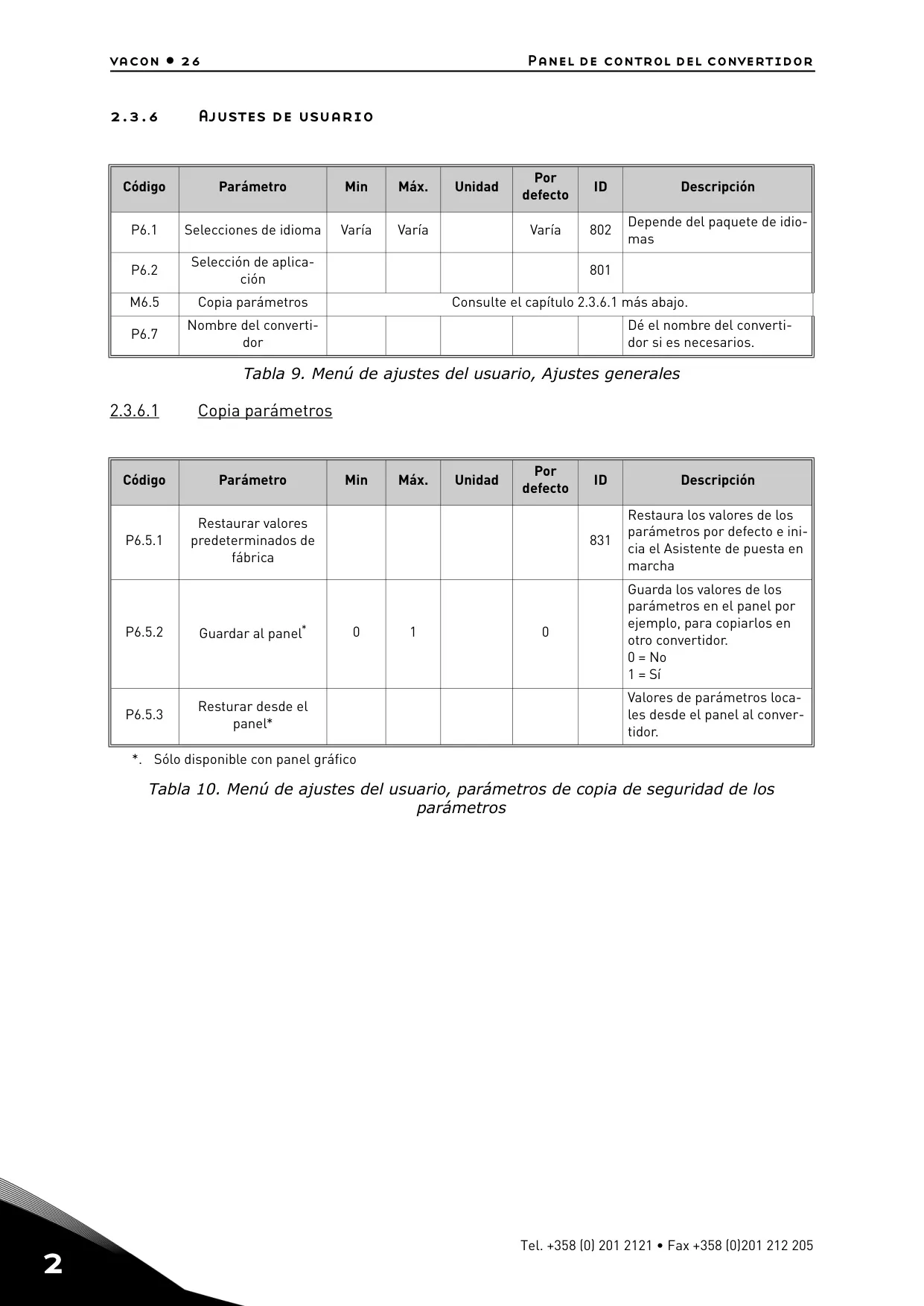

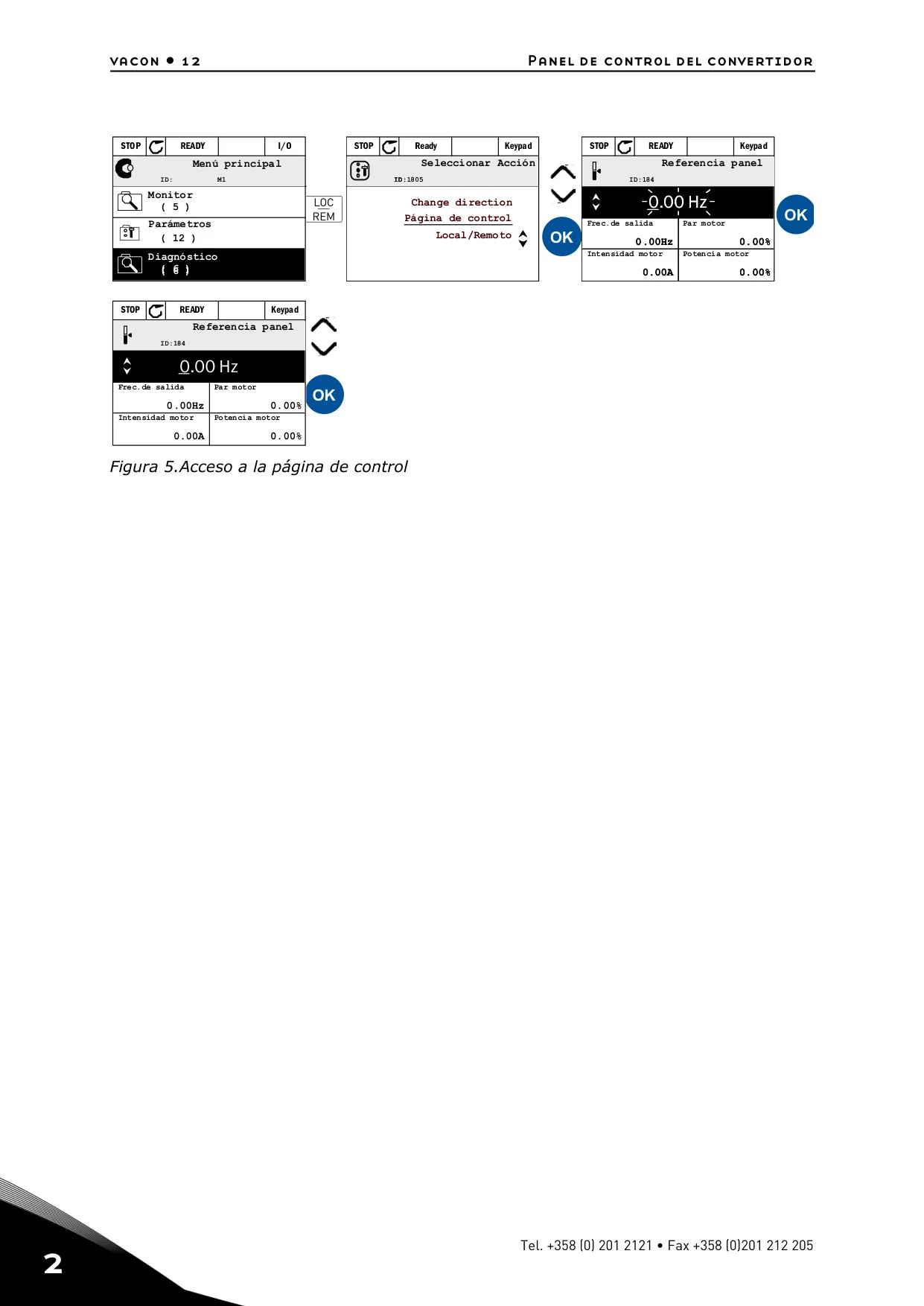

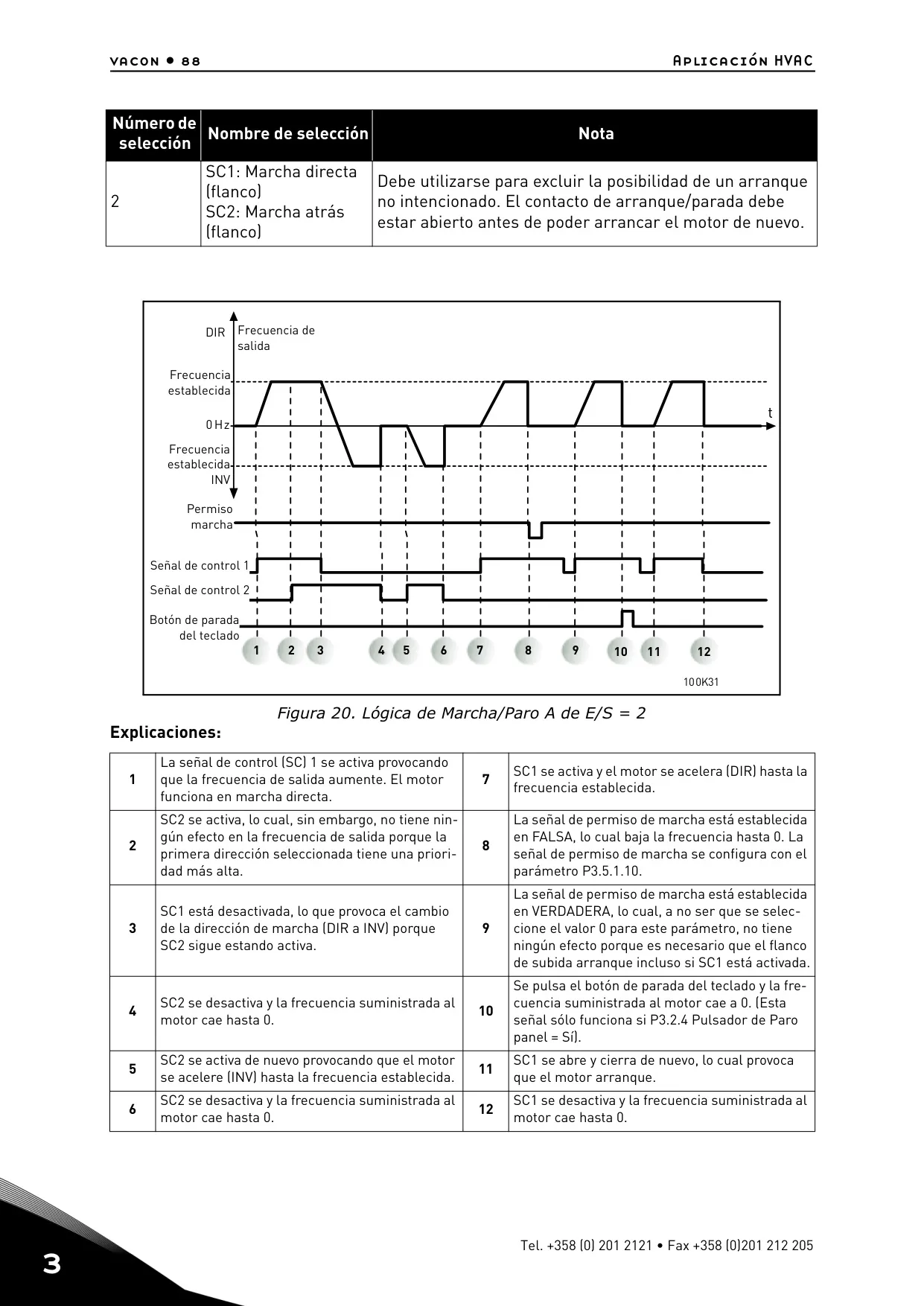

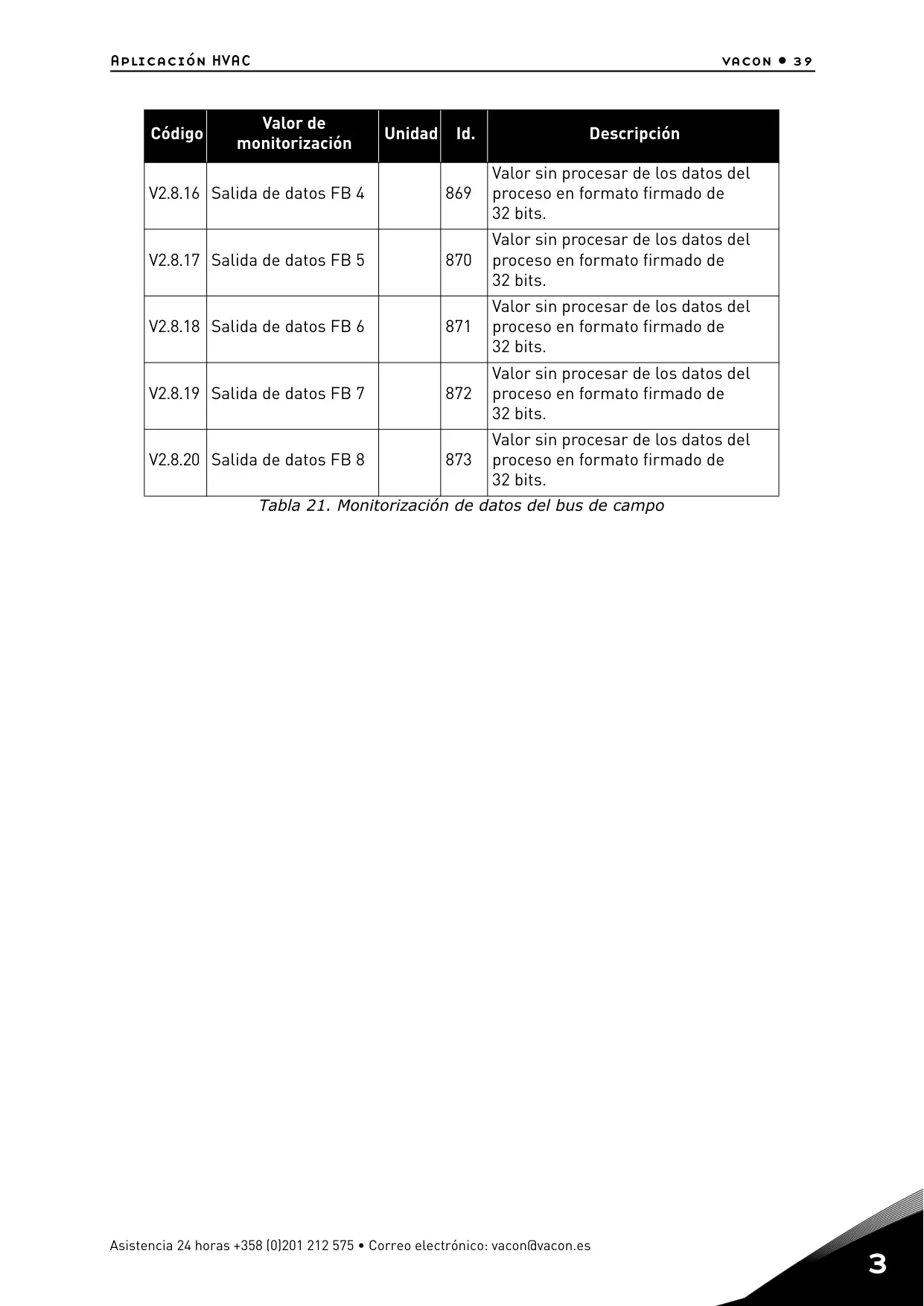

En términos de control, el variador permite una gran flexibilidad con múltiples lugares de control. Se puede operar localmente desde el panel o remotamente a través de entradas/salidas (E/S A, E/S B) o mediante un bus de campo. Un botón dedicado `LOC/REM` facilita el cambio rápido entre estos modos. Además, el panel gráfico incluye una práctica función de copia de parámetros, que permite guardar y restaurar configuraciones completas de un variador a otro, agilizando la configuración de múltiples unidades idénticas.

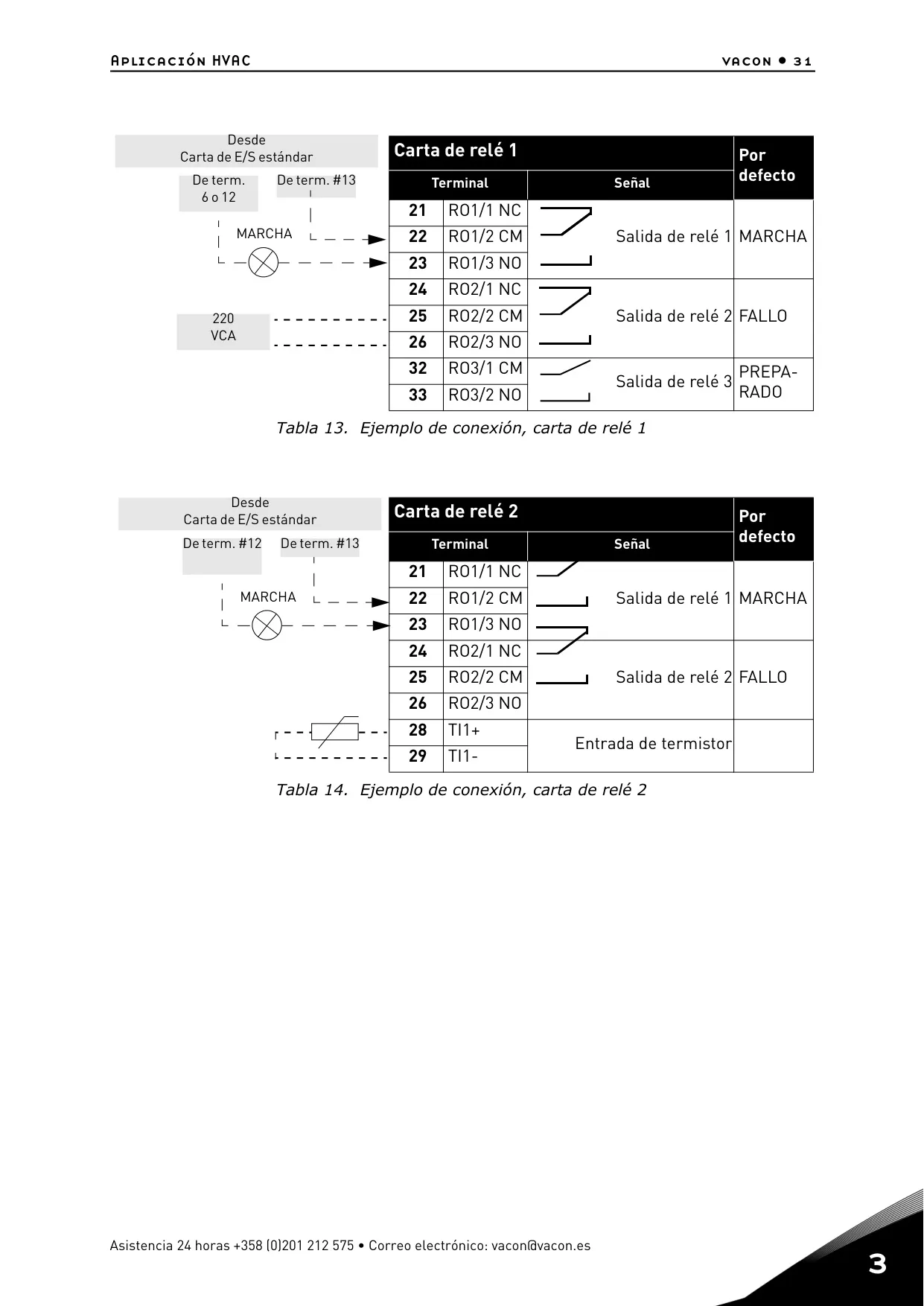

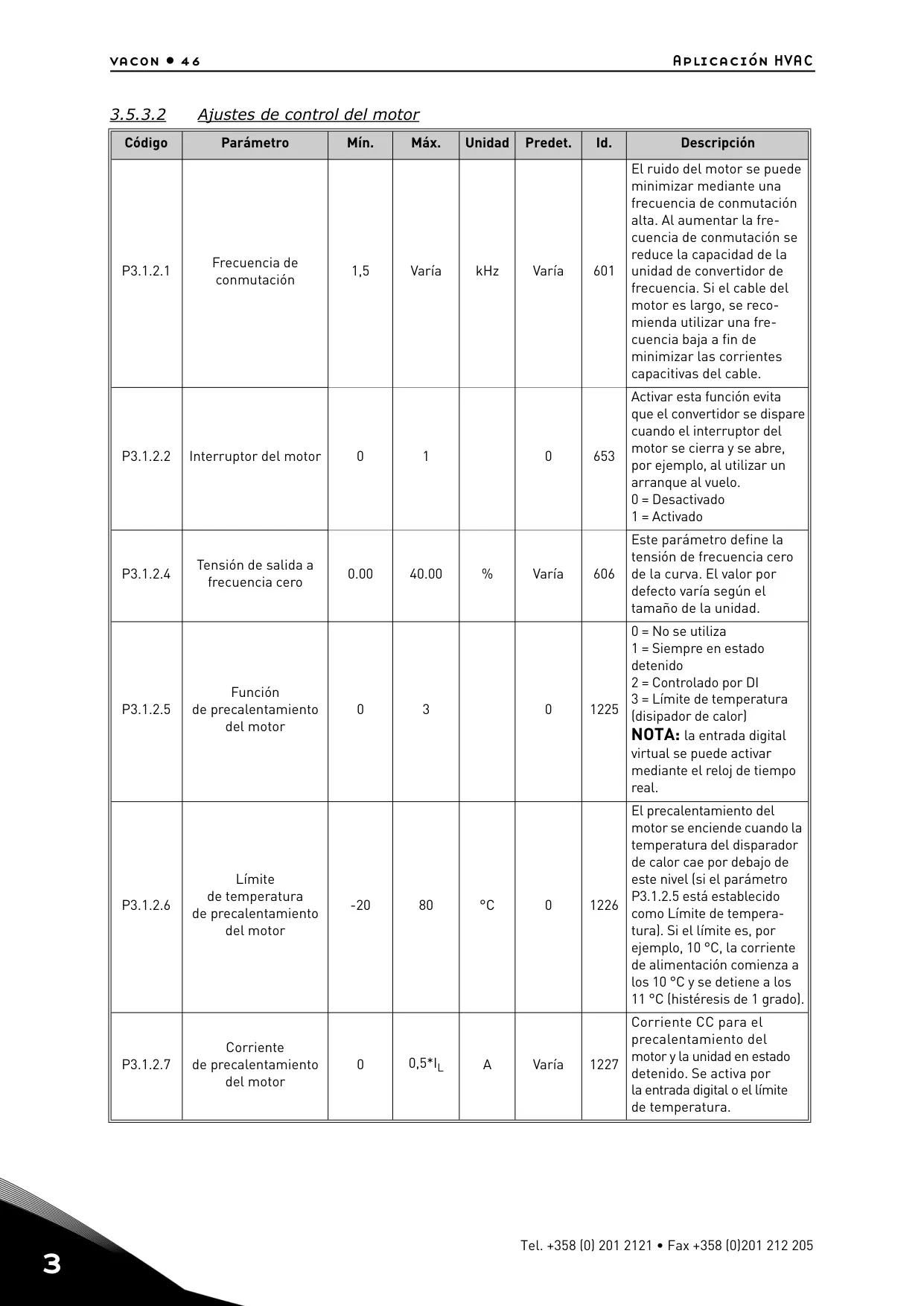

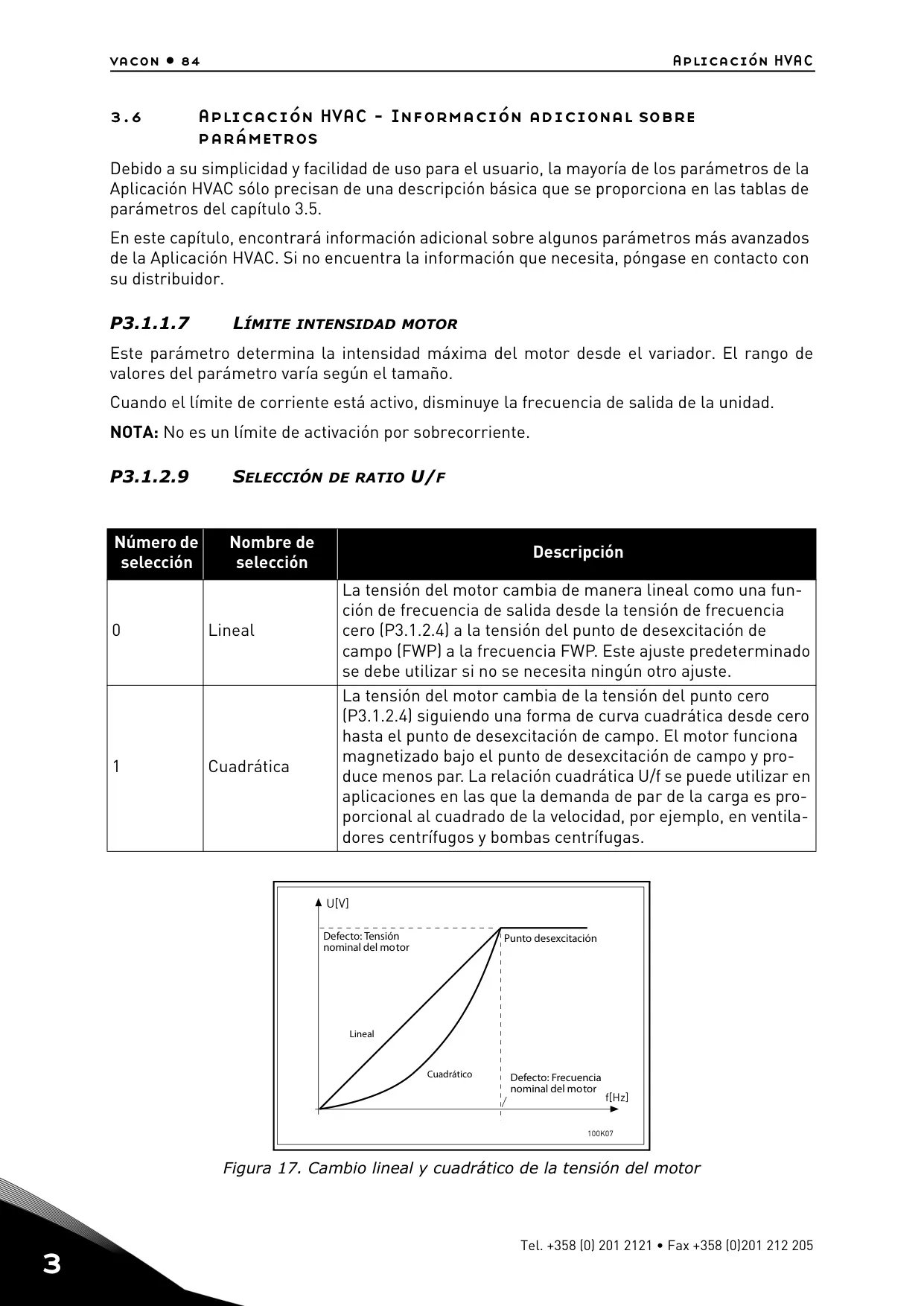

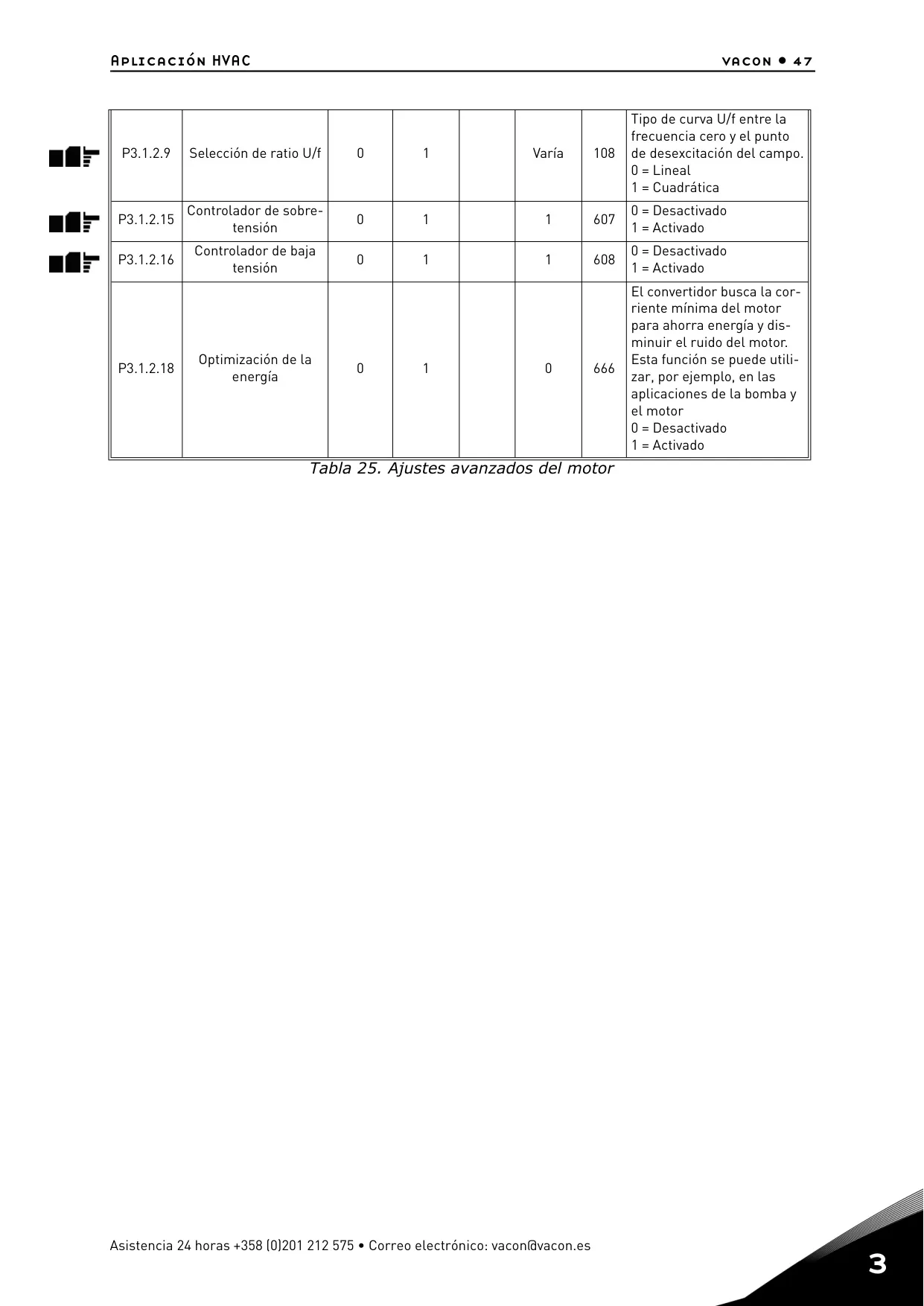

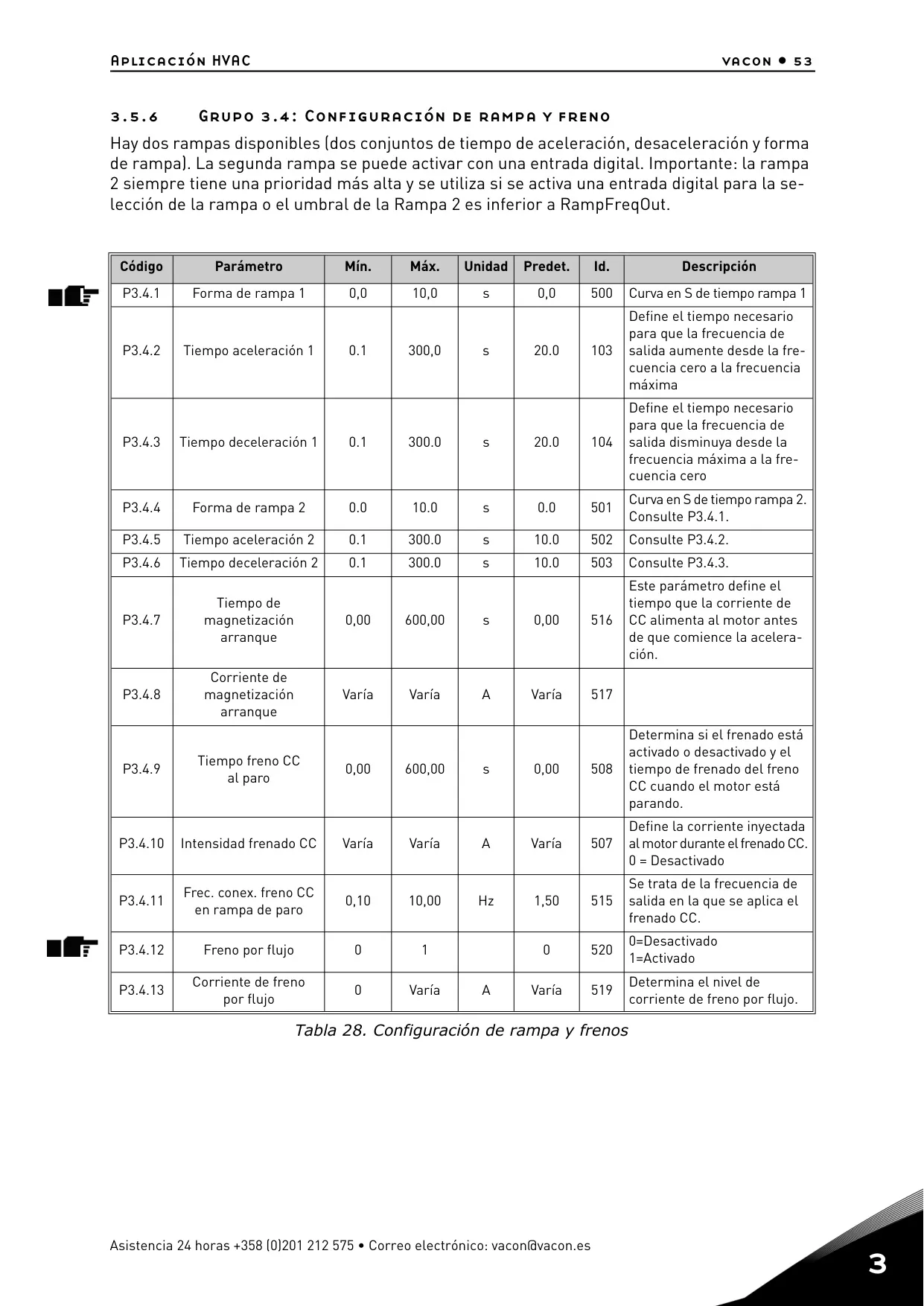

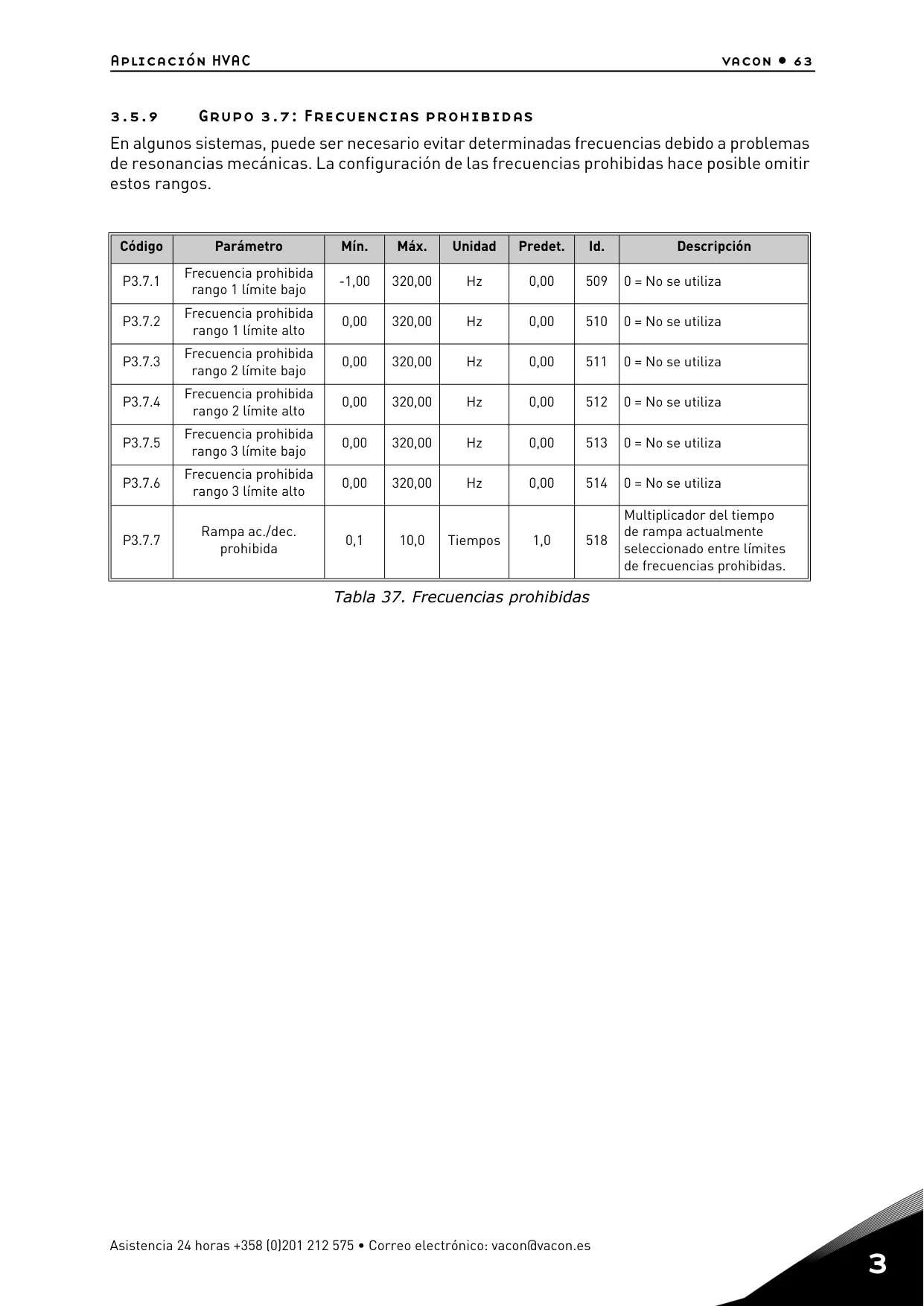

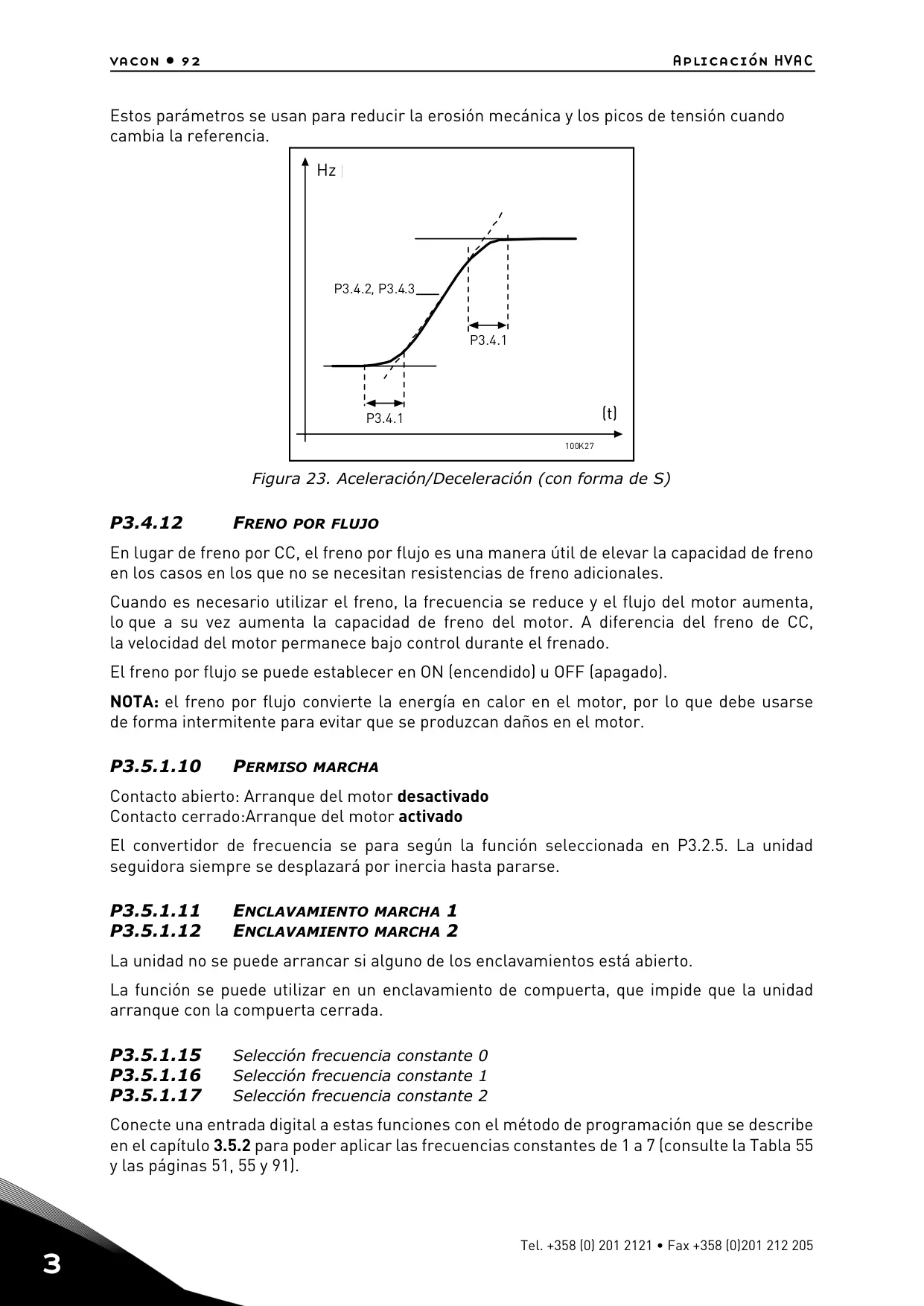

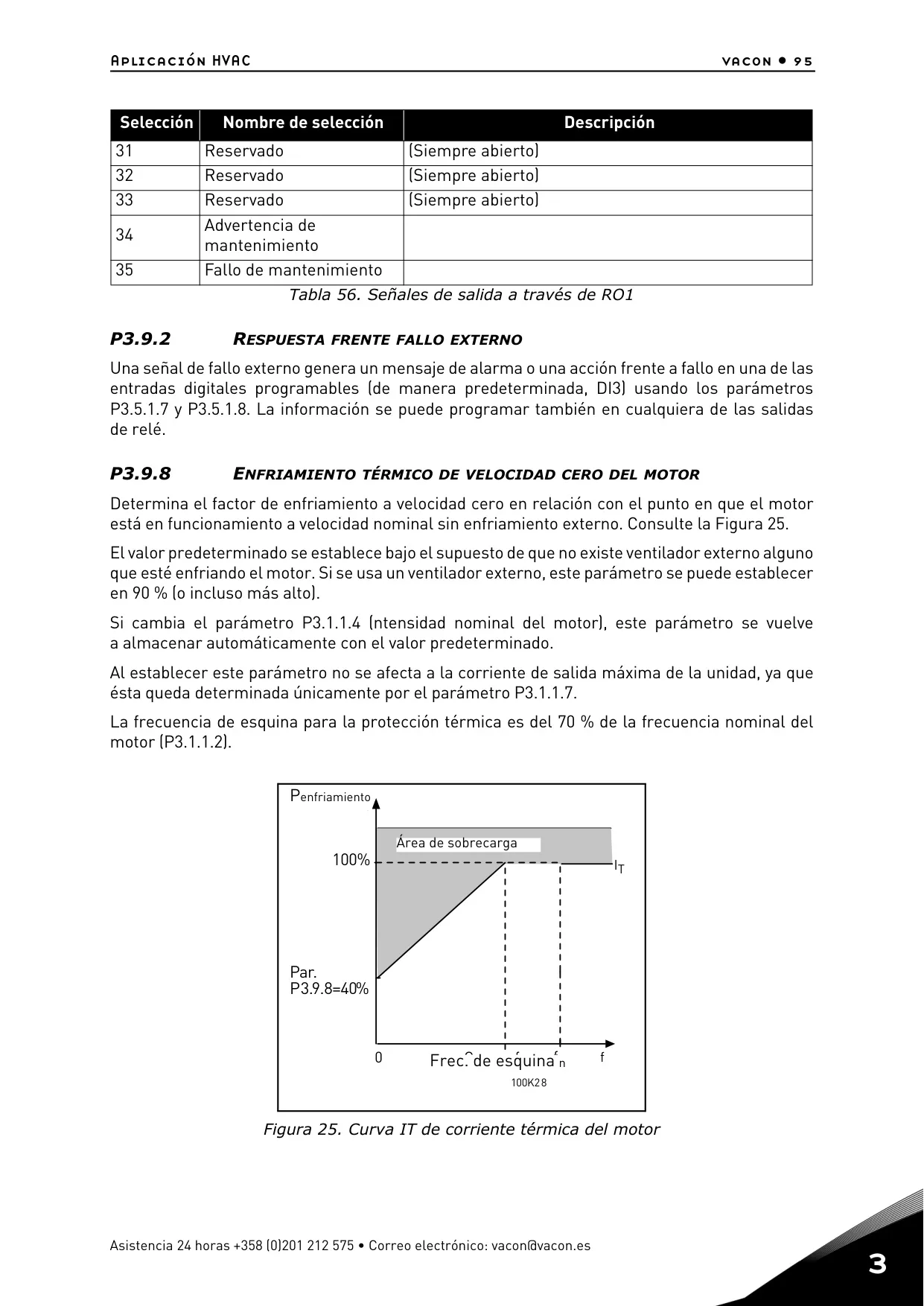

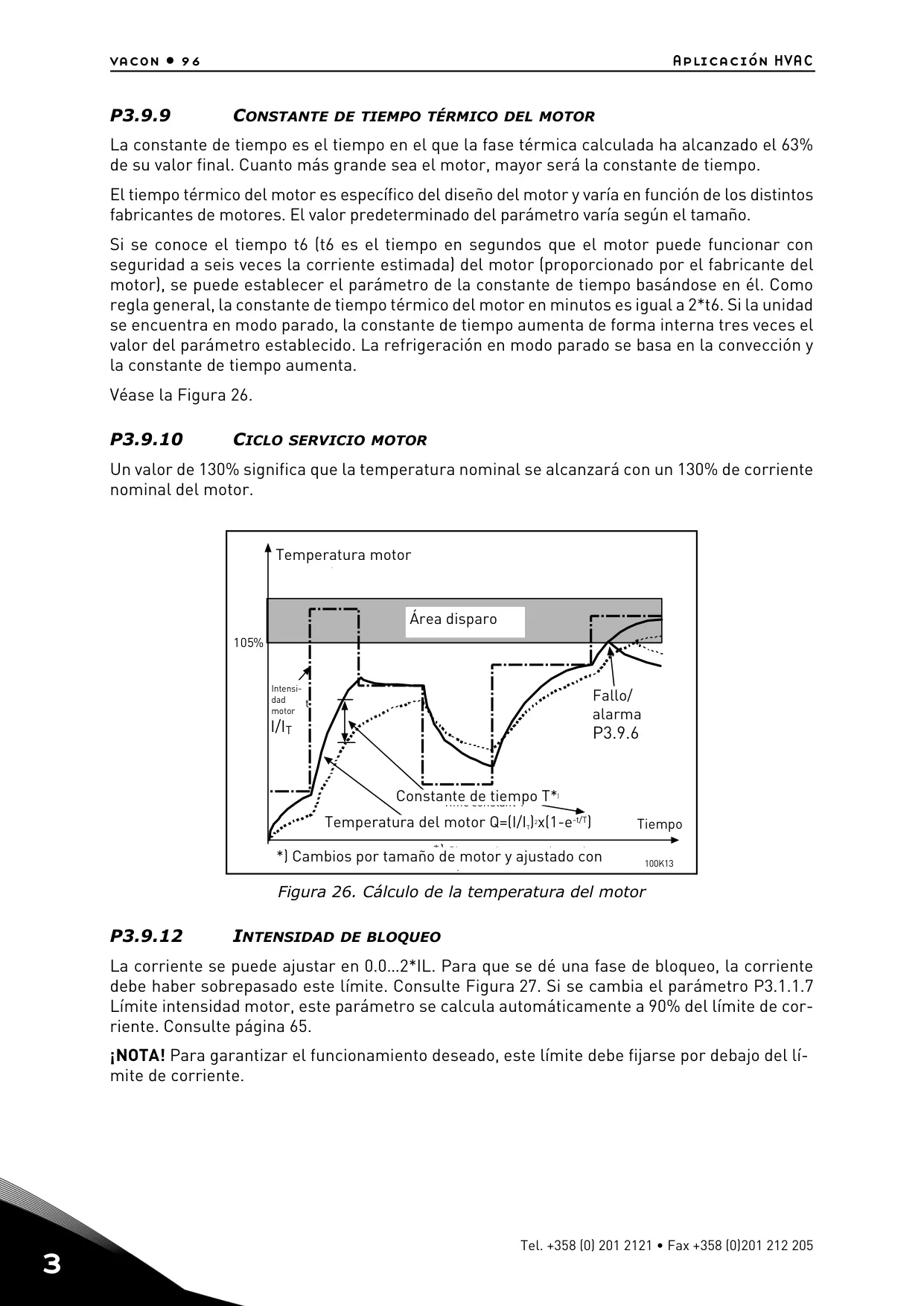

El Vacon 100 incorpora características avanzadas para el control del motor, como diversos modos de precalentamiento que ayudan a prevenir la condensación, una impresionante frecuencia de salida máxima de 320 Hz y una función de "interruptor del motor" que permite un "arranque al vuelo" sin disparos. Ofrece una relación U/f ajustable (lineal o cuadrática) ideal para diferentes tipos de cargas como ventiladores y bombas centrífugas. La optimización de energía busca la corriente mínima del motor, lo que reduce el consumo y el ruido.

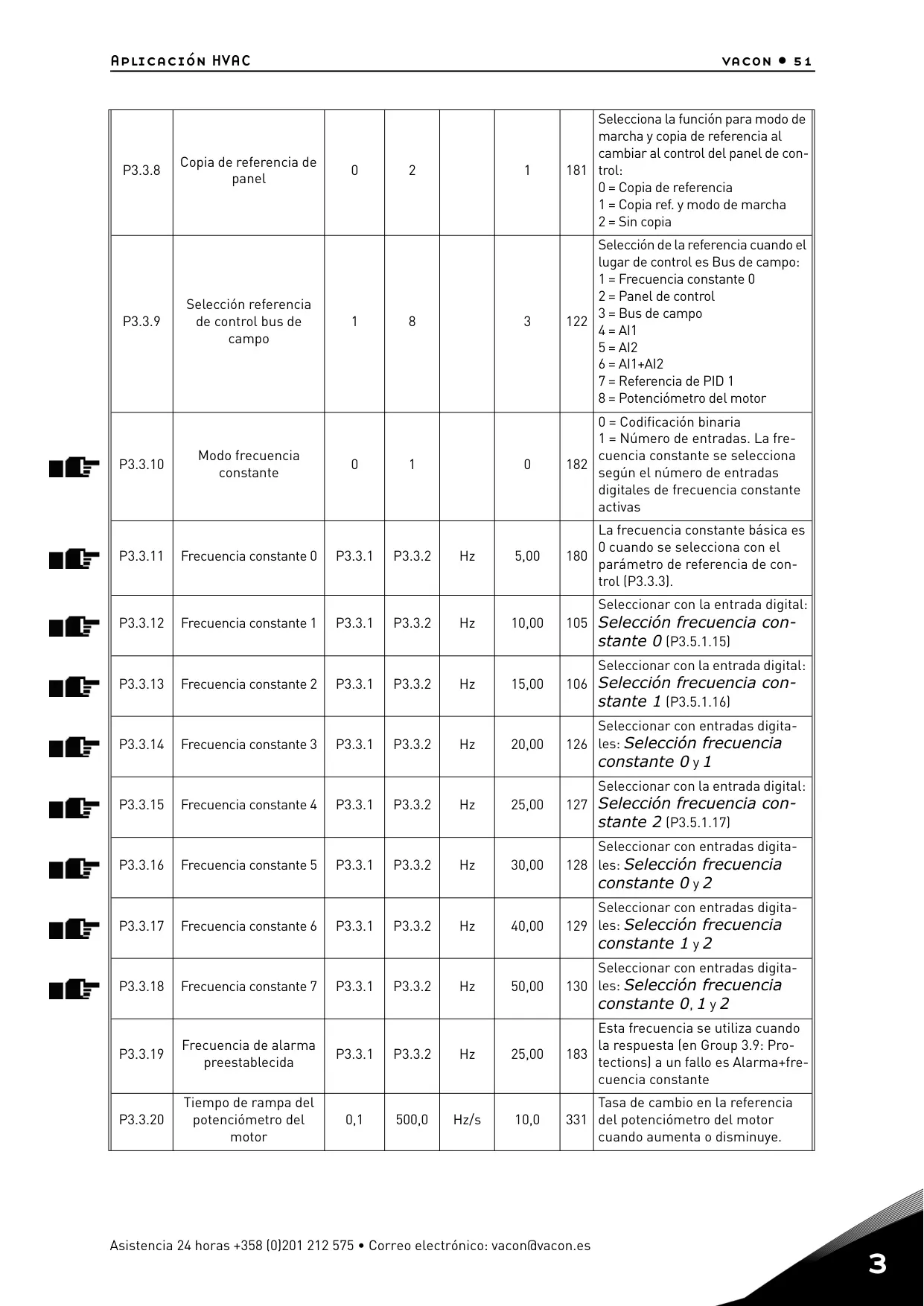

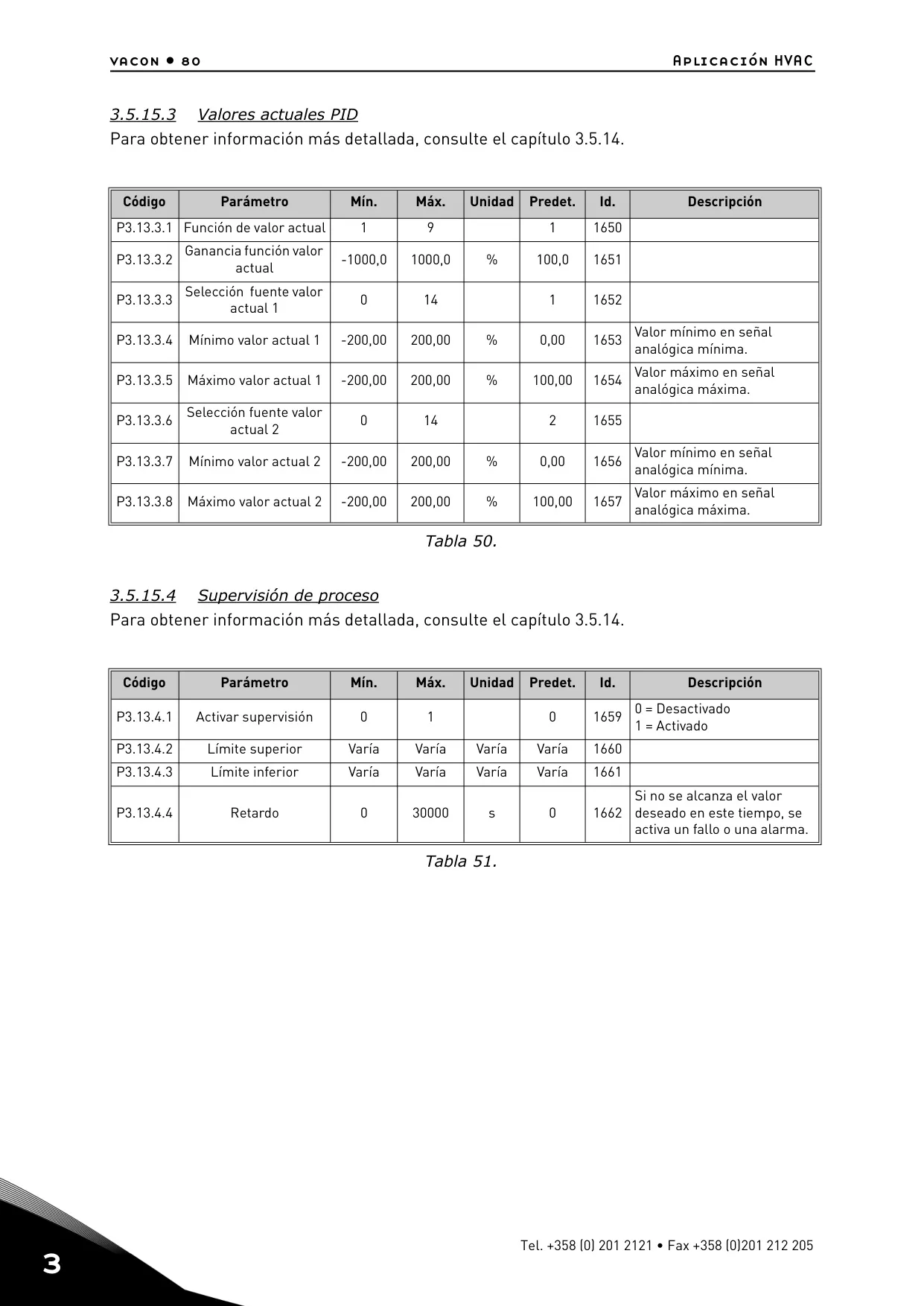

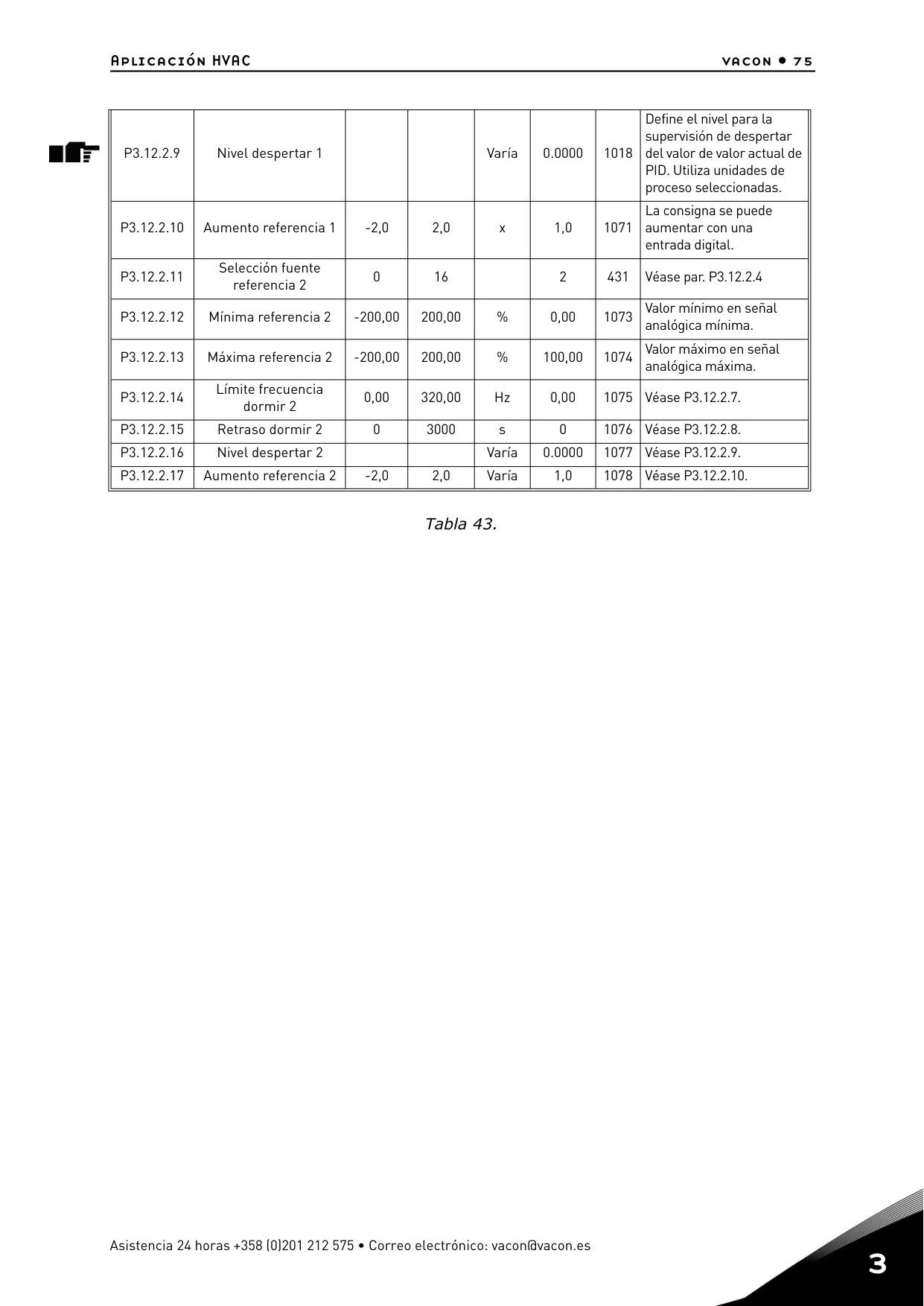

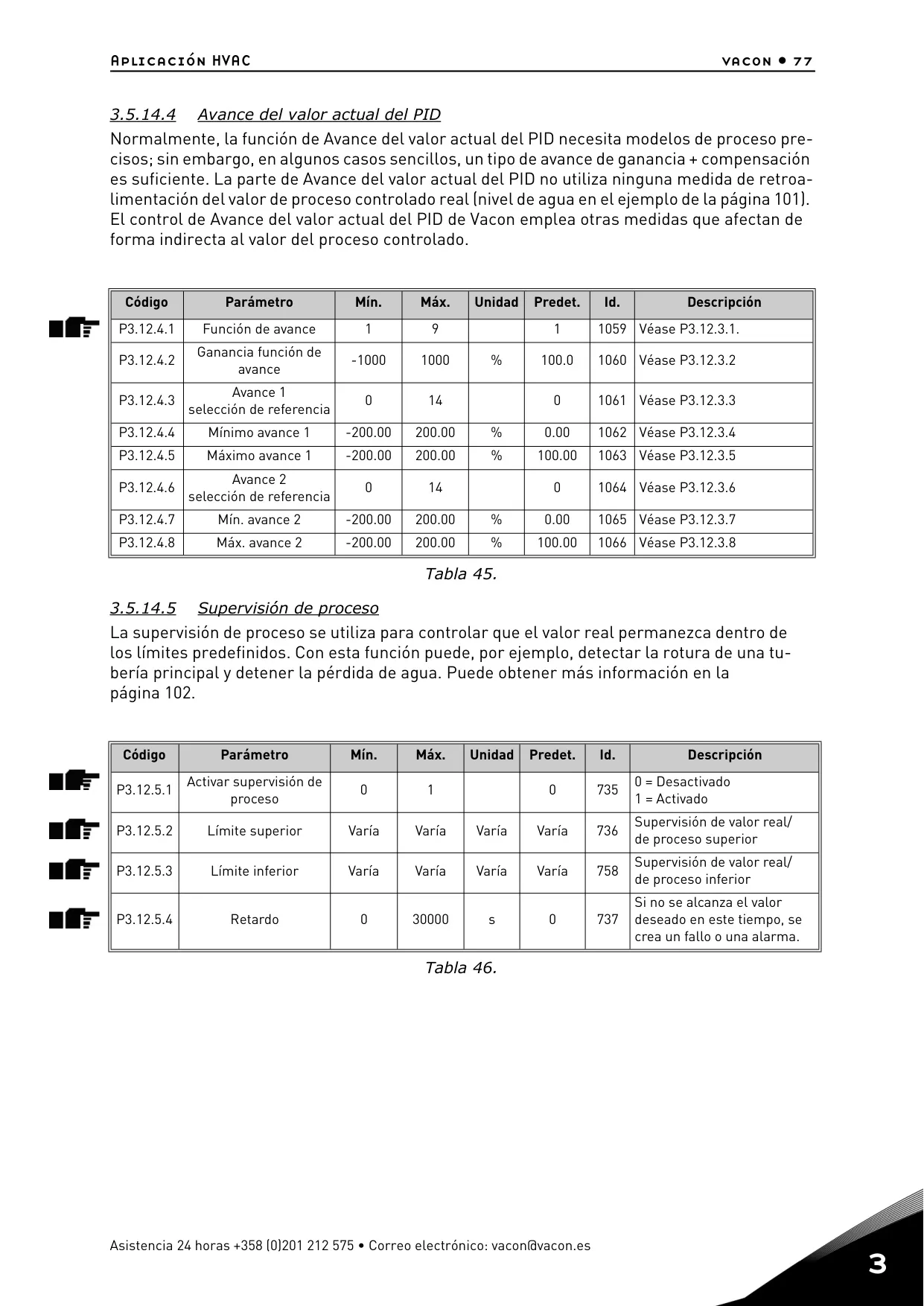

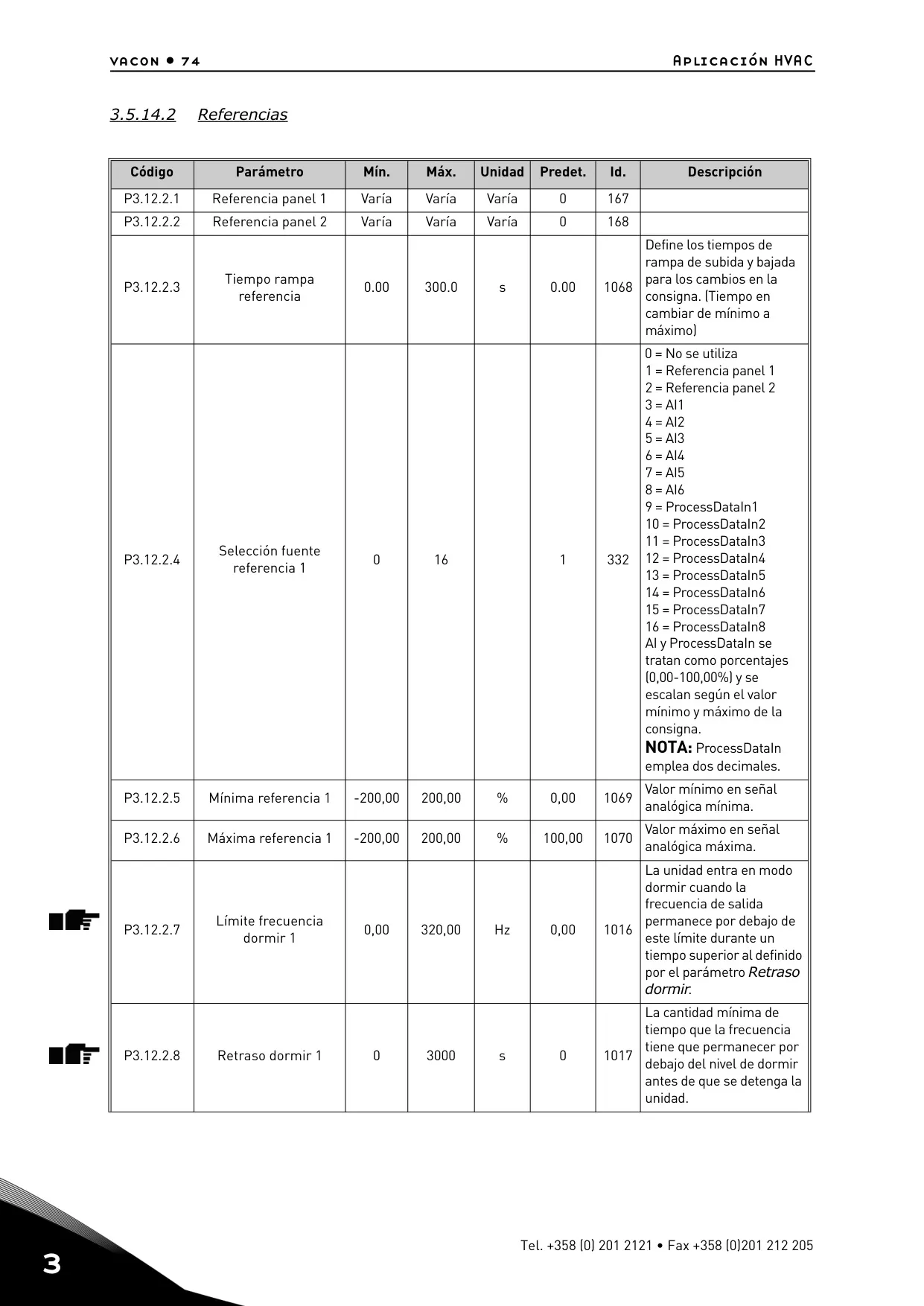

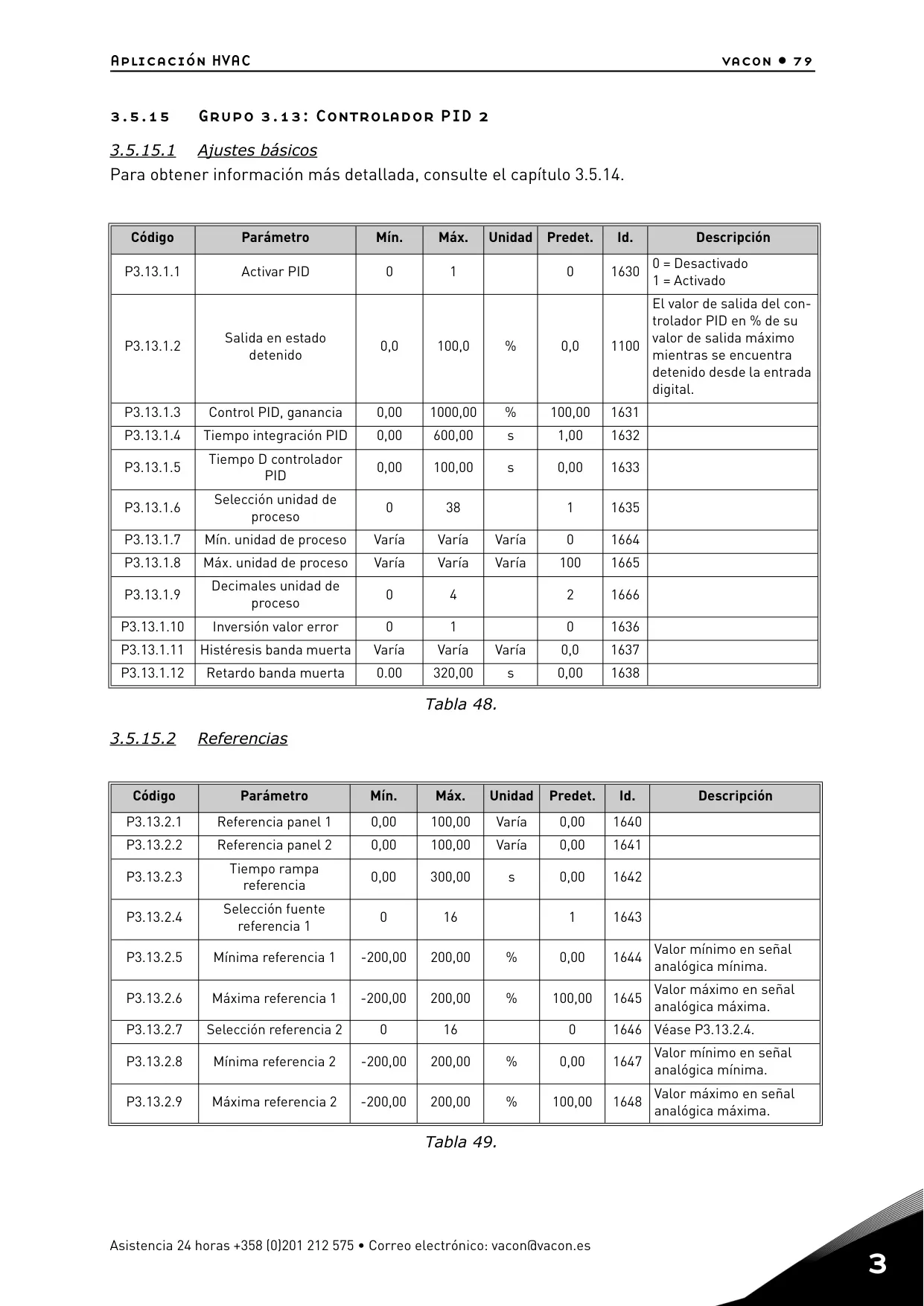

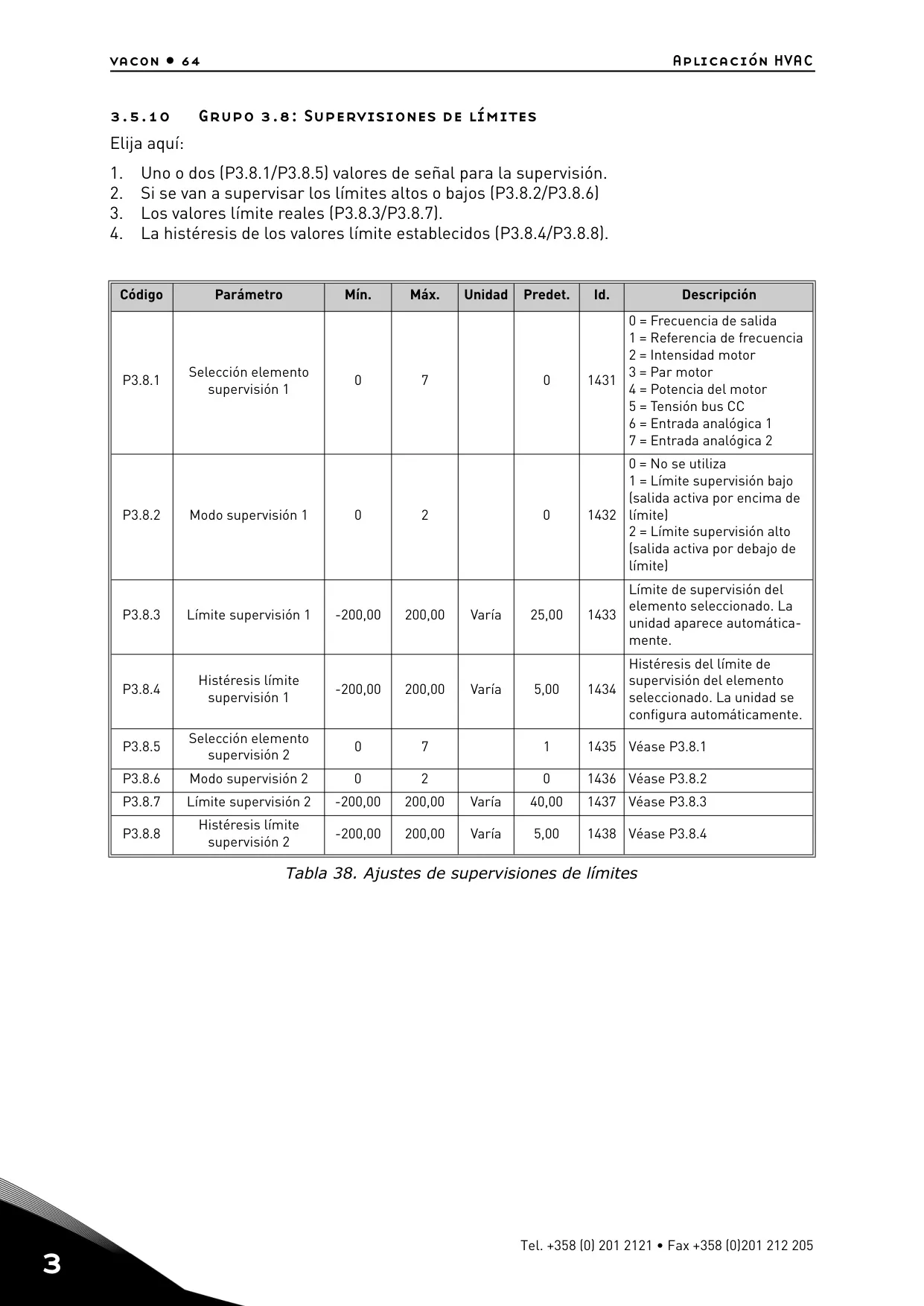

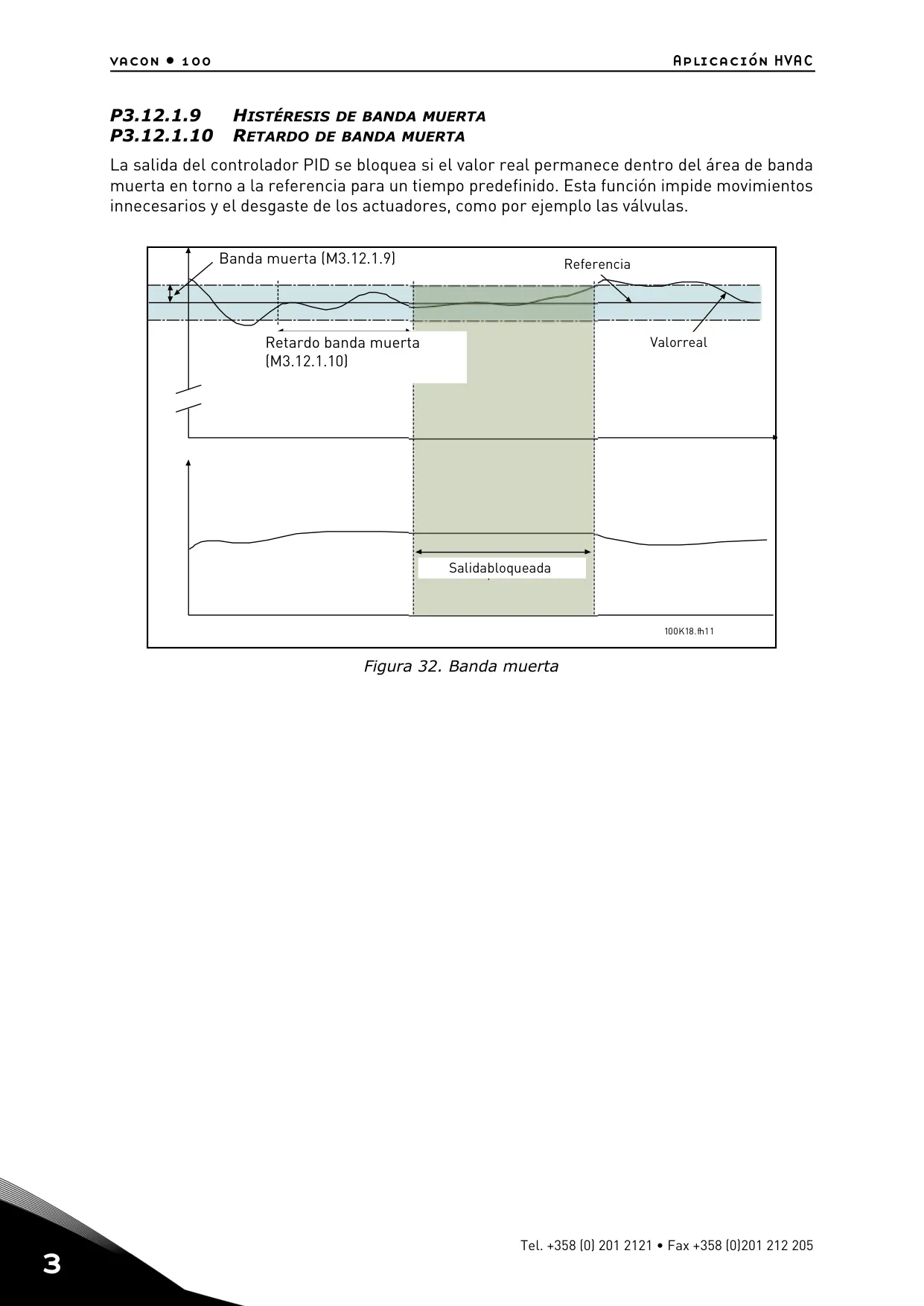

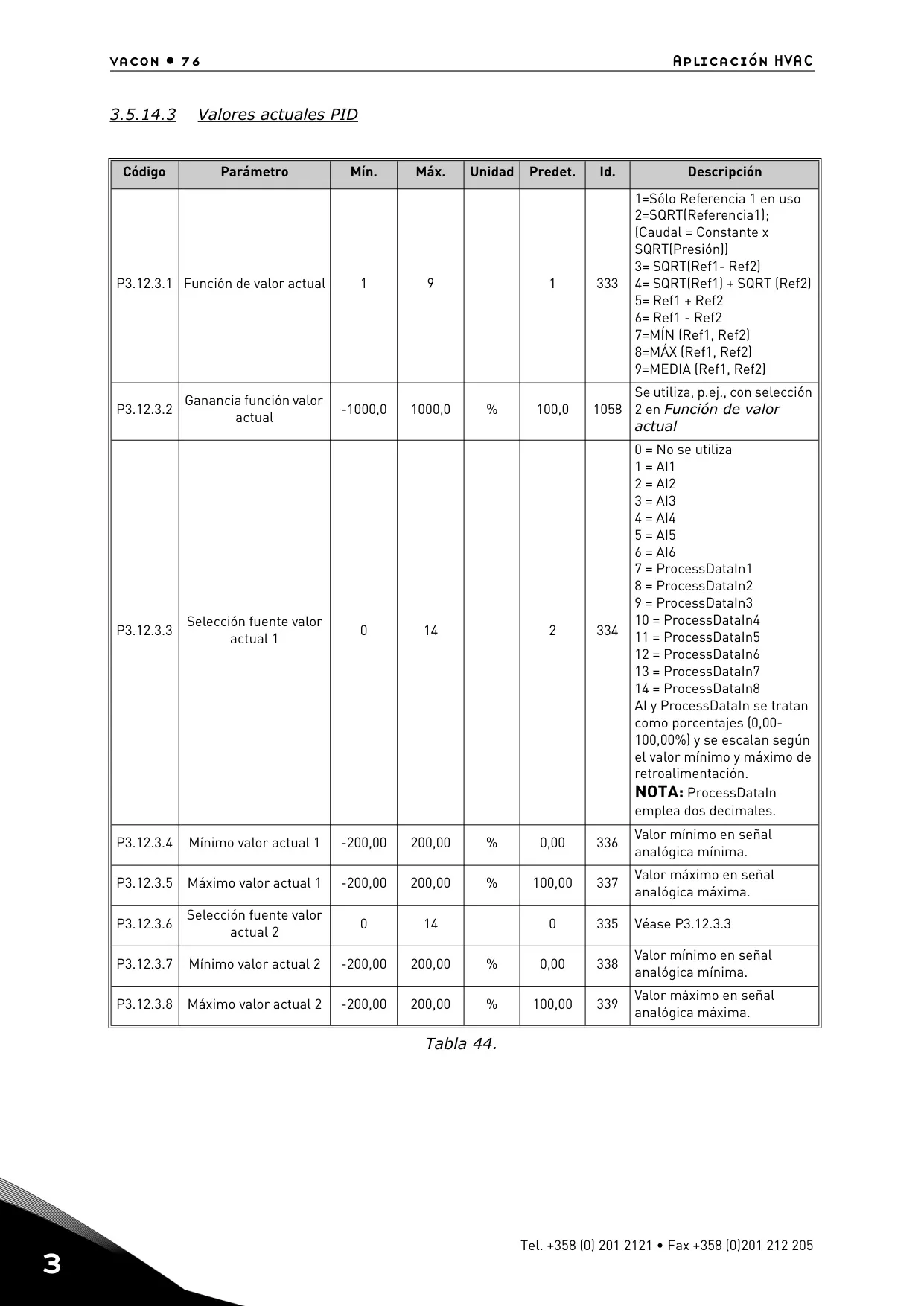

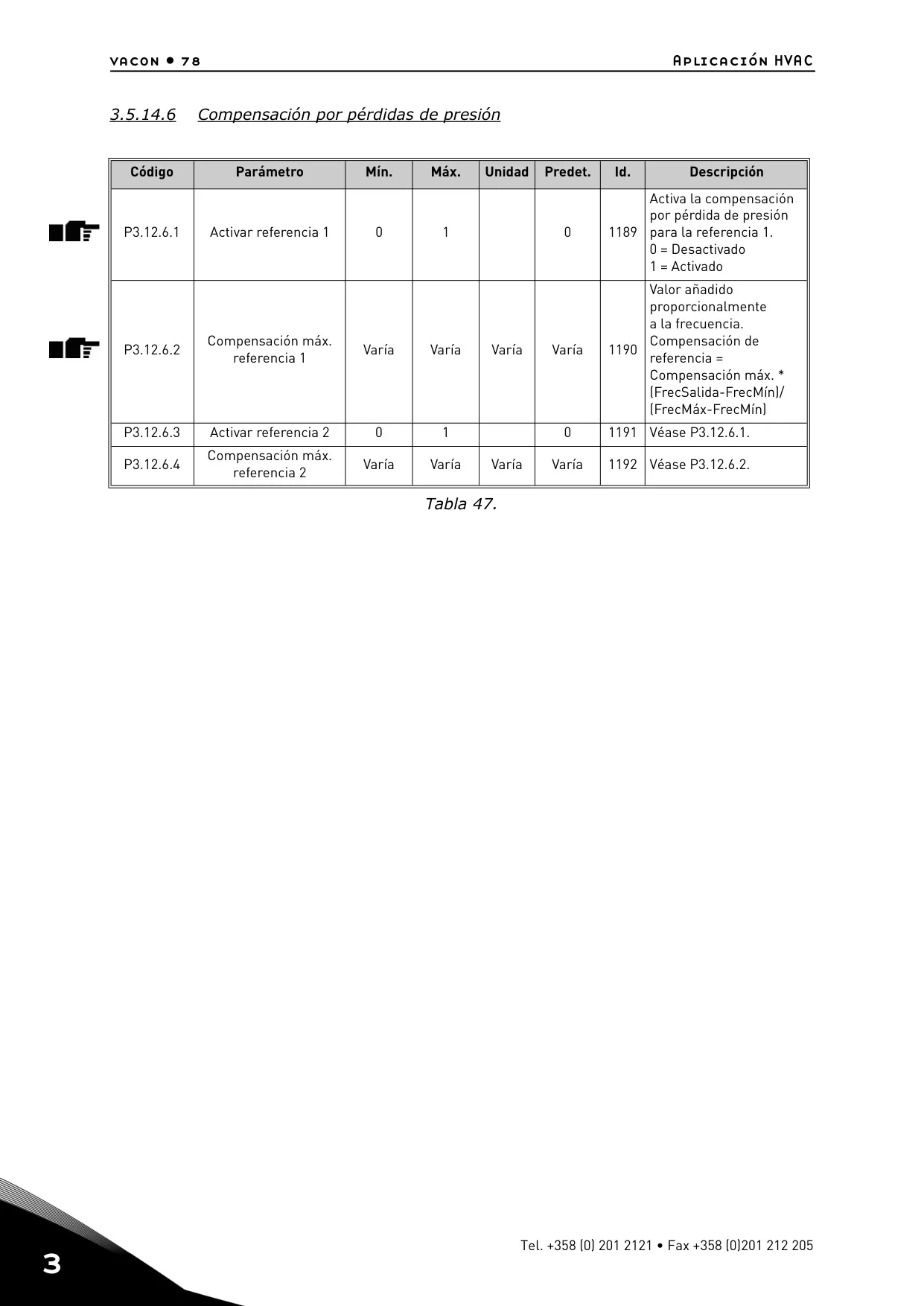

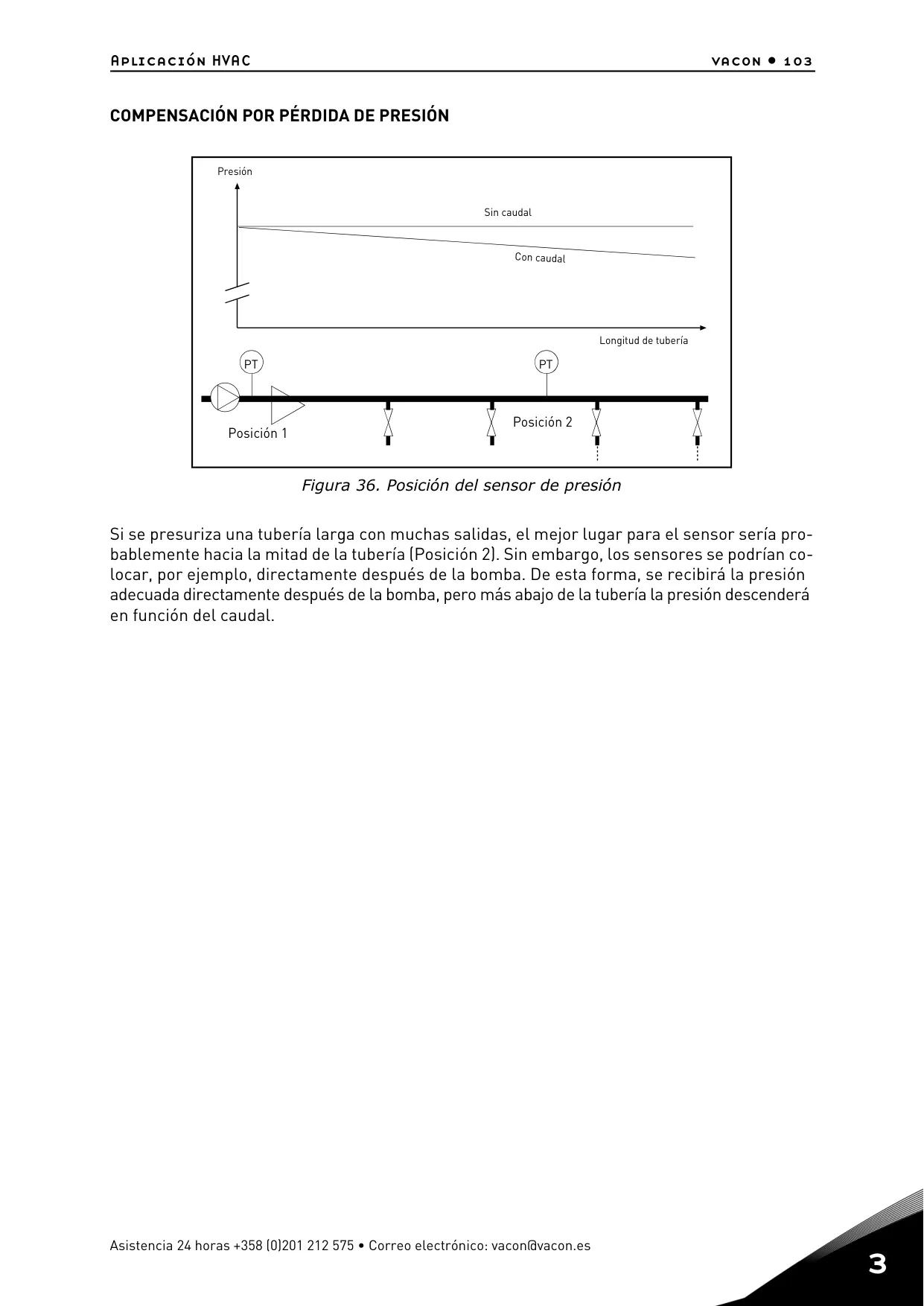

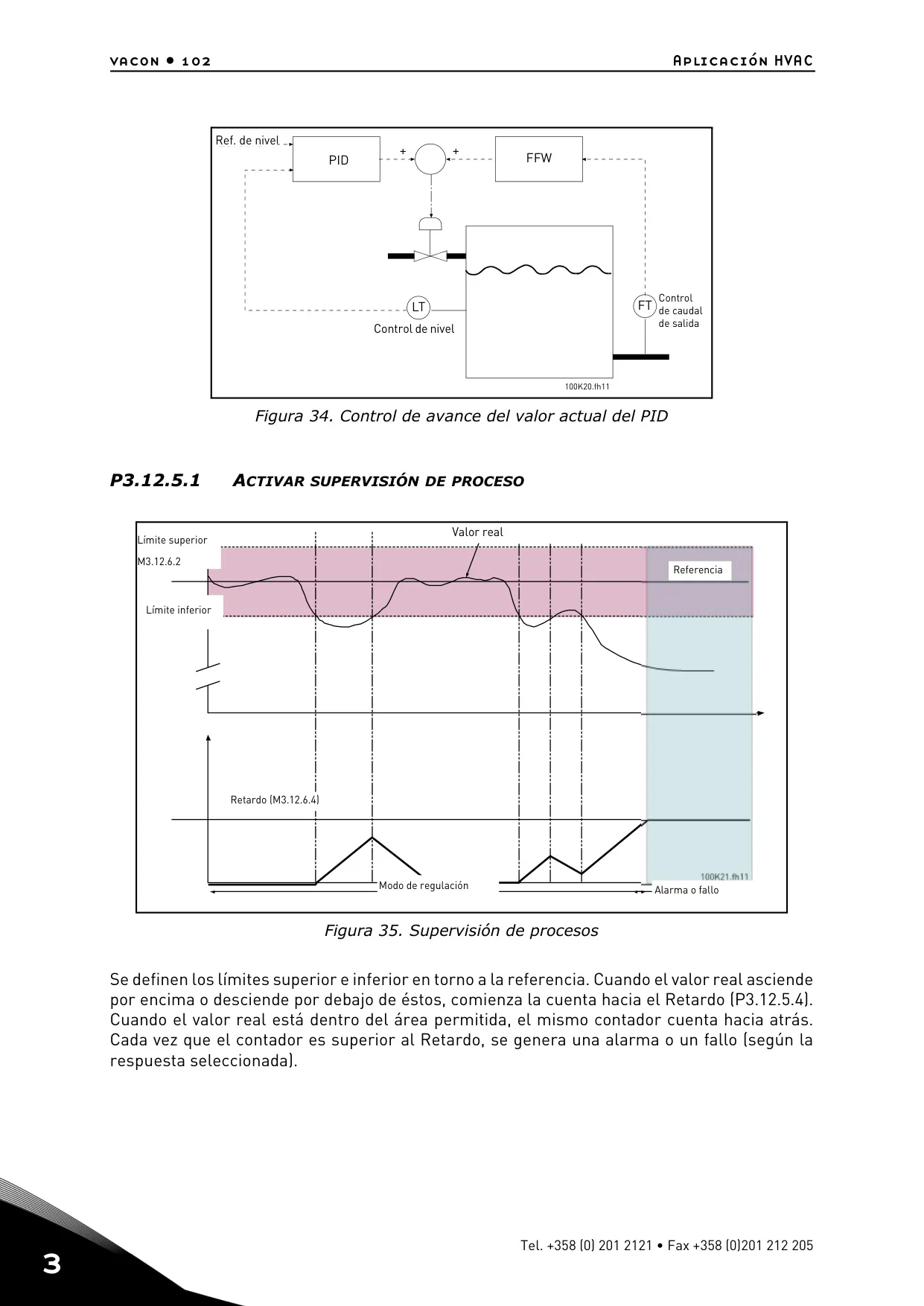

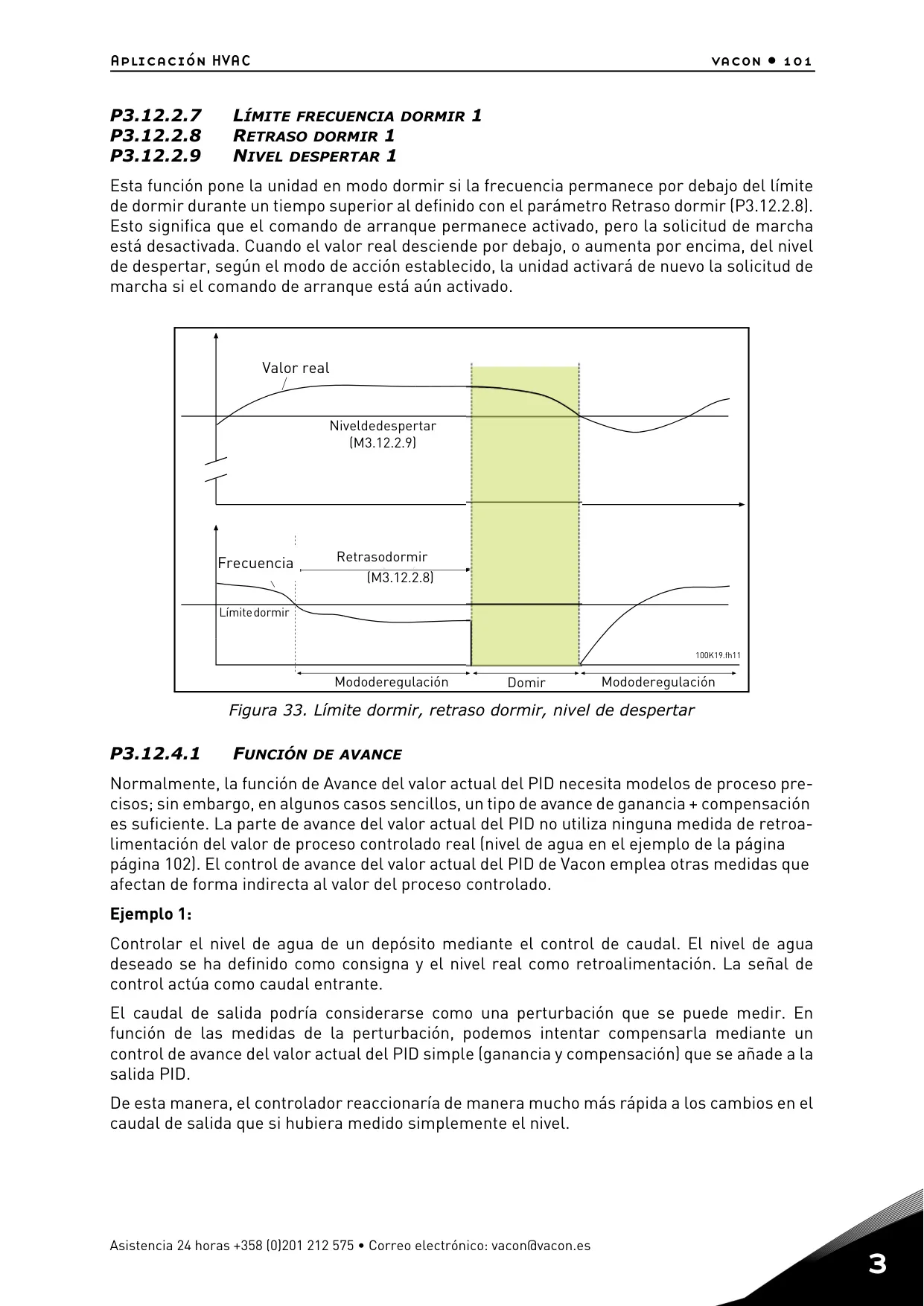

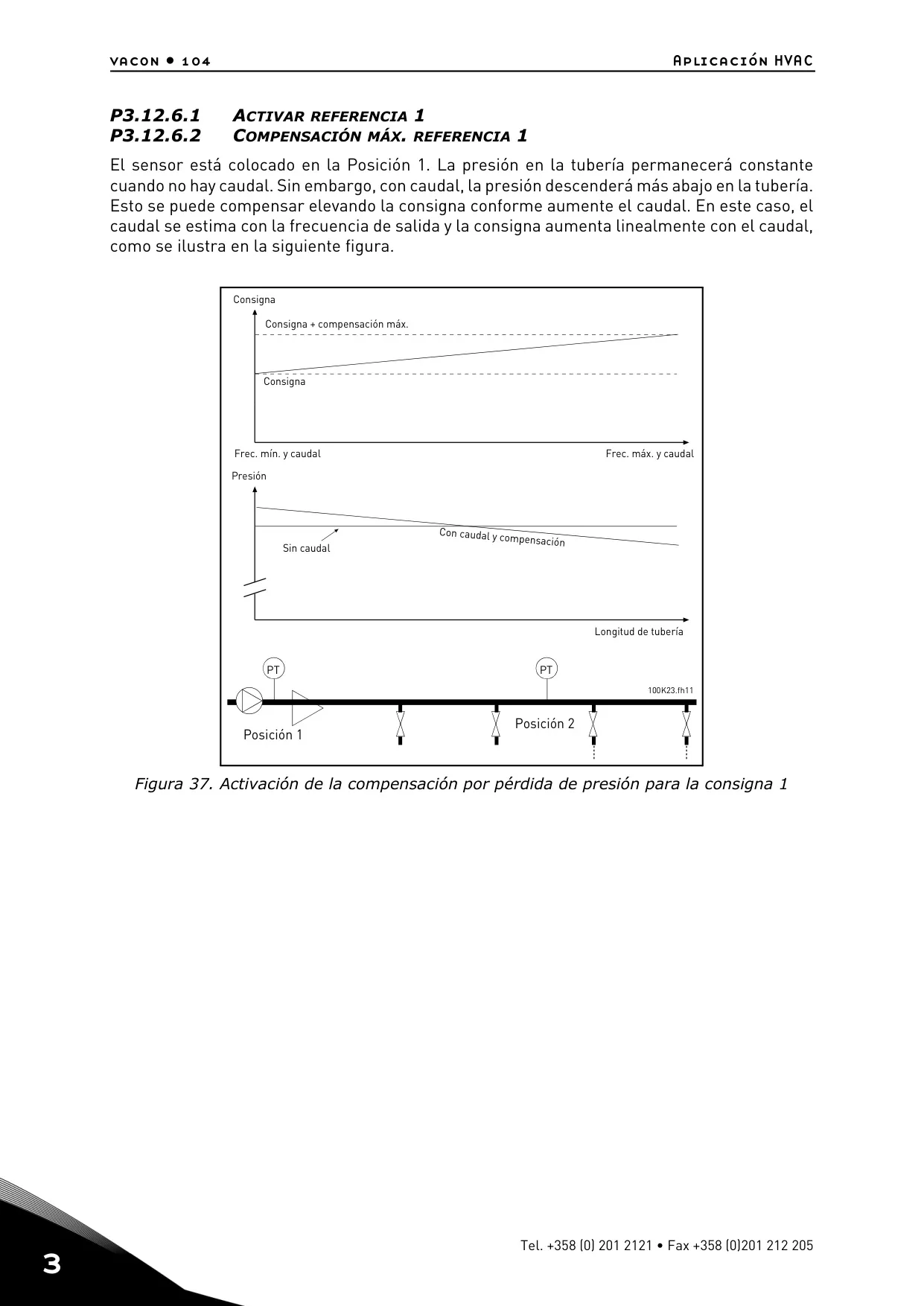

Para aplicaciones que requieren un control de proceso preciso, el variador integra hasta dos controladores PID. El PID1 puede controlar el motor o ser usado externamente, mientras que el PID2 está diseñado para uso externo. Estos controladores vienen con funciones sofisticadas como el modo "dormir" y "despertar" para el ahorro energético, dos señales de consigna seleccionables mediante entradas digitales, y una función de "avance del valor actual" del PID para una respuesta más rápida a los cambios del proceso. También incluye supervisión de proceso con límites configurables y compensación por pérdida de presión para mantener un rendimiento óptimo en sistemas de tuberías largas.

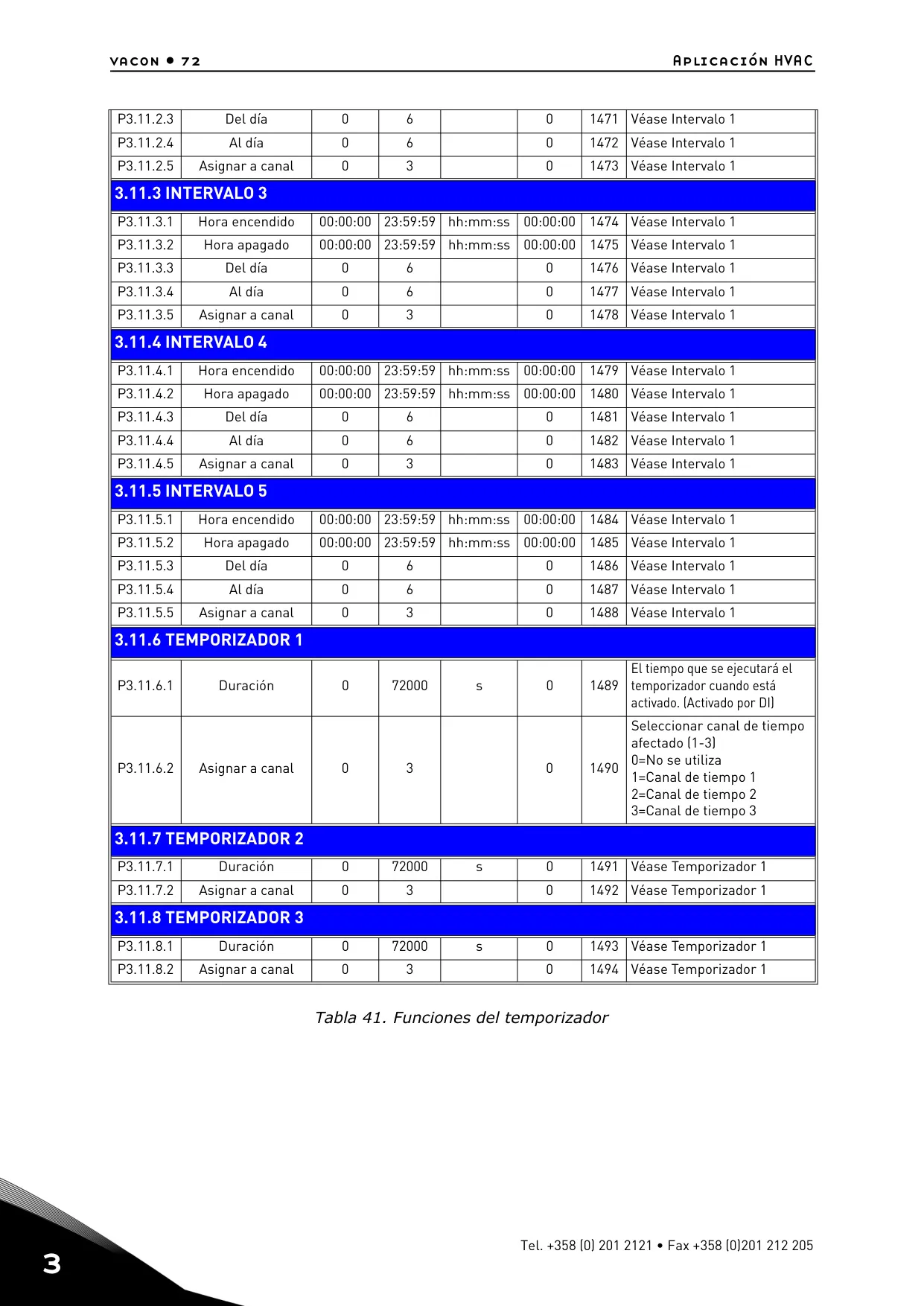

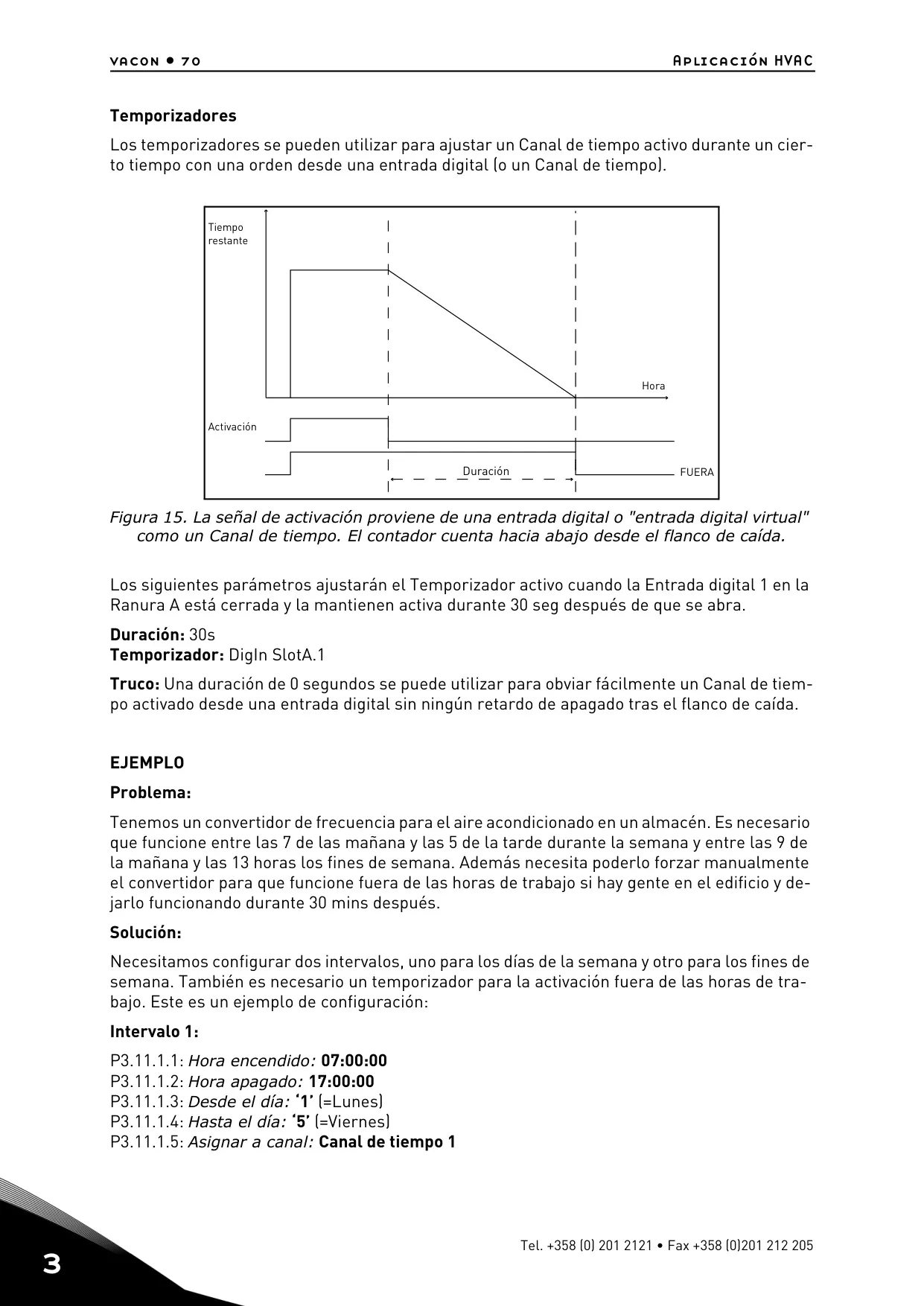

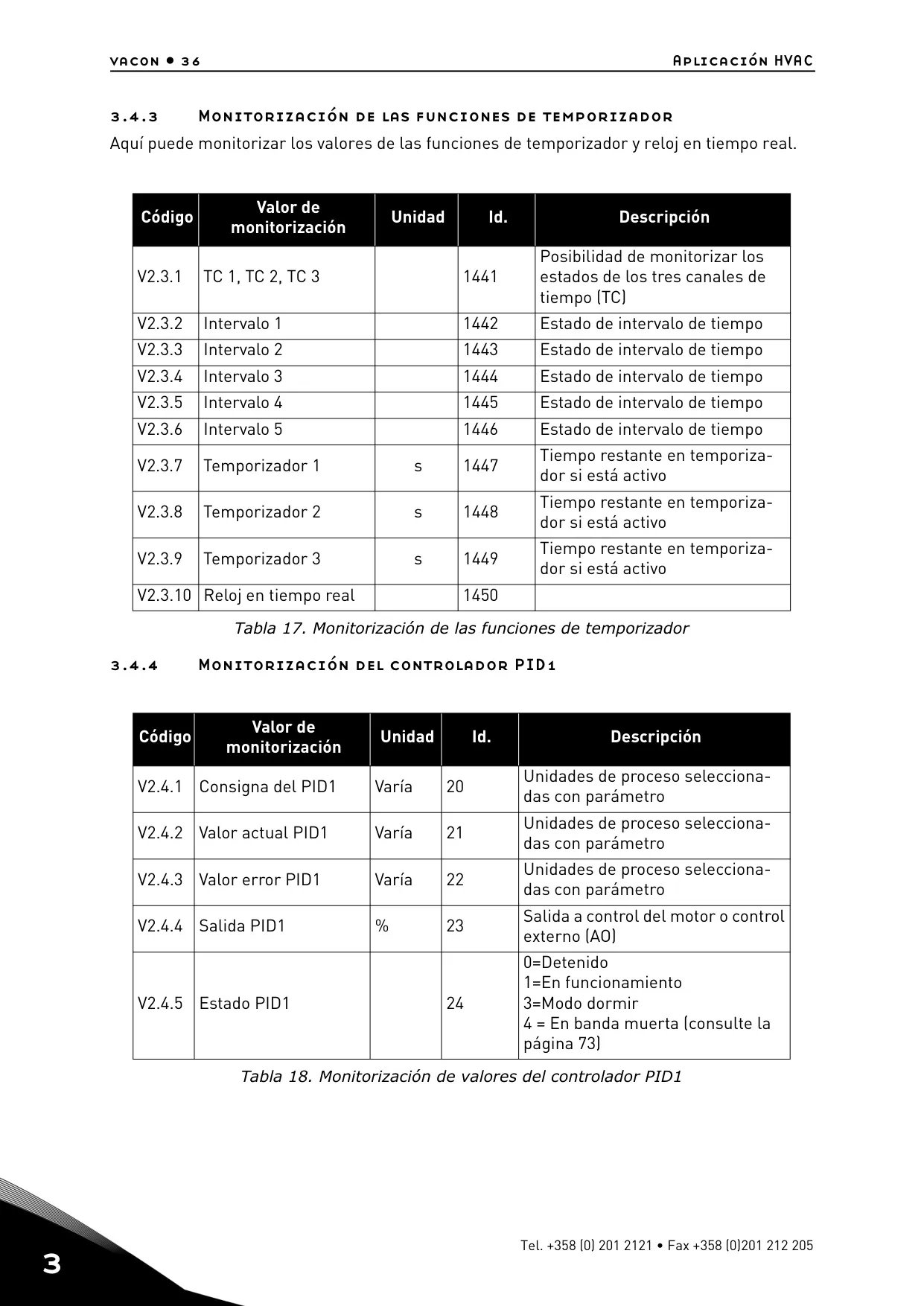

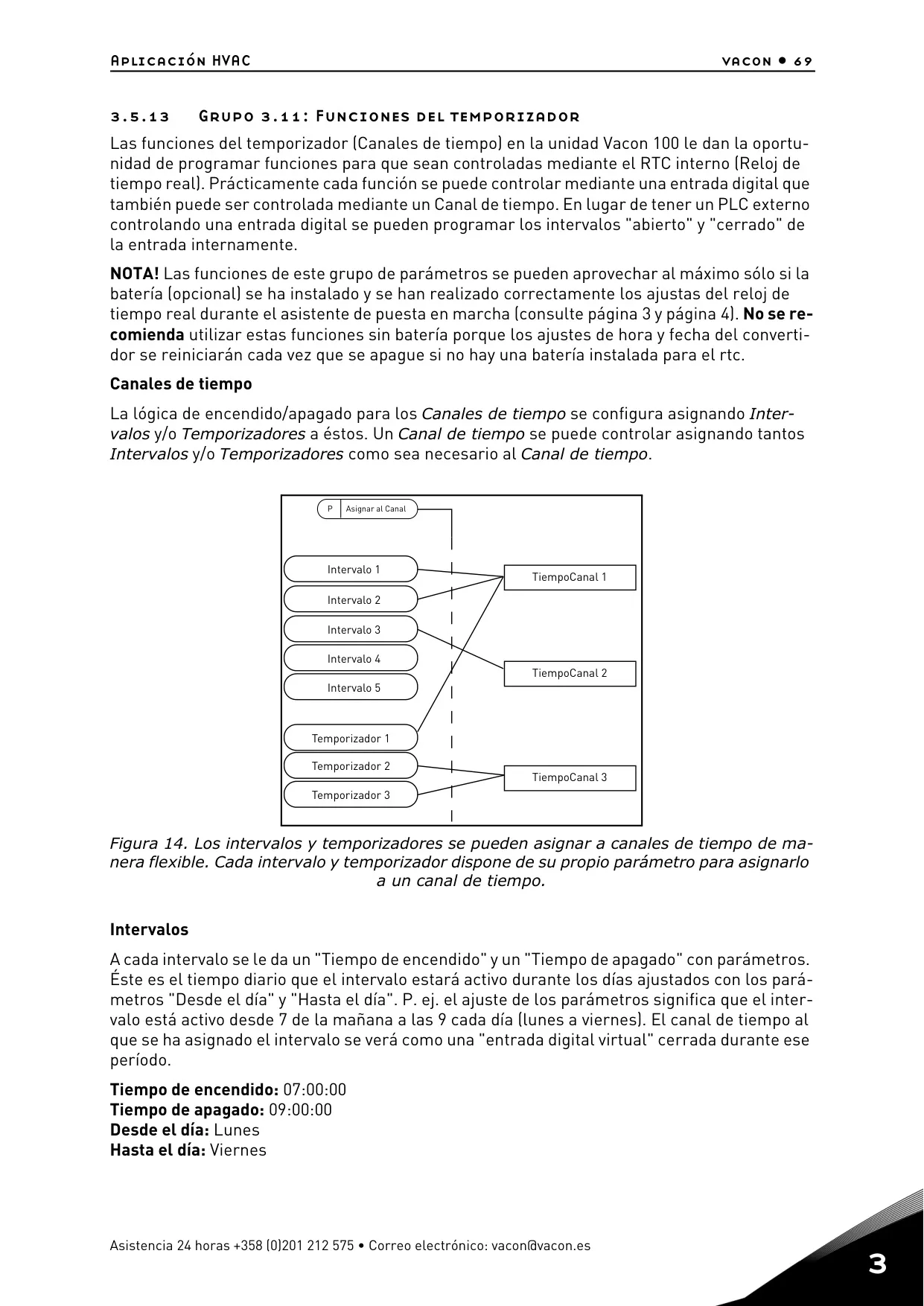

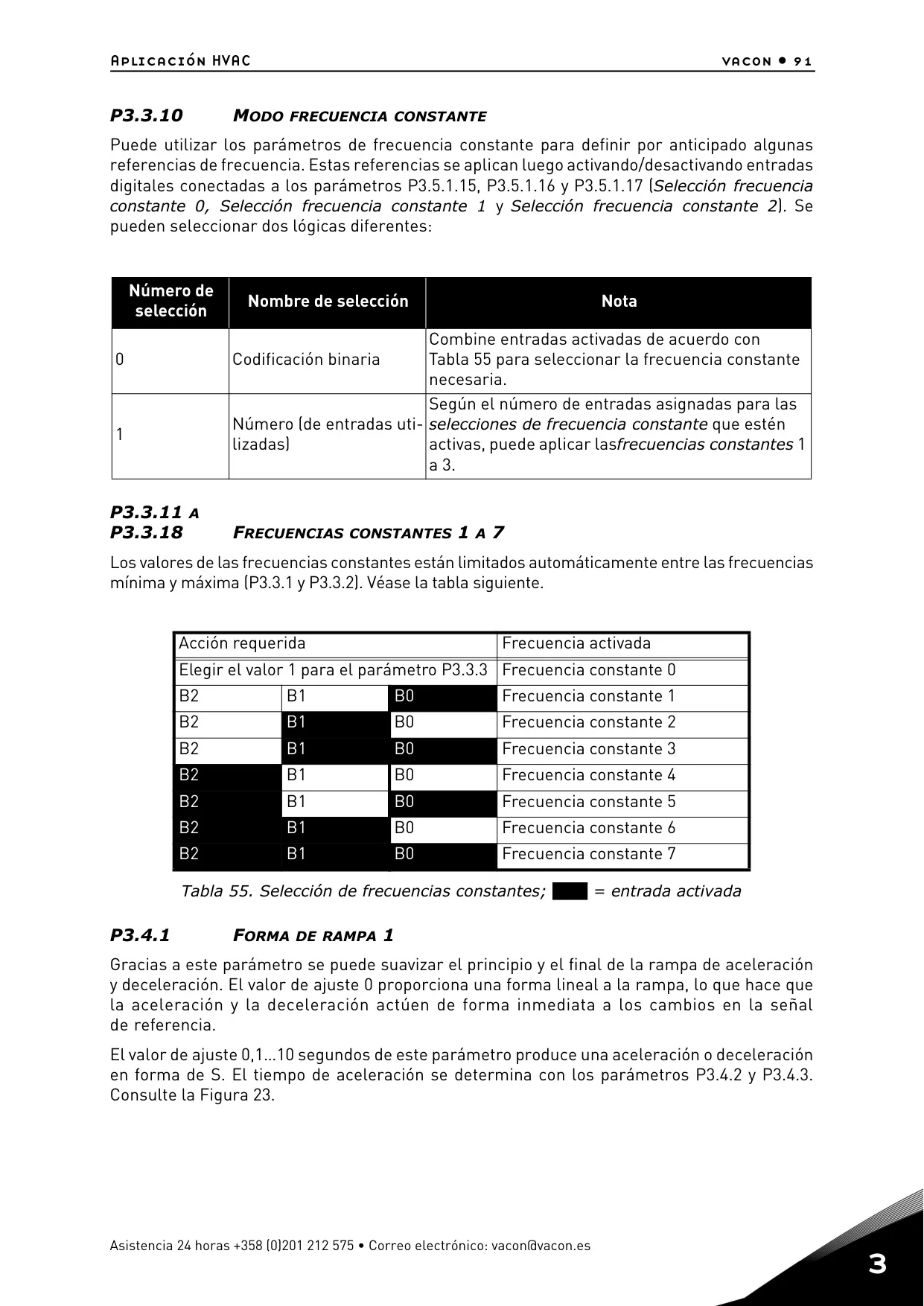

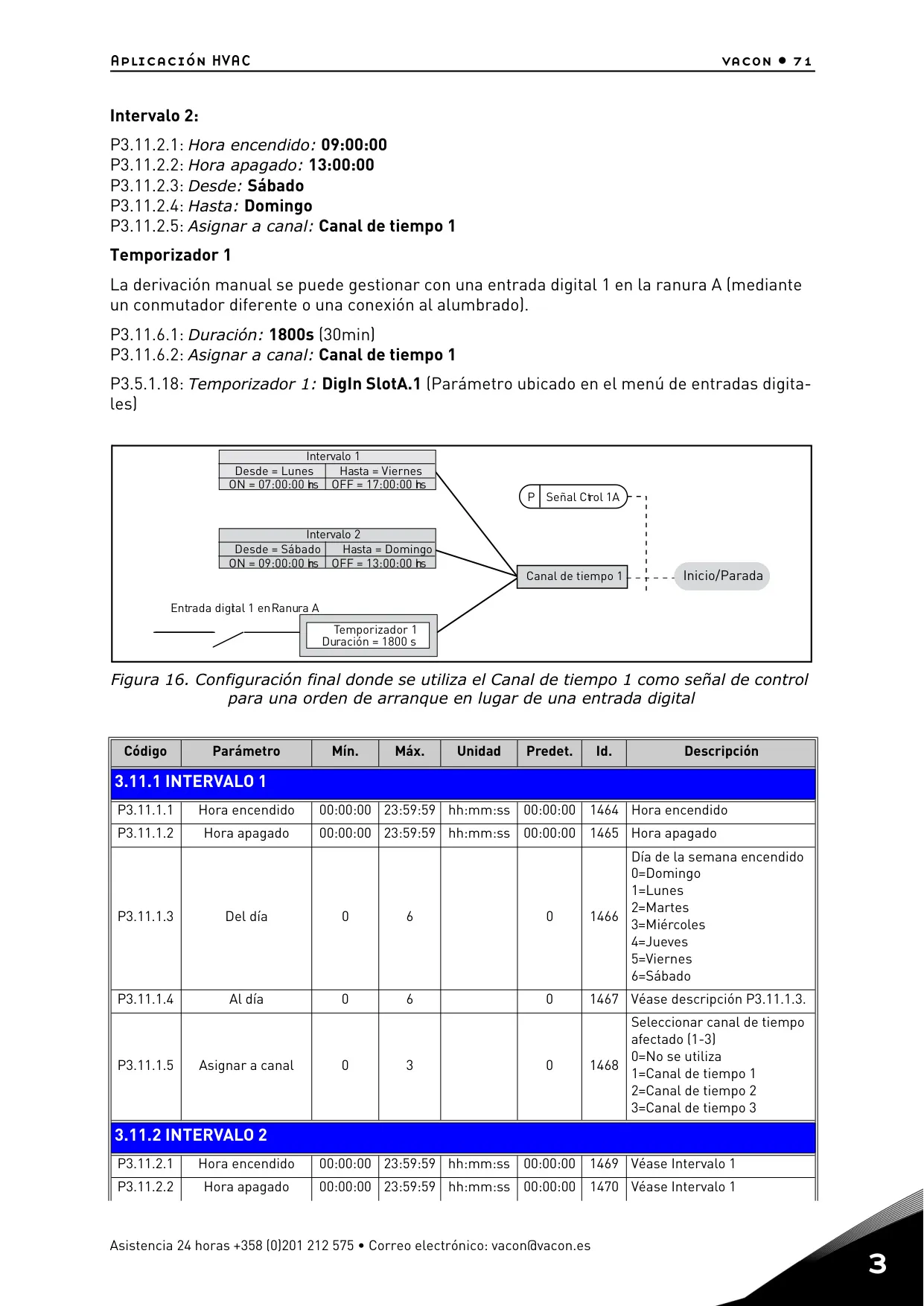

Las funciones del temporizador, habilitadas con una batería de reloj en tiempo real (RTC) opcional, permiten programar hasta tres canales de tiempo. Estos canales actúan como "entradas digitales virtuales" para automatizar operaciones de arranque/paro o seleccionar frecuencias constantes en horarios específicos, eliminando la necesidad de un PLC externo. Esta capacidad de programación interna ofrece una solución eficiente para gestionar el funcionamiento del variador según calendarios predefinidos.

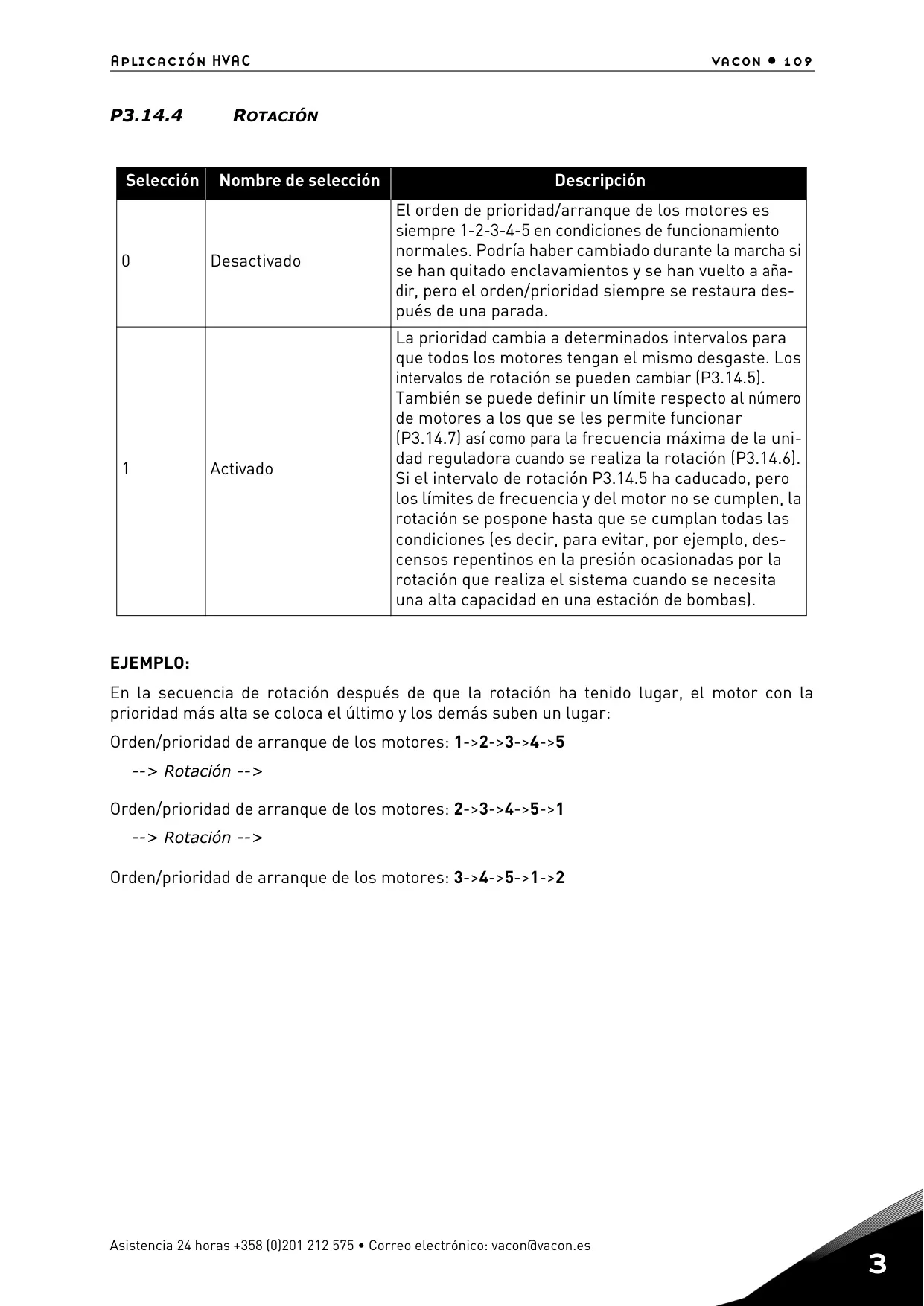

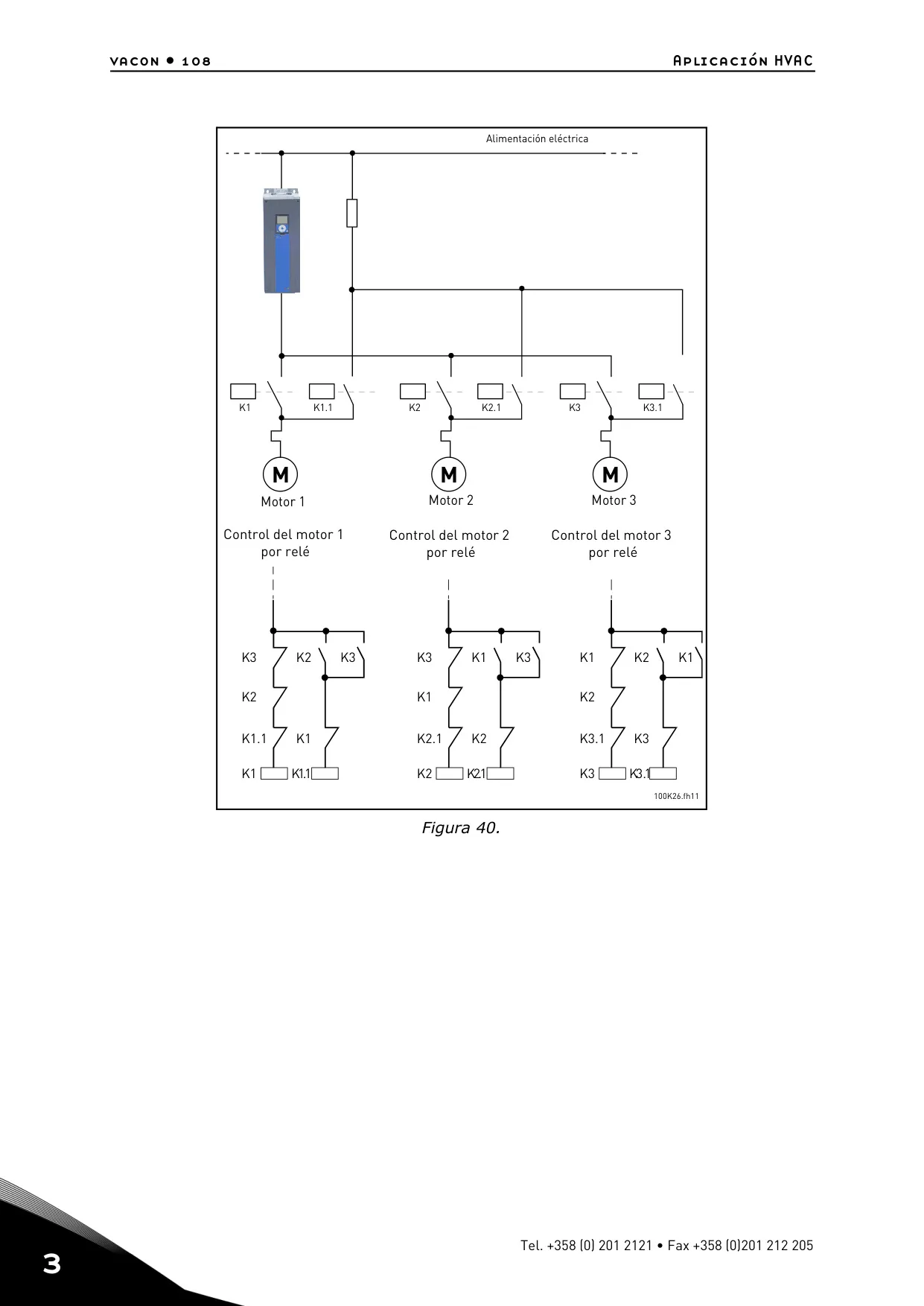

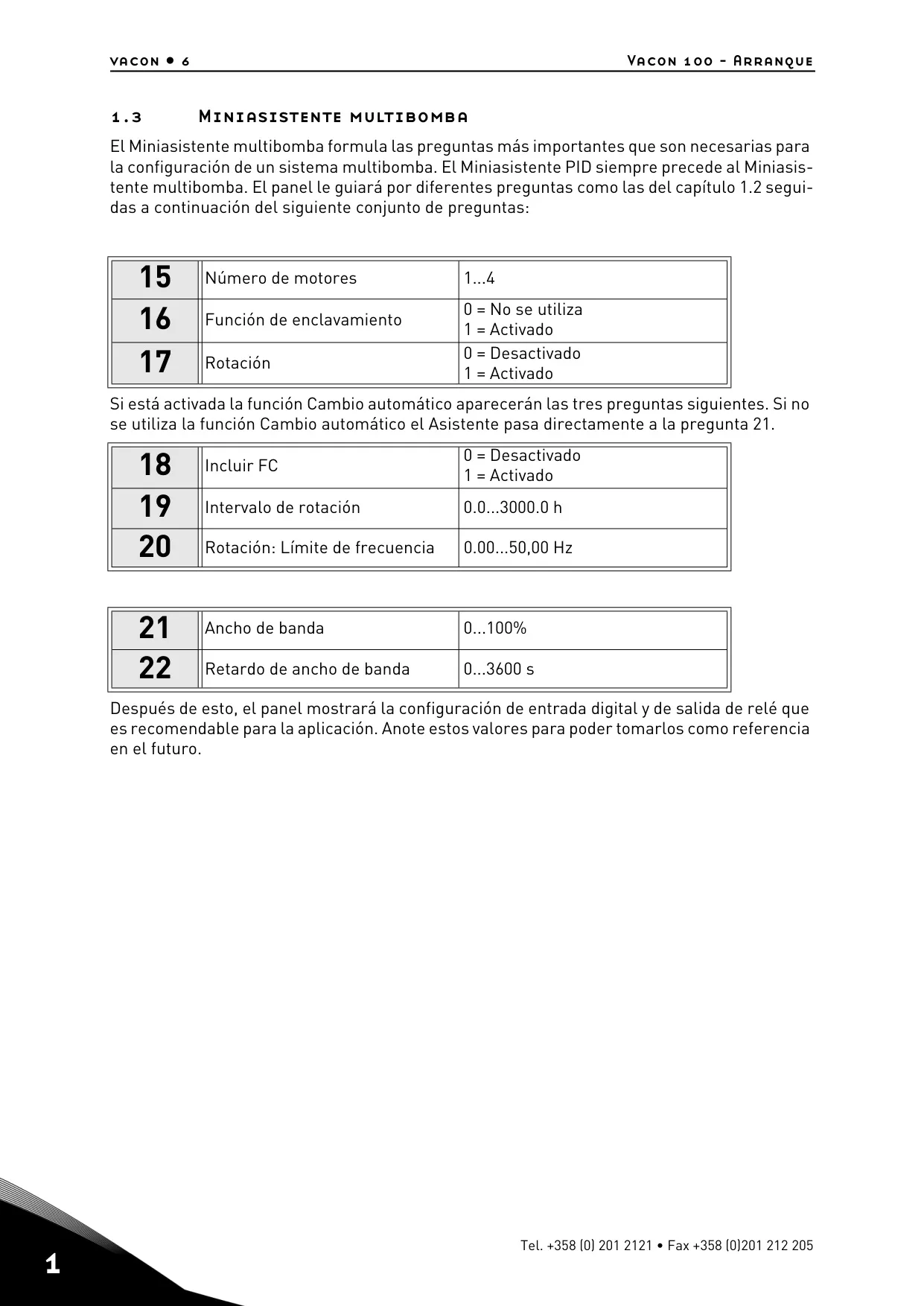

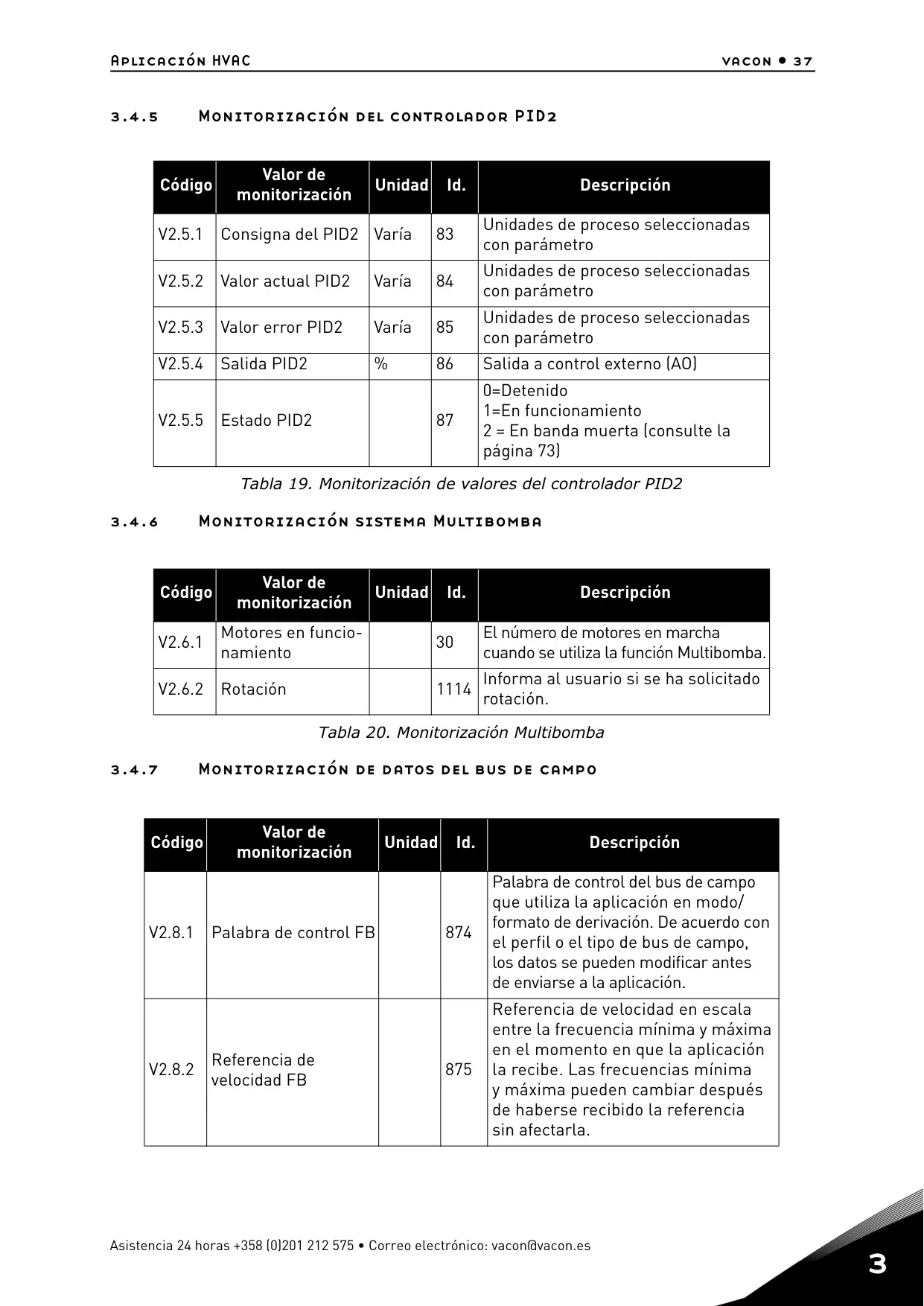

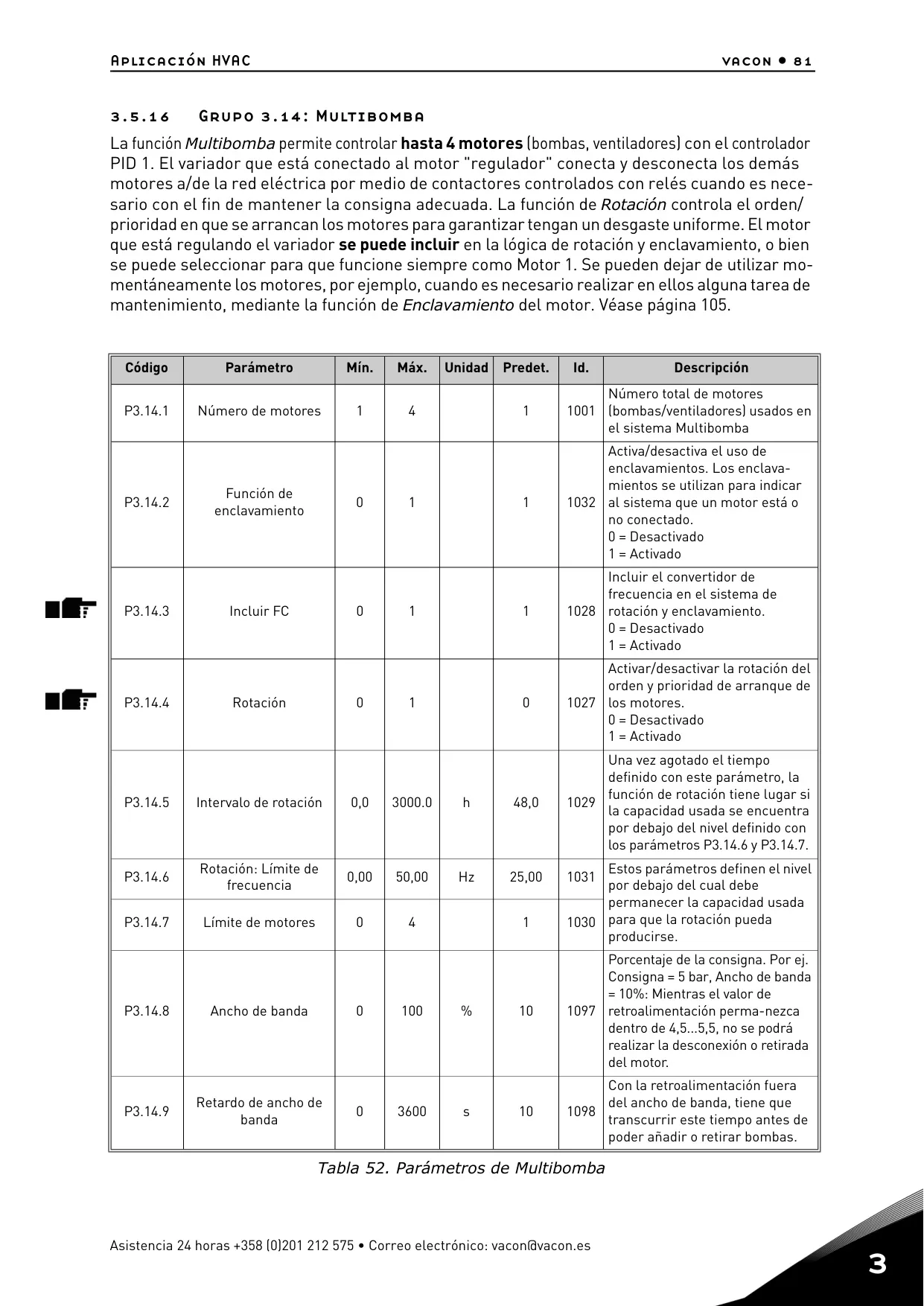

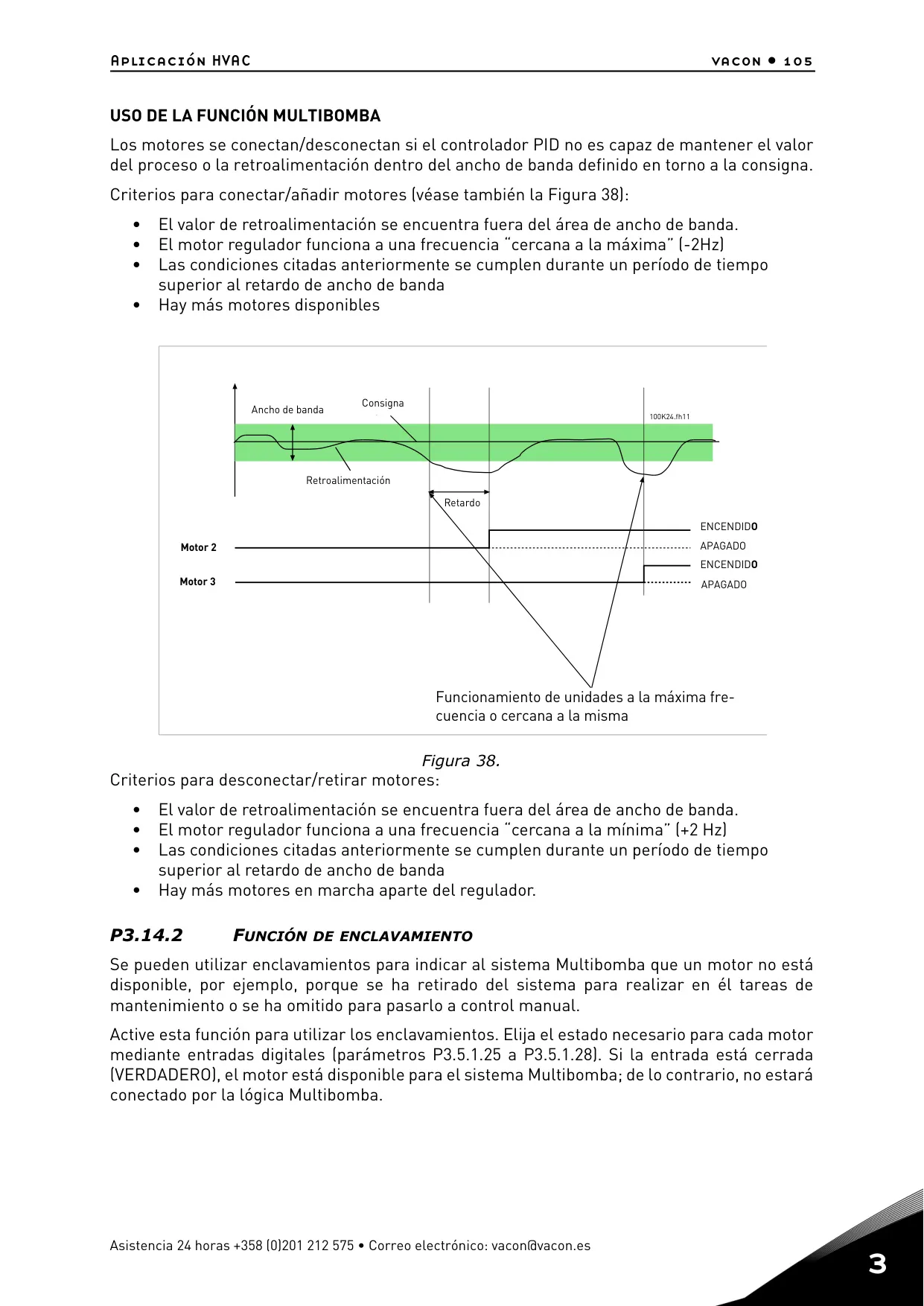

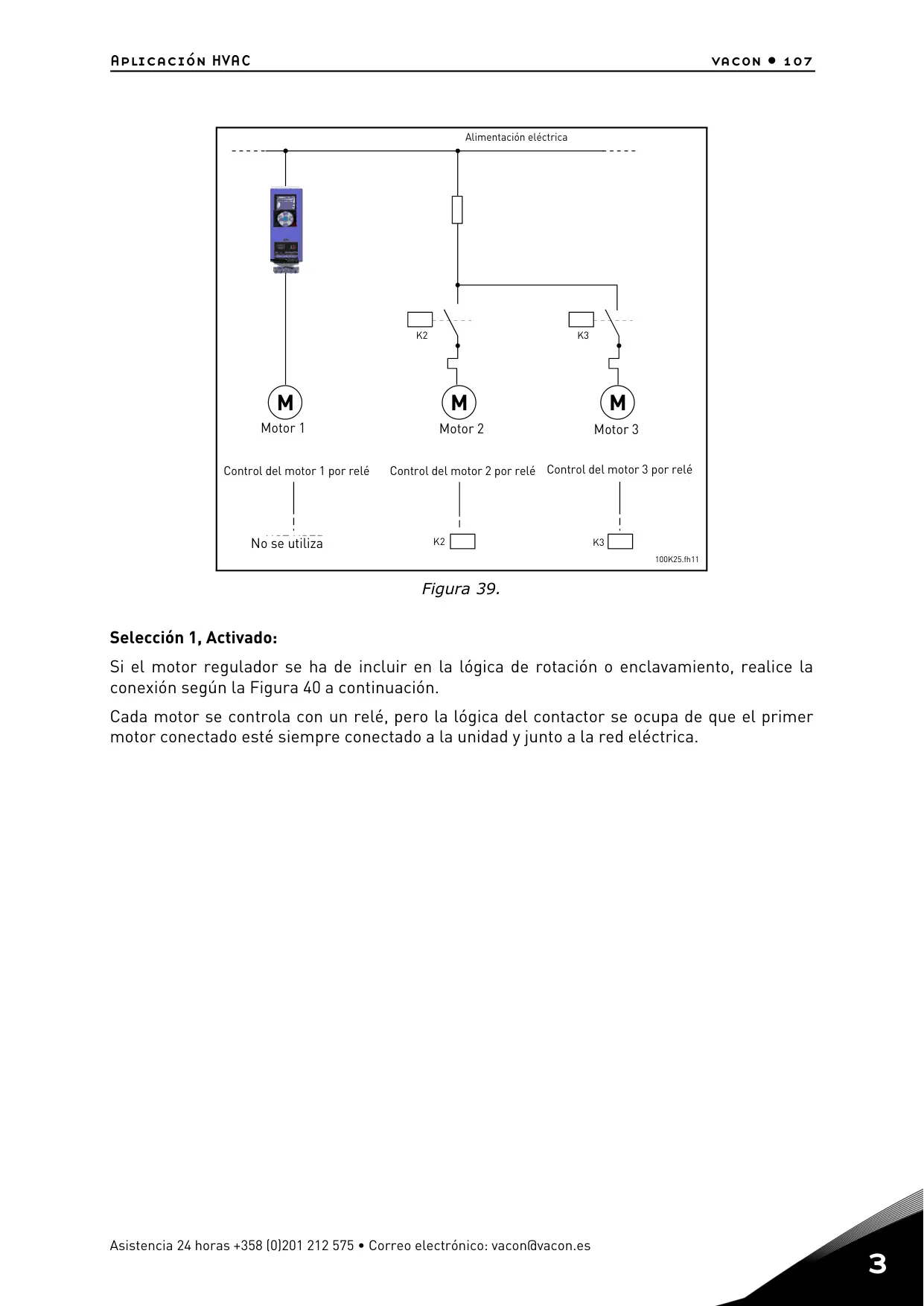

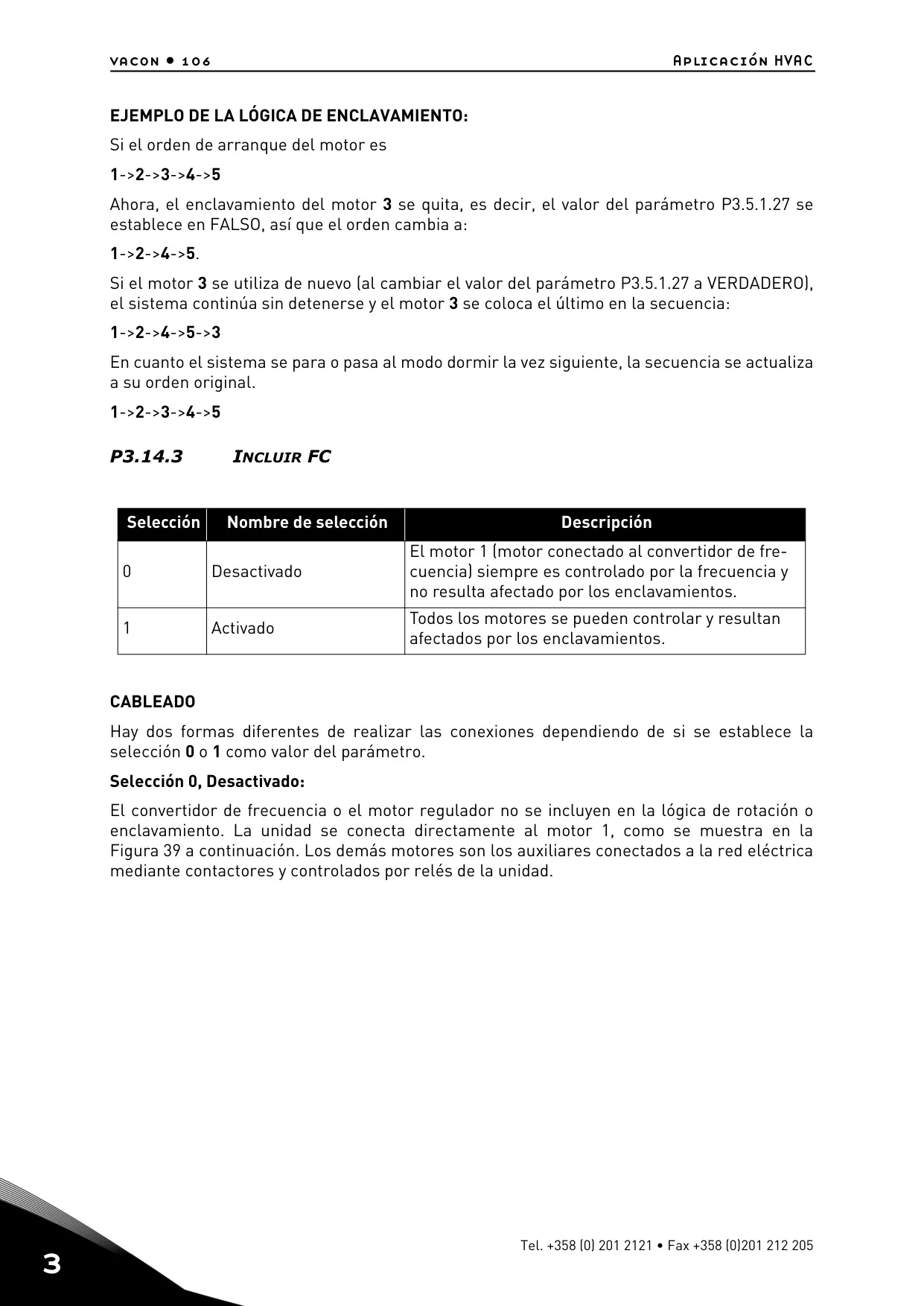

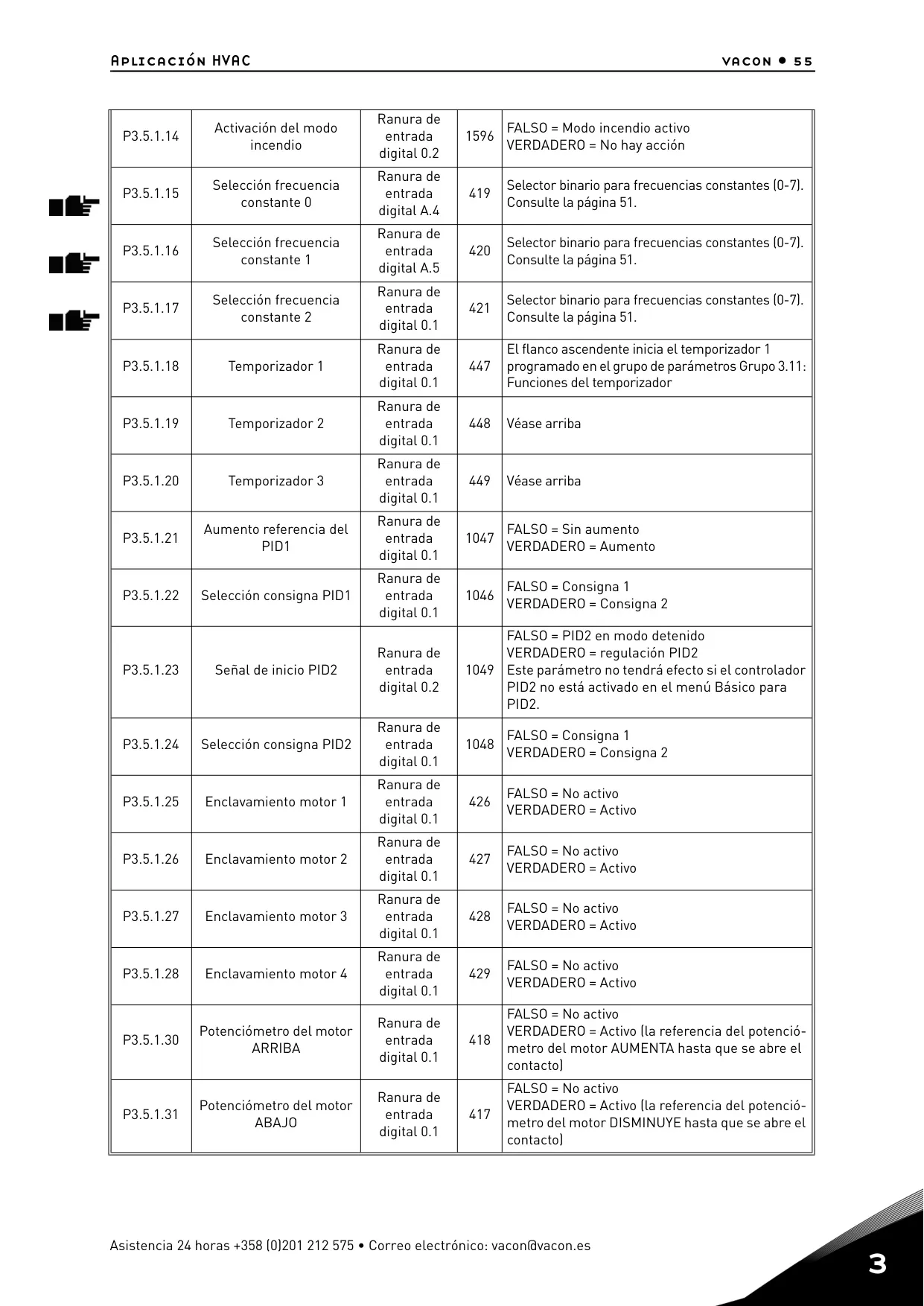

Para sistemas de mayor envergadura, la función Multibomba es una característica clave. Permite al variador controlar hasta cuatro motores, gestionando su conexión y desconexión según sea necesario para mantener el punto de consigna del PID. Incluye funcionalidades como la rotación de motores para equilibrar el desgaste y el enclavamiento, que permite excluir temporalmente motores del sistema para mantenimiento sin interrumpir la operación general.

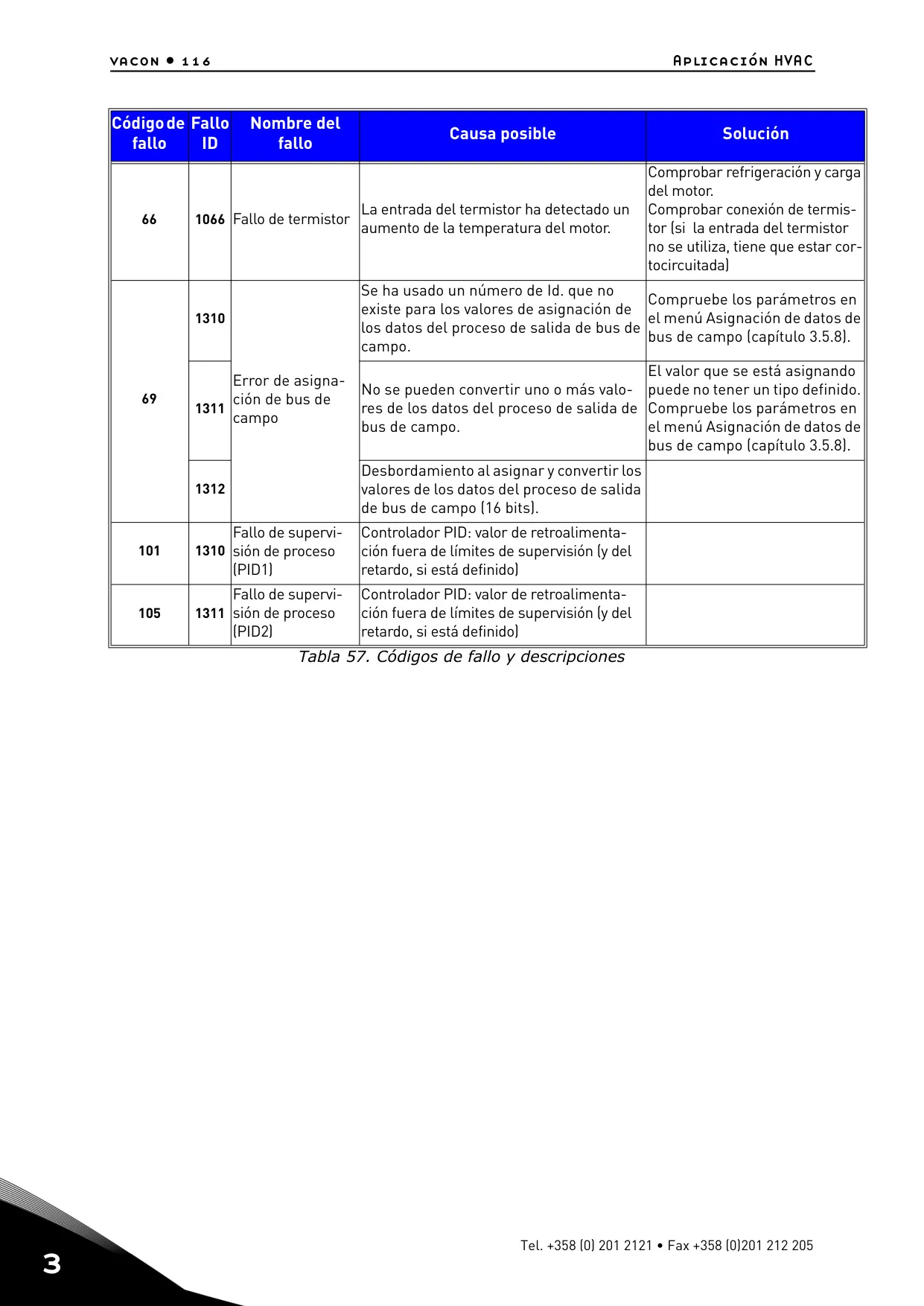

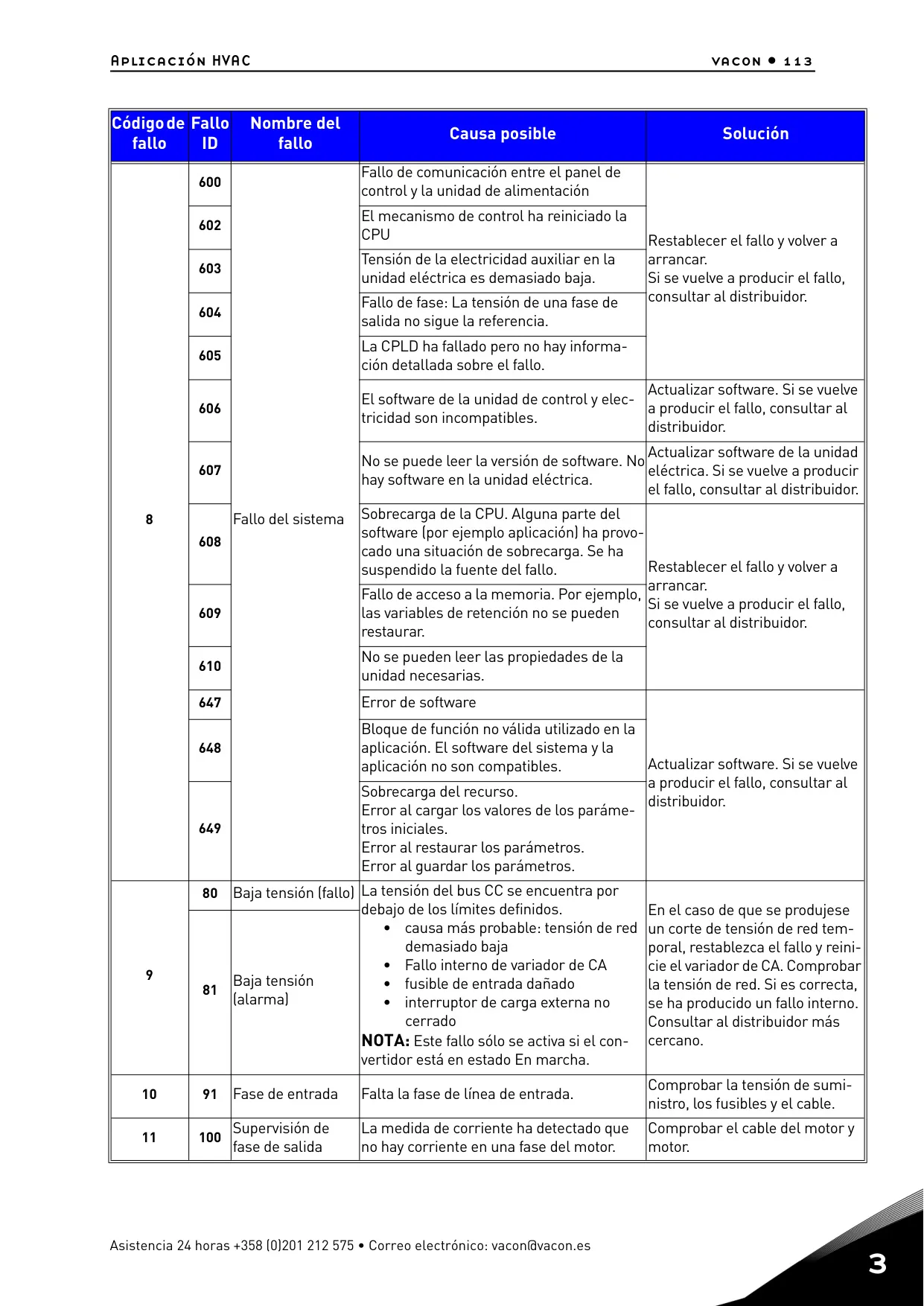

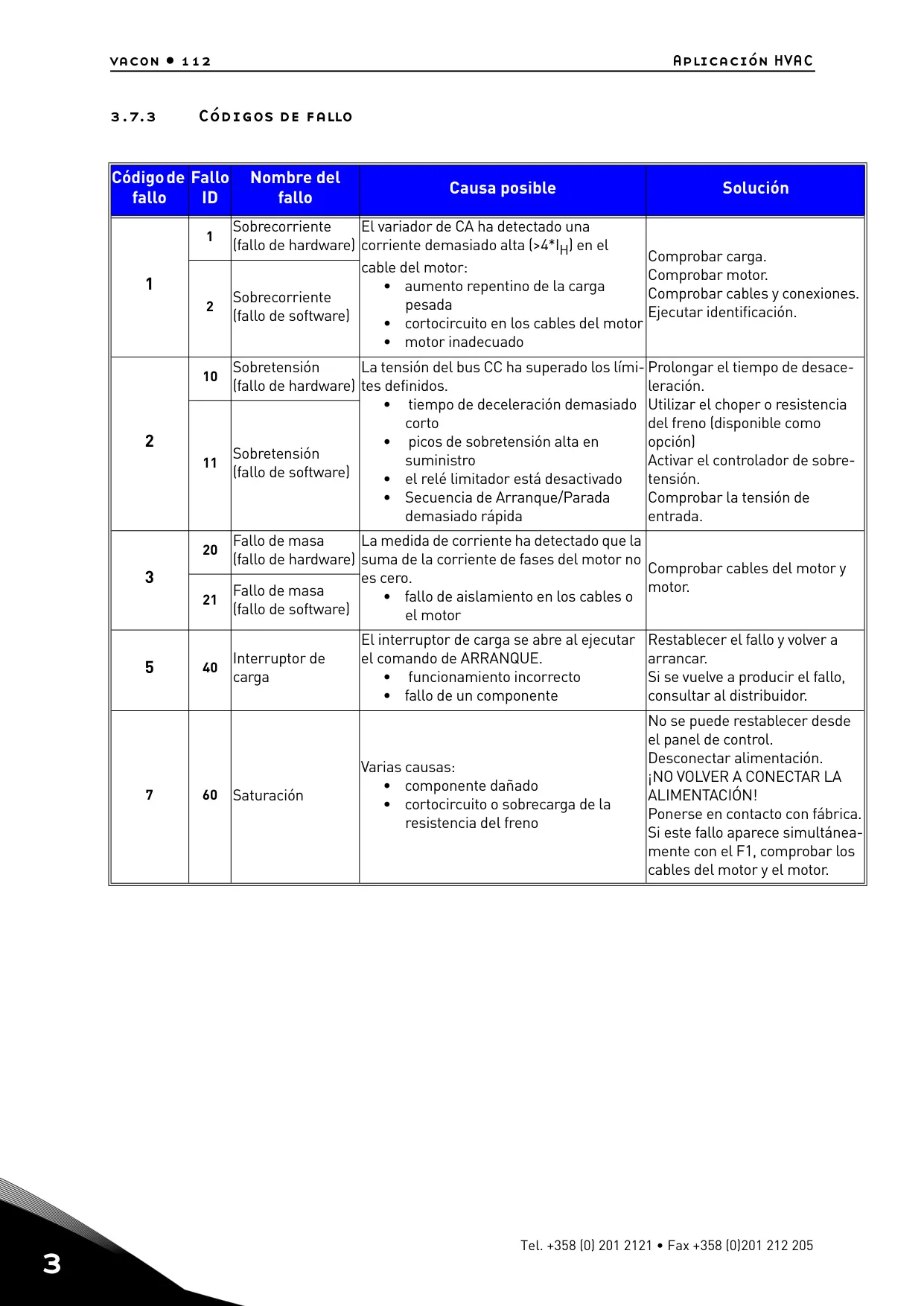

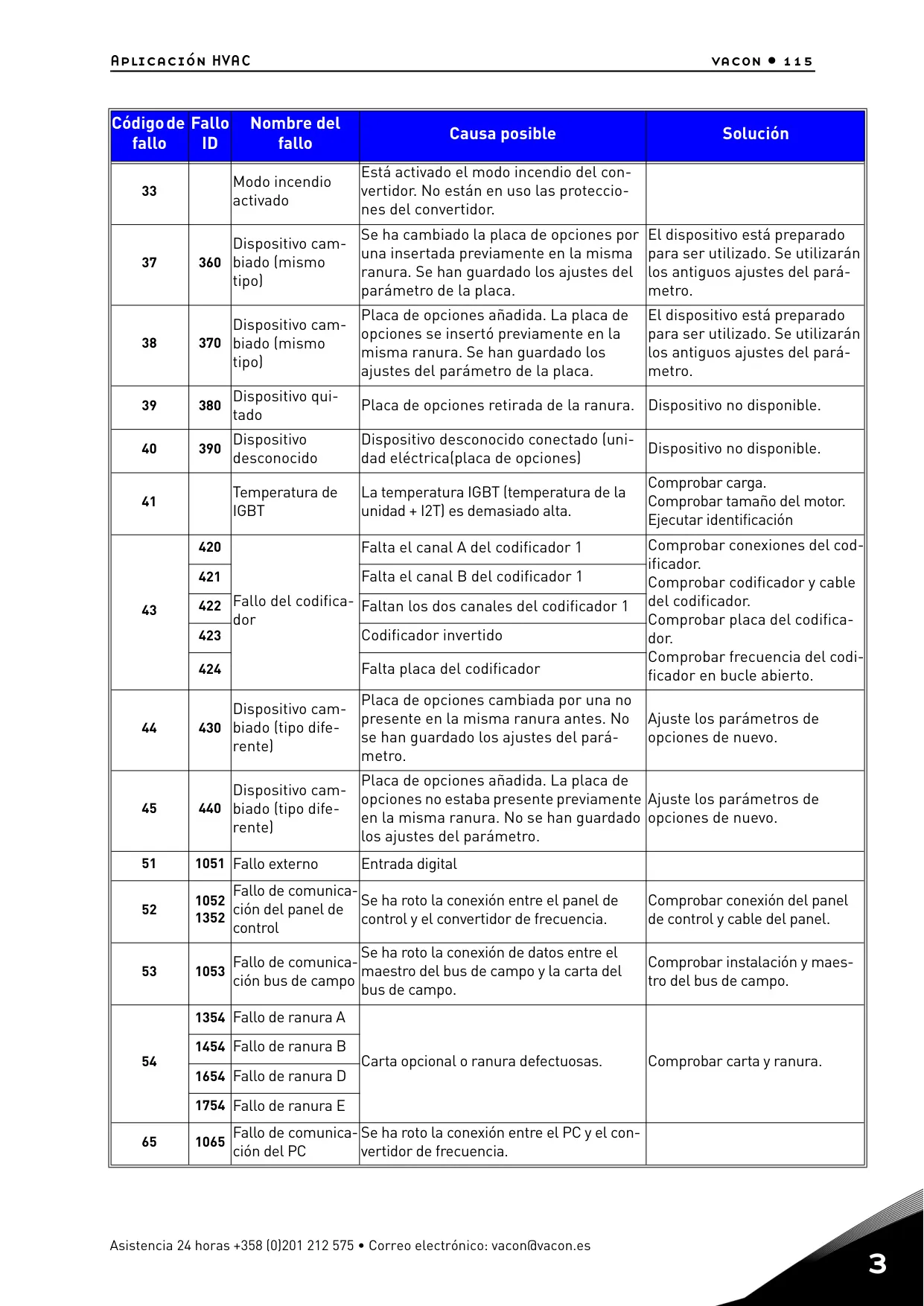

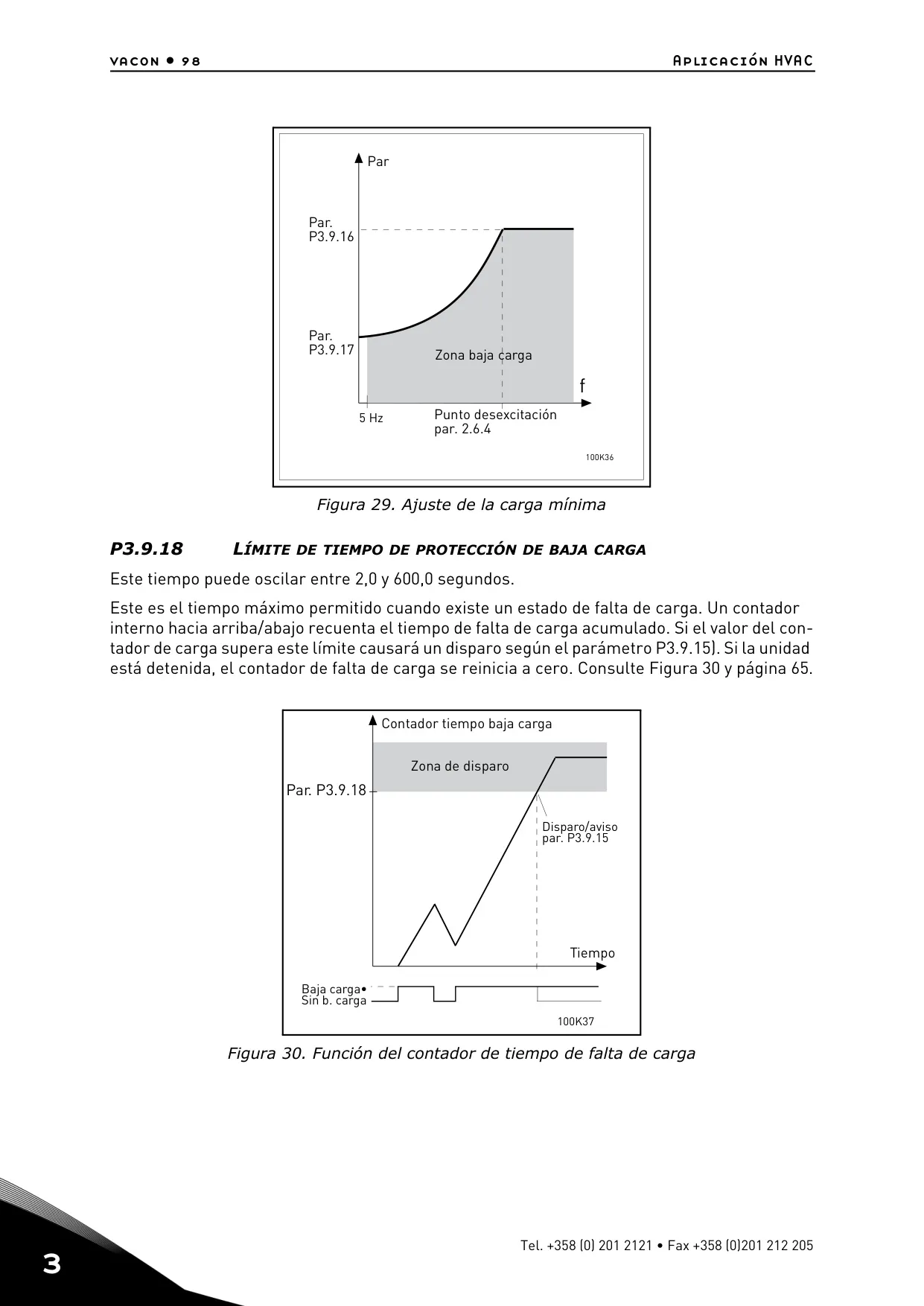

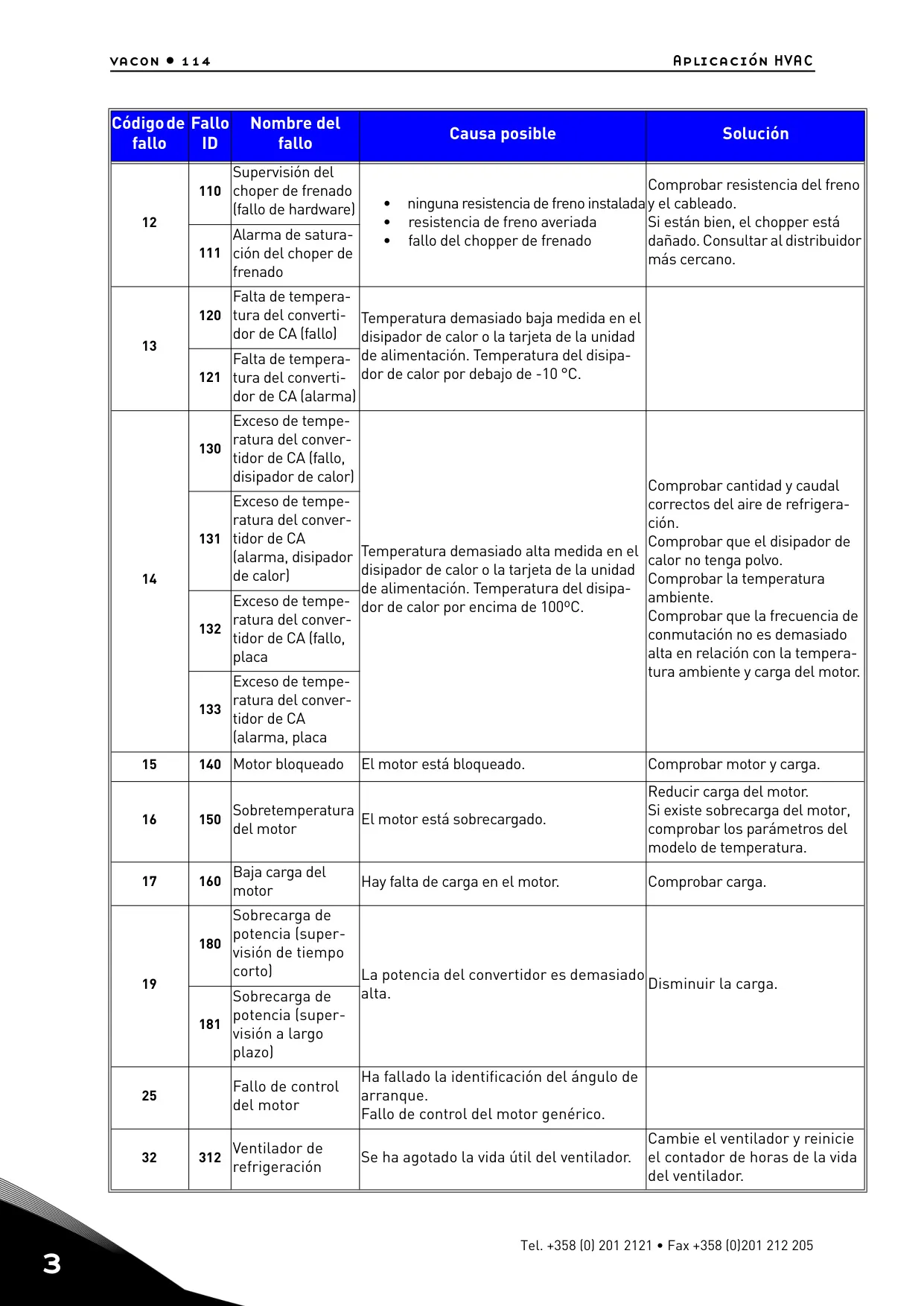

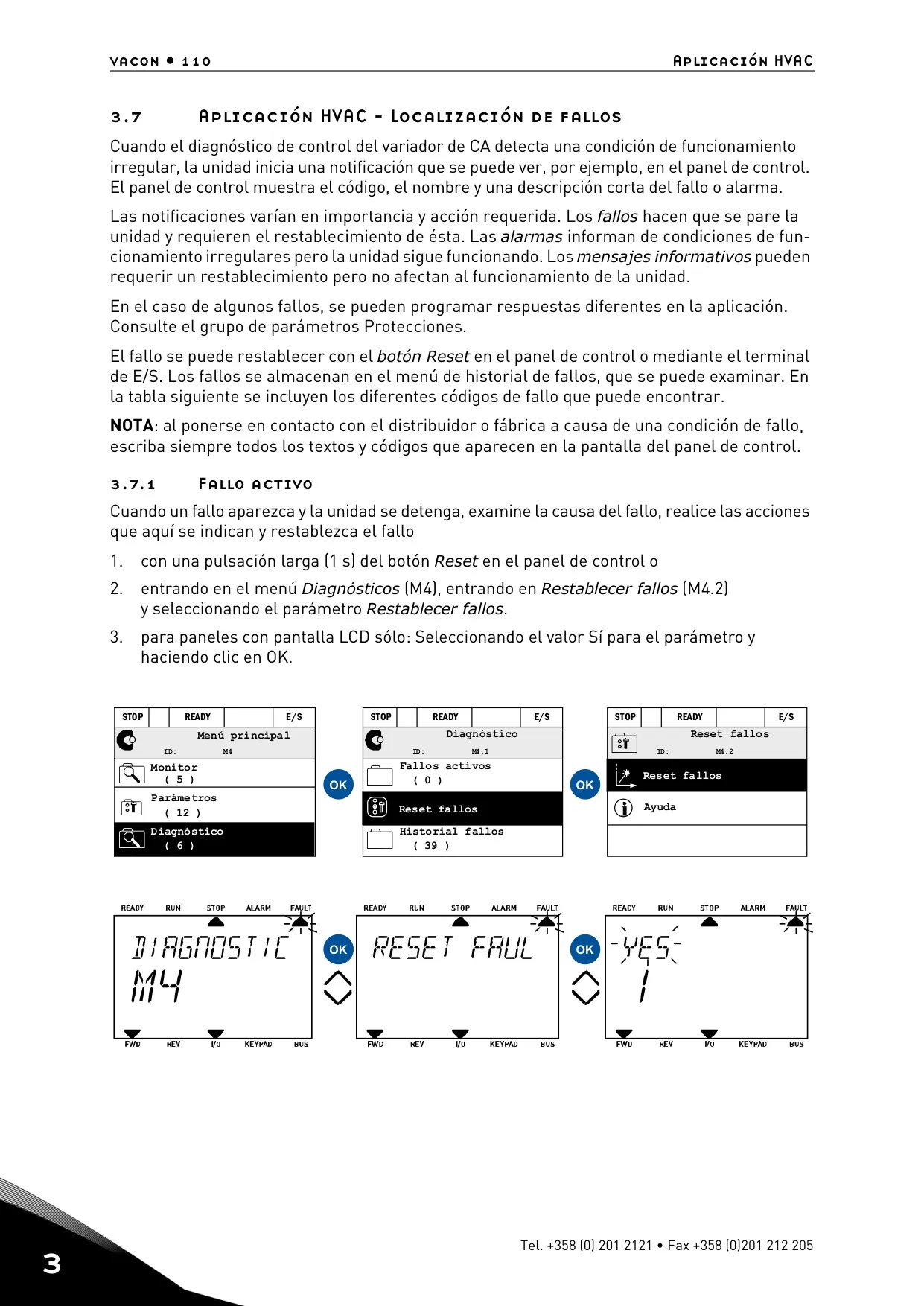

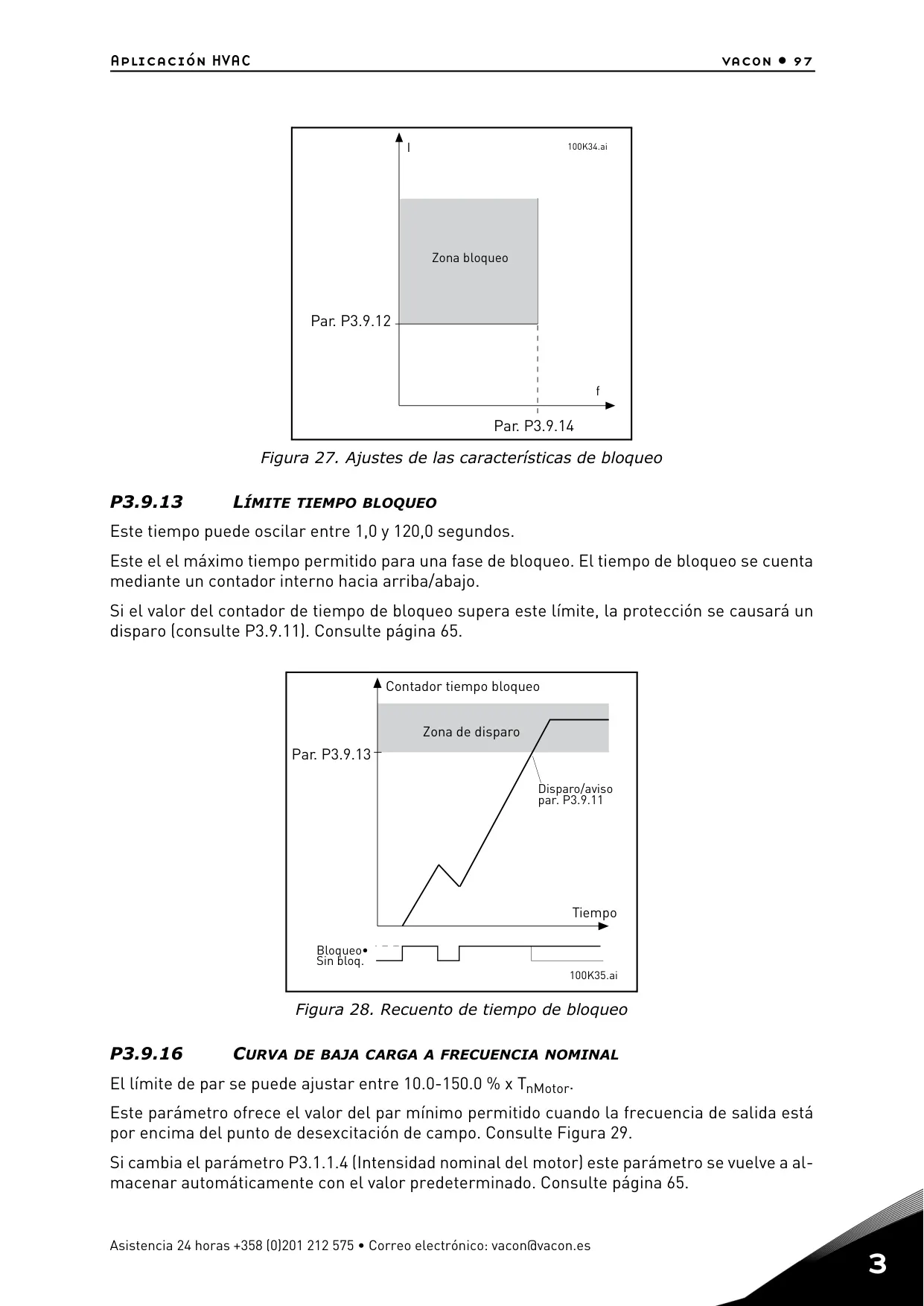

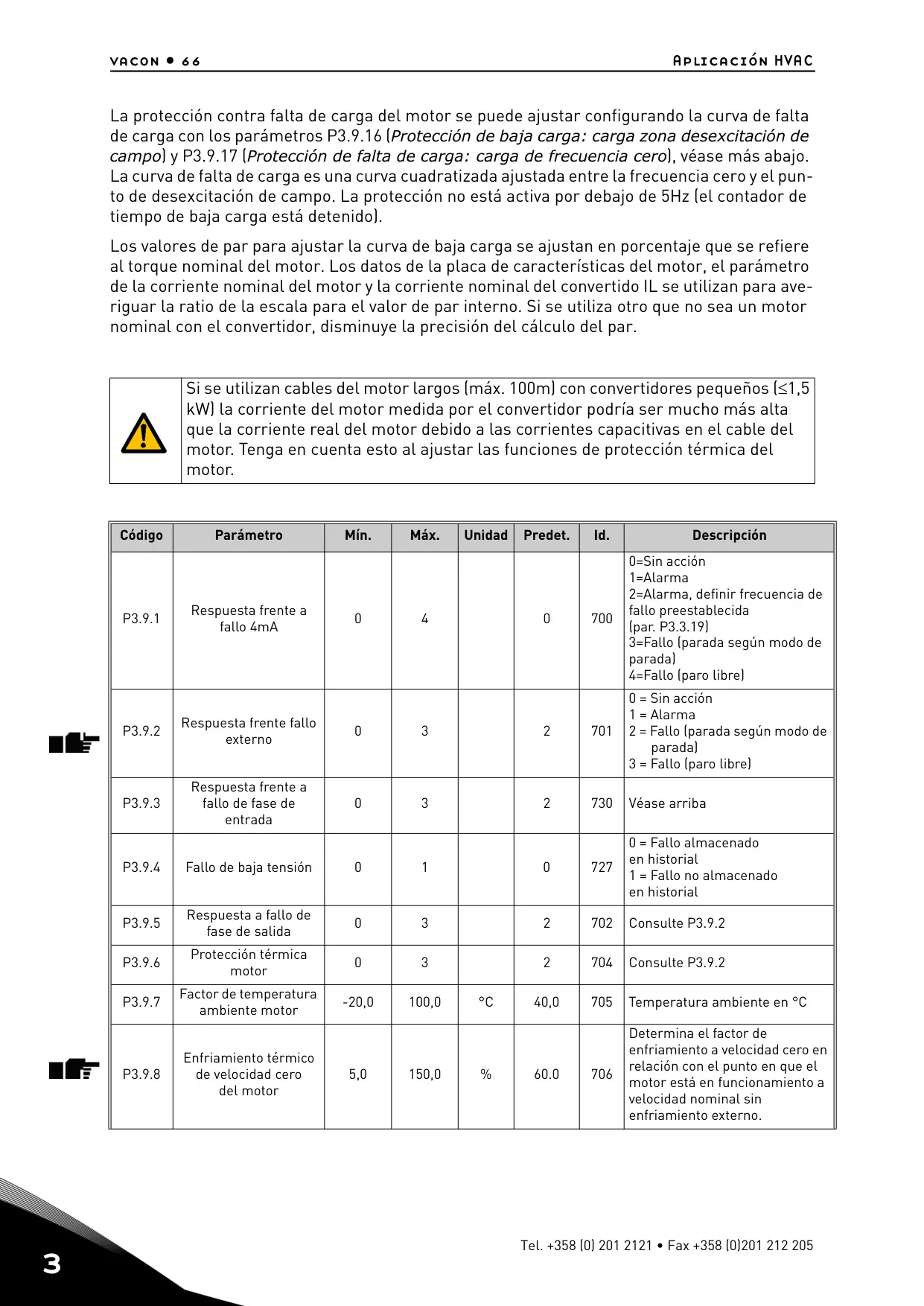

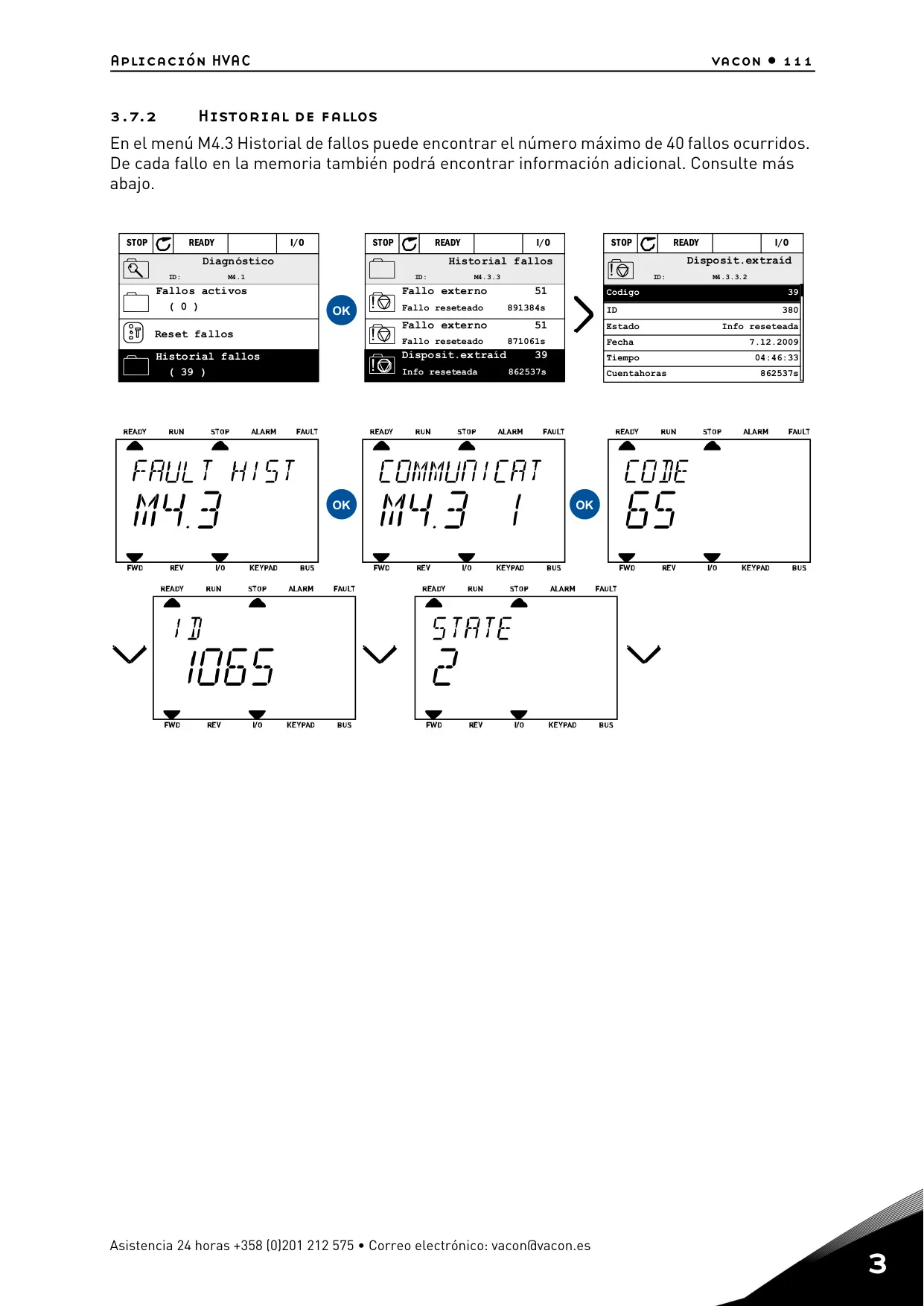

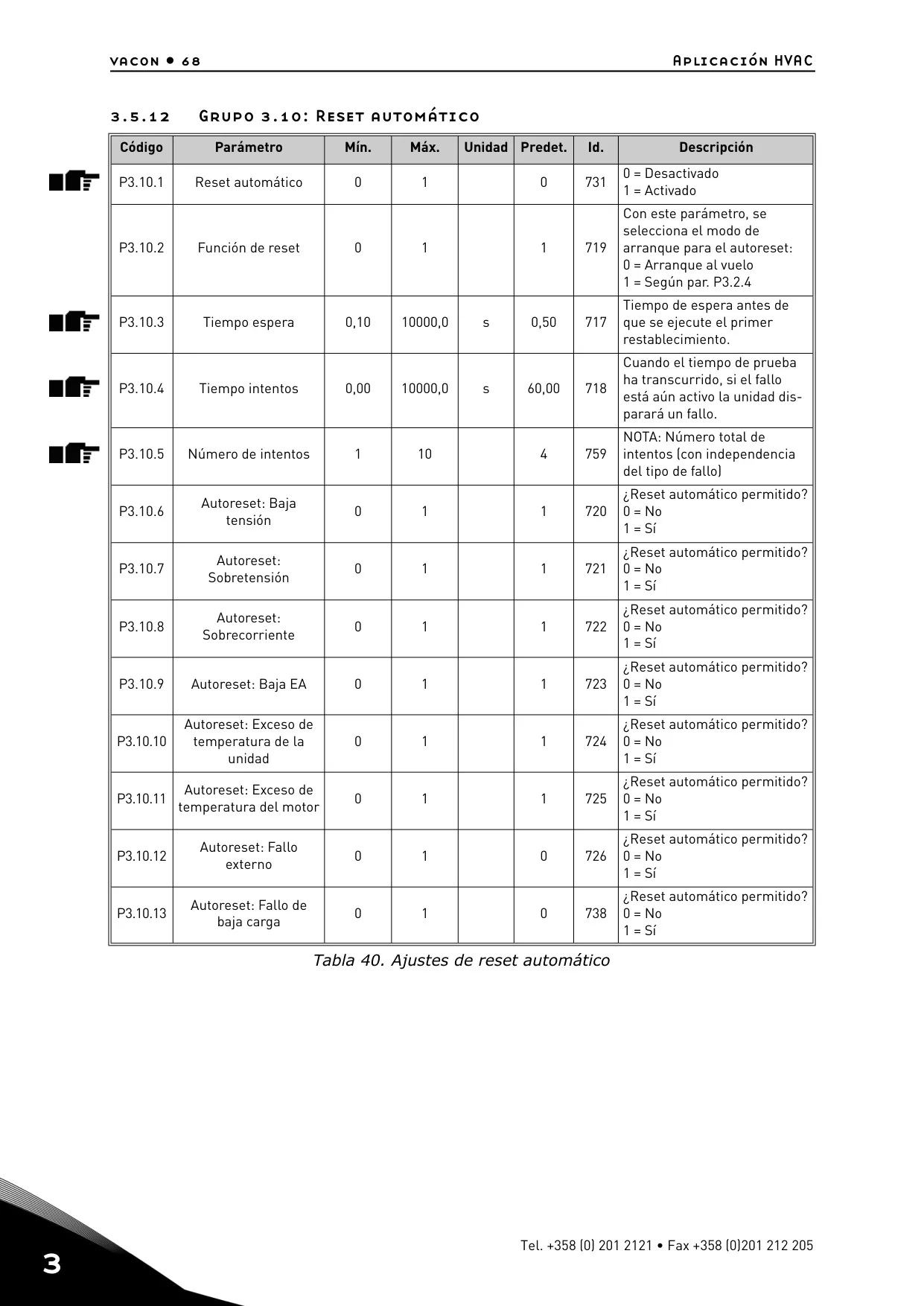

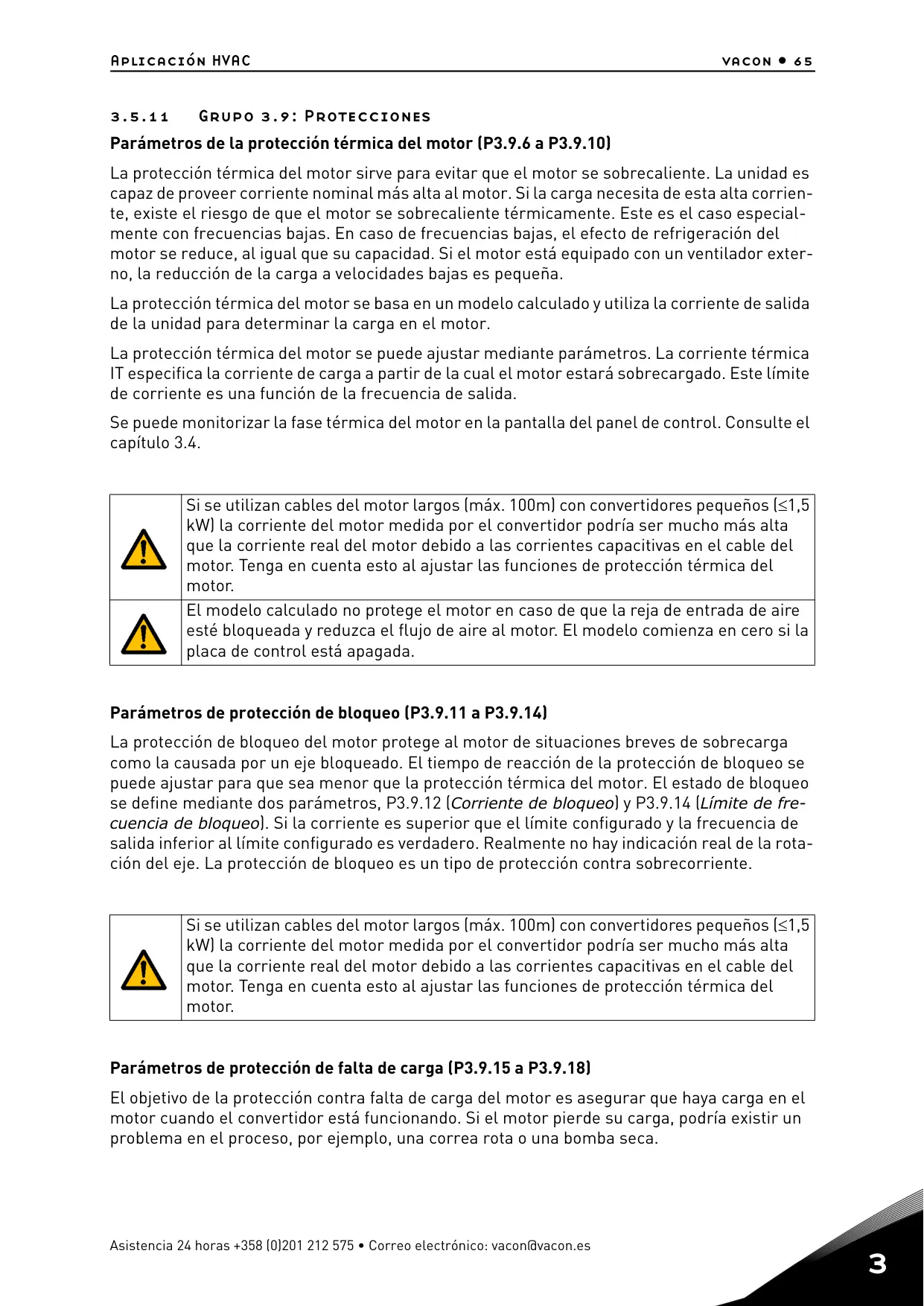

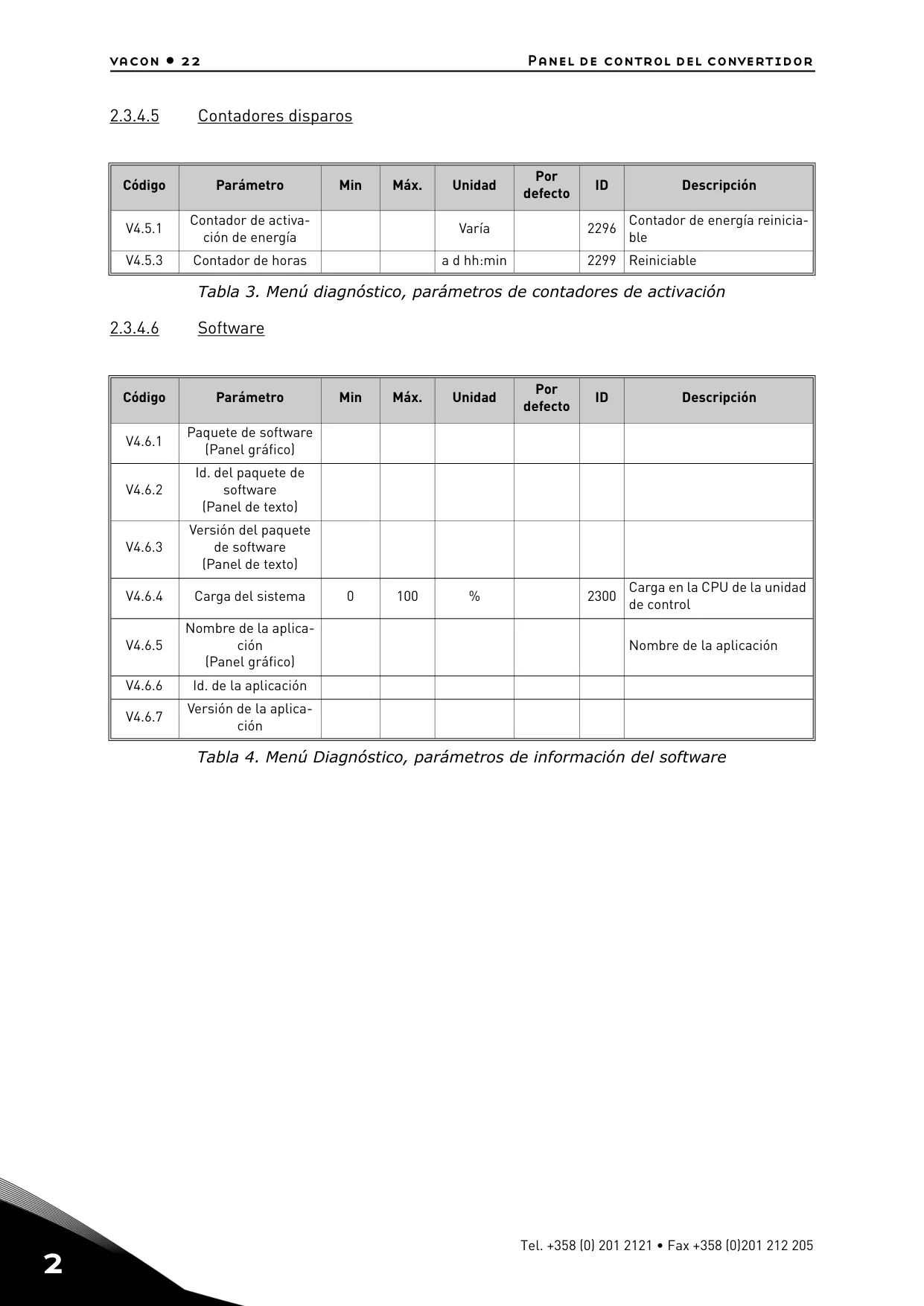

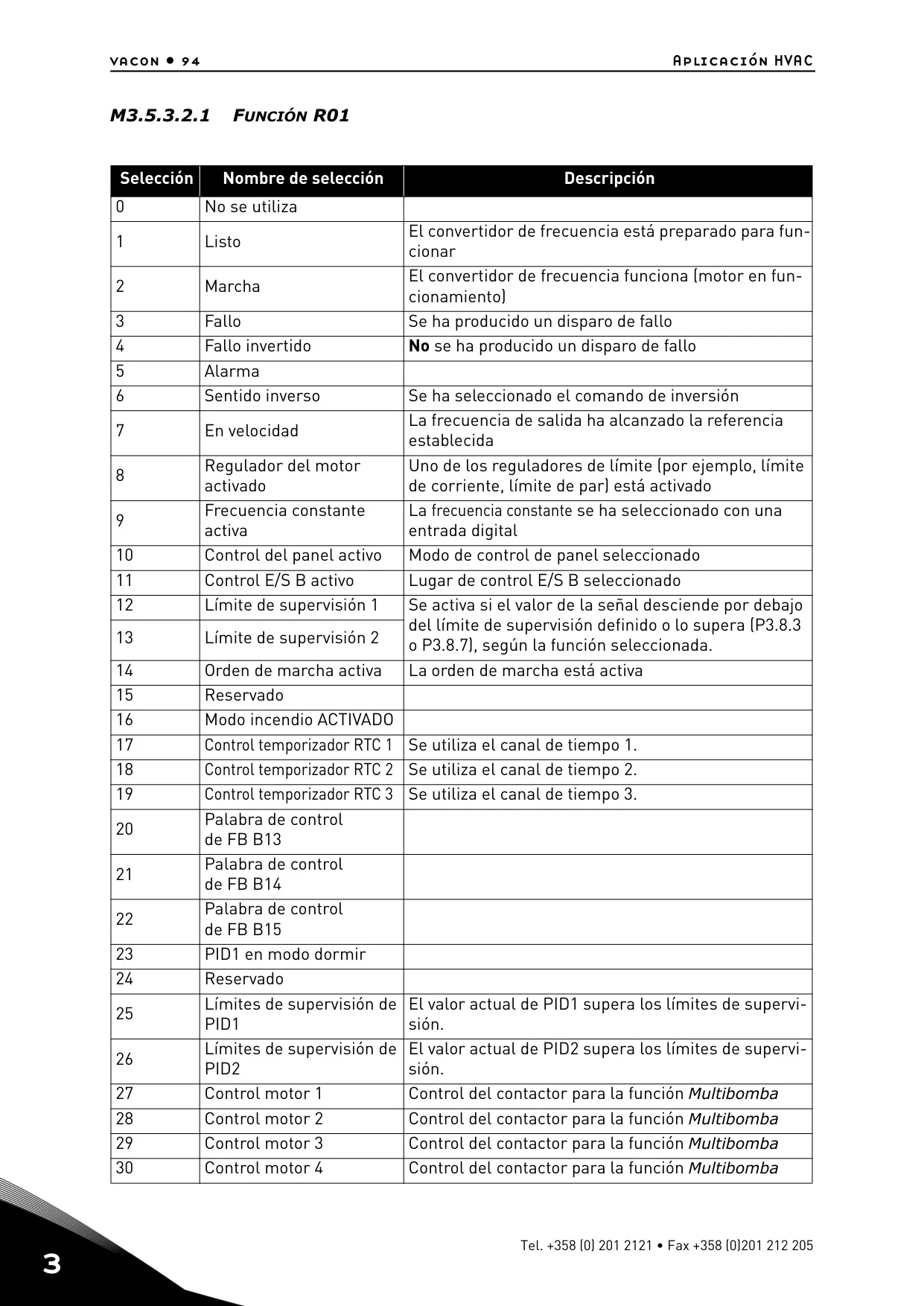

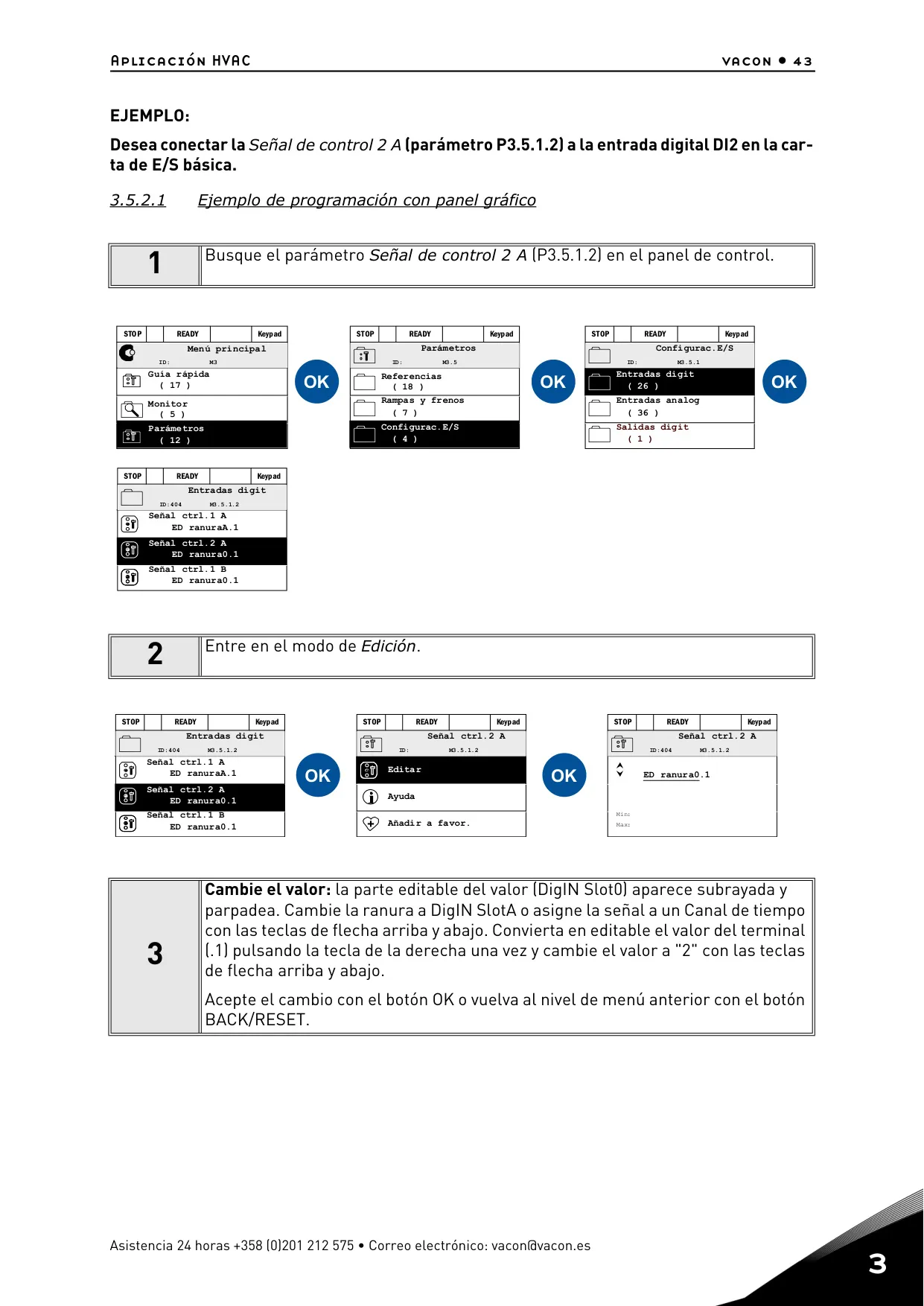

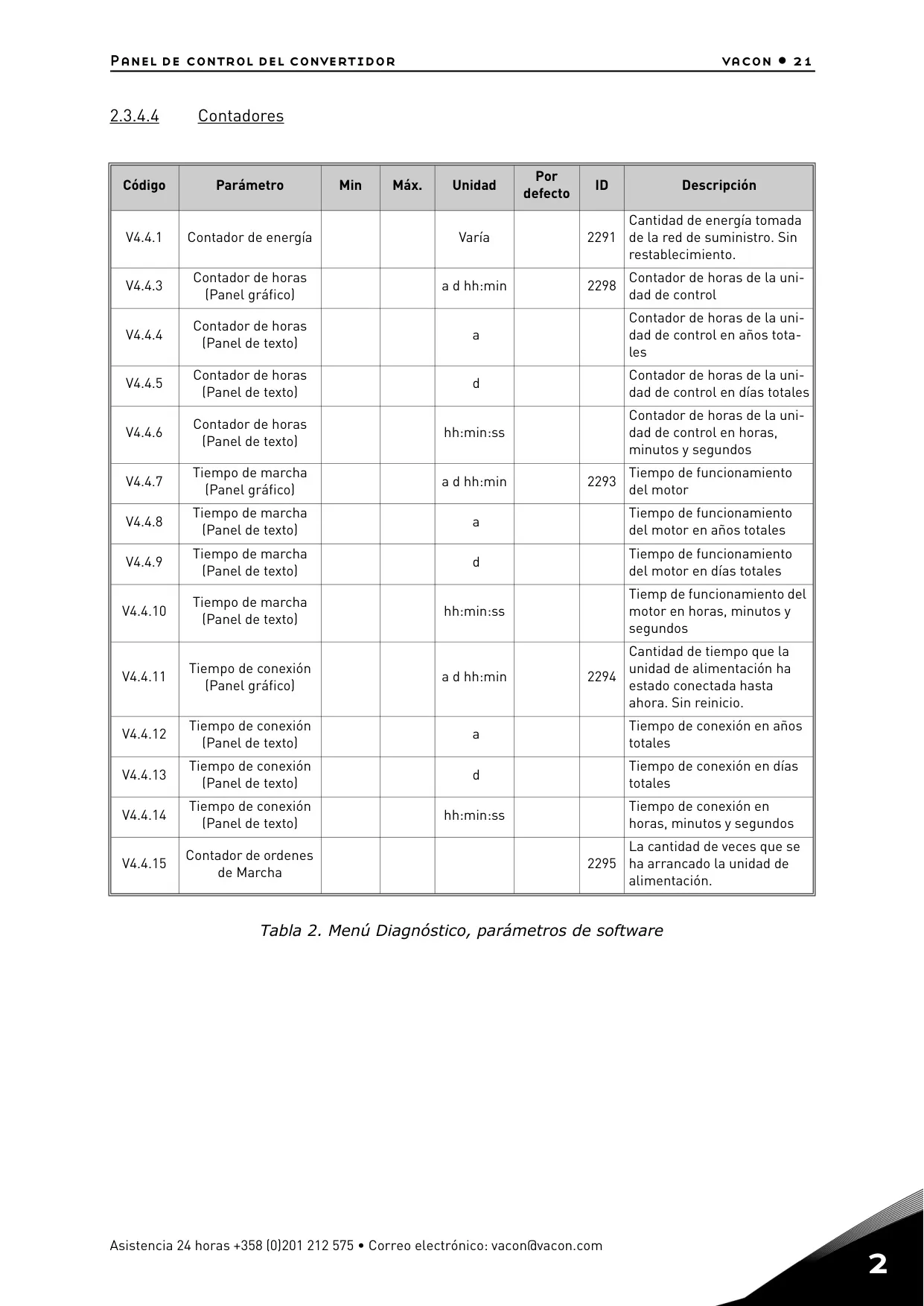

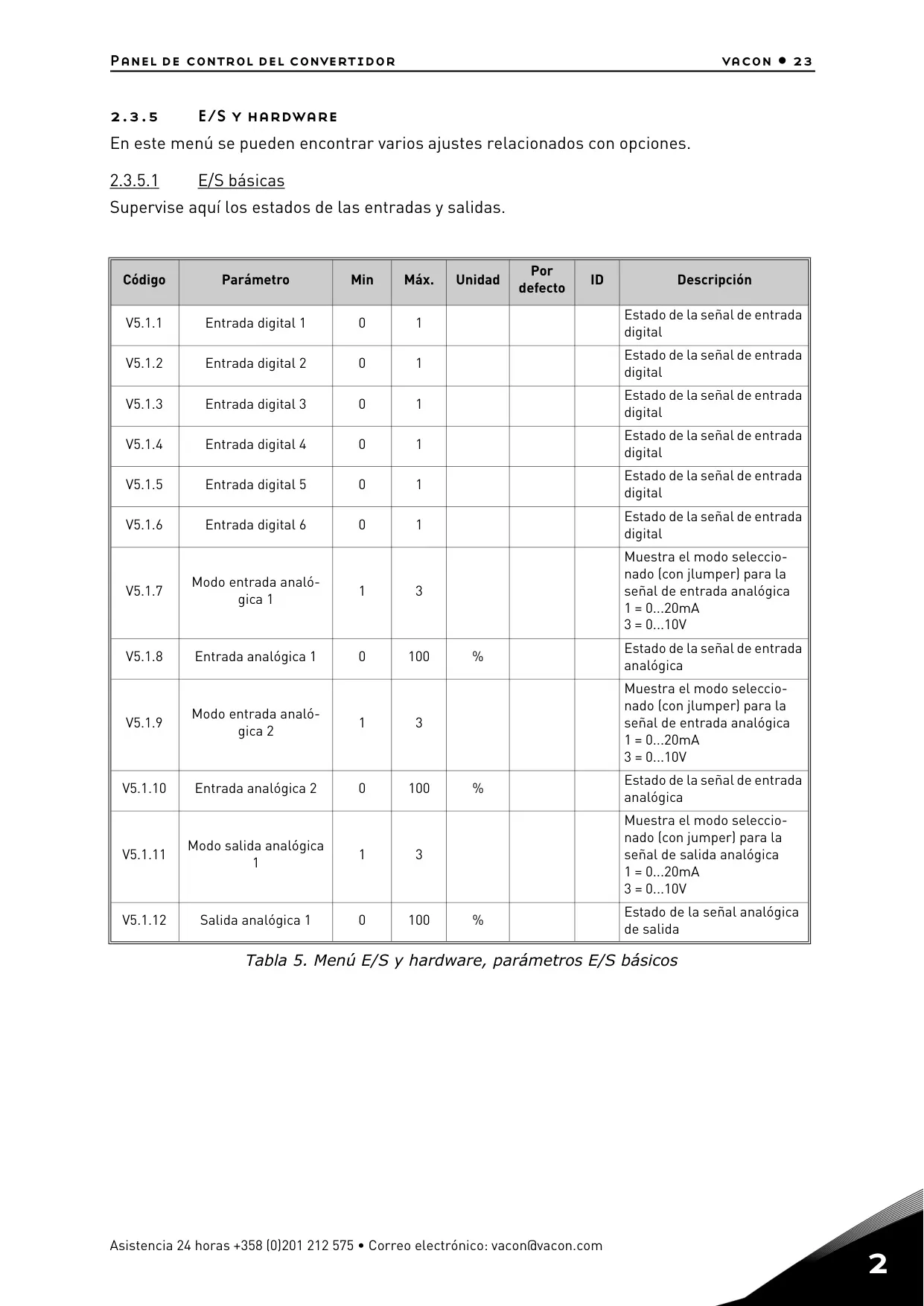

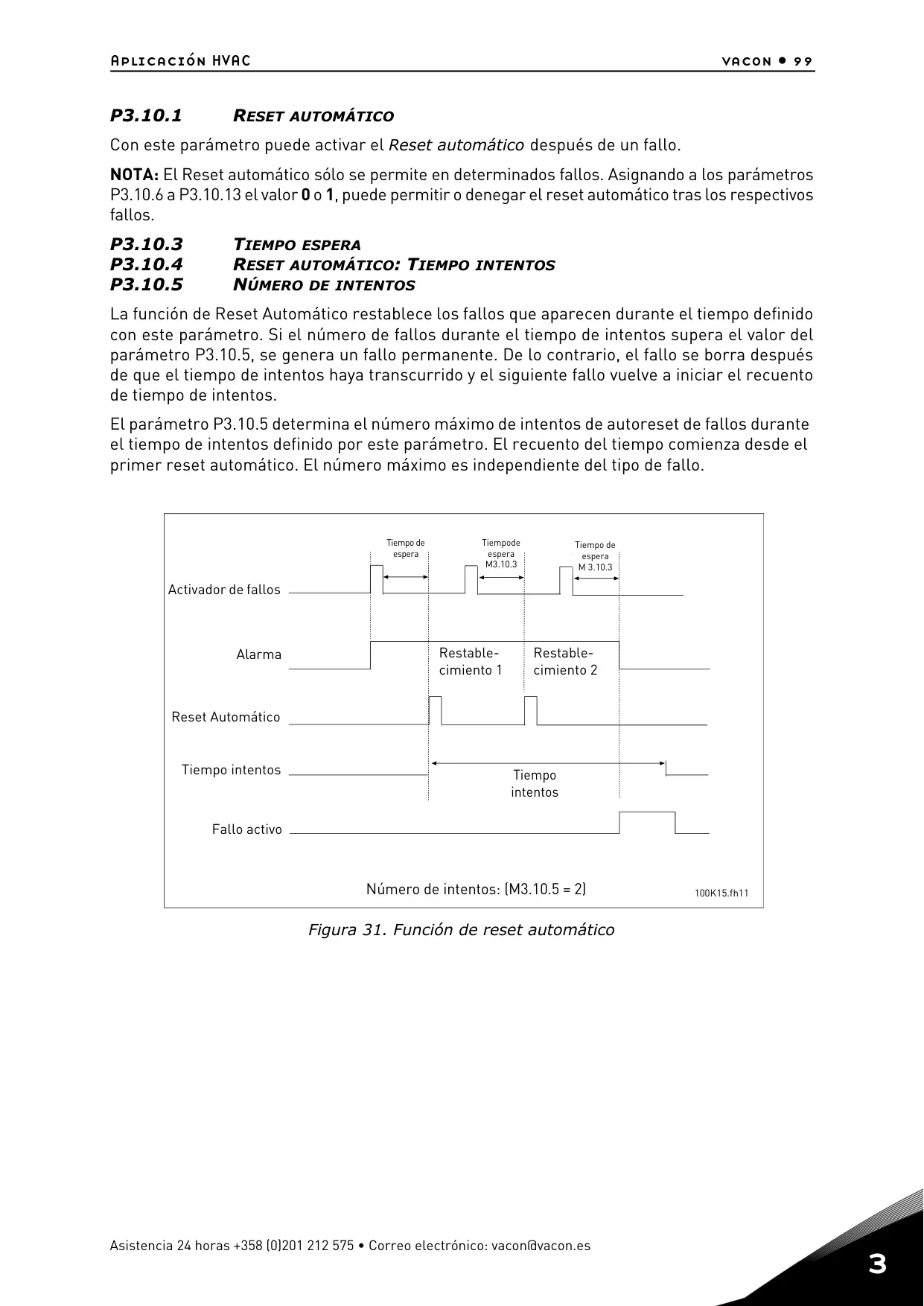

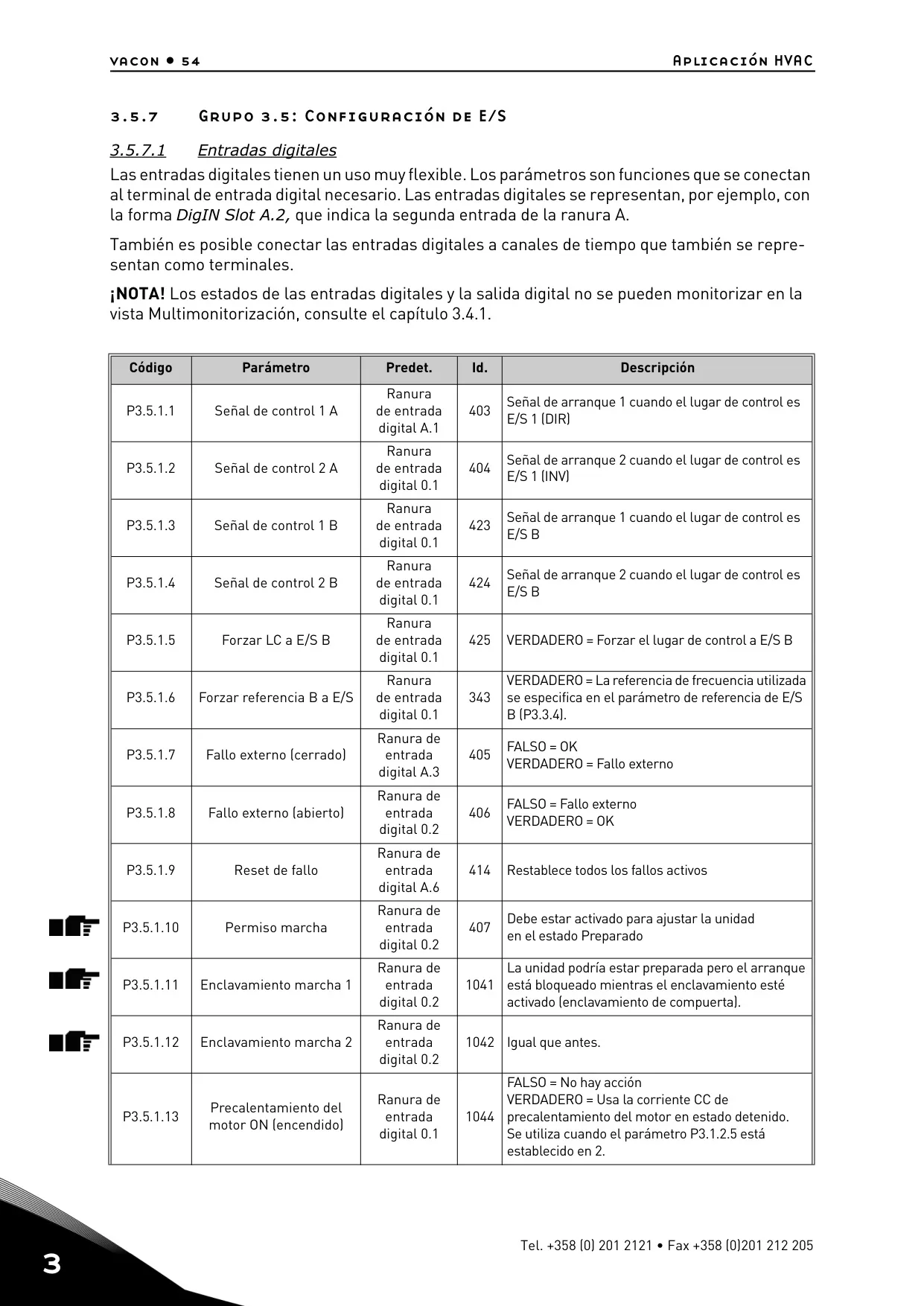

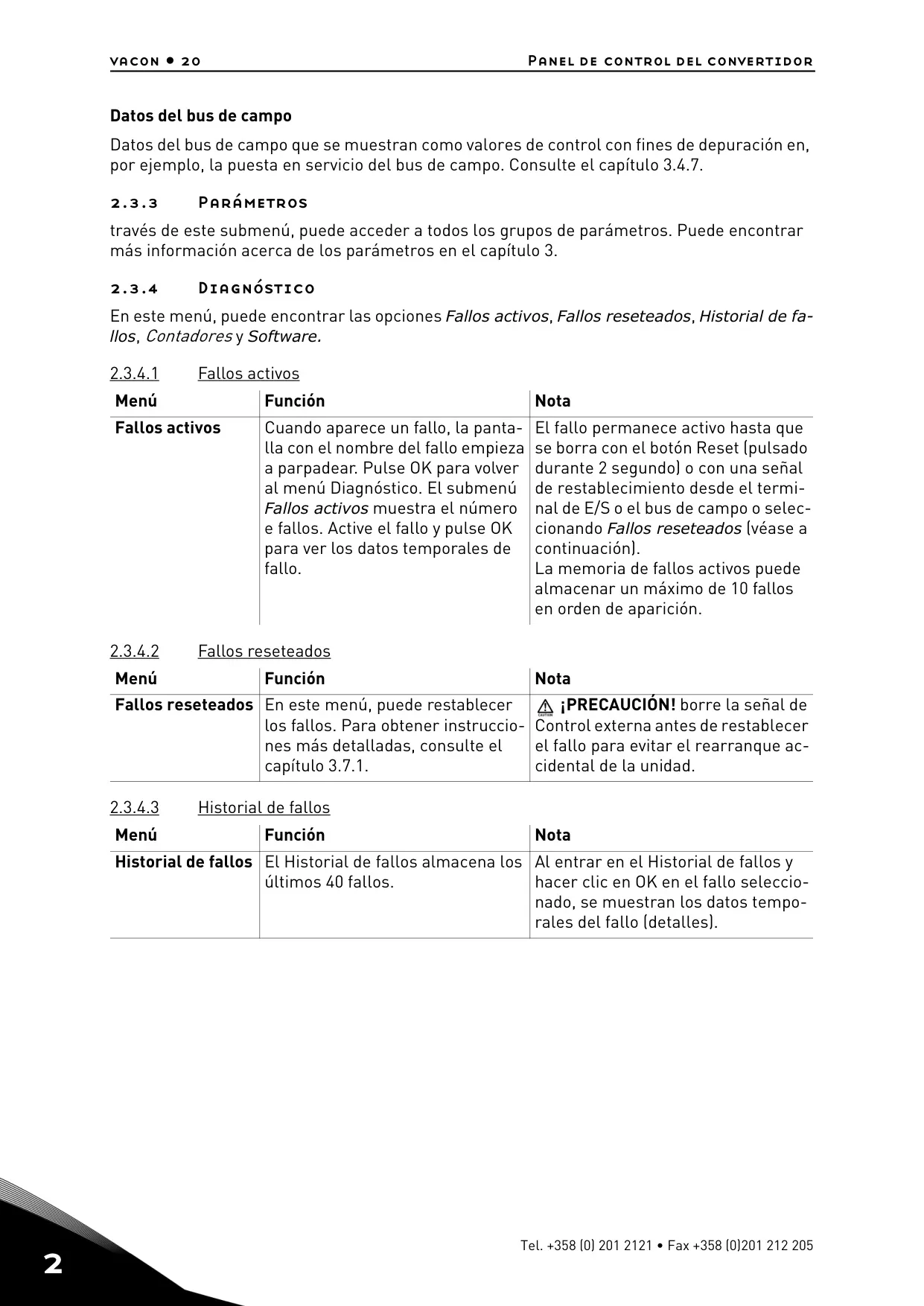

La seguridad y el diagnóstico son aspectos fundamentales. El Vacon 100 cuenta con un Modo incendio, que, aunque invalida la garantía en uso normal (con un modo de prueba disponible), fuerza el funcionamiento del variador a una frecuencia preestablecida, ignorando otras órdenes. El sistema de diagnóstico es exhaustivo, mostrando fallos activos, un historial de hasta 40 fallos y la posibilidad de un reset automático para ciertos tipos de fallos, con parámetros configurables para el número de intentos y tiempos de espera. Finalmente, la programación de entradas y salidas digitales es altamente flexible, permitiendo asignar funciones específicas a cualquier terminal, lo que facilita la adaptación a diversas necesidades de control.
