Variador Danfoss FC 302
Variador Danfoss FC 302
Variador Danfoss FC 302
Instrucciones del Variador Danfoss FC 302
Aquí le ofrecemos el manual de Variador Danfoss FC 302 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 2 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Danfoss FC 302, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

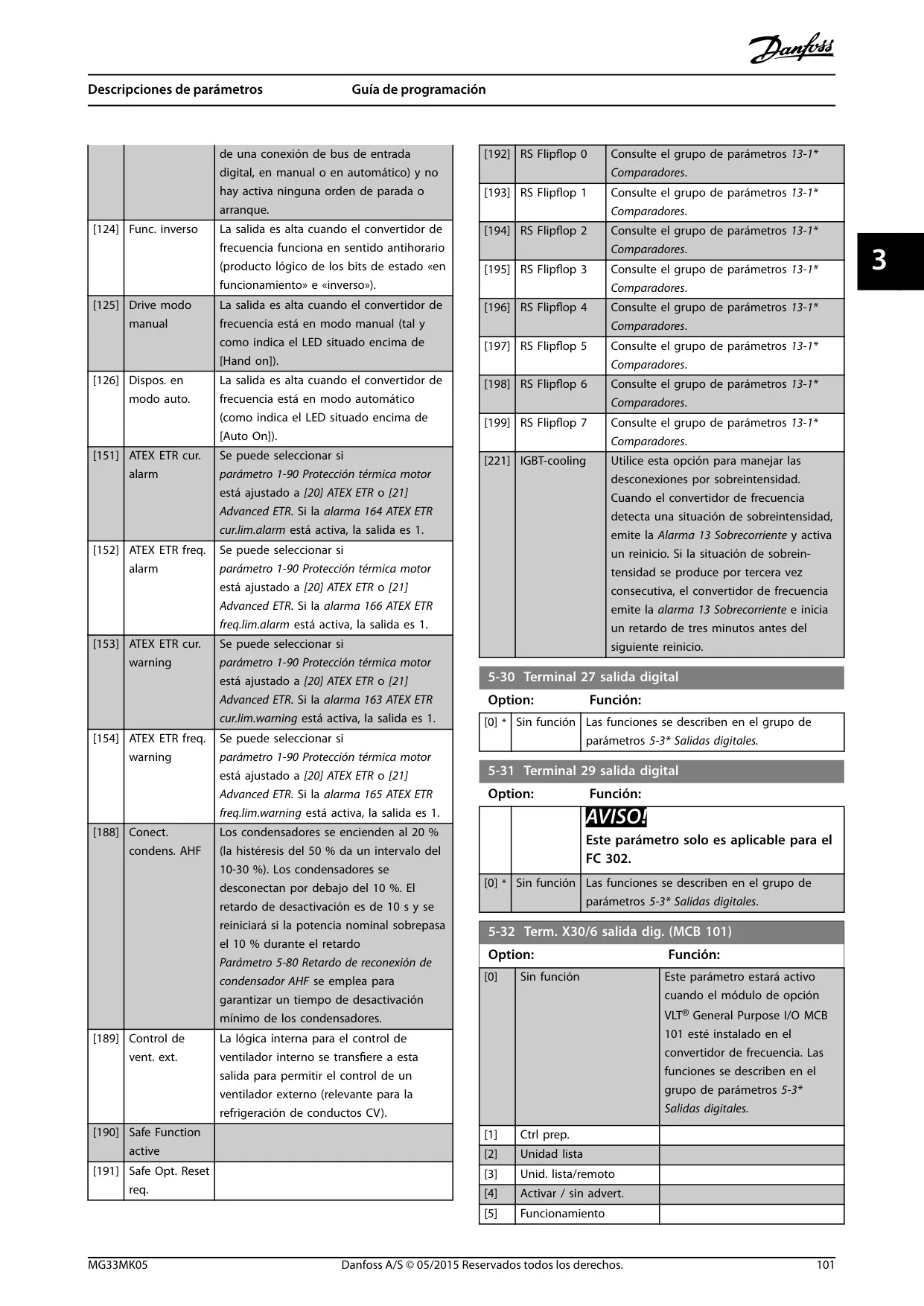

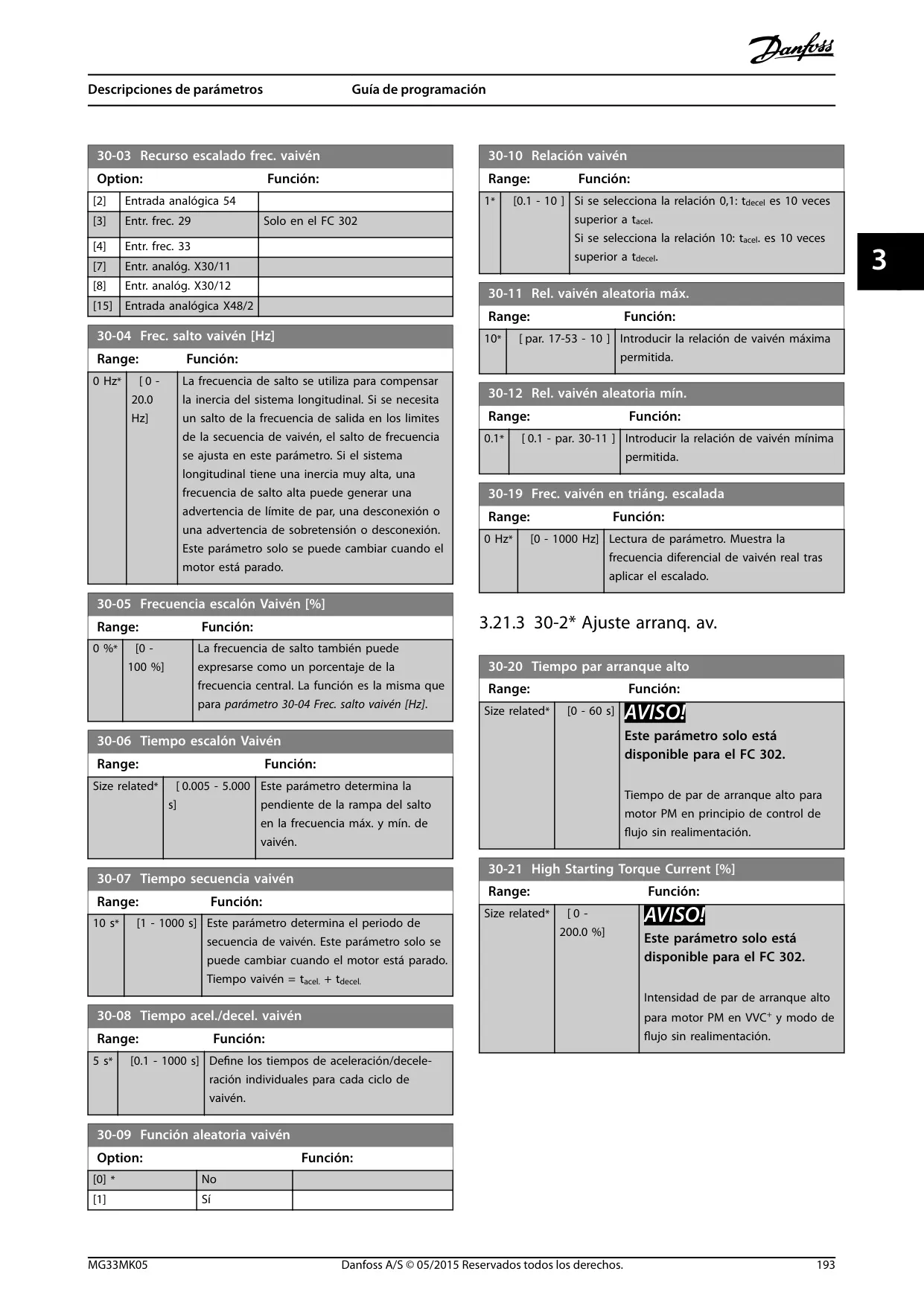

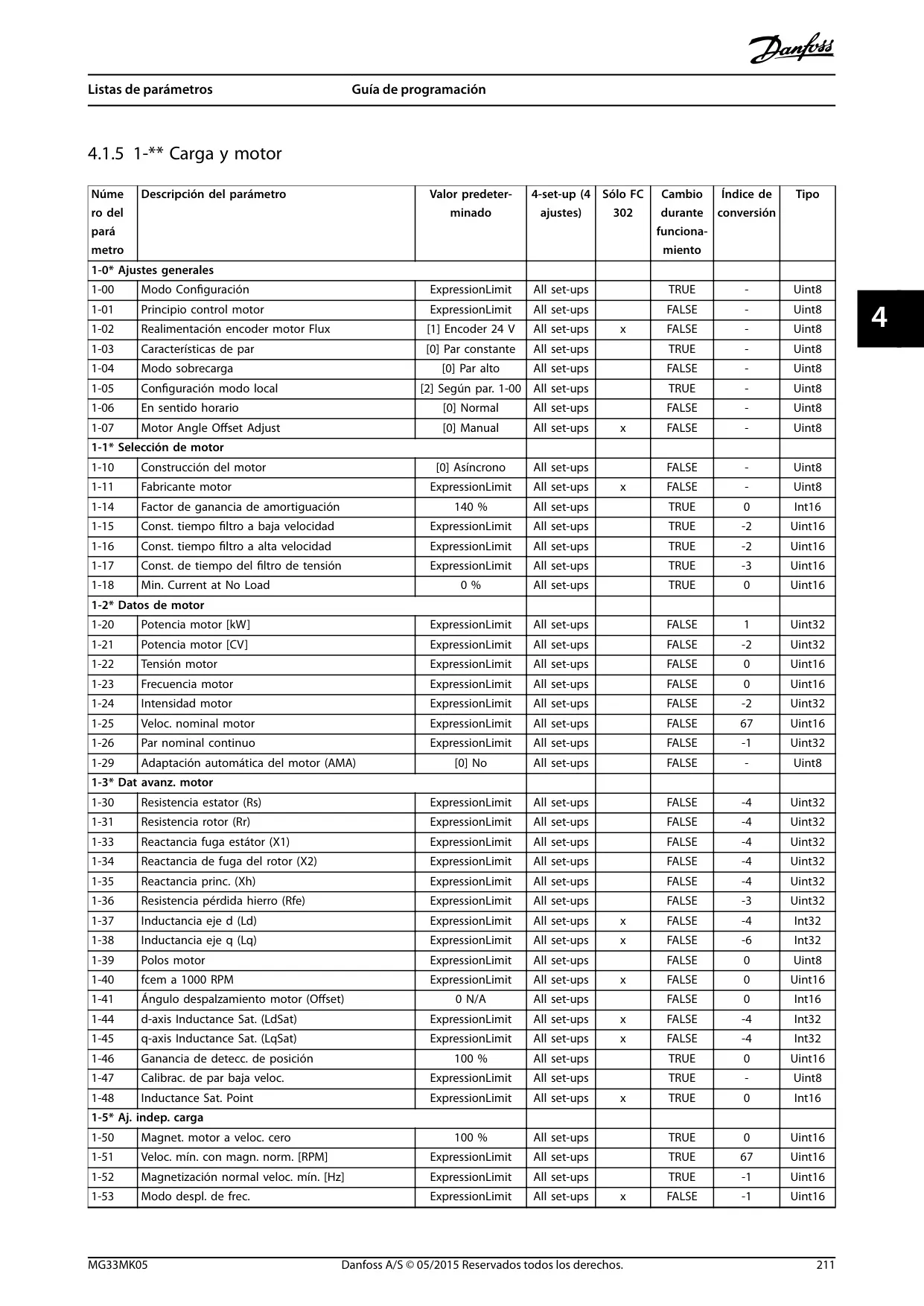

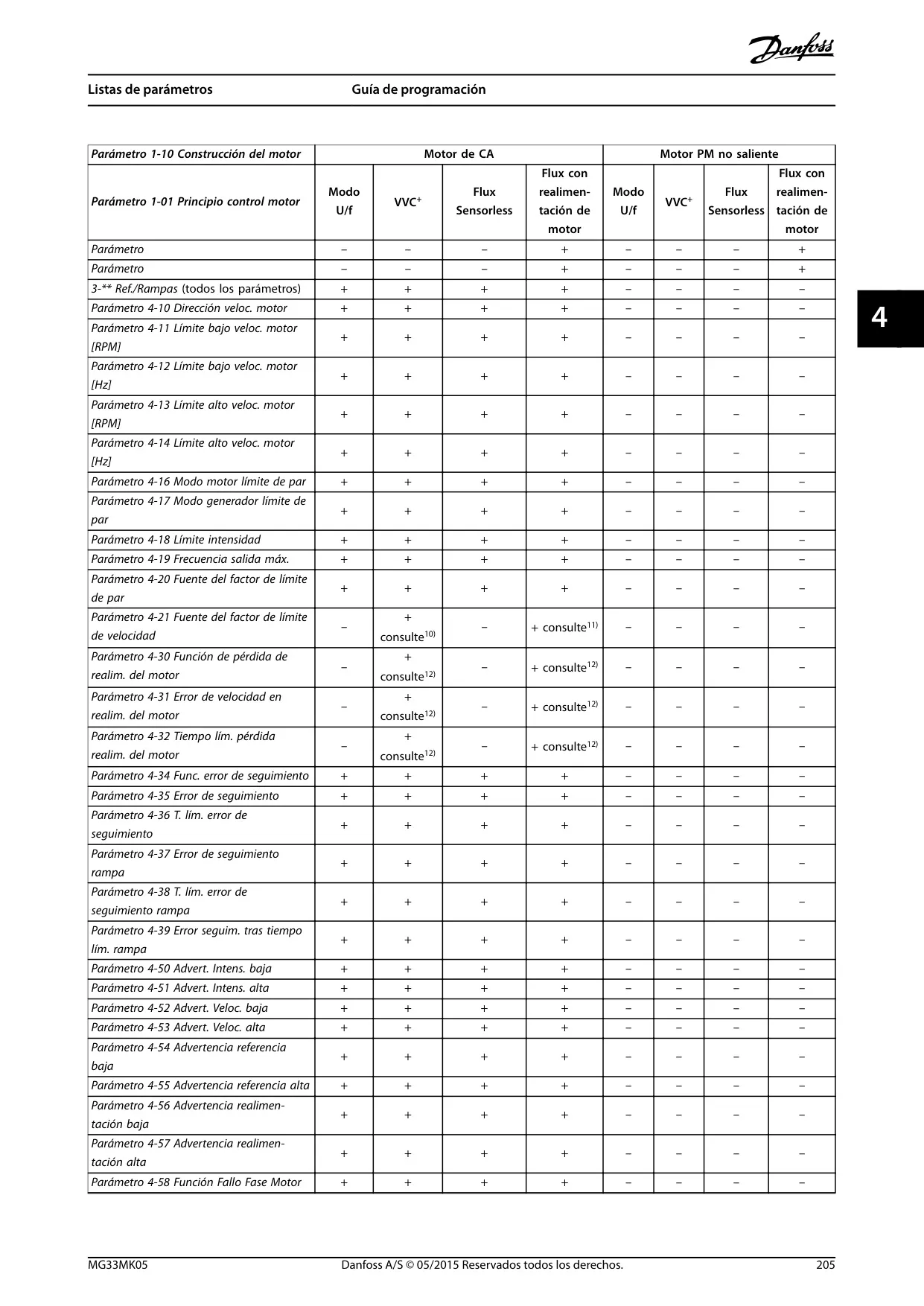

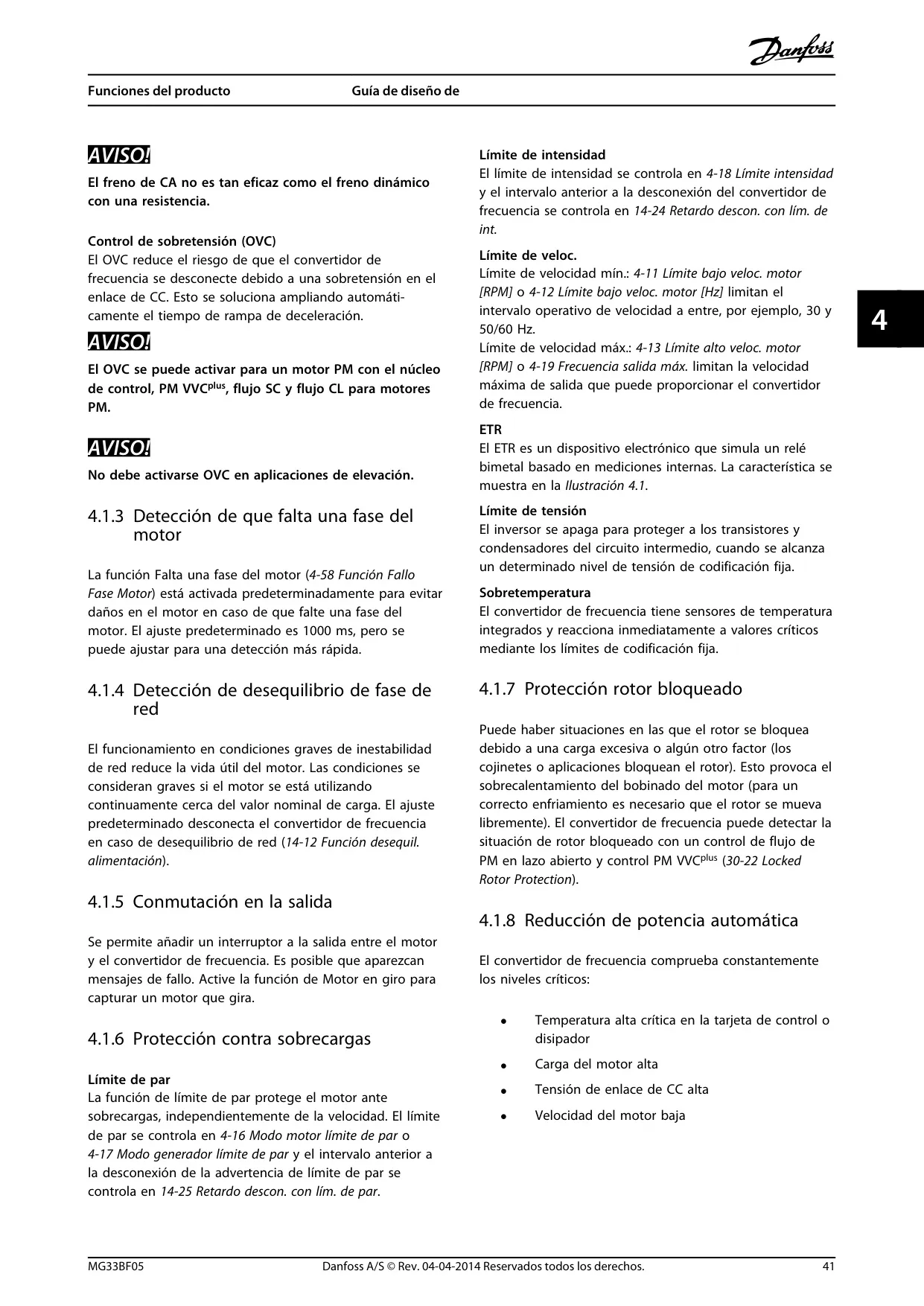

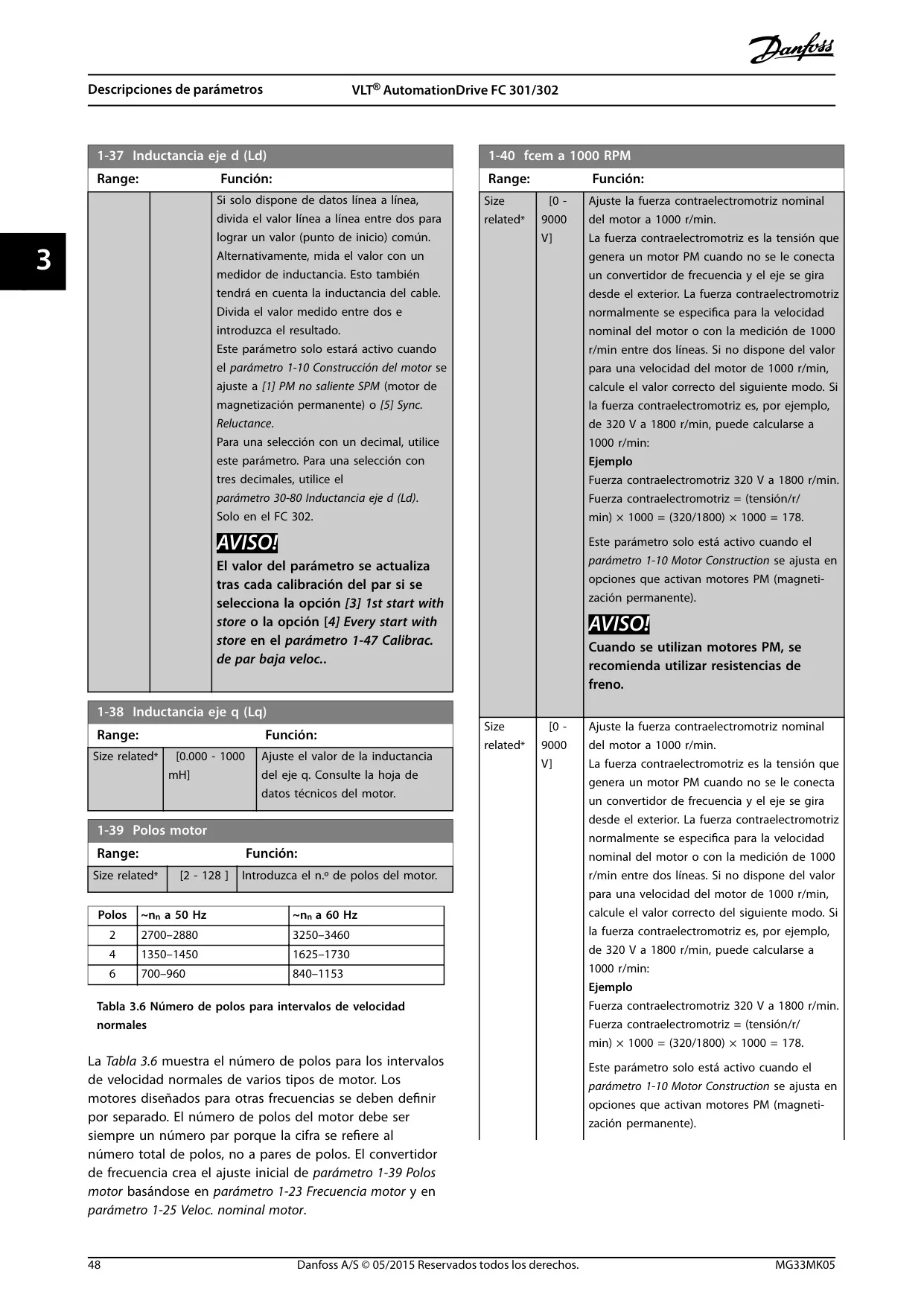

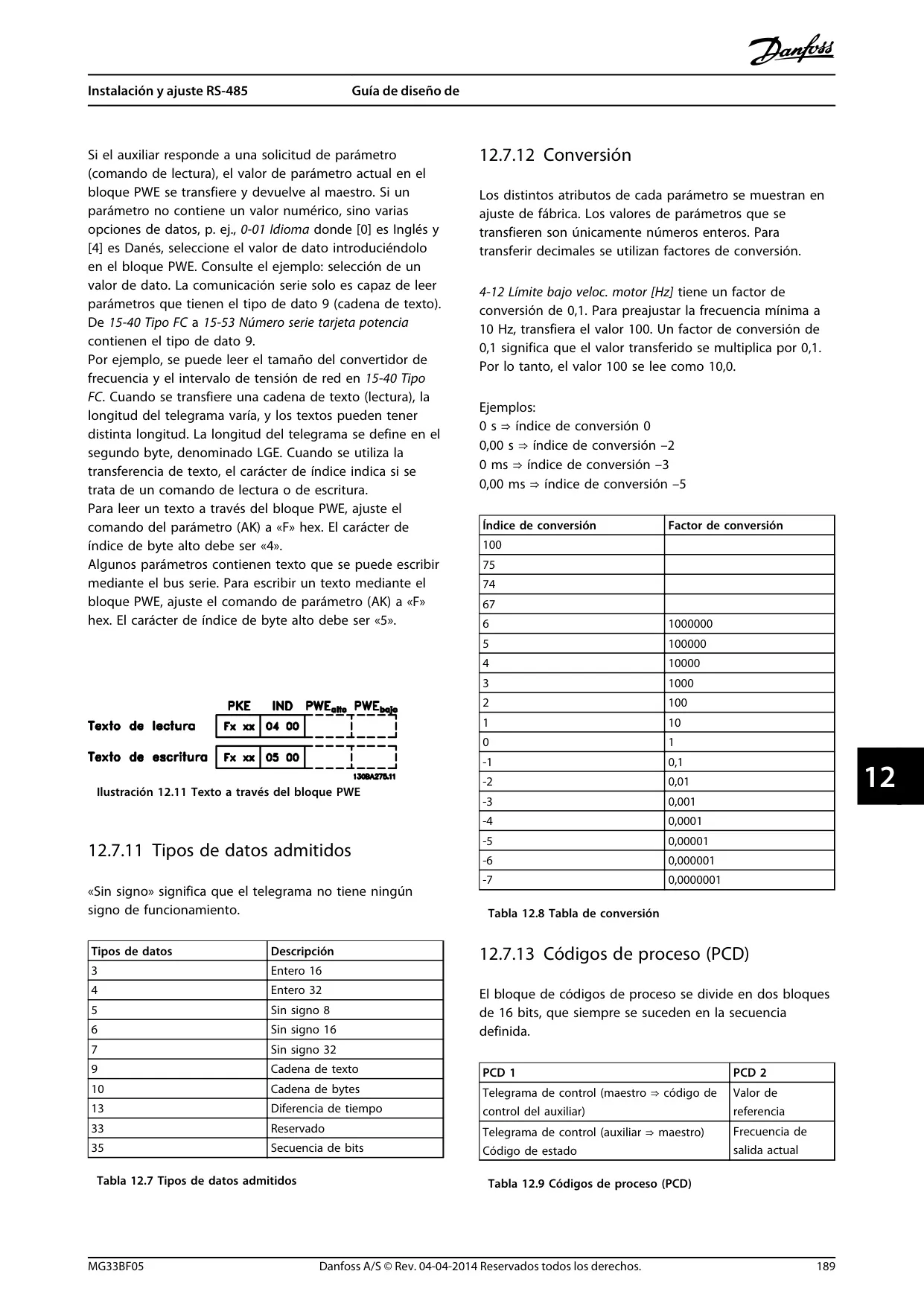

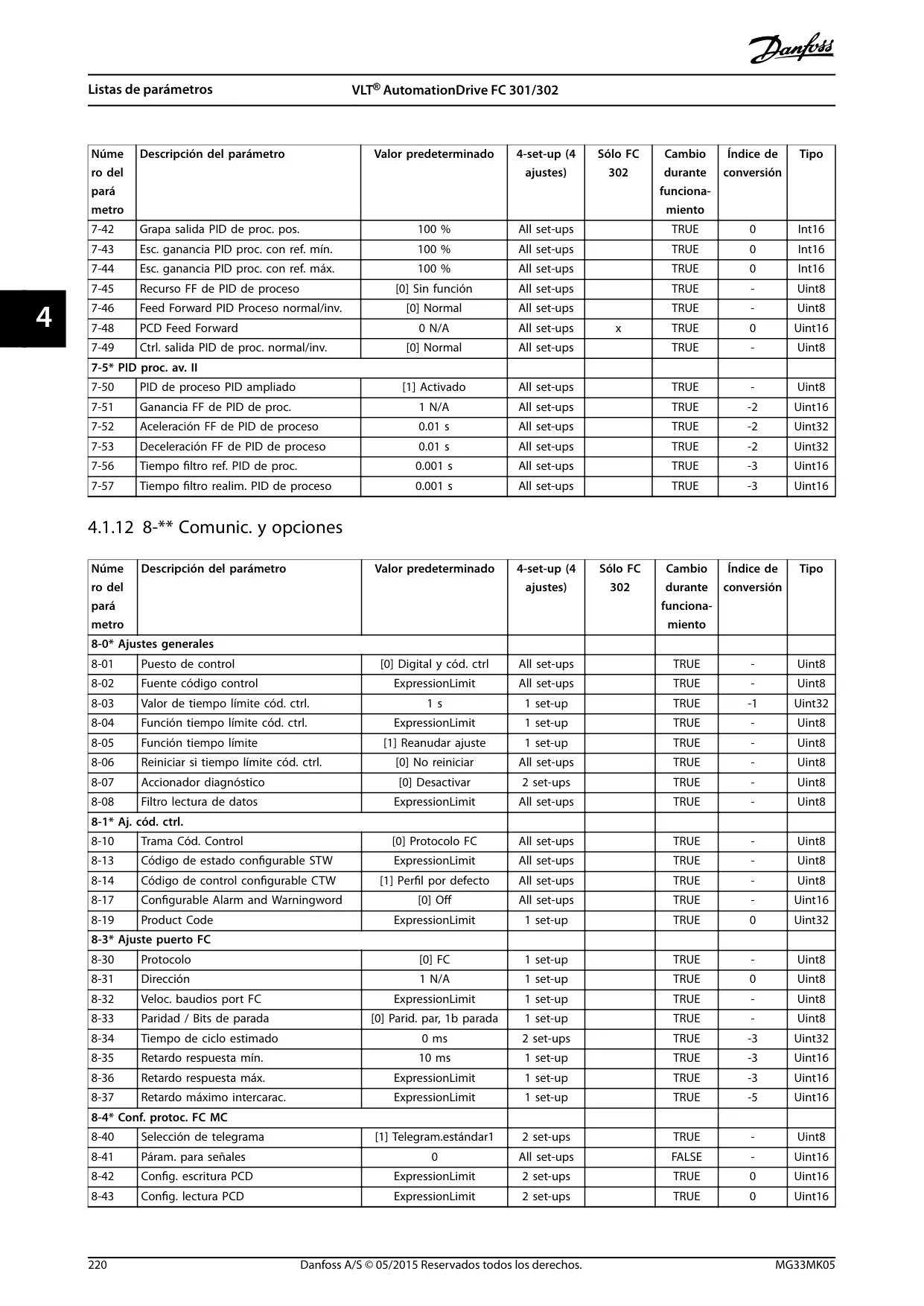

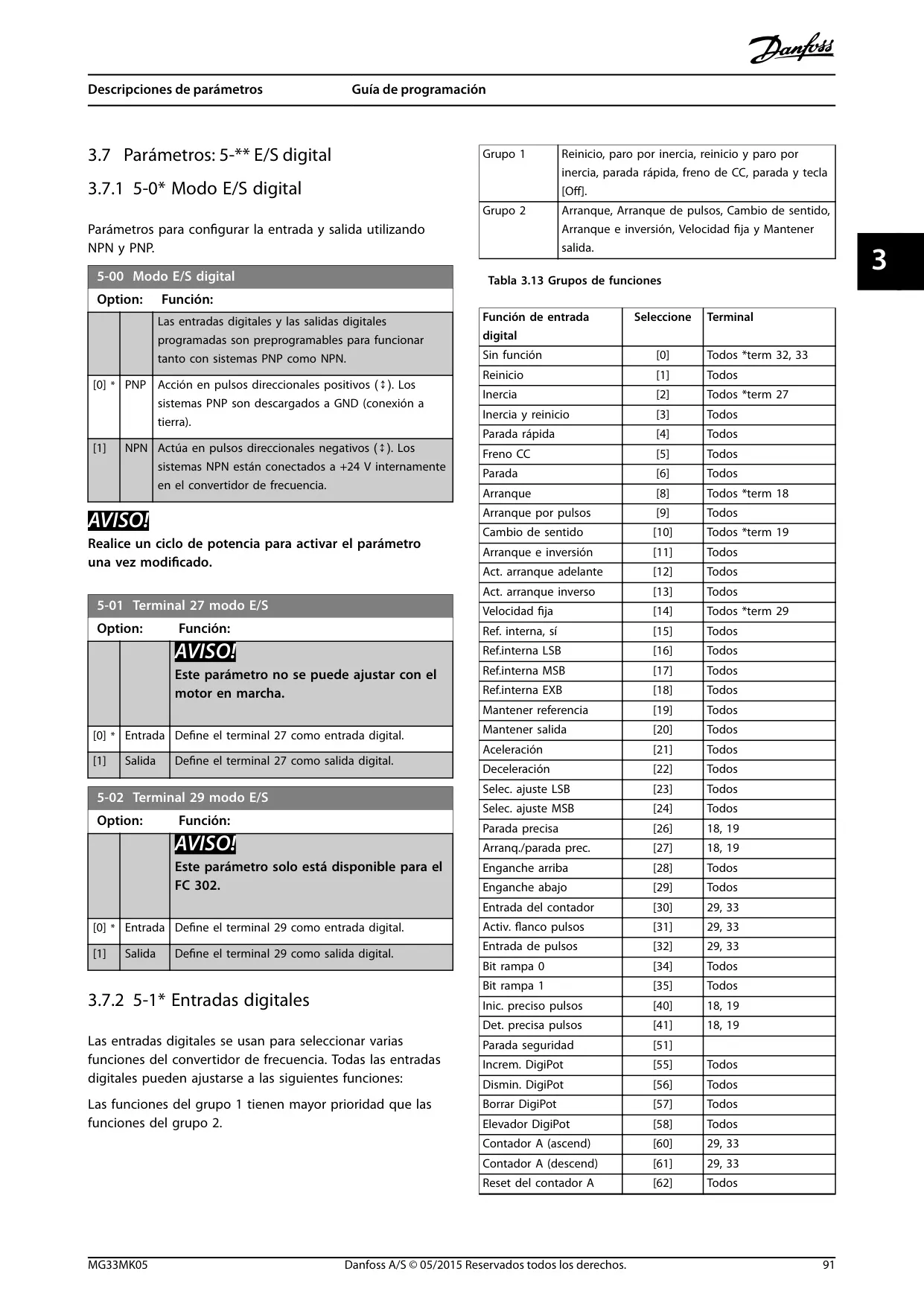

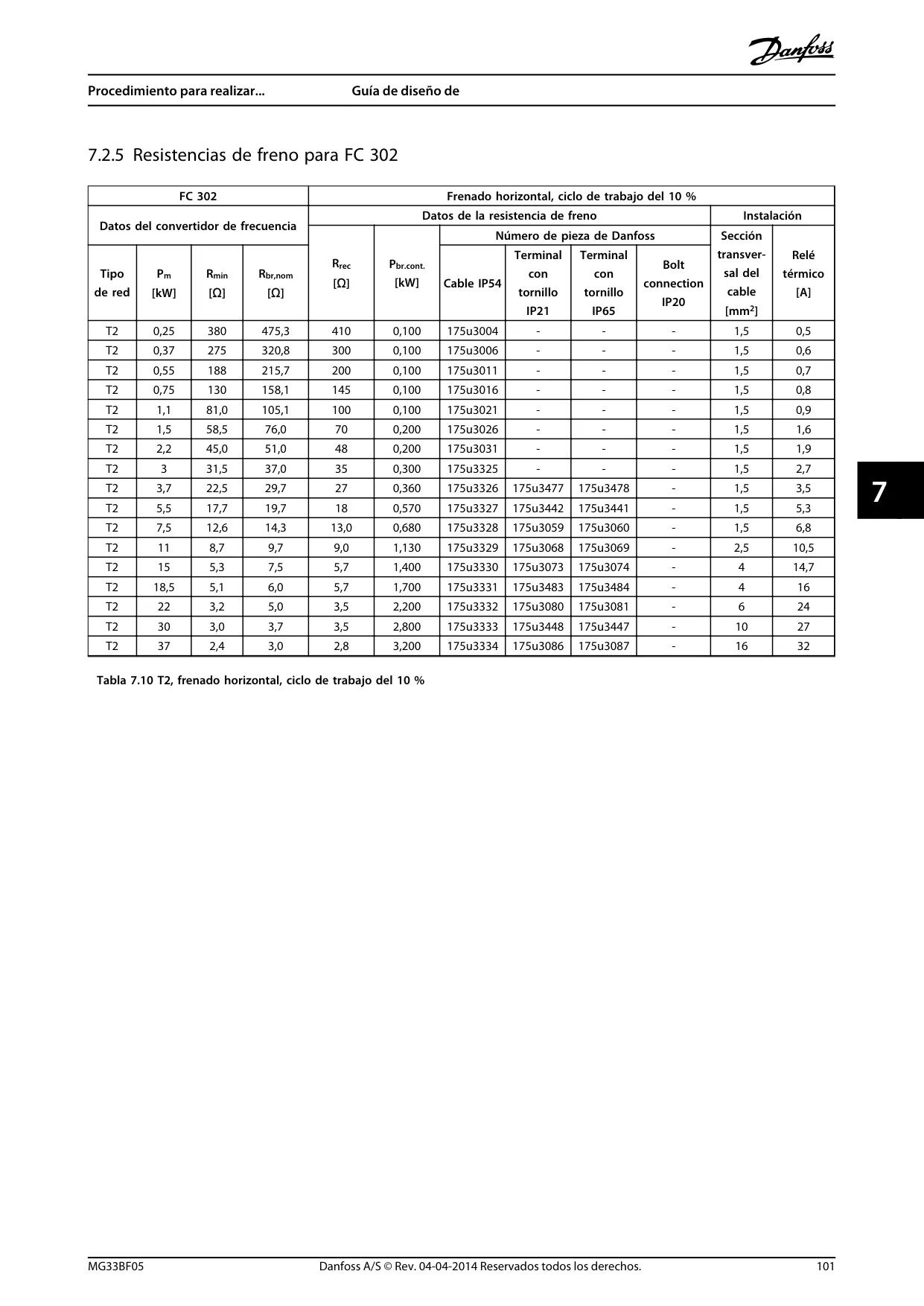

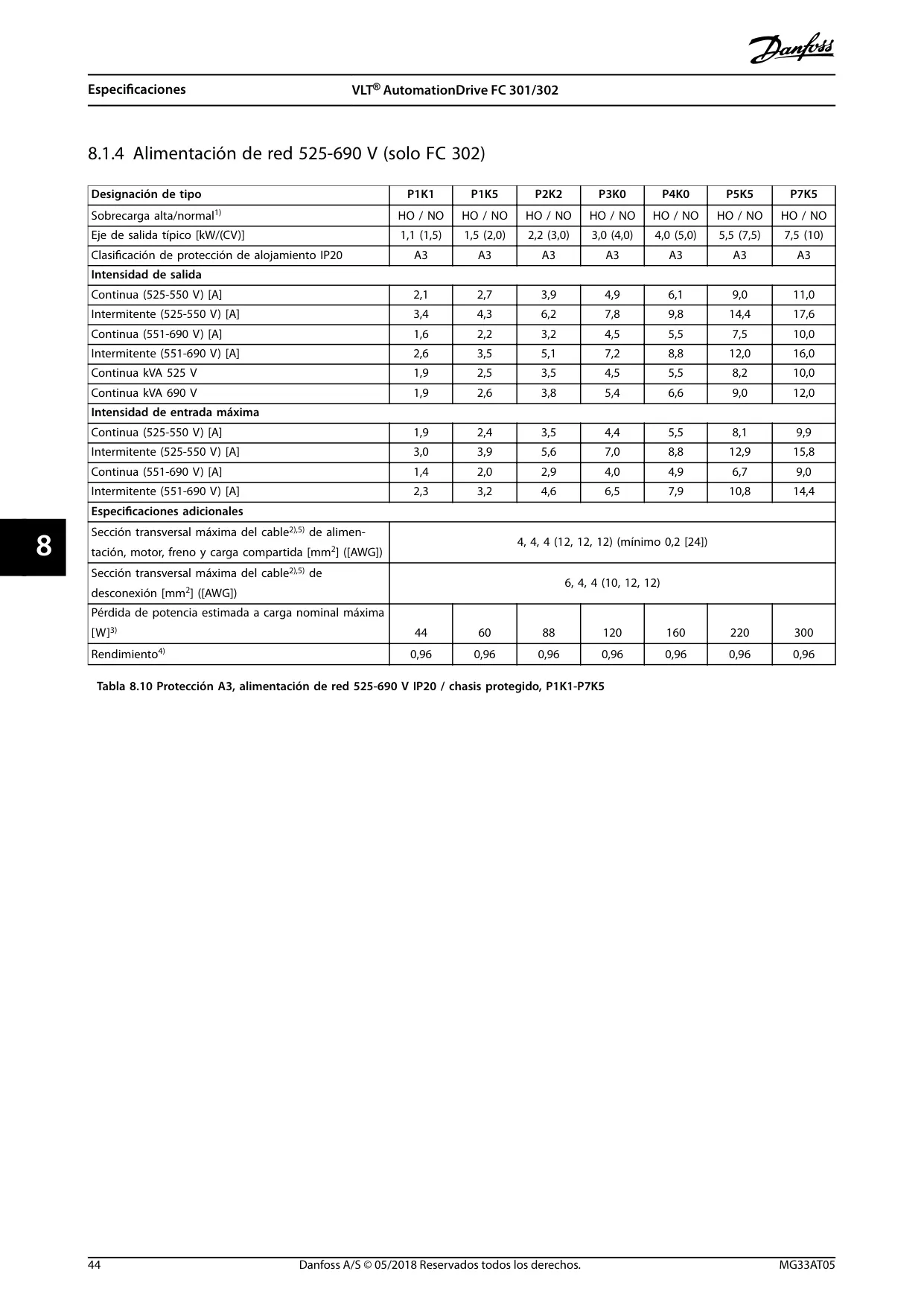

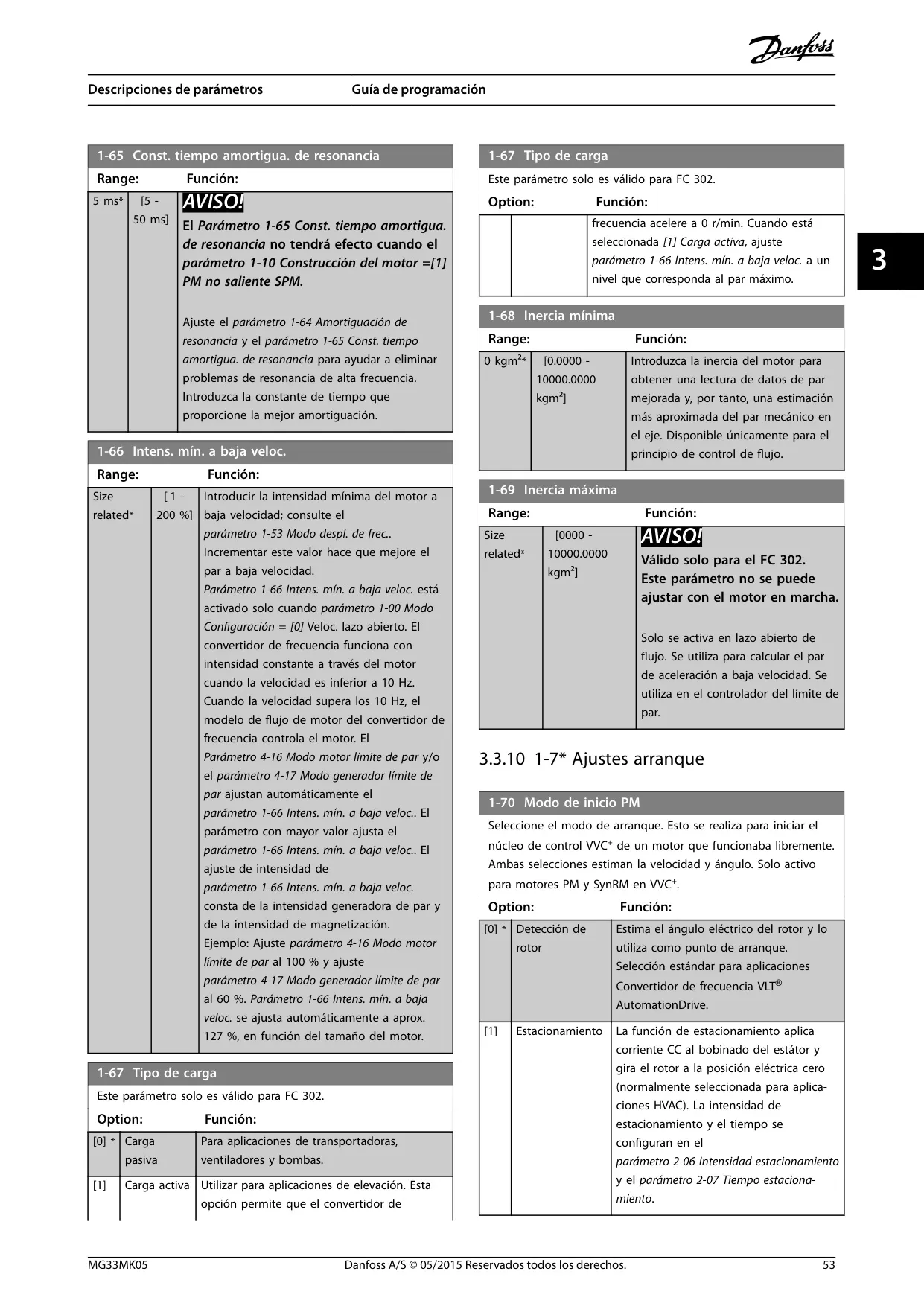

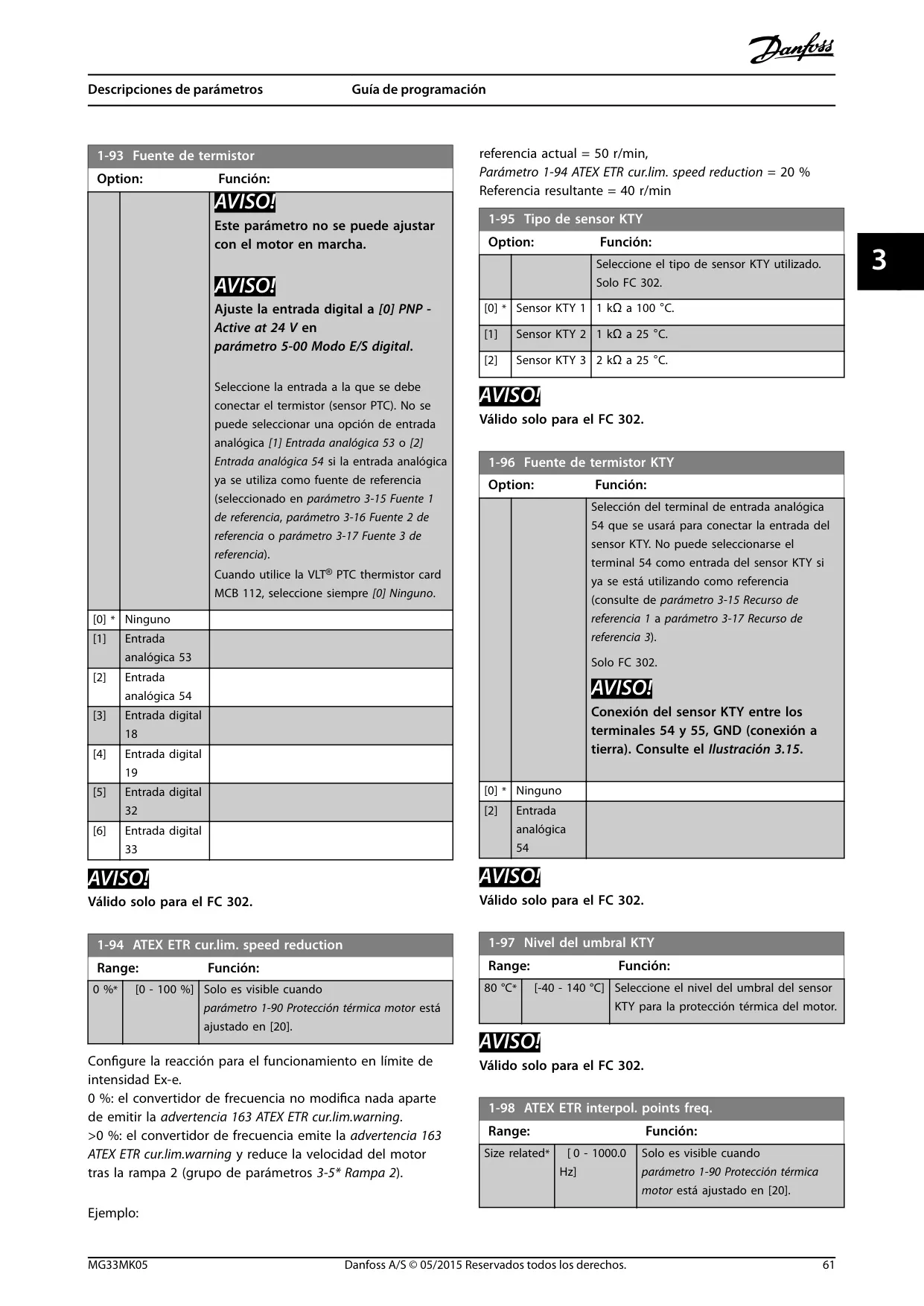

Imágenes del Producto

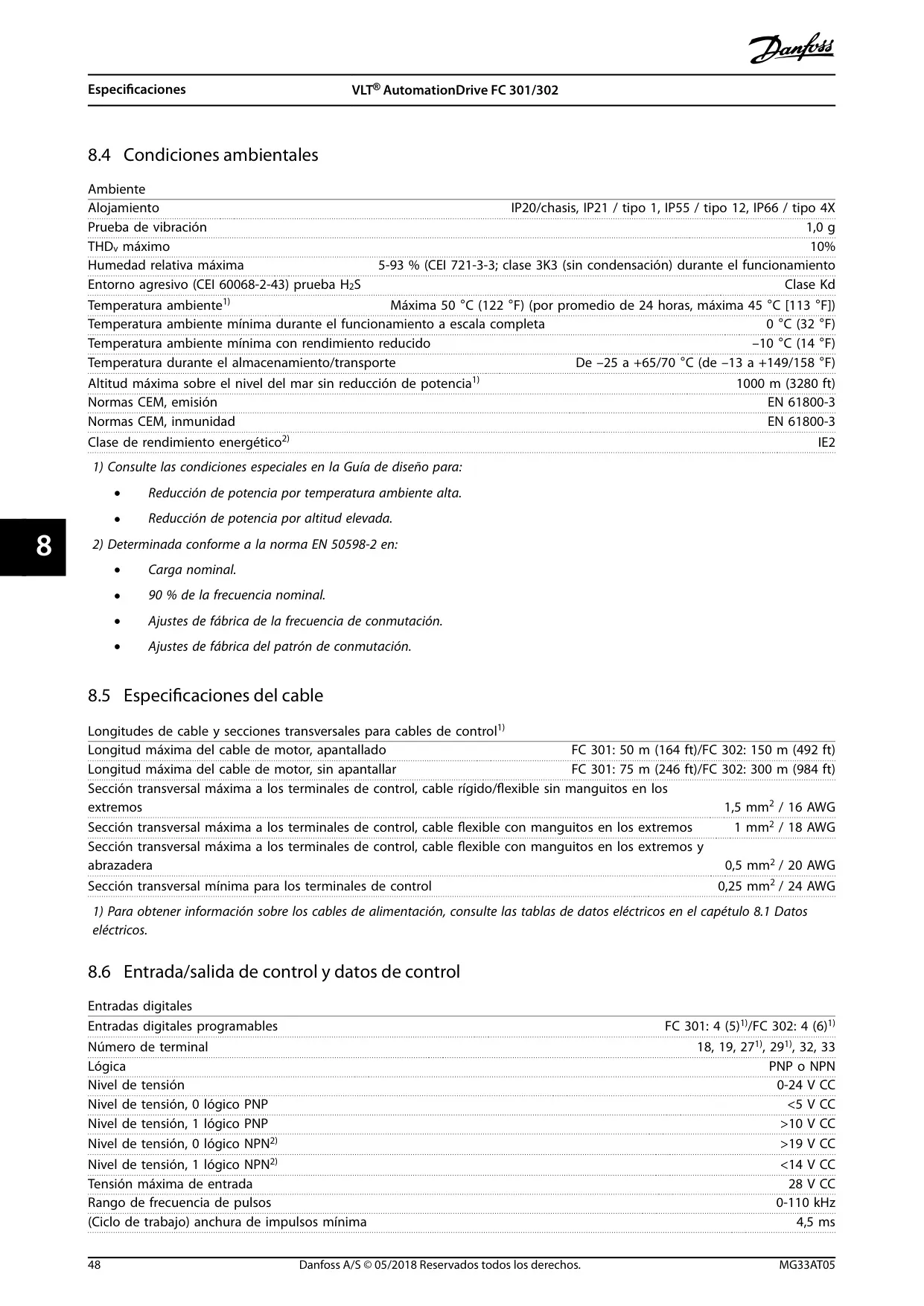

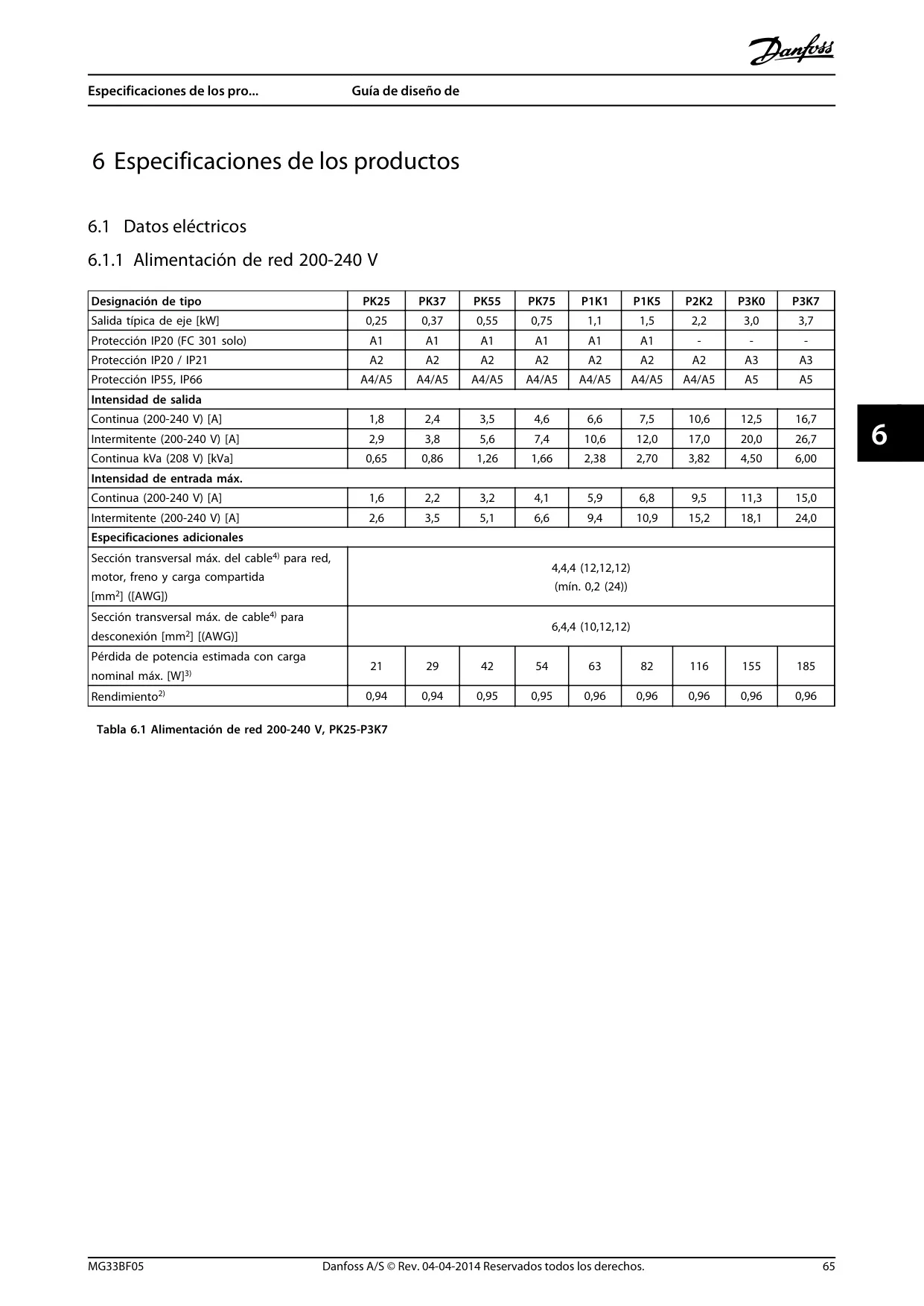

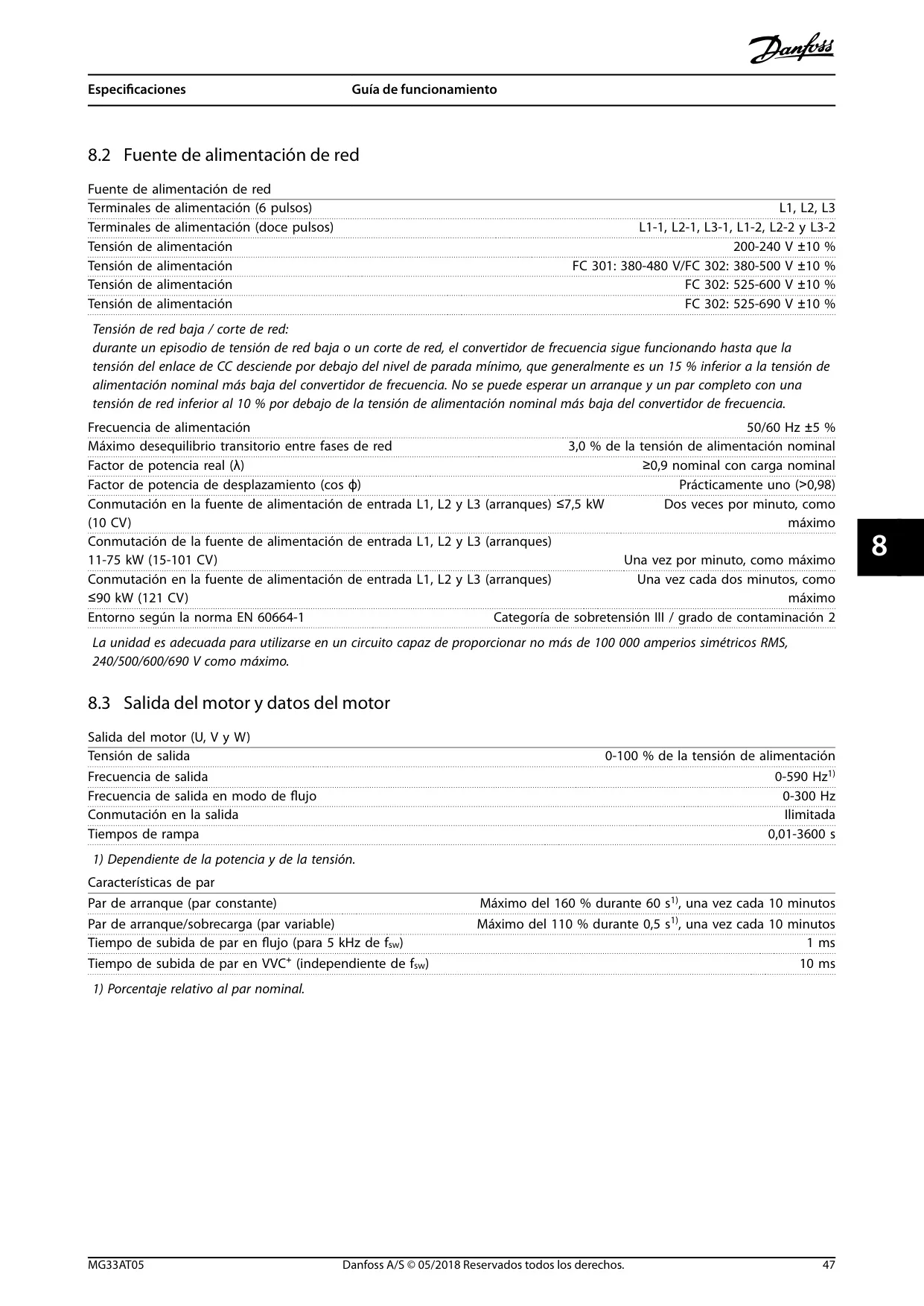

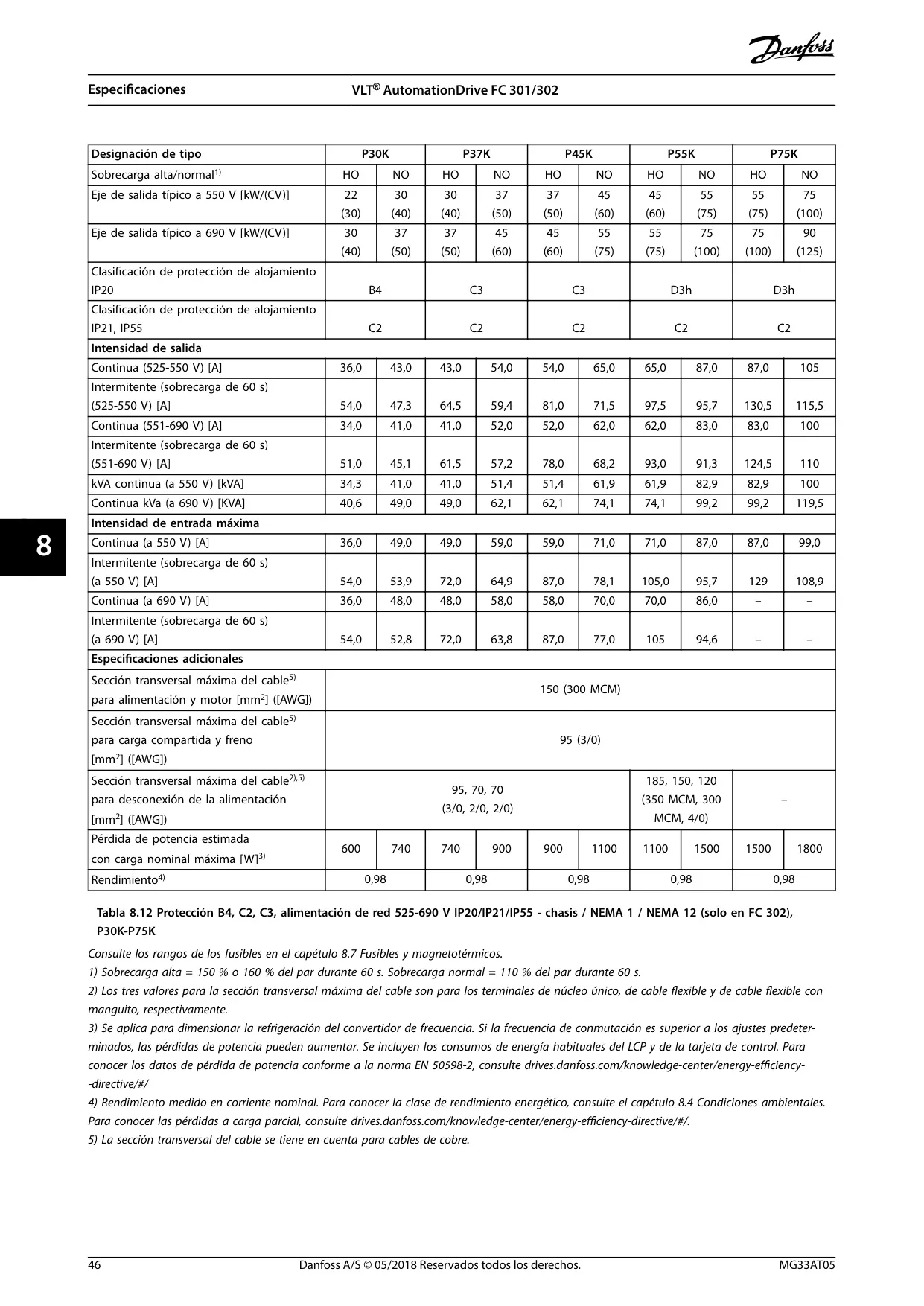

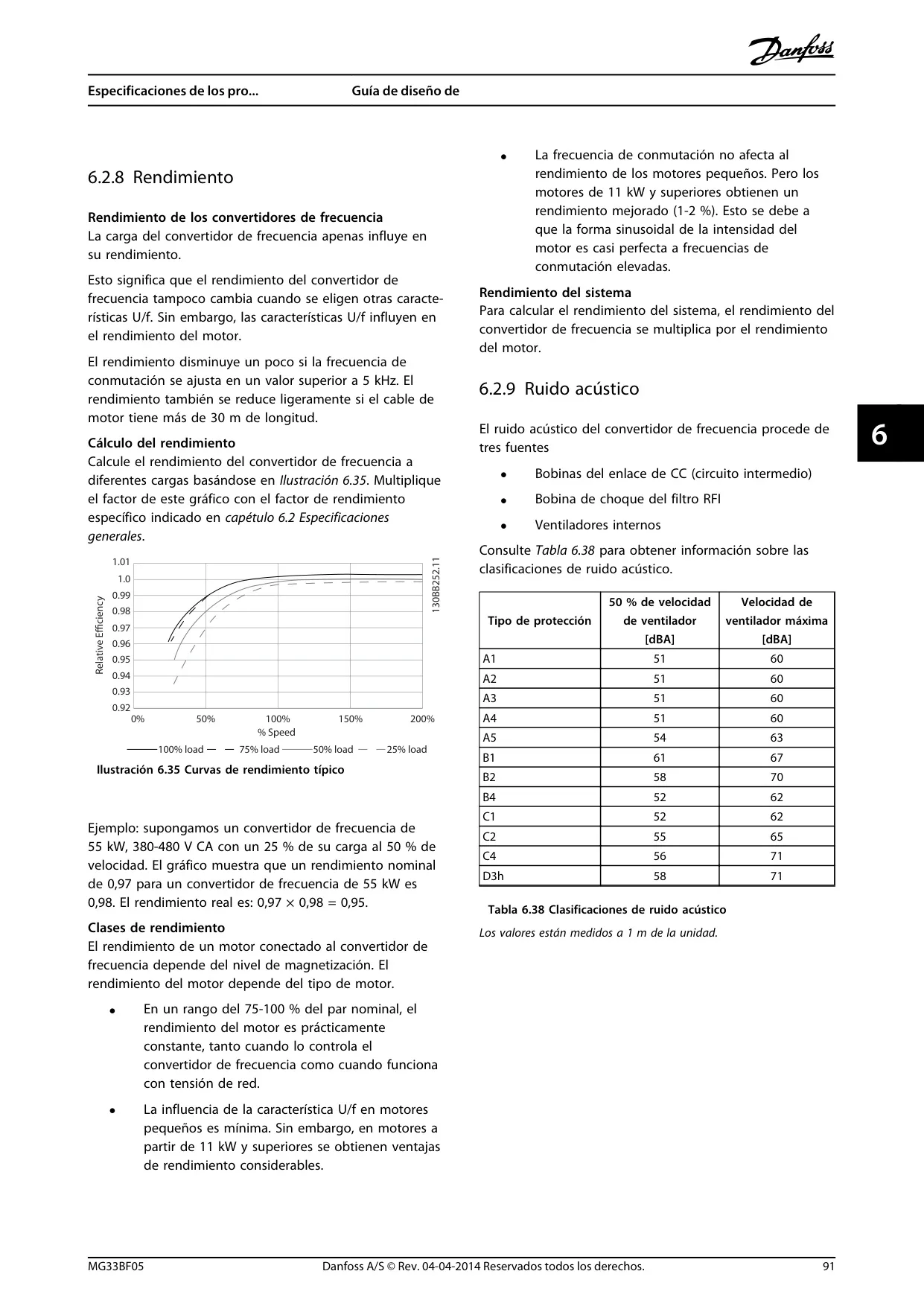

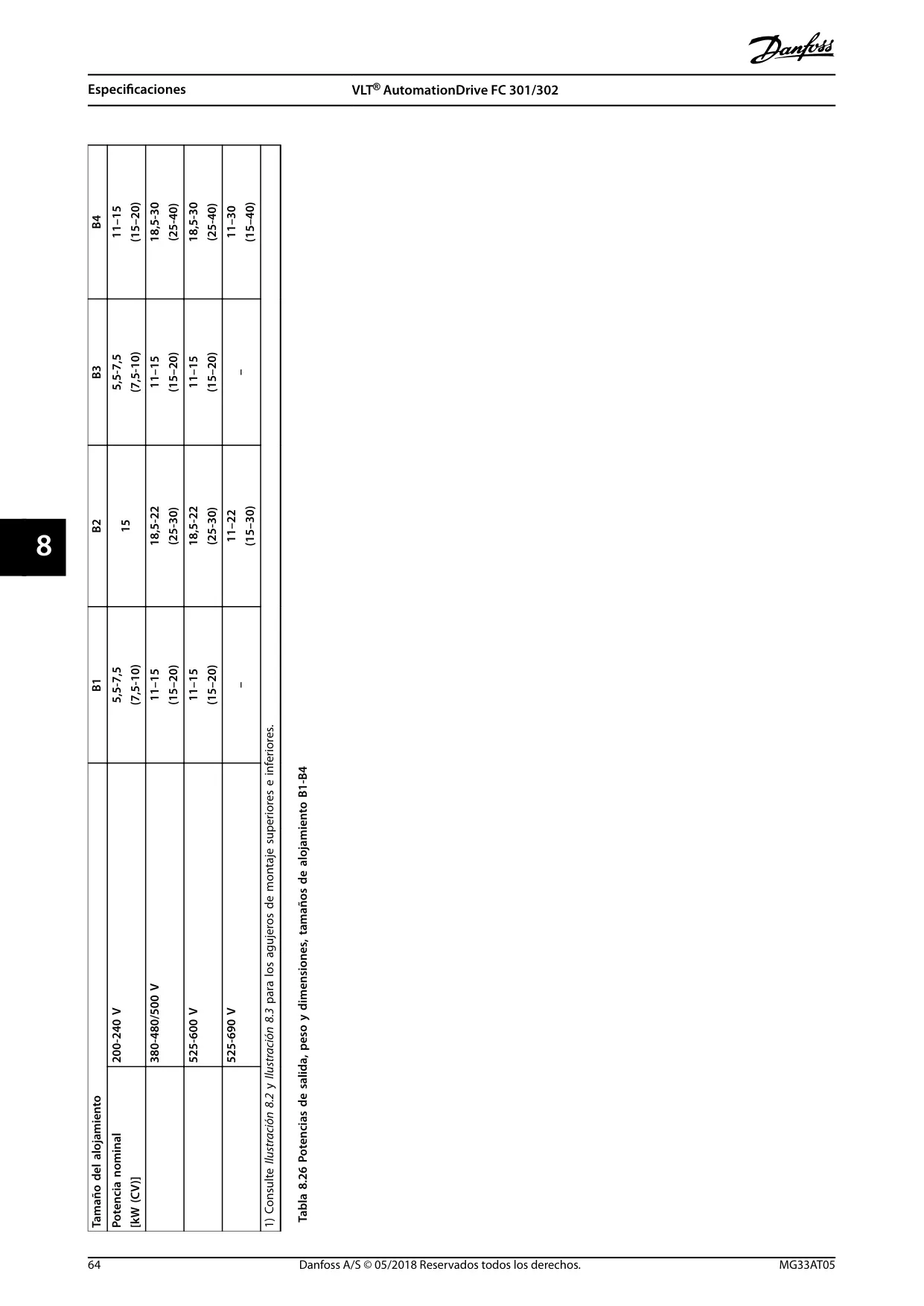

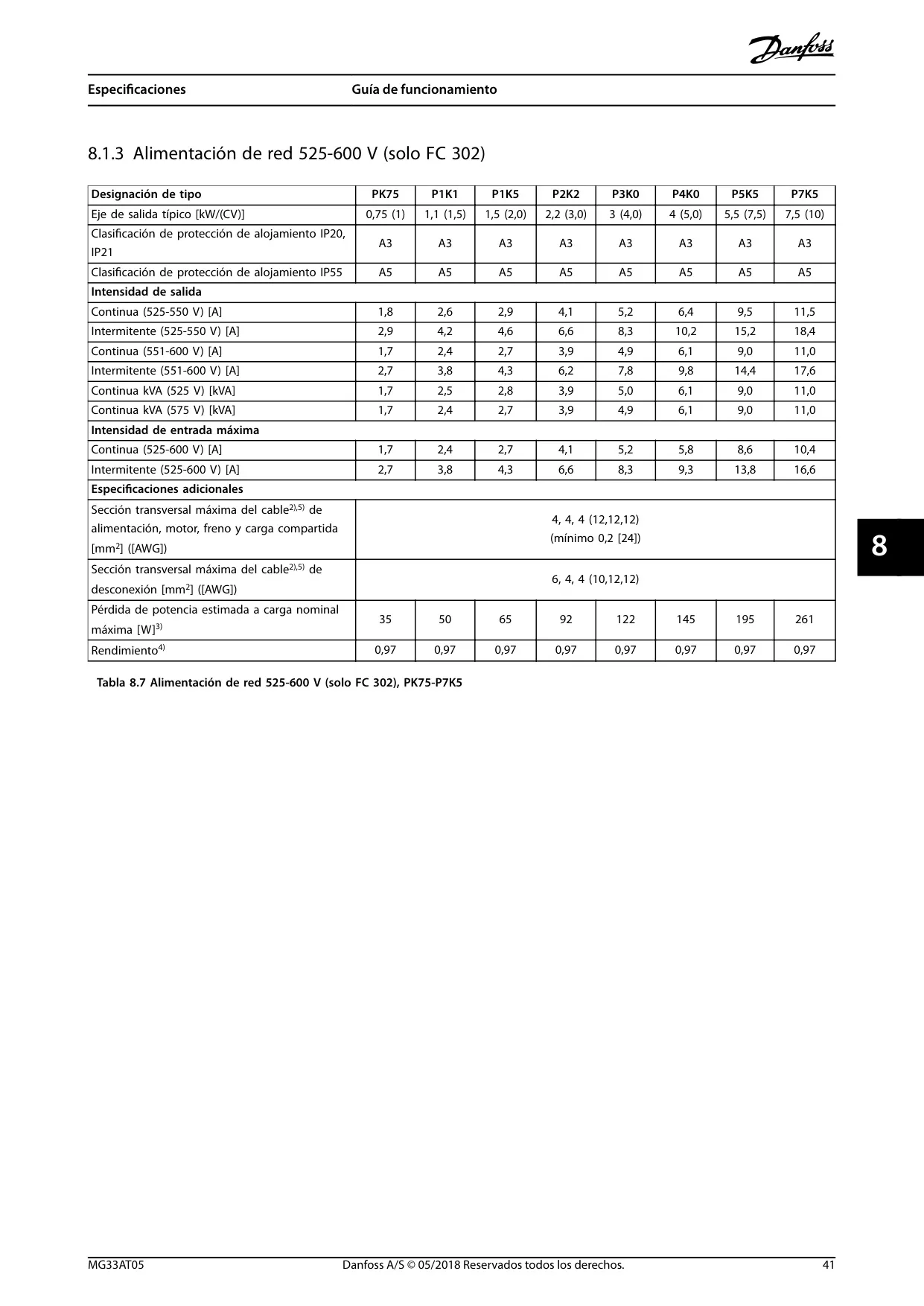

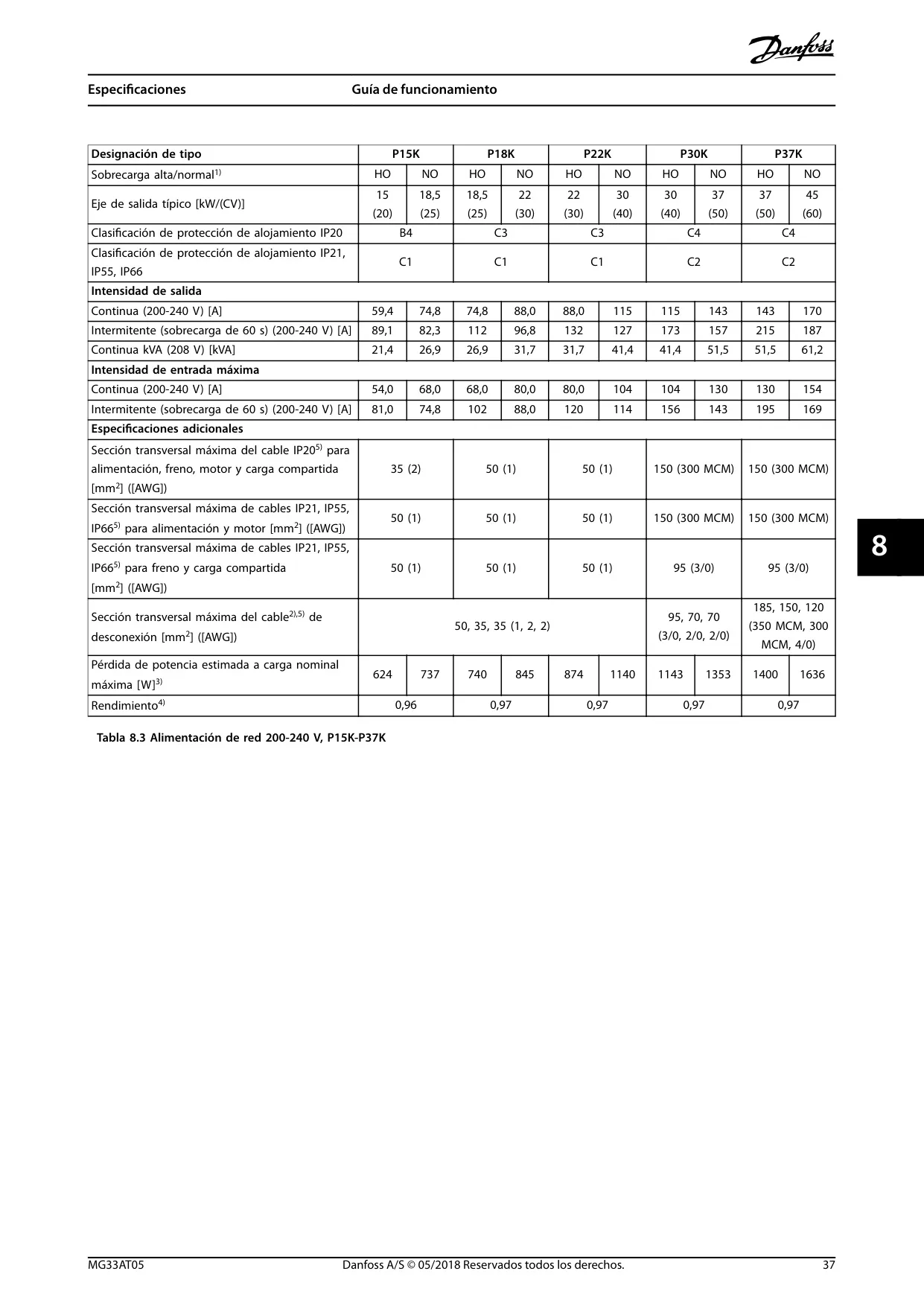

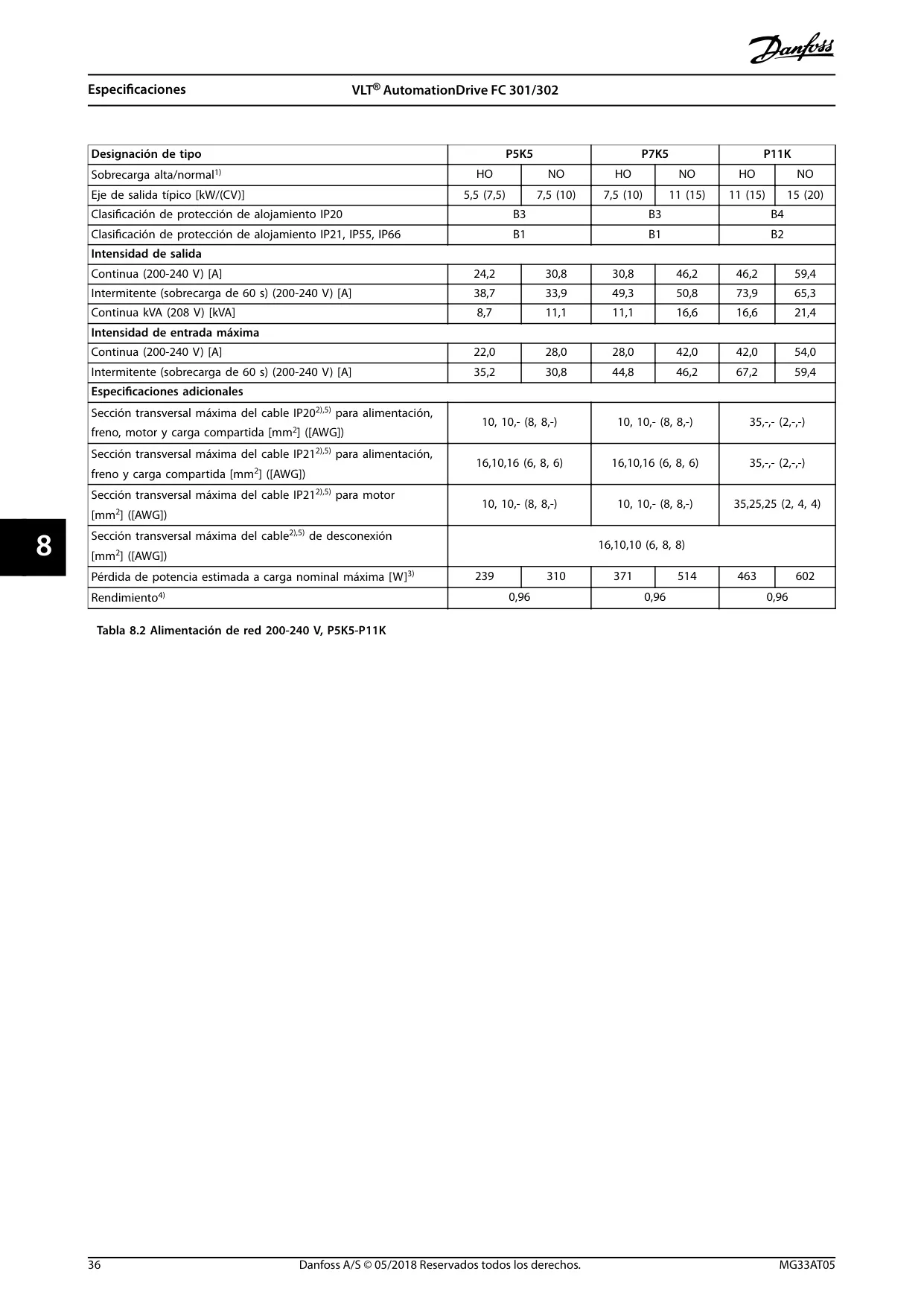

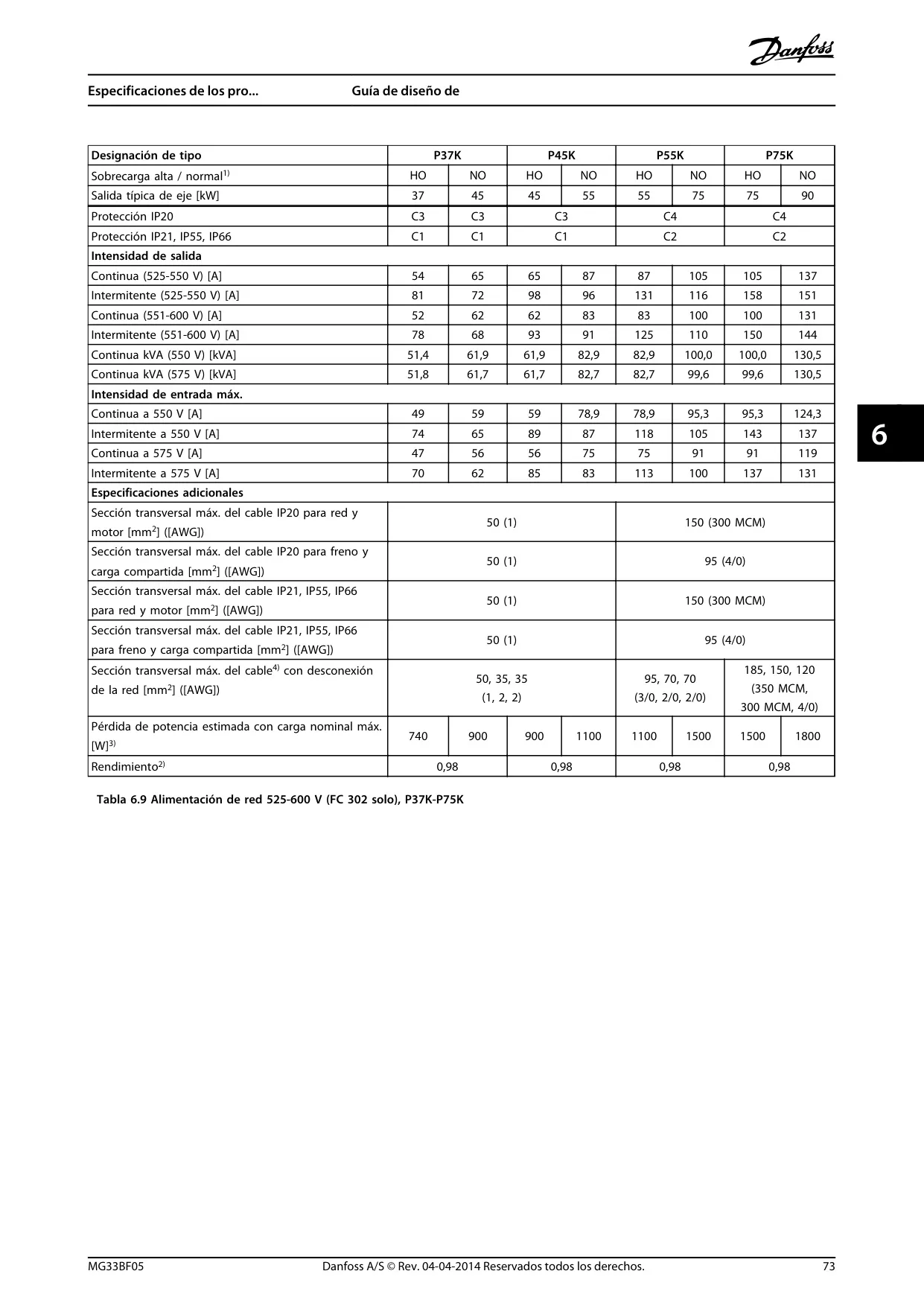

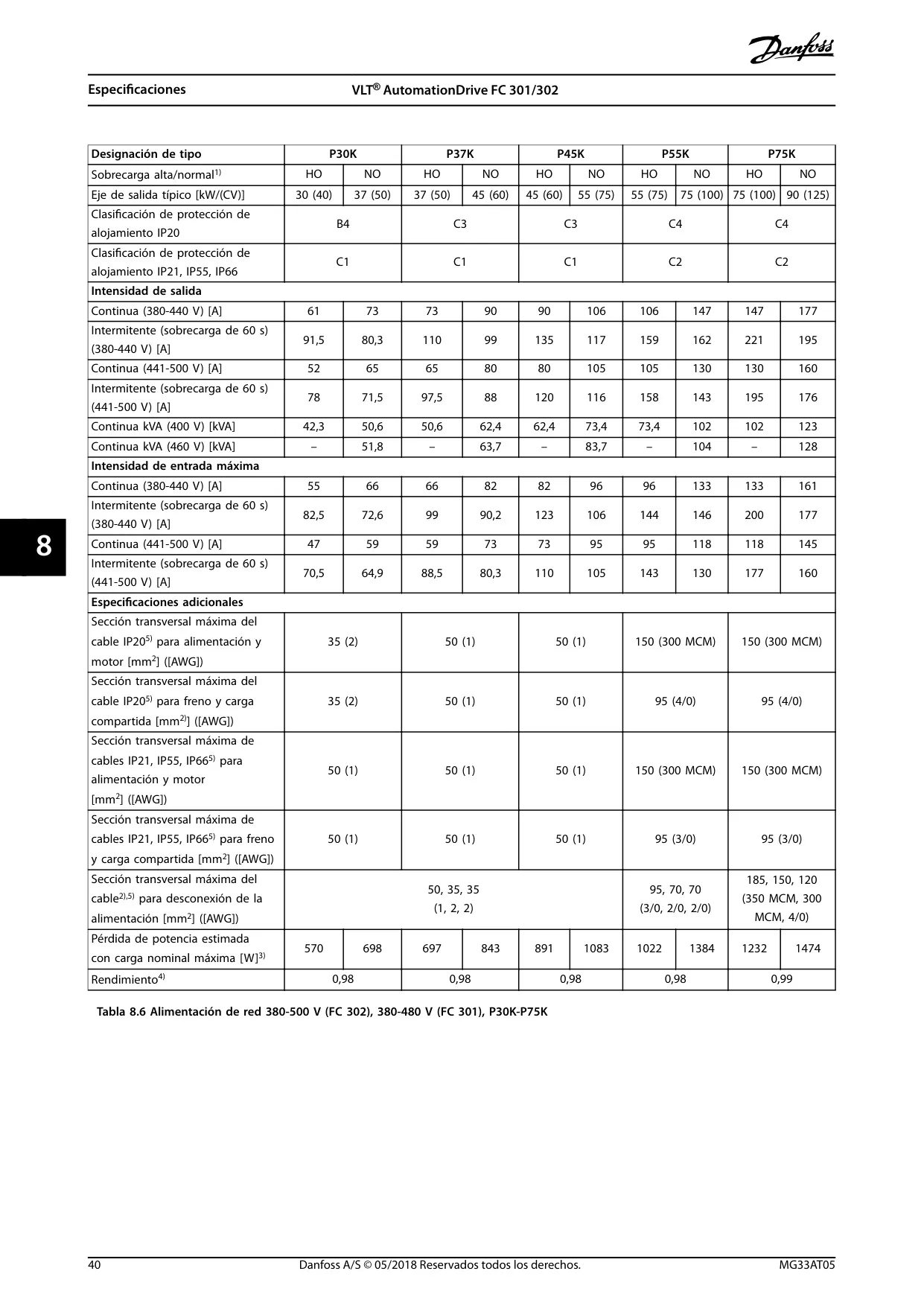

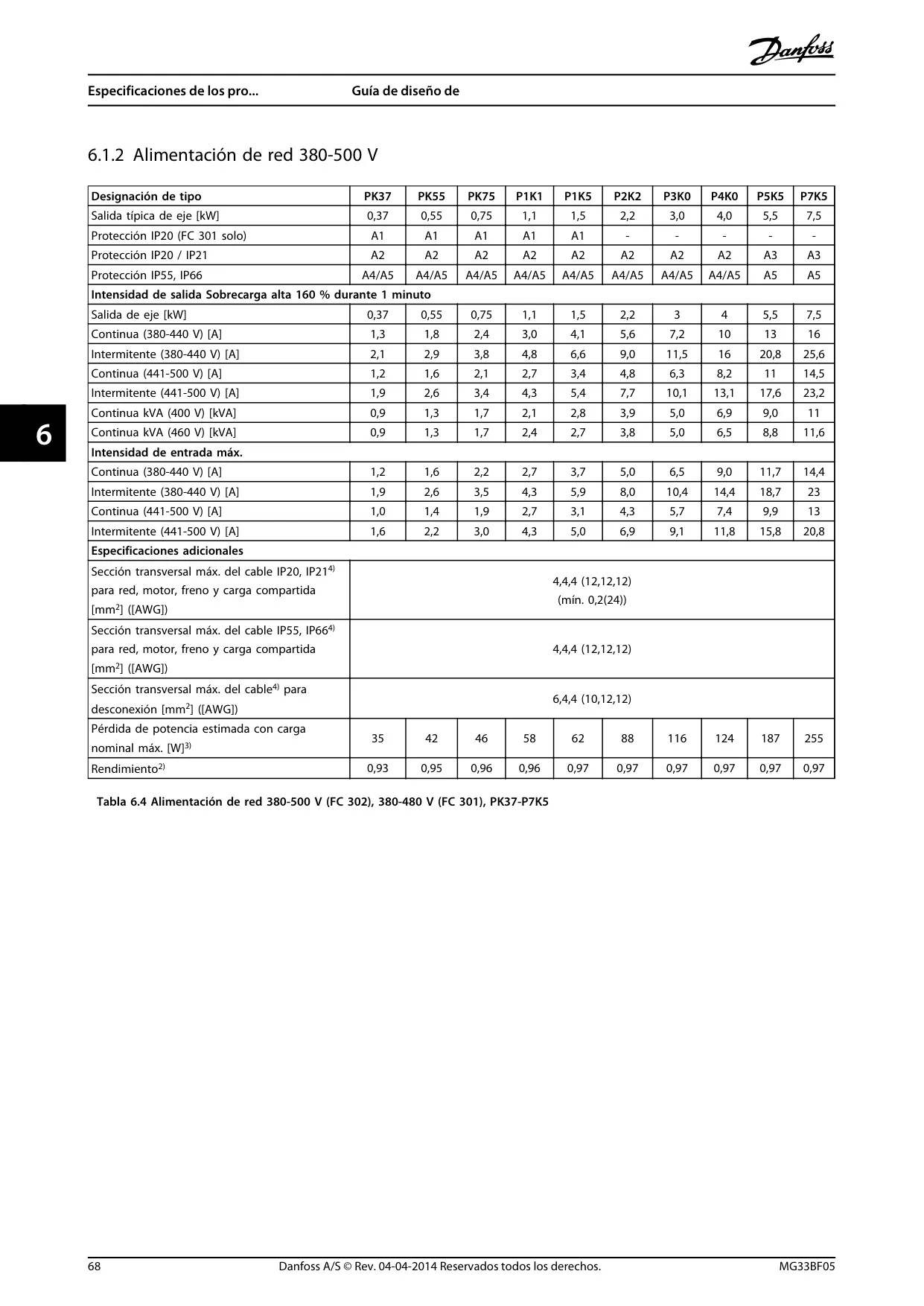

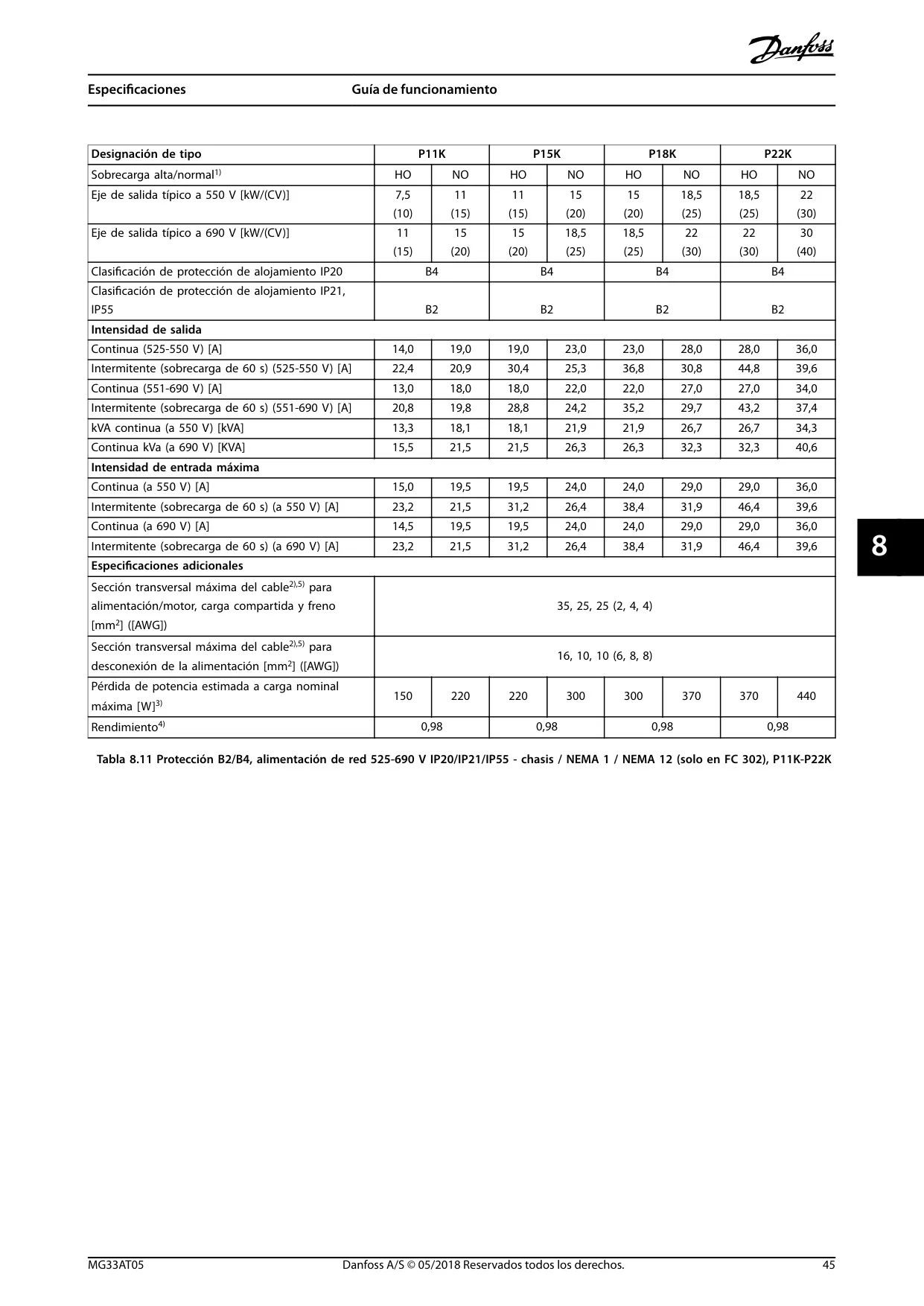

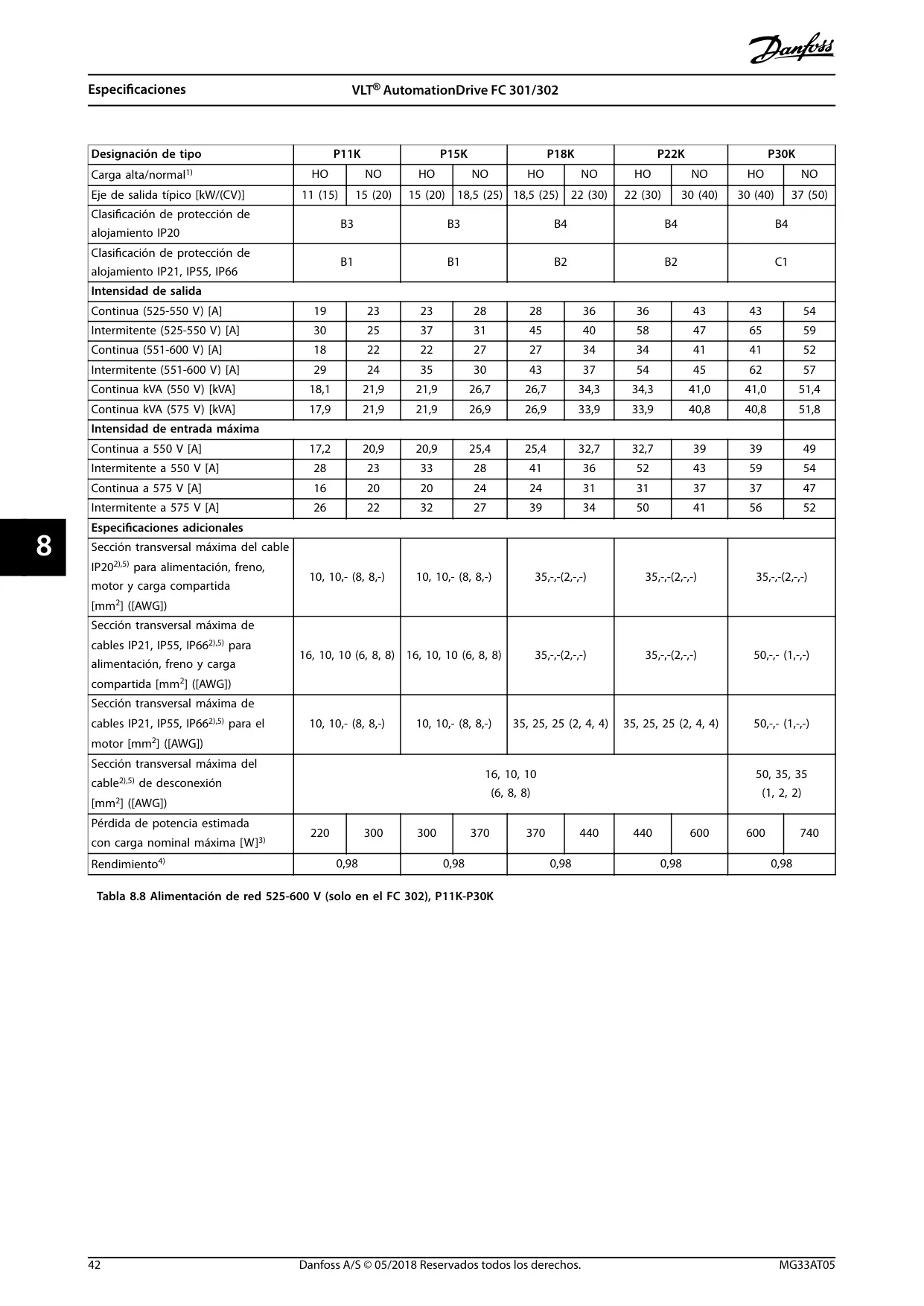

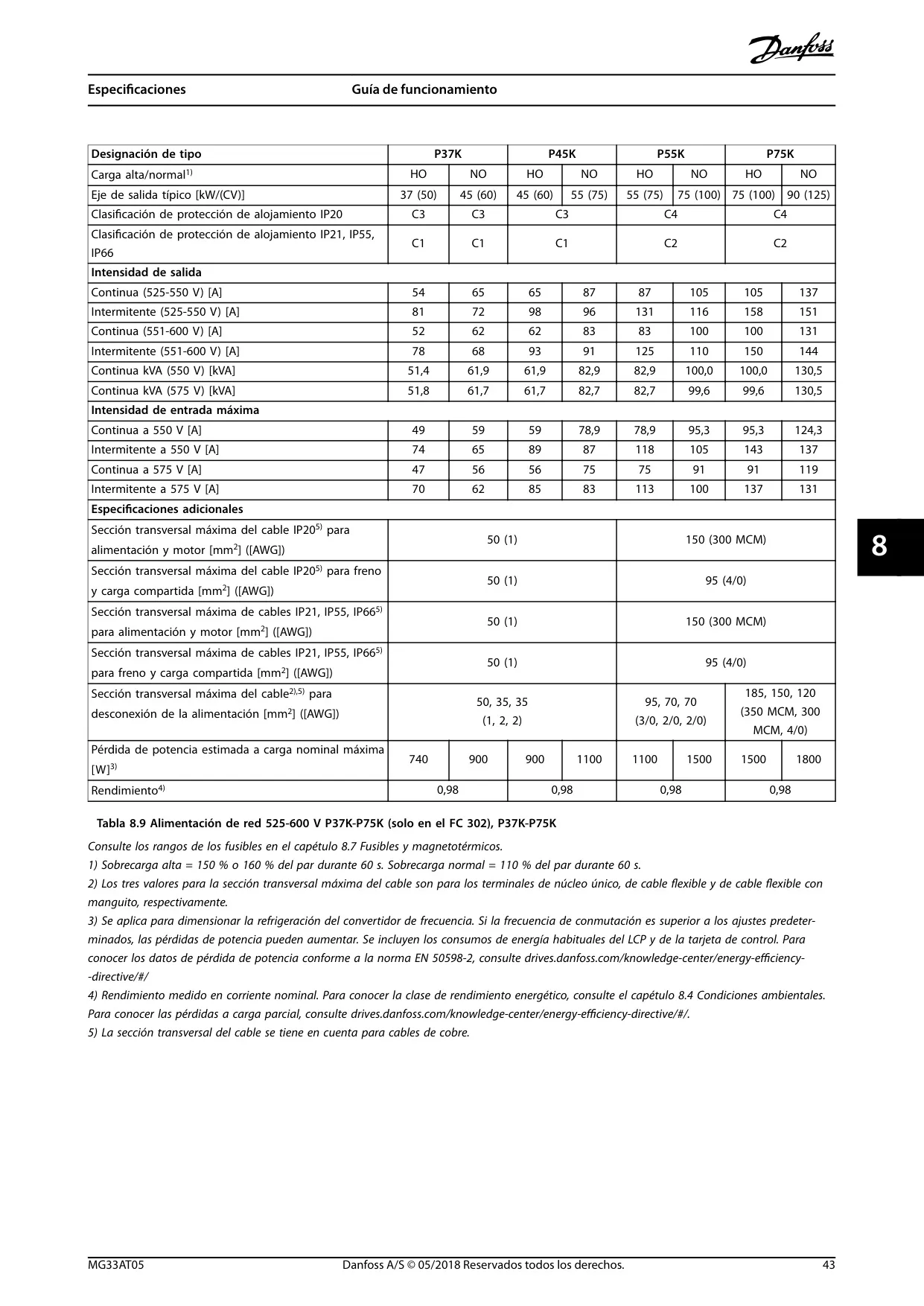

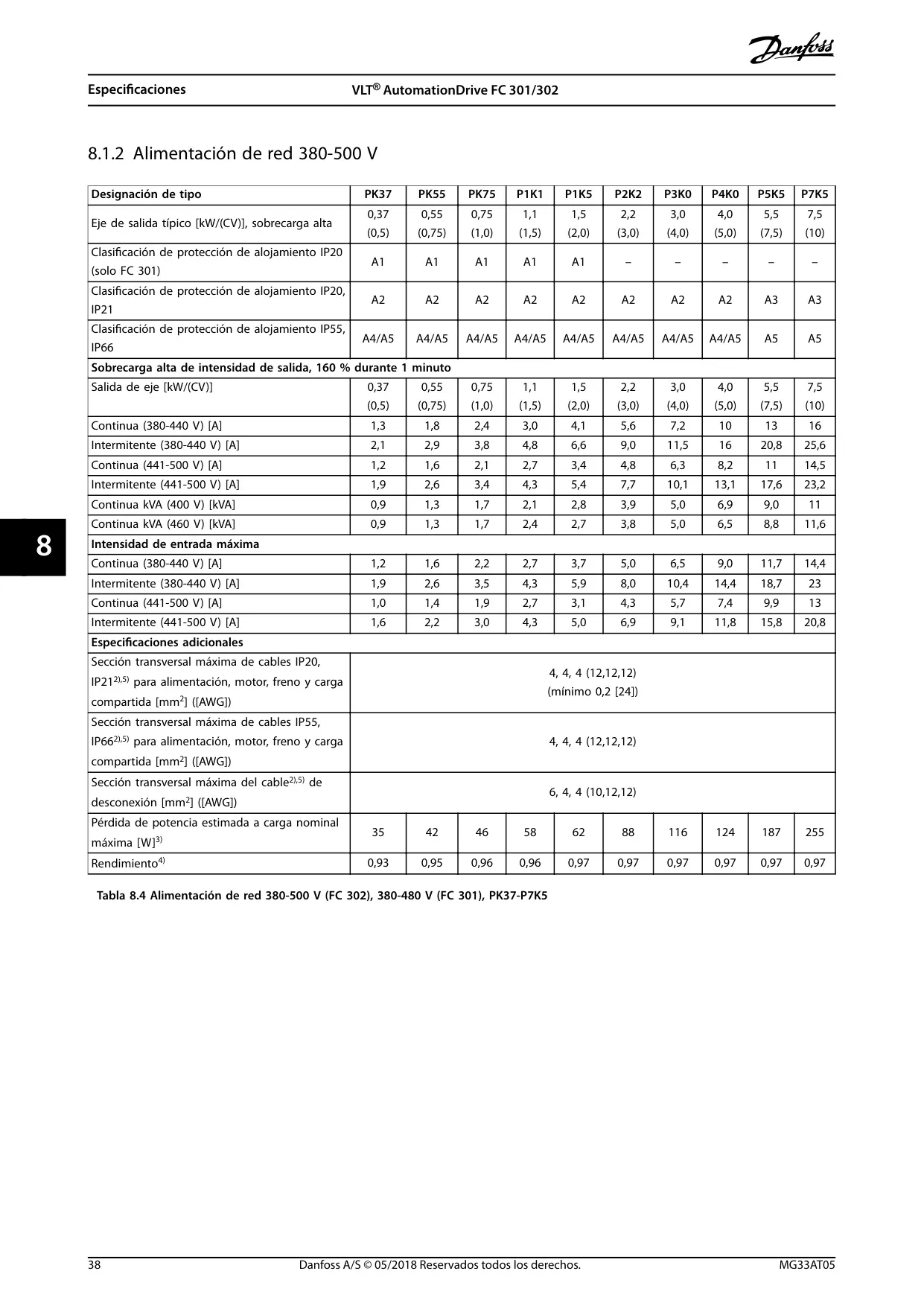

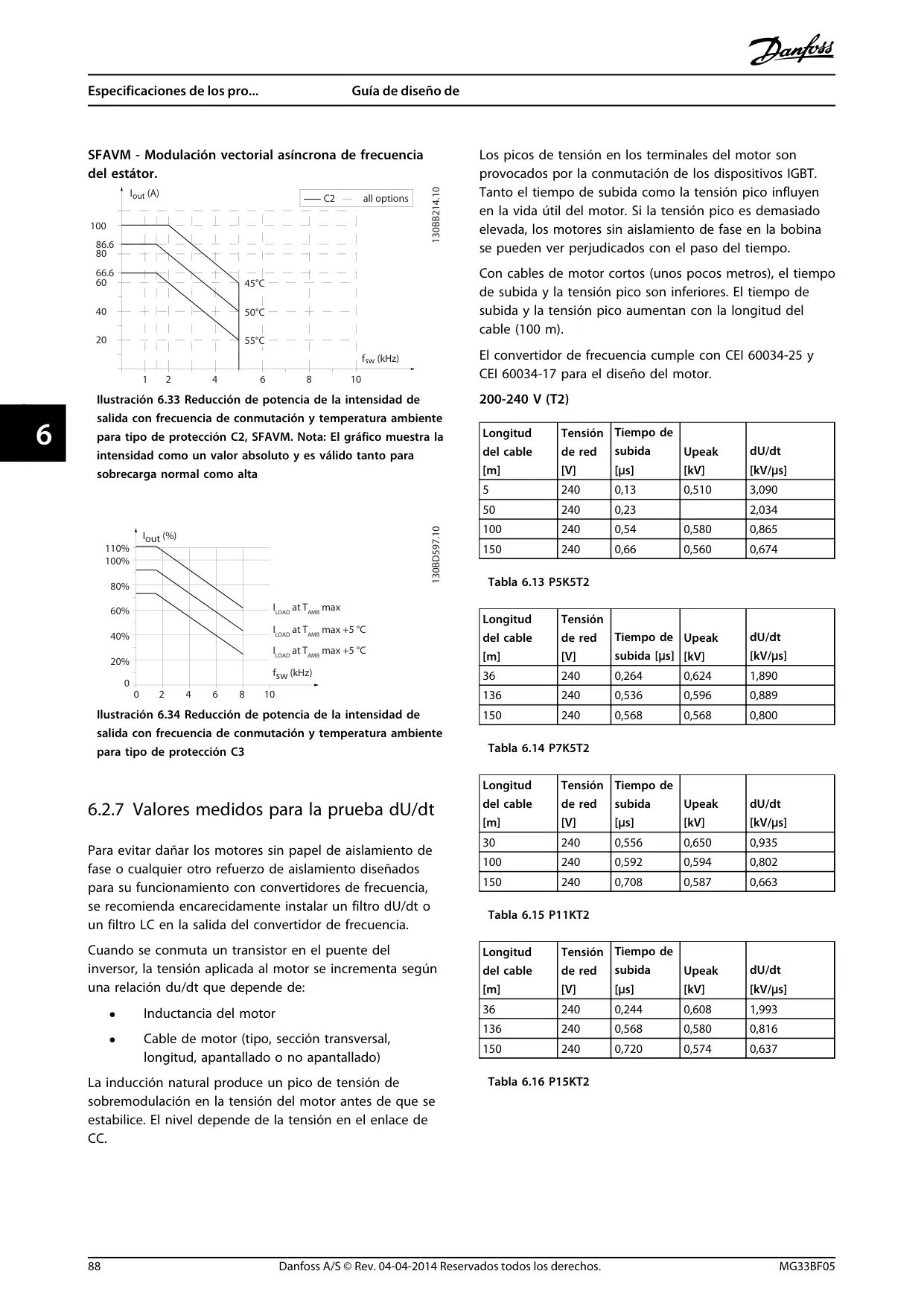

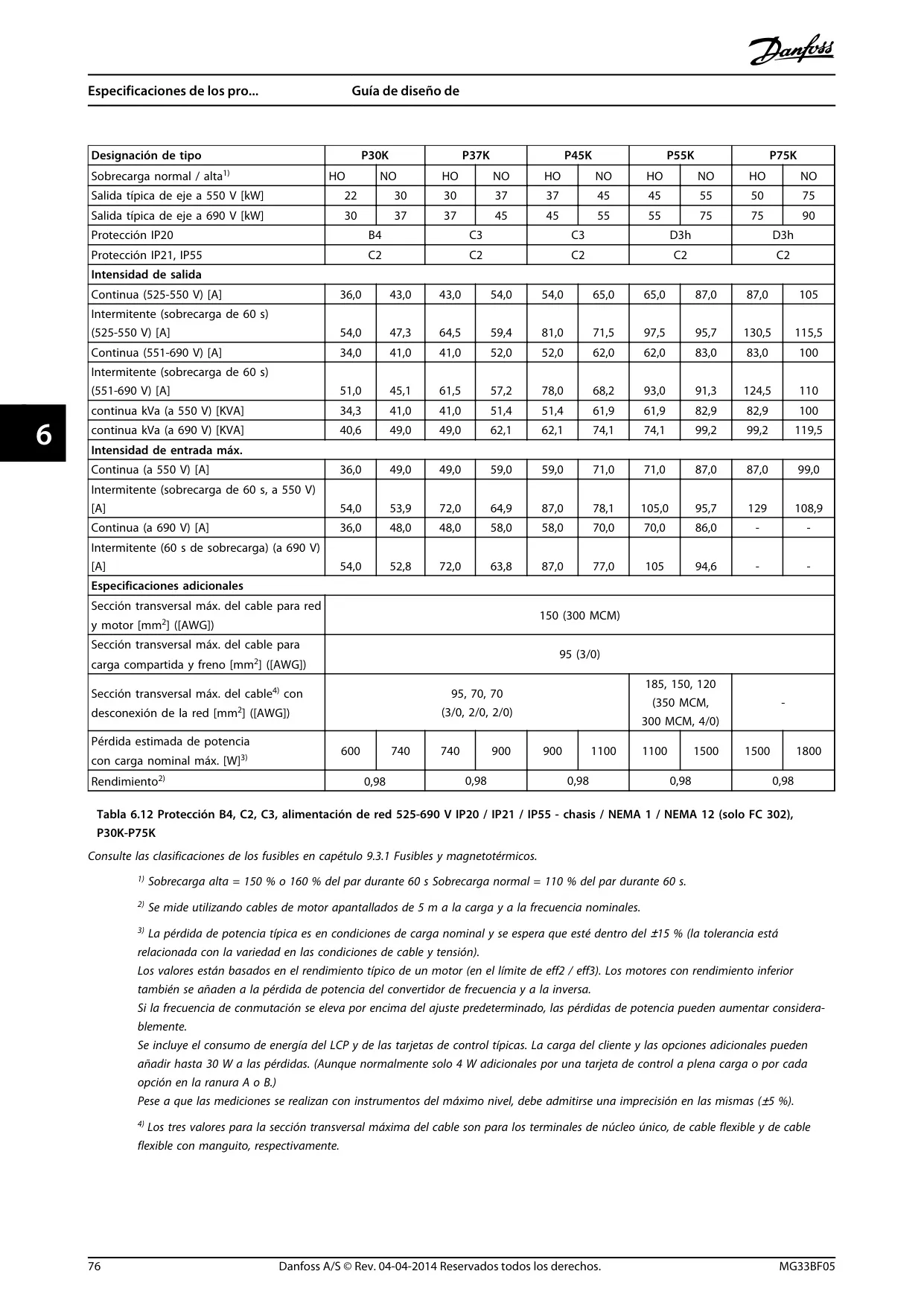

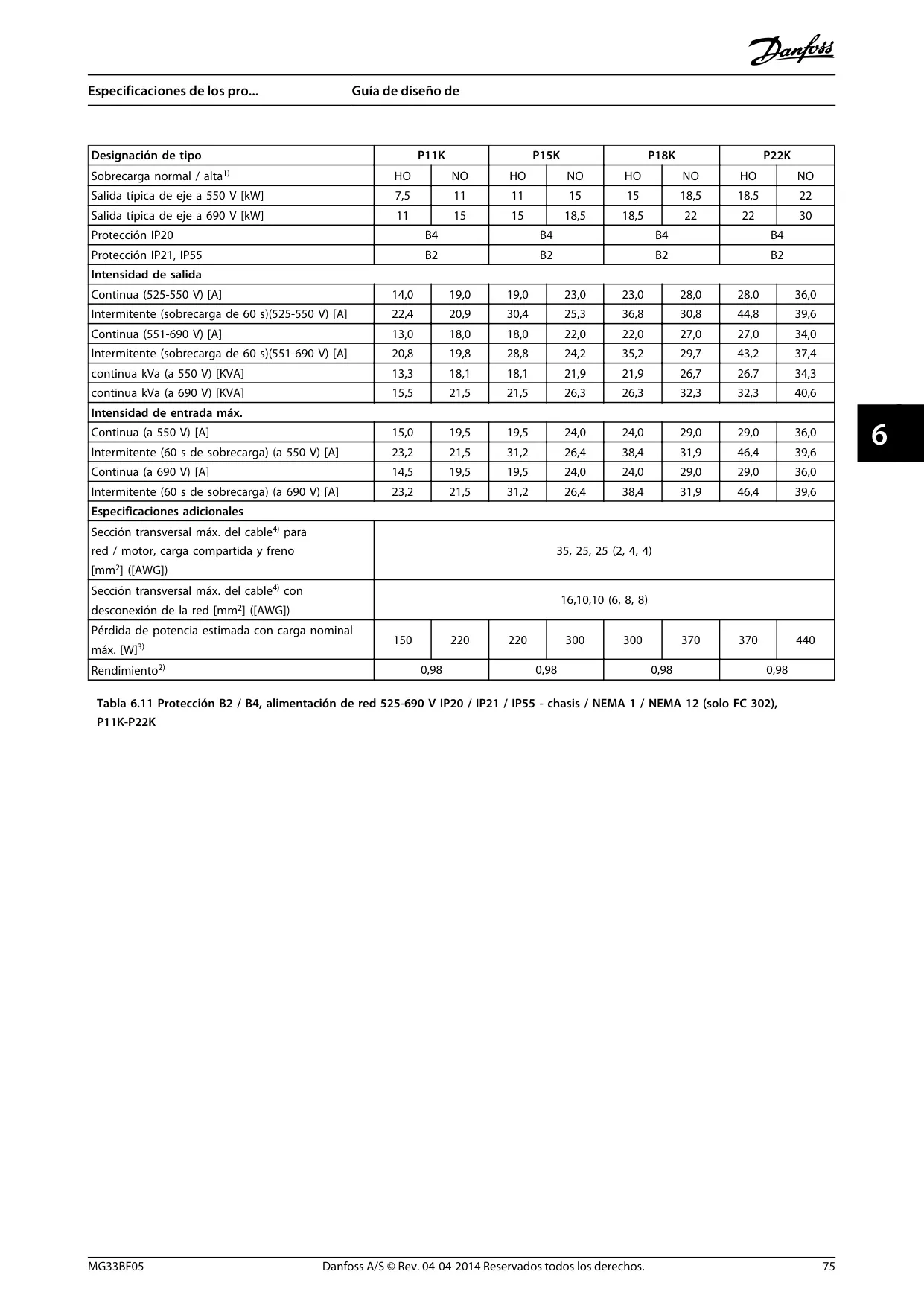

Especificaciones del Danfoss FC 302

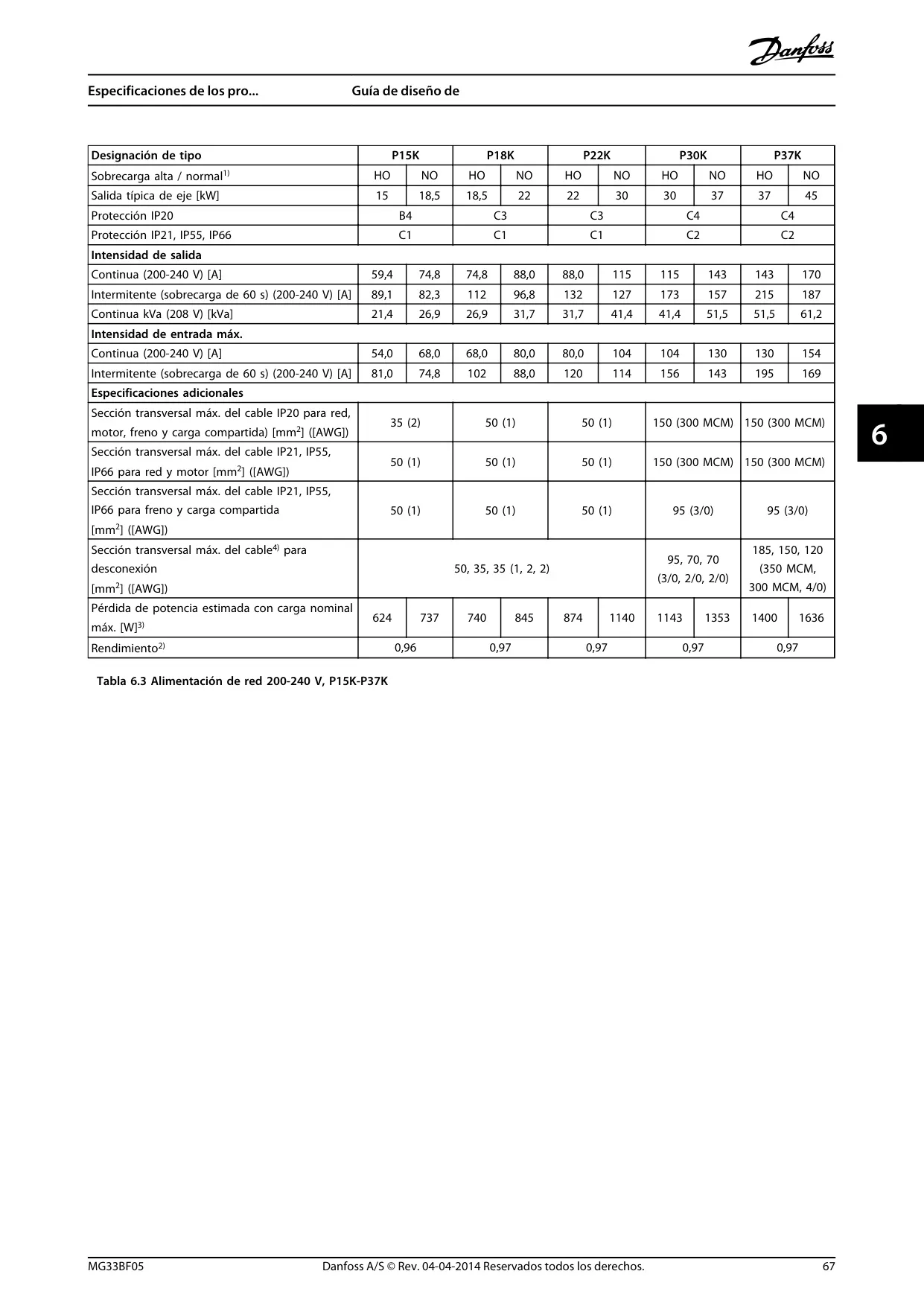

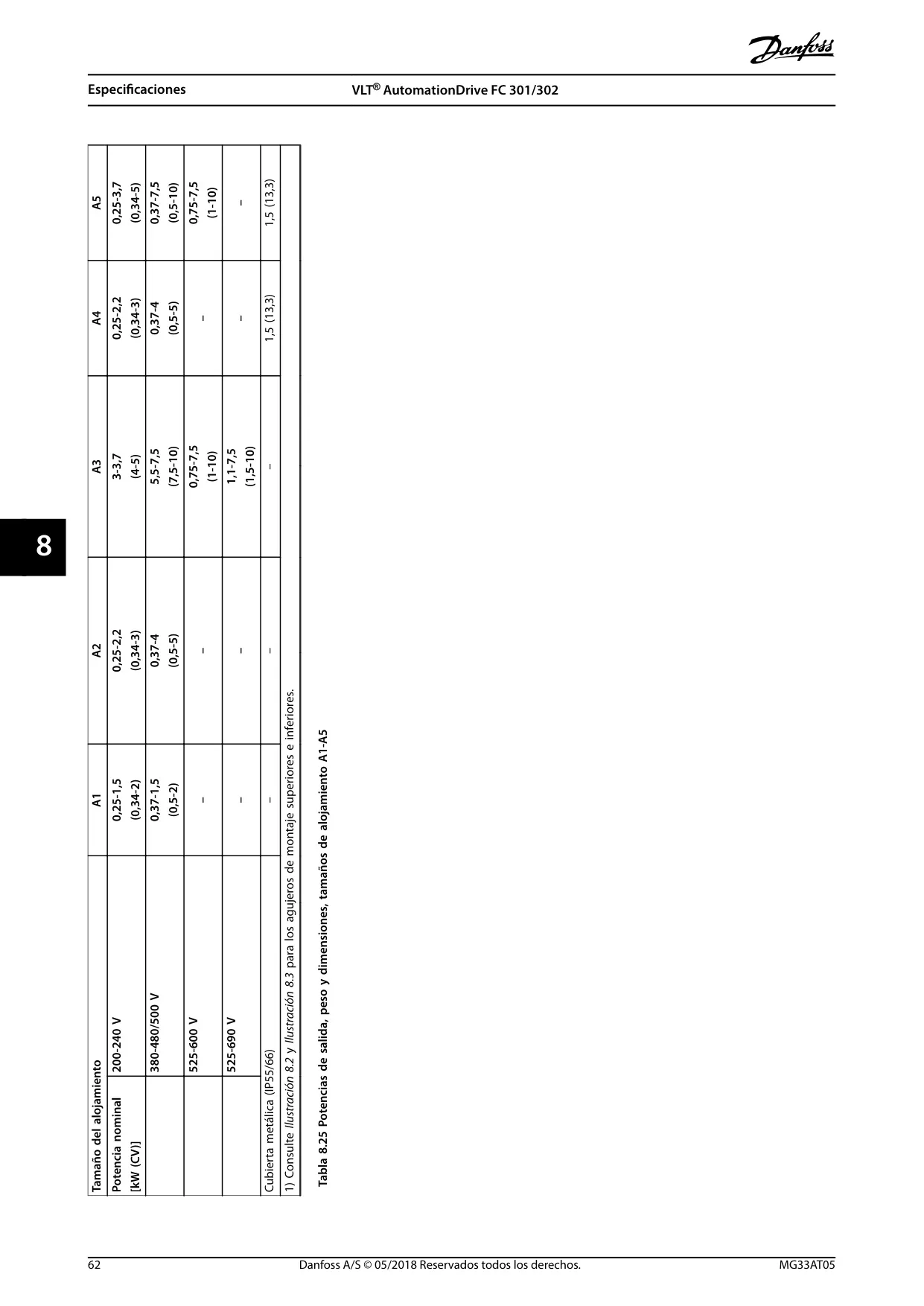

| Característica | Especificación |
|---|---|
| Tensión de Alimentación (Entrada) | 200-240 V ±10%, 380-500 V ±10%, 525-600 V ±10%, 525-690 V ±10% |
| Frecuencia de Alimentación | 50/60 Hz ±5% |
| Potencia Típica de Salida (Eje) | 0.25 kW (0.34 CV) a 90 kW (125 CV) (Varía según tensión y tipo de sobrecarga) |
| Frecuencia de Salida | 0-590 Hz (modo normal), 0-300 Hz (modo flujo) |

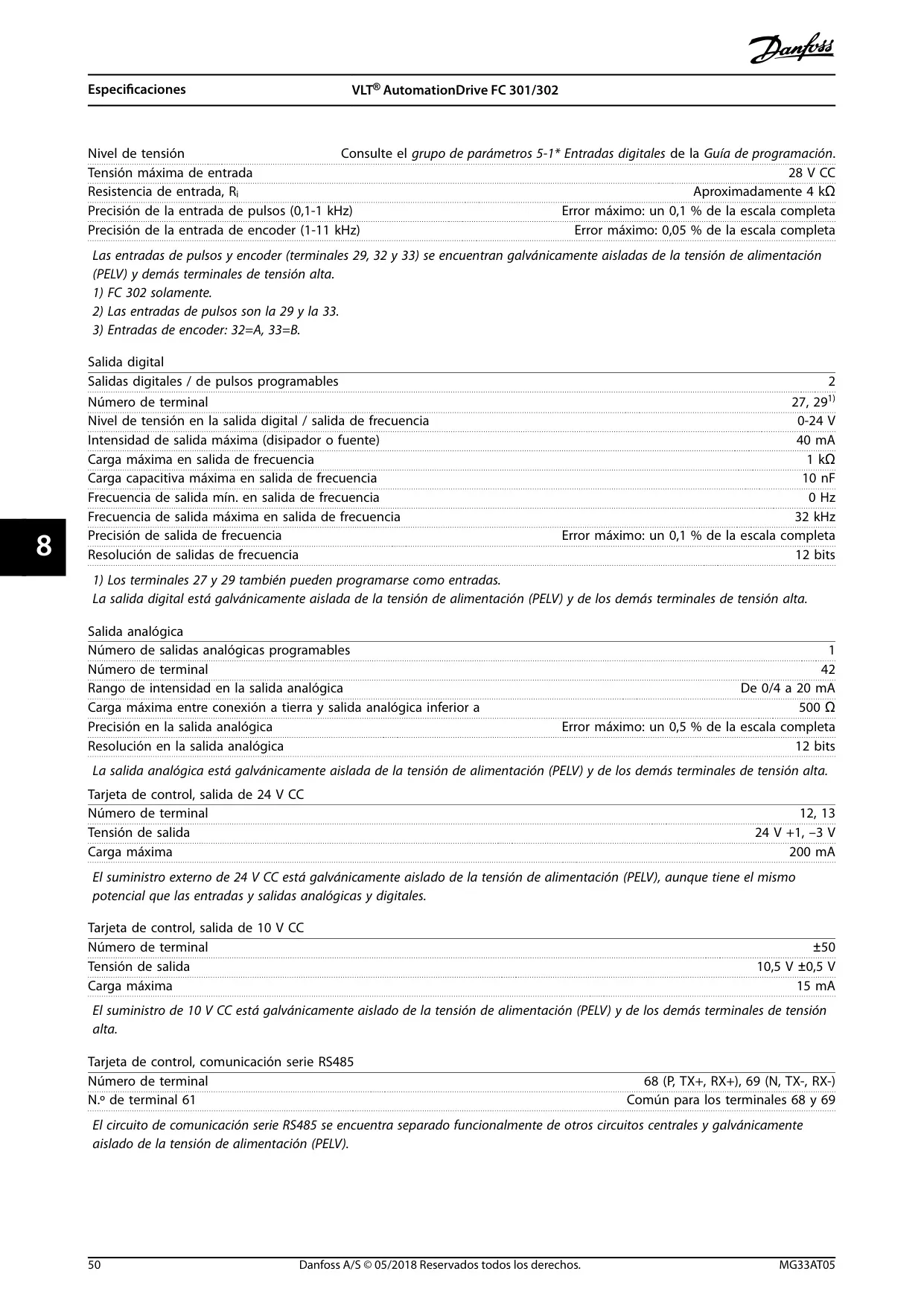

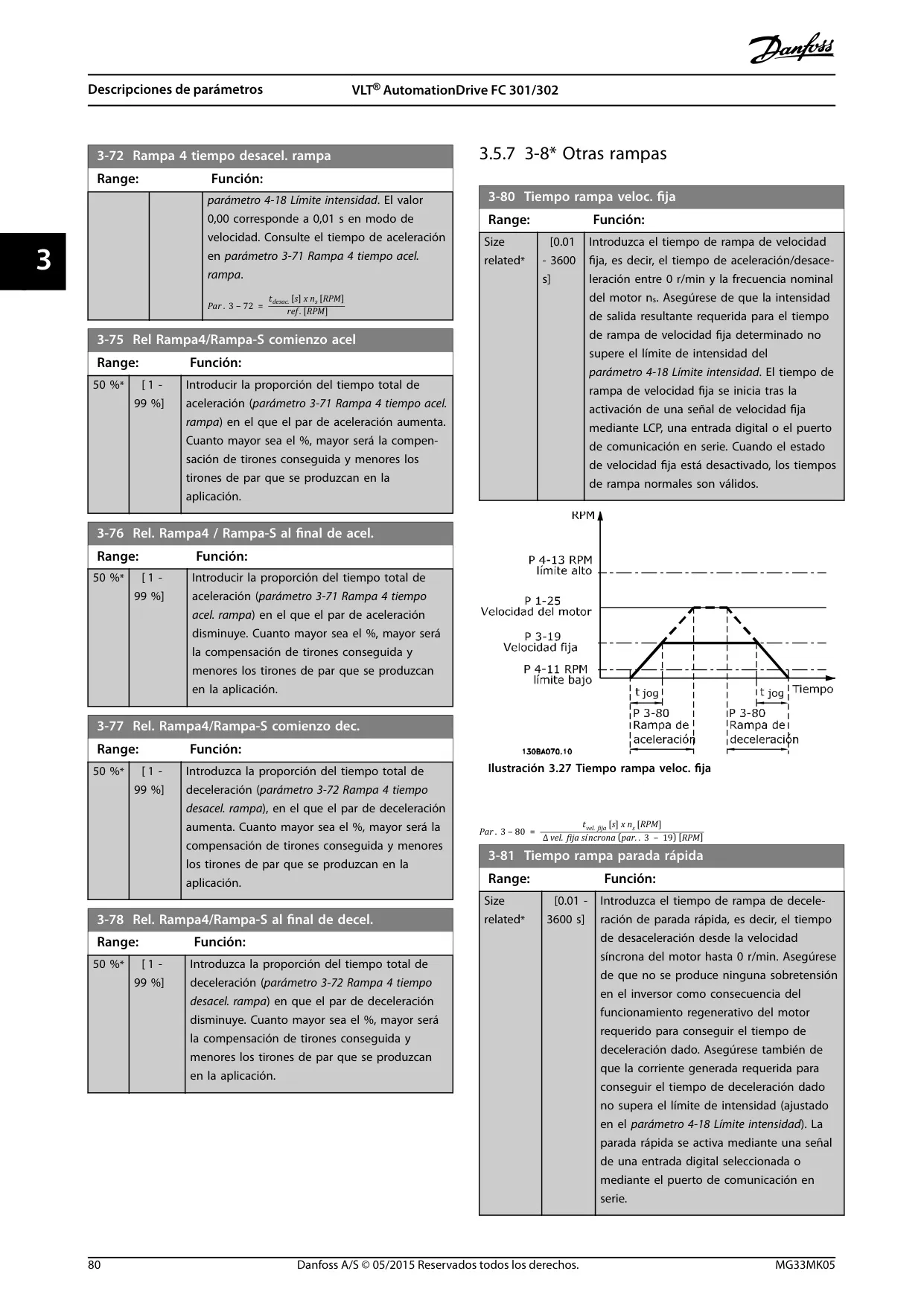

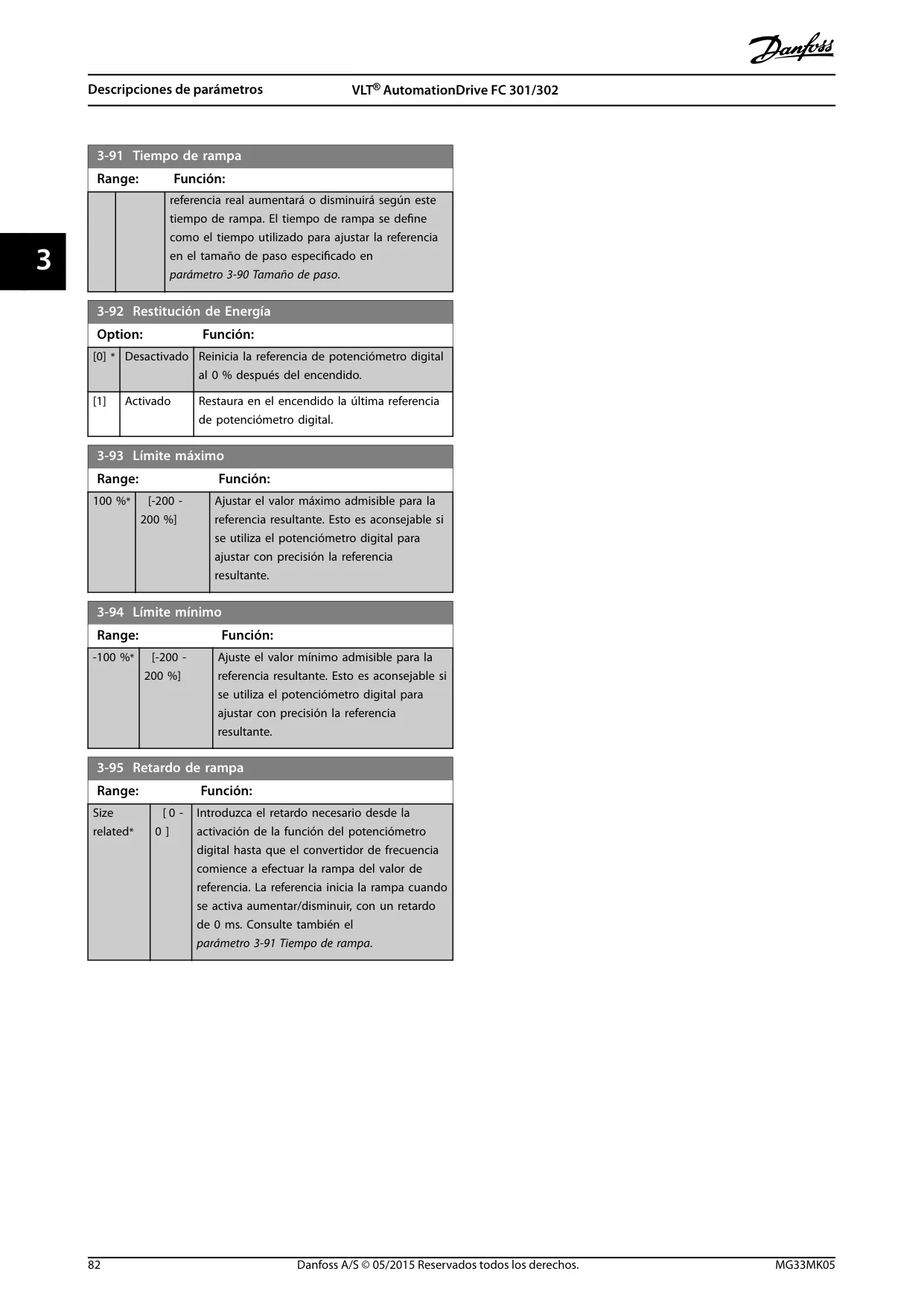

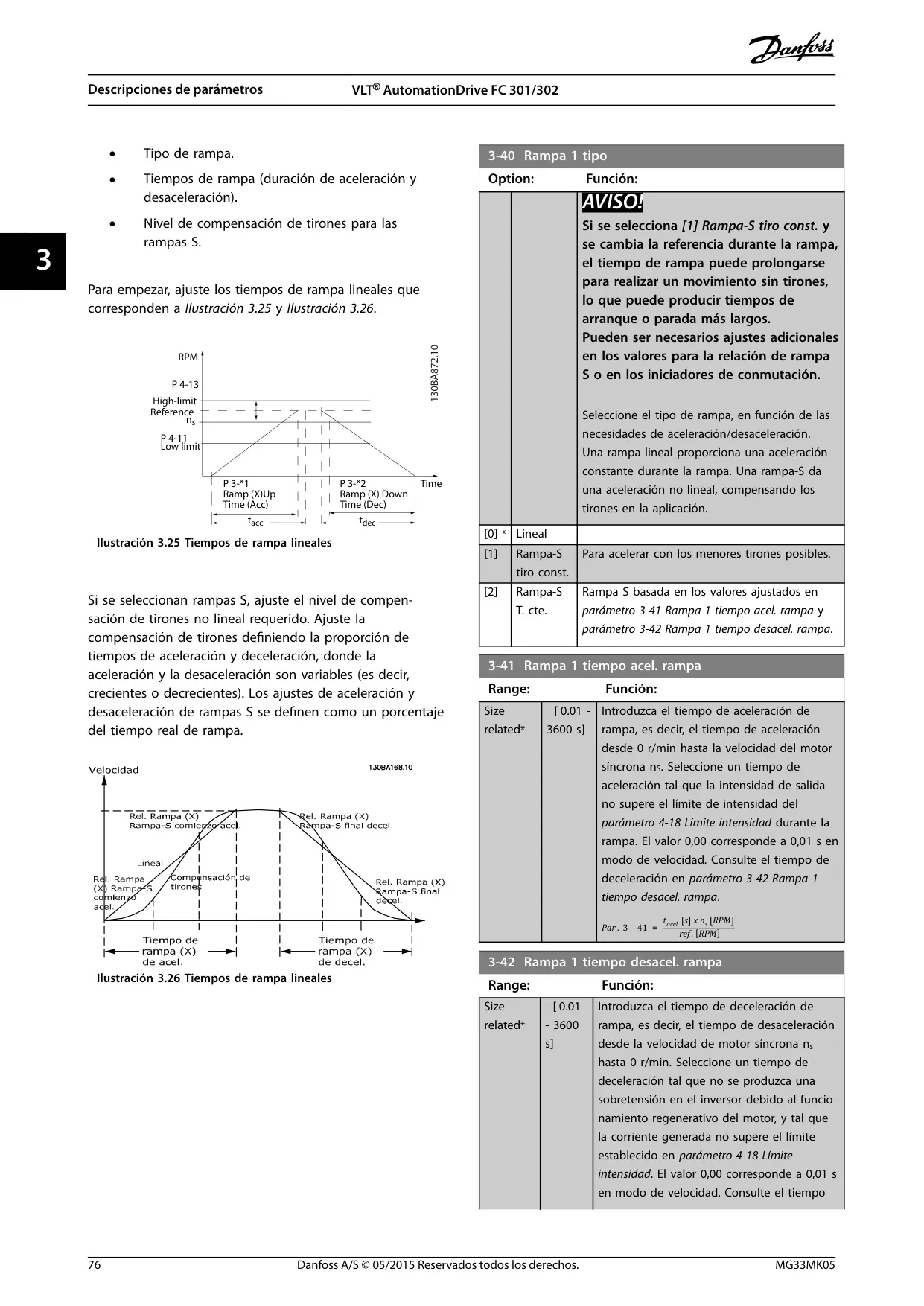

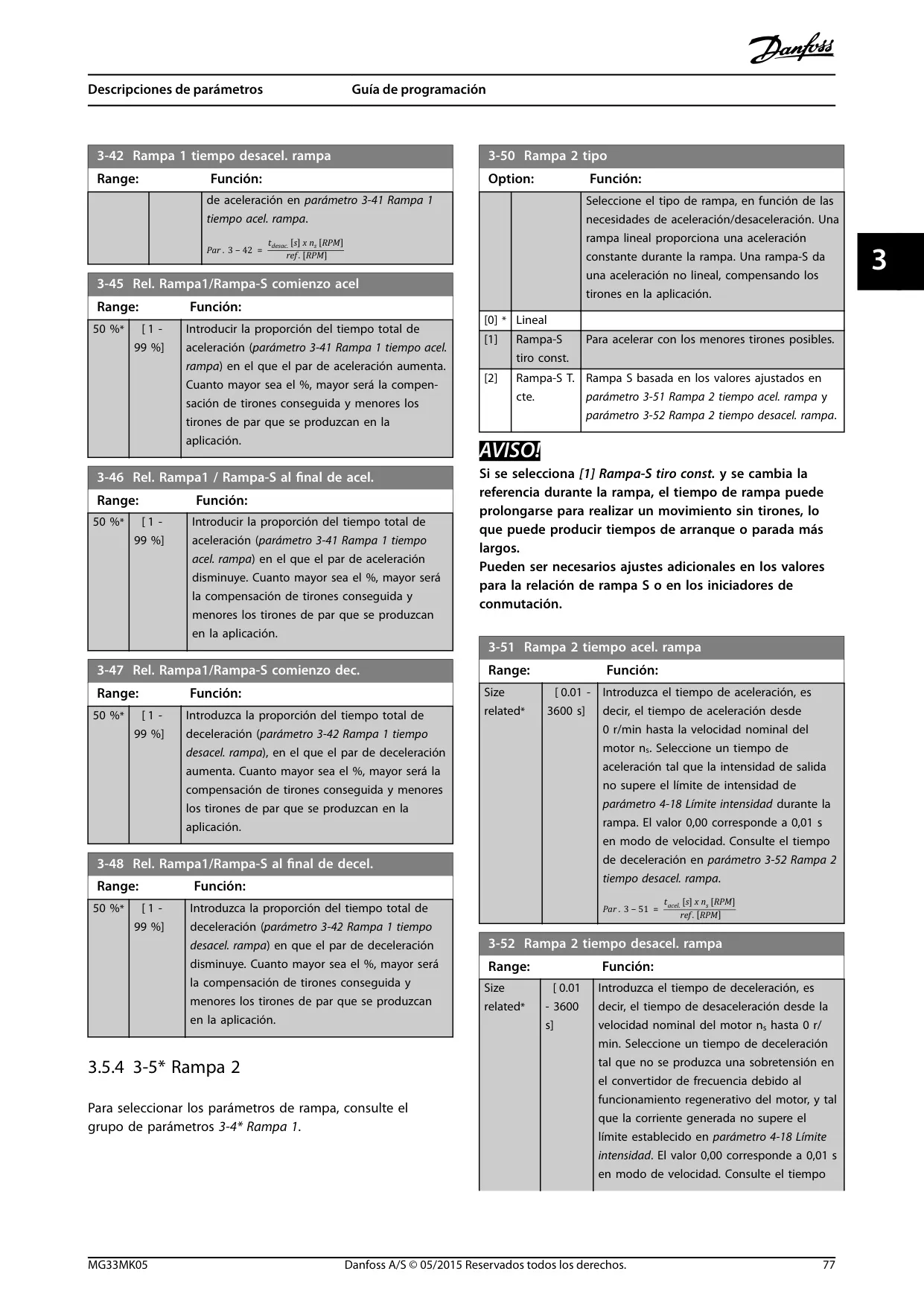

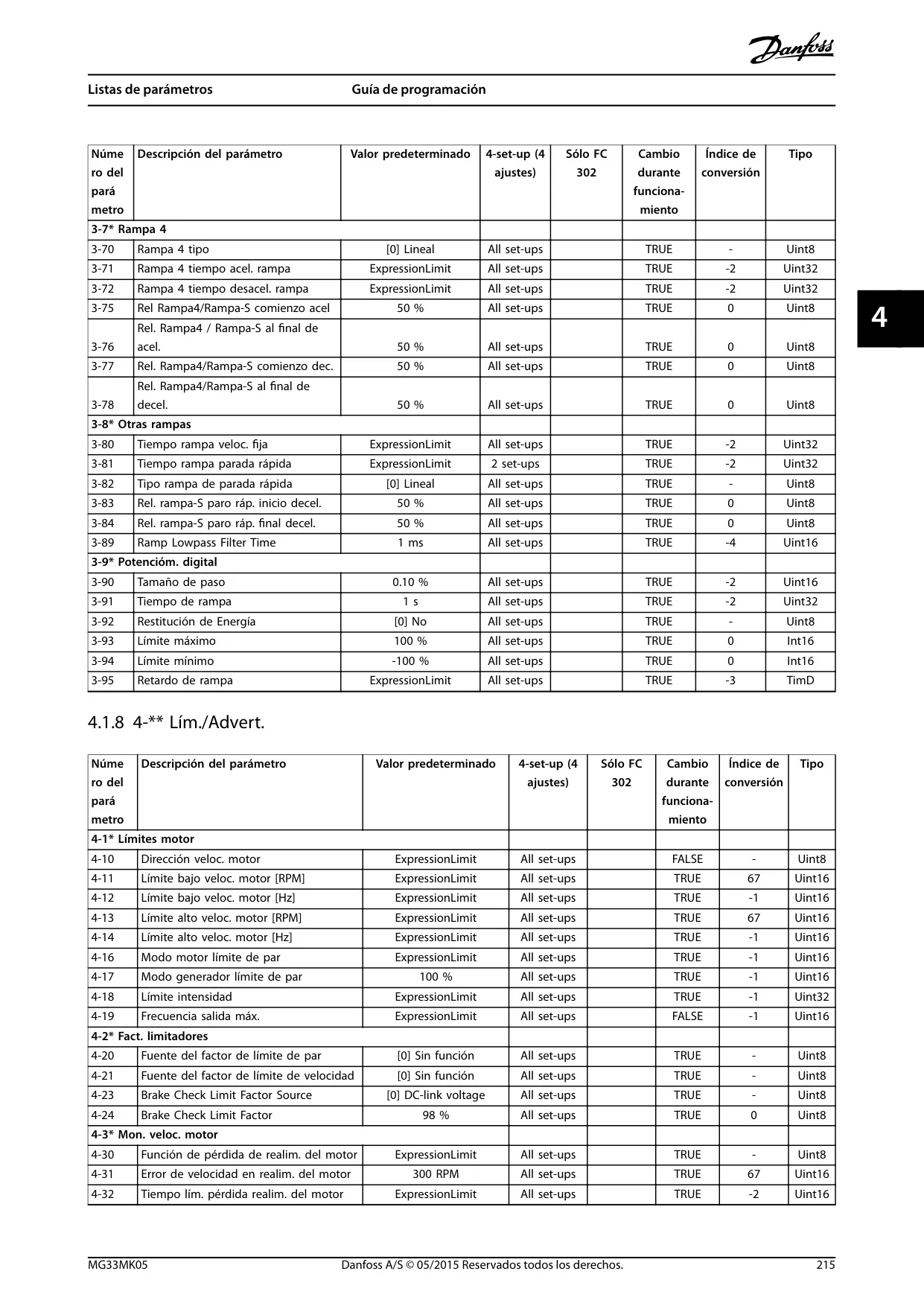

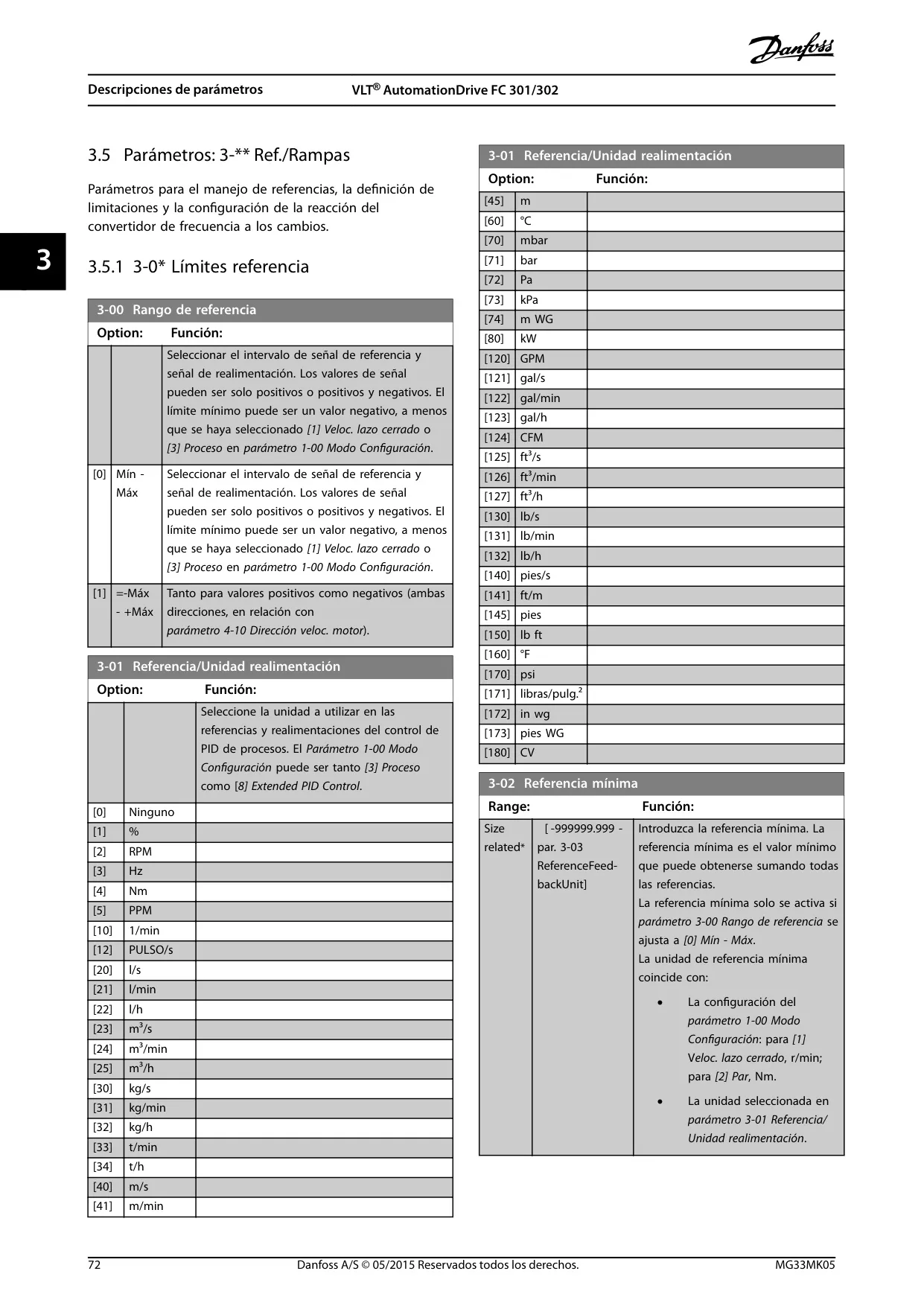

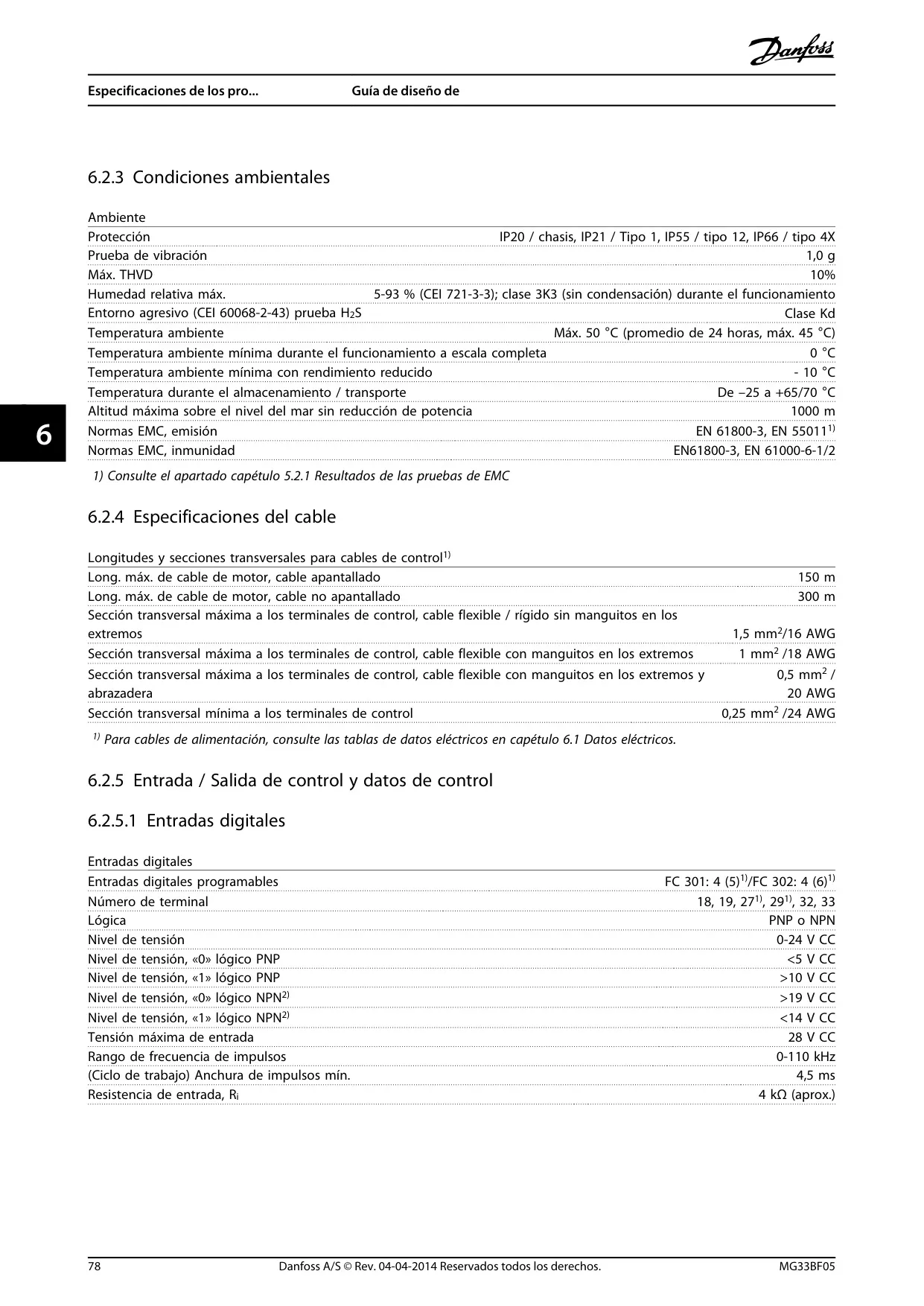

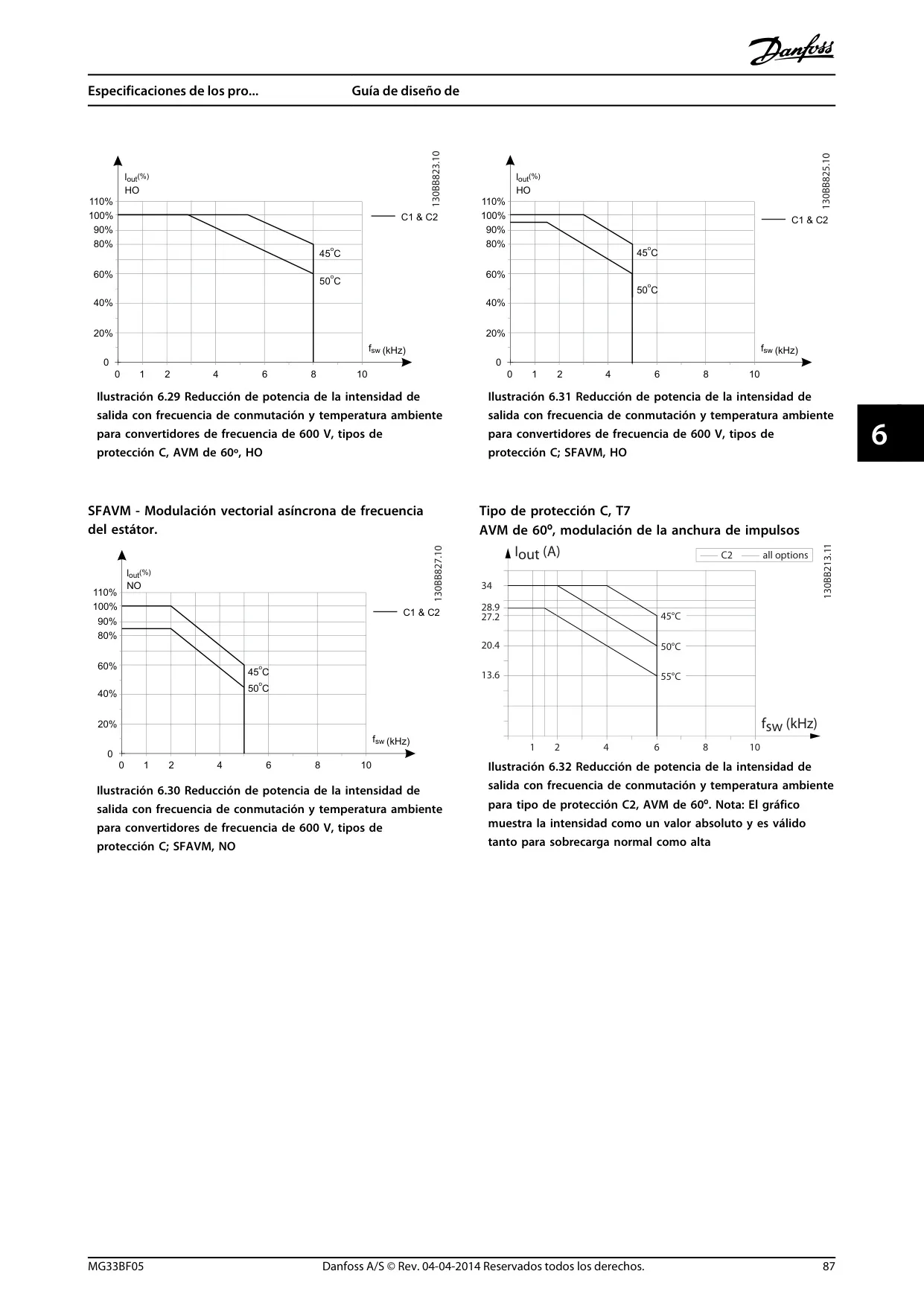

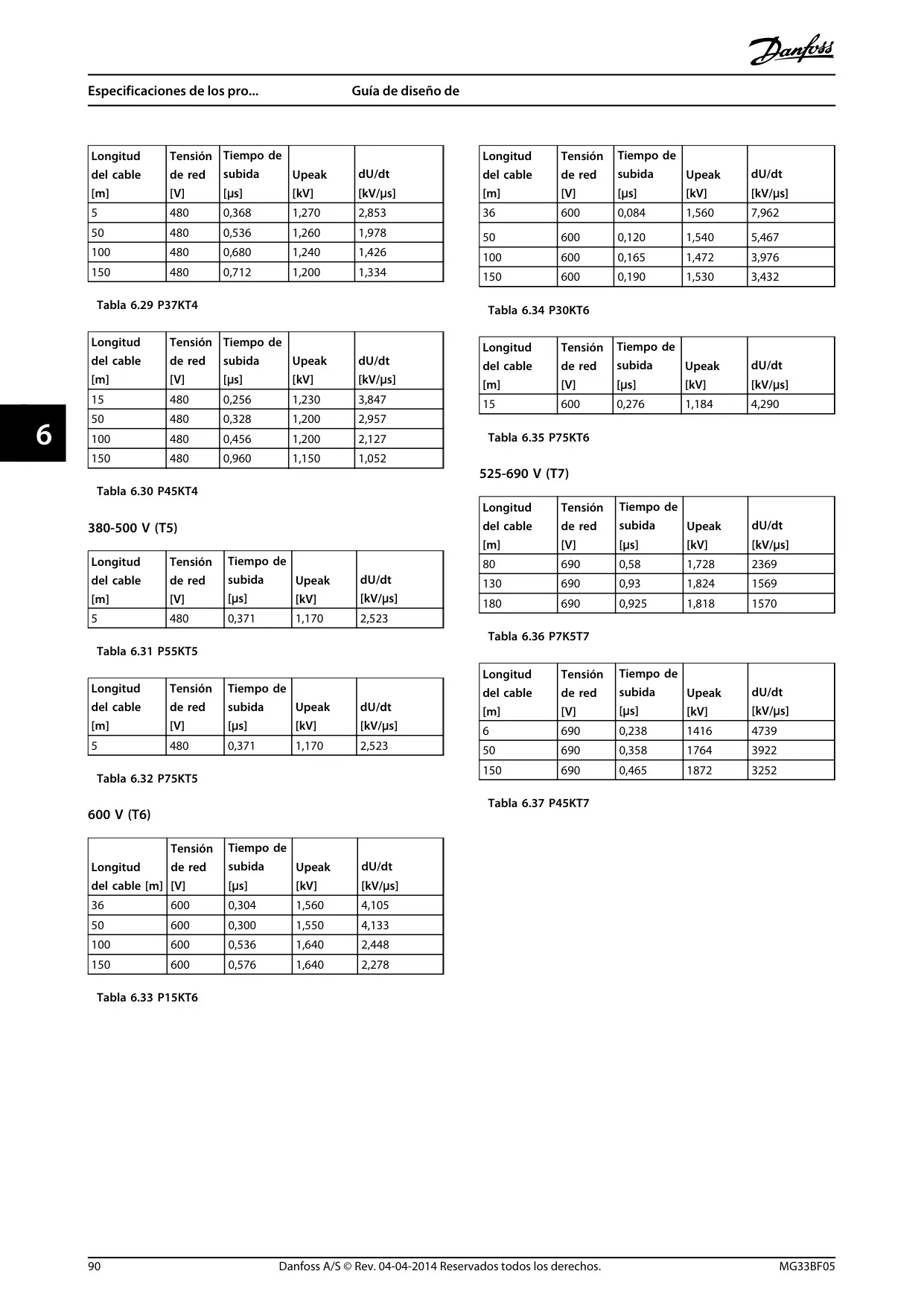

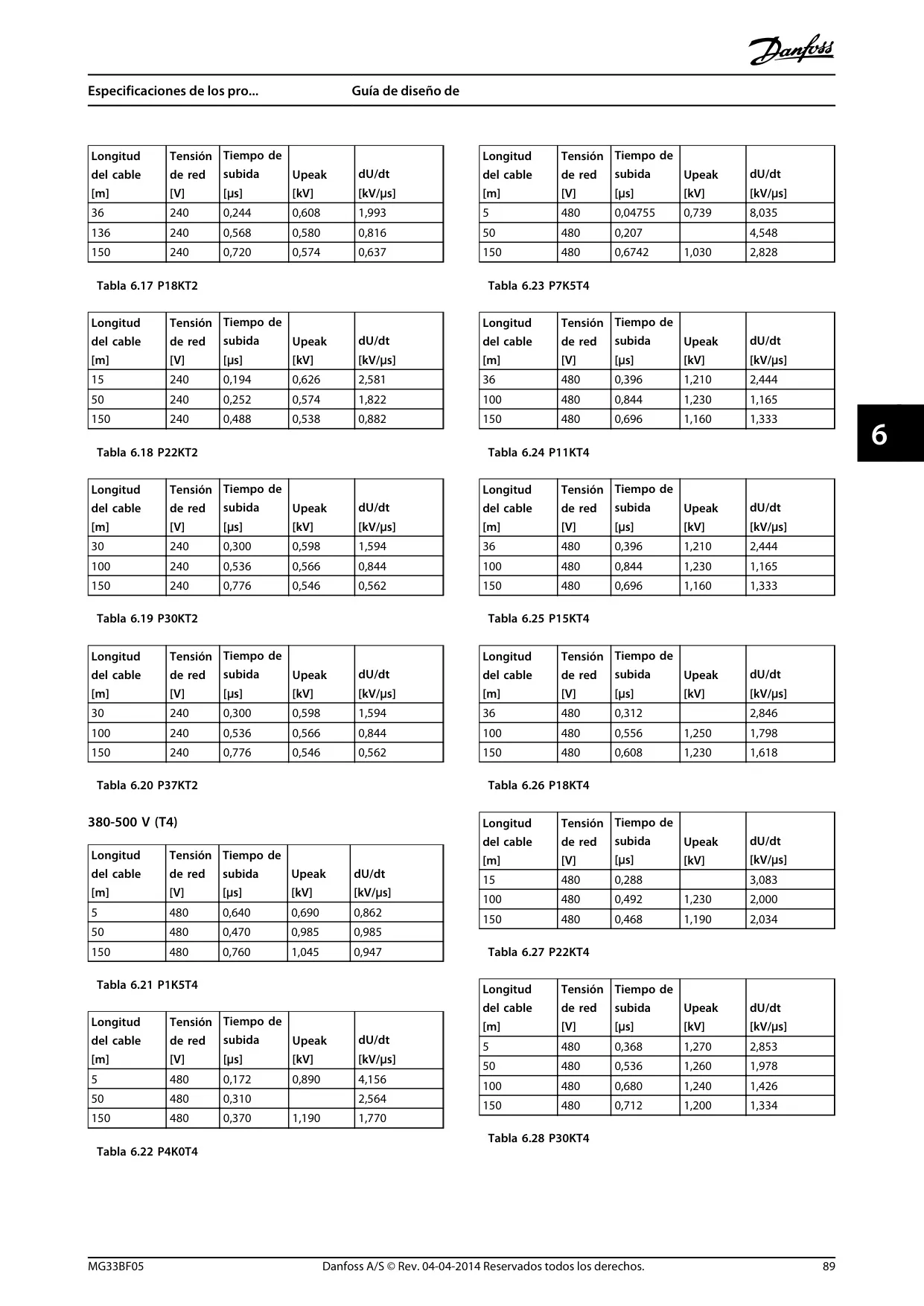

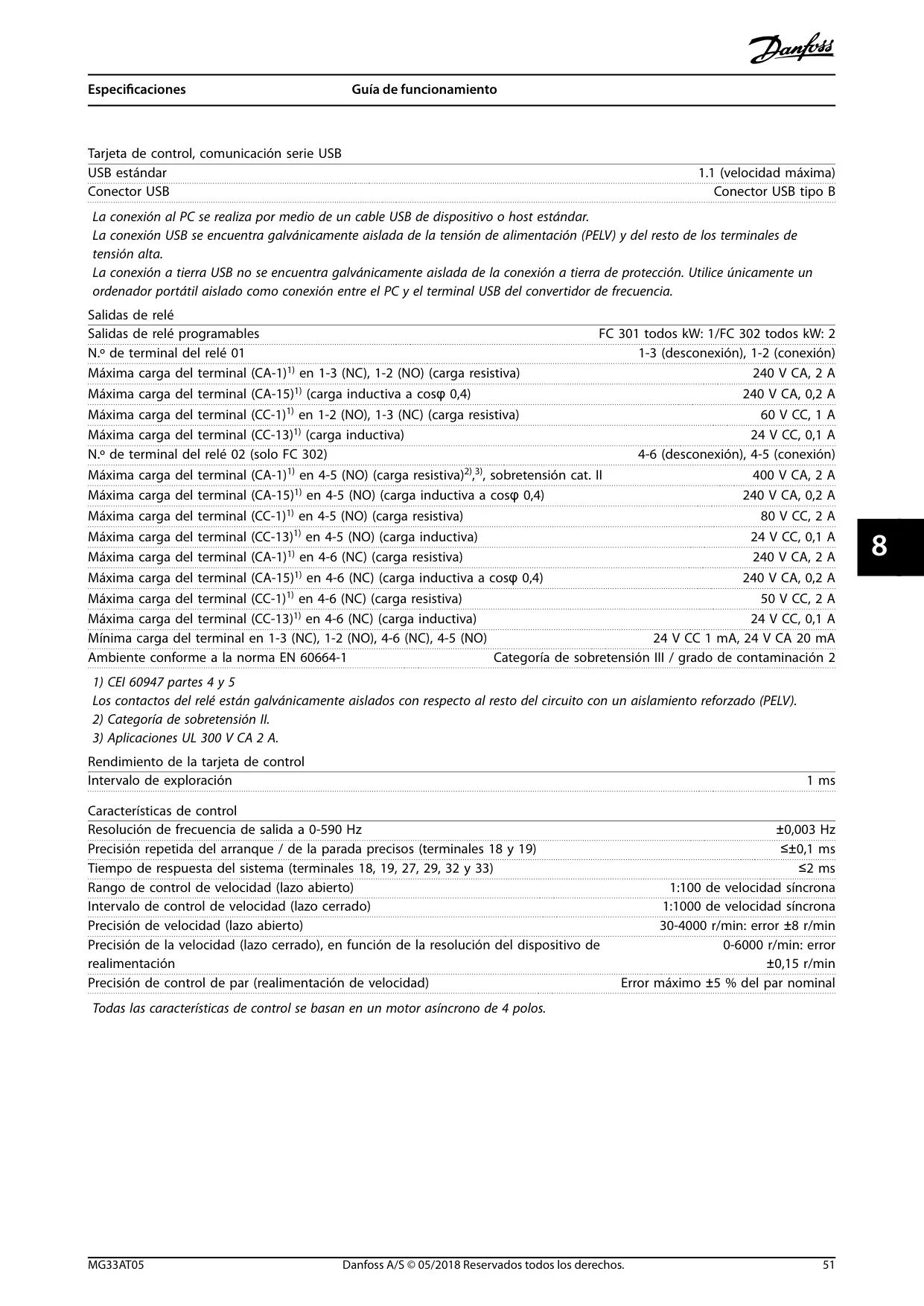

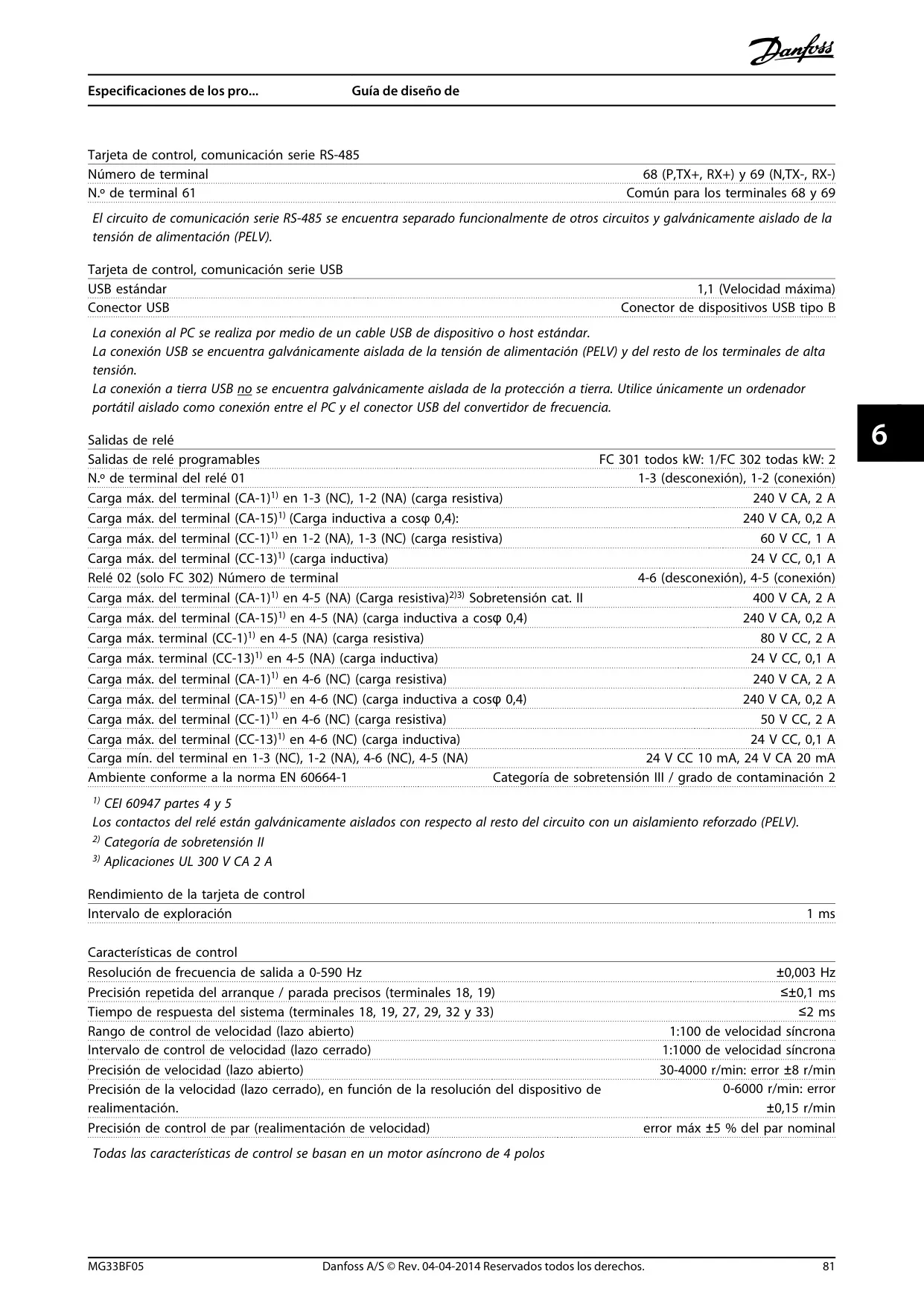

| Tiempos de Rampa | 0.01-3600 segundos |
| Par de Arranque (Par Constante) | Máximo 160% del par nominal durante 60 segundos |
| Par de Arranque/Sobrecarga (Par Variable) | Máximo 110% del par nominal durante 0.5 segundos |
| Clasificación de Protección (Alojamiento) | IP20 (chasis), IP21 (Tipo 1), IP55 (Tipo 12), IP66 (Tipo 4X) |
| Temperatura Ambiente de Funcionamiento | 0°C (32°F) a 50°C (122°F) (máx. 45°C promedio en 24h); mín. -10°C (14°F) con rendimiento reducido |
| Altitud Máxima (sin reducción de potencia) | 1000 metros (3280 pies) |
| Longitud Máxima de Cable de Motor (apantallado) | 150 metros (FC 302) |
| Longitud Máxima de Cable de Motor (sin apantallar) | 300 metros (FC 302) |
| Resolución de Frecuencia de Salida | ±0.003 Hz (en rango 0-590 Hz) |
| Precisión de Velocidad (lazo abierto) | ±8 r/min (para 30-4000 r/min) |
| Precisión de Velocidad (lazo cerrado) | ±0.15 r/min (para 0-6000 r/min) |
| Factor de Potencia Real (λ) | ≥0.9 nominal con carga nominal |

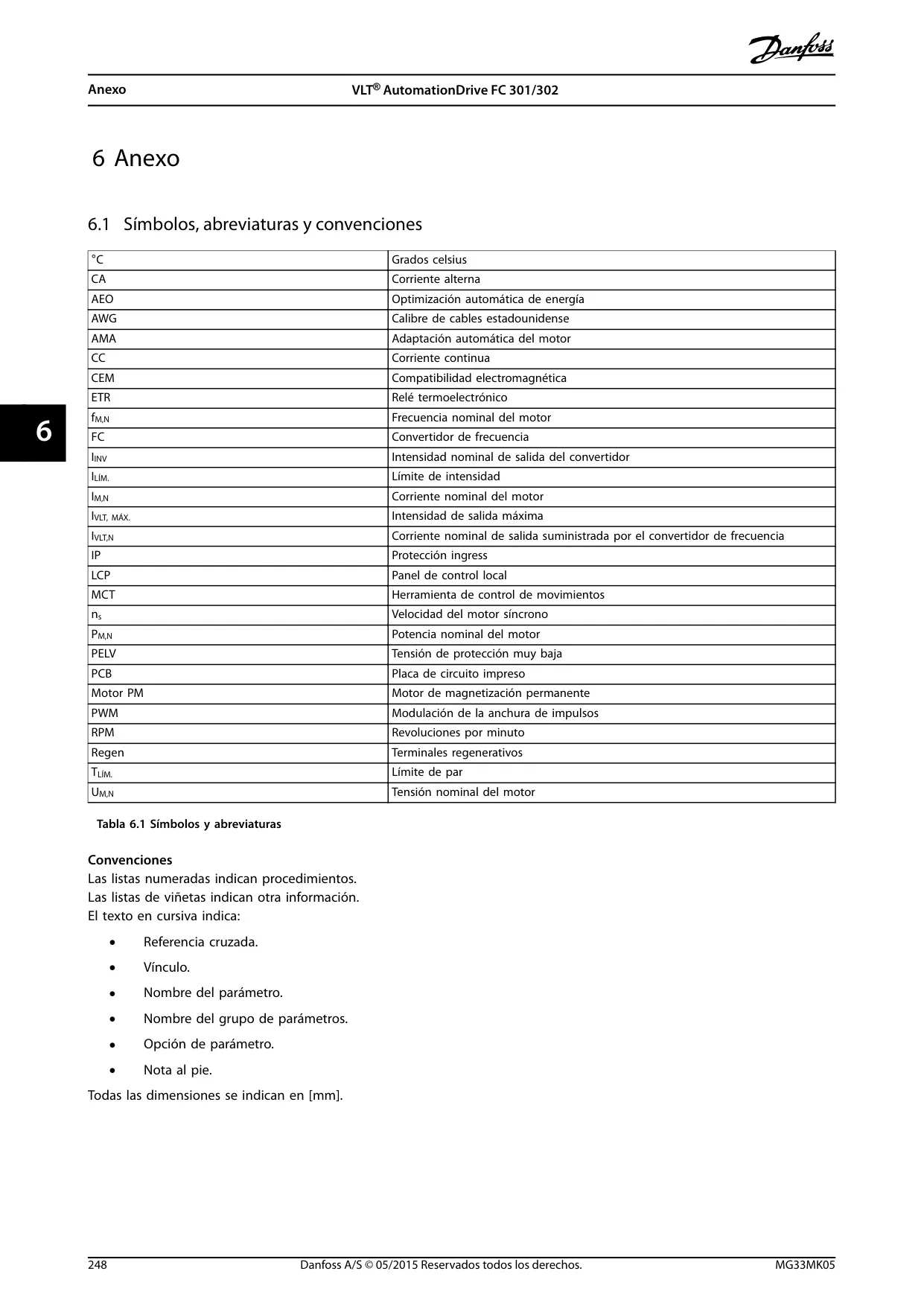

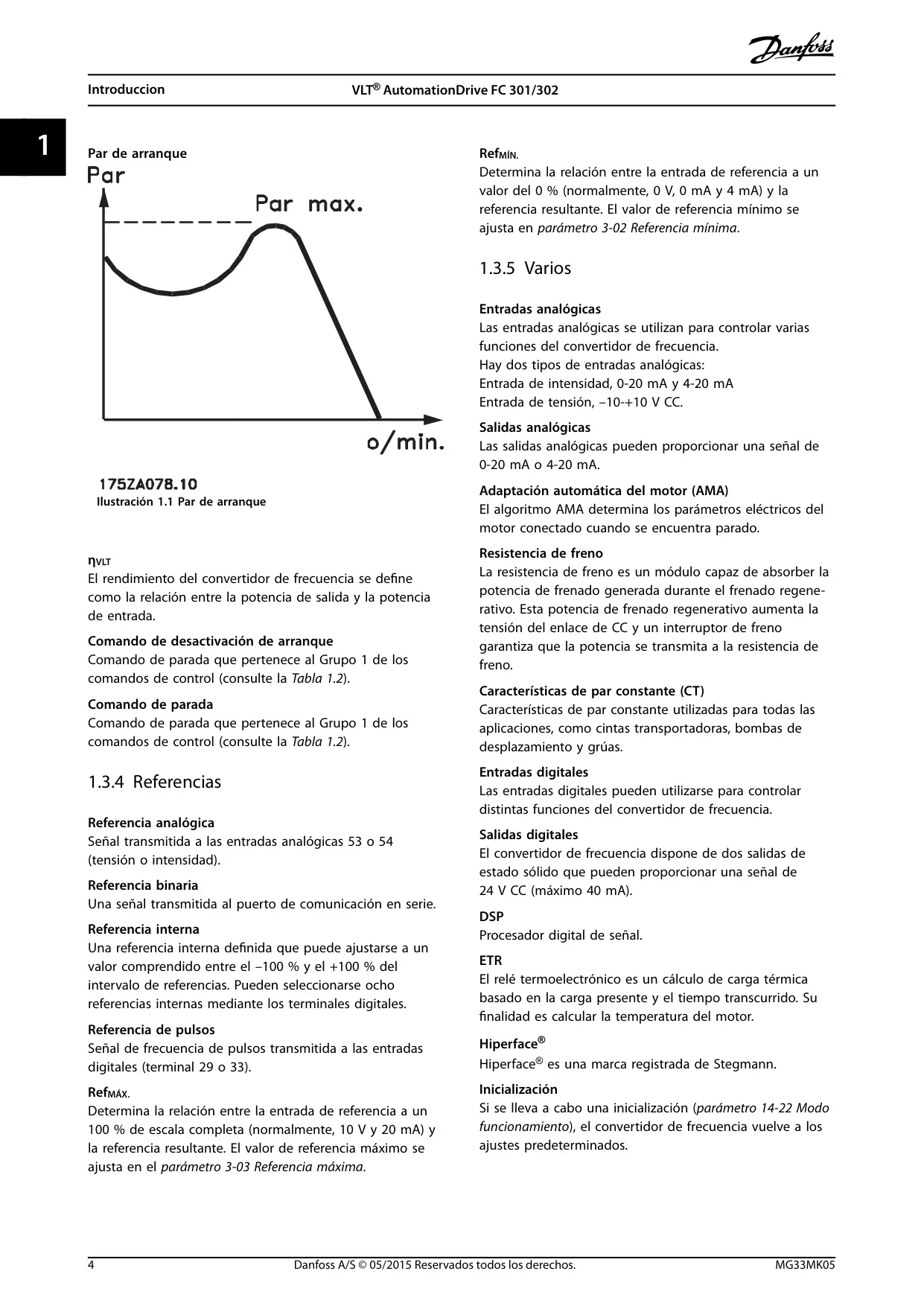

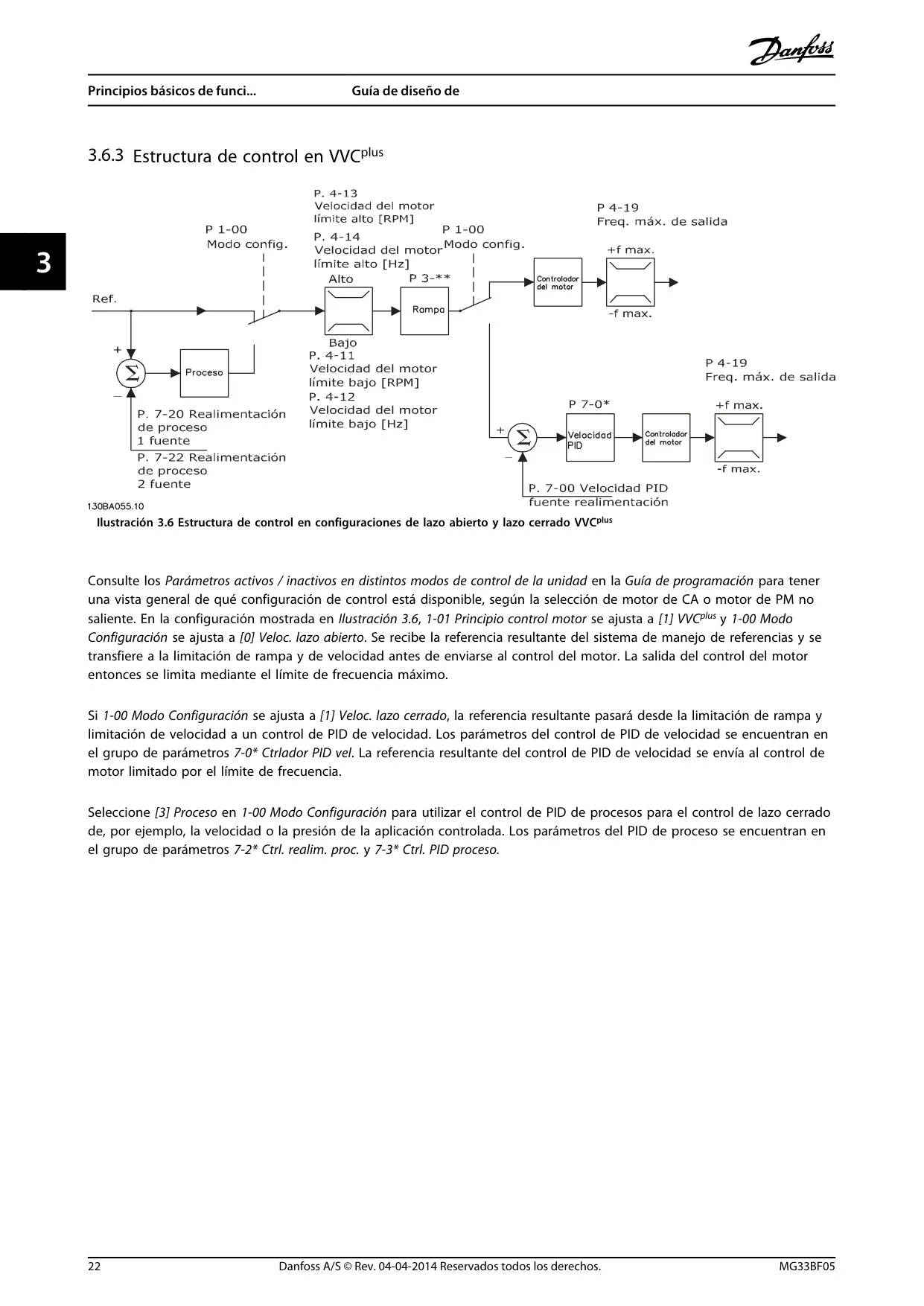

Detalles del Variador Danfoss FC 302

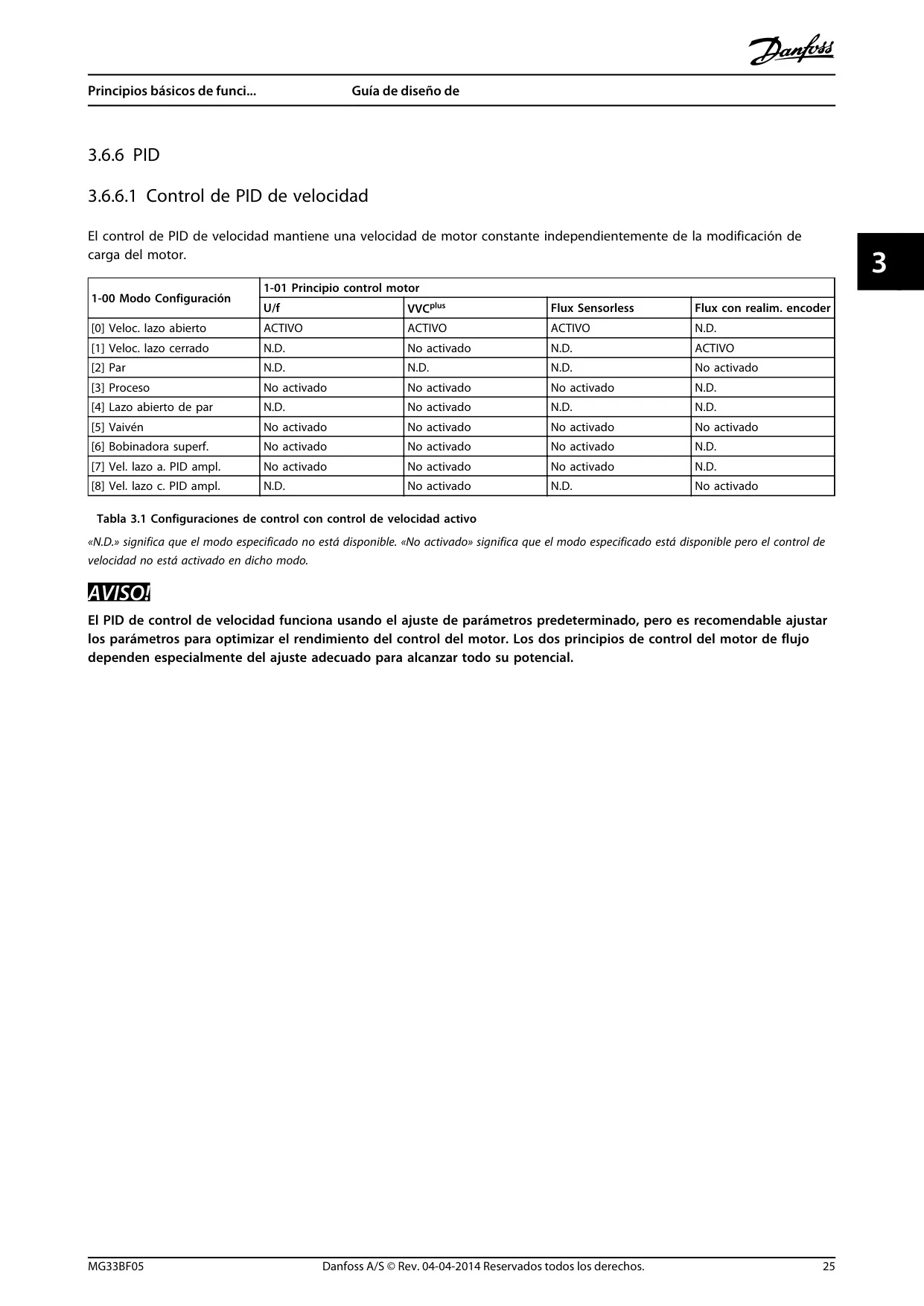

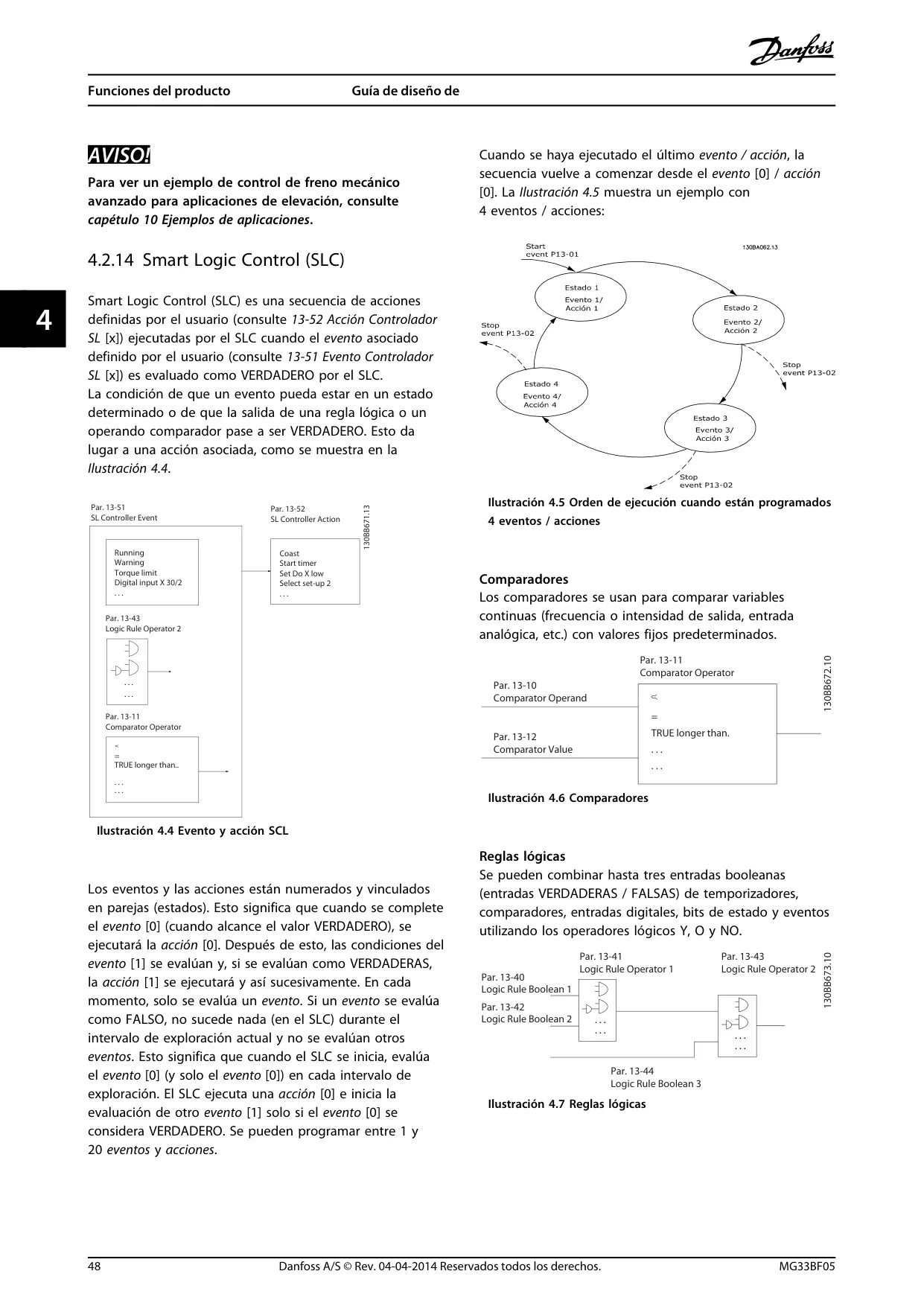

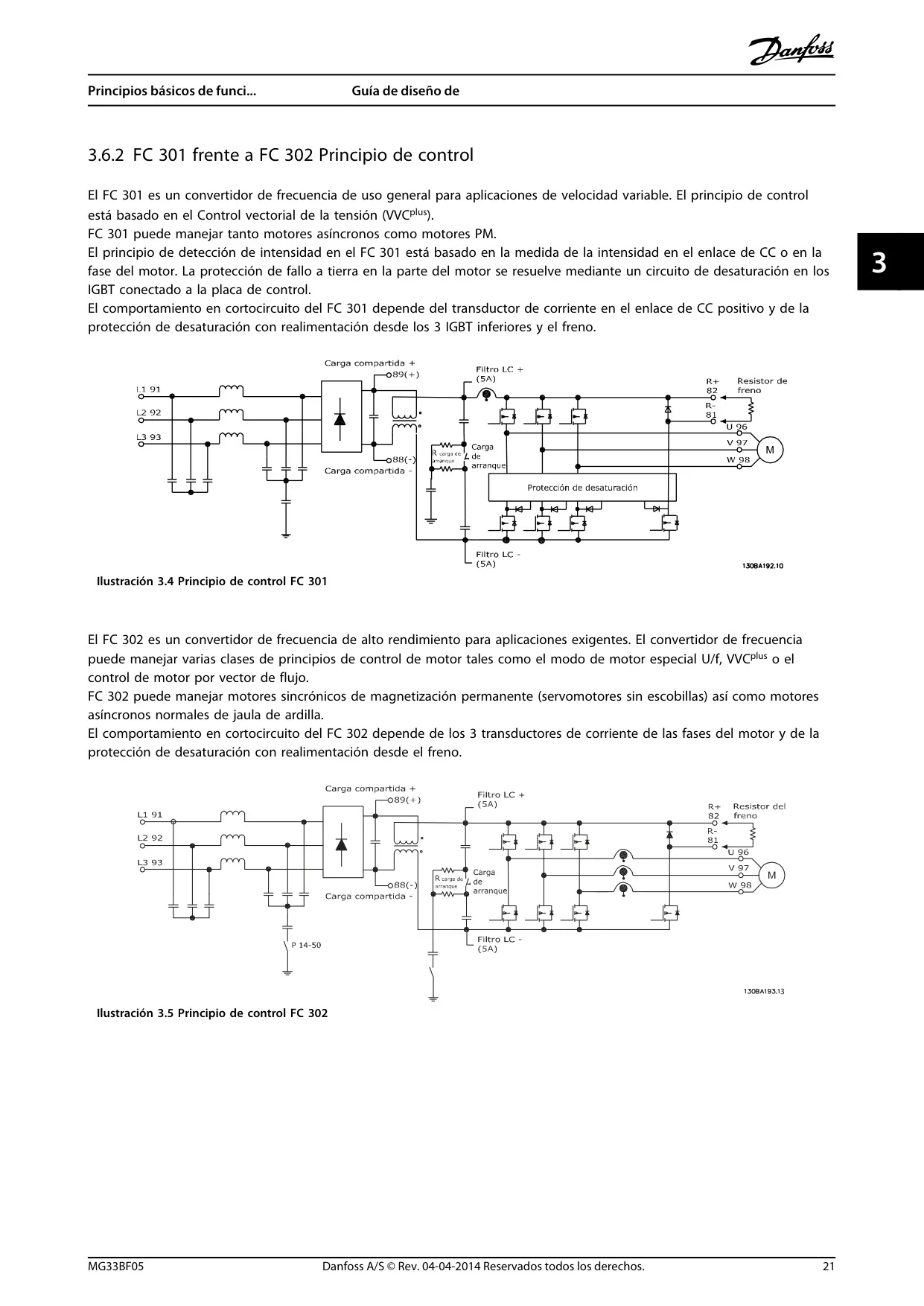

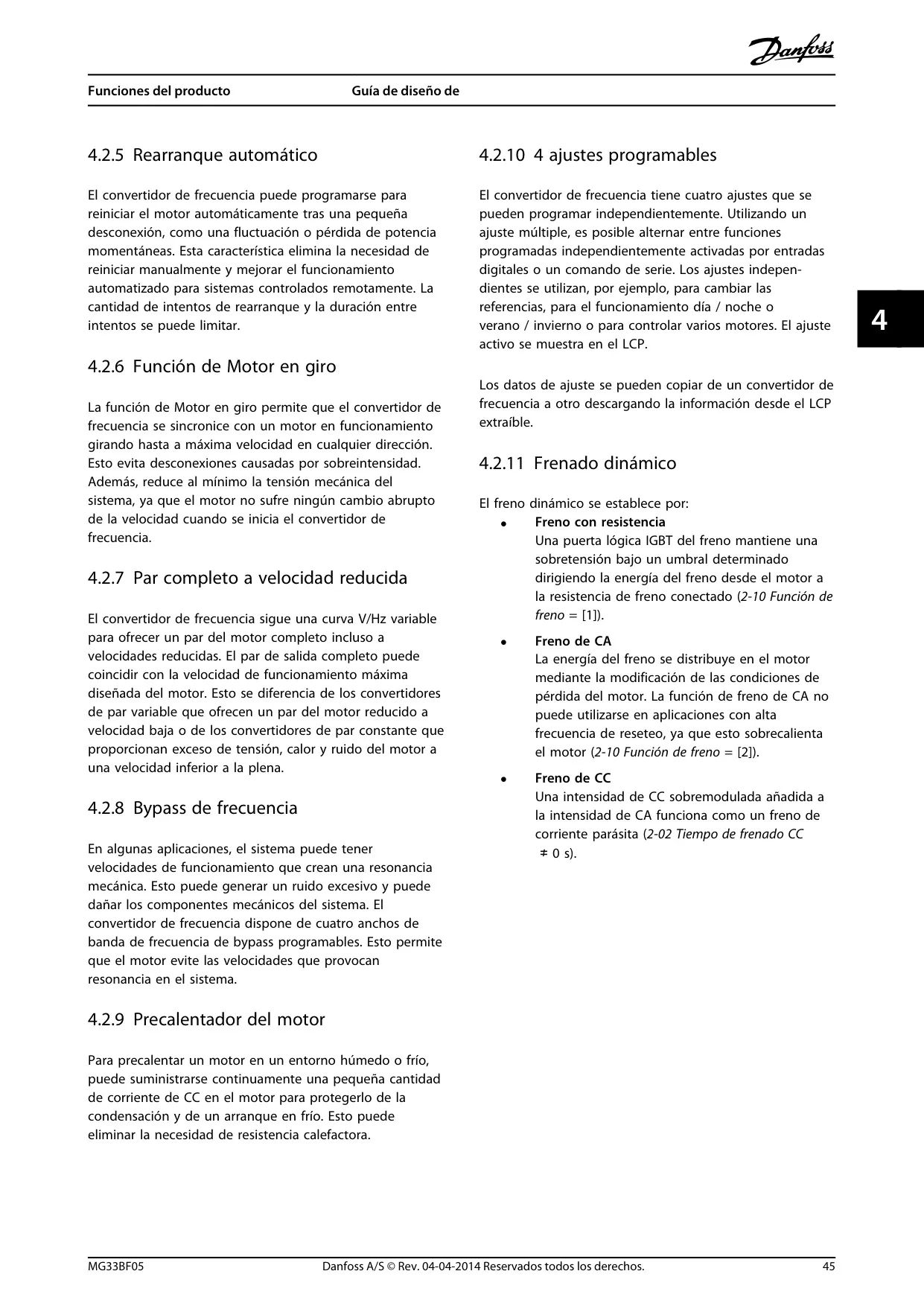

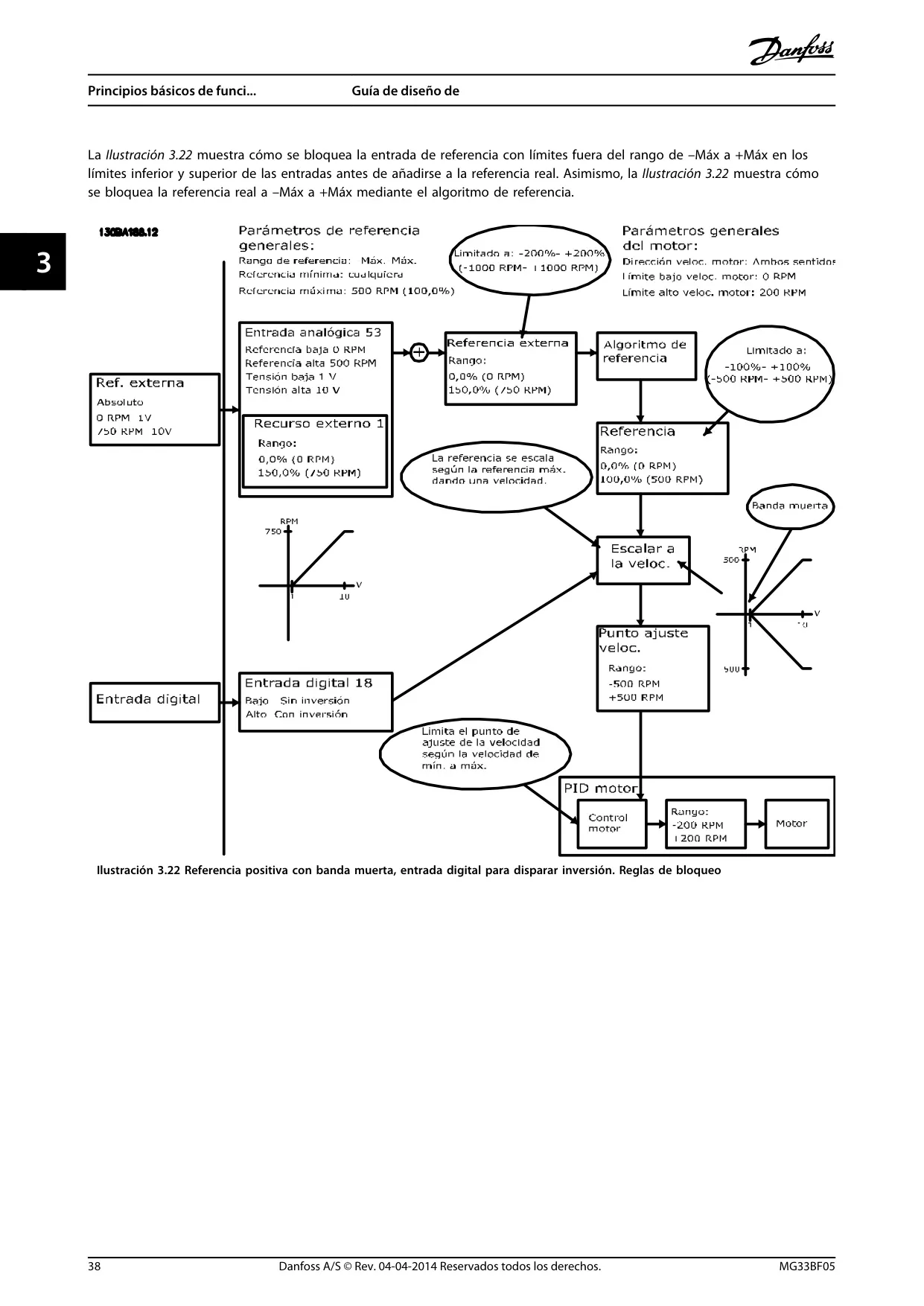

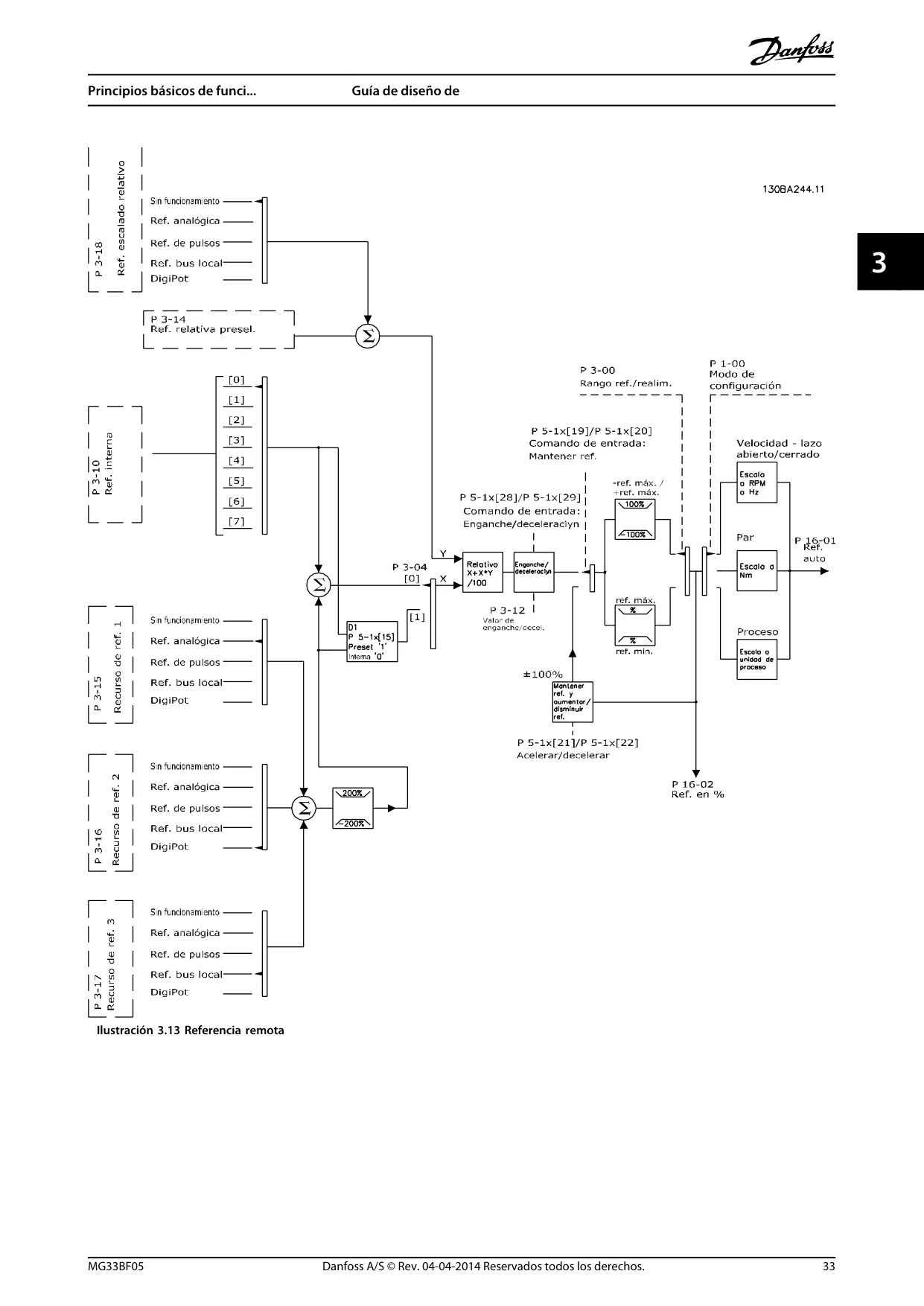

El Variador Danfoss FC 302, un VLT AutomationDrive, es un controlador electrónico de motor avanzado diseñado para una amplia gama de aplicaciones. Su función principal es regular la velocidad del motor basándose en la realimentación del sistema o en órdenes remotas, además de ofrecer una supervisión exhaustiva del estado del motor y del sistema en general. Este variador está concebido para operar de forma segura y profesional en diversos entornos, desde instalaciones residenciales hasta complejas infraestructuras industriales y comerciales, cumpliendo siempre con la normativa local.

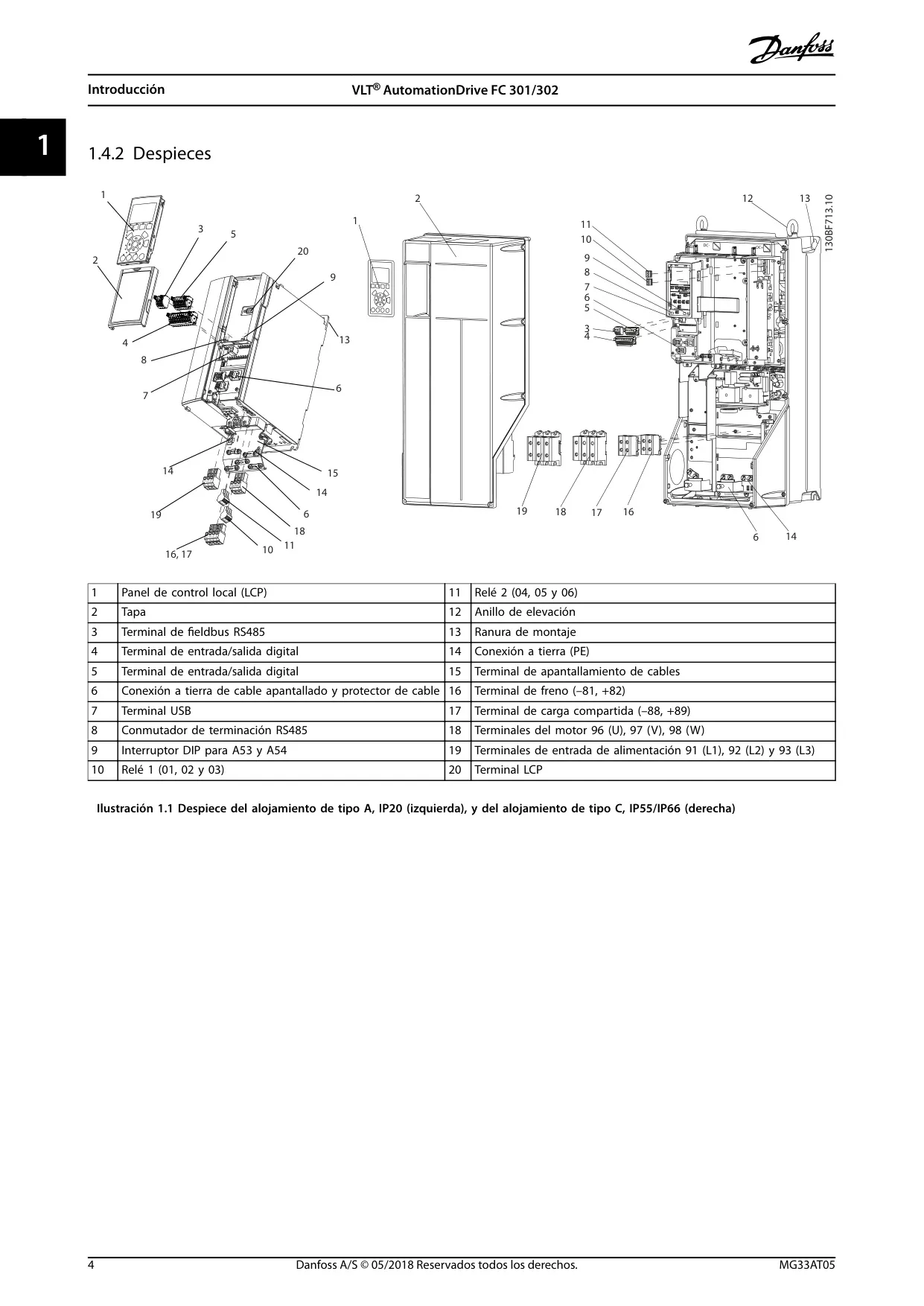

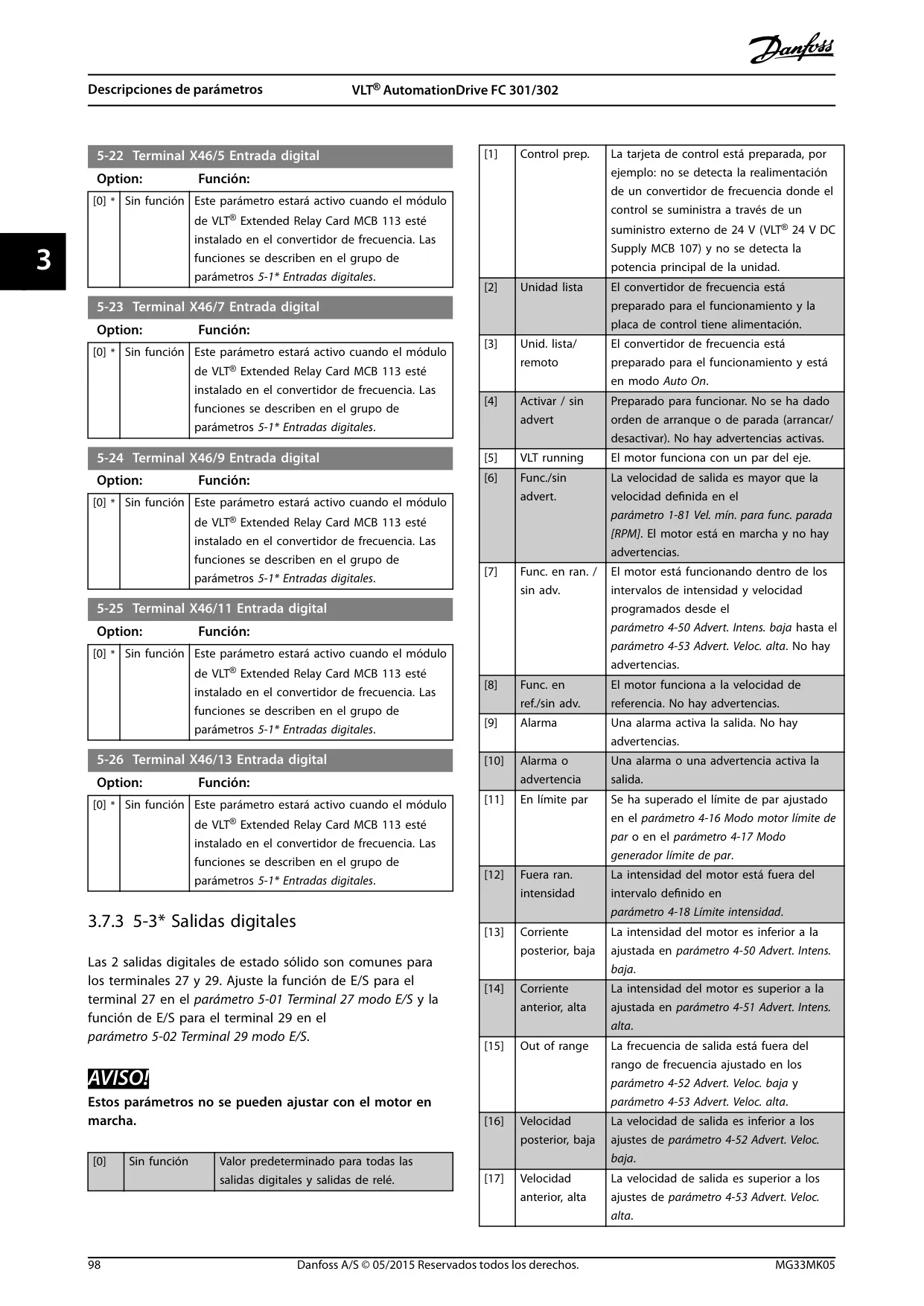

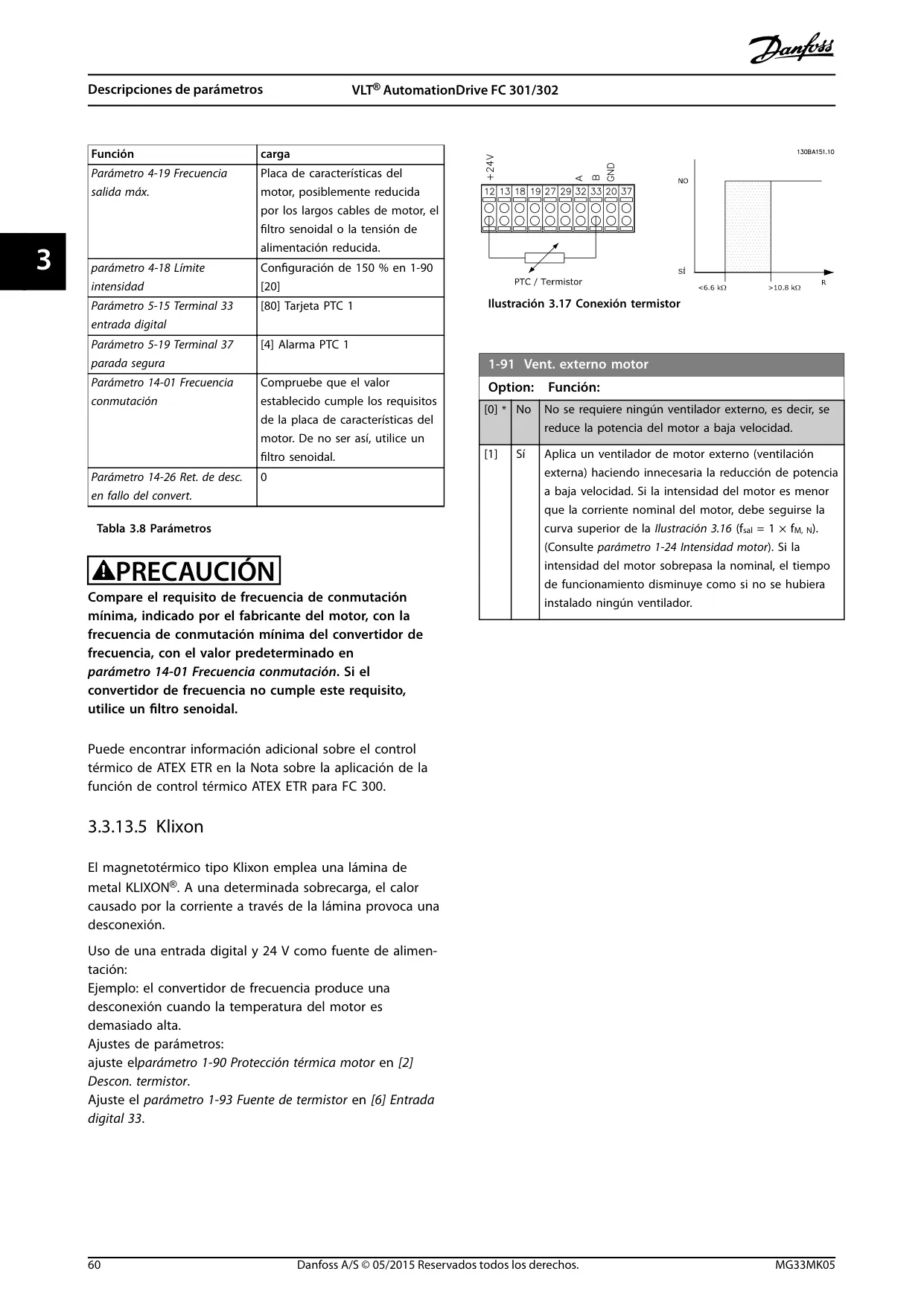

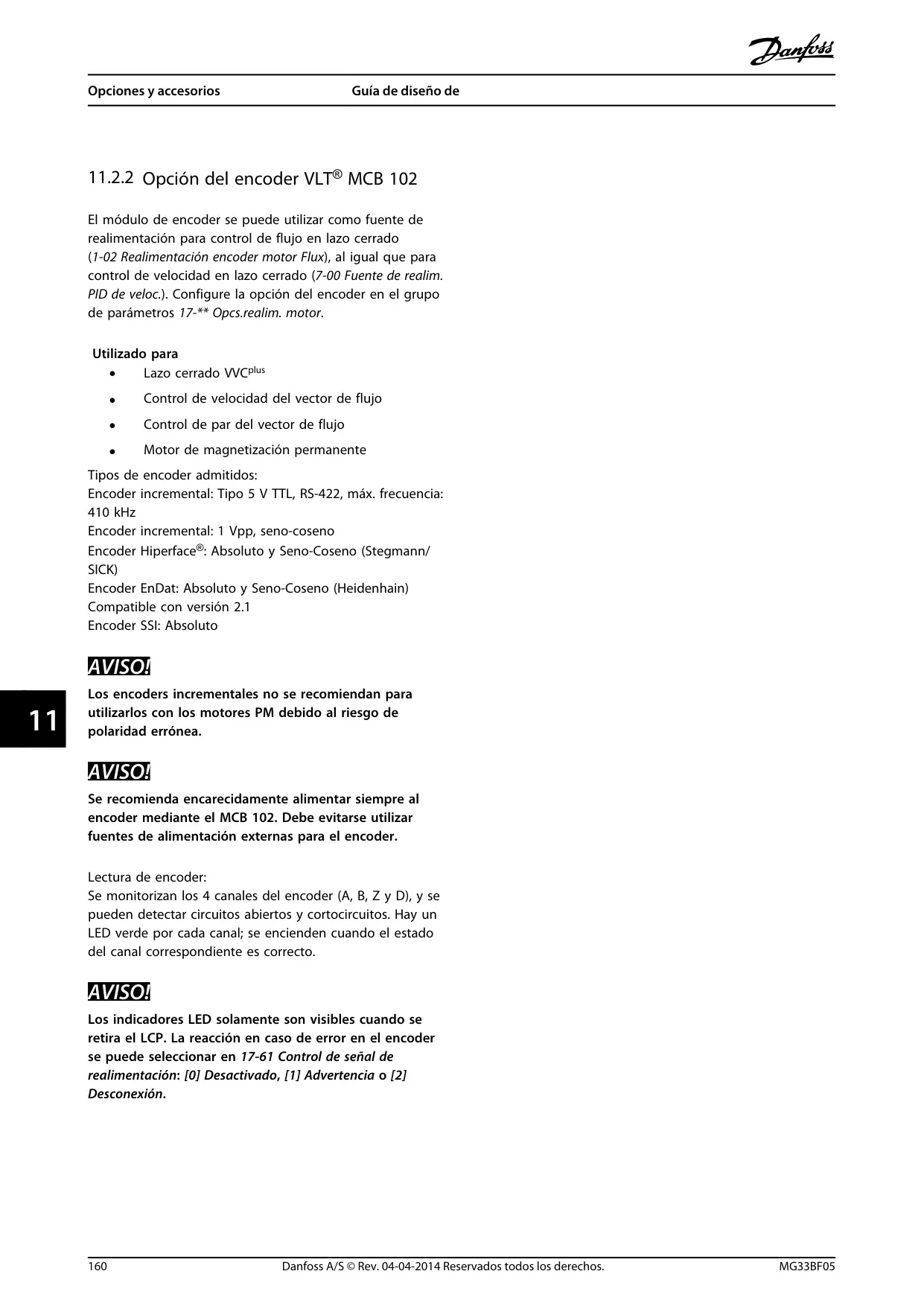

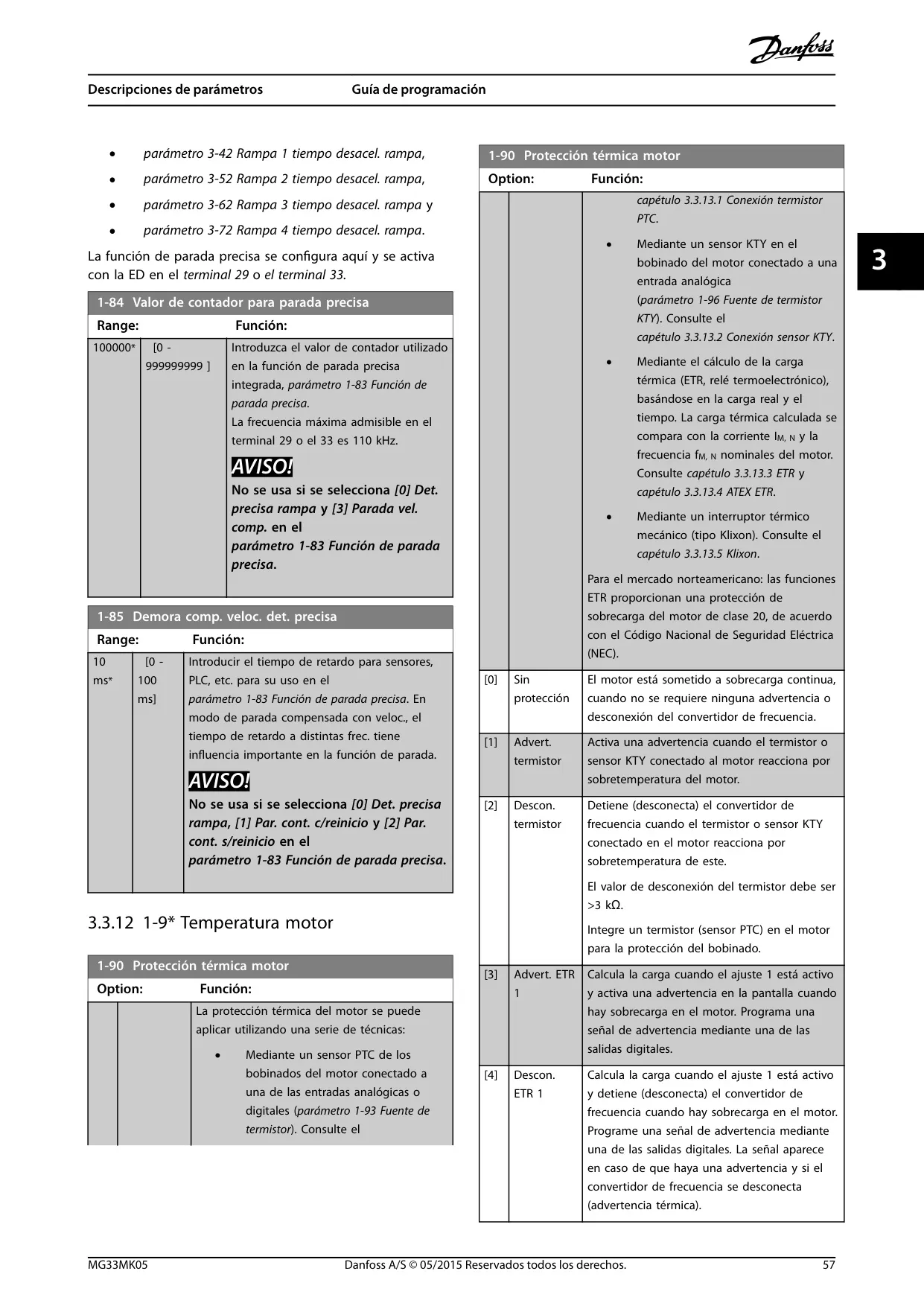

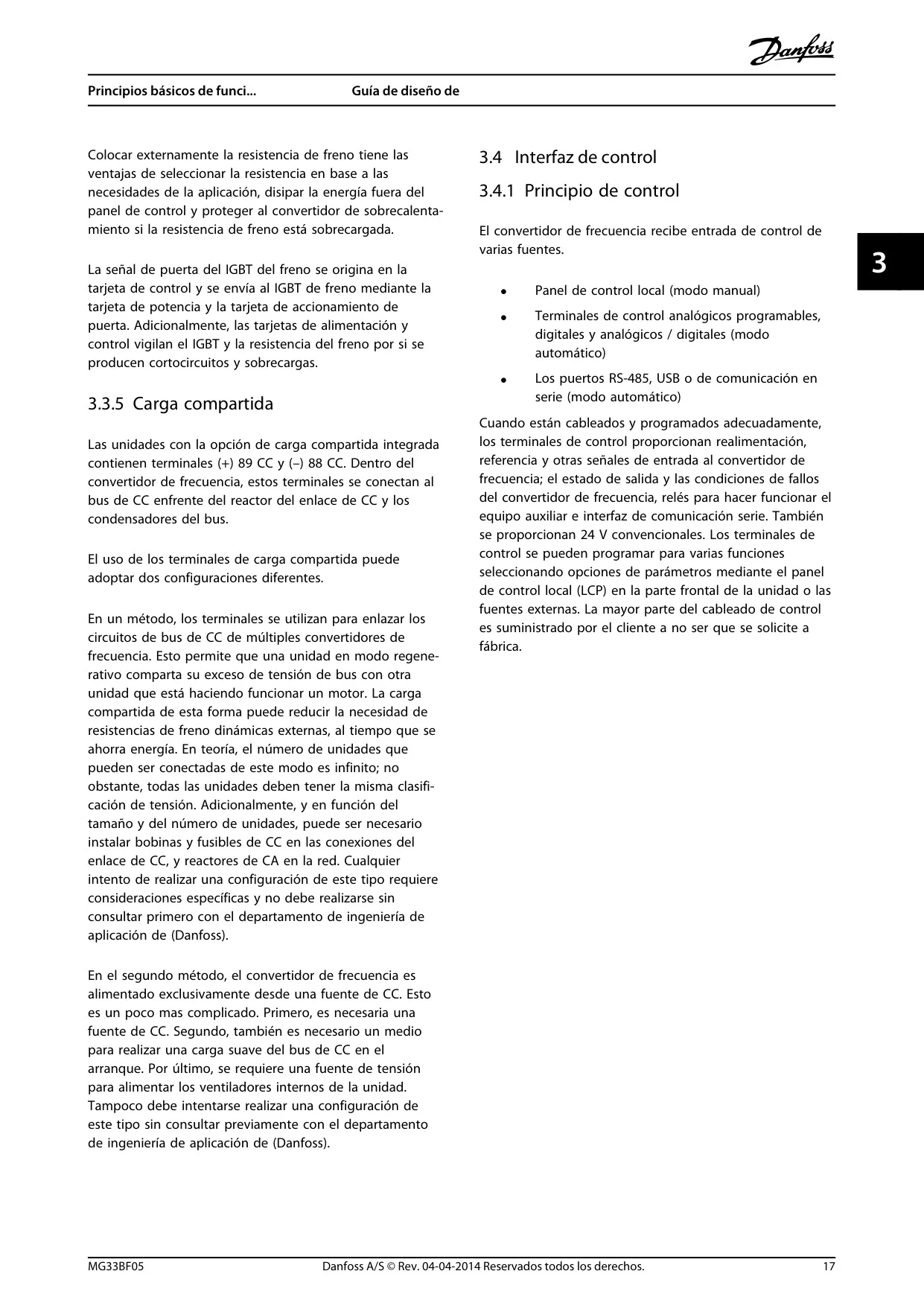

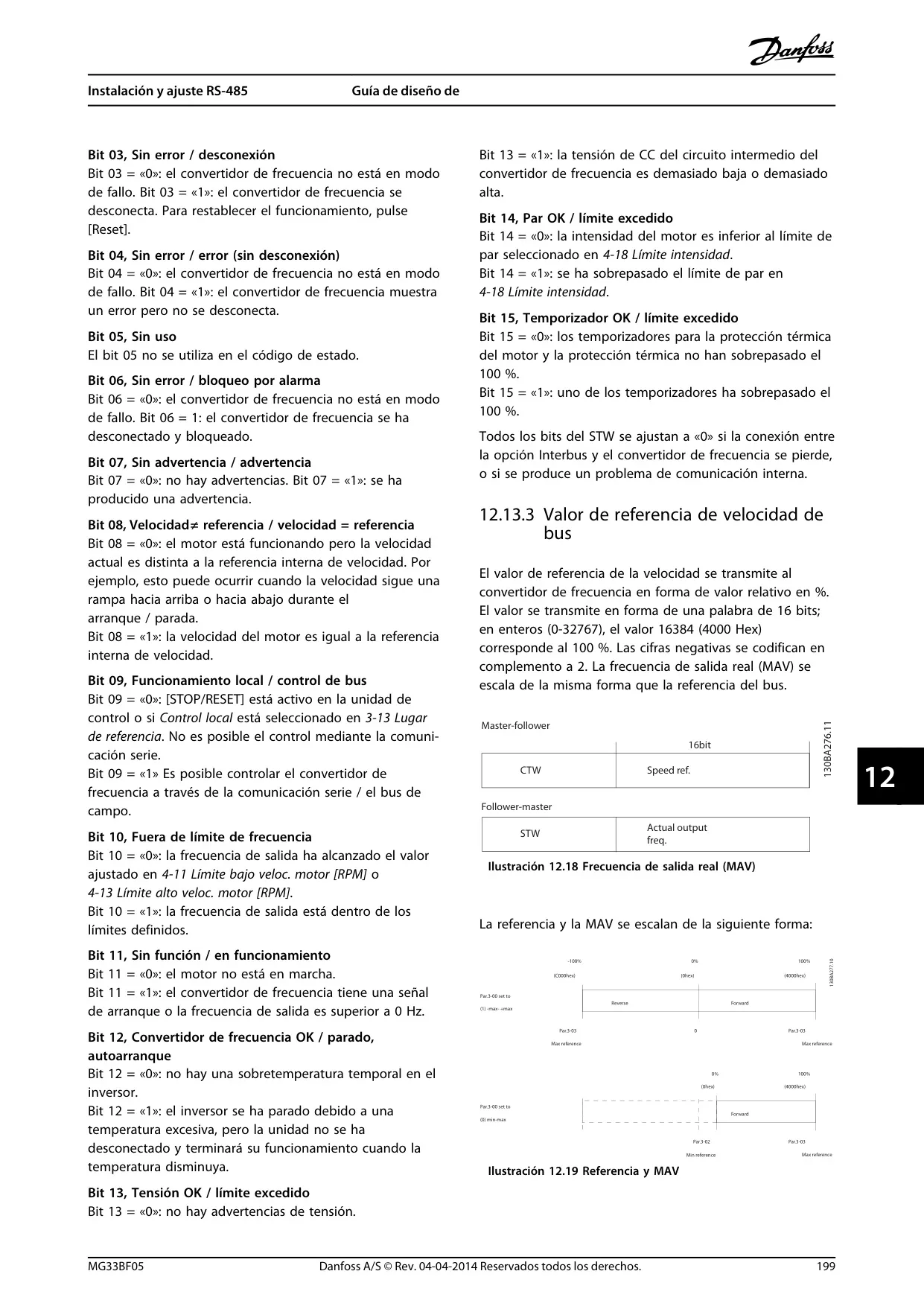

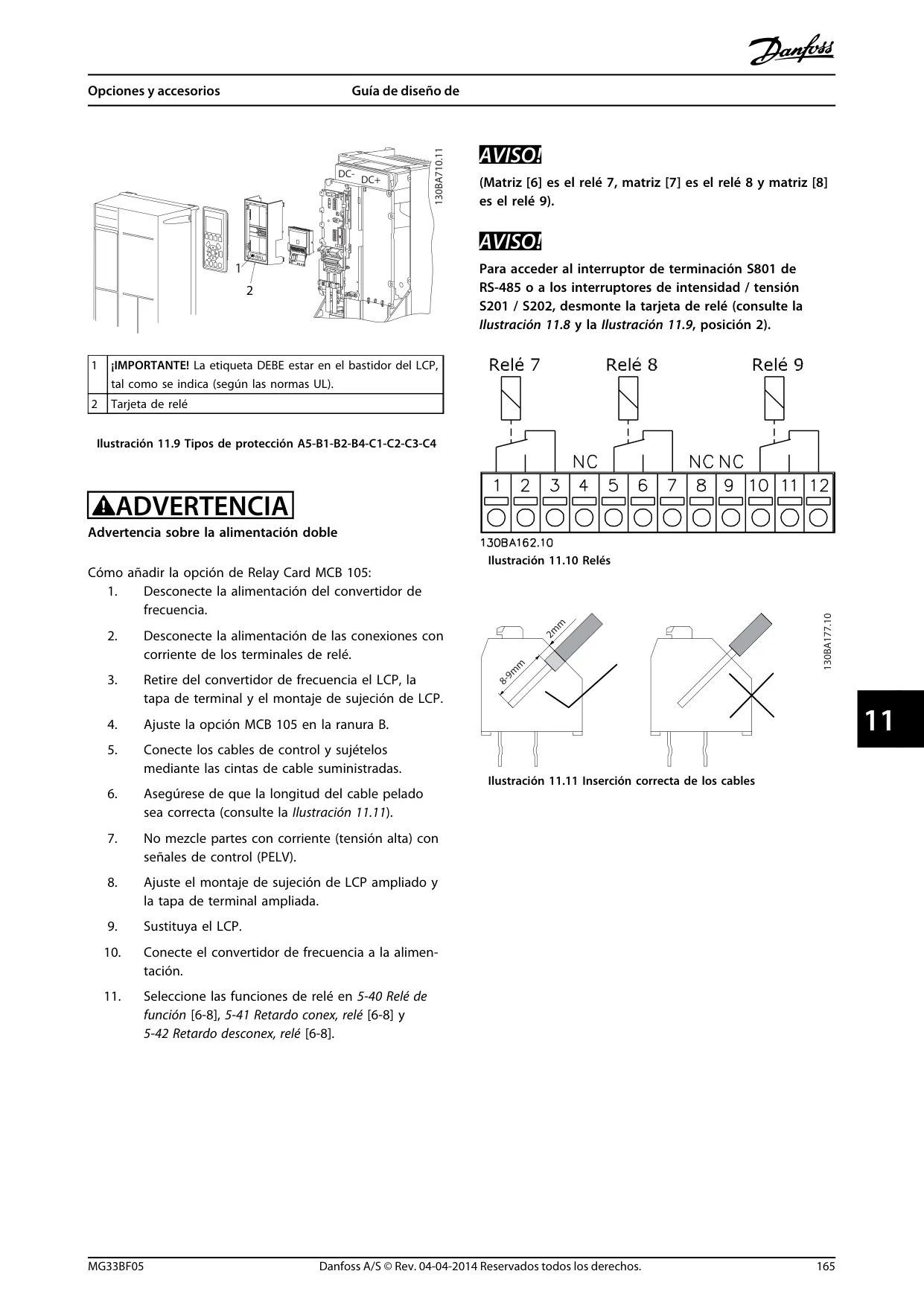

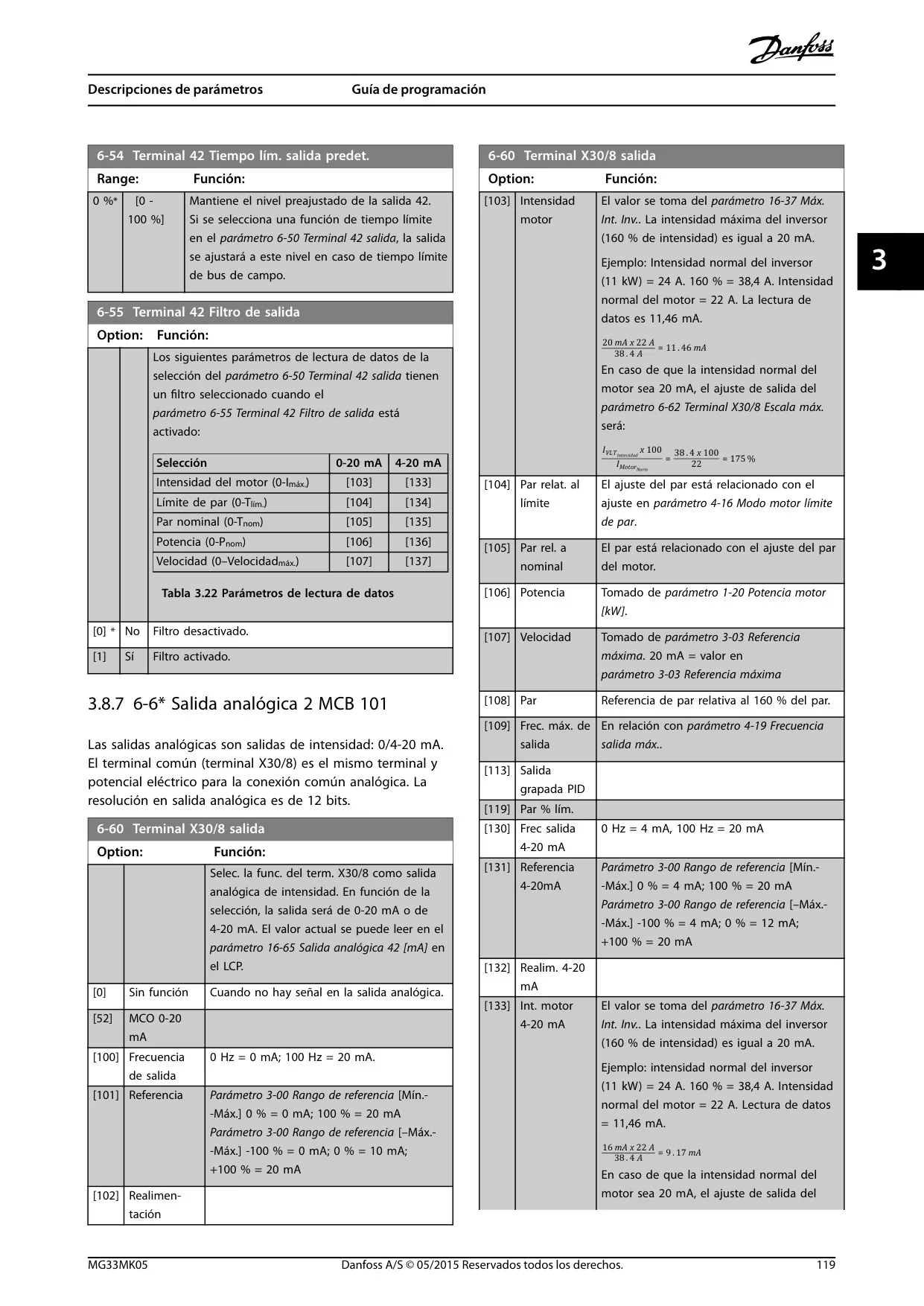

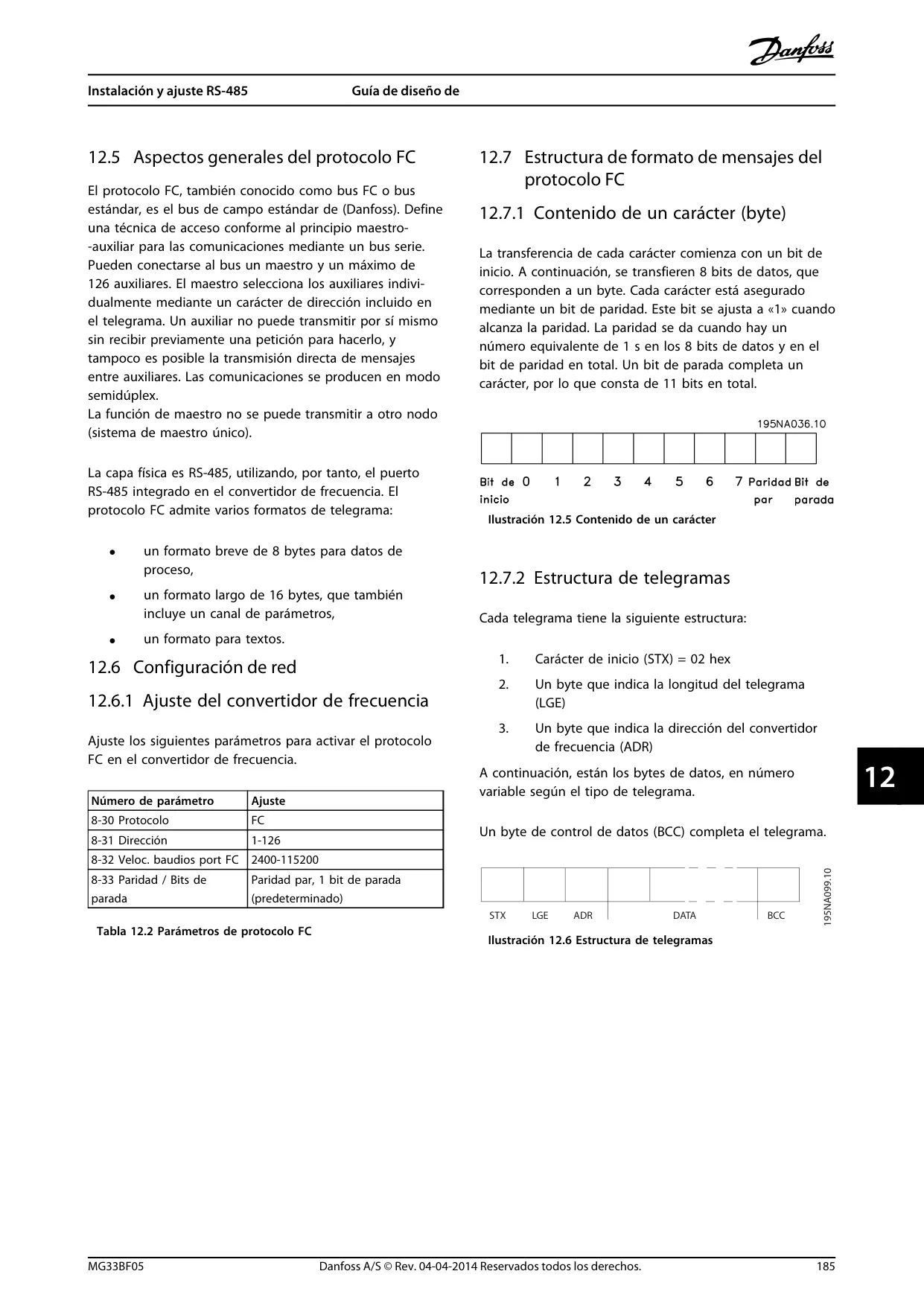

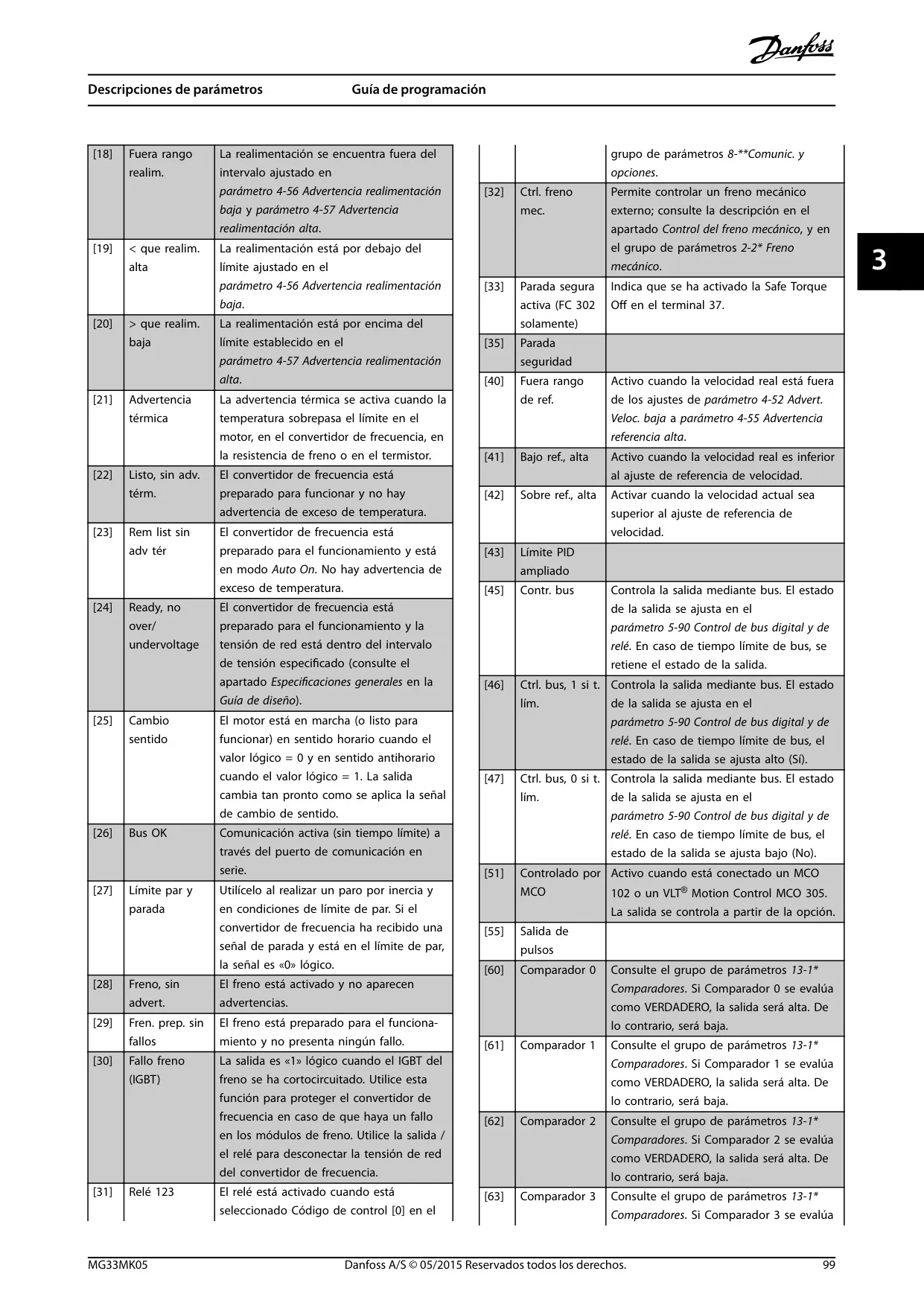

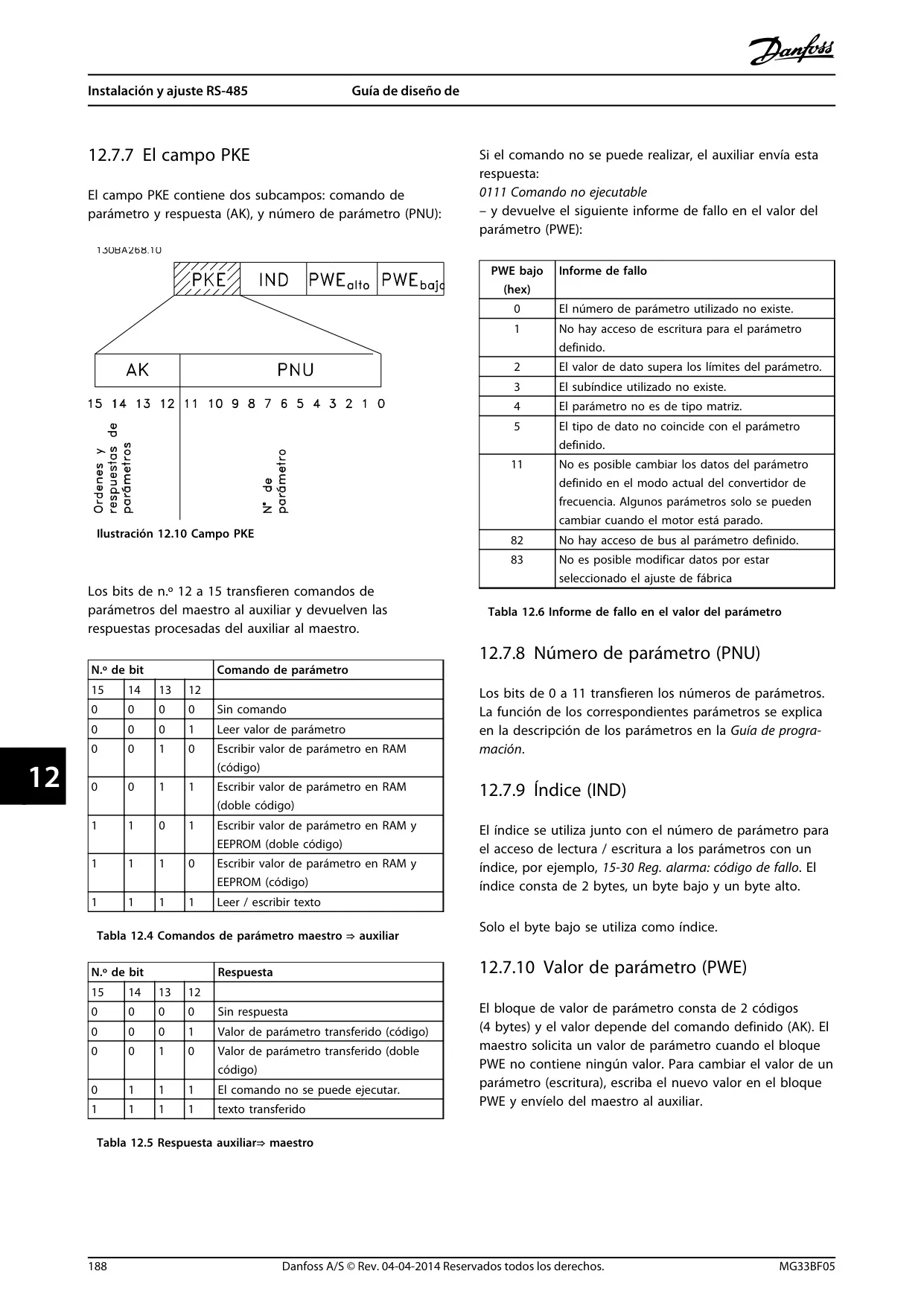

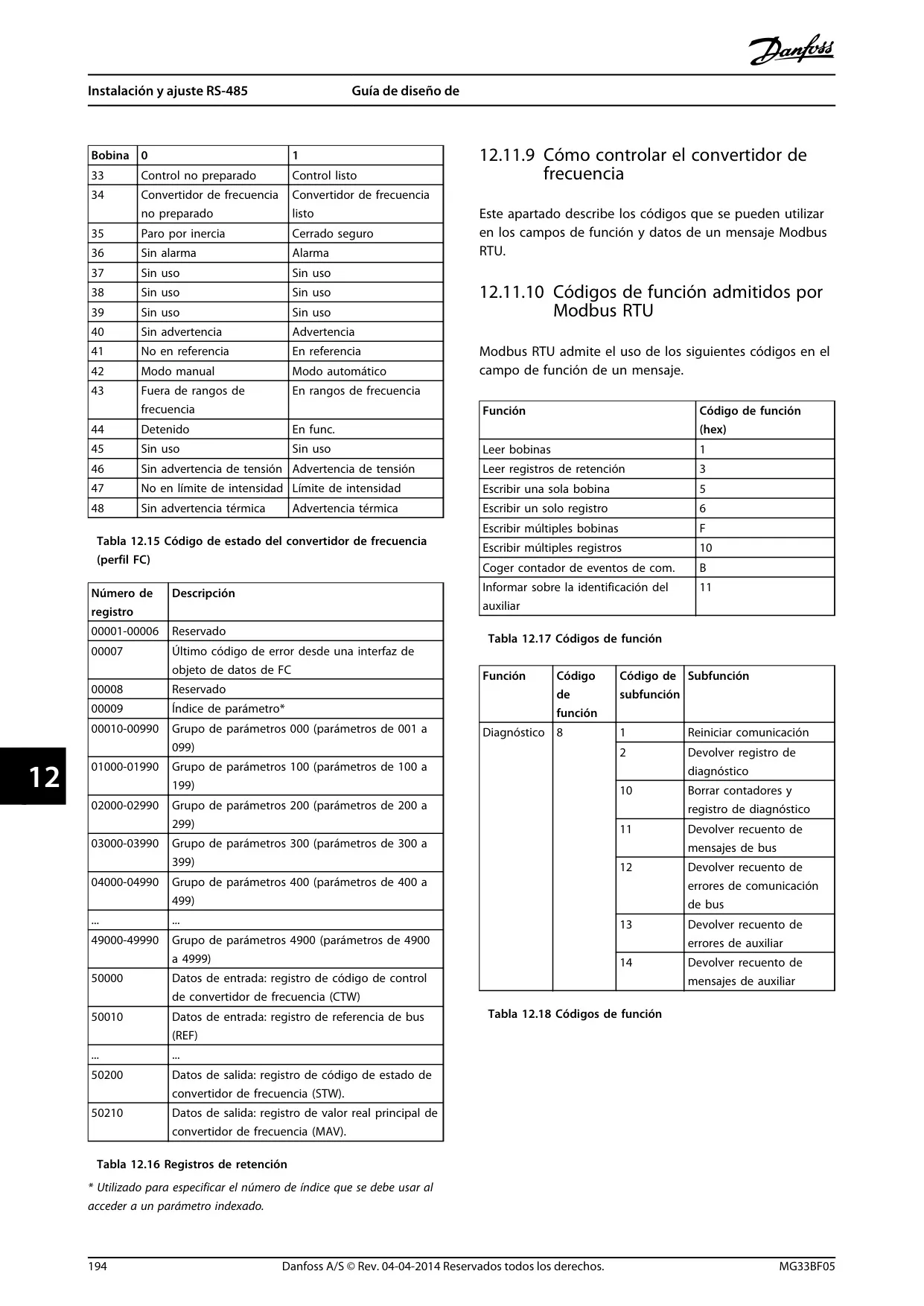

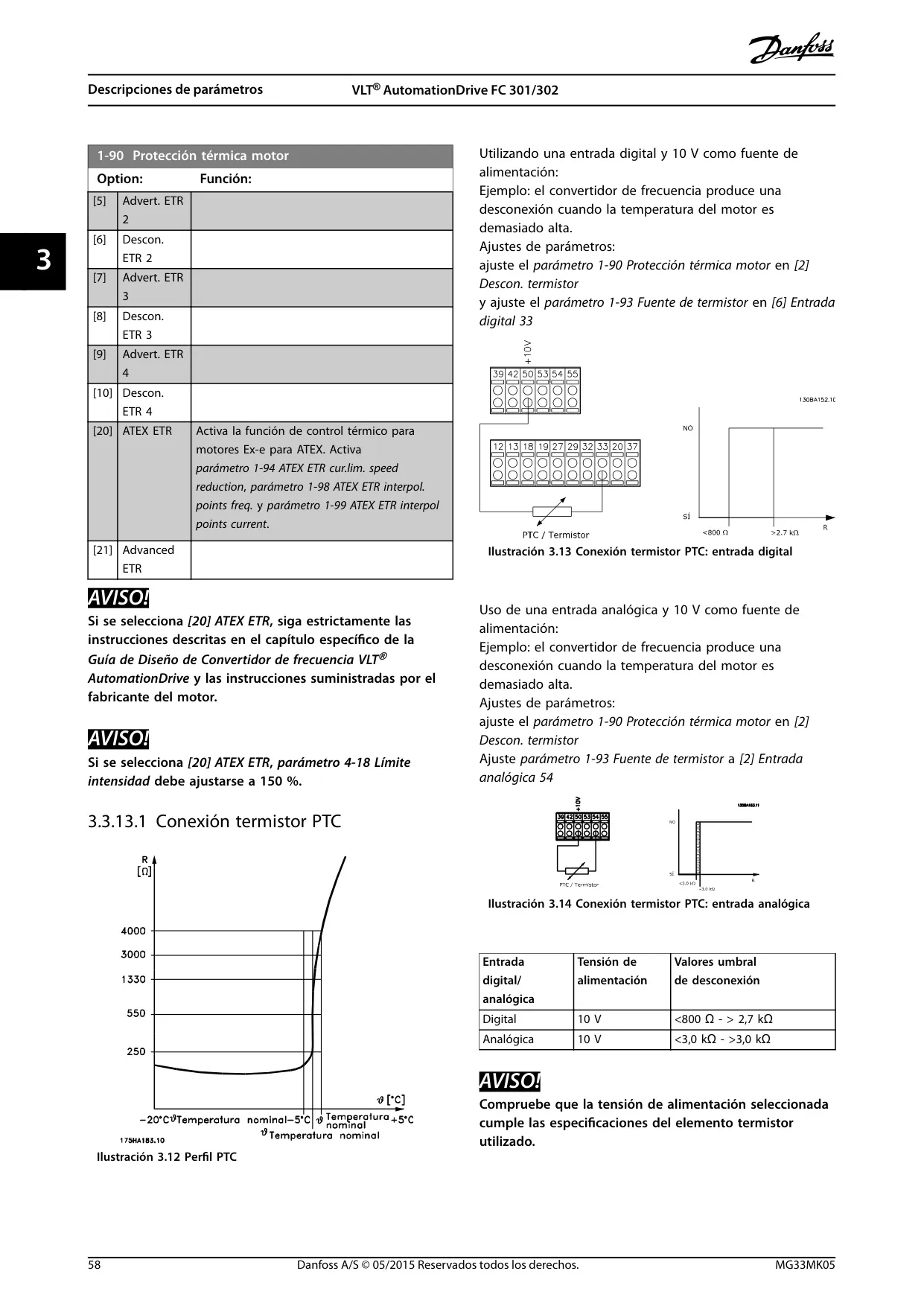

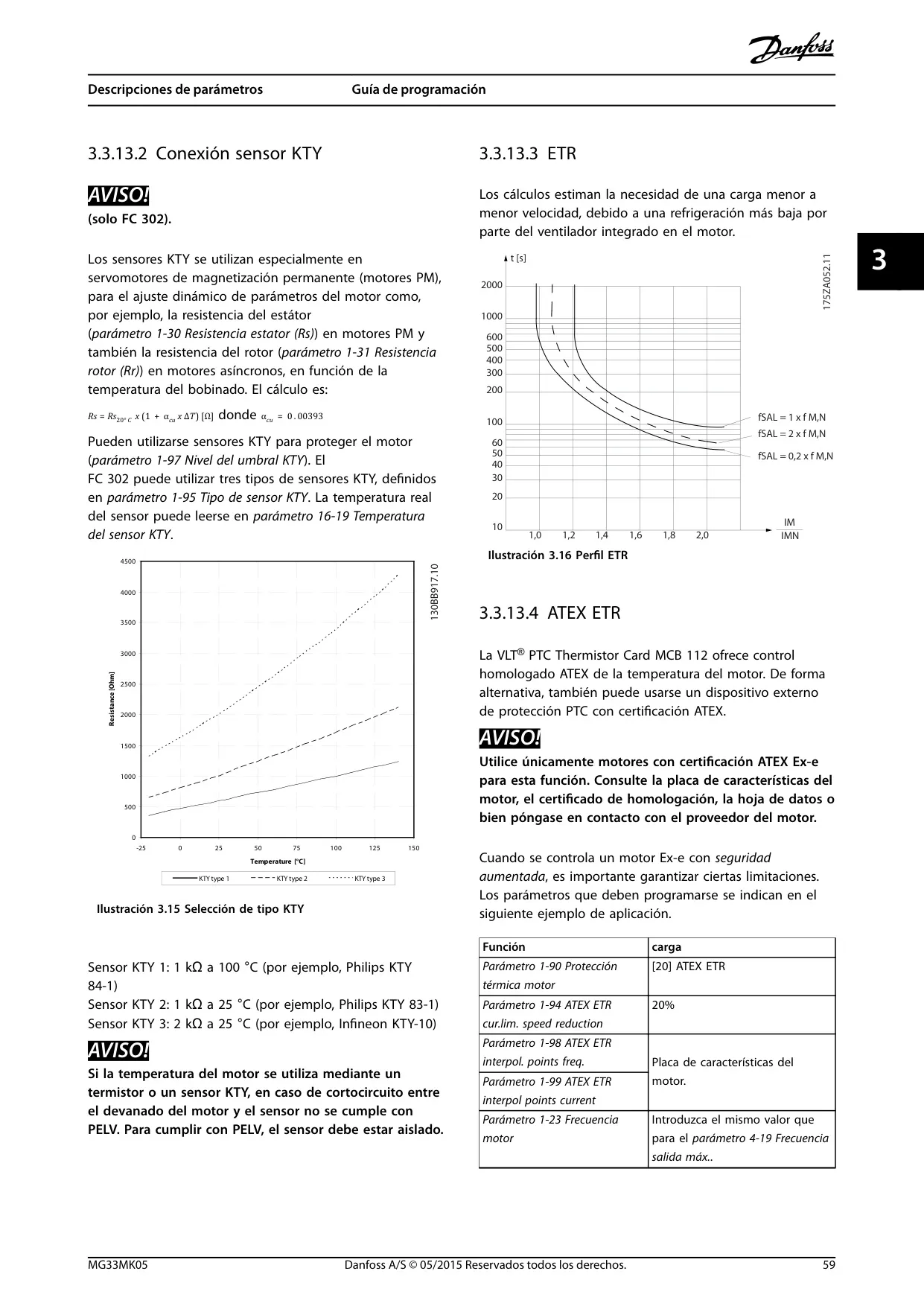

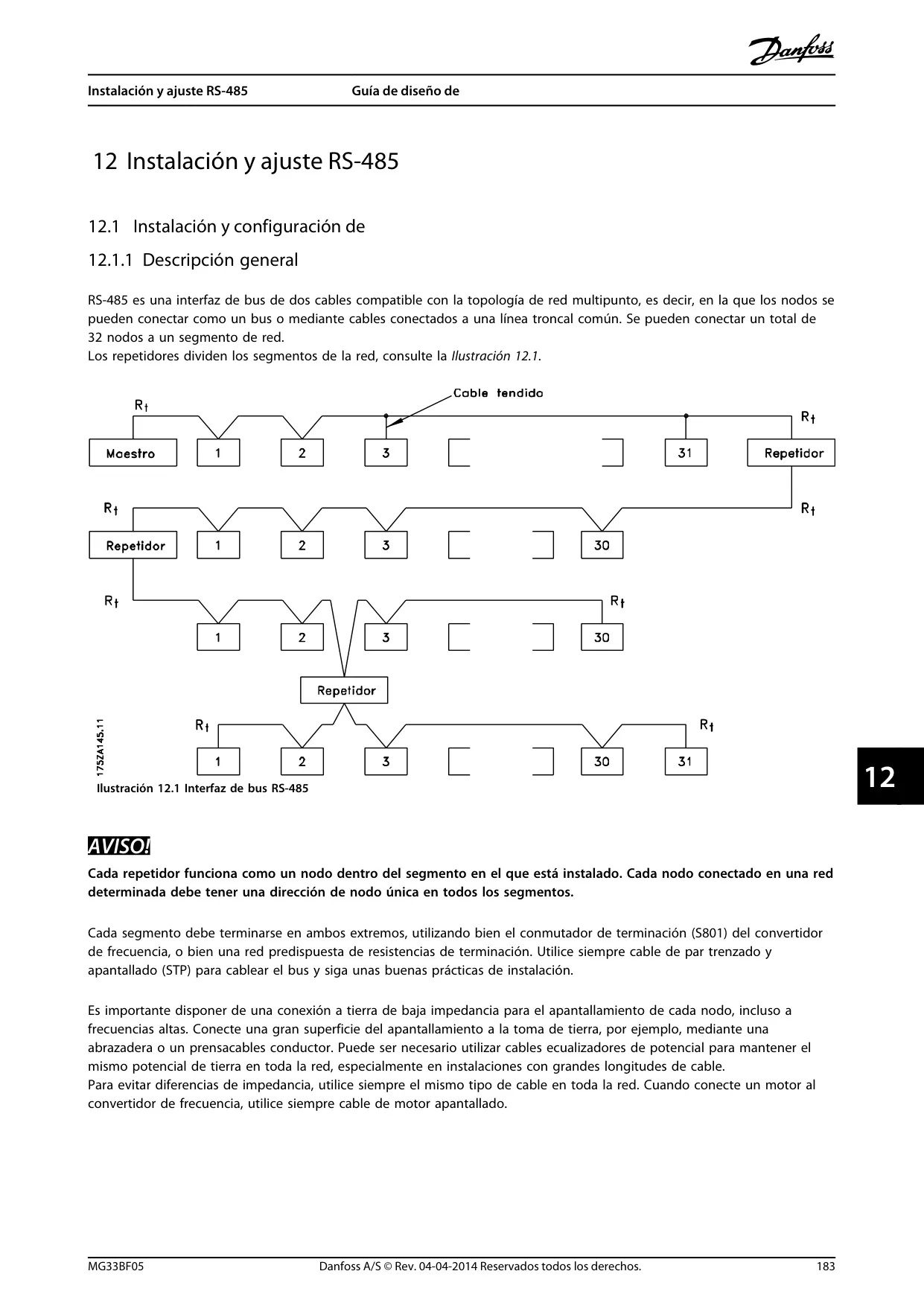

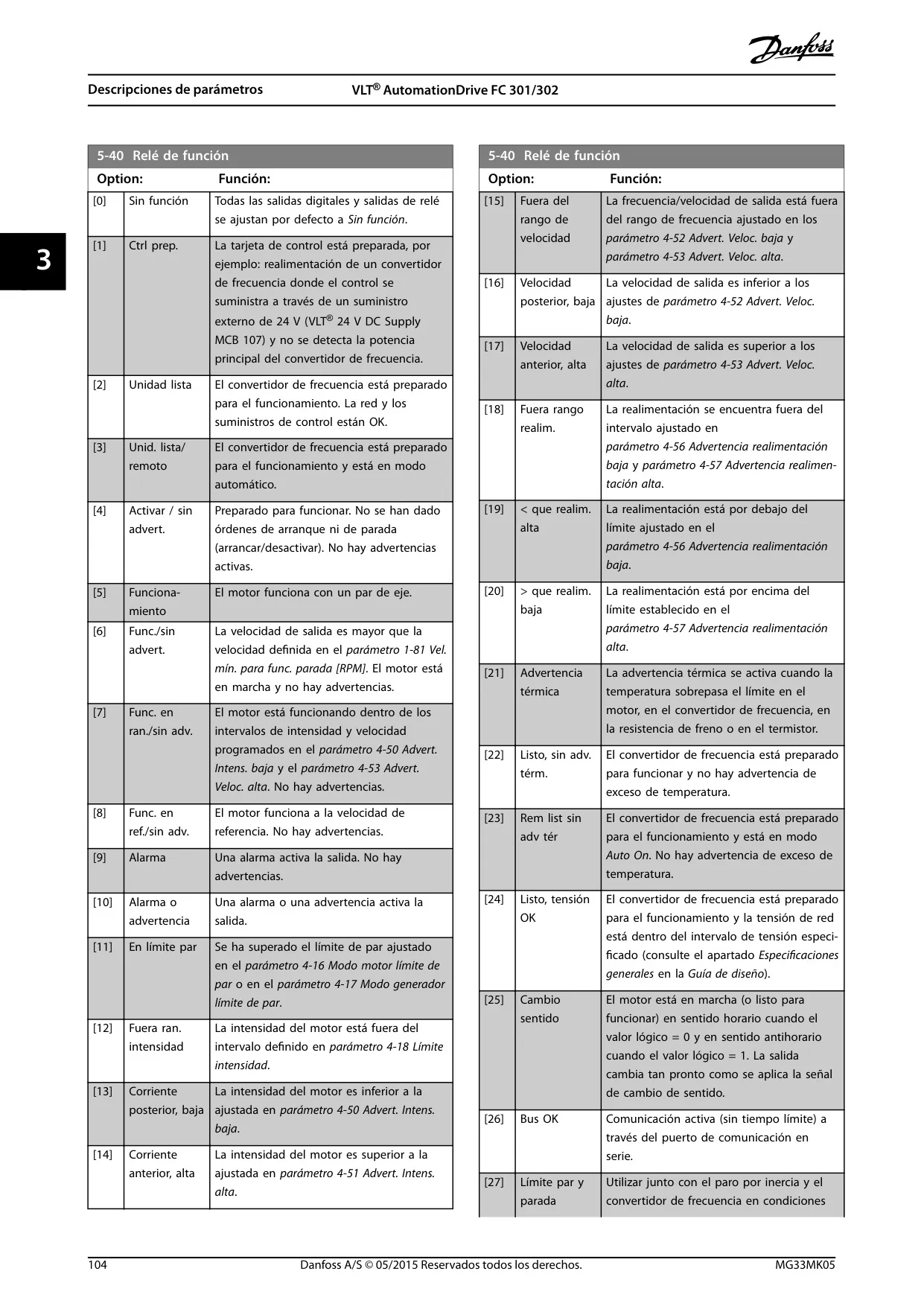

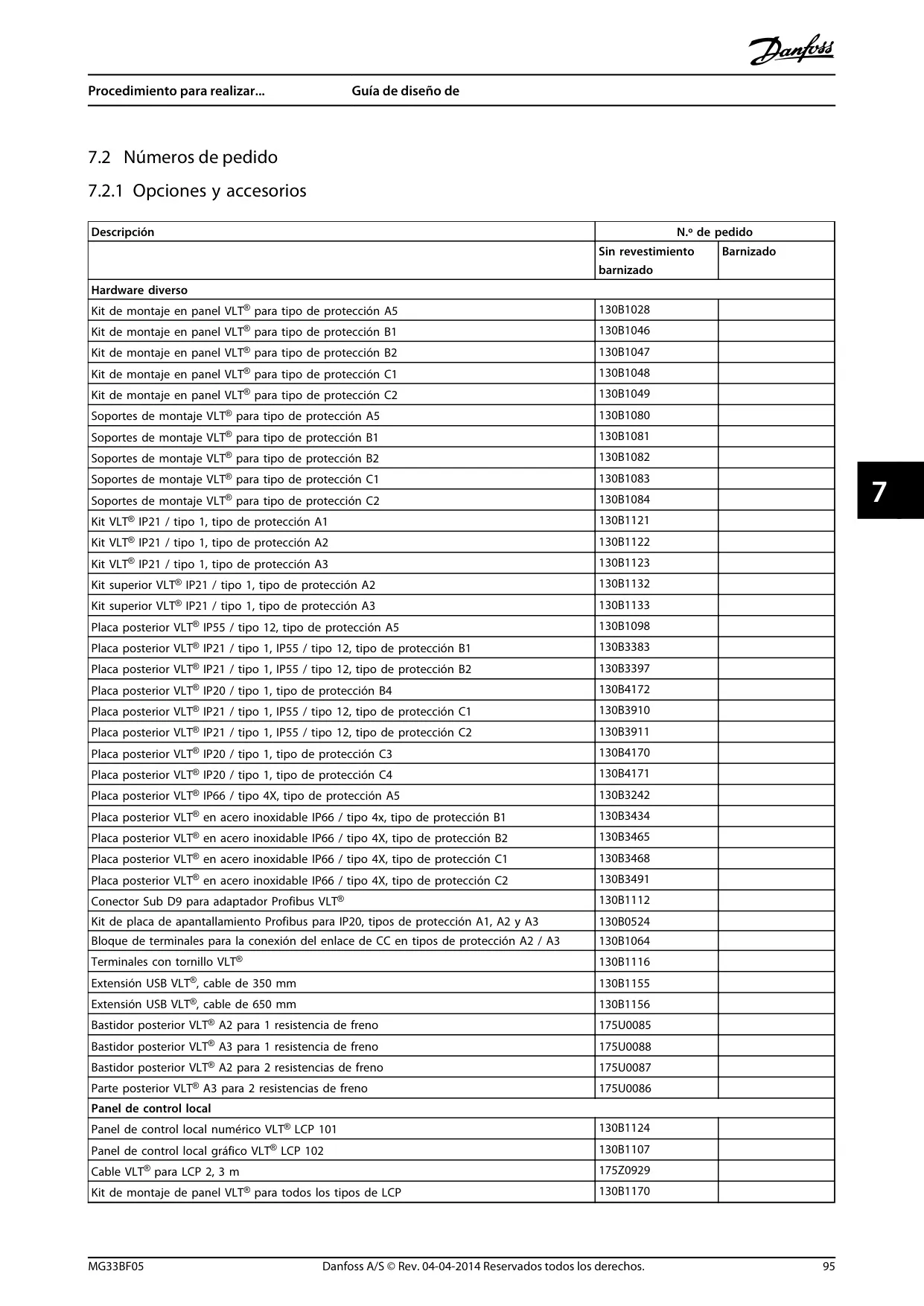

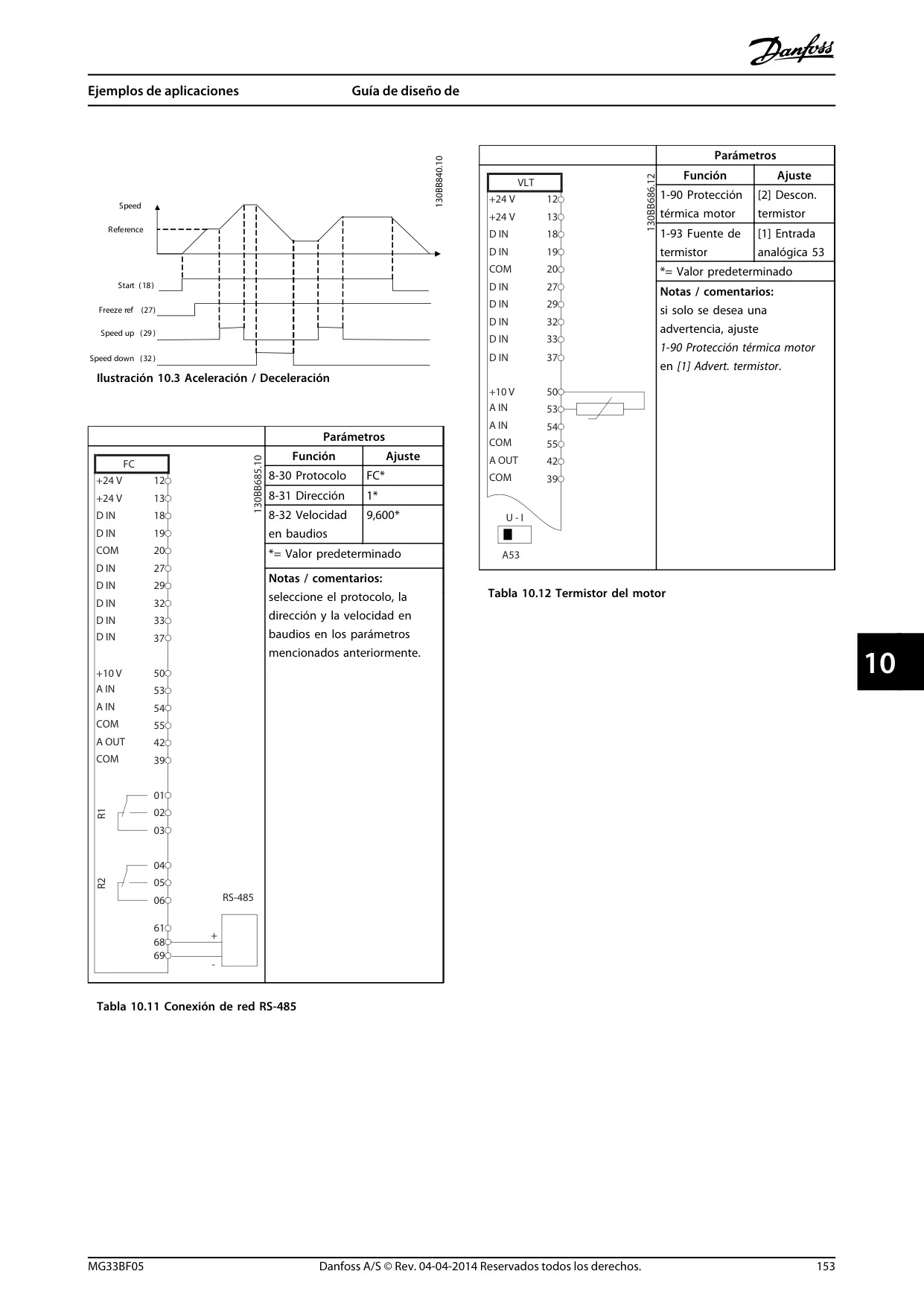

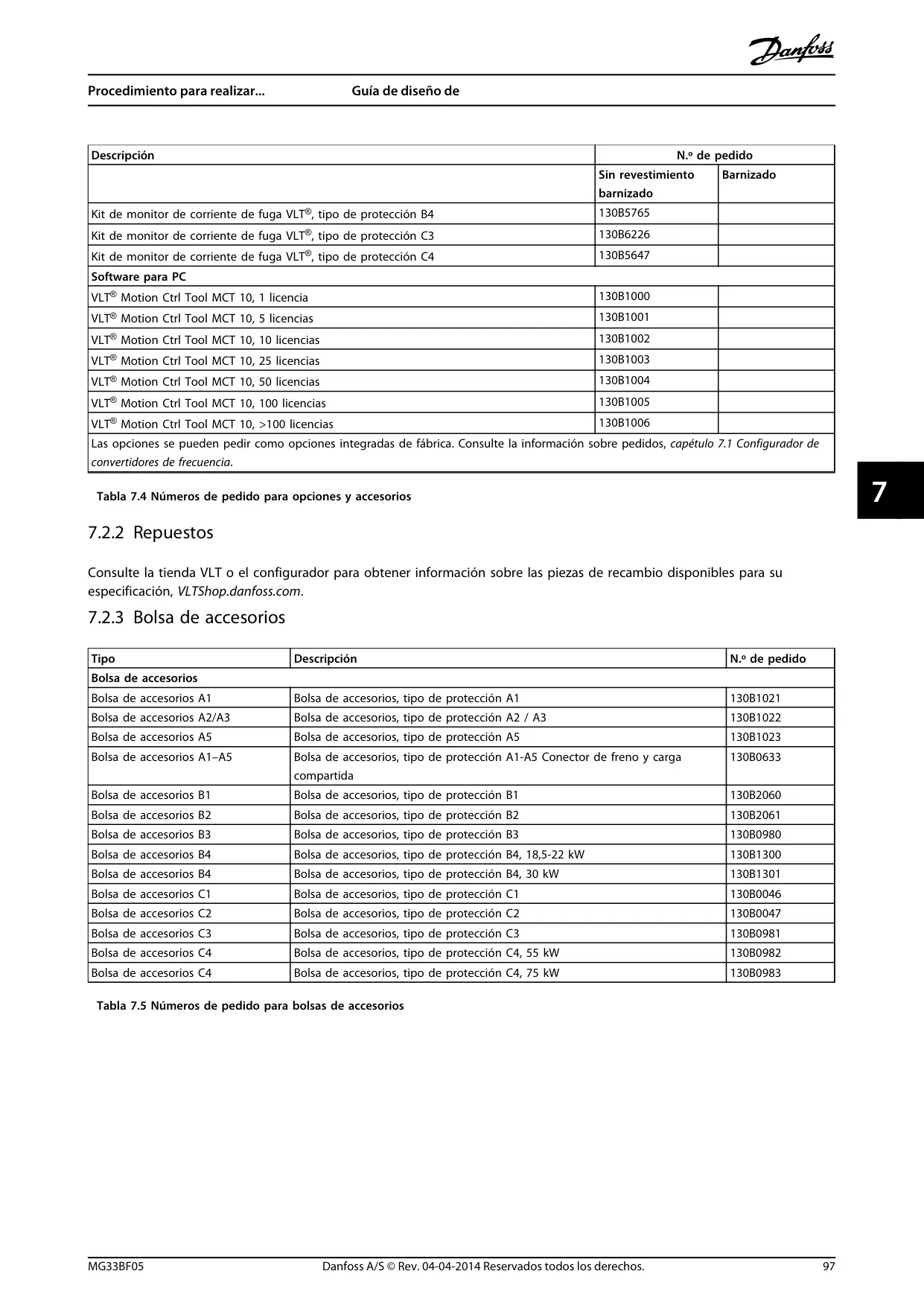

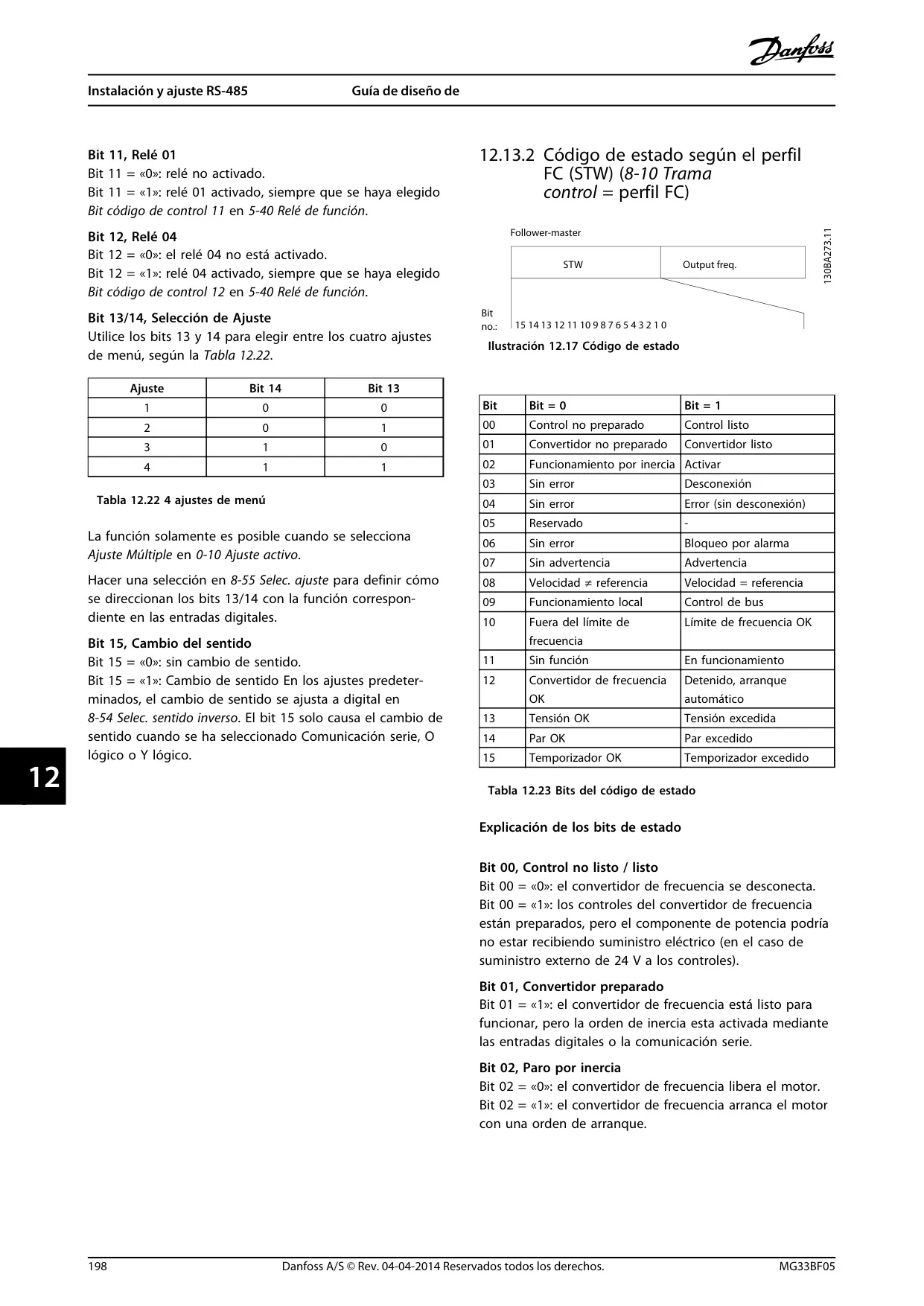

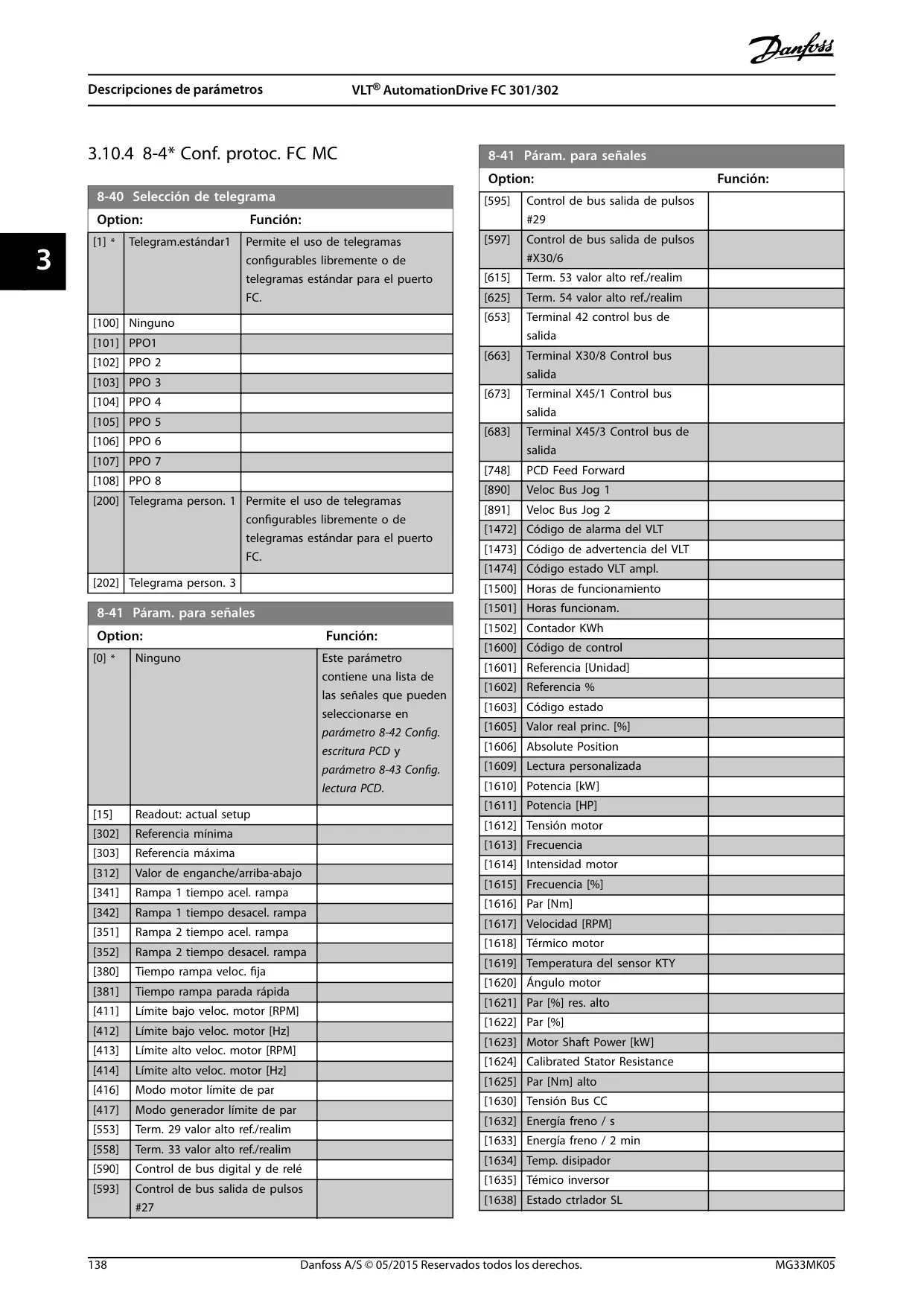

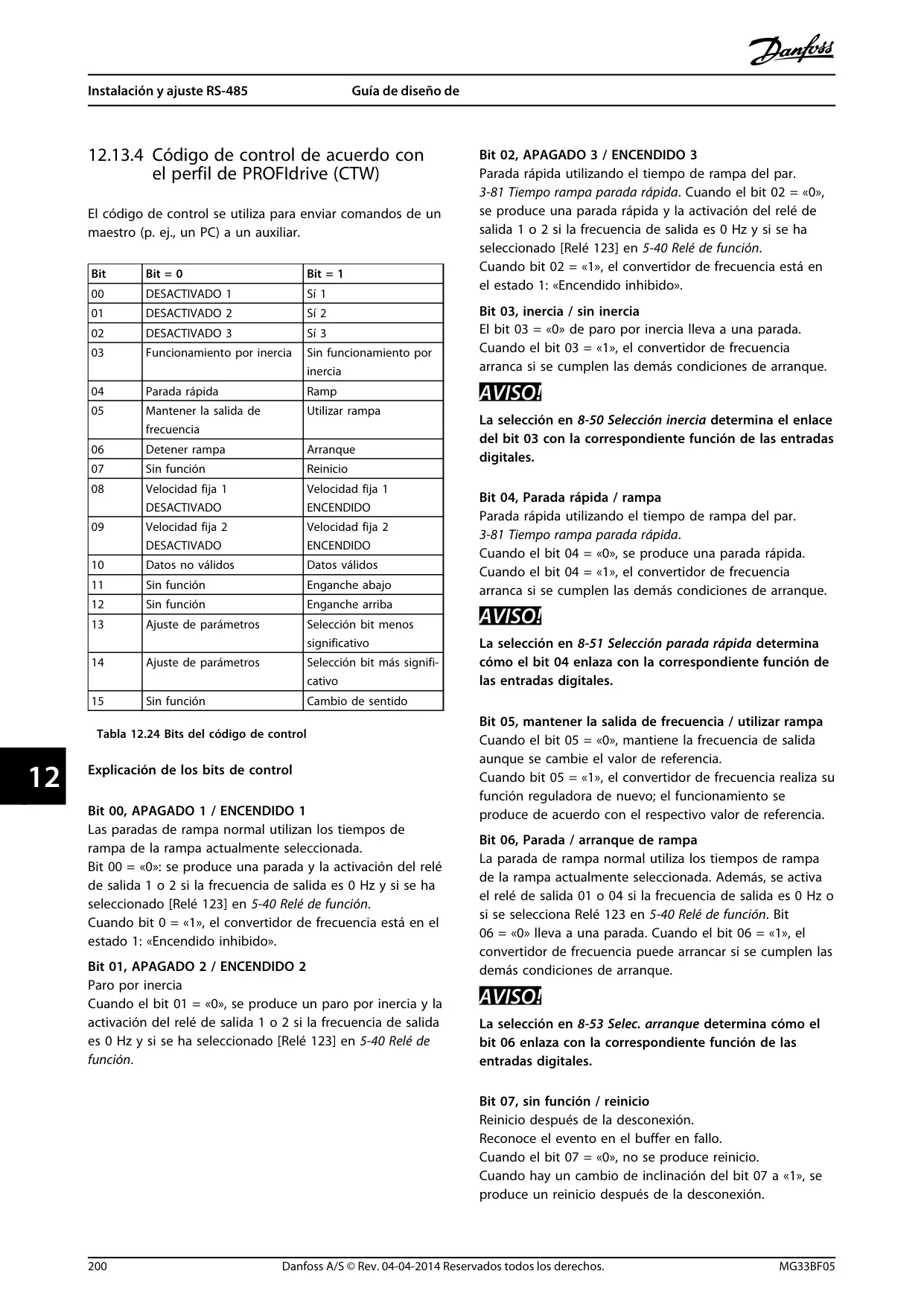

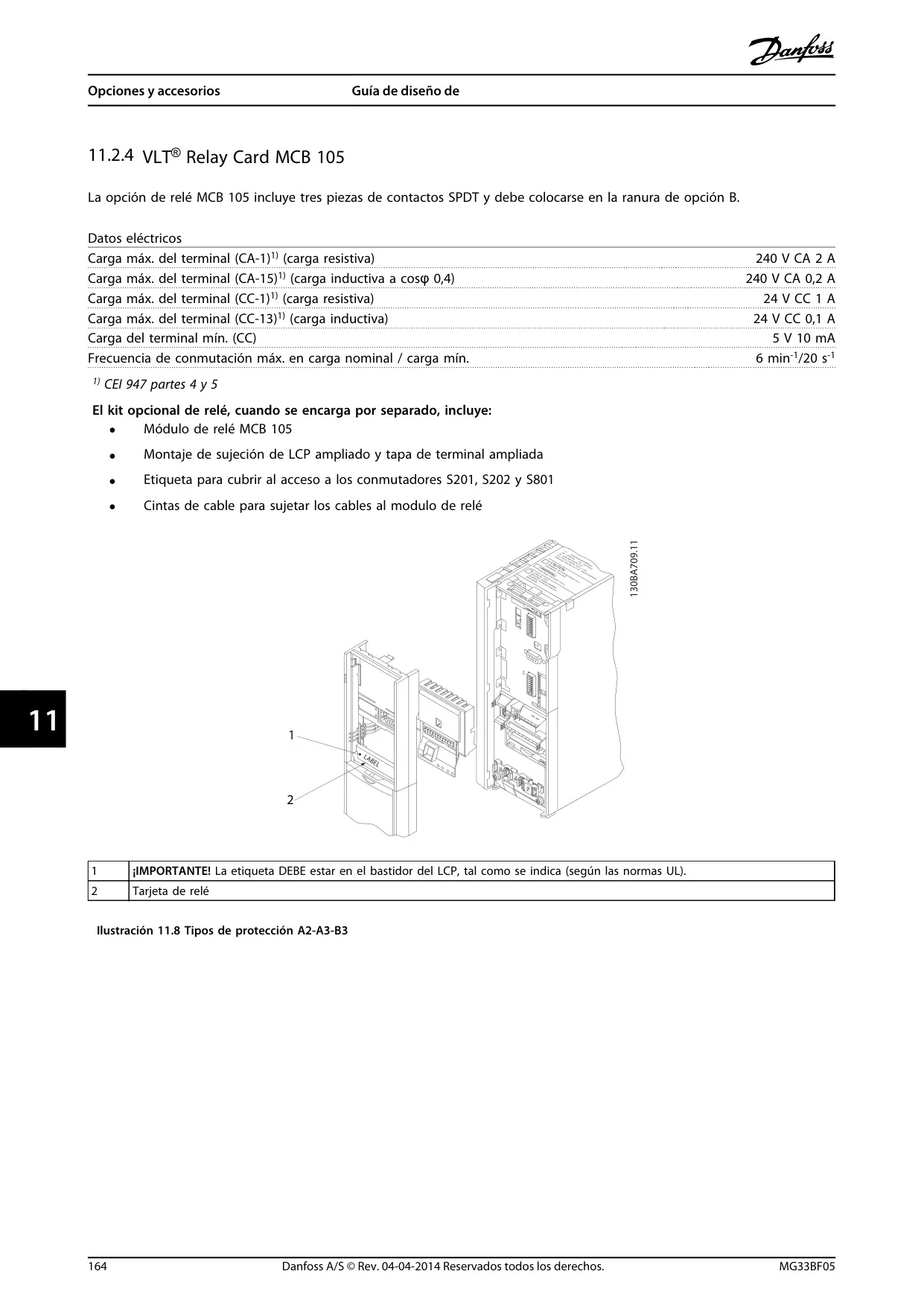

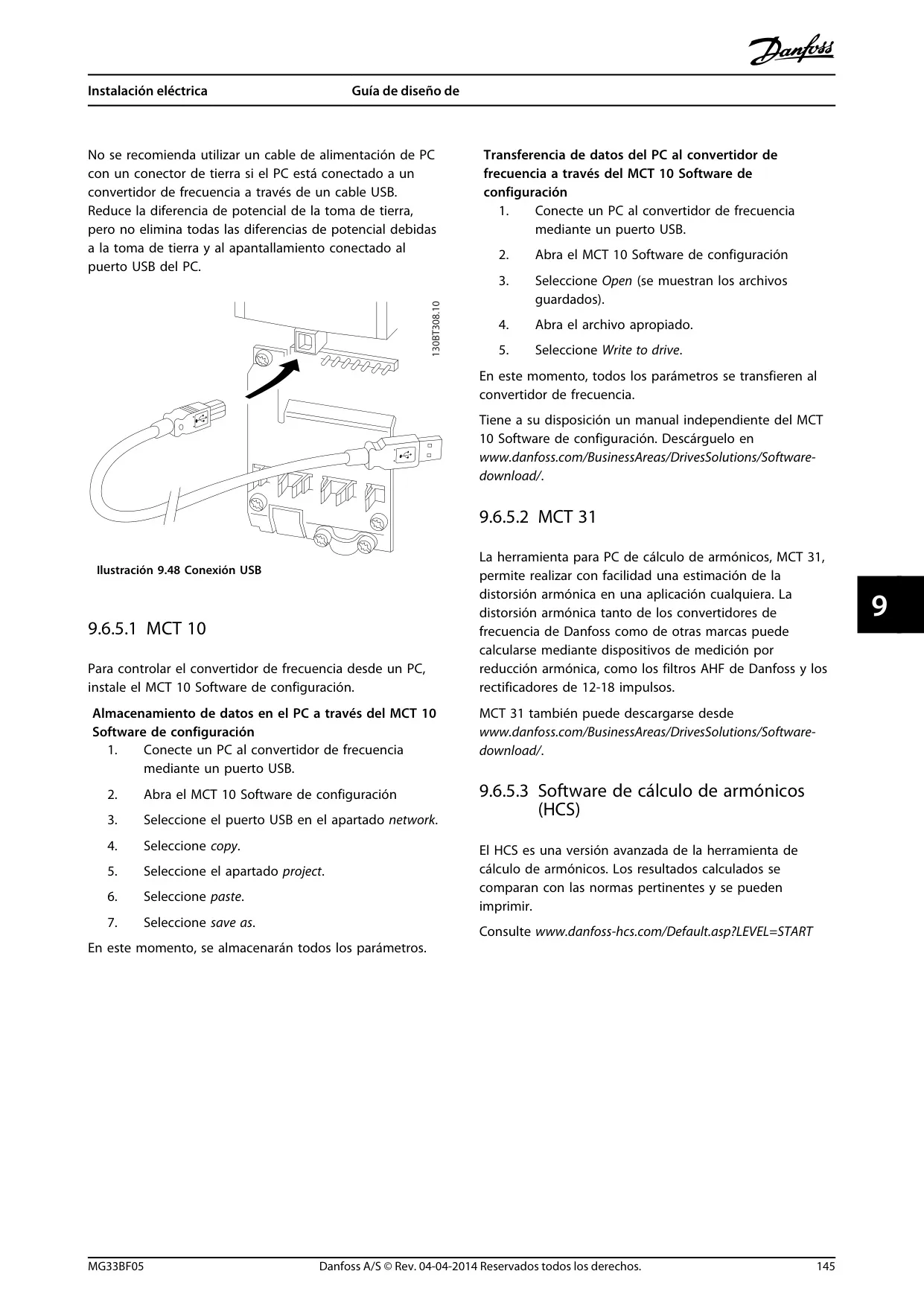

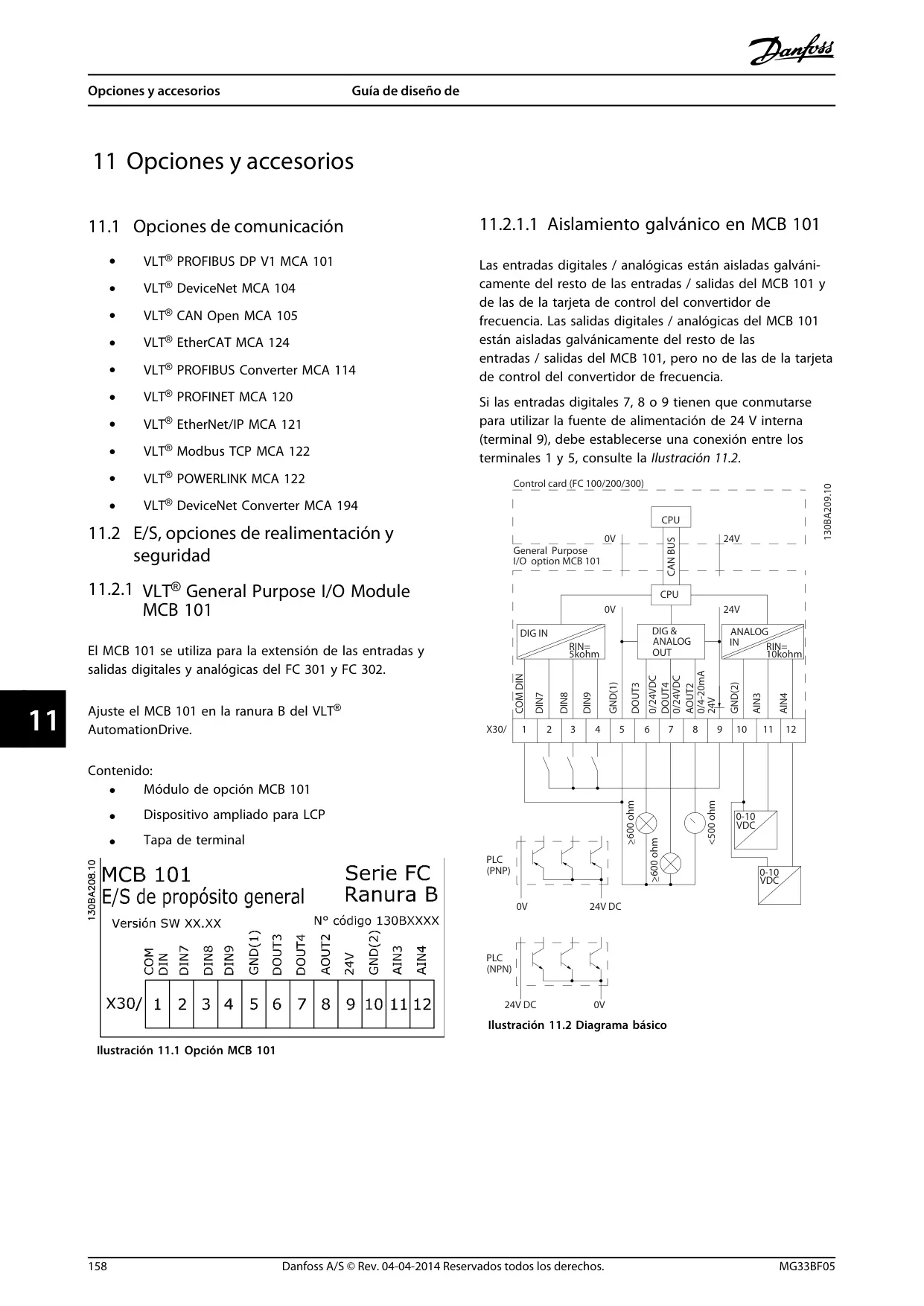

Más allá de sus prestaciones de control, el FC 302 incorpora características para la protección de sobrecarga del motor, asegurando una mayor vida útil del equipo. Entre sus componentes esenciales se encuentran un panel de control local (LCP) intuitivo, terminales dedicados para fieldbus RS485 y entradas/salidas digitales, conexiones de tierra robustas, un puerto USB para configuración, y dos relés programables. Estos elementos permiten una interacción fluida y una integración eficaz en cualquier sistema de automatización.

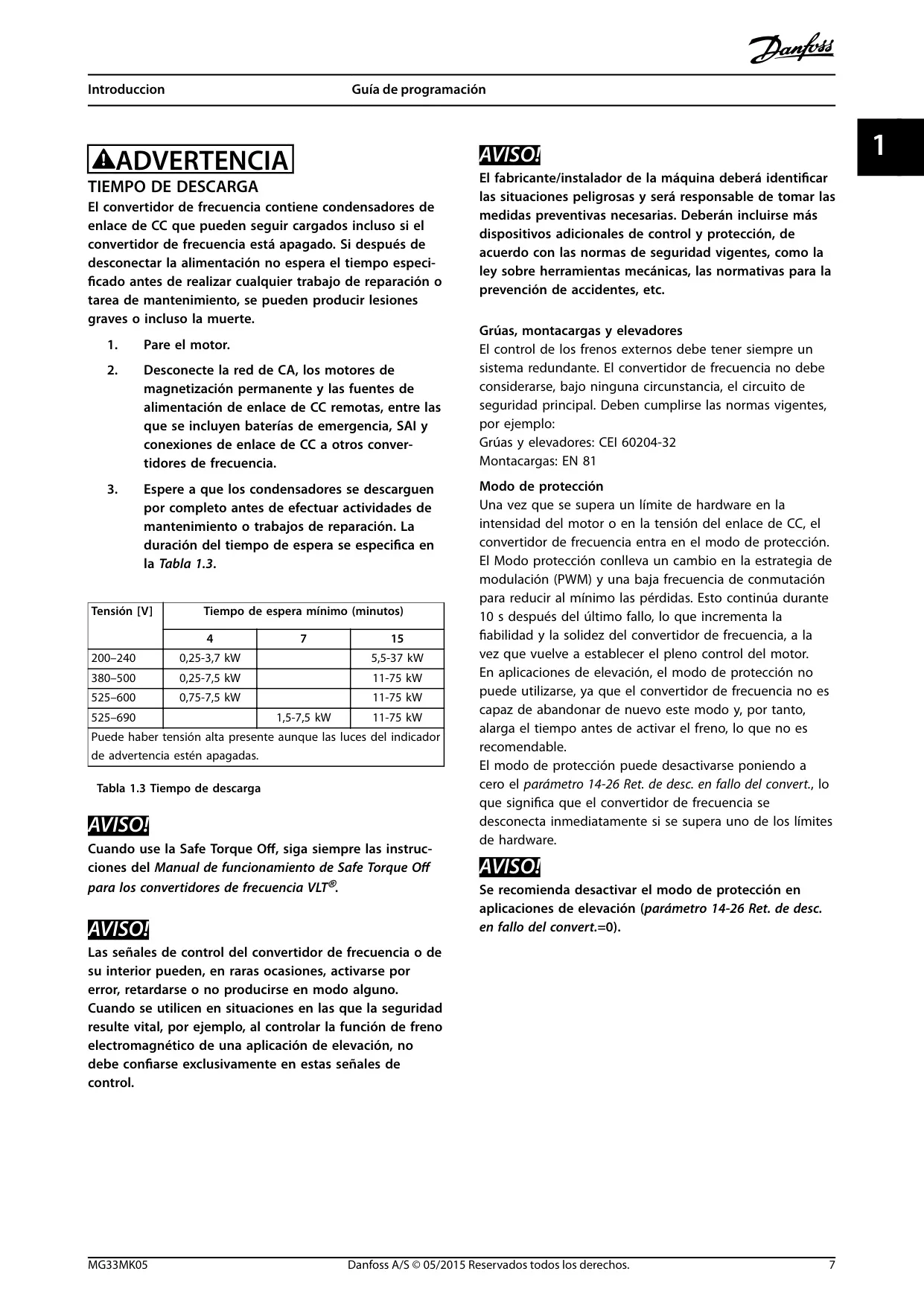

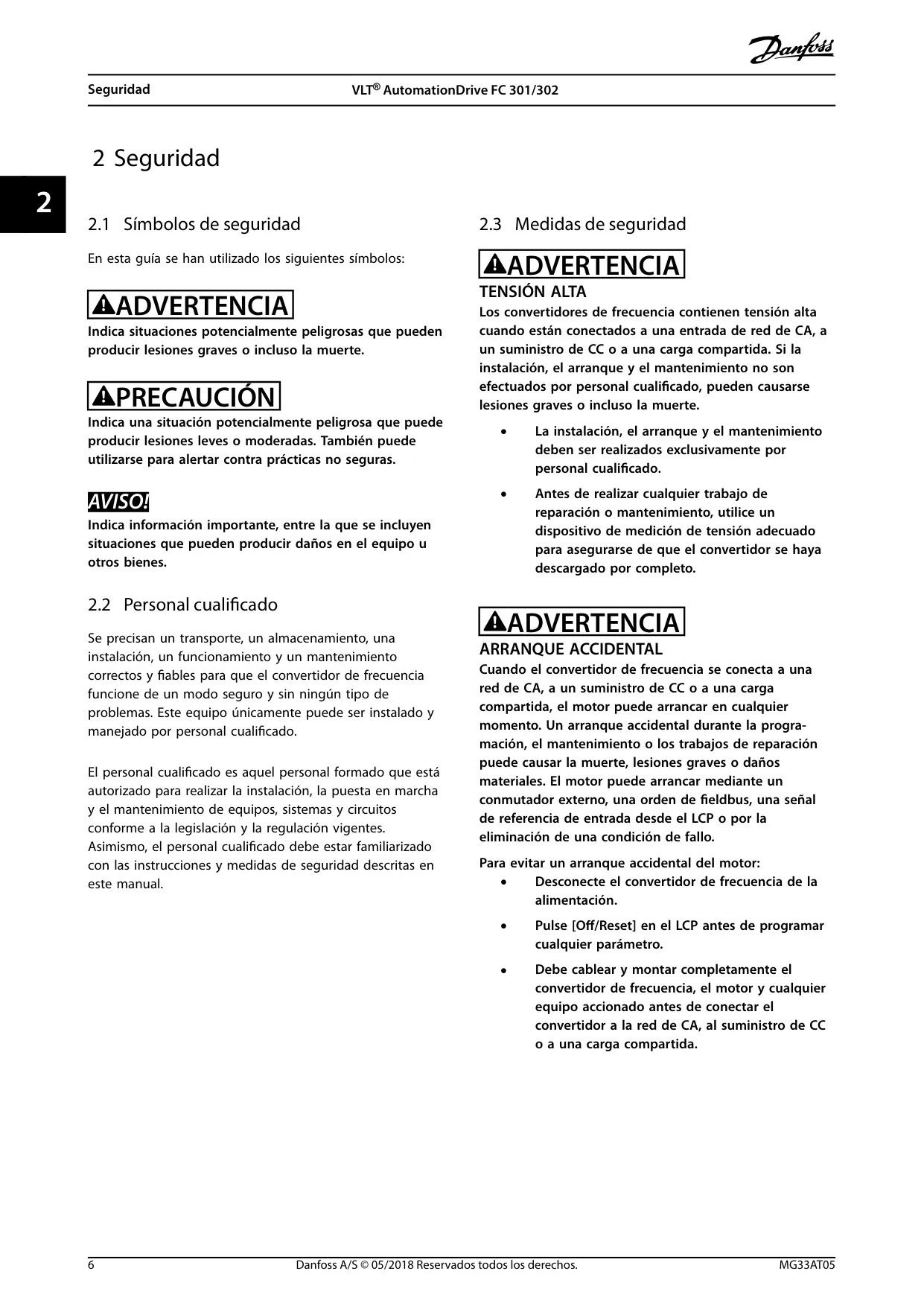

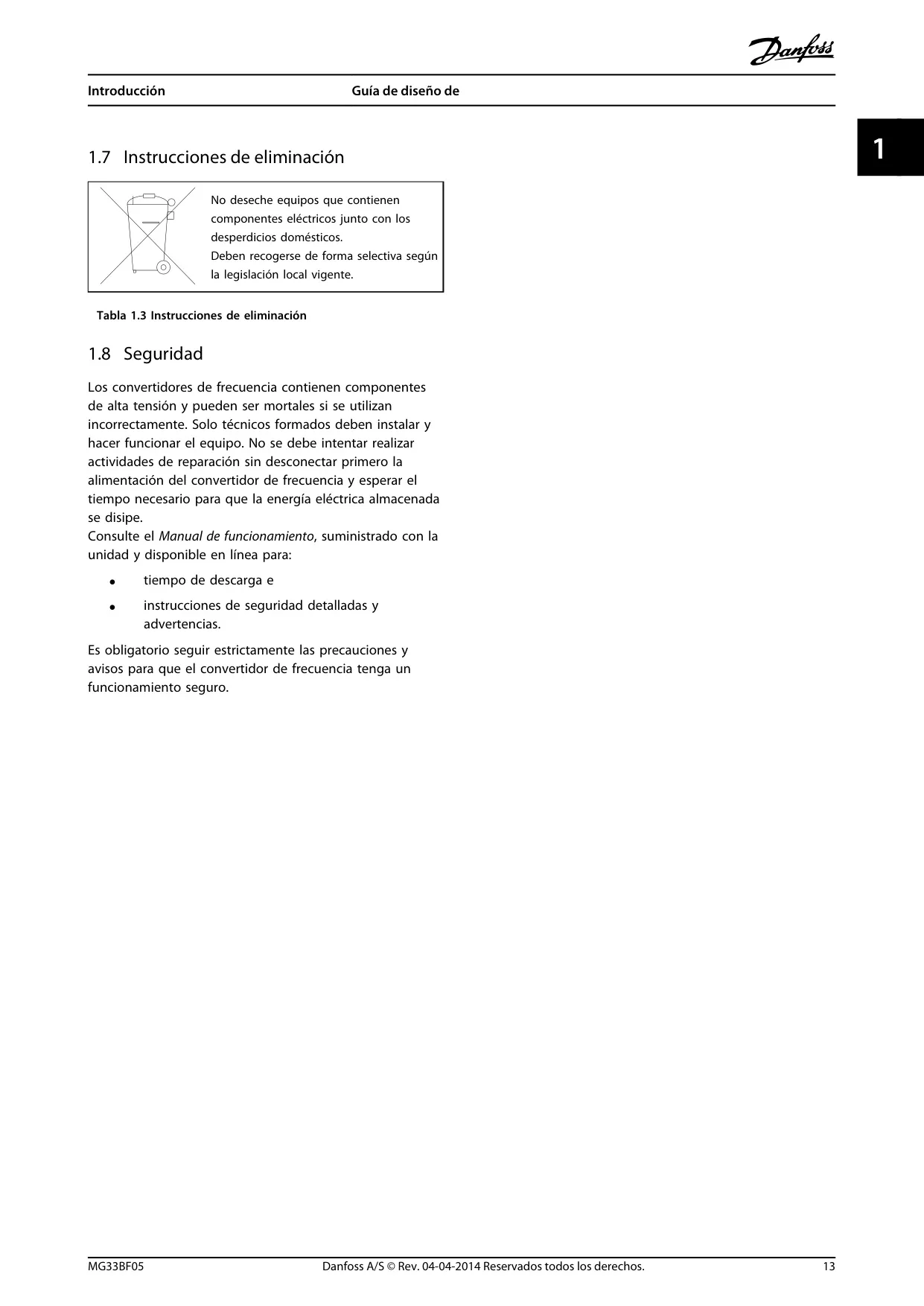

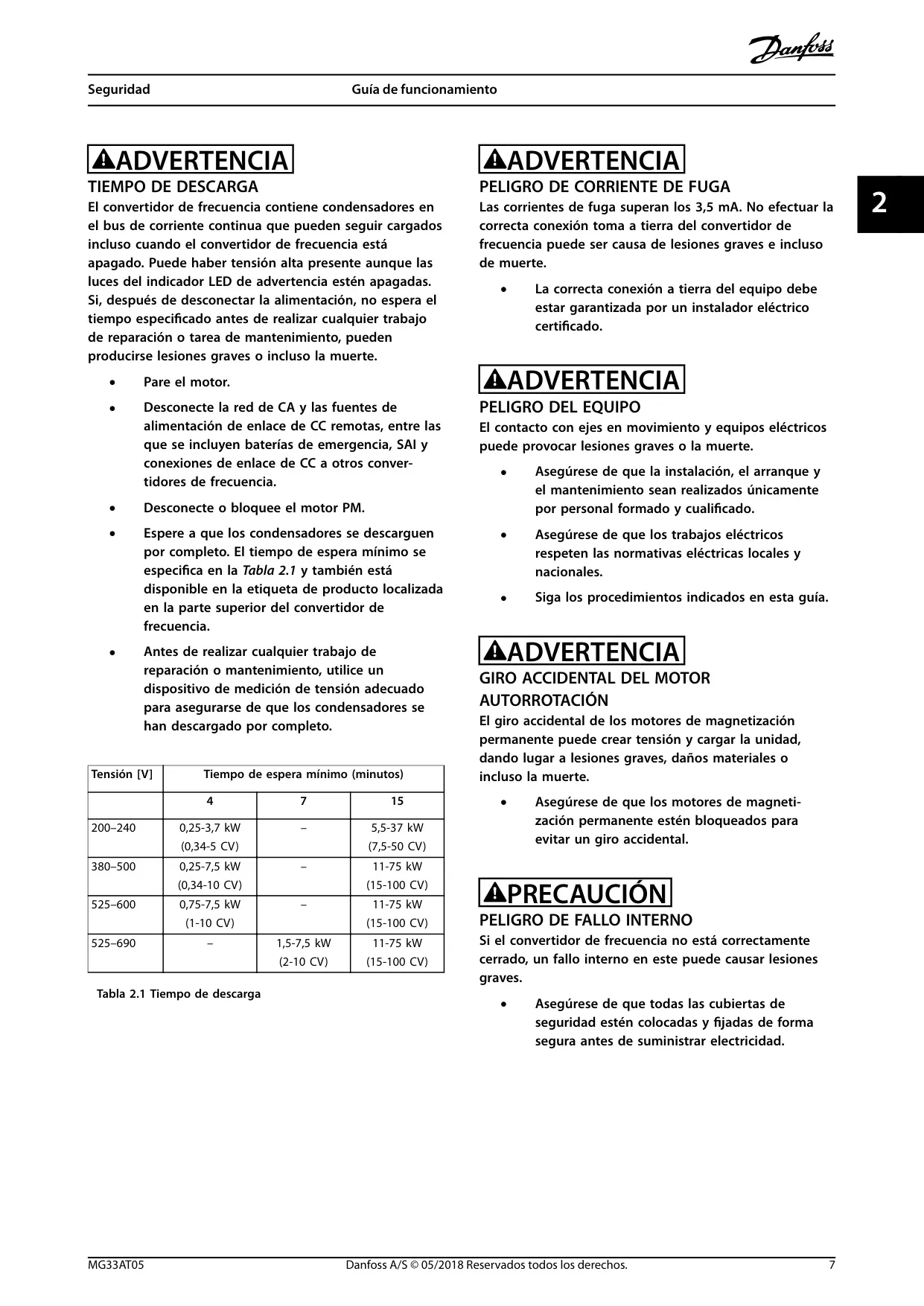

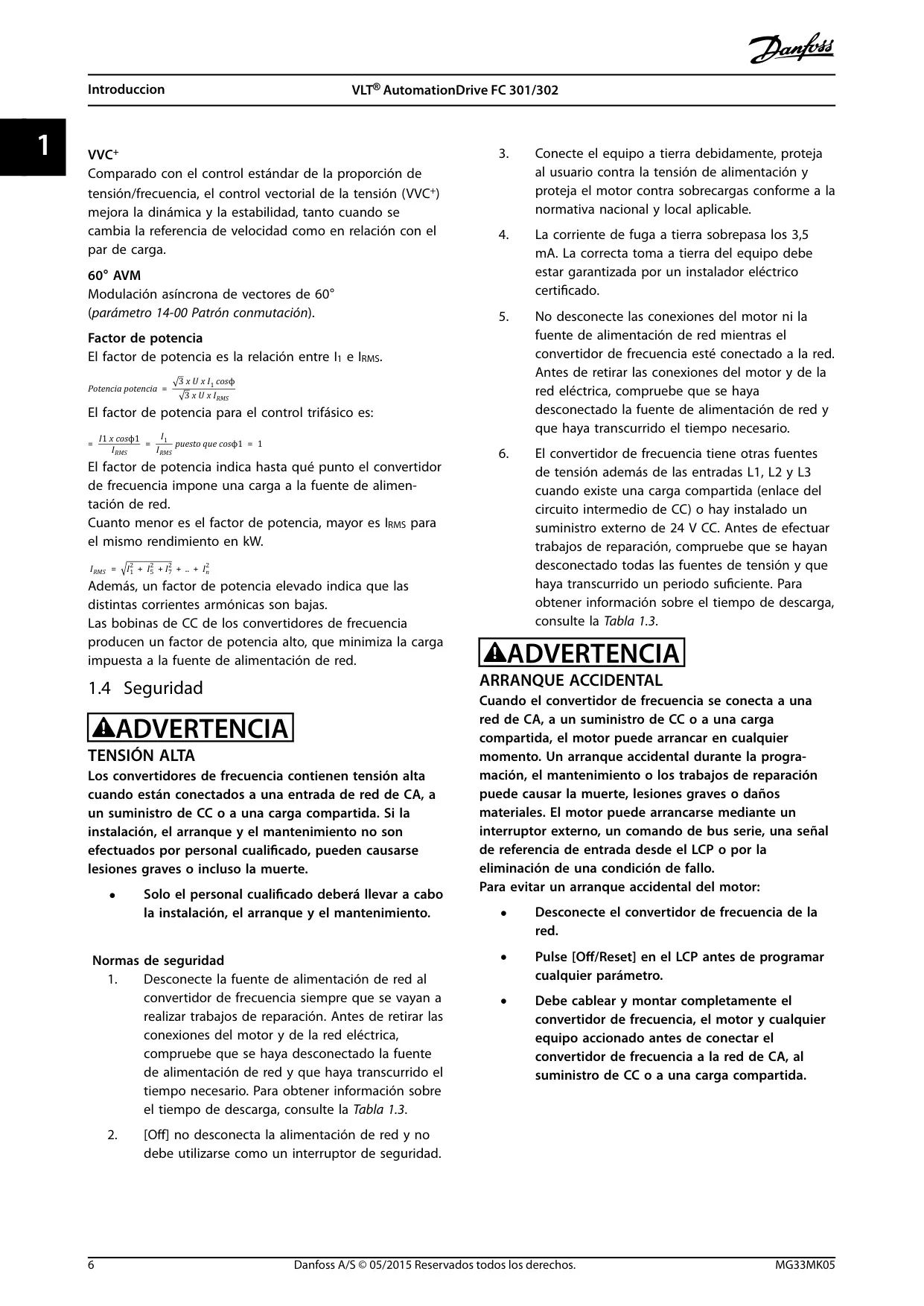

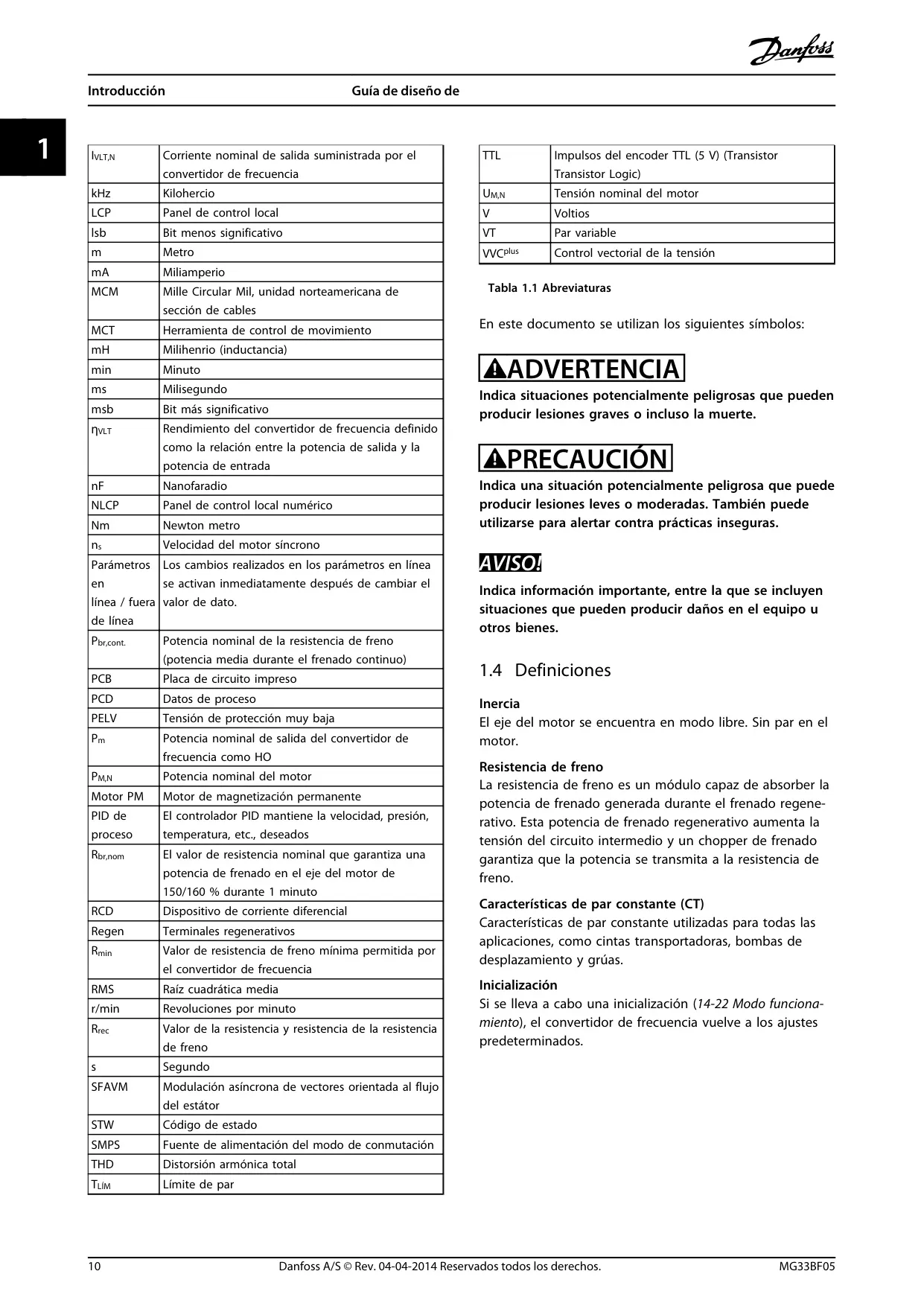

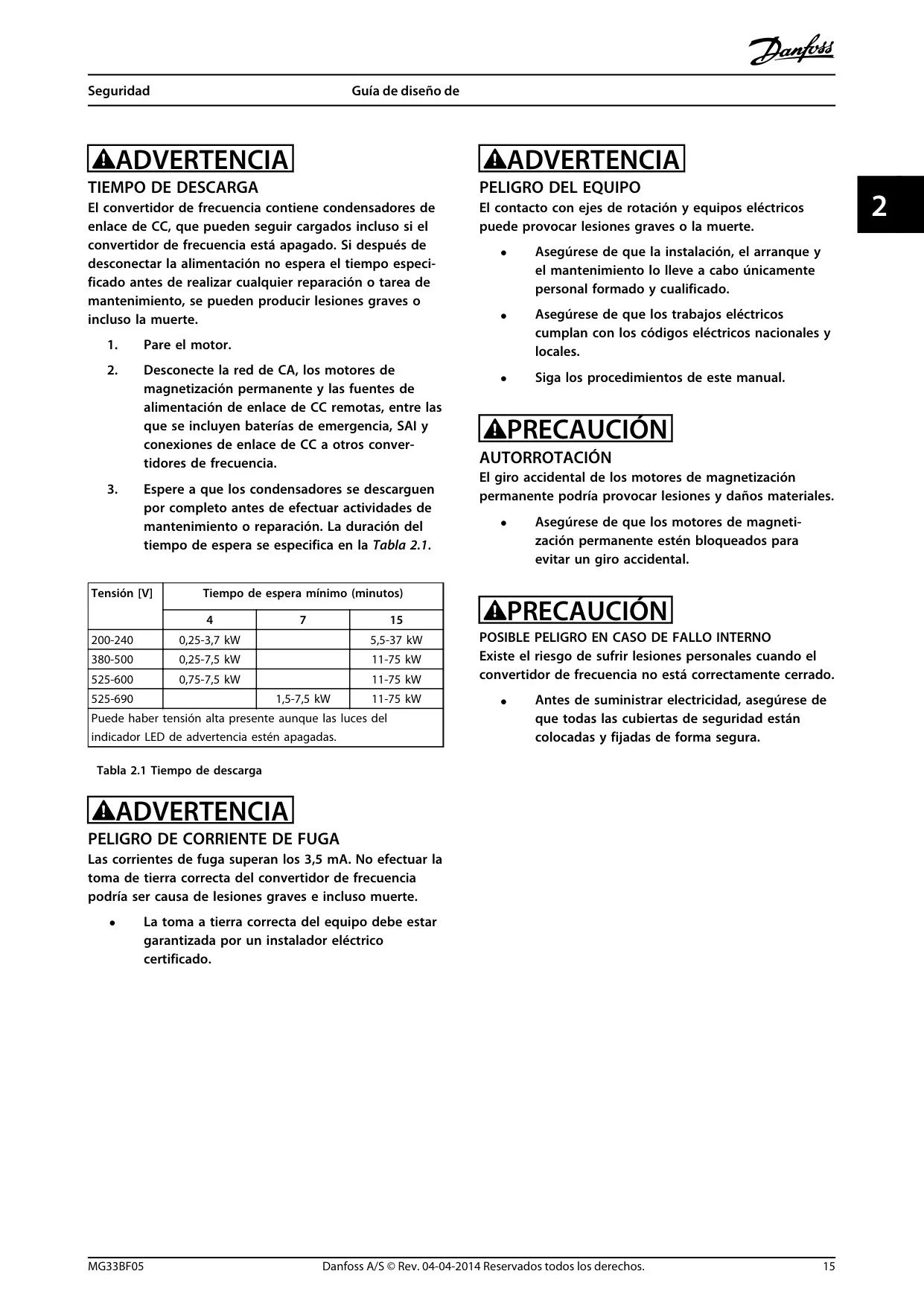

La seguridad es un pilar fundamental en el diseño del FC 302. El manual enfatiza que solo el personal cualificado debe llevar a cabo la instalación, el arranque y el mantenimiento debido a la presencia de alta tensión. Se advierte explícitamente sobre el riesgo de arranque accidental y se detallan los tiempos de descarga de los condensadores internos, que pueden retener alta tensión incluso después de desconectar el equipo.

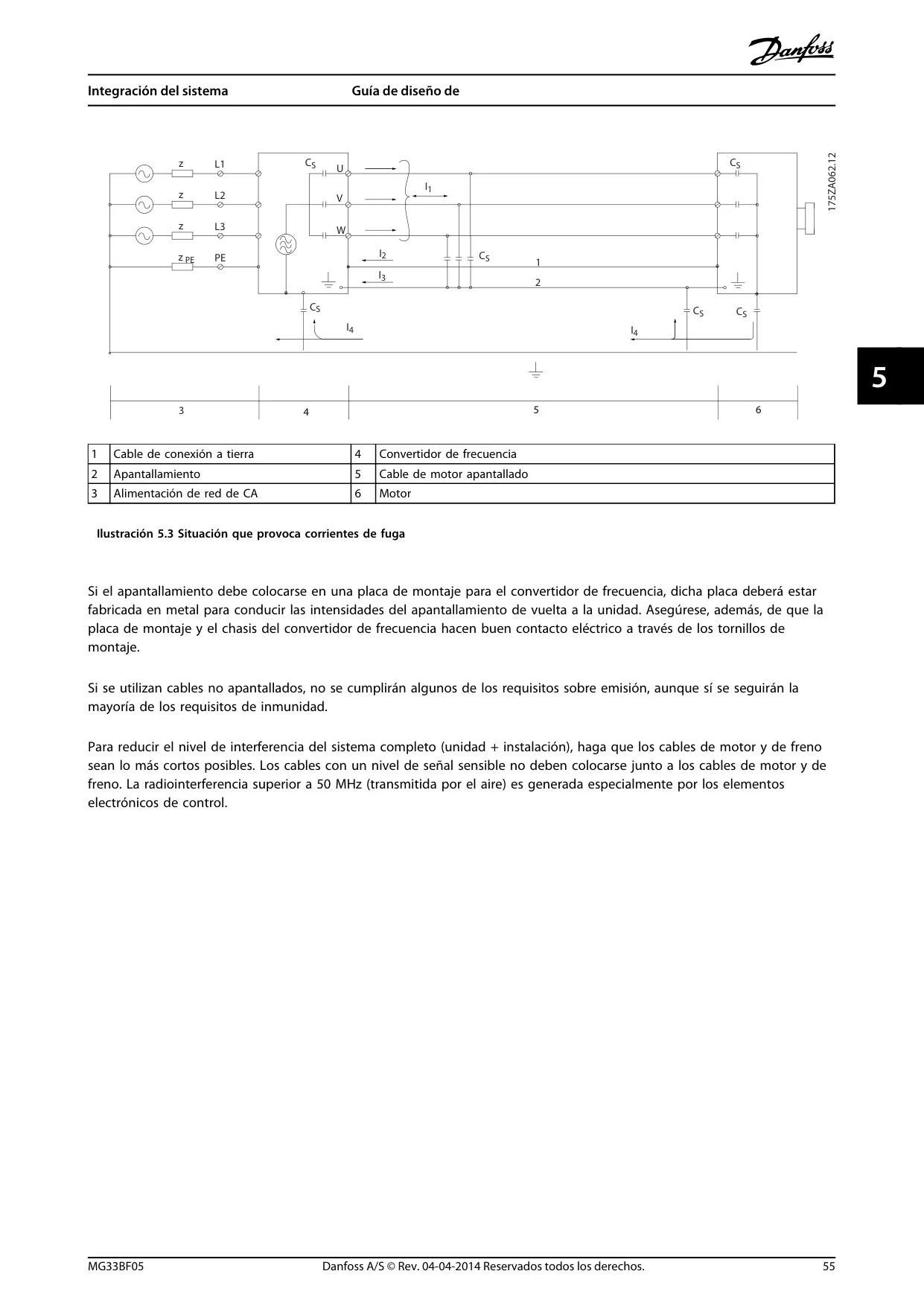

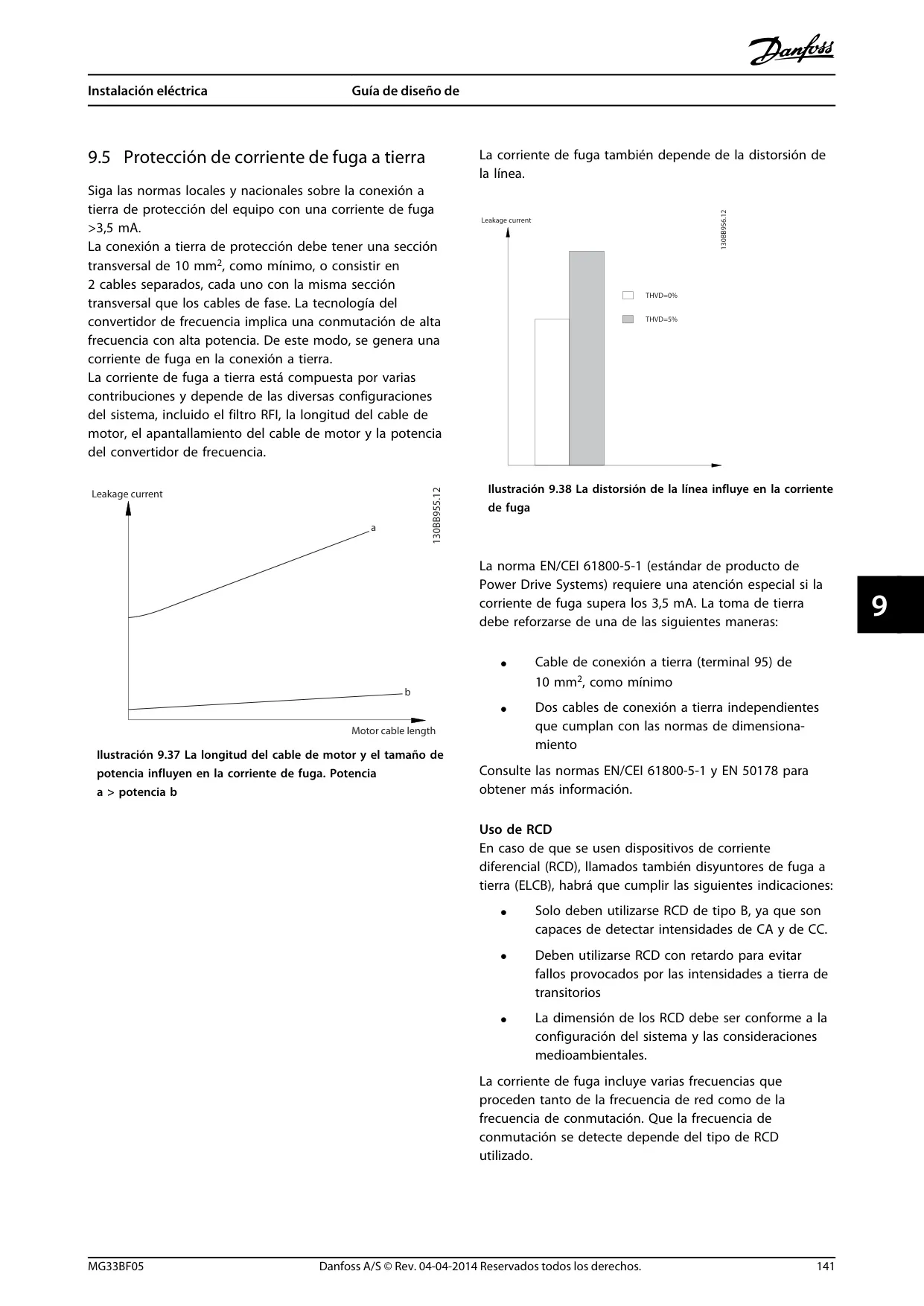

Además, se alerta sobre el peligro de corriente de fuga, que supera los 3.5 mA, requiriendo una conexión a tierra certificada para evitar lesiones graves. Estas rigurosas medidas de seguridad, junto con las precauciones para cargas pesadas durante la elevación y la manipulación, garantizan un entorno de trabajo más seguro y minimizan los riesgos asociados a la operación del equipo.

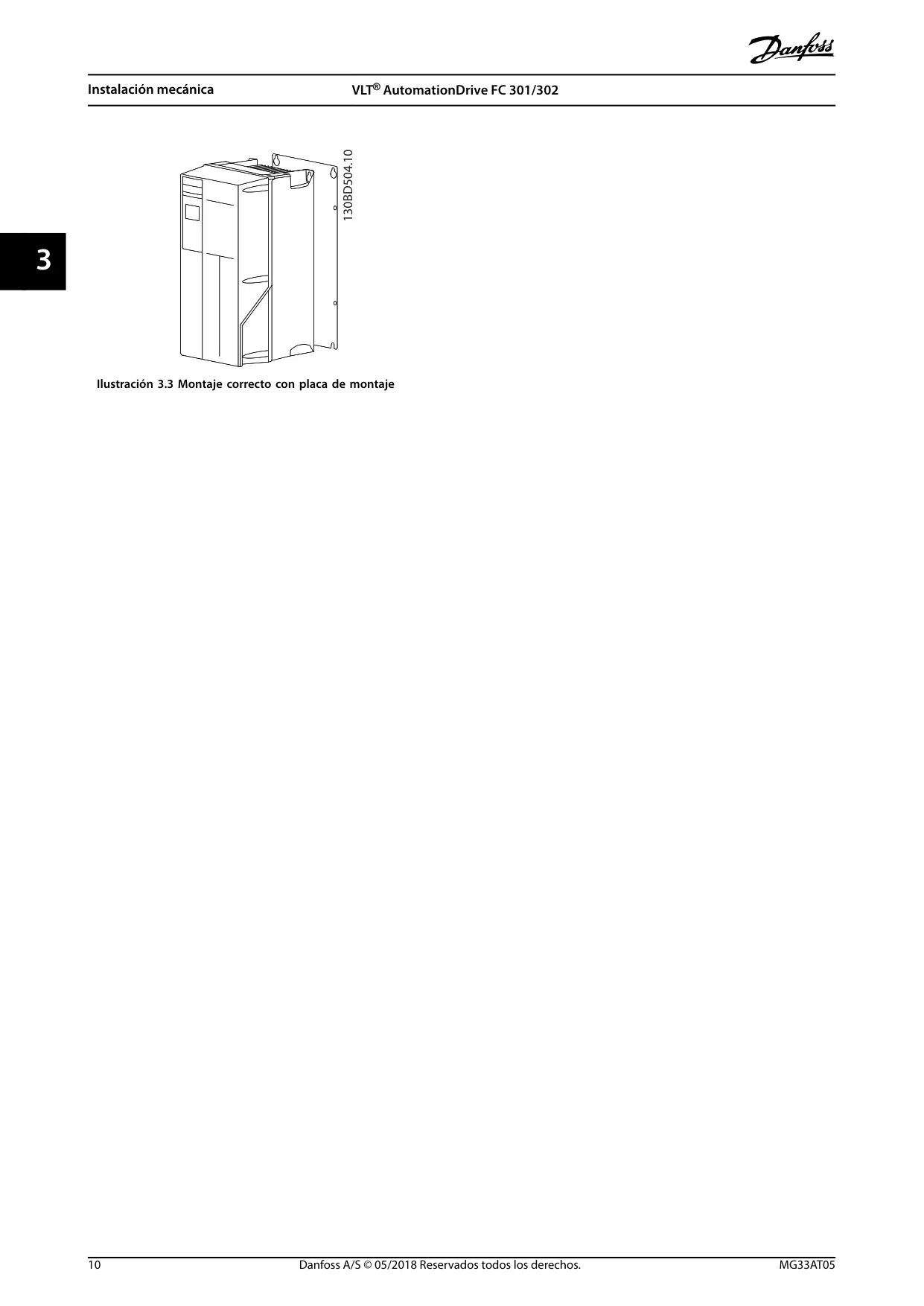

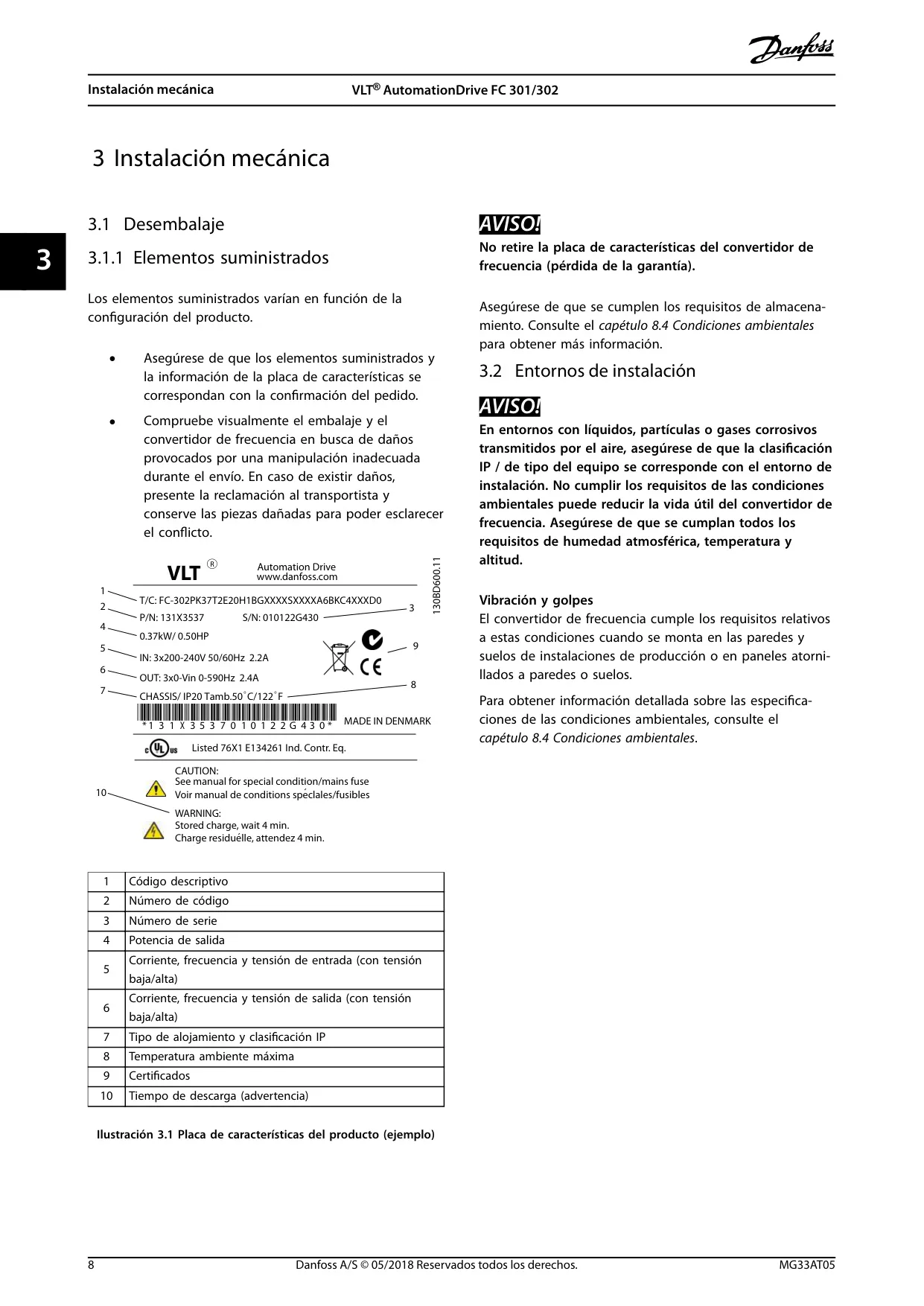

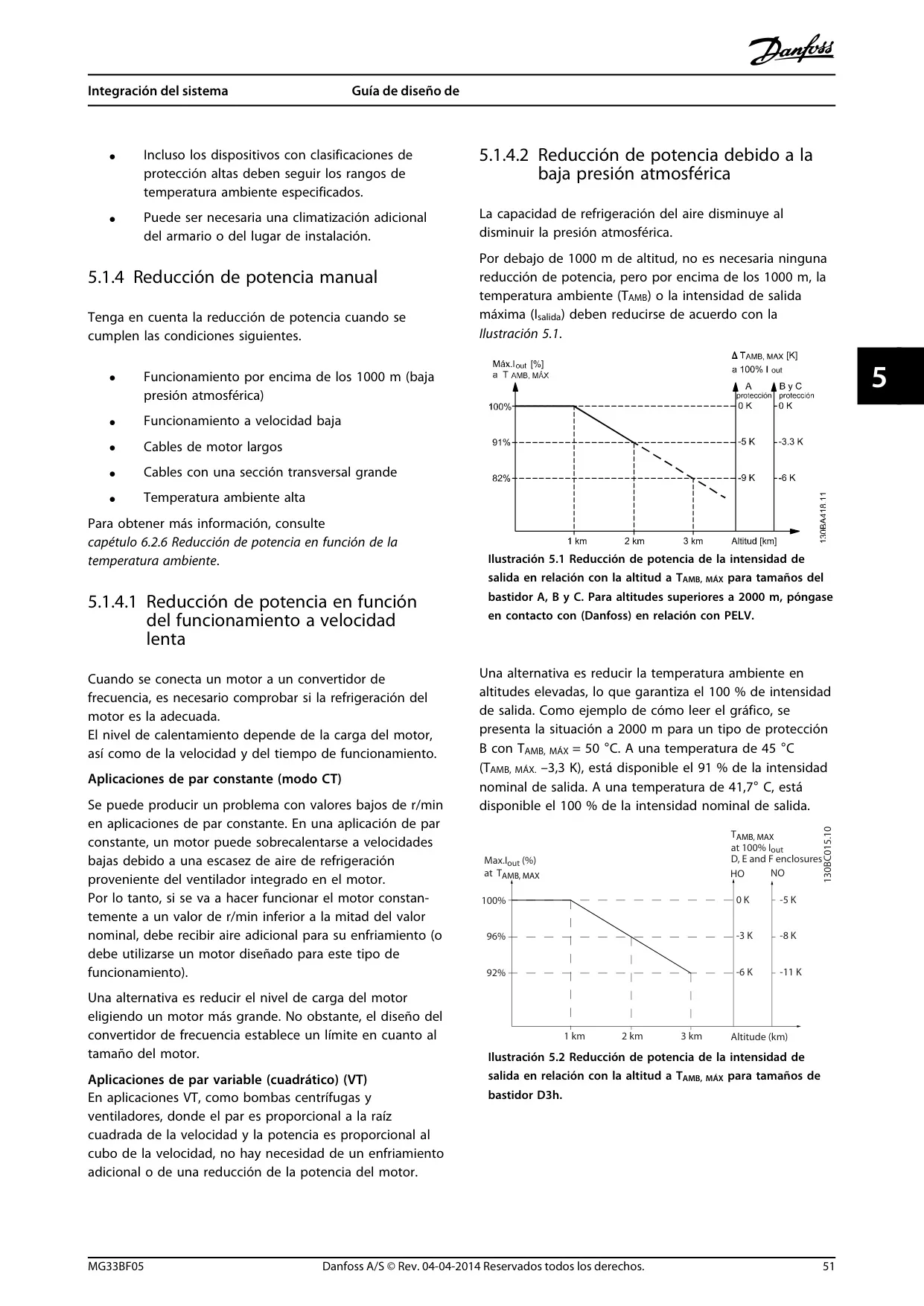

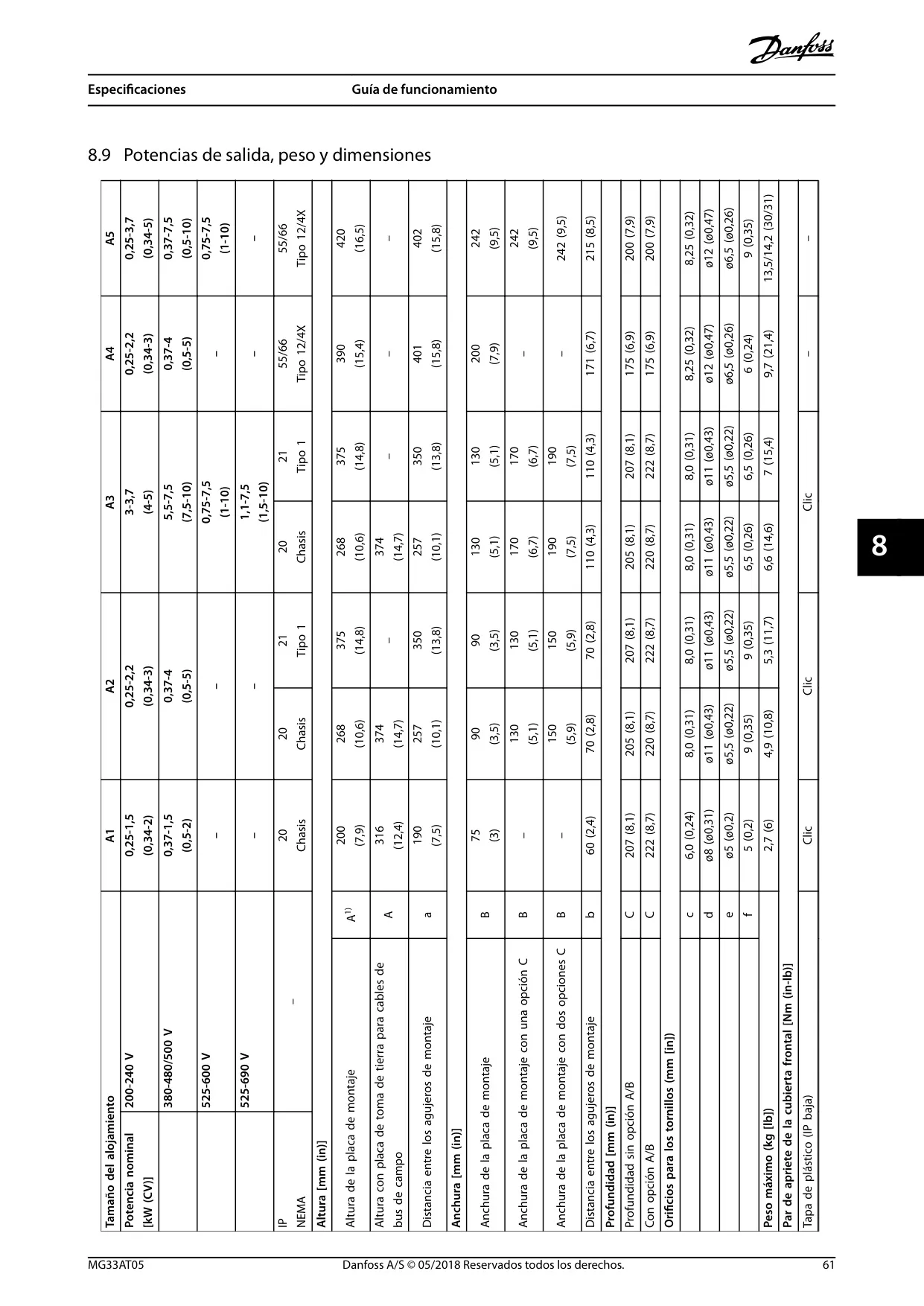

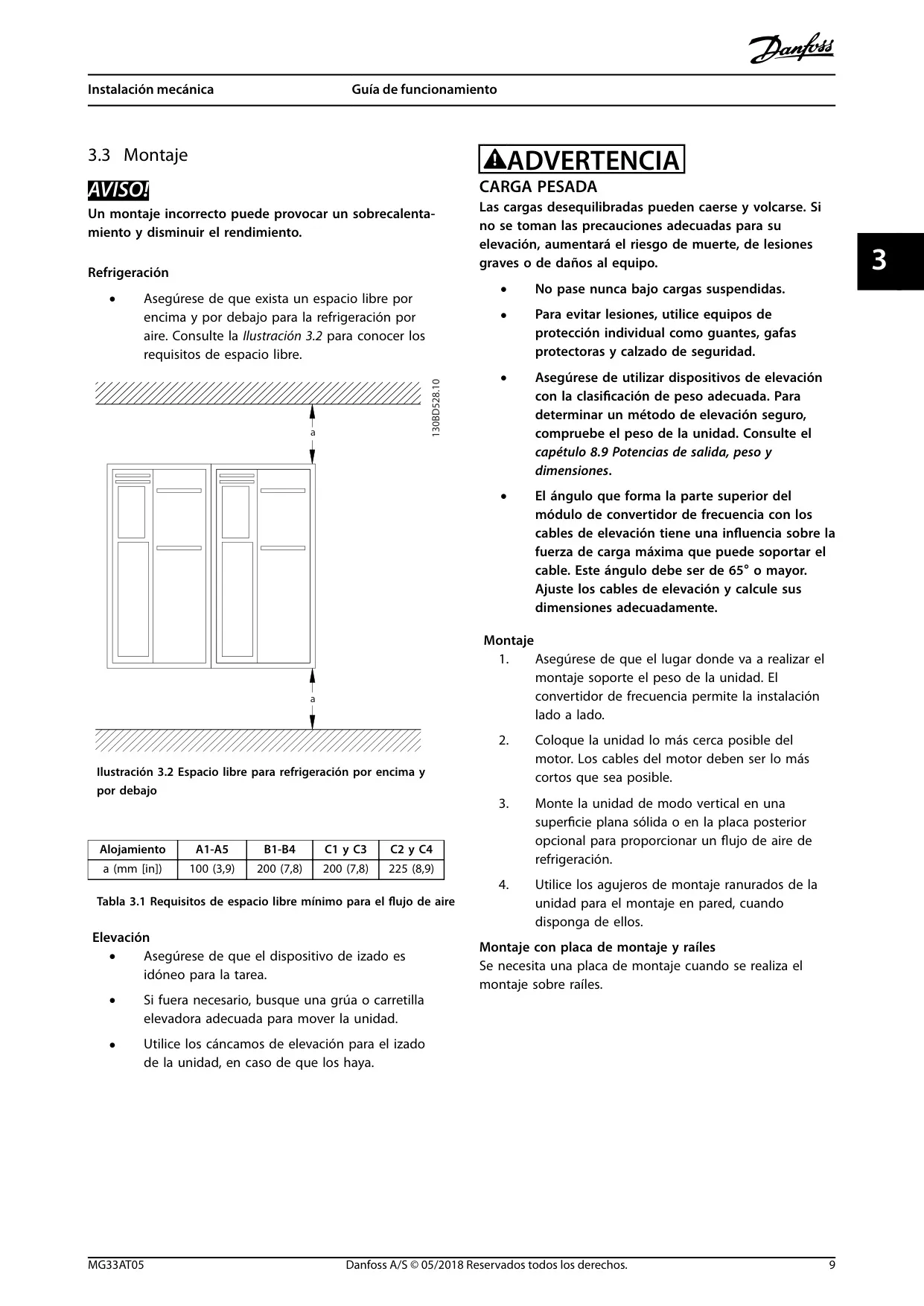

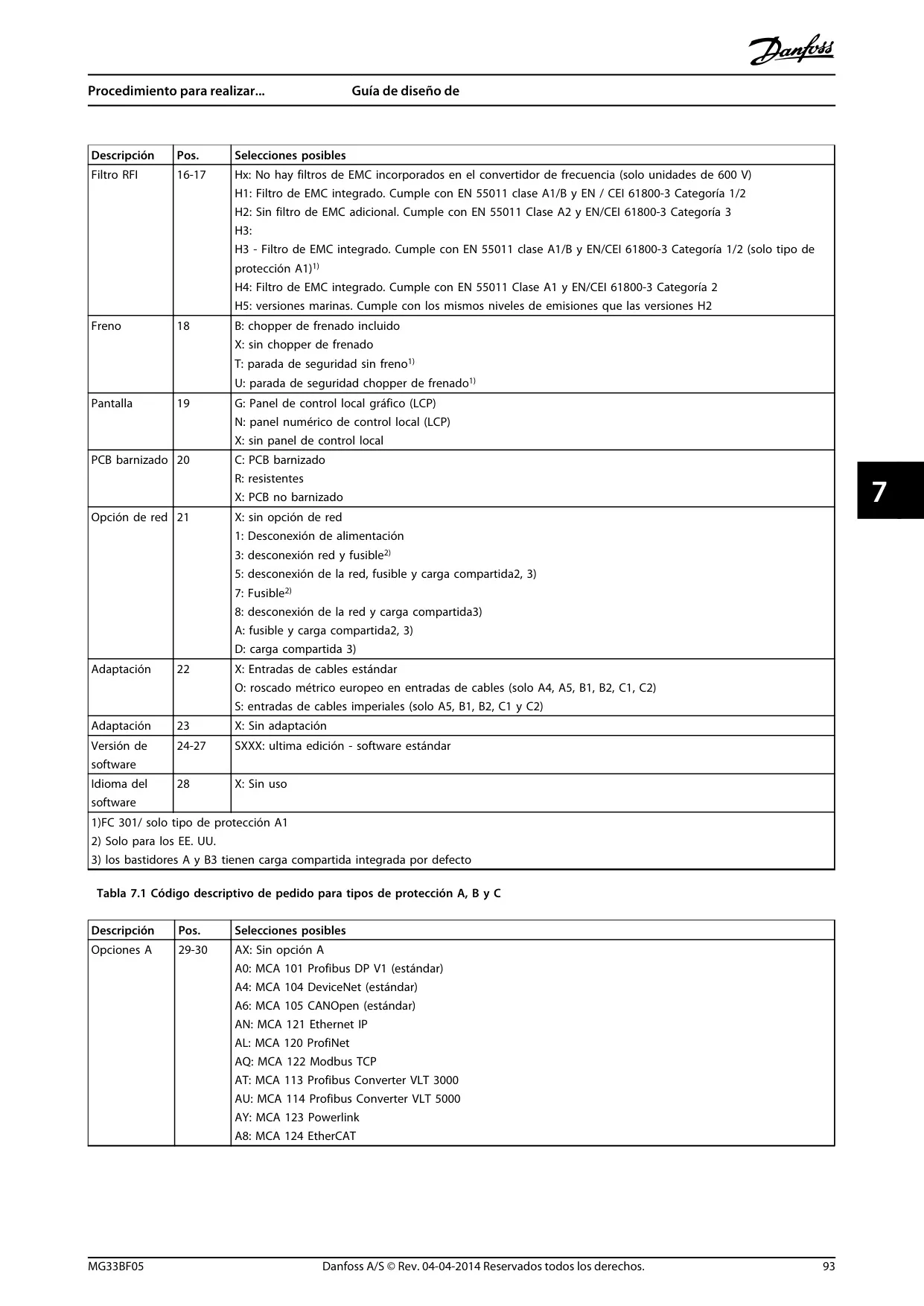

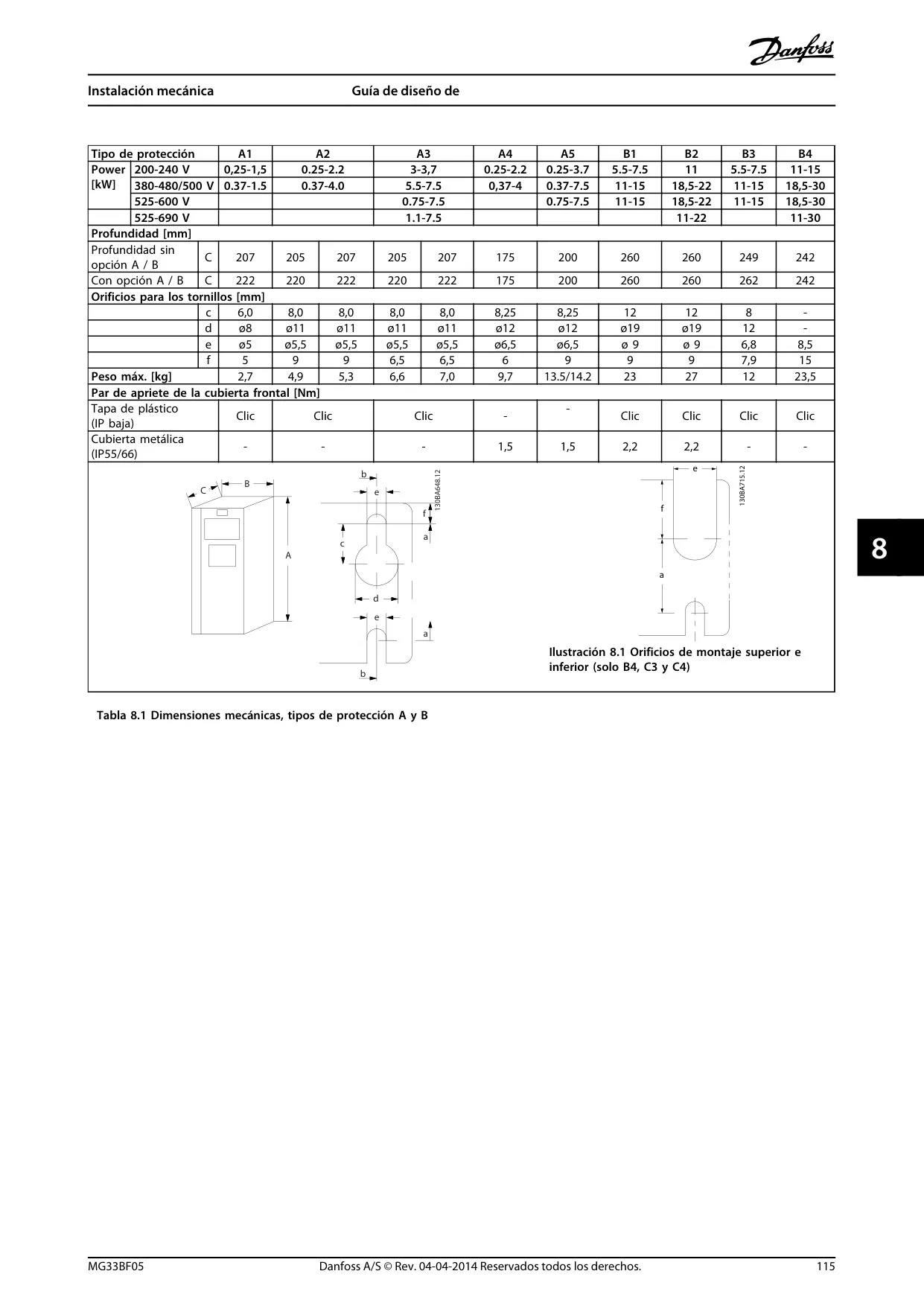

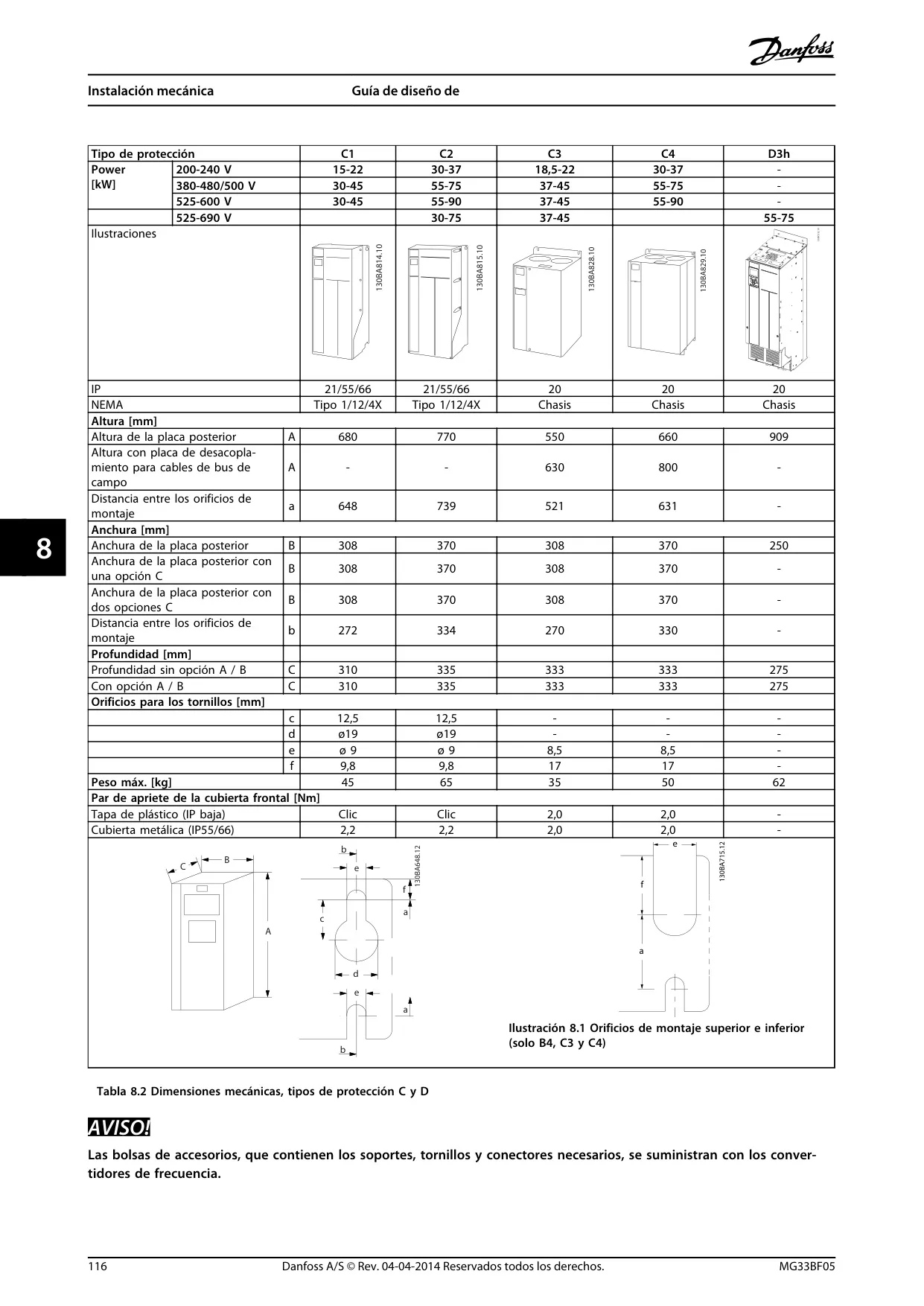

En cuanto a la instalación mecánica, es crucial realizar un desembalaje cuidadoso, verificando que los componentes coincidan con el pedido y buscando posibles daños de transporte. Las condiciones del entorno de instalación son críticas; se debe asegurar que la clasificación IP/tipo del alojamiento sea adecuada para el ambiente (líquidos, partículas, gases corrosivos), manteniendo siempre los requisitos de humedad, temperatura y altitud. Un montaje vertical adecuado, con un espacio libre específico para la refrigeración por aire, es indispensable para evitar el sobrecalentamiento y mantener el rendimiento óptimo del variador.

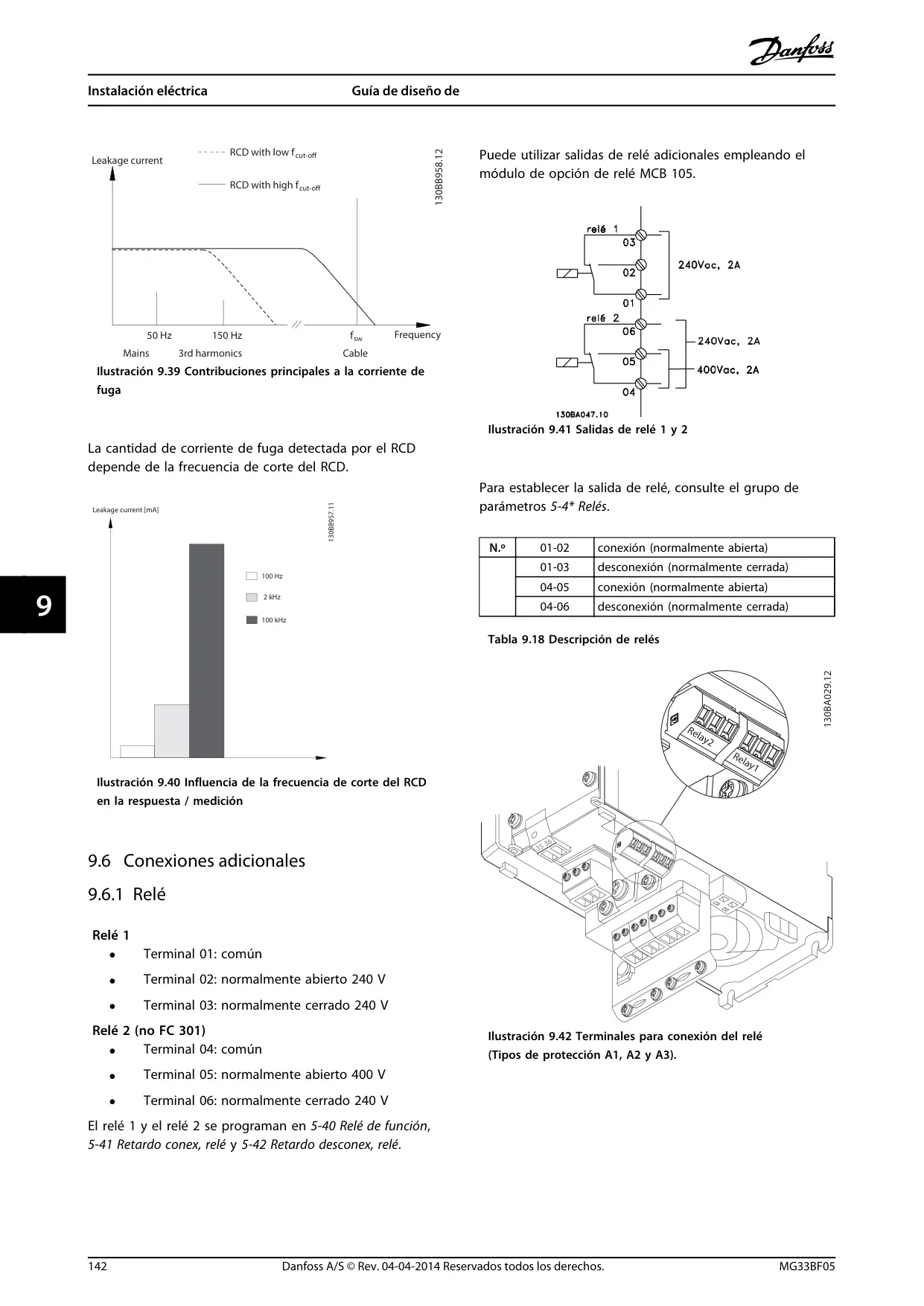

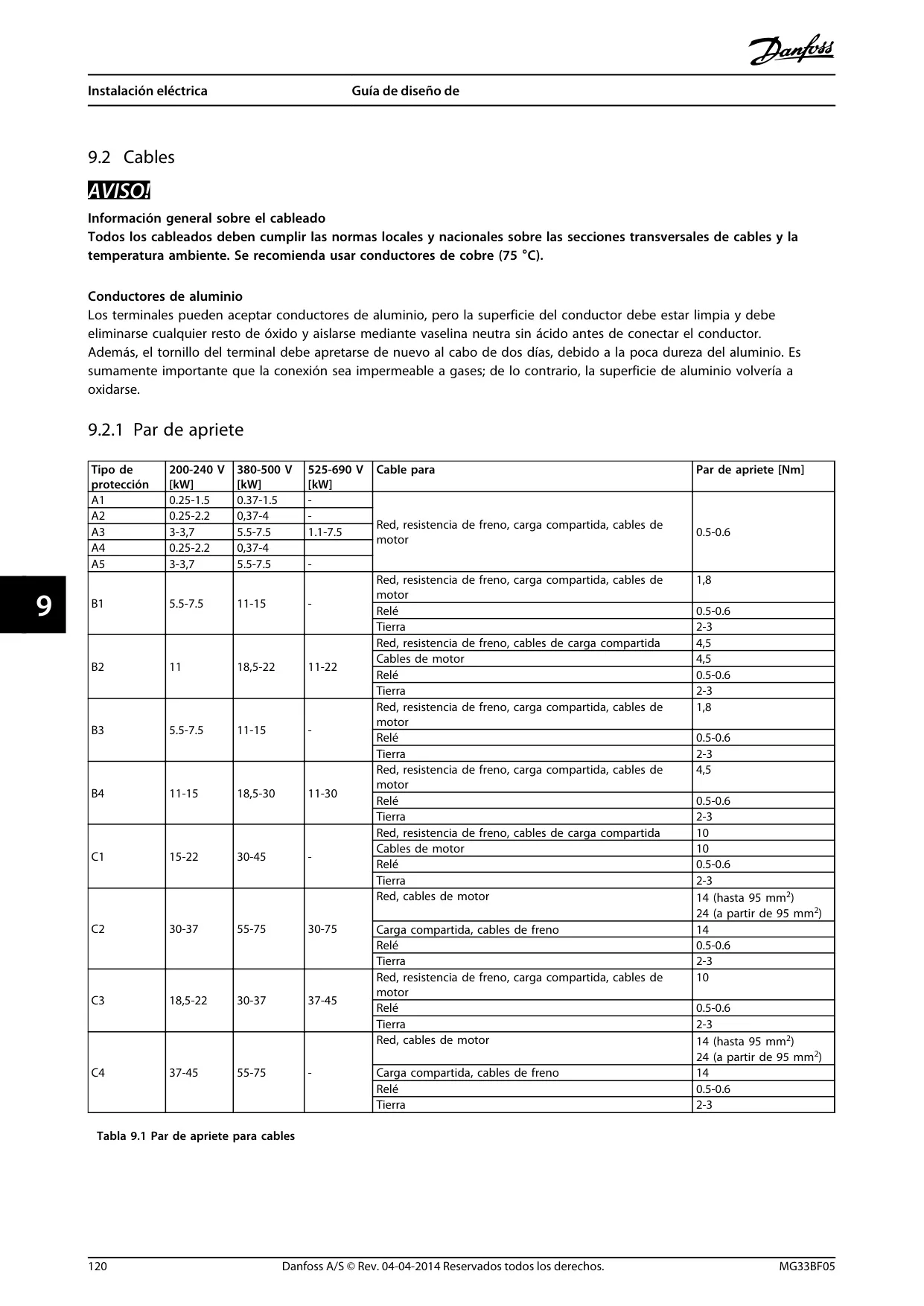

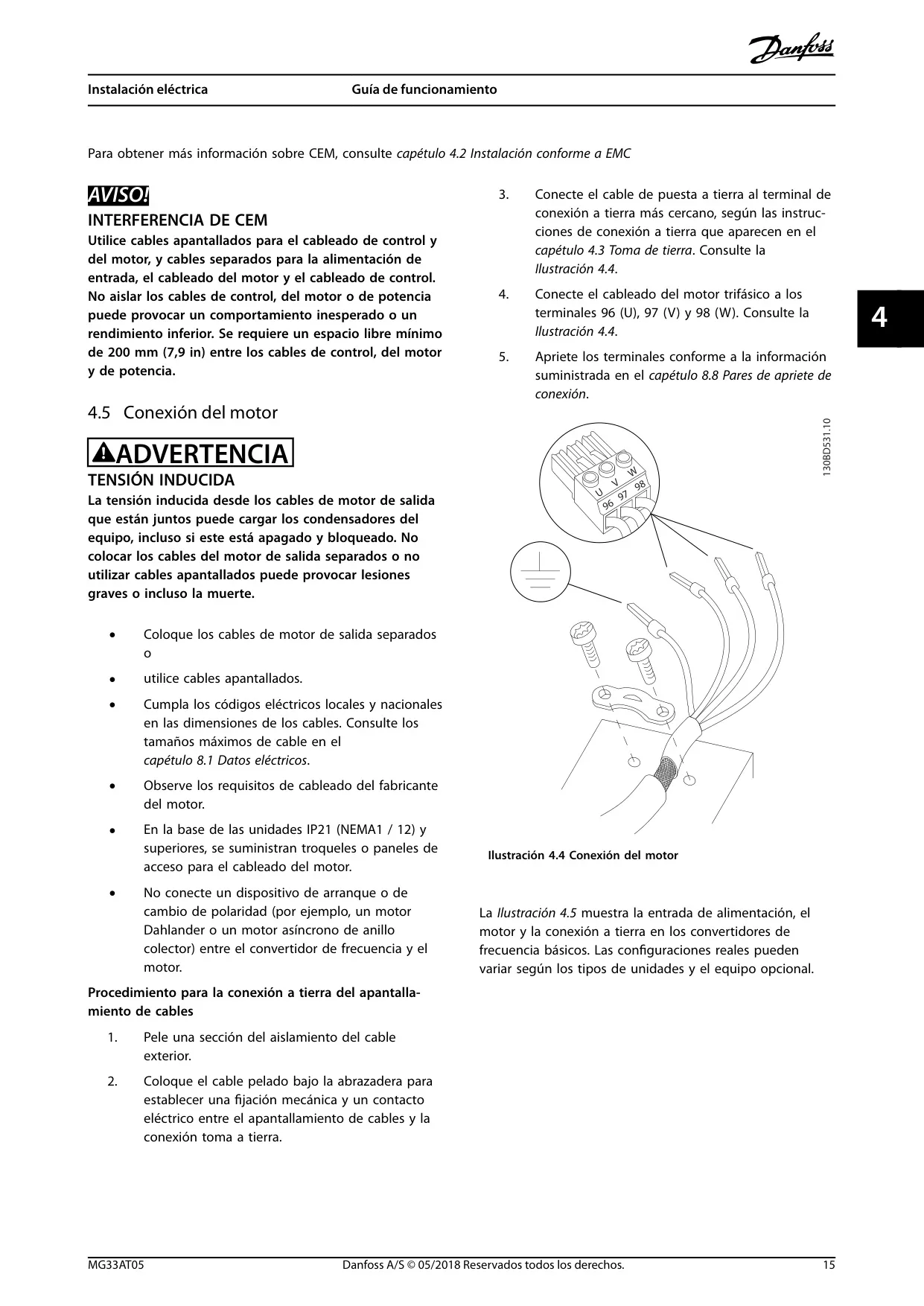

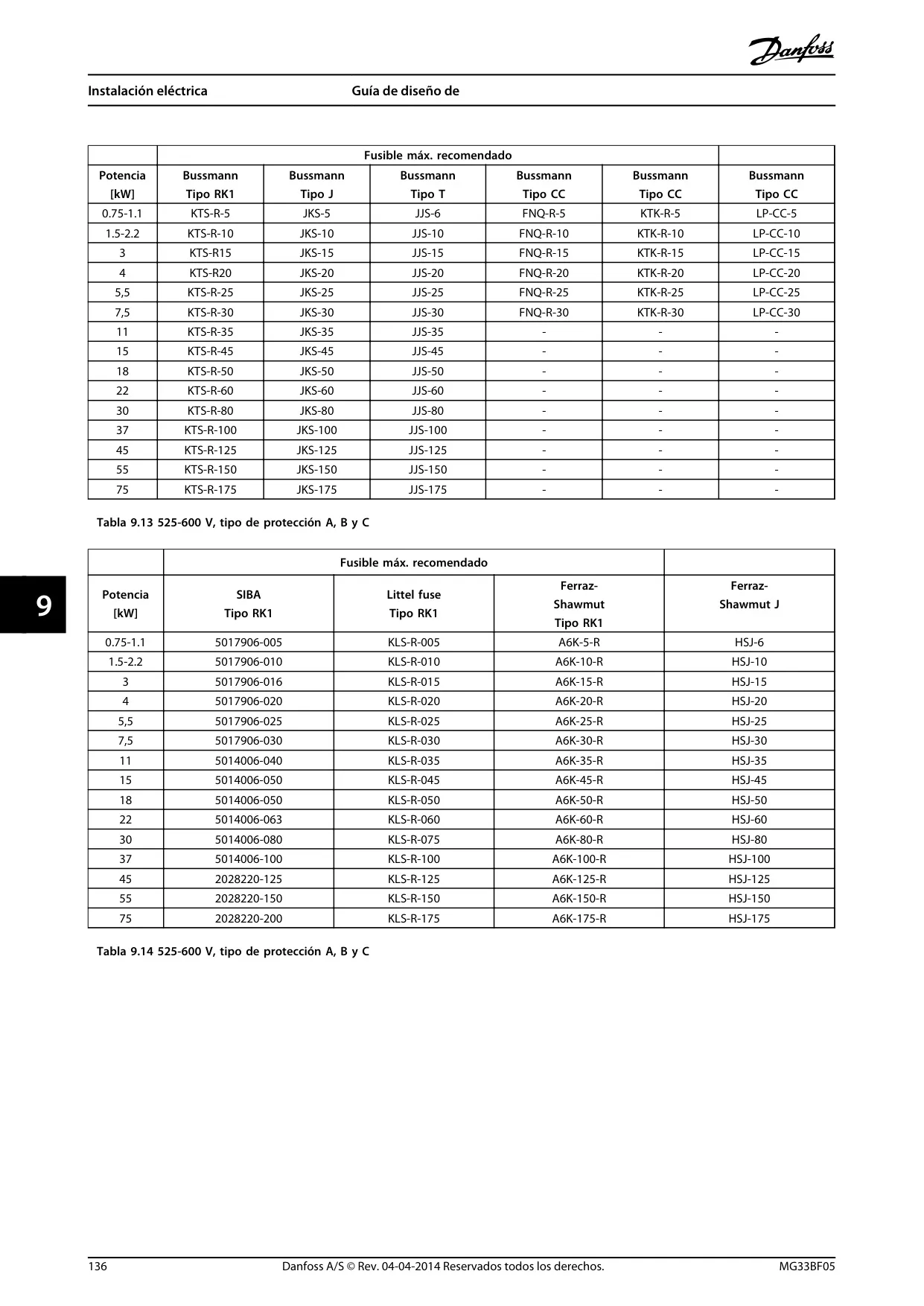

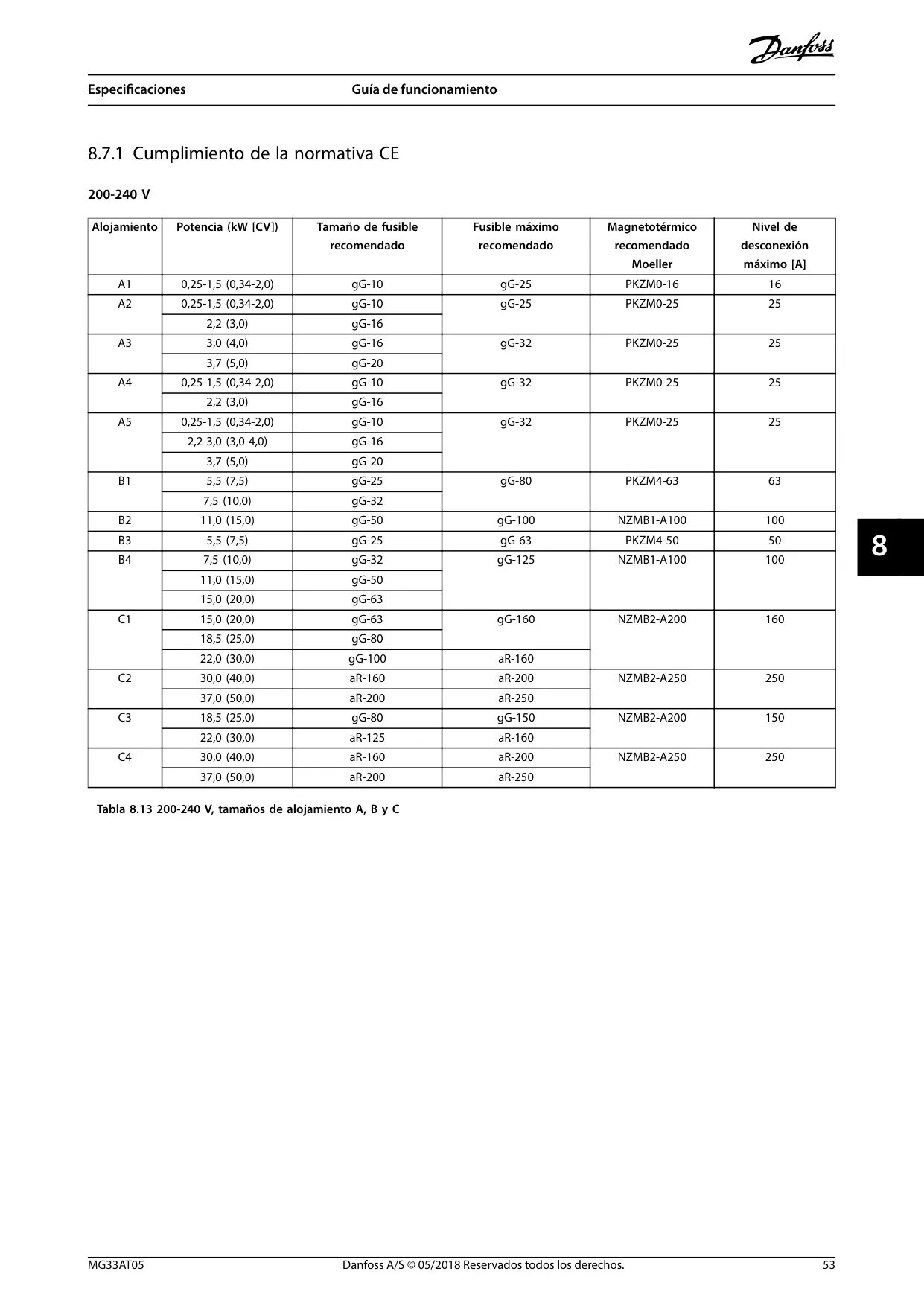

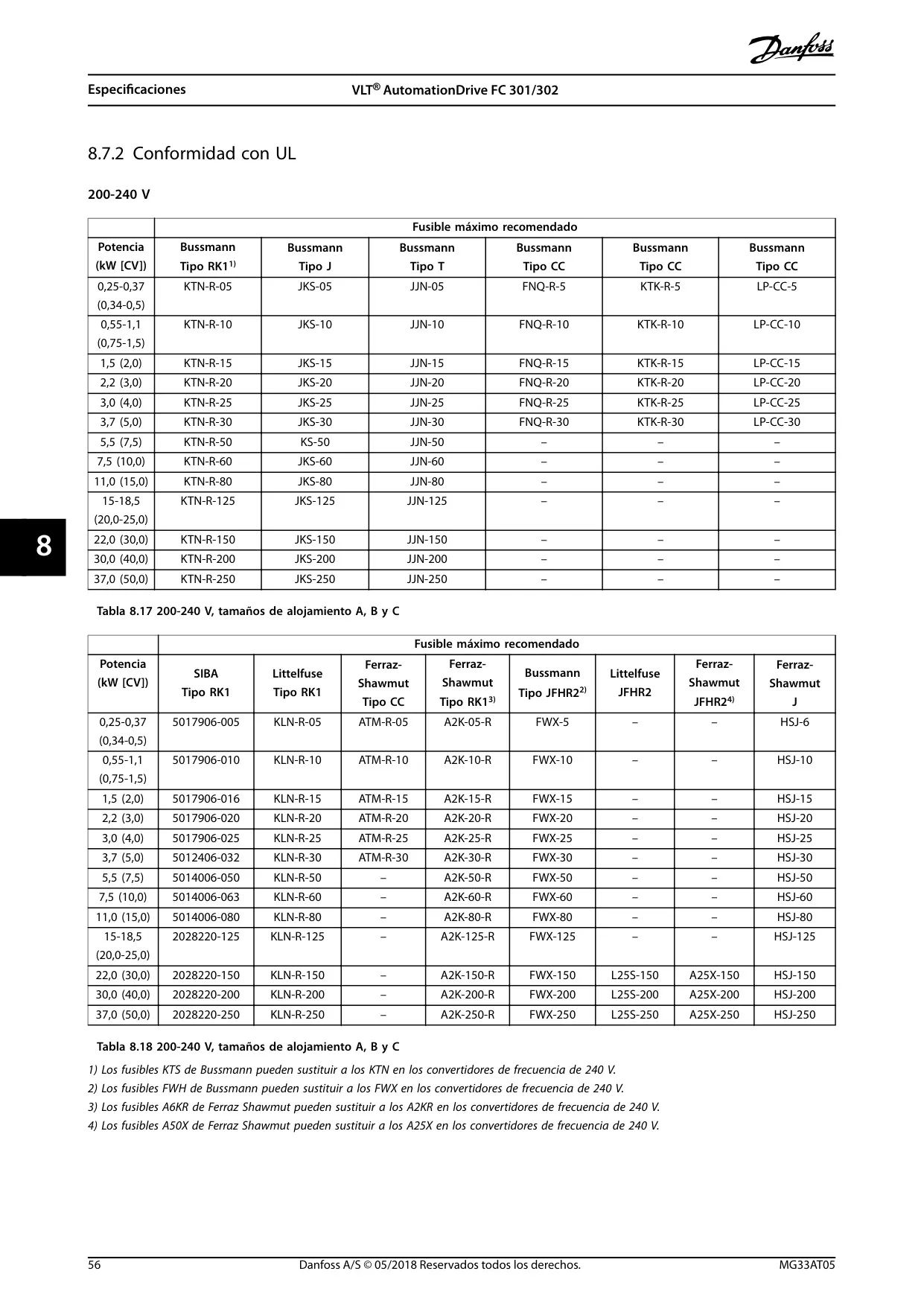

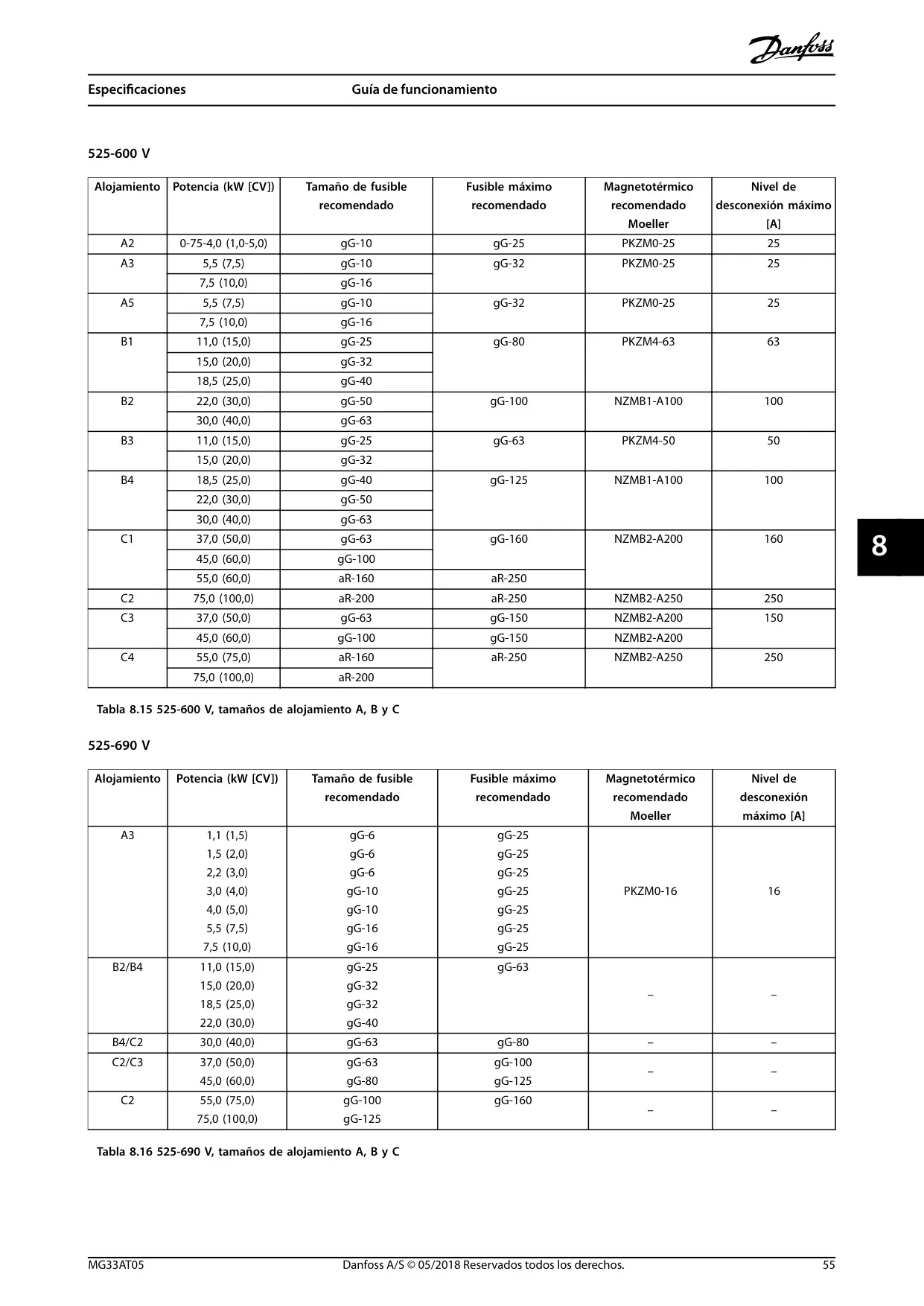

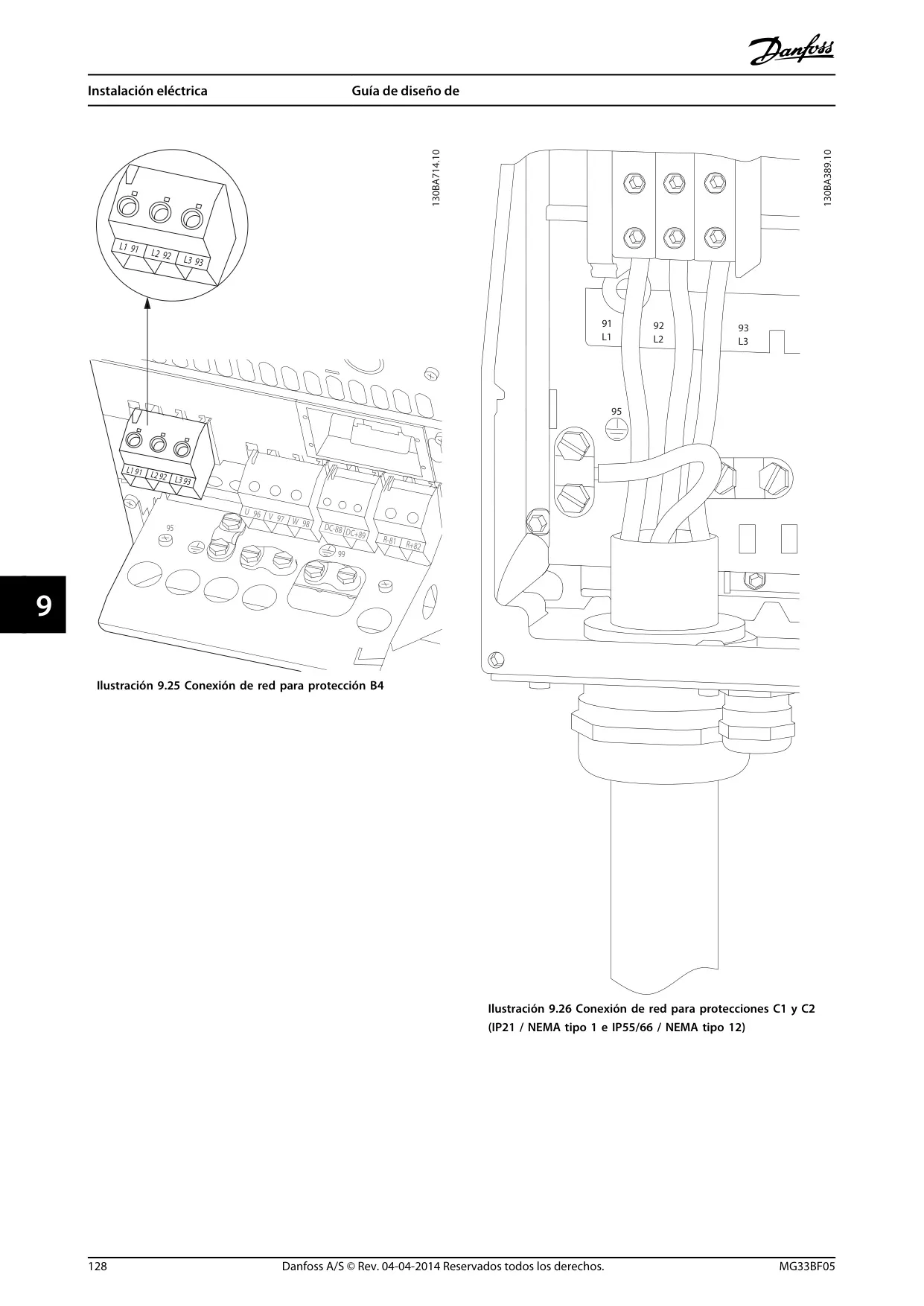

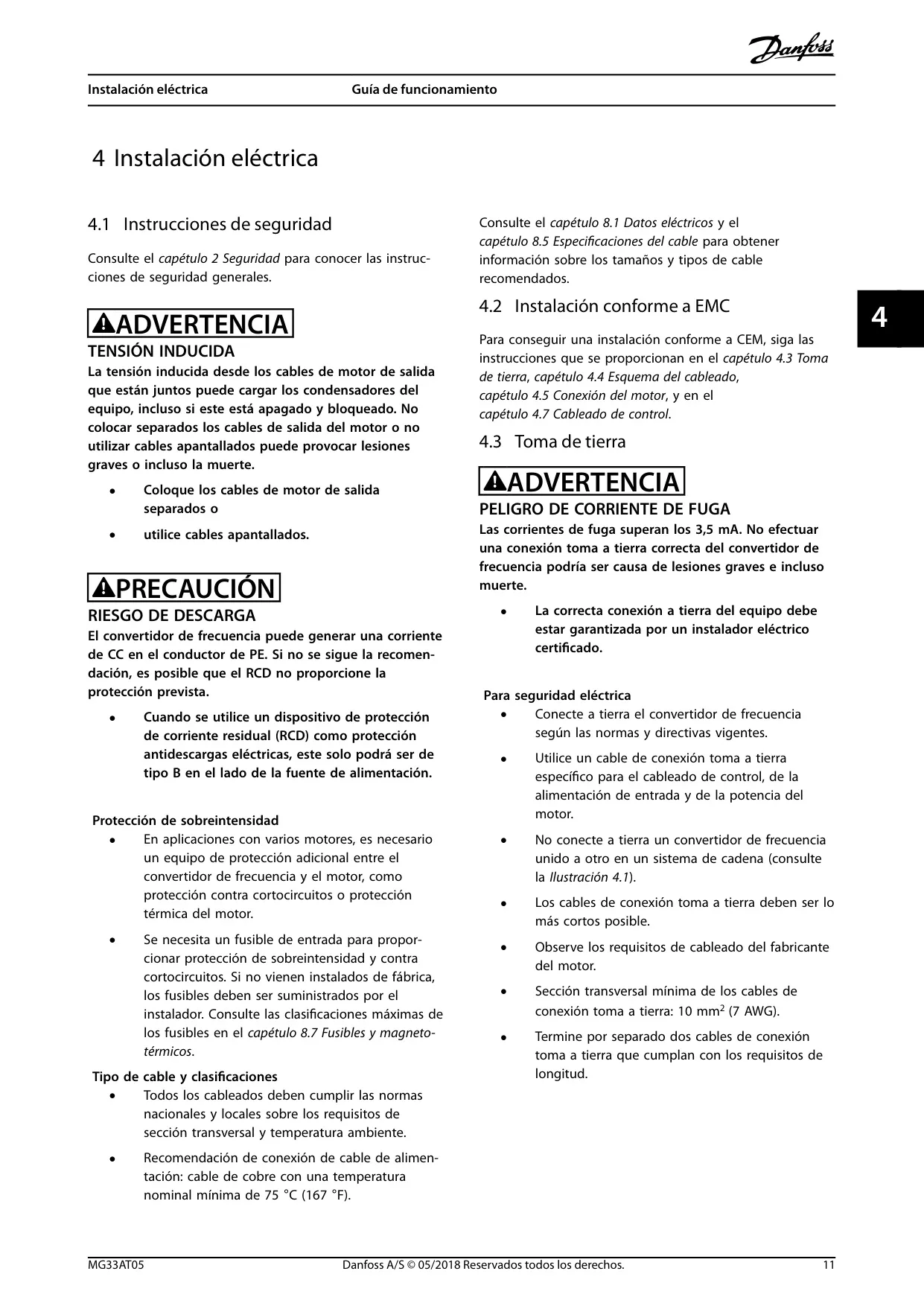

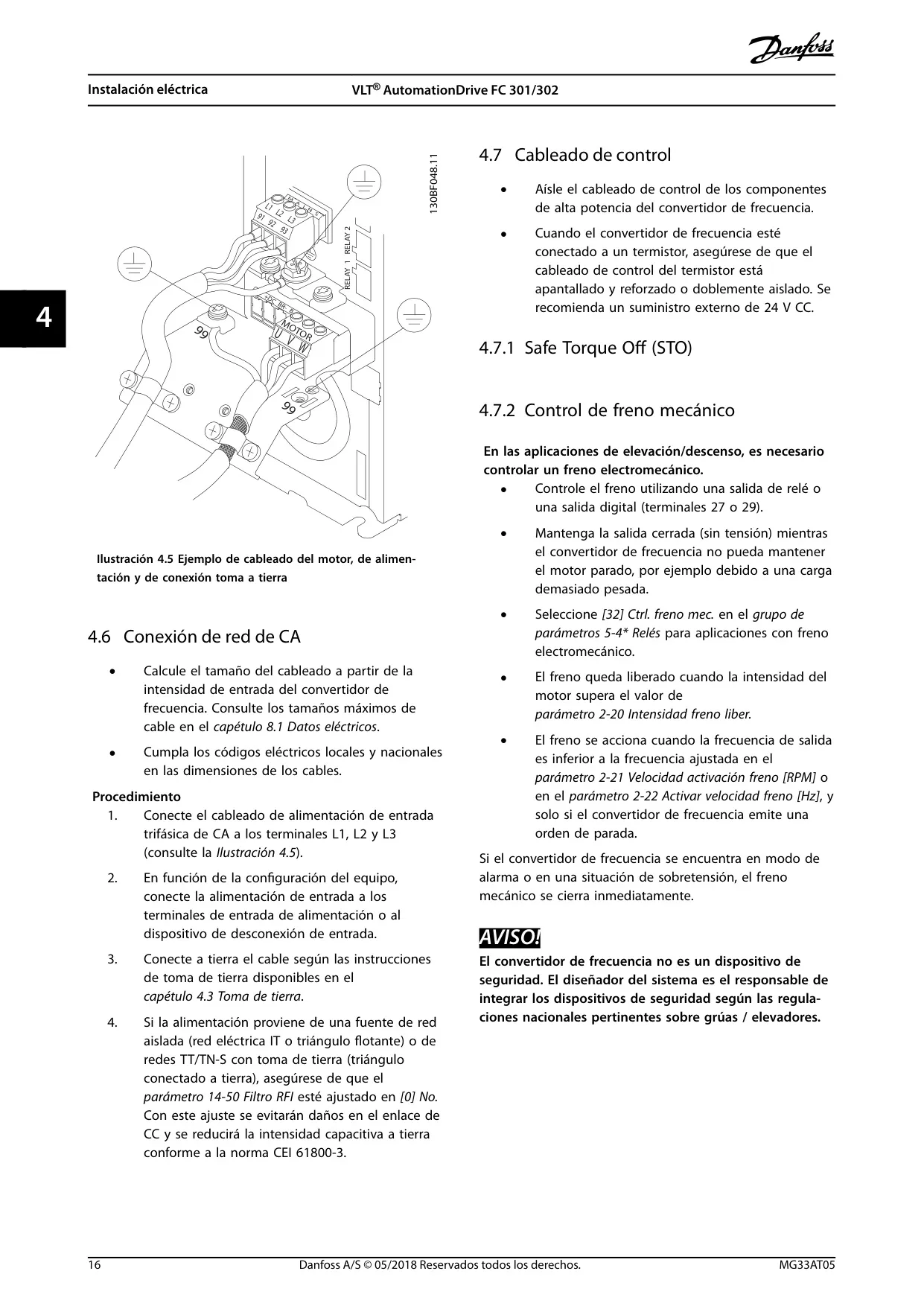

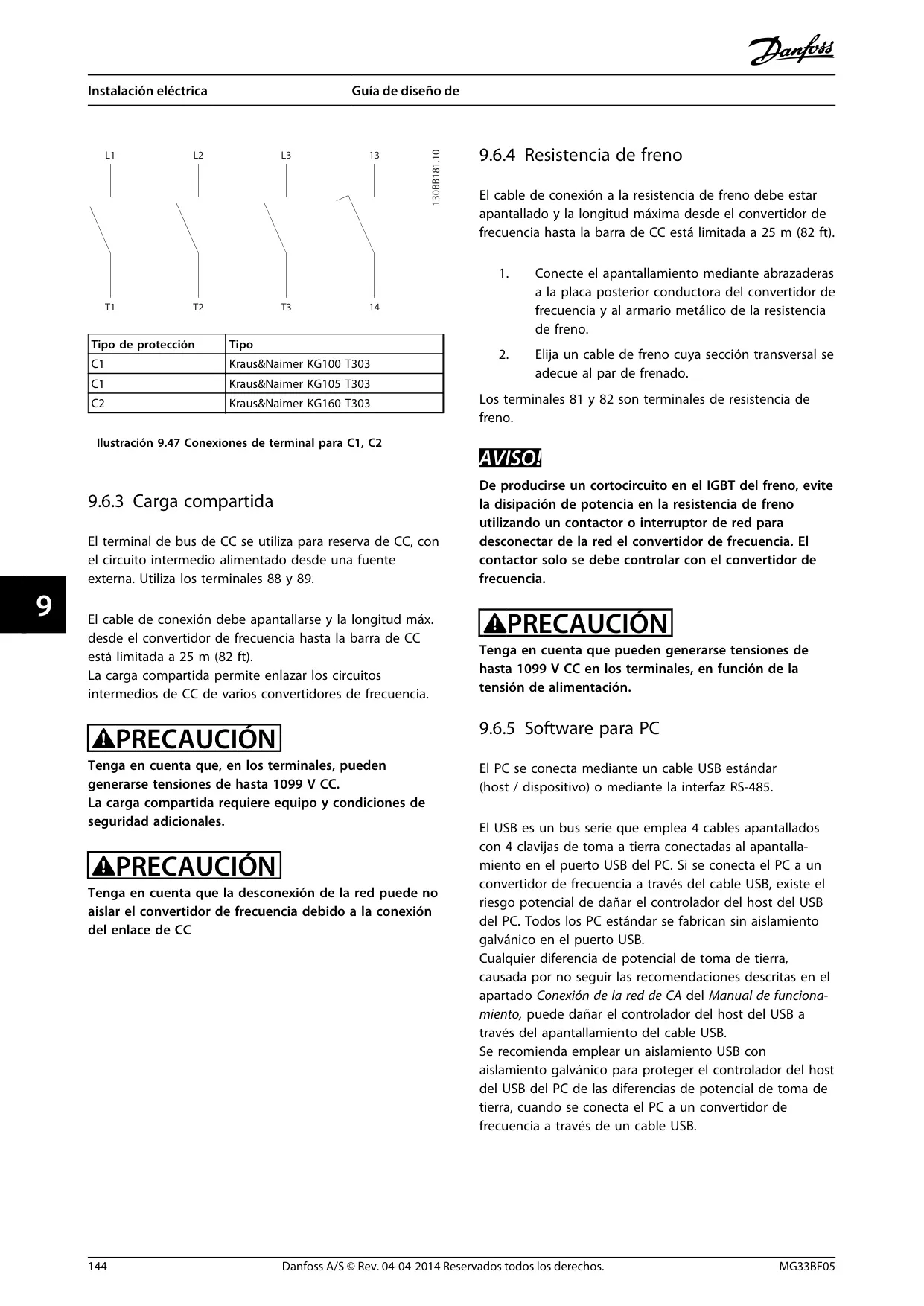

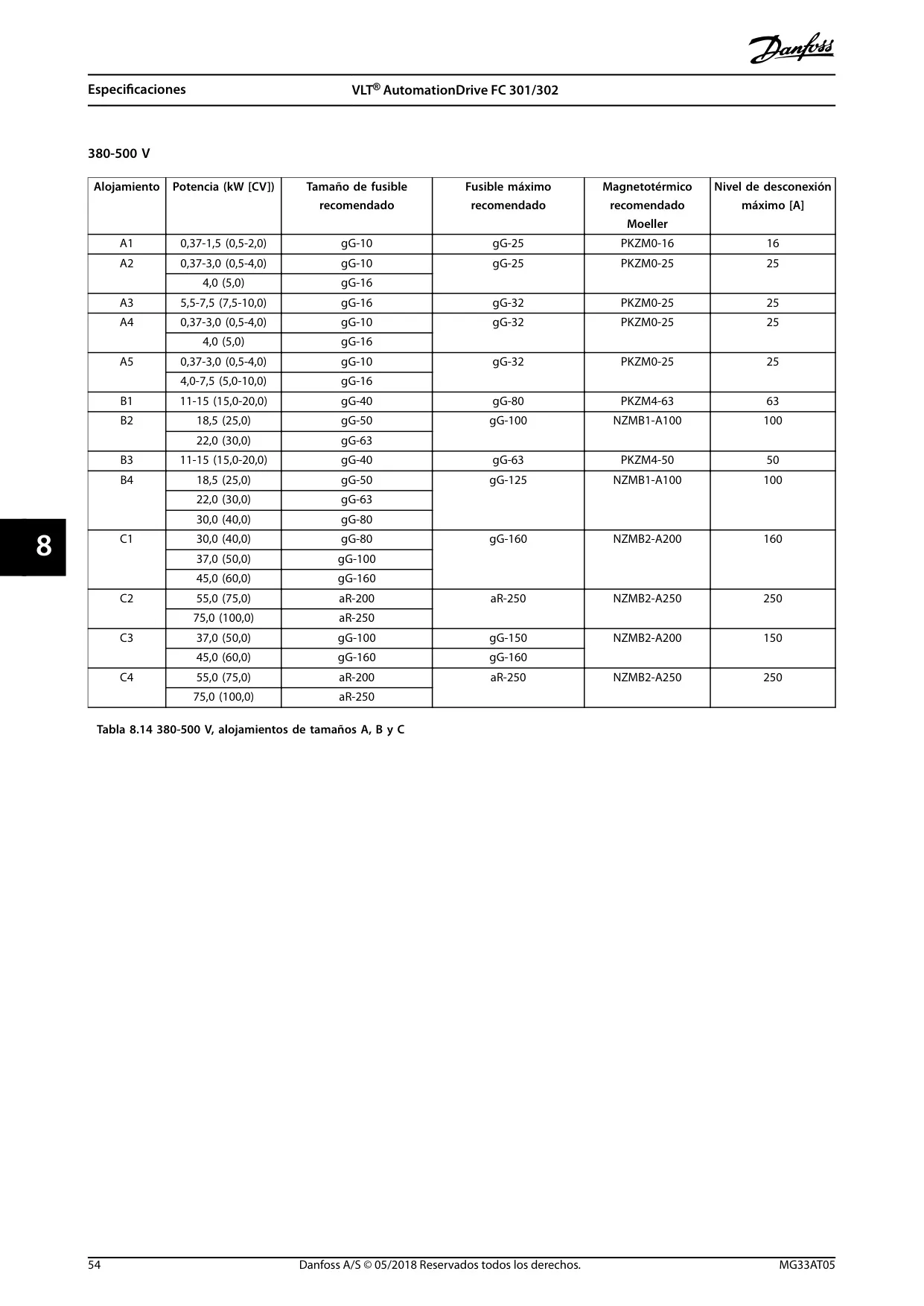

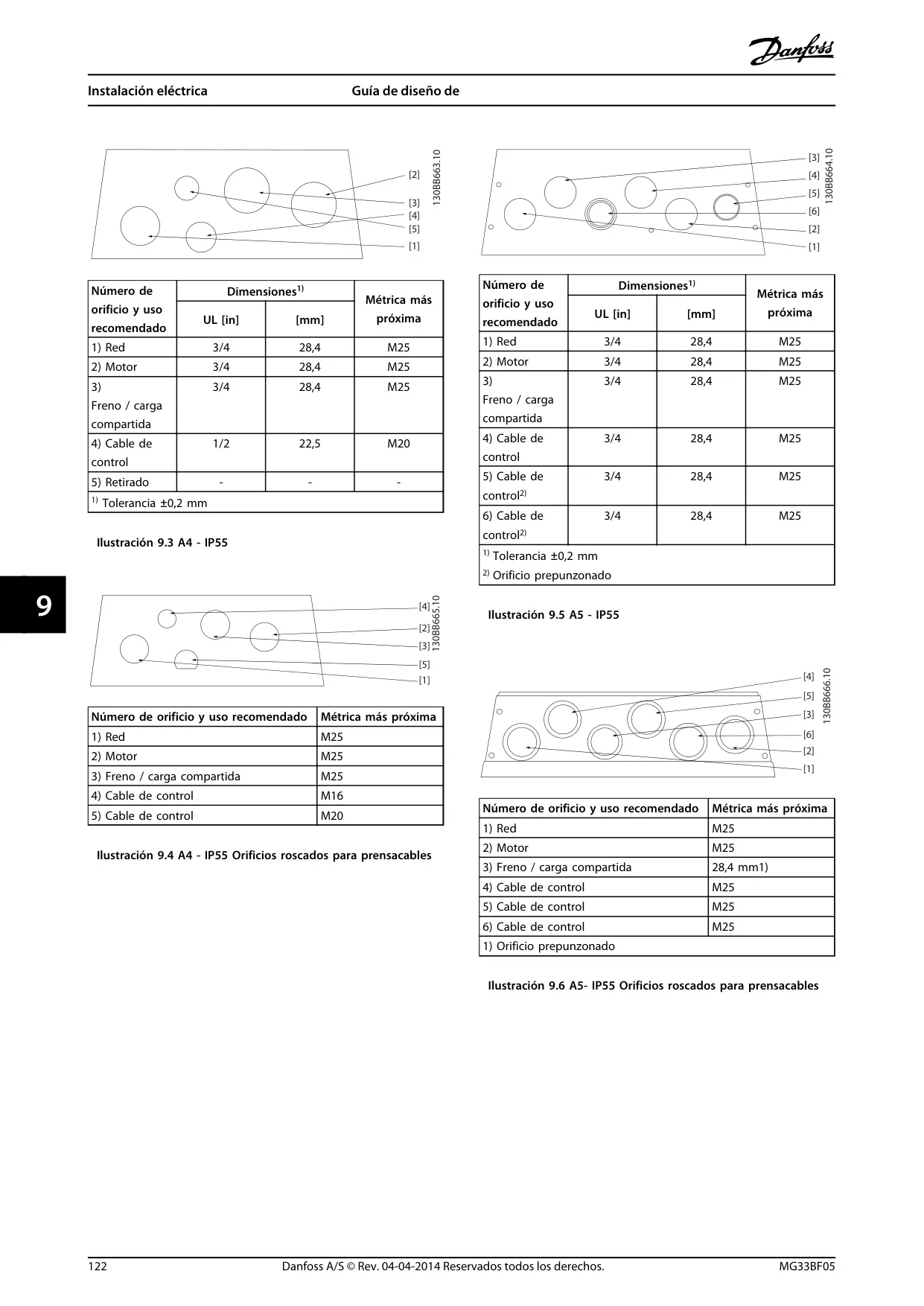

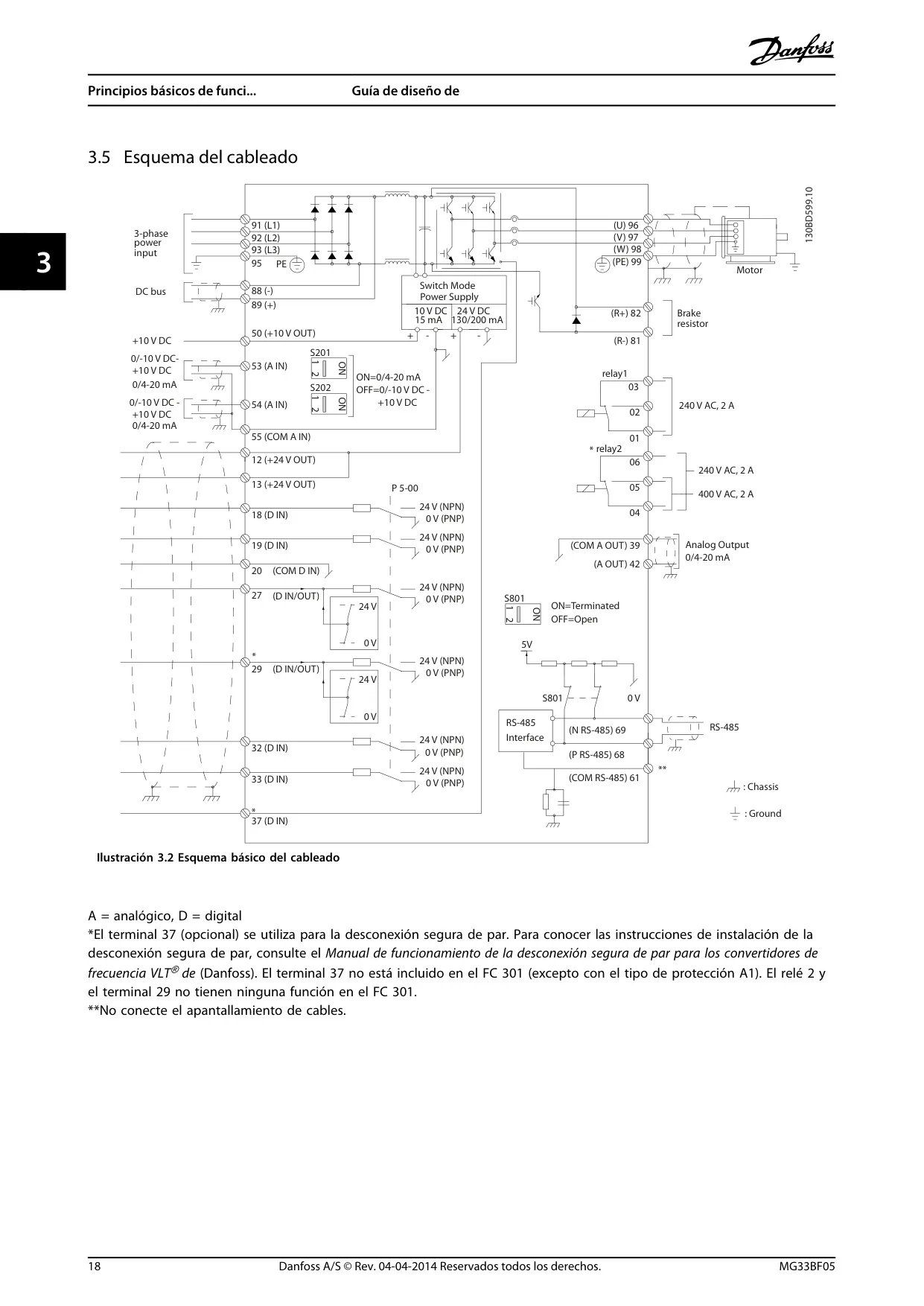

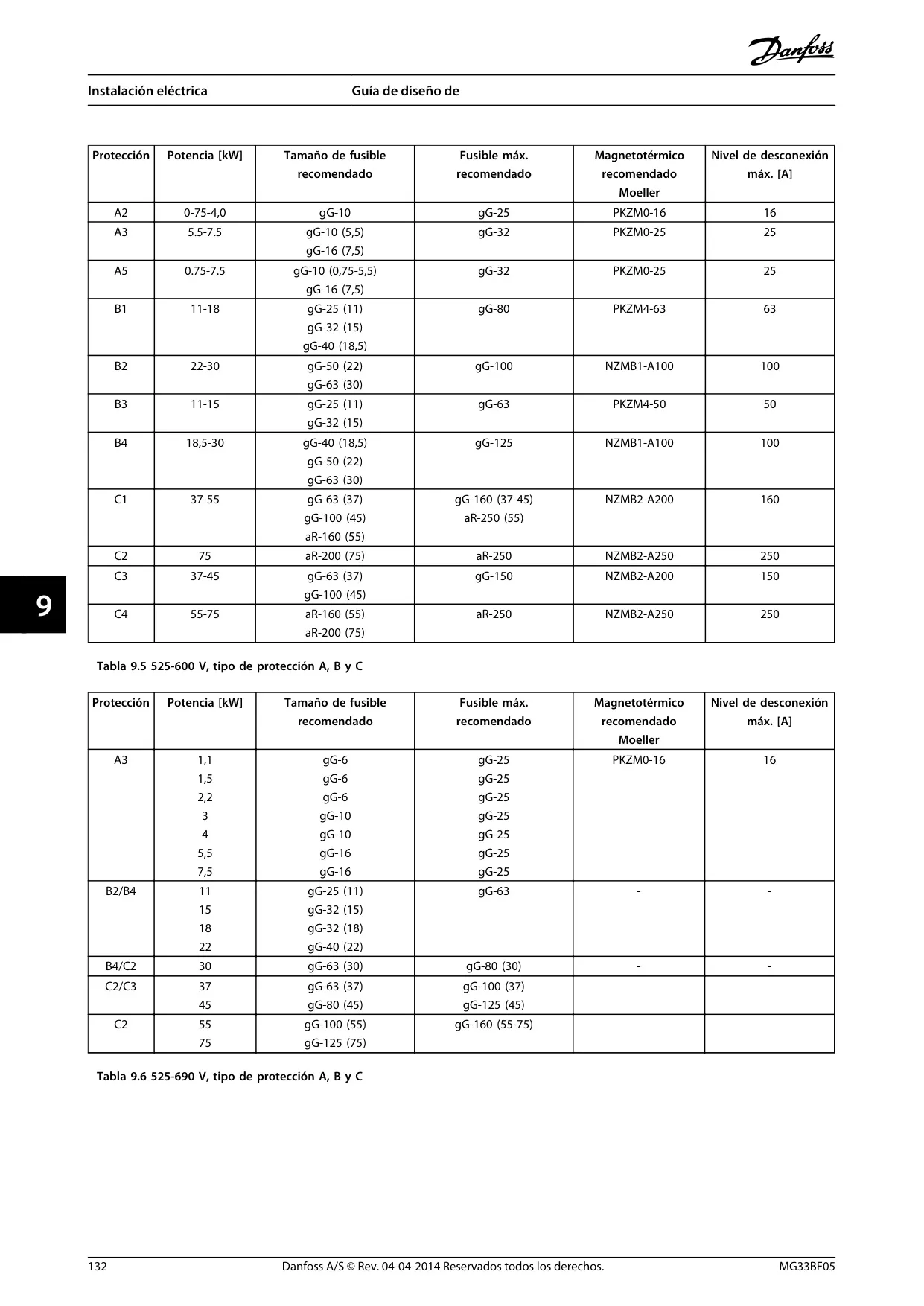

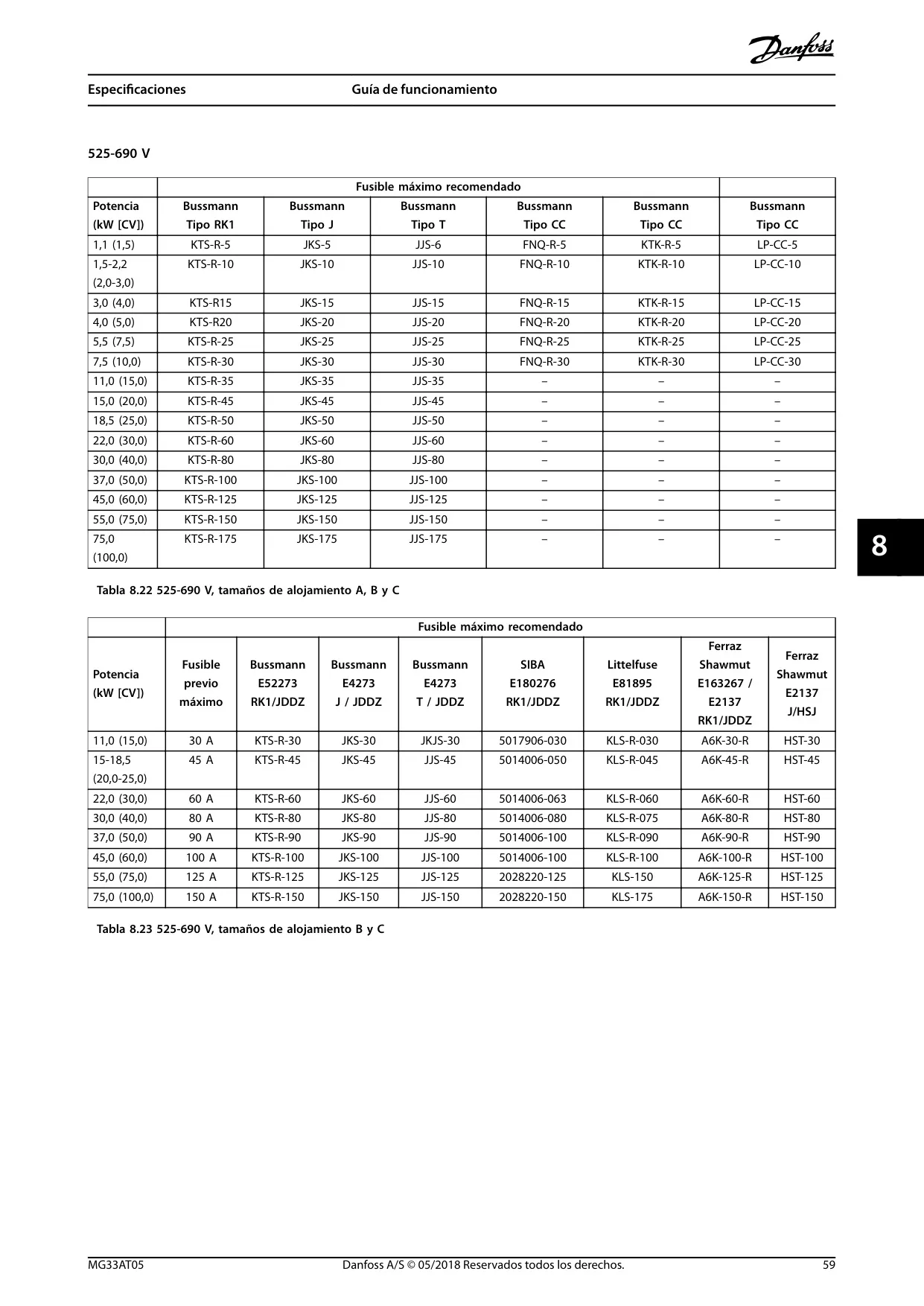

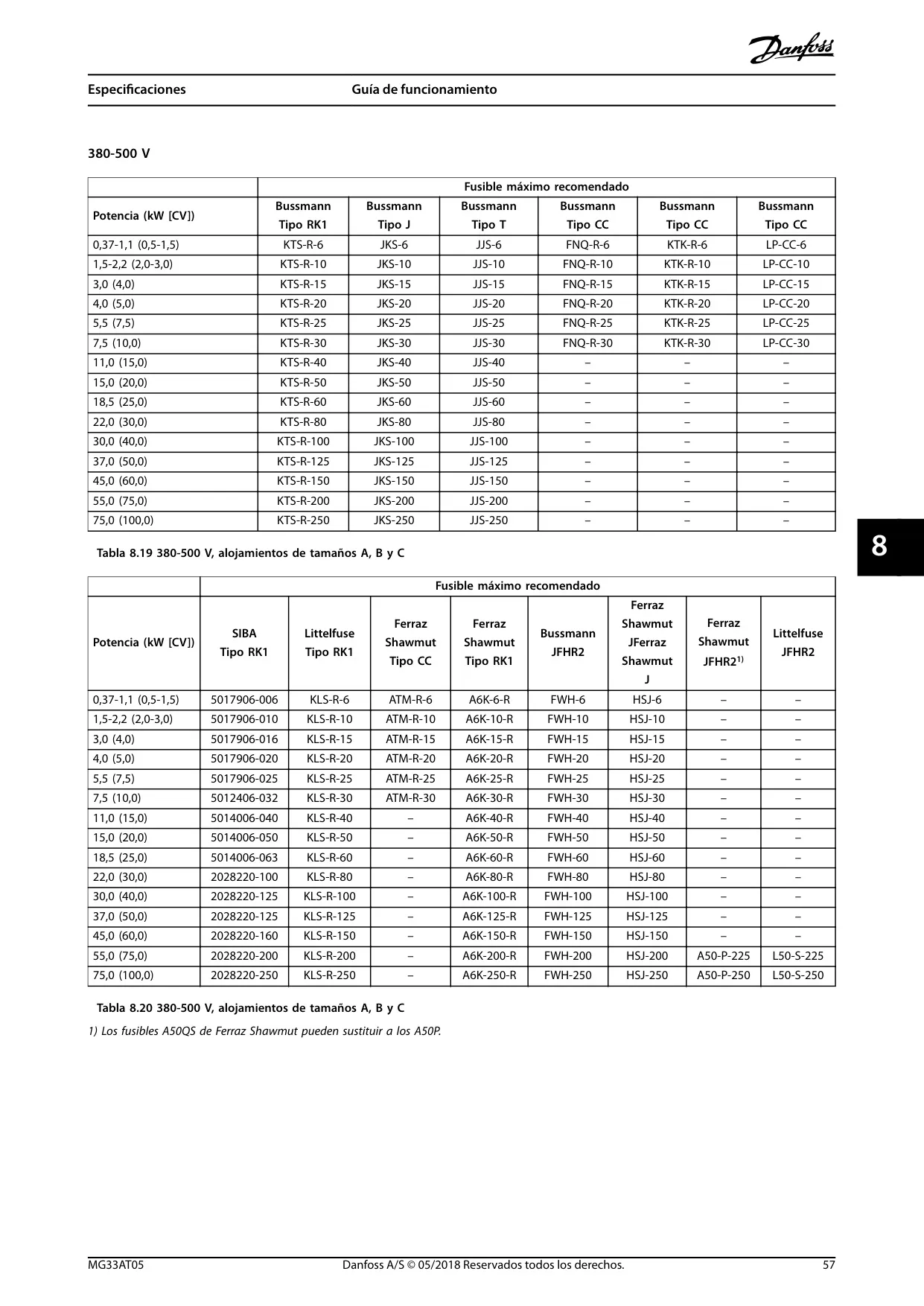

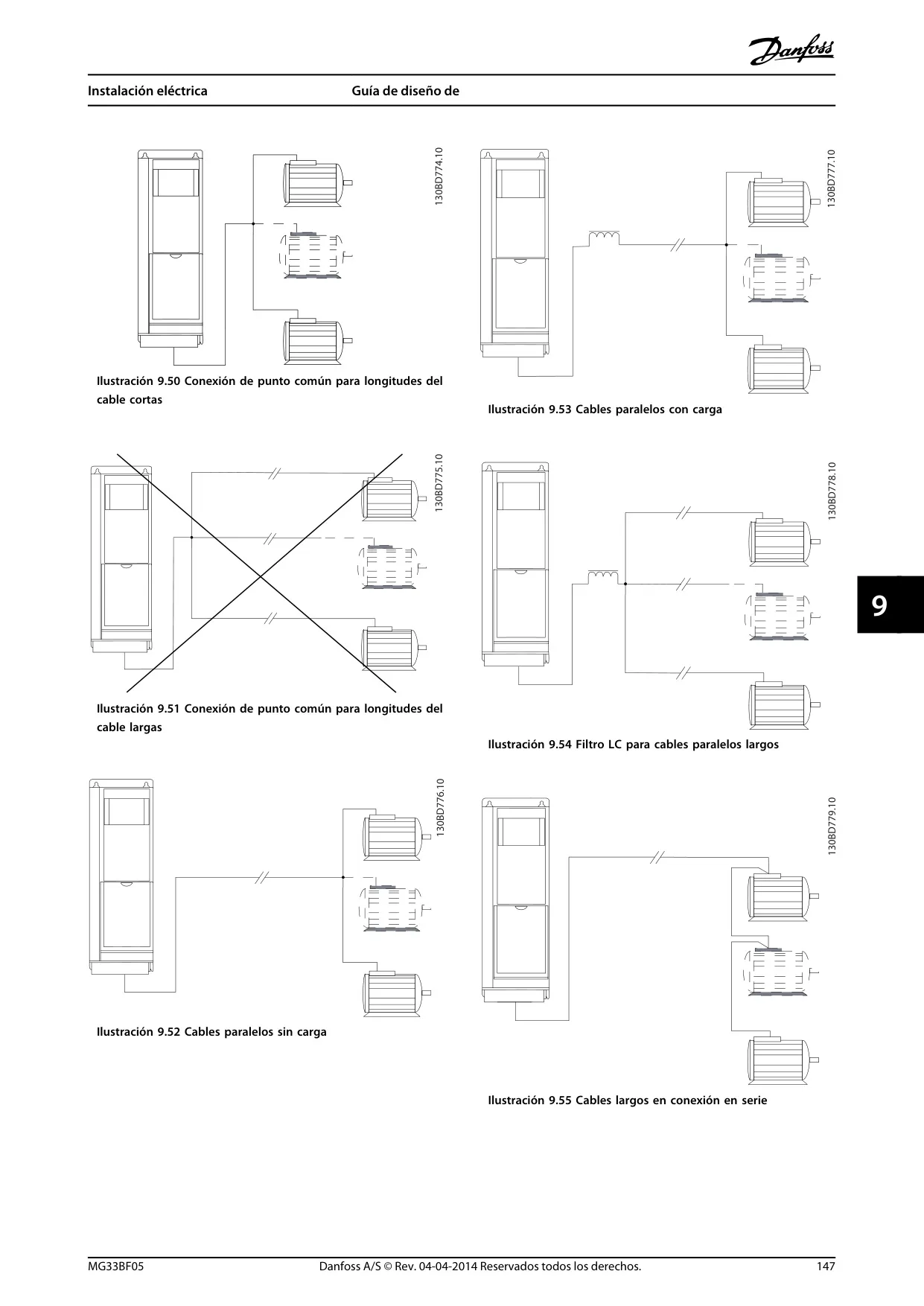

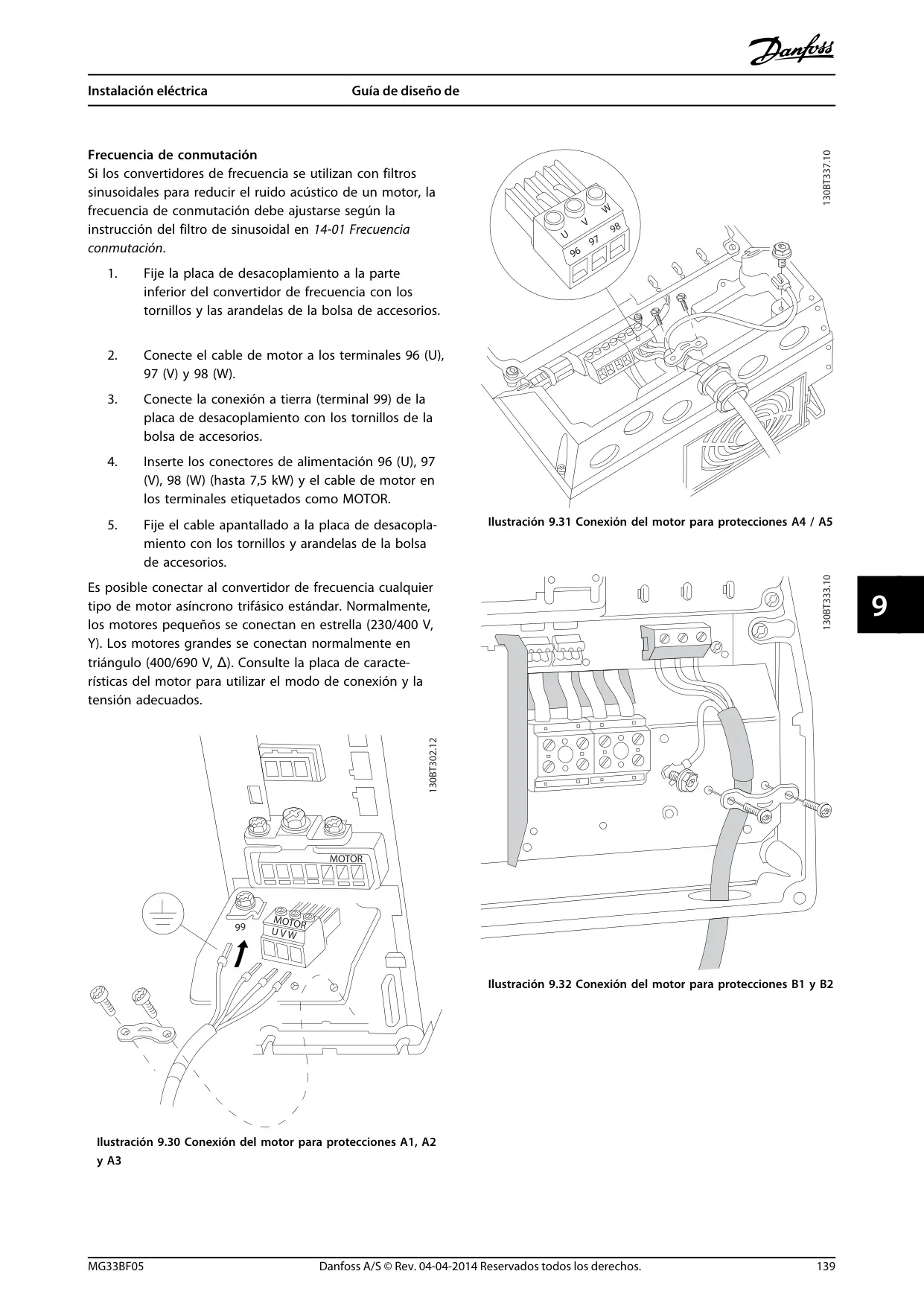

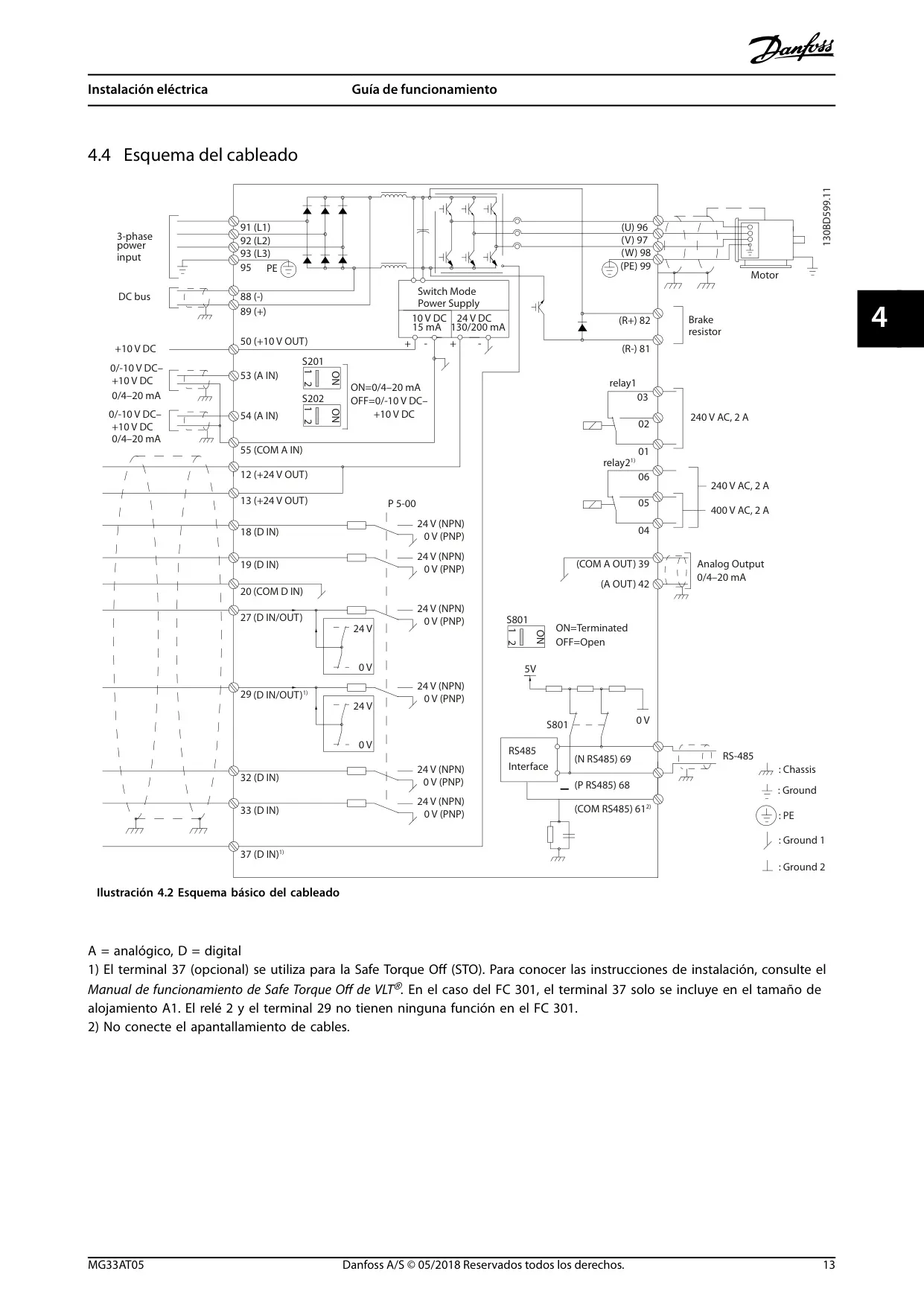

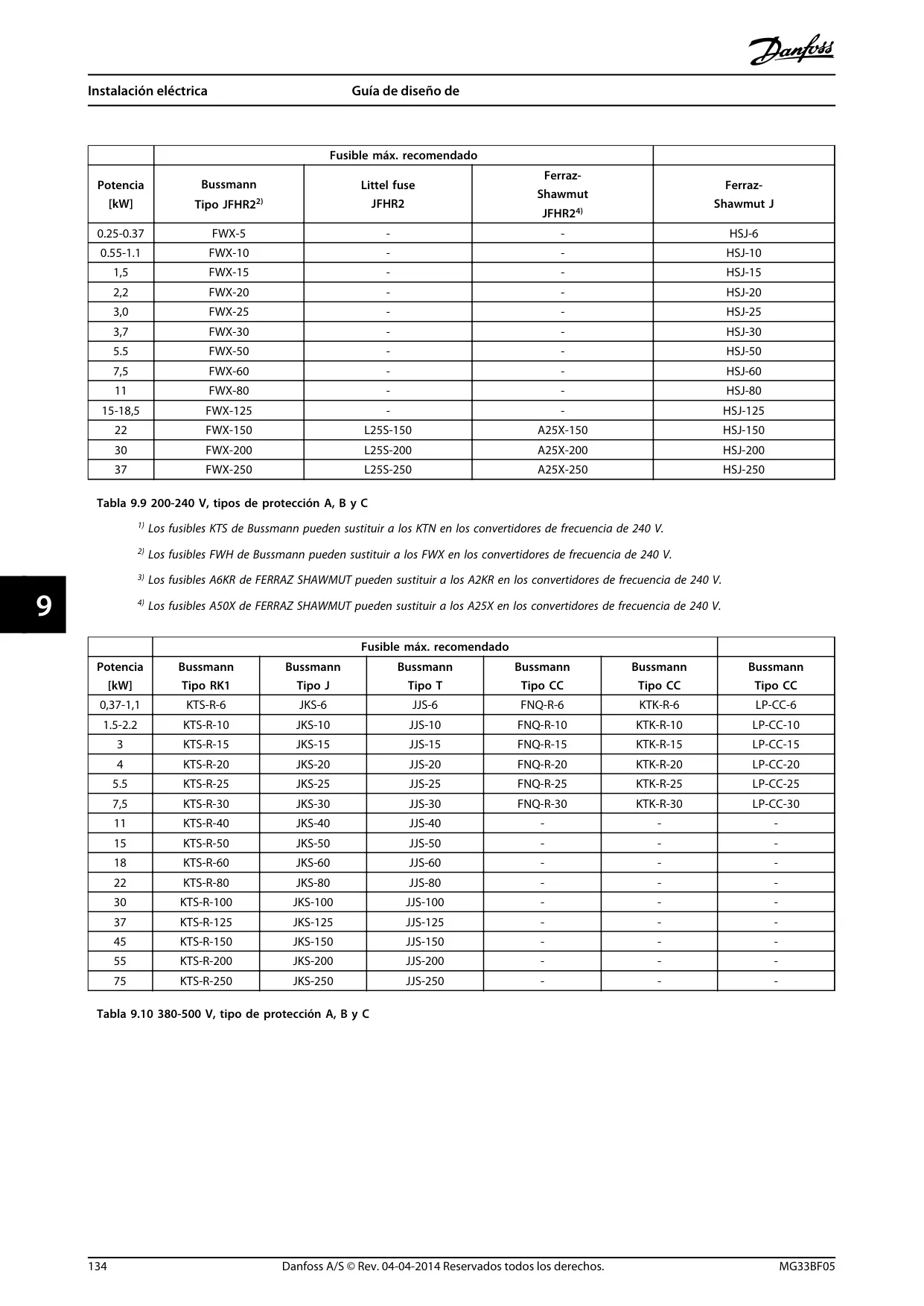

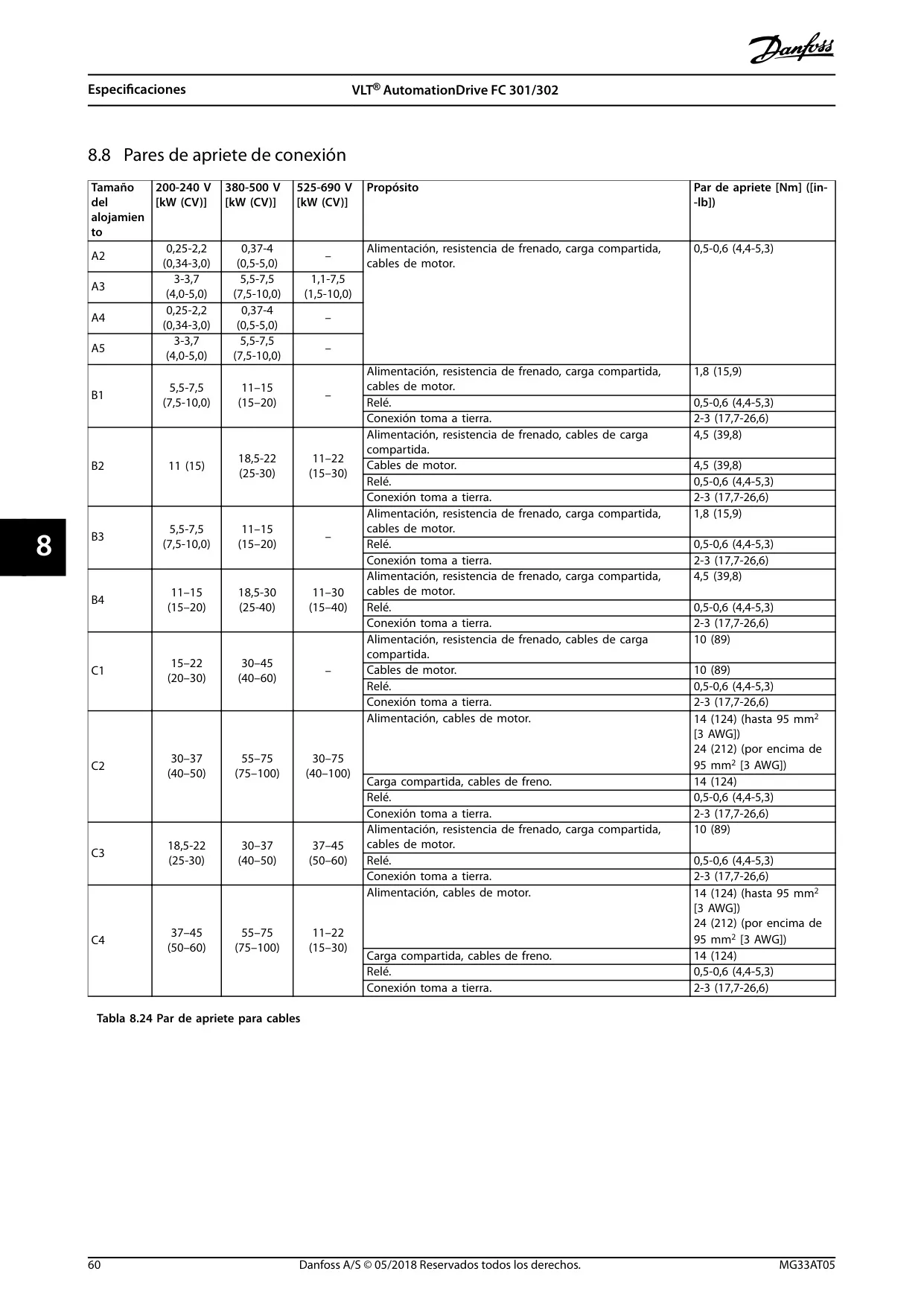

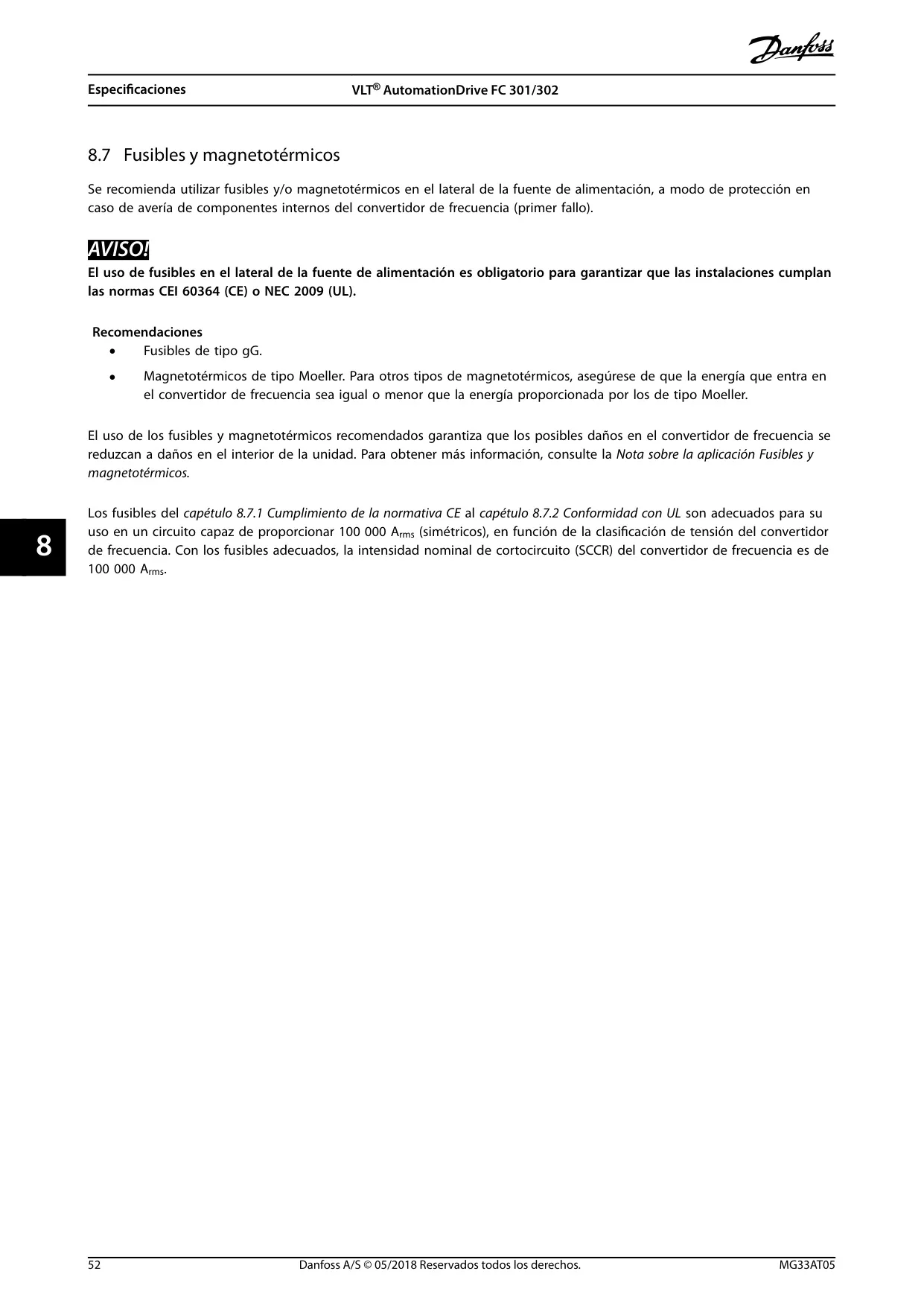

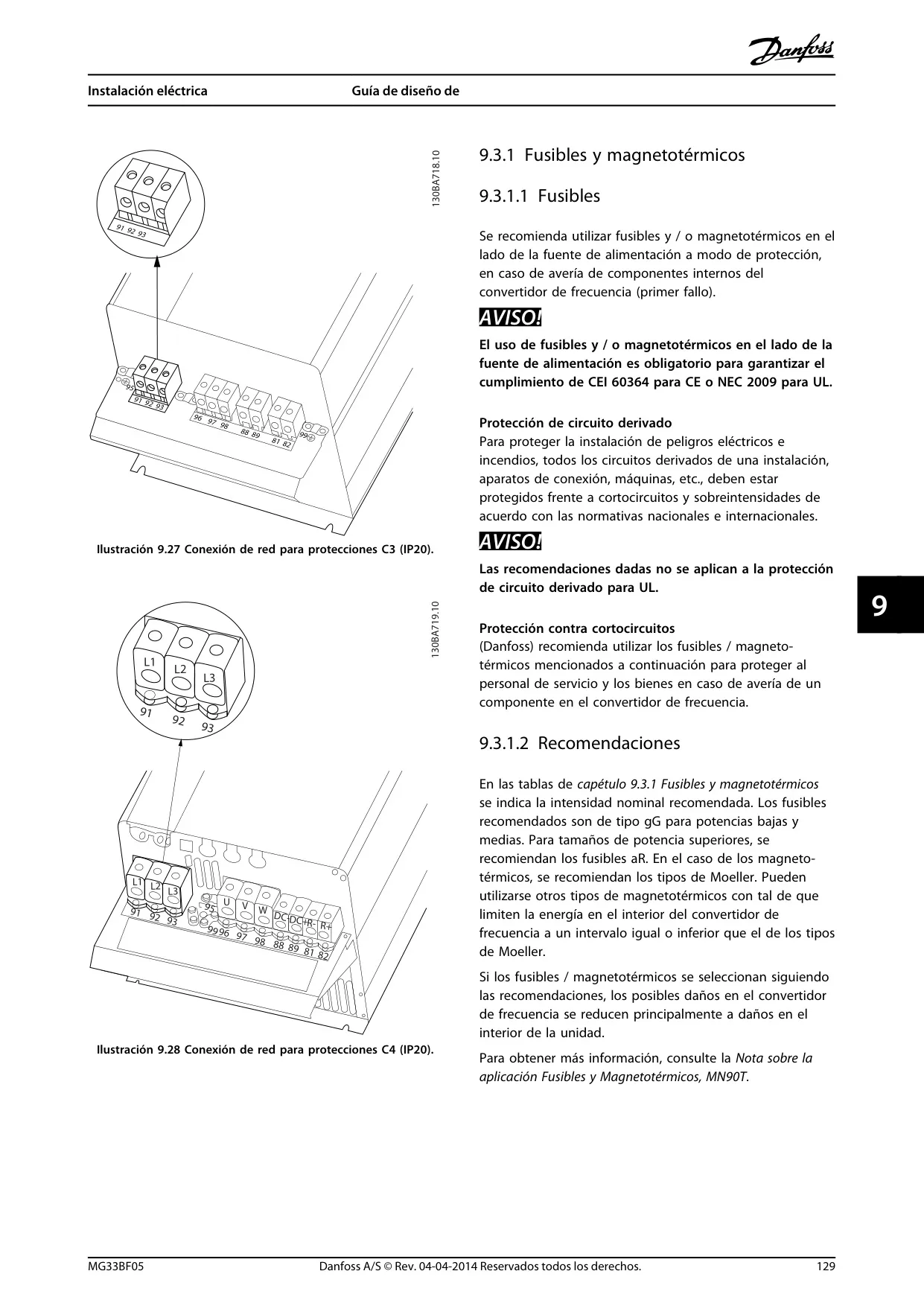

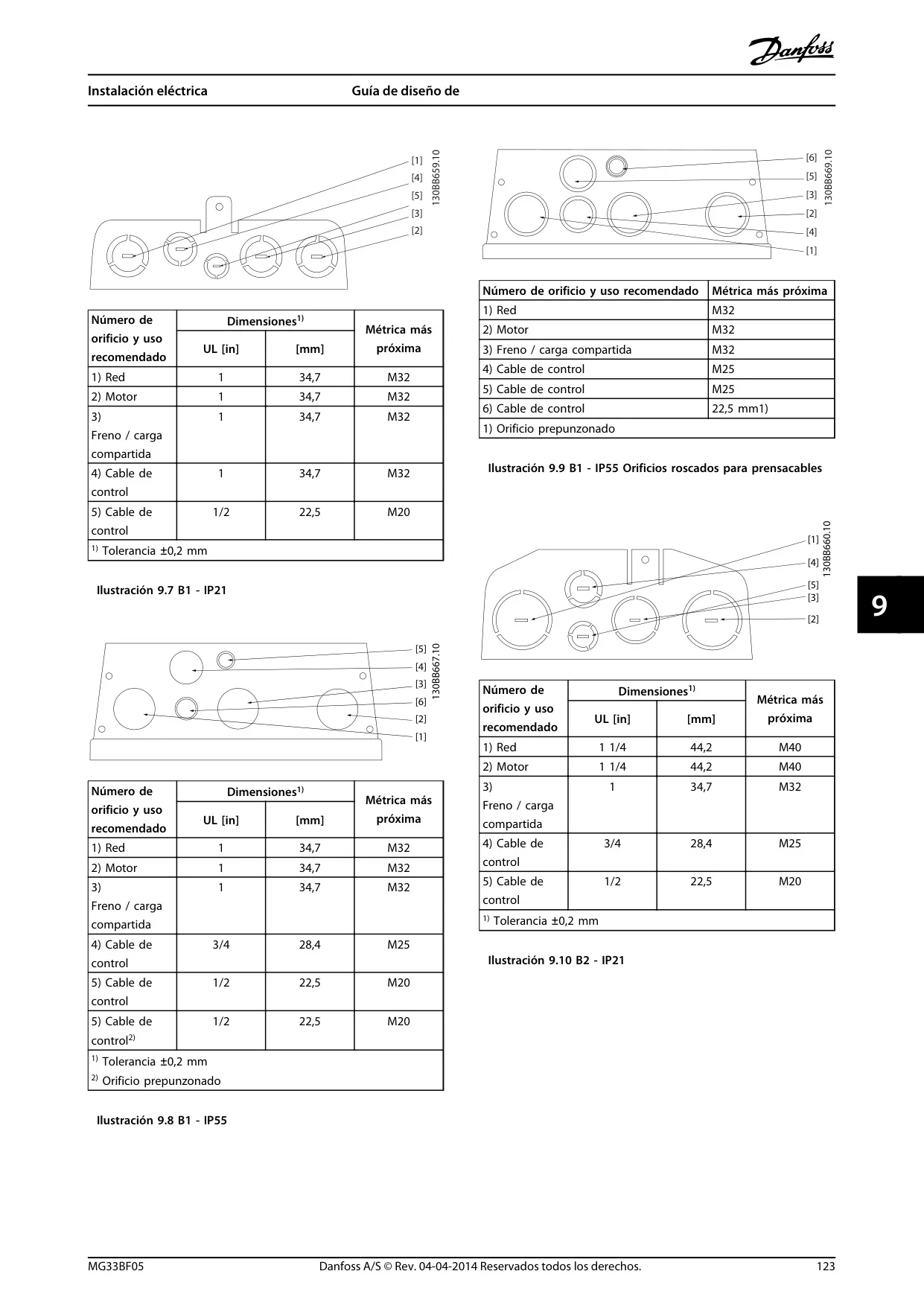

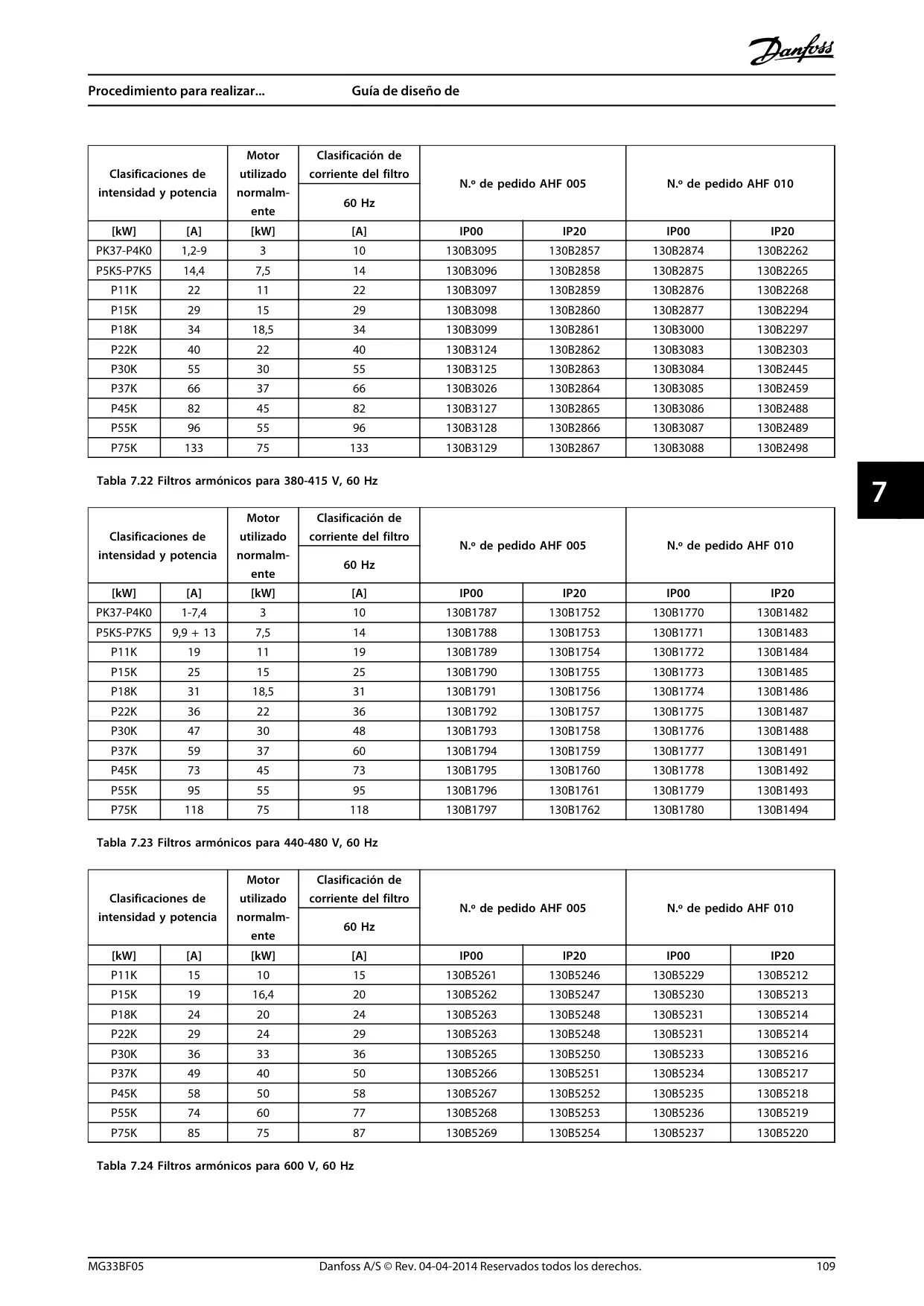

La instalación eléctrica requiere adherirse estrictamente a las instrucciones de seguridad, como la separación de los cables de motor de salida o el uso de cables apantallados para prevenir la tensión inducida. Se aconseja el uso de dispositivos de protección de corriente residual (RCD) tipo B y se exige la instalación de fusibles o magnetotérmicos de entrada para protección contra sobreintensidad y cortocircuitos. El cableado debe cumplir las normativas locales y nacionales, recomendándose cables de cobre con una temperatura nominal mínima de 75°C.

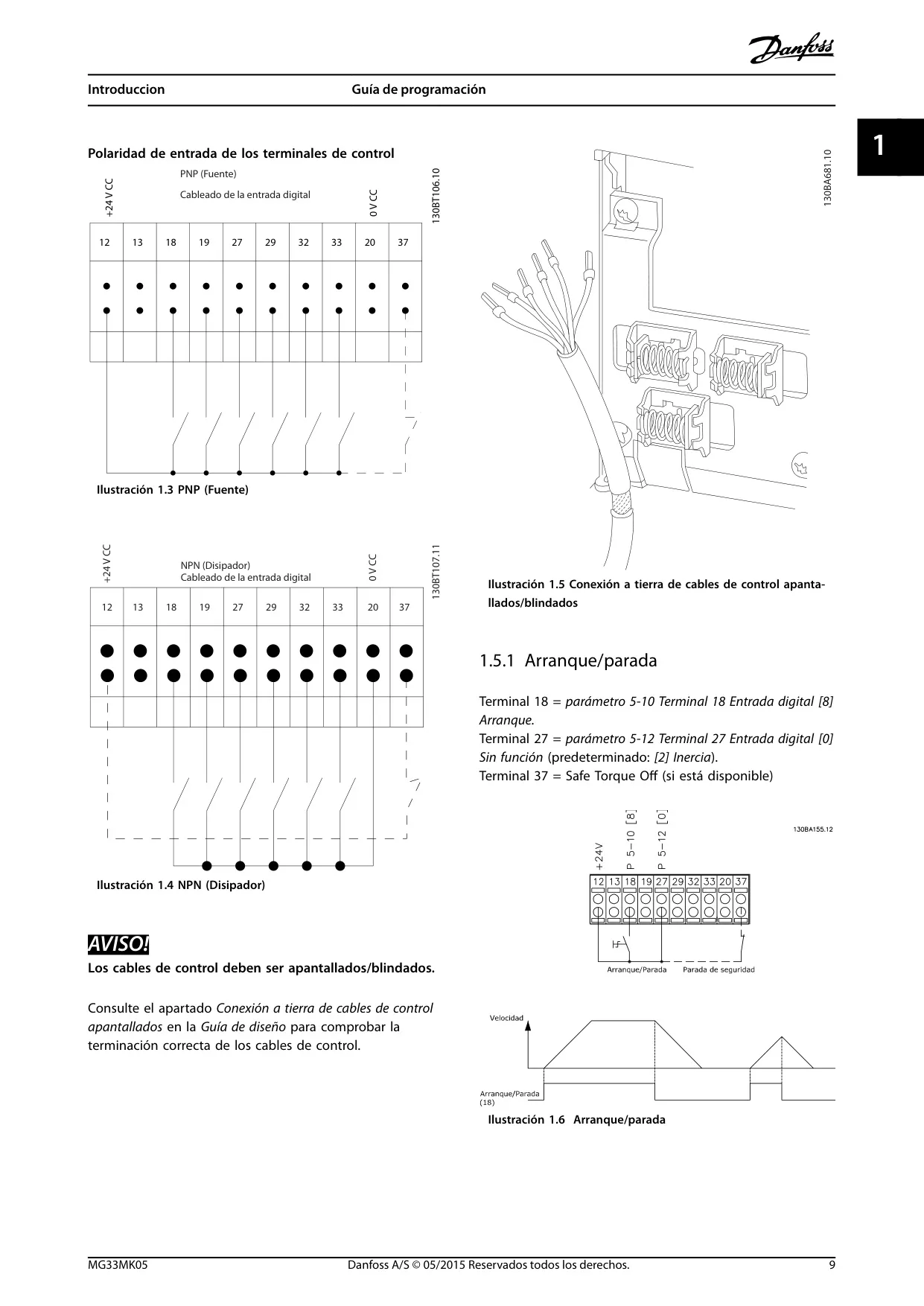

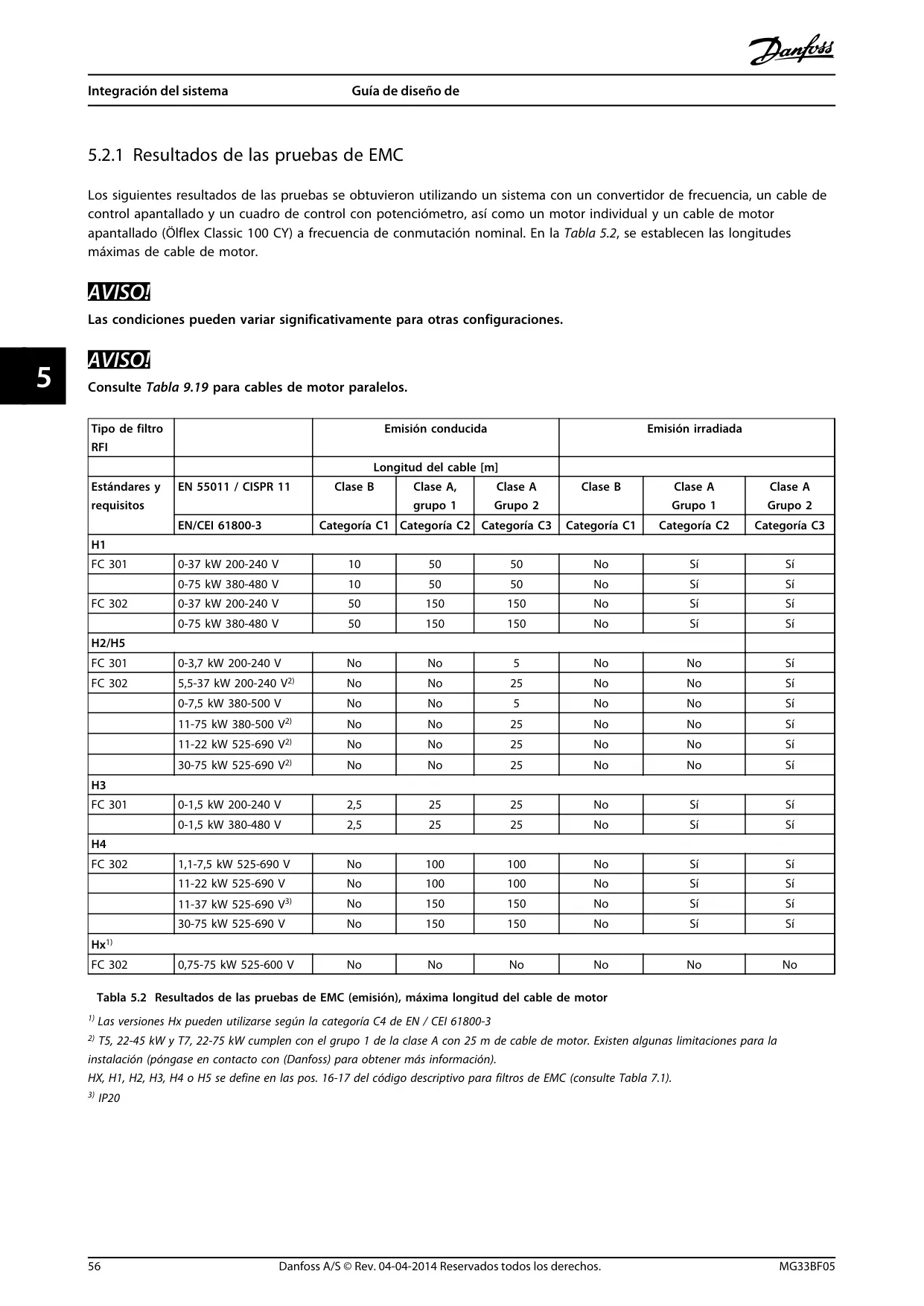

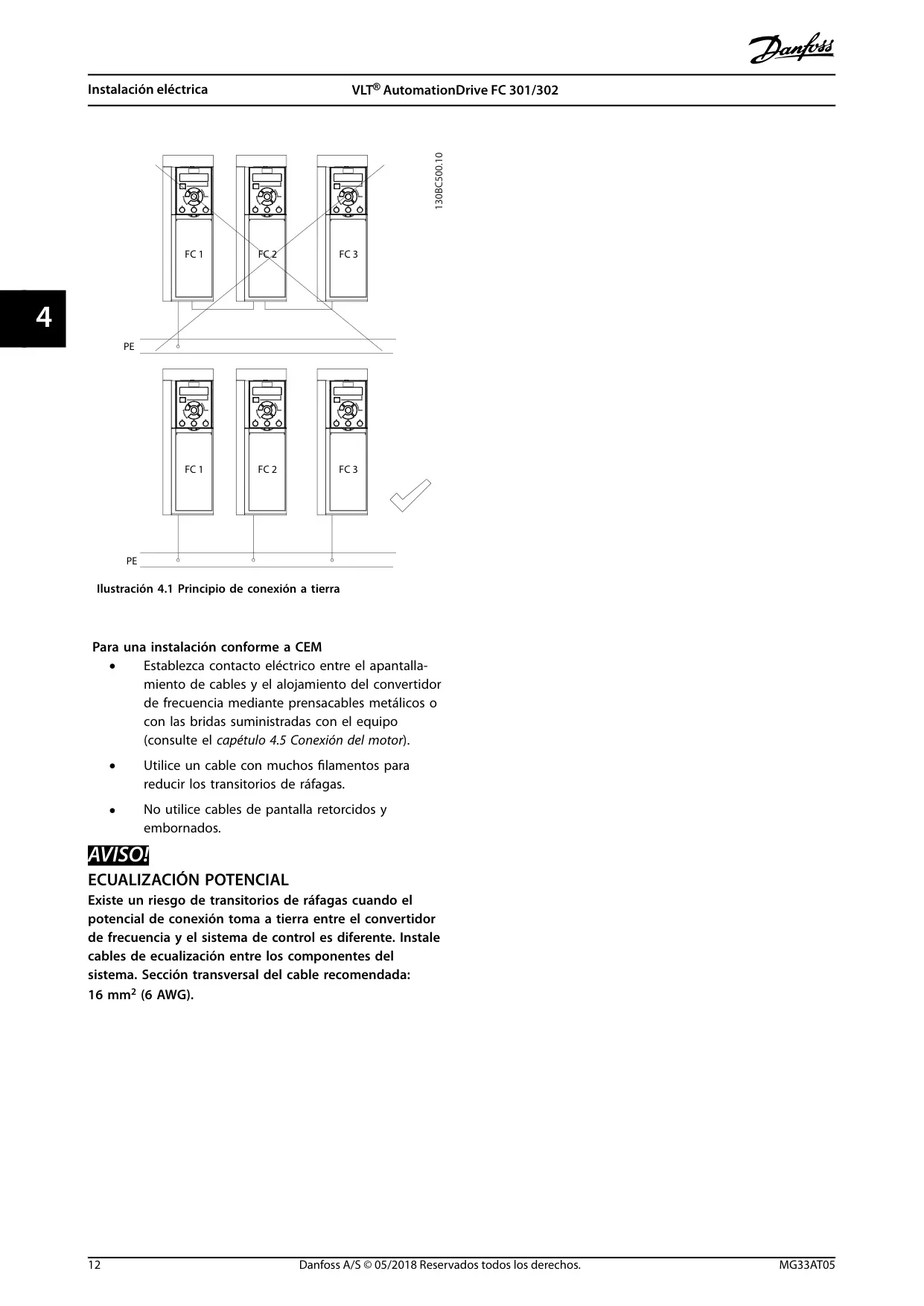

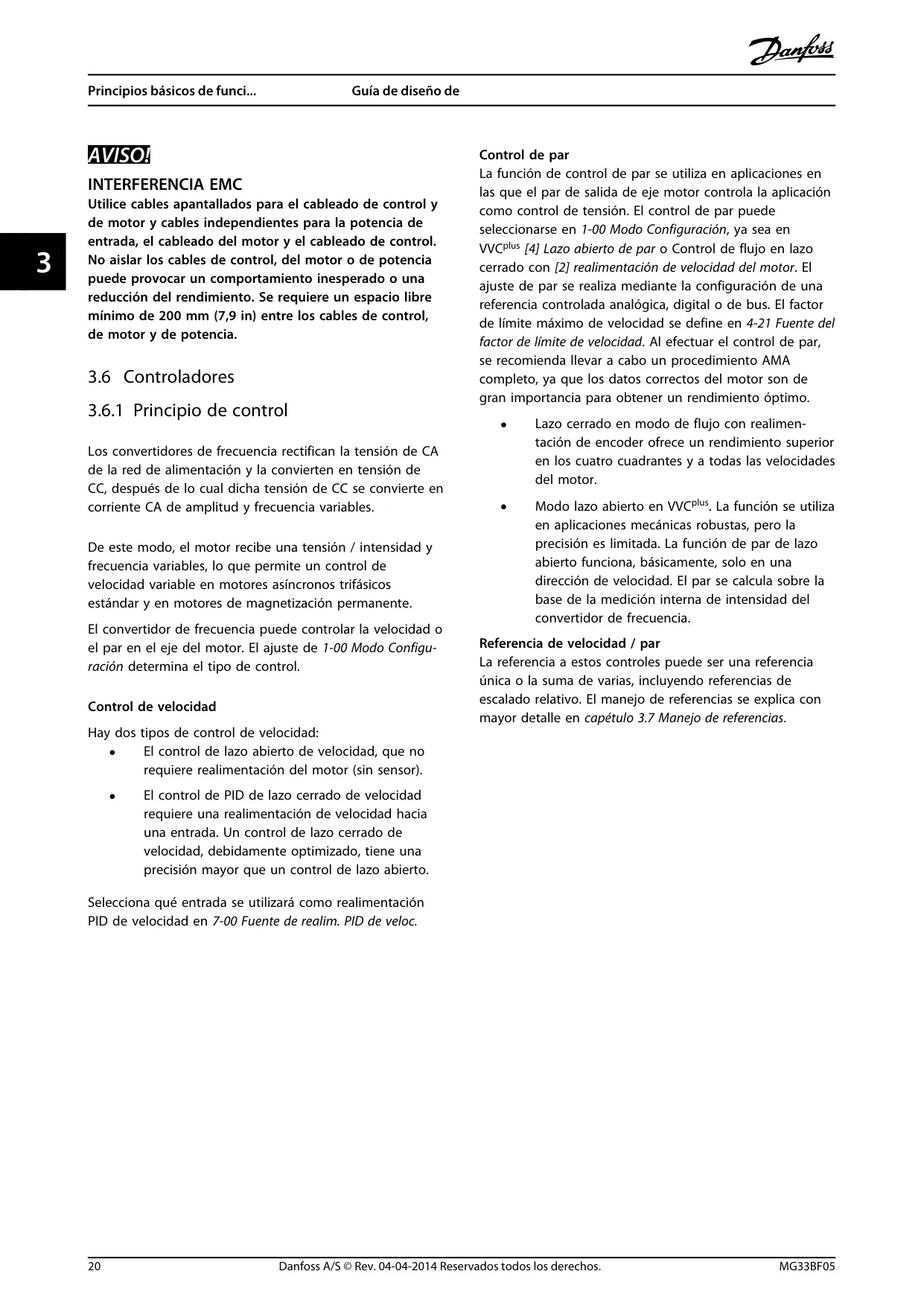

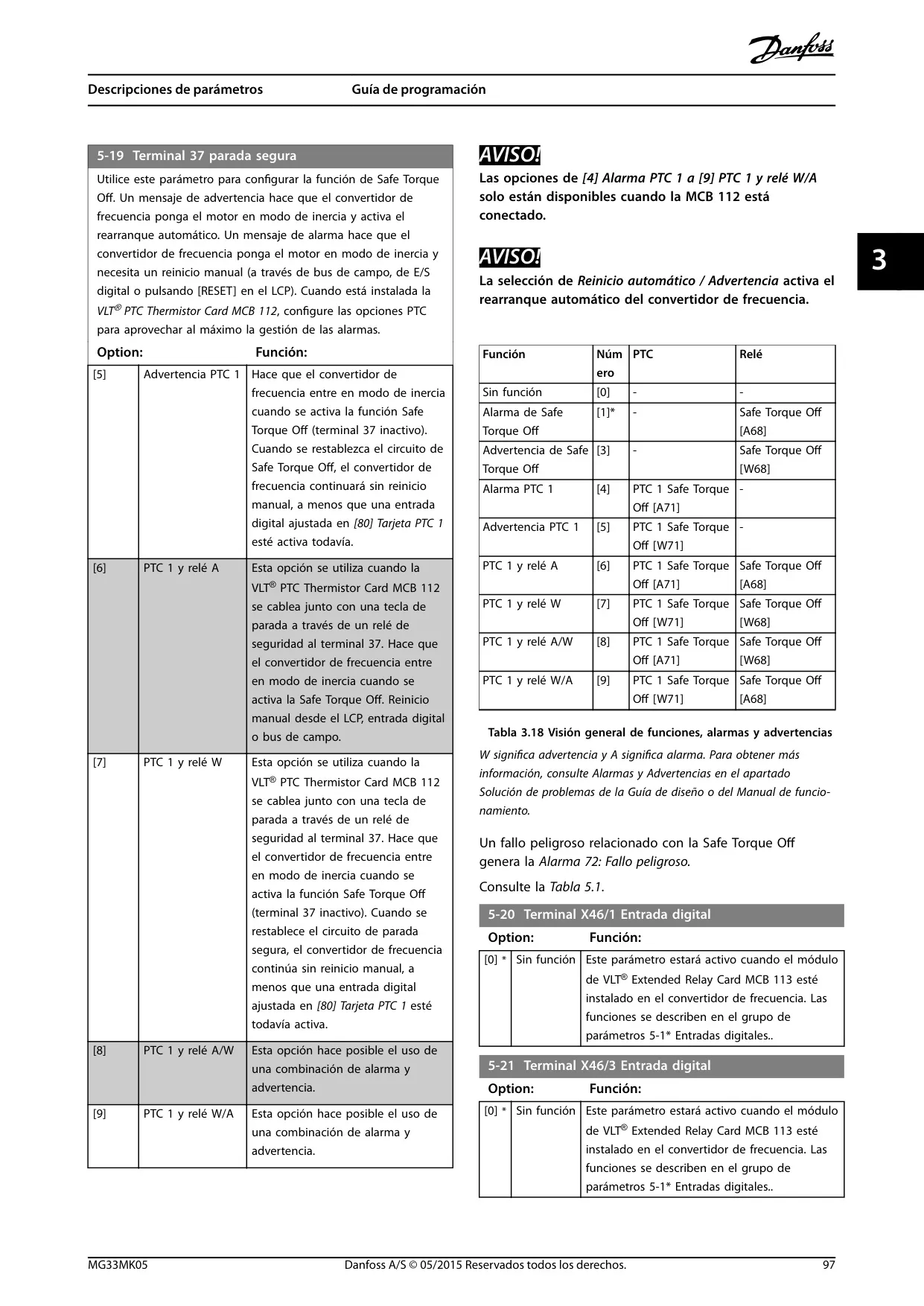

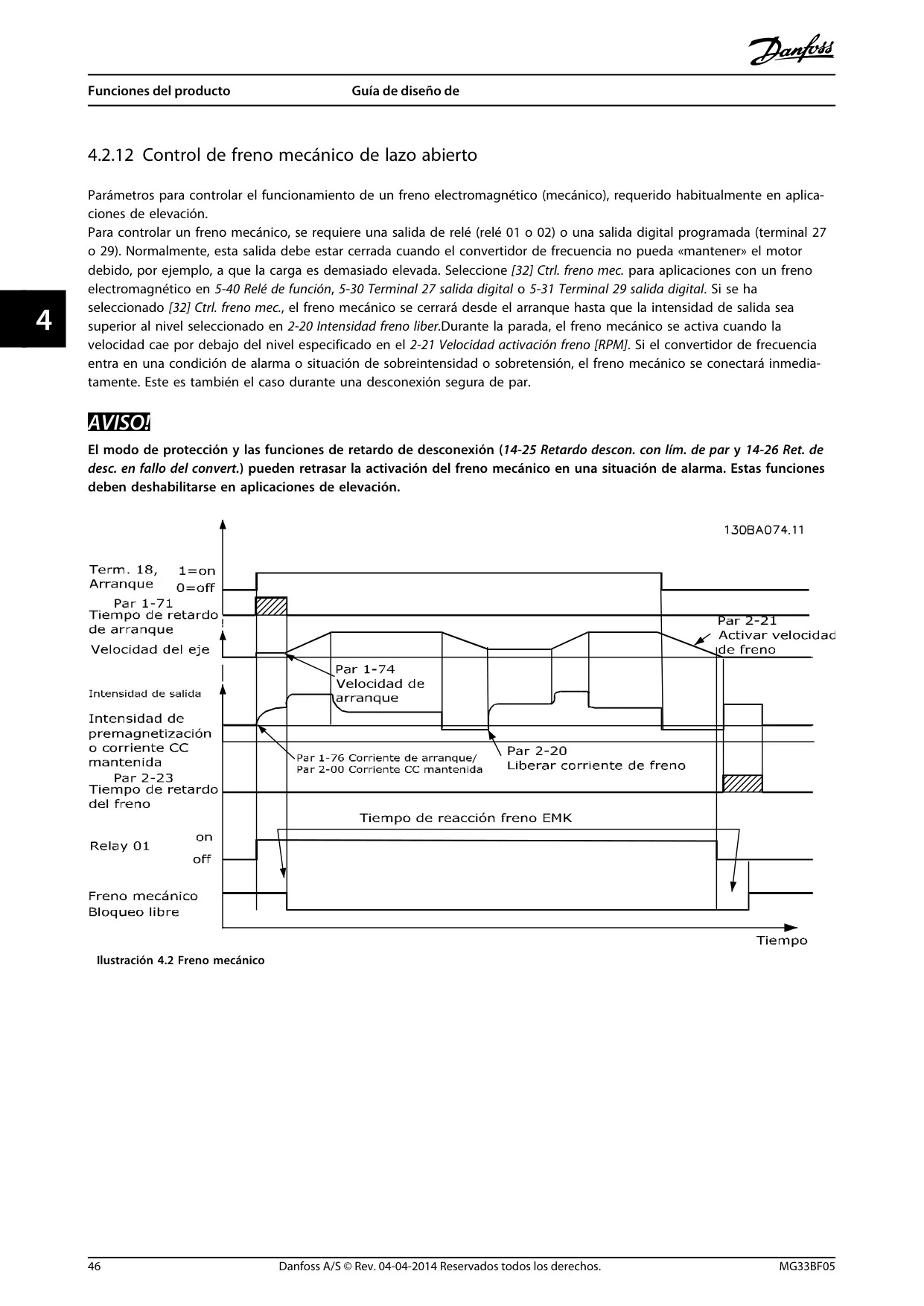

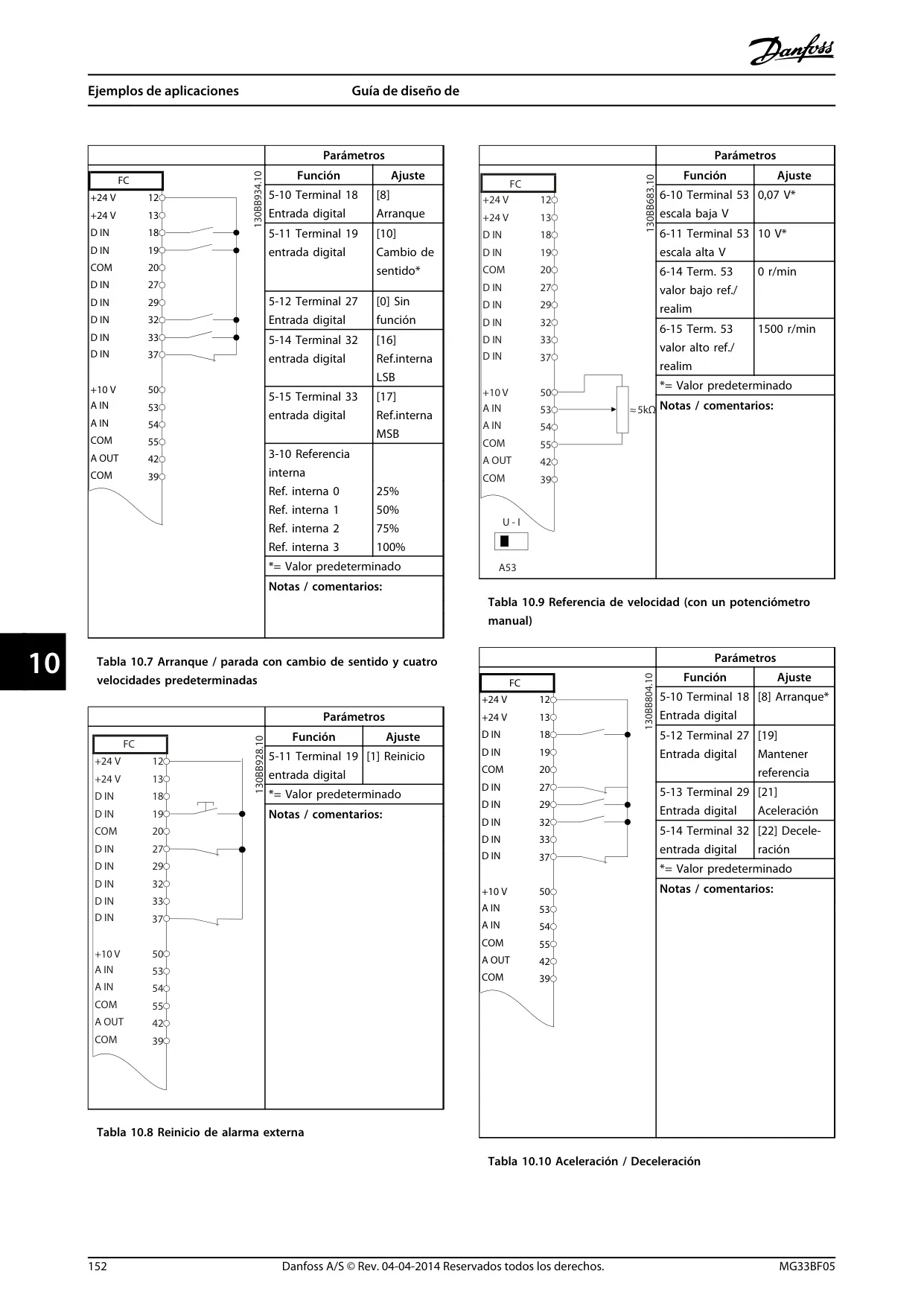

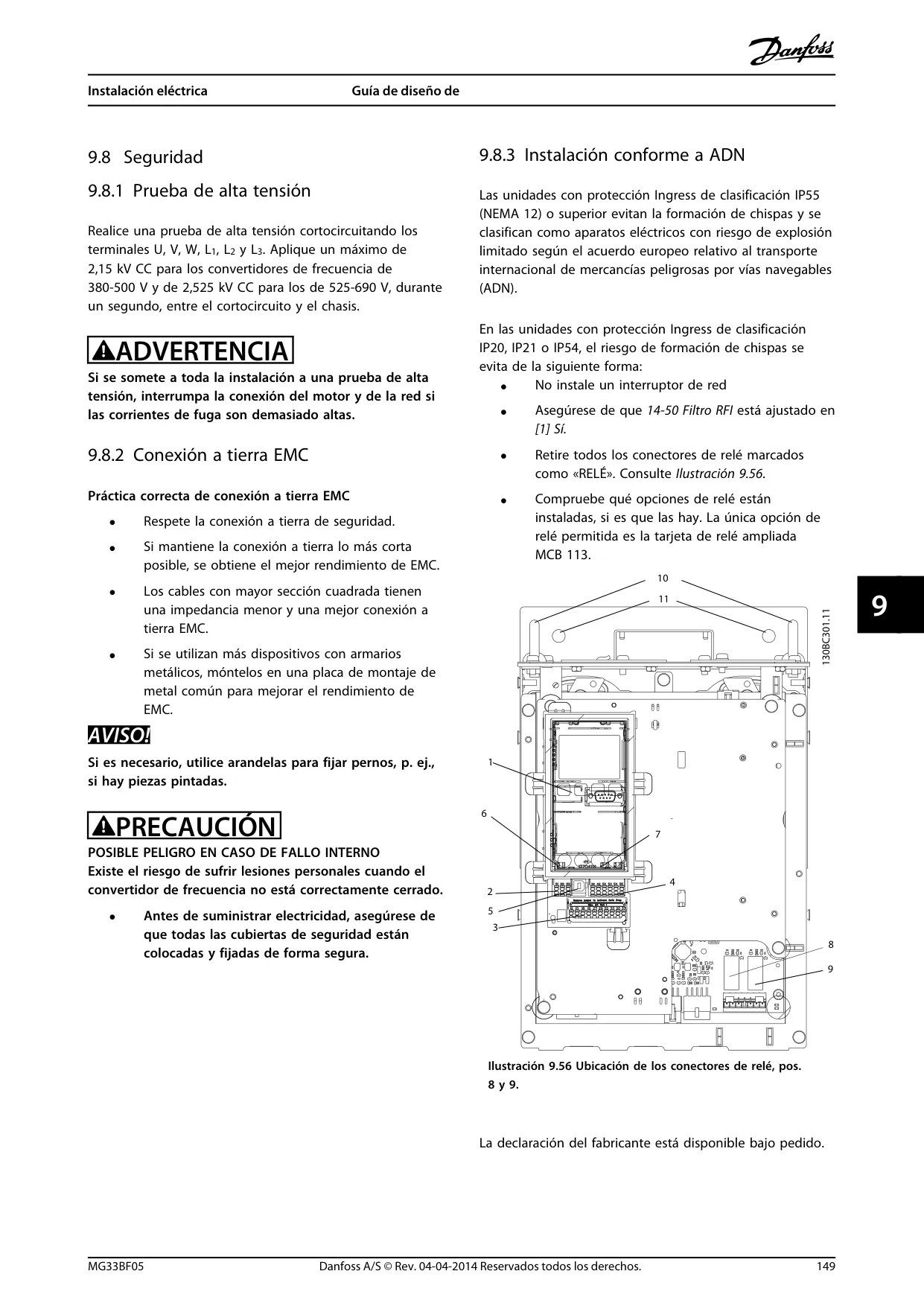

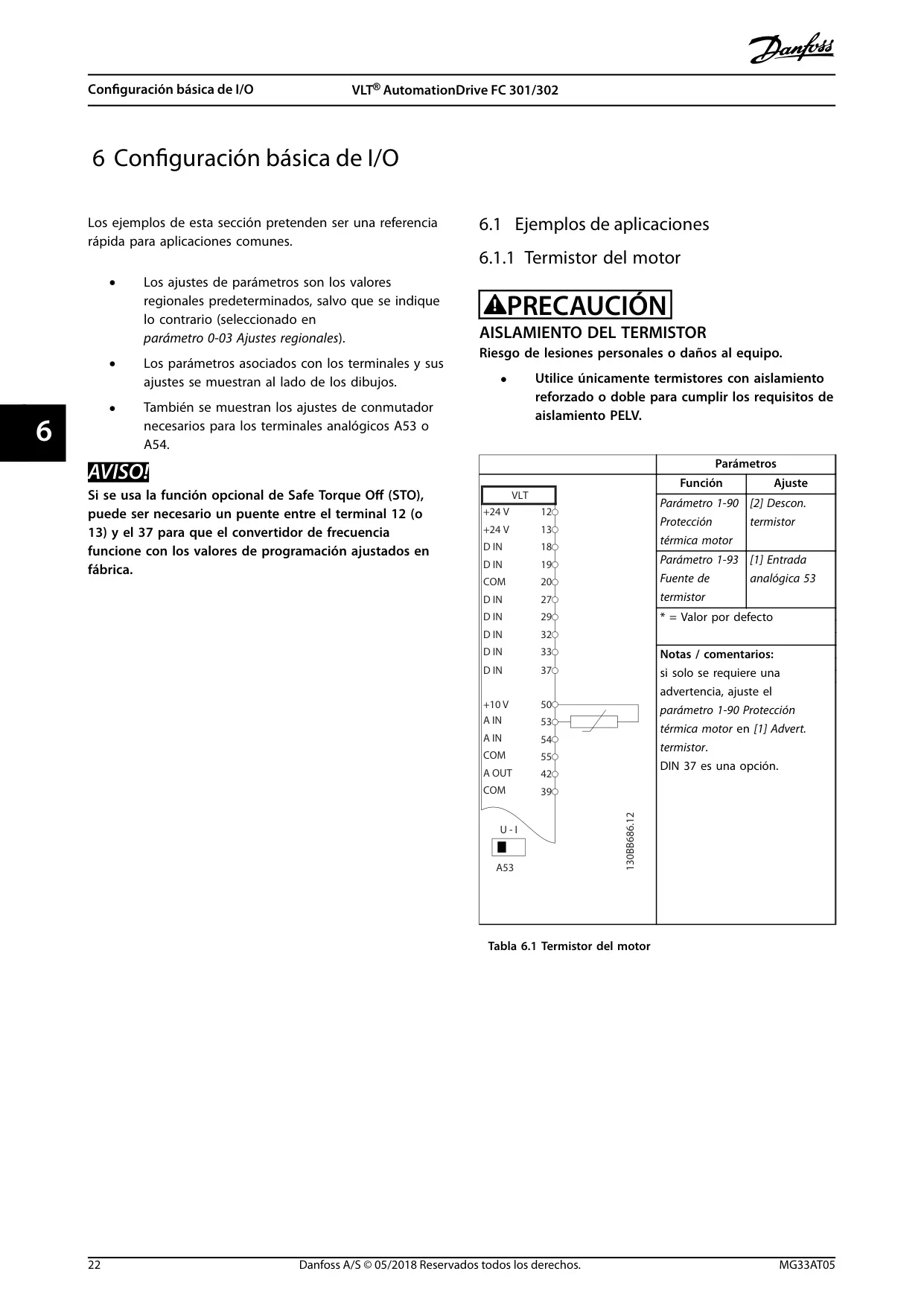

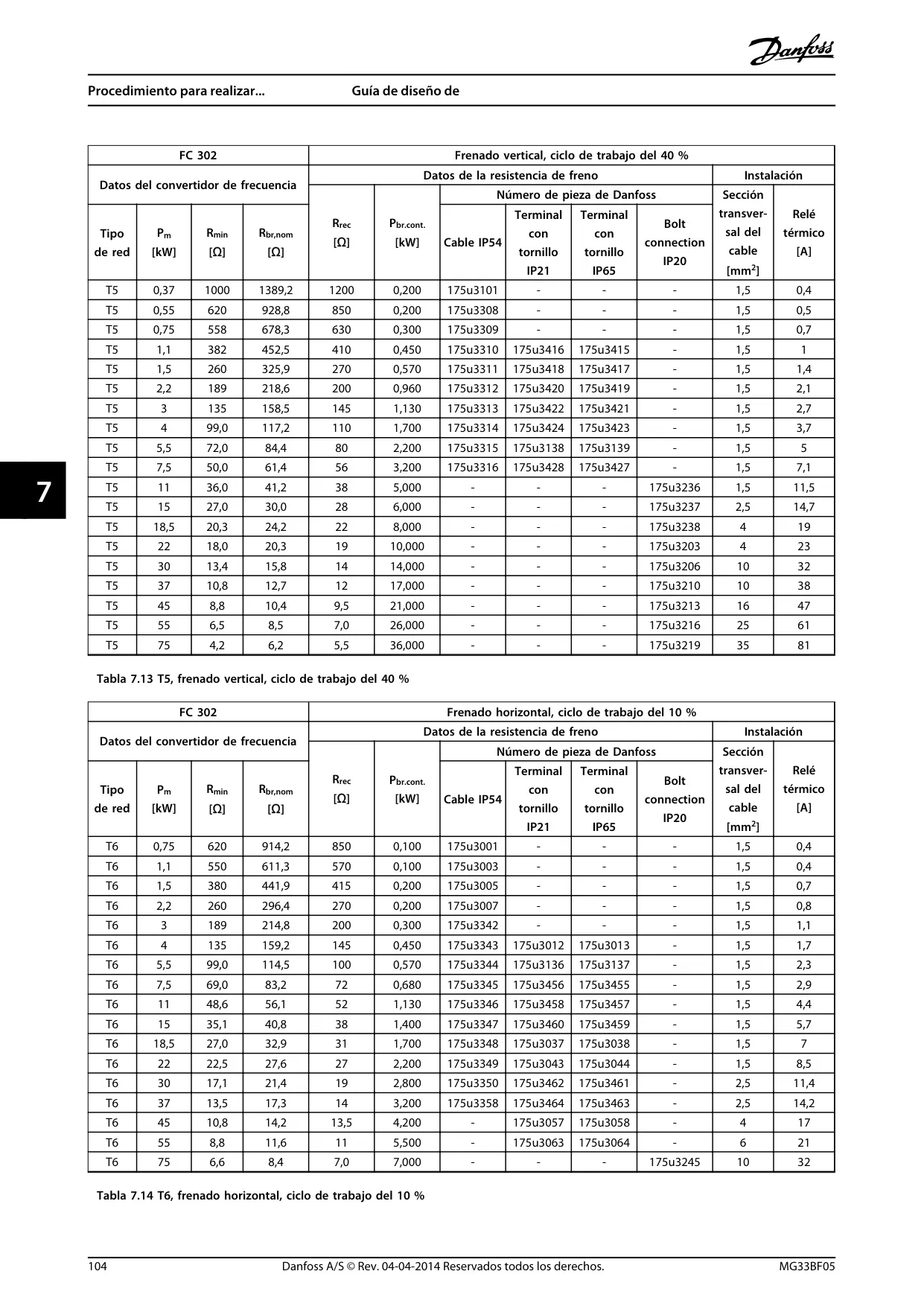

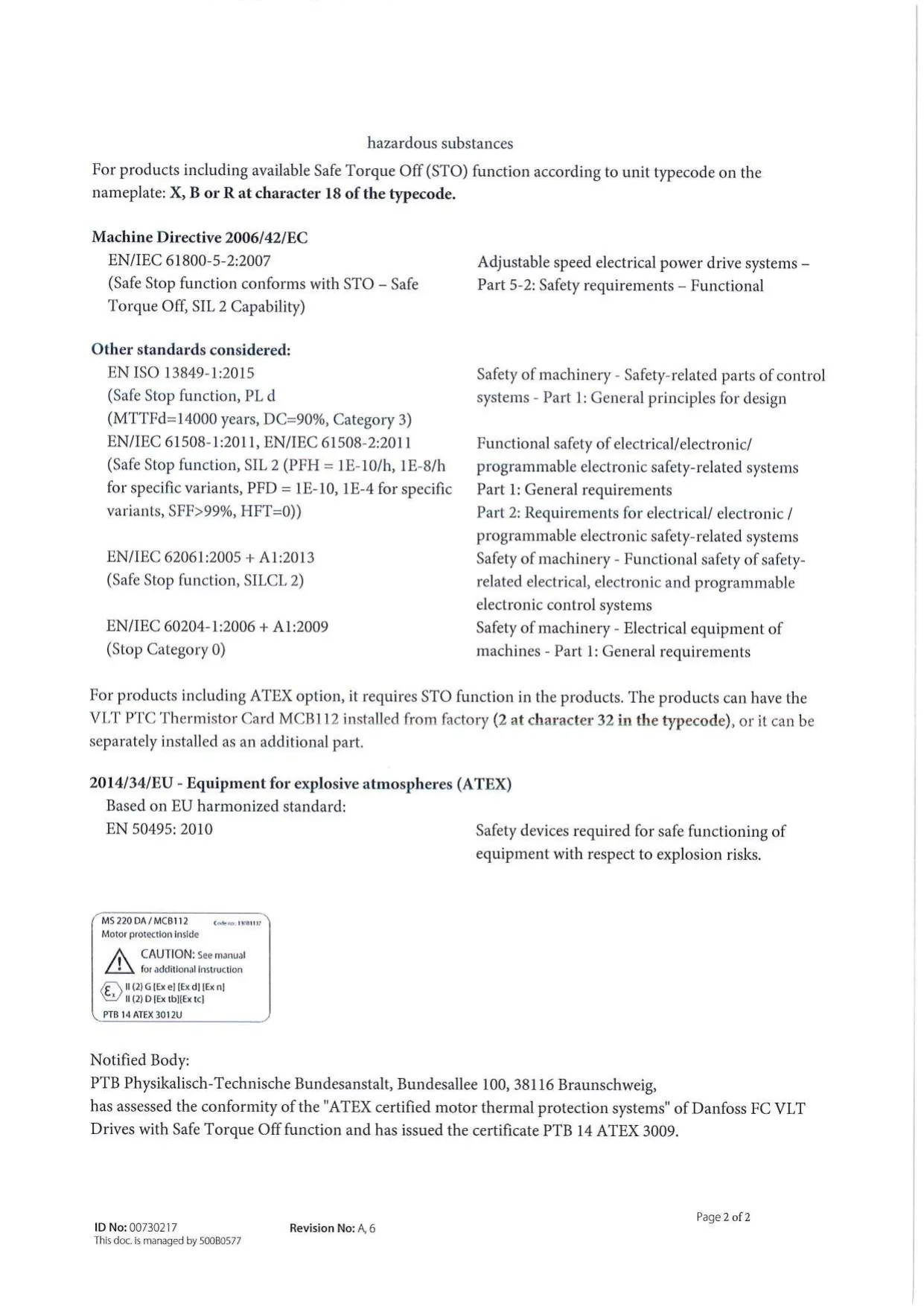

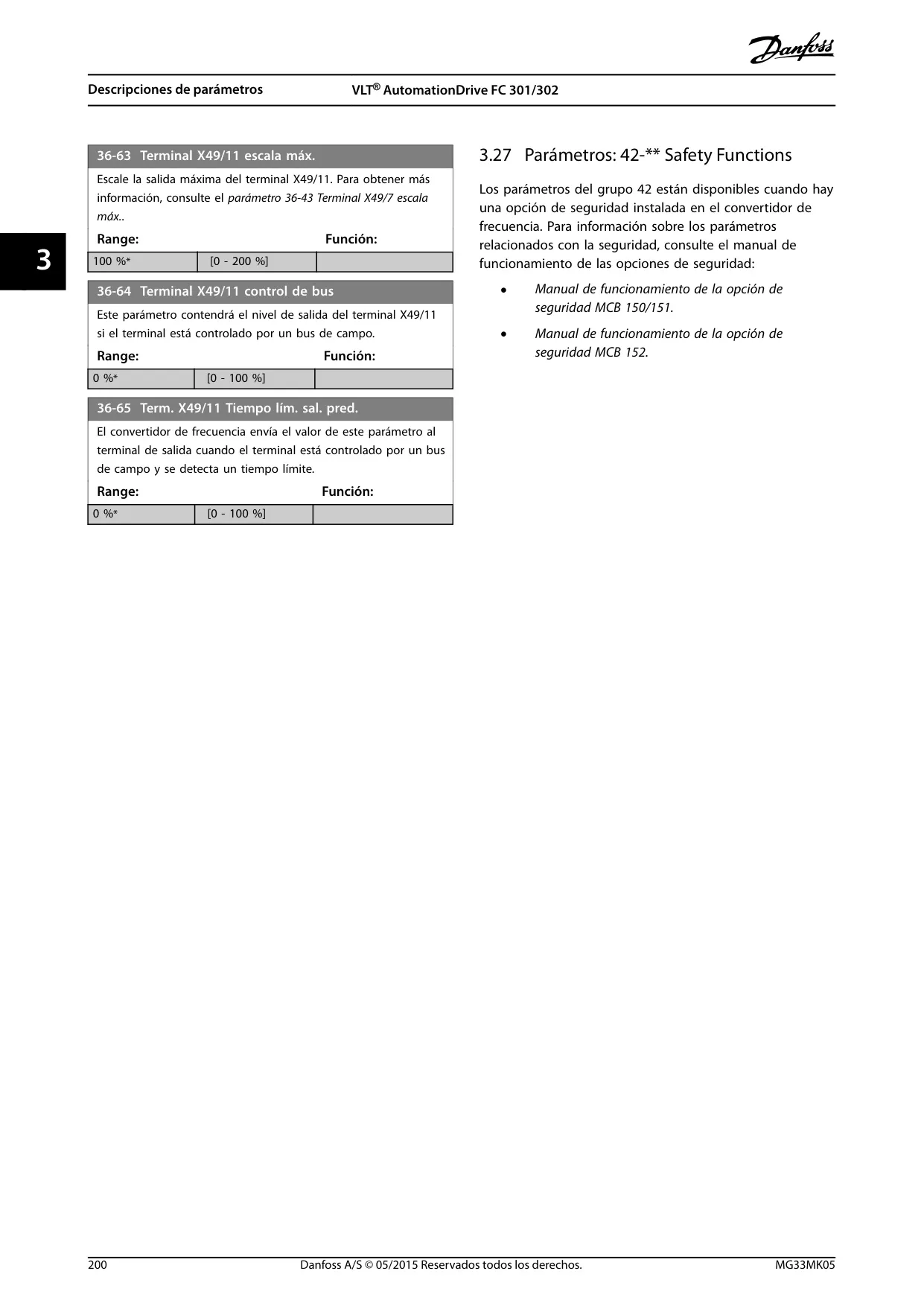

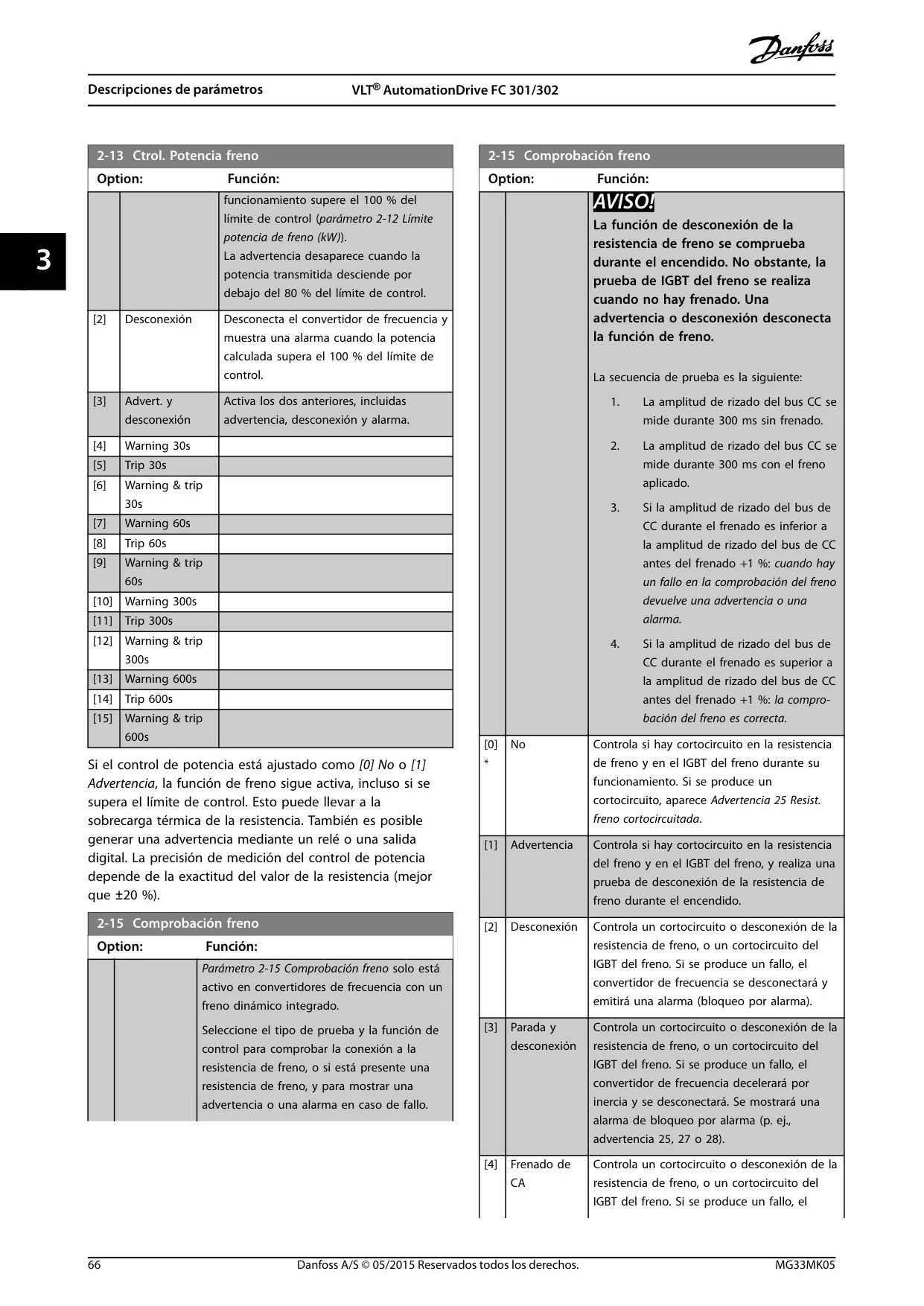

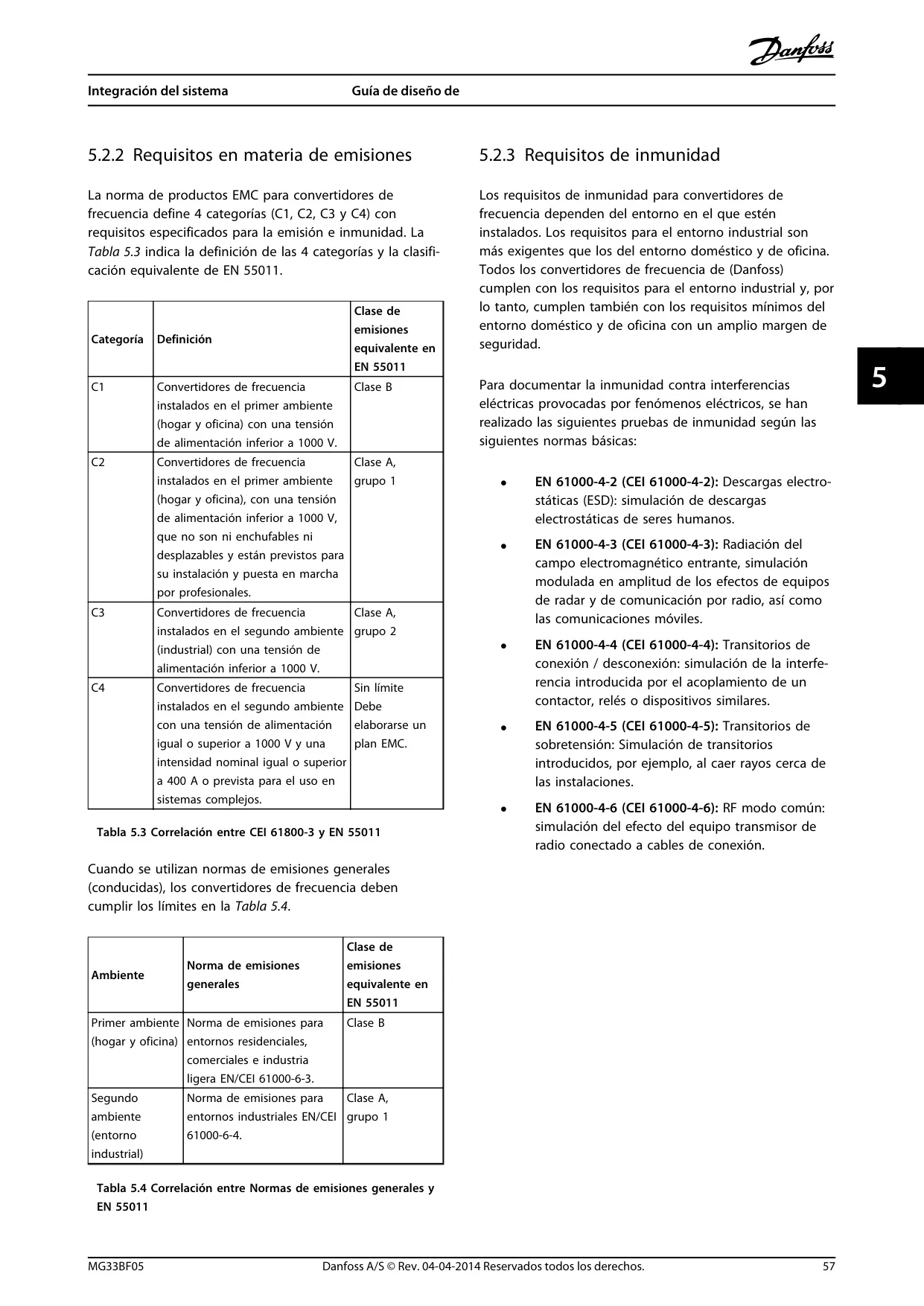

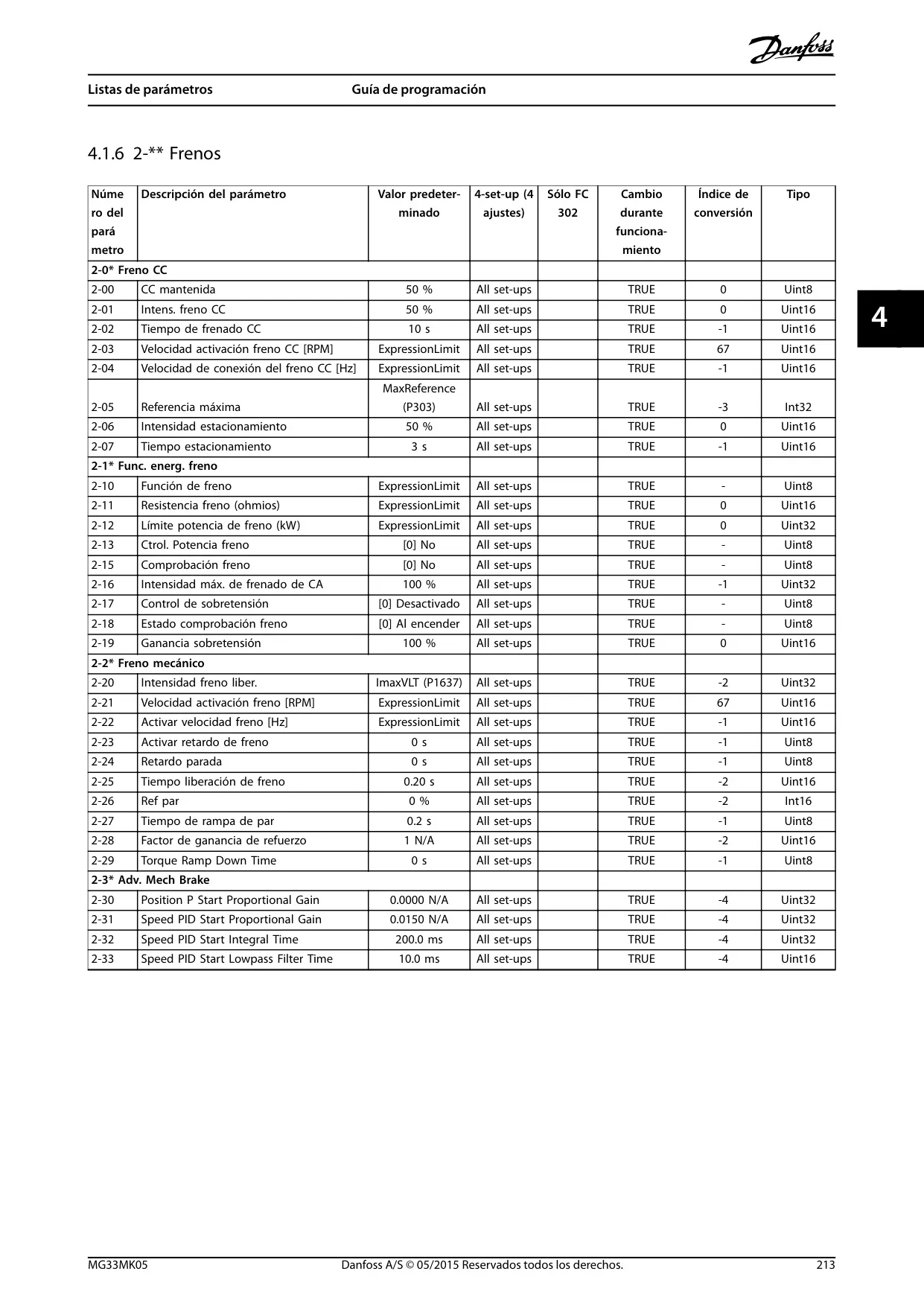

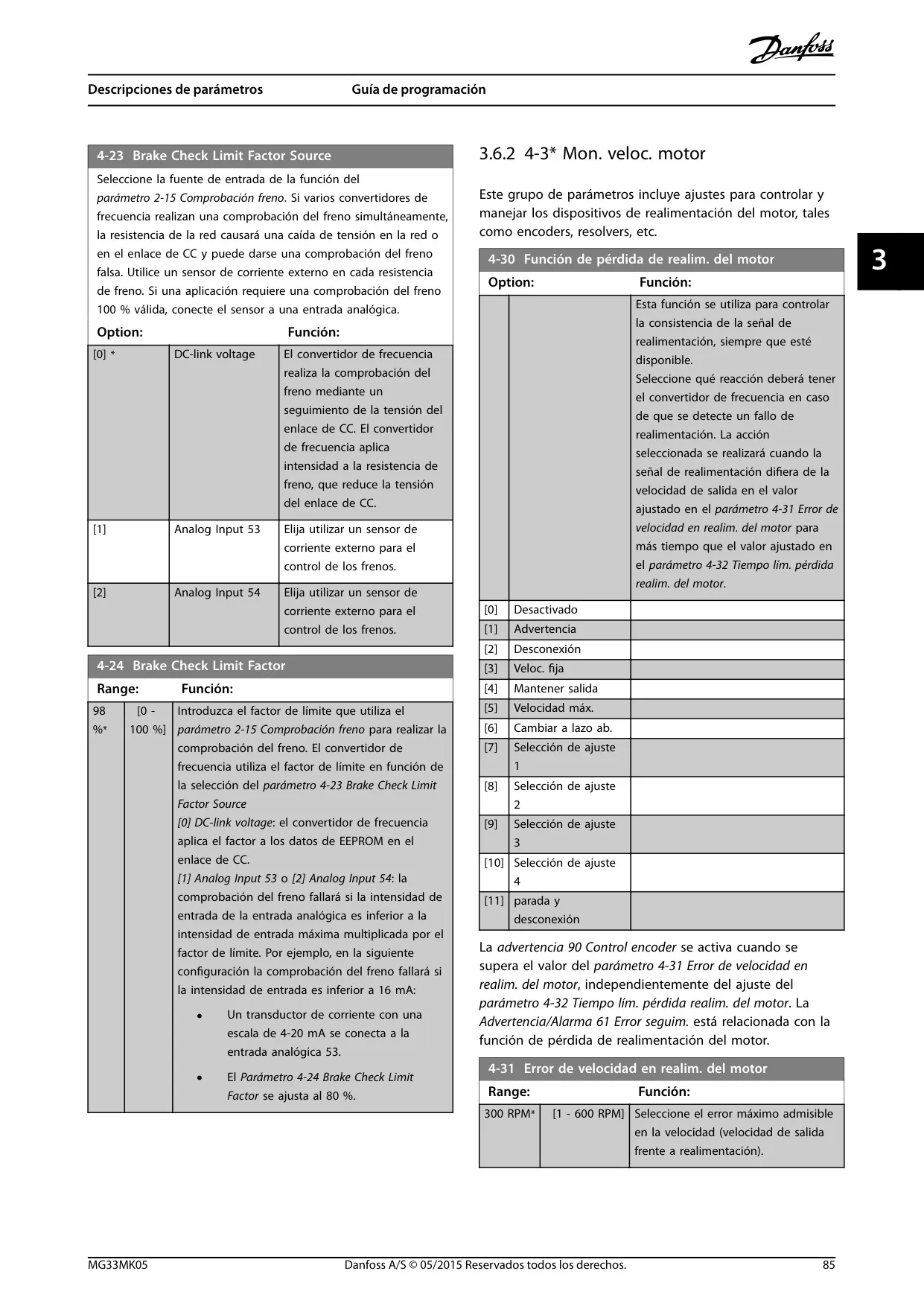

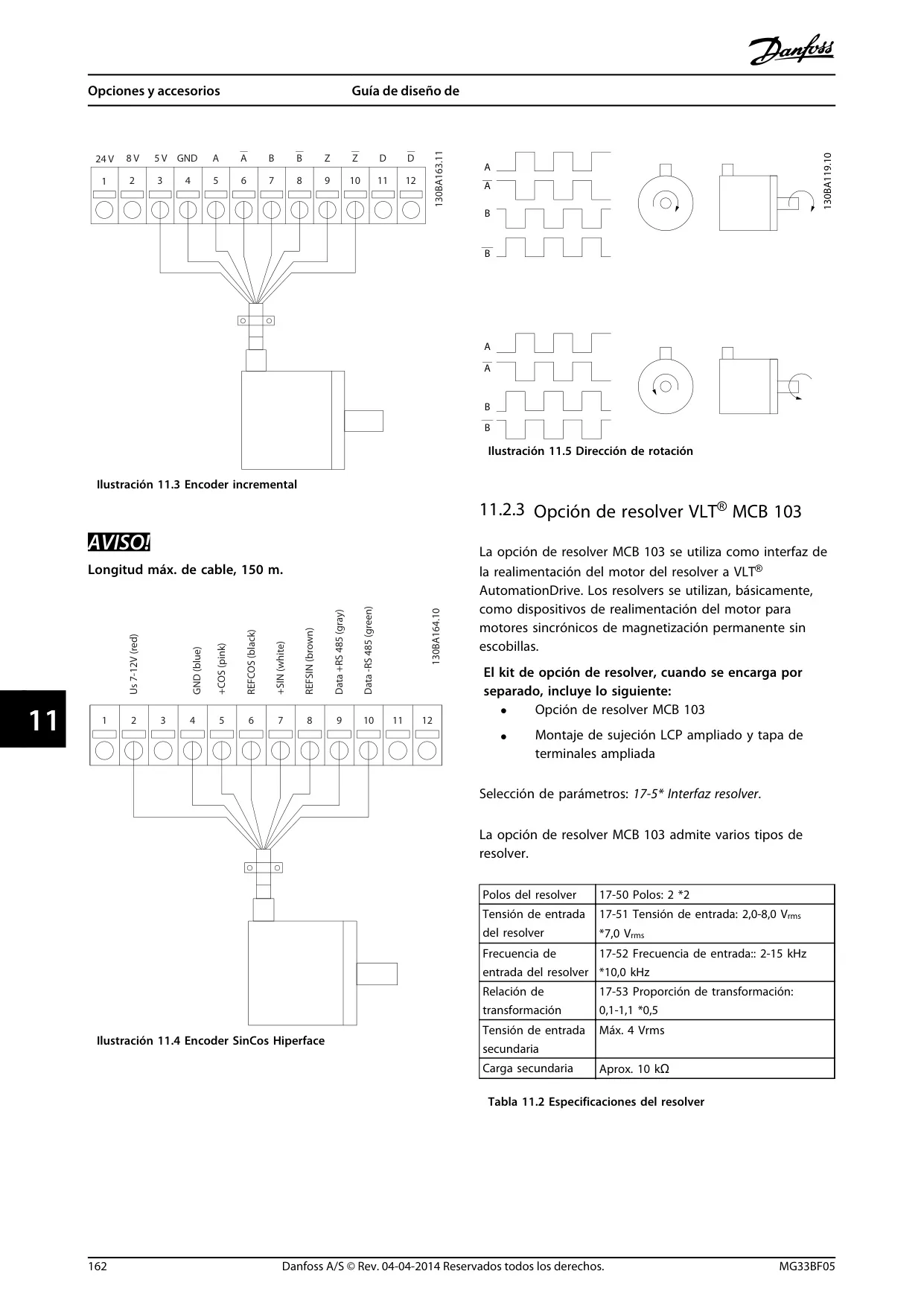

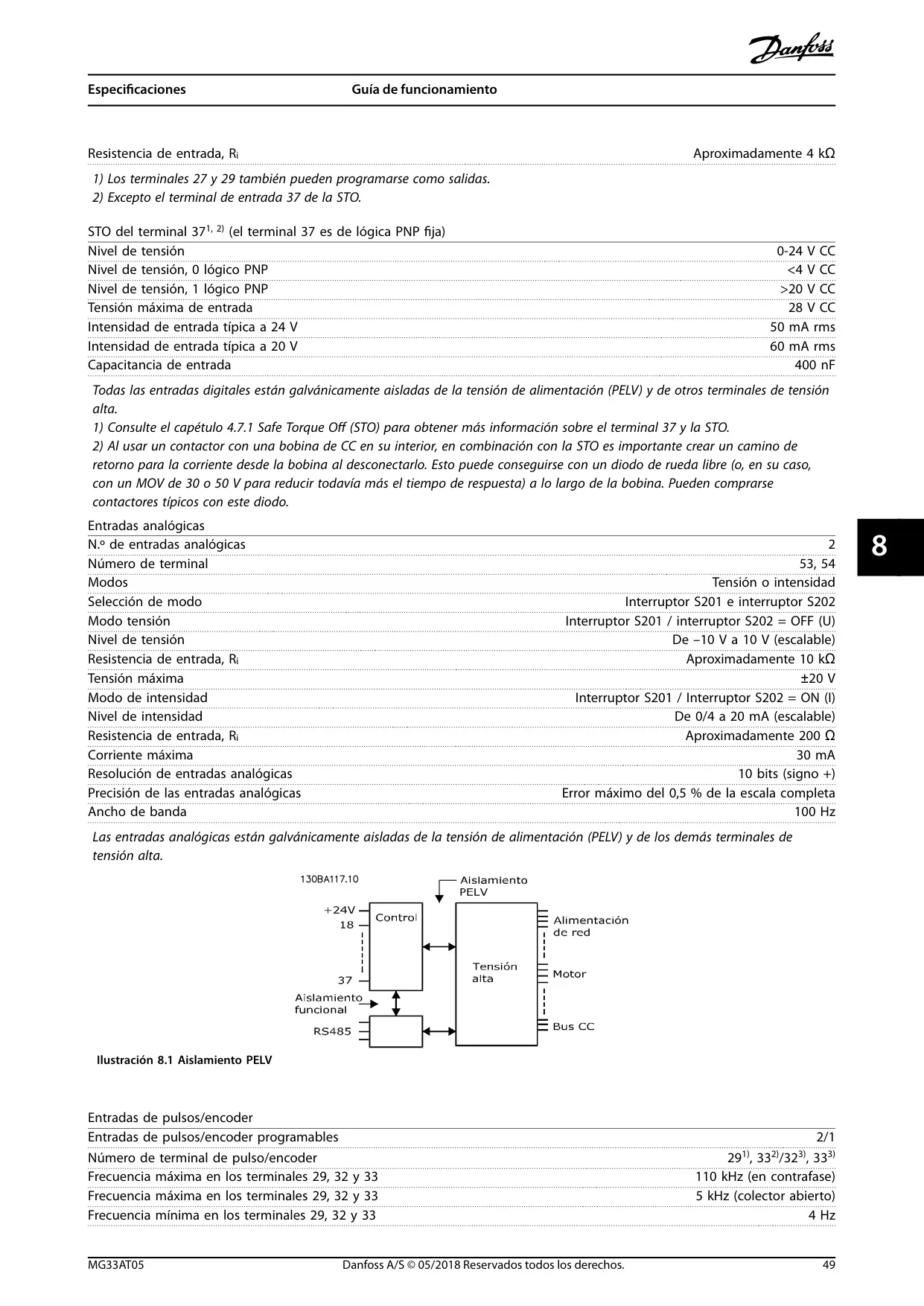

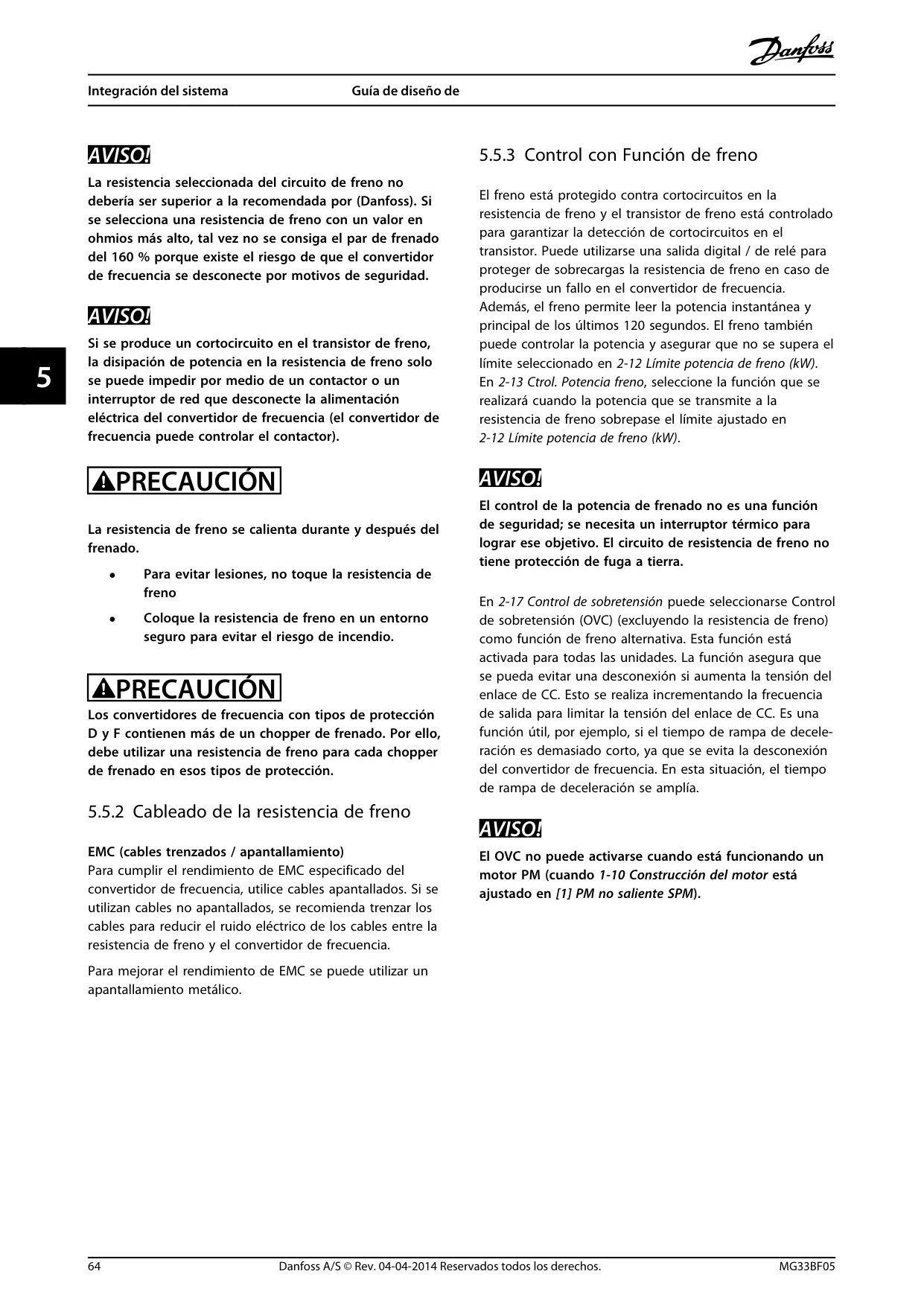

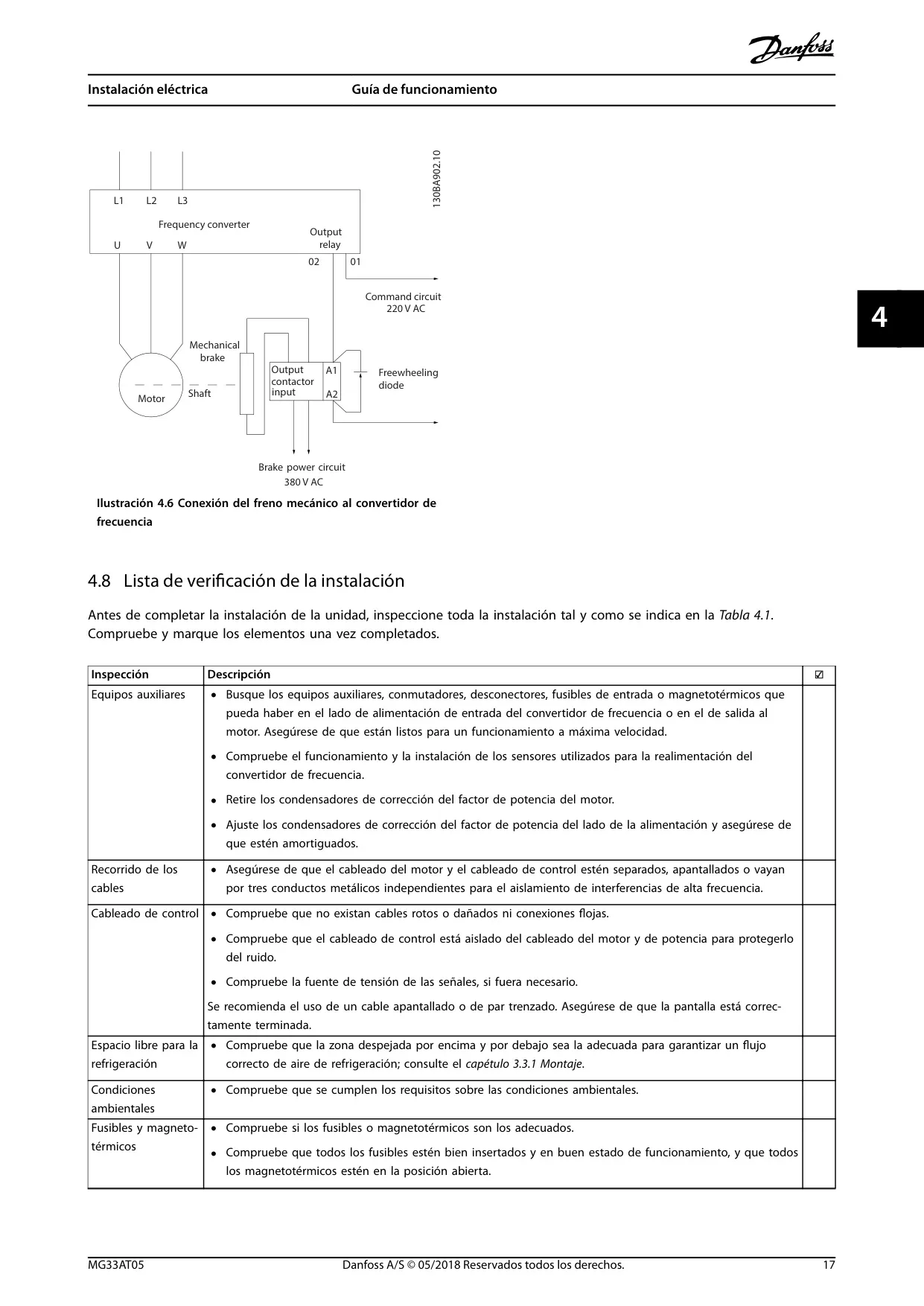

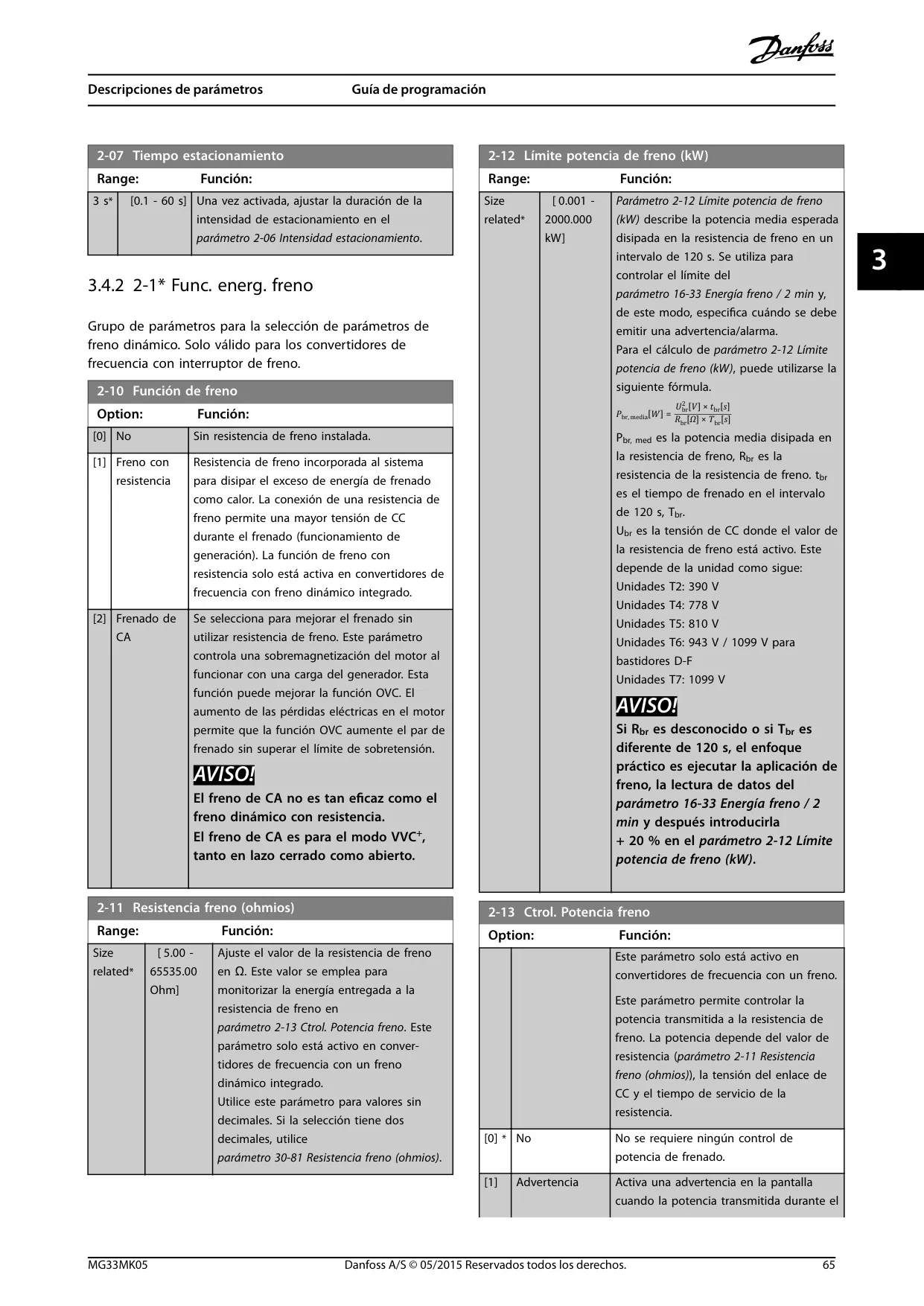

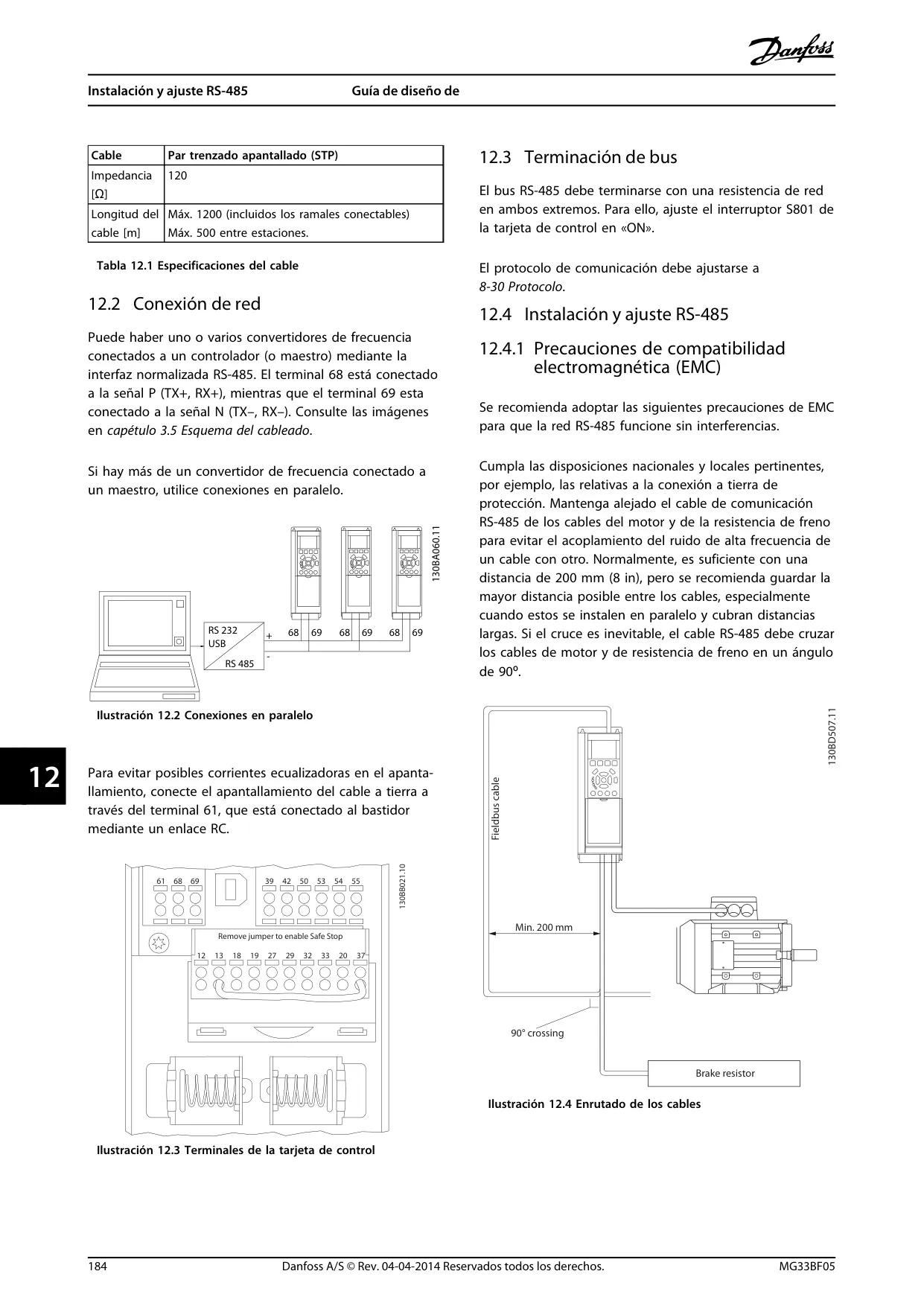

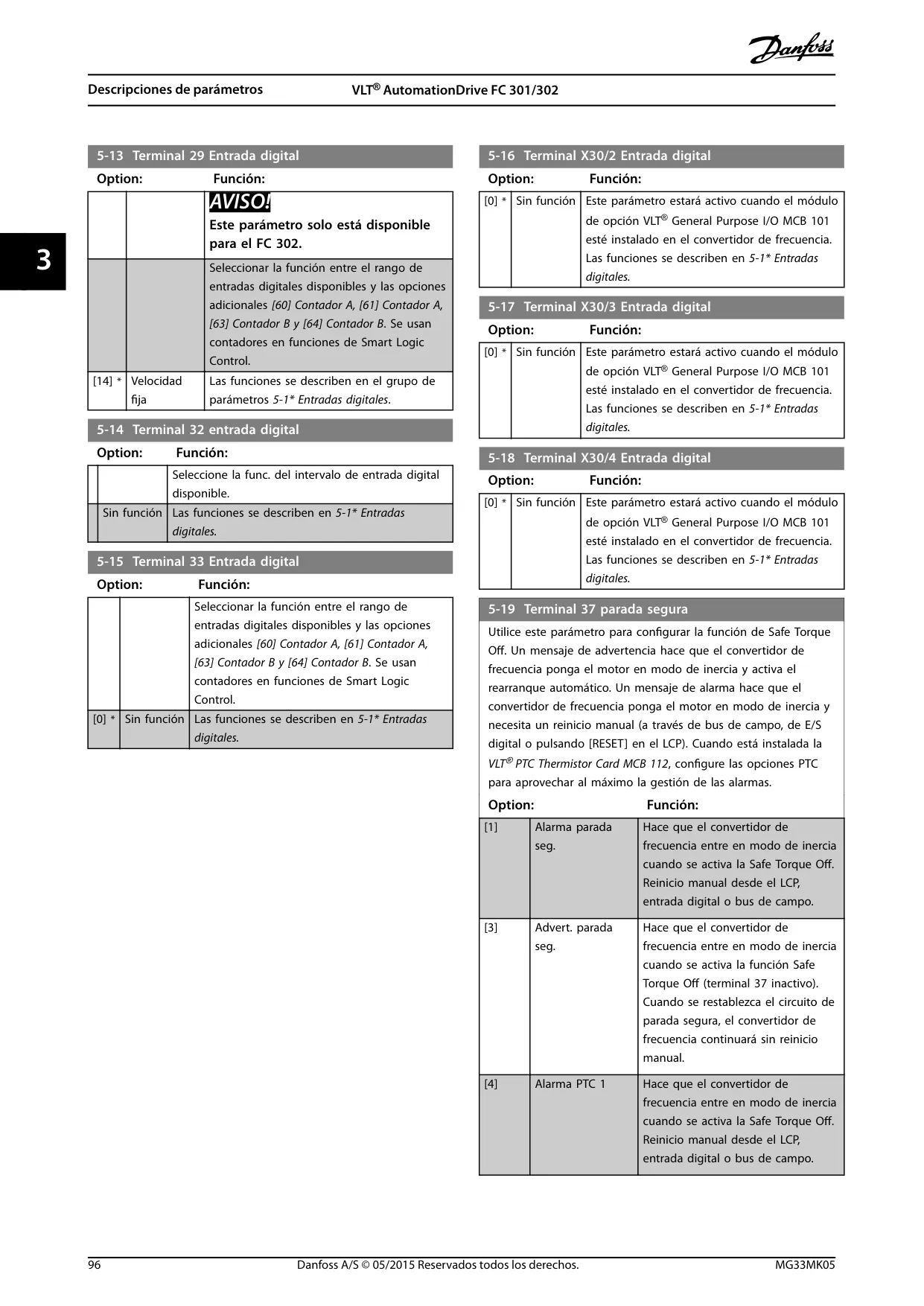

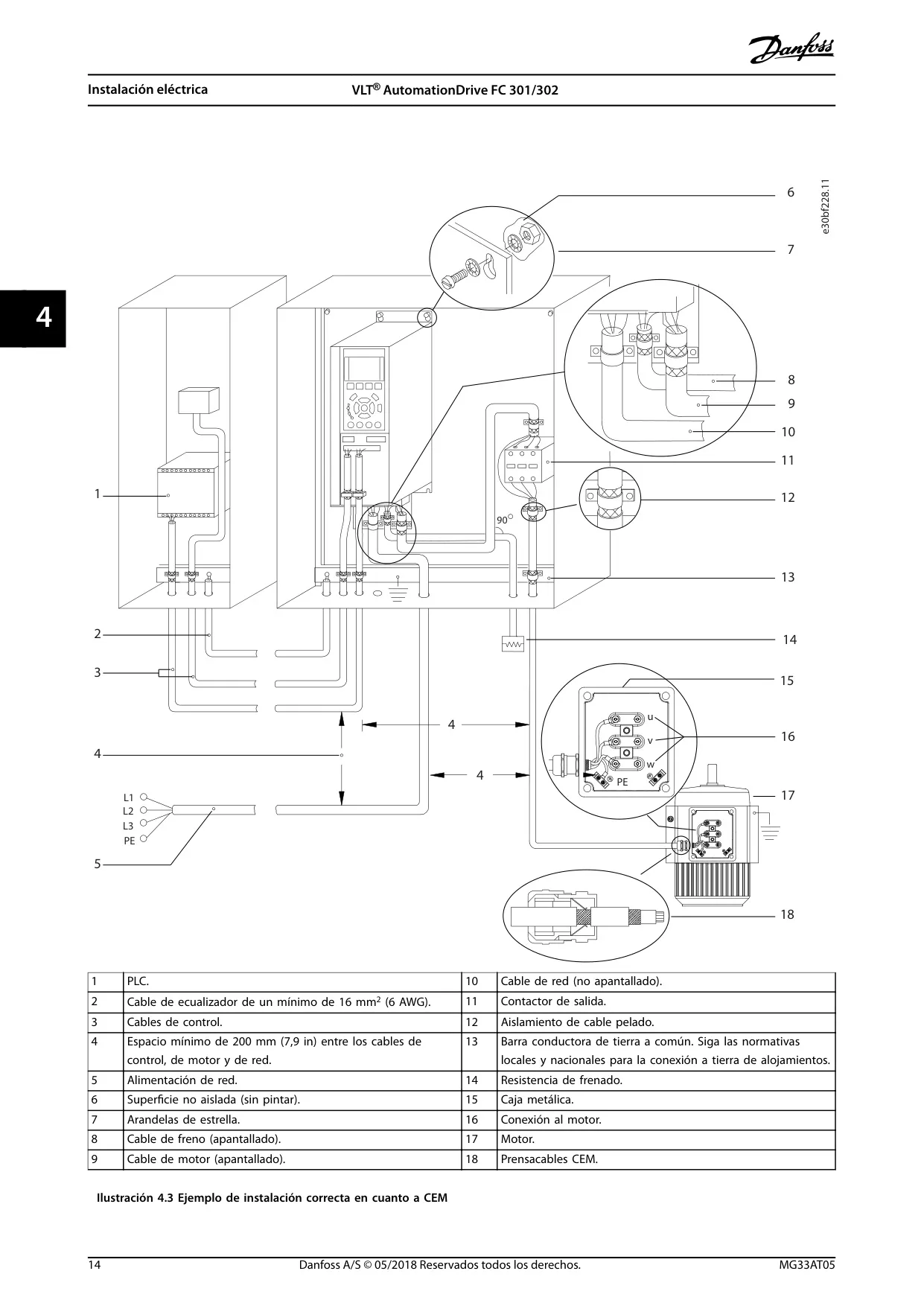

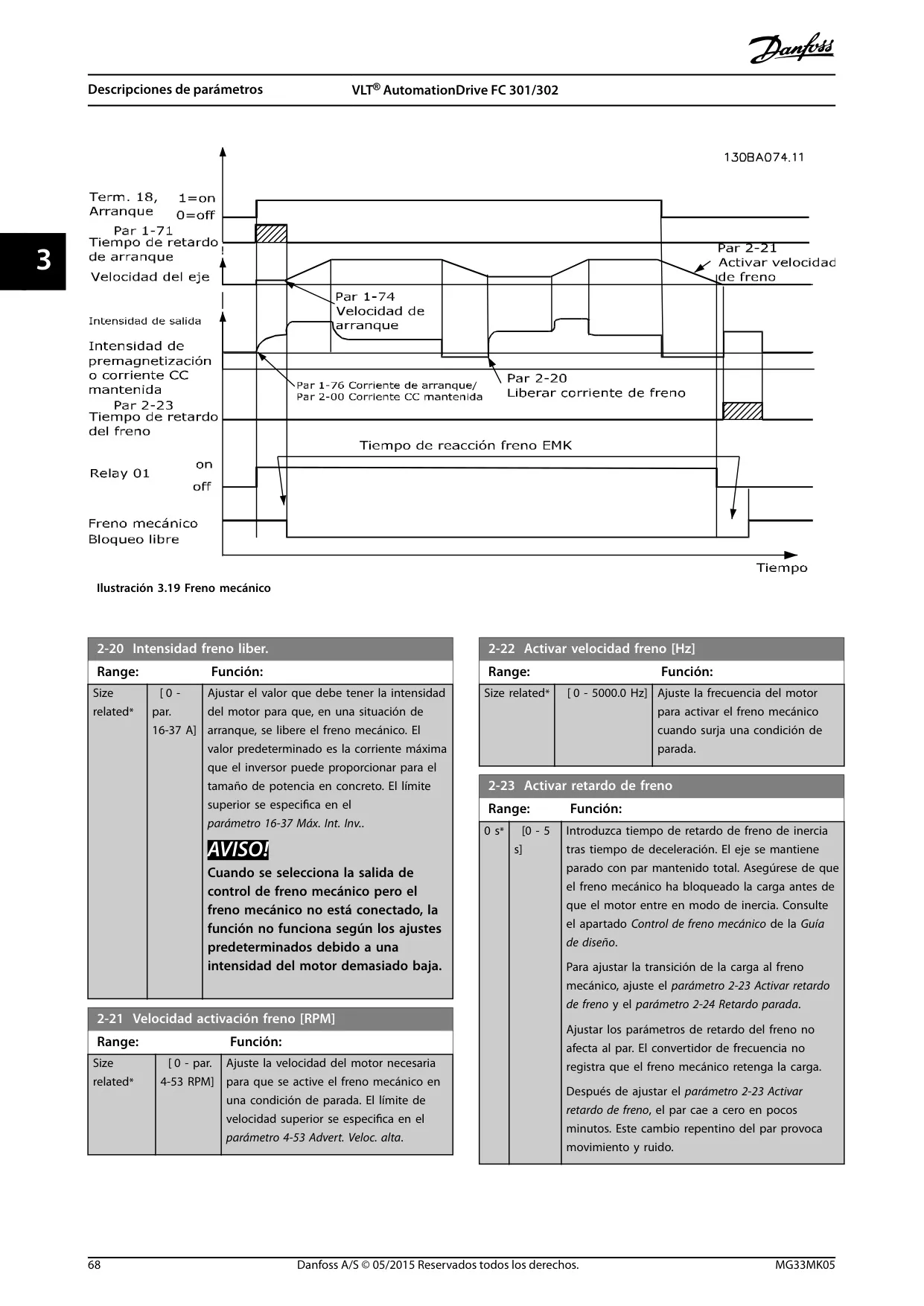

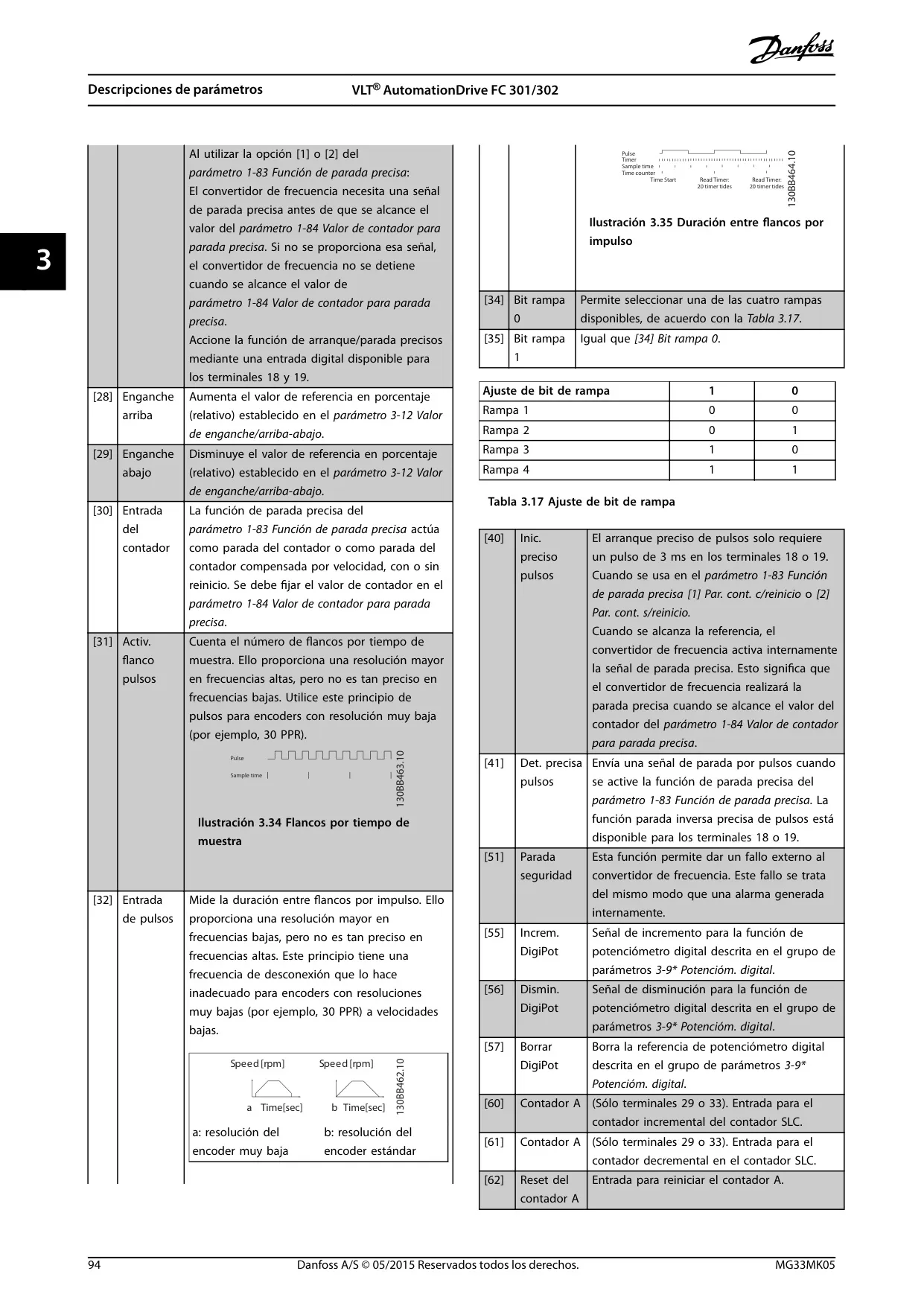

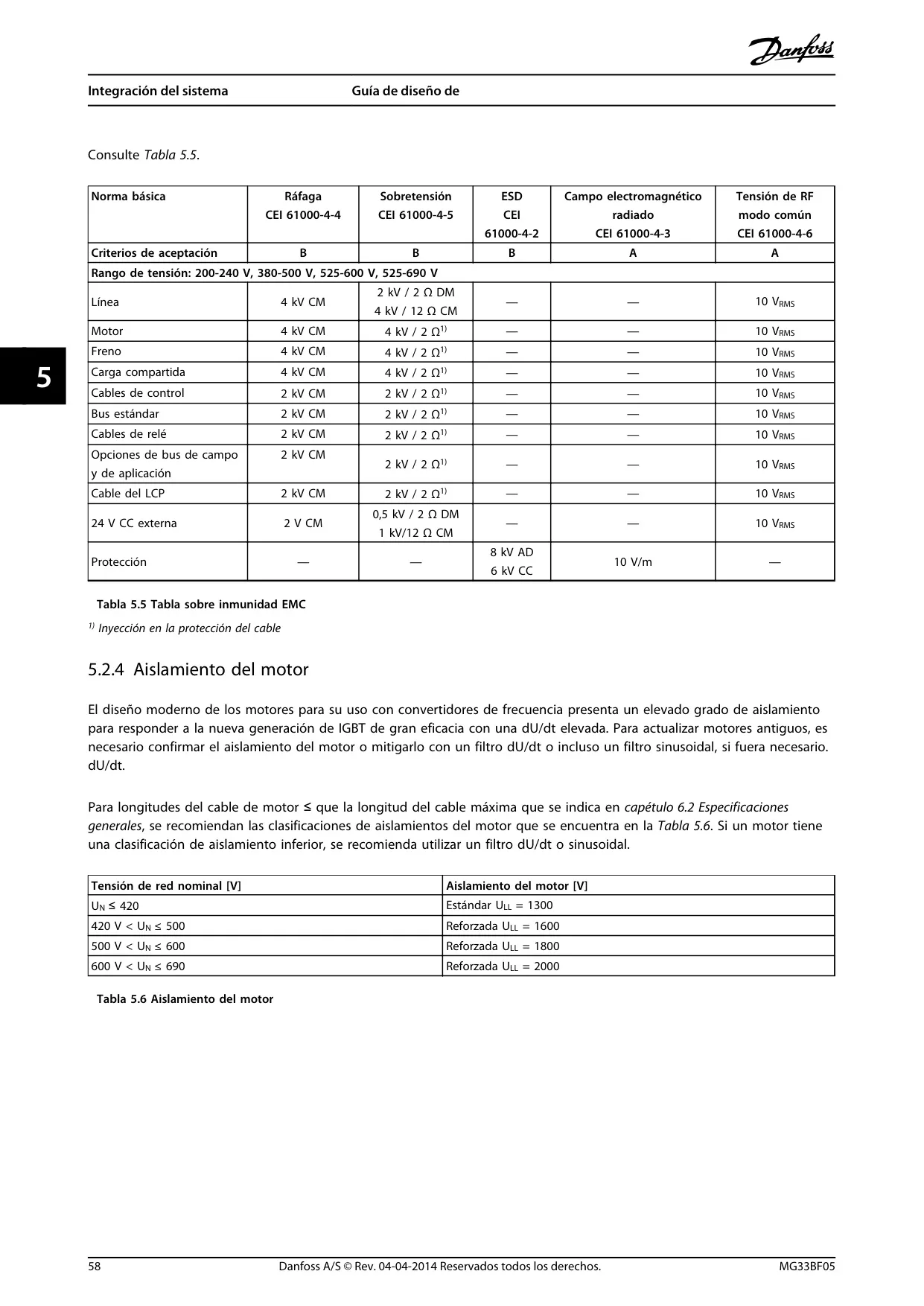

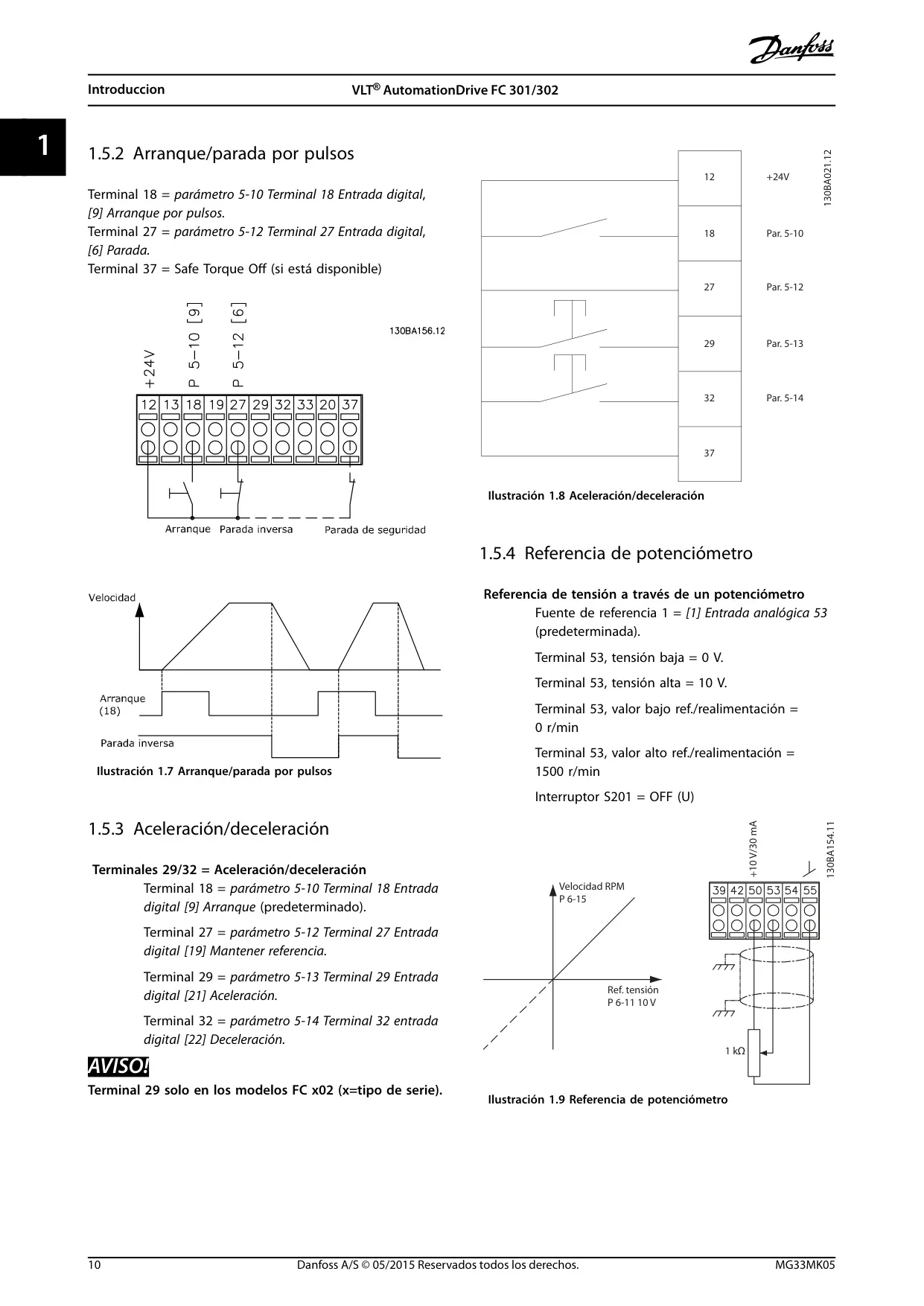

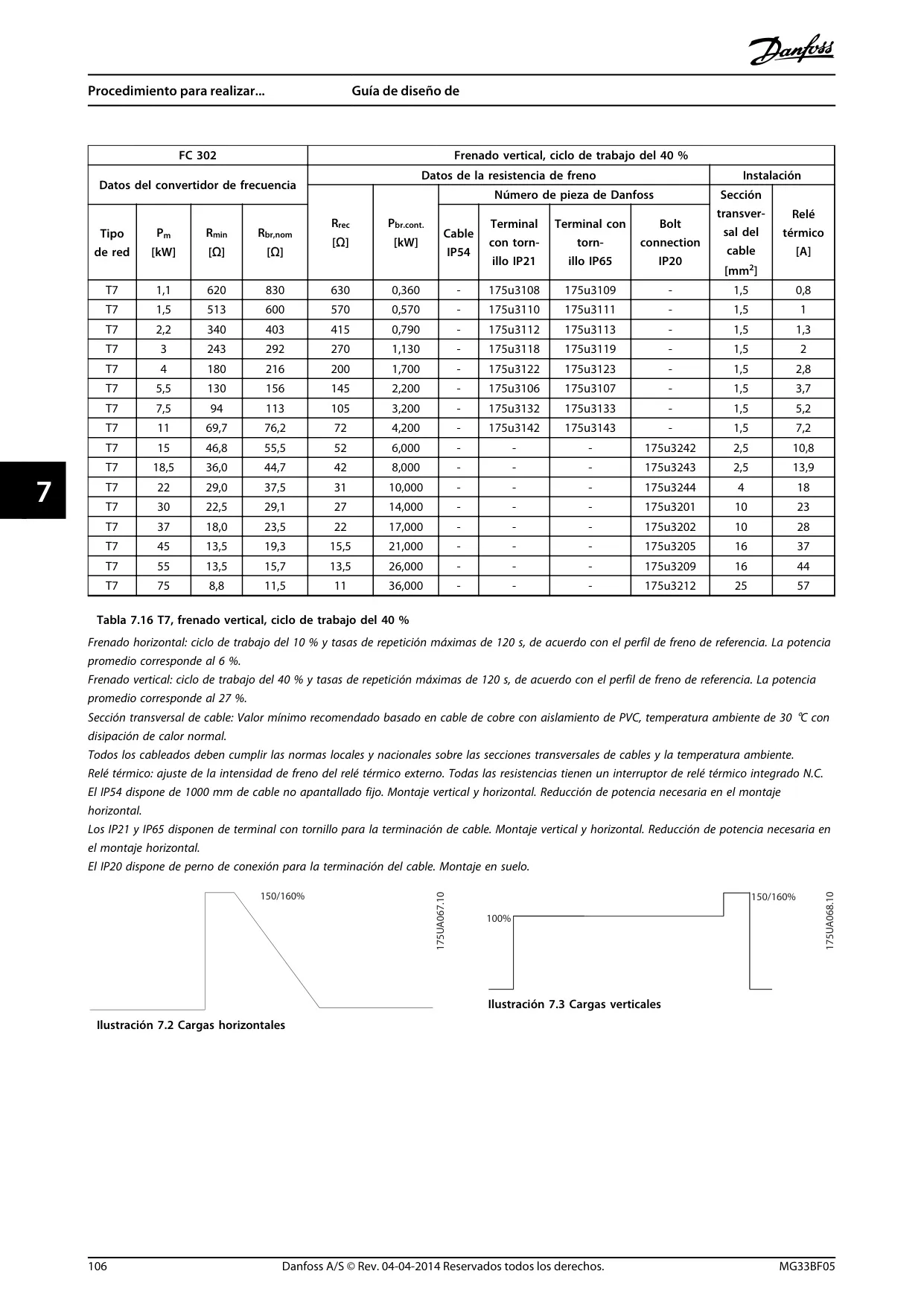

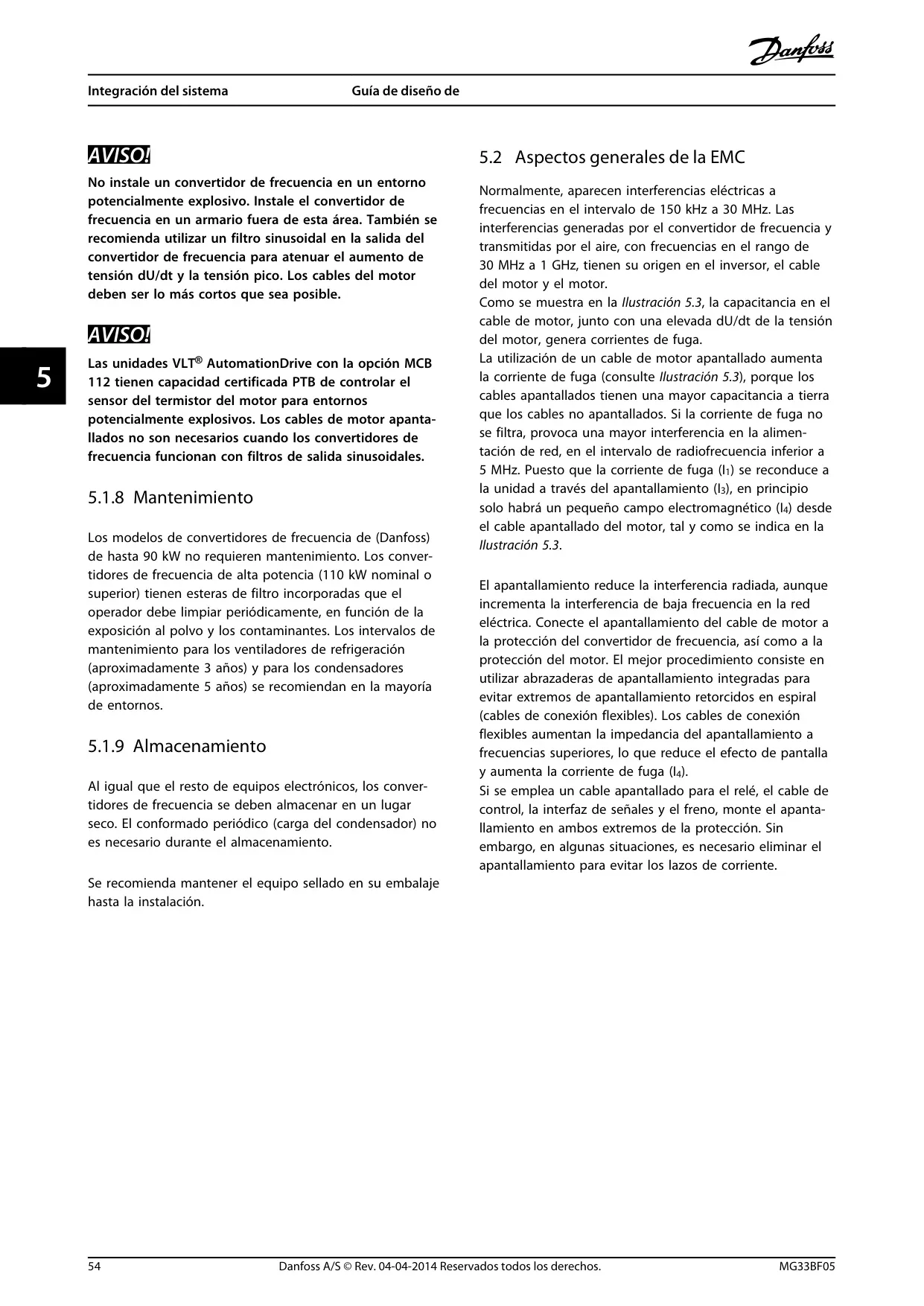

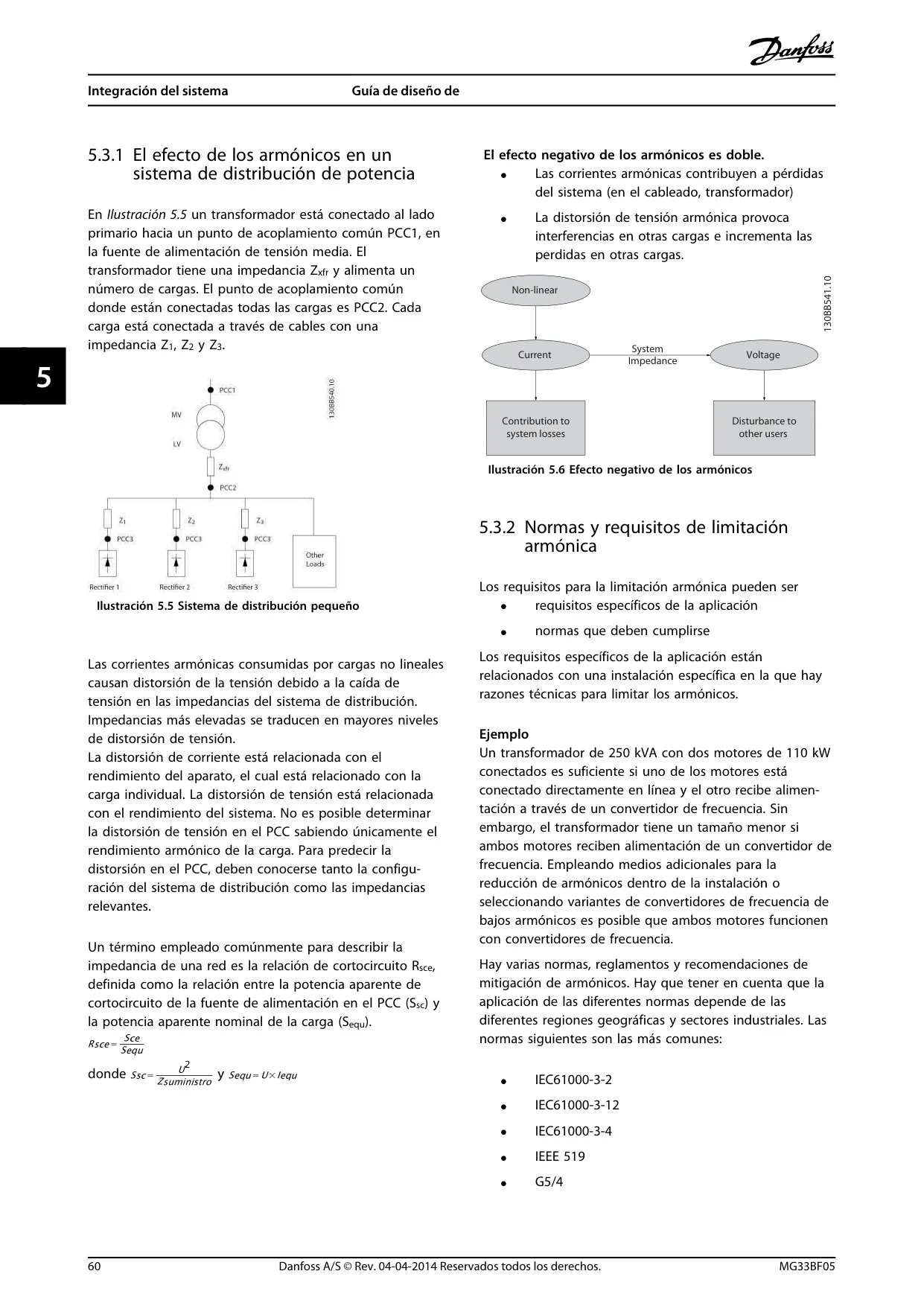

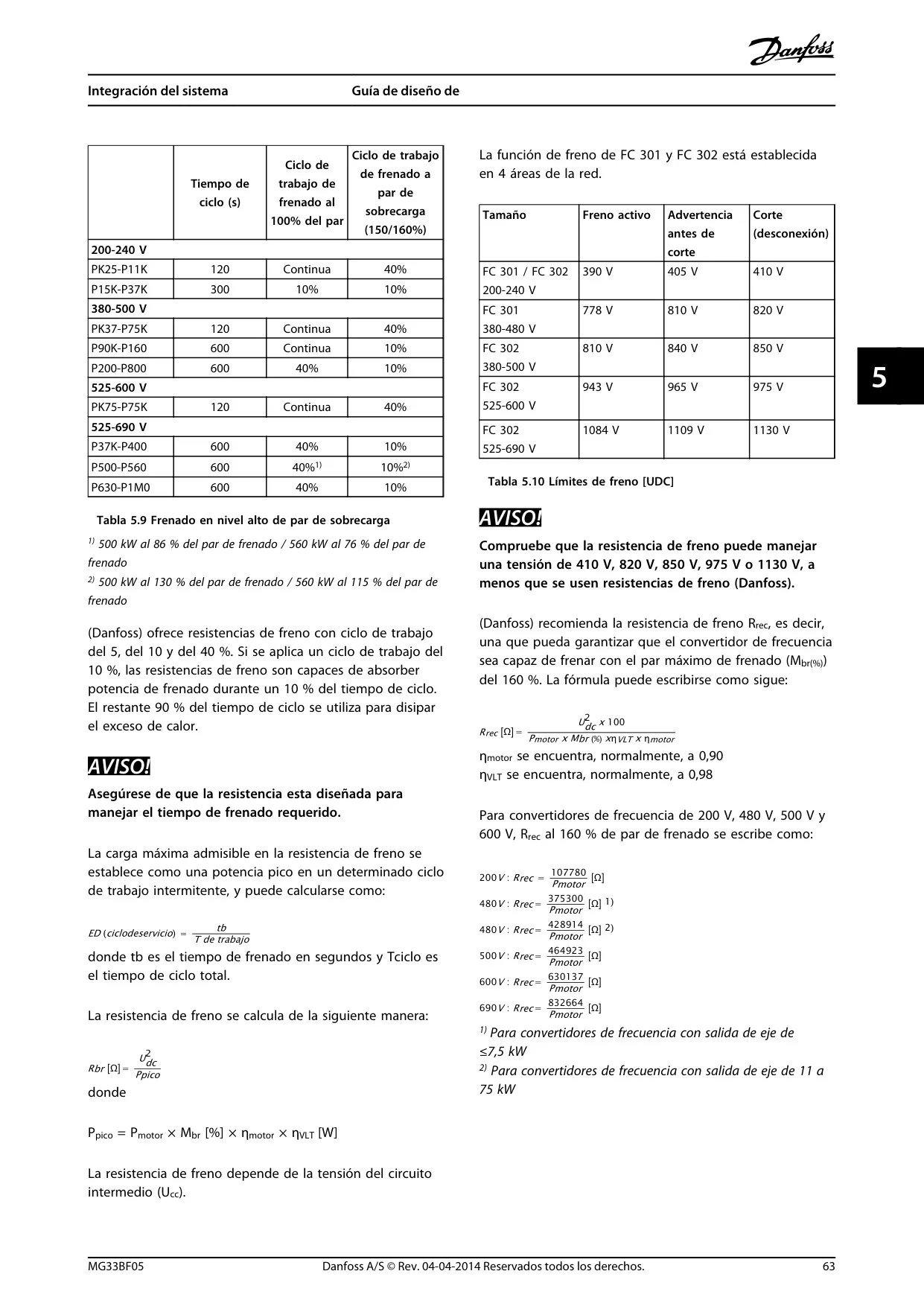

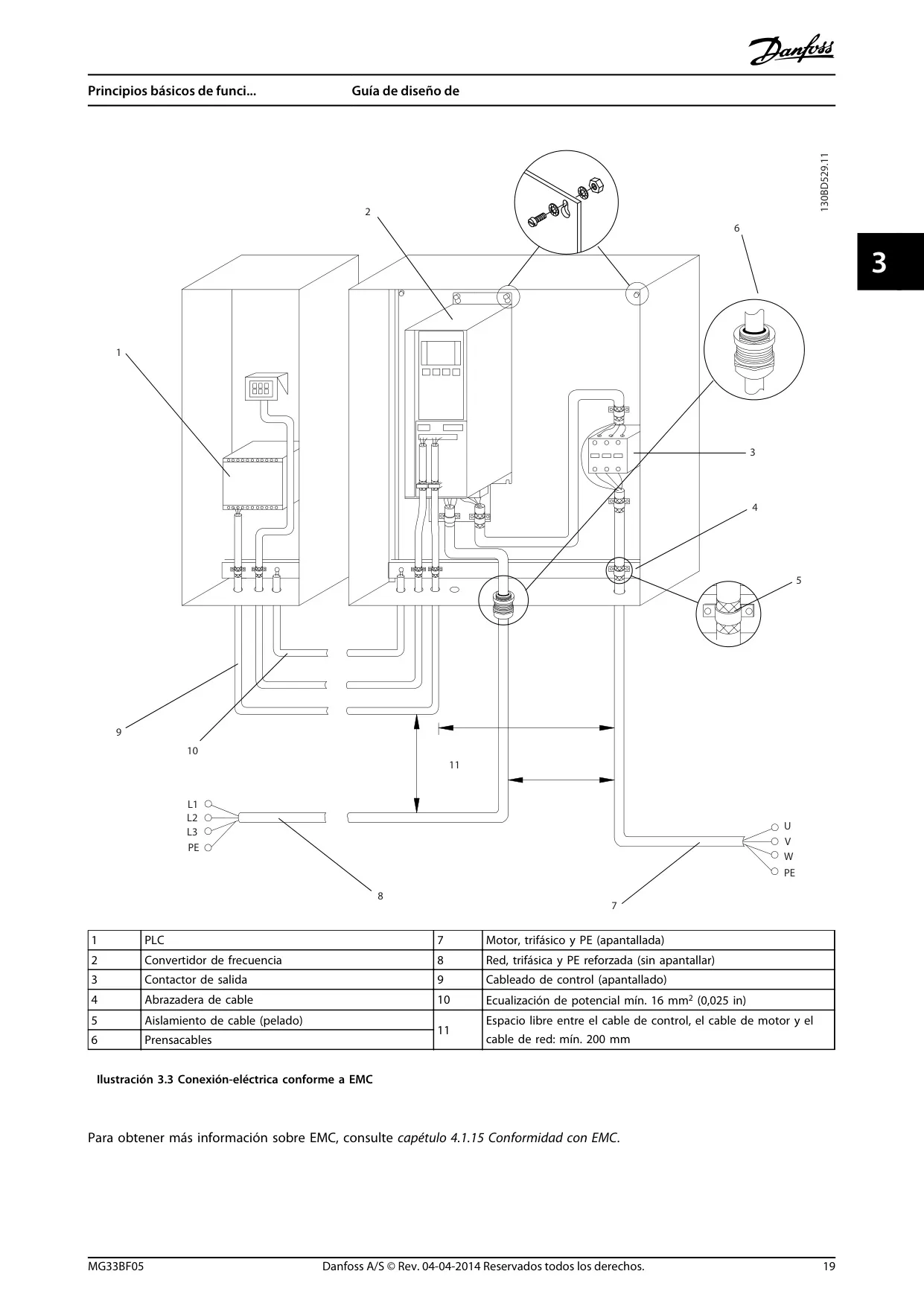

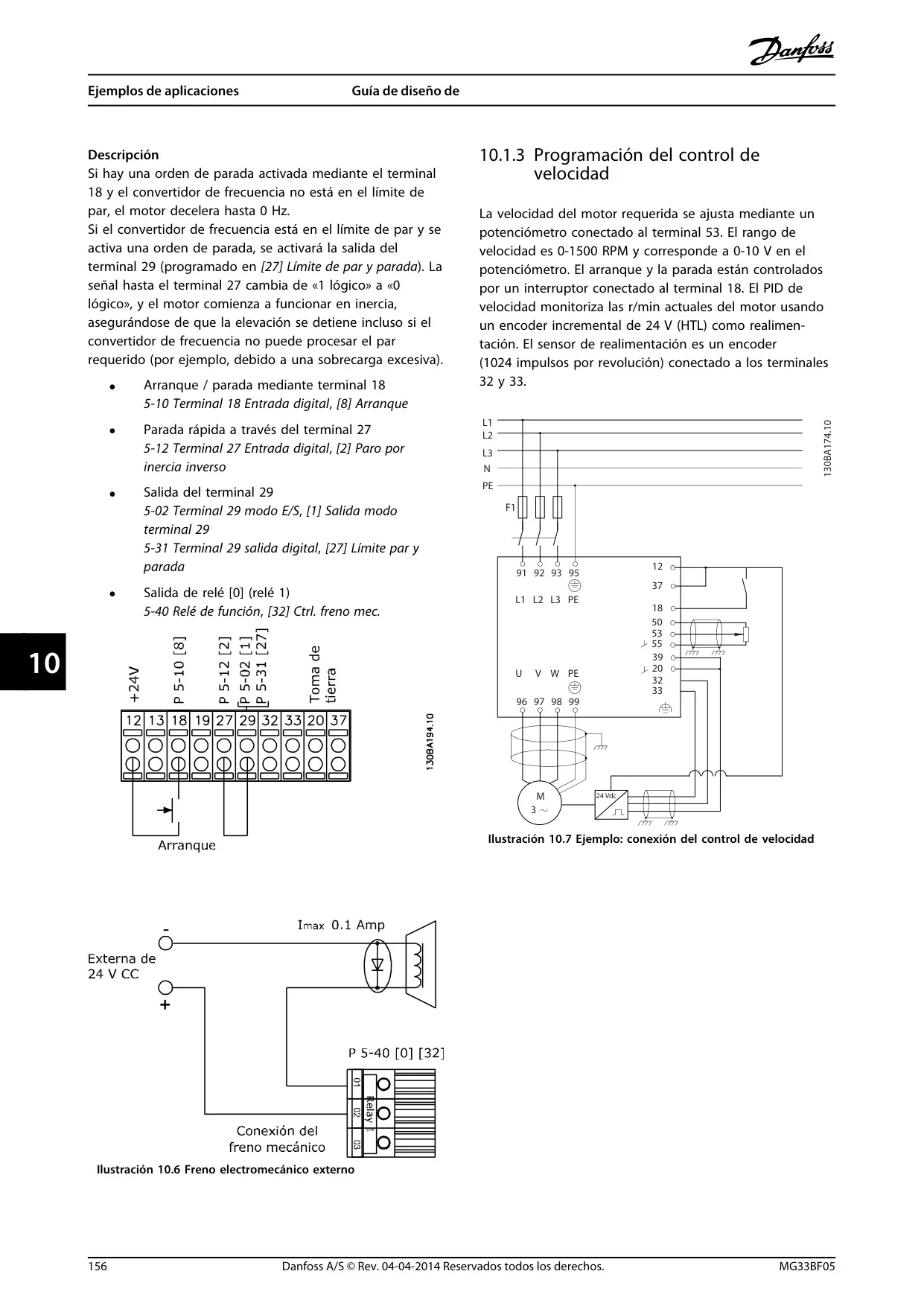

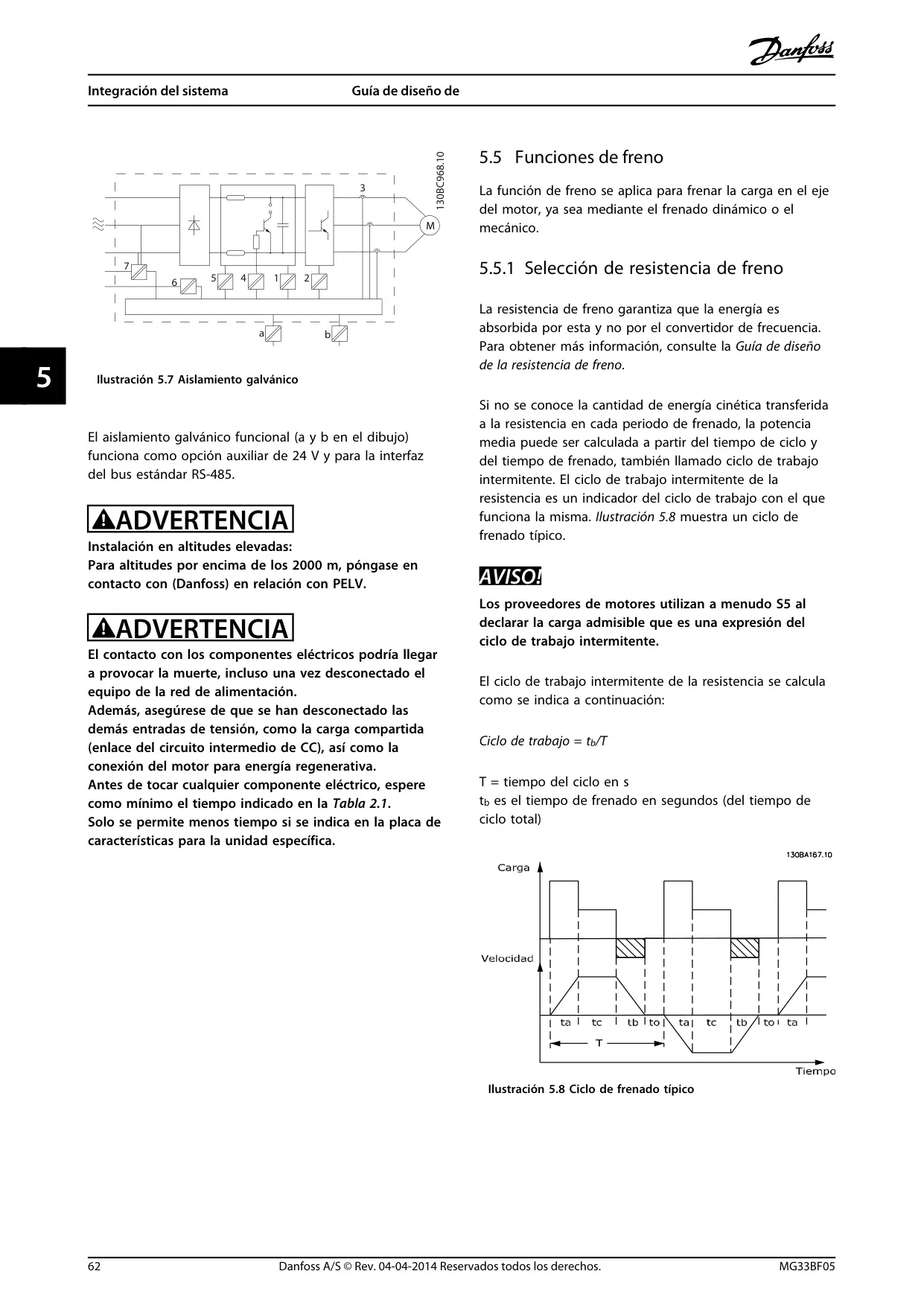

Para una instalación conforme a la compatibilidad electromagnética (CEM), el cableado de control y del motor debe estar apantallado y separado del cableado de alimentación por una distancia mínima de 200 mm. La función Safe Torque Off (STO), implementada a través del terminal 37, es una característica de seguridad importante. Además, el control de freno mecánico es fundamental para aplicaciones de elevación/descenso, permitiendo la configuración de parámetros específicos para la liberación y activación del freno, lo que garantiza una operación segura y precisa.

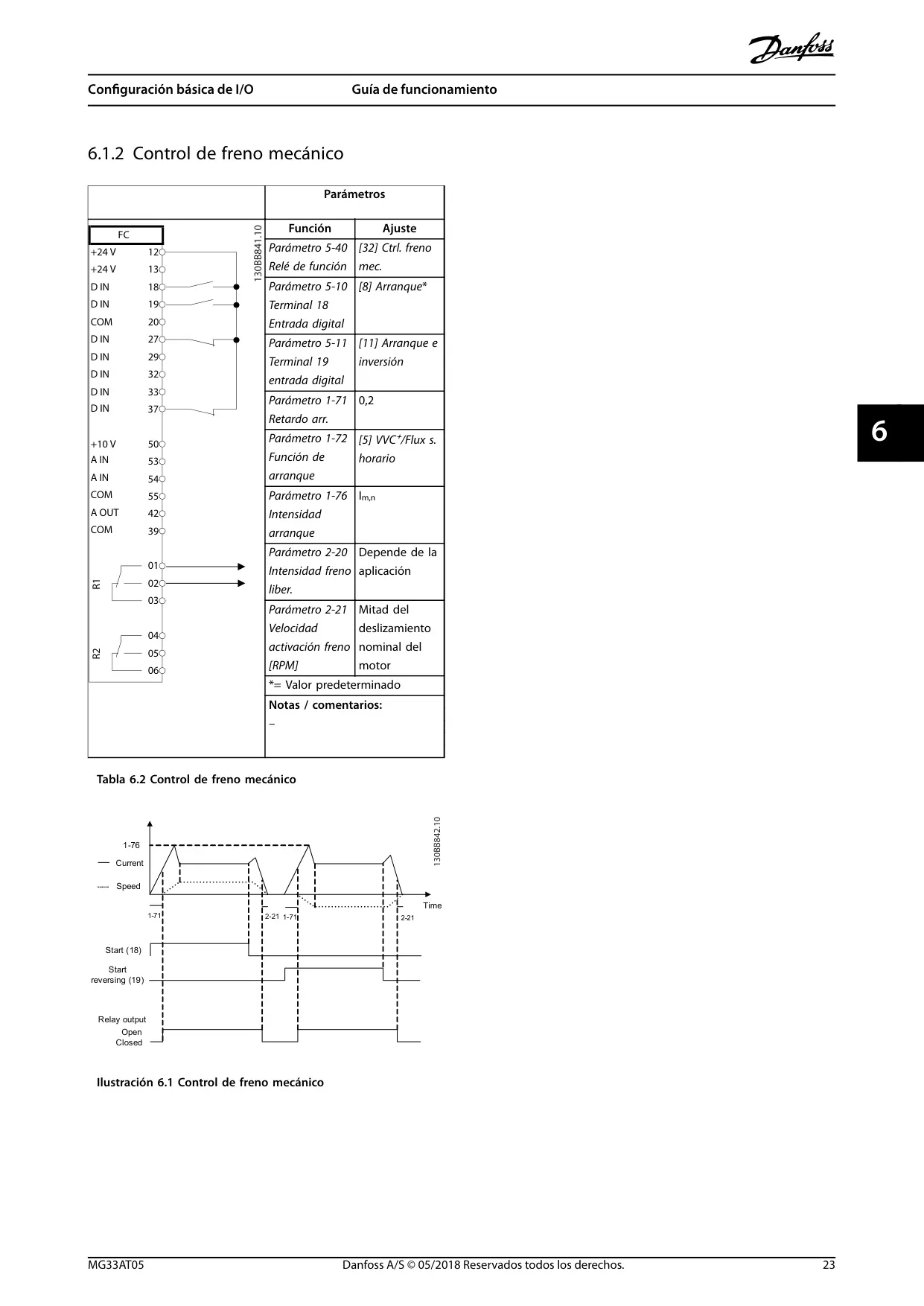

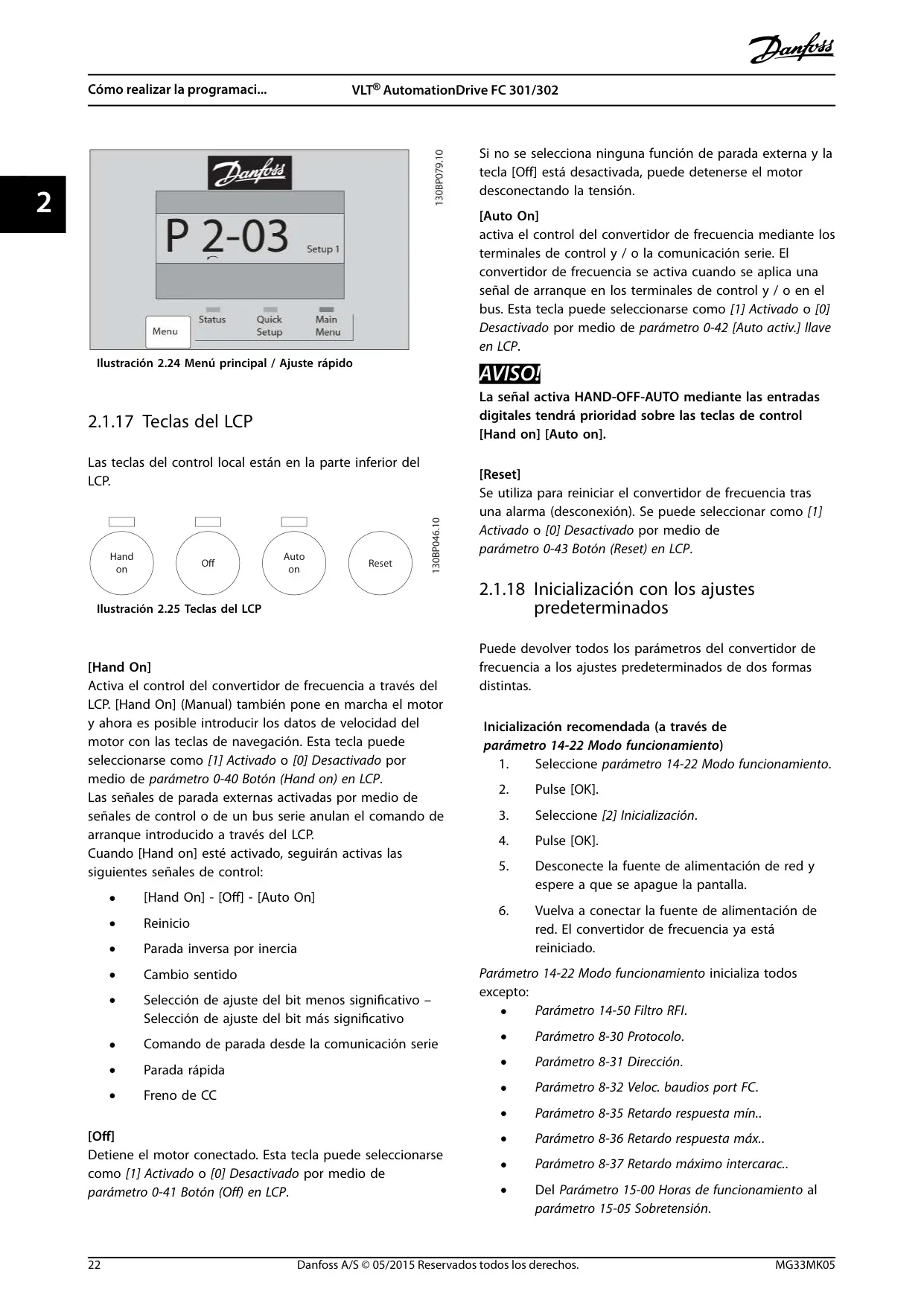

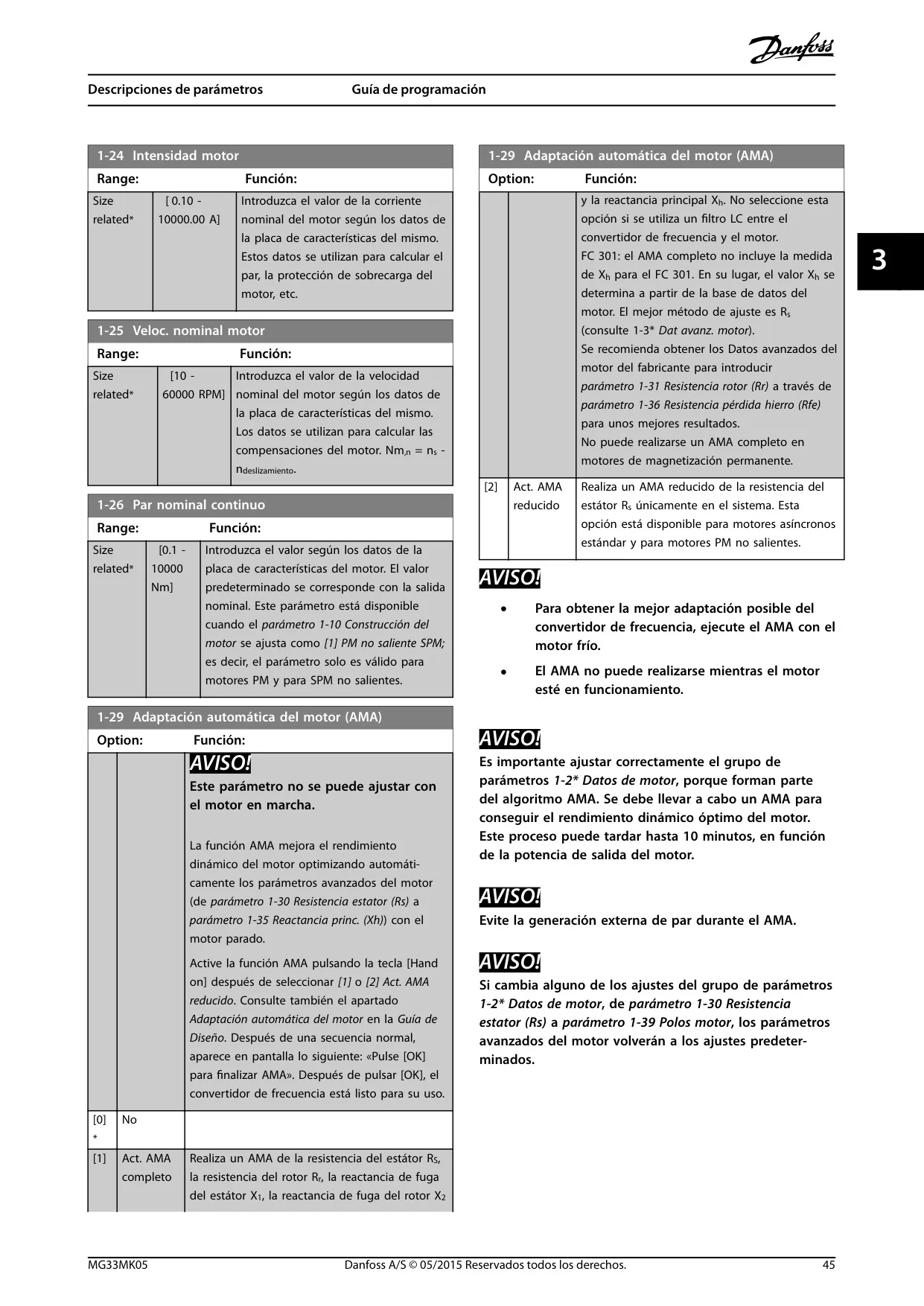

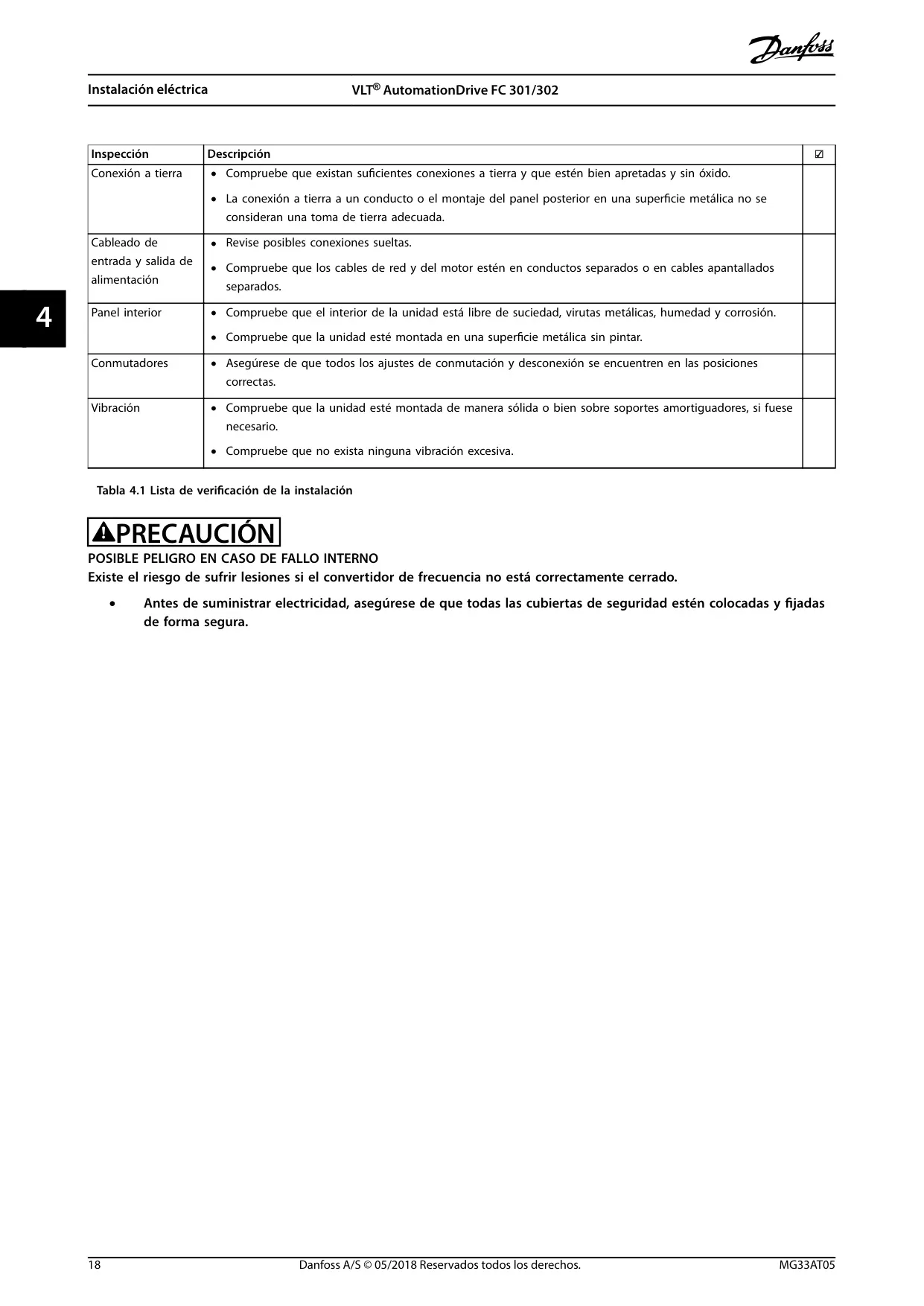

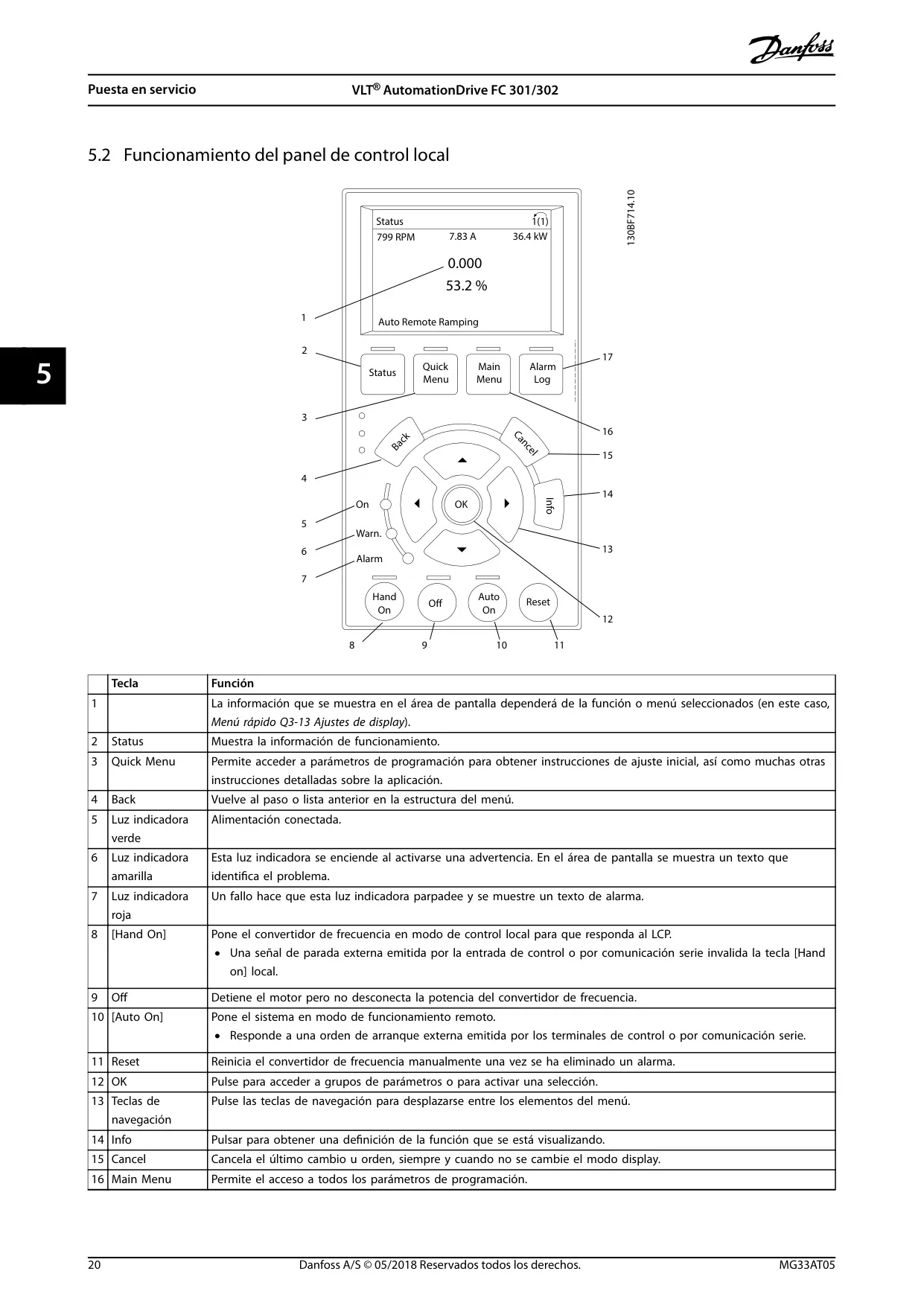

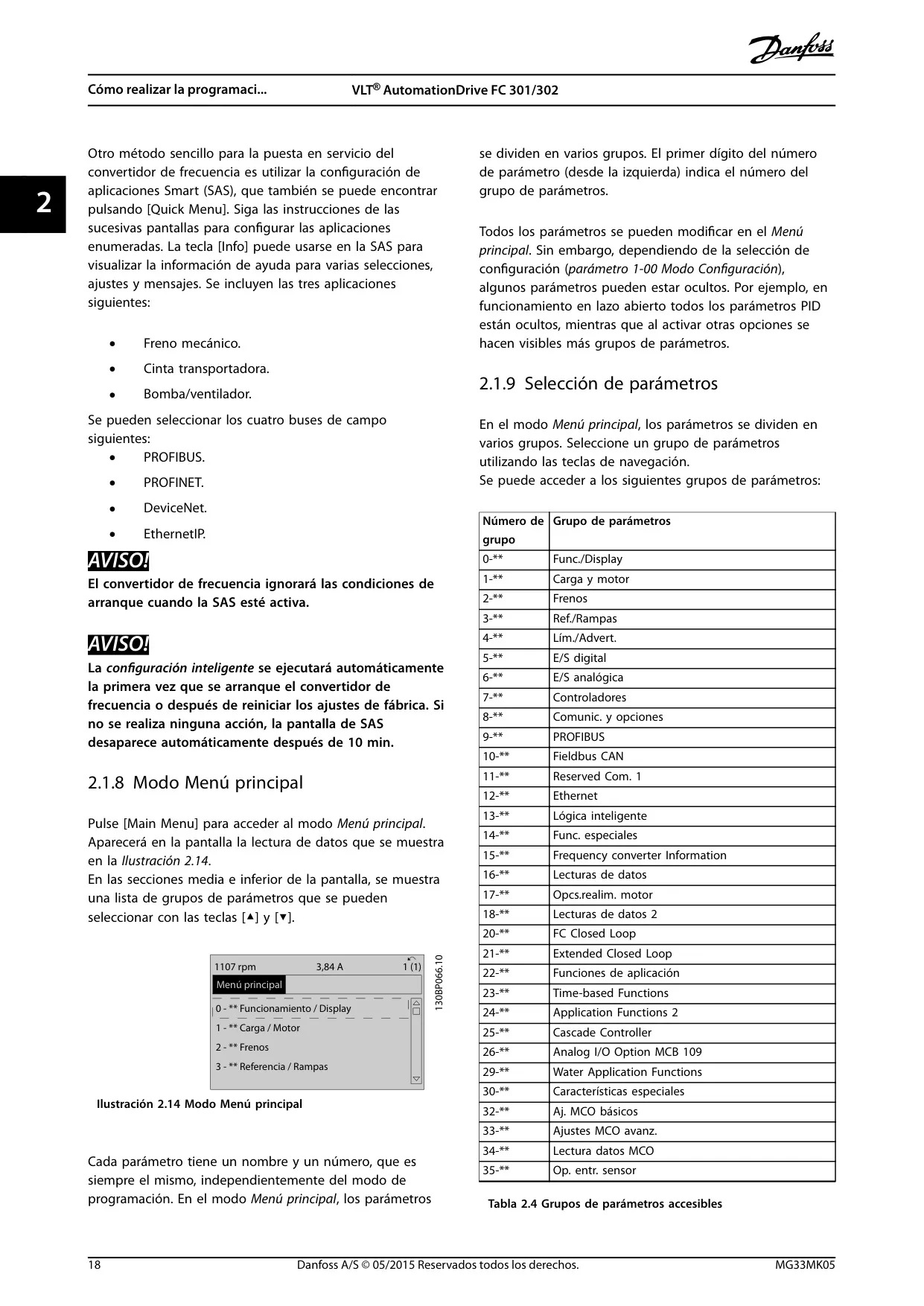

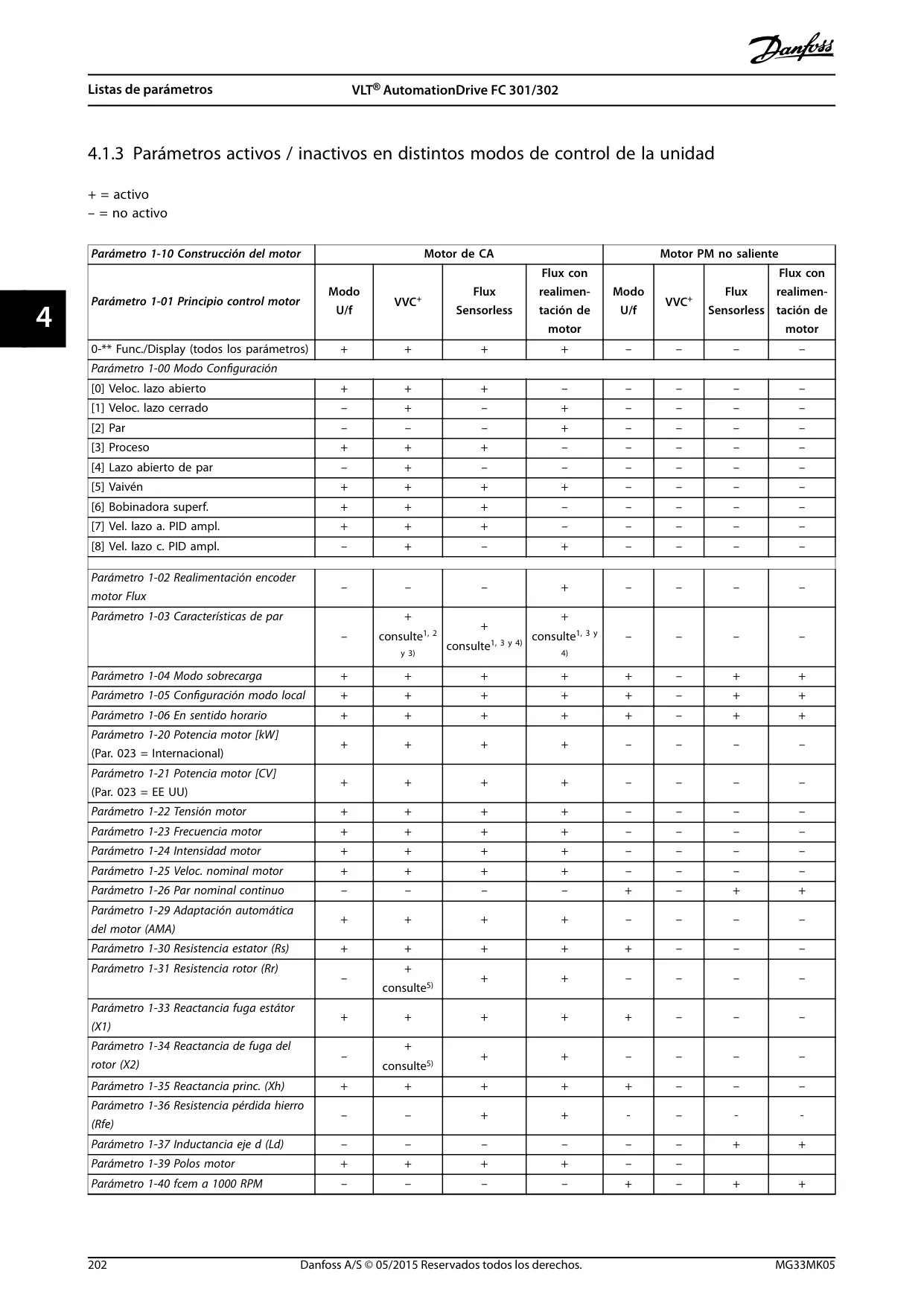

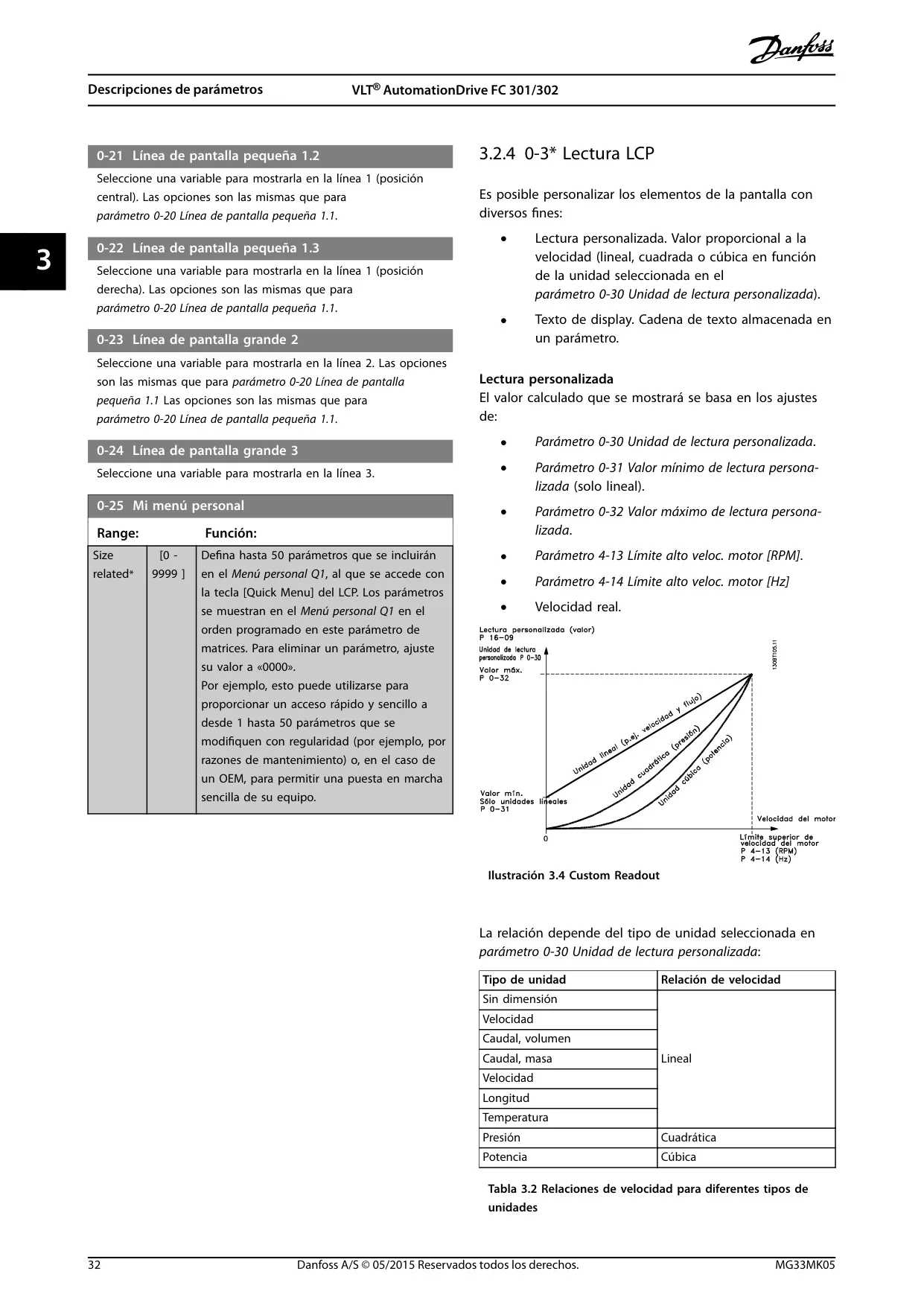

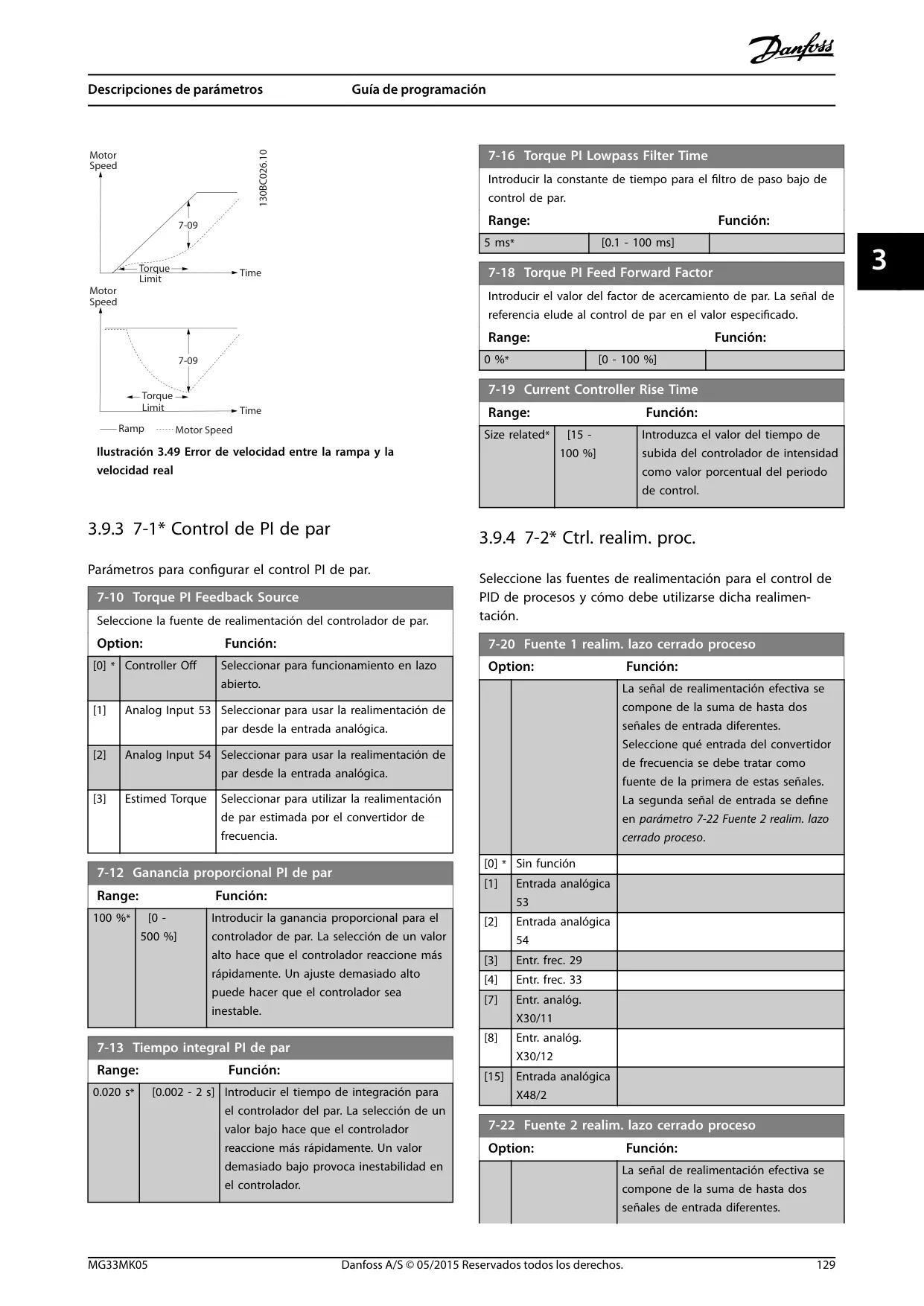

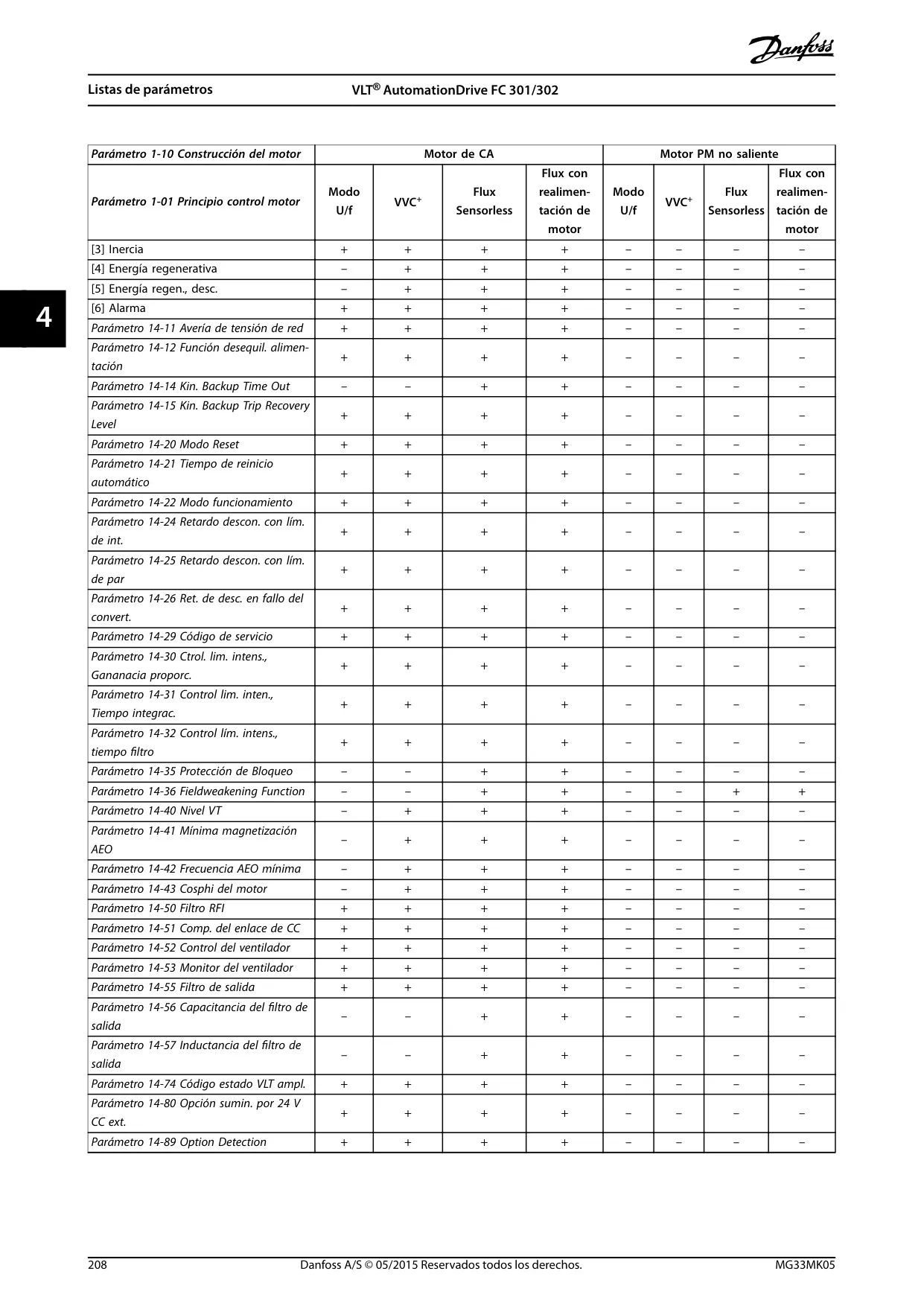

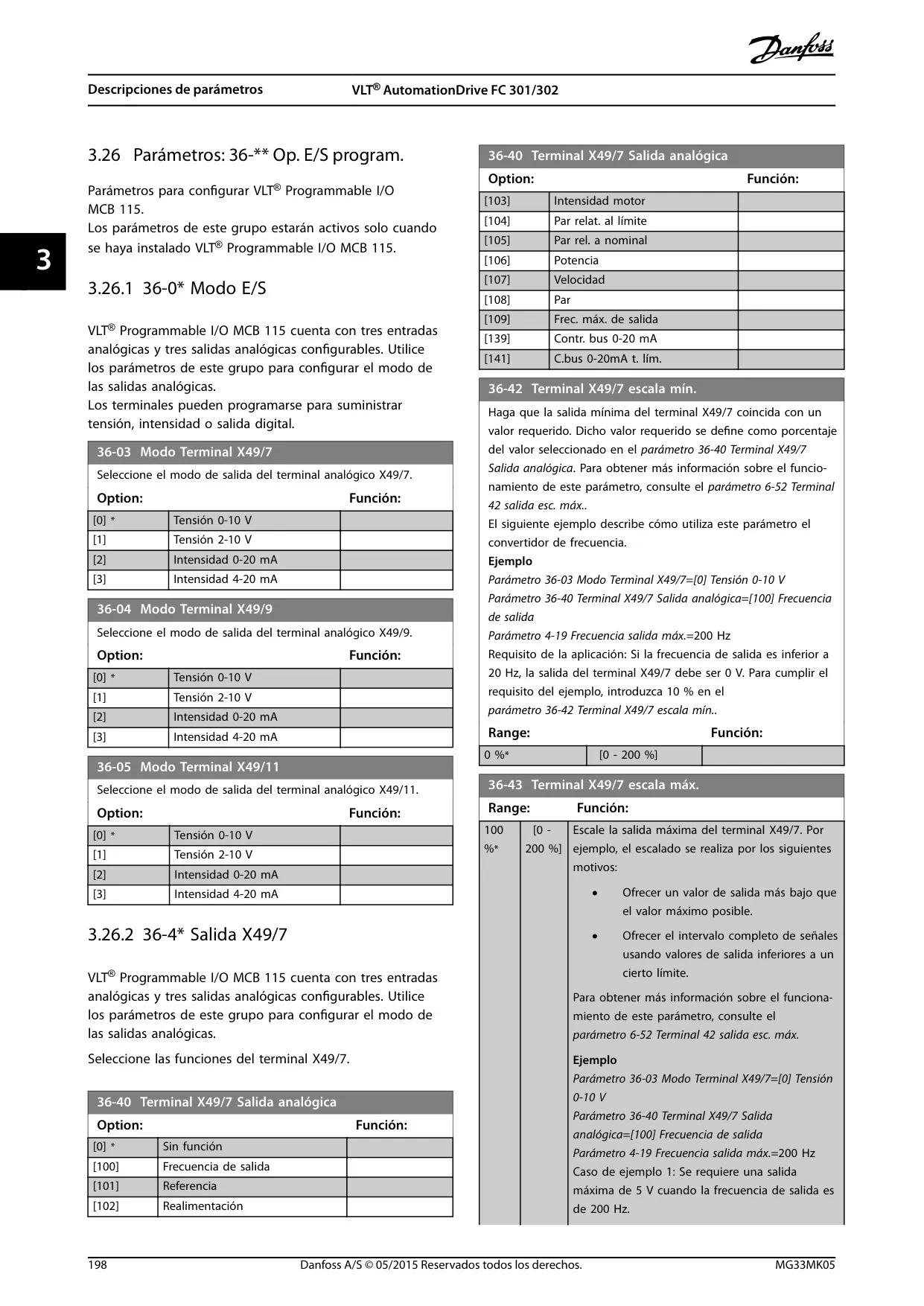

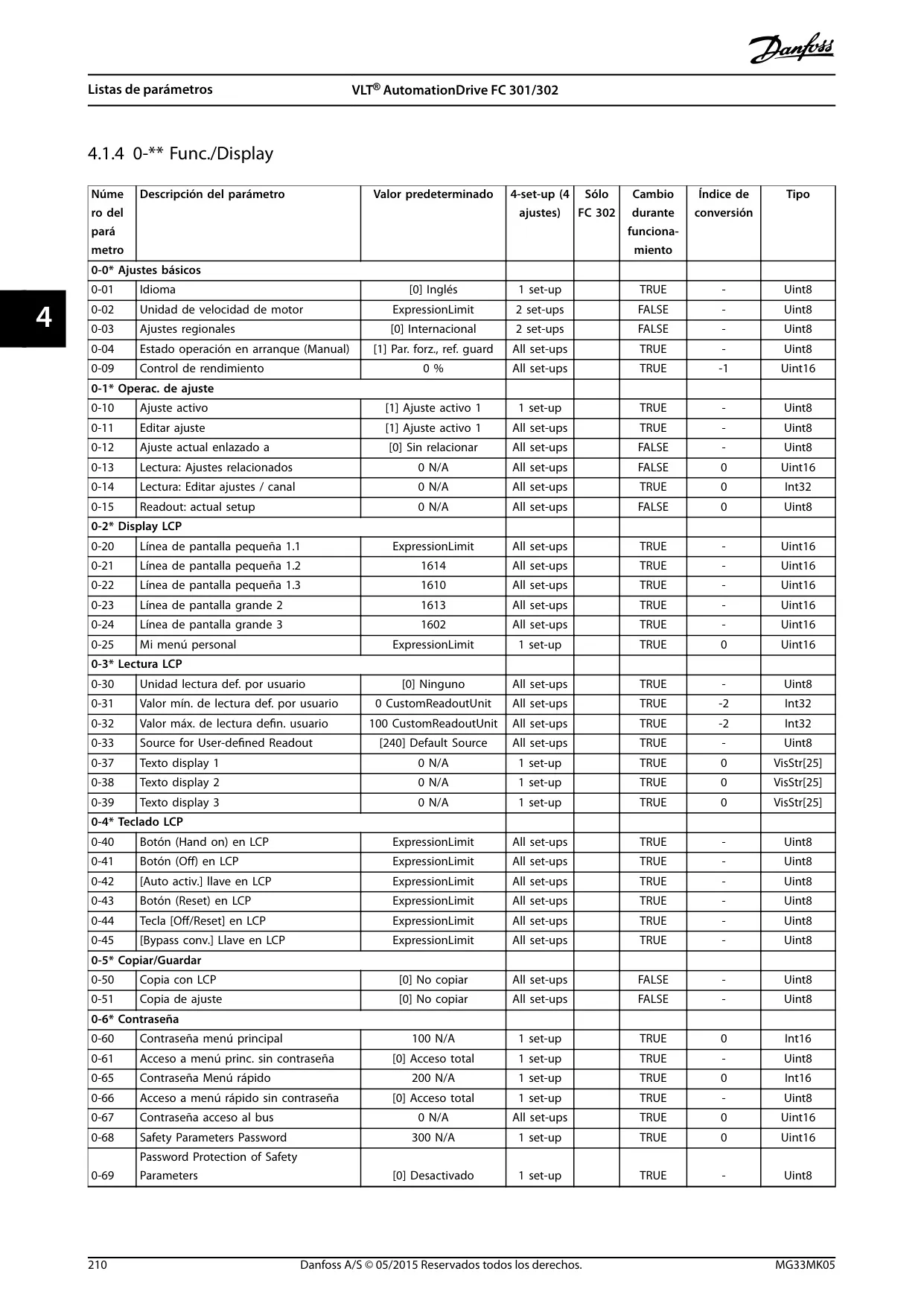

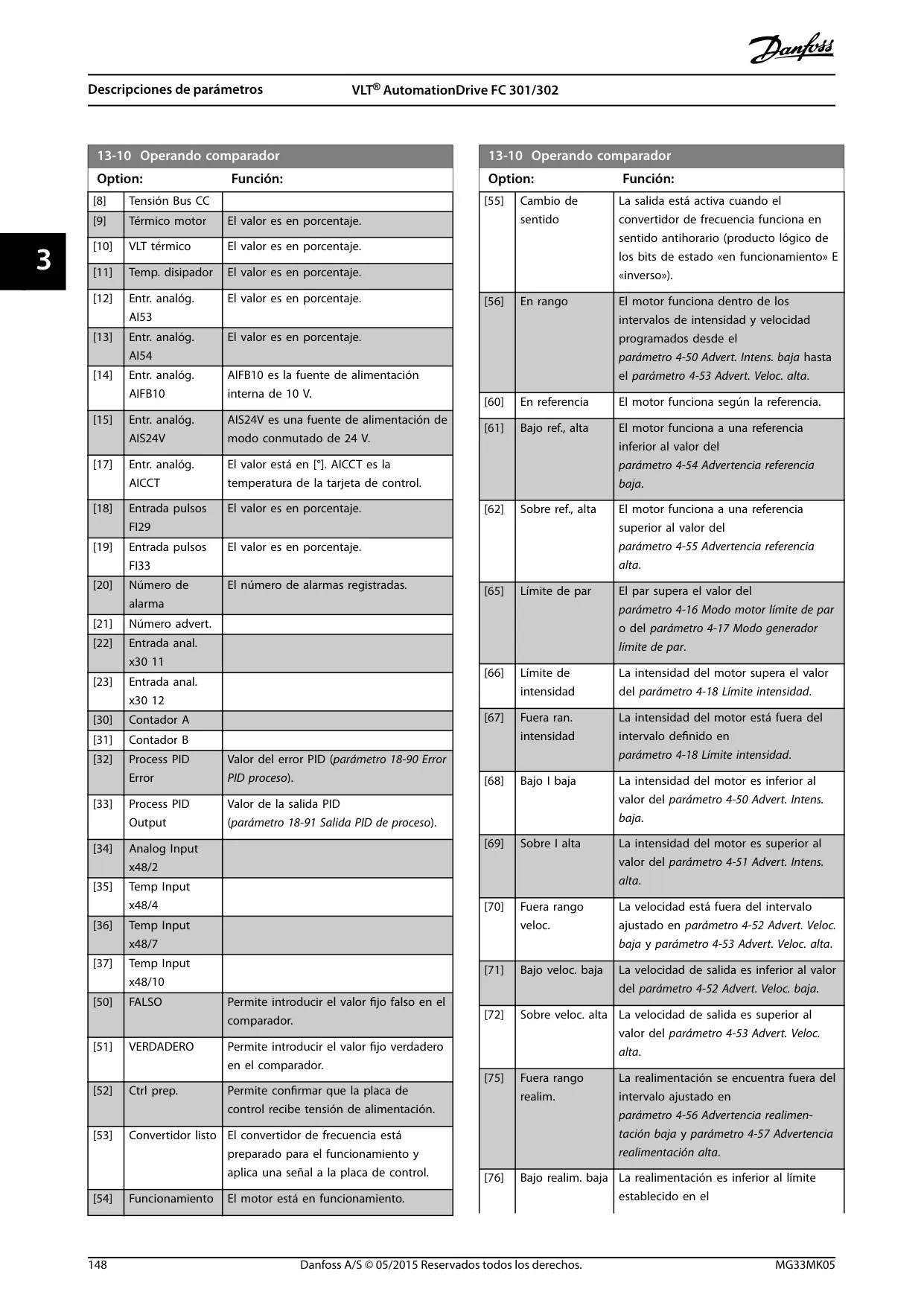

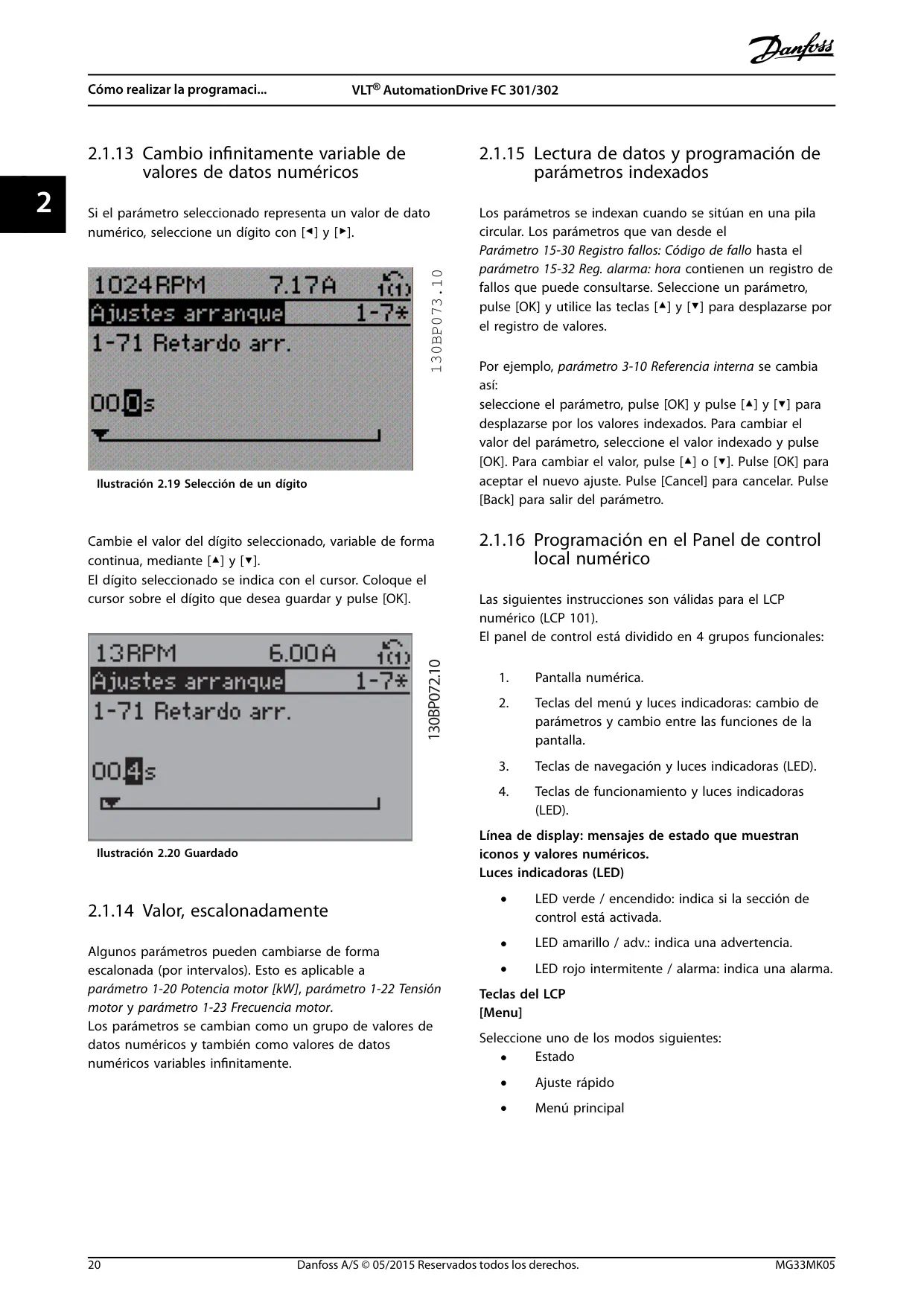

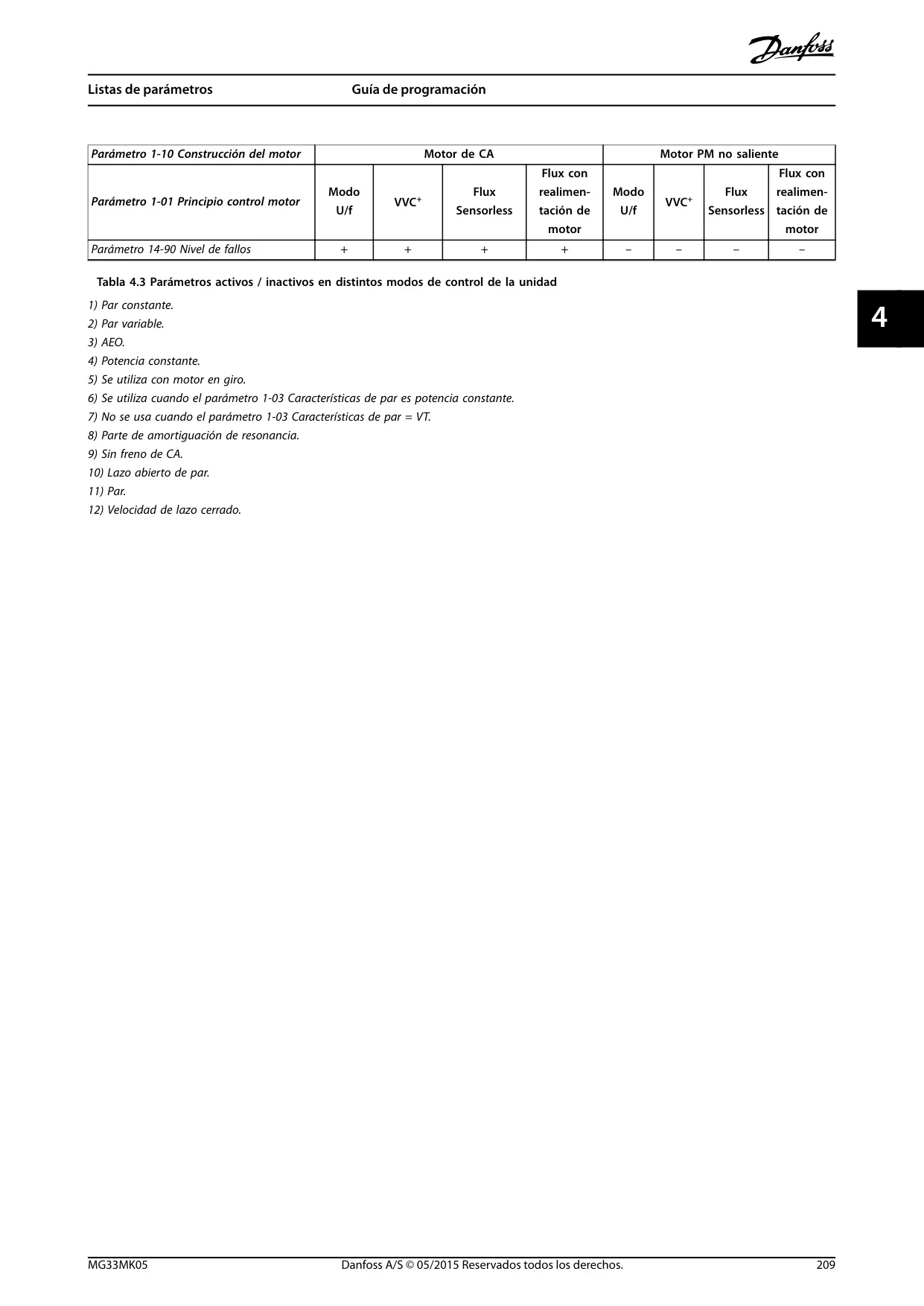

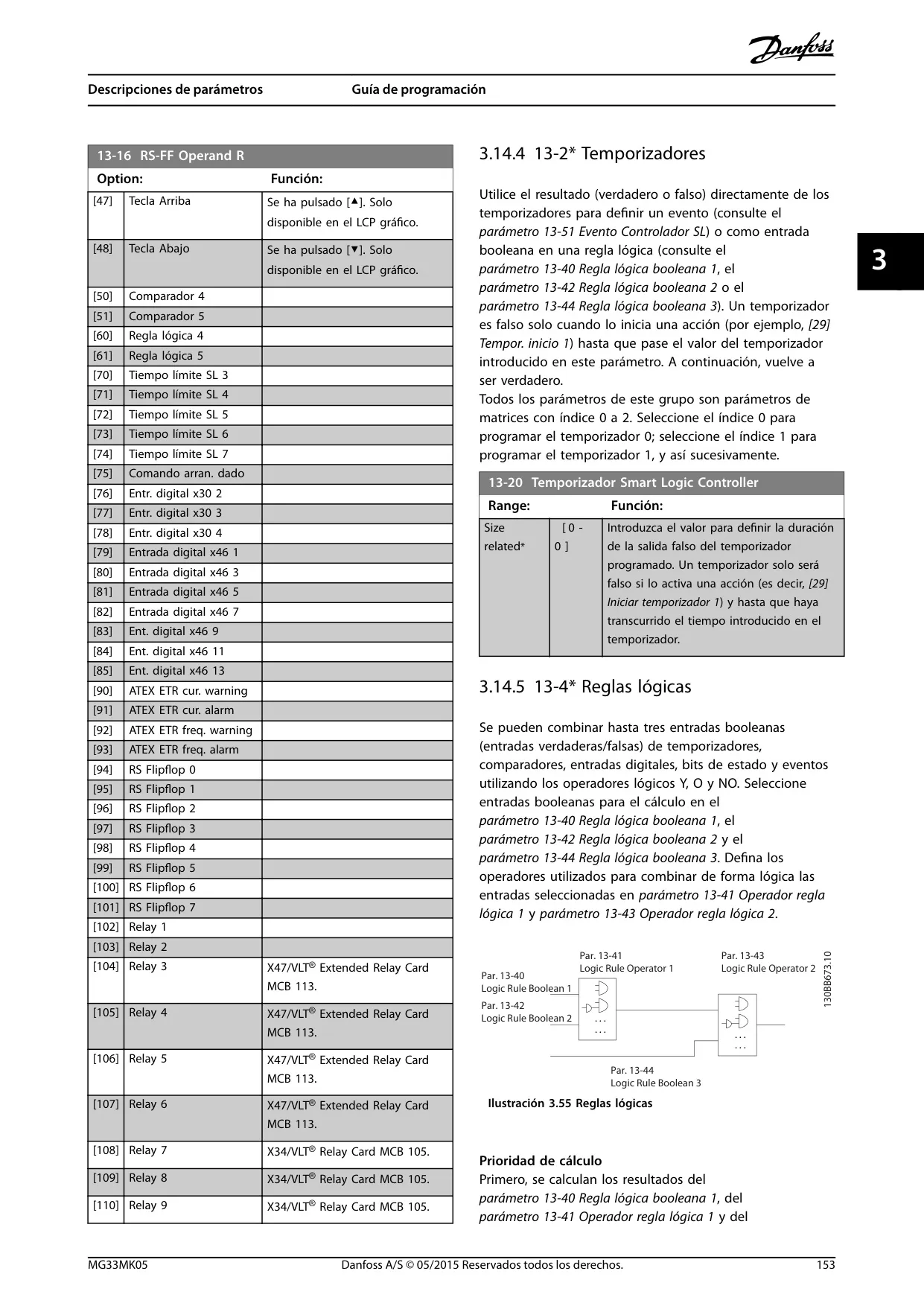

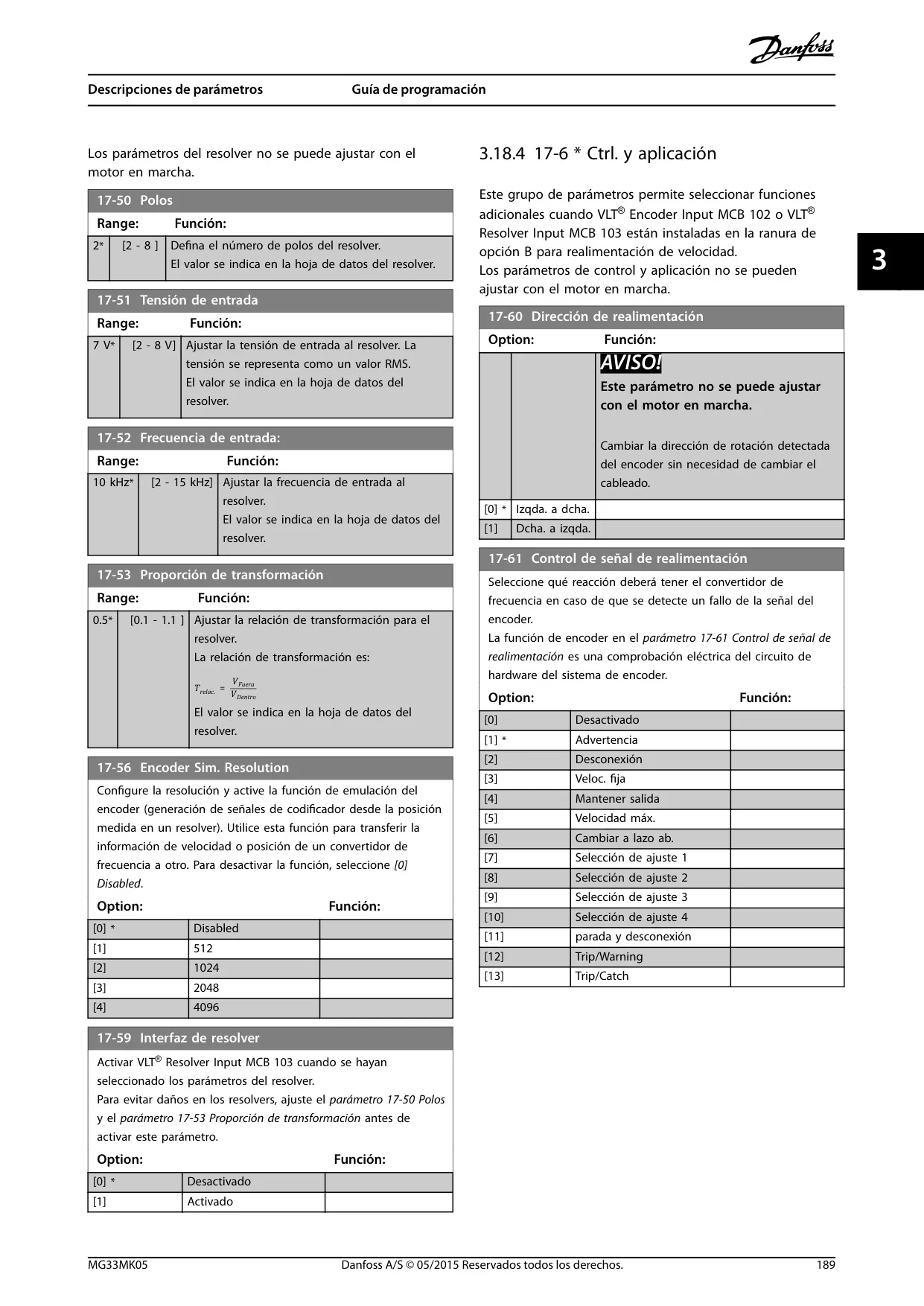

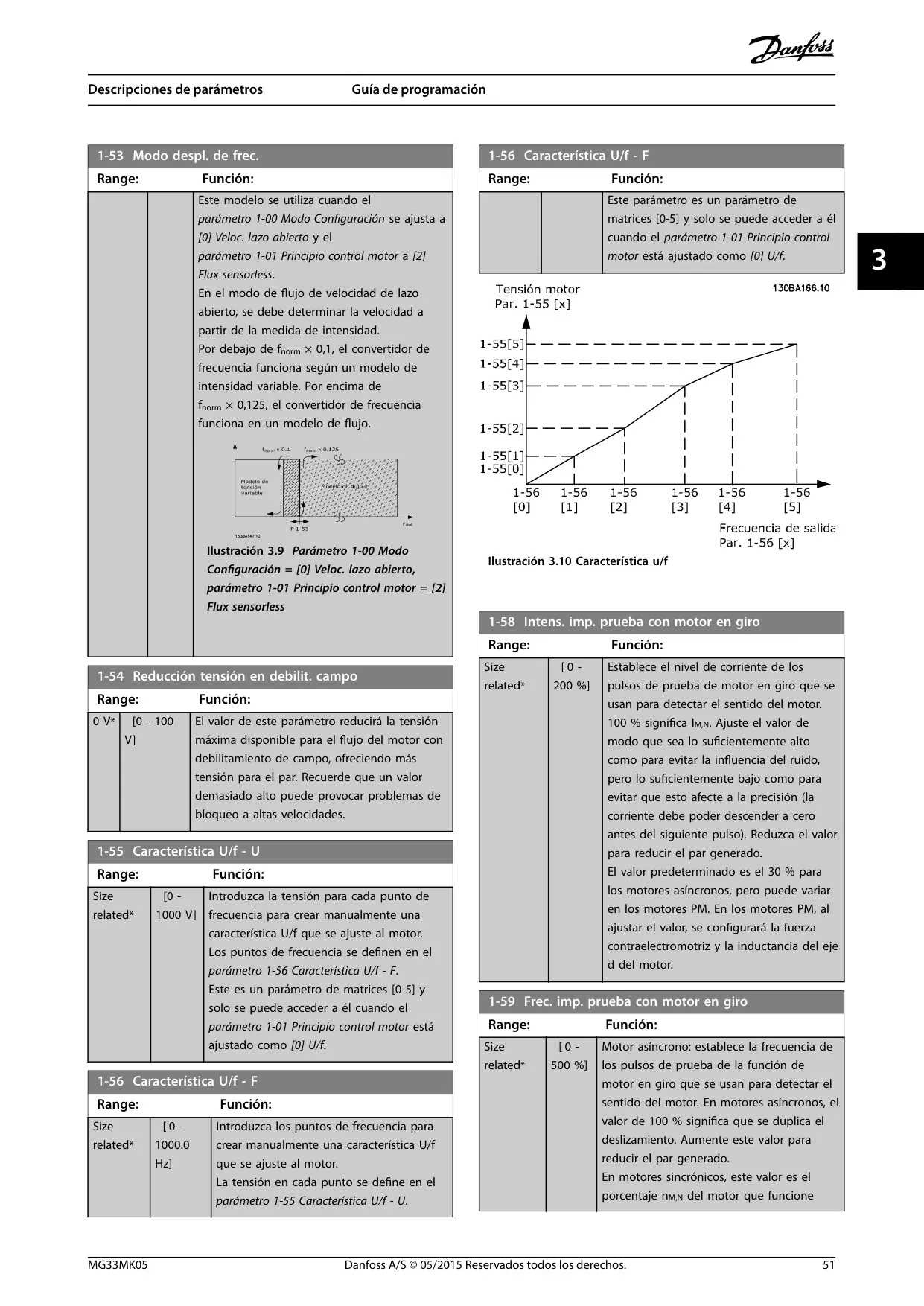

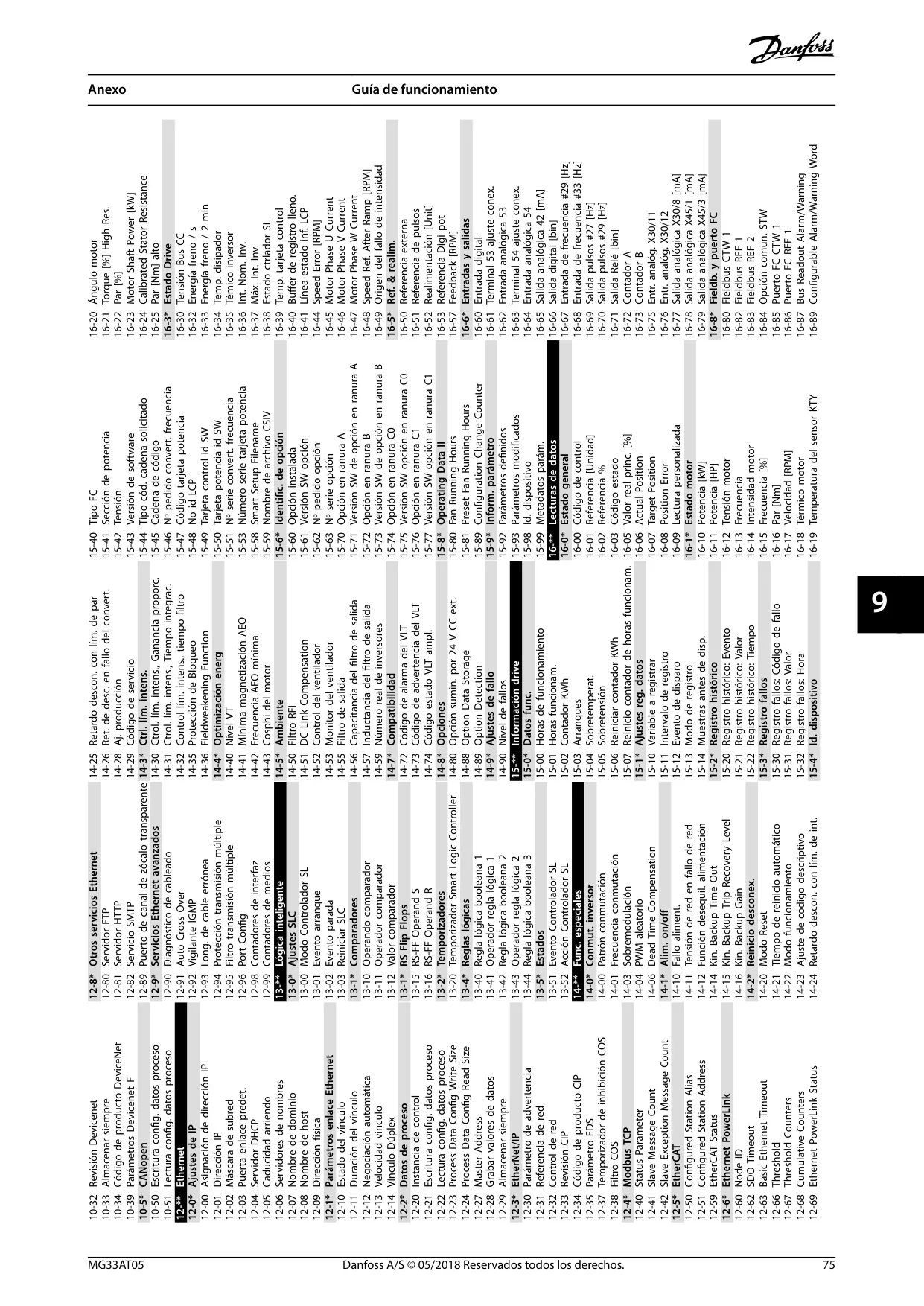

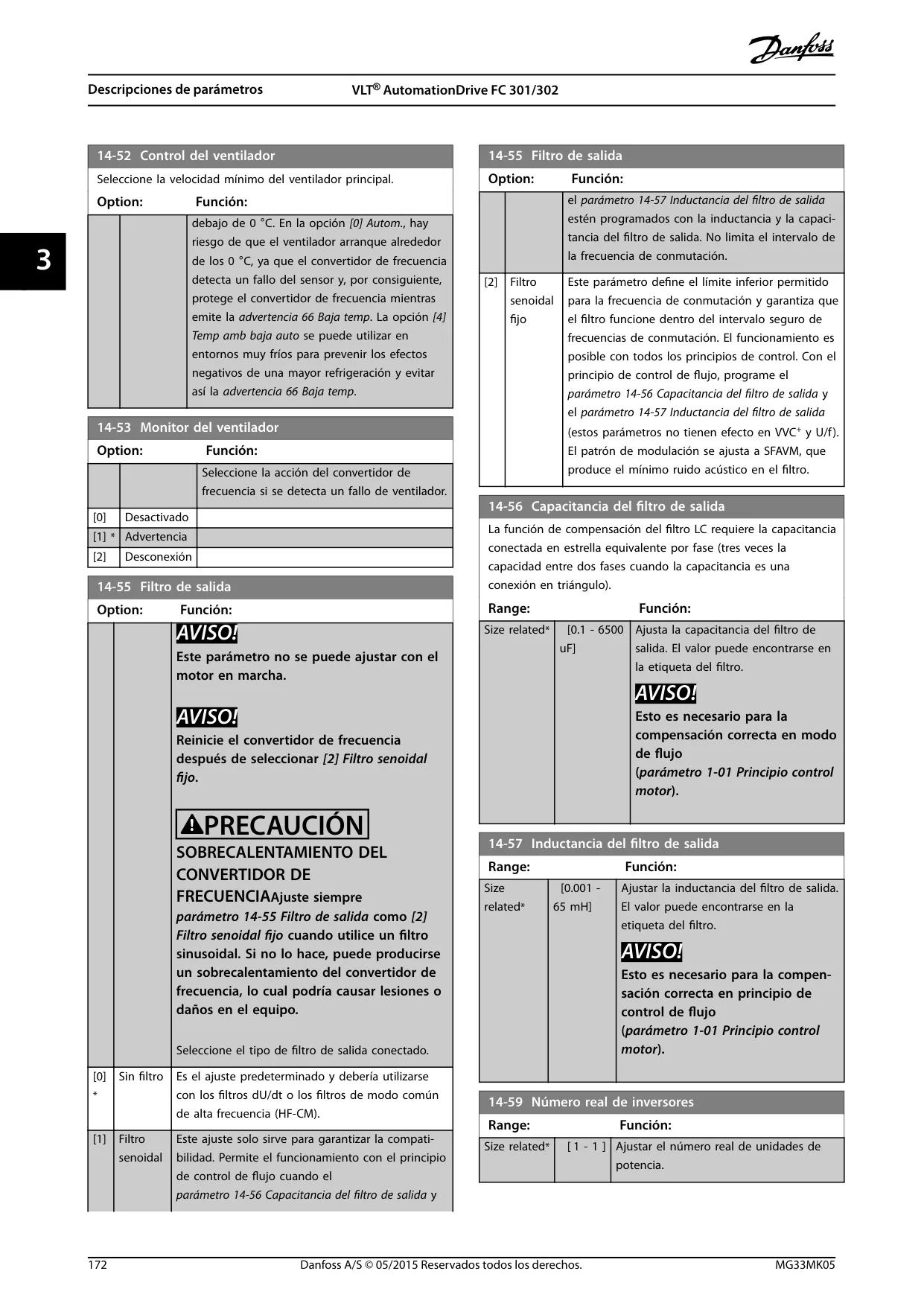

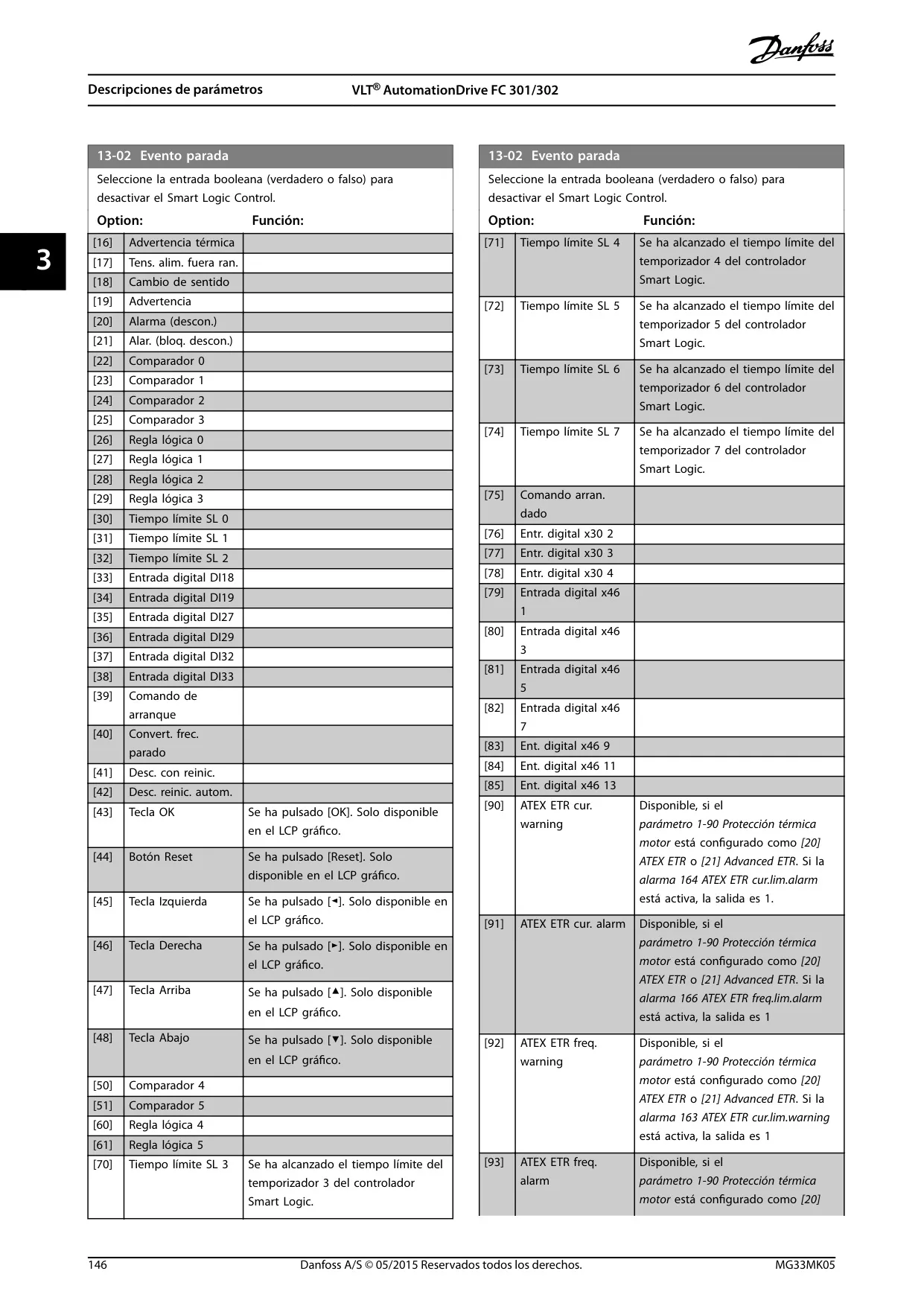

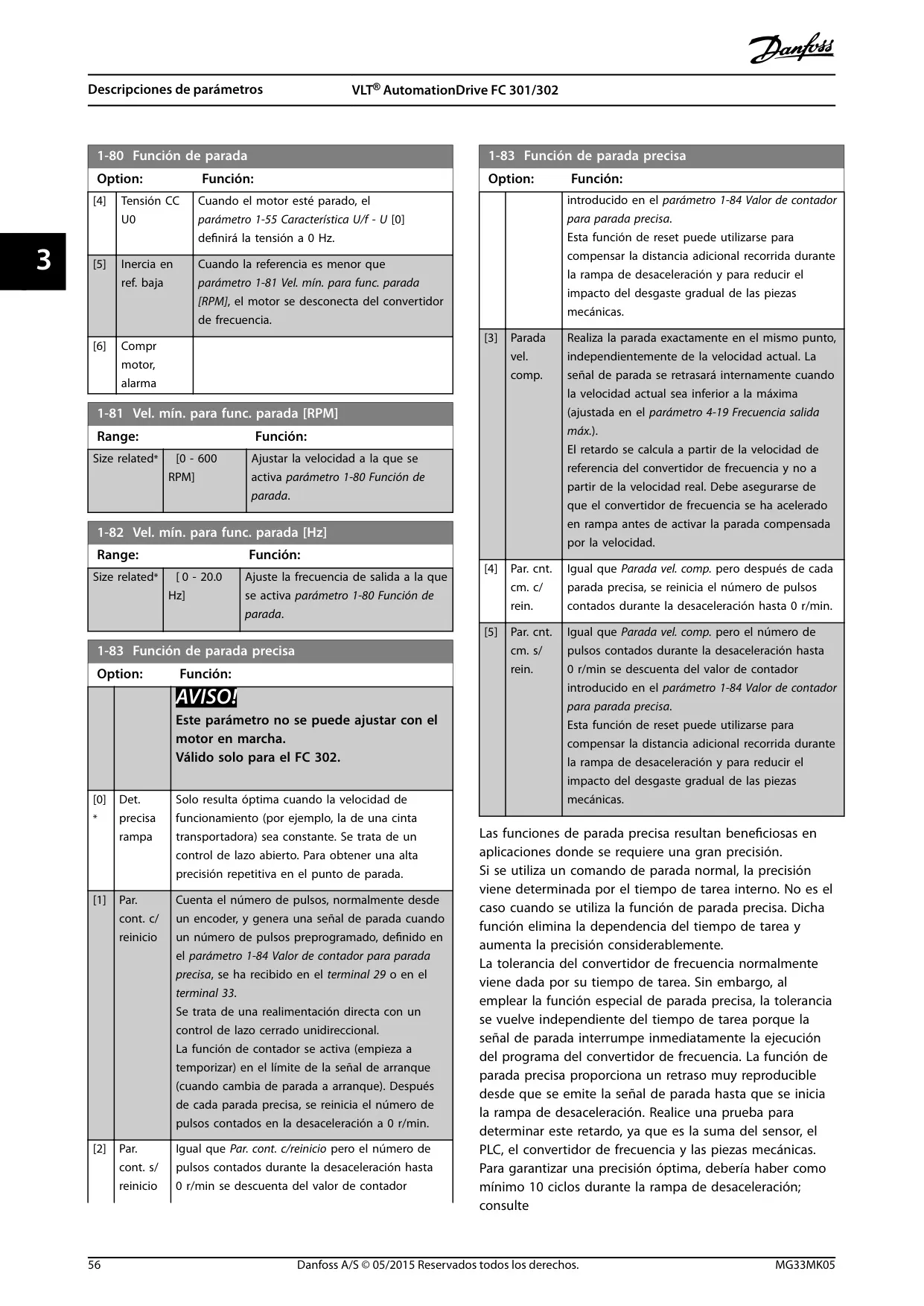

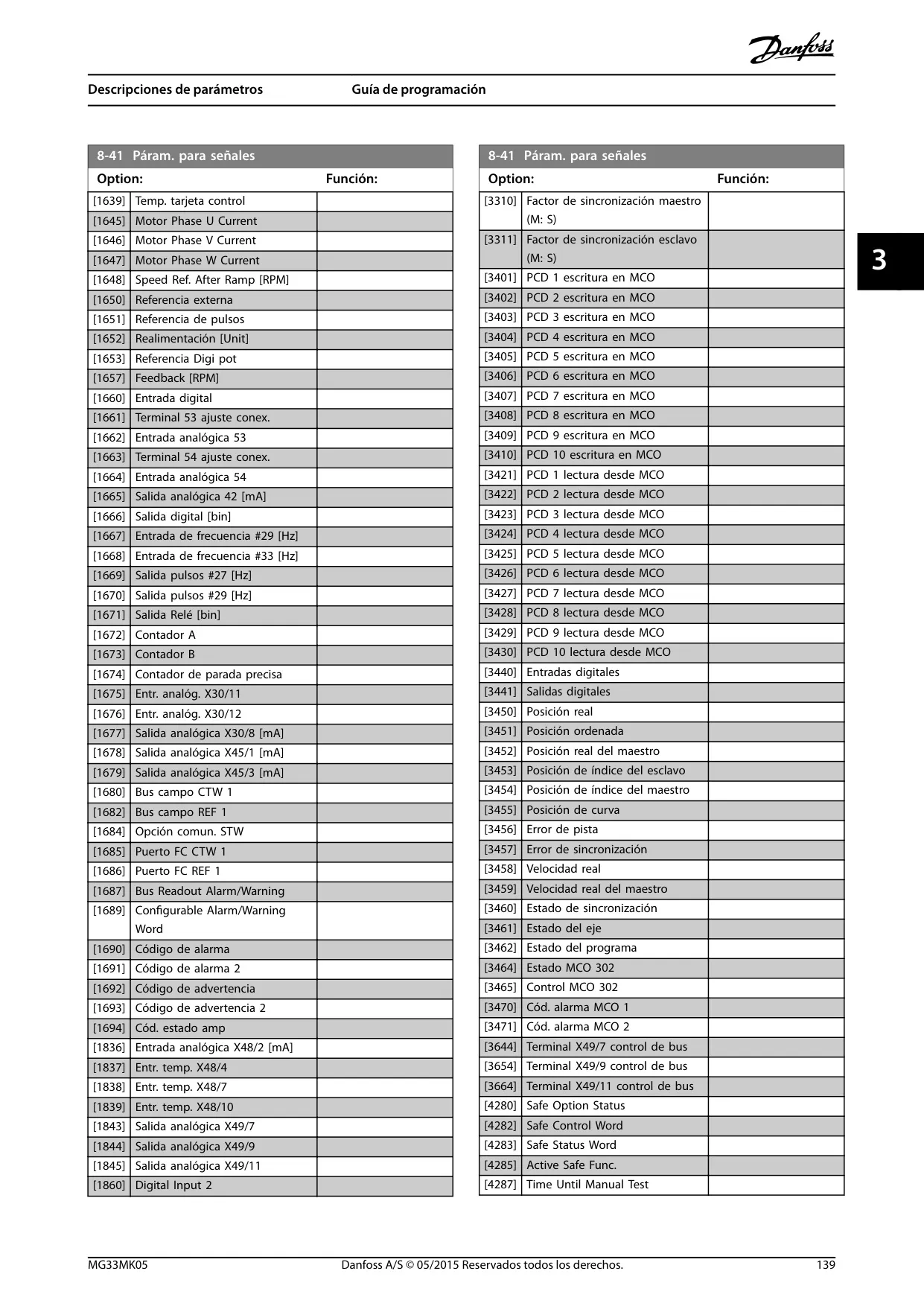

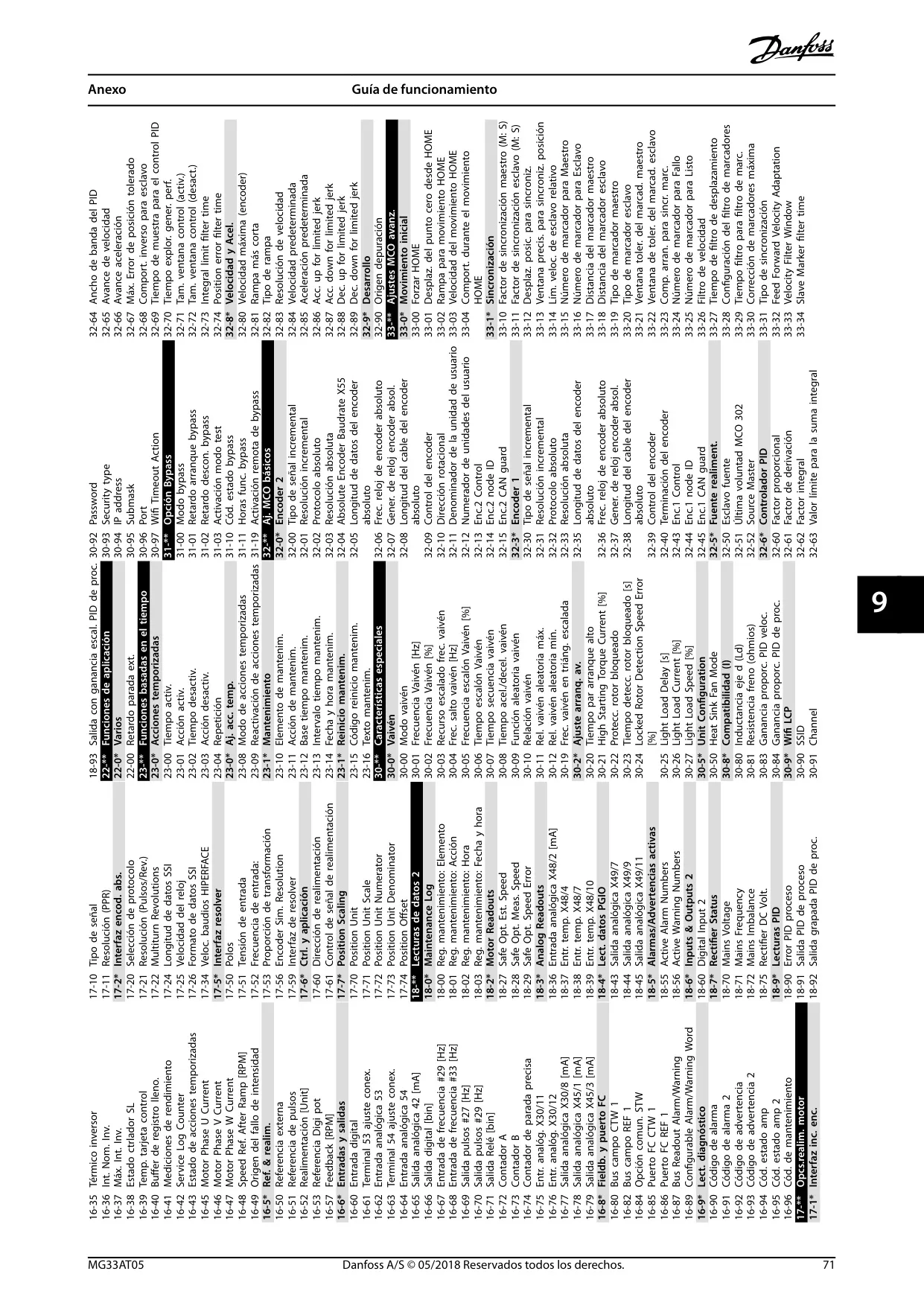

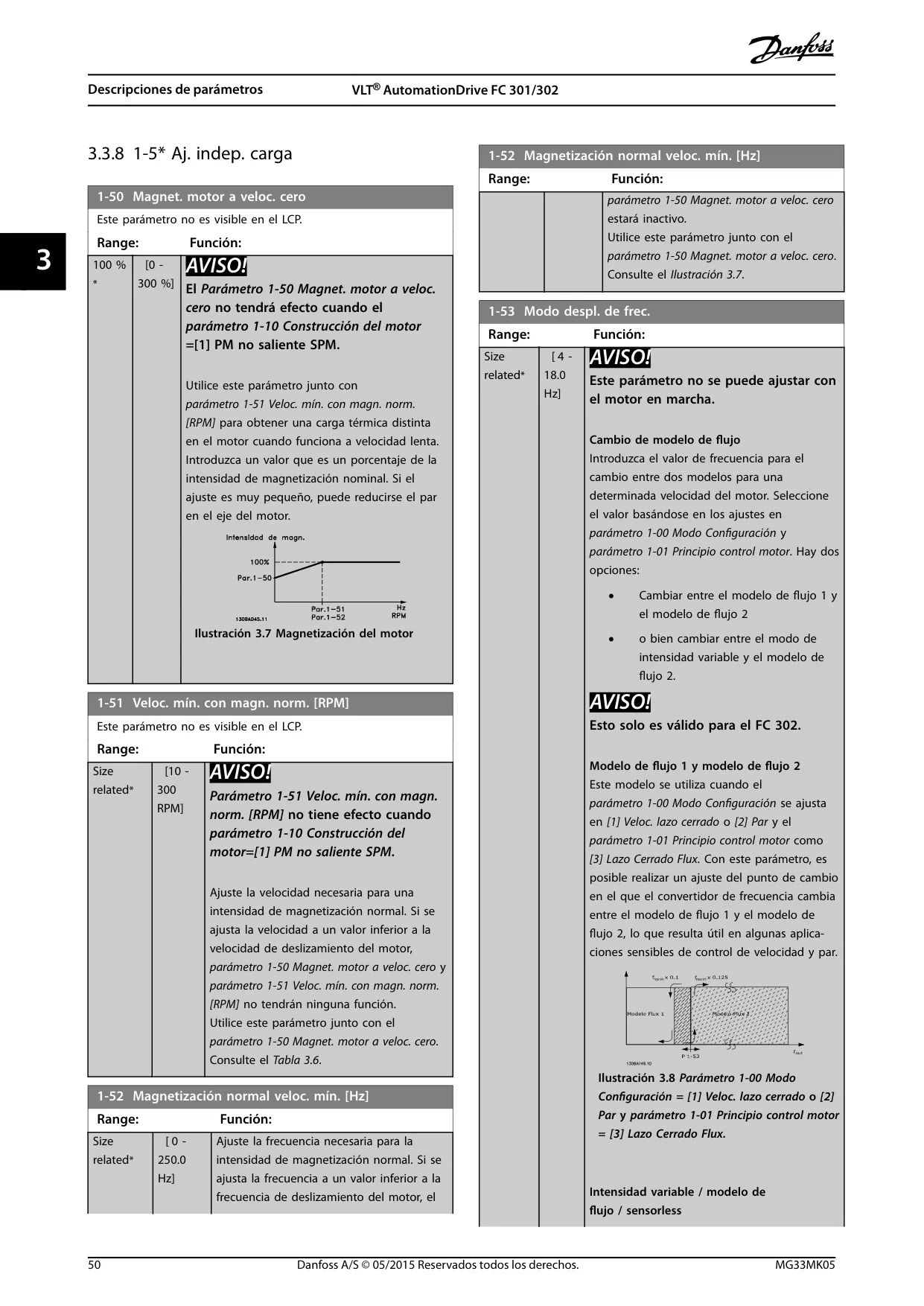

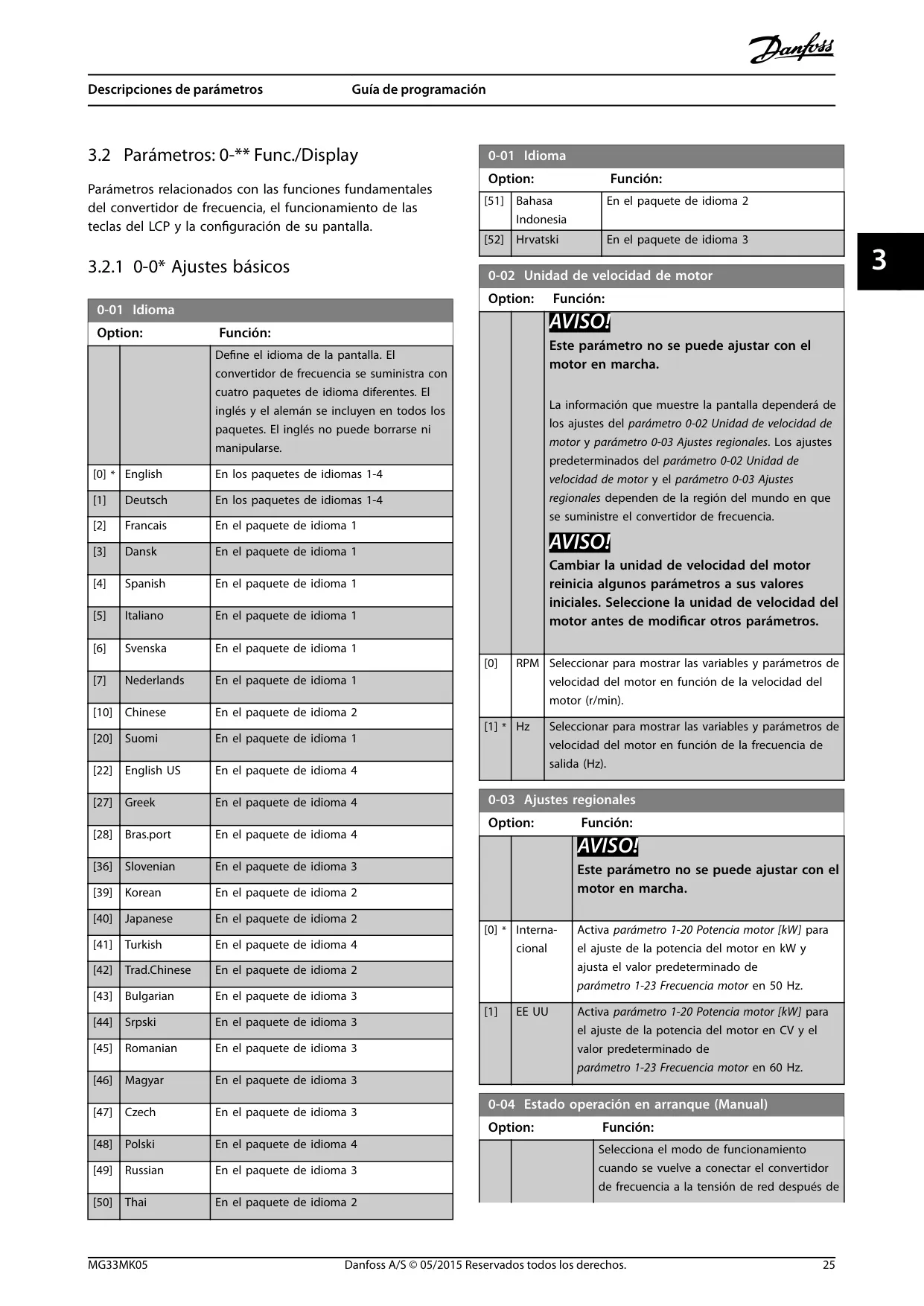

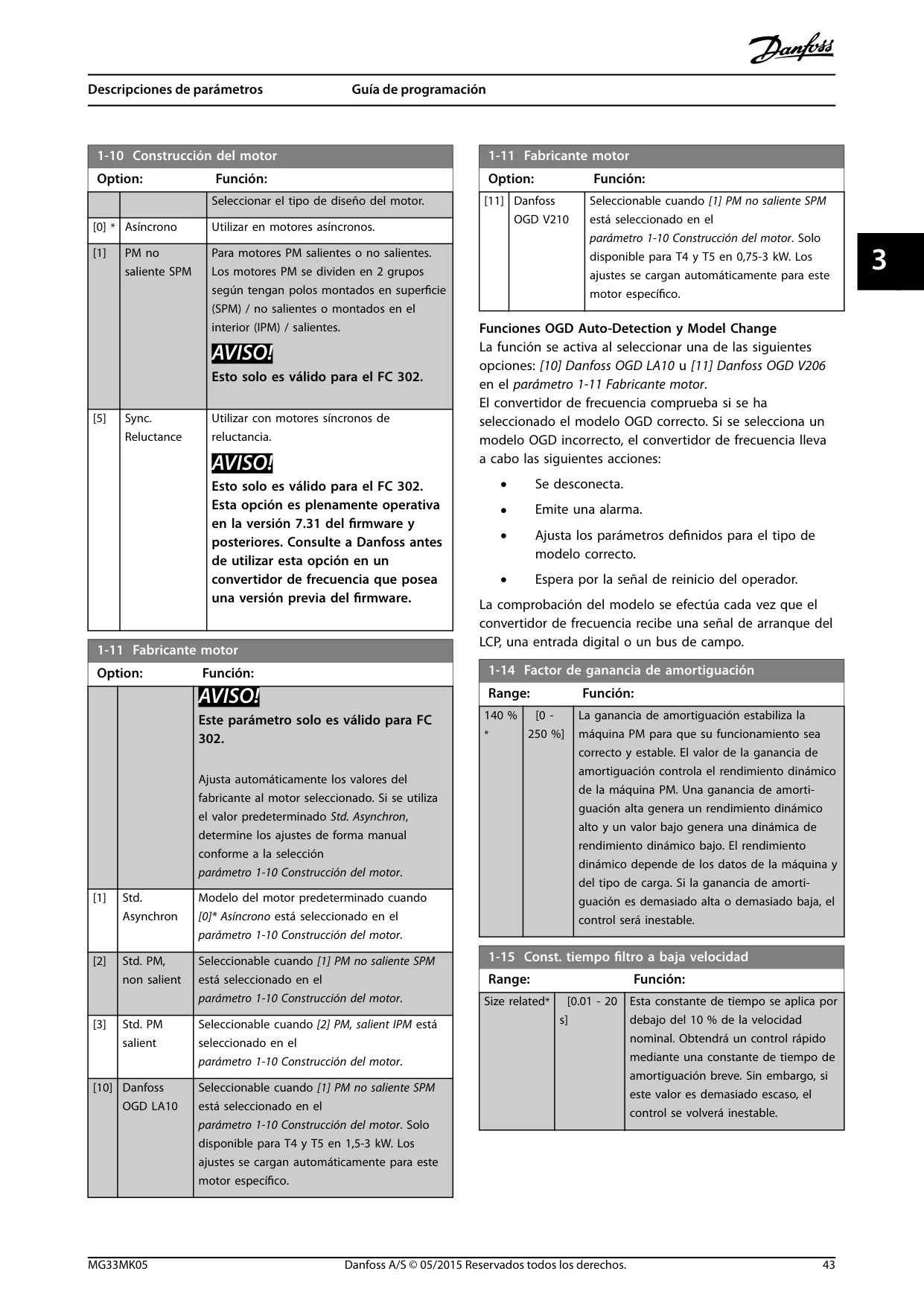

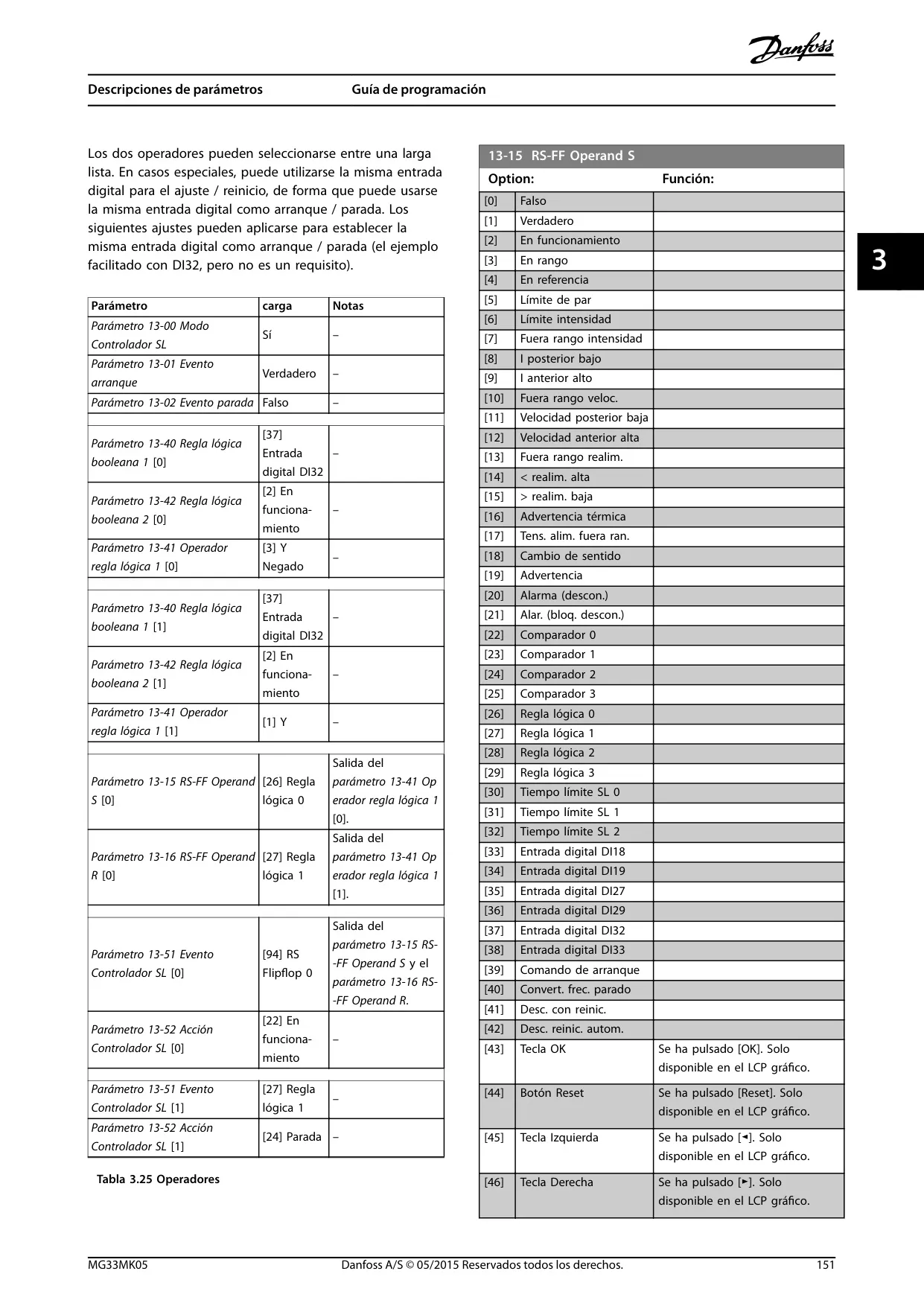

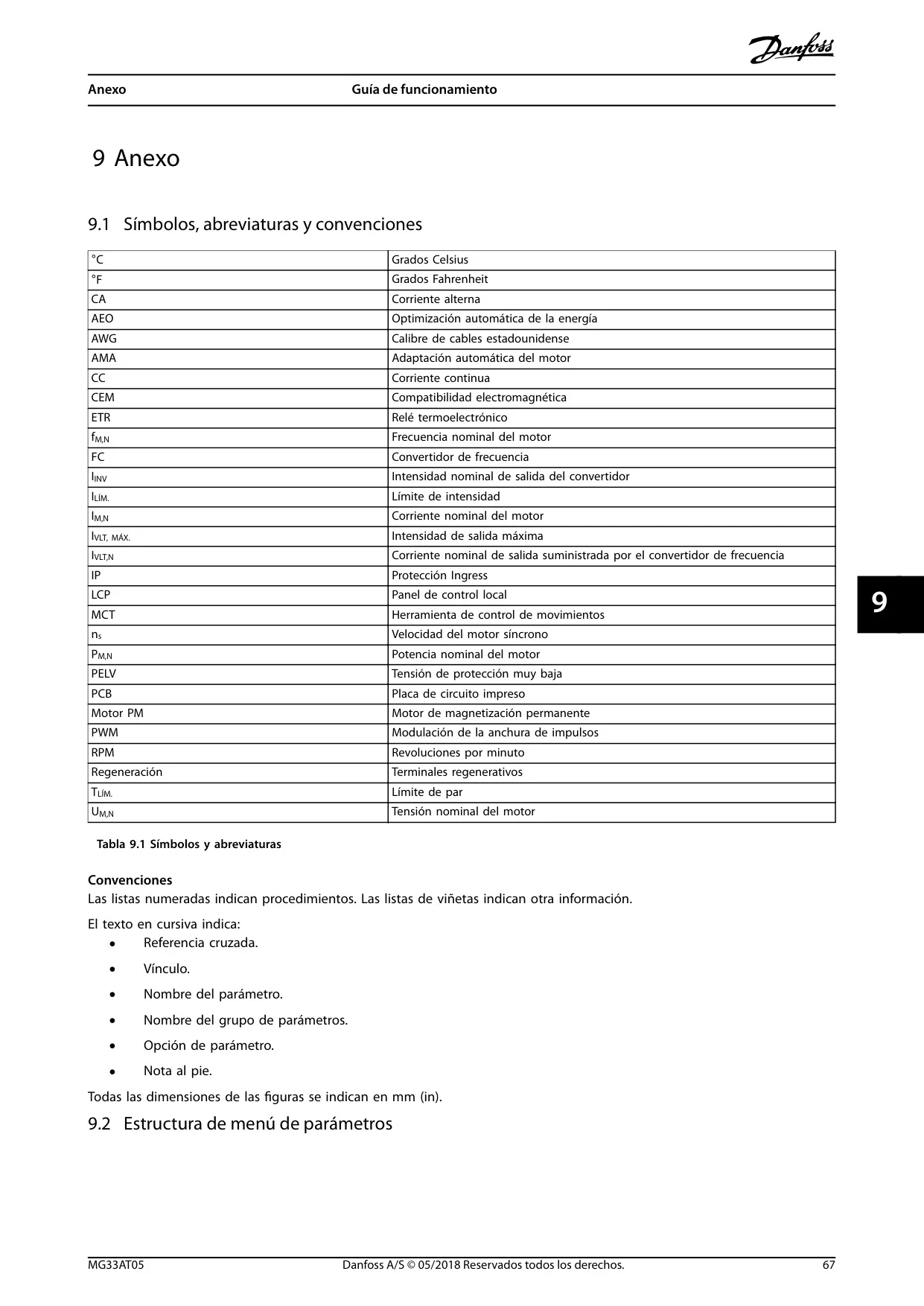

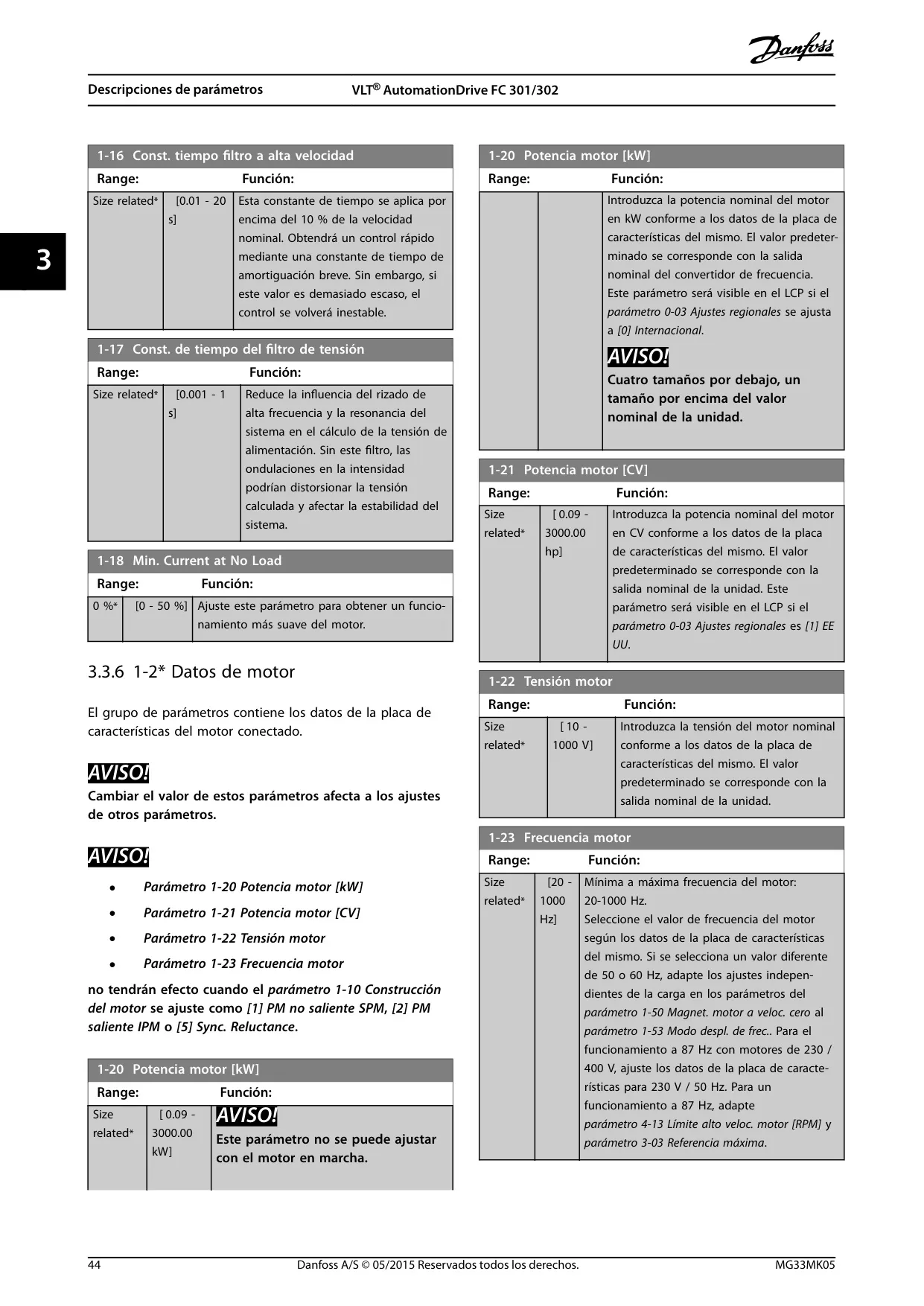

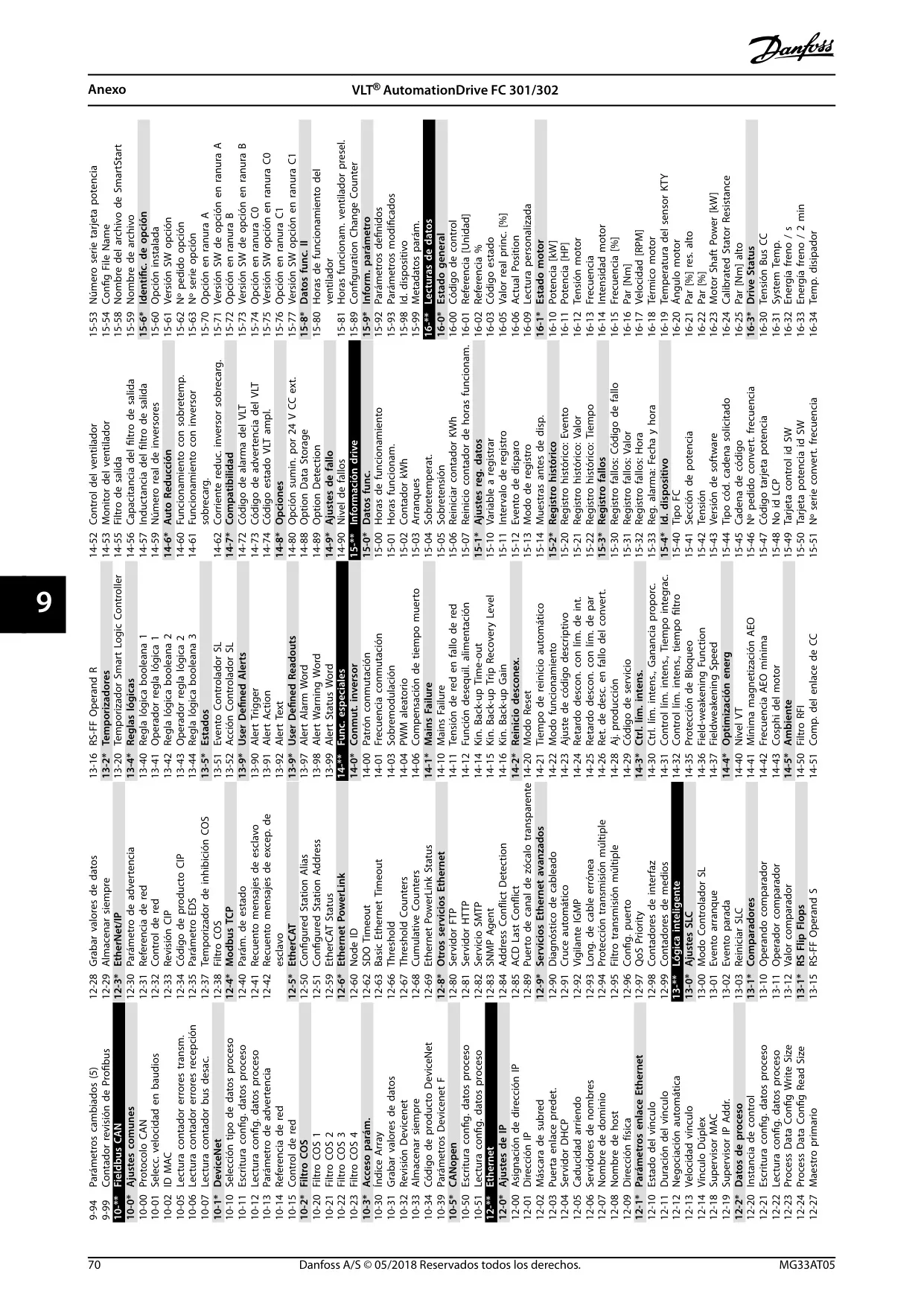

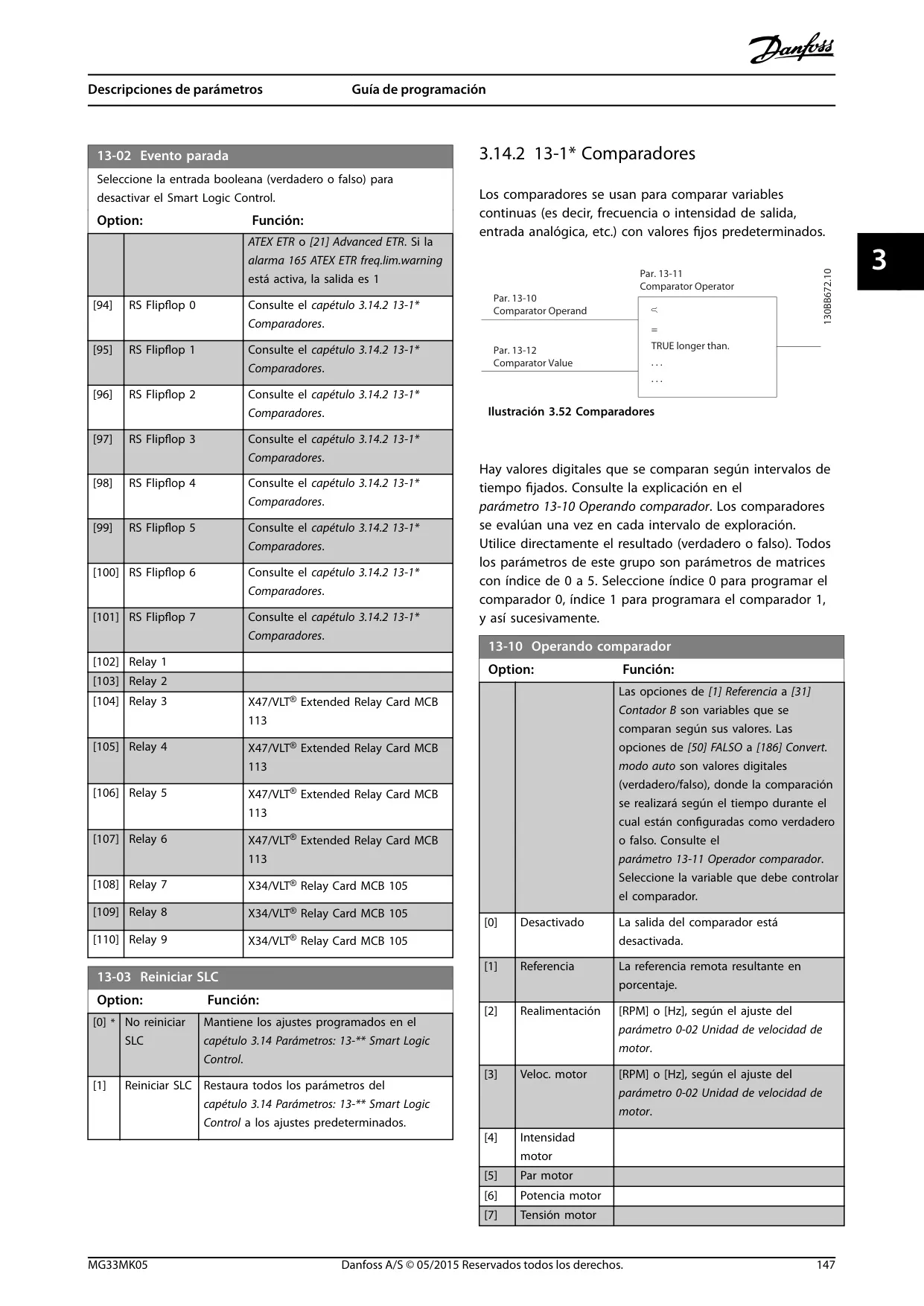

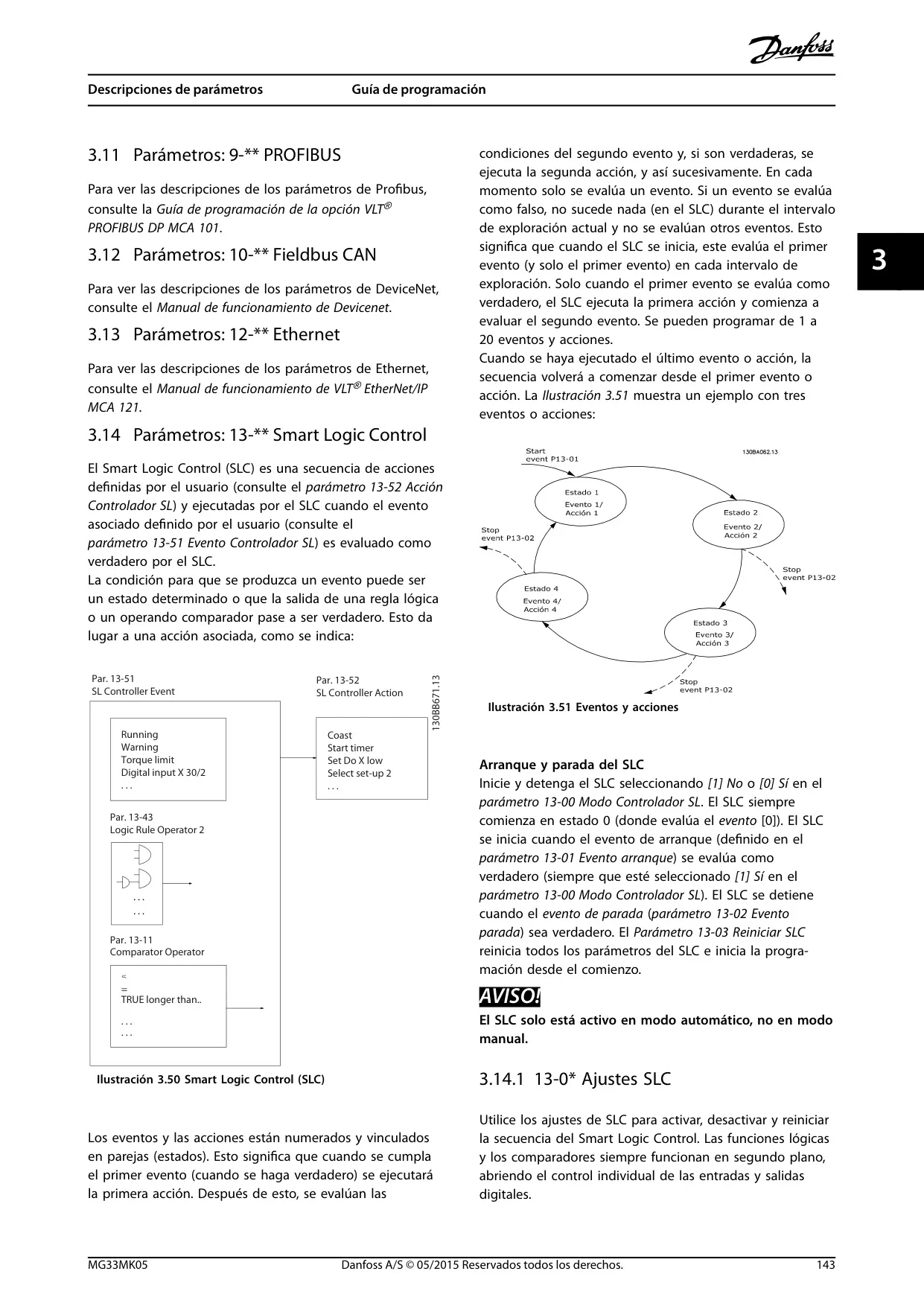

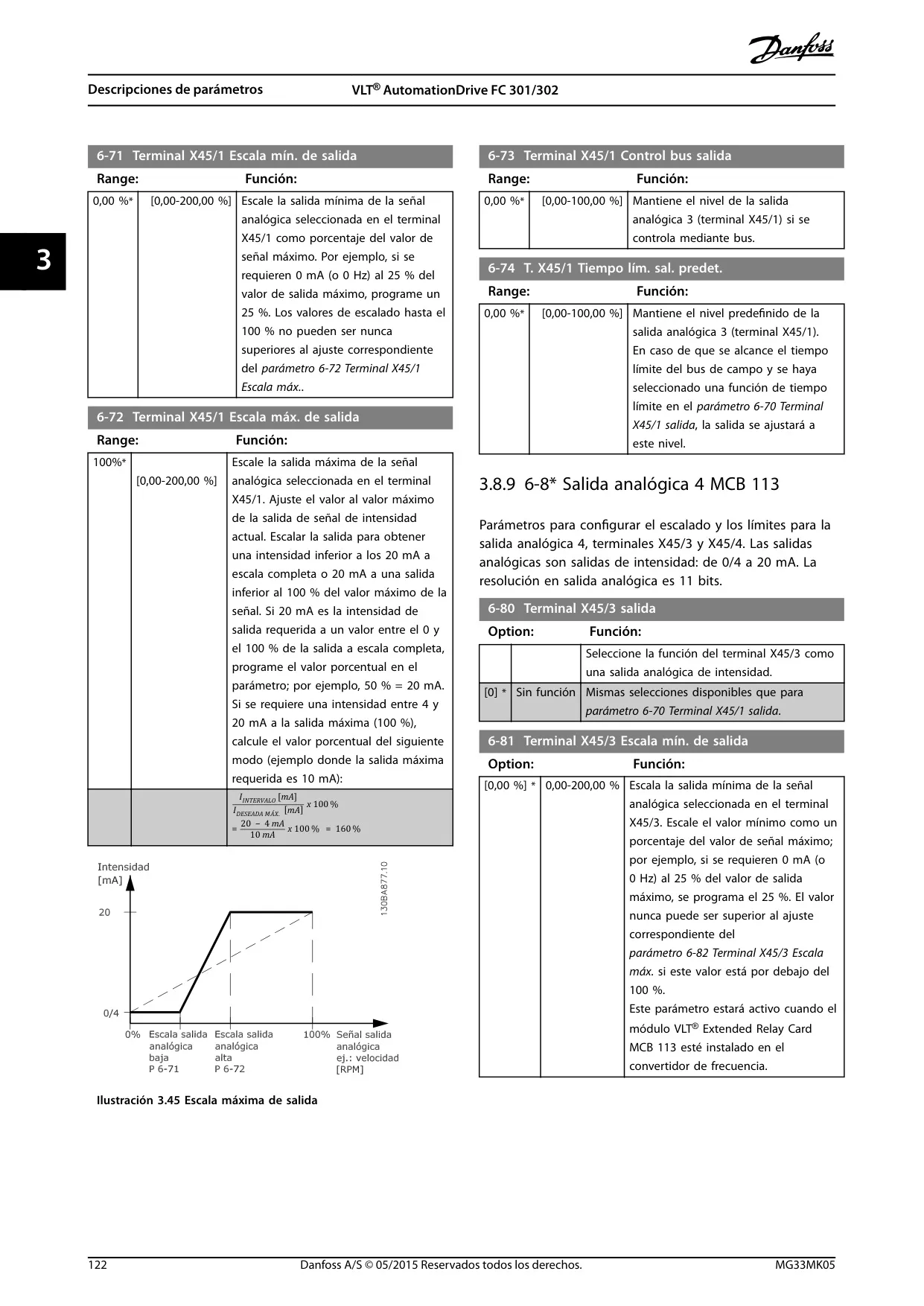

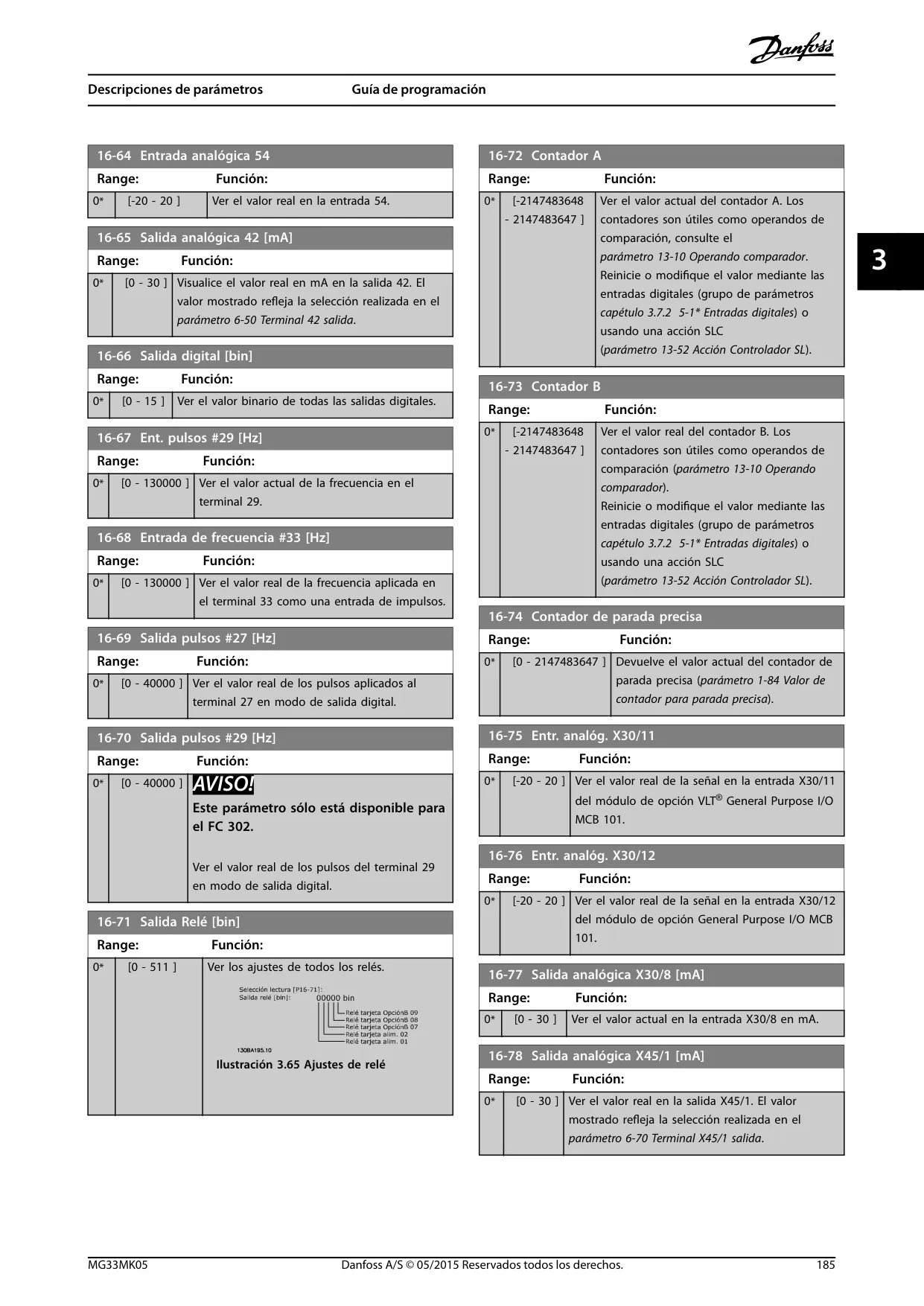

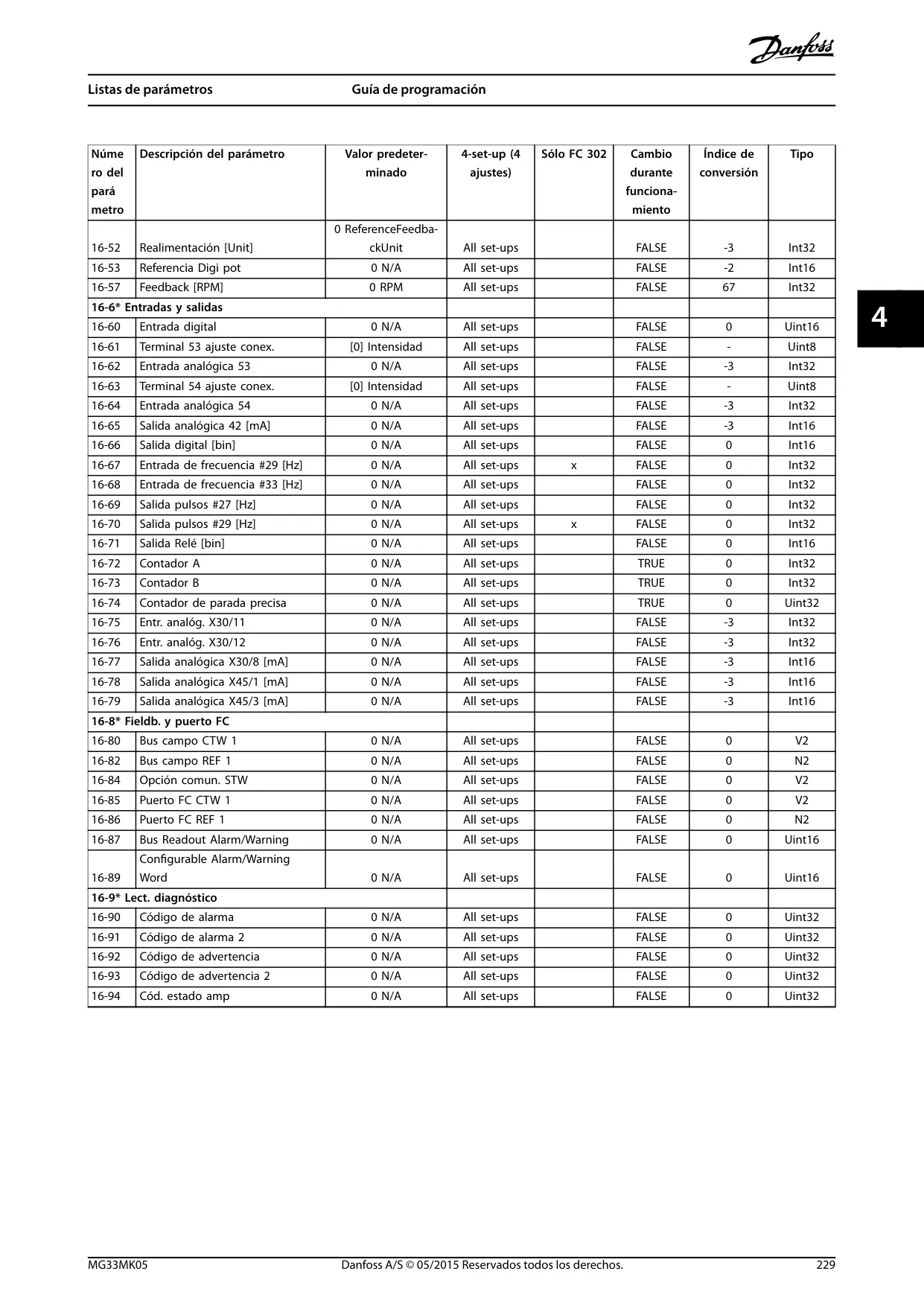

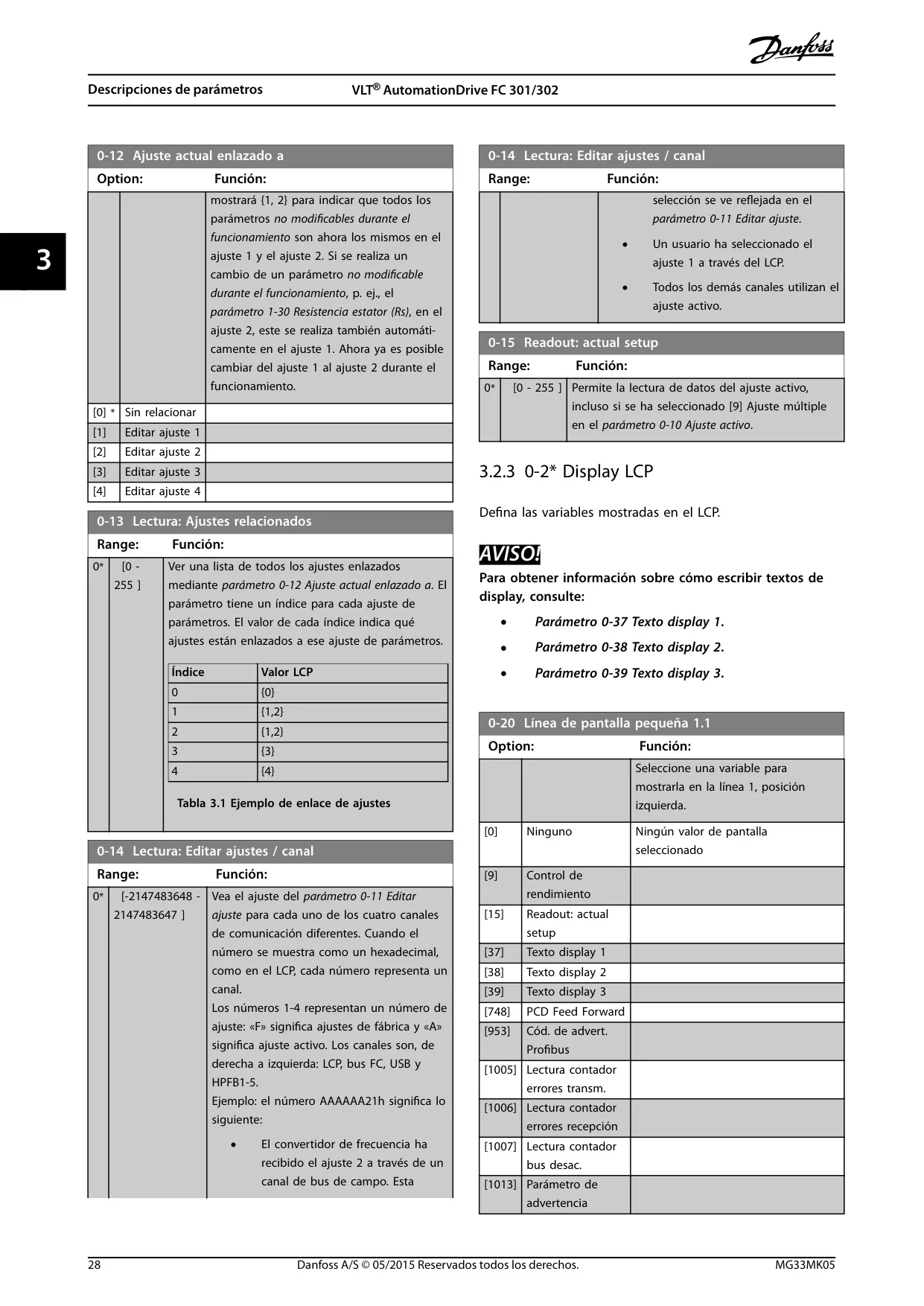

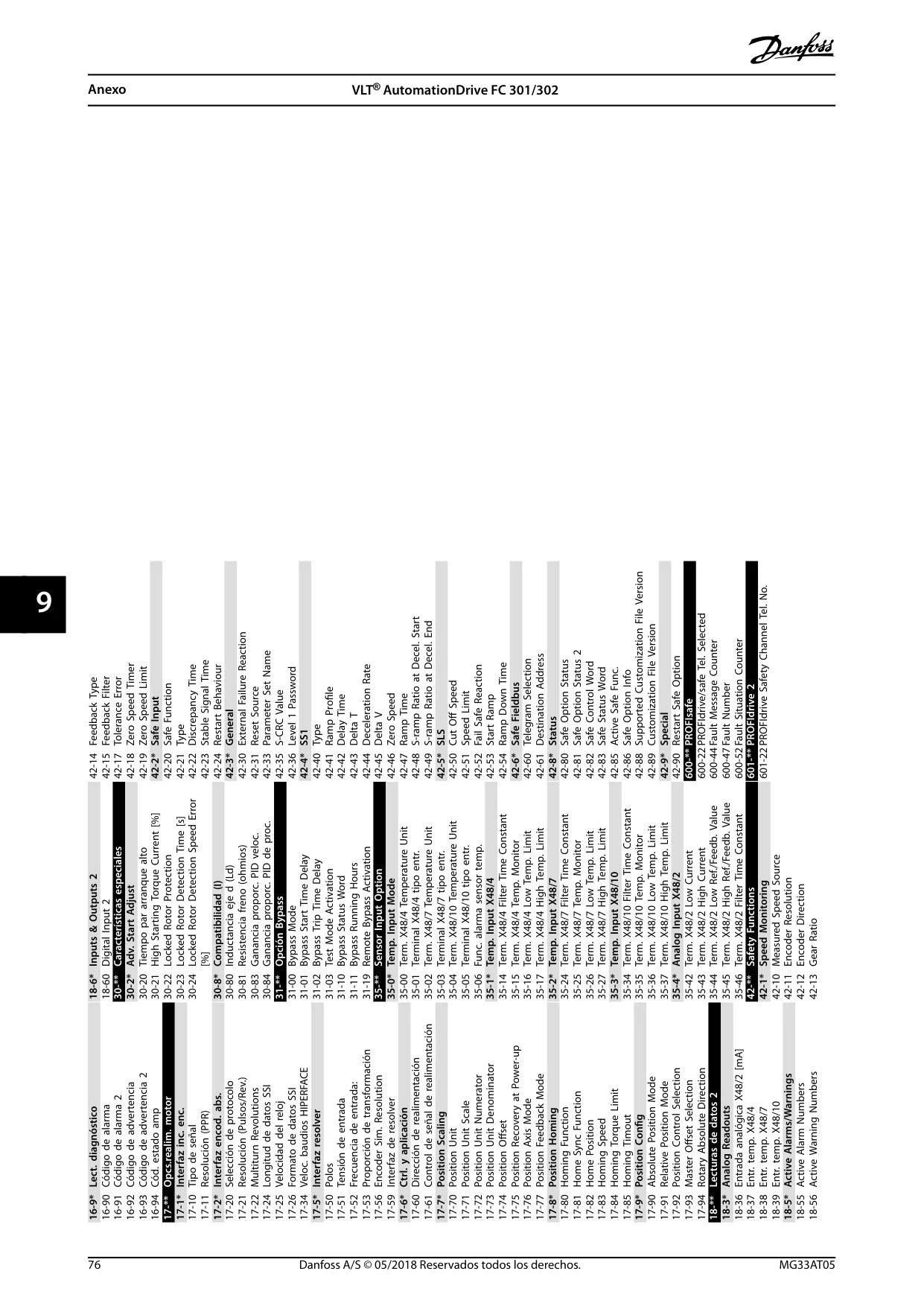

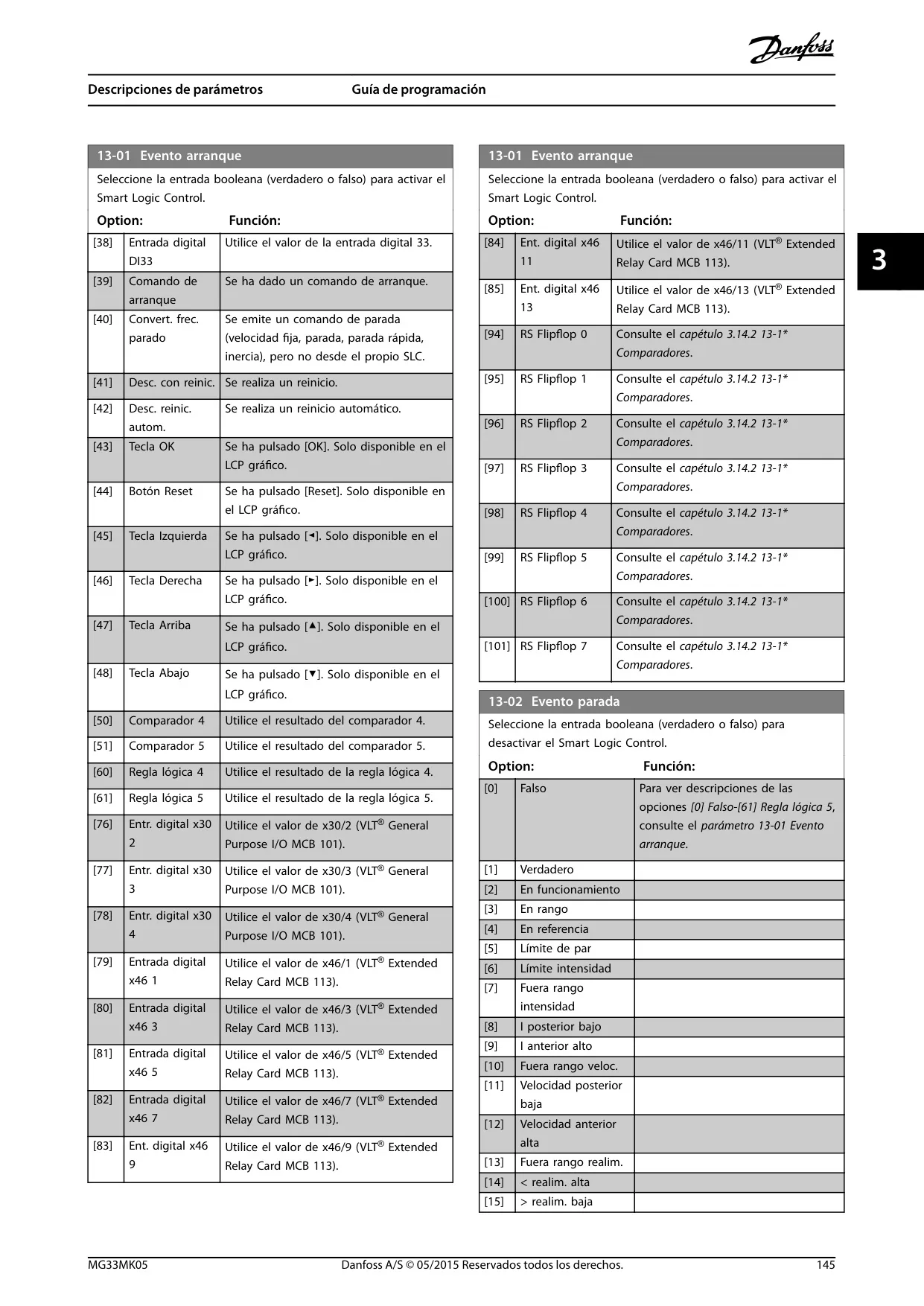

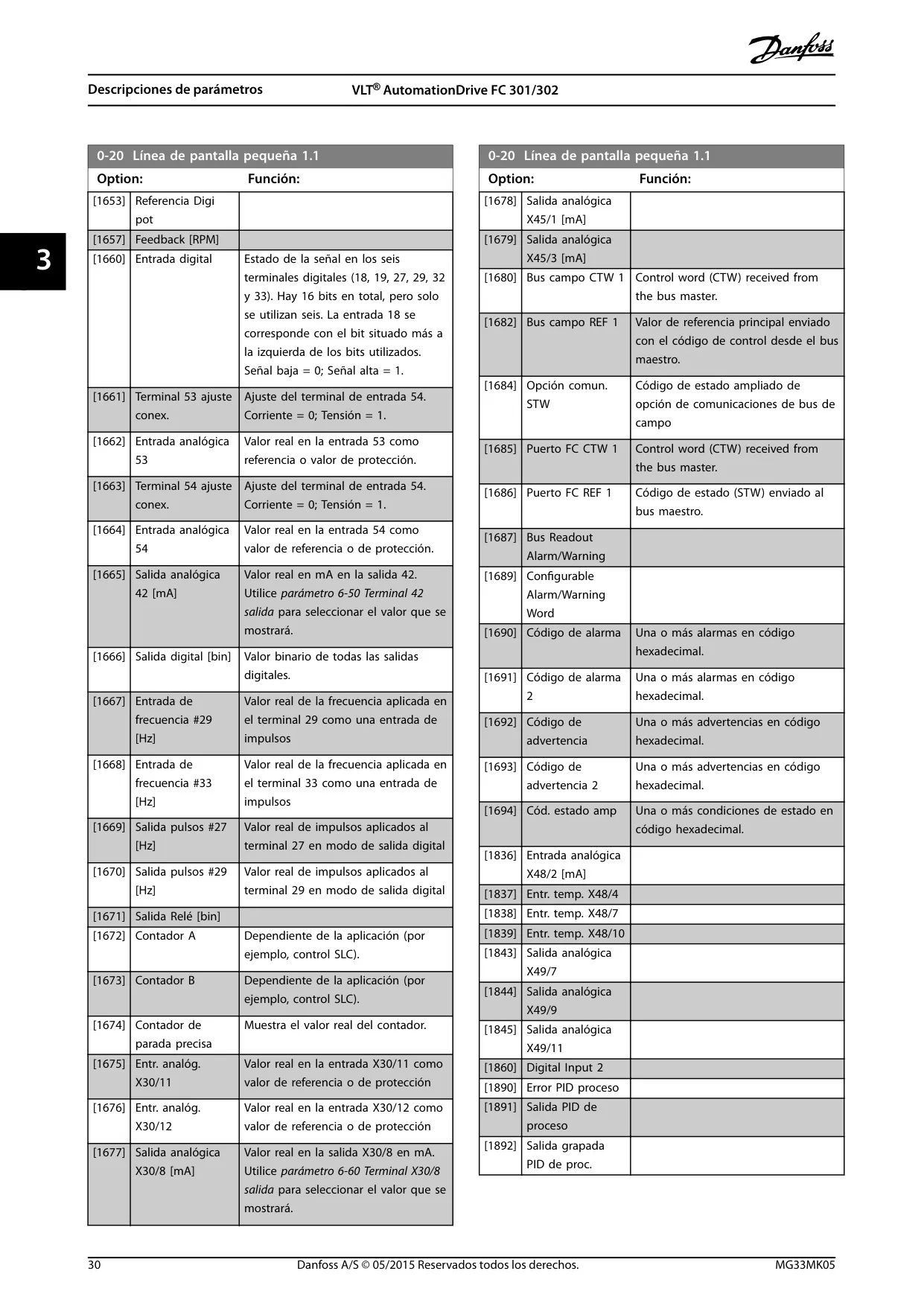

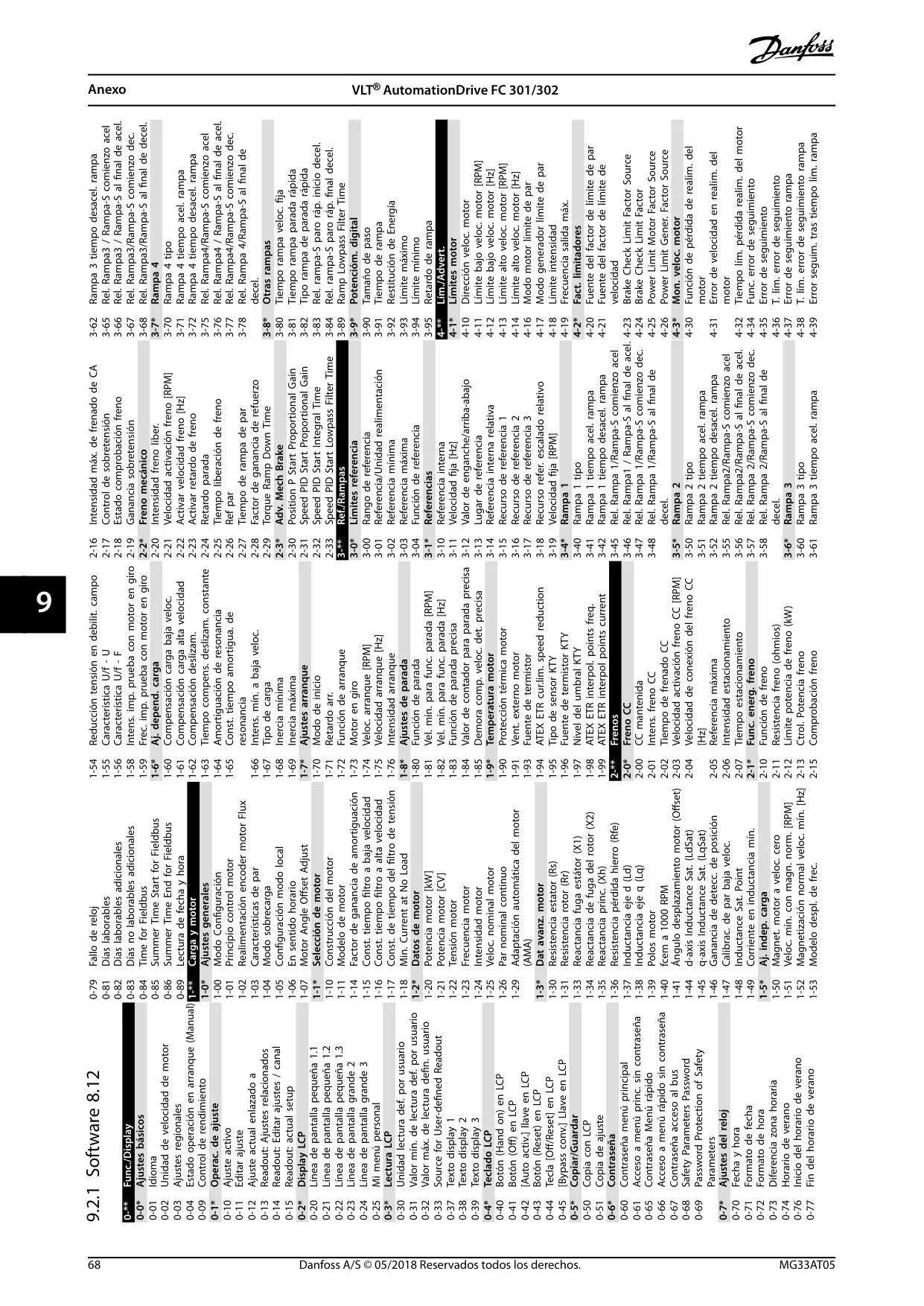

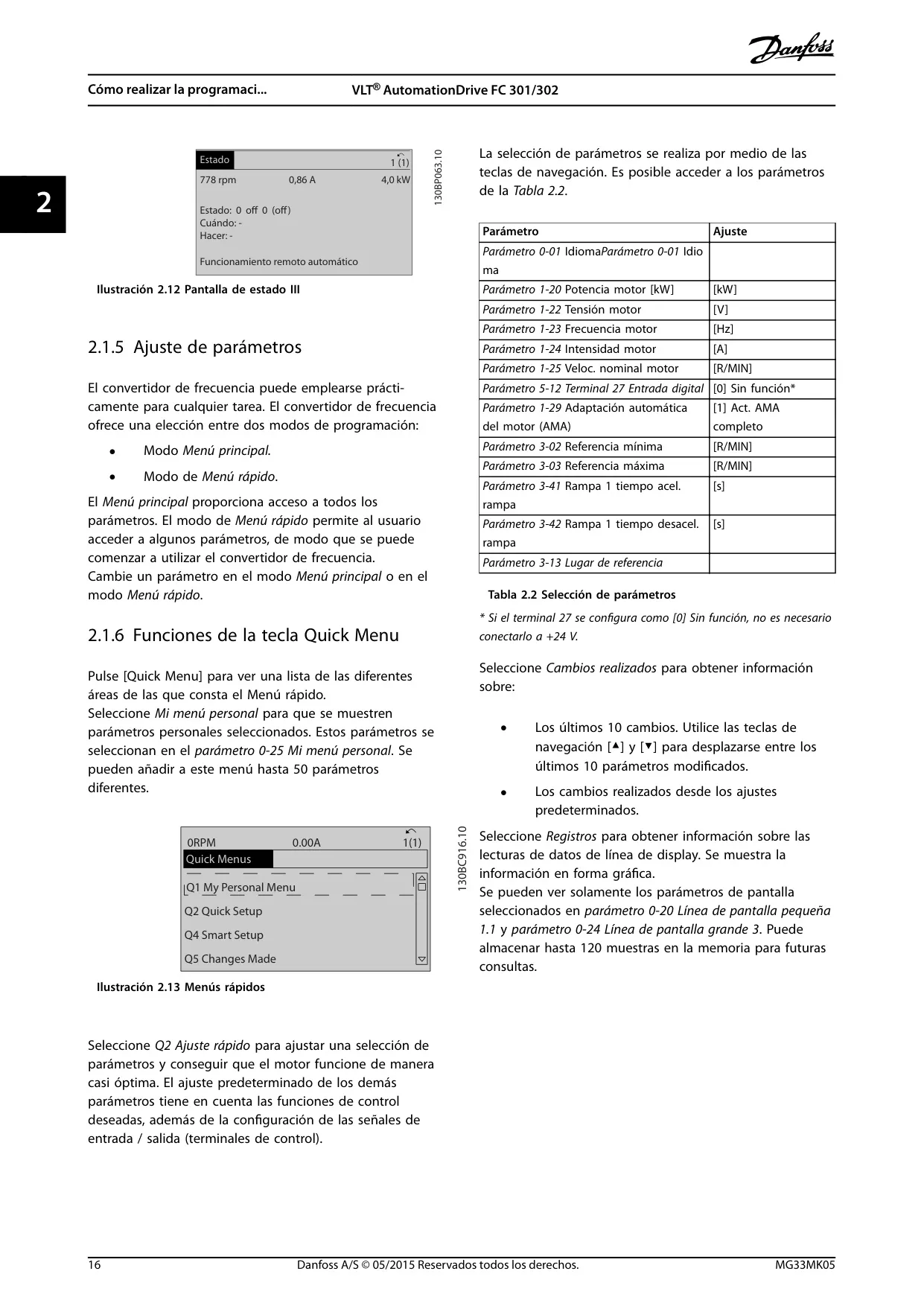

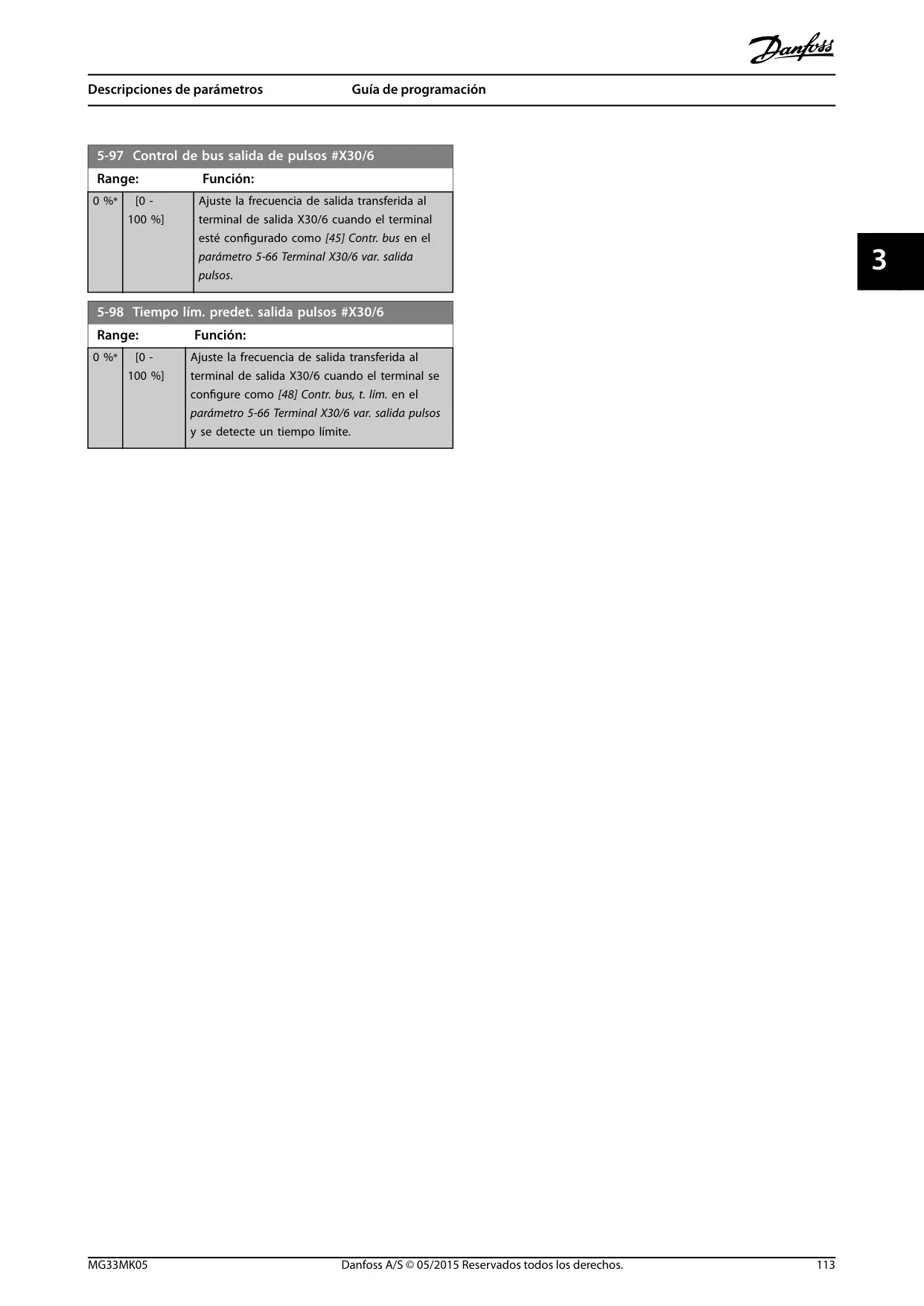

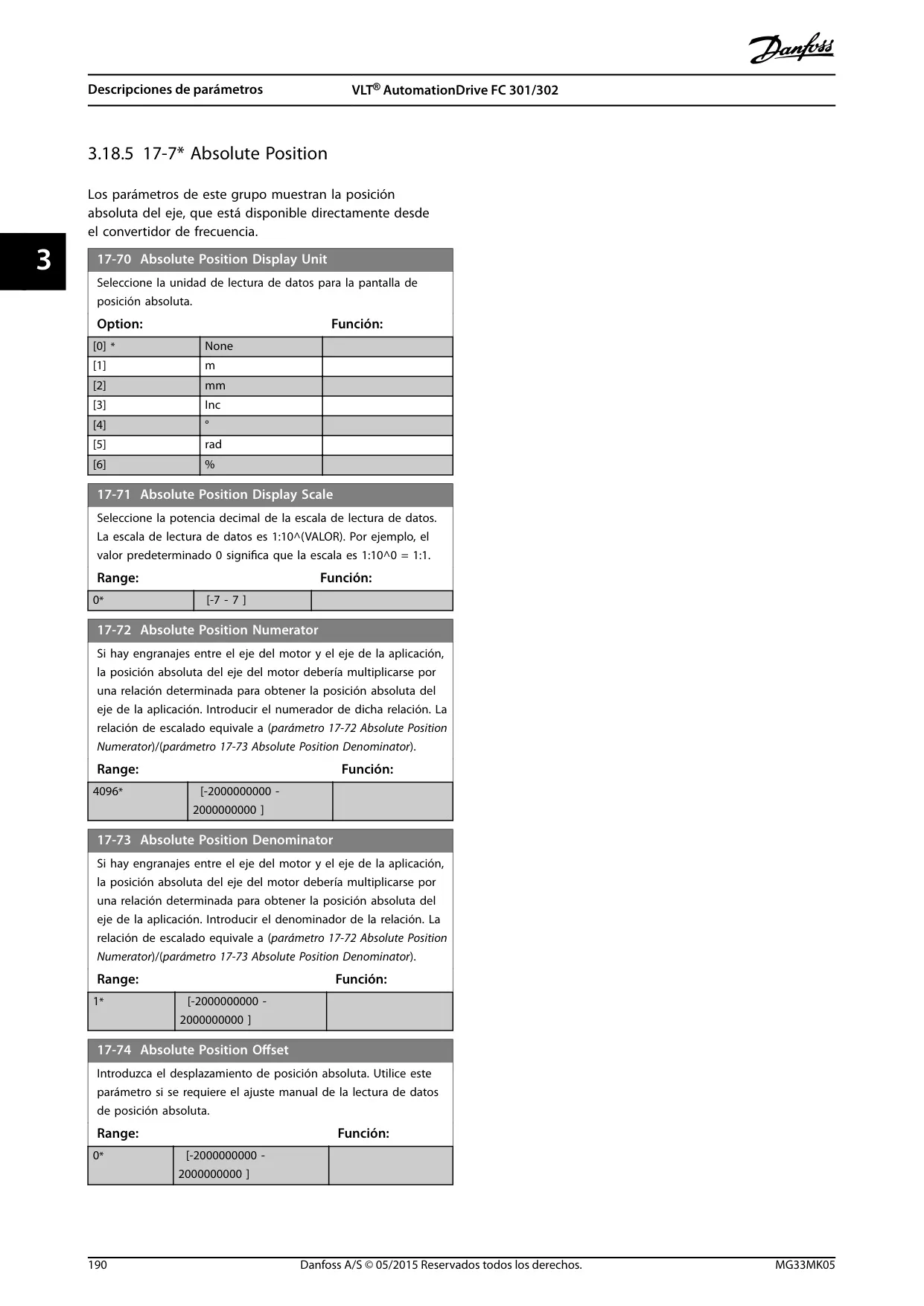

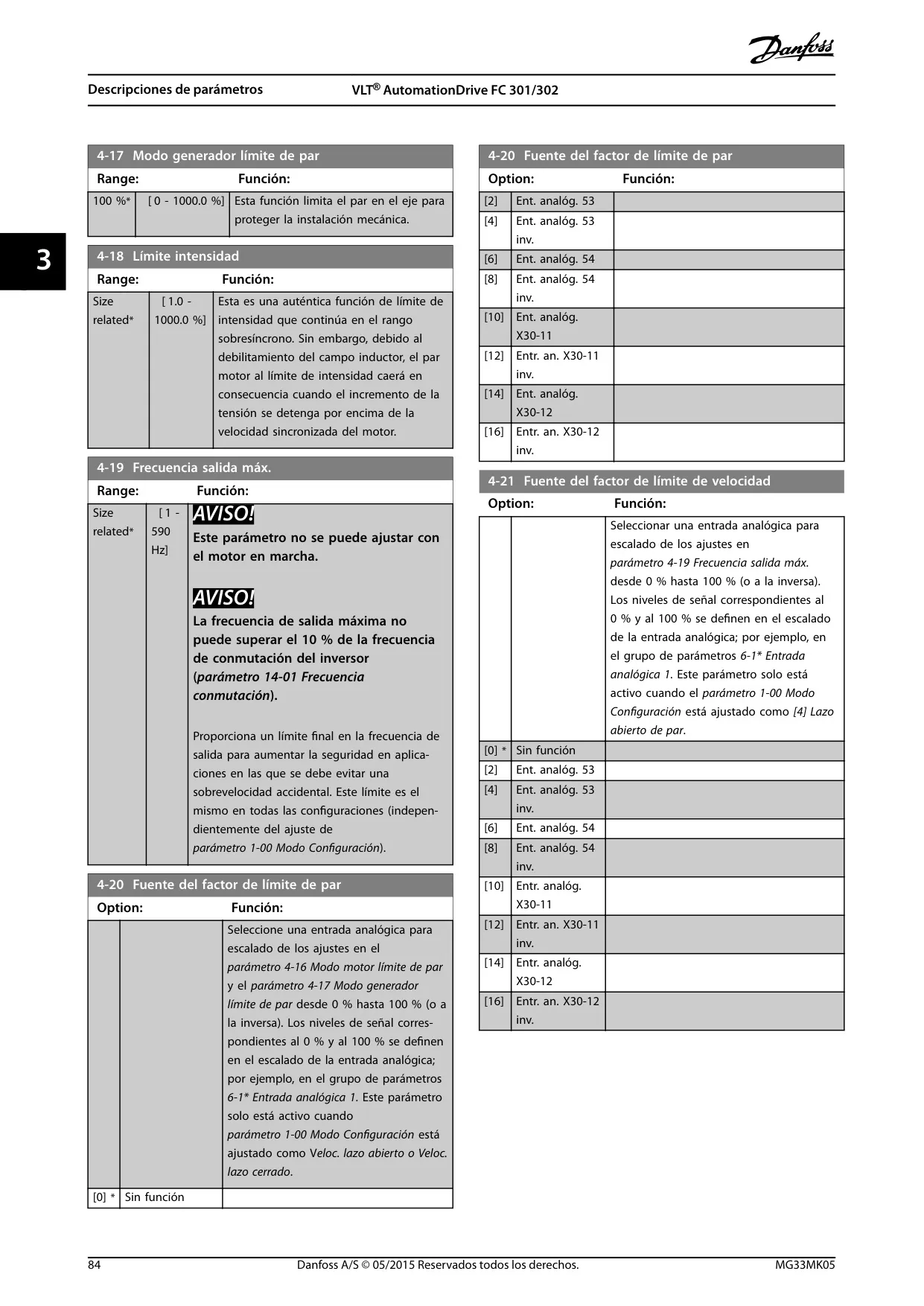

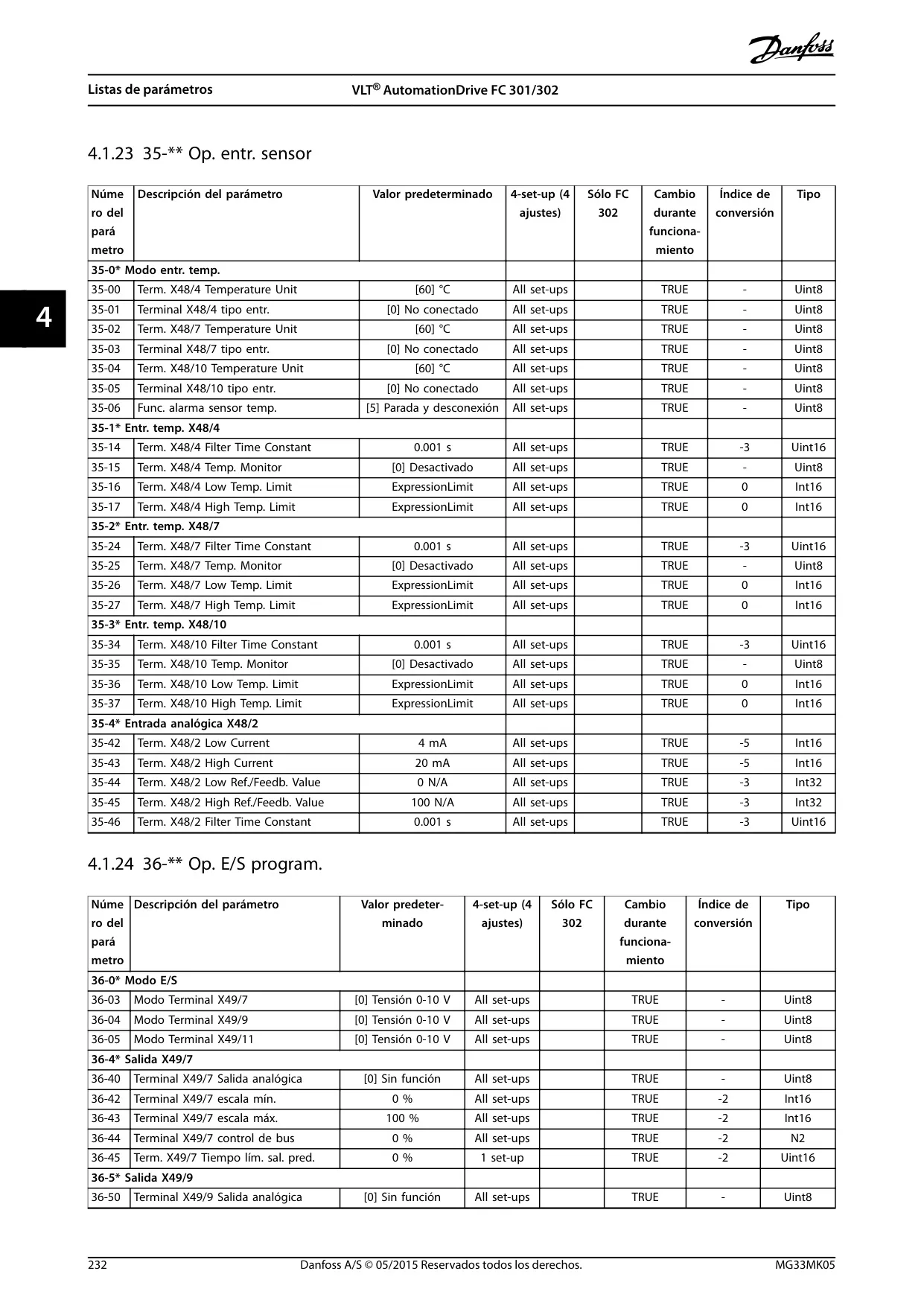

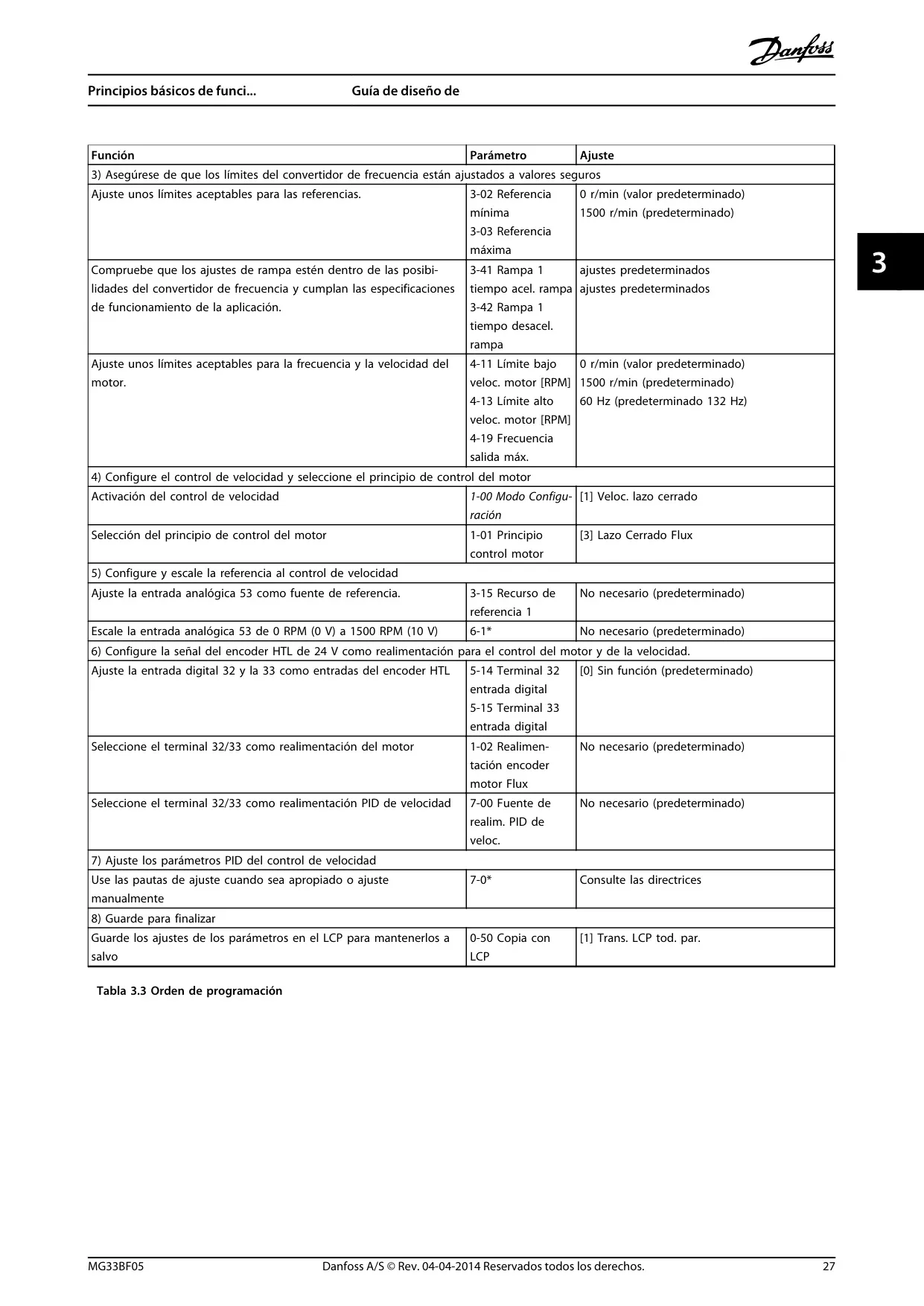

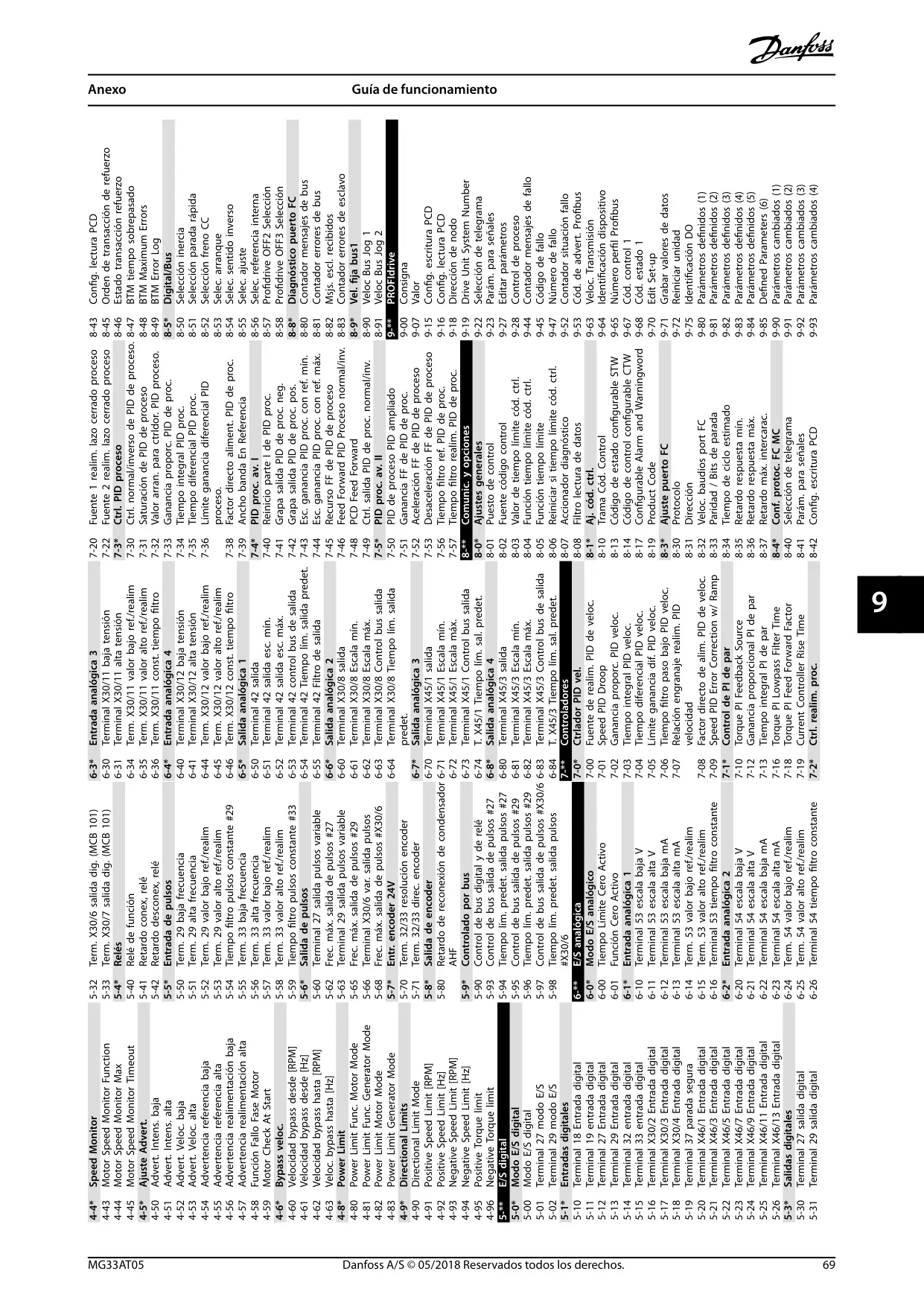

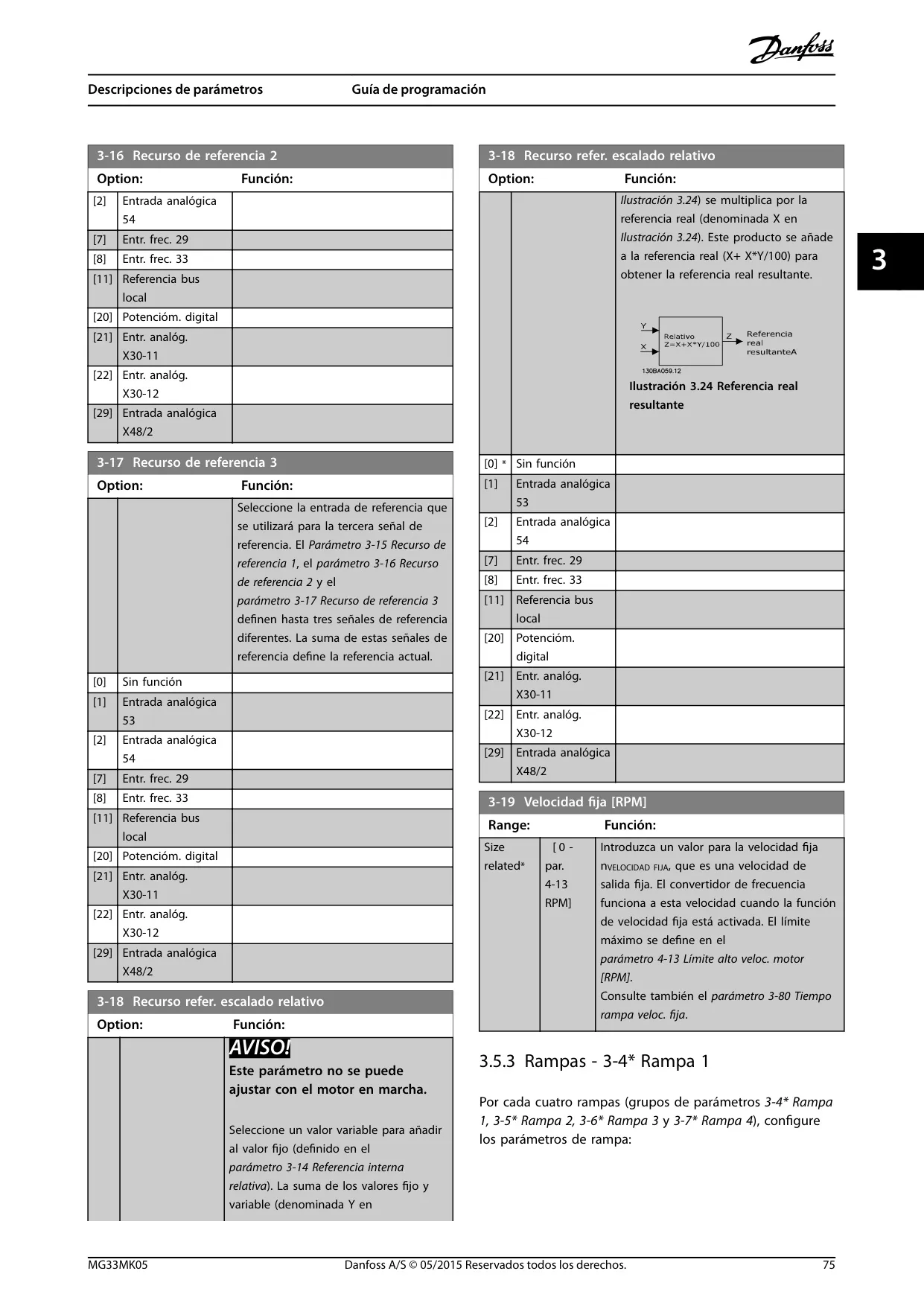

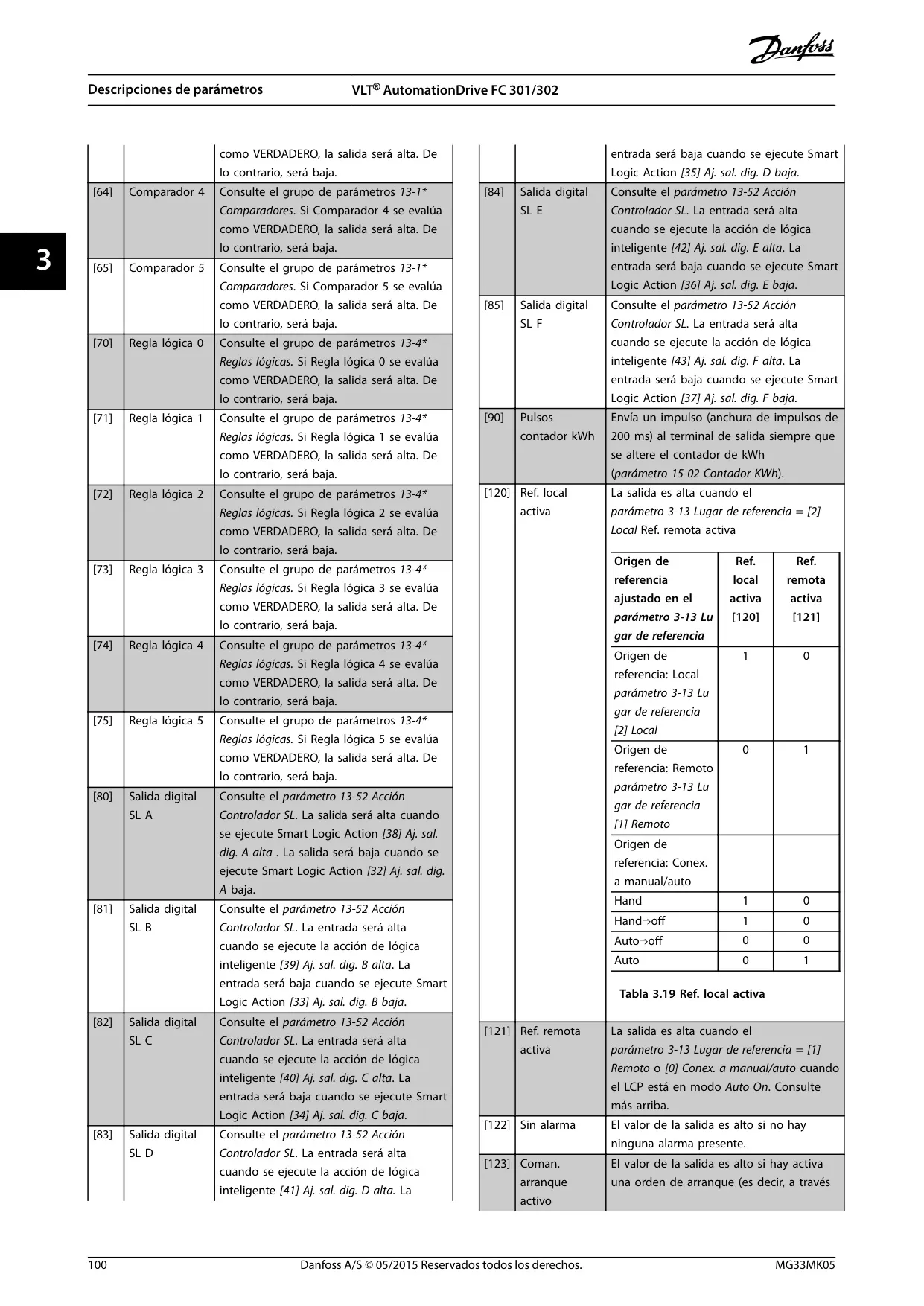

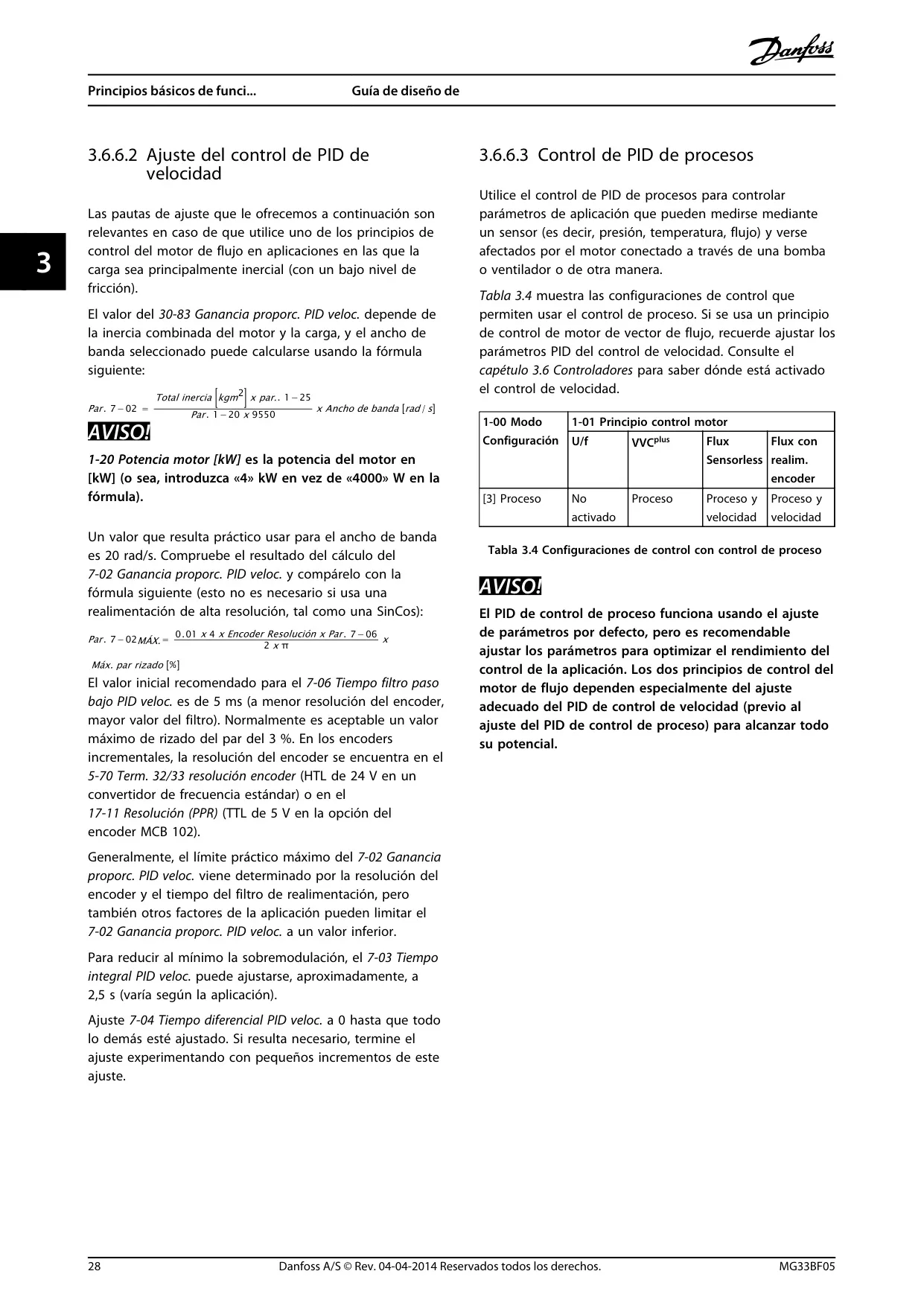

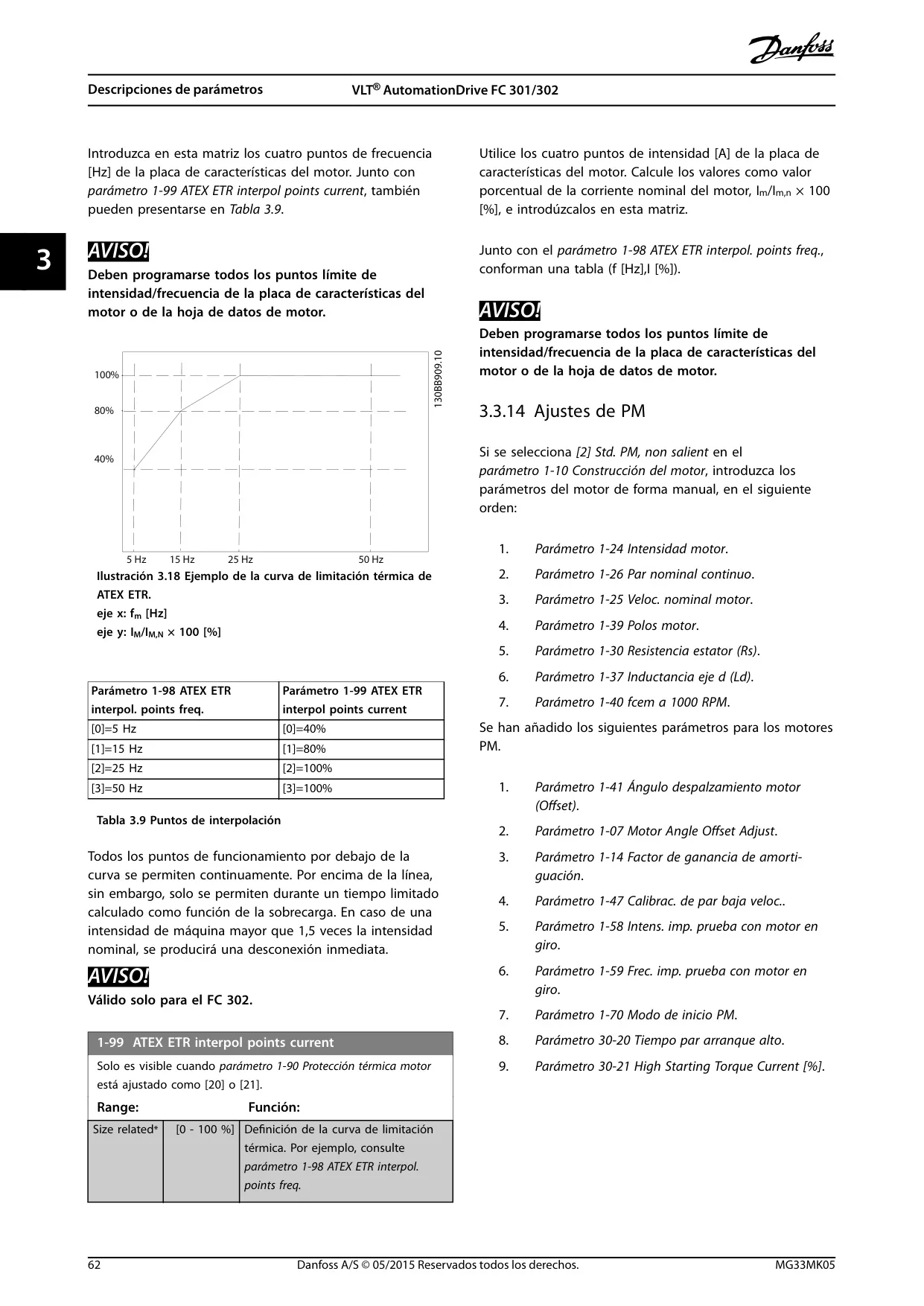

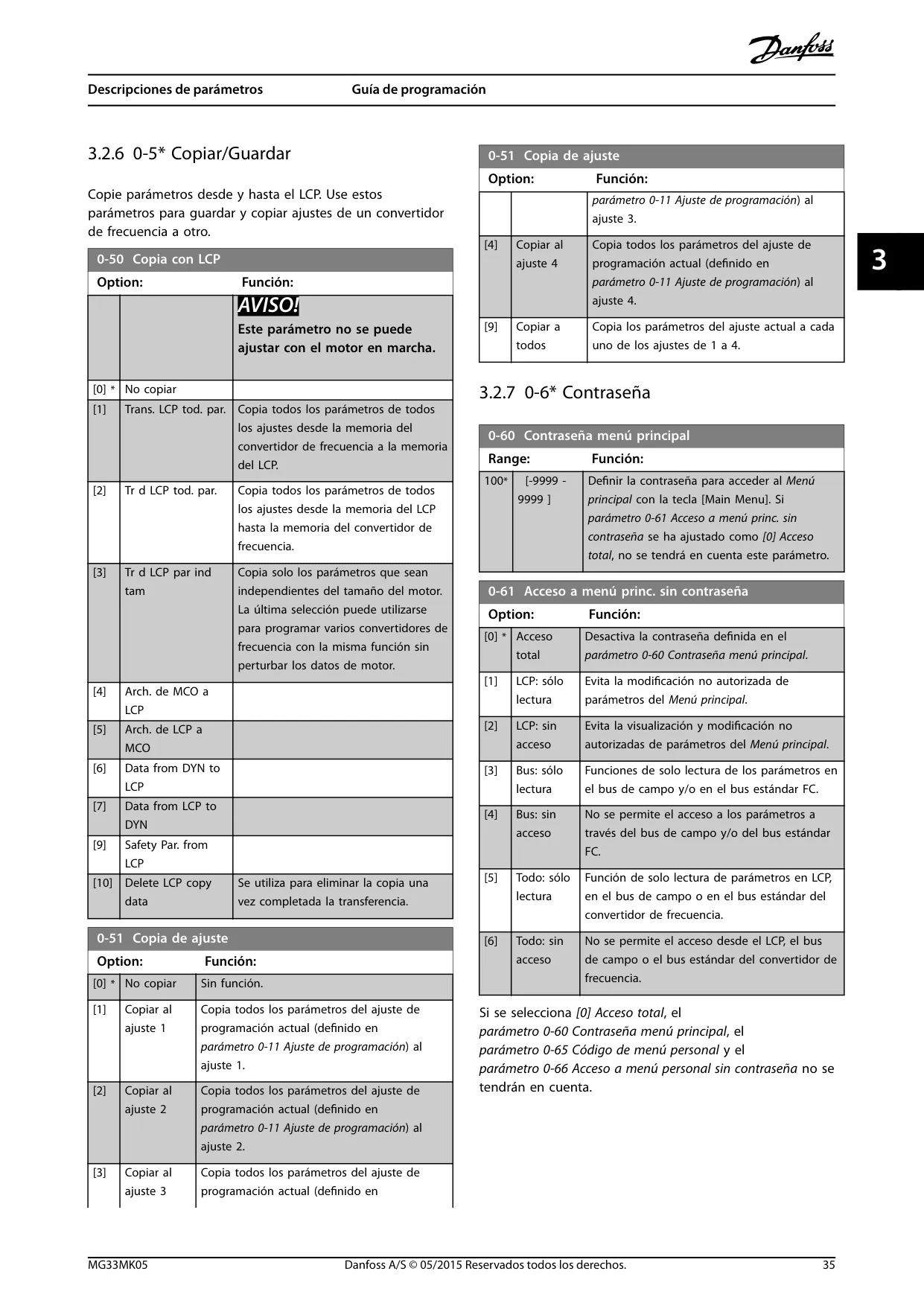

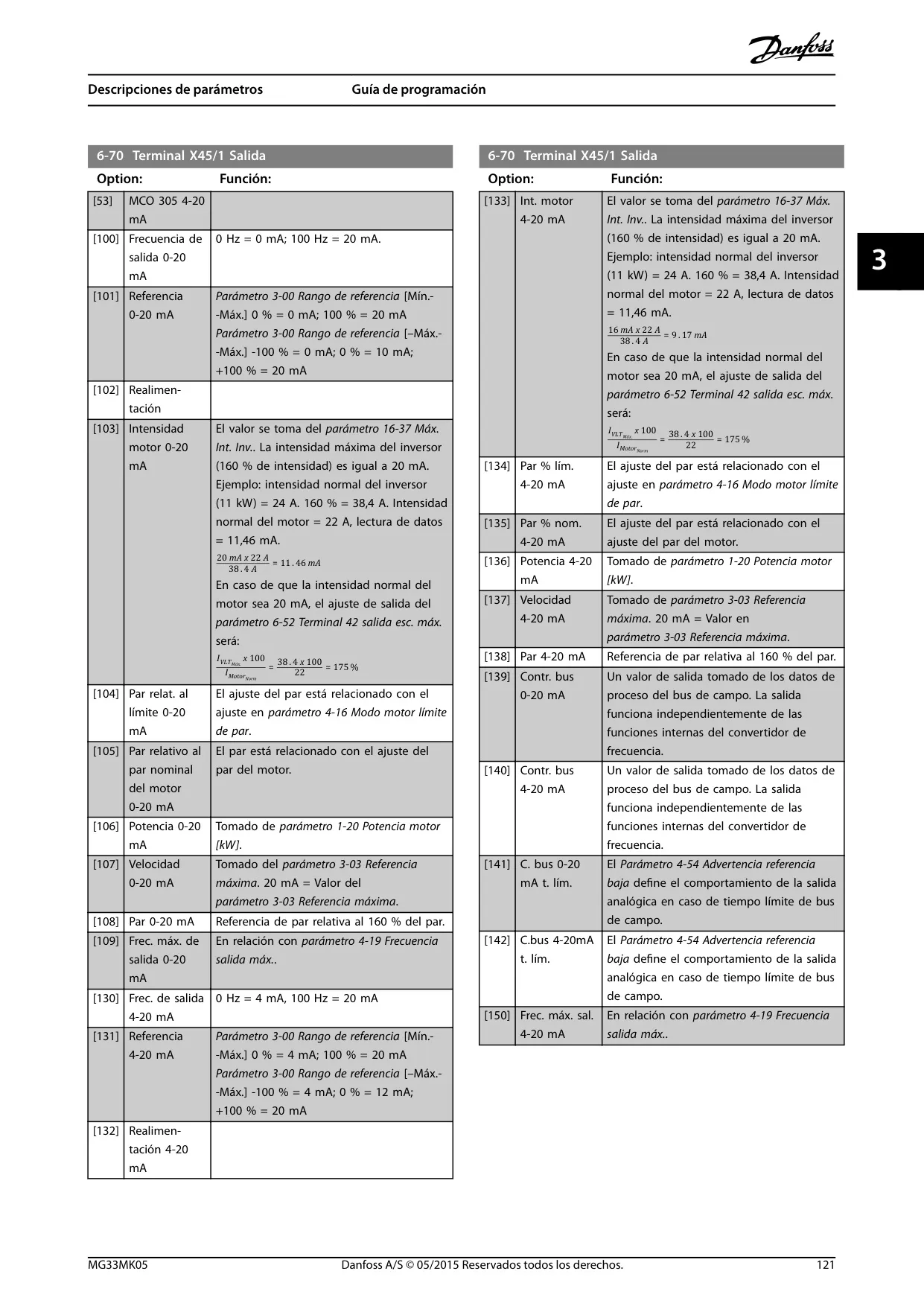

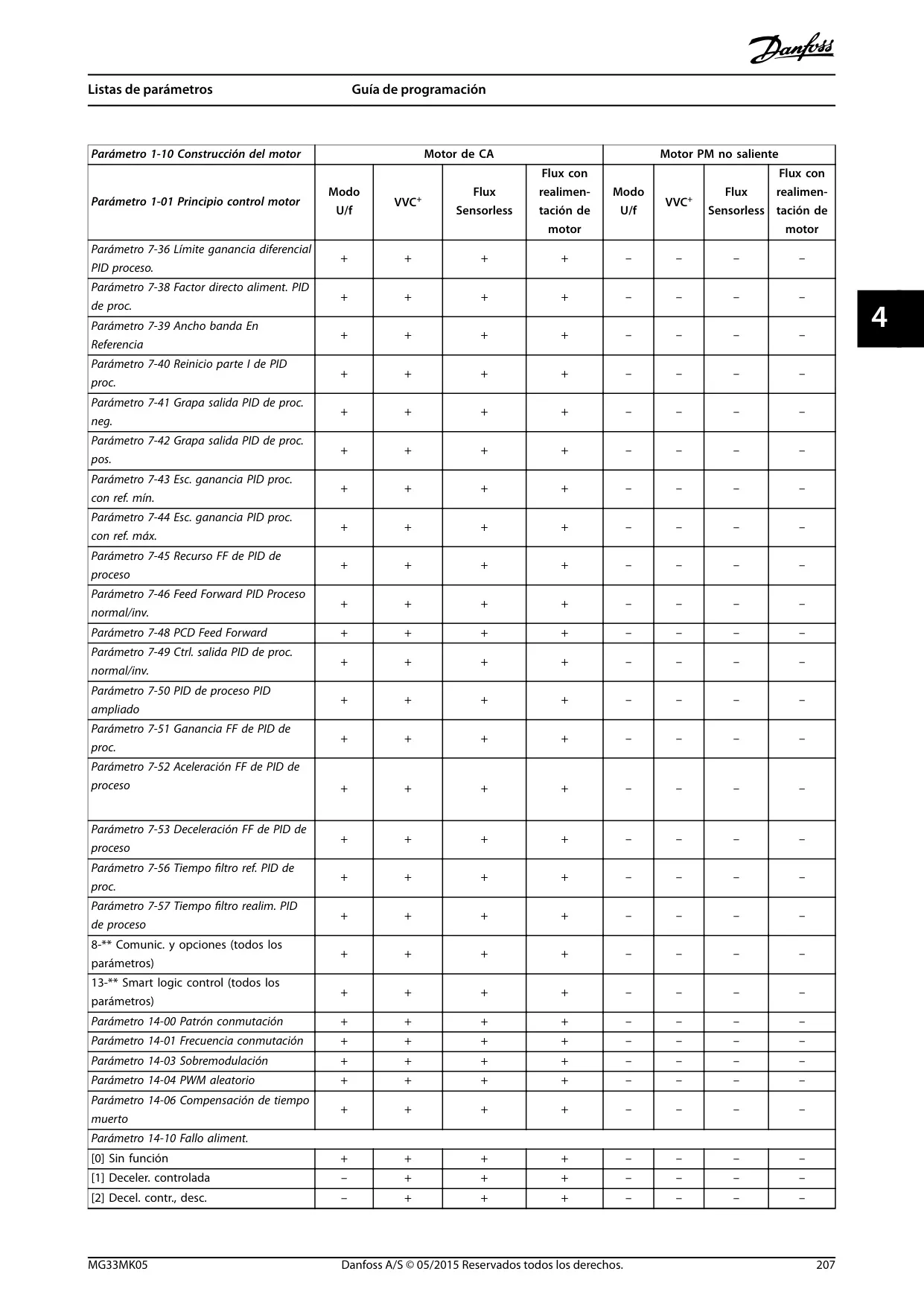

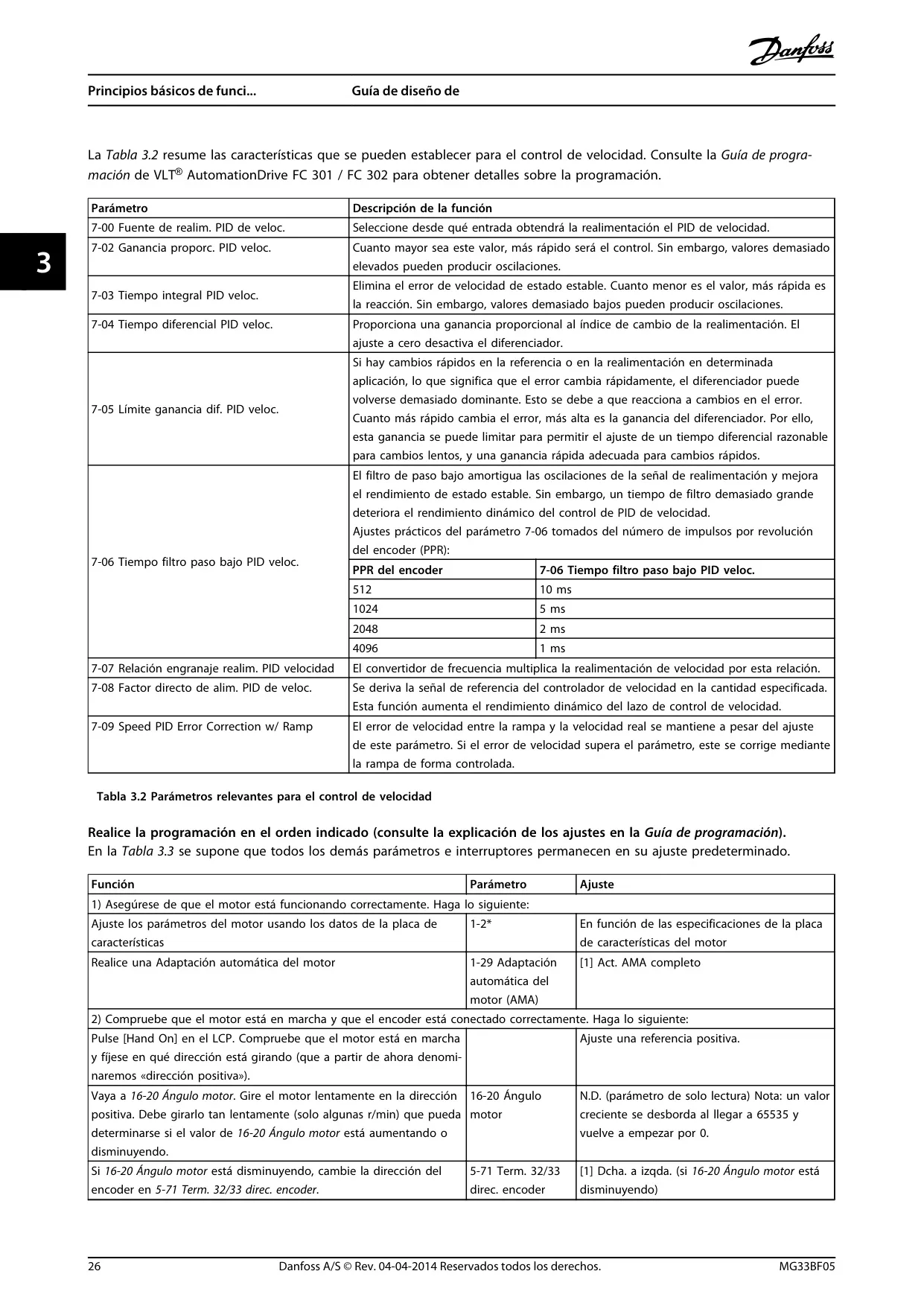

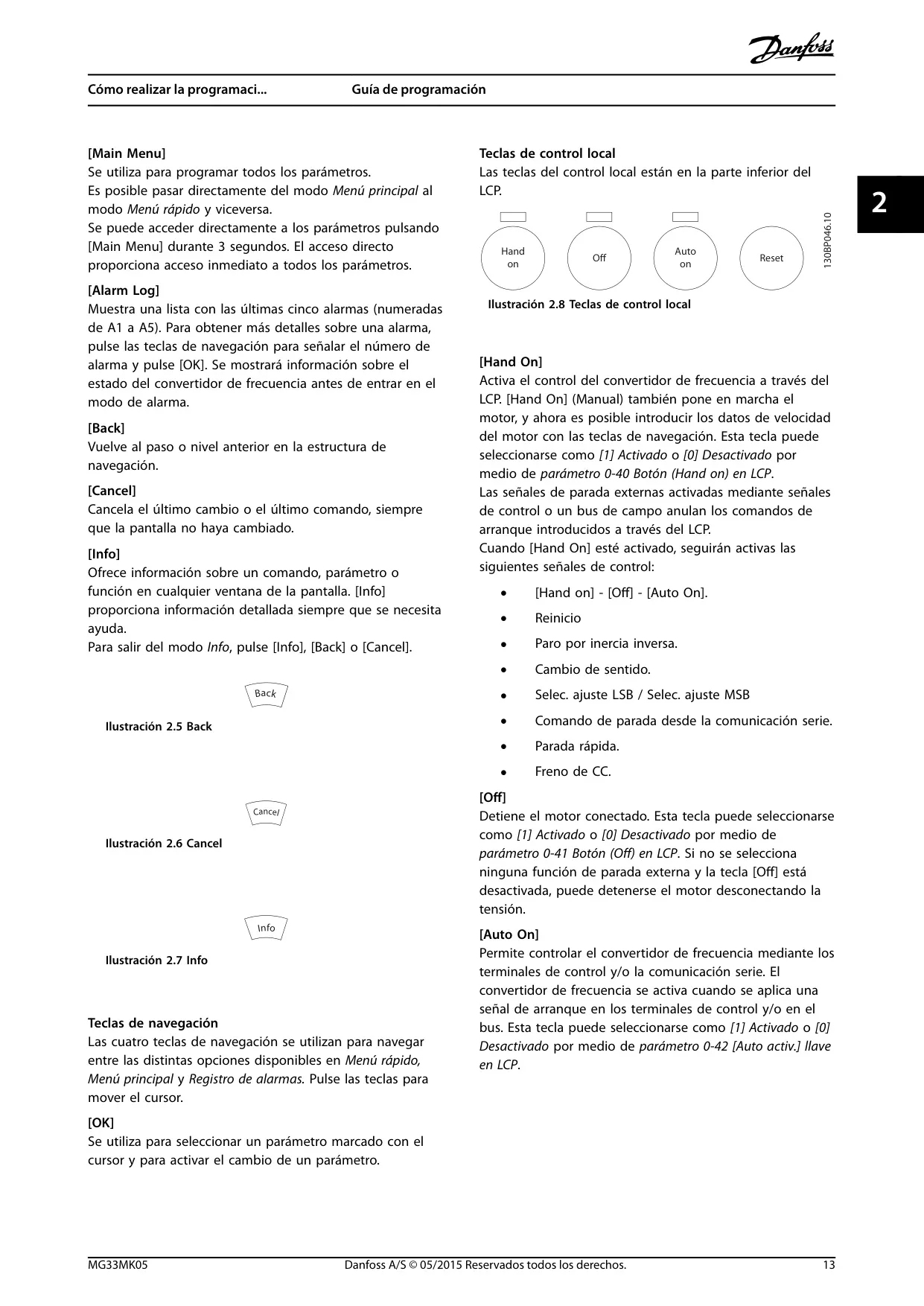

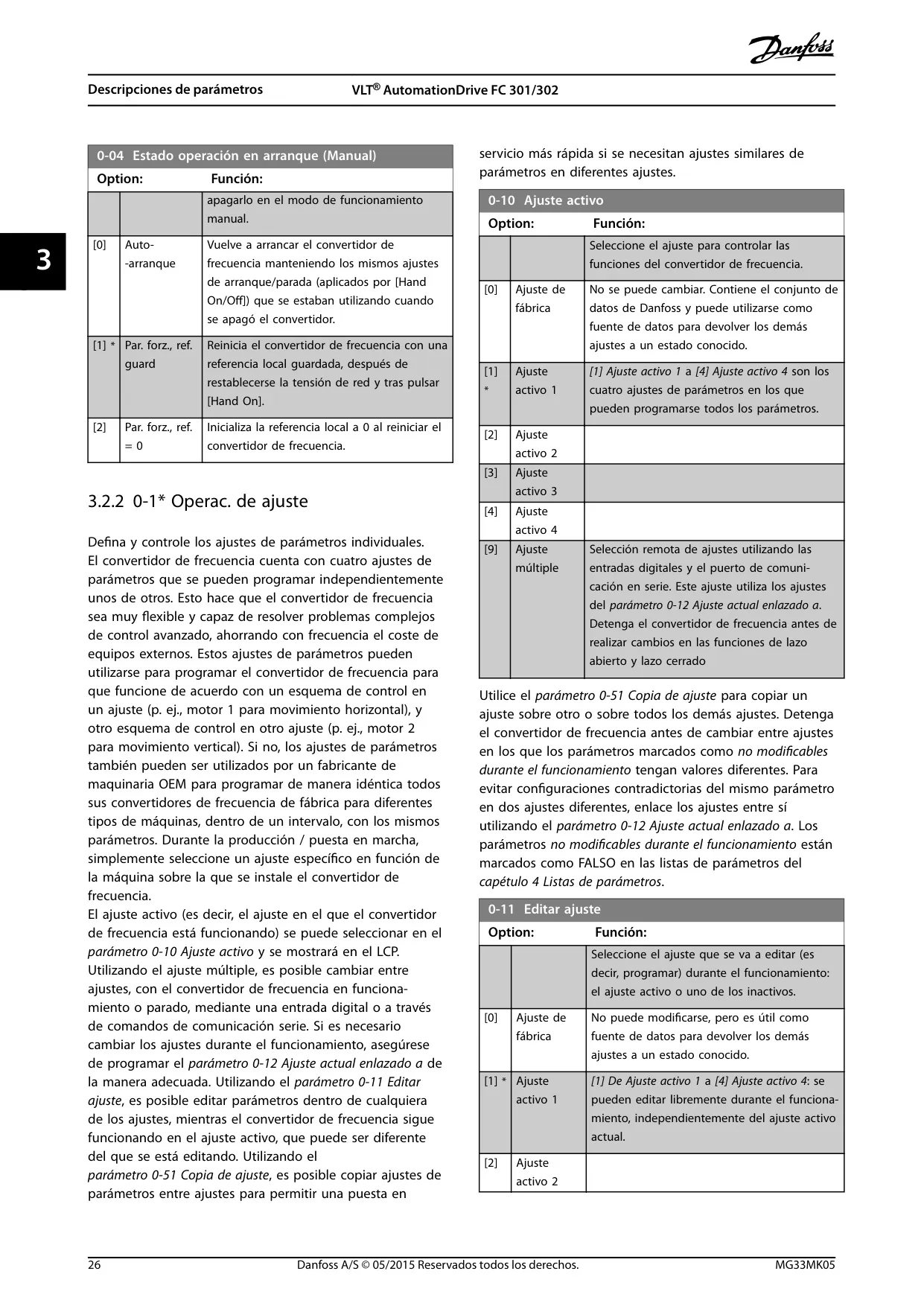

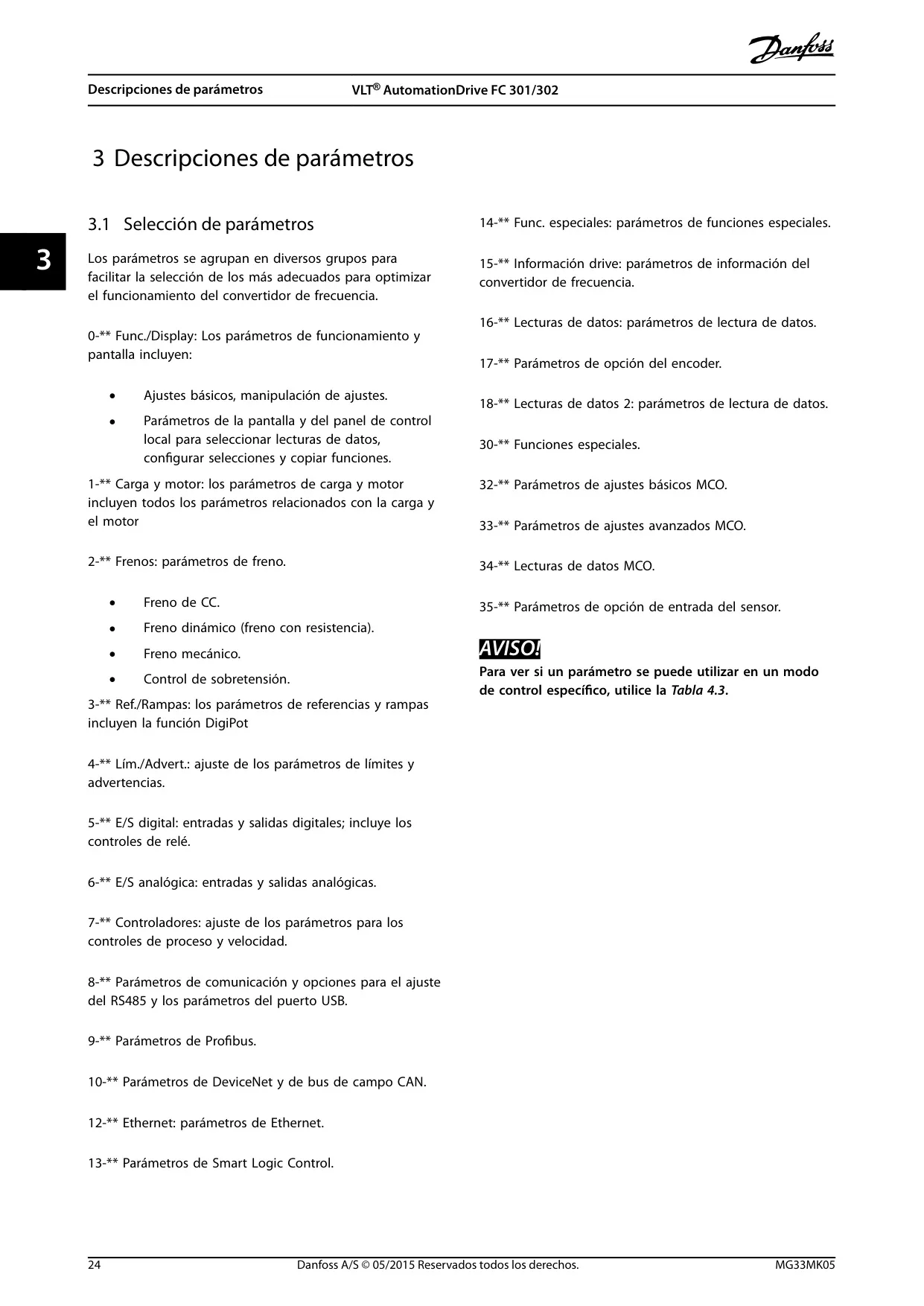

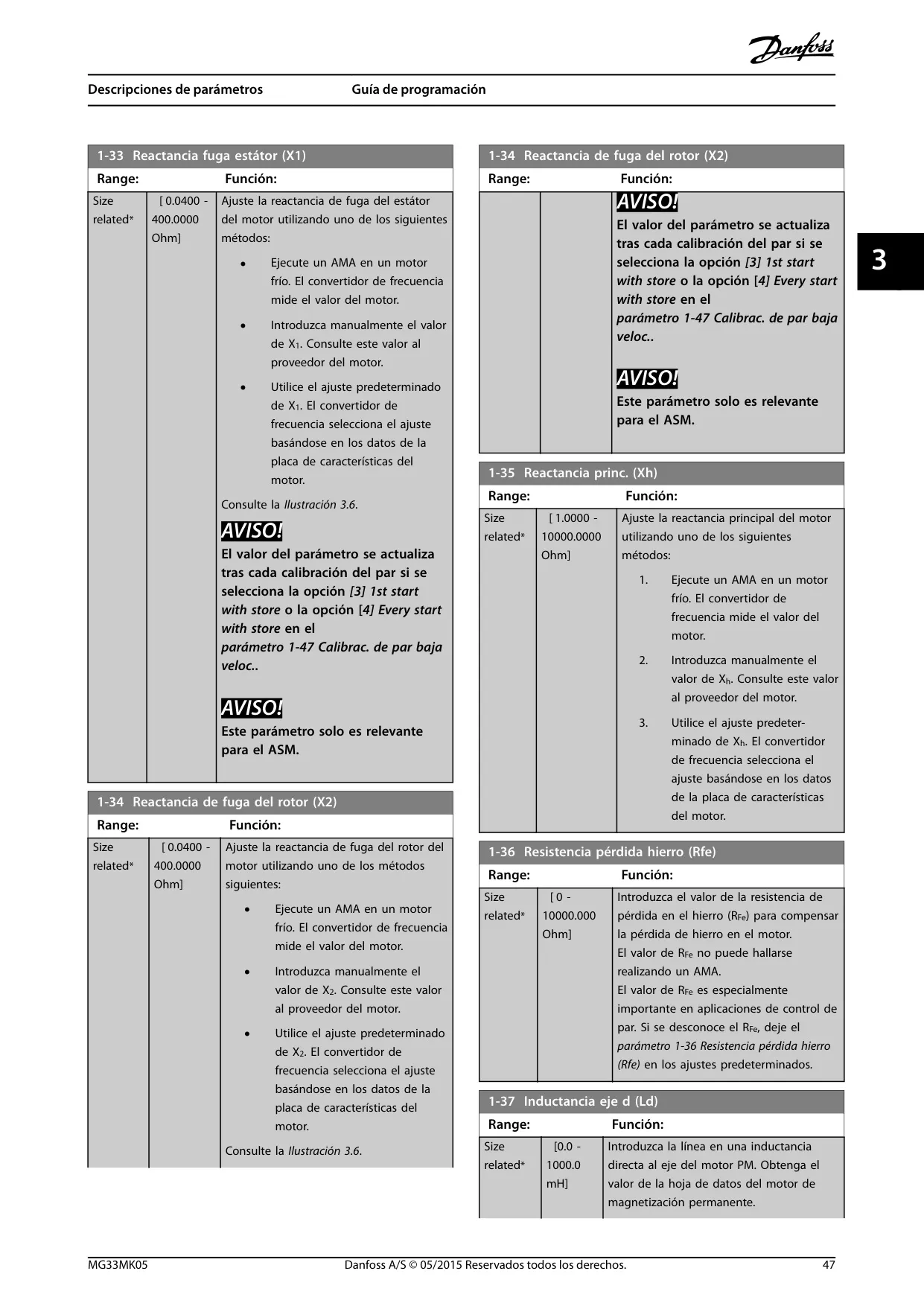

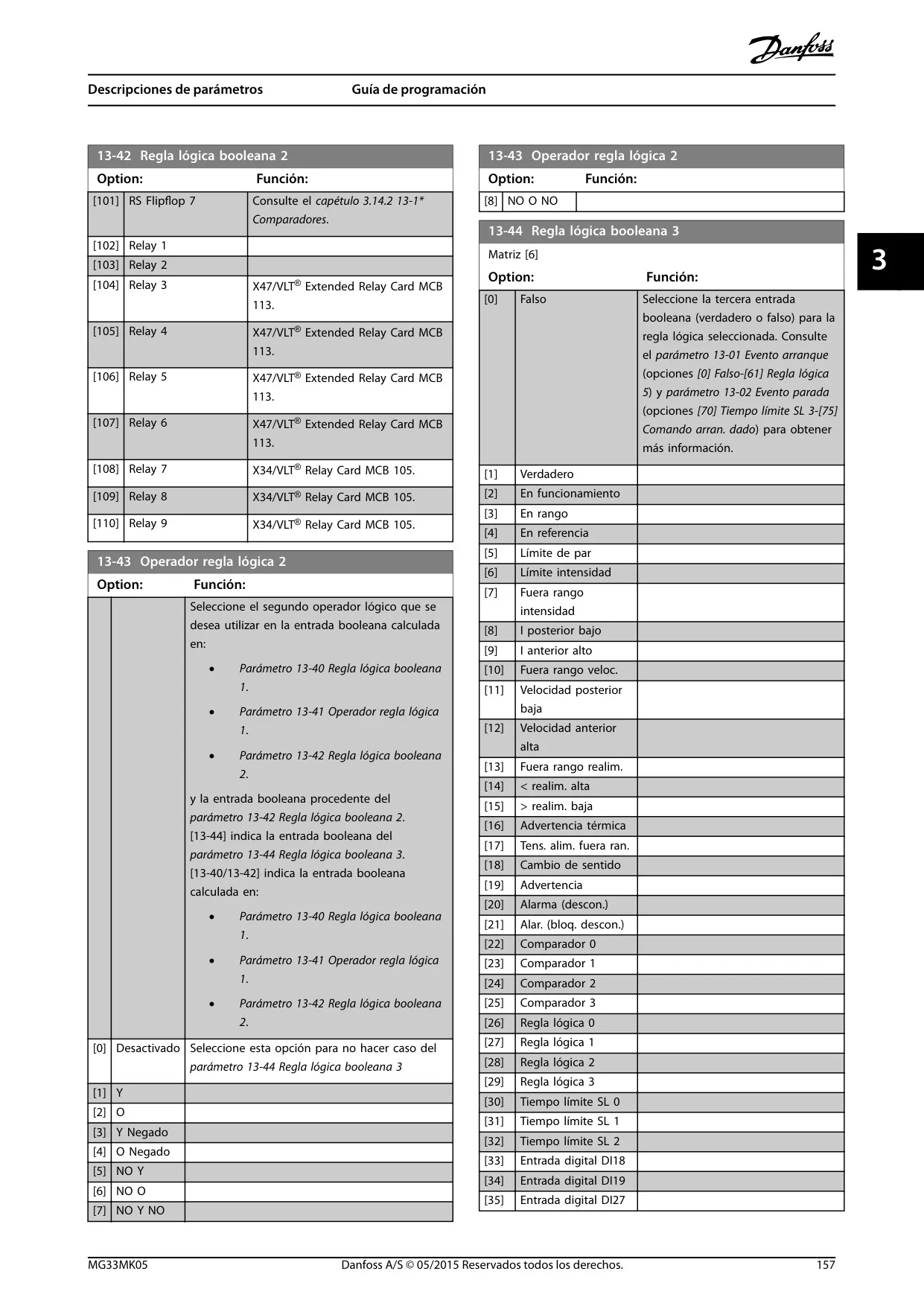

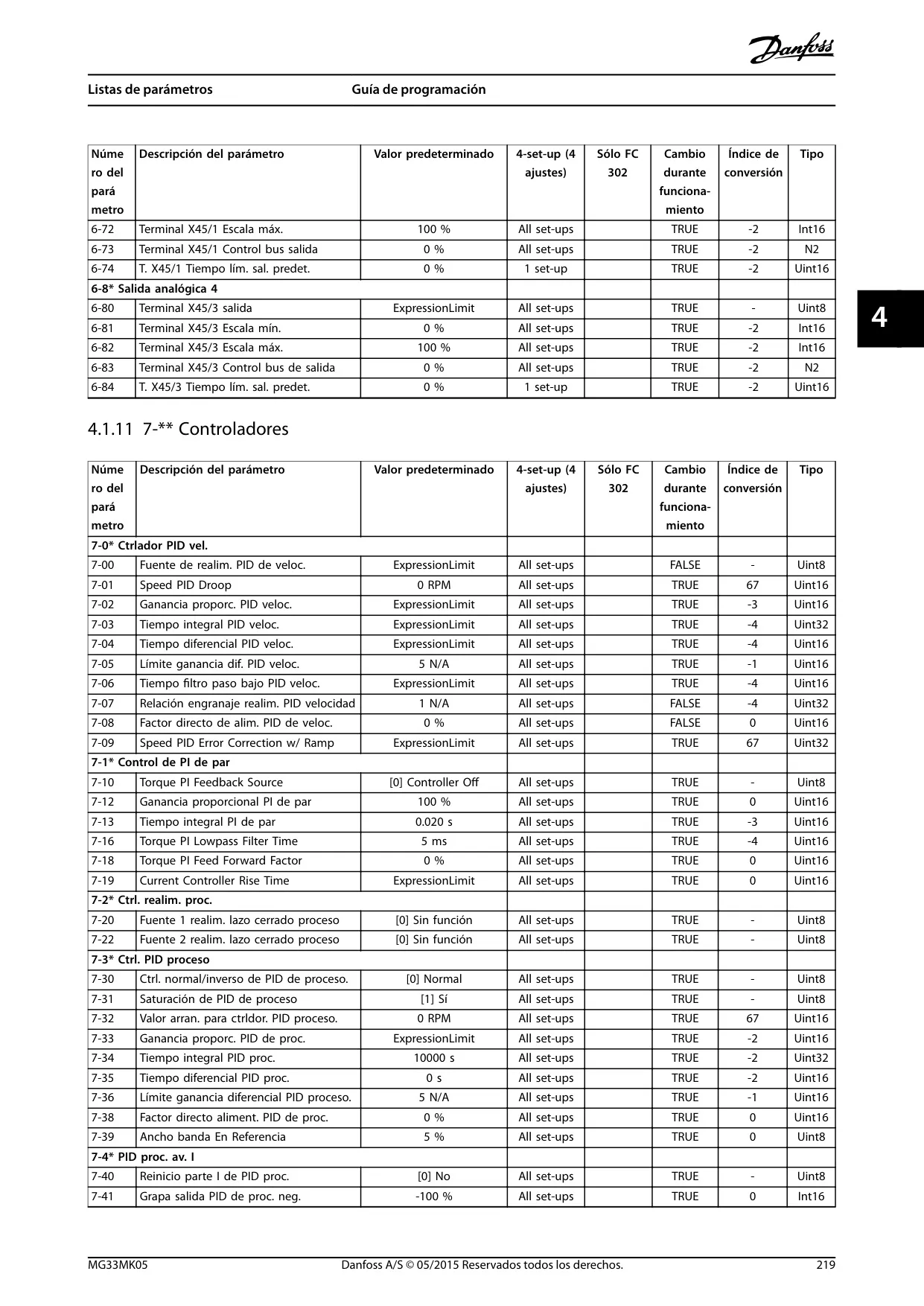

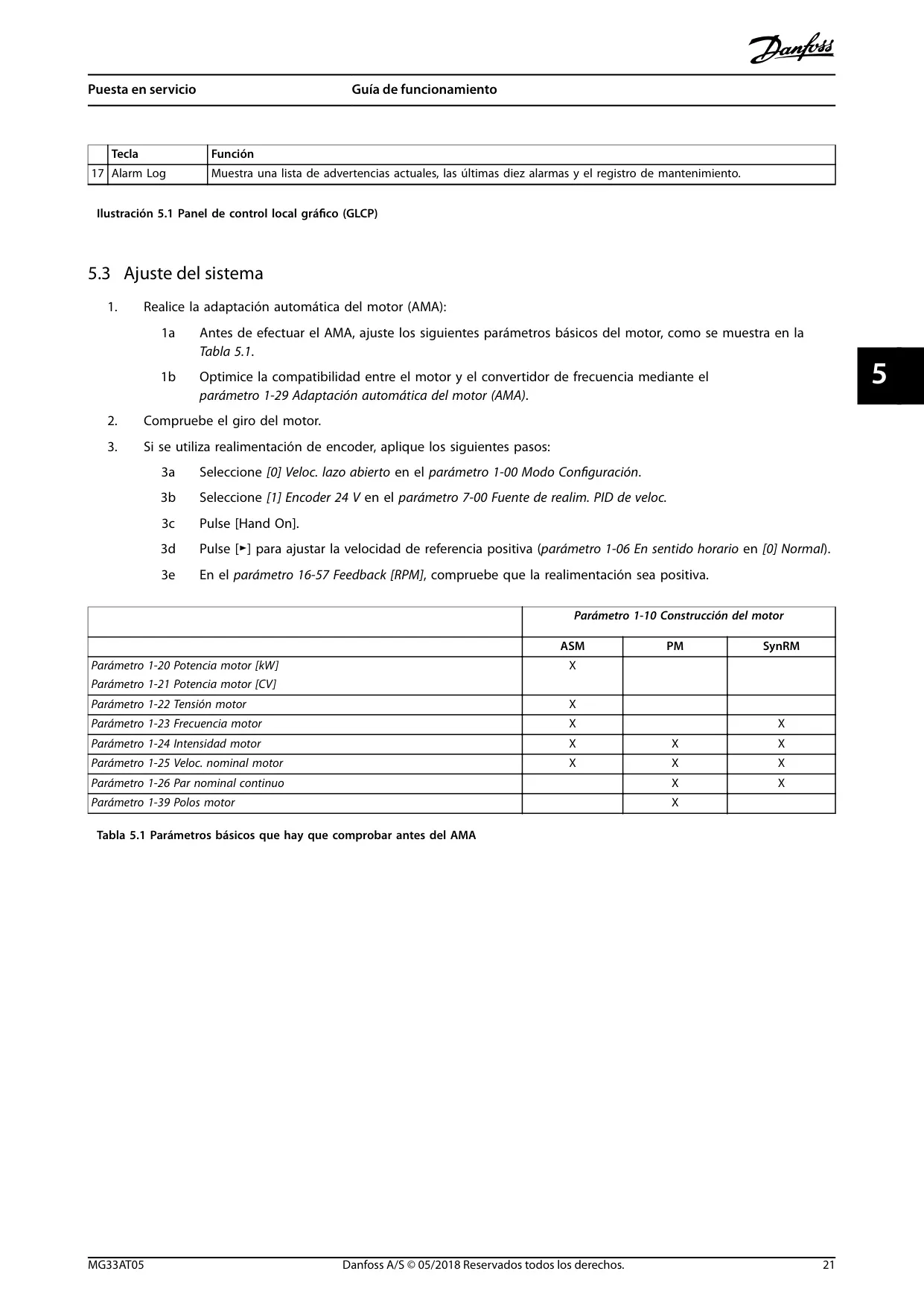

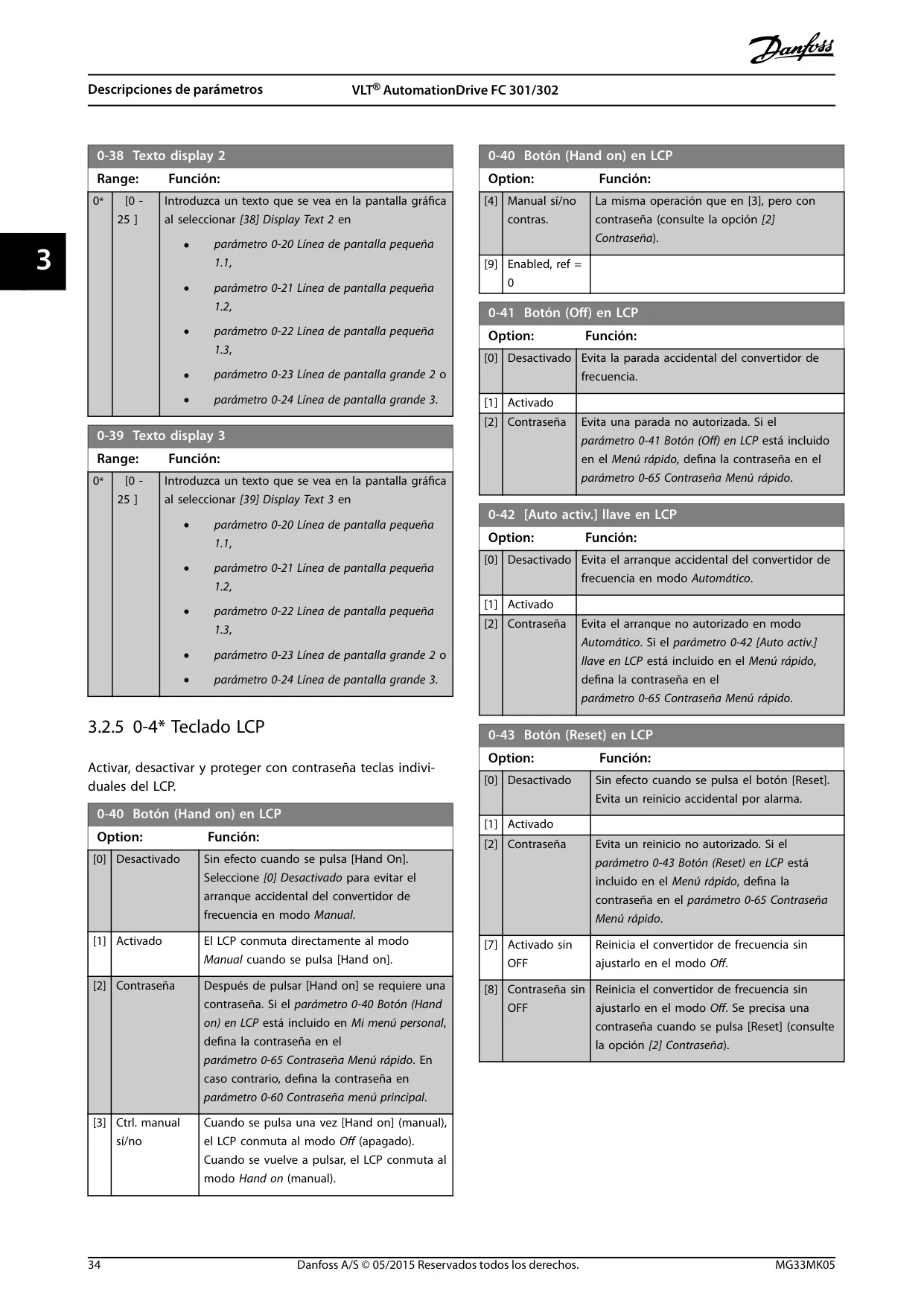

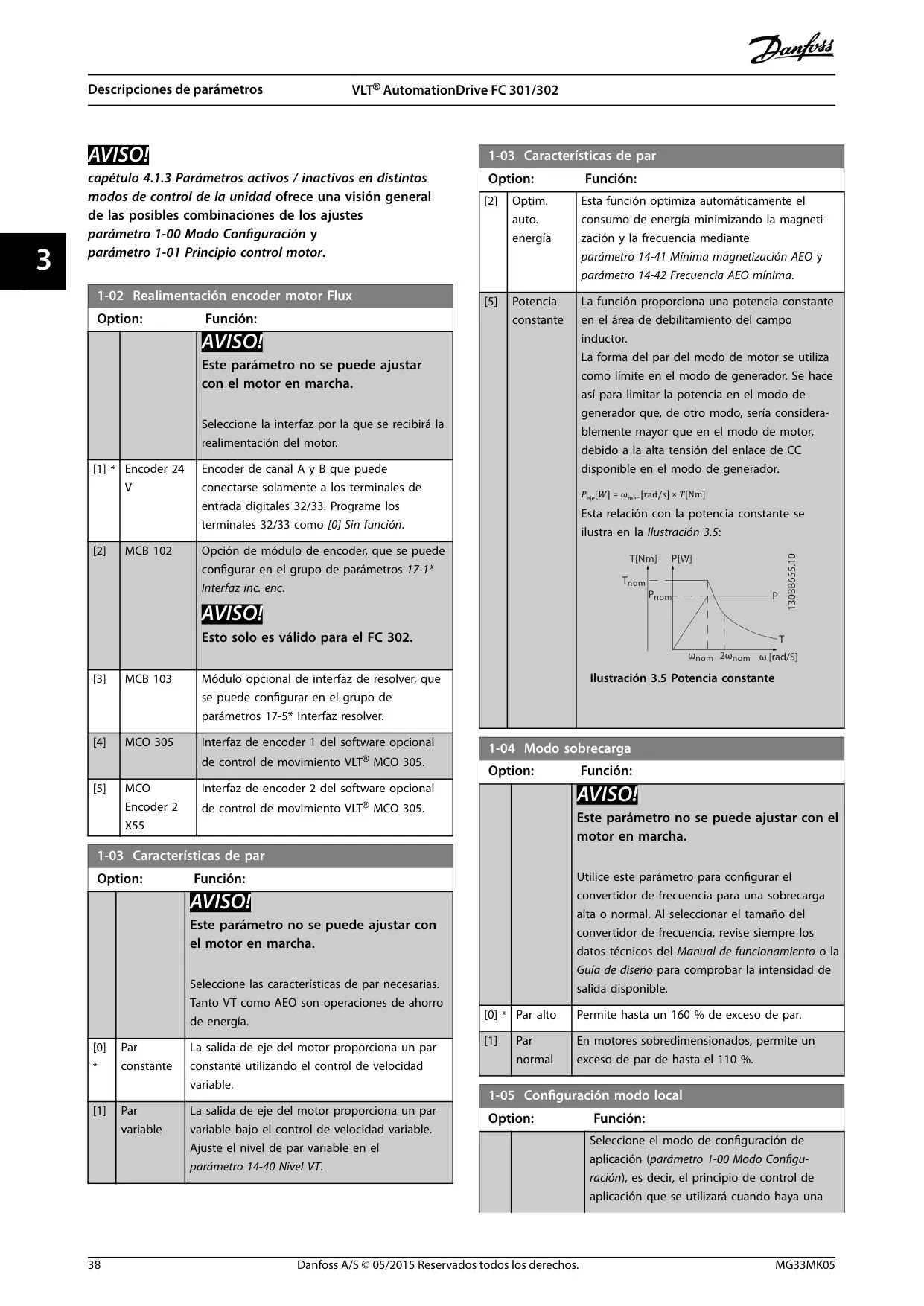

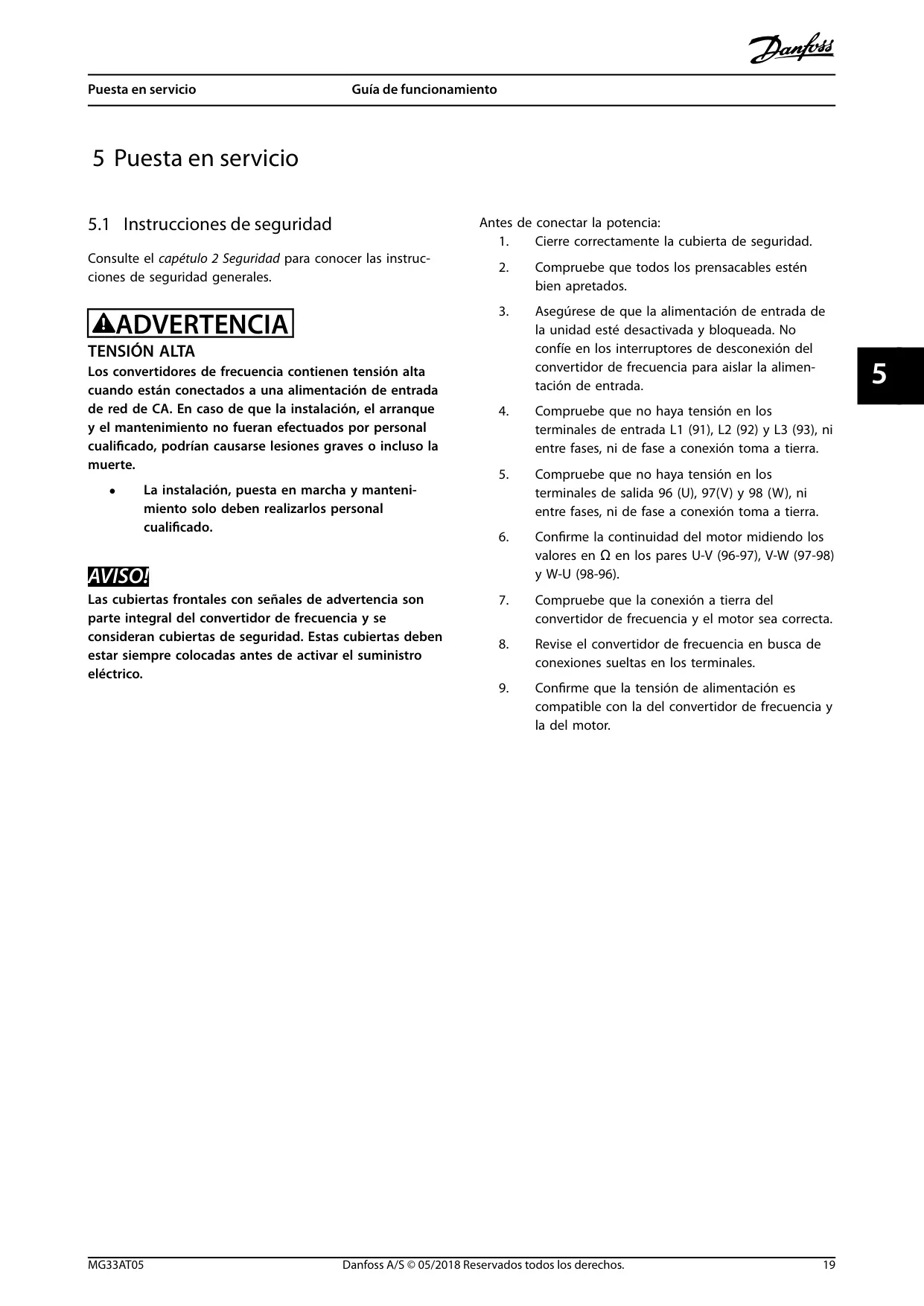

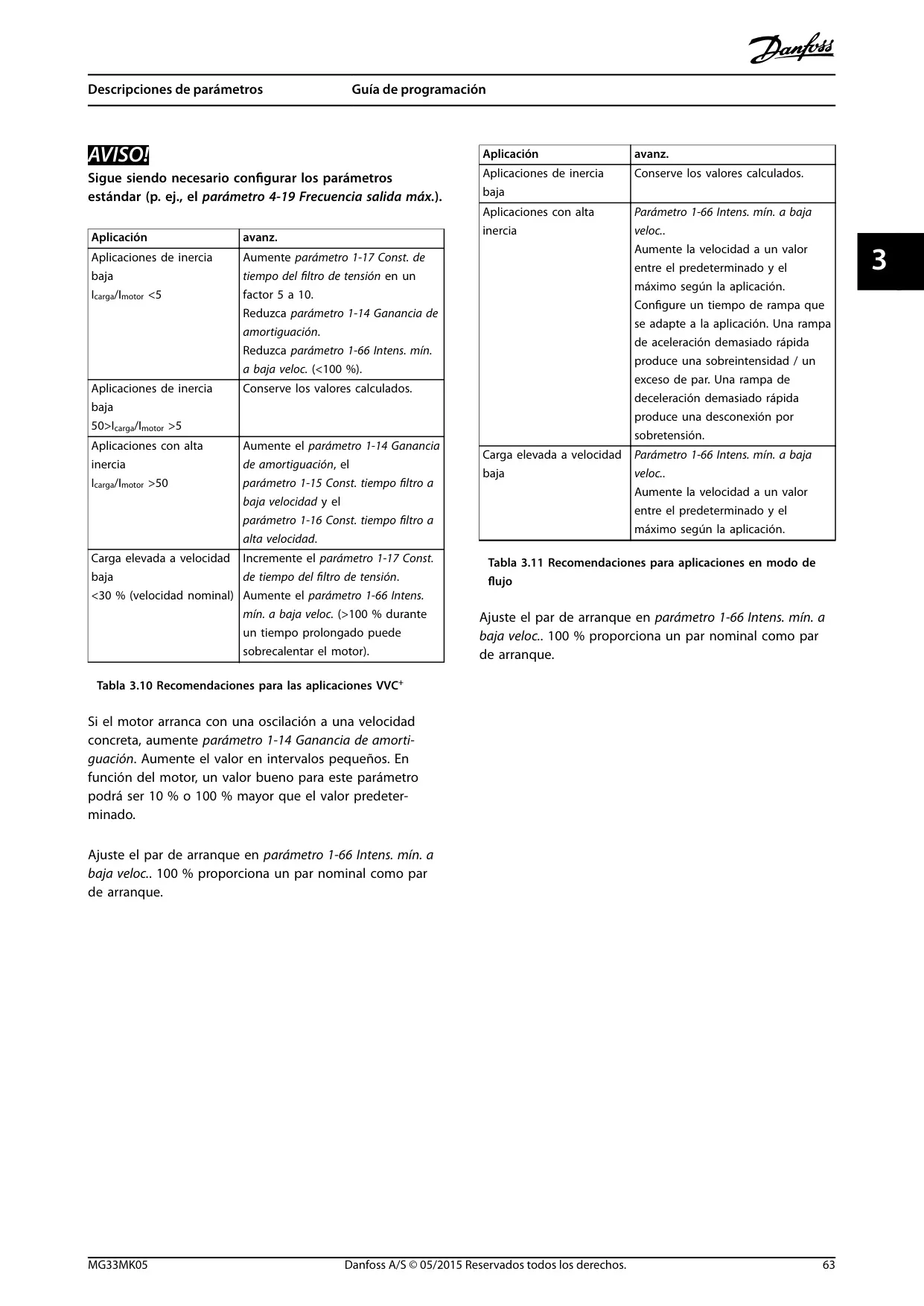

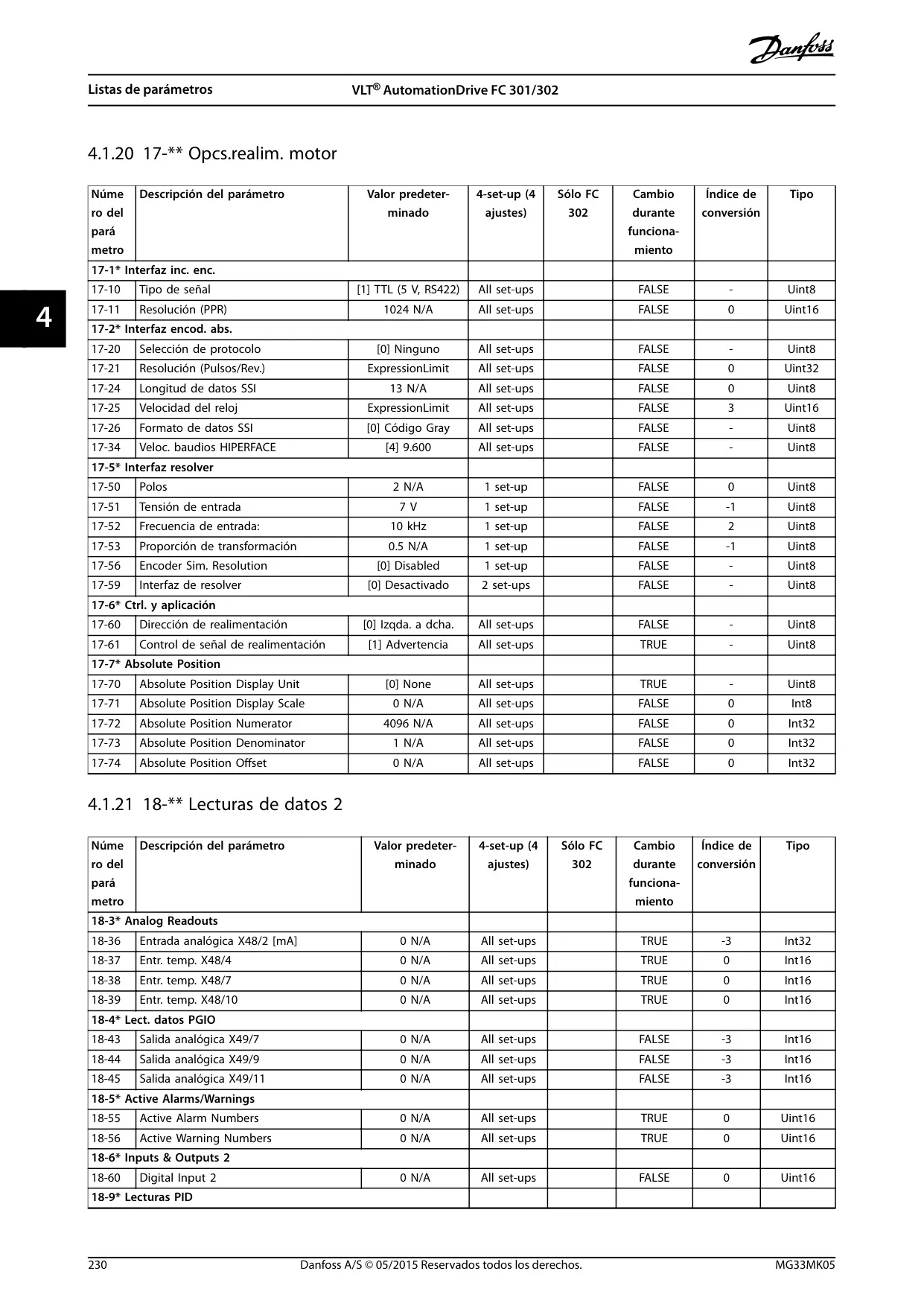

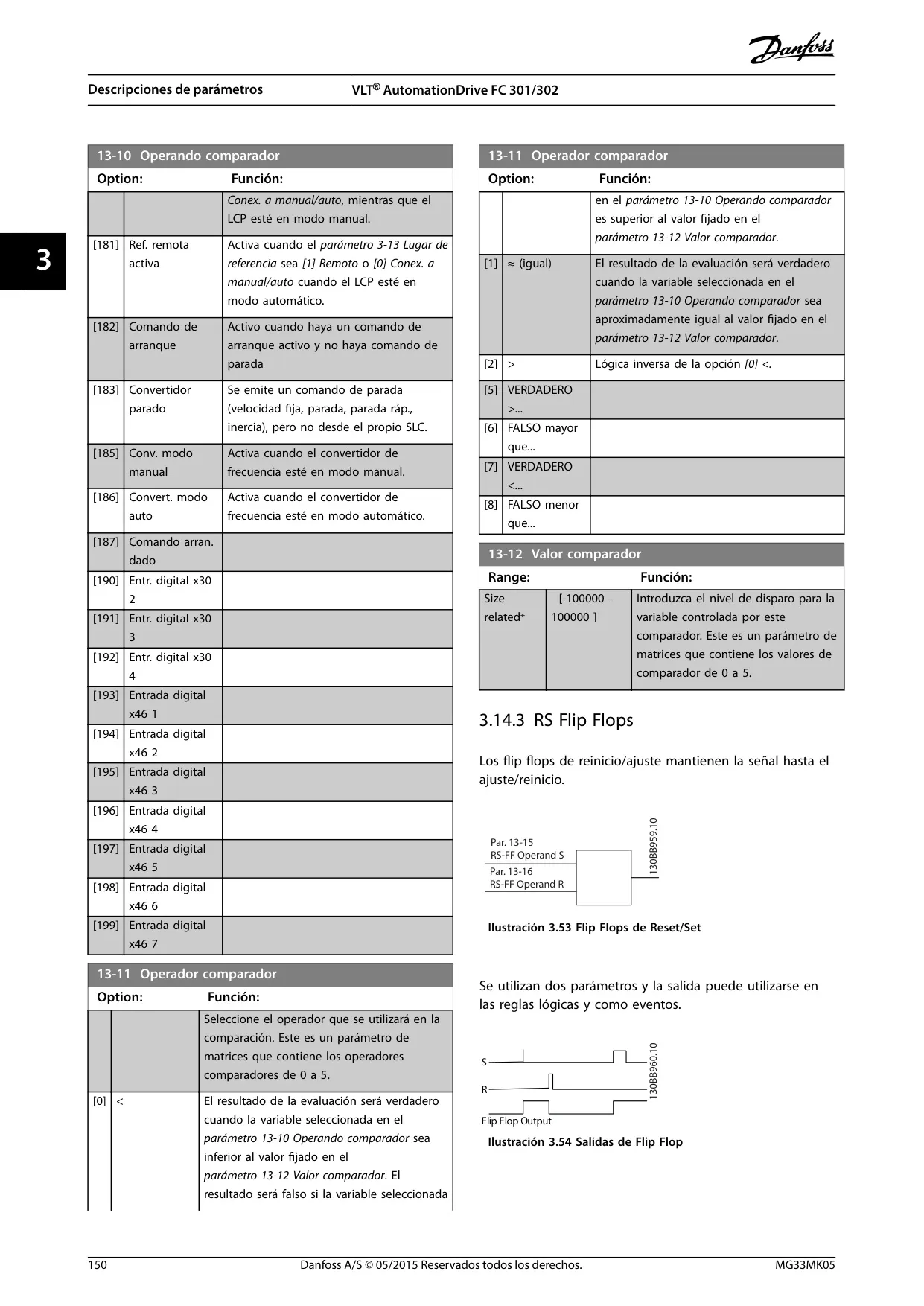

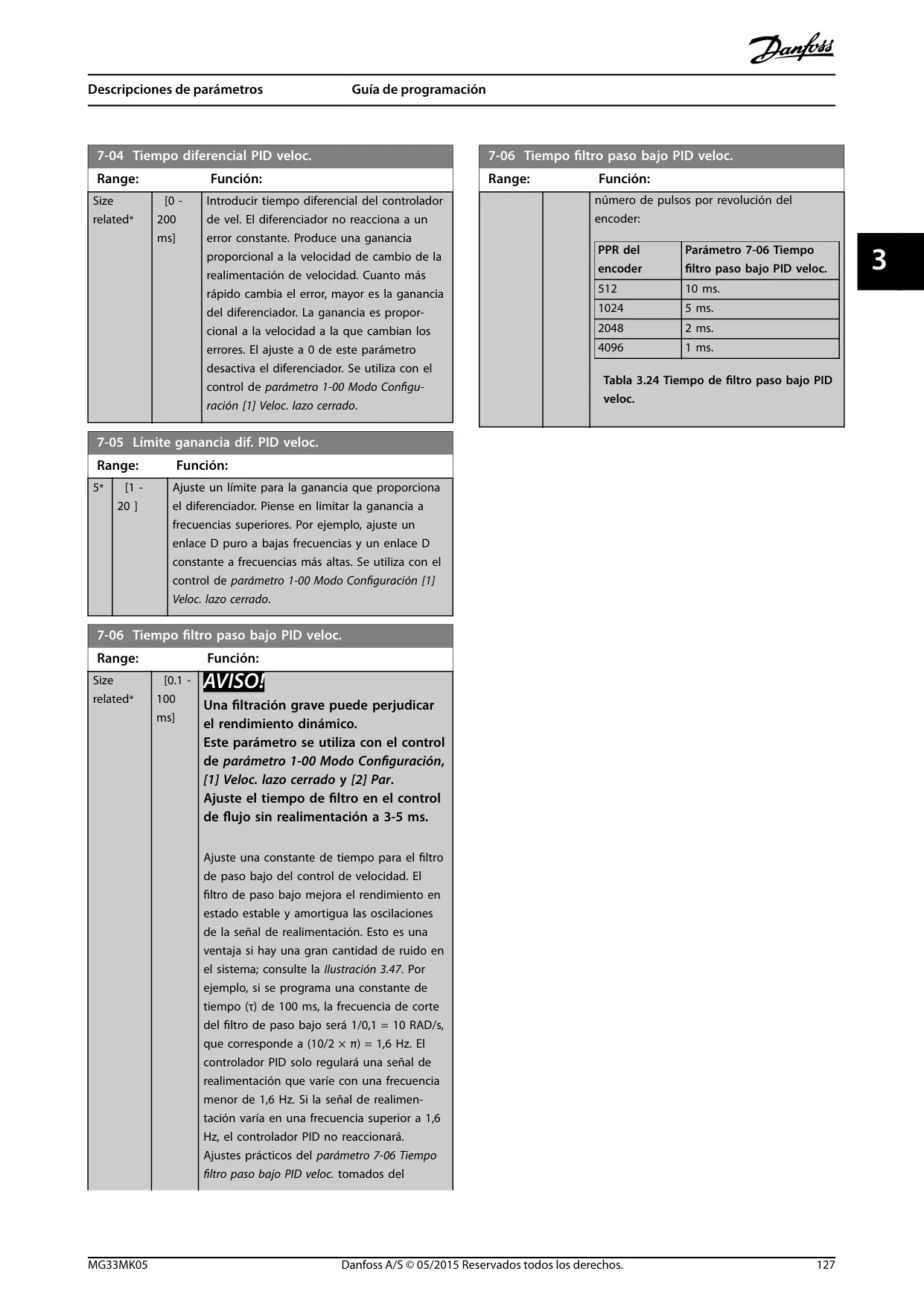

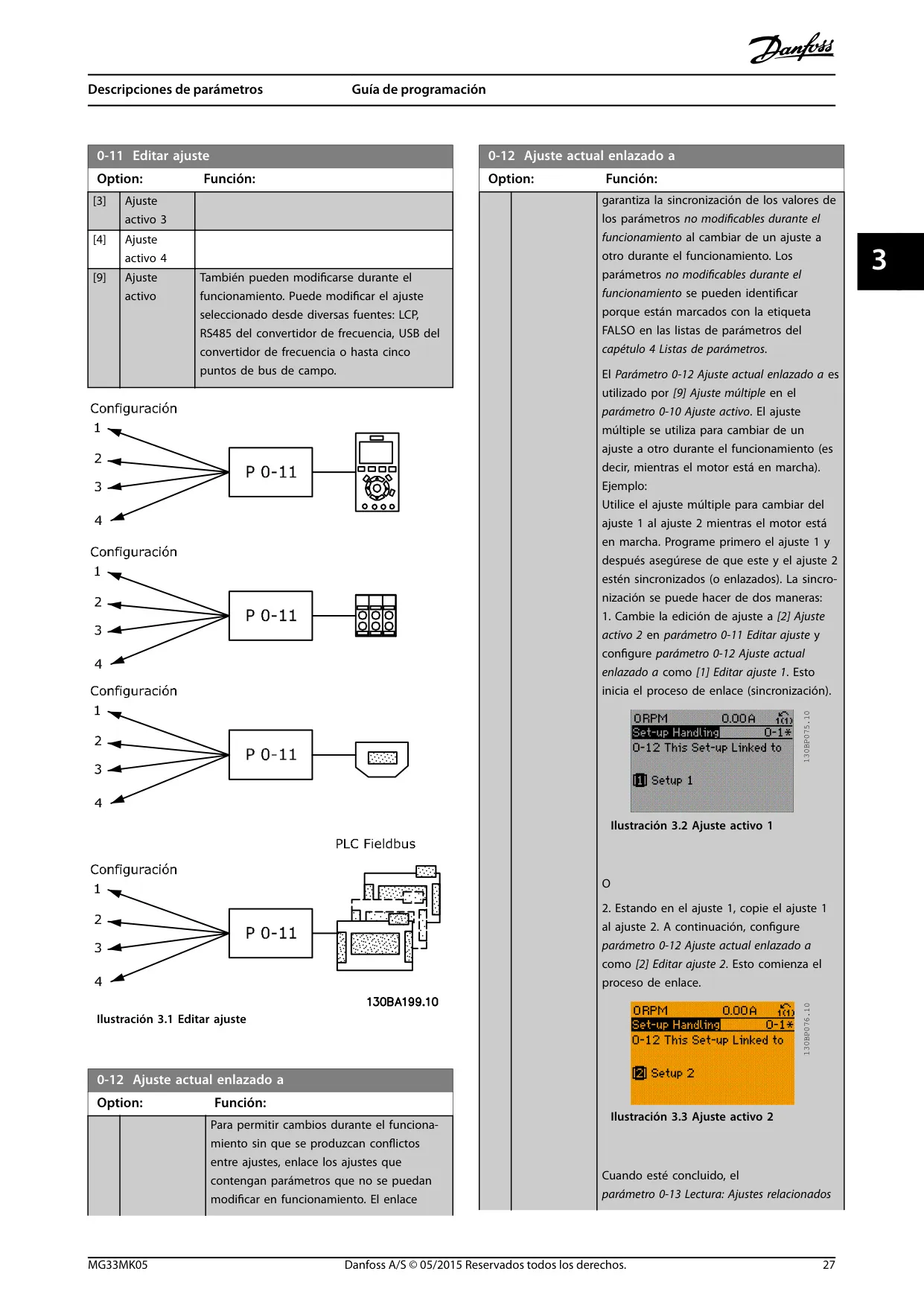

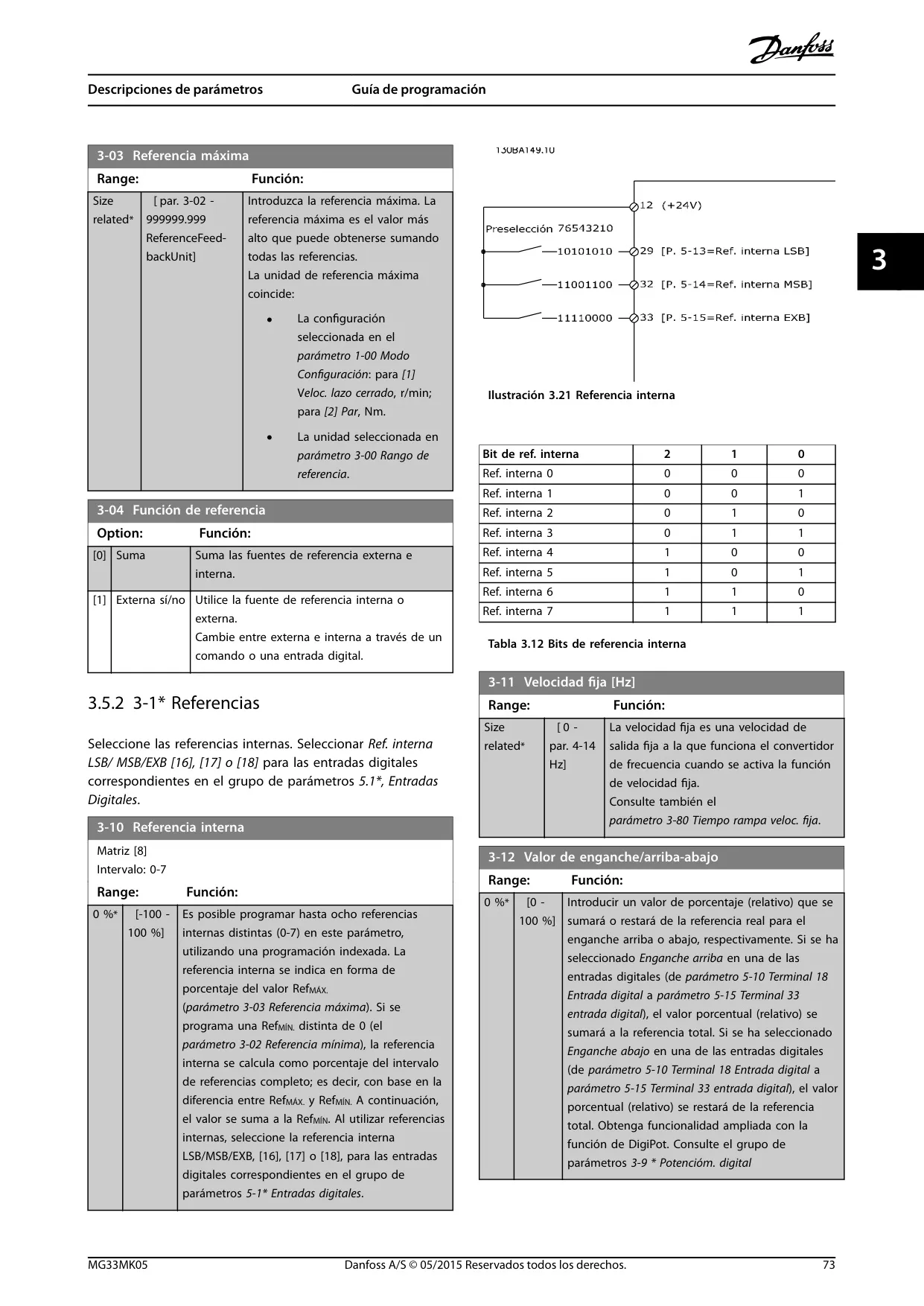

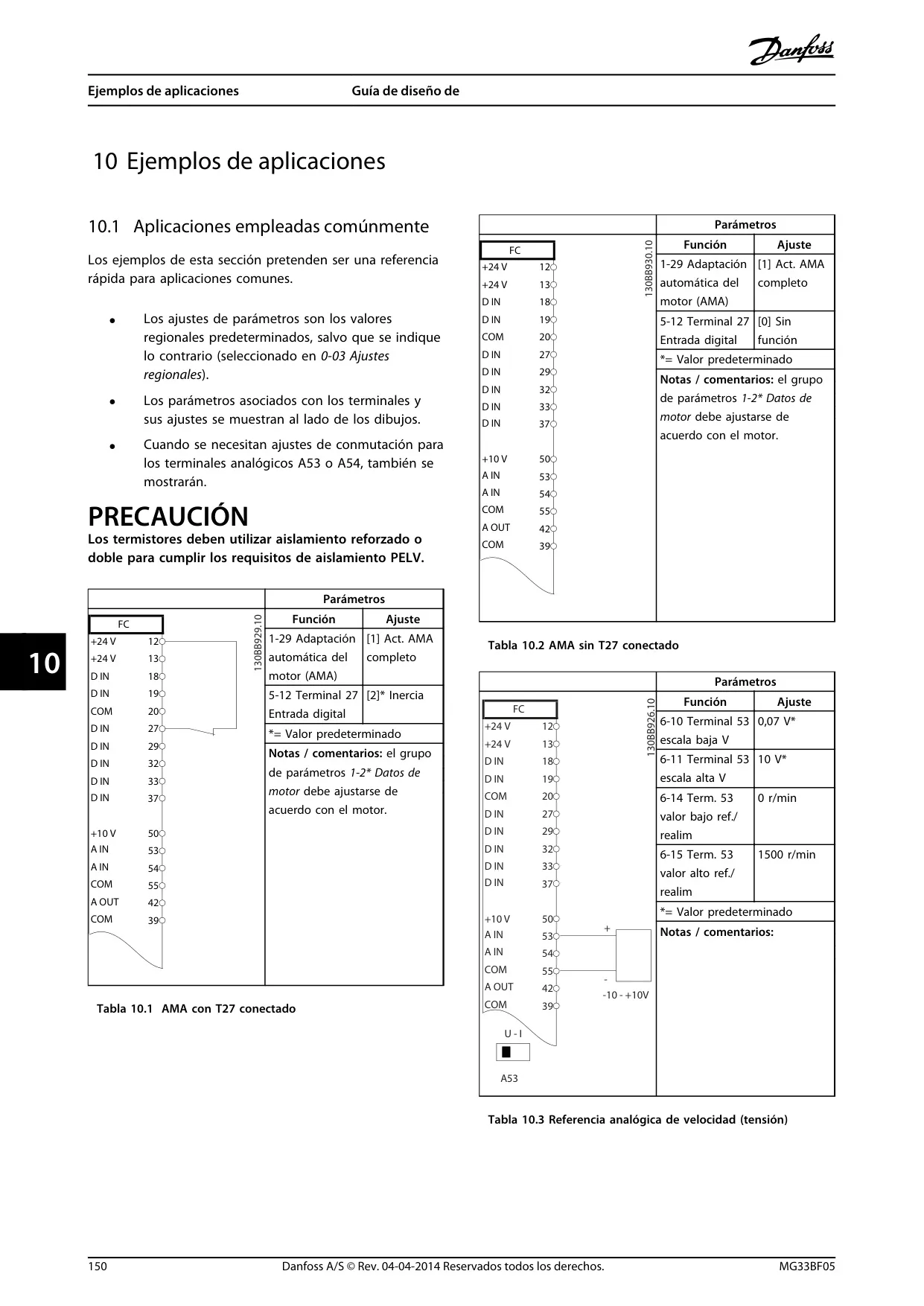

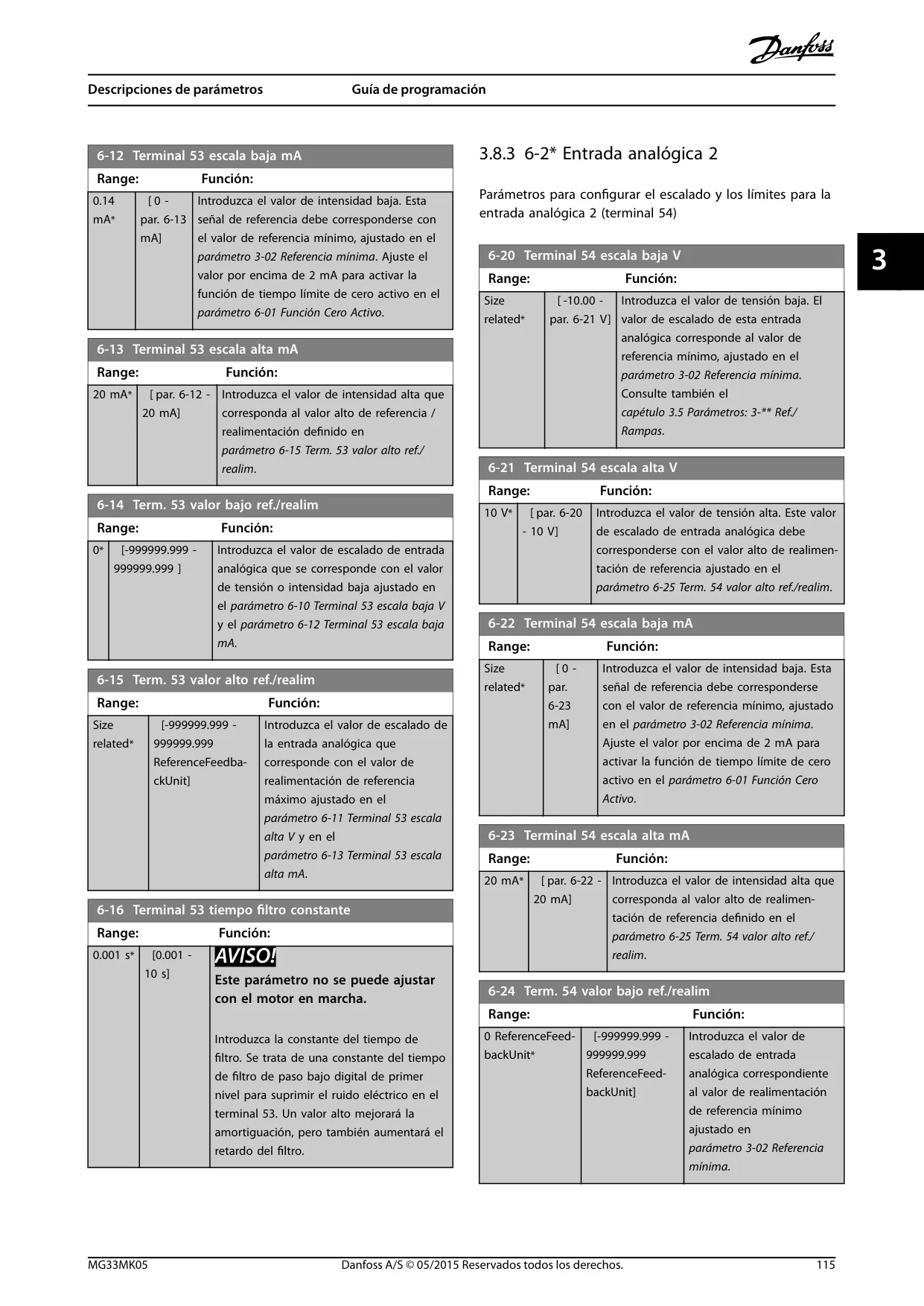

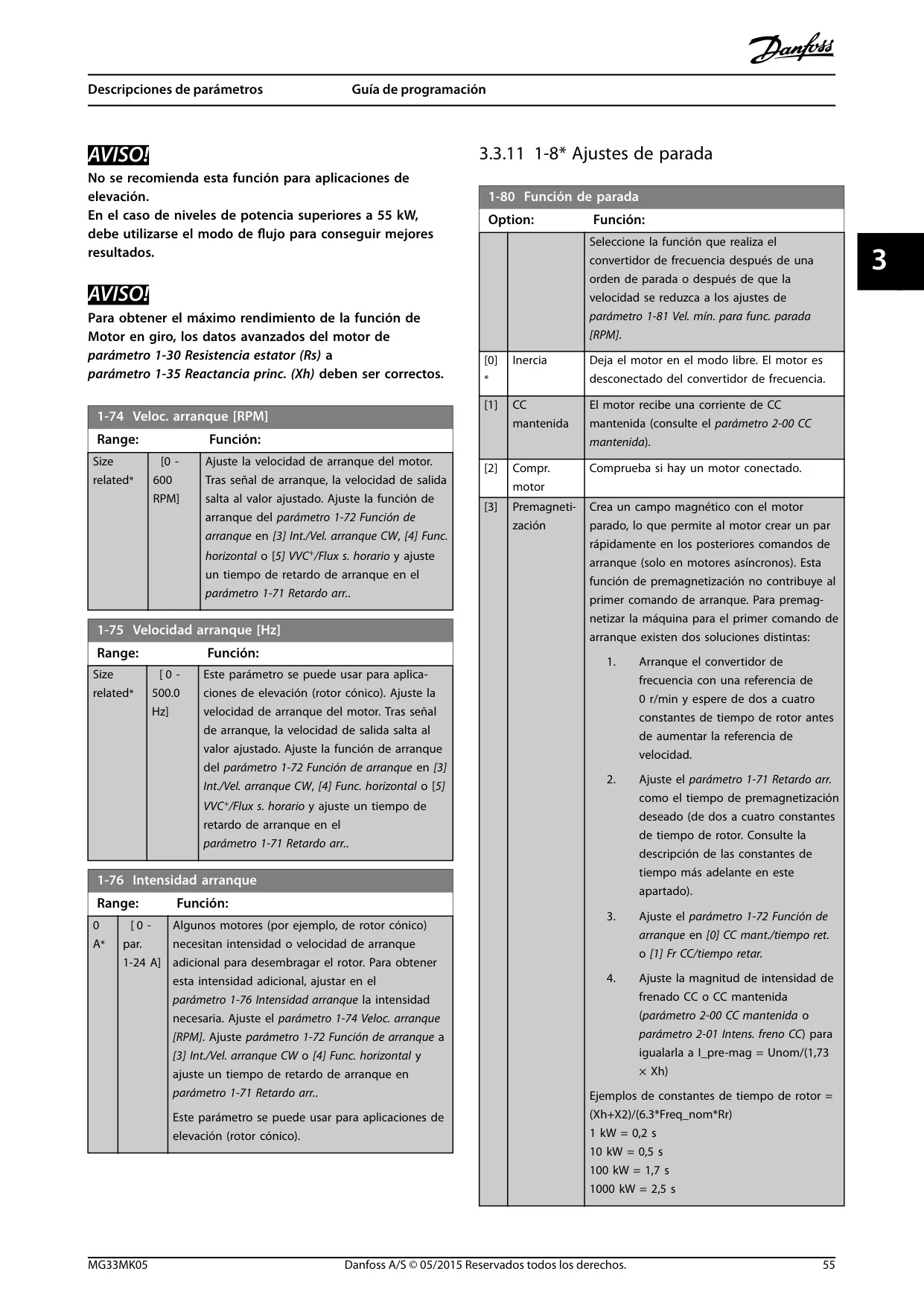

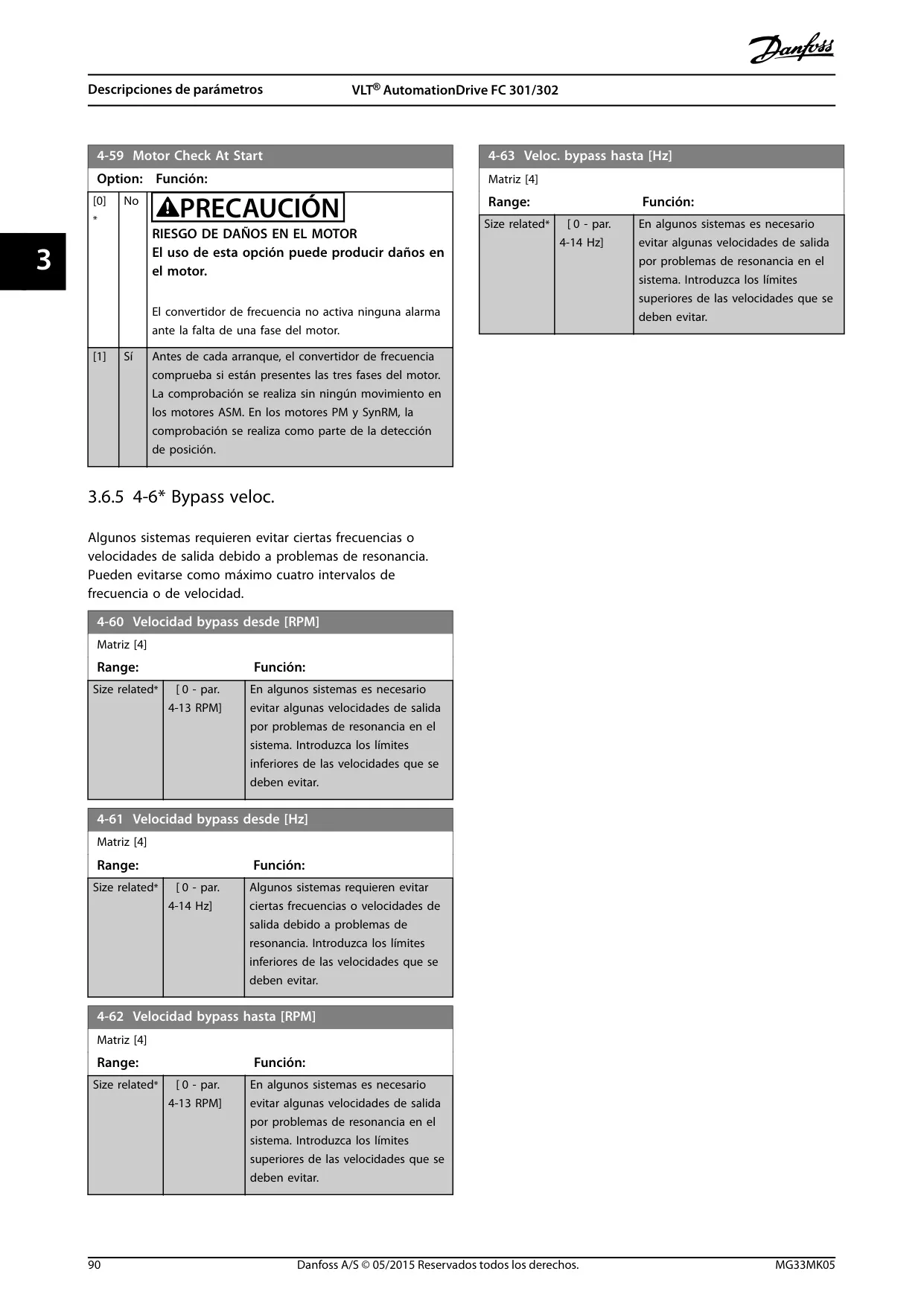

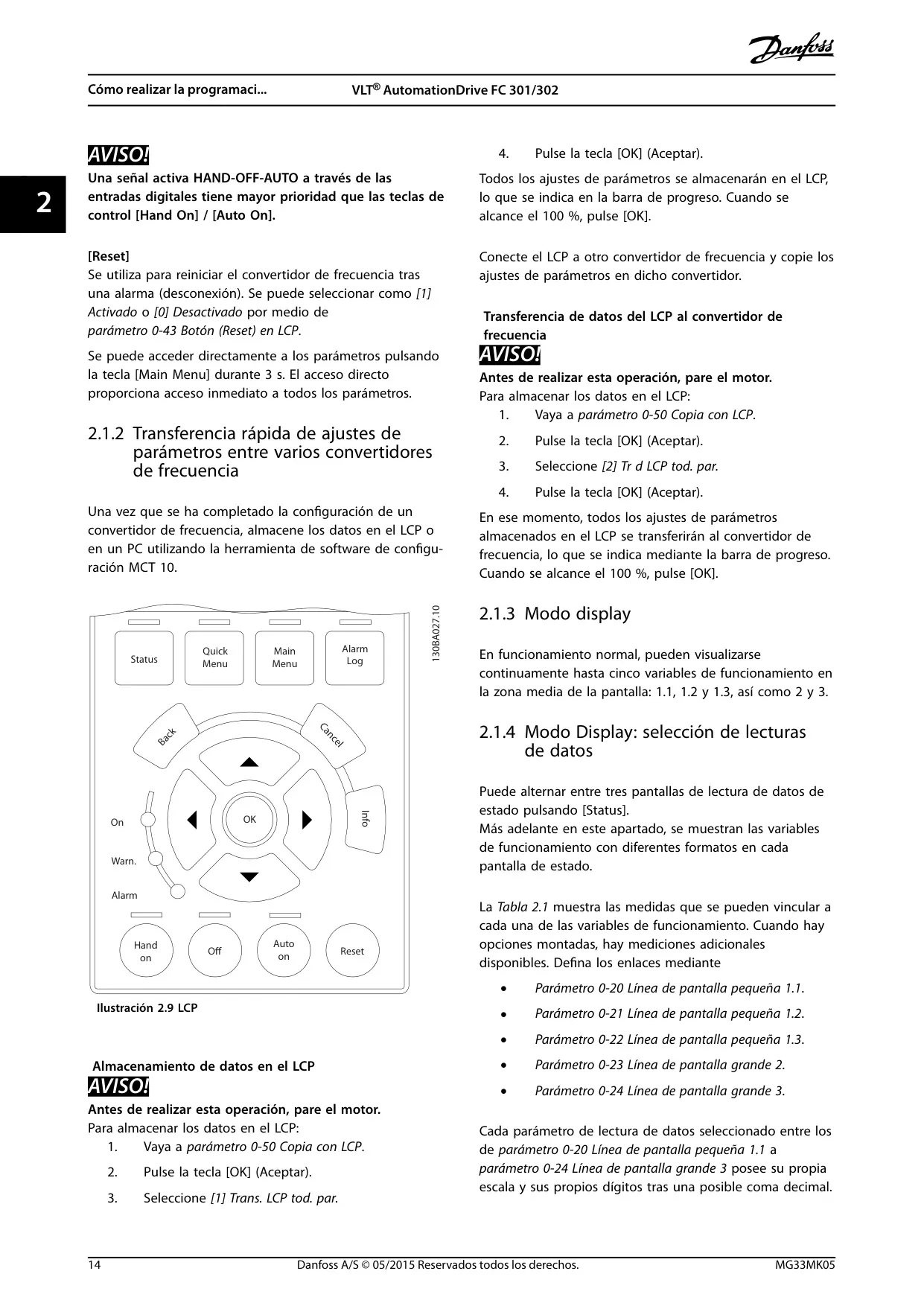

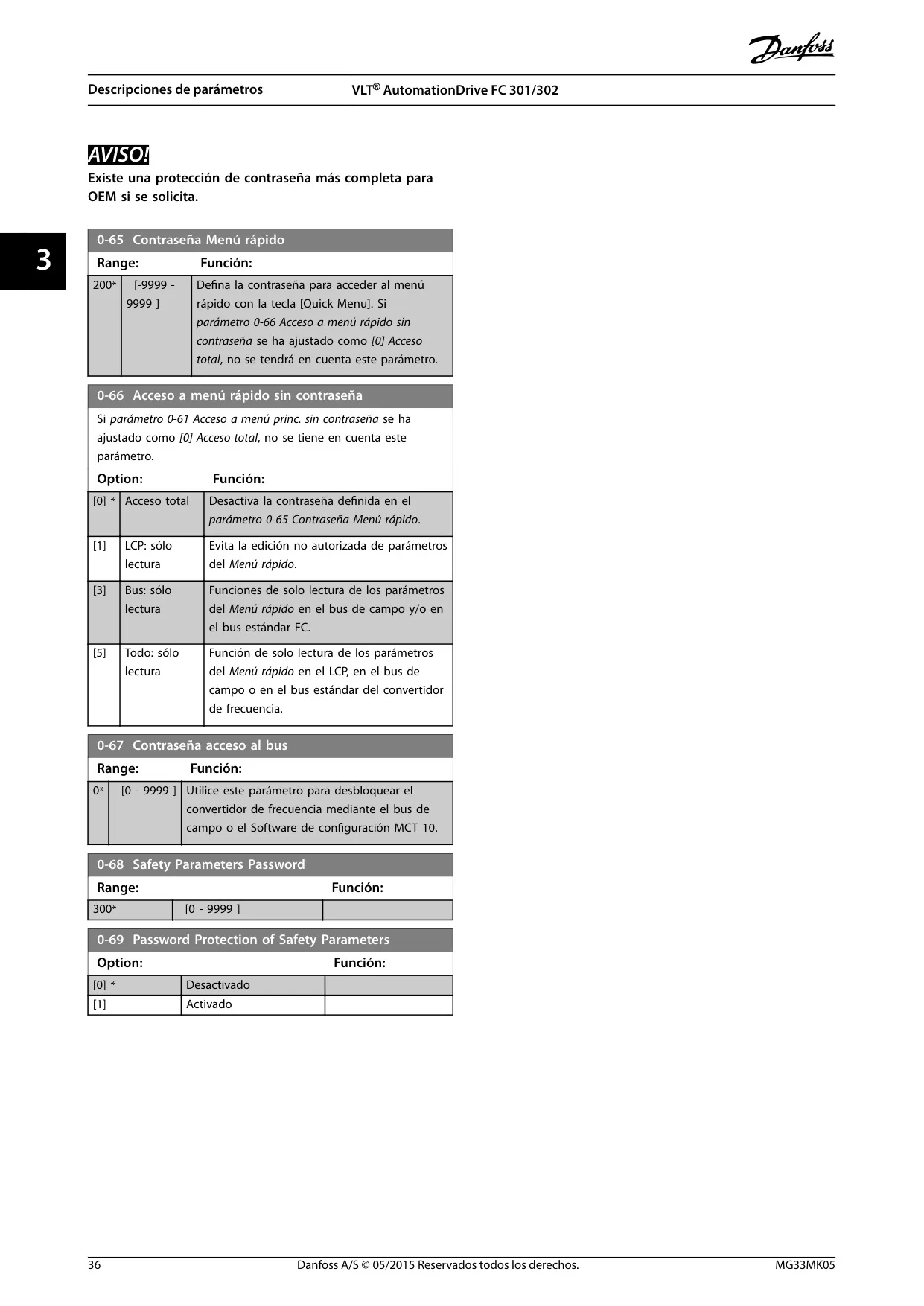

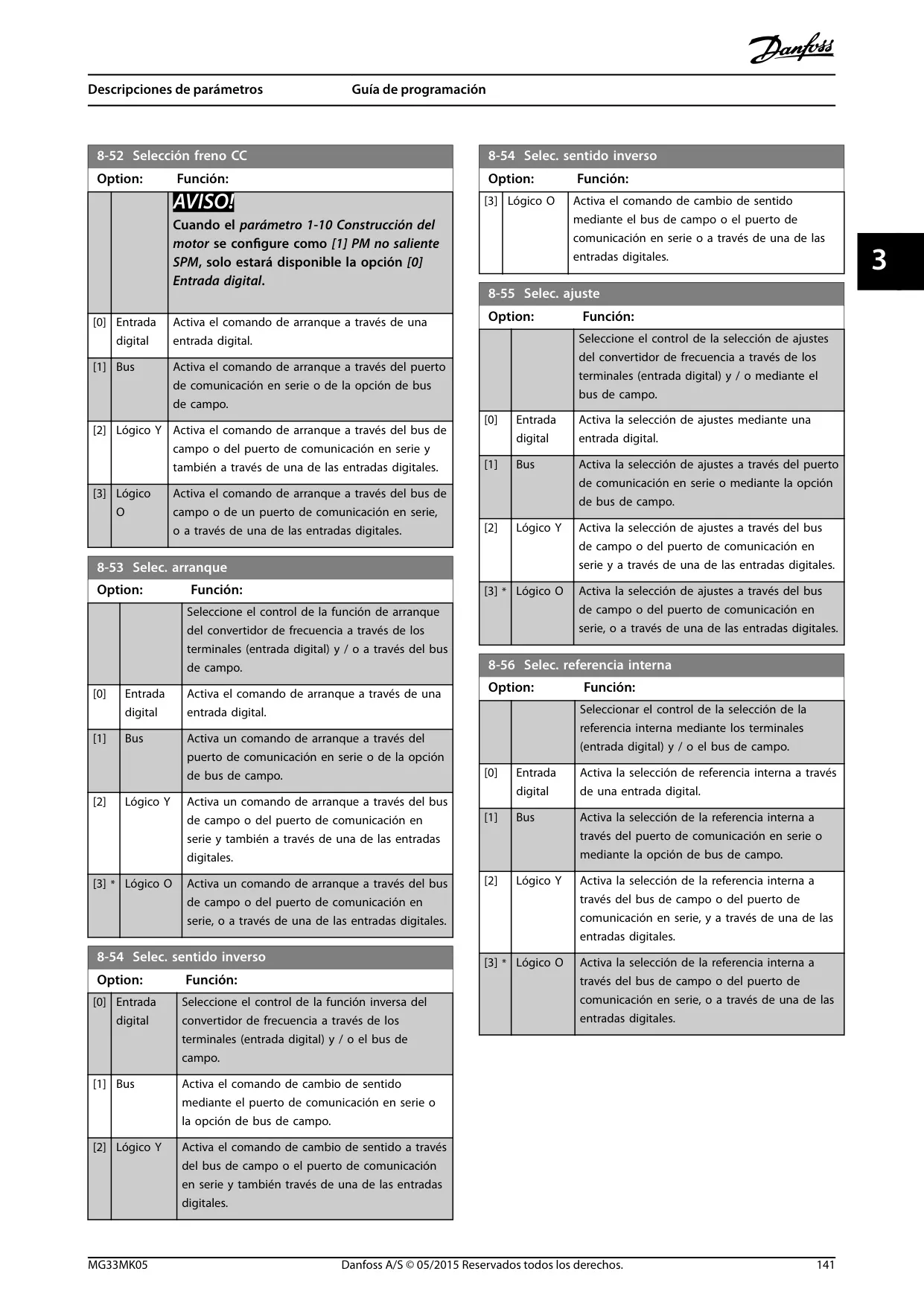

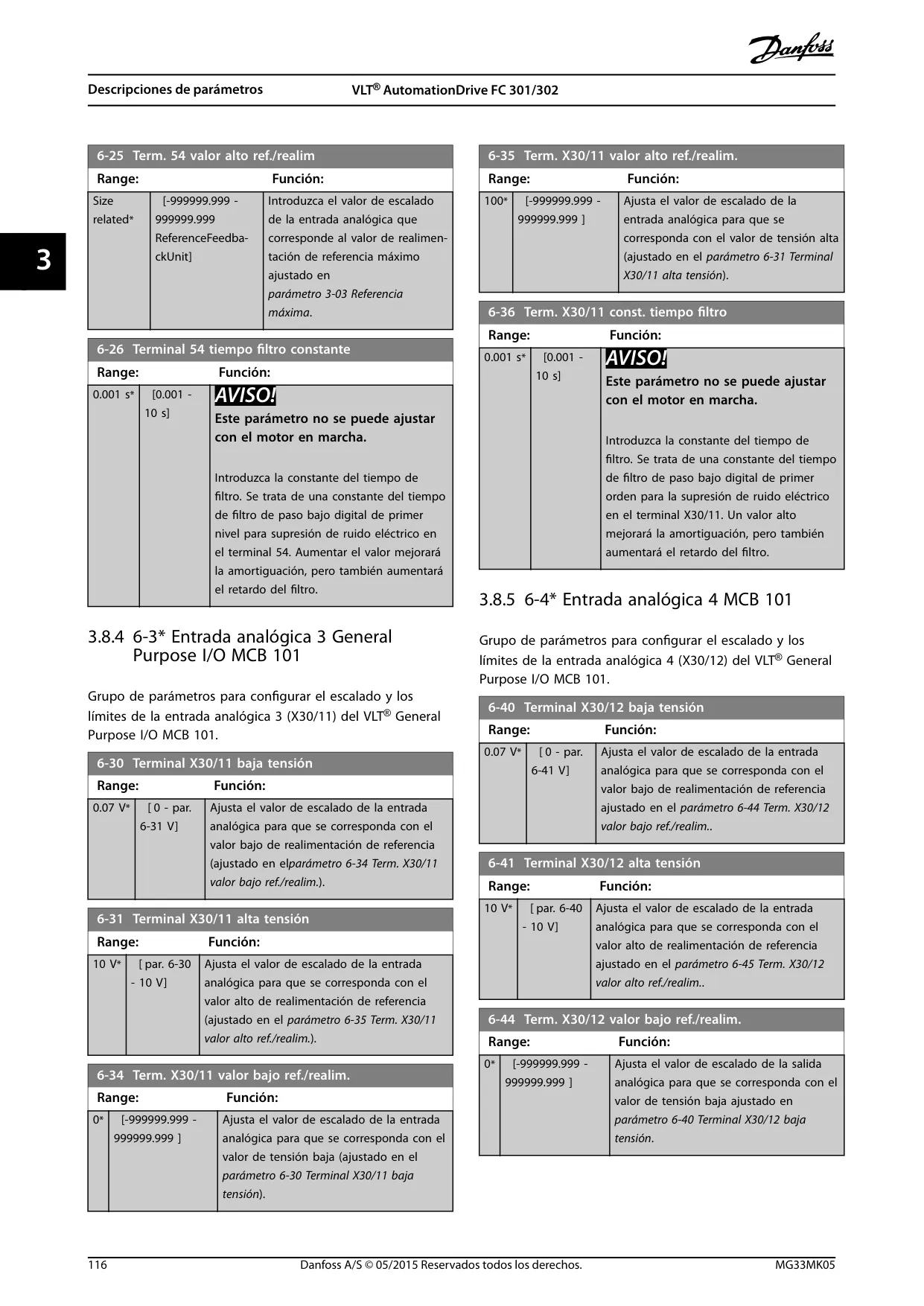

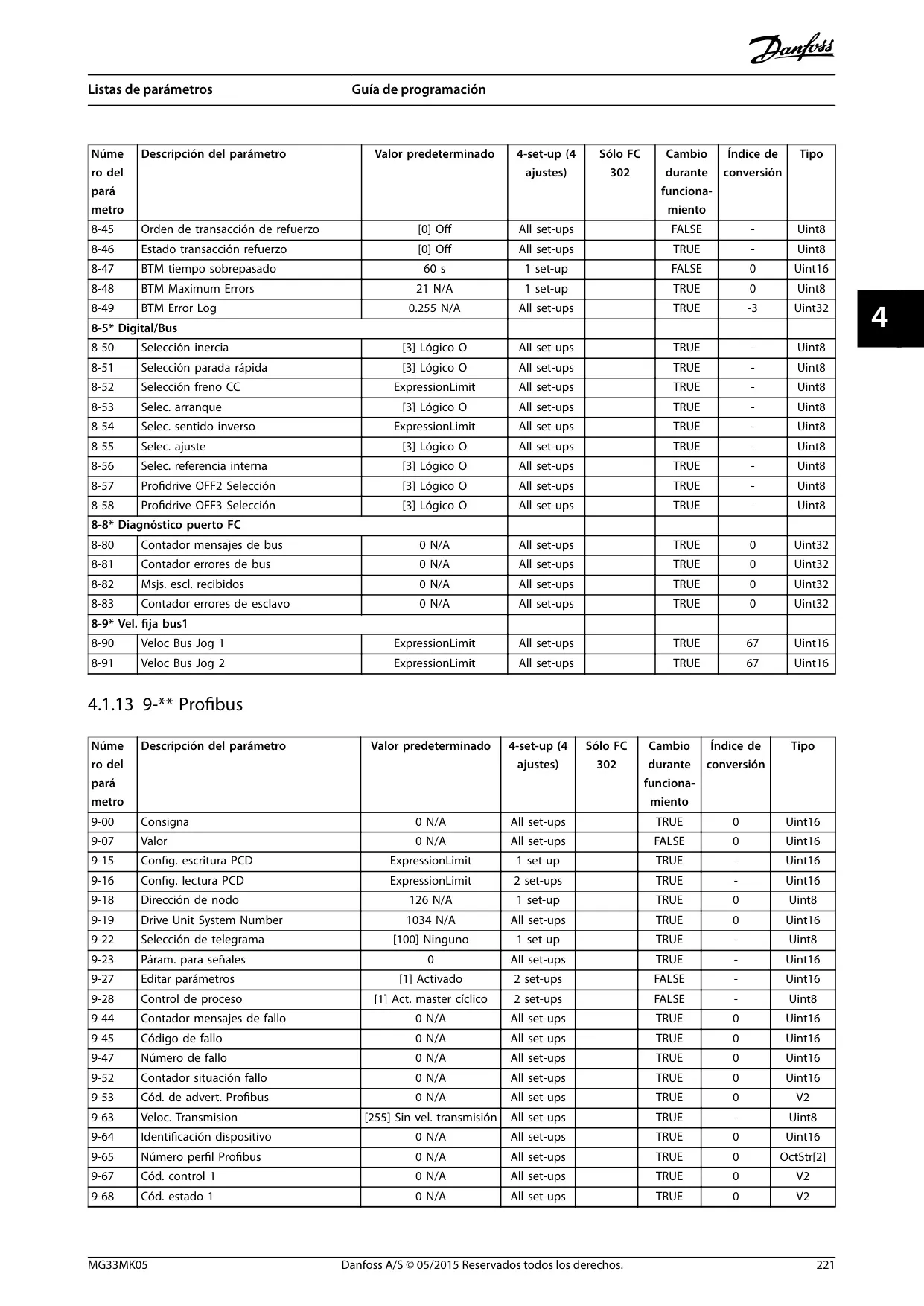

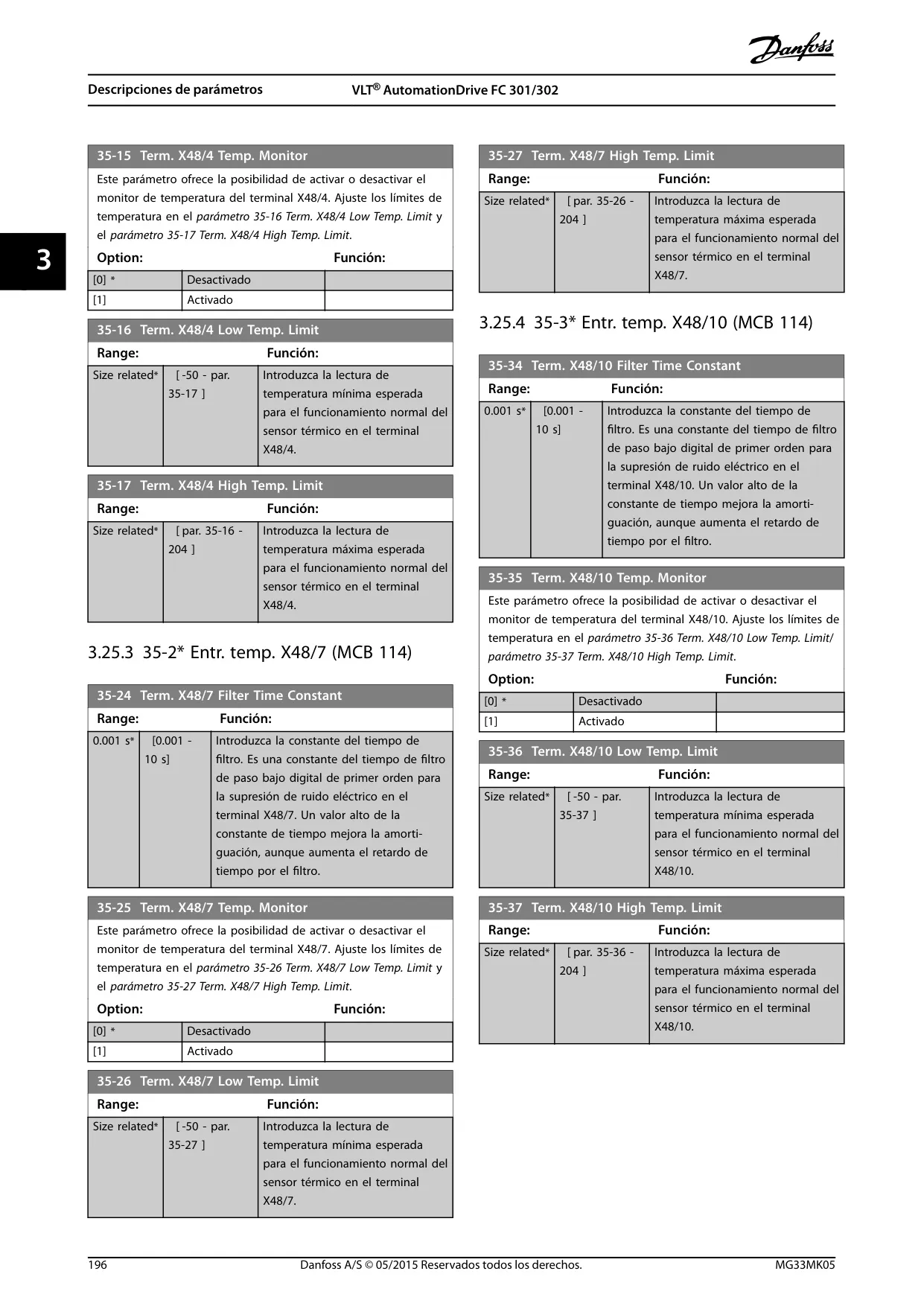

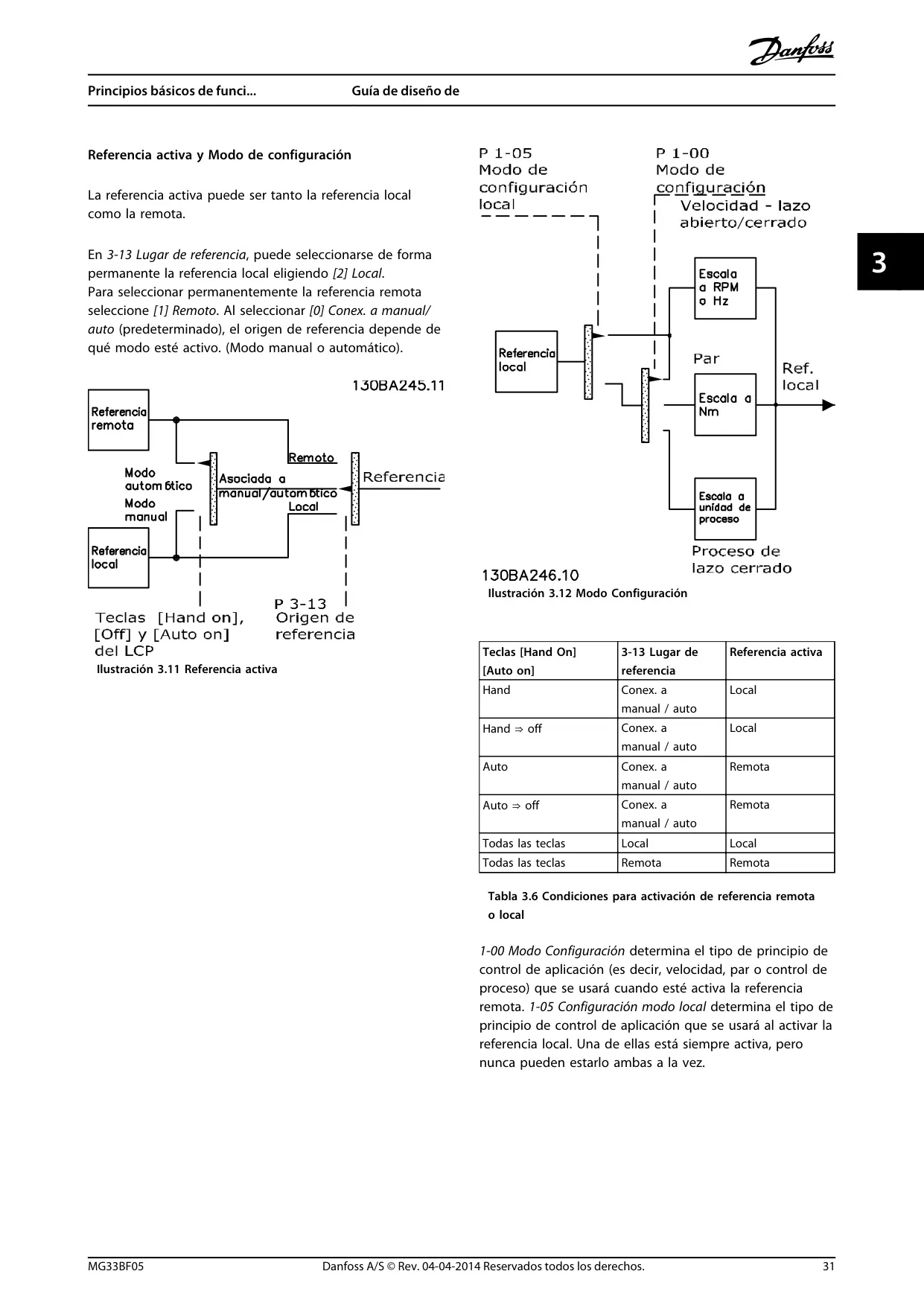

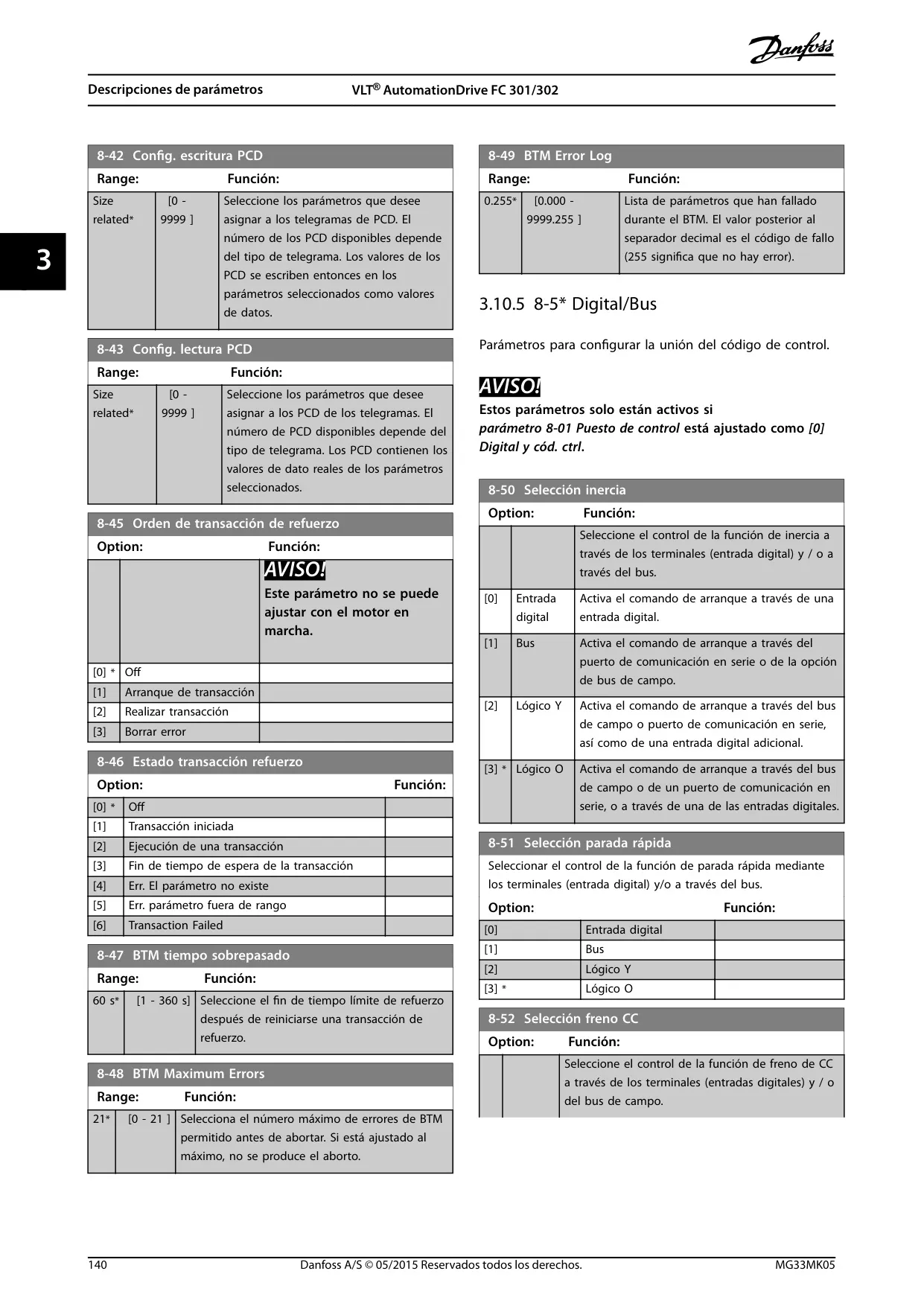

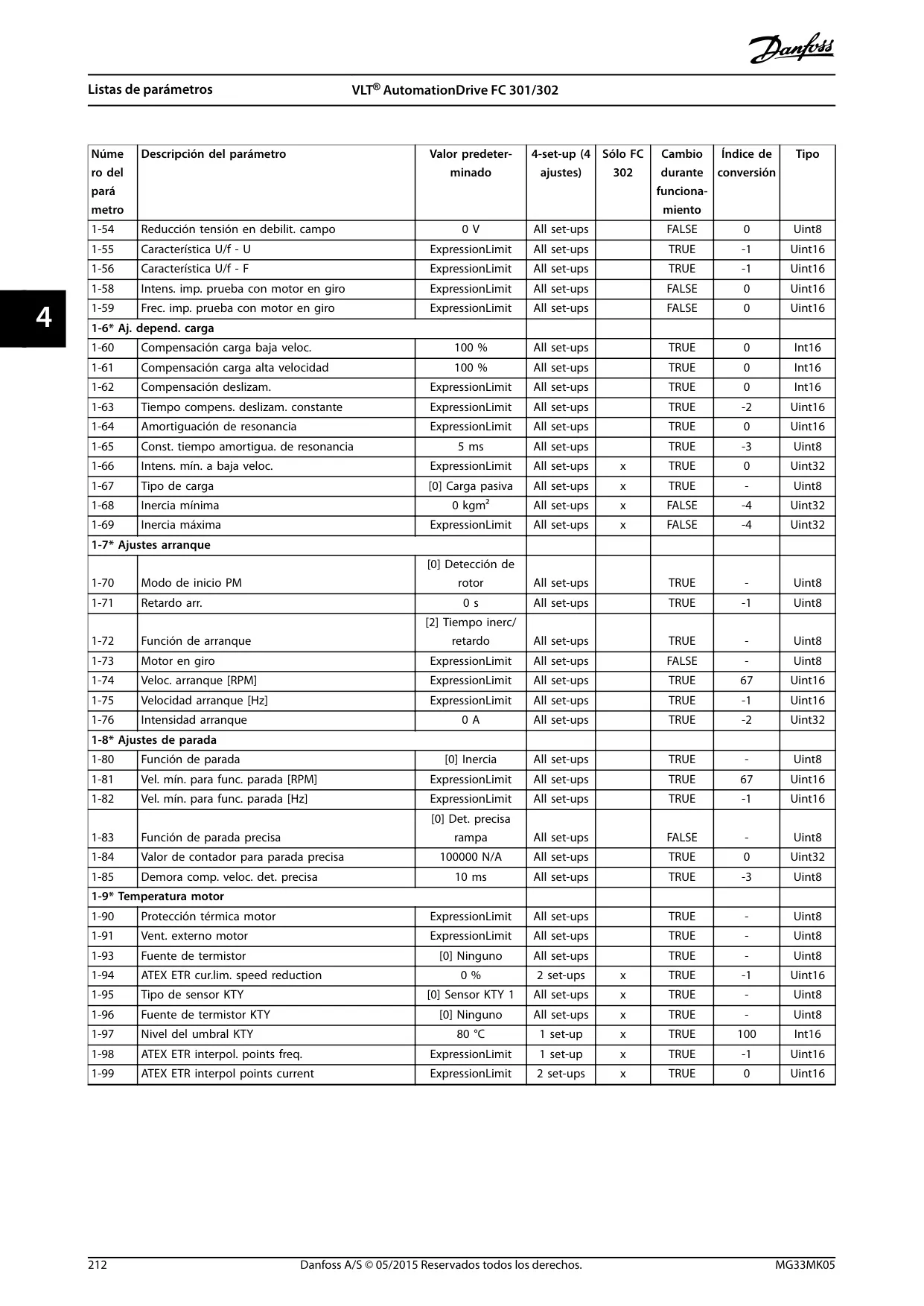

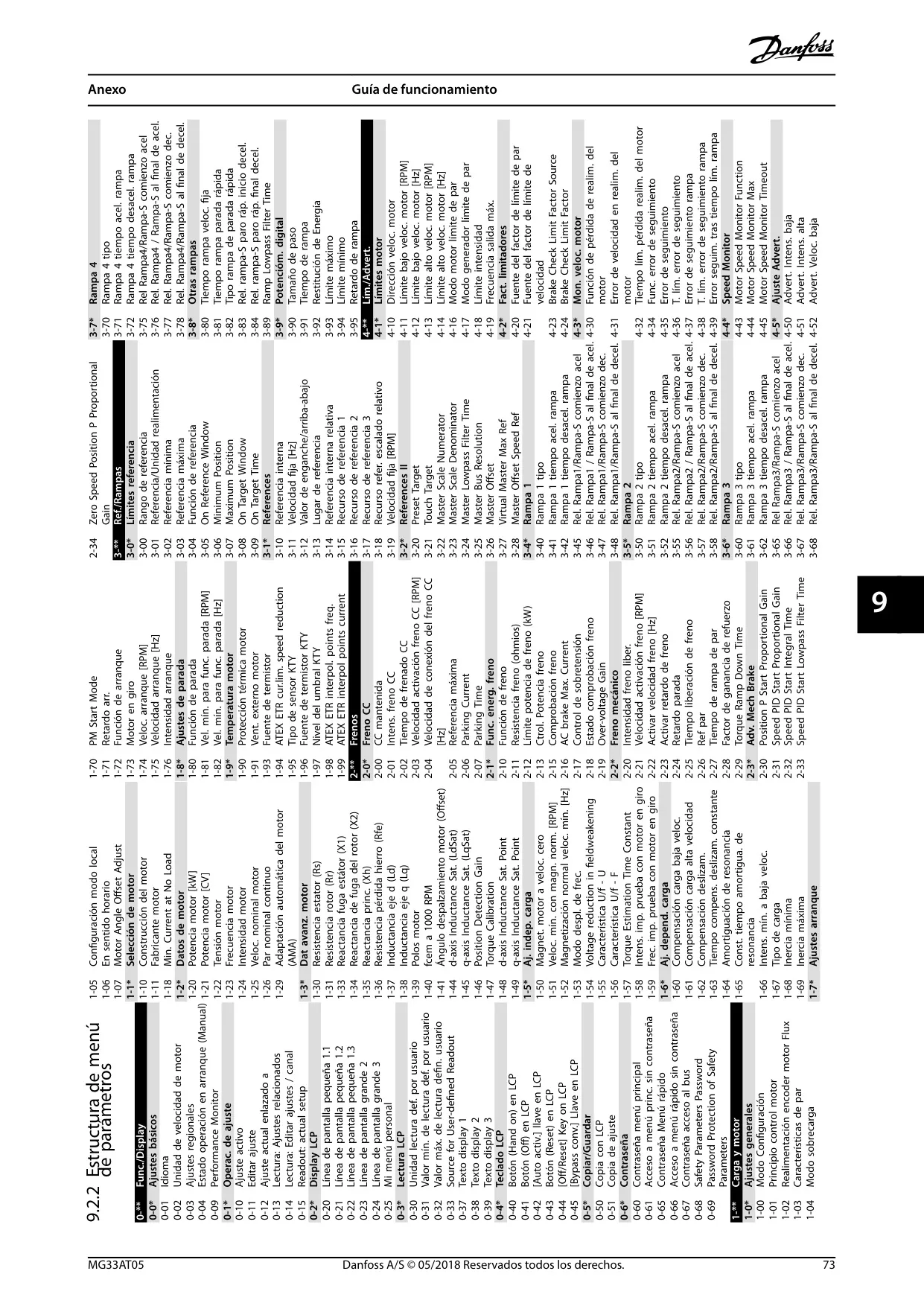

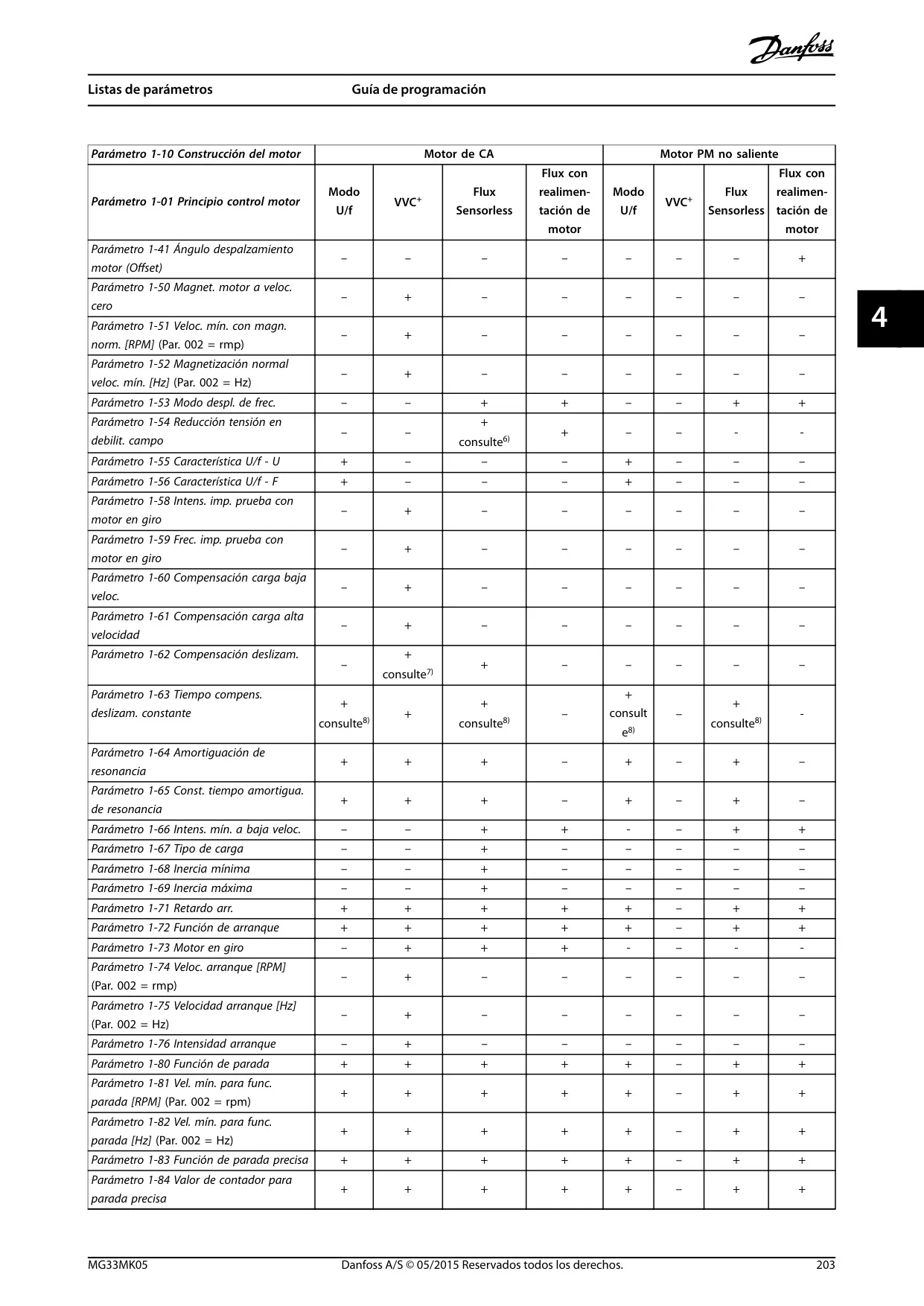

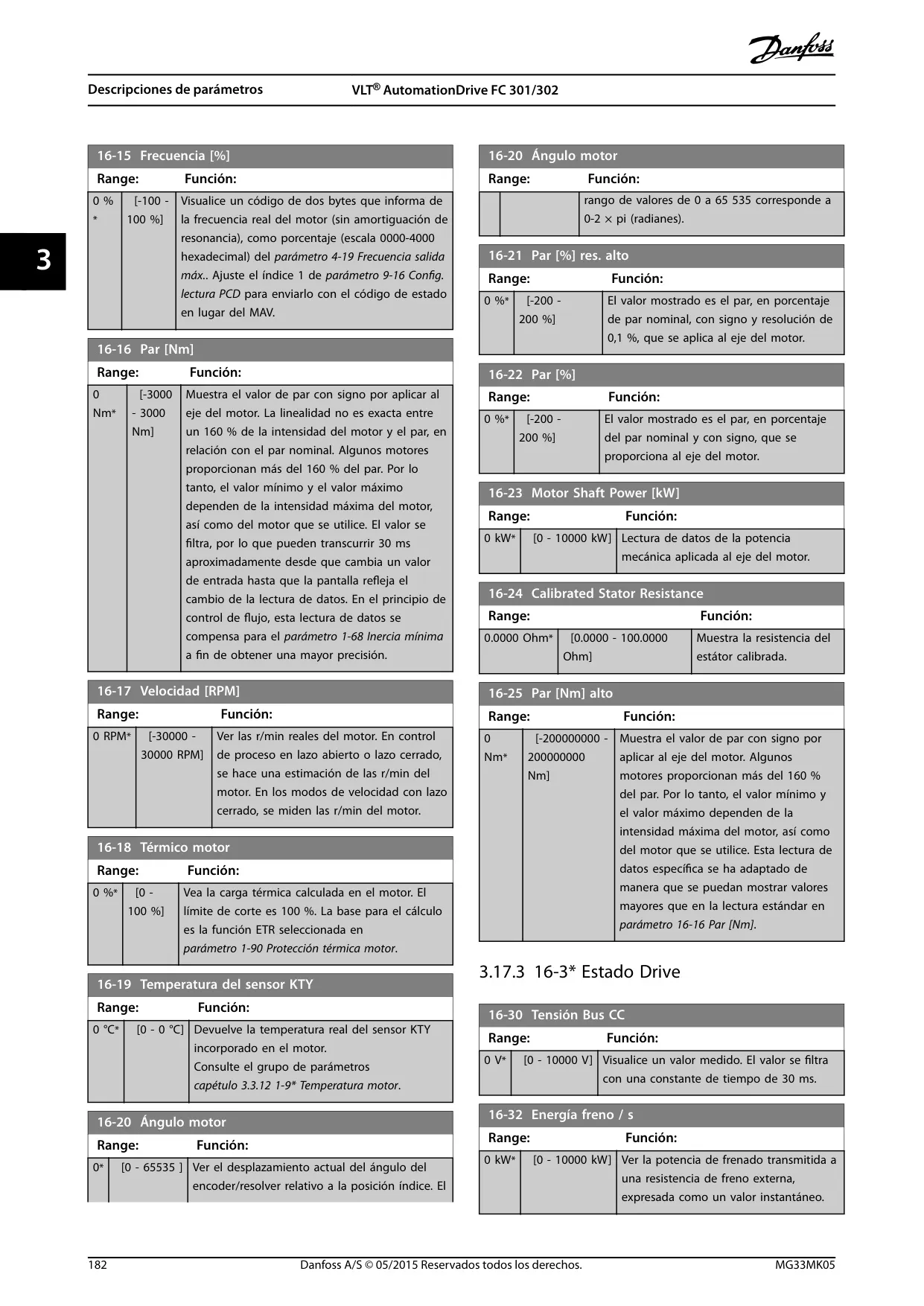

La puesta en servicio comienza con una lista de verificación detallada antes de conectar la potencia, que incluye la confirmación de la integridad del cableado, la ausencia de tensión en los terminales y la compatibilidad de la tensión de alimentación. El panel de control local (LCP) facilita las operaciones iniciales con modos de control manual y automático, funciones de reinicio y acceso rápido a los parámetros. Para optimizar el rendimiento, la Adaptación Automática del Motor (AMA) ajusta con precisión el variador al motor, después de configurar los parámetros básicos del motor.

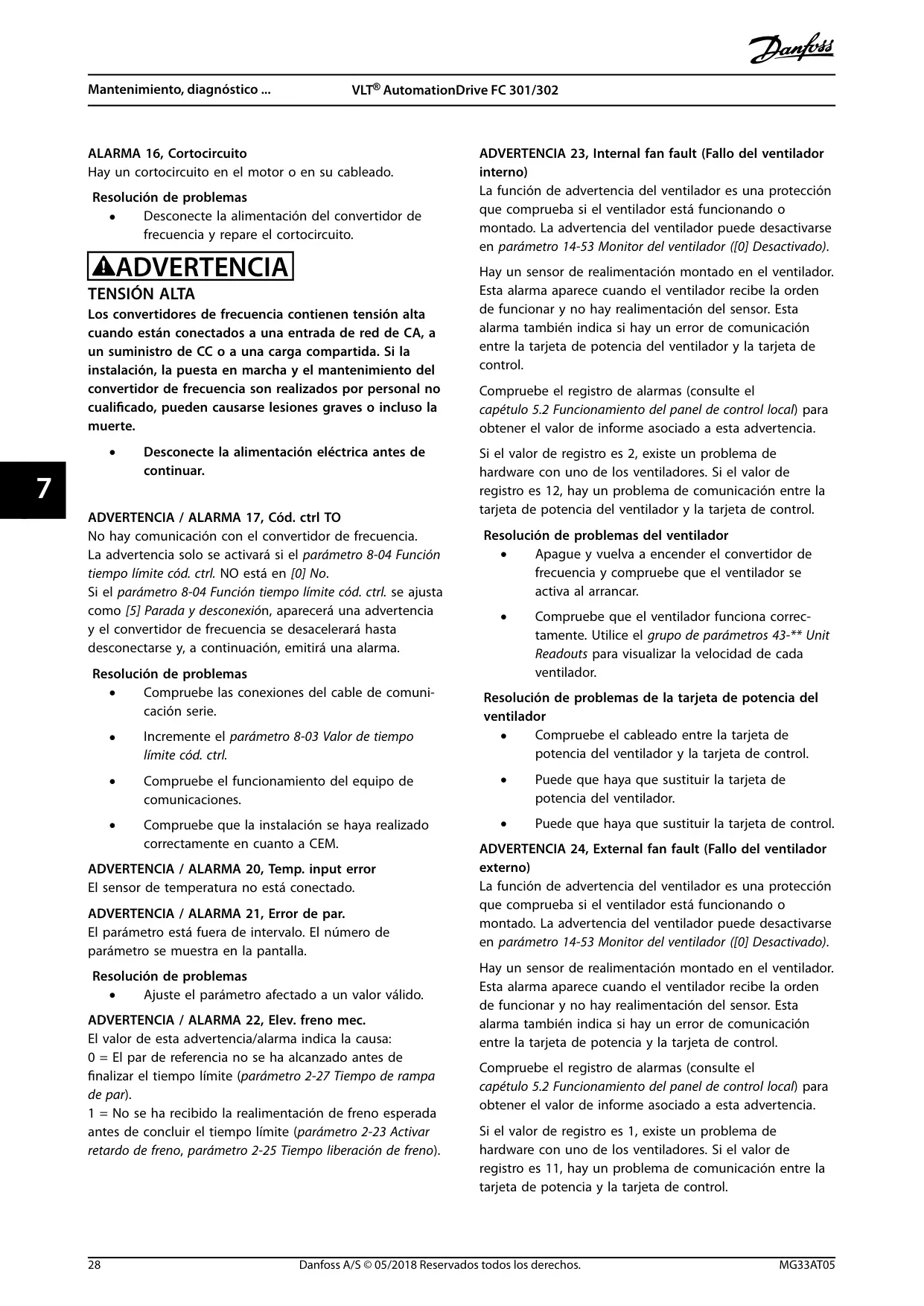

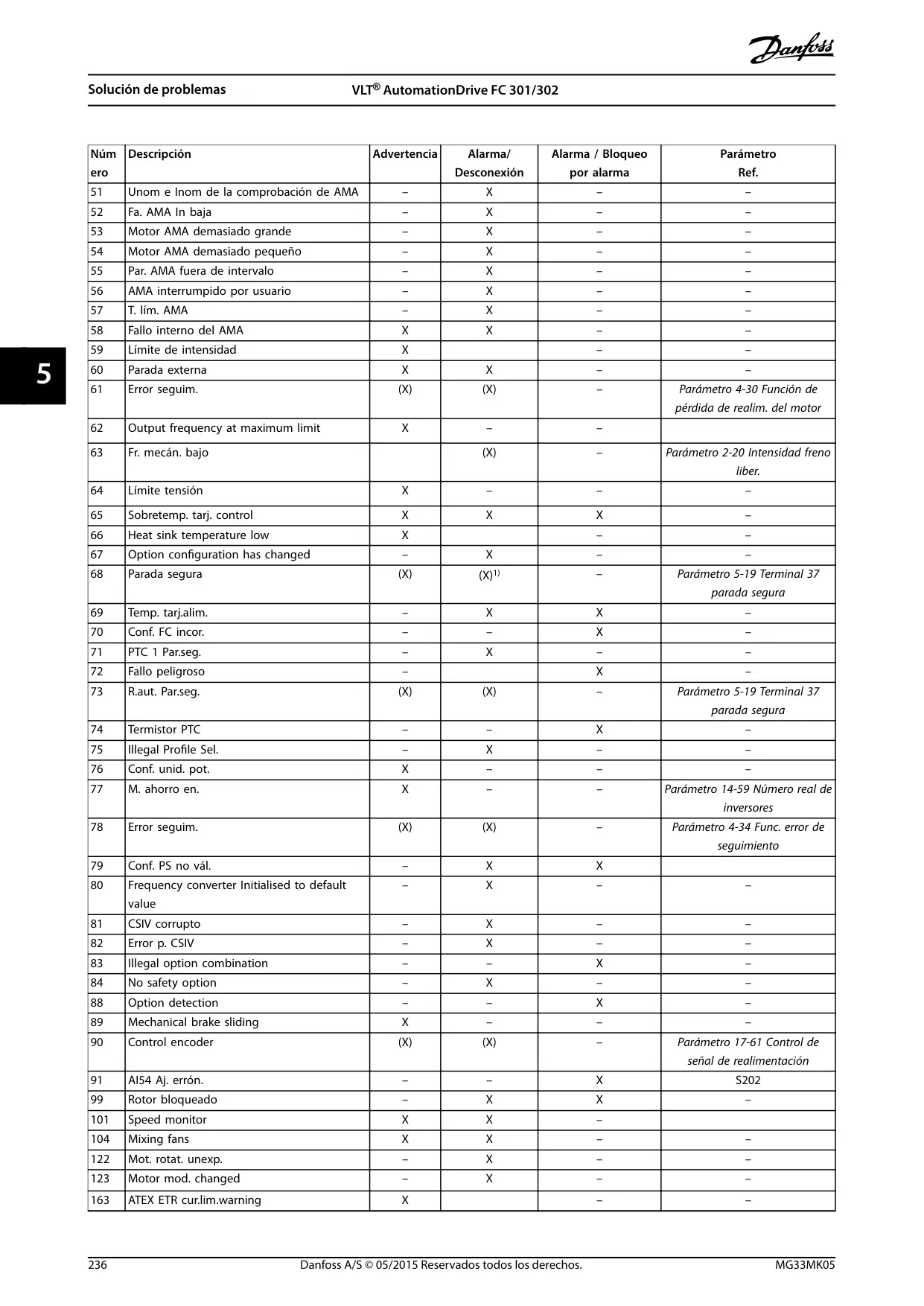

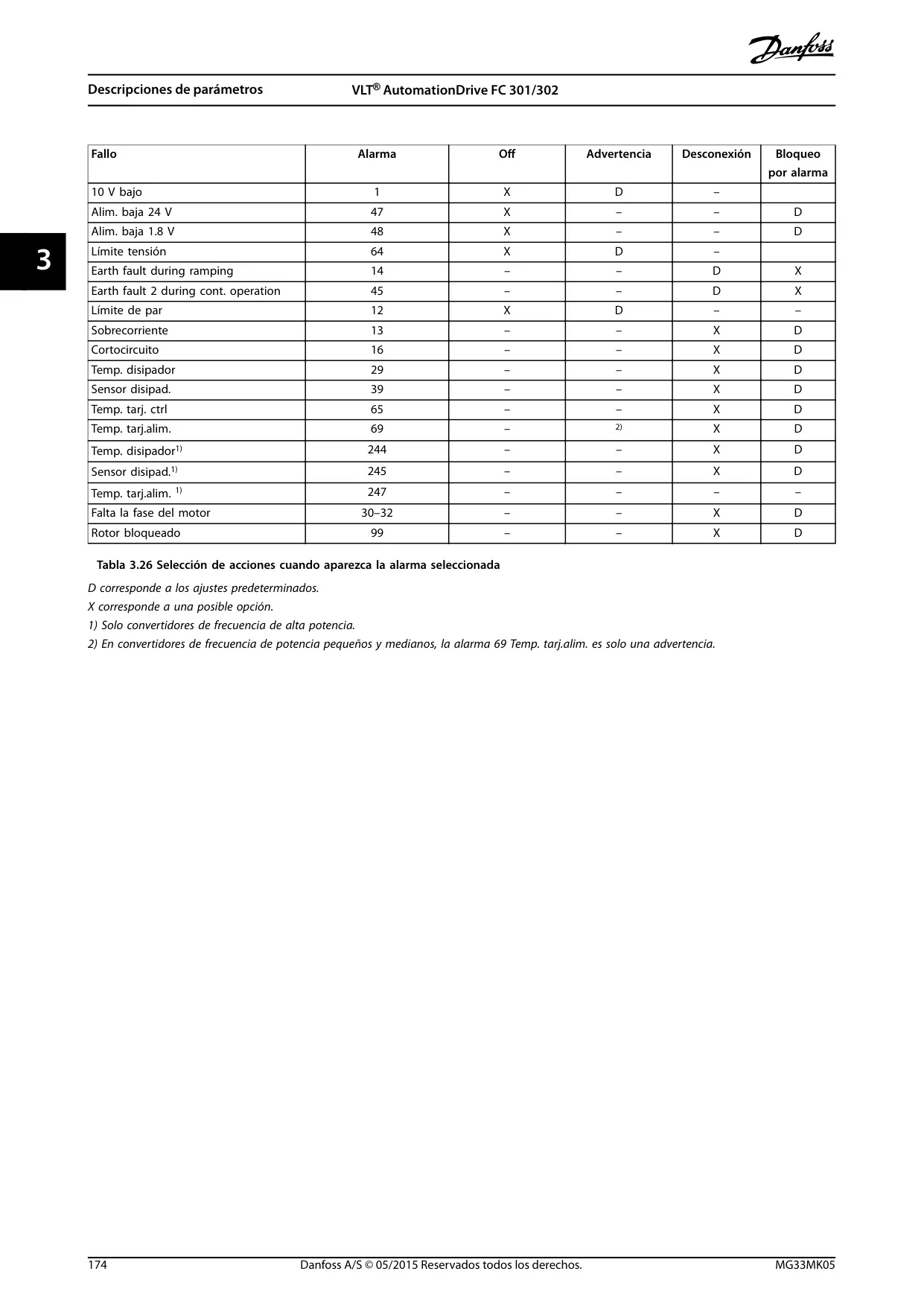

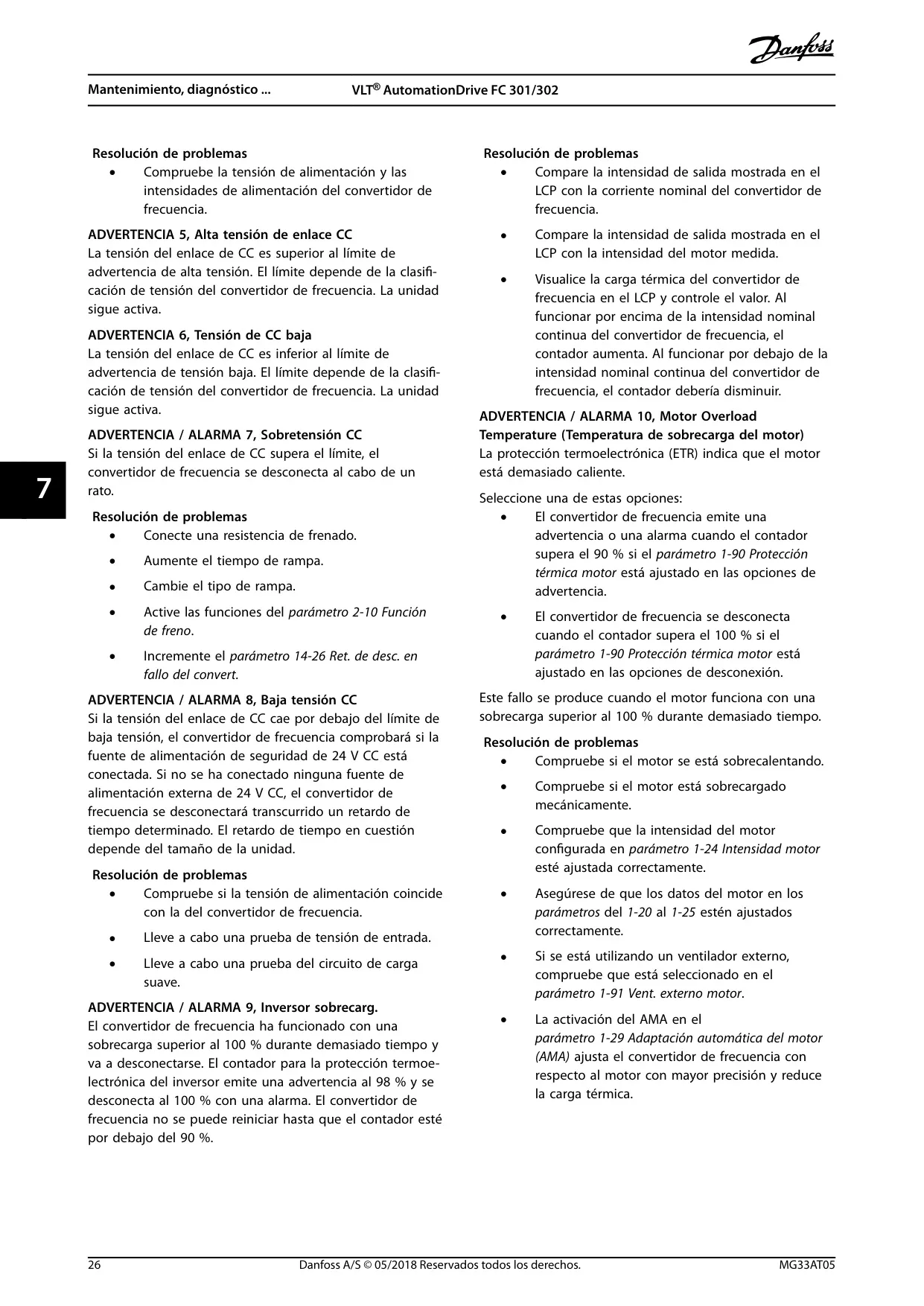

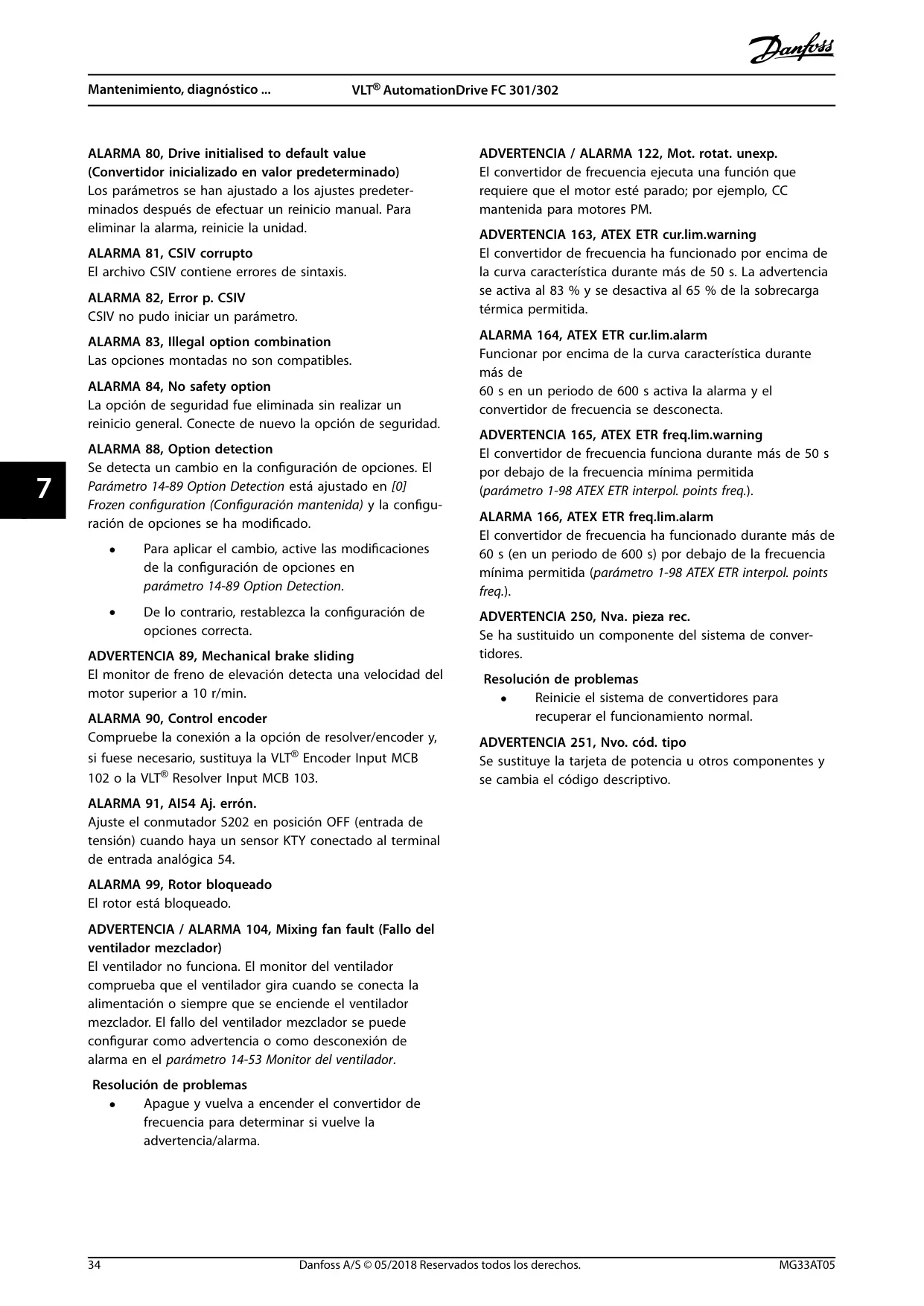

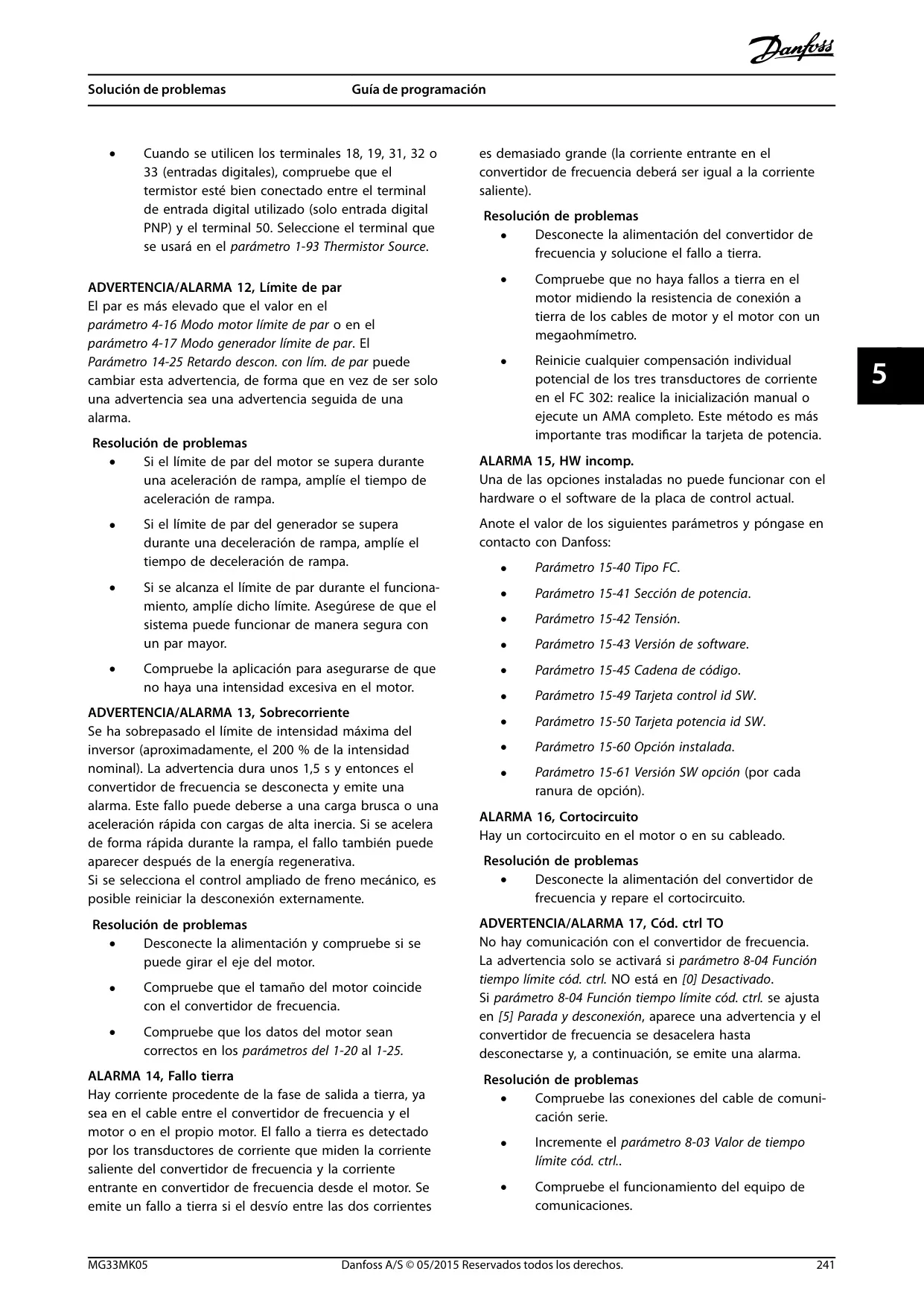

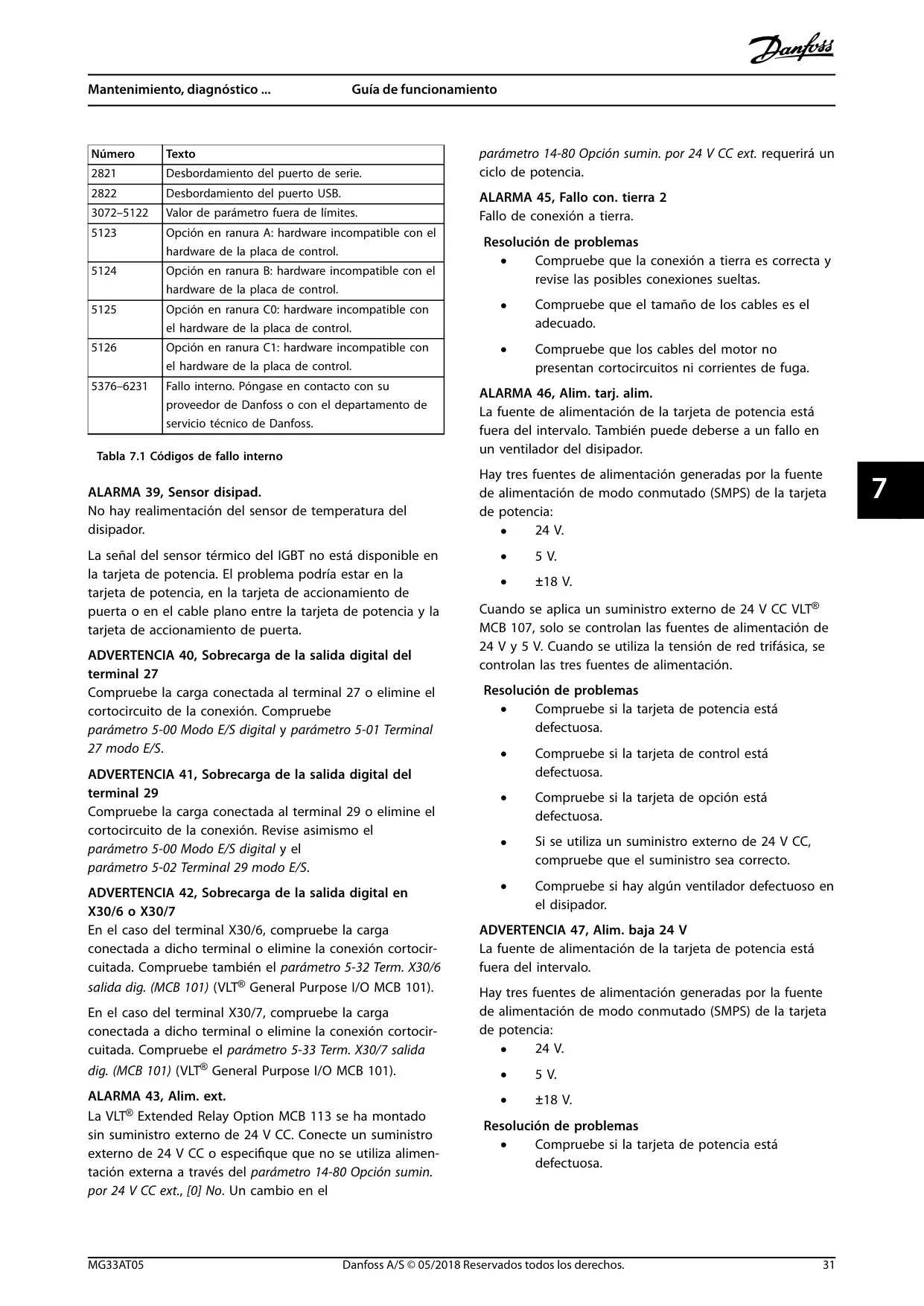

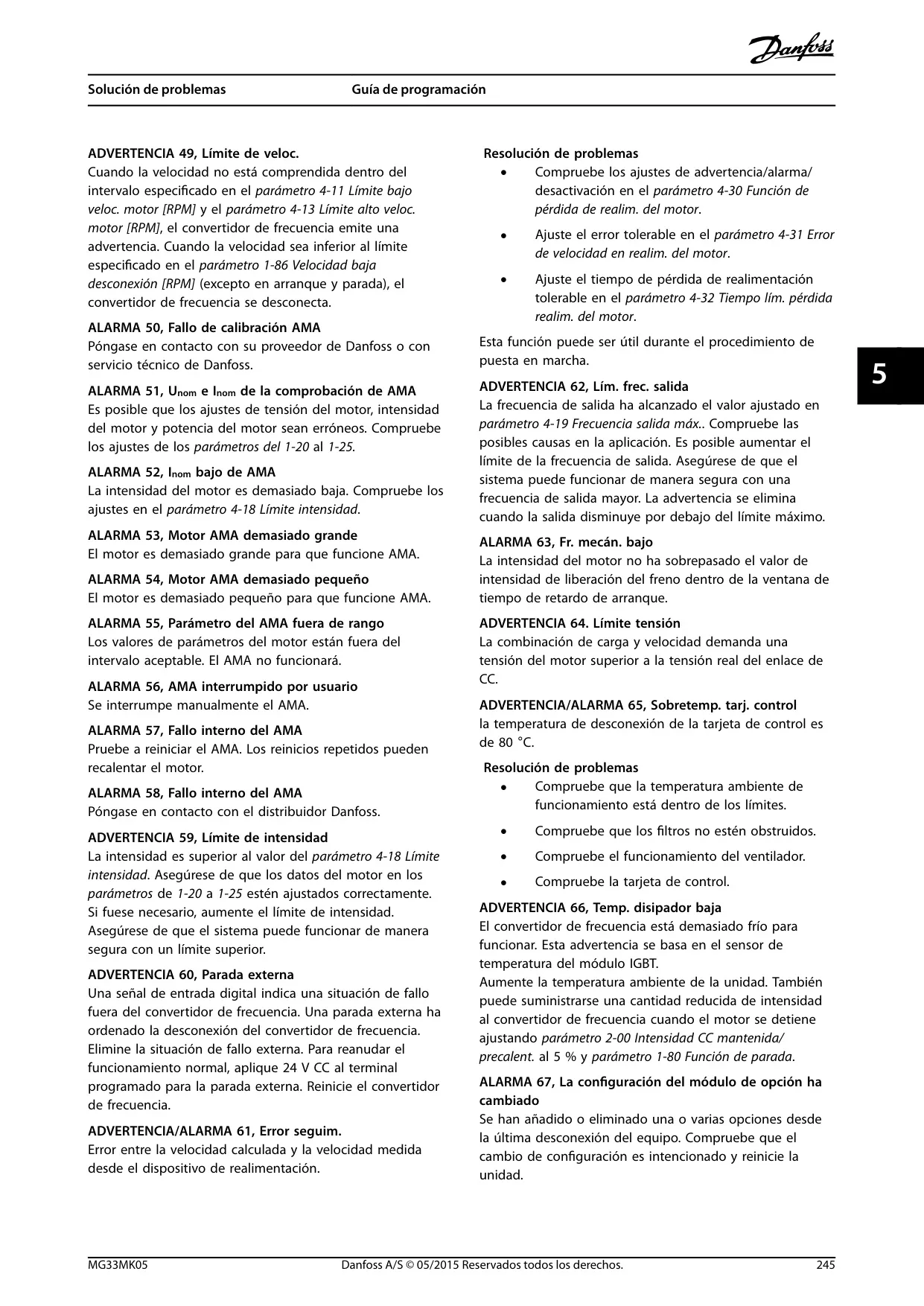

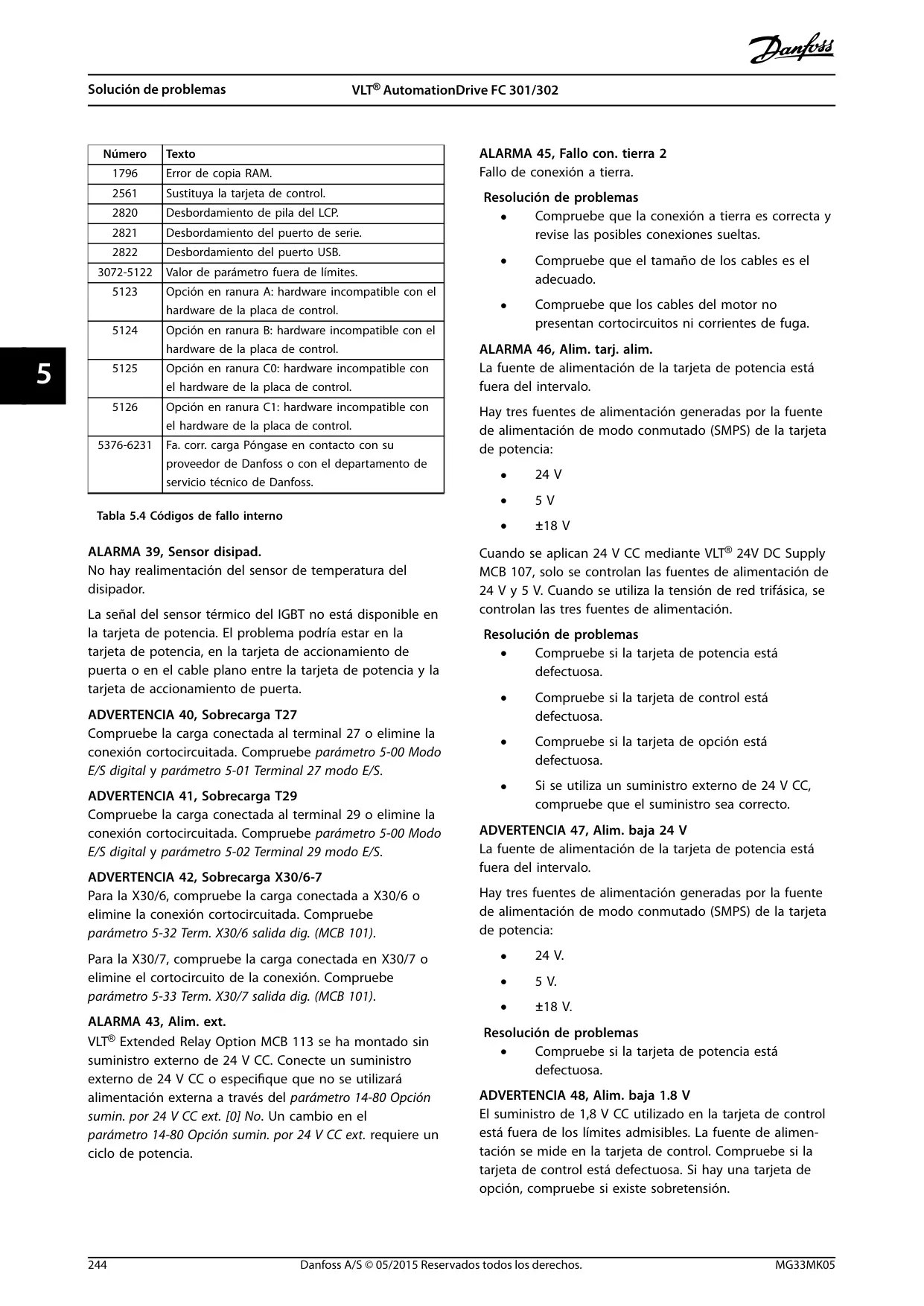

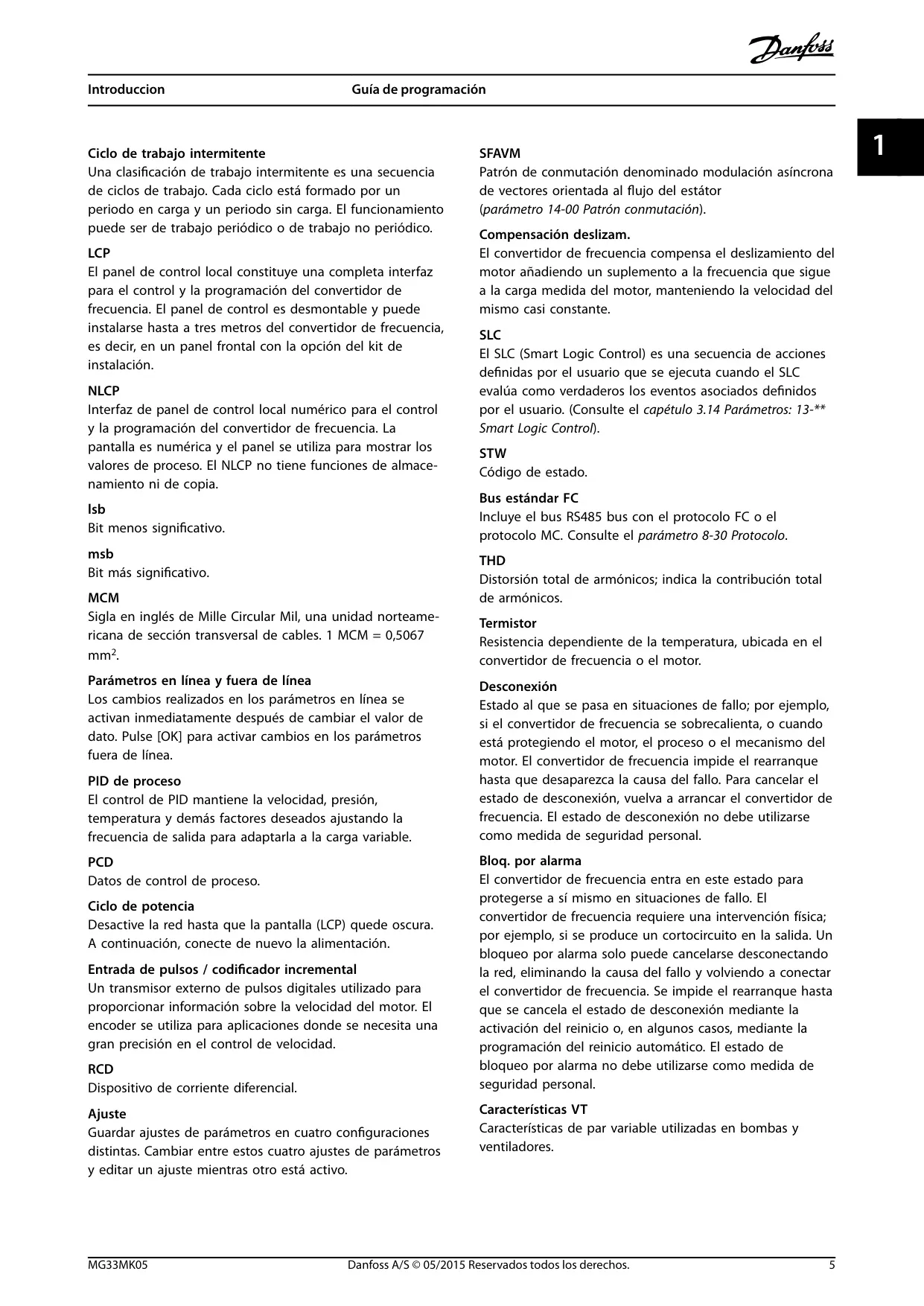

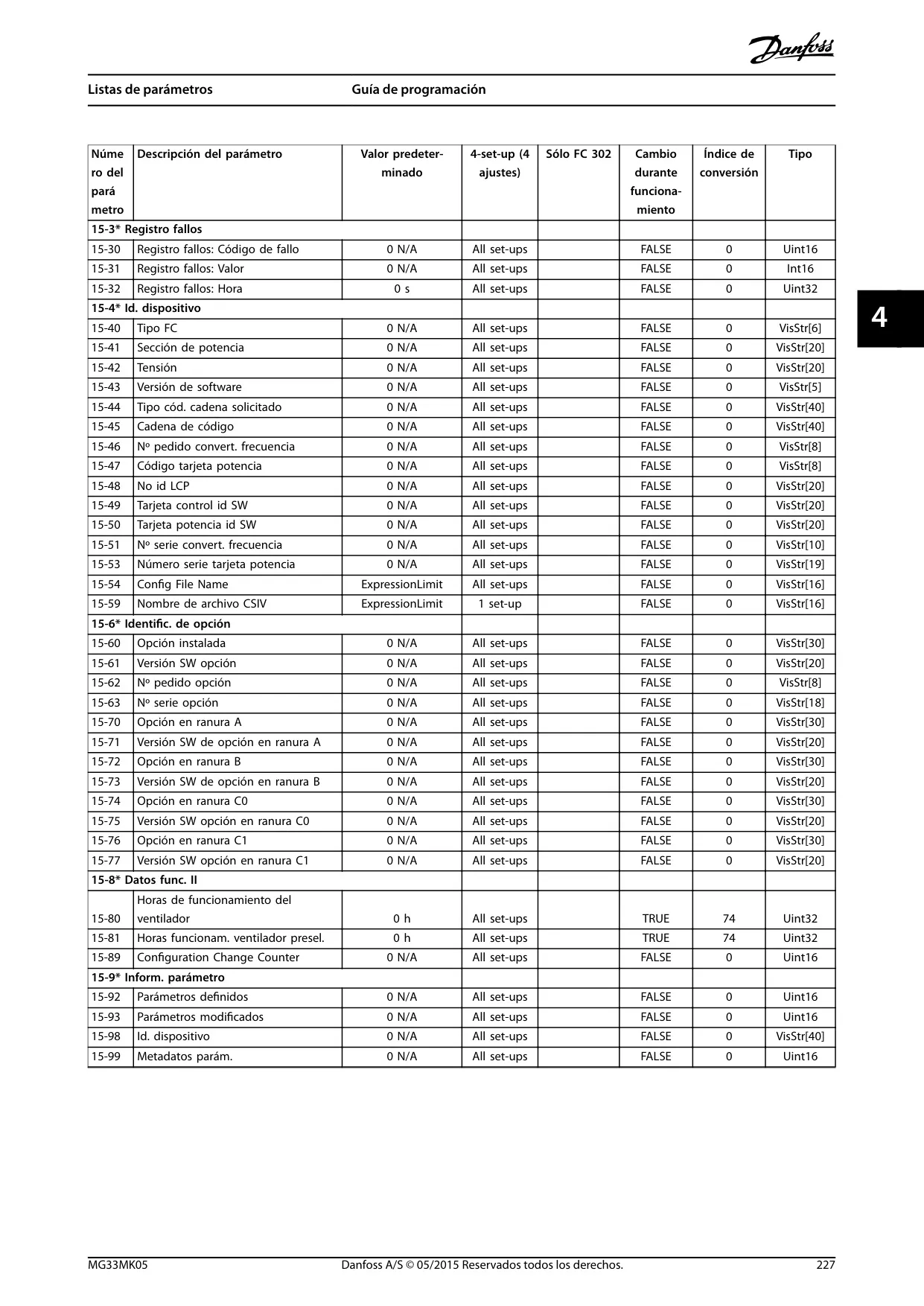

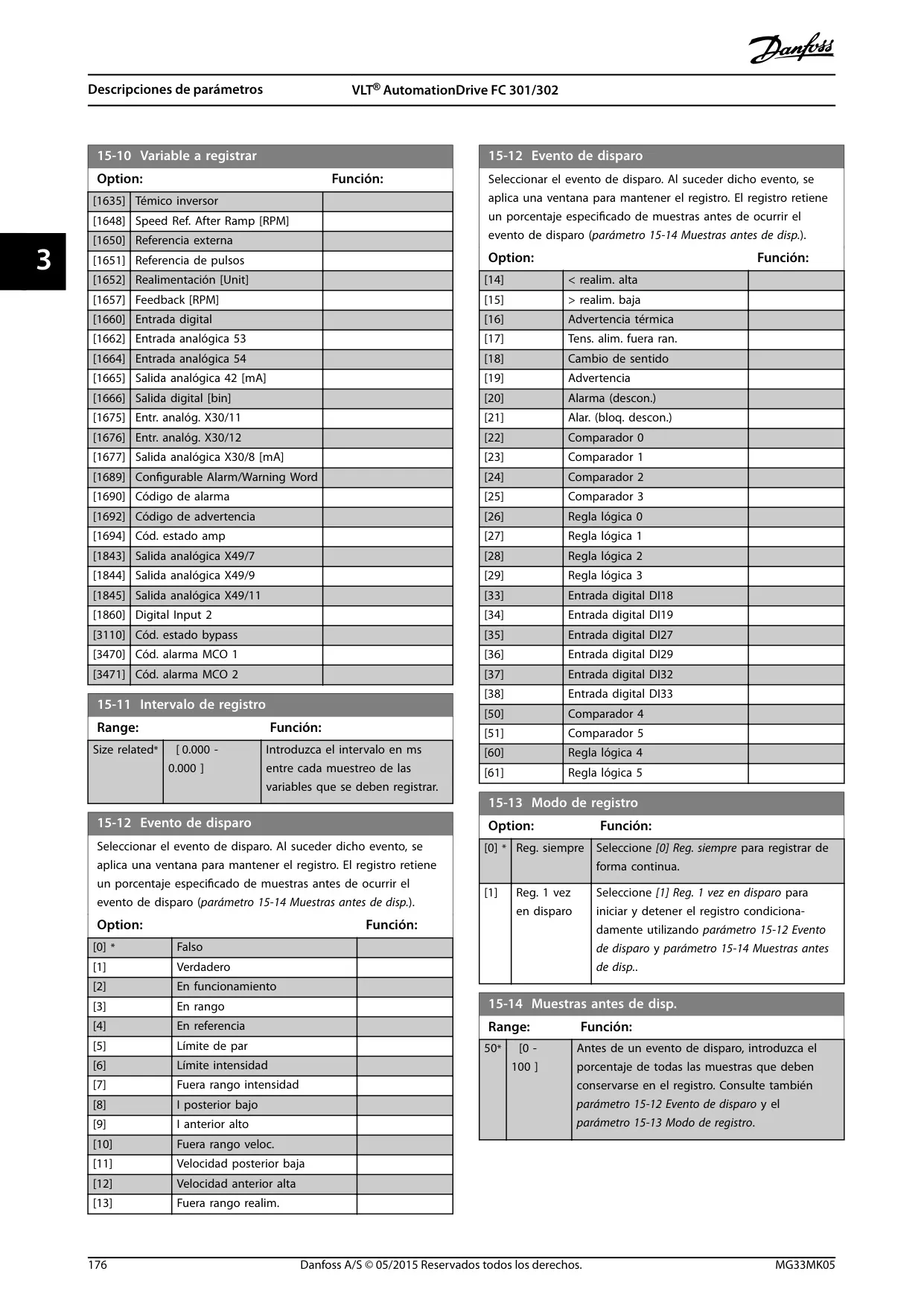

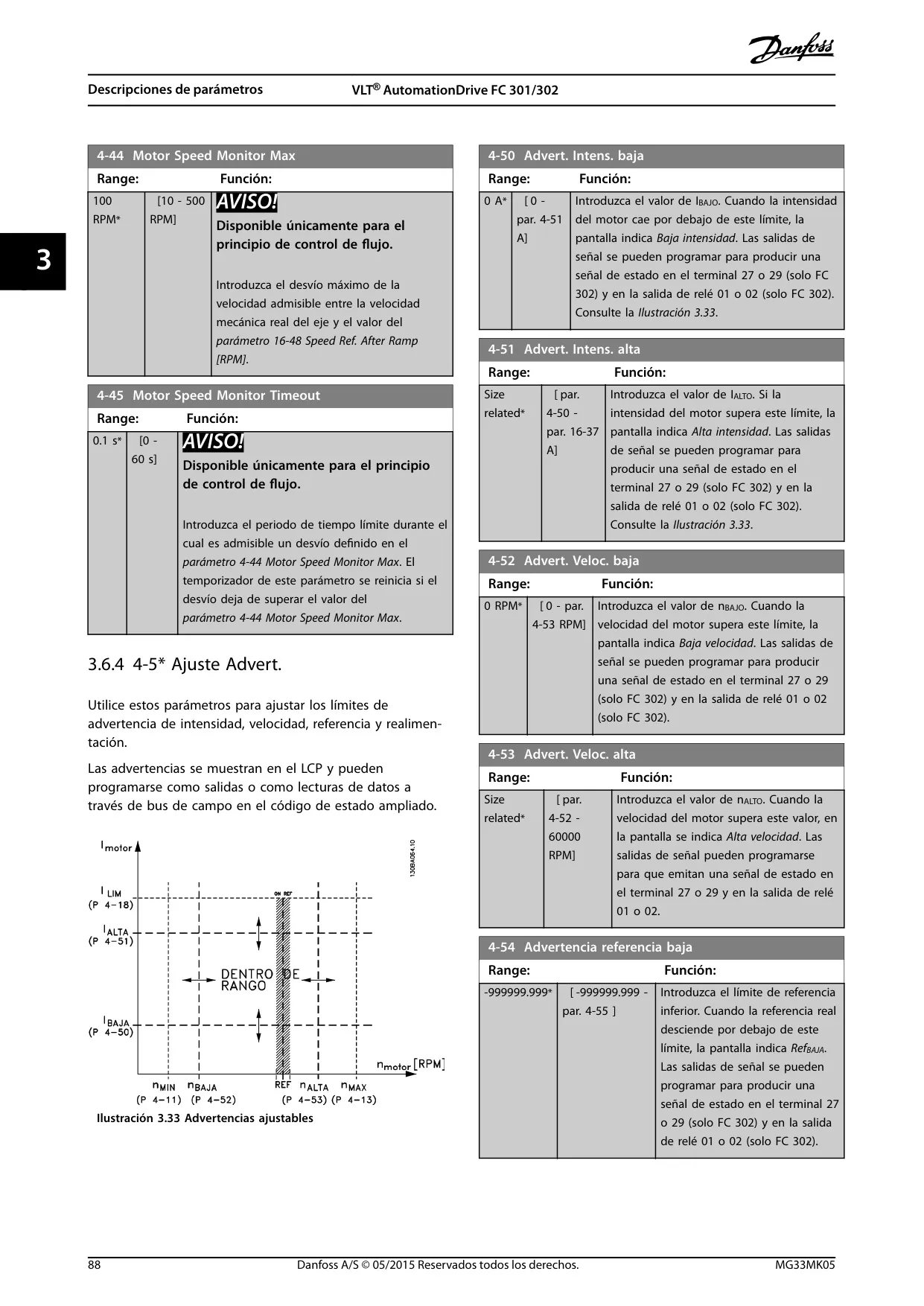

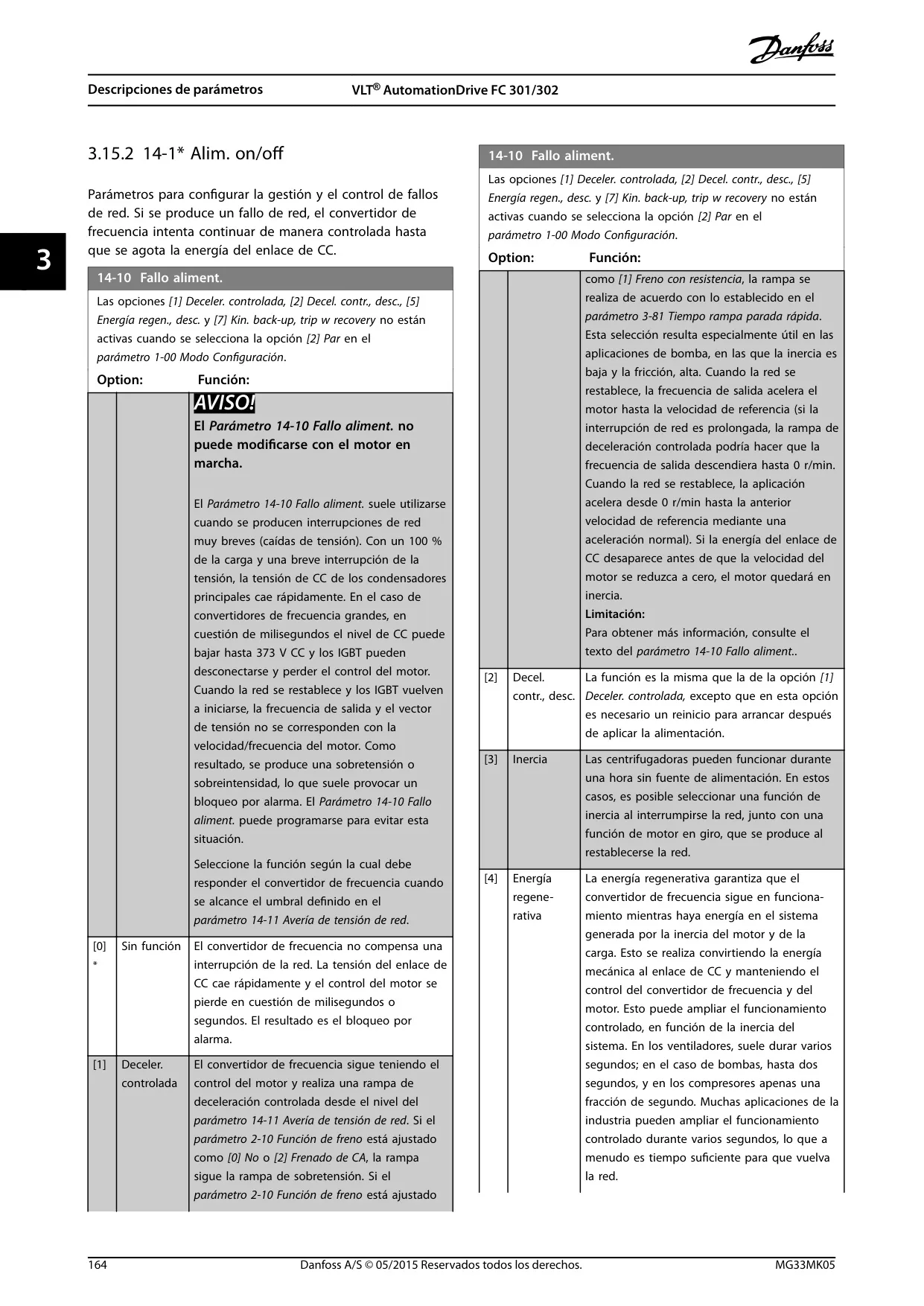

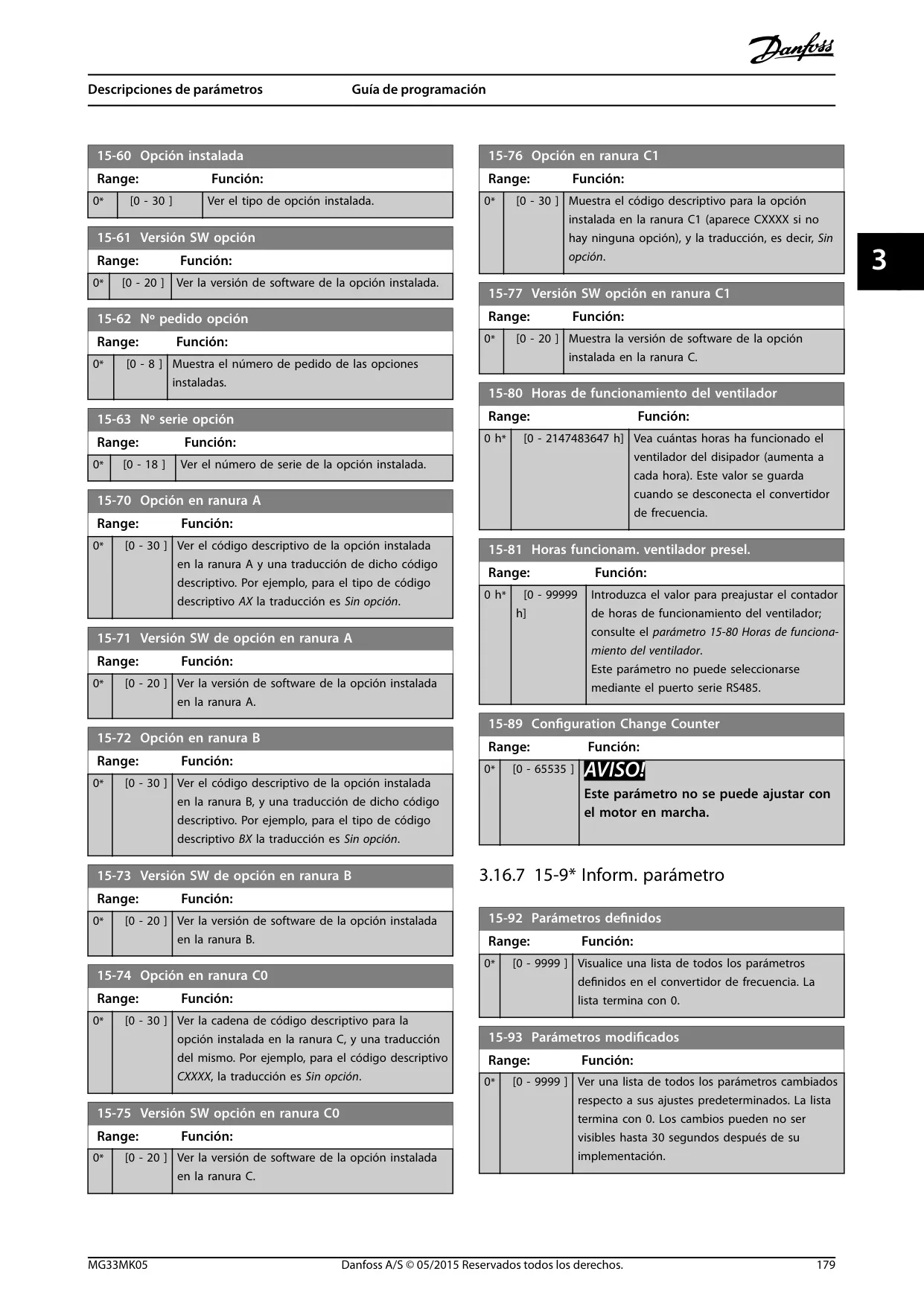

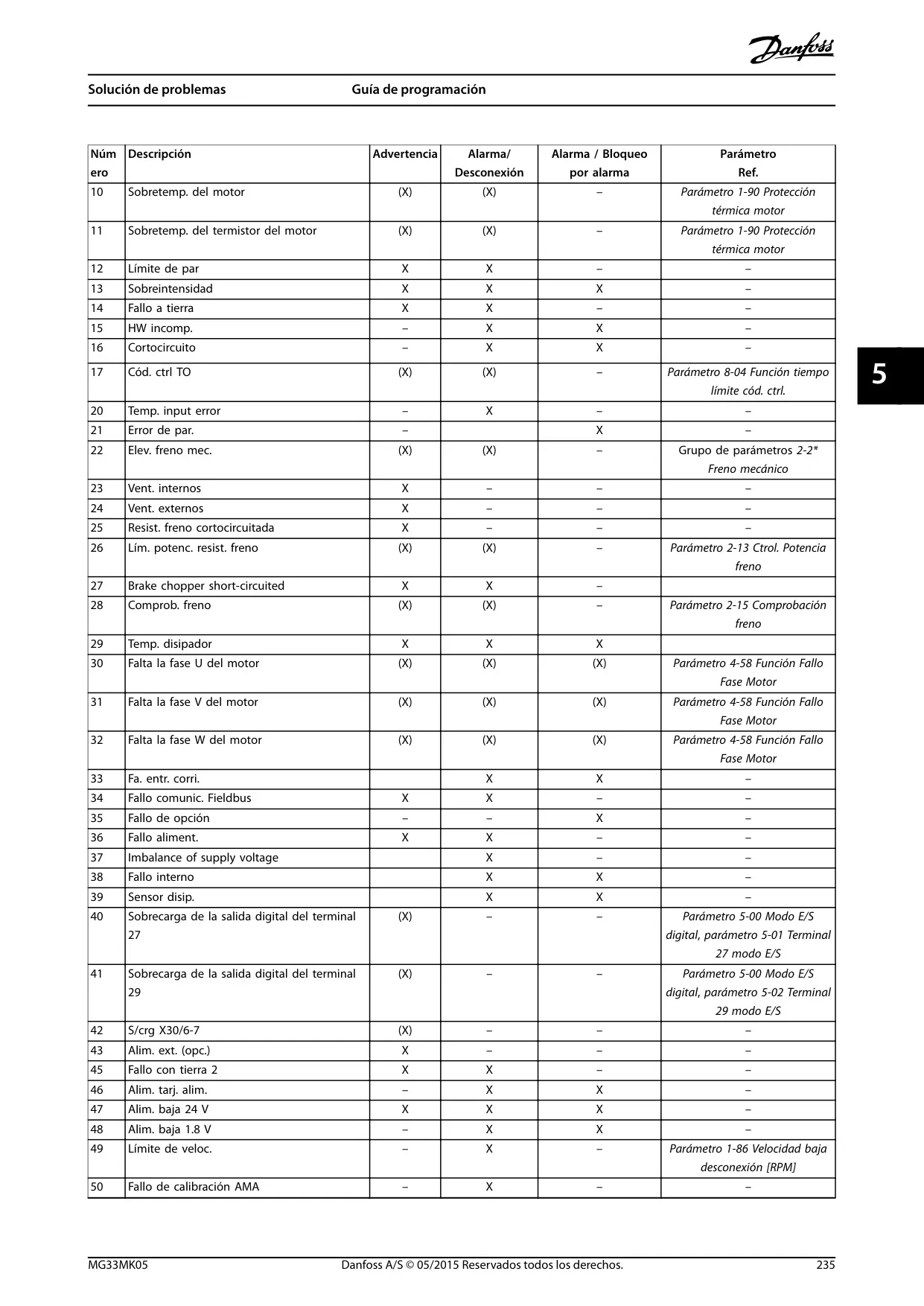

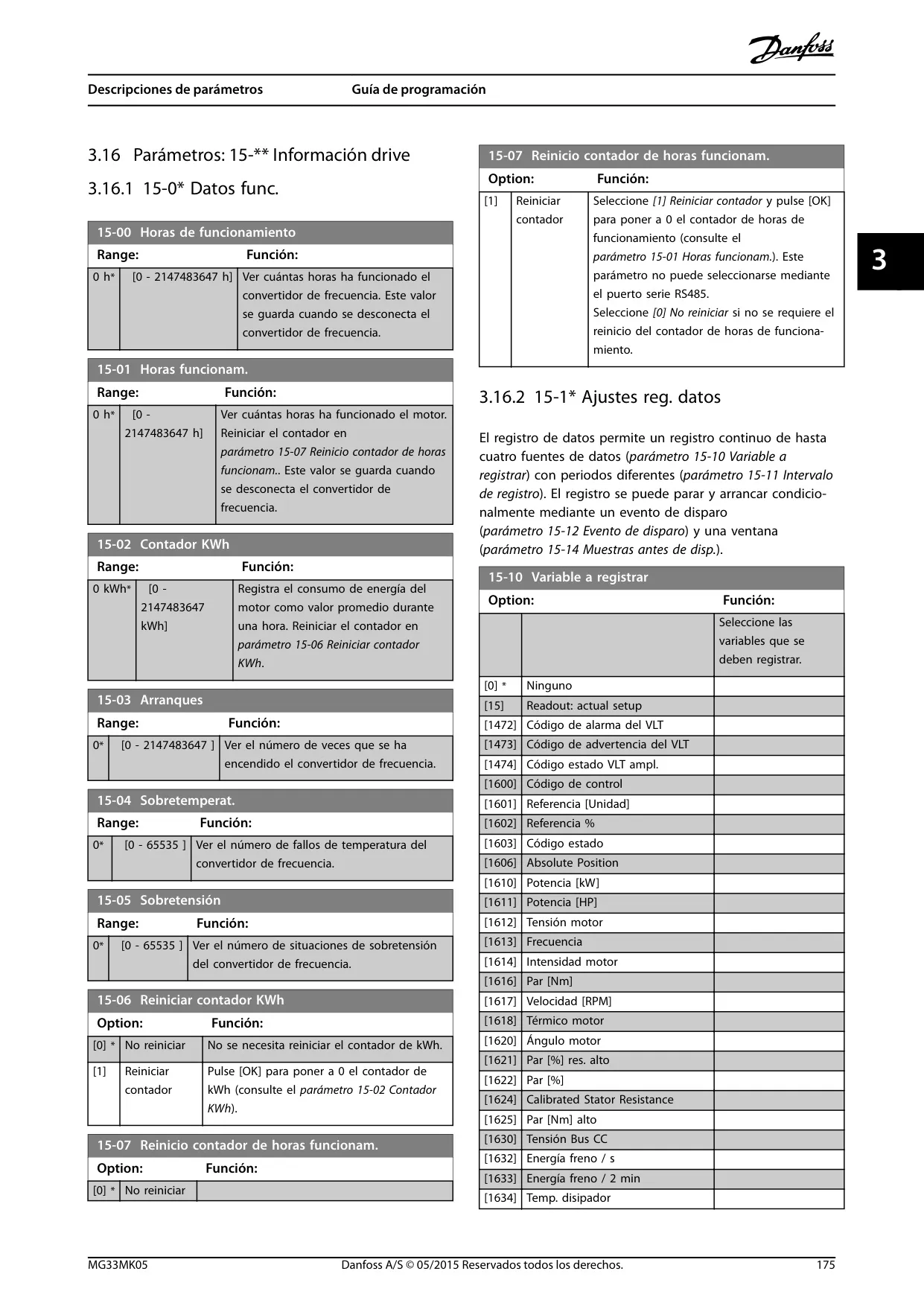

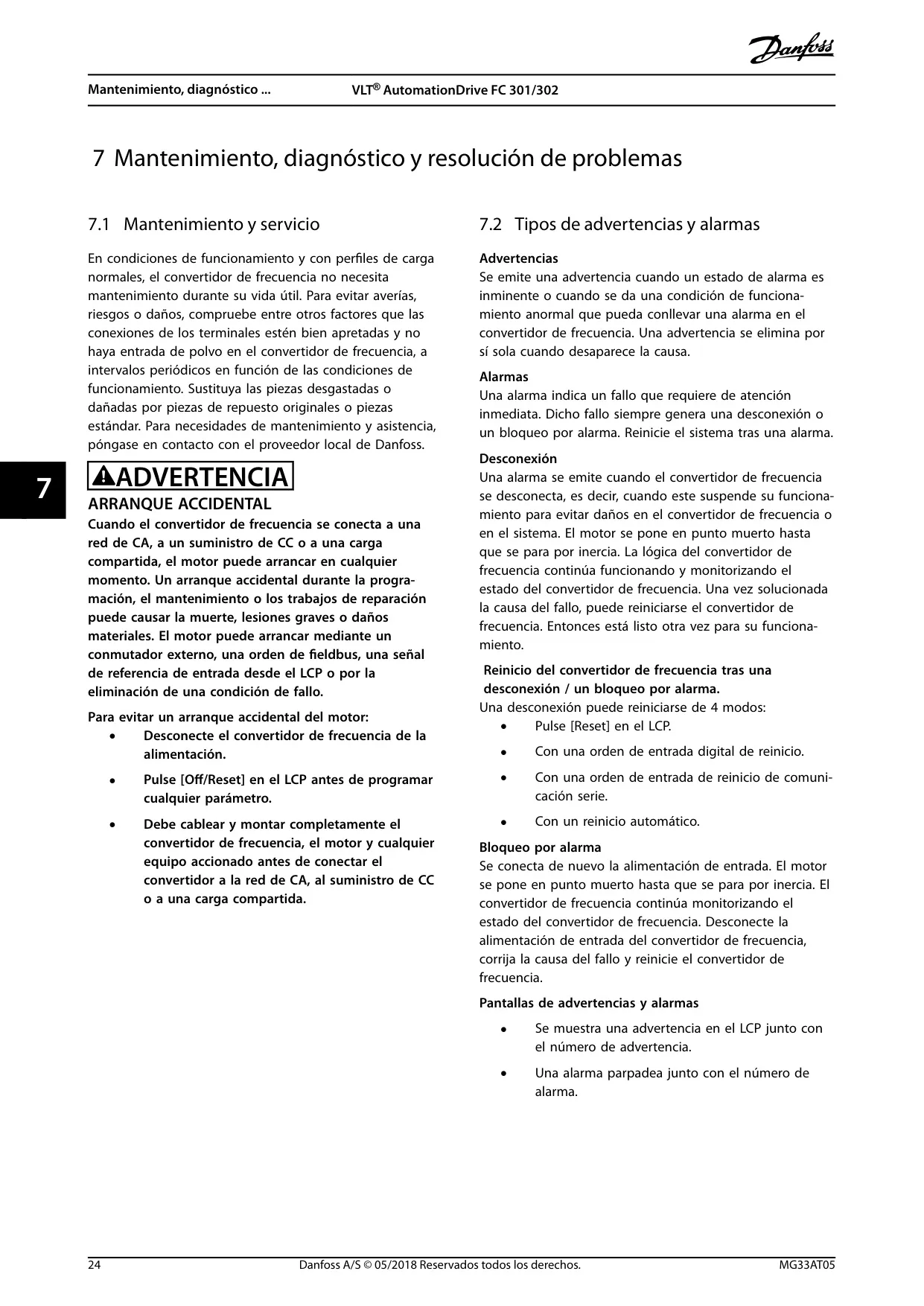

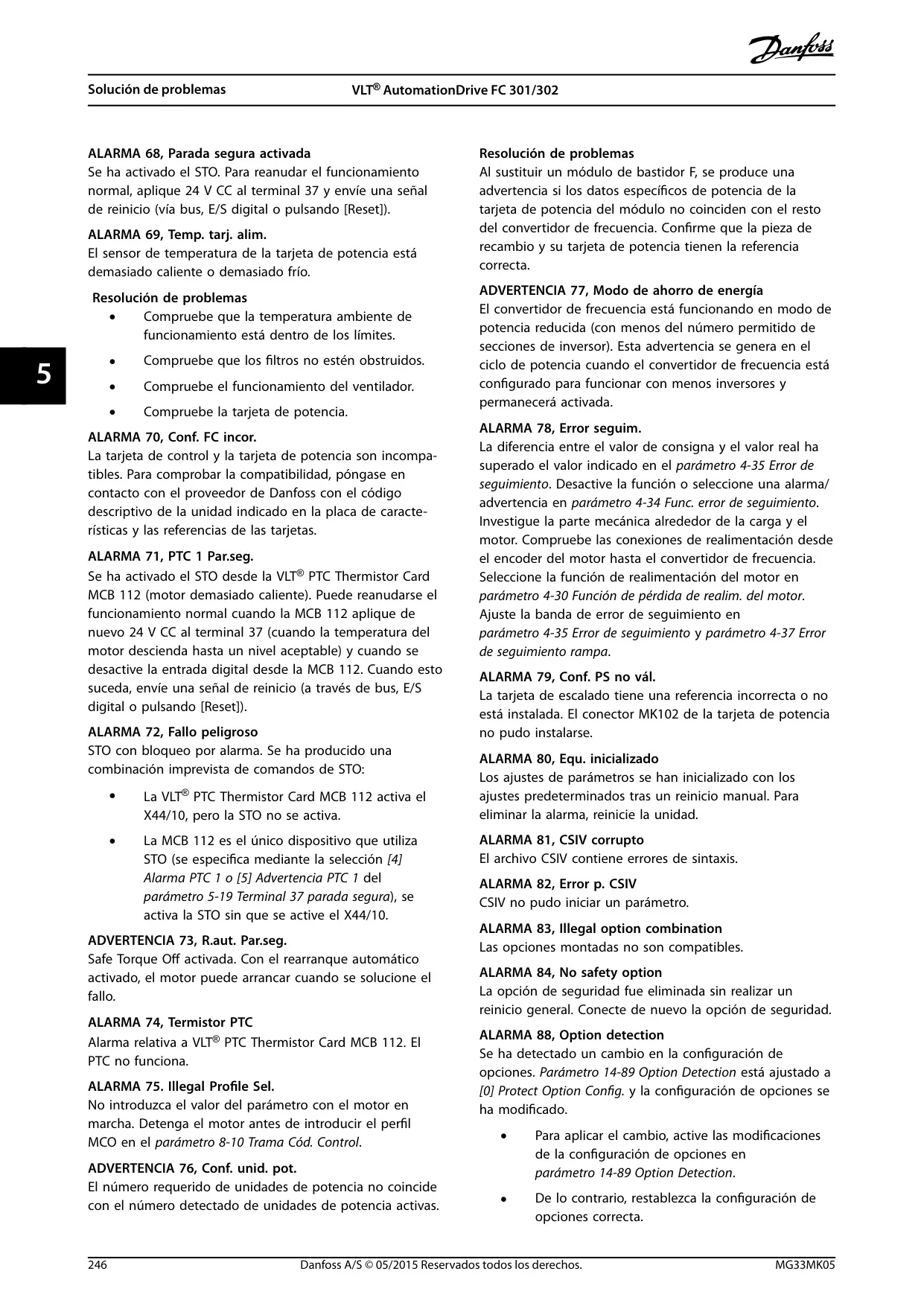

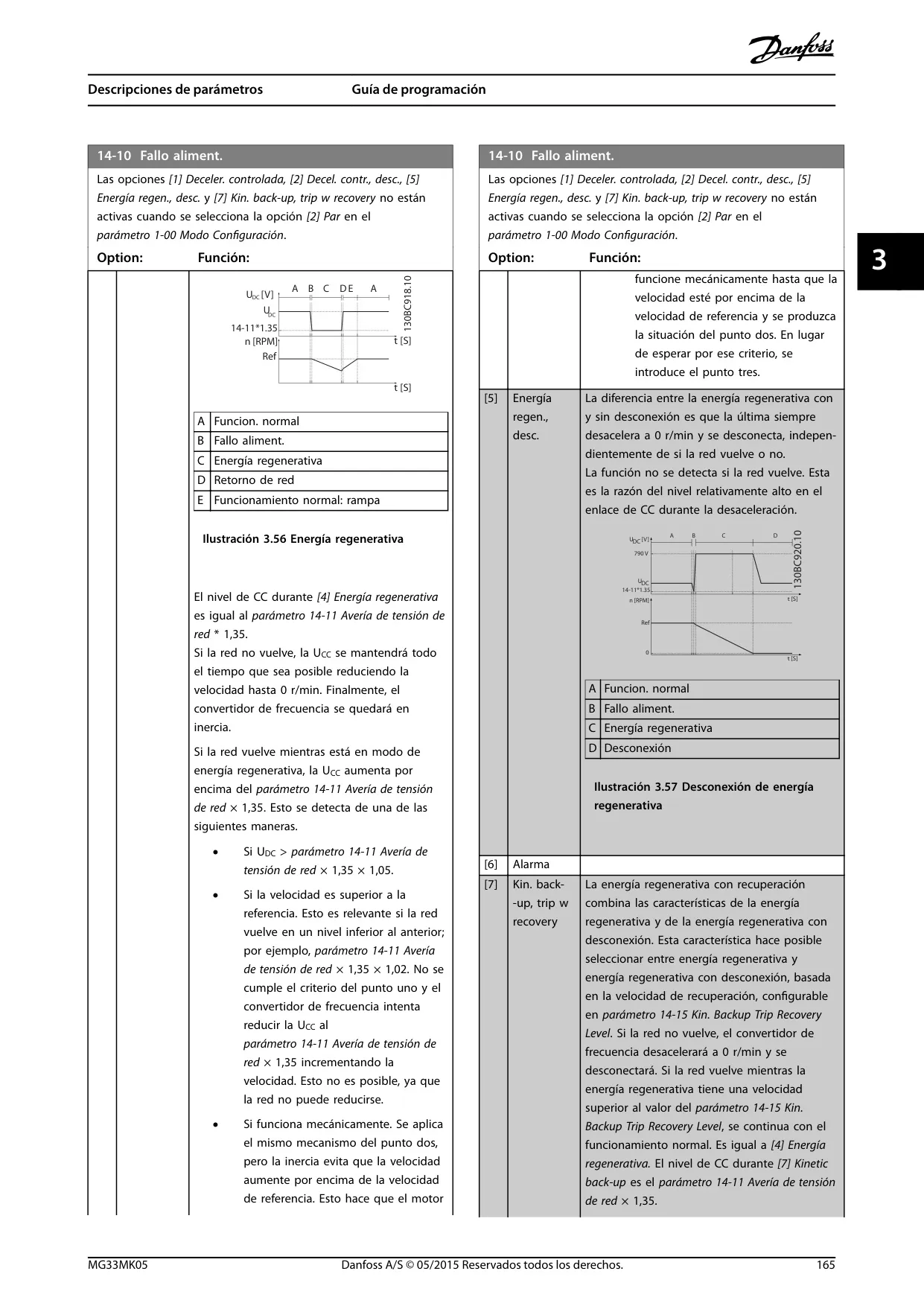

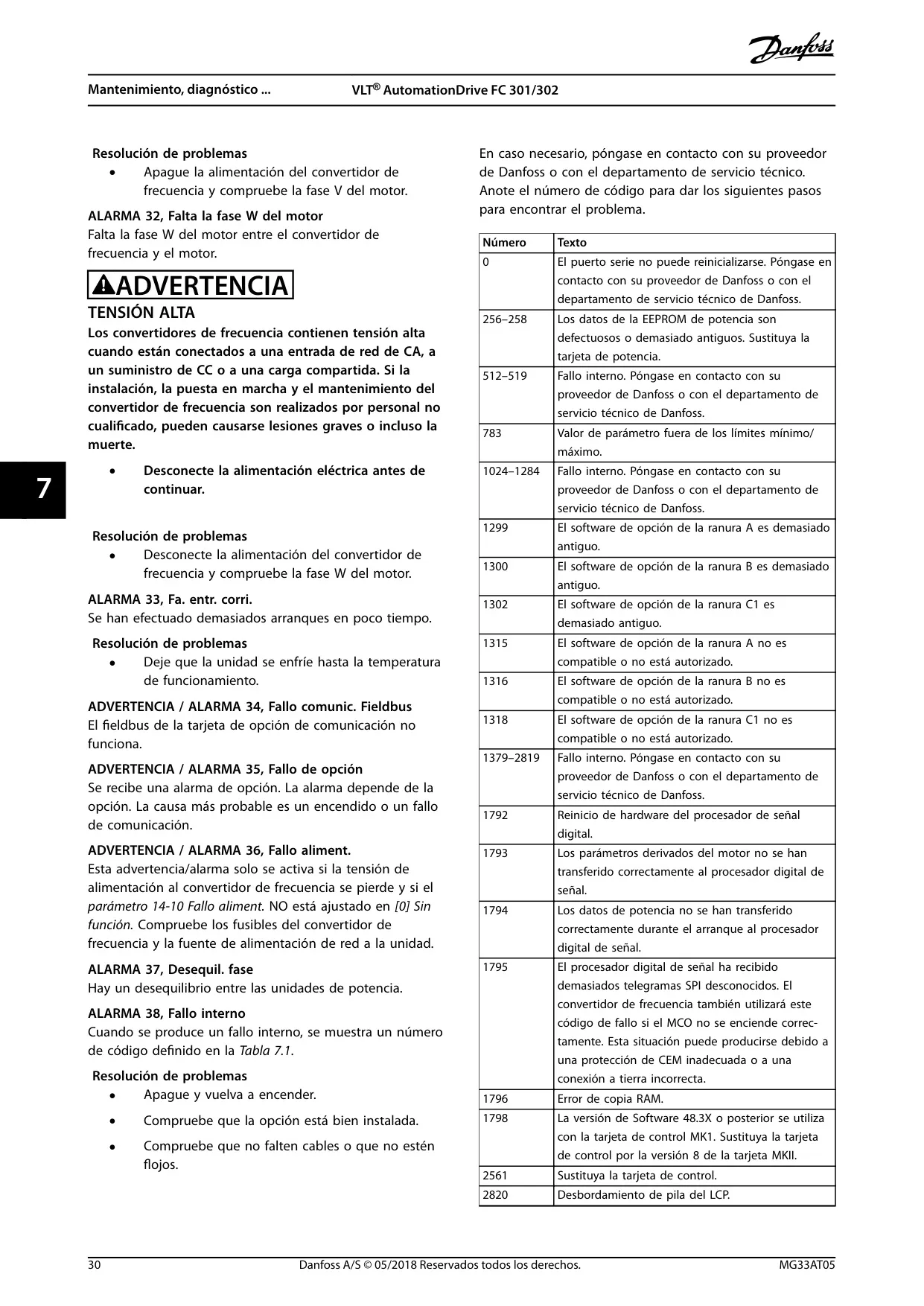

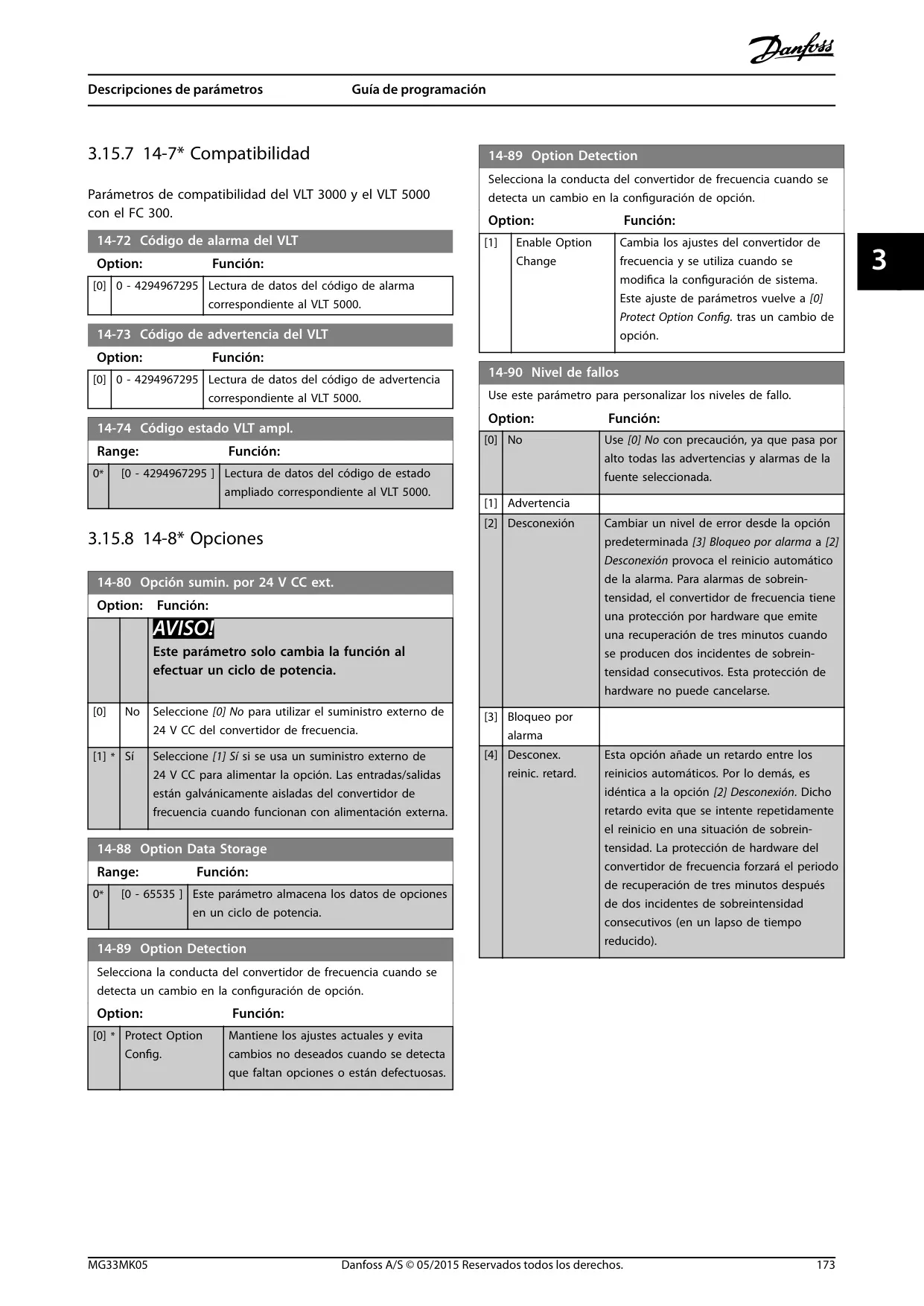

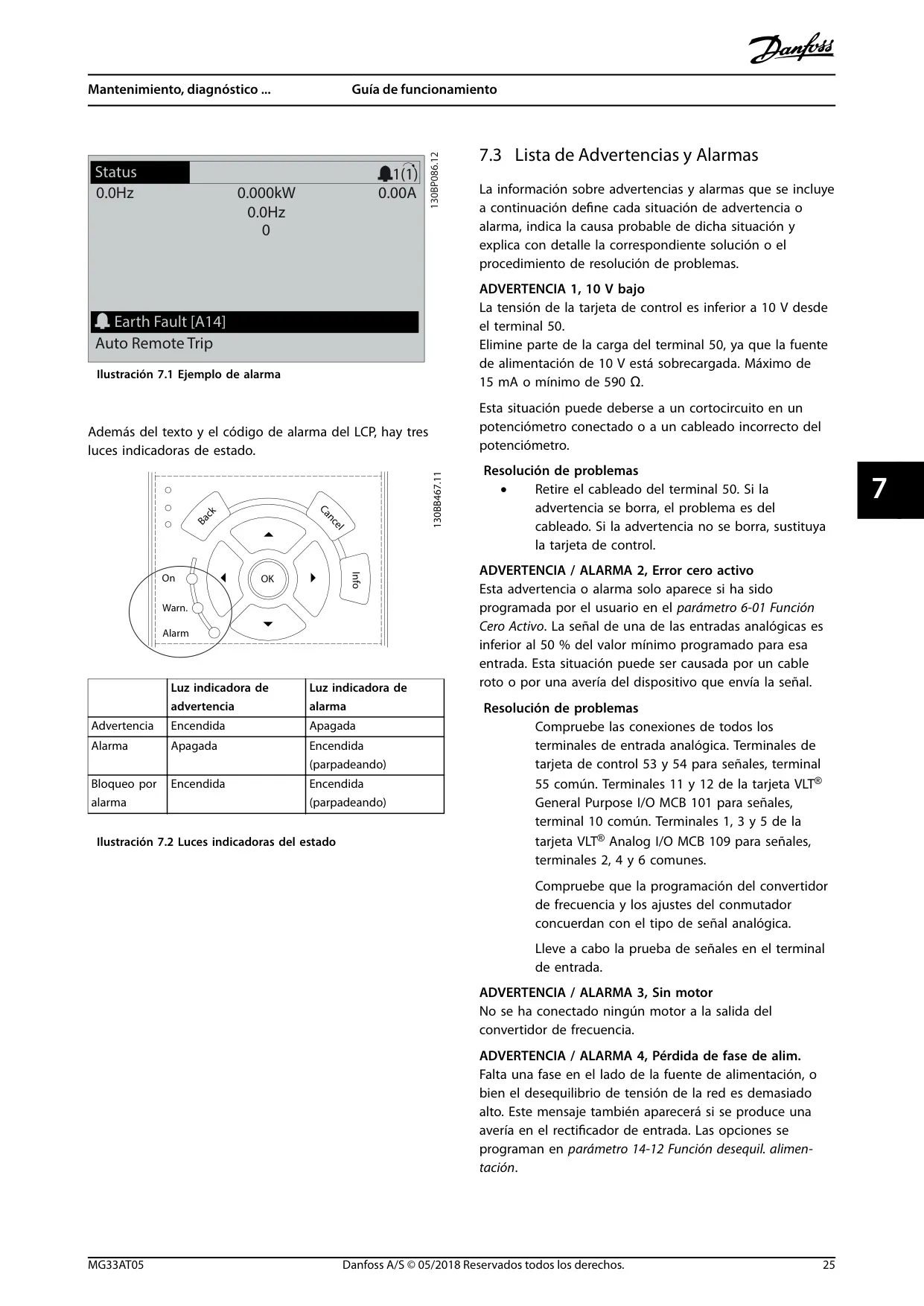

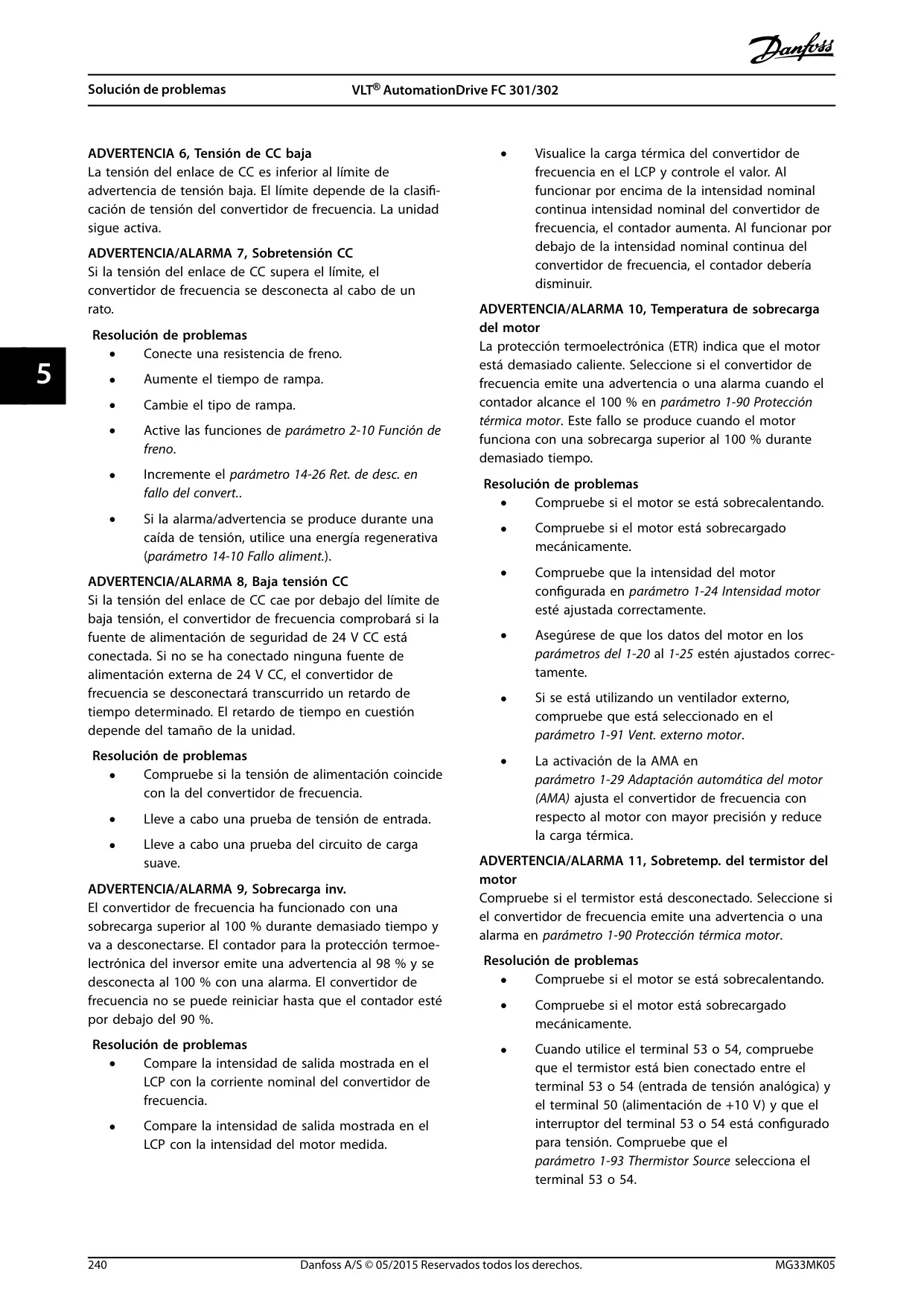

Finalmente, el mantenimiento del Danfoss FC 302 es mínimo bajo condiciones normales de funcionamiento, pero se recomienda la inspección periódica de las conexiones y la limpieza para prolongar su vida útil. El sistema proporciona un diagnóstico claro mediante advertencias, que señalan situaciones anormales antes de convertirse en fallos, y alarmas, que indican un fallo y requieren una acción inmediata. Las alarmas pueden generar desconexiones o bloqueos, que a menudo necesitan un reinicio manual y la corrección de la causa subyacente del problema.
