Unidad Exterior Daikin AZQS100B8V1B
Unidad Exterior Daikin AZQS100B8V1B
Instrucciones del Daikin AZQS100B8V1B
Aquí le ofrecemos el manual de Unidad Exterior Daikin AZQS100B8V1B completamente gratis y en español. Este manual lo hemos catalogado en la sección de Bombas de calor en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Unidad Exterior Daikin AZQS100B8V1B, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Daikin AZQS100B8V1B
| Característica | Especificación |
|---|---|
| Modelo | AZQS100B8V1B (también compatible con AZQS125B8V1B, AZQS140B8V1B, AZQS100B7Y1B, AZQS125B7Y1B, AZQS140B7Y1B) |
| Refrigerante | R410A (GWP 2087,5) |
| Voltaje (AZQS_V1) | 230 V |
| Fase (AZQS_V1) | 1~ |
| Voltaje (AZQS_Y1) | 400 V |
| Fase (AZQS_Y1) | 3N~ |
| Frecuencia | 50 Hz |
| MCA (AZQS100_V1) | 29,5 A |
| MCA (AZQS125_V1) | 31,5 A |
| MCA (AZQS140_V1) | 32,8 A |
| MCA (AZQS100_Y1) | 15,2 A |
| MCA (AZQS125_Y1) | 17,2 A |
| MCA (AZQS140_Y1) | 21,8 A |
| Cables de interconexión (sección mínima) | 2,5 mm² (para 230 V) |
| Fusible de campo recomendado (AZQS100_V1) | 32 A |
| Fusible de campo recomendado (AZQS125_V1) | 32 A |
| Fusible de campo recomendado (AZQS140_V1) | 40 A |
| Fusible de campo recomendado (AZQS100_Y1) | 16 A |
| Fusible de campo recomendado (AZQS125_Y1) | 20 A |
| Fusible de campo recomendado (AZQS140_Y1) | 25 A |
| Diámetro tubería de líquido | Ø9,5 mm (abocardada) |
| Diámetro tubería de gas | Ø15,9 mm (abocardada) |
| Longitud tubería (L1) | 5 m ≤ L1 ≤ 50 m (70 m longitud equivalente) |
| Diferencia de altura (H1) | H1 ≤ 30 m (entre unidad interior más alta y unidad exterior) |
| Temperatura ambiente (refrigeración) | –5°C ~ 46°C |
| Temperatura ambiente (calefacción) | –15°C ~ 15,5°C |
| Nivel de presión sonora | Inferior a 70 dBA |
| Grosor aislamiento tubería (≤30°C / 75-80% HR) | 15 mm |
| Grosor aislamiento tubería (>30°C / ≥80% HR) | 20 mm |
Detalles de la Unidad Exterior Daikin AZQS100B8V1B

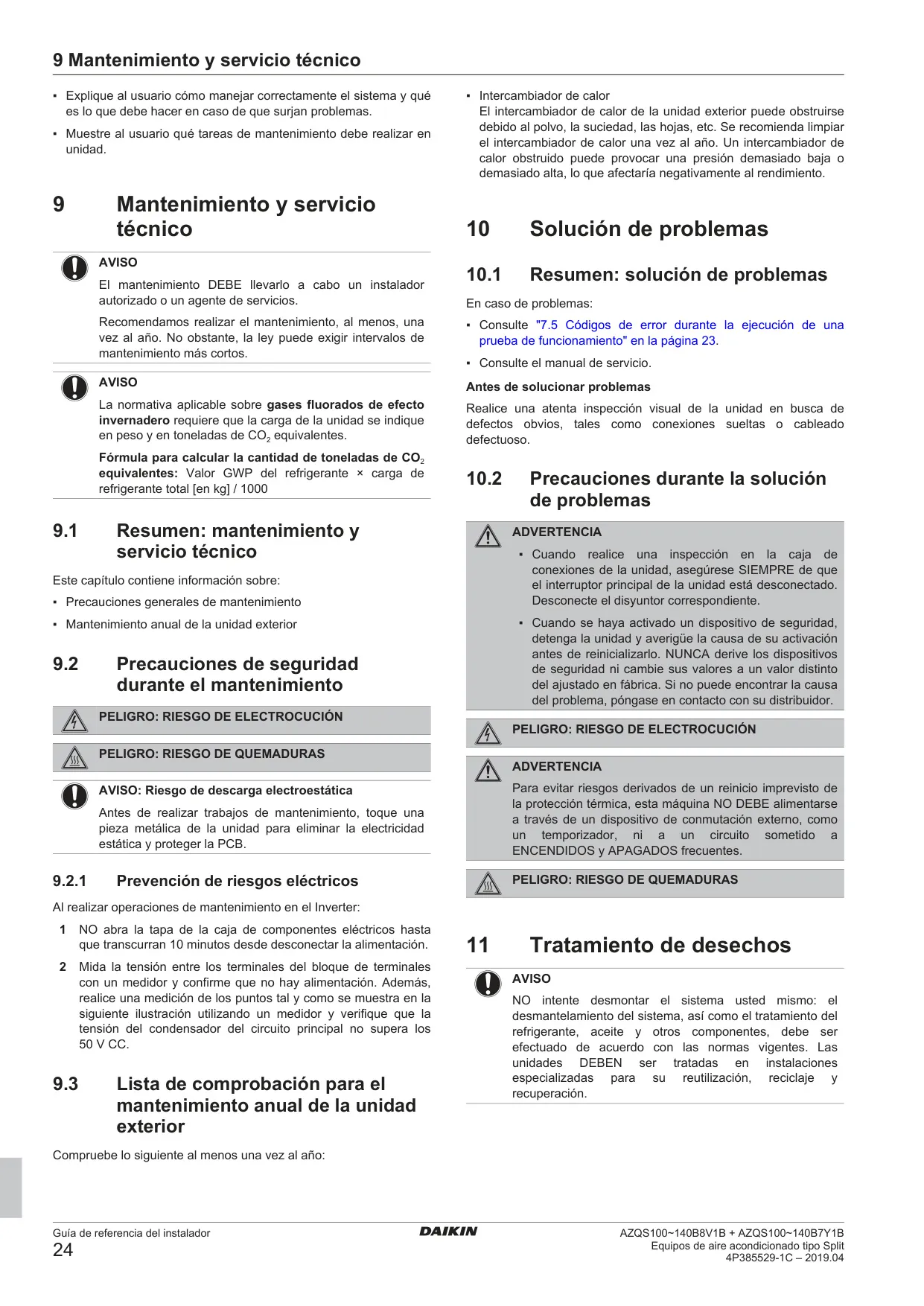

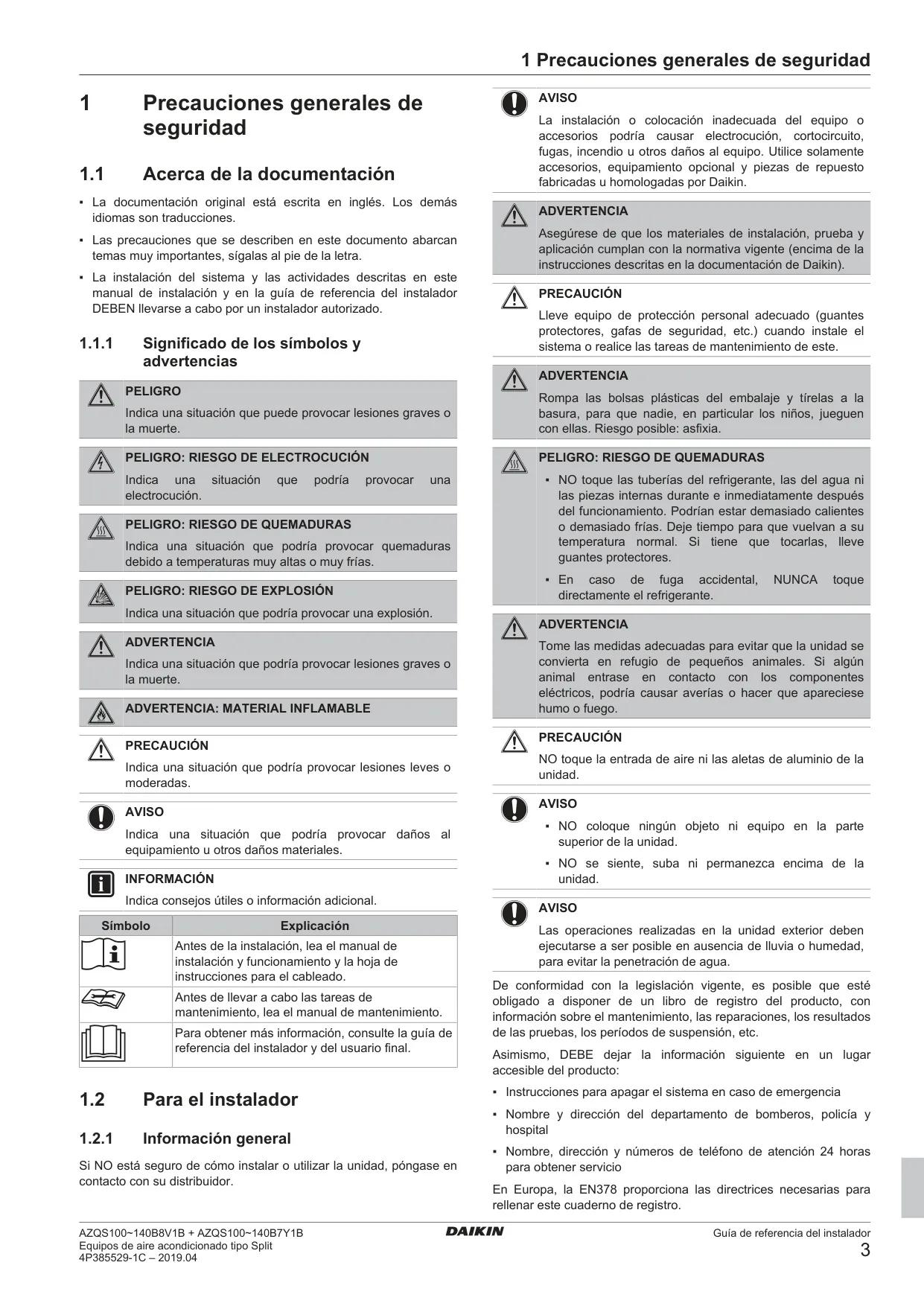

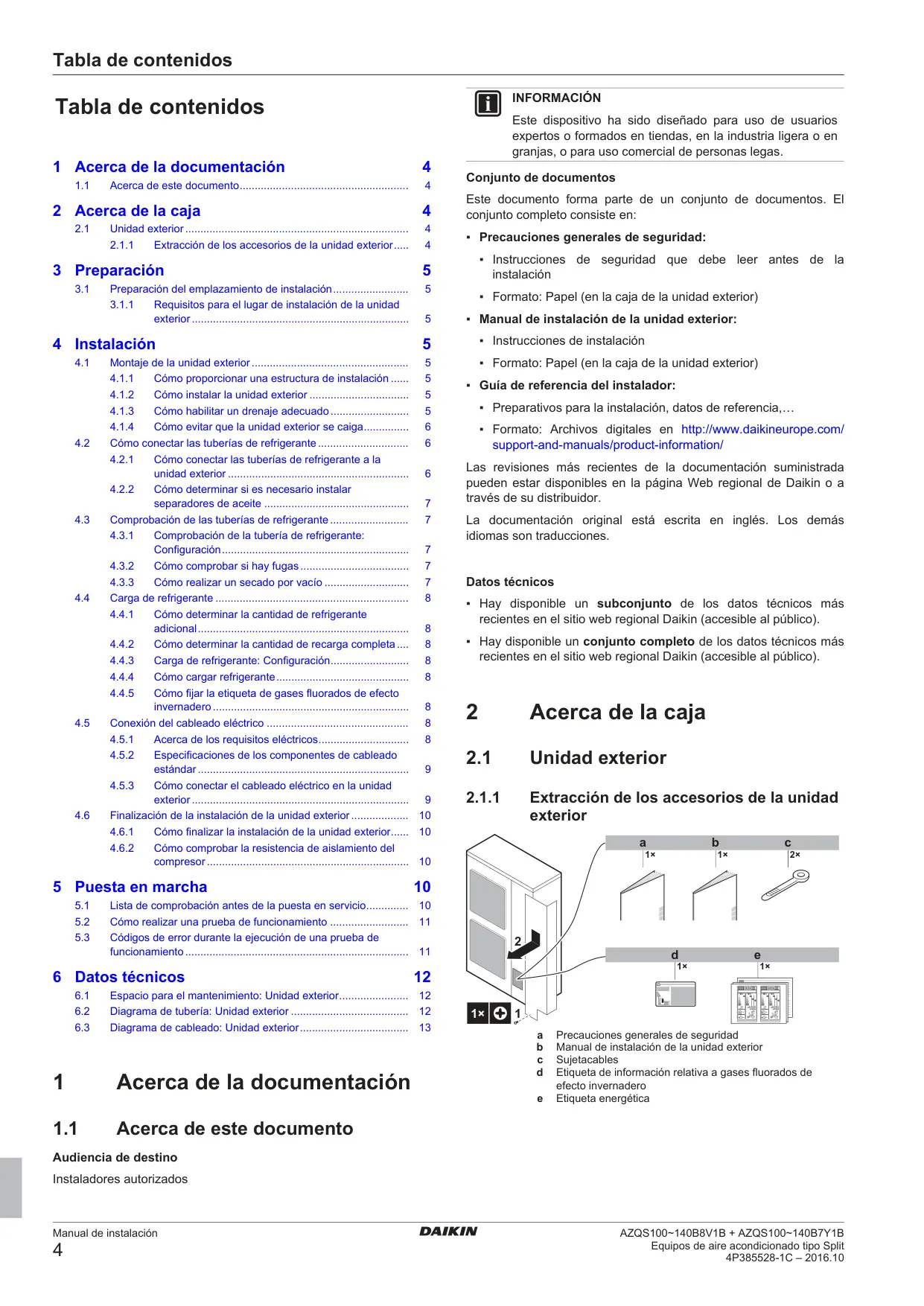

La Unidad Exterior Daikin AZQS100B8V1B, parte de una serie robusta de equipos de aire acondicionado tipo Split, se ha diseñado para ofrecer un rendimiento óptimo en una amplia gama de condiciones climáticas. Esta unidad es compatible con diferentes modelos, lo que le confiere una gran versatilidad en diversas instalaciones. Su manual de referencia enfatiza la seguridad y la correcta instalación, siendo una guía esencial para técnicos autorizados.
Una característica destacada es su capacidad de operación en un amplio rango de temperaturas, desde los –5°C hasta los 46°C en modo refrigeración, y desde los –15°C hasta los 15,5°C en modo calefacción. Esto la hace idónea para climas con variaciones estacionales significativas. Además, se ha puesto un énfasis especial en el bajo nivel de presión sonora, manteniendo el ruido por debajo de 70 dBA, lo cual es crucial para instalaciones en zonas residenciales o sensibles al ruido.

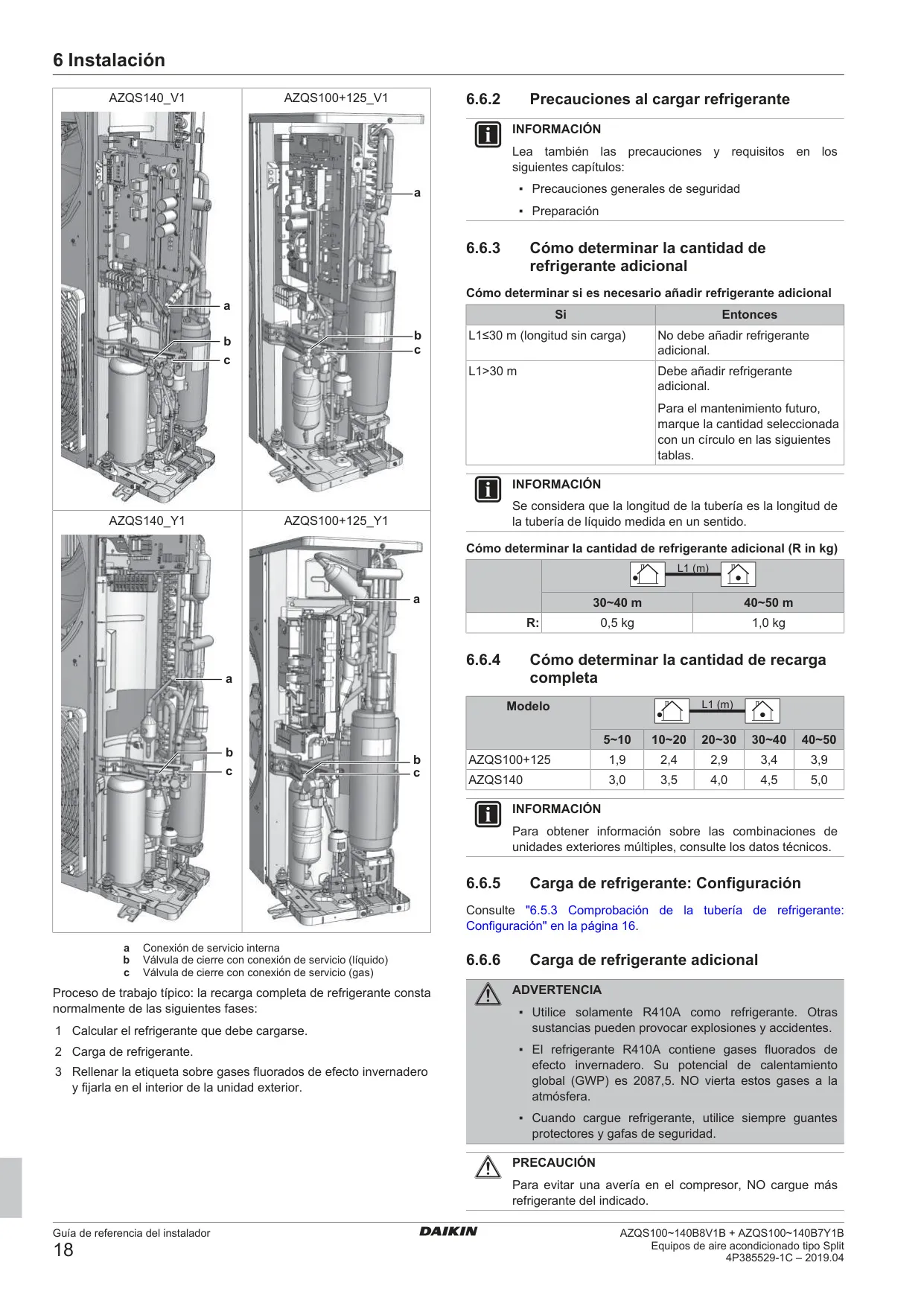

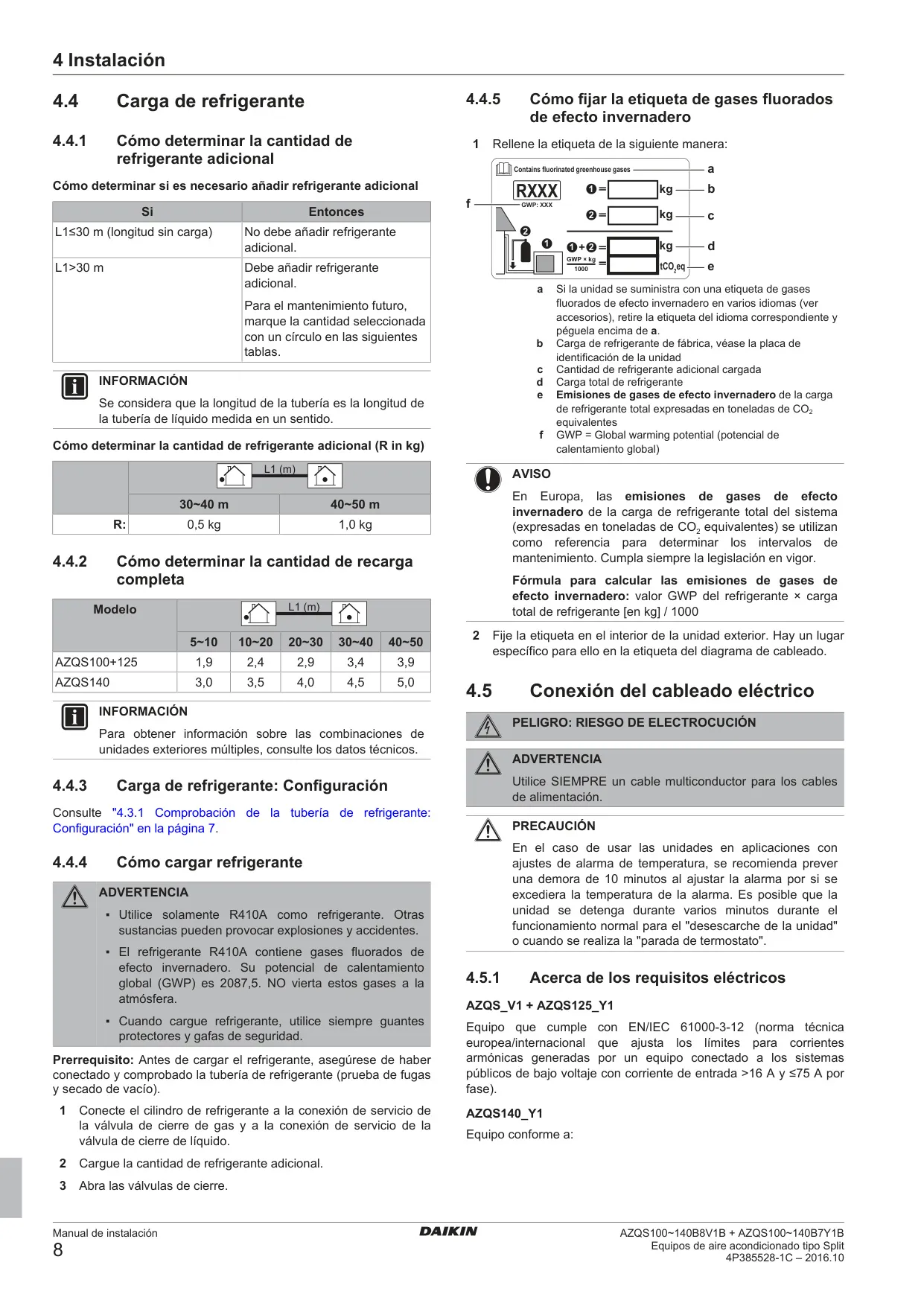

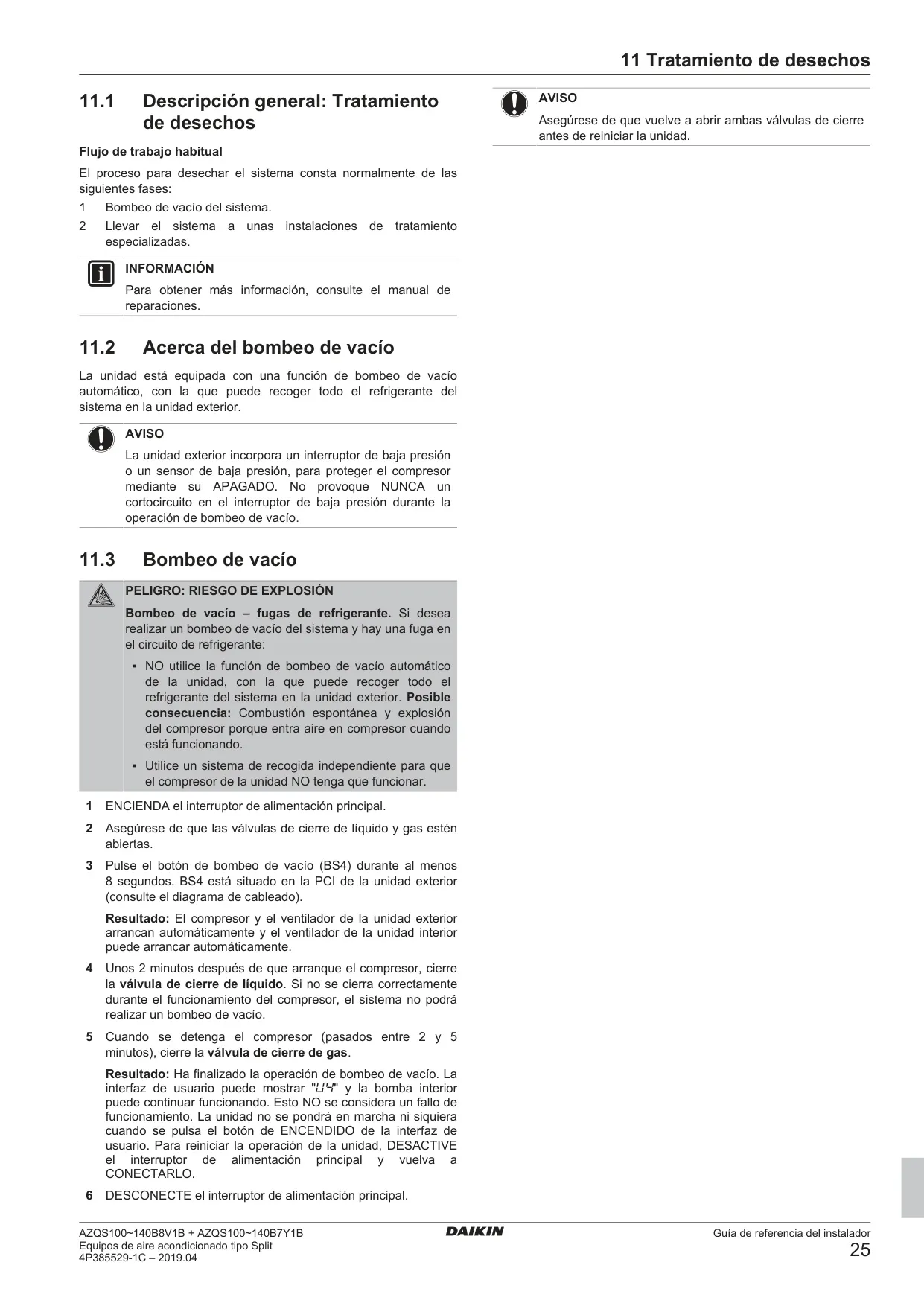

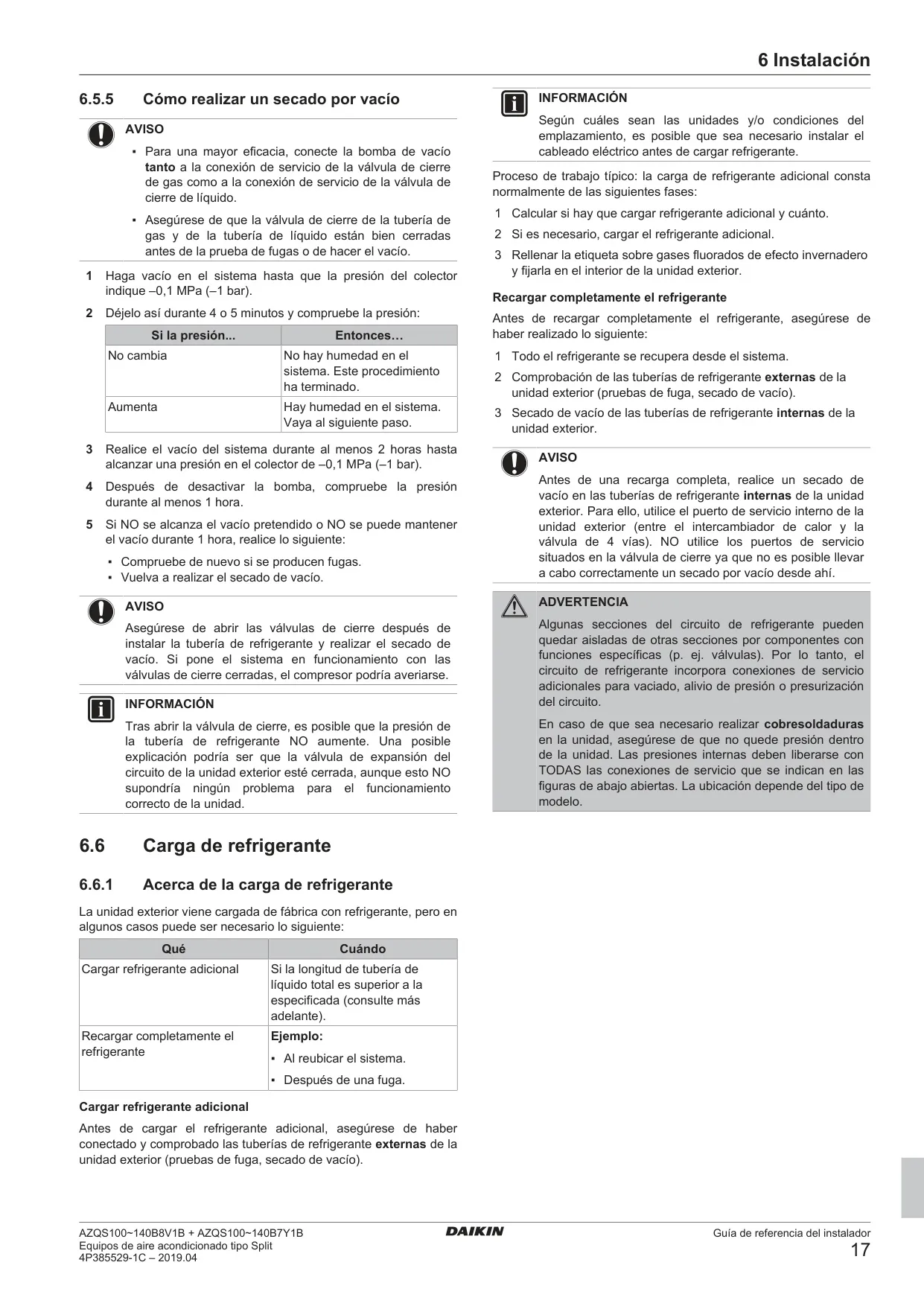

La unidad incorpora un sistema de refrigeración avanzado que utiliza R410A, un refrigerante con un potencial de calentamiento global (GWP) de 2087,5. El manual detalla rigurosamente los procedimientos para la carga y recarga de este refrigerante, incluyendo cómo calcular la cantidad adicional necesaria según la longitud de la tubería. También subraya la importancia de utilizar herramientas específicas para R410A, garantizando la integridad del sistema.

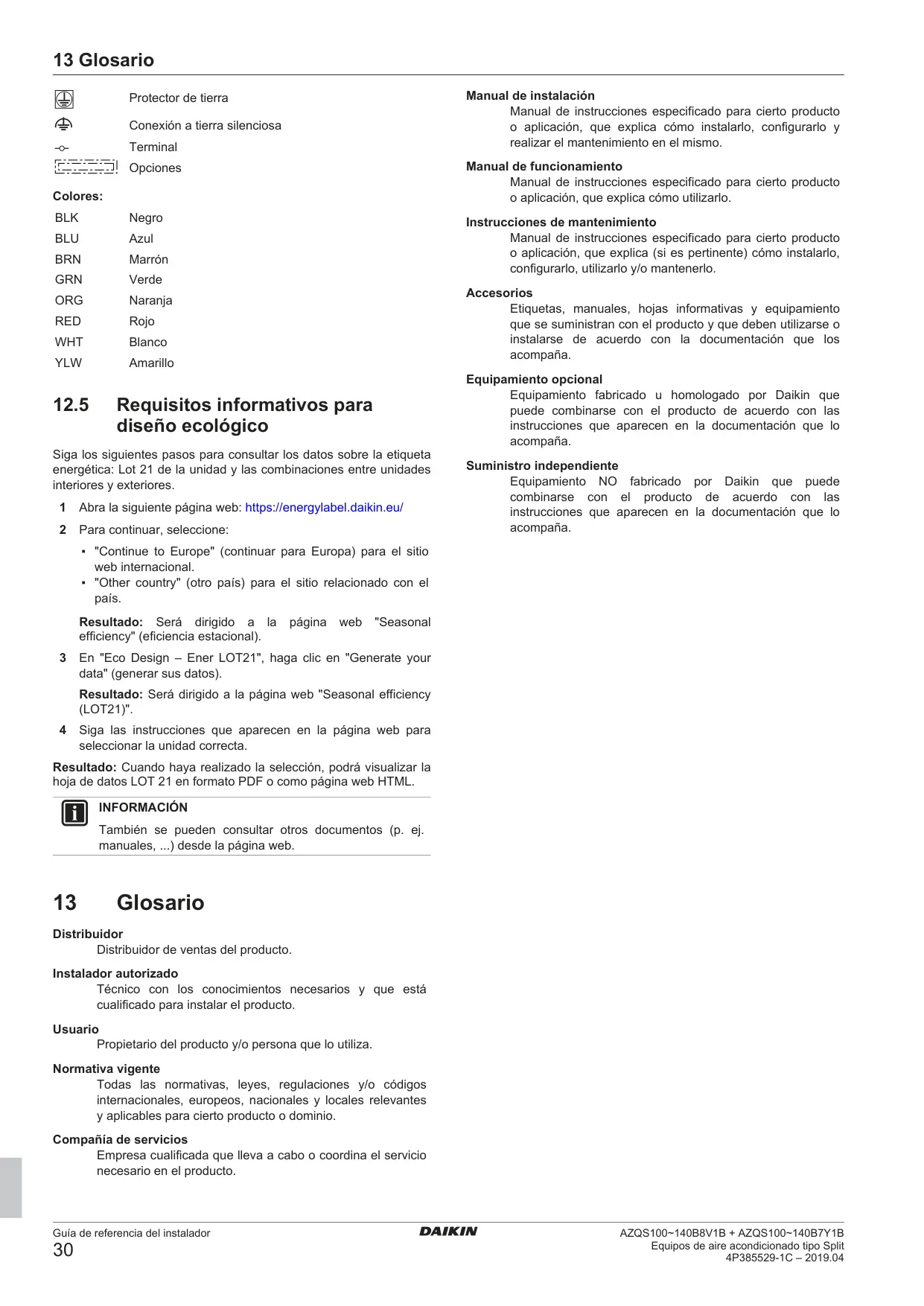

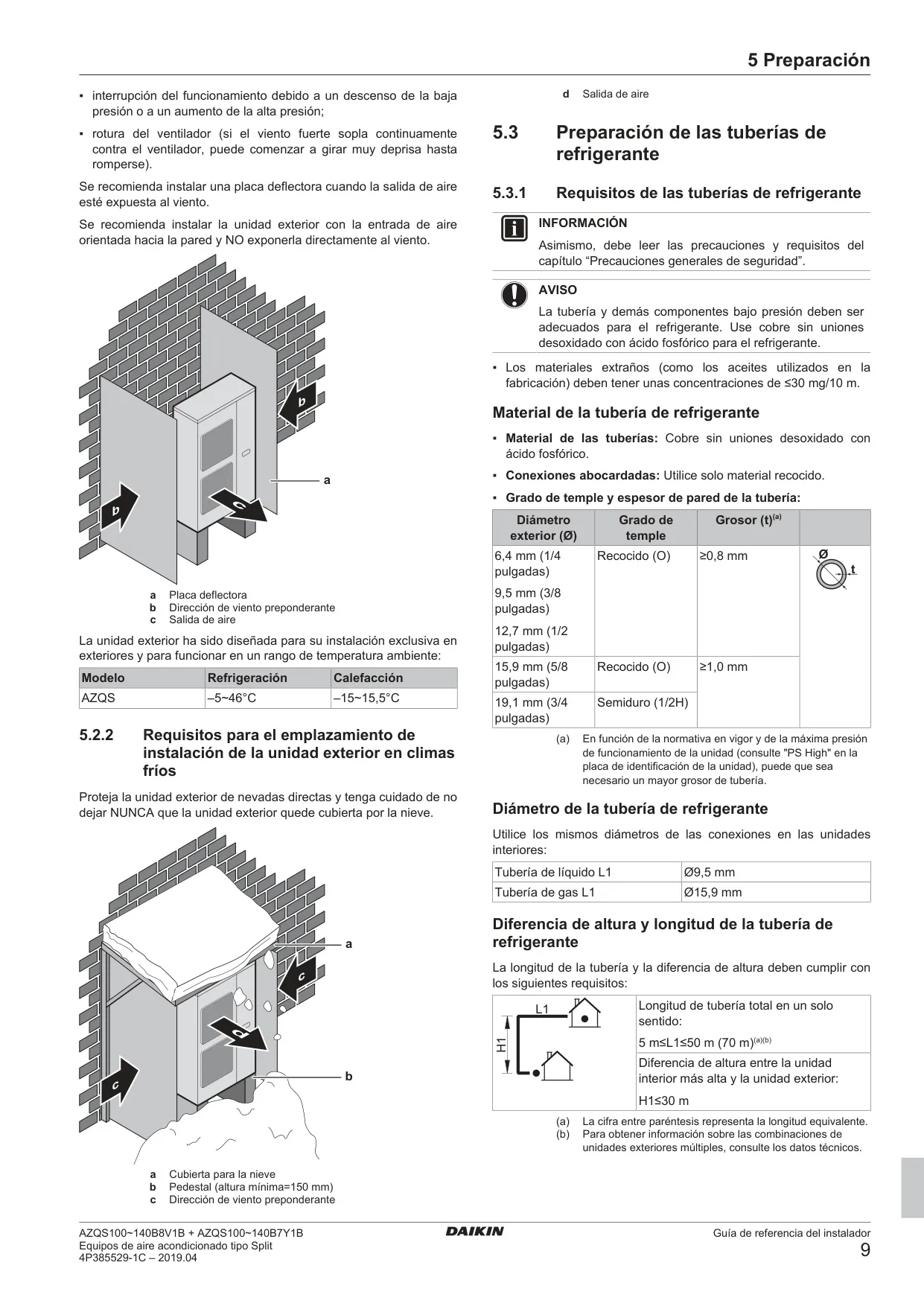

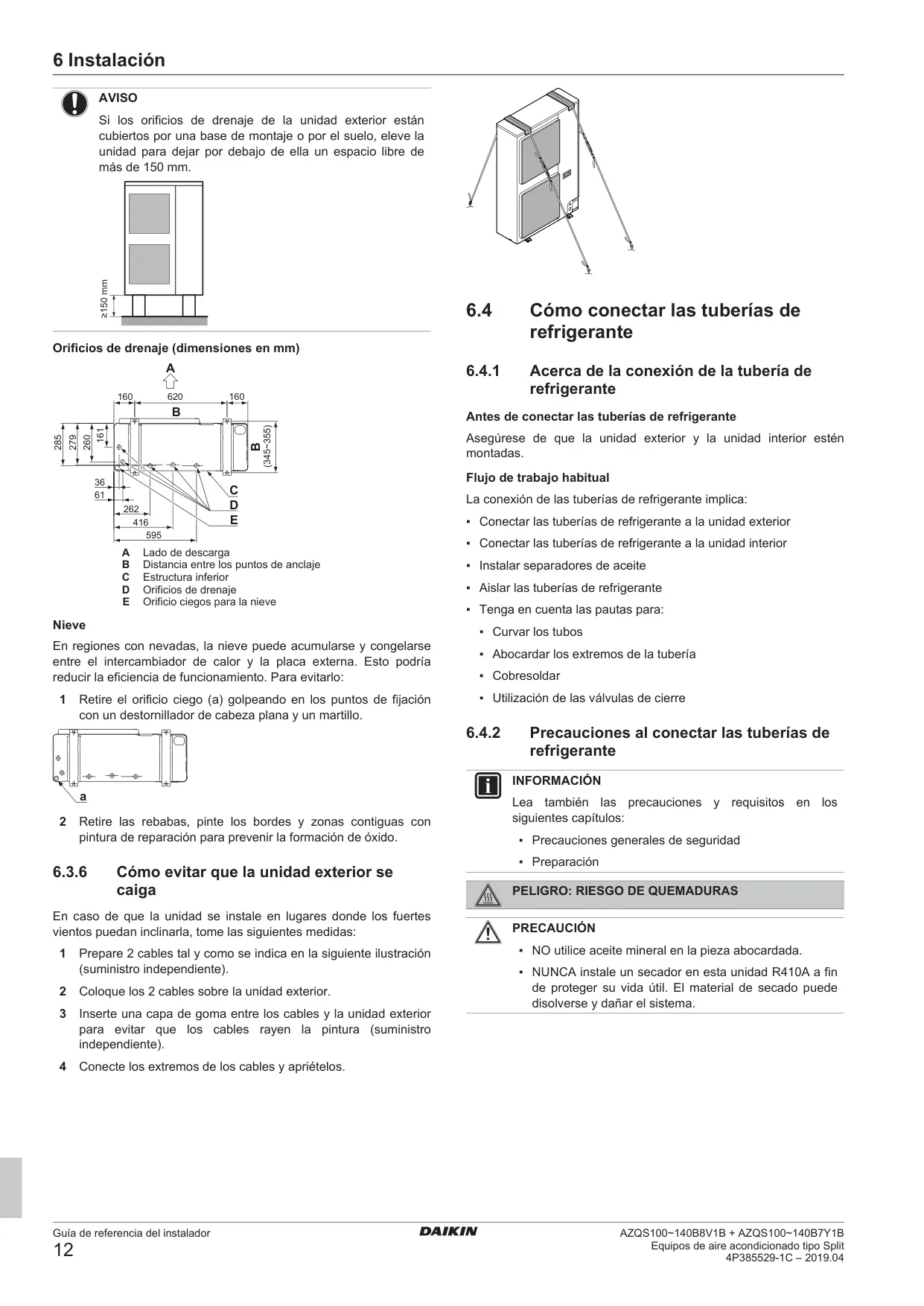

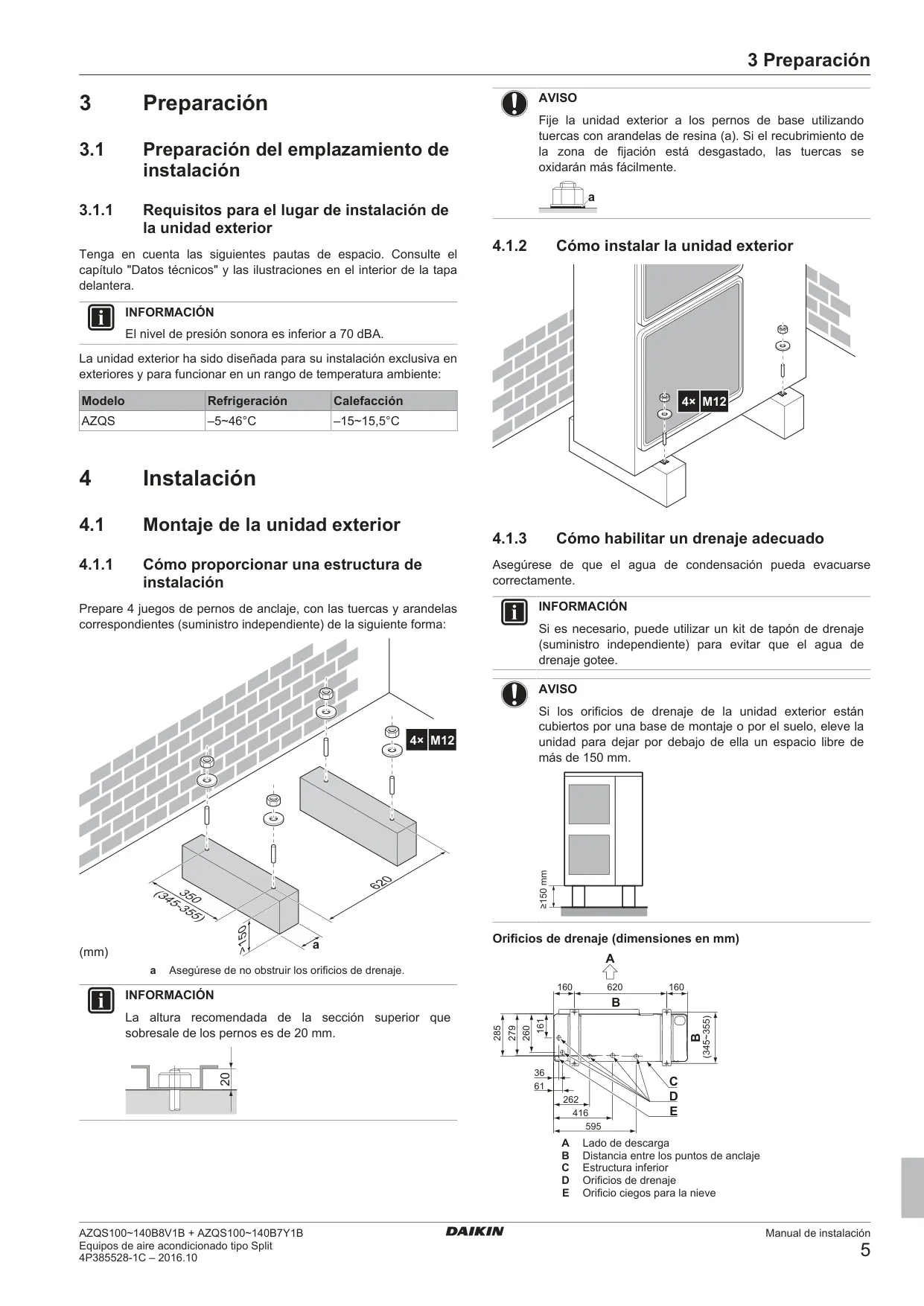

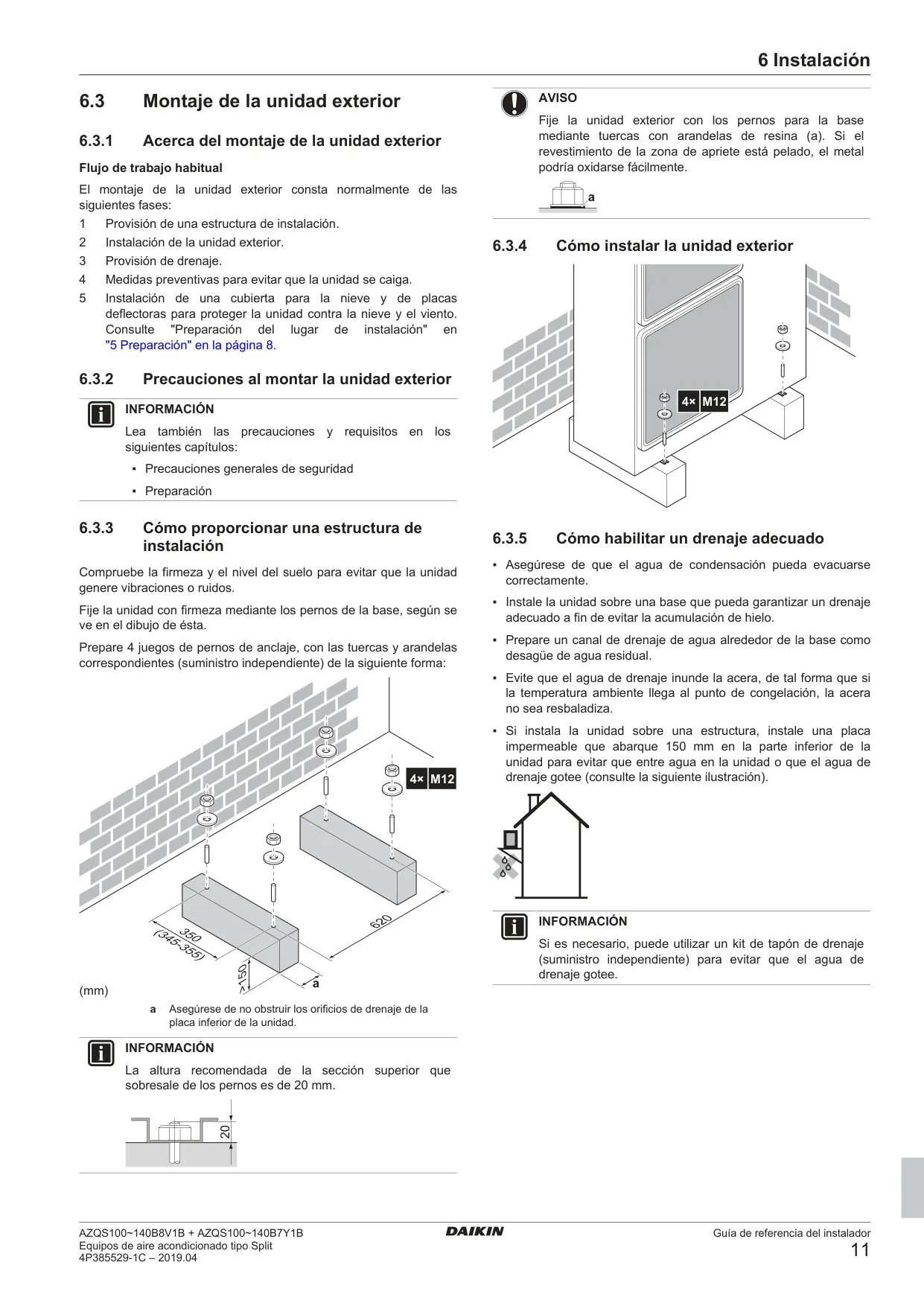

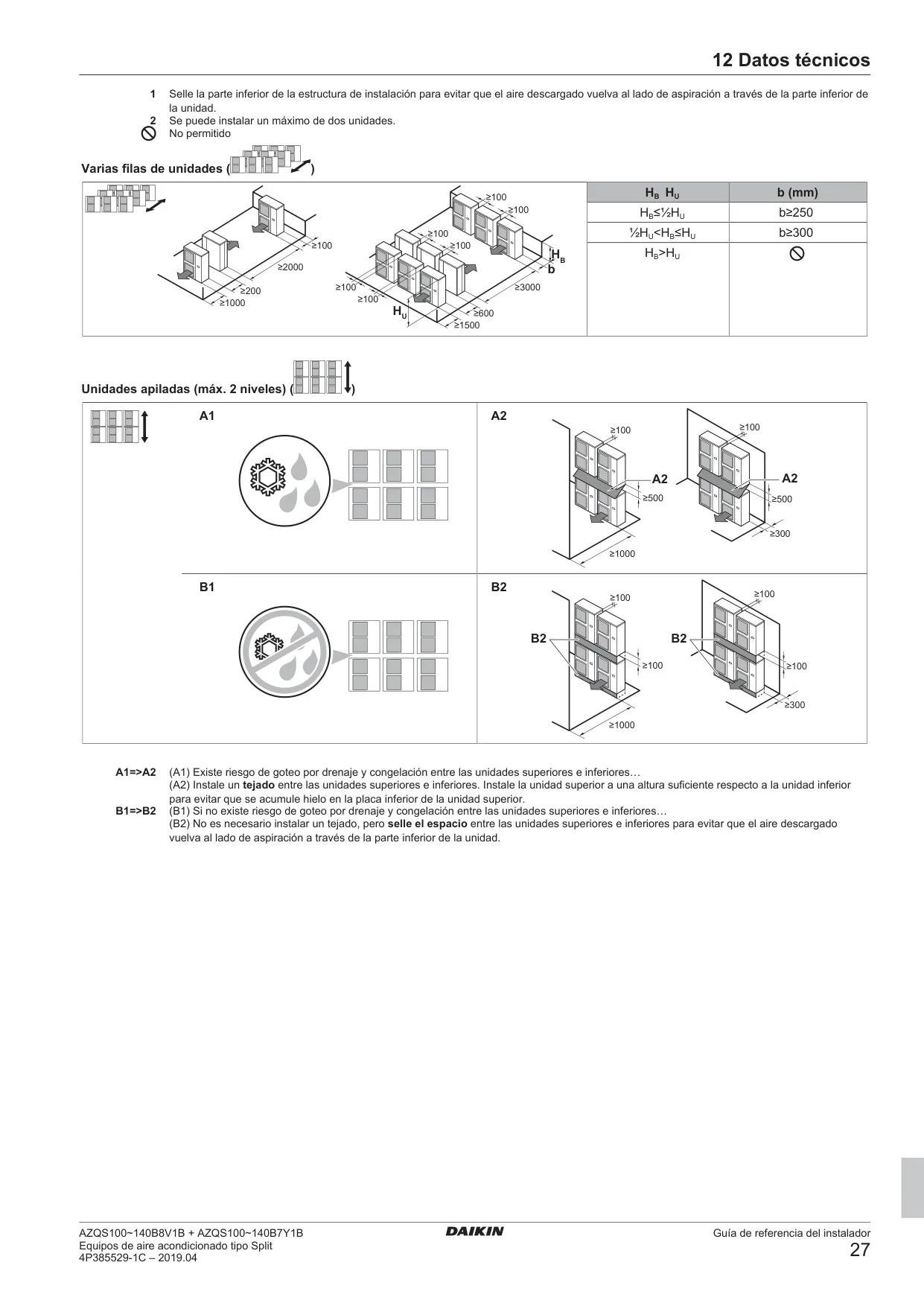

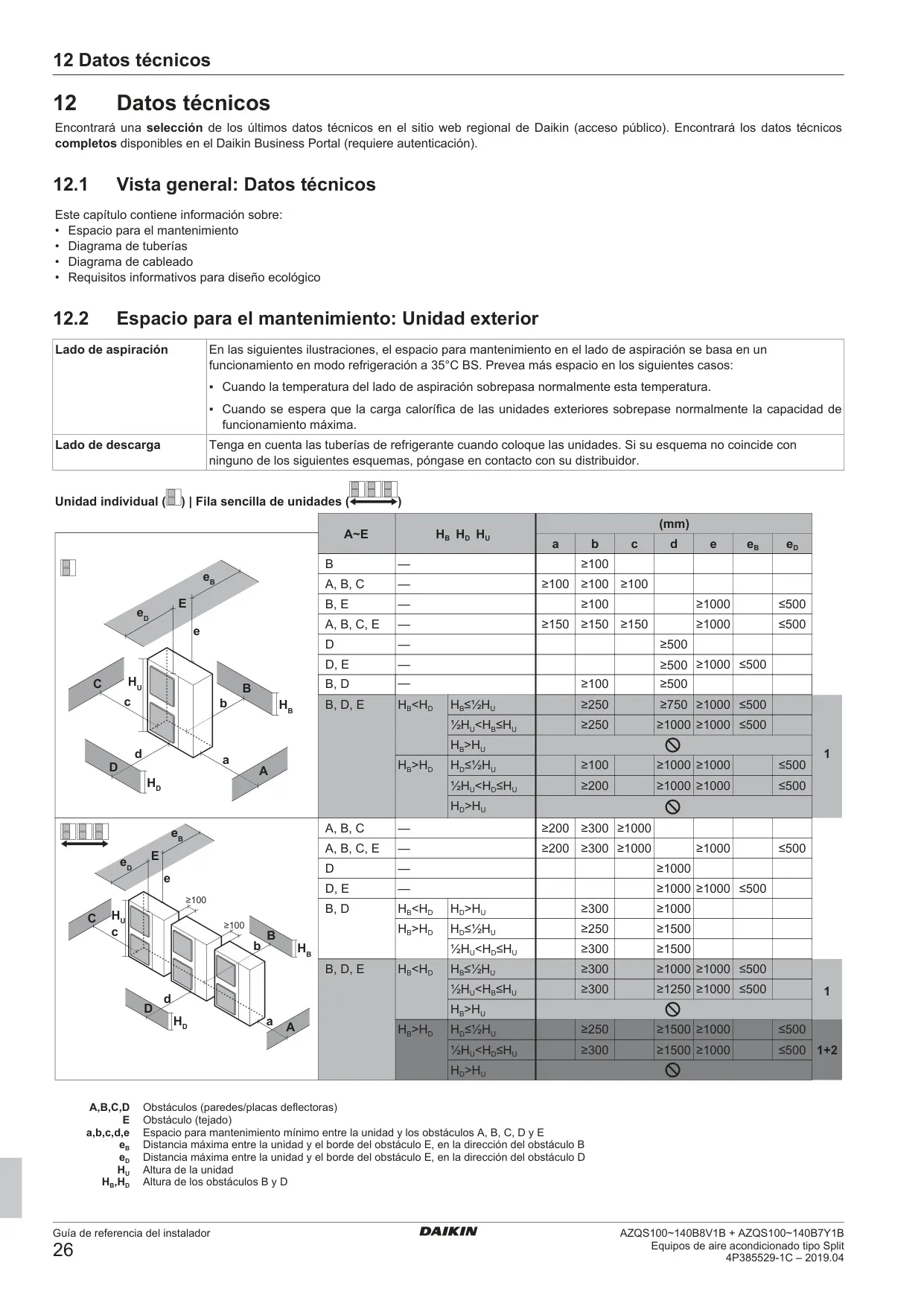

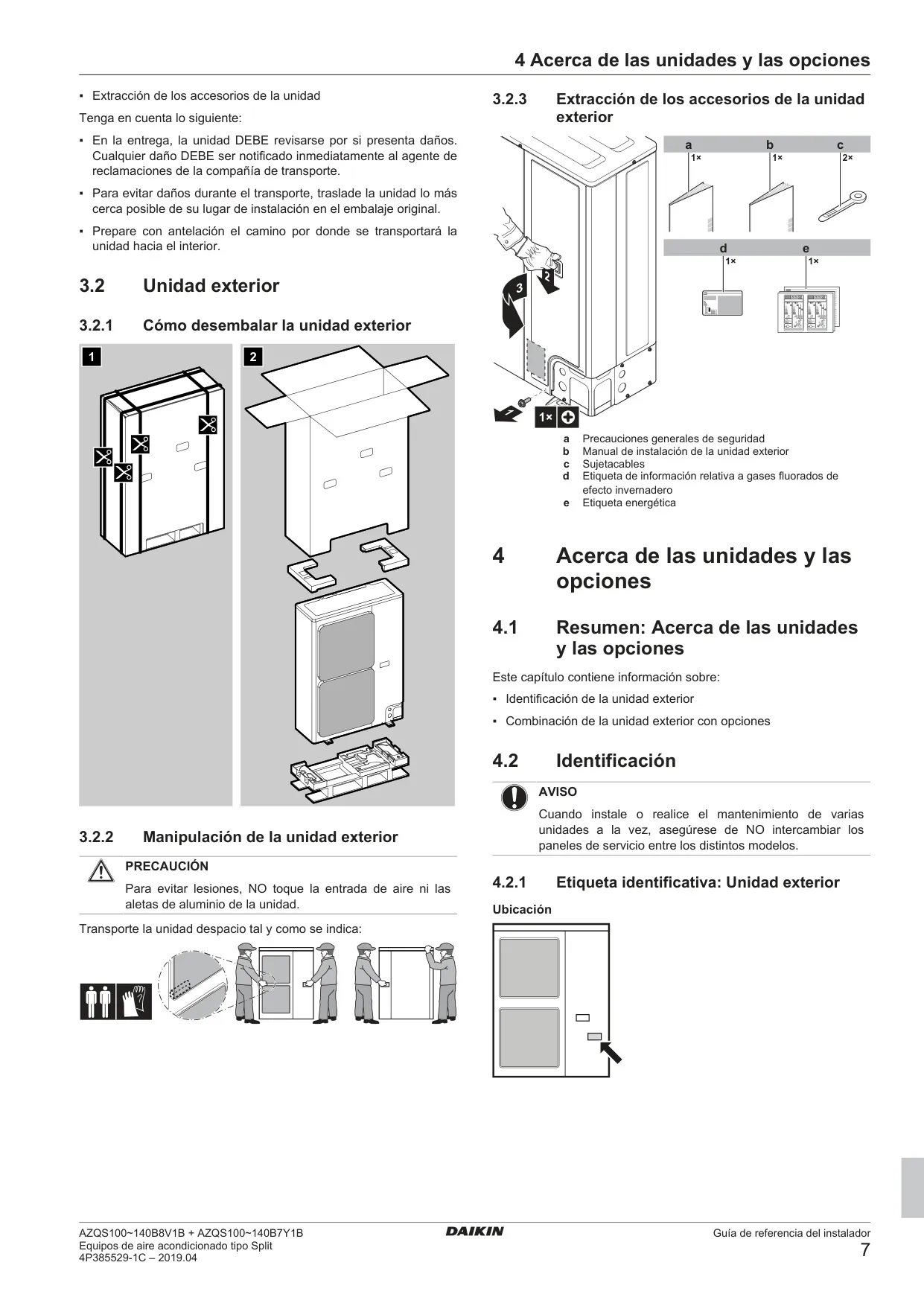

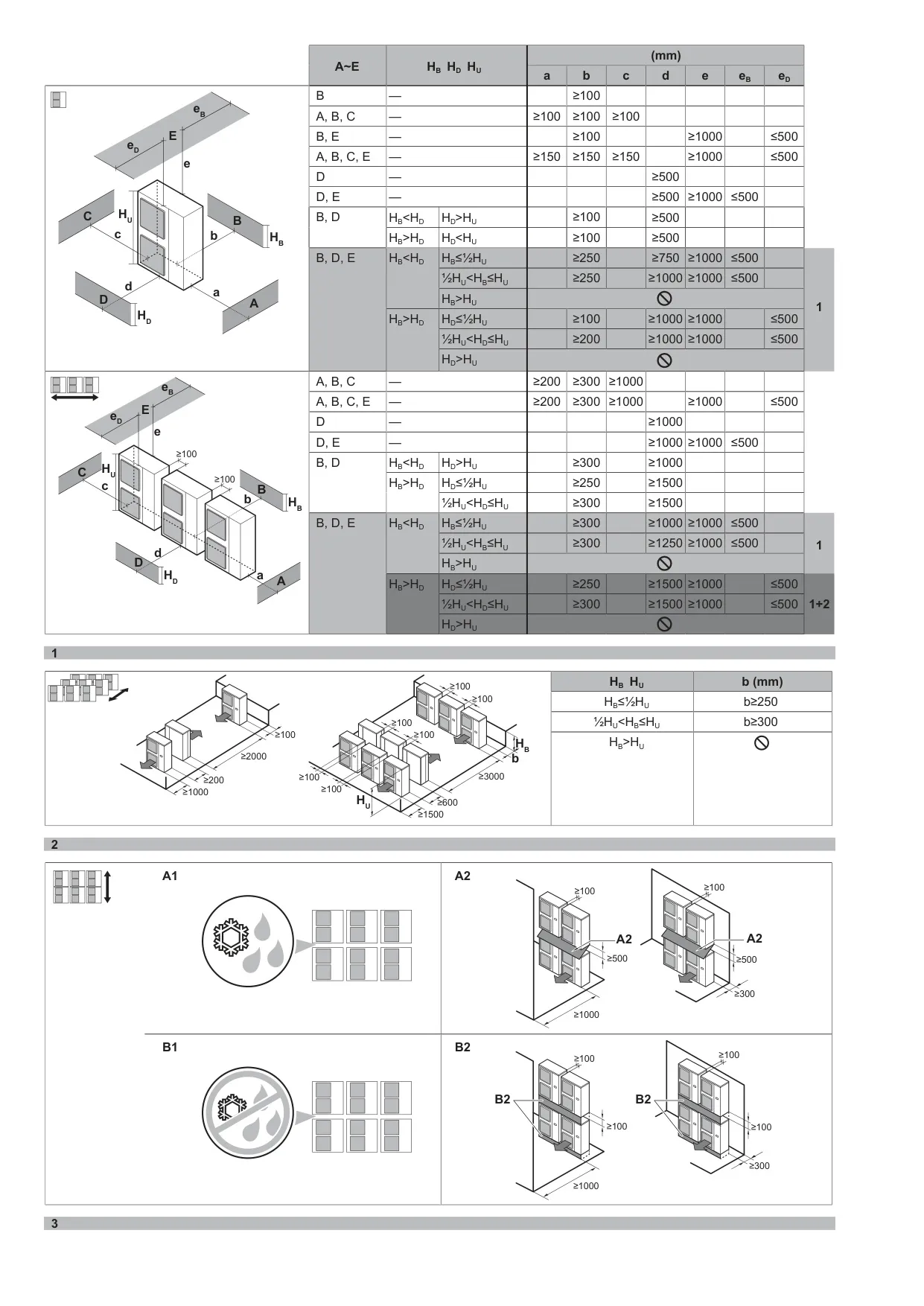

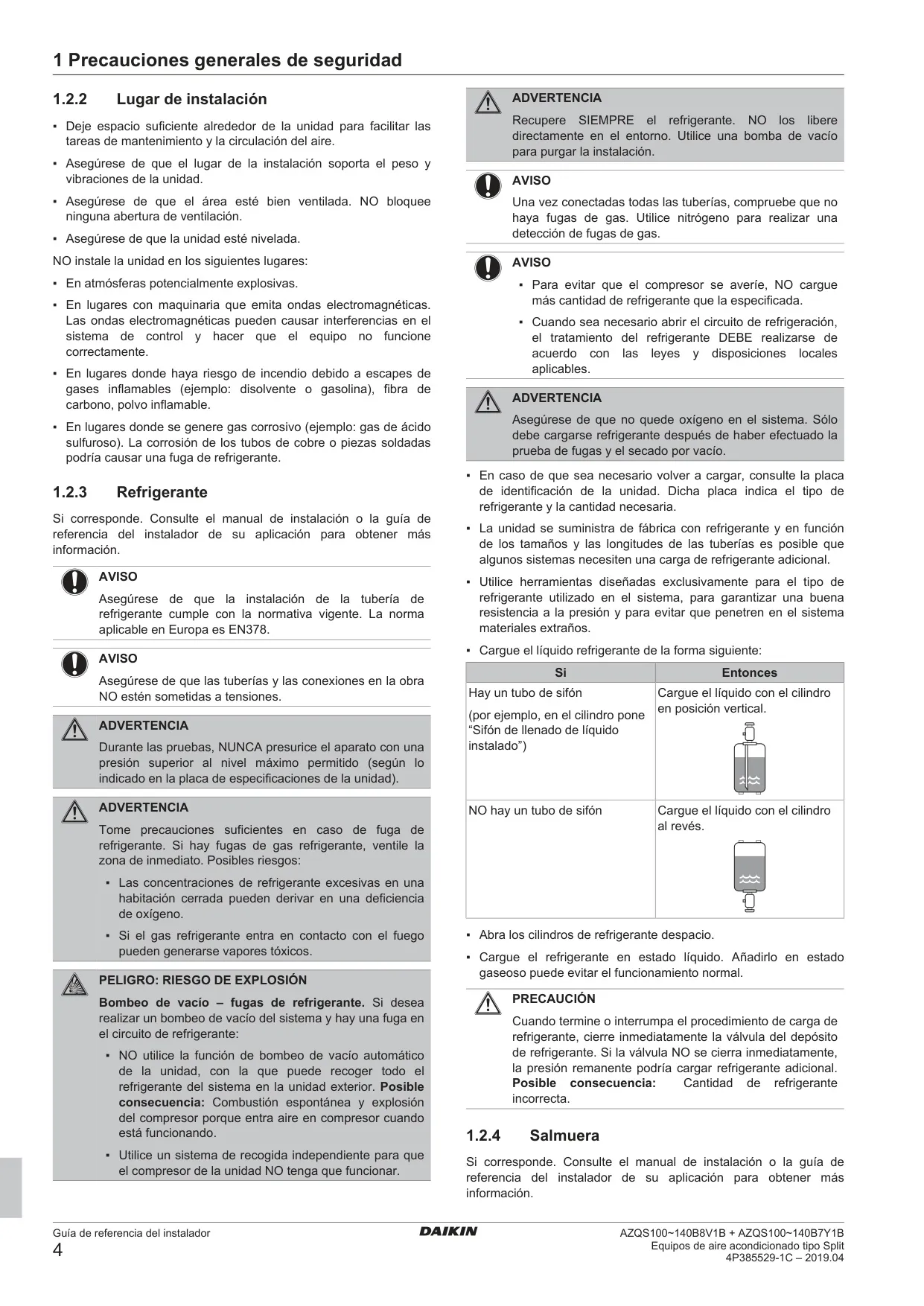

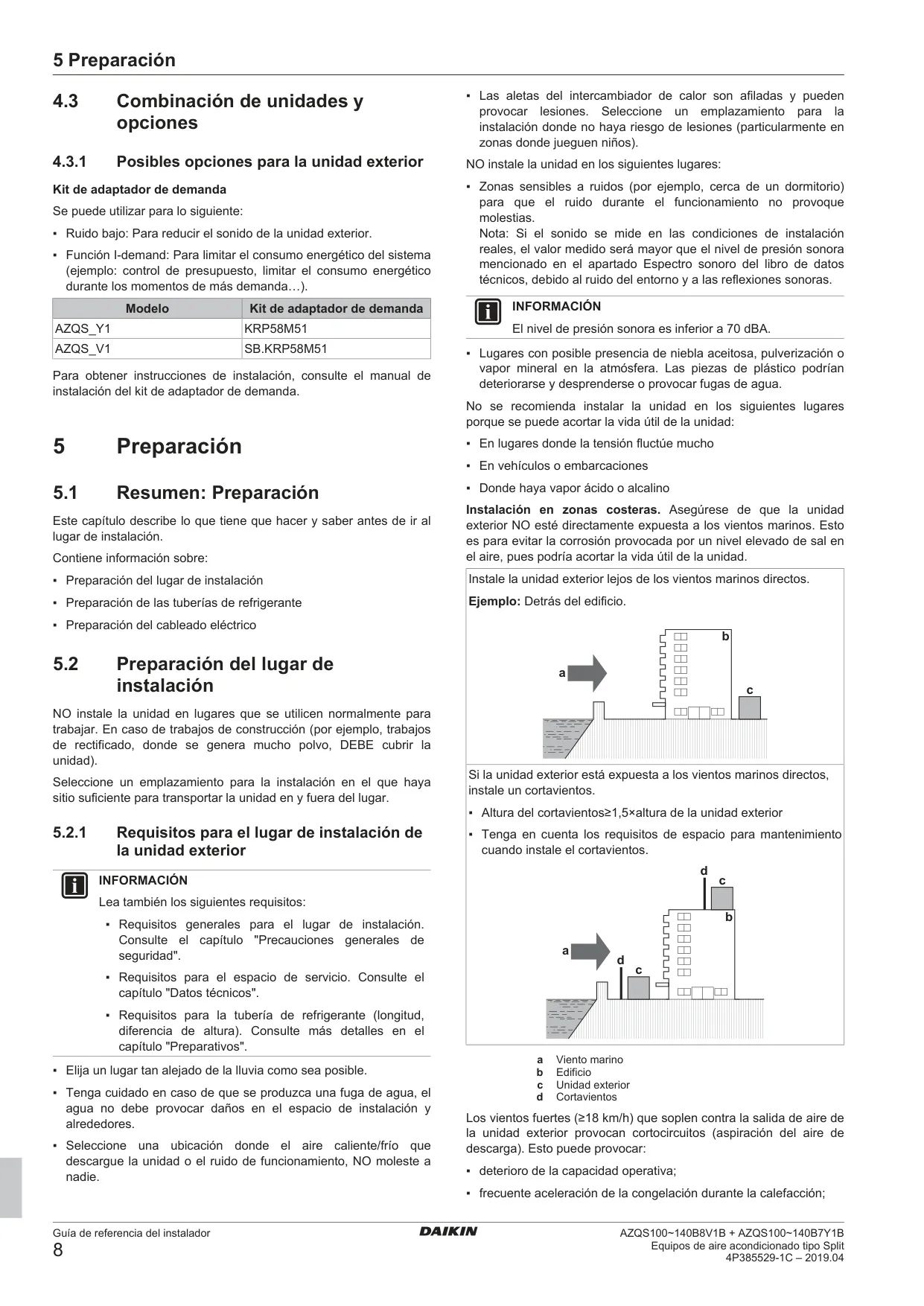

En cuanto a la instalación mecánica, el manual proporciona pautas detalladas sobre cómo montar la unidad exterior de forma segura. Esto incluye la necesidad de una base sólida que soporte el peso y las vibraciones, la fijación con pernos de anclaje M12, y la importancia de un drenaje adecuado para evitar la acumulación de agua y la formación de hielo. Se ofrecen soluciones como la instalación de cubiertas para la nieve y cortavientos para proteger la unidad en entornos adversos, prolongando su vida útil.

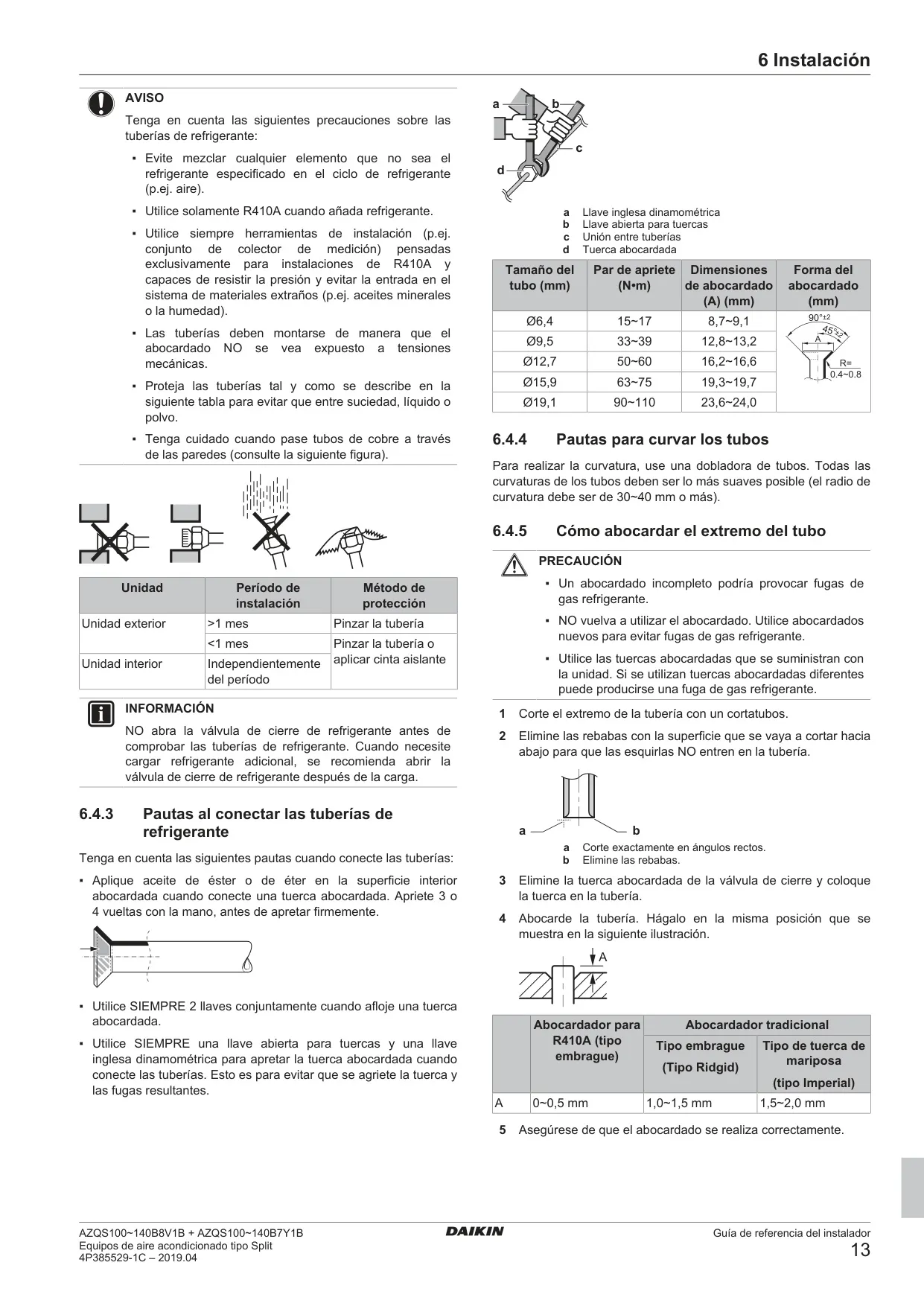

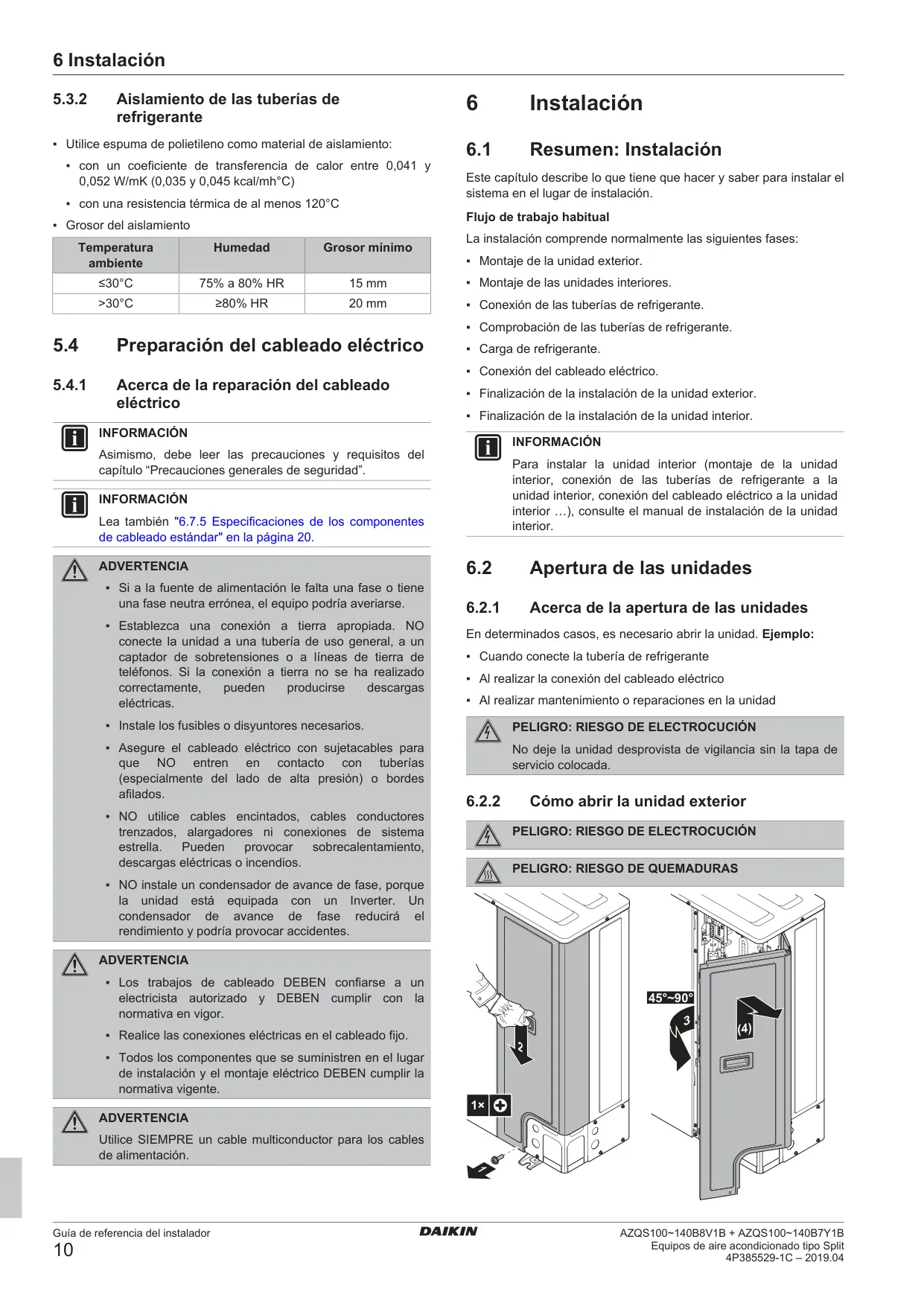

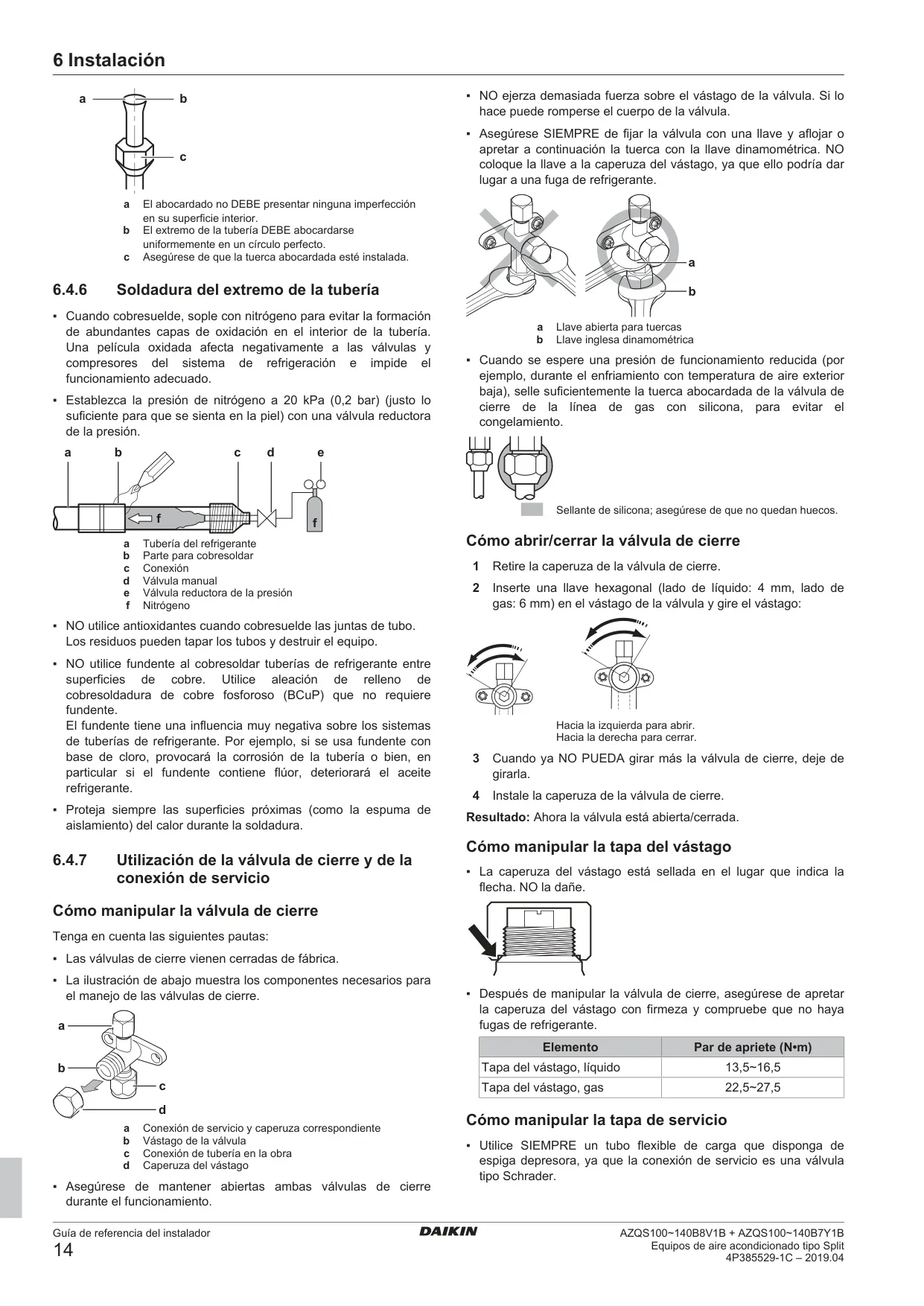

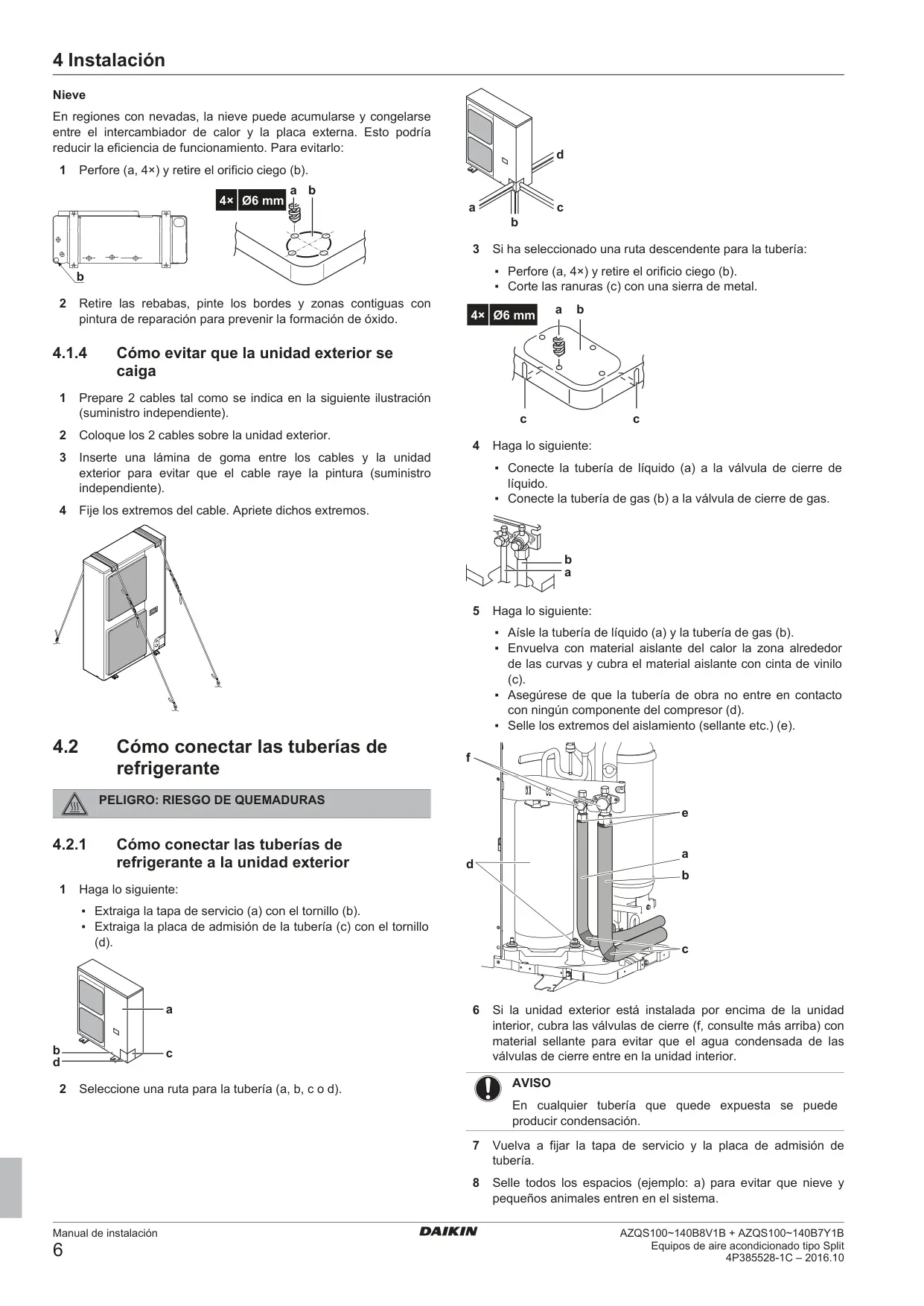

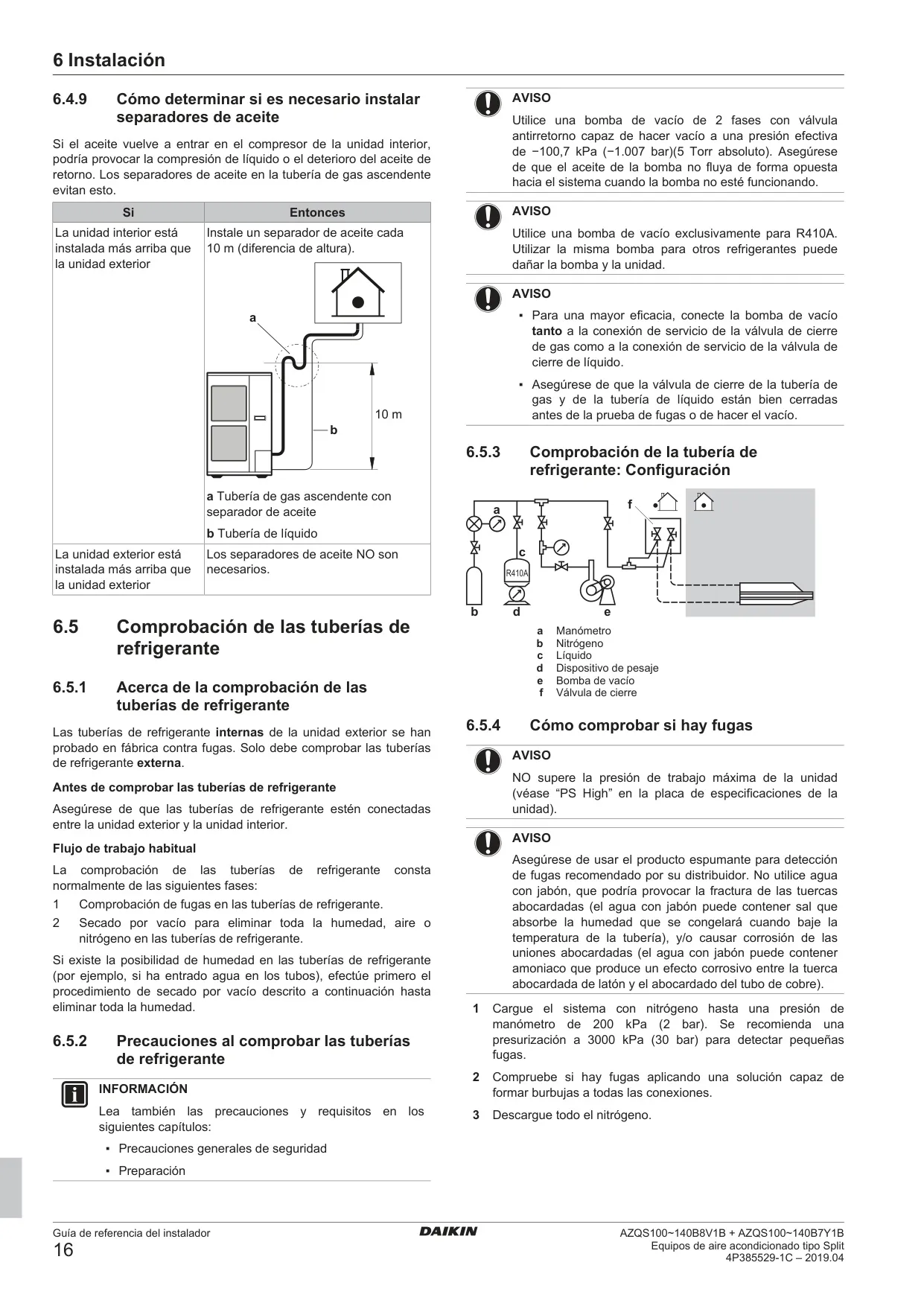

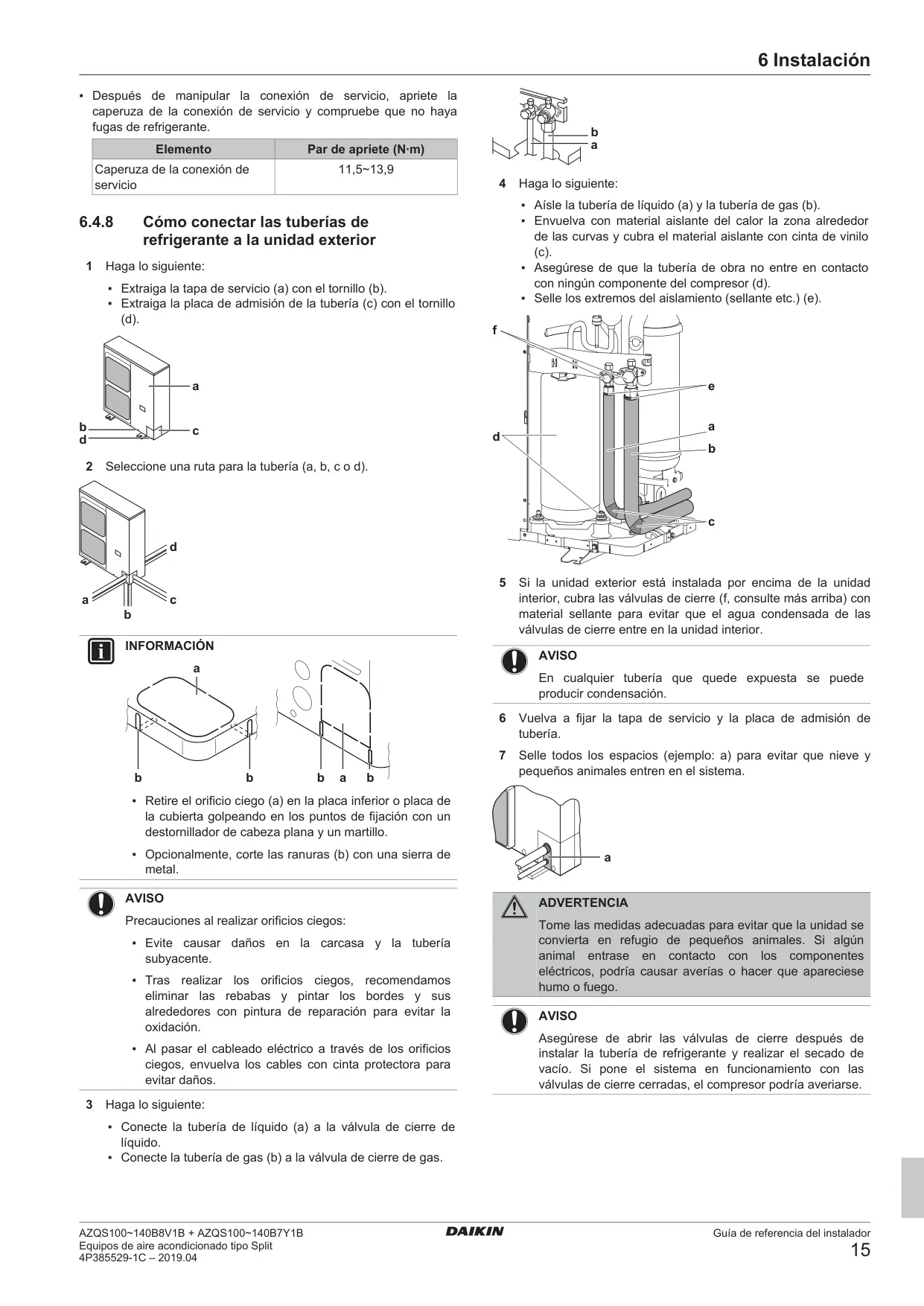

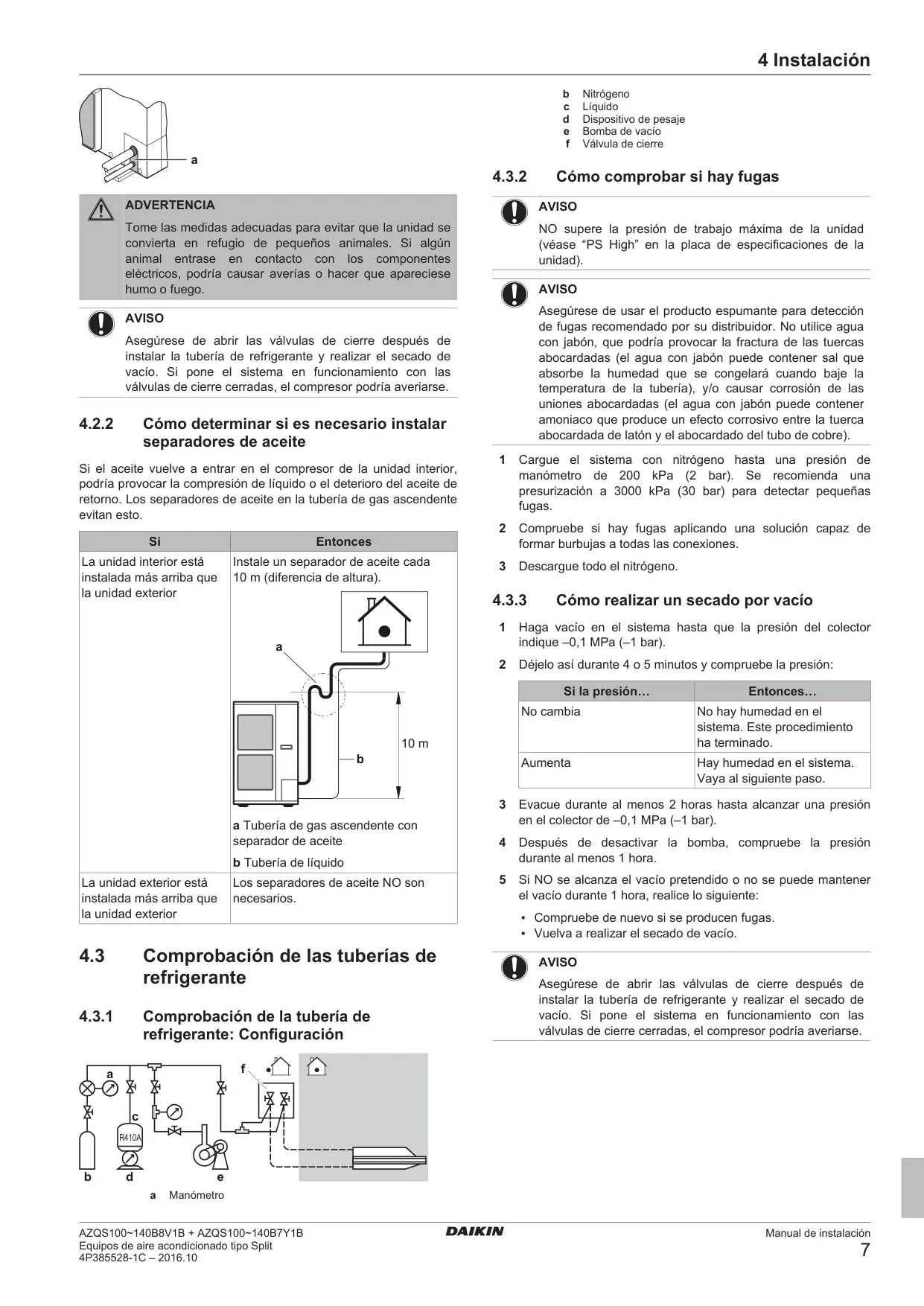

Las conexiones de las tuberías de refrigerante son un punto crítico, y Daikin ofrece instrucciones precisas sobre el diámetro, el grosor del material (cobre sin uniones desoxidado con ácido fosfórico) y el aislamiento. Se especifica el uso de espuma de polietileno con propiedades térmicas concretas y grosores mínimos según la temperatura y humedad ambiente. El manual también aborda el correcto abocardado y la soldadura de las tuberías, destacando la necesidad de purgar con nitrógeno para evitar la oxidación interna.

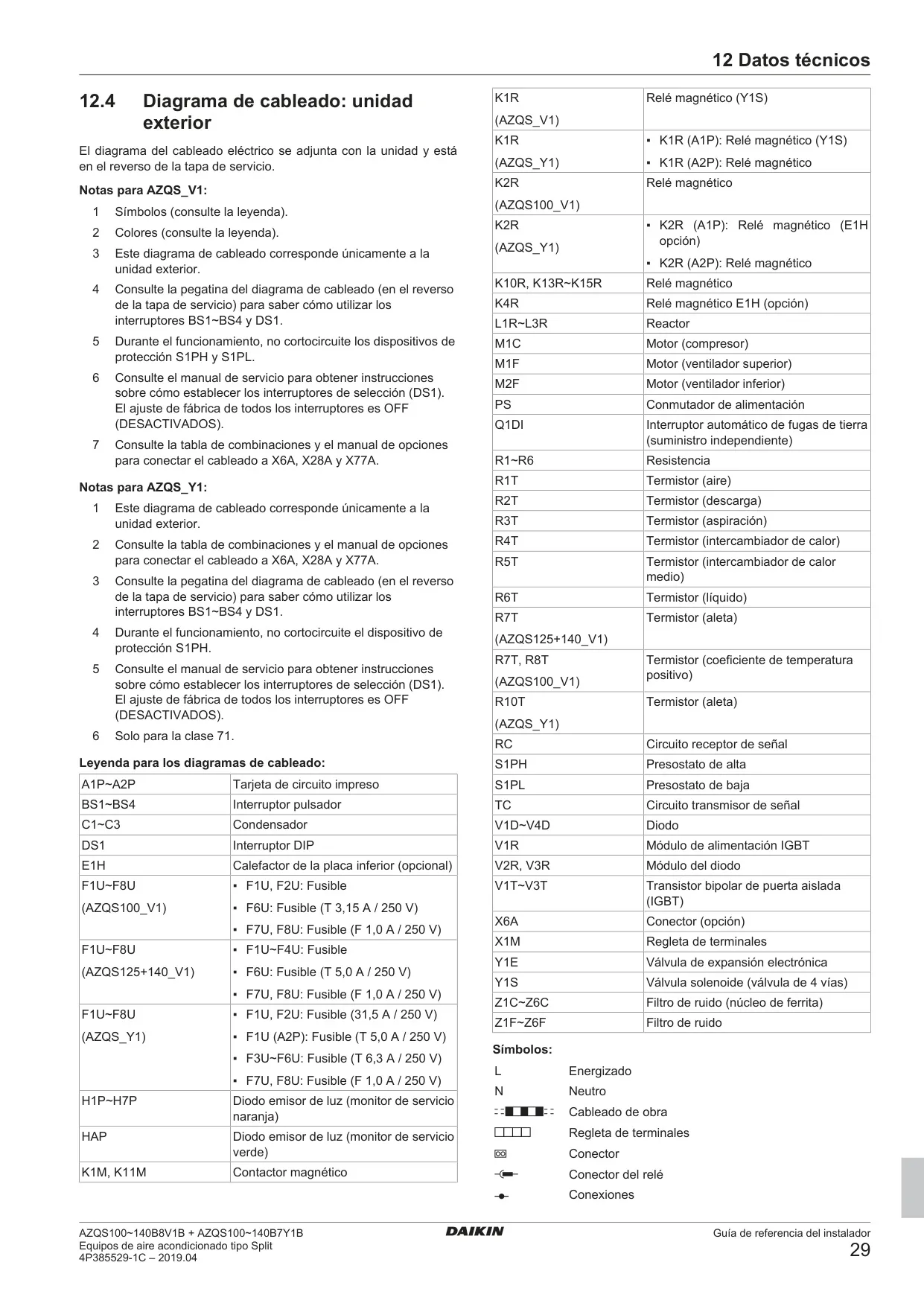

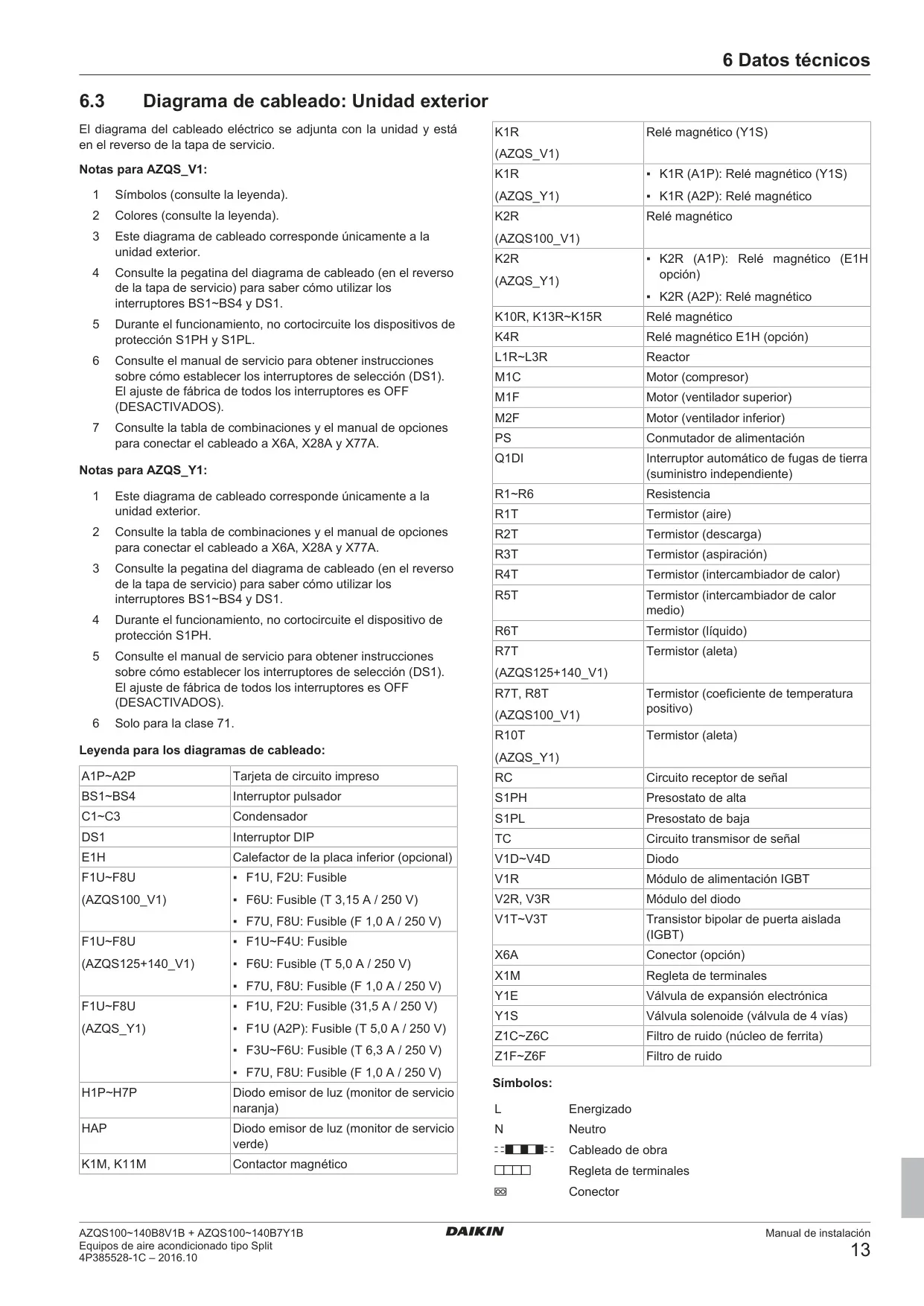

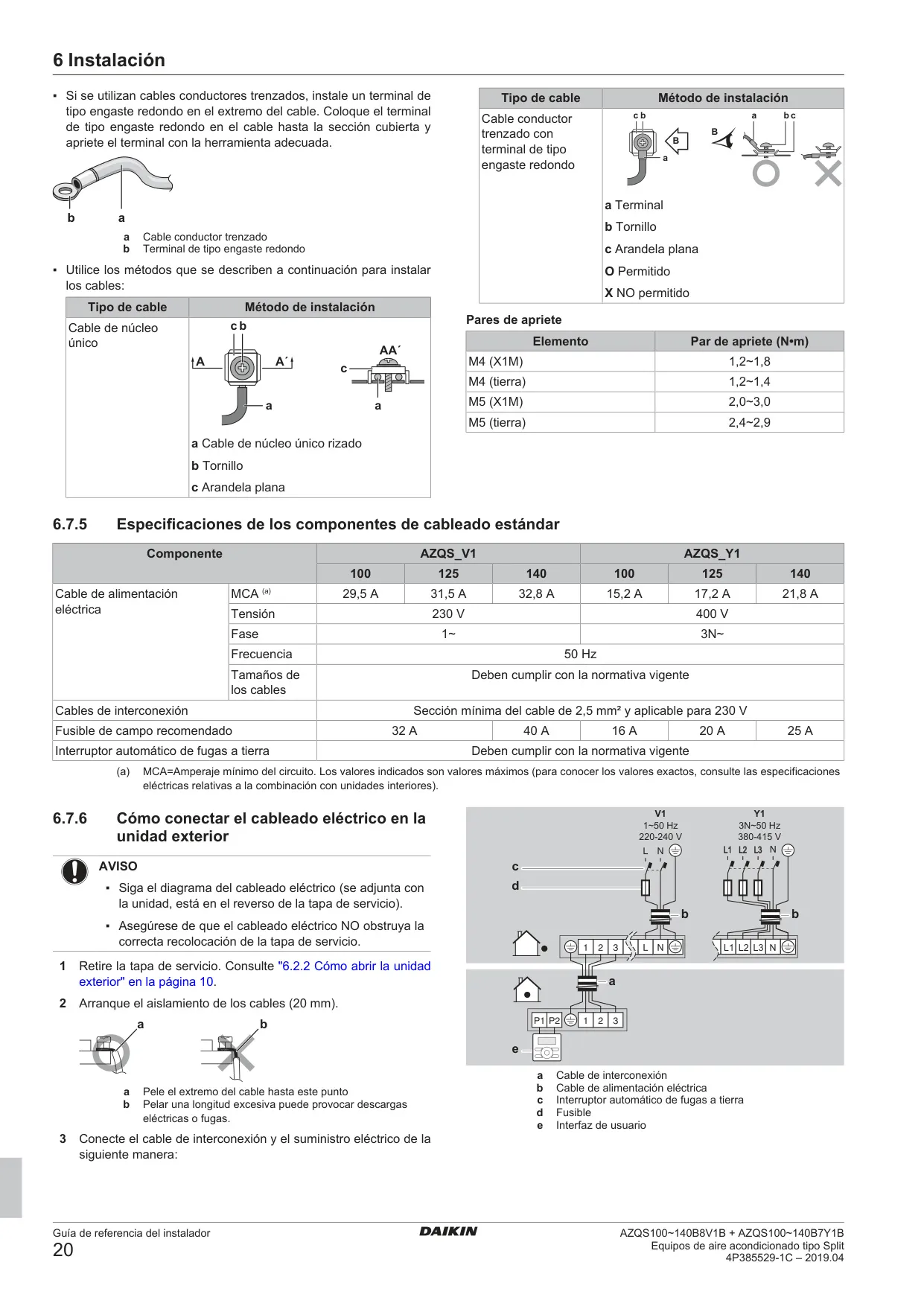

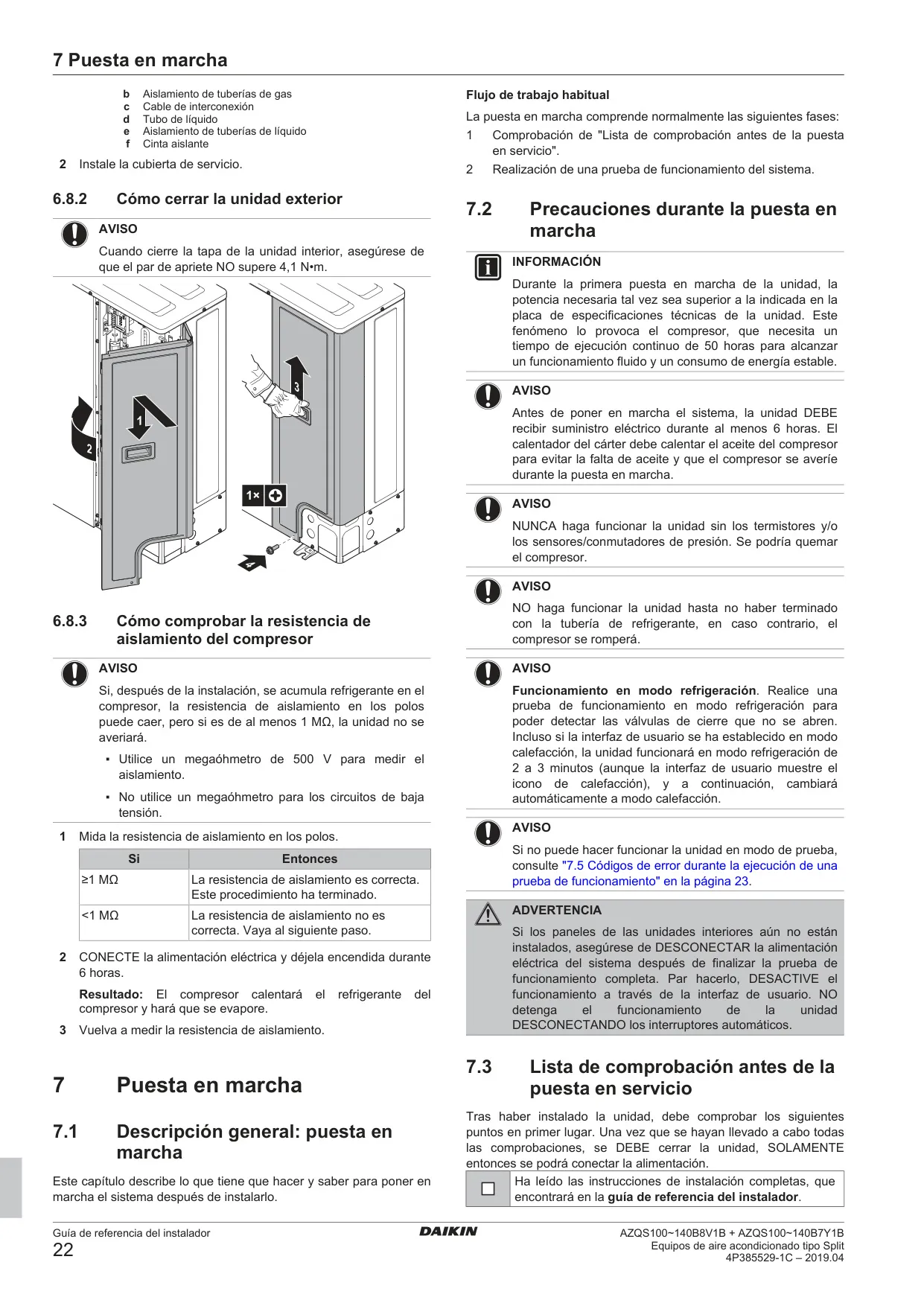

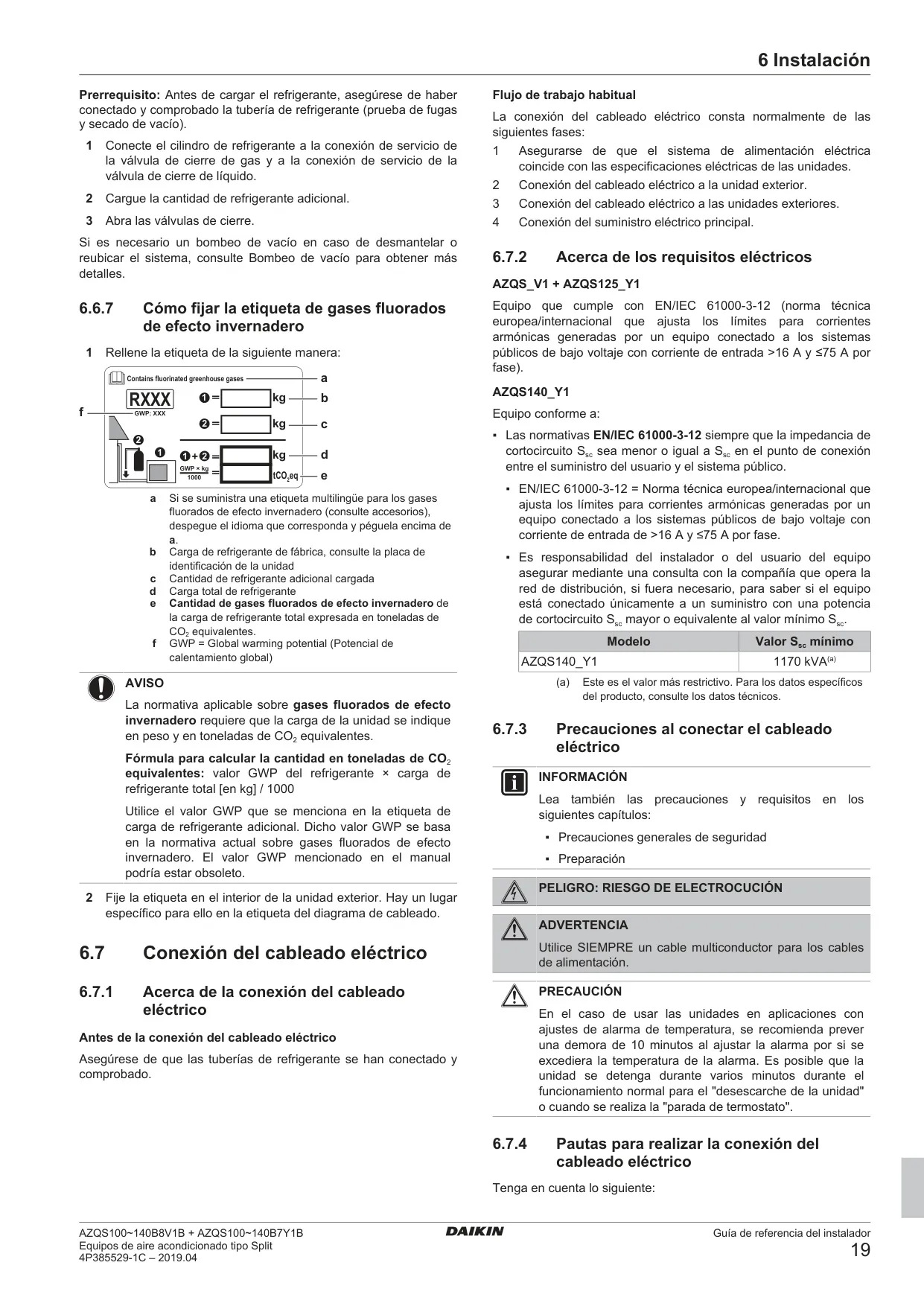

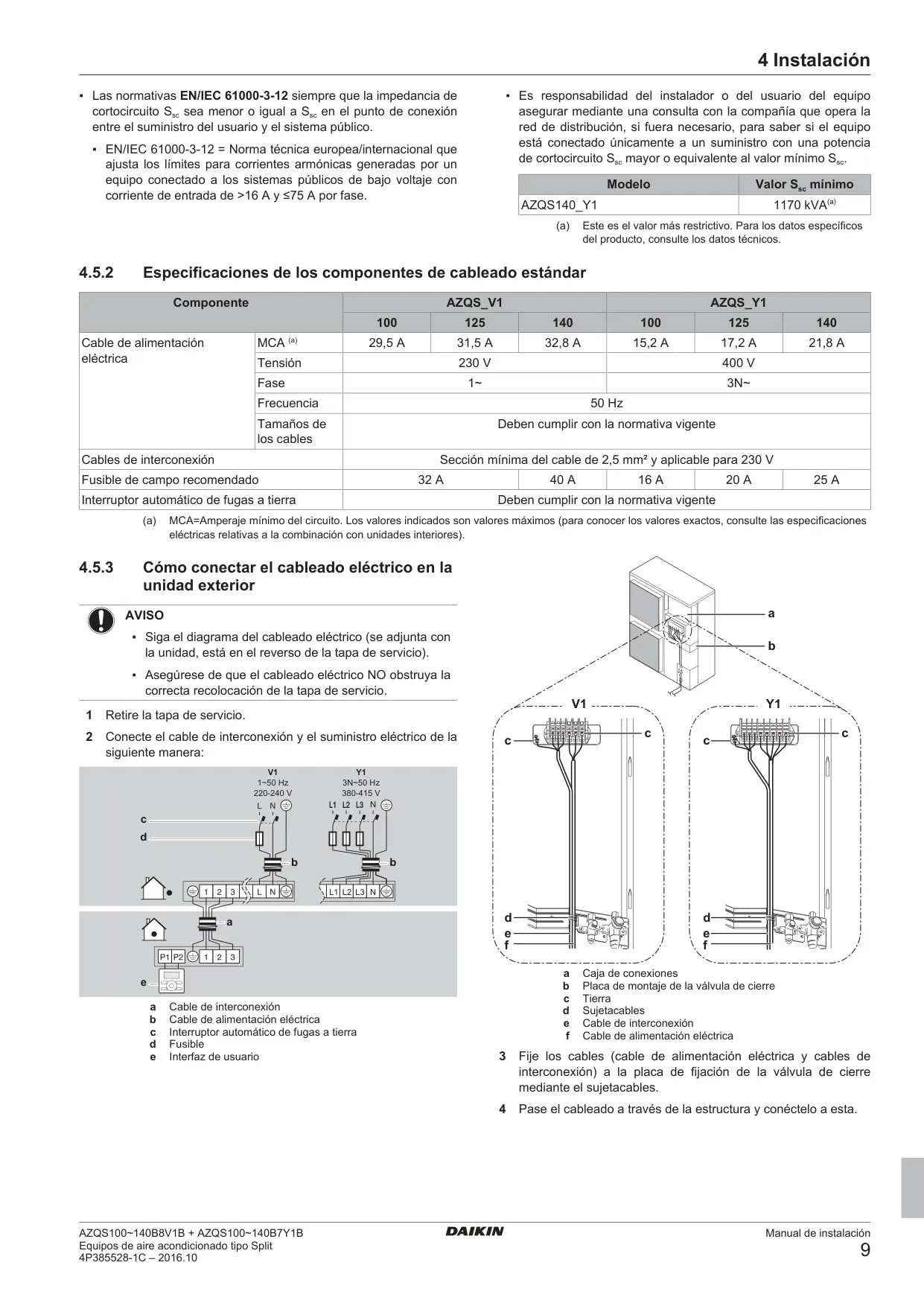

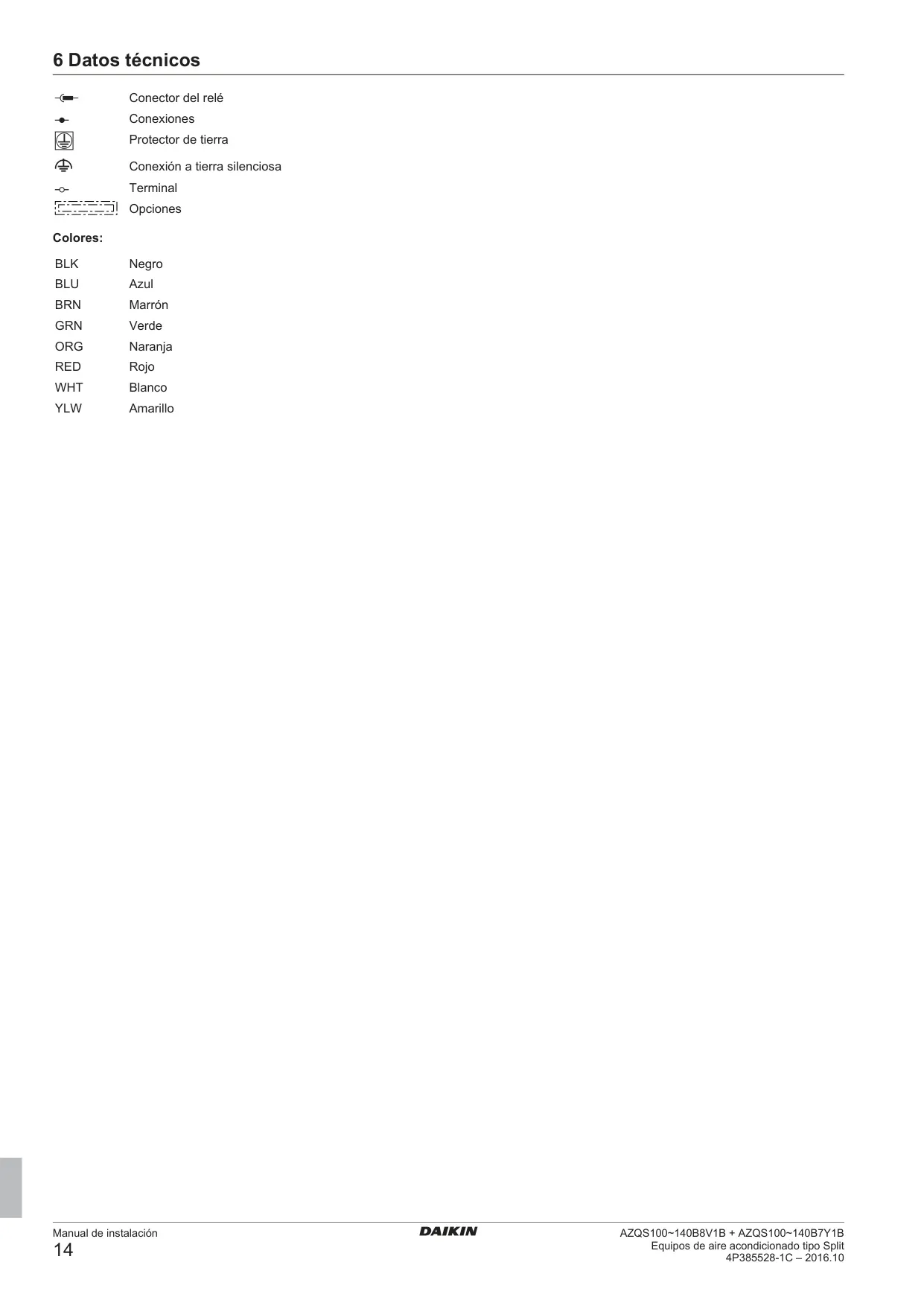

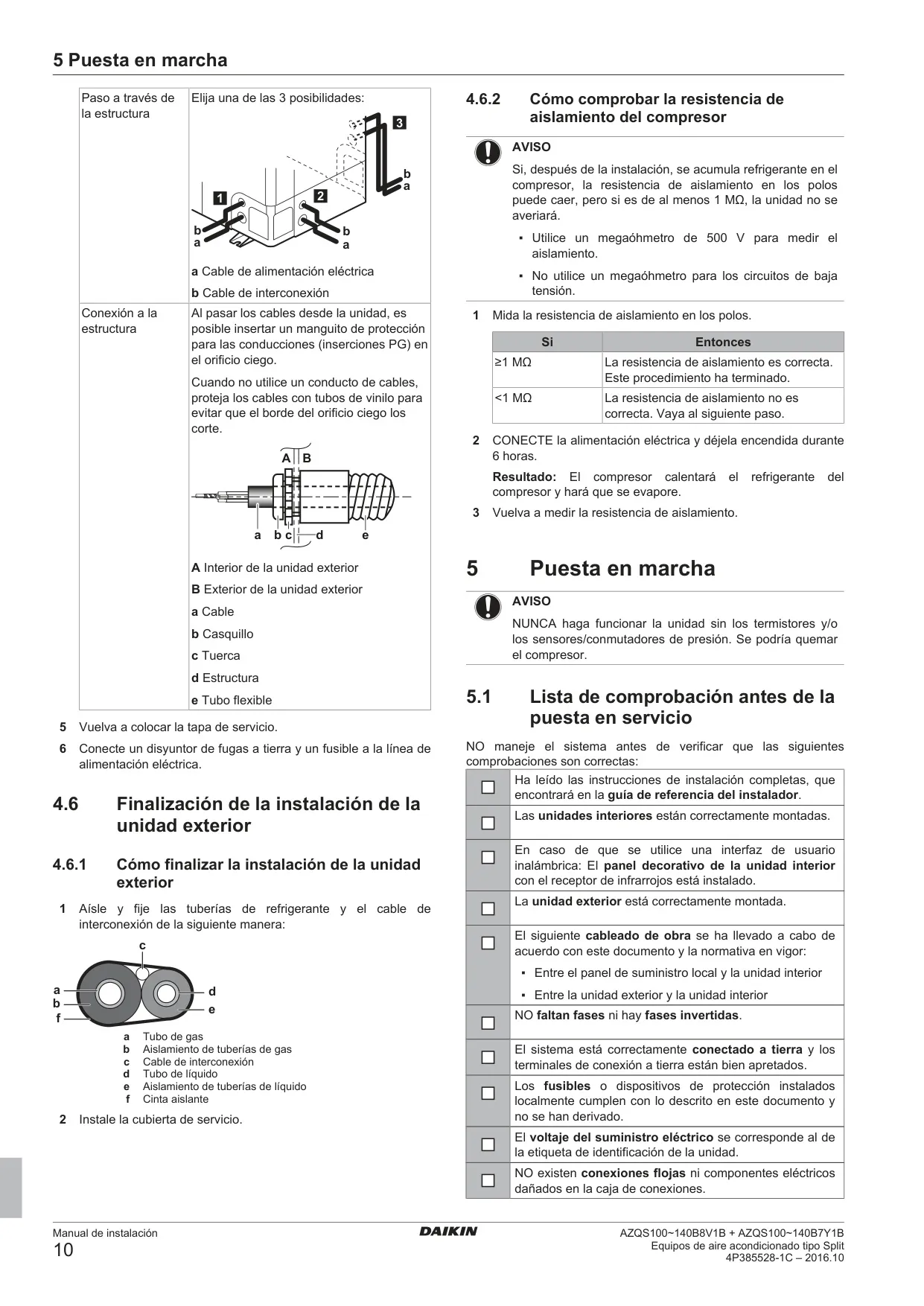

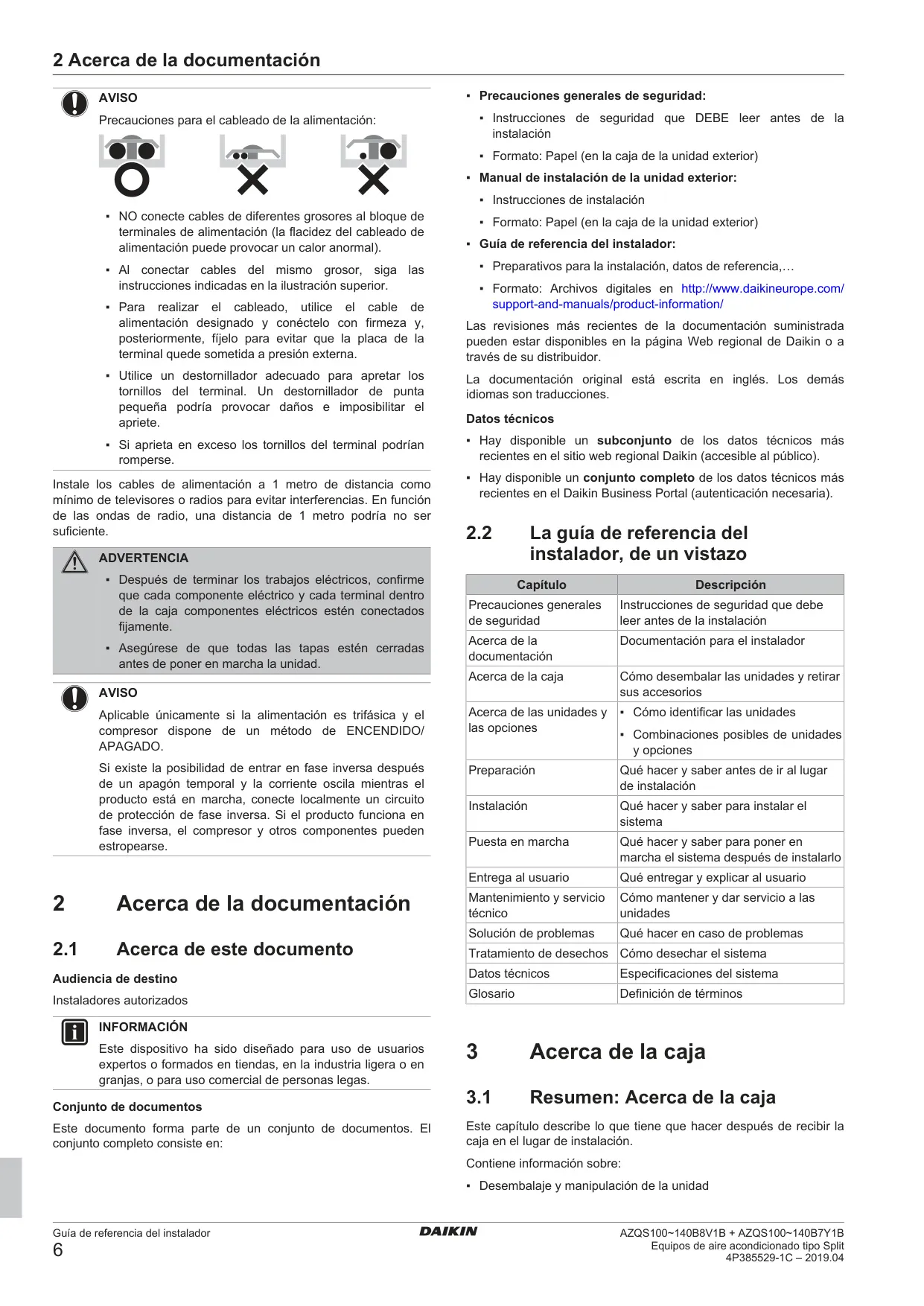

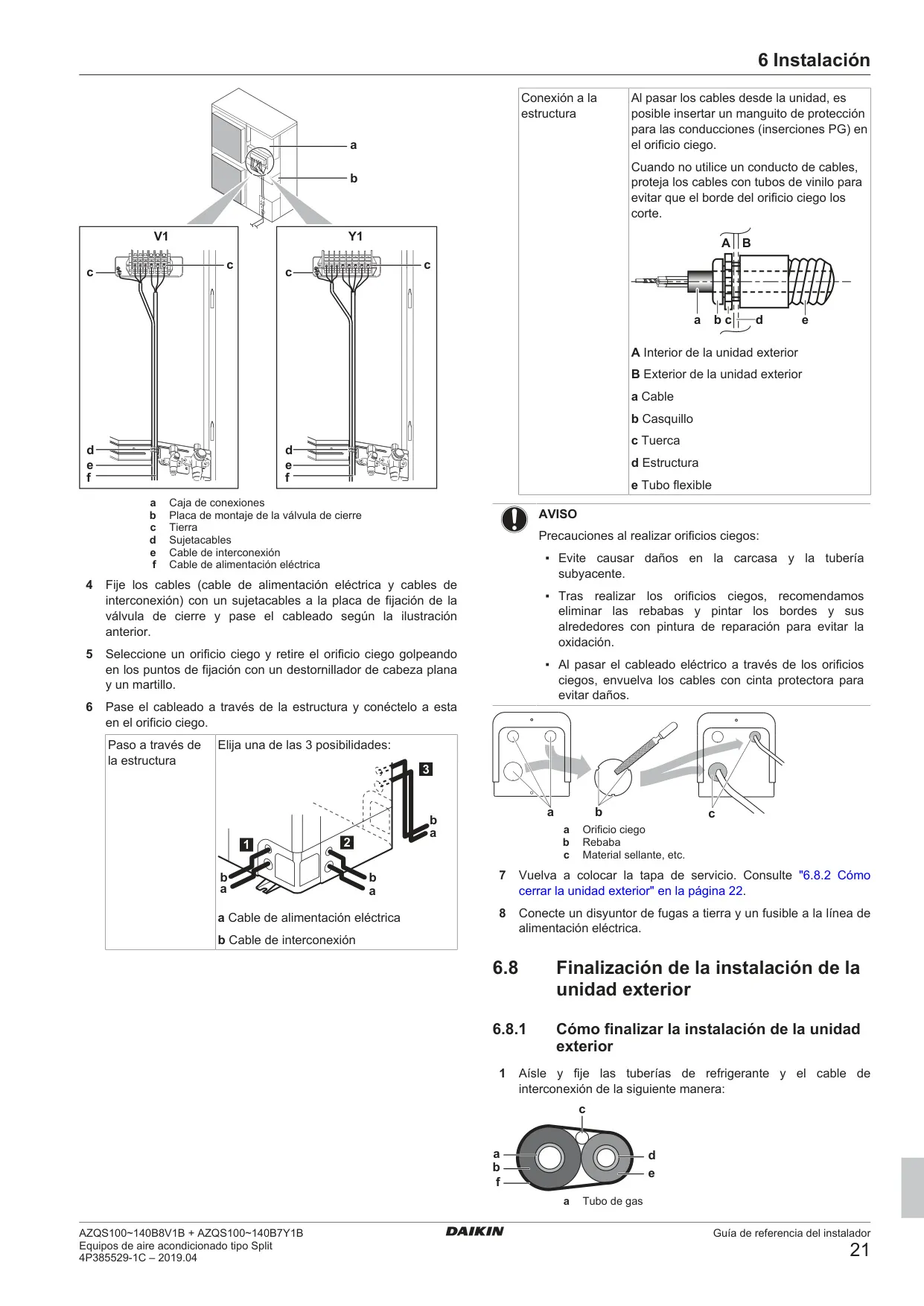

El aspecto eléctrico es igualmente crucial. El equipo cumple con normativas europeas/internacionales como EN/IEC 61000-3-12, que regulan las corrientes armónicas. El manual especifica los requisitos de cableado, el amperaje mínimo del circuito (MCA) para los distintos modelos y las recomendaciones para fusibles de campo e interruptores automáticos de fugas a tierra. Se enfatiza el uso de cableado de cobre multiconductor y la correcta conexión a tierra para prevenir riesgos eléctricos.

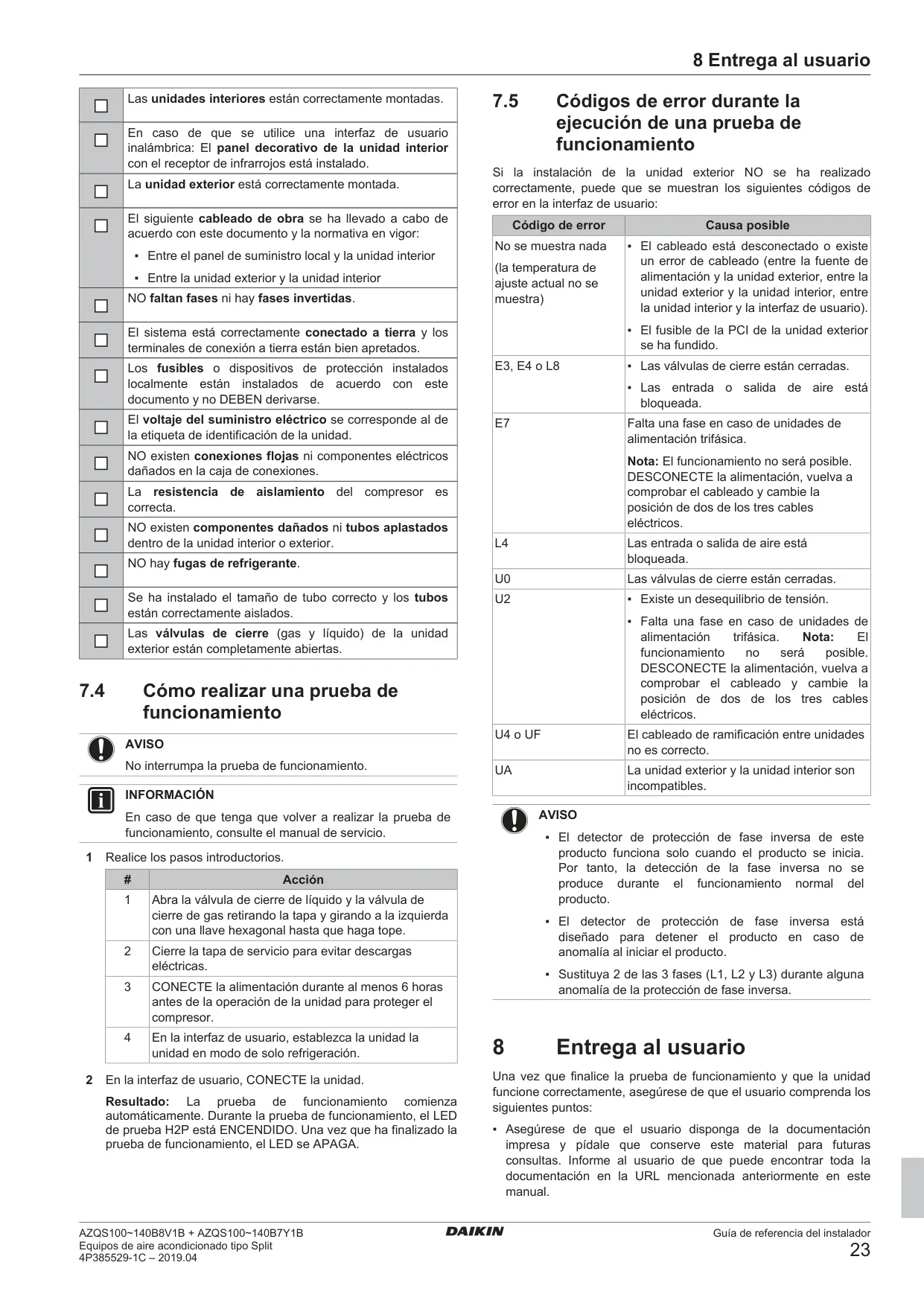

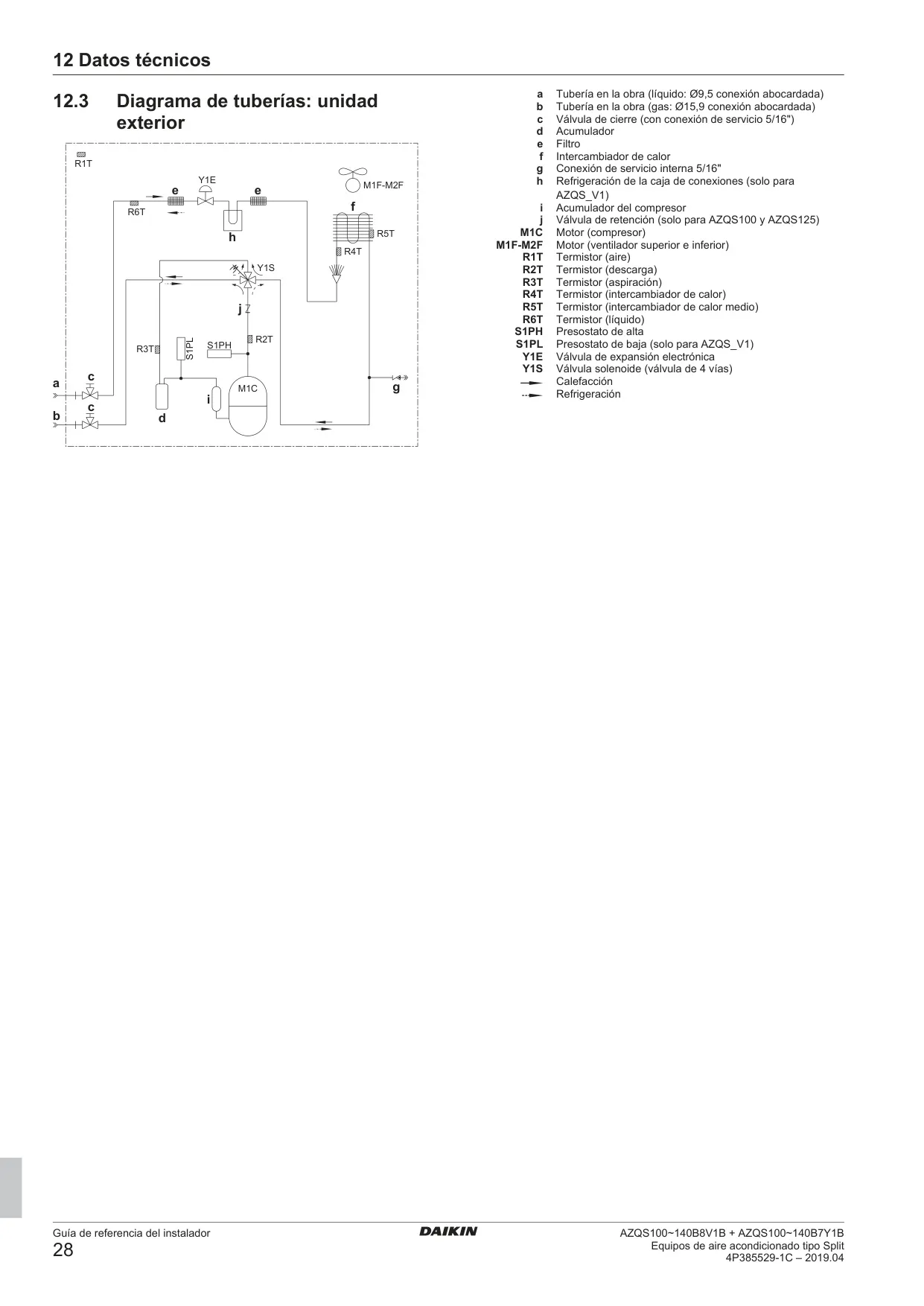

Para asegurar un funcionamiento óptimo, la unidad está equipada con varios termistores (de aire, descarga, aspiración, intercambiador de calor y líquido) que monitorean las temperaturas del sistema. Estos sensores, junto con presostatos de alta y baja presión (S1PH y S1PL), contribuyen a la protección y eficiencia del compresor. La válvula de expansión electrónica (Y1E) y la válvula solenoide de 4 vías (Y1S) permiten un control preciso del flujo de refrigerante, adaptándose a los modos de refrigeración y calefacción.
Finalmente, Daikin también ofrece un kit de adaptador de demanda (KRP58M51 o SB.KRP58M51) como opción para la unidad exterior. Este accesorio permite reducir el ruido de la unidad y limitar el consumo energético del sistema, ofreciendo funcionalidades como el control de presupuesto y la limitación de consumo durante picos de demanda. Esto subraya el compromiso de Daikin con la eficiencia energética y el confort del usuario, al tiempo que se adhiere a las más estrictas normativas de seguridad y medioambientales.
