Instrucciones del Motor 3054C Perkins

Aquí le ofrecemos el manual de Motor 3054C Perkins completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor 3054C Perkins, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

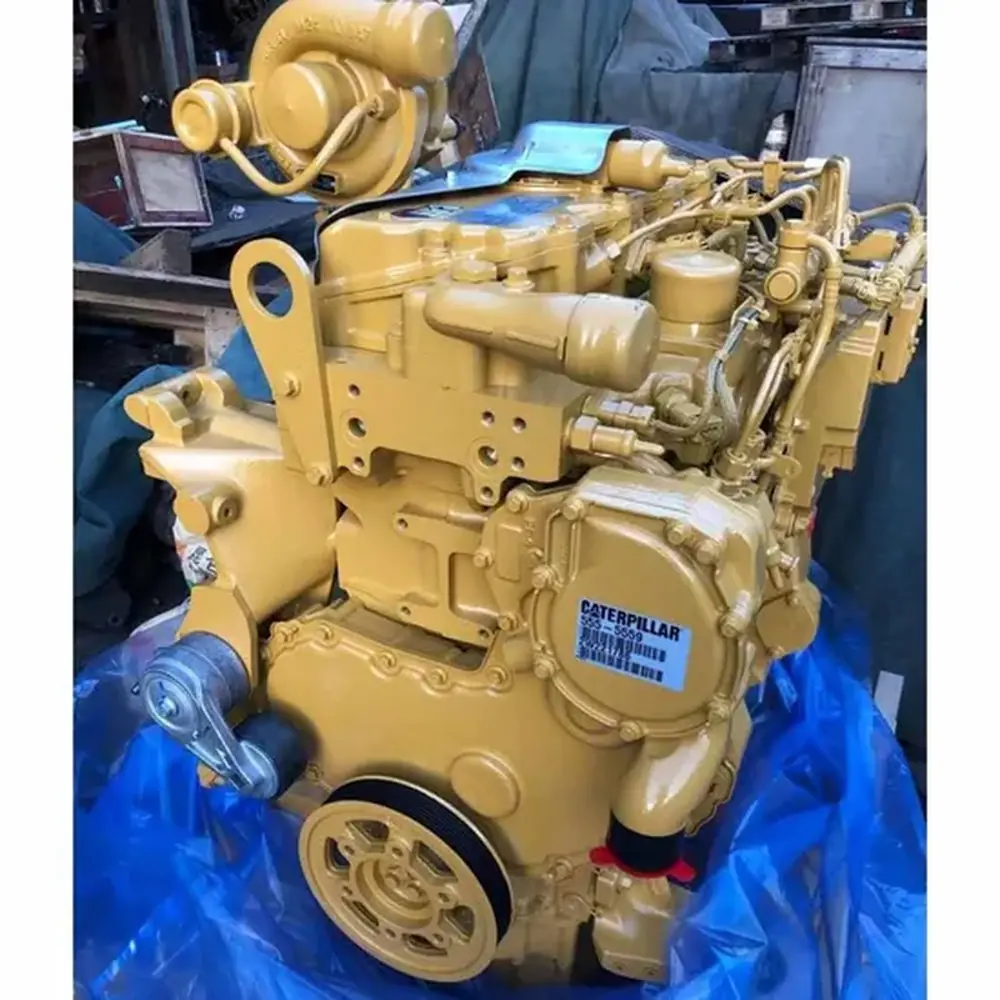

Imágenes del Producto

Imagen 1
Imagen 2
Imagen 3
Anterior
Siguiente
Miniatura 1
Miniatura 2
Miniatura 3

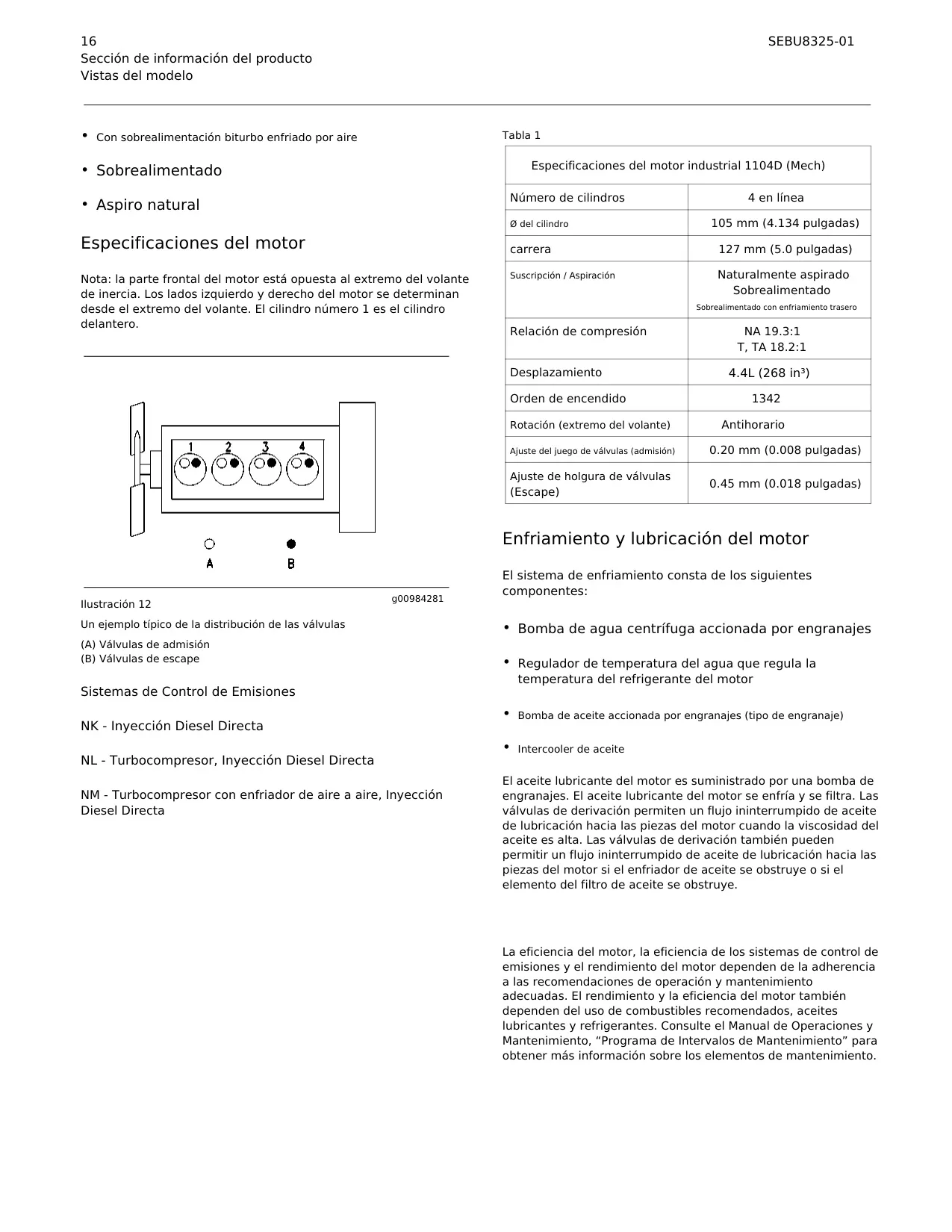

Especificaciones del Motor 3054C Perkins

Especificación Valor
Número de cilindros 4 en línea
Diámetro del cilindro (Ø) 105 mm (4.134 pulgadas)
Carrera 127 mm (5.0 pulgadas)
Aspiración Naturalmente aspirado, Sobrealimentado, Sobrealimentado con enfriamiento trasero
Relación de compresión (NA) 19.3:1
Relación de compresión (T, TA) 18.2:1
Desplazamiento 4.4L (268 in³)
Orden de encendido 1342
Rotación (extremo del volante) Antihorario
Ajuste del juego de válvulas (admisión) 0.20 mm (0.008 pulgadas)
Ajuste de holgura de válvulas (escape) 0.45 mm (0.018 pulgadas)
TBN mínimo del aceite nuevo (diésel DI) 10 veces el % de azufre en el combustible (mínimo 5)
Diámetro de cicatriz de desgaste (lubricidad combustible) 0.46 mm máximo (a 60 °C, prueba HFRR ISO 12156-1)
Viscosidad cinemática del combustible (a bomba de inyección) 1.4 cSt mínimo / 4.5 cSt máximo
Número de Cetano 40 mínimo (se recomienda más alto para altitud/frío)
Densidad del combustible a 15 °C 801 kg/m³ mínimo y 876 kg/m³ máximo (841 kg/m³ para potencia nominal)
Capacidad de la bandeja de aceite (con filtros estándar) 7L (1.5398 gal Imp)
Capacidad total del sistema de lubricación 7L (1.5398 gal Imp)
Vida útil del refrigerante ELC Perkins 6,000 horas de servicio o 3 años
Vida útil del anticongelante comercial pesado (ASTM D4985) 3,000 horas de servicio o 2 años

Detalles del Motor Caterpillar 3054C

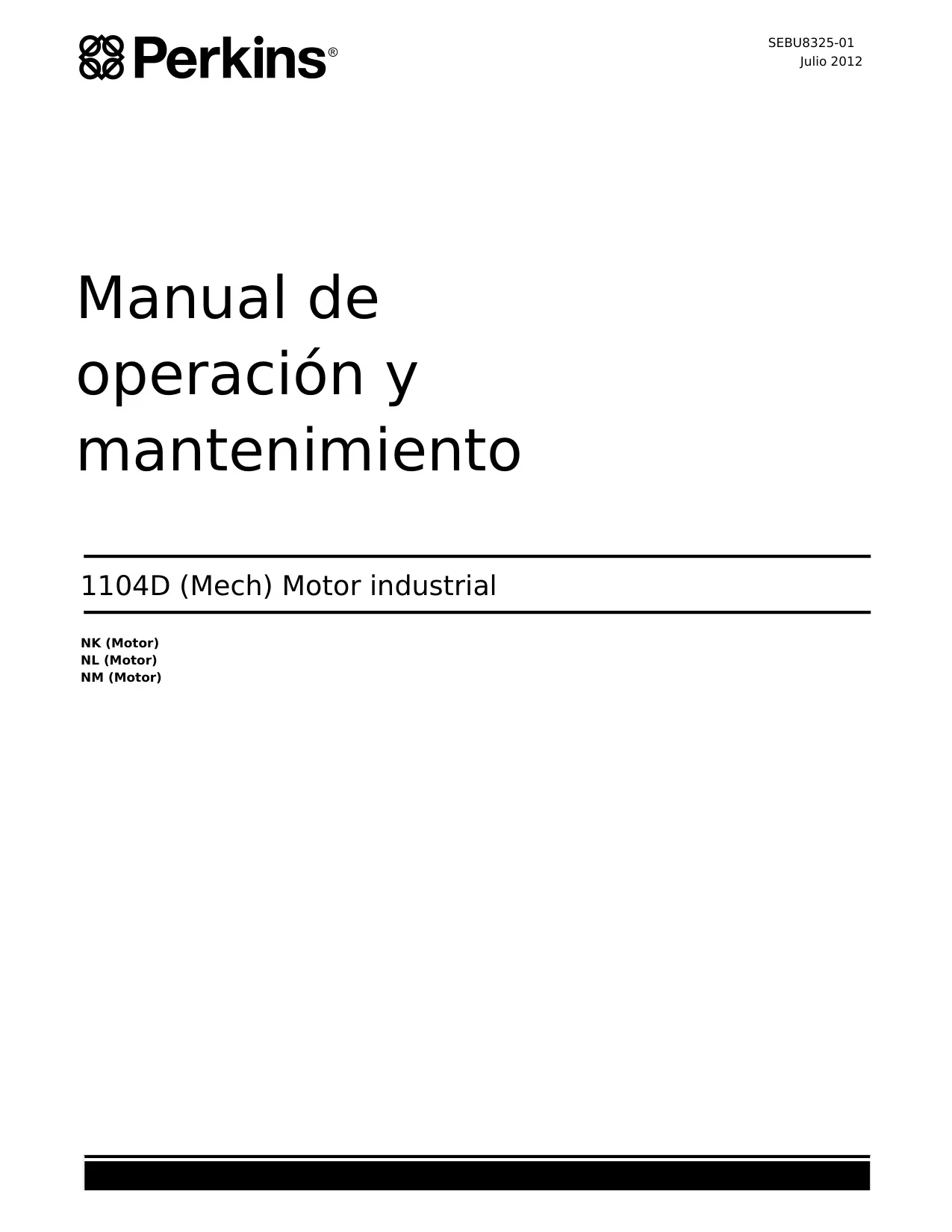

El Motor 3054C Perkins, identificado en el manual técnico SEBU8325-01, es una máquina industrial robusta y versátil, con variantes que incluyen aspiración natural, sobrealimentación y sobrealimentación con enfriamiento trasero. Este manual, publicado en Julio de 2012, no solo detalla las especificaciones técnicas, sino que también enfatiza la seguridad operativa y la importancia del mantenimiento preventivo. Se advierte explícitamente sobre los peligros de un uso incorrecto, con la indicación de que "la mayoría de los accidentes son causados por no observar las reglas básicas de seguridad".

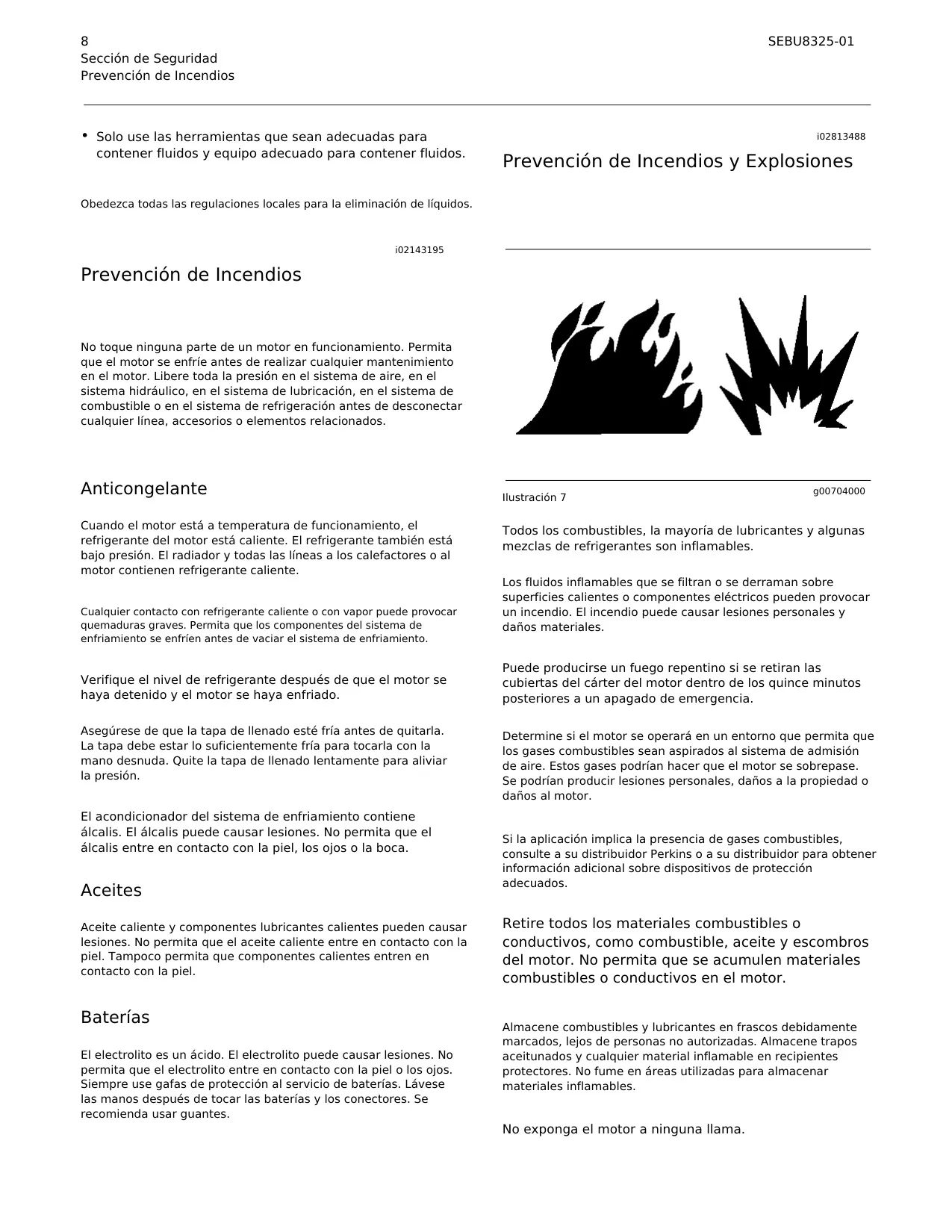

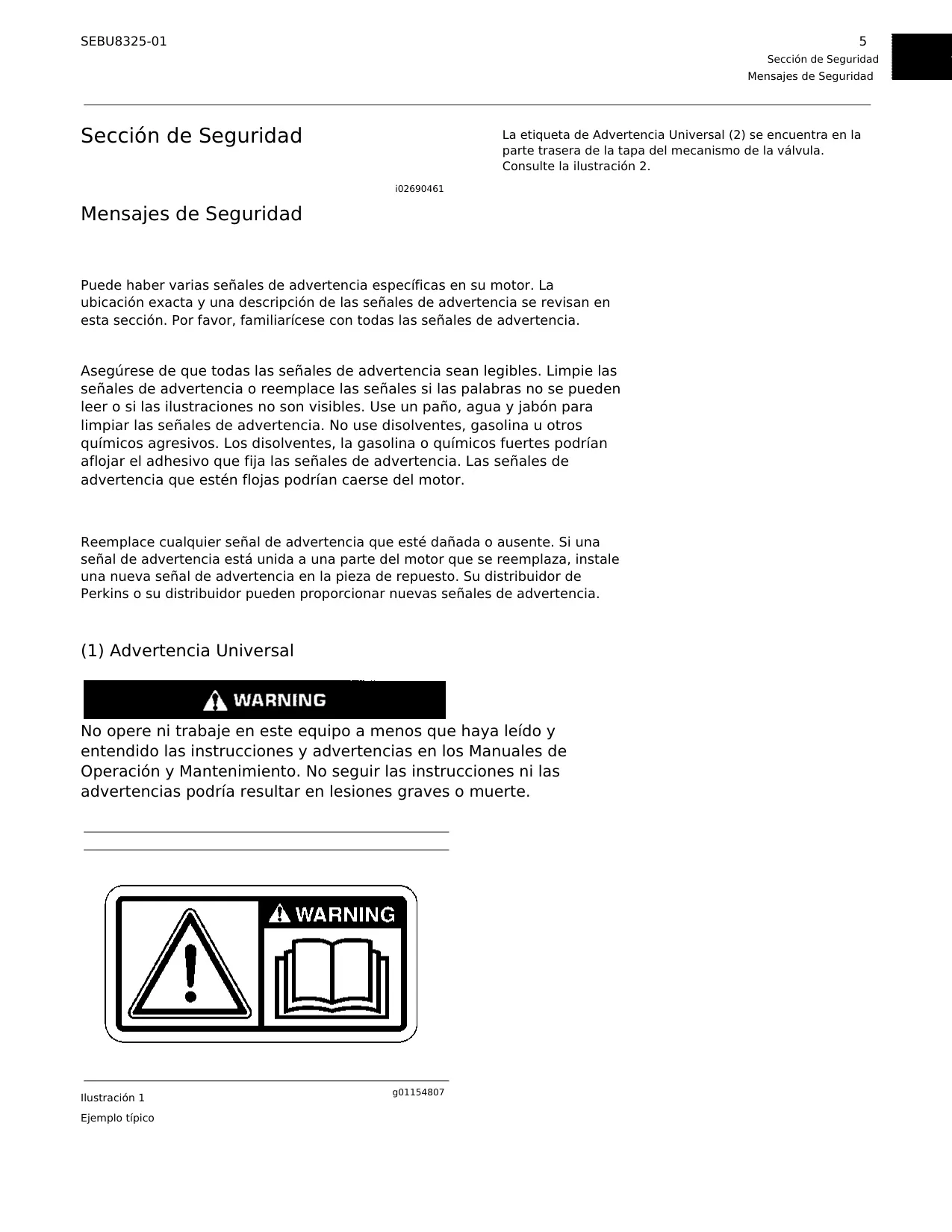

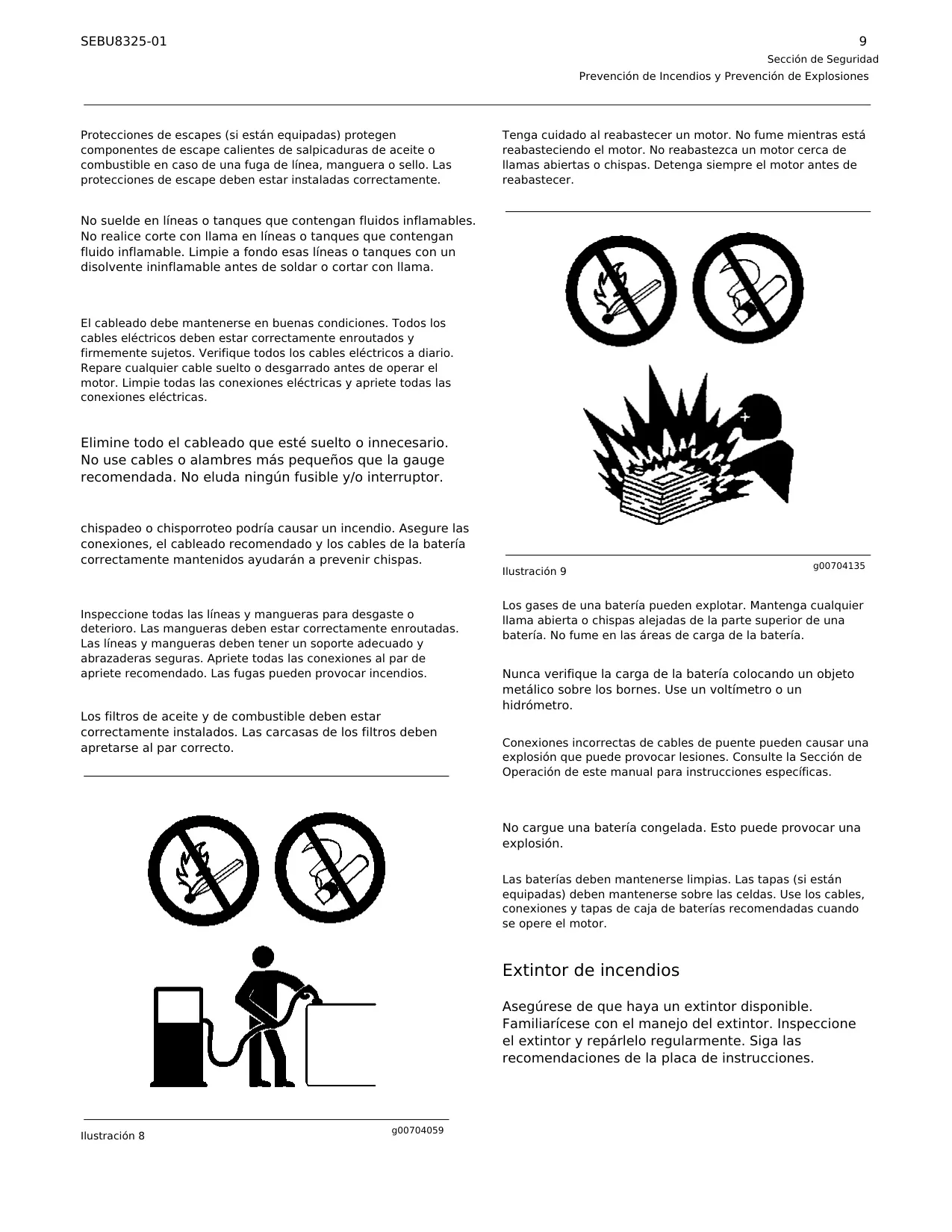

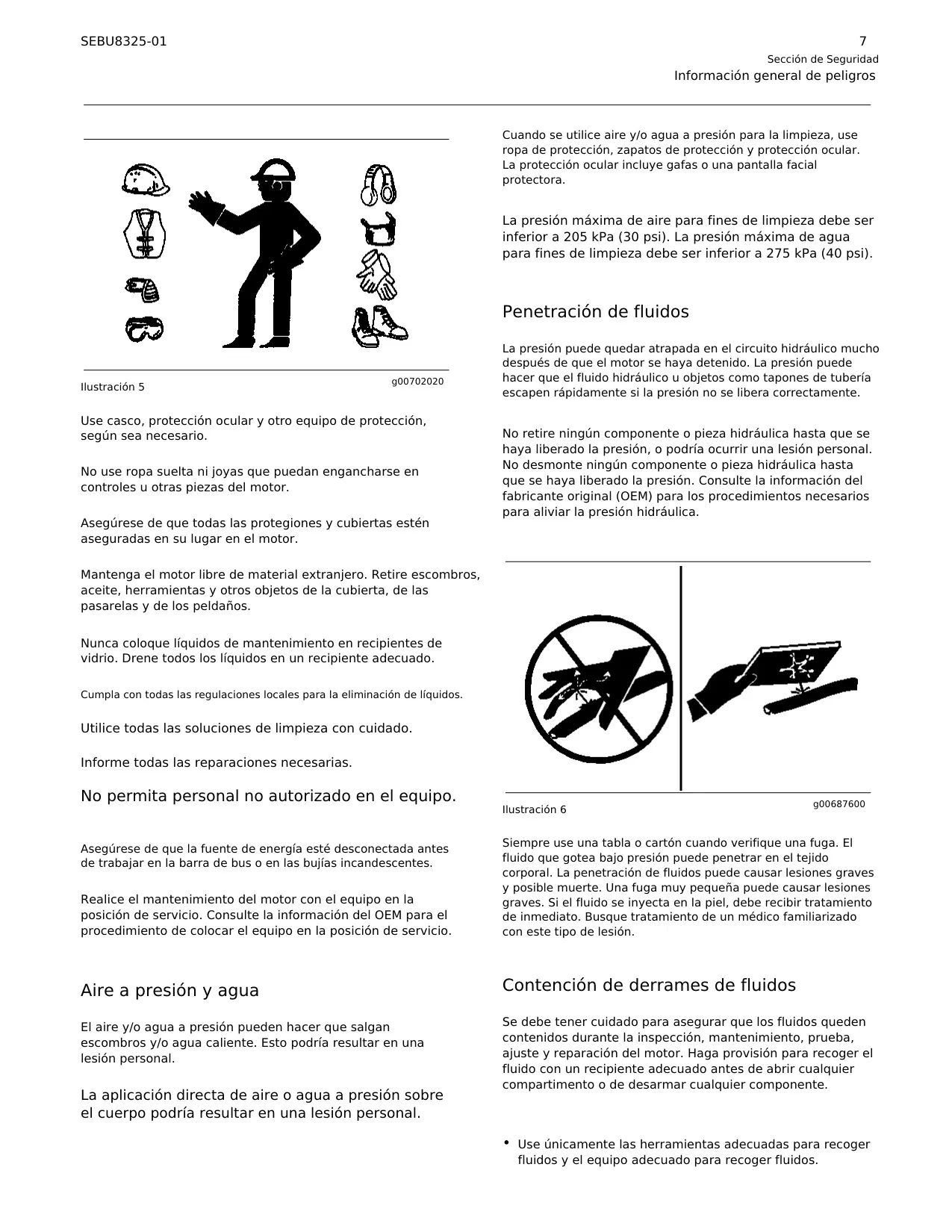

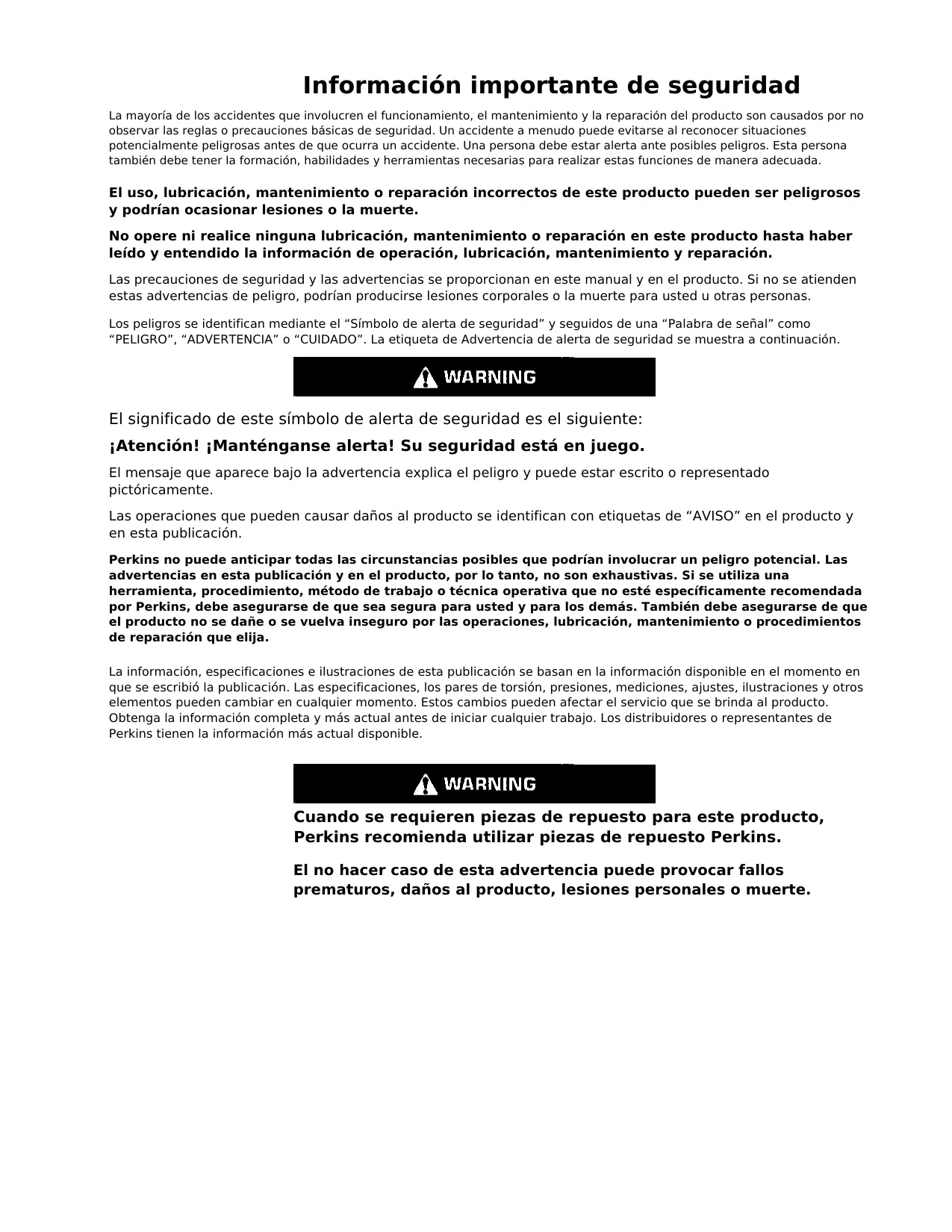

Una característica clave de la documentación es la exhaustiva "Sección de Seguridad", que incluye mensajes y advertencias sobre riesgos generales como quemaduras, incendios, explosiones, aplastamiento y cortes. Se desaconseja firmemente el uso de aerosoles de arranque como el éter, ya que podrían causar explosiones. Además, se proporcionan pautas detalladas para la manipulación de fluidos a presión y la contención de derrames, destacando la necesidad de usar equipo de protección personal (EPP) y de verificar fugas con materiales seguros como un cartón.

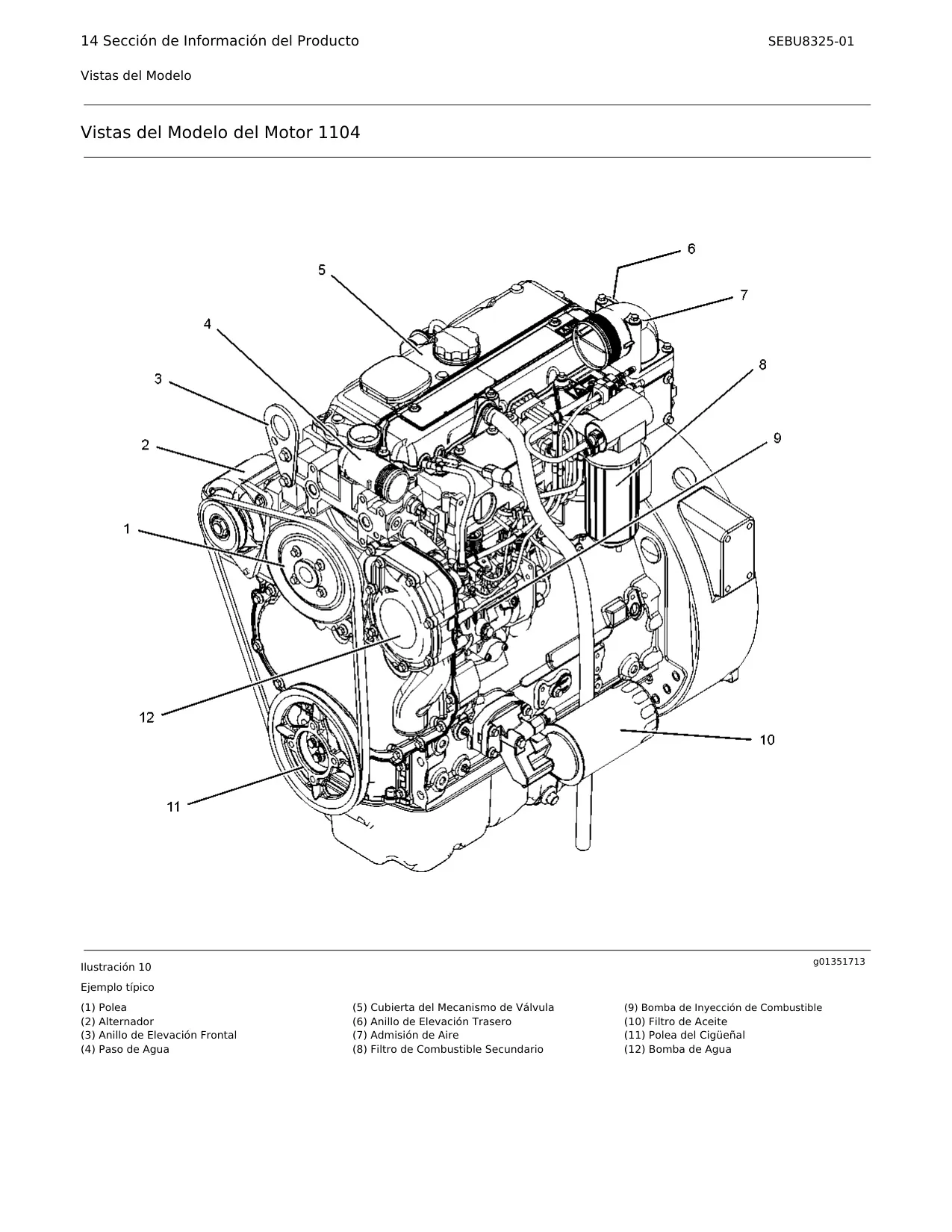

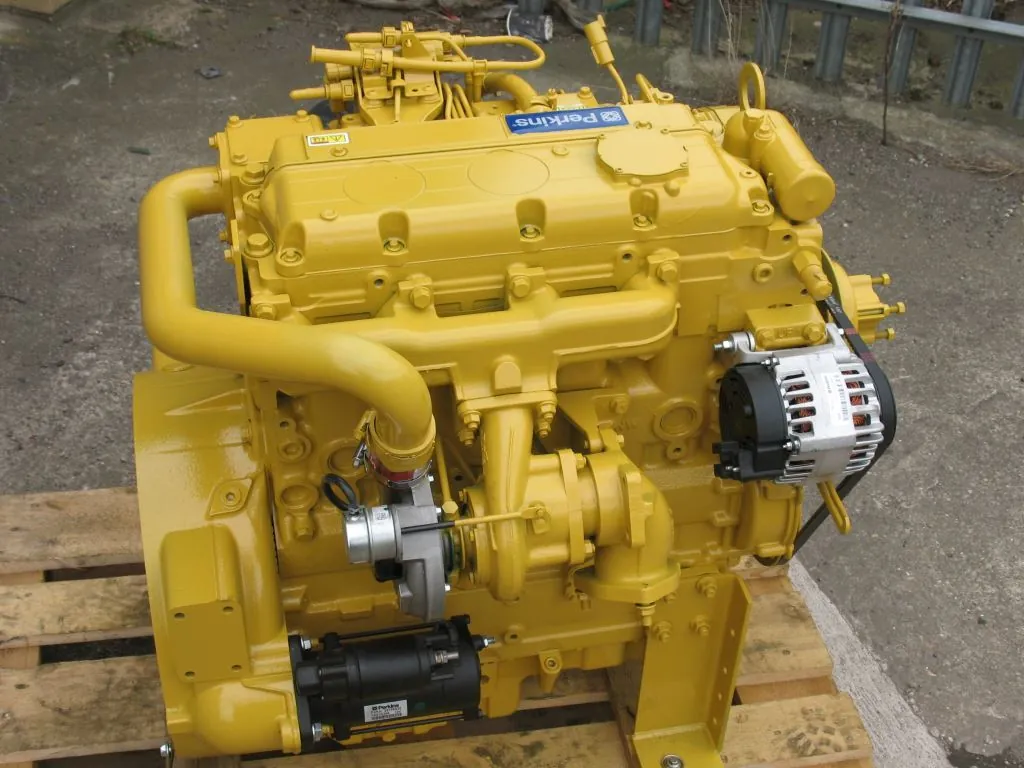

En cuanto al diseño del motor, las "Vistas del Modelo" ofrecen un desglose de componentes esenciales como la polea, el alternador, los anillos de elevación, el colector de escape, el turboalimentador (si está equipado) y el cárter de aceite. La identificación del producto se realiza mediante un número de serie único, visible en una placa montada en el lado izquierdo del bloque del motor, crucial para la adquisición de piezas de repuesto exactas. Este número también codifica el tipo de motor, el número de lista, el país de fabricación y el año, lo que facilita la trazabilidad y el soporte.

La "Sección de Operación" del manual va más allá de un simple arranque y apagado. Detalla procedimientos de elevación y almacenamiento, haciendo hincapié en la necesidad de usar grúas y vigas ajustables para componentes pesados, y advirtiendo sobre la obsolescencia de los ojos de elevación si el motor es modificado. Para el almacenamiento, se recomienda un entorno impermeable y de temperatura constante, con pautas específicas para la preparación del sistema de combustible (especialmente si se usa biodiésel), el nivel de aceite y la protección del sistema de refrigeración.

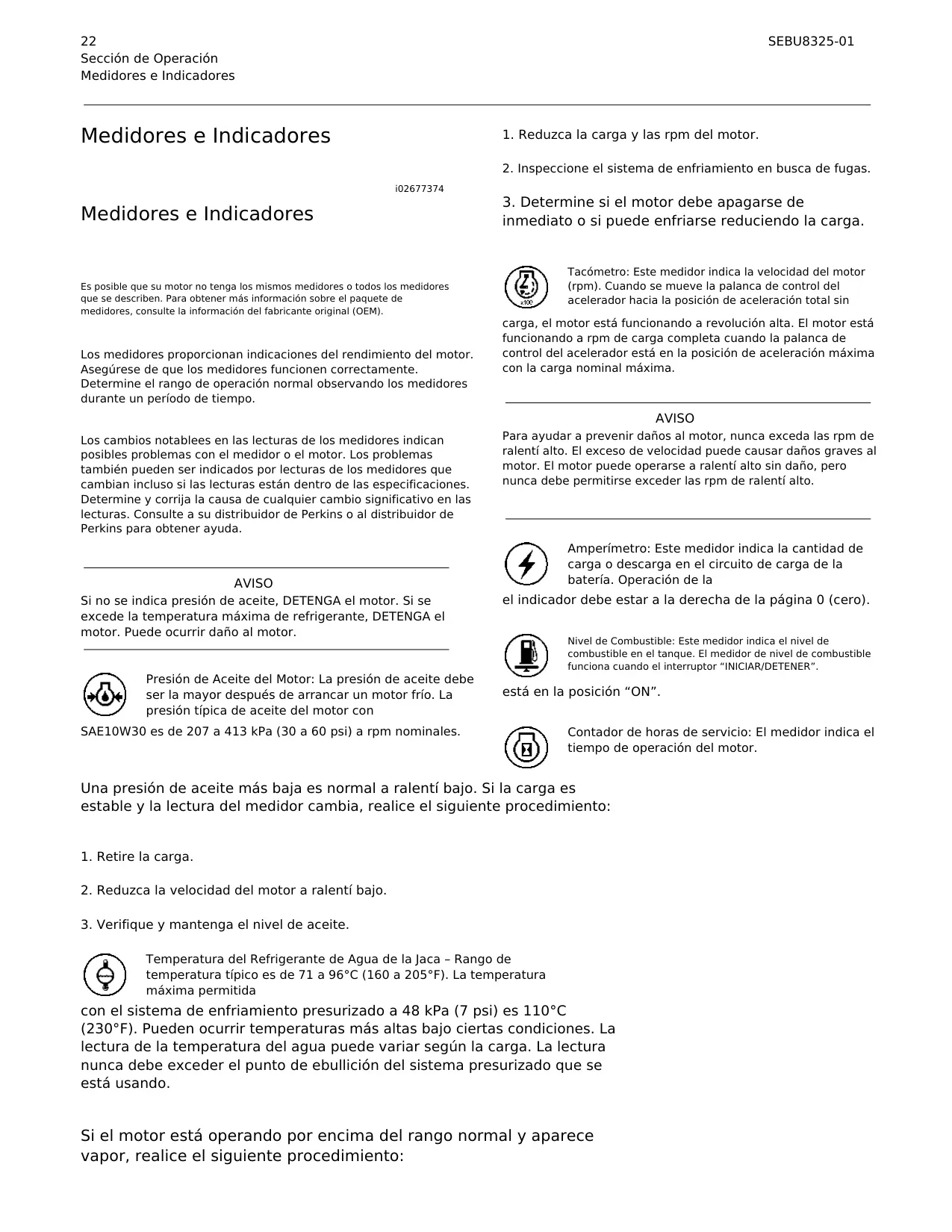

El manual también aborda la importancia de los "Indicadores y Medidores" en la operación del motor, explicando el funcionamiento y el significado de las lecturas del tacómetro, amperímetro, nivel de combustible, presión de aceite y temperatura del refrigerante. Se advierte sobre la necesidad de detener el motor inmediatamente en caso de baja presión de aceite o alta temperatura del refrigerante. Para el arranque, se establecen procedimientos claros, incluyendo el cebado del sistema de combustible si ha estado inactivo o si se han cambiado filtros, y el uso de cables de arranque en caso de batería descargada, siempre con un estricto protocolo de seguridad.

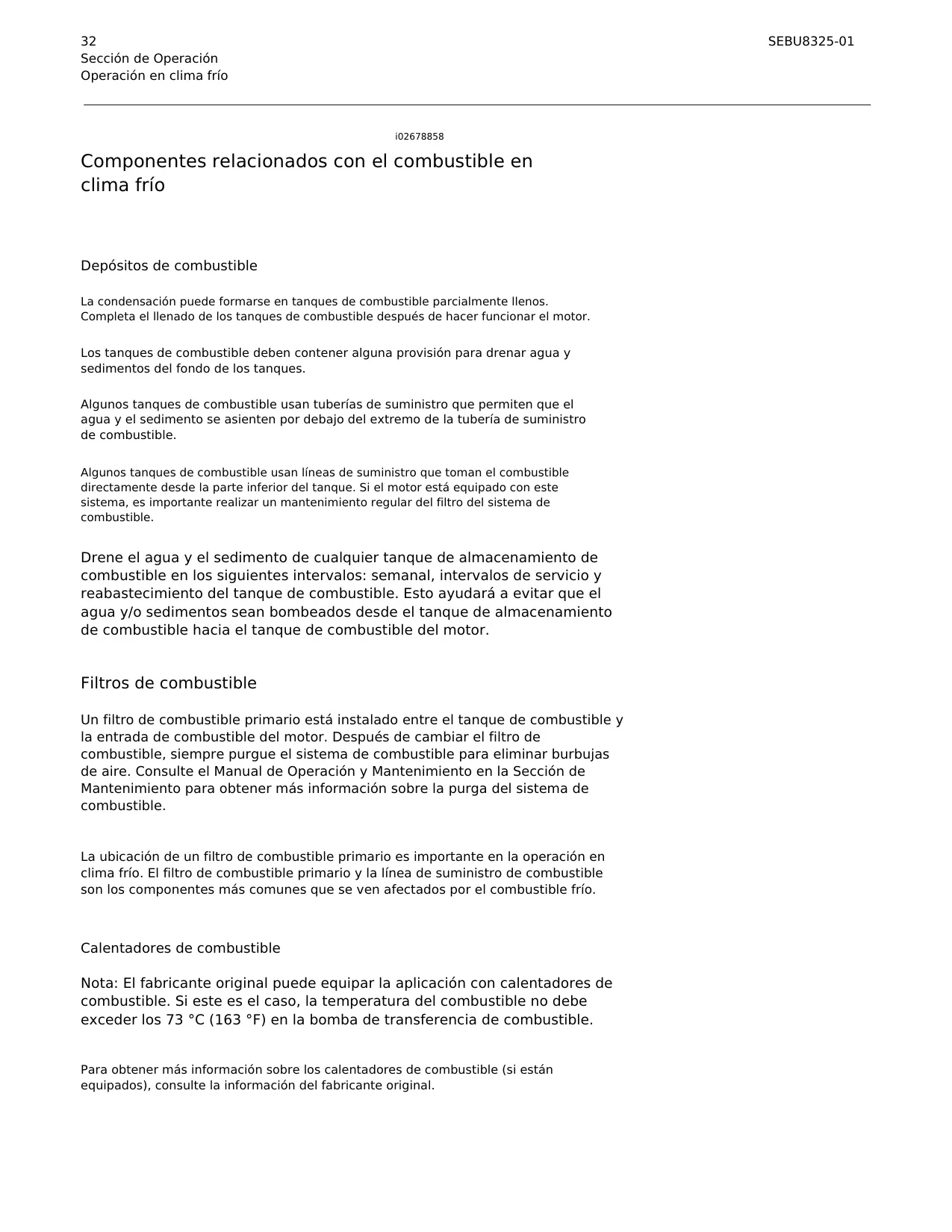

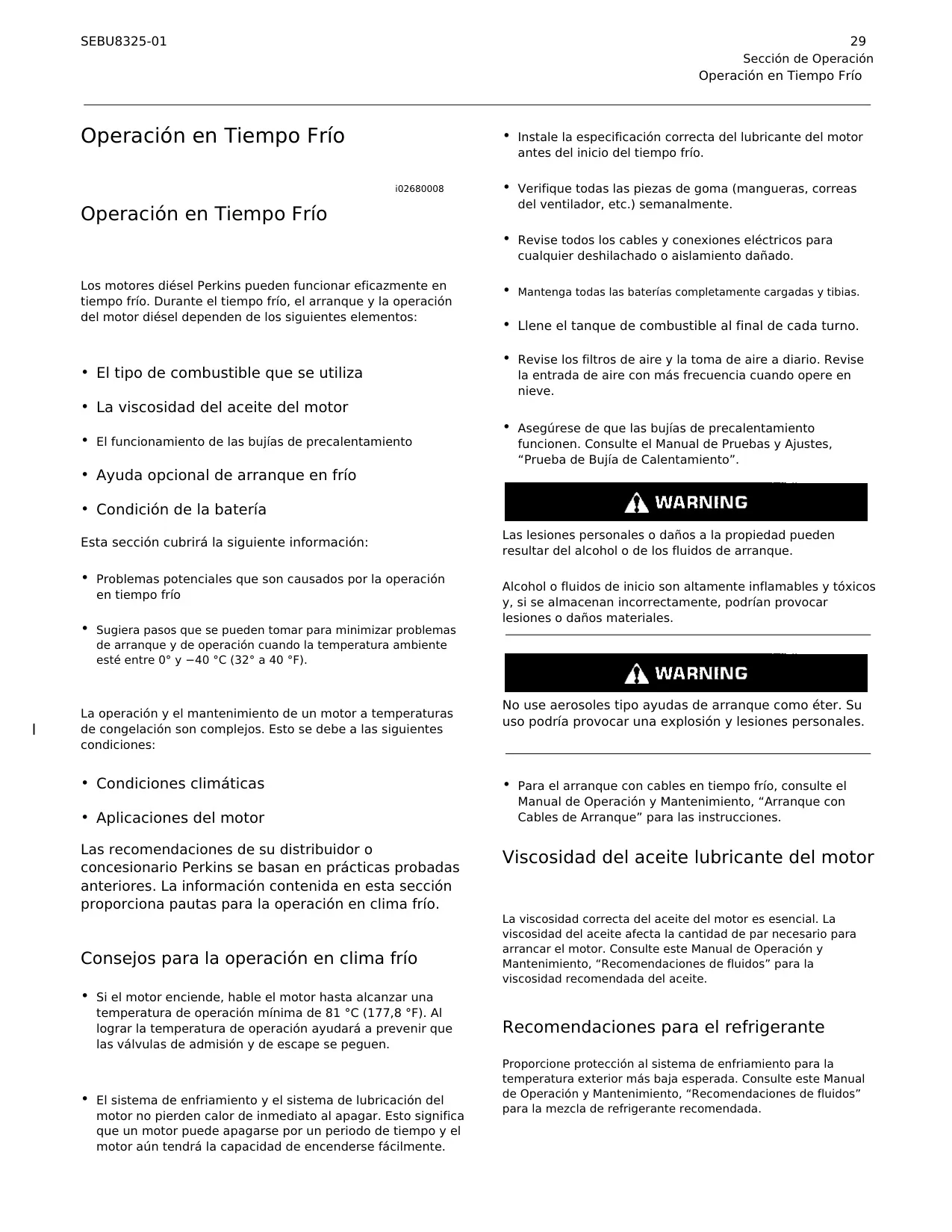

La "Operación en Clima Frío" es un área de especial atención, con recomendaciones sobre el tipo de combustible, la viscosidad del aceite, el uso de calentadores de bloque y bujías de precalentamiento. Se subraya la necesidad de calentar el motor hasta una temperatura mínima de 71 °C (160 °F) para evitar la acumulación de depósitos de carbono en las guías de las válvulas. Las diferencias entre combustibles de Grupo 1 y Grupo 2 se explican en detalle, enfatizando la importancia de la lubricidad y el número de cetano para un rendimiento óptimo en diferentes condiciones ambientales.

Finalmente, la "Sección de Mantenimiento" cubre las capacidades de rellenado de fluidos y las recomendaciones para aceites de motor, refrigerantes y combustibles. Se detallan los estándares API y EMA para aceites, así como los criterios para el agua aceptable en el sistema de enfriamiento. Se proporciona una guía para la selección de aceites según la temperatura ambiente y el tipo de combustible utilizado, incluyendo consideraciones especiales para combustibles diésel con alto contenido de azufre y mezclas de biodiésel (B20). El manual también describe la limpieza y reemplazo de filtros de aire, combustible y aceite, así como la inspección de correas, mangueras y abrazaderas, y el ajuste del juego de válvulas, todos ellos cruciales para prolongar la vida útil del motor y garantizar su eficiencia.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Motor 3054C Perkins y las respondemos a continuación.

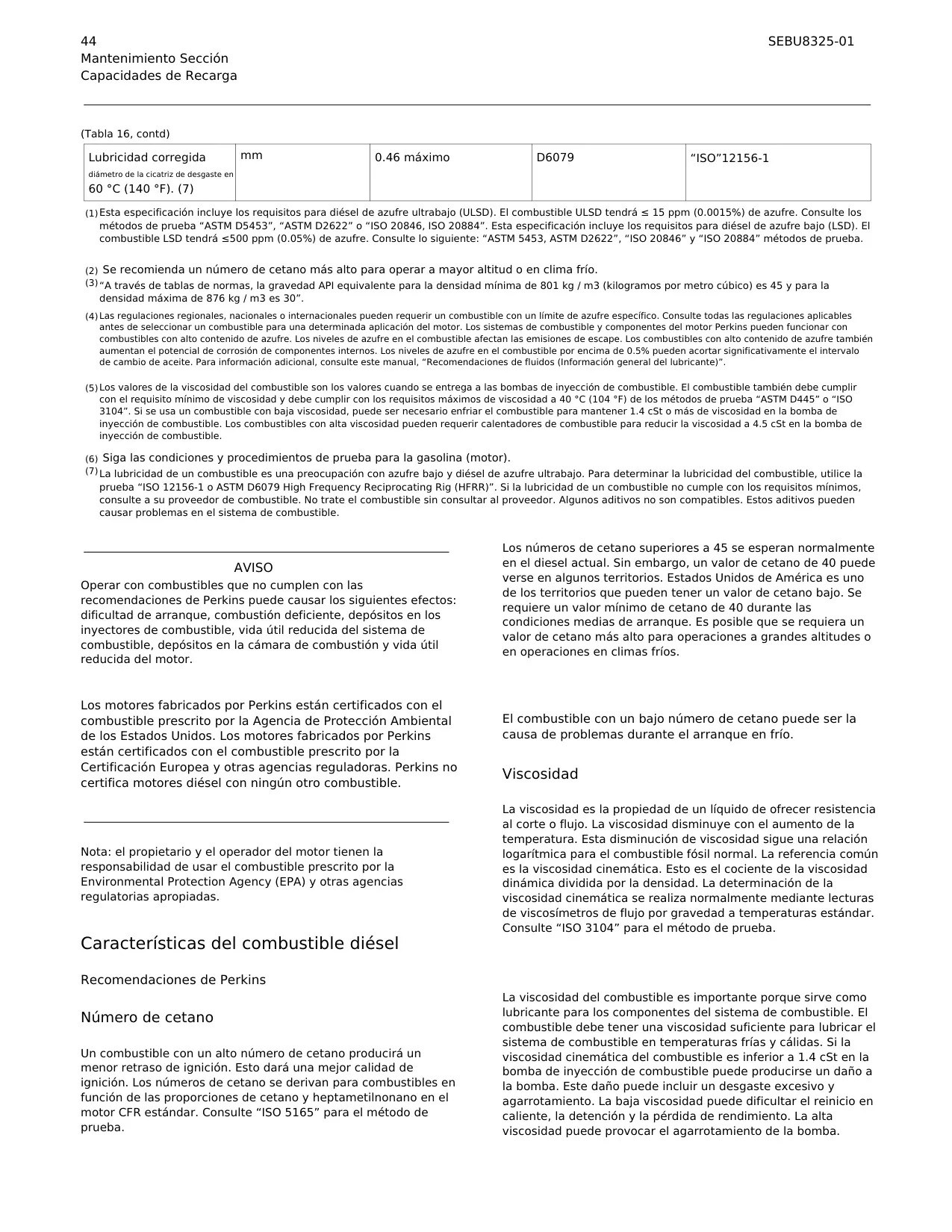

¿Qué tipo de combustible debe usarse en el Motor 3054C Perkins?

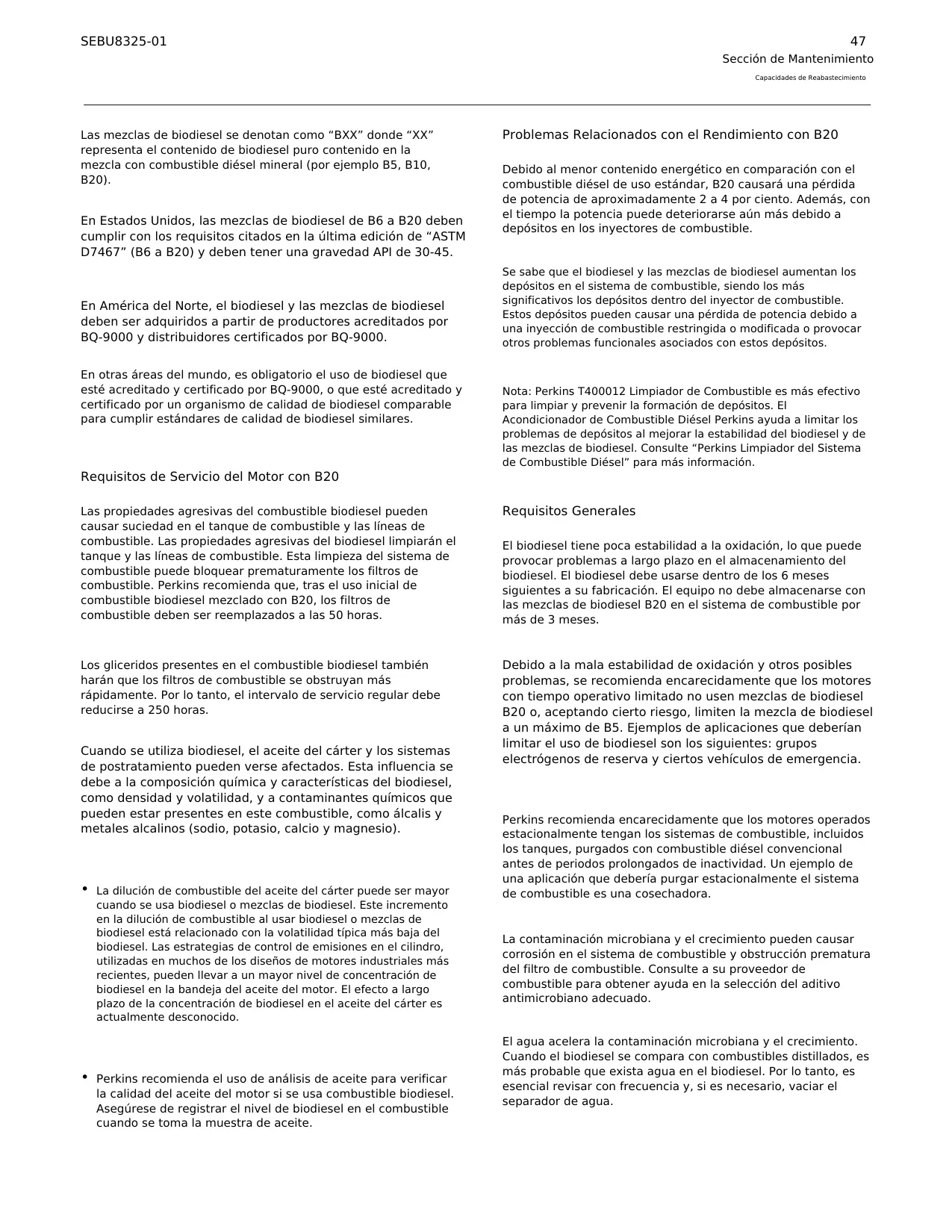

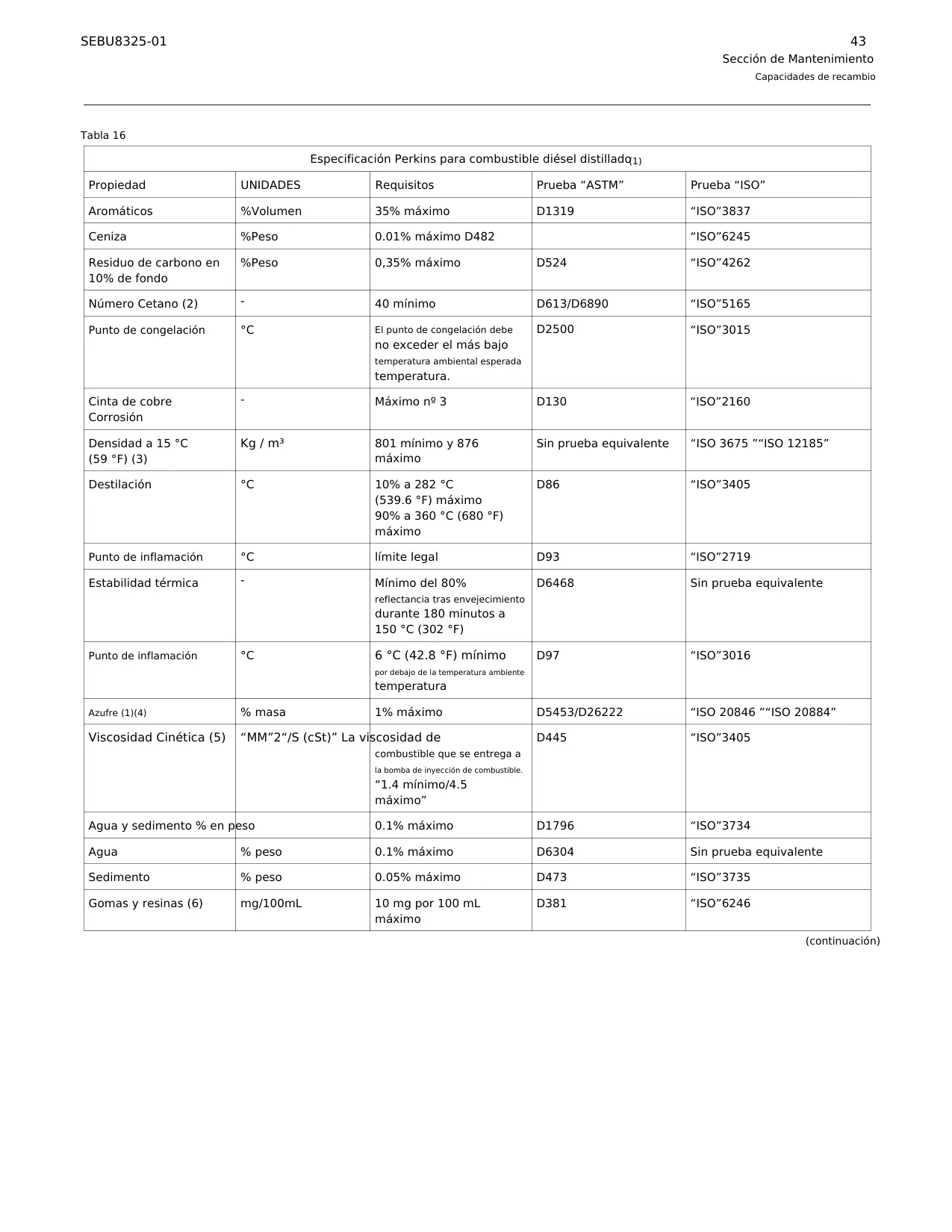

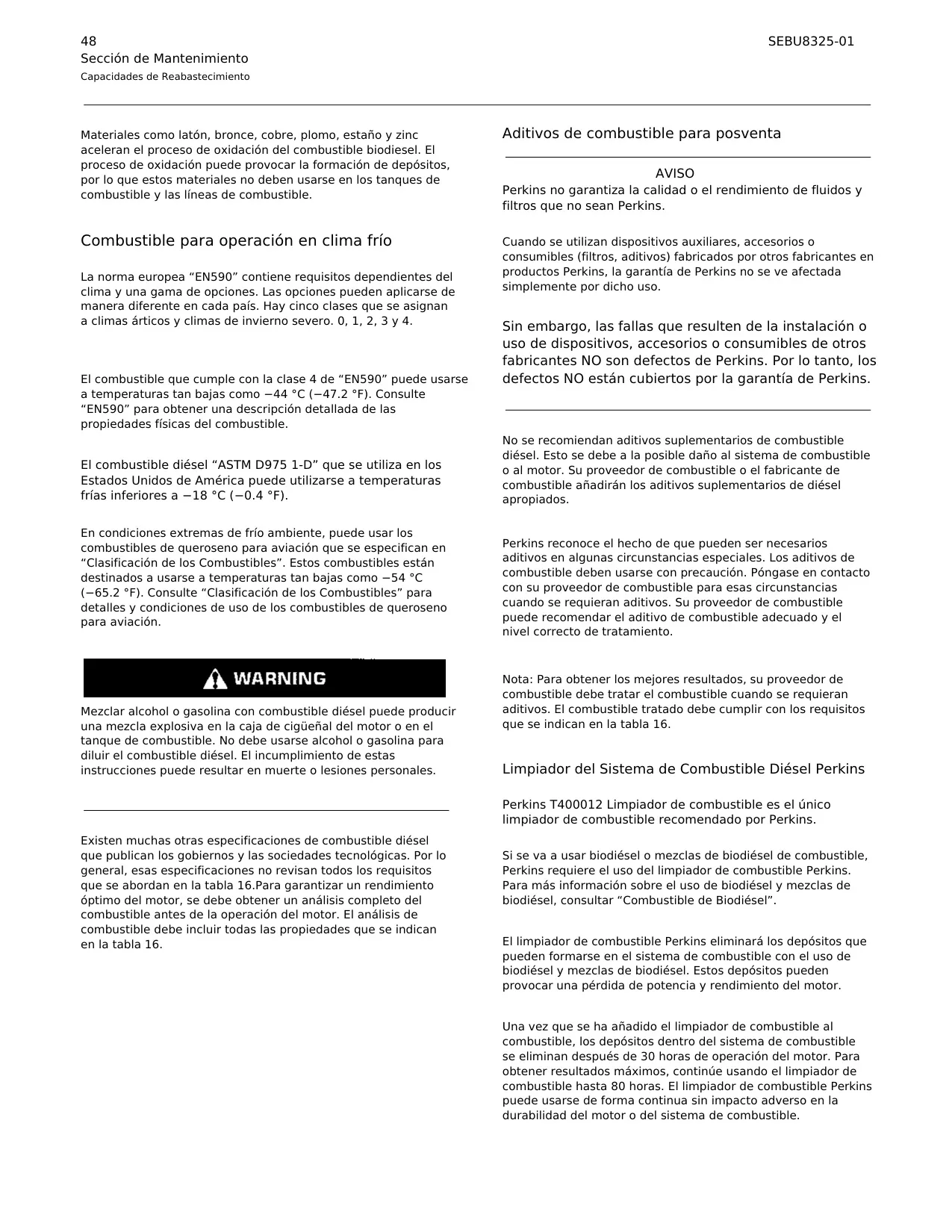

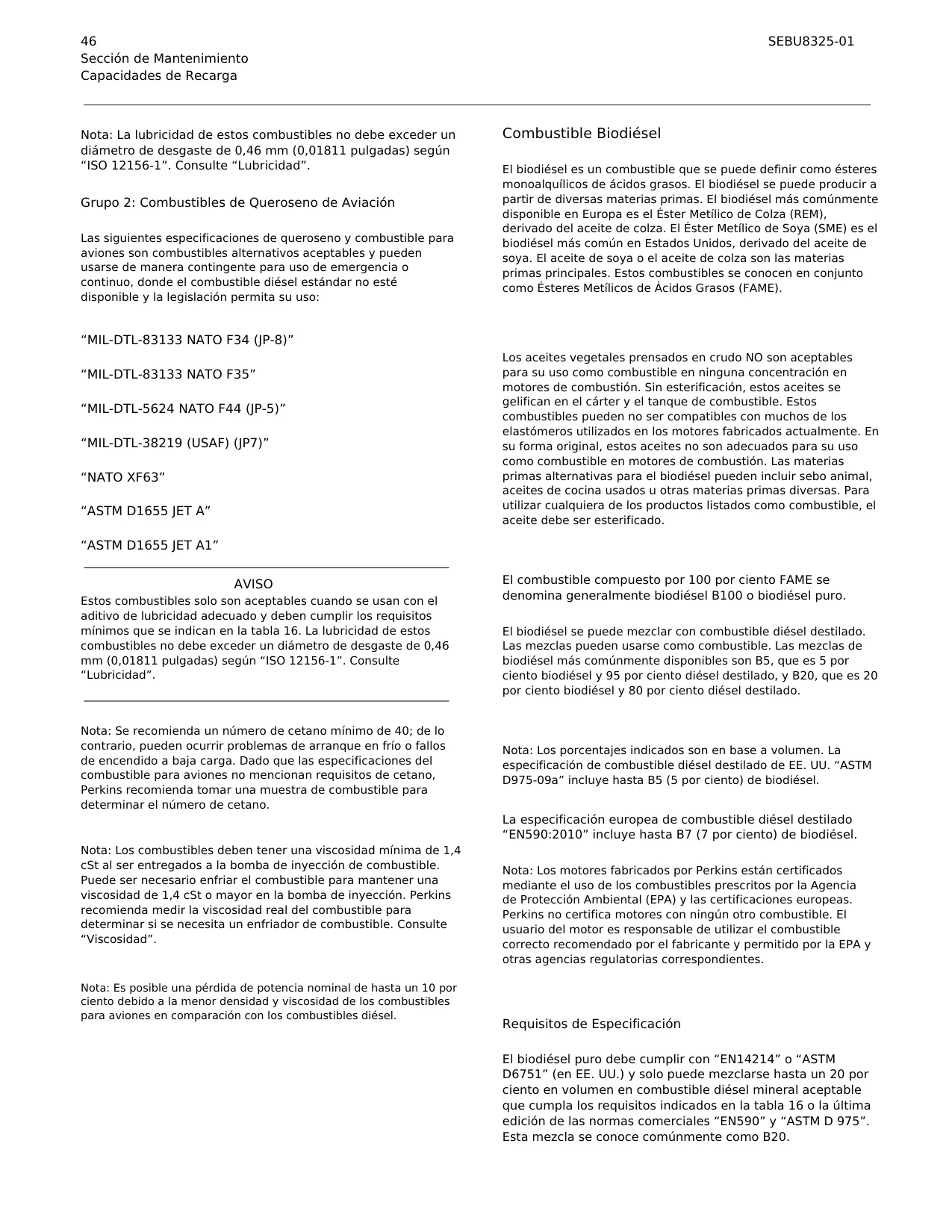

Perkins prefiere combustibles diésel destilados del Grupo 1 y Grupo 2 que cumplan con la Tabla 16 de especificaciones (EN590, ASTM D975 Grado No. 1-D y 2-D, JIS K2204 Grados 1, 2 y 3 y BS2869 - Clase A2). Se pueden usar mezclas de biodiésel (hasta B20) si cumplen con EN14214 o ASTM D6751, y si provienen de productores acreditados. La lubricidad del combustible es crucial.

¿Cuáles son las recomendaciones de aceite lubricante para este motor?

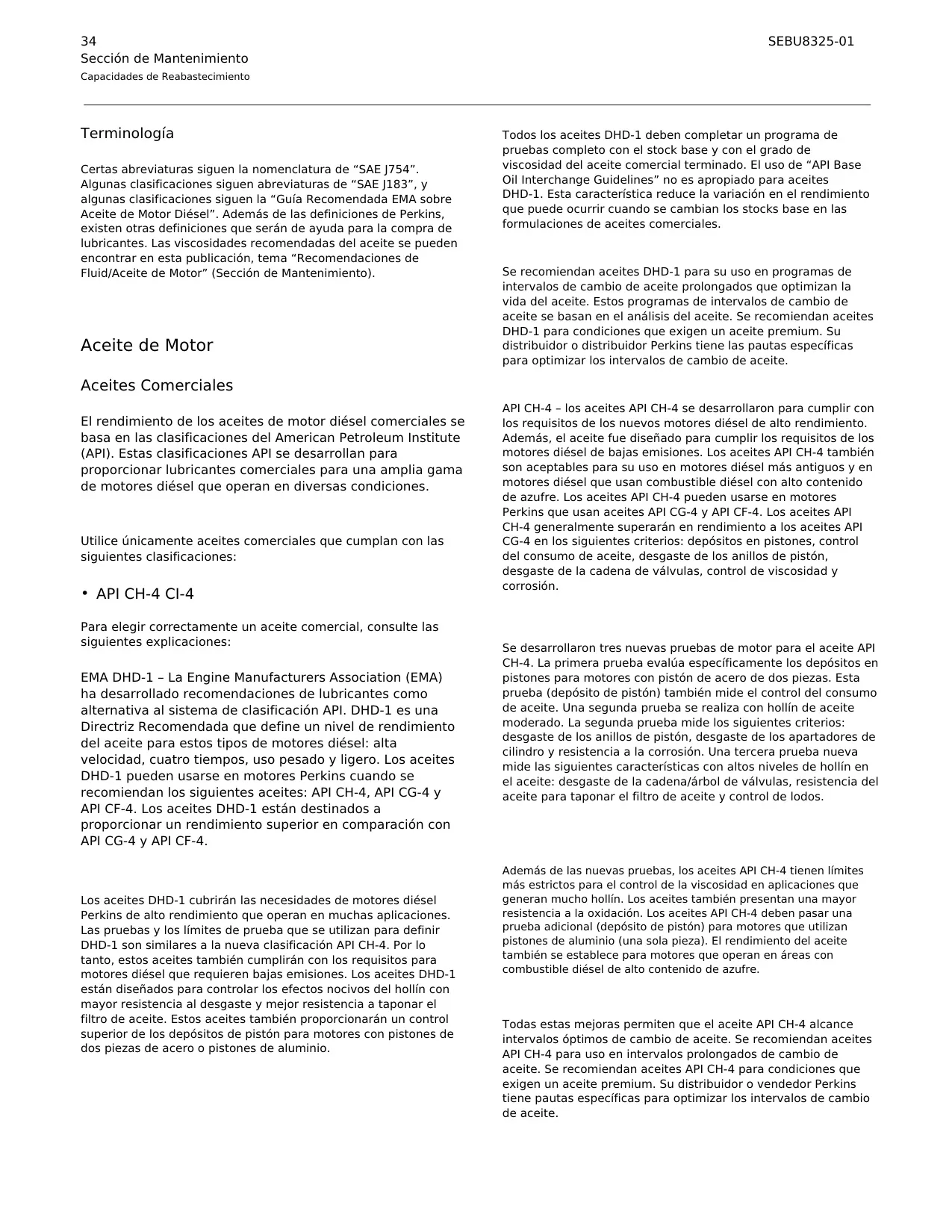

Se recomiendan aceites que cumplan con las clasificaciones API CH-4, CI-4 o EMA DHD-1. La viscosidad SAE del aceite debe elegirse en función de la temperatura ambiente mínima de arranque en frío y la máxima de operación. Se proporcionan tablas detalladas para la selección de viscosidad (por ejemplo, SAE 15W40 para -10 °C a 50 °C).

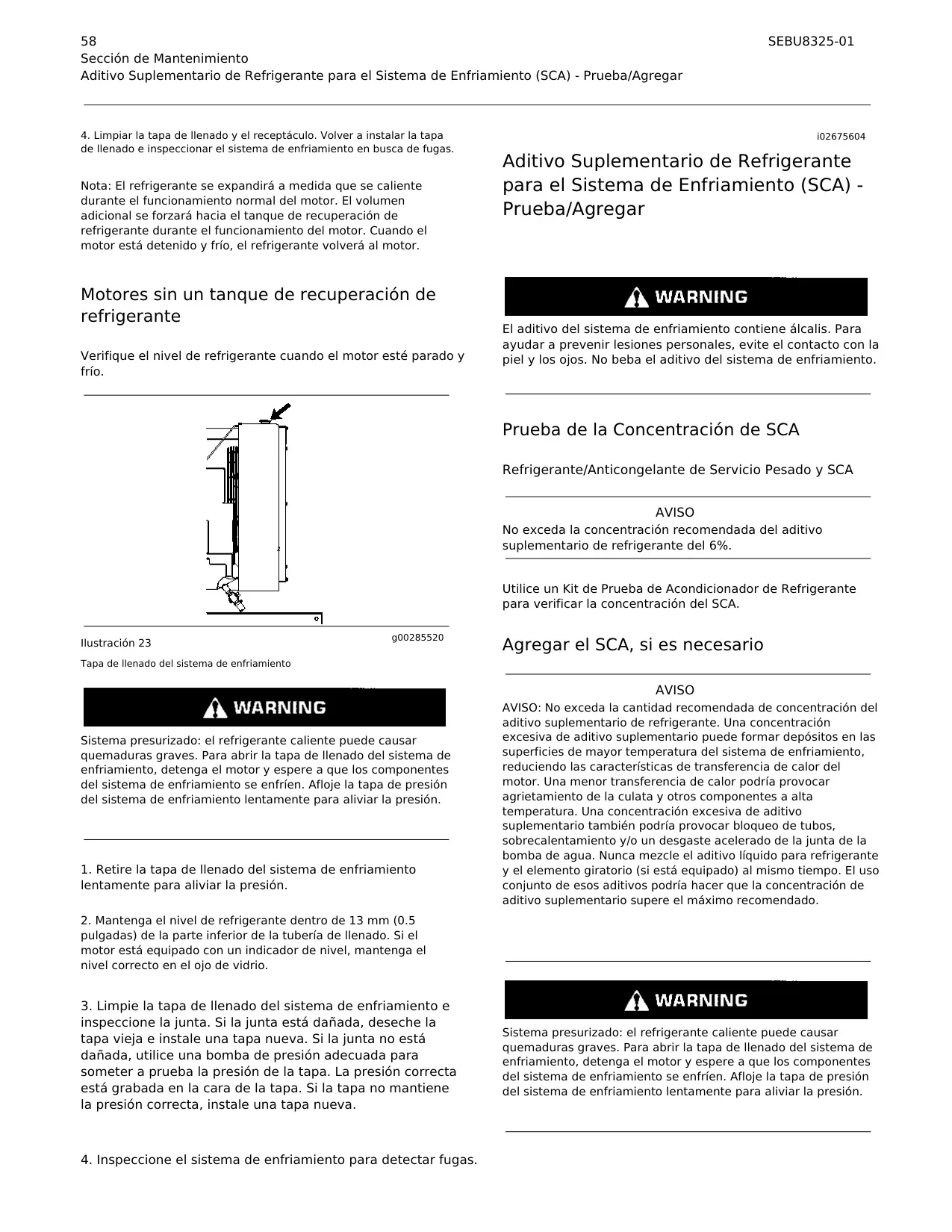

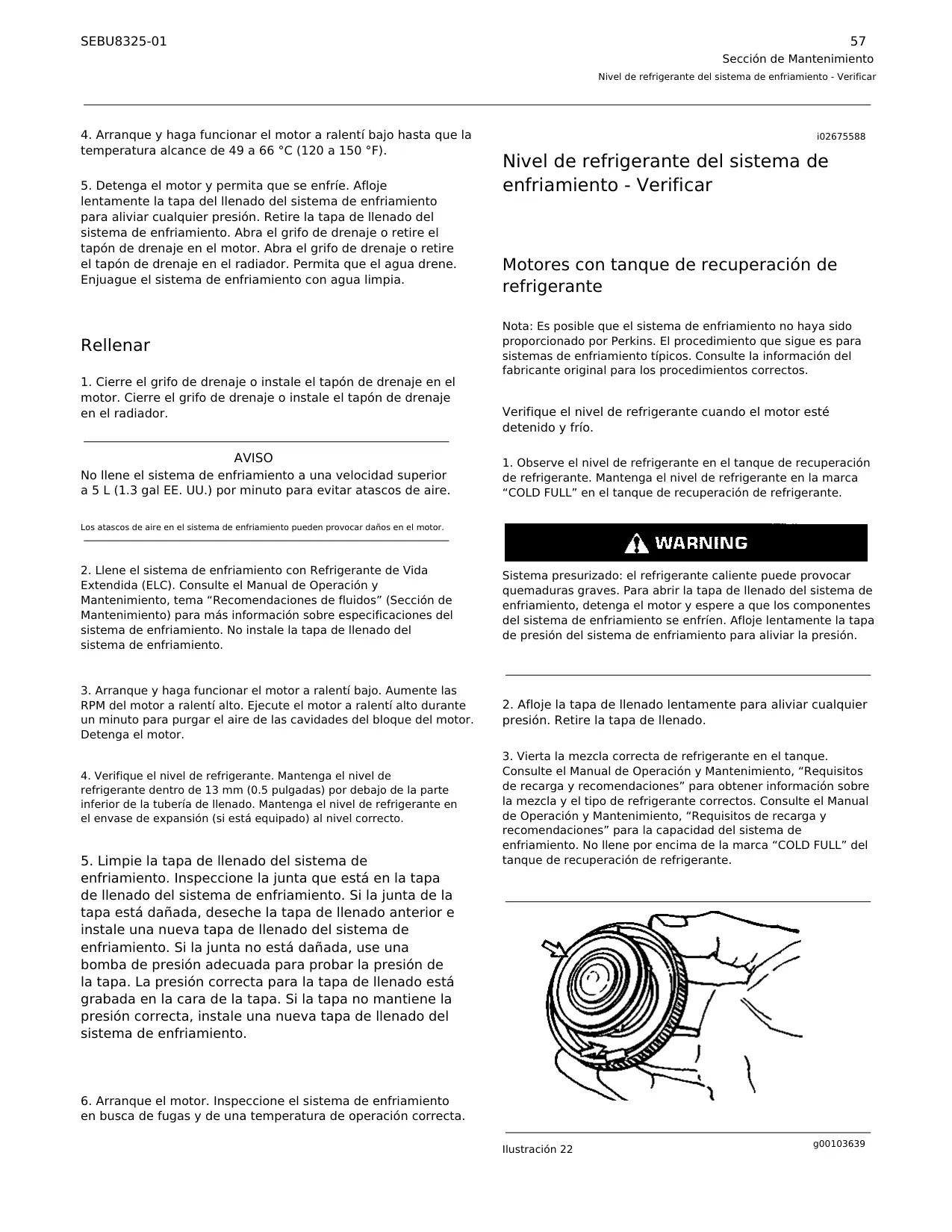

¿Cada cuánto tiempo se debe cambiar el refrigerante del sistema de enfriamiento?

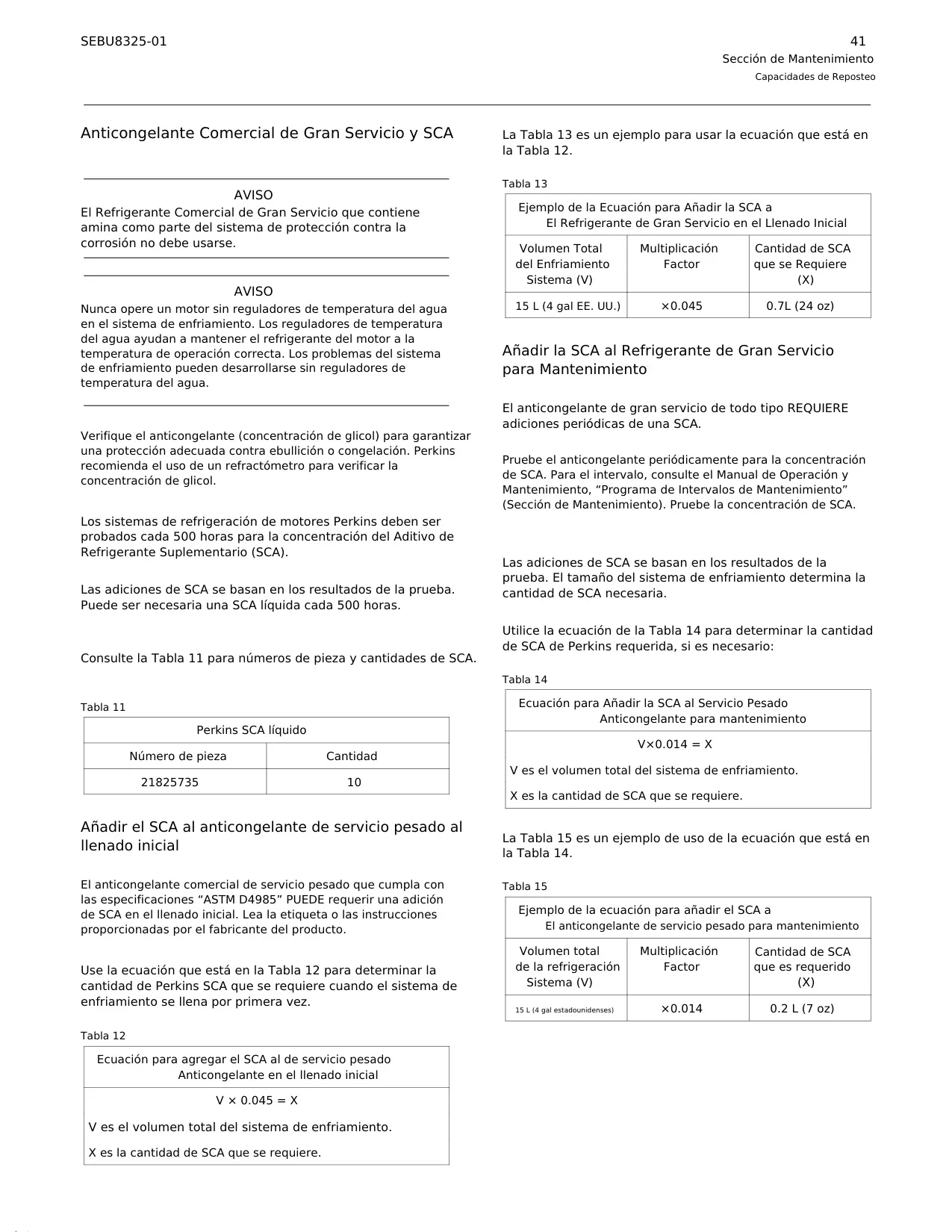

Si se utiliza el Refrigerante de Vida Extendida (ELC) de Perkins, el cambio se recomienda cada 6,000 horas de servicio o 3 años. Para anticongelantes comerciales de servicio pesado que cumplan con “ASTM D4985”, el cambio es cada 3,000 horas de servicio o 2 años. Además, el SCA (Aditivo de Refrigerante Suplementario) debe probarse y añadirse cada 500 horas de servicio.

¿Qué precauciones de seguridad son más importantes al operar o dar mantenimiento al motor?
Es fundamental leer y entender toda la información de seguridad en el manual. Las precauciones clave incluyen no operar sin entender el manual, usar EPP, evitar el uso de aerosoles de arranque como éter, no tocar componentes calientes, liberar la presión de los sistemas antes de desconectar líneas y mantener el motor limpio de materiales combustibles. Siempre desconecte el sistema eléctrico y coloque etiquetas de "NO OPERAR" antes de cualquier servicio.

¿Qué hacer si el motor se sobrecalienta o la presión de aceite es baja?
Si la presión de aceite no se indica o la temperatura del refrigerante excede el máximo, DETENGA el motor inmediatamente para prevenir daños graves. Luego, investigue y corrija la causa del problema.

¿Cómo se debe almacenar el motor por periodos prolongados?

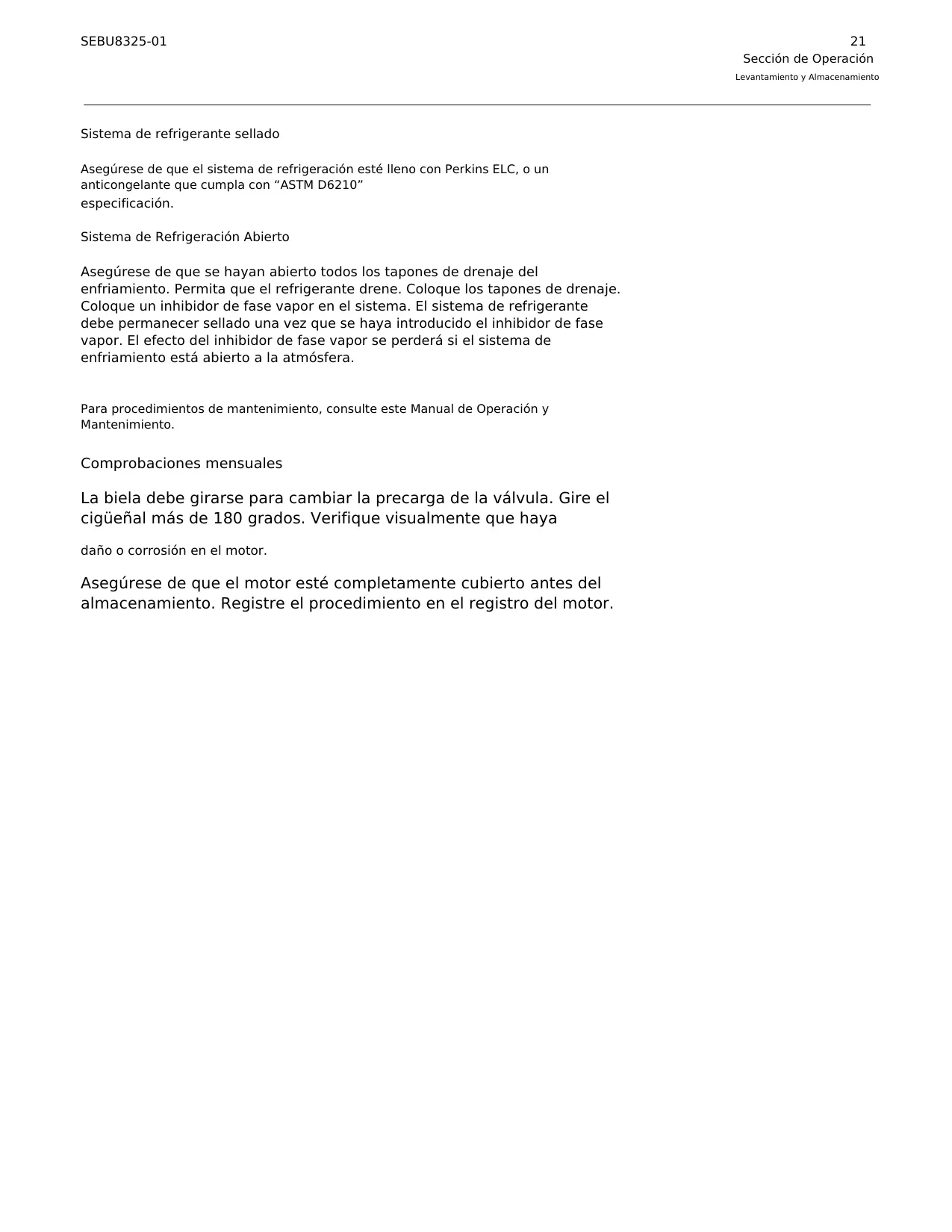

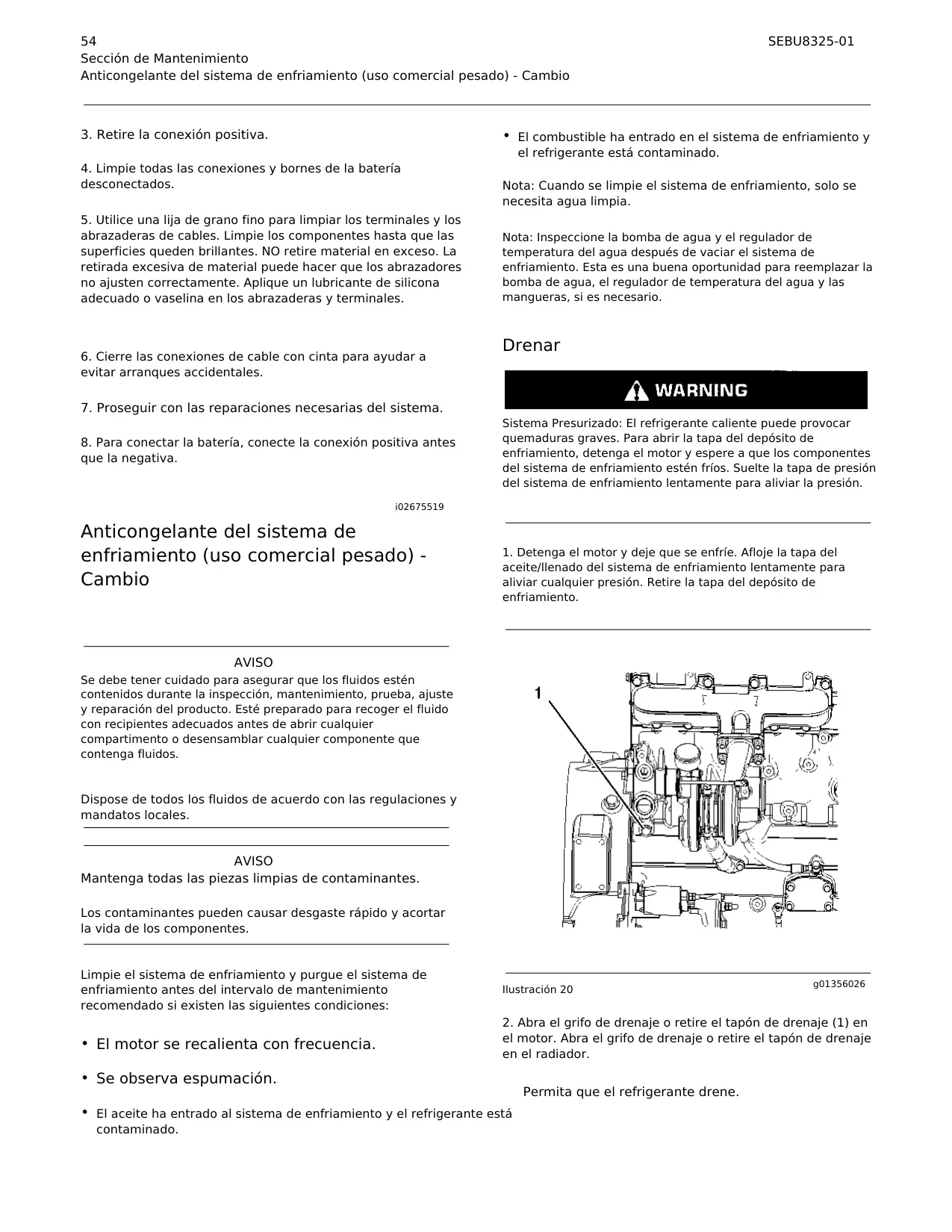

El motor debe almacenarse en un edificio impermeable a temperatura constante, protegido de variaciones extremas. Se deben seguir procedimientos específicos como drenar el sistema de combustible si se ha usado biodiésel, llenar el tanque con combustible aceptable, verificar el nivel de aceite y proteger el sistema de enfriamiento (con ELC o drenándolo completamente) contra la congelación. El motor debe cubrirse completamente y girar el cigüeñal mensualmente para cambiar la precarga de la válvula.

¿Cuál es la vida útil esperada del motor y cómo se puede maximizar?
La vida útil se predice por la potencia media demandada. Para maximizarla, es crucial adherirse a las recomendaciones de operación y mantenimiento adecuadas, usar combustibles, refrigerantes y lubricantes recomendados, y evitar operaciones a plena potencia o con ajustes de aceleración reducidos durante períodos prolongados para disminuir la demanda de potencia media.

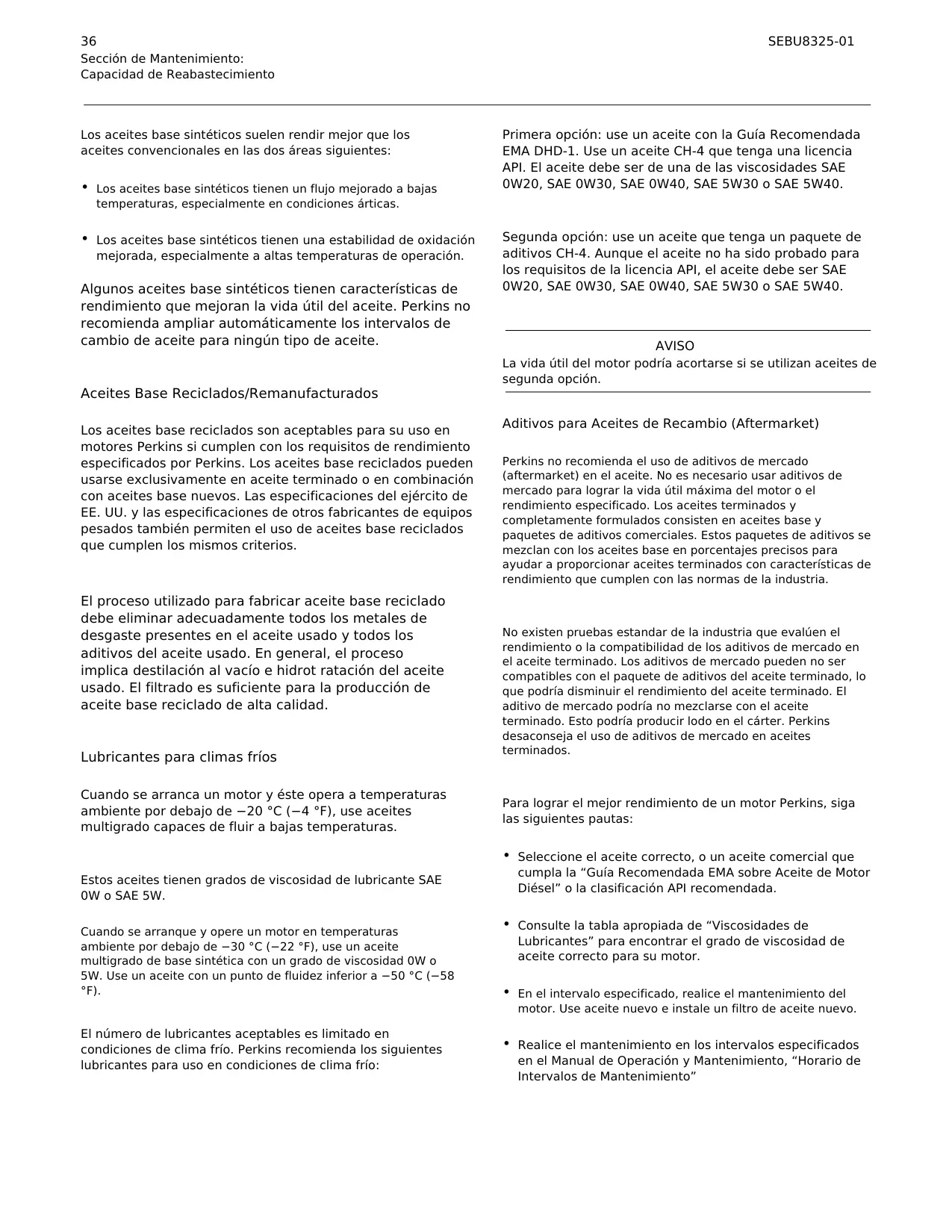

¿Puedo usar aditivos de combustible o aceite de posventa (aftermarket)?
Perkins no recomienda el uso de aditivos de posventa en el aceite o combustible, ya que no existen pruebas estandarizadas de la industria que evalúen su rendimiento o compatibilidad. Su uso podría disminuir el rendimiento del lubricante, causar lodos o dañar el sistema de combustible. Si se requieren aditivos en circunstancias especiales, contacte a su proveedor de combustible para obtener recomendaciones.

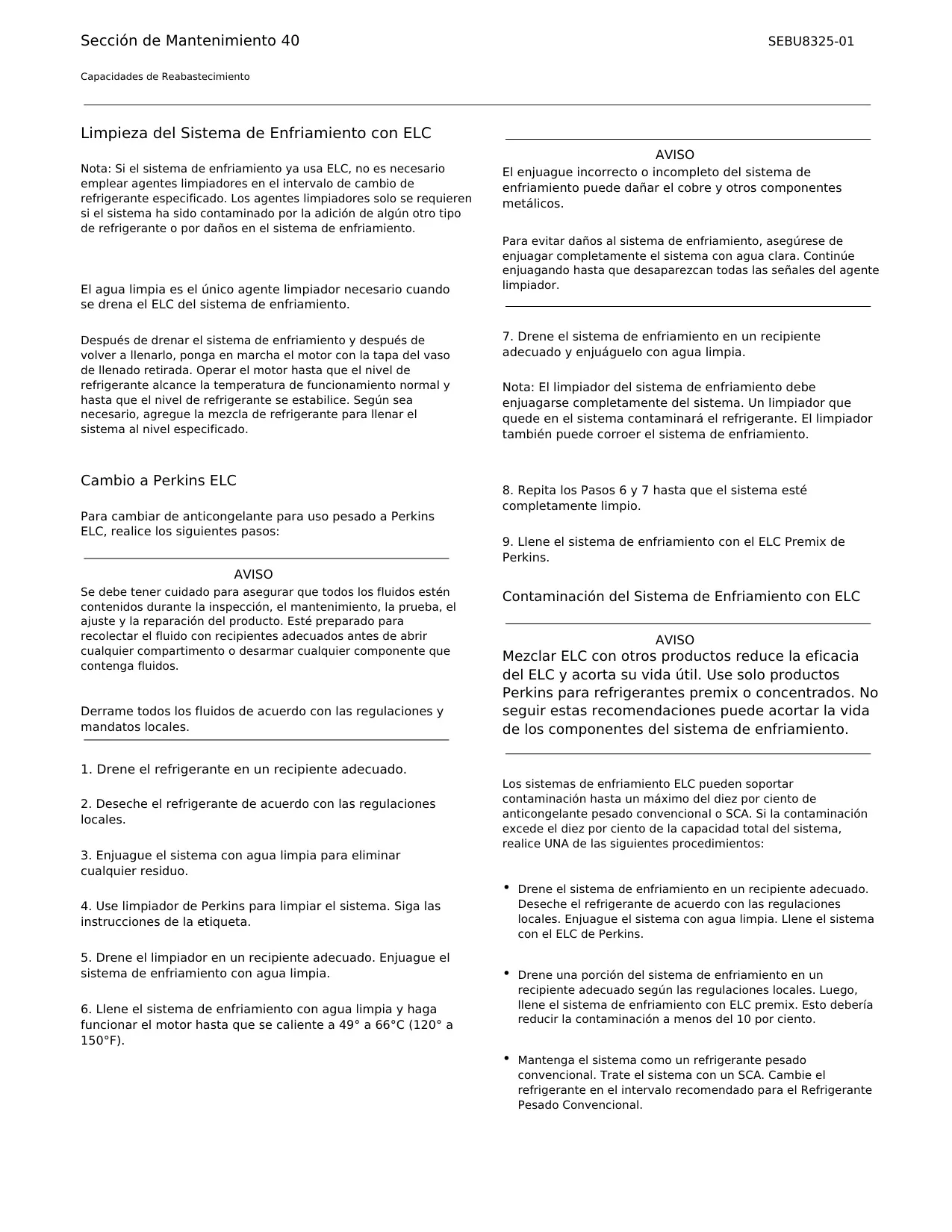

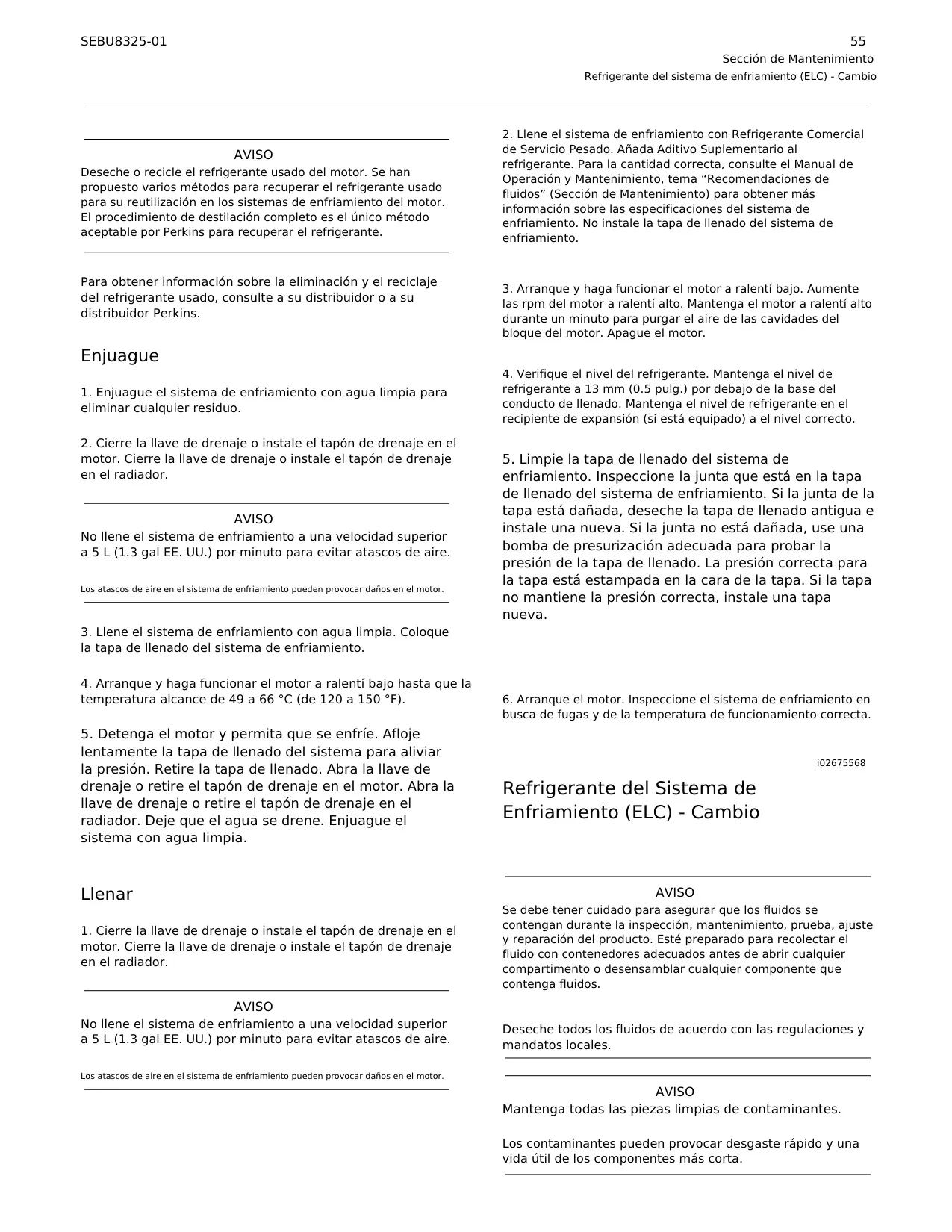

¿Cómo se debe limpiar el sistema de enfriamiento si se usa ELC?
Si el sistema ya utiliza ELC, solo se necesita agua limpia para el enjuague durante el intervalo de cambio. Los agentes limpiadores solo se usan si el sistema ha sido contaminado por otro tipo de refrigerante o por daños. Es fundamental enjuagar completamente el sistema para evitar que queden residuos del limpiador.

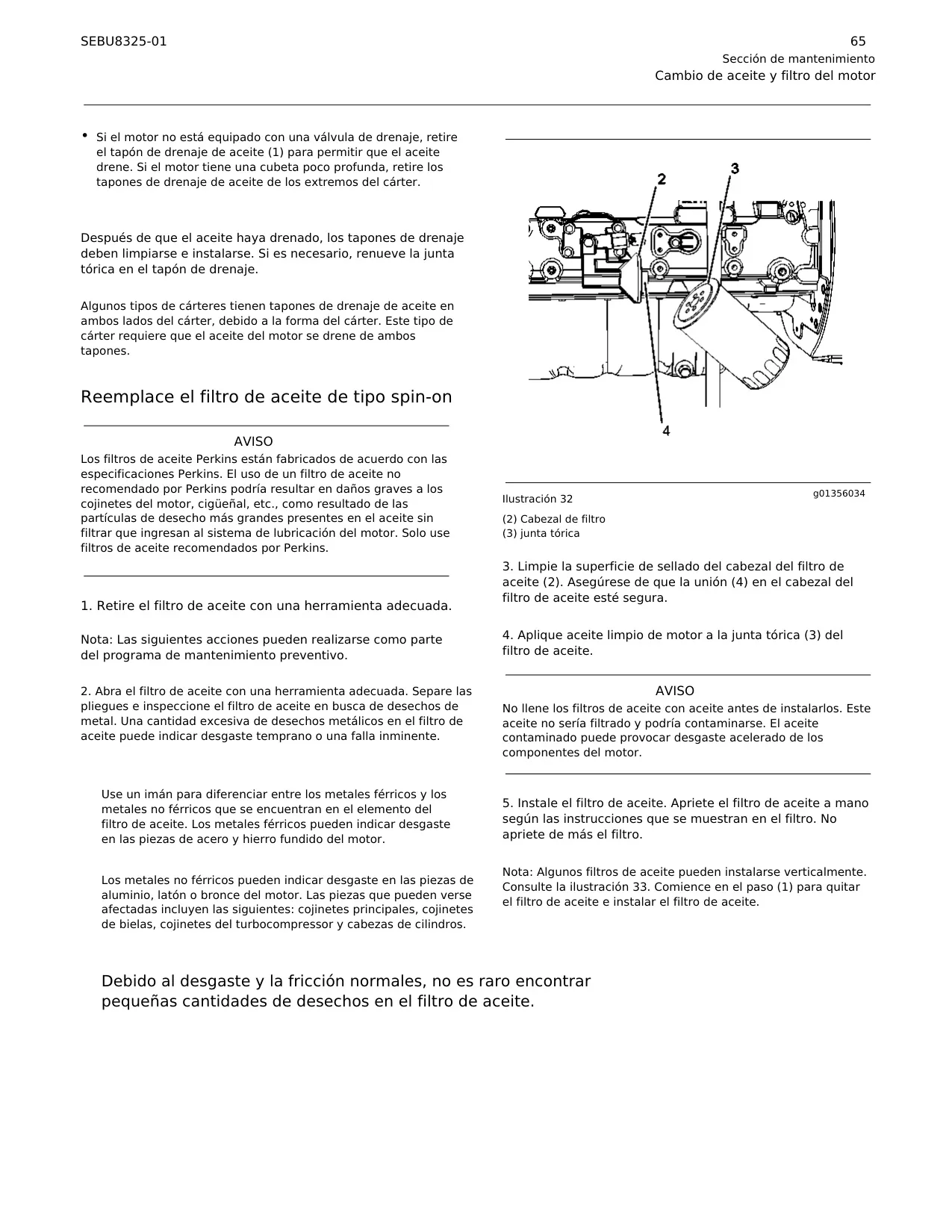

¿Qué indica el desgaste de metales en el filtro de aceite?
La inspección del filtro de aceite puede revelar desechos metálicos. Pequeñas cantidades son normales debido al desgaste y la fricción. Sin embargo, una cantidad excesiva de desechos puede indicar desgaste temprano o una falla inminente. Los metales férricos (acero, hierro fundido) y no férricos (aluminio, latón, bronce) indican desgaste en diferentes componentes del motor.

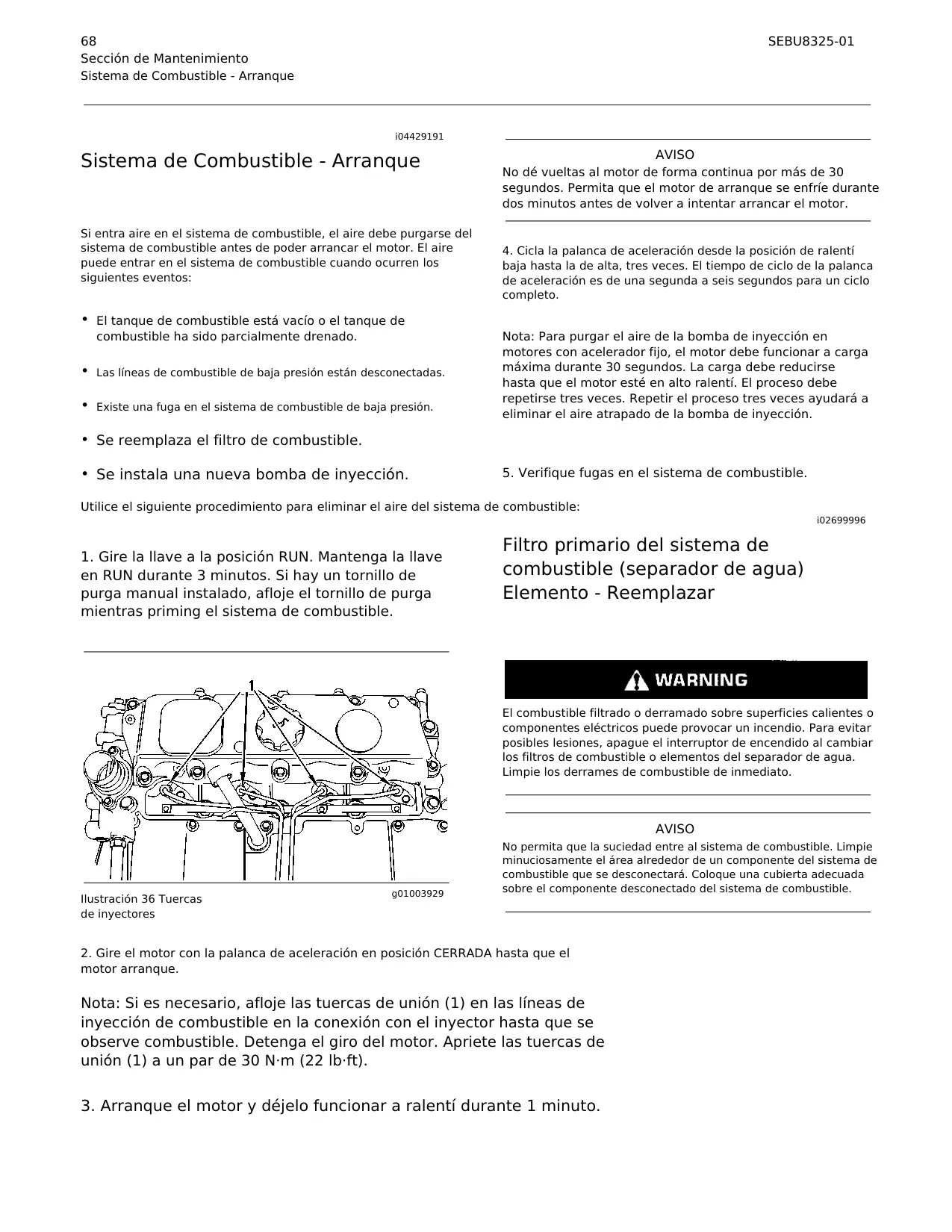

¿Cómo se purga el aire del sistema de combustible?
Si entra aire al sistema de combustible (tanque vacío, líneas desconectadas, fuga, cambio de filtro o bomba), debe purgarse. El procedimiento incluye girar la llave a RUN por 3 minutos (aflojando el tornillo de purga si está equipado), luego girar el motor con el acelerador cerrado hasta que arranque. En algunos casos, puede ser necesario aflojar las tuercas de unión de los inyectores y apretarlas una vez que se observe combustible.

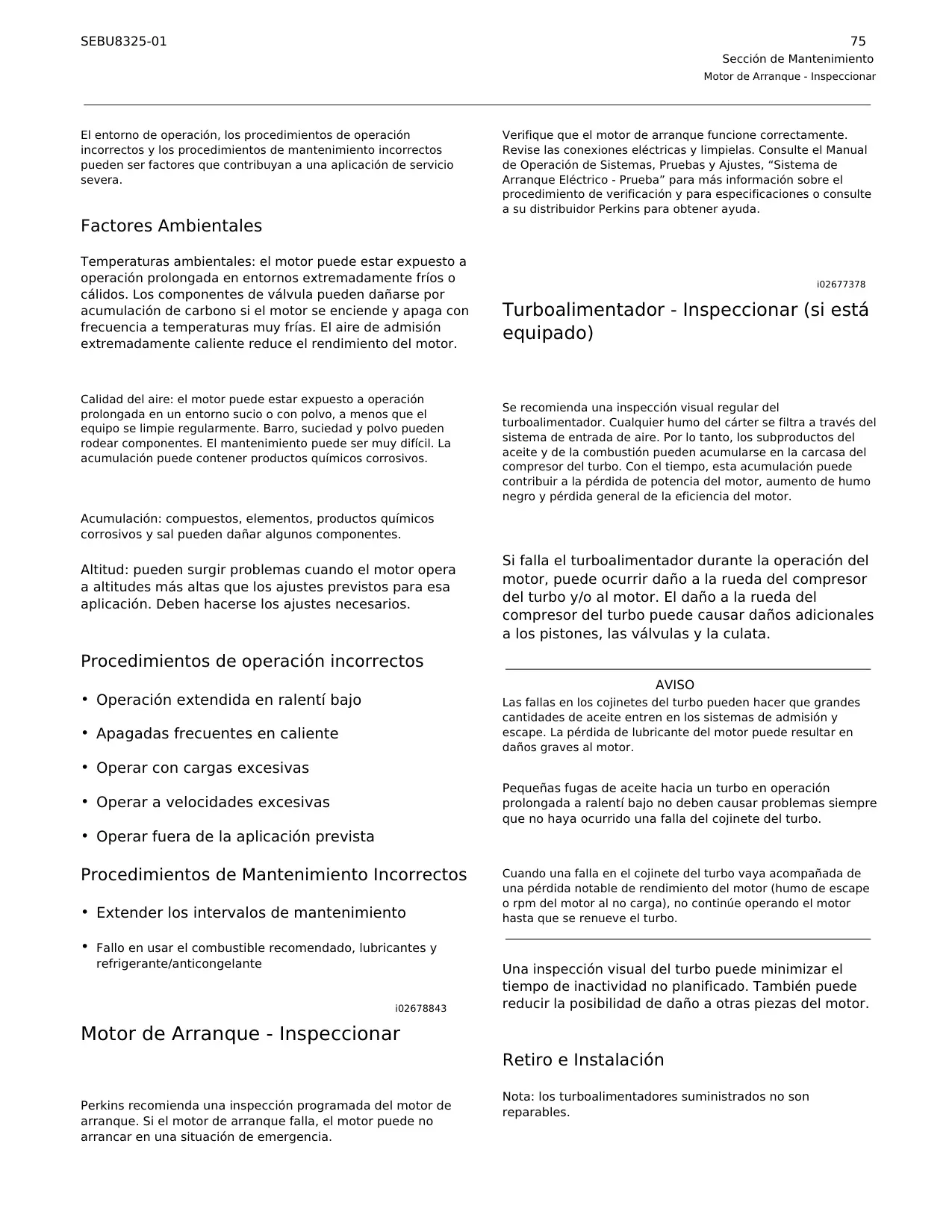

¿Cada cuánto tiempo debo inspeccionar el turboalimentador?
Se recomienda una inspección visual regular. Si el motor funciona con humo del cárter, pueden acumularse subproductos del aceite y la combustión en la carcasa del compresor, lo que podría llevar a la pérdida de potencia, aumento de humo negro y menor eficiencia. Si hay una falla del cojinete del turbo, no se debe continuar operando el motor hasta que se renueve.

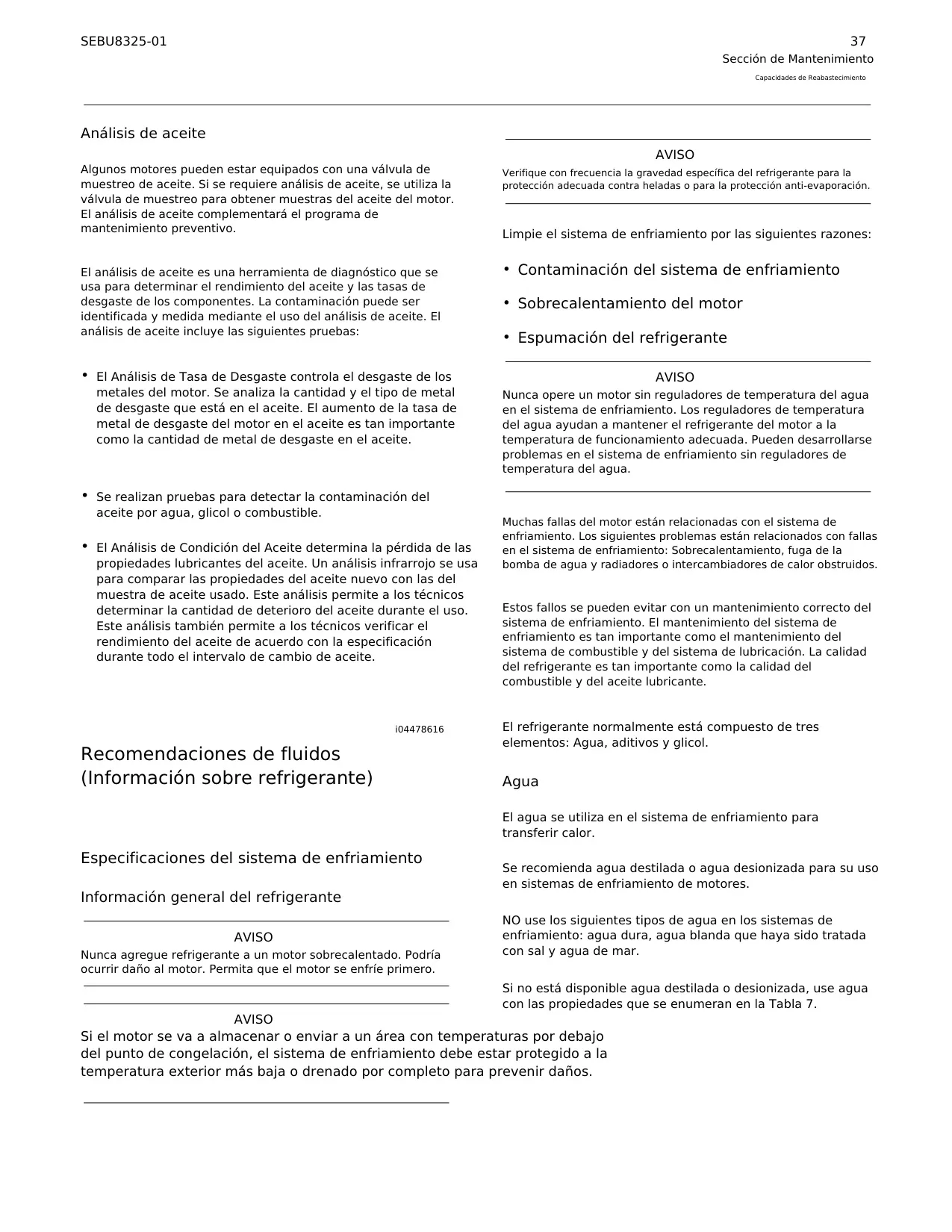

¿Cuál es la importancia de la calidad del agua en el sistema de enfriamiento?

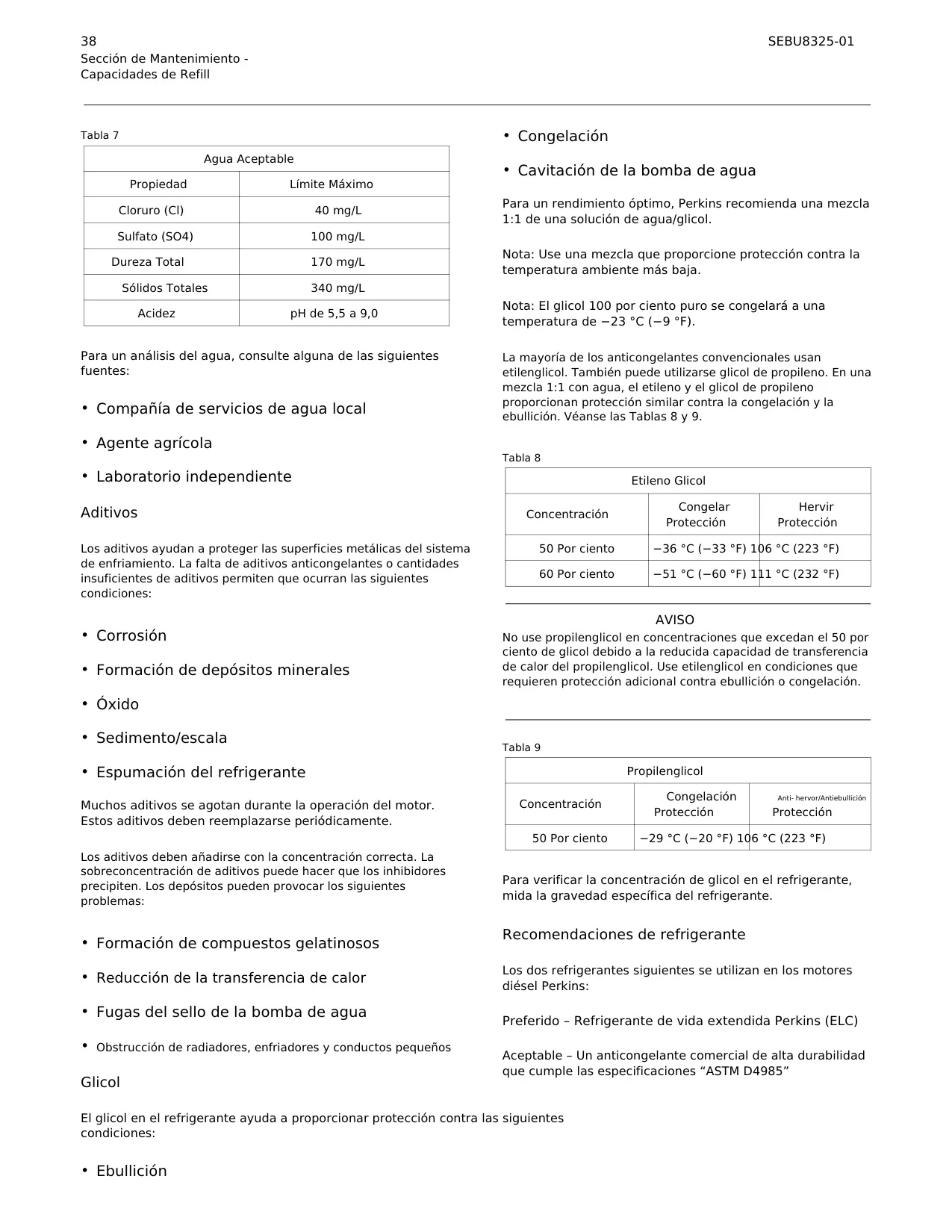

El agua se usa para transferir calor. Se recomienda agua destilada o desionizada. No se debe usar agua dura, agua ablandada con sal o agua de mar. Si no hay disponible agua destilada, se debe usar agua con límites específicos de cloruro, sulfato, dureza total, sólidos totales y acidez (pH de 5.5 a 9.0) para prevenir corrosión y depósitos minerales.

¿Qué es el servicio severo y cómo afecta al motor?

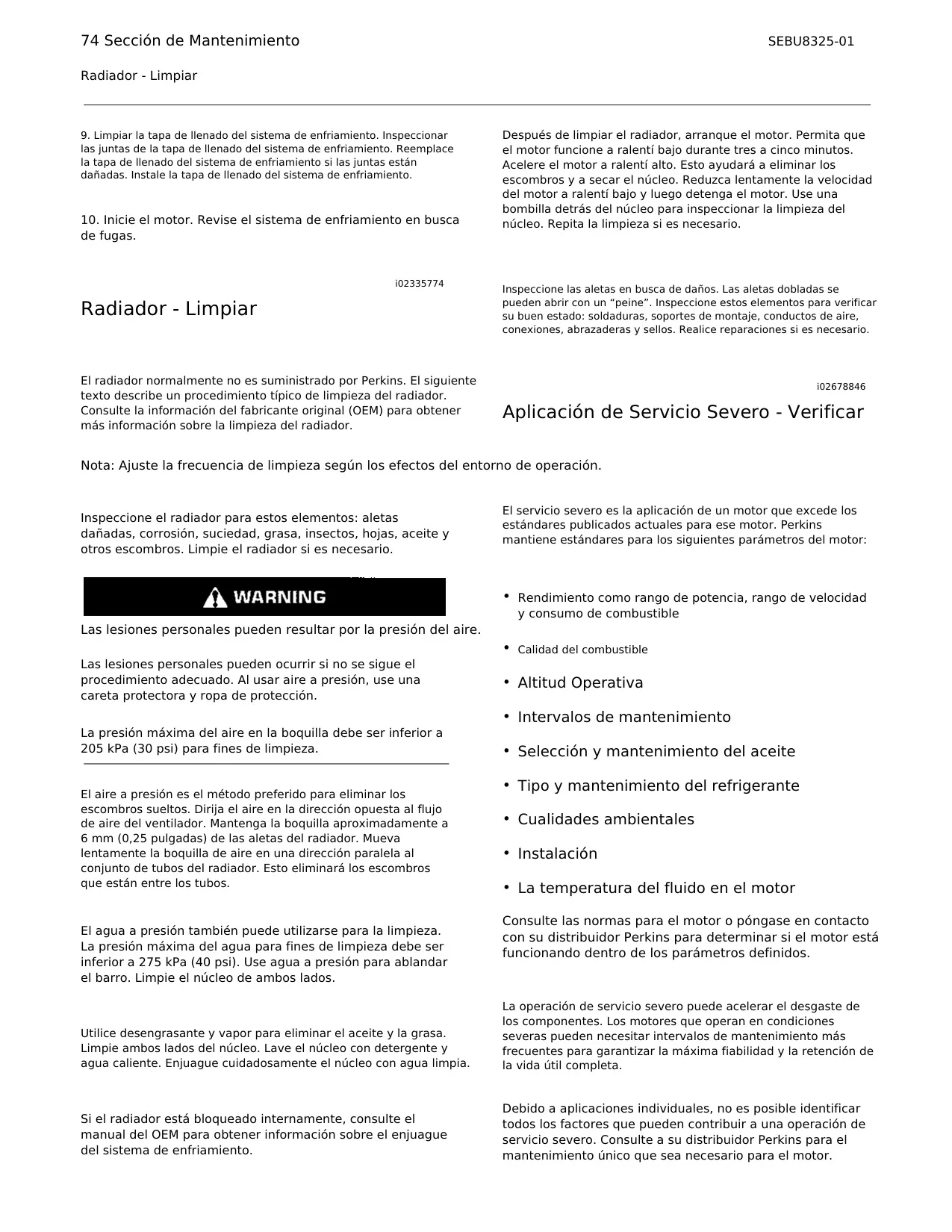

El servicio severo es cuando el motor opera en condiciones que exceden los estándares publicados por Perkins, como altitudes elevadas, temperaturas ambientales extremas, entornos sucios o polvorientos, operación prolongada en ralentí bajo, apagados frecuentes en caliente, o el uso de combustibles y lubricantes no recomendados. El servicio severo puede acelerar el desgaste de los componentes y requerir intervalos de mantenimiento más frecuentes para asegurar la fiabilidad y la vida útil completa del motor.

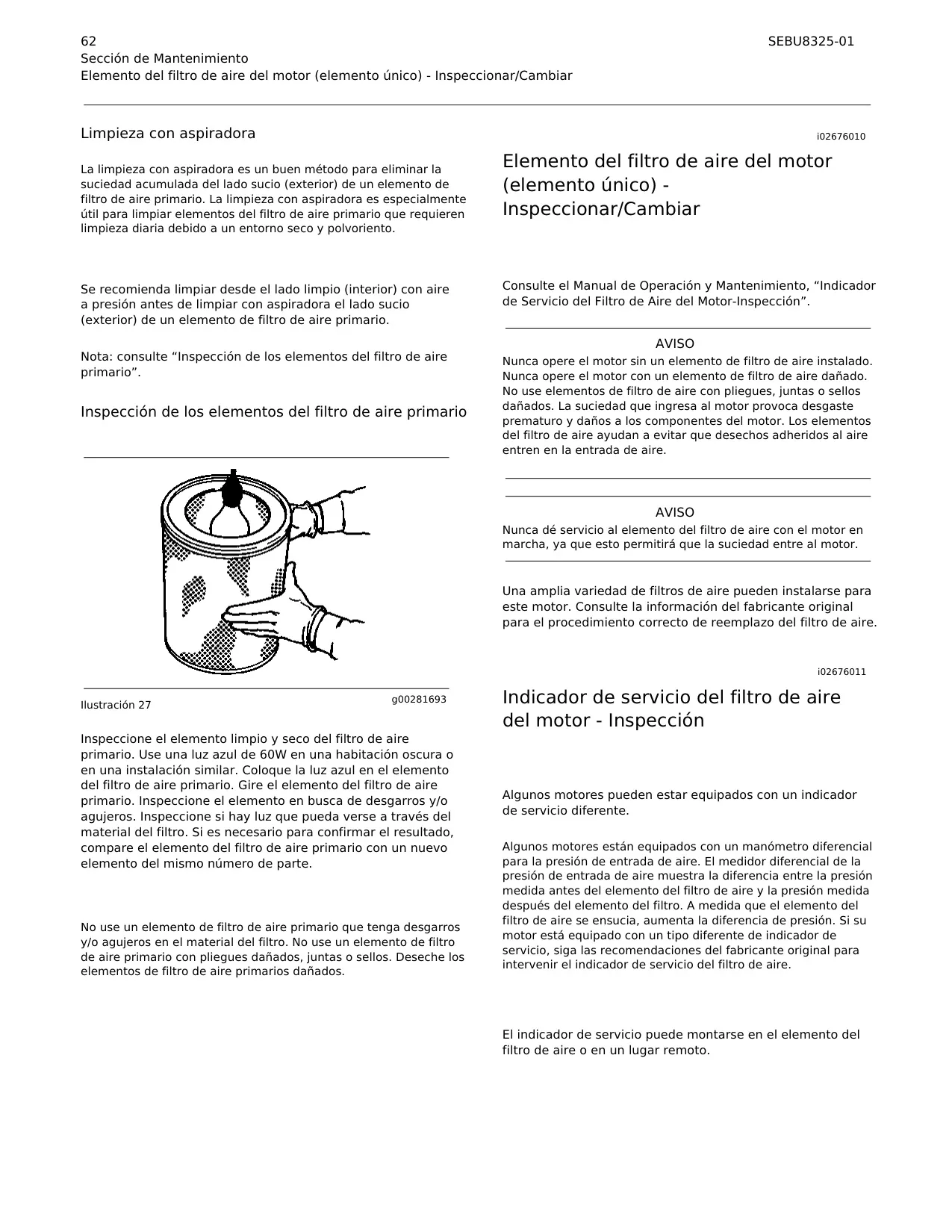

¿Cómo se debe limpiar el elemento del filtro de aire primario?
Se pueden usar aire presurizado o limpieza con aspiradora. Con aire presurizado (máximo 207 kPa/30 psi), se debe dirigir el aire filtrado y seco desde el interior hacia el exterior del filtro, siguiendo la longitud de los pliegues. La aspiración es útil para la suciedad exterior. Los elementos primarios pueden limpiarse hasta seis veces, pero deben reemplazarse al menos una vez al año, e inspeccionarse minuciosamente después de cada limpieza.
