Manual del Motor Caterpillar 3406 Mecánico en Español
Motor Caterpillar 3406 Mecánico
Instrucciones del Motor Caterpillar 3406
Aquí le ofrecemos el manual de Motor Caterpillar 3406 Mecánico completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor Caterpillar 3406 Mecánico, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

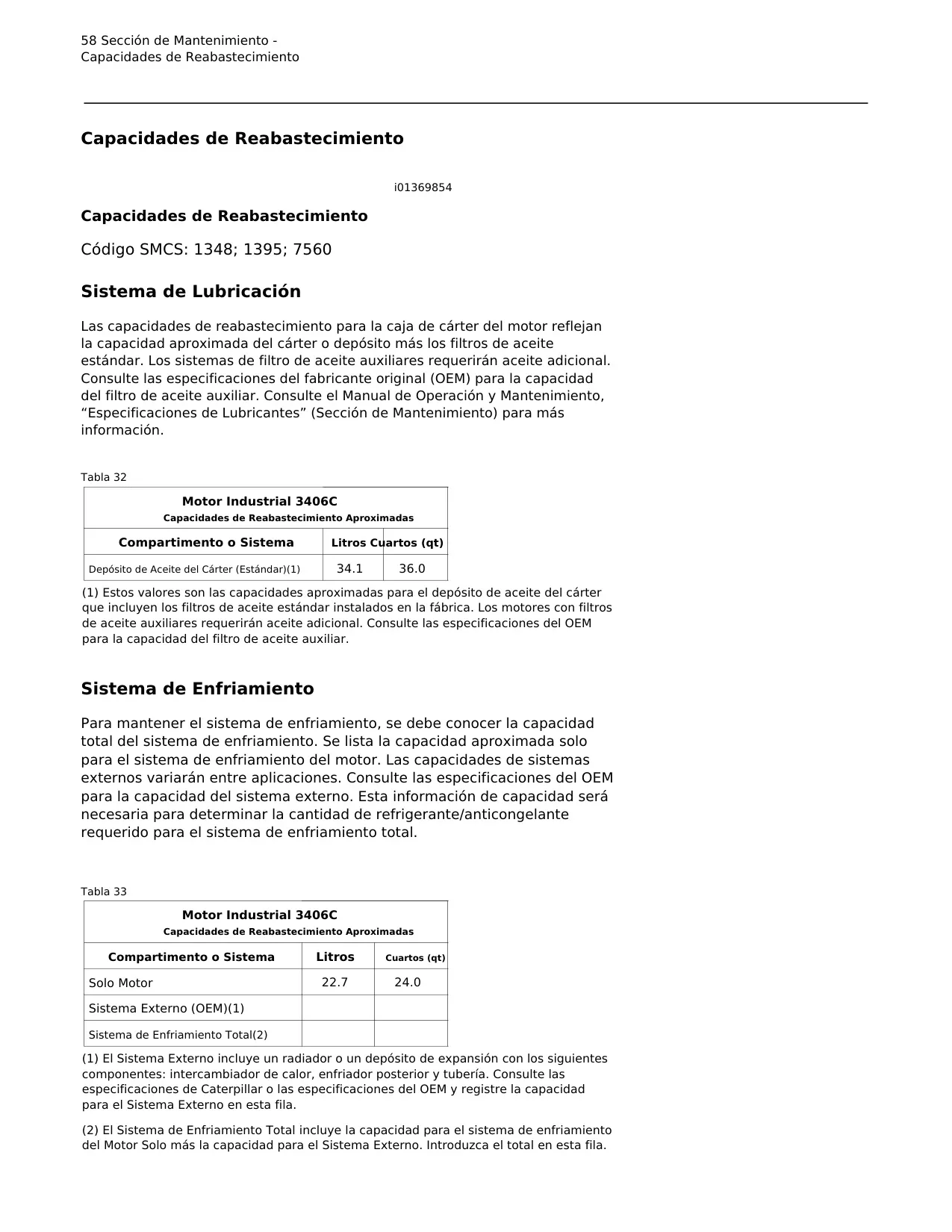

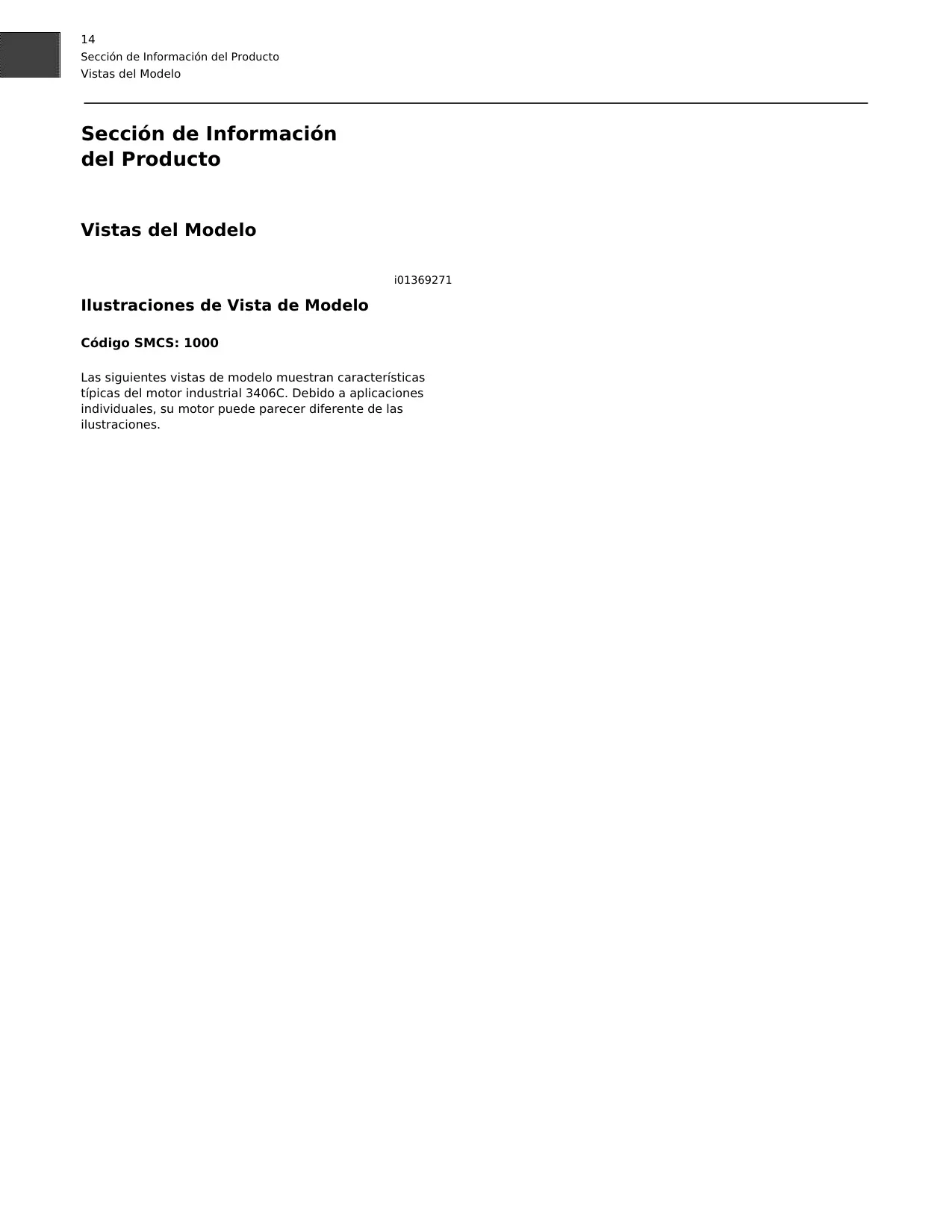

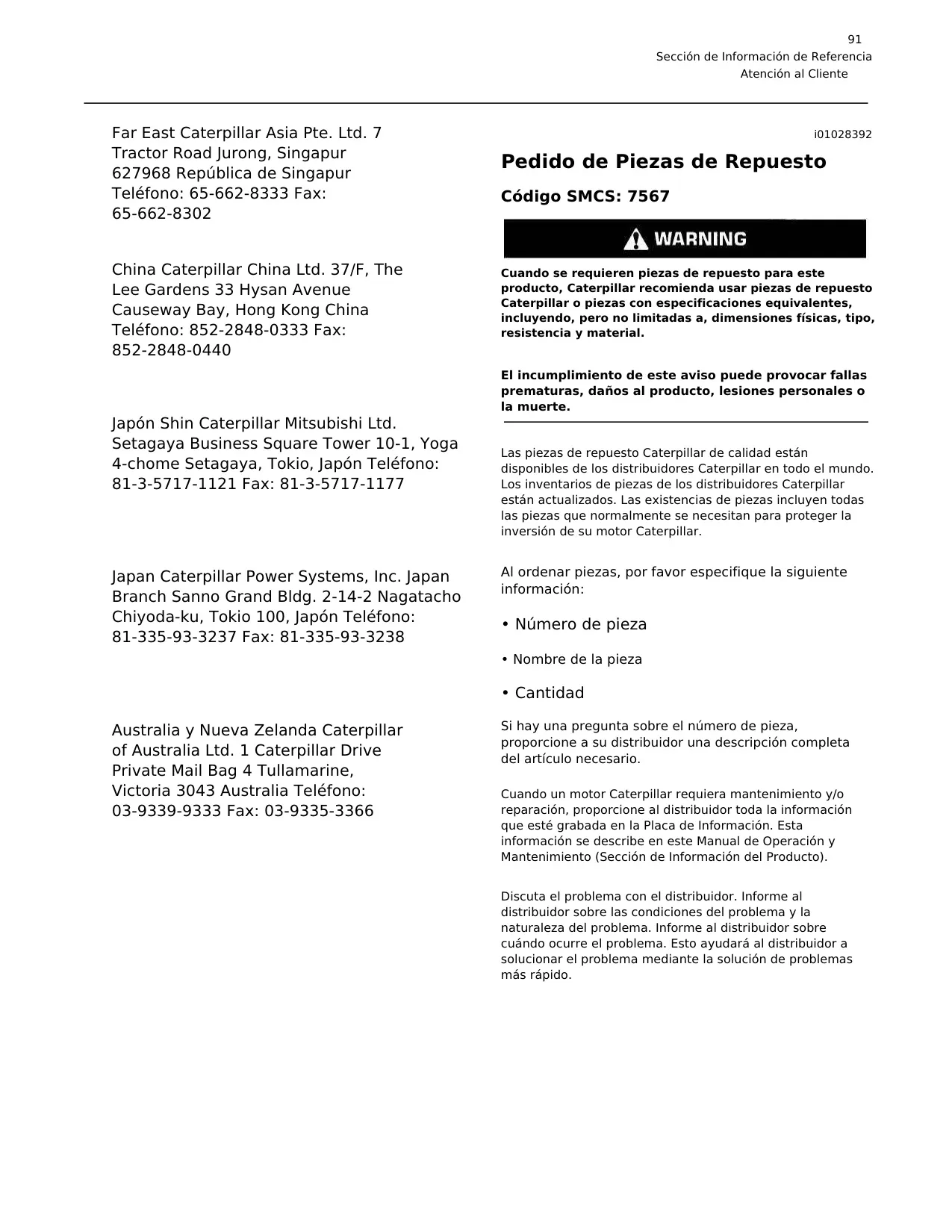

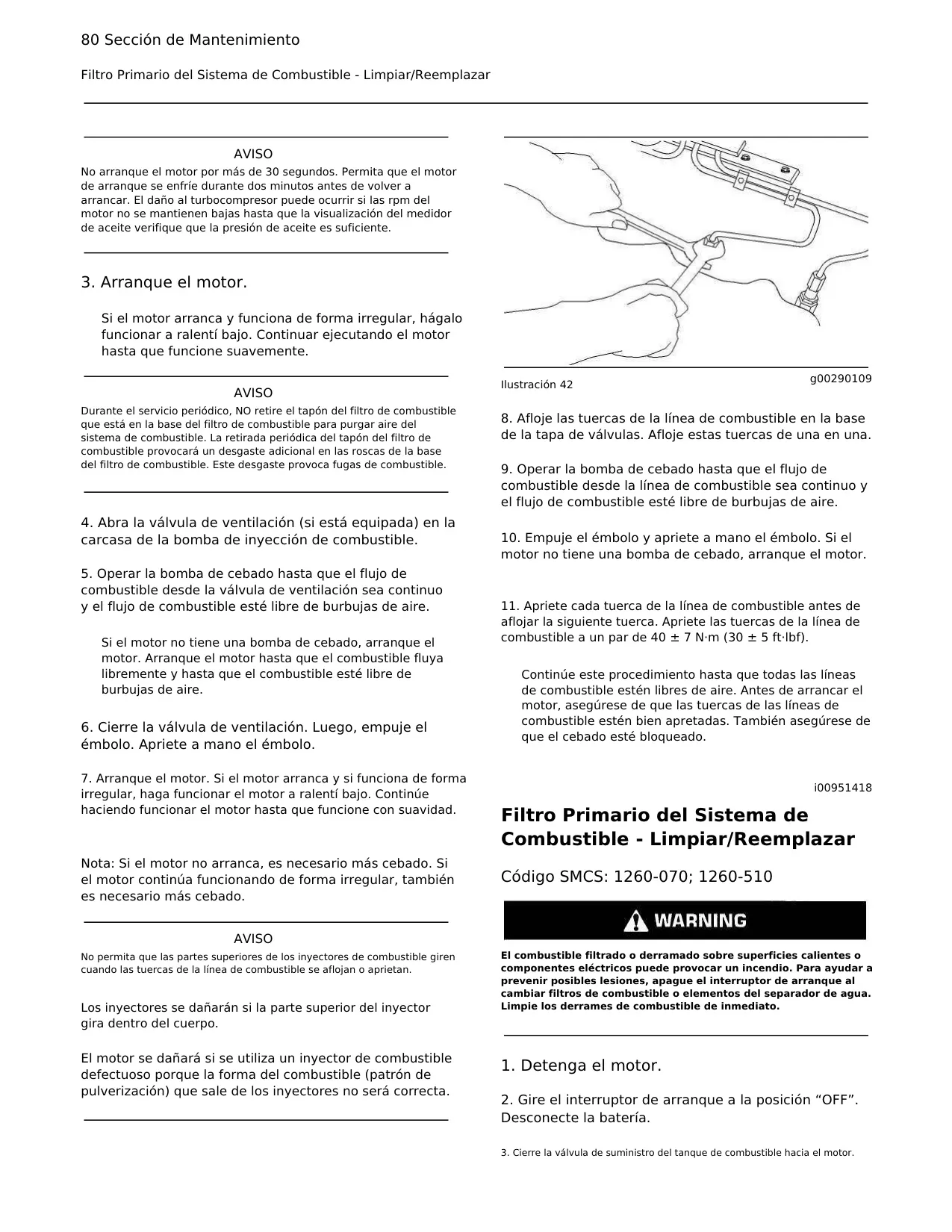

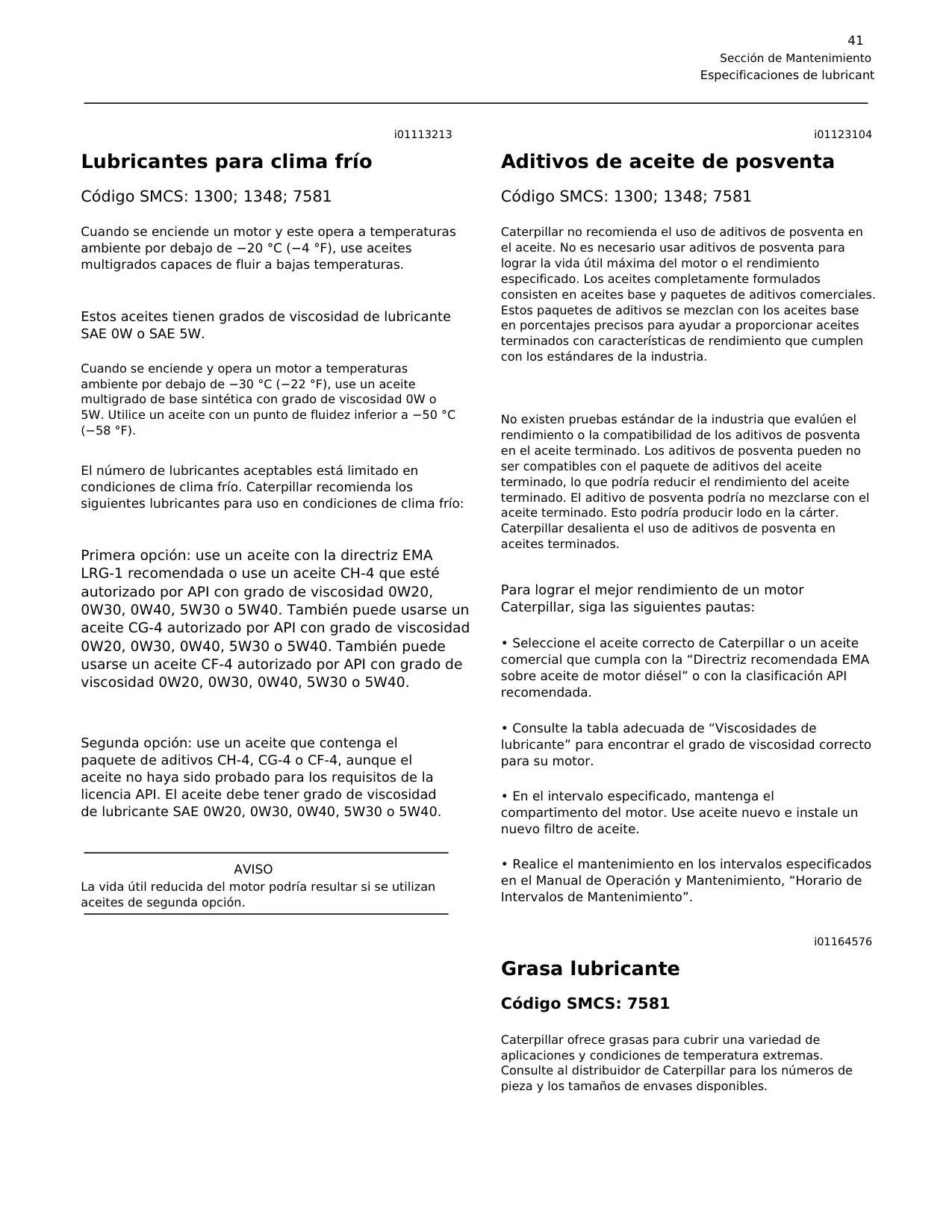

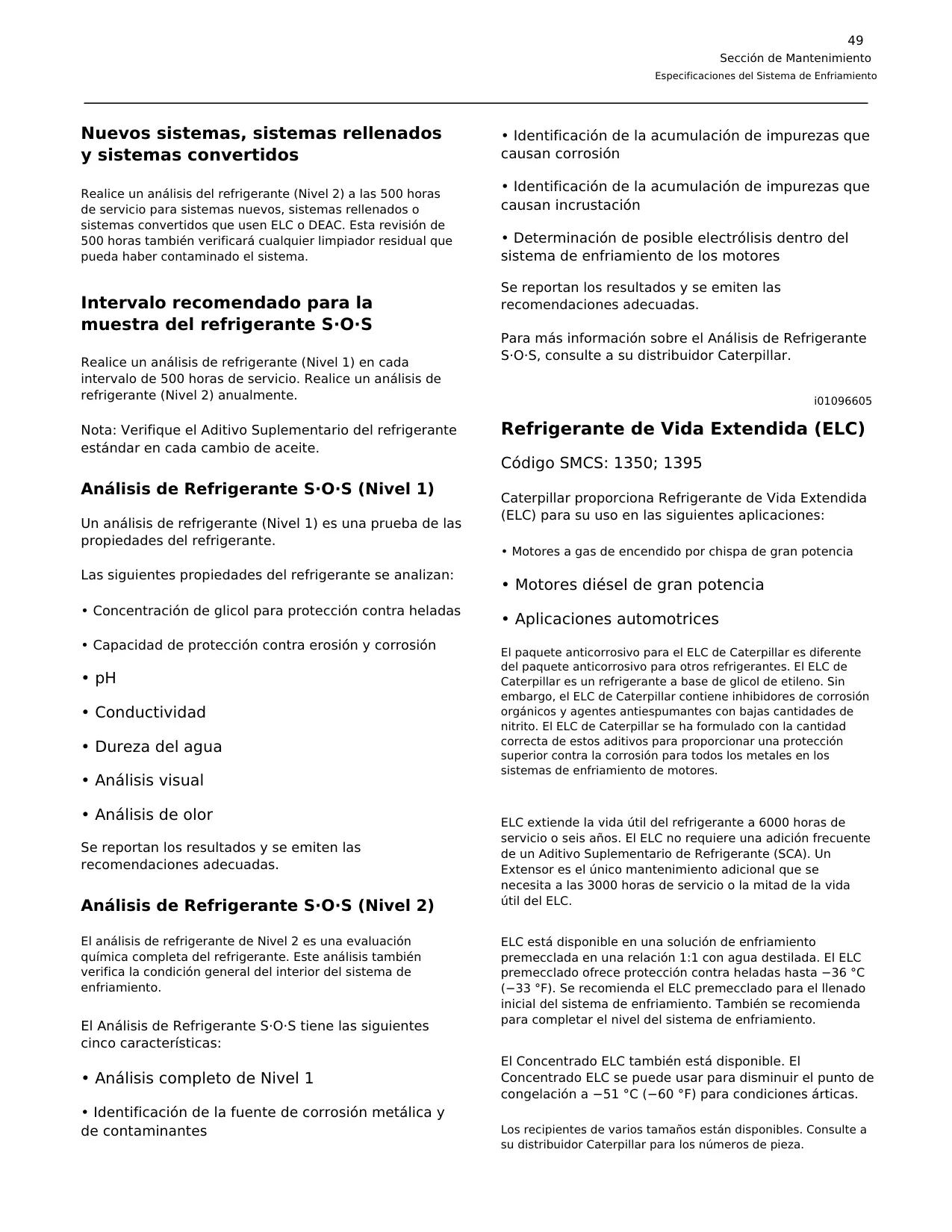

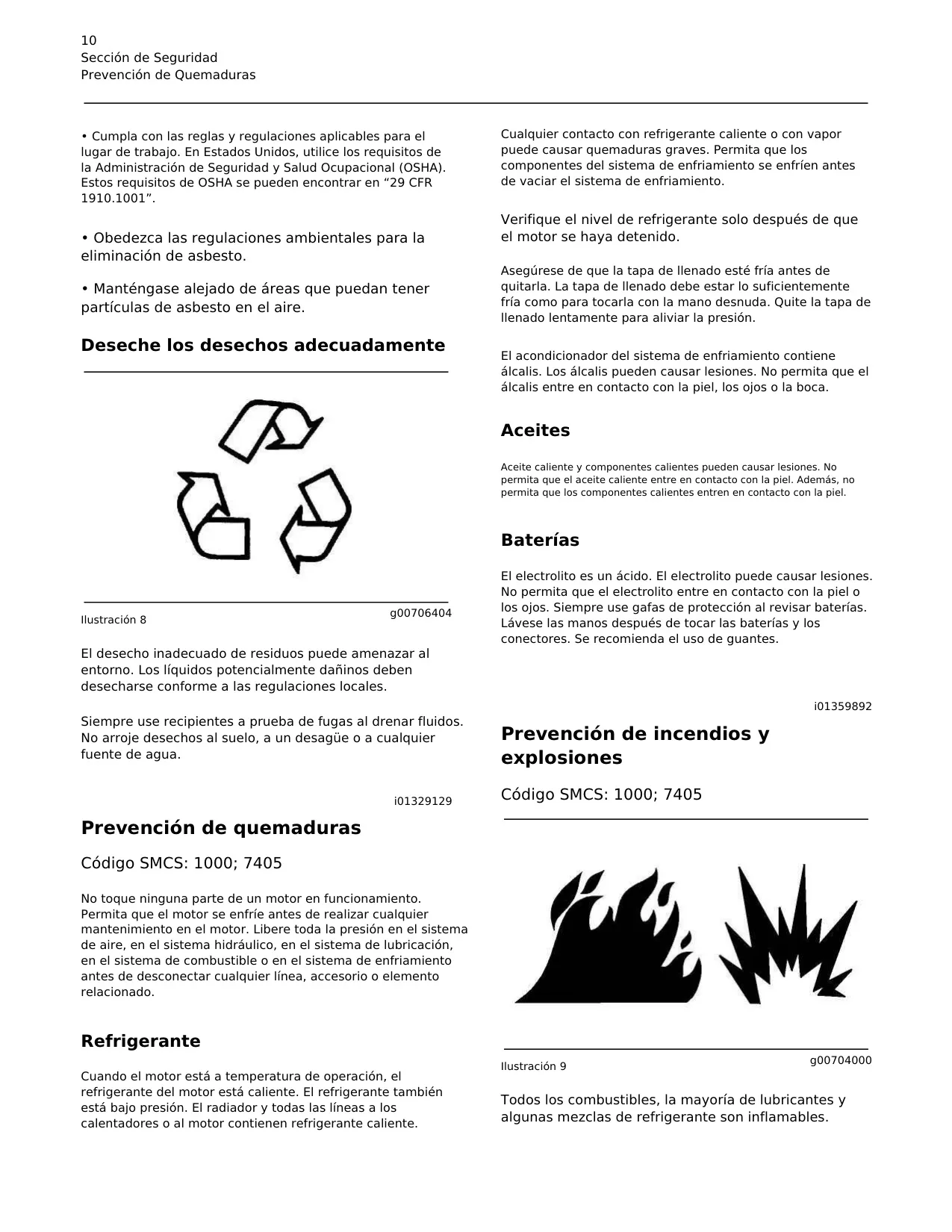

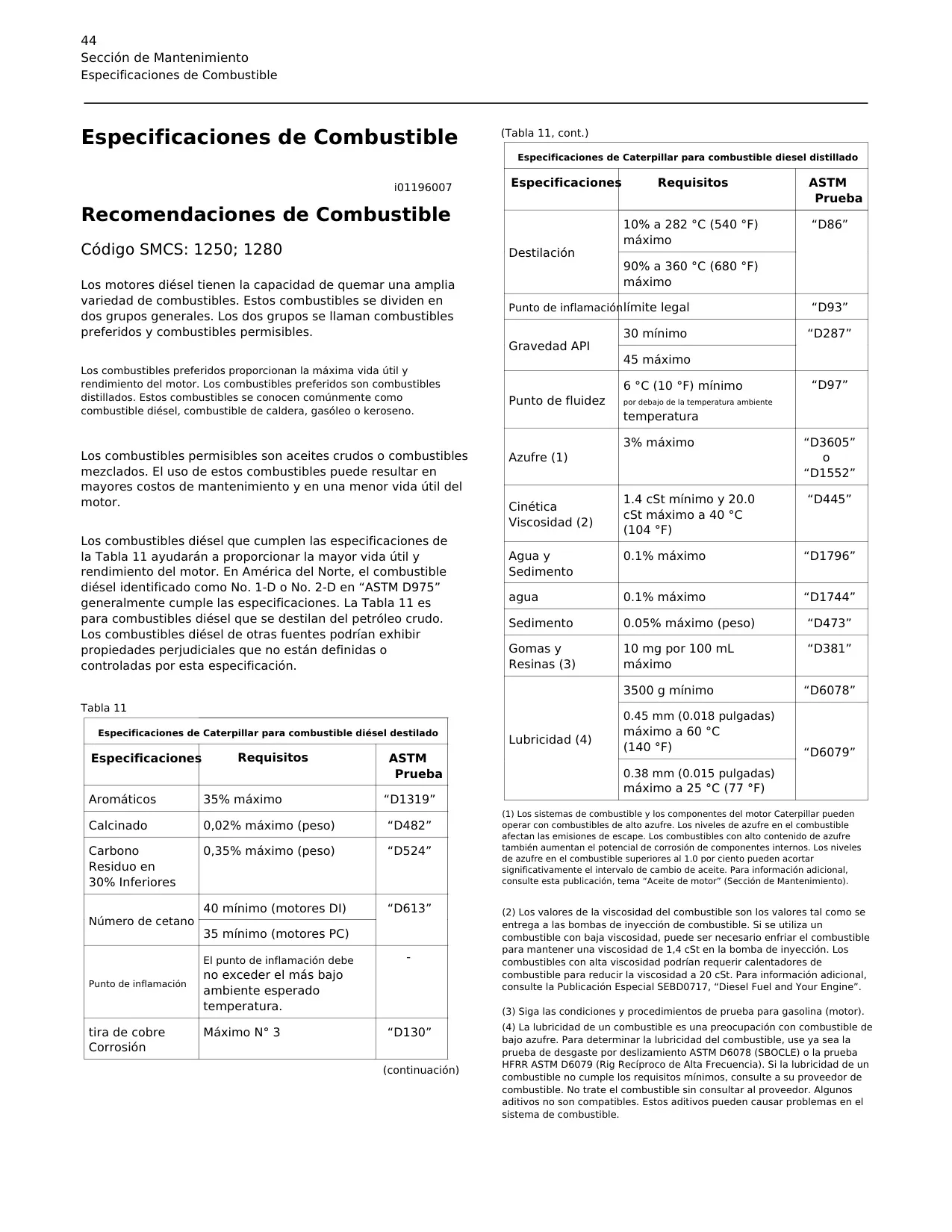

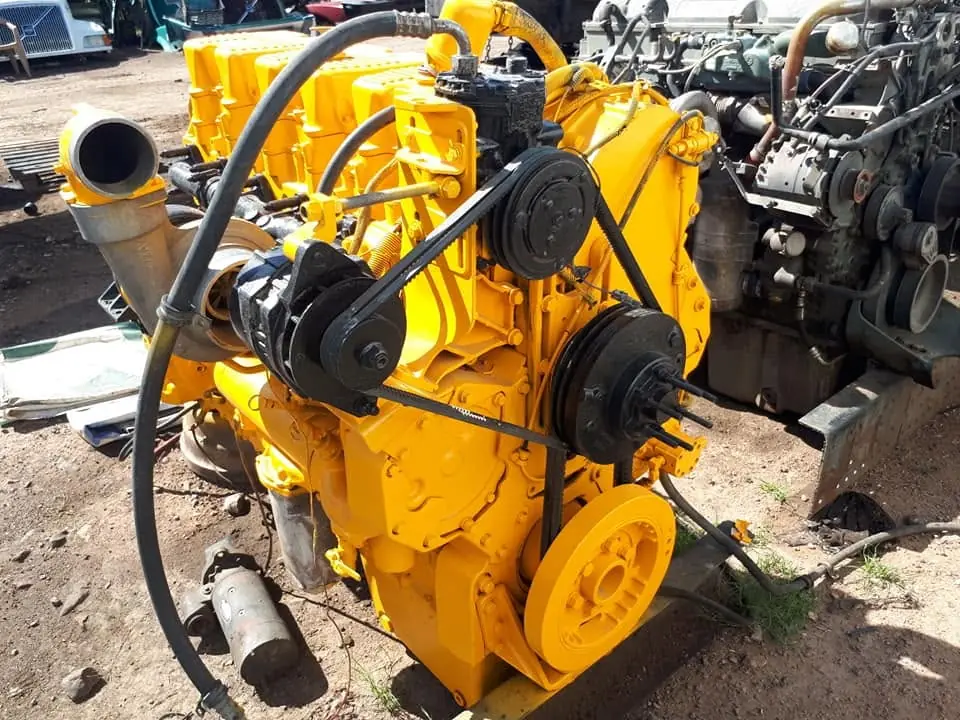

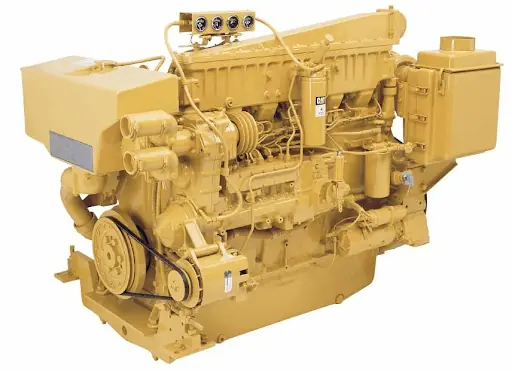

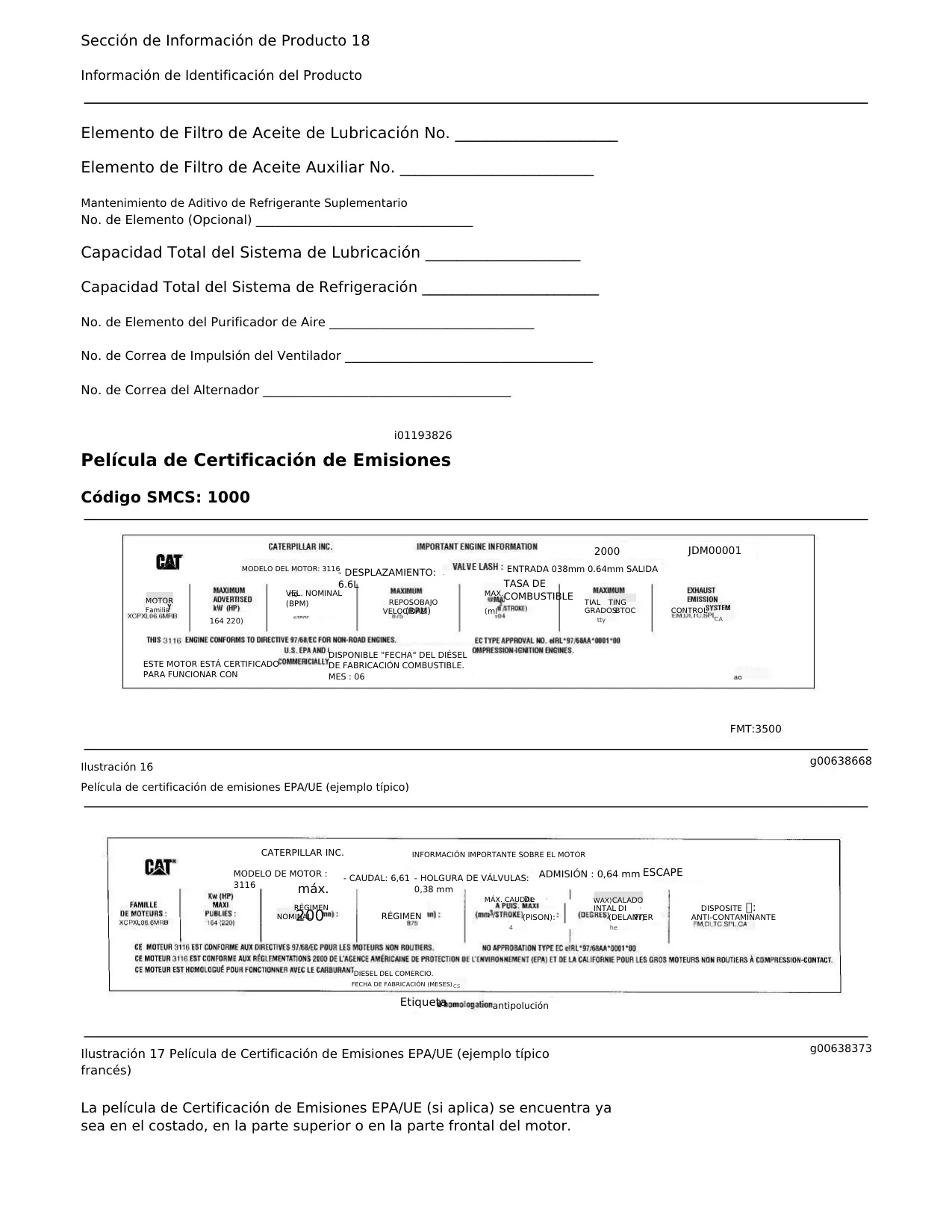

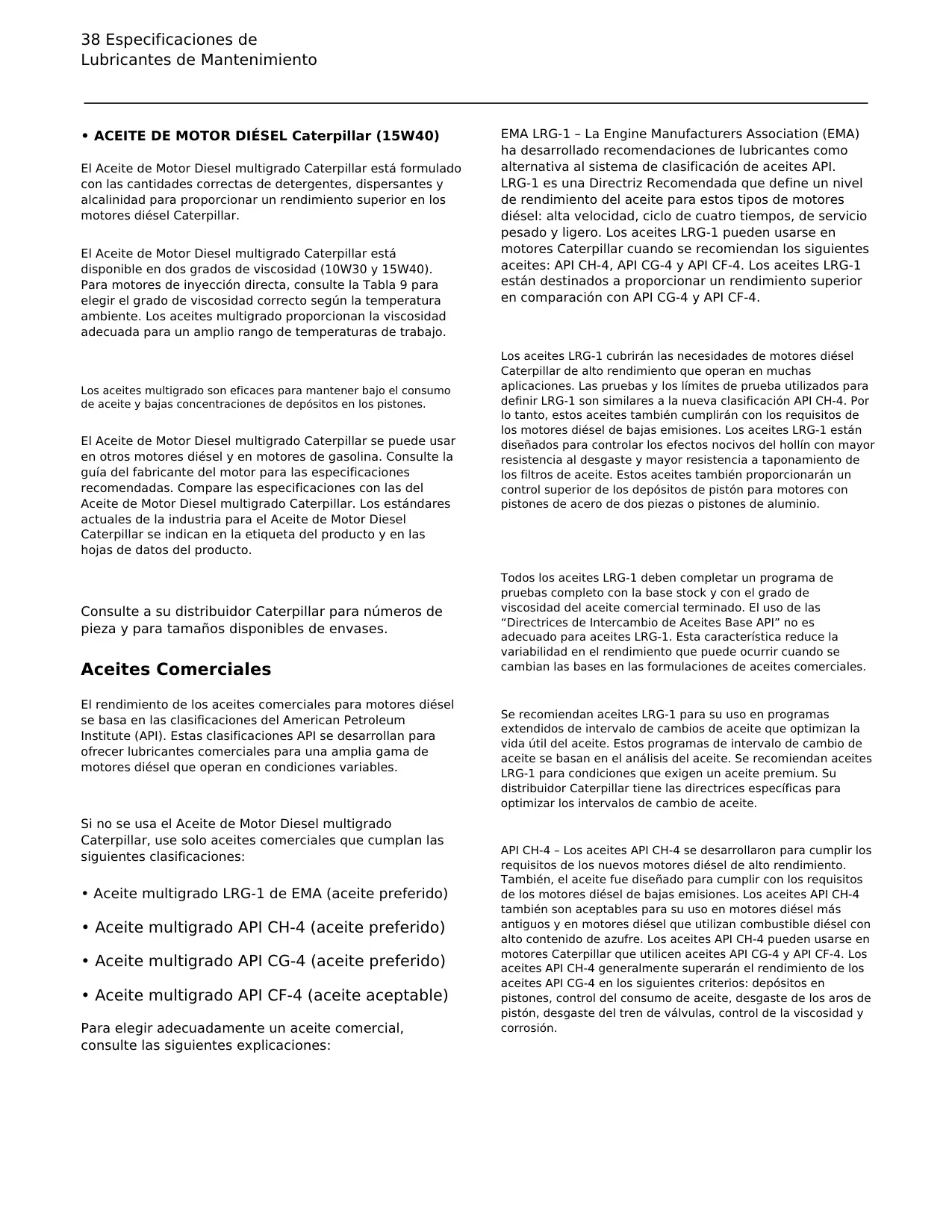

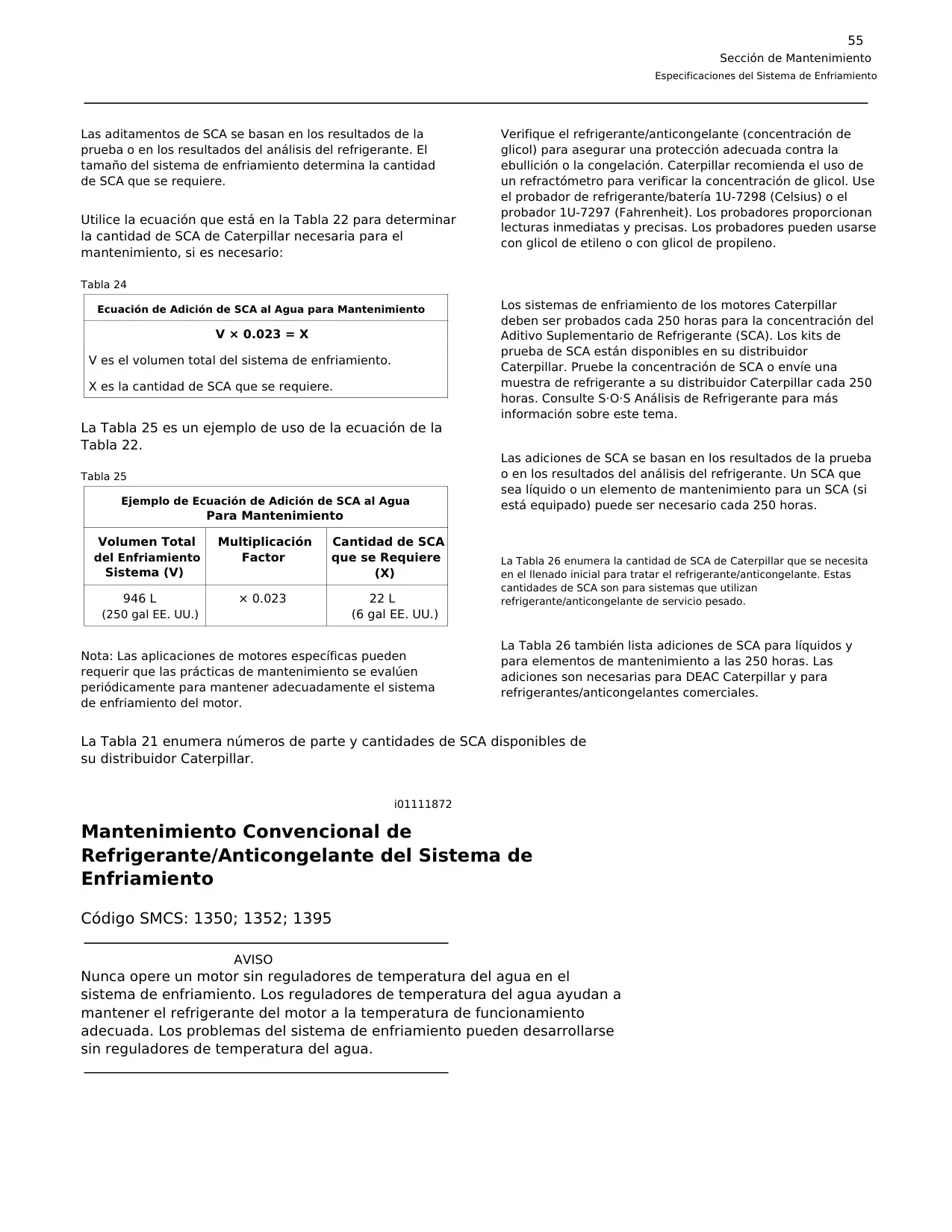

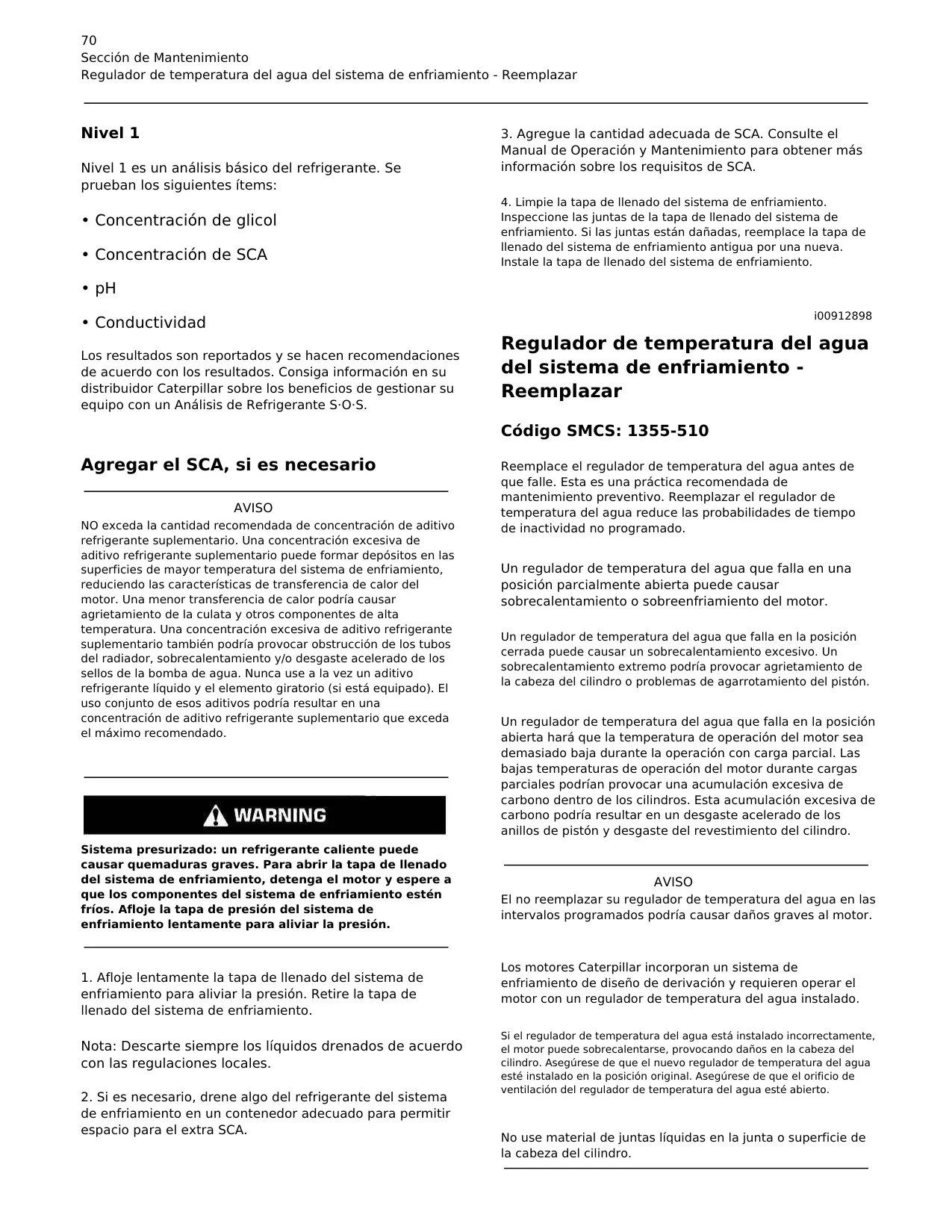

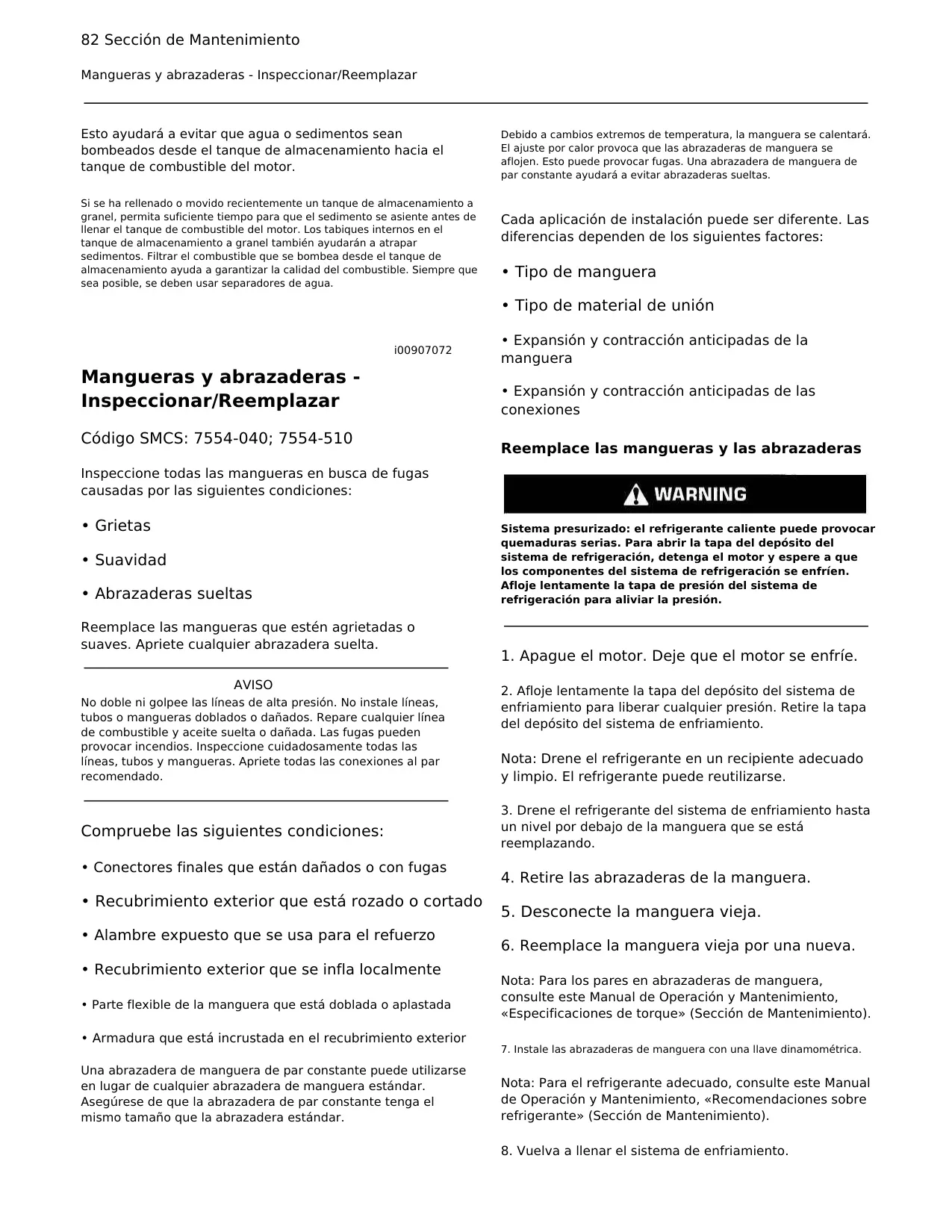

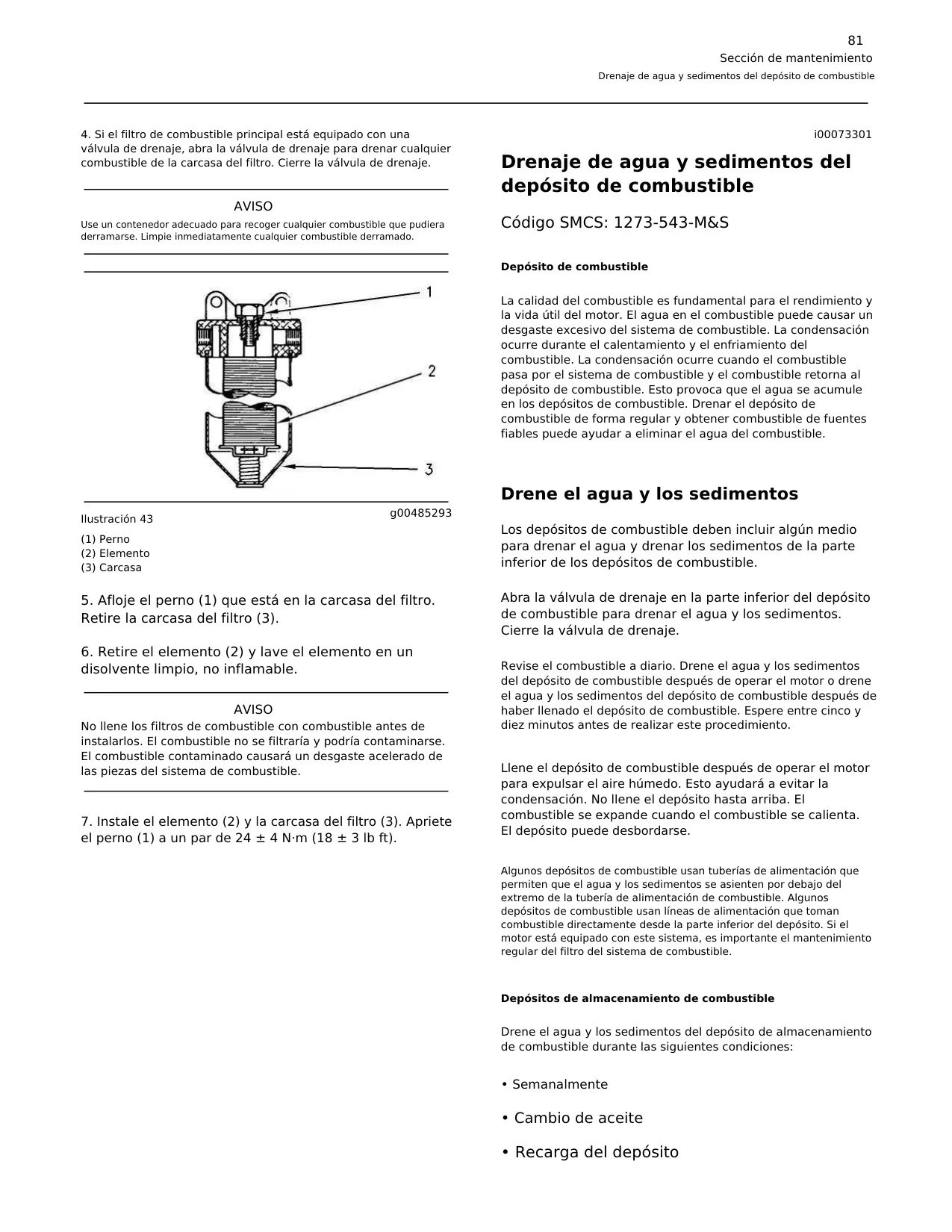

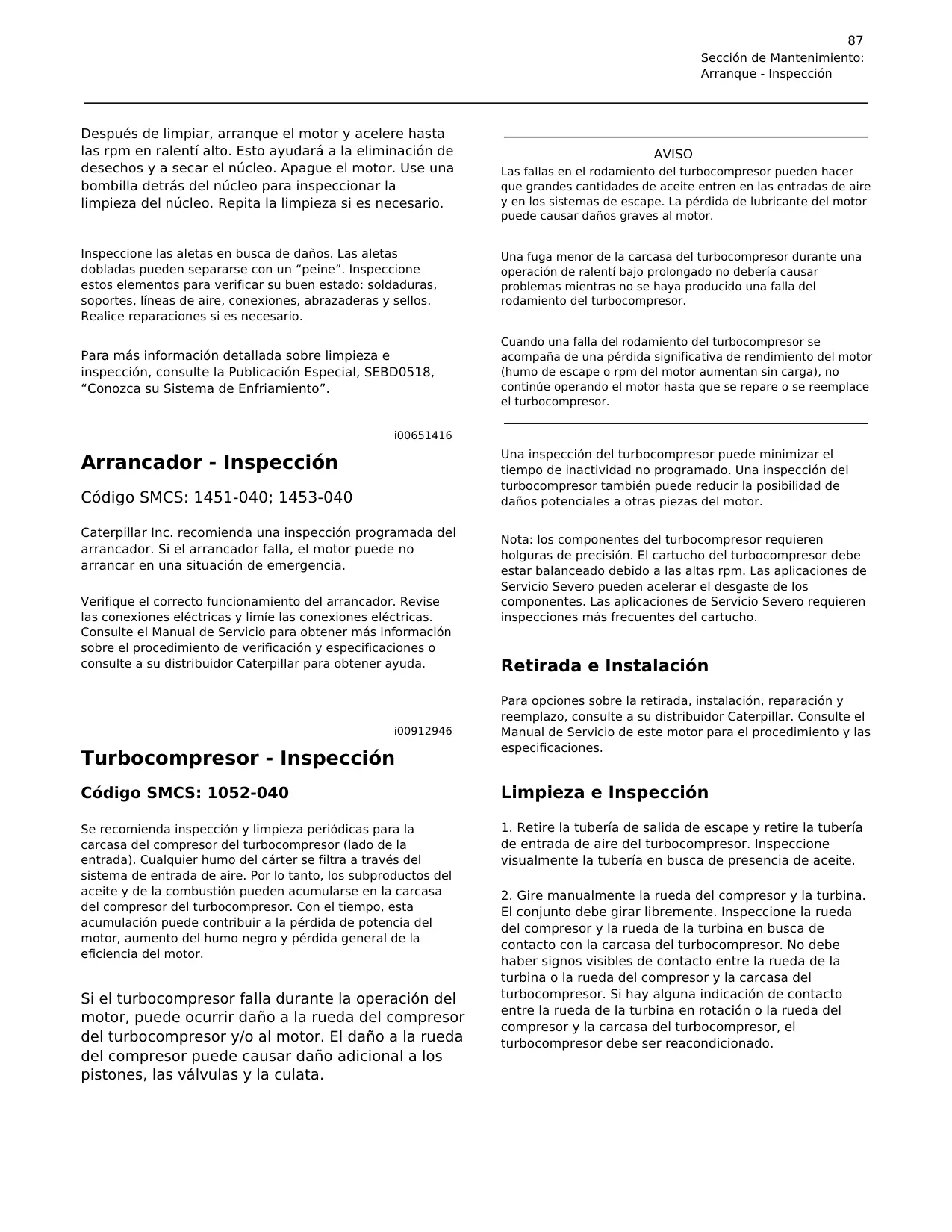

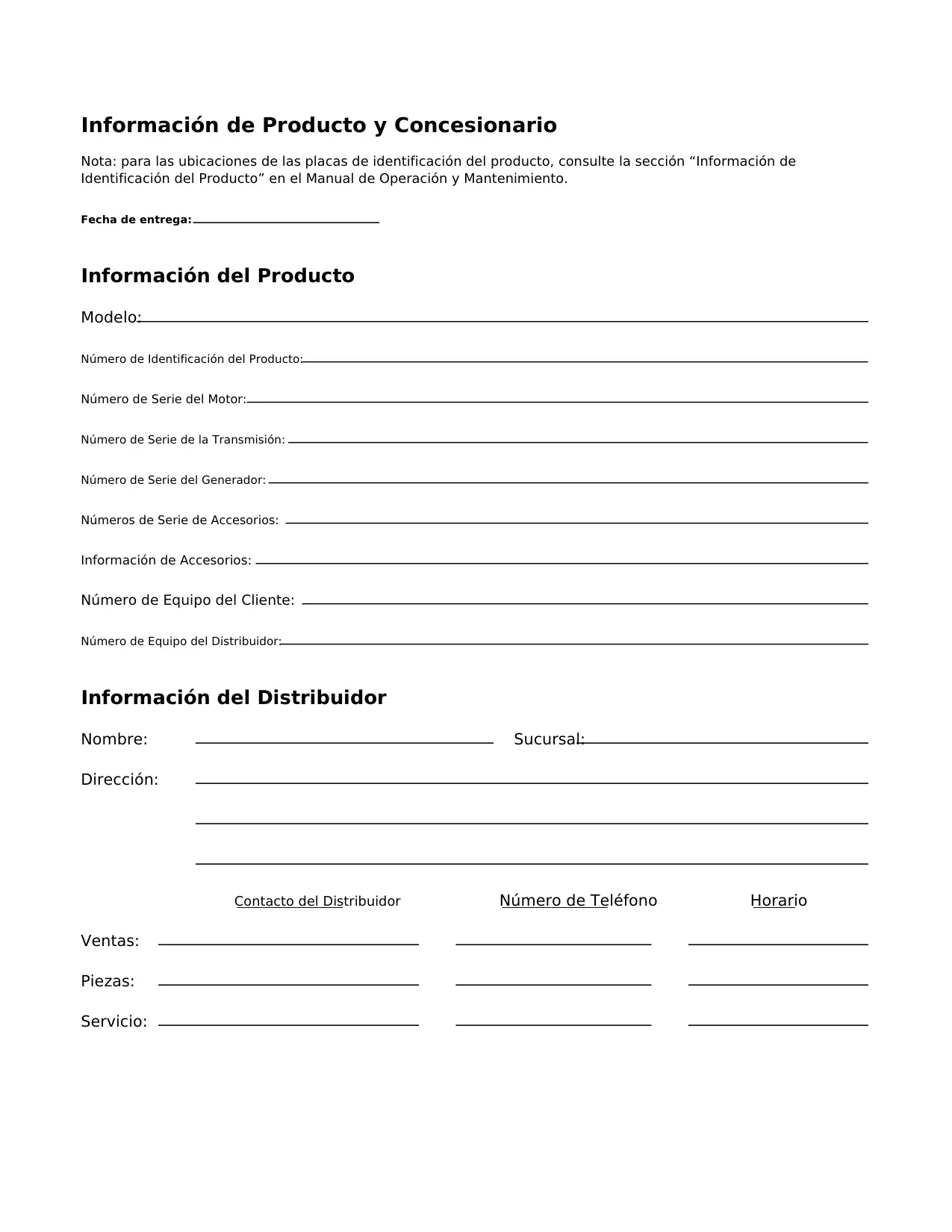

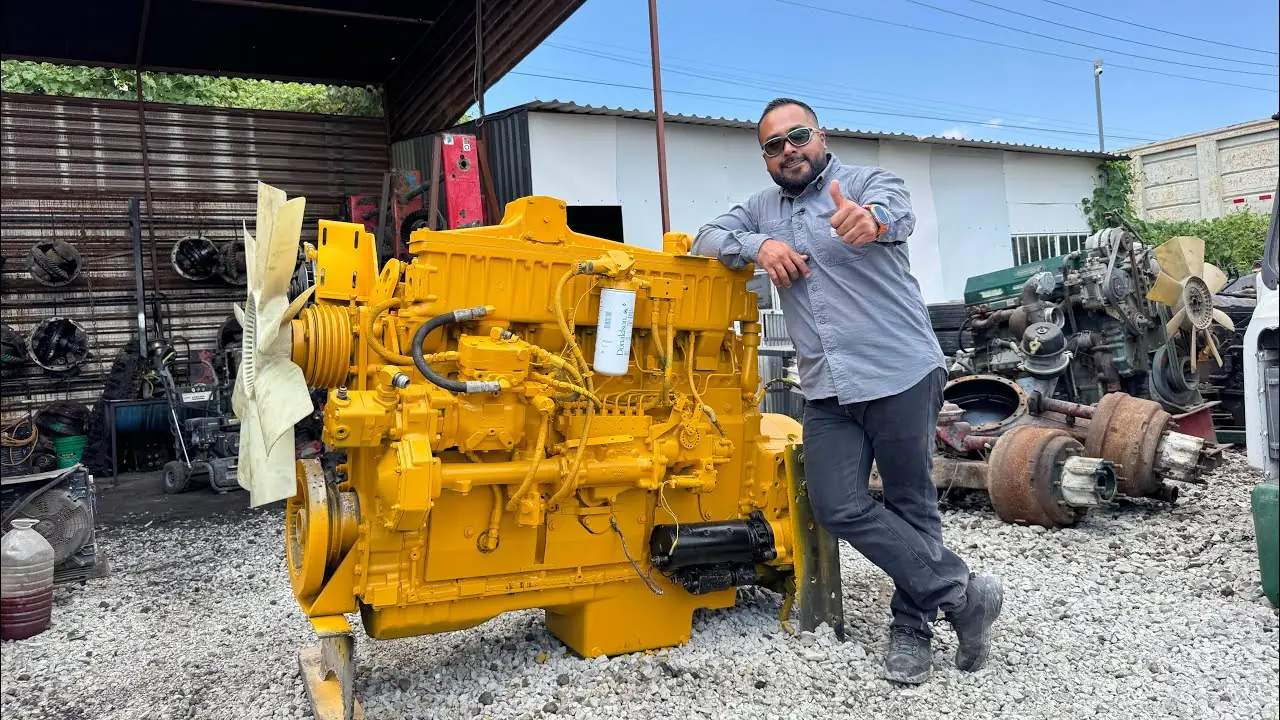

Imágenes del Producto
Especificaciones del Motor Caterpillar 3406
| Especificaciones del Motor Industrial 3406C | |
| Cilindros y Disposición | Bloque en línea de 6 cilindros |
| Diámetro | 137 mm (5.4 pulgadas) |
| Carrera | 165 mm (6.5 pulgadas) |
| Relación de compresión | 16.25:1 |
| Aspiración | Turboalimentado (o con turboalimentación y enfriado tras el turbo) |
| Desplazamiento | 14.6 L (893 in³) |
| Orden de encendido | 1-5-3-6-2-4 |
| Rotación (extremo del volante) | Antihoraria |
| Juego de válvula (entrada) | 0.38 mm (.015 pulgadas) |
| Juego de válvula (escape) | 0.76 mm (.030 pulgadas) |
Detalles del Motor Caterpillar 3406

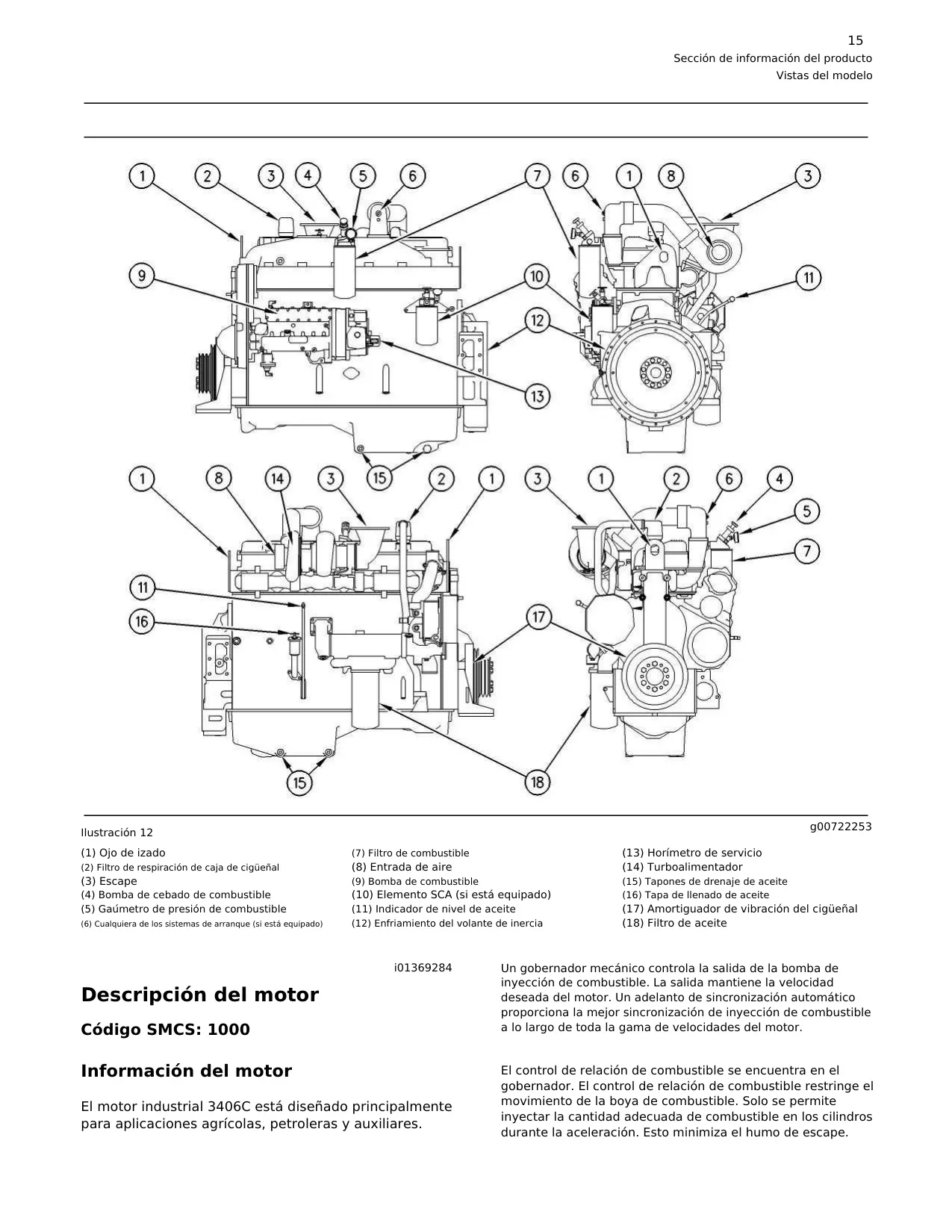

El Motor Industrial Caterpillar 3406 Mecánico es una pieza de ingeniería robusta, diseñada específicamente para entornos de trabajo exigentes. Sus aplicaciones principales abarcan los sectores agrícola, petrolero y auxiliar, donde la fiabilidad y el rendimiento son cruciales. Este motor se distingue por su sistema de control mecánico, que garantiza una operación consistente y una larga vida útil en condiciones diversas.

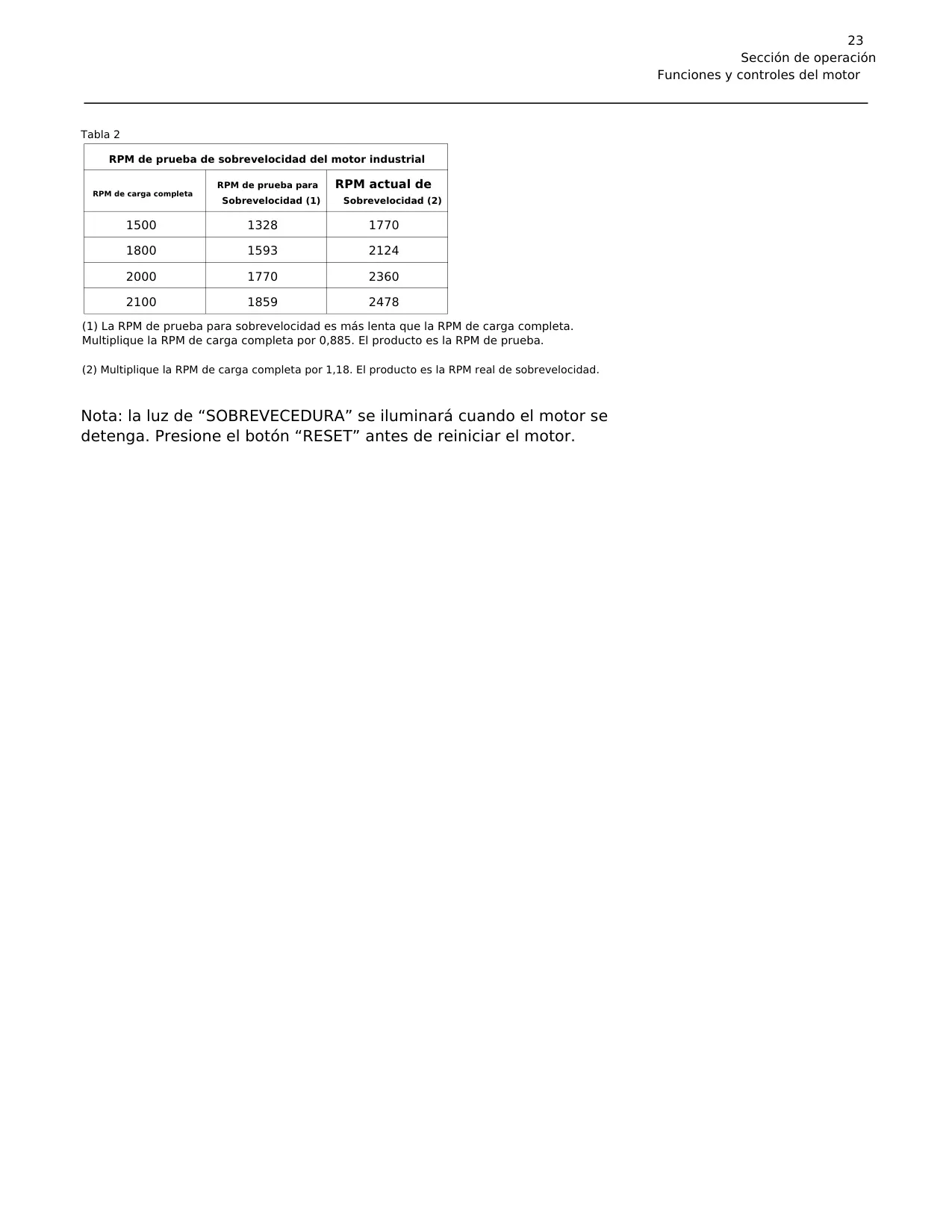

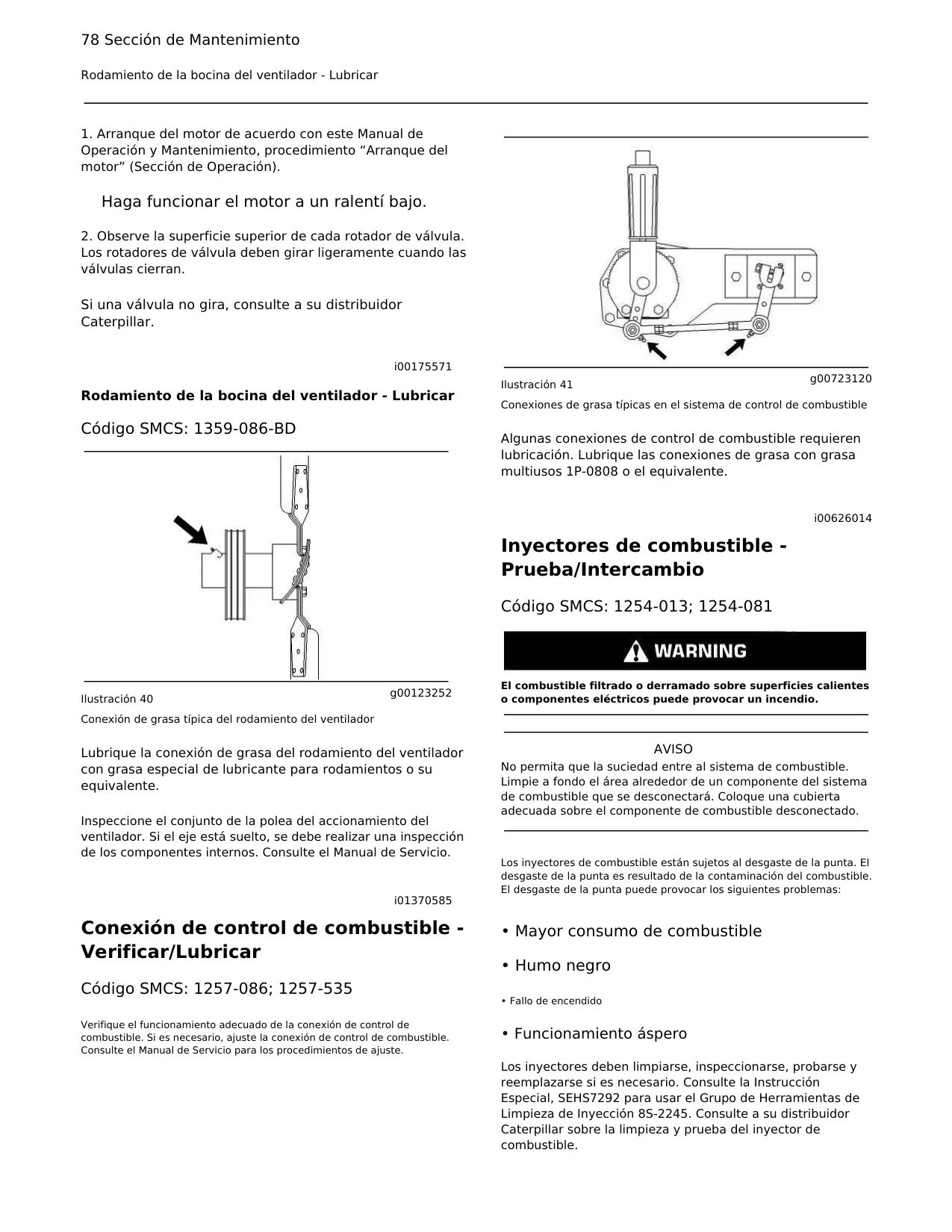

Una característica clave de su diseño es el gobernador mecánico, que controla la salida de la bomba de inyección de combustible. Este sistema mantiene la velocidad deseada del motor con precisión. Además, un avance de sincronización automático optimiza la inyección de combustible a lo largo de todo el rango de velocidades del motor, lo que contribuye a una combustión eficiente. El control de relación de combustible, ubicado en el gobernador, es fundamental para minimizar el humo de escape durante la aceleración, al asegurar que solo se inyecte la cantidad adecuada de combustible.

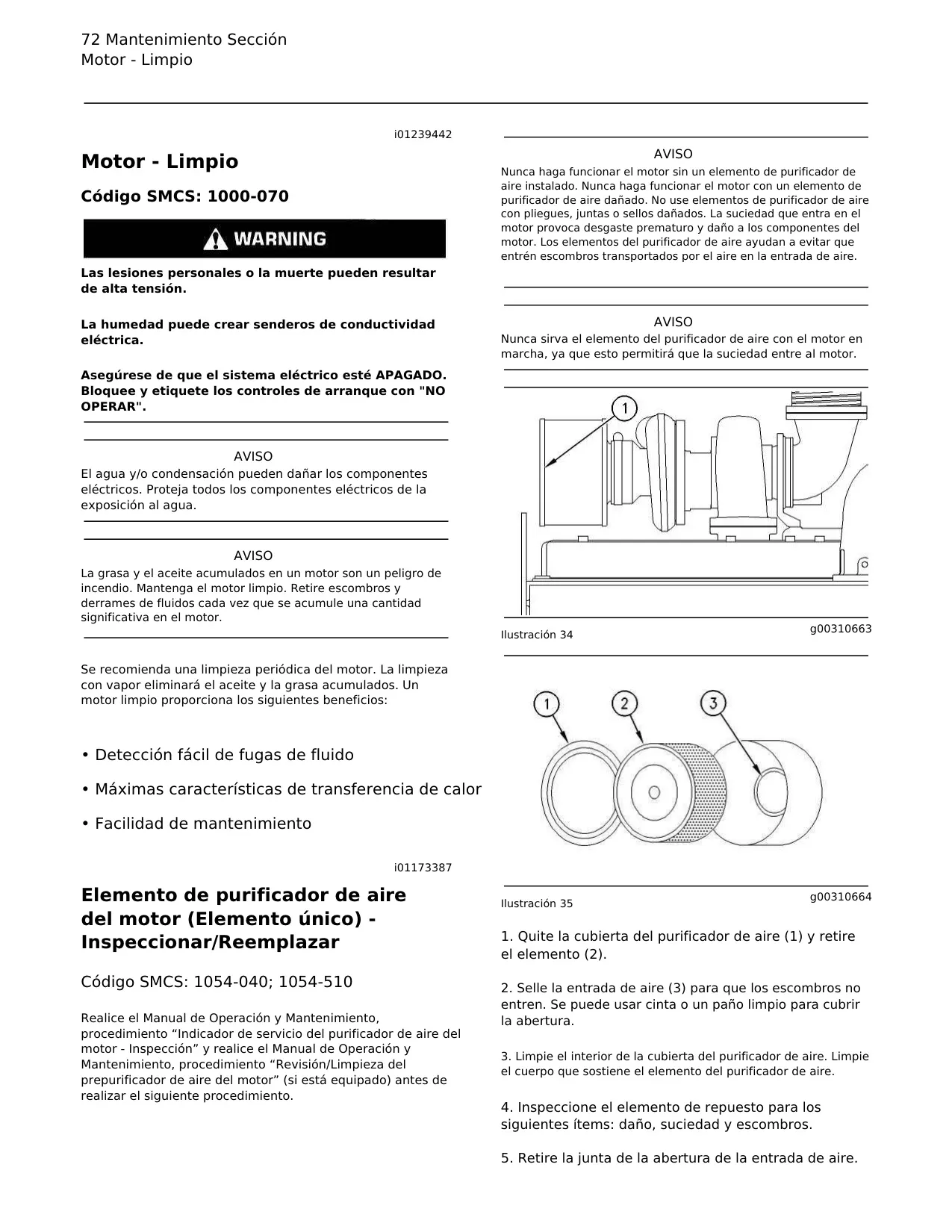

El sistema de admisión de aire del 3406 Mecánico es altamente eficiente. El aire es cuidadosamente filtrado por un limpiador de aire antes de ser comprimido por un turboalimentador, que a su vez es impulsado por los gases de escape del motor. Este diseño puede incorporar enfriamiento posterior por agua de la camisa, optimizando aún más la densidad del aire de admisión para una combustión más potente y limpia. La calidad del aire es esencial para la eficiencia del motor.

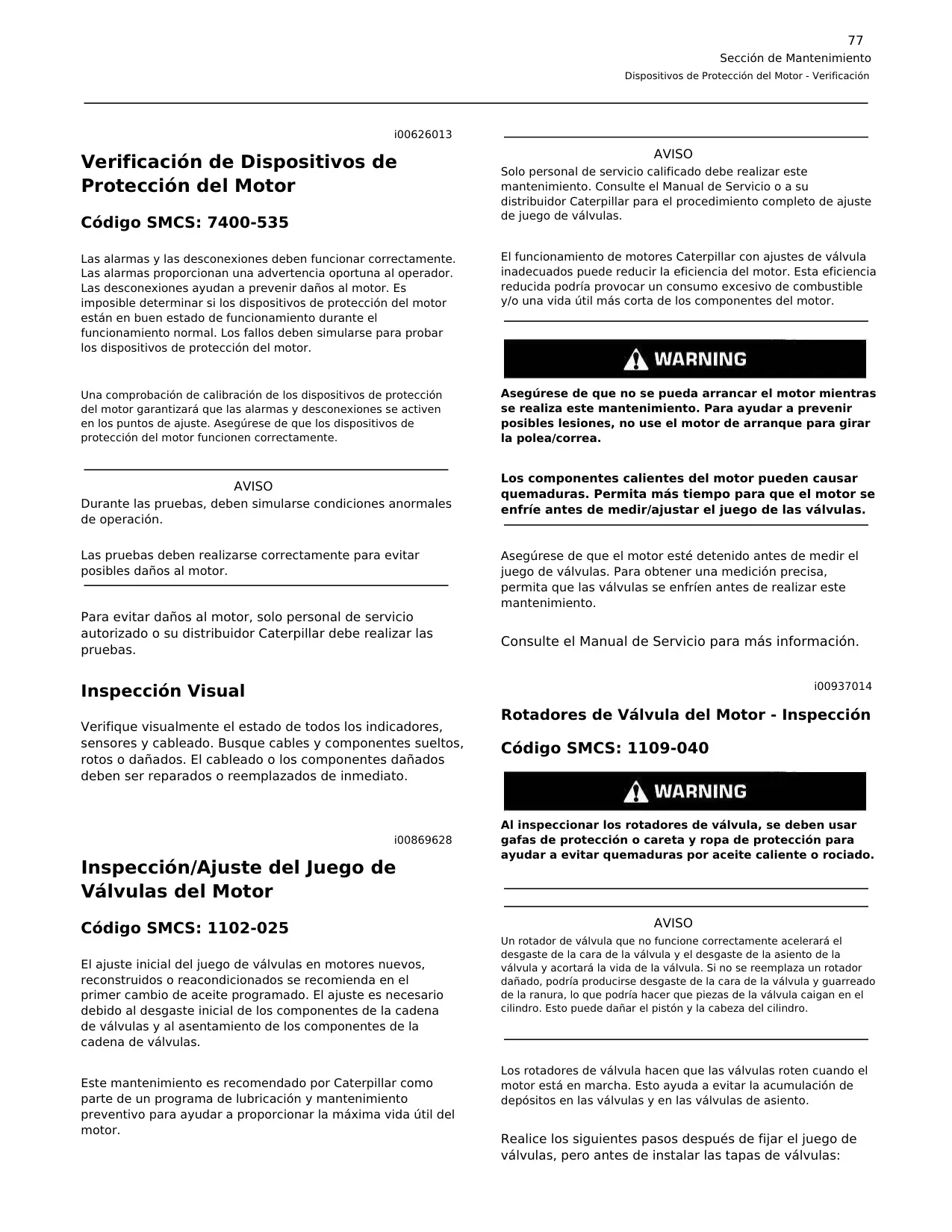

Internamente, el motor opera como un sistema de cuatro tiempos. Cada culata alberga dos válvulas de admisión y dos de escape, un diseño que favorece el flujo de gases y el rendimiento. El accionamiento de estas válvulas se realiza mediante el árbol de levas, que trabaja en conjunto con taqués mecánicos y varillas de empuje. Esta configuración mecánica clásica subraya la durabilidad y la facilidad de mantenimiento que caracterizan al modelo 3406.

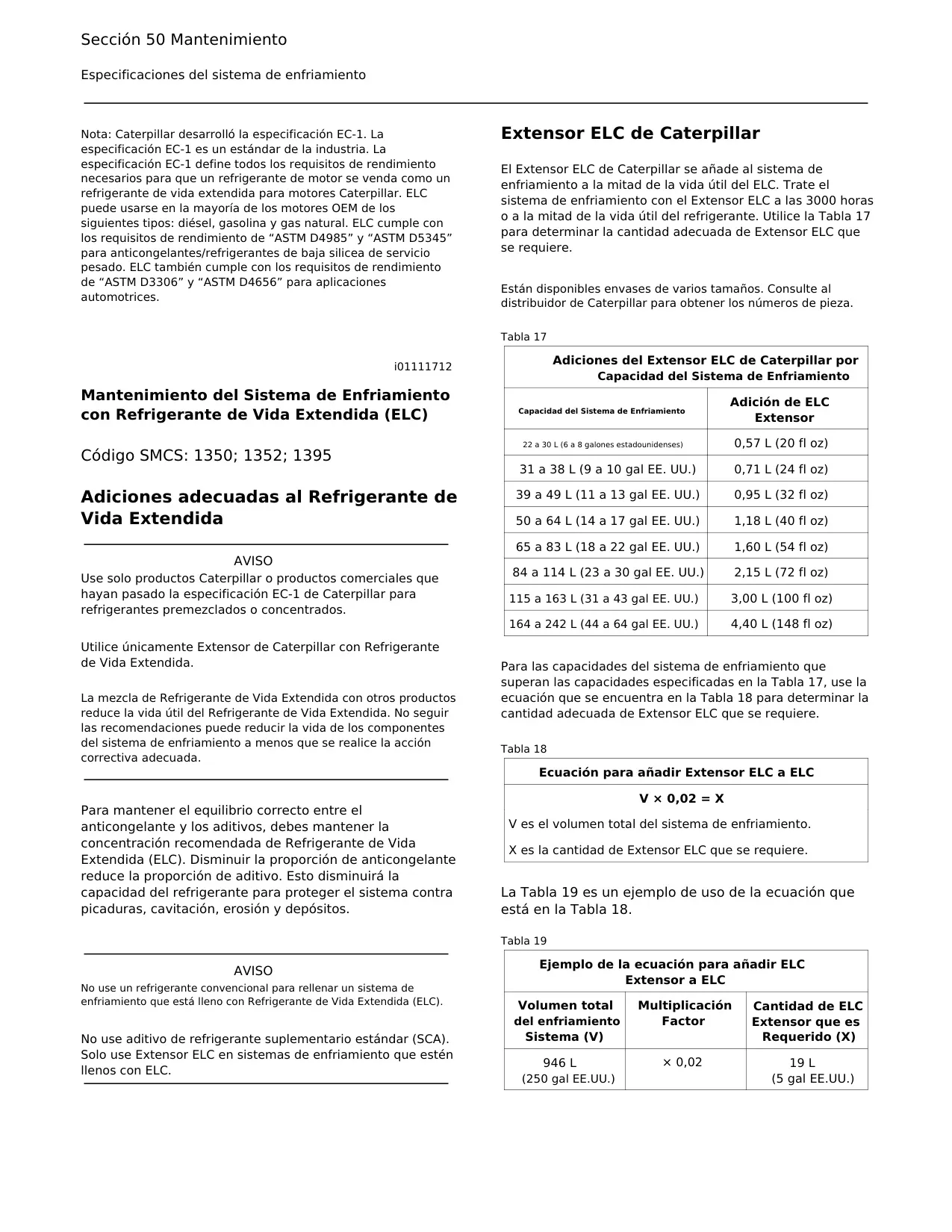

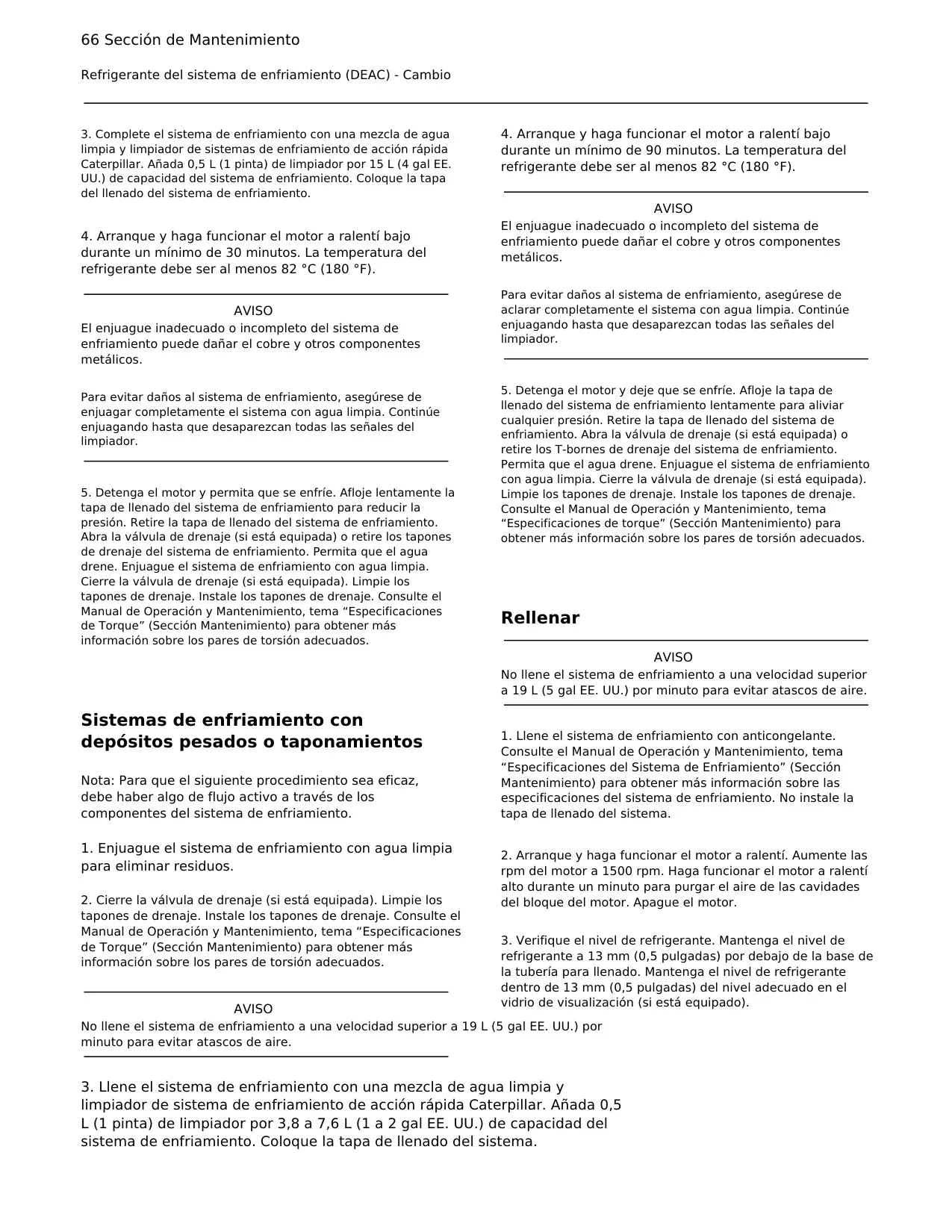

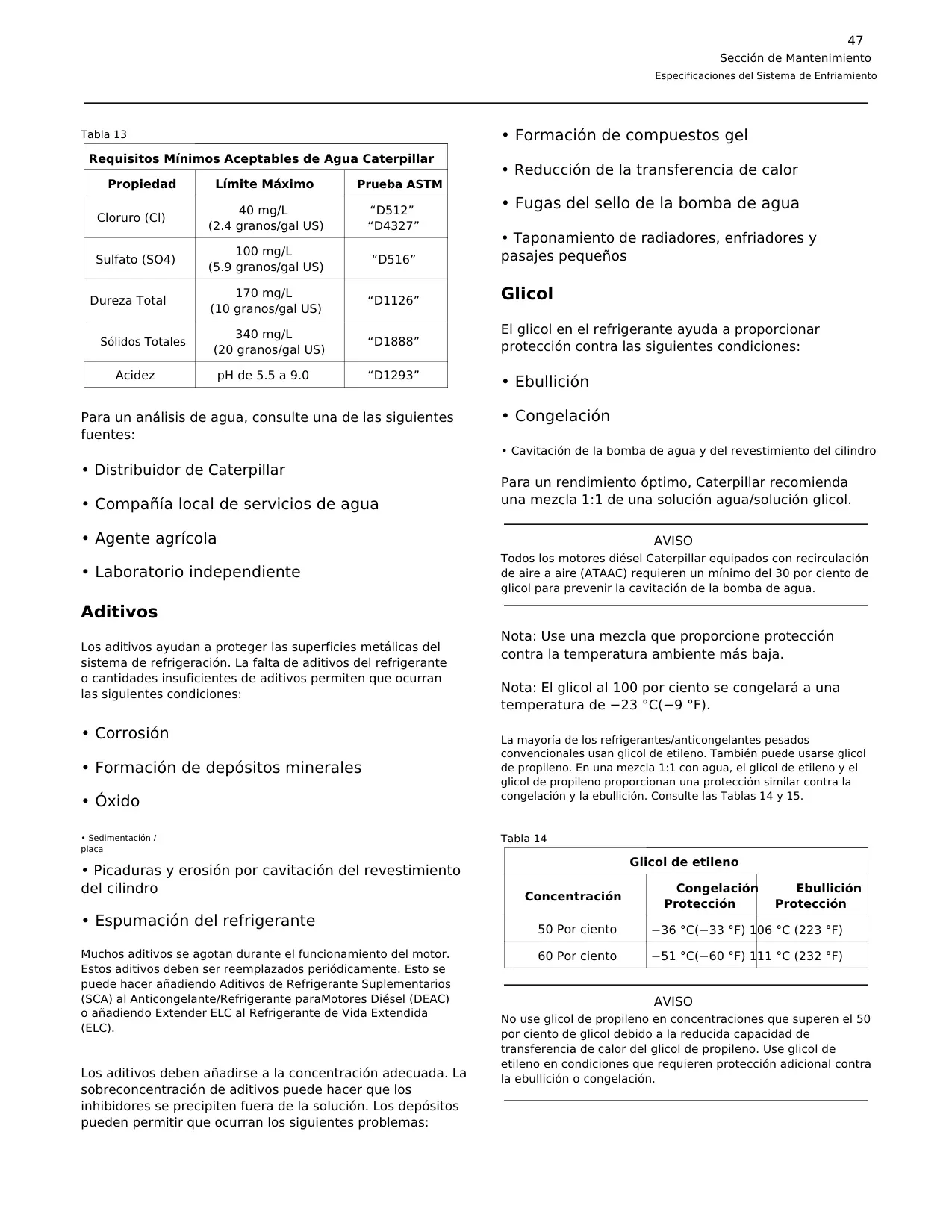

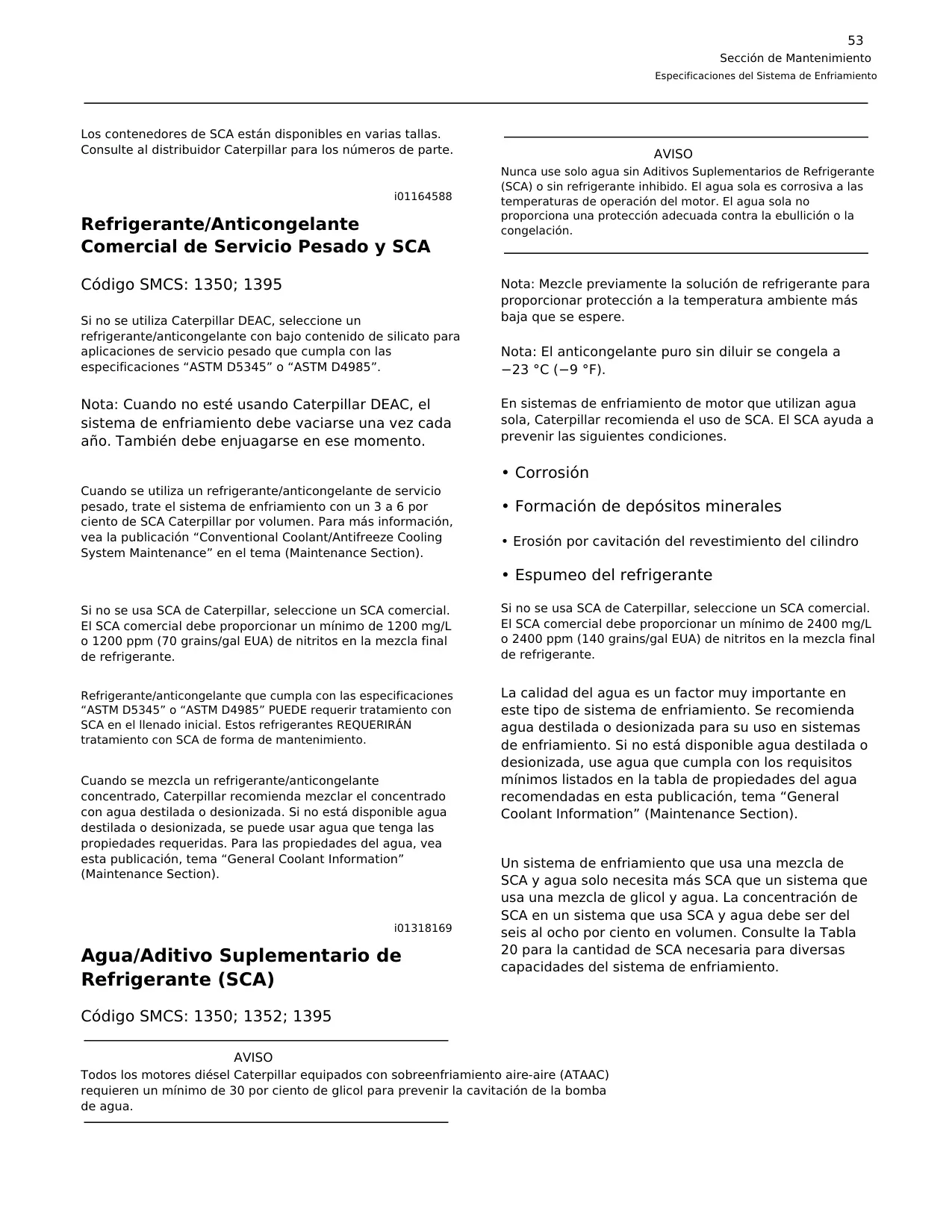

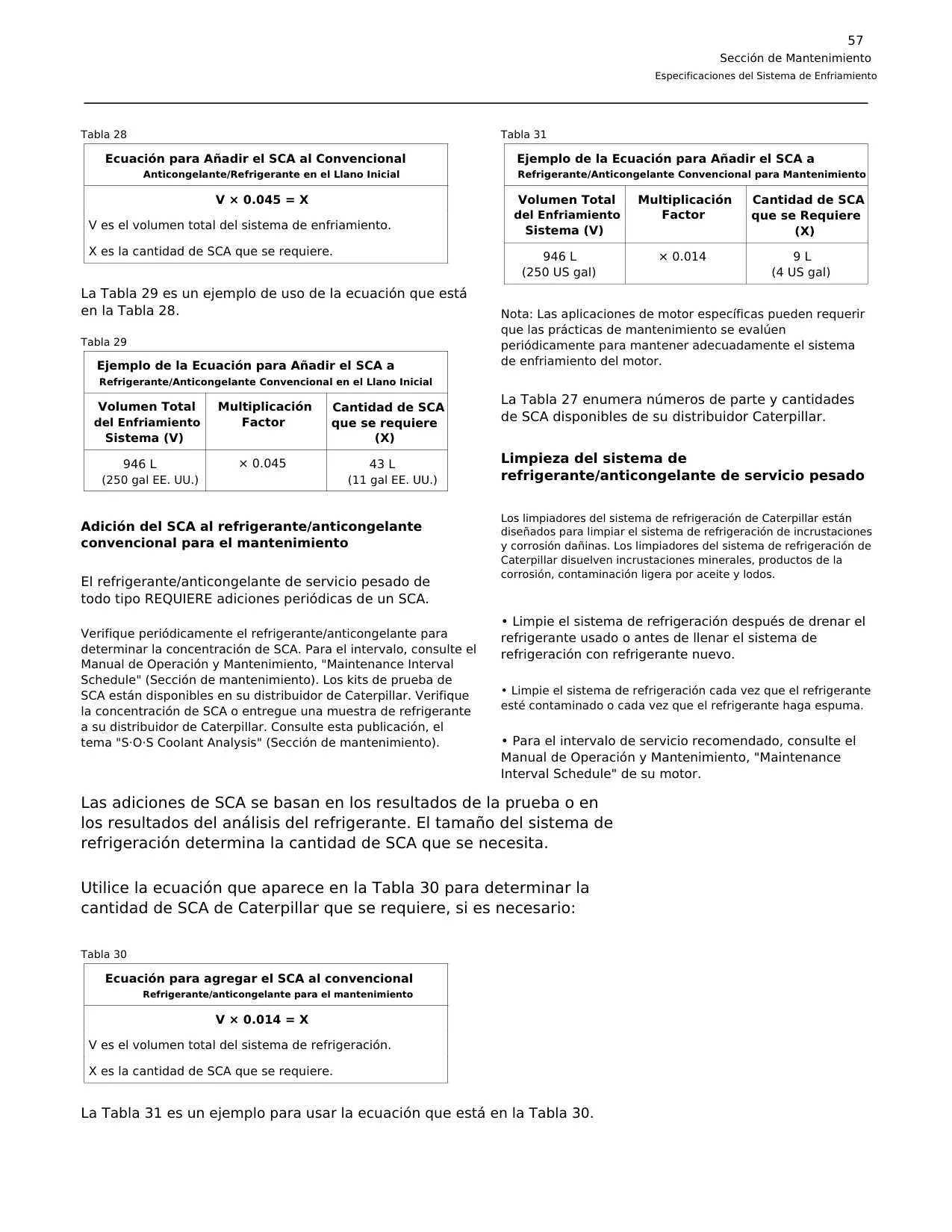

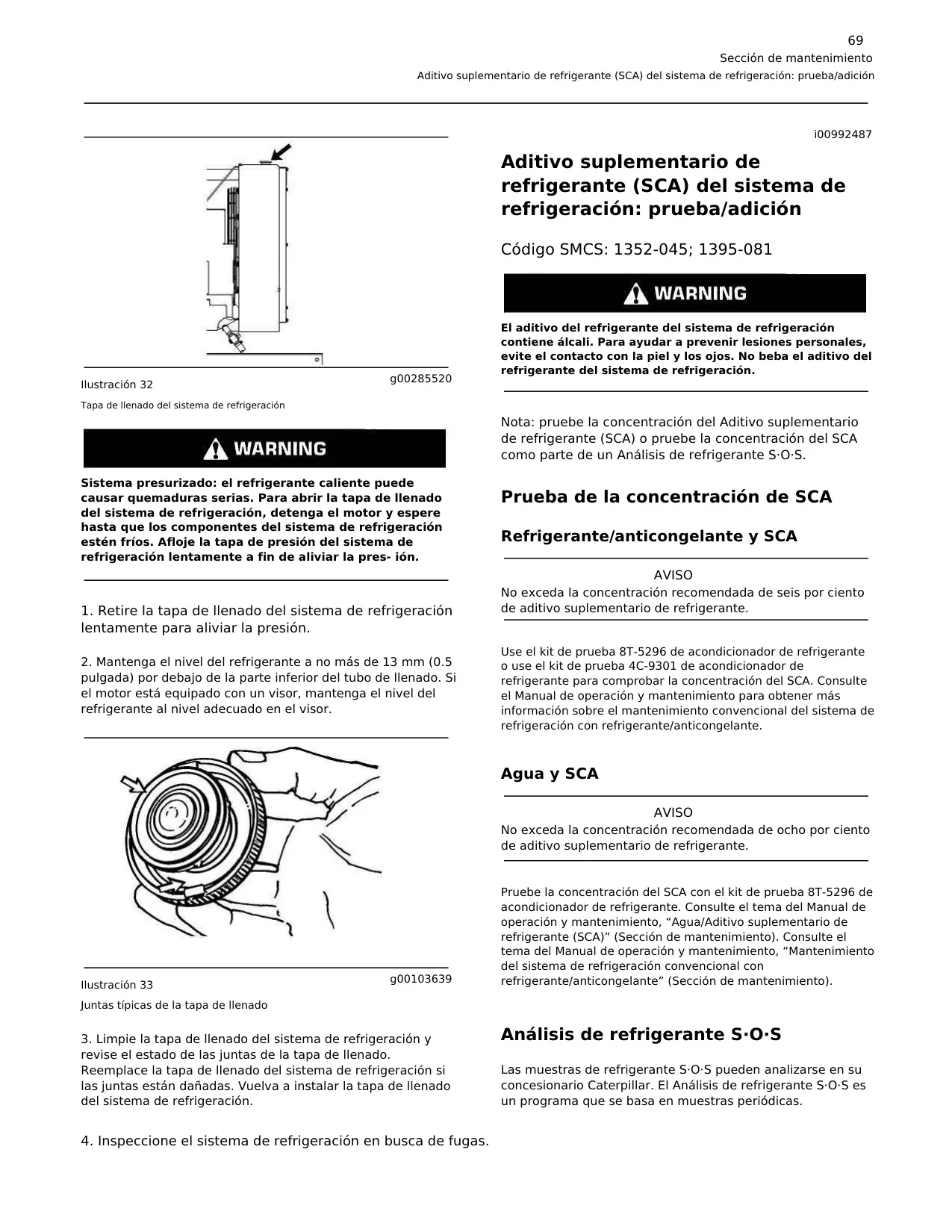

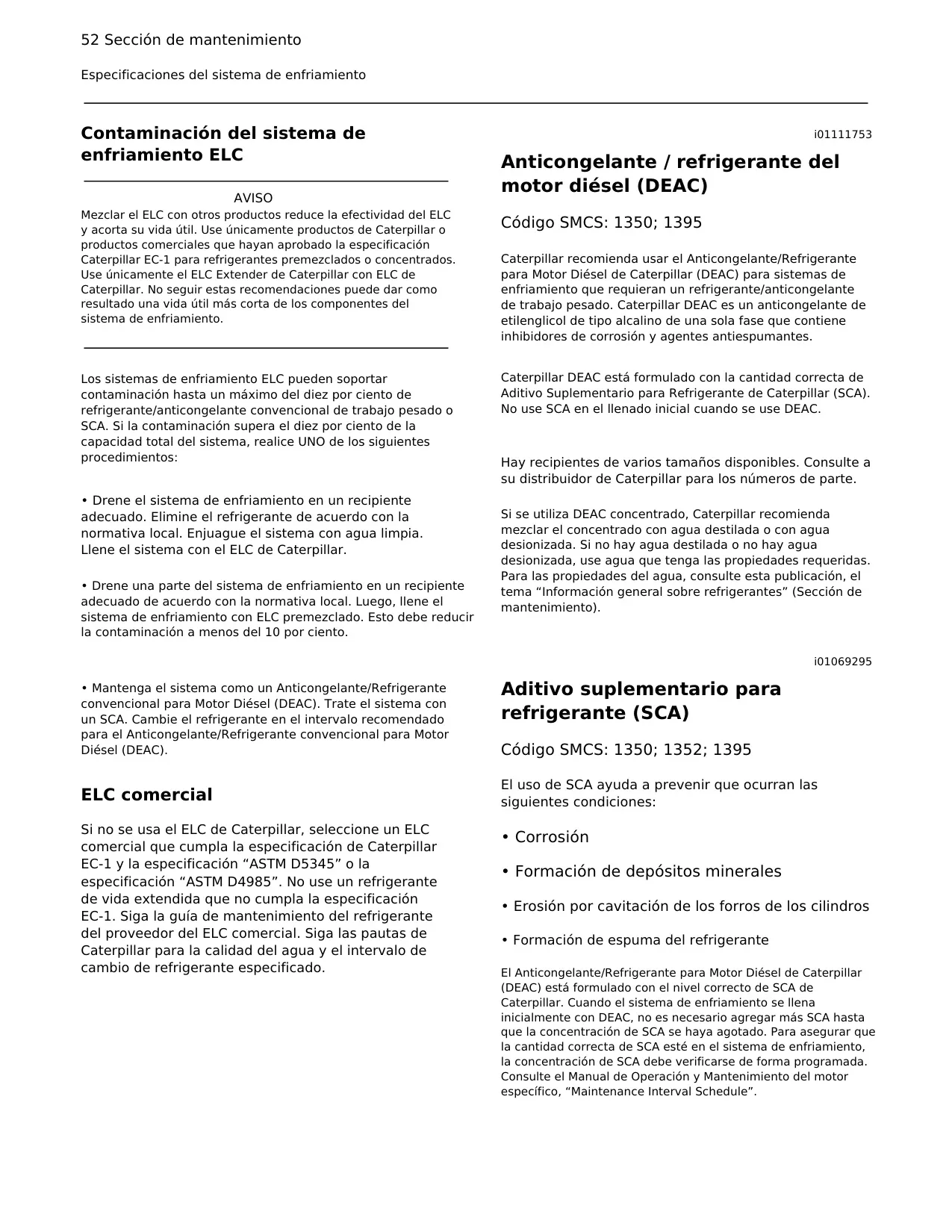

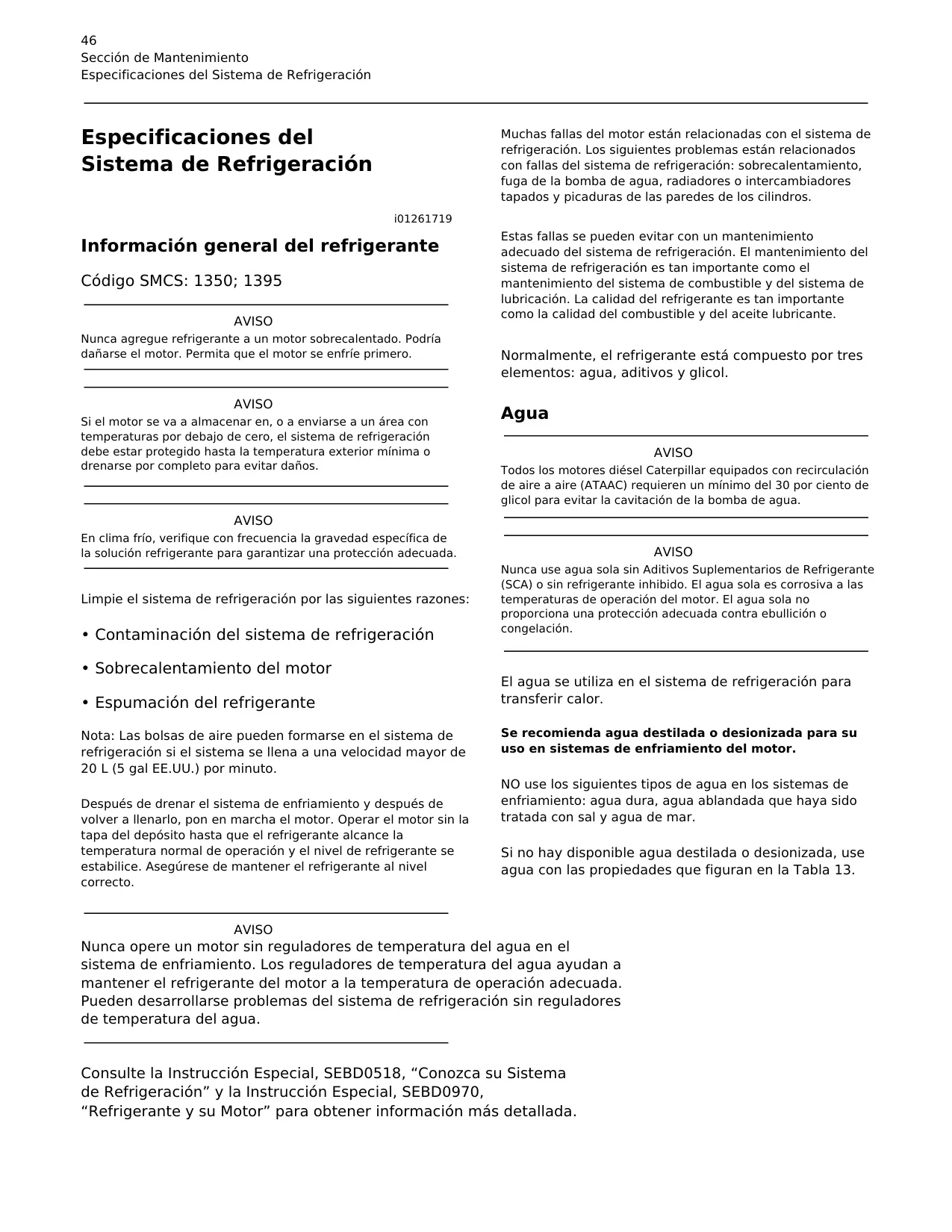

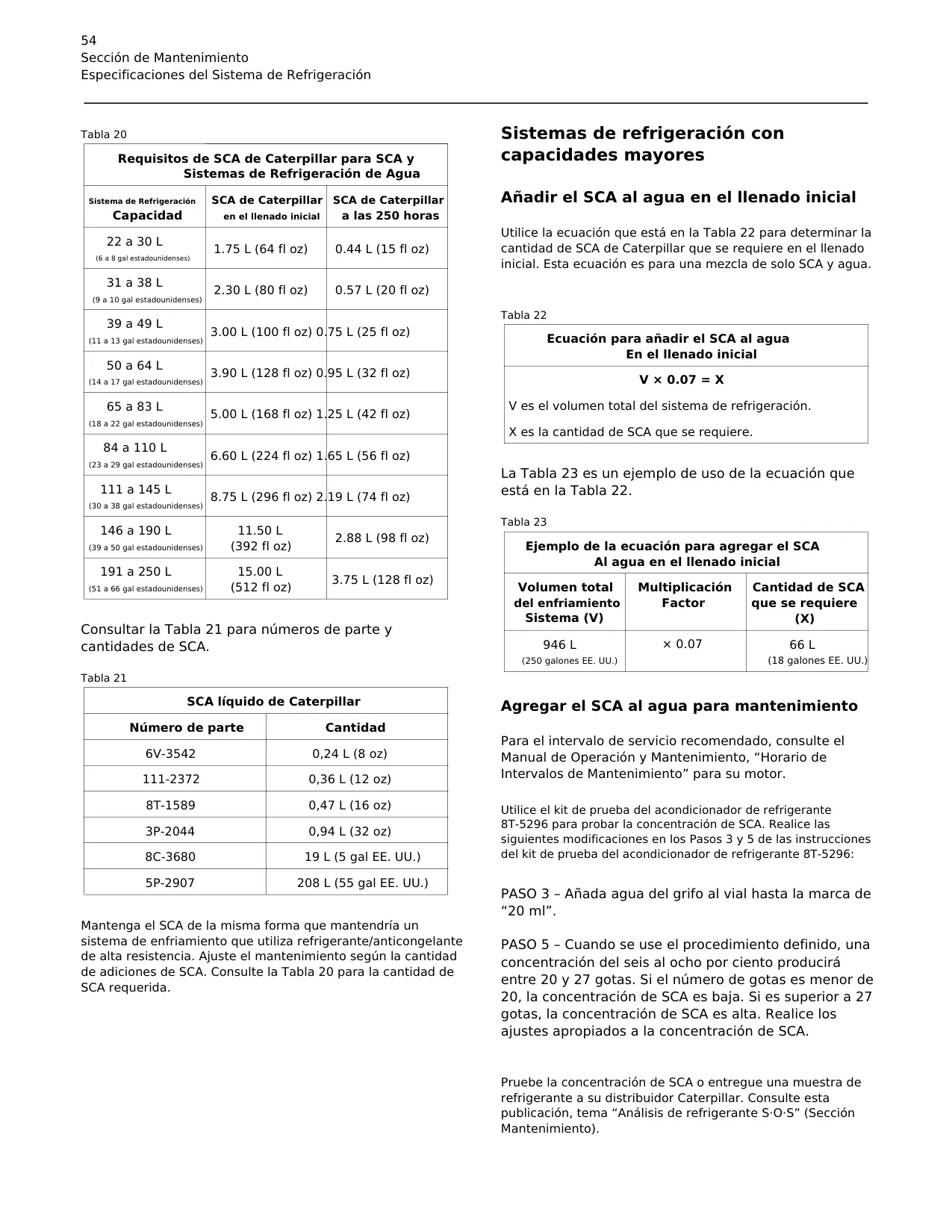

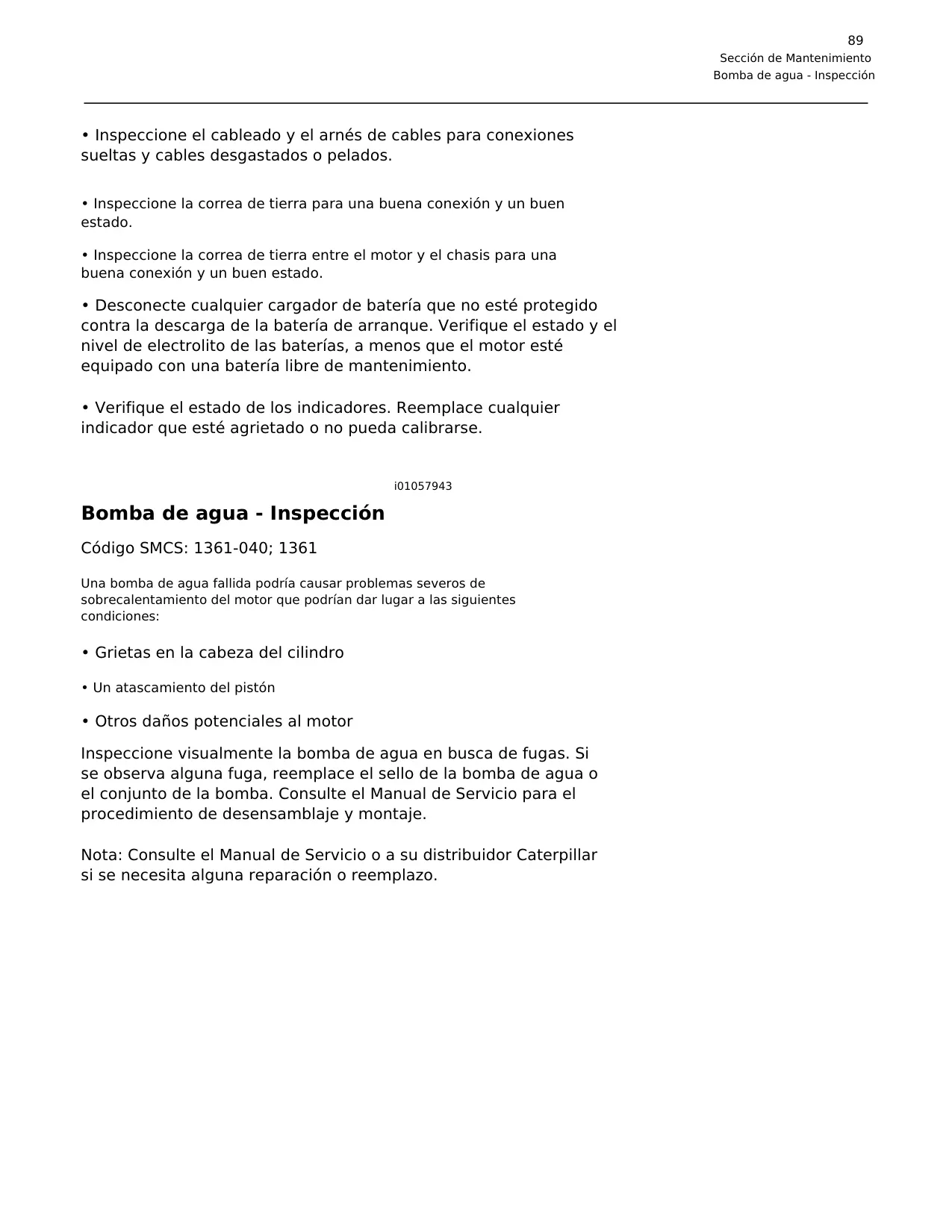

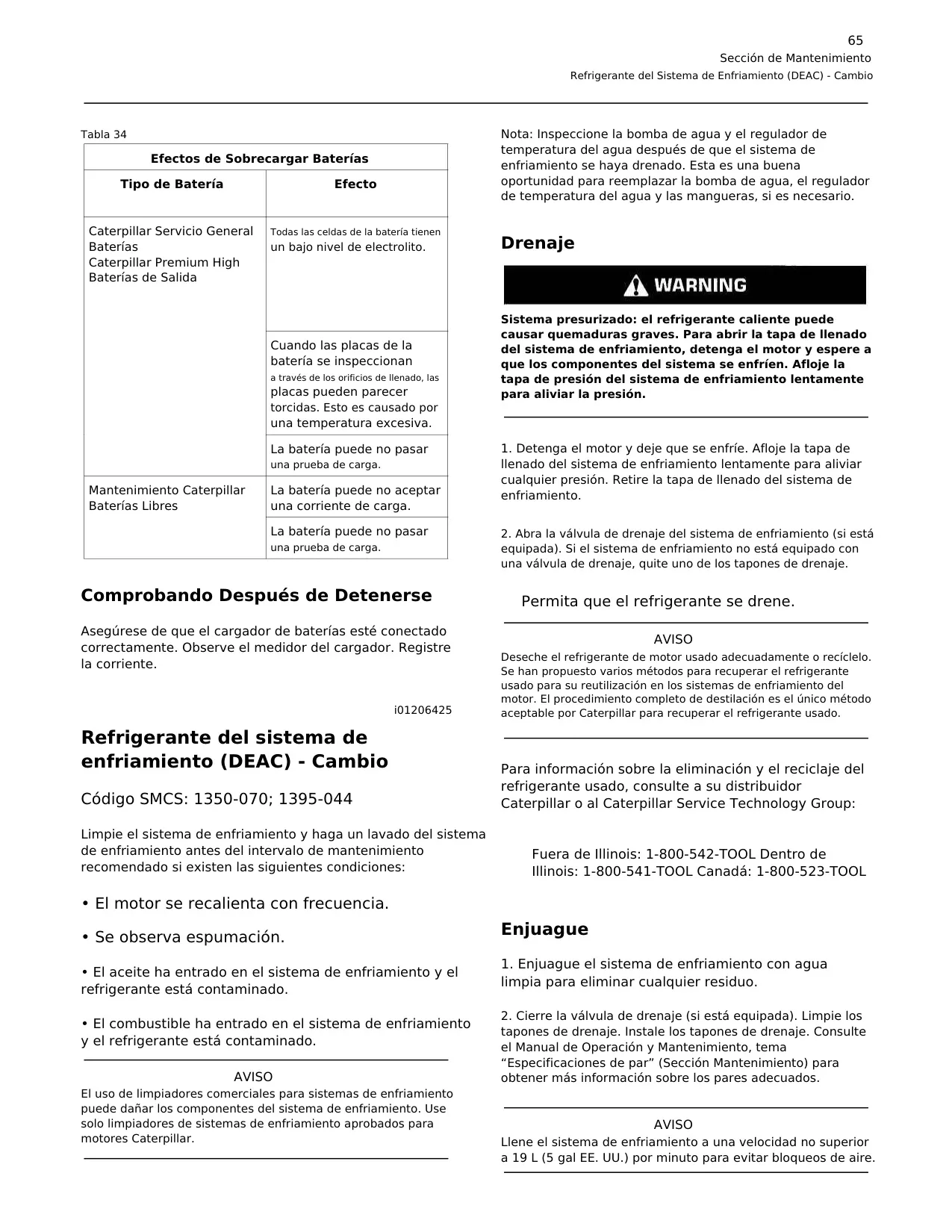

El sistema de refrigeración del 3406 Mecánico está diseñado para gestionar eficazmente las temperaturas bajo carga. Incluye una bomba centrífuga accionada por engranajes, termostatos que regulan la temperatura del refrigerante, y un enfriador de aceite integrado. Dependiendo de la aplicación, el sistema se complementa con un radiador o un tanque de expansión, incorporando un sistema de derivación que asegura un control térmico constante. Un refrigerante adecuado es vital para prevenir el sobrecalentamiento y la corrosión.

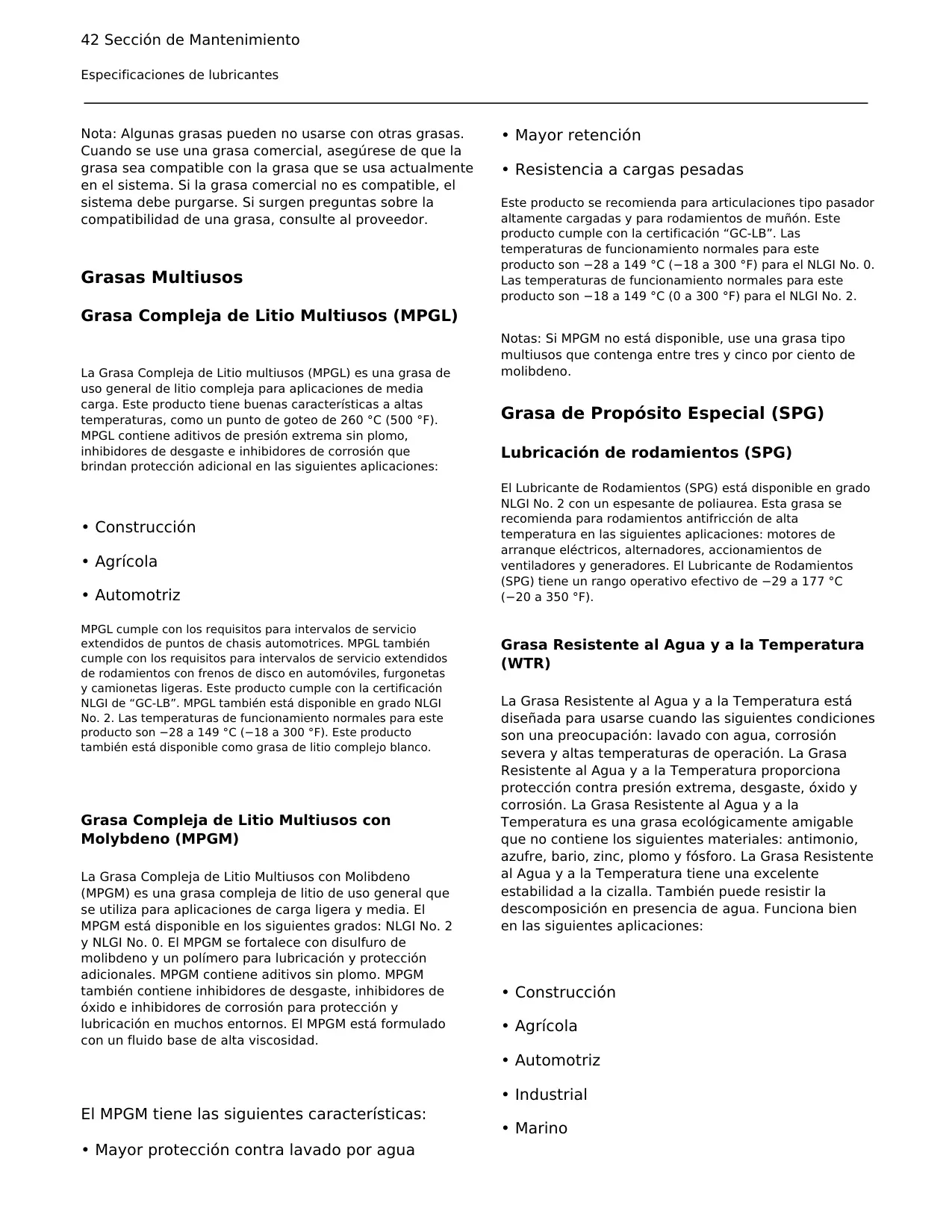

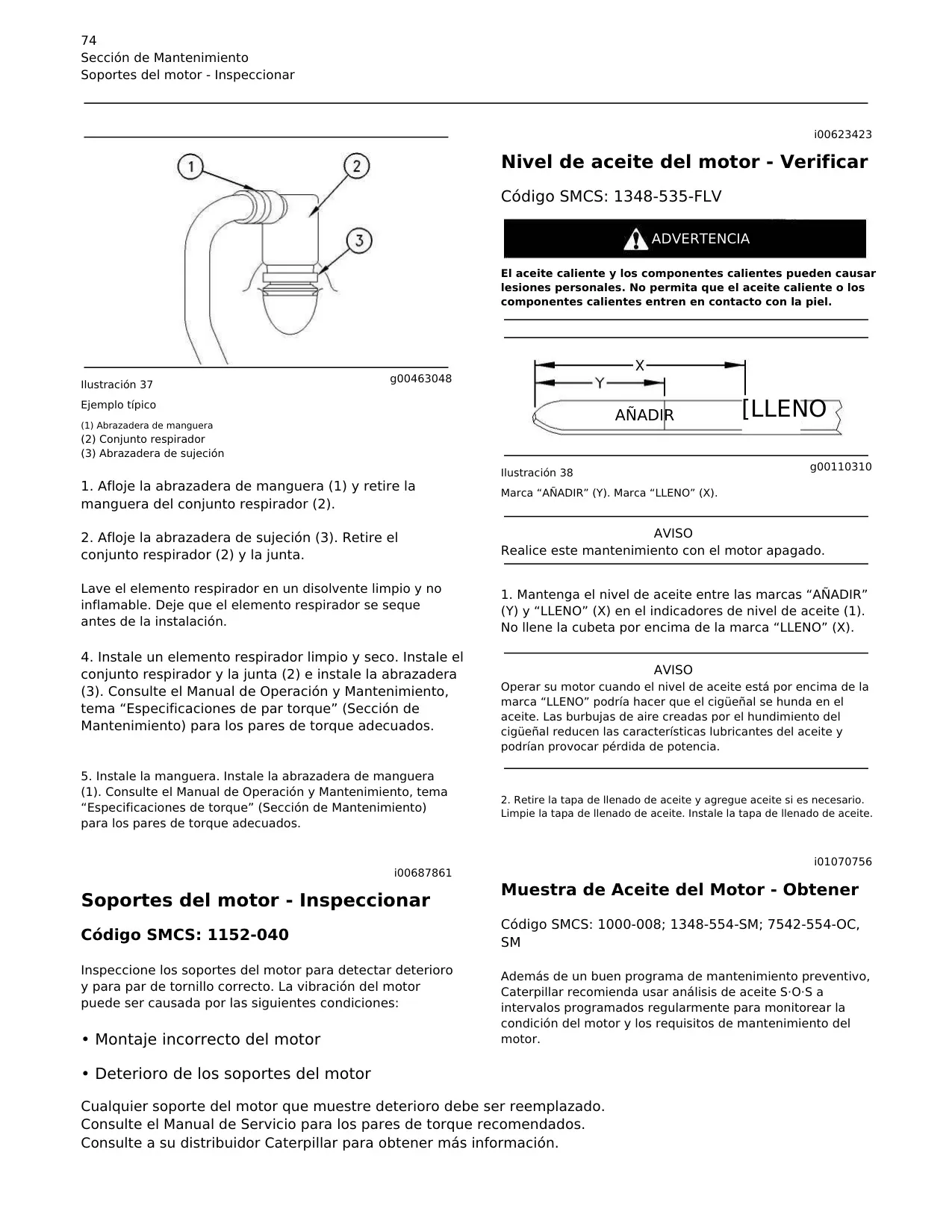

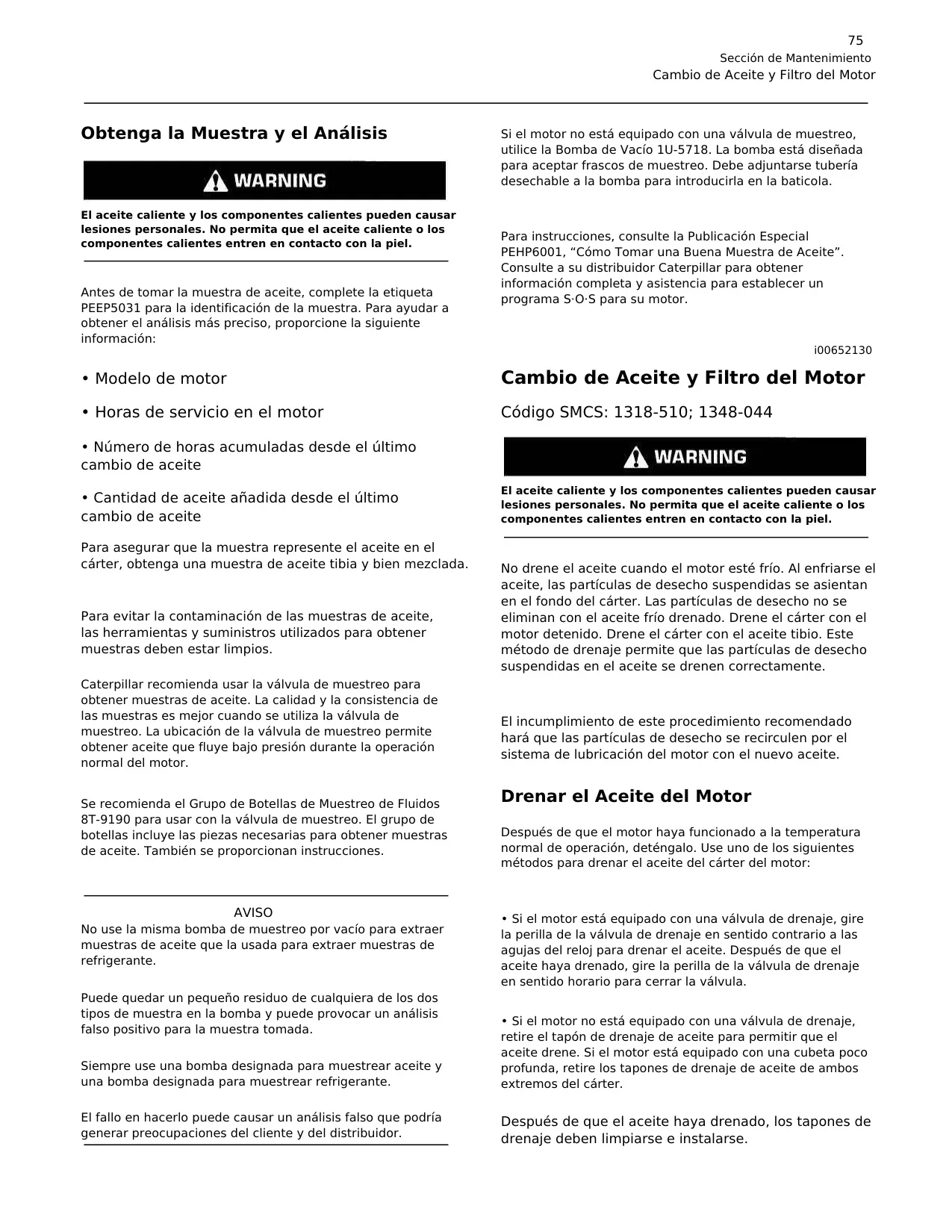

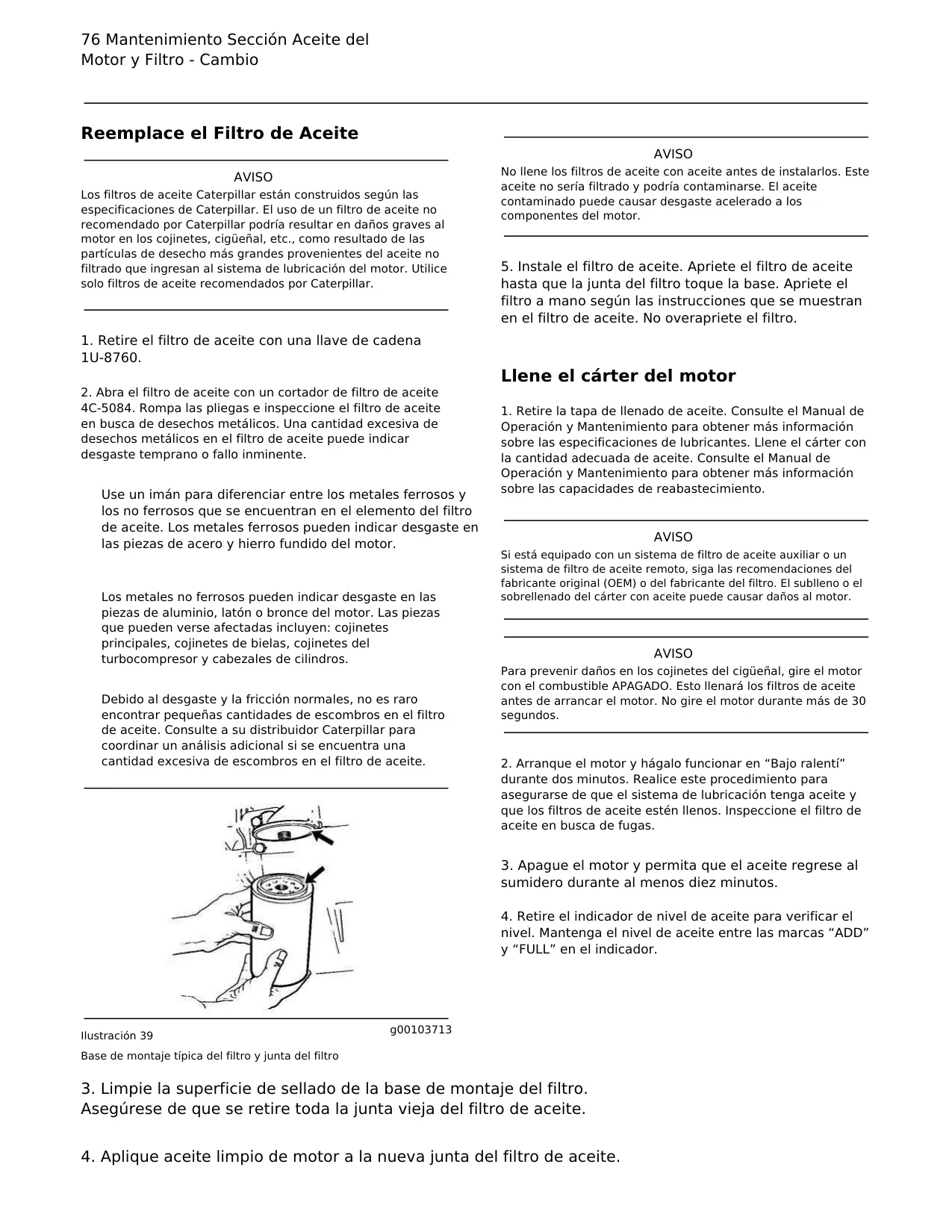

La lubricación del motor se maneja mediante una bomba de tipo engranajes que suministra aceite a presión. Este aceite es enfriado y filtrado para mantener su calidad y proteger los componentes internos. El sistema cuenta con válvulas de derivación que garantizan un flujo ininterrumpido de aceite, incluso bajo condiciones de alta viscosidad o cuando los filtros de aceite están obstruidos, lo que salvaguarda el motor en situaciones críticas. El uso de aceites lubricantes recomendados es indispensable.

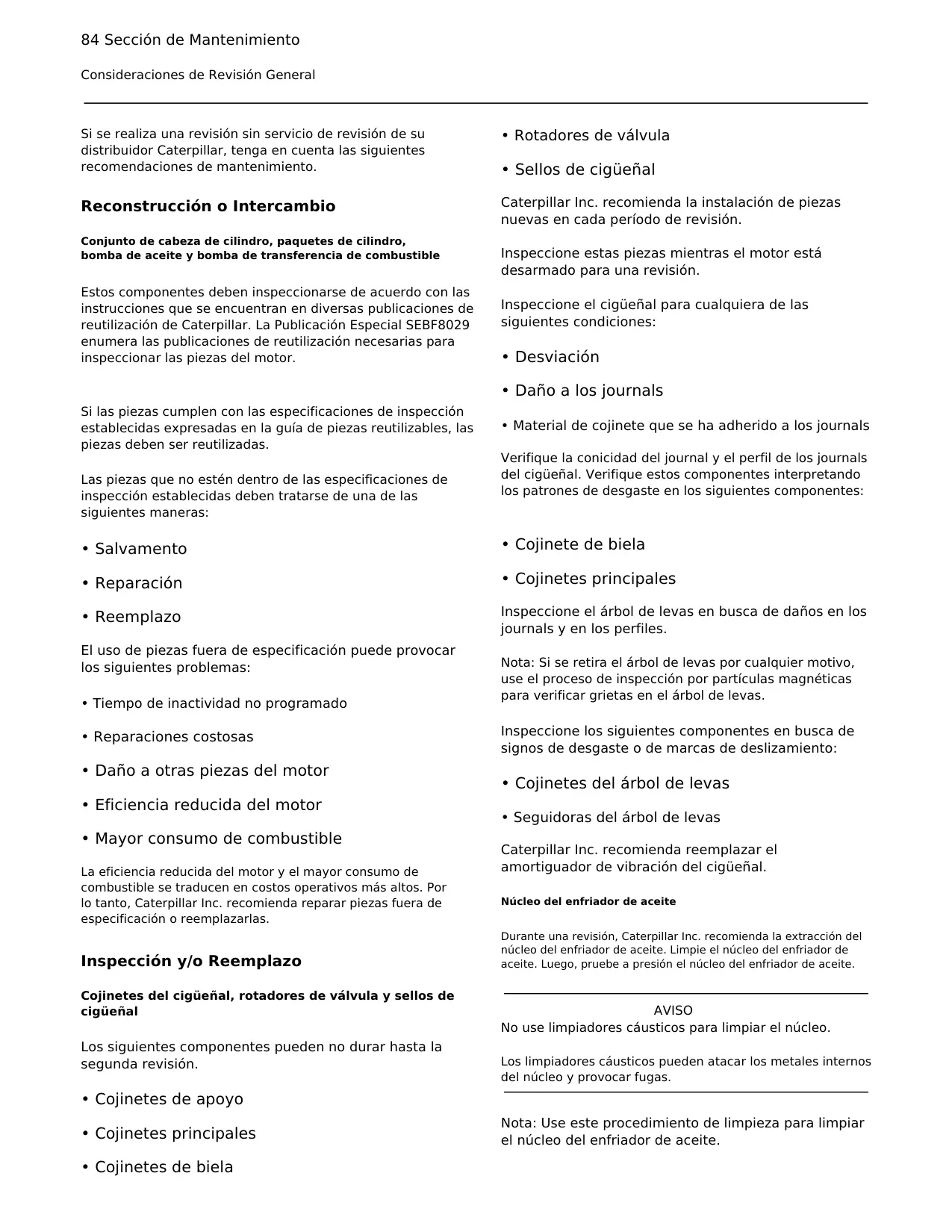

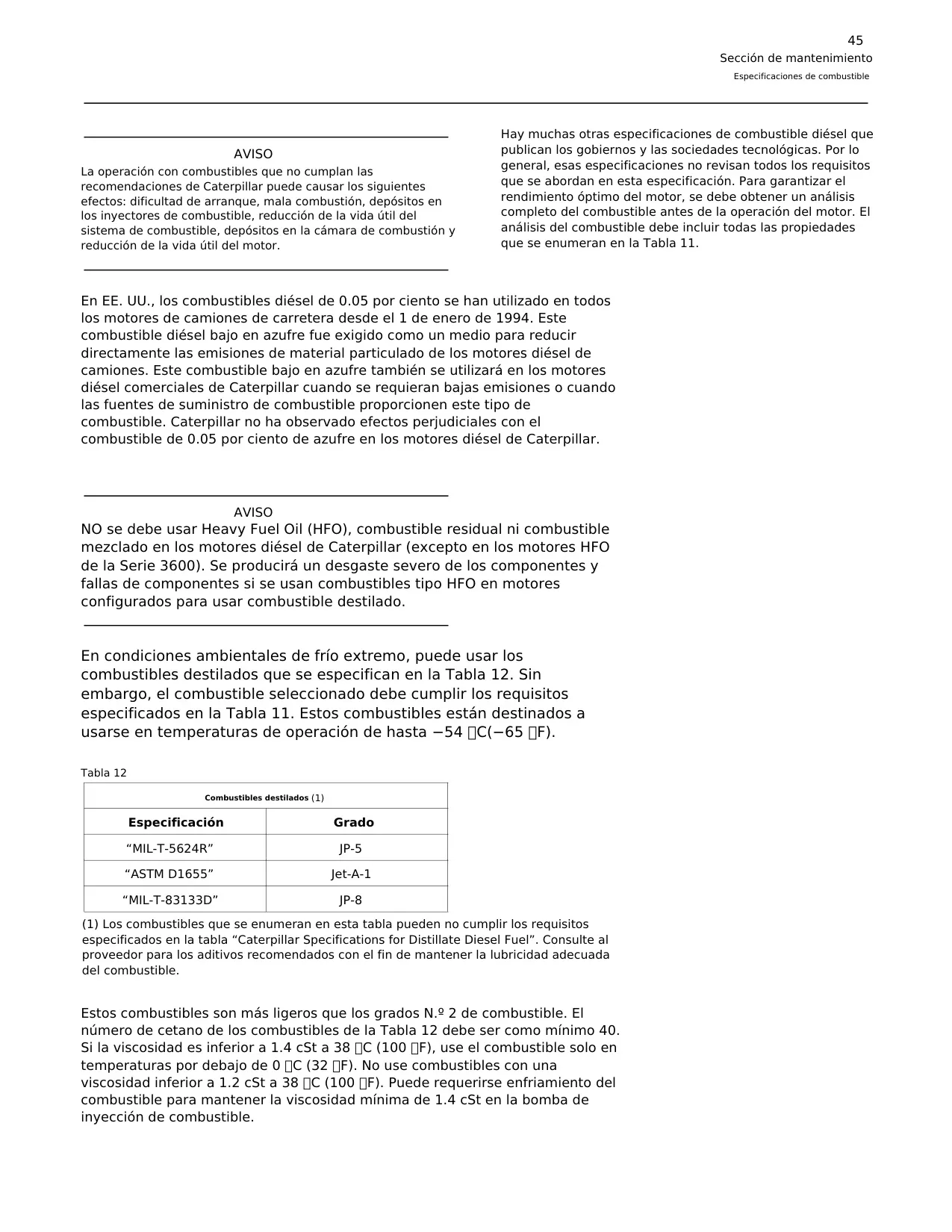

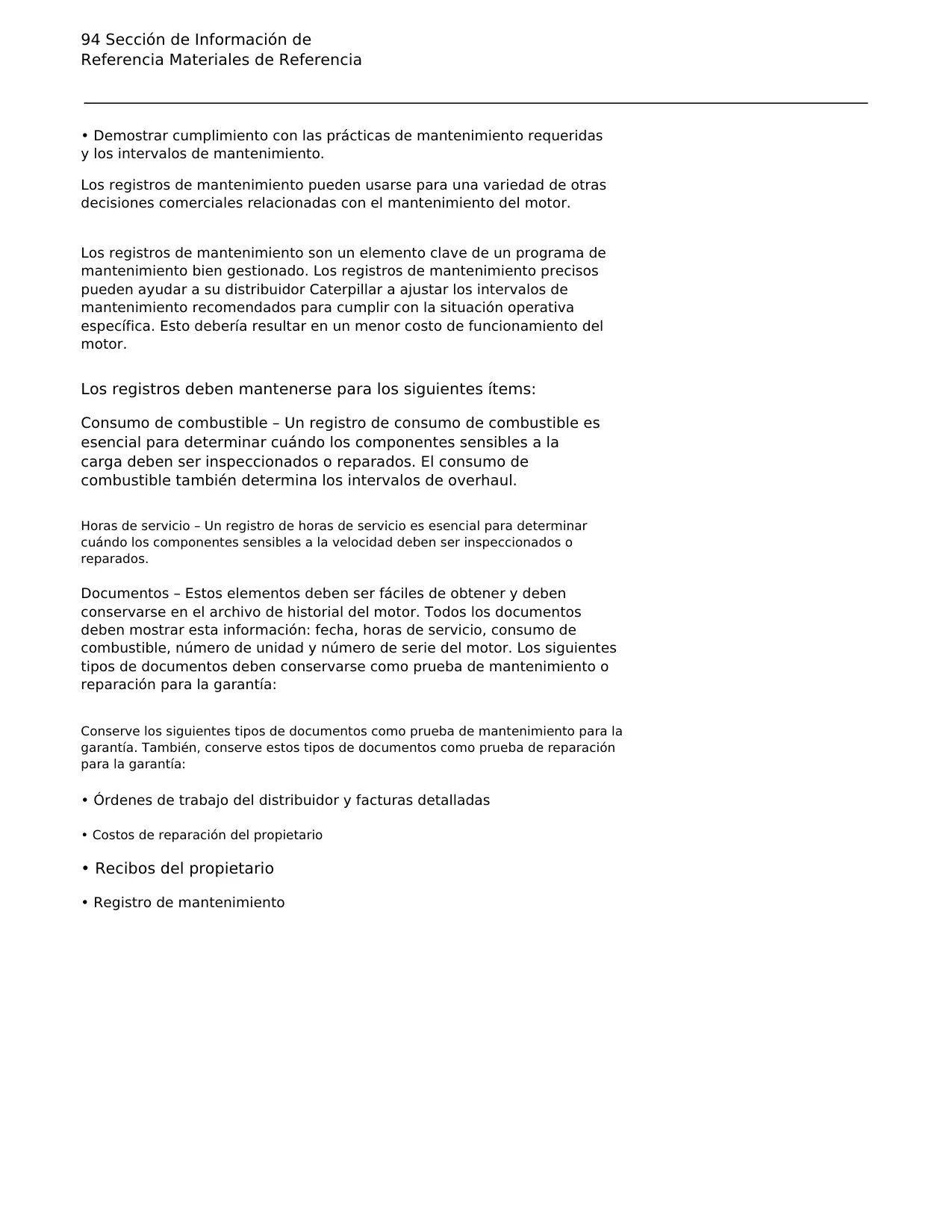

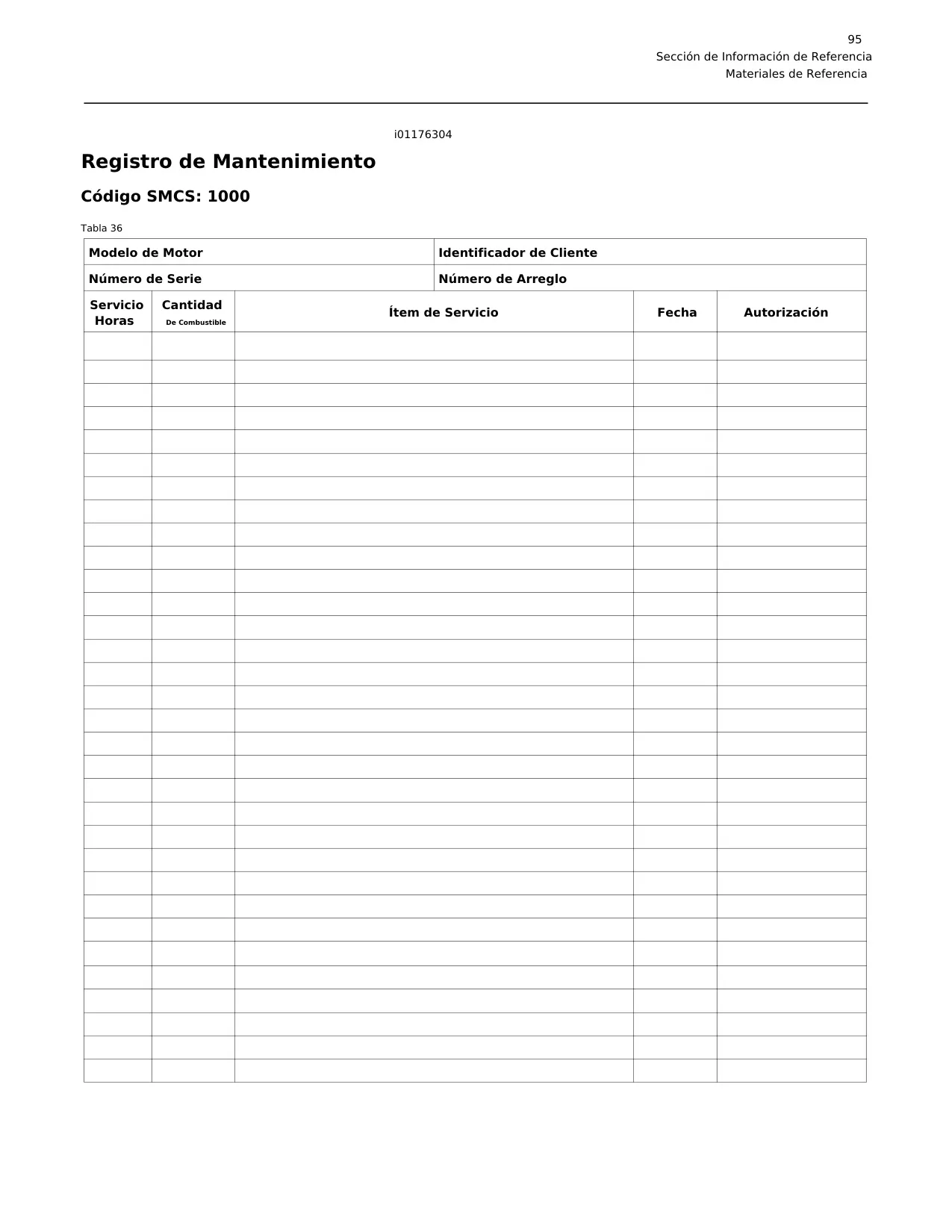

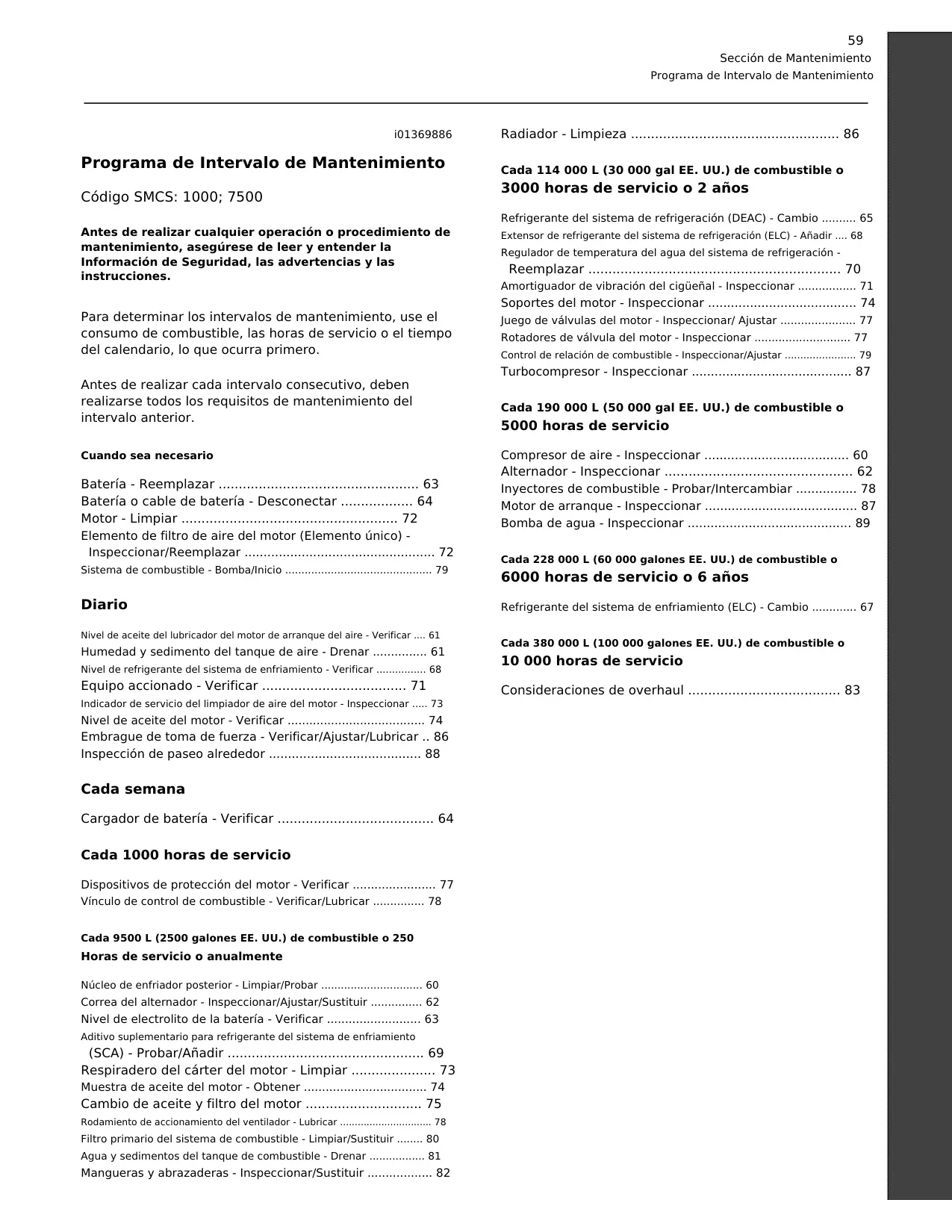

La filosofía de Caterpillar enfatiza que la eficiencia, el control de emisiones y el rendimiento dependen directamente de las recomendaciones de operación y mantenimiento. Esto incluye el uso de refrigerantes, combustibles y aceites lubricantes específicos. El manual promueve un enfoque de mantenimiento preventivo, que, si se sigue, minimiza los costos operativos al reducir los tiempos de inactividad no programados y las posibles fallas.

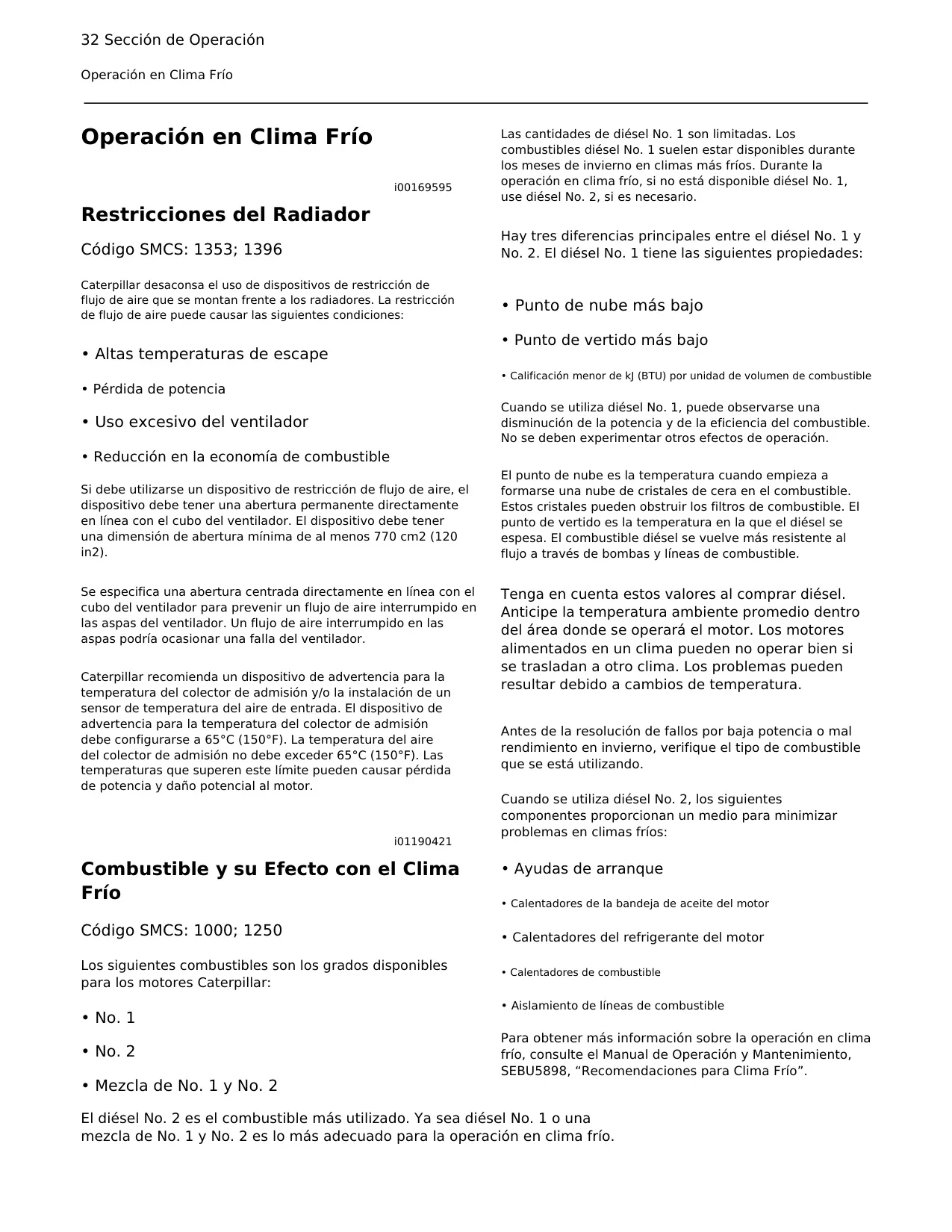

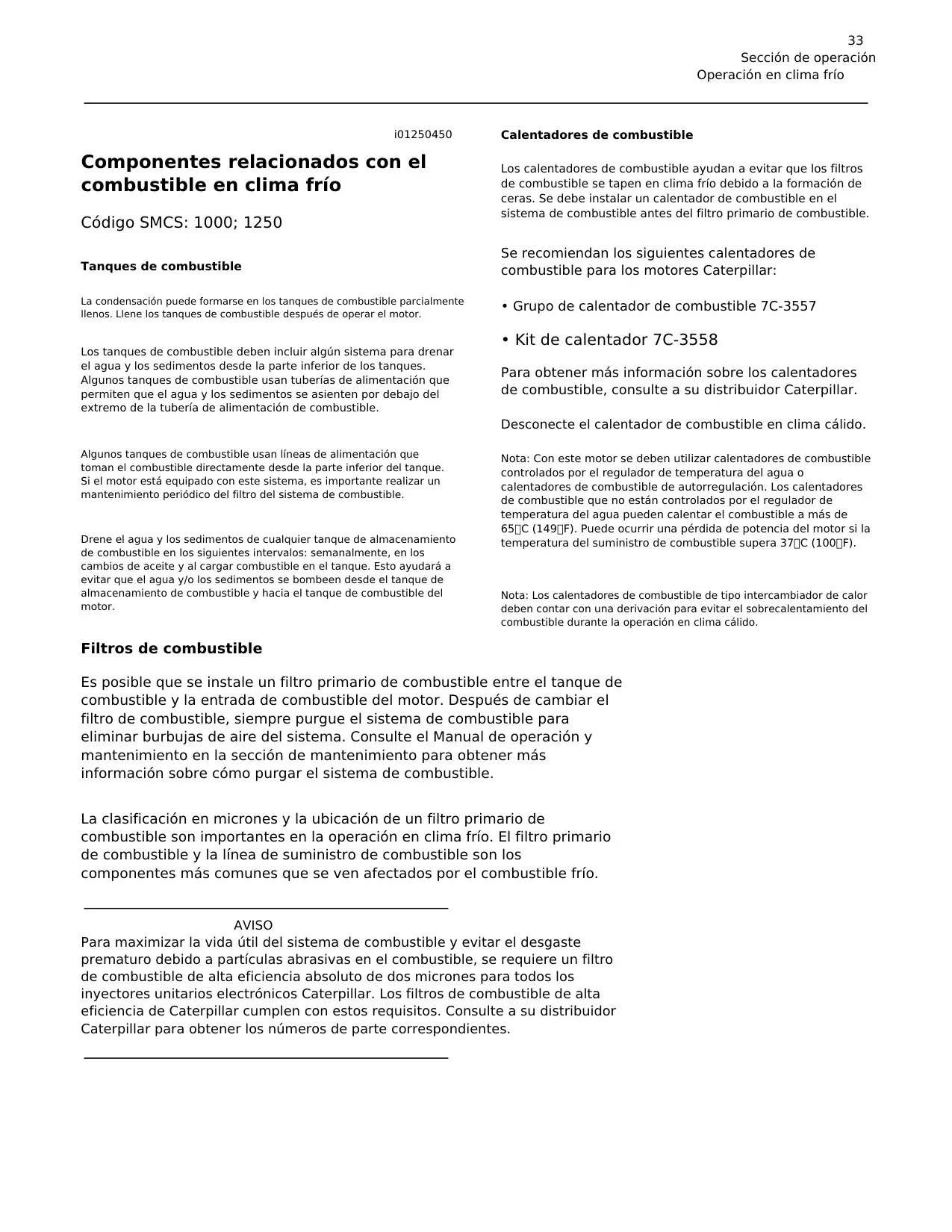

El motor 3406 Mecánico está preparado para operar en diversas condiciones climáticas. Para climas fríos, se recomiendan ayudas de arranque como calentadores de cárter de aceite, calentadores de agua de camisa, calentadores de combustible y aislamiento de líneas de combustible. Estas medidas son cruciales para asegurar un arranque fiable y un rendimiento óptimo en bajas temperaturas. La adaptación a la temperatura ambiente es clave para su durabilidad.

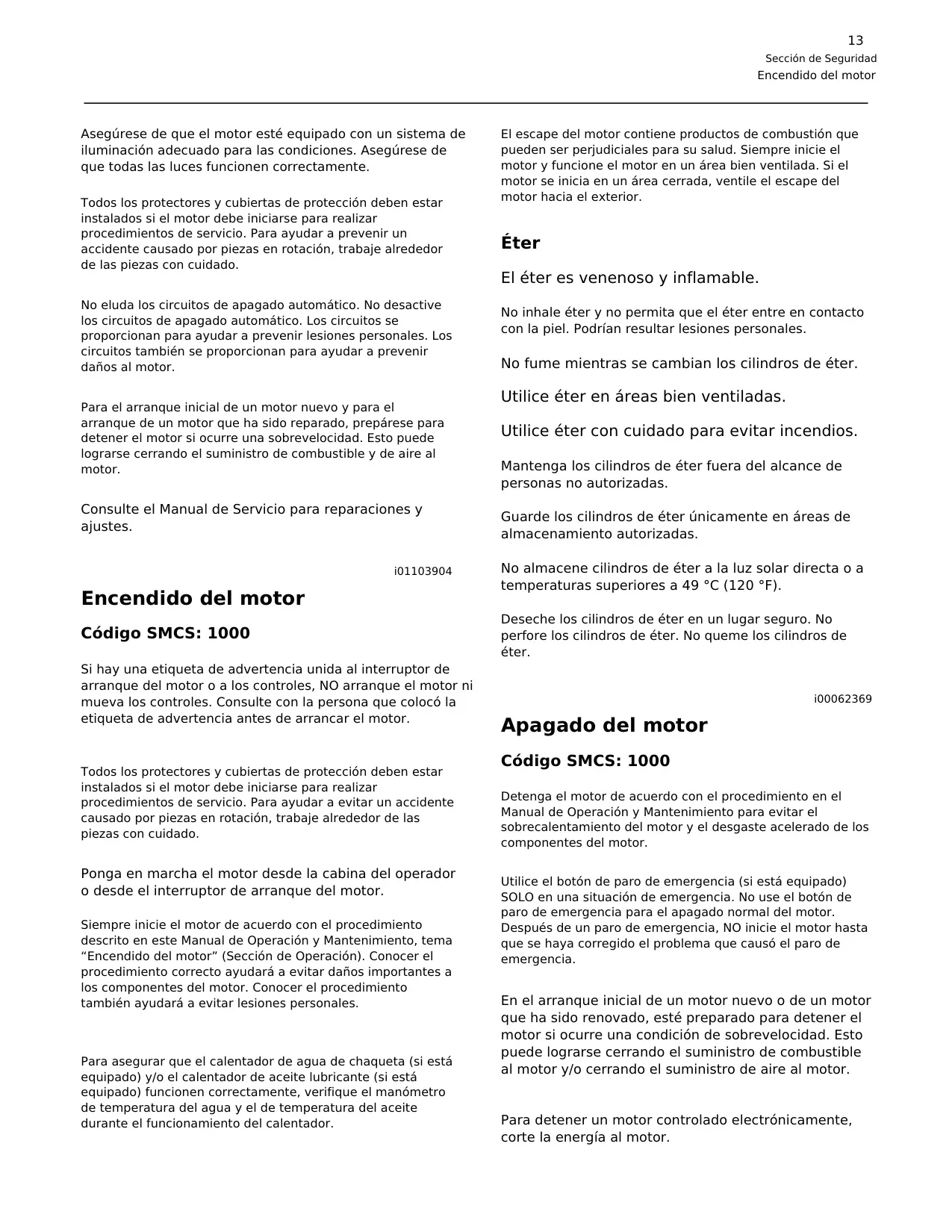

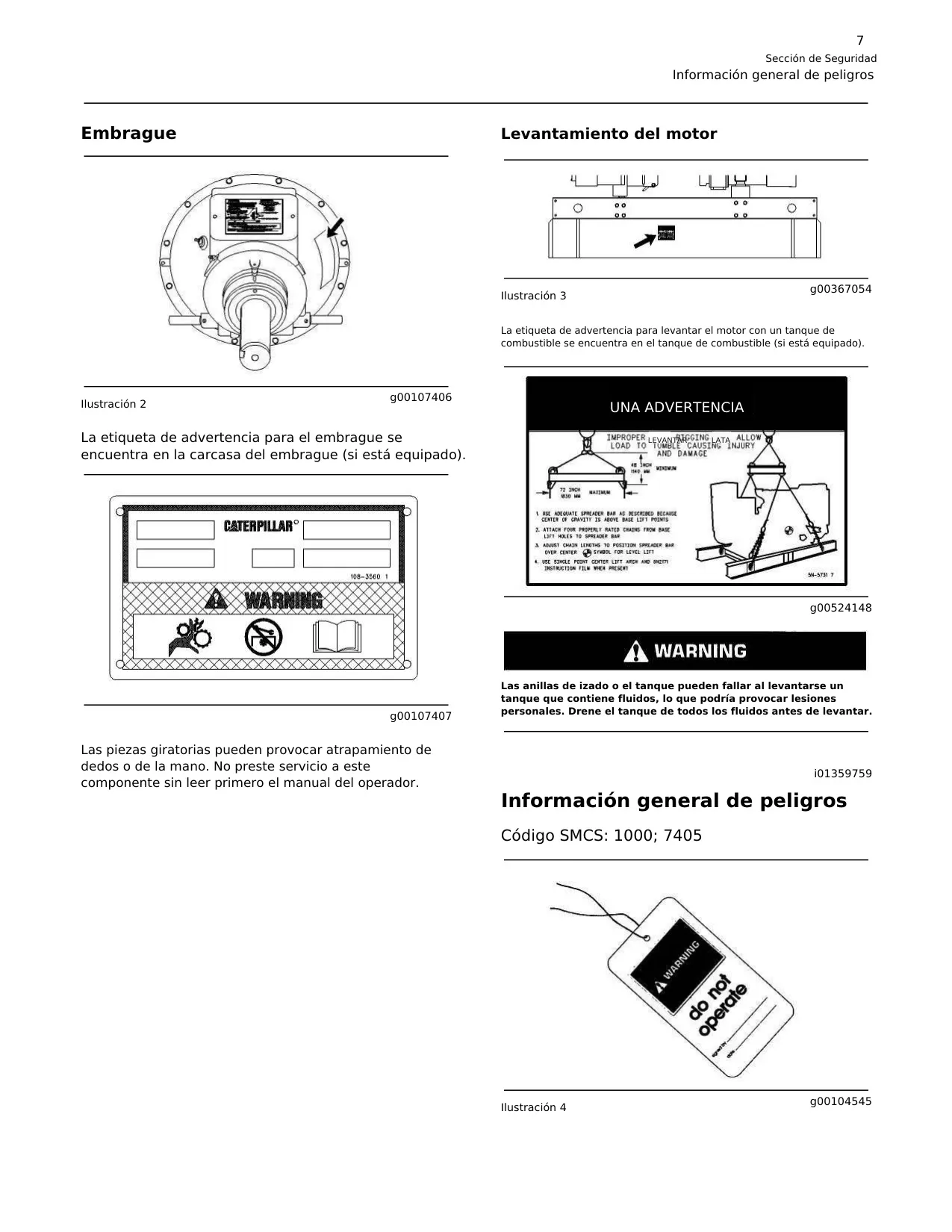

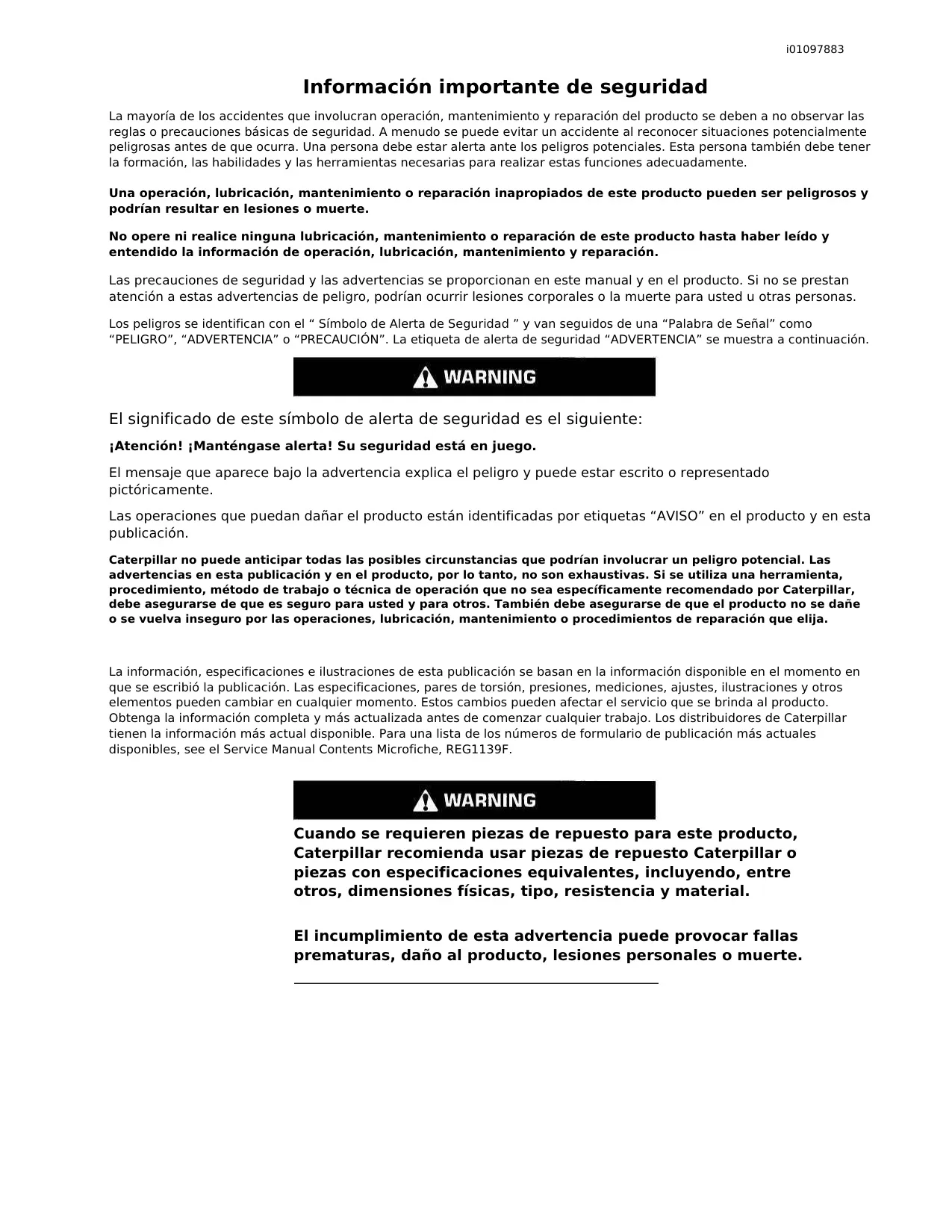

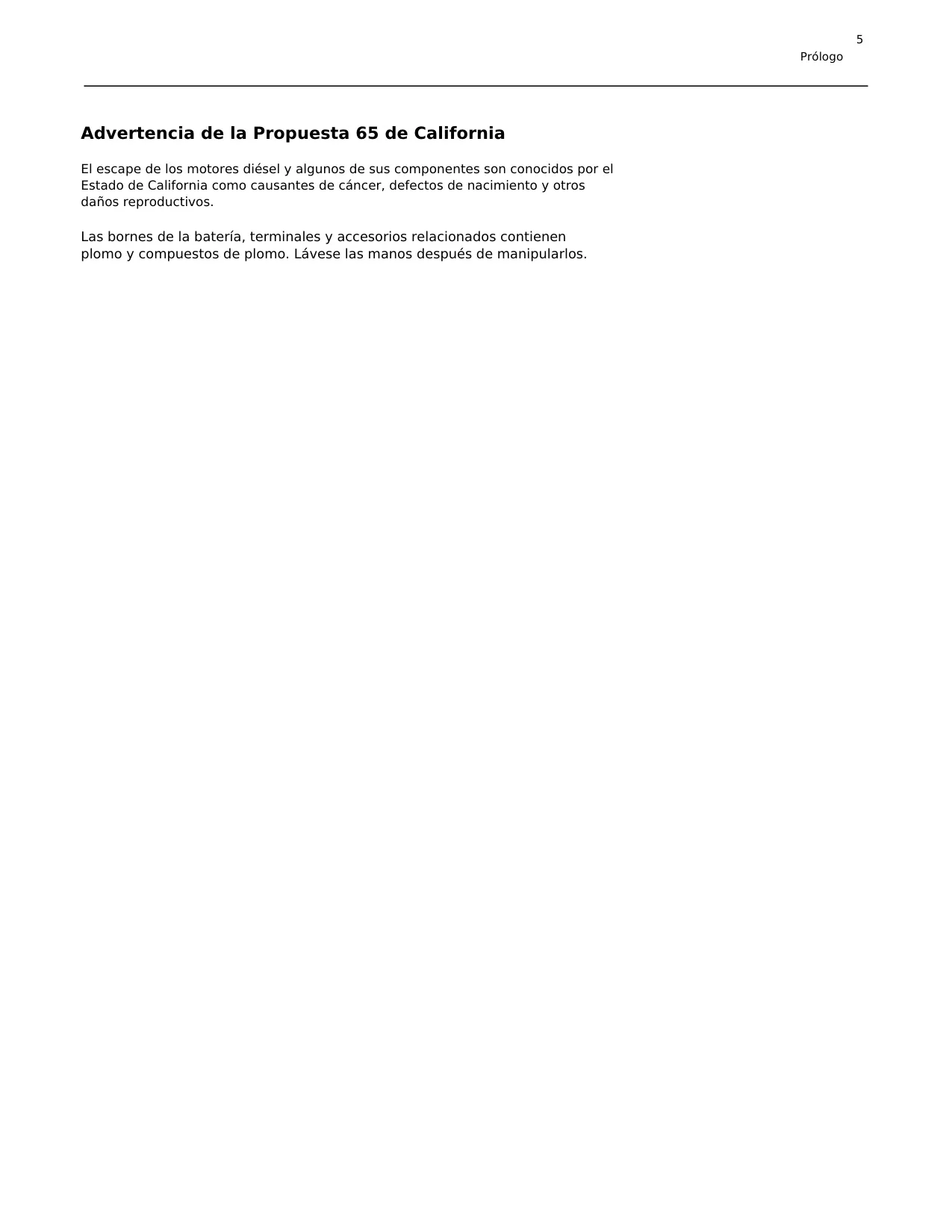

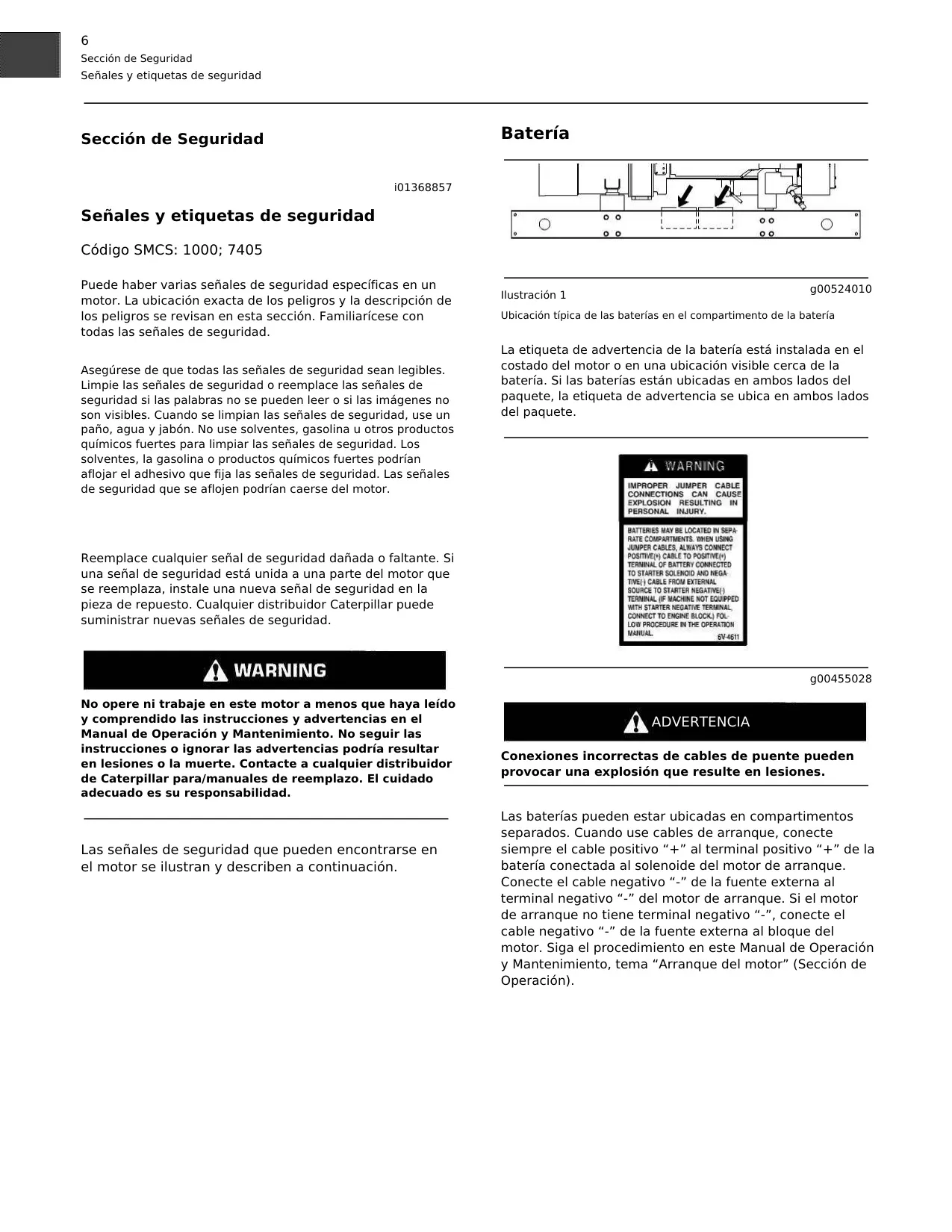

Finalmente, la seguridad es un pilar fundamental en la operación y mantenimiento de este motor. El manual insiste en la importancia de leer y comprender toda la información de seguridad para prevenir accidentes y lesiones. Además, Caterpillar subraya la necesidad de utilizar únicamente piezas de repuesto originales o con especificaciones equivalentes para garantizar la integridad y el funcionamiento correcto del motor, protegiendo tanto al equipo como al personal.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Motor Caterpillar 3406 Mecanico y las respondemos a continuación.
