Radio Baofeng UV 3R
Instrucciones del Radio Baofeng UV 3R
Aquí le ofrecemos el manual de Radio Baofeng UV 3R completamente gratis y en español. Este manual lo hemos catalogado en la sección de Radios Portátiles en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Radio Baofeng UV 3R, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

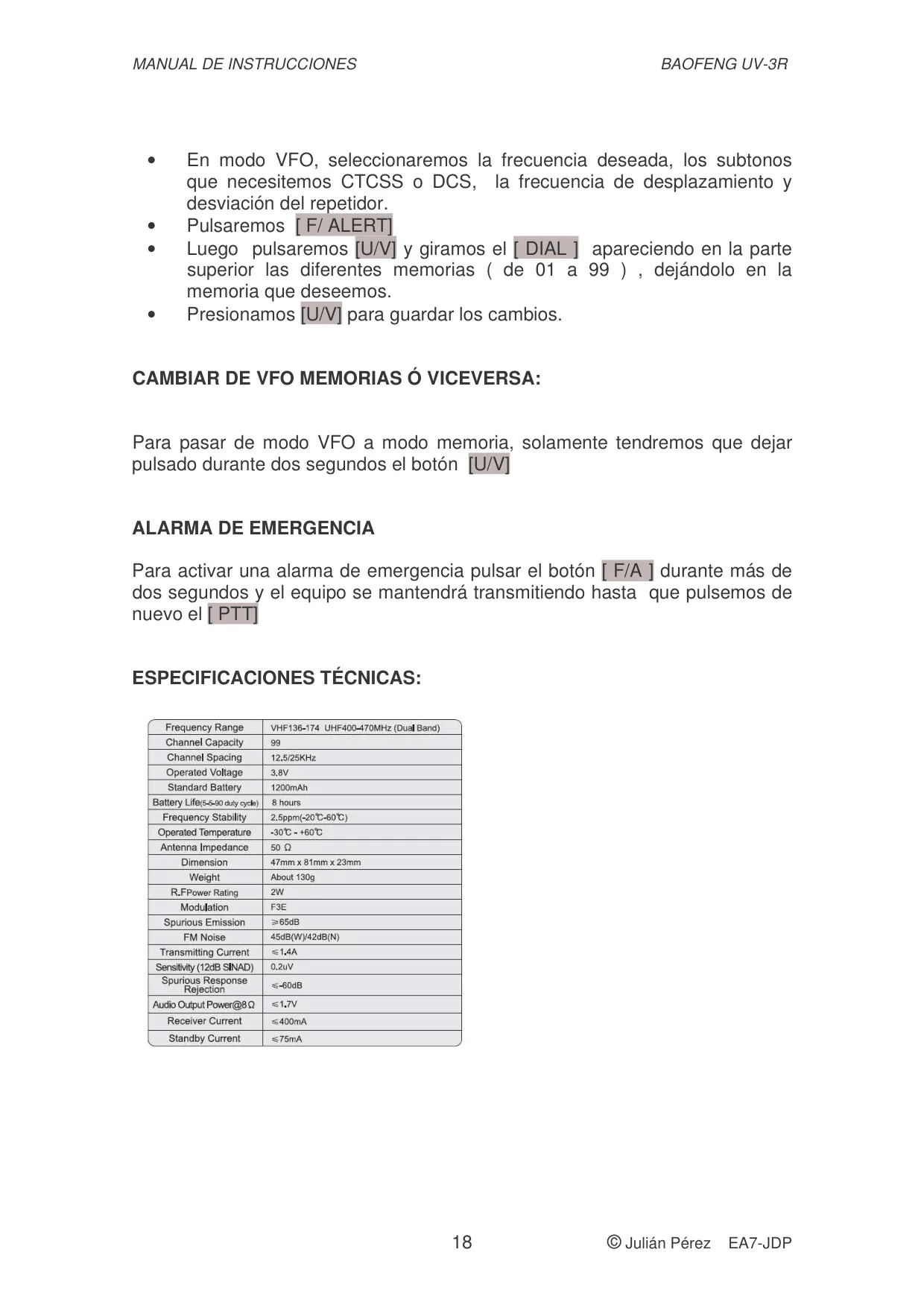

Especificaciones del Radio Baofeng UV 3R
| Parámetro | Valor |
|---|---|
| Rango de Frecuencia | VHF136-174 MHz, UHF400-470 MHz (Doble Banda) |
| Capacidad de Canales | 99 |
| Separación de Canales | 12.5/25 KHz |
| Voltaje de Operación | 3.8V |
| Batería Estándar | 1200mAh |
| Vida de la Batería (ciclo 5-5-90) | 8 horas |
| Estabilidad de Frecuencia | 2.5ppm (-20°C~60°C) |
| Temperatura de Operación | -30°C - +60°C |
| Impedancia de Antena | 50 Ω |
| Dimensiones | 47mm x 81mm x 23mm |
| Peso | Aproximadamente 130g |
| Potencia de RF | 2W |
| Modulación | F3E |
| Emisión Espuria | ≥65dB |
| Ruido FM | 45dB(W)/42dB(N) |
| Corriente de Transmisión | ≤1.4A |
| Sensibilidad (12dB SINAD) | 0.2µV |
| Rechazo de Respuesta Espuria | ≤-60dB |
| Potencia de Salida de Audio@8Ω | ≤1.7V |
| Corriente de Receptor | ≤400mA |
| Corriente en Espera | ≤75mA |
Detalles del Radio Baofeng UV 3R

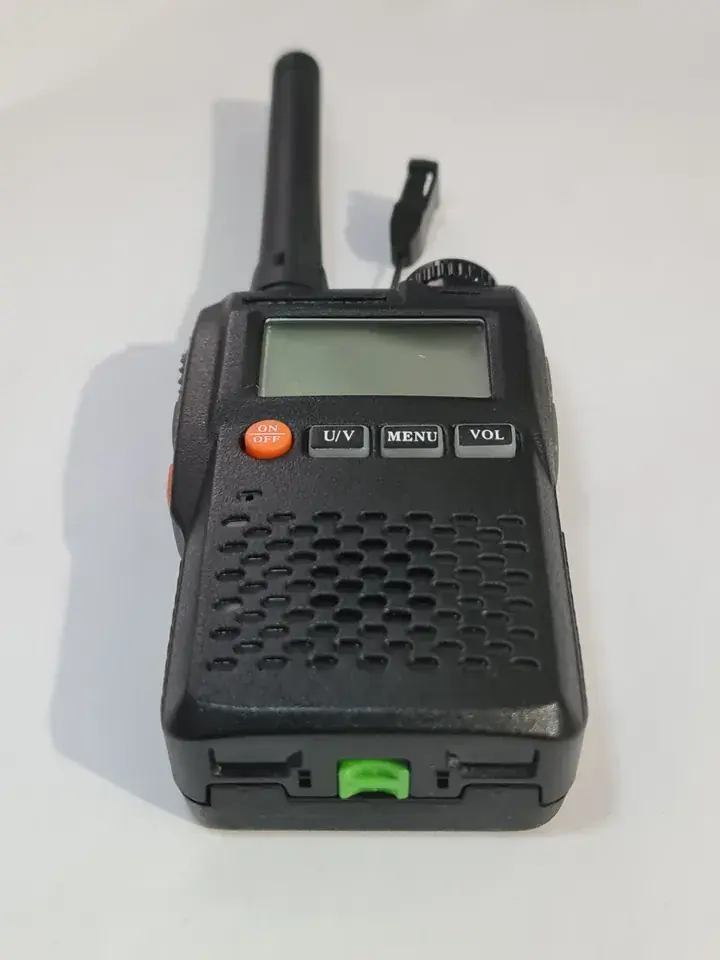

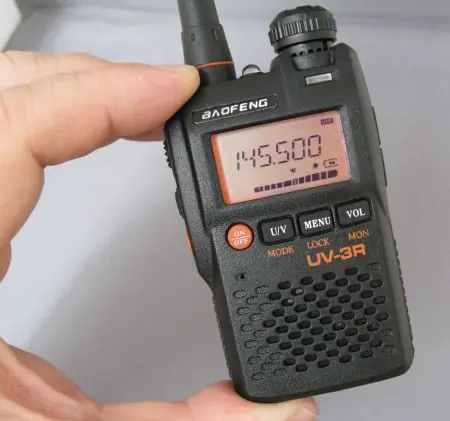

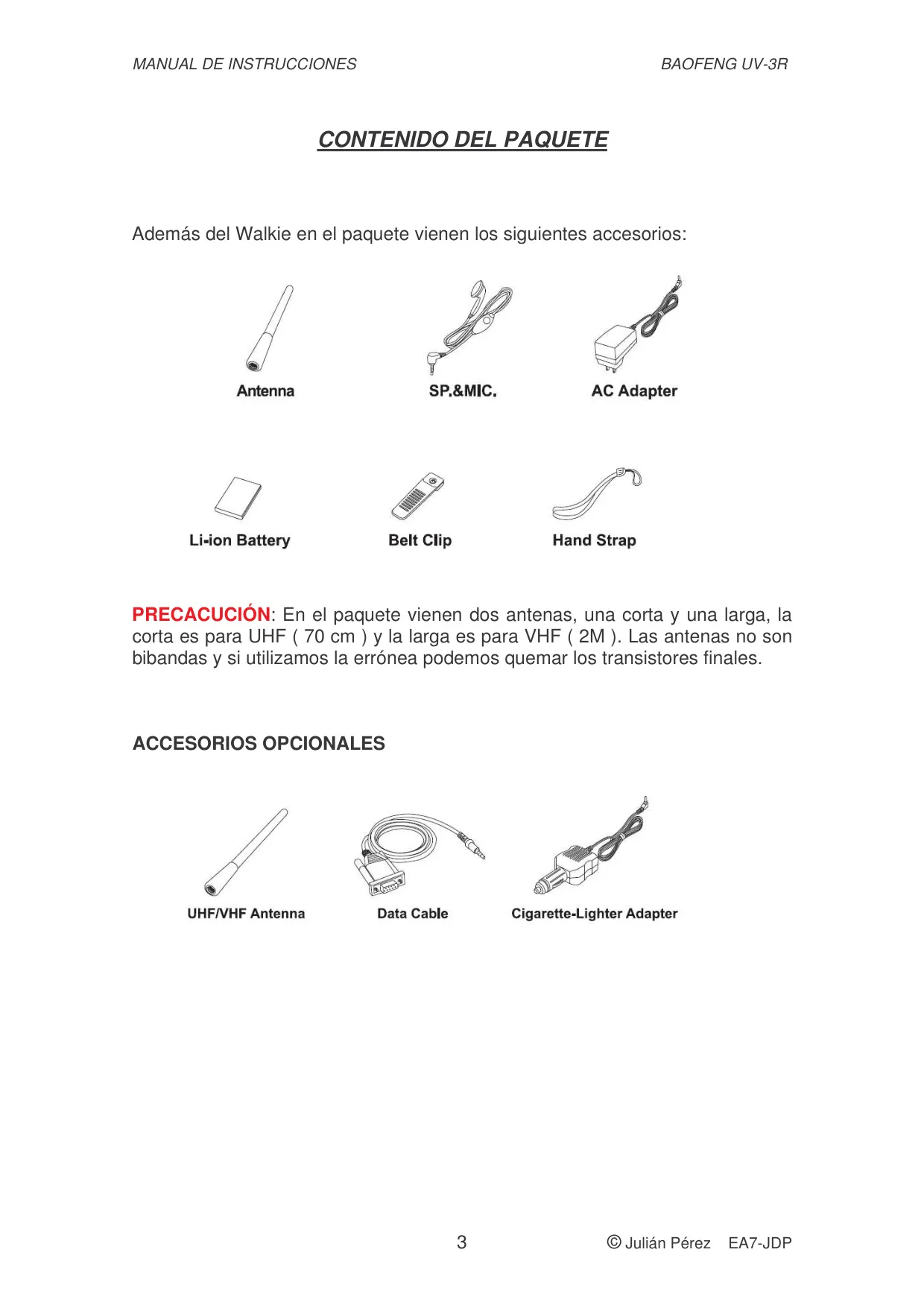

El Baofeng UV 3R es un radio transceptor portátil diseñado para comunicaciones eficientes. En su paquete, además del walkie, se incluyen accesorios esenciales como dos antenas (una corta para UHF y una larga para VHF), un auricular con micrófono, un adaptador de corriente AC, una batería de iones de litio de 1200mAh, un clip para cinturón y una correa de mano. Es crucial seleccionar la antena correcta para evitar daños a los transistores finales.

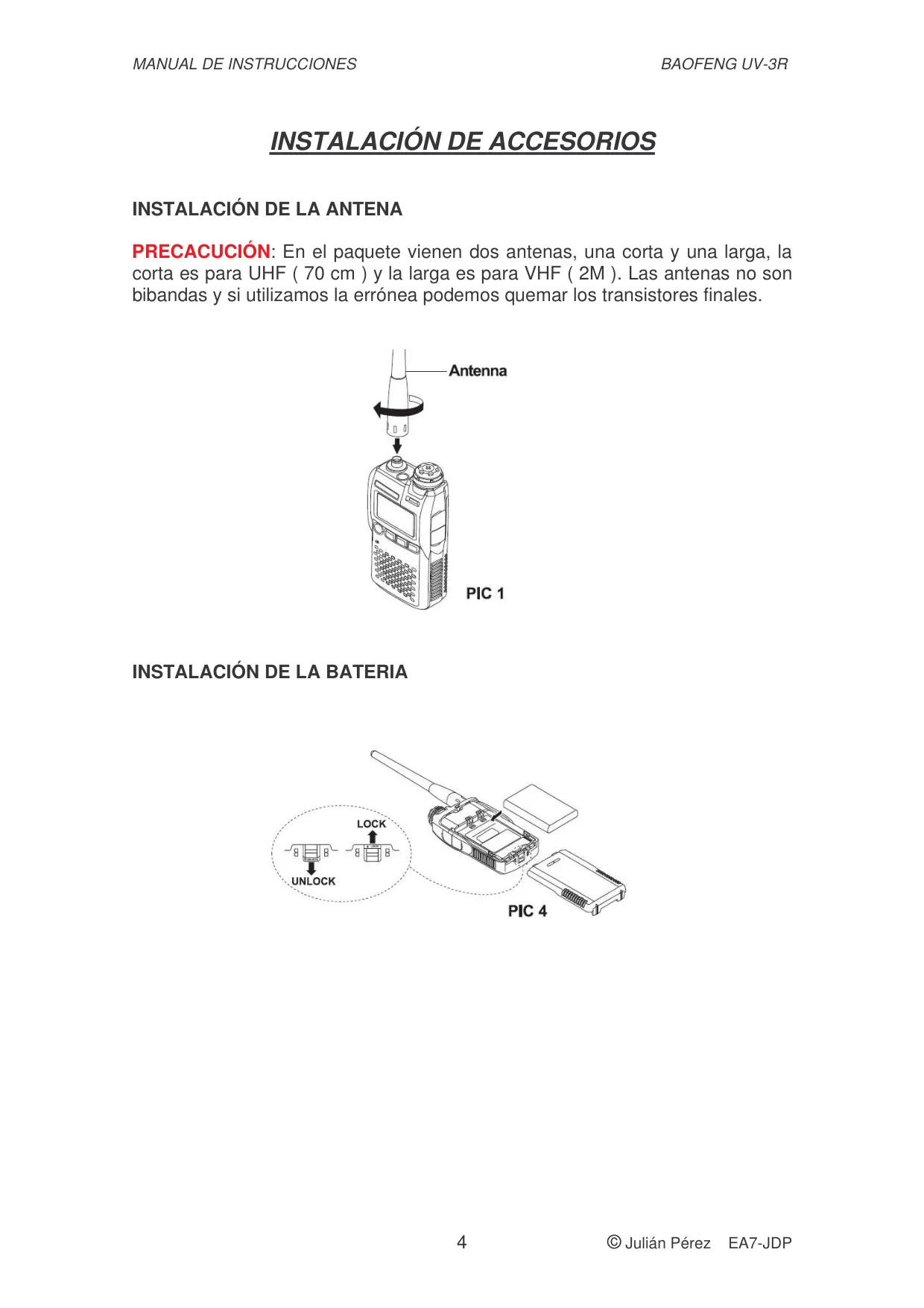

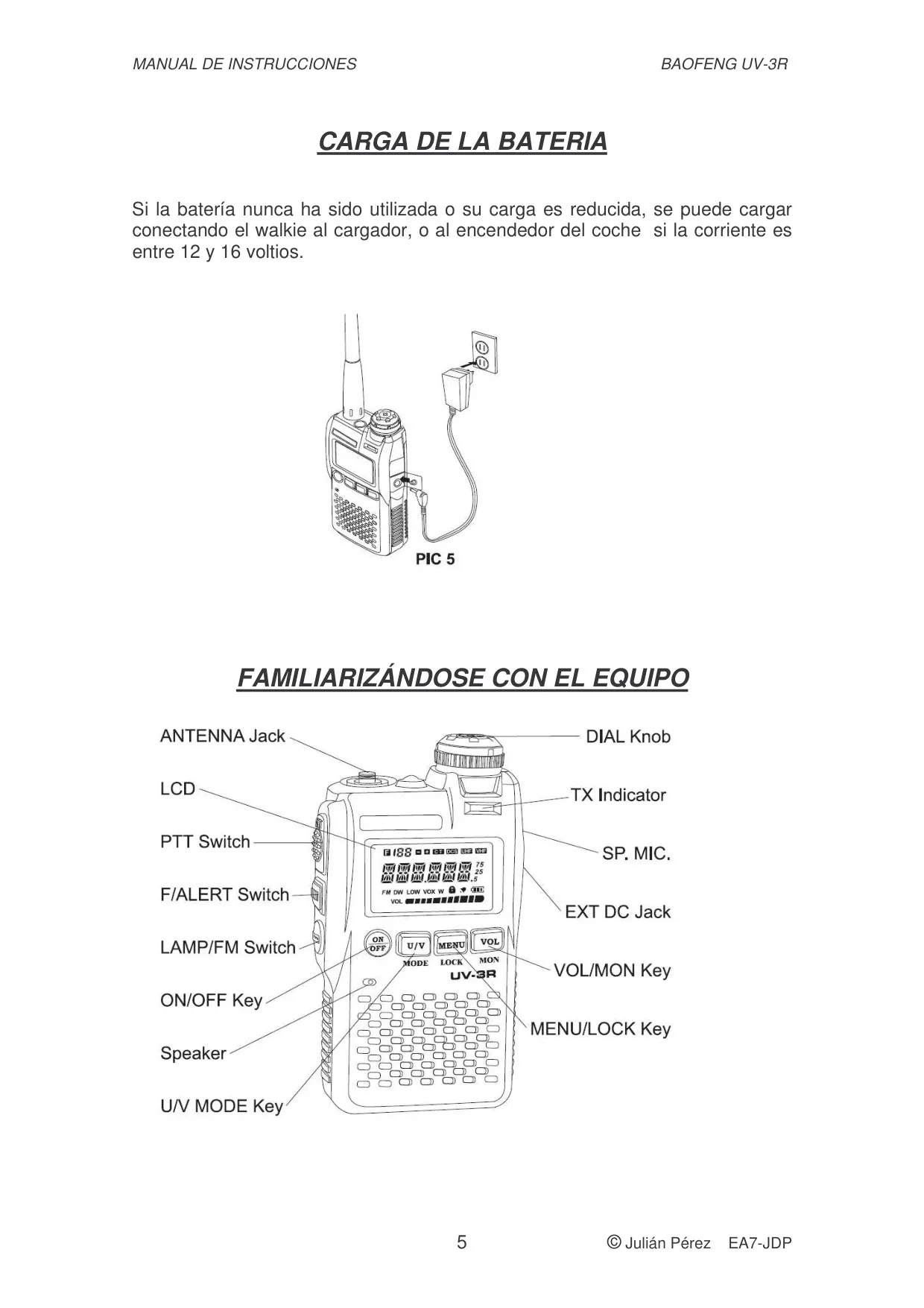

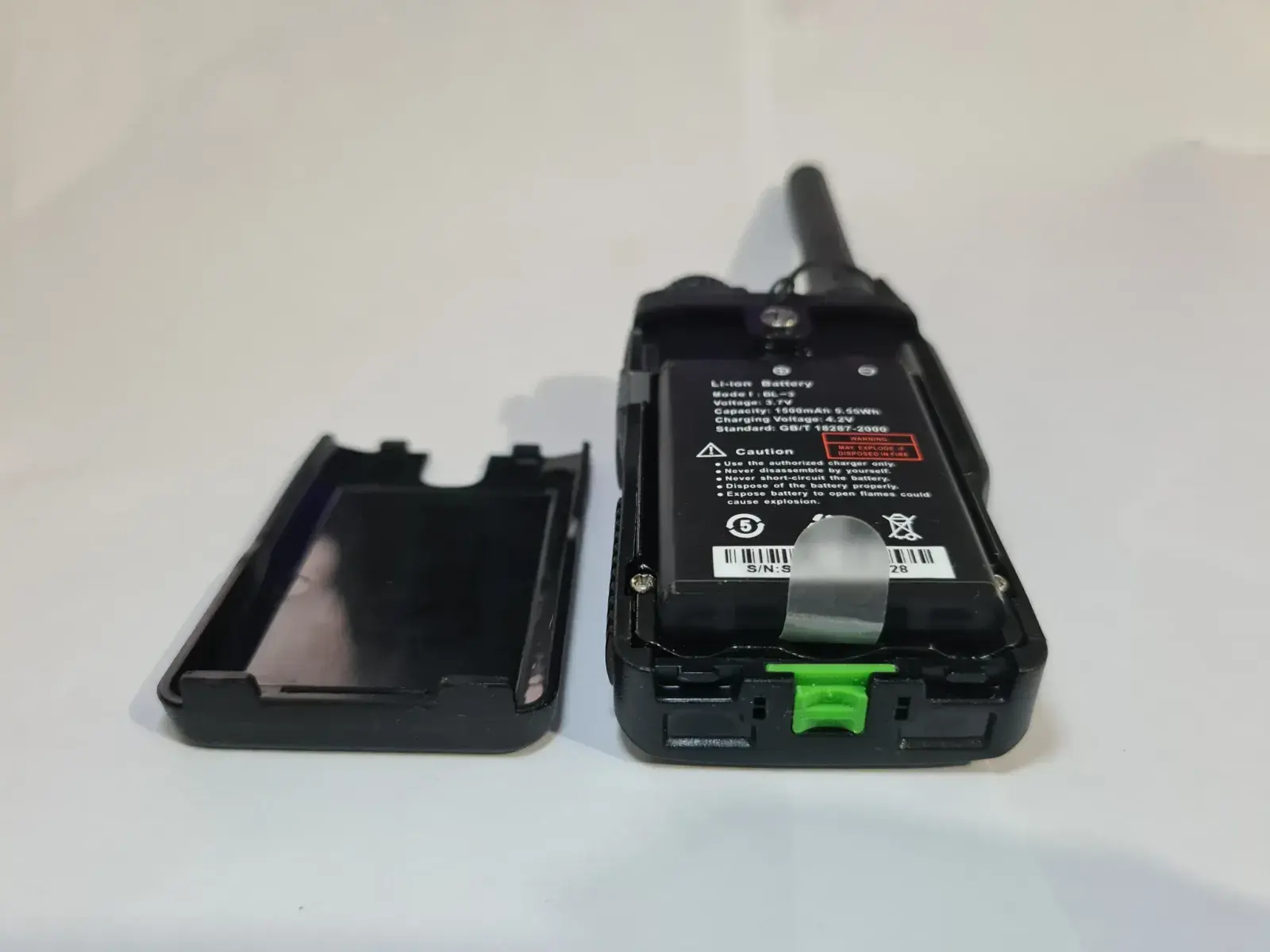

La instalación de la antena es sencilla, roscándola en sentido horario. La batería se inserta en el compartimento trasero y se asegura con el mecanismo de bloqueo/desbloqueo. Para cargarla, el walkie se conecta directamente a un cargador de pared o a un adaptador de encendedor de coche (12-16V). Estos pasos básicos aseguran que el equipo esté listo para operar.

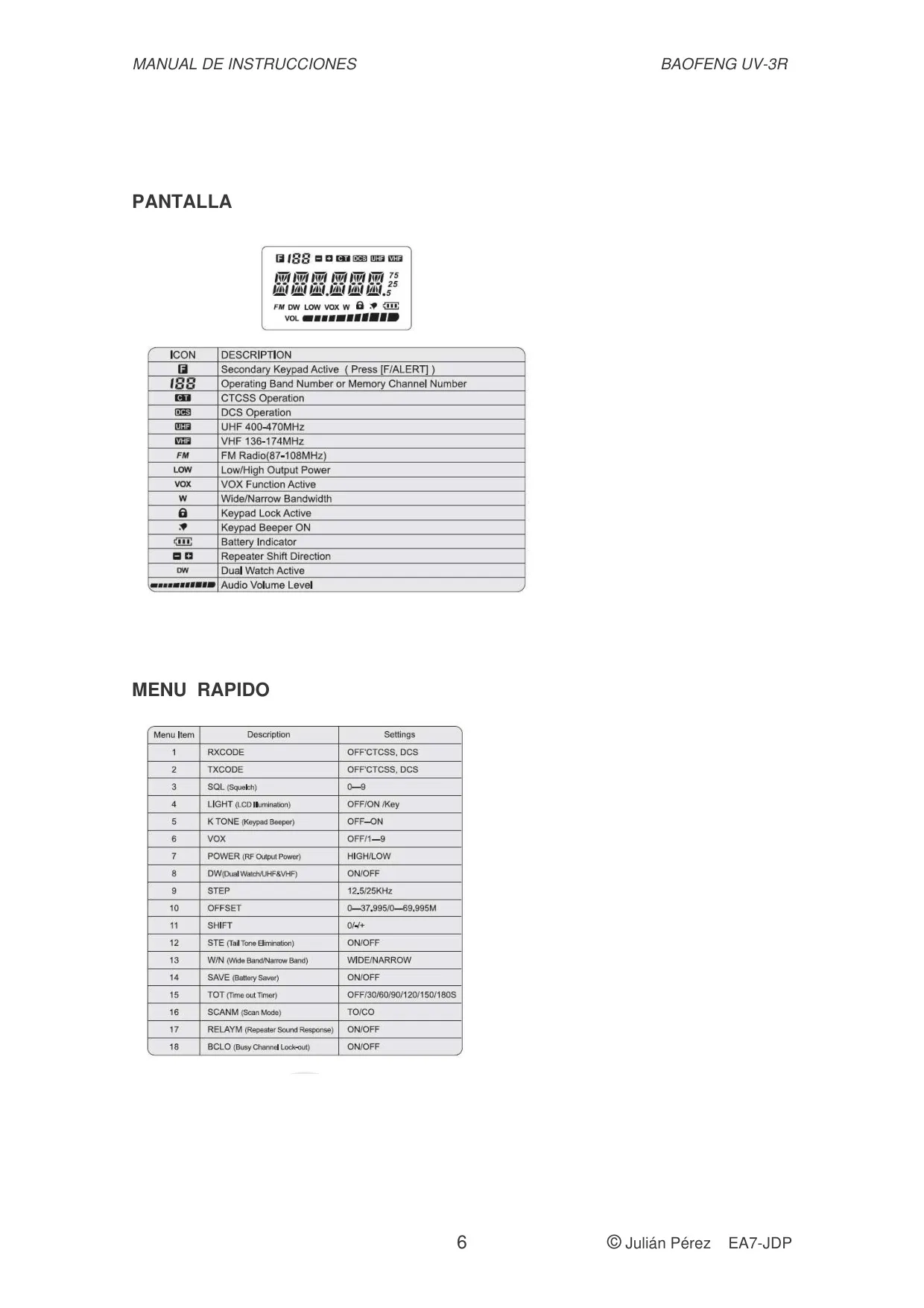

El dispositivo cuenta con una pantalla LCD retroiluminada en naranja que muestra información vital como la frecuencia, nivel de batería, modo de operación (FM, VOX, W/N), e iconos para indicar funciones activas como CTCSS, DCS, UHF/VHF, baja potencia, bloqueo de teclado o estado del repetidor. Un dial giratorio facilita la navegación y ajuste de volumen.

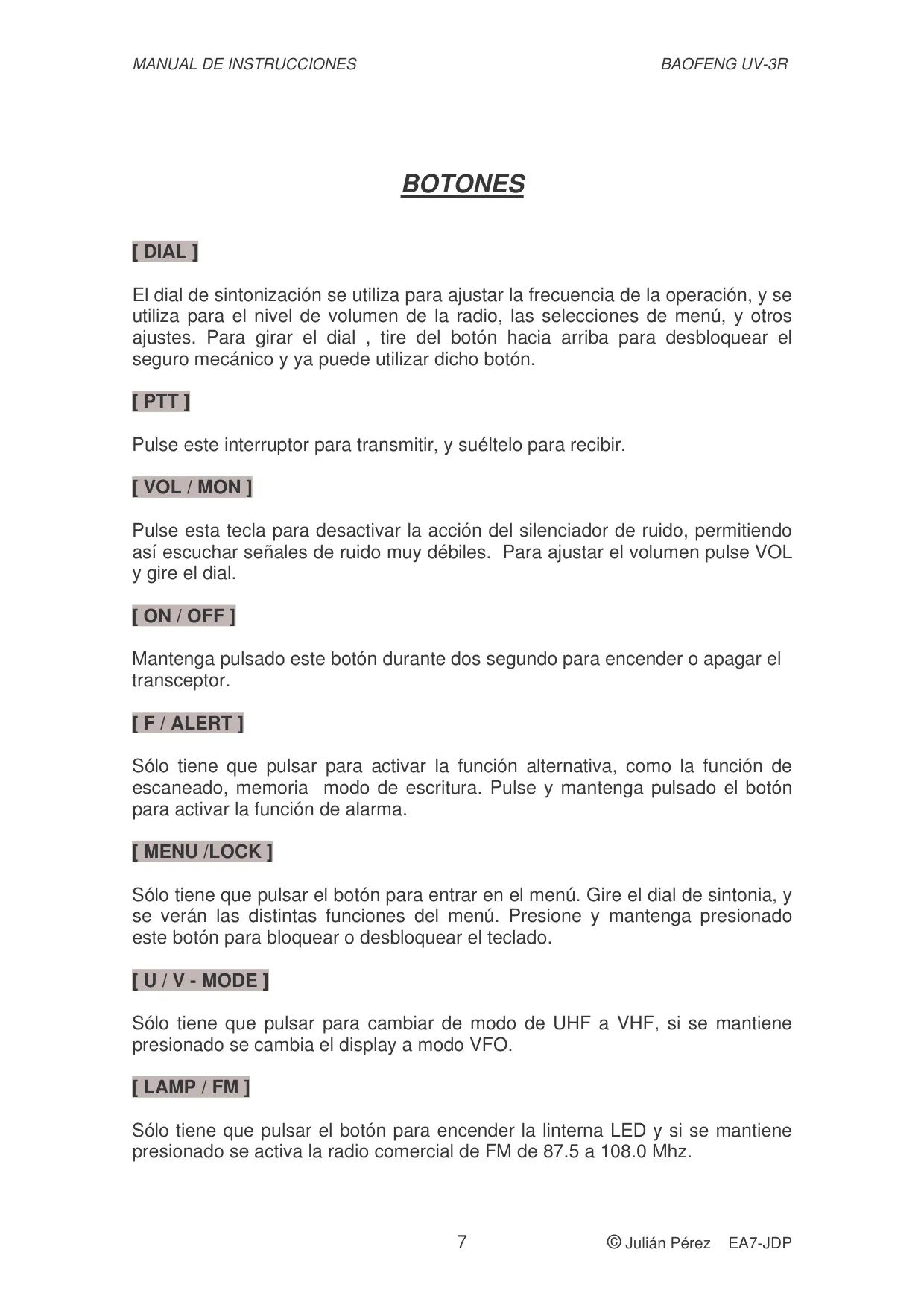

Entre sus controles principales, el Baofeng UV-3R incluye el botón PTT (Push-To-Talk) para transmitir, el VOL/MON para ajustar el volumen y monitorear señales débiles, y el ON/OFF para encender y apagar. El botón F/ALERT activa funciones alternativas o la alarma, mientras que MENU/LOCK permite acceder al menú de configuración y bloquear el teclado para evitar cambios accidentales.

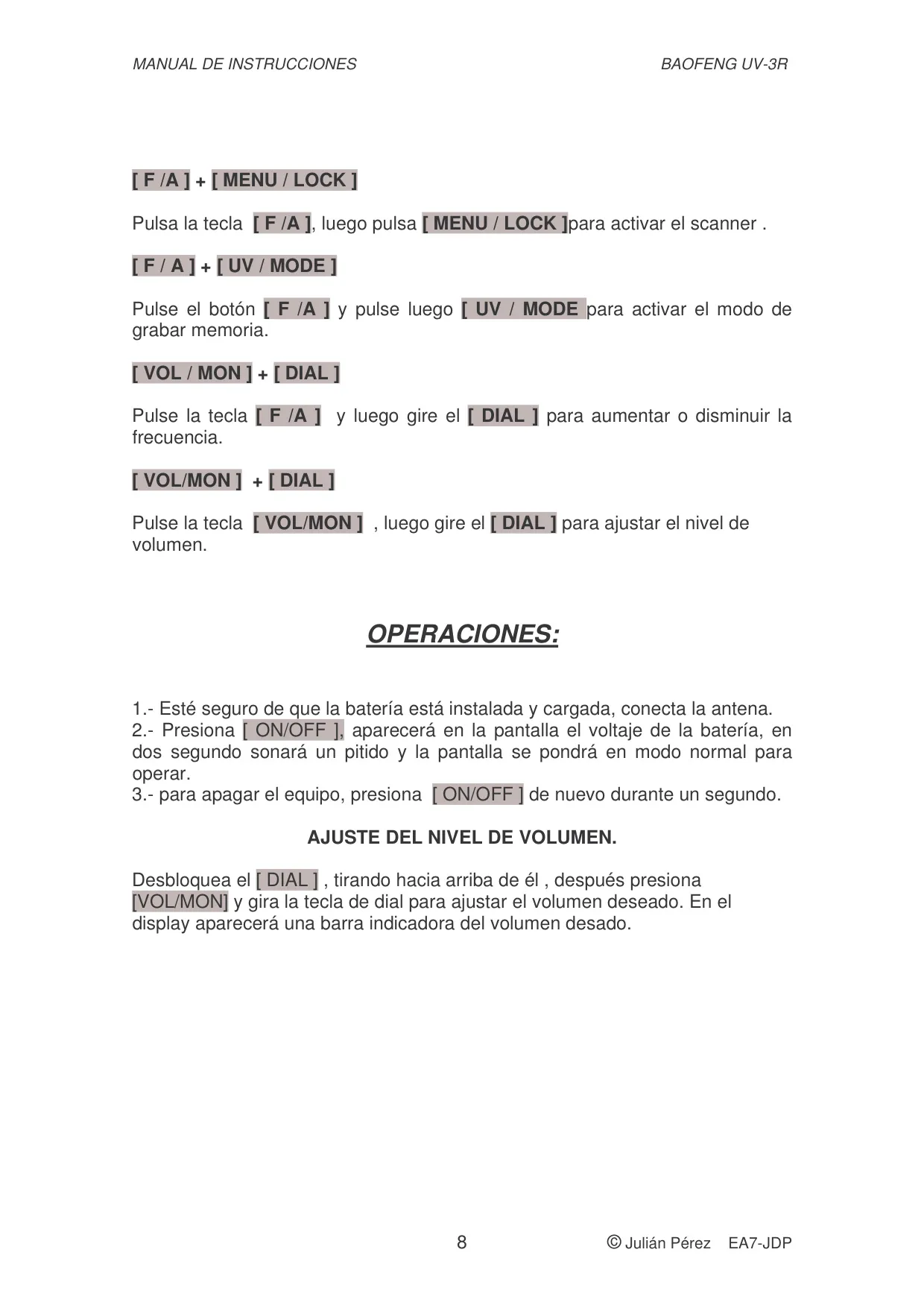

El botón U/V - MODE permite alternar entre bandas UHF y VHF, o cambiar el display a modo VFO. La tecla LAMP/FM enciende la linterna LED y activa la radio comercial FM. La combinación de botones como [F/A] + [MENU/LOCK] activa el escáner, ofreciendo una operatividad ágil y multifuncional.

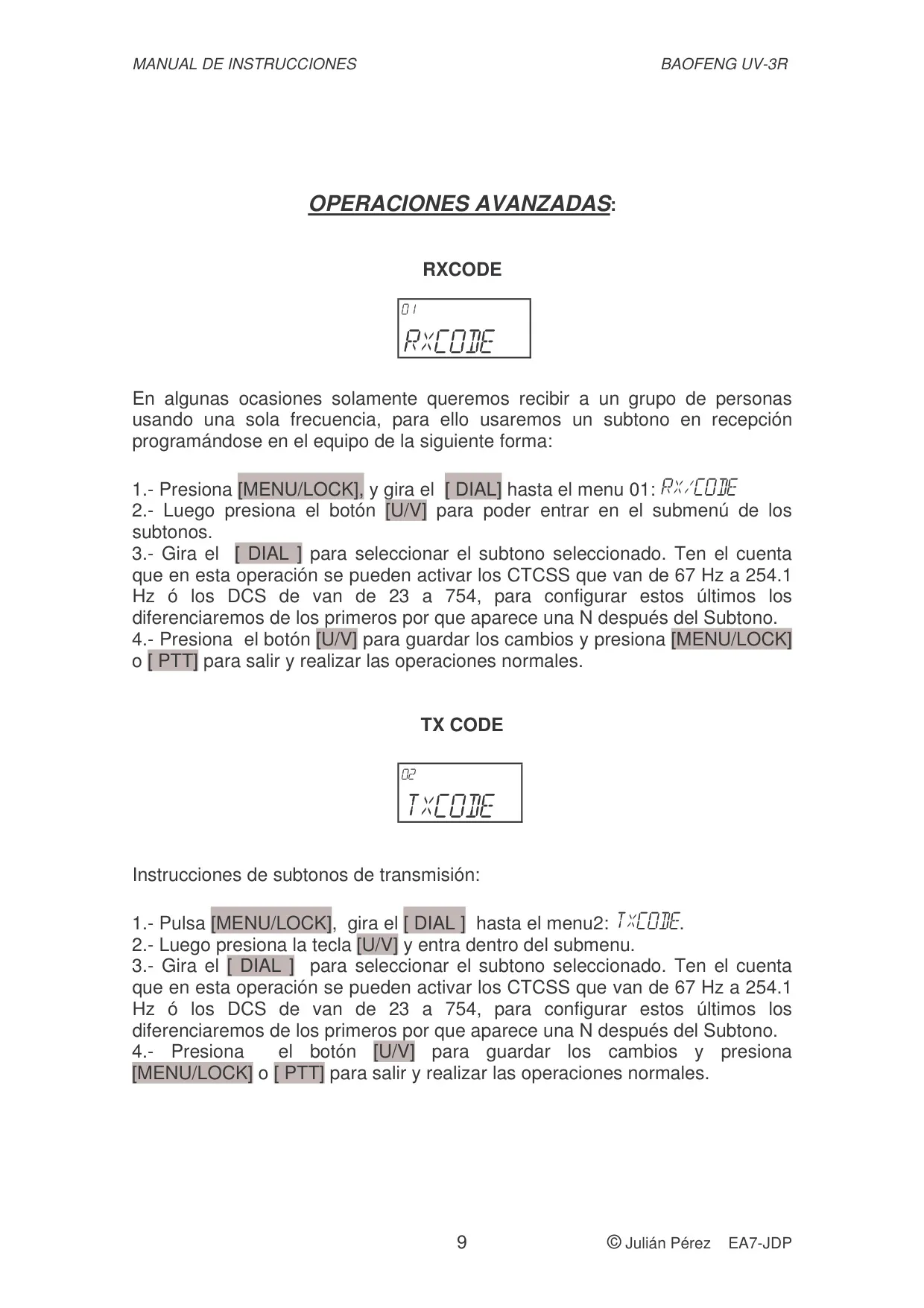

El menú del radio ofrece una amplia gama de configuraciones. Por ejemplo, RXCODE y TXCODE permiten programar subtonos CTCSS o DCS para la recepción y transmisión, respectivamente, lo que es útil para filtrar comunicaciones o acceder a repetidores específicos. El ajuste del SQL (Squelch), con niveles de 0 a 9, silencia el ruido de fondo cuando no hay señal, mejorando la calidad de la escucha.
Otras funciones destacadas incluyen LIGHT para configurar la iluminación de la pantalla (OFF, ON, KEY), K TONE para activar o desactivar el sonido del teclado, y VOX para la transmisión activada por voz, eliminando la necesidad de presionar el PTT manualmente. La sensibilidad del VOX es ajustable en 9 niveles, adaptándose a diferentes entornos.

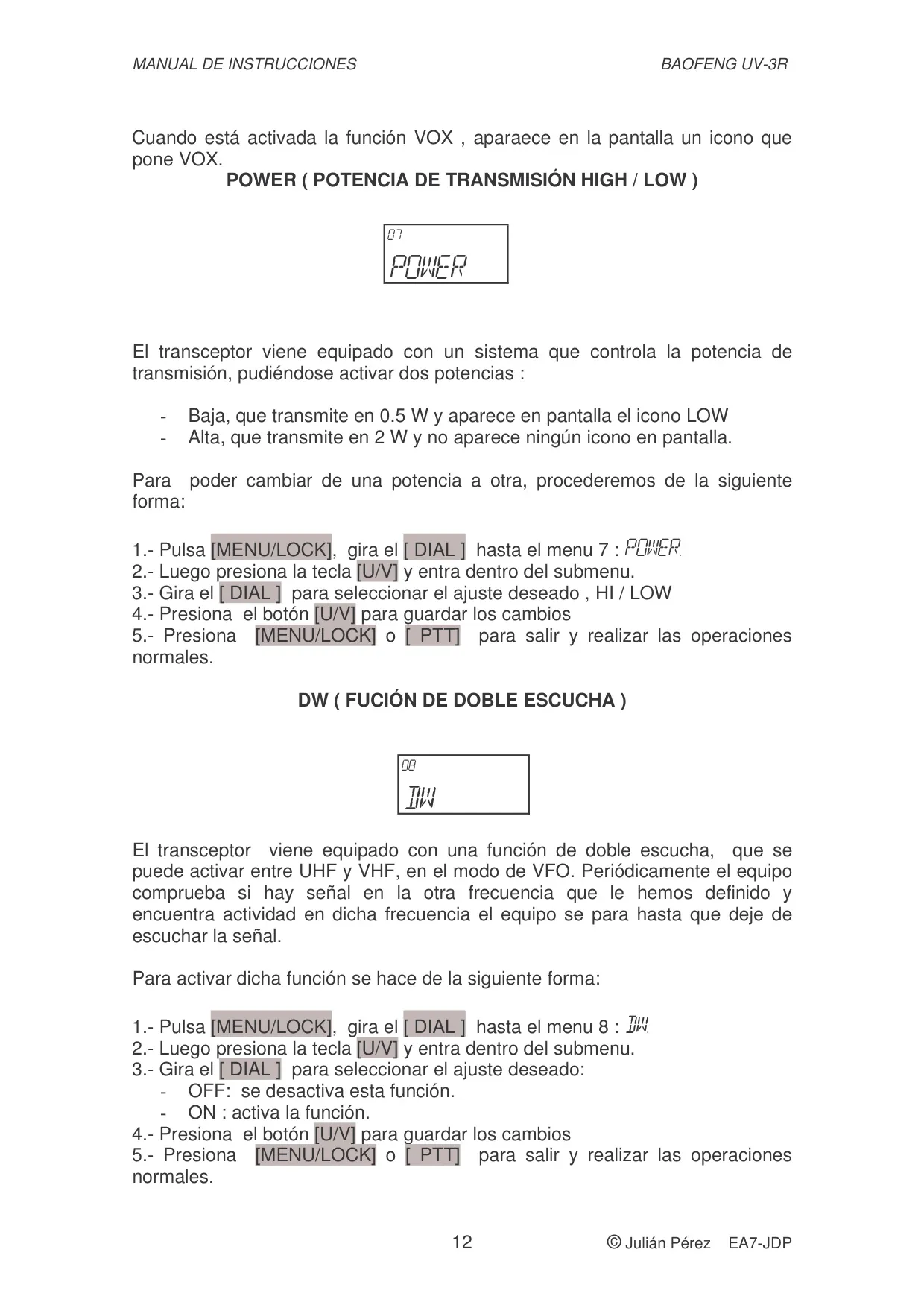

El menú también permite seleccionar la potencia de transmisión (POWER: HIGH 2W o LOW 0.5W), y activar la función DW (Dual Watch) para monitorear dos frecuencias simultáneamente en modo VFO, alternando entre UHF y VHF. Esta característica es útil para operadores que necesitan estar atentos a múltiples canales.

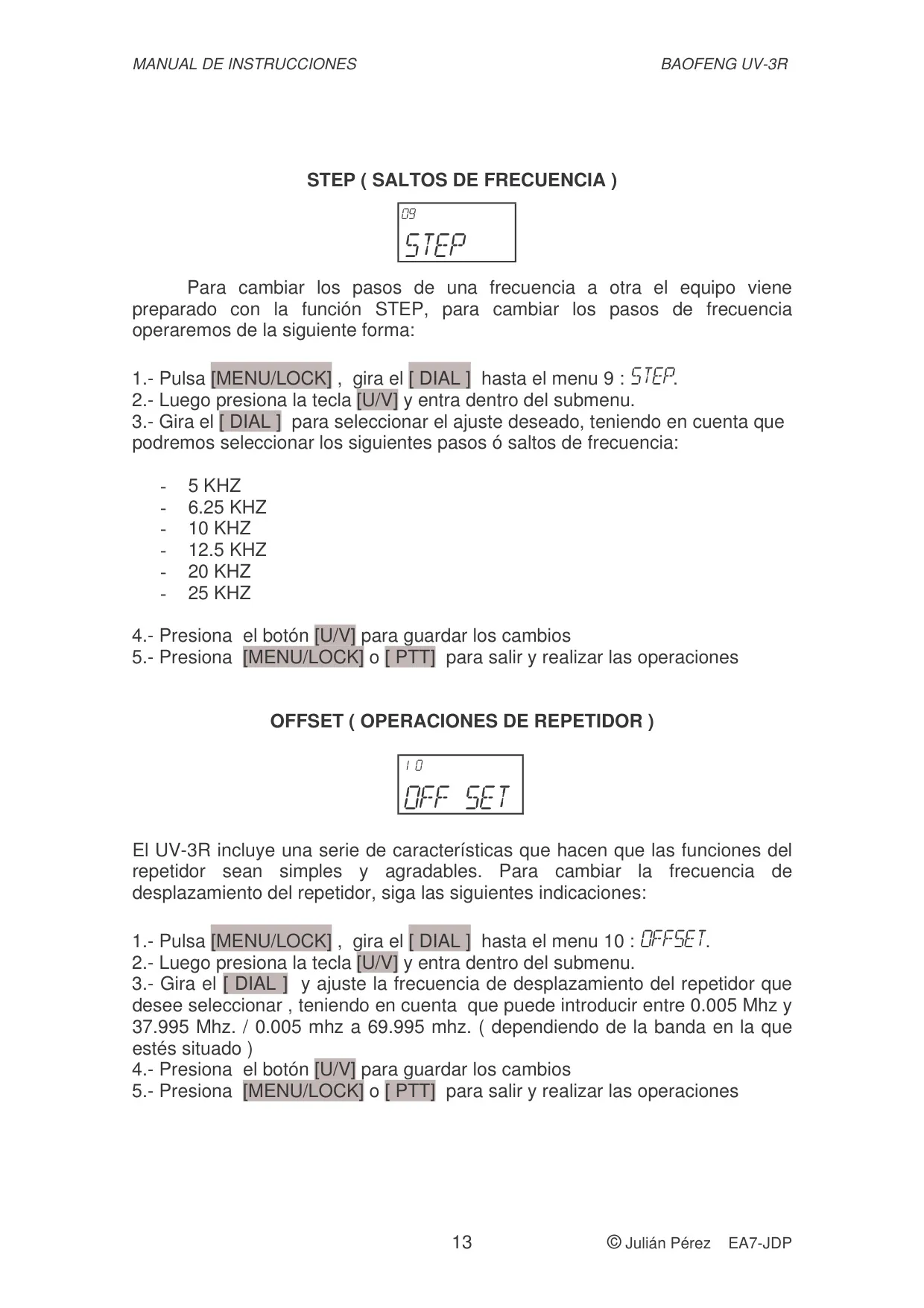

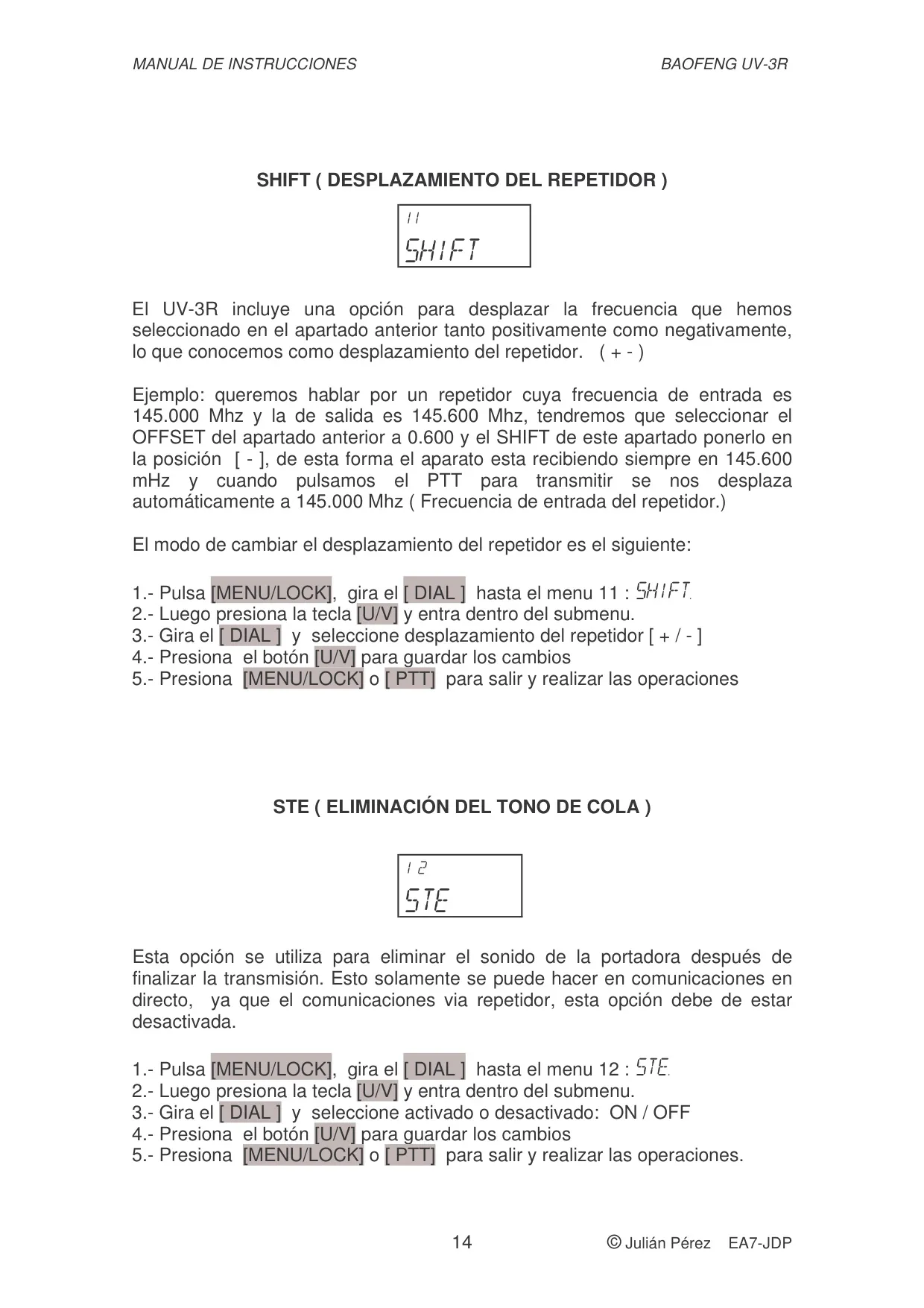

Las opciones de configuración avanzadas incluyen STEP para definir los saltos de frecuencia (5, 6.25, 10, 12.5, 20, 25 KHz) y OFFSET junto con SHIFT para configurar operaciones de repetidor, ajustando el desplazamiento de frecuencia y su dirección (+/-). Esto es fundamental para comunicarse a través de repetidores y extender el alcance.

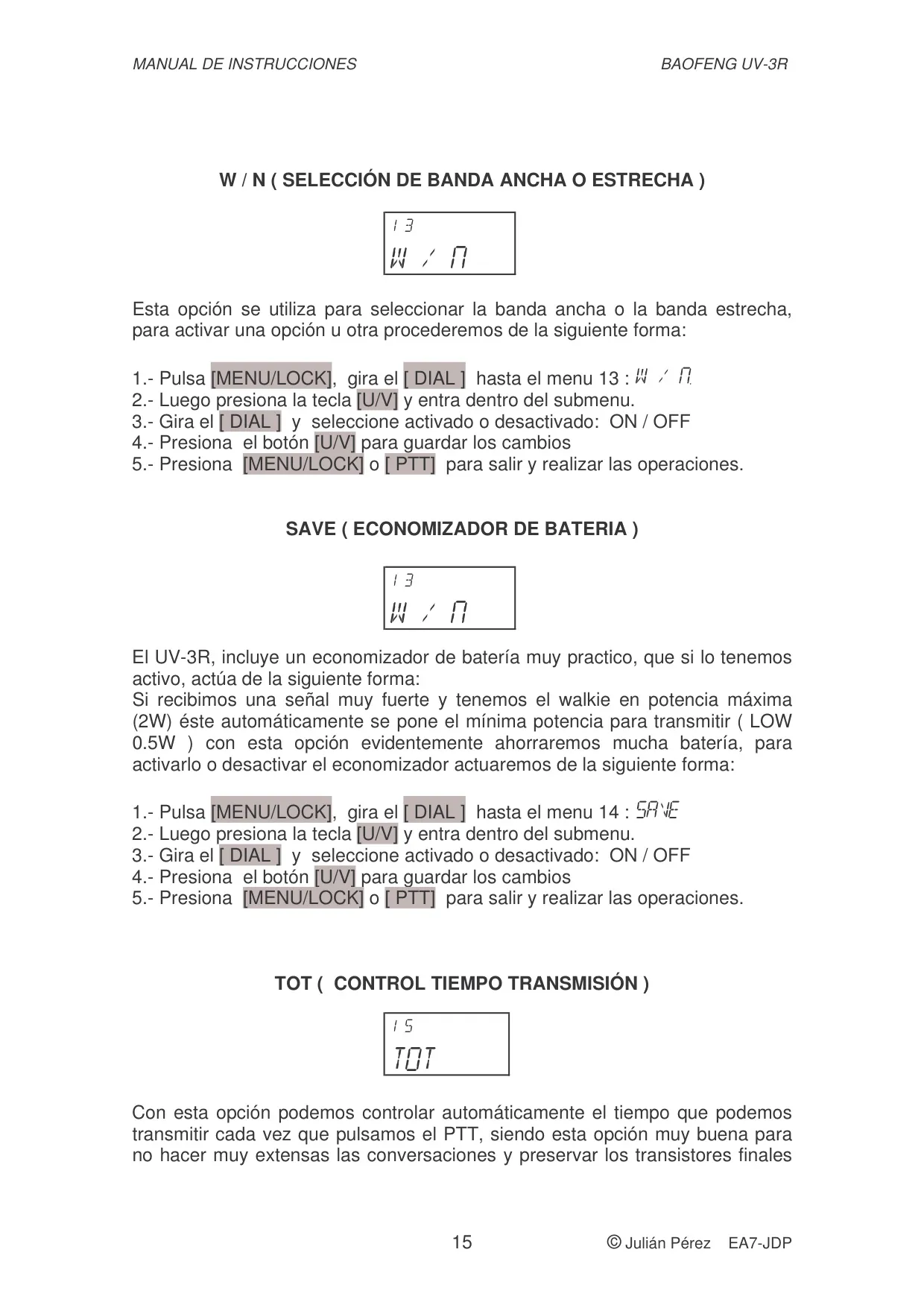

El Baofeng UV-3R también ofrece la función STE (Tail Tone Elimination) para eliminar el tono de cola al finalizar una transmisión directa, y W/N (Wide/Narrow Band) para seleccionar el ancho de banda. La opción SAVE (Battery Saver) es una característica práctica que reduce la potencia de transmisión a 0.5W automáticamente si la señal recibida es muy fuerte, optimizando el consumo de batería.

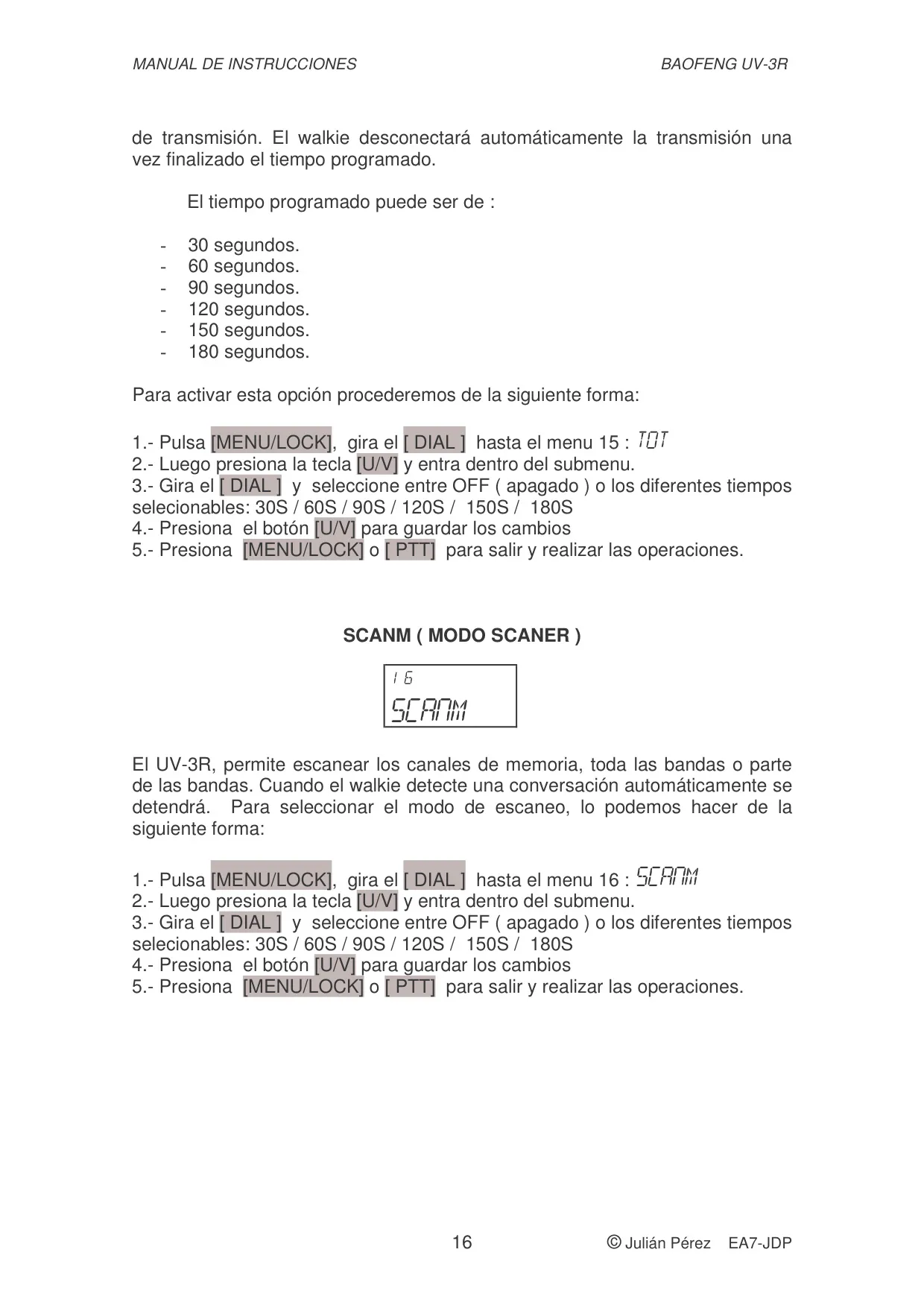

Para gestionar el tiempo de transmisión, el TOT (Time Out Timer) limita automáticamente cada transmisión a un período preestablecido (30 a 180 segundos), evitando conversaciones excesivamente largas y protegiendo los transistores finales. El modo SCANM (Scan Mode) permite escanear canales de memoria o bandas completas, deteniéndose al detectar actividad.
Finalmente, el RELAYM (Repeater Sound Response) informa al usuario cuando está operando a través de un repetidor, y BCLO (Busy Channel Lock-out) previene interferencias en canales ocupados, especialmente útil con CTCSS o DCS activos. El radio tiene capacidad para almacenar hasta 99 memorias de frecuencia, subtonos y desplazamientos de repetidor, y ofrece una alarma de emergencia al mantener presionado el botón F/A.
