Aquí le ofrecemos el manual de Yaskawa V1000 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Yaskawa V1000, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

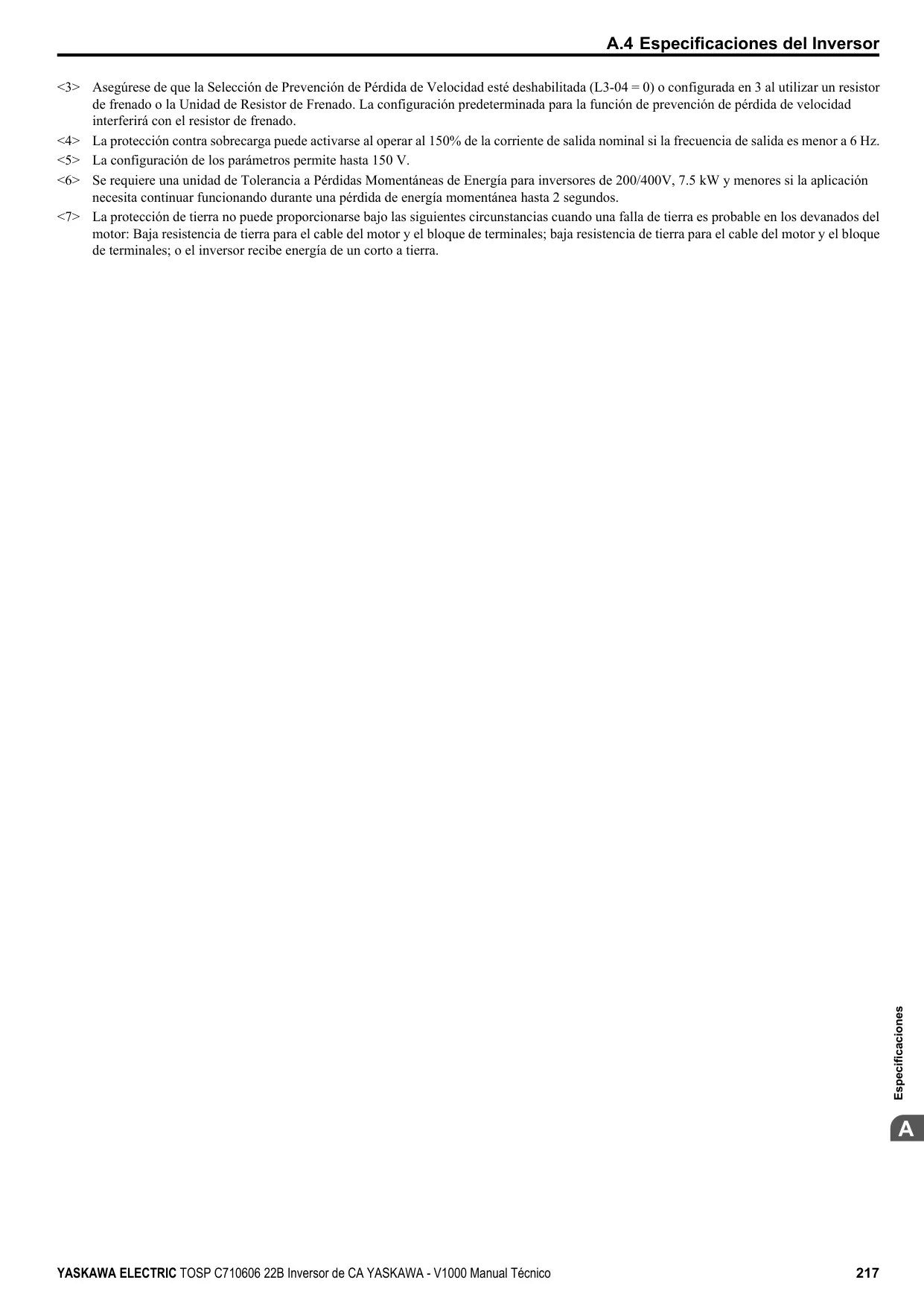

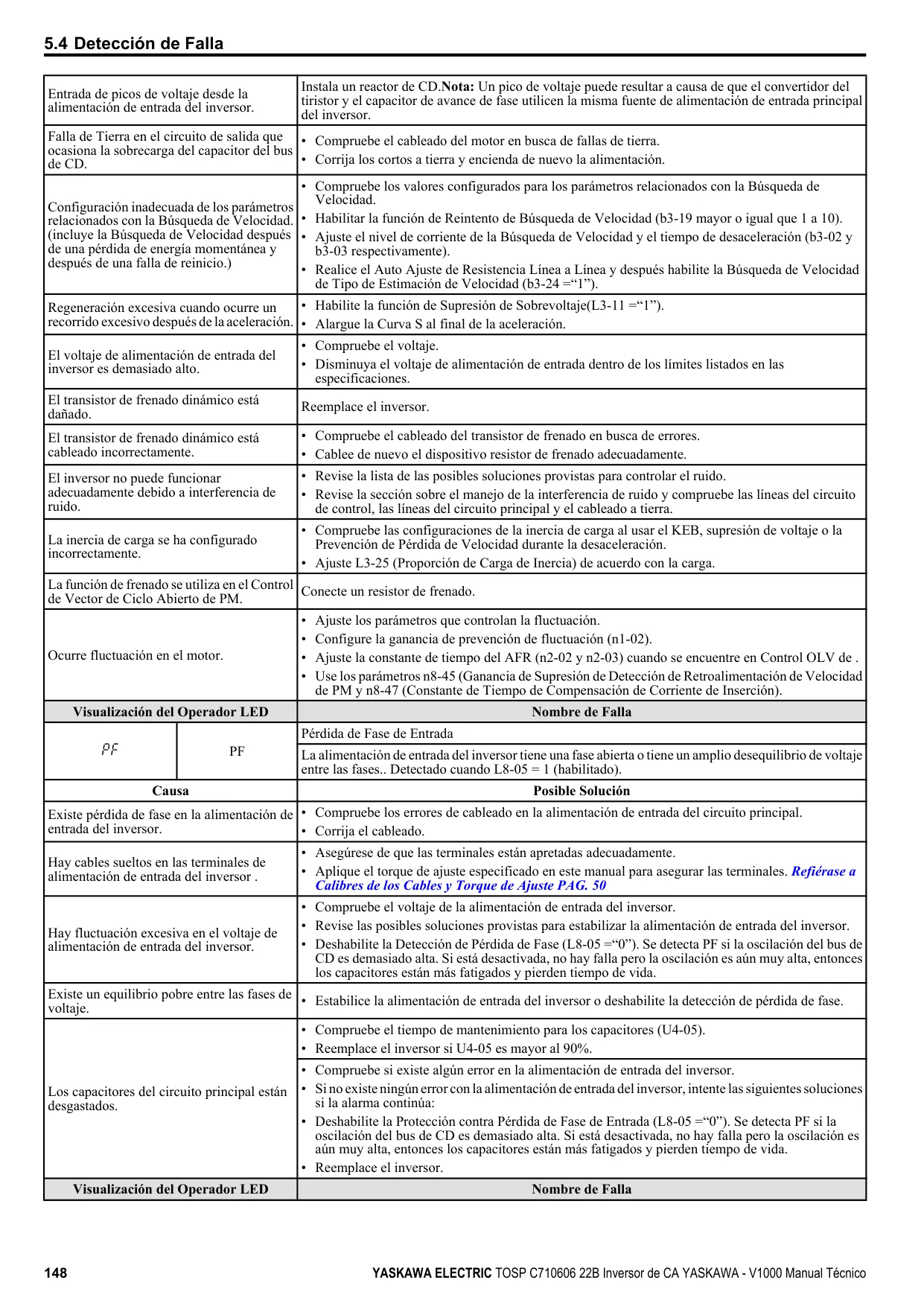

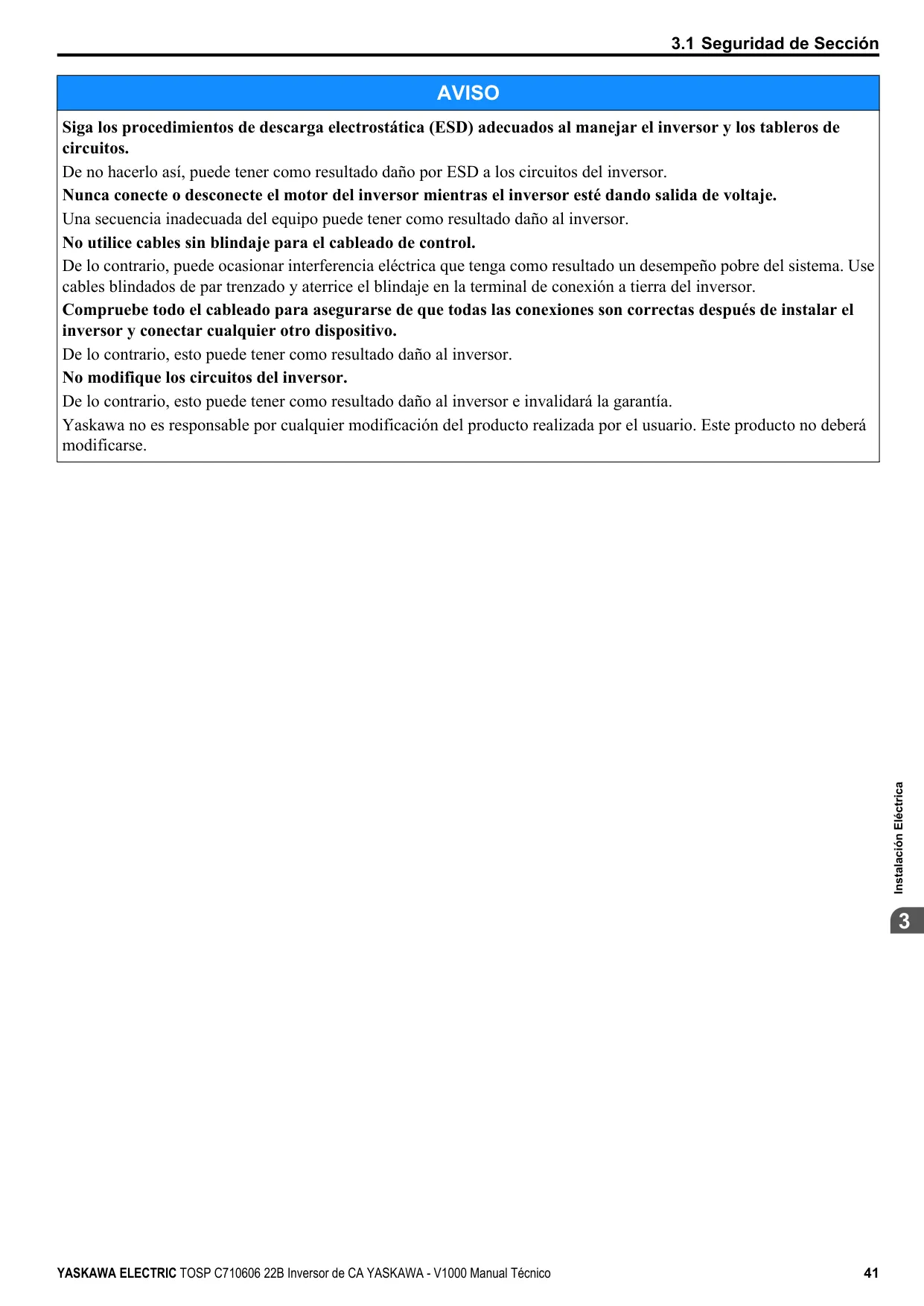

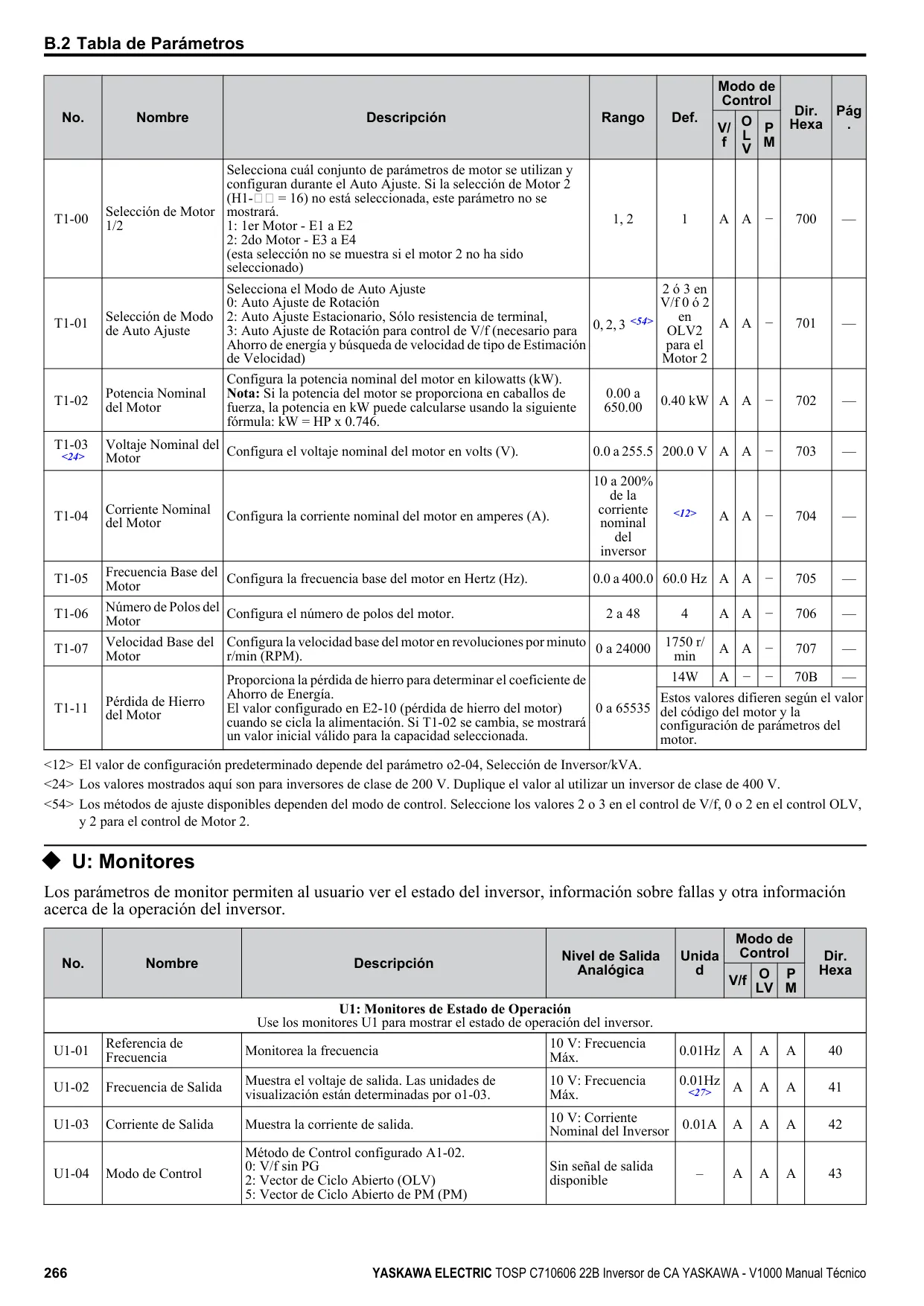

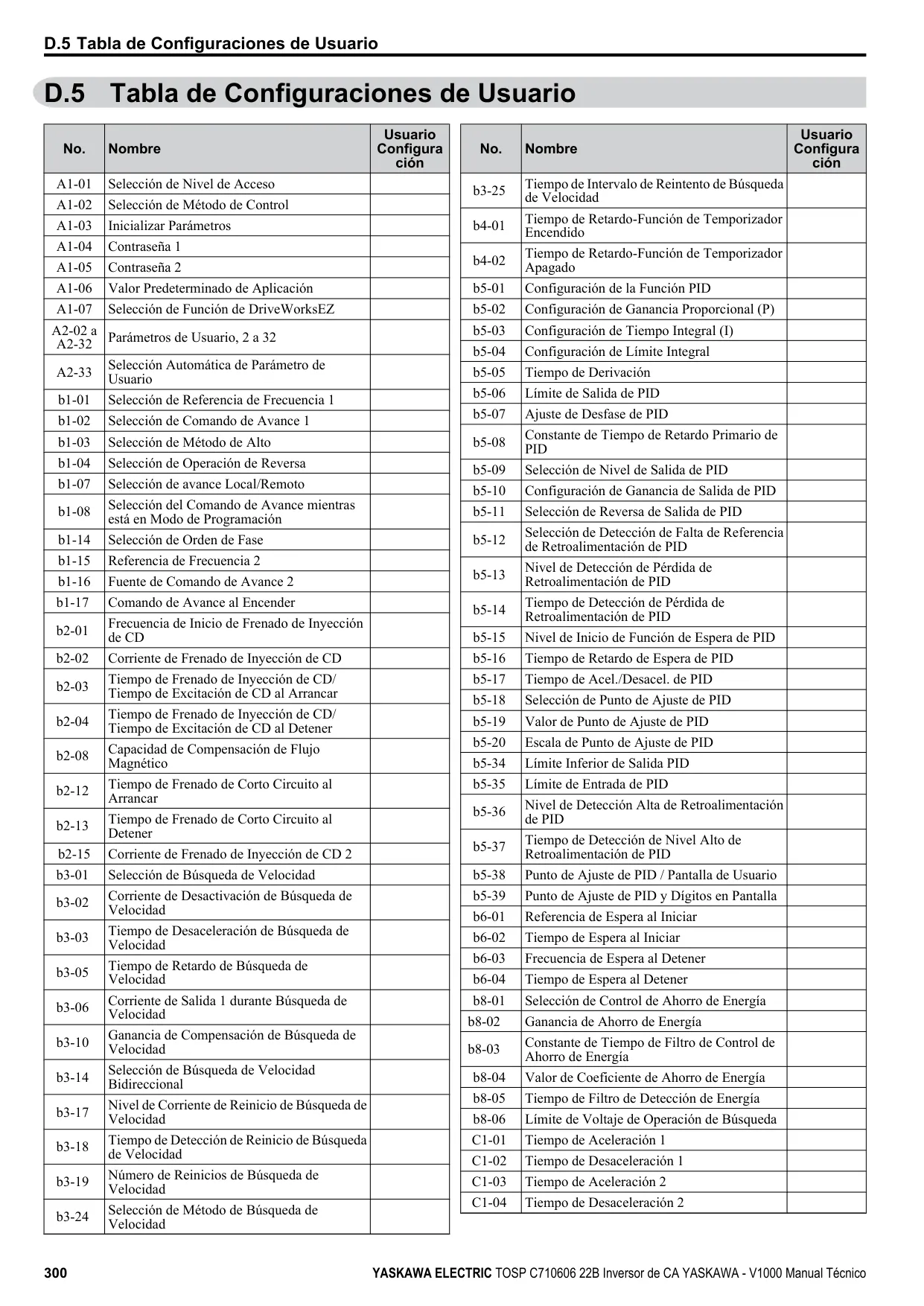

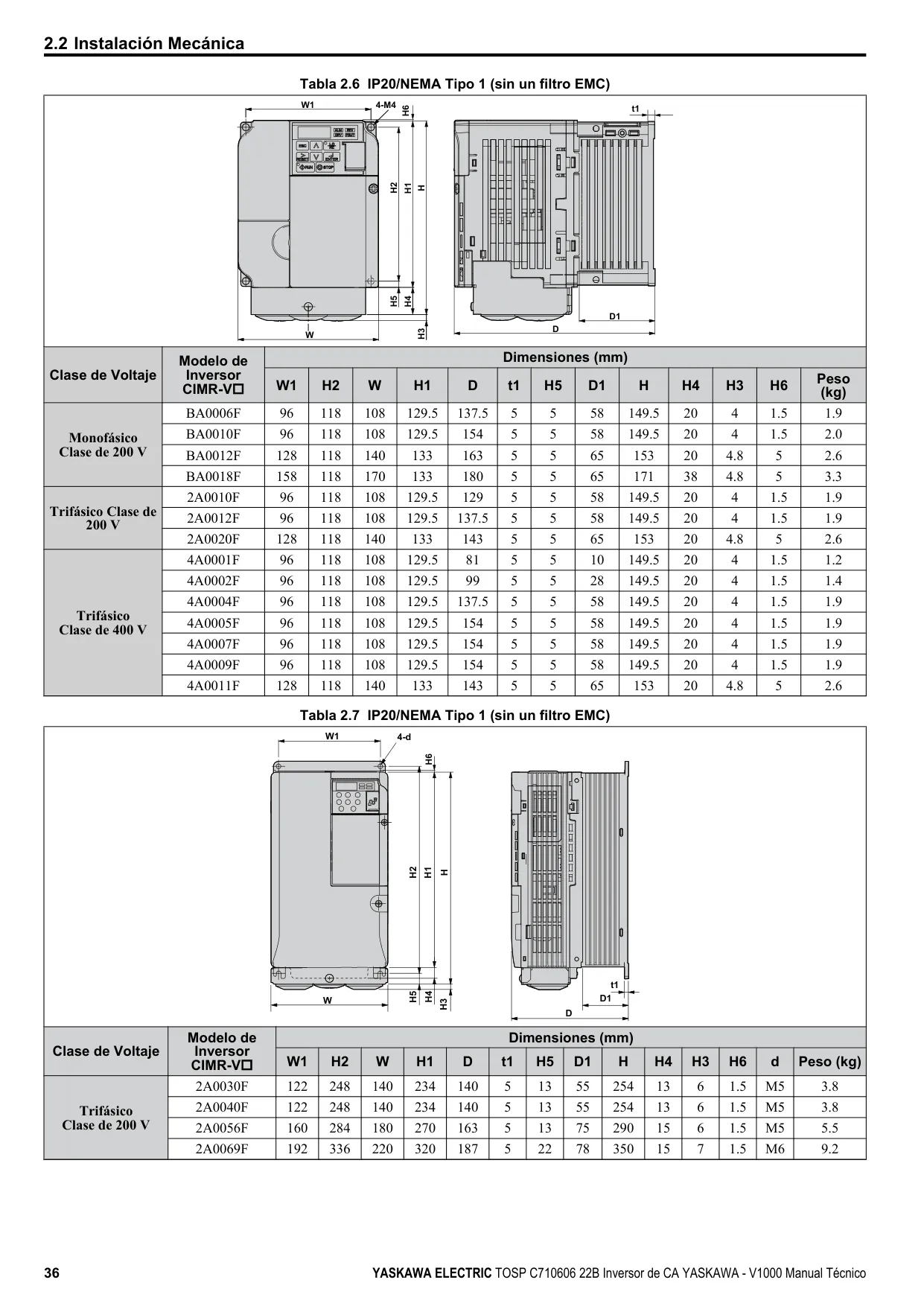

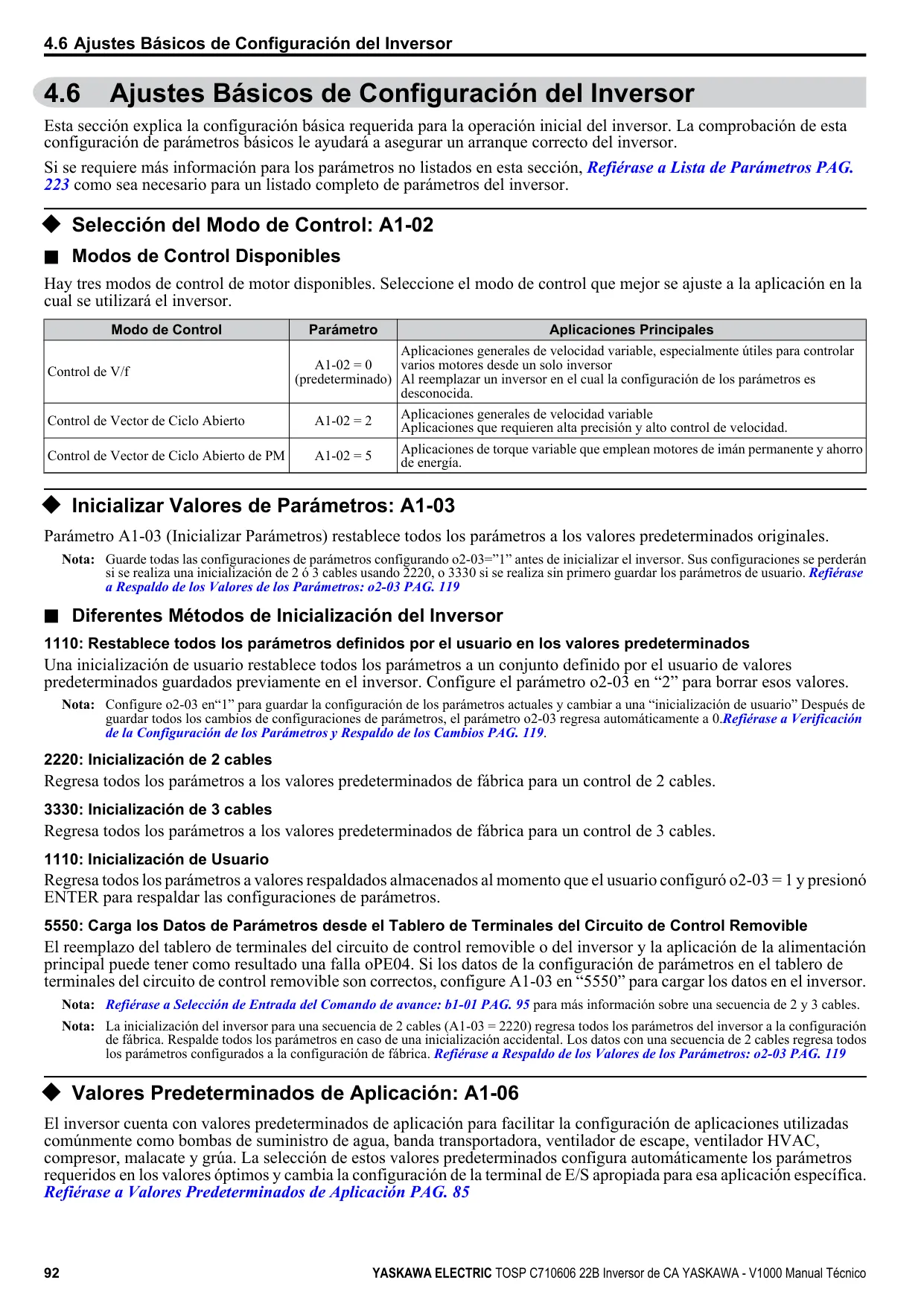

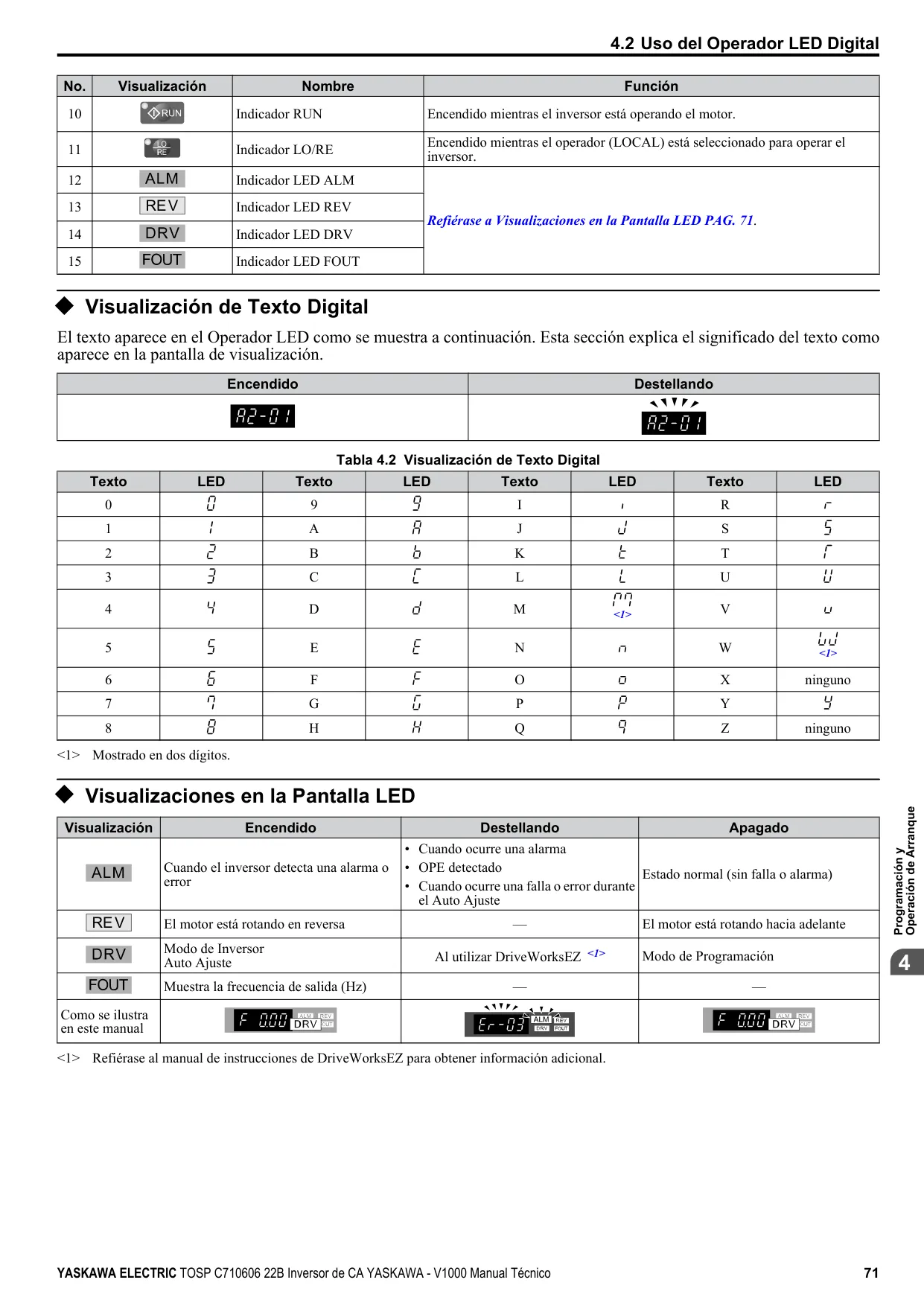

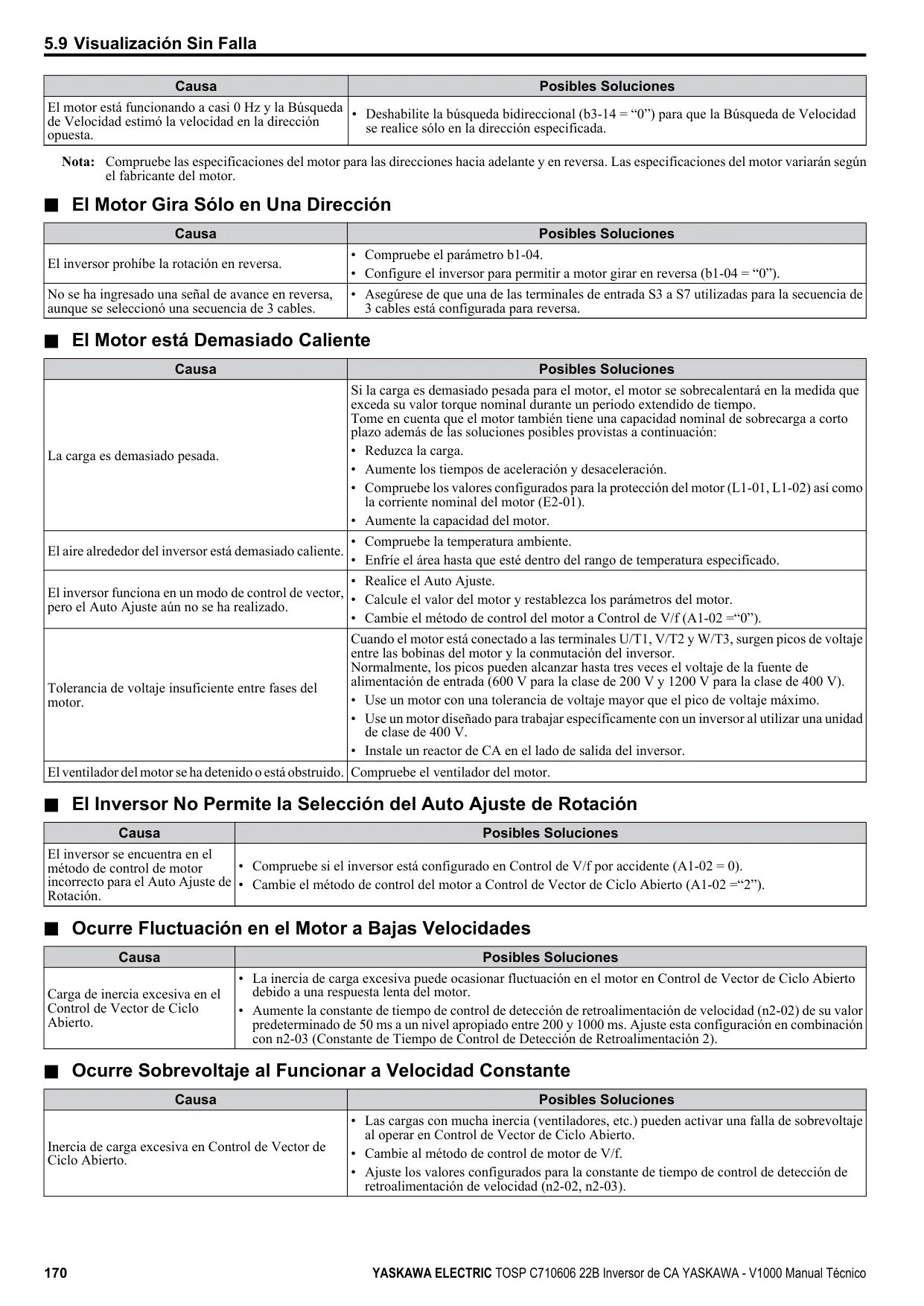

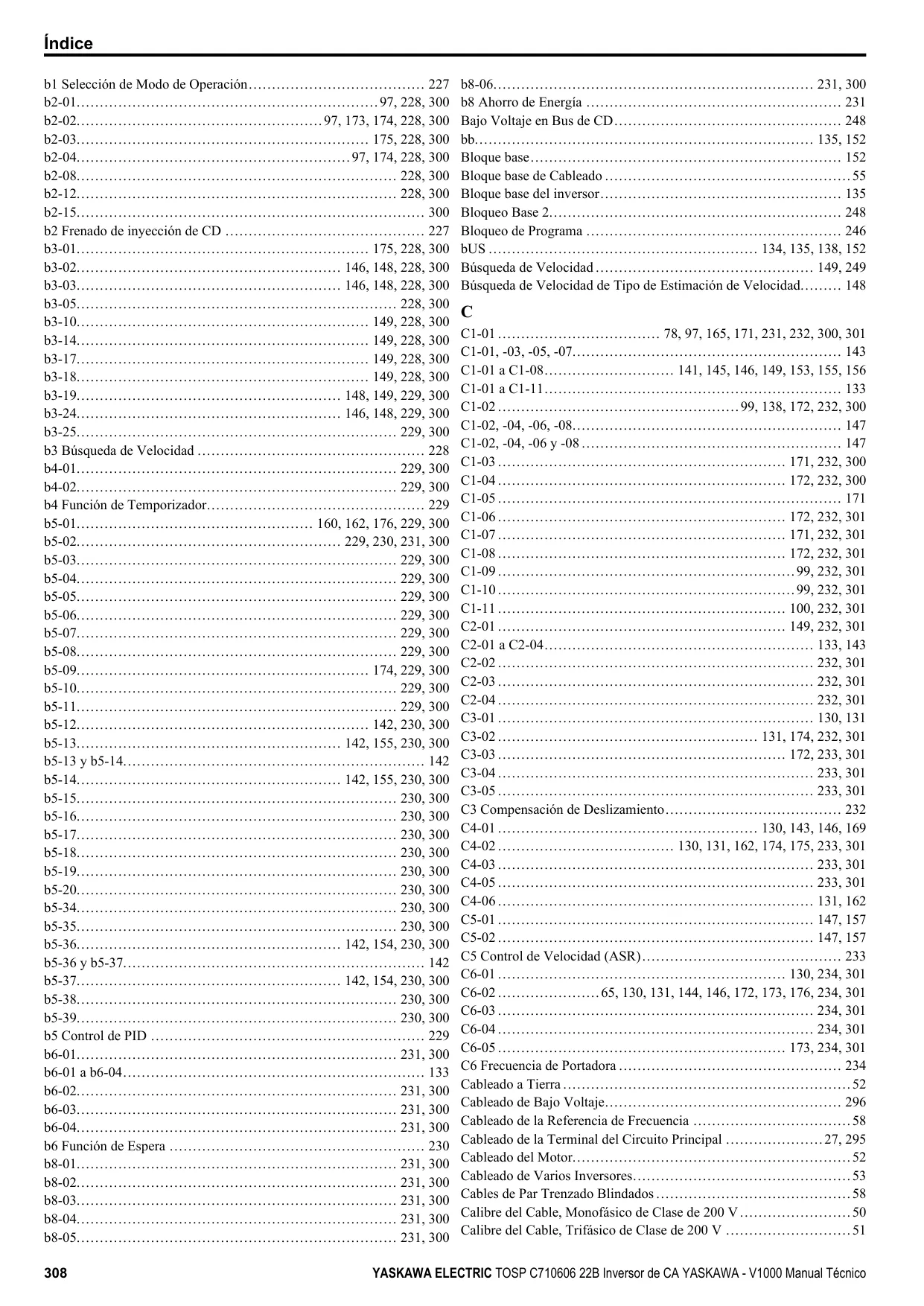

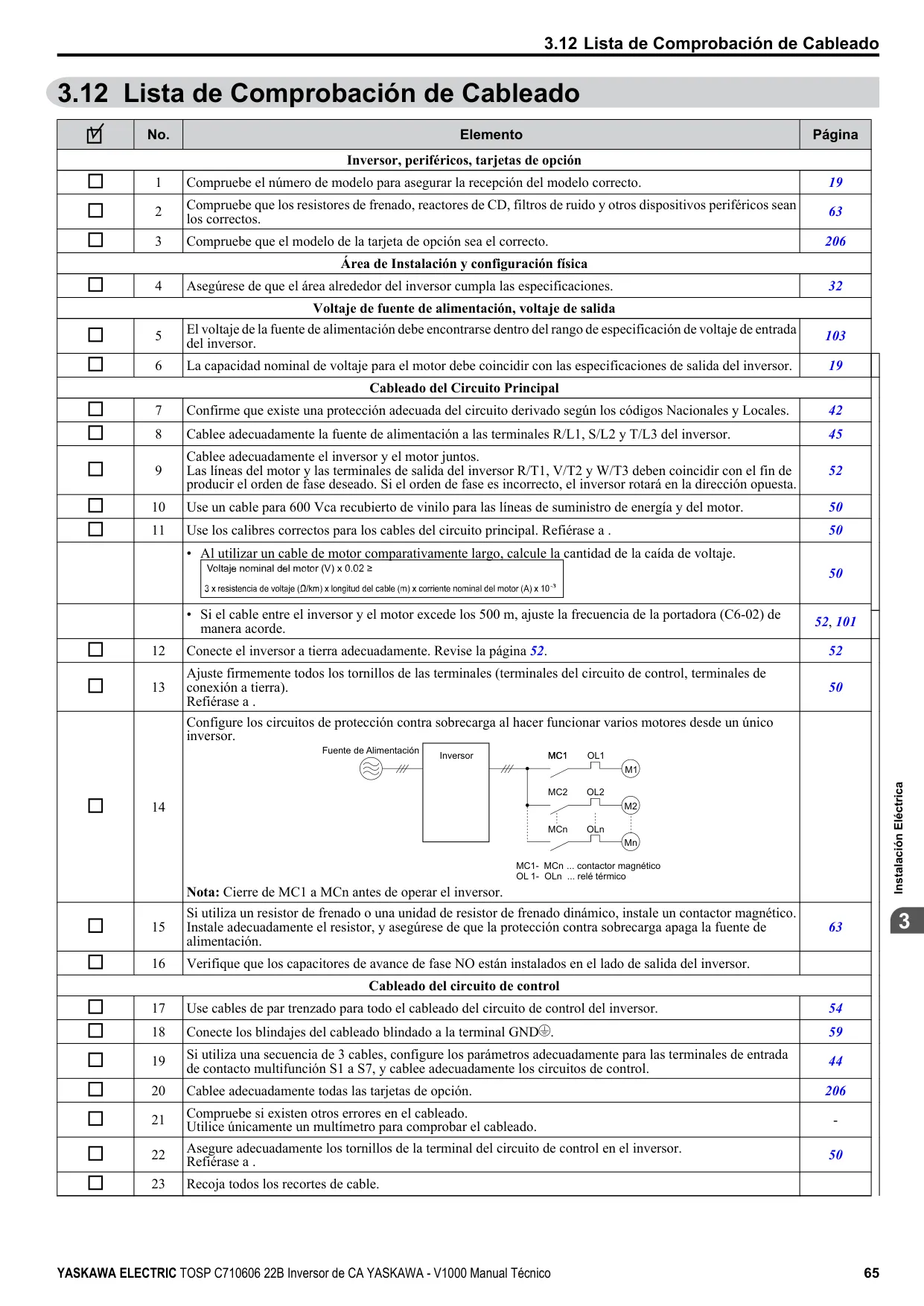

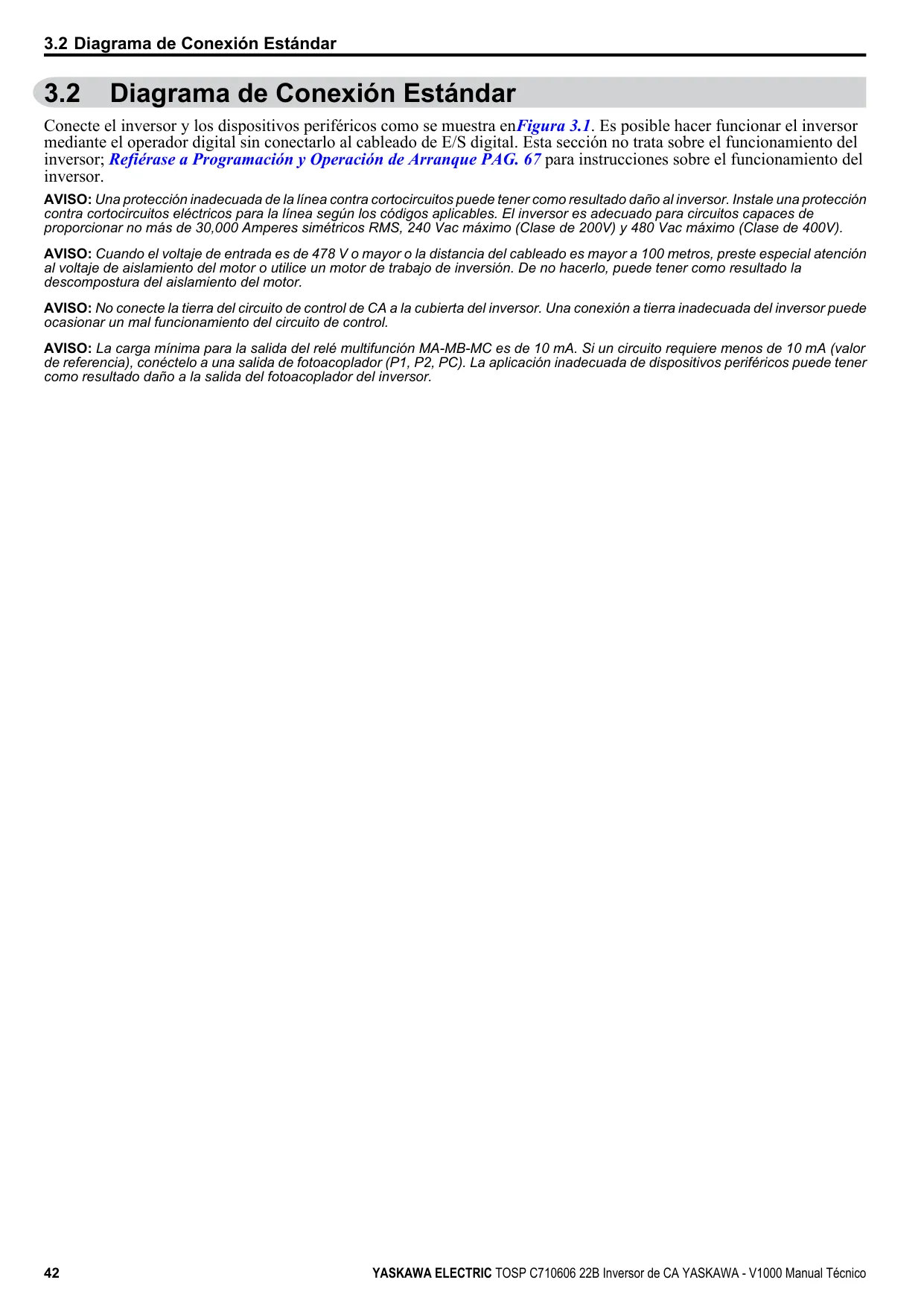

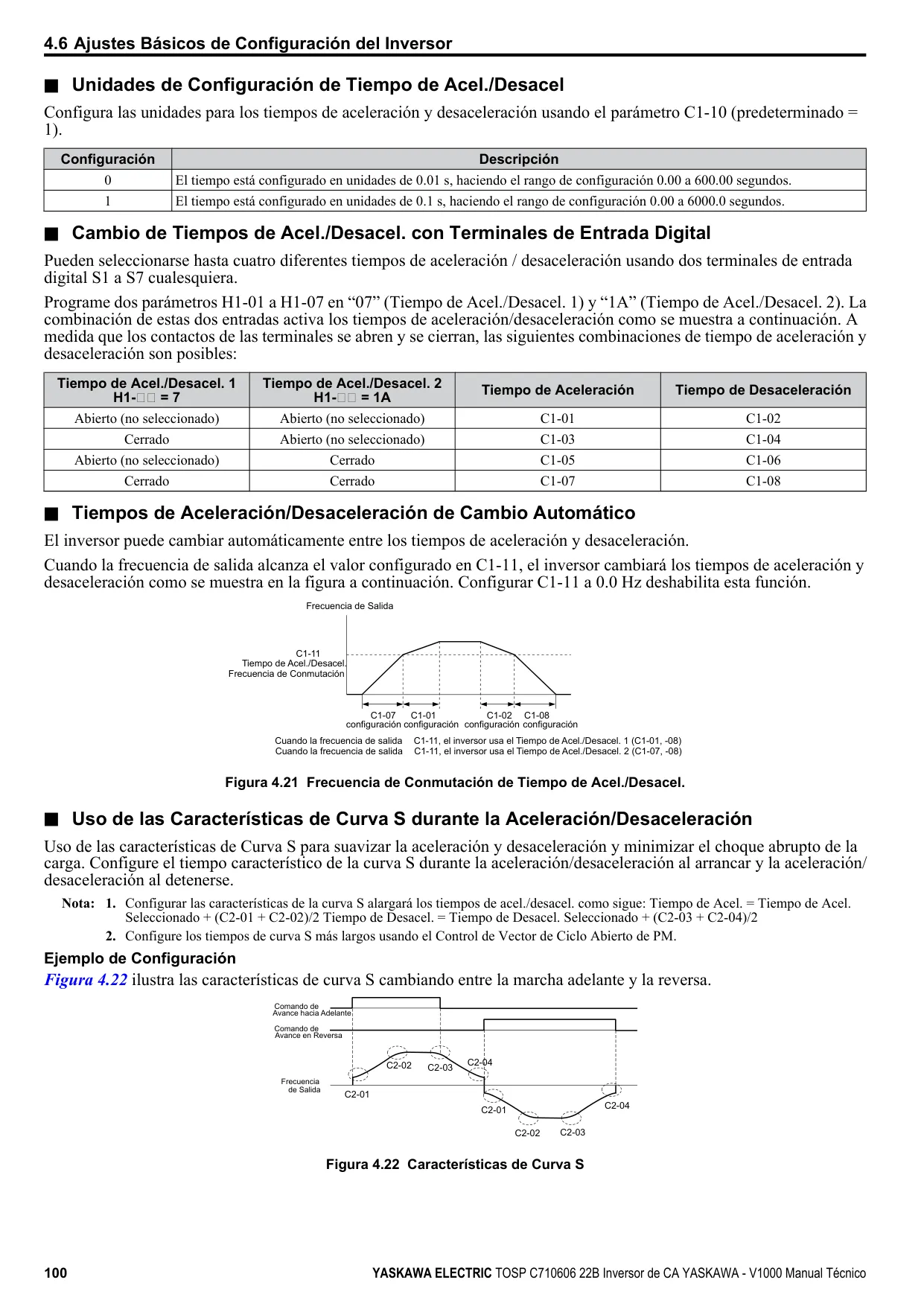

Imágenes del Producto

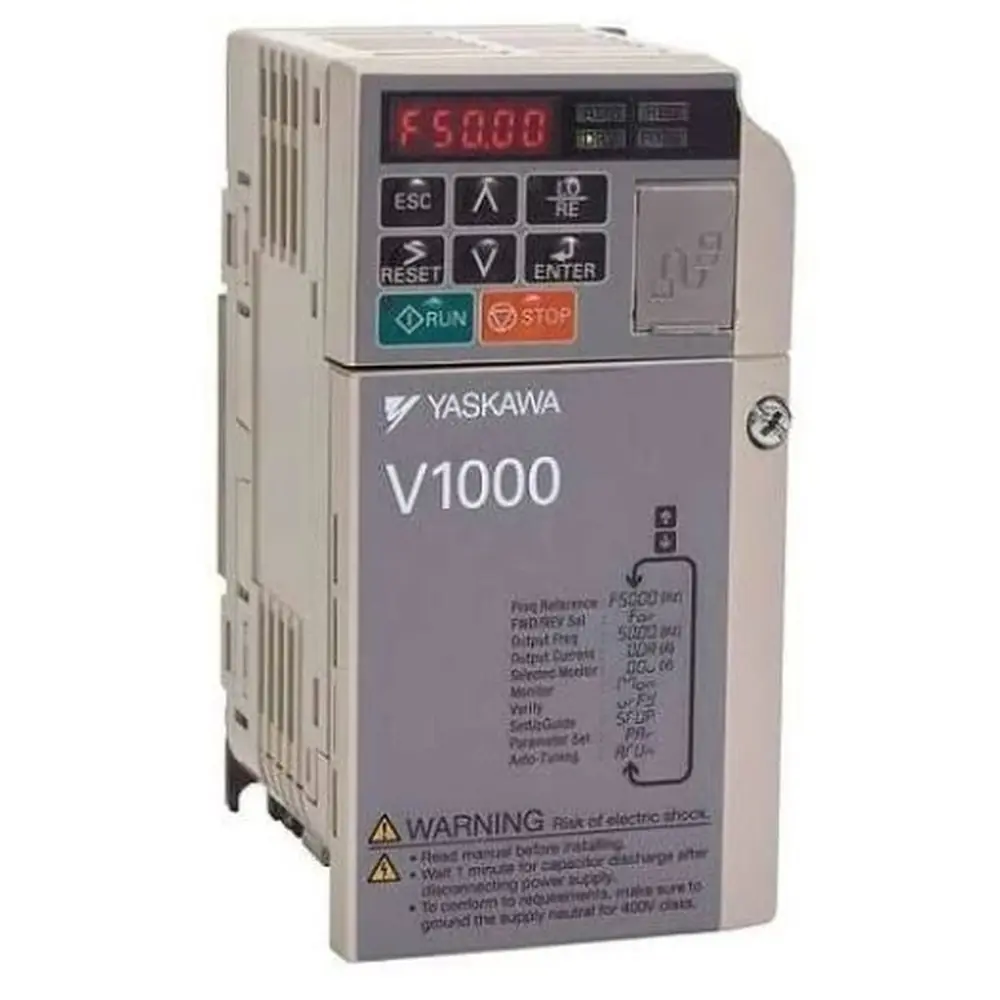

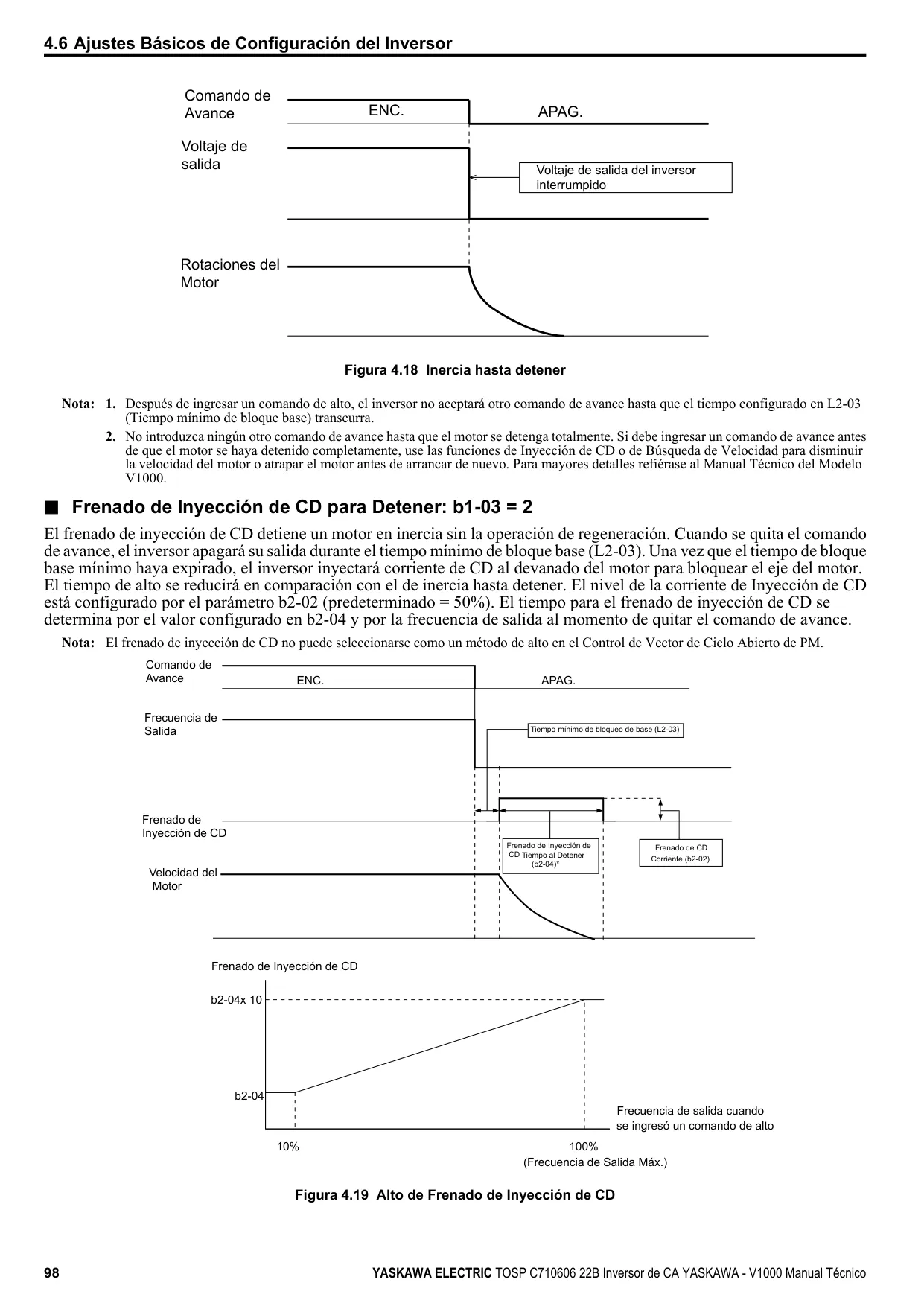

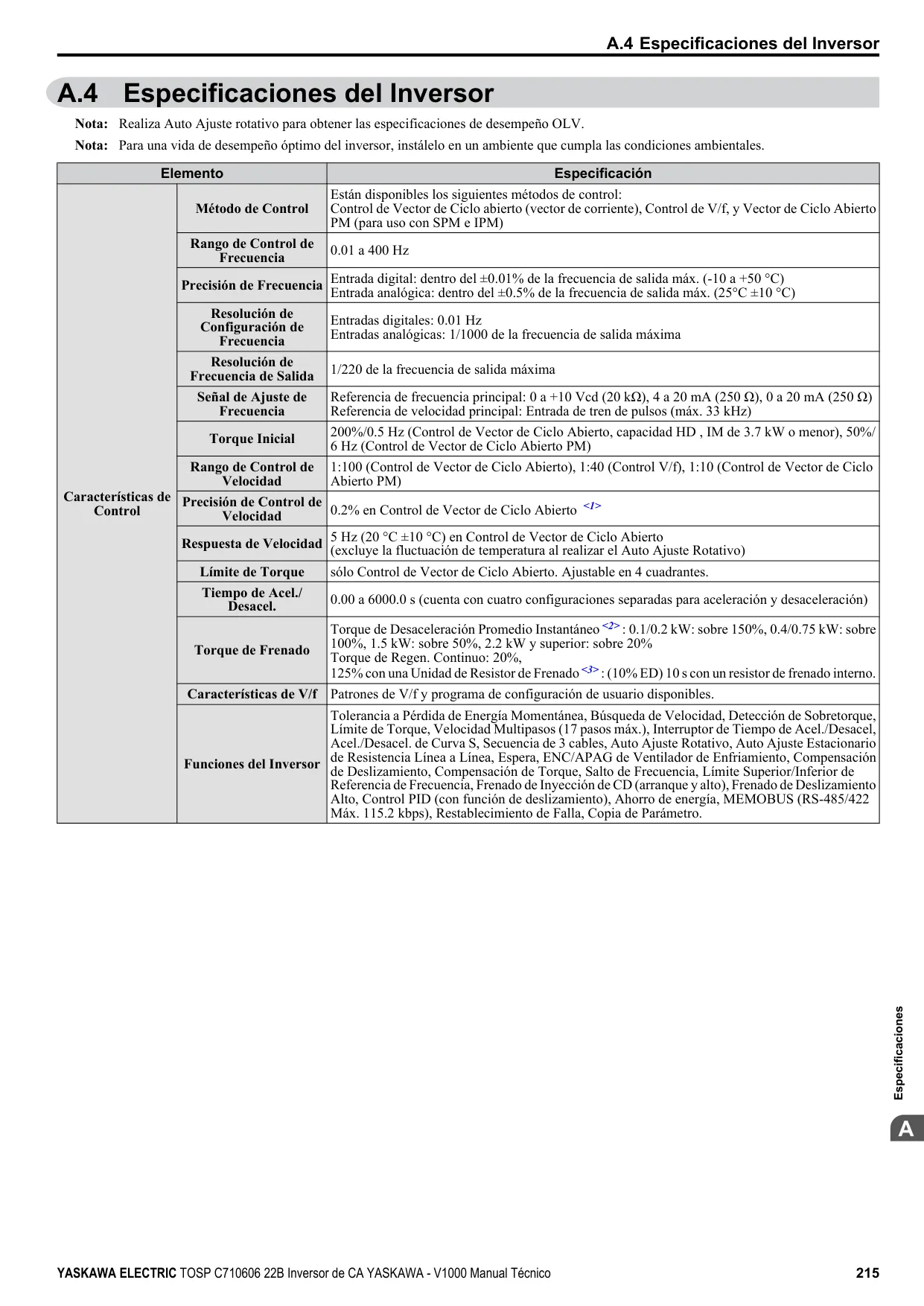

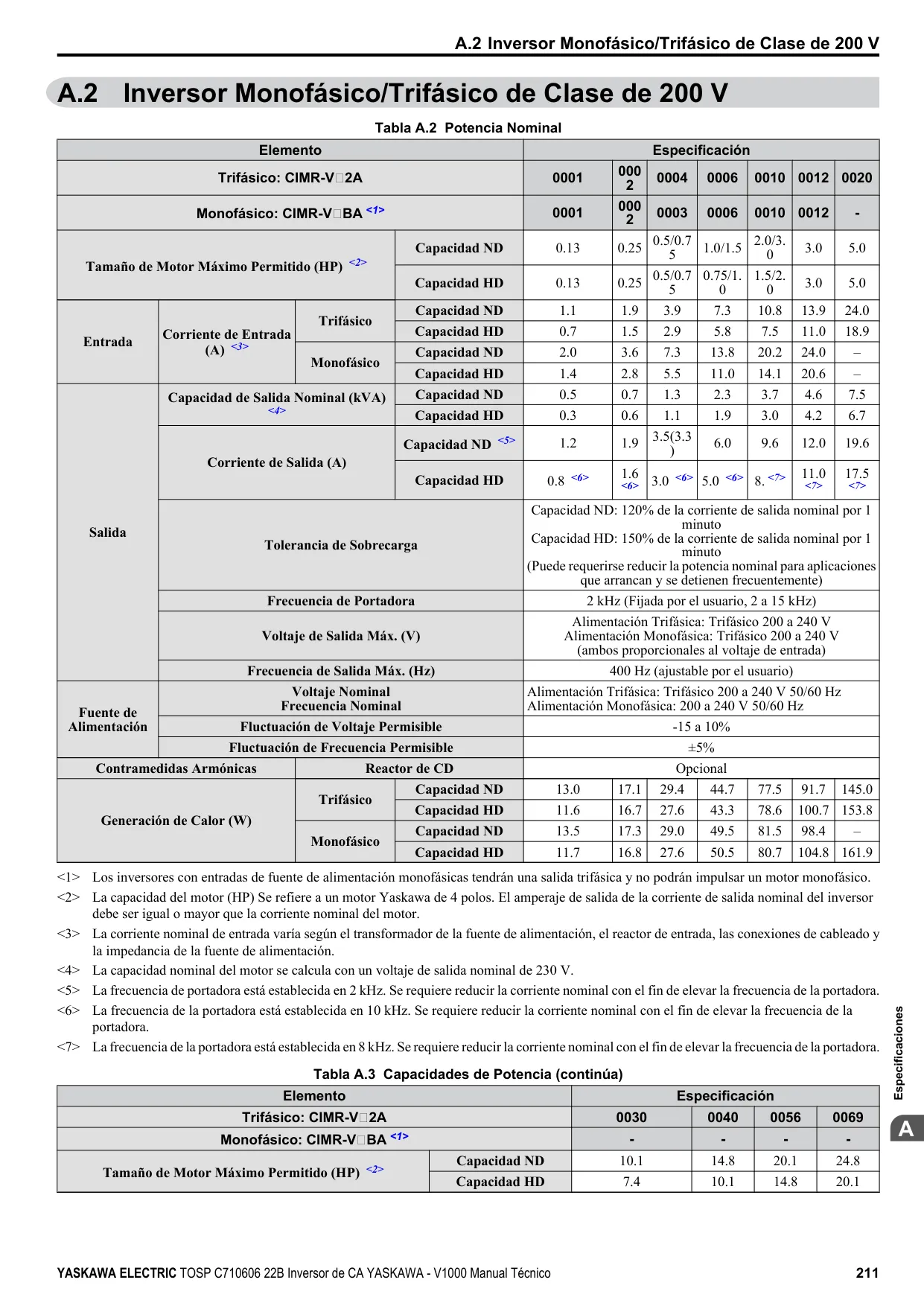

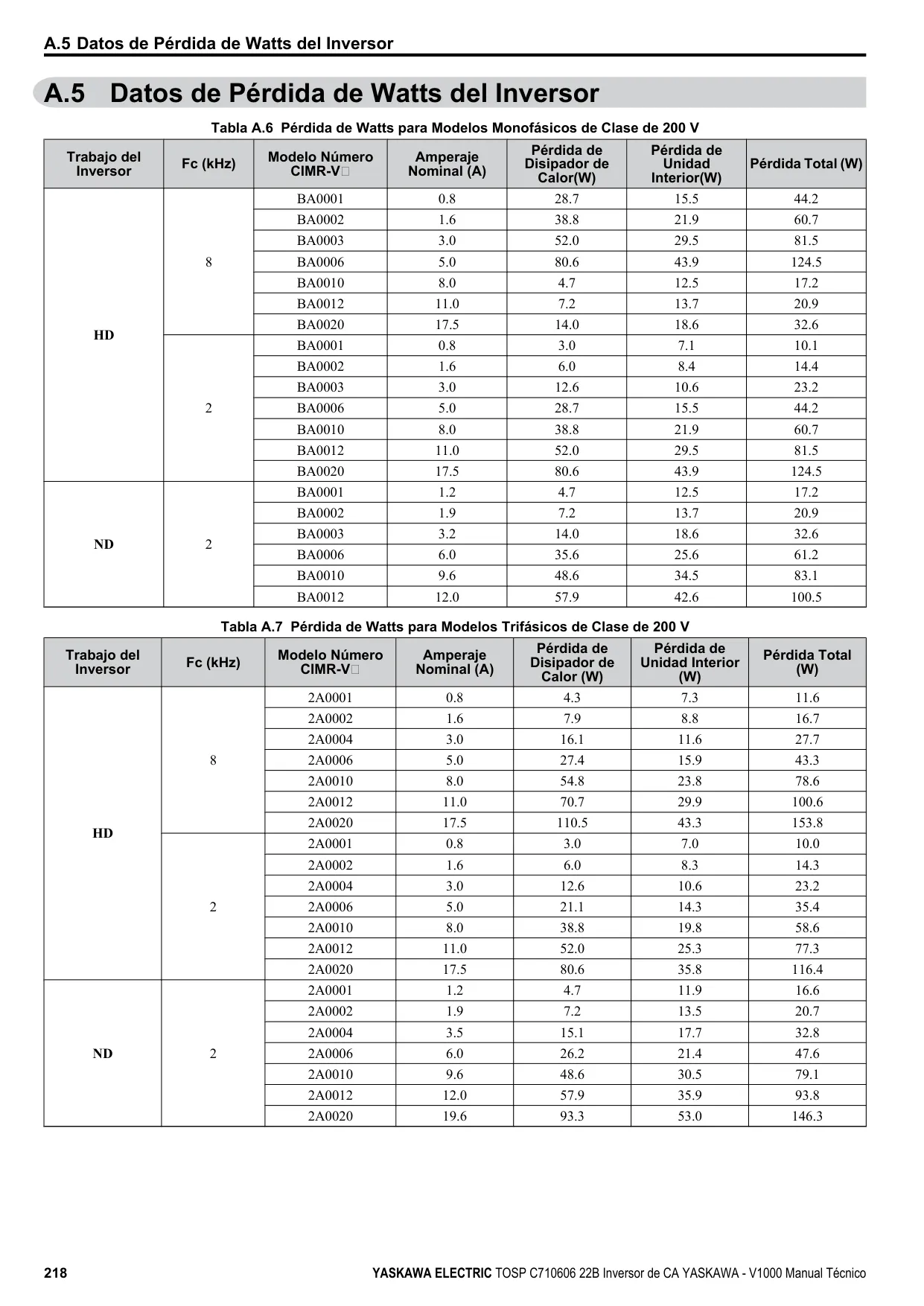

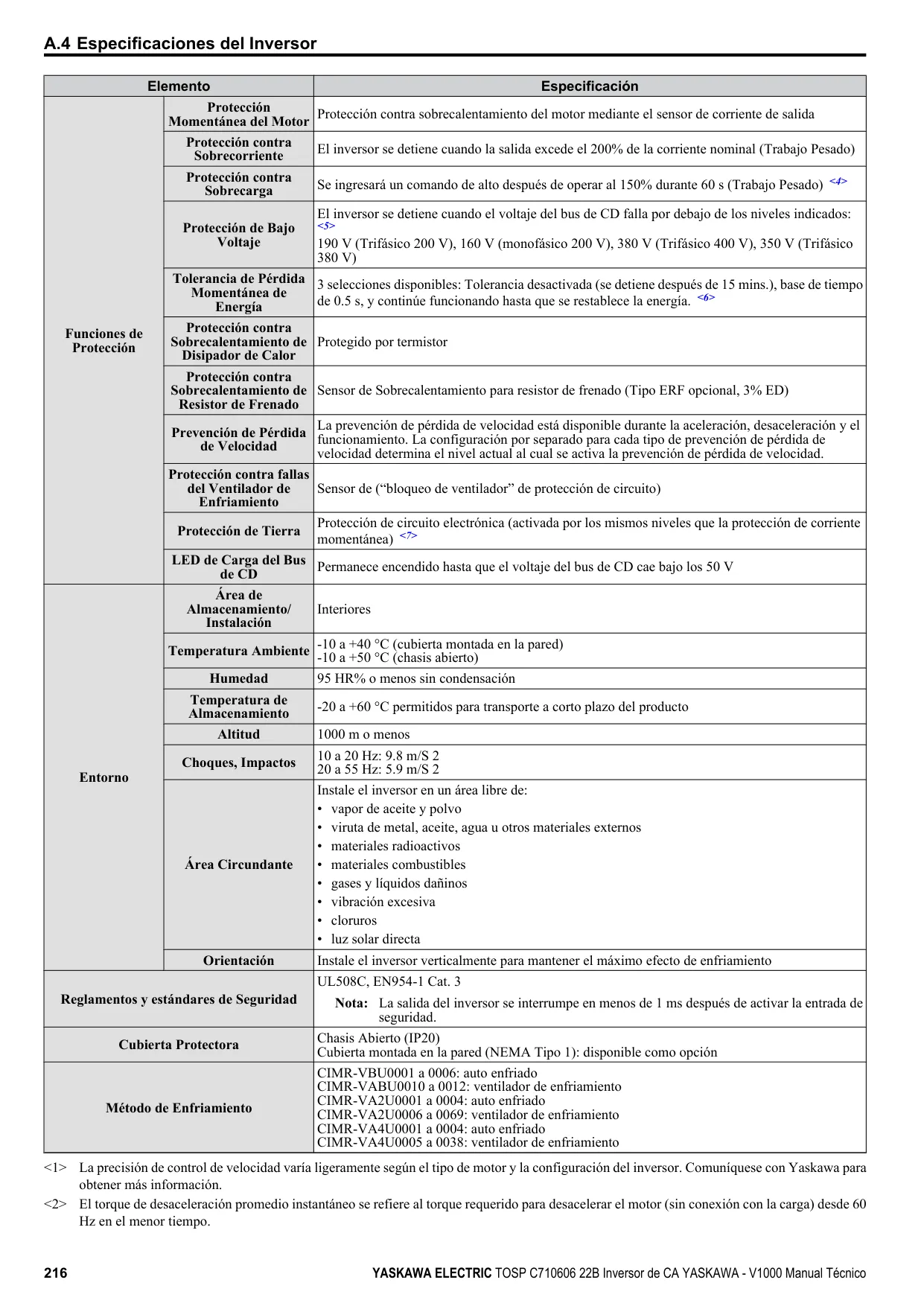

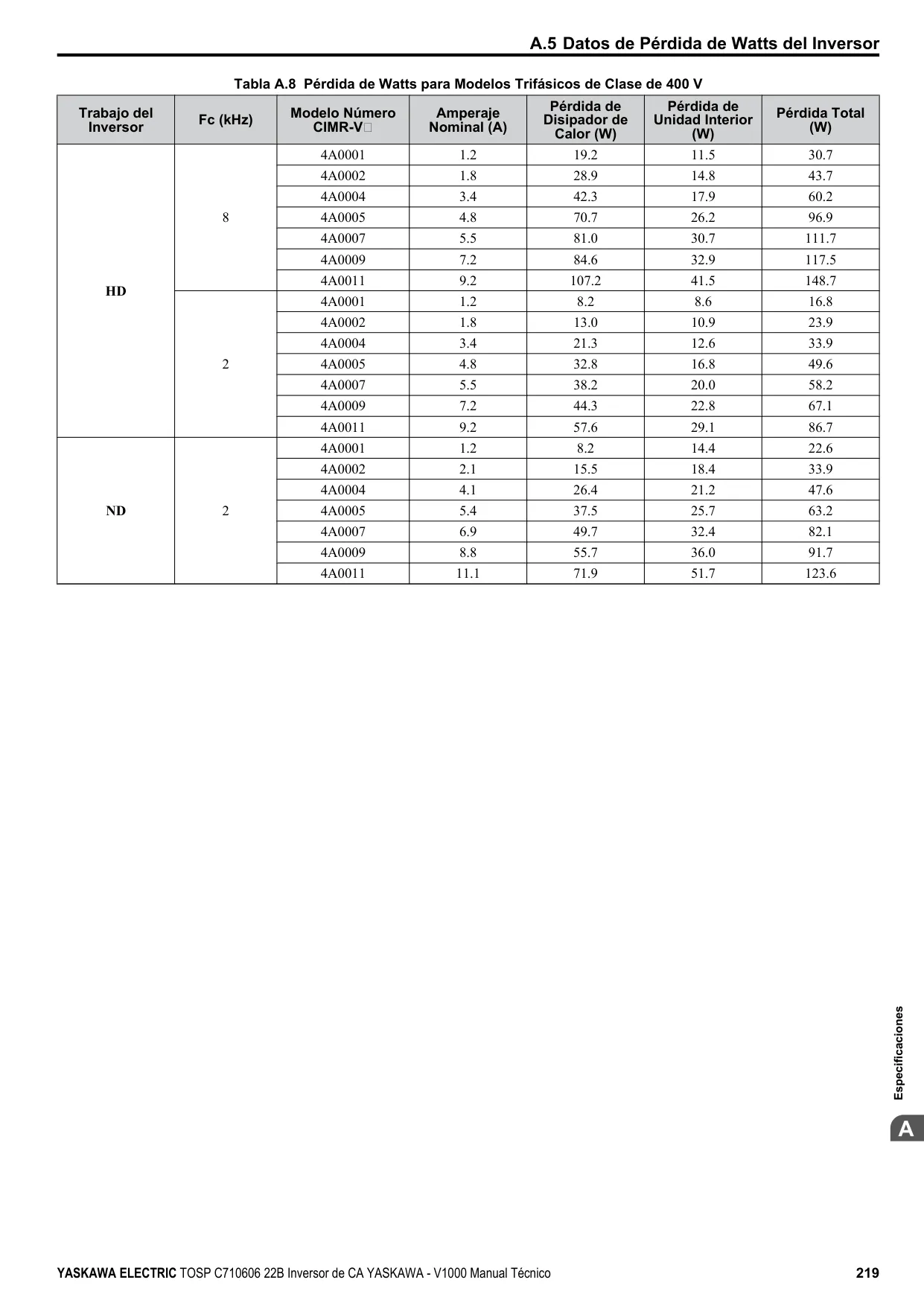

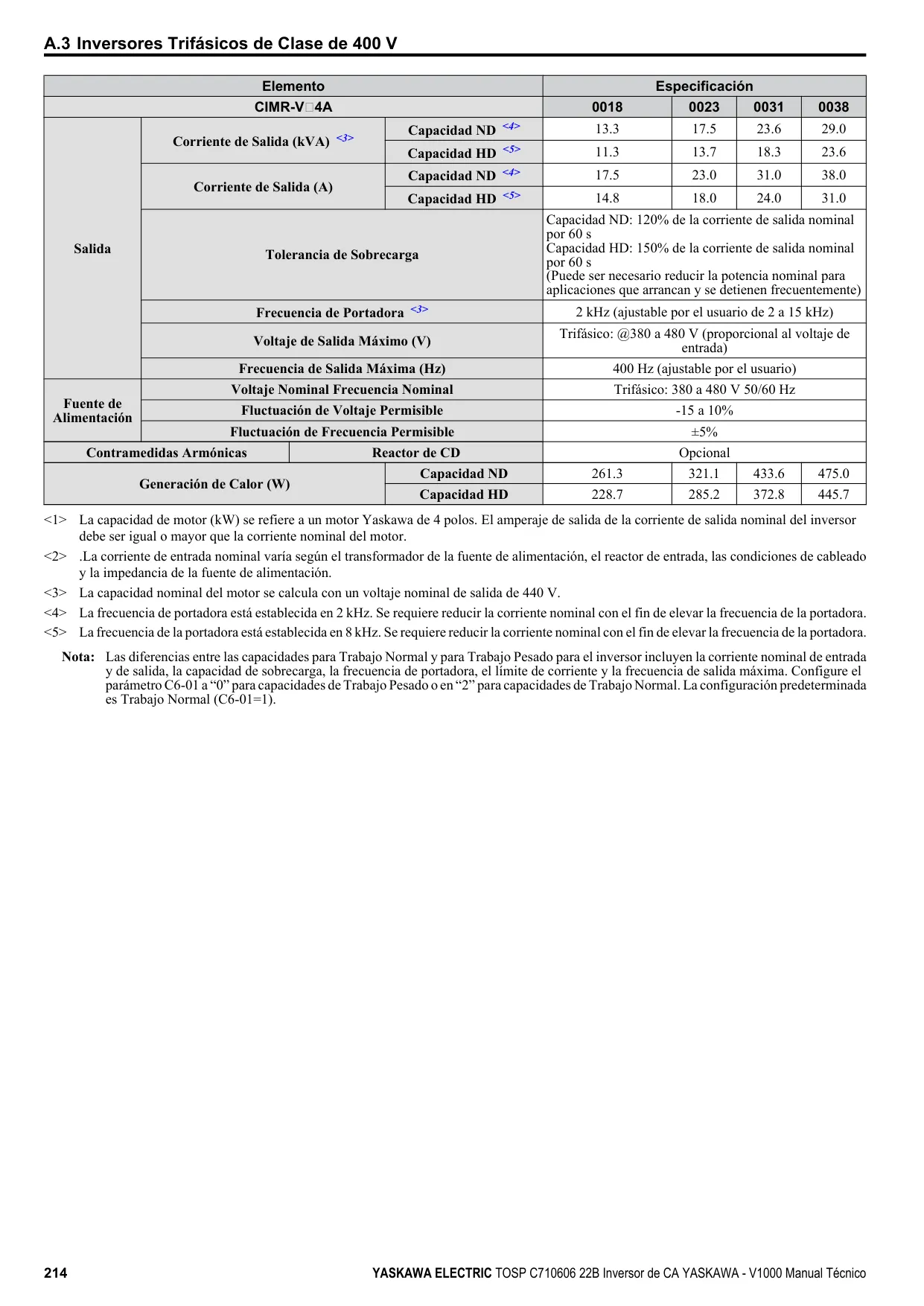

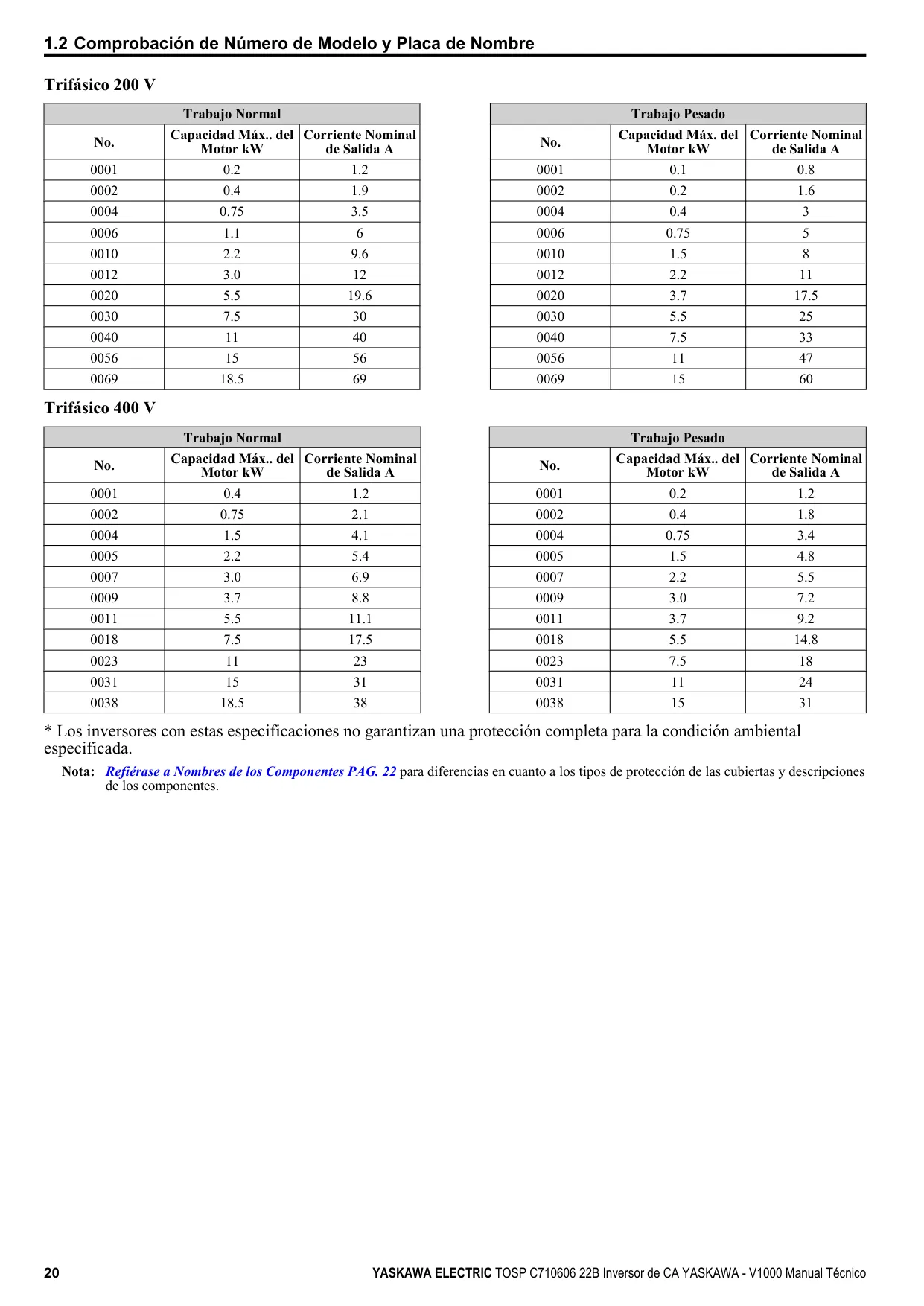

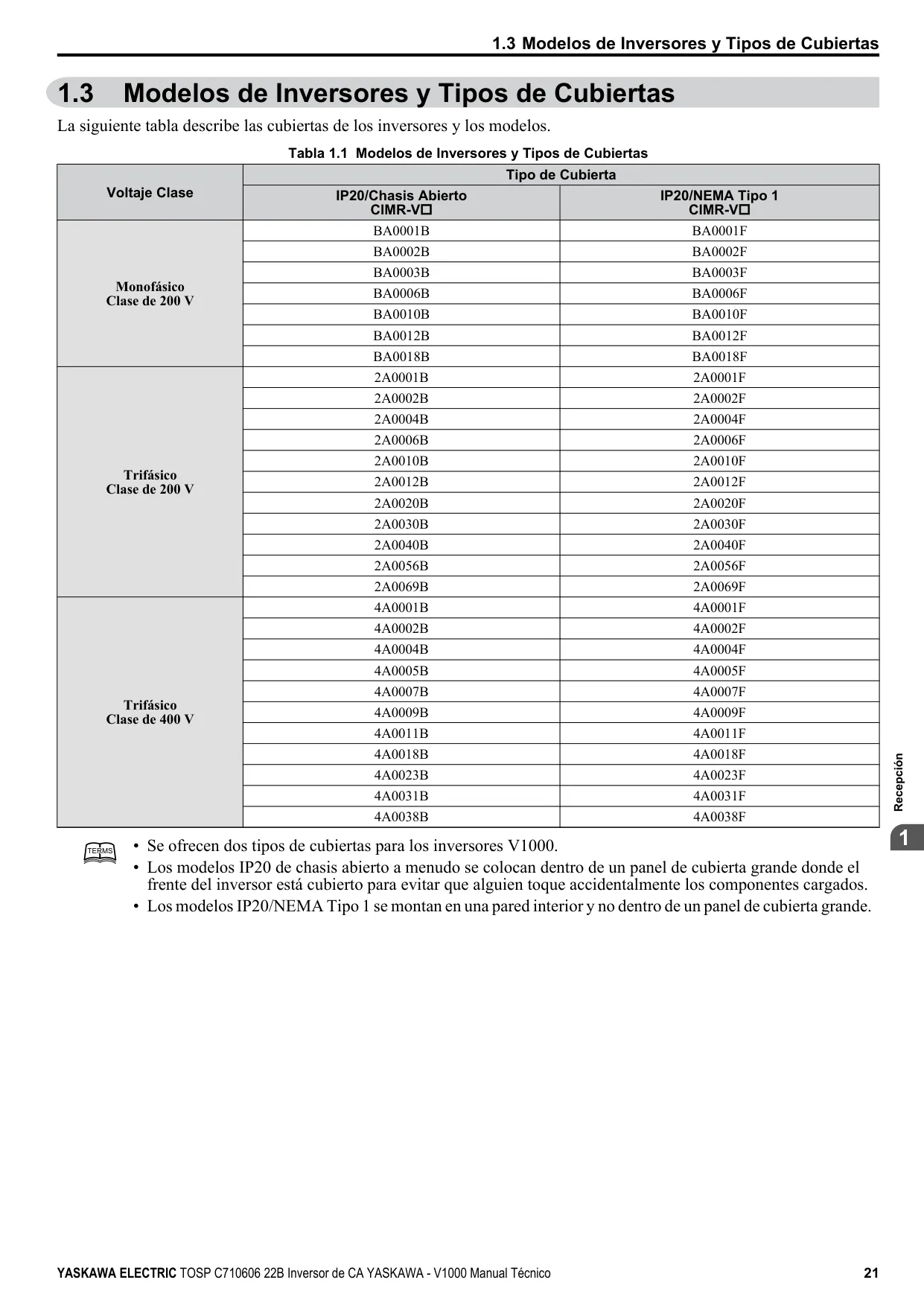

Especificaciones del Yaskawa V1000

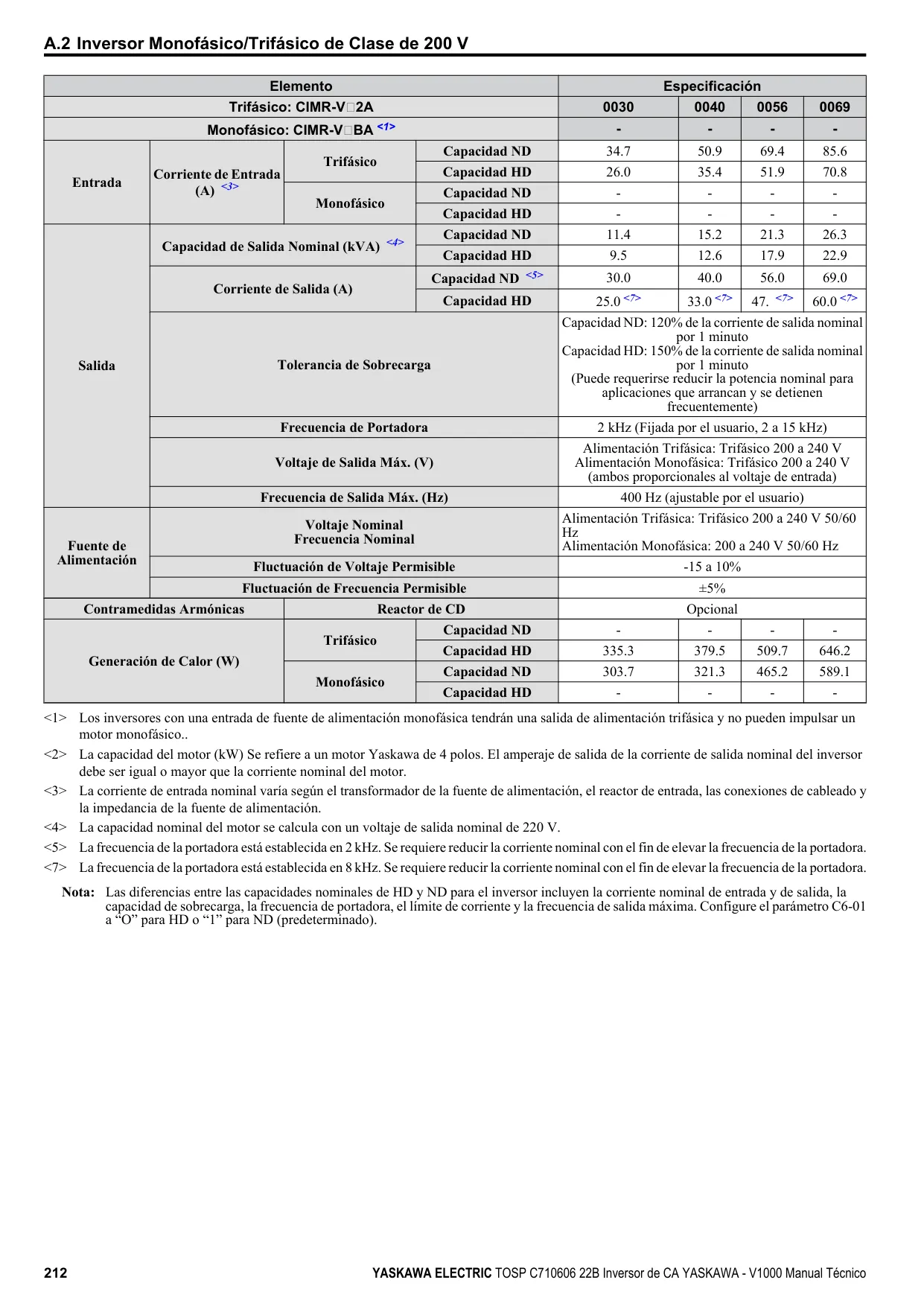

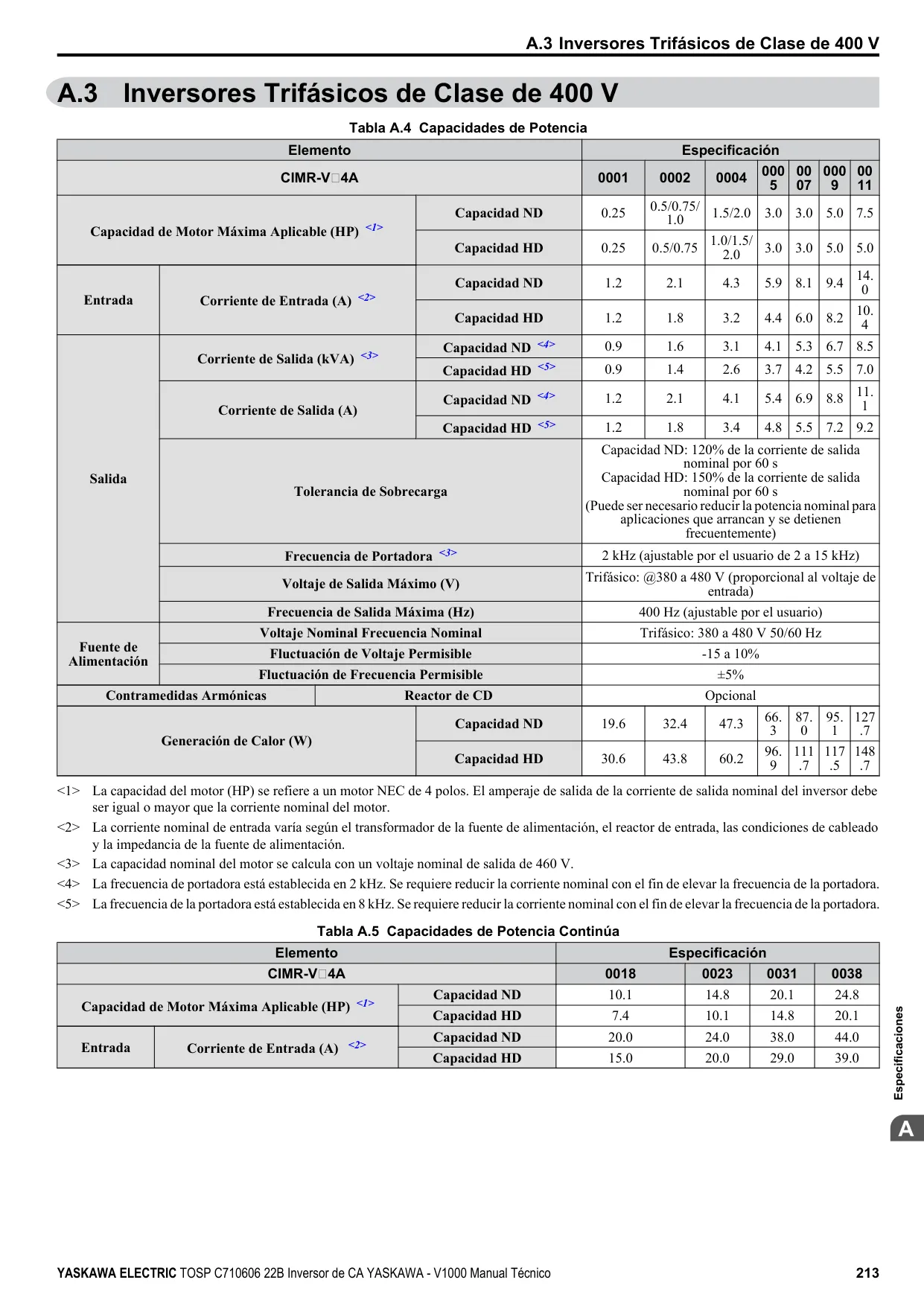

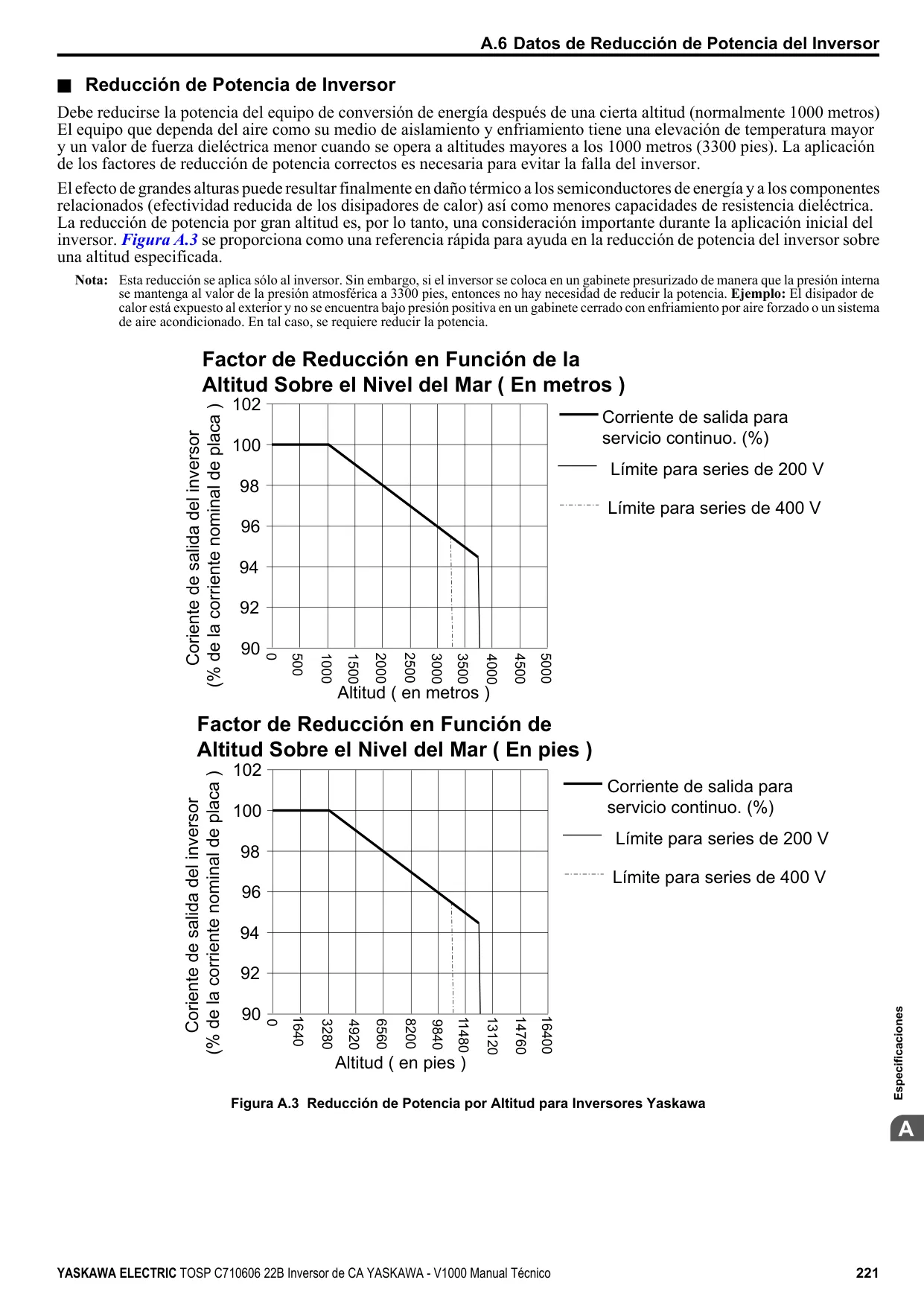

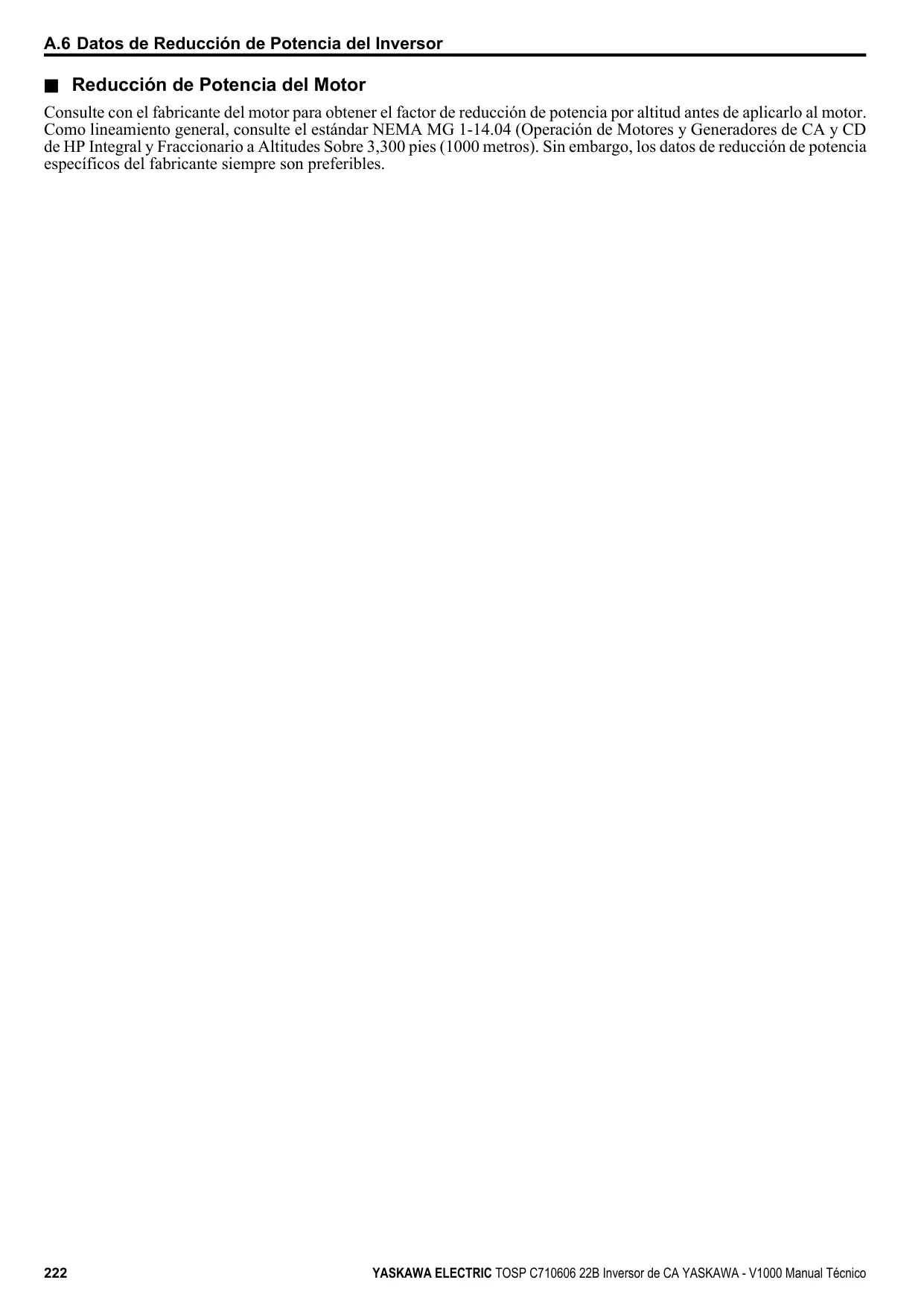

| Modelo | Yaskawa V1000 (Tipo: CIMR-VC) |
| Clases de Tensión / Potencia | Clase 200 V, Entrada trifásica: 0.1 a 18.5 kW Clase 200 V, Entrada monofásica: 0.1 a 4.0 kW Clase 400 V, Entrada trifásica: 0.2 a 18.5 kW |
| Entorno de Instalación | Interior |
| Temperatura Ambiente (Operación) | Recinto IP20 / NEMA tipo 1: -10 a +40°C Recinto de chasis abierto IP20/IP00: -10 a +50°C Recinto NEMA tipo 4X/IP66: -10 a +40°C |
| Humedad Relativa | Inferior a 95%, sin condensación |
| Temperatura de Almacenamiento | -20°C a +60°C |
| Altitud | 1000 m o menos |
| Vibración | 10 a 20 Hz a 9,8 m/s² 20 a 55 Hz a 5,9 m/s² |
| Orientación de Instalación | Vertical |
| Modos de Control | Control de V/f (ajuste de fábrica) Control vectorial de lazo abierto (OLV) PM Control vectorial de lazo abierto |
| Función de Seguridad | Desactivación Segura (IEC/EN 61800-5-2 Cat. 0, ISO/EN 13849-1 Cat. 3, PL d, e IEC/EN 61508, SIL2) |

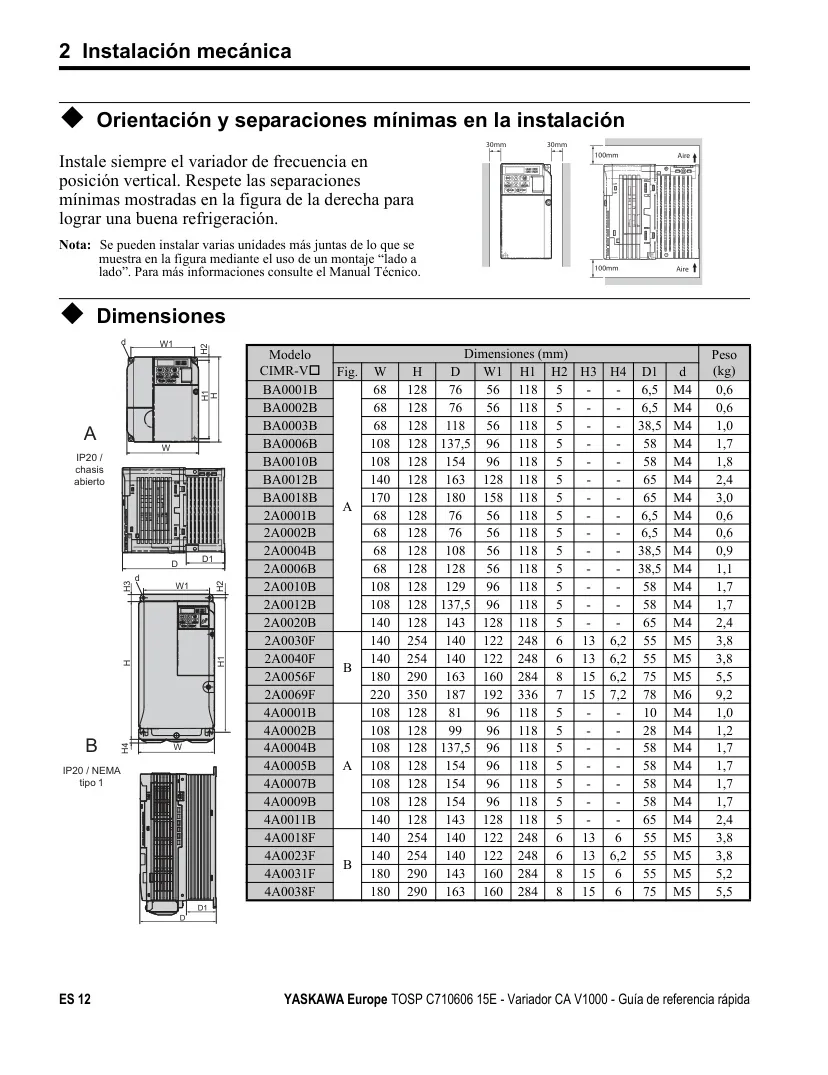

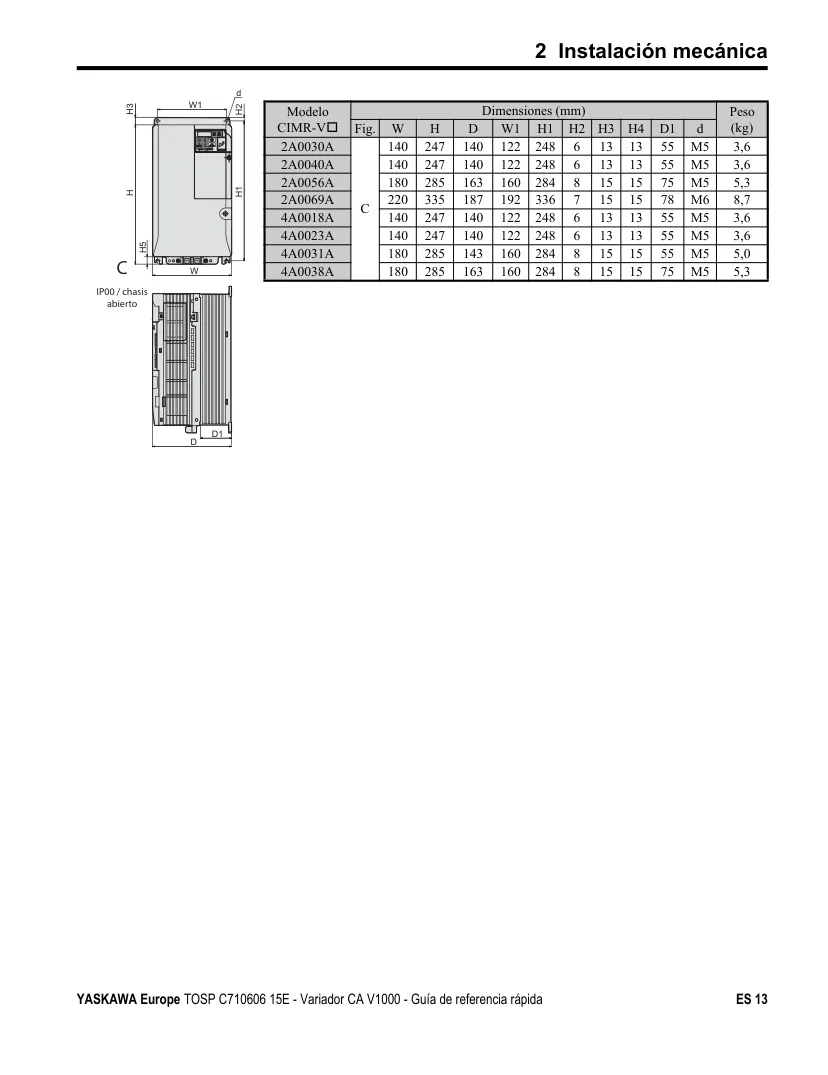

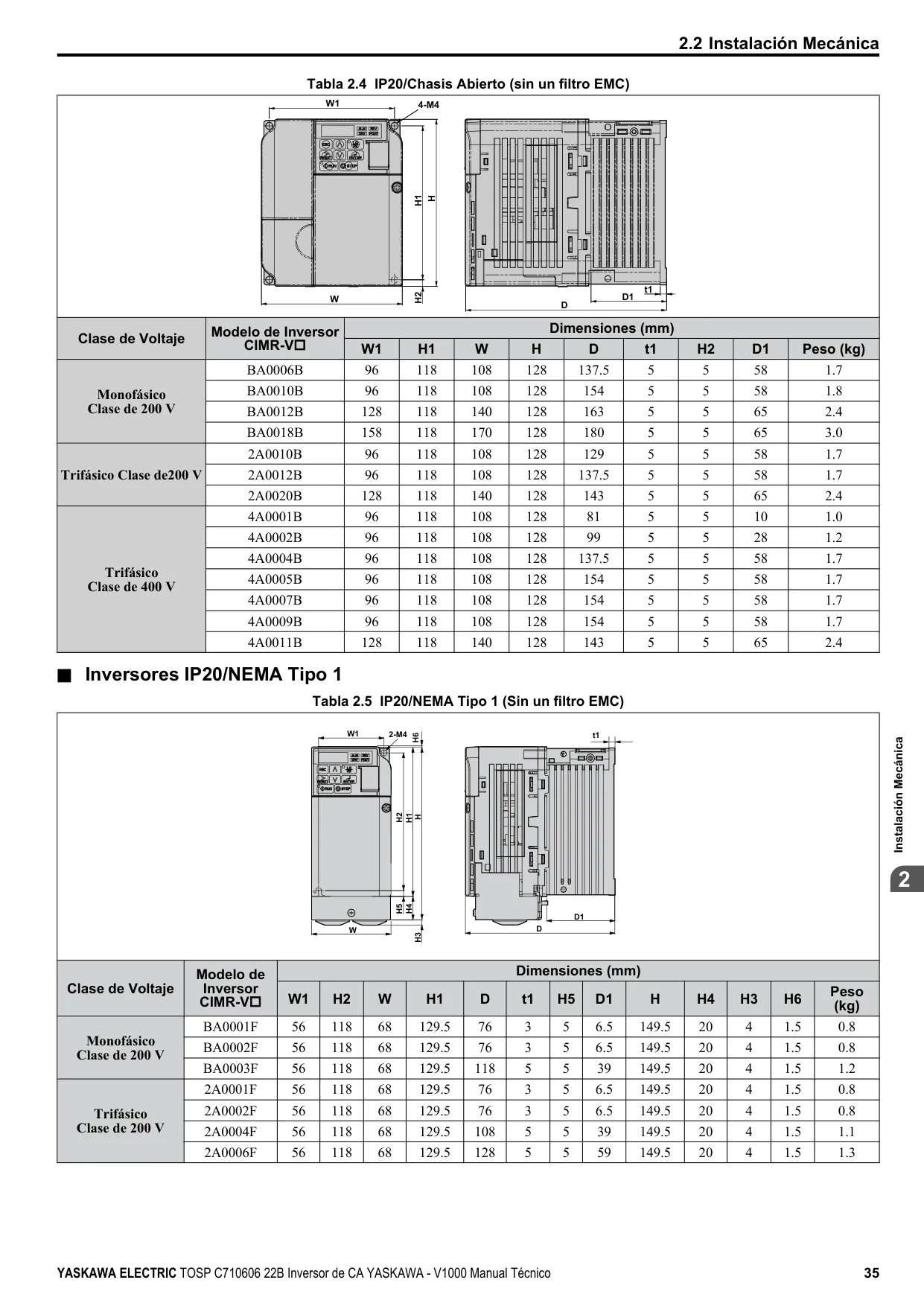

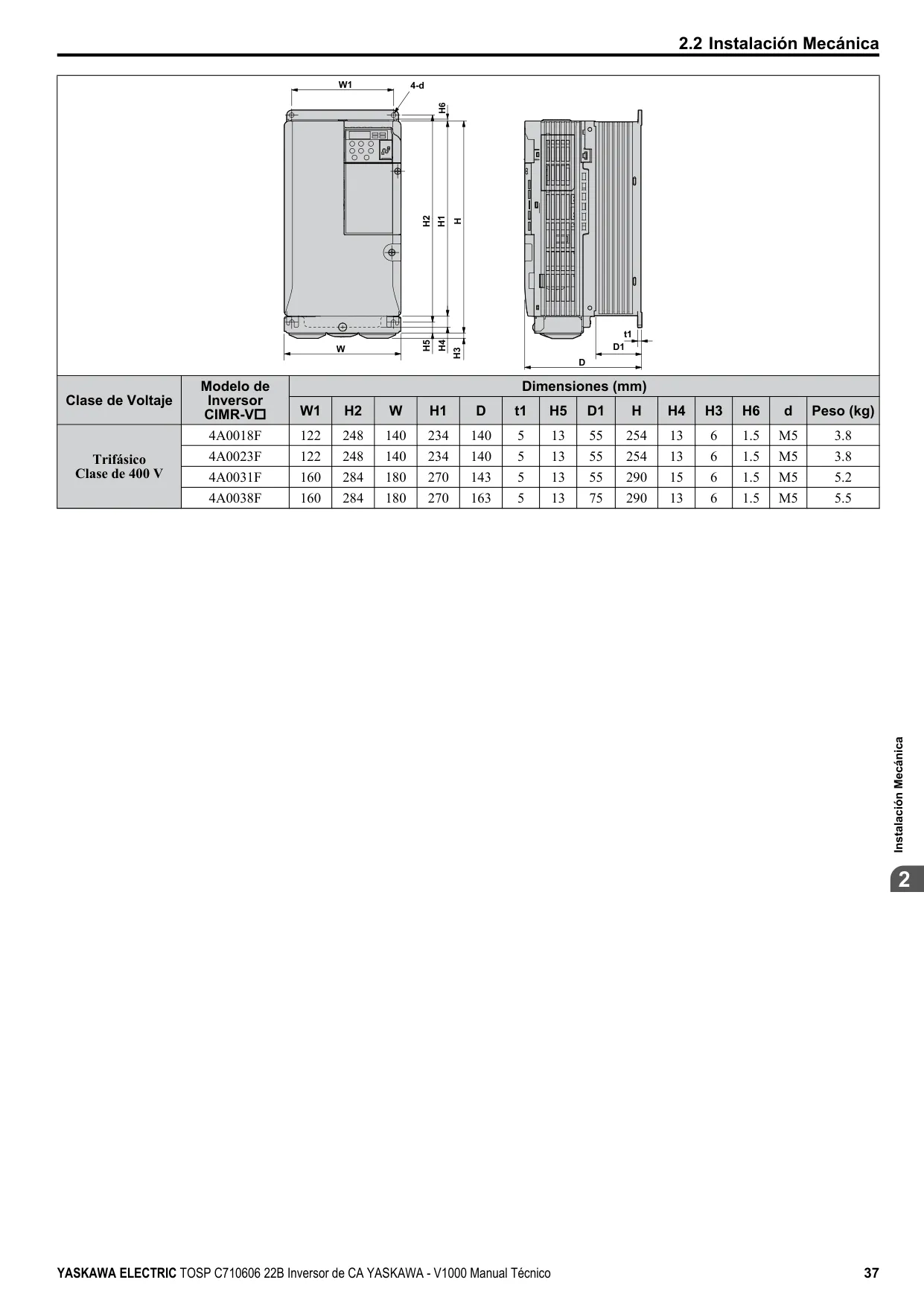

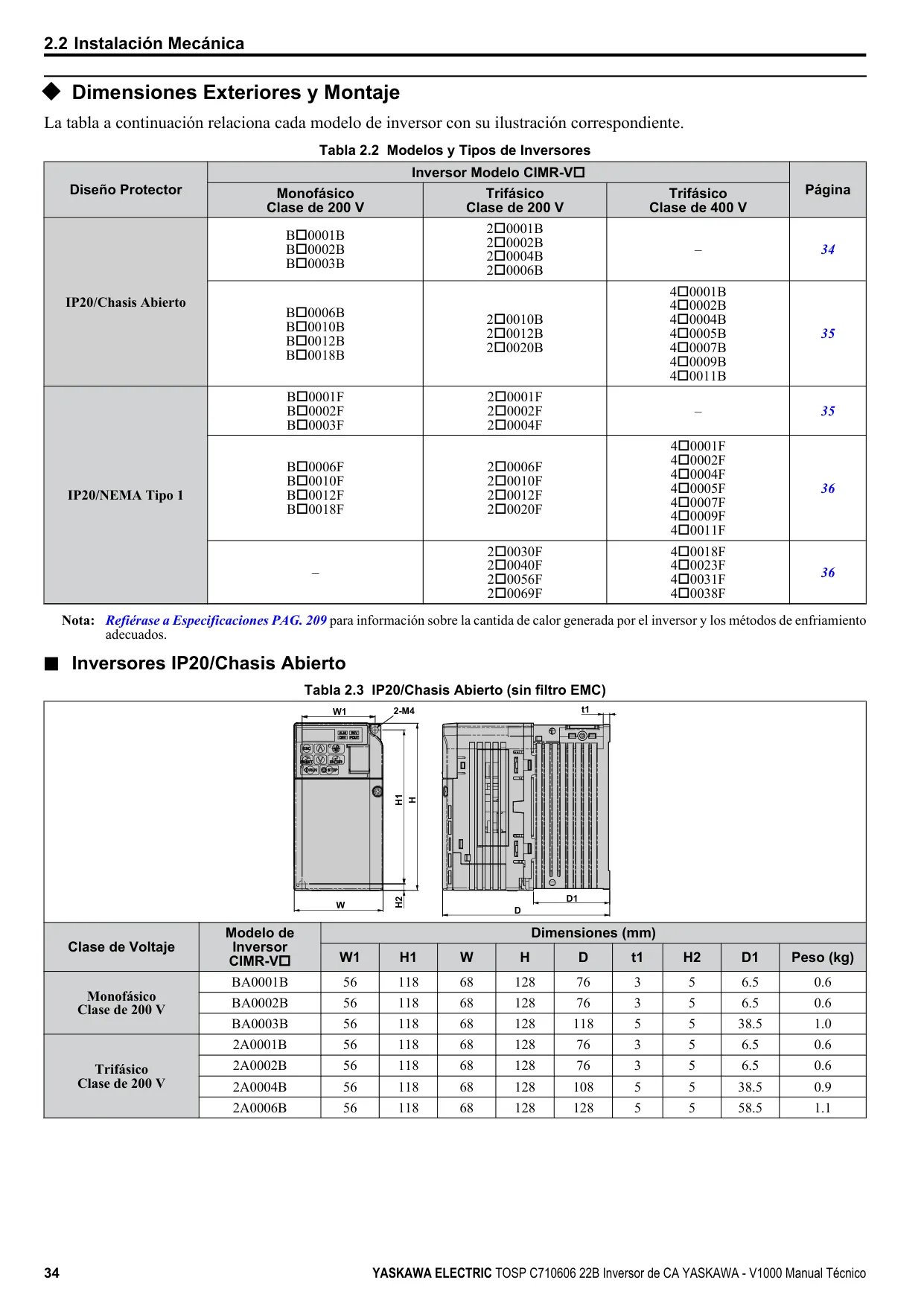

| Dimensiones (Ej. CIMR-VCBA0001B - IP20 / chasis abierto) | Ancho (W): 68 mm Altura (H): 128 mm Profundidad (D): 76 mm Peso: 0,6 kg |
| Dimensiones (Ej. CIMR-VC2A0069F - IP20 / NEMA tipo 1) | Ancho (W): 220 mm Altura (H): 350 mm Profundidad (D): 187 mm Peso: 9,2 kg |

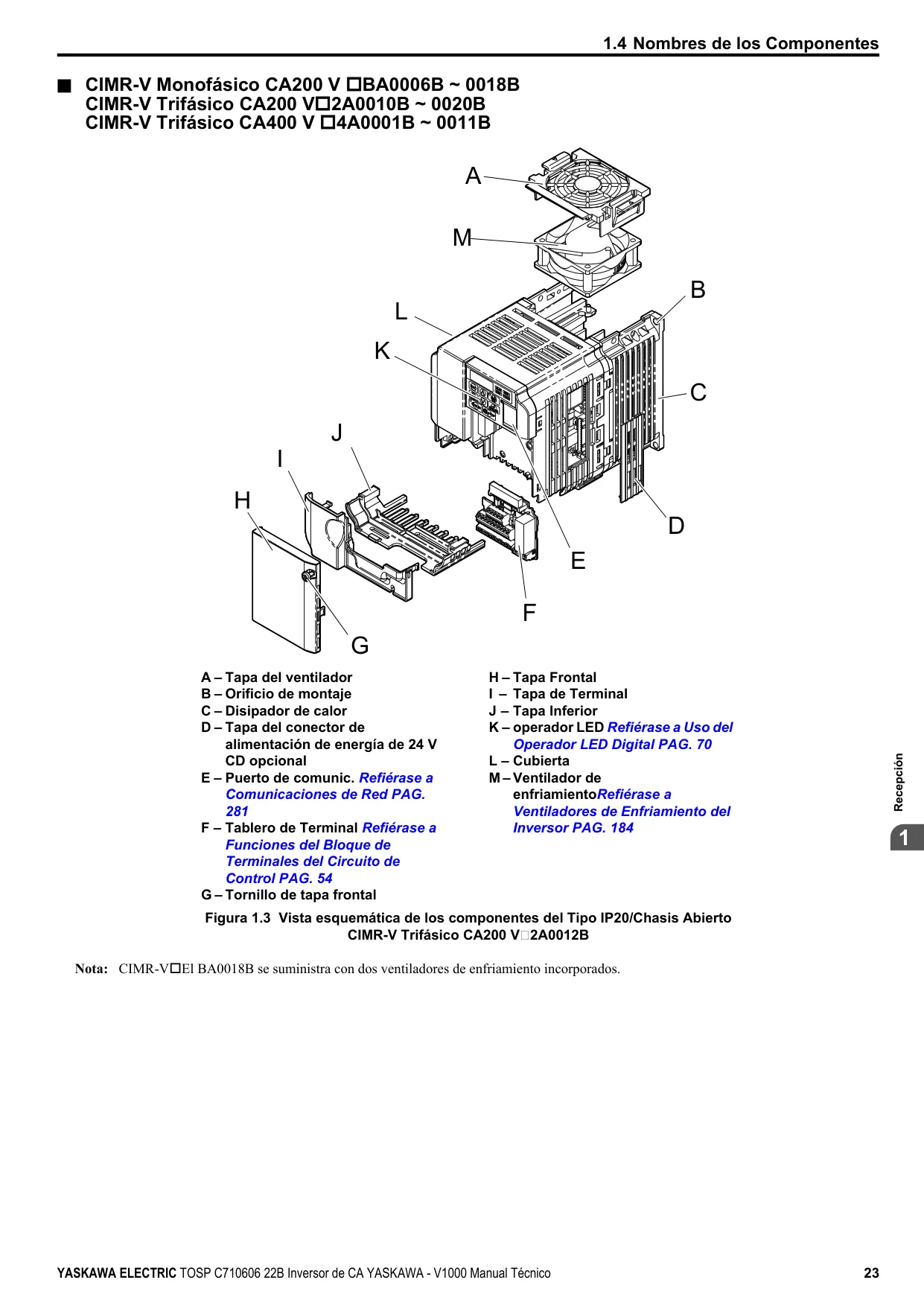

Detalles del Yaskawa V1000

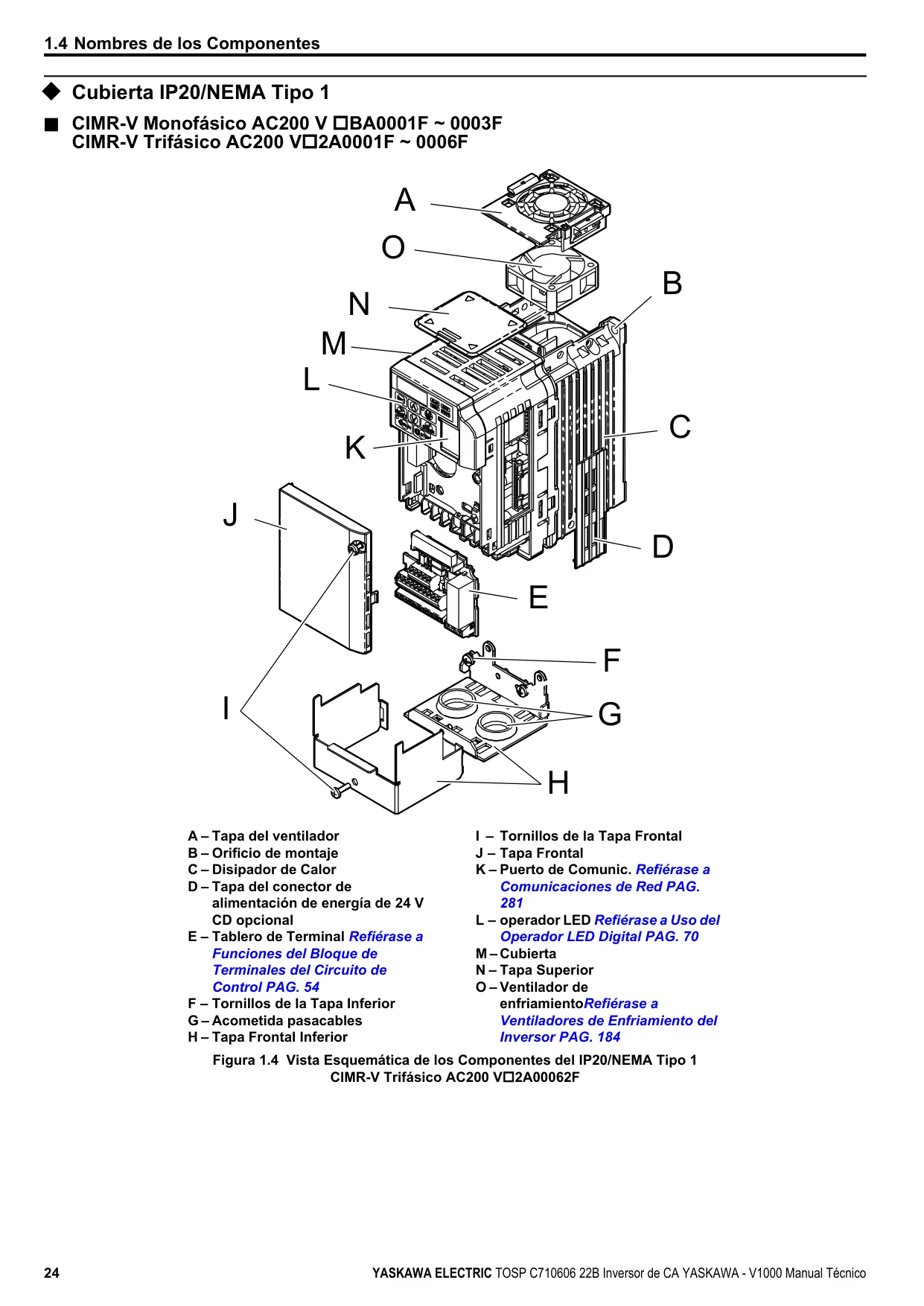

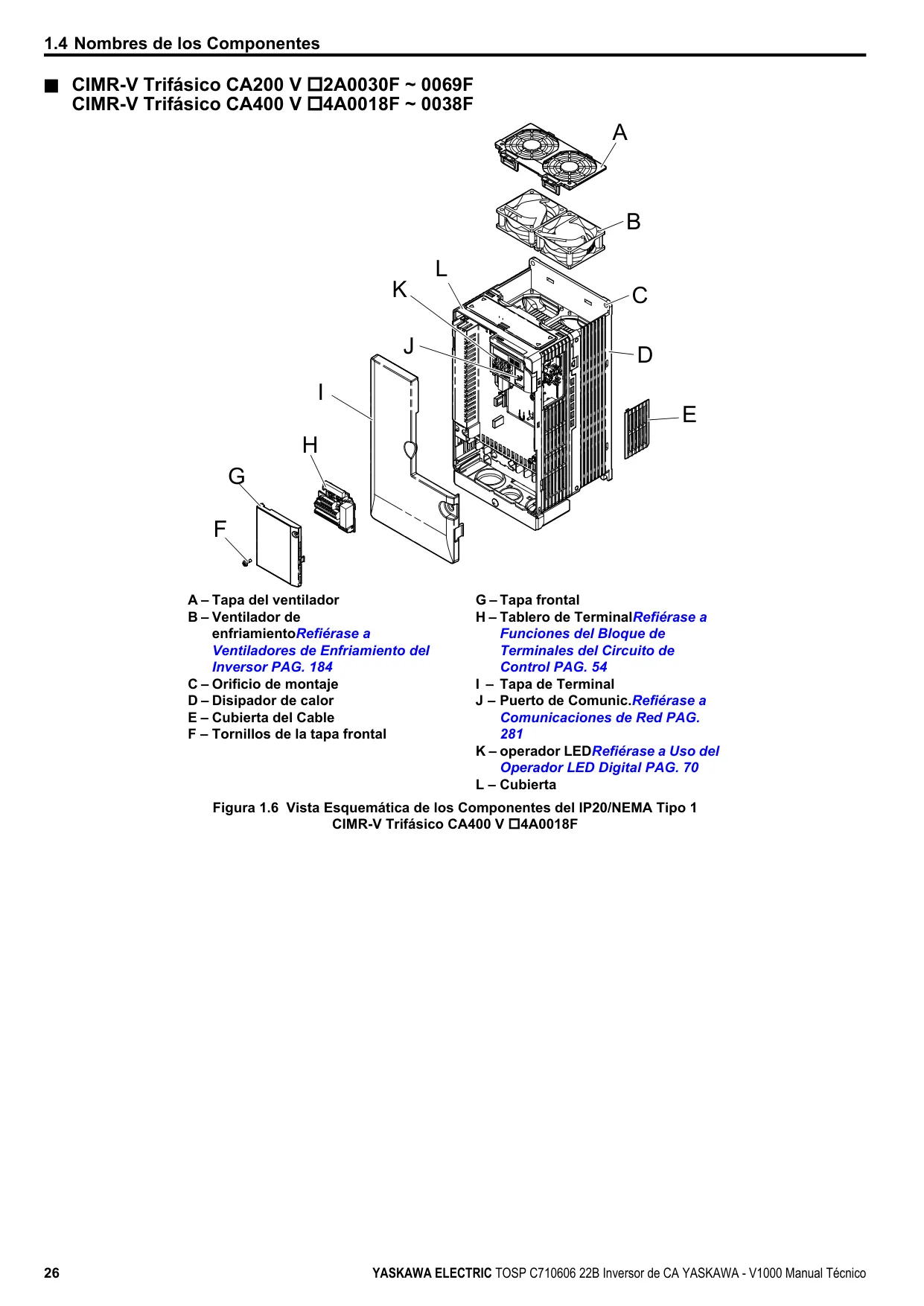

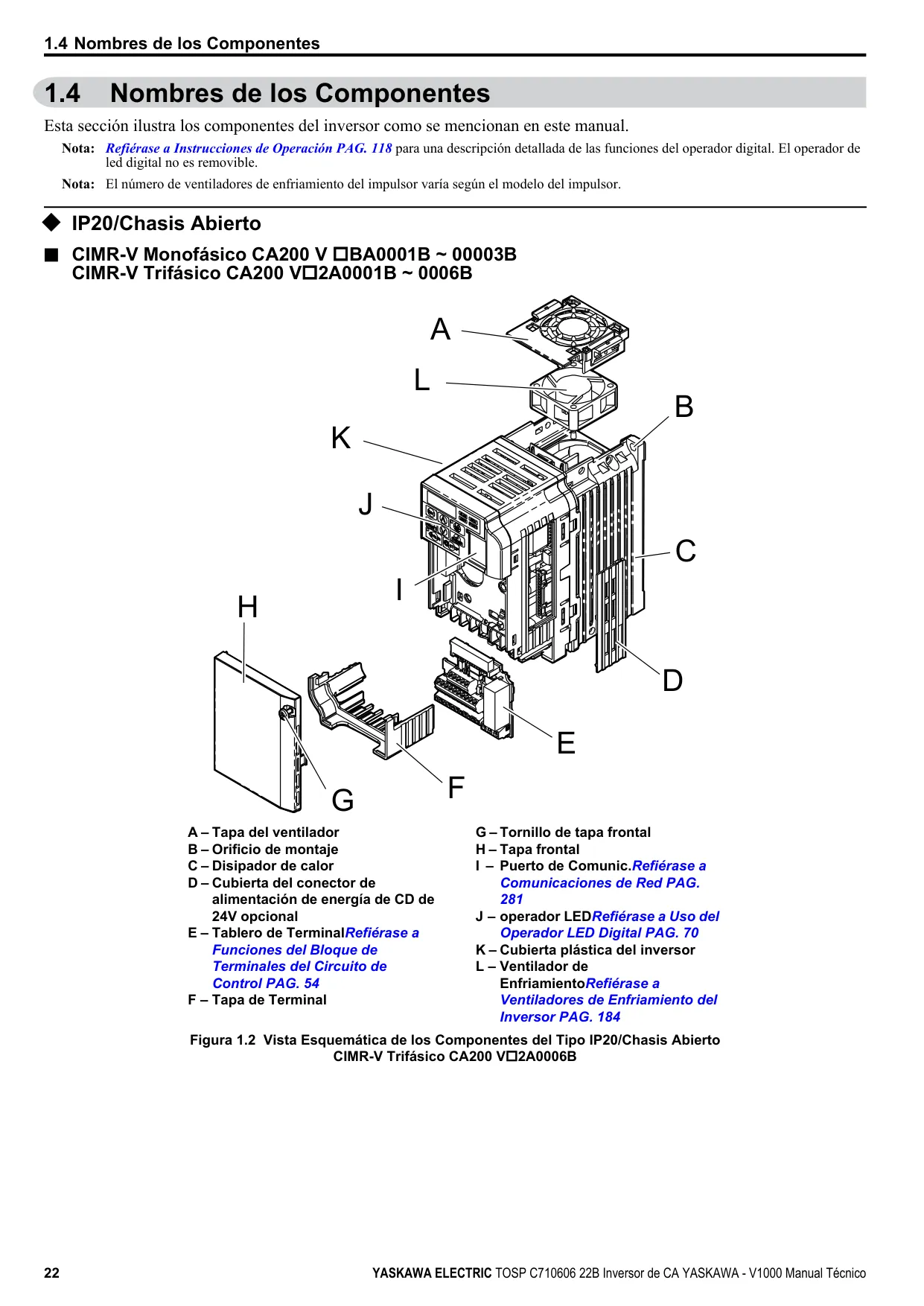

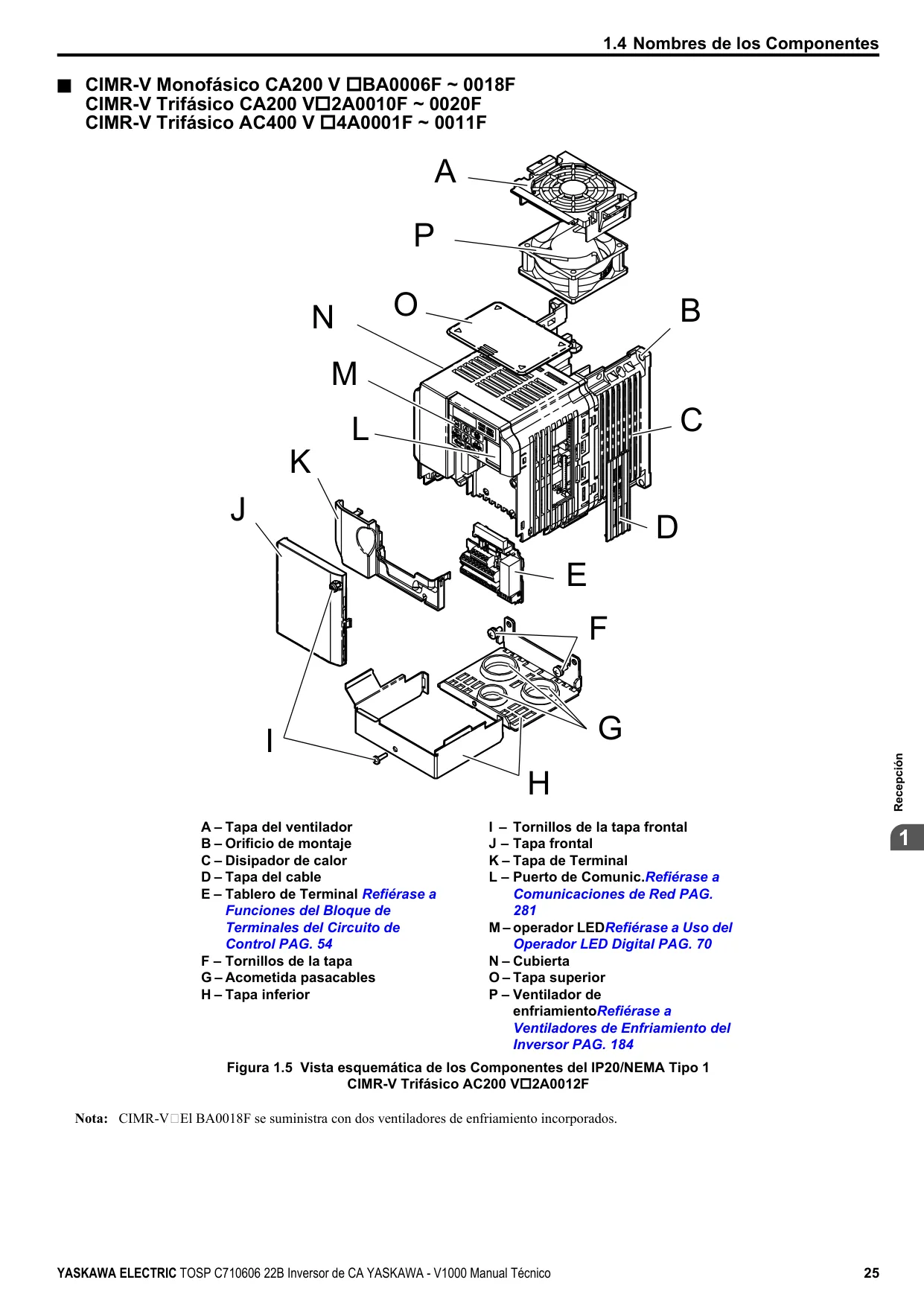

El Yaskawa V1000 es un variador de CA compacto diseñado para un control vectorial preciso, ofreciendo una solución robusta y versátil para una amplia gama de aplicaciones industriales. Este dispositivo no solo gestiona la potencia, sino que también incorpora numerosas características para garantizar la seguridad operativa y la eficiencia en diversos entornos.

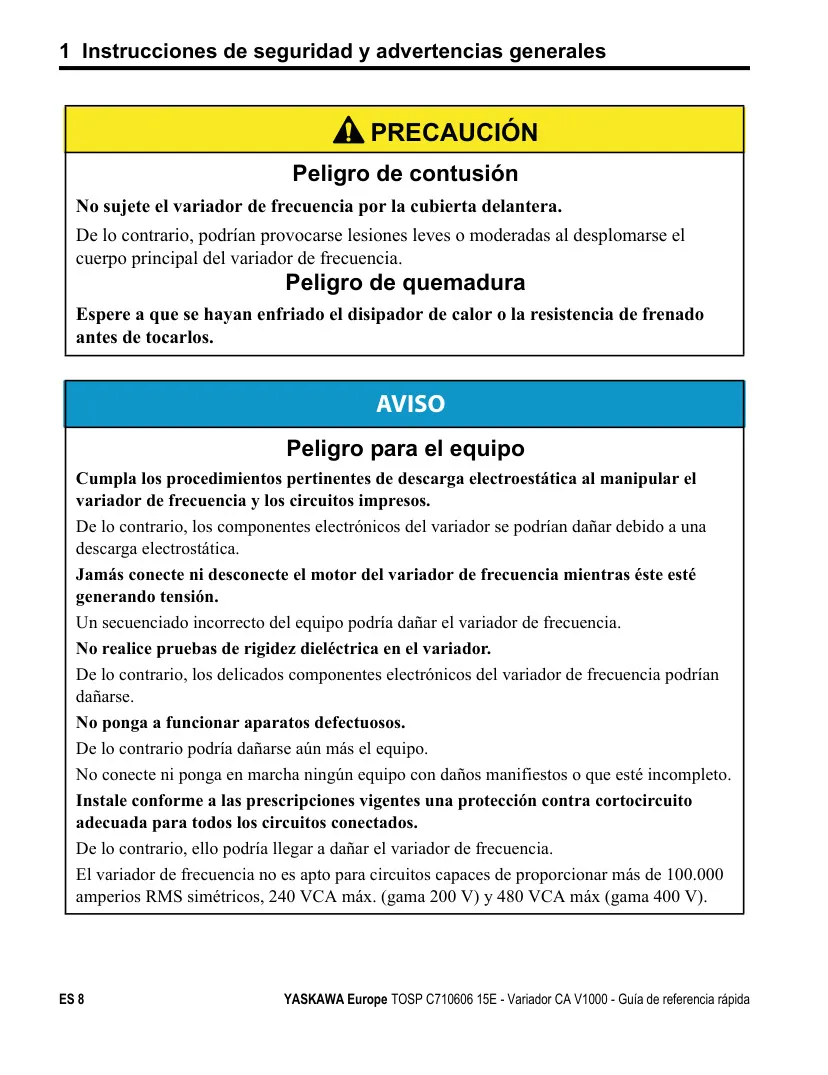

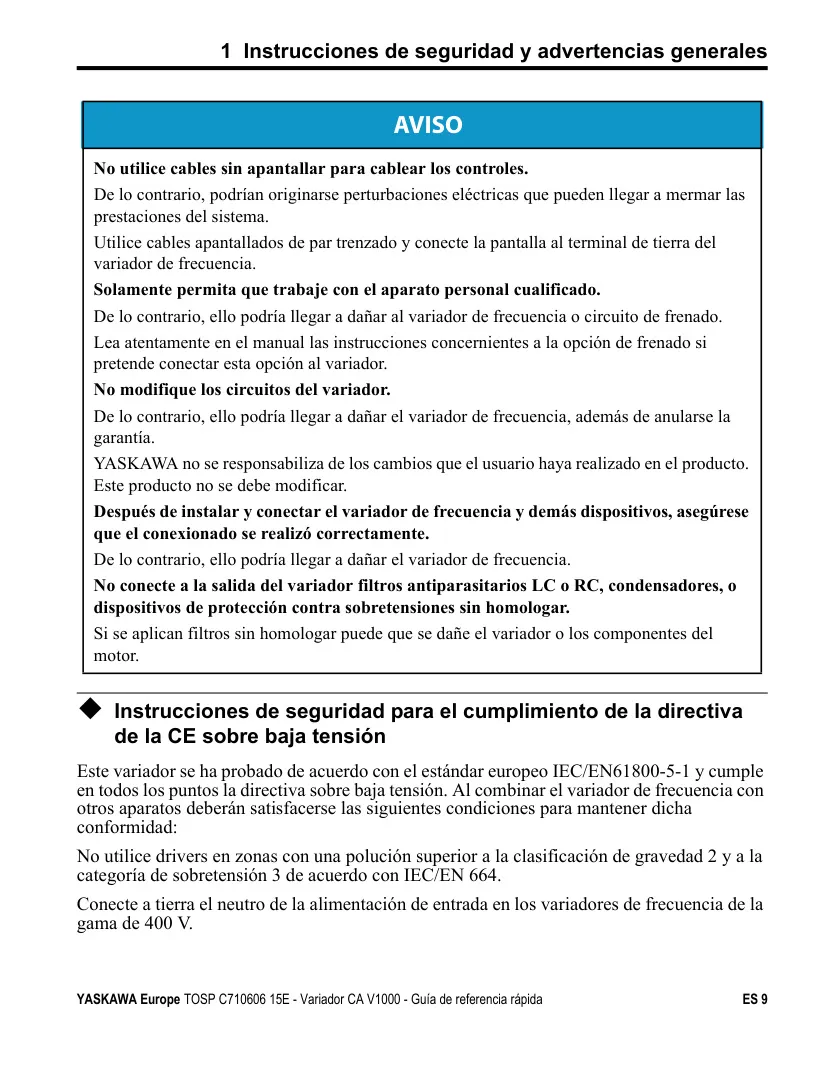

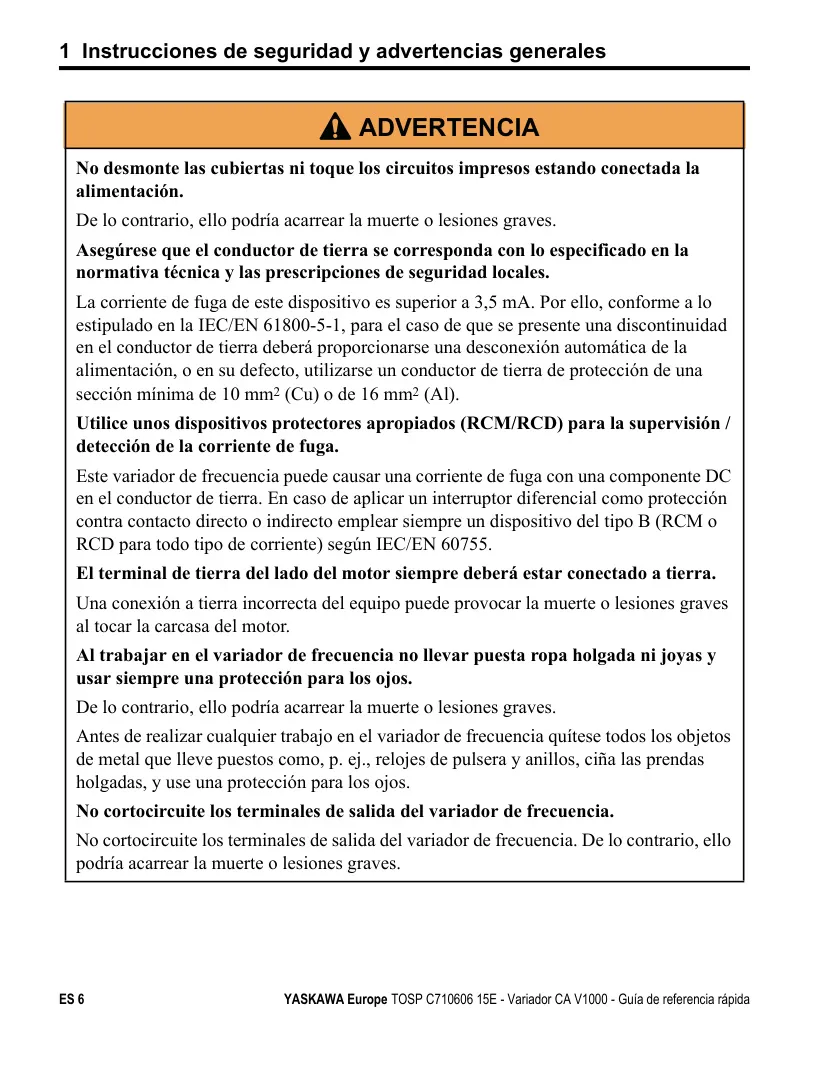

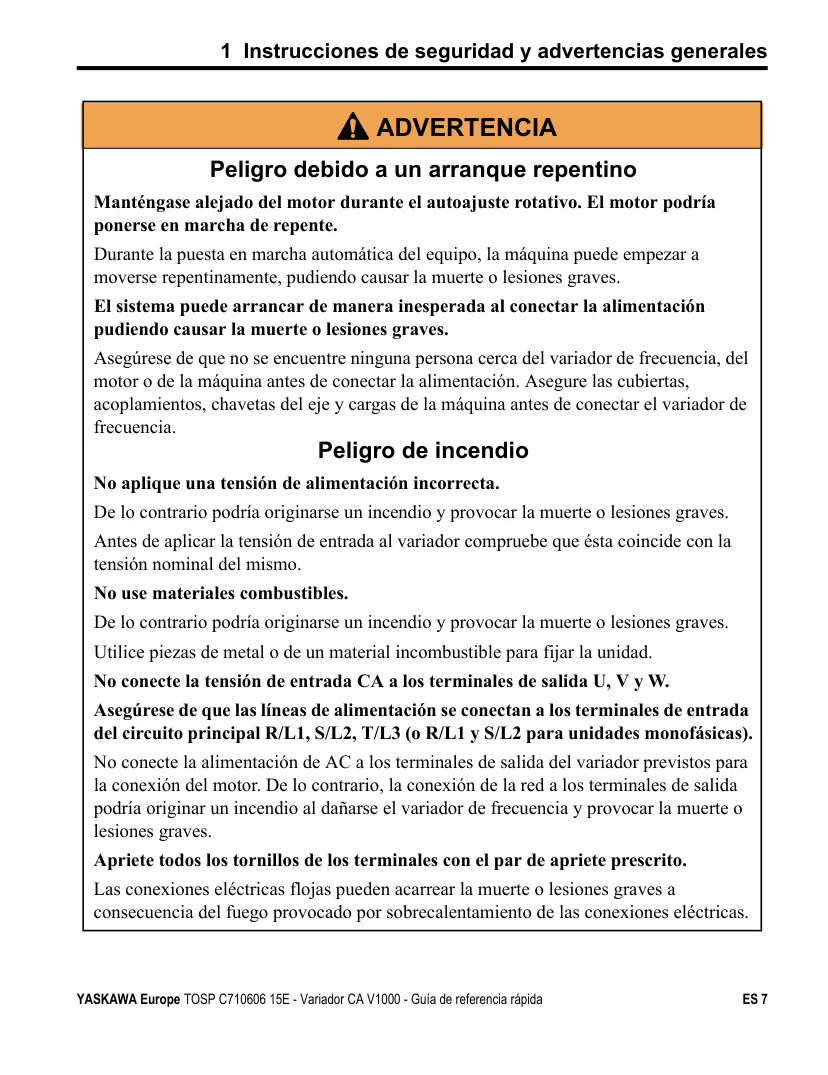

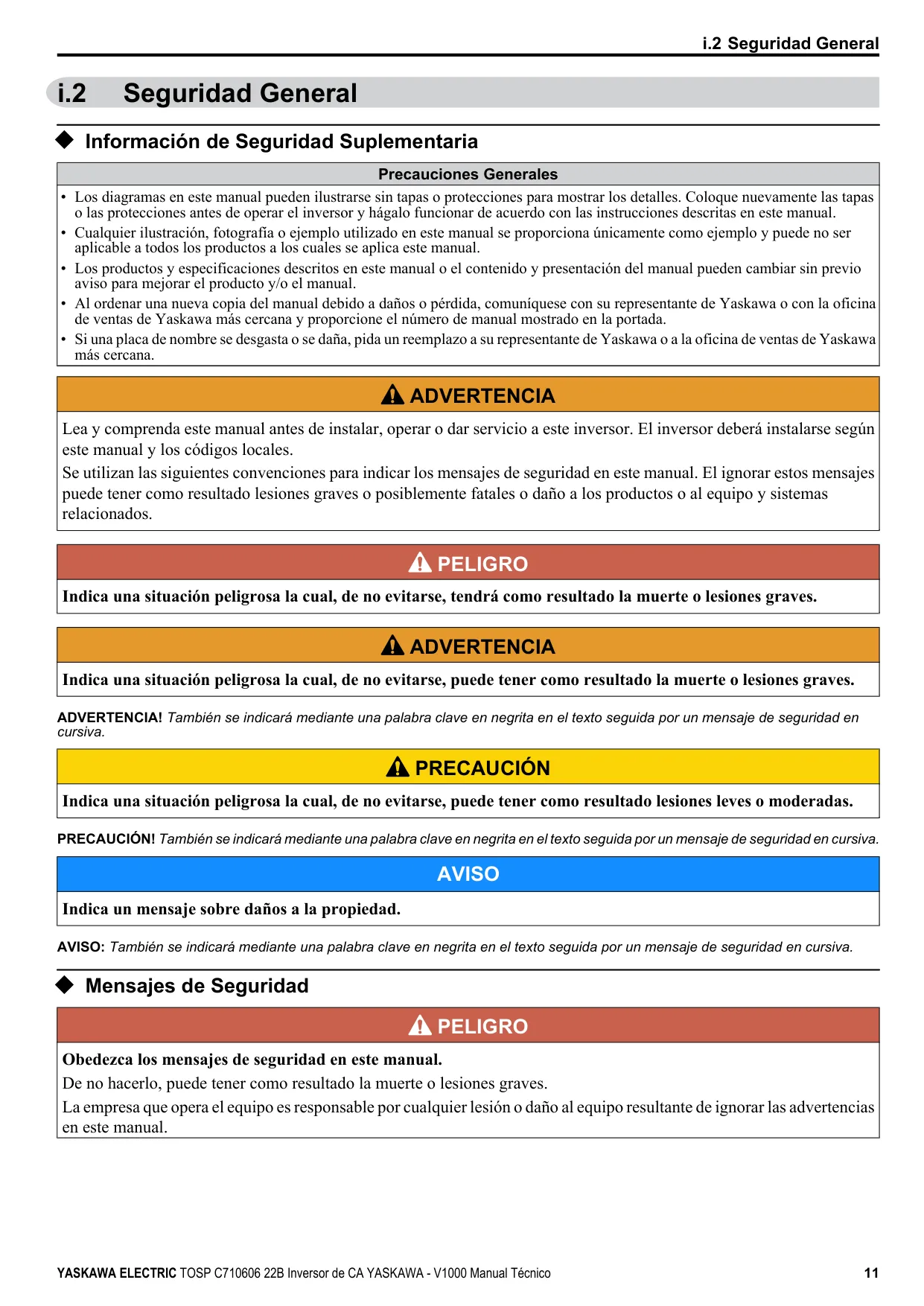

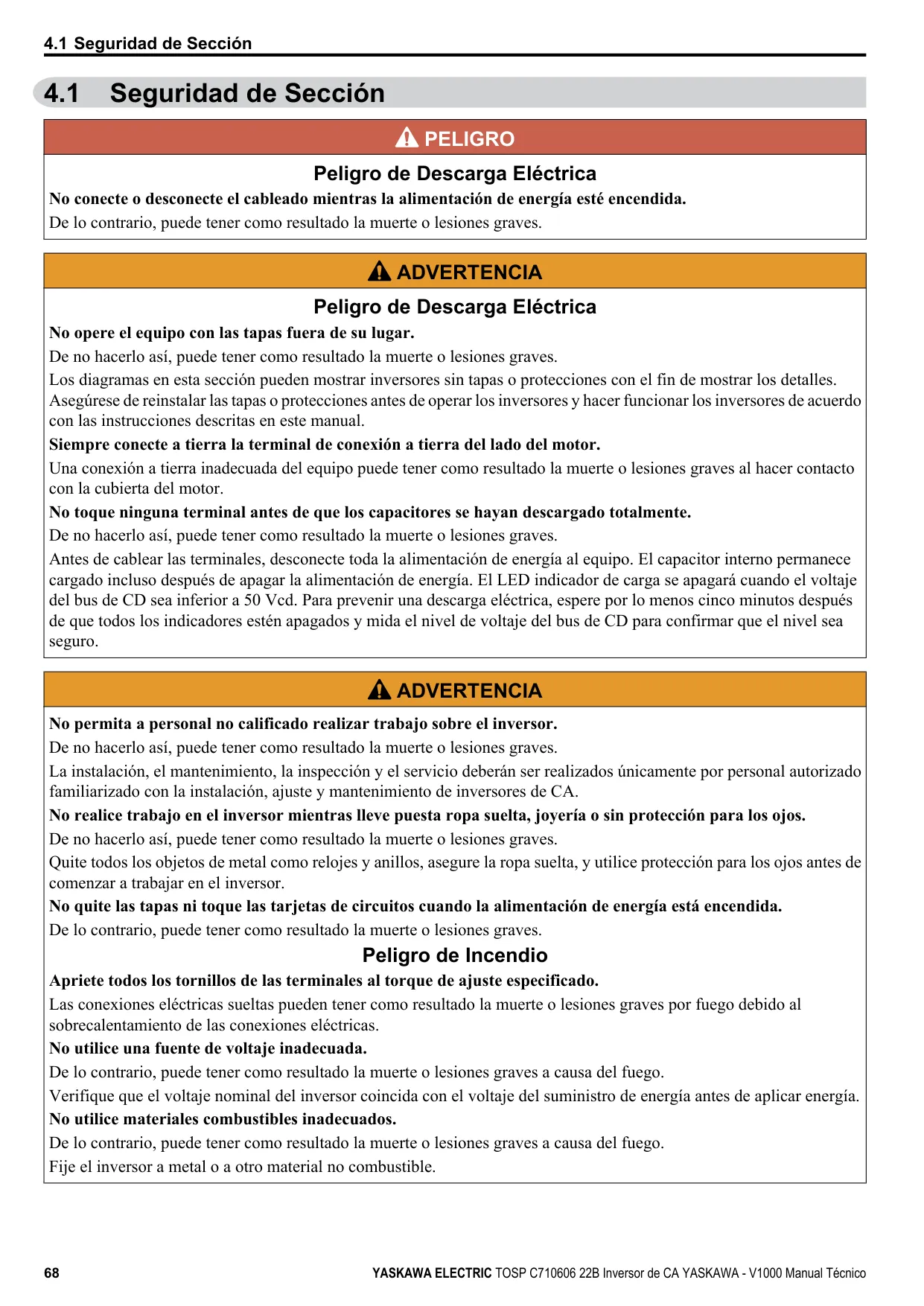

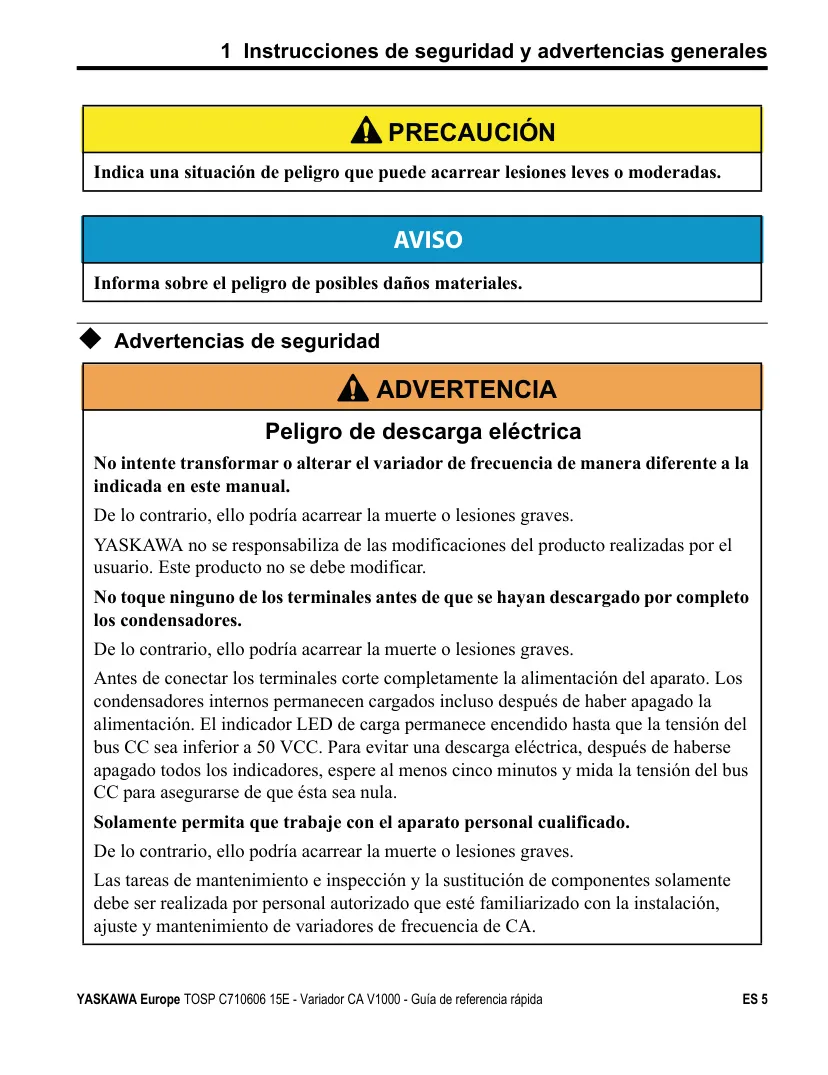

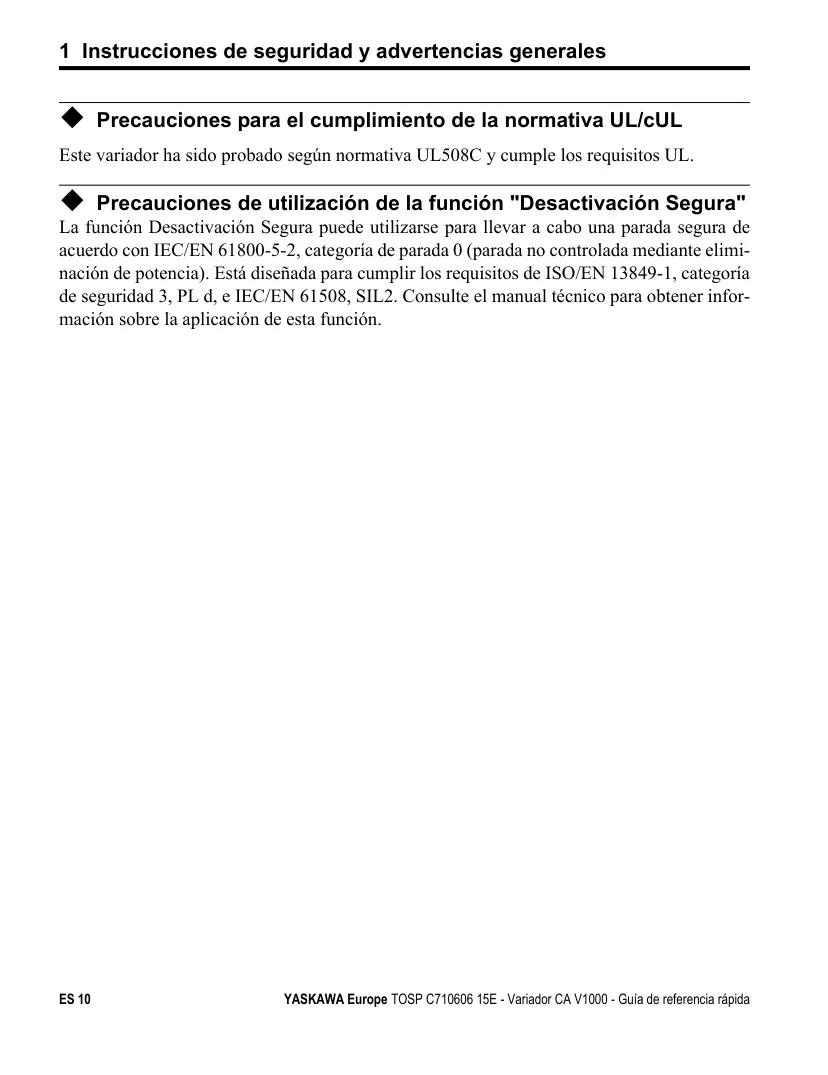

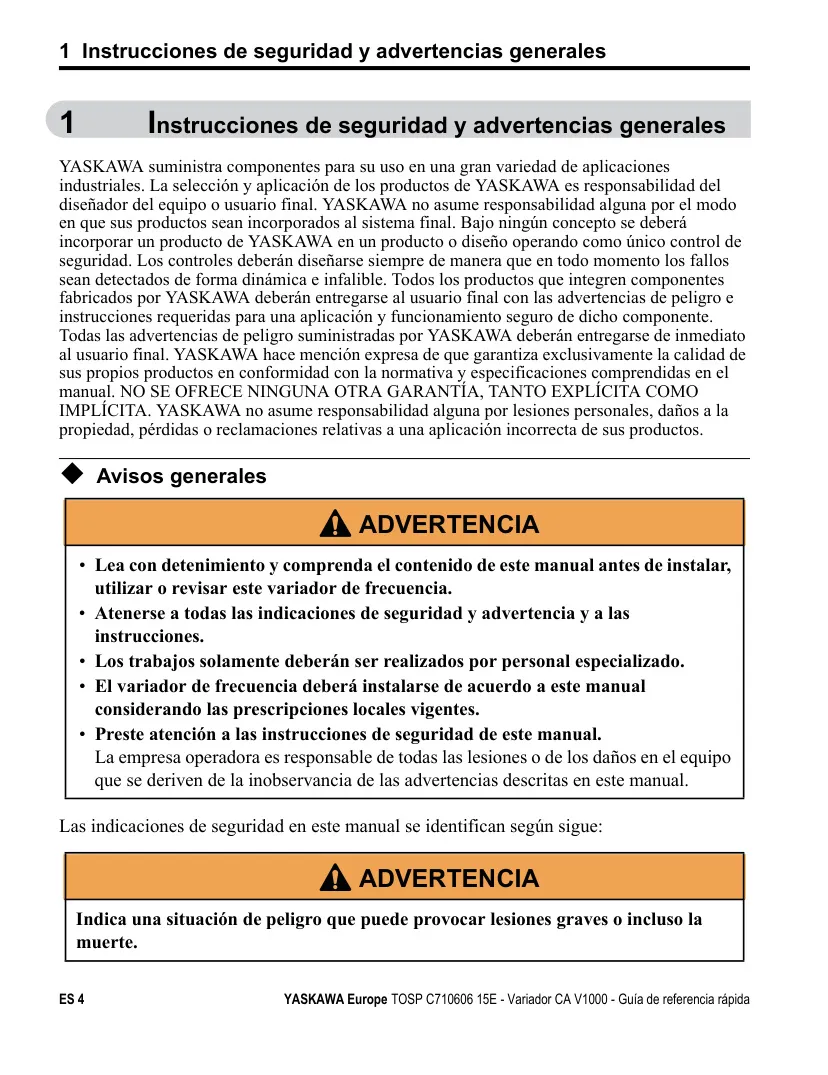

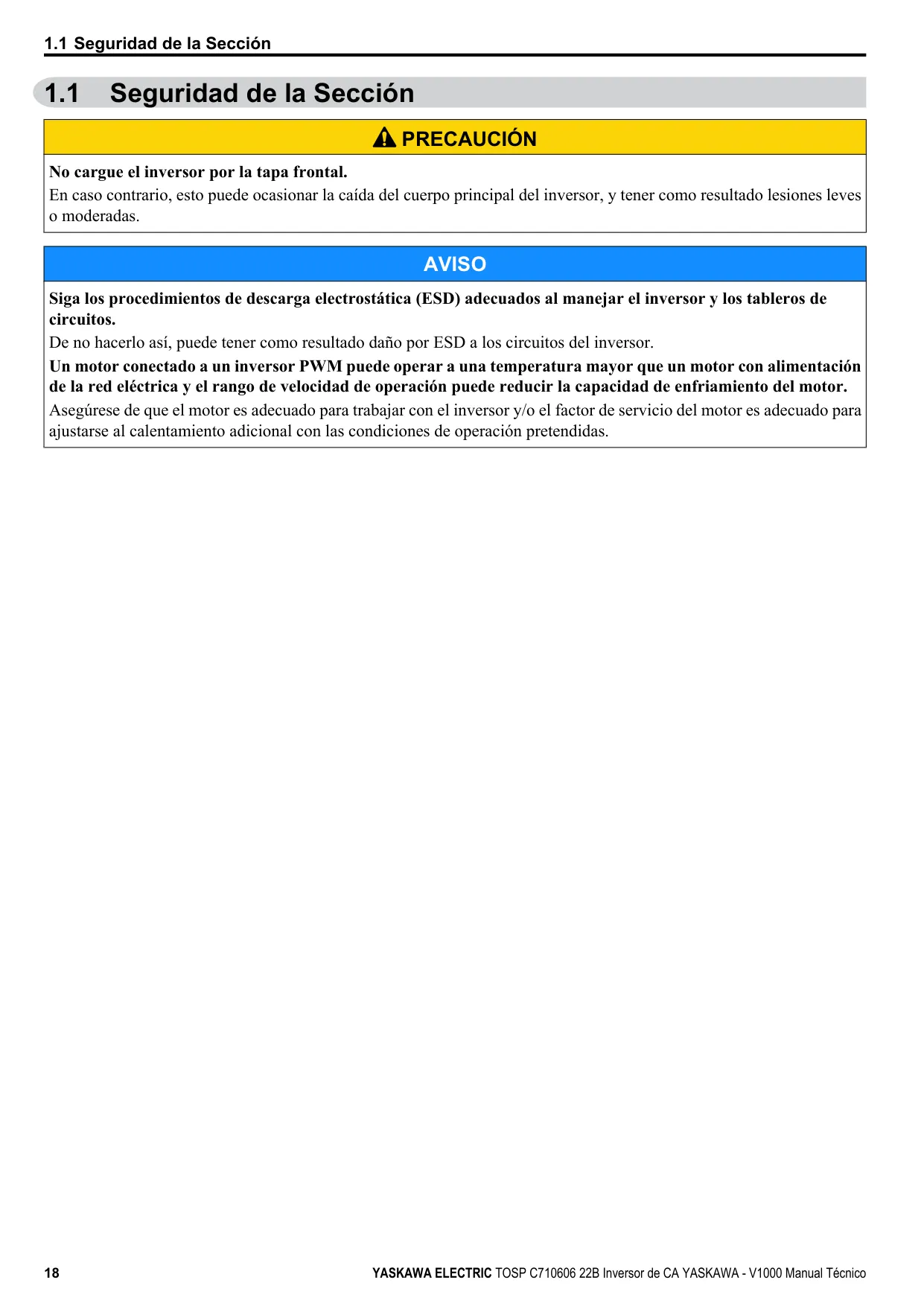

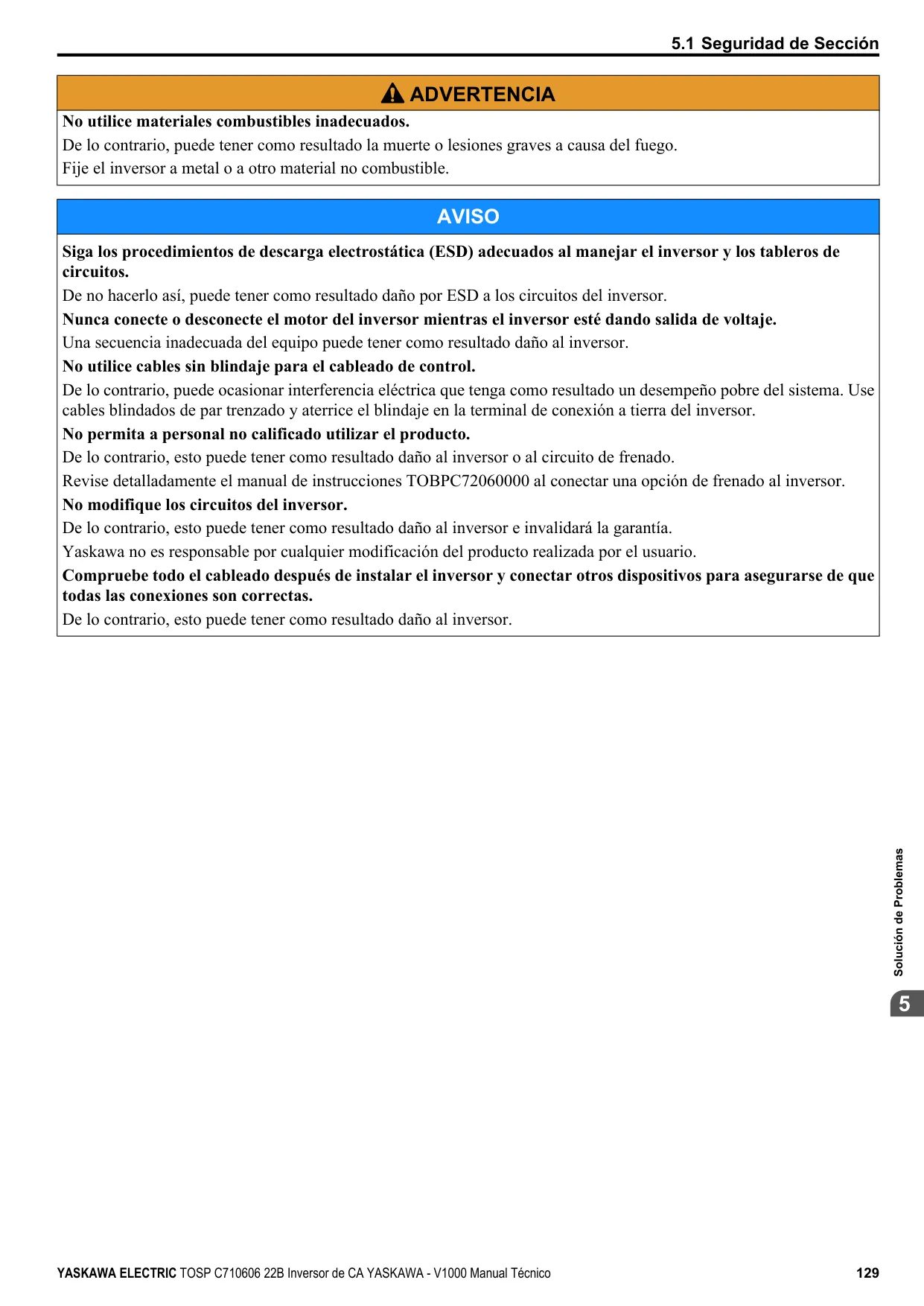

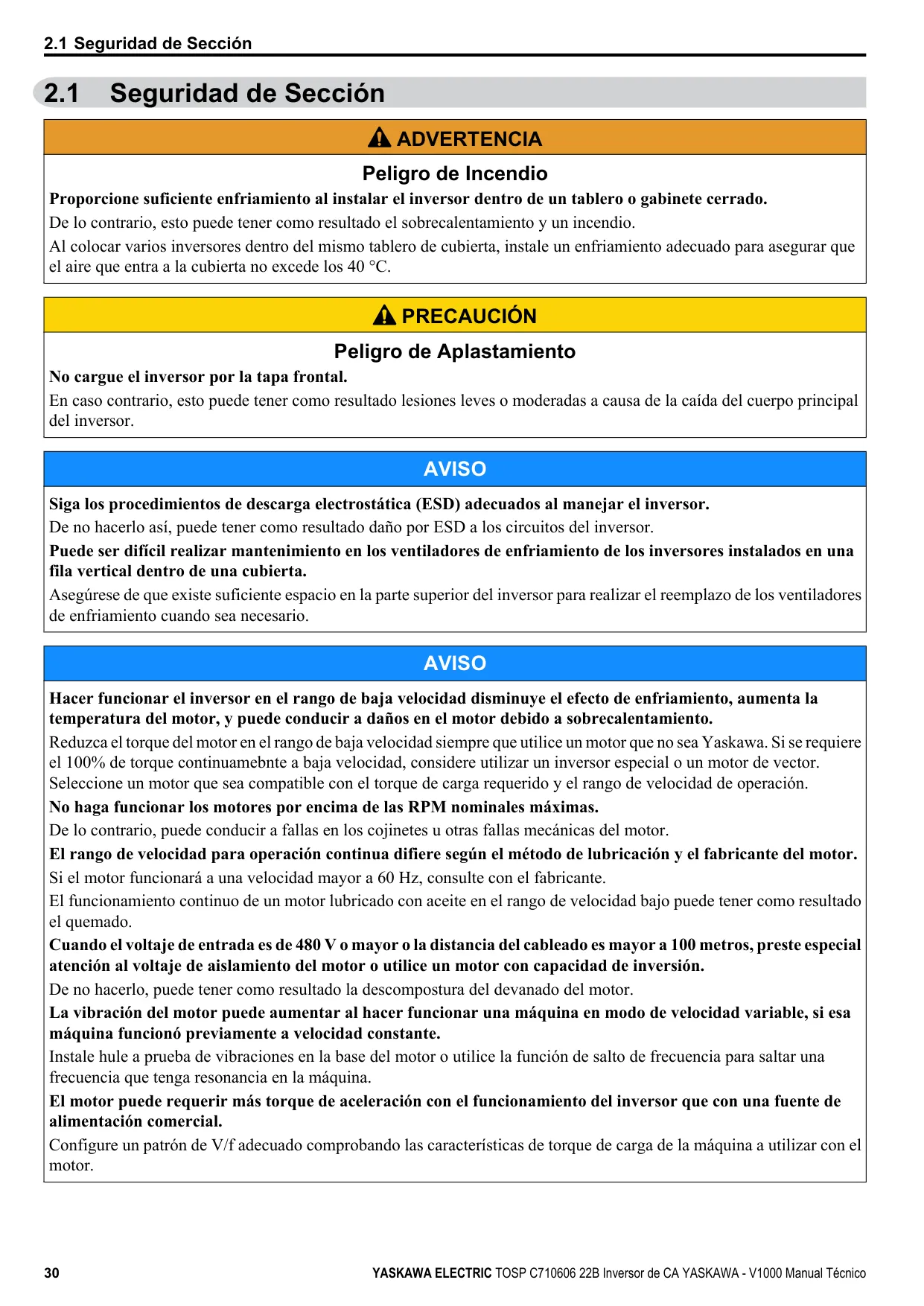

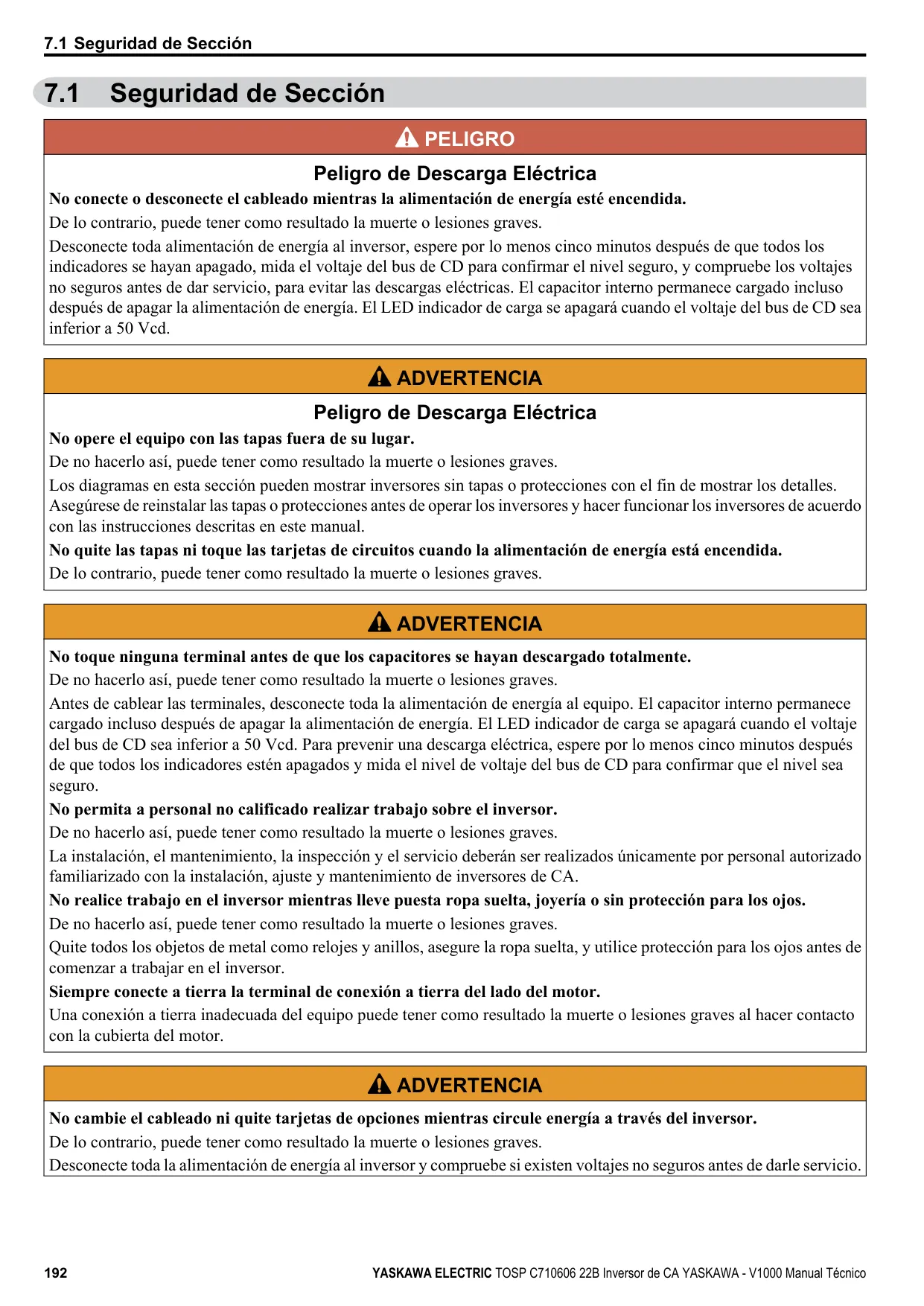

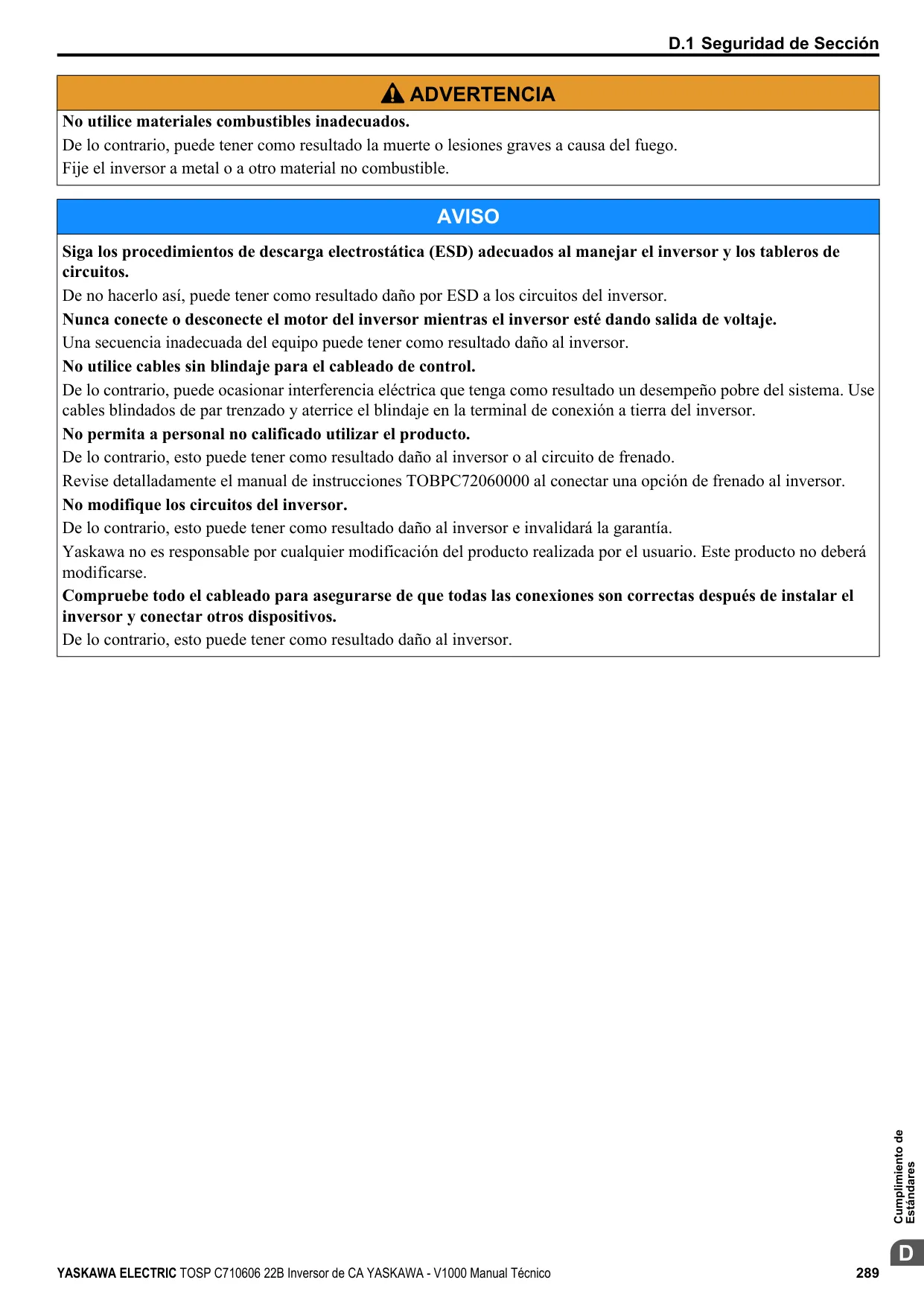

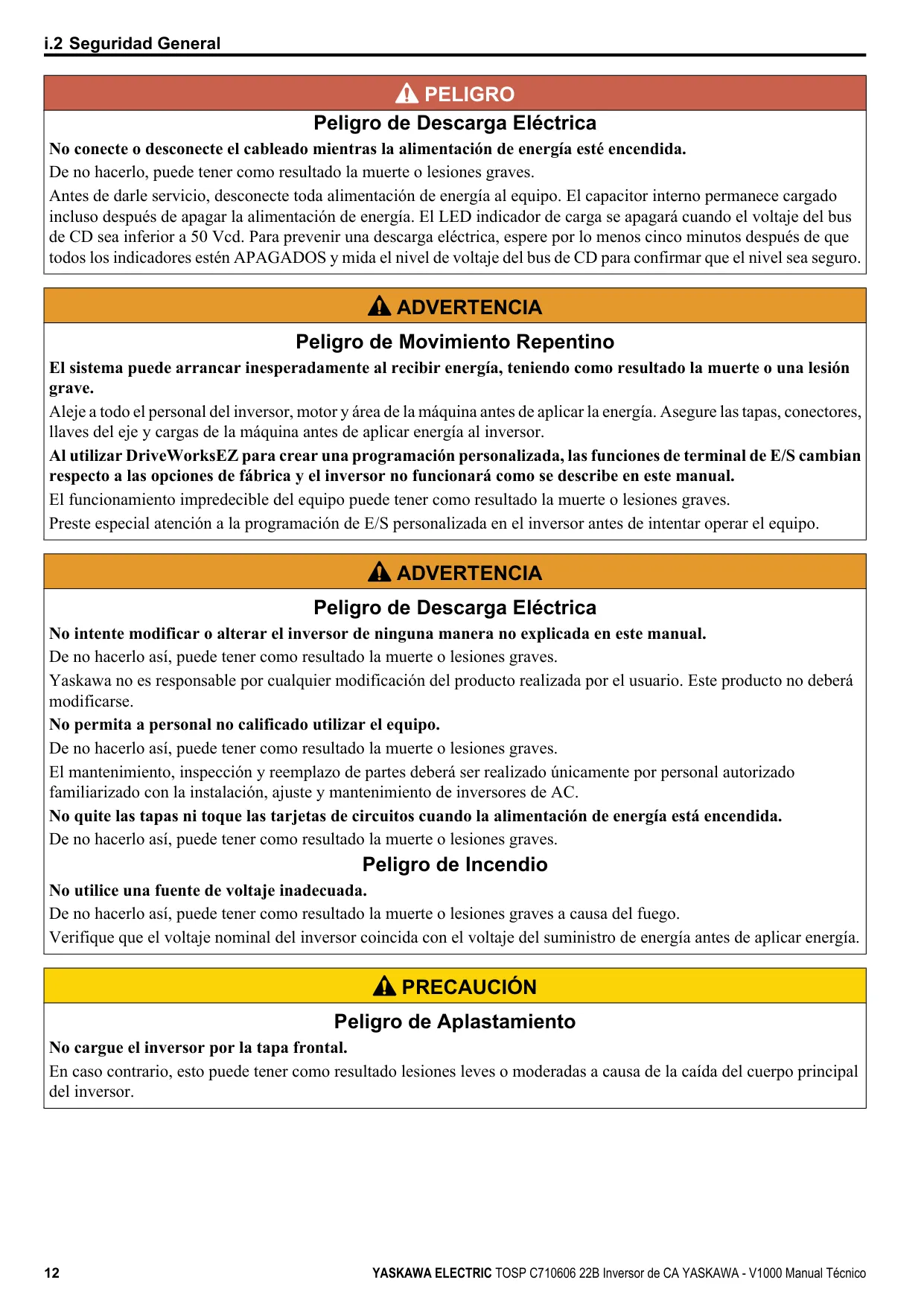

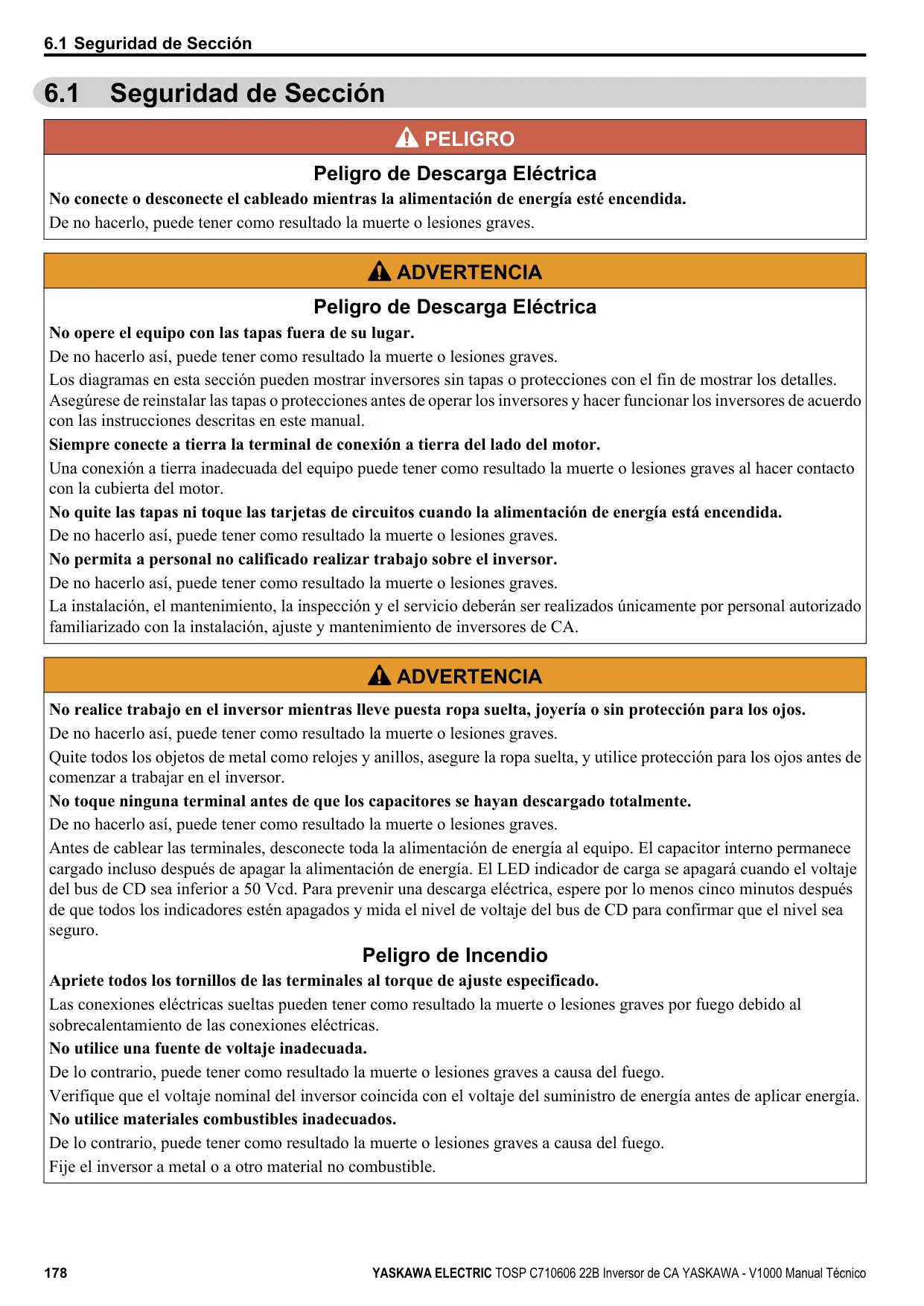

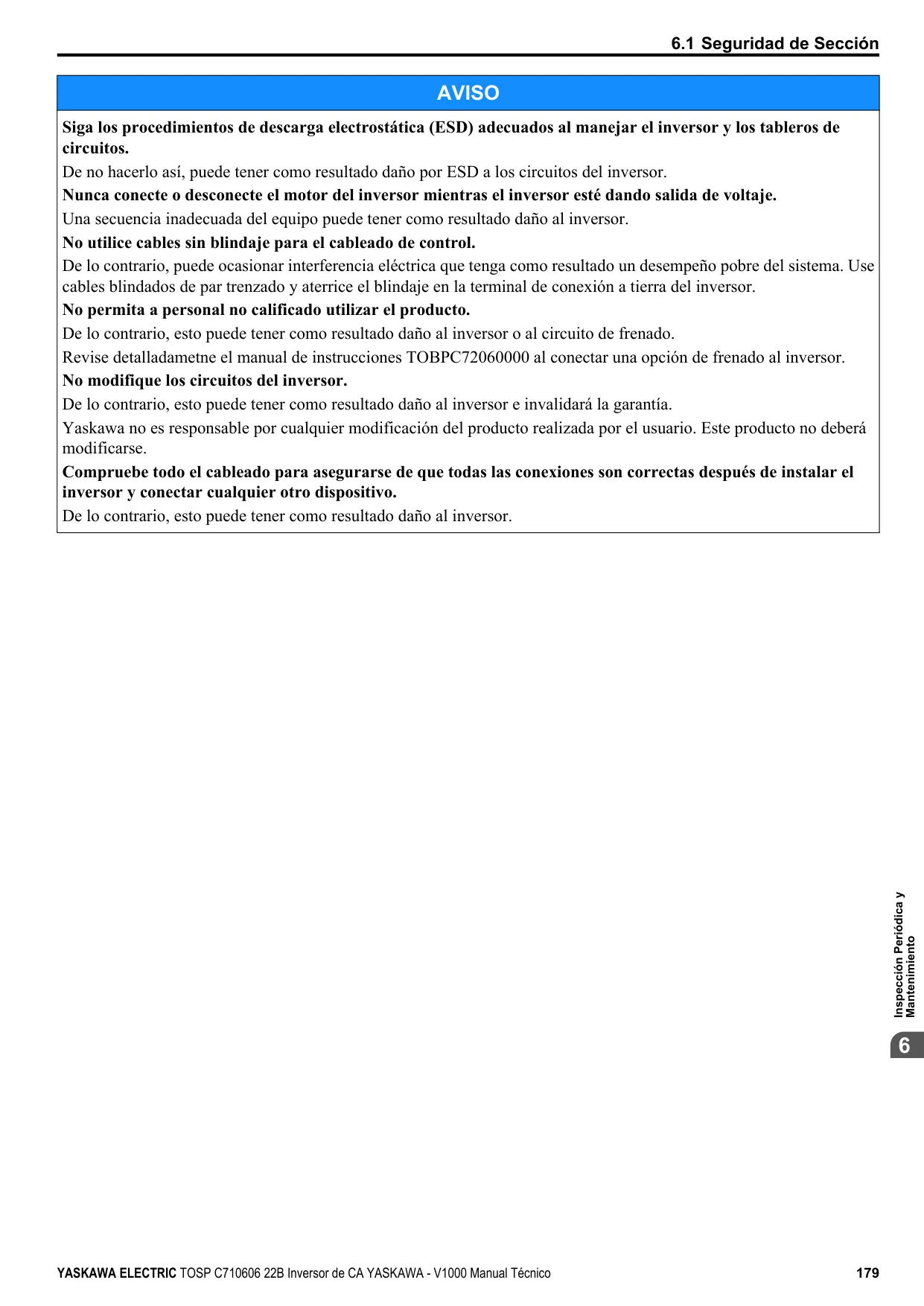

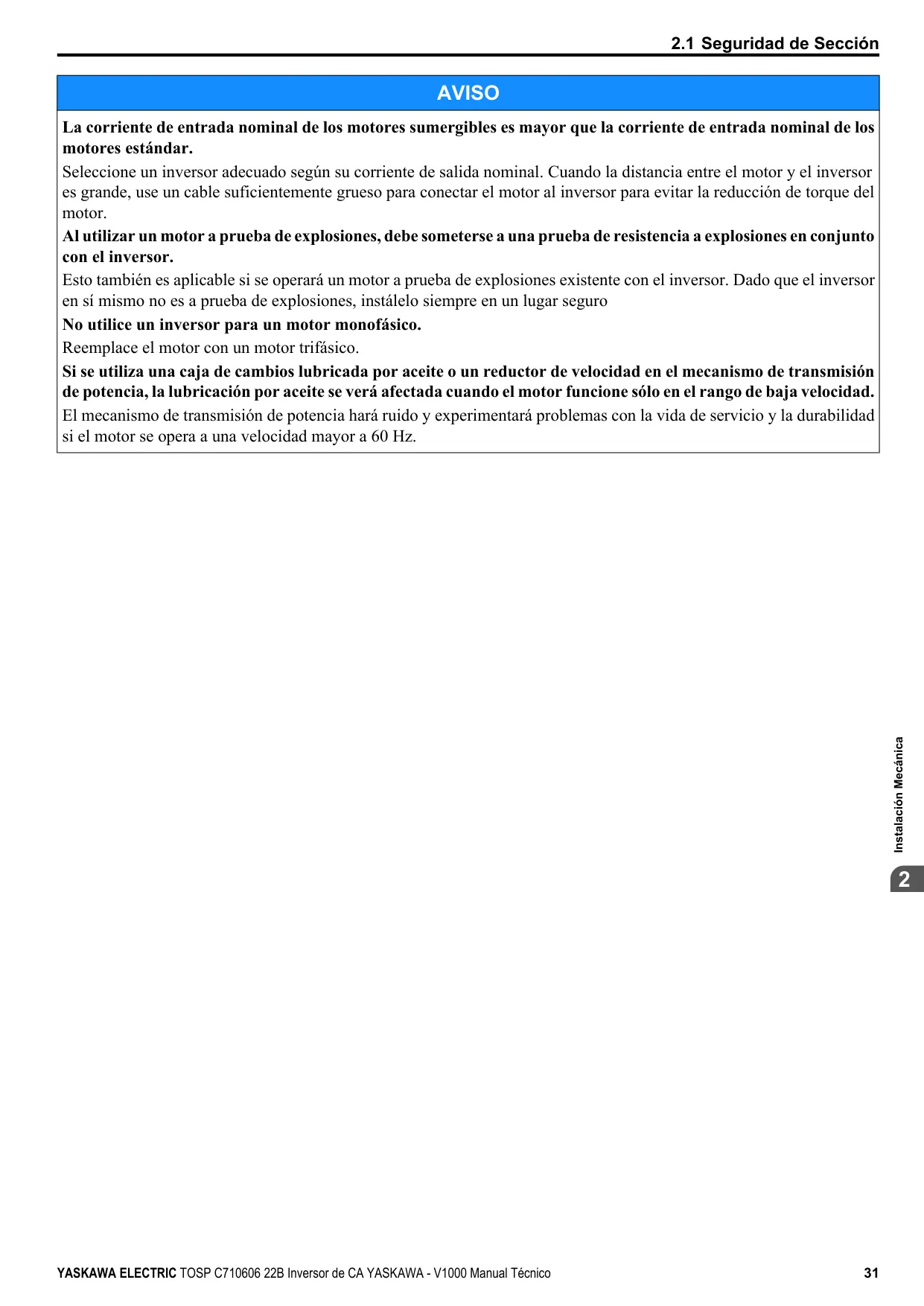

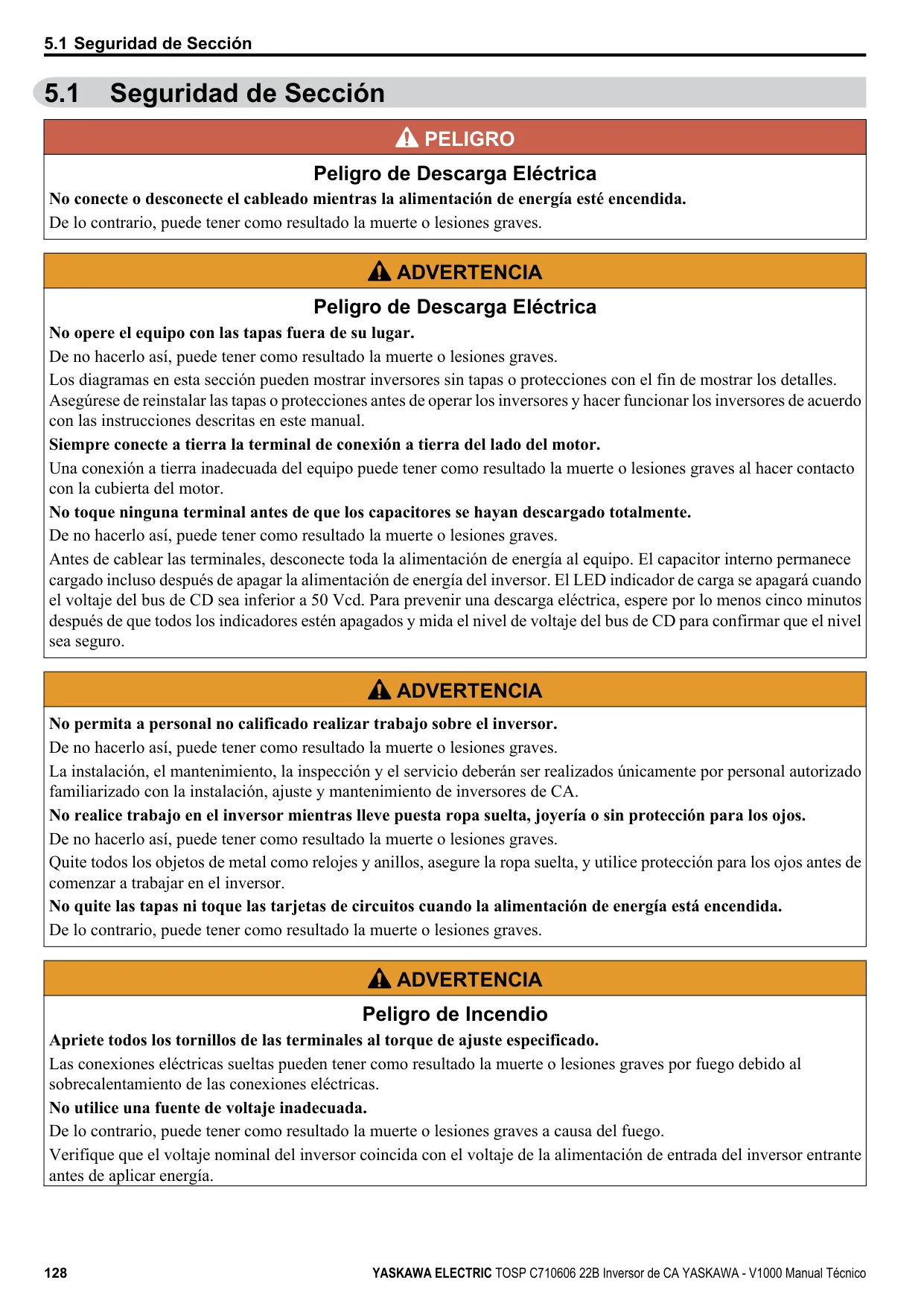

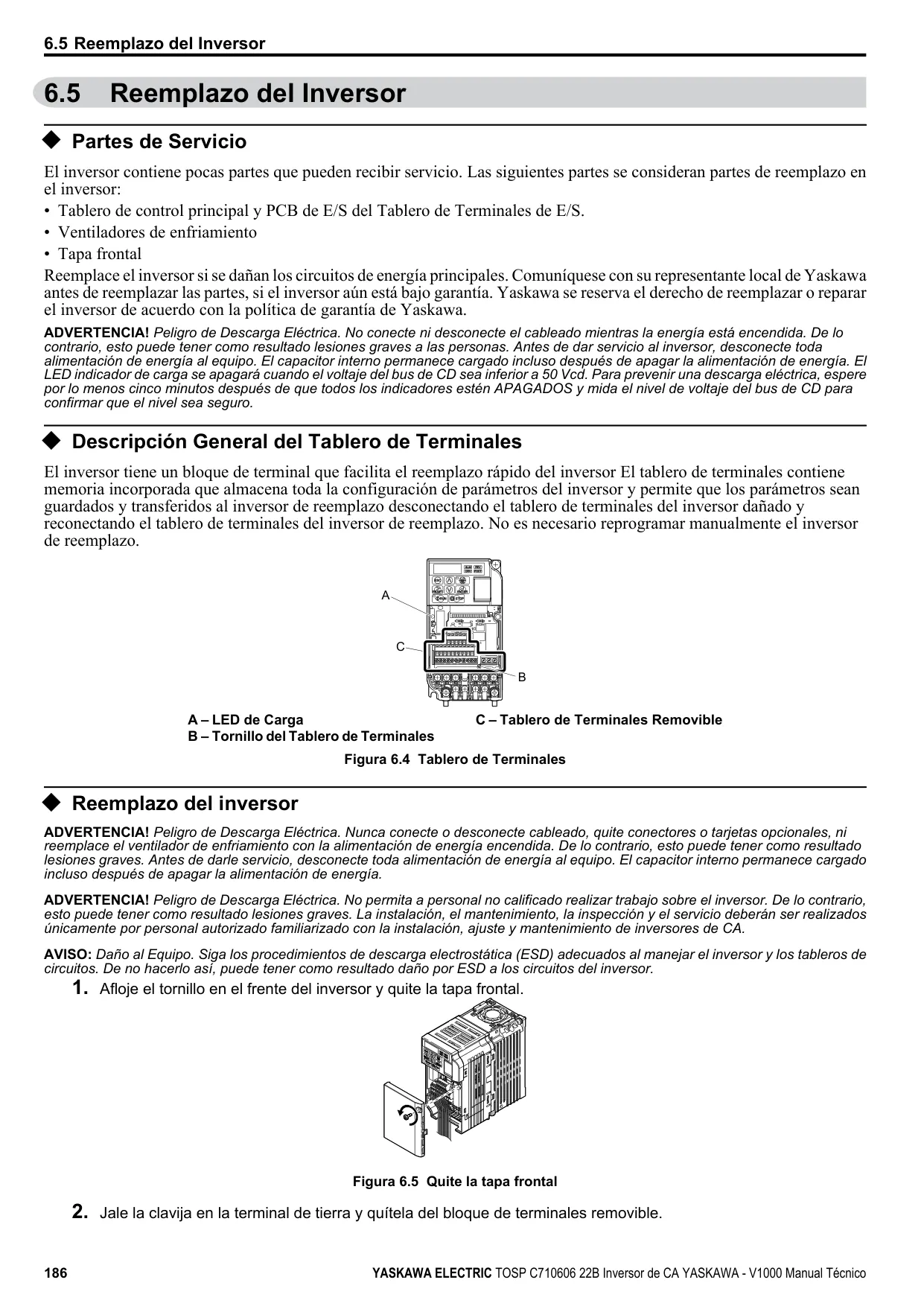

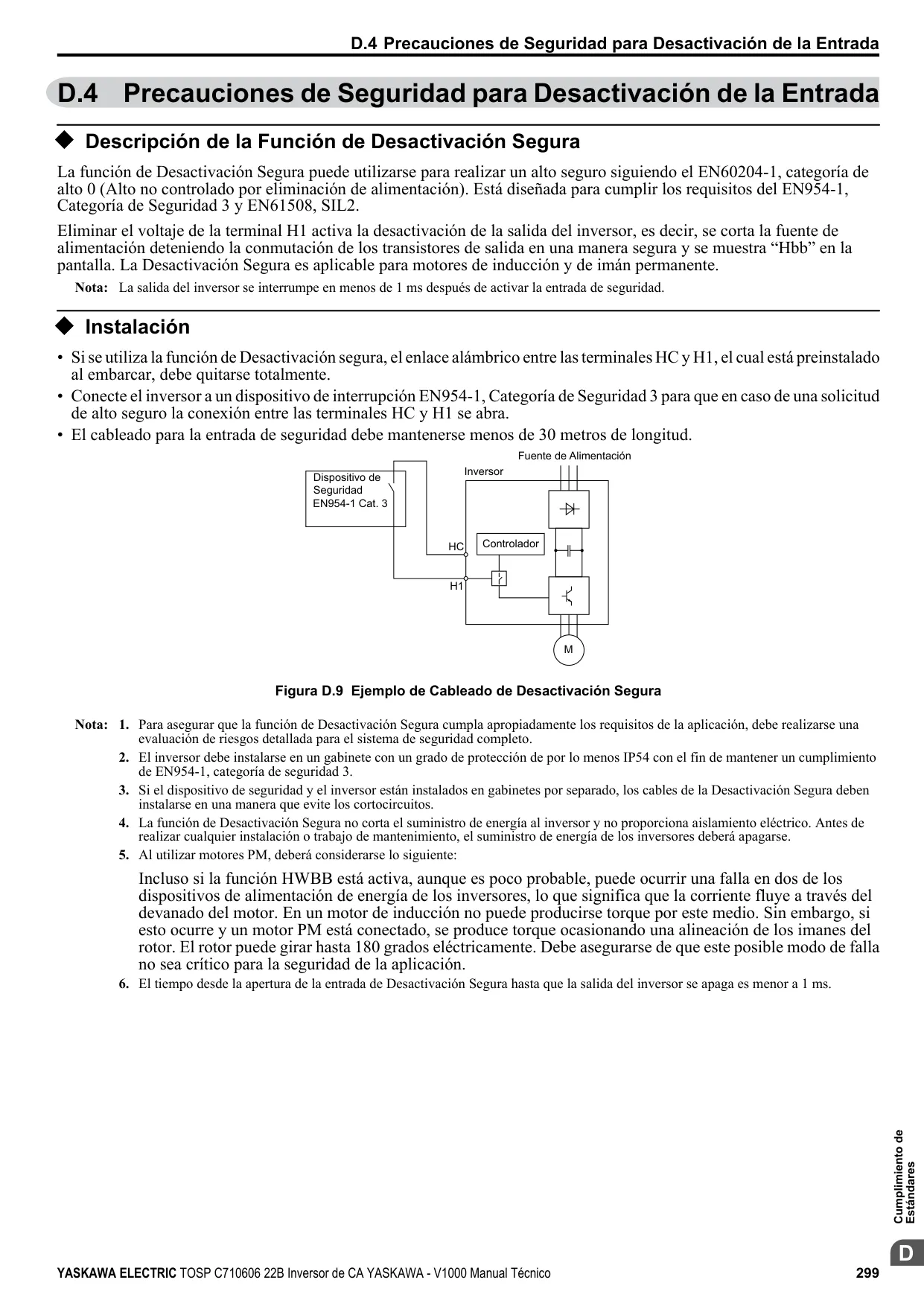

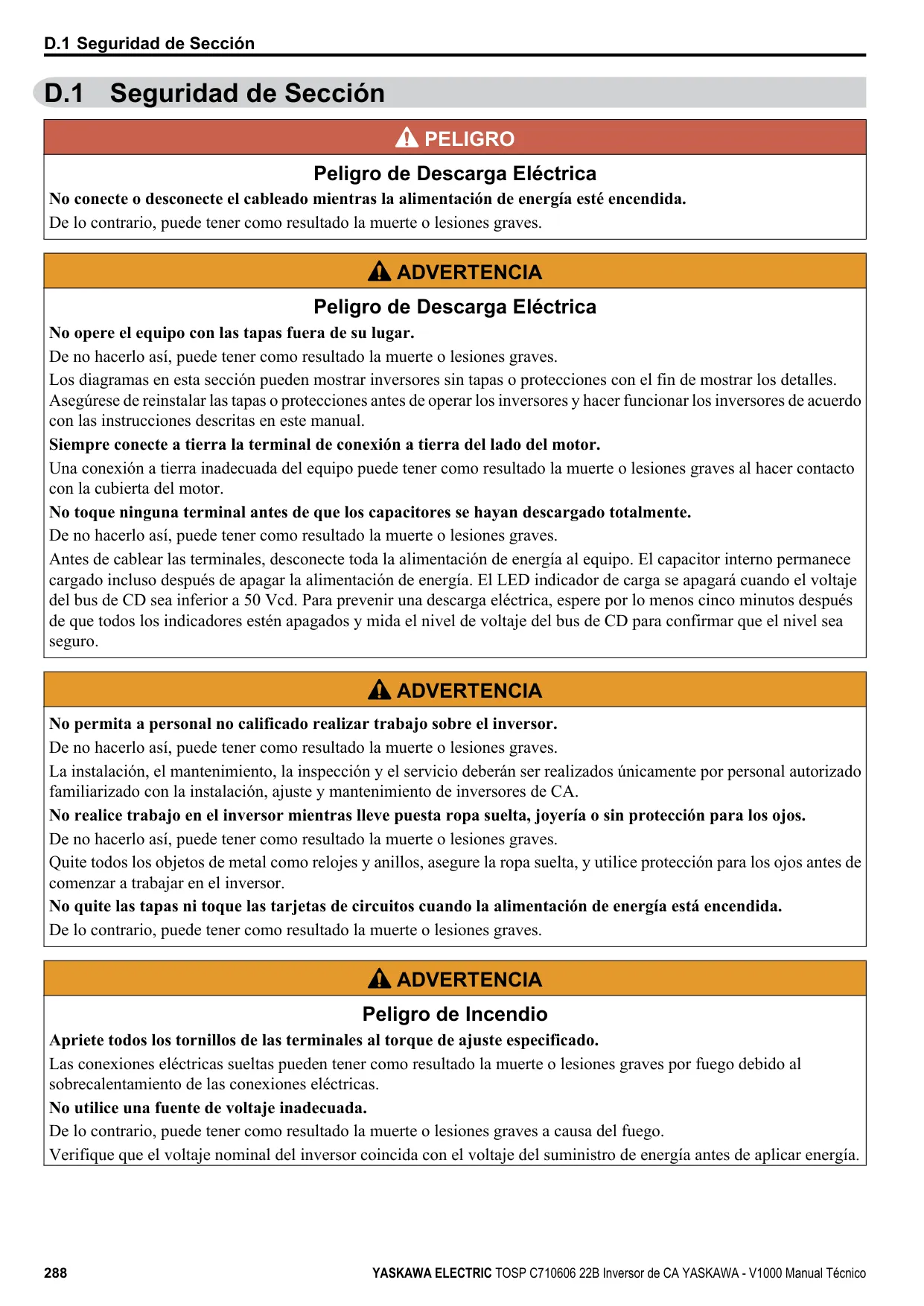

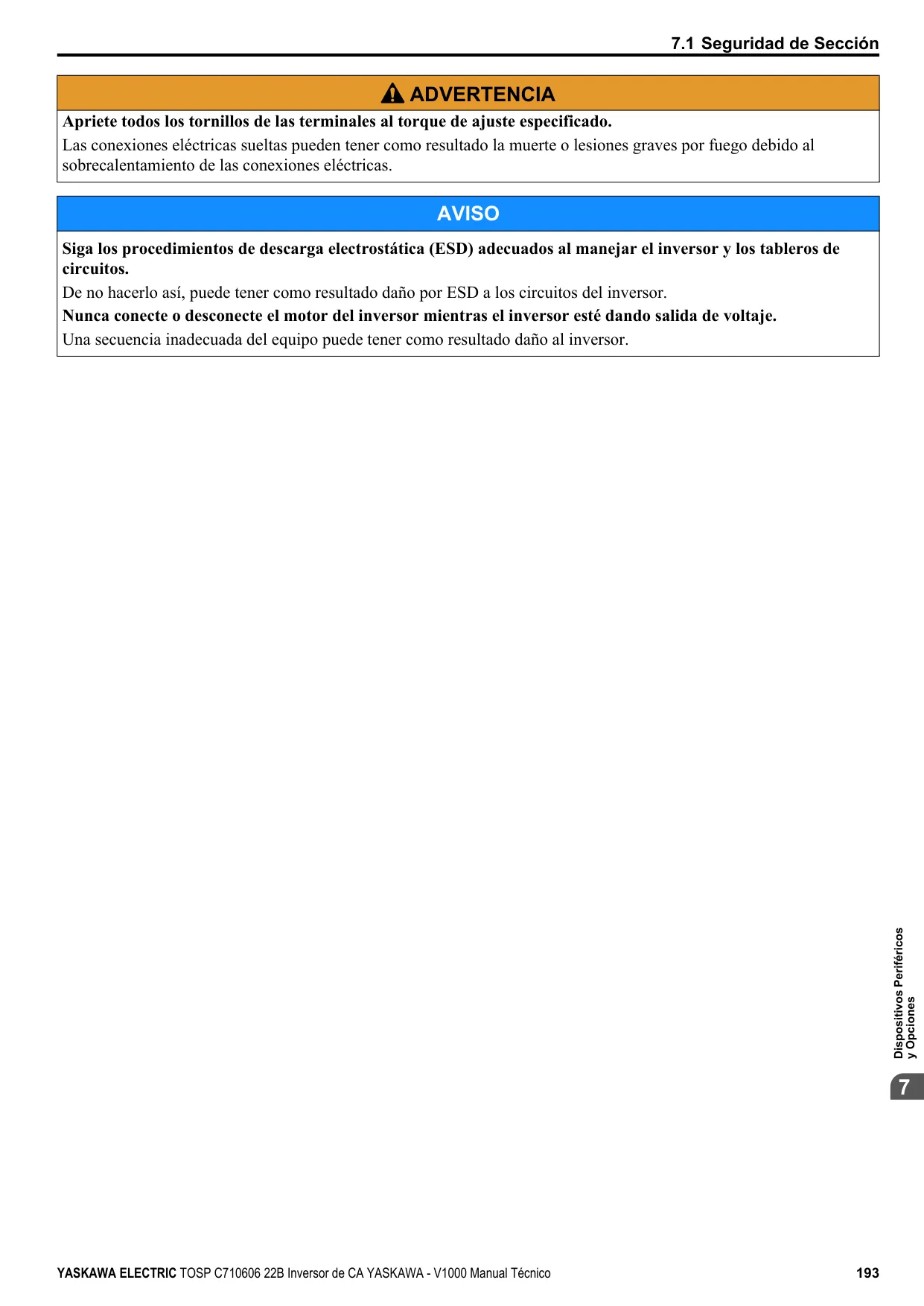

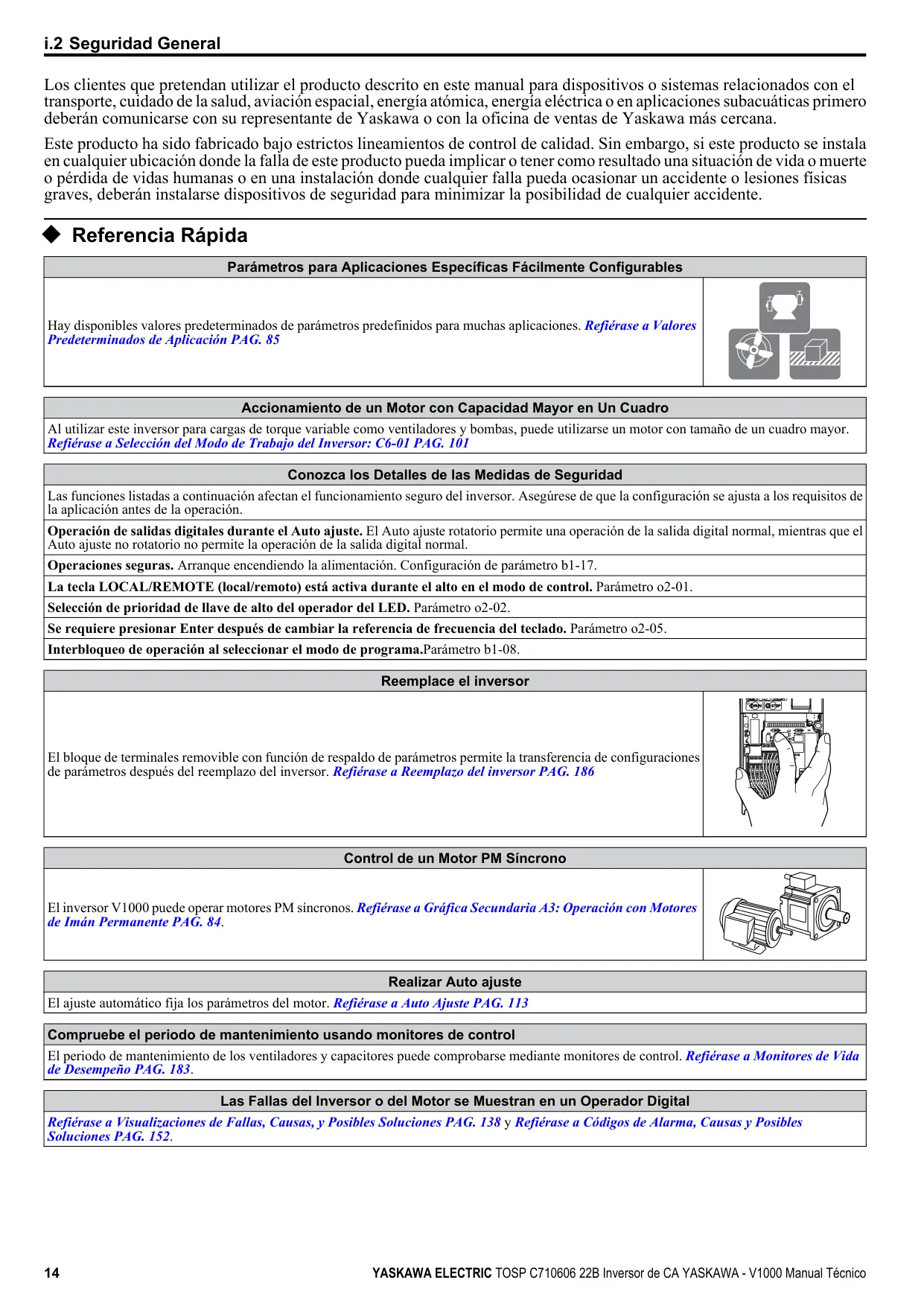

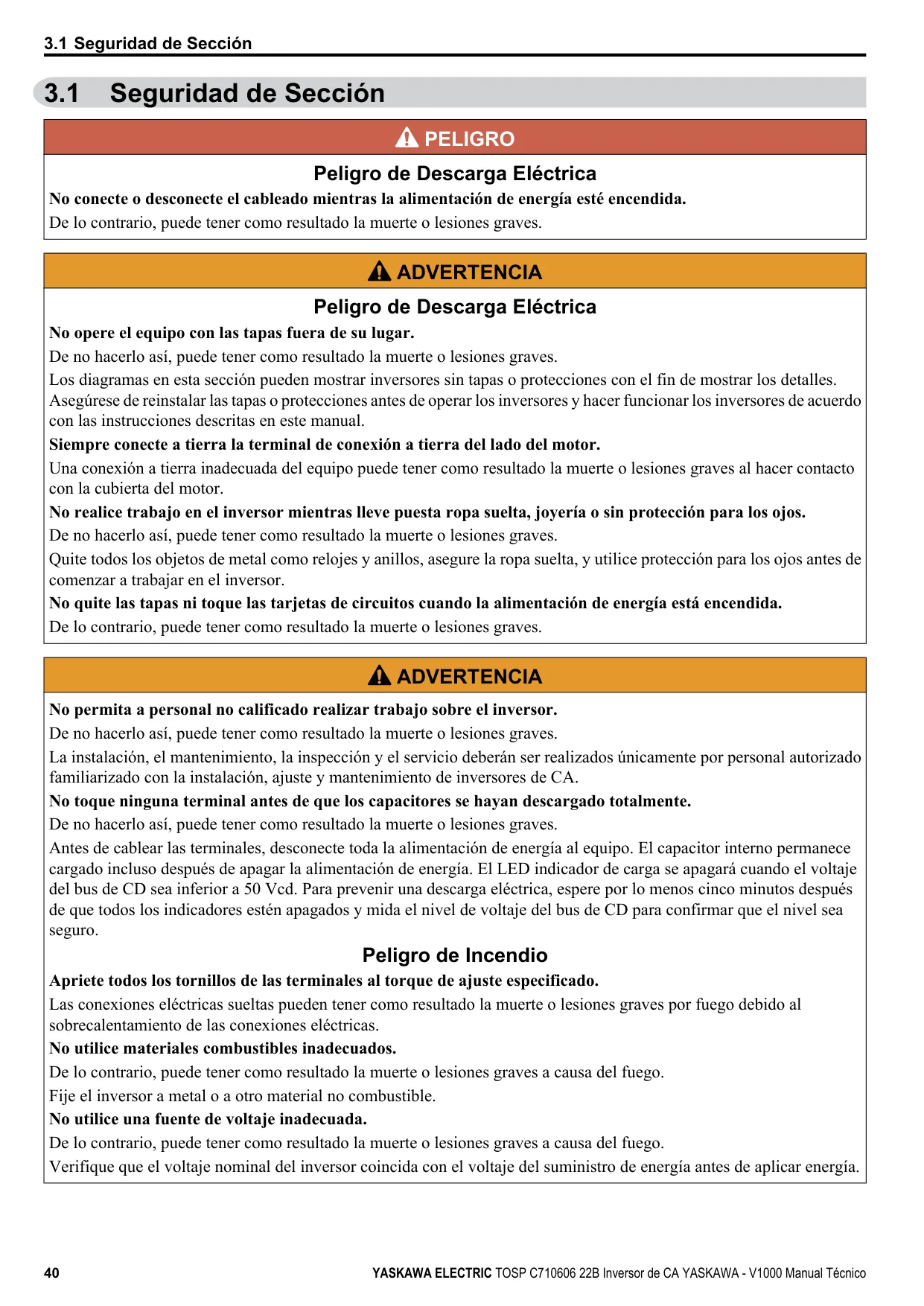

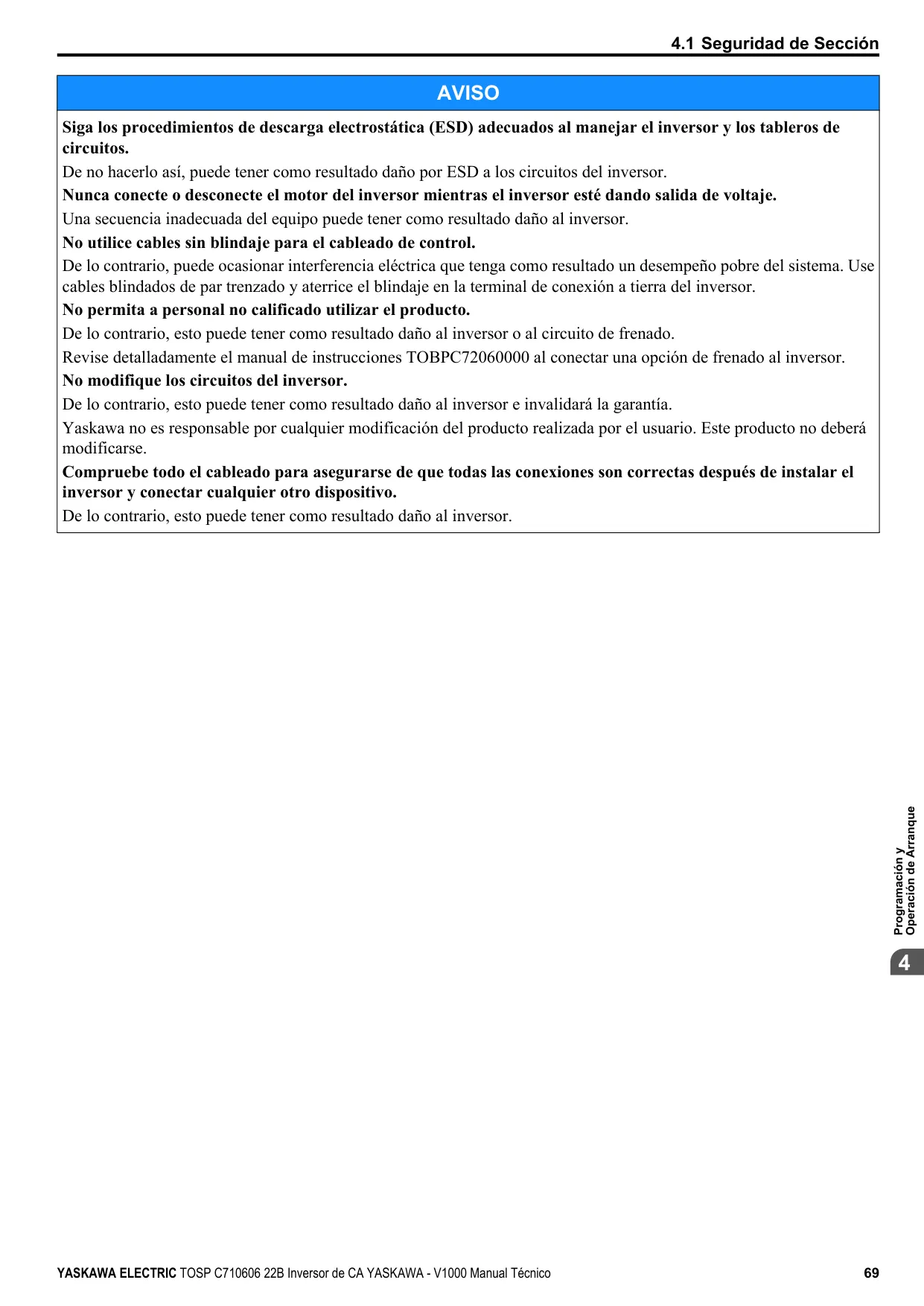

La filosofía de diseño del V1000 pone un fuerte énfasis en la seguridad. El manual detalla rigurosas instrucciones de seguridad que cubren desde la instalación hasta el mantenimiento, advirtiendo sobre peligros como descargas eléctricas, arranques inesperados, incendios, contusiones y quemaduras. Subraya la importancia de que el trabajo sea realizado únicamente por personal cualificado, siguiendo las normativas locales y las especificaciones del manual. Una característica destacada es la función de Desactivación Segura, que permite una parada controlada de categoría 0, cumpliendo con estándares de seguridad internacionales como ISO/EN 13849-1 (categoría 3, PL d) e IEC/EN 61508 (SIL2), cortando la tensión de salida en menos de 1 ms bajo condiciones específicas de apertura de sus entradas de seguridad.

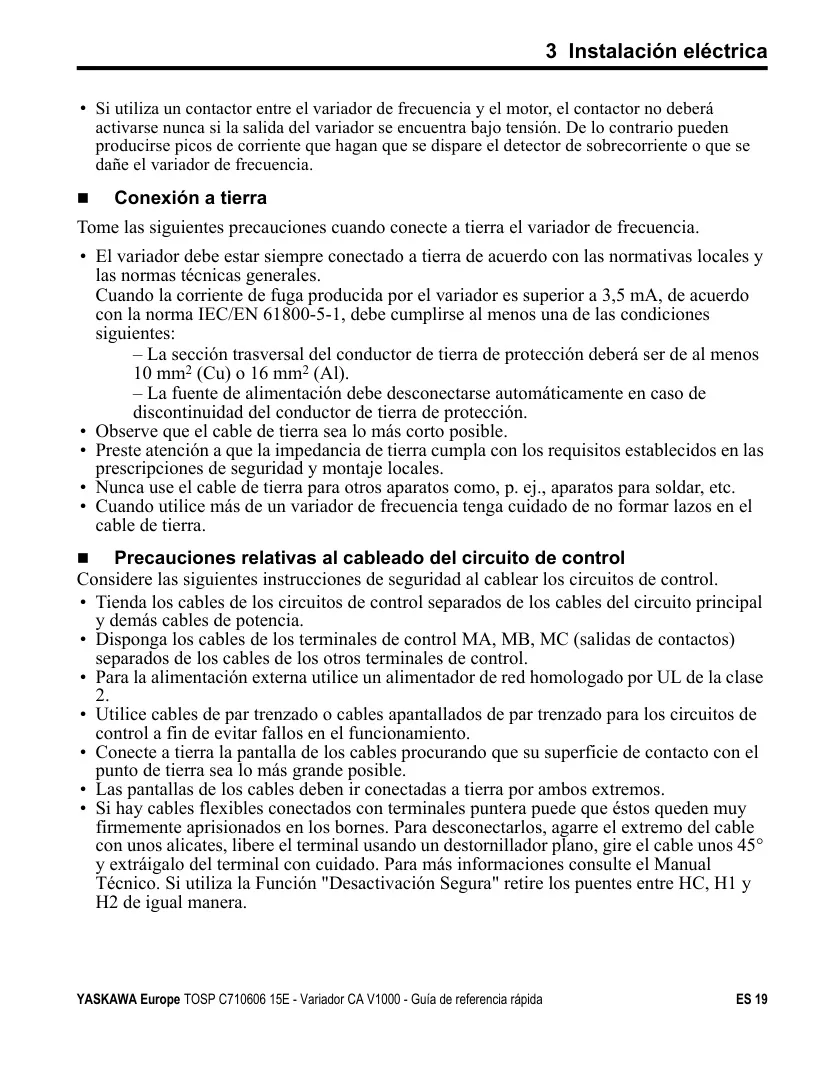

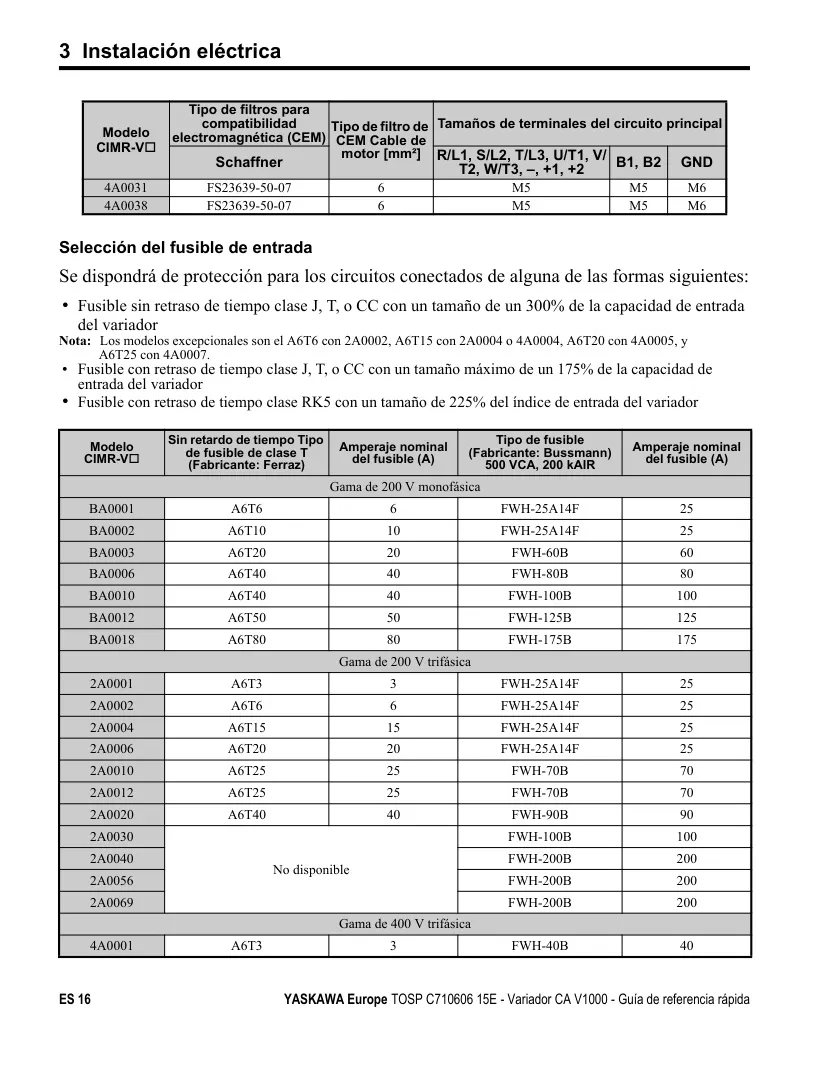

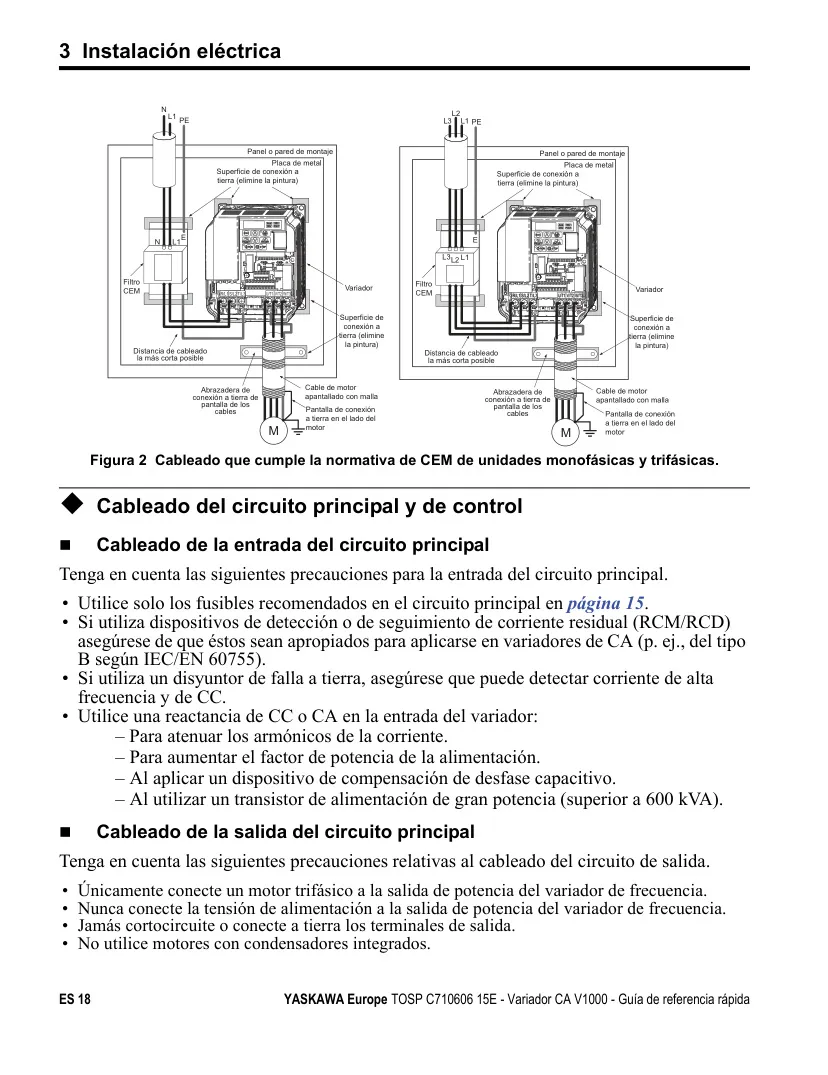

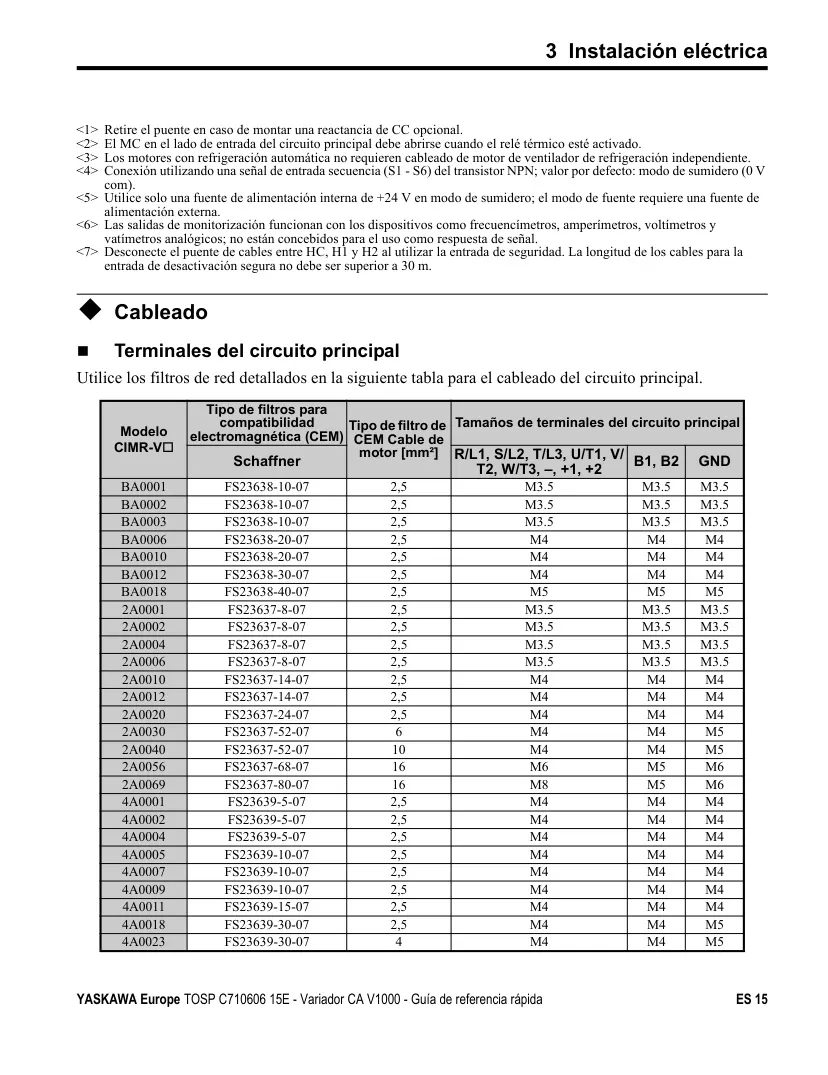

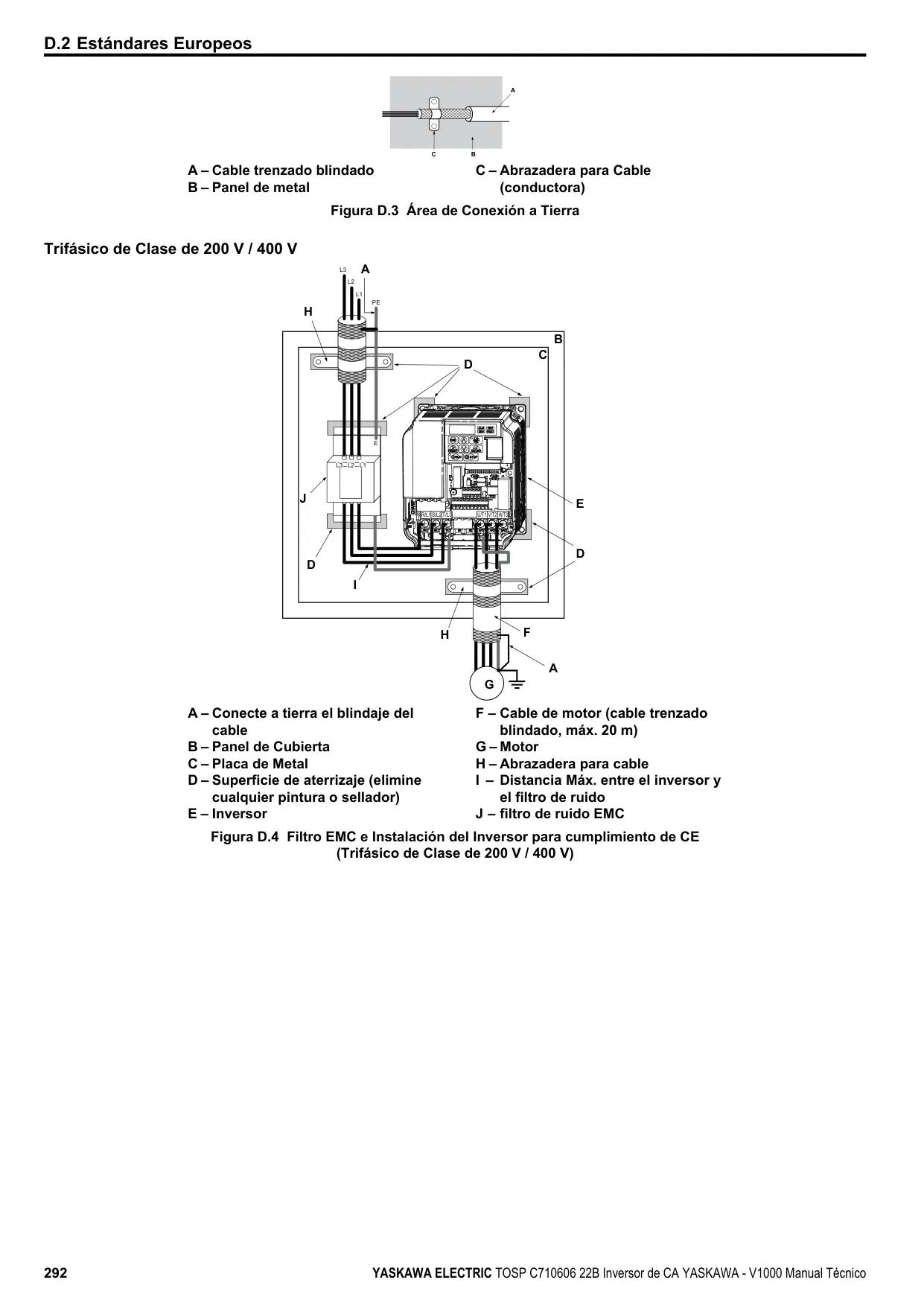

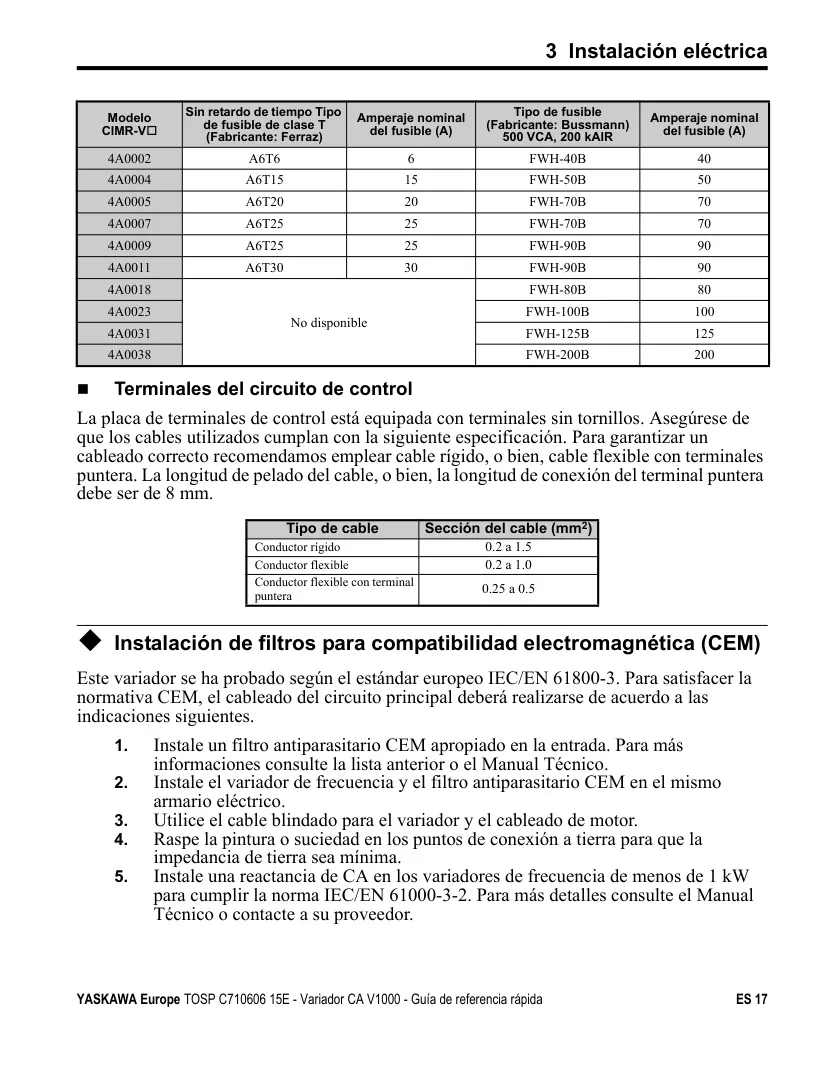

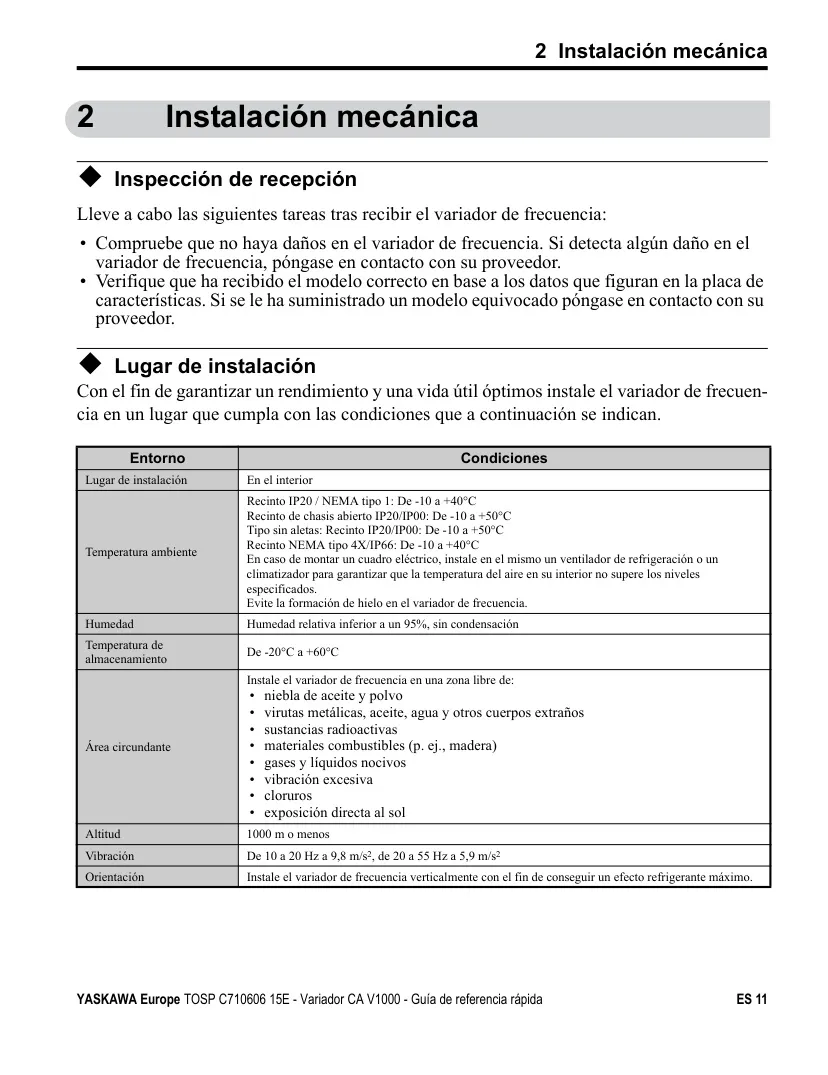

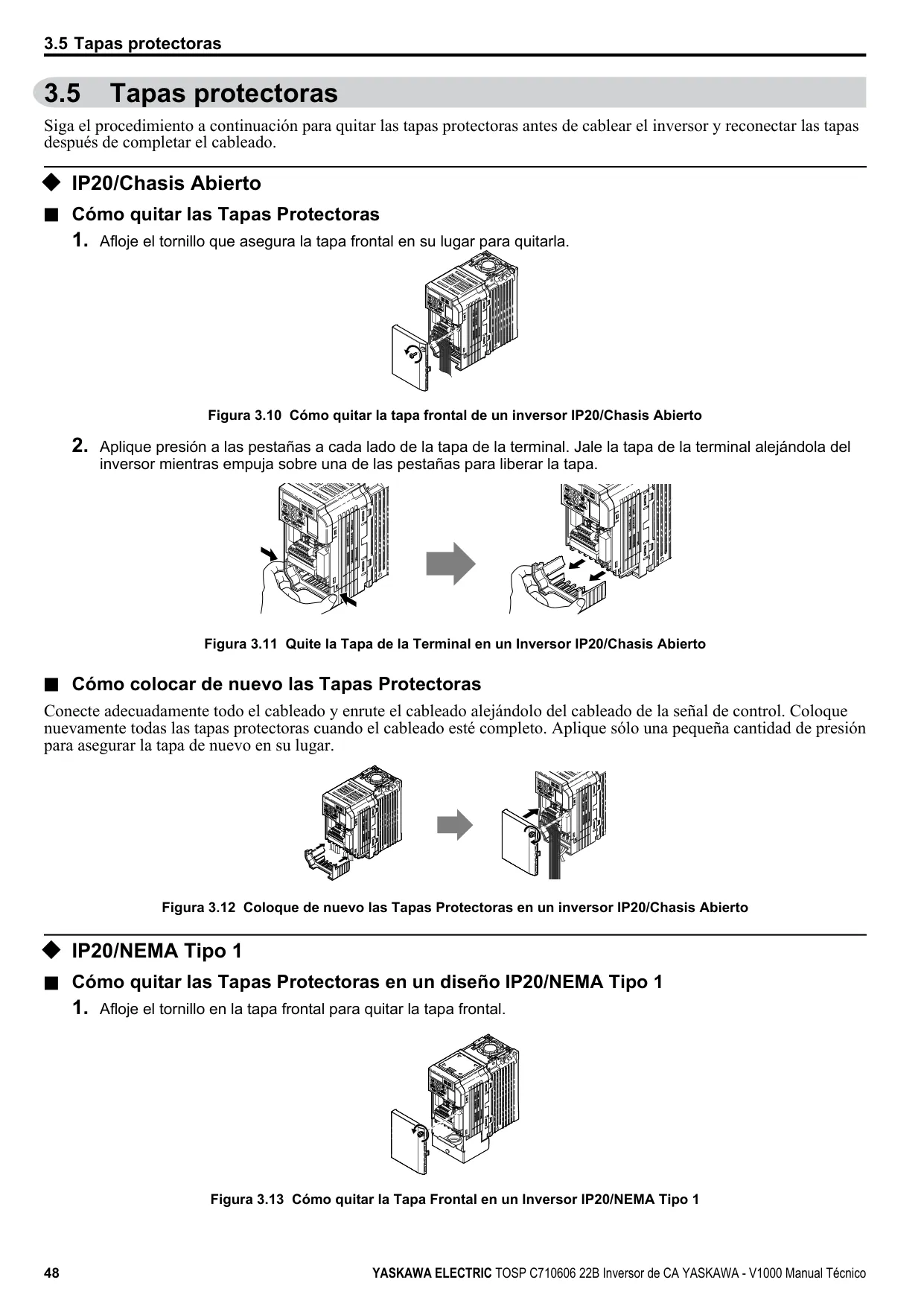

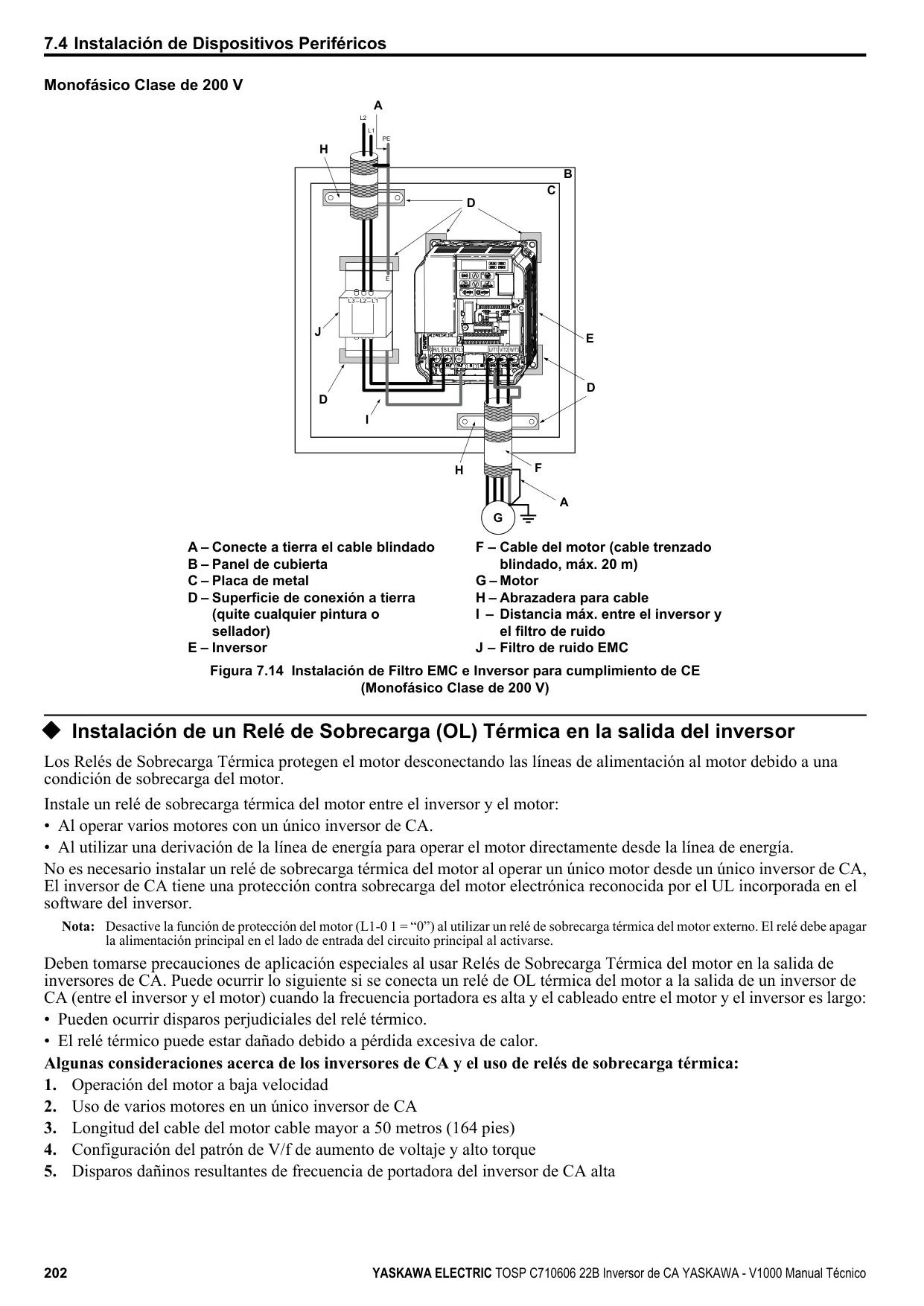

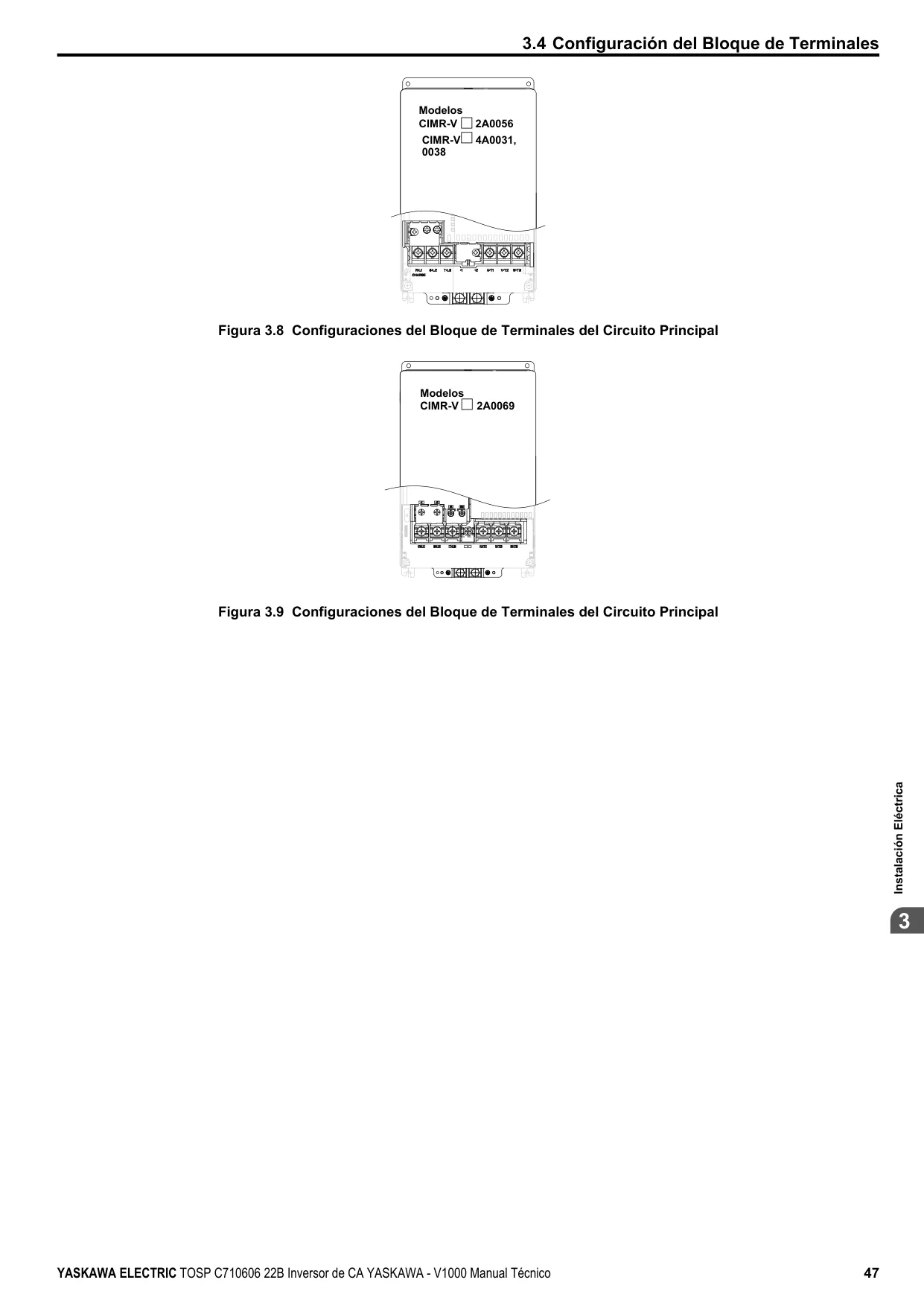

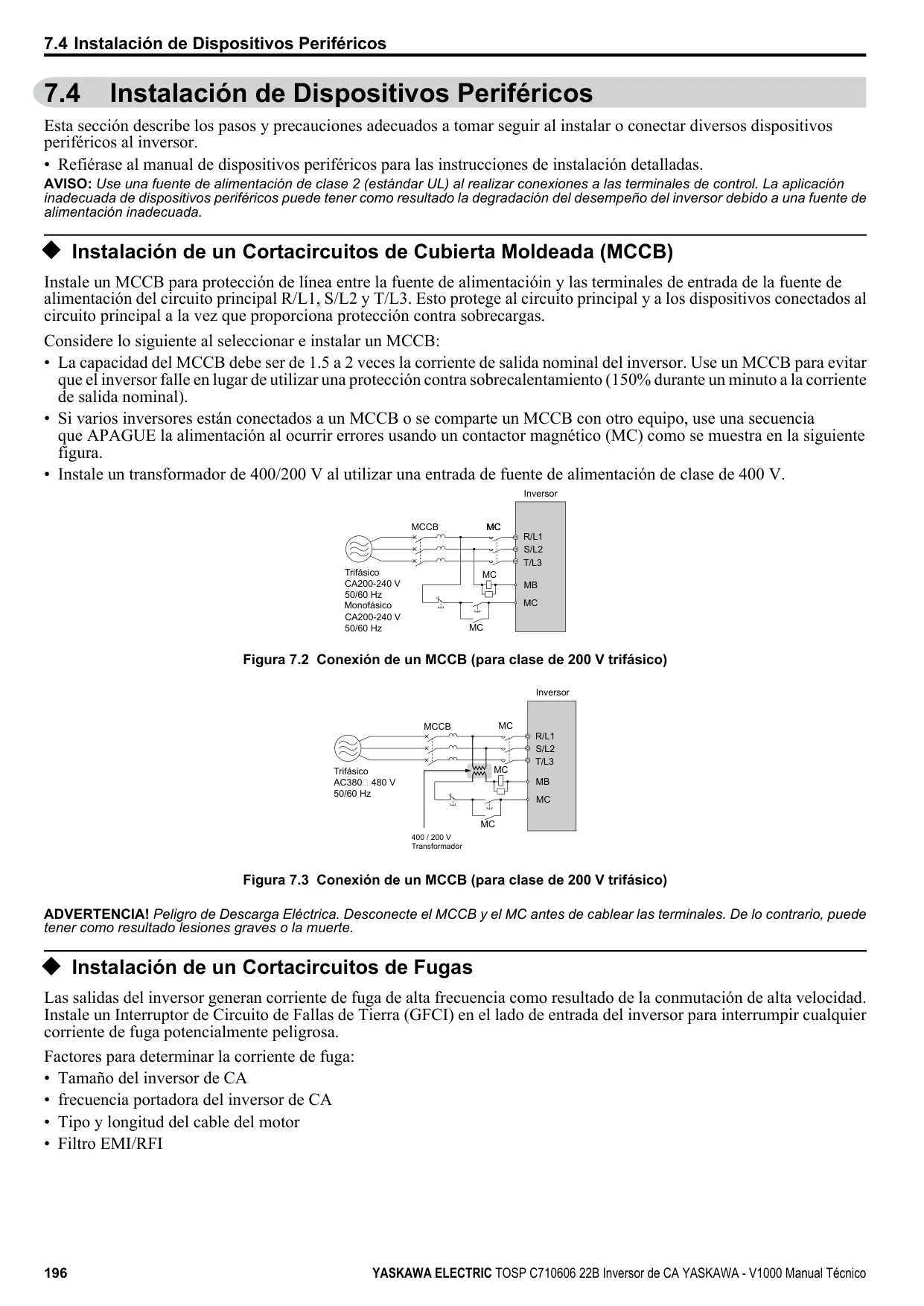

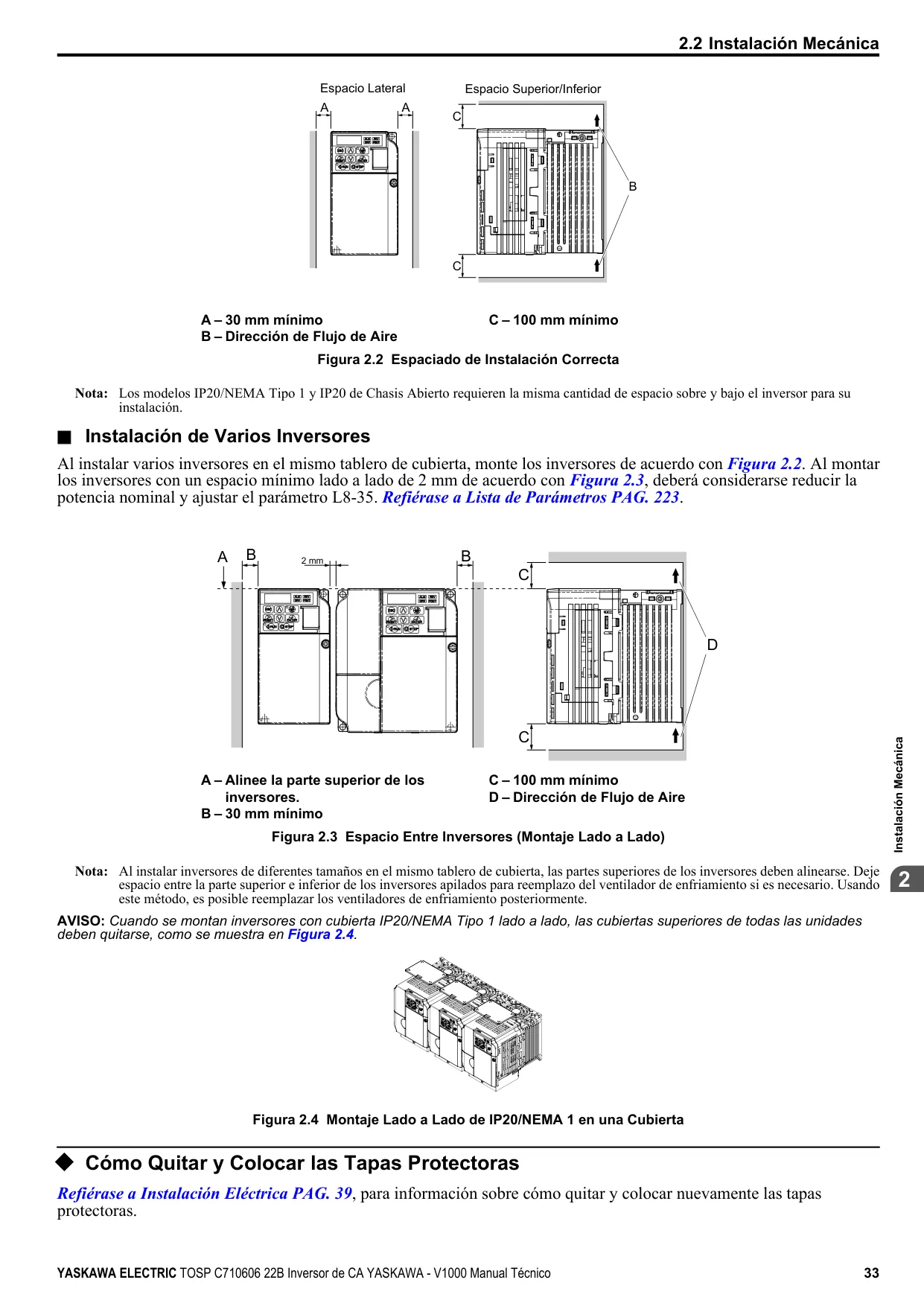

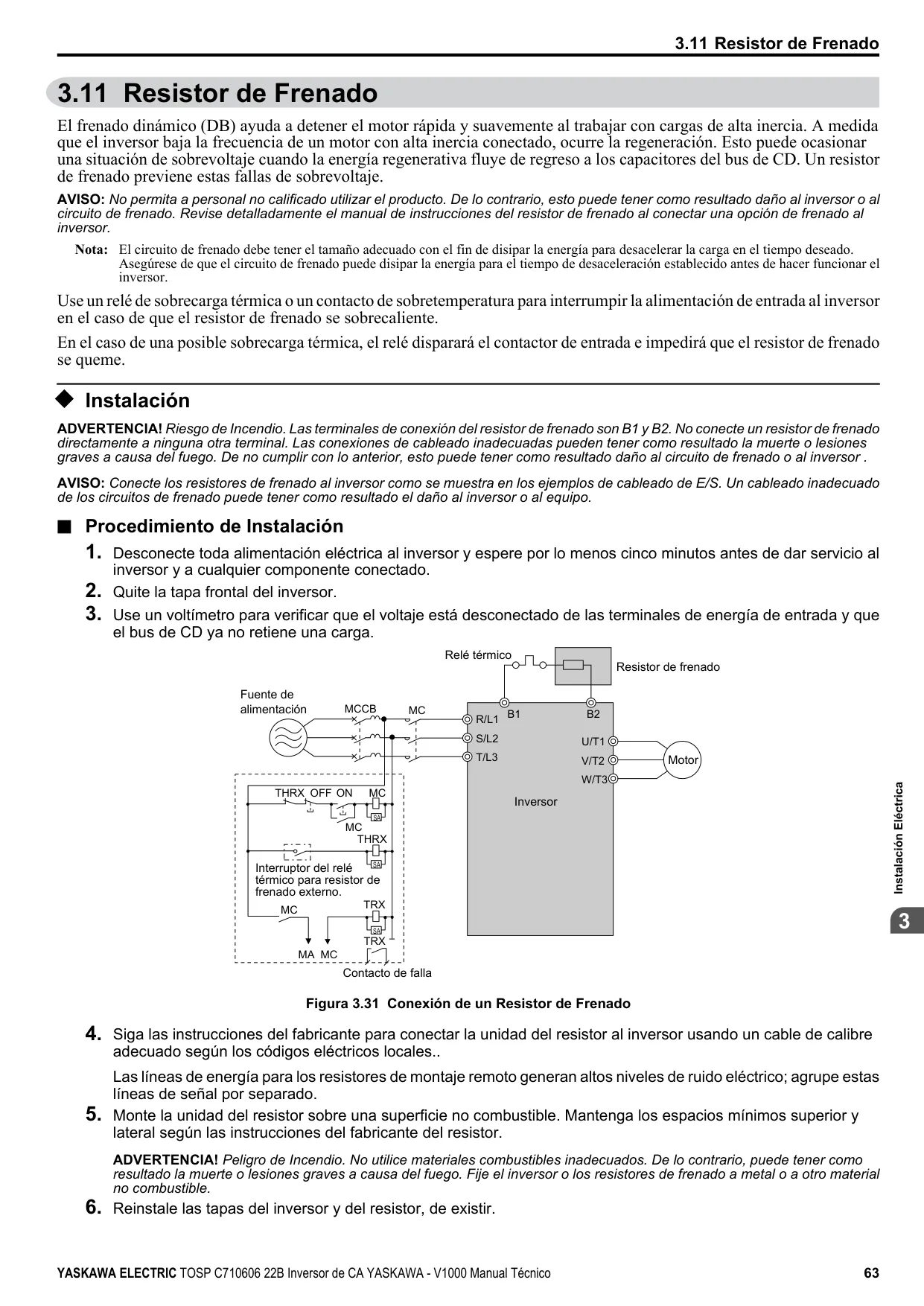

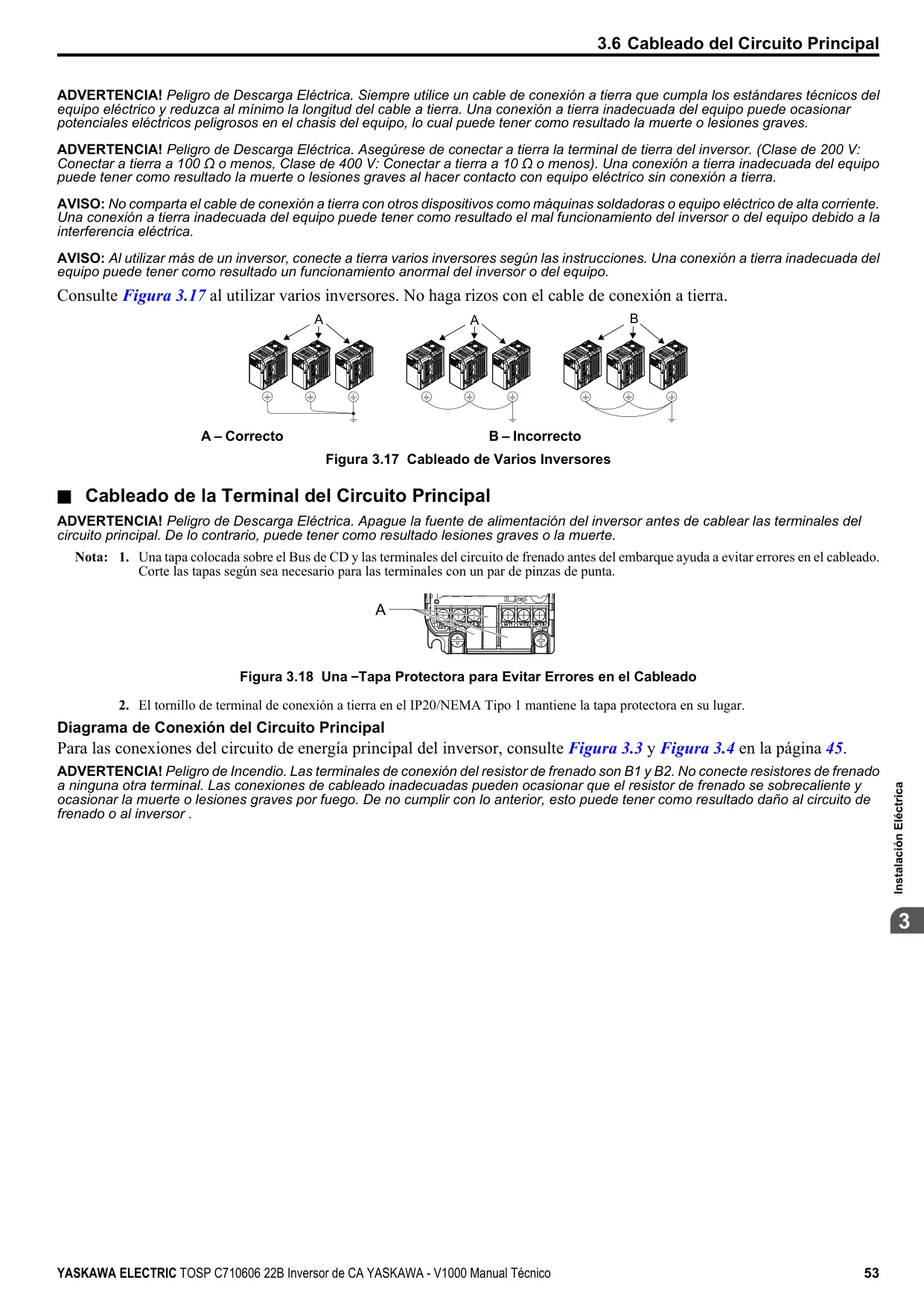

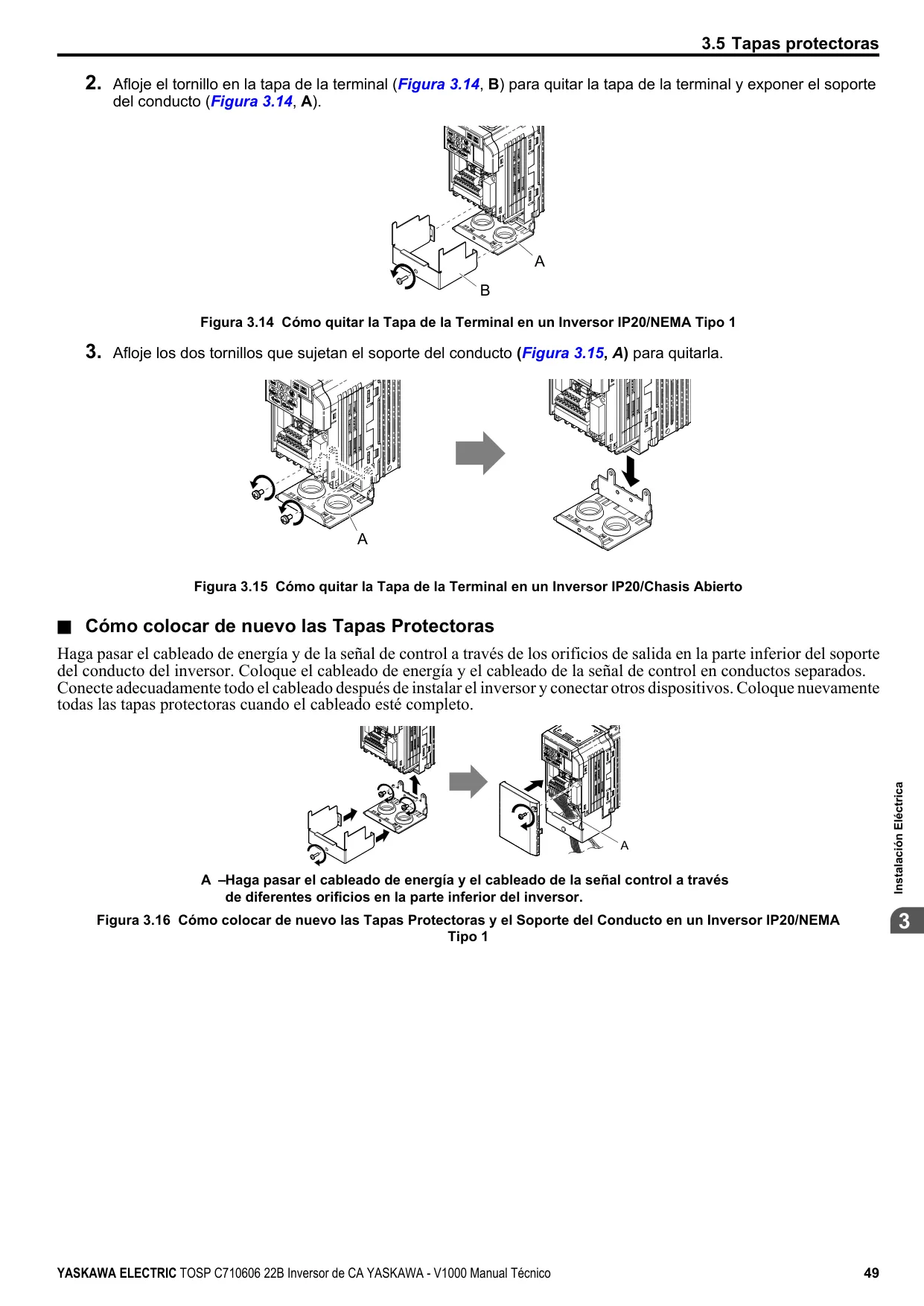

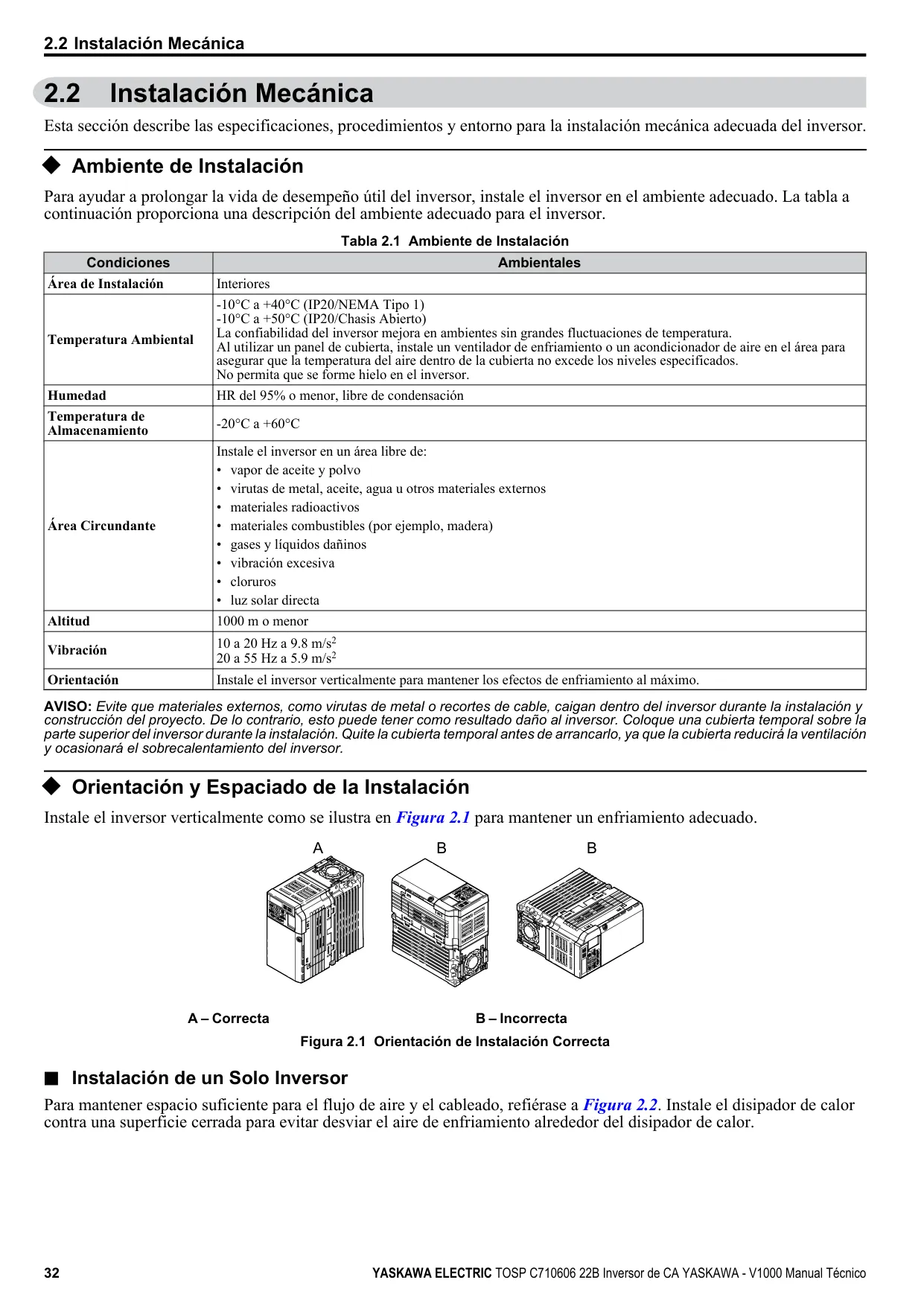

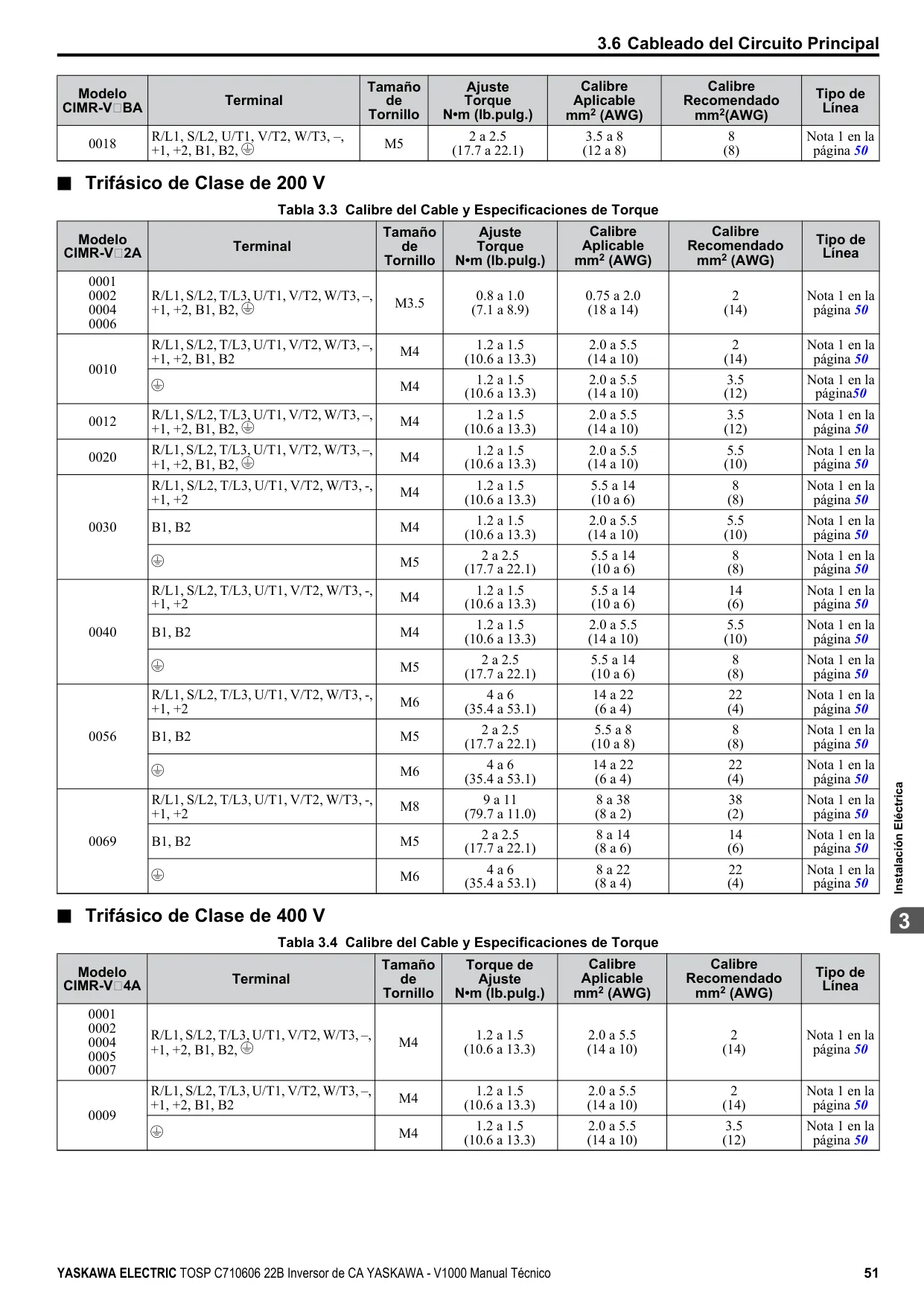

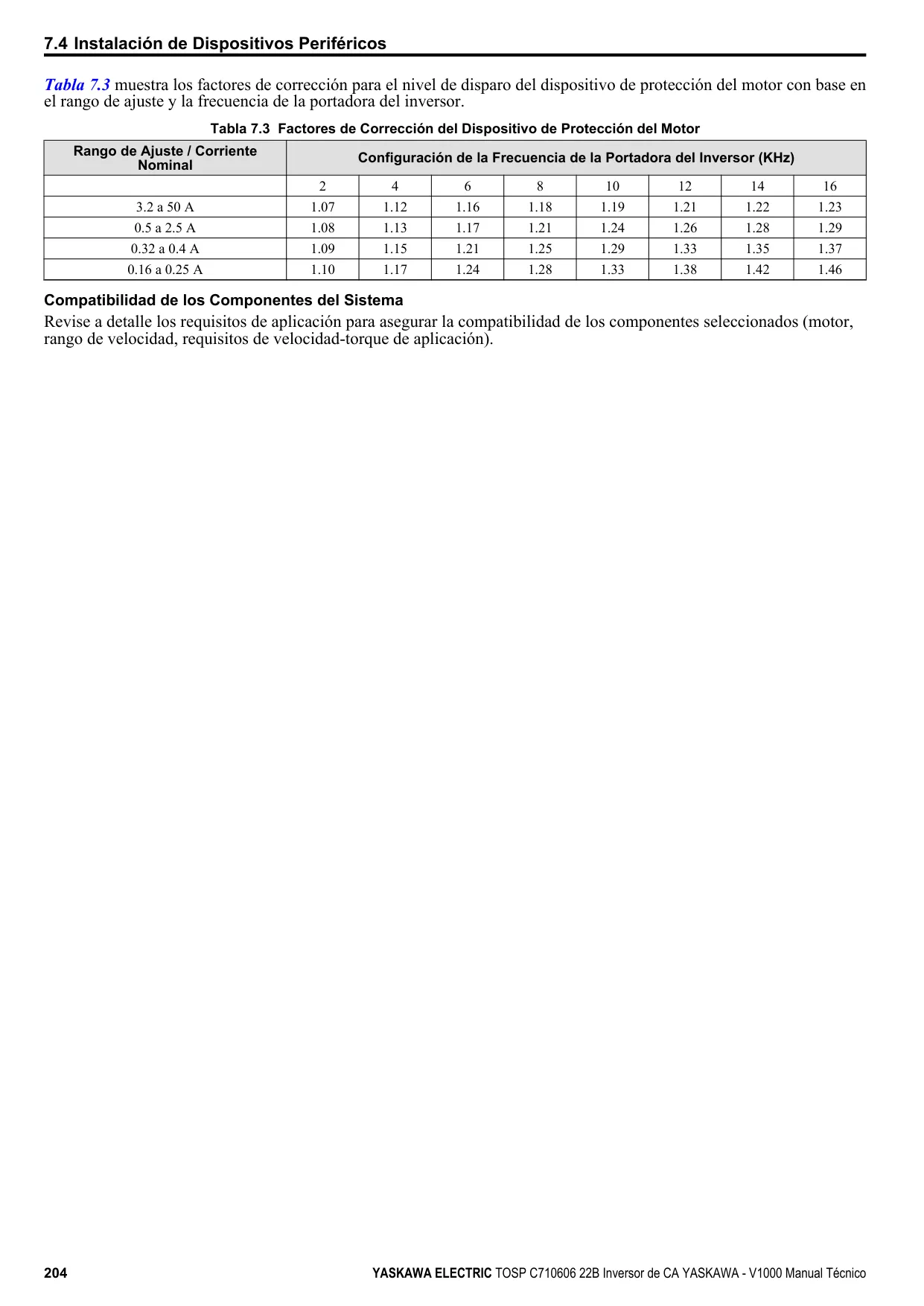

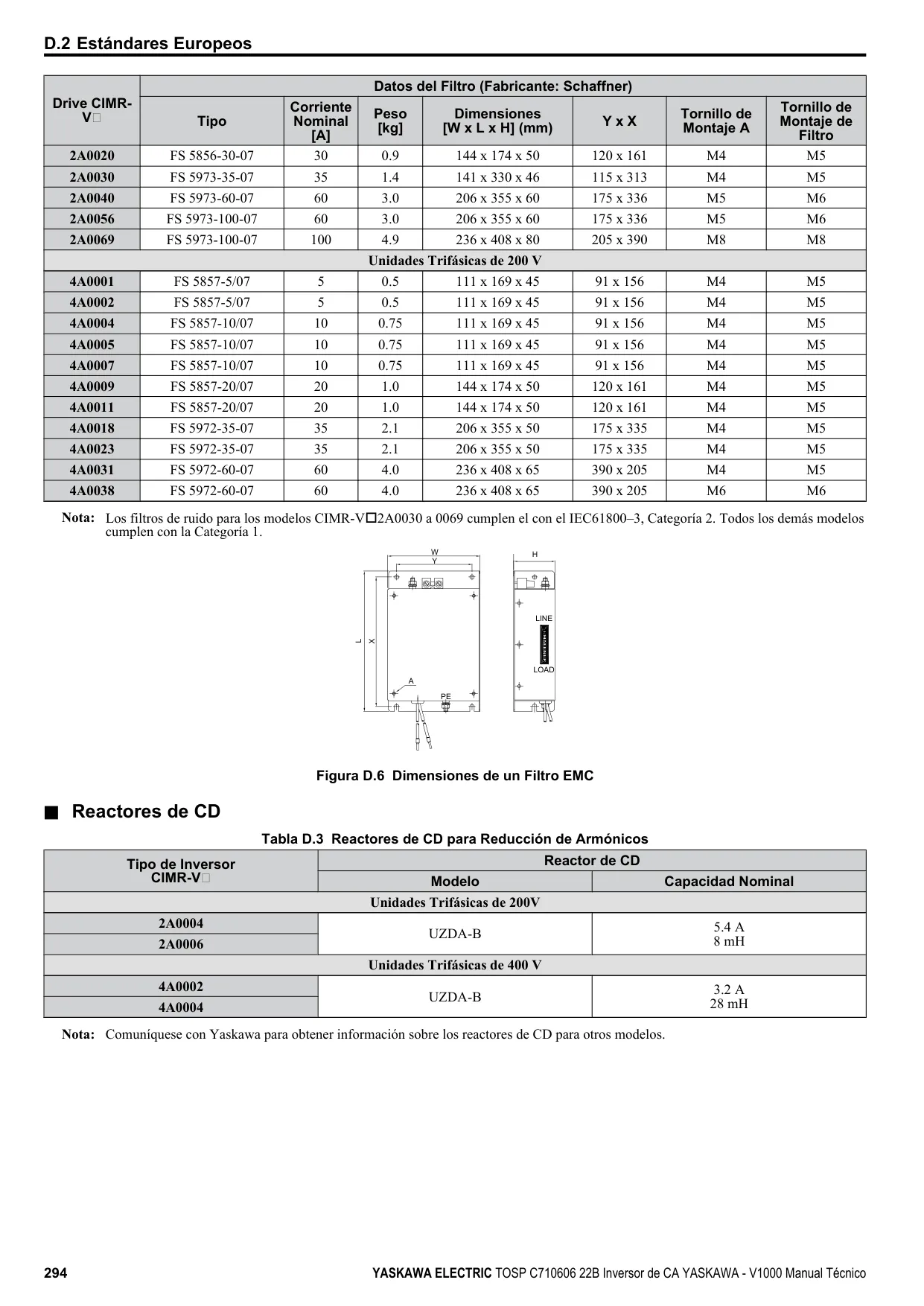

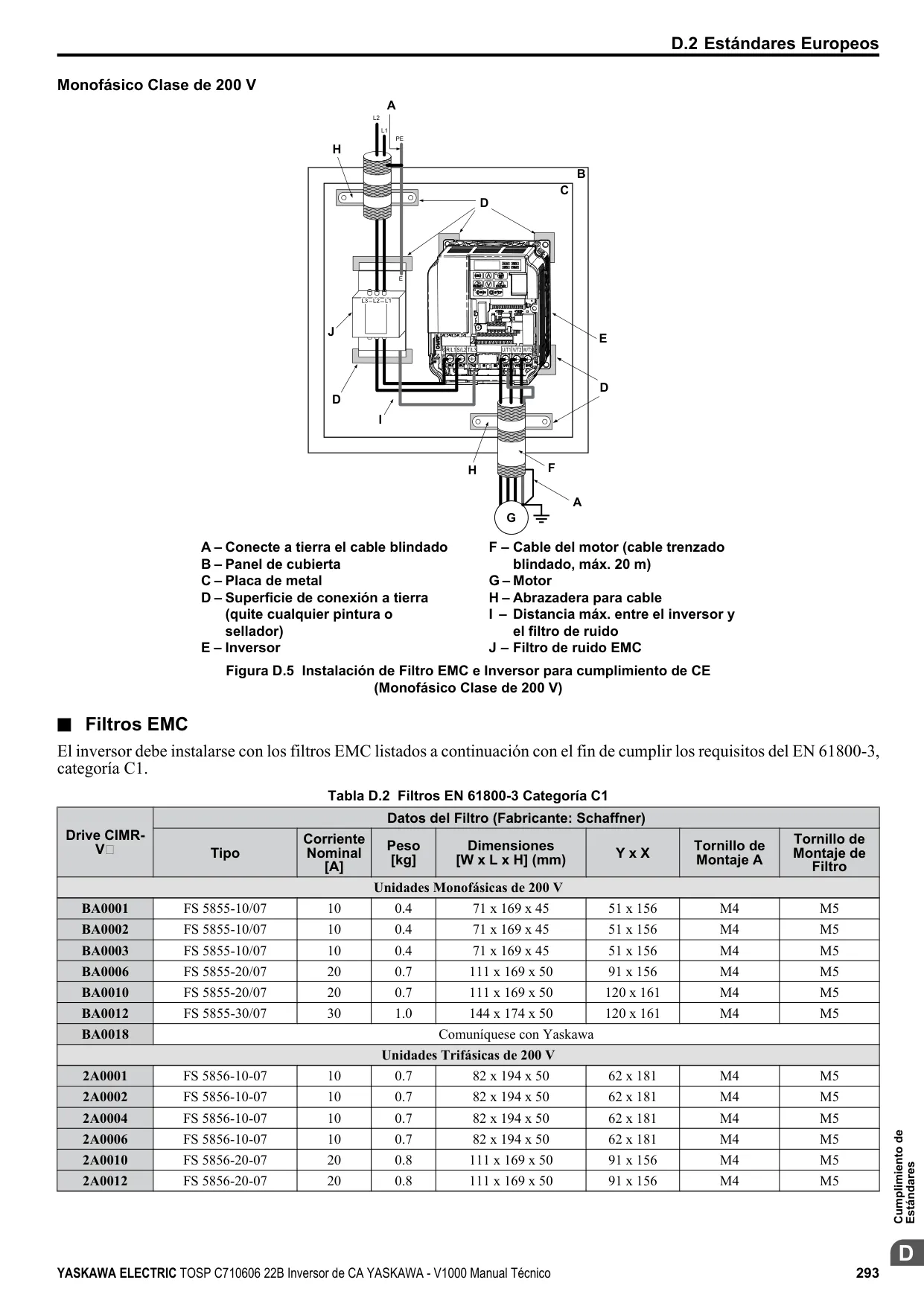

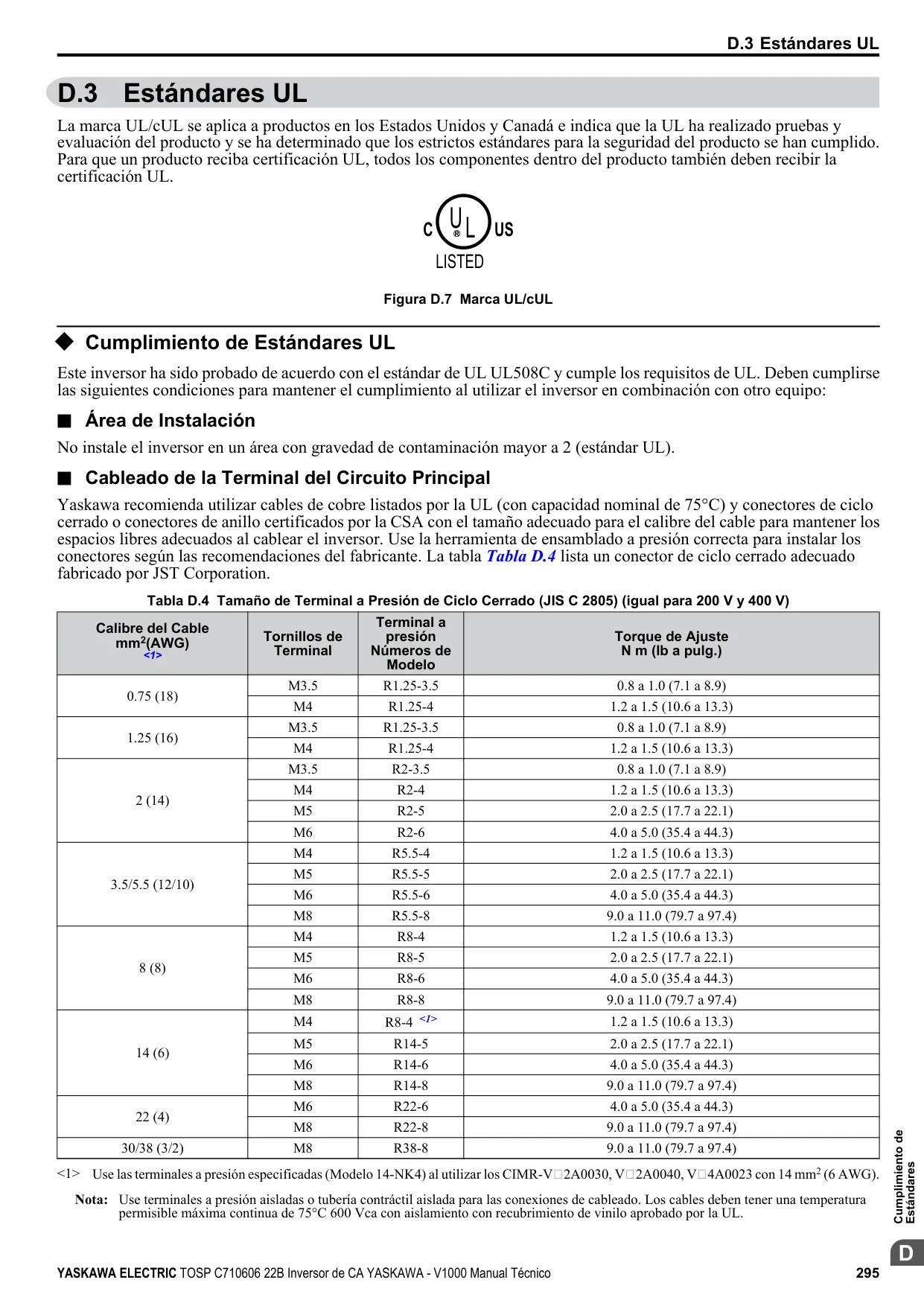

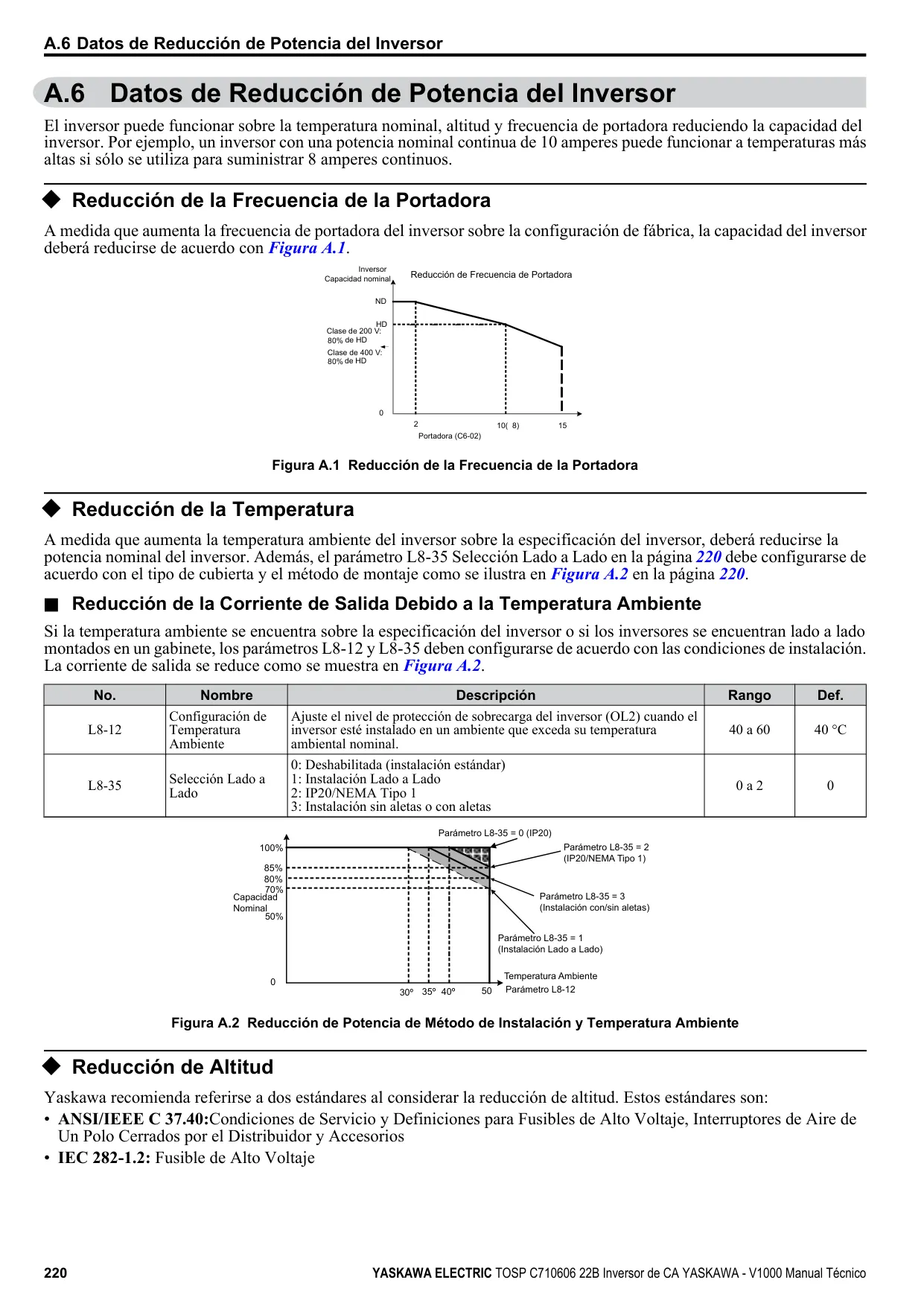

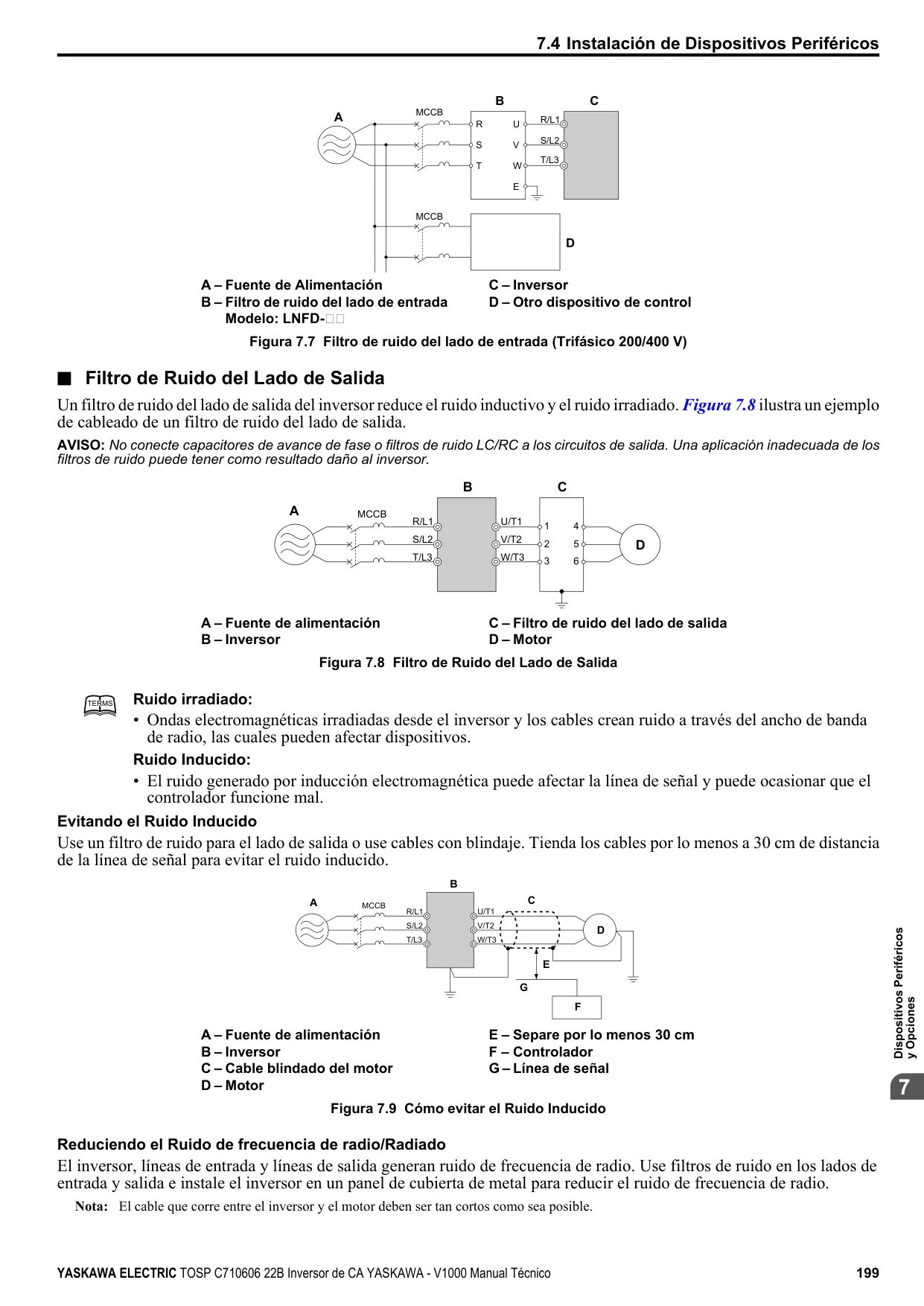

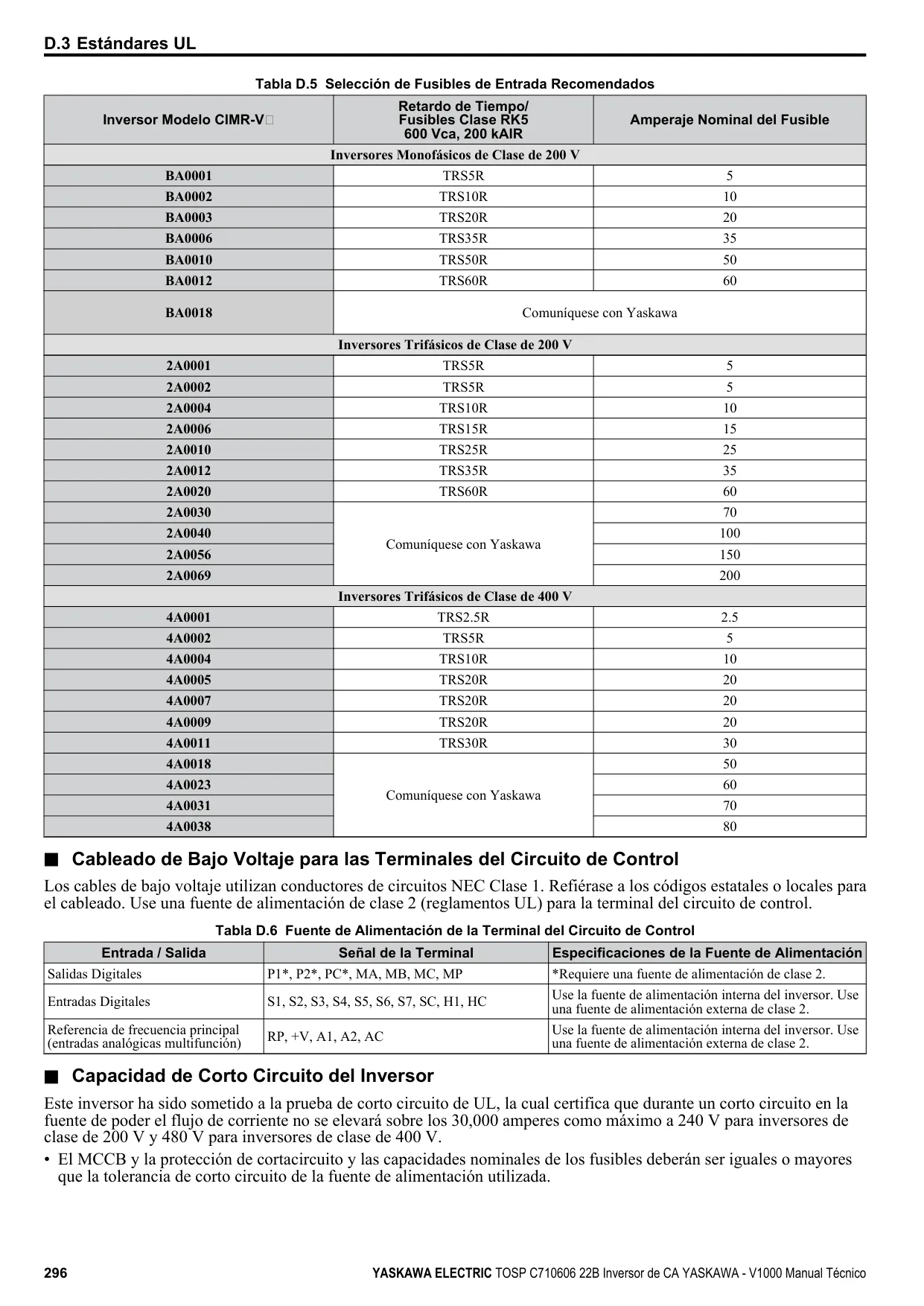

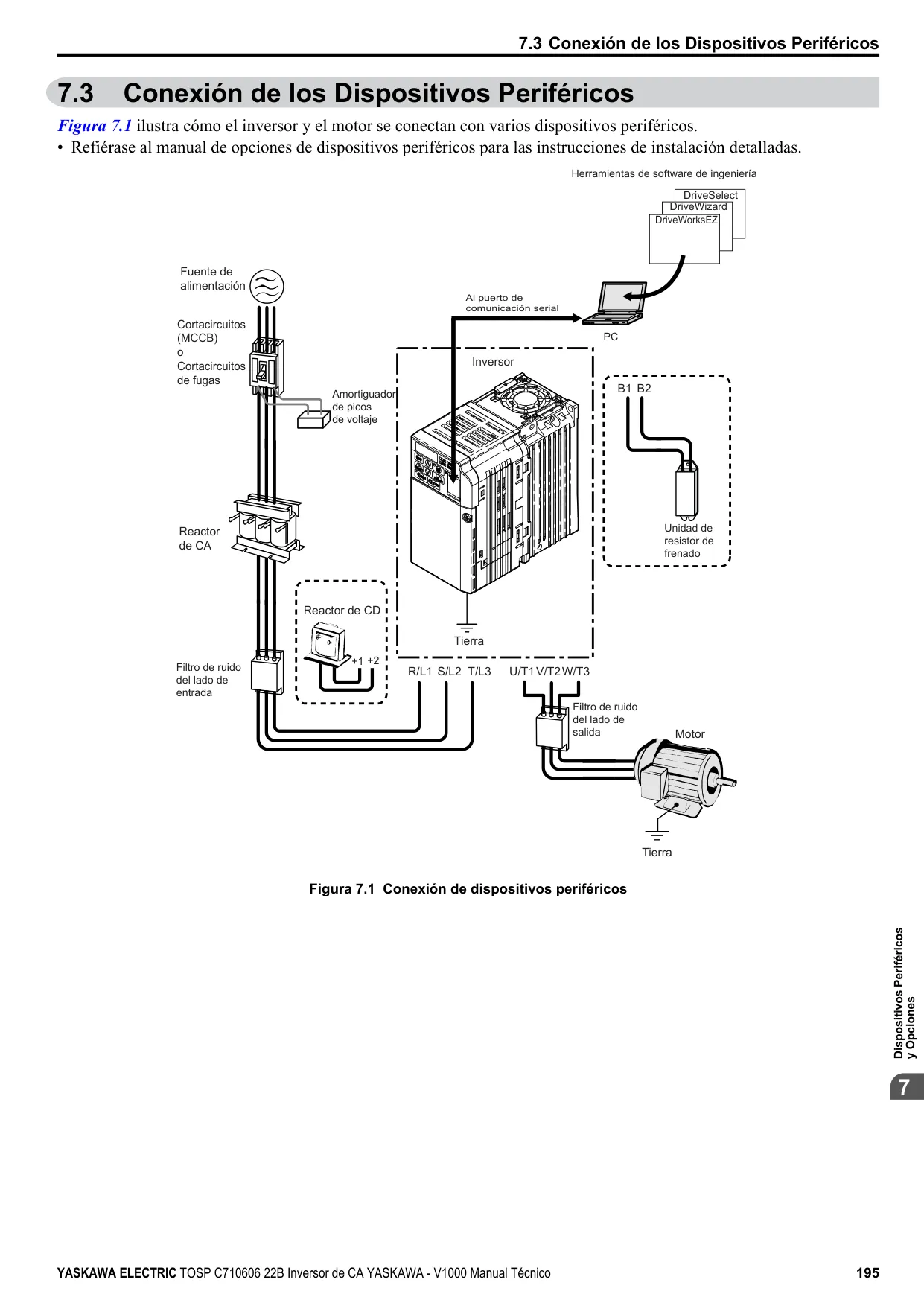

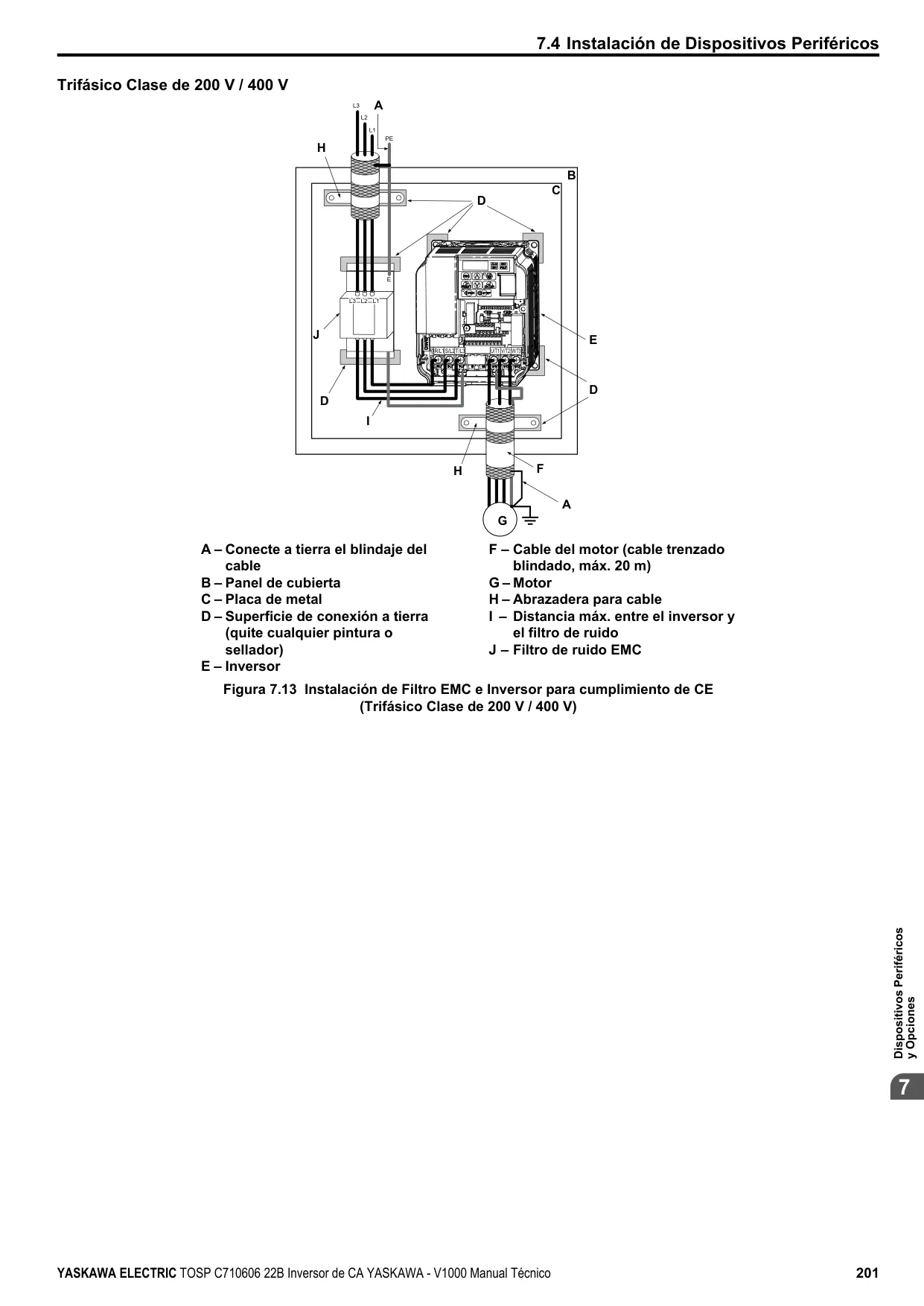

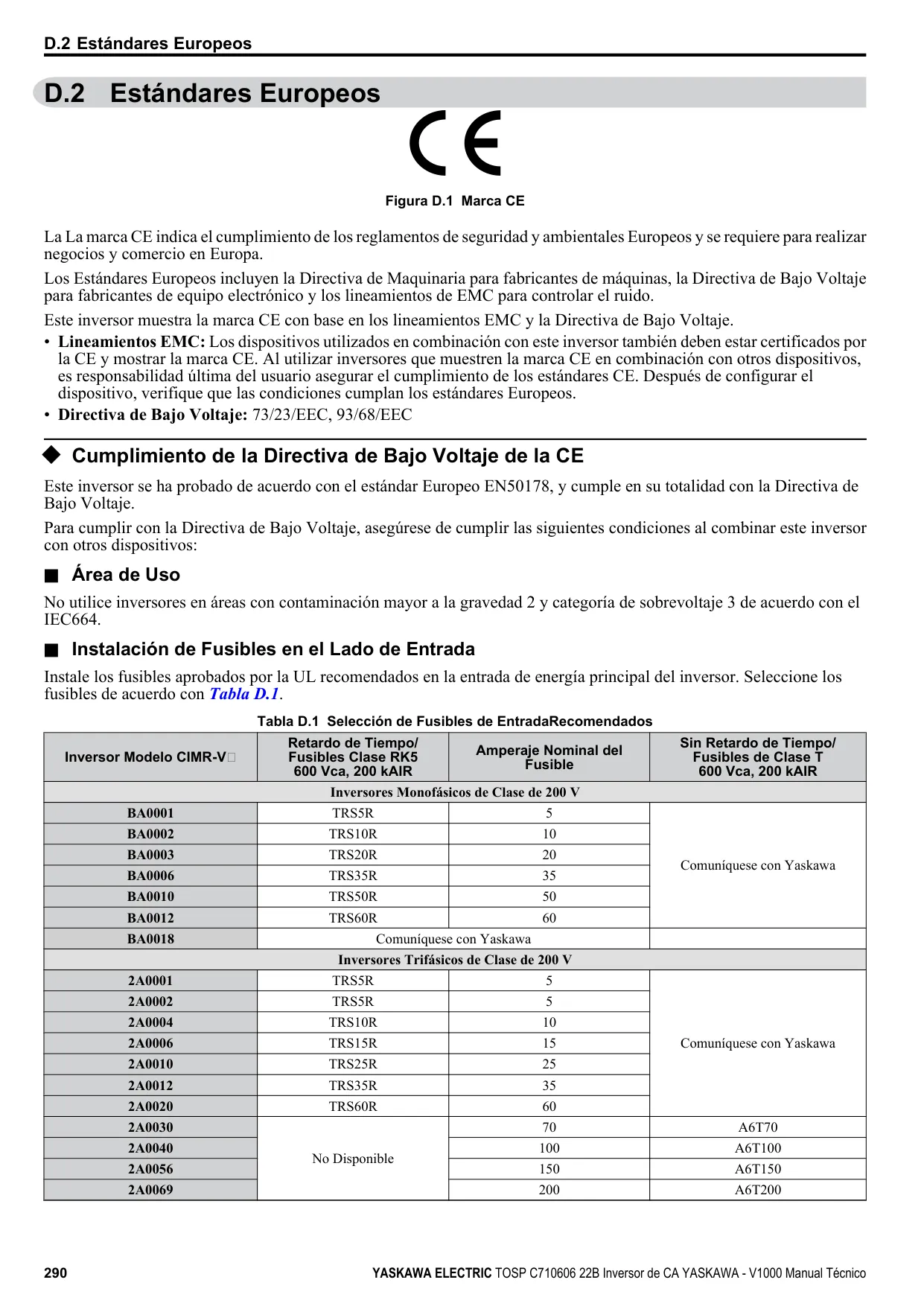

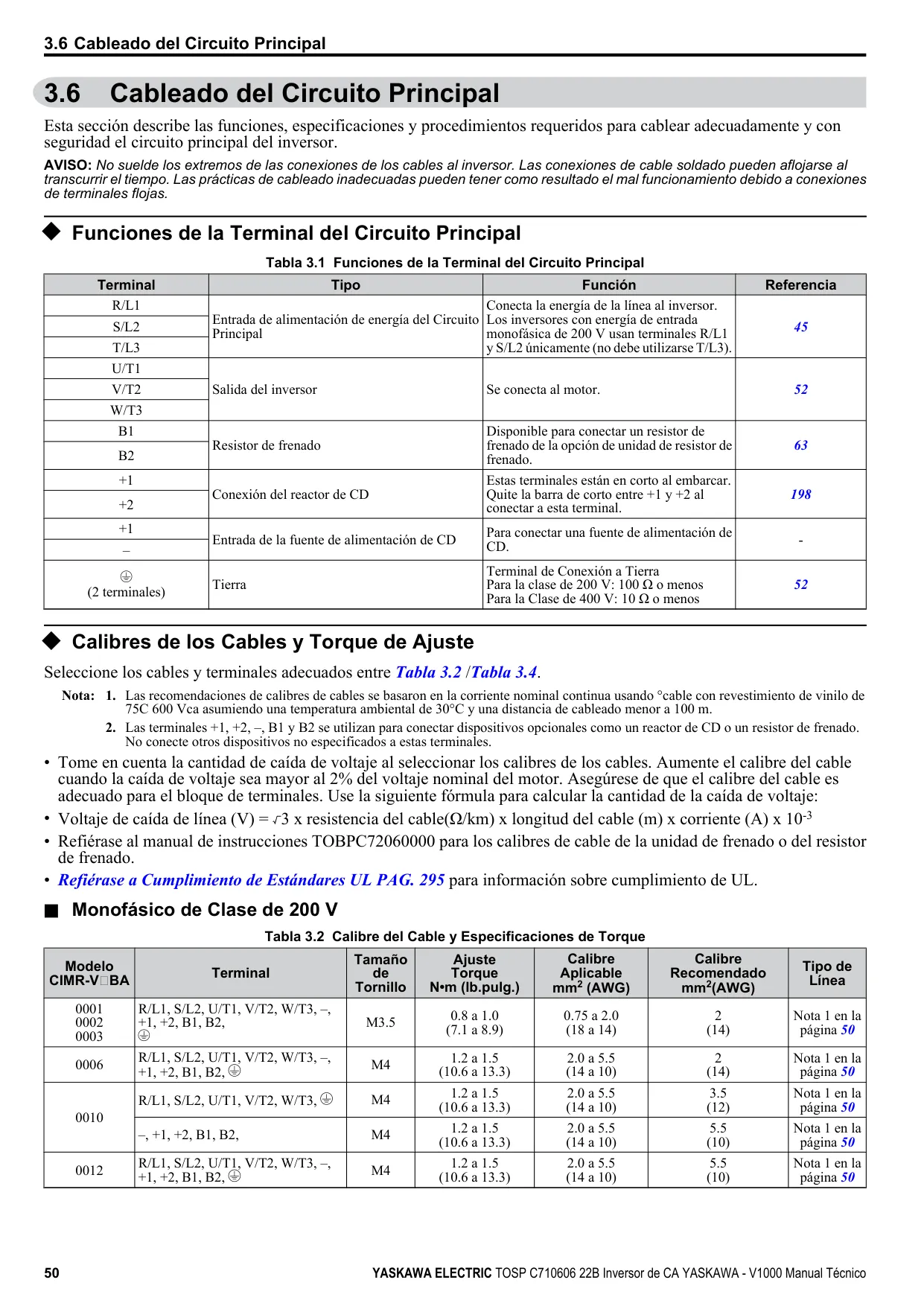

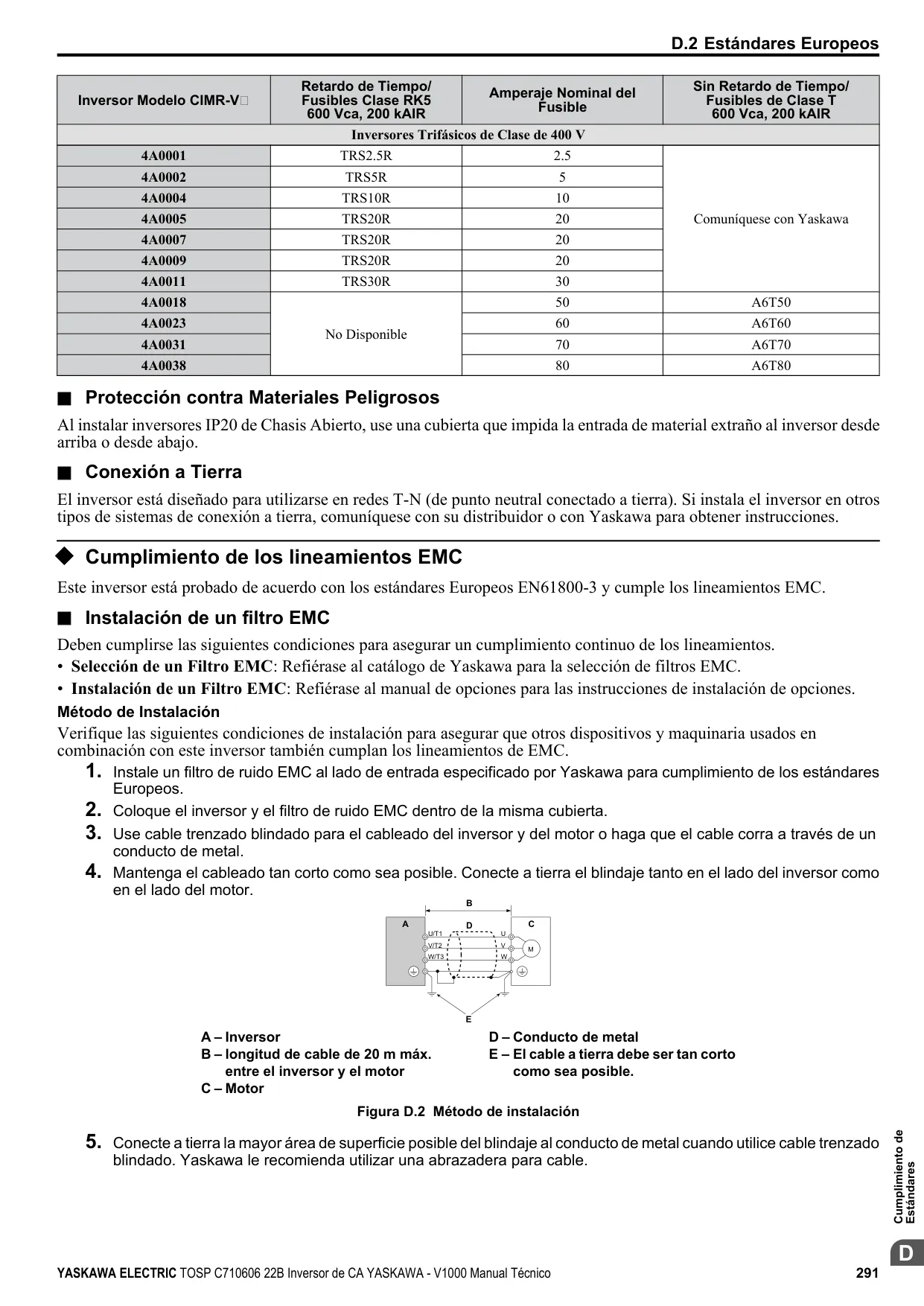

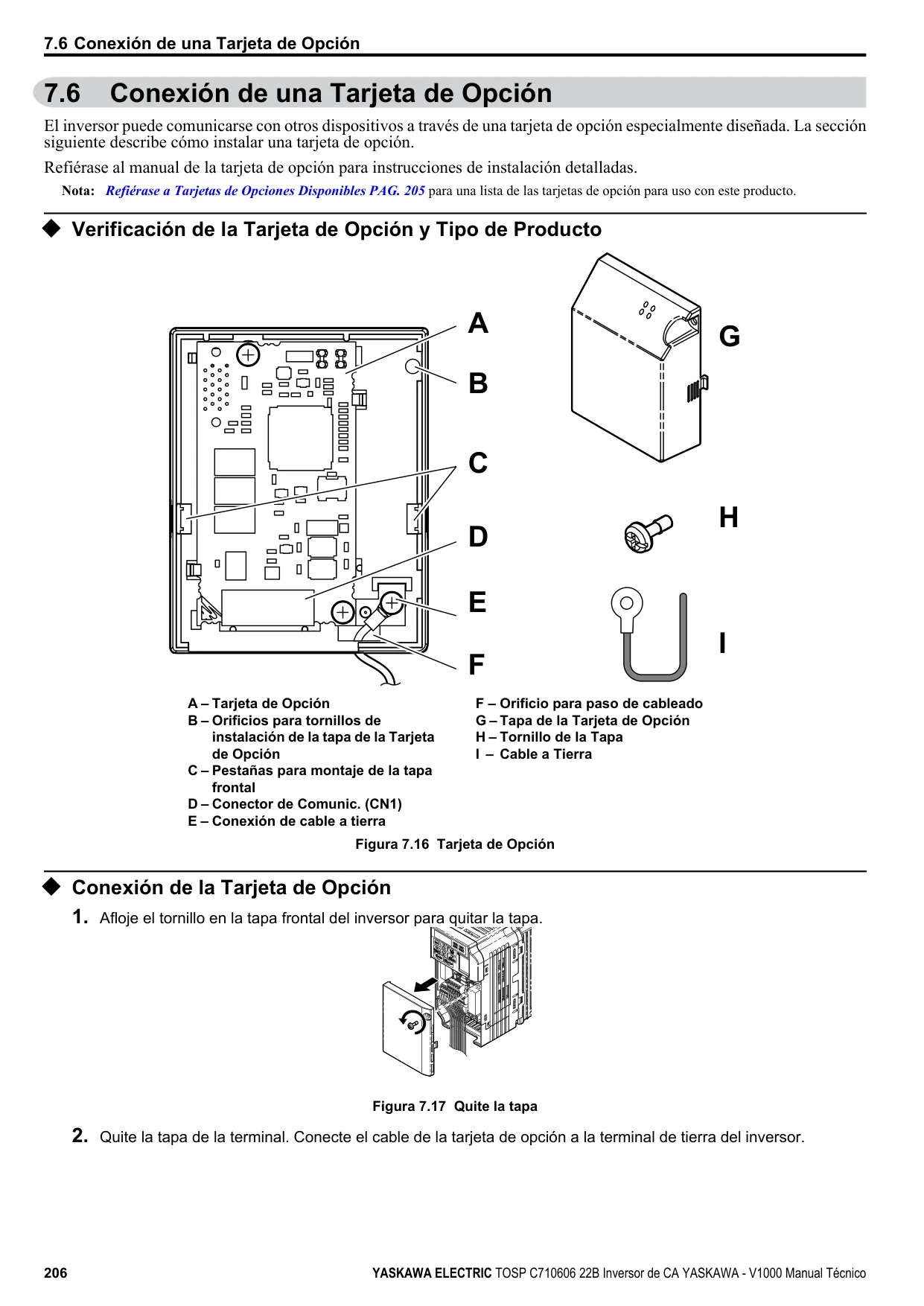

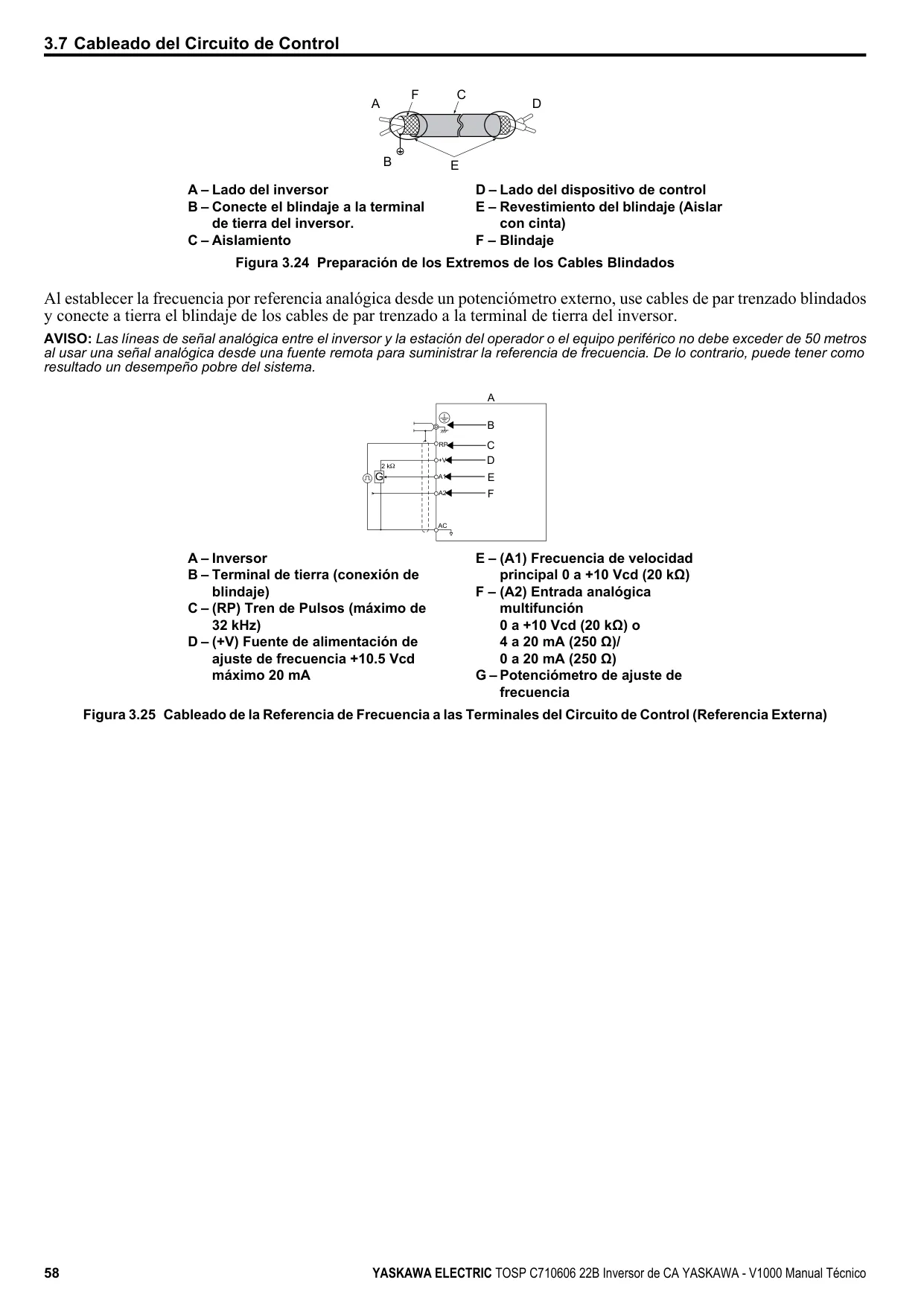

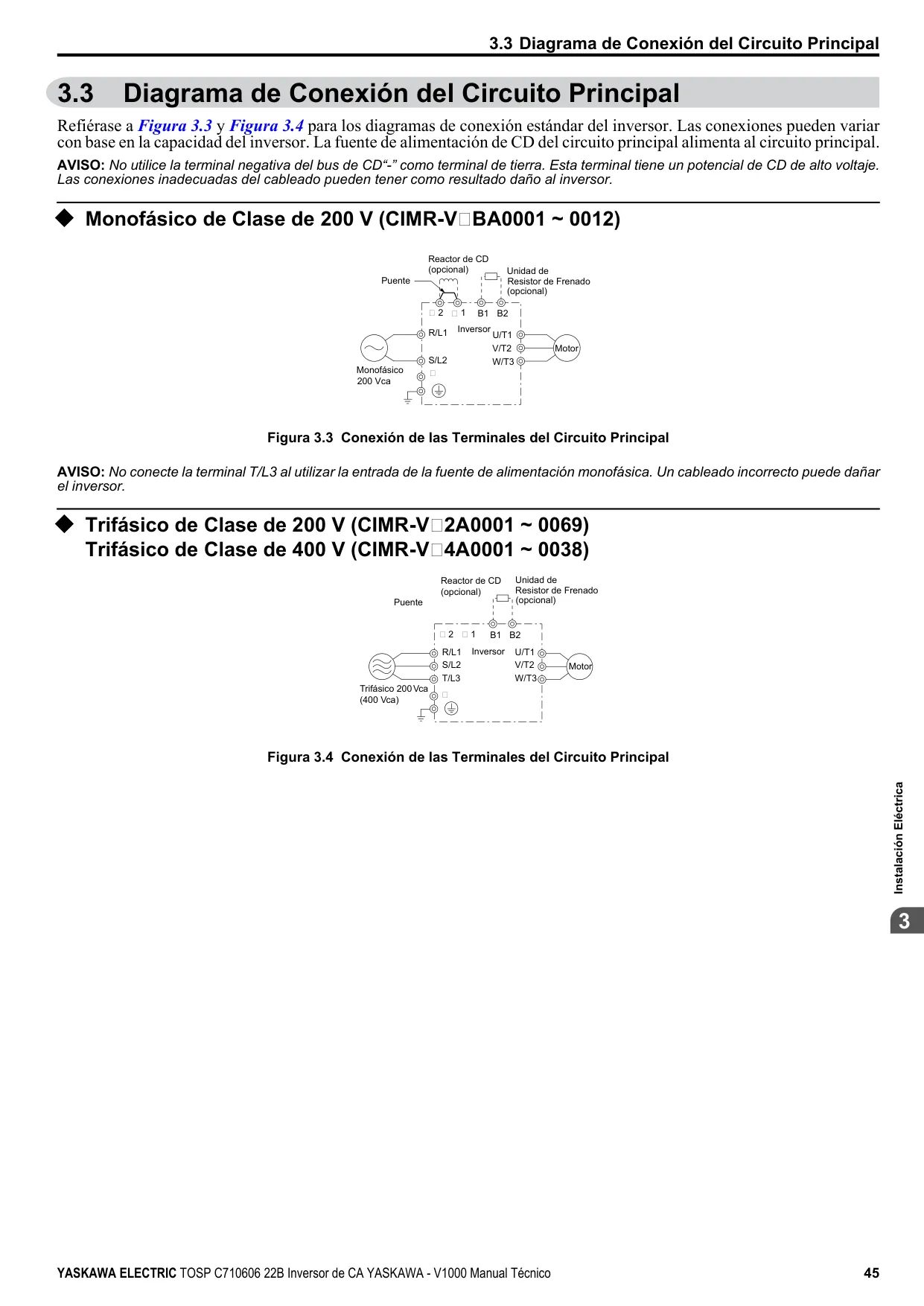

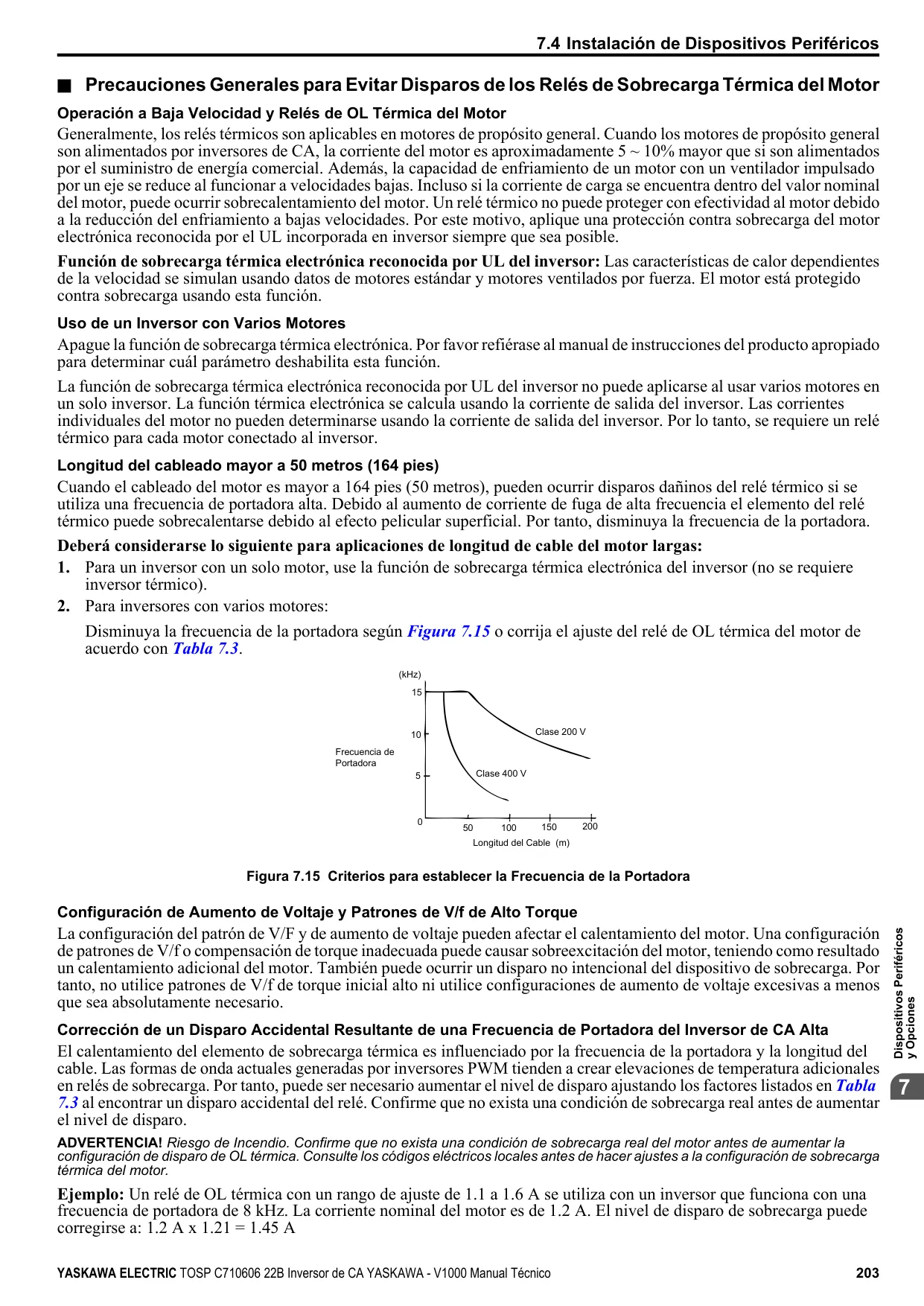

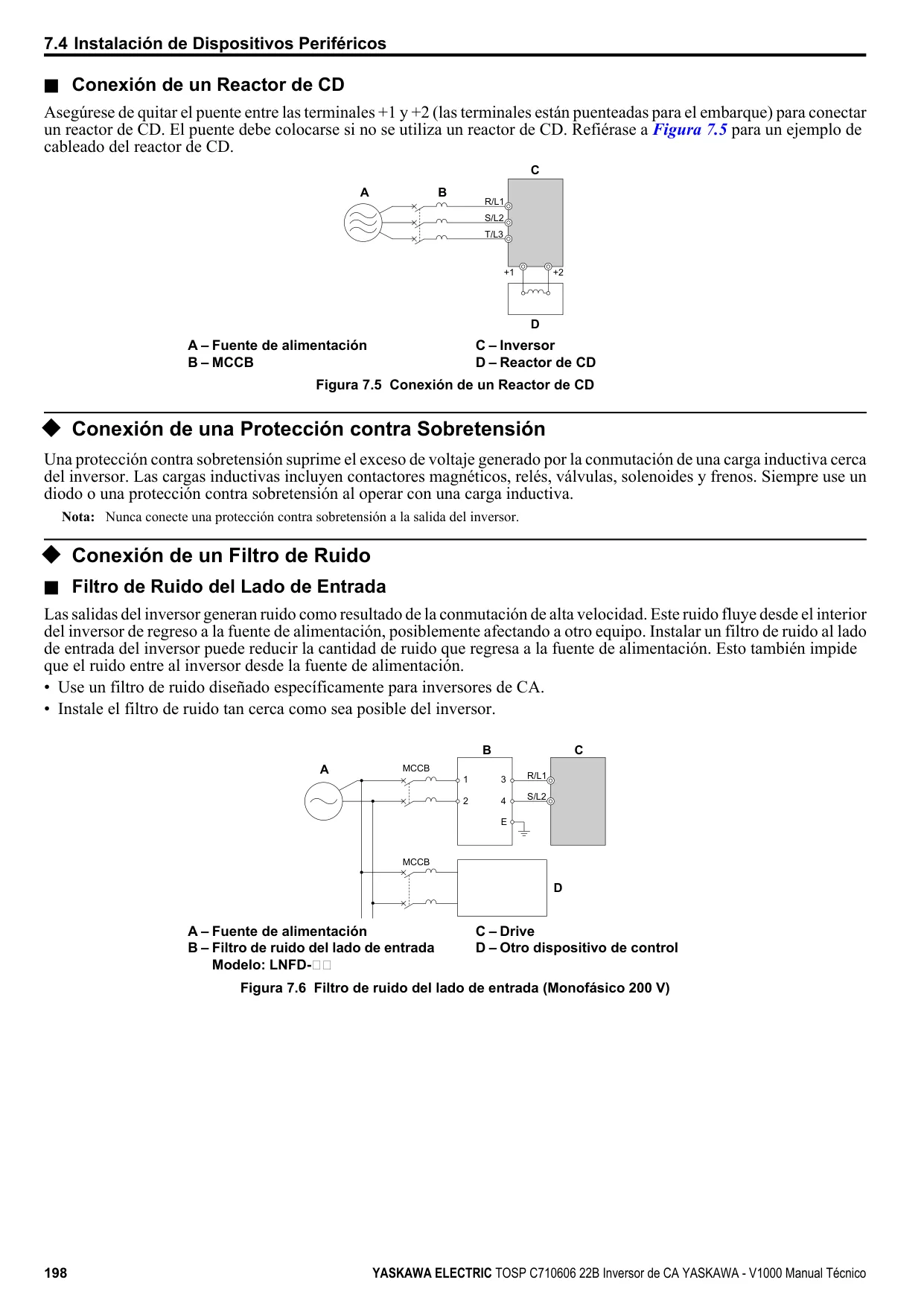

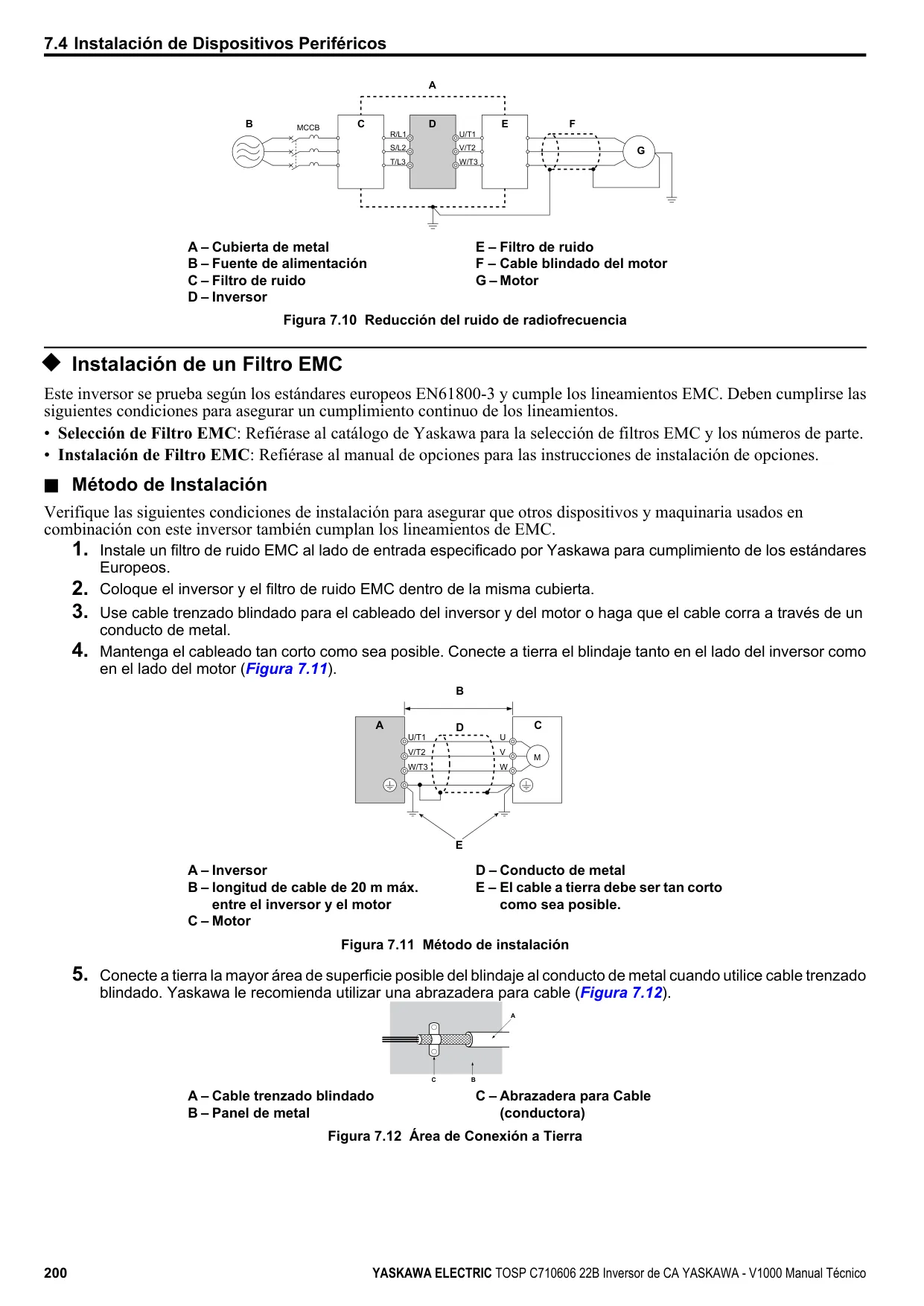

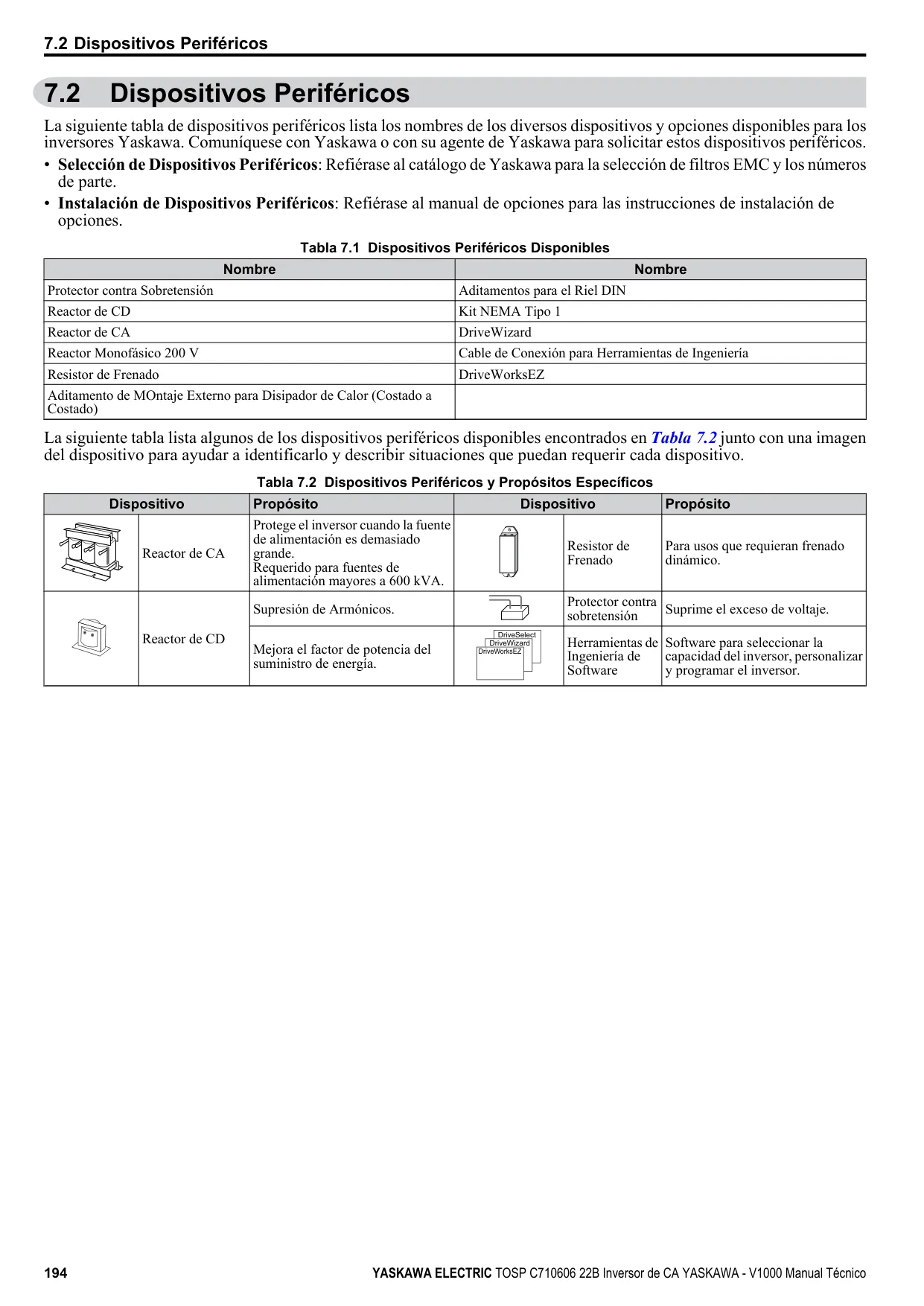

La instalación mecánica del Yaskawa V1000 requiere atención a las condiciones ambientales para asegurar un rendimiento y una vida útil óptimos. Se especifica que debe ser instalado verticalmente, manteniendo unas separaciones mínimas adecuadas para una óptima disipación del calor. En cuanto a la instalación eléctrica, el manual proporciona pautas detalladas para el cableado del circuito principal y de control, incluyendo la selección de fusibles de entrada adecuados y el uso de reactancias de CC o CA para mitigar armónicos y mejorar el factor de potencia. Para garantizar la compatibilidad electromagnética (CEM), se recomienda el uso de filtros antiparasitarios y cables blindados con una correcta conexión a tierra en múltiples puntos, minimizando la longitud del cableado. Es crucial evitar la conexión de la tensión de alimentación a las salidas del motor o cortocircuitar los terminales.

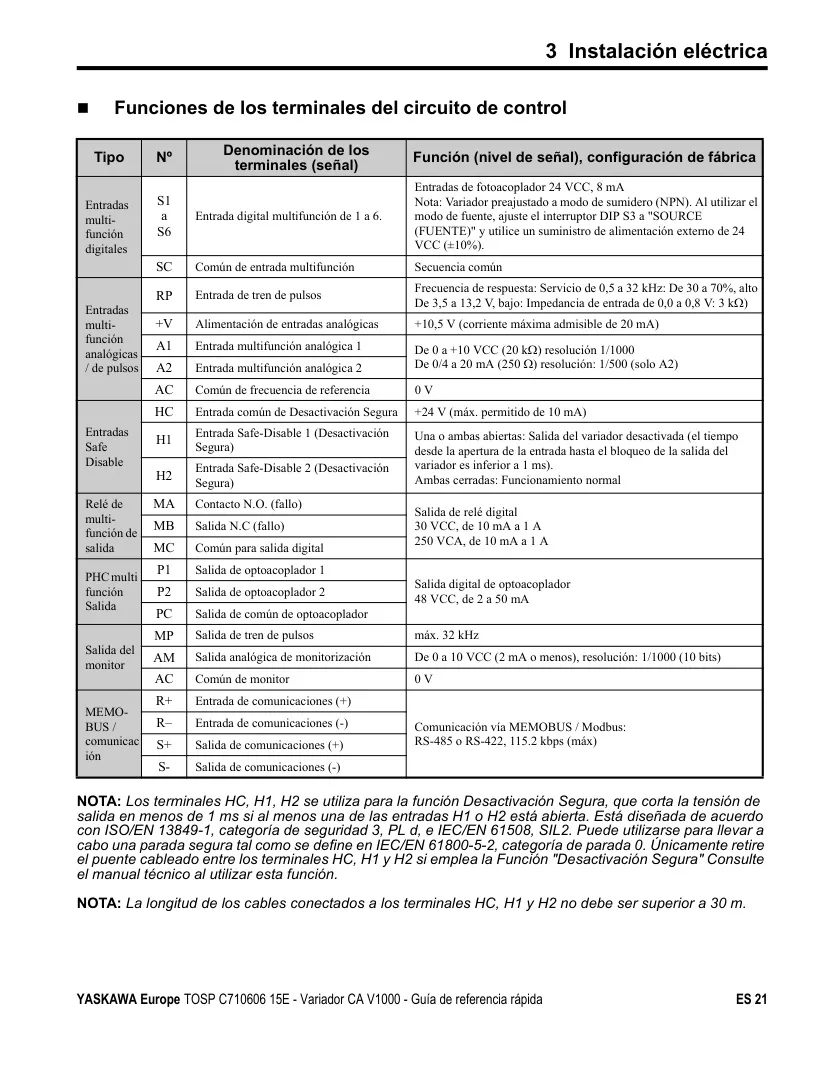

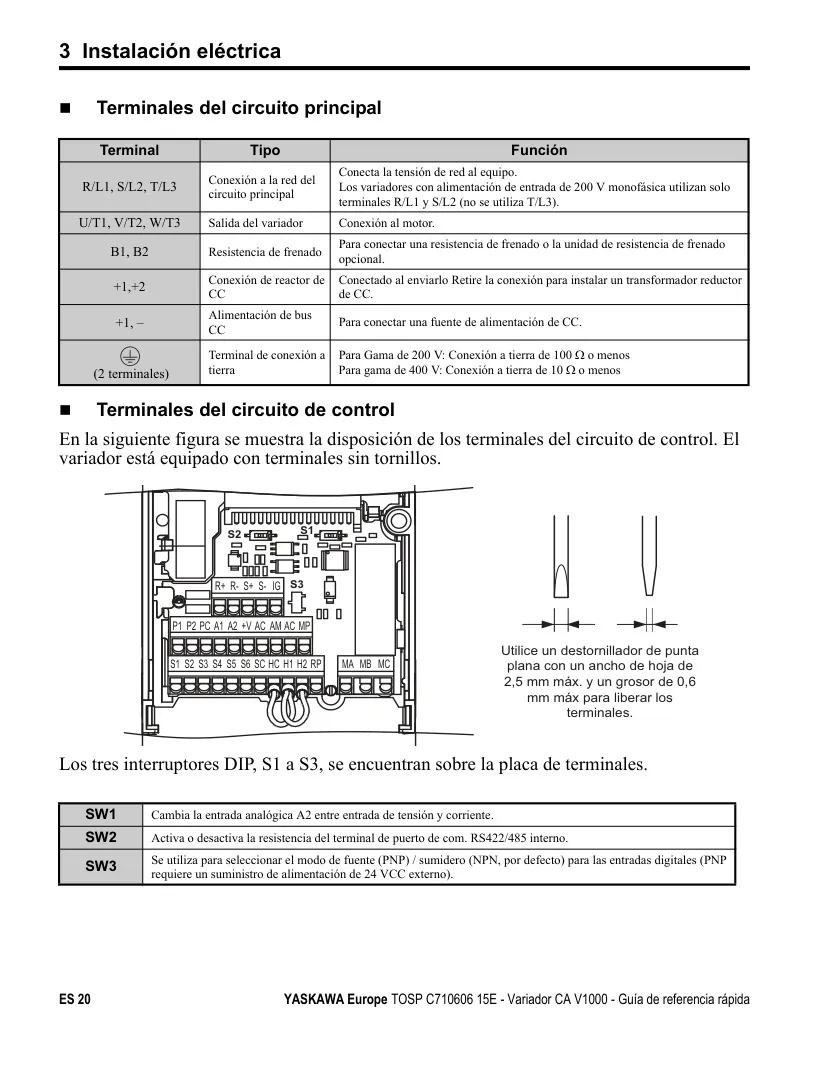

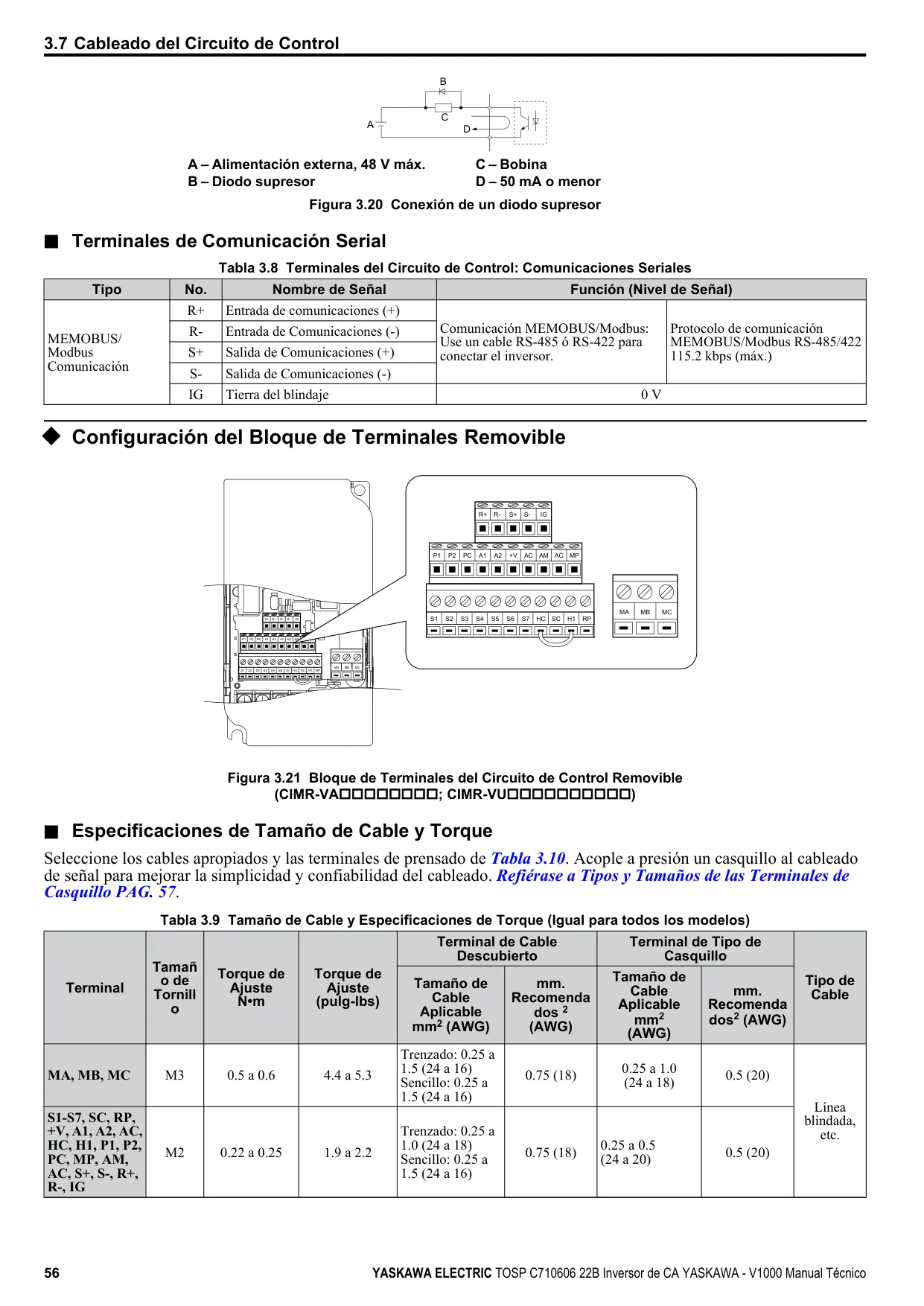

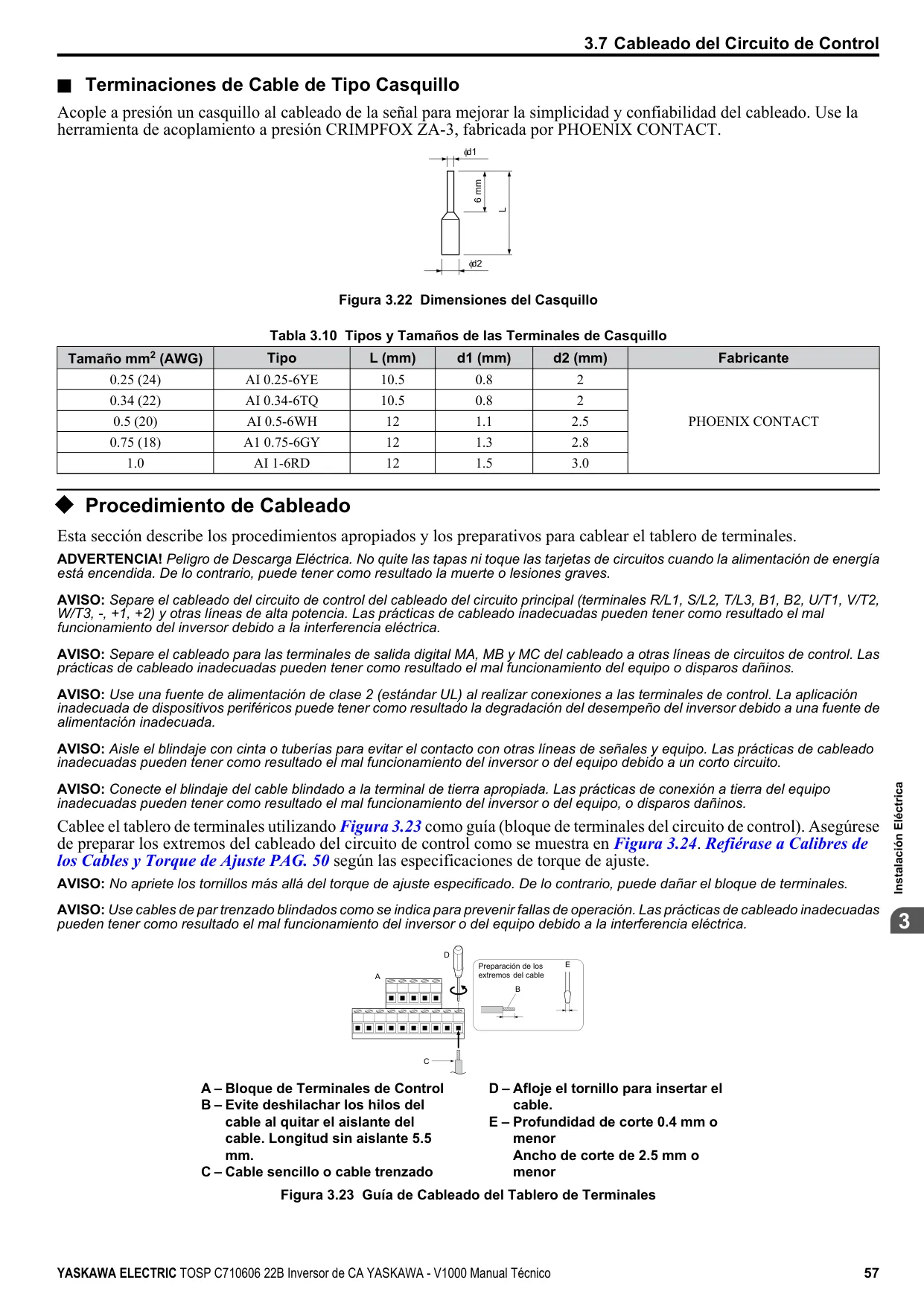

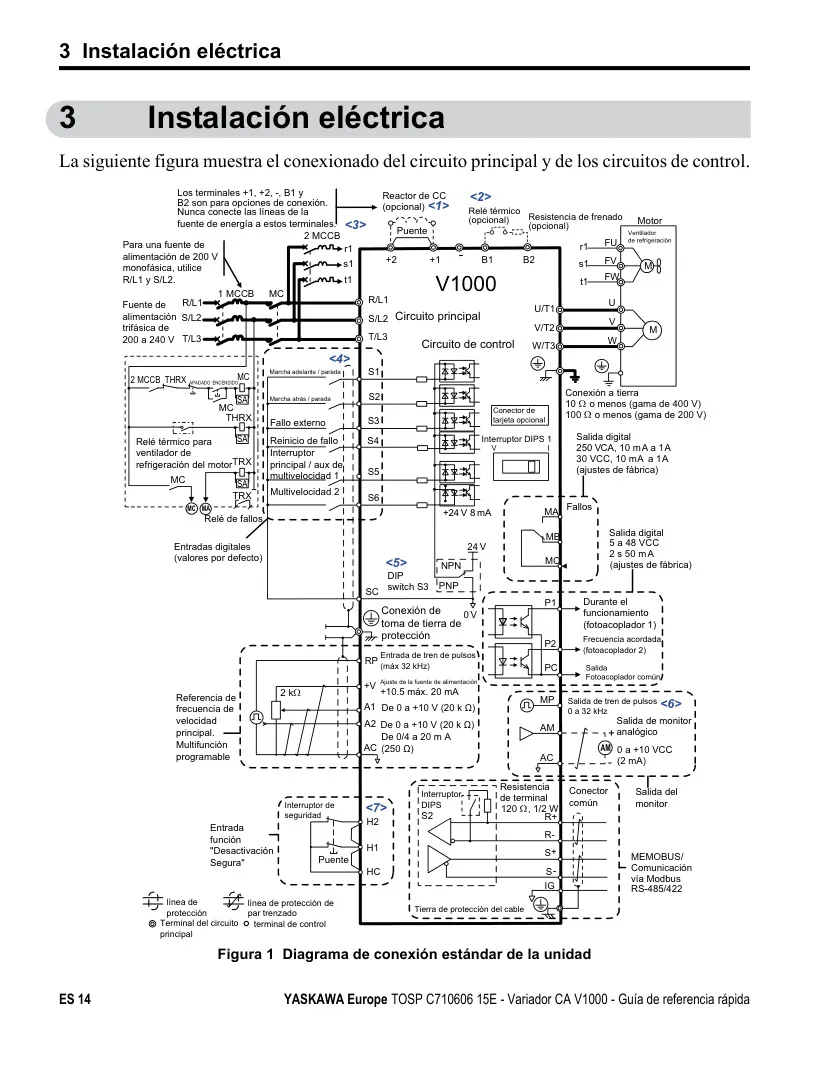

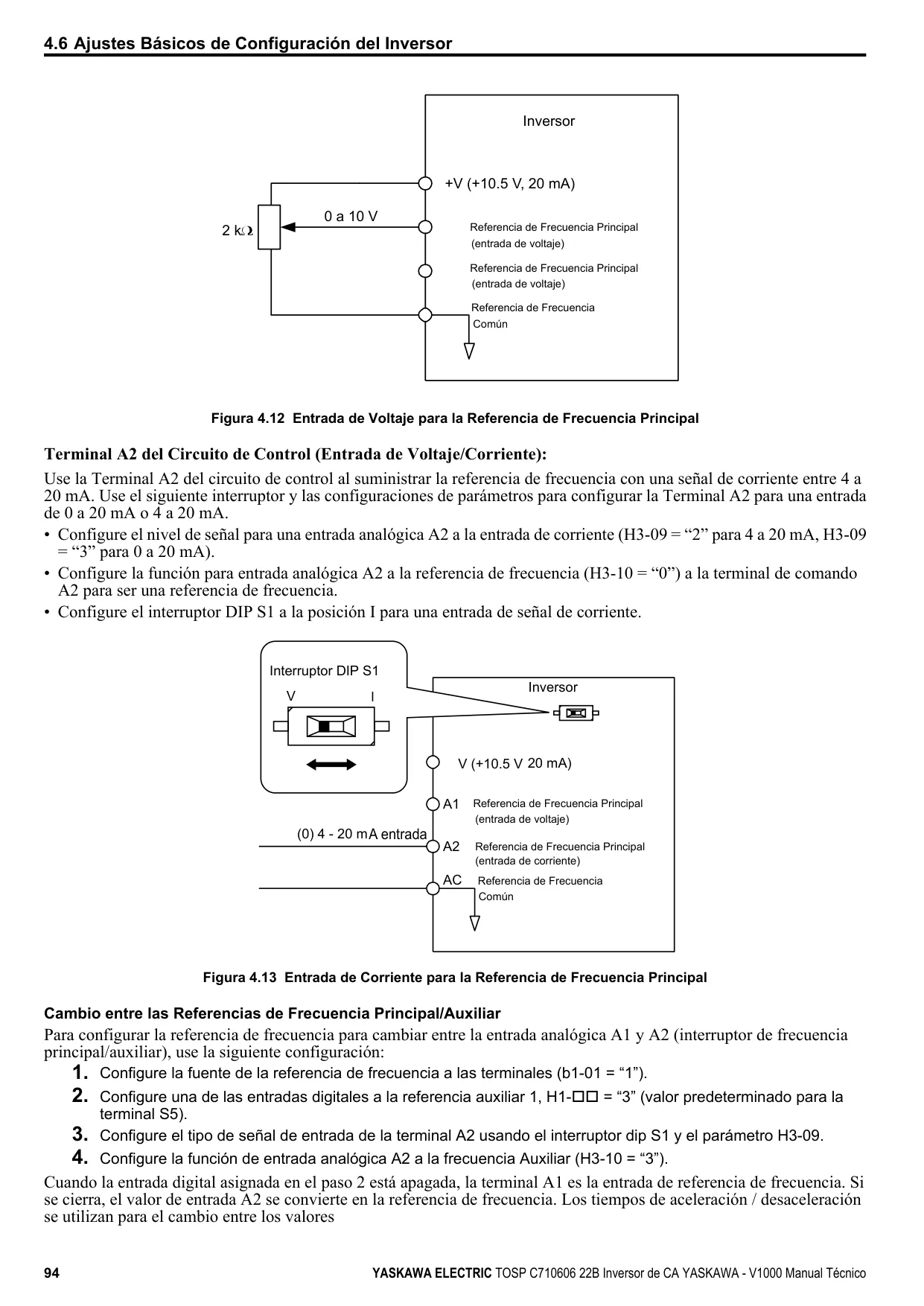

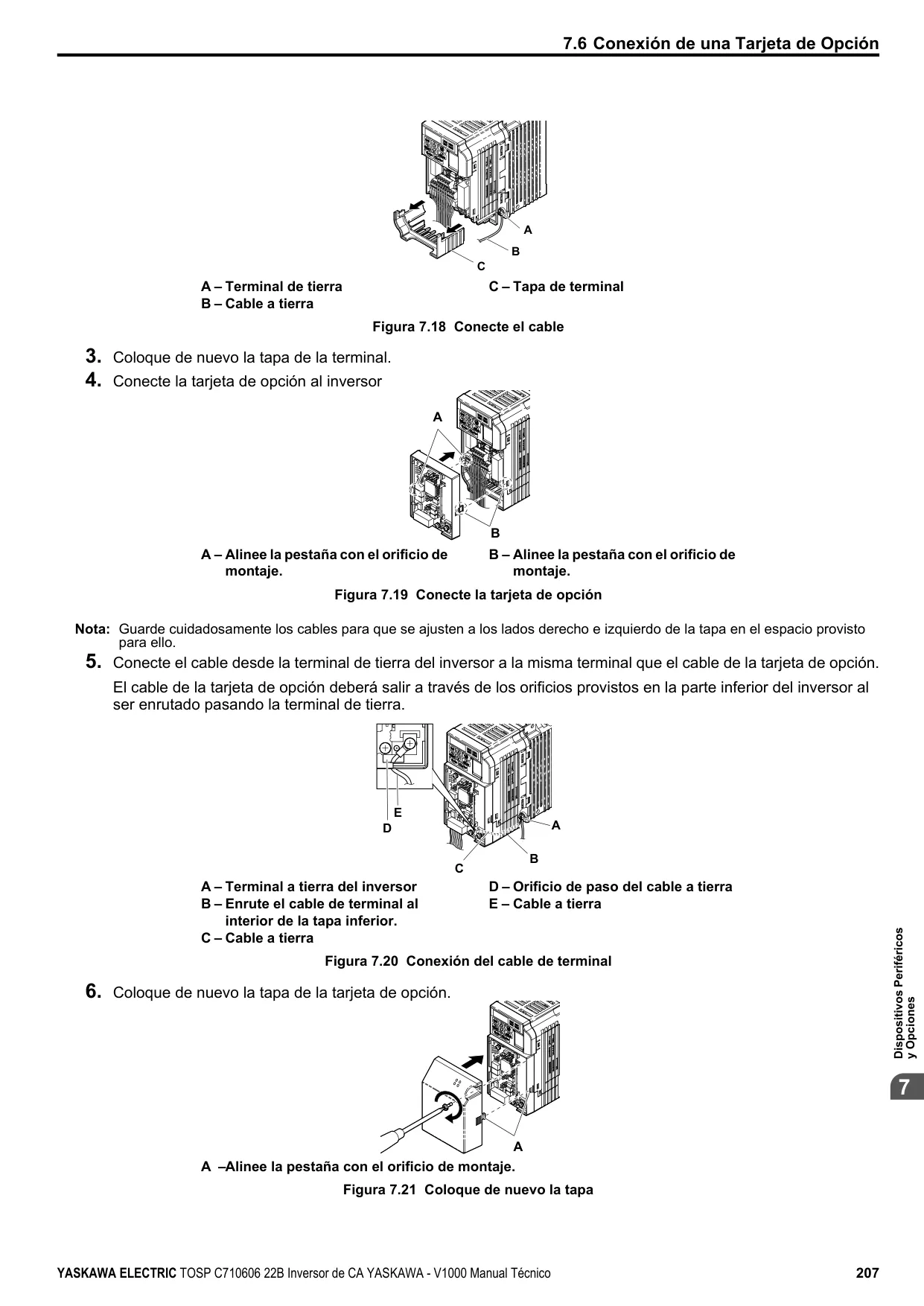

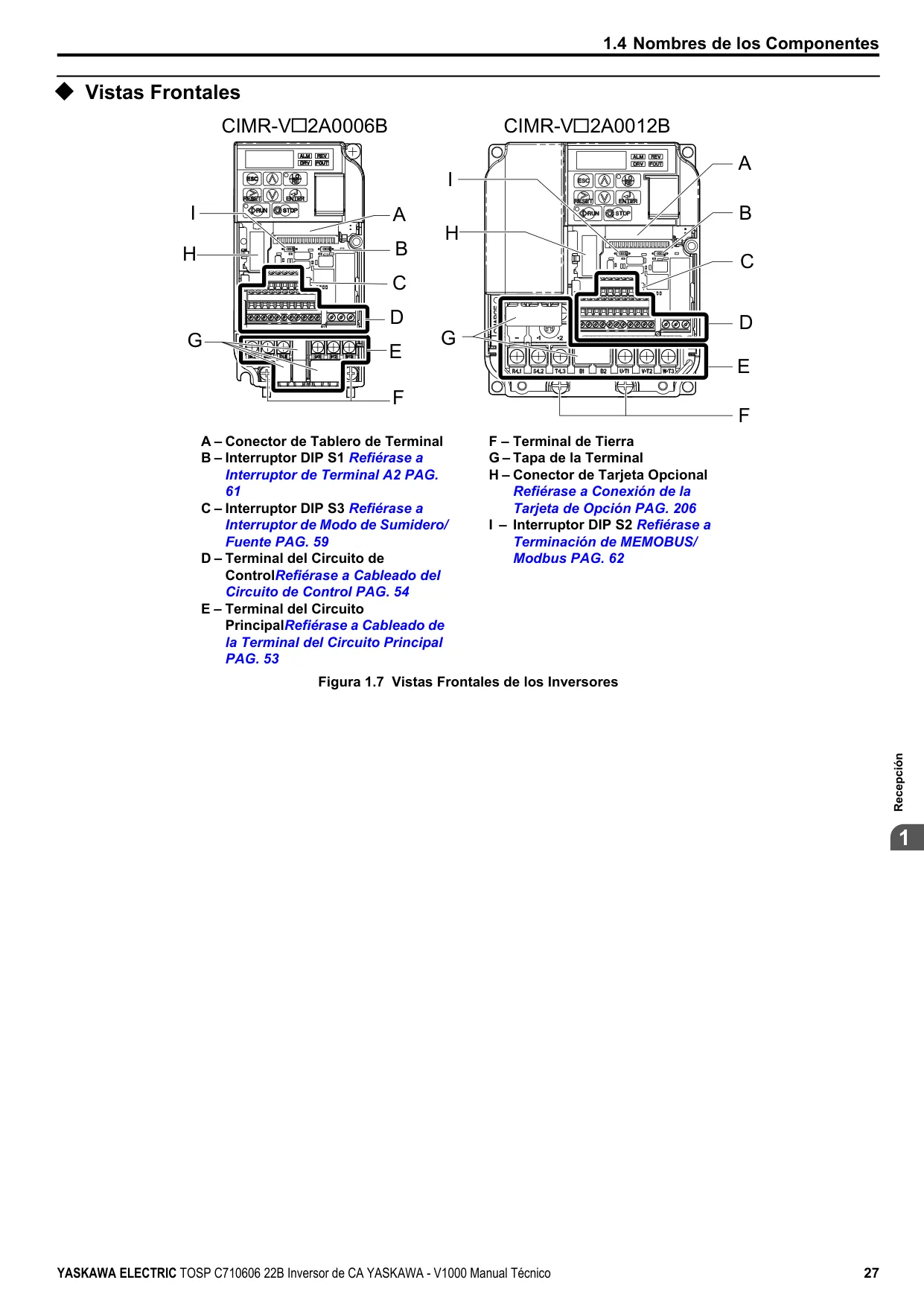

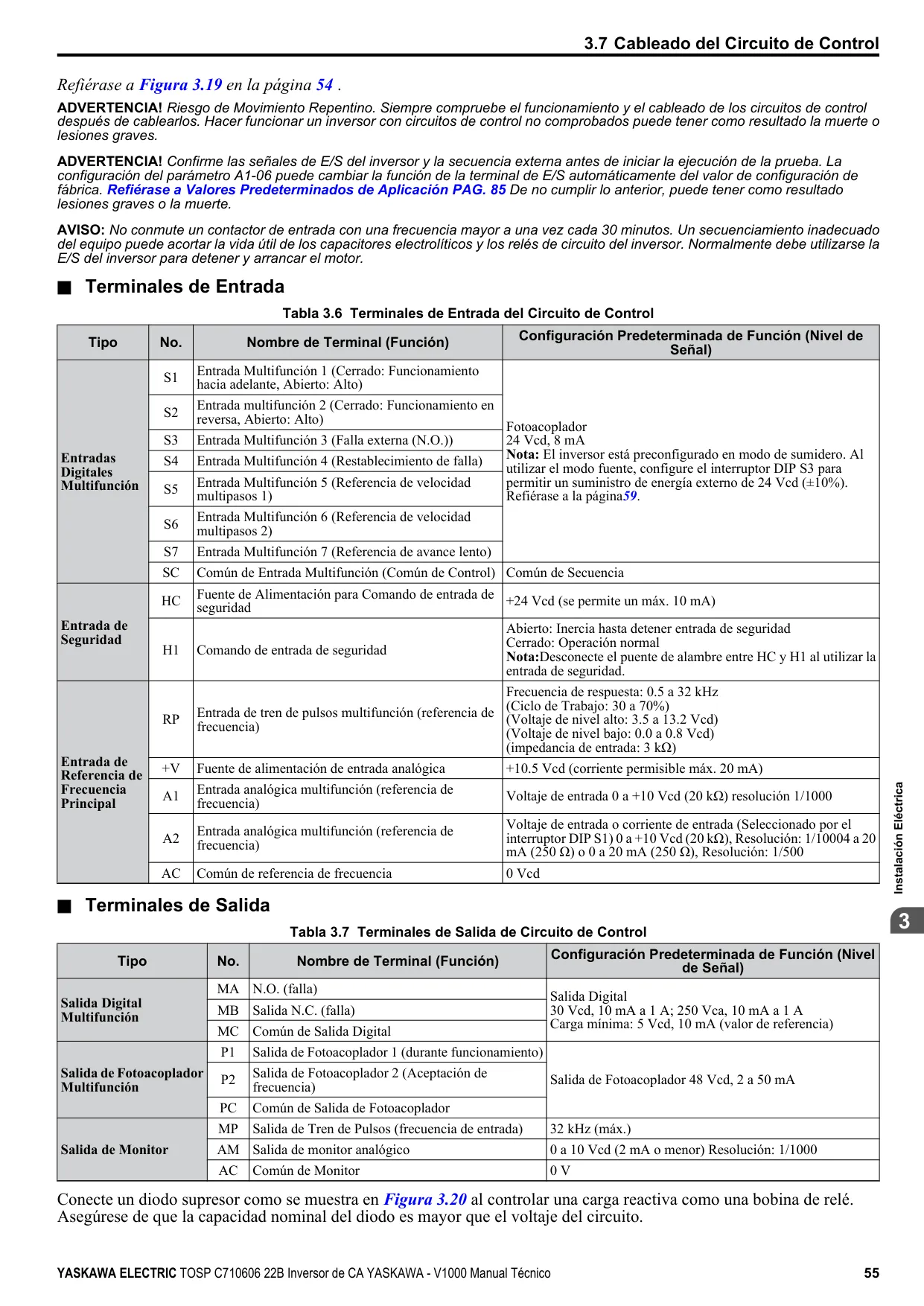

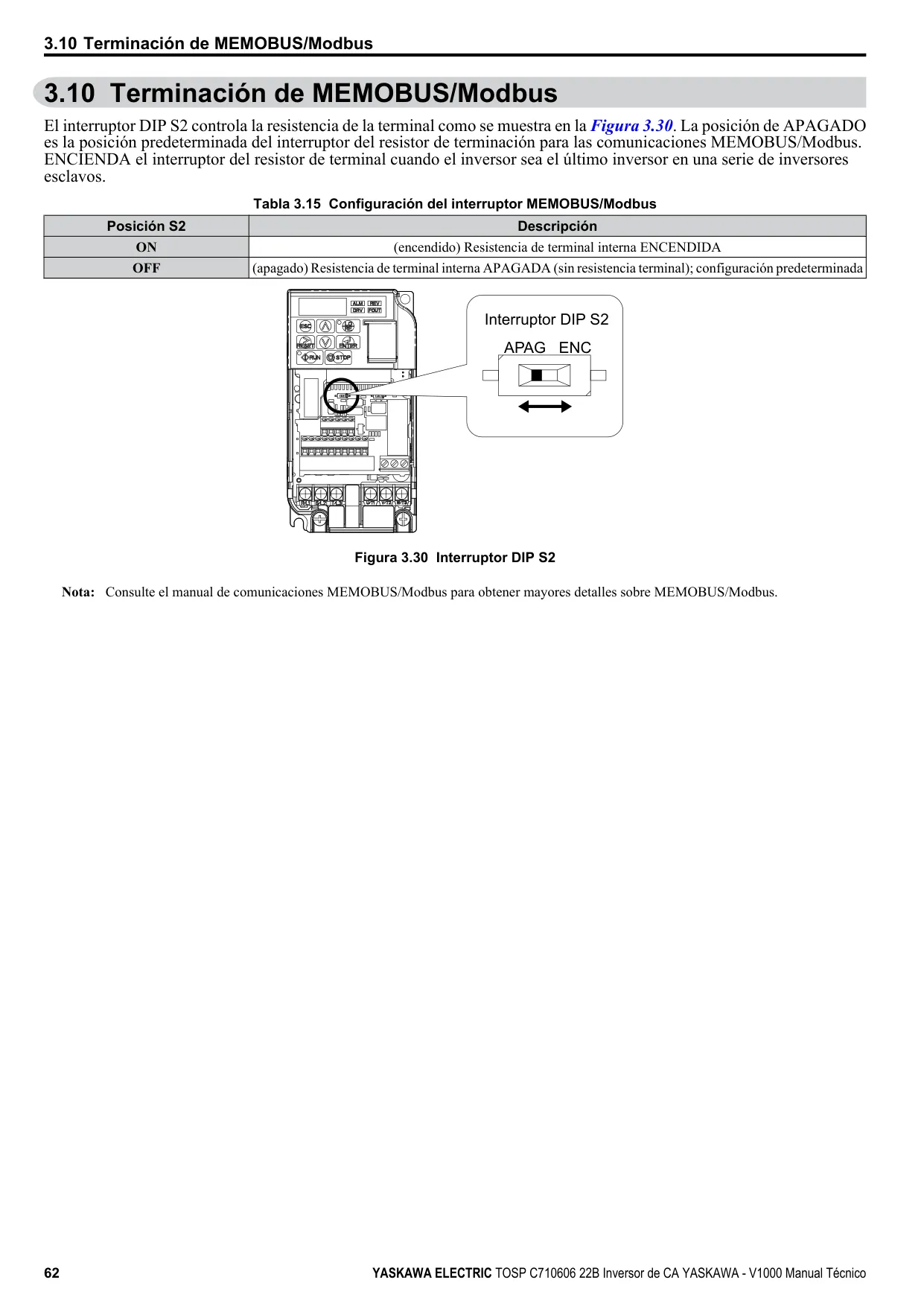

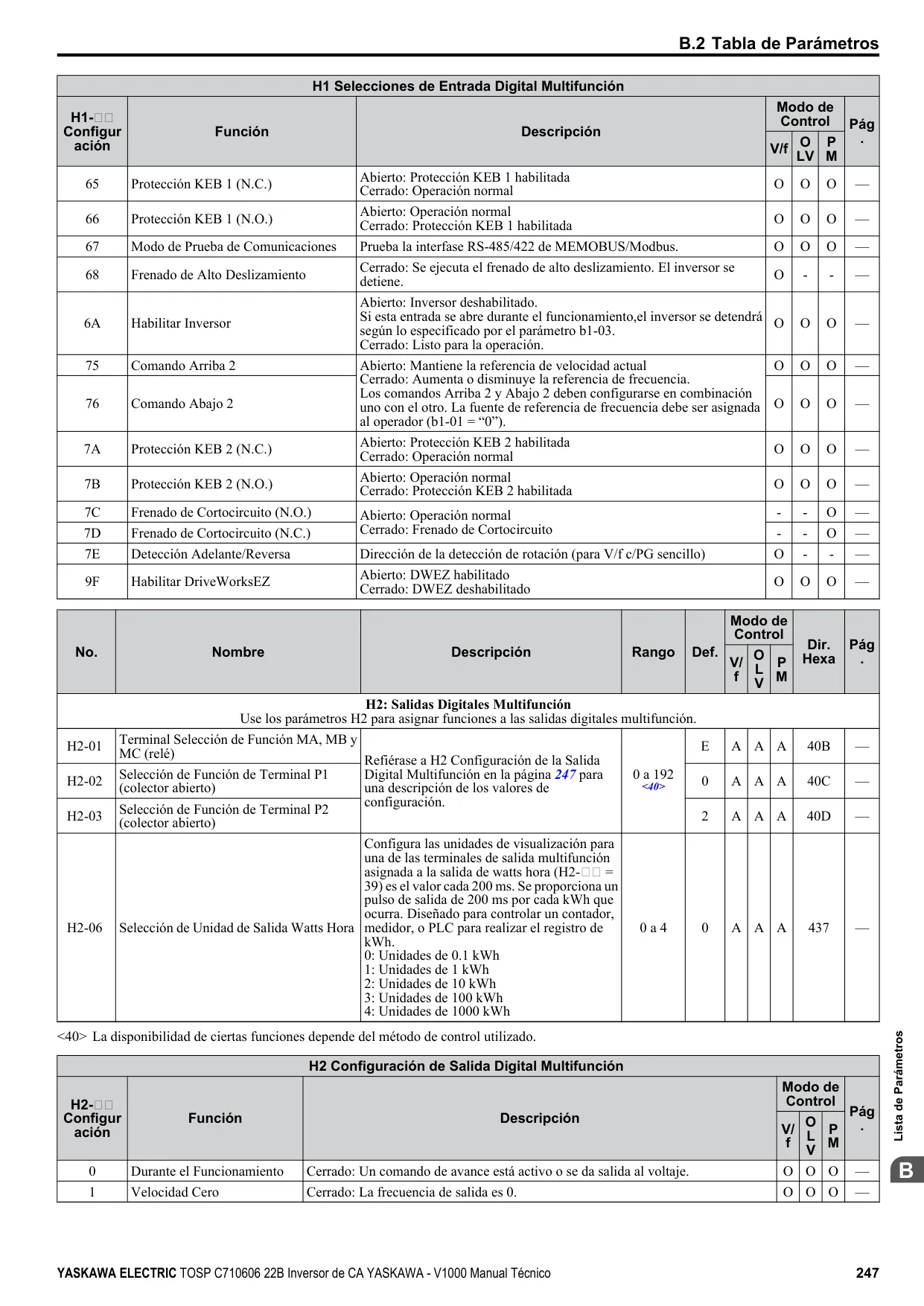

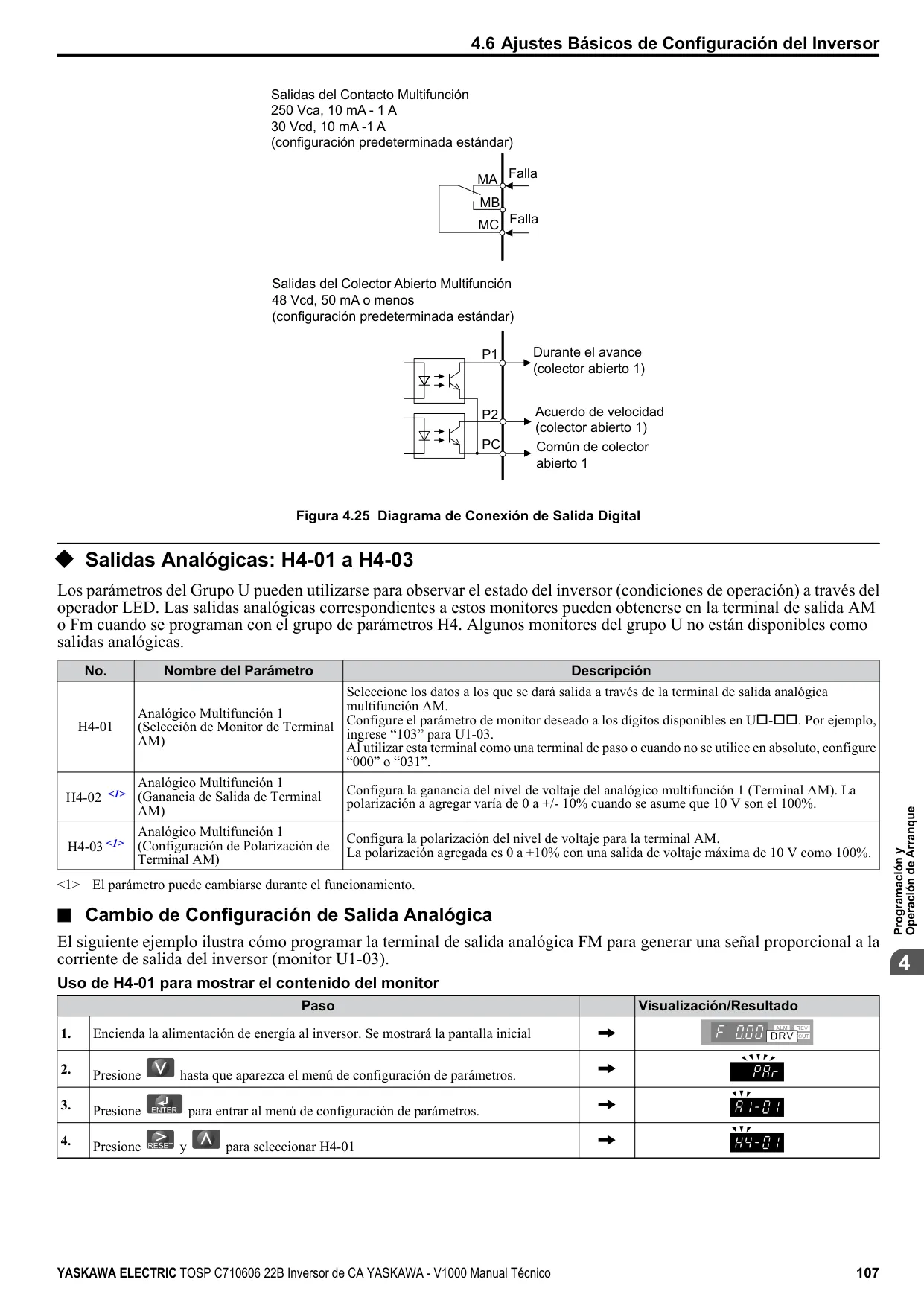

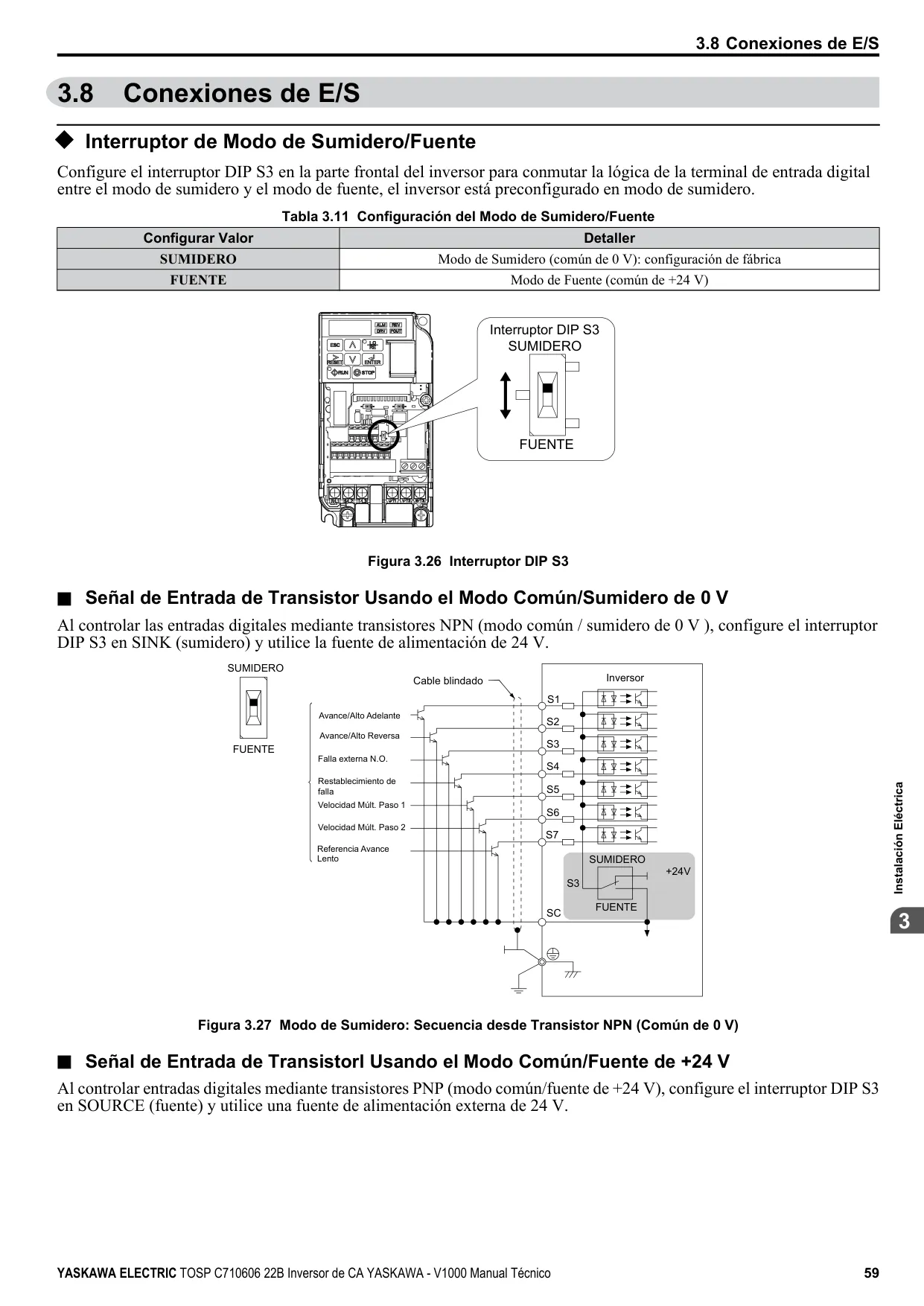

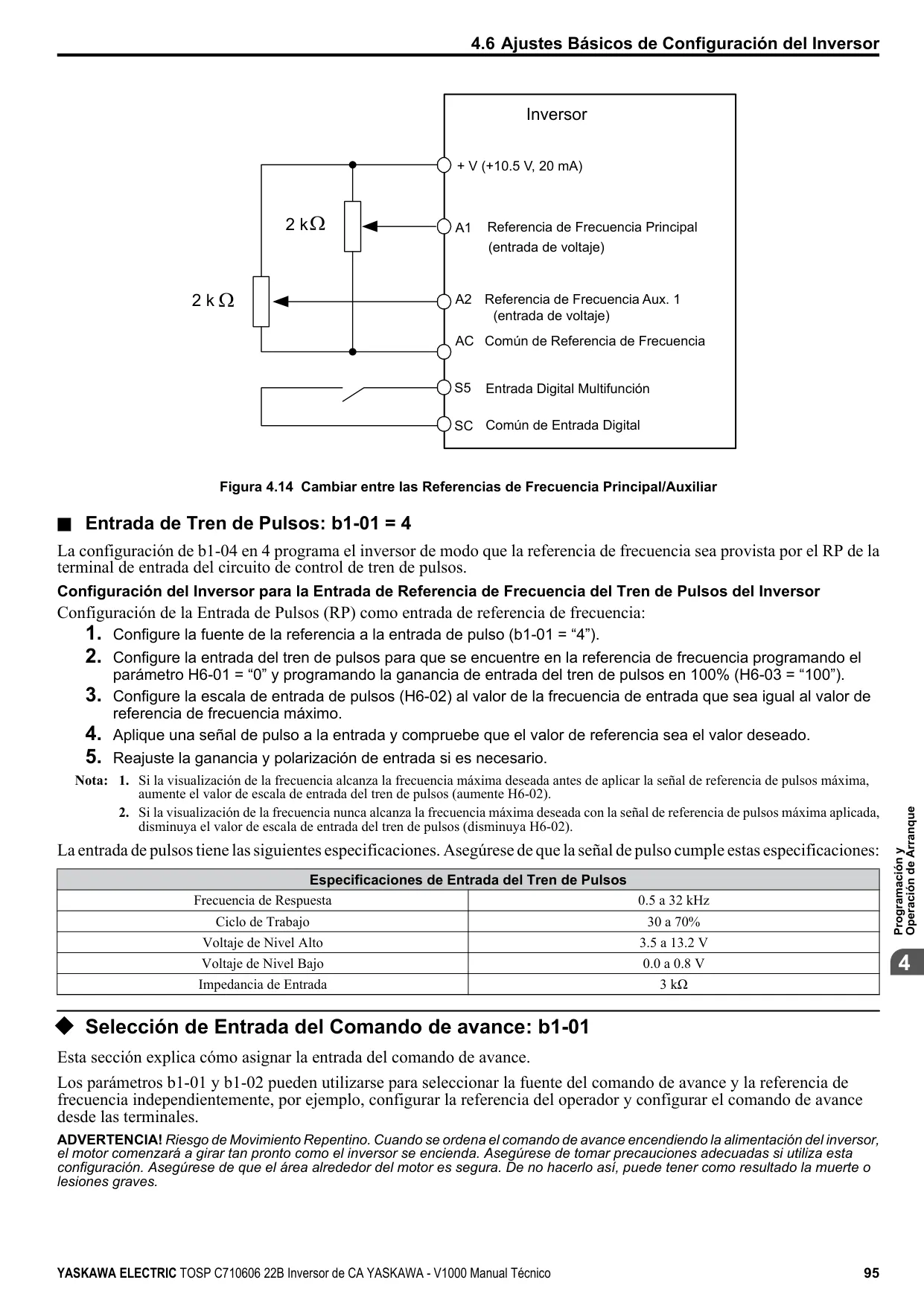

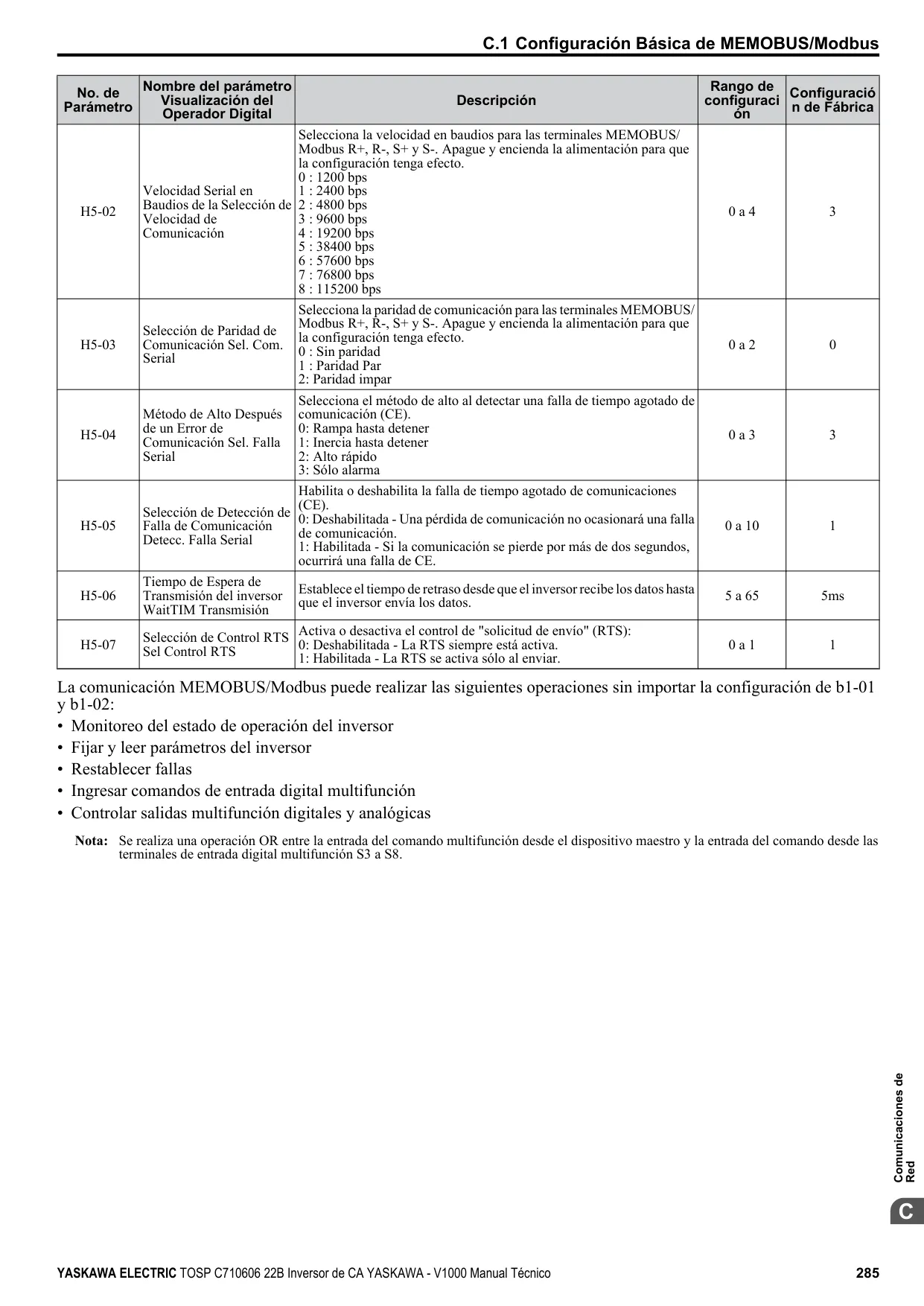

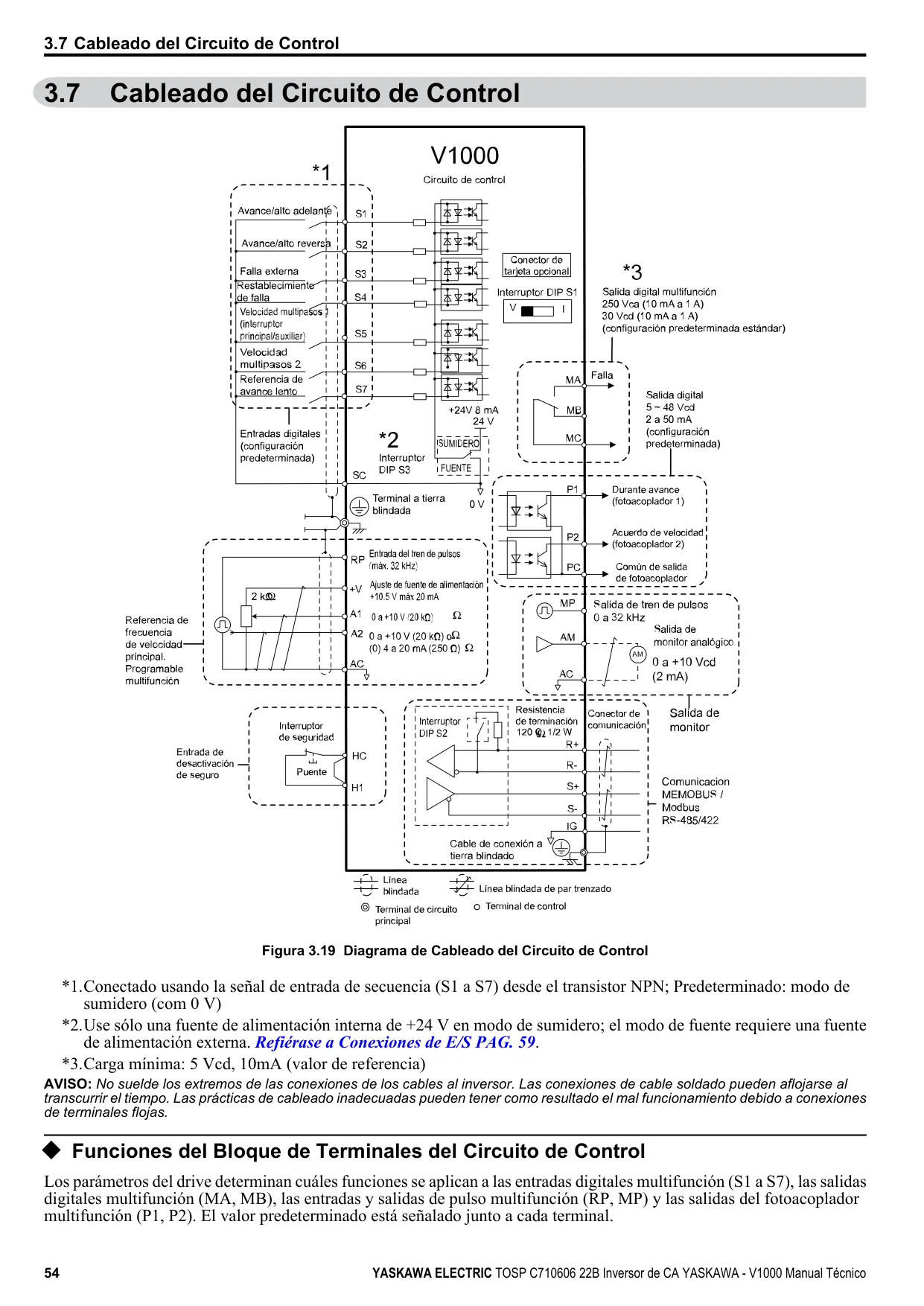

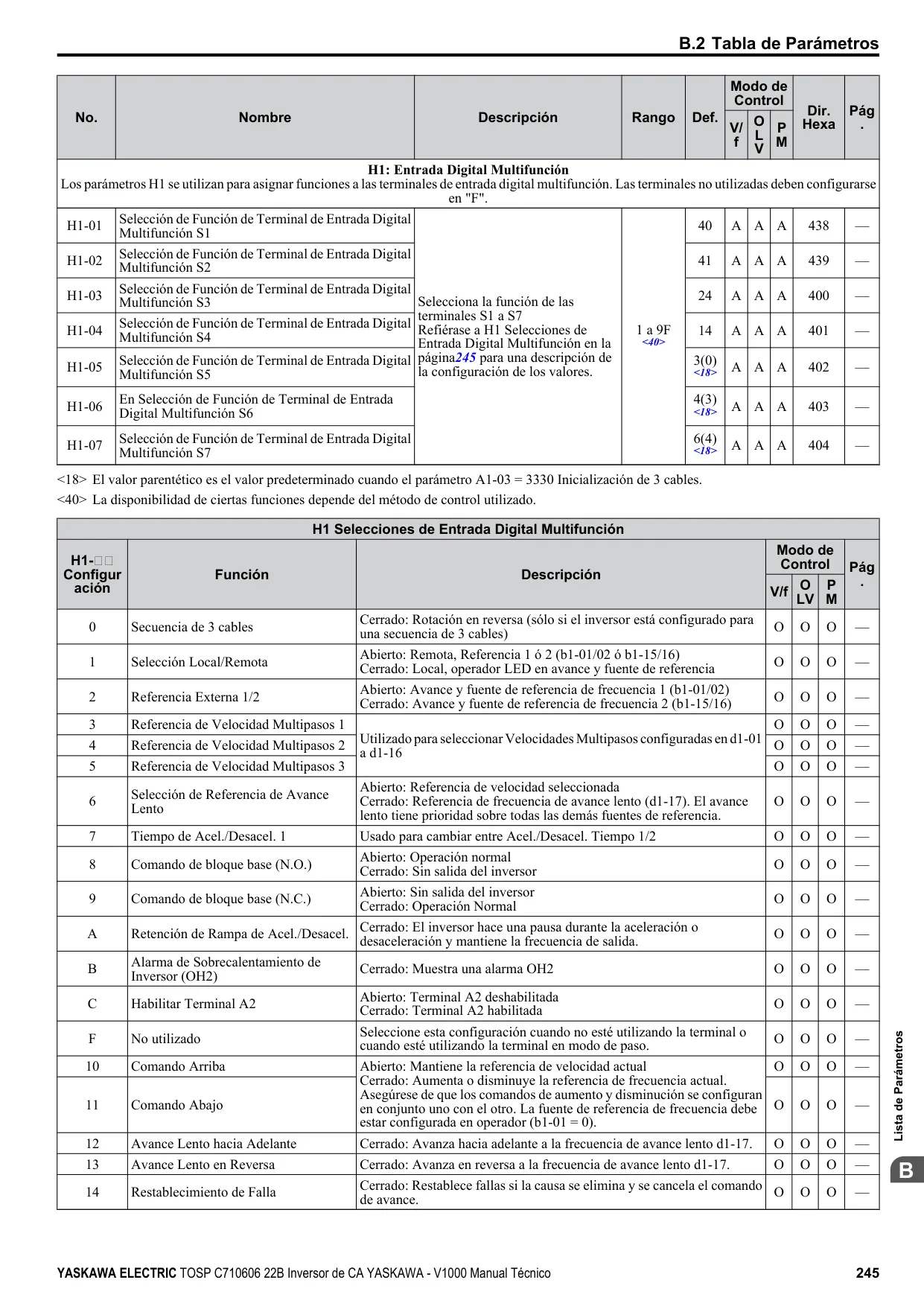

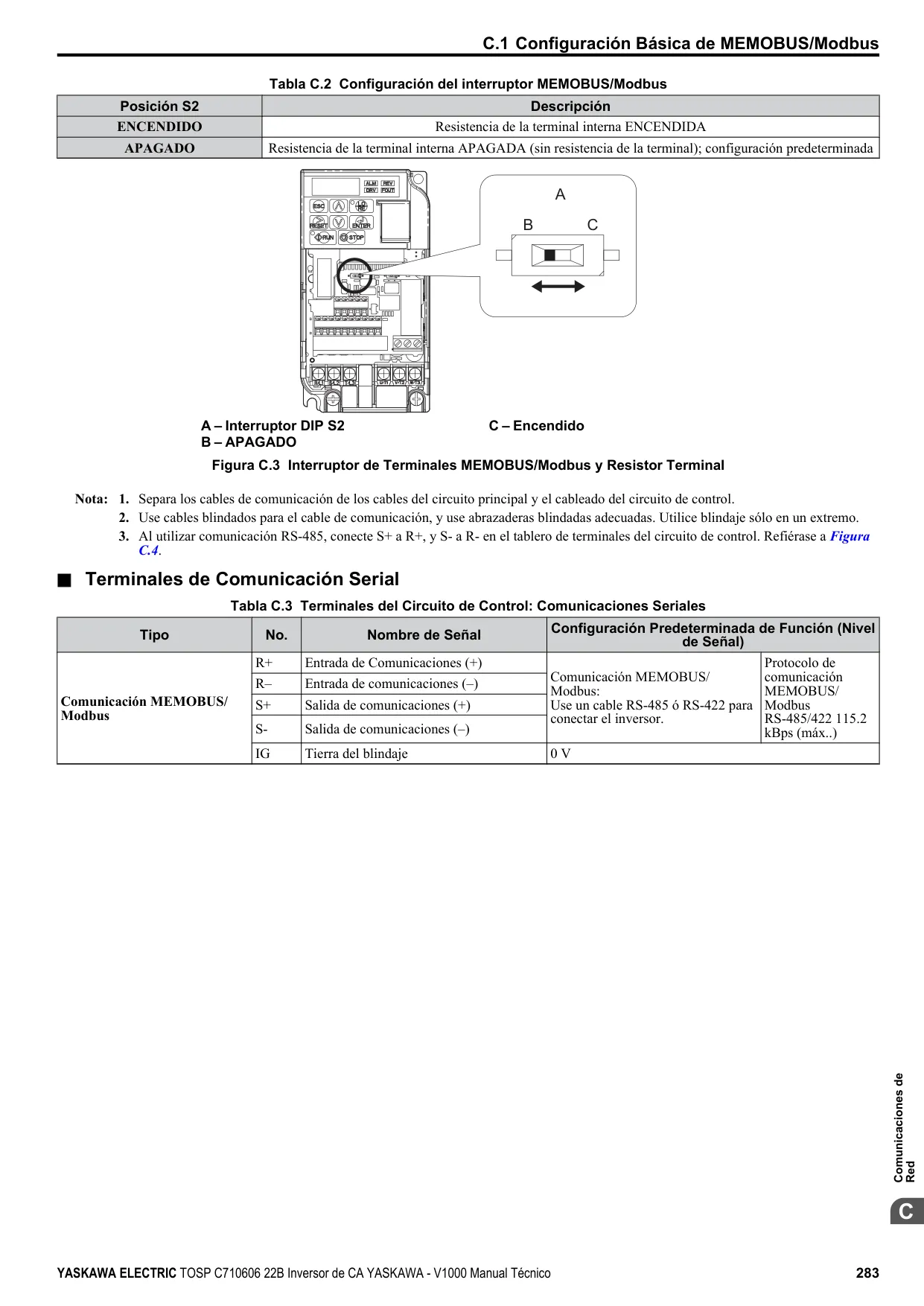

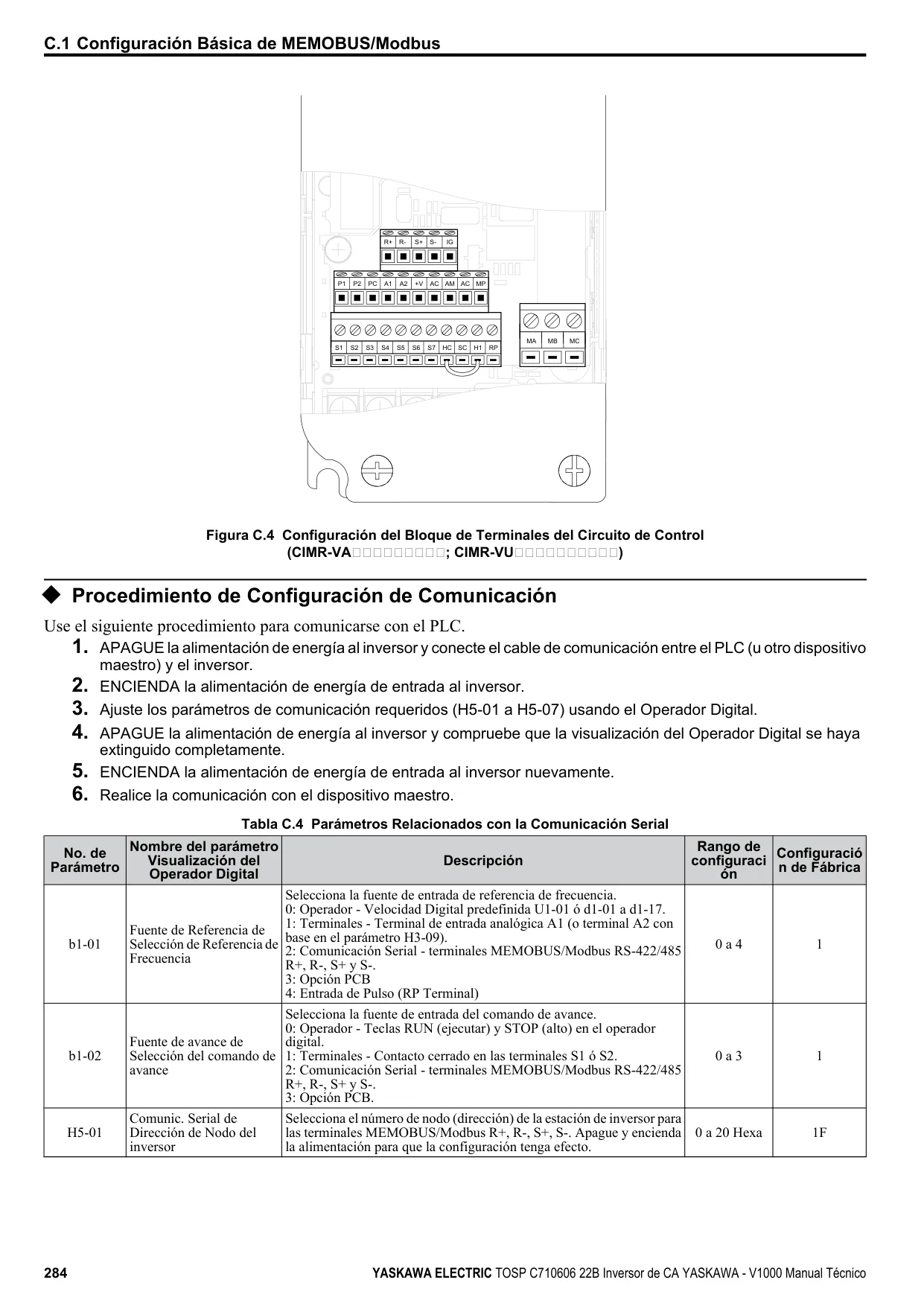

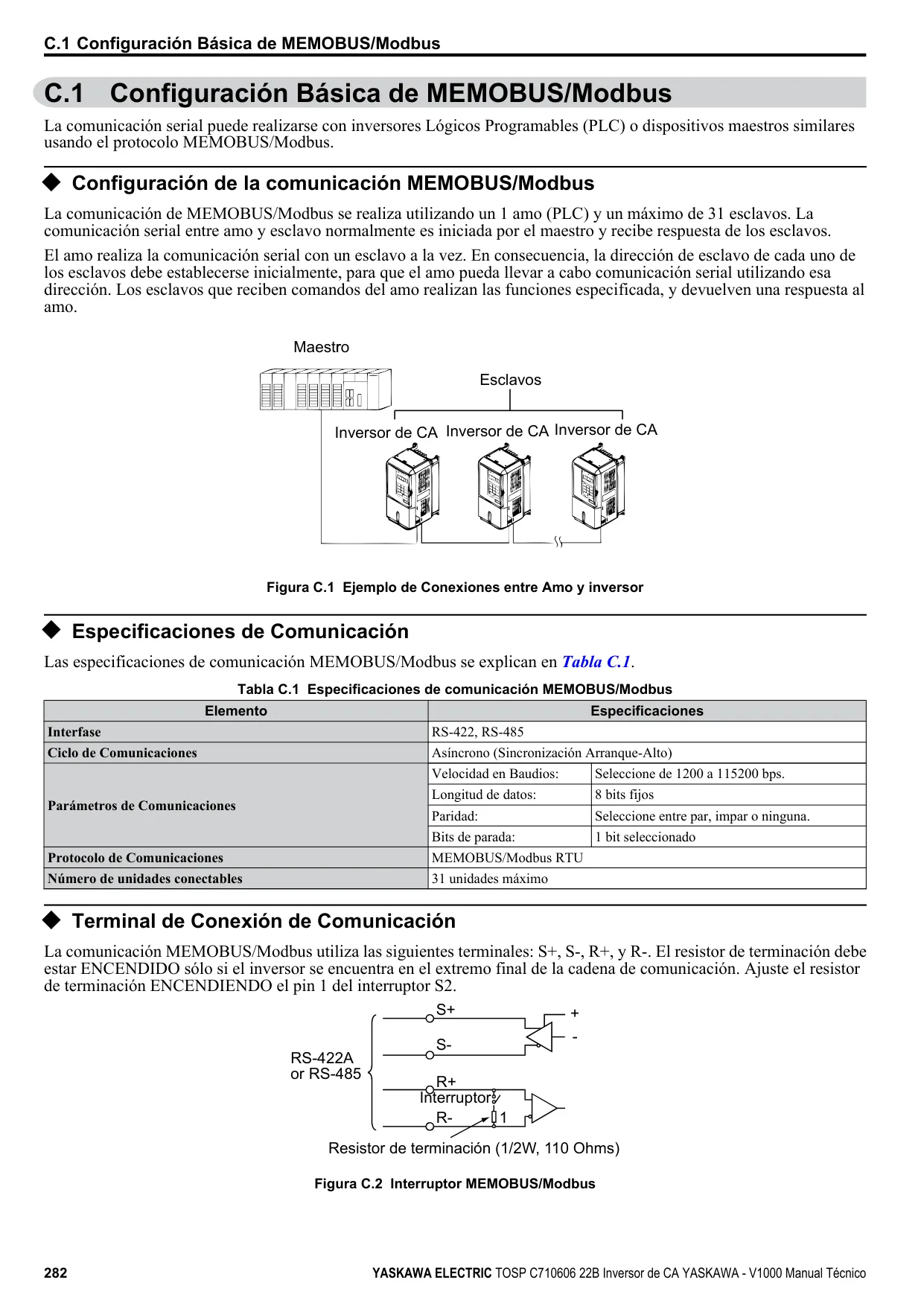

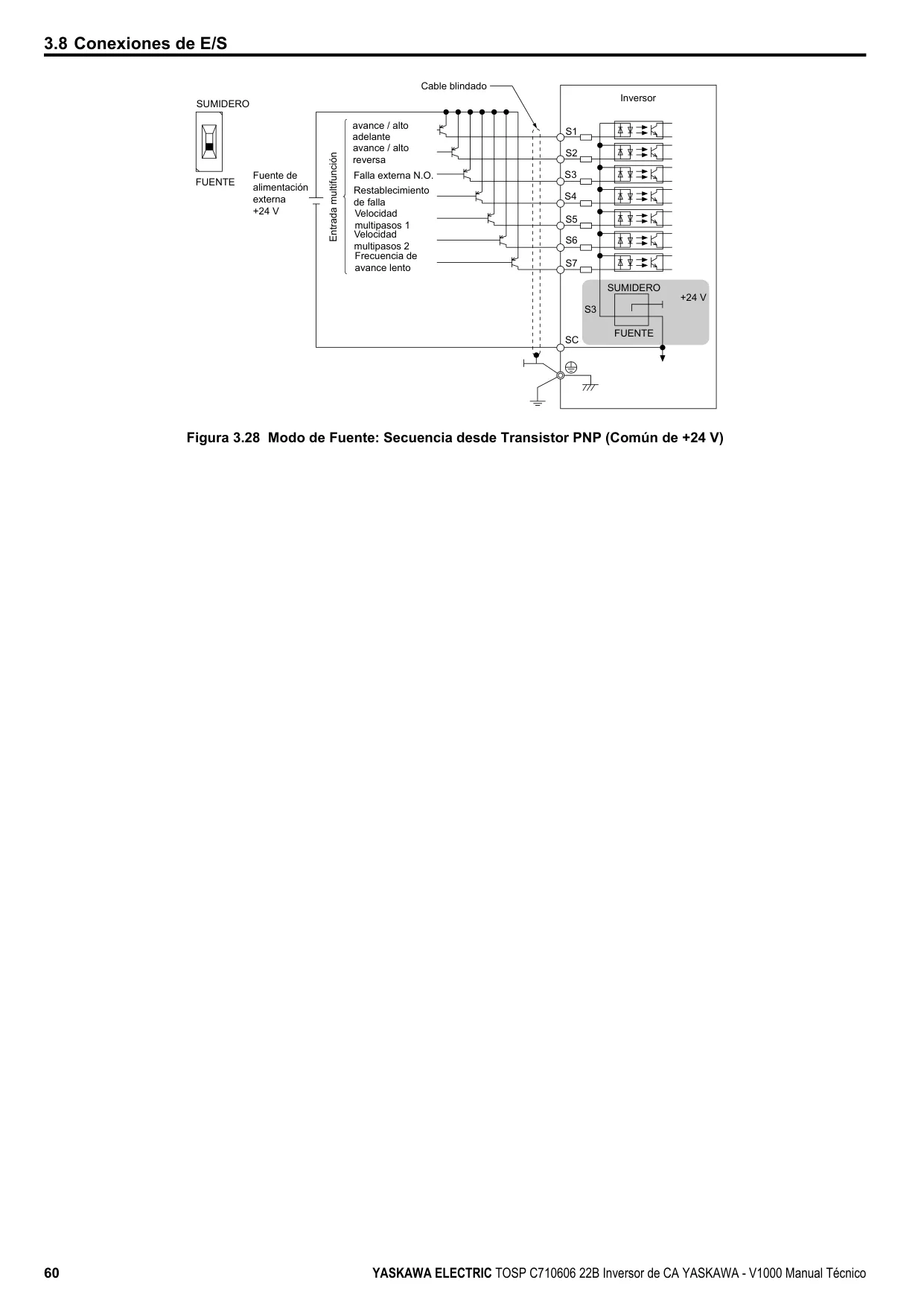

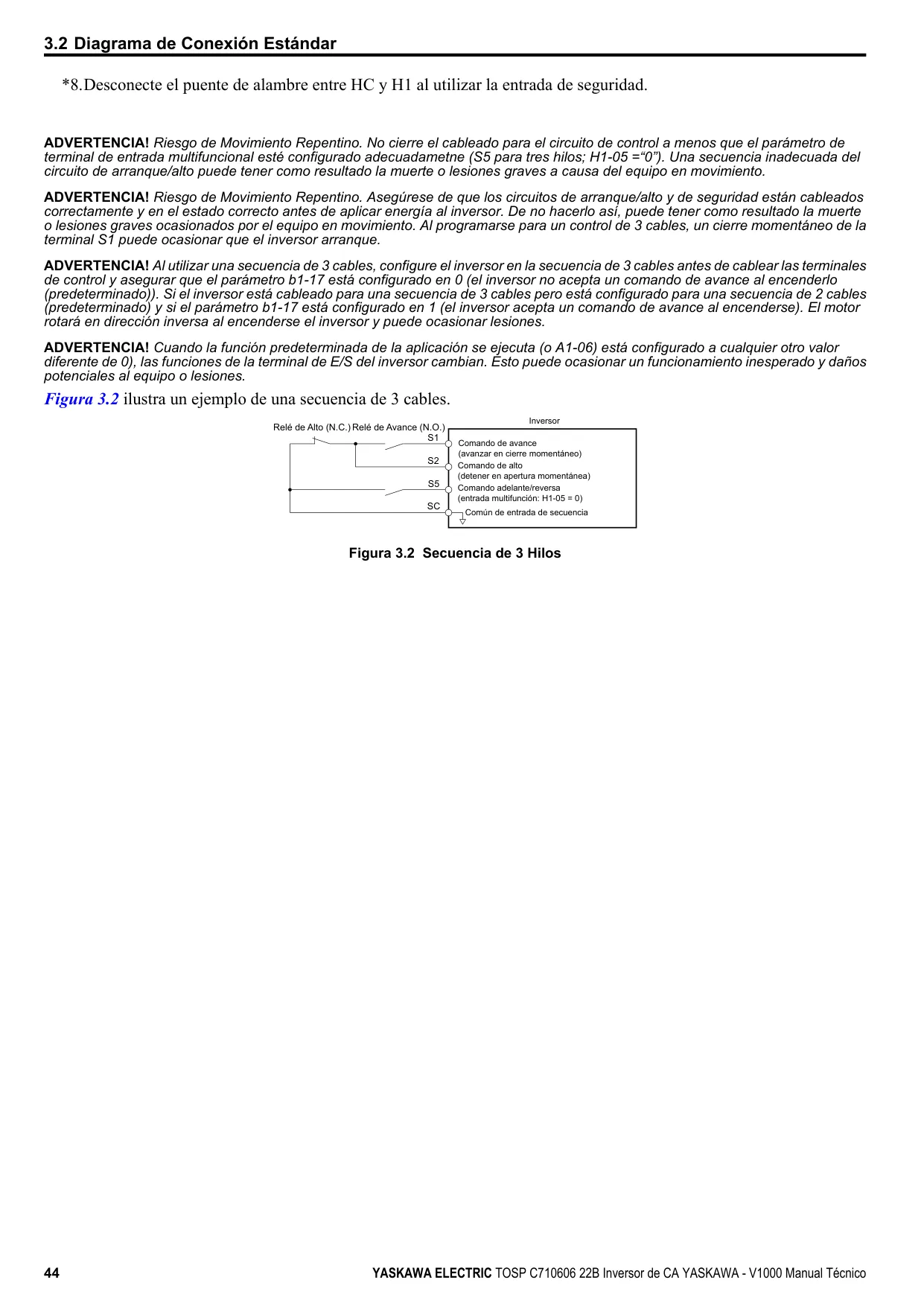

El circuito de control del V1000 es altamente configurable, con terminales sin tornillos que aceptan cables de distintas secciones. Dispone de entradas digitales multifunción (S1 a S6) configurables como NPN o PNP, entradas analógicas (A1, A2) para referencias de tensión o corriente, y entradas de tren de pulsos (RP). Las salidas incluyen relés multifunción y salidas de optoacoplador. Un detalle importante es la presencia de interruptores DIP (S1, S2, S3) que permiten ajustar la entrada analógica A2 entre tensión y corriente, activar la resistencia de terminación del puerto de comunicación RS422/485, y seleccionar el modo de fuente/sumidero para las entradas digitales.

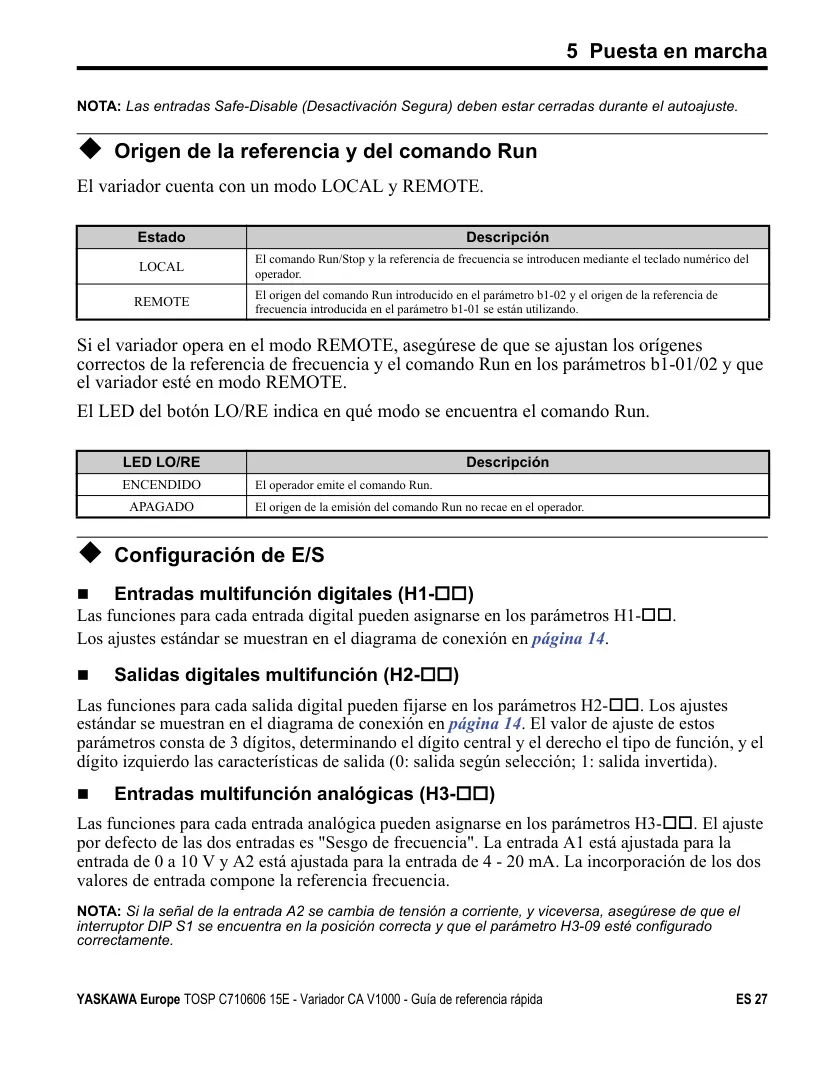

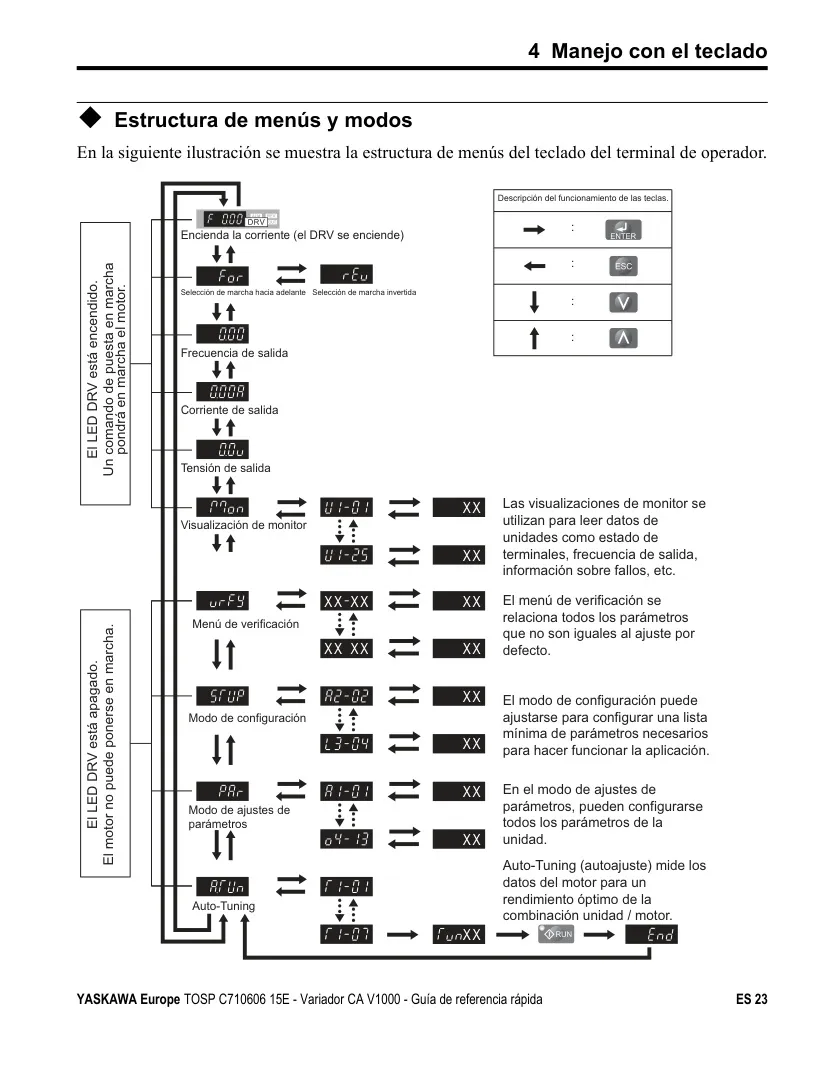

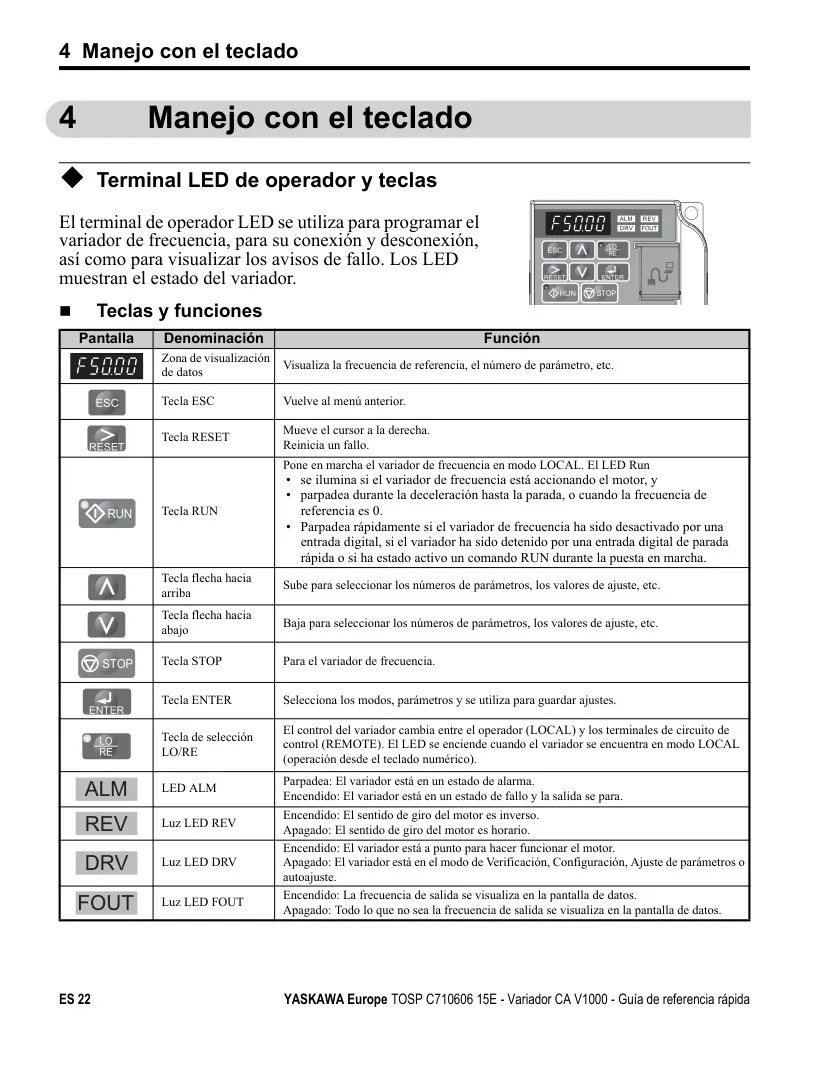

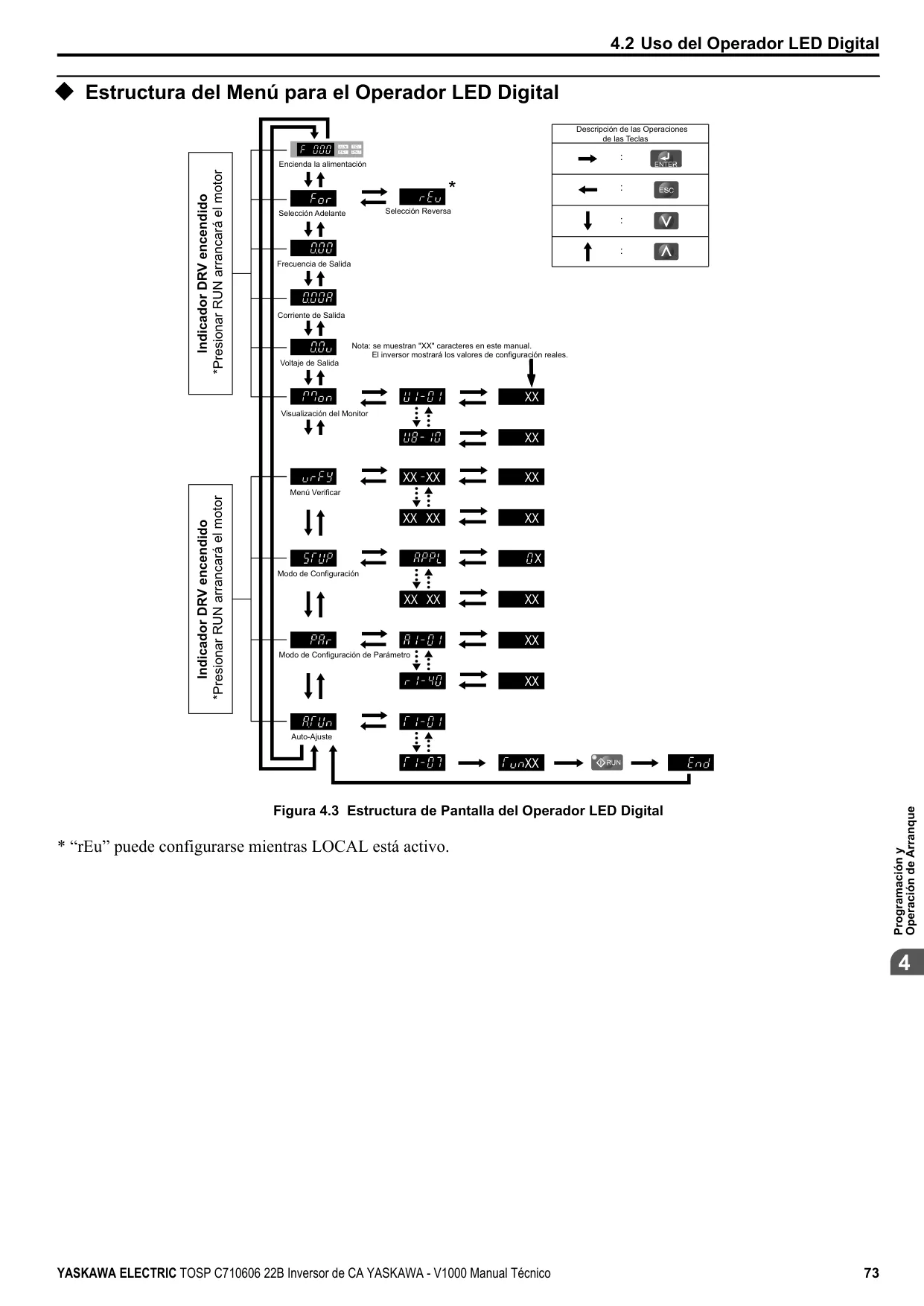

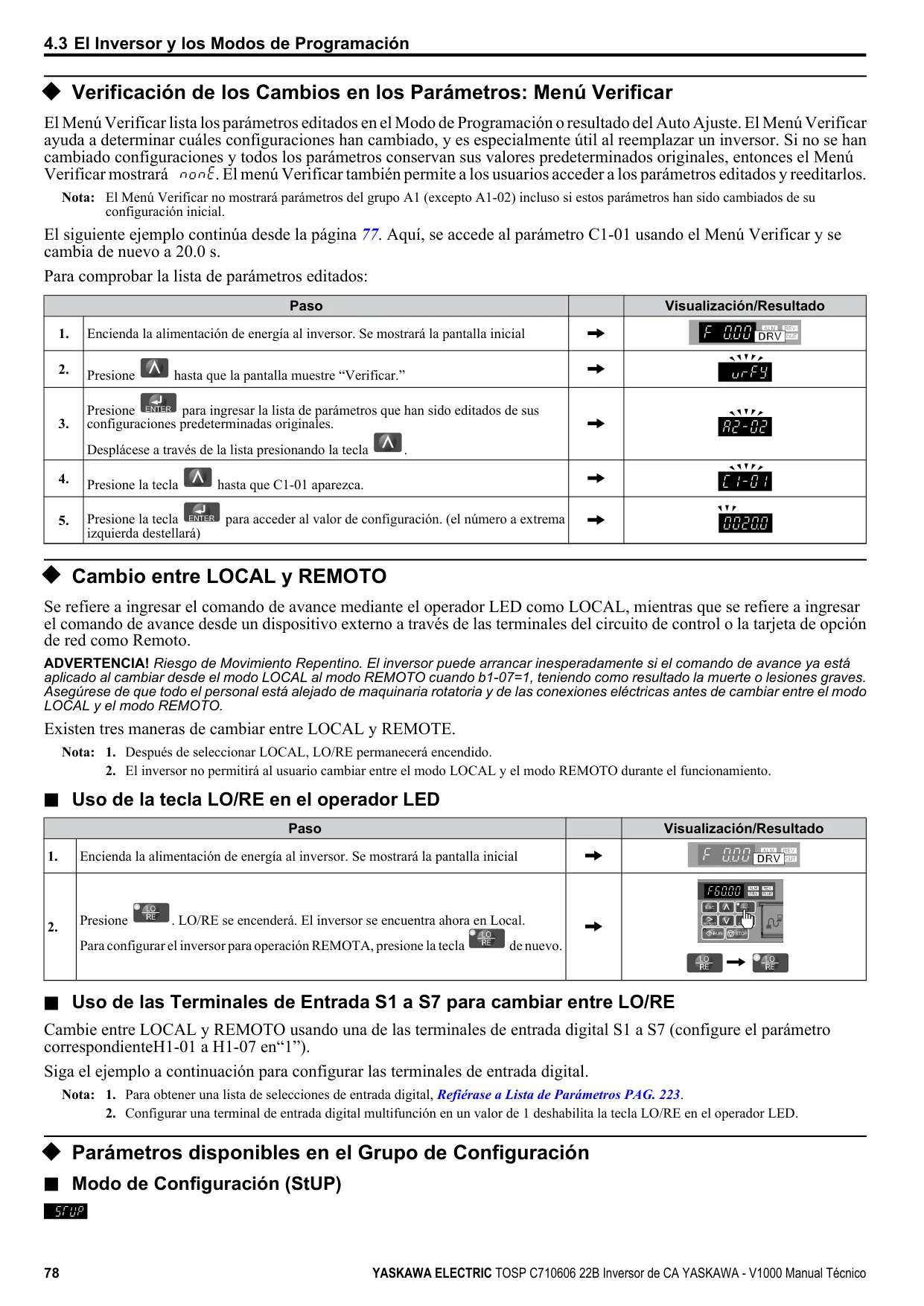

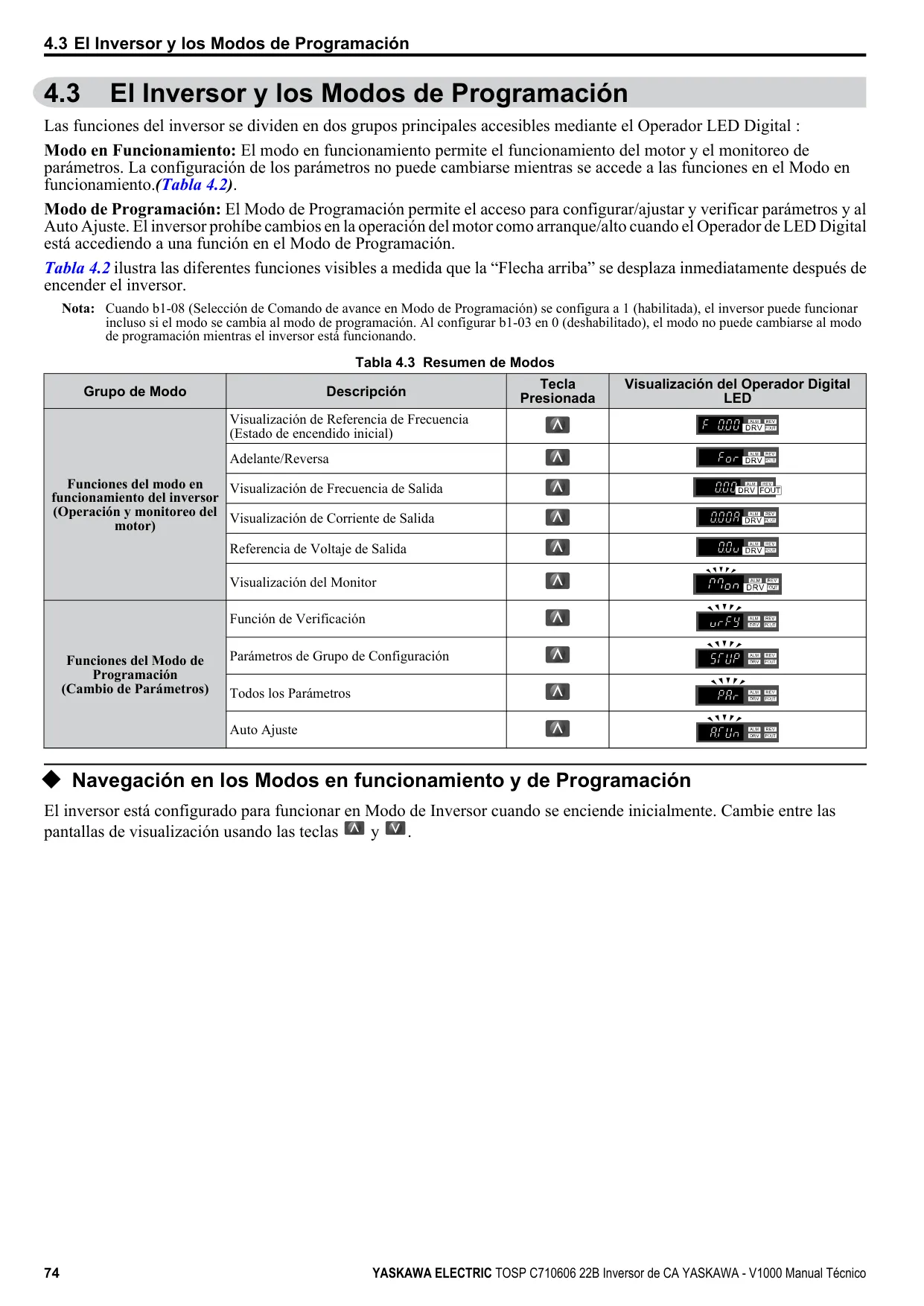

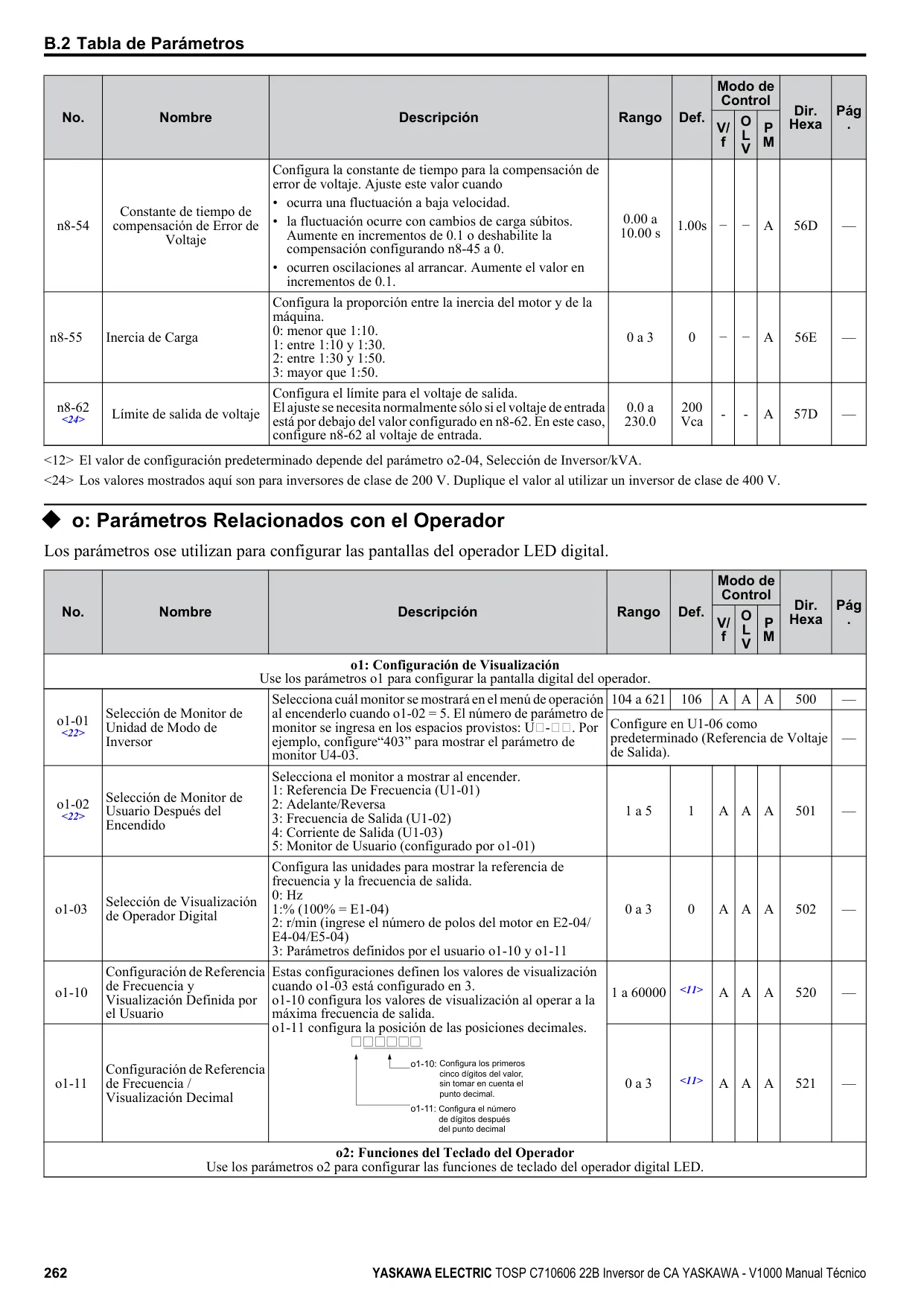

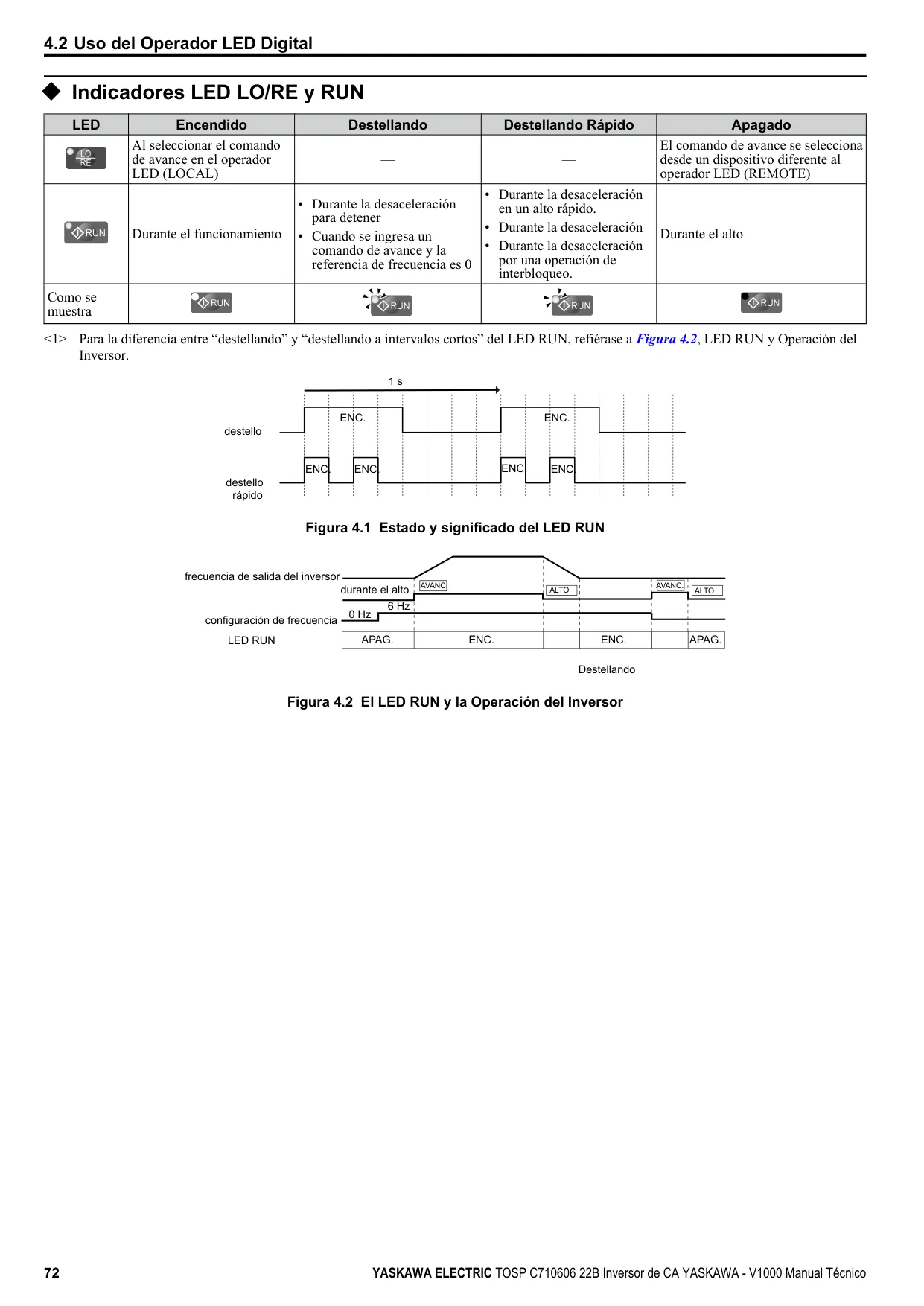

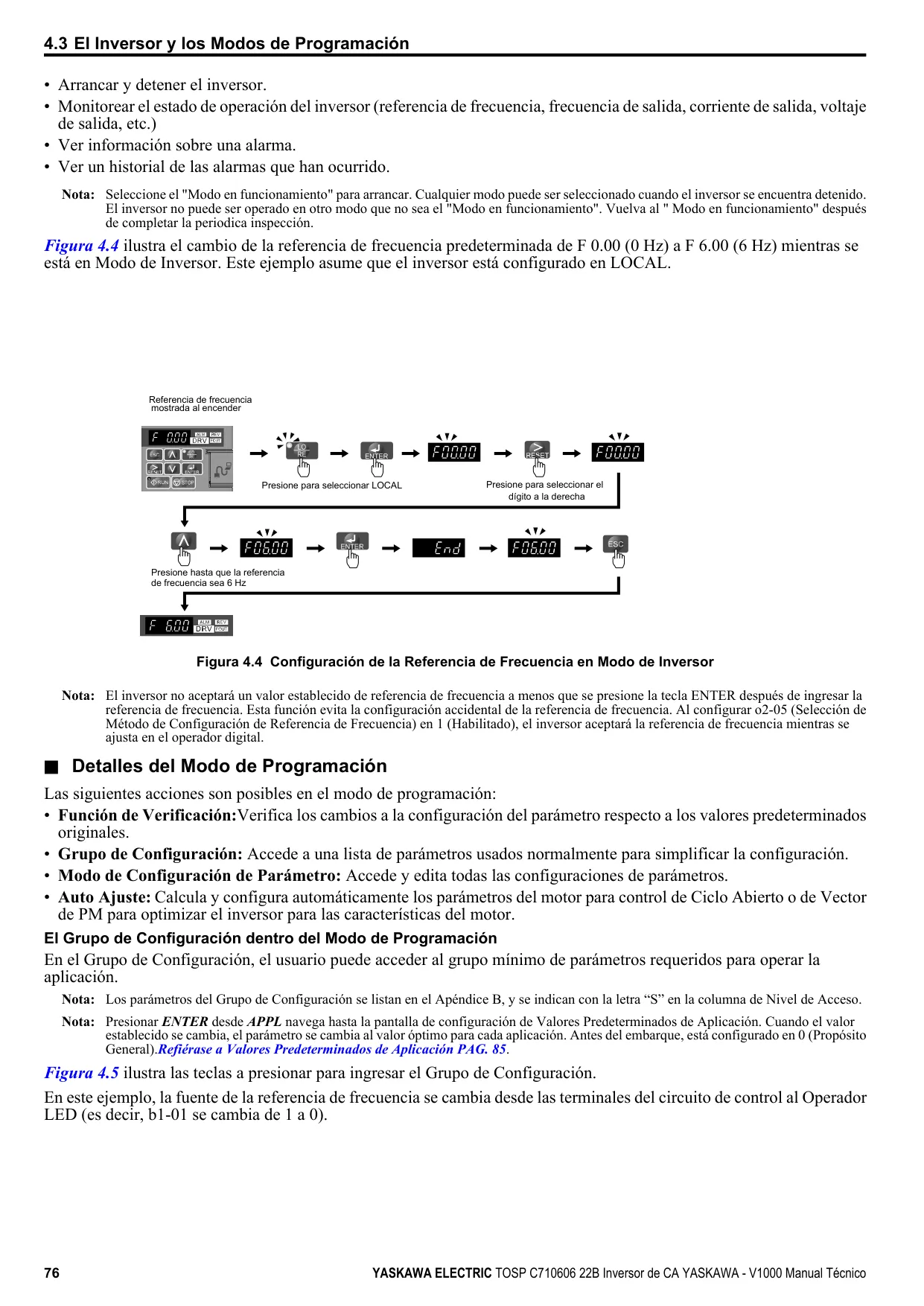

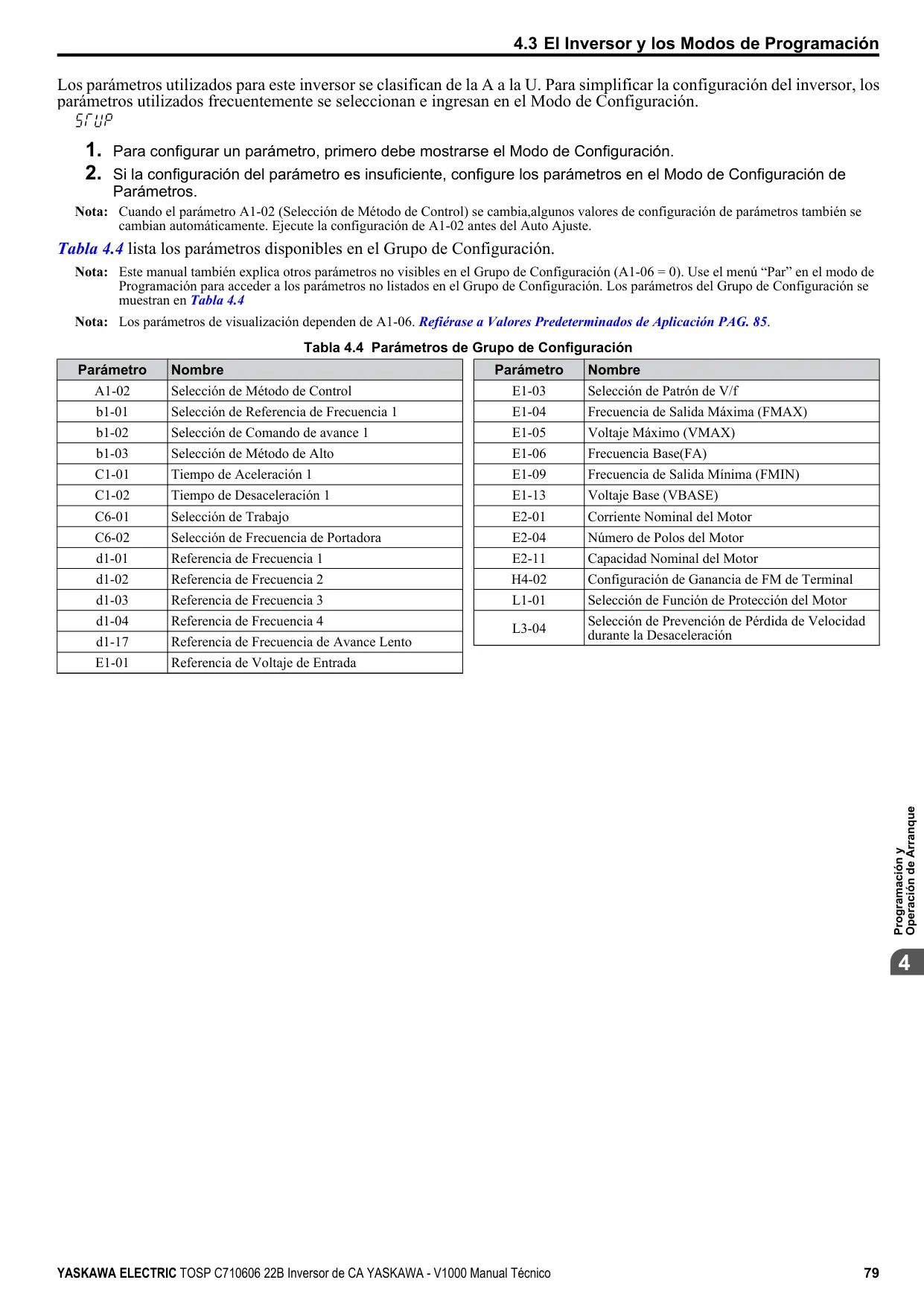

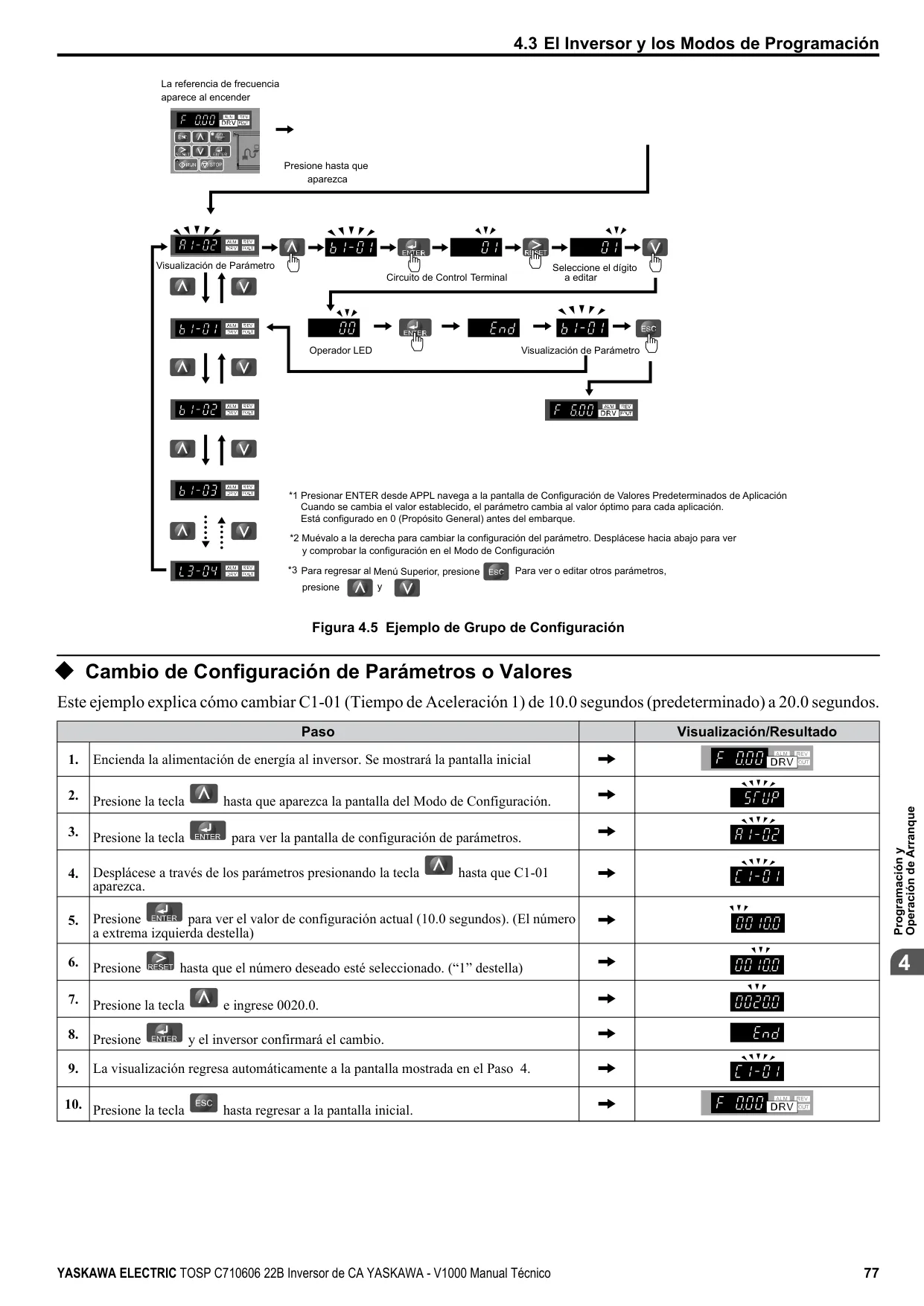

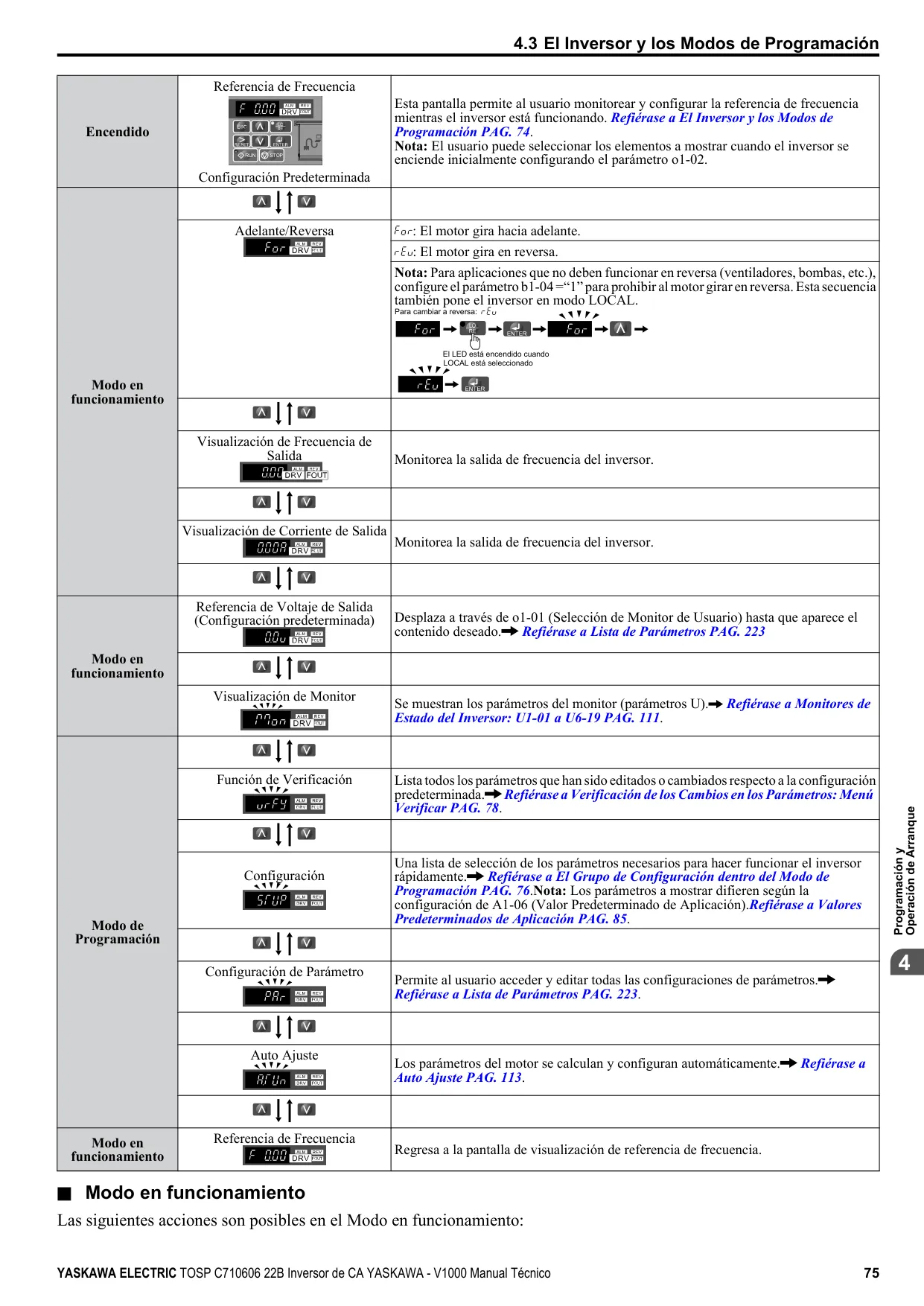

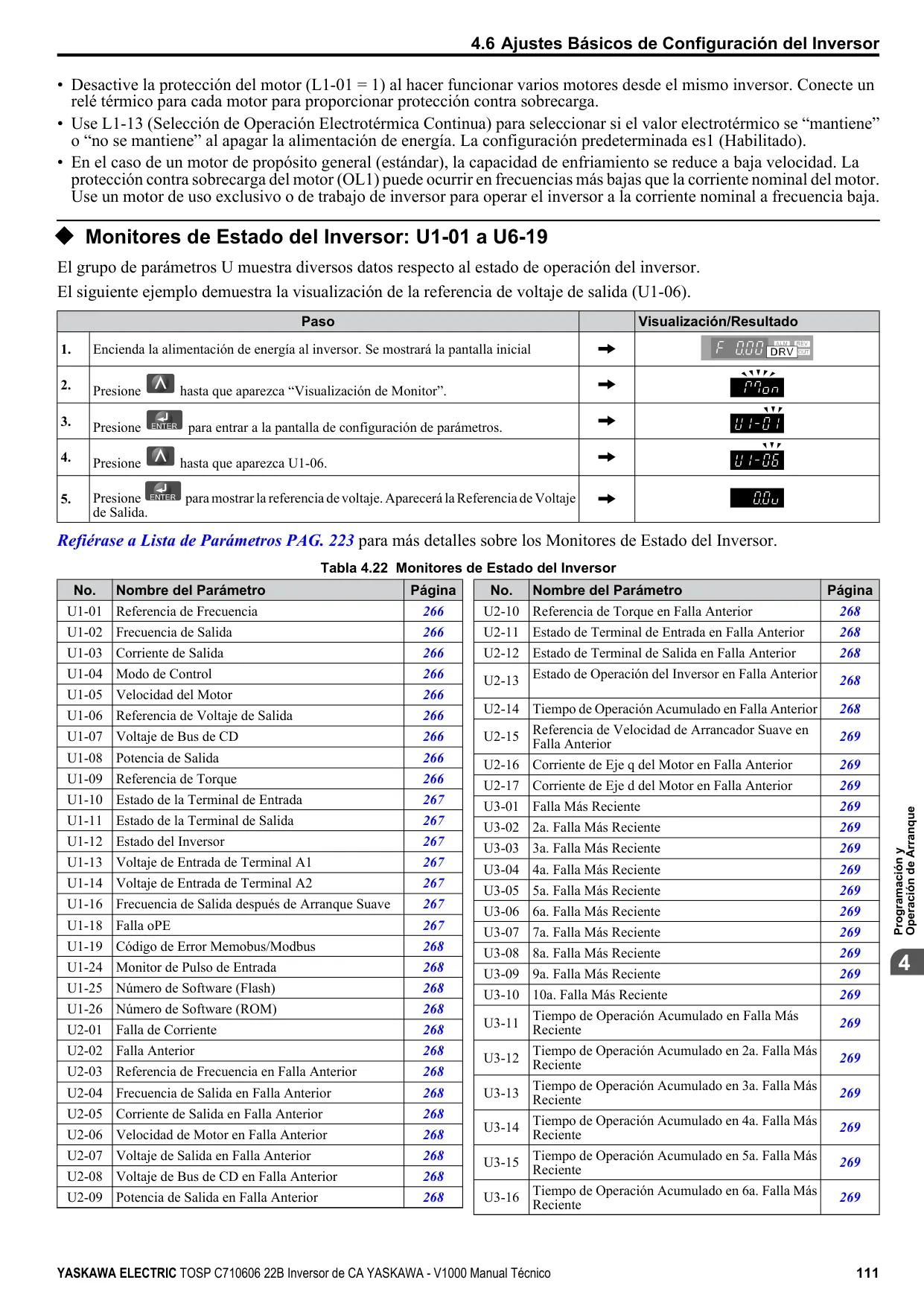

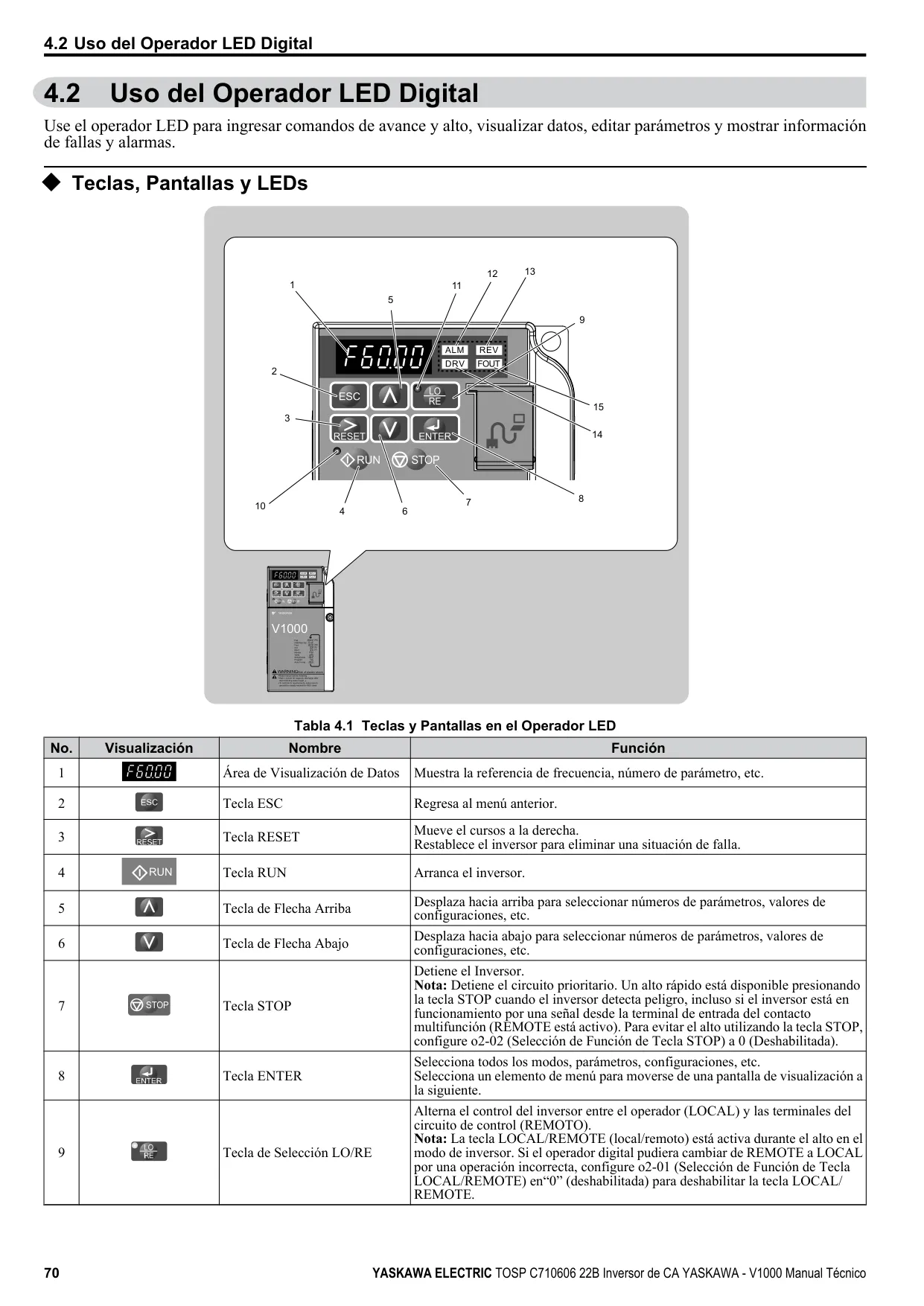

La operación y configuración del variador se realiza a través de un terminal de operador LED intuitivo. Este panel no solo muestra la frecuencia de referencia y el número de parámetro, sino que también cuenta con LEDs indicadores para alarmas (ALM), sentido de giro (REV), estado de accionamiento (DRV) y visualización de frecuencia de salida (FOUT). Las teclas de operación (RUN, STOP, ESC, RESET, LO/RE, flechas y ENTER) permiten navegar por una estructura de menús bien definida que incluye modos de visualización, verificación, configuración, ajuste de parámetros y autoajuste. El modo LO/RE permite alternar entre el control local (desde el teclado) y el remoto (mediante terminales de control).

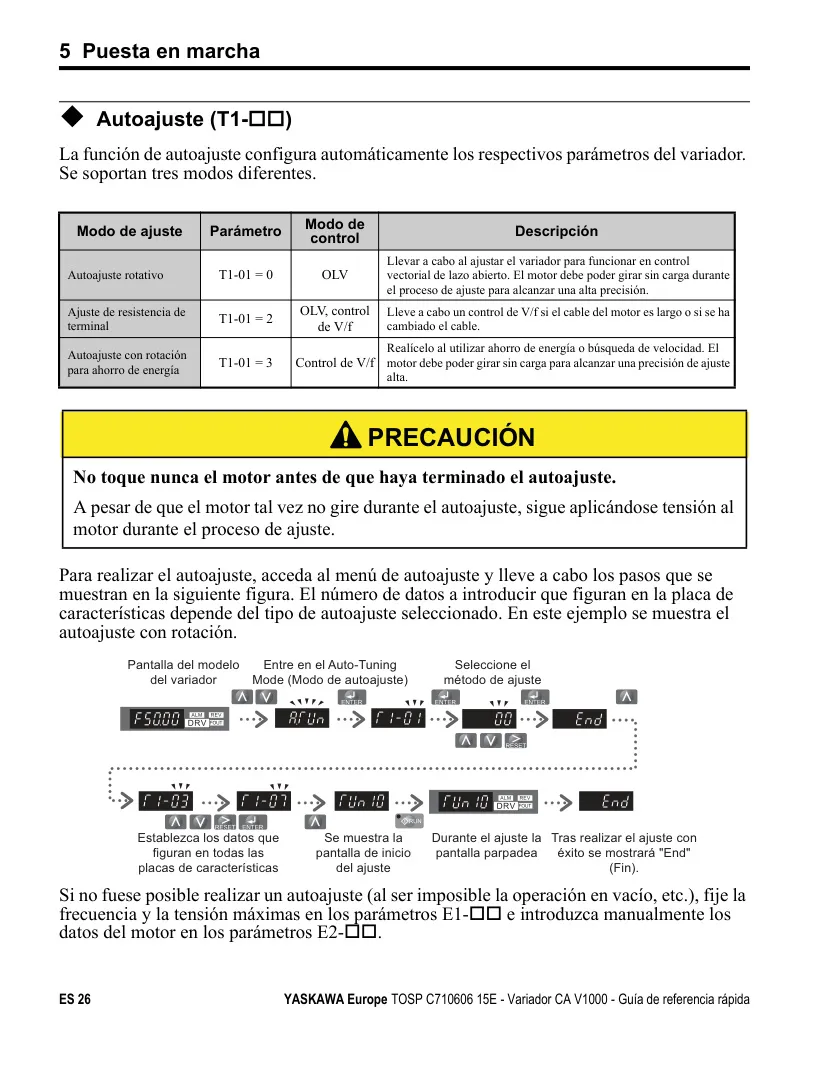

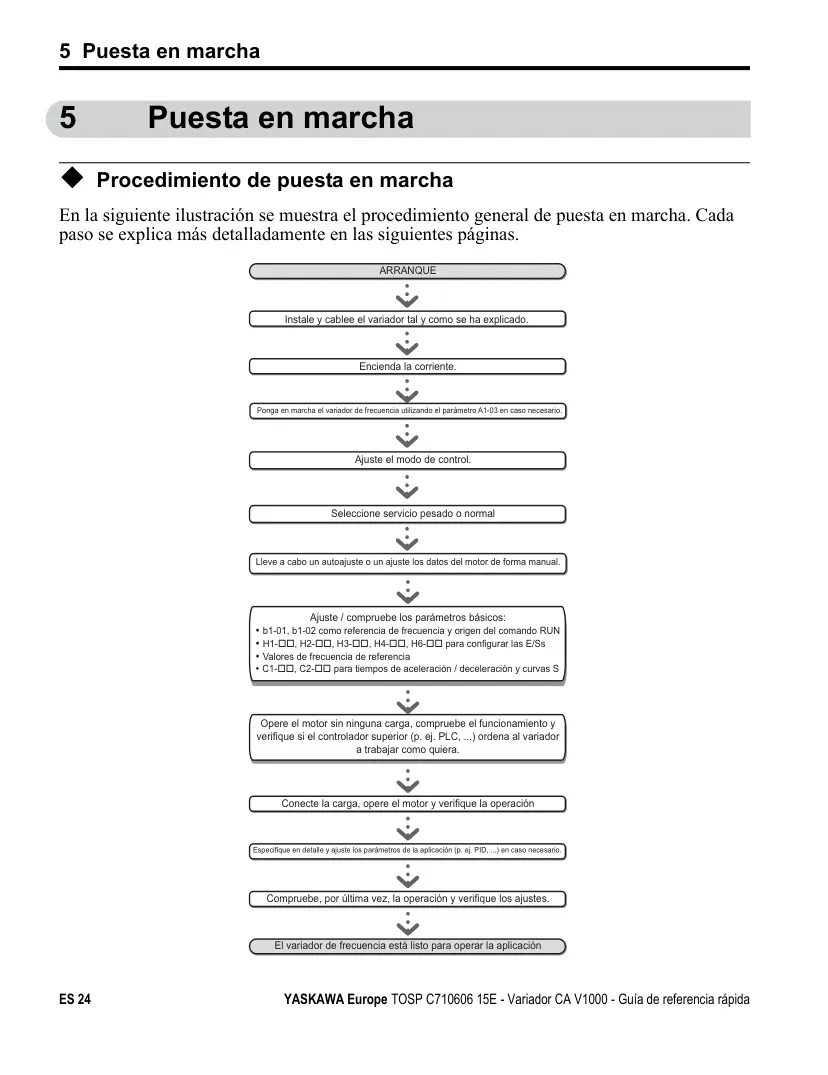

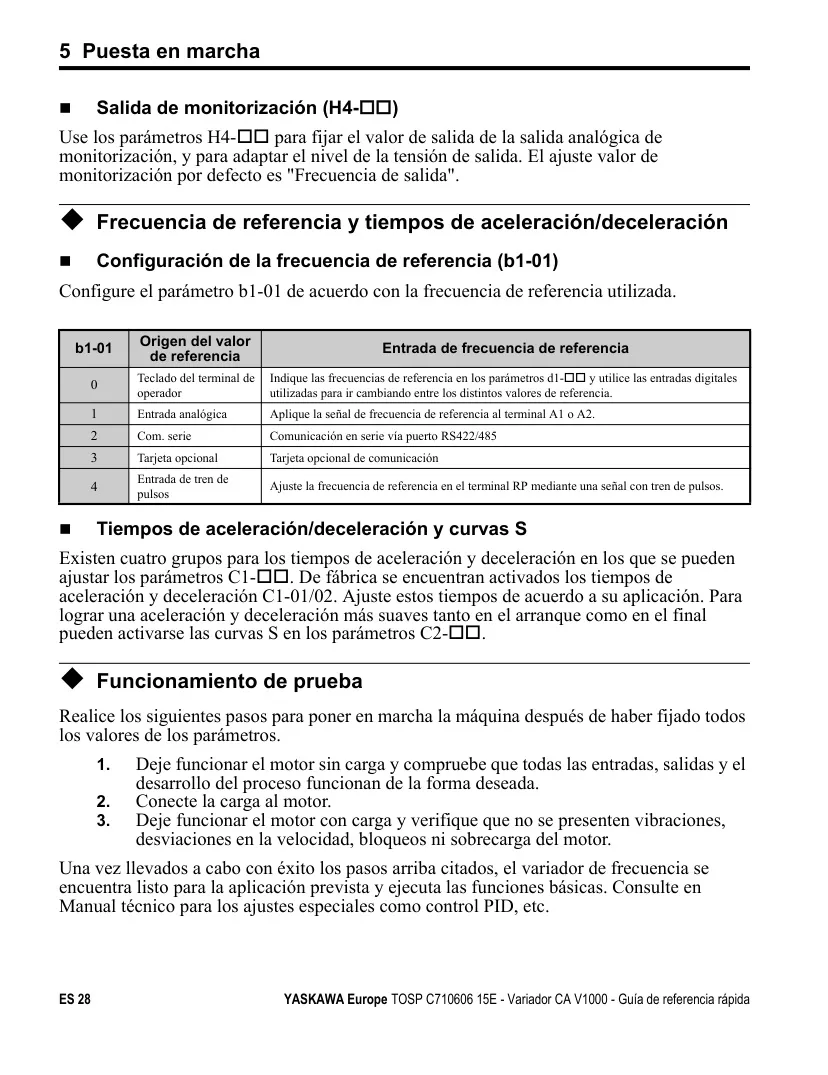

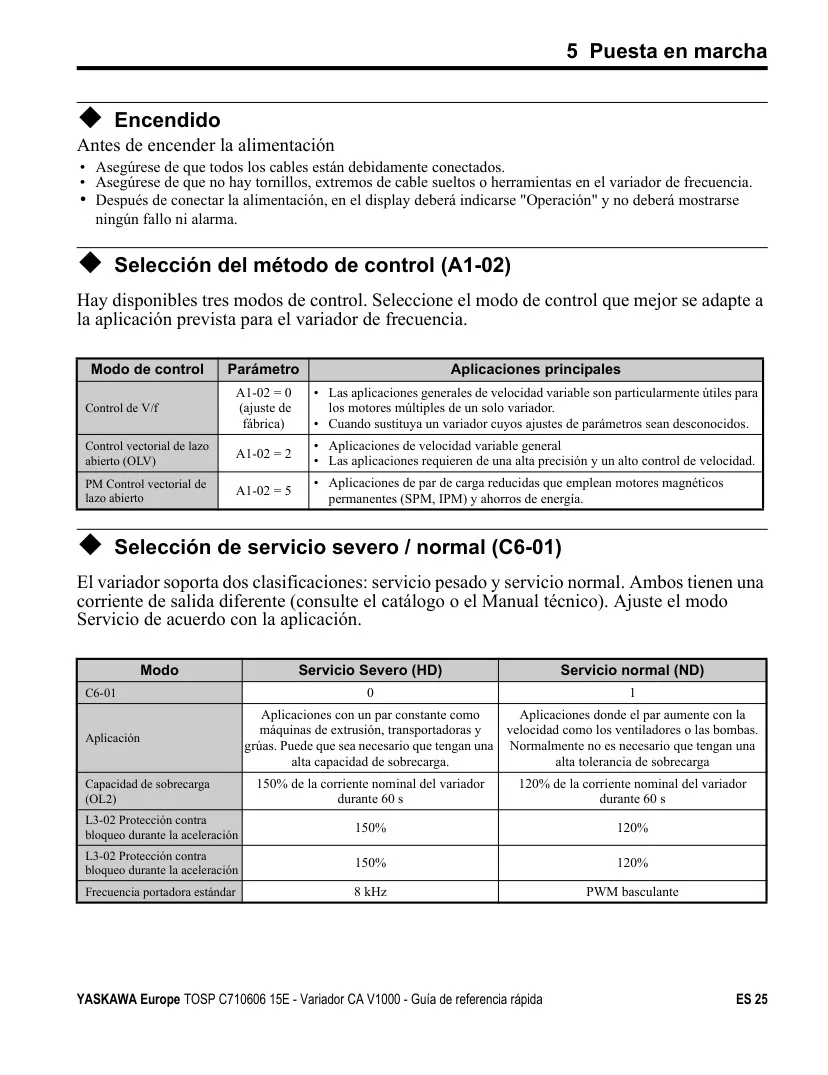

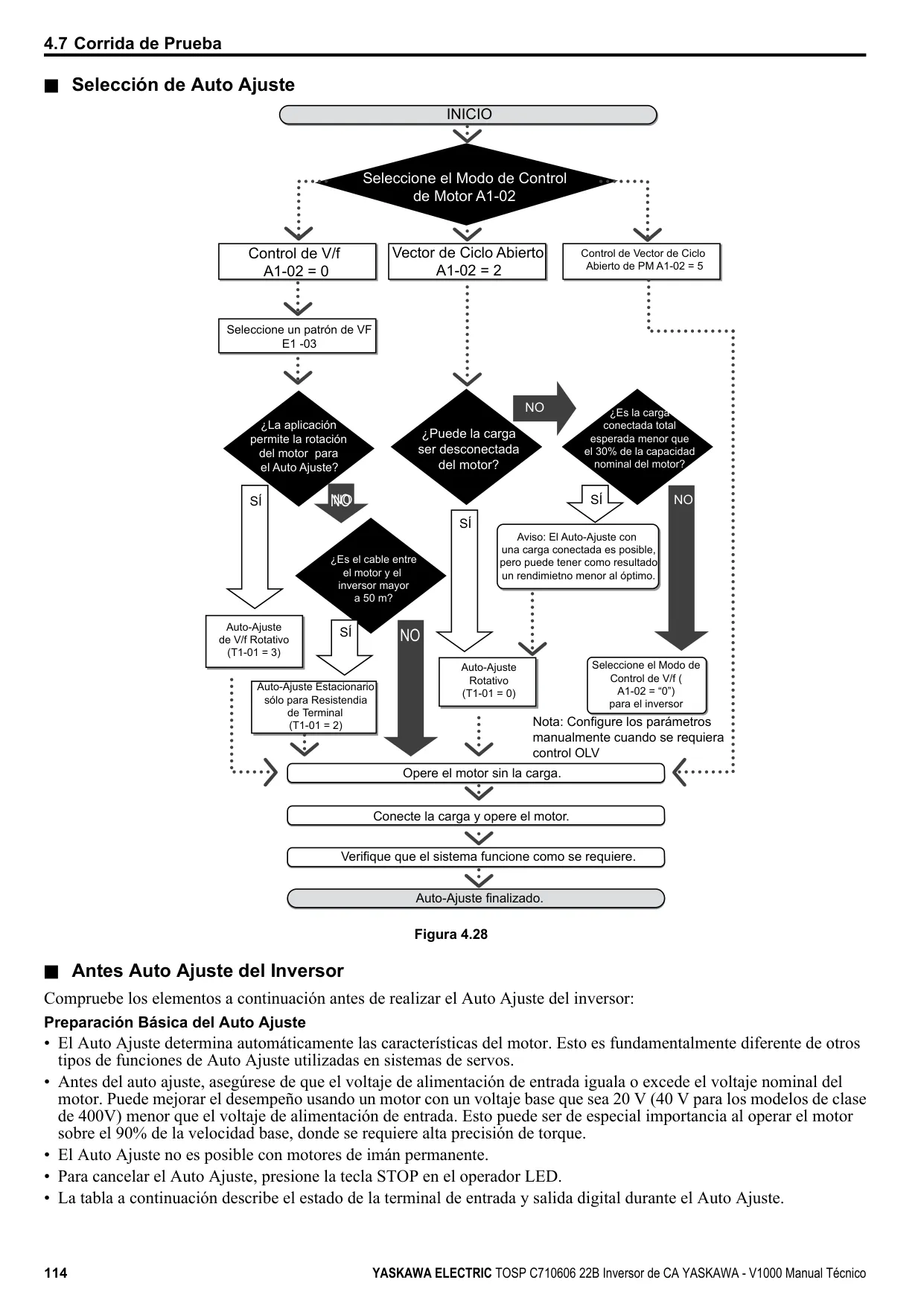

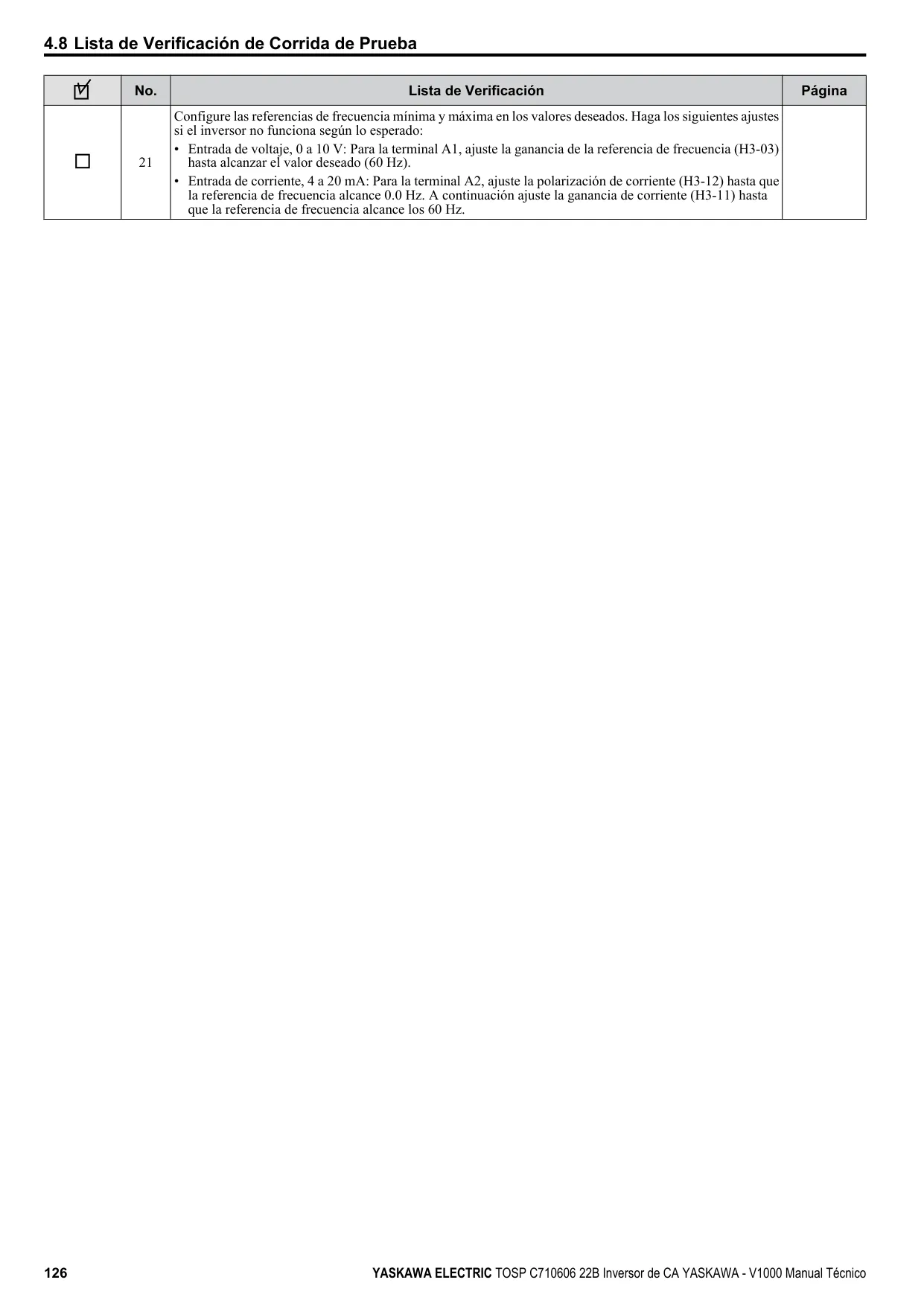

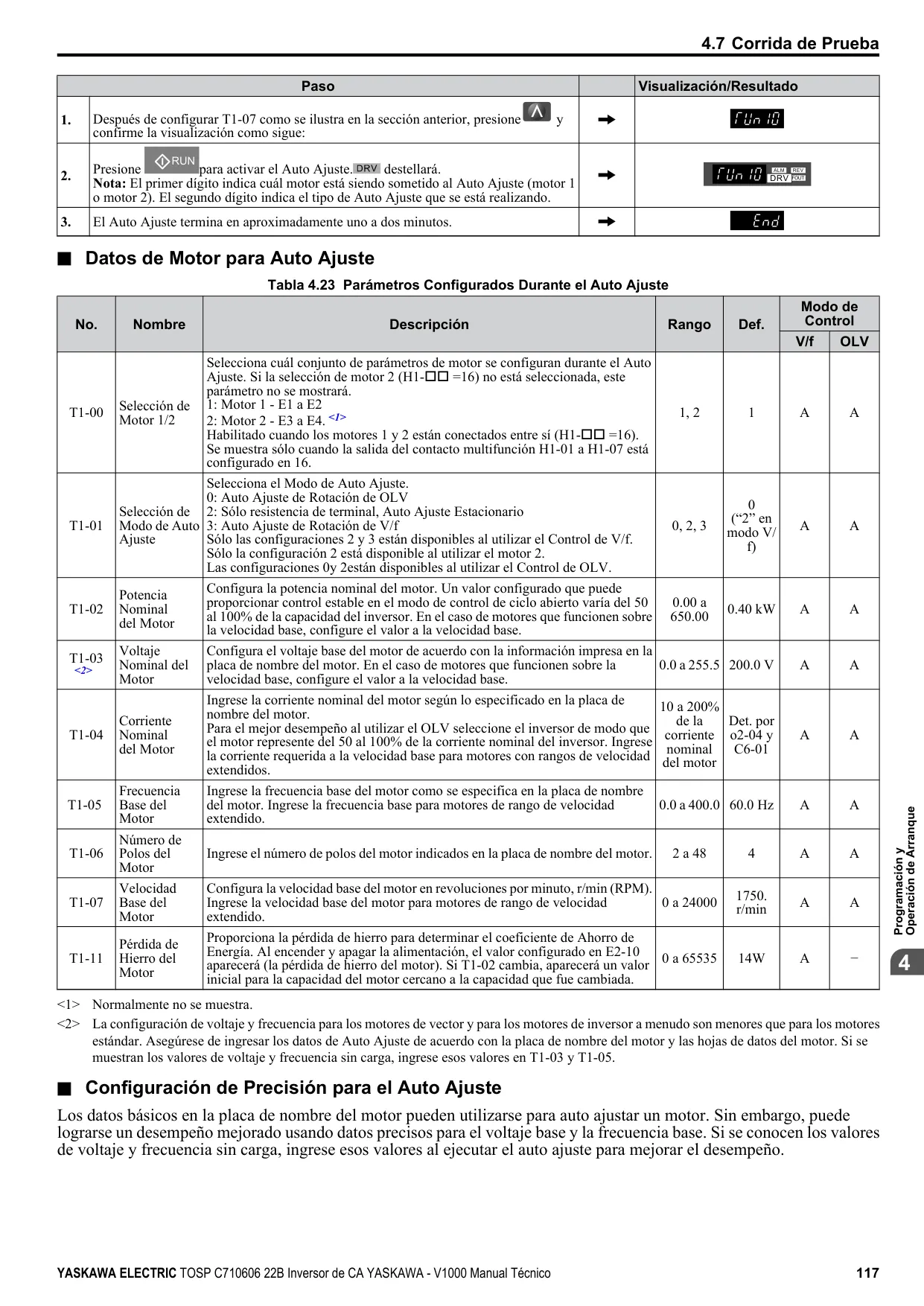

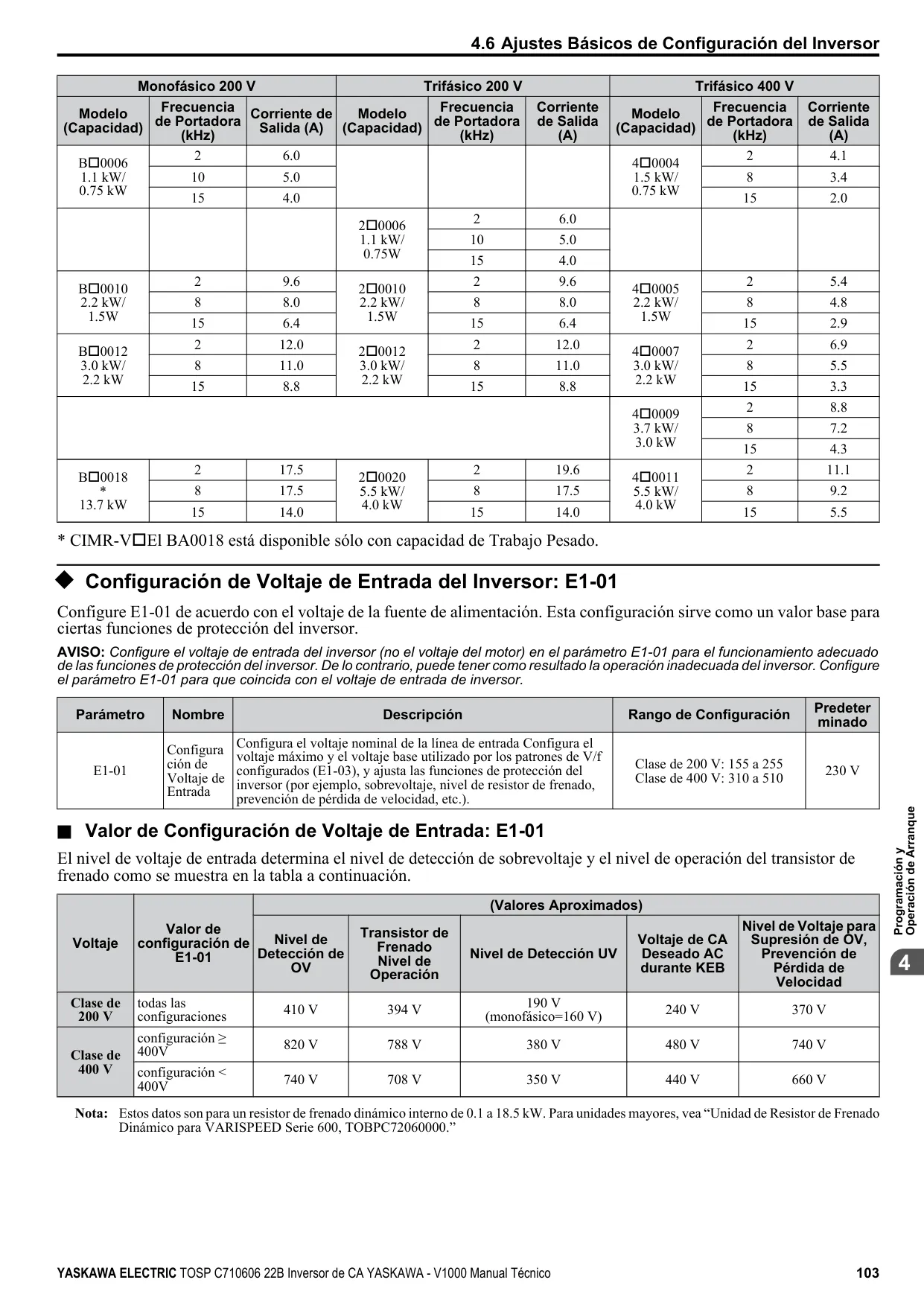

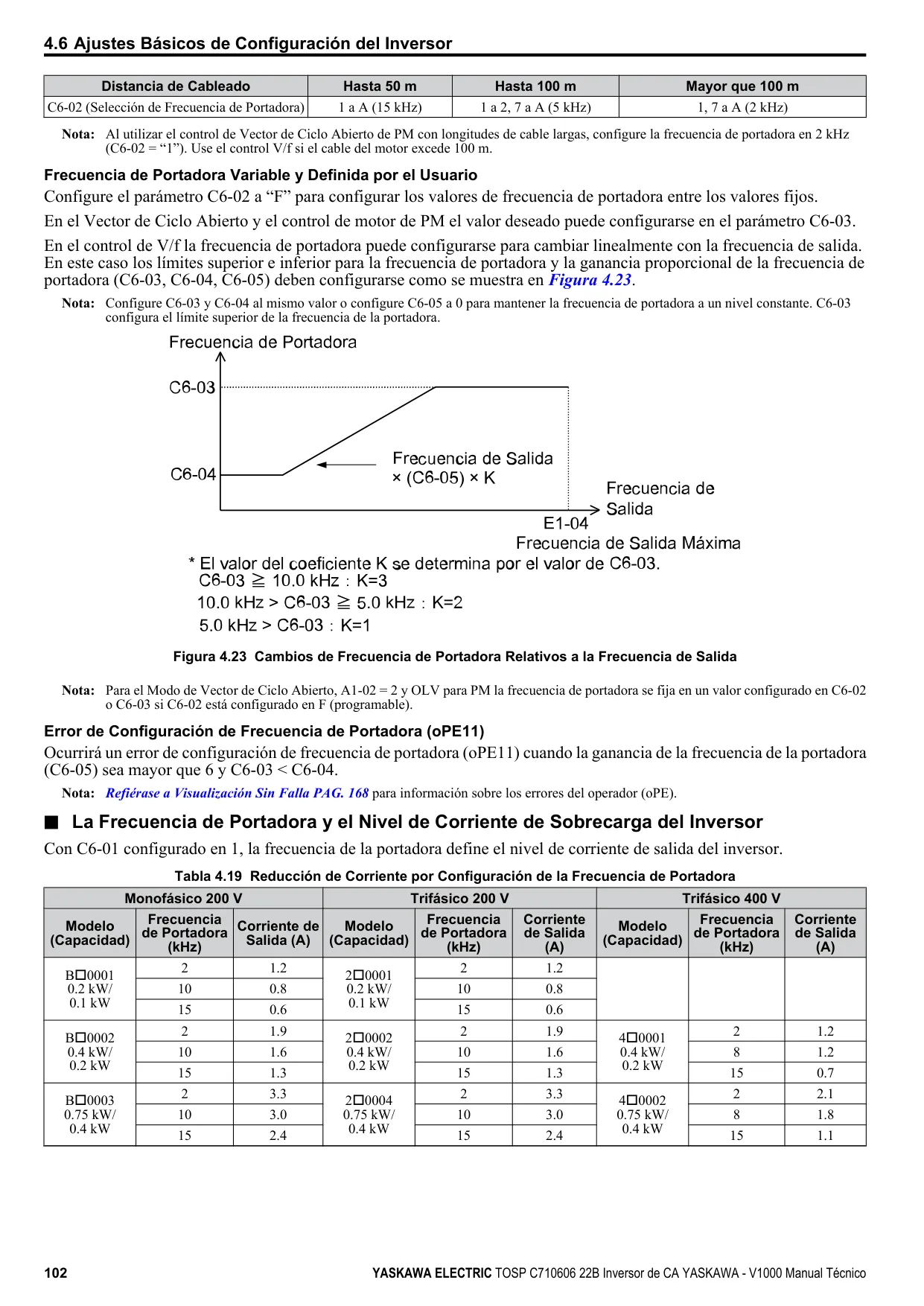

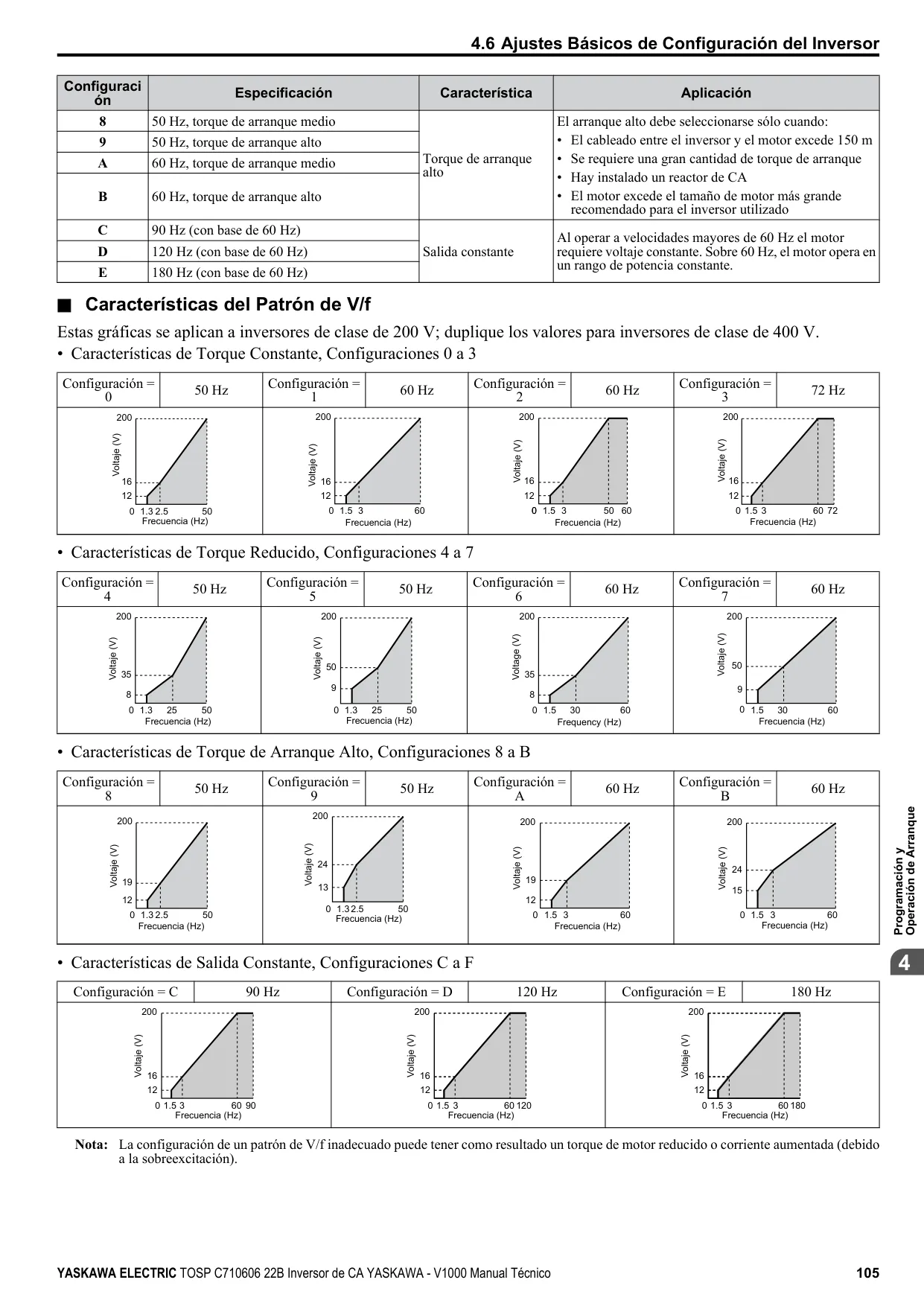

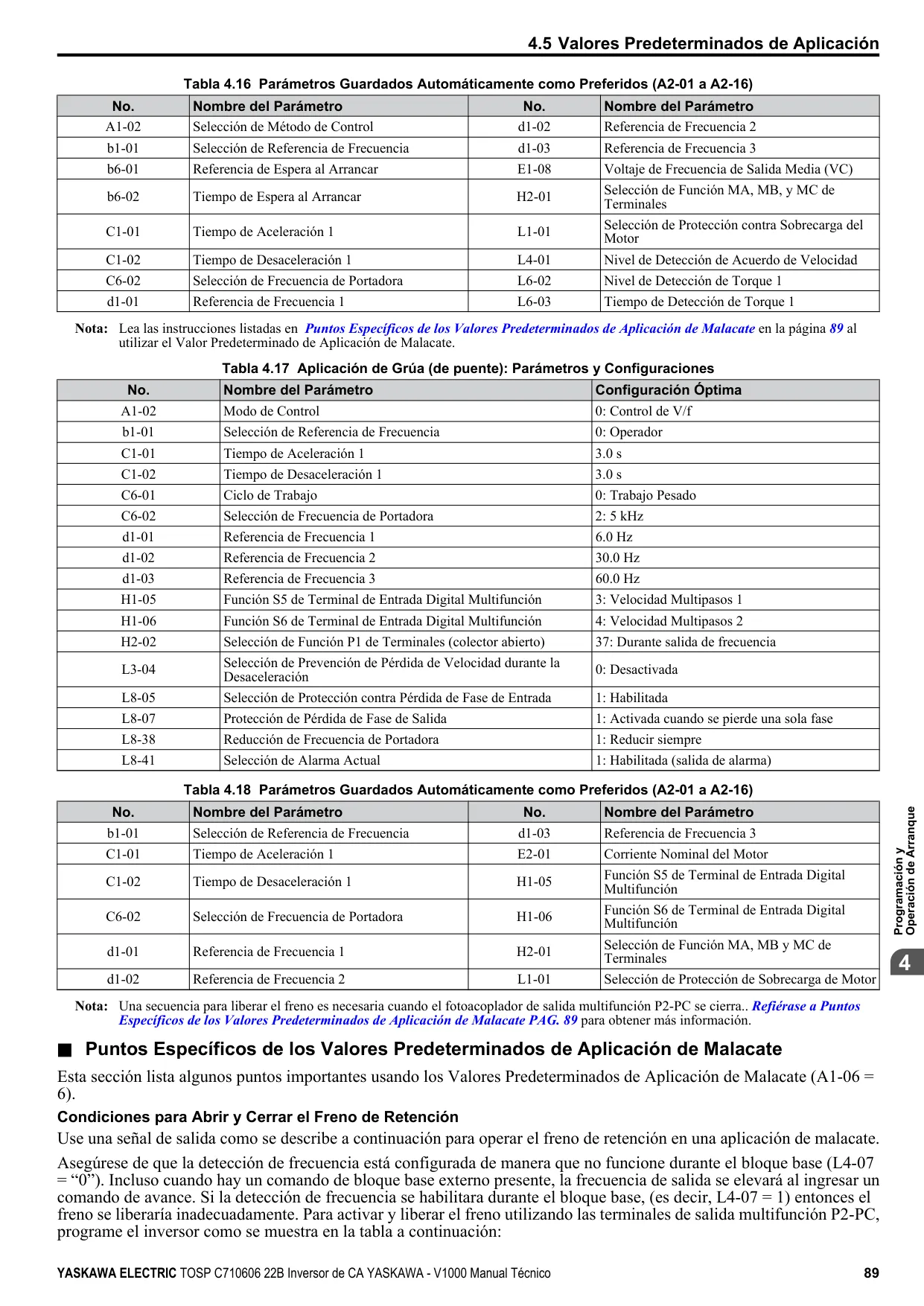

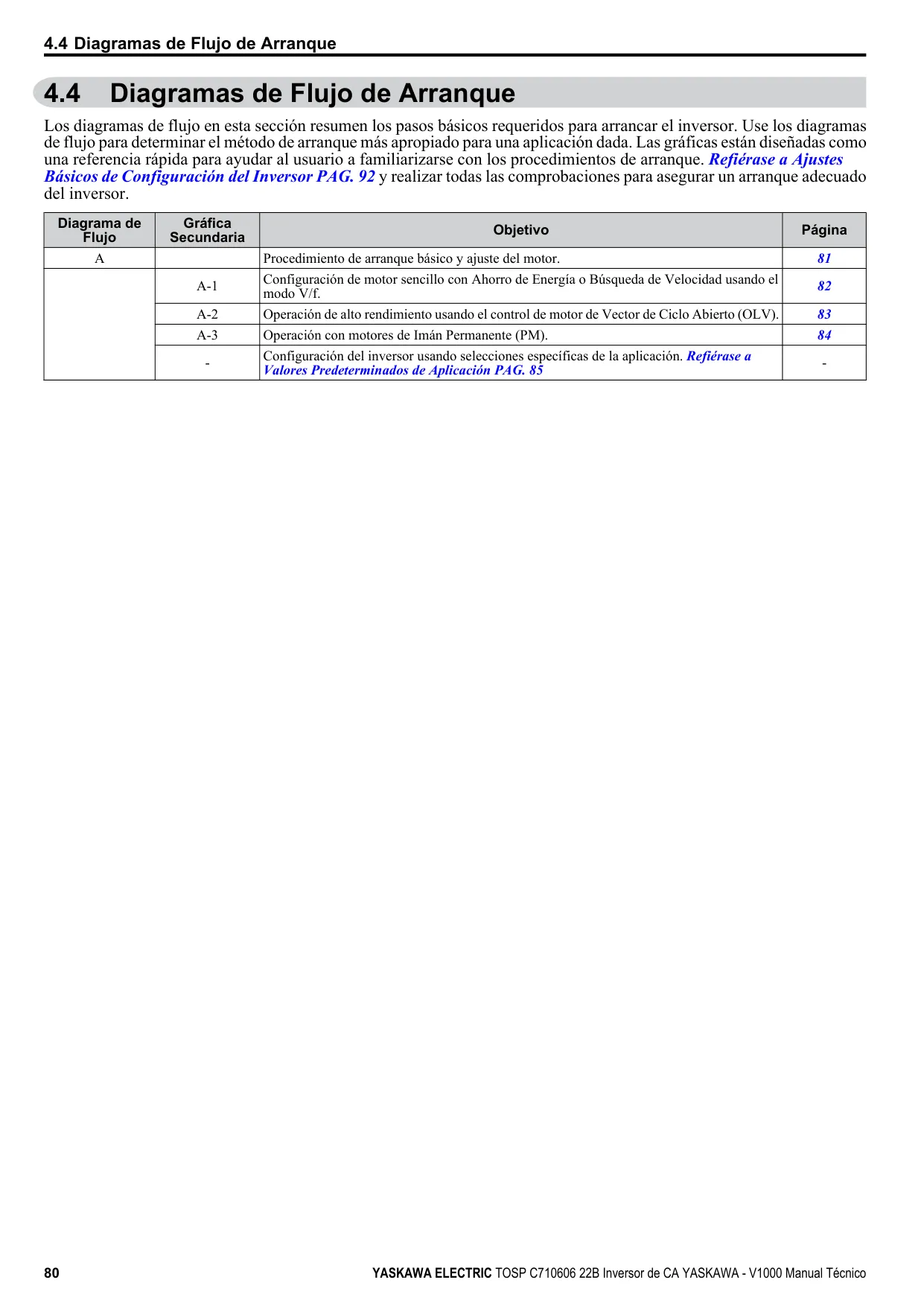

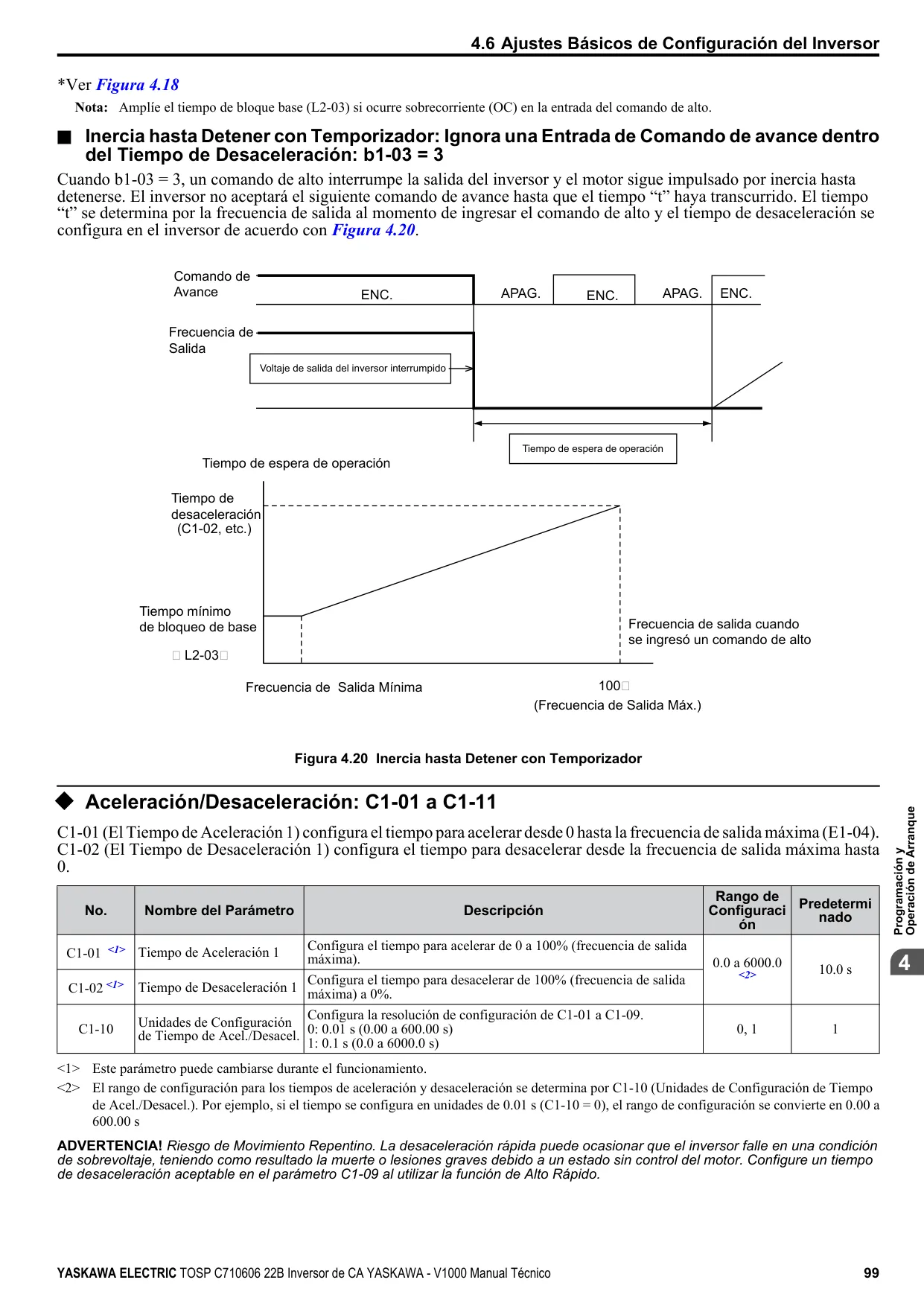

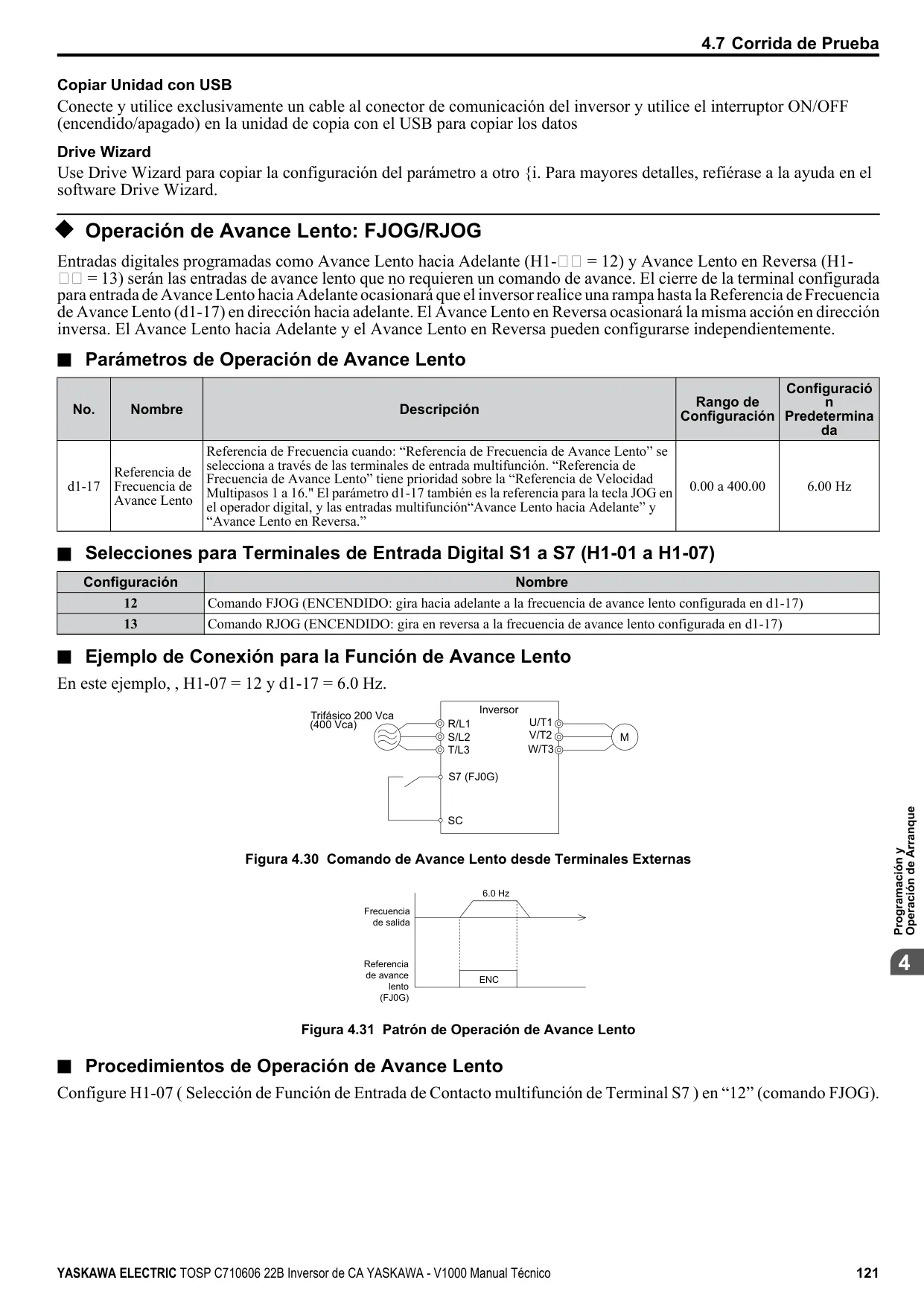

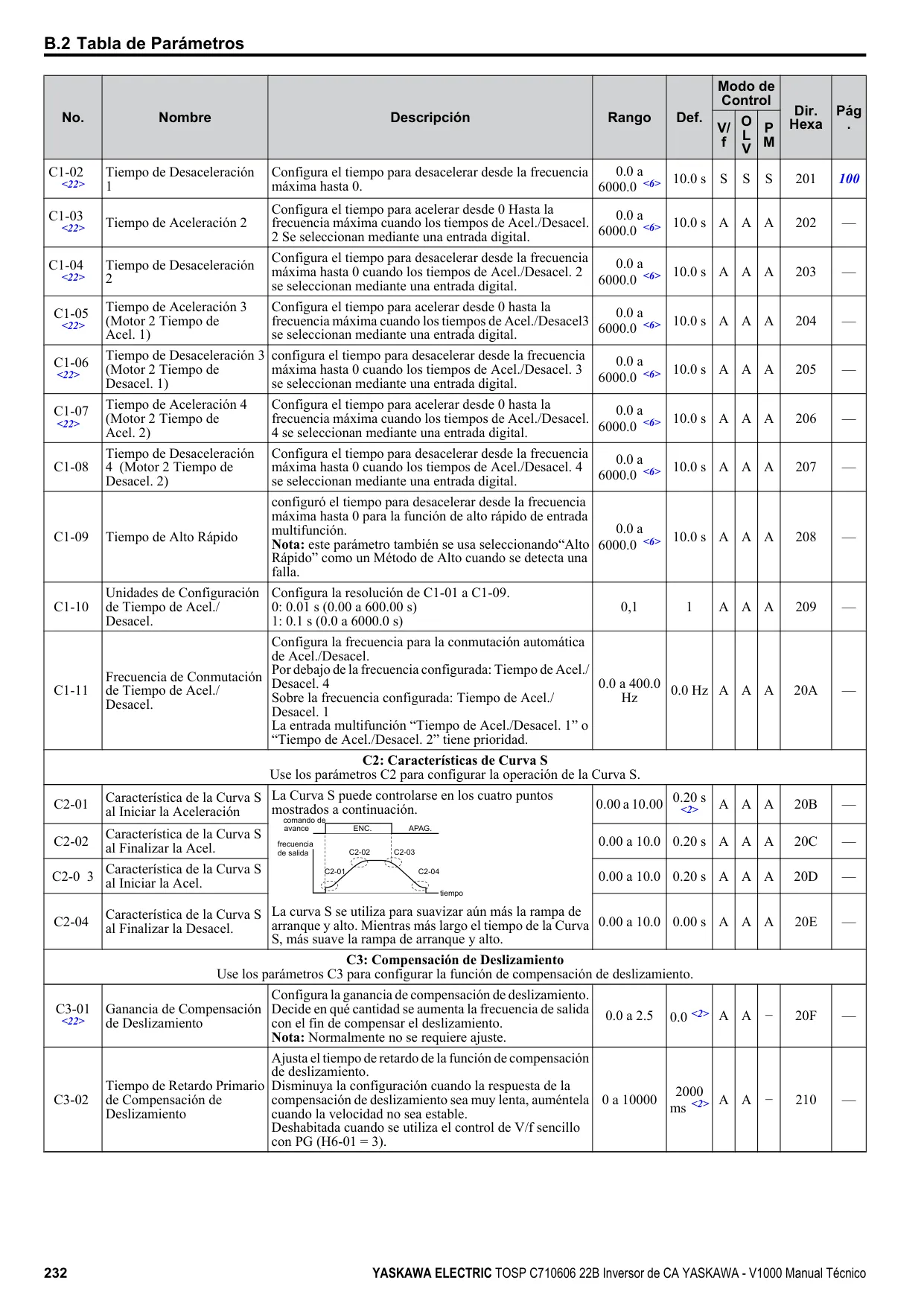

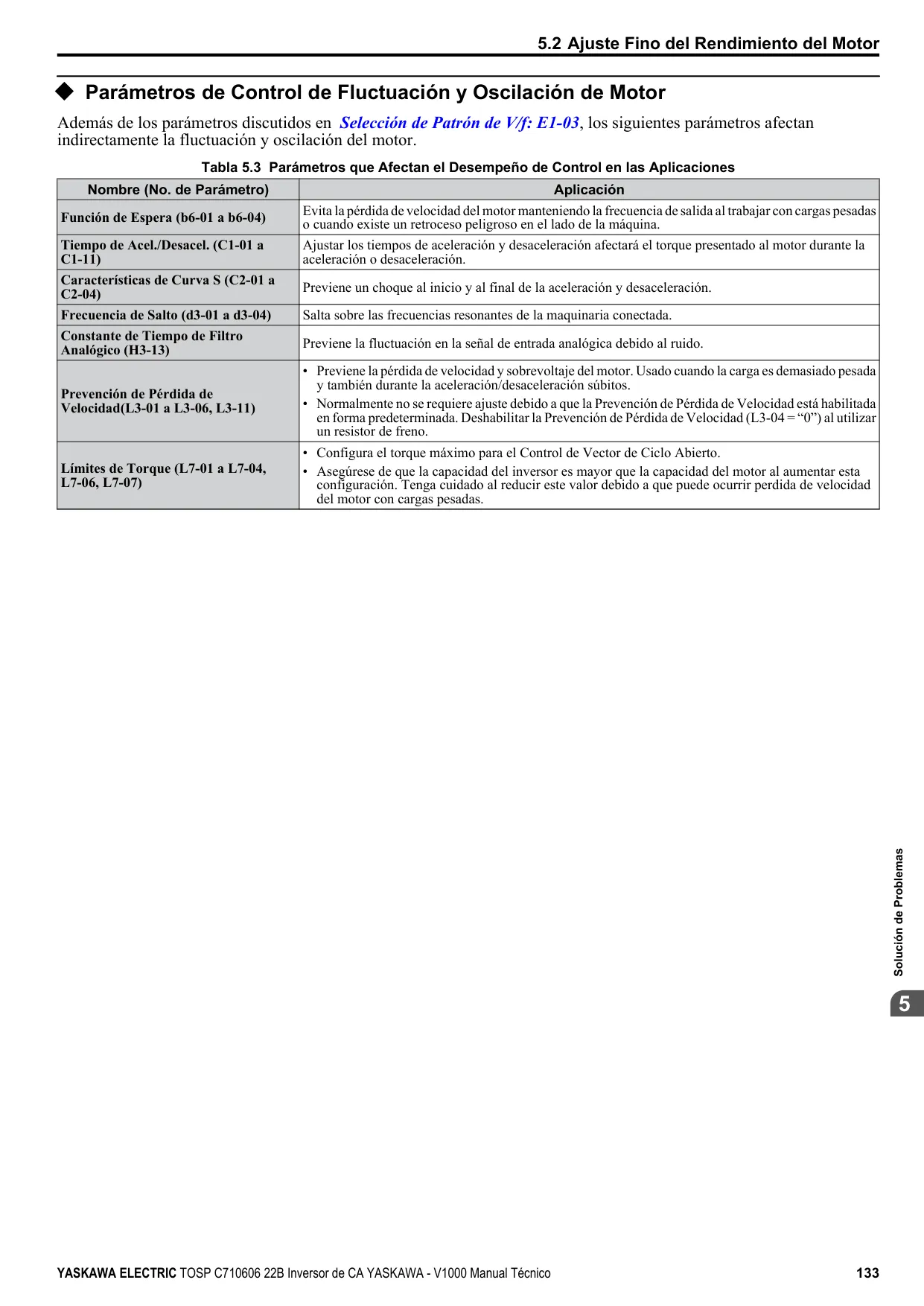

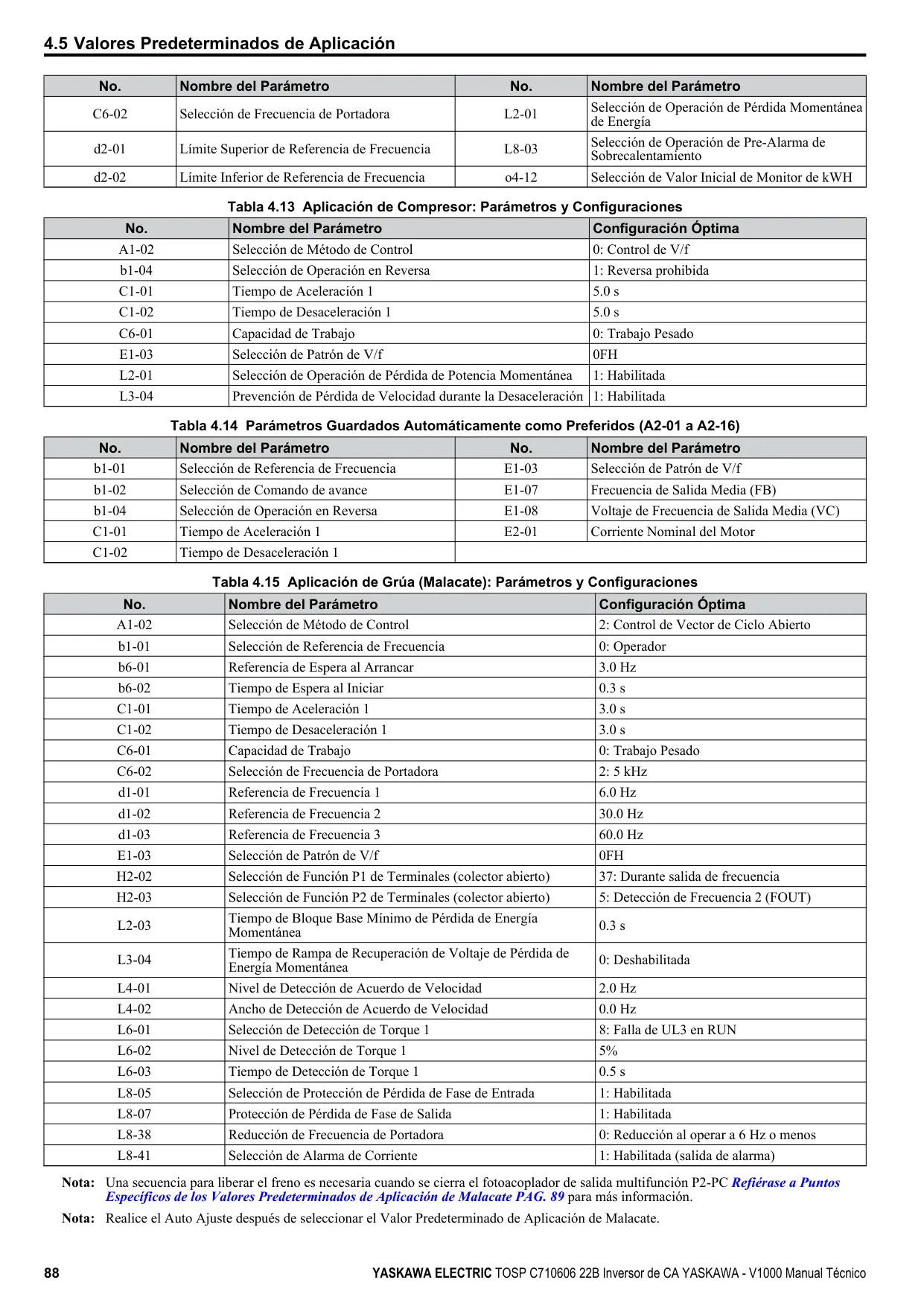

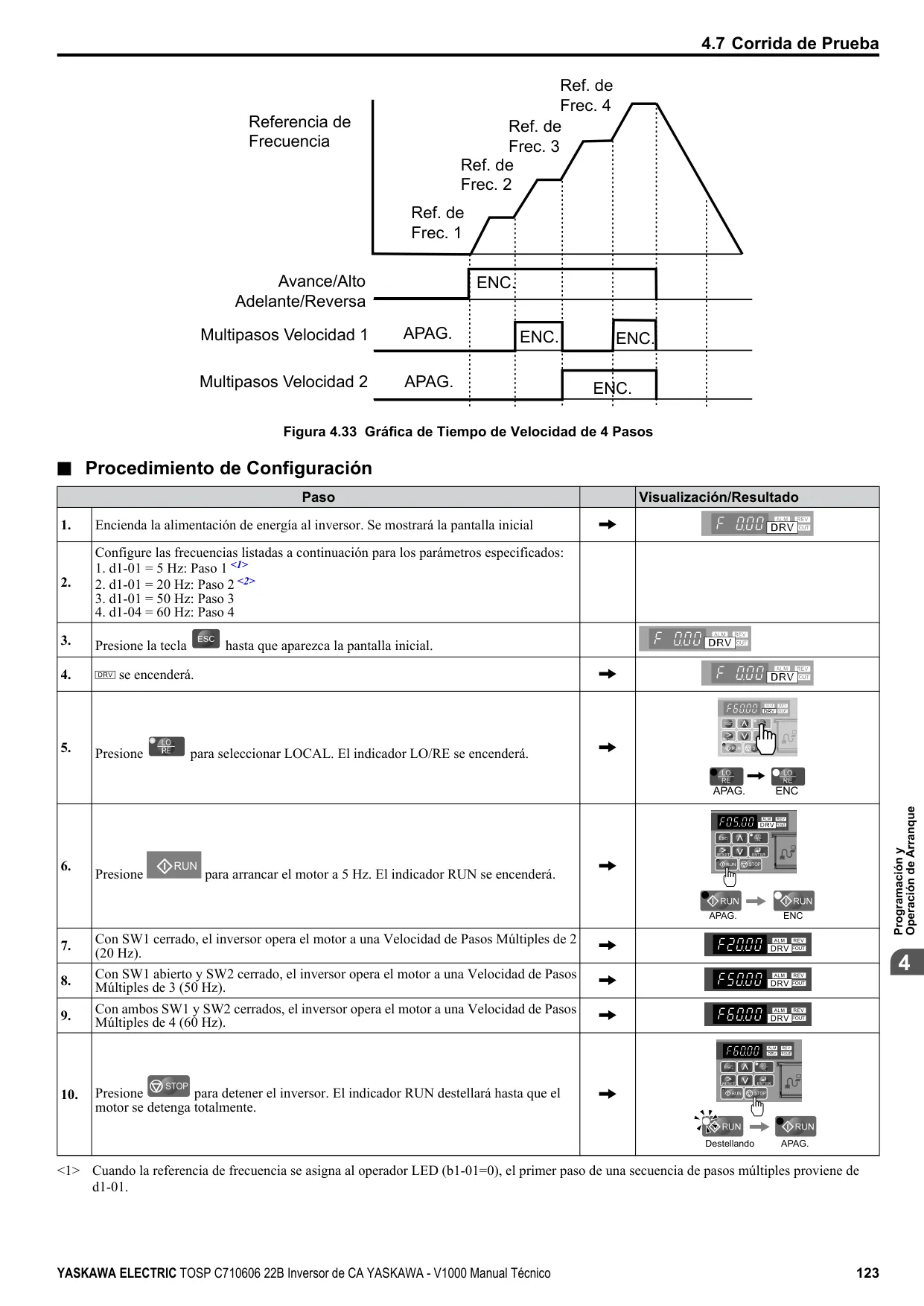

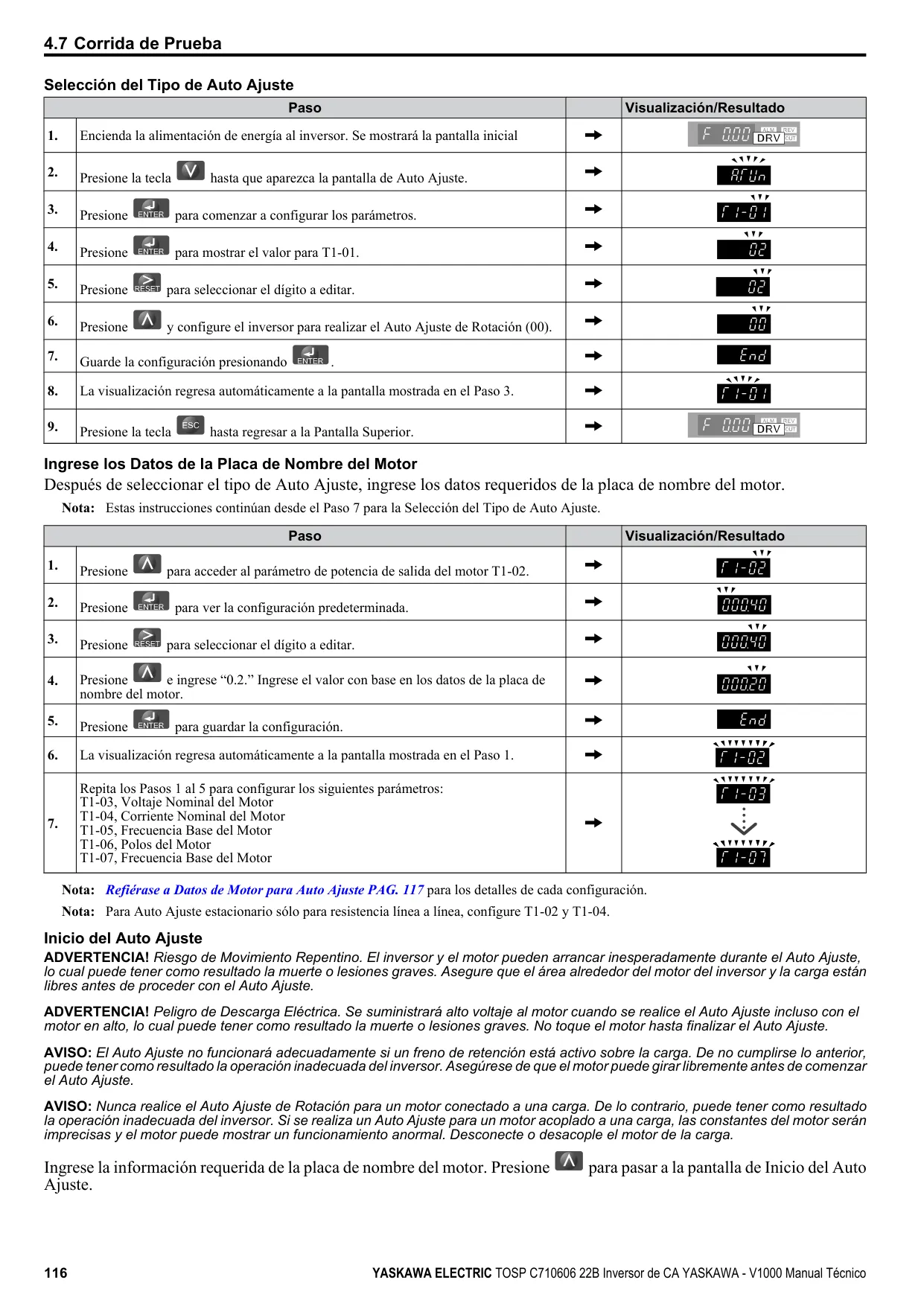

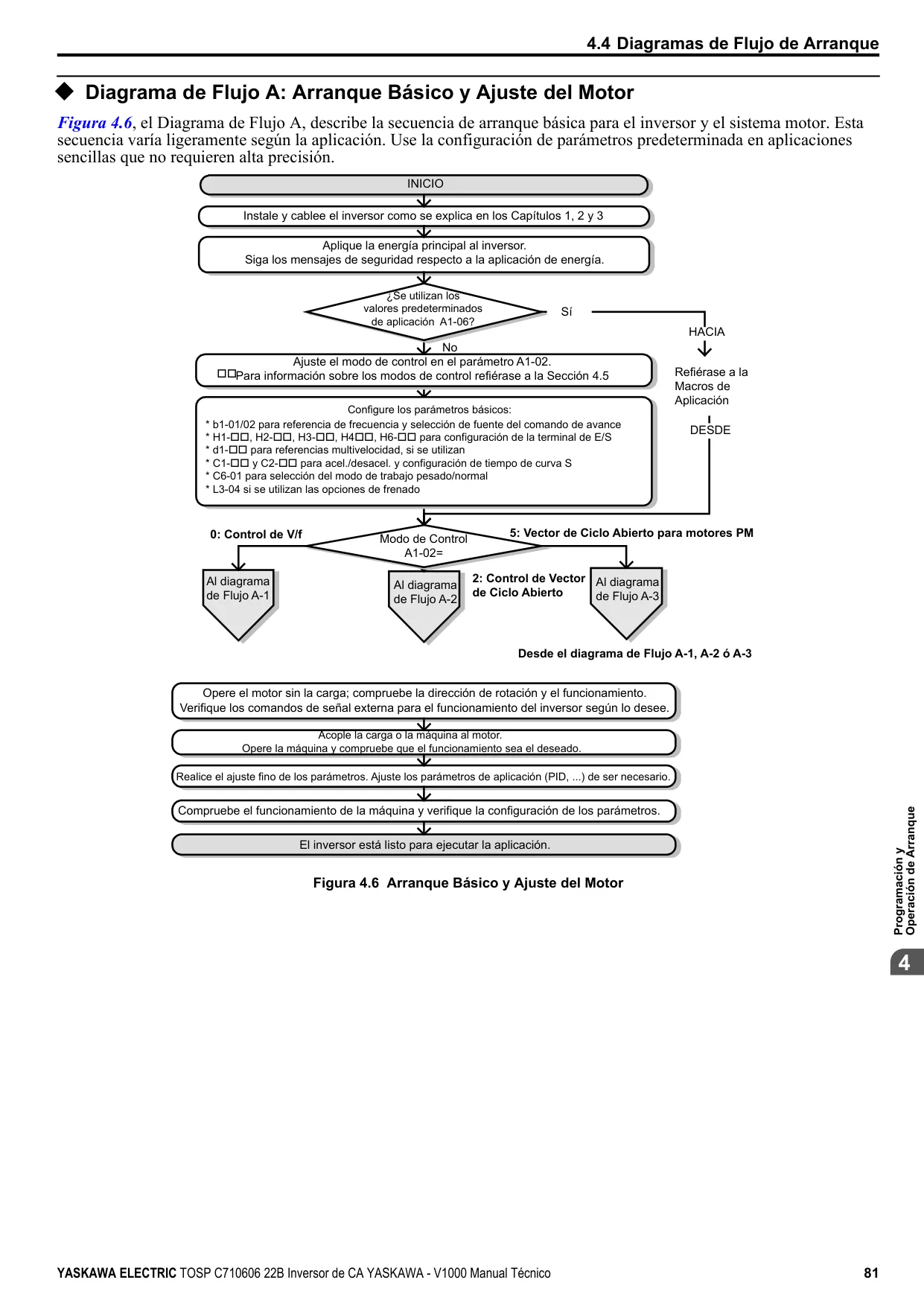

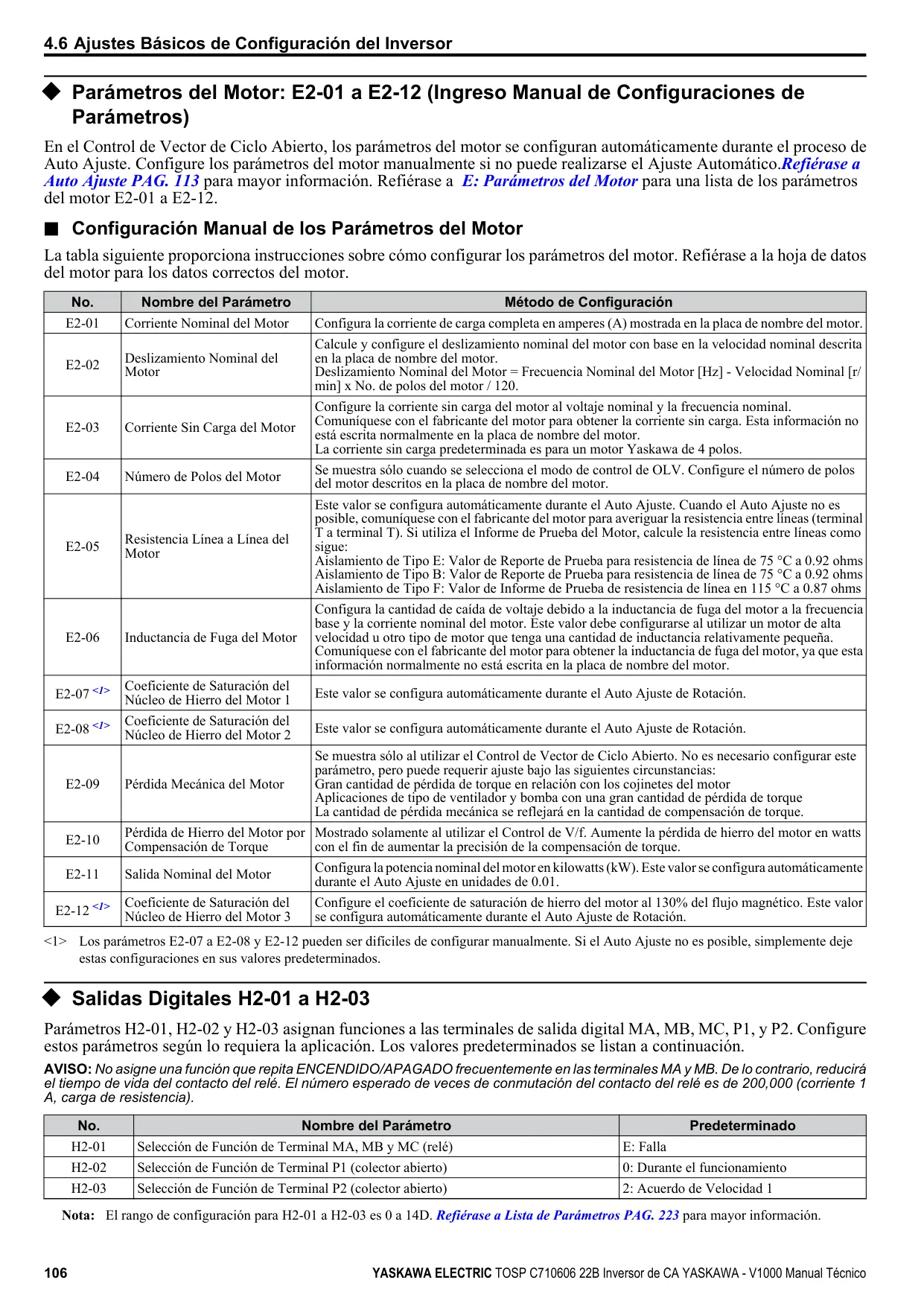

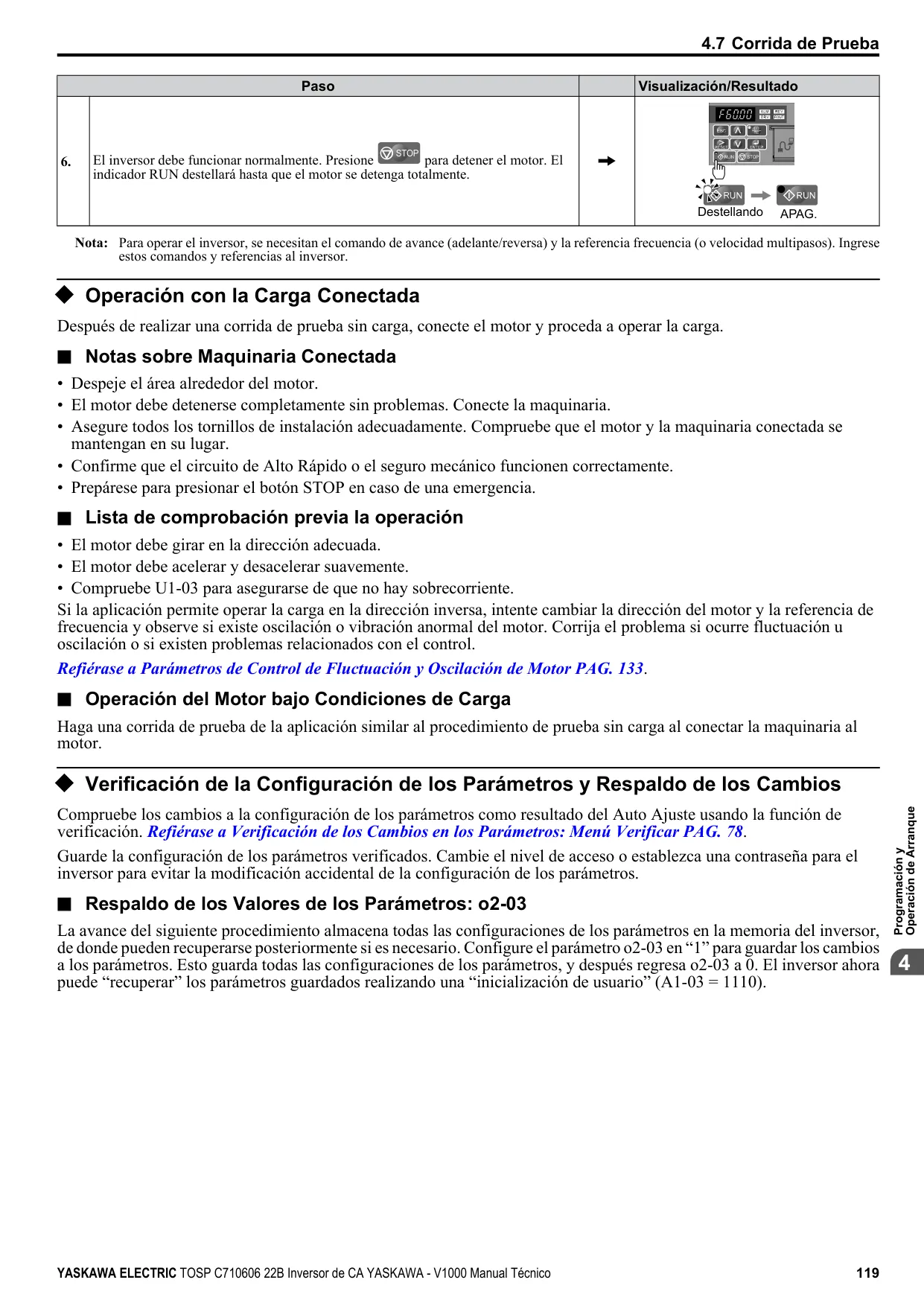

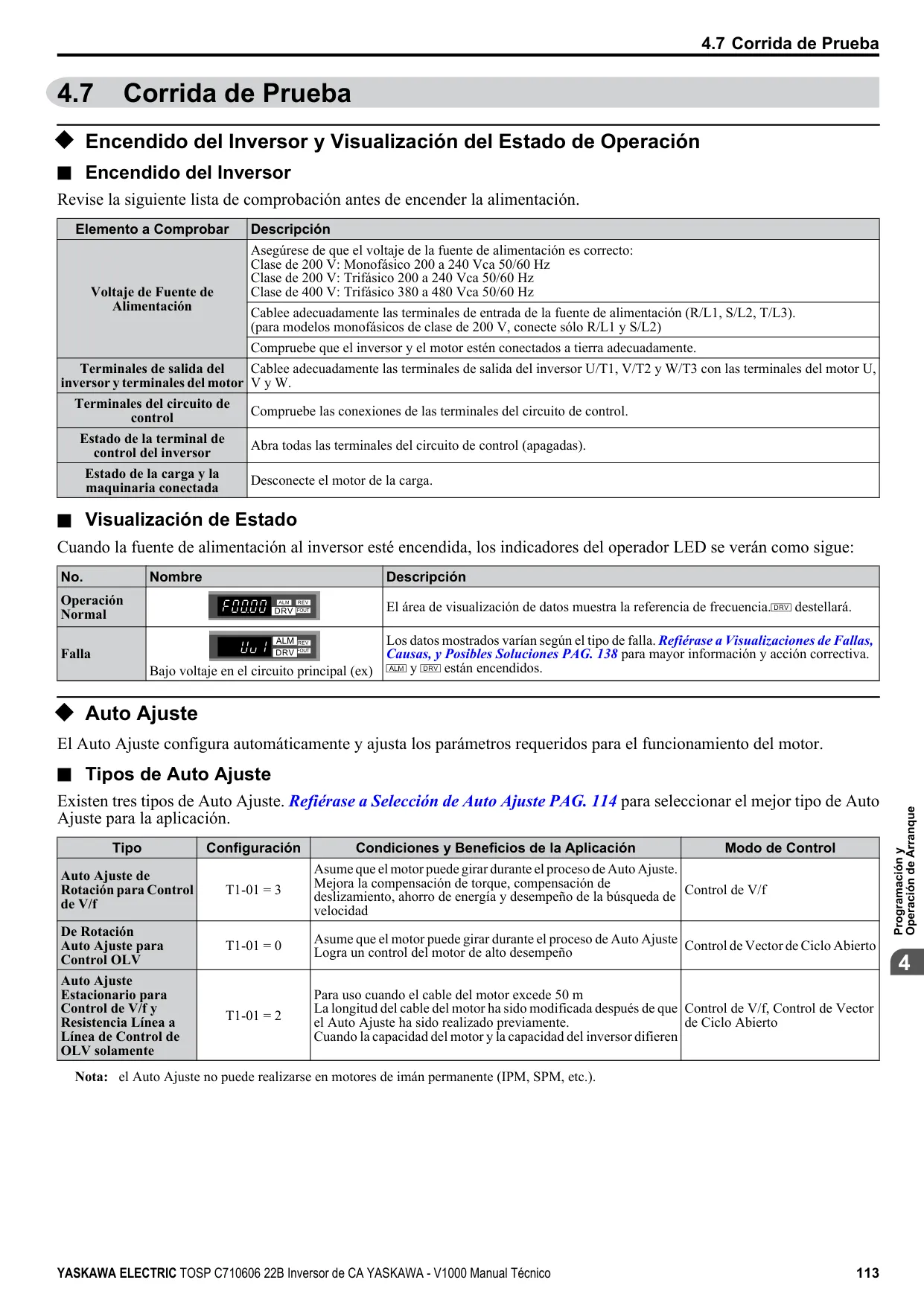

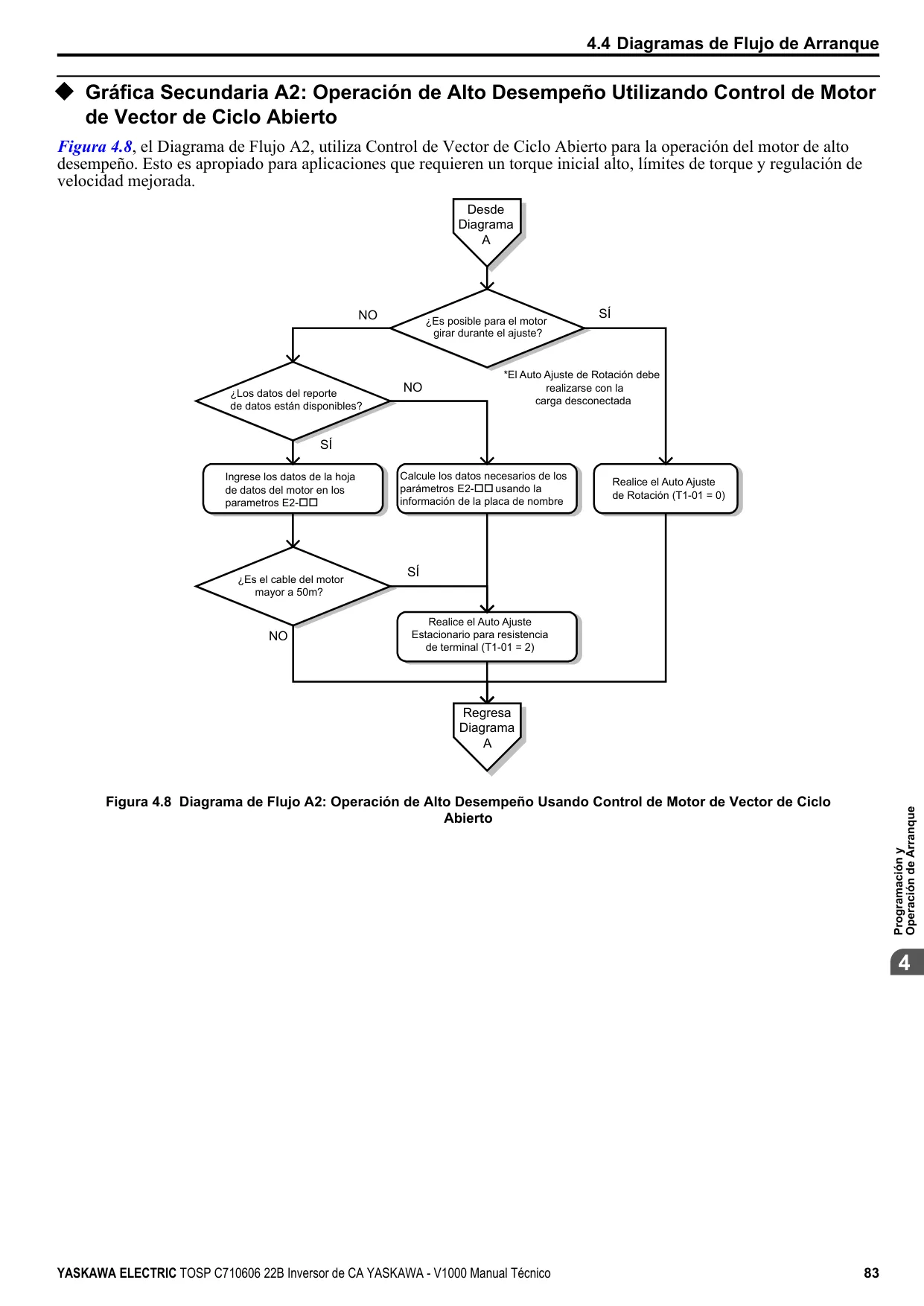

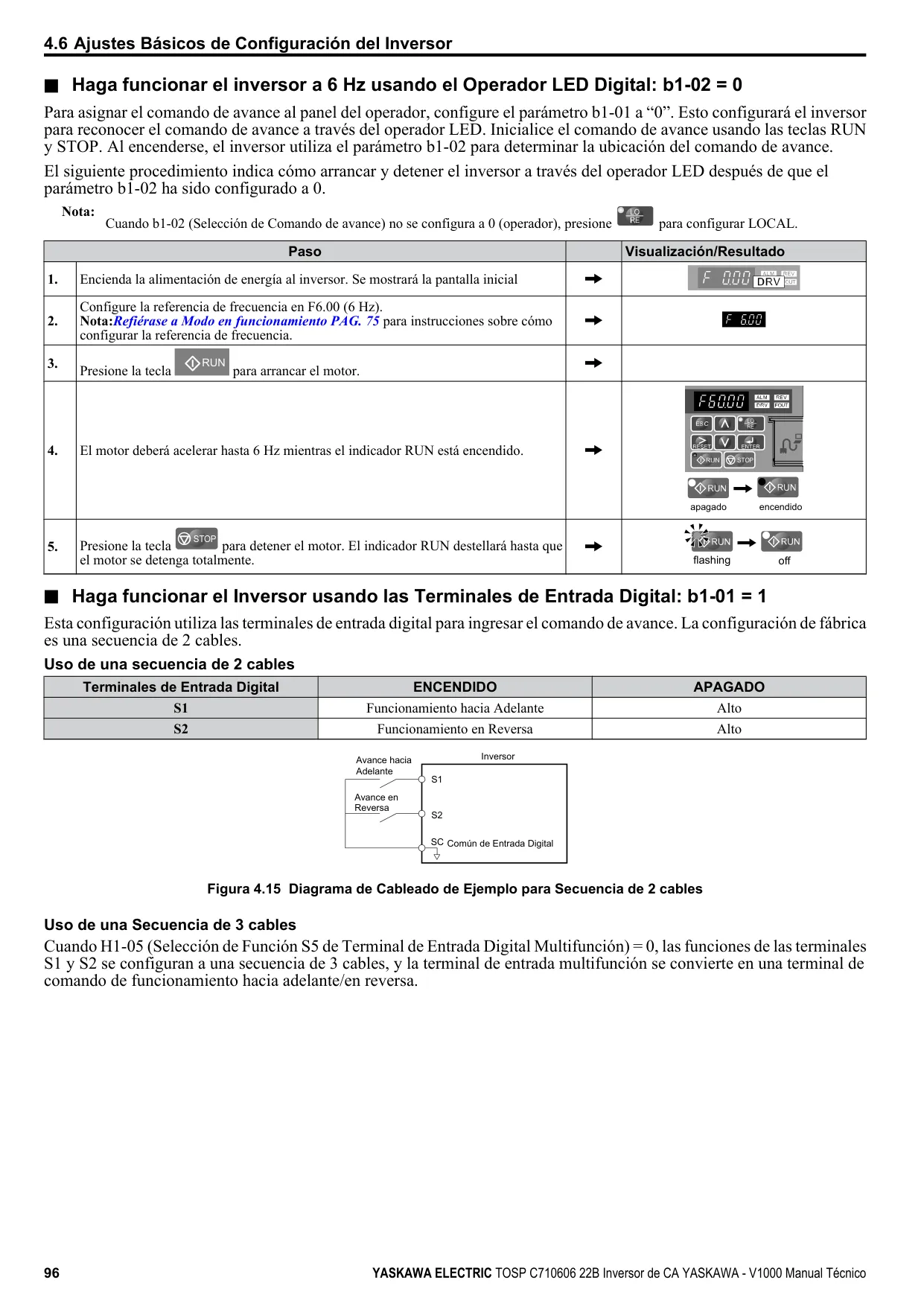

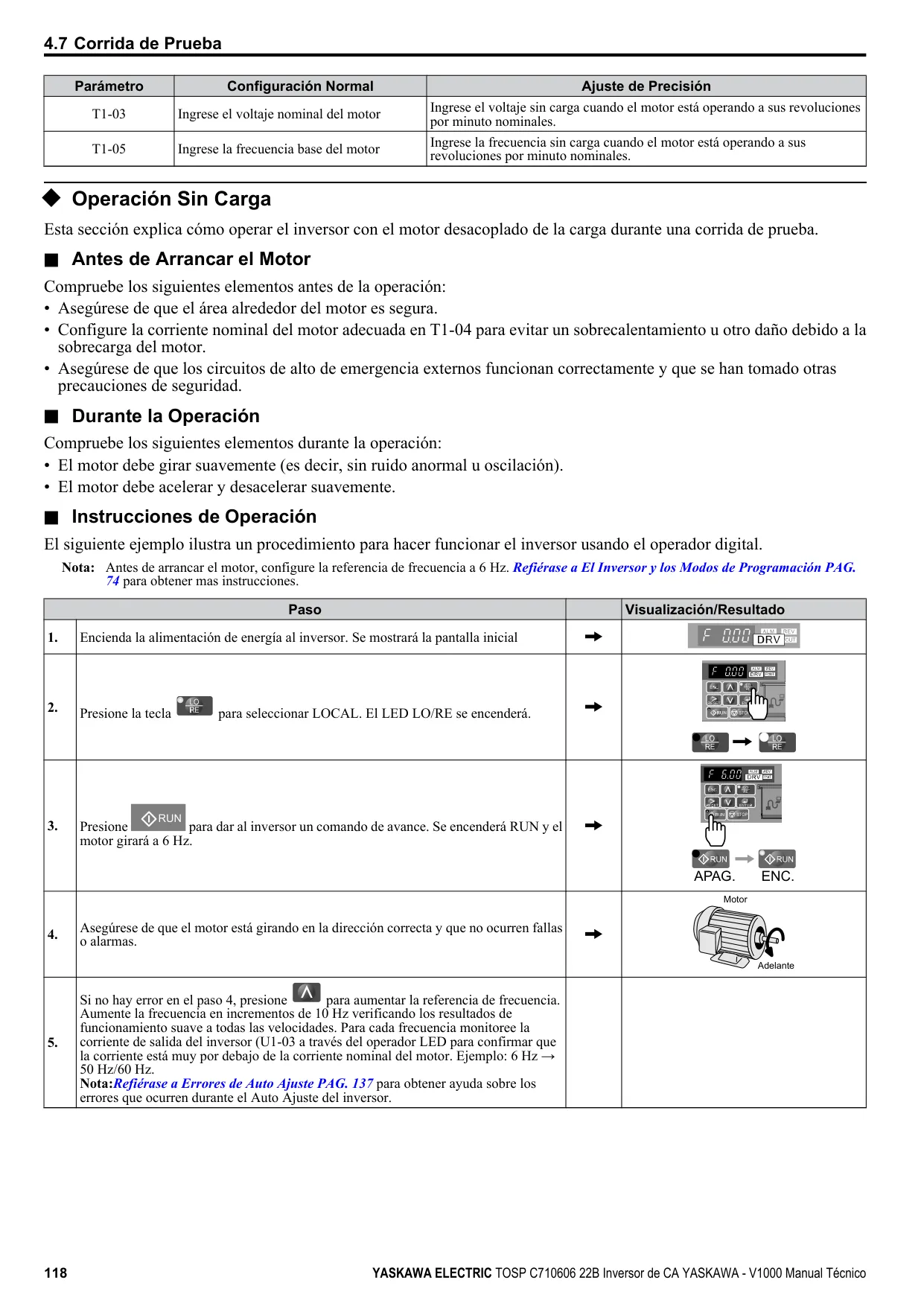

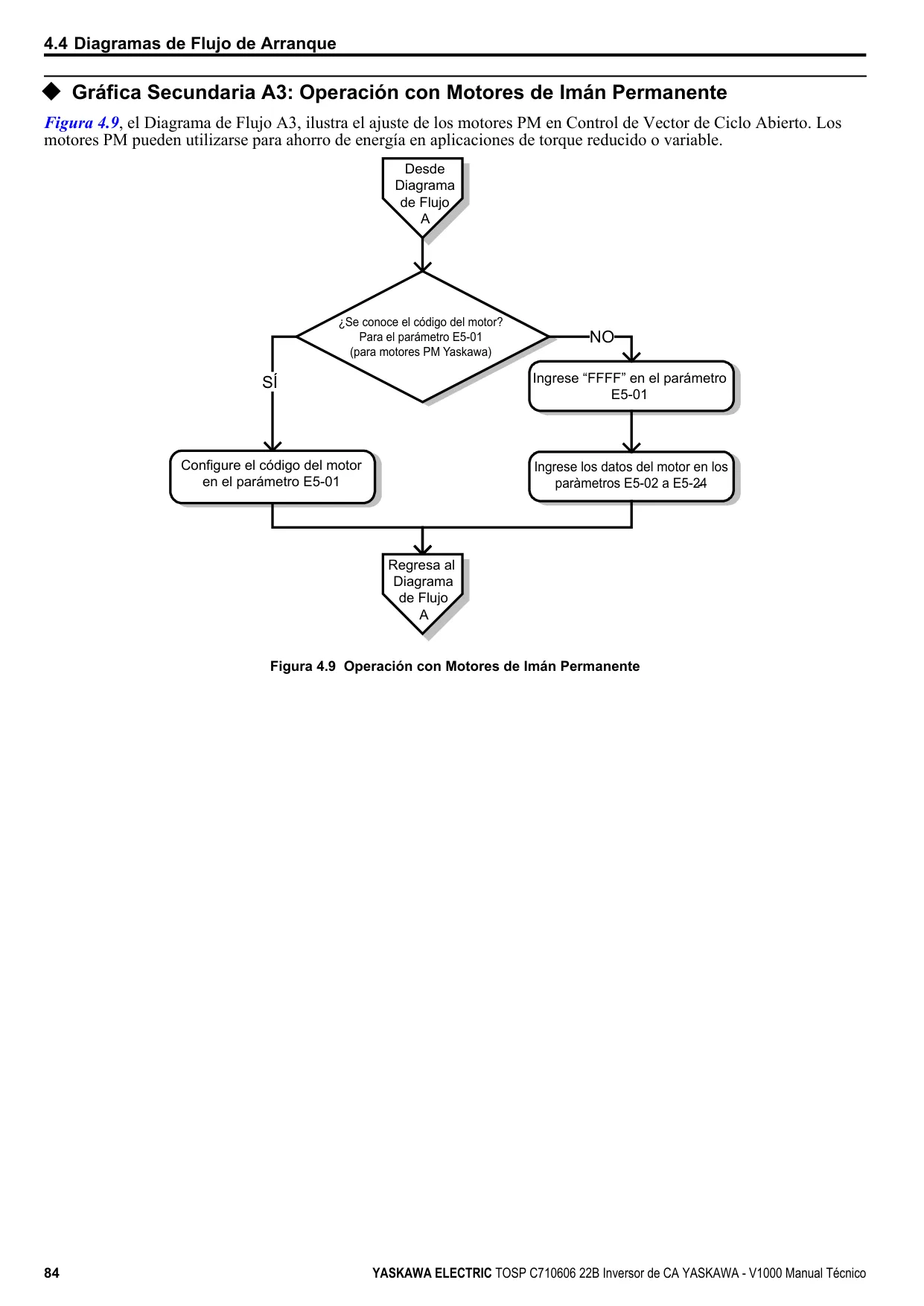

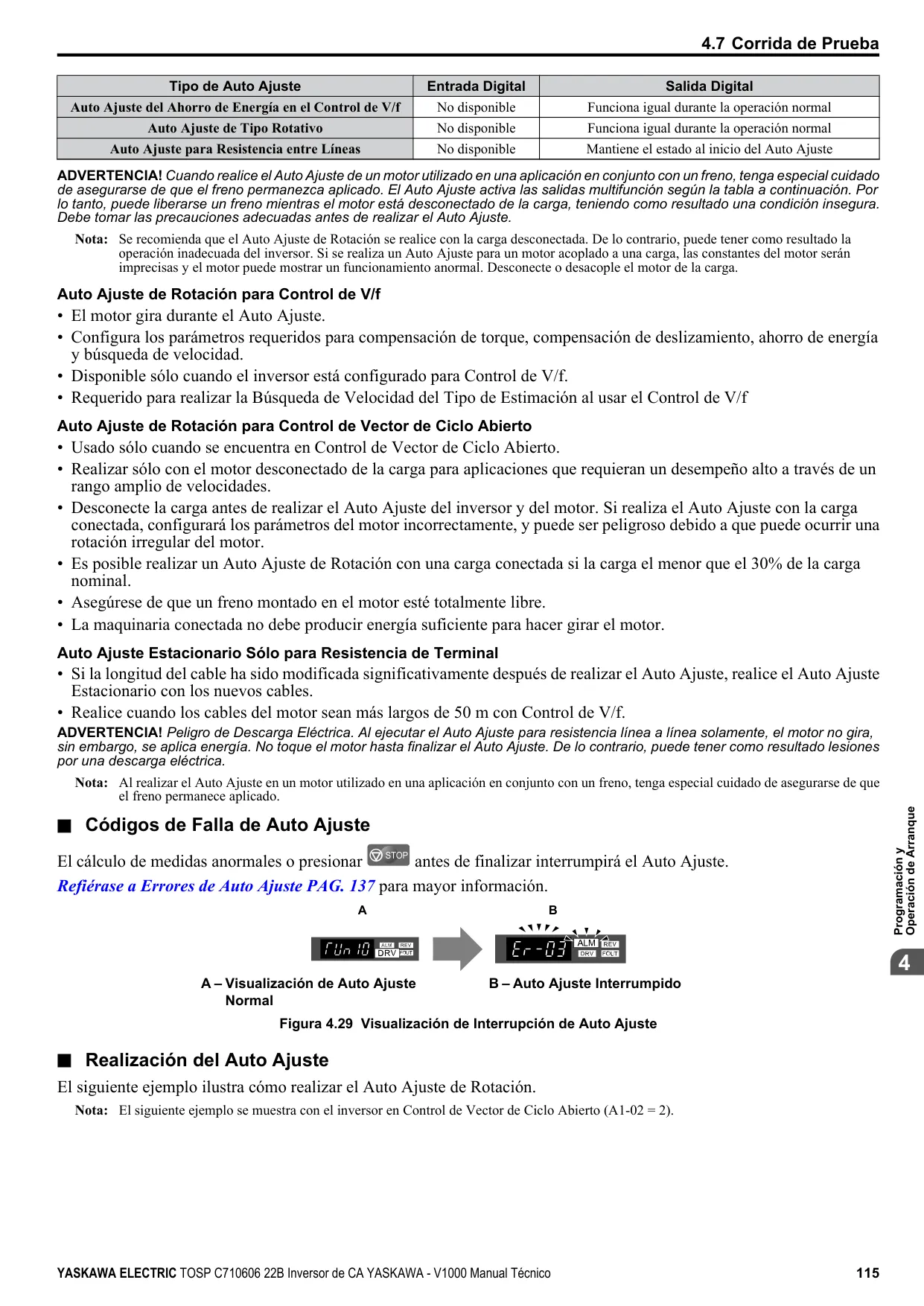

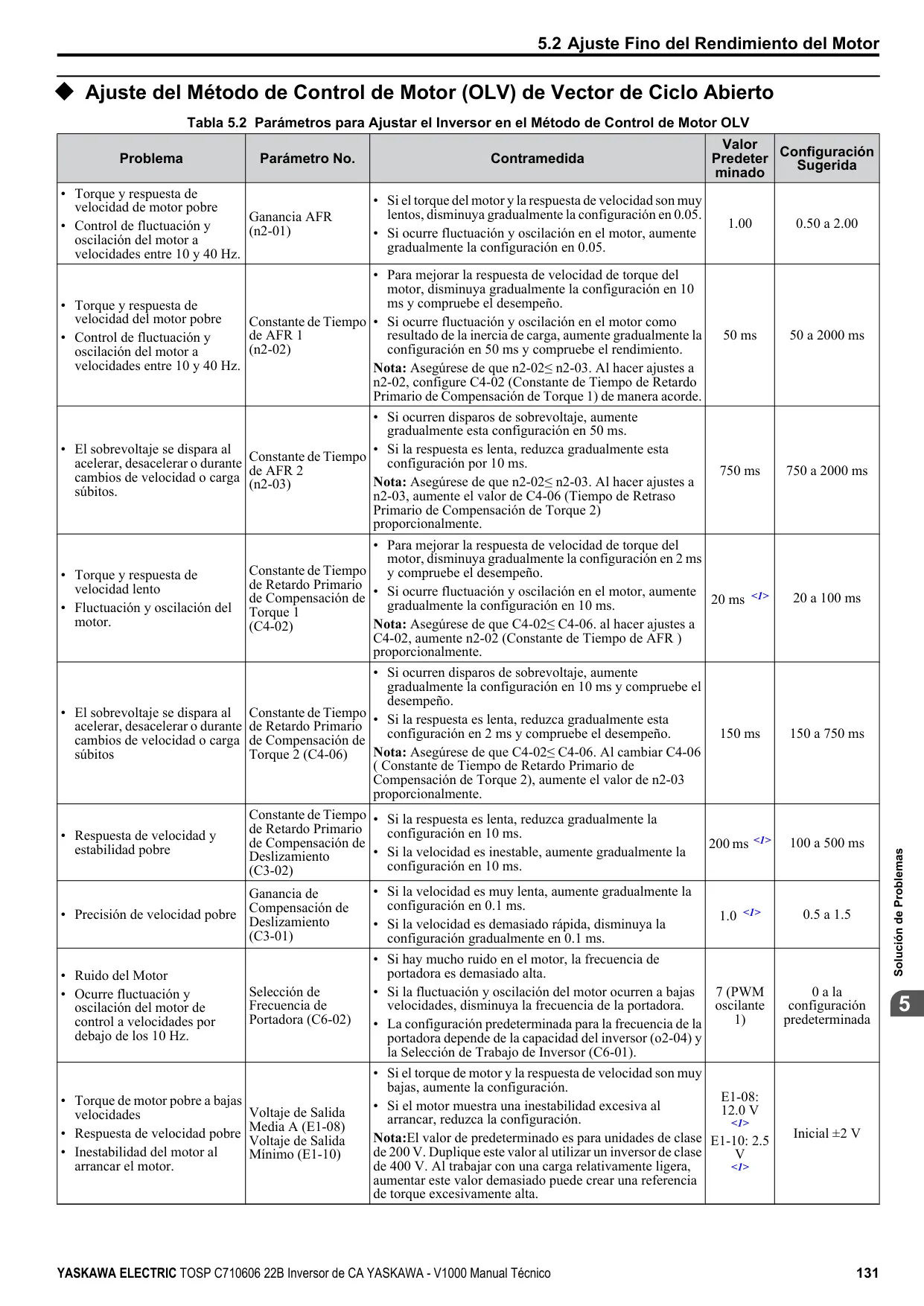

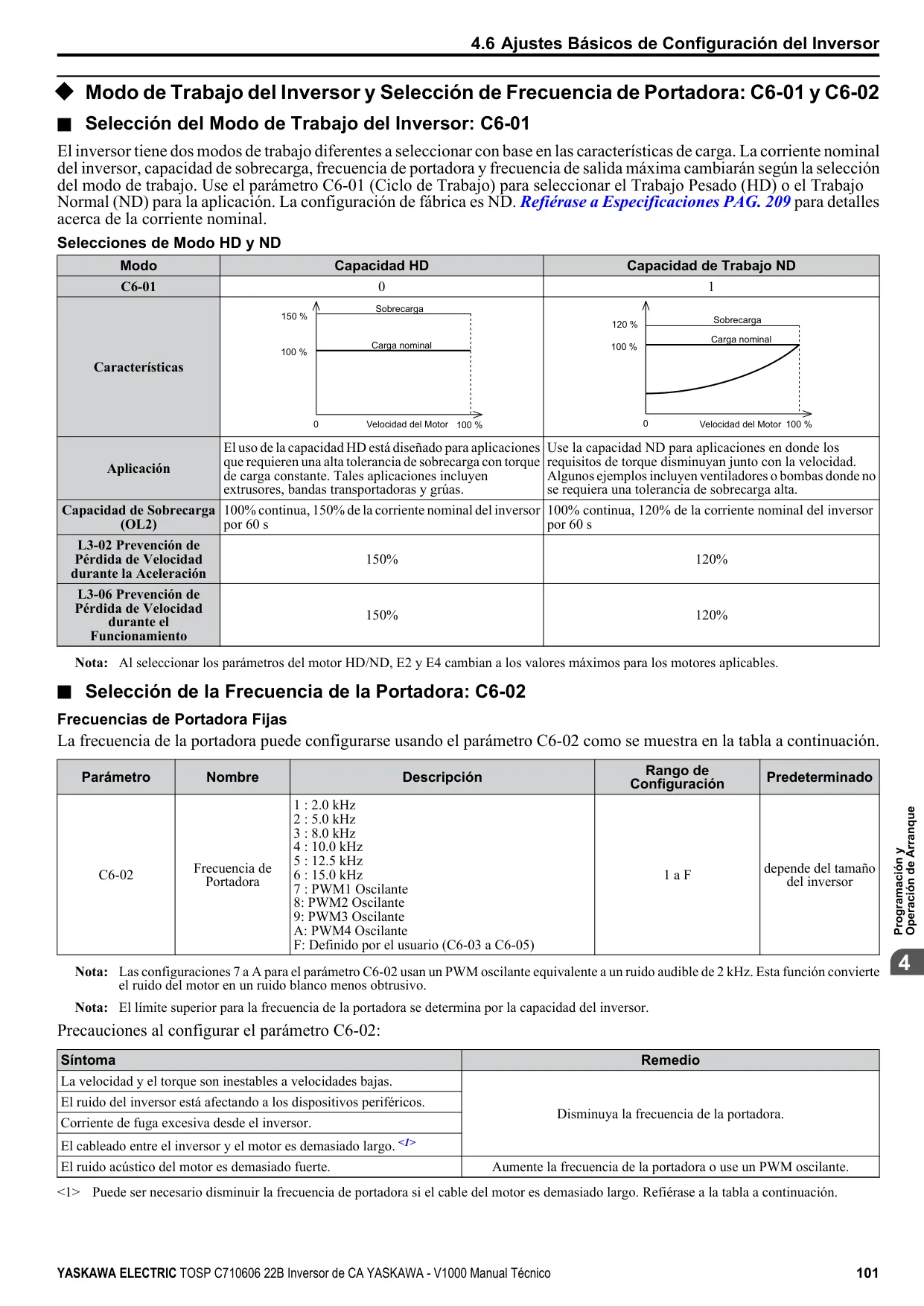

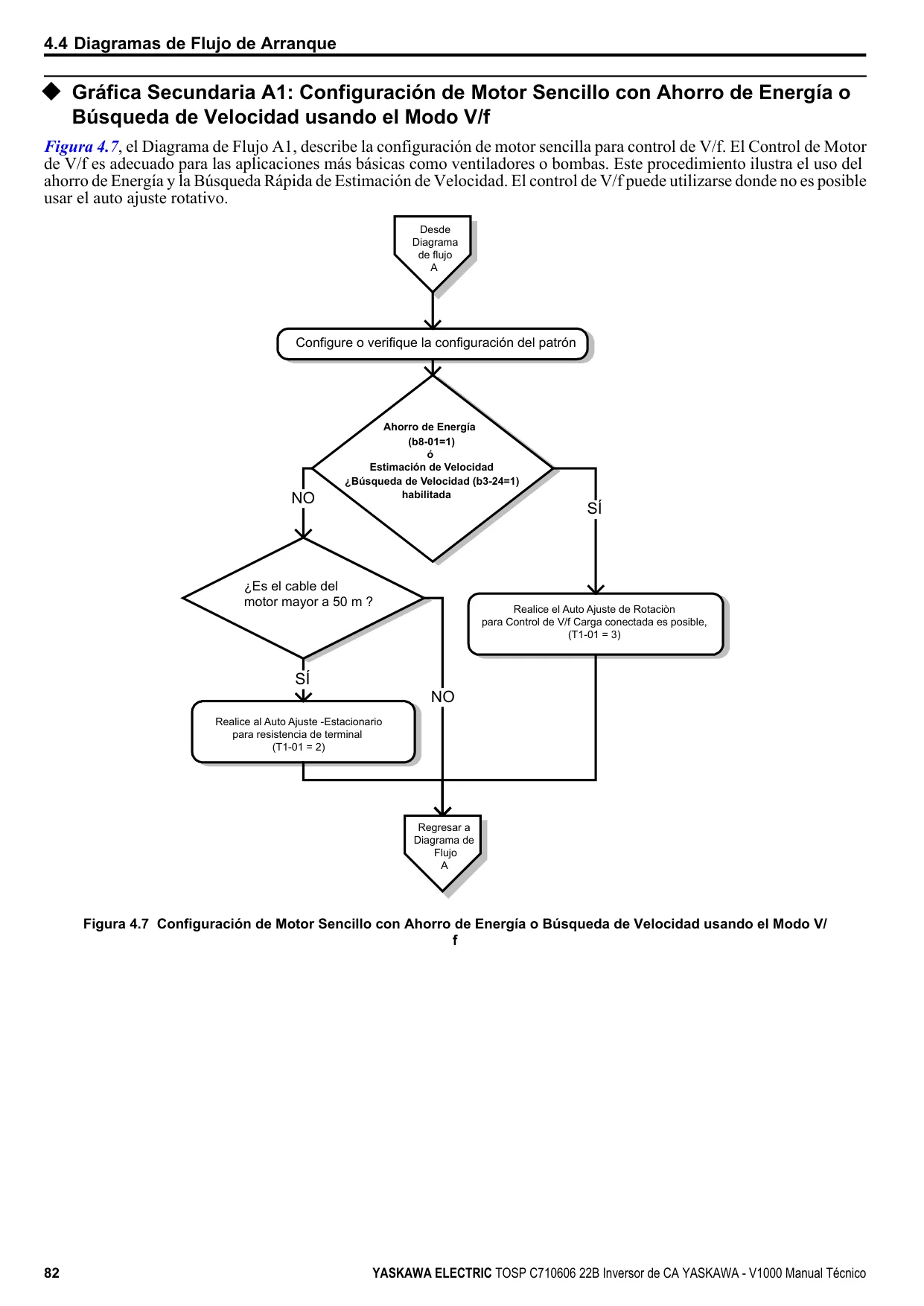

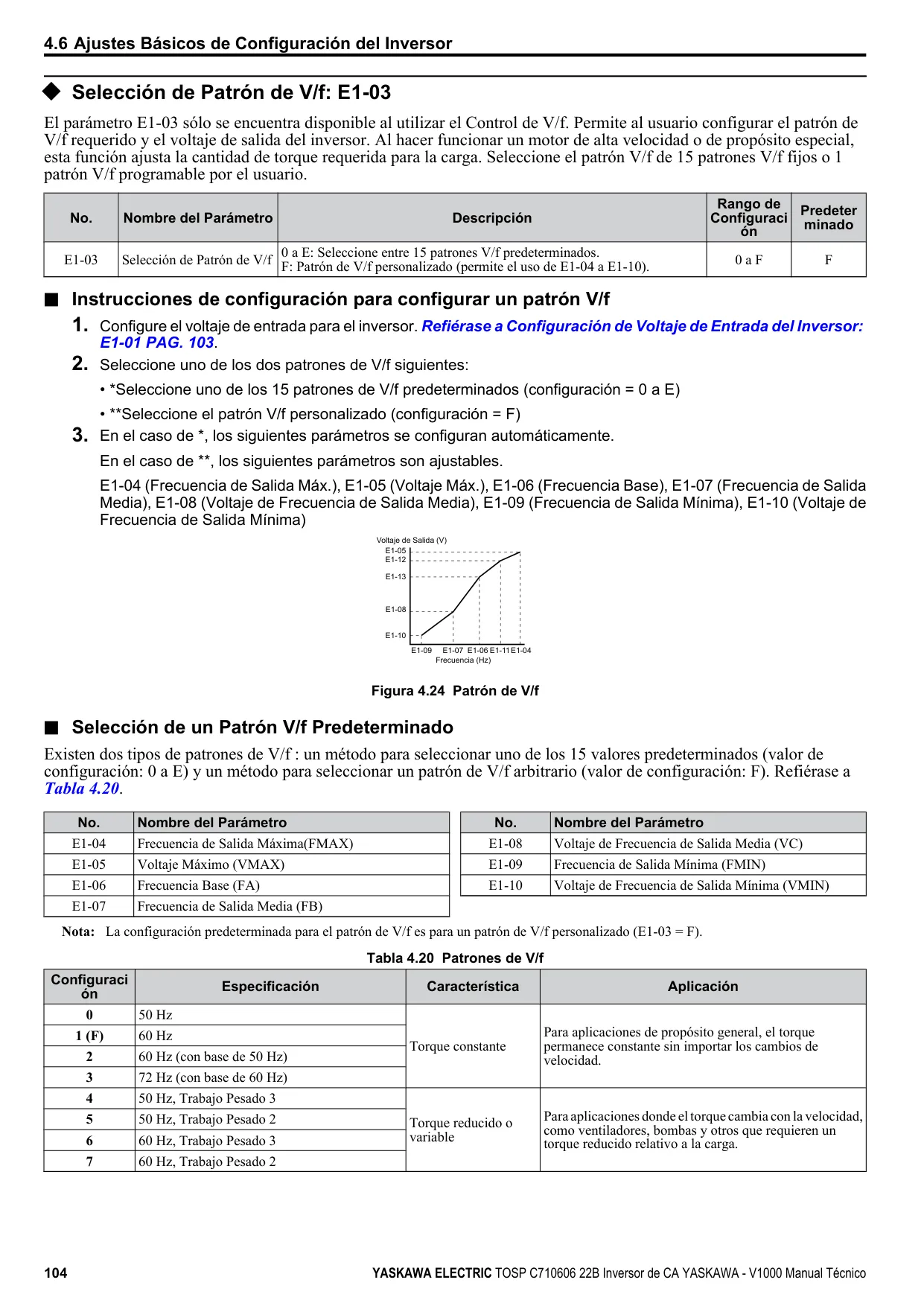

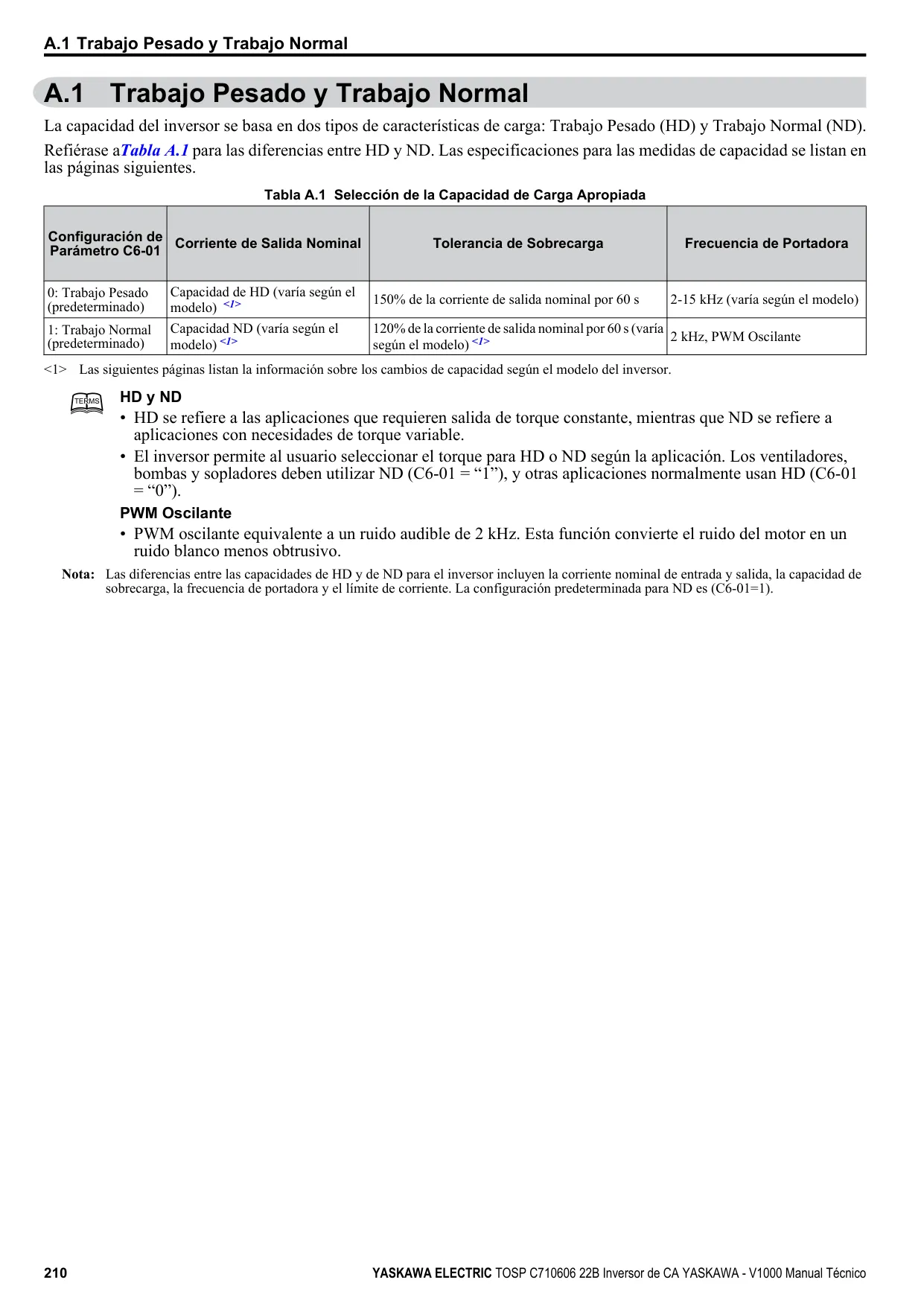

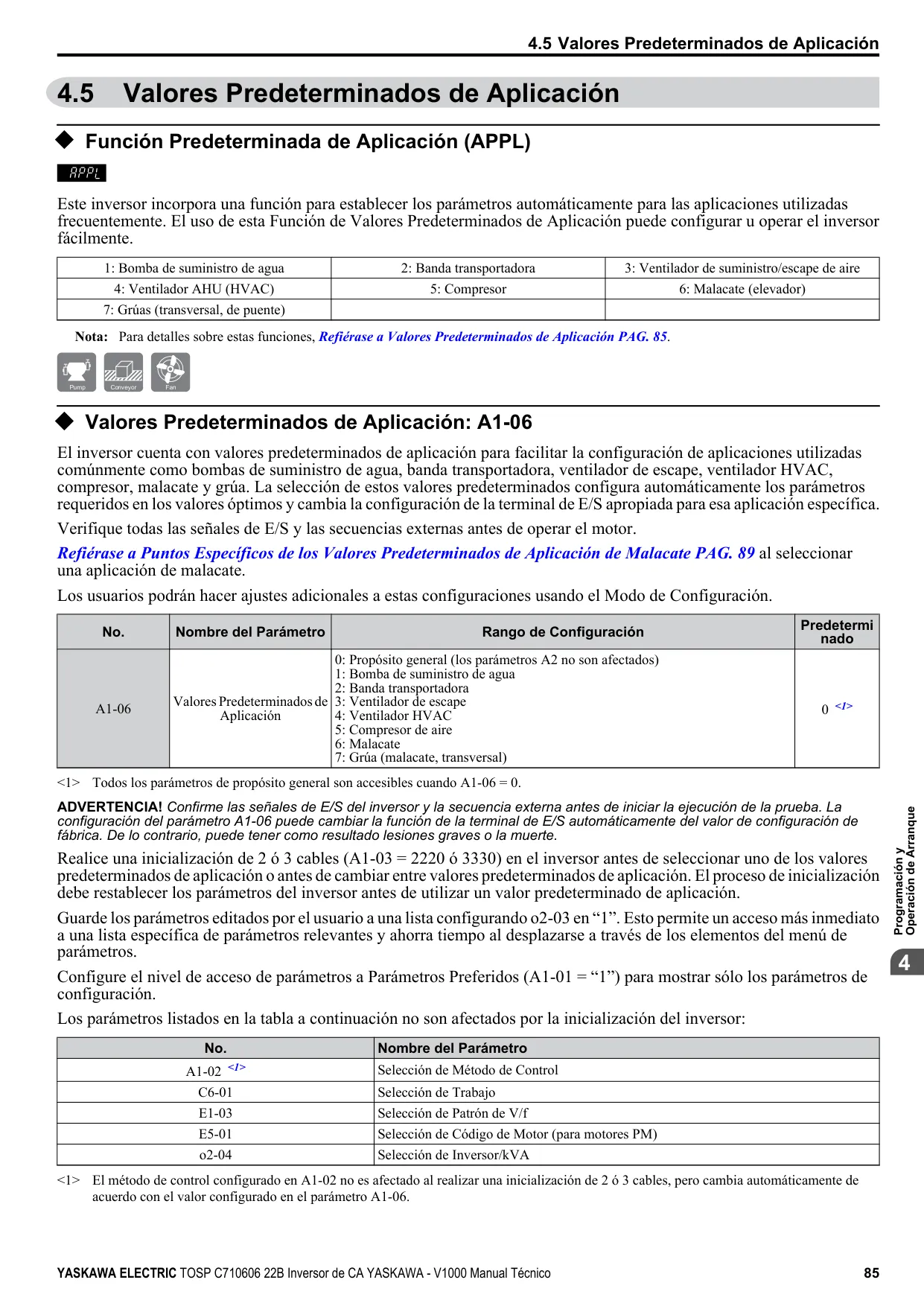

El proceso de puesta en marcha se guía paso a paso, abarcando la instalación, el encendido, la selección del método de control (V/f, vectorial de lazo abierto o PM vectorial de lazo abierto) y la elección entre modos de servicio Severo (HD) o Normal (ND), que difieren en la capacidad de sobrecarga y las aplicaciones típicas. La función de autoajuste (rotativo, resistencia de terminal, o con rotación para ahorro de energía) es fundamental para optimizar el rendimiento del variador con el motor, ajustando automáticamente parámetros clave sin necesidad de intervención manual detallada. Además, la capacidad de configurar las E/S digitales y analógicas, los tiempos de aceleración/deceleración y las curvas S ofrece una gran flexibilidad para adaptar el variador a las necesidades específicas de la aplicación.

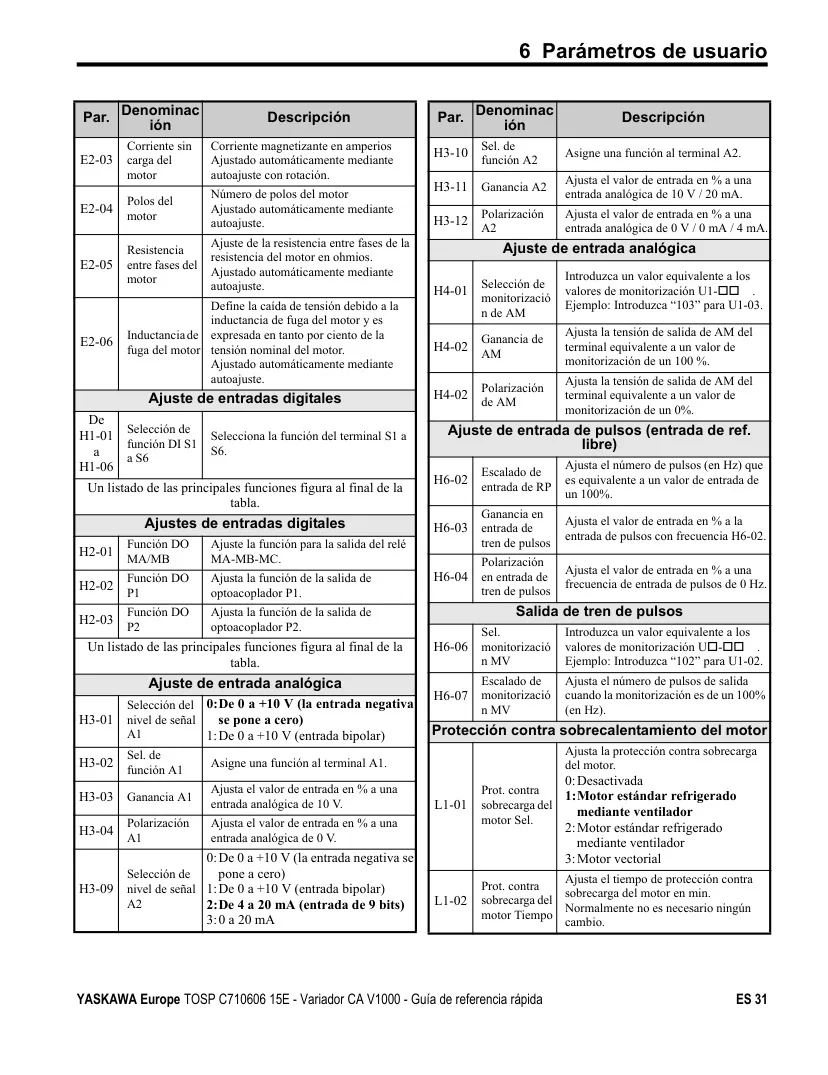

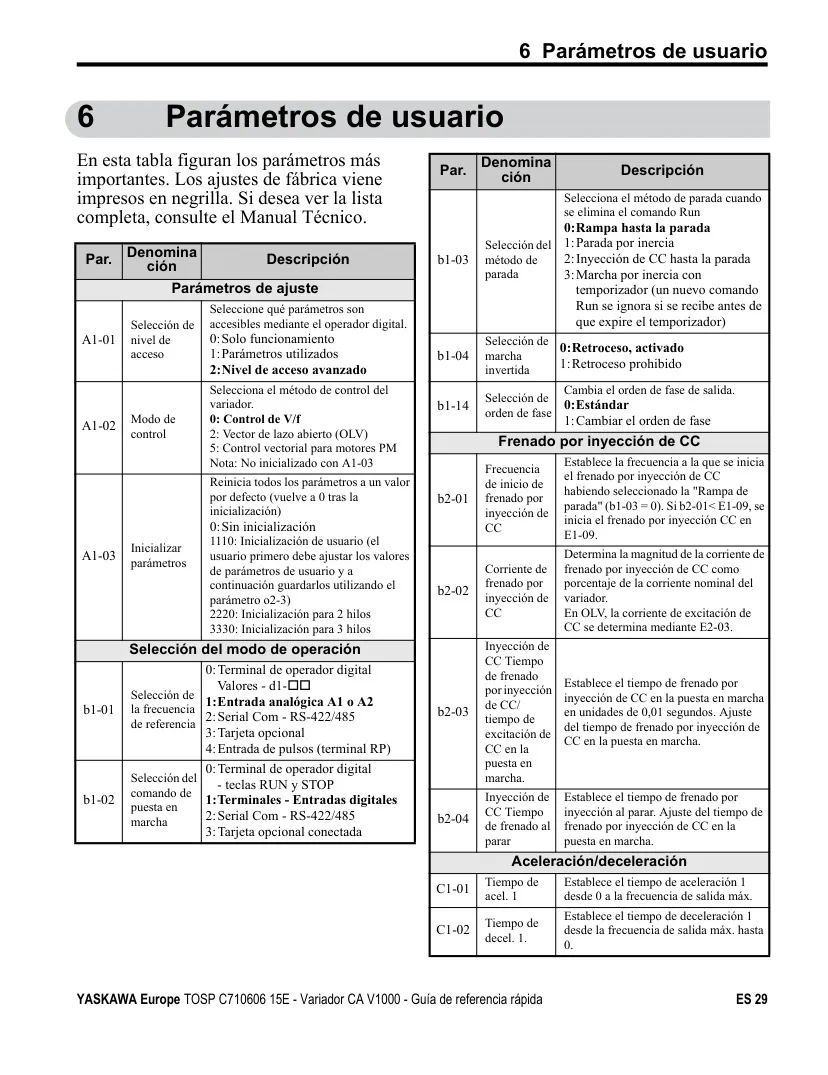

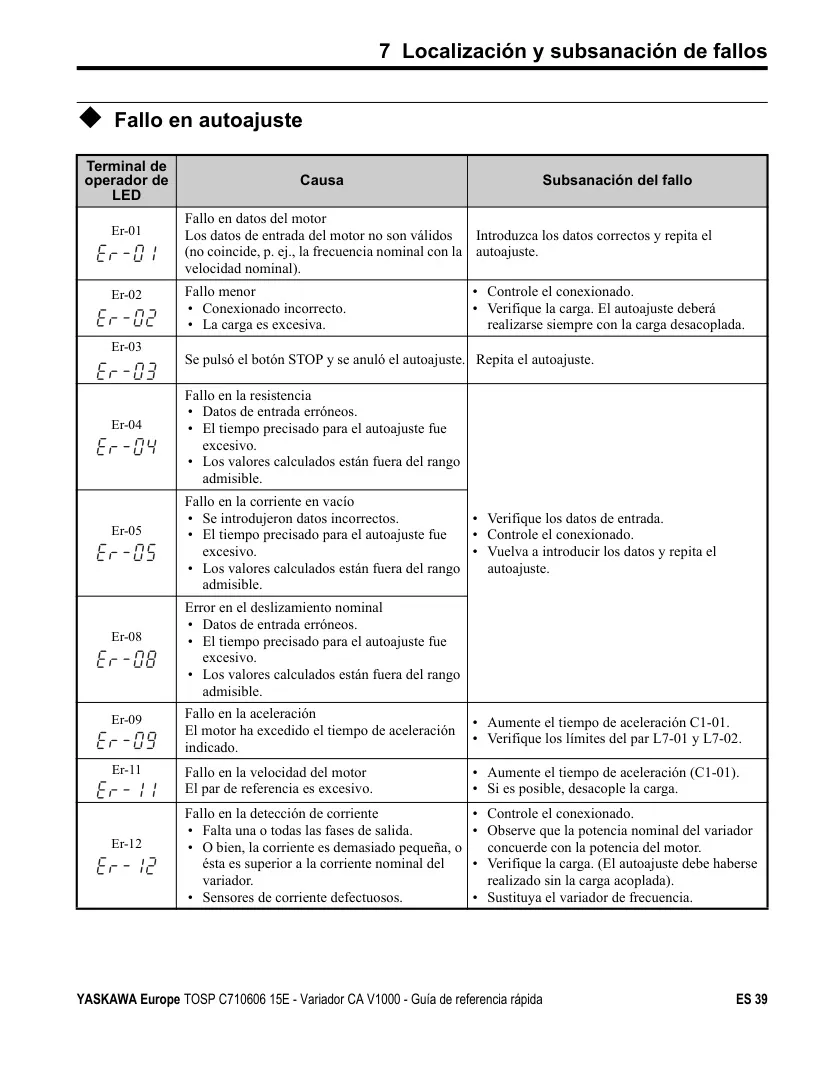

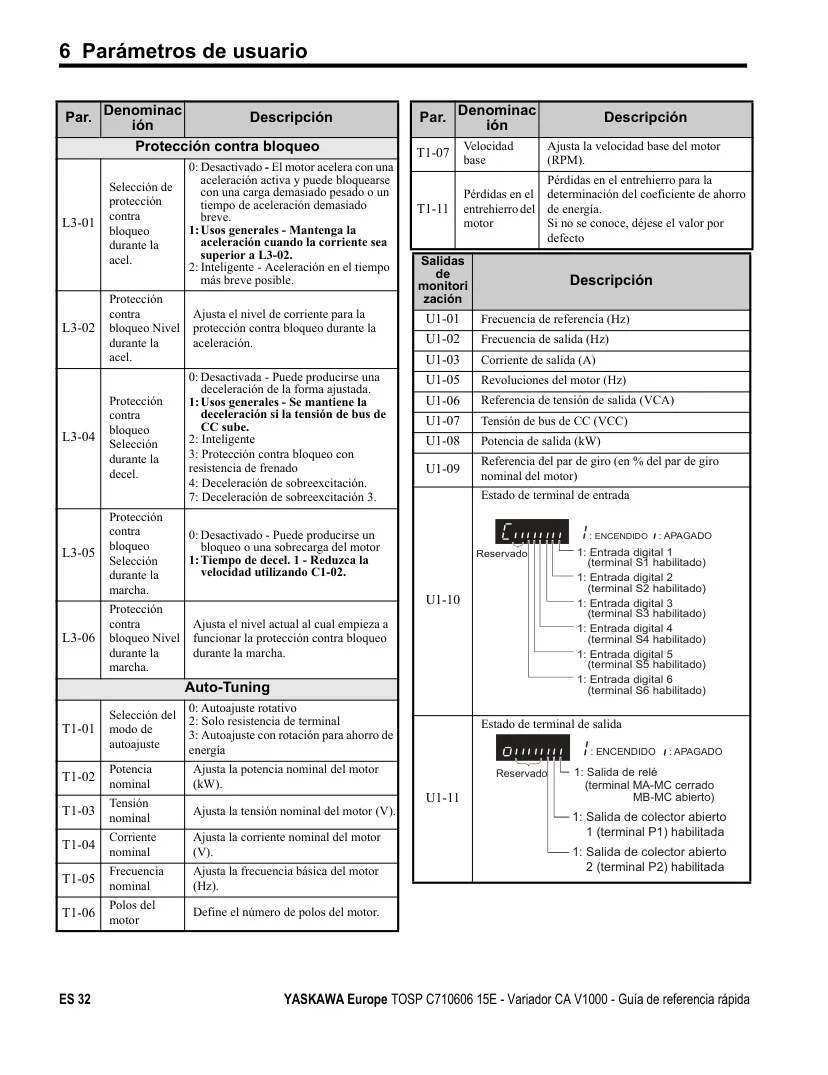

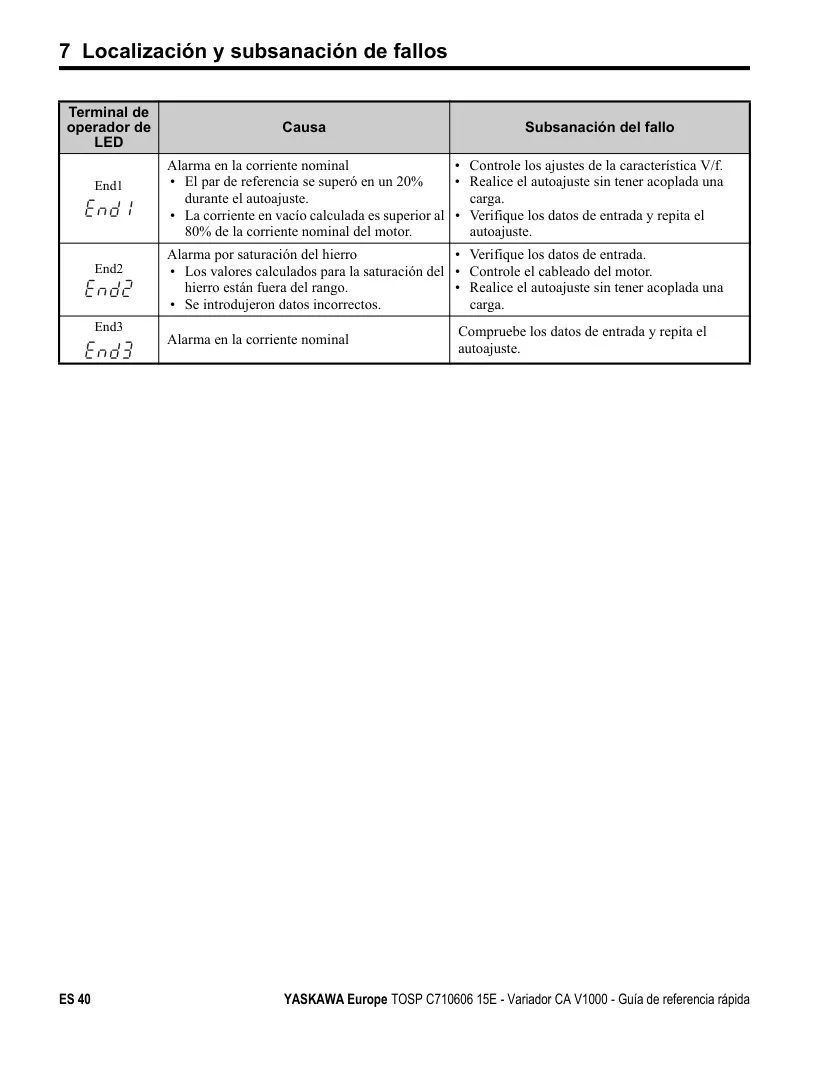

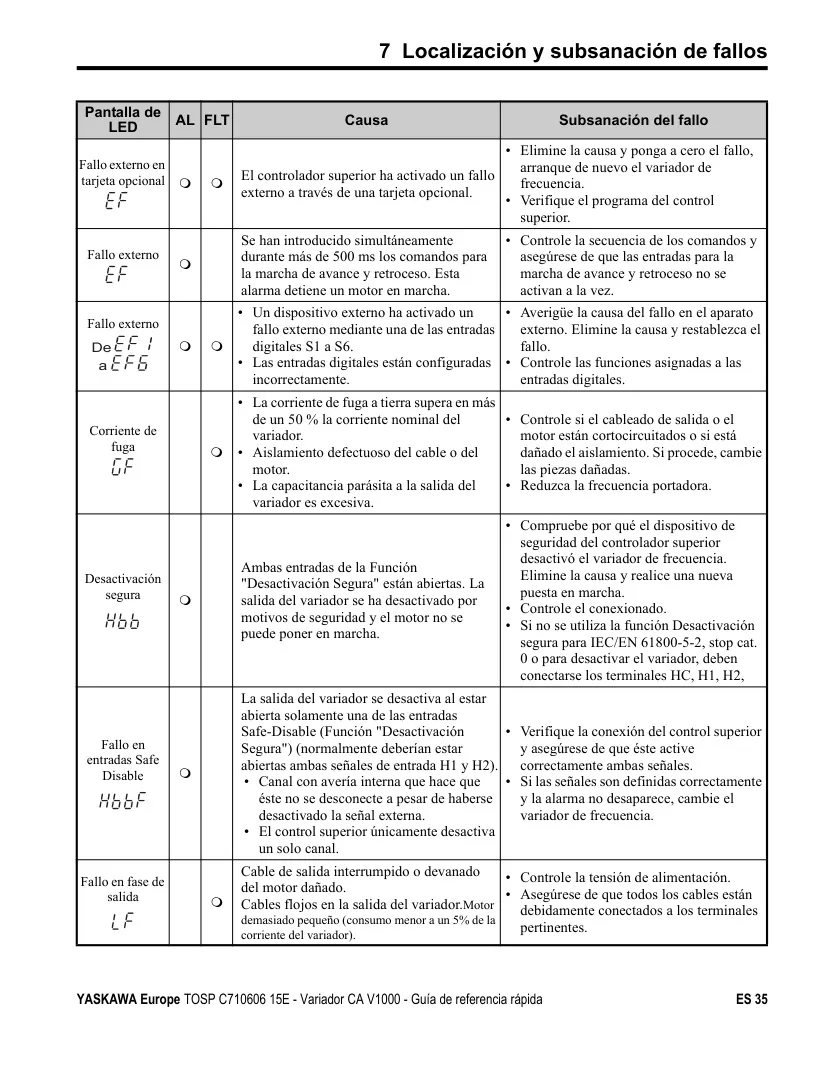

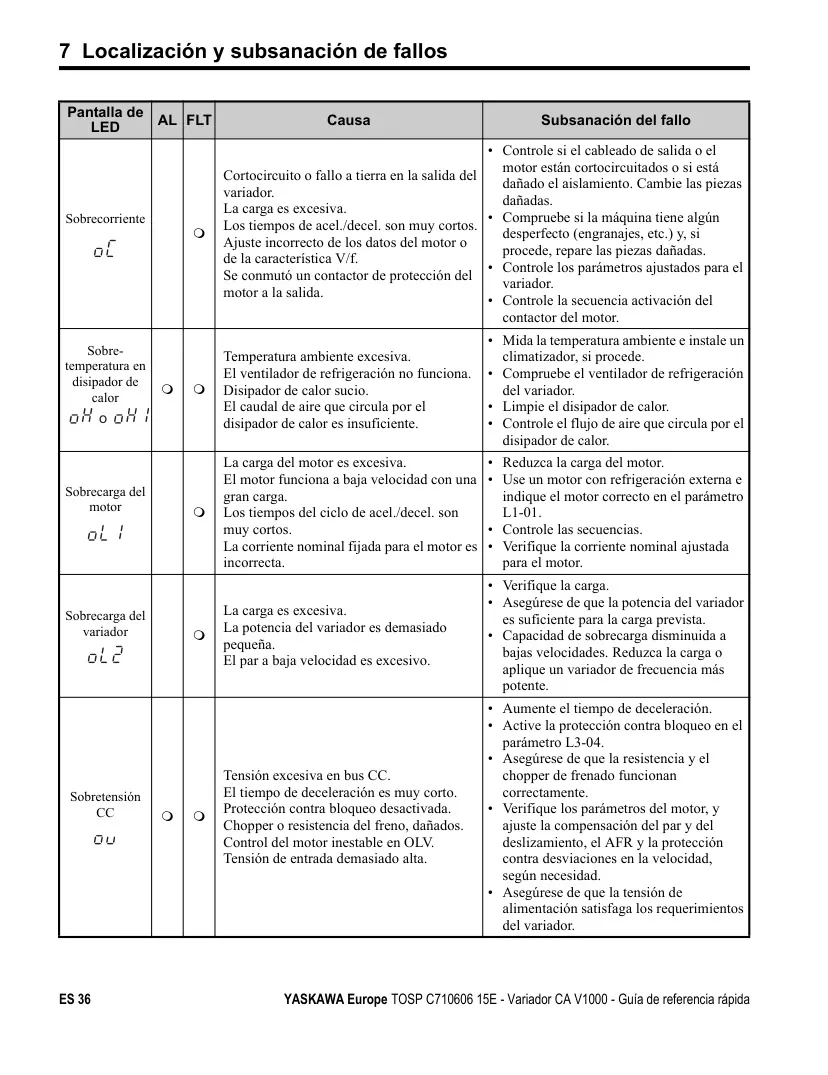

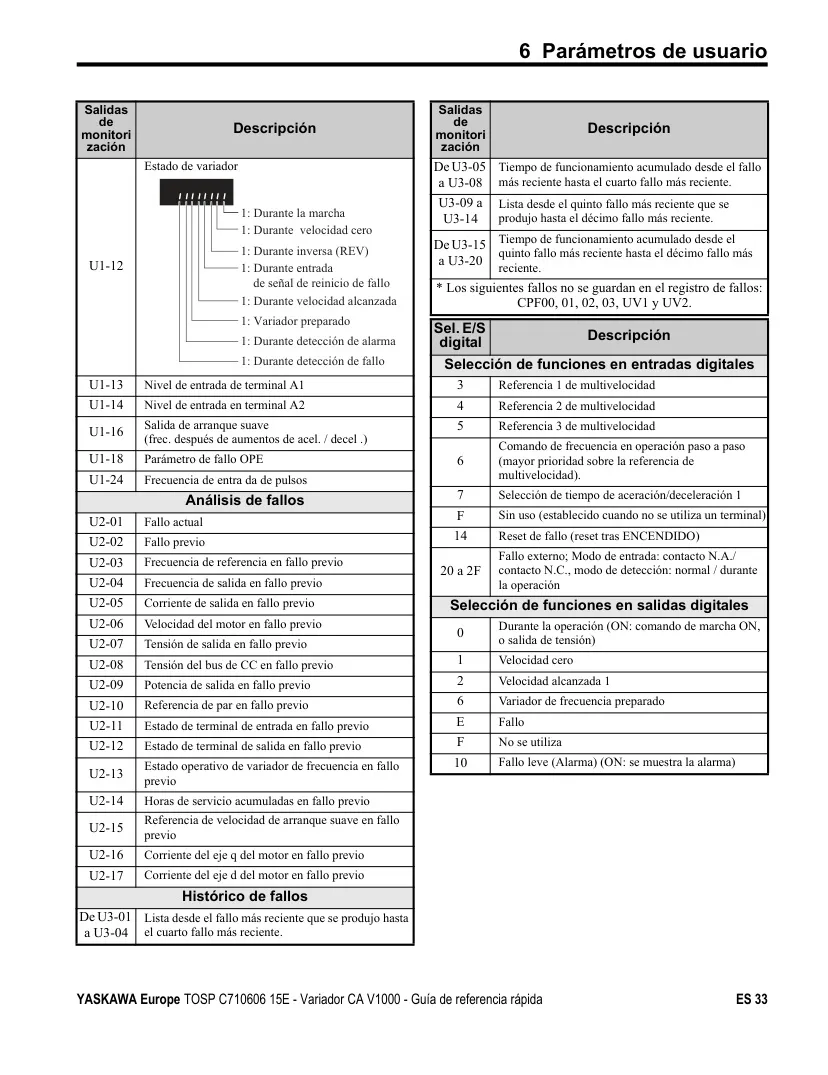

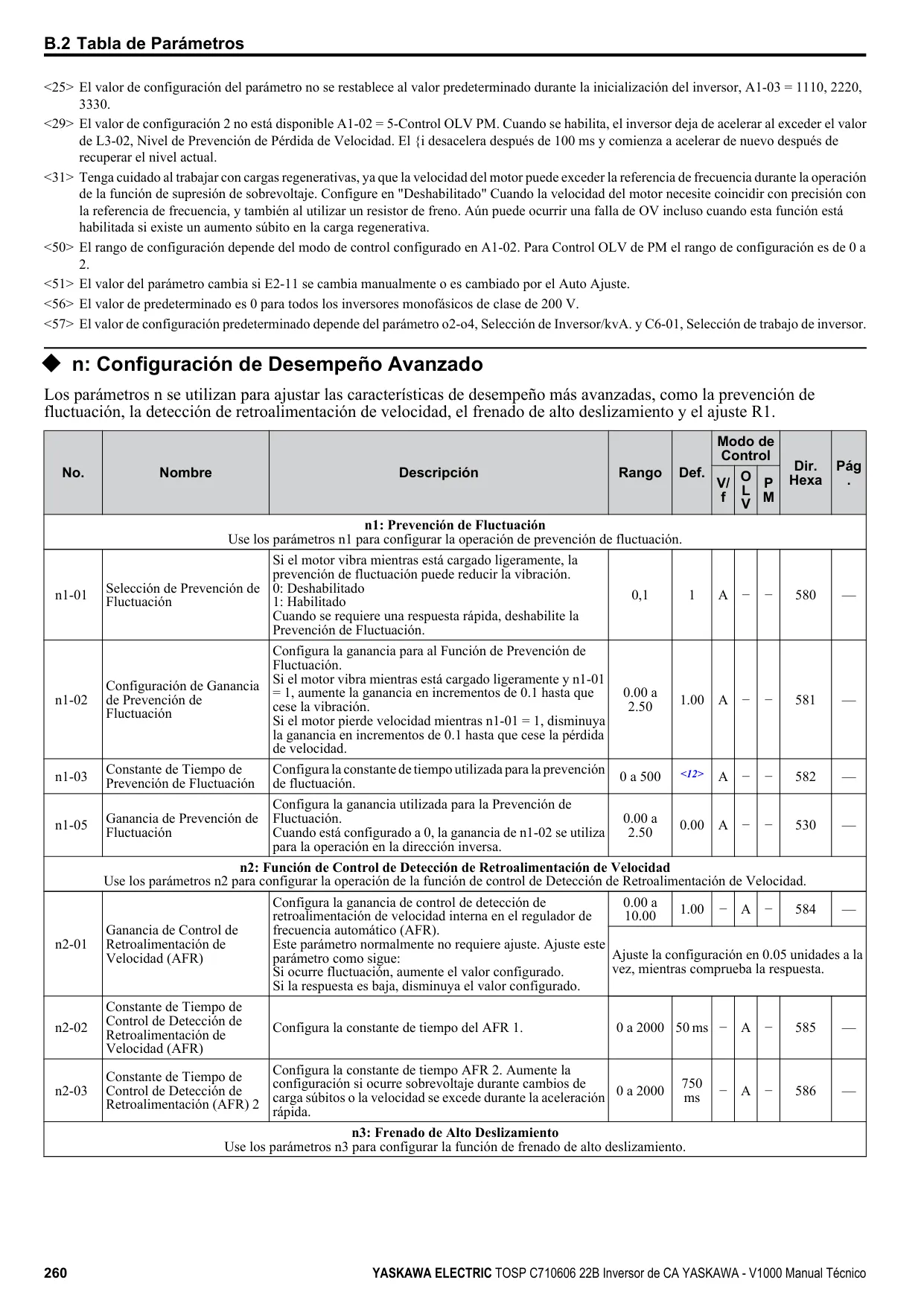

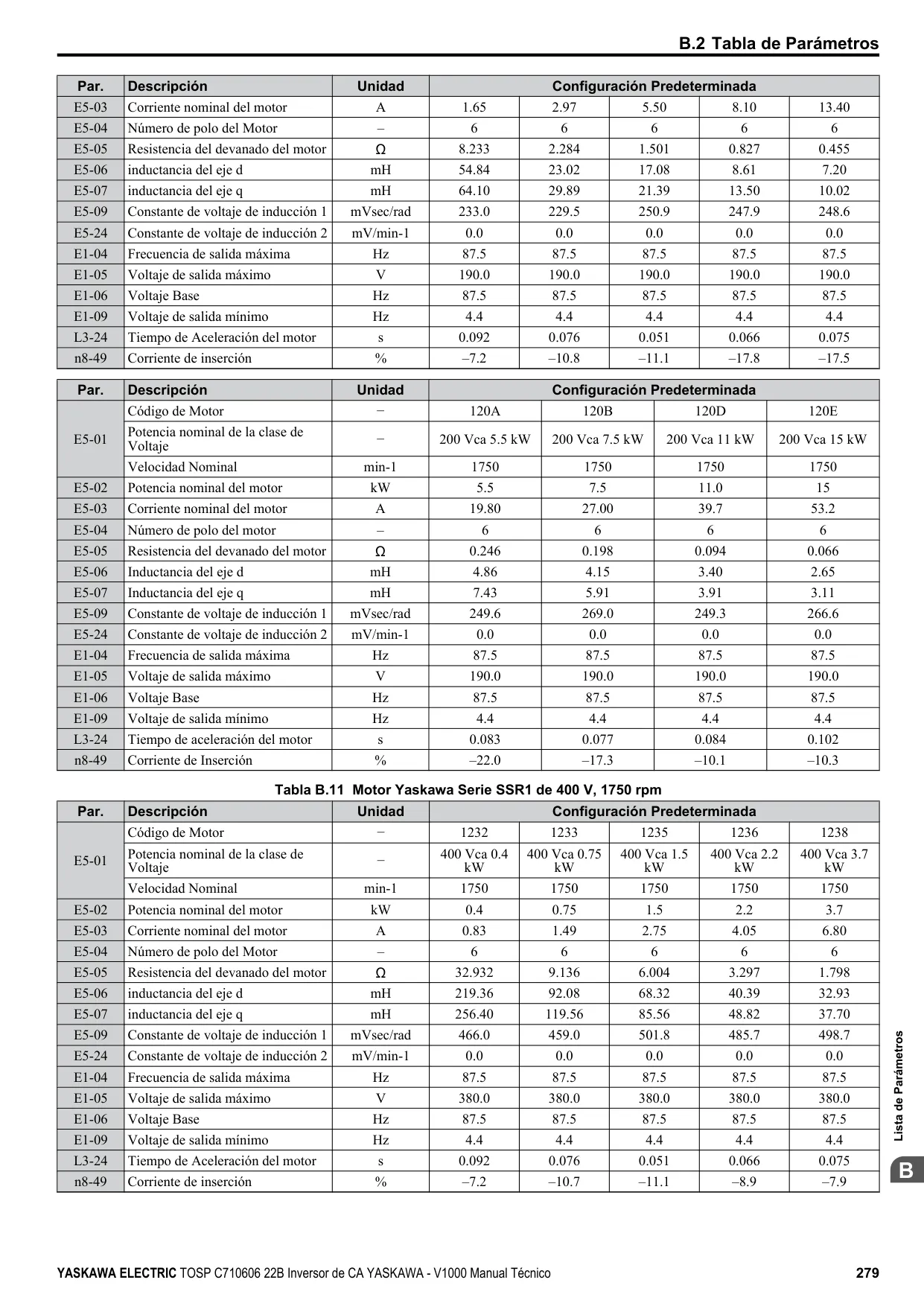

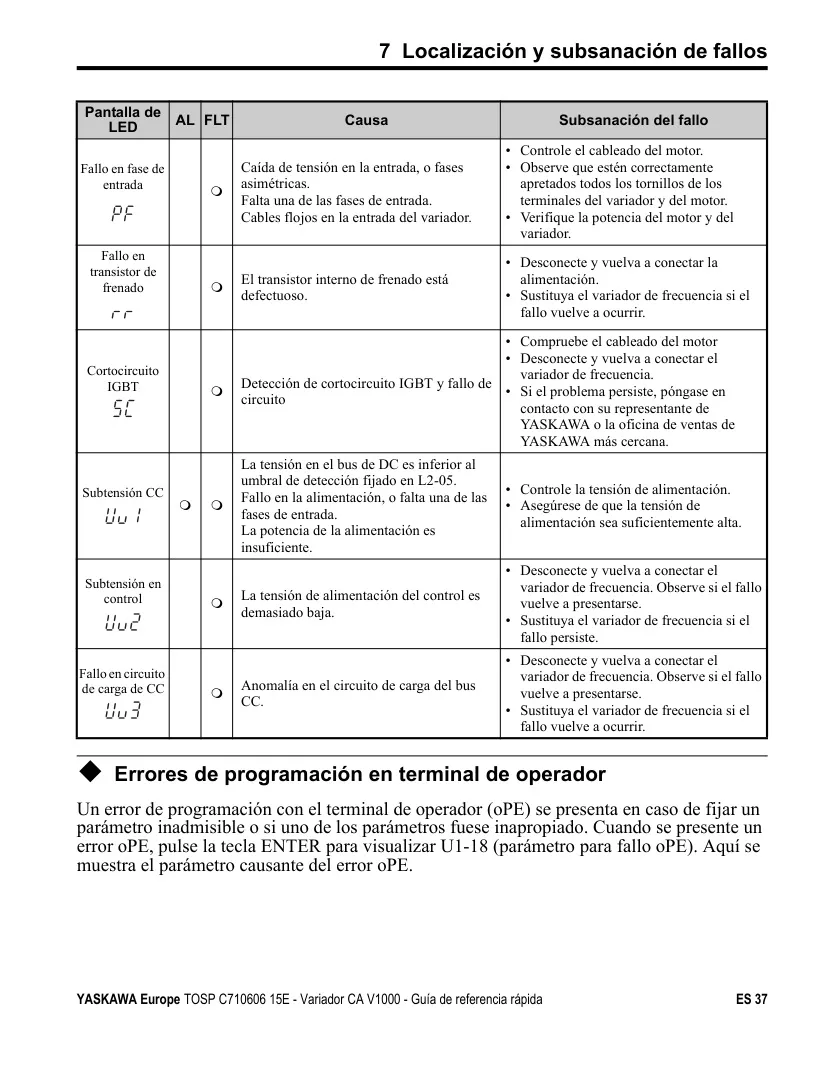

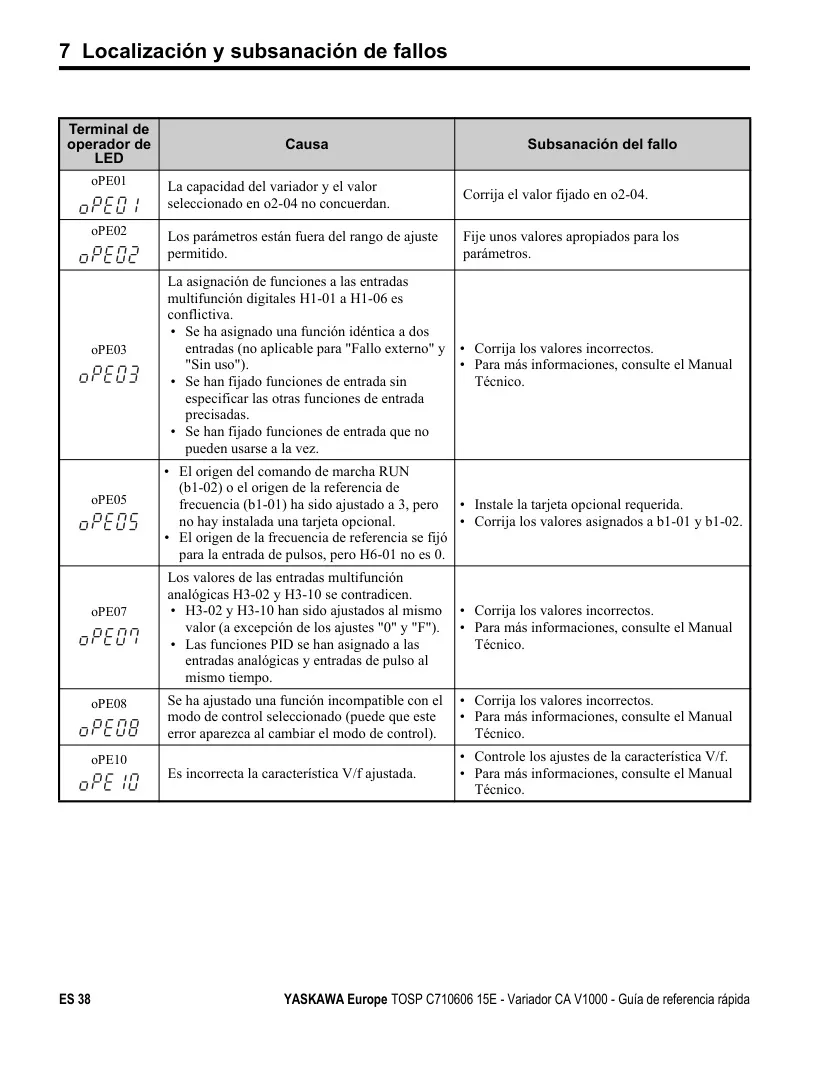

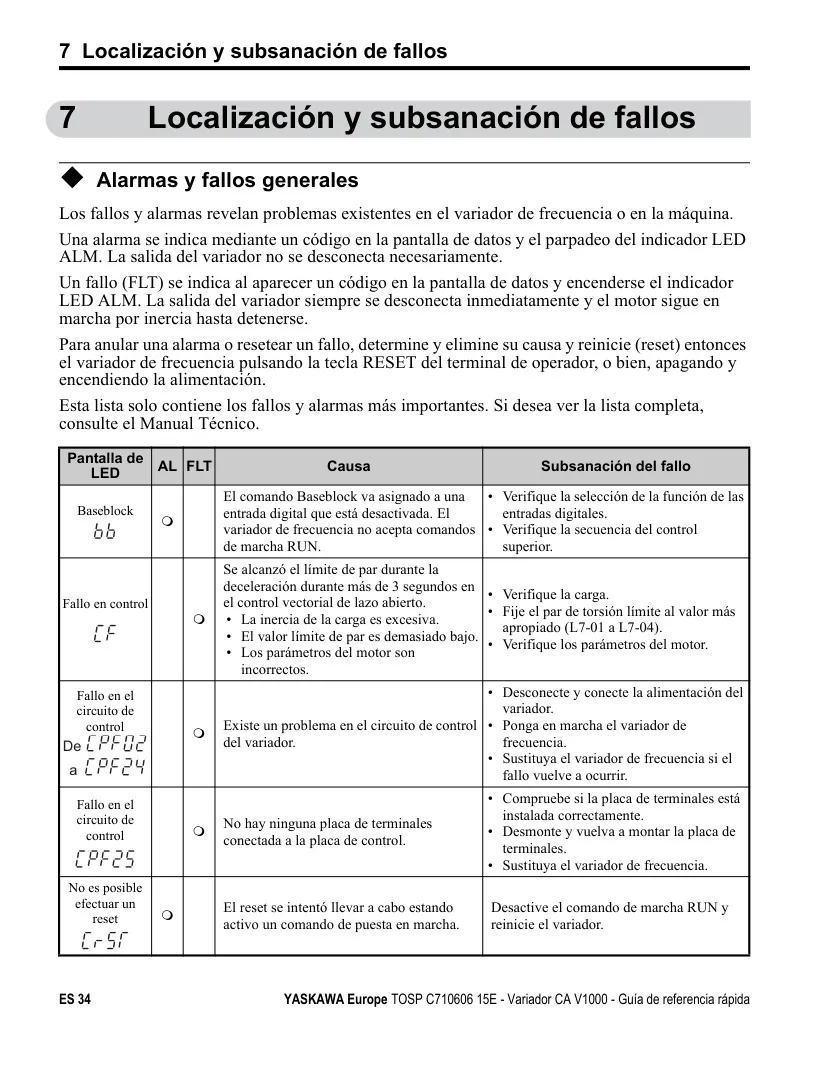

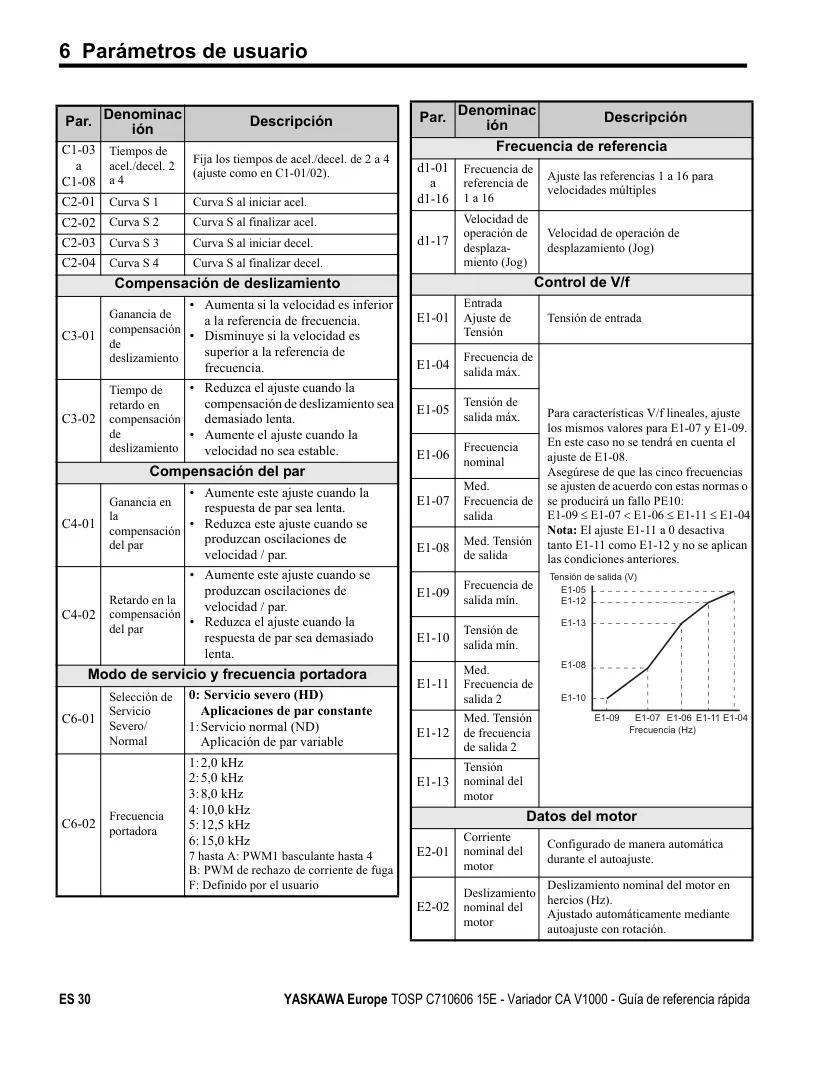

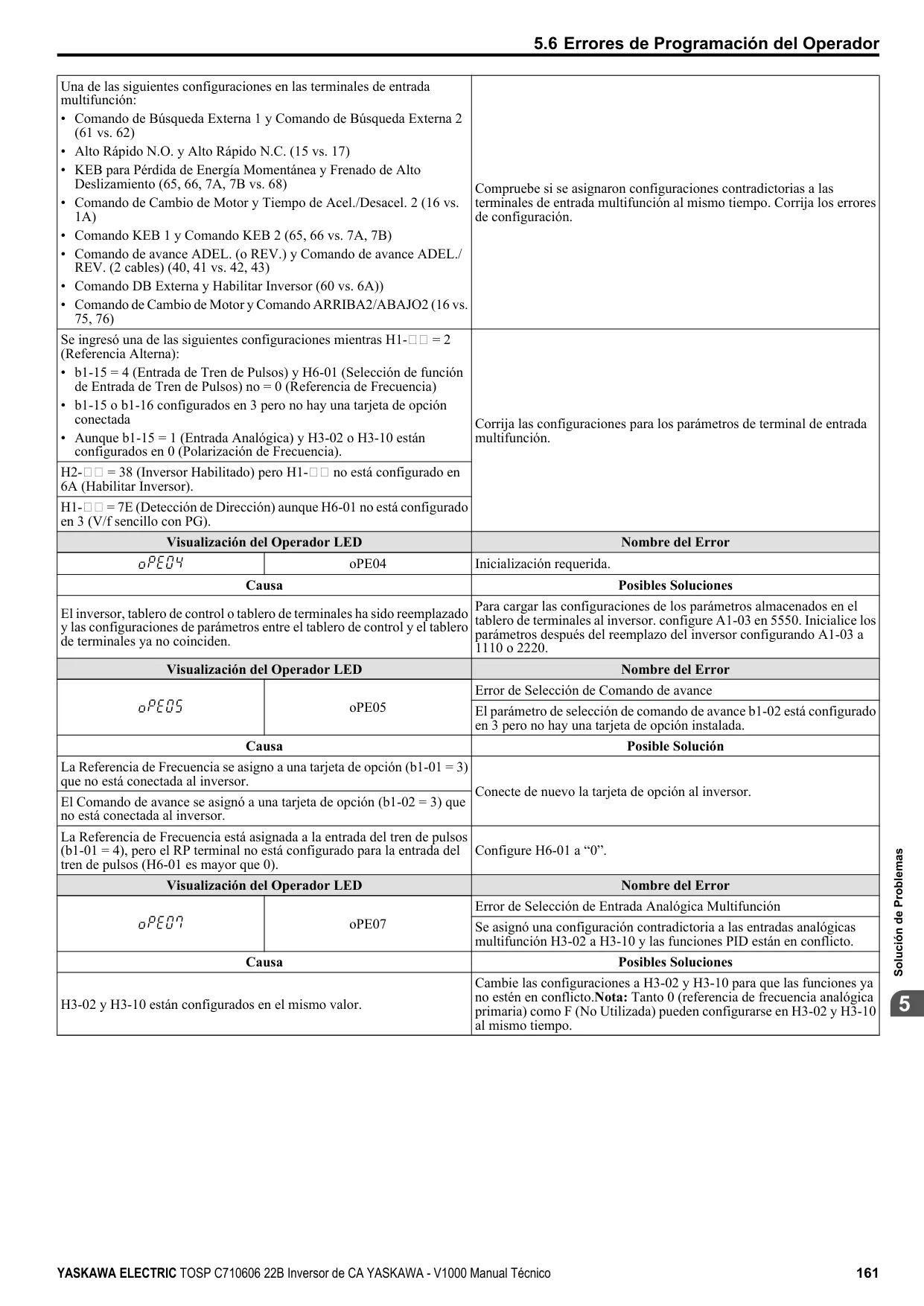

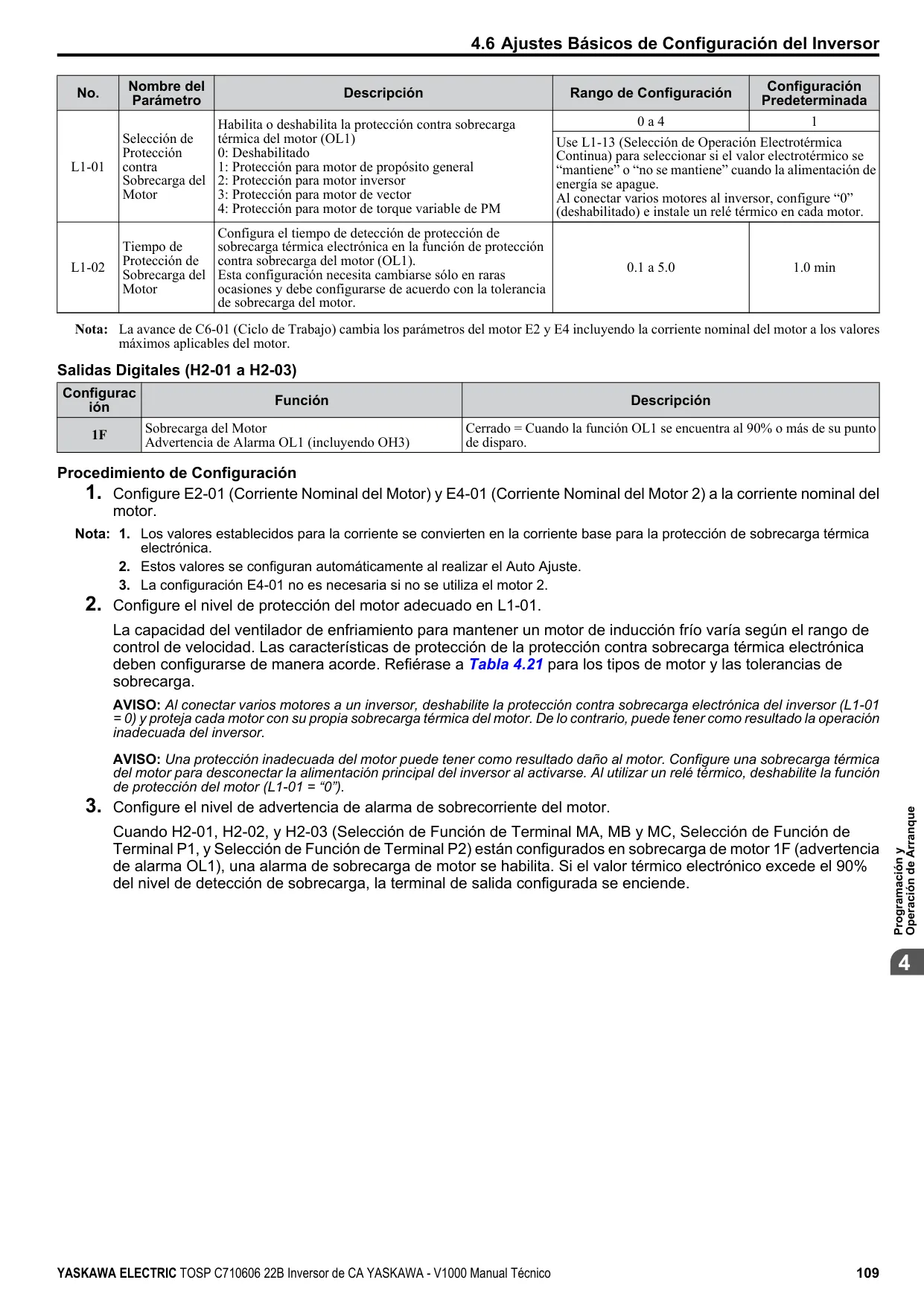

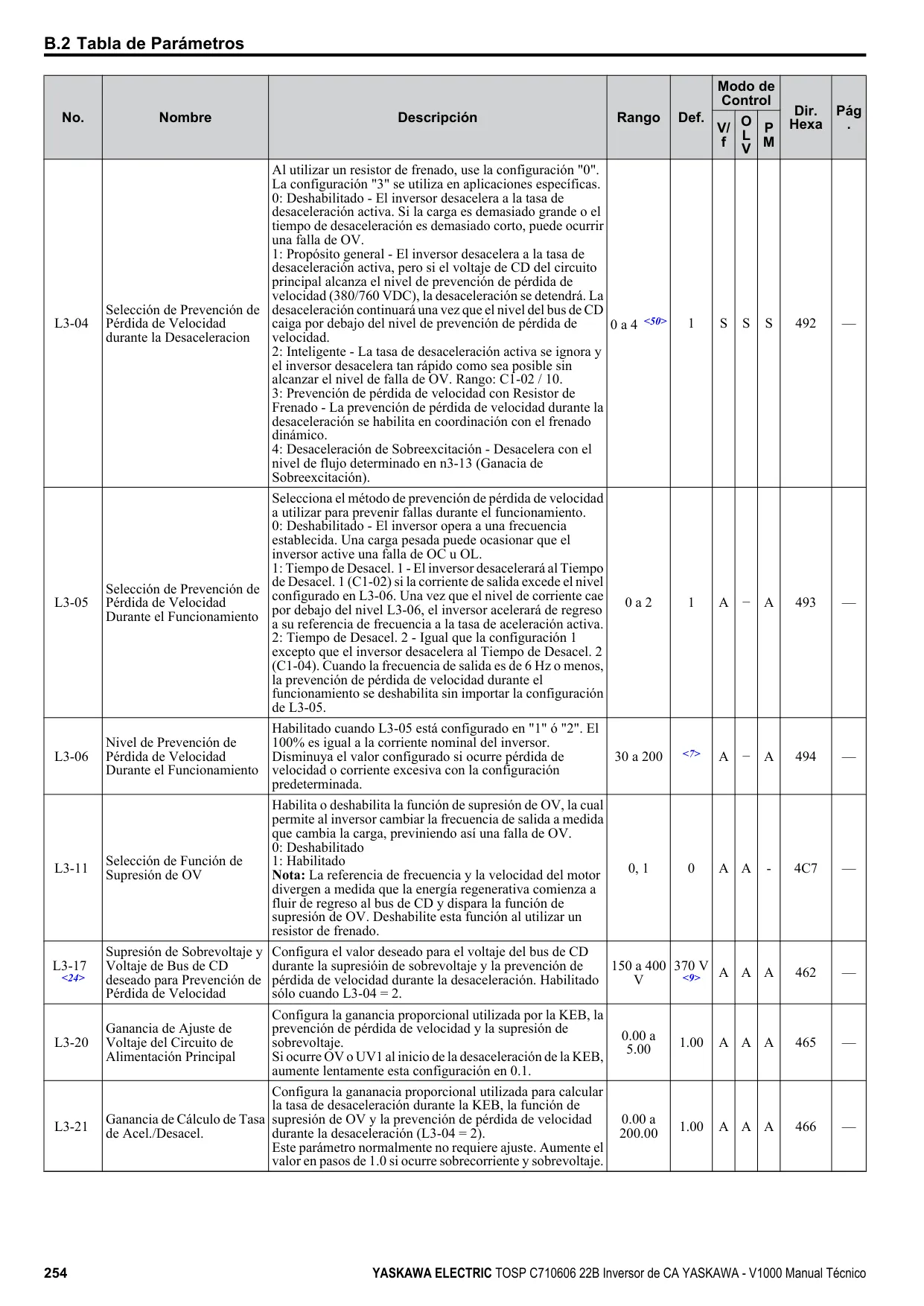

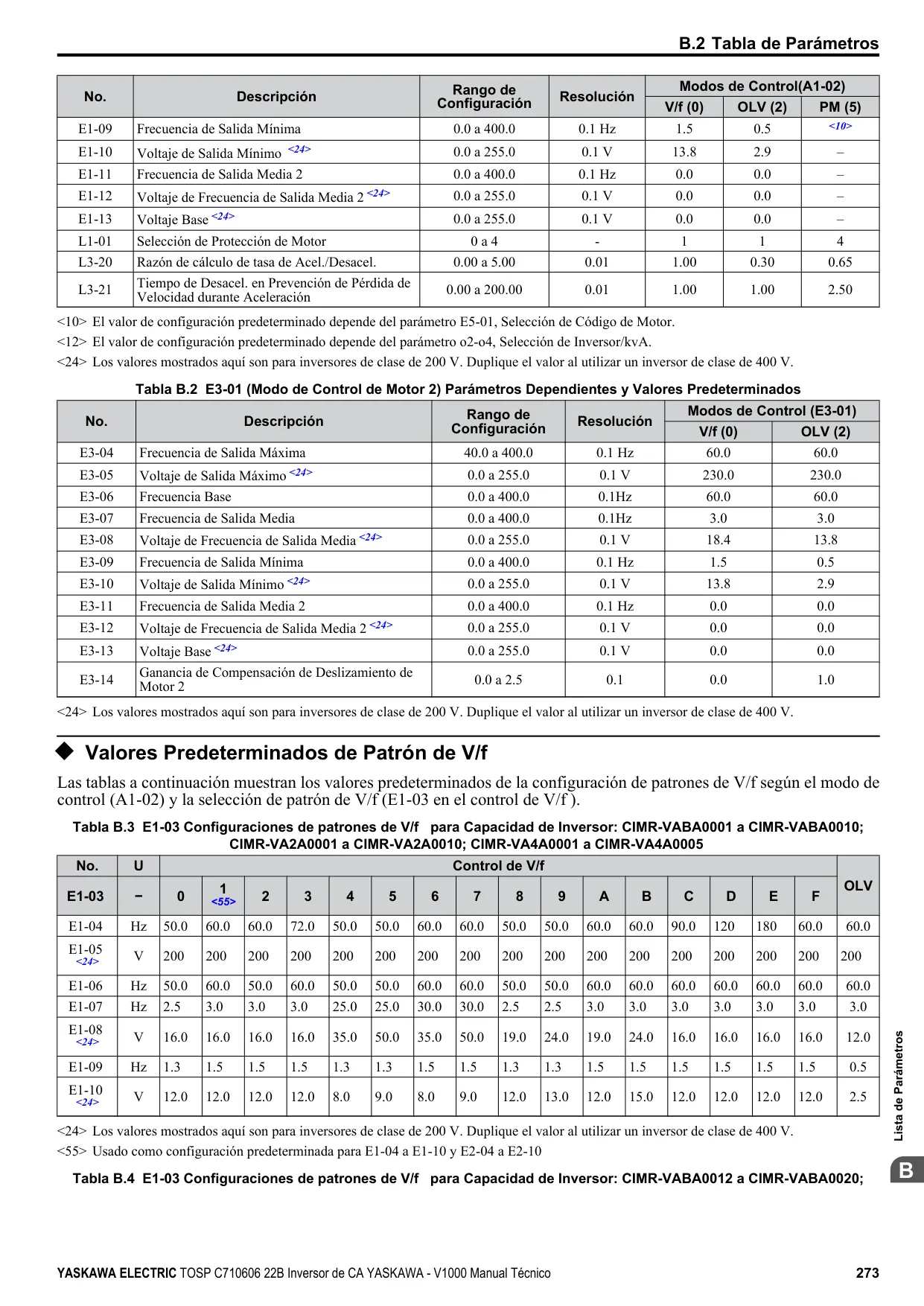

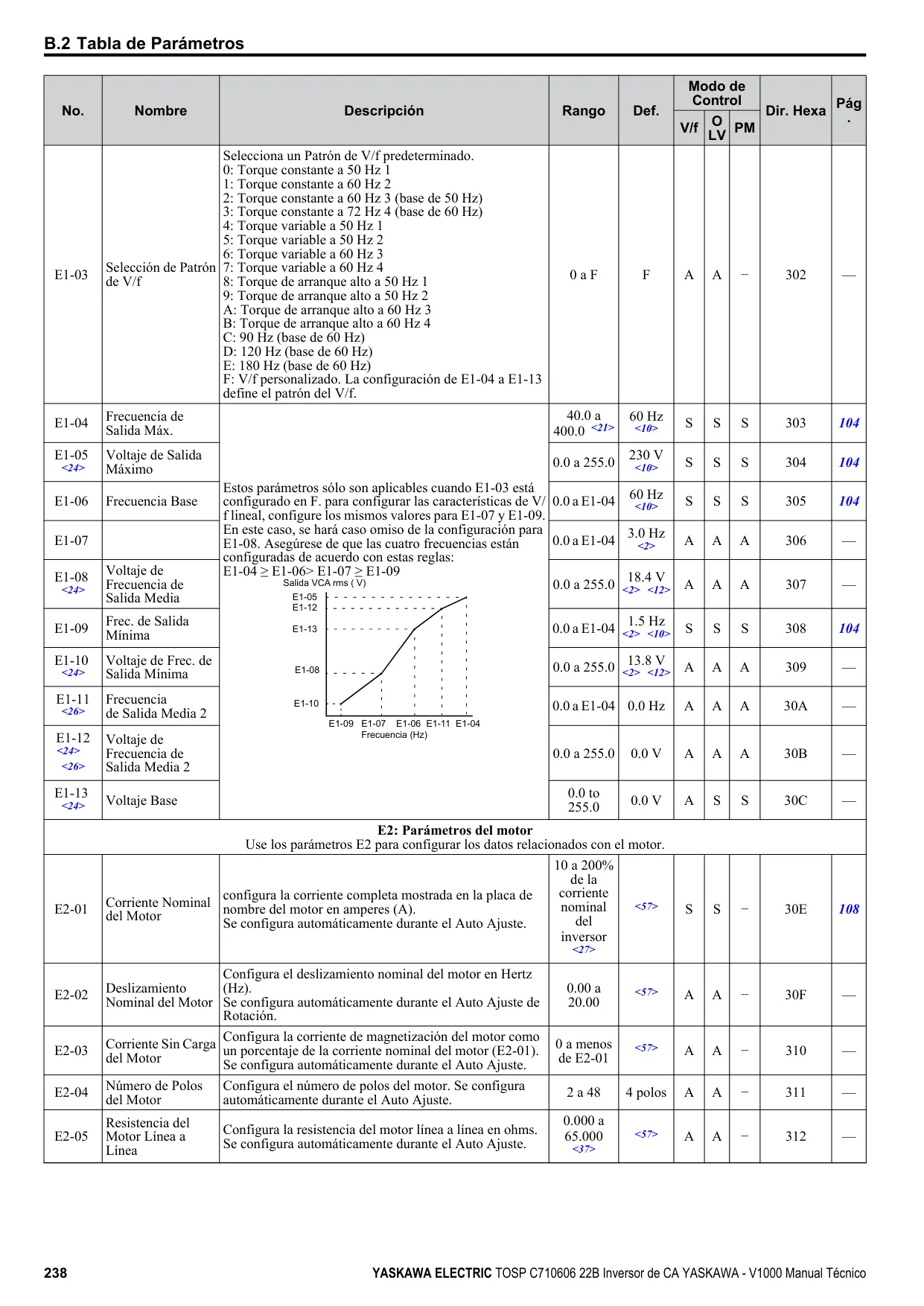

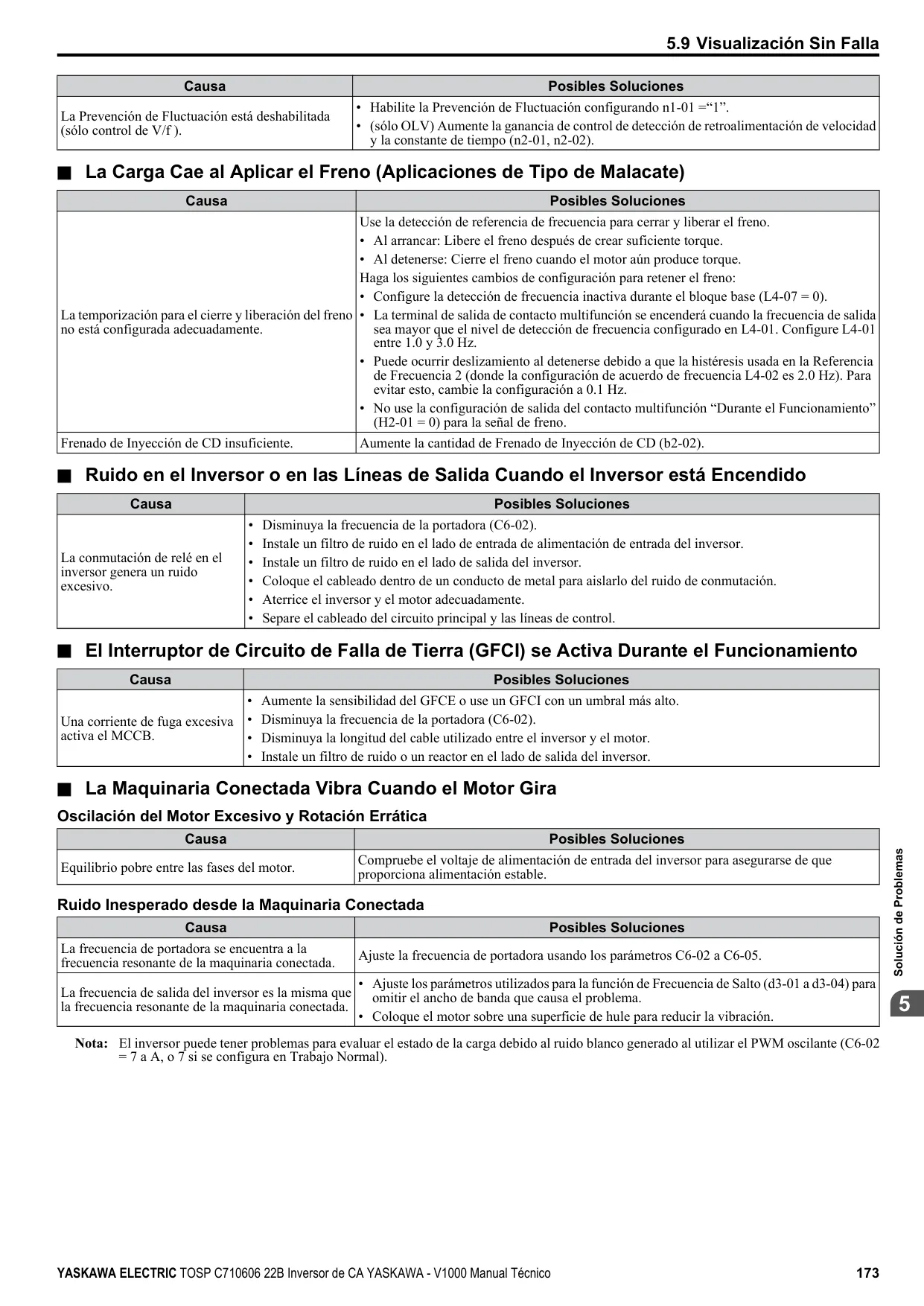

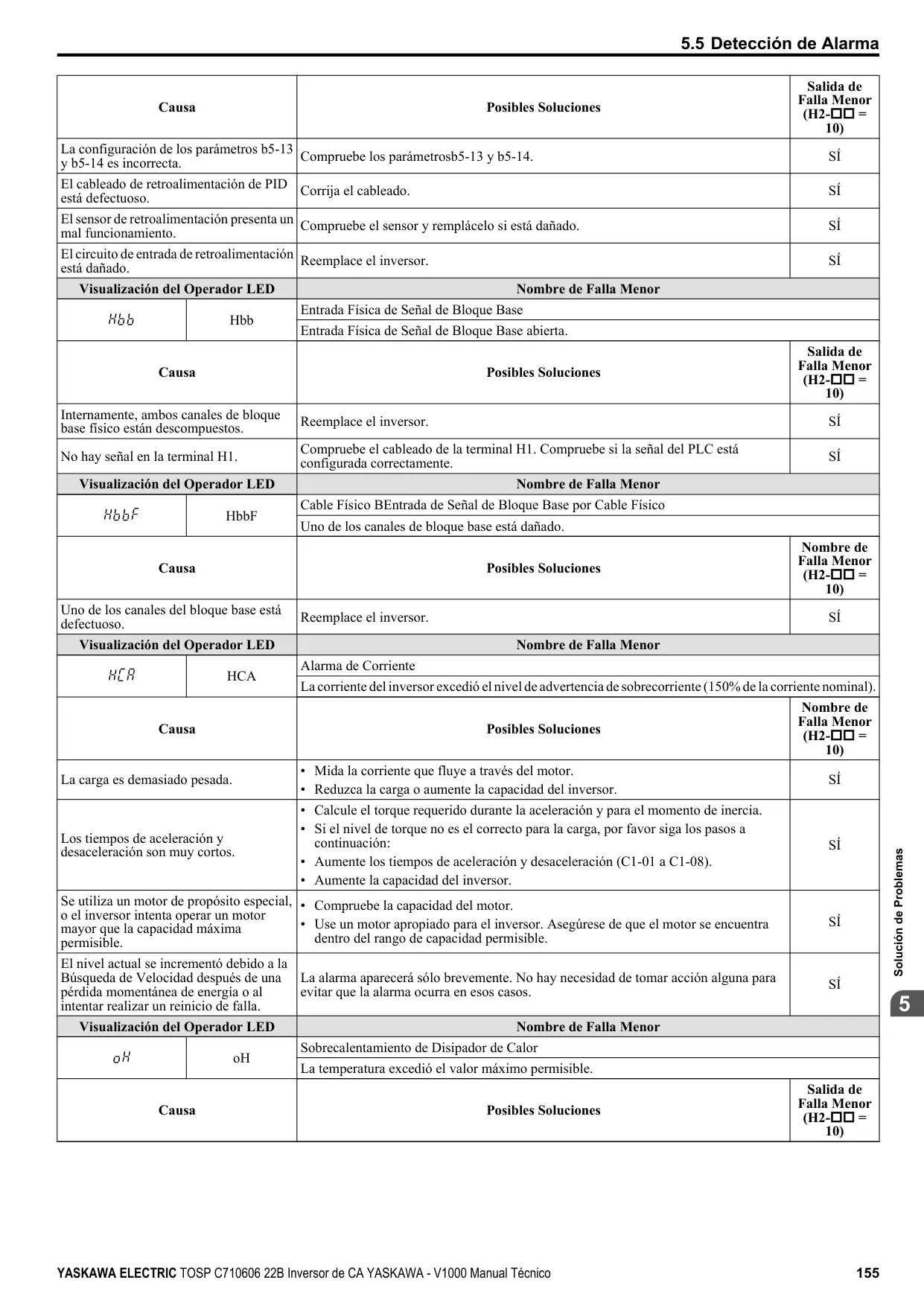

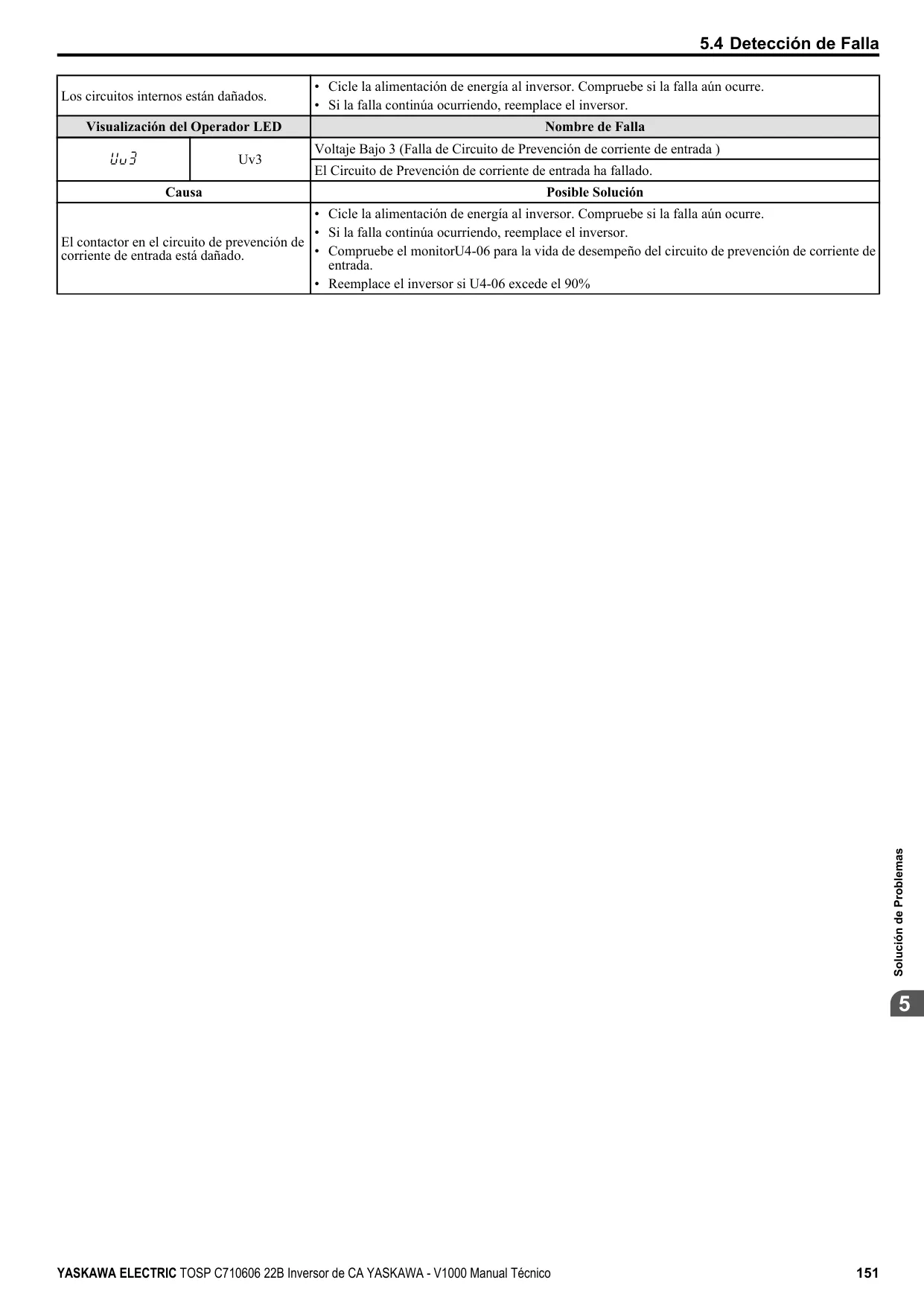

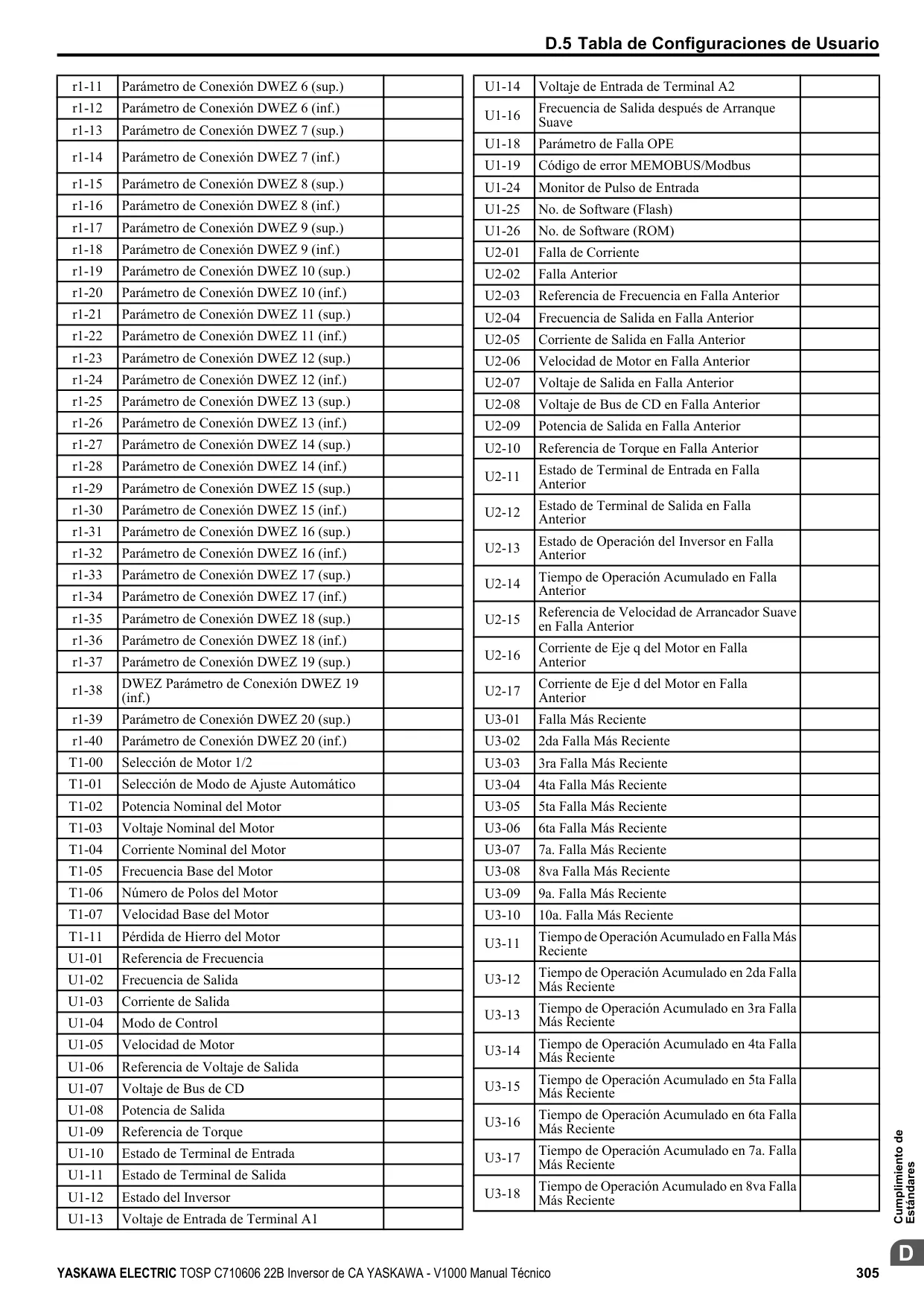

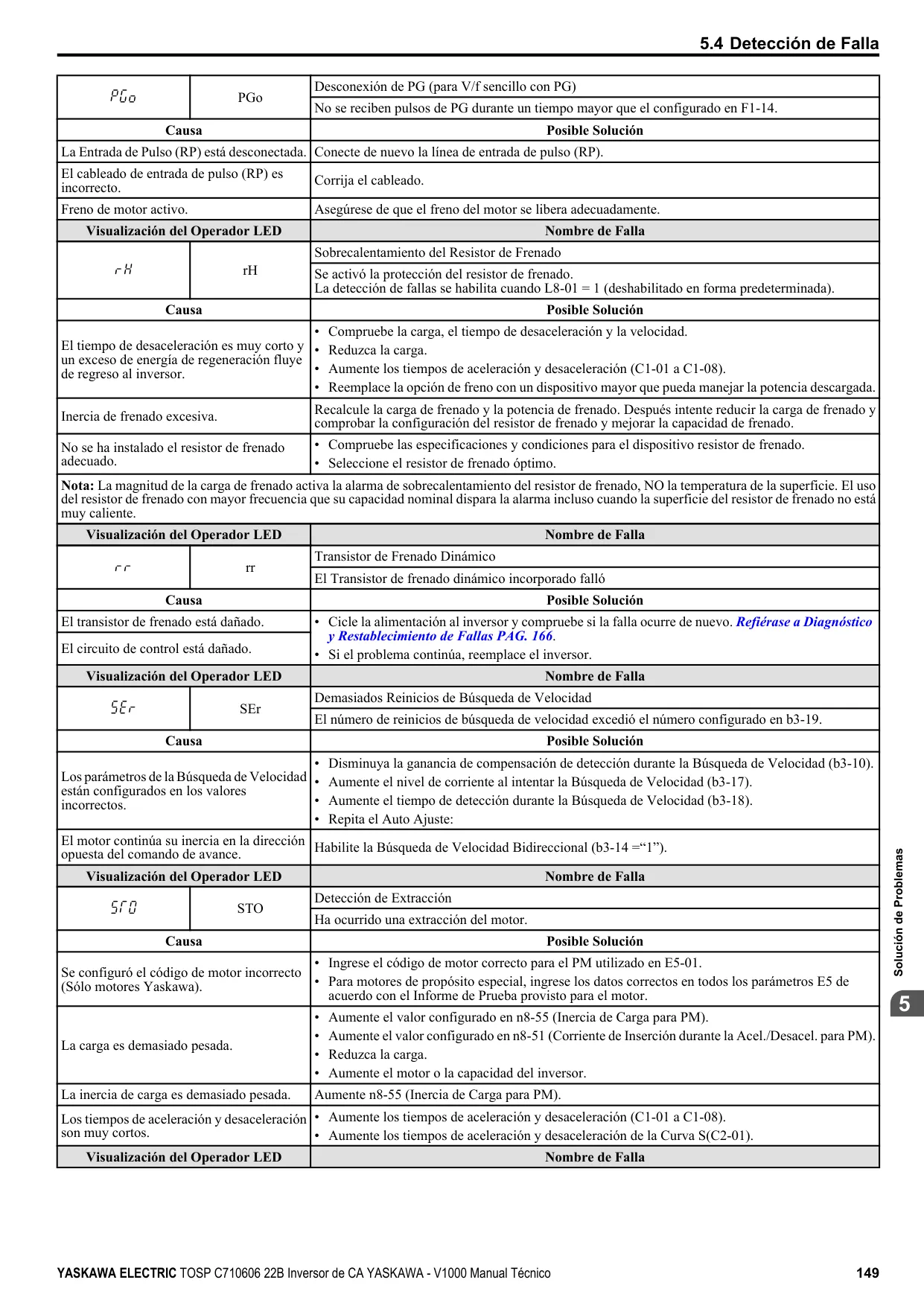

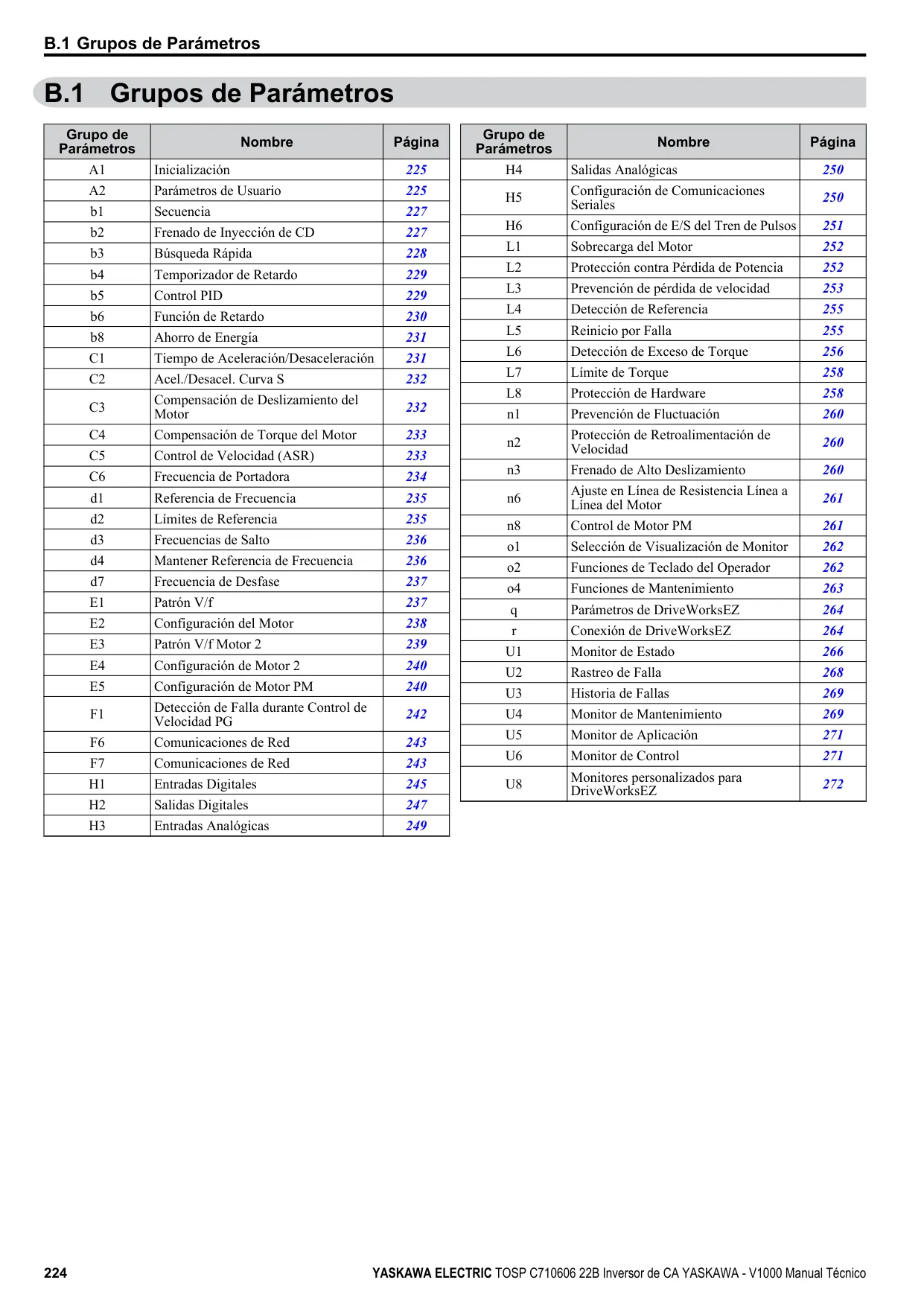

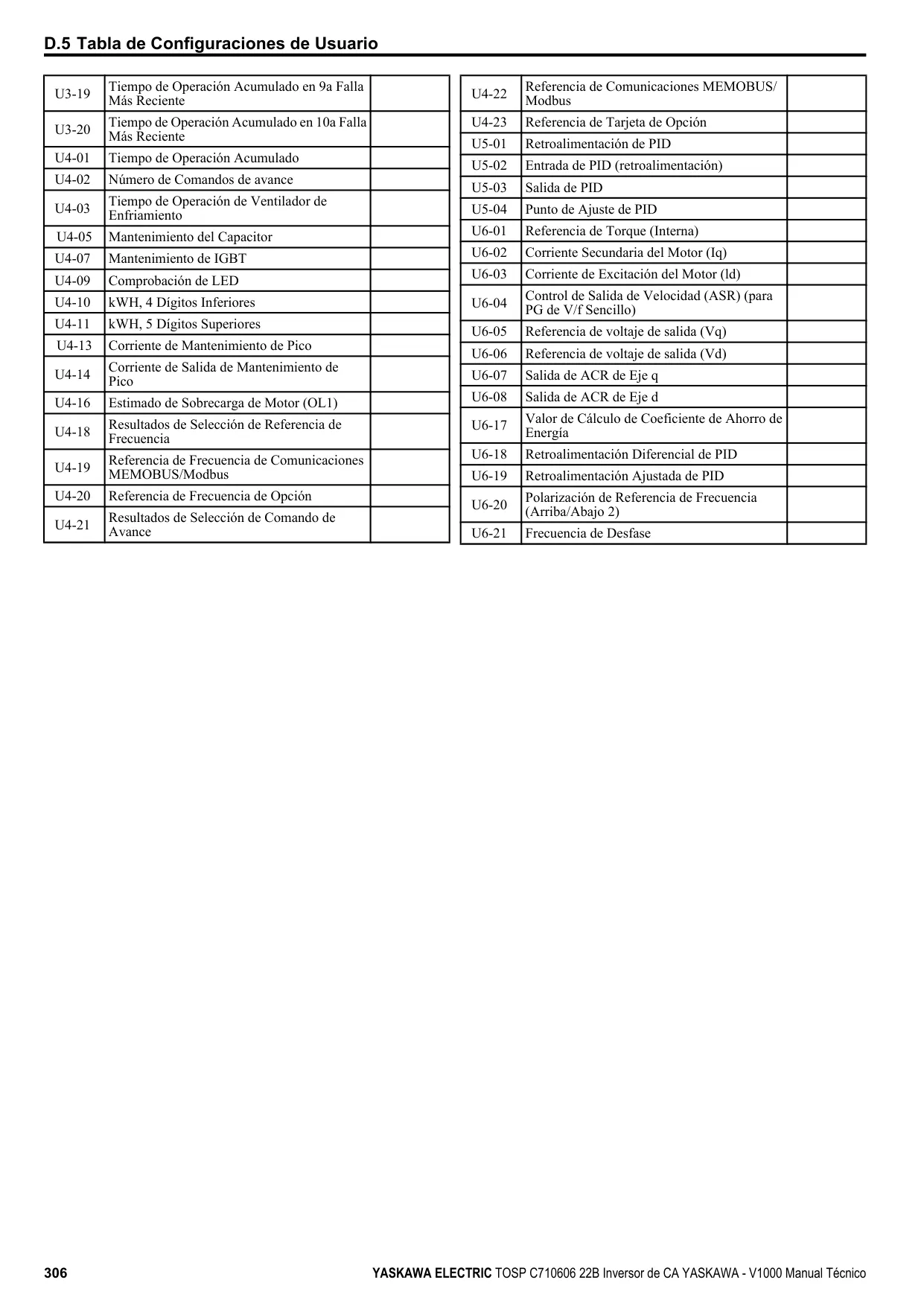

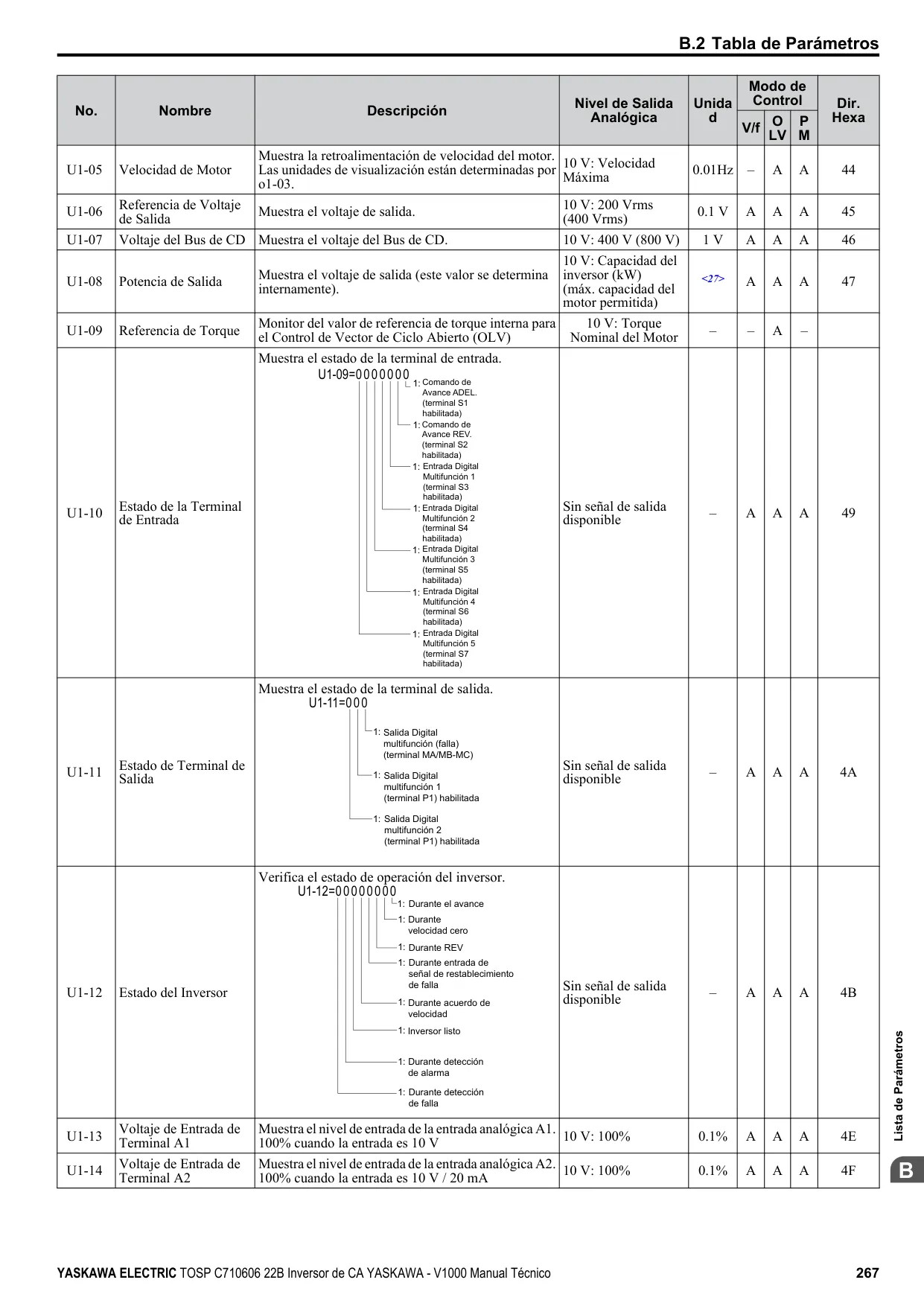

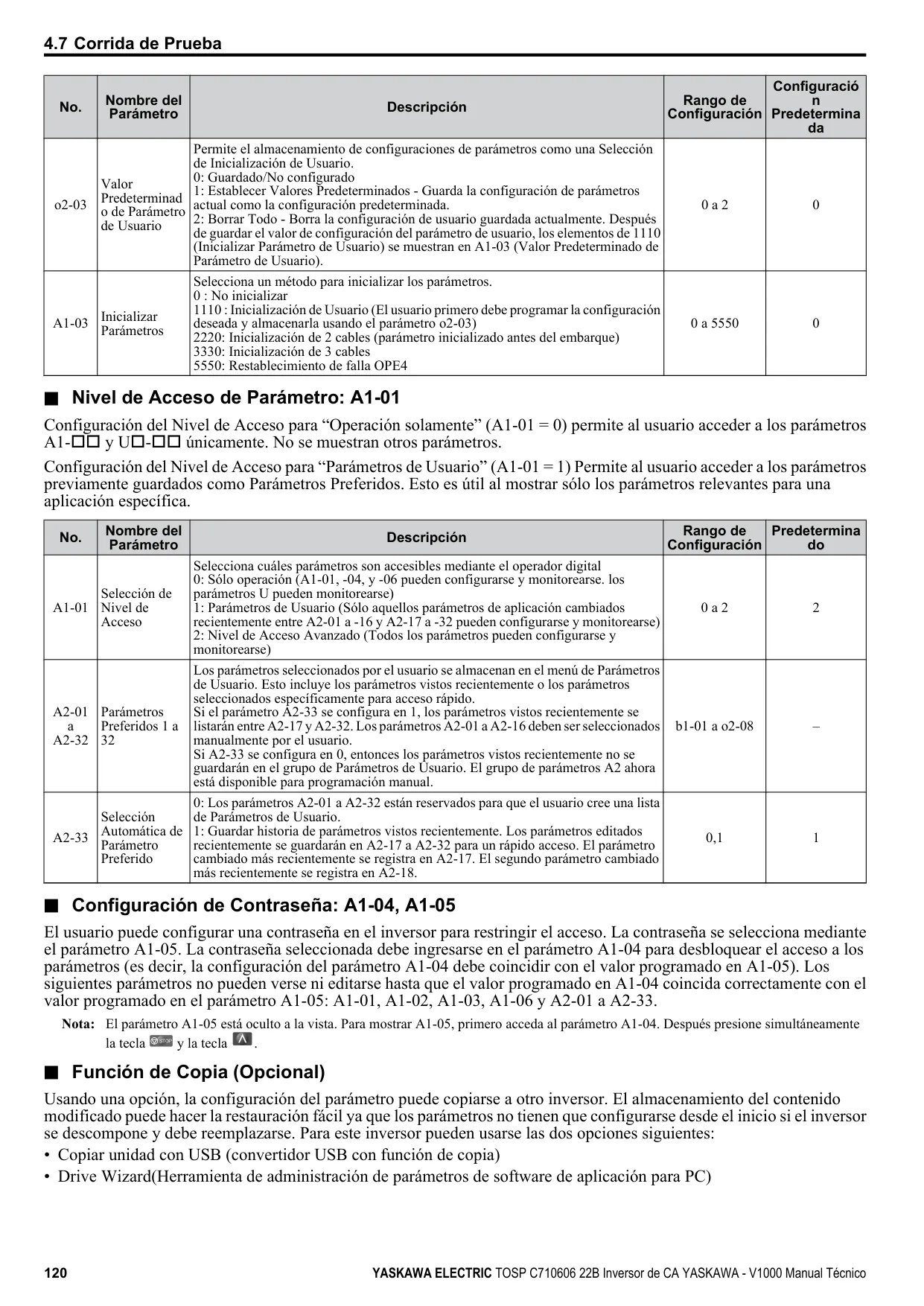

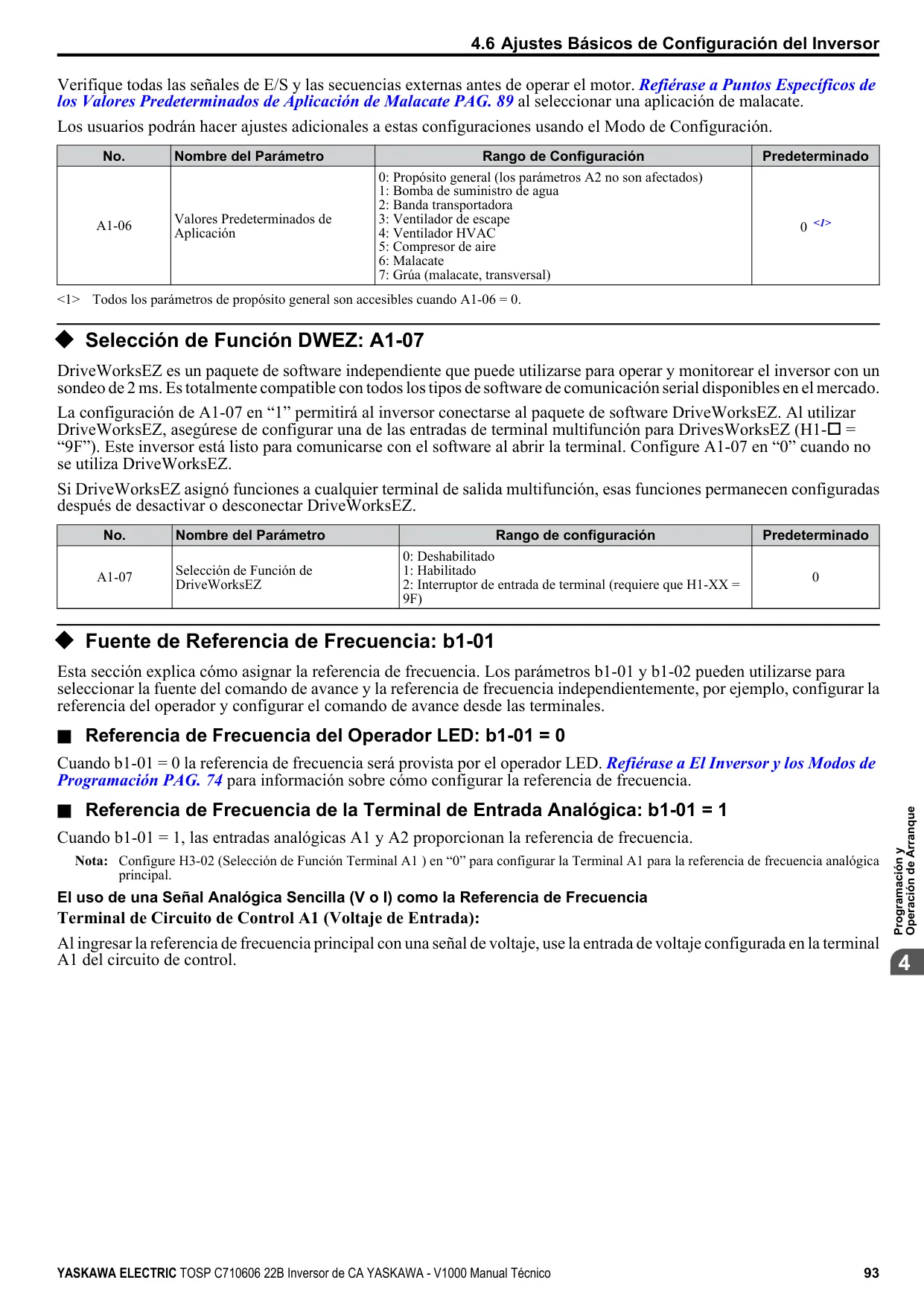

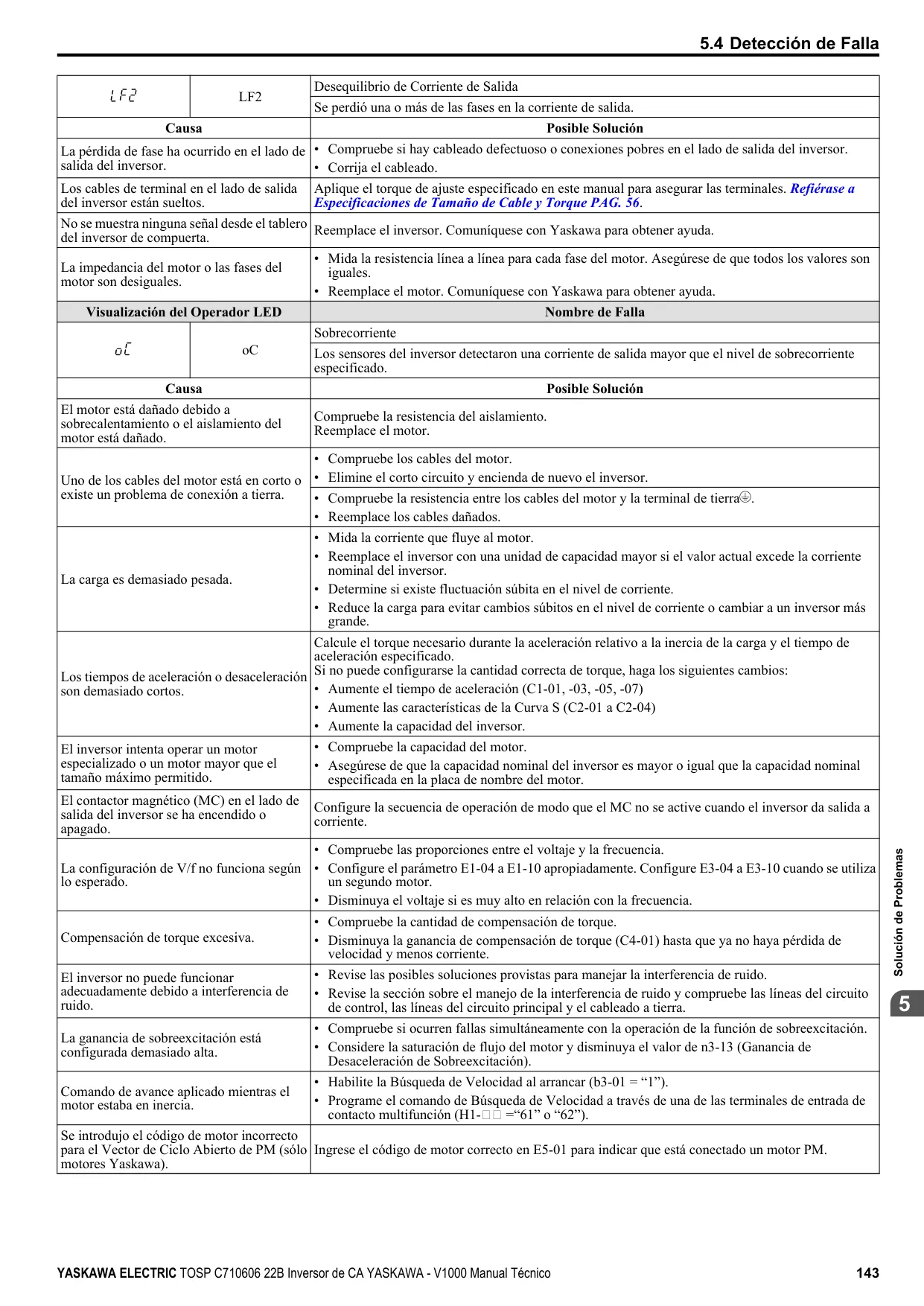

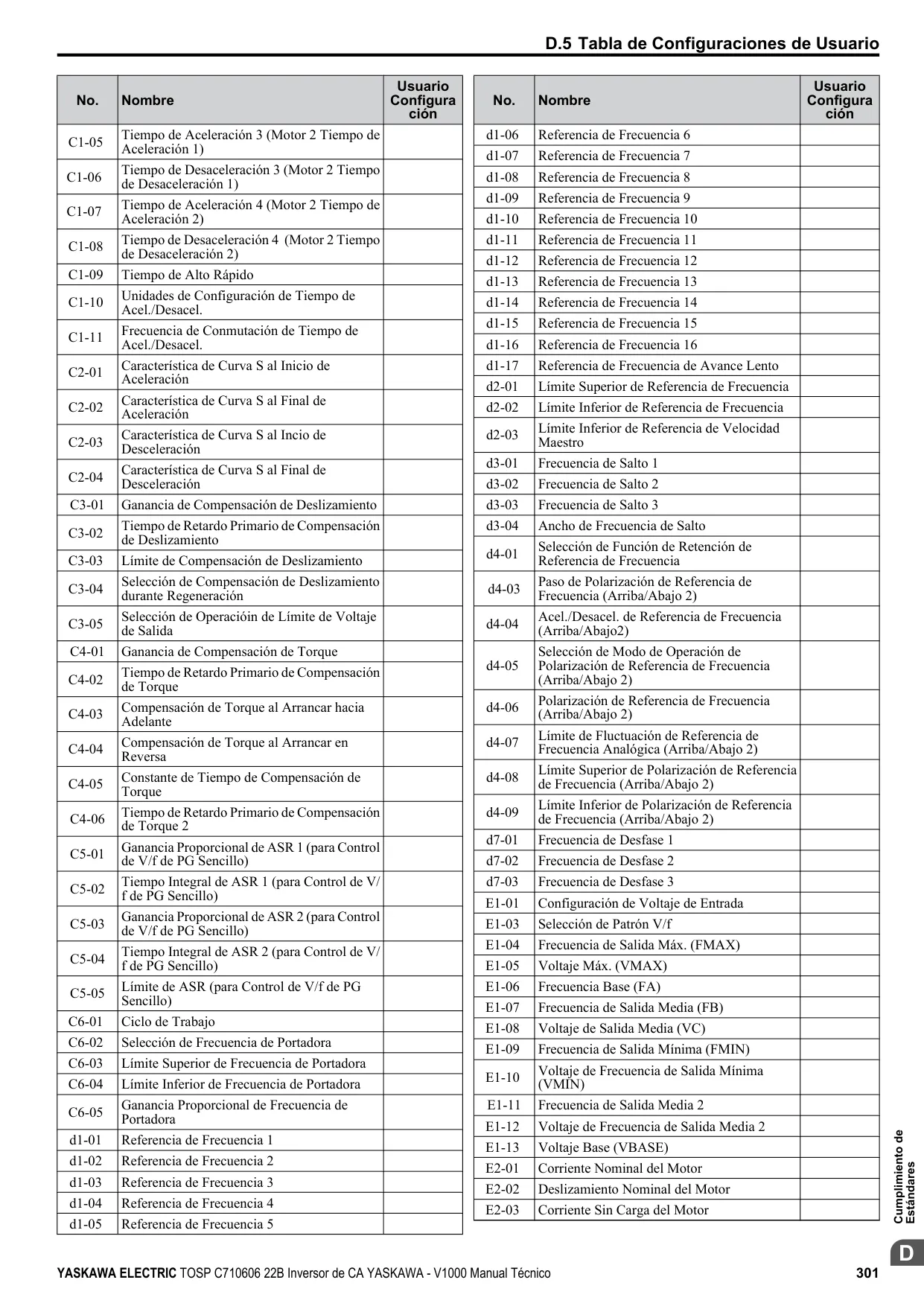

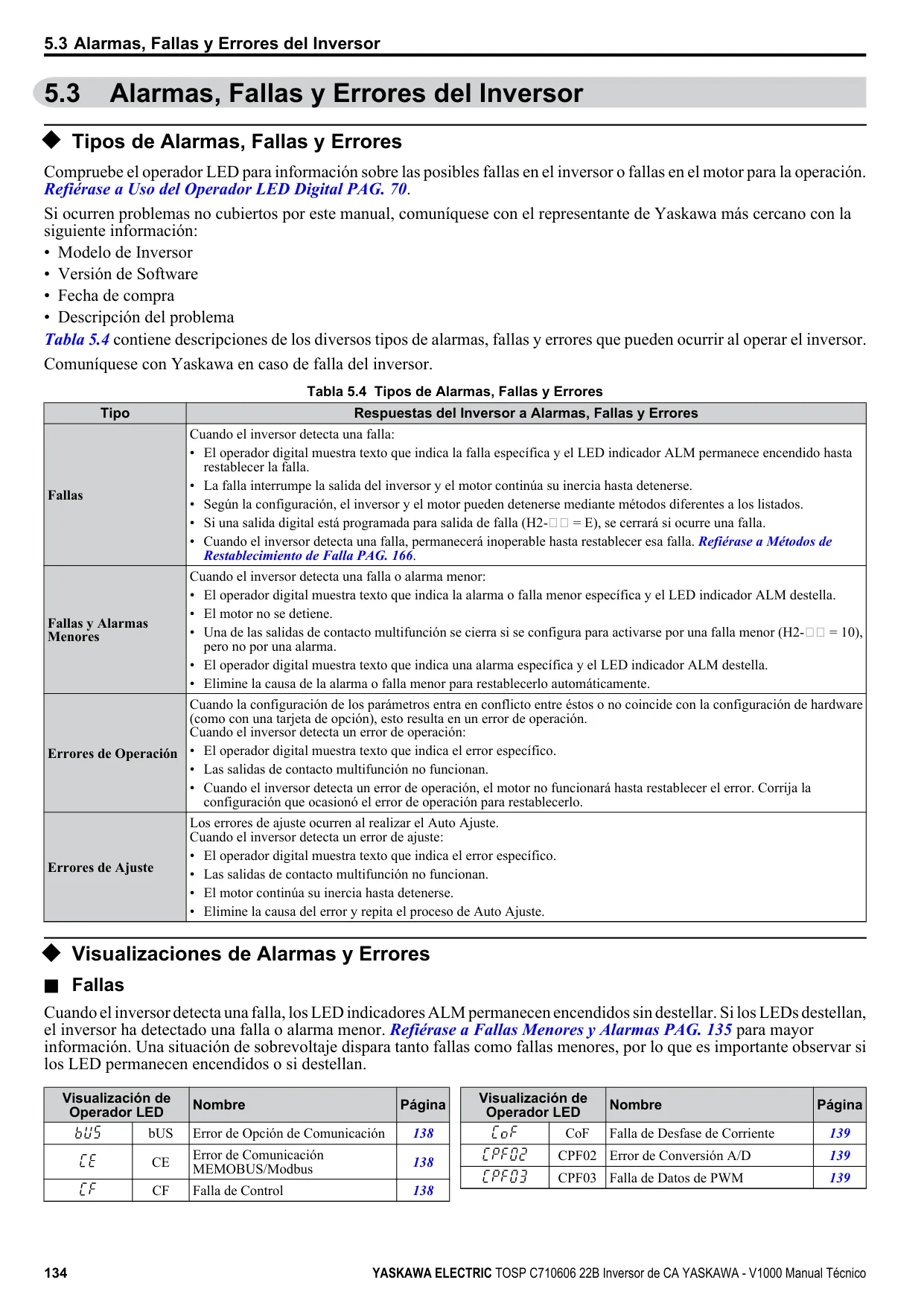

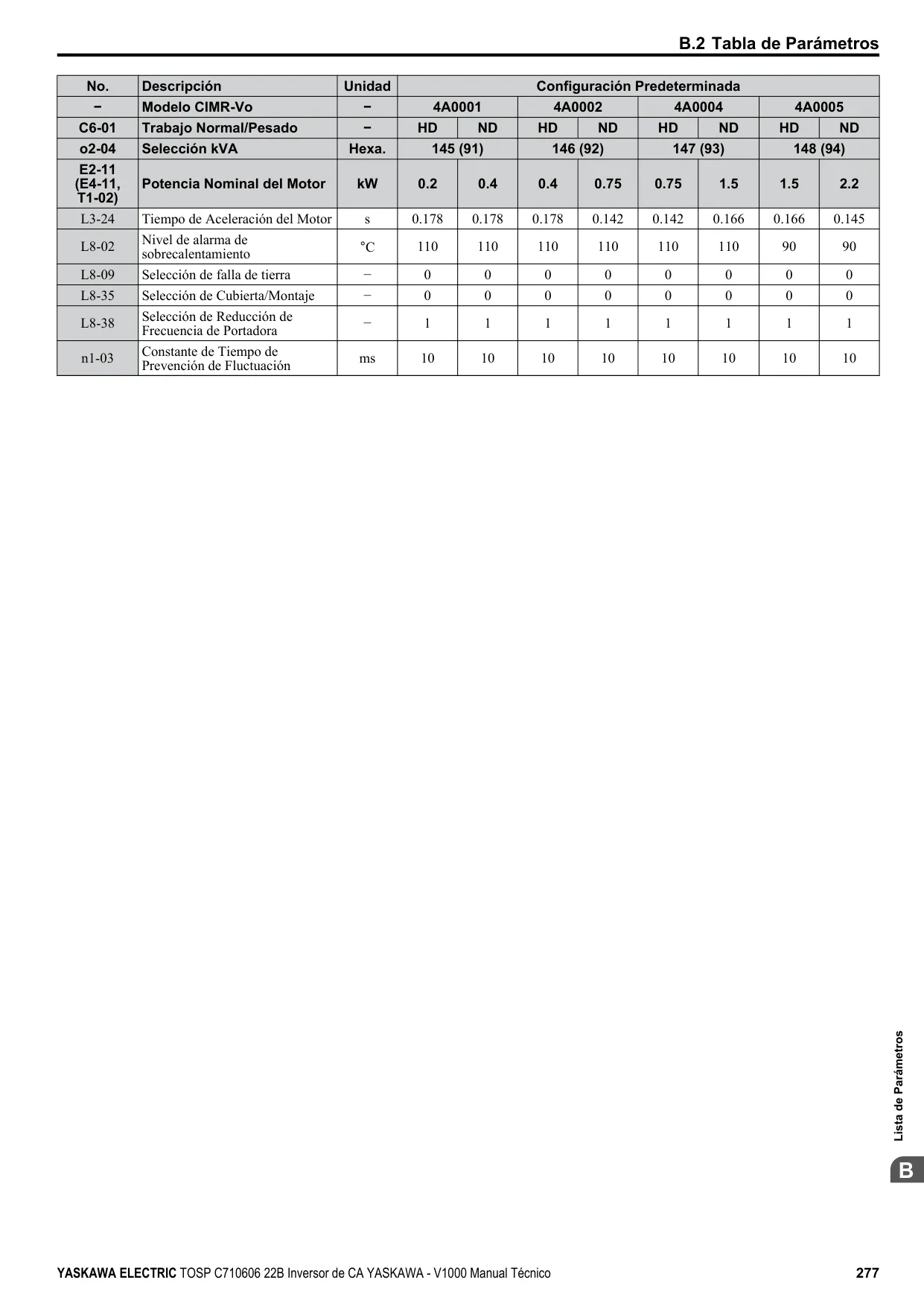

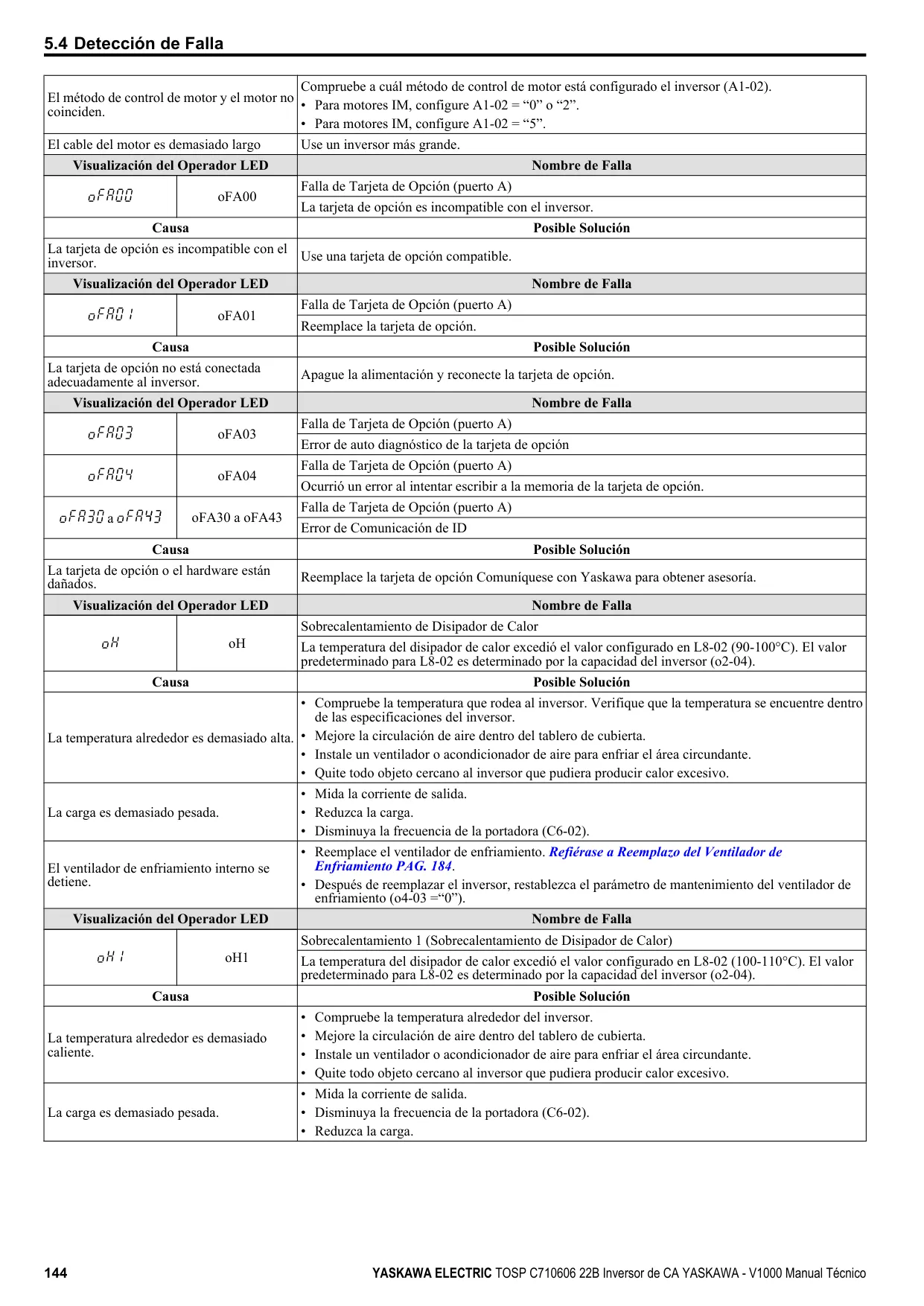

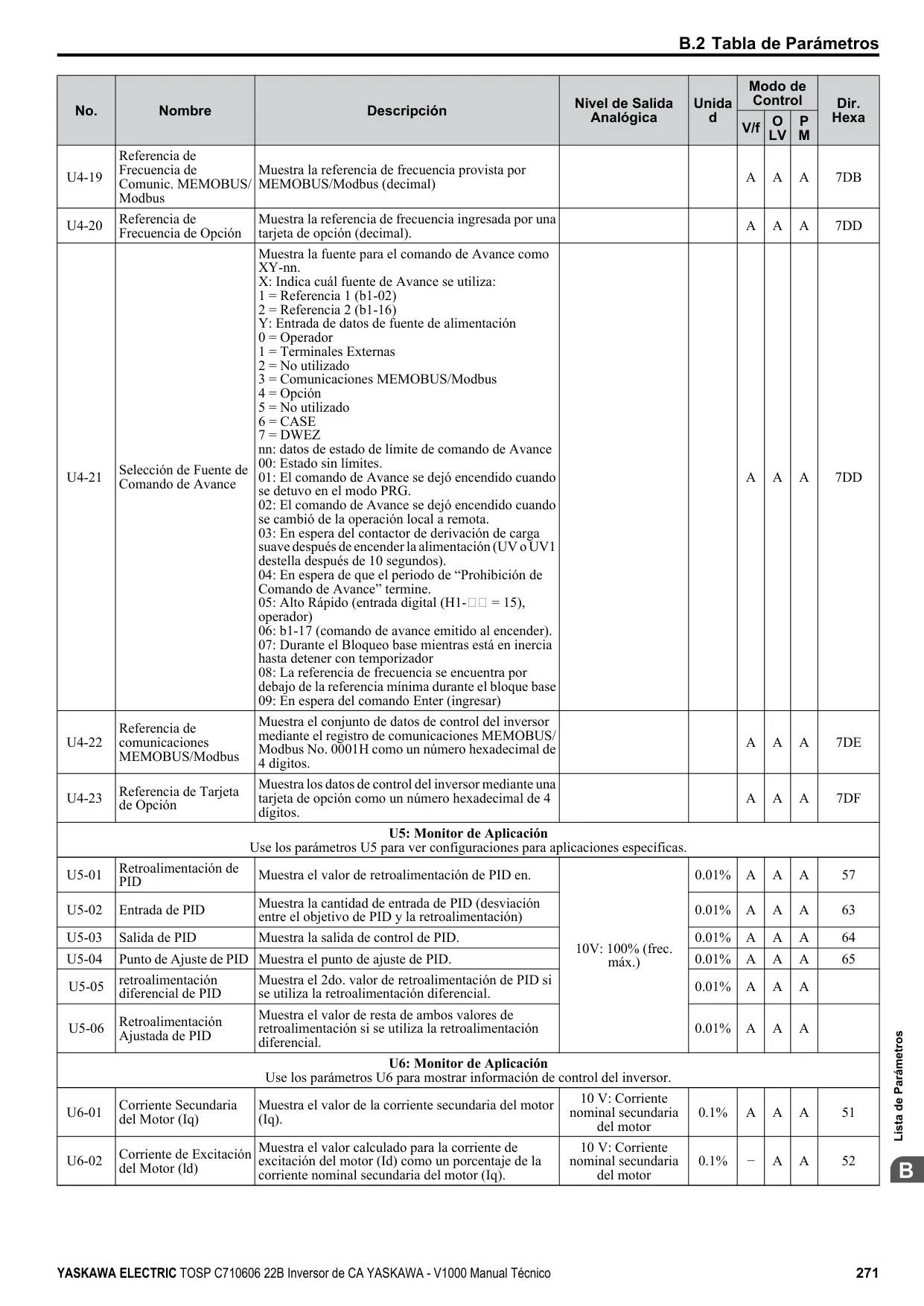

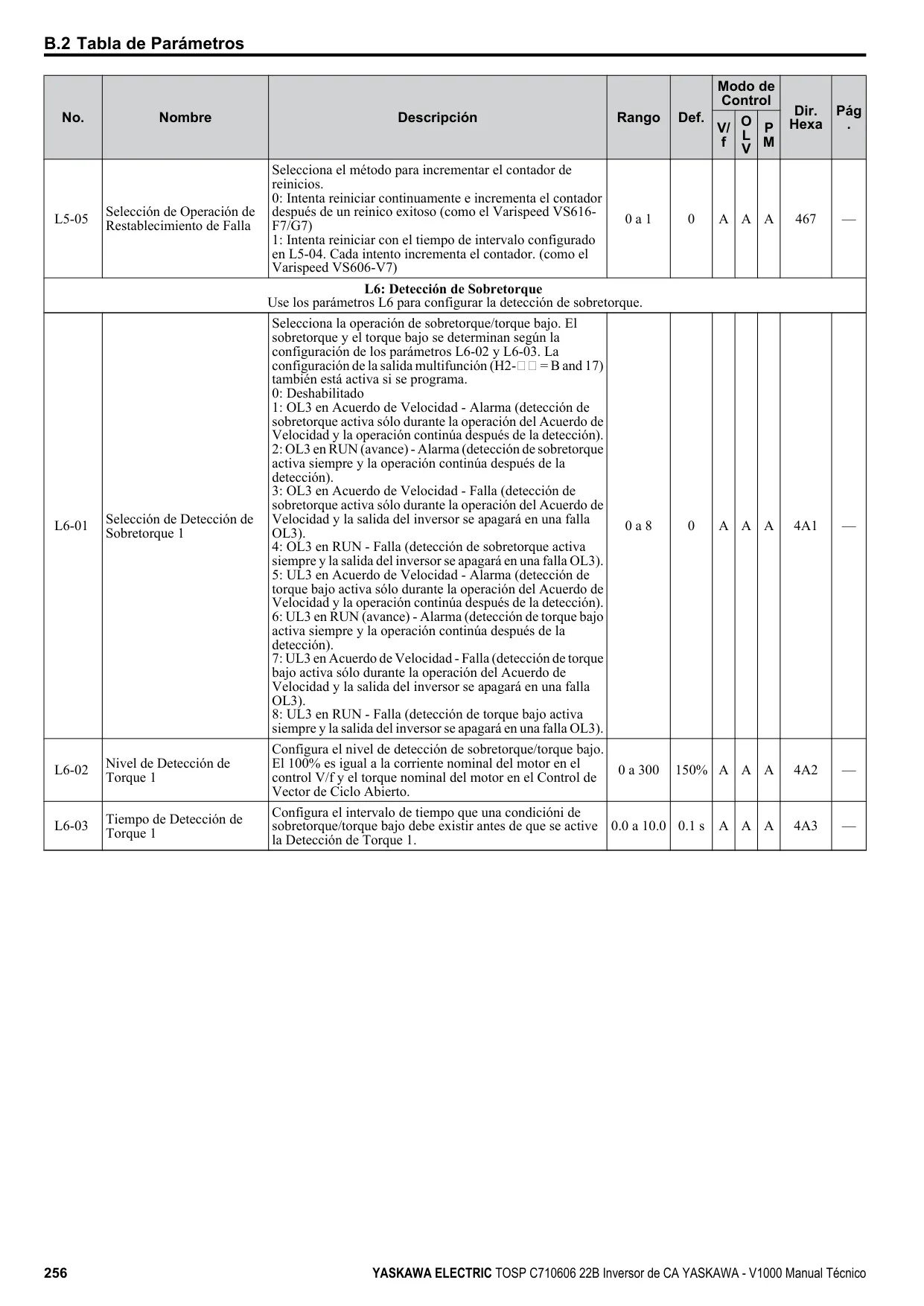

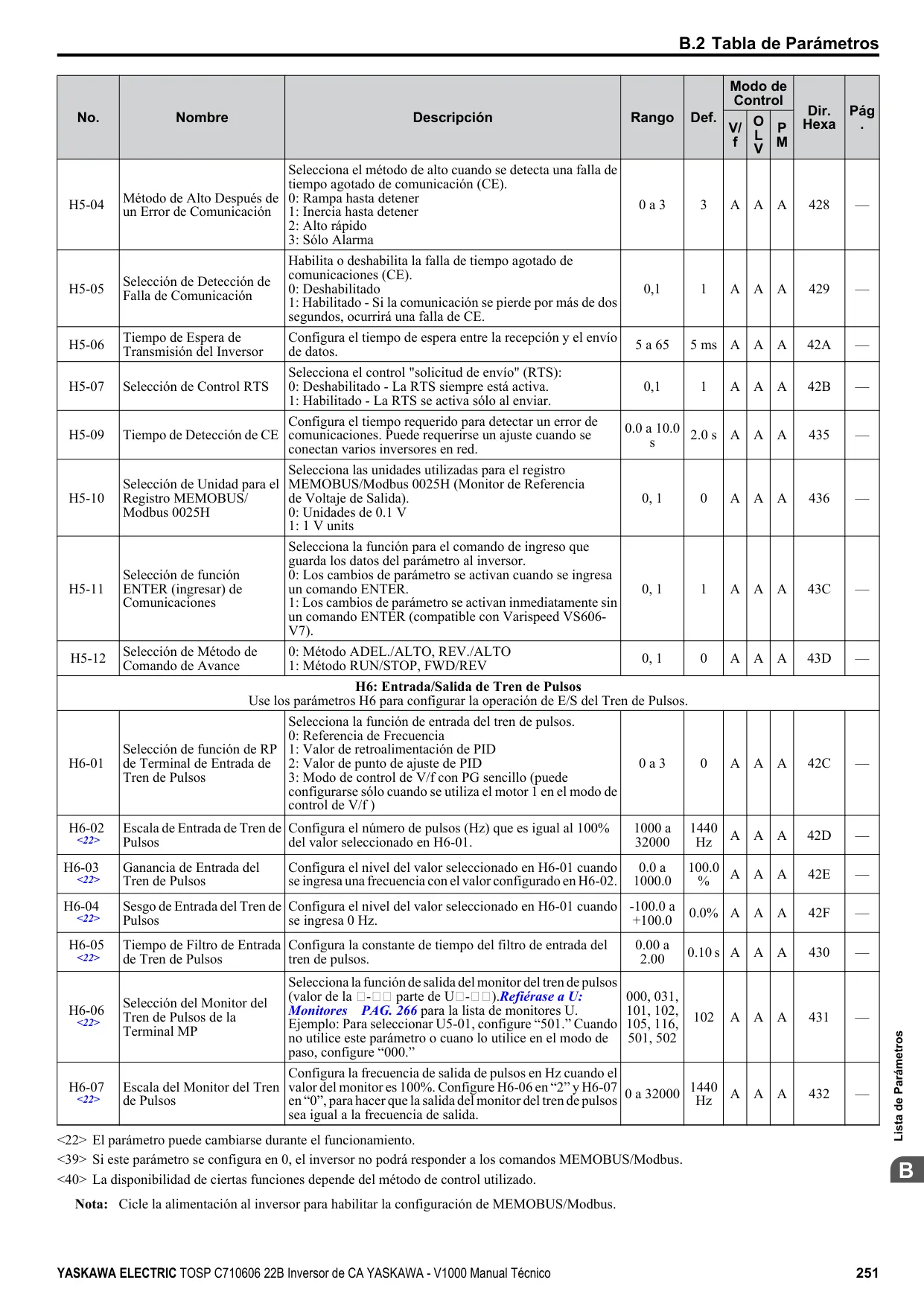

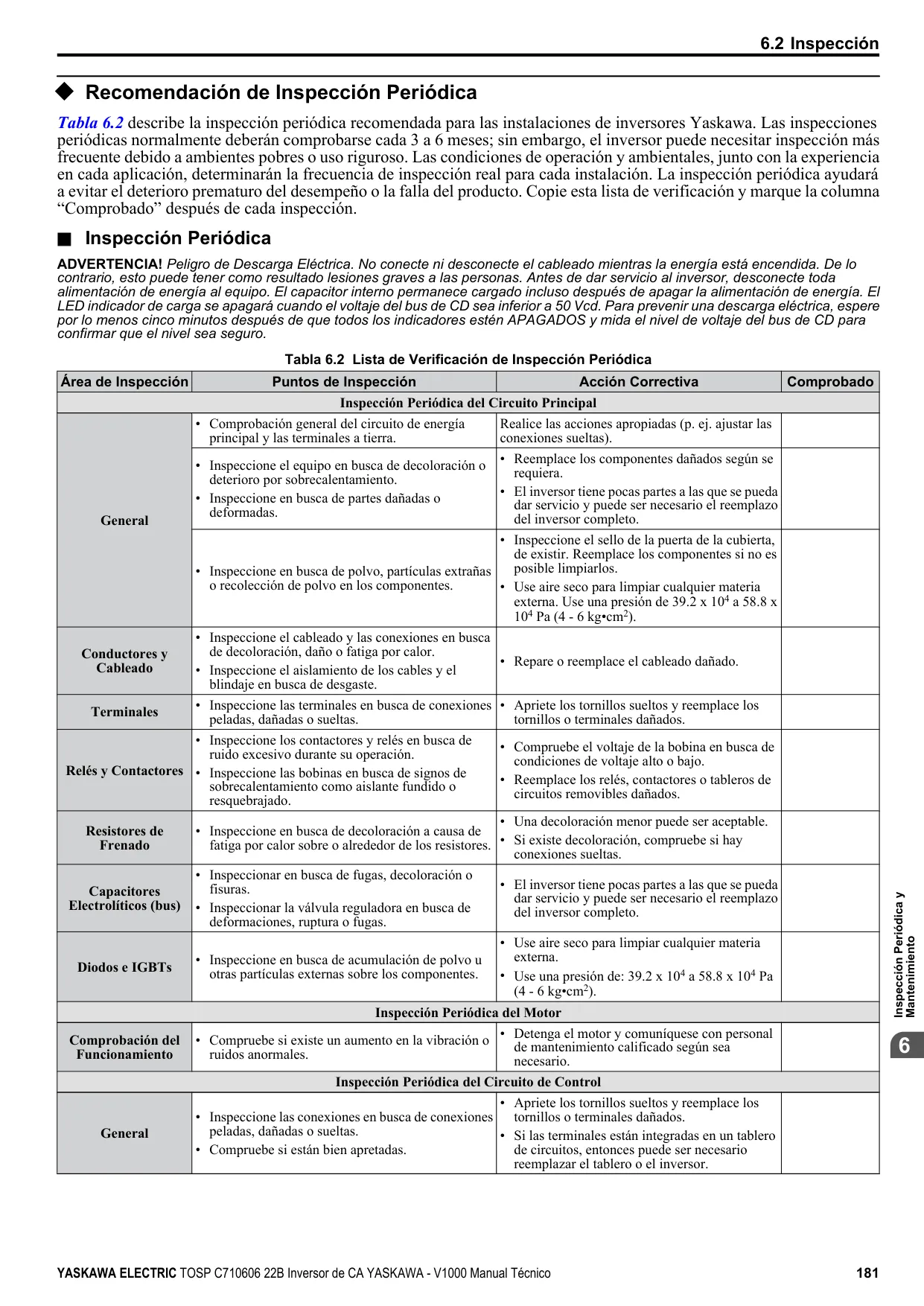

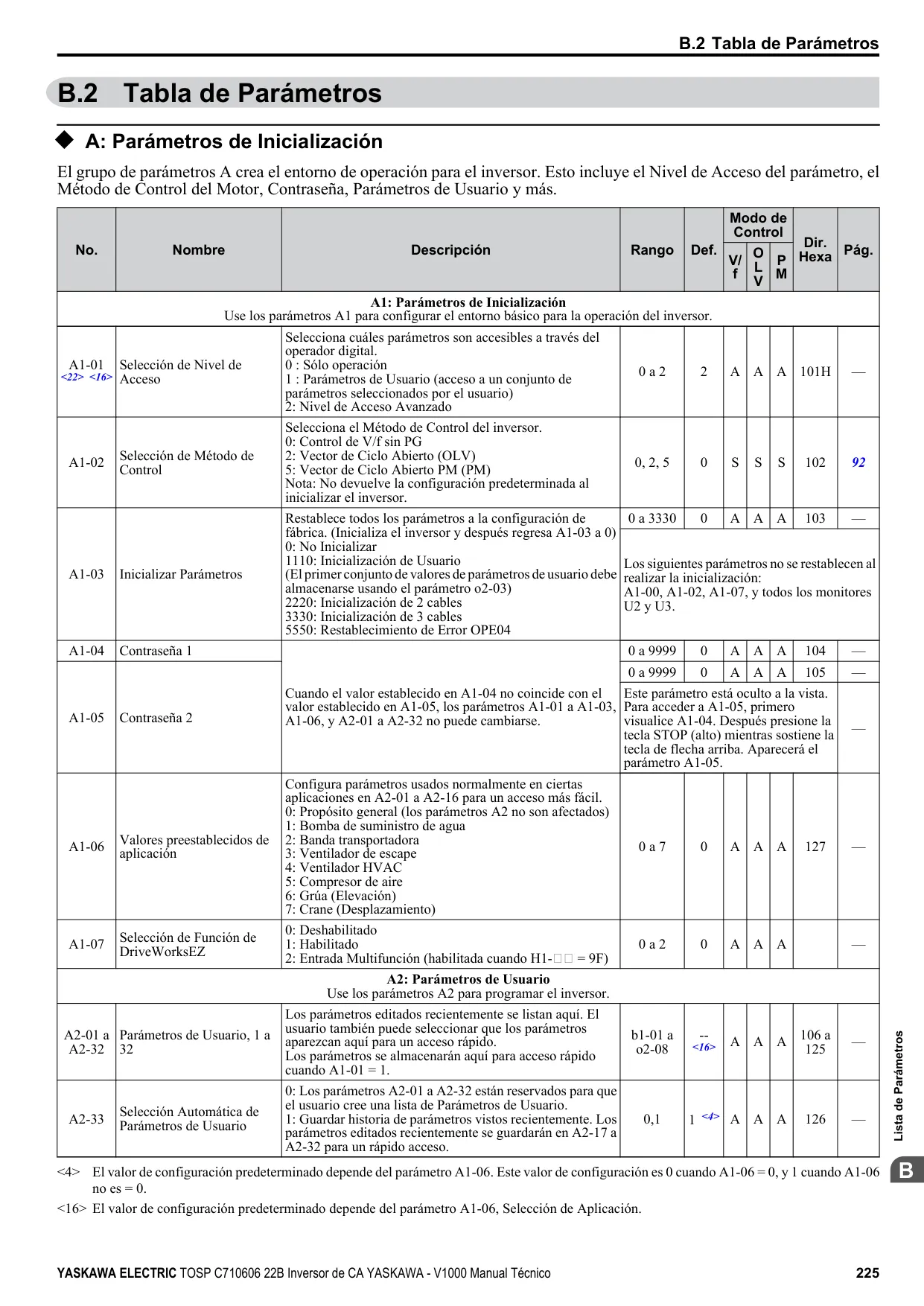

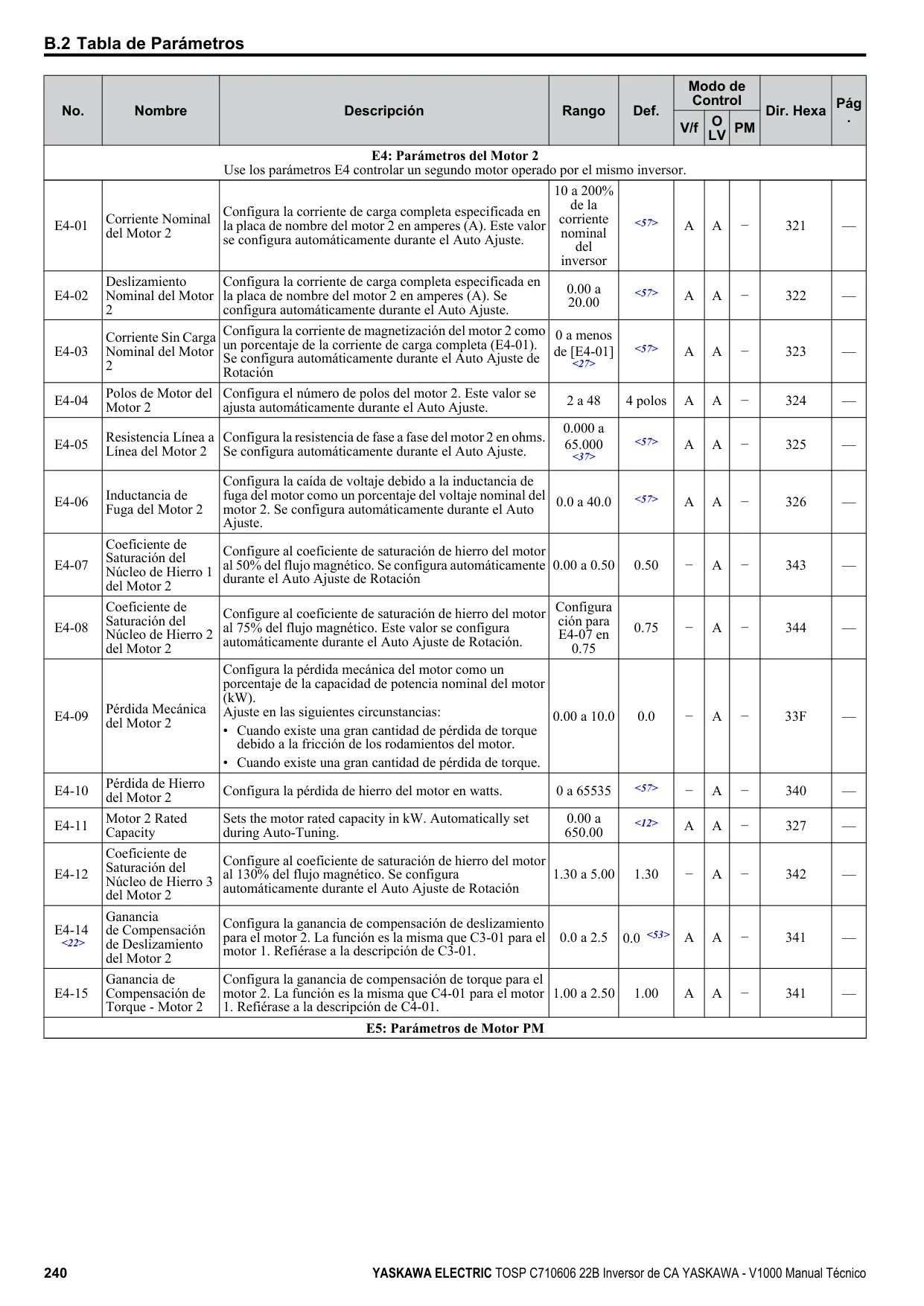

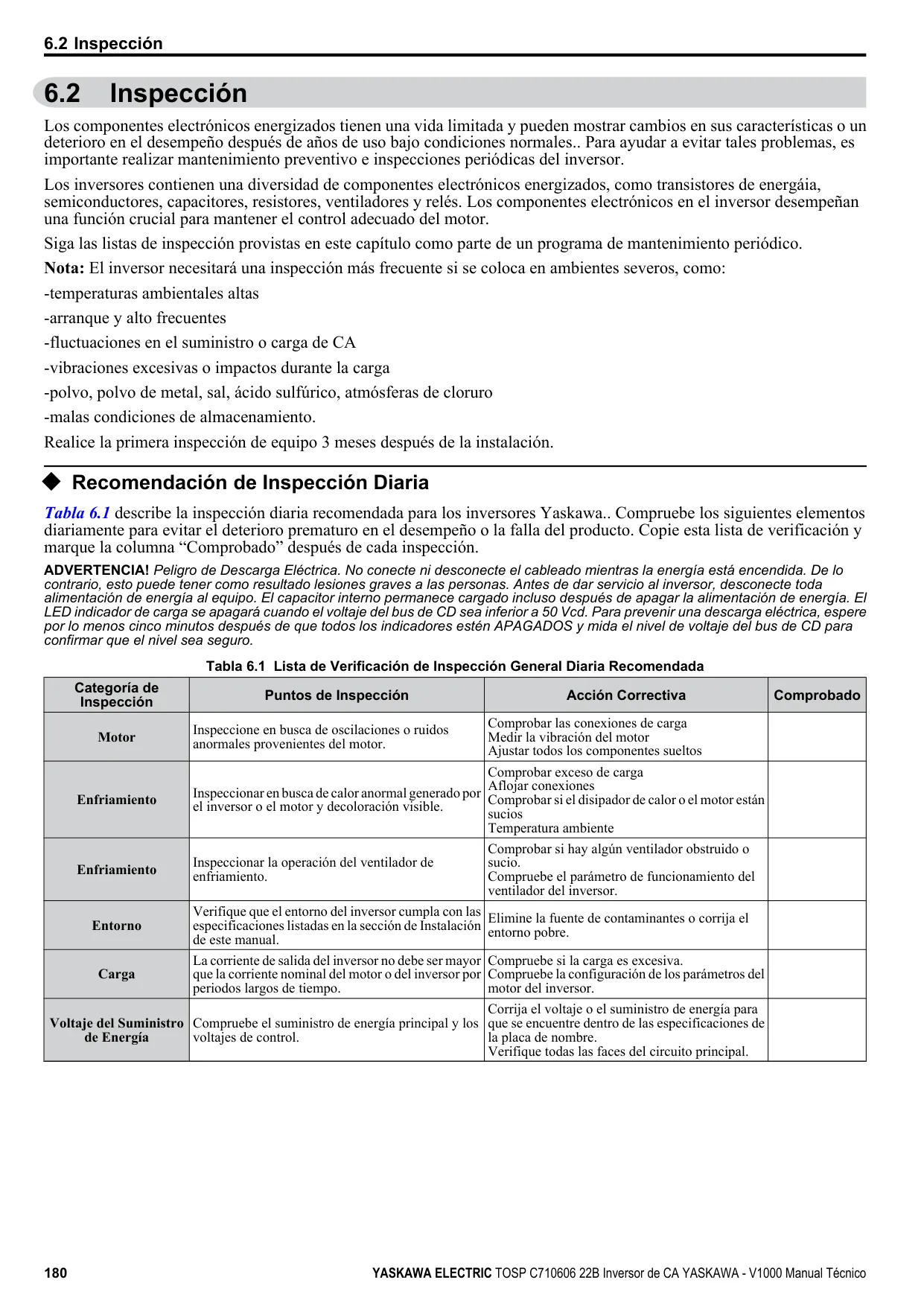

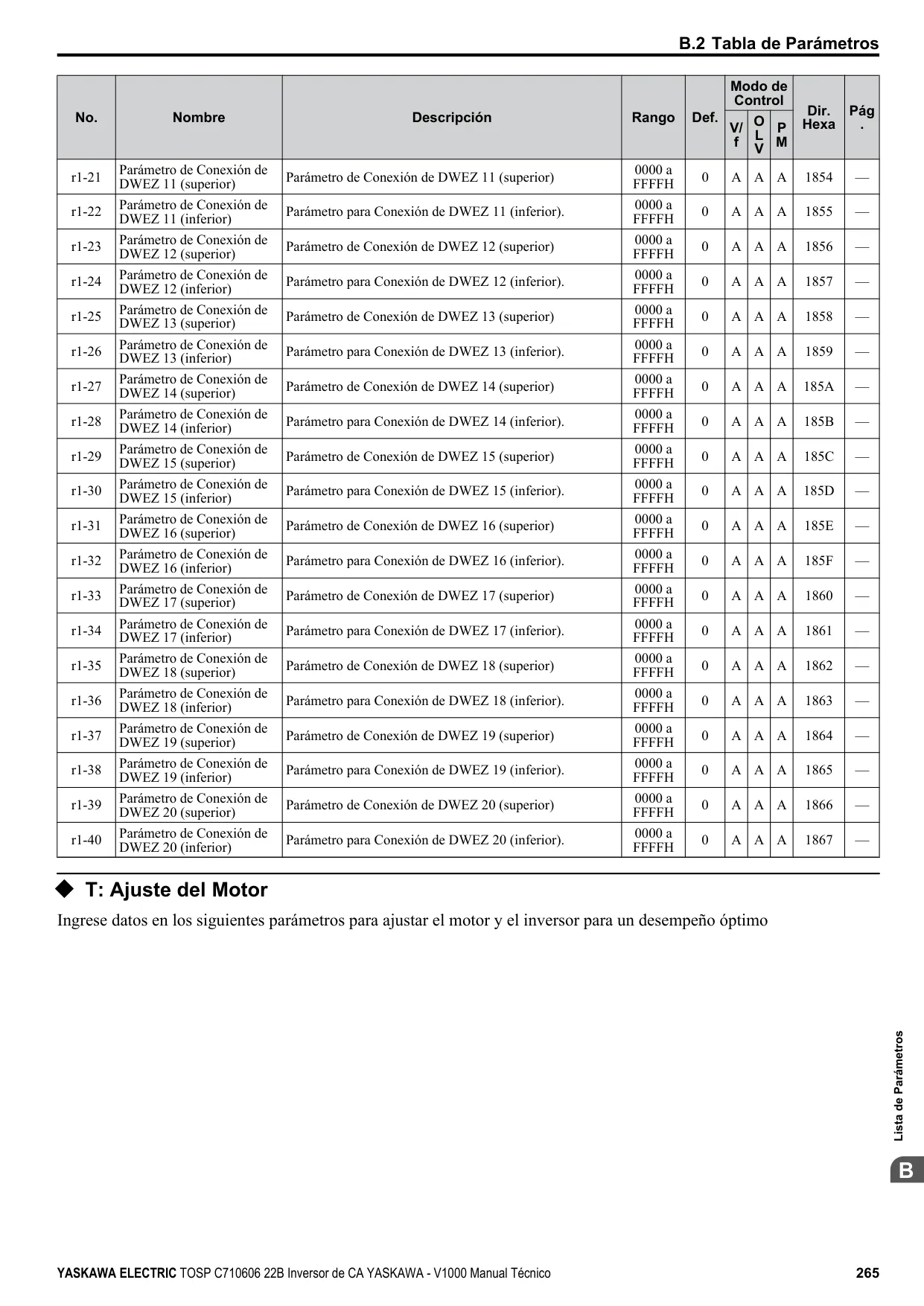

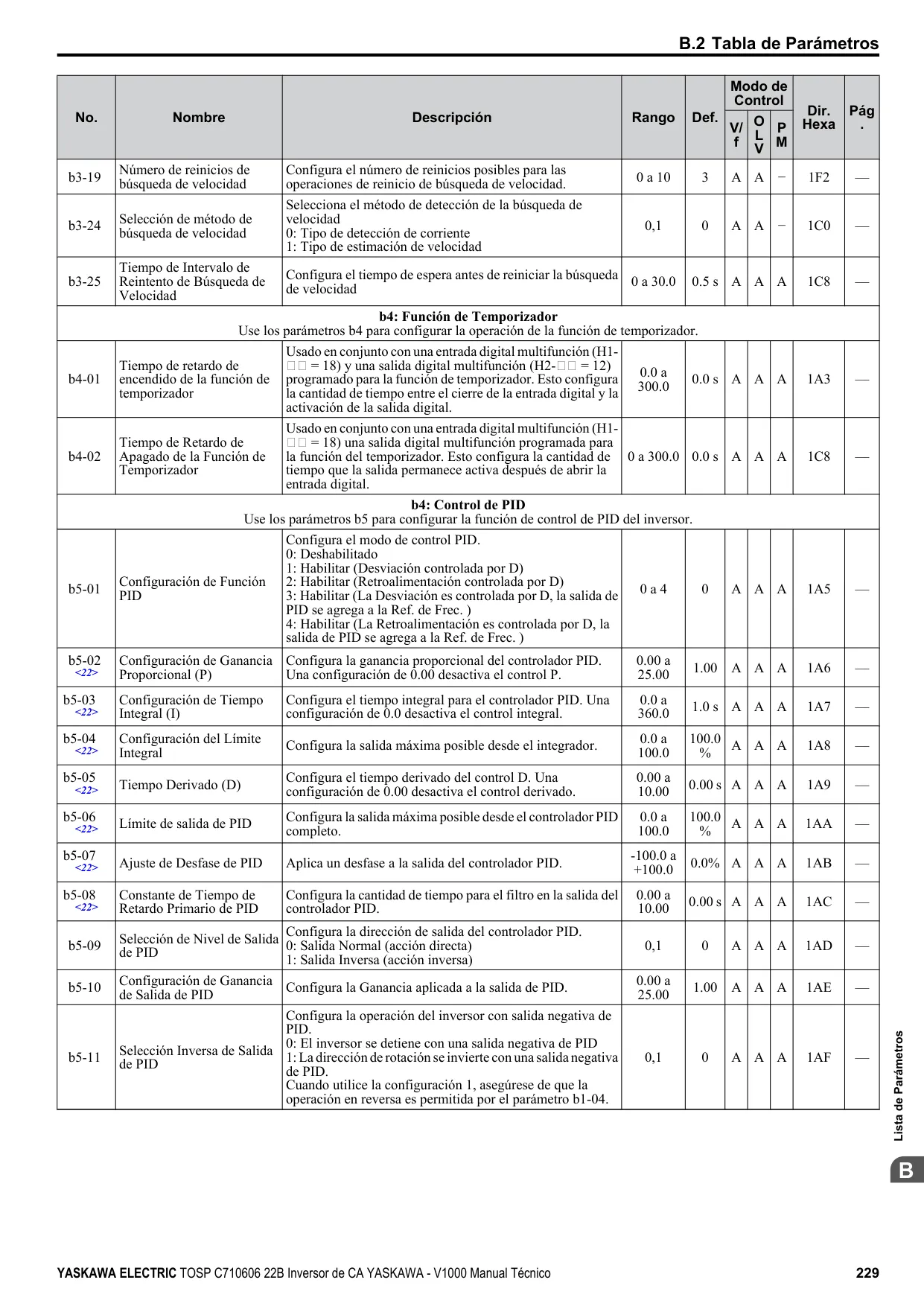

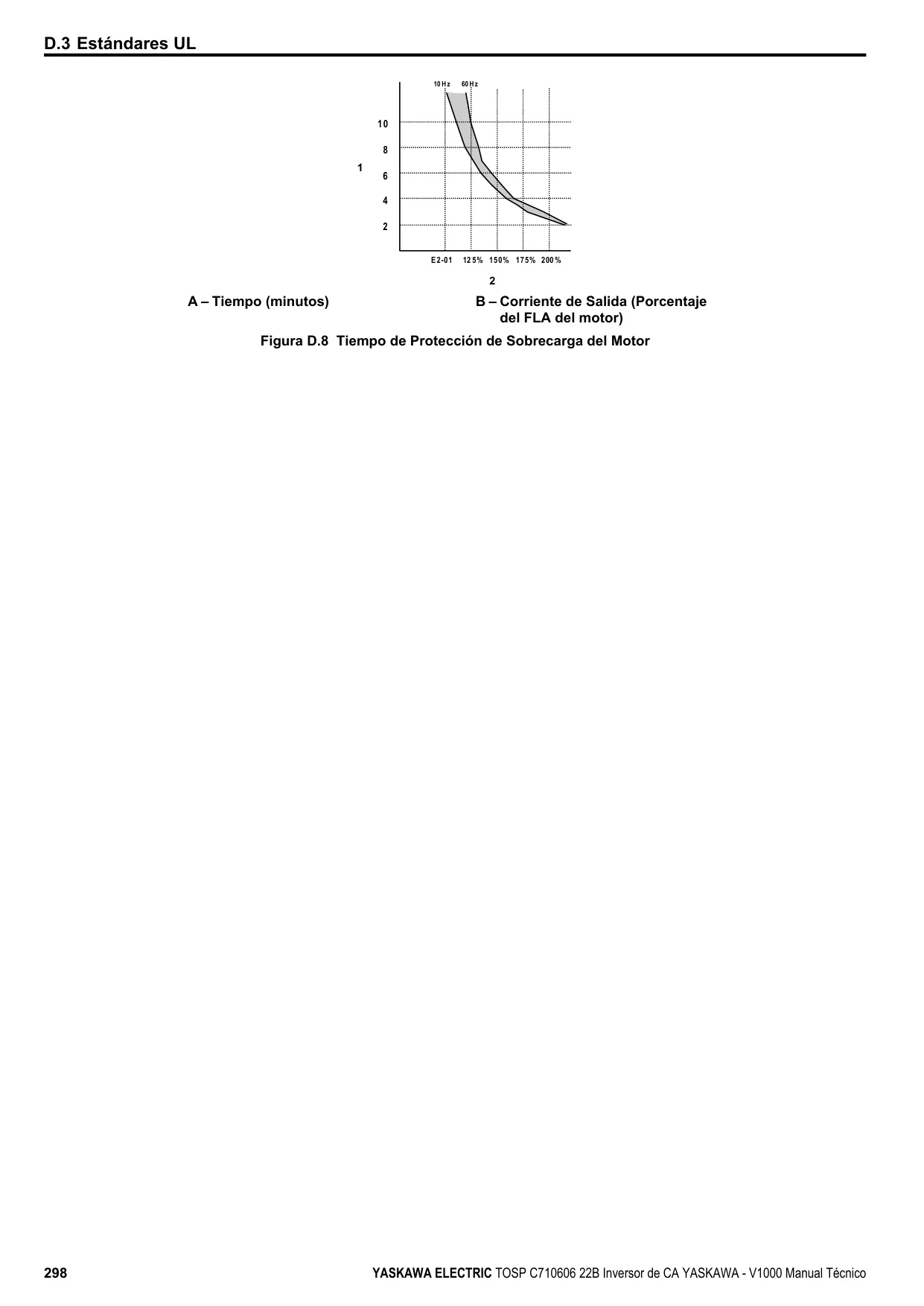

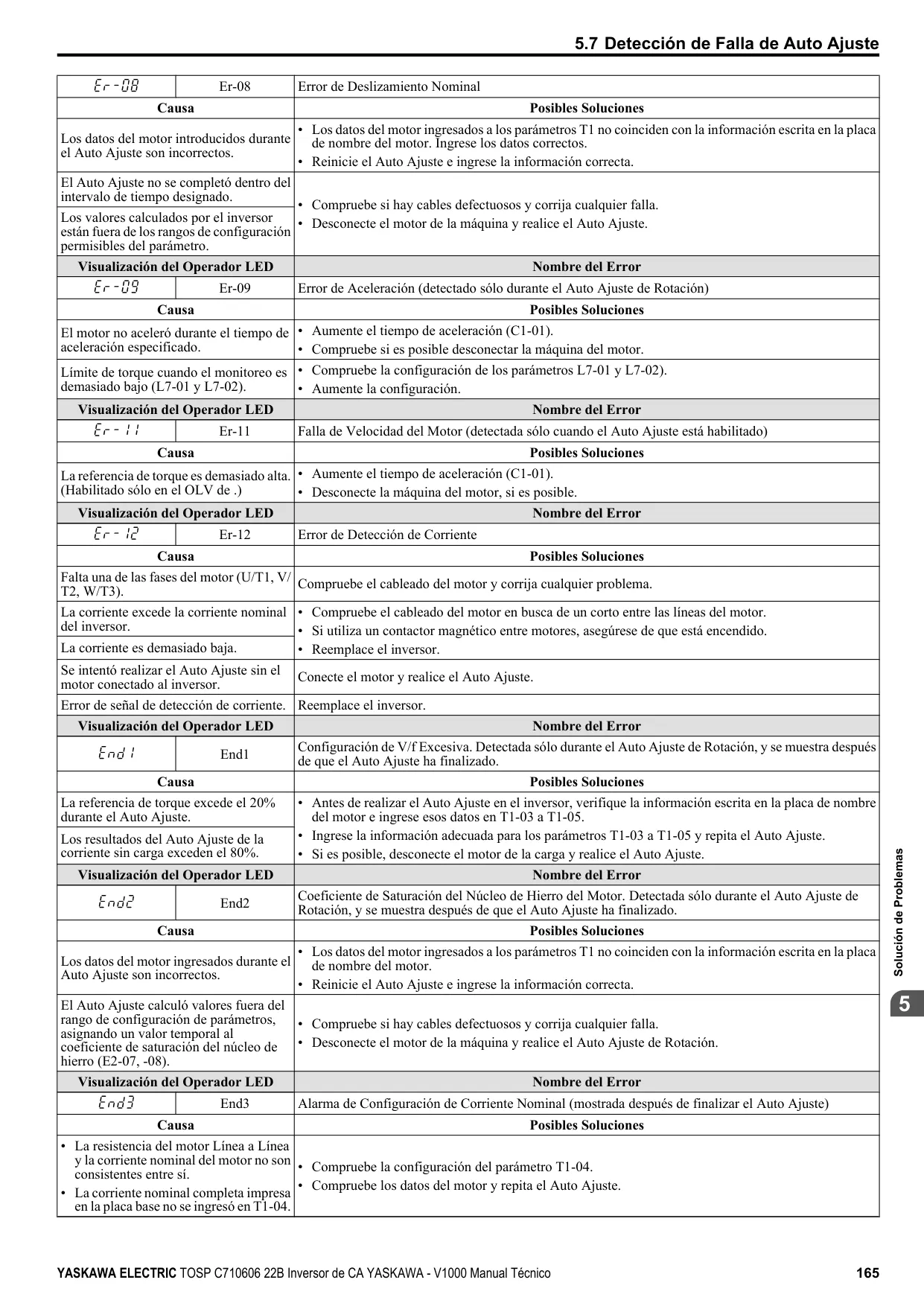

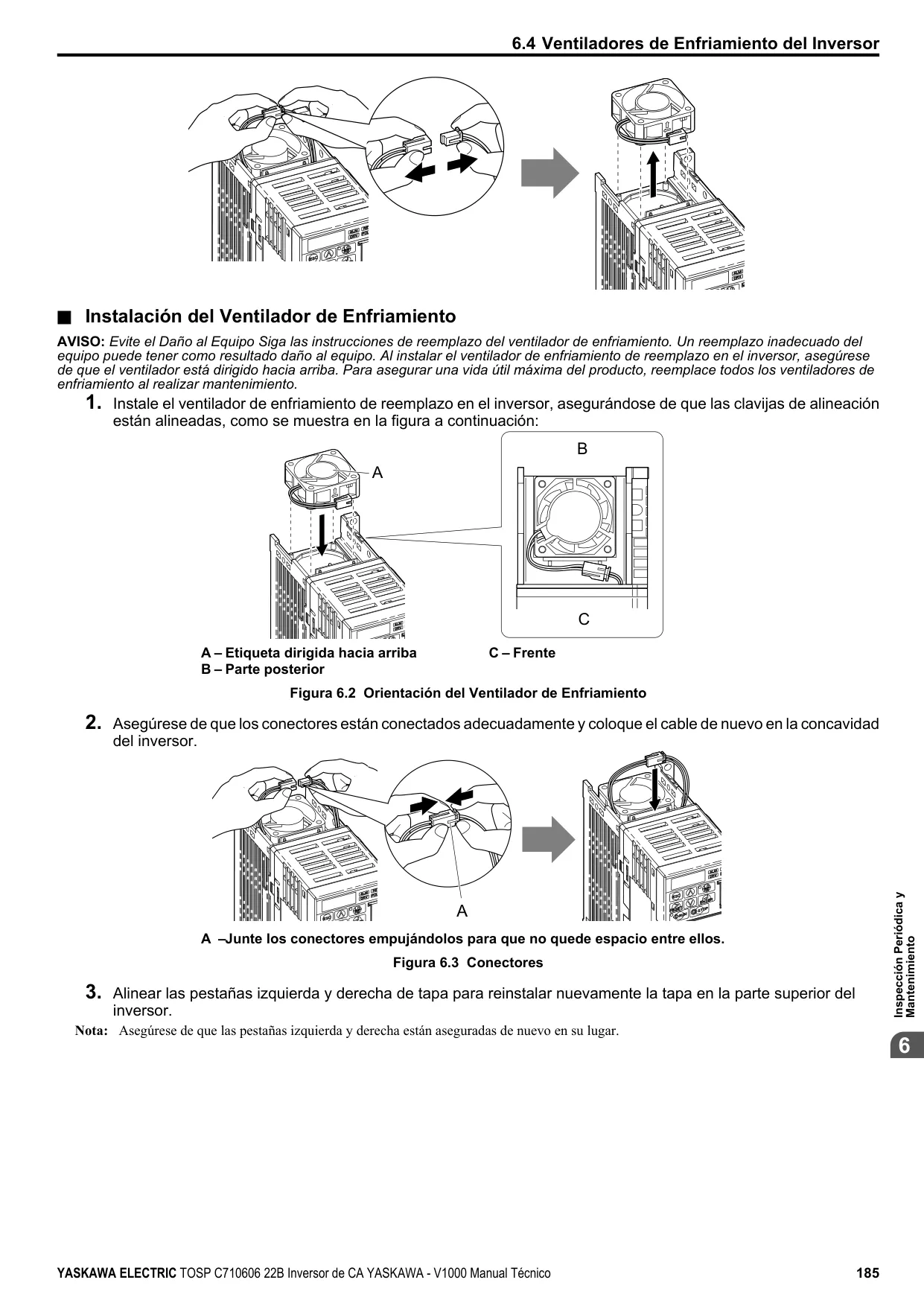

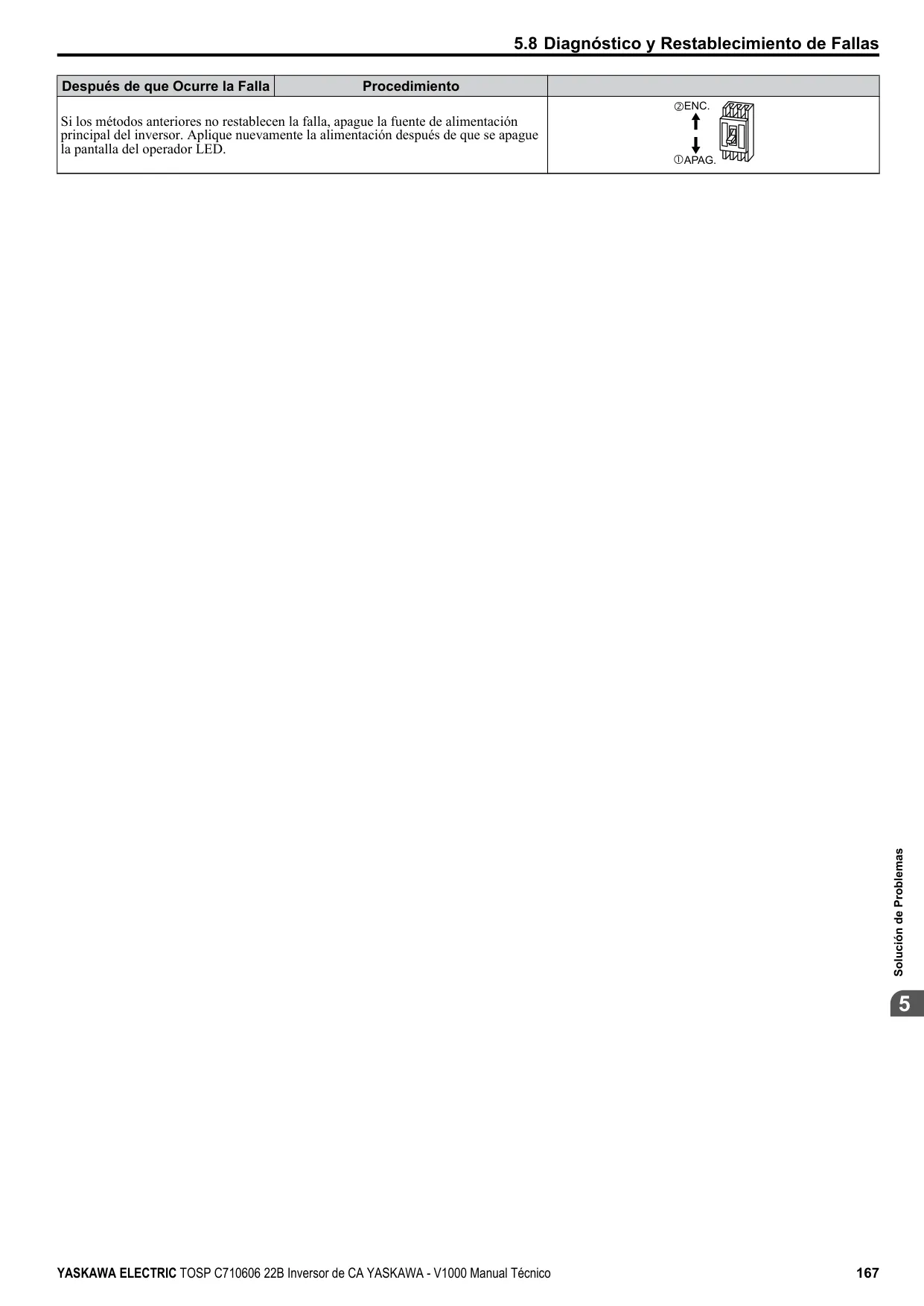

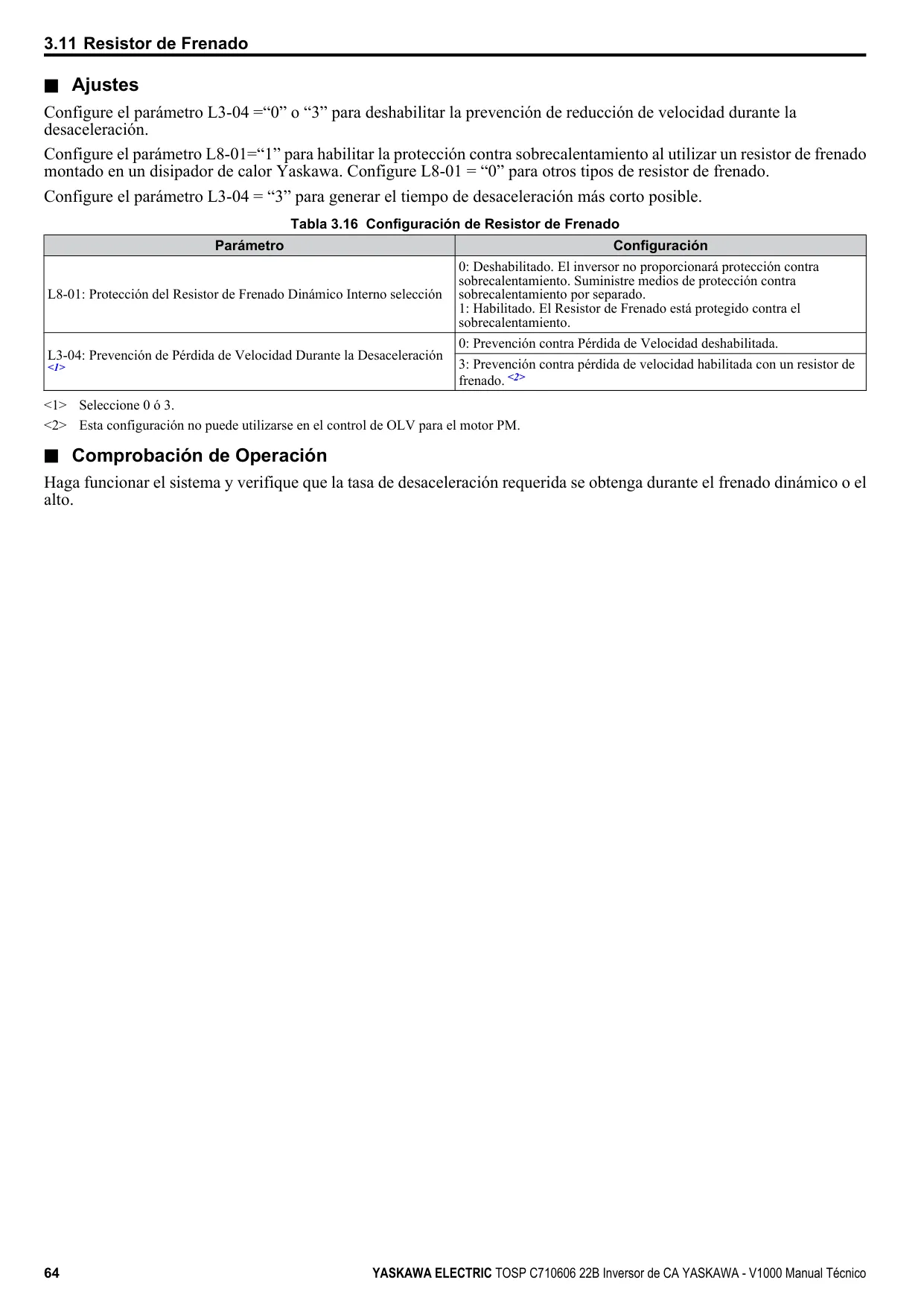

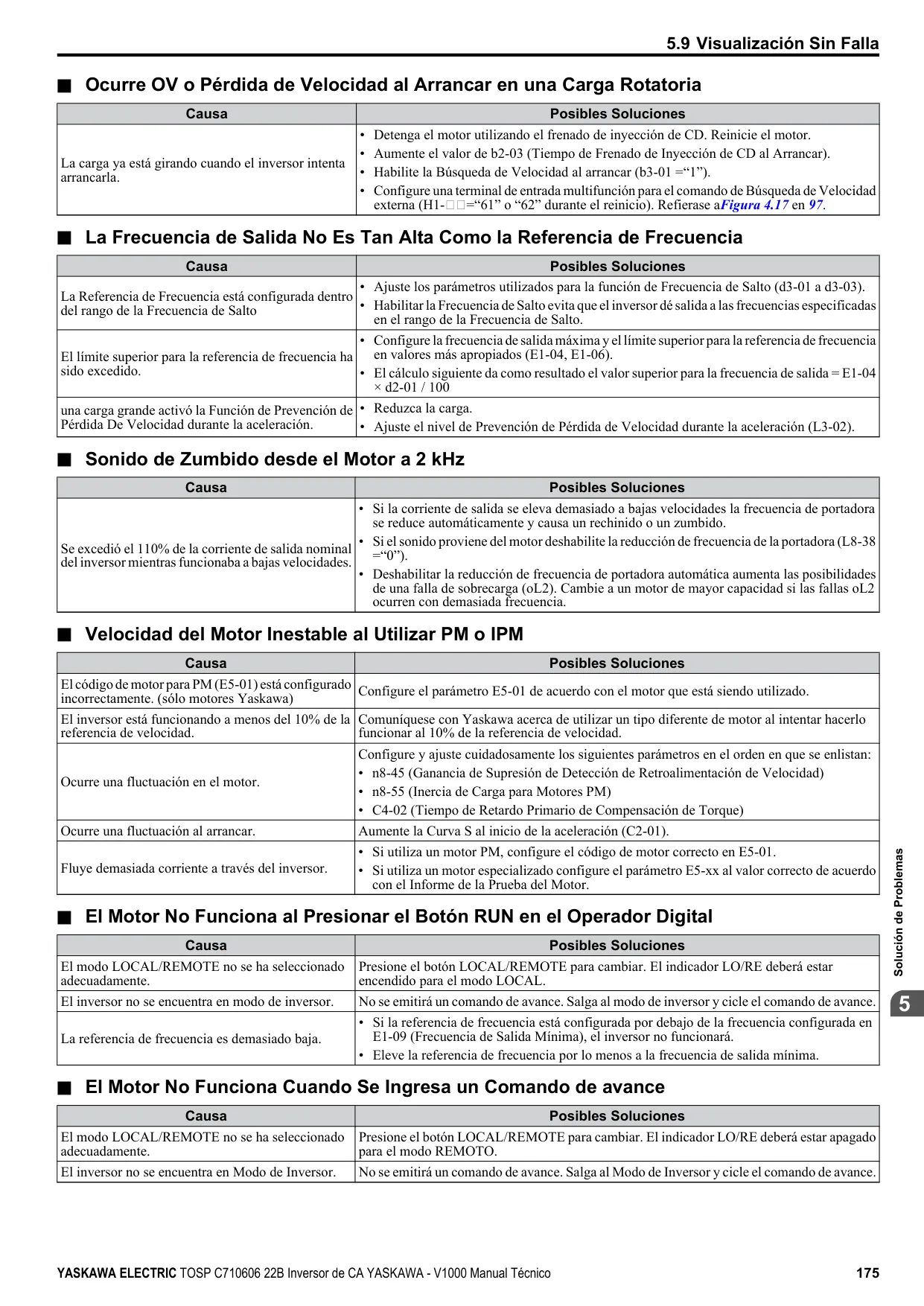

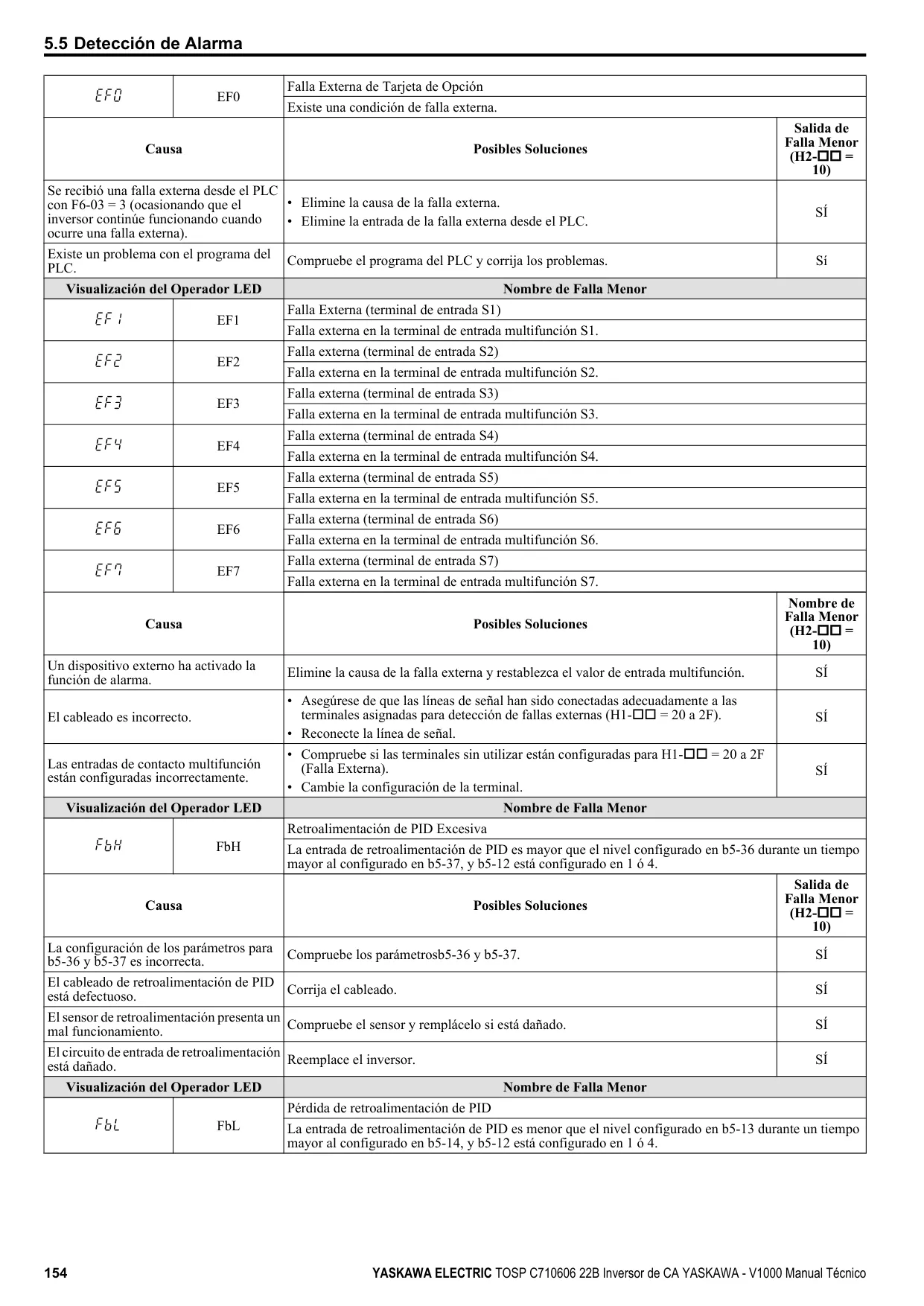

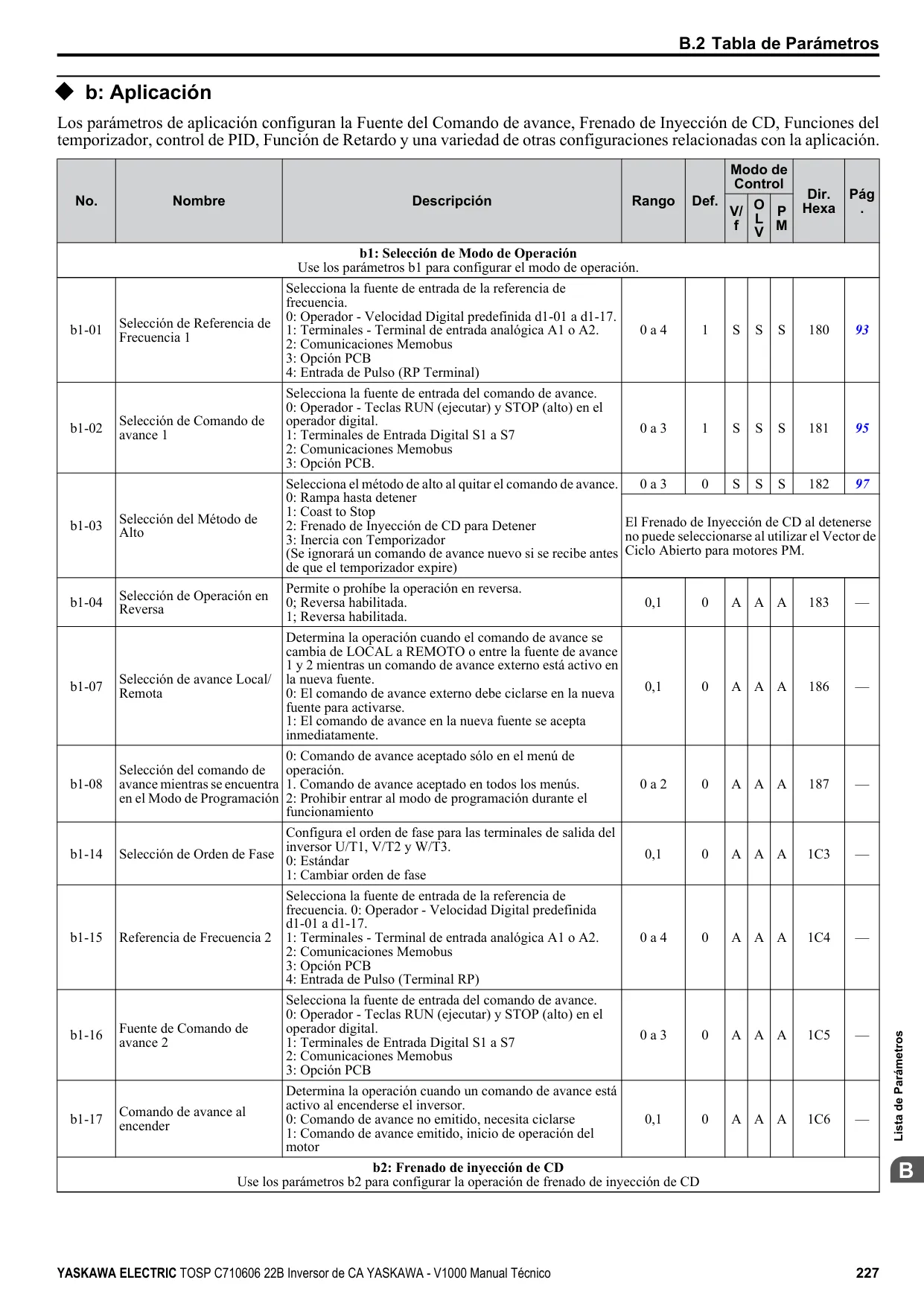

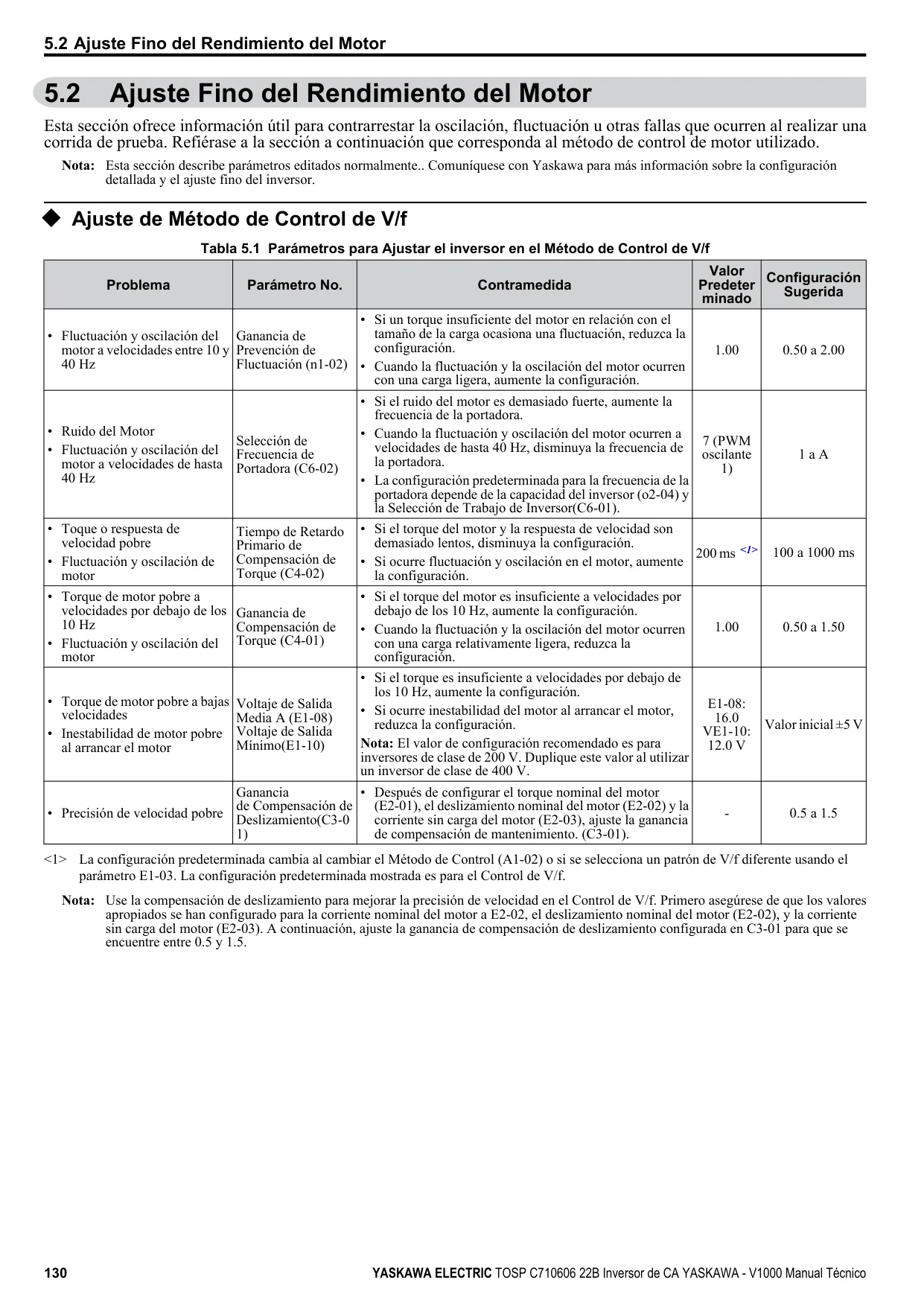

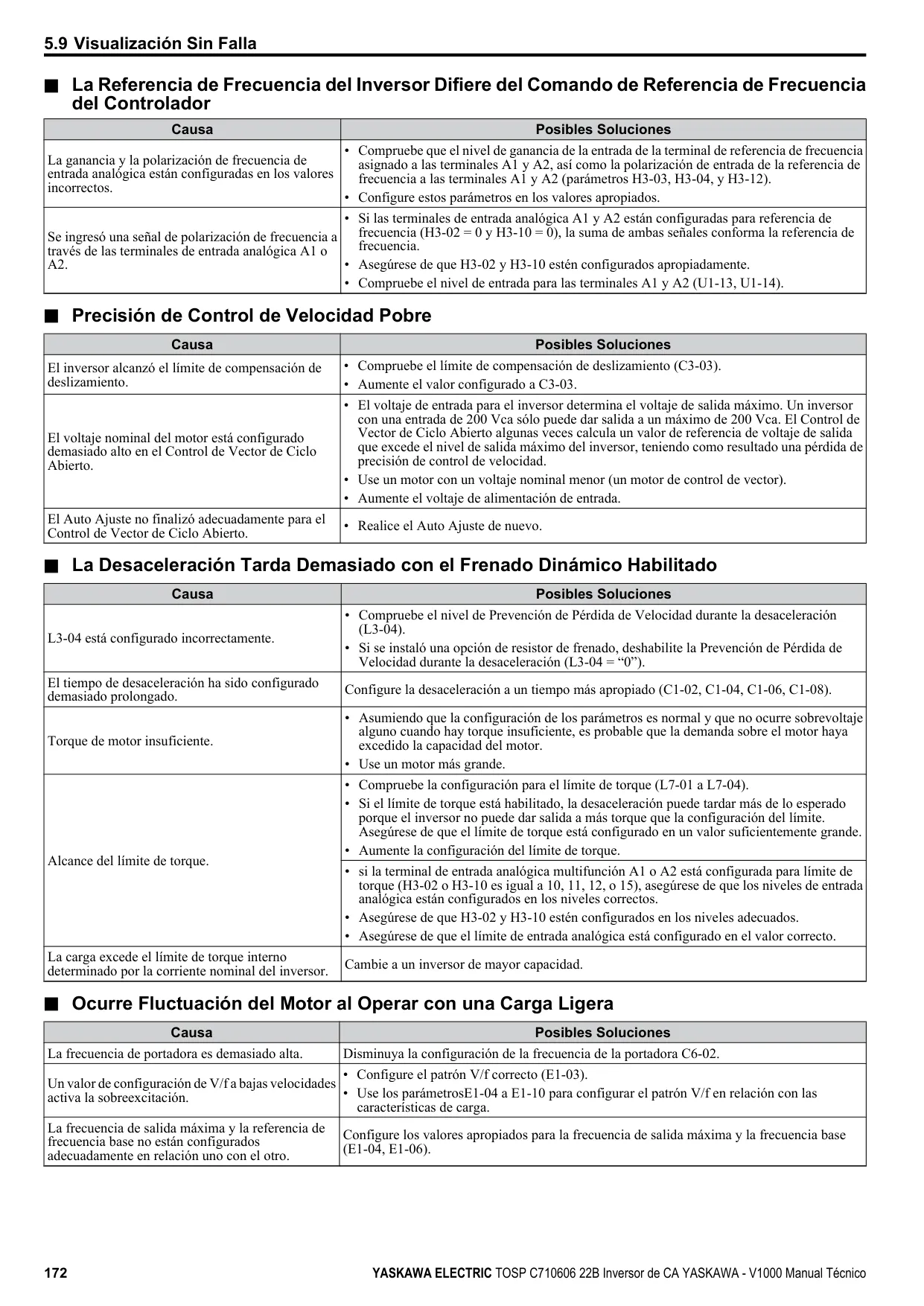

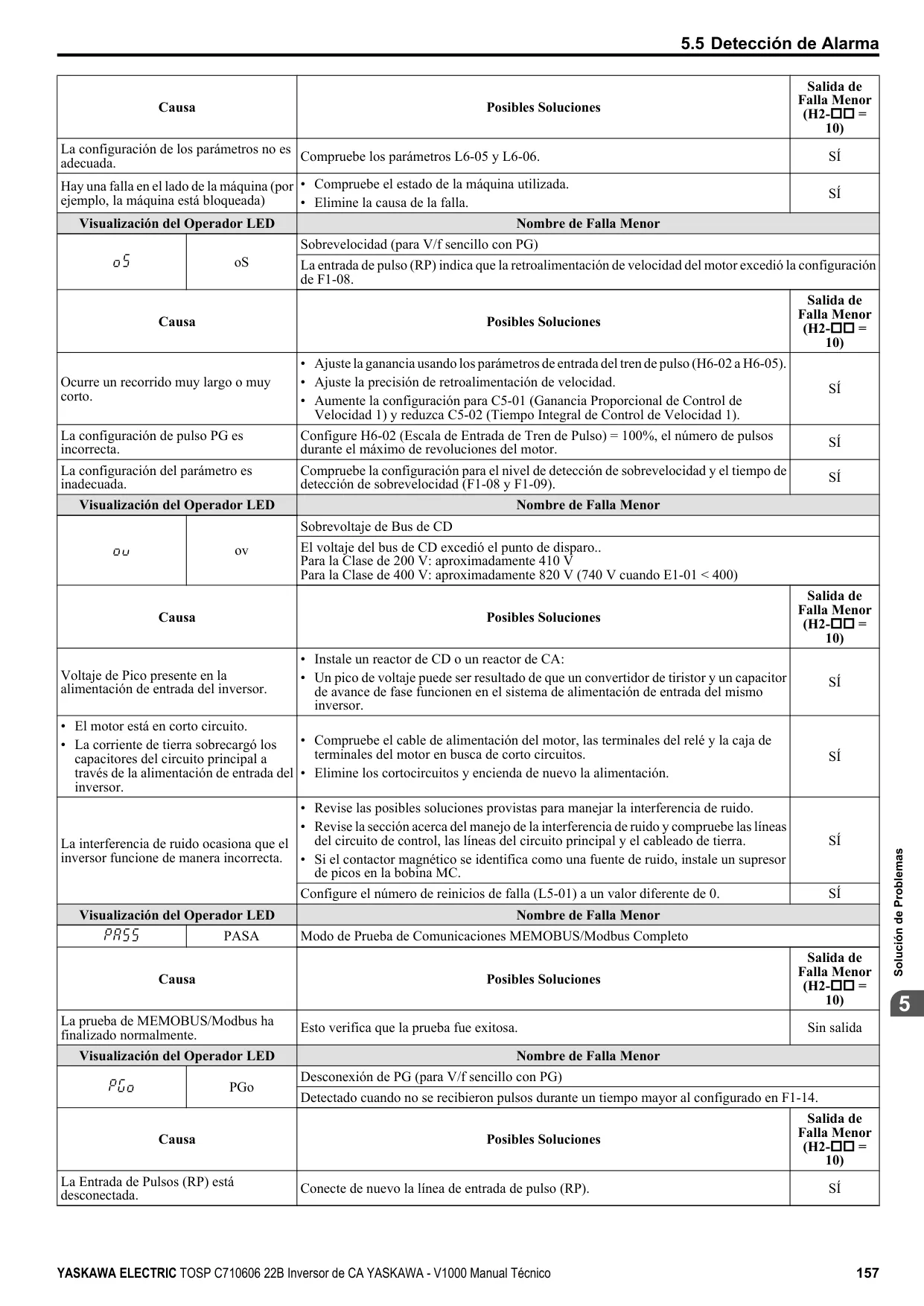

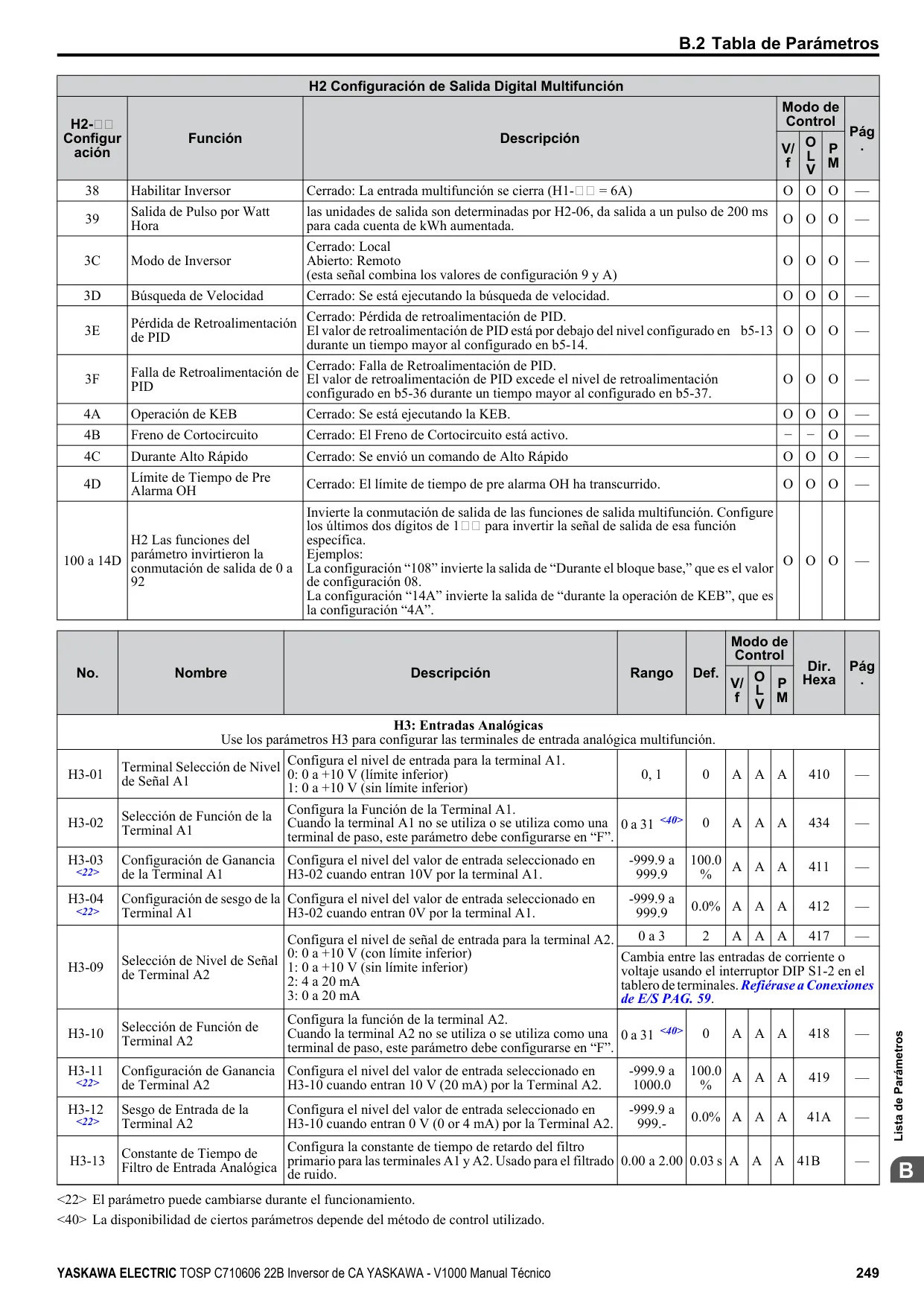

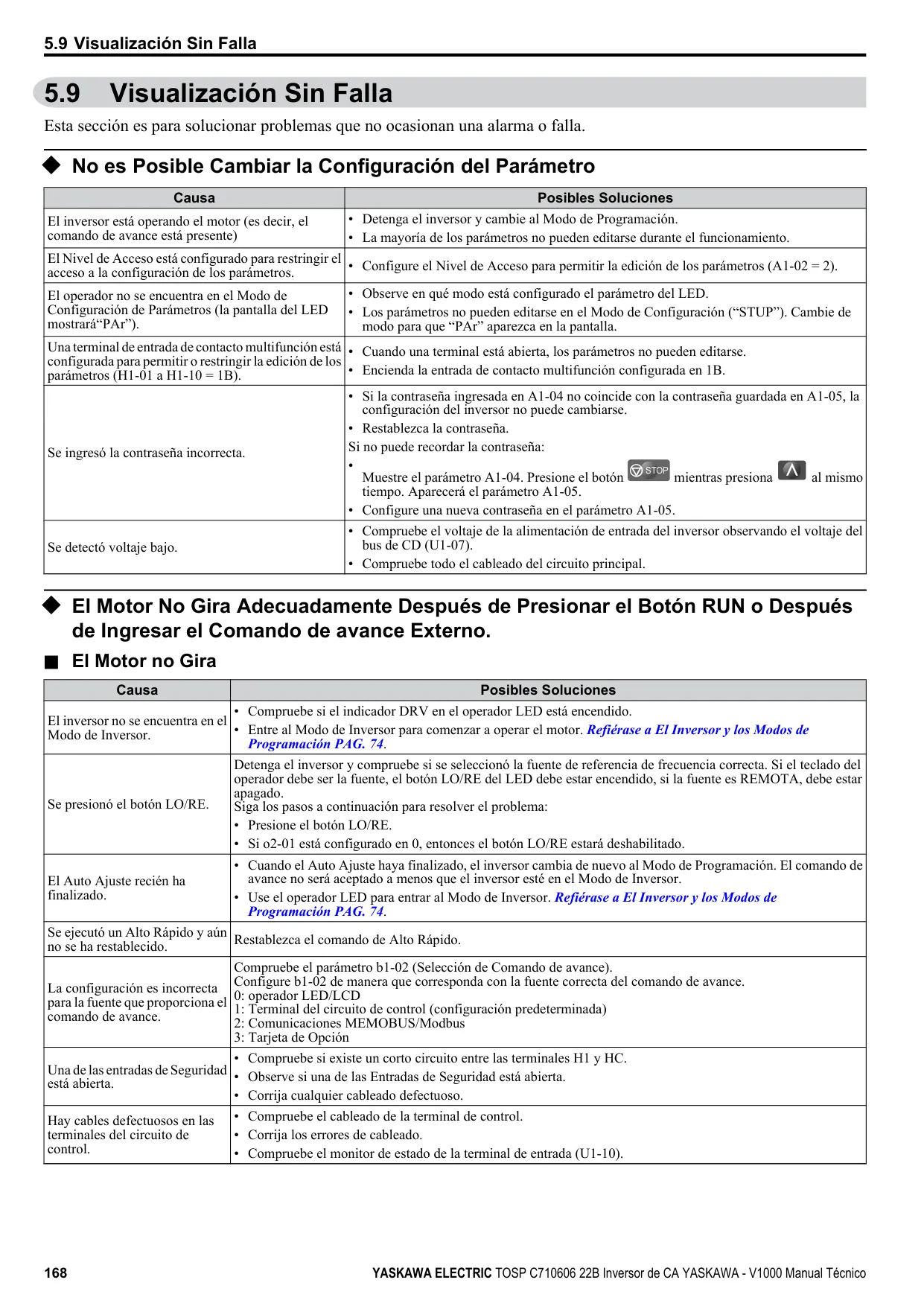

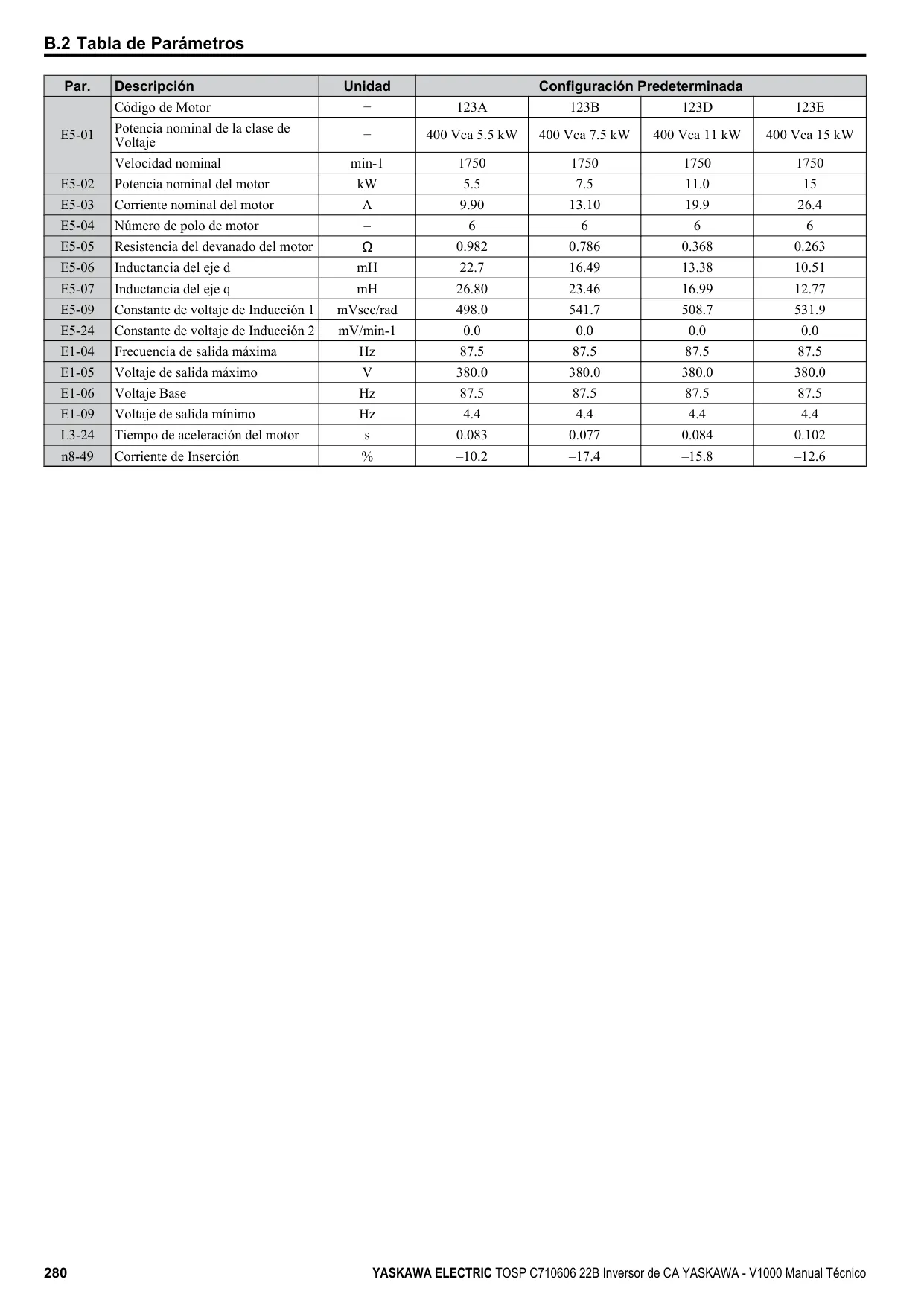

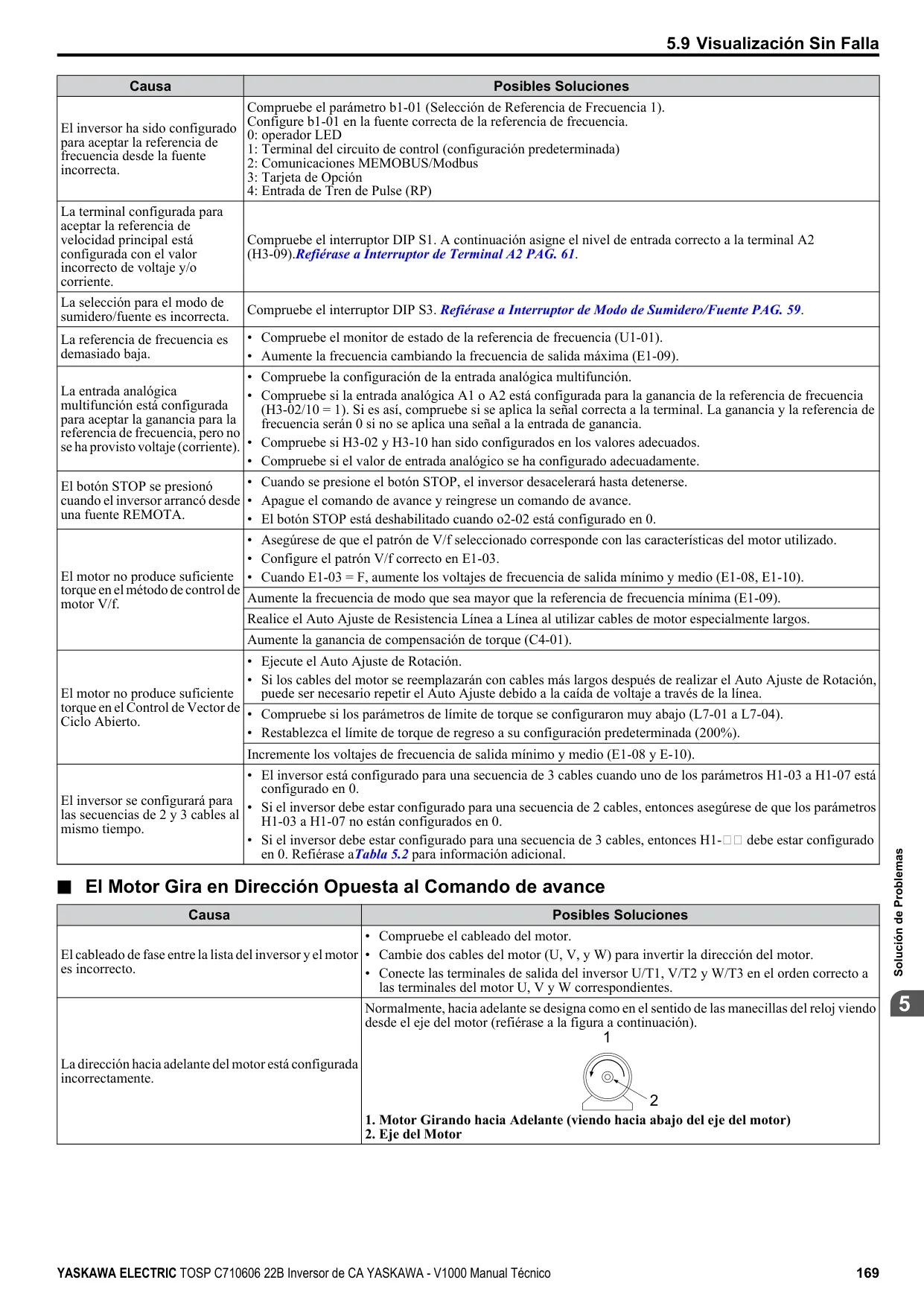

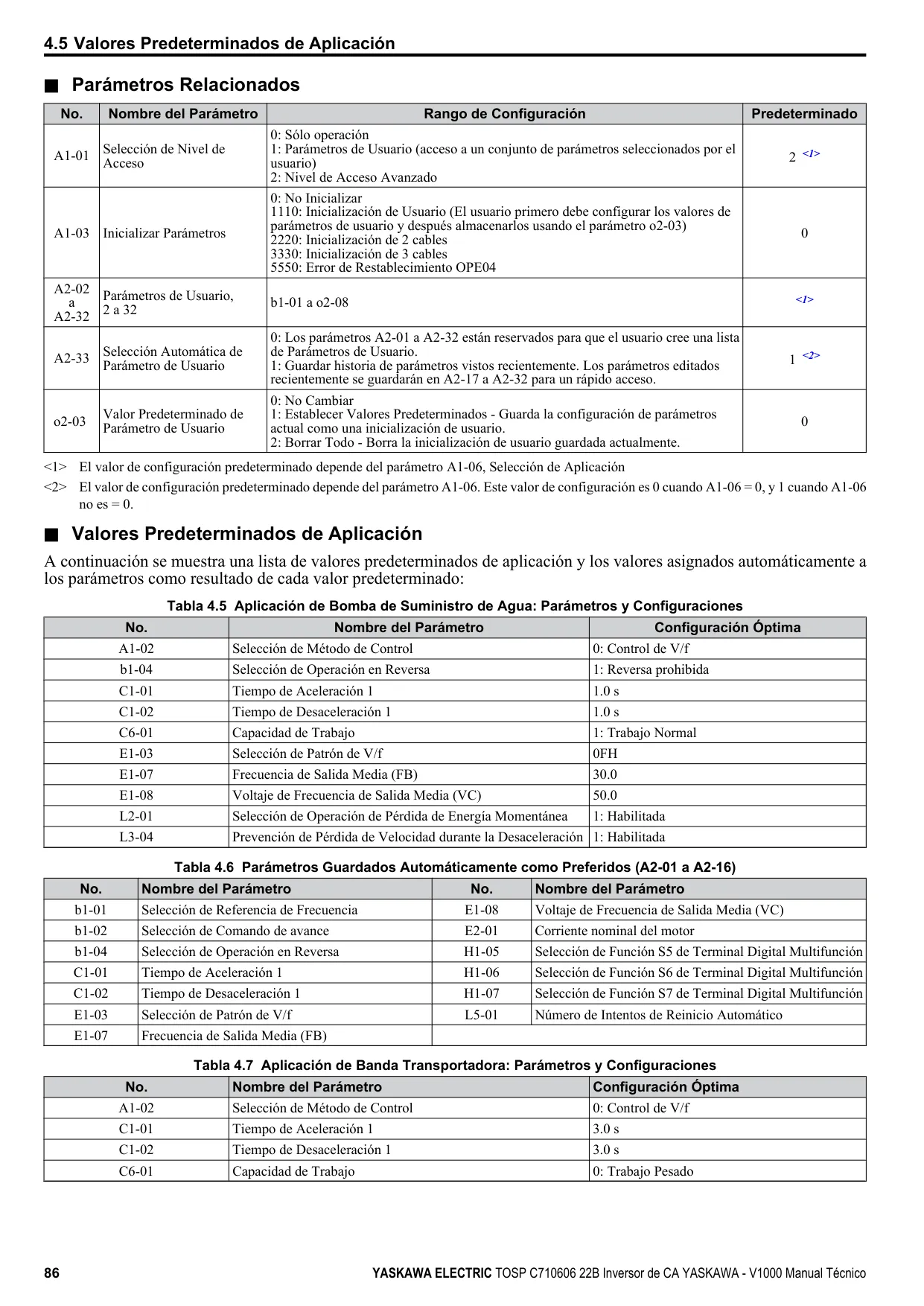

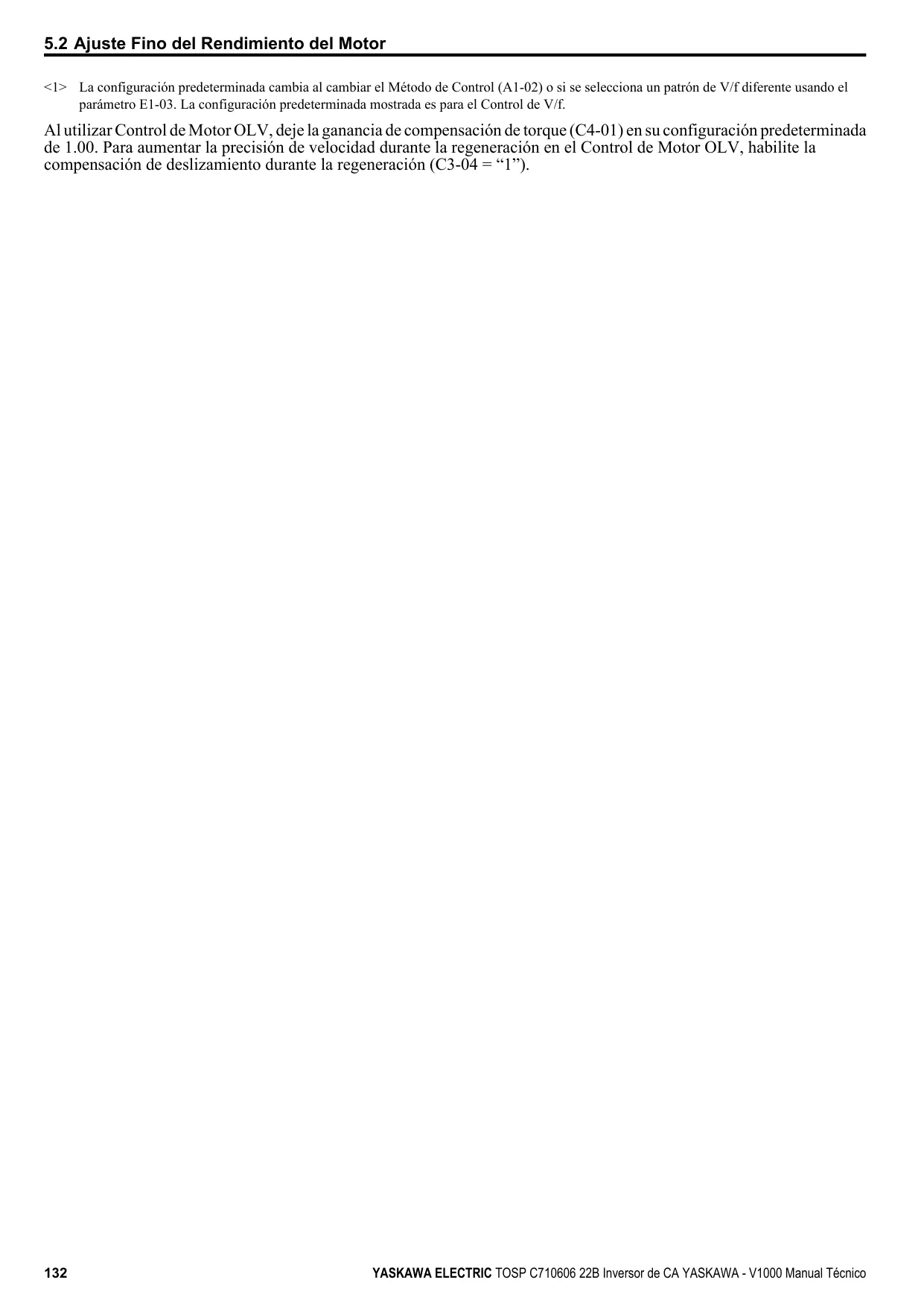

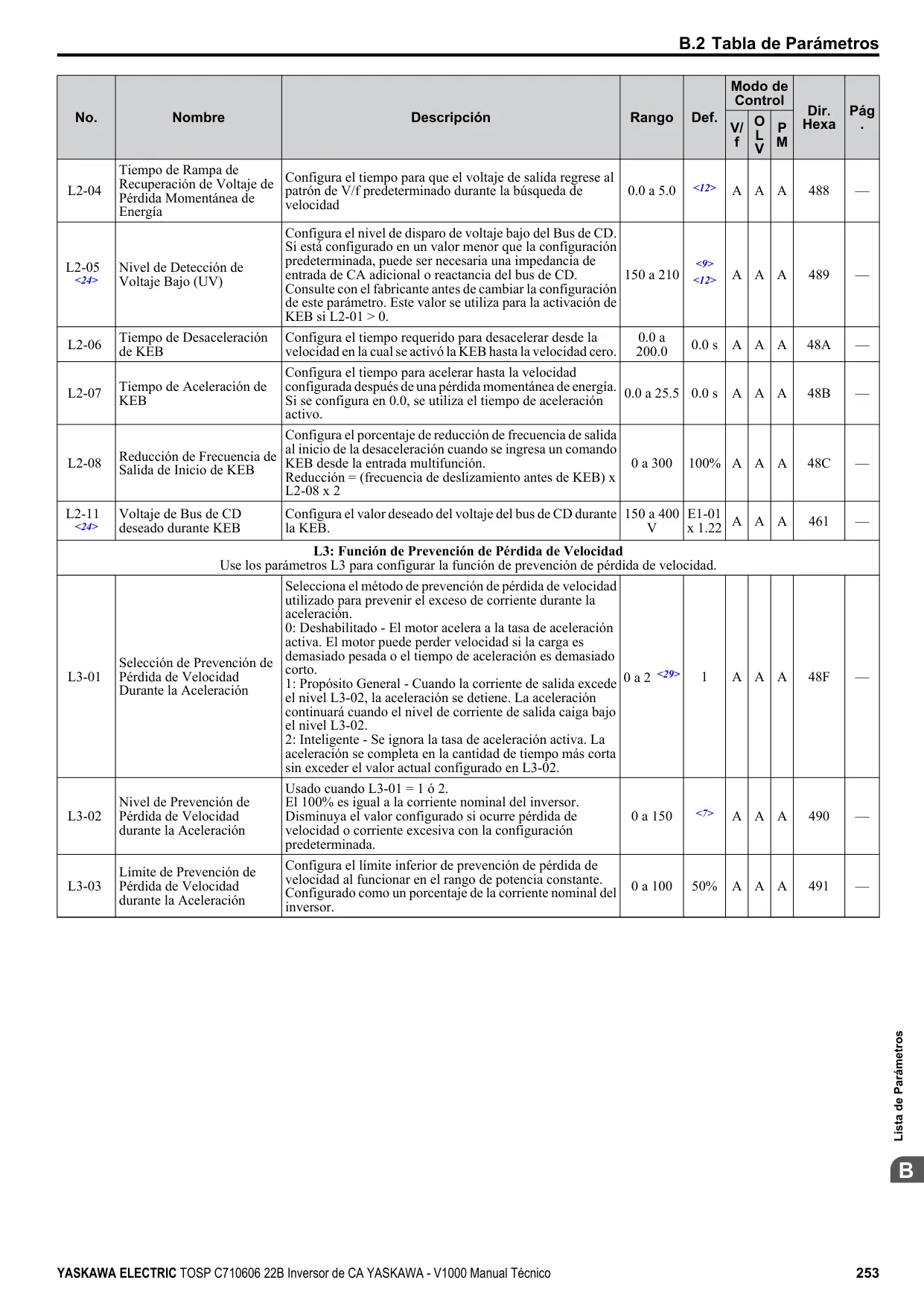

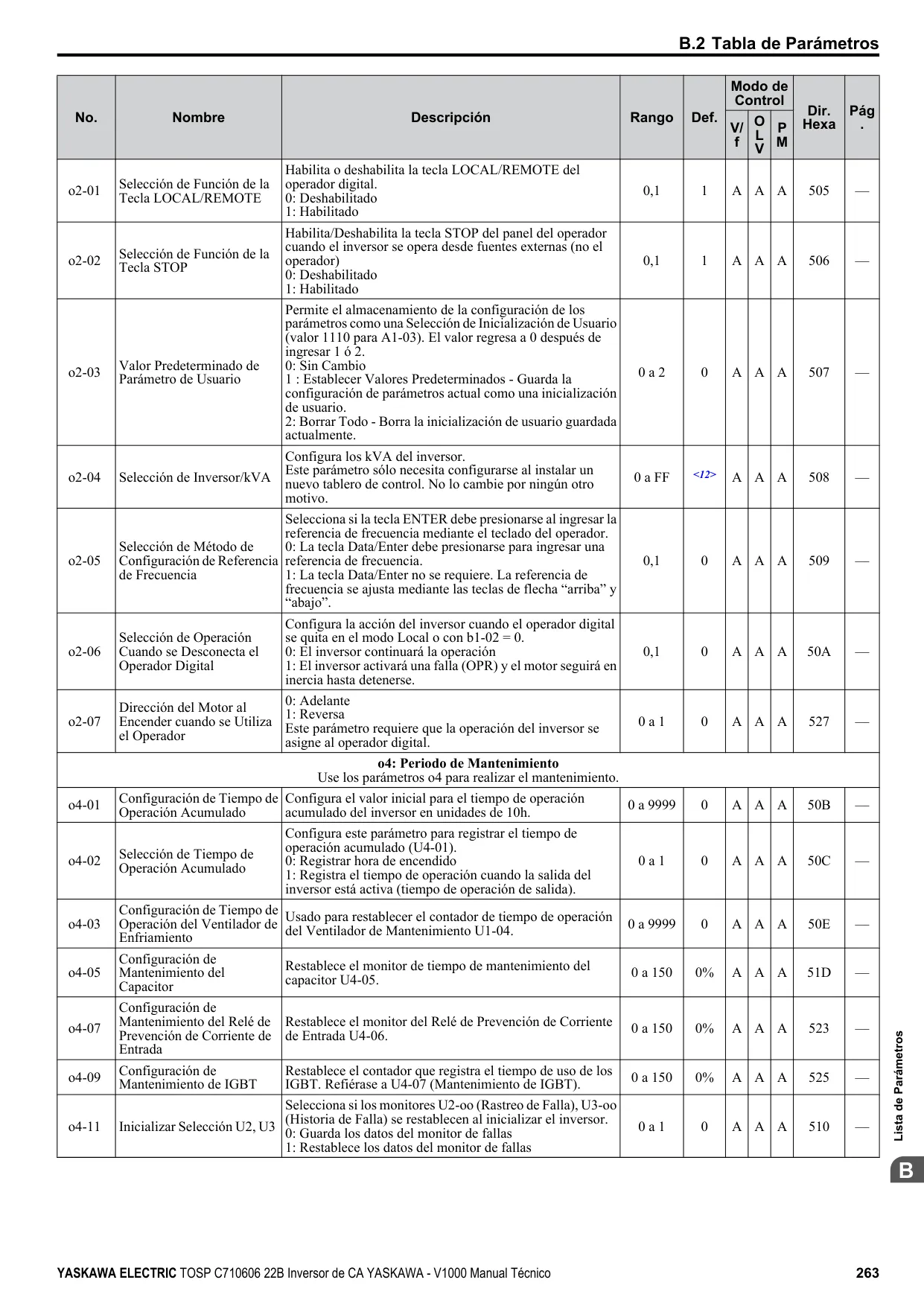

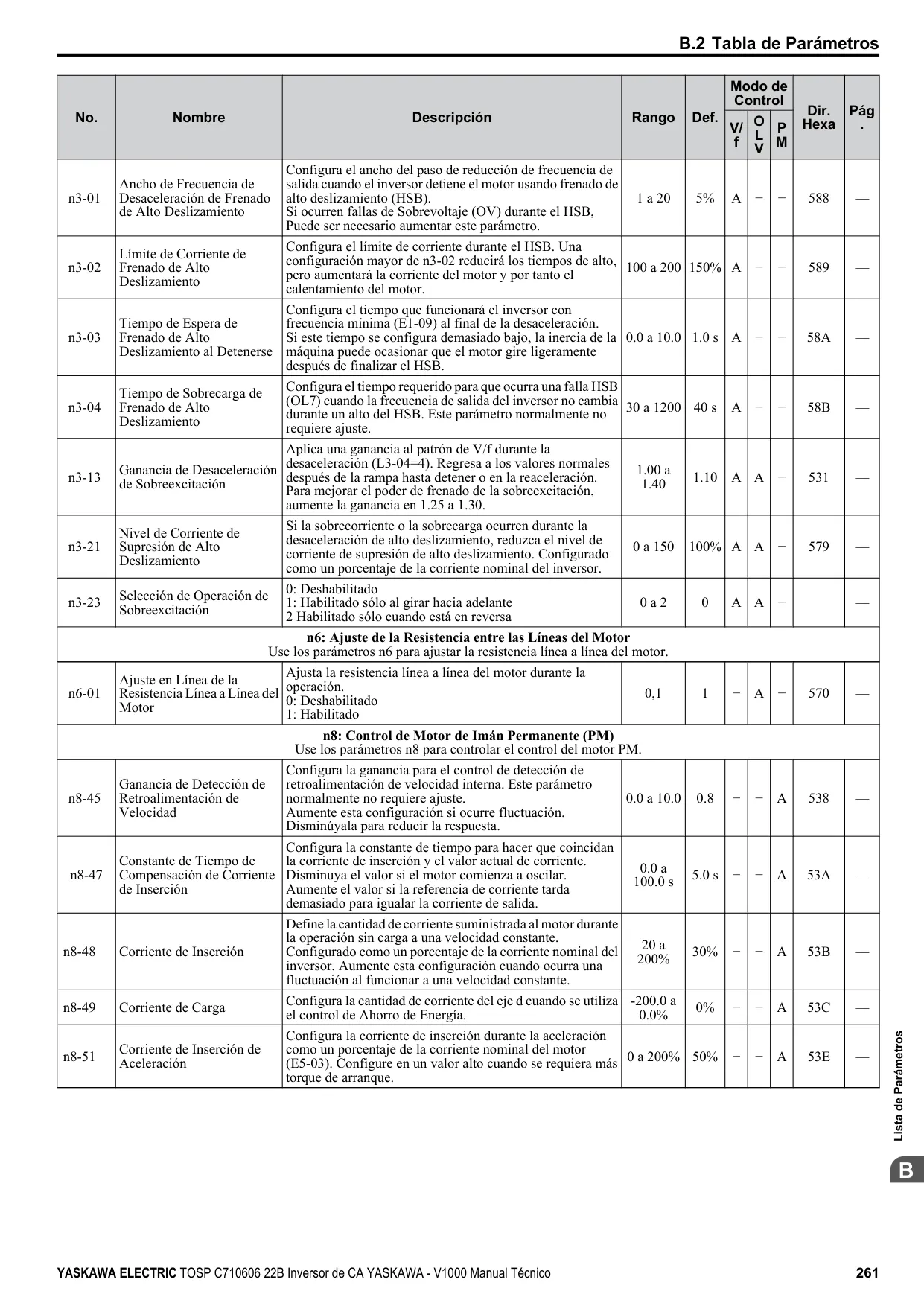

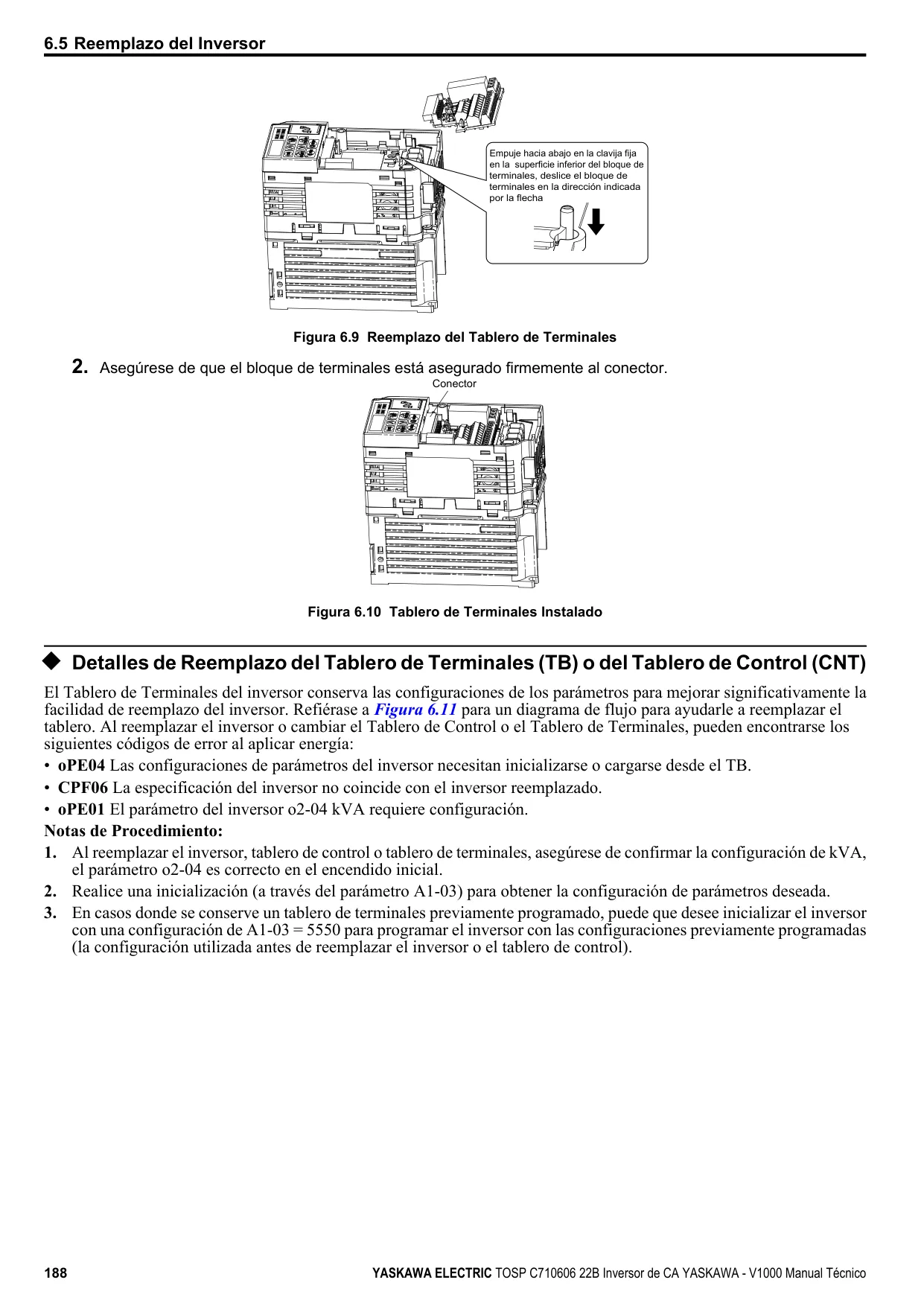

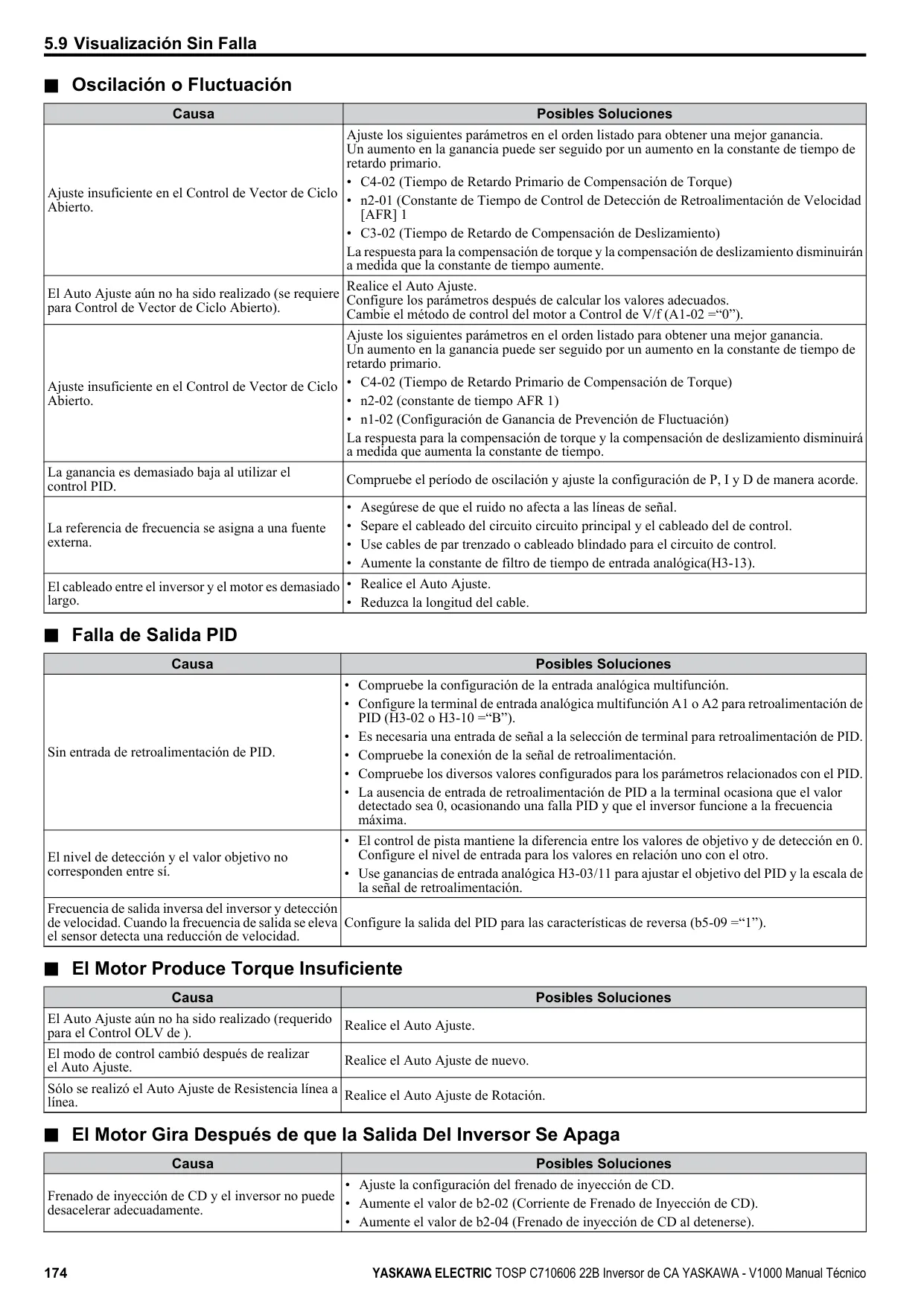

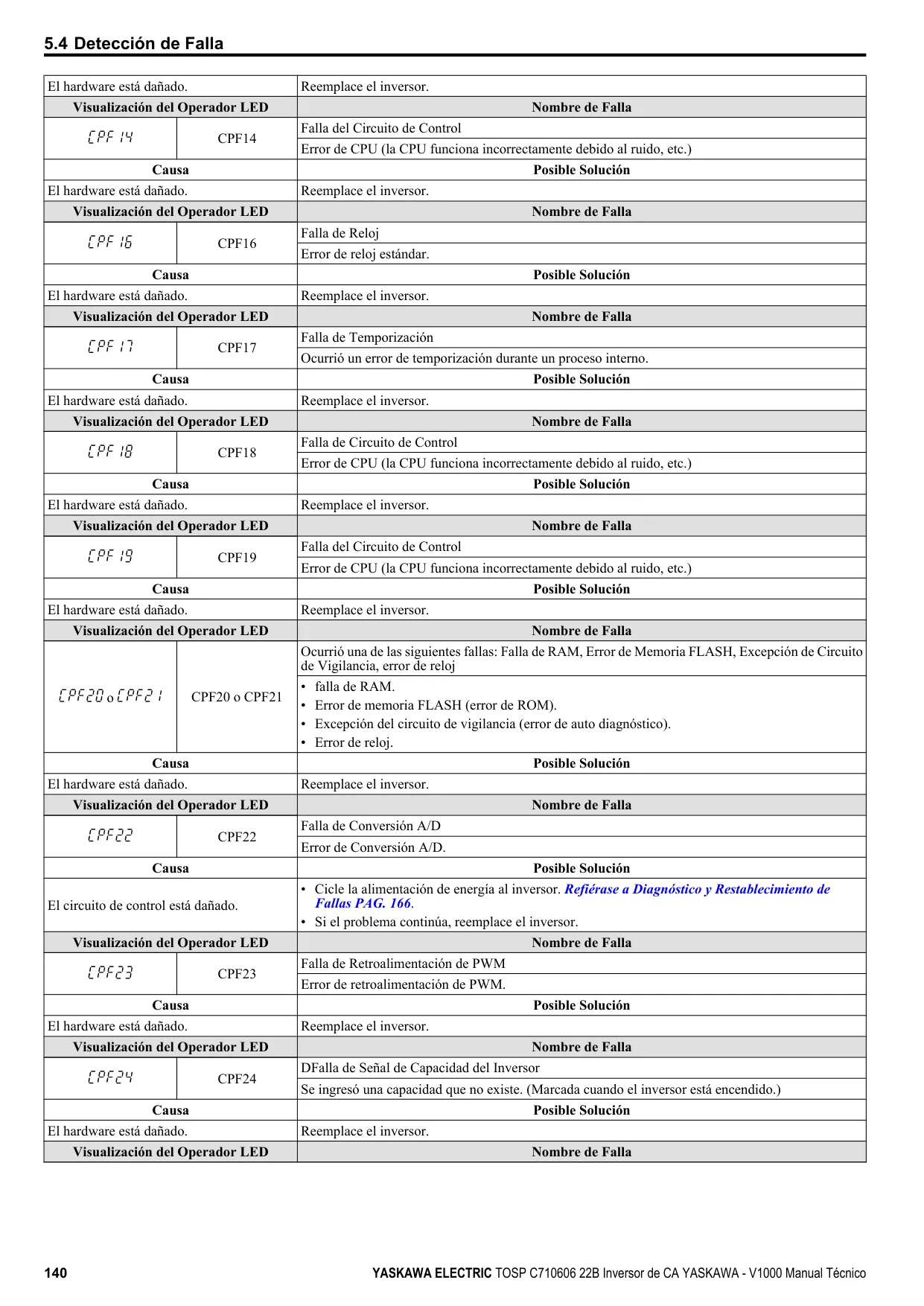

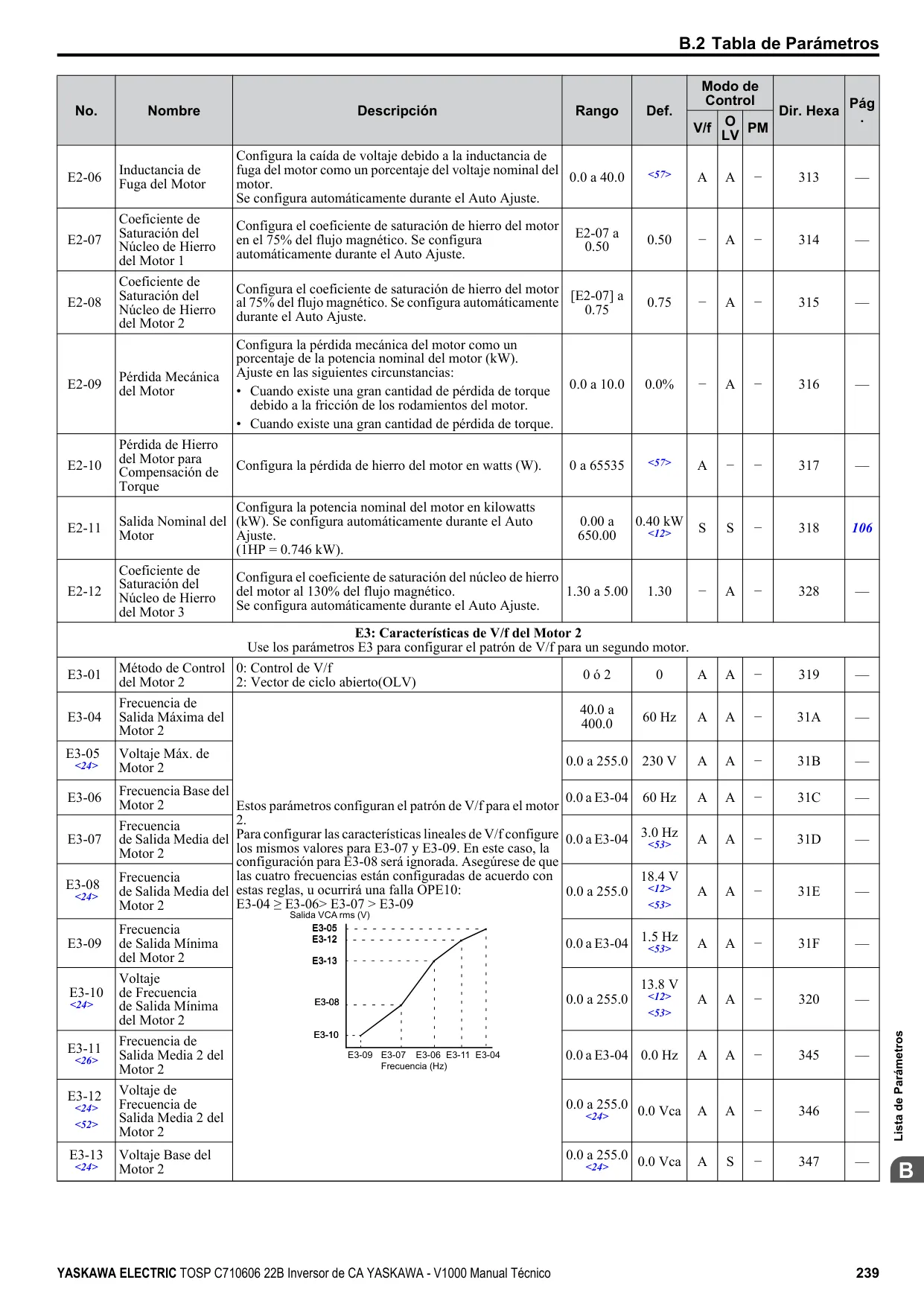

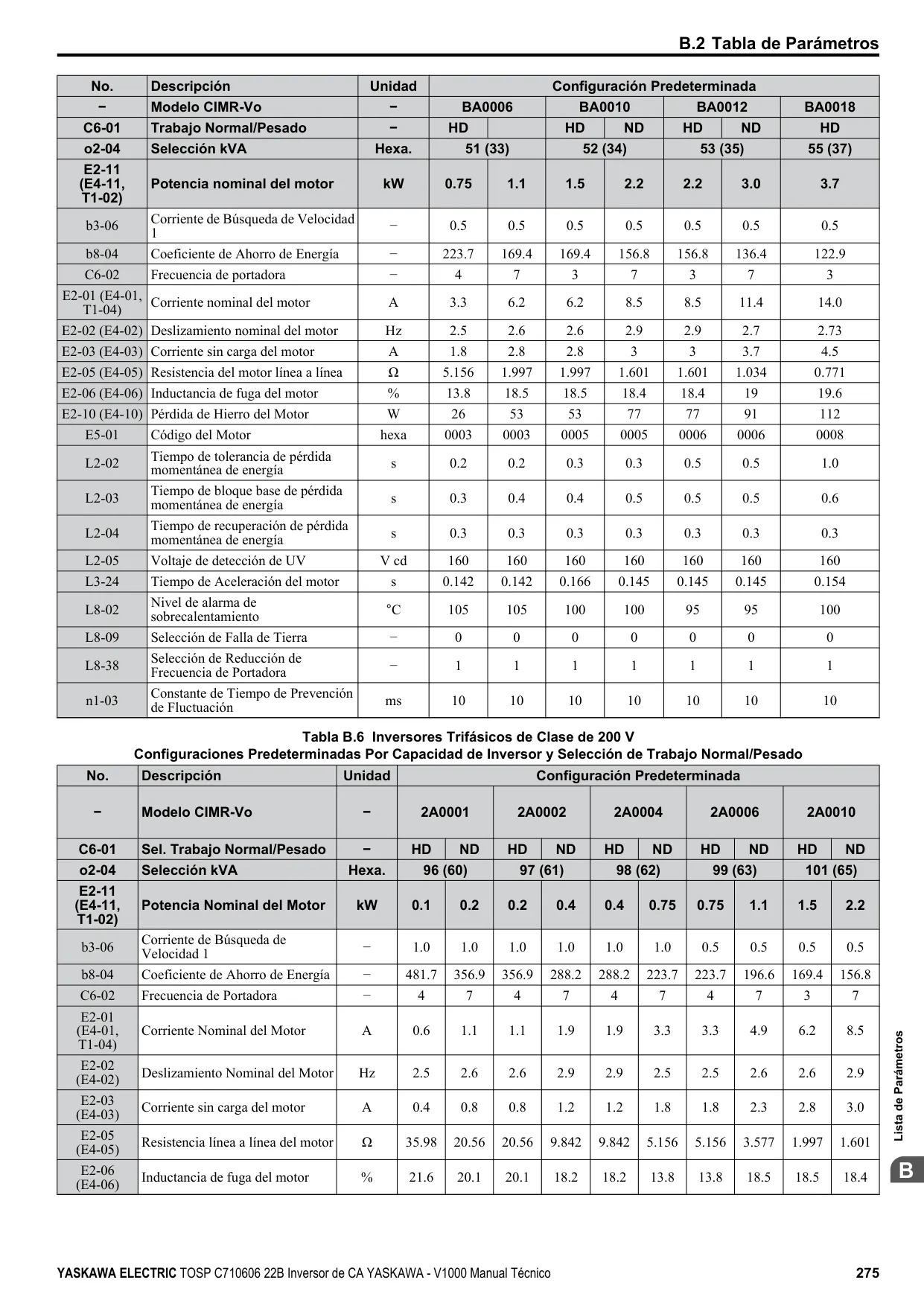

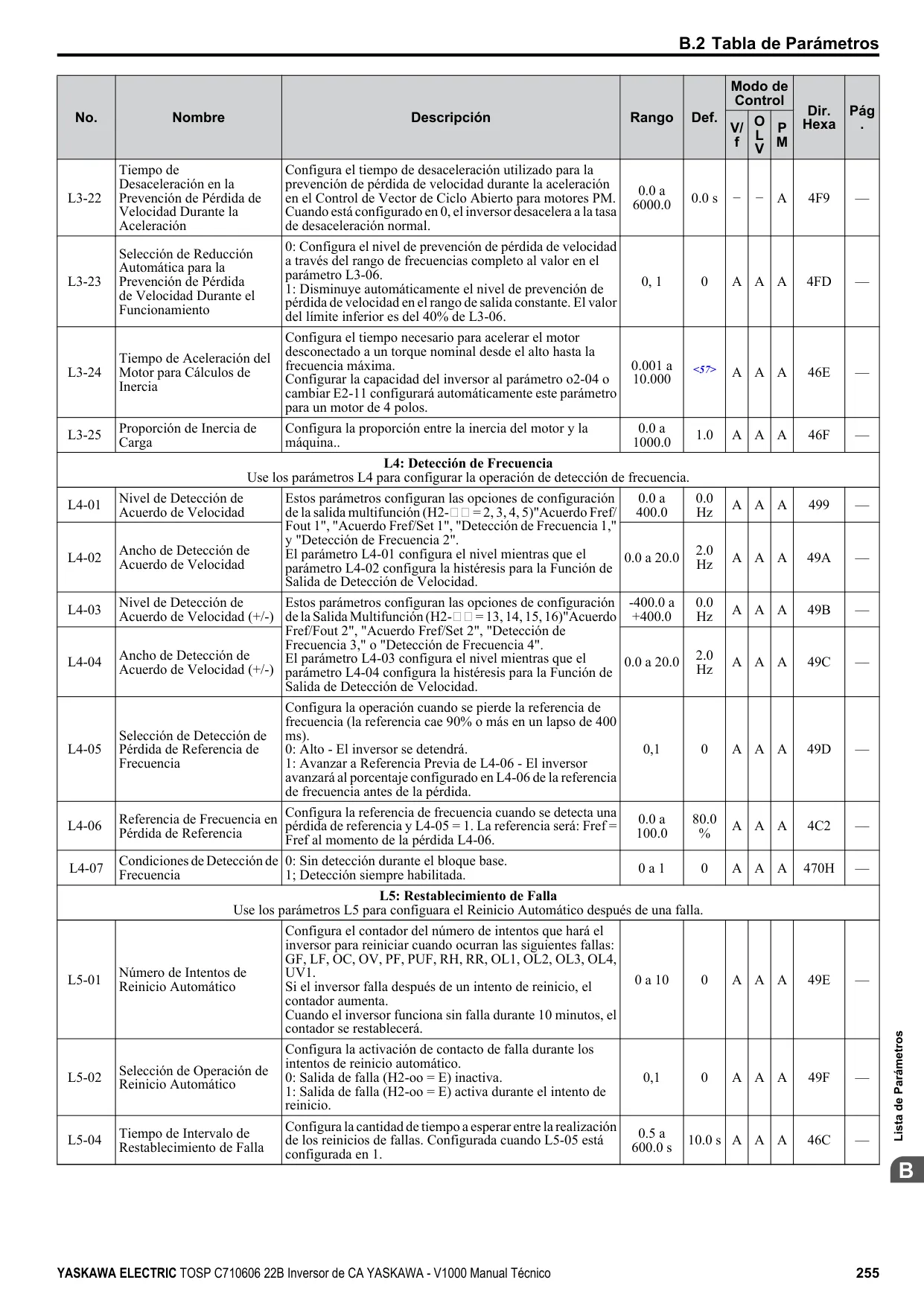

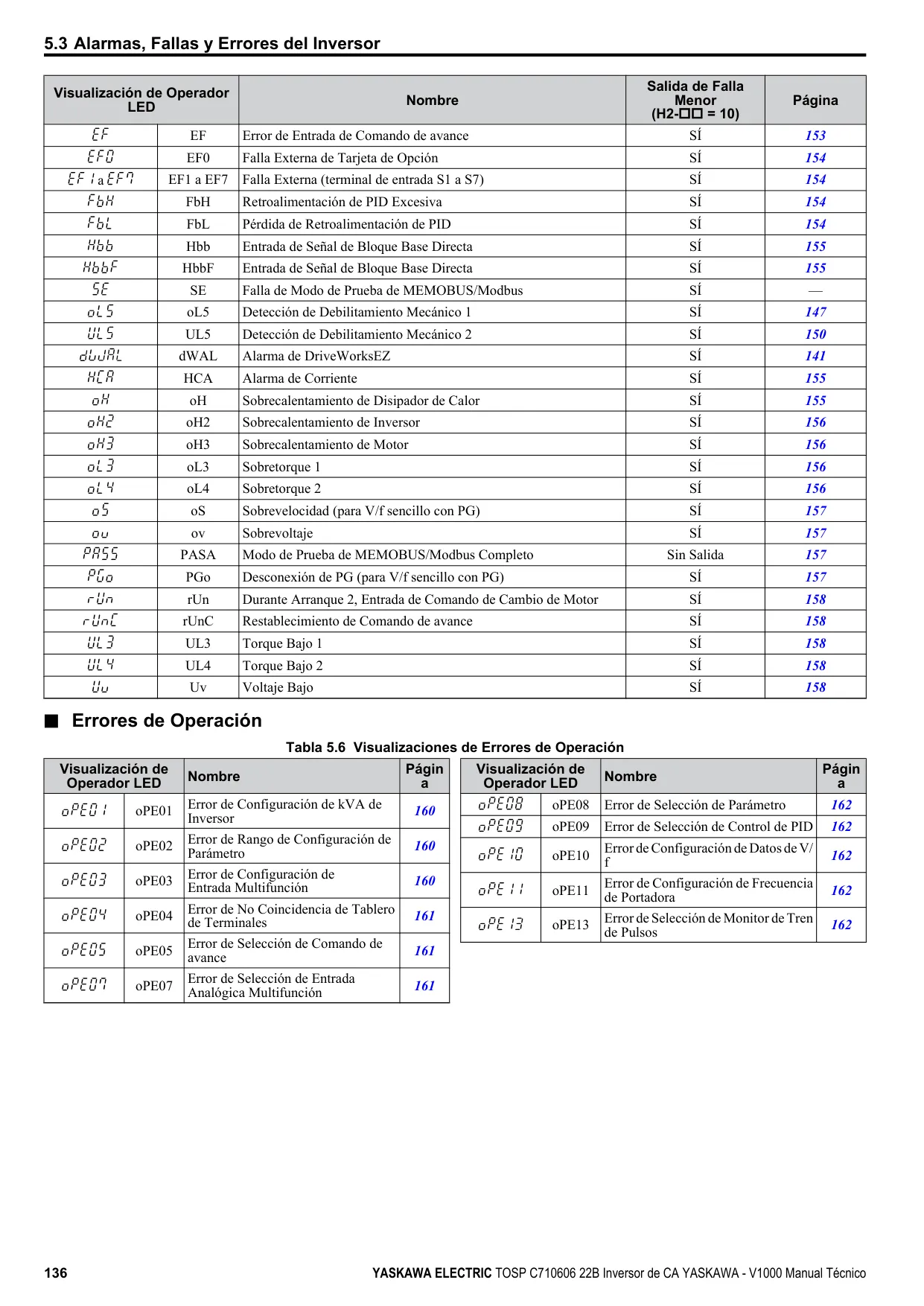

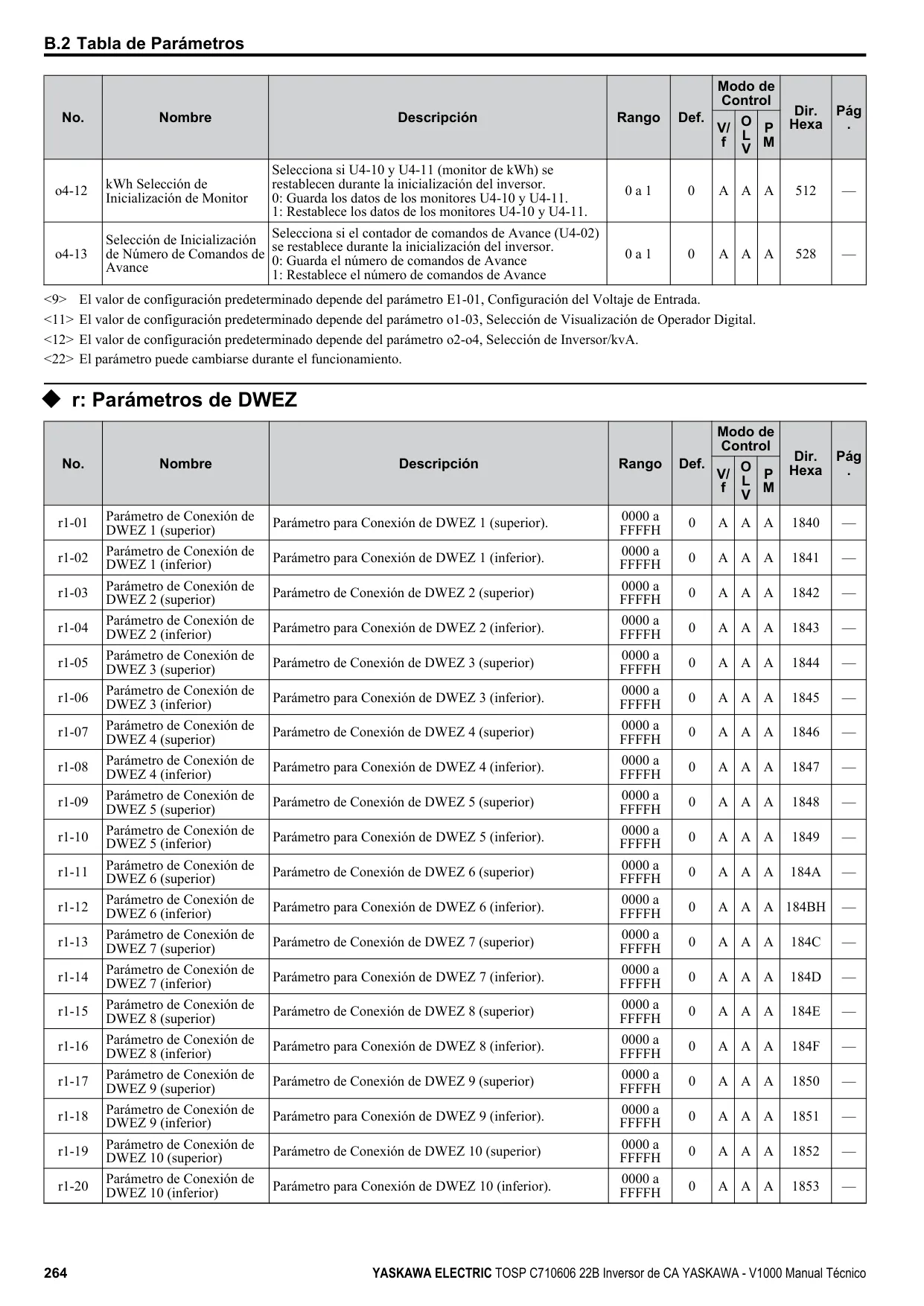

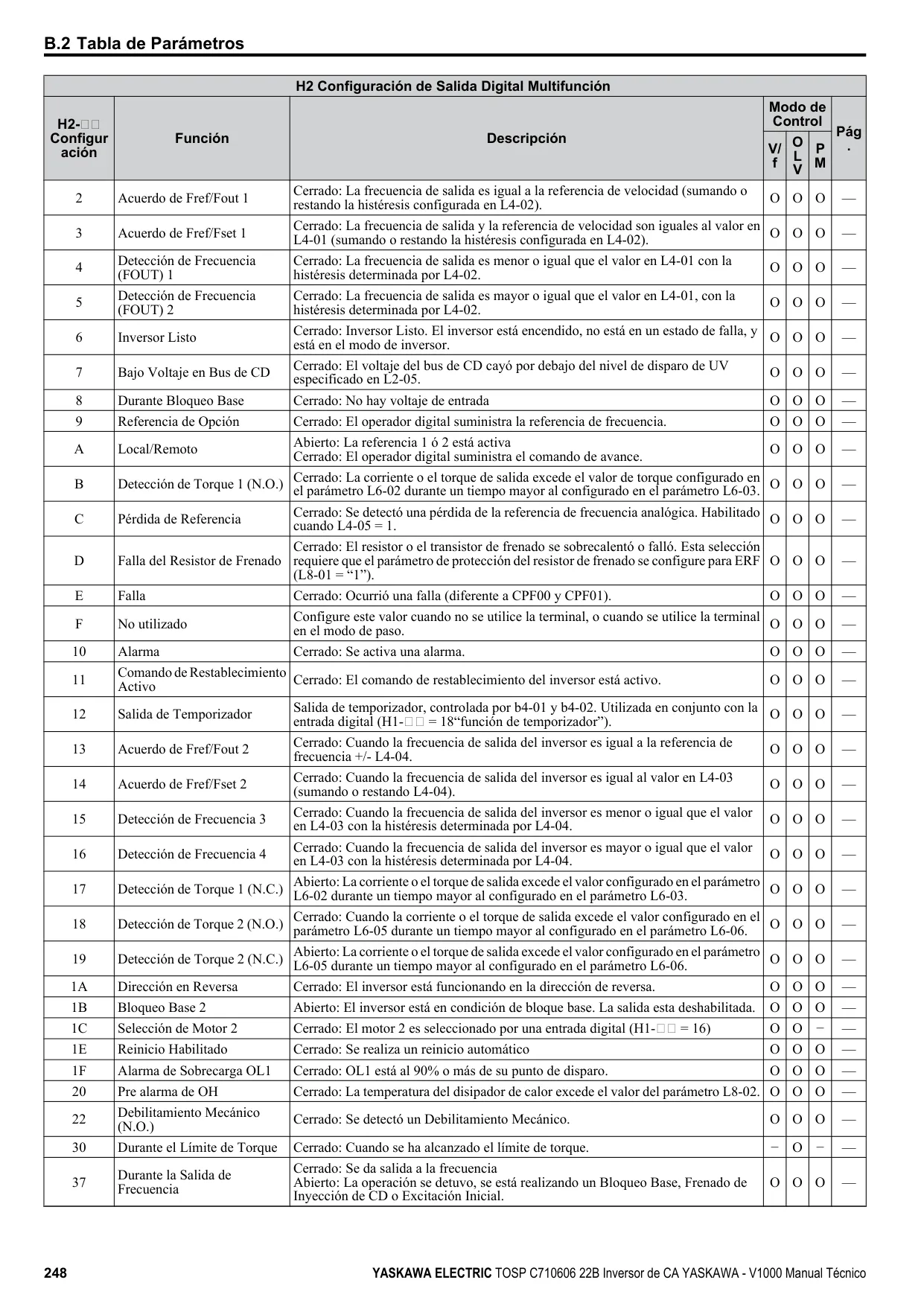

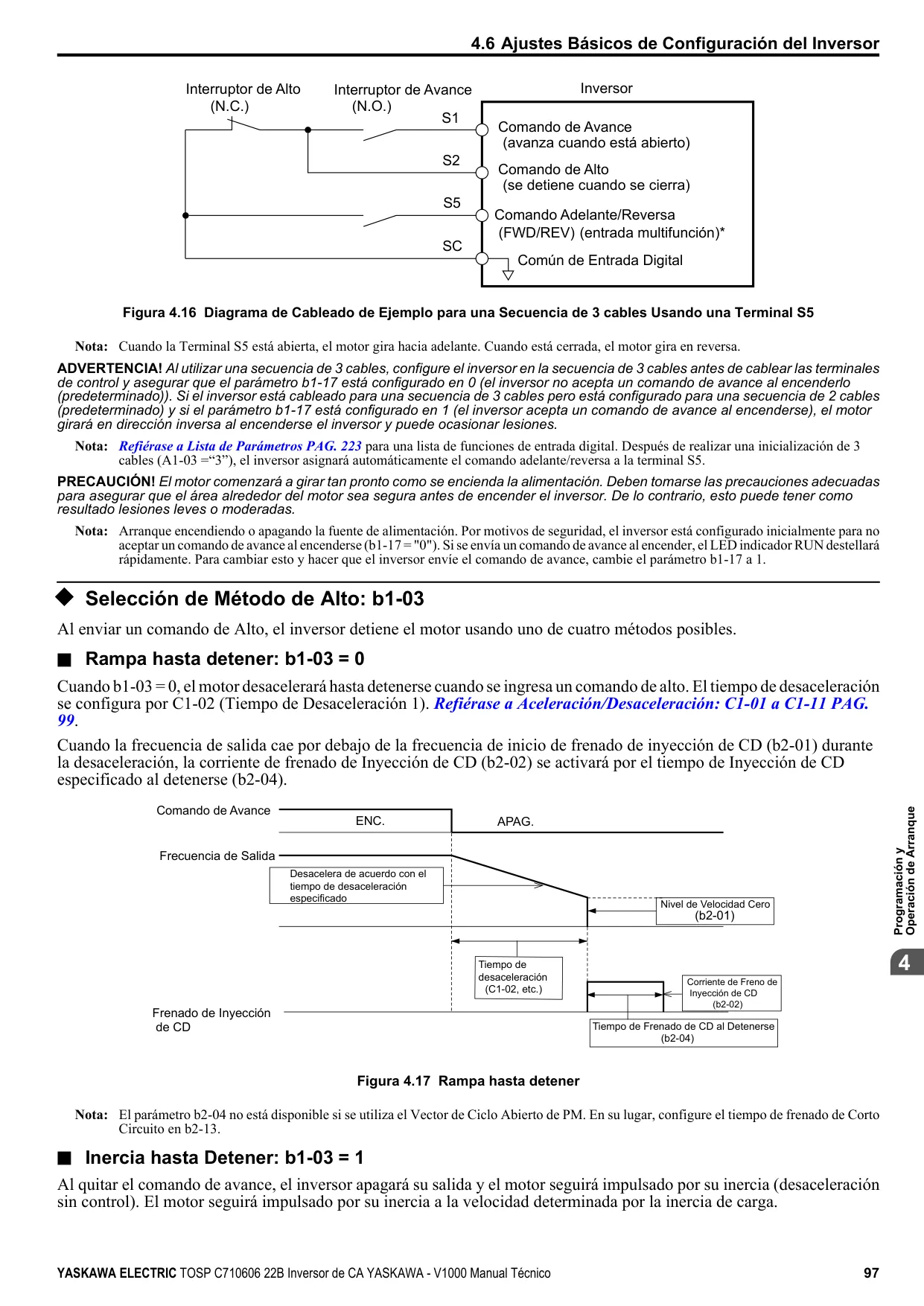

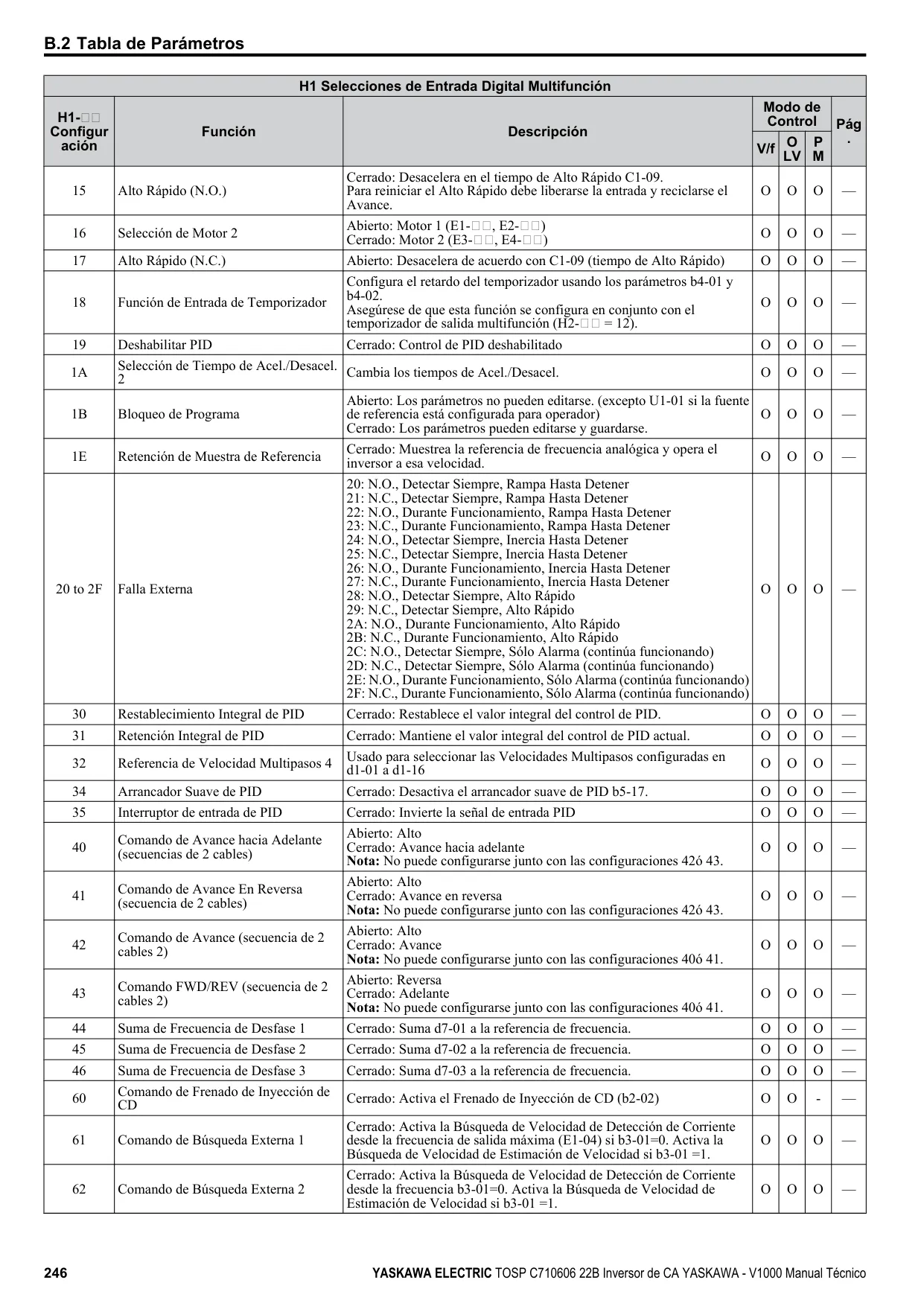

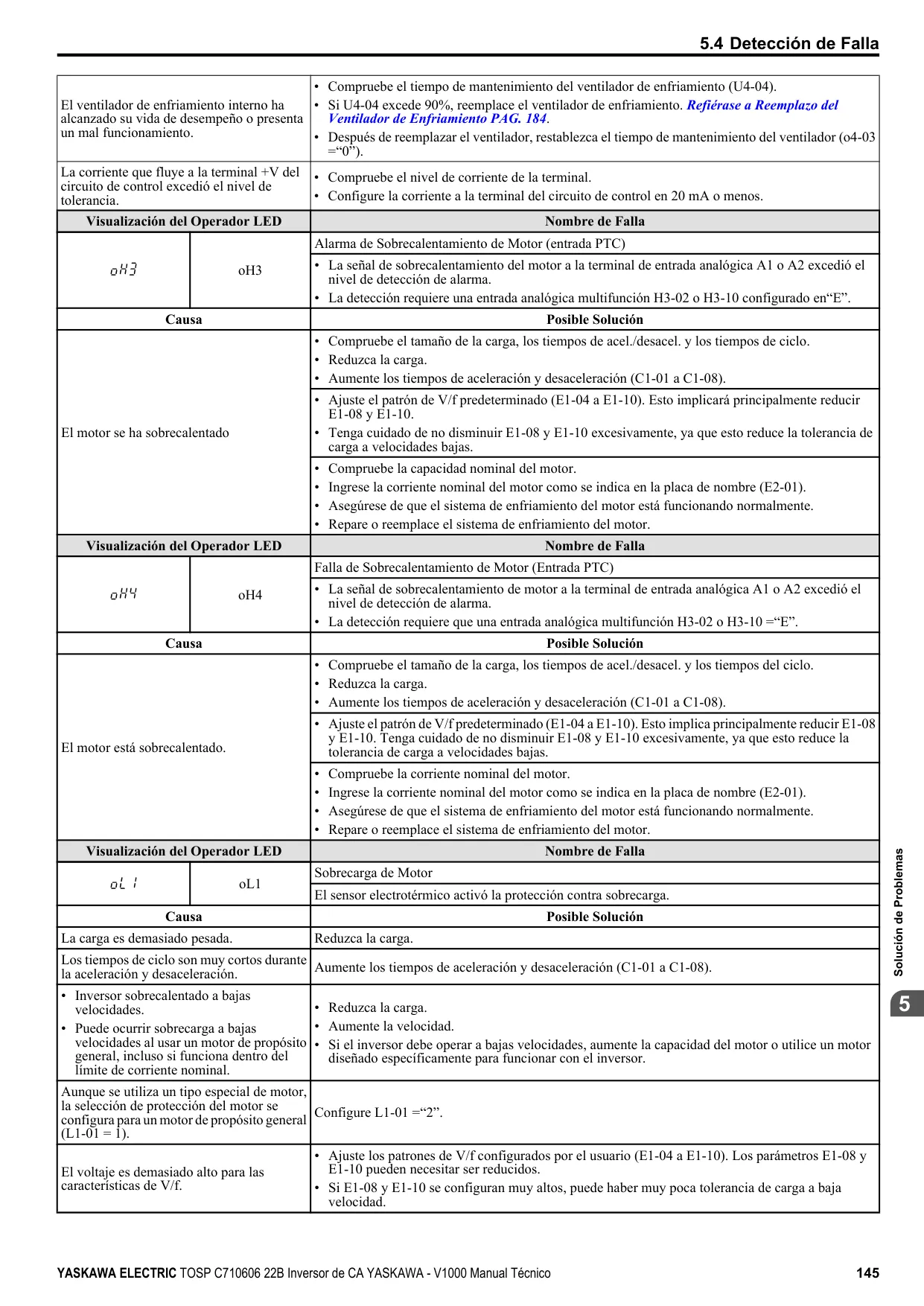

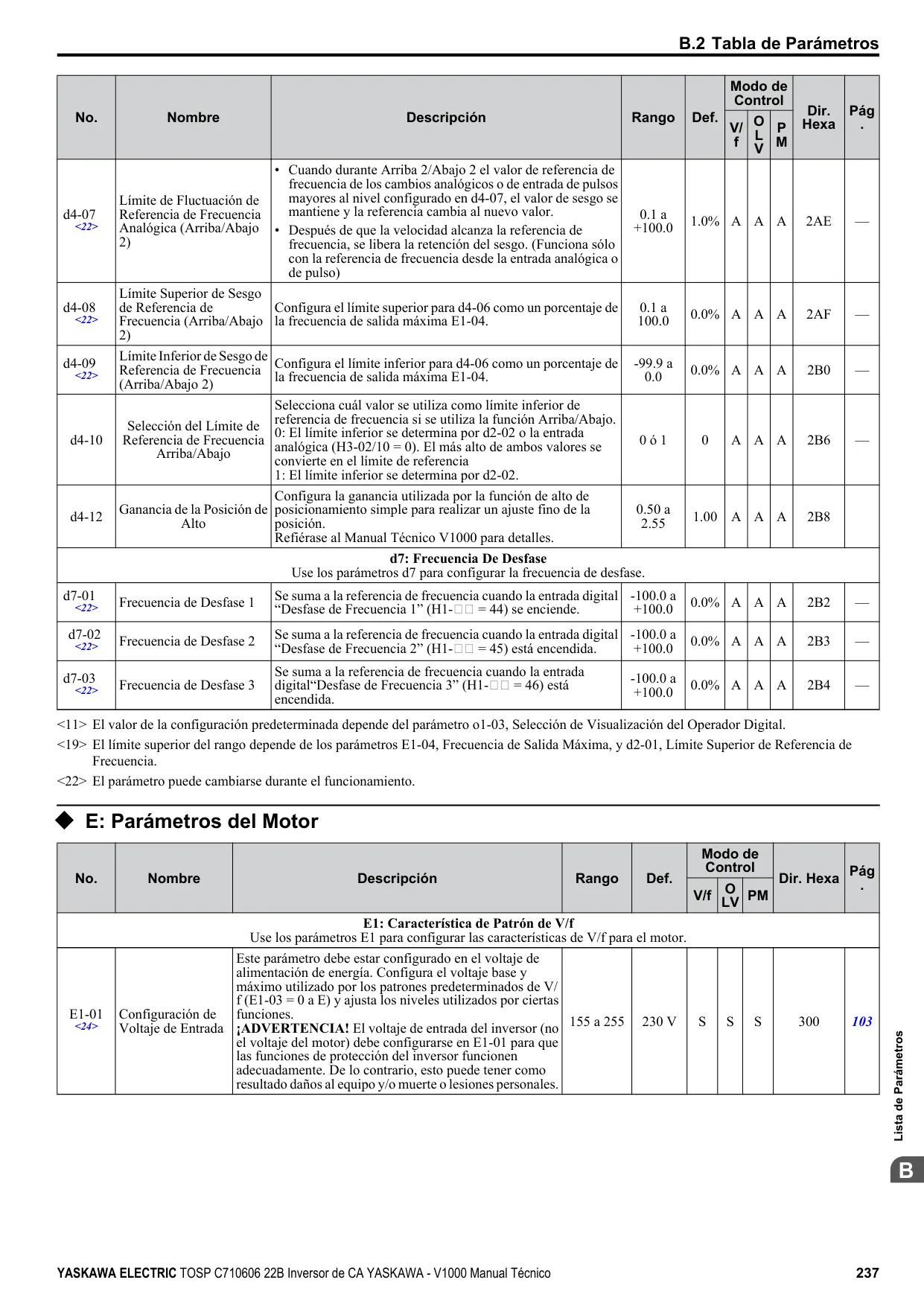

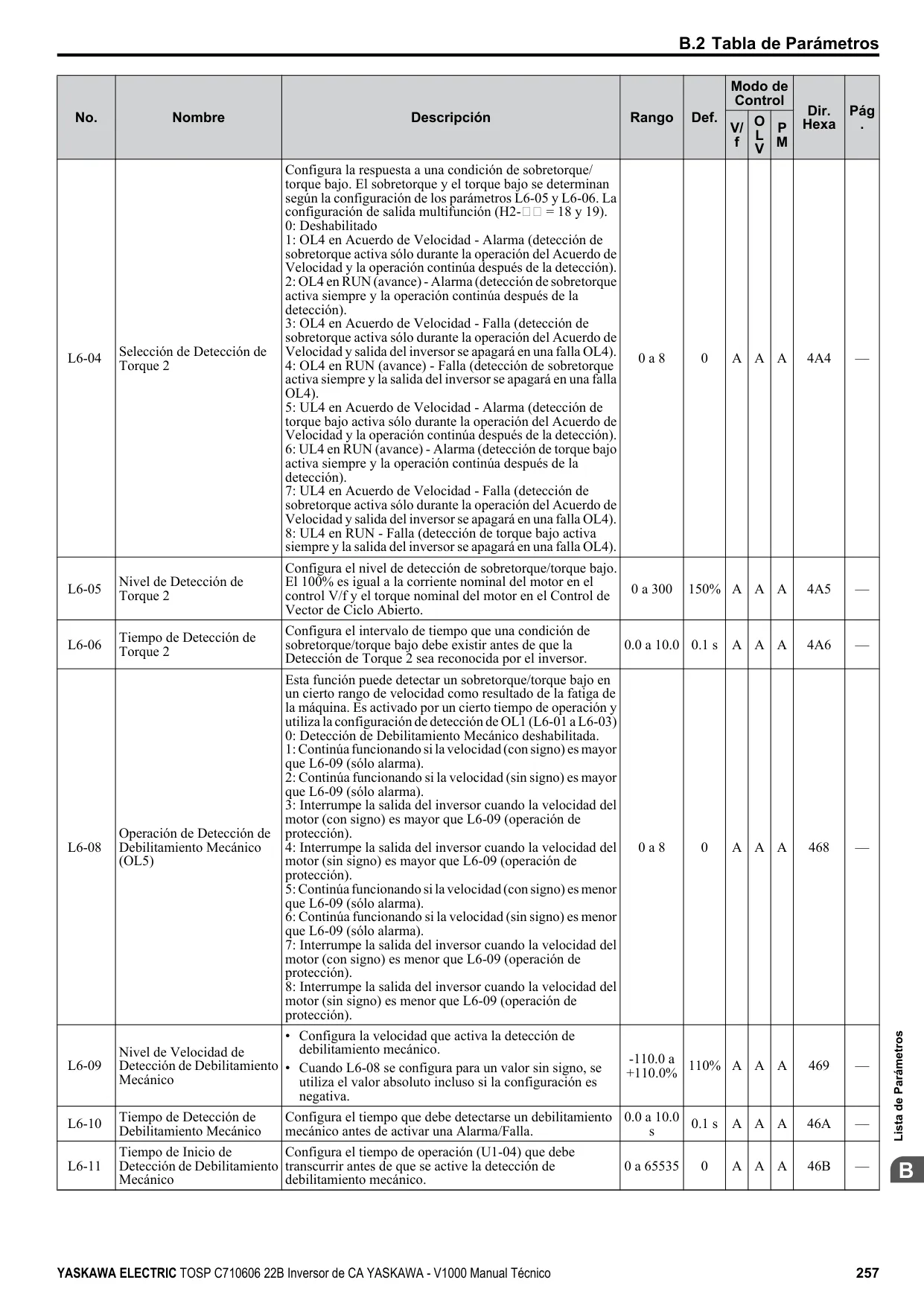

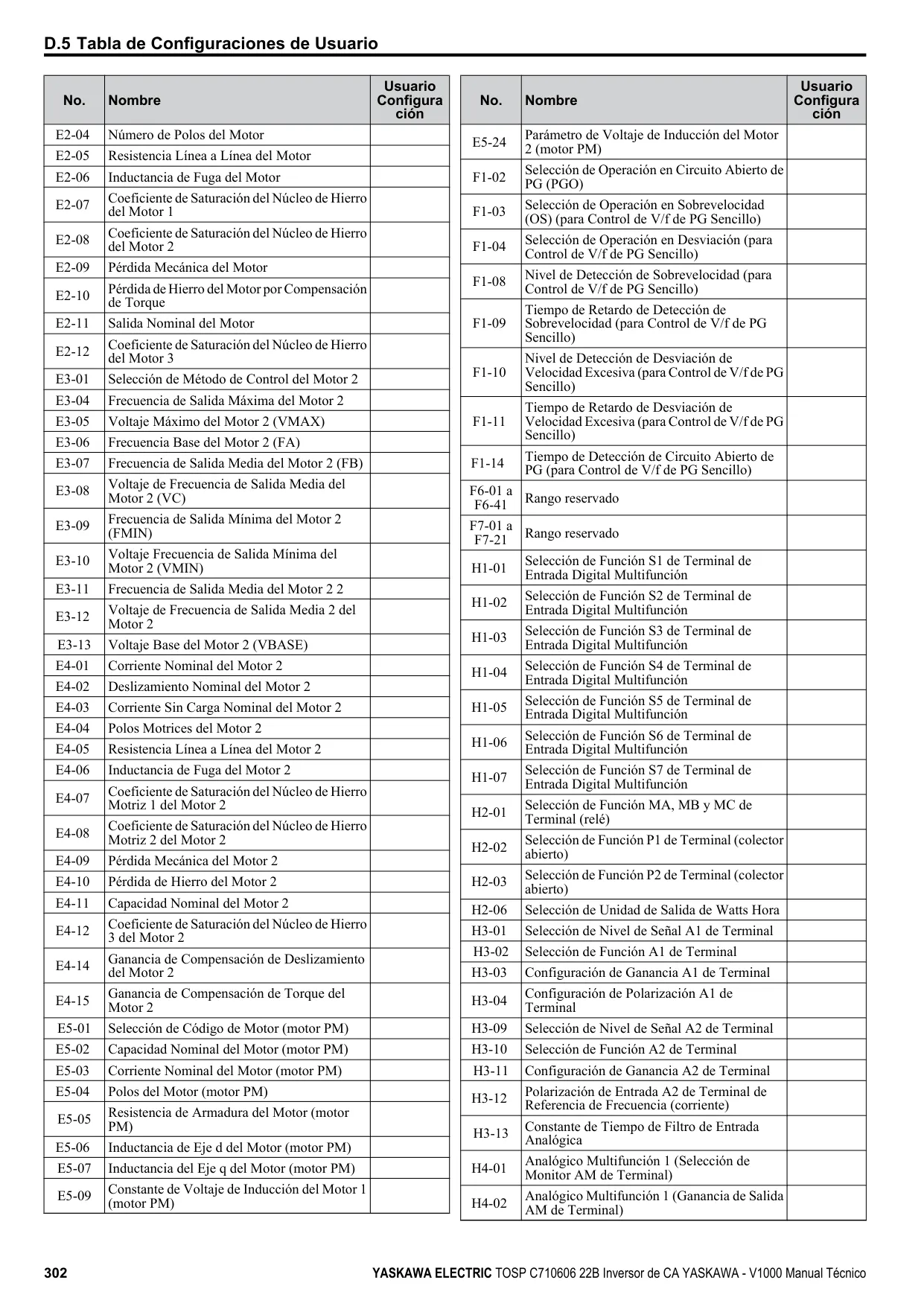

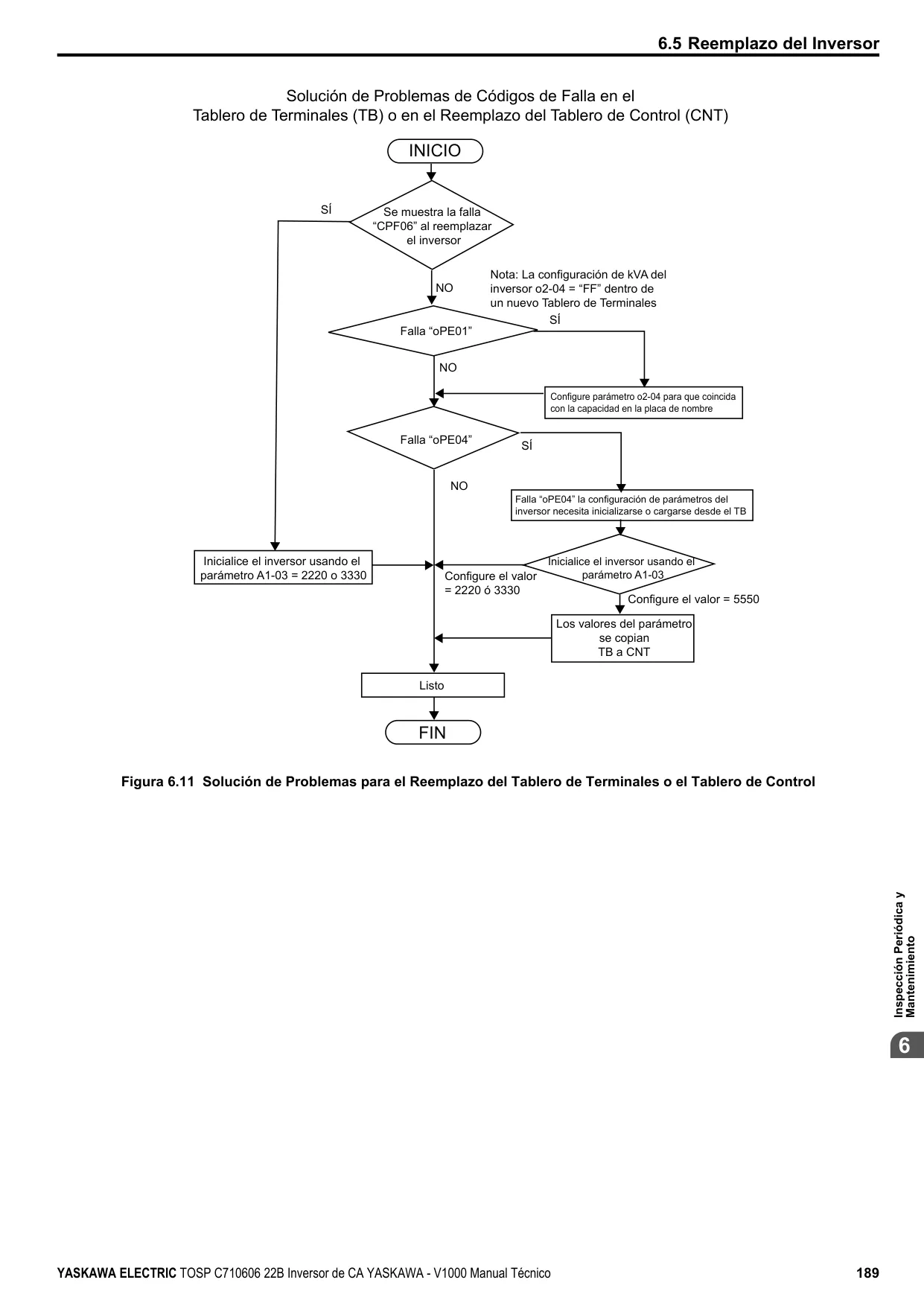

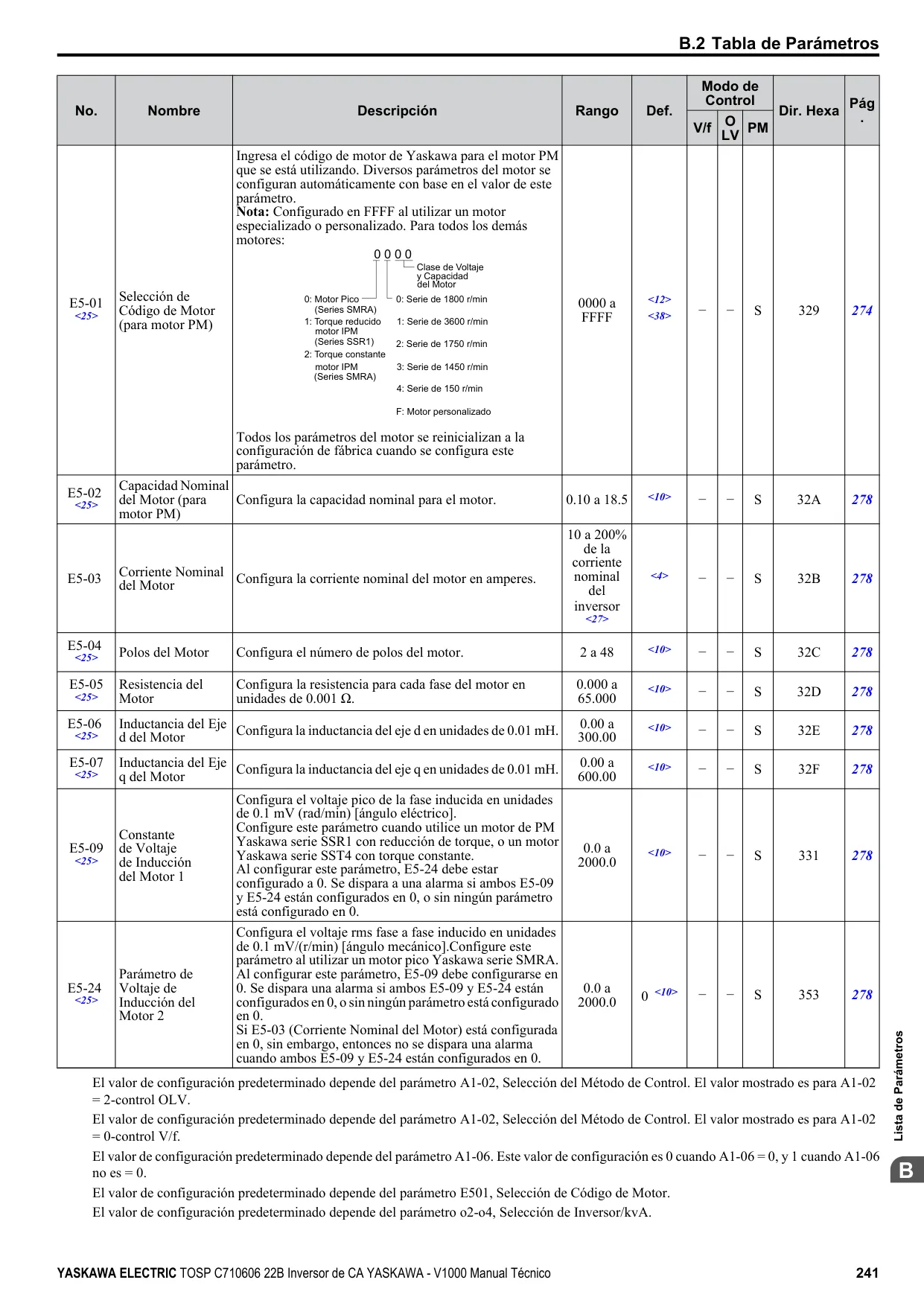

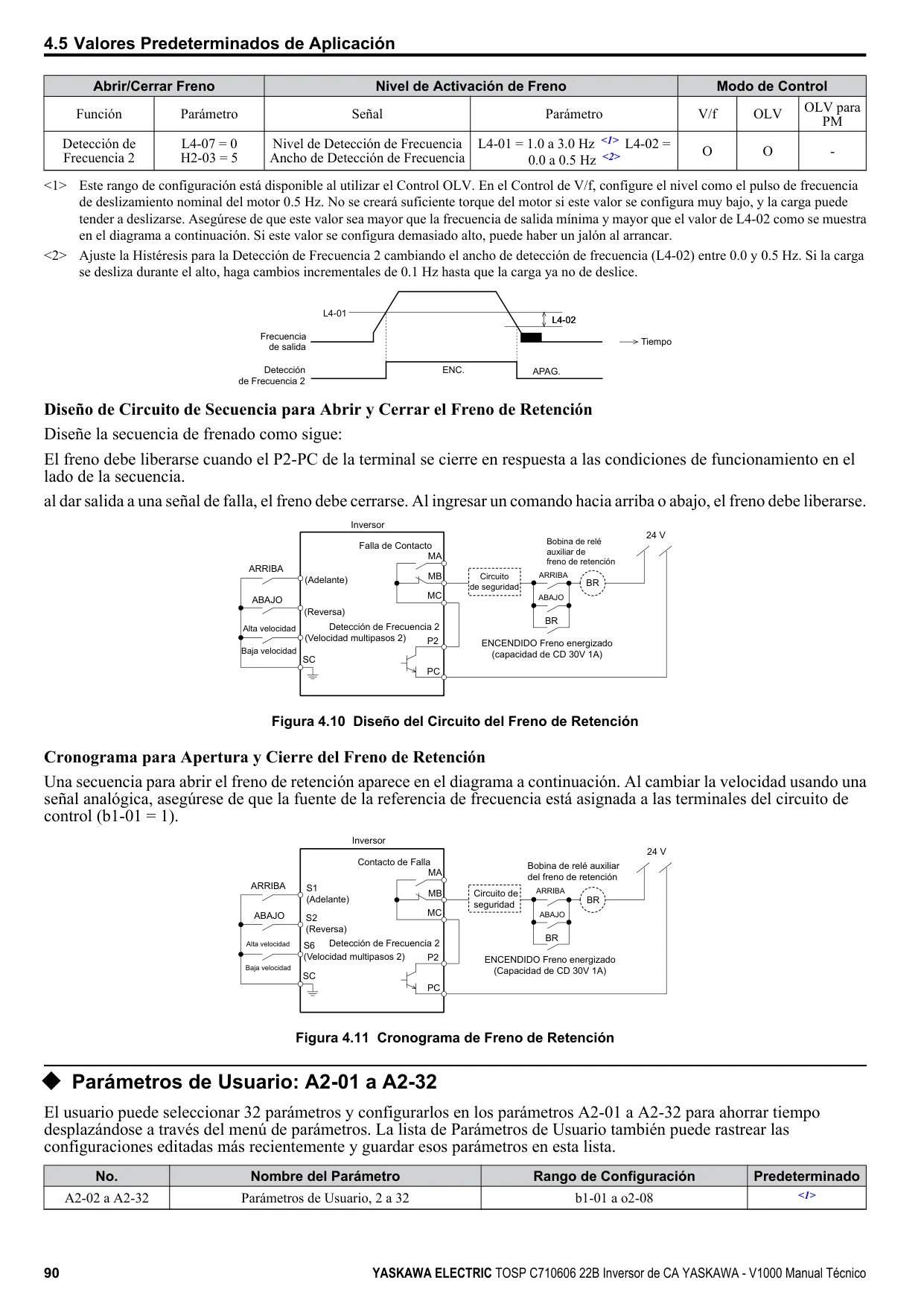

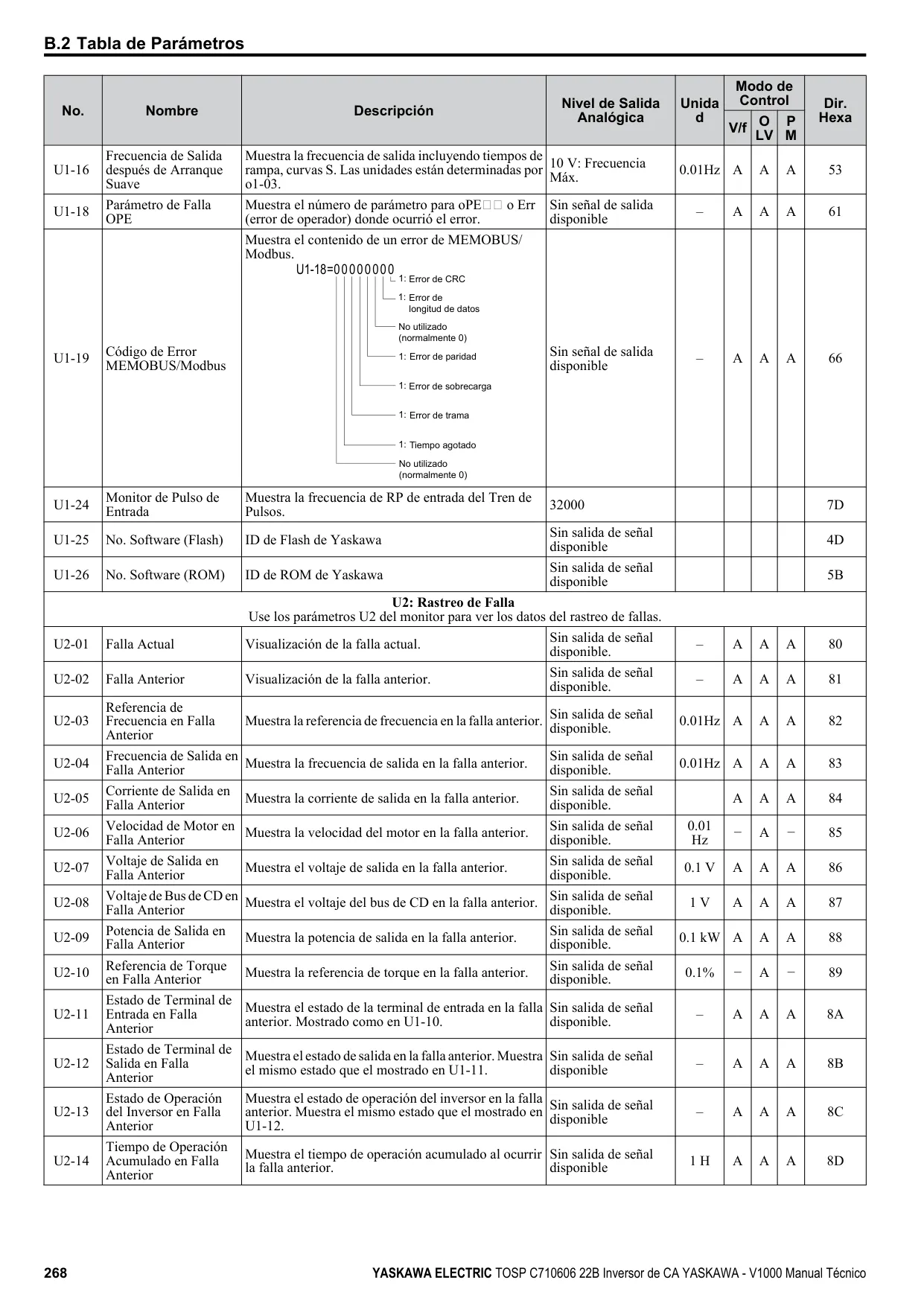

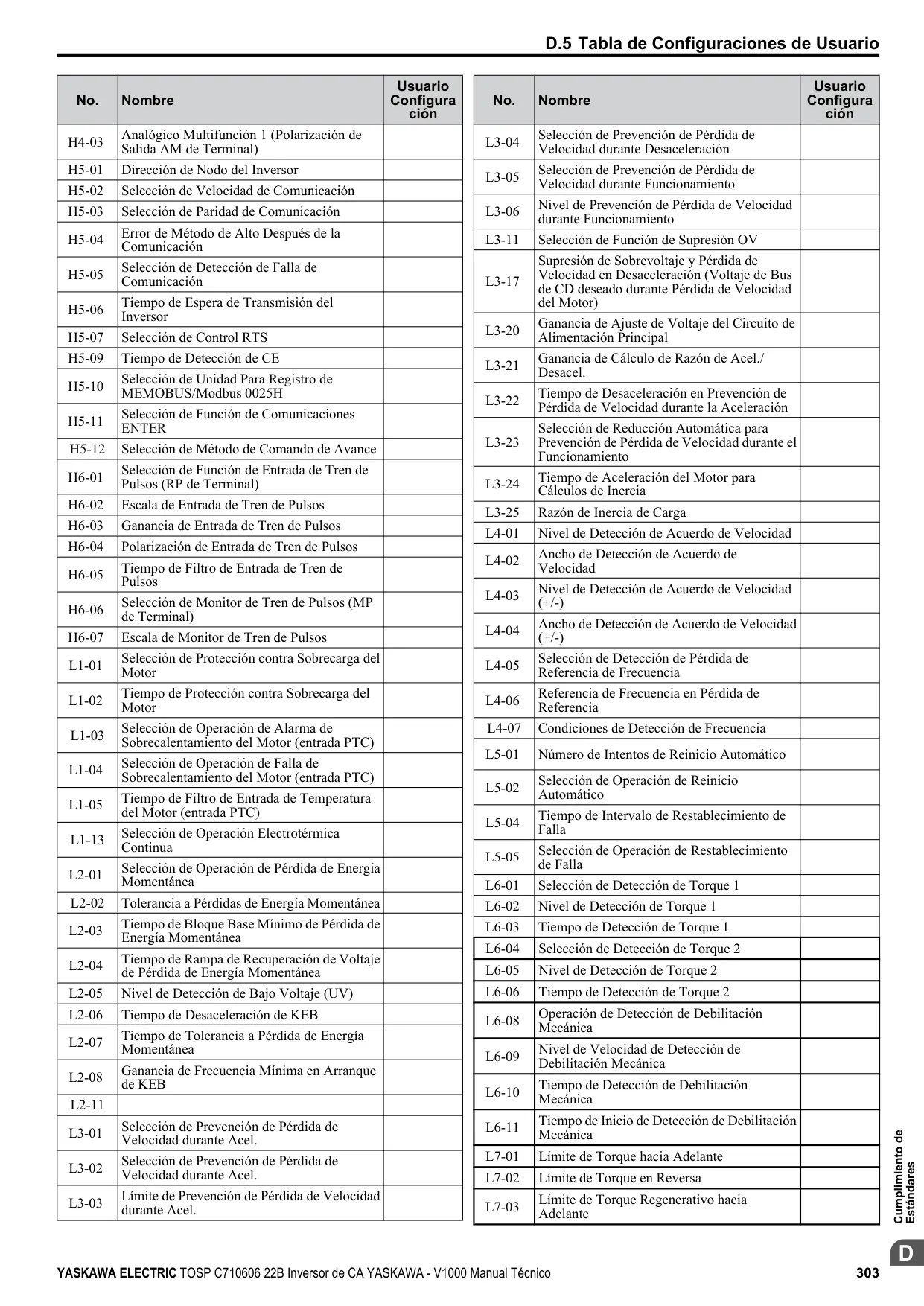

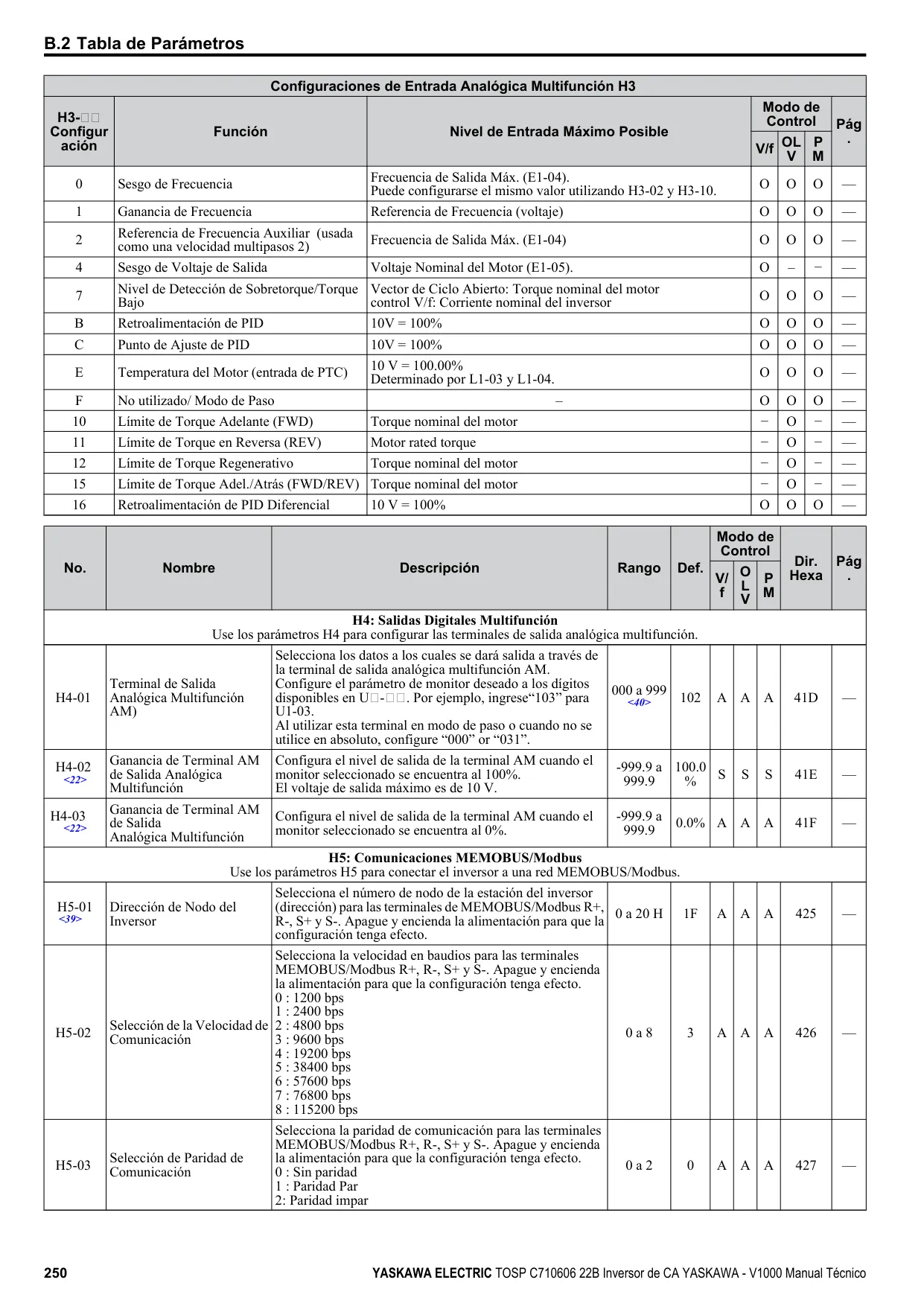

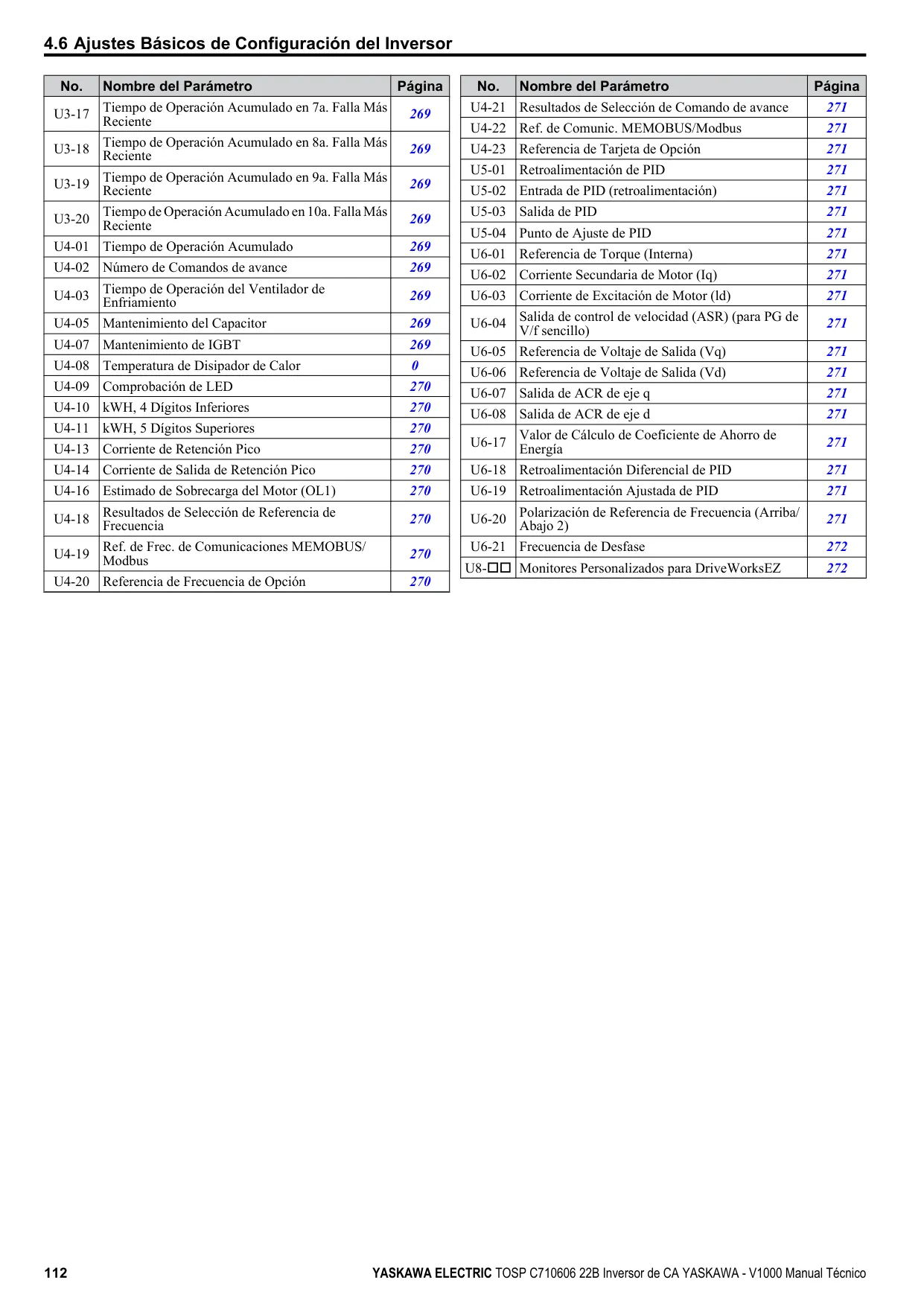

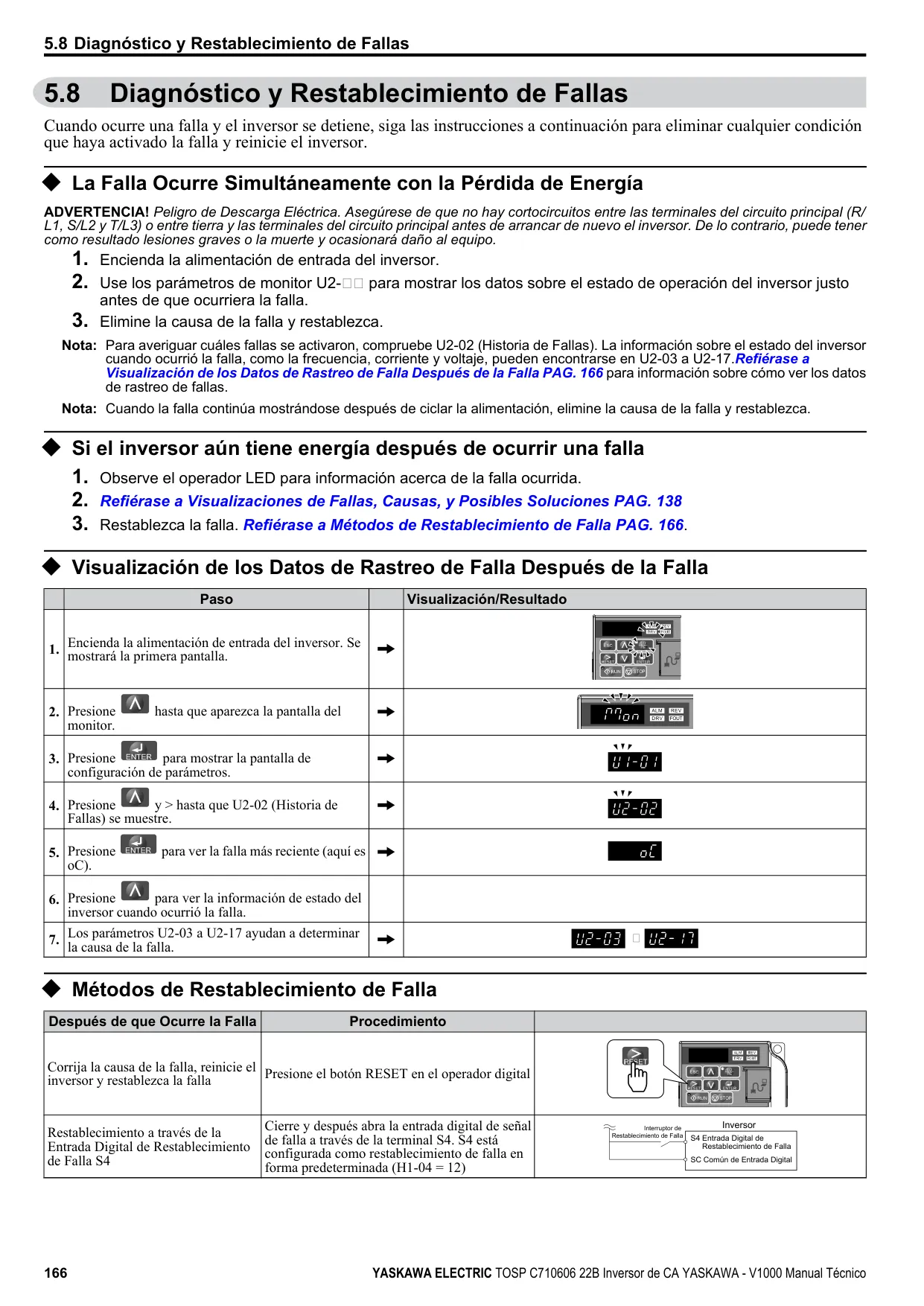

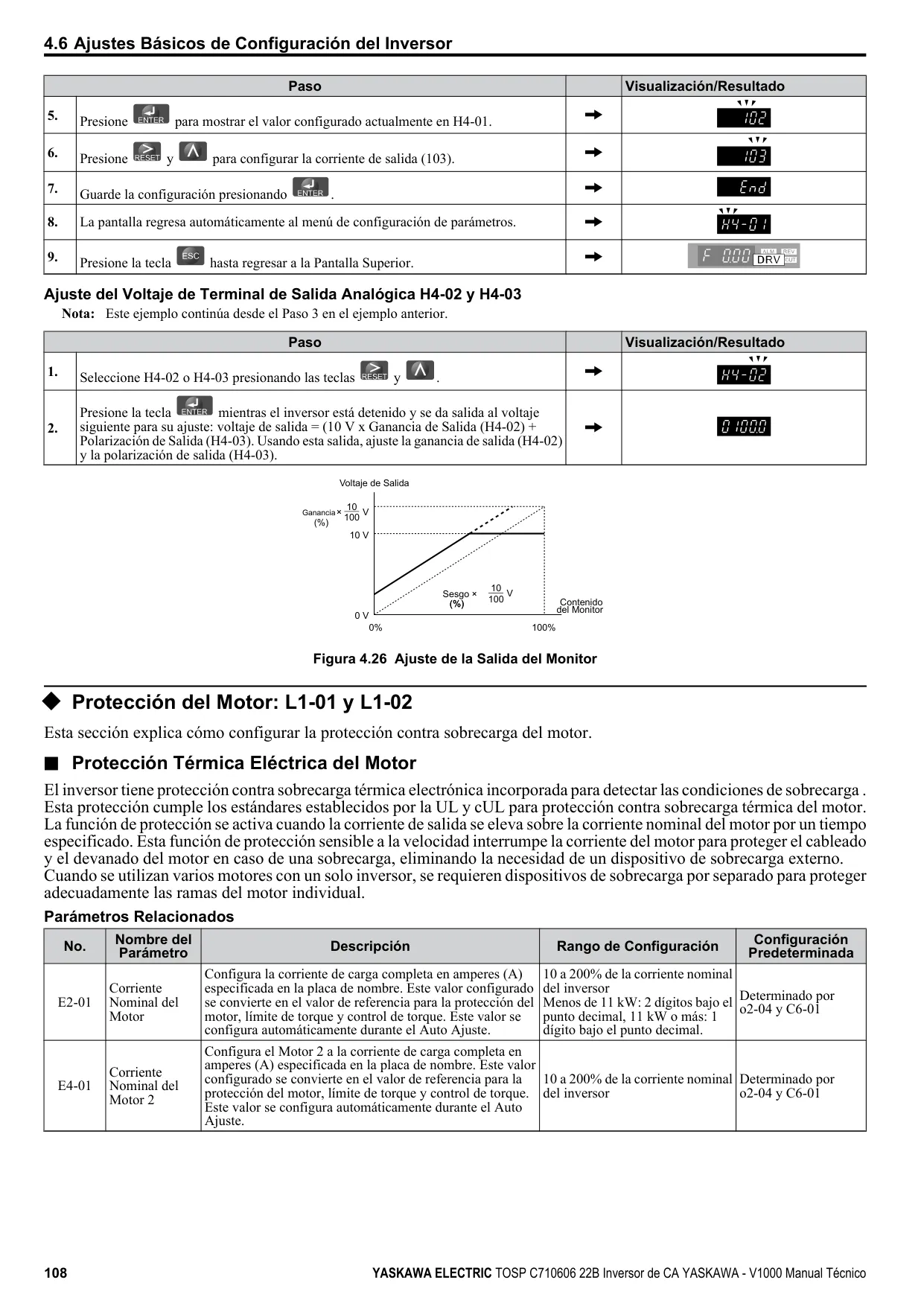

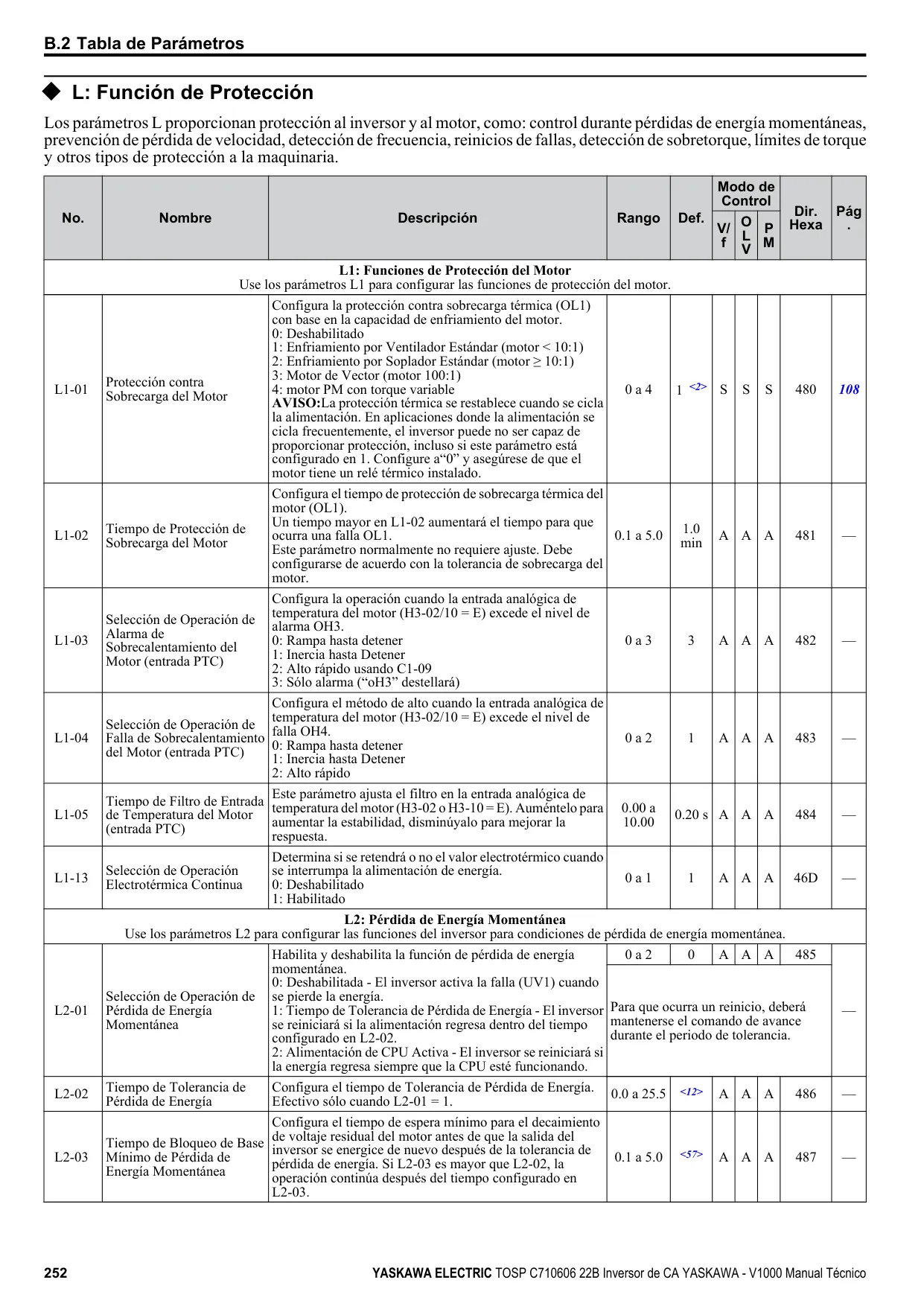

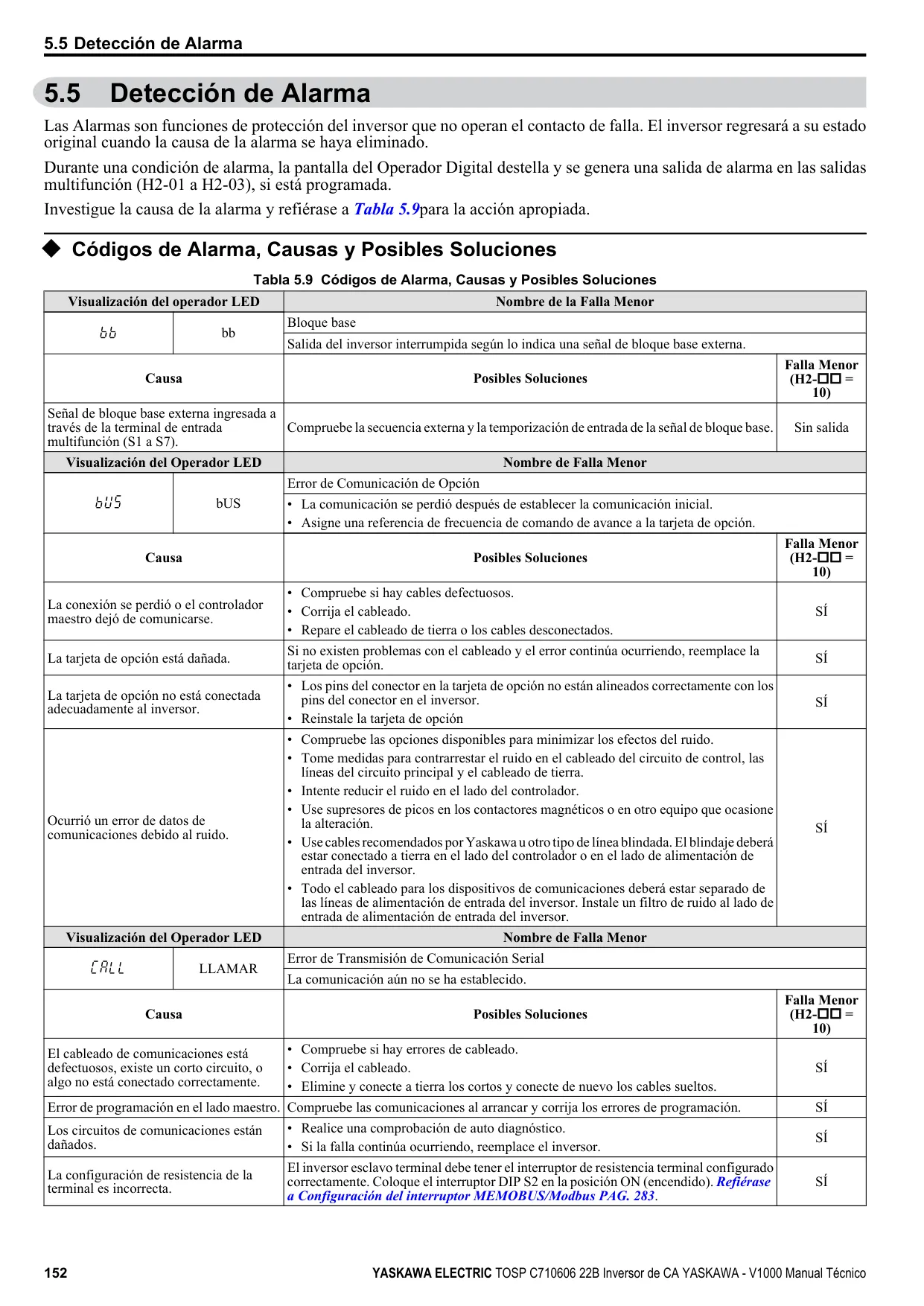

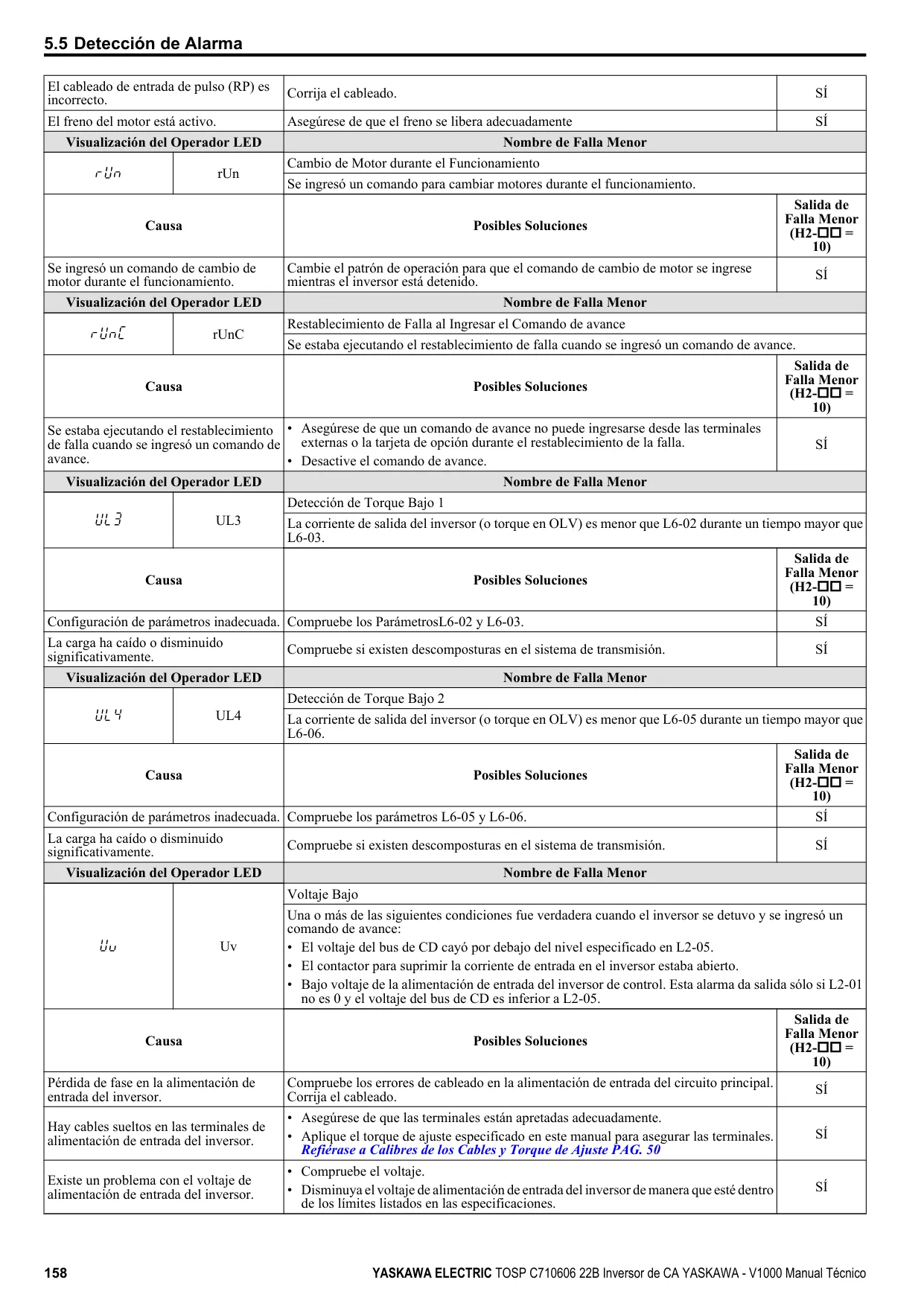

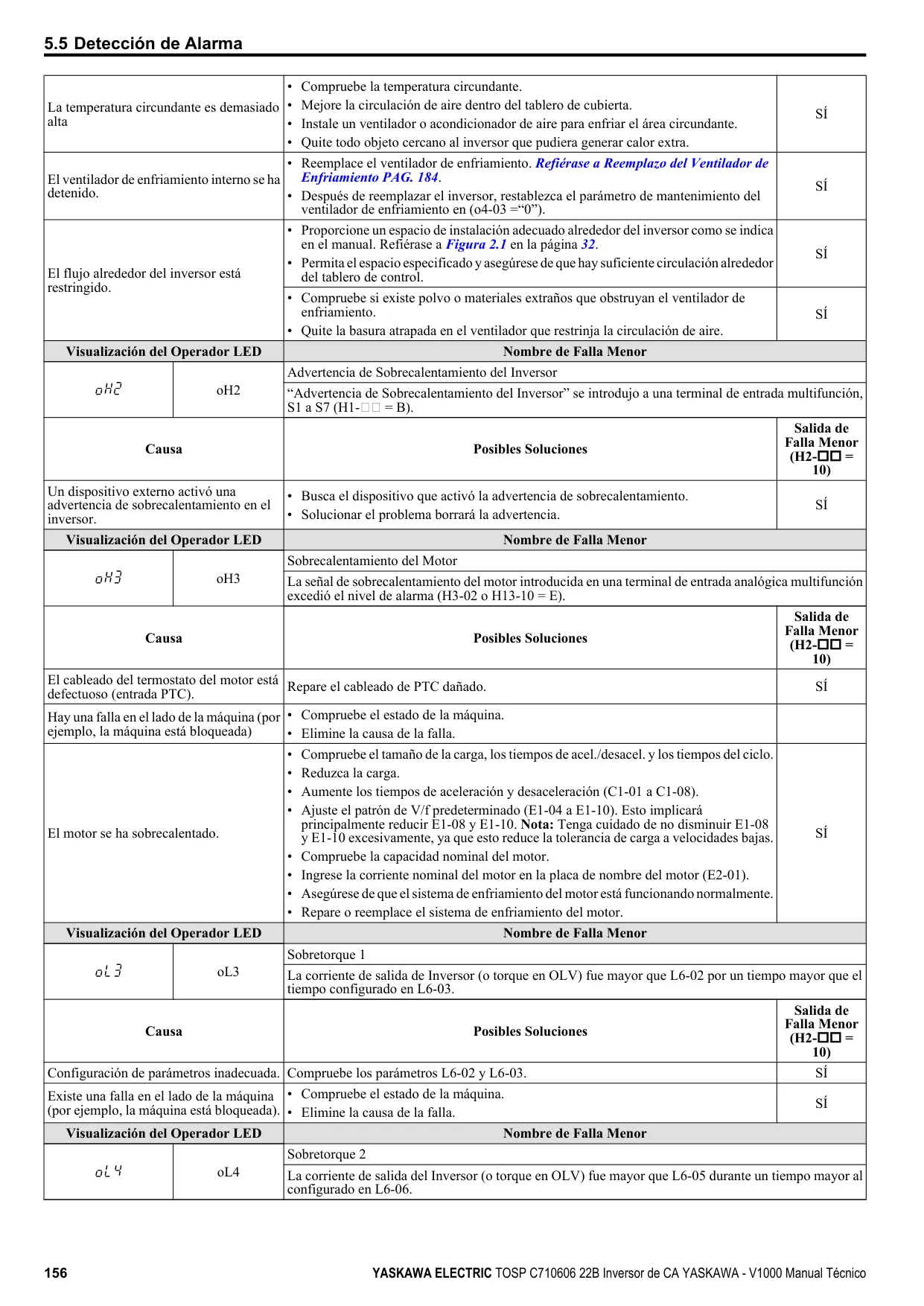

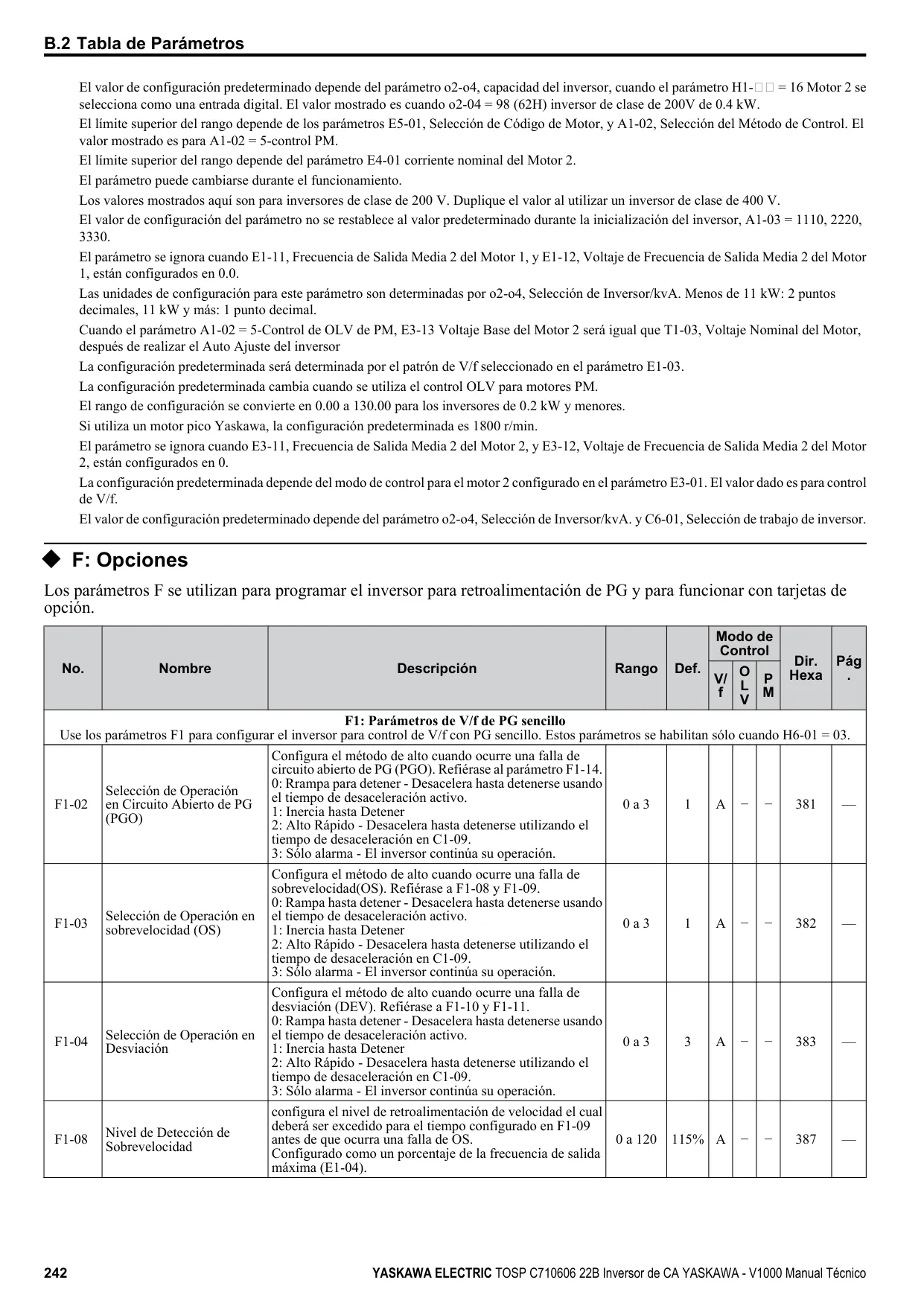

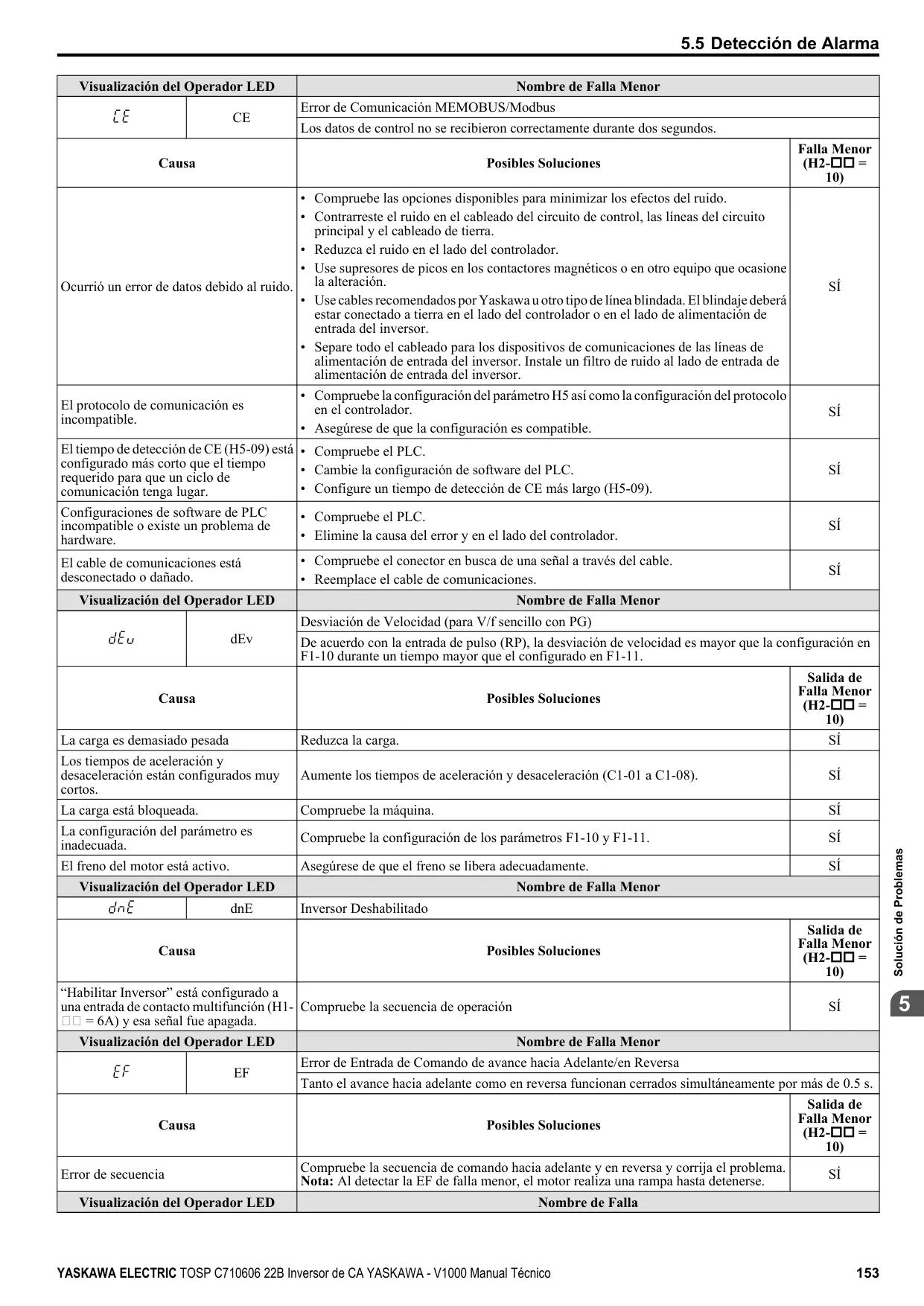

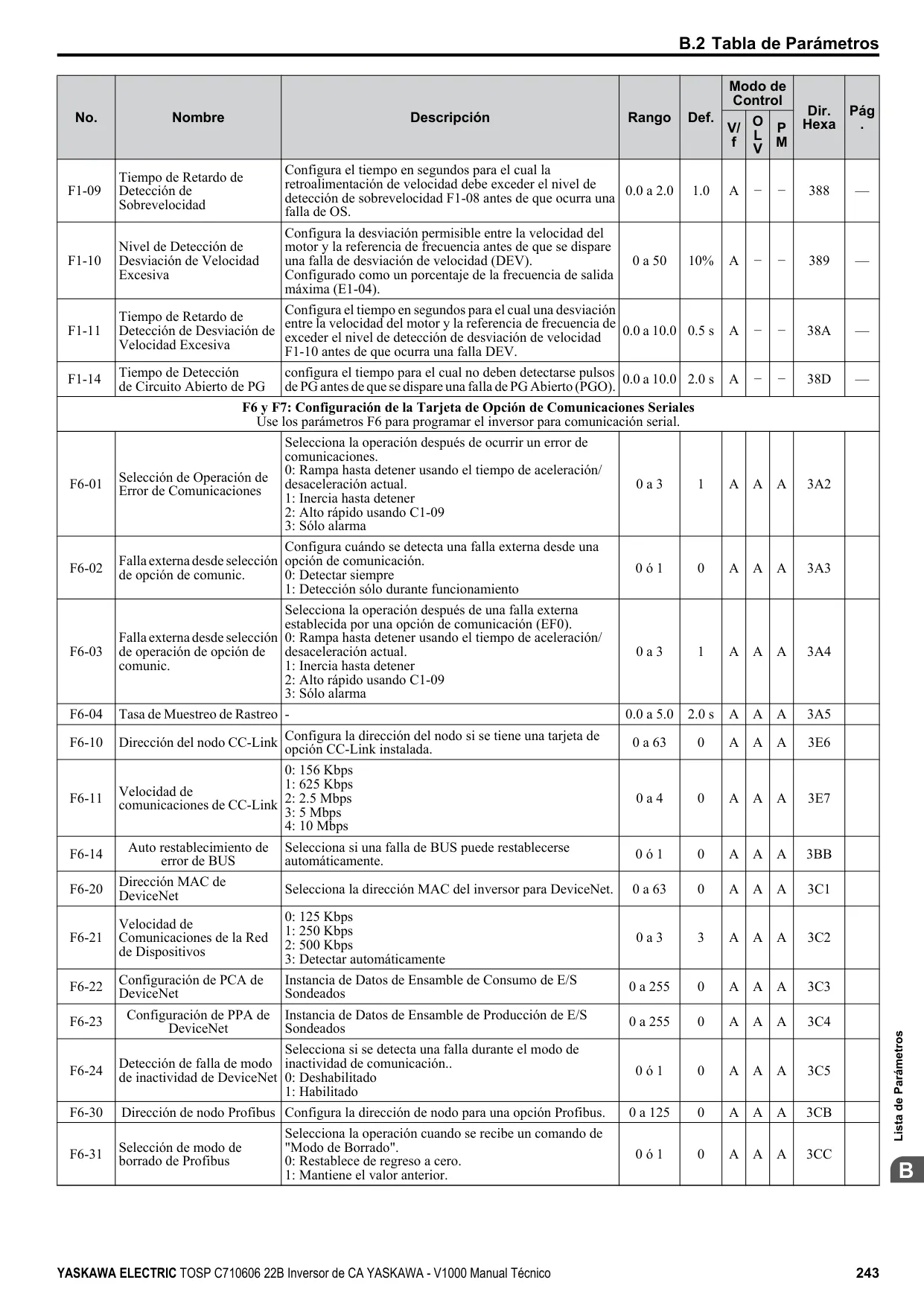

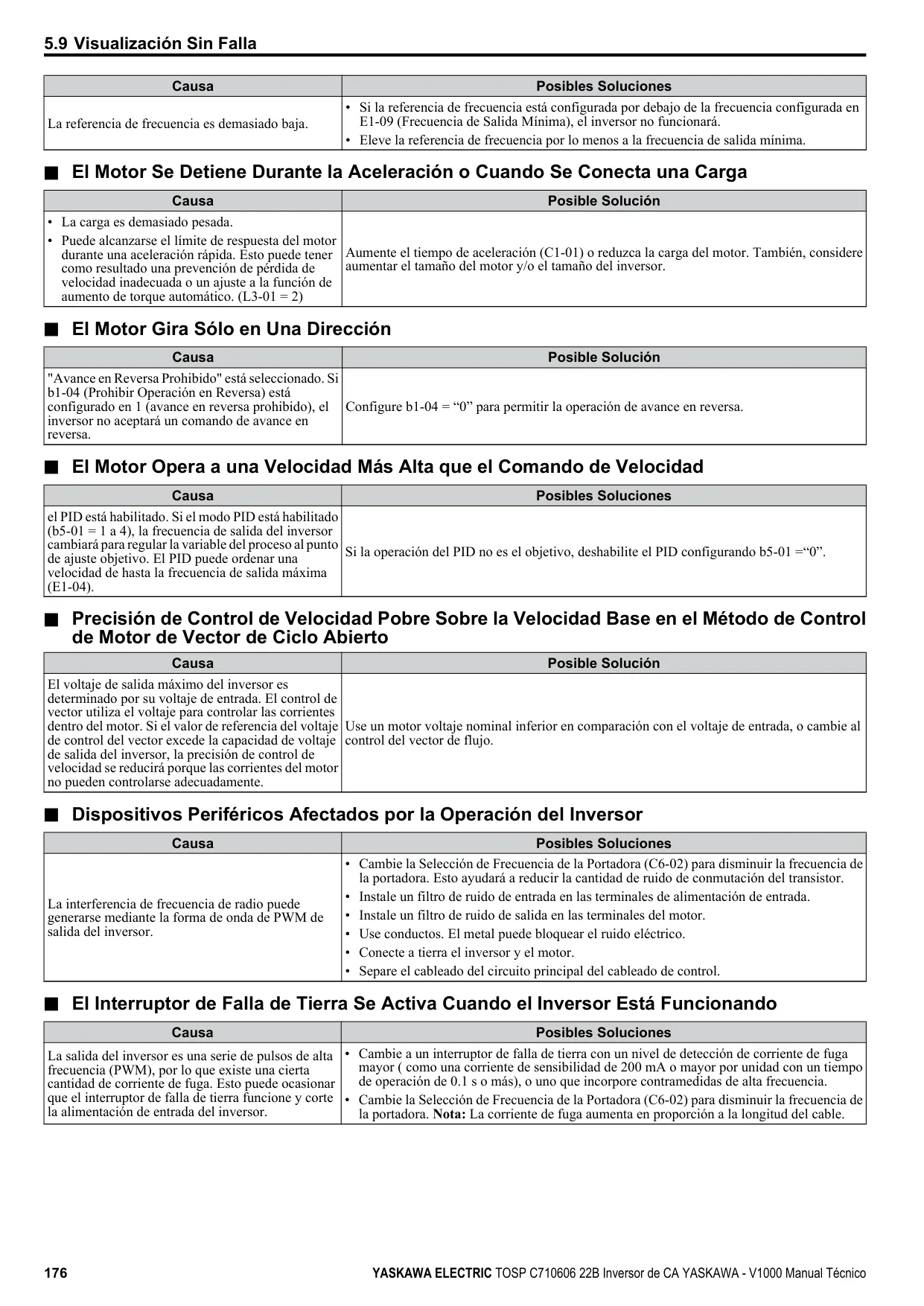

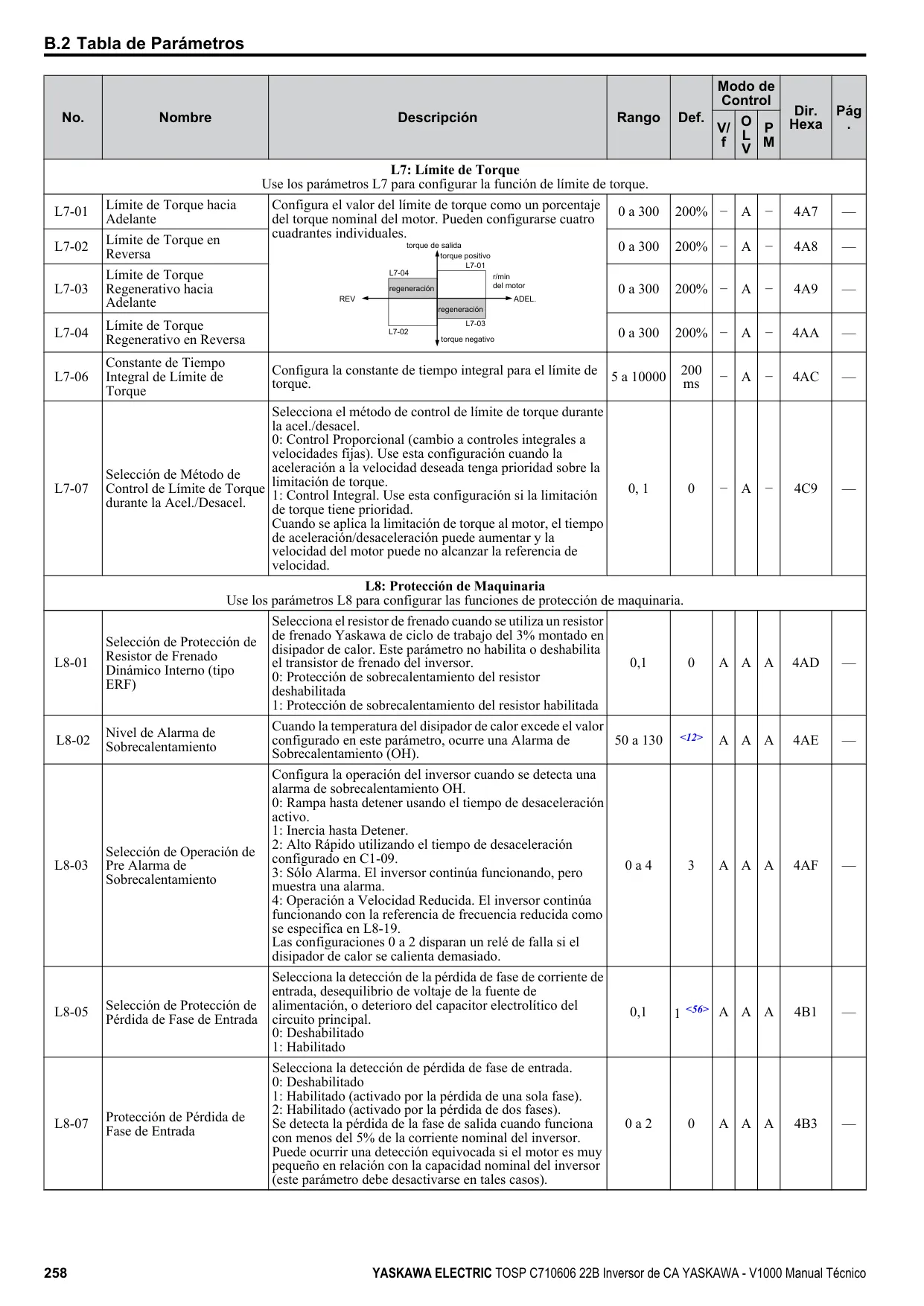

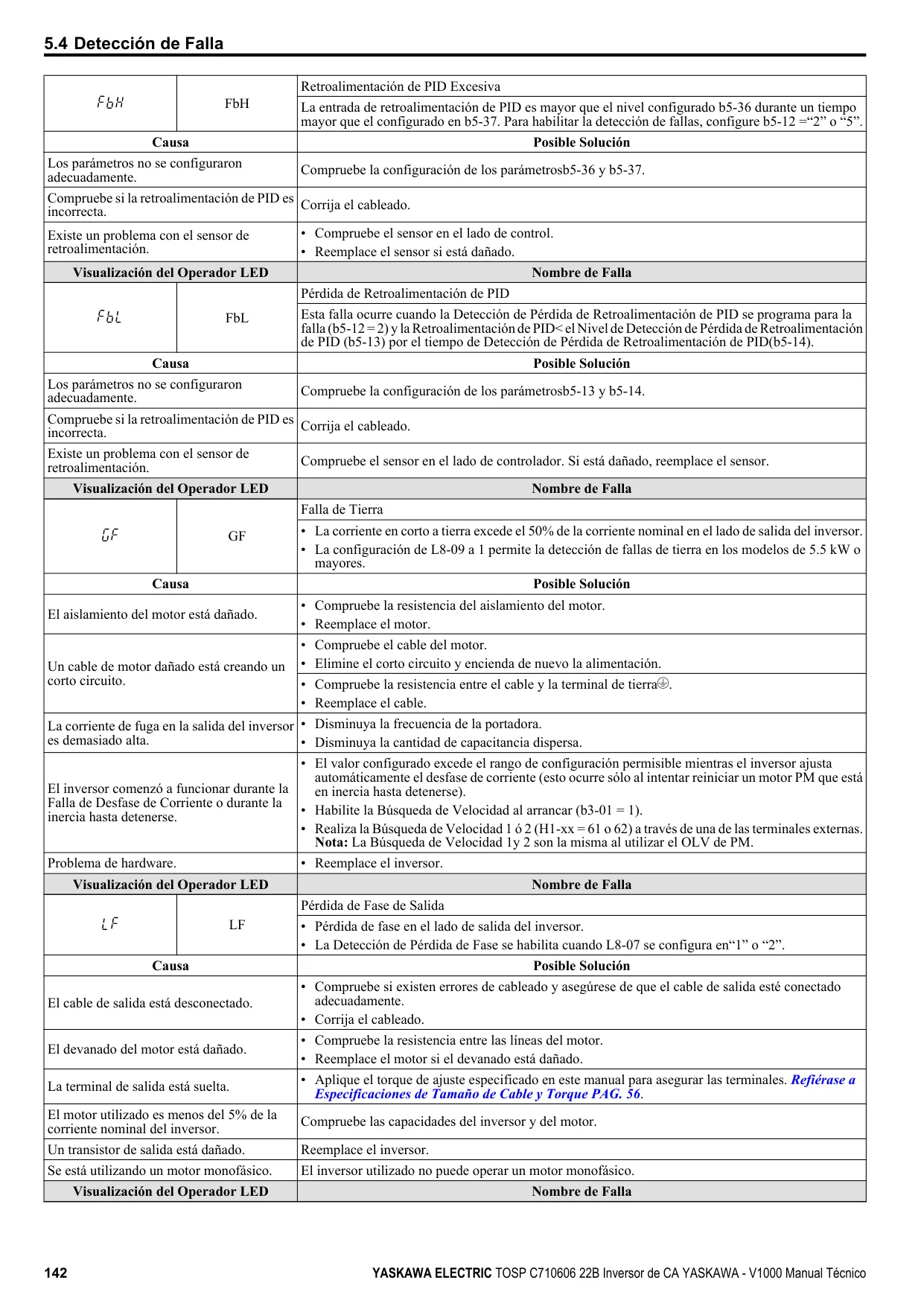

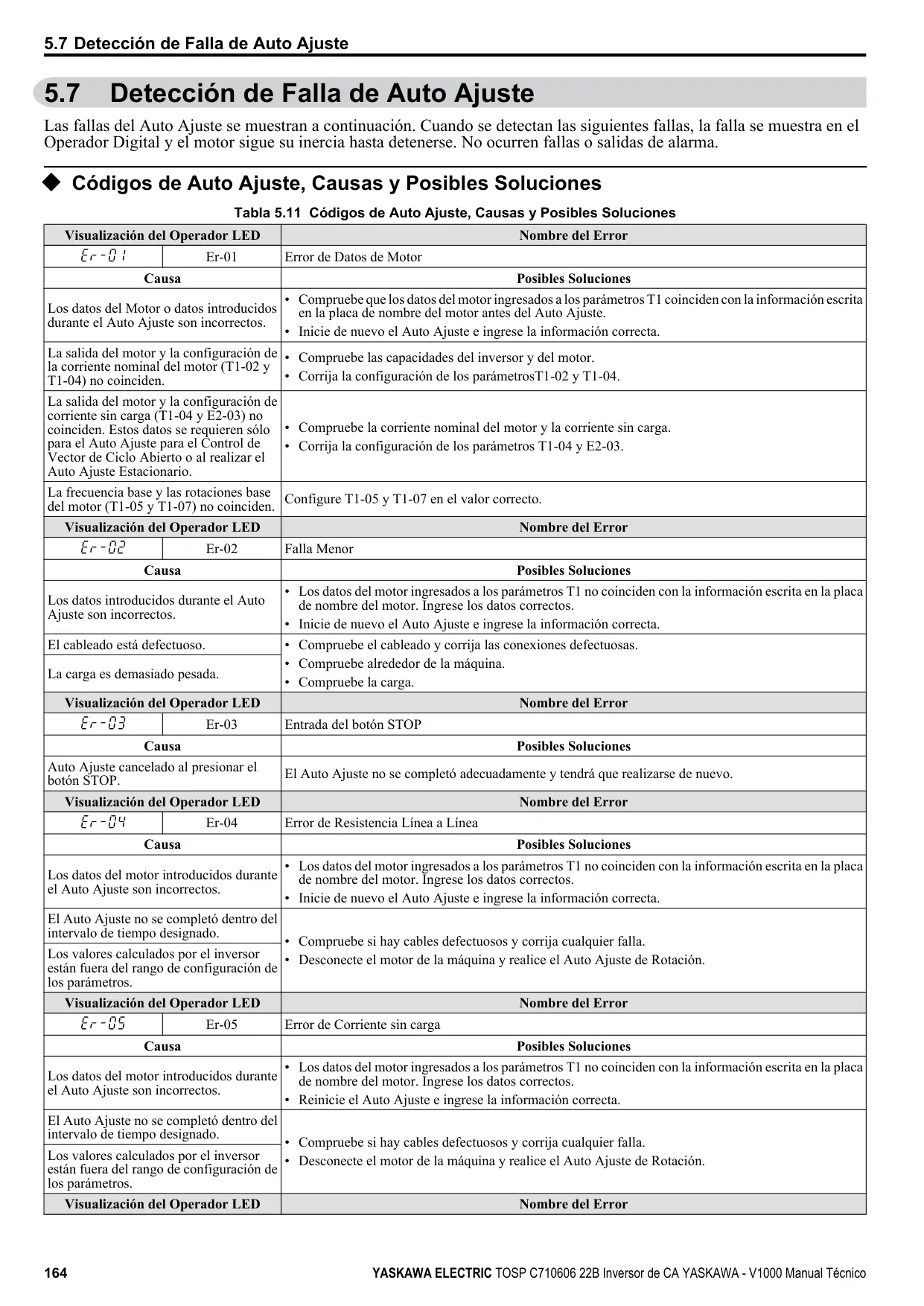

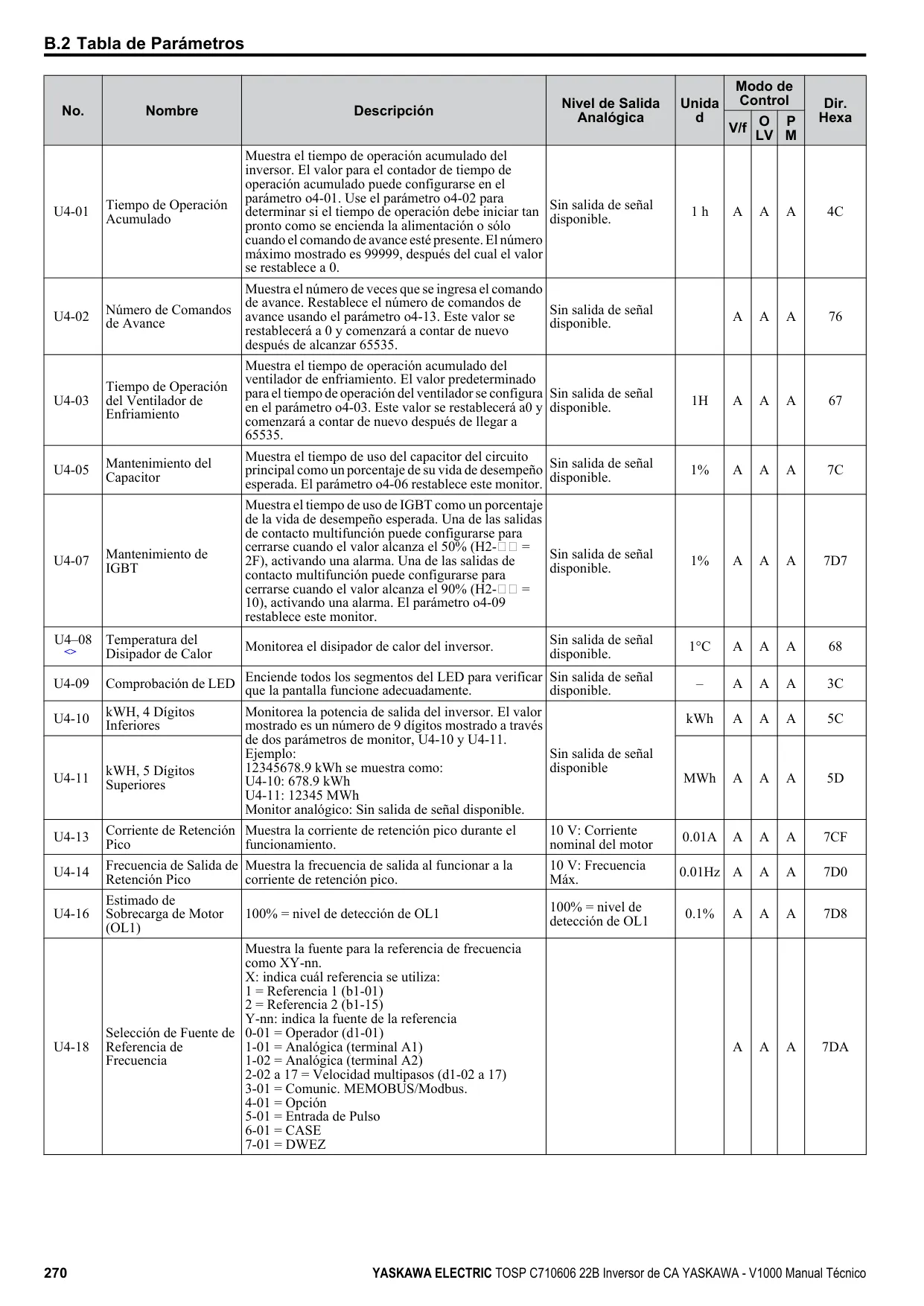

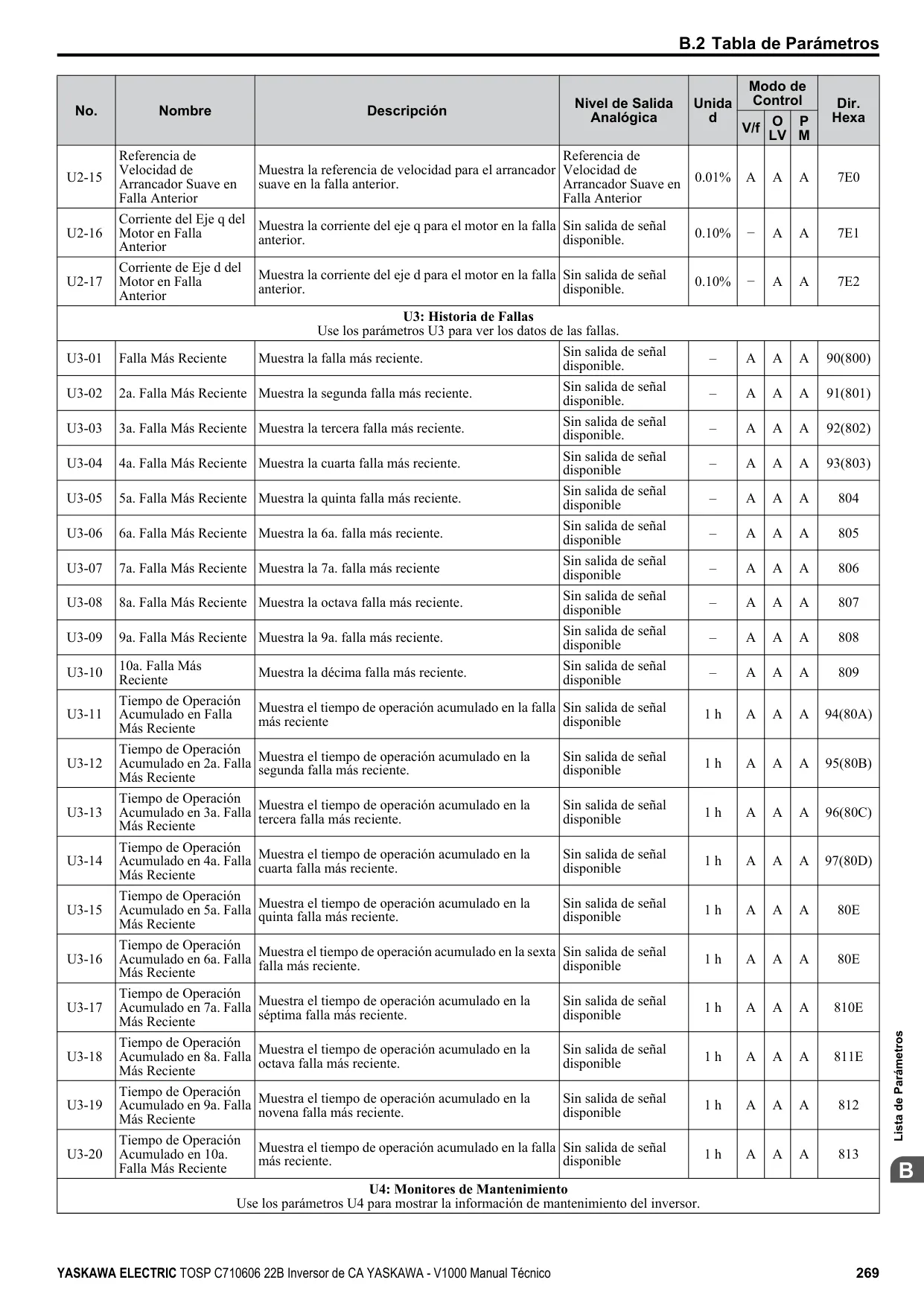

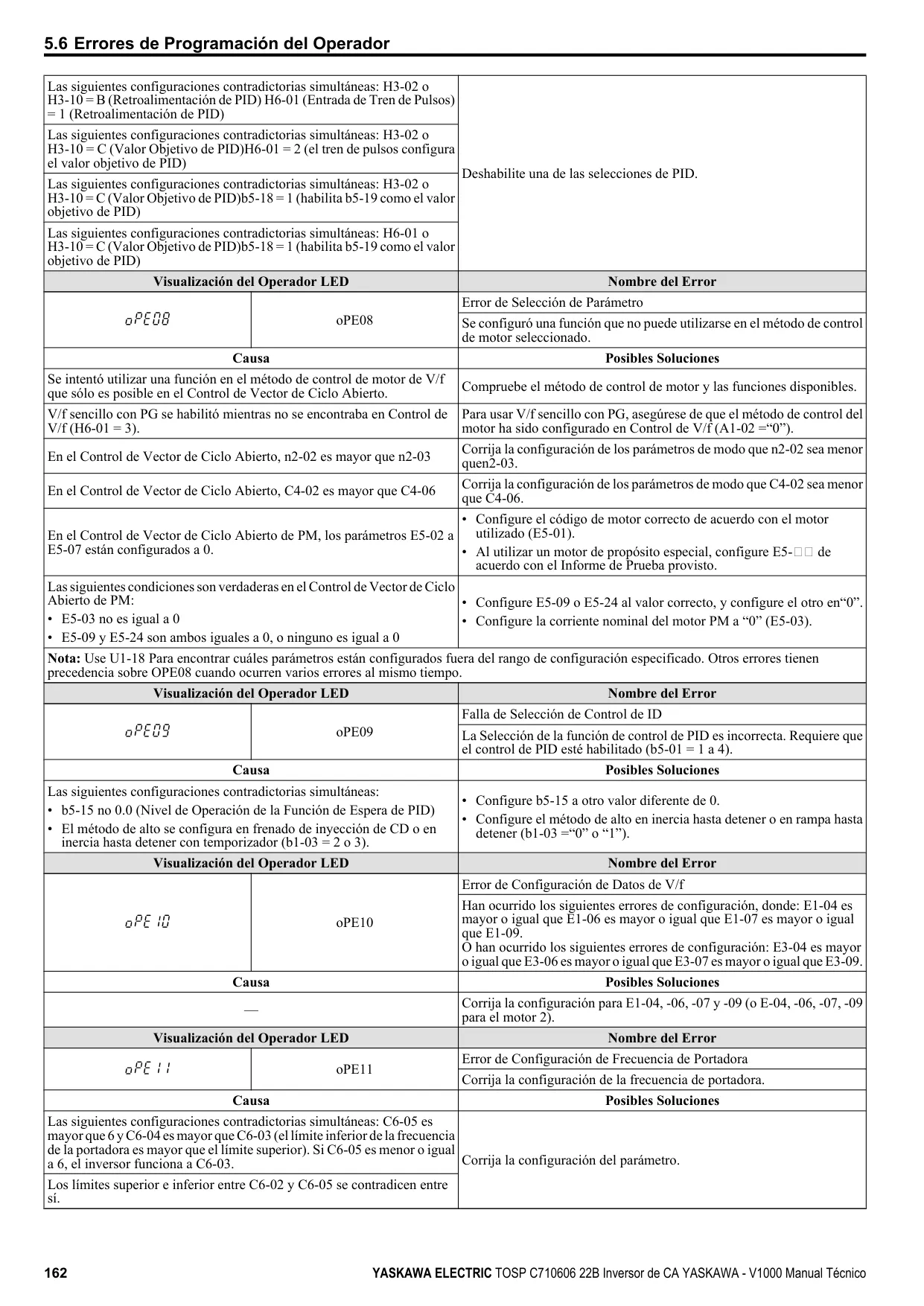

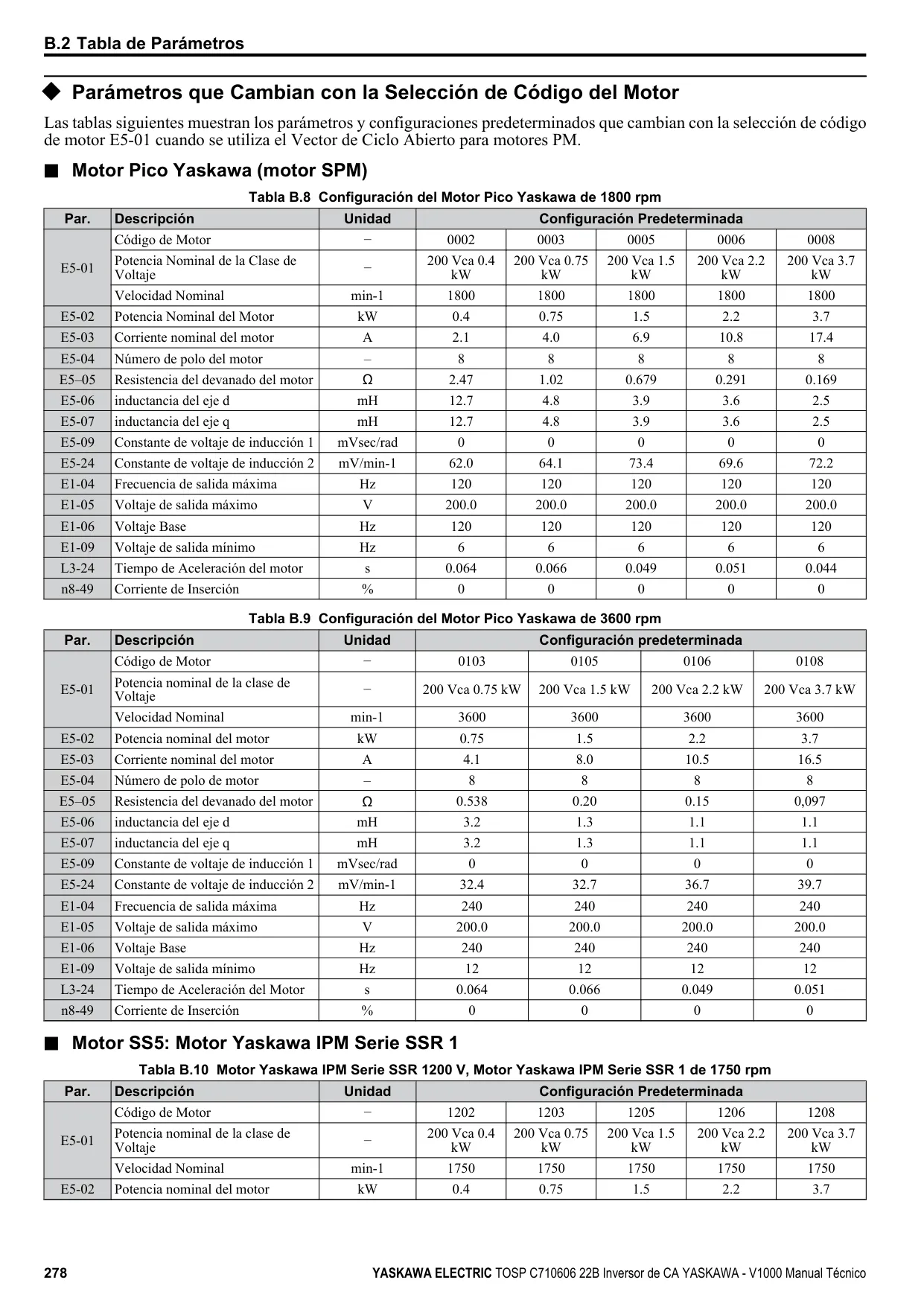

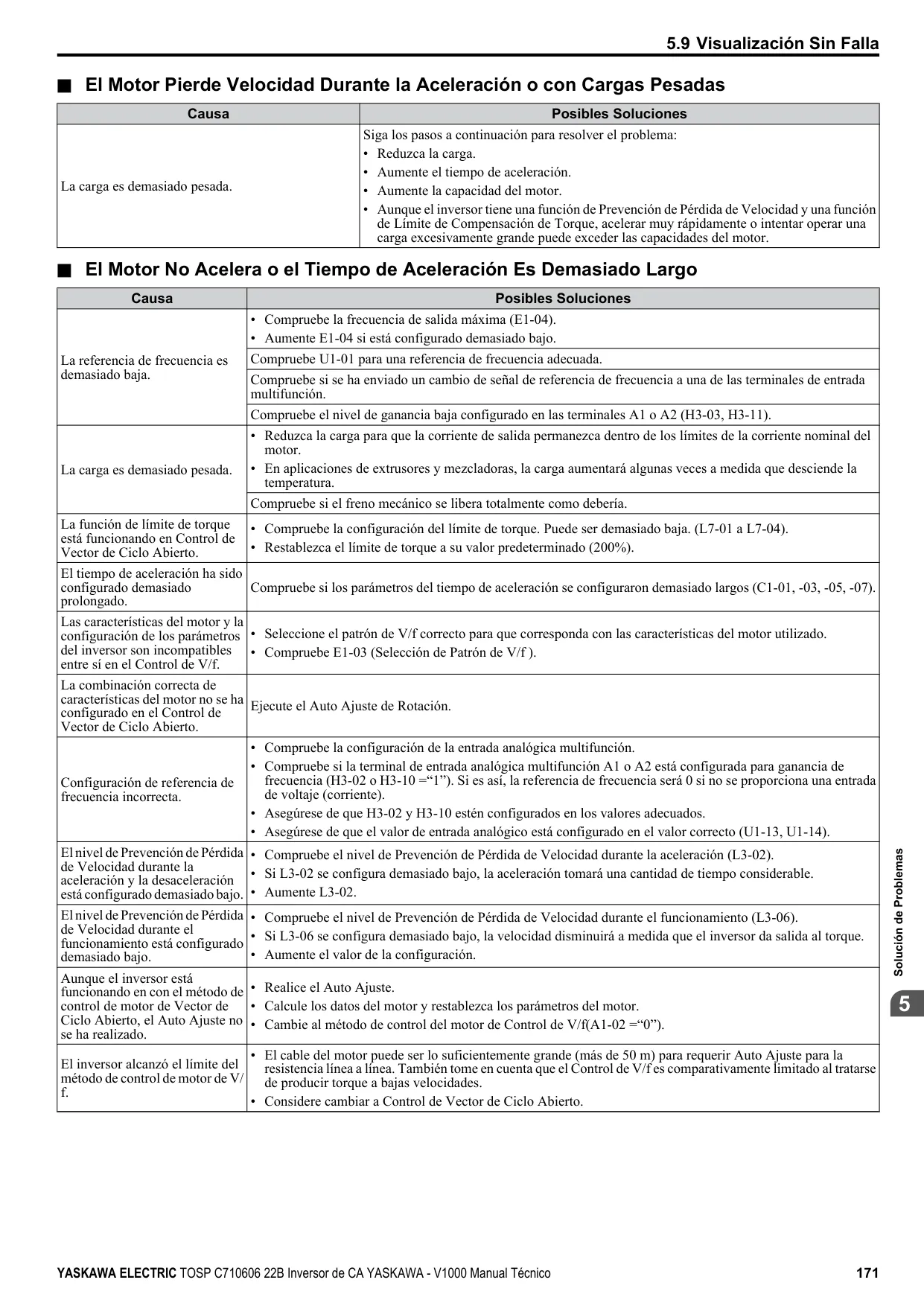

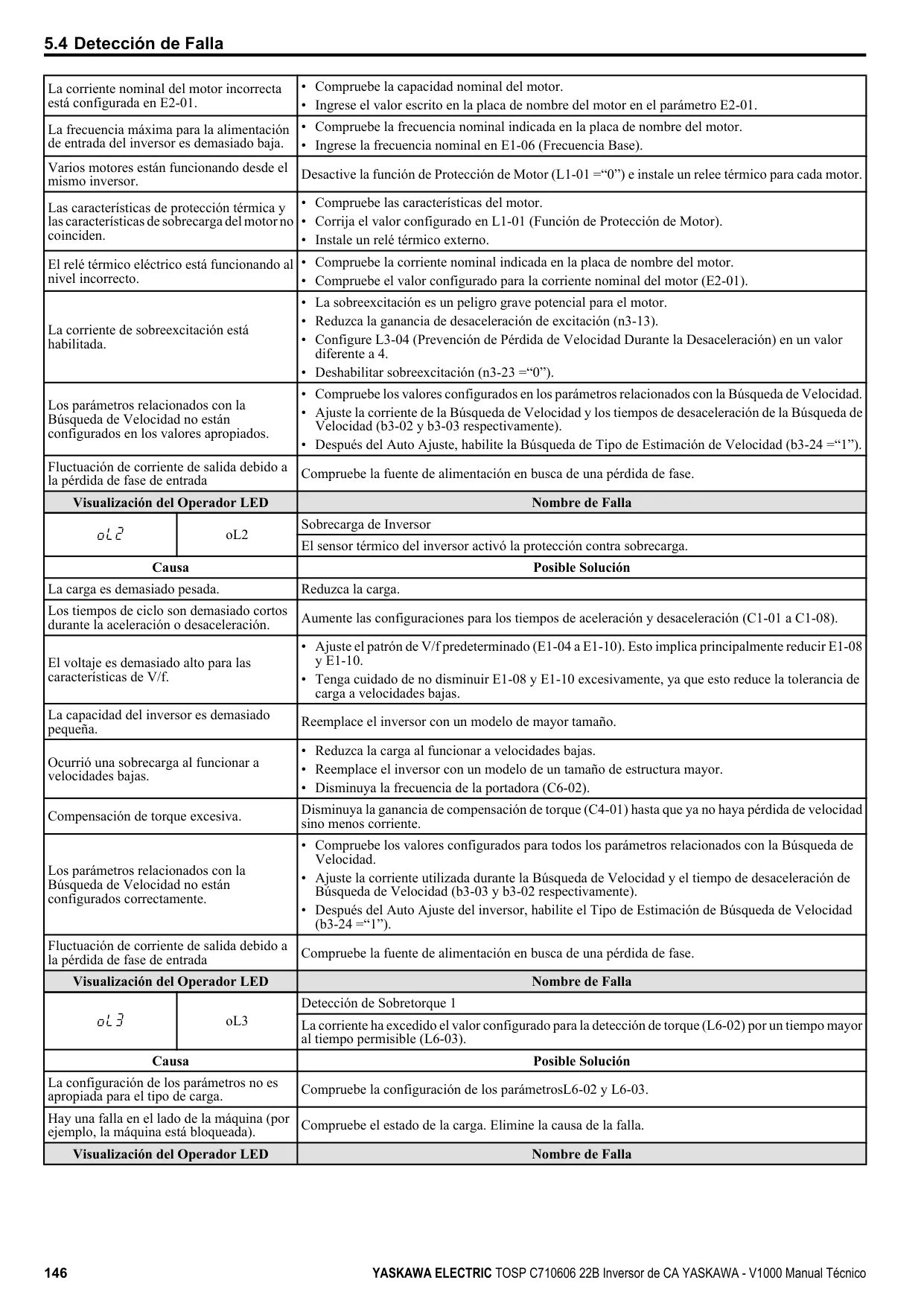

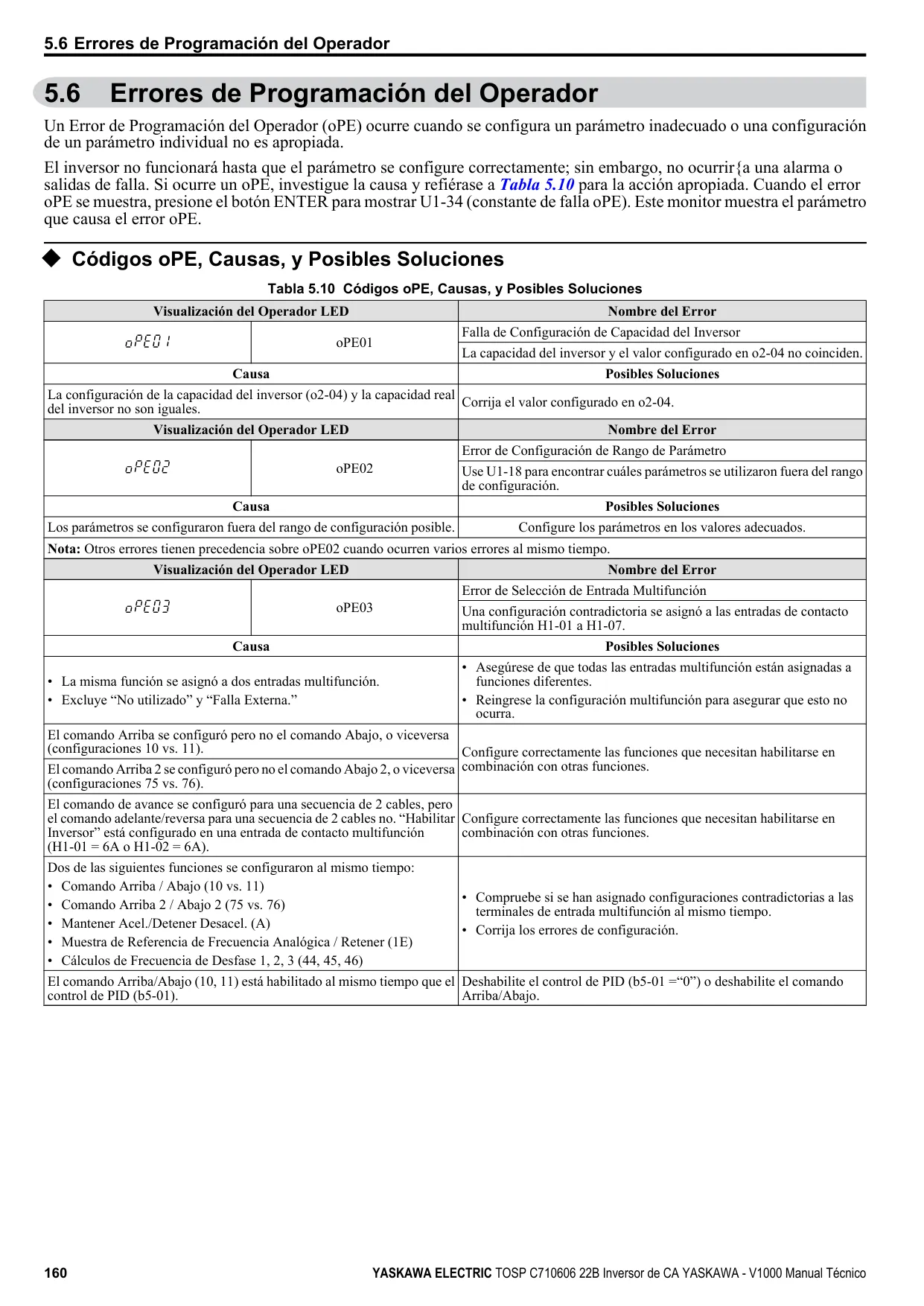

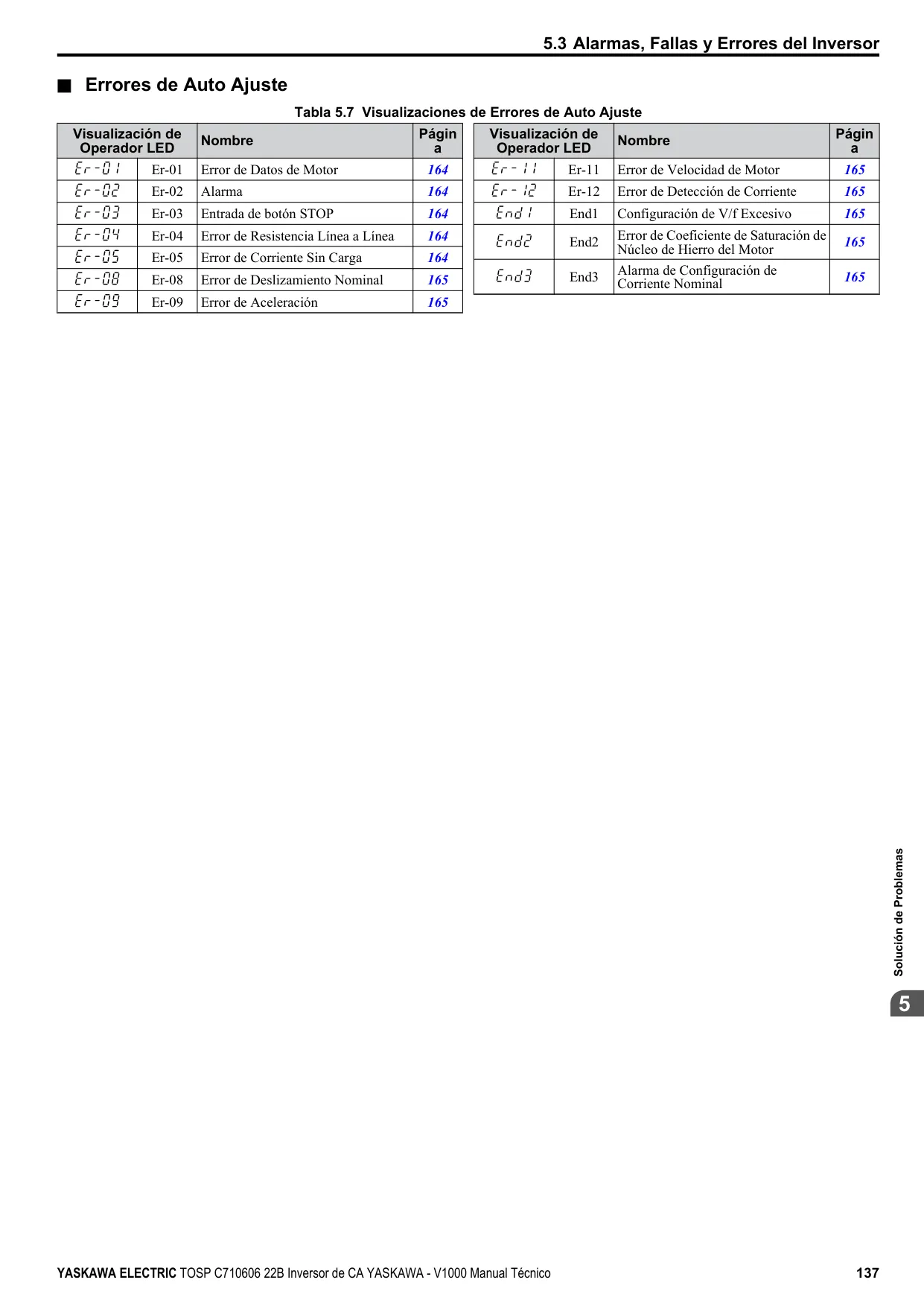

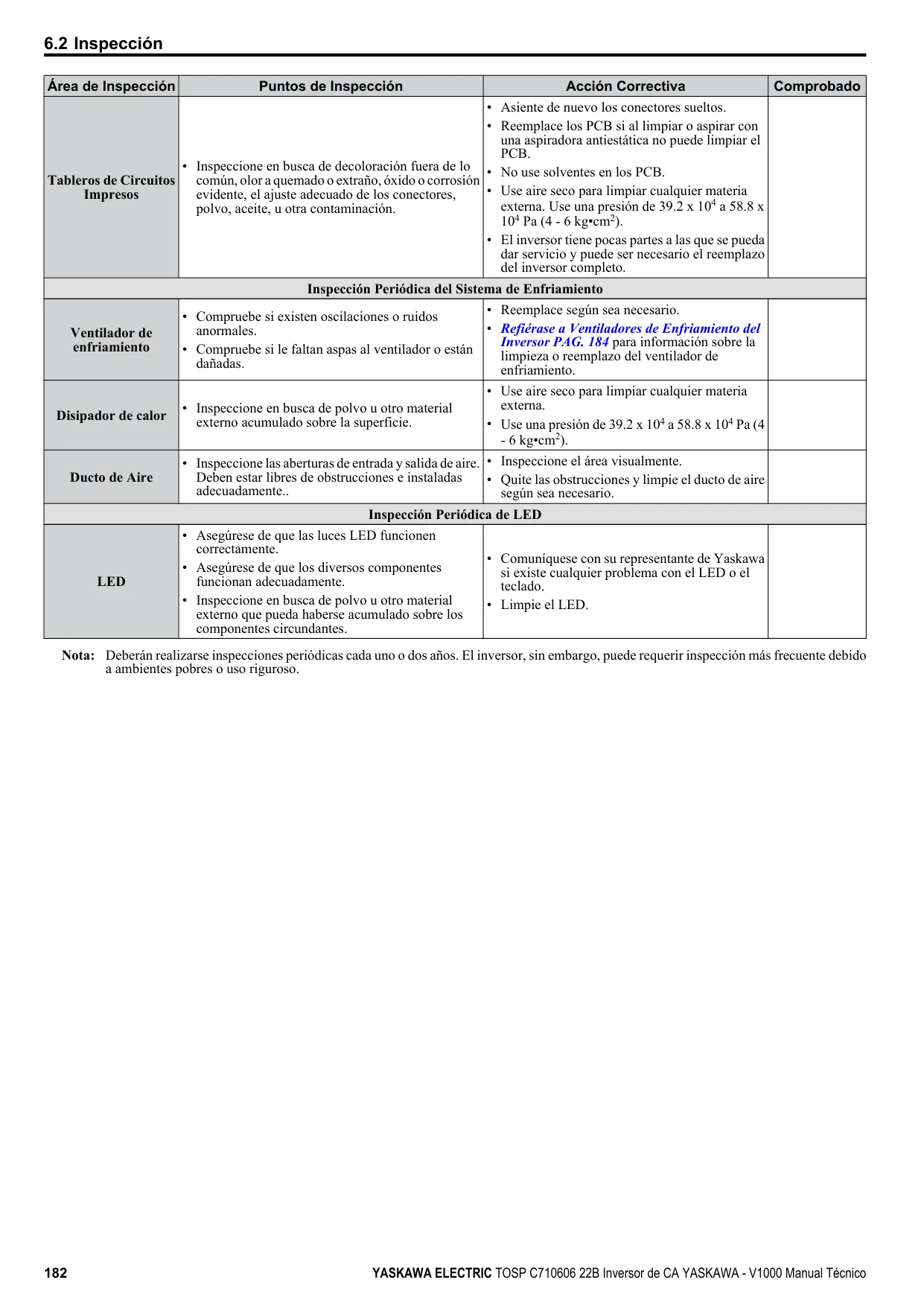

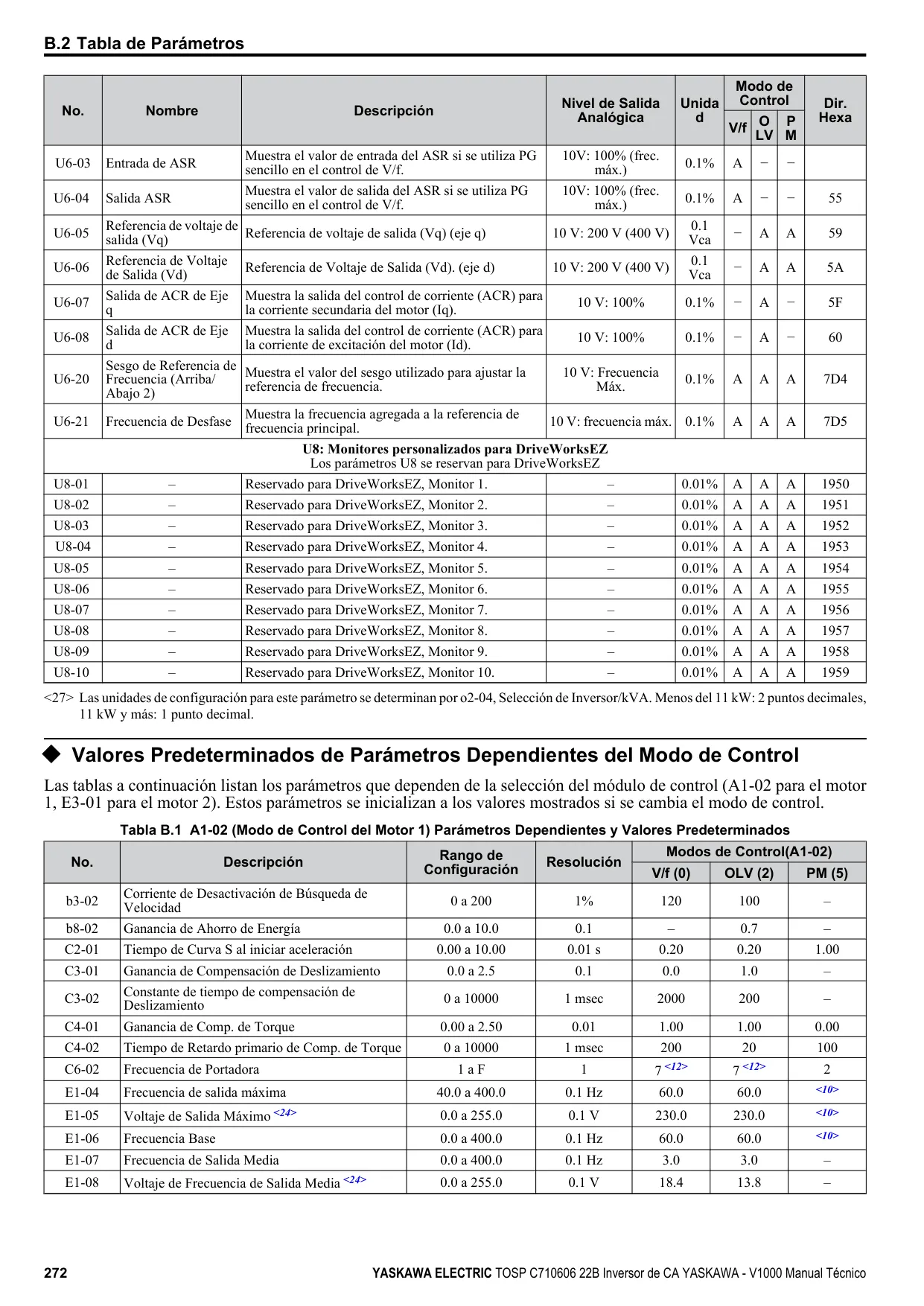

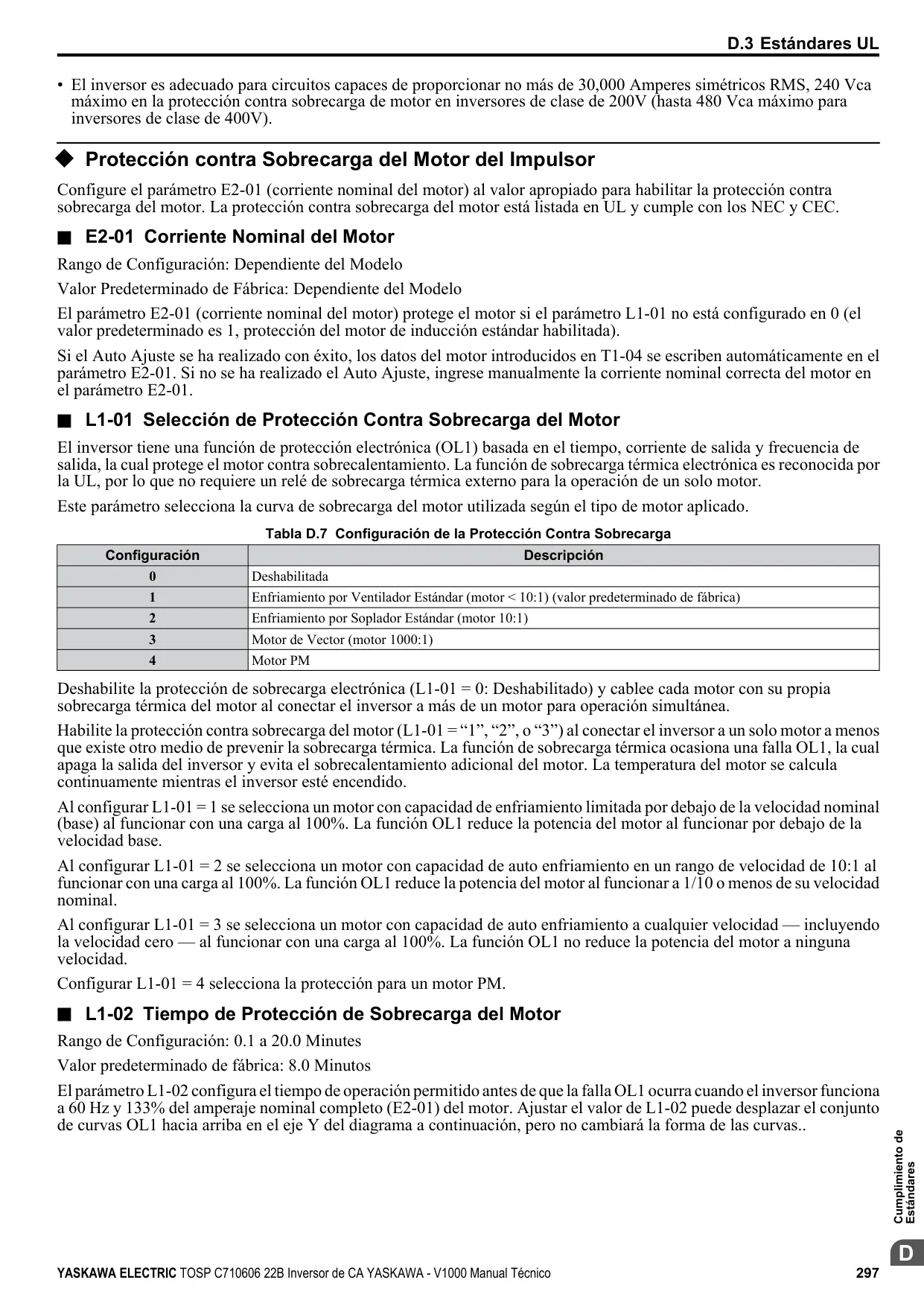

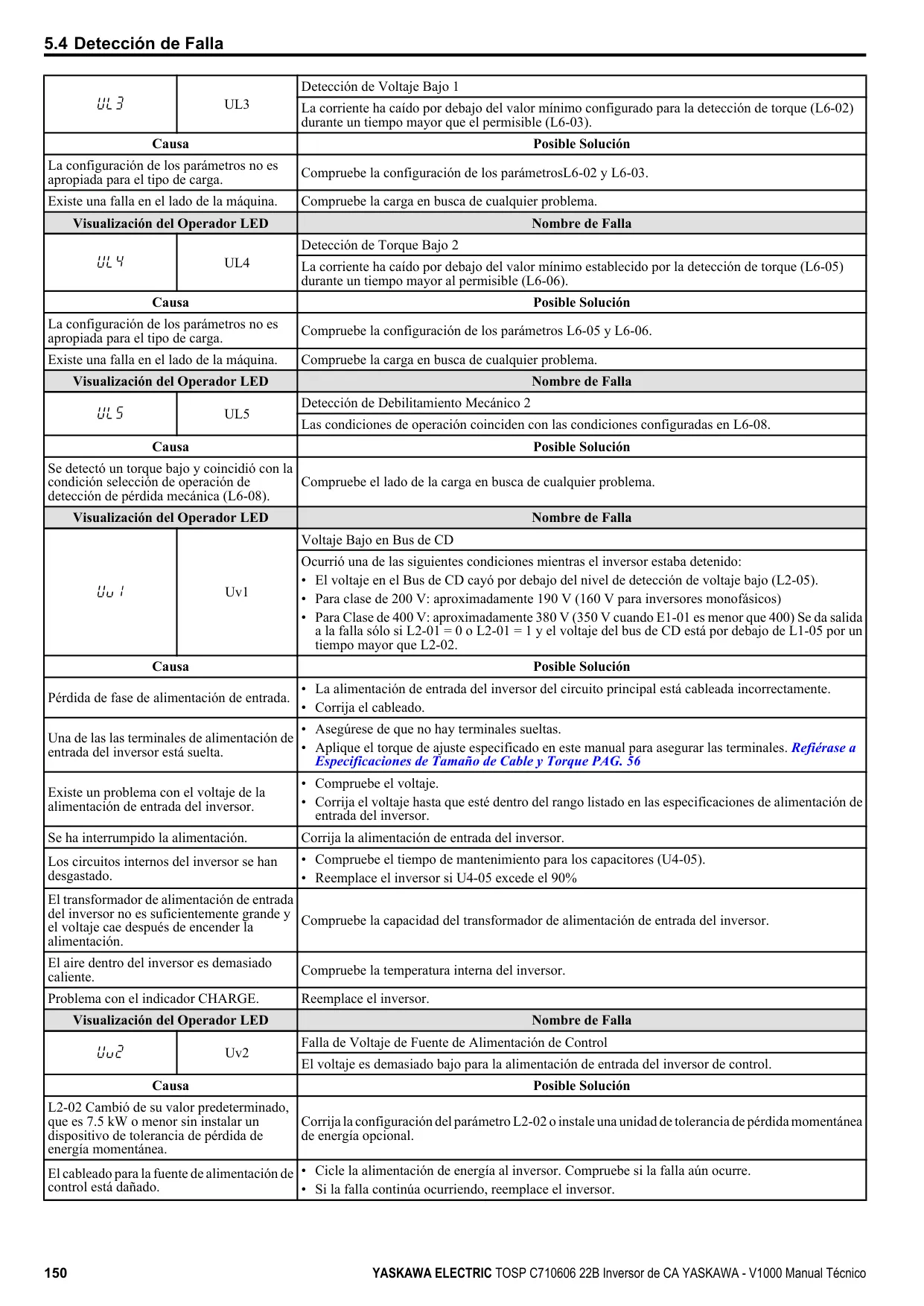

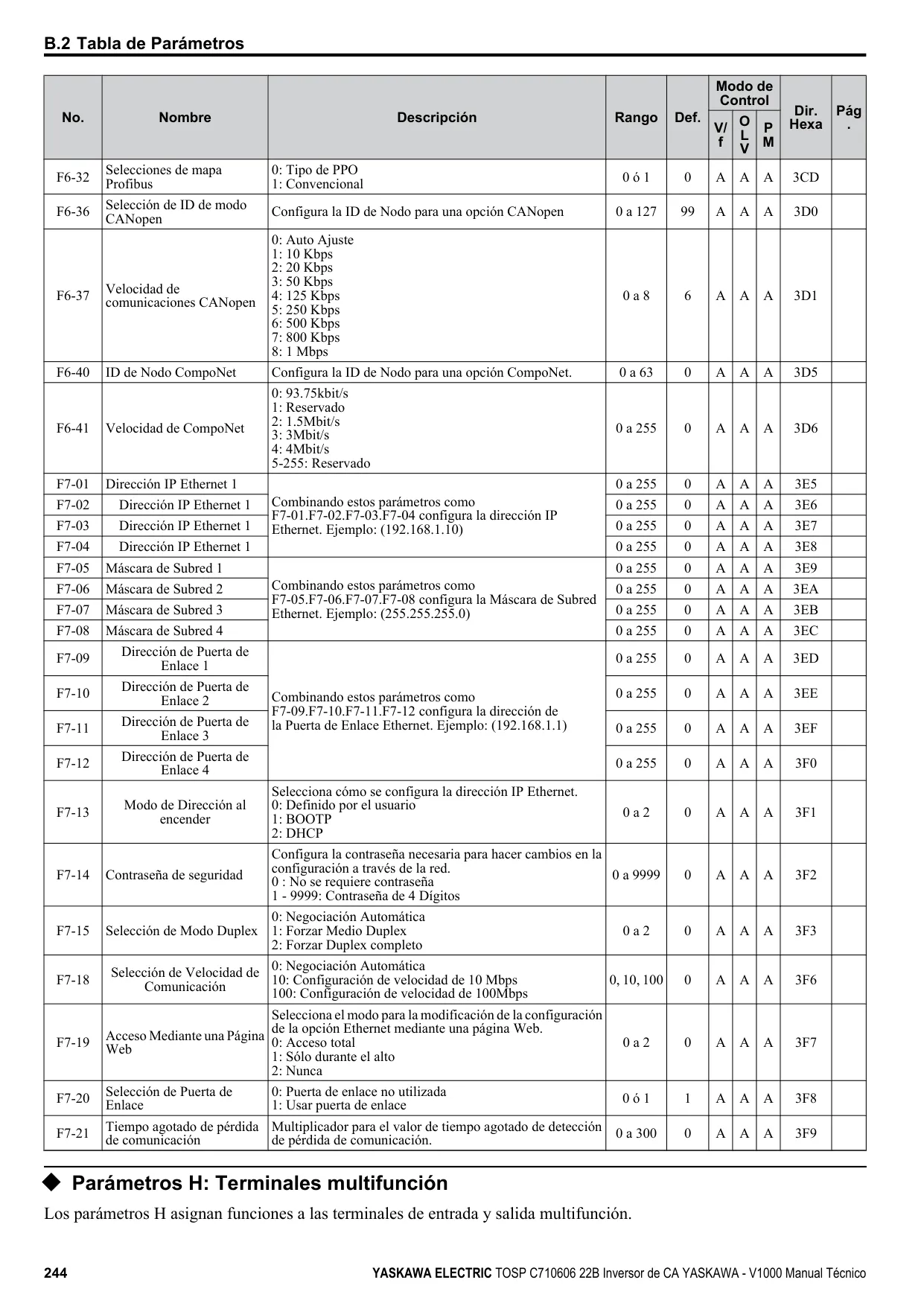

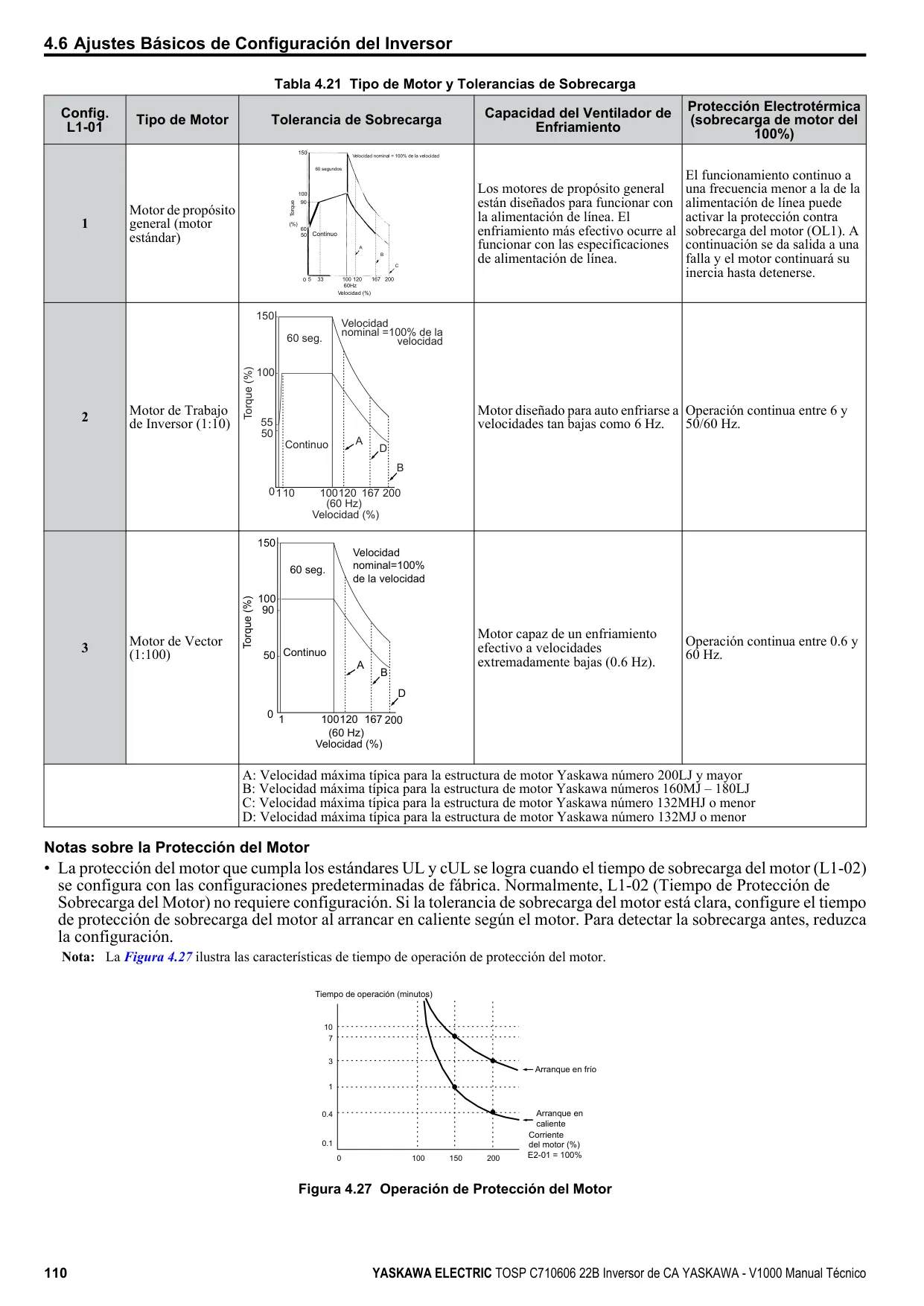

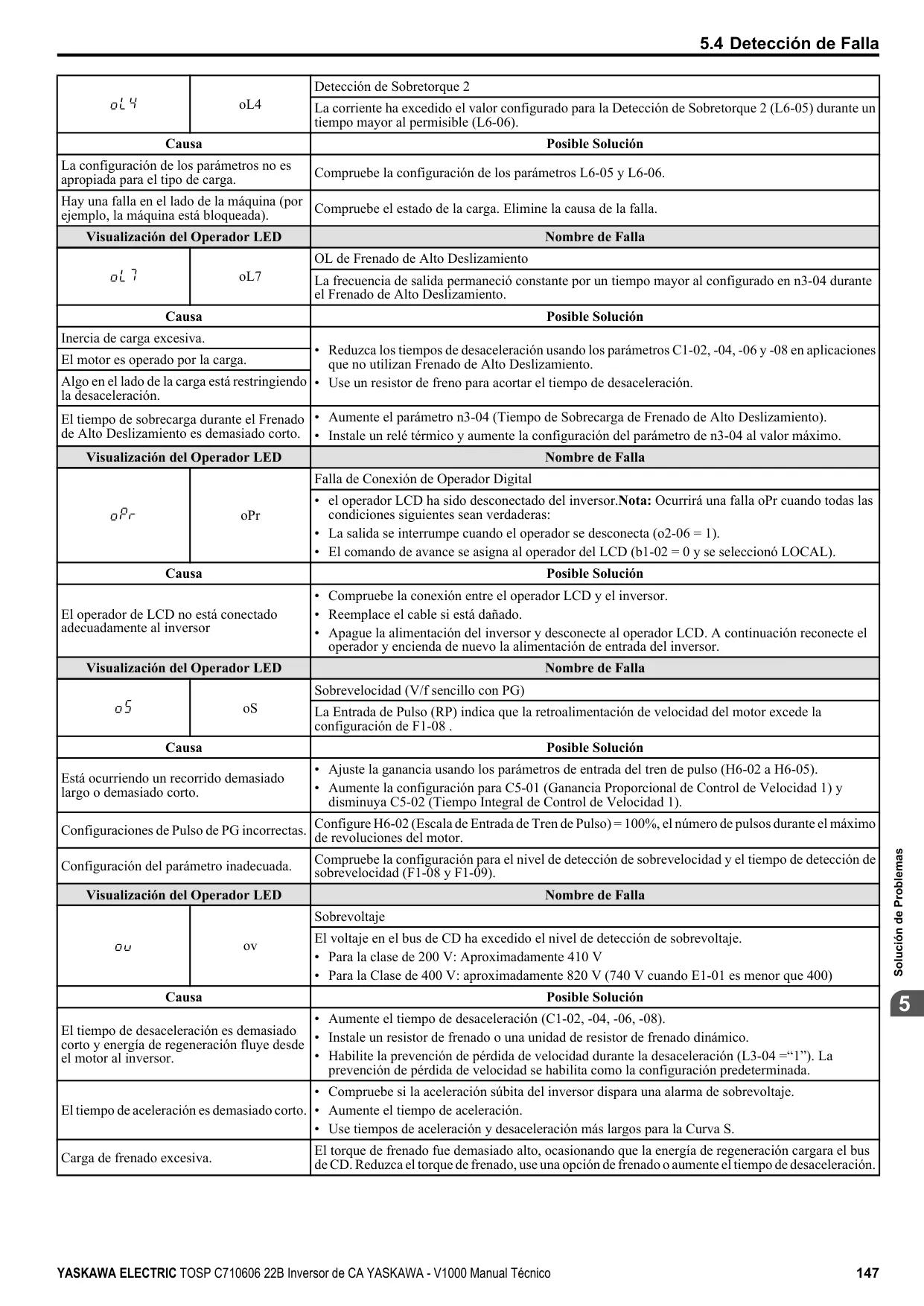

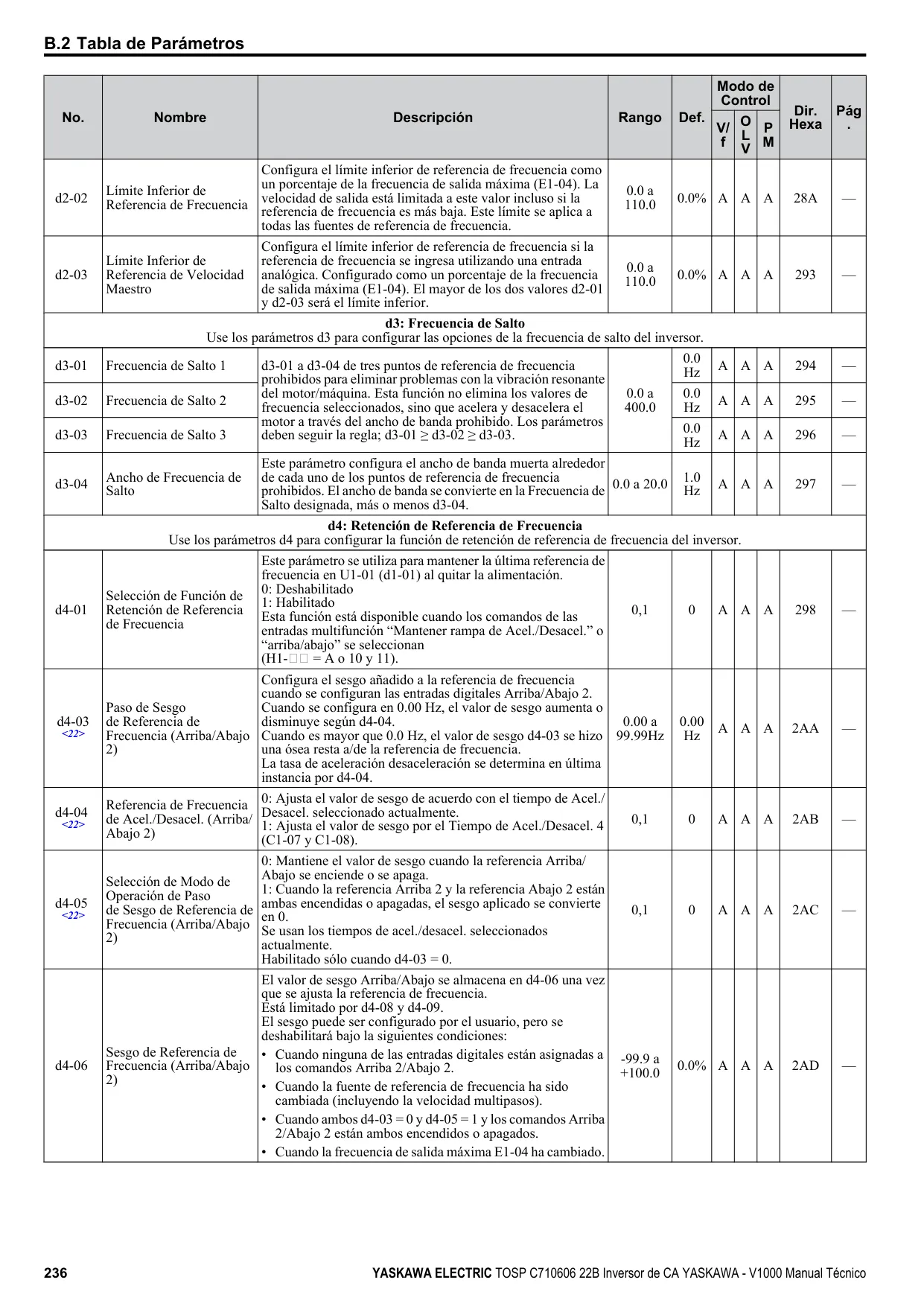

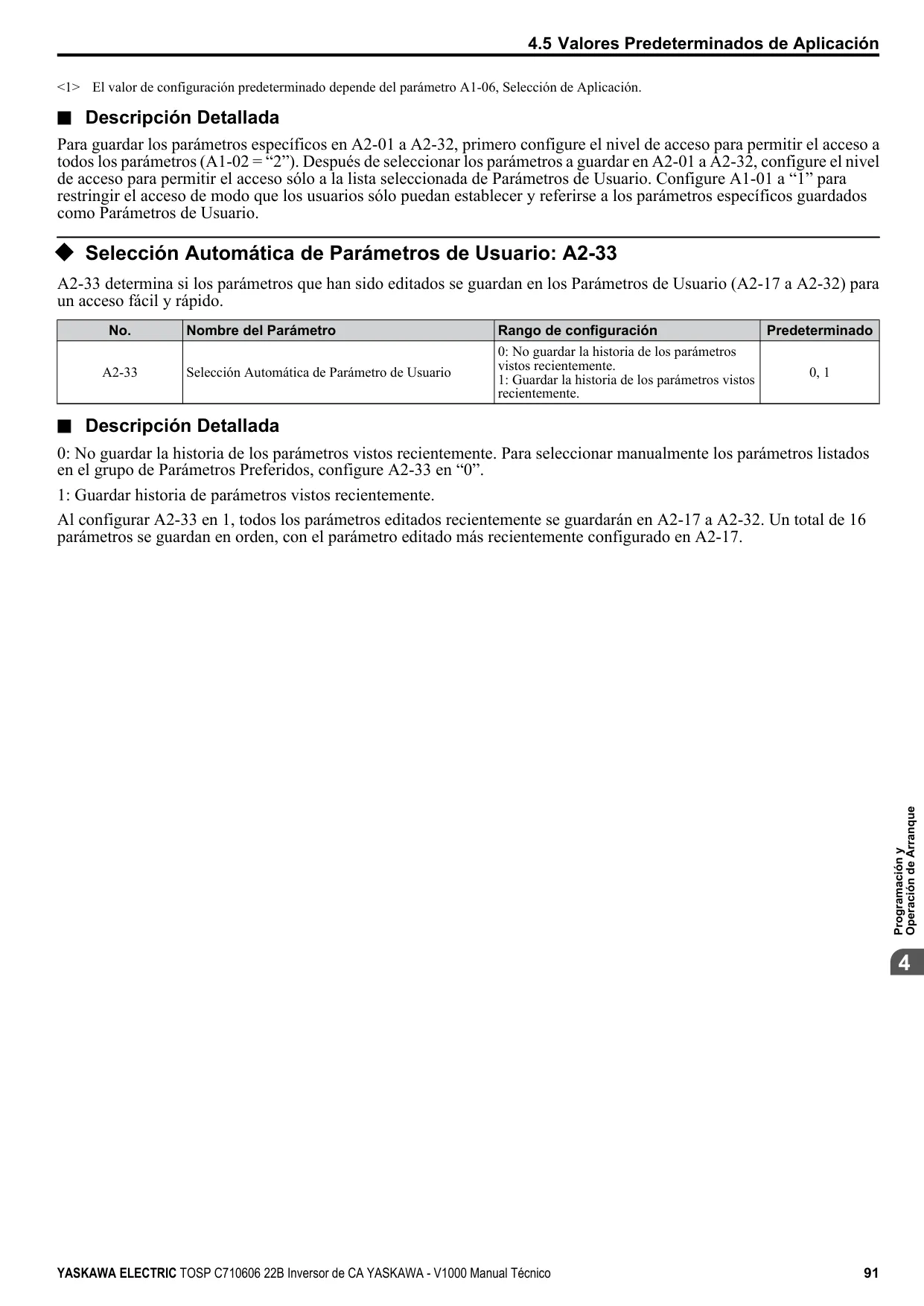

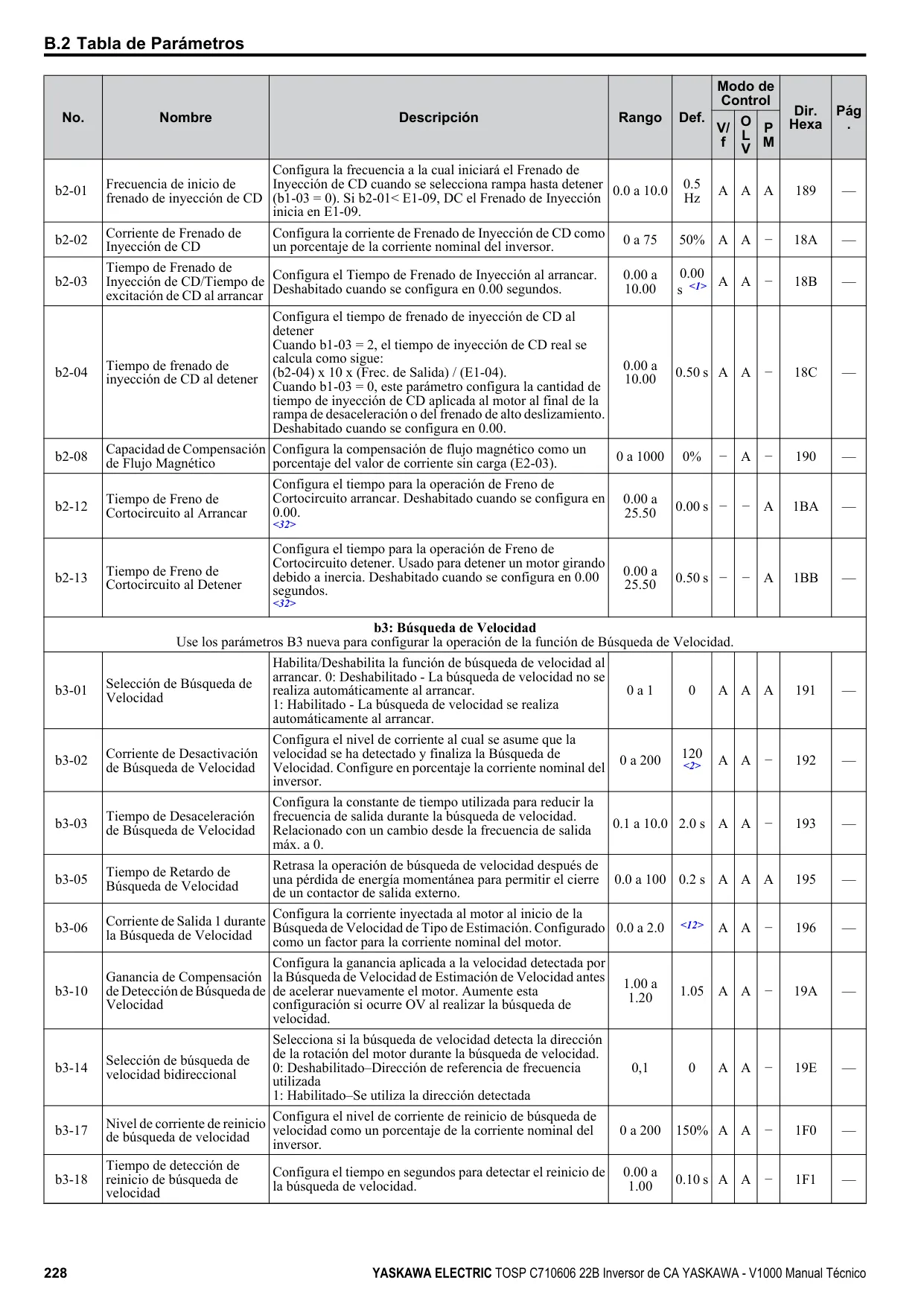

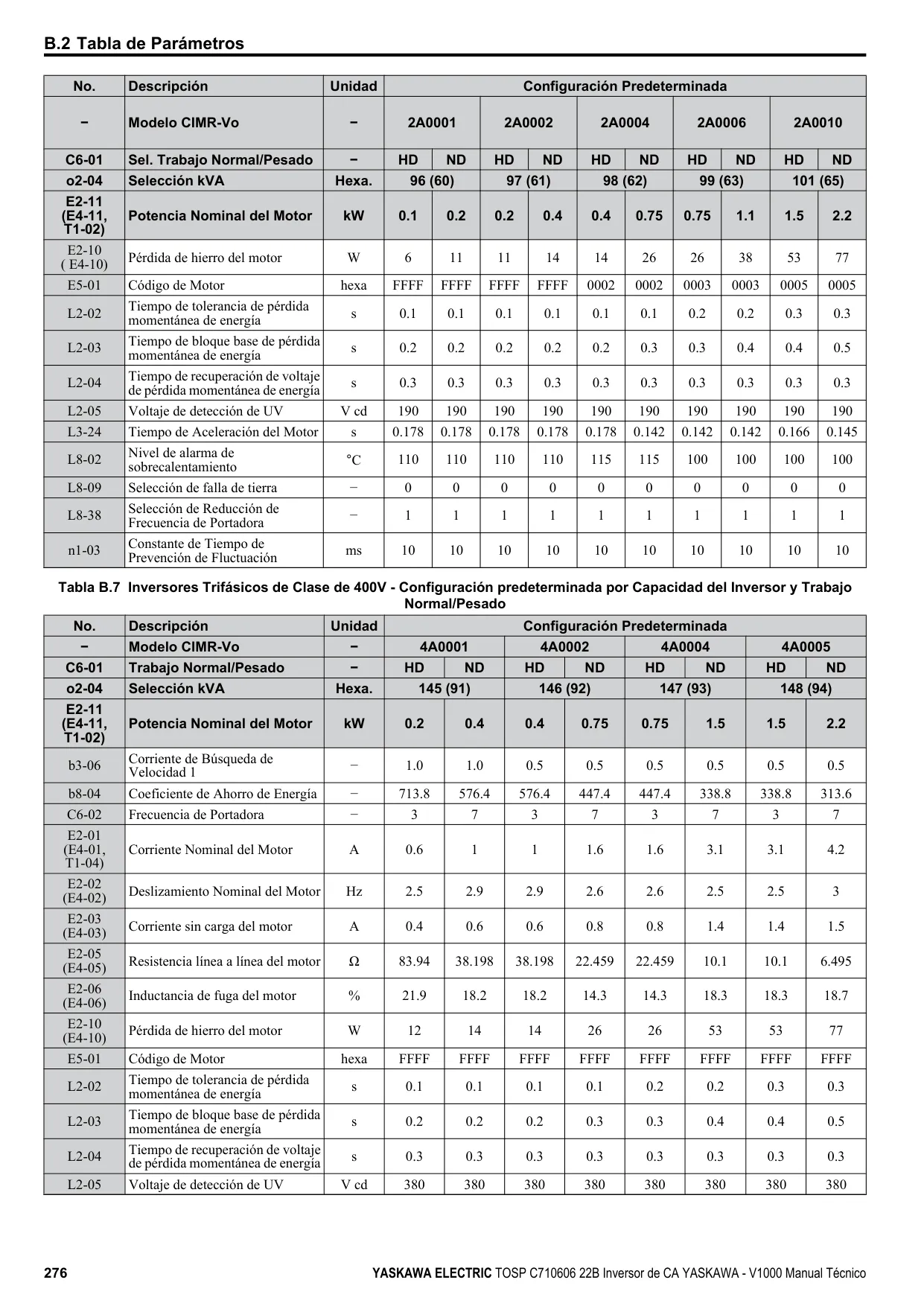

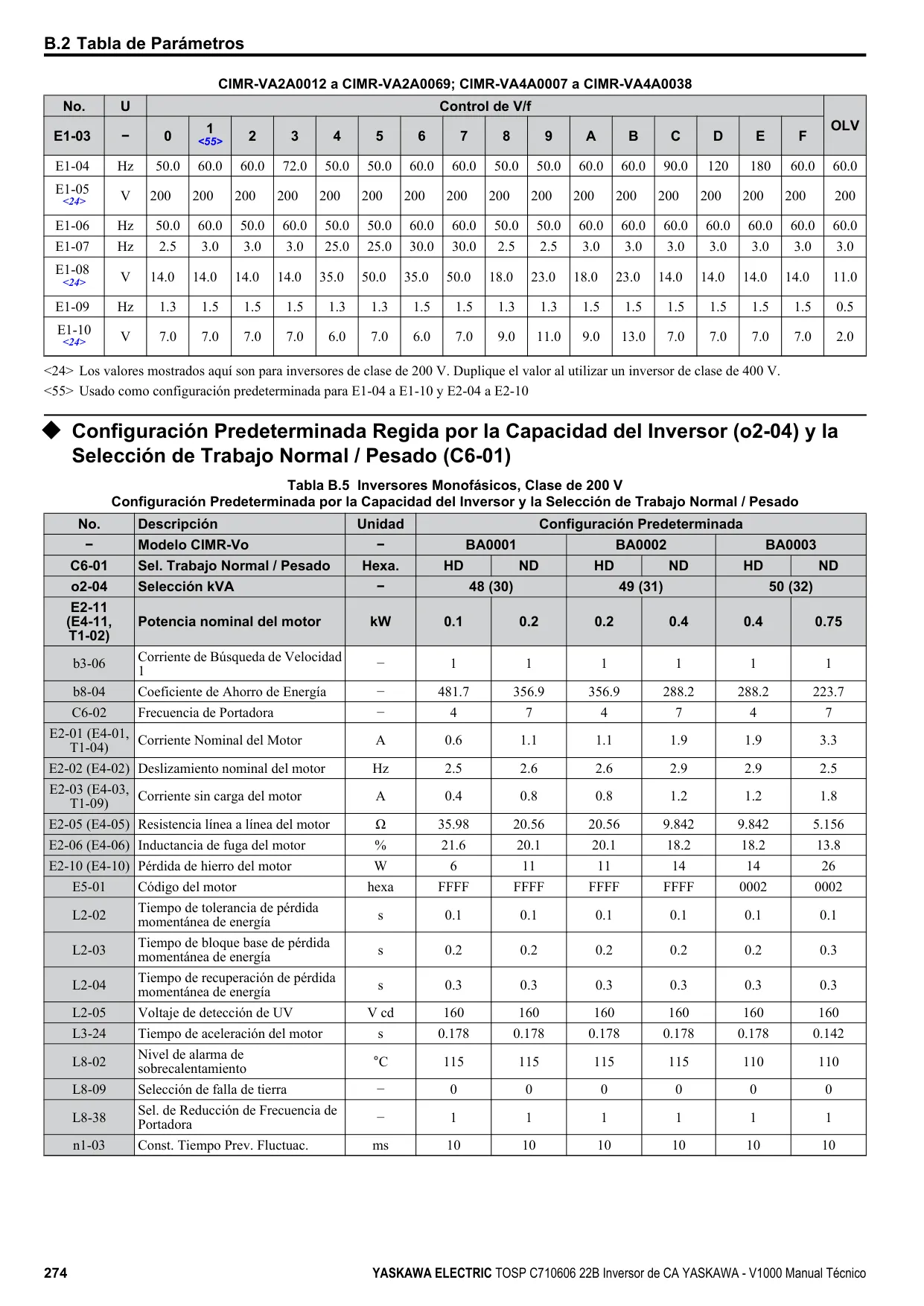

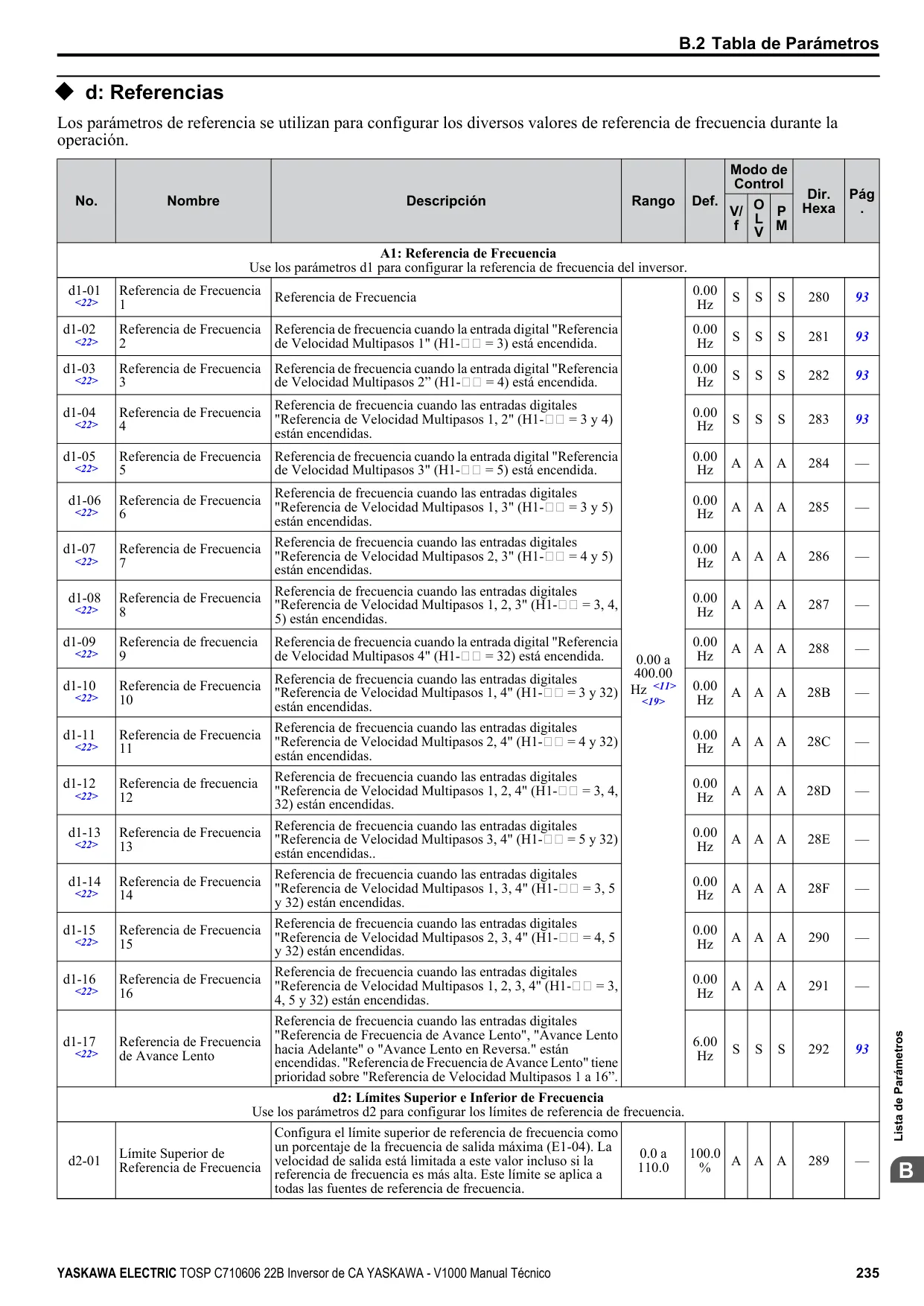

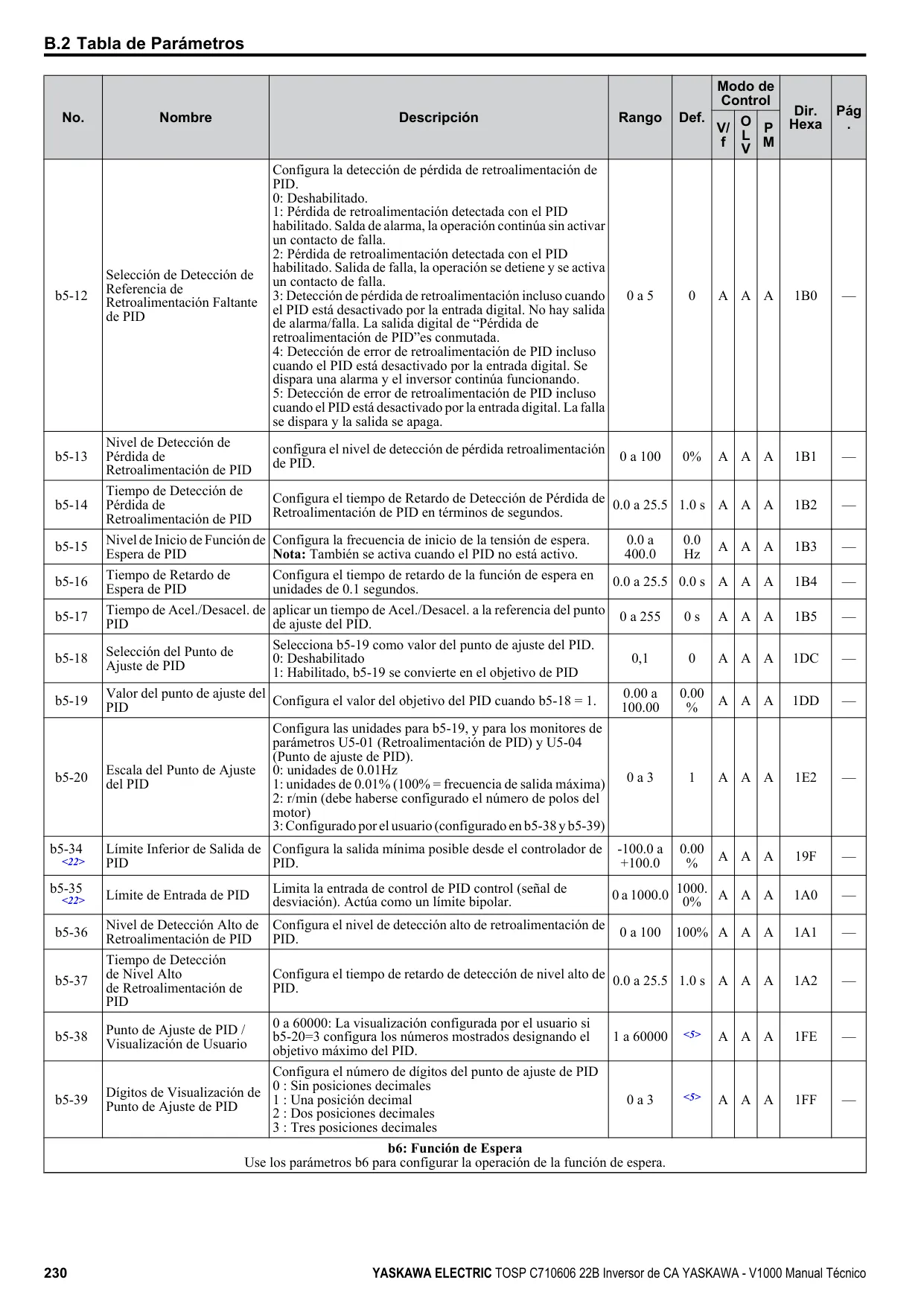

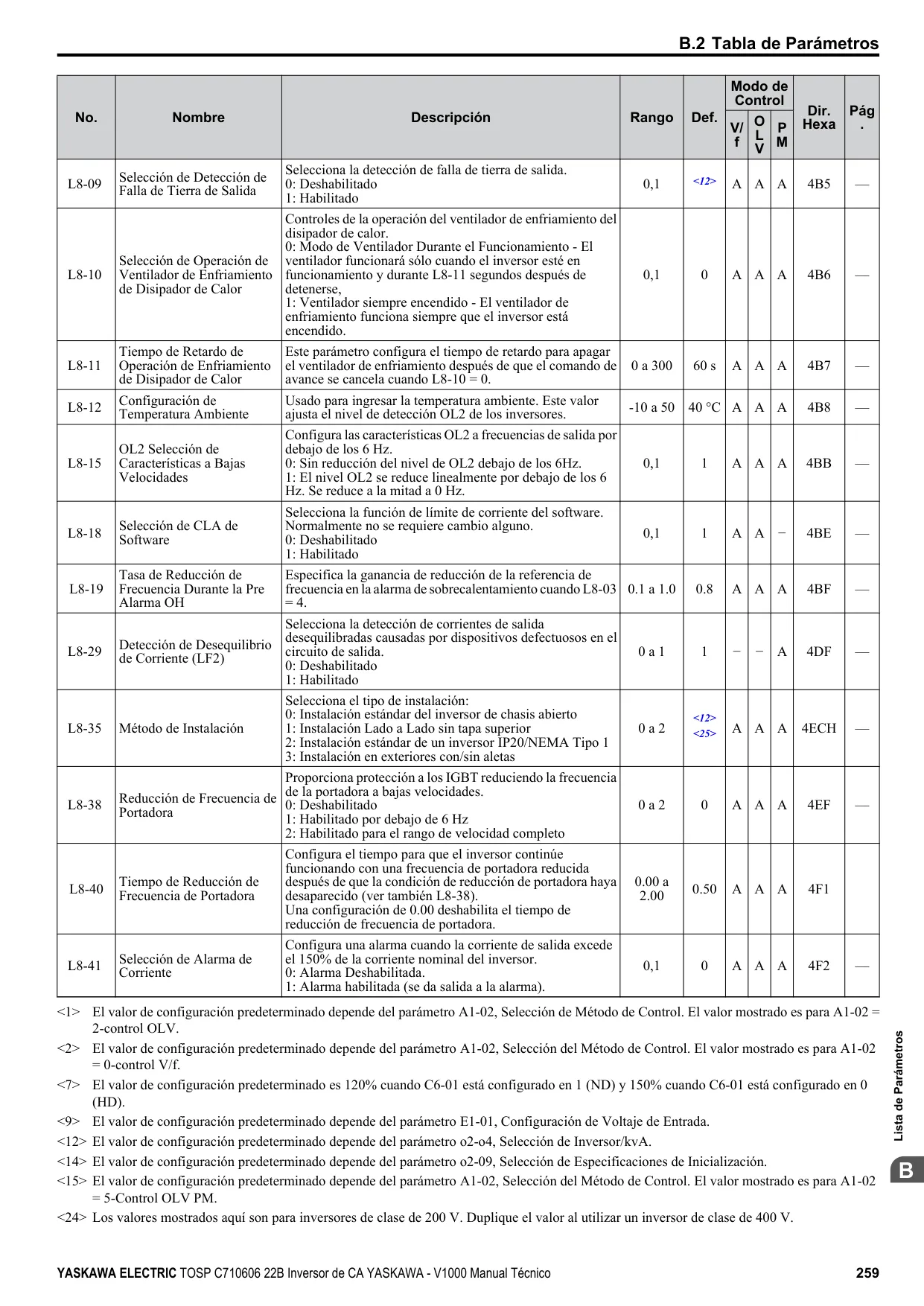

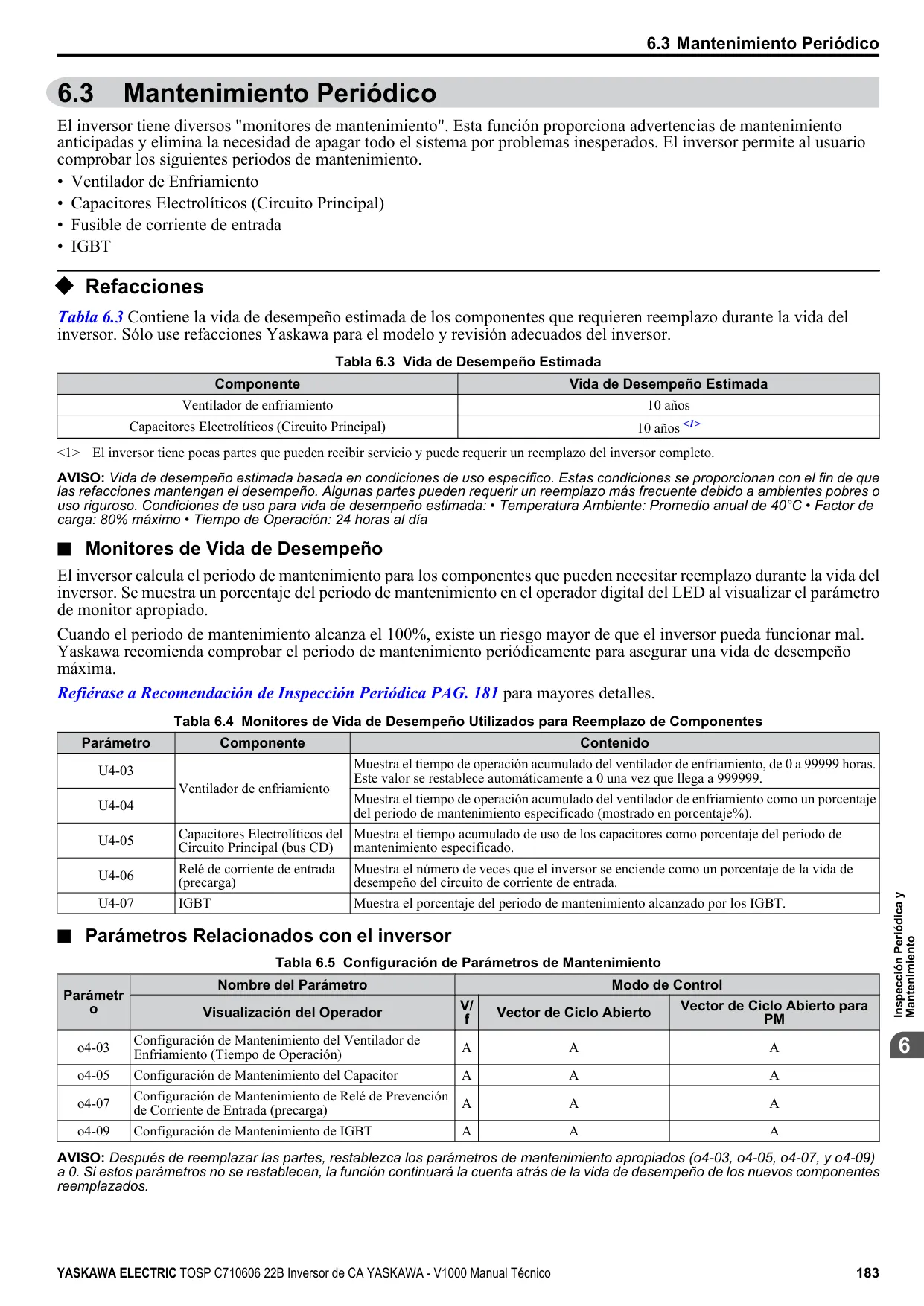

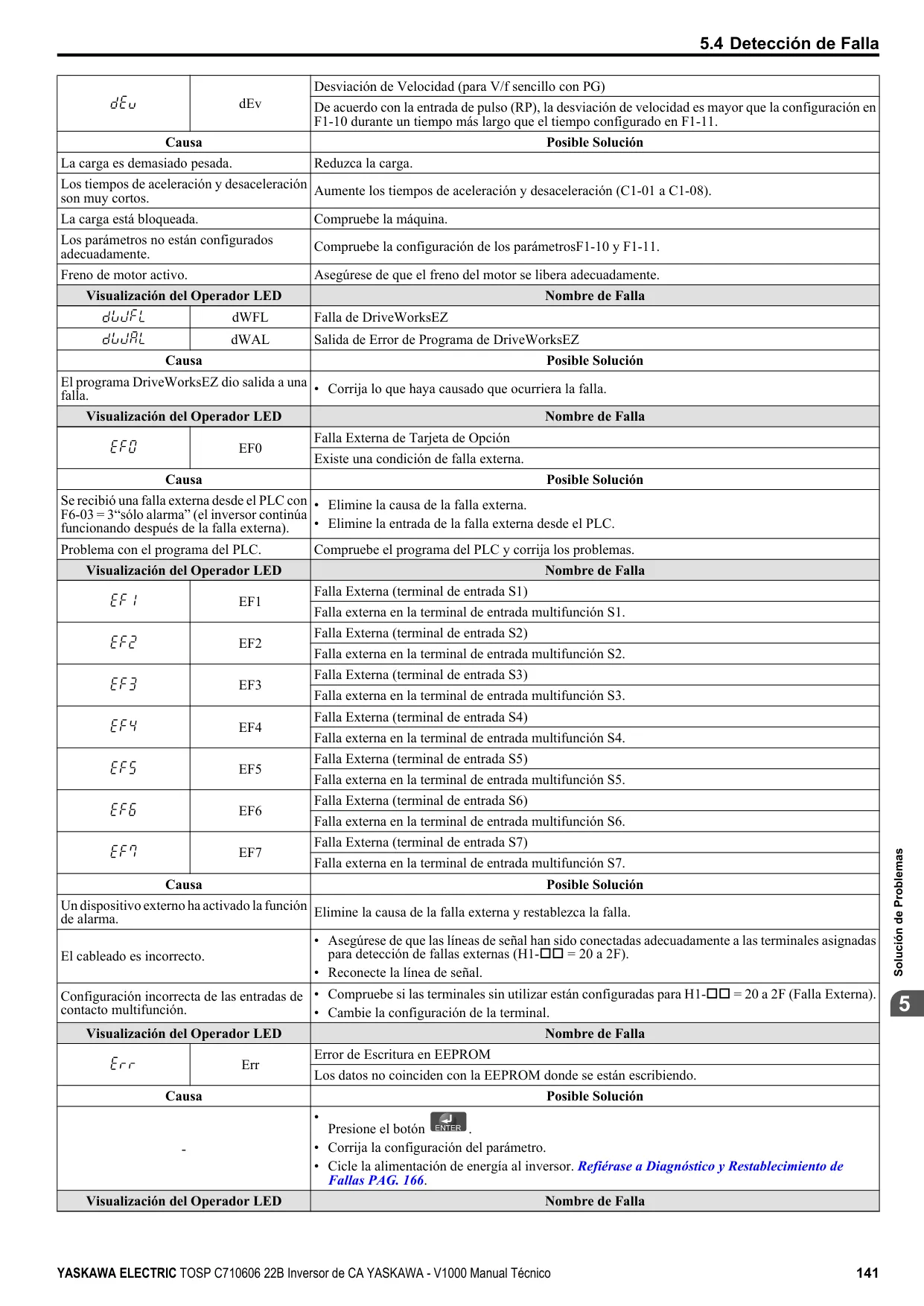

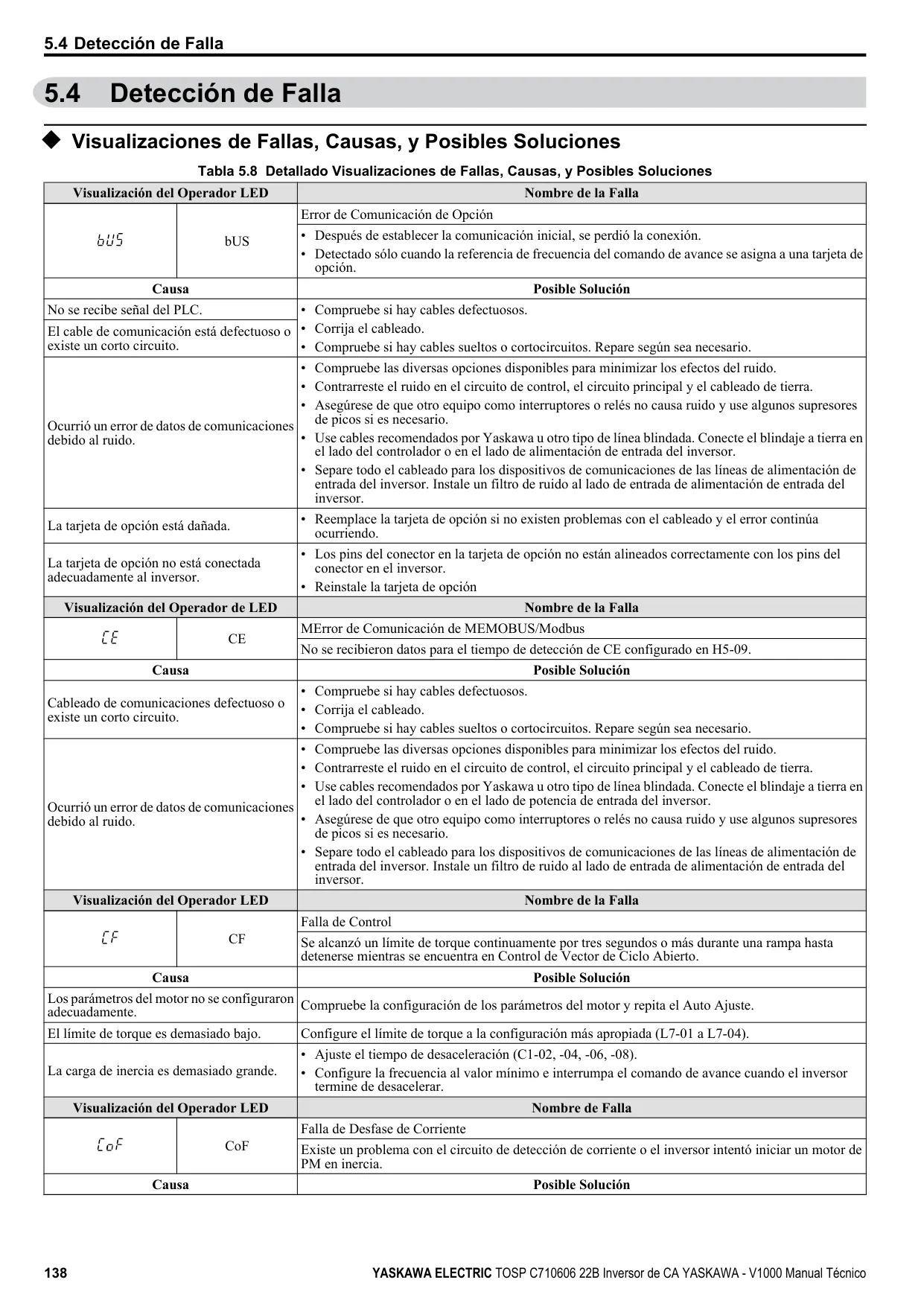

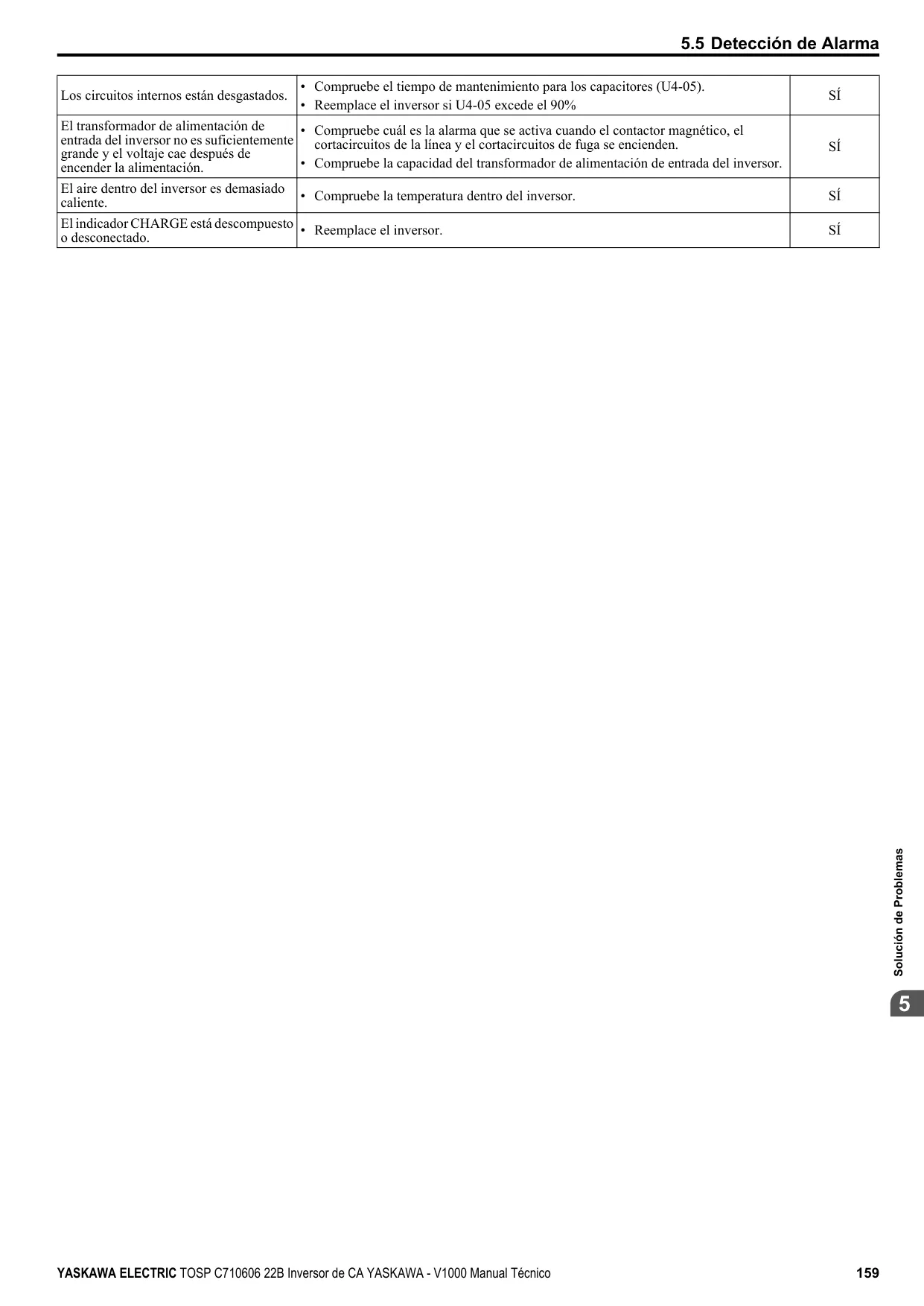

Finalmente, el V1000 incorpora una extensa capacidad de gestión de parámetros que abarca desde la selección del nivel de acceso y la inicialización de parámetros, hasta la configuración de referencias de frecuencia, comandos de puesta en marcha, frenado por inyección de CC, compensación de deslizamiento y par, y protección contra sobrecalentamiento y bloqueo del motor. La sección de localización y subsanación de fallos es integral, proporcionando códigos de alarma y fallo específicos, sus causas posibles y las acciones correctivas recomendadas, lo que facilita el diagnóstico y la resolución rápida de problemas operativos.
