Manual del Variador Yaskawa GA500 en Español
Manual del Variador Yaskawa GA500 en Español
Variador Yaskawa GA500
Variador Yaskawa GA500
Instrucciones del Variador Yaskawa GA500
Aquí le ofrecemos el manual de Variador Yaskawa GA500 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Yaskawa GA500, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

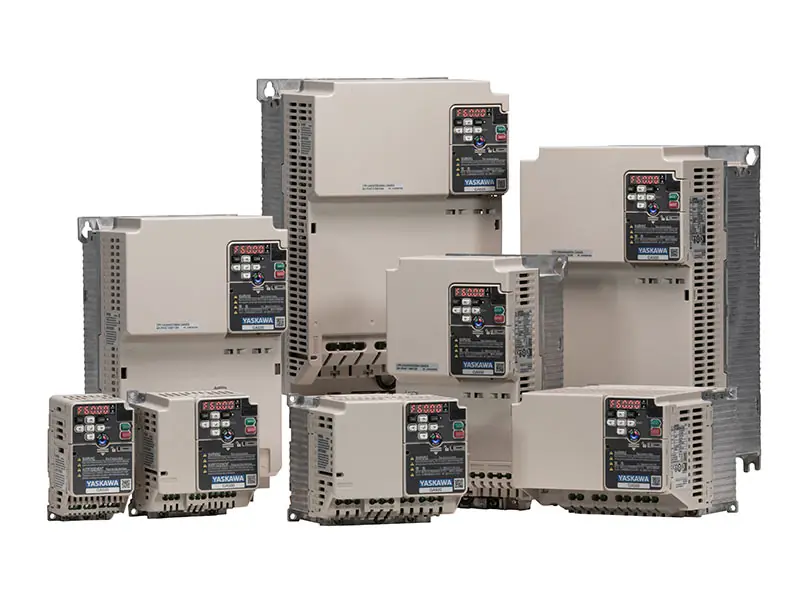

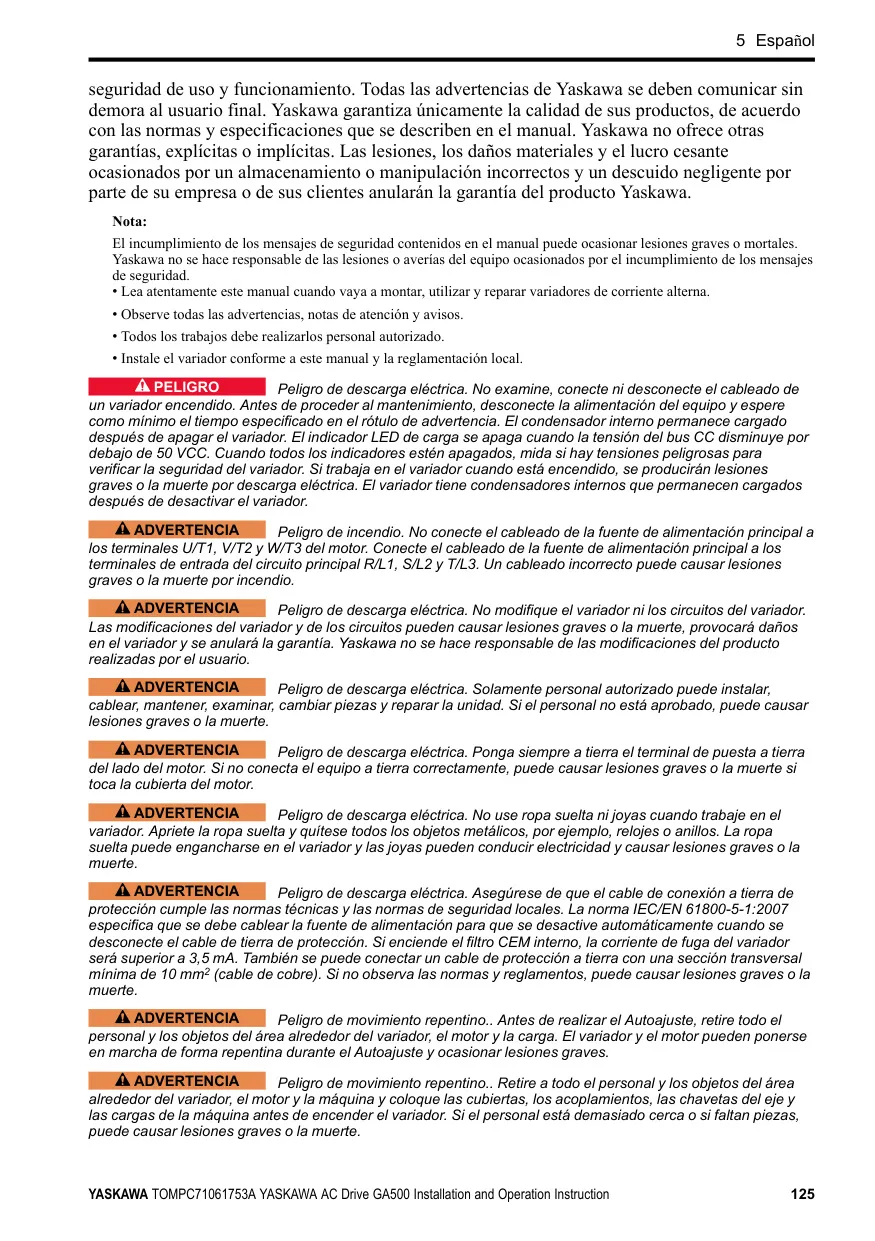

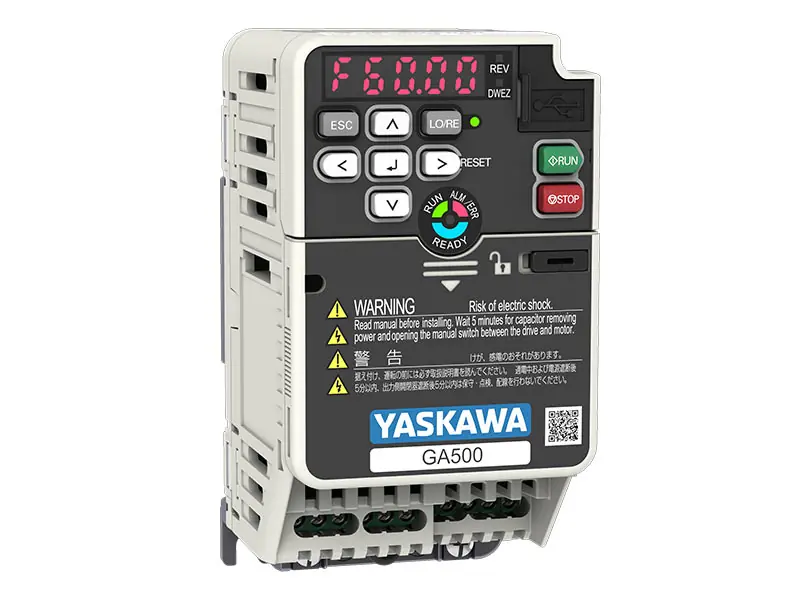

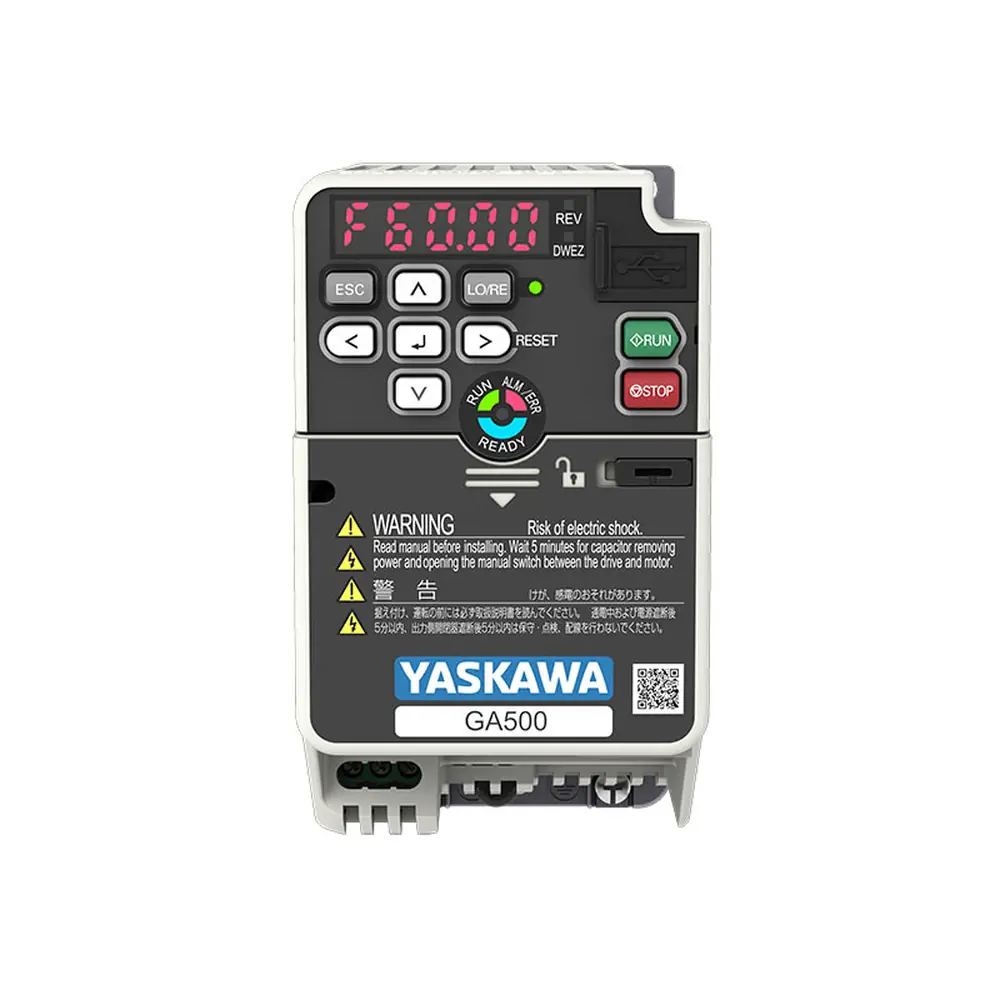

Imágenes del Producto

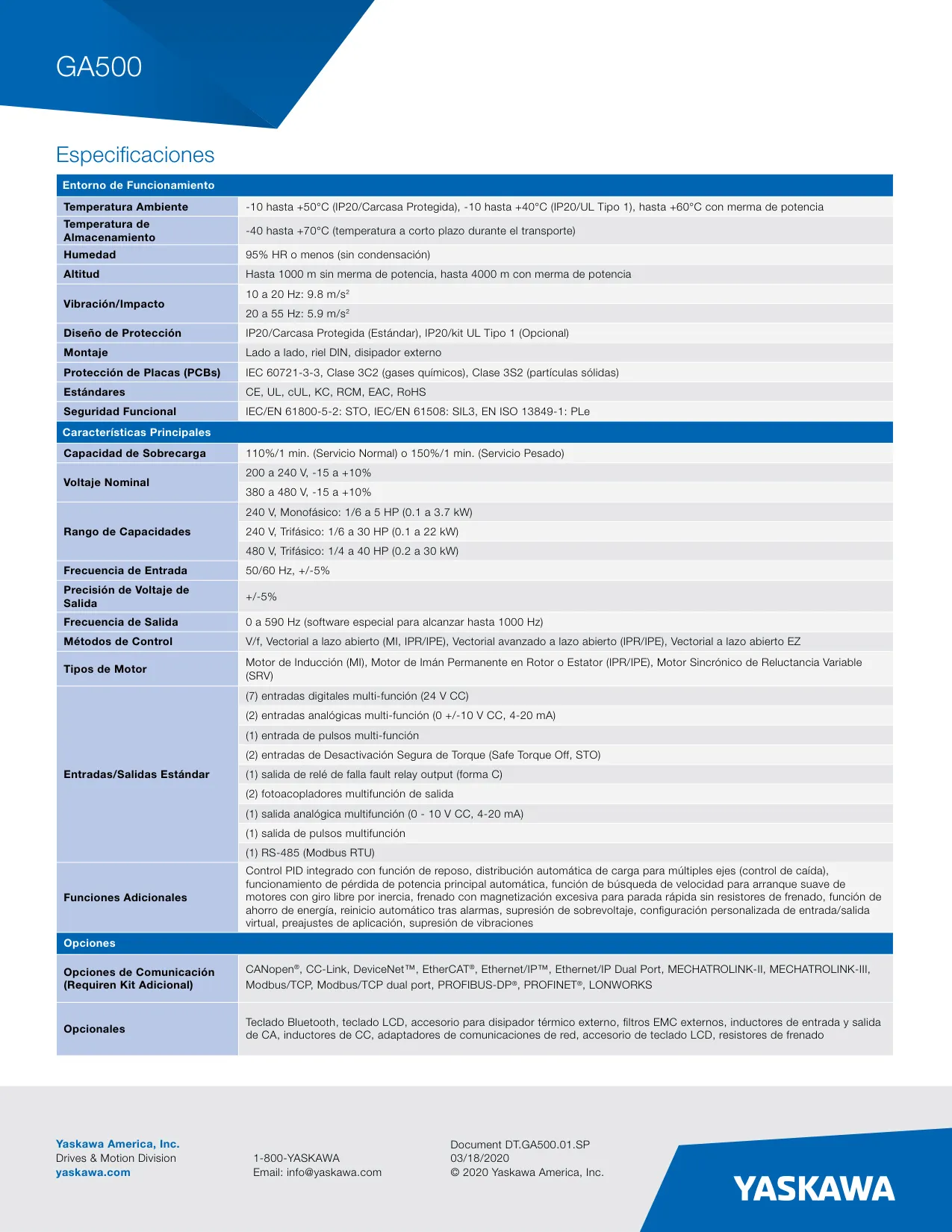

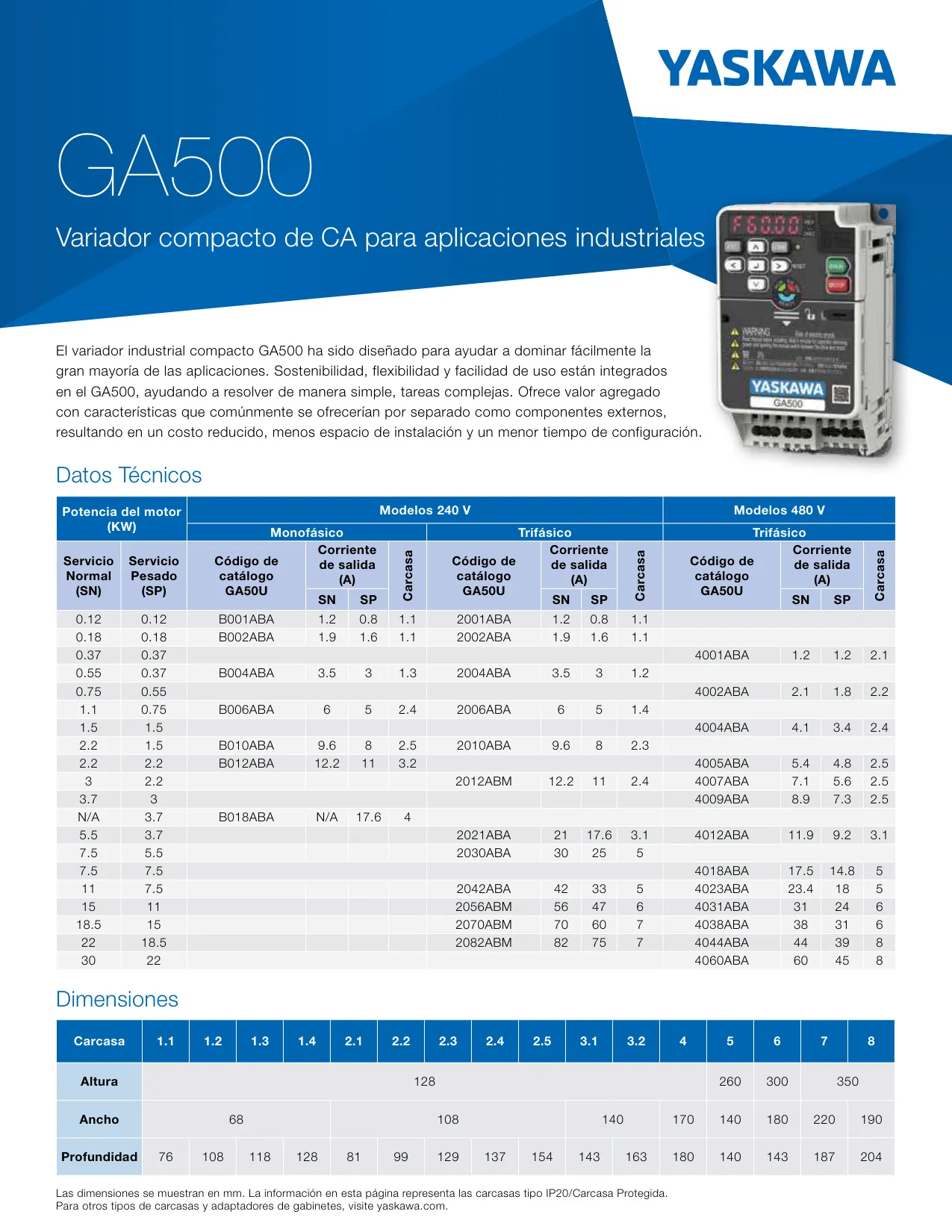

Especificaciones del Yaskawa GA500
| Característica | Especificación |
|---|---|
| Clase de Voltaje / Entrada | 200 V Trifásico: 0.1 a 22 kW 200 V Monofásico: 0.1 a 4.0 kW 400 V Trifásico: 0.37 a 30 kW |
| Zona de Utilización | Interior |
| Fuente de Alimentación | Categoría de sobrevoltaje III |
| Temperatura Ambiente (Operación) | Tipo abierto IP20/UL: -10°C a +50 °C IP20/UL Tipo 1: -10 °C a +40 °C |
| Humedad Relativa | 95% o inferior (sin condensación) |
| Temperatura de Almacenamiento | -20 °C a +70 °C (transporte a corto plazo) |
| Grado de Contaminación | 2 o inferior (libre de agentes corrosivos, polvo, etc.) |
| Altitud Máxima | 1000 m (reducción de corriente del 1% por cada 100 m entre 1000-4000 m) |
| Vibración (Frecuencia) | 10 Hz a 20 Hz: 1 G 20 Hz a 55 Hz: 0.6 G |
| Orientación de Instalación | Vertical |
| Directiva de Baja Tensión CE | IEC/EN 61800-5-1:2007 |
| Directiva EMC | EN 61800-3: 2004+A1:2012 |
| Directiva de Maquinaria | EN ISO 13849-1:2015 (PL e (Cat.III)) IEC 62061:2005/A2:2015 (SILCL3) IEC/EN 61800-5-2:2016 (SIL3) |
| Nivel de Integridad de Seguridad (SIL) | SIL3 |
| Probabilidad de Fallo (PFH) | 3.35E-9 |
| Tiempo de Misión (Seguridad) | 10 años |
Detalles del Variador Yaskawa GA500

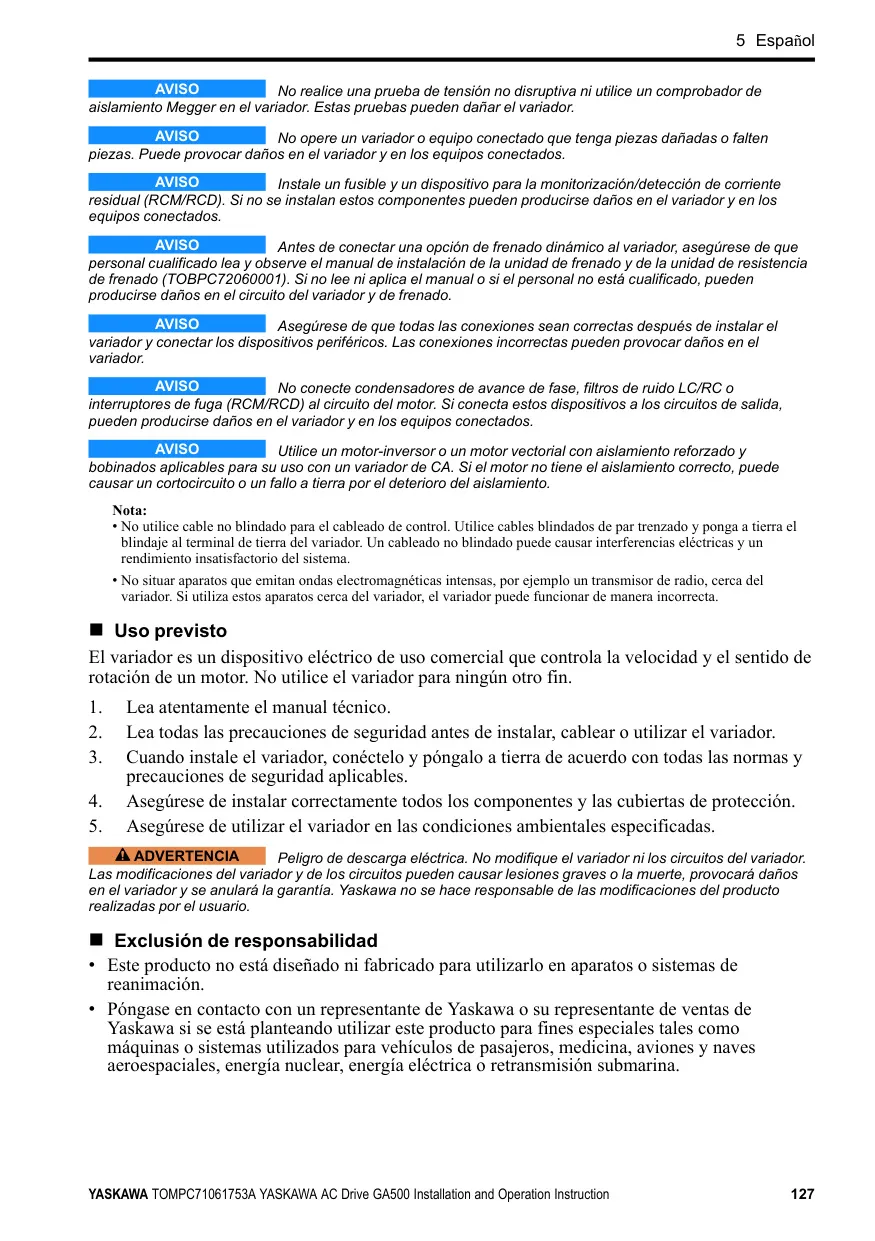

El Variador Yaskawa GA500 es un dispositivo de control de corriente alterna diseñado para una amplia gama de aplicaciones industriales, ofreciendo precisión y fiabilidad en el control de la velocidad y el sentido de giro de motores. Su versatilidad se evidencia en la compatibilidad con diversas clases de voltaje y potencias, abarcando desde 0.1 kW hasta 30 kW, lo que lo hace adecuado tanto para sistemas monofásicos como trifásicos. Este variador está construido con un enfoque primordial en la seguridad y la facilidad de uso, integrando características avanzadas que optimizan la operación y el mantenimiento.

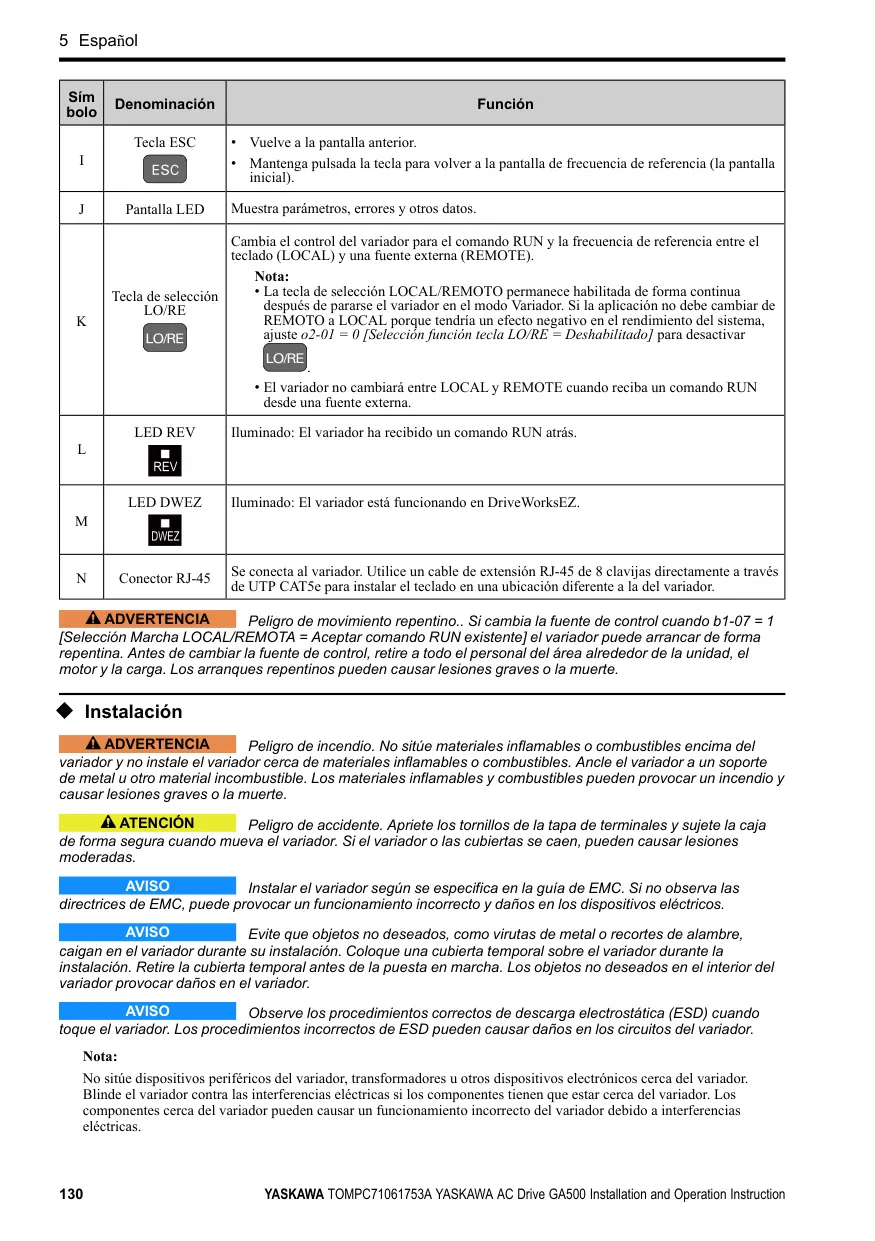

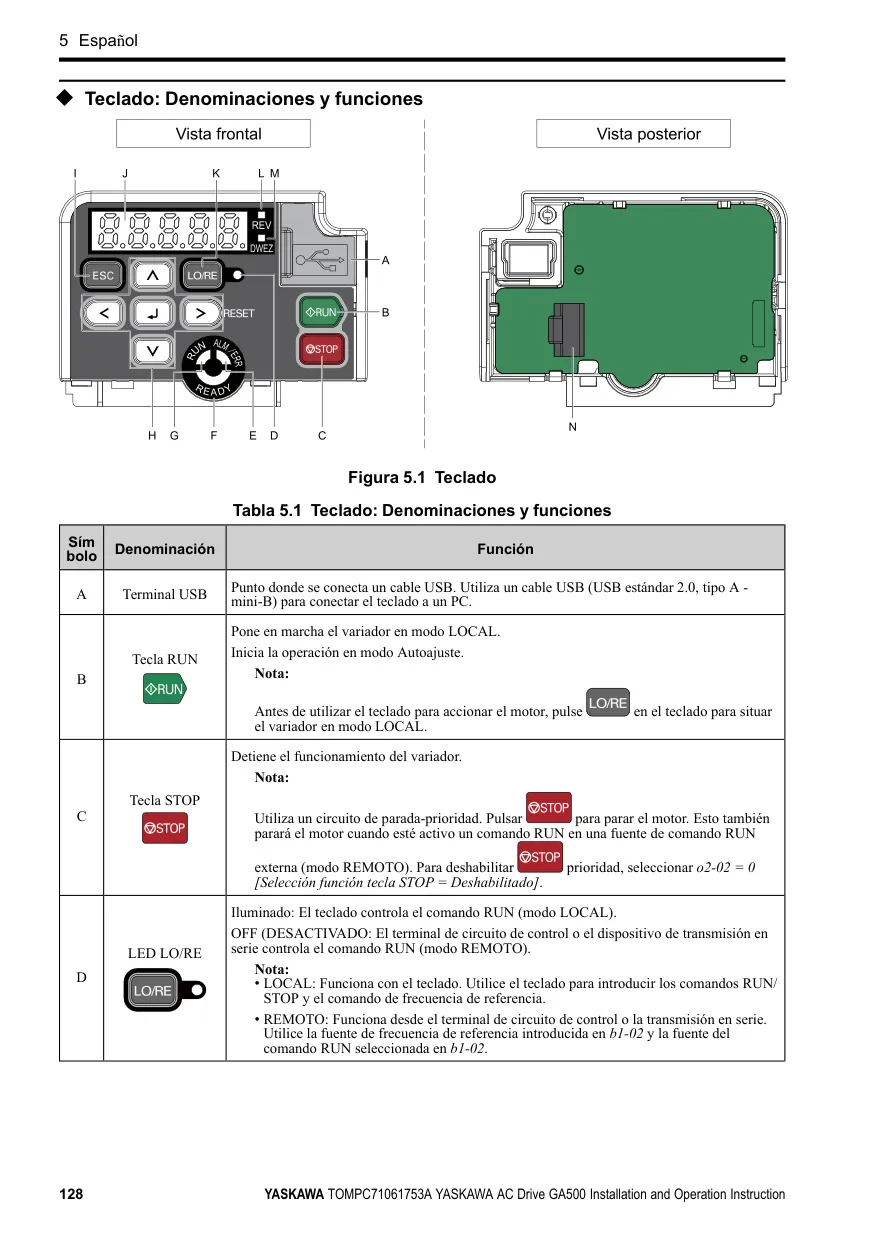

Una de las claves del GA500 es su interfaz de usuario intuitiva, destacada por un teclado multifuncional. Este teclado permite no solo el inicio y la detención del variador, sino también la configuración de parámetros y el monitoreo del estado operativo. Incluye un terminal USB para la conexión a un PC, facilitando la programación y el diagnóstico. Los indicadores LED, como LO/RE, ALM/ERR, READY, RUN, REV y DWEZ, proporcionan información visual clara sobre el modo de control (Local/Remoto), la presencia de fallos o alarmas, el estado de preparación y funcionamiento, la dirección de giro y la activación de la herramienta DriveWorksEZ.

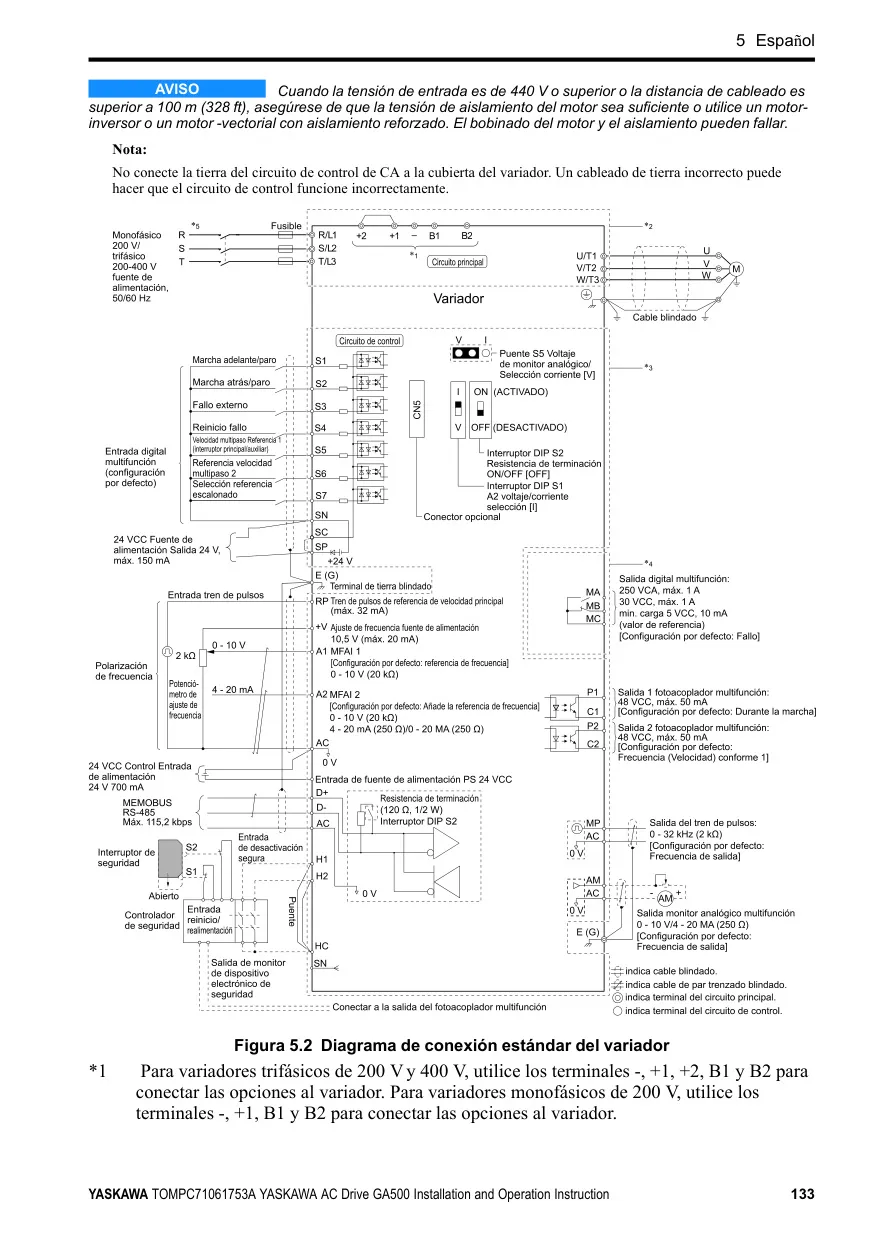

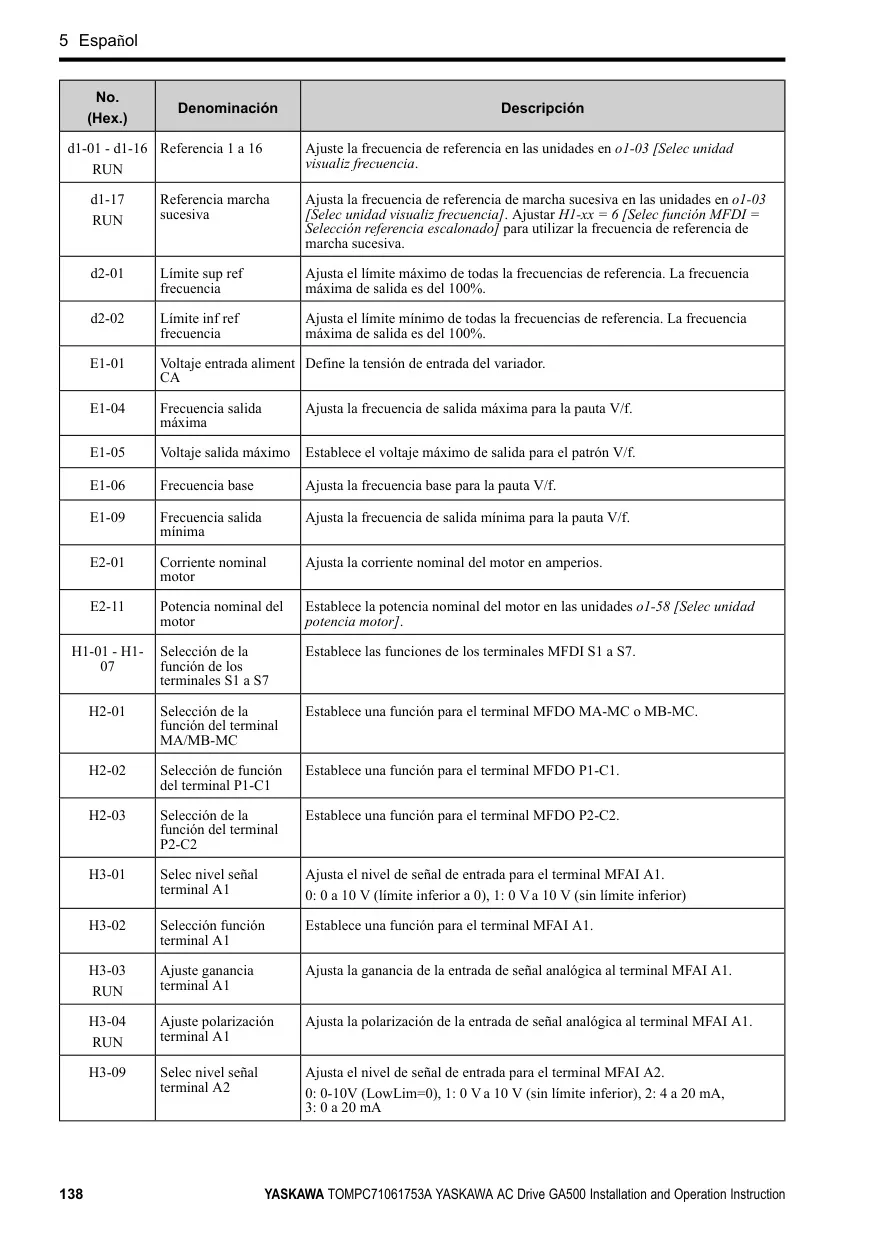

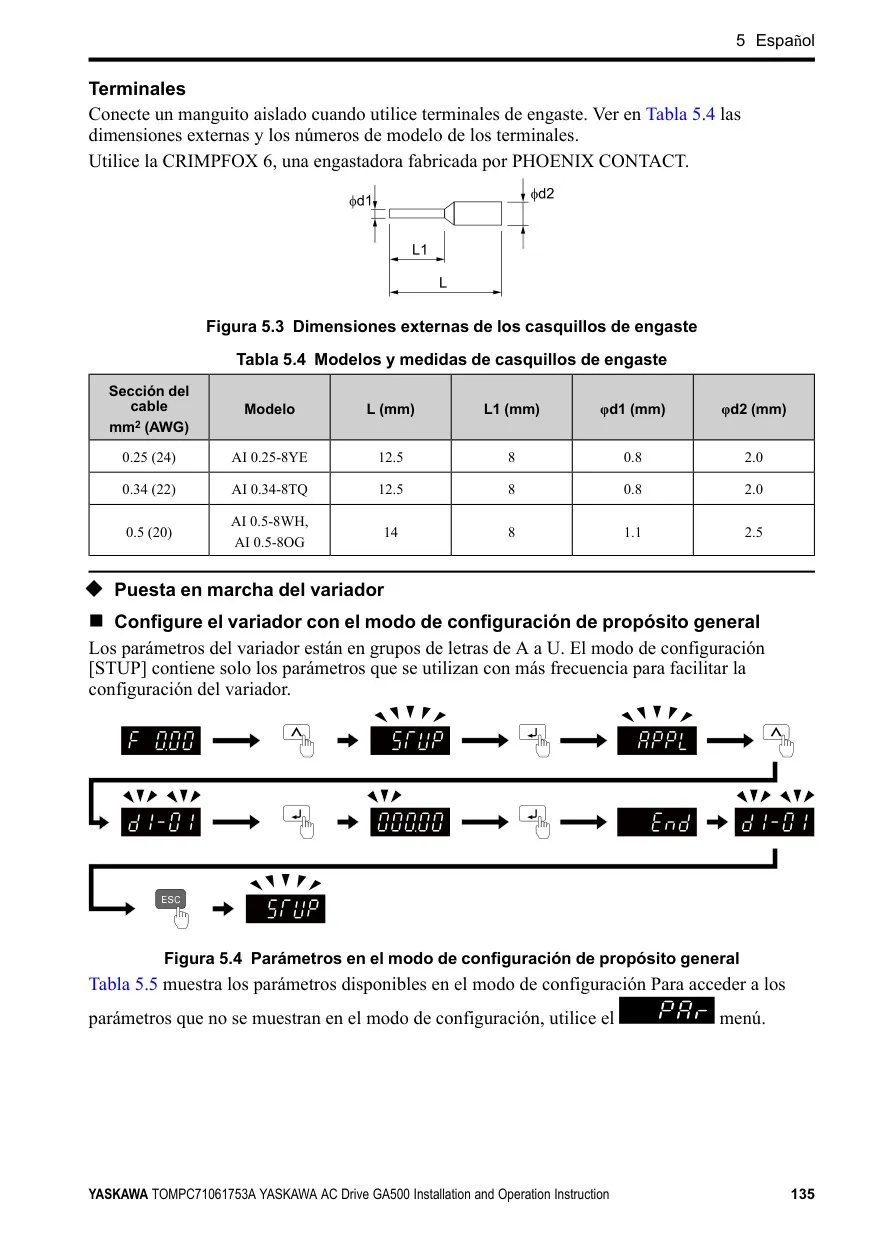

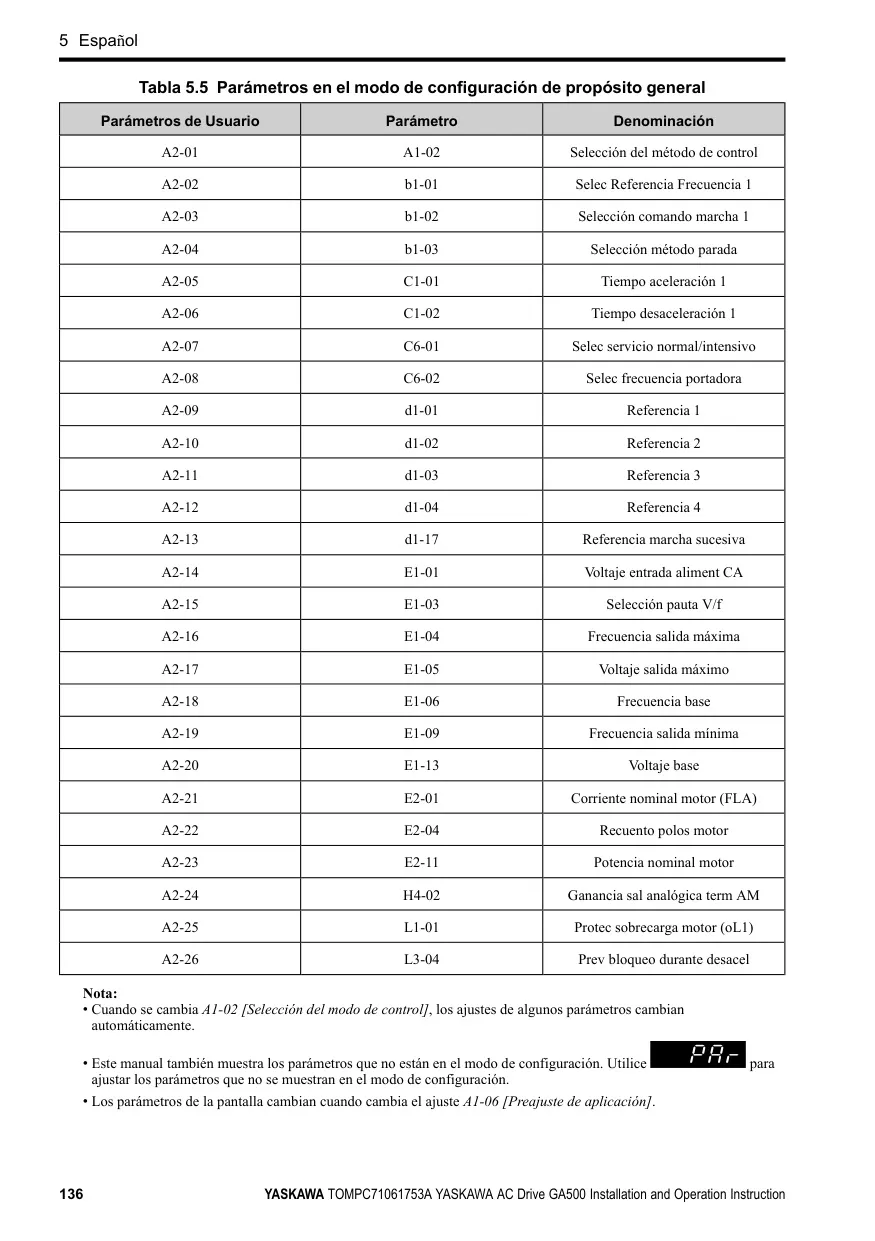

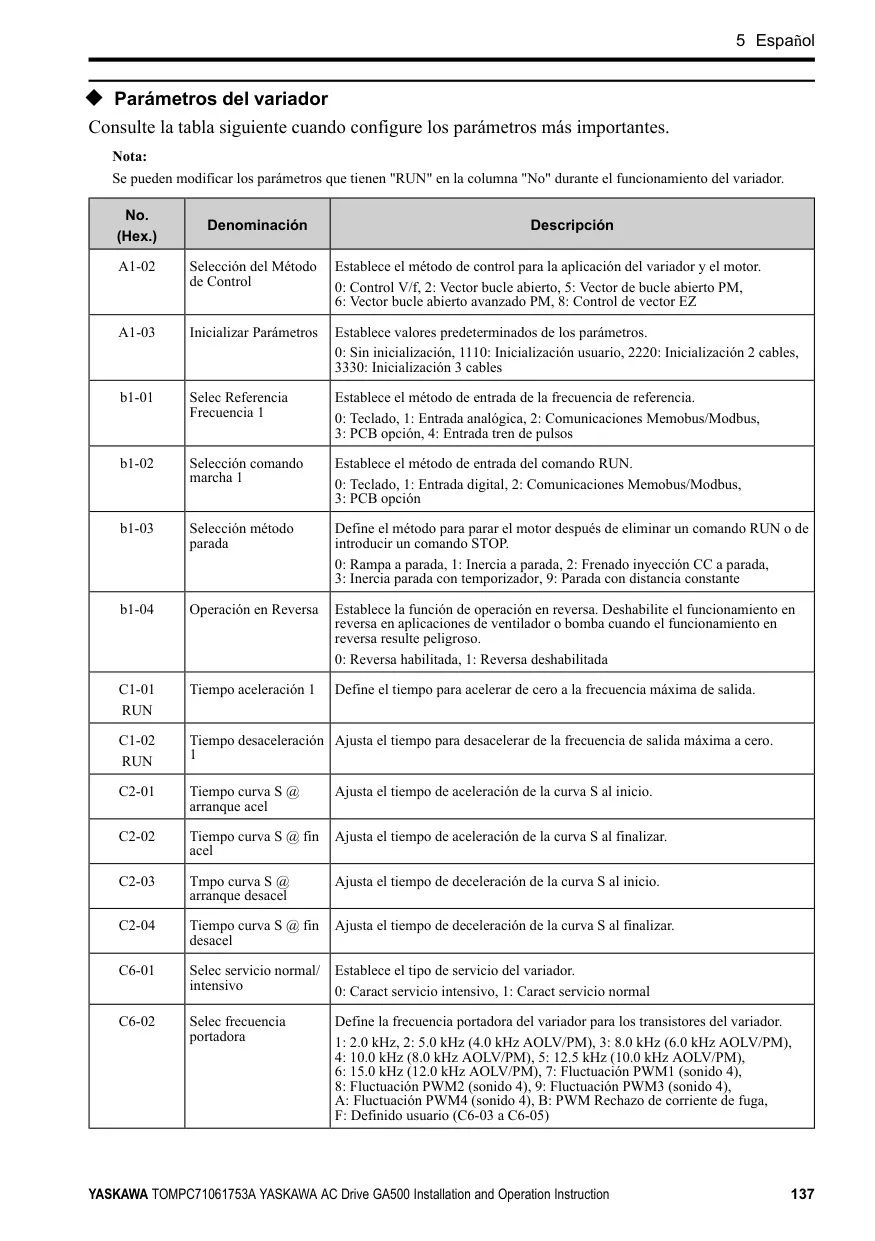

En cuanto a las capacidades de control, el GA500 ofrece múltiples métodos para adaptarse a distintas exigencias de la aplicación. Esto incluye el control V/f (Voltios/Frecuencia), el control vectorial de bucle abierto, el control vectorial de bucle abierto para motores de imanes permanentes (PM), y modos avanzados para estos últimos, así como el control vectorial EZ. La selección de estos métodos se realiza a través de parámetros como A1-02 [Selección del modo de control], permitiendo al usuario ajustar el rendimiento del motor según las necesidades específicas de la carga. La configuración inicial se simplifica gracias al modo de configuración de propósito general (STUP), que agrupa los parámetros más comunes.

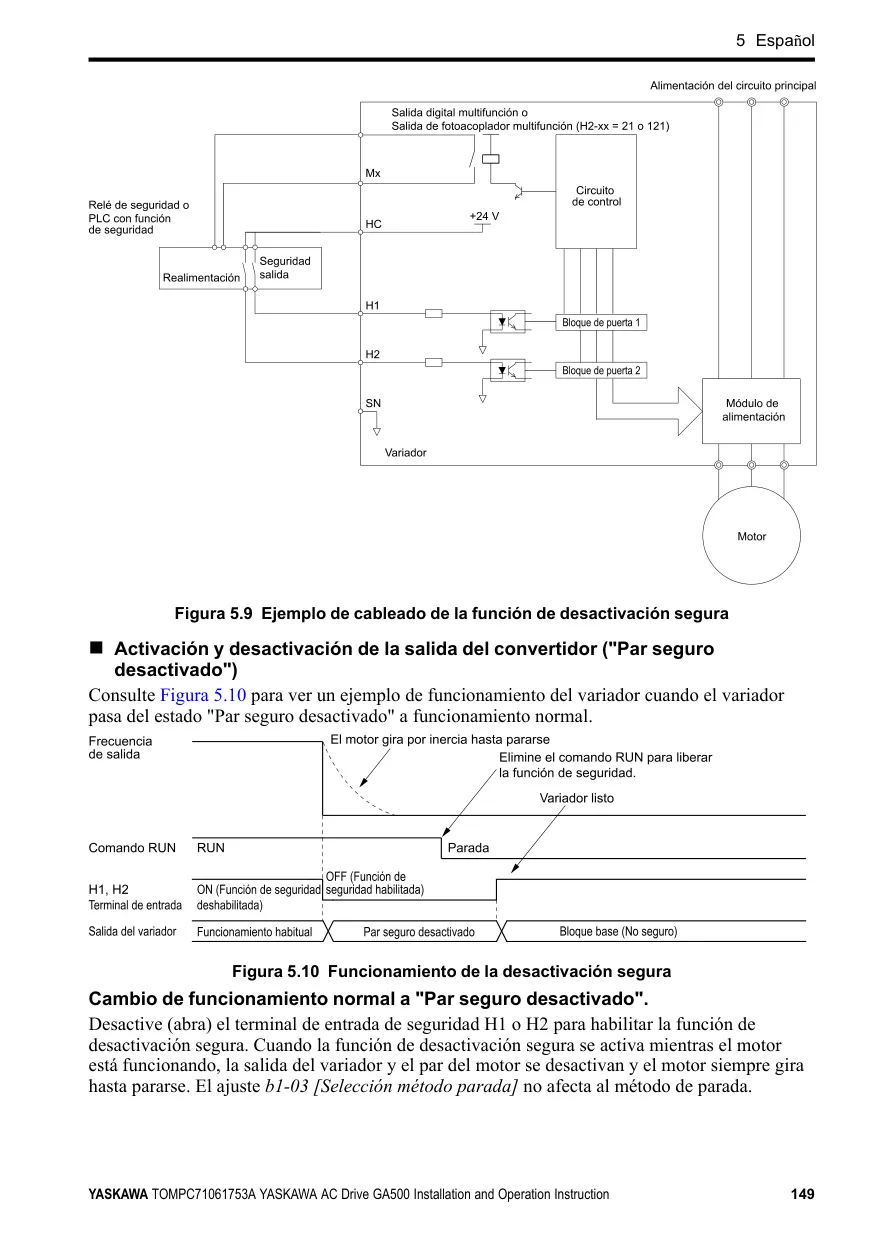

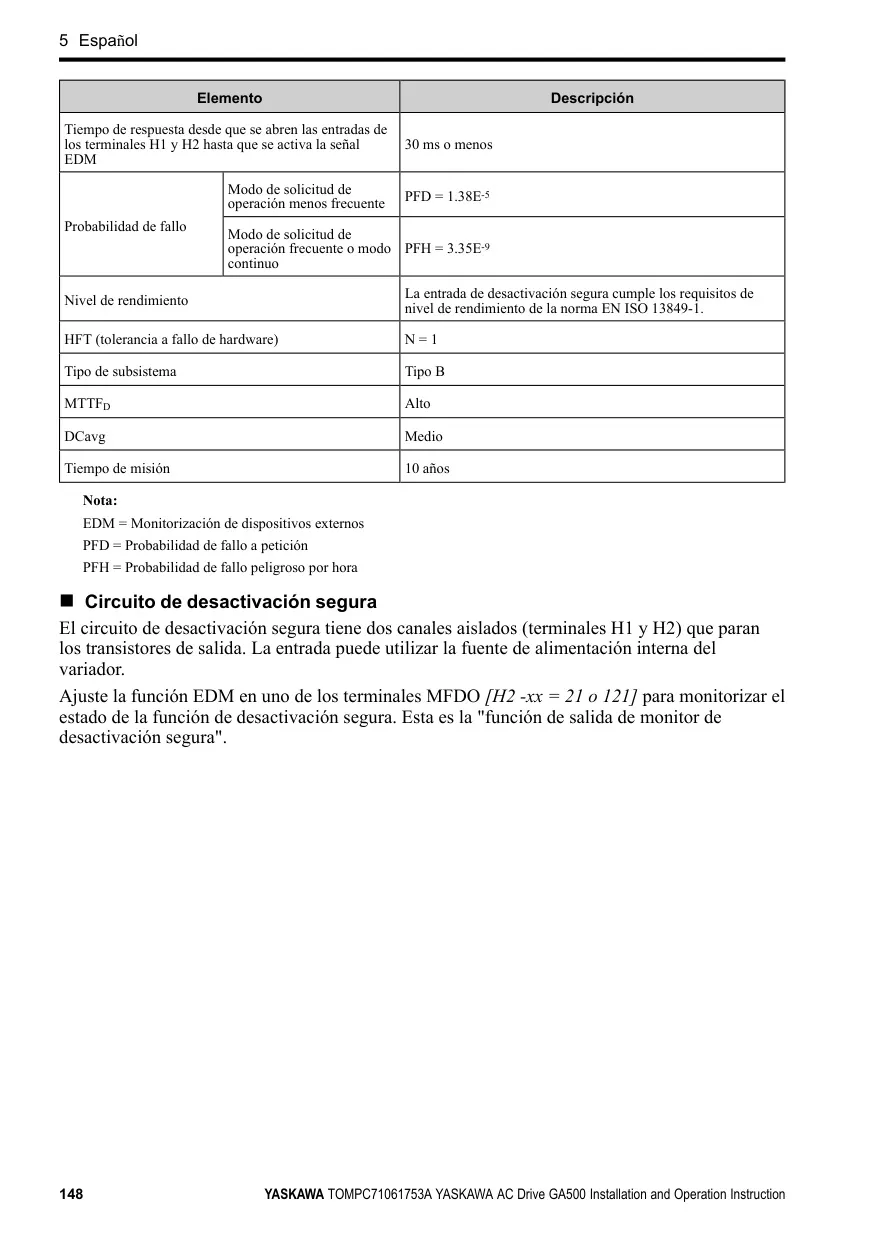

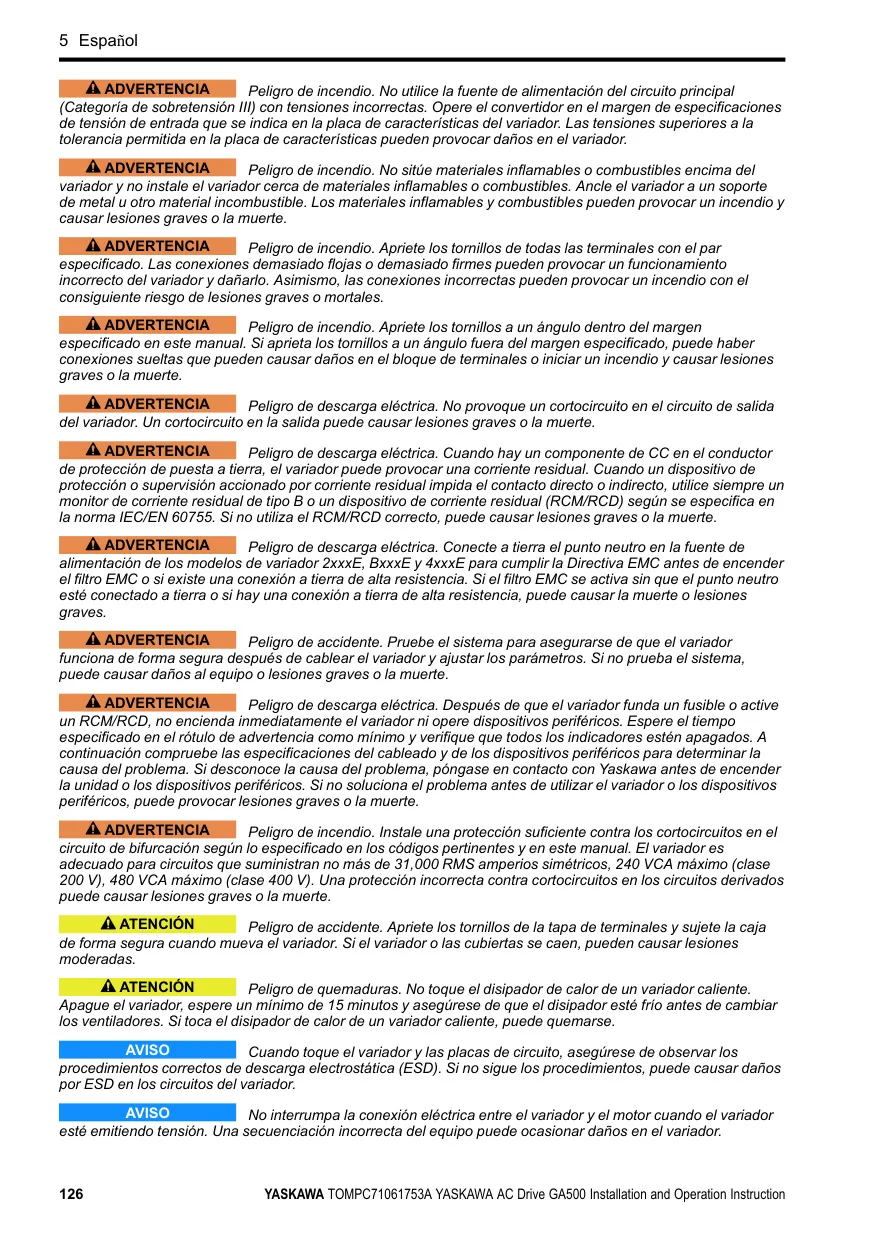

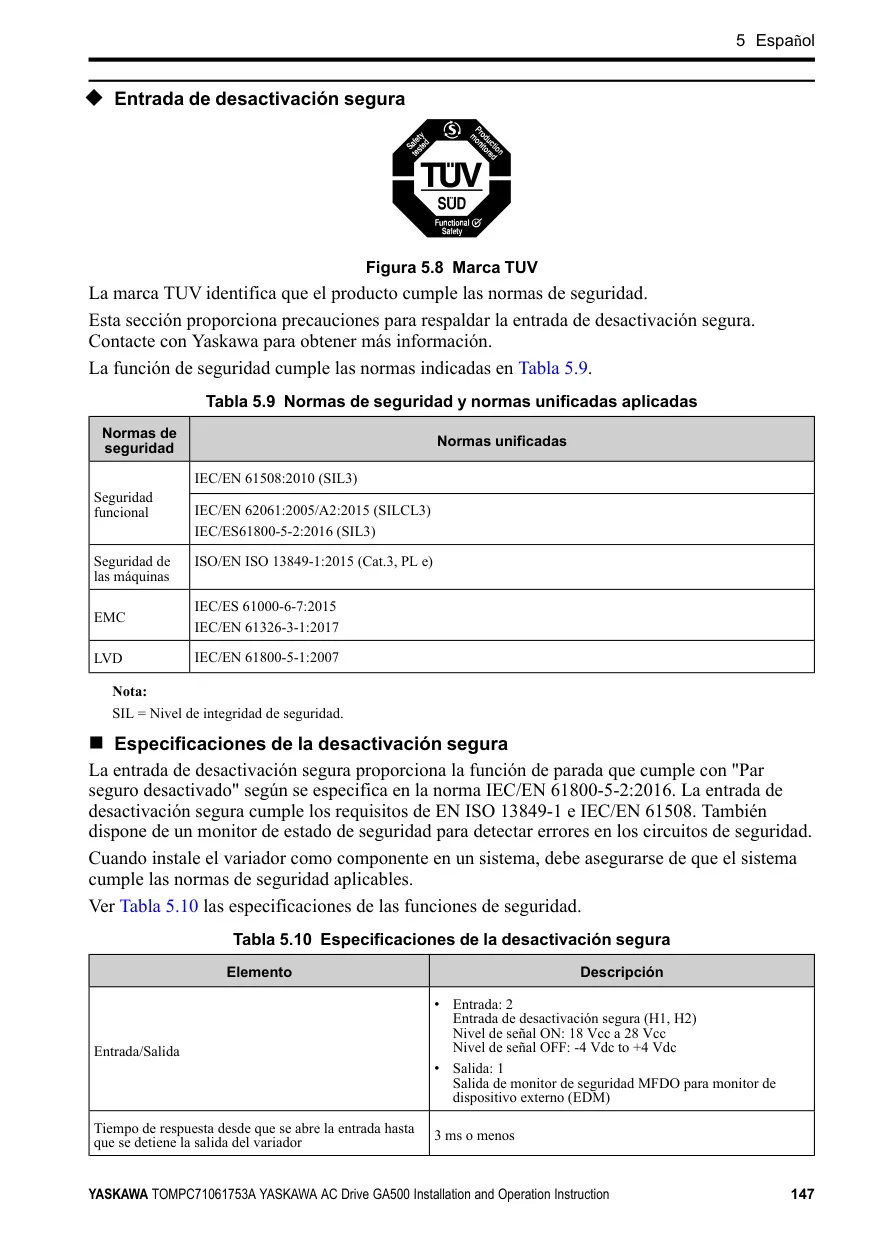

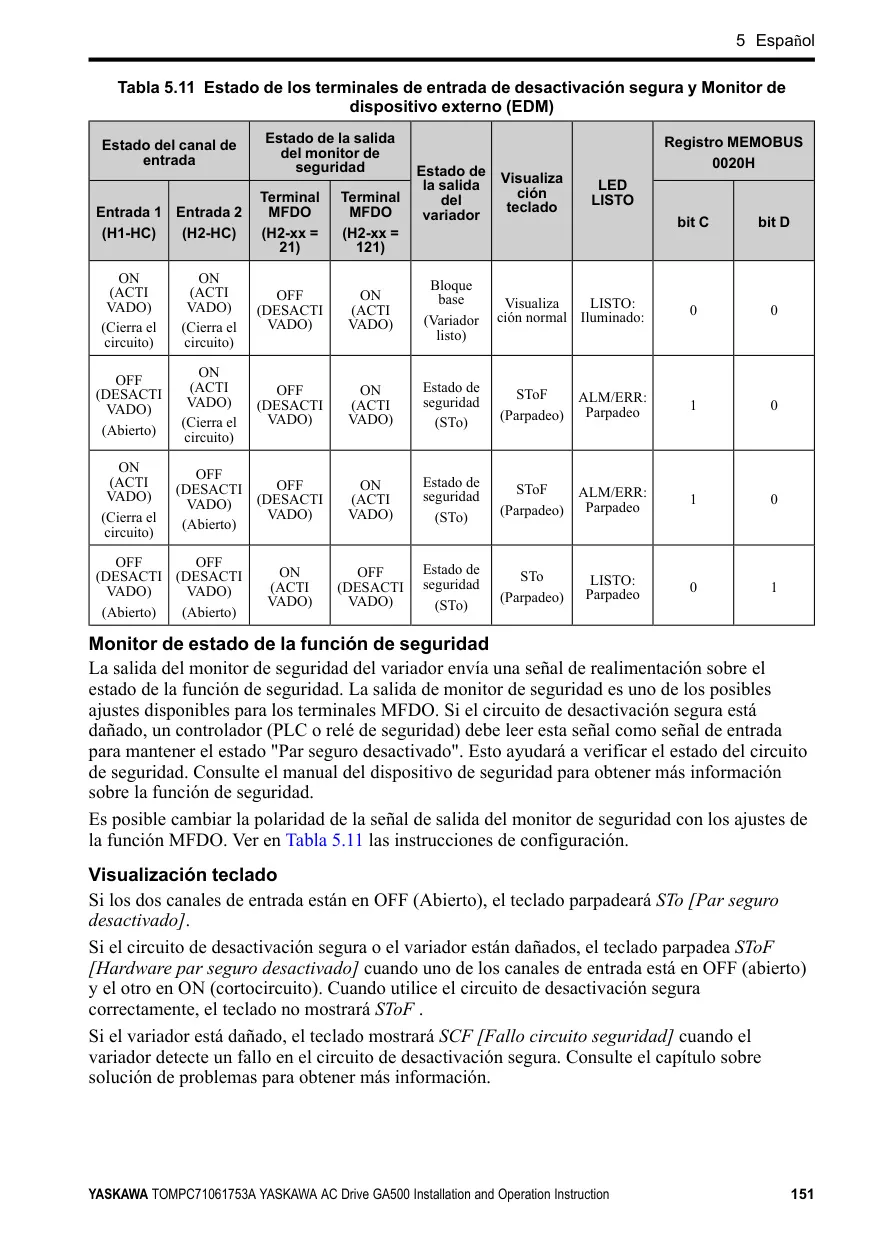

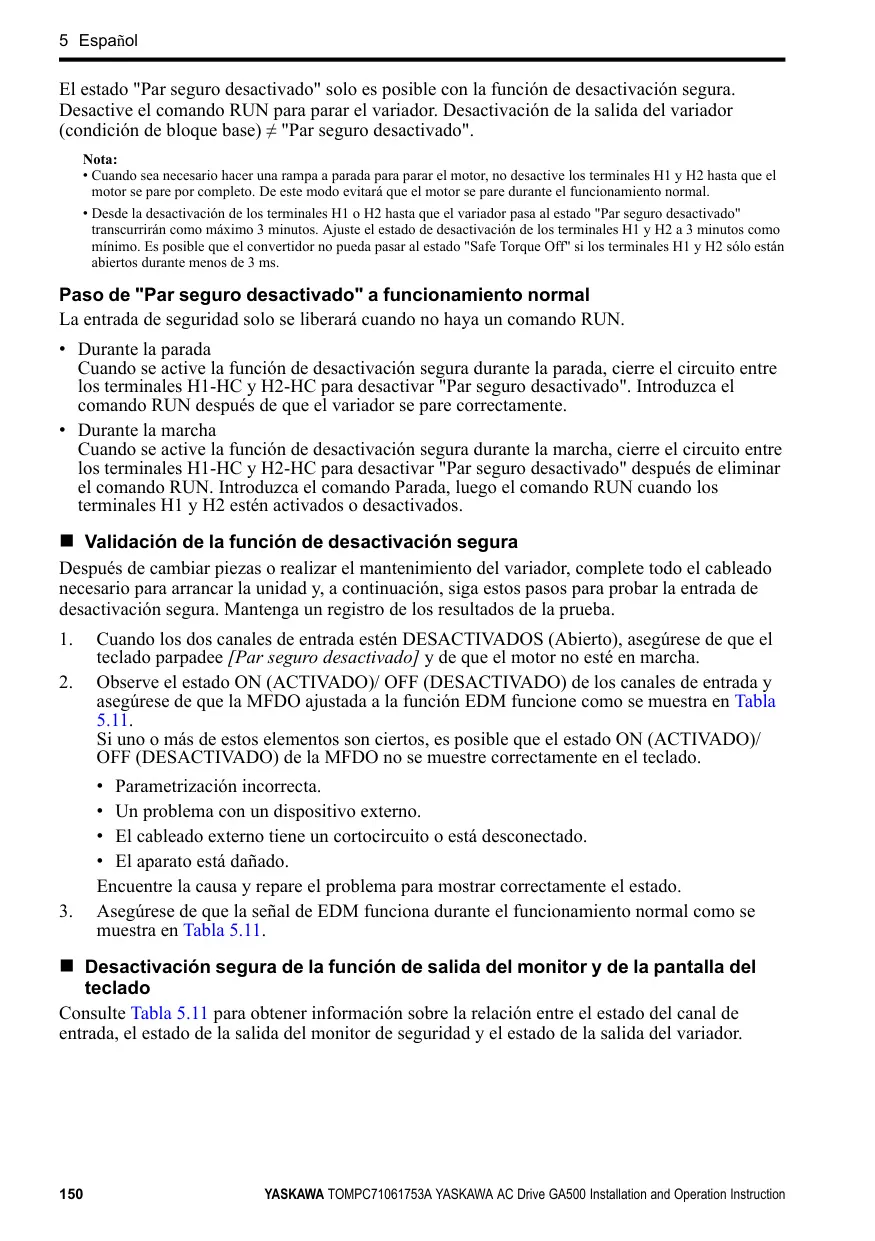

La seguridad funcional es un pilar fundamental del GA500, incorporando la función de Par Seguro Desactivado (STO). Esta característica, conforme a los más altos estándares de seguridad (SIL3, PL e), asegura la interrupción segura del par del motor mediante la desactivación directa de los transistores de salida, evitando movimientos inesperados y protegiendo al personal y la maquinaria. El sistema STO cuenta con dos canales de entrada aislados (H1 y H2) y un monitor de estado de seguridad (EDM) para detectar errores en los circuitos. Su tiempo de respuesta rápido (3 ms) garantiza una parada casi instantánea en situaciones críticas.

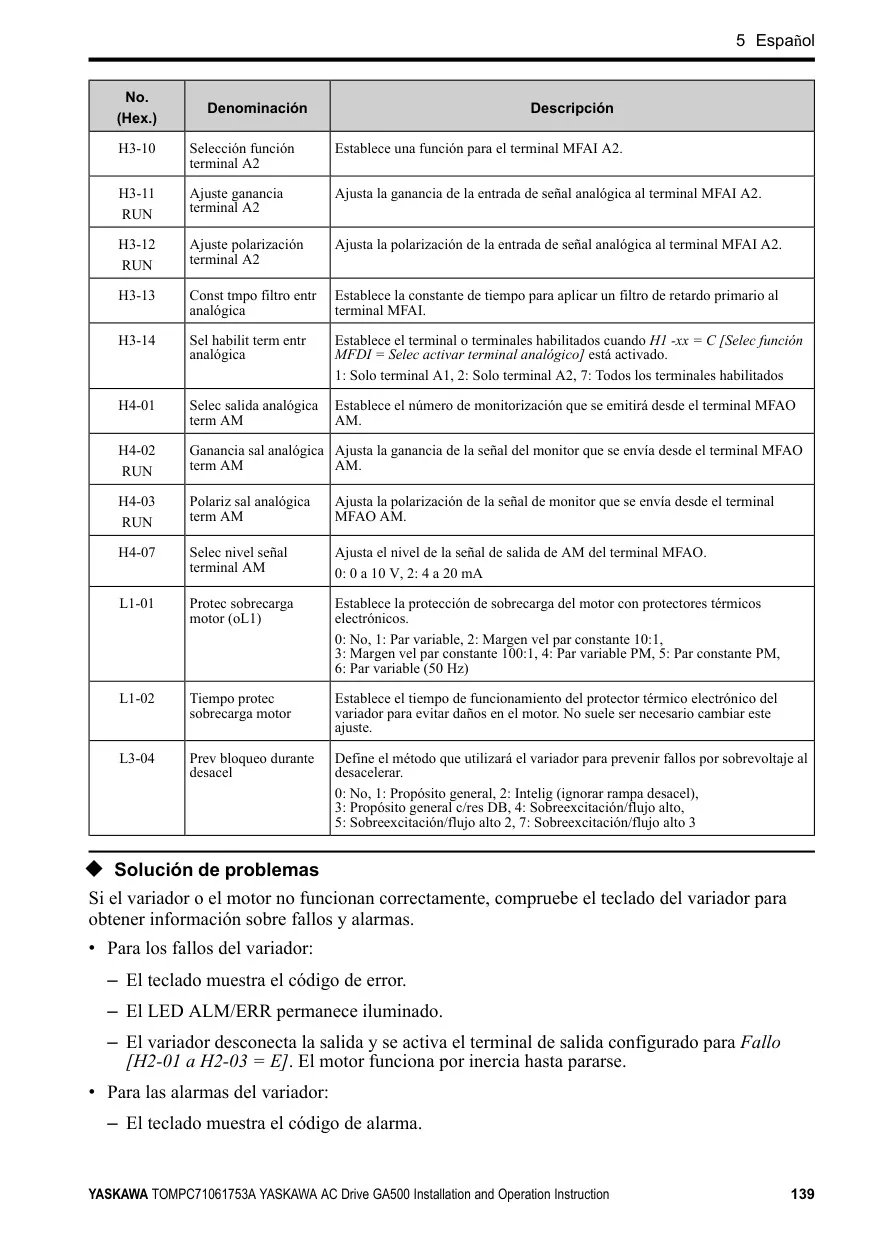

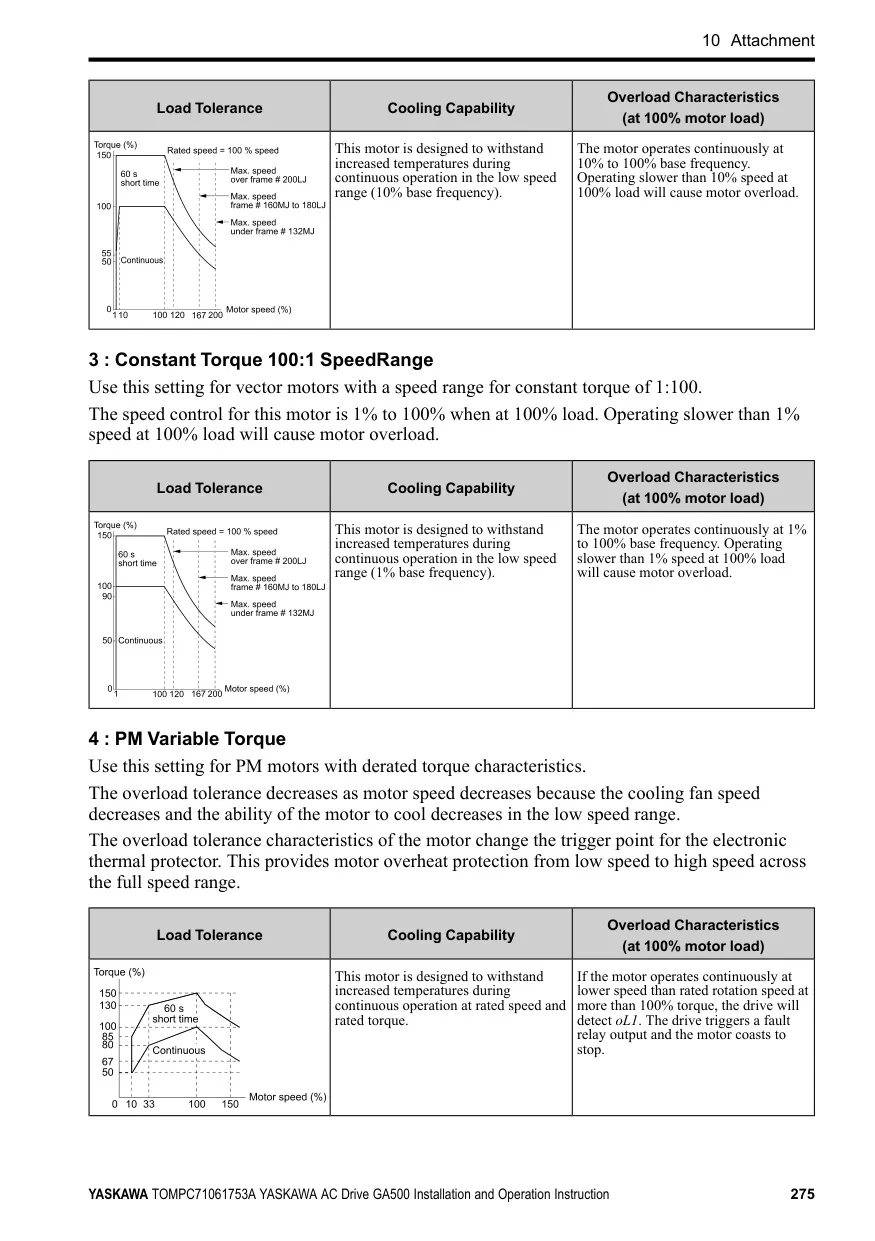

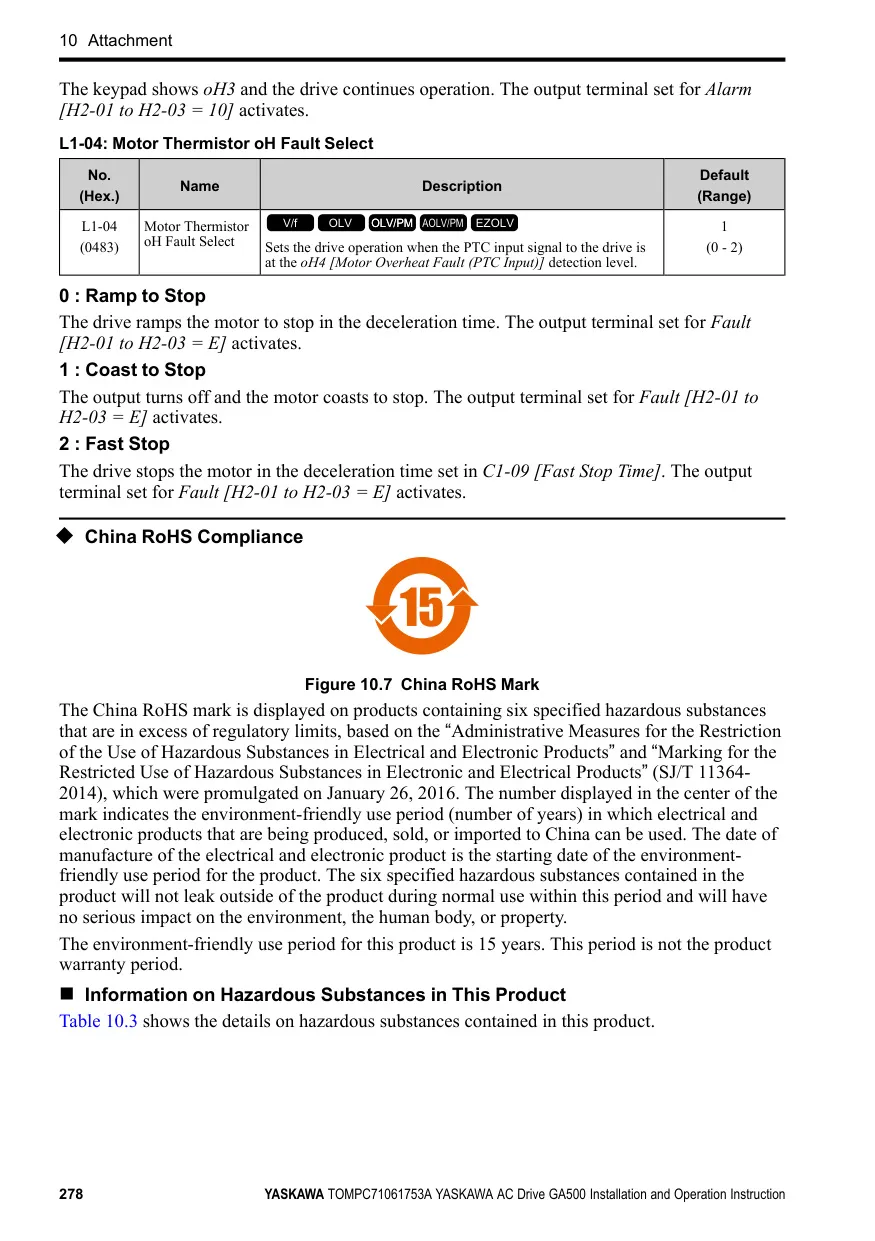

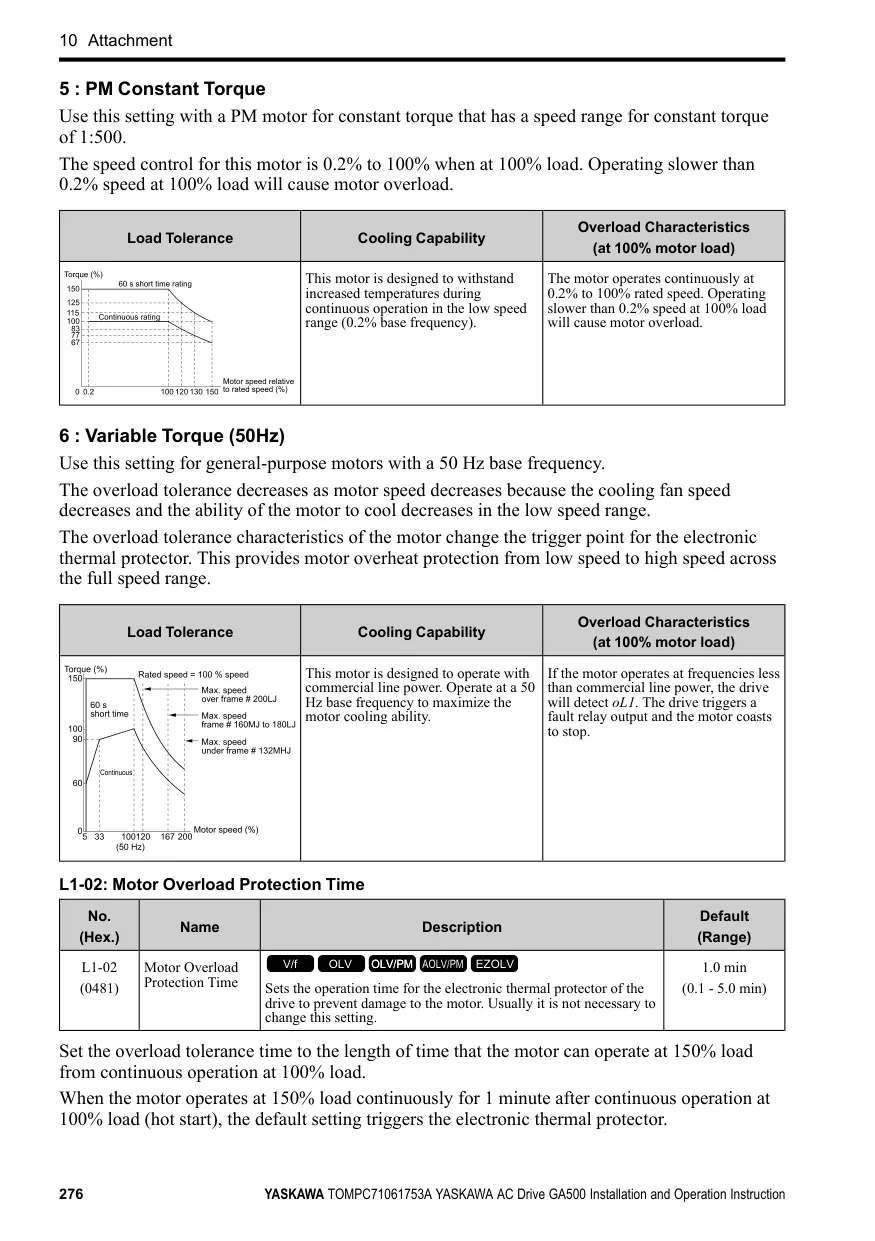

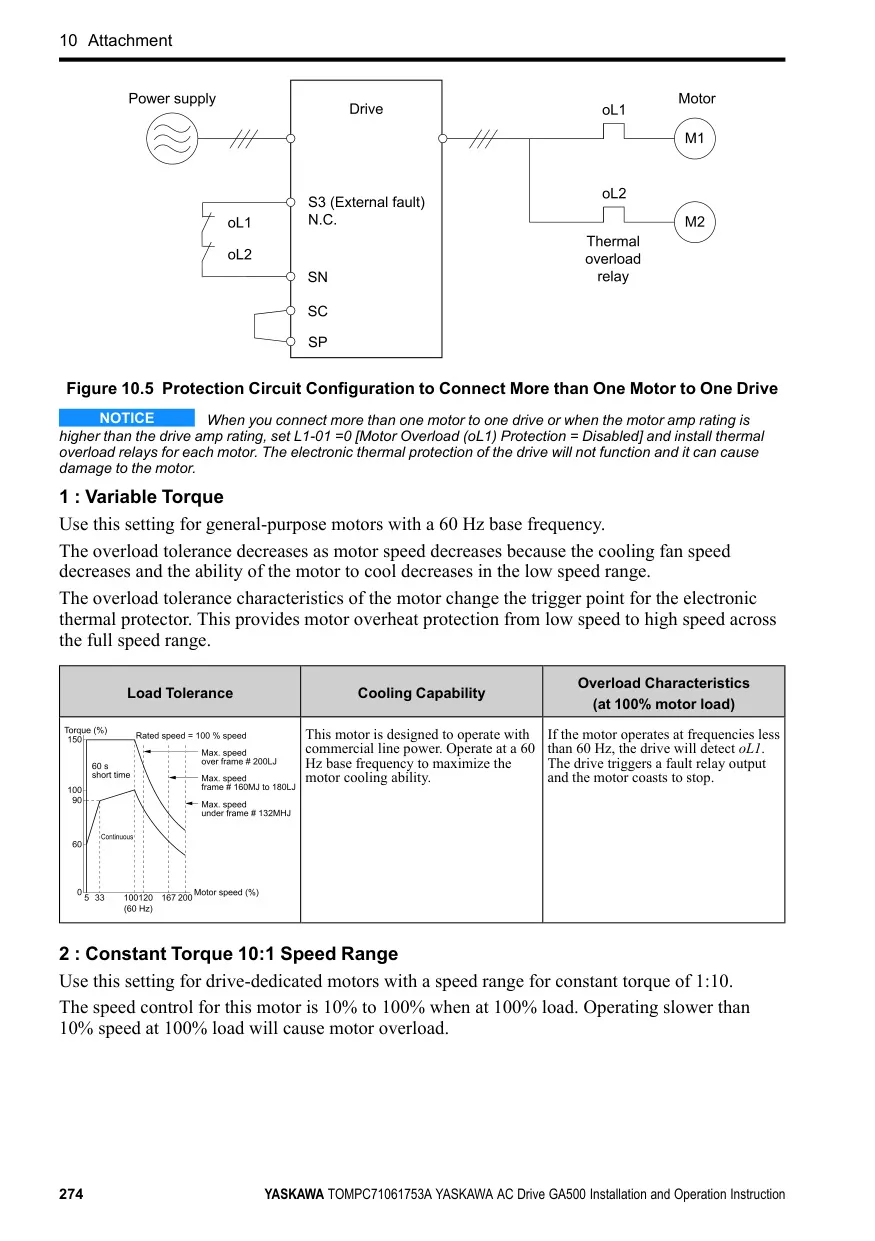

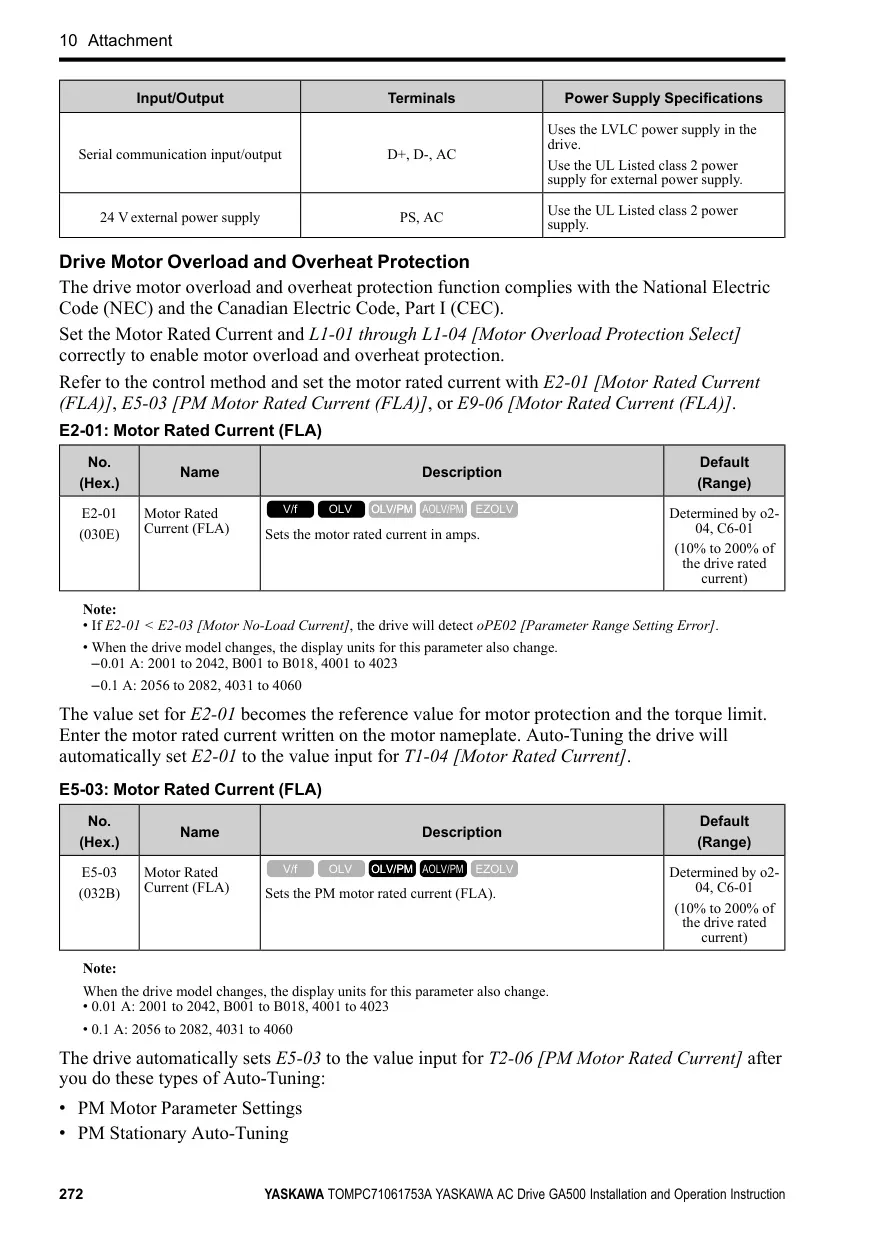

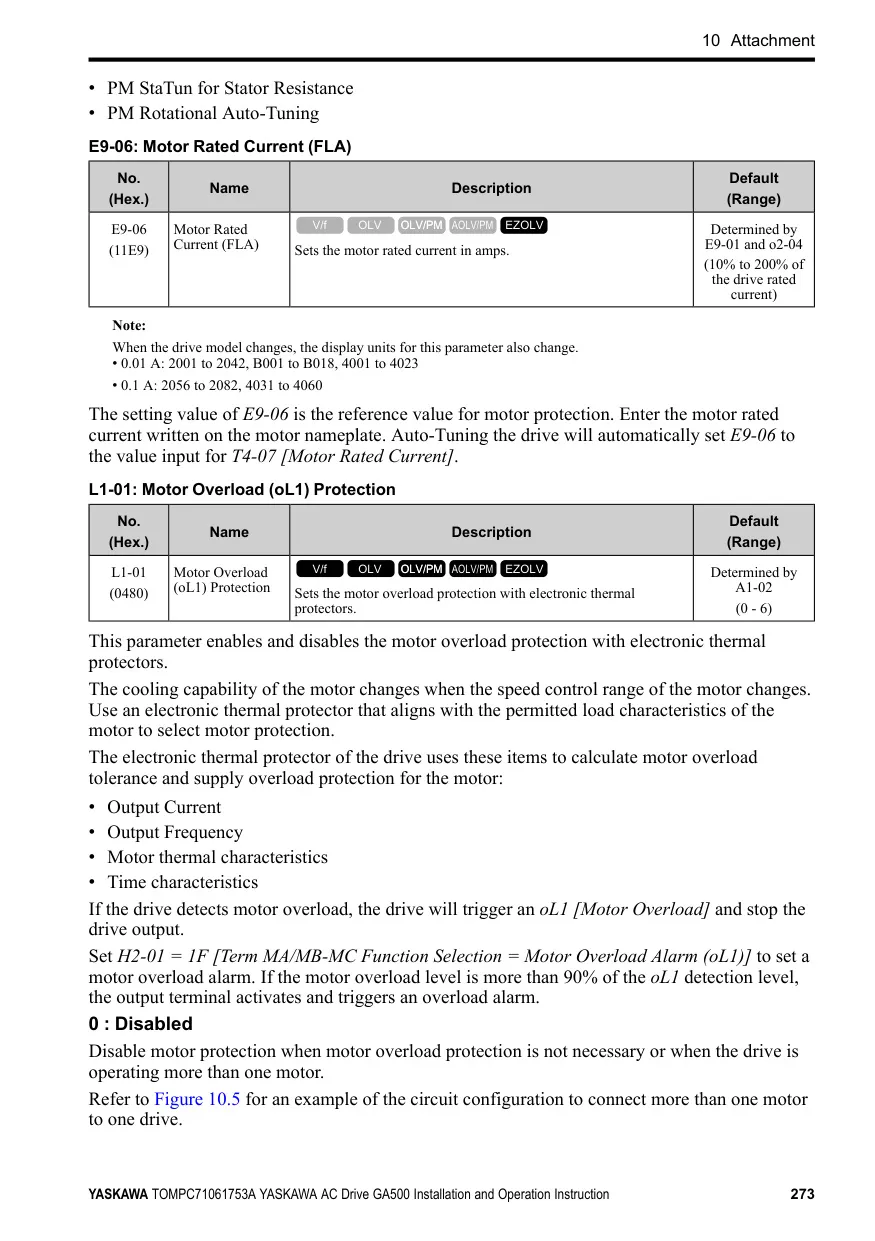

Además de la función STO, el variador integra una robusta protección contra sobrecarga del motor (oL1), gestionada por protectores térmicos electrónicos. Estos protectores se adaptan a diferentes tipos de motores y características de carga, como par variable o constante, y consideran la capacidad de enfriamiento del motor a distintas velocidades. Los parámetros como L1-01yL1-02 permiten configurar con precisión la protección. También incorpora funciones de alarma o fallo por termistor de motor (oH3/oH4), que detectan el sobrecalentamiento del motor mediante entradas PTC, con opciones de parada configurables para garantizar la integridad del sistema.

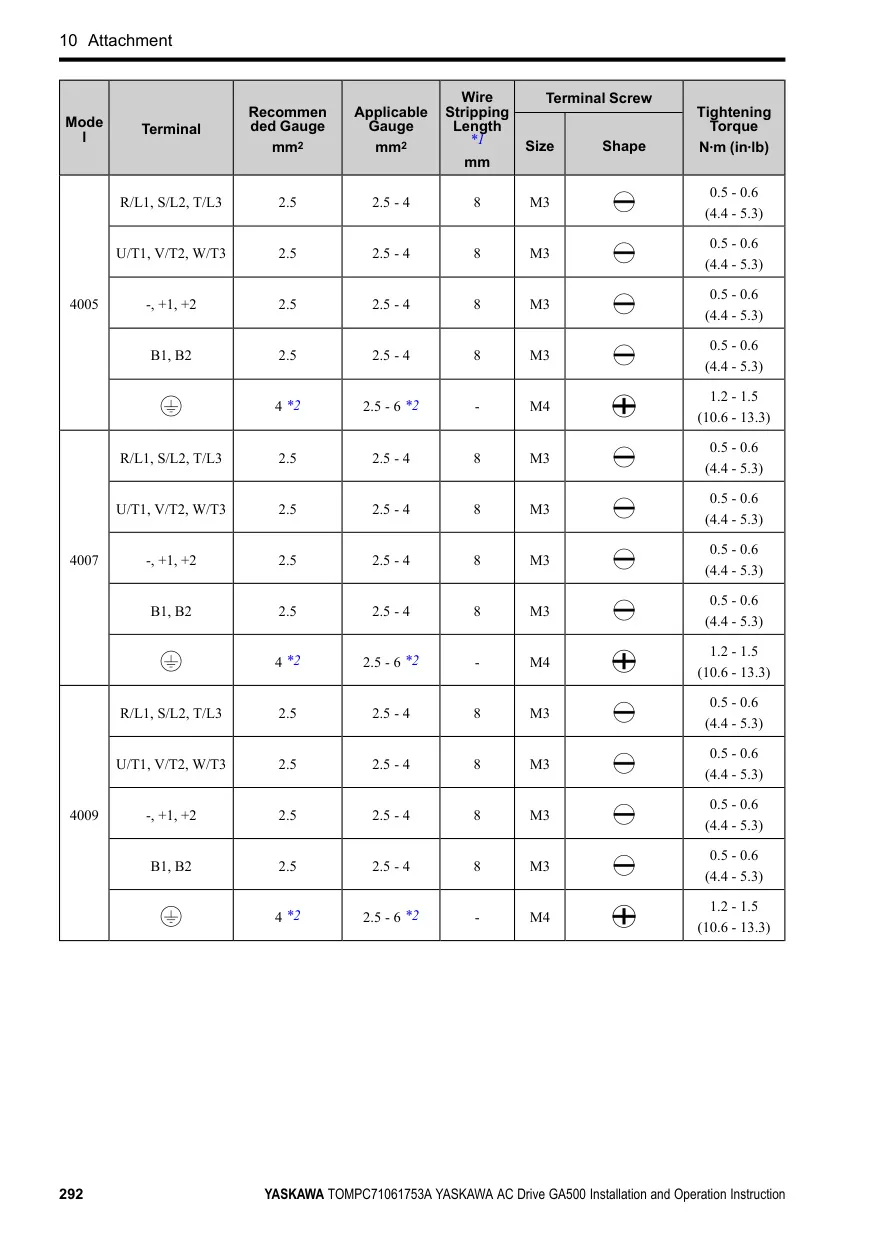

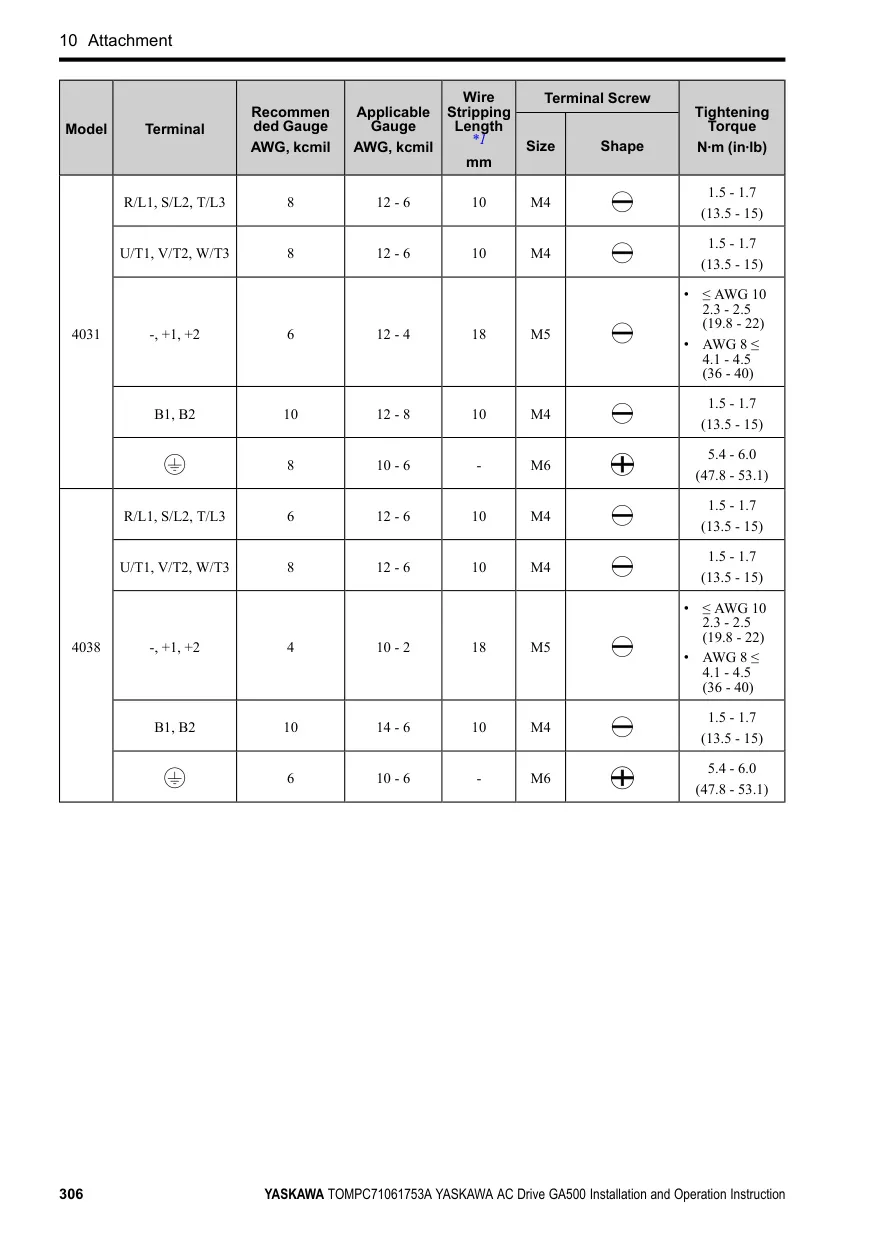

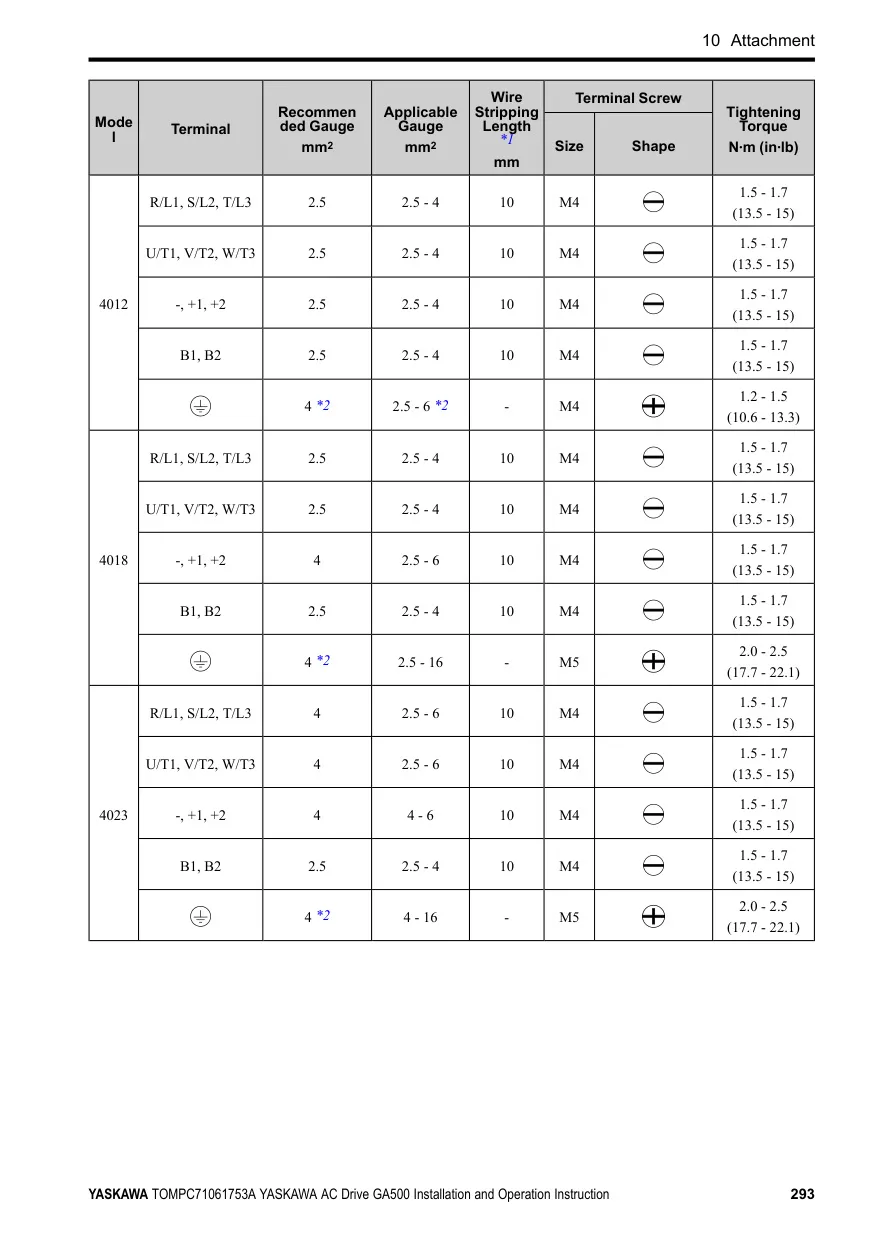

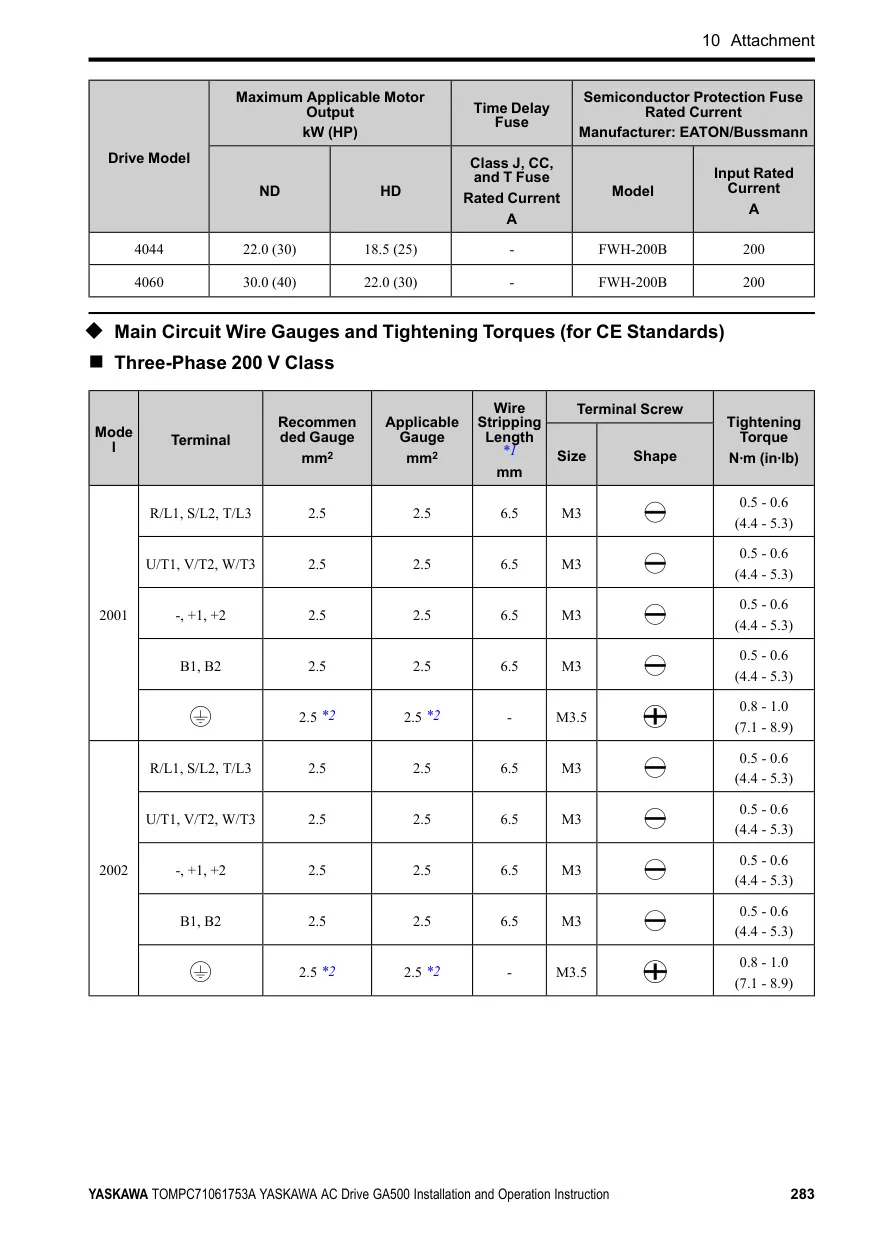

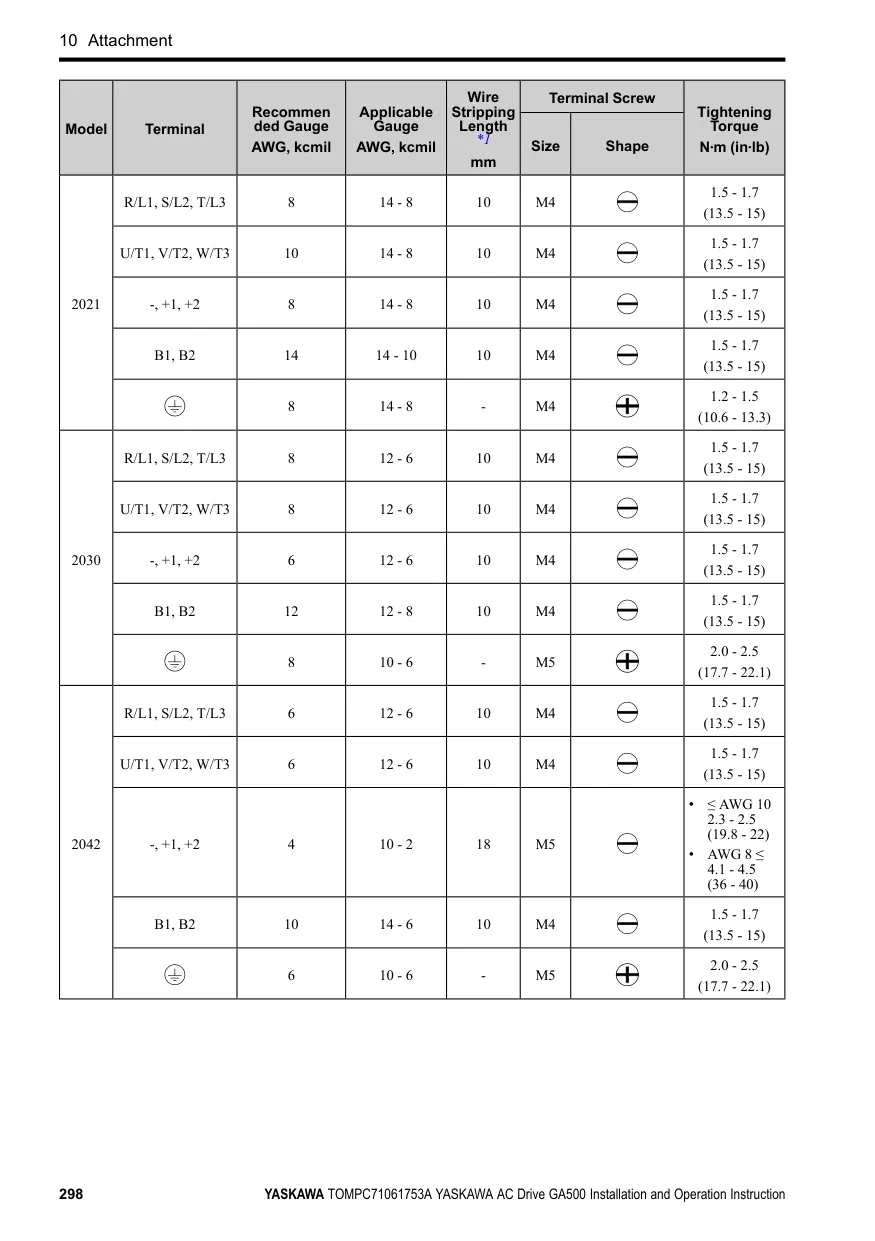

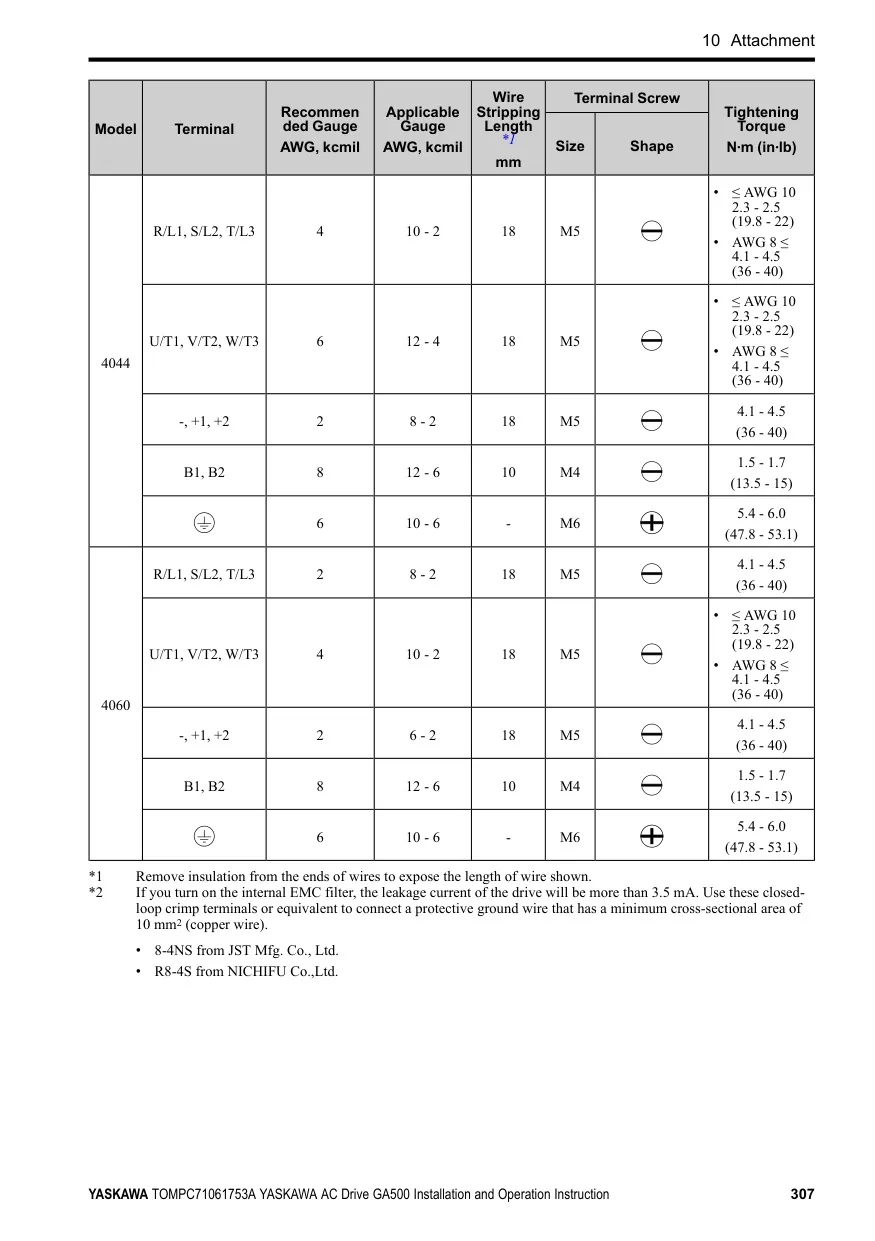

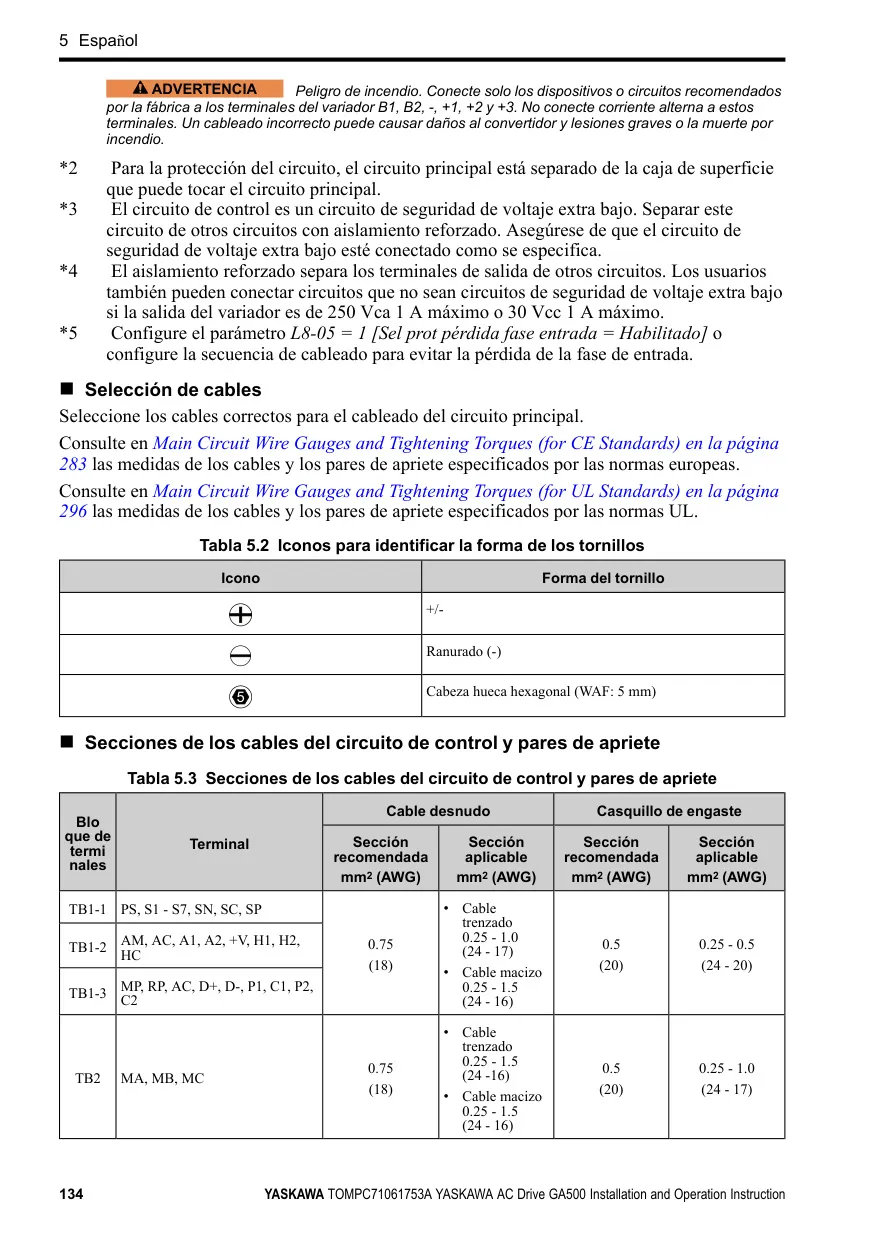

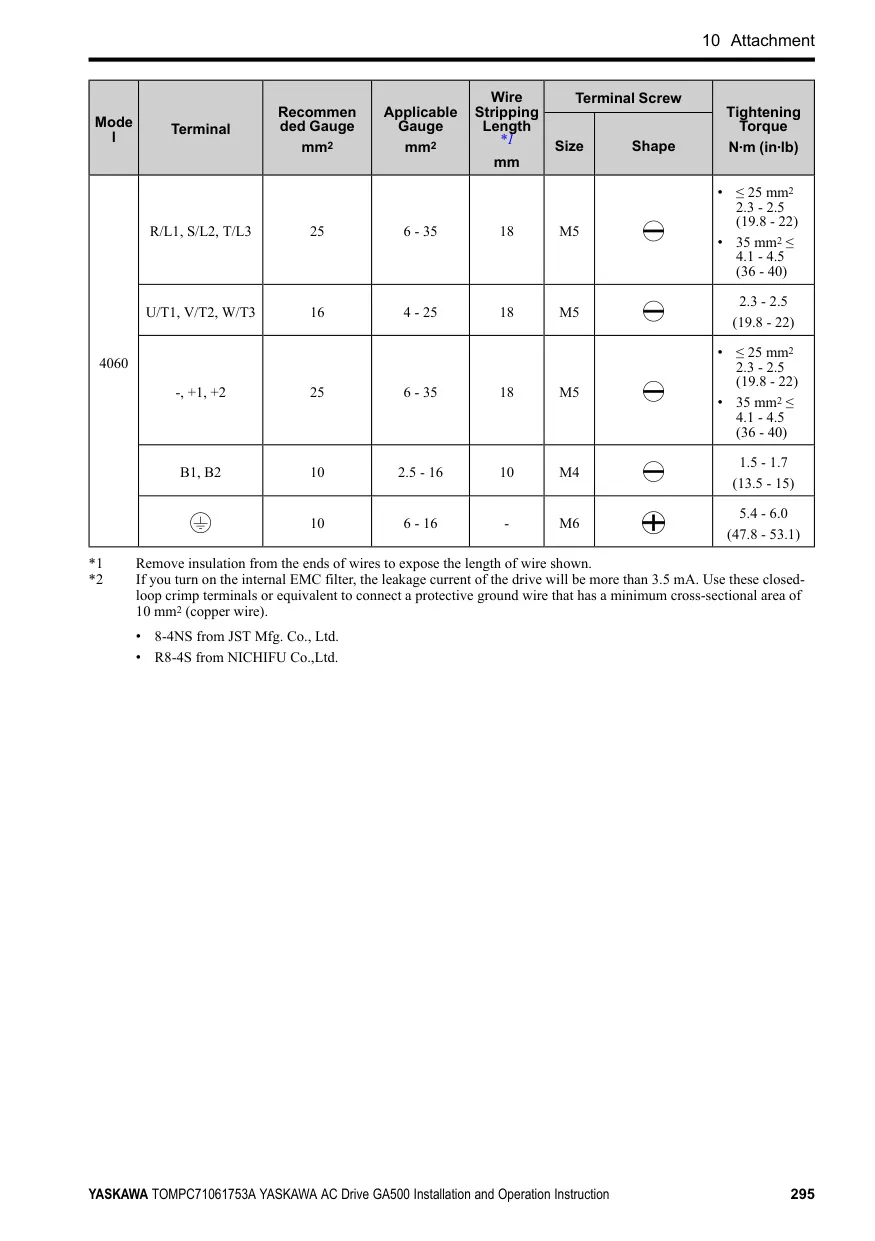

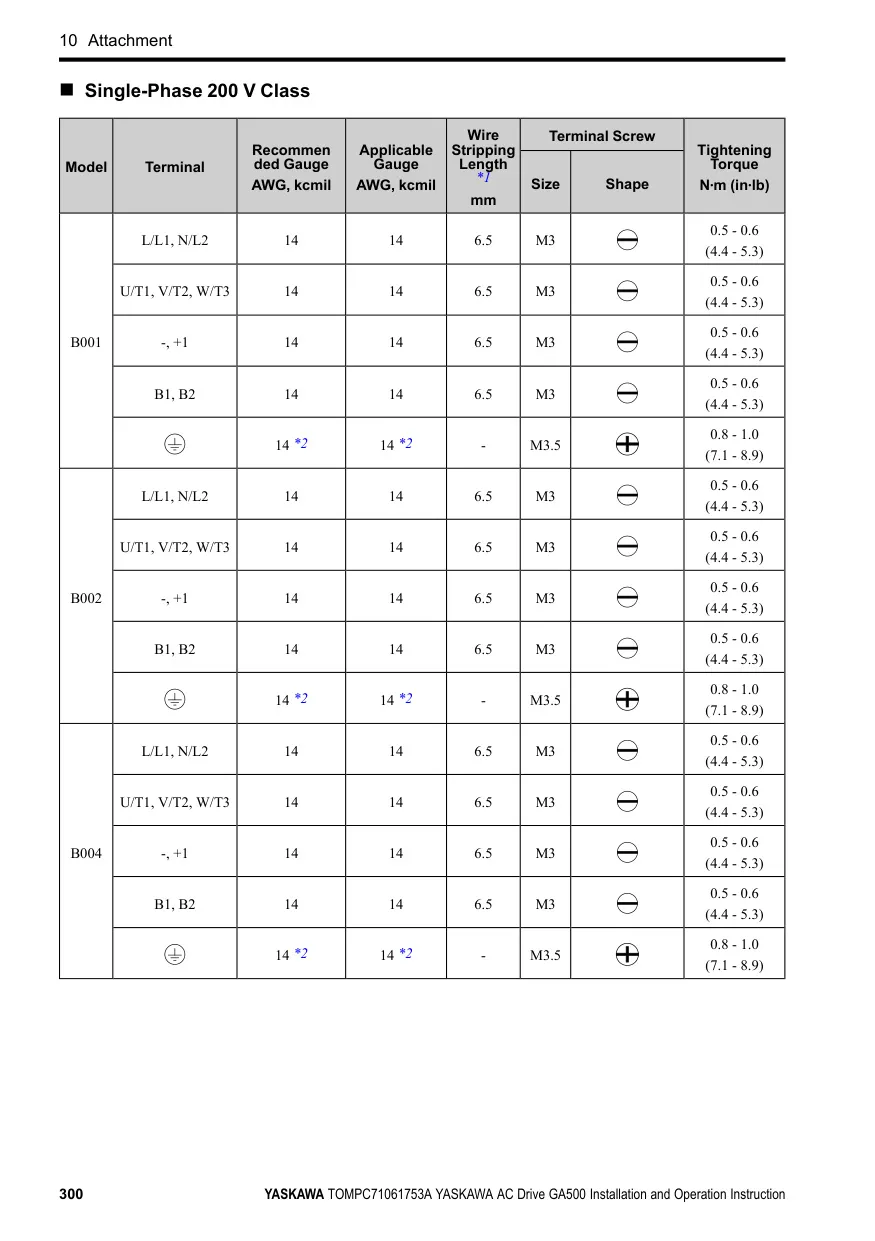

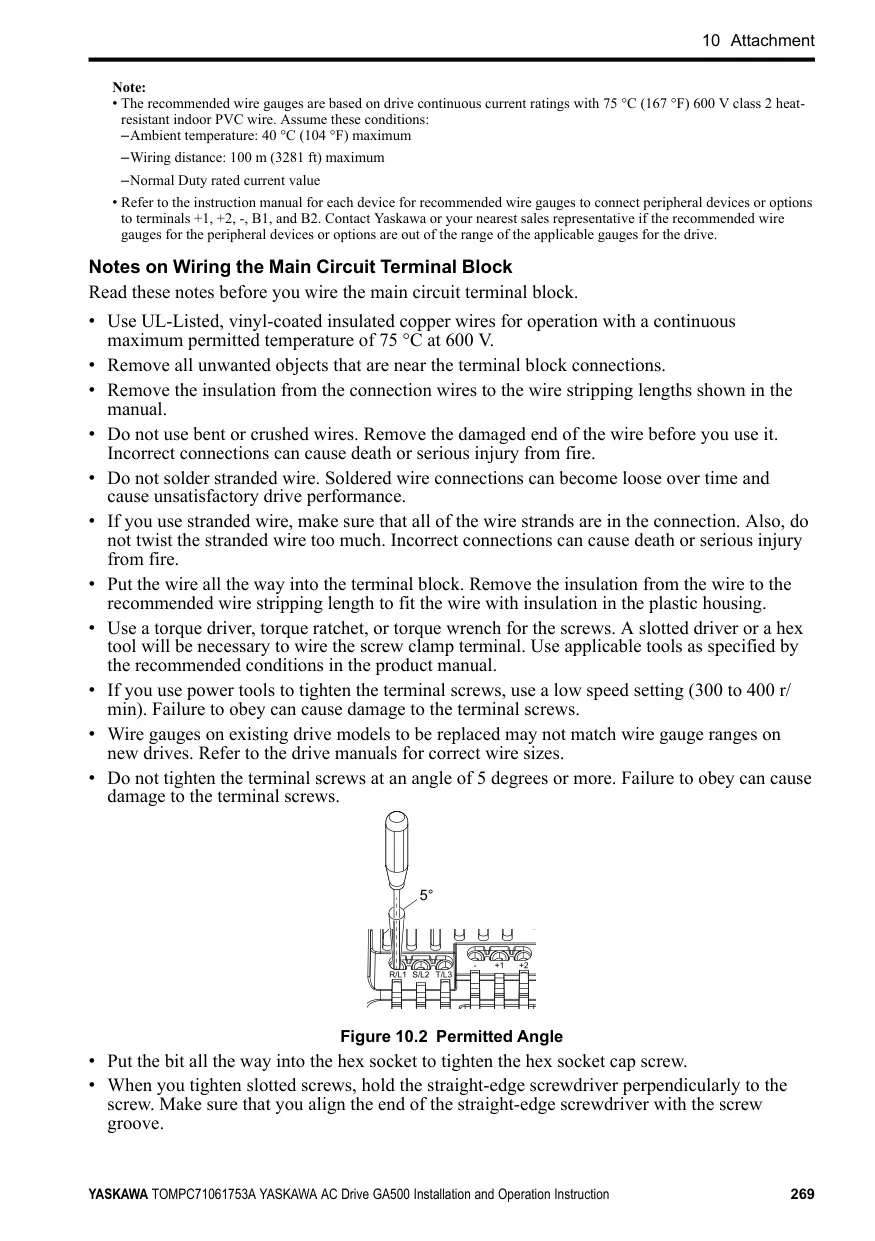

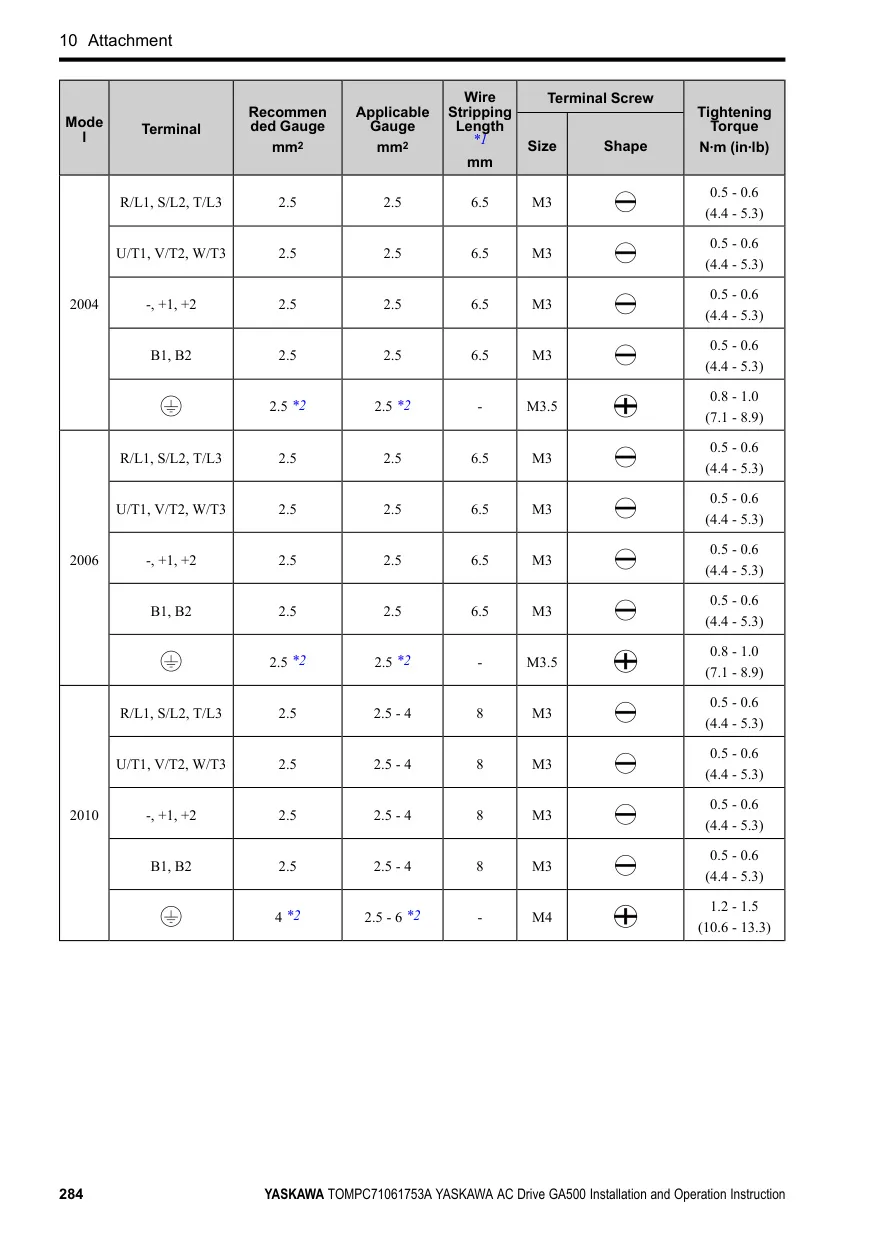

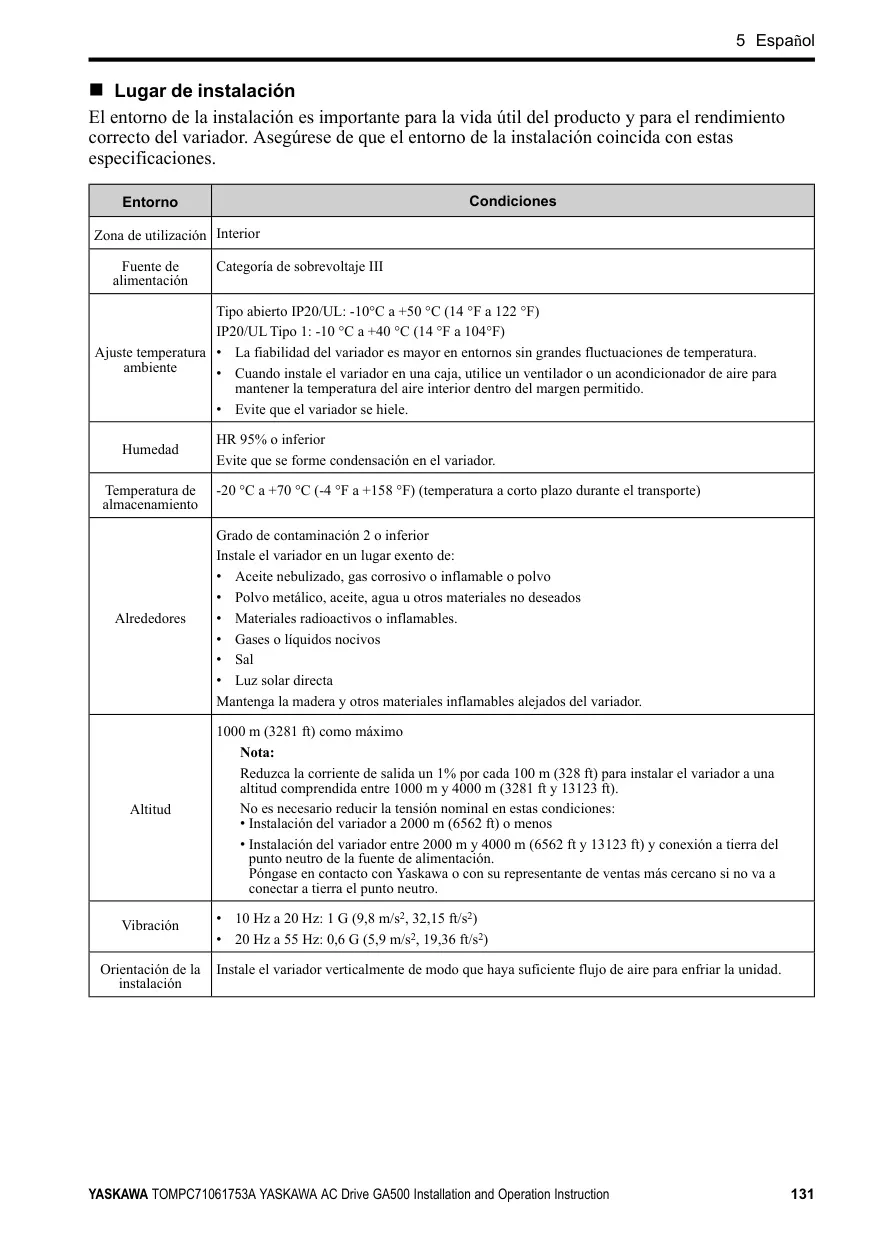

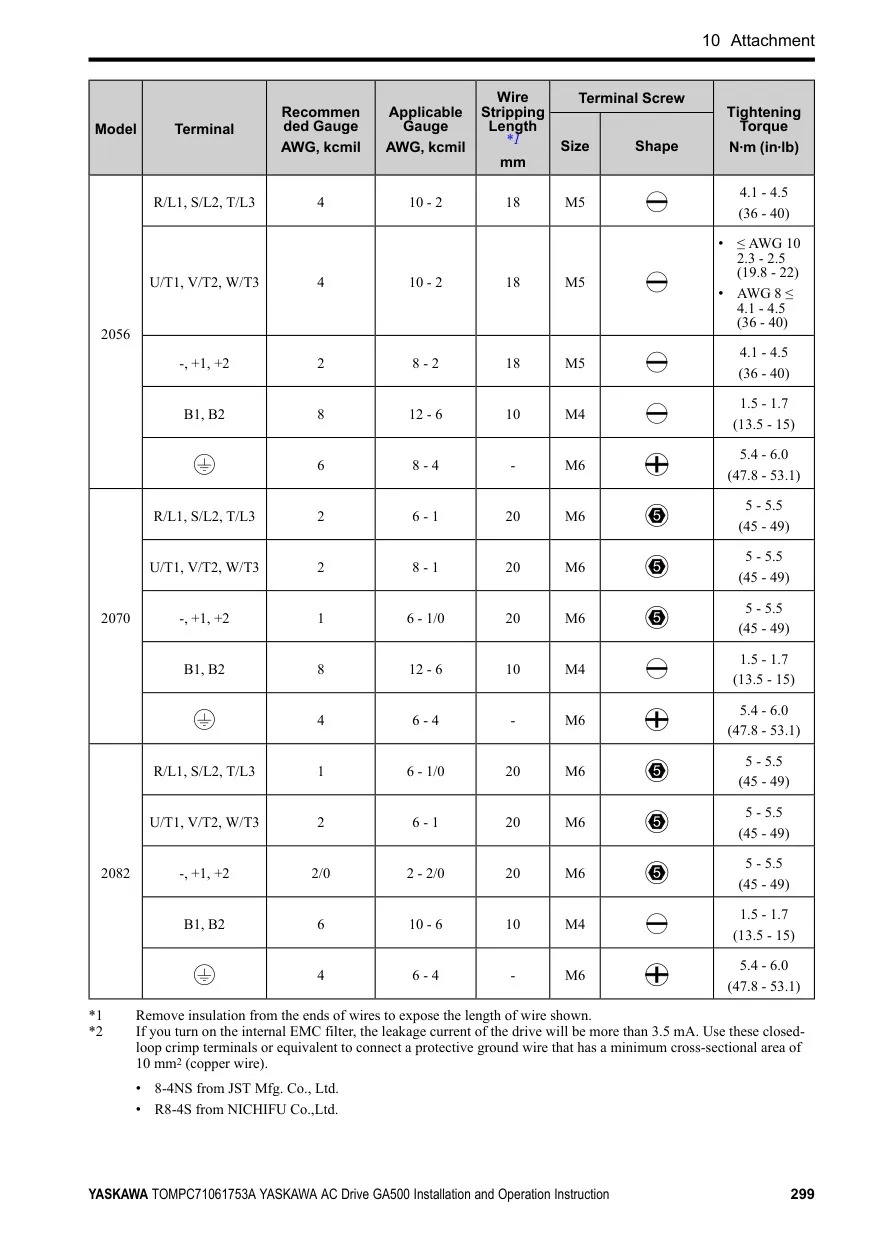

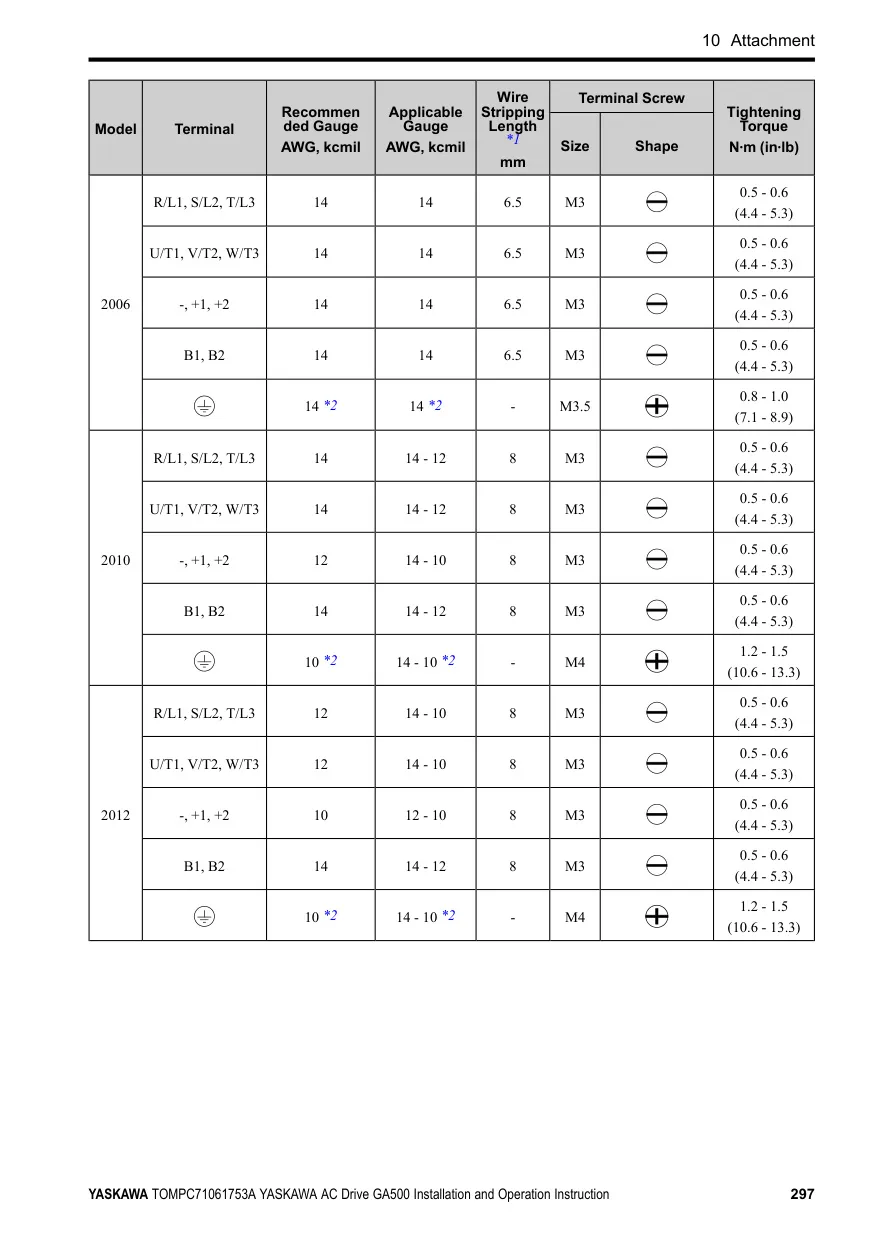

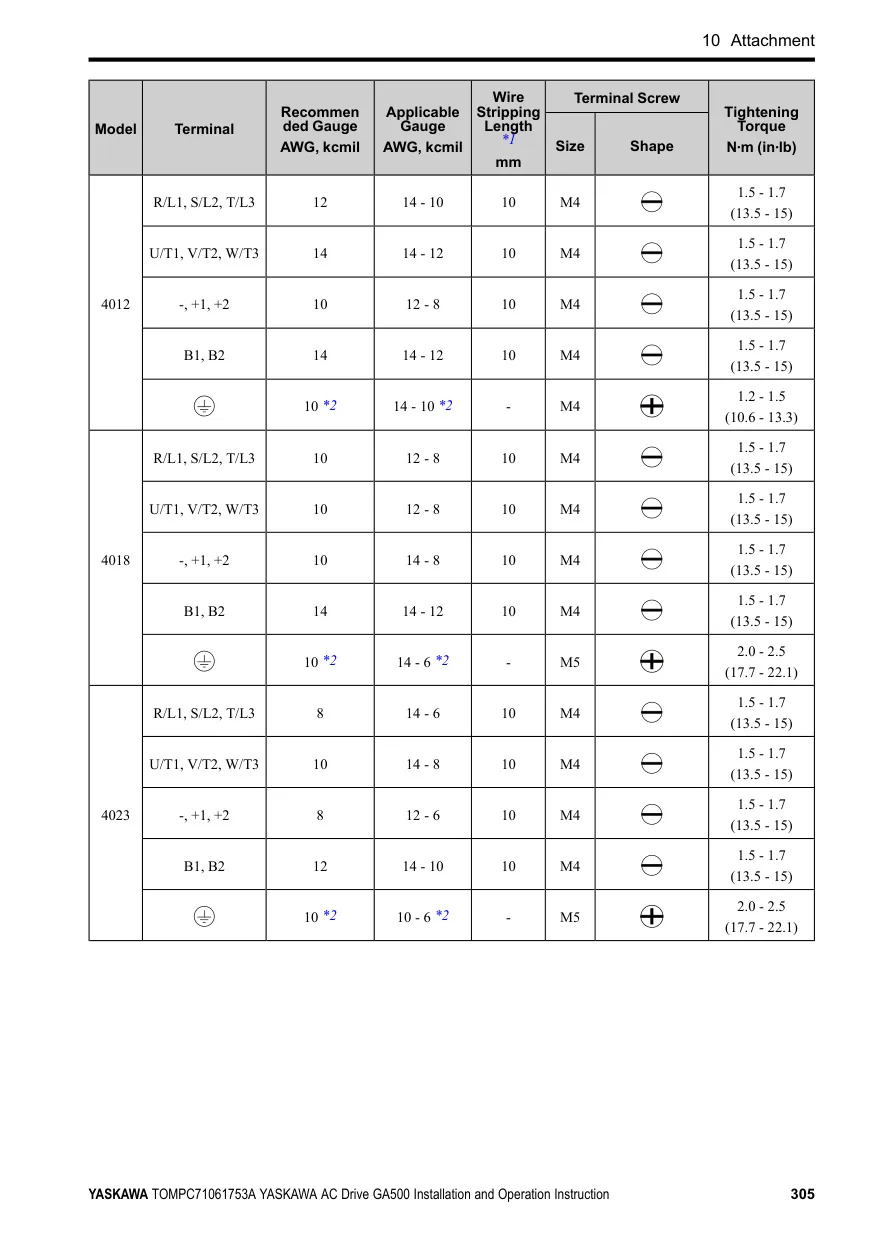

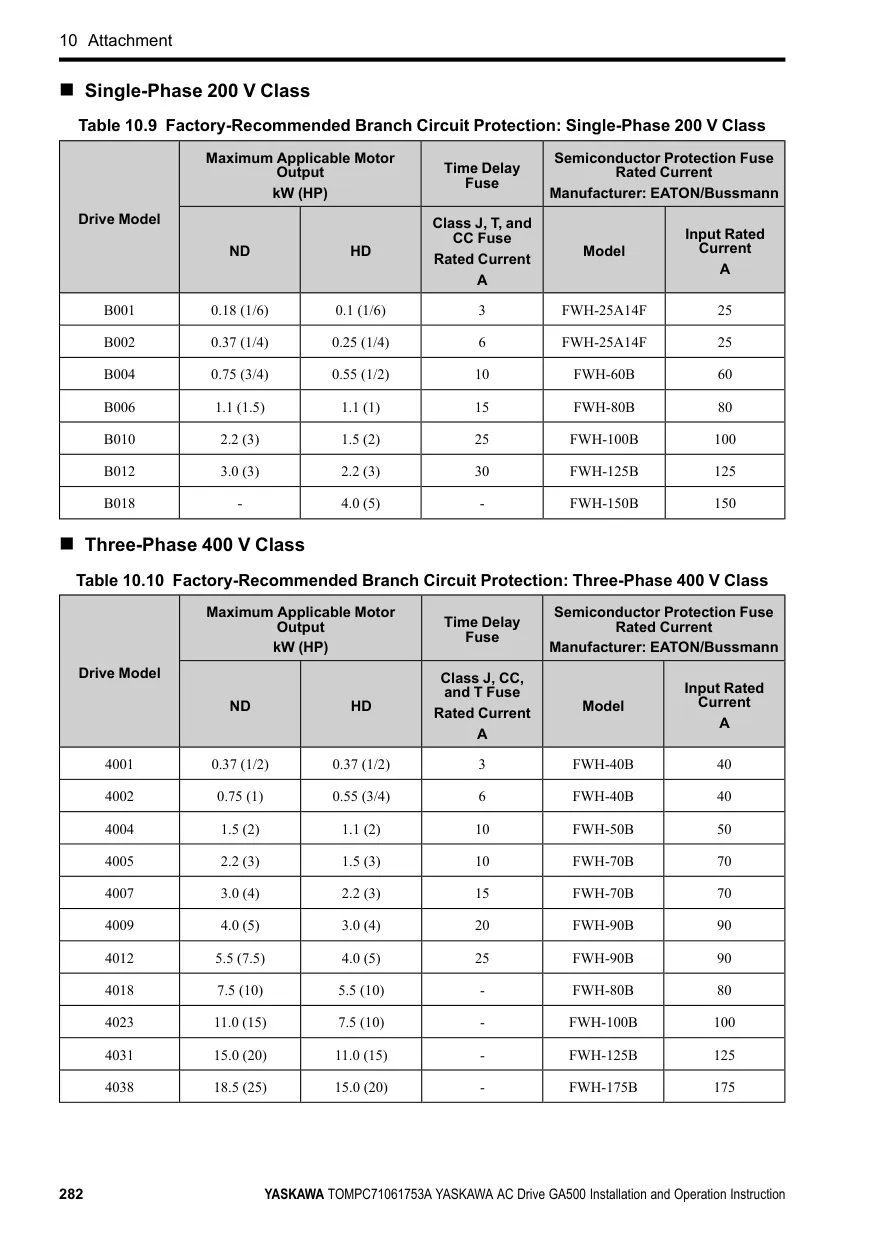

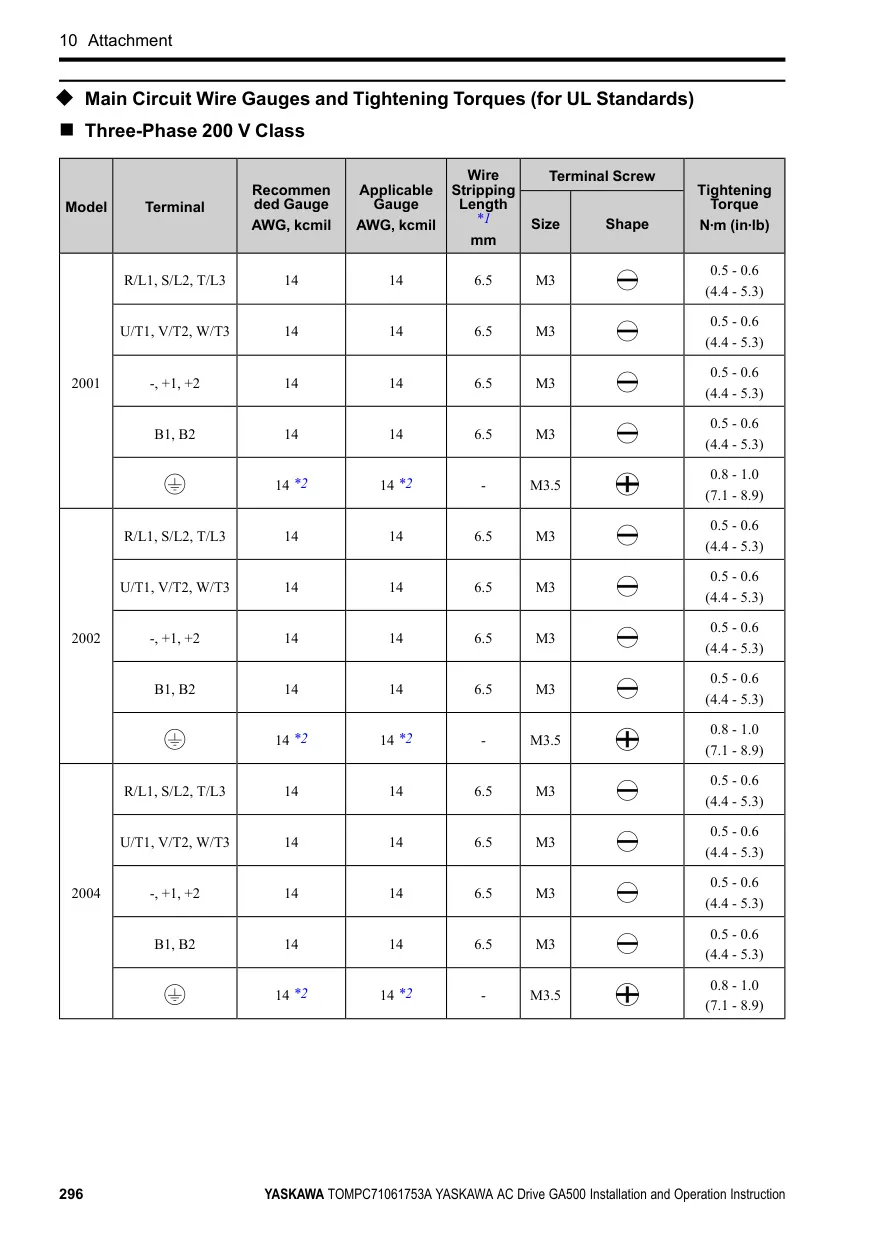

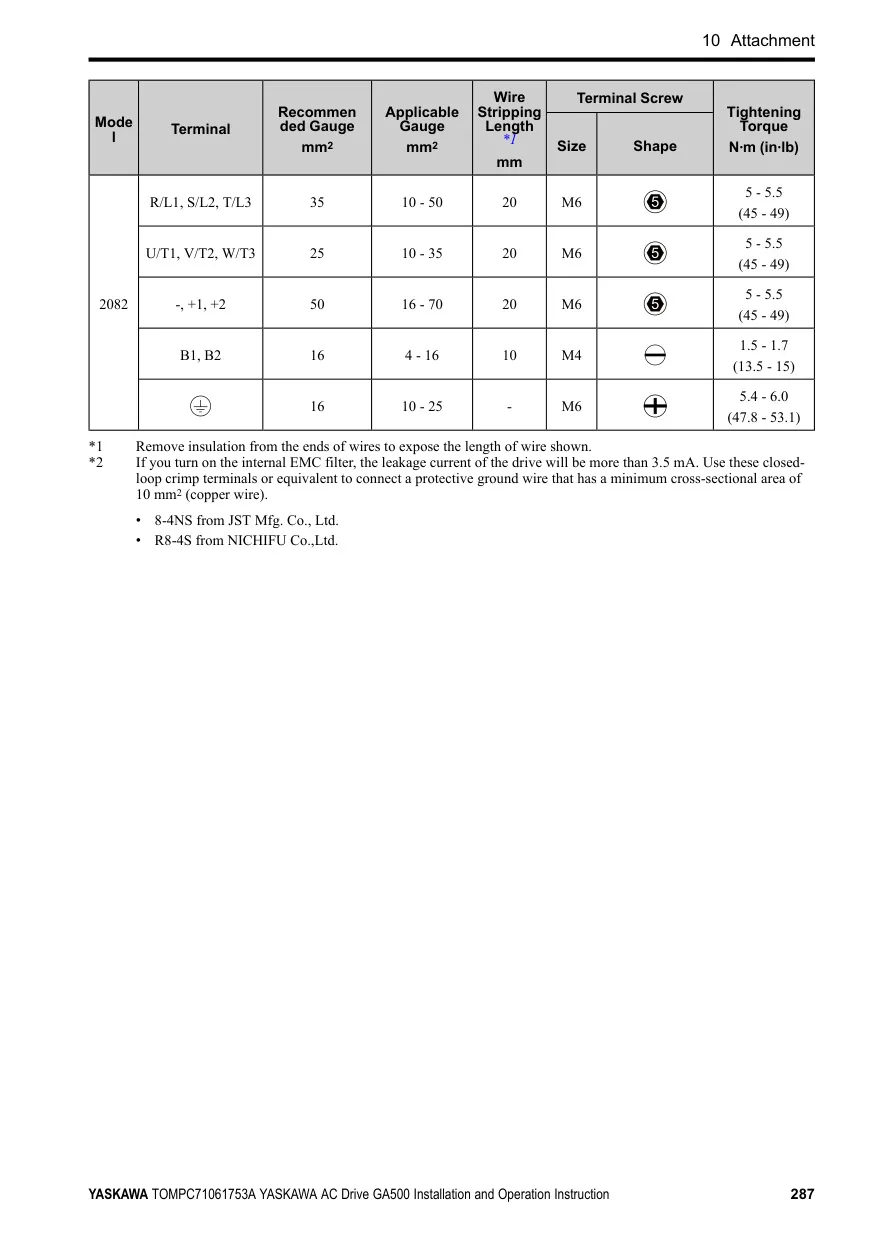

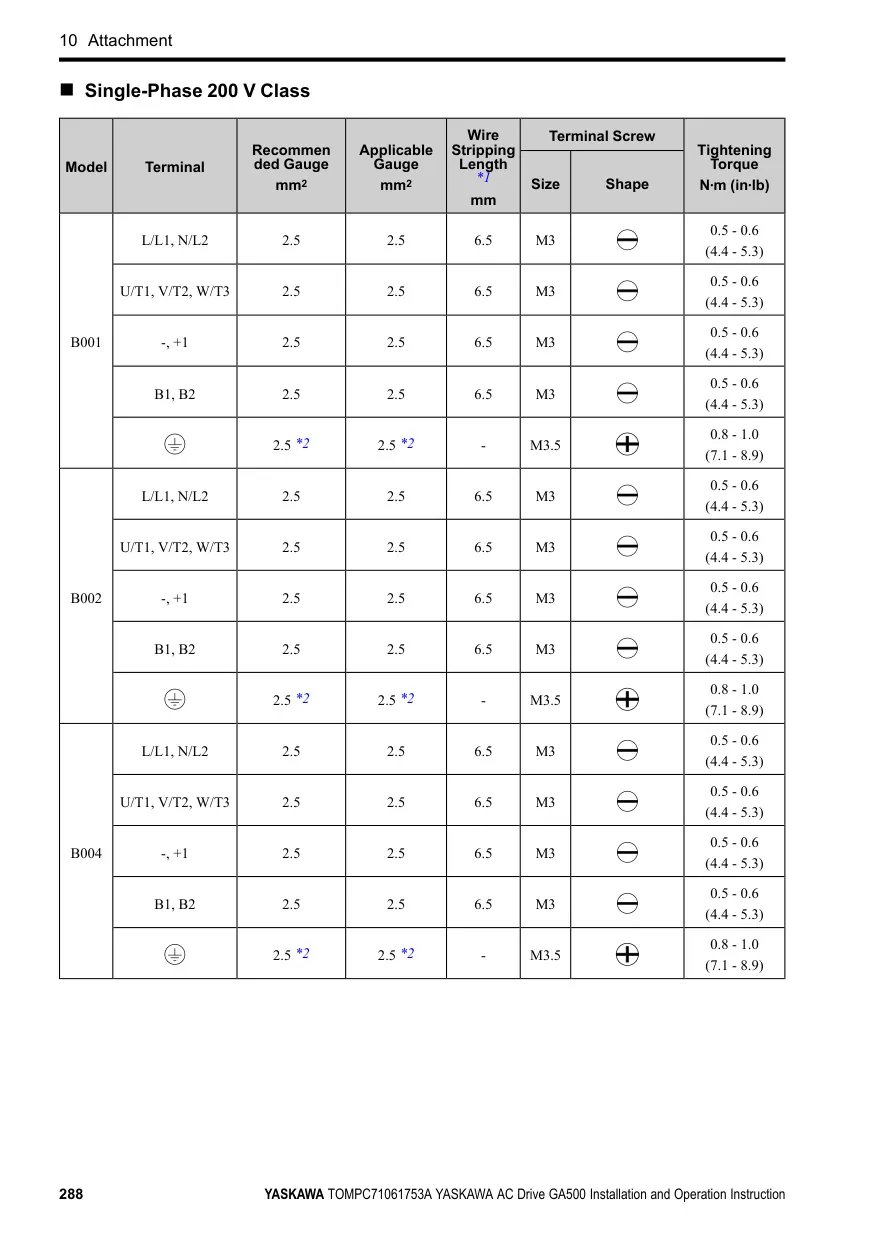

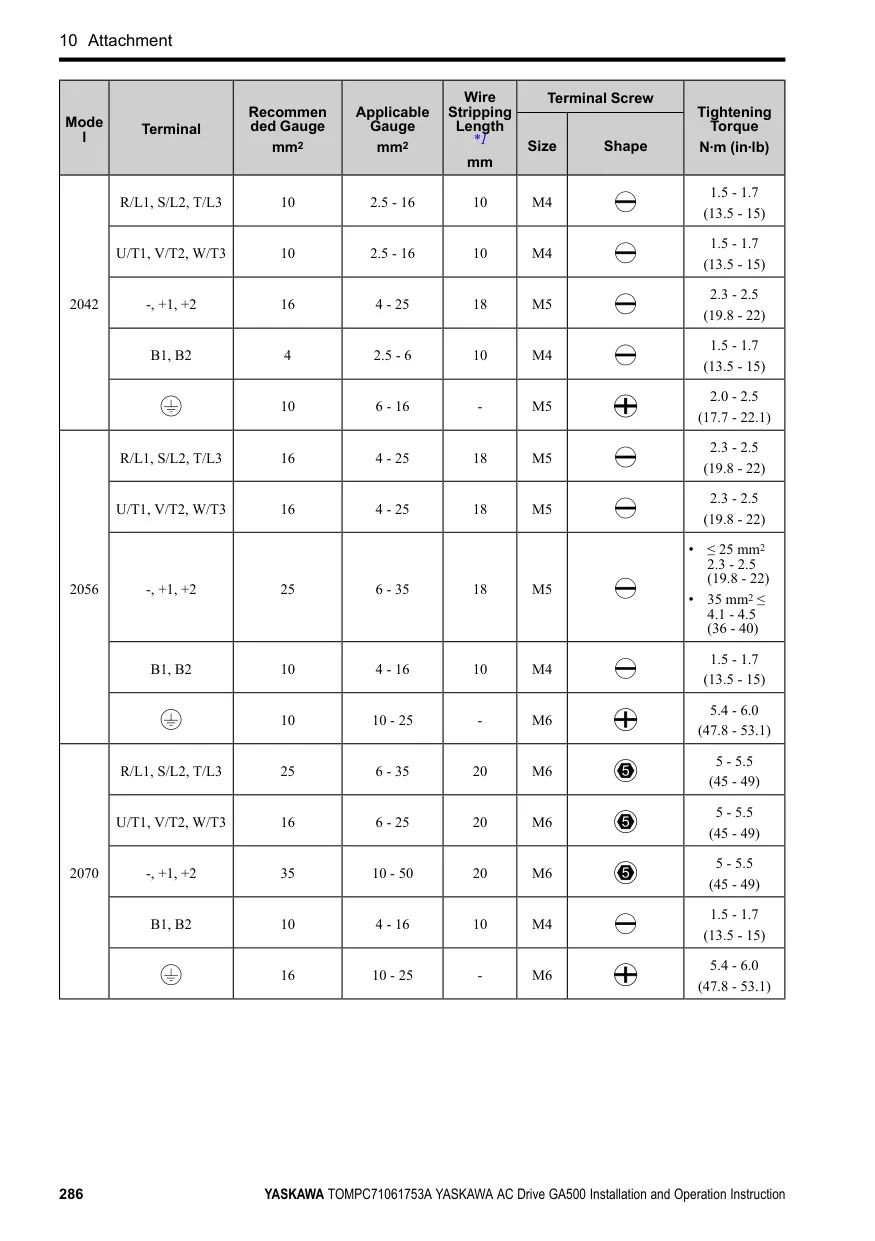

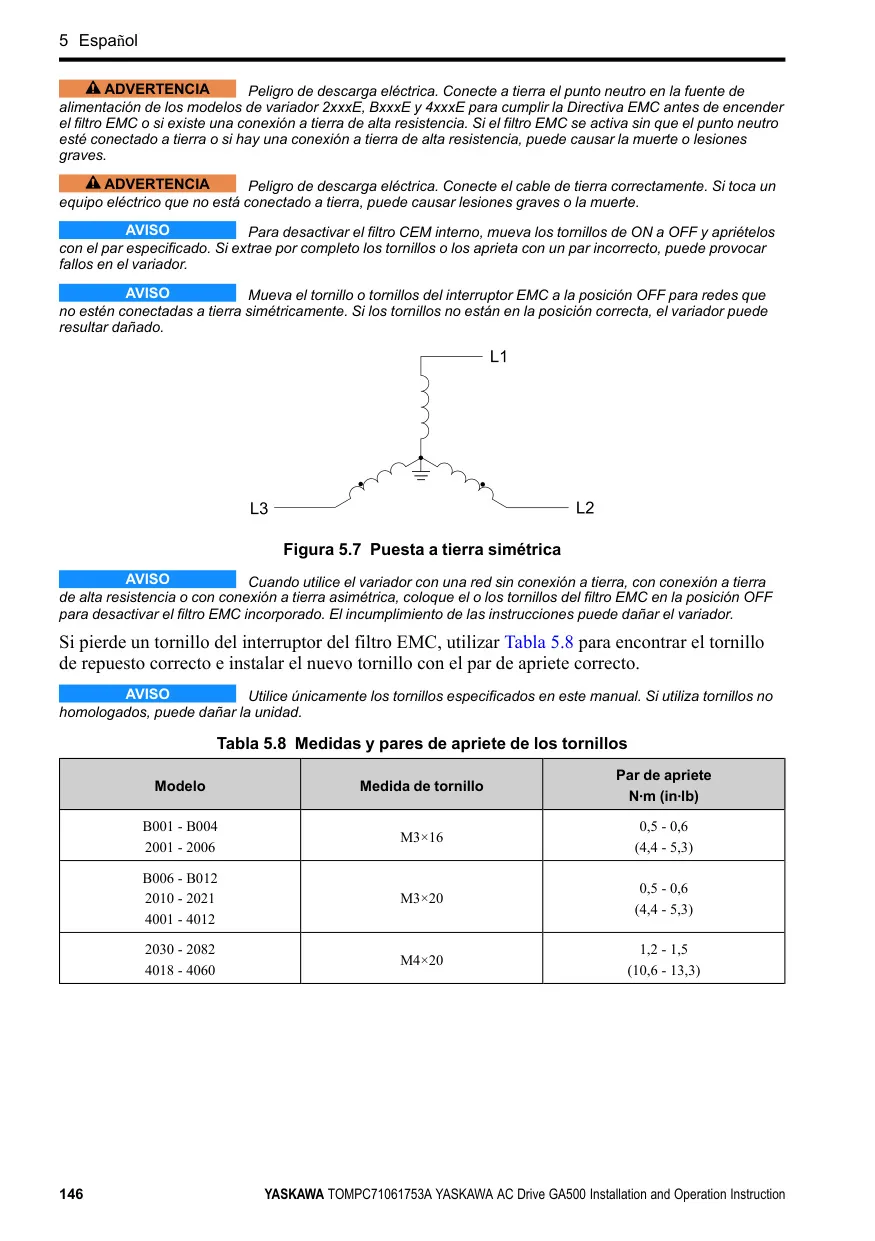

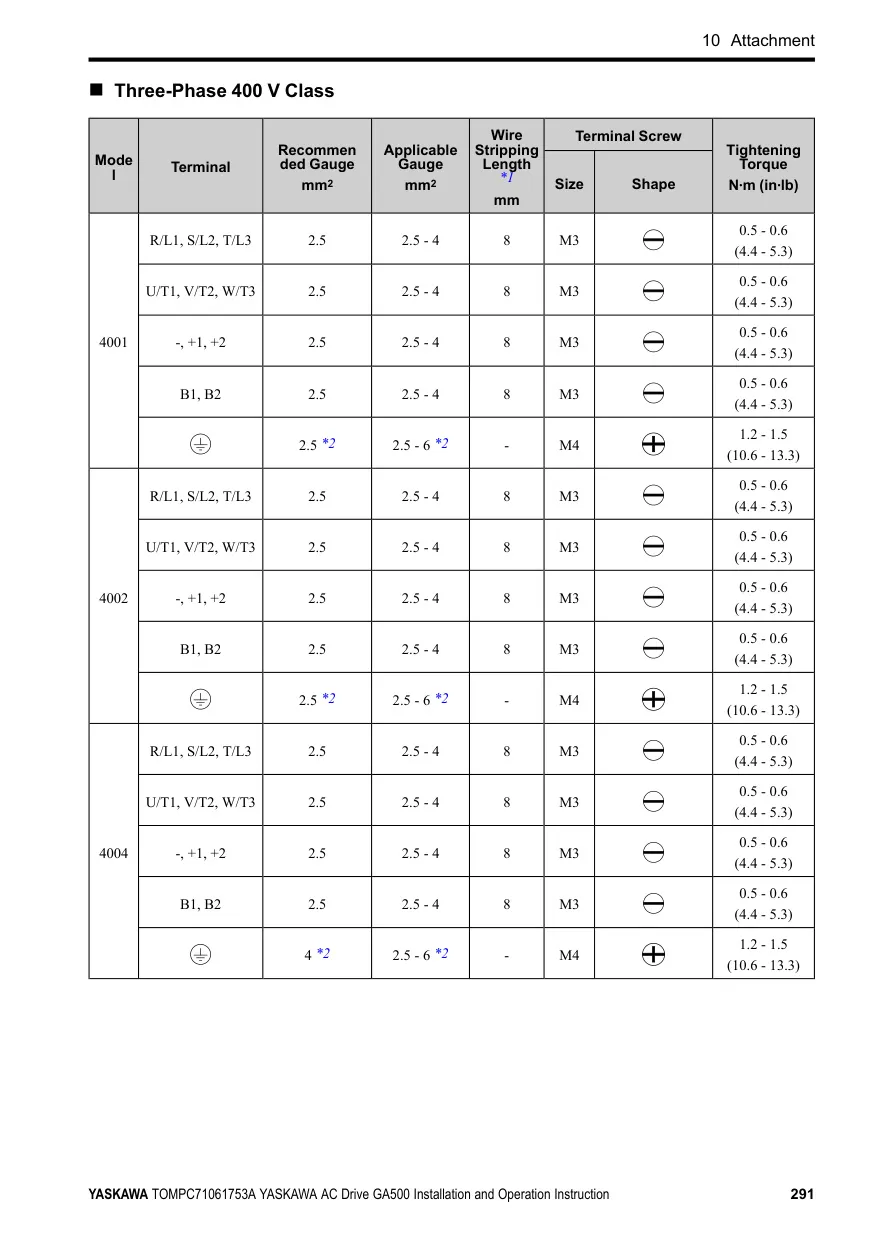

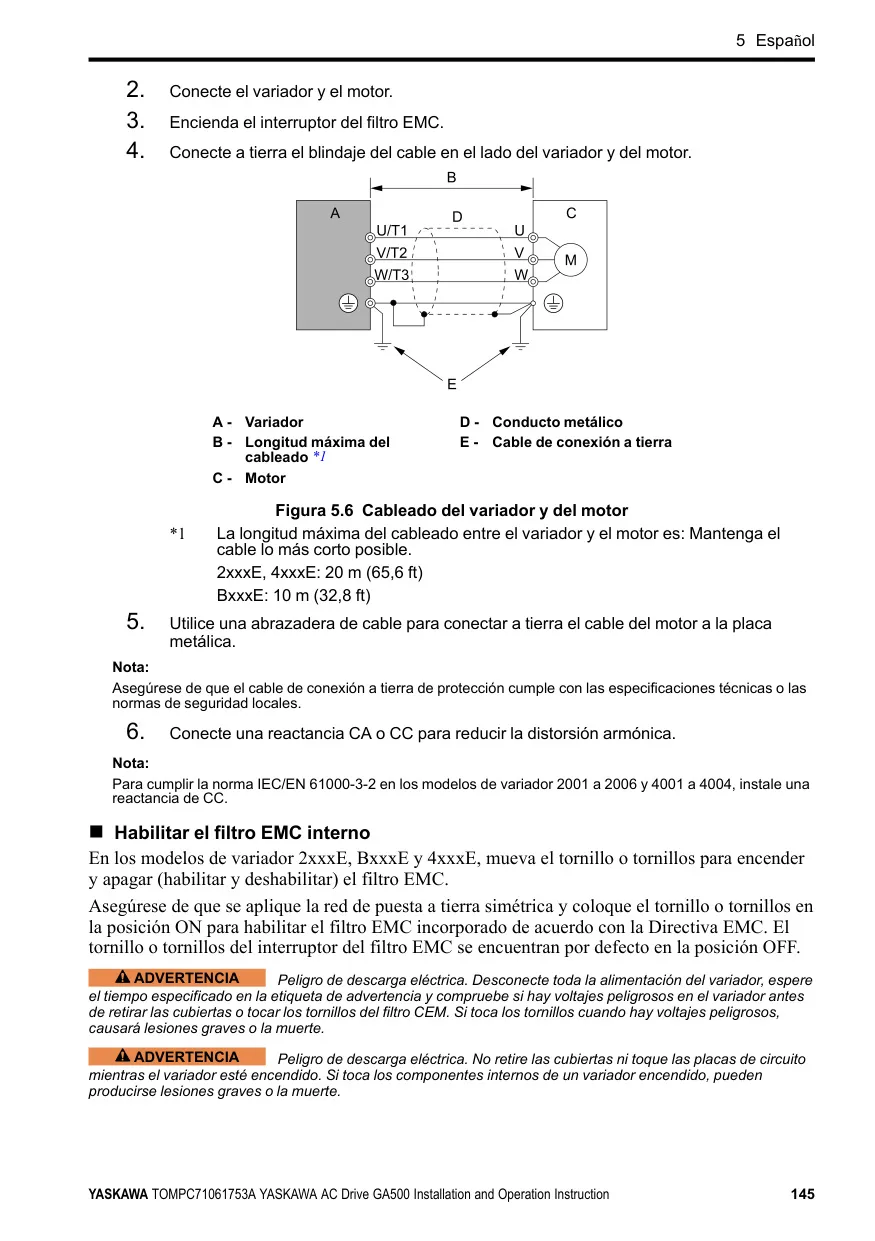

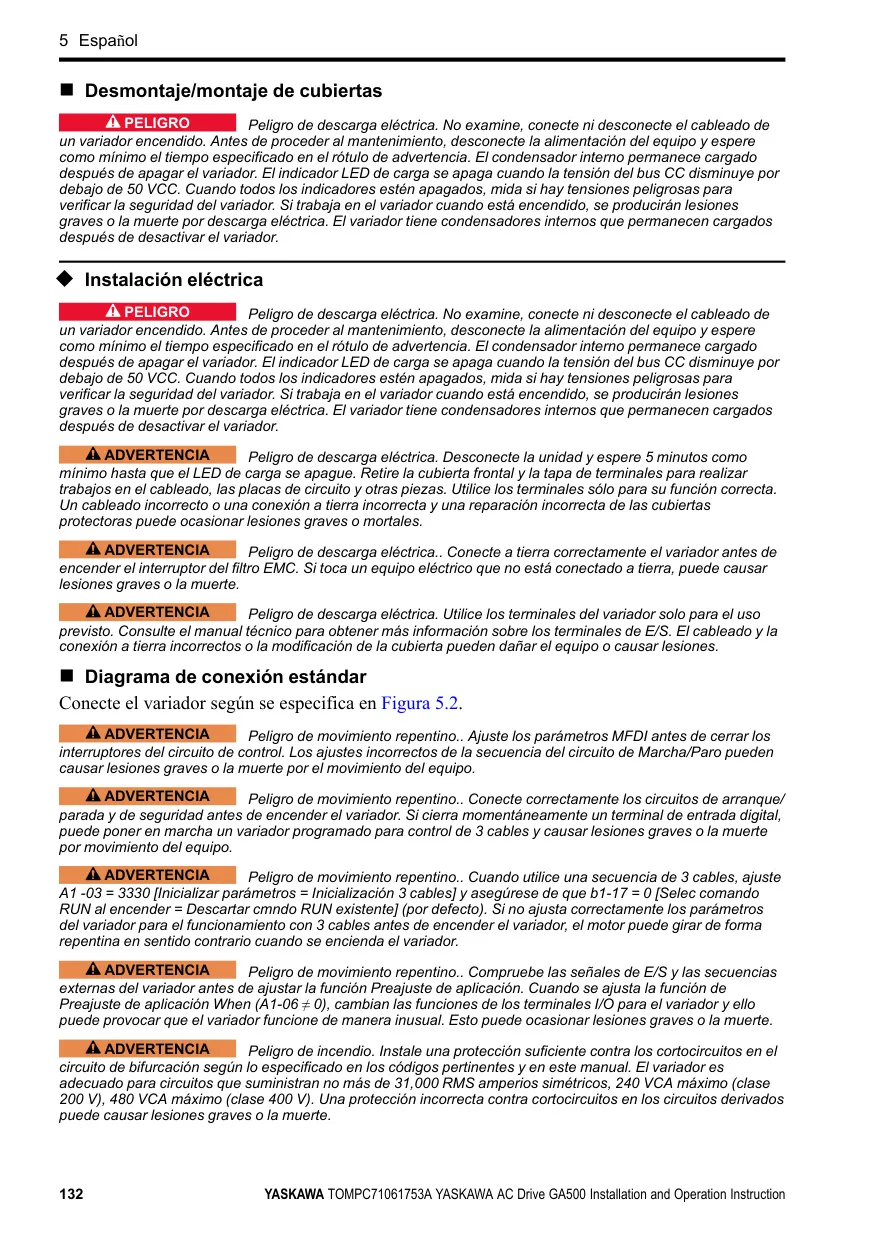

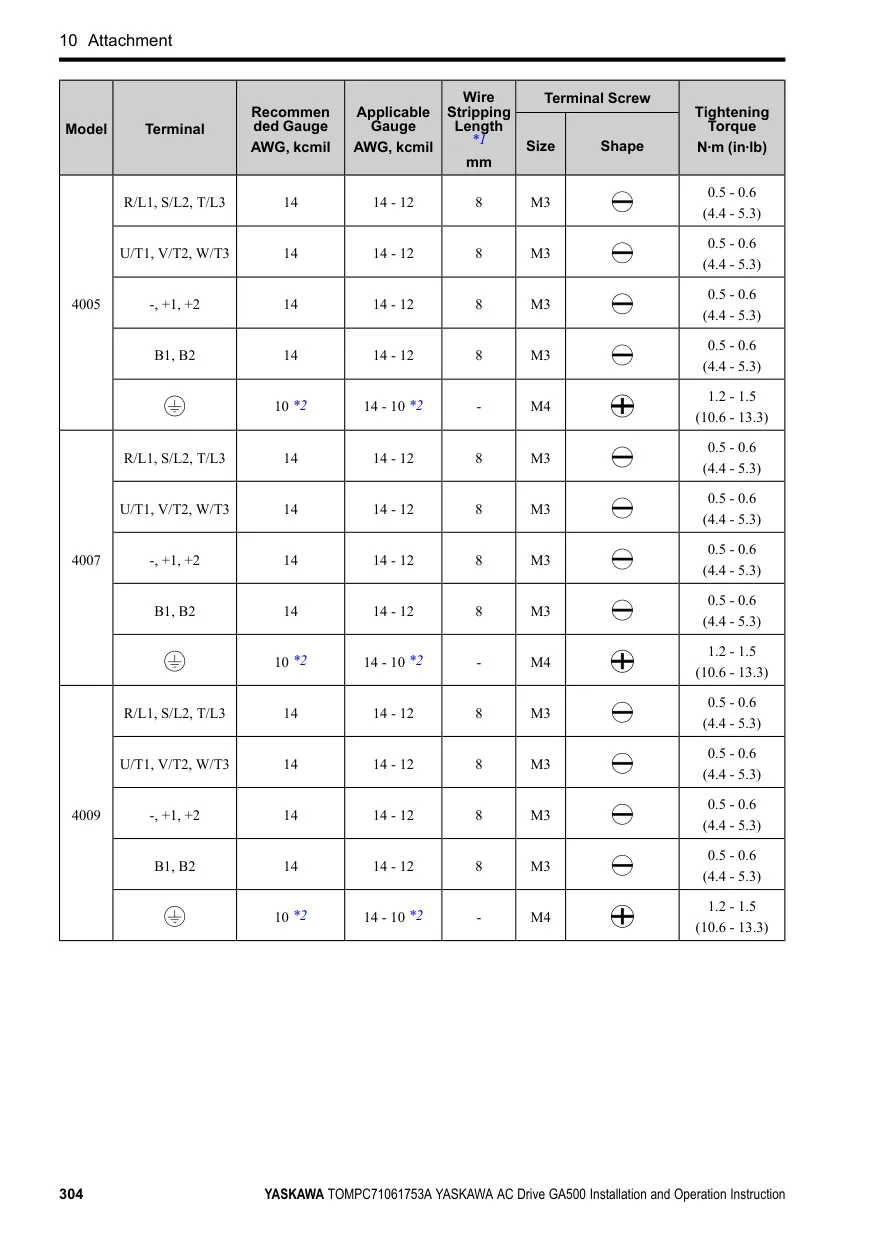

Para asegurar un funcionamiento óptimo y conforme a la normativa, la instalación del GA500 requiere seguir pautas estrictas respecto al entorno. Se especifica que debe instalarse en interiores, en una zona con categoría de sobrevoltaje III y grado de contaminación 2. Es crucial mantener la temperatura ambiente y la humedad dentro de los rangos permitidos, y proteger el variador de vibraciones excesivas y agentes contaminantes. La conformidad con la Directiva EMC se logra mediante una instalación adecuada, que incluye el montaje en una placa metálica conectada a tierra, el uso de cables blindados y la habilitación del filtro EMC interno del variador. Una correcta selección de los calibres de cable y el par de apriete son fundamentales para la seguridad y el rendimiento.

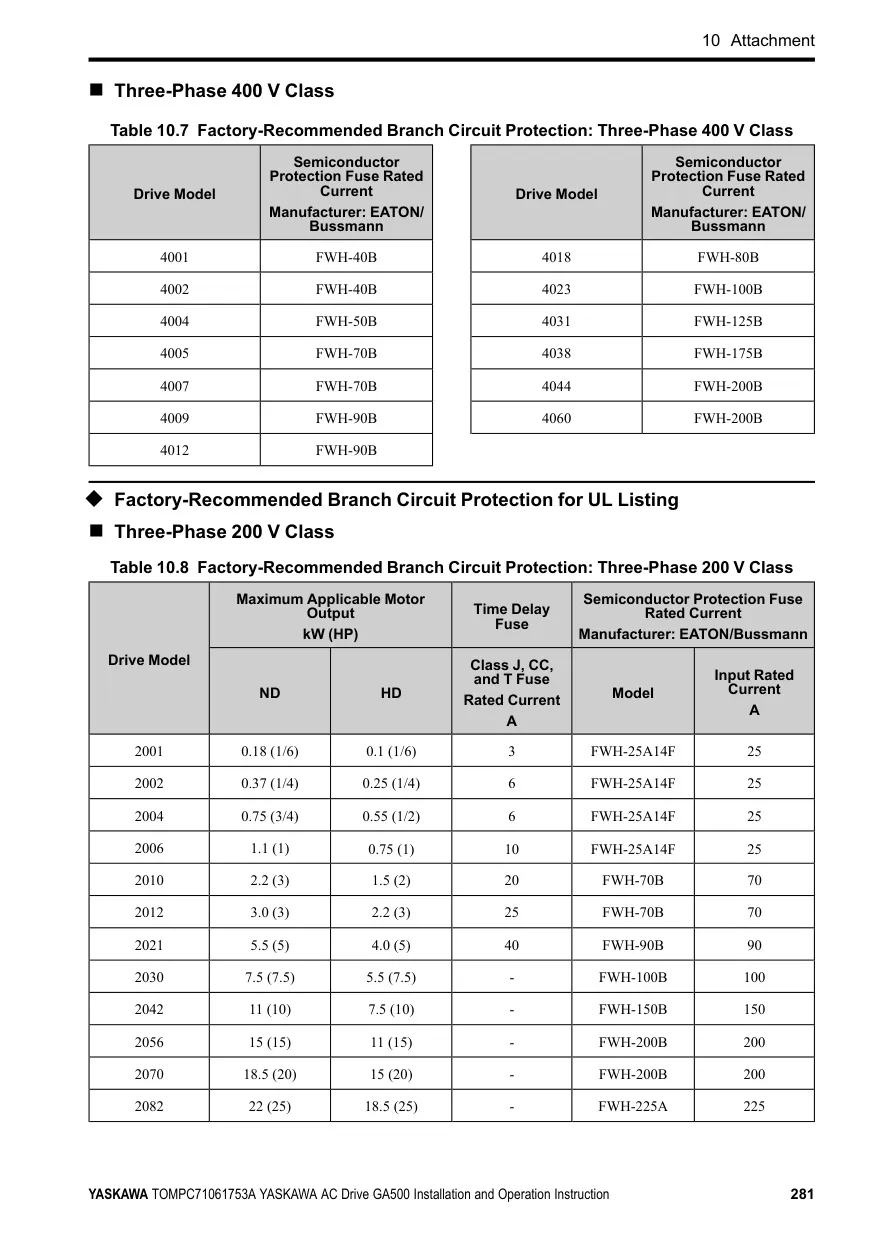

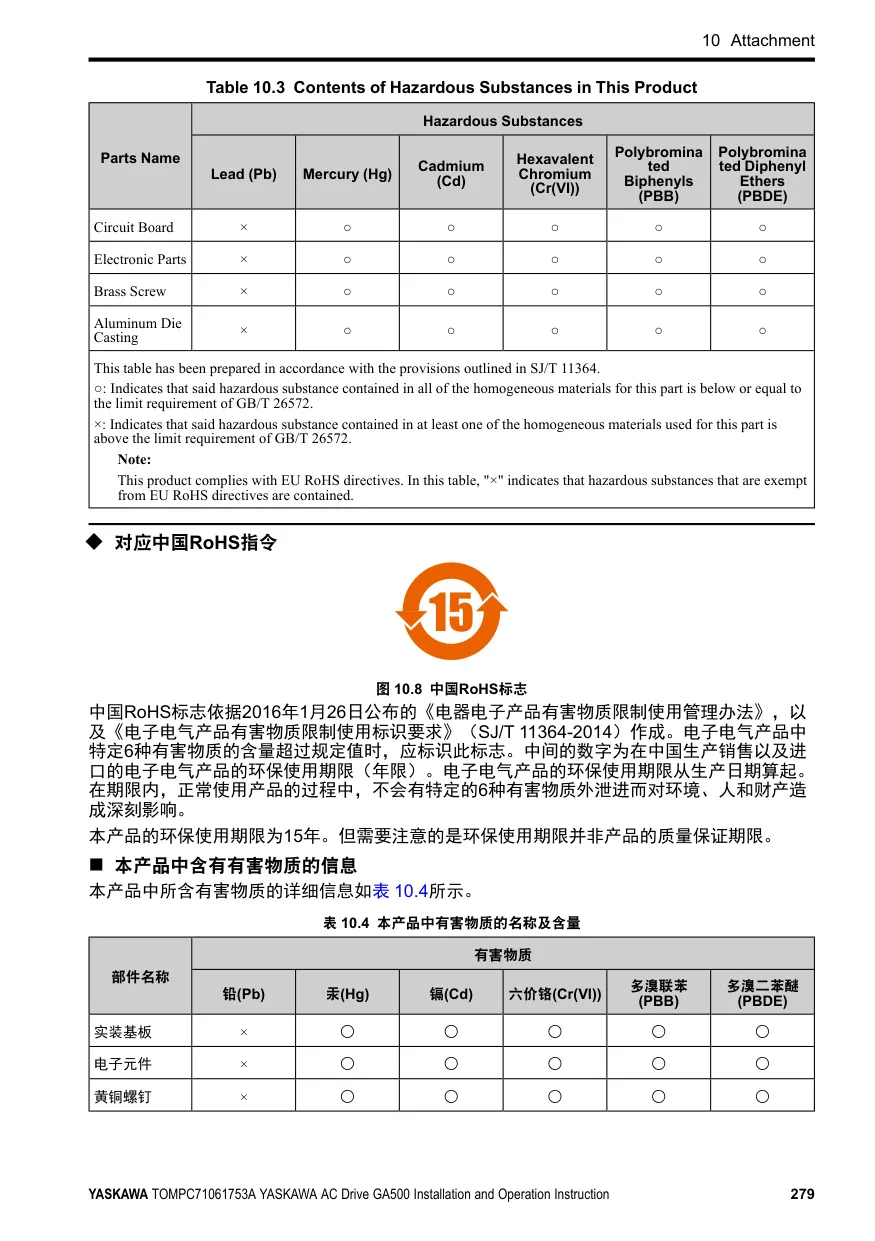

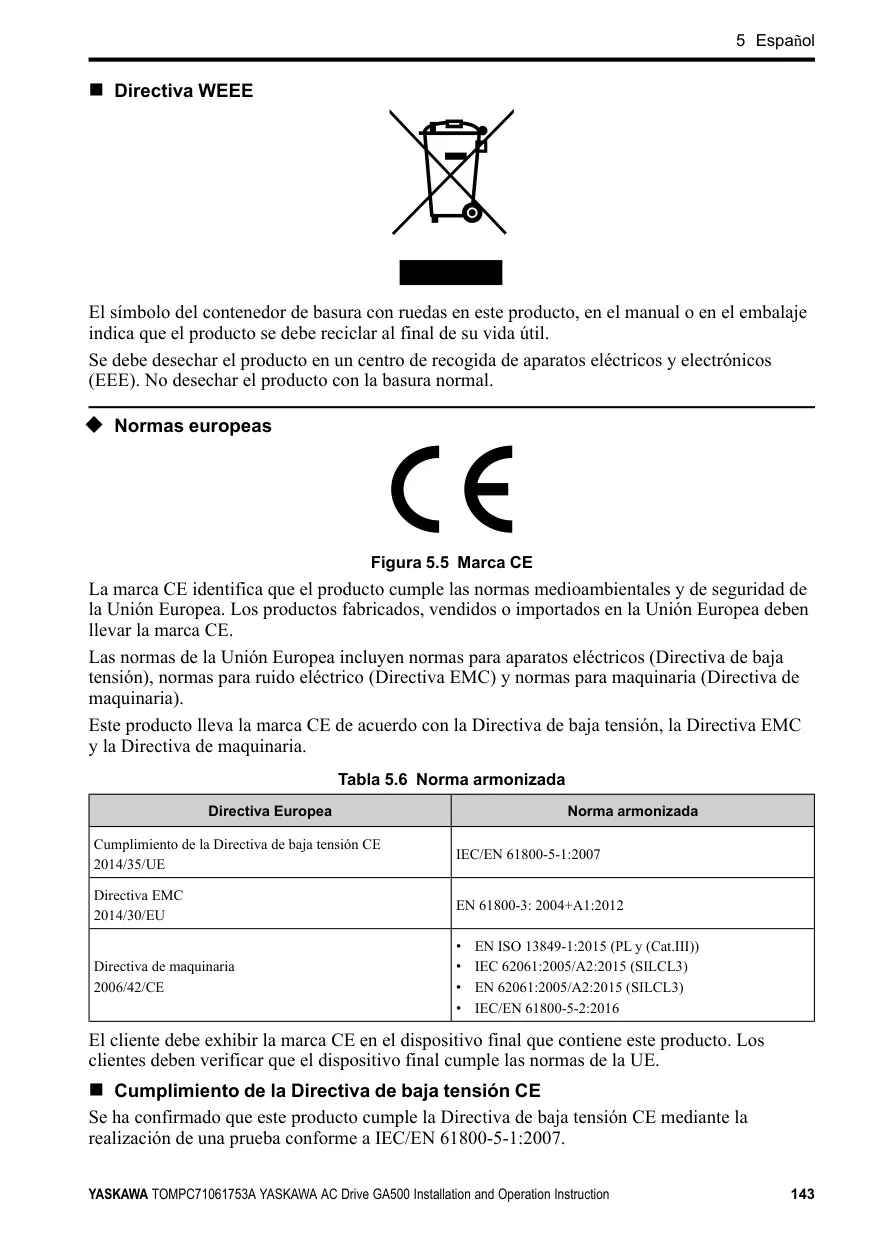

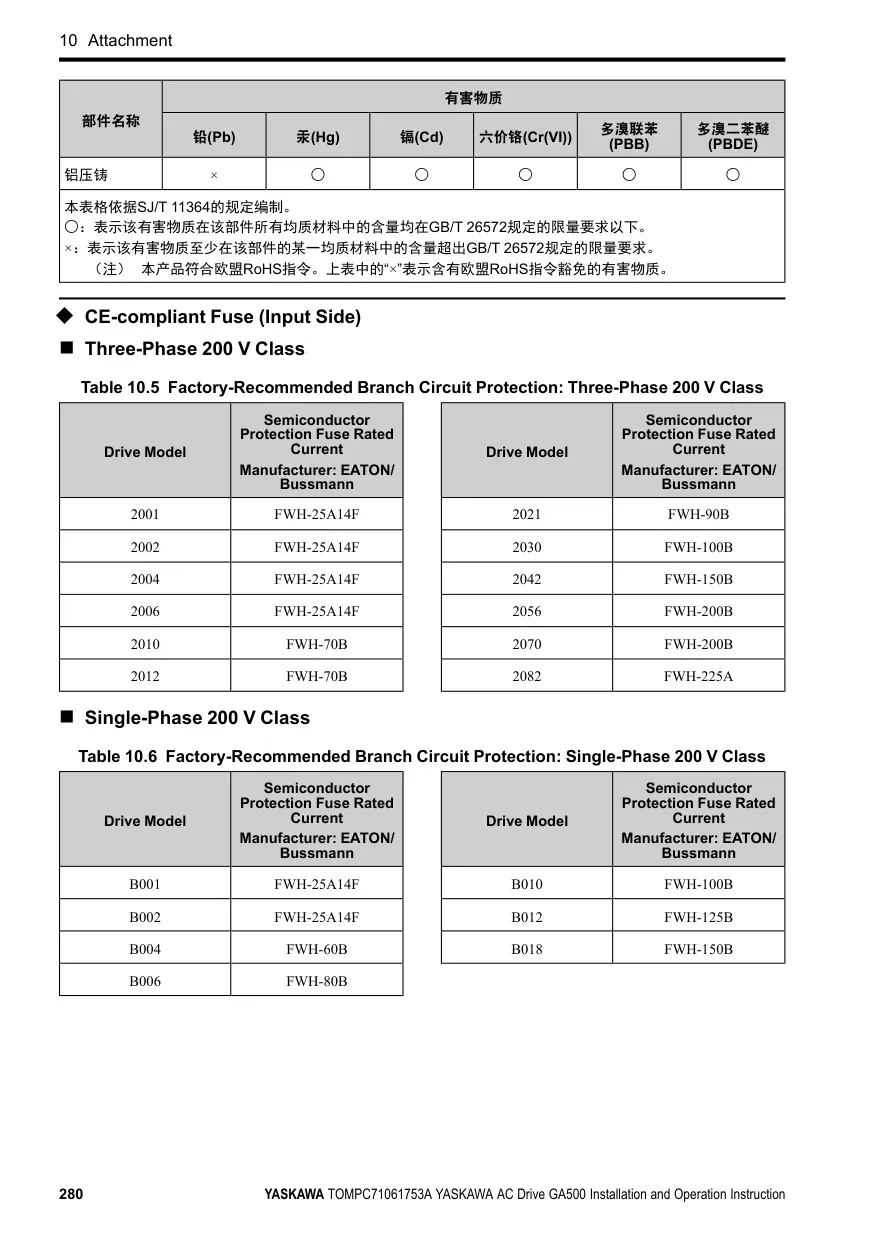

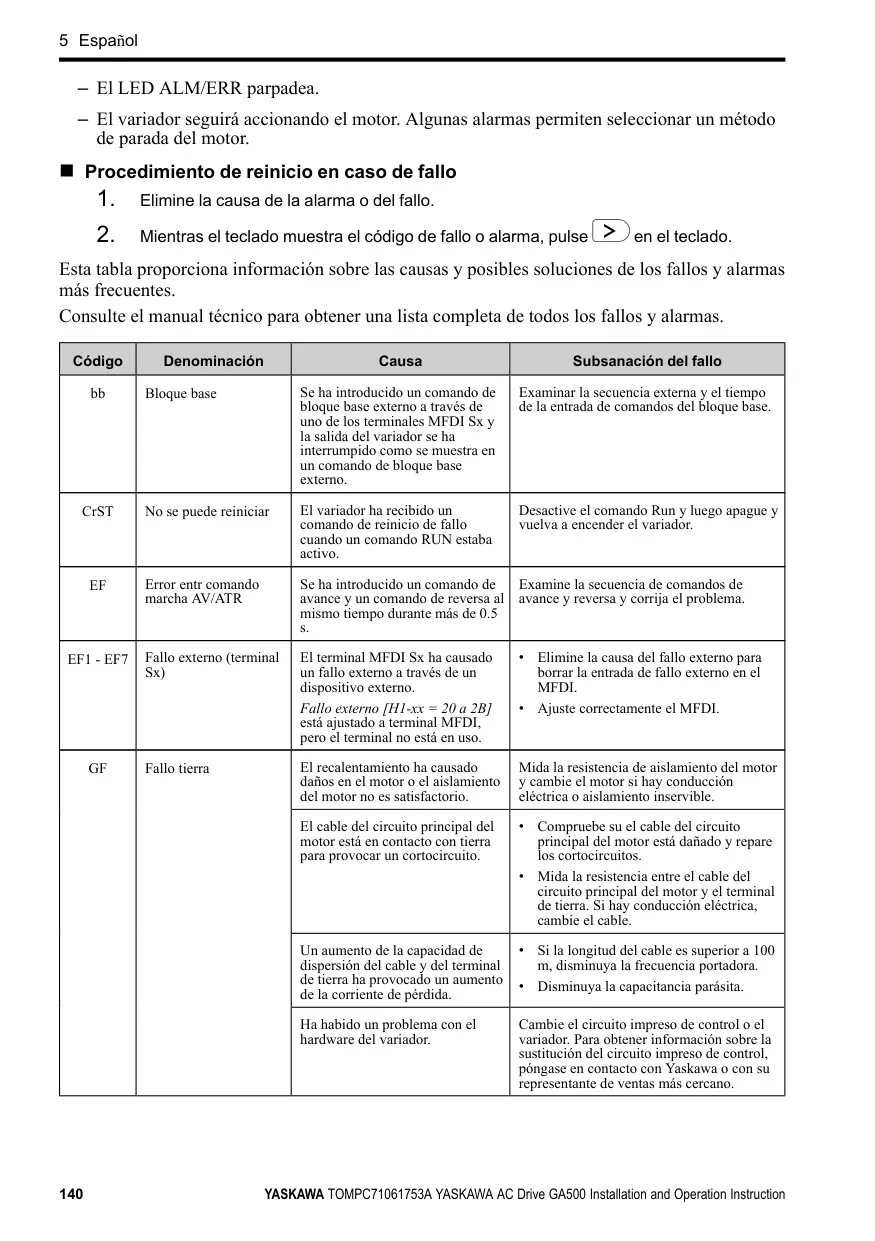

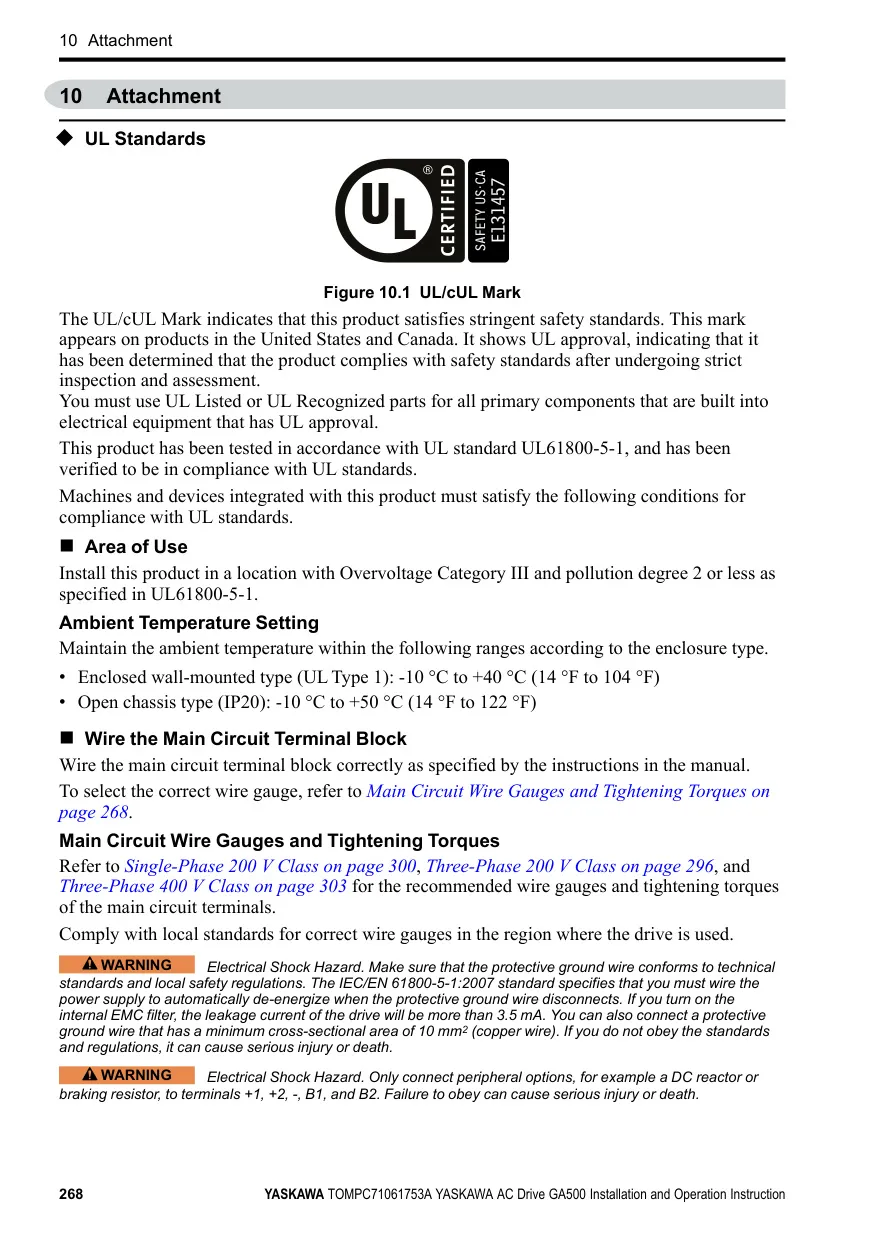

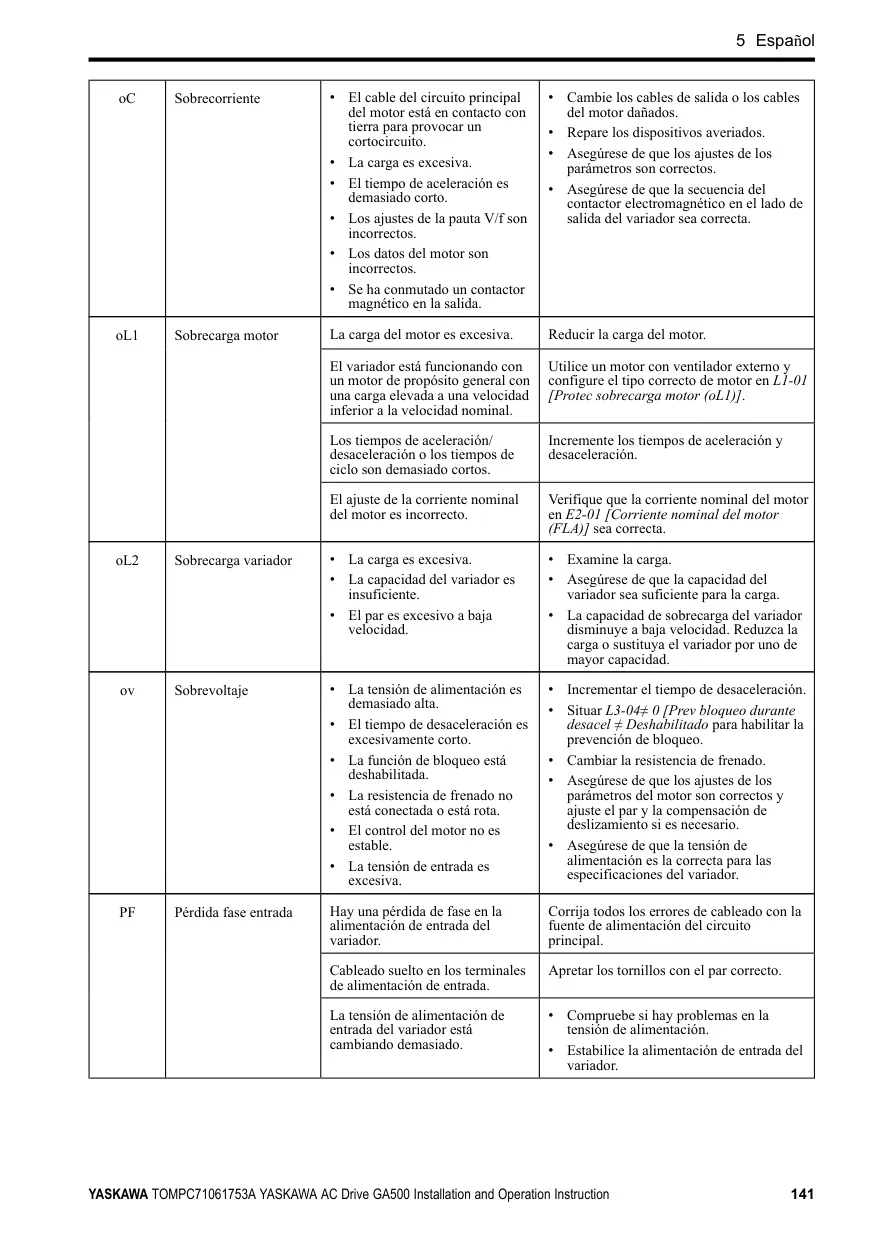

El Yaskawa GA500 no solo cumple con las normas europeas (CE) de baja tensión, EMC y maquinaria, sino también con los estándares UL/cUL para Norteamérica, lo que subraya su calidad y fiabilidad a nivel global. La sección de solución de problemas del manual es una herramienta invaluable, diferenciando claramente entre fallos (que detienen el variador y requieren un reinicio) y alarmas (que permiten la operación continua con una advertencia). Códigos de error detallados como GF (Fallo a tierra), oC (Sobrecorriente), oL1 (Sobrecarga motor), oV (Sobrevoltaje) y STo (Par seguro desactivado) facilitan el diagnóstico rápido y la subsanación de cualquier incidencia, minimizando el tiempo de inactividad y garantizando una operación segura y eficiente.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Variador Yaskawa GA500 y las respondemos a continuación.
