Motor WEG W22 3HP 1500 RPM B3
Motor WEG W22 3HP 1500 RPM B3
Motor WEG W22 3HP 1500 RPM B3
Instrucciones del Motor WEG W22
Aquí le ofrecemos el manual de Motor WEG W22 3HP 1500 RPM B3 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor WEG W22 3HP 1500 RPM B3, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

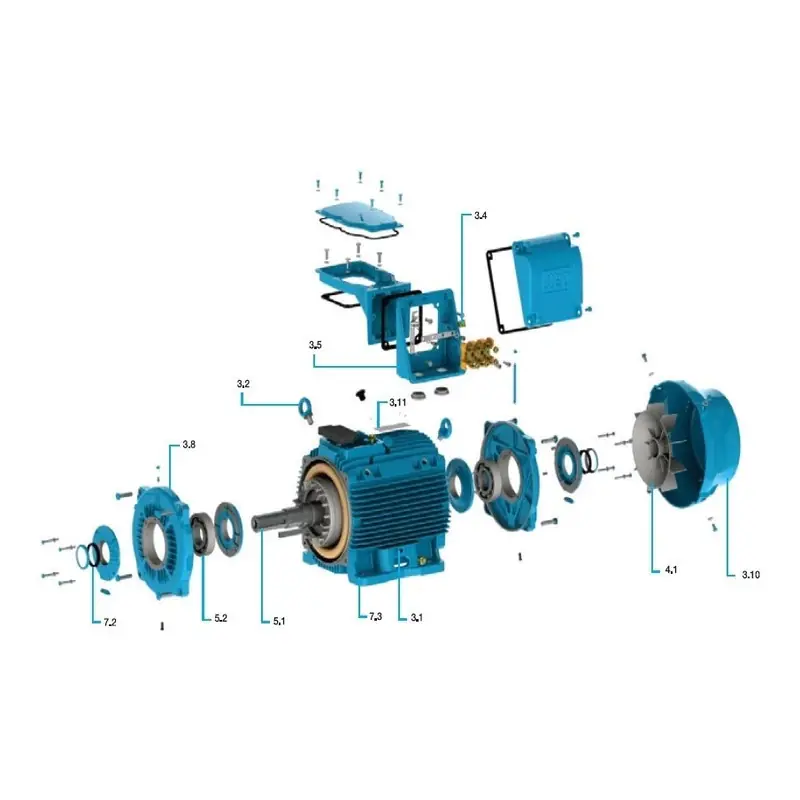

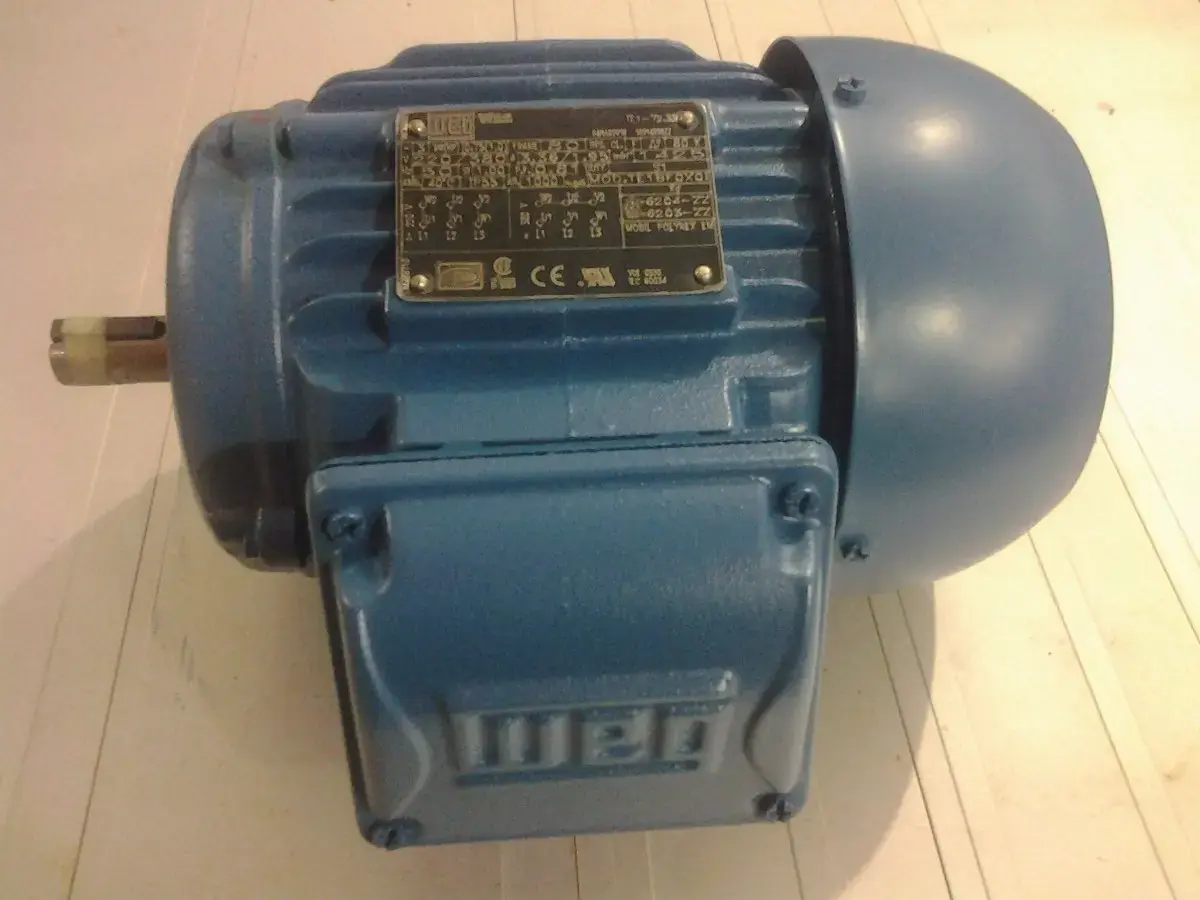

Imágenes del Producto

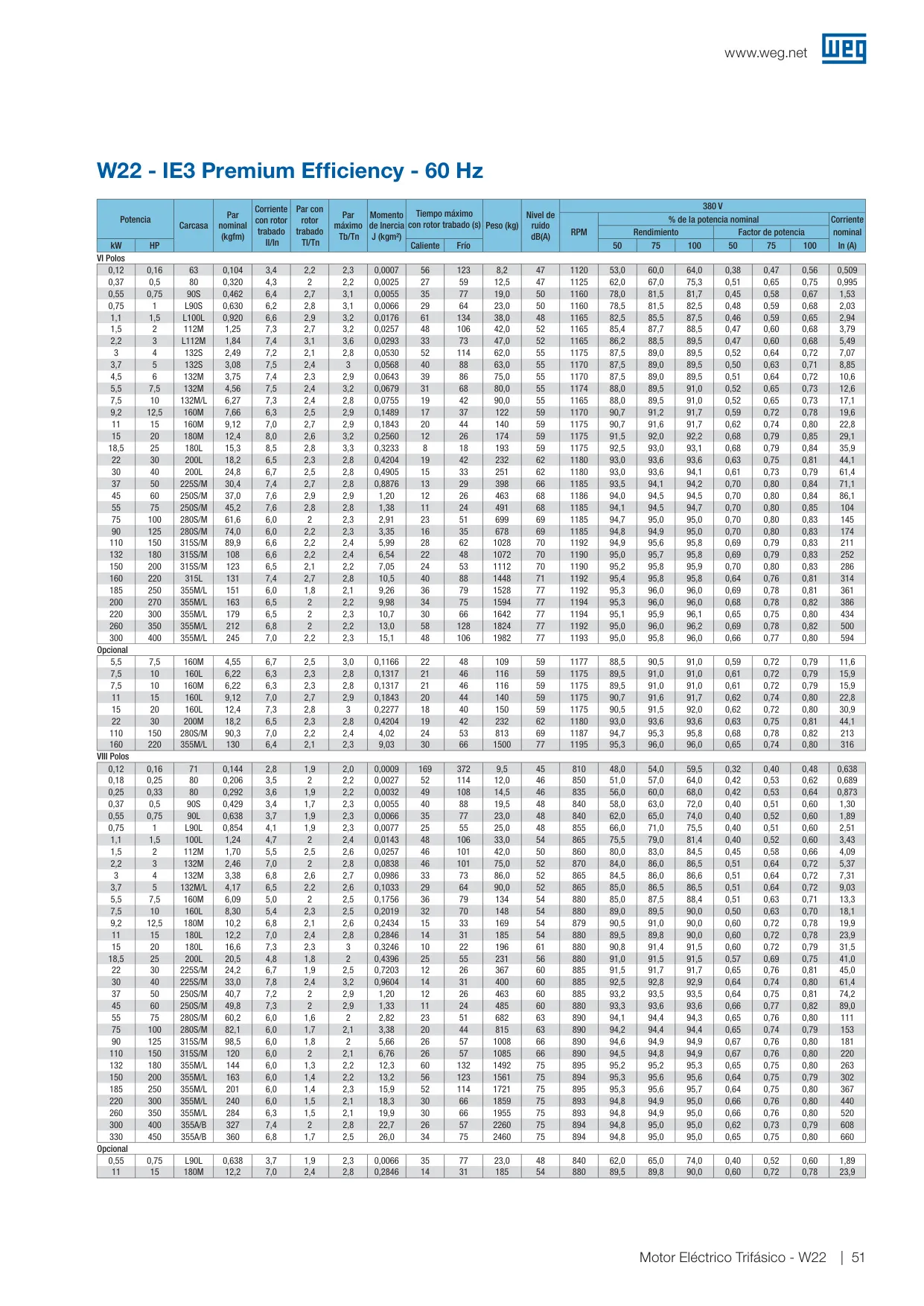

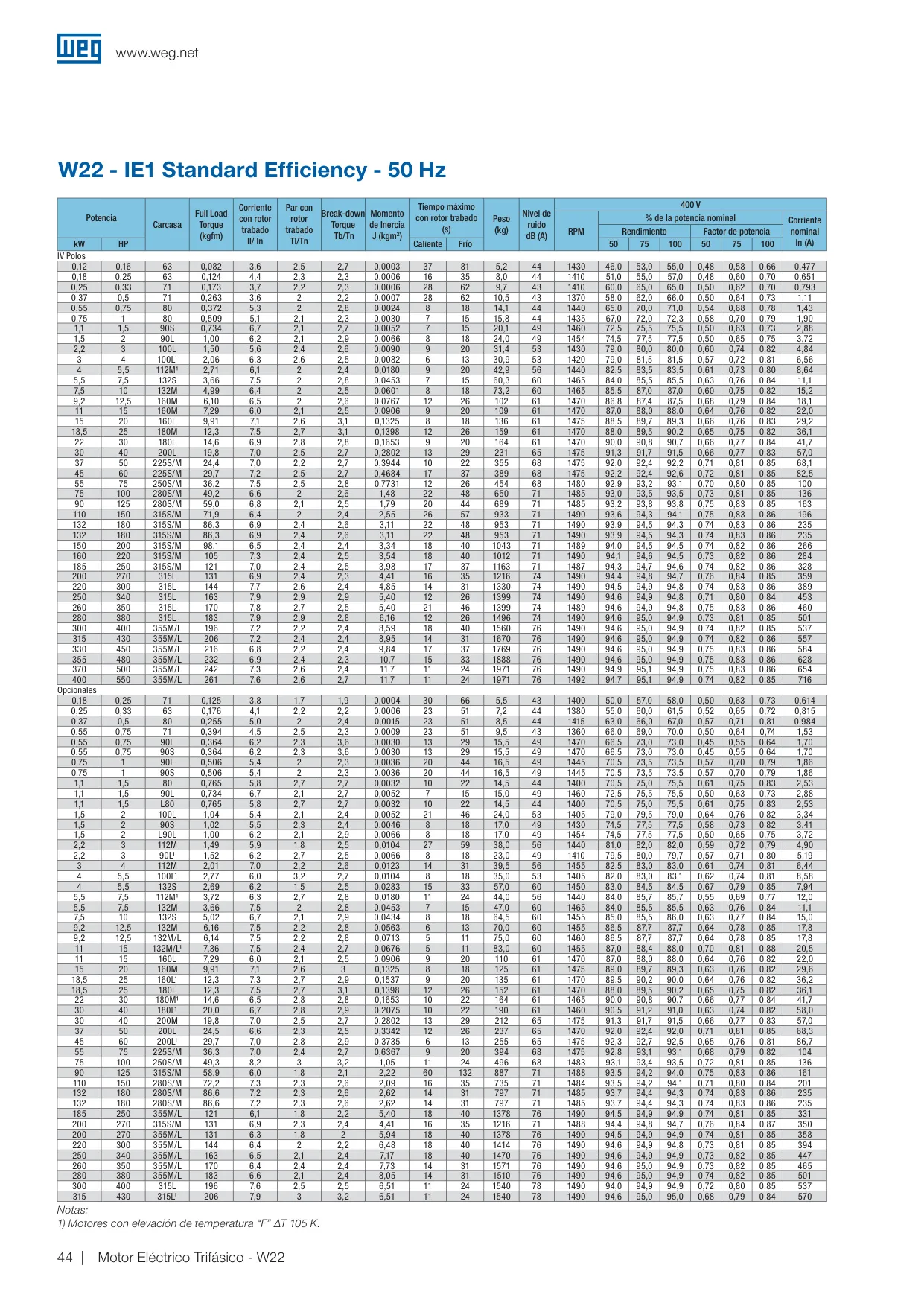

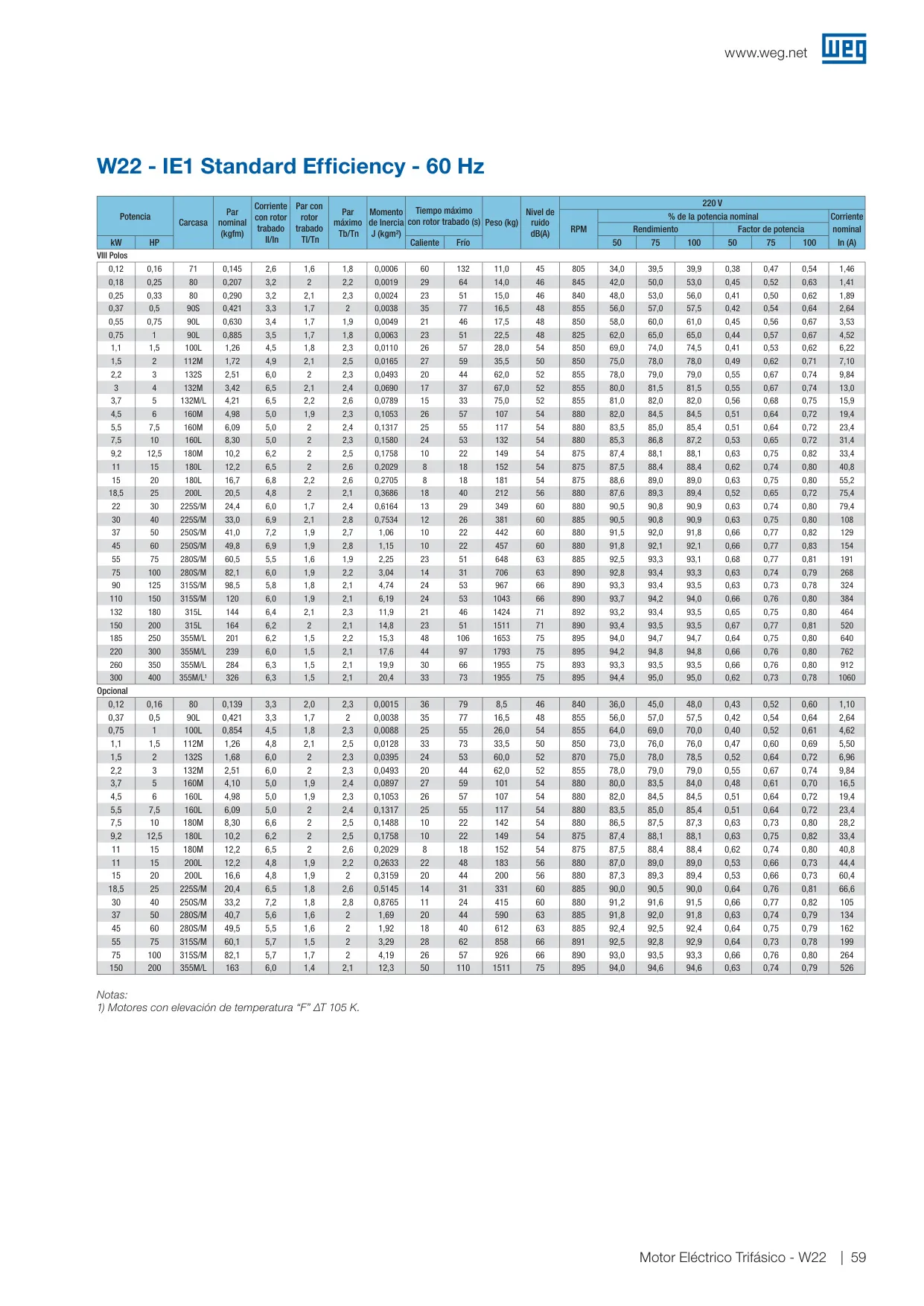

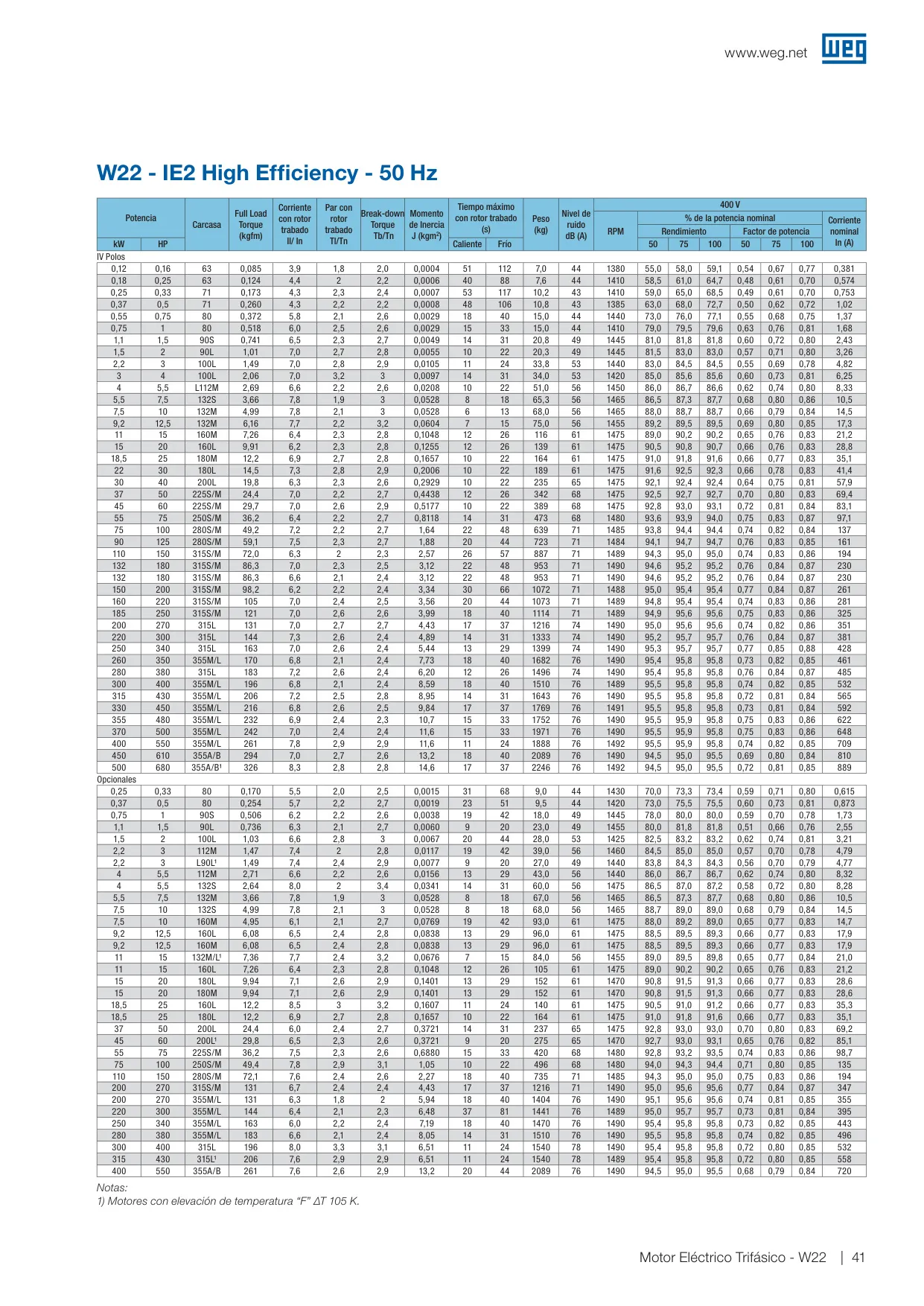

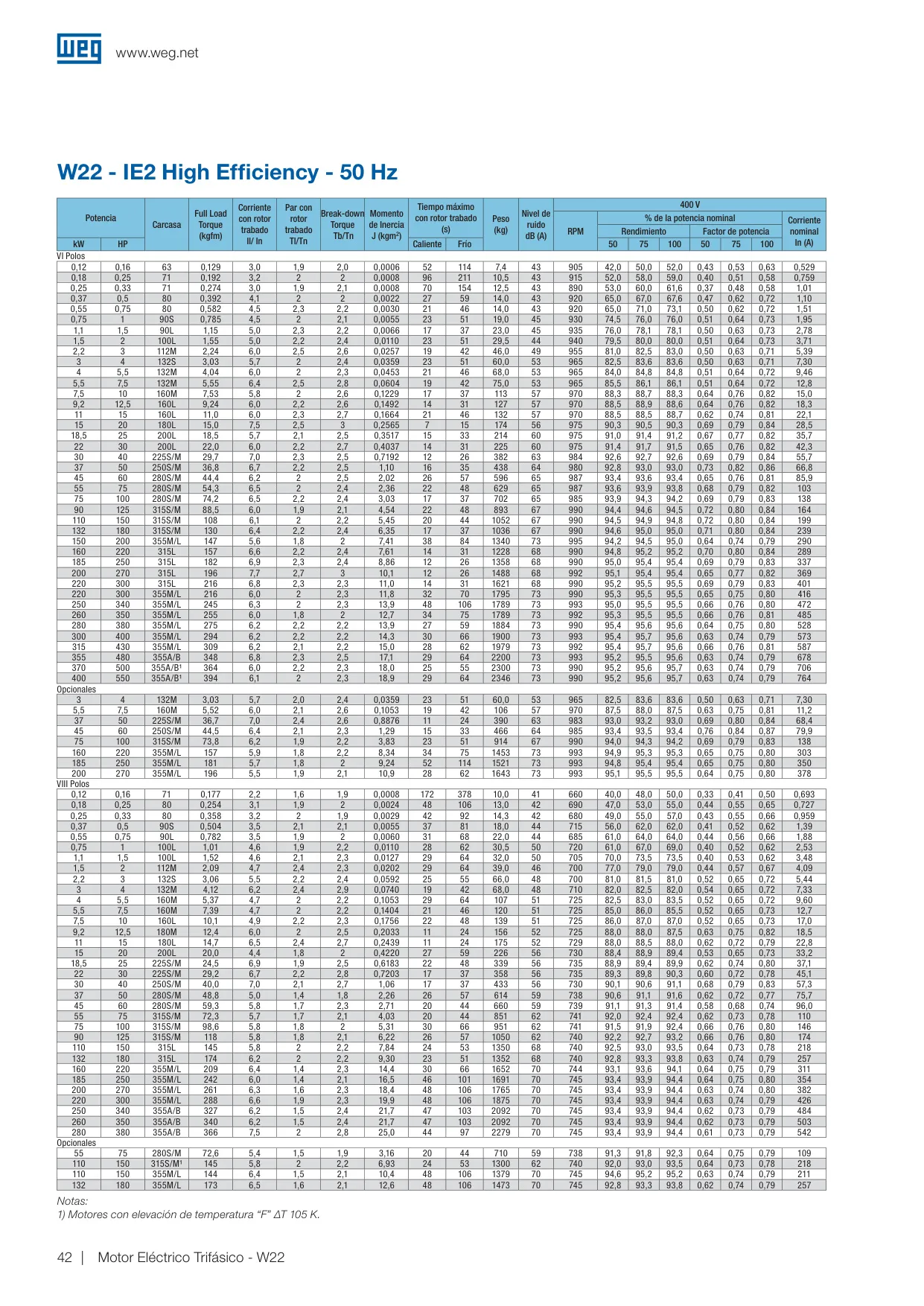

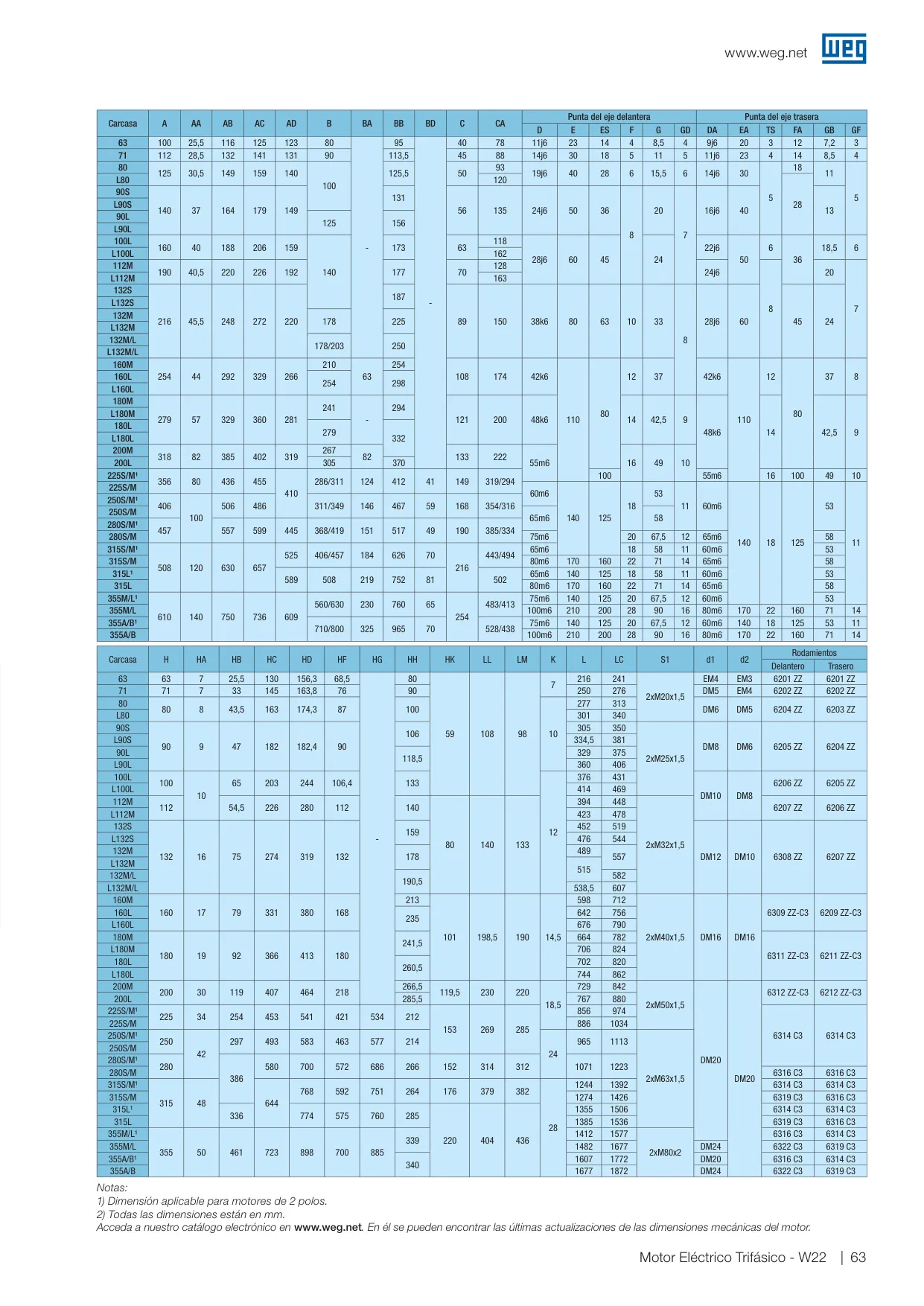

Especificaciones del Motor WEG W22 3HP 1500 RPM B3

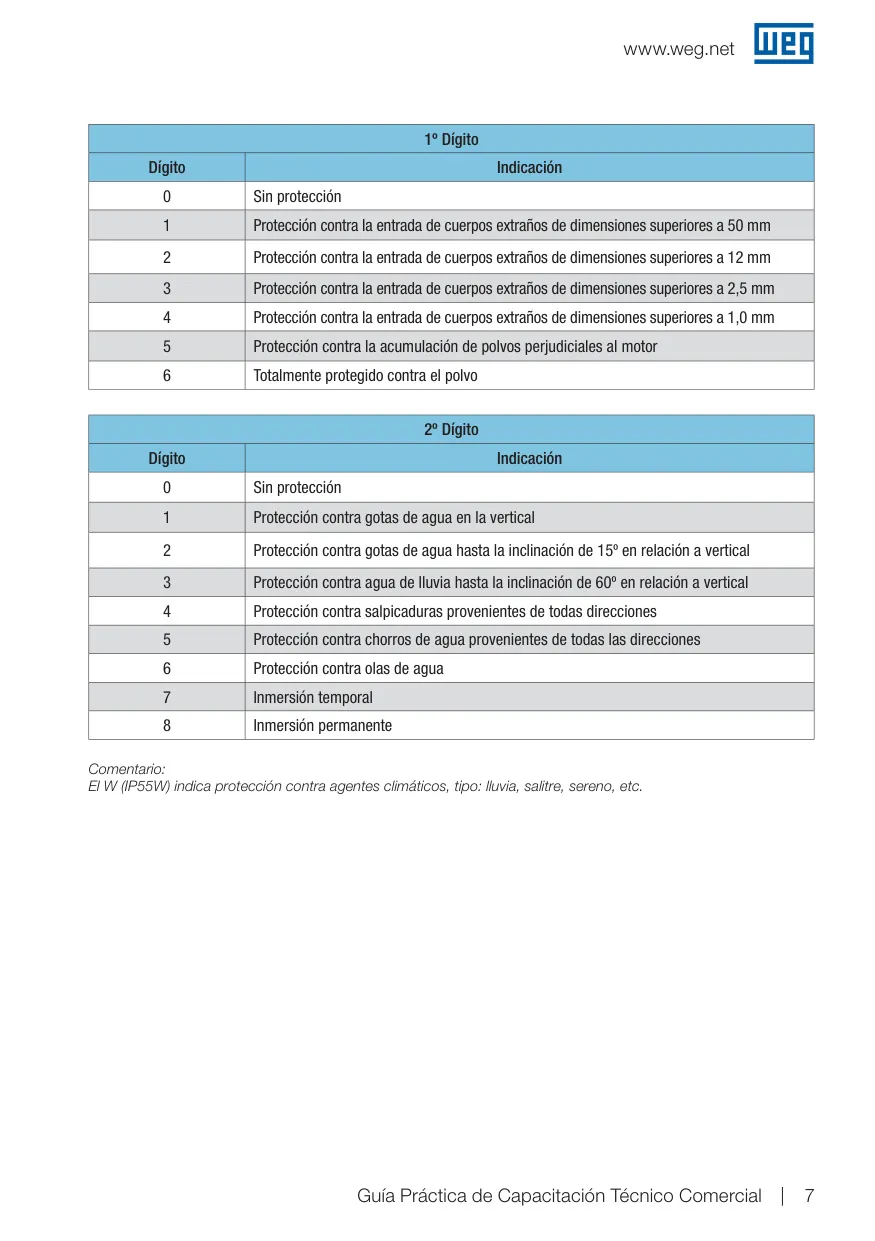

| Característica | Especificación |
|---|---|
| Modelo | WEG W22 |
| Potencia Nominal | 3 HP (2.2 kW) |
| Velocidad Nominal | 1435 RPM (4 Polos) |
| Frecuencia | 50 Hz |
| Clase de Eficiencia | IE3 (Premium Efficiency) |
| Tensión Nominal (Estándar 50Hz) | 380/660 V |
| Corriente Nominal (In @ 400V) | 4.62 A |
| Factor de Servicio (F.S.) | 1.00 (diseño a 80K) |
| Carcasa IEC | 100L |
| Material de Carcasa | Hierro gris FC-200 |
| Grado de Protección | IP55 |
| Método de Refrigeración | IC411 (Totalmente cerrado con ventilación exterior) |
| Clase de Aislamiento | F (Elevación de temperatura de 80 K) |
| Rodamiento Delantero | 6206-ZZ |
| Rodamiento Trasero | 6205-ZZ |
| Sello de los Cojinetes | V’ring |
| Tipo de Grasa | Mobil Polyrex EM |
| Par a Plena Carga | 1.49 kgfm |
| Corriente de Arranque (Il/In) | 7.8 |
| Par de Arranque (Tl/Tn) | 3.5 |
| Par Máximo (Tb/Tn) | 3.4 |
| Momento de Inercia (J) | 0.0090 kgm² |
| Tiempo Máx. Rotor Trabado (Caliente) | 18 s |
| Tiempo Máx. Rotor Trabado (Frío) | 40 s |
| Peso Neto | 31.5 kg |
| Nivel de Ruido | 53 dB(A) |
| Factor de Potencia (100%) | 0.79 |
| Rendimiento (100%) | 87.0% |
| Forma Constructiva | B3R(E) (con patas, caja de conexiones a la derecha) |
| Material del Eje | AISI 1040/45 |
| Agujero Roscado en Eje | M10 |
| Vibración | Grado A |
| Color de Pintura | RAL 6002 |

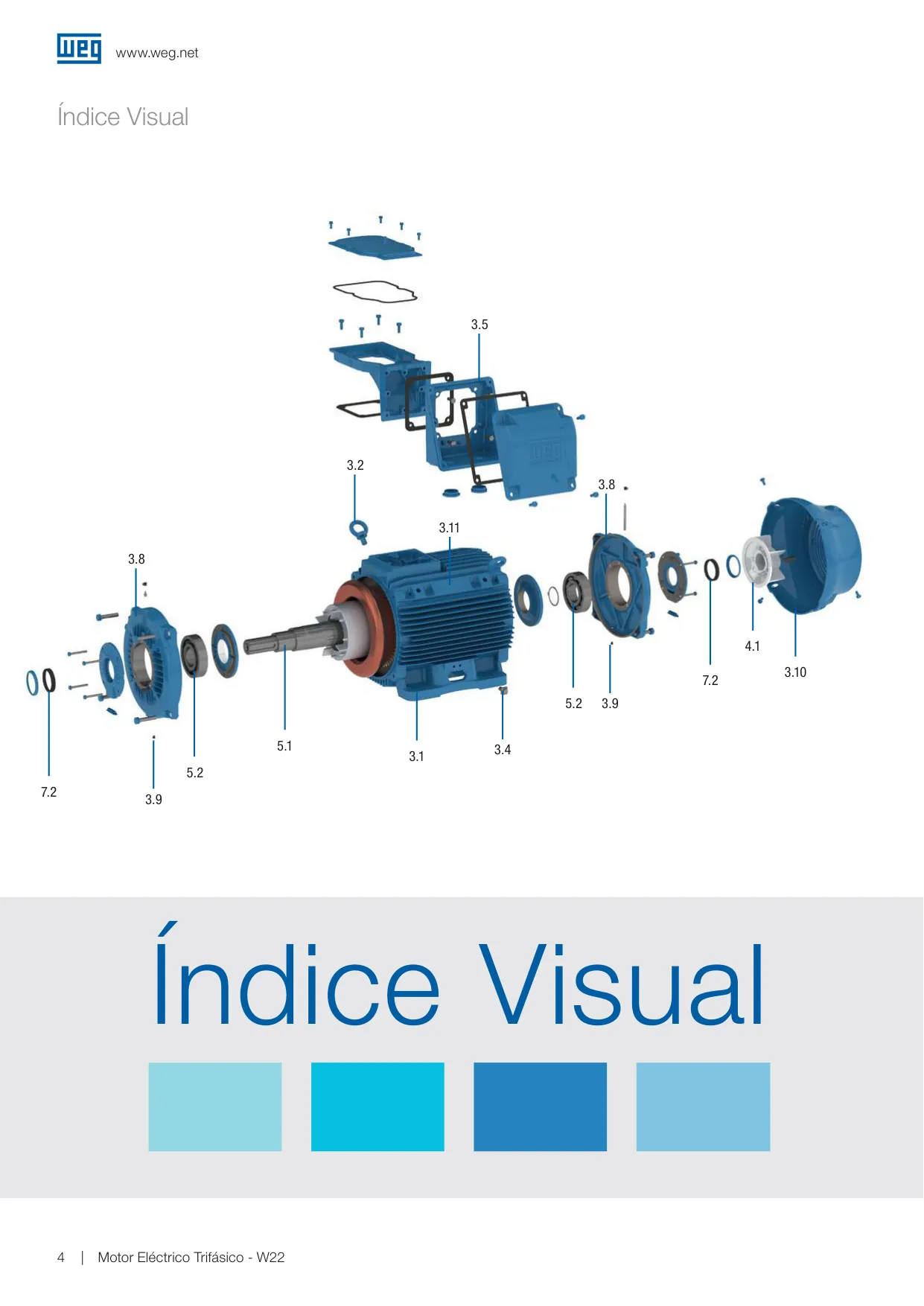

Detalles del Motor WEG W22 B3

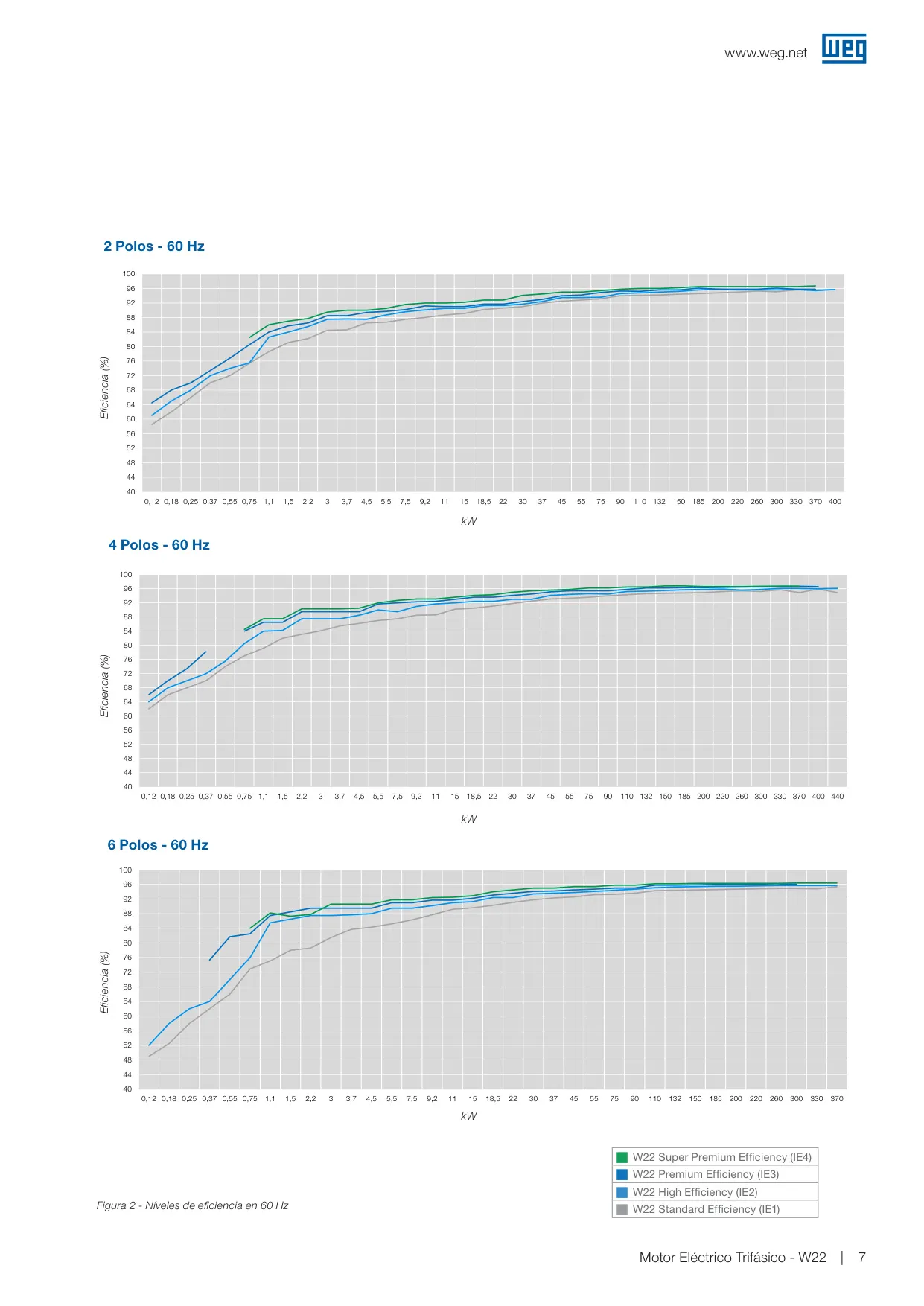

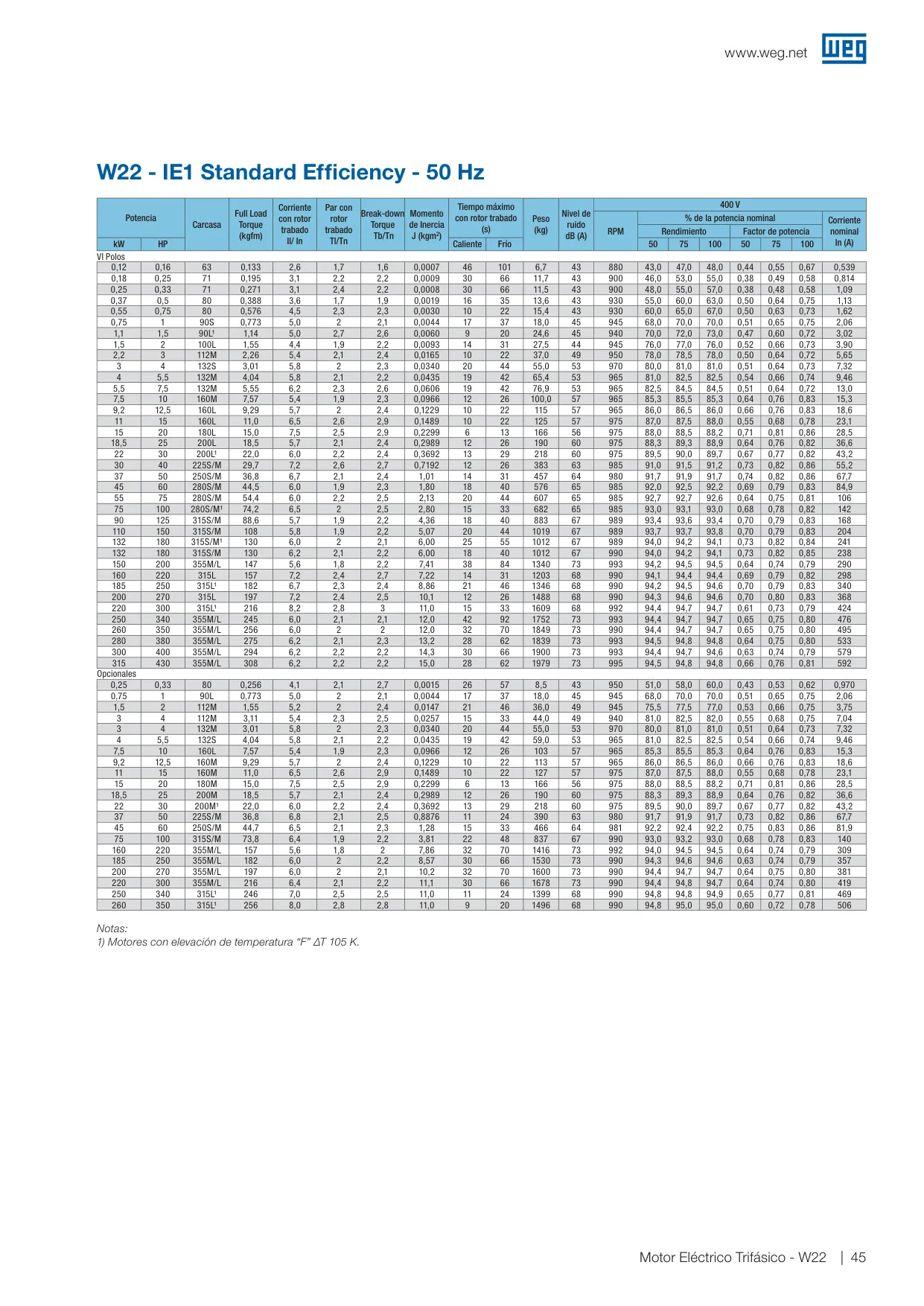

La línea de motores WEG W22 representa una plataforma industrial de vanguardia, diseñada para superar los estándares de calidad y eficiencia. Utilizando herramientas computacionales avanzadas como el análisis por elementos finitos (FEA) y la dinámica de fluidos computacional (CFD), WEG ha logrado un diseño que optimiza la eficiencia energética, reduce significativamente los niveles de ruido y vibración, y simplifica el mantenimiento. Esta línea está disponible en diversas clases de eficiencia (IE1, IE2, IE3, IE4), garantizando que el modelo 3HP cumpla o exceda los valores mínimos de la norma IEC 60034-30-1:2014, contribuyendo a una notable reducción en la huella de carbono y los costos operativos.

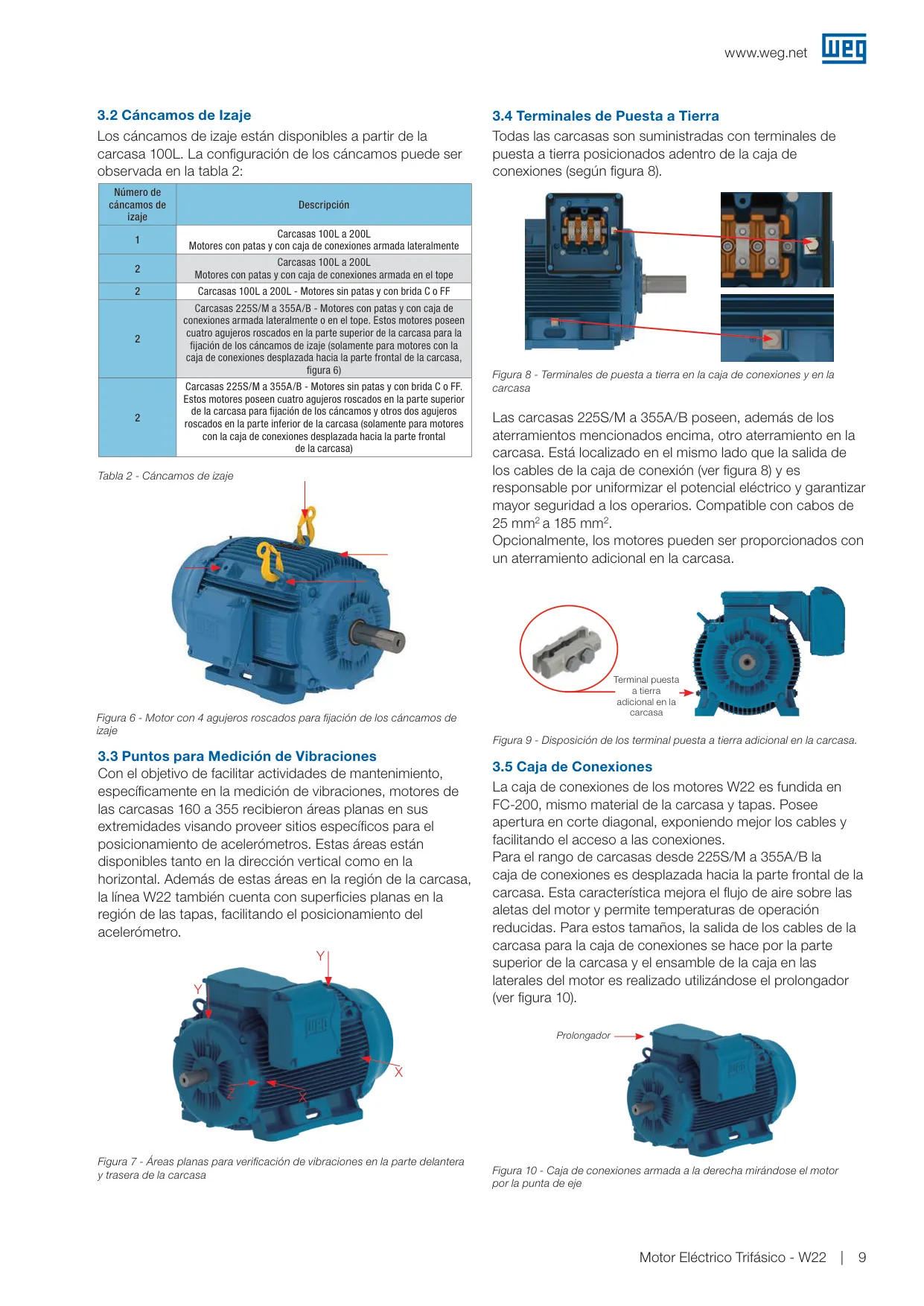

La carcasa del motor está fabricada en robusto hierro gris FC-200, lo que le confiere una alta resistencia mecánica y durabilidad. Sus aletas de refrigeración han sido inteligentemente diseñadas para evitar la acumulación de líquidos y polvo, mientras que las patas sólidas facilitan un alineamiento e instalación precisos. Para las carcasas más grandes (a partir de 100L), se incluyen cáncamos de izaje, y desde la carcasa 160, se incorporan áreas planas específicas para la medición de vibraciones, mejorando las labores de mantenimiento predictivo.
El sistema de puesta a tierra es integral, con terminales ubicados dentro de la caja de conexiones y, para modelos de mayor tamaño (225S/M a 355A/B), un aterramiento adicional en la carcasa para uniformizar el potencial eléctrico y aumentar la seguridad. La caja de conexiones, también de hierro gris FC-200, presenta una apertura diagonal que expone mejor los cables, facilitando el acceso. Su diseño ofrece una notable versatilidad, permitiendo el montaje lateral o en la parte superior del motor, e incluso rotaciones en intervalos de 90 grados, lo que optimiza la instalación en diversas configuraciones.

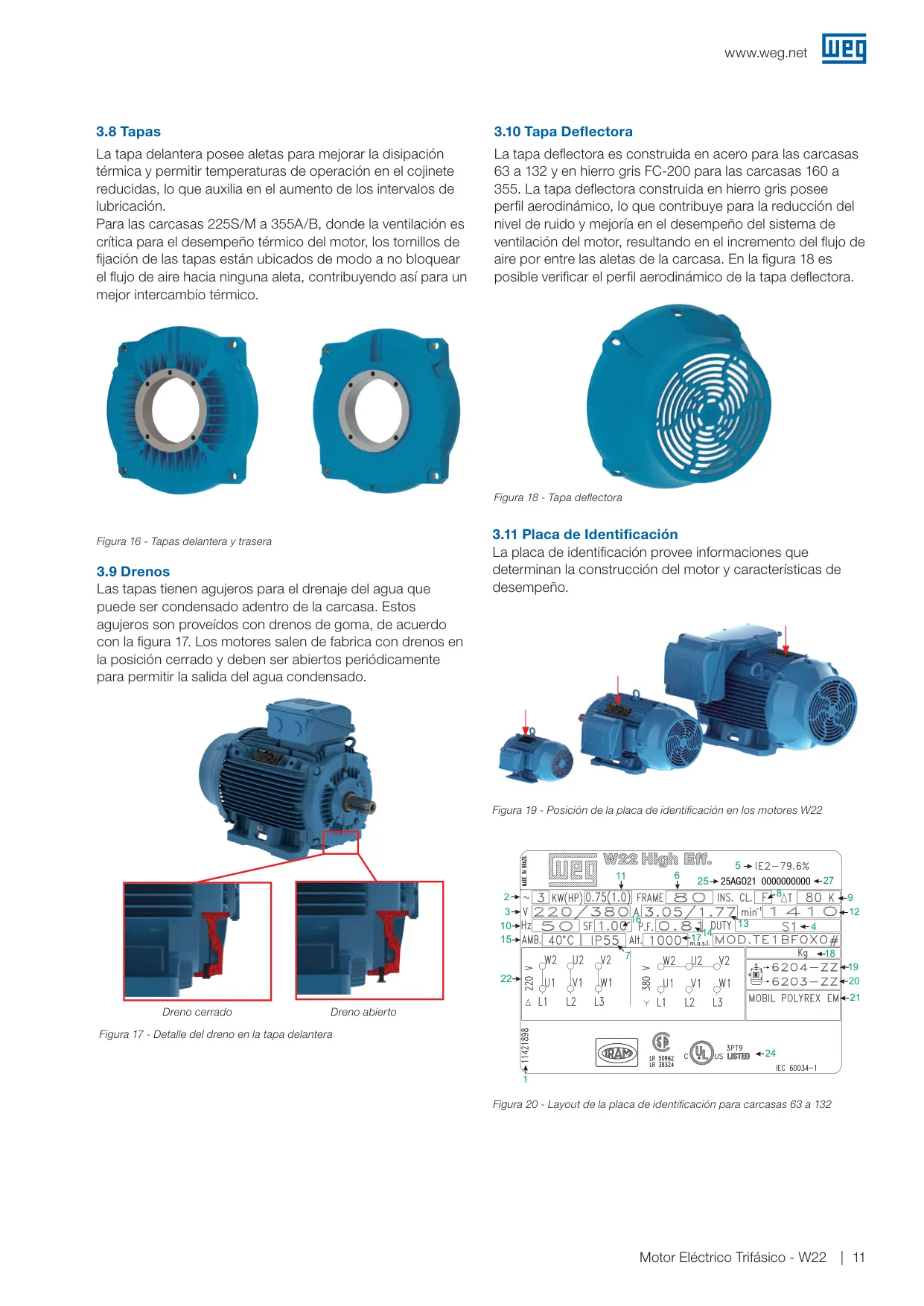

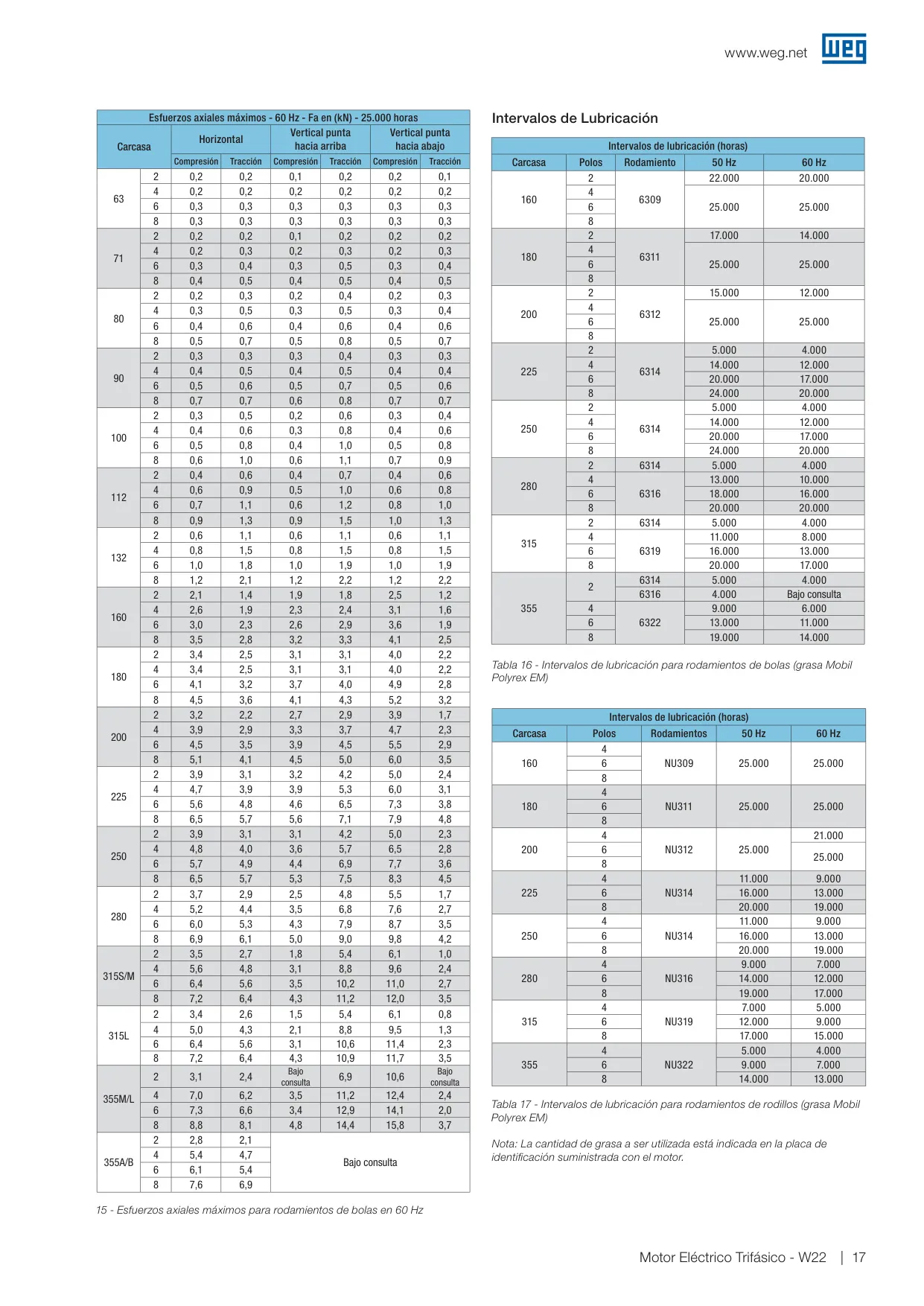

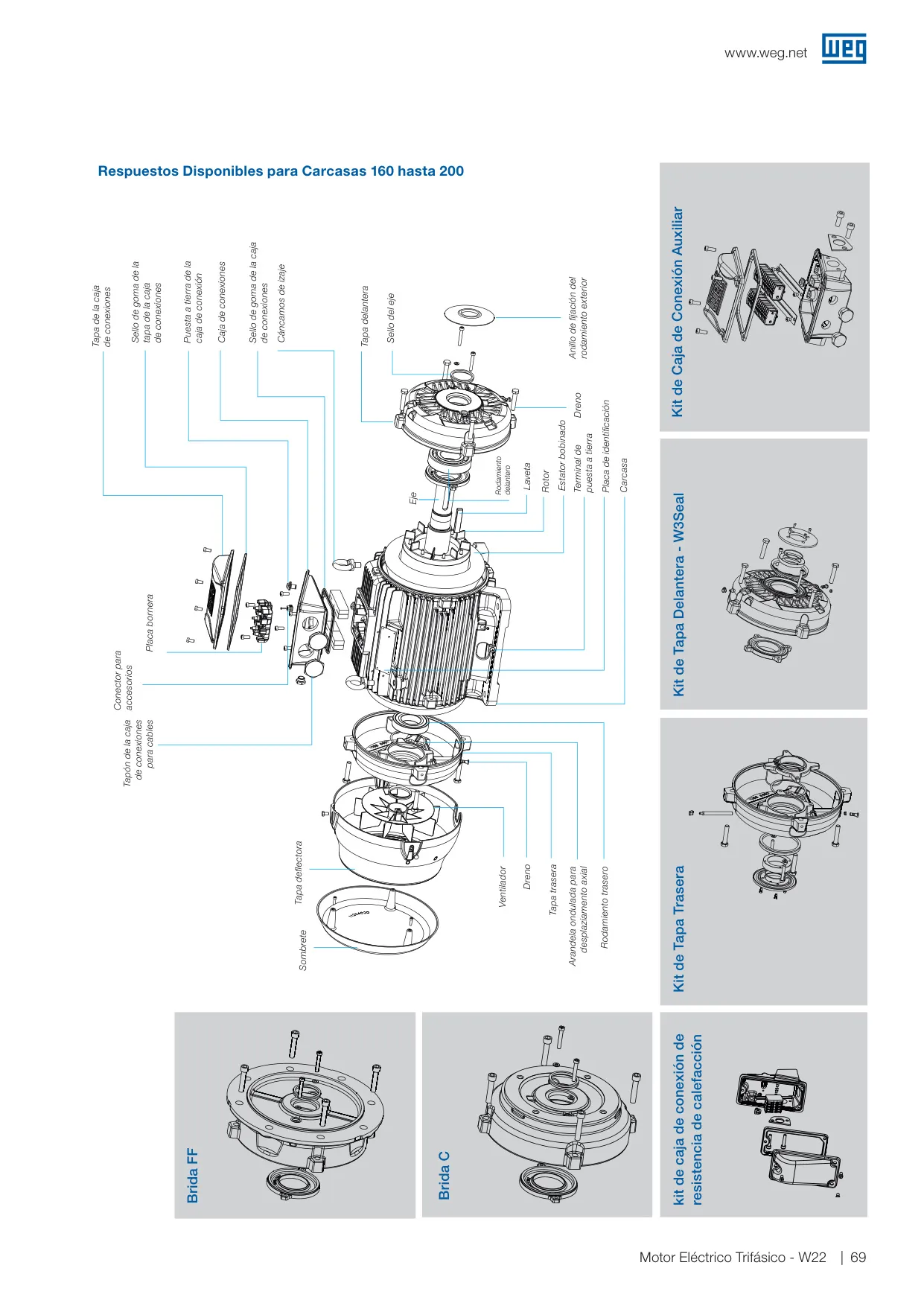

En cuanto a la protección interna, los motores W22 incorporan drenos de goma en las tapas para evacuar la condensación, prolongando la vida útil del equipo. La tapa deflectora, fabricada en chapa de acero para esta carcasa y en hierro gris FC-200 para tamaños mayores, presenta un perfil aerodinámico que no solo reduce el ruido, sino que también mejora el flujo de aire, incrementando el desempeño del sistema de ventilación. Los rodamientos de bolas de surco profundo son estándar, pero para aplicaciones con altas cargas radiales, existen opciones de rodamientos de rodillos a partir de la carcasa 160, con intervalos de lubricación que pueden extenderse hasta las 50.000 horas bajo acoplamiento directo.

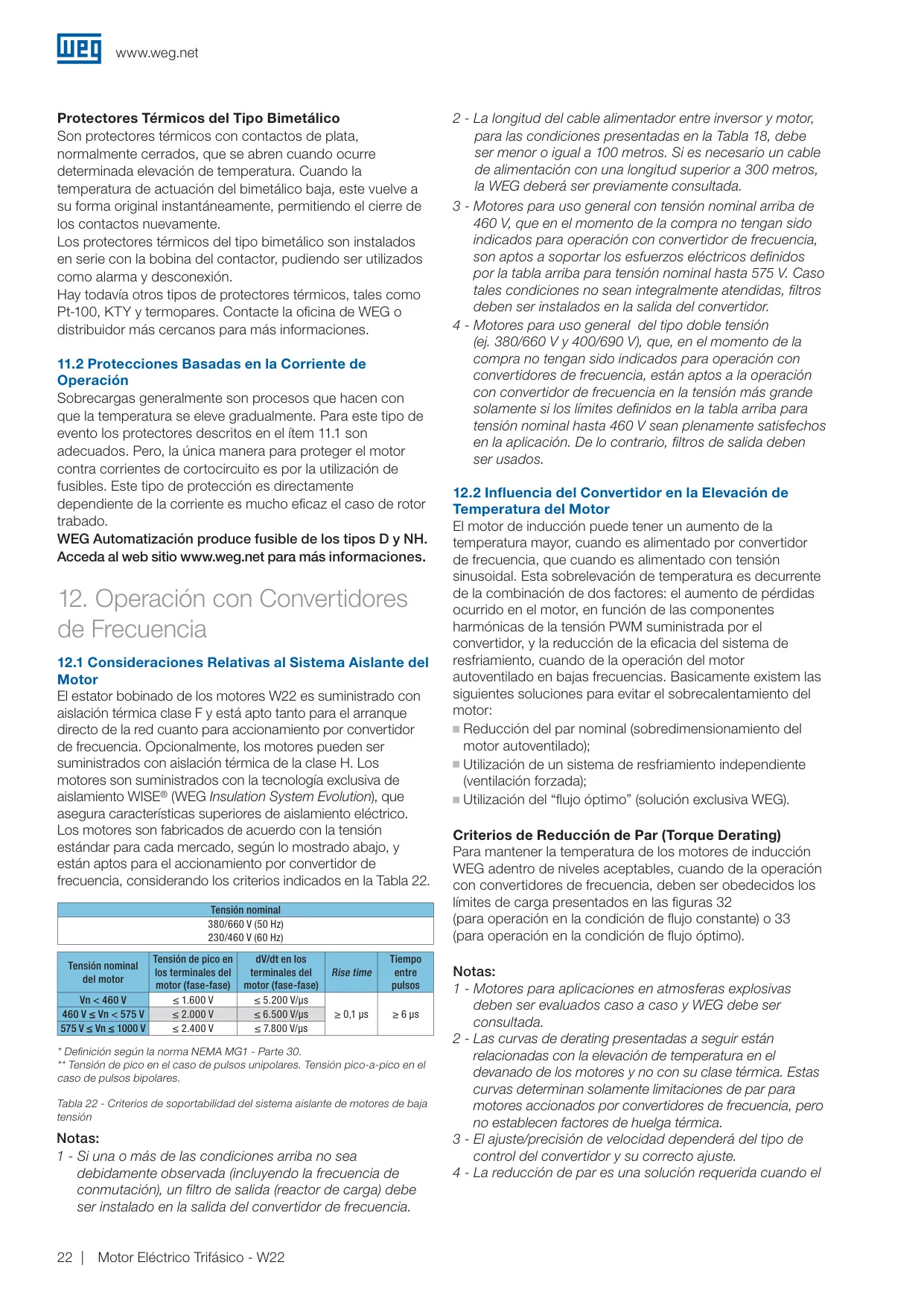

El sistema de aislamiento WISE® (WEG Insulation System Evolution) dota al motor de una capacidad superior de aislamiento eléctrico, haciéndolo apto para la operación con convertidores de frecuencia. Esta tecnología minimiza las pérdidas y el sobrecalentamiento, incluso en bajas frecuencias. Opcionalmente, para ambientes con alta humedad, se puede solicitar una pintura tropicalizada a base de epoxi para todos los componentes internos, y se ofrecen resistencias de calefacción para evitar la condensación durante períodos de inactividad. Estas características, junto con la flexibilidad en las opciones de voltaje y los diversos planes de pintura disponibles, demuestran la adaptabilidad del Motor WEG W22 a las más exigentes condiciones industriales.
