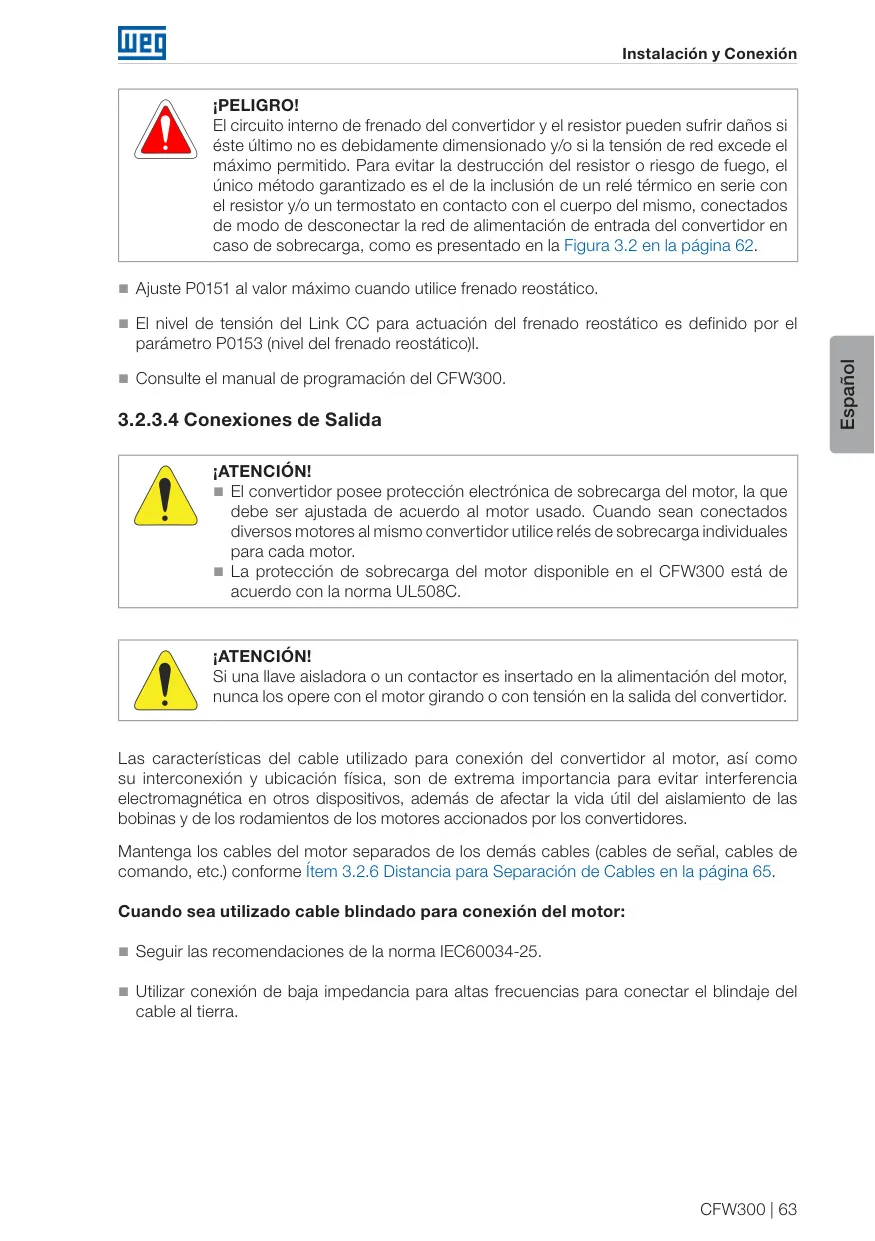

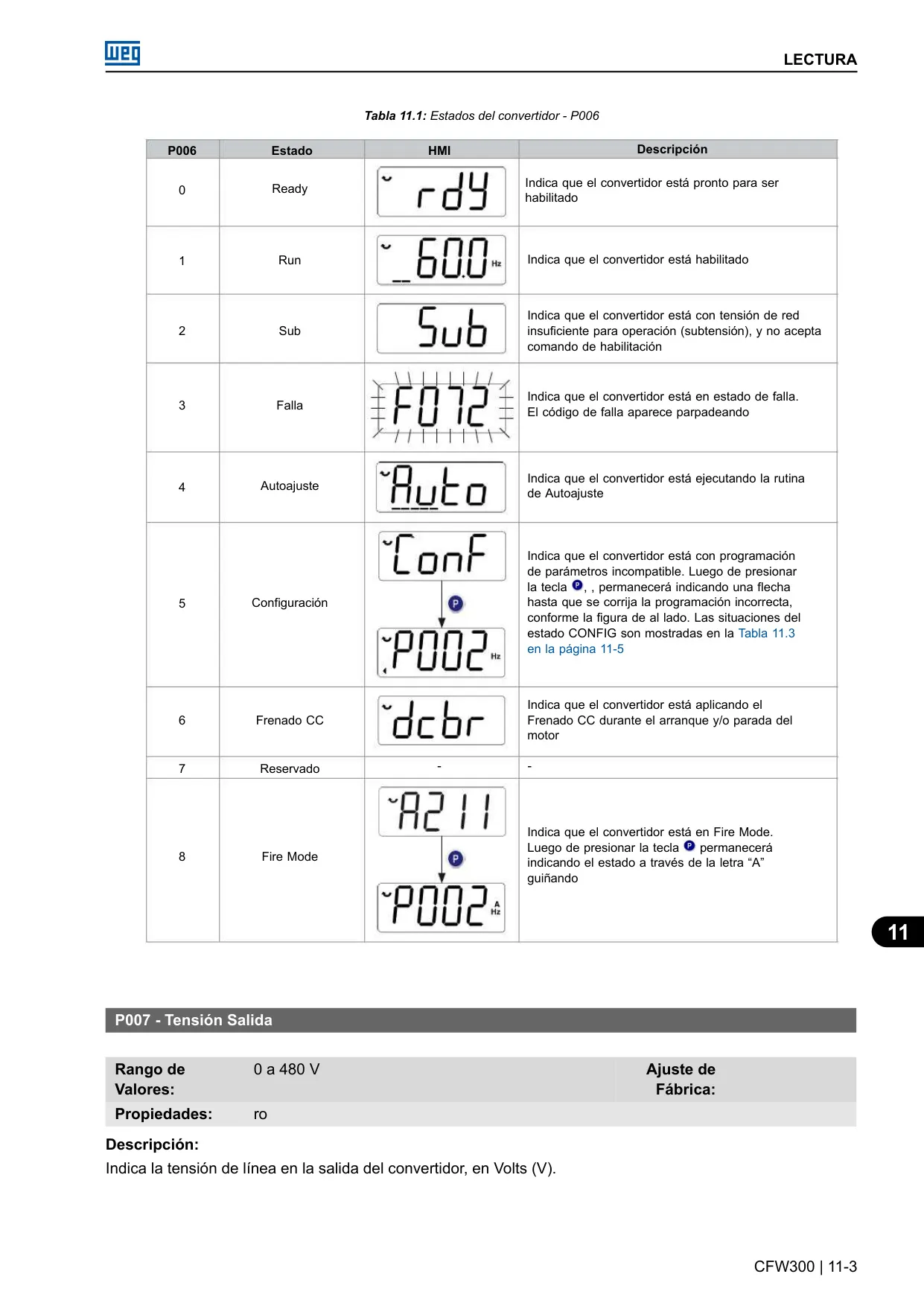

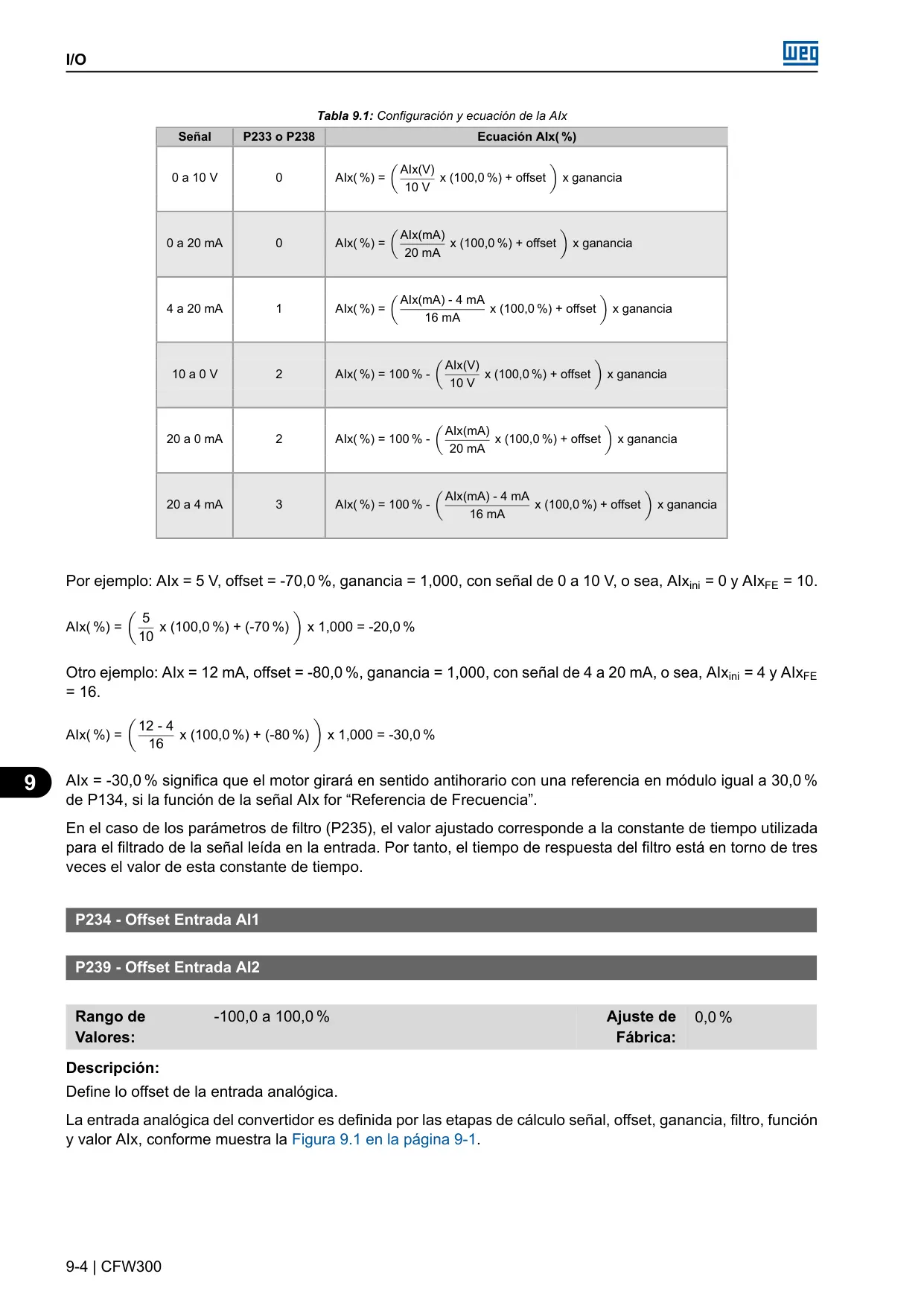

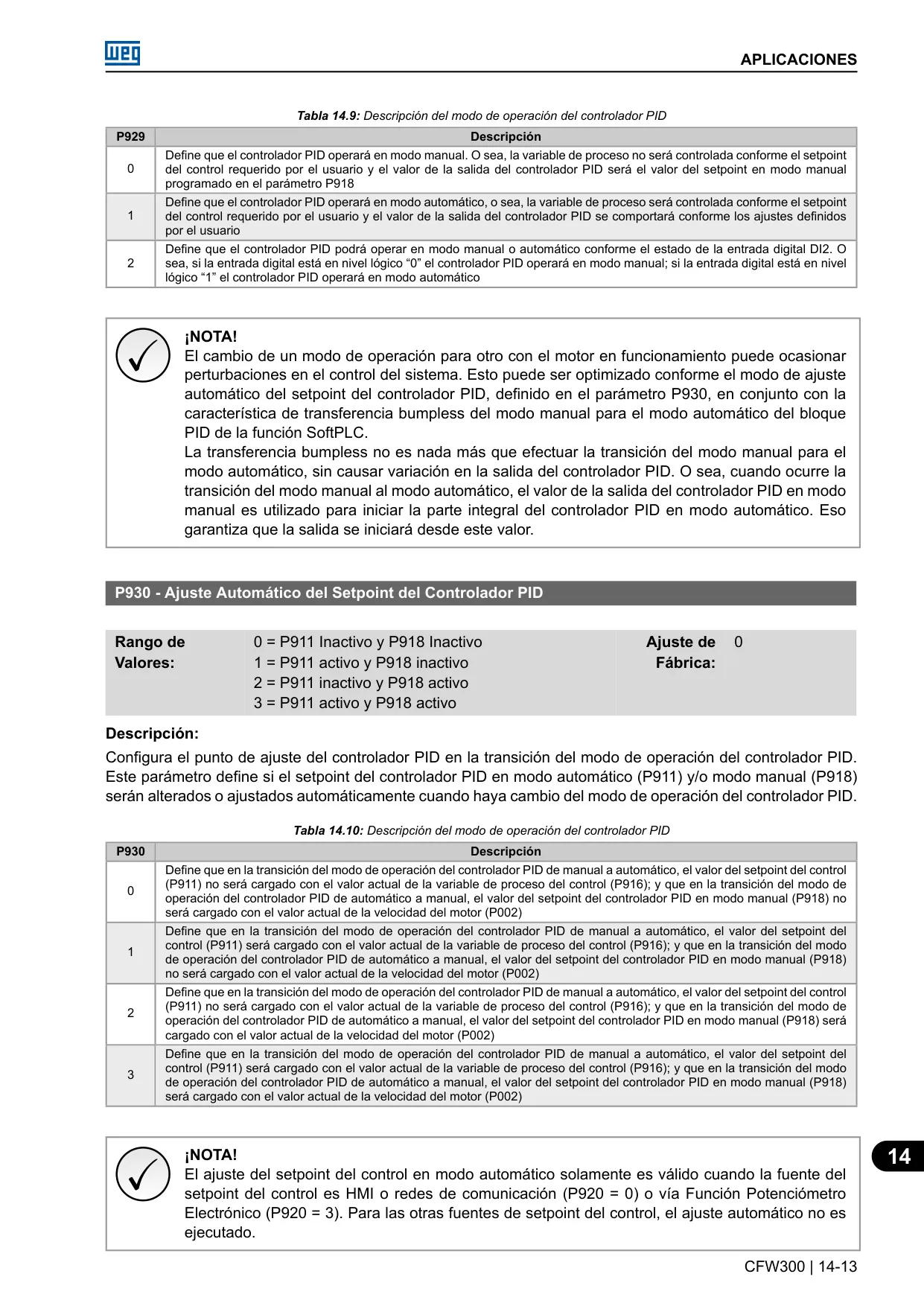

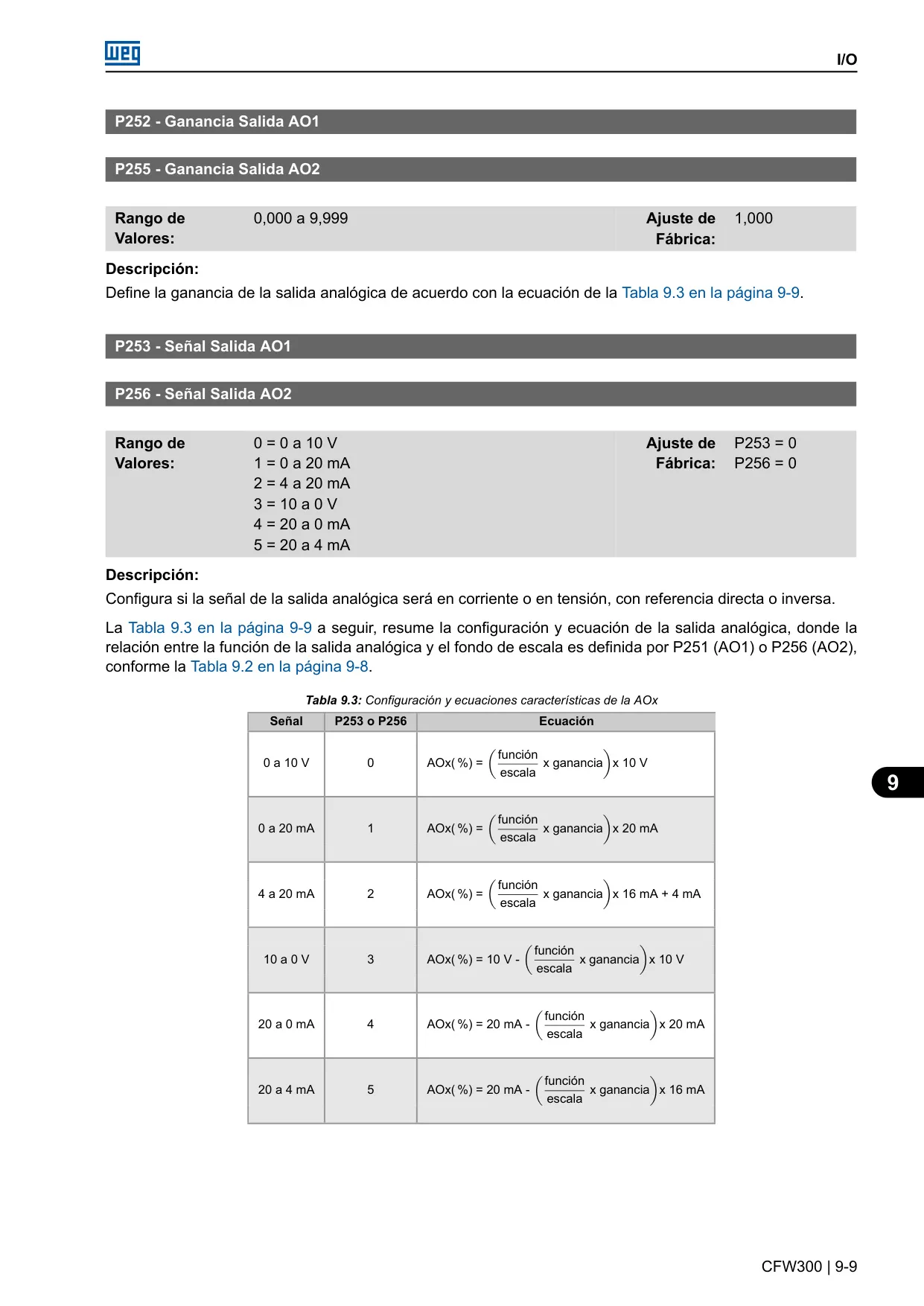

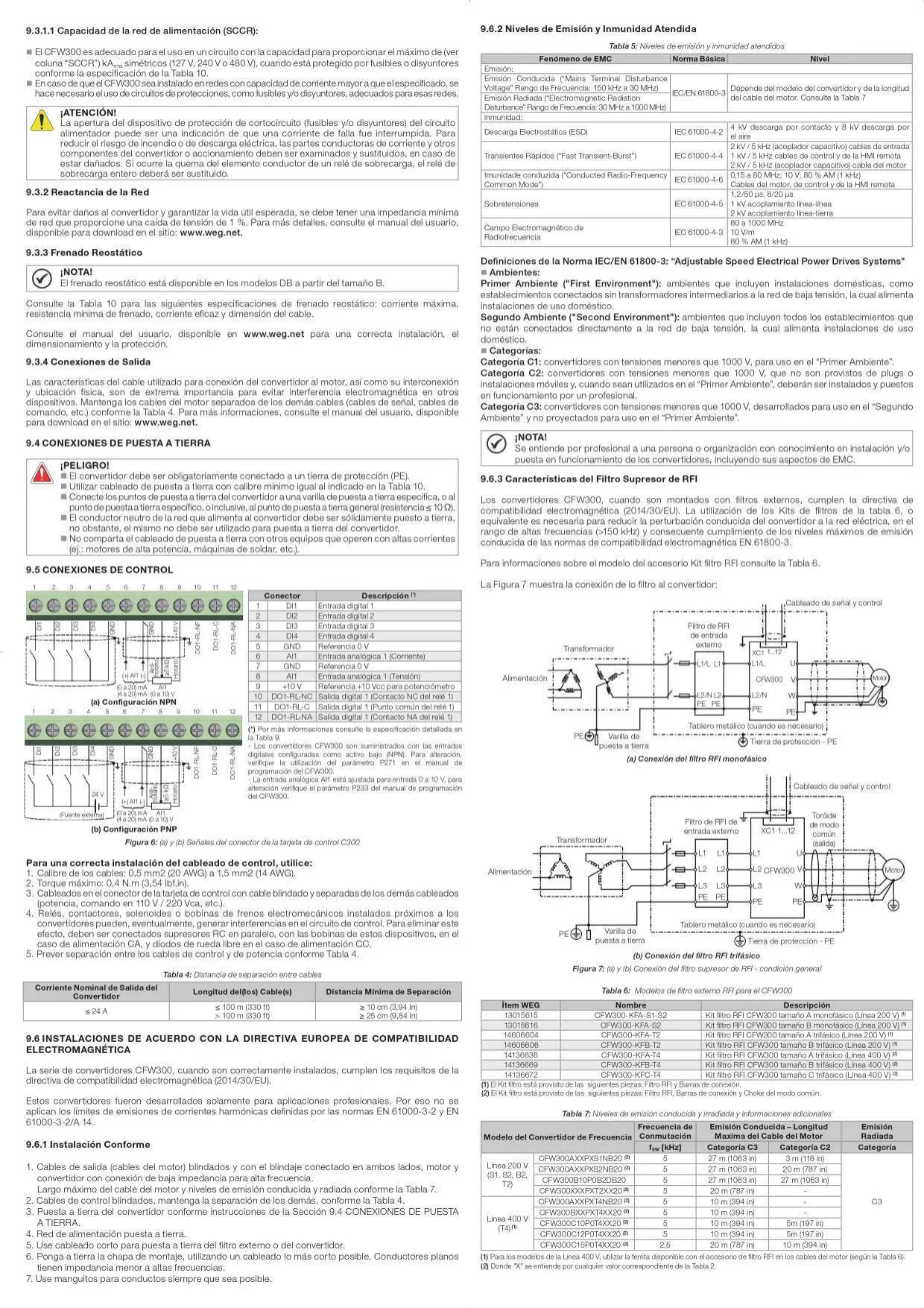

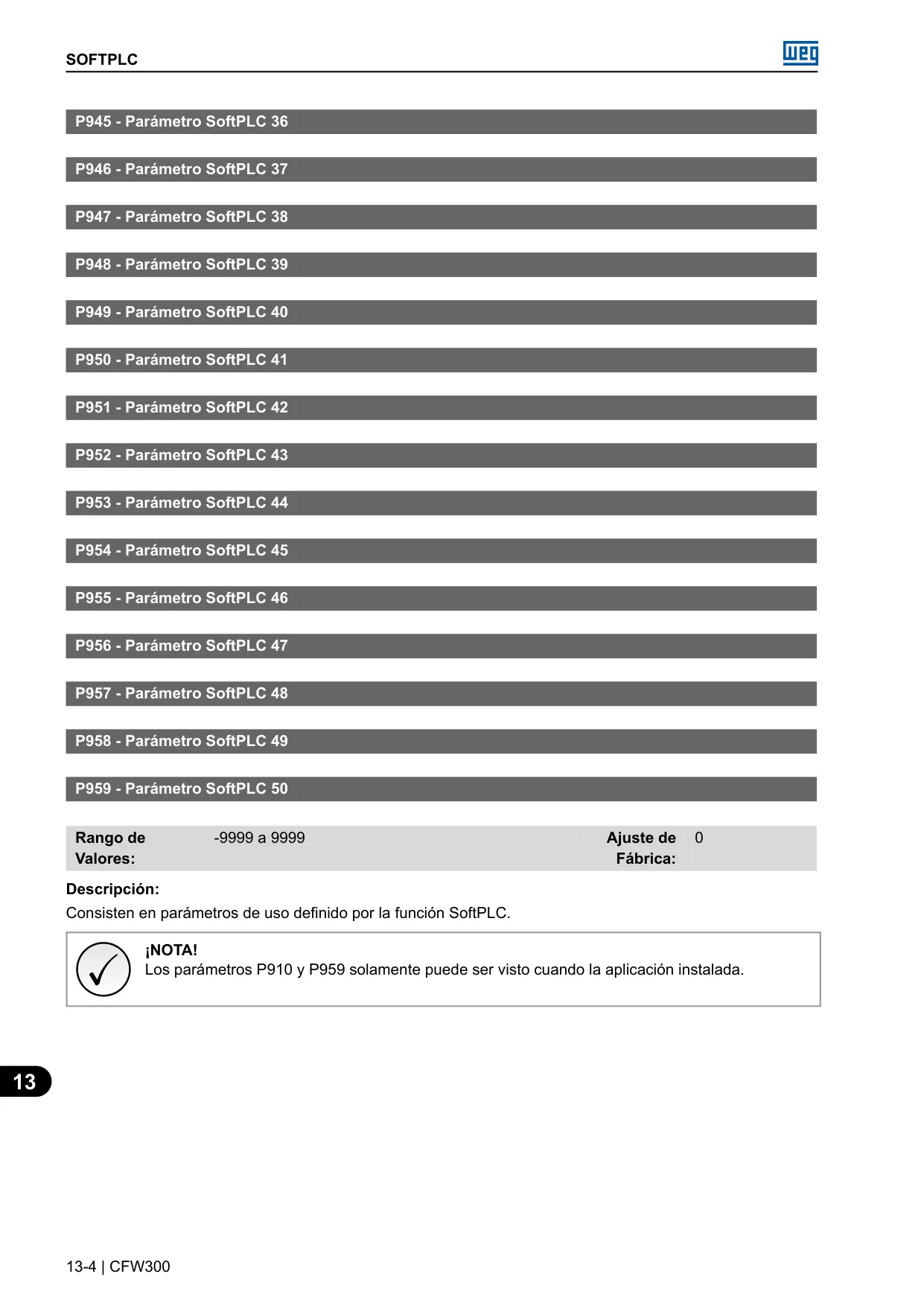

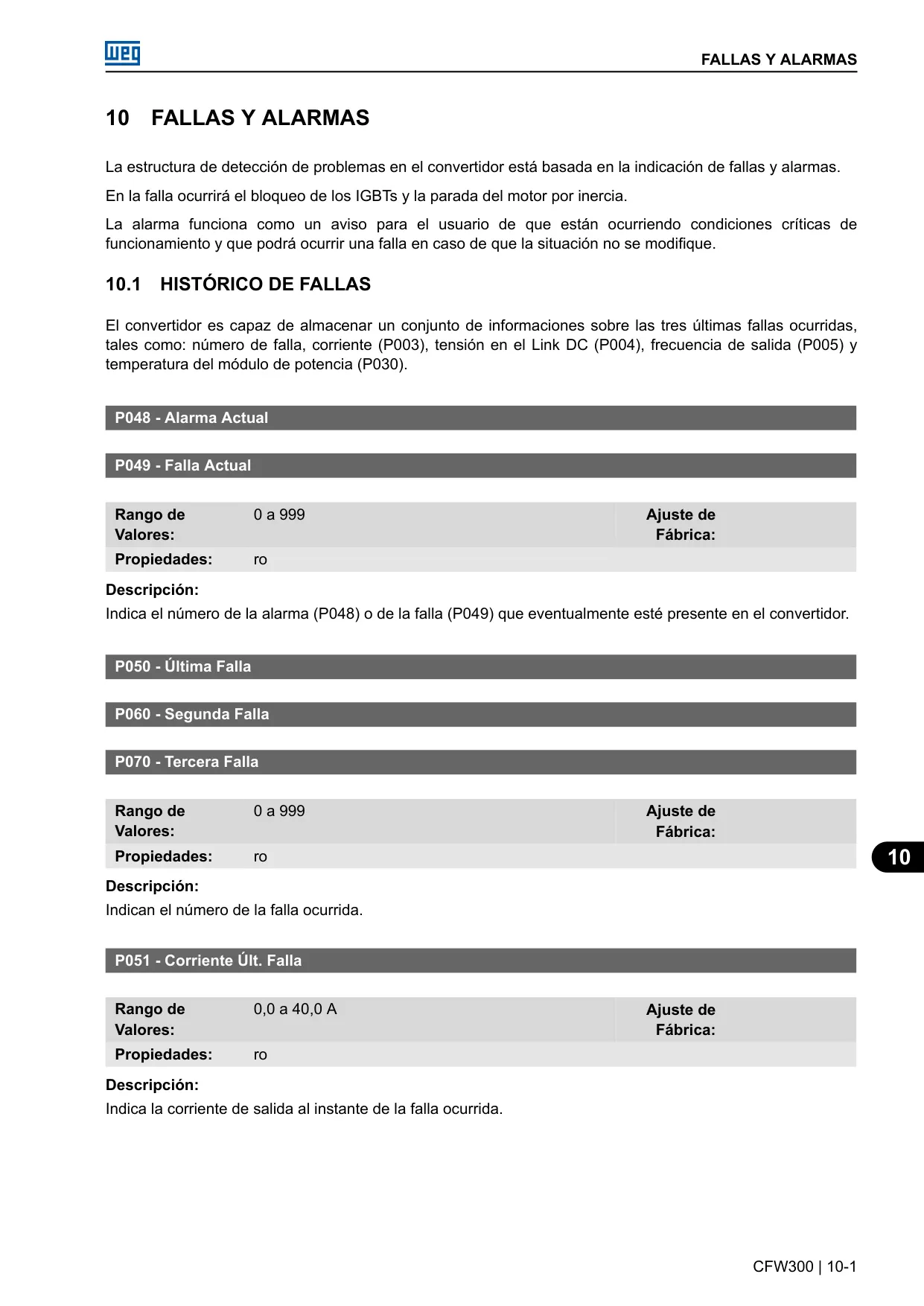

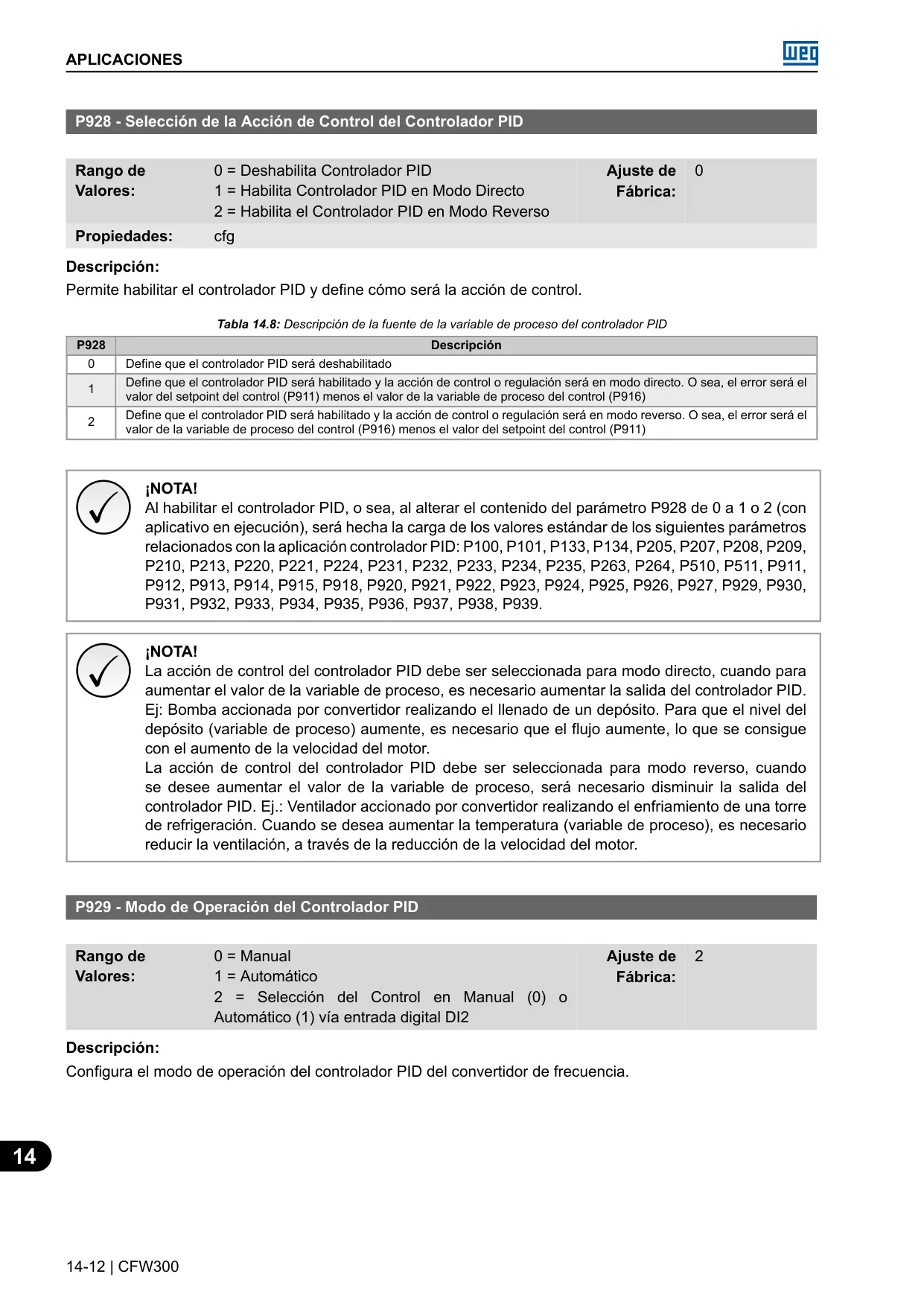

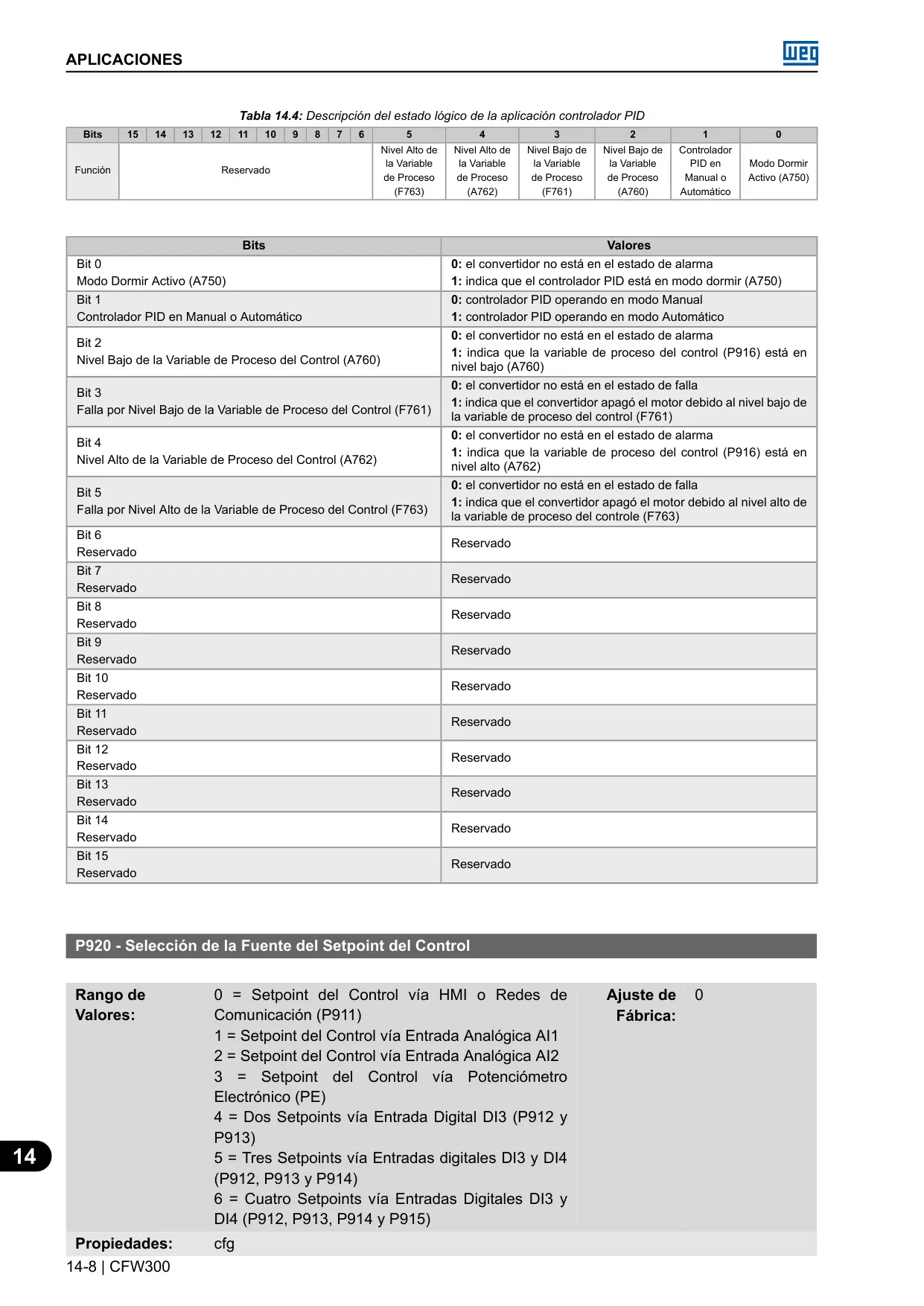

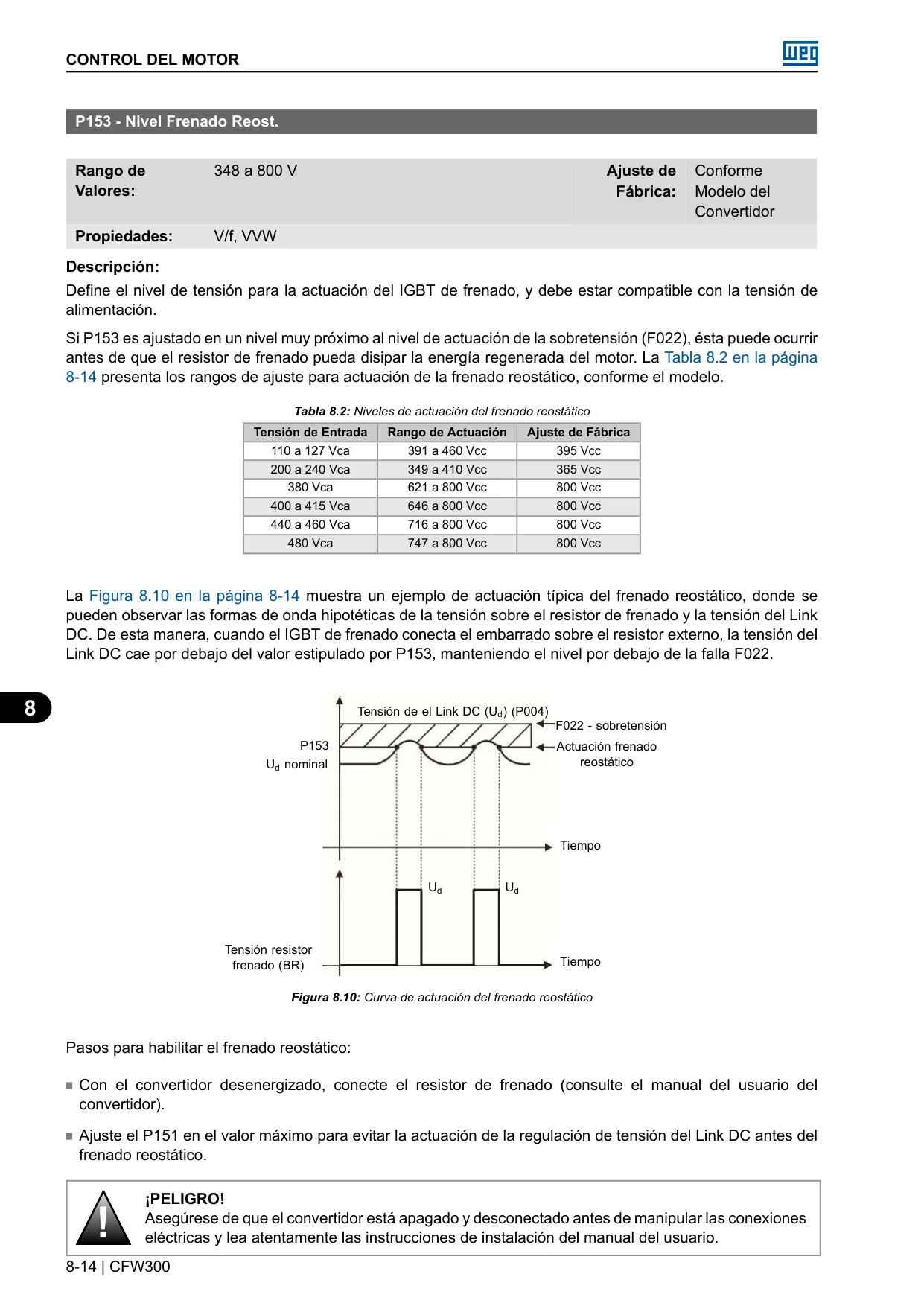

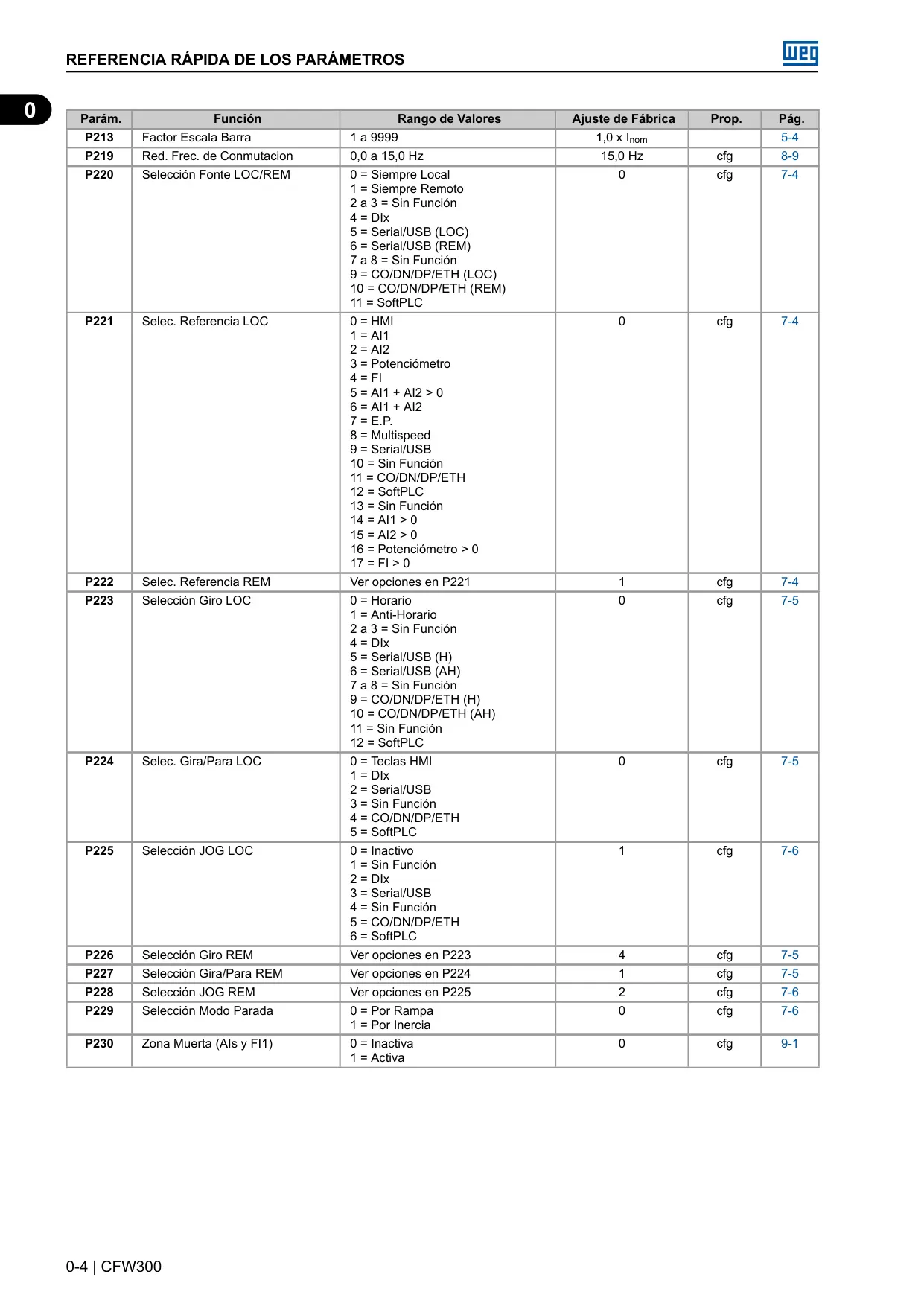

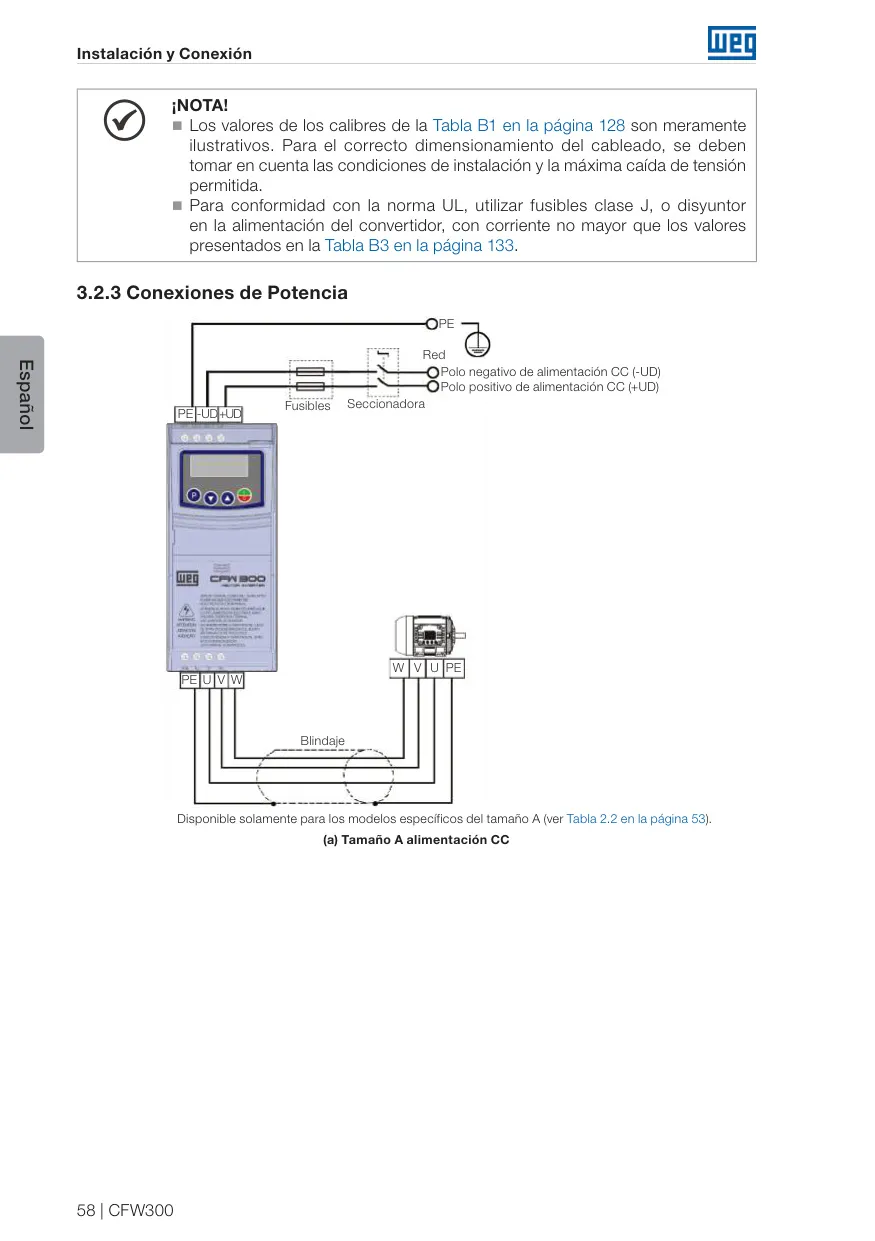

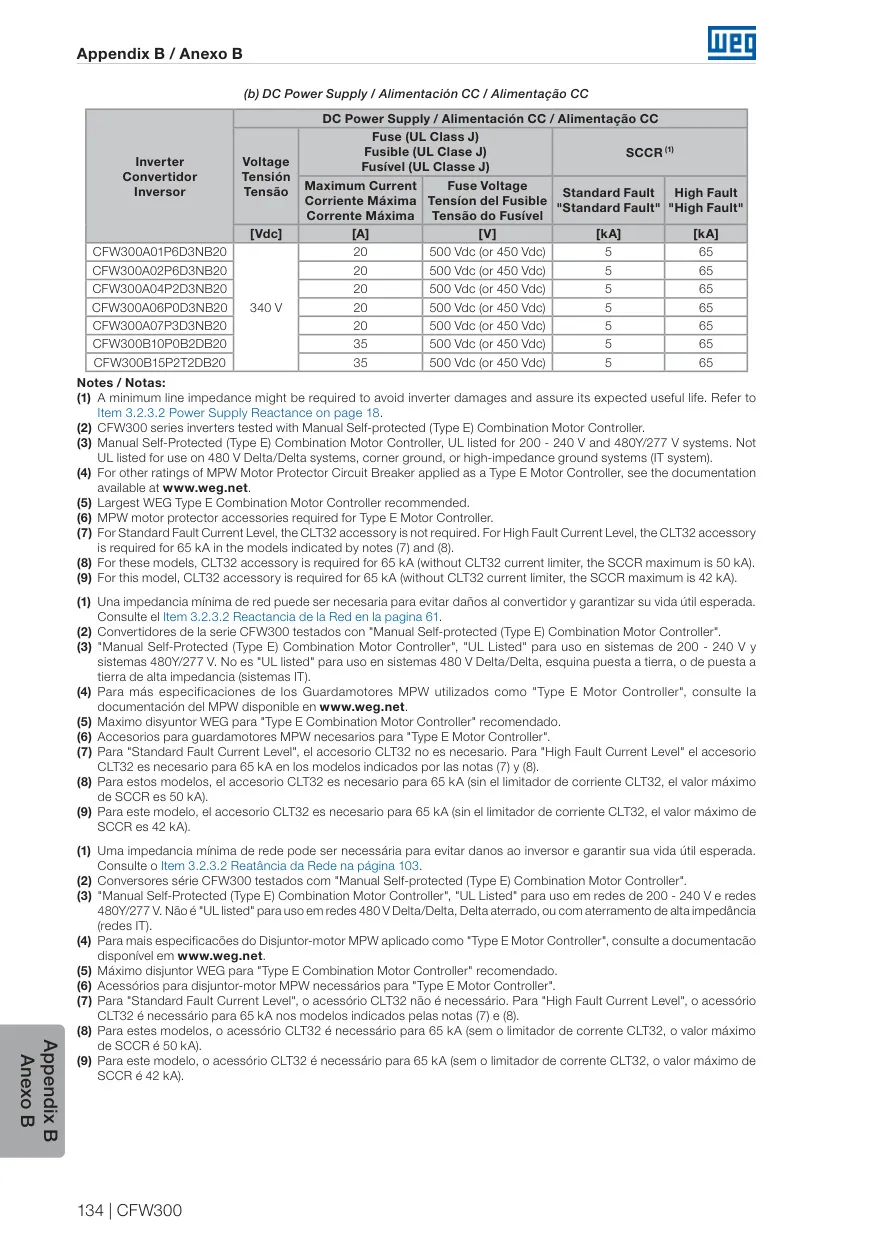

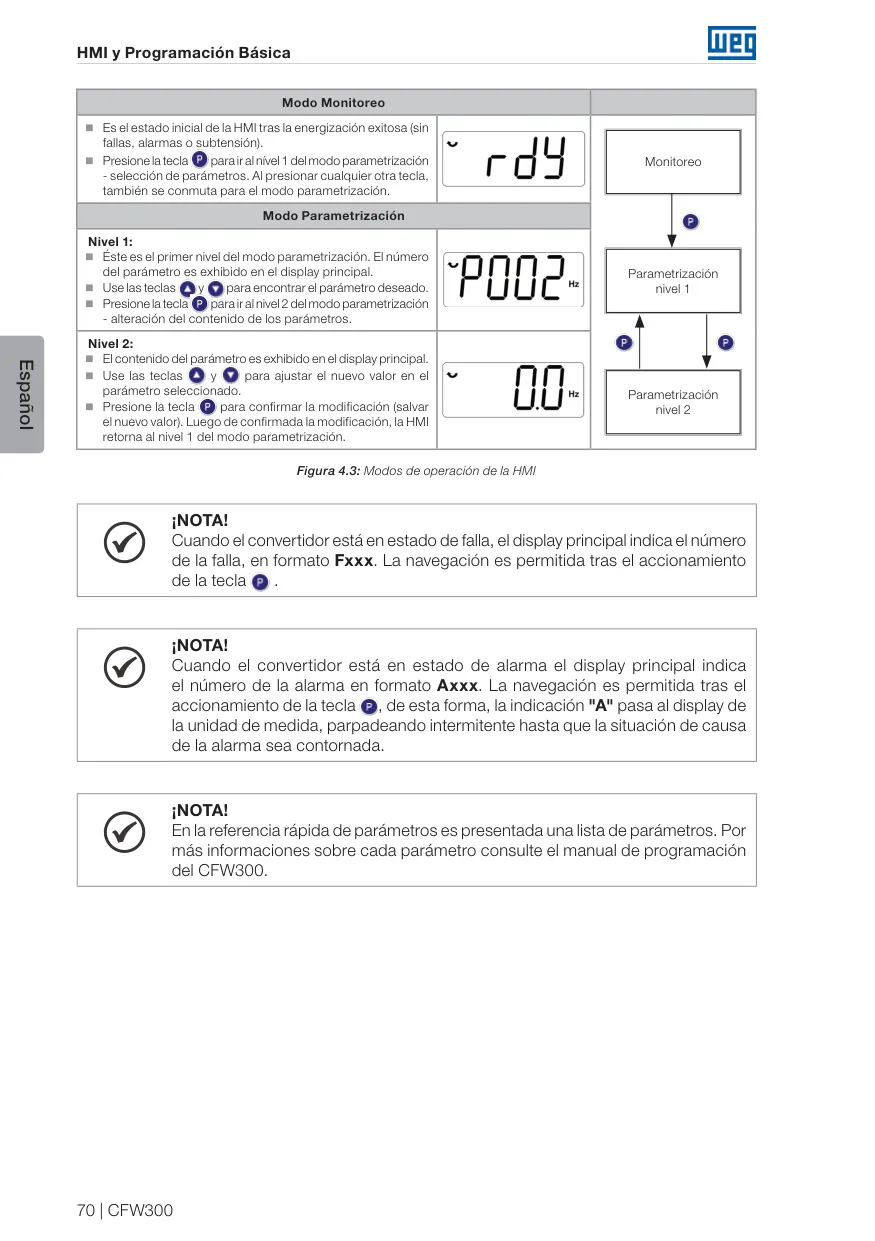

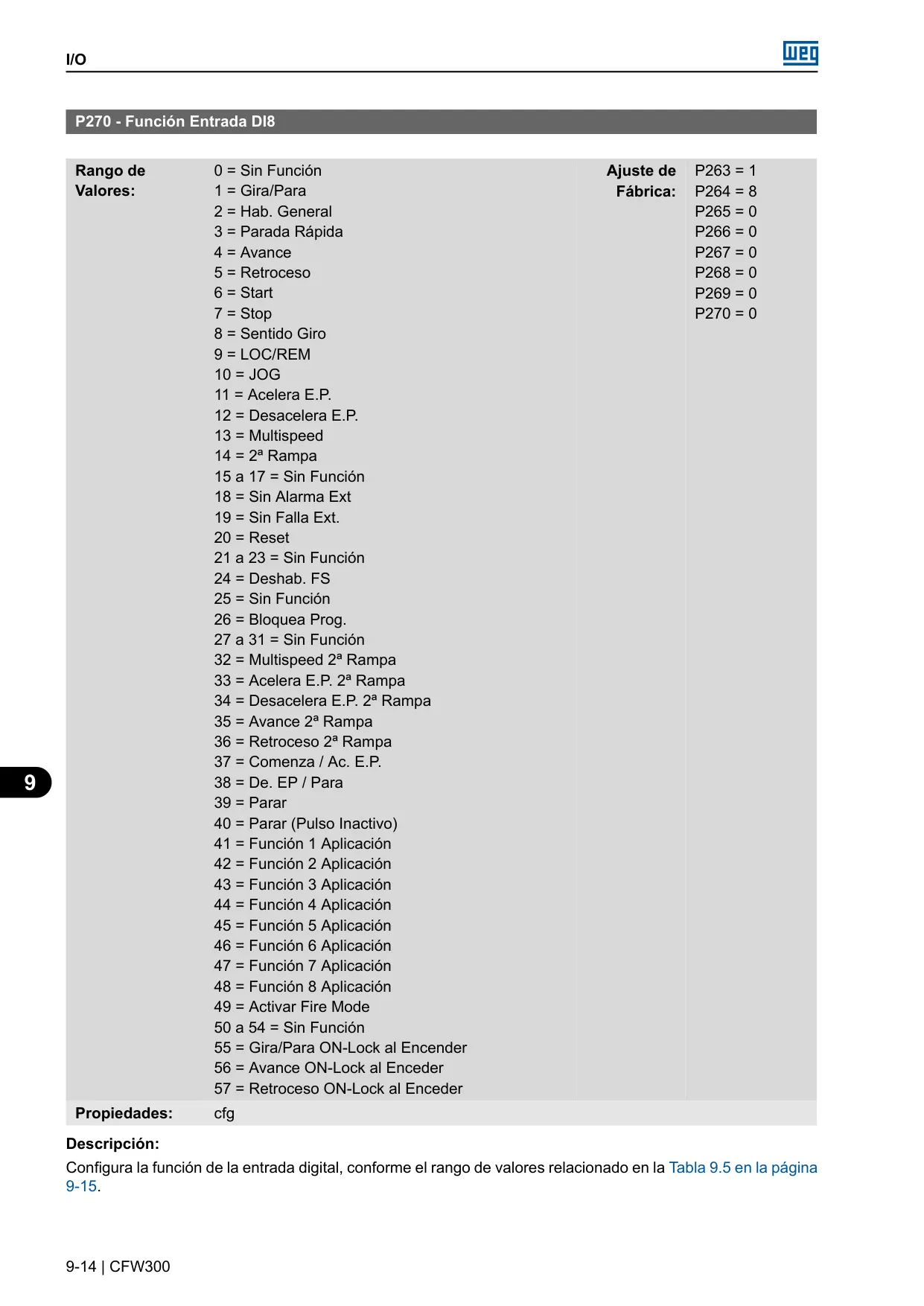

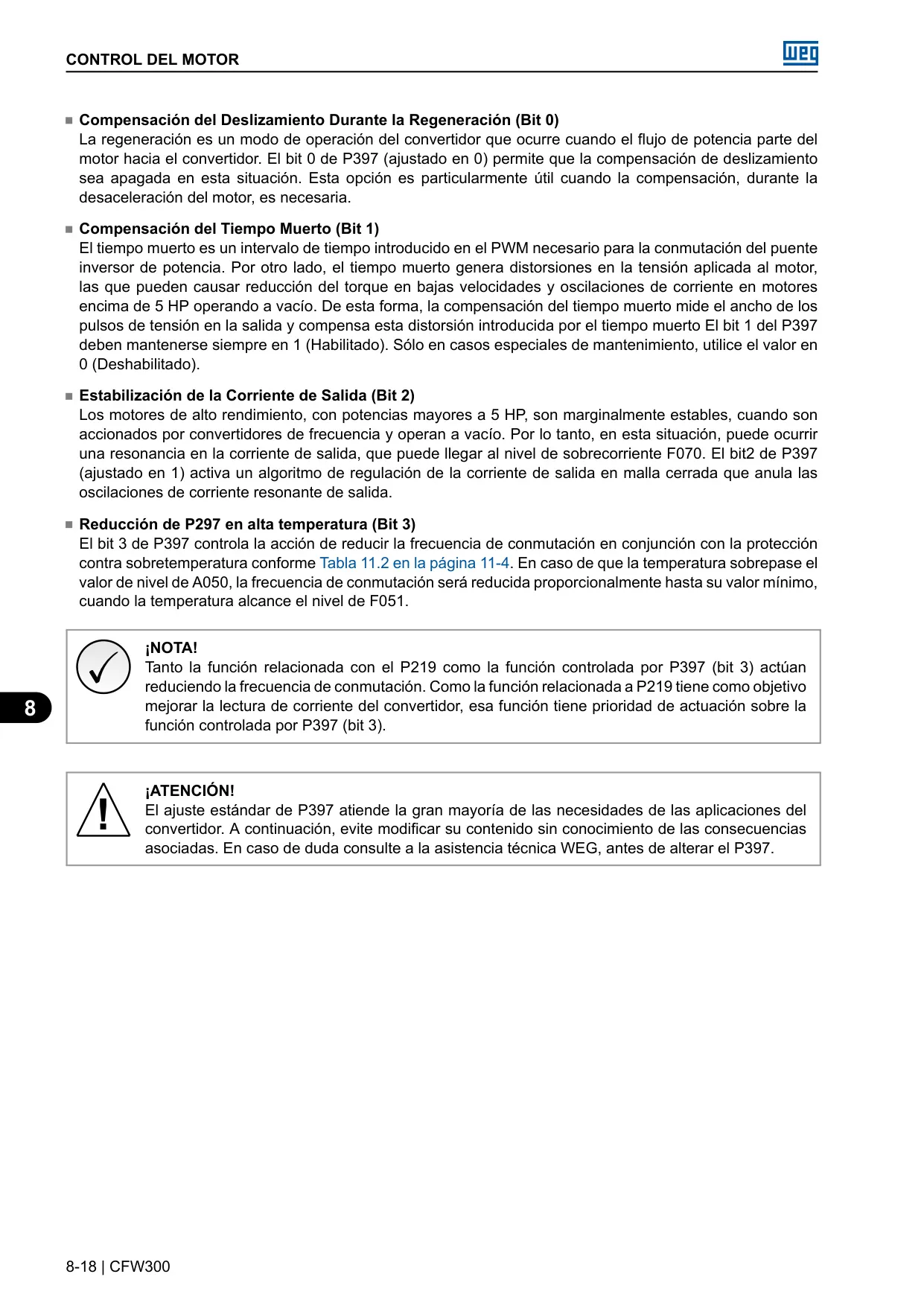

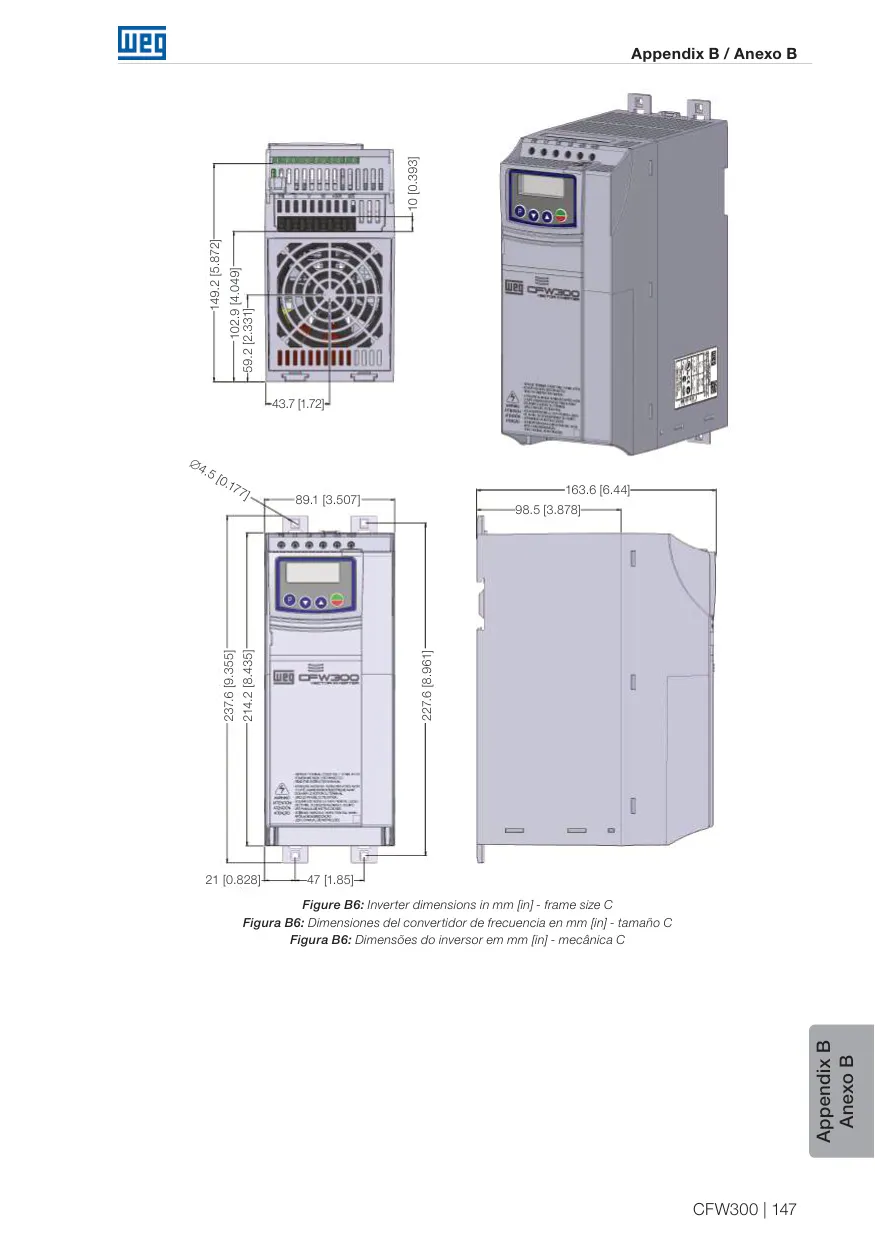

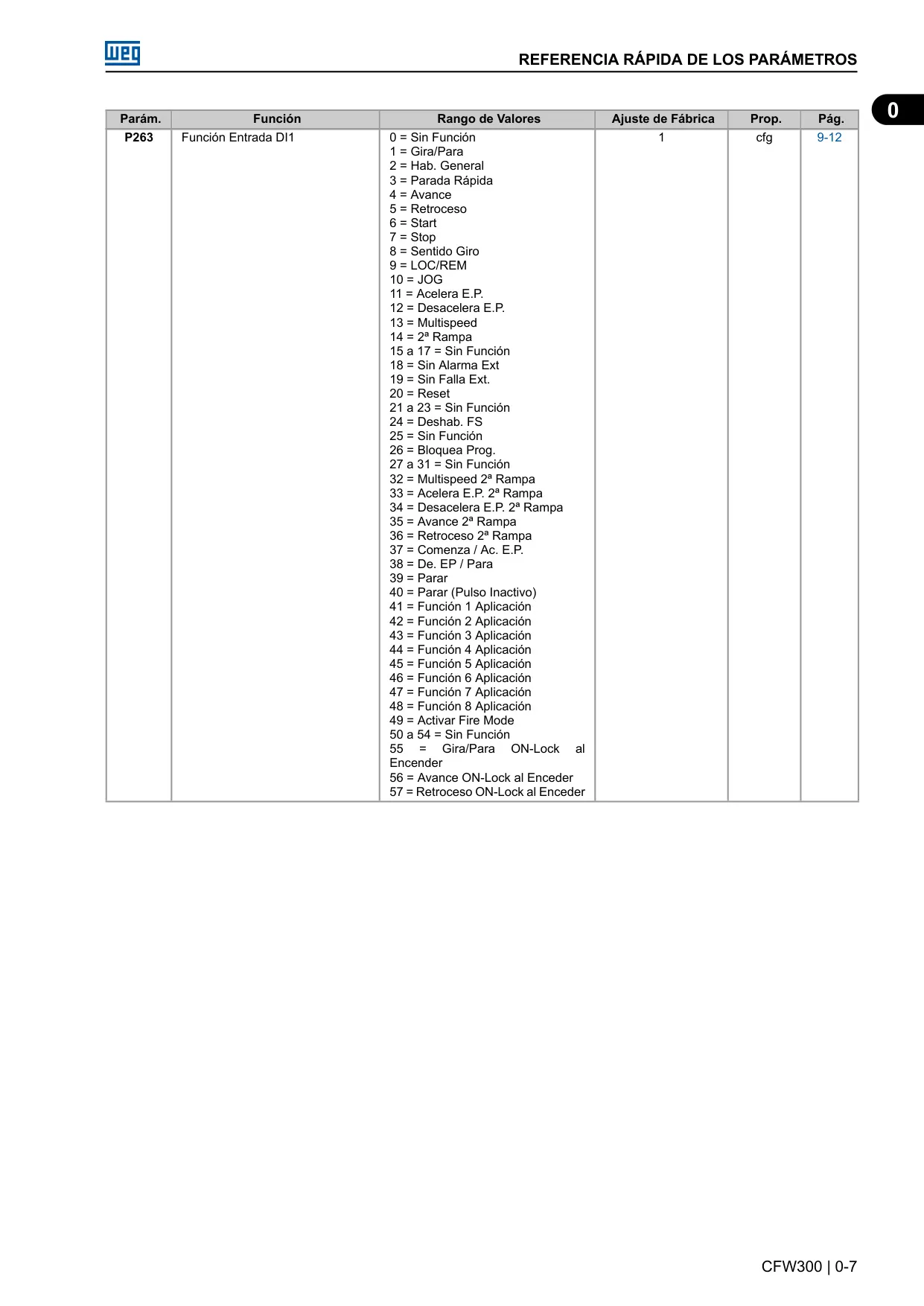

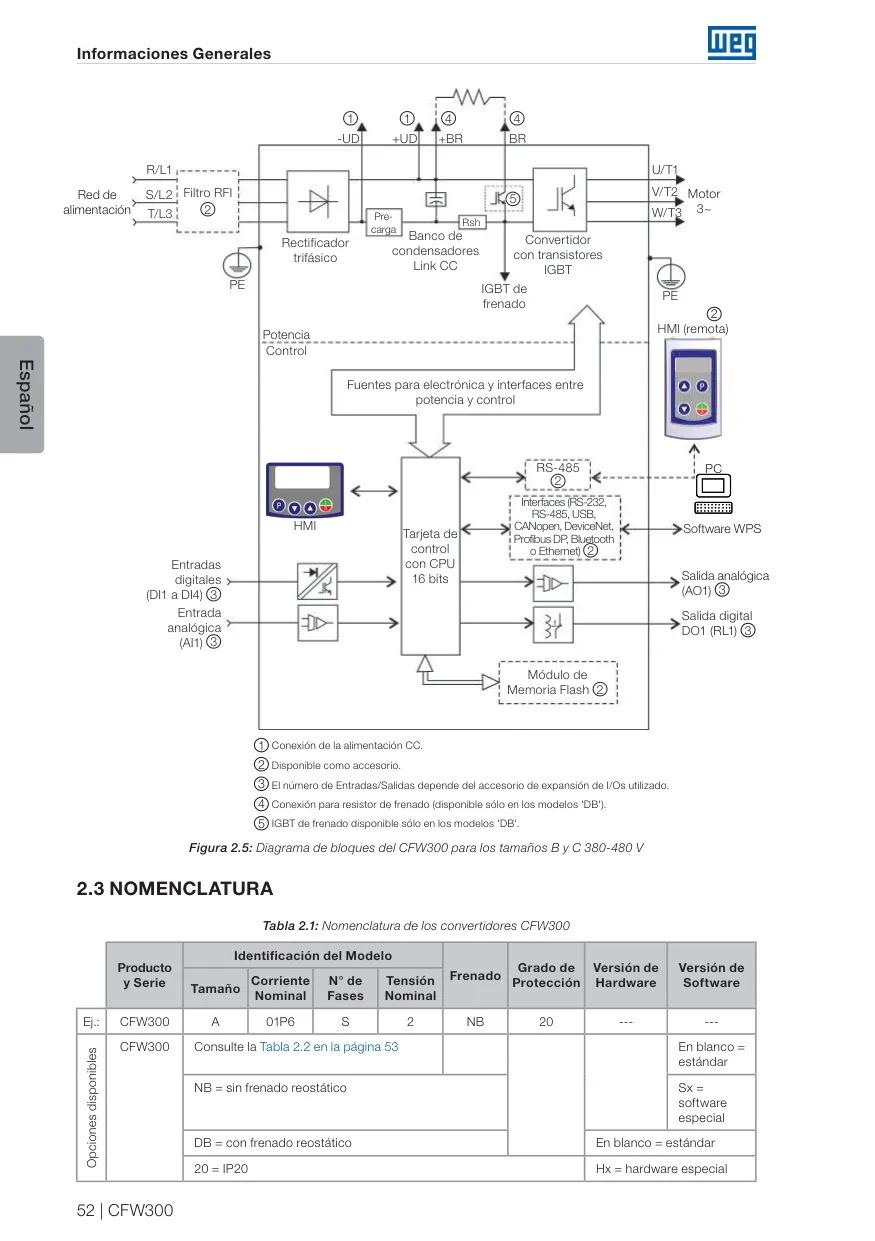

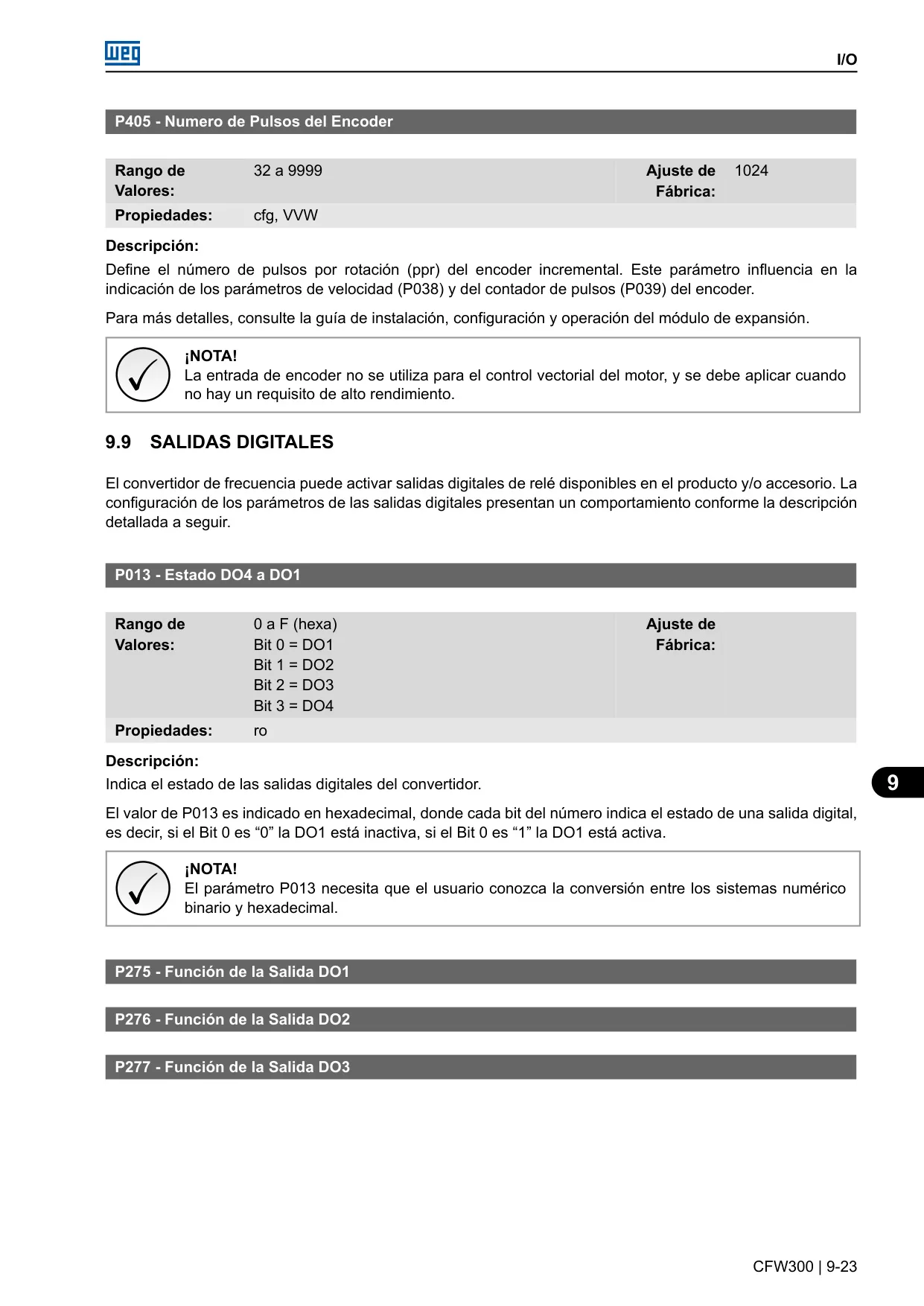

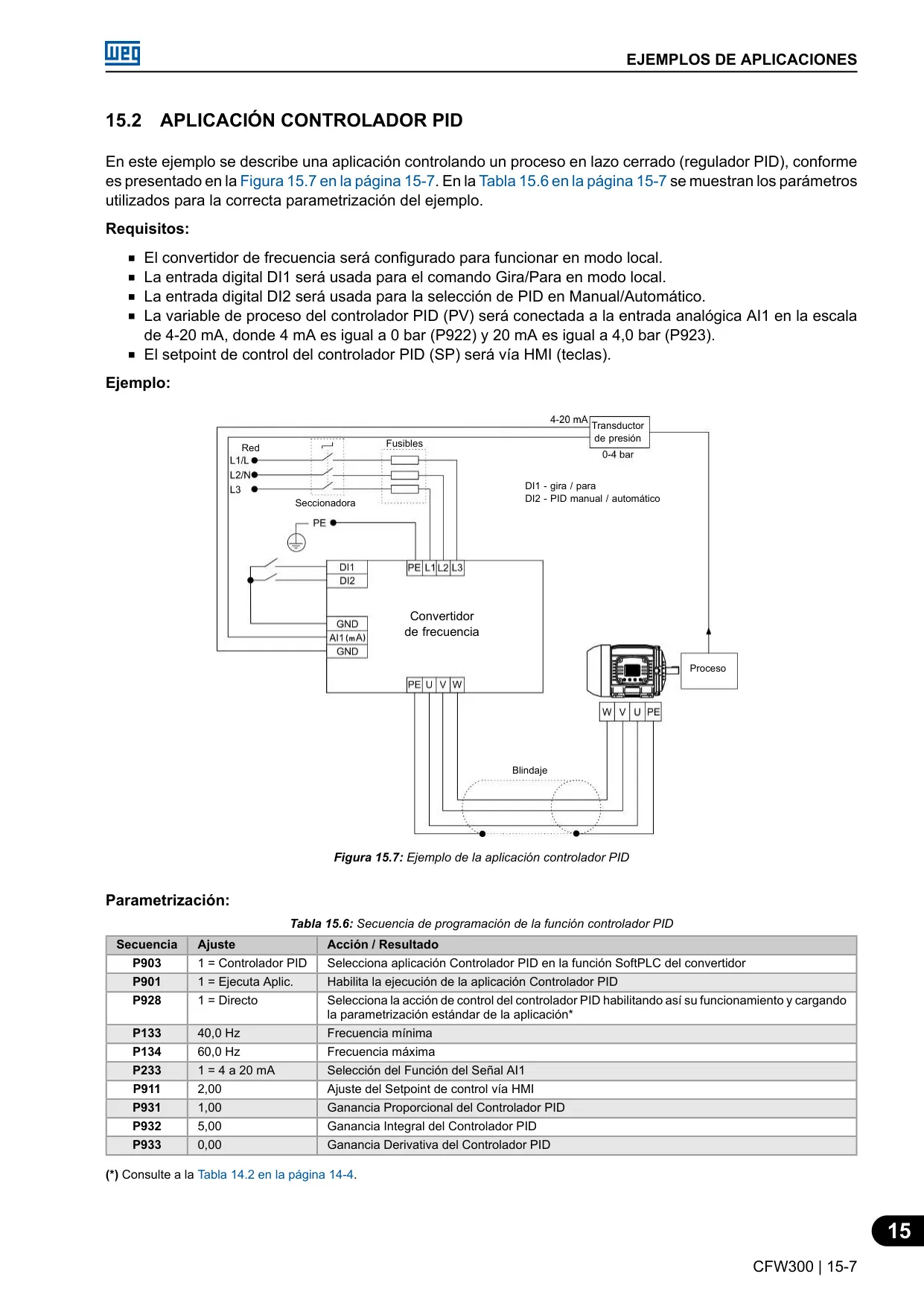

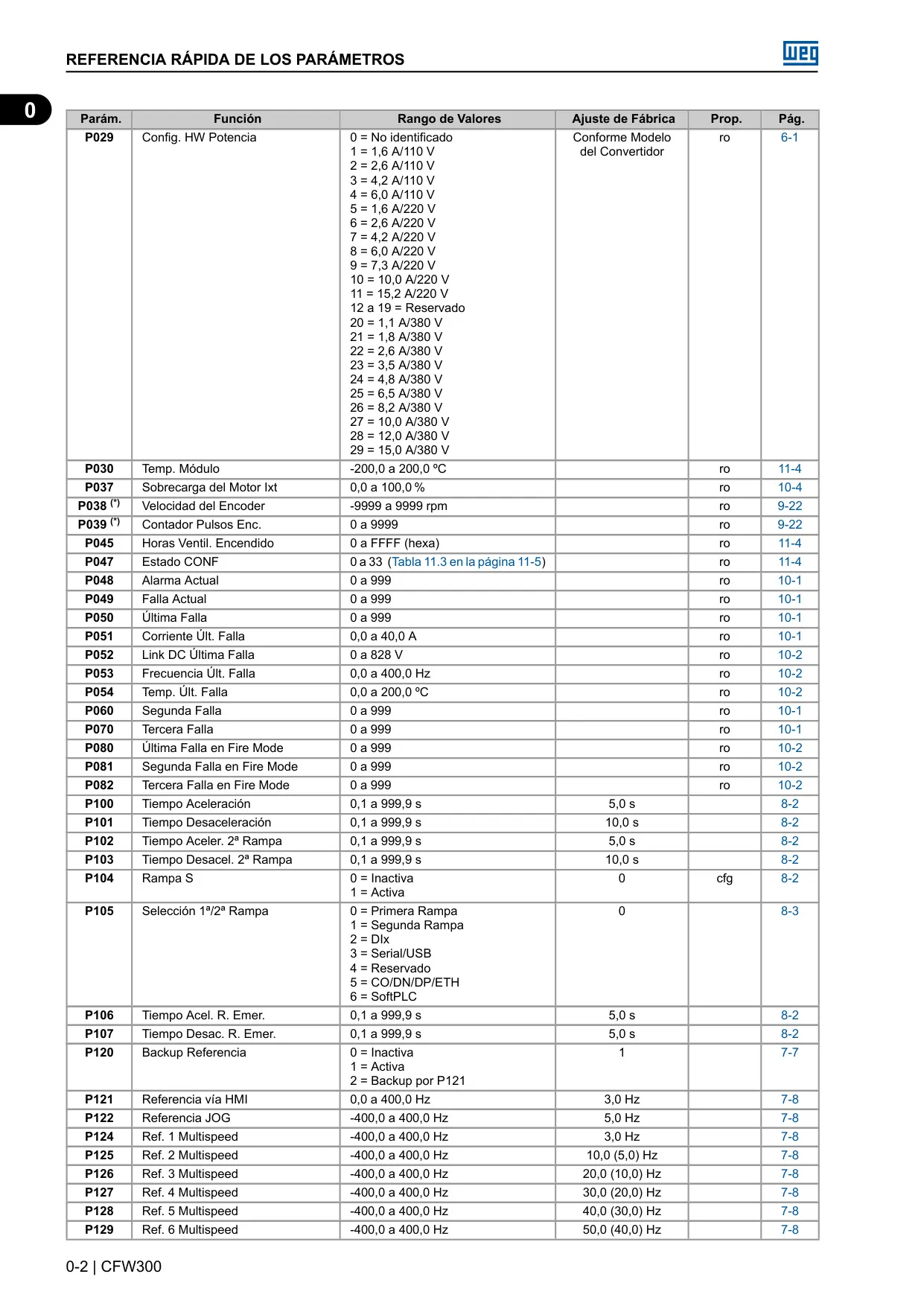

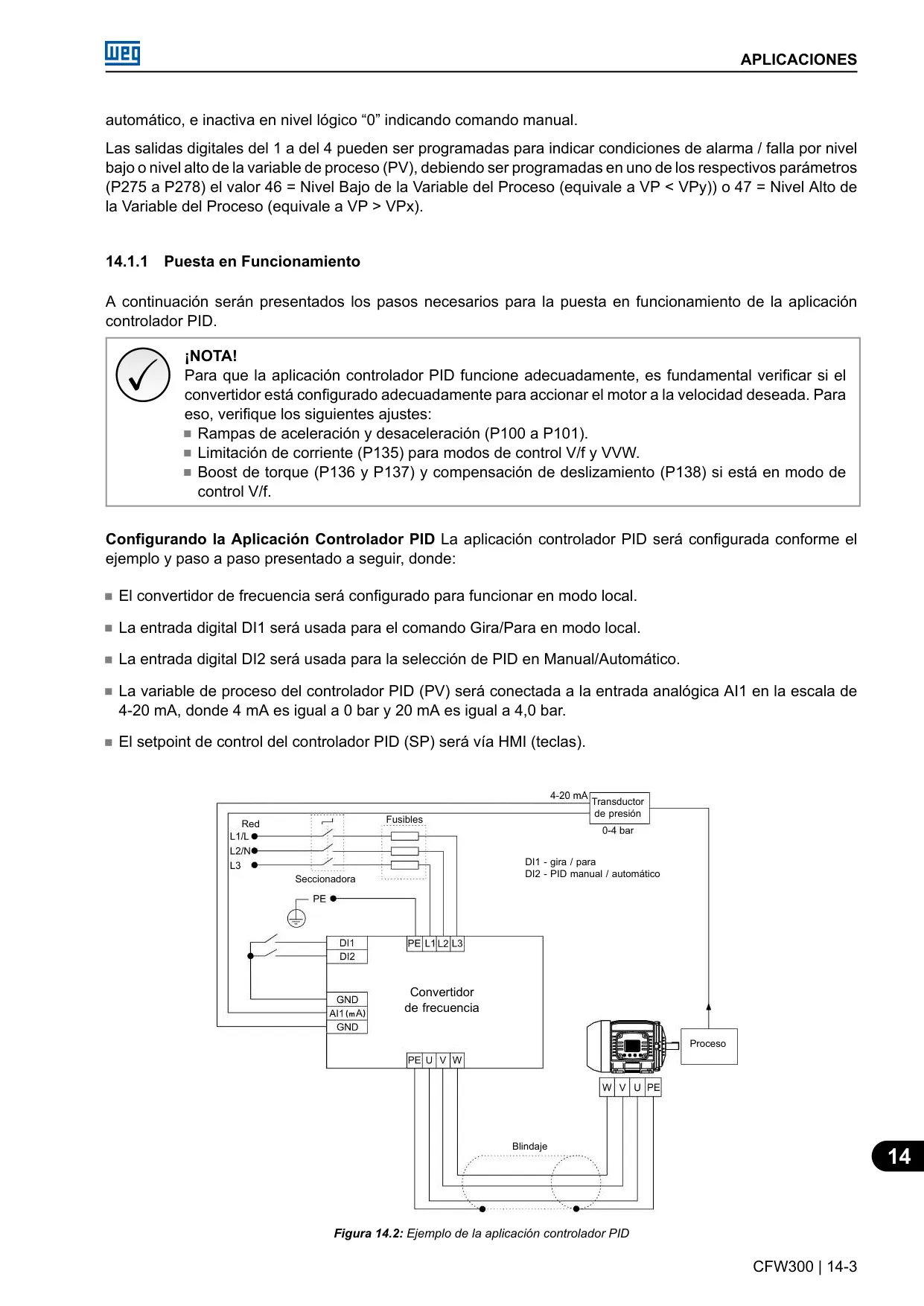

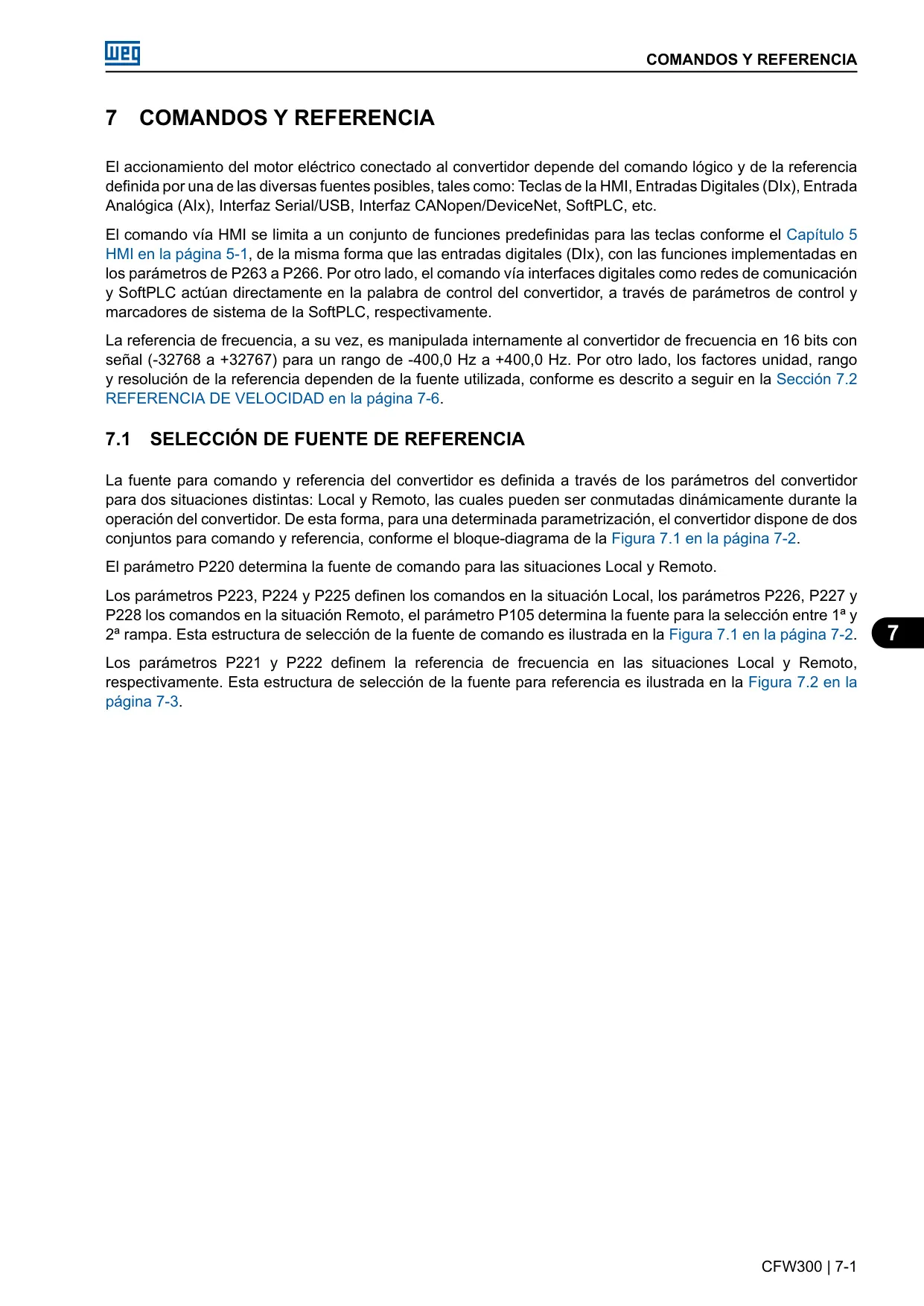

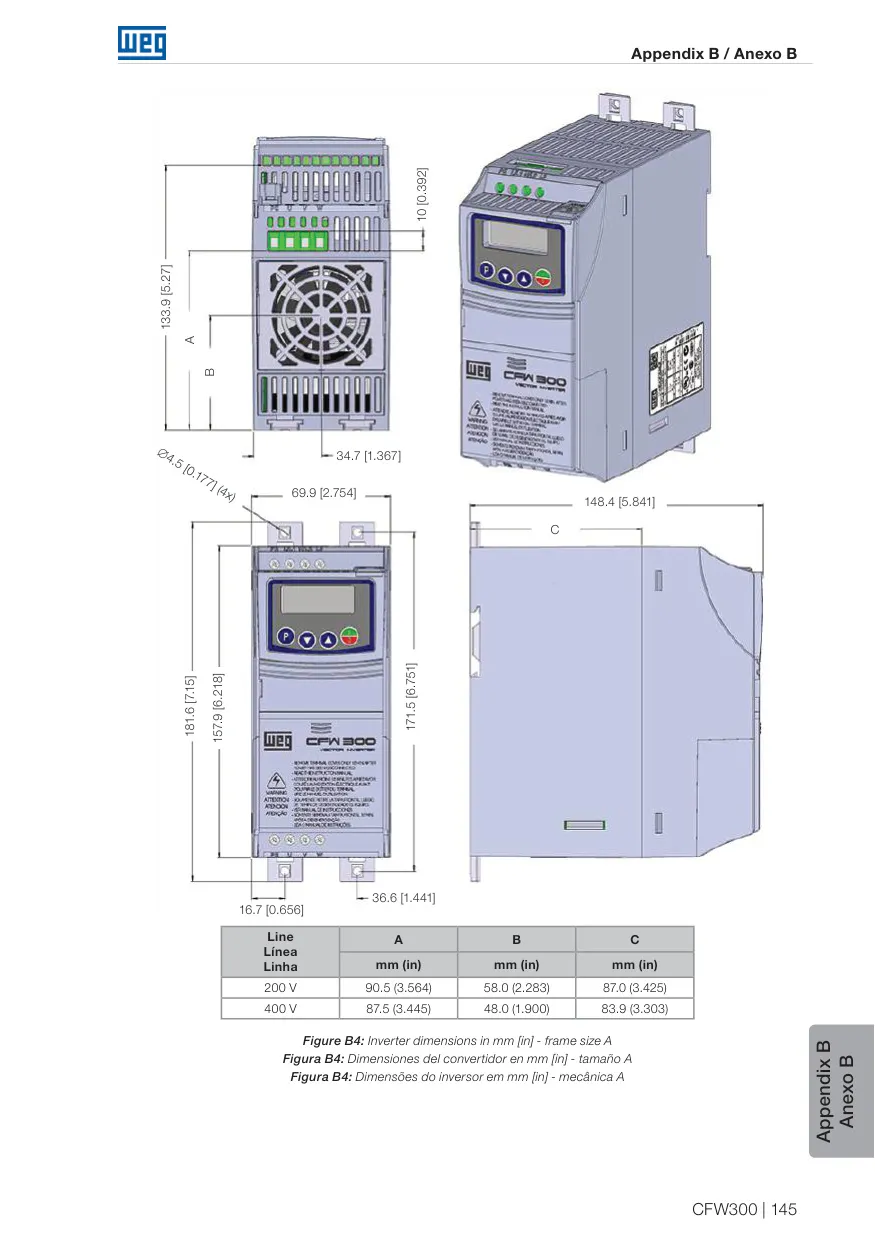

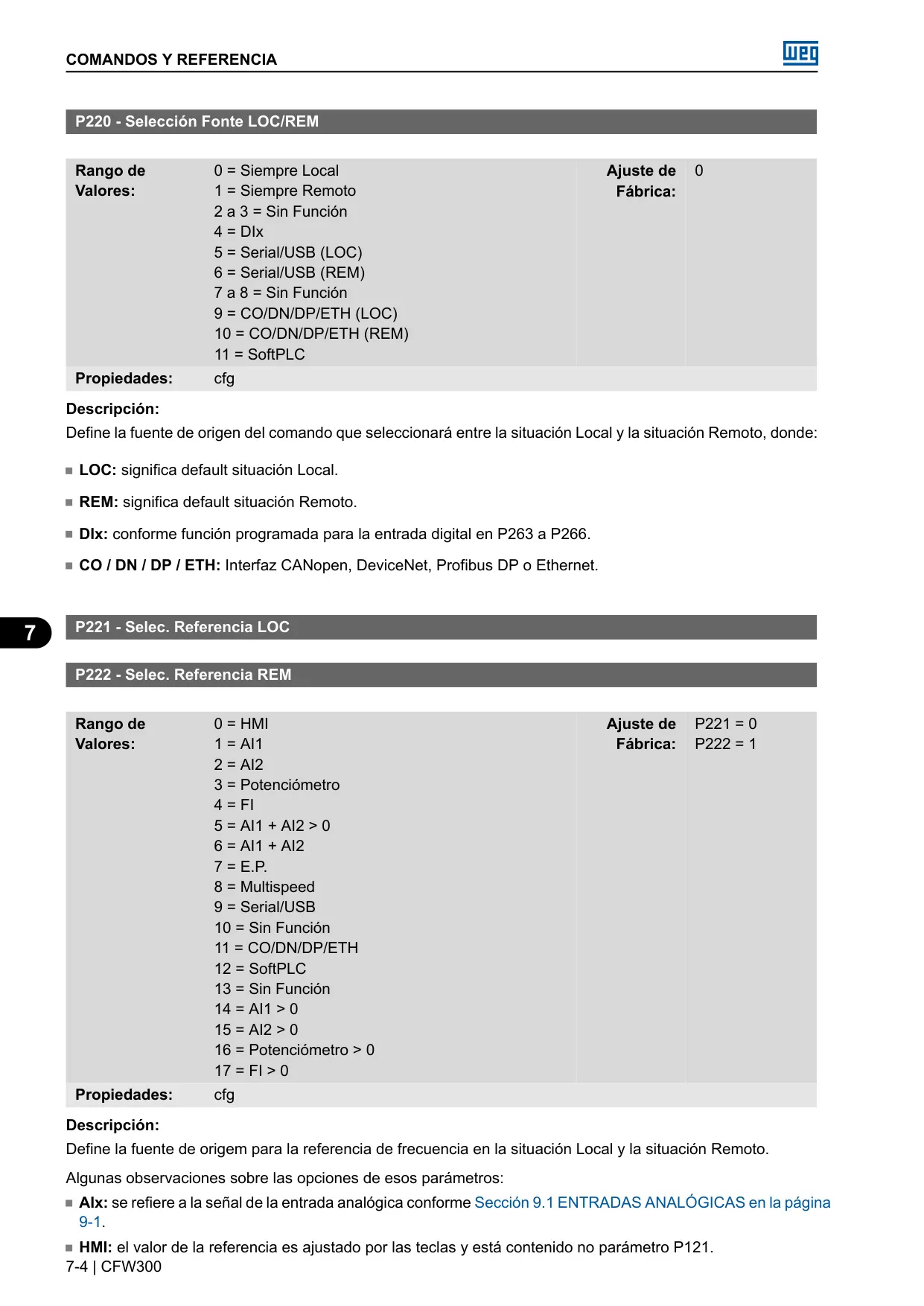

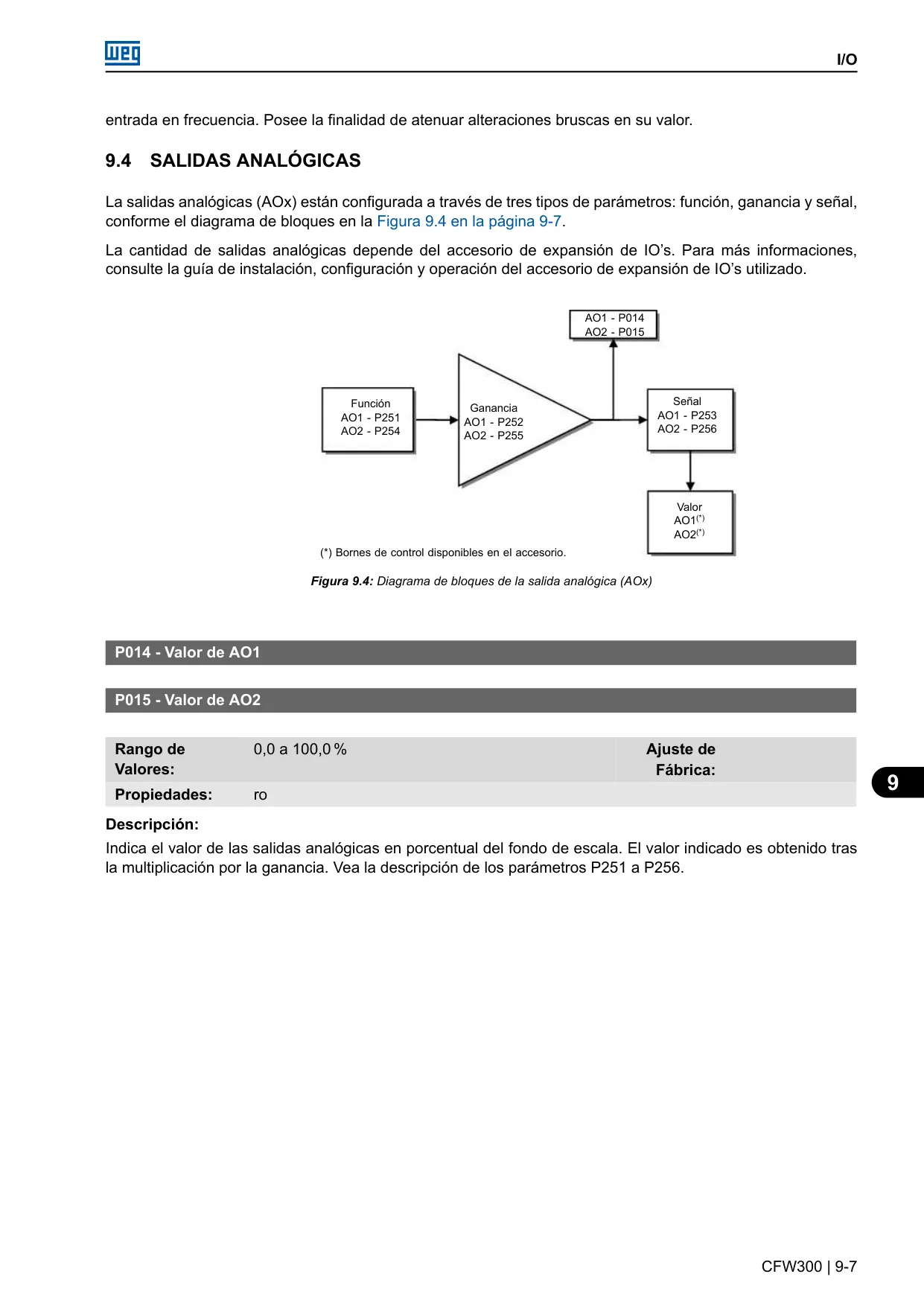

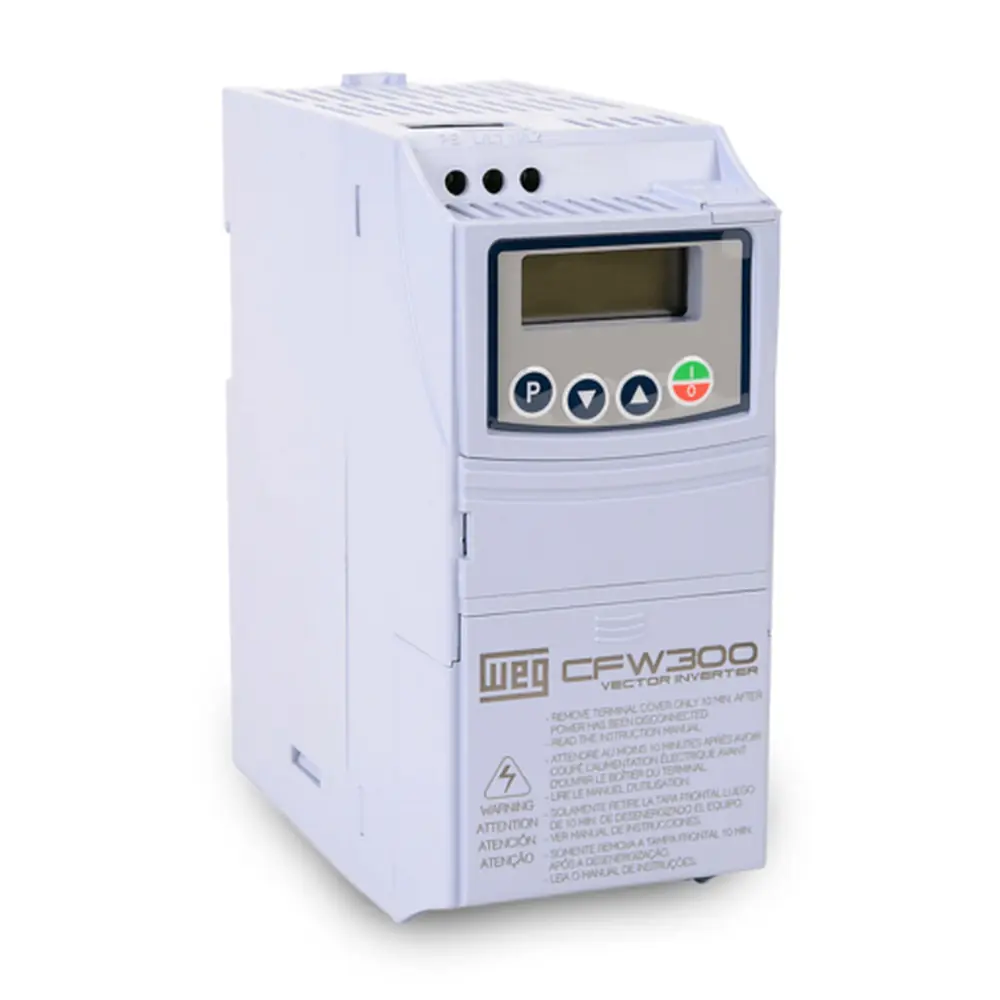

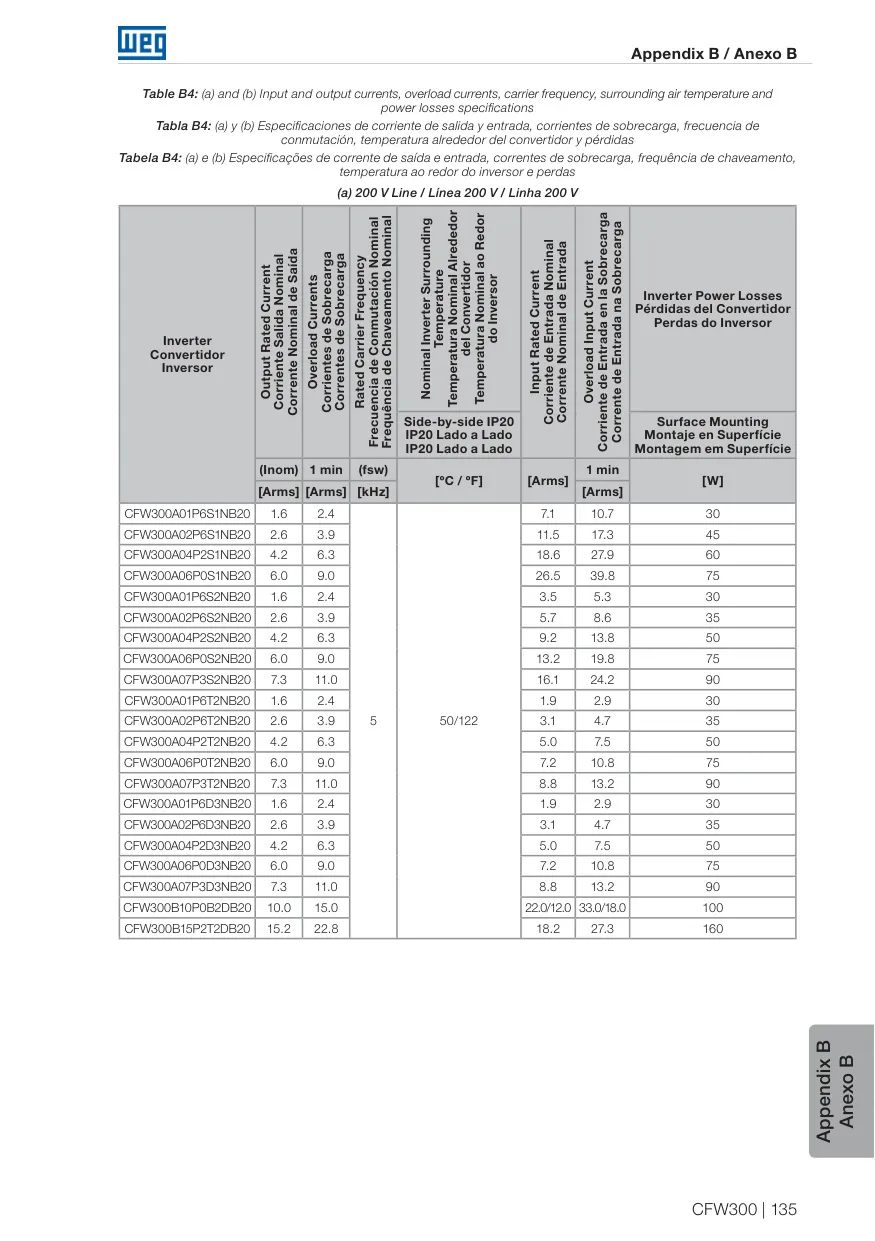

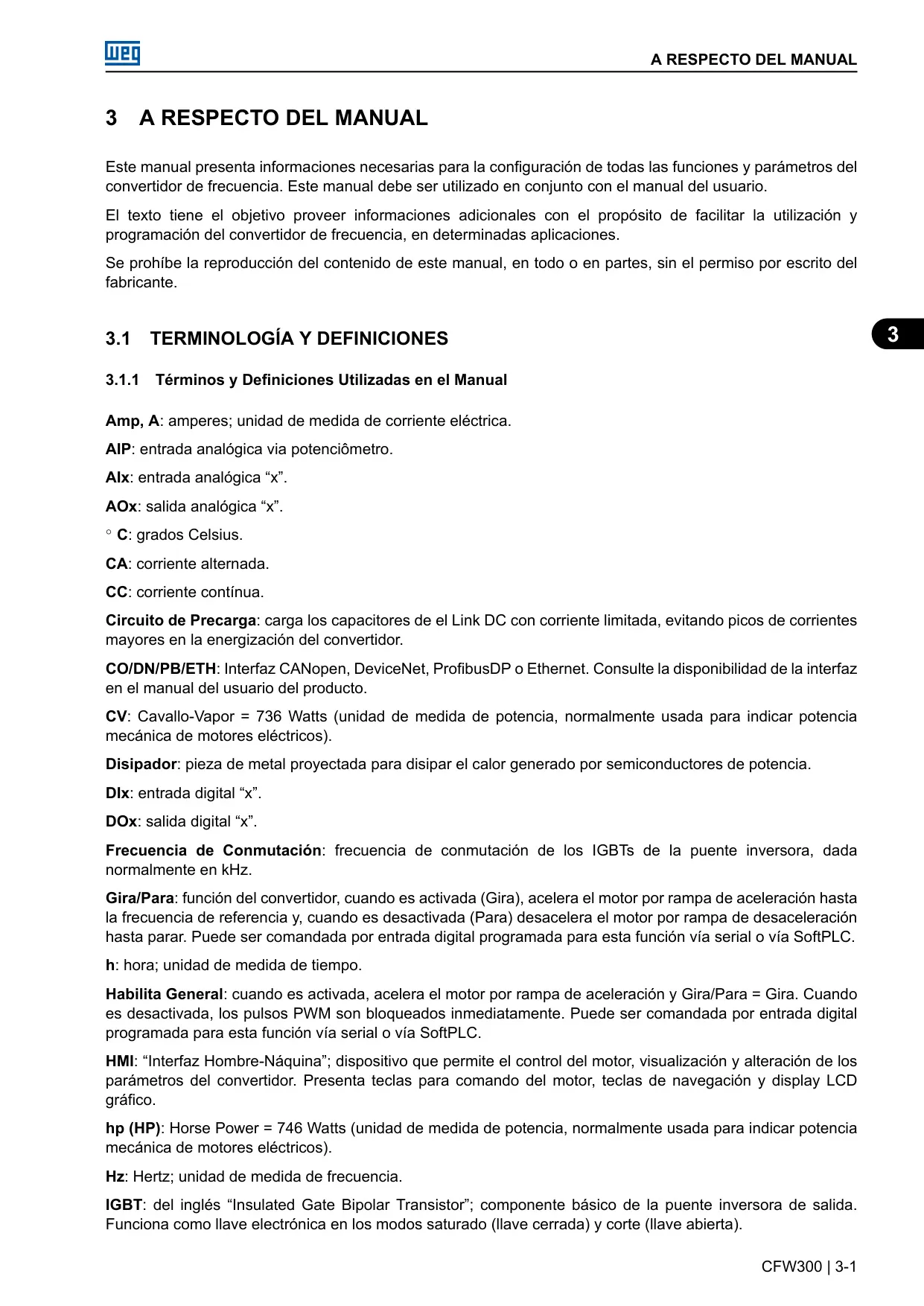

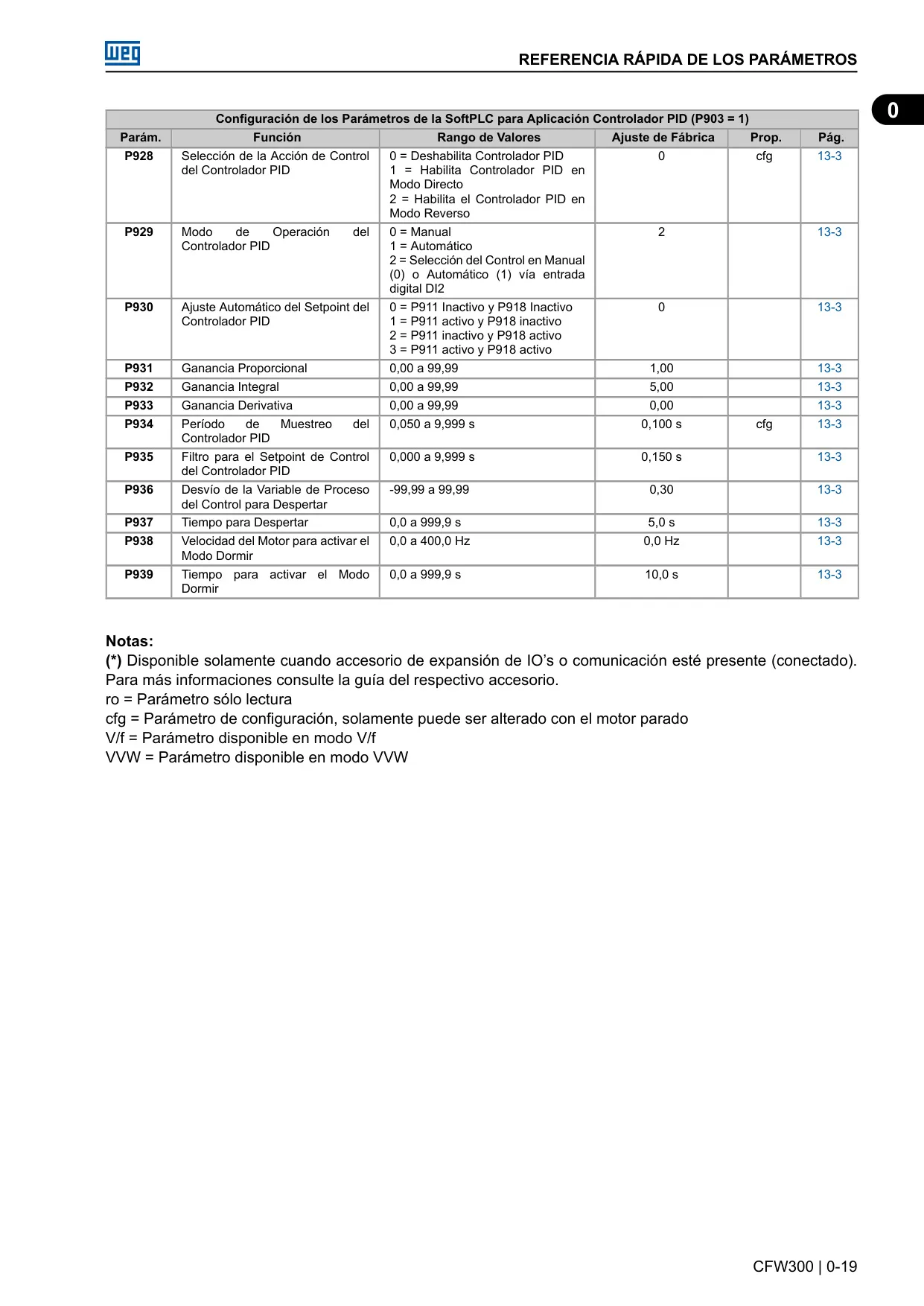

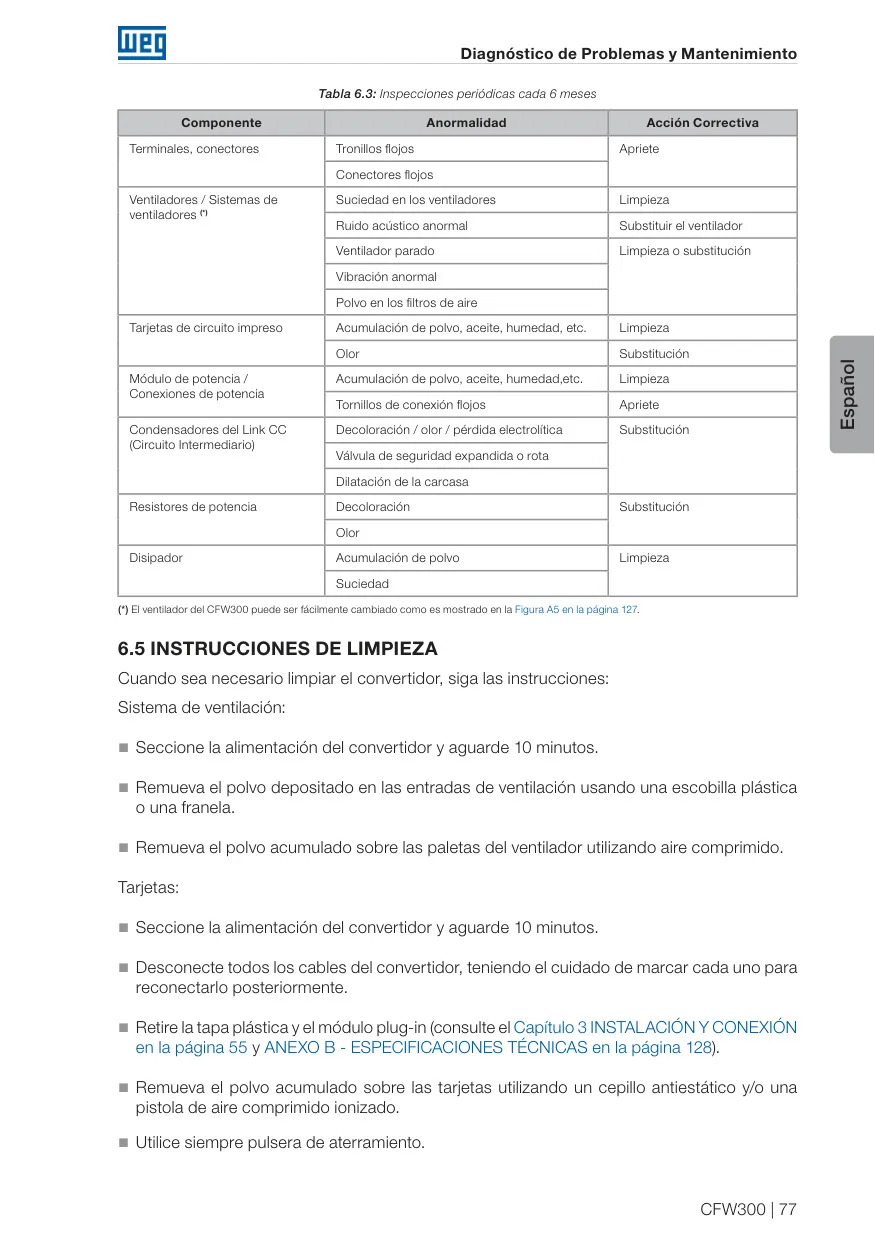

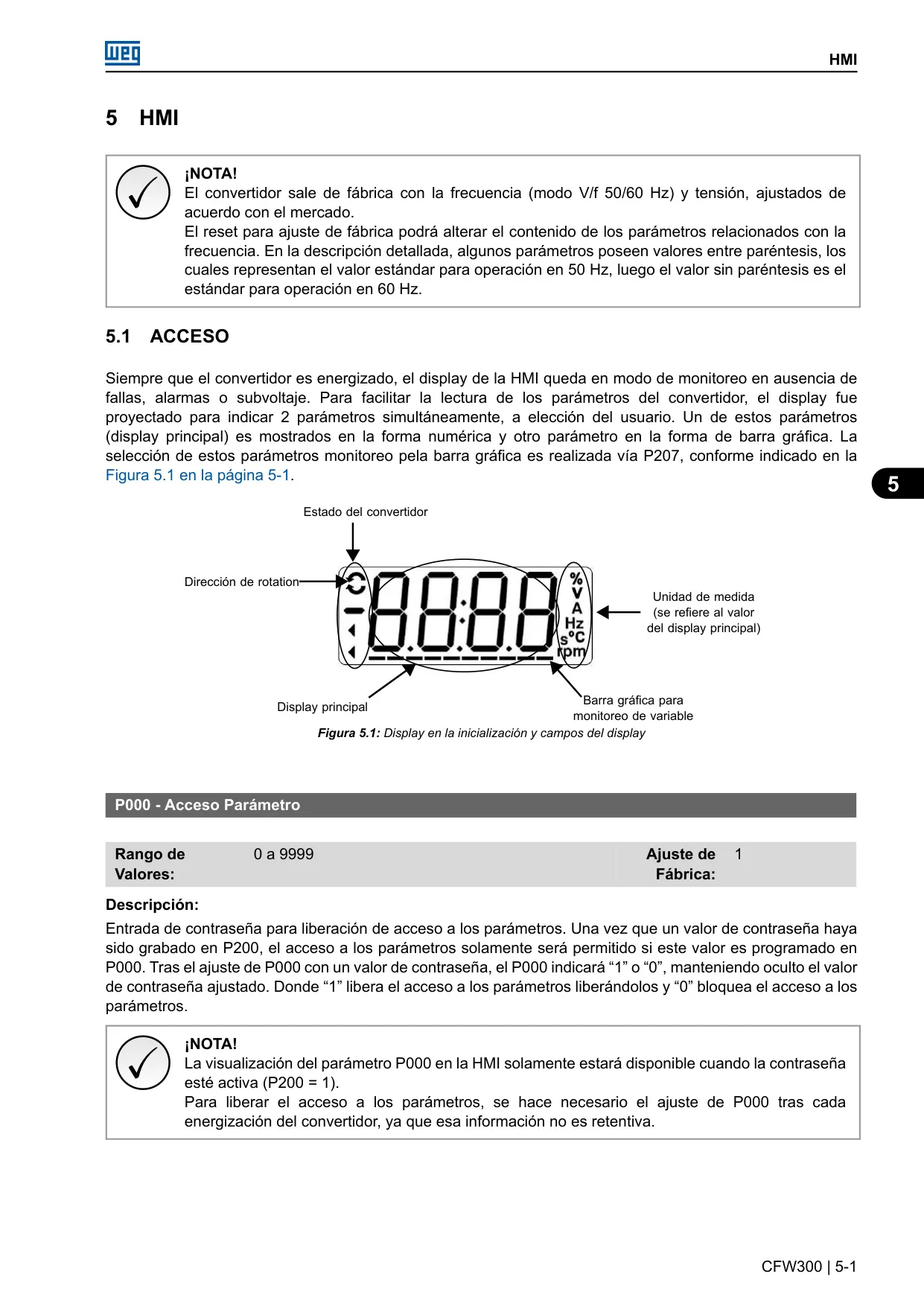

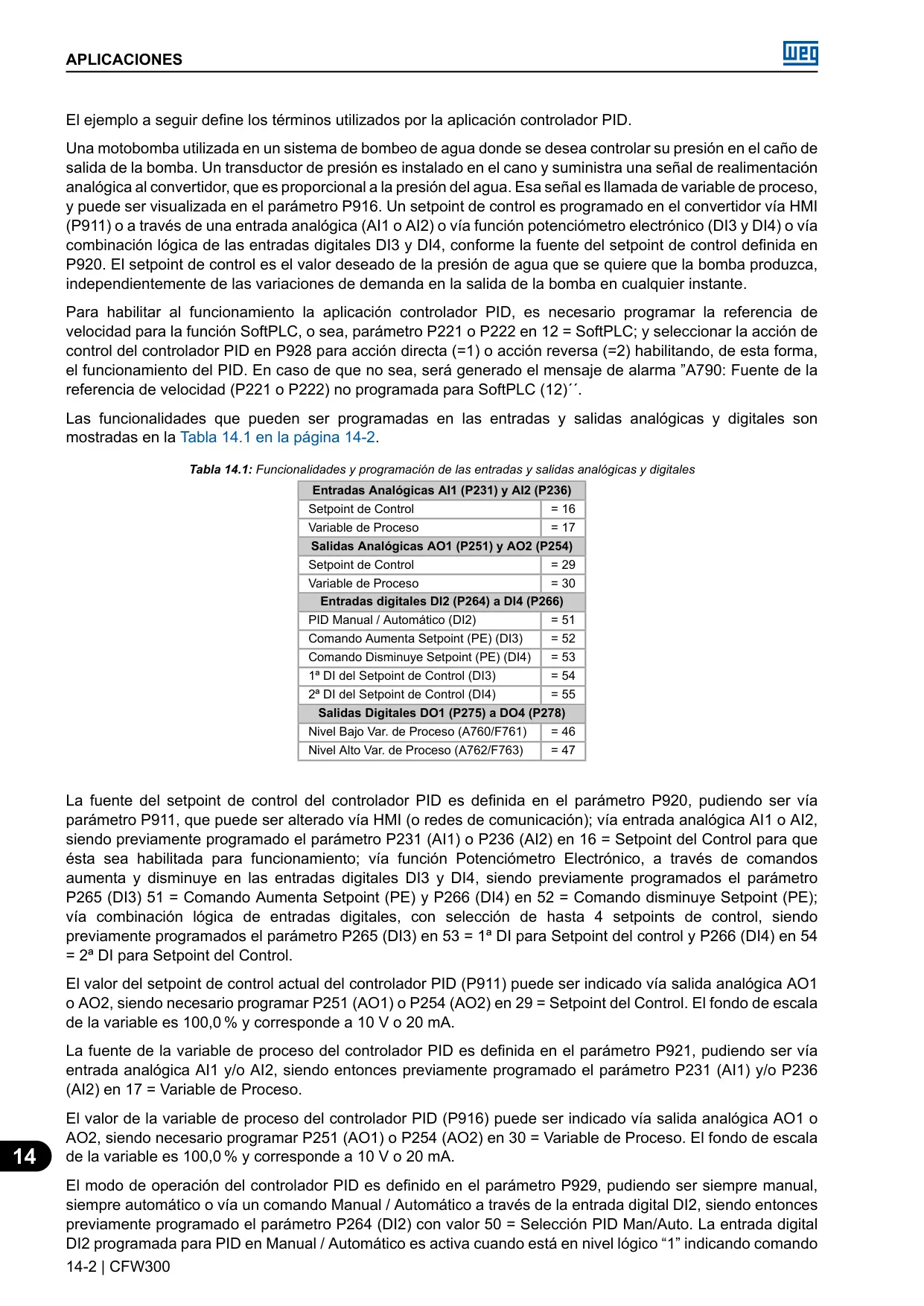

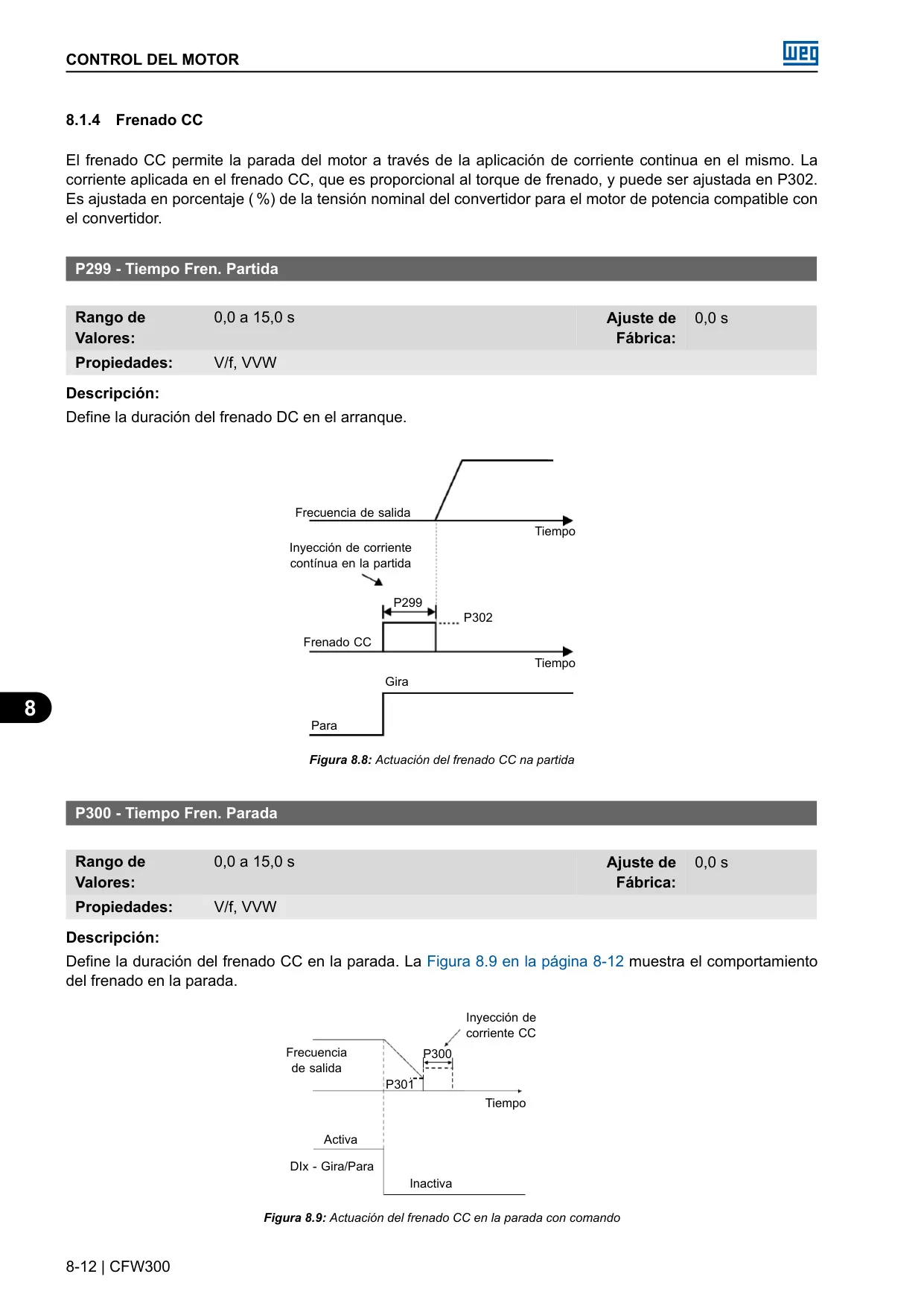

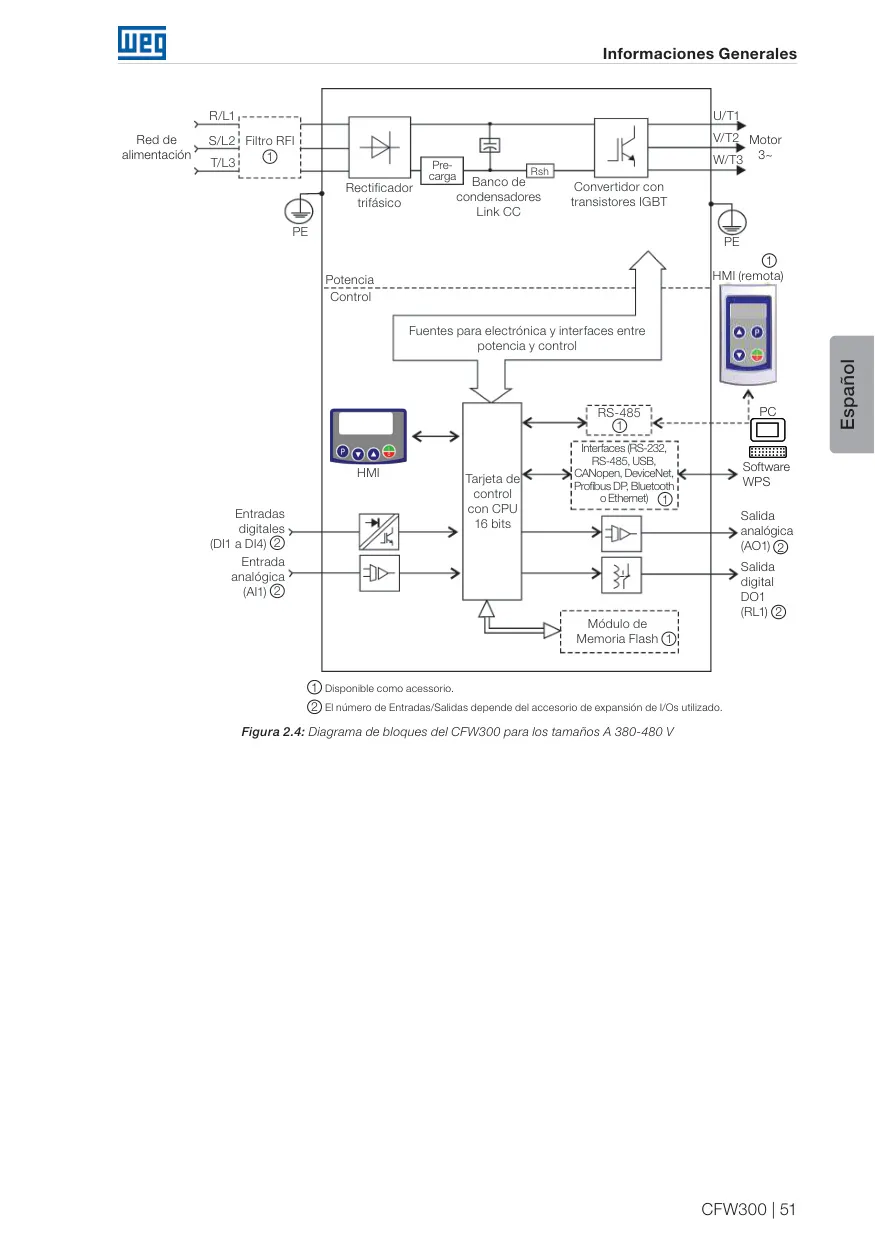

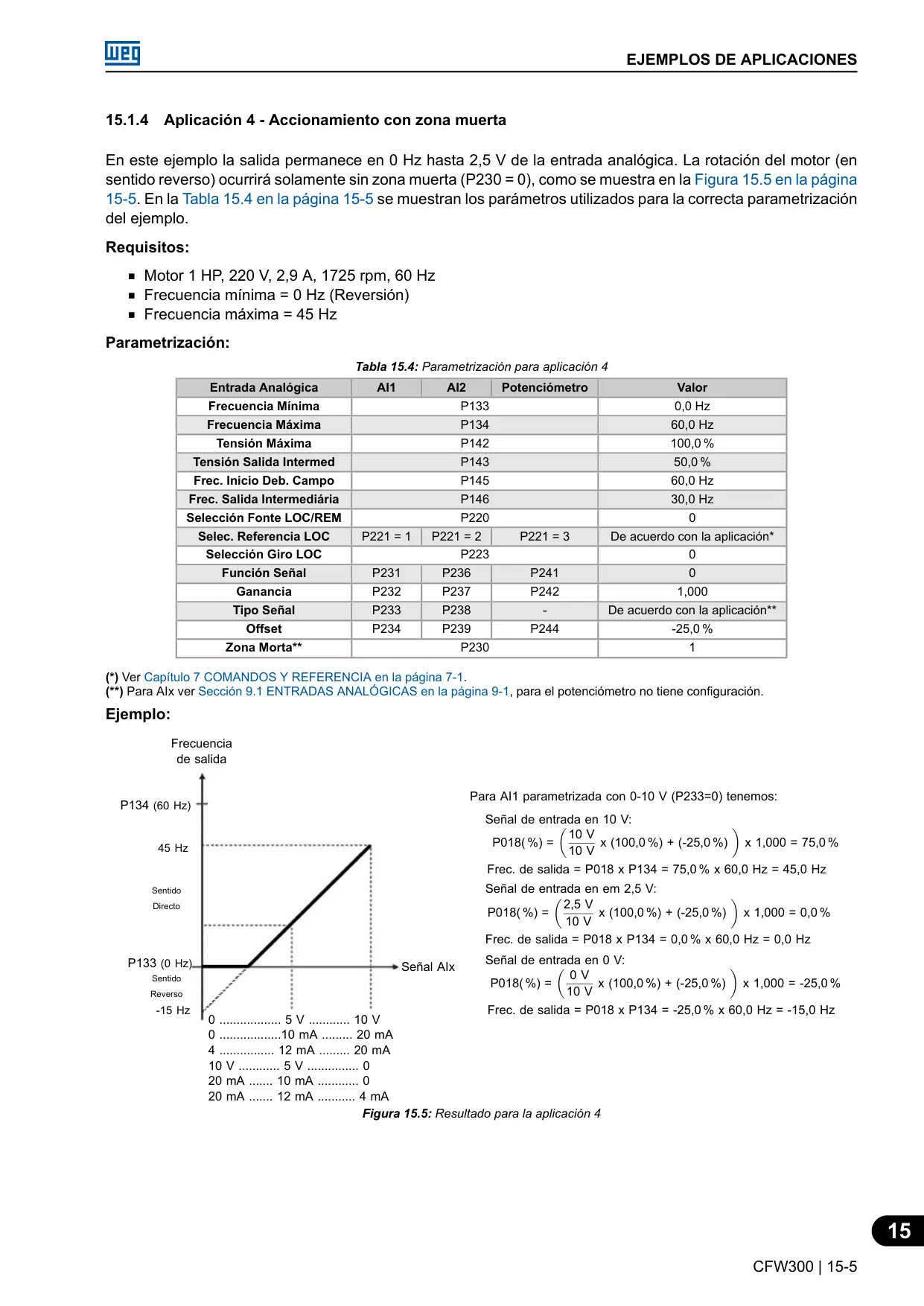

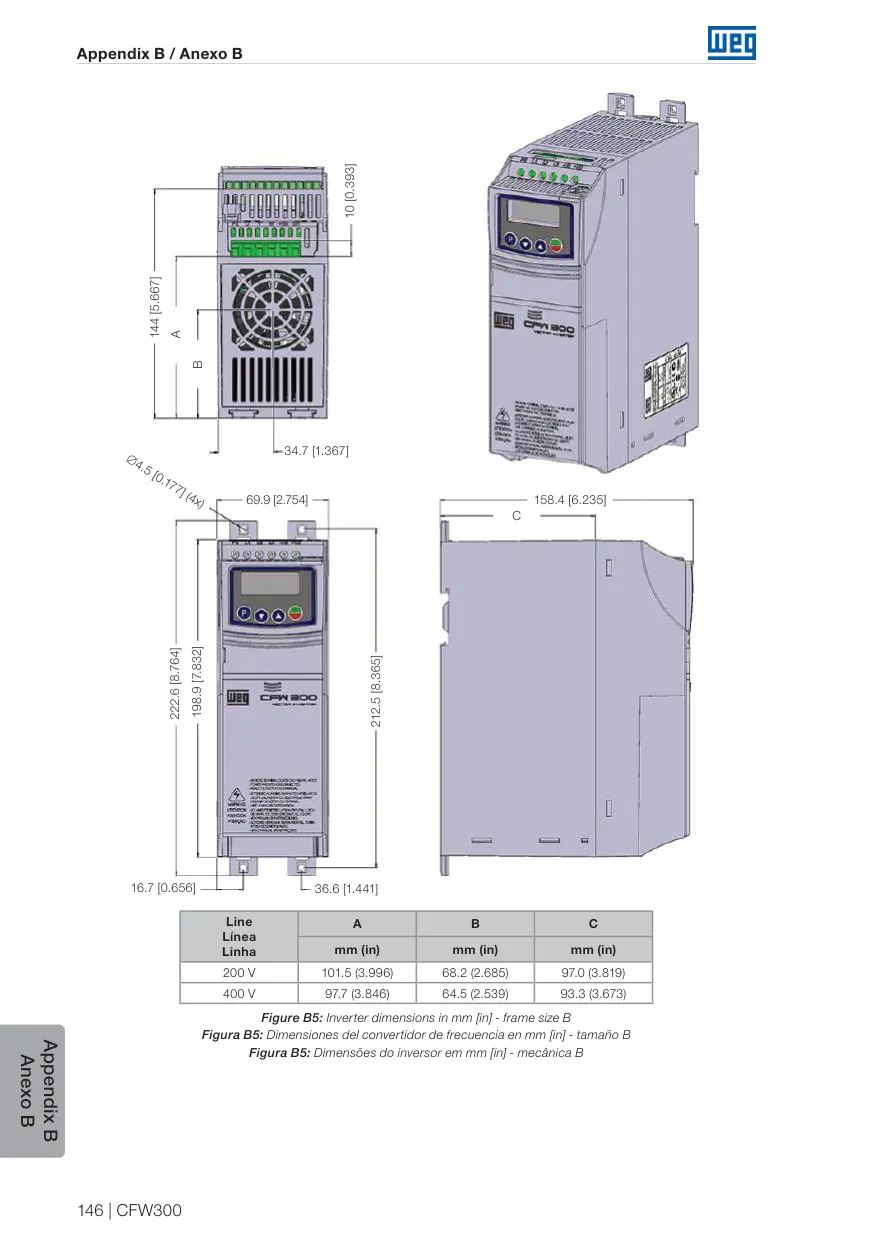

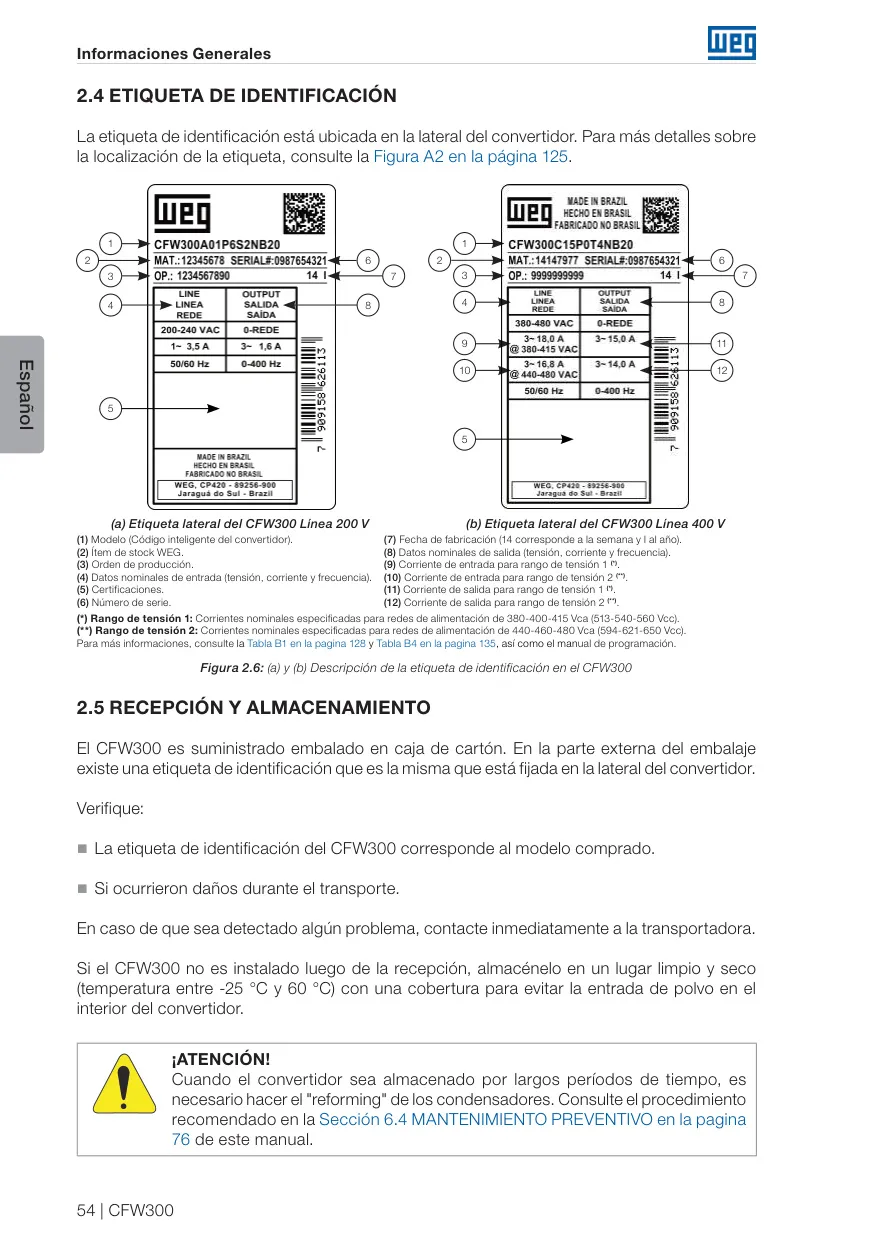

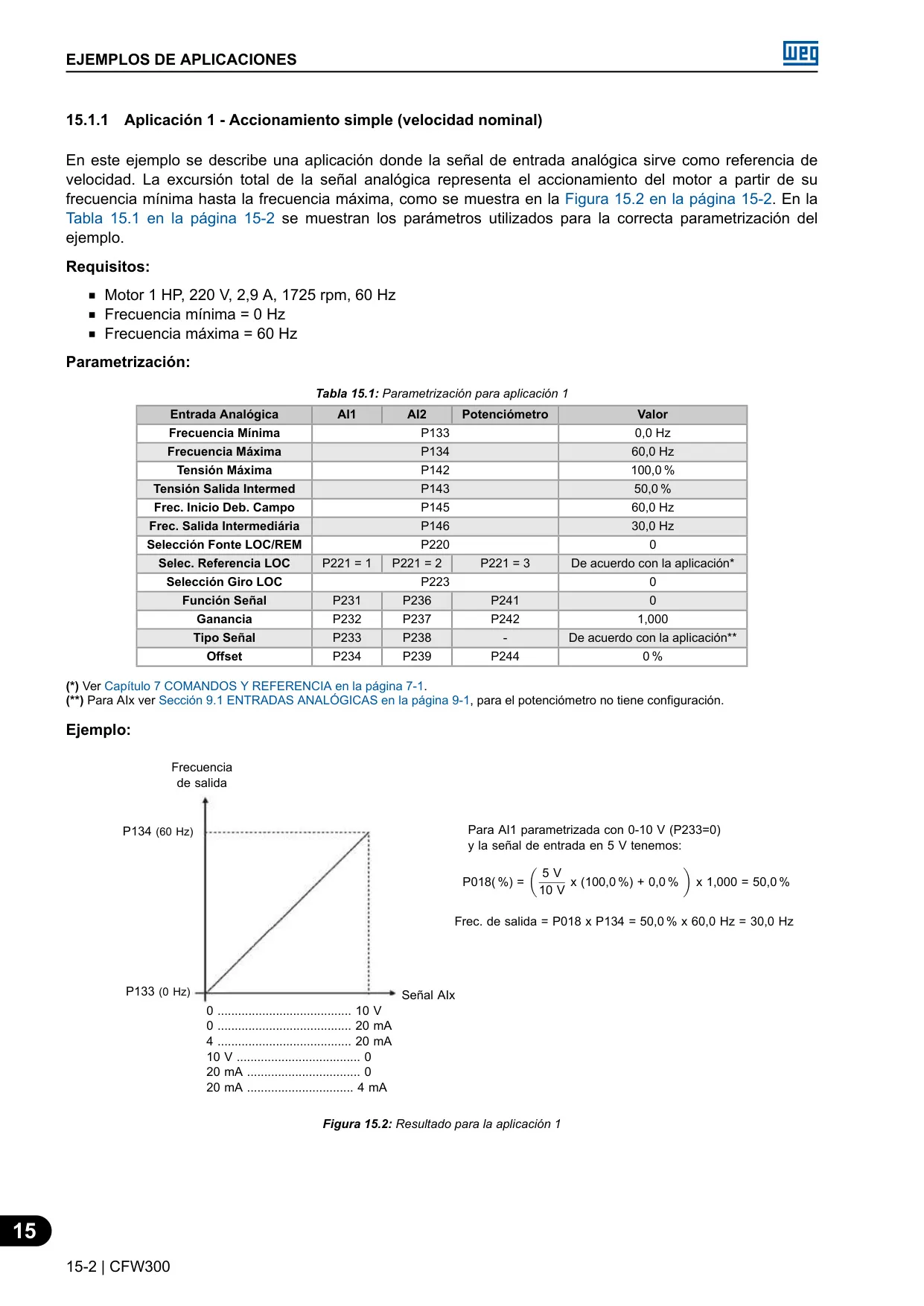

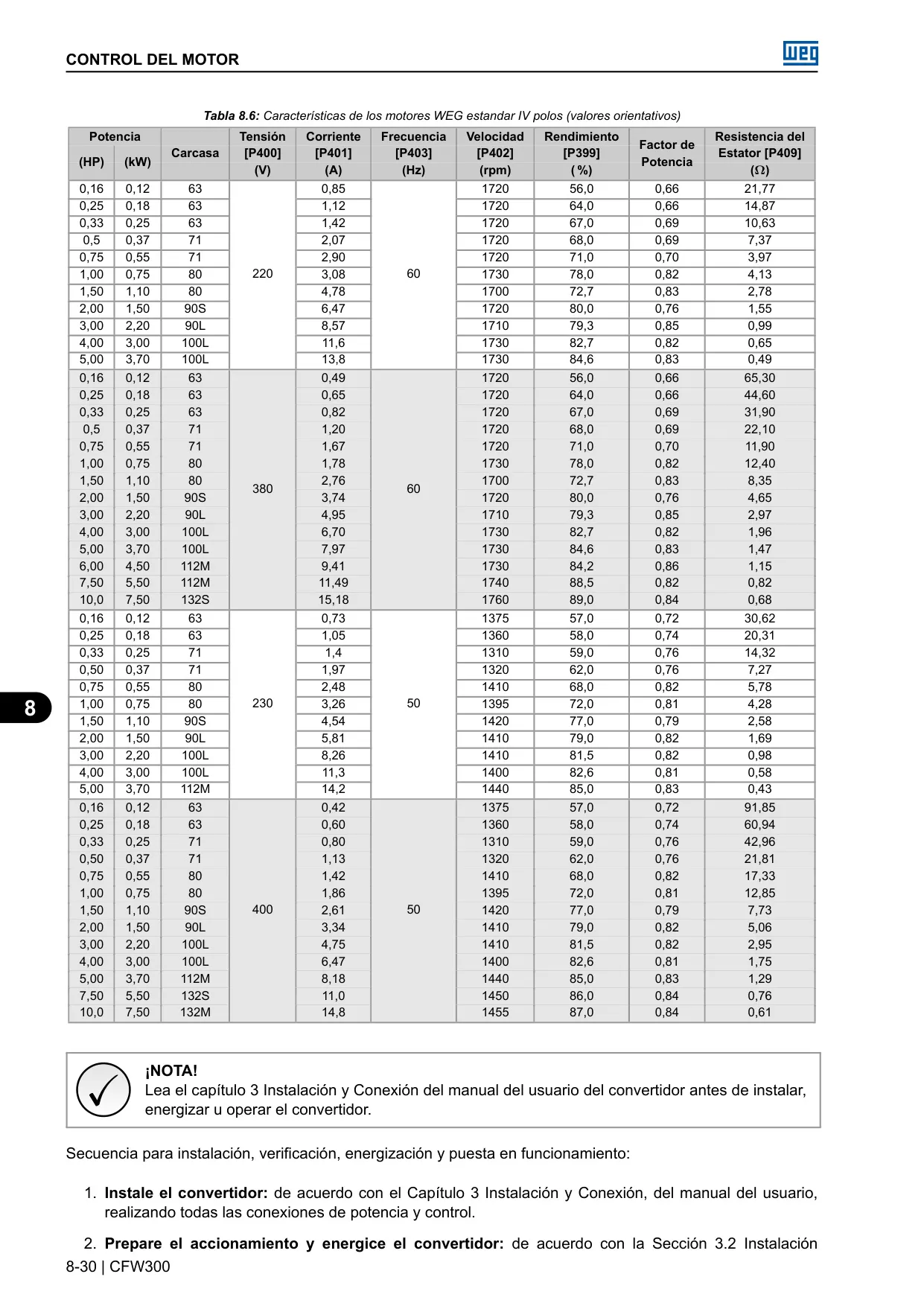

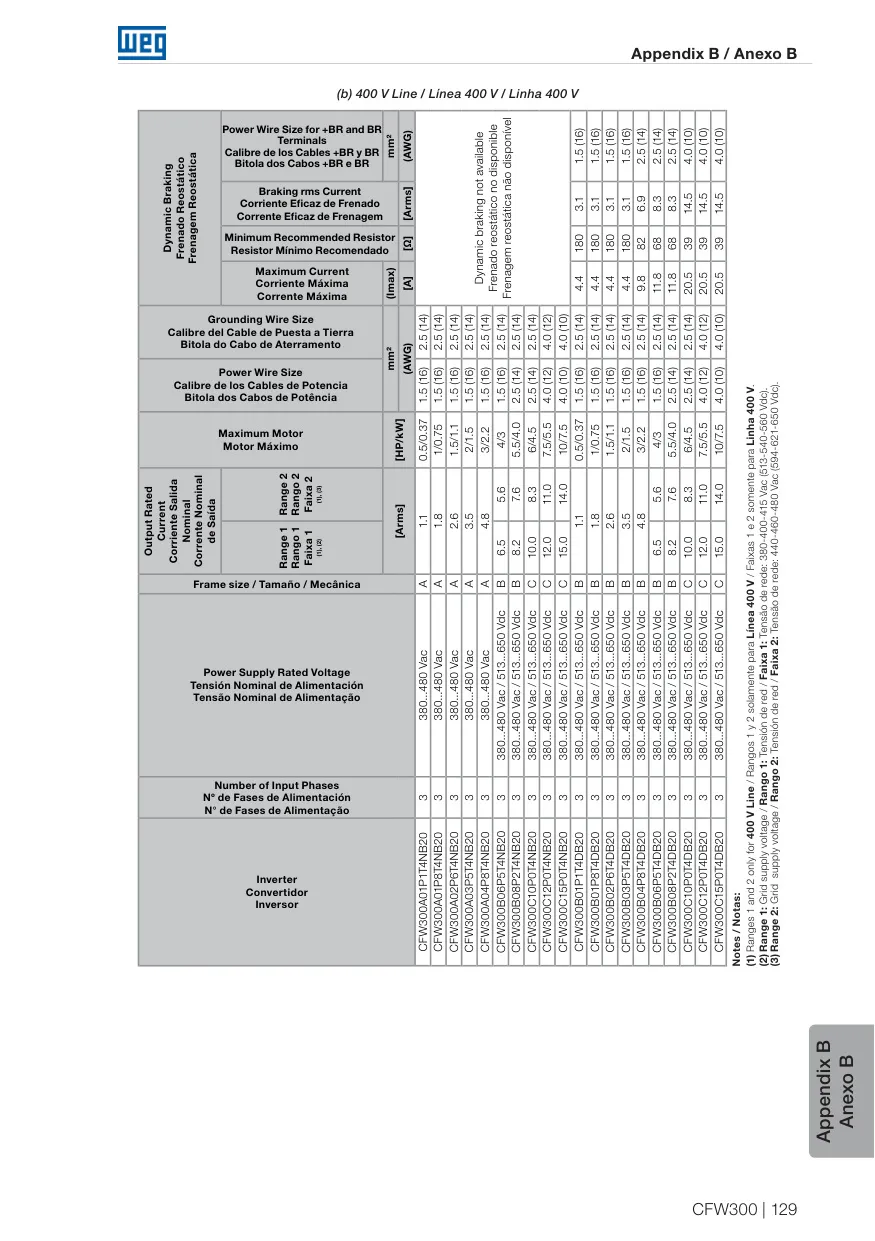

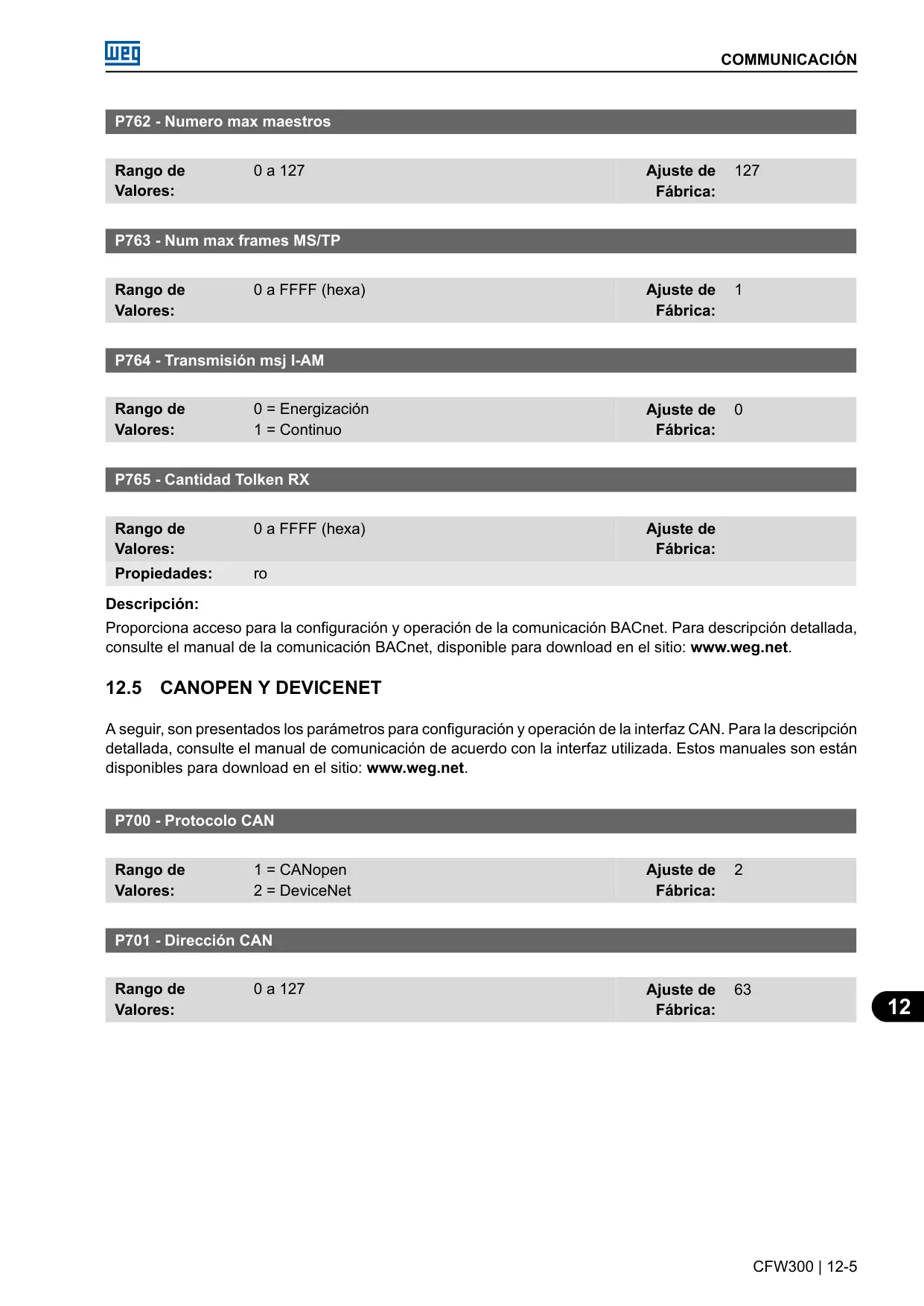

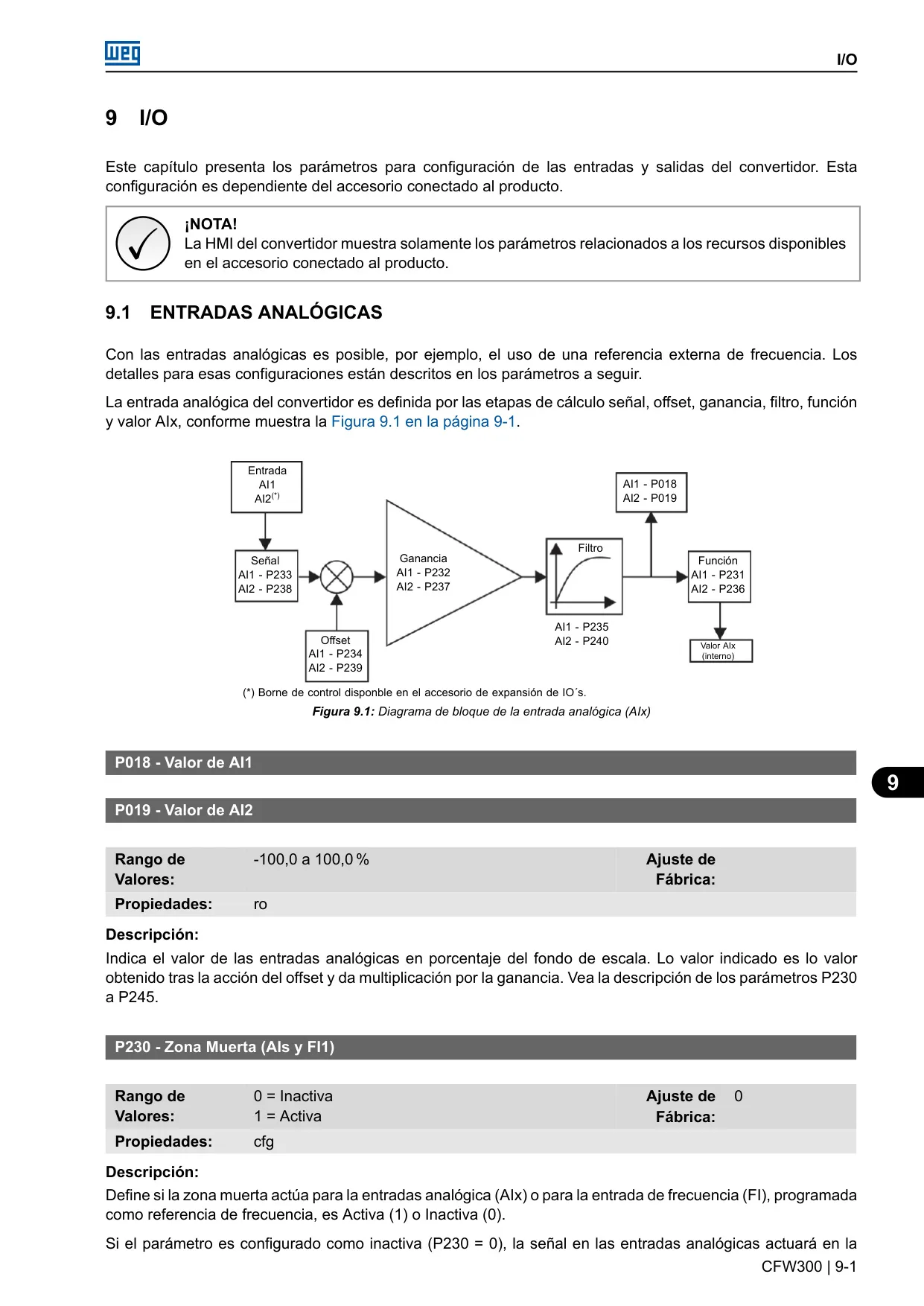

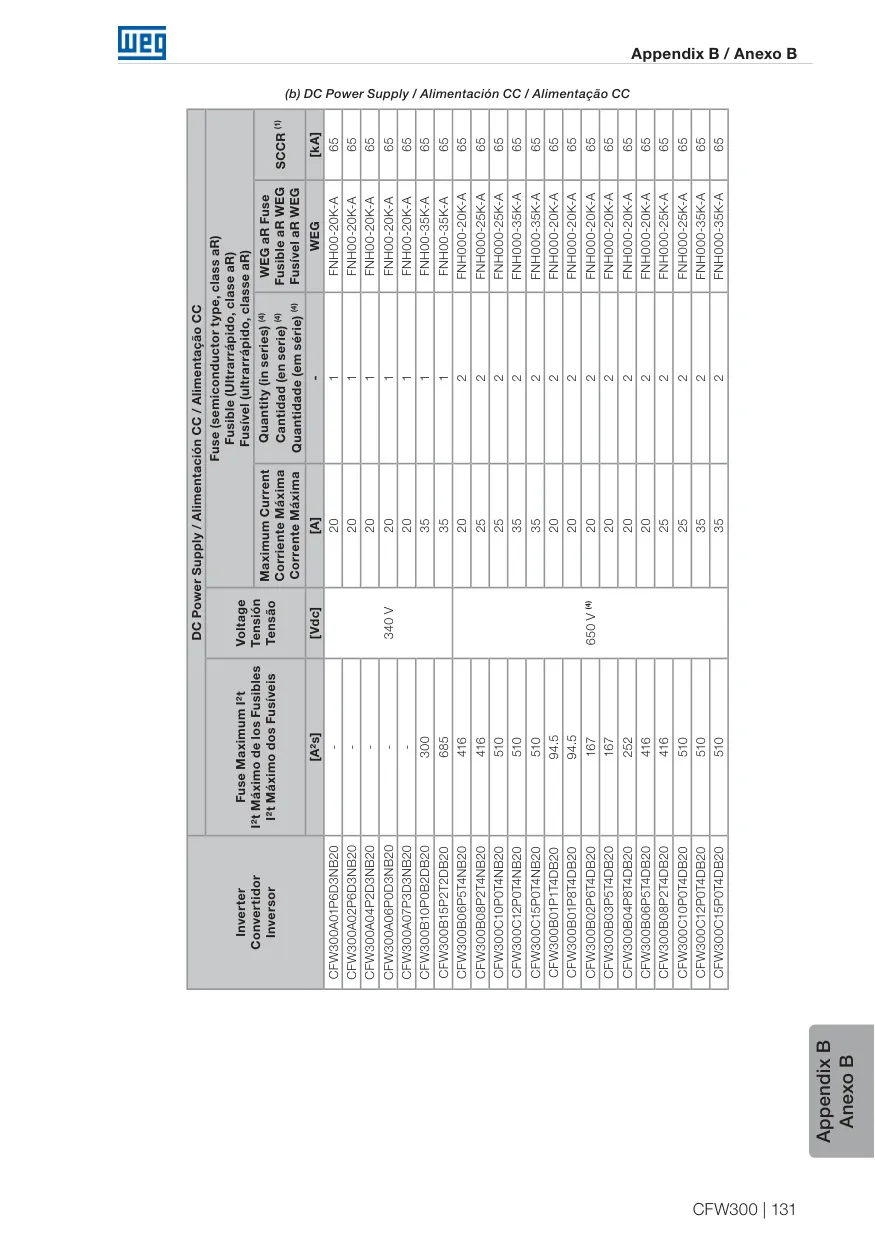

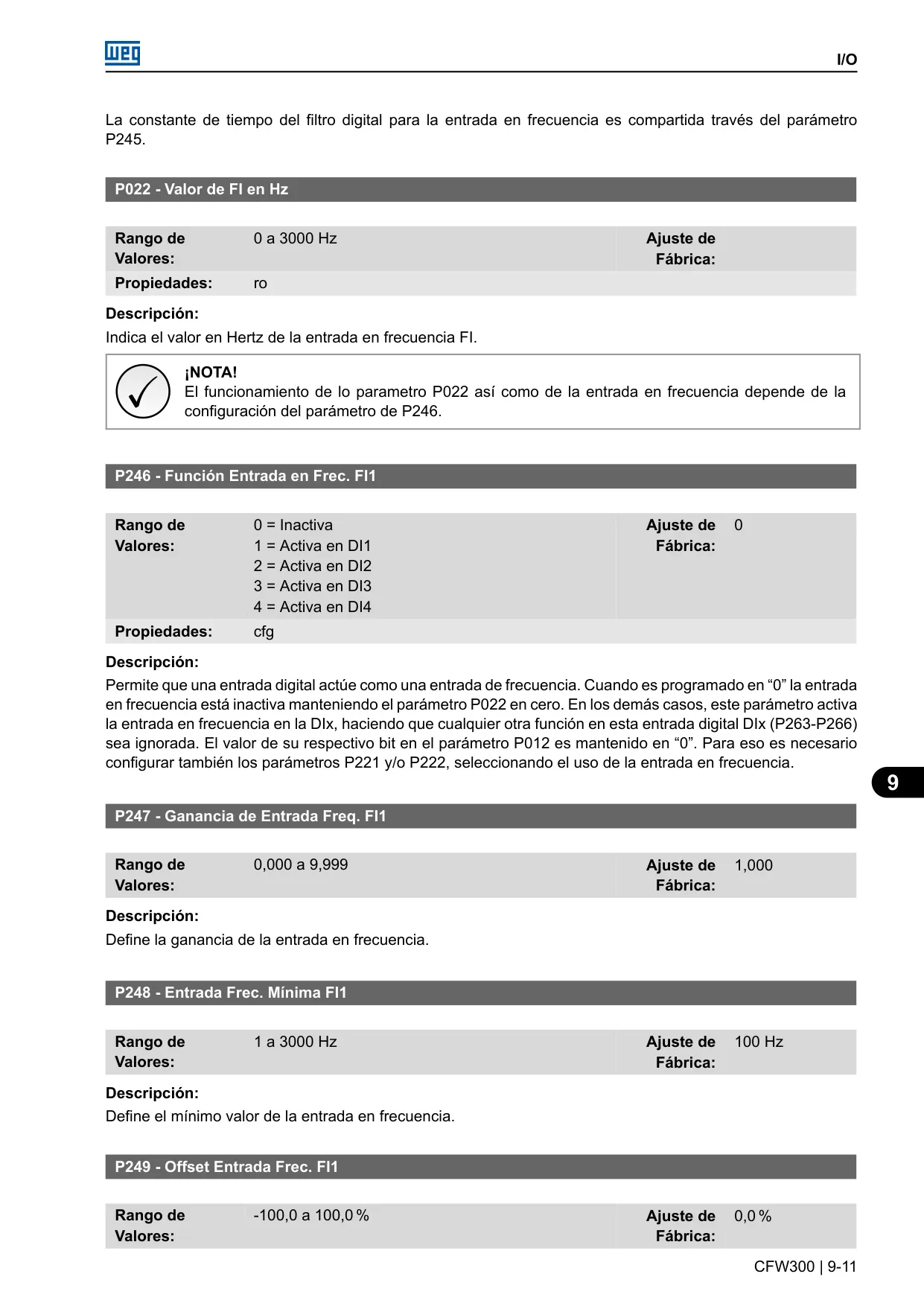

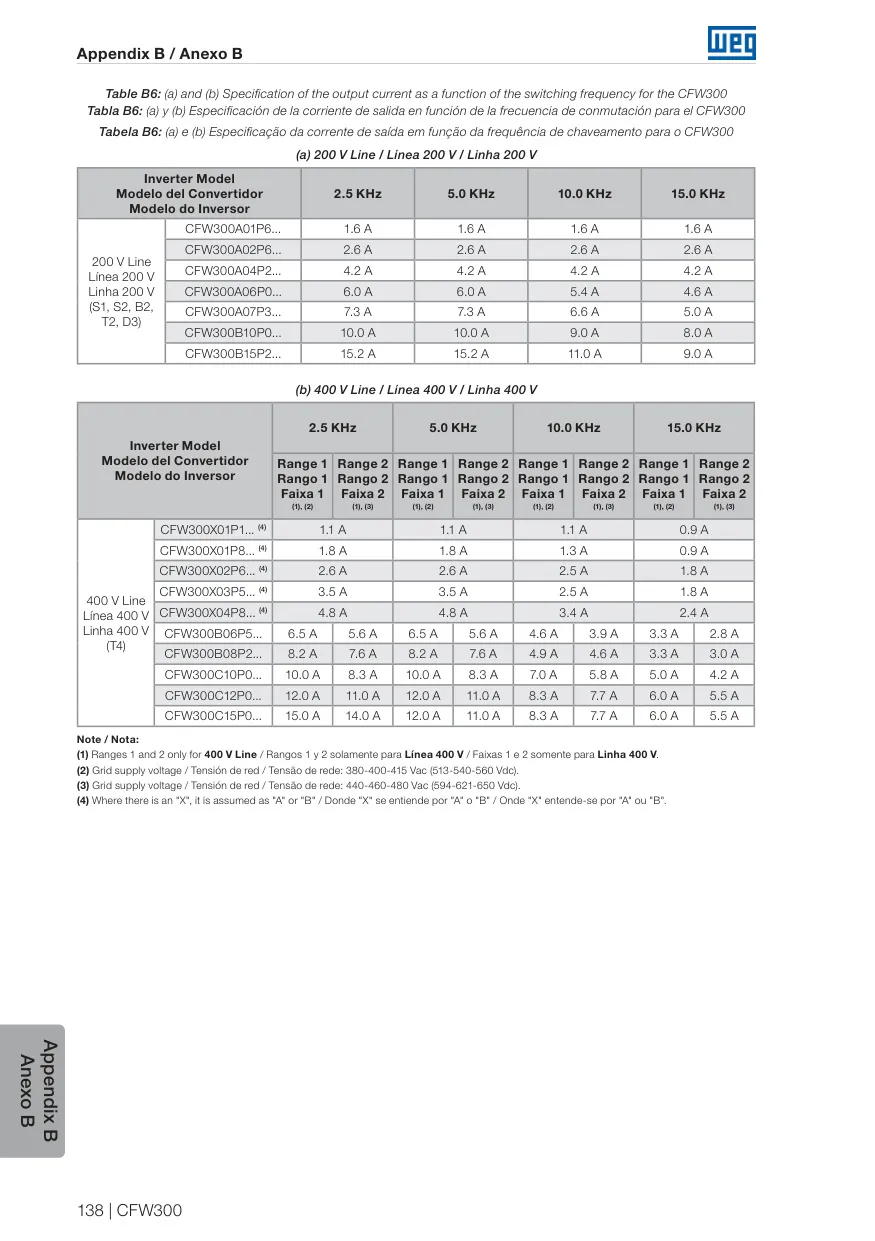

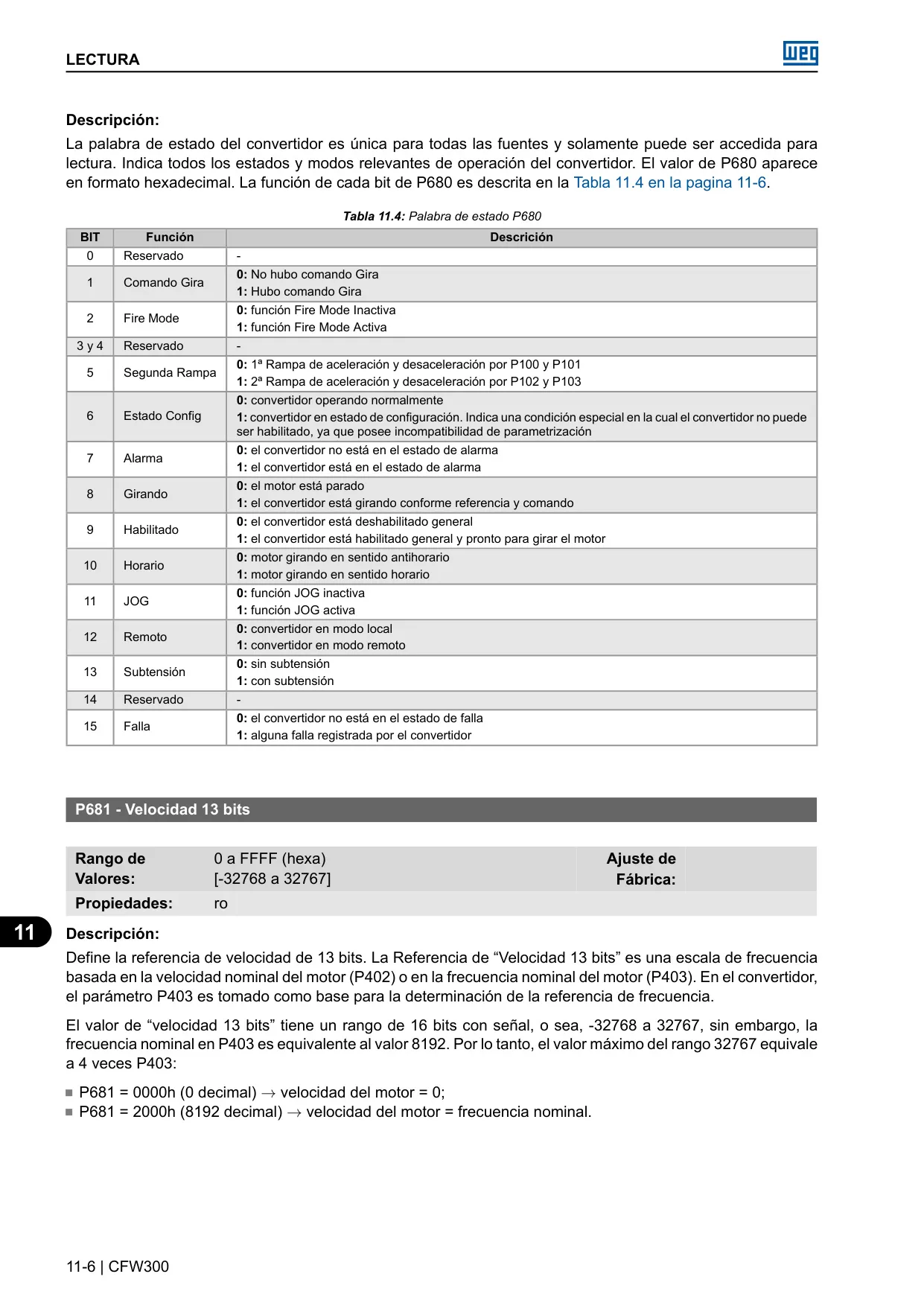

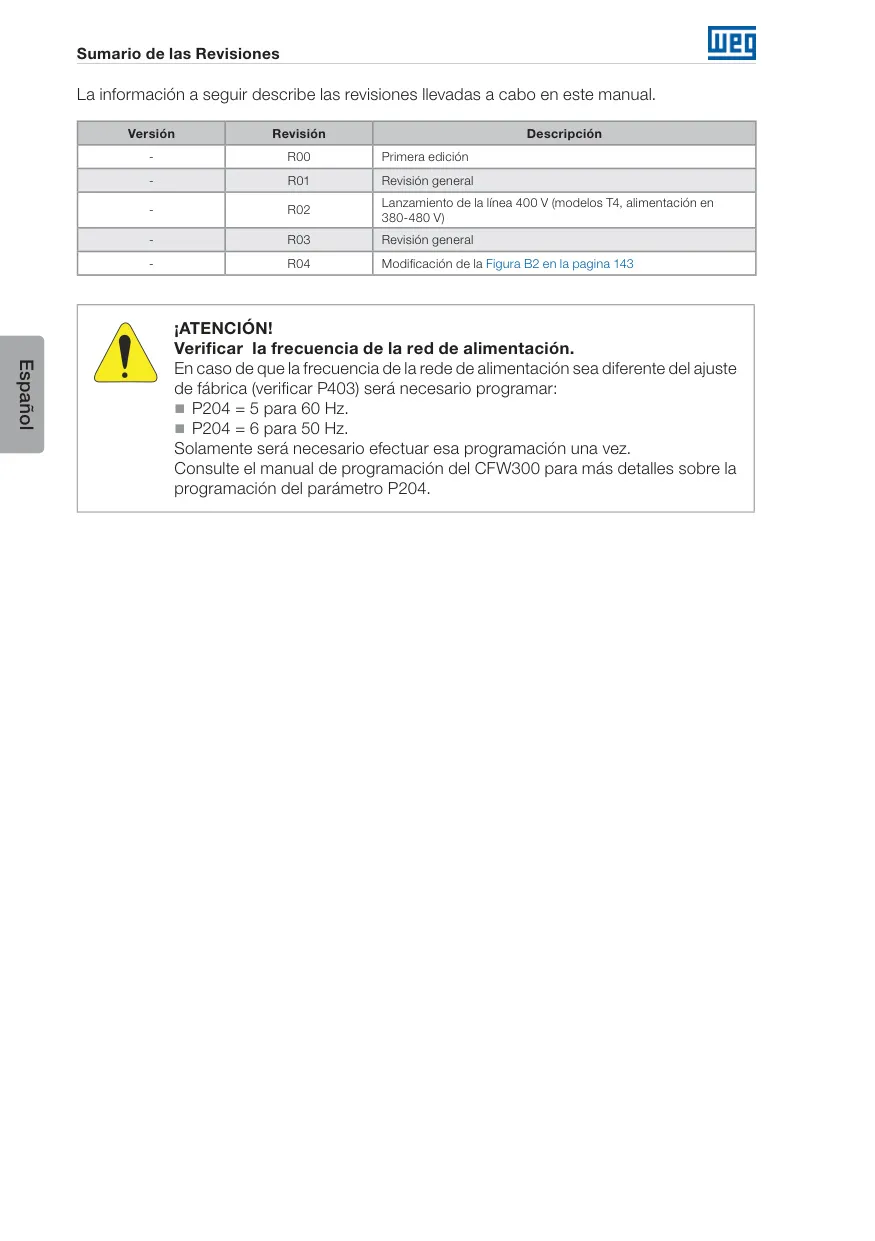

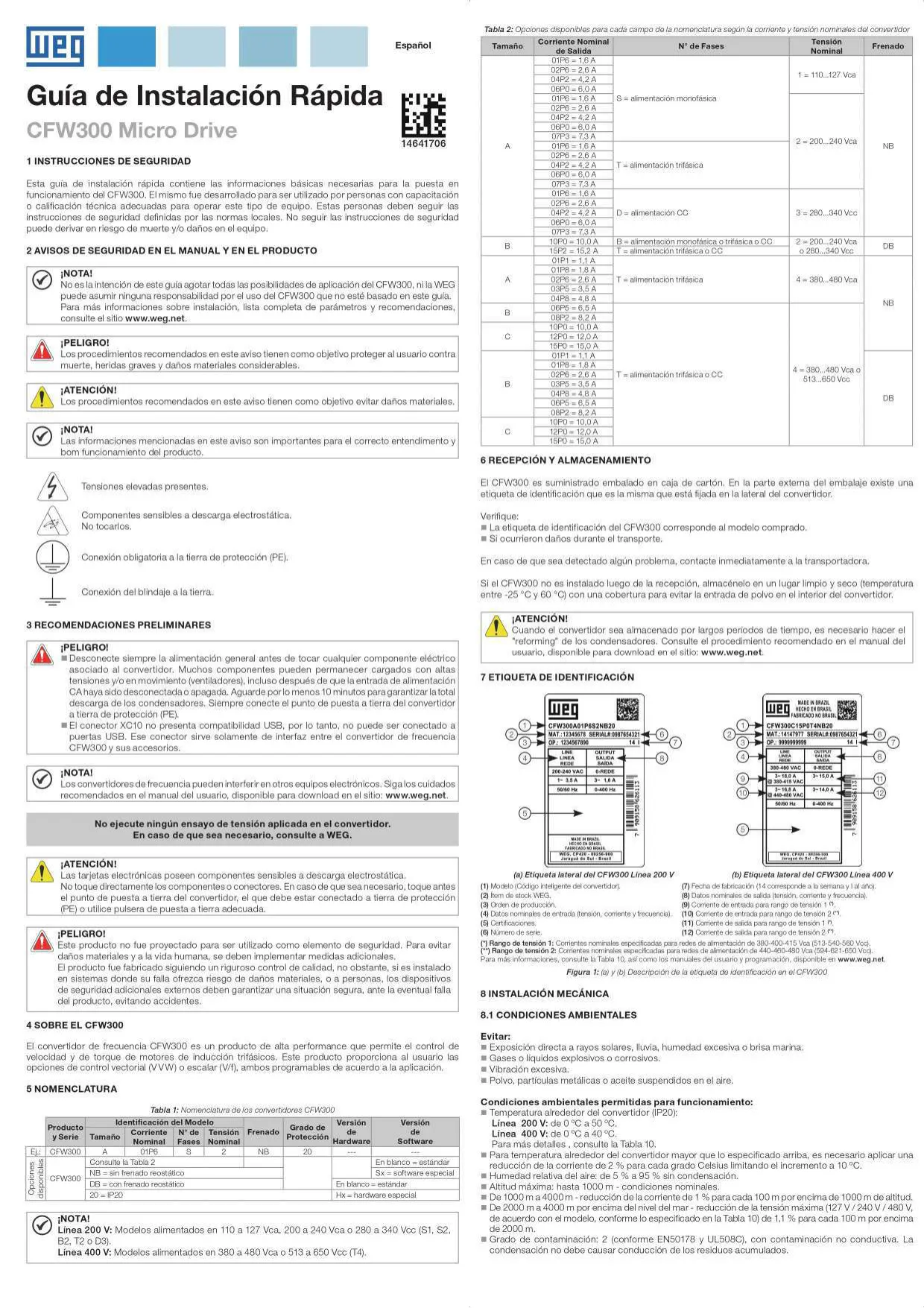

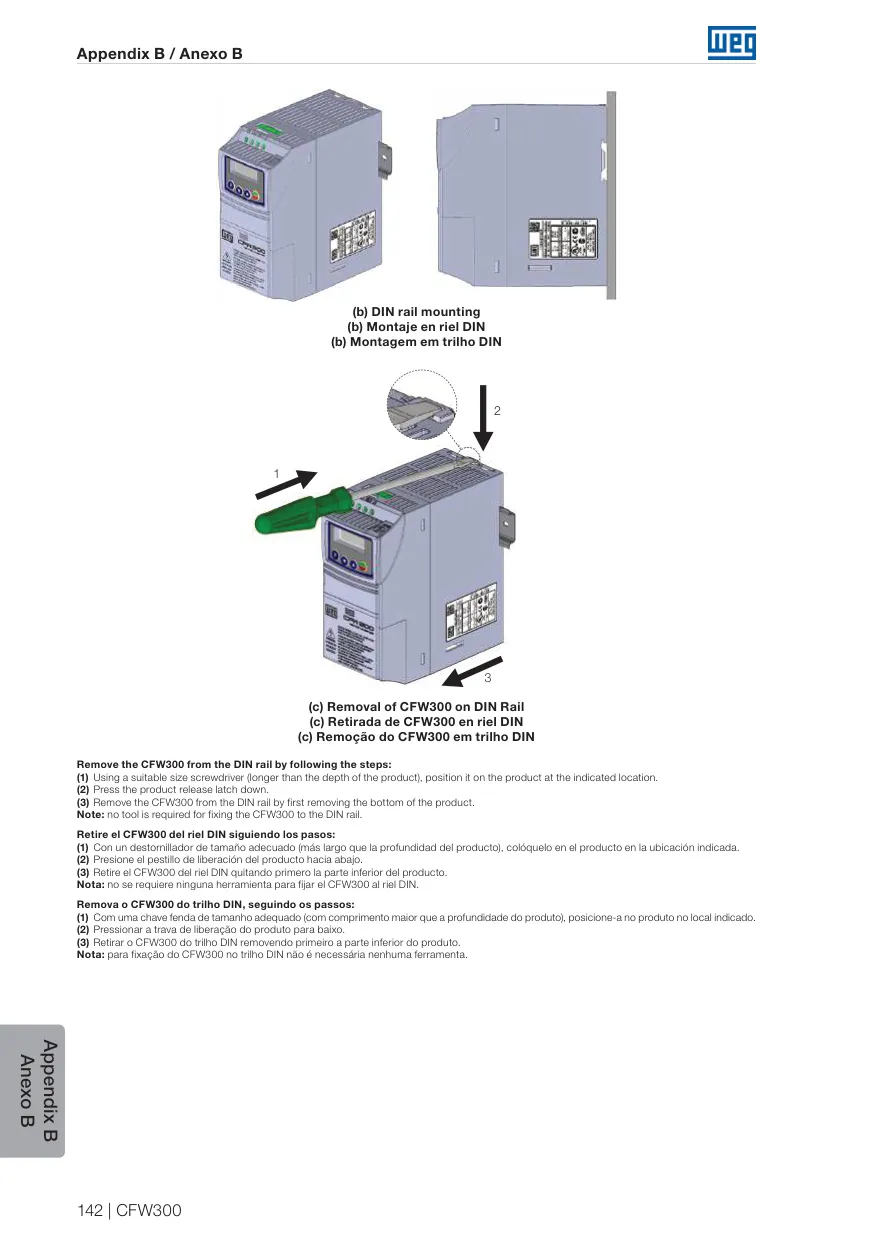

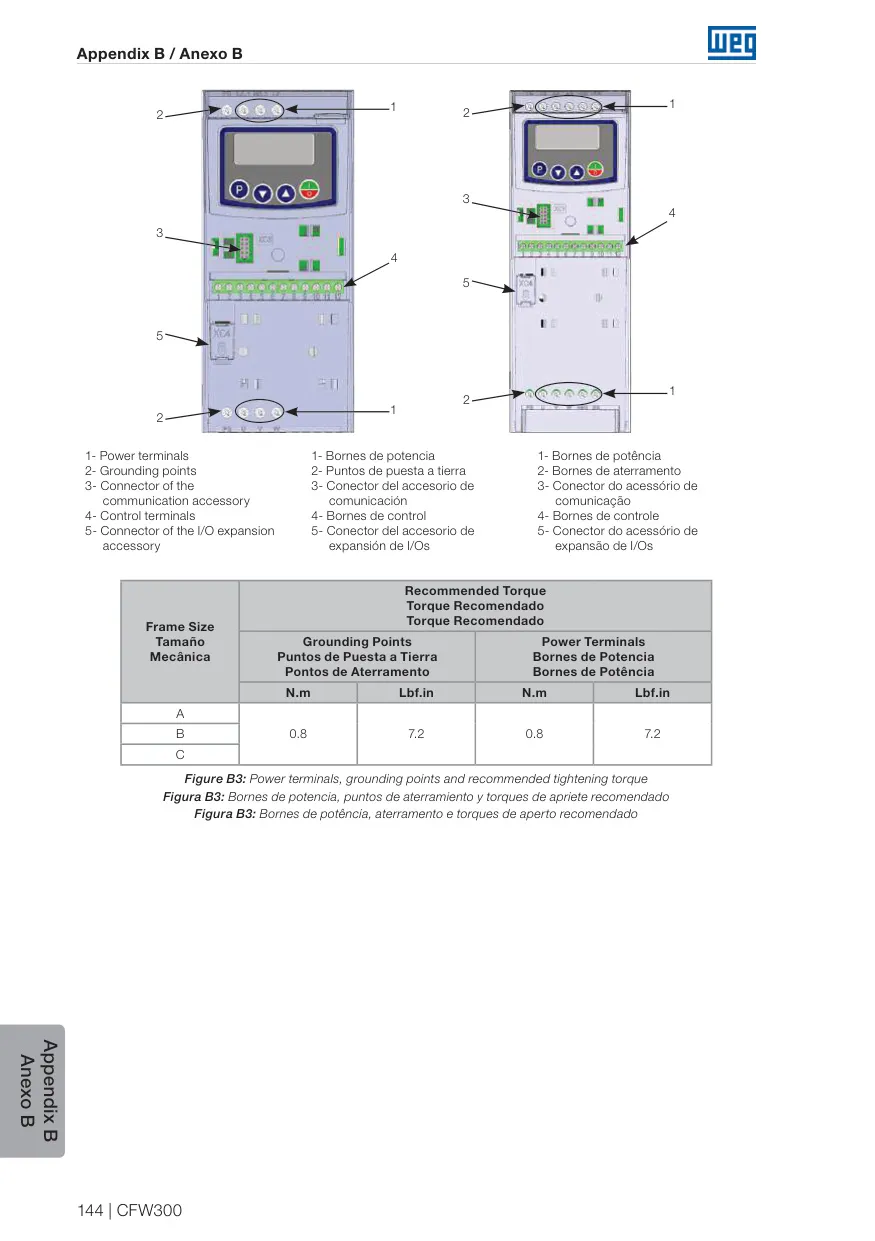

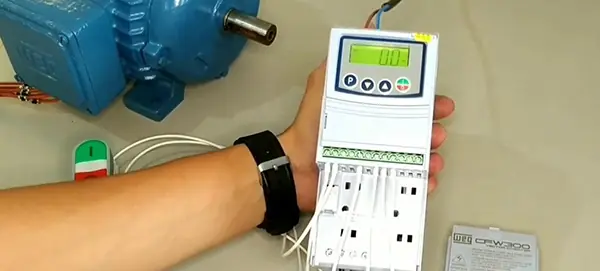

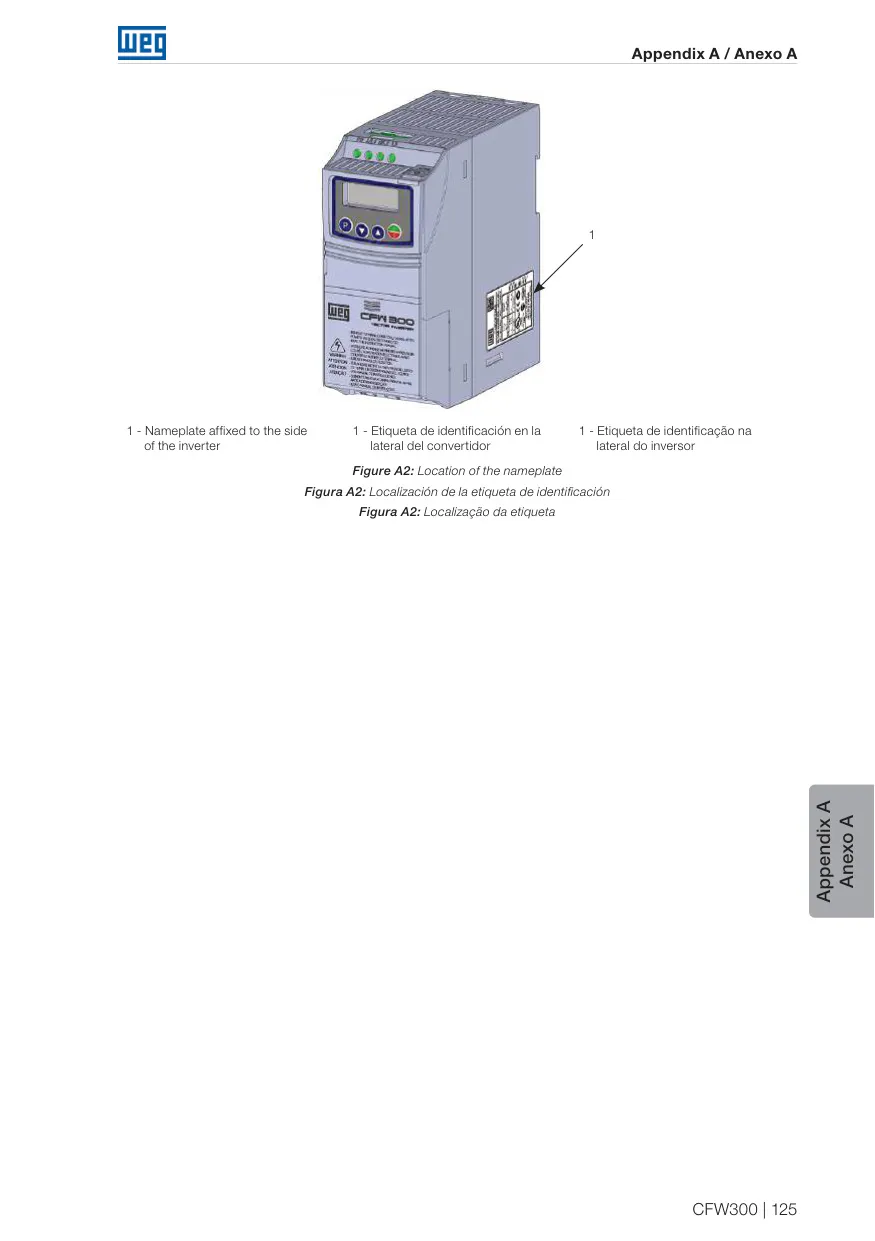

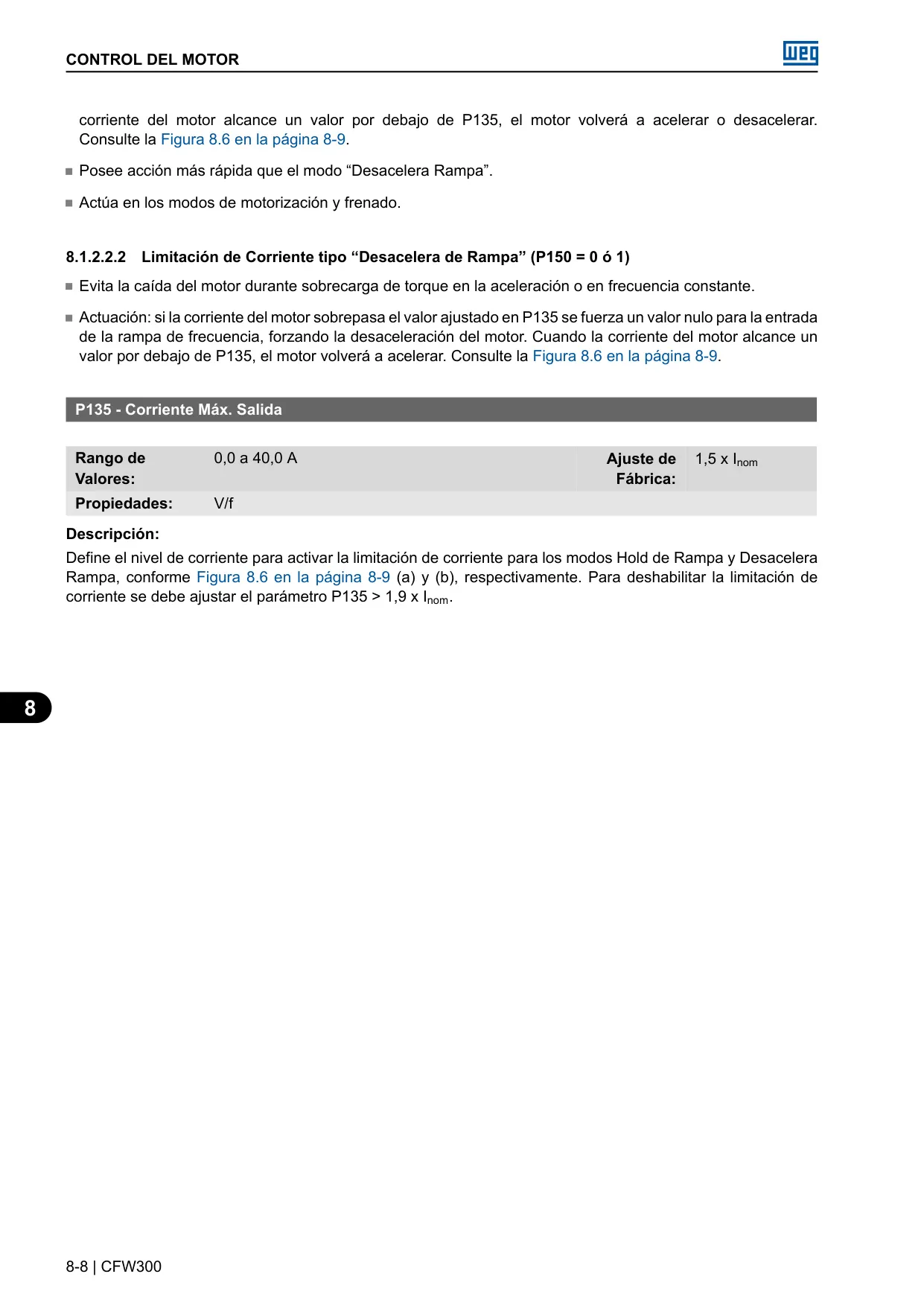

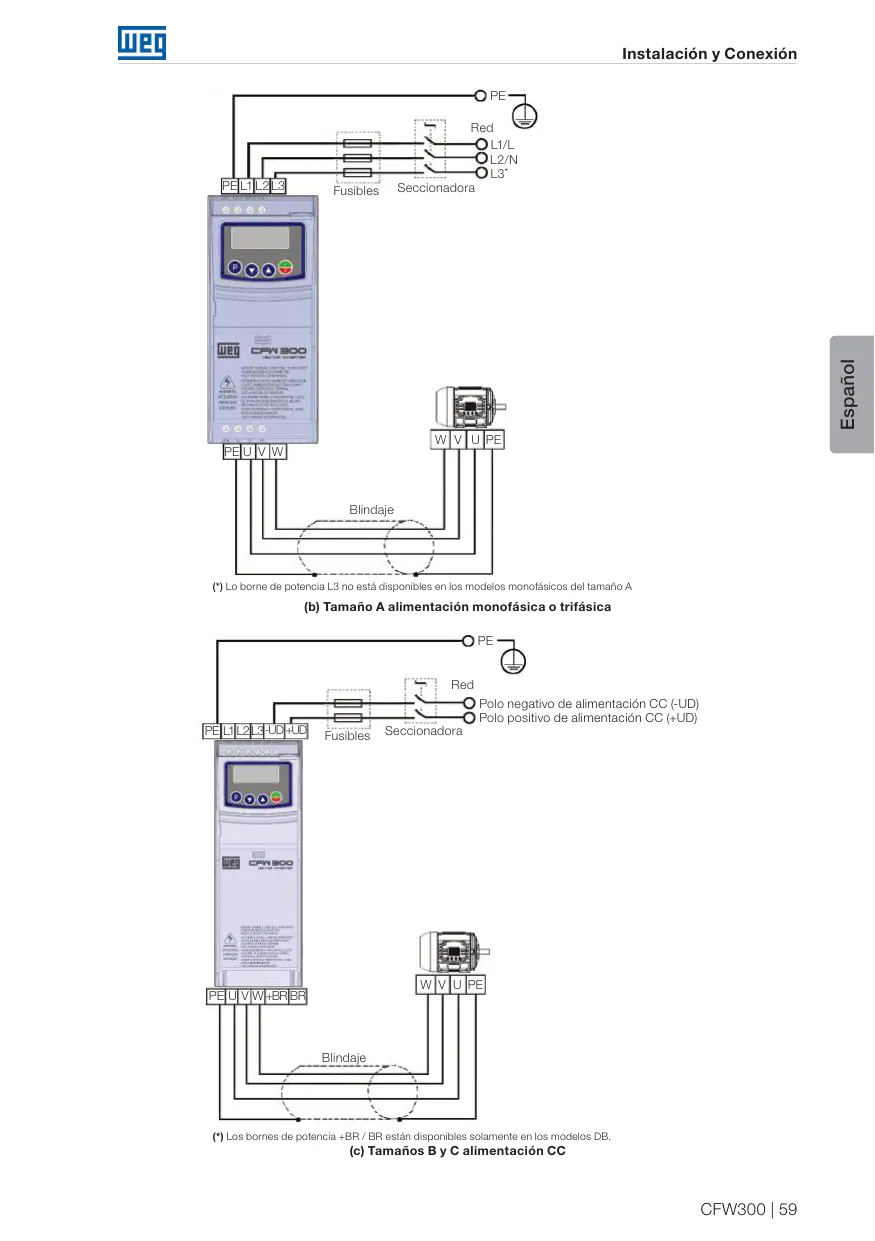

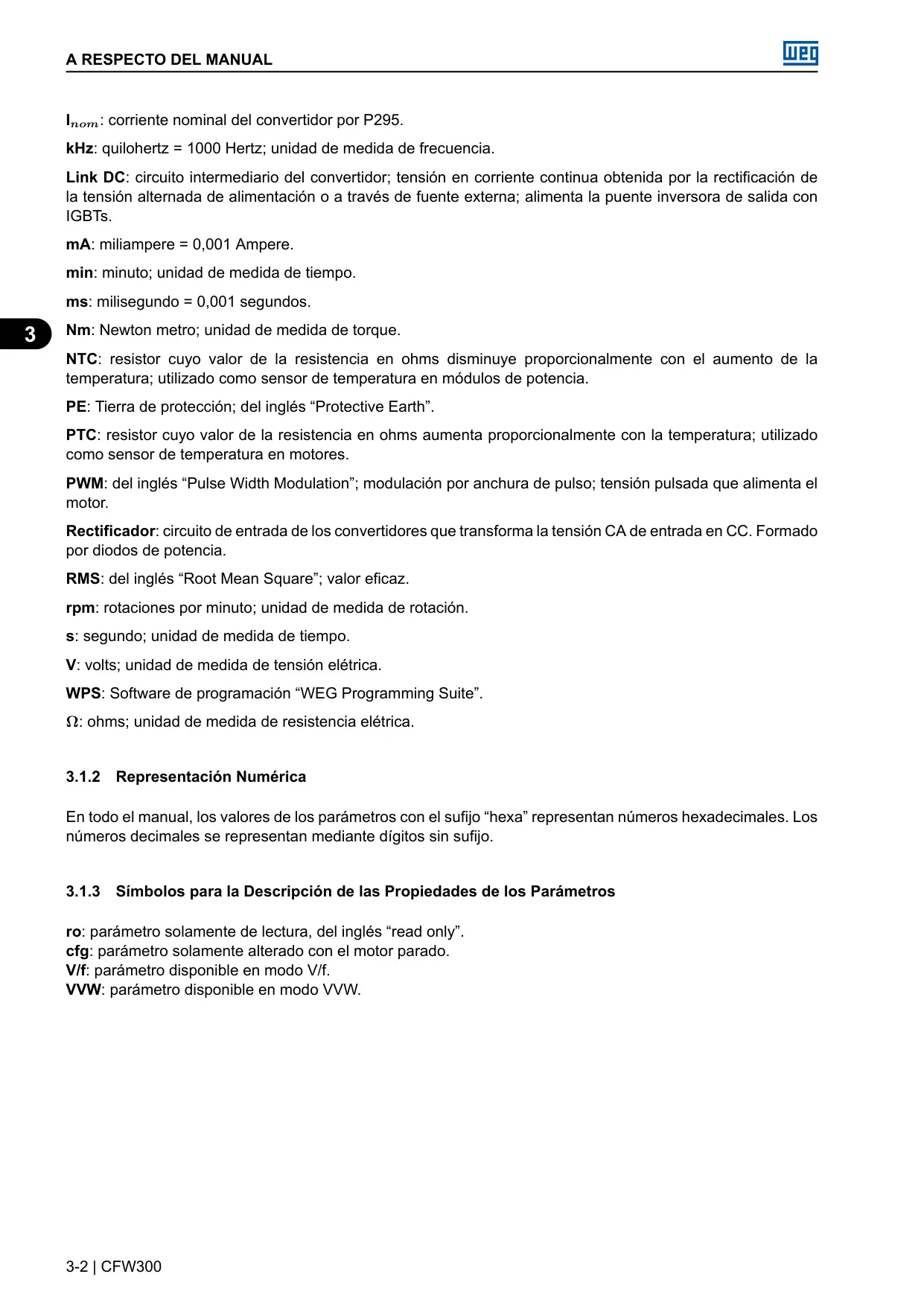

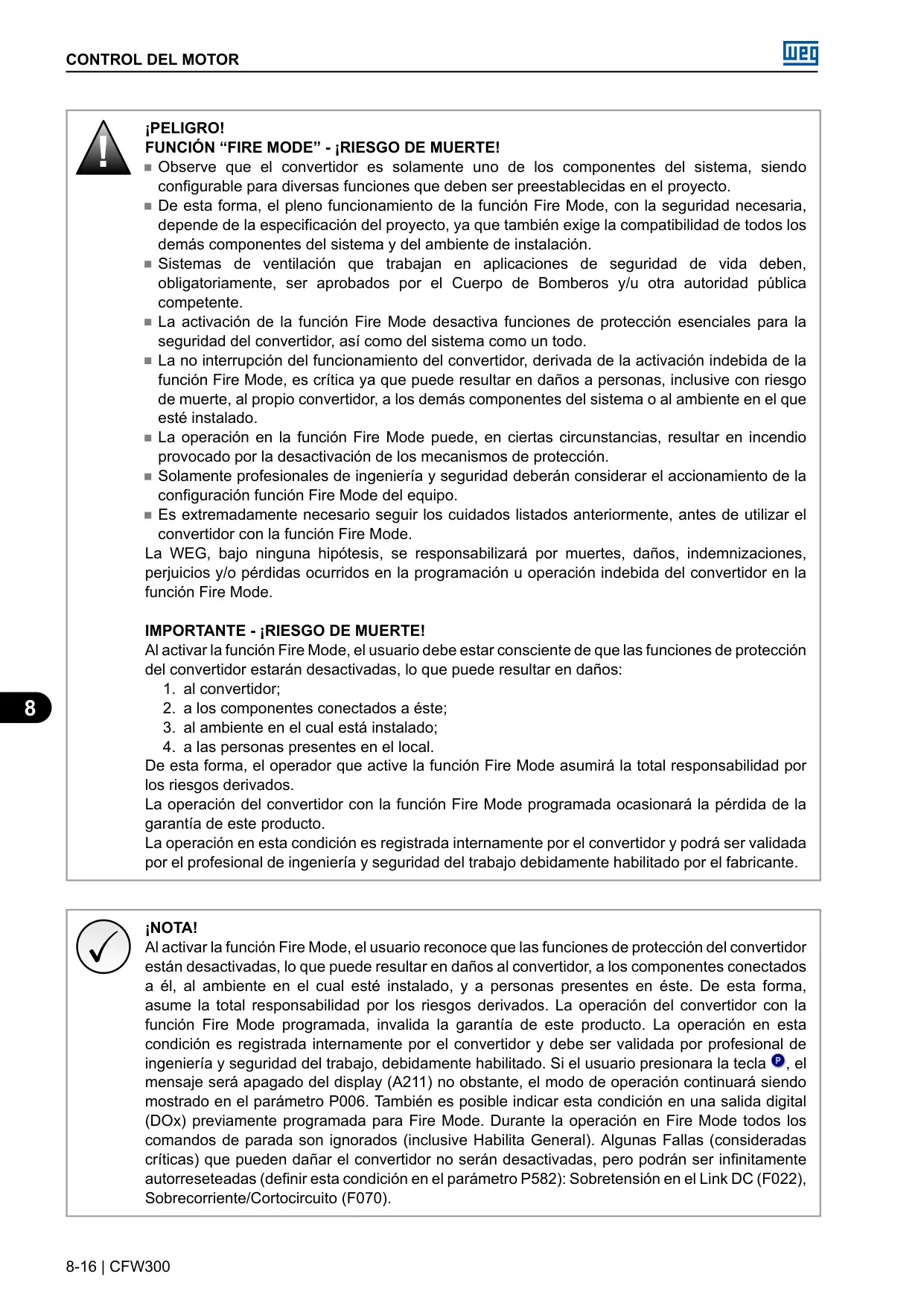

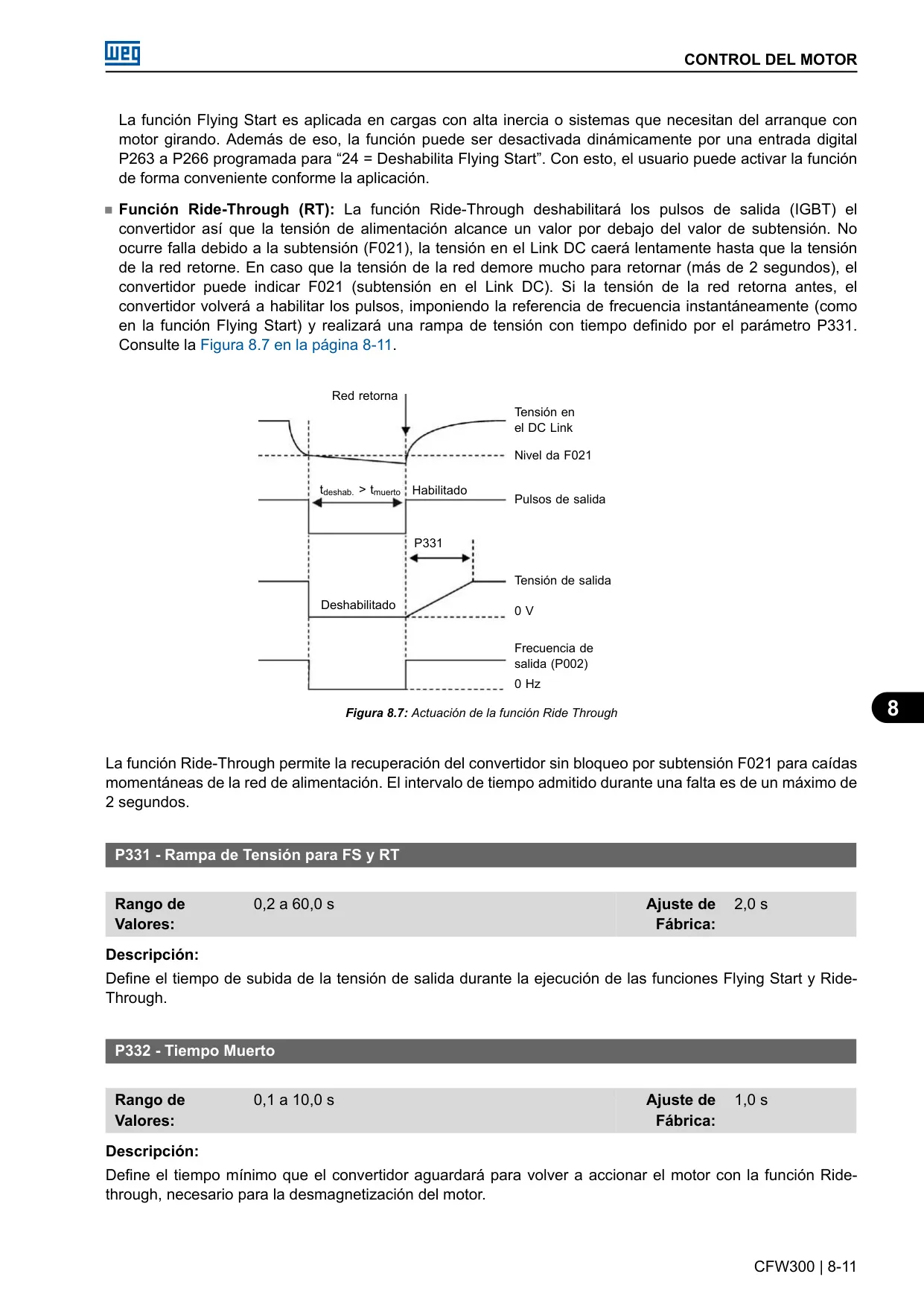

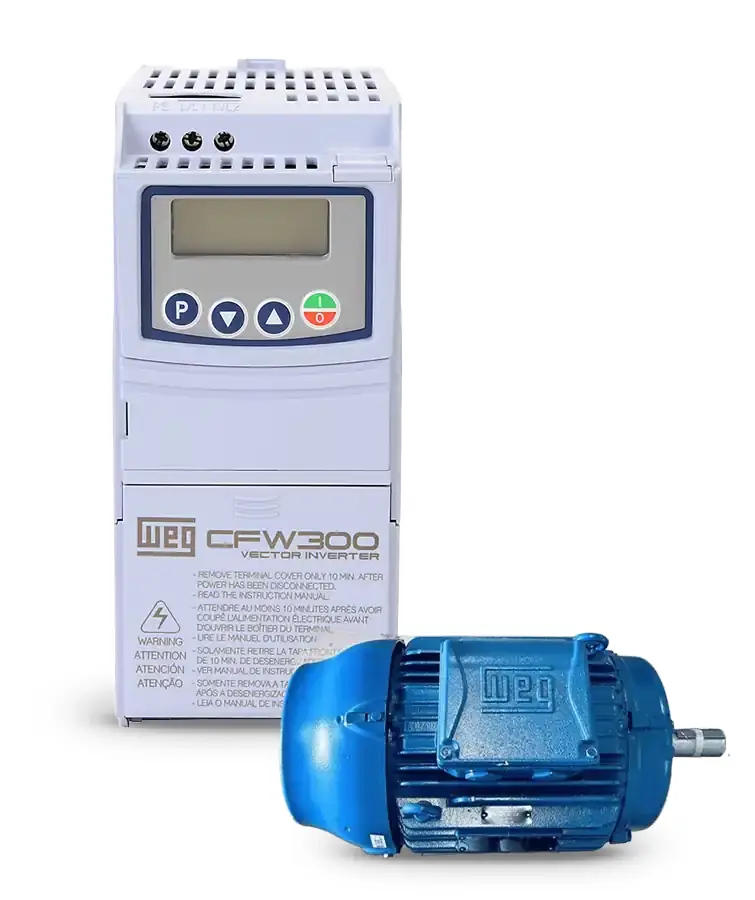

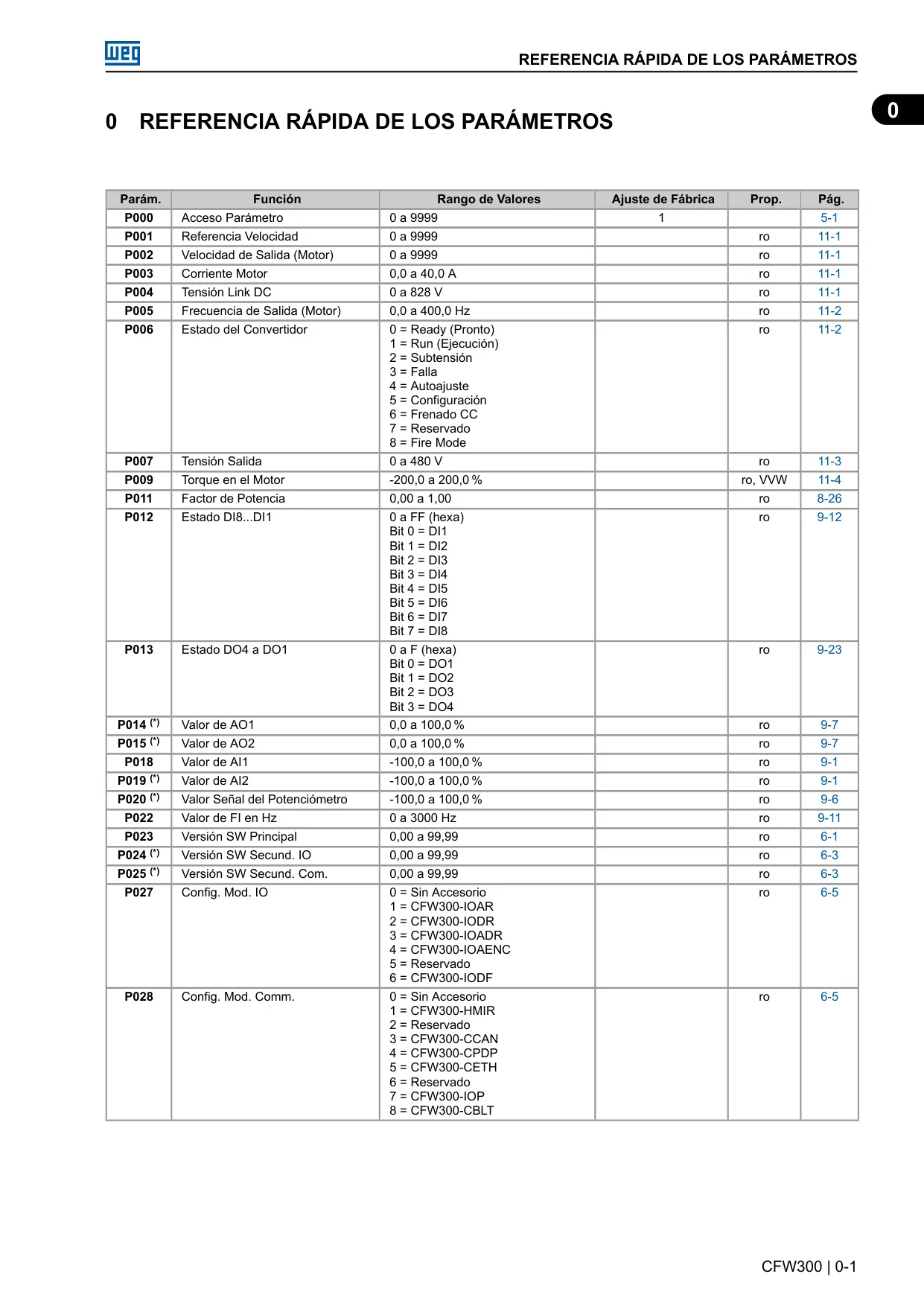

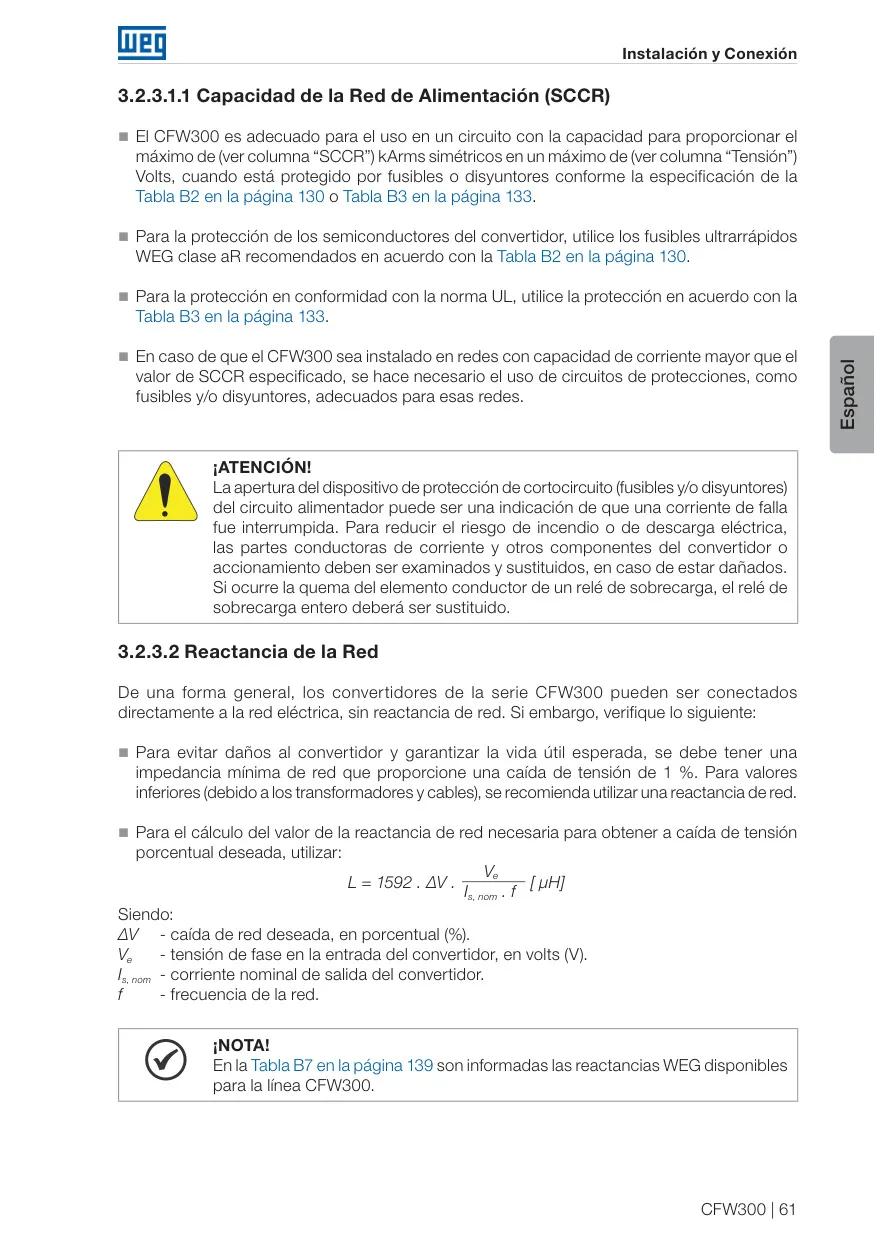

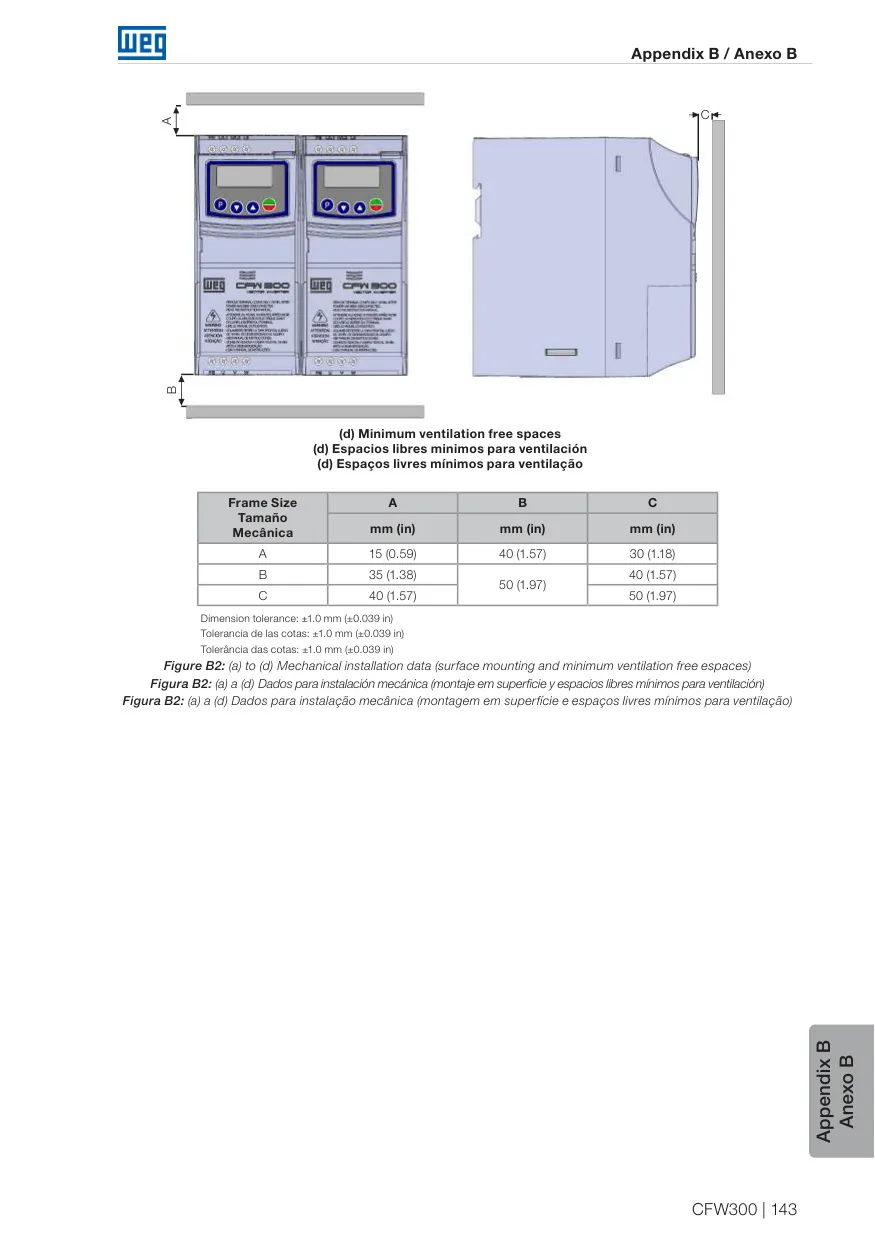

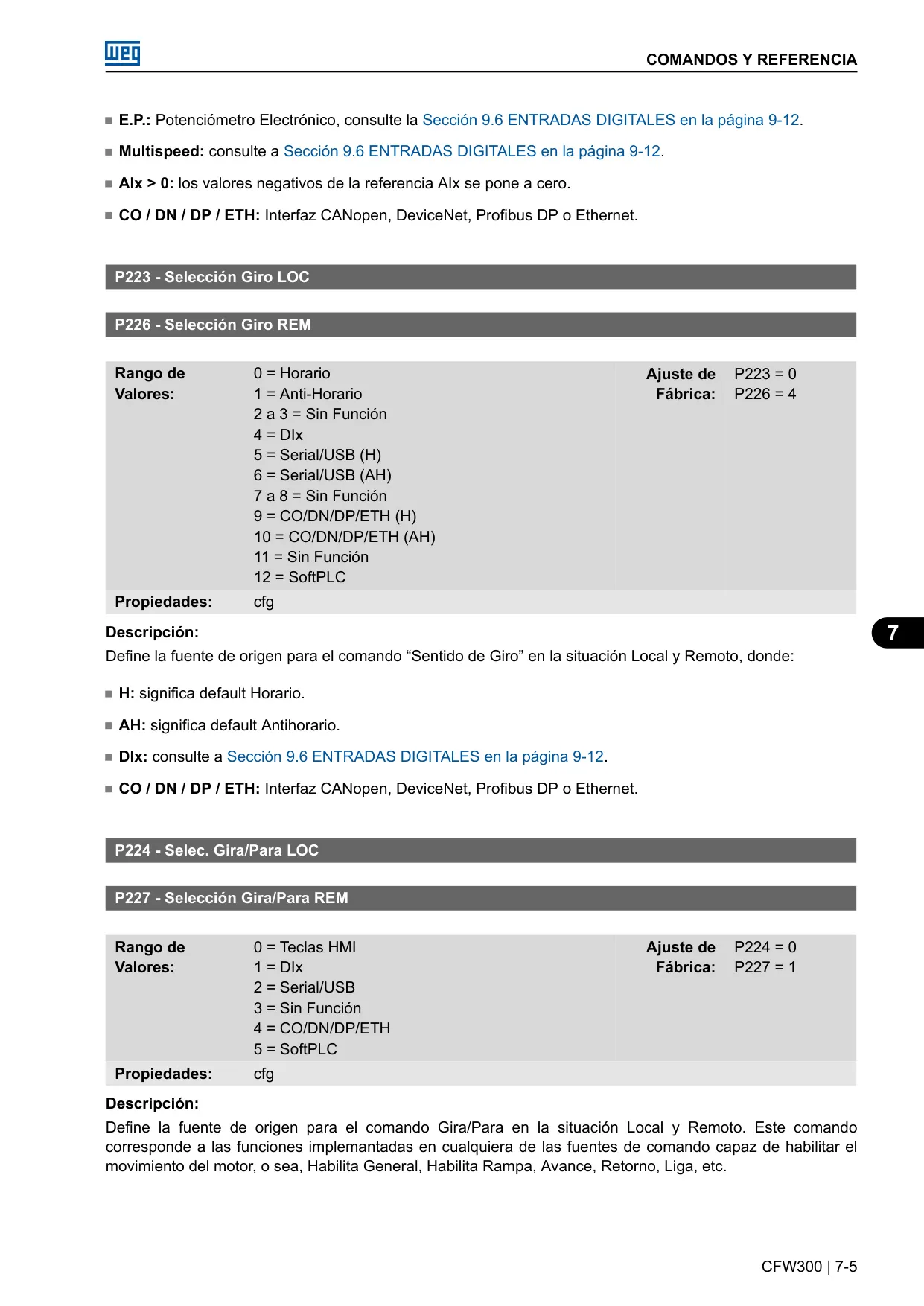

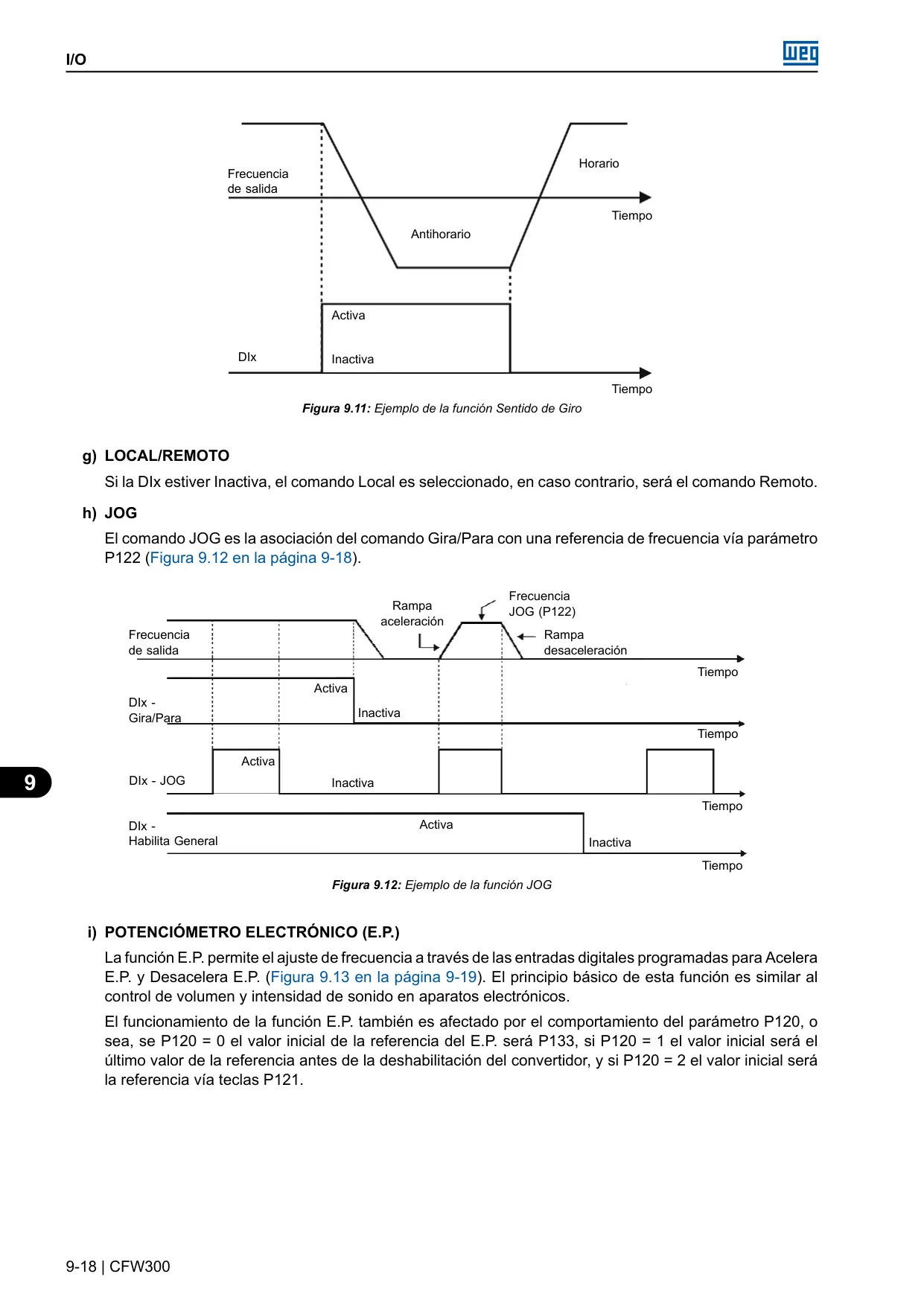

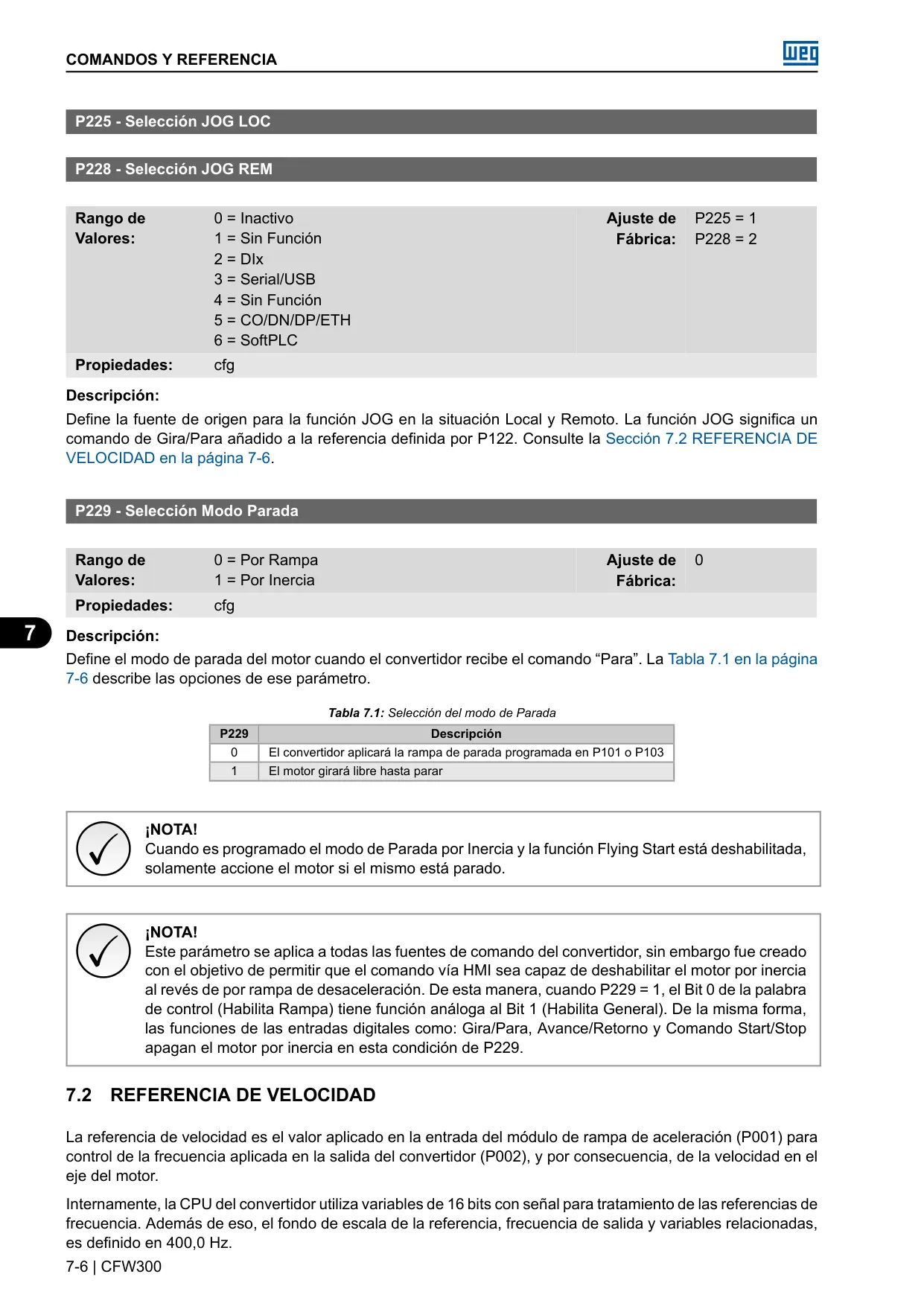

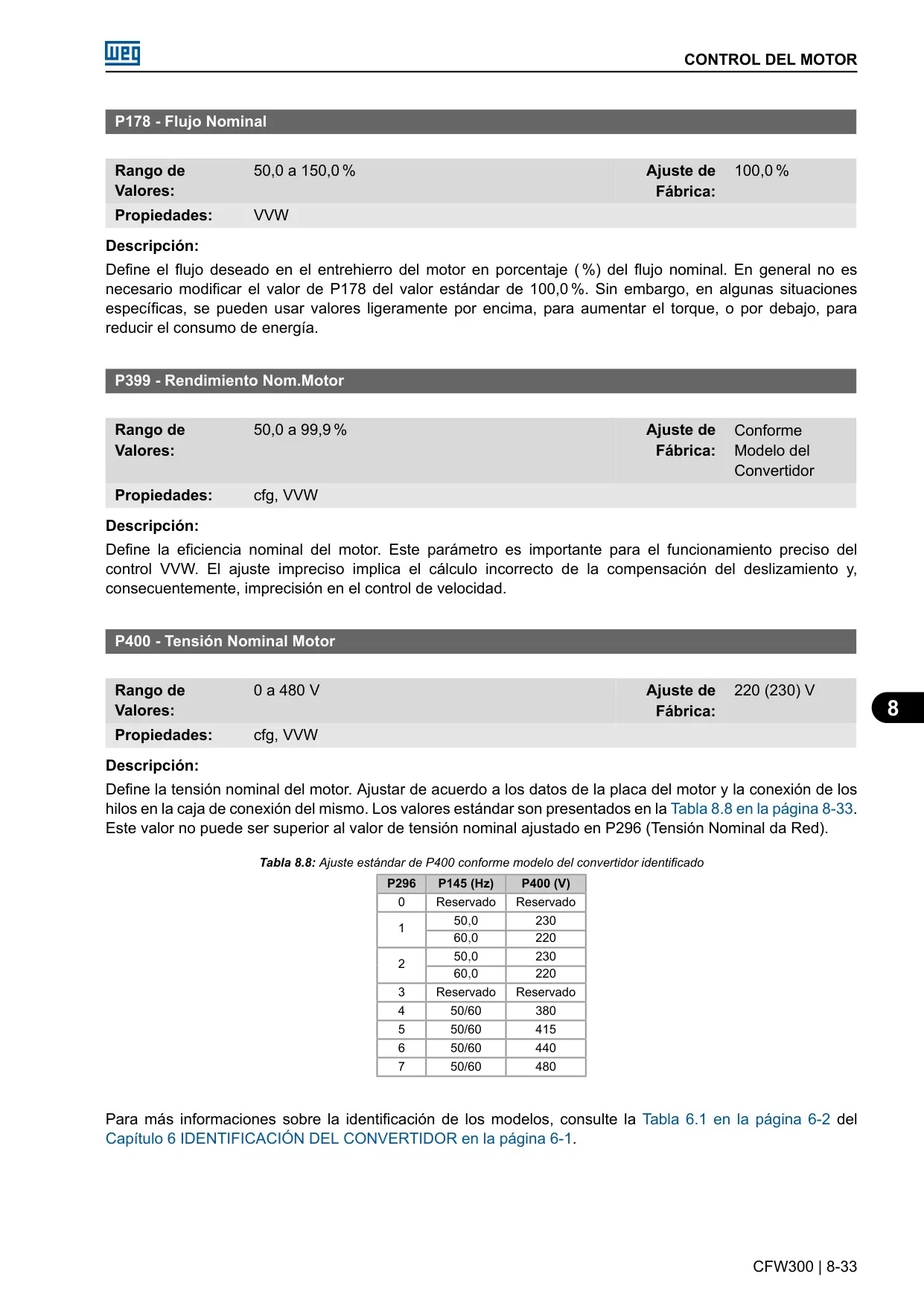

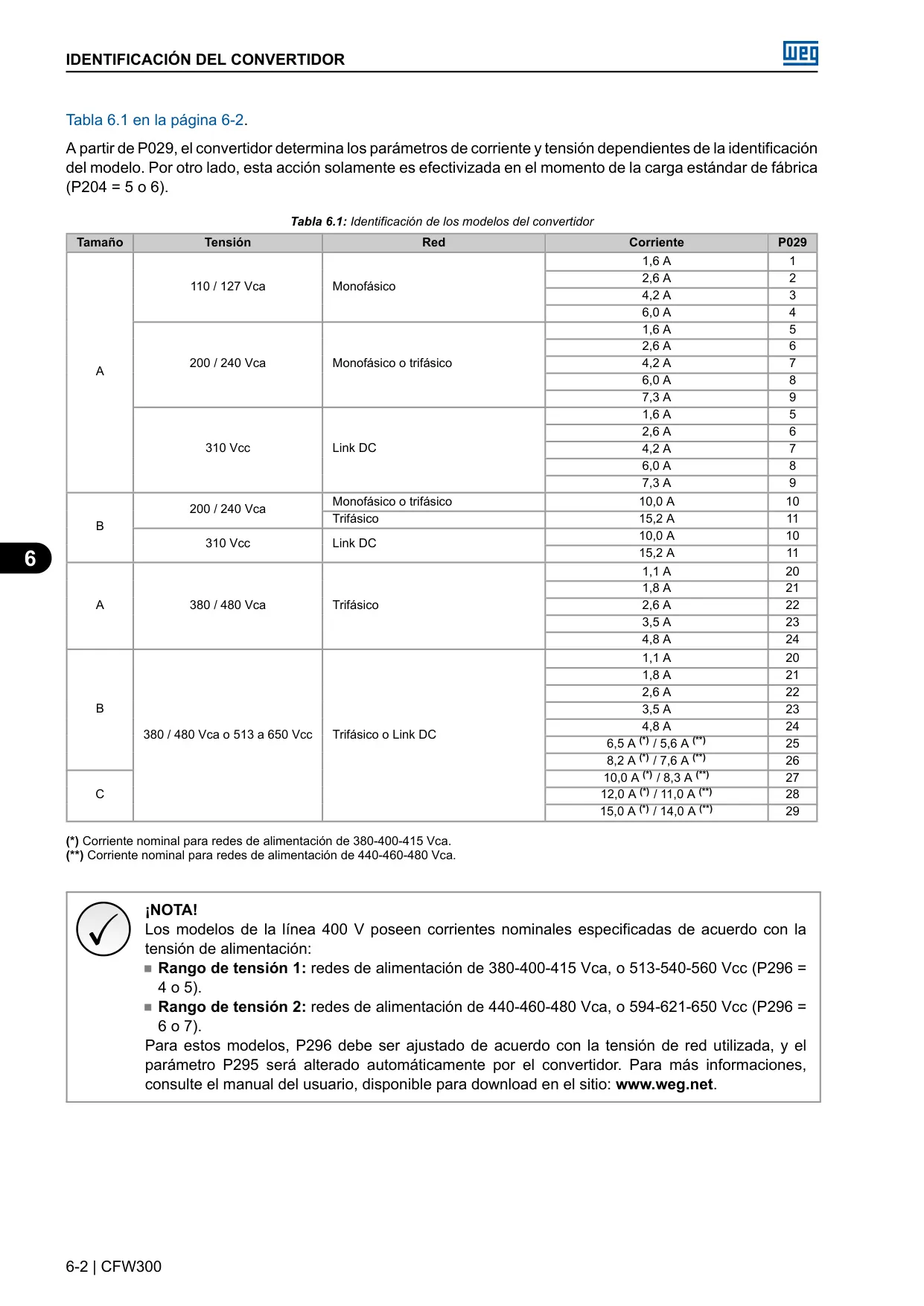

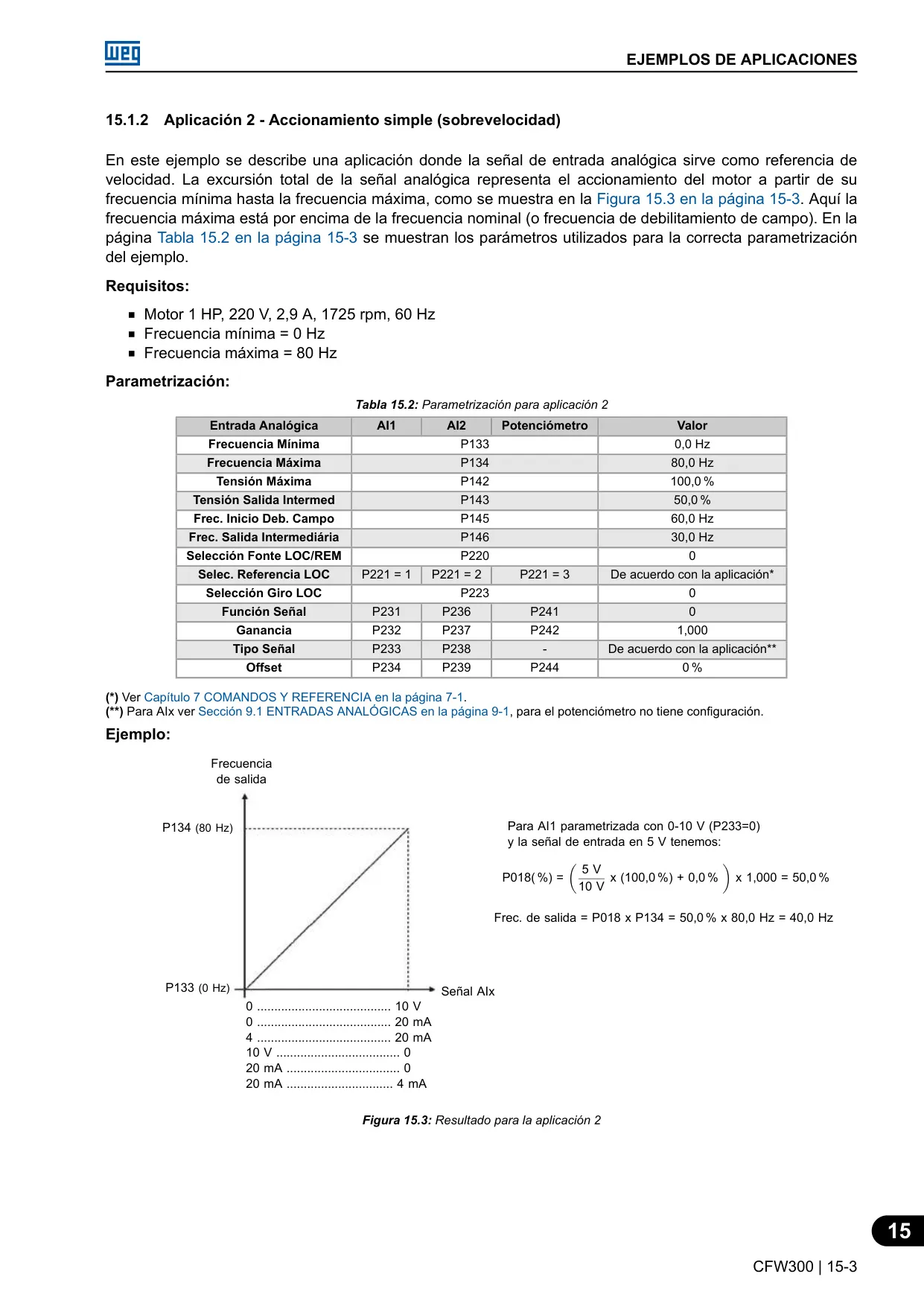

Imágenes del Producto

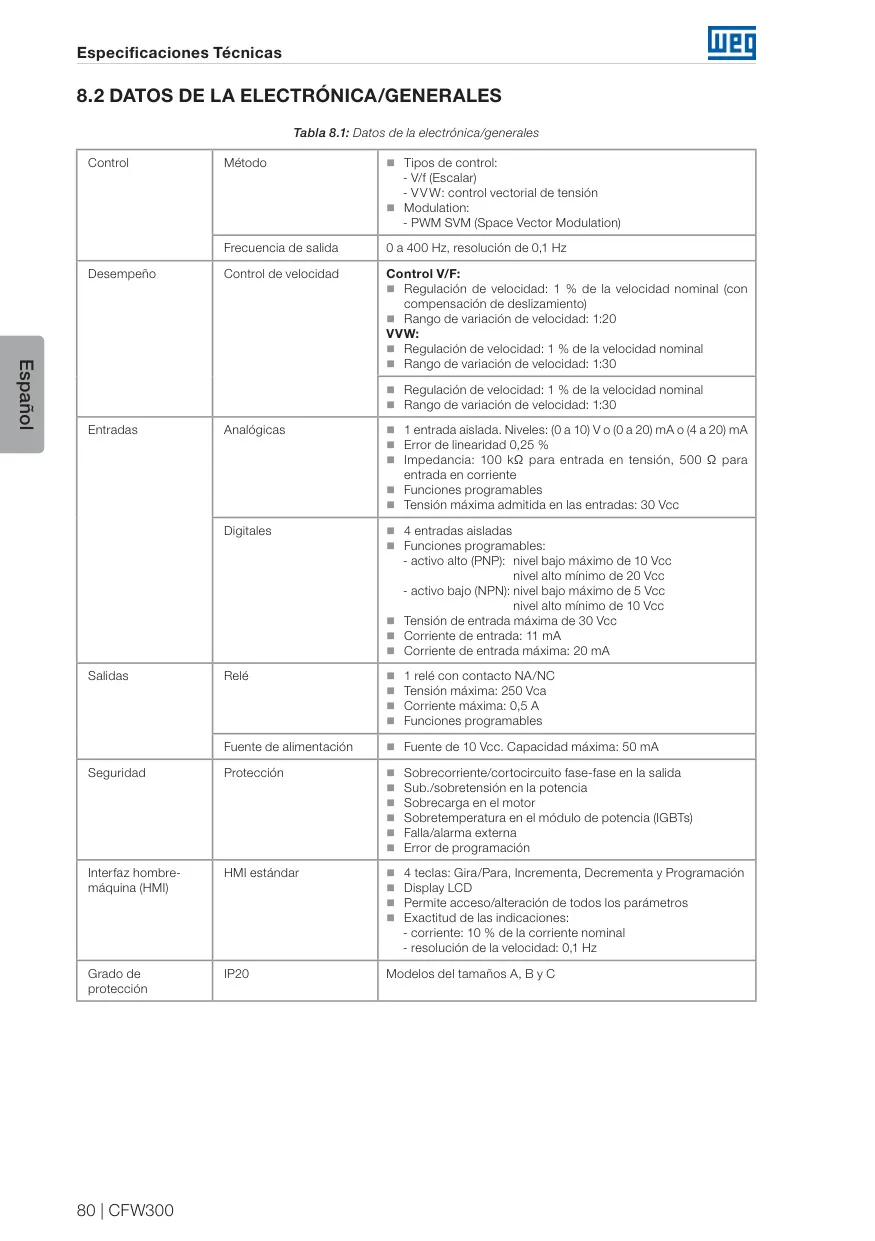

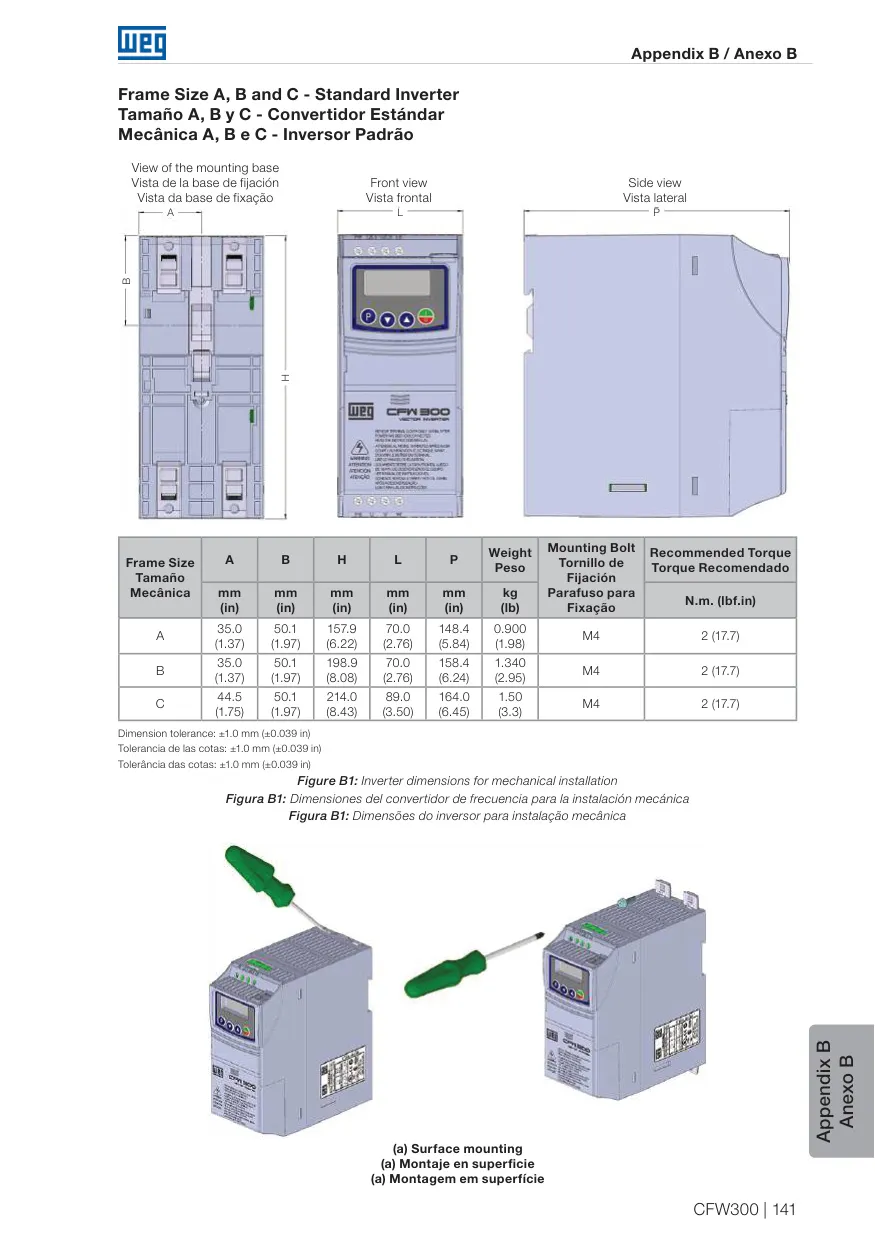

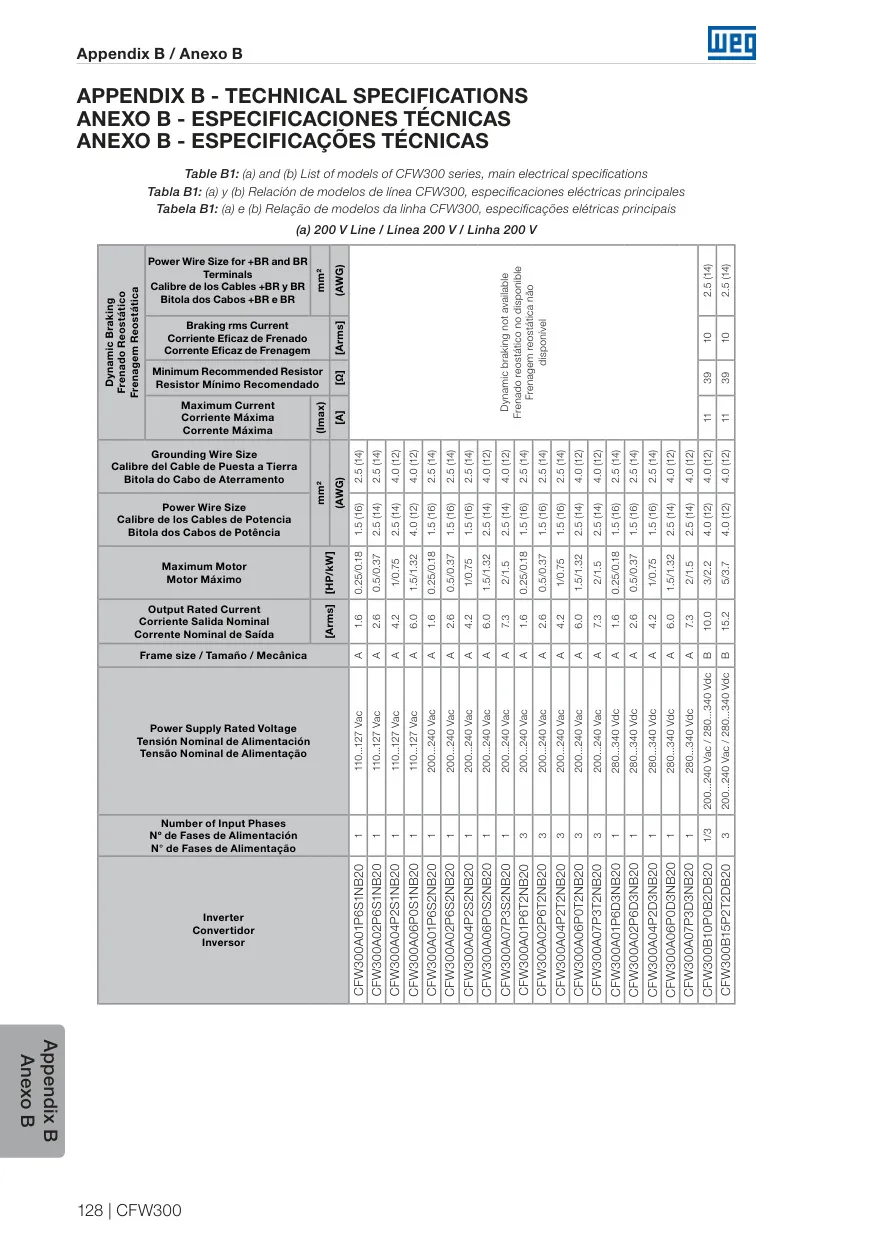

Especificaciones del Variador WEG CFW300

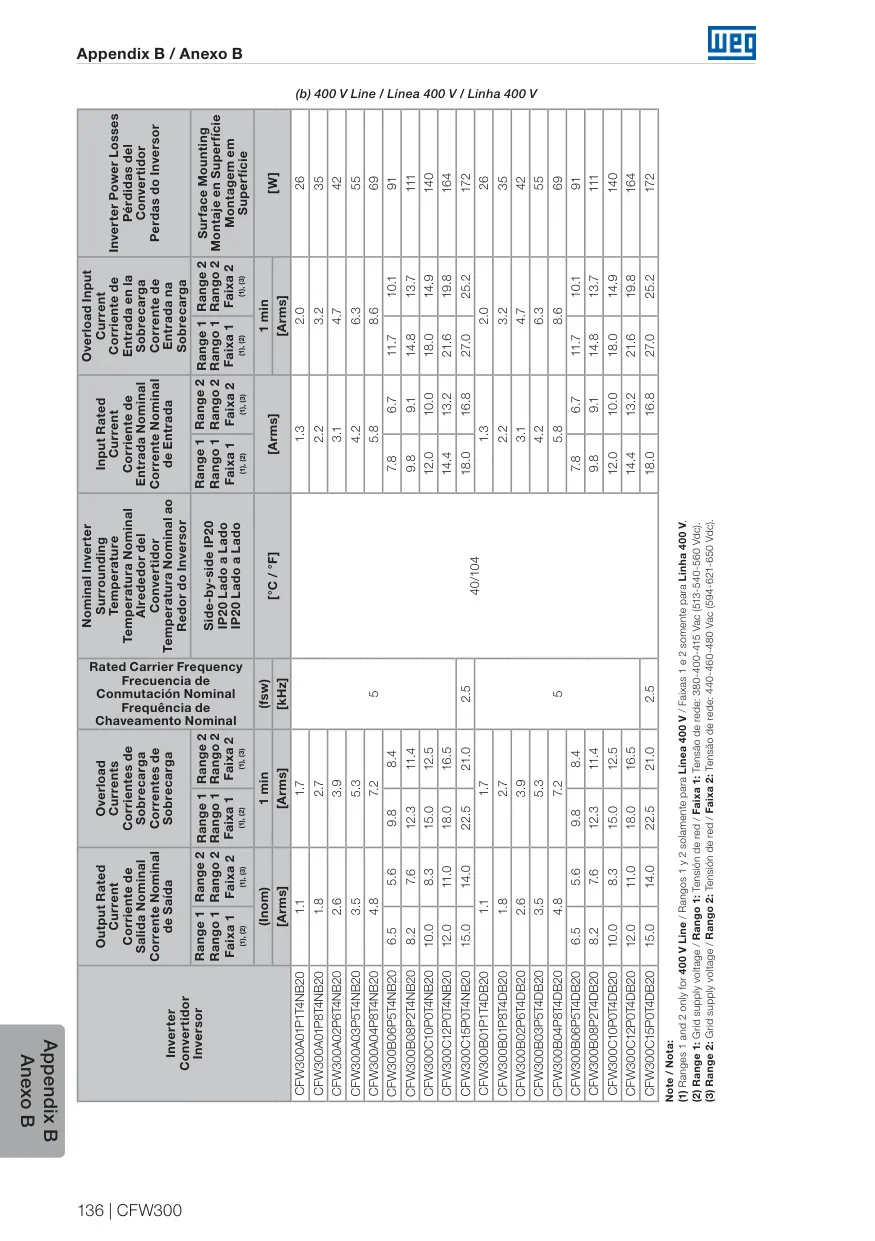

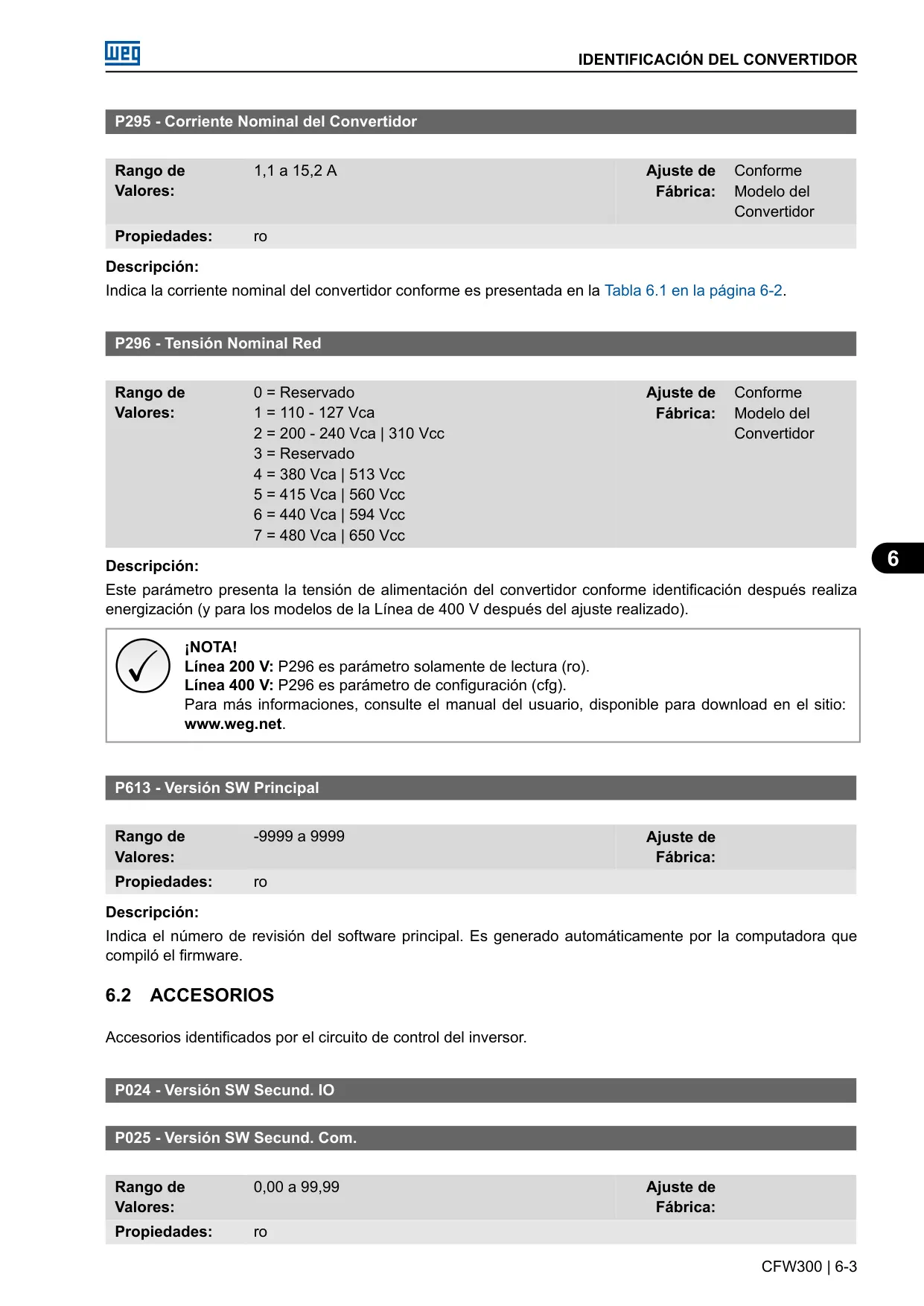

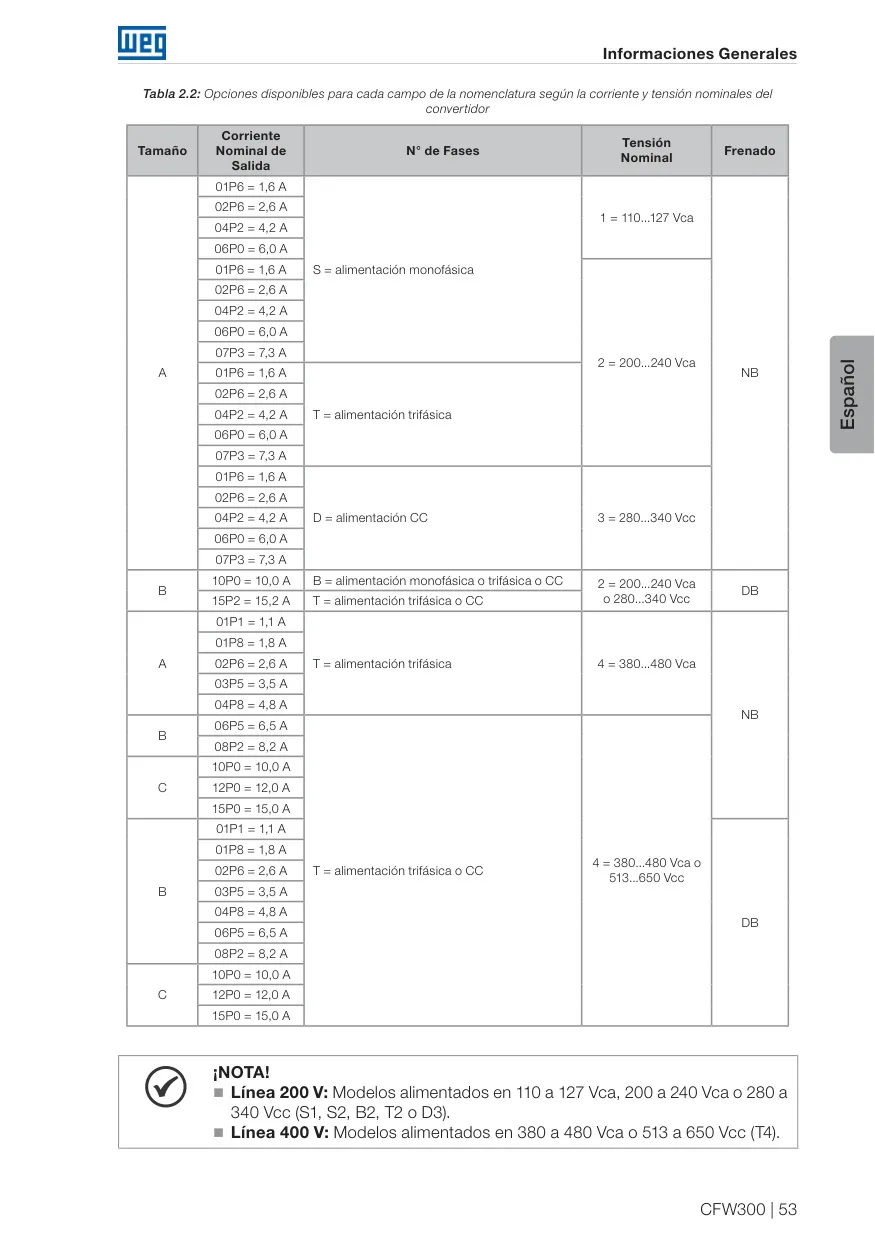

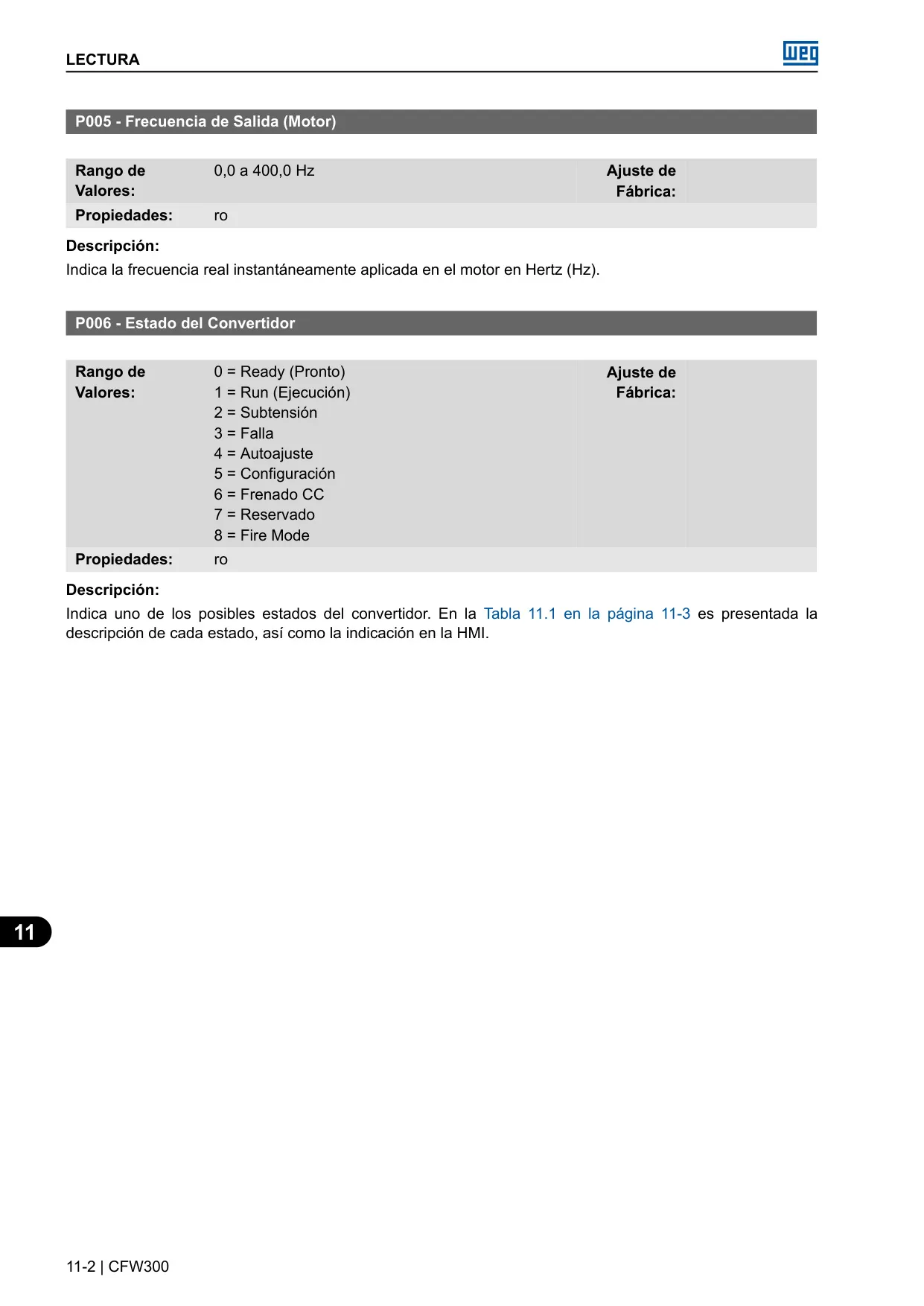

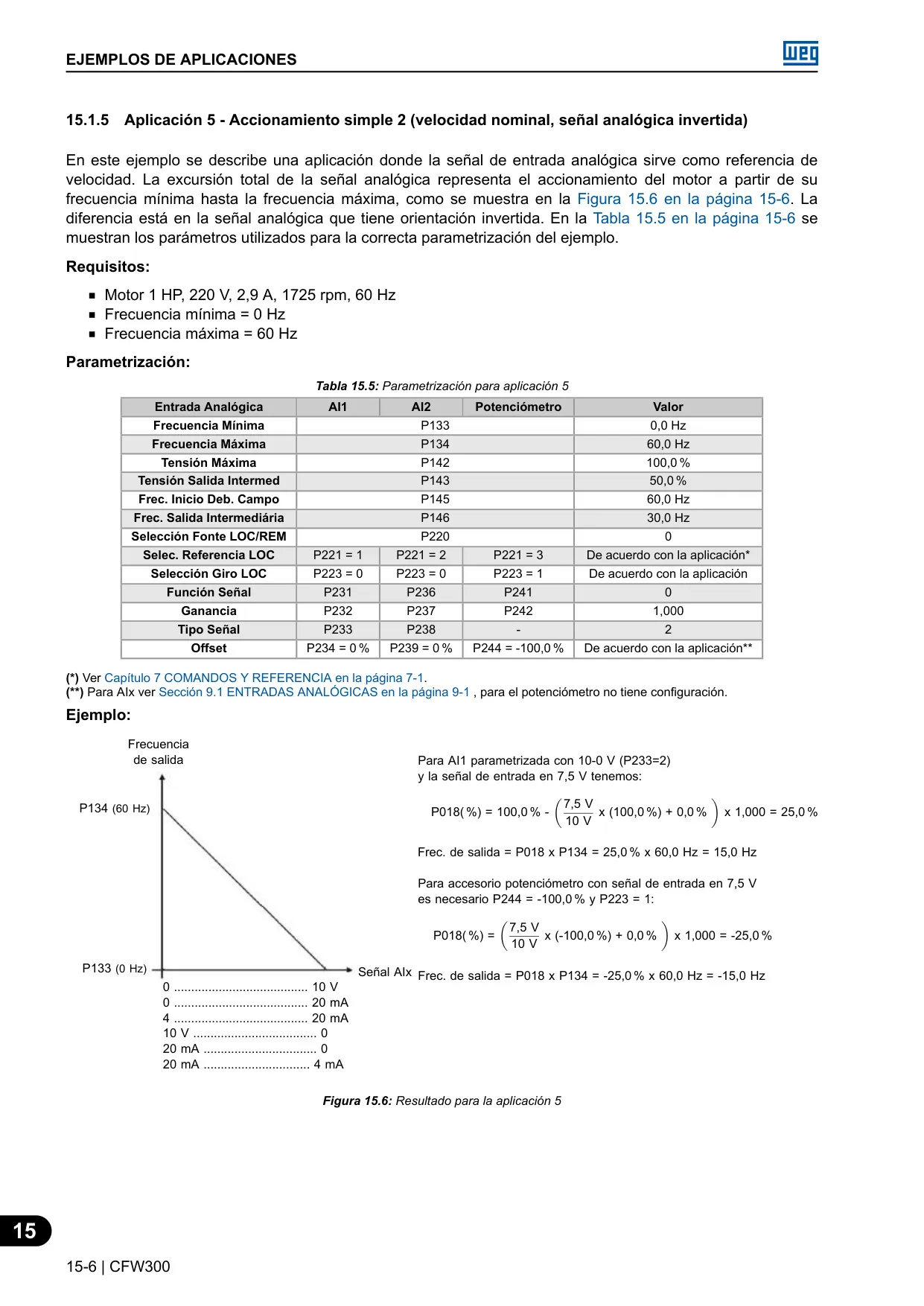

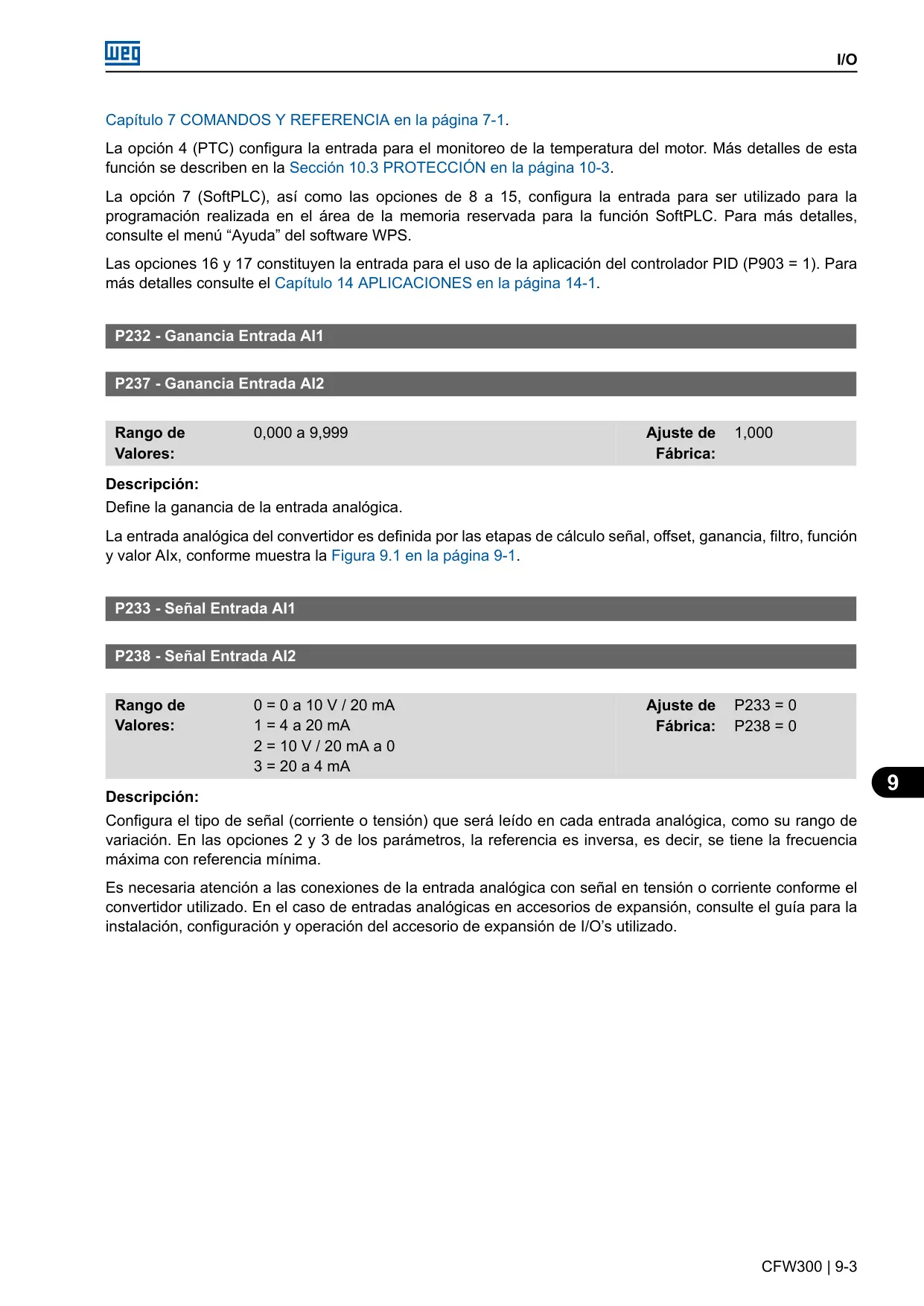

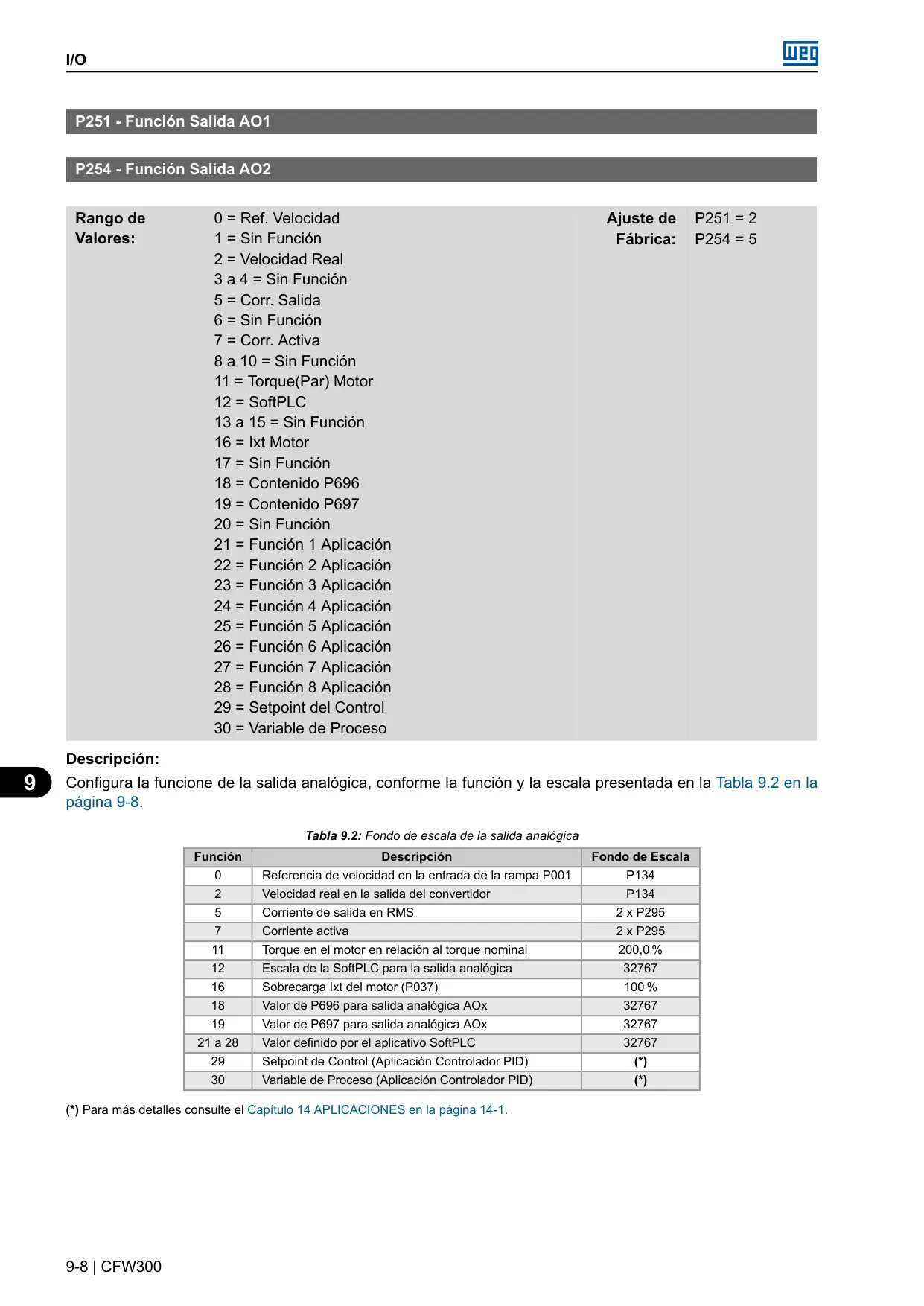

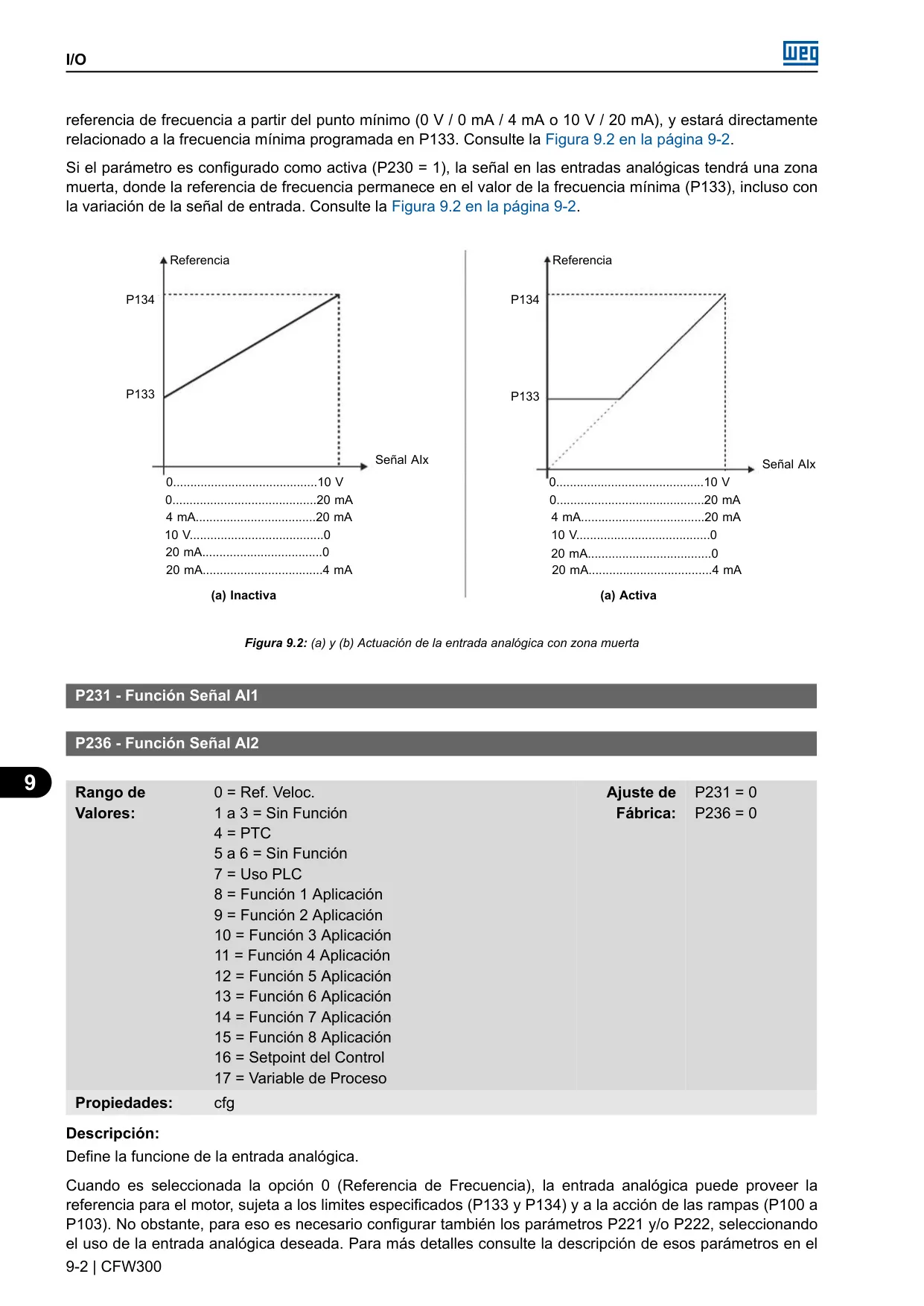

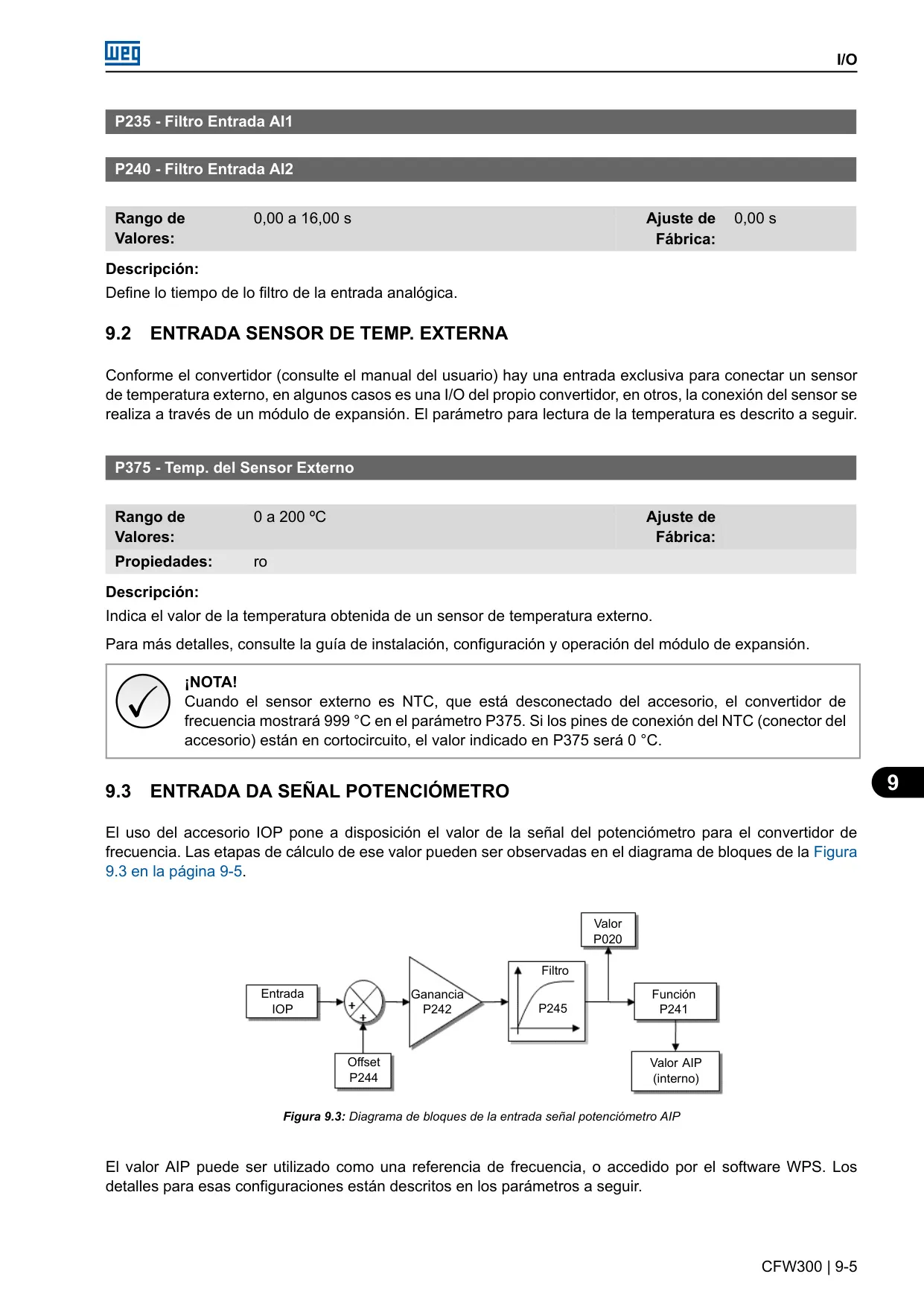

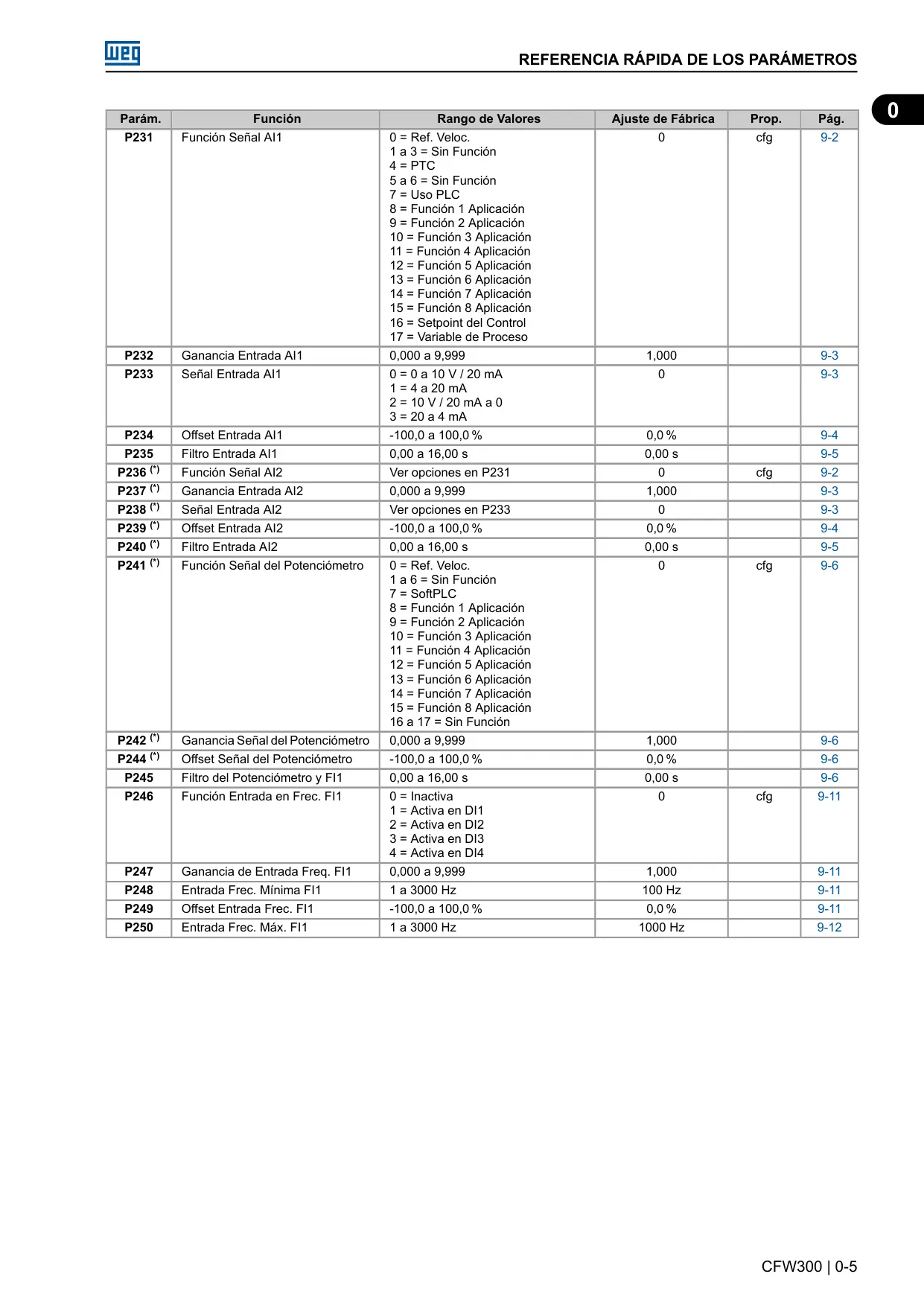

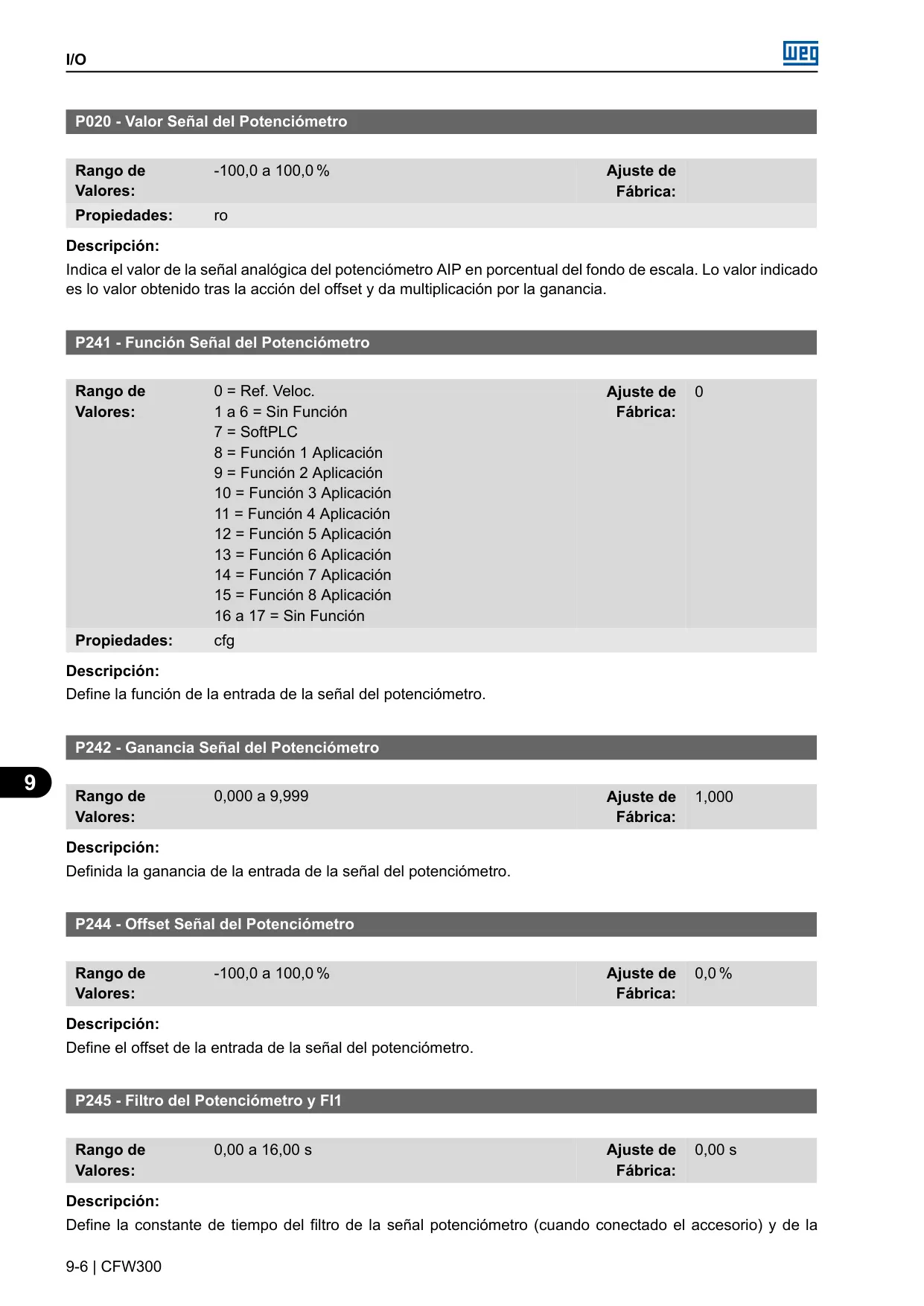

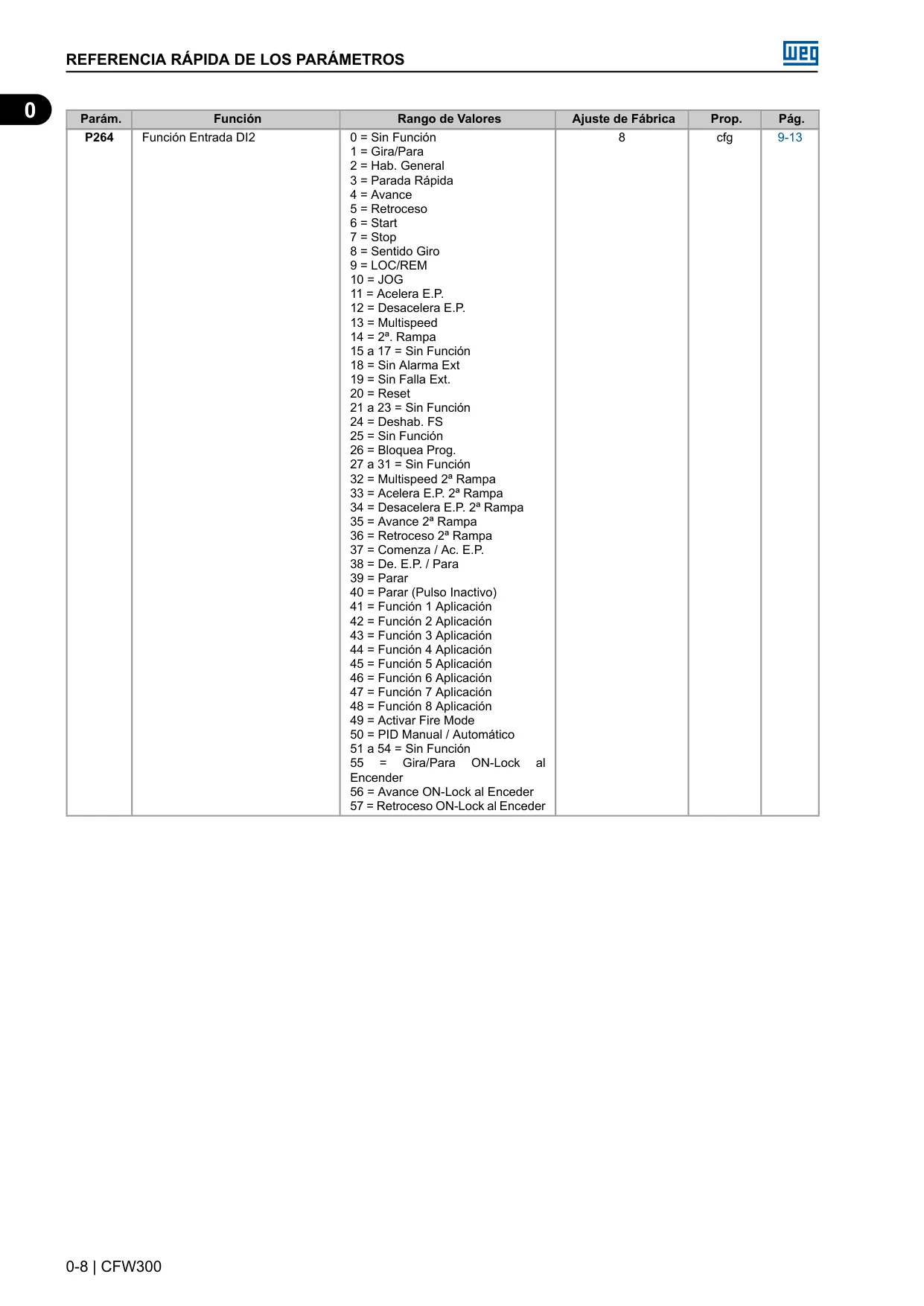

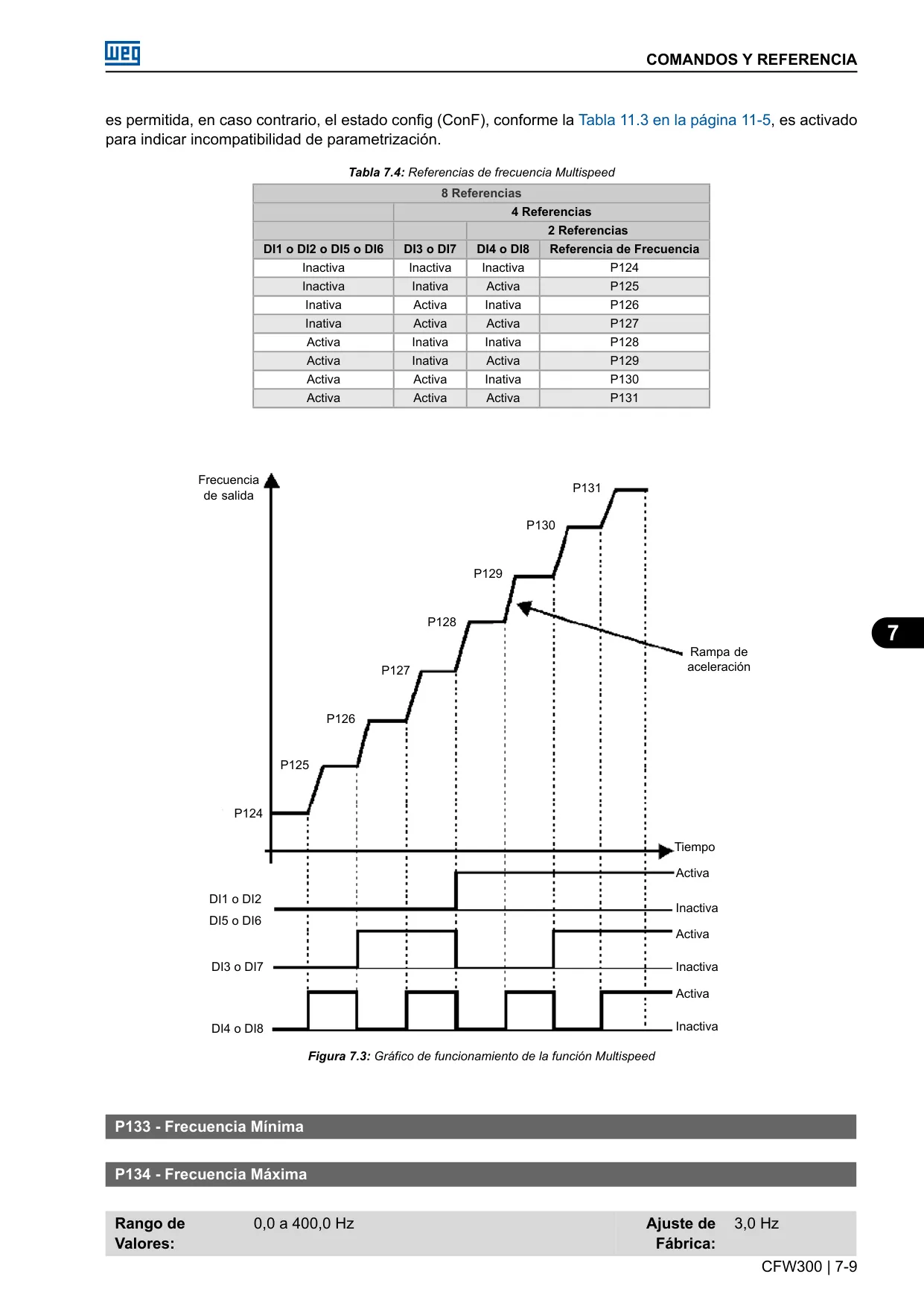

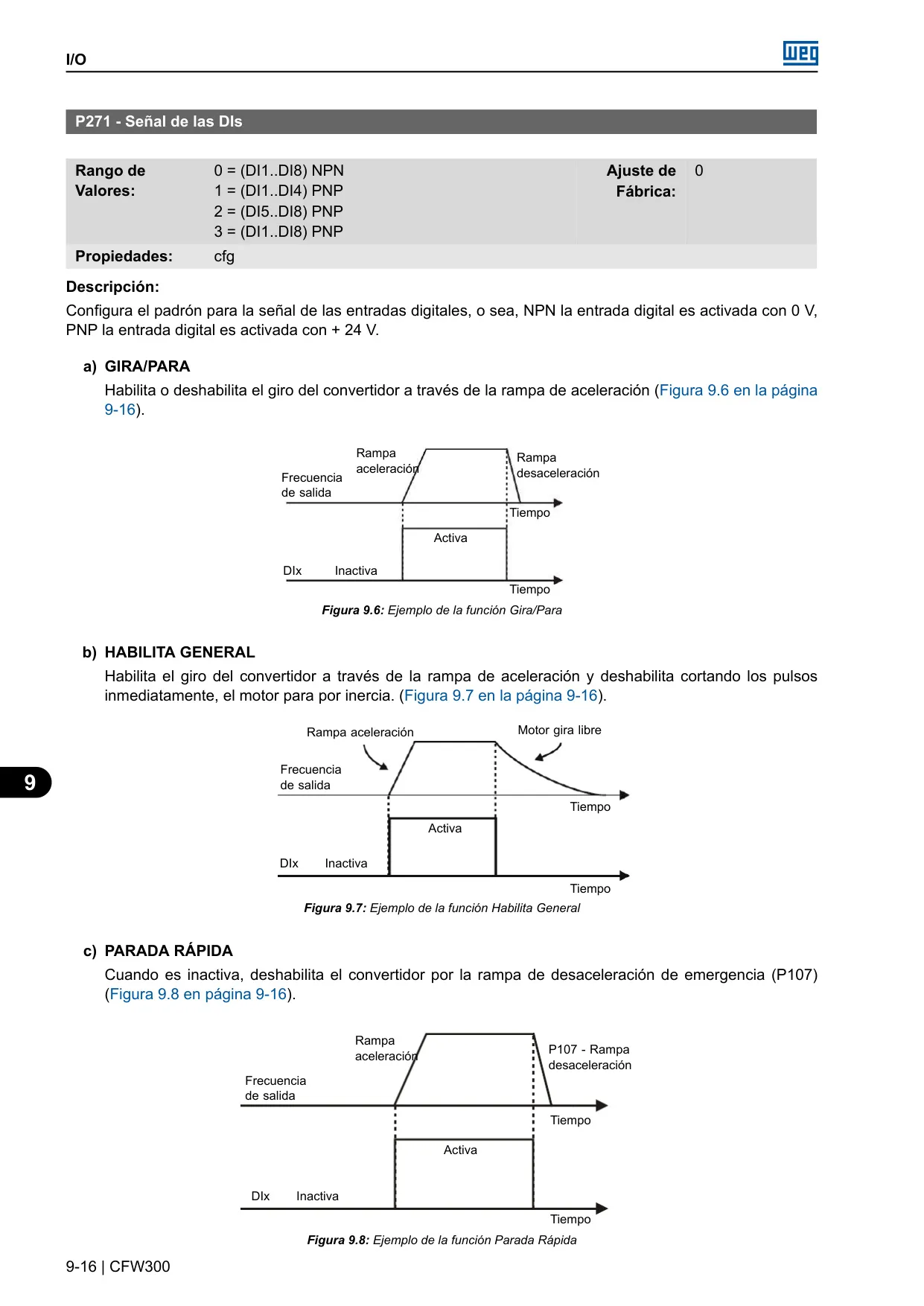

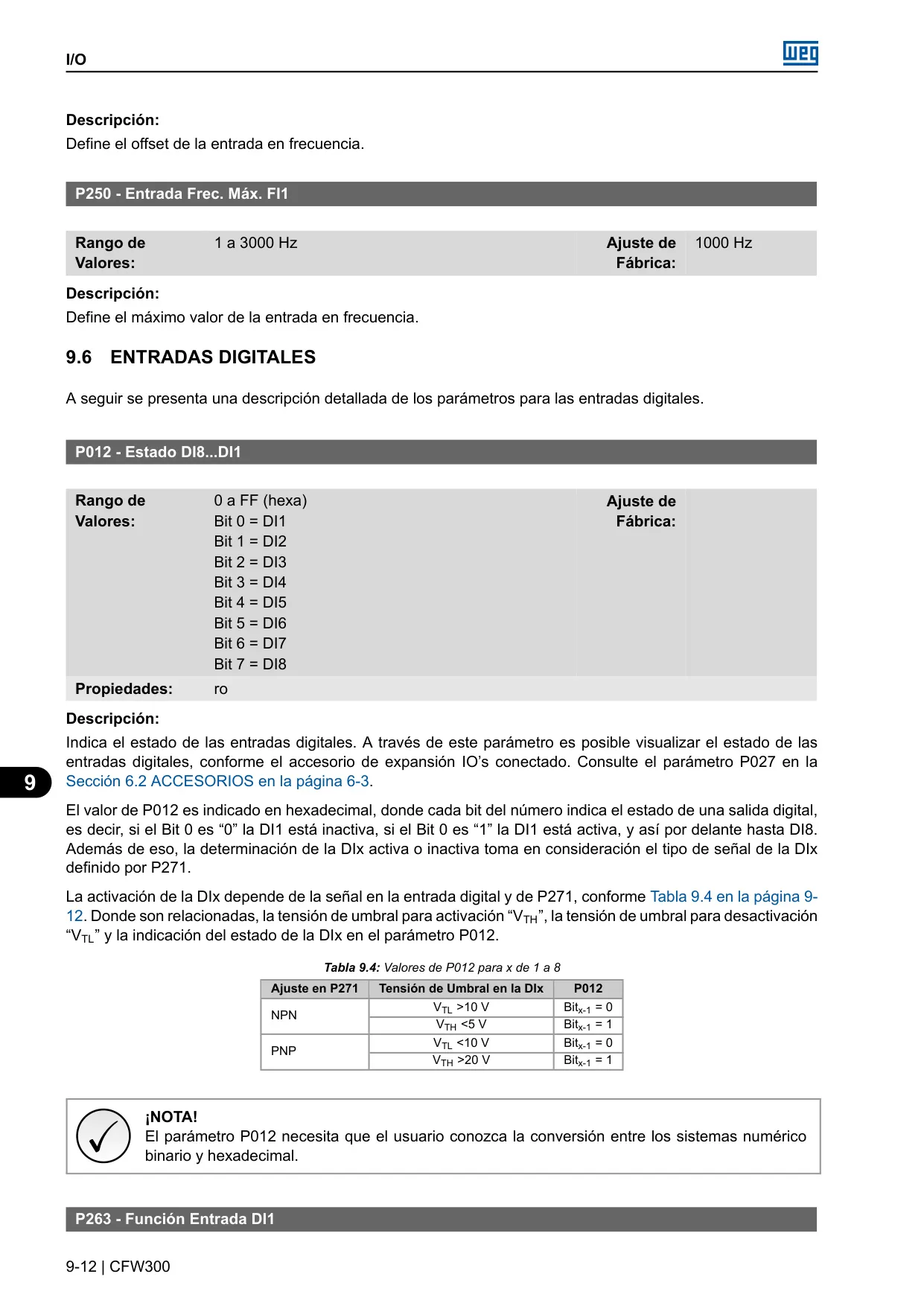

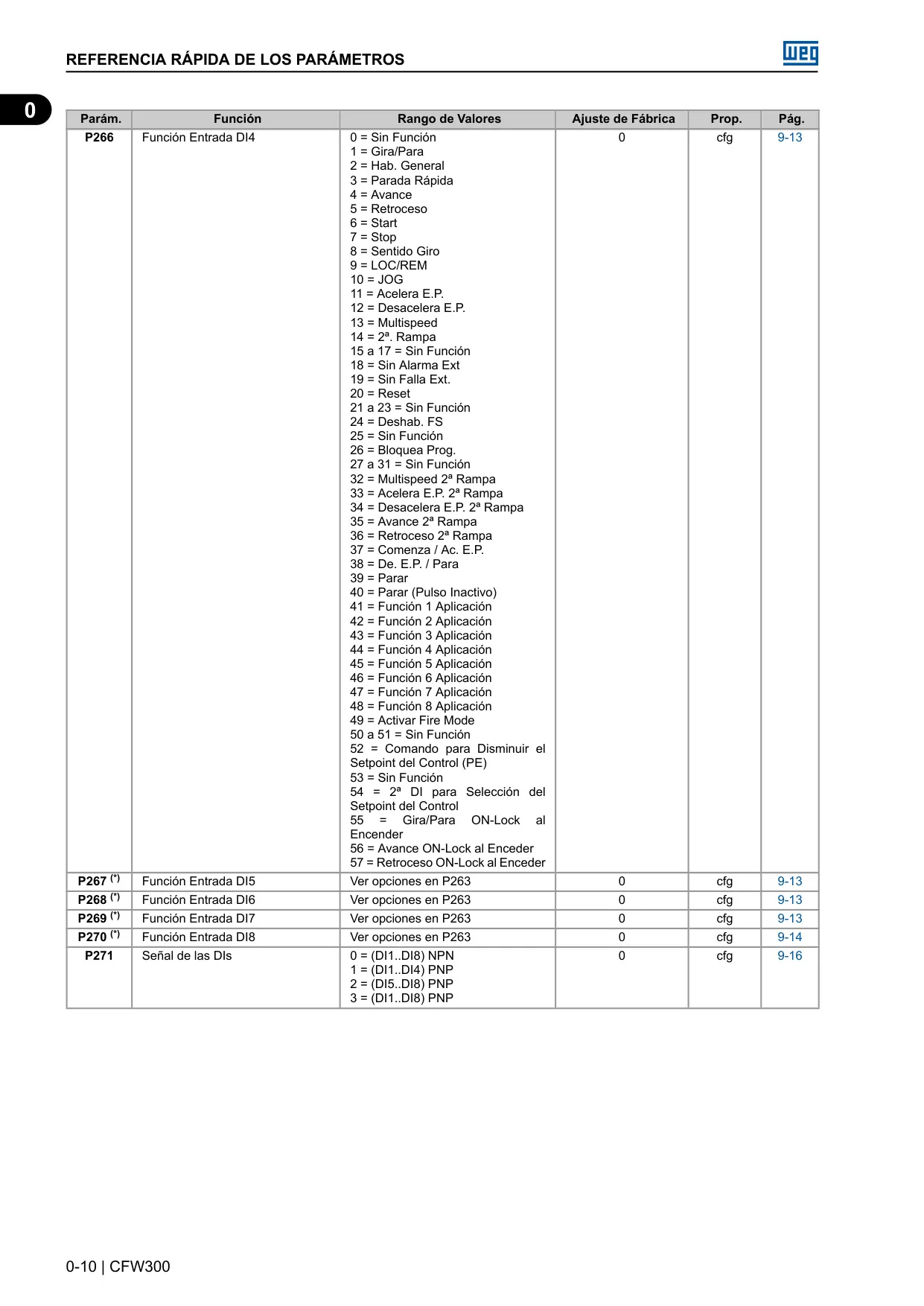

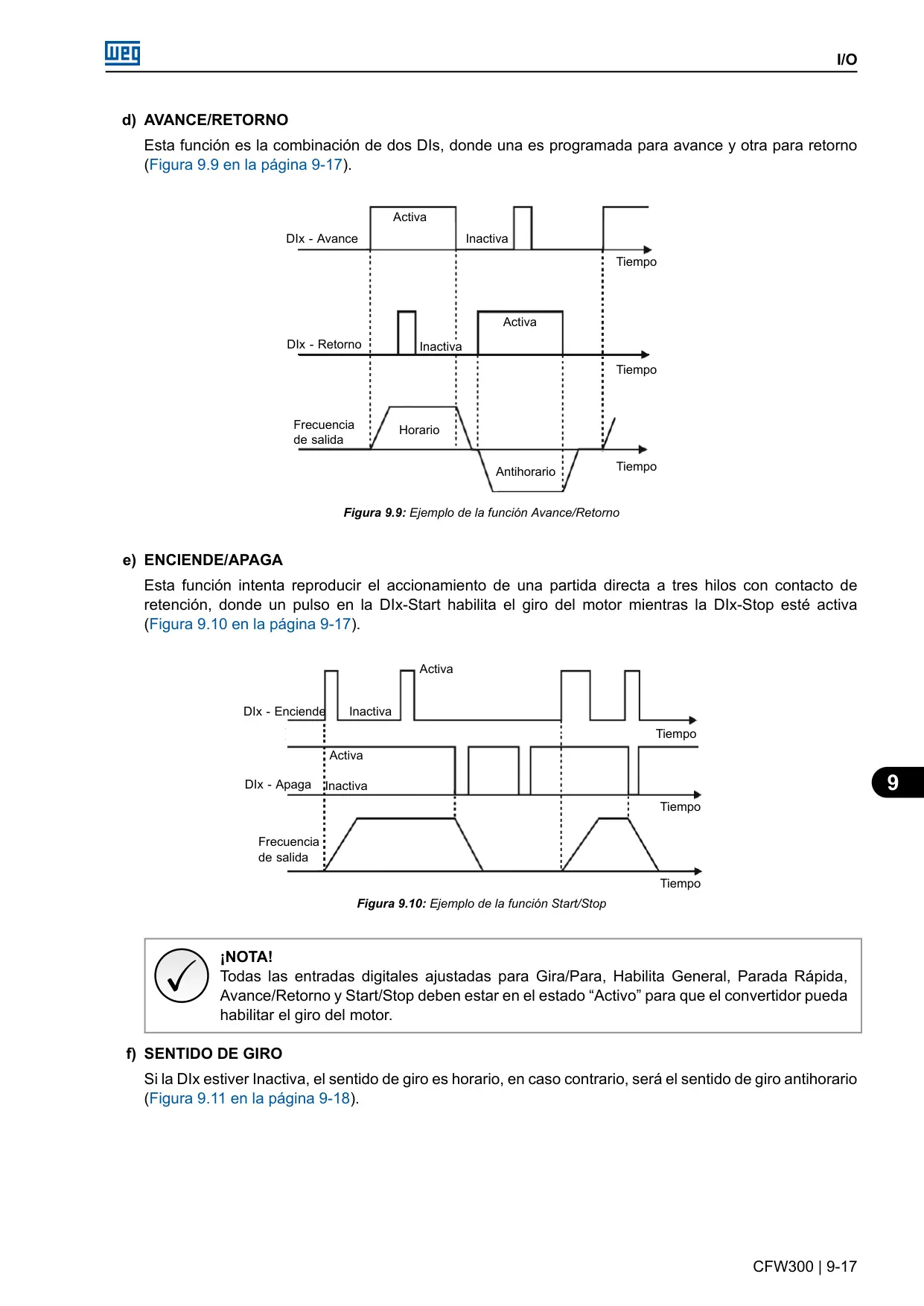

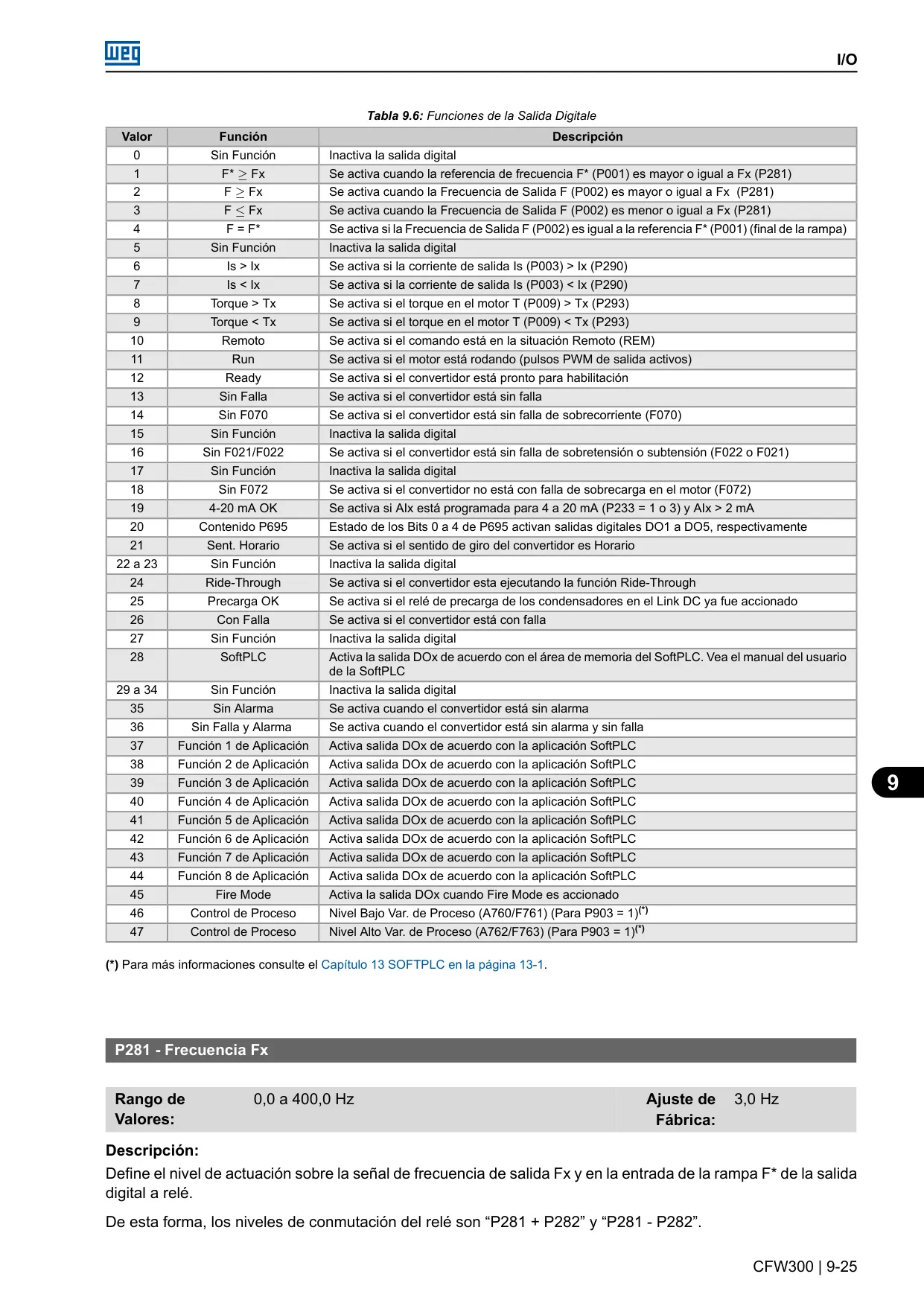

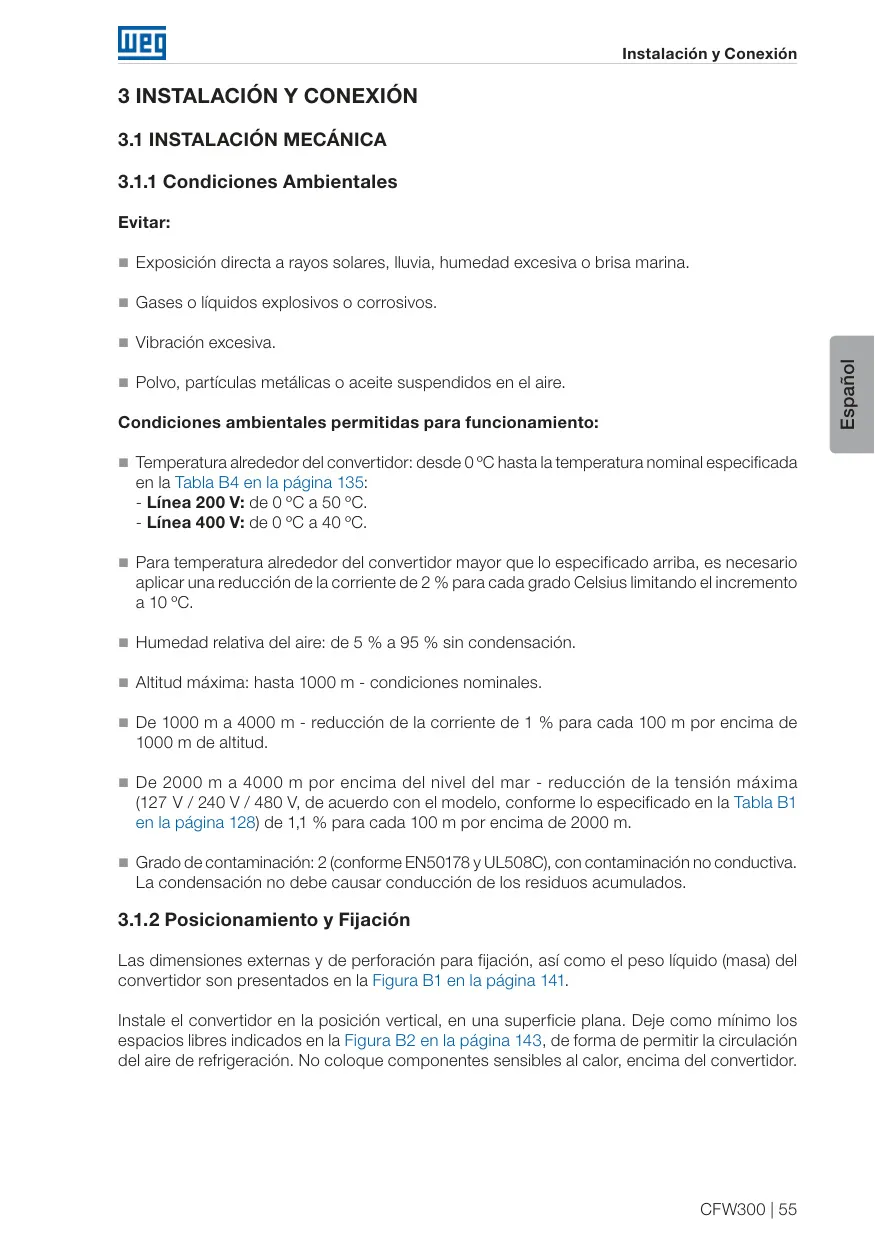

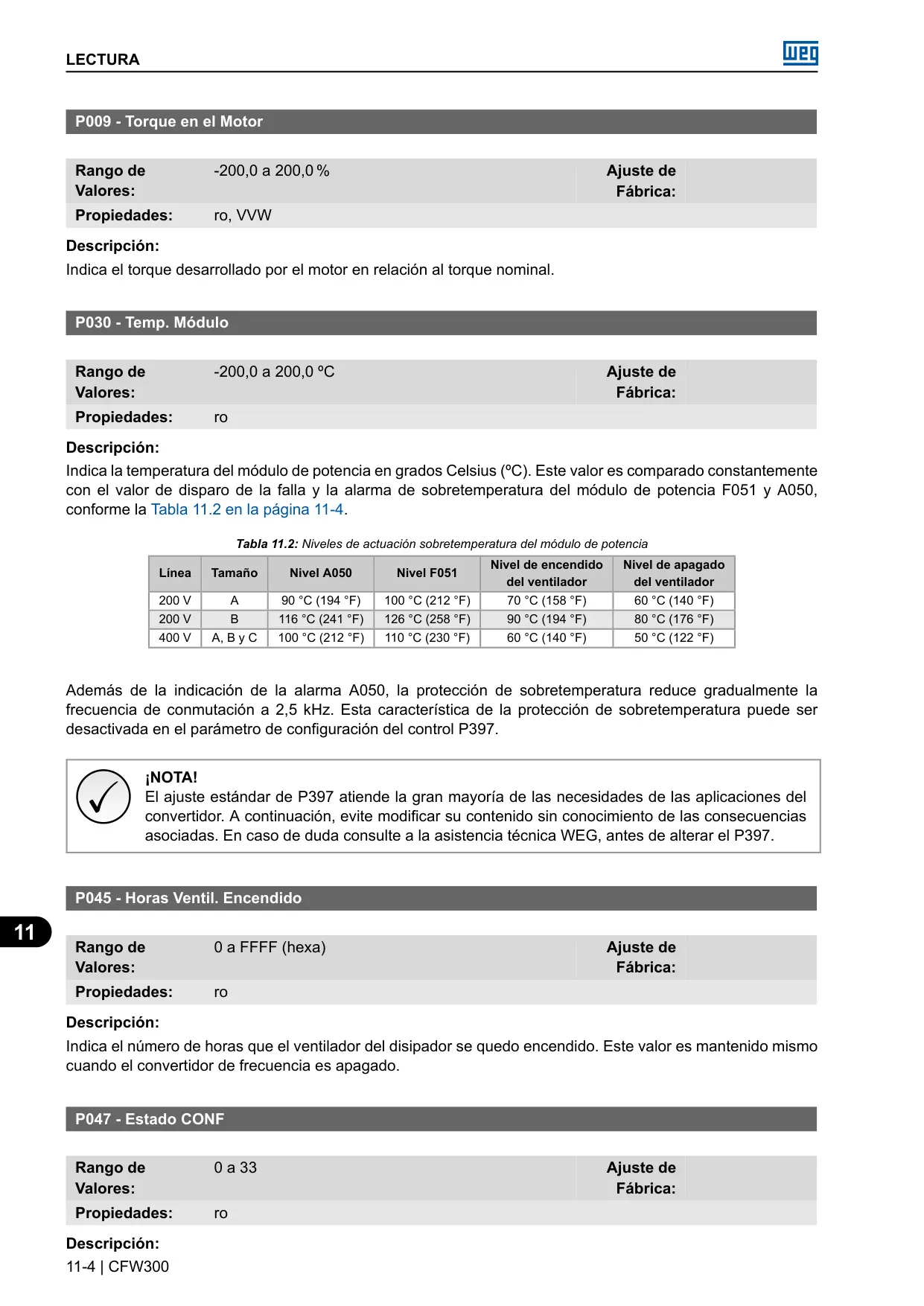

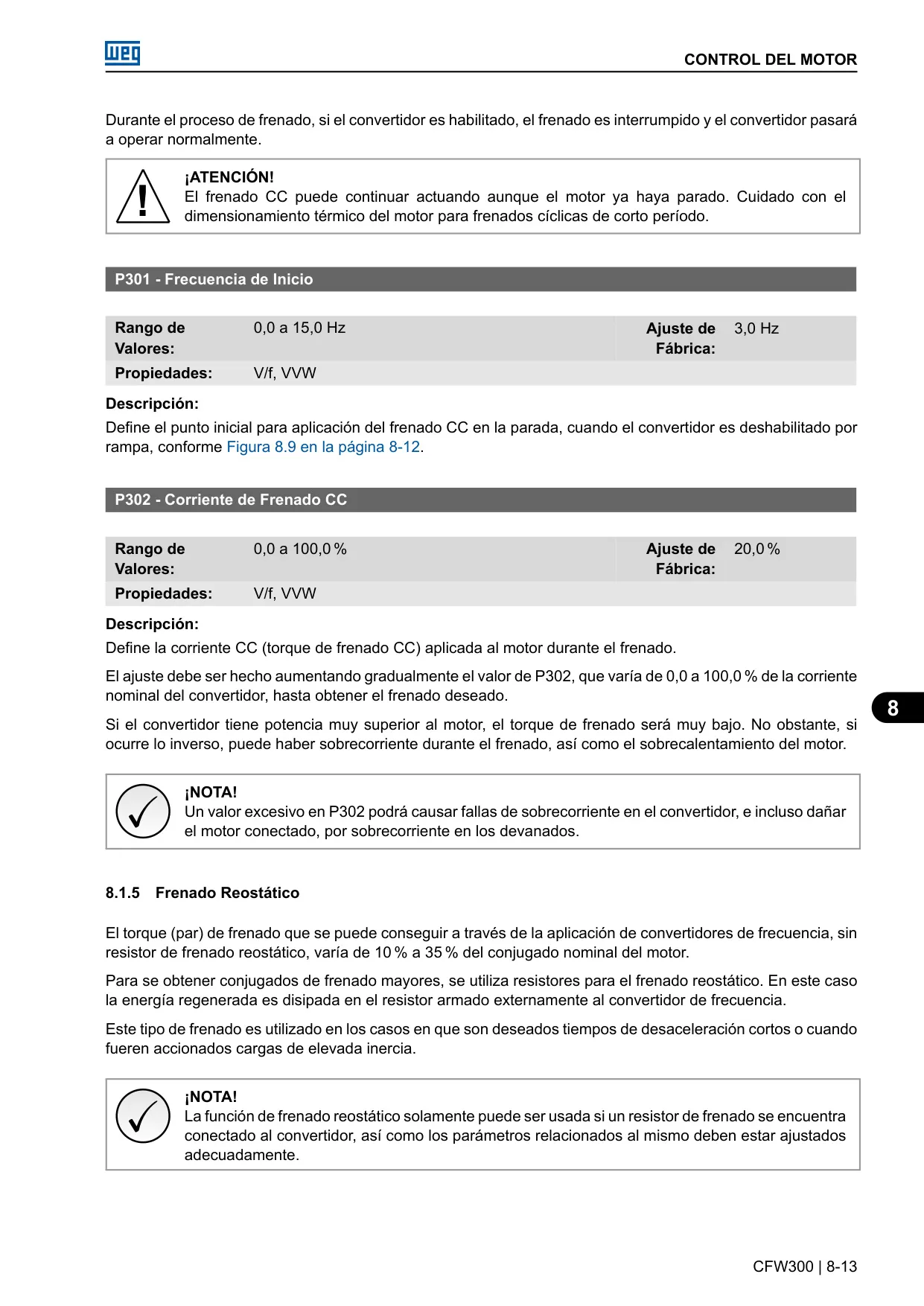

| Especificación | Valor/Rango |
|---|---|
| Tensión Nominal de Alimentación | 110-127 Vca (Monofásica), 200-240 Vca (Monofásica/Trifásica), 380-480 Vca (Trifásica), 280-340 Vcc o 513-650 Vcc |
| Tolerancia de Tensión | -15% a +10% de la tensión nominal |
| Frecuencia de Alimentación | 50/60 Hz (rango: 48 Hz a 62 Hz) |
| Desbalance de Fase | ≤ 3% de la tensión de entrada fase-fase nominal |
| Frecuencia de Salida | 0 a 400 Hz (resolución: 0,1 Hz) |
| Métodos de Control | V/f (Escalar) y VVW (Vectorial de Tensión) |
| Modulación | PWM SVM (Space Vector Modulation) |
| Regulación de Velocidad (V/f) | 1% de la velocidad nominal (con compensación de deslizamiento), rango 1:20 |
| Regulación de Velocidad (VVW) | 1% de la velocidad nominal, rango 1:30 |
| Entradas Analógicas | 1 aislada (0-10V, 0-20mA, 4-20mA), linealidad 0,25%, máx. 30 Vcc |
| Entradas Digitales | 4 aisladas (NPN/PNP configurables), máx. 30 Vcc |
| Salida a Relé | 1 contacto NA/NC, máx. 250 Vca / 0,5 A |
| Fuente de Alimentación Auxiliar | 10 Vcc, 50 mA |
| Grado de Protección | IP20 (para todos los tamaños A, B y C) |
| Temperatura de Operación | 0 °C a 50 °C (Línea 200V); 0 °C a 40 °C (Línea 400V) |
| Humedad Relativa | 5% a 95% sin condensación |
| Altitud Máxima (nominal) | Hasta 1000 m |
| Nivel de Ruido Audíble | < 60dB |
| Rendimiento Típico | ≥ 97% |
| Frenado Reostático | Disponible en modelos 'DB' (tamaños B y C) |
| Certificaciones | UL, cUL, CE, C-Tick, EAC |
Detalles del Variador WEG CFW300

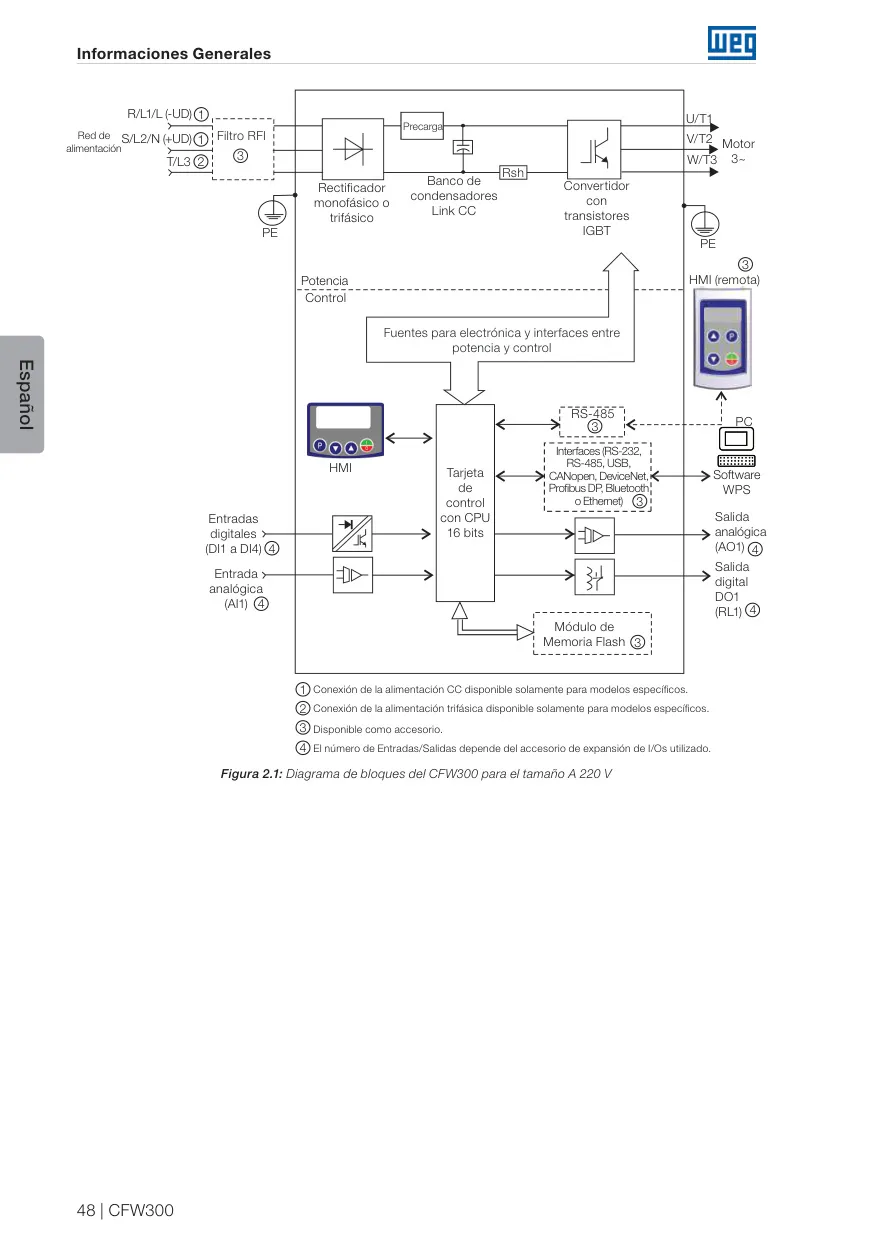

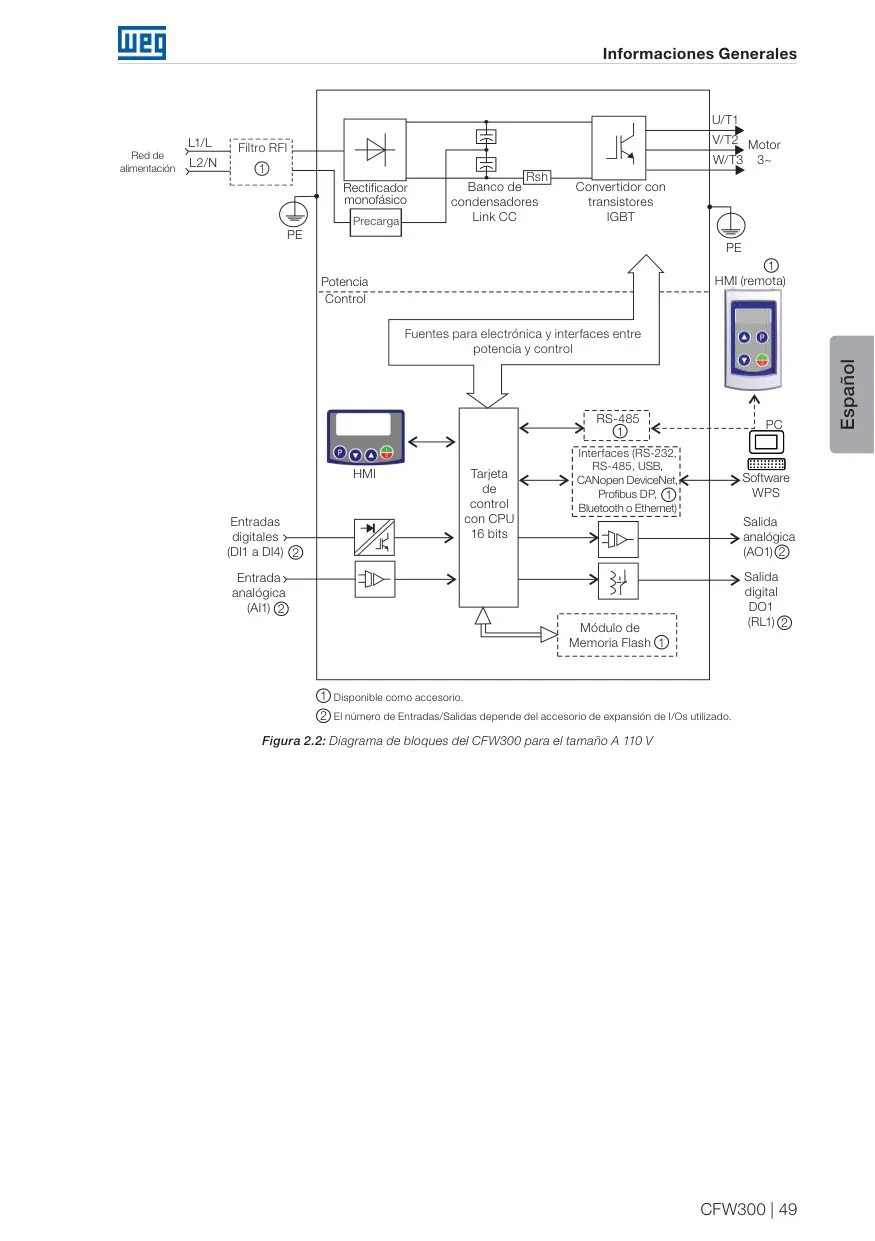

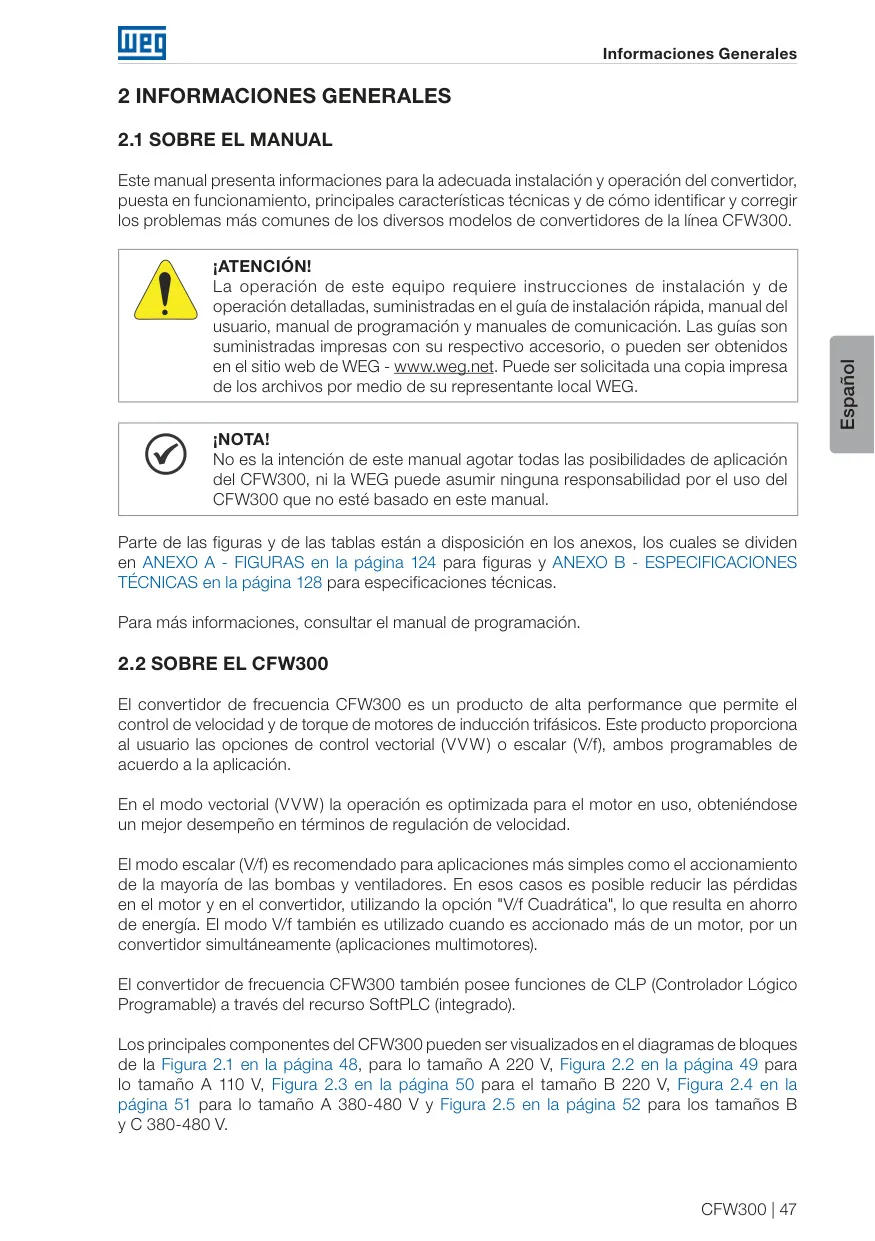

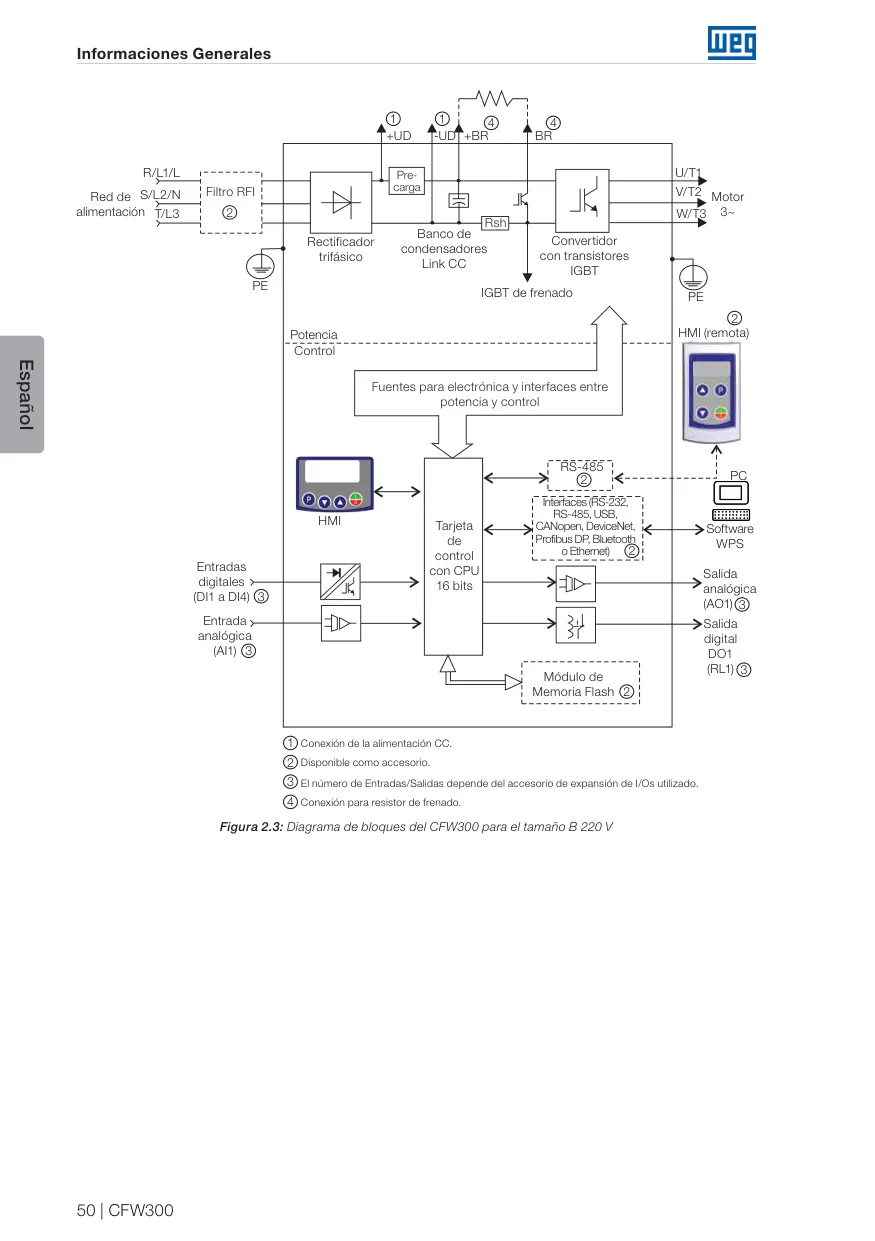

El Variador WEG CFW300 es una solución robusta y de alta performance diseñada para el control preciso de velocidad y torque en motores de inducción trifásicos. Su versatilidad se manifiesta en la capacidad de operar con diversos tipos de alimentación, abarcando desde sistemas monofásicos y trifásicos en líneas de 110V a 480V, hasta alimentación en corriente continua. Esto lo convierte en una opción adaptable para una amplia gama de aplicaciones industriales, desde las más sencillas como bombas y ventiladores, hasta aquellas que requieren una mayor exigencia en la regulación de la velocidad del motor.

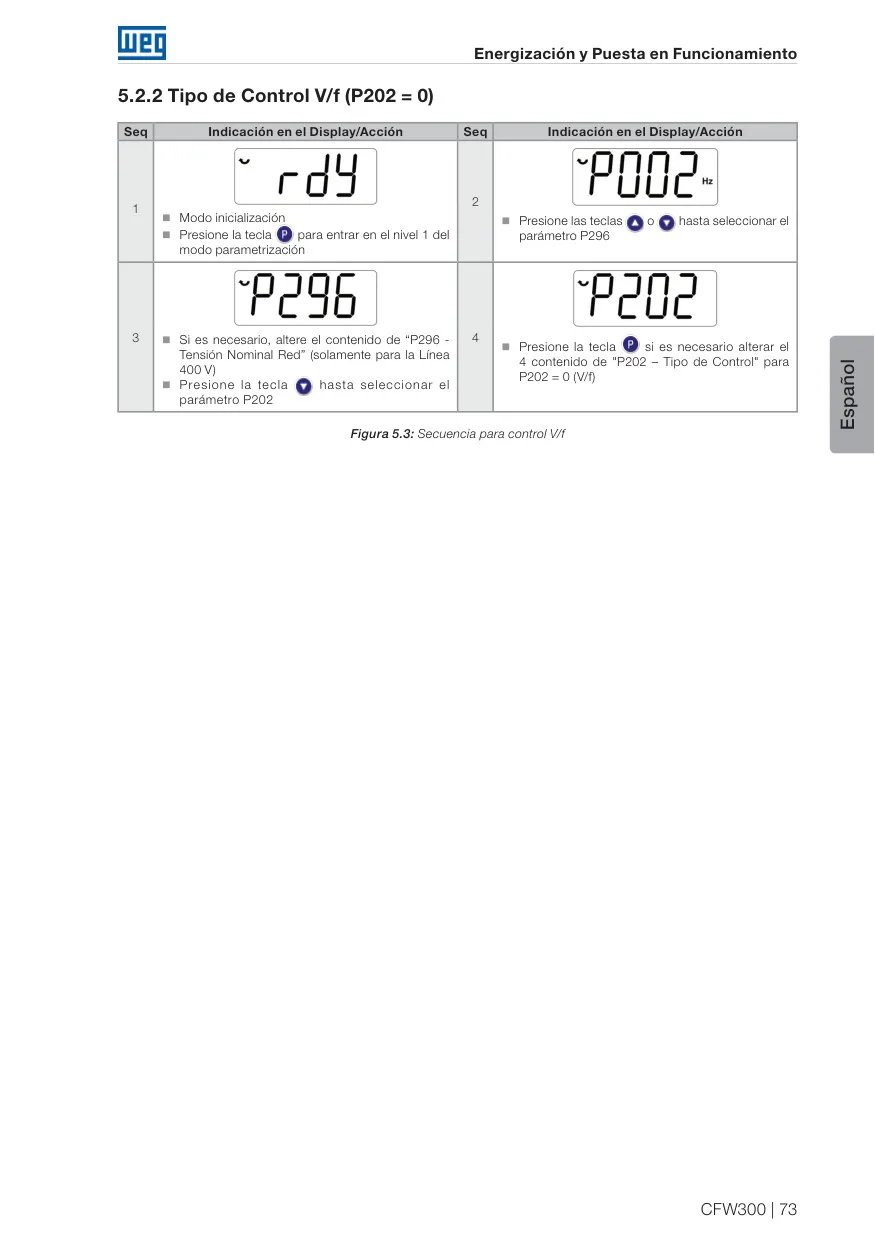

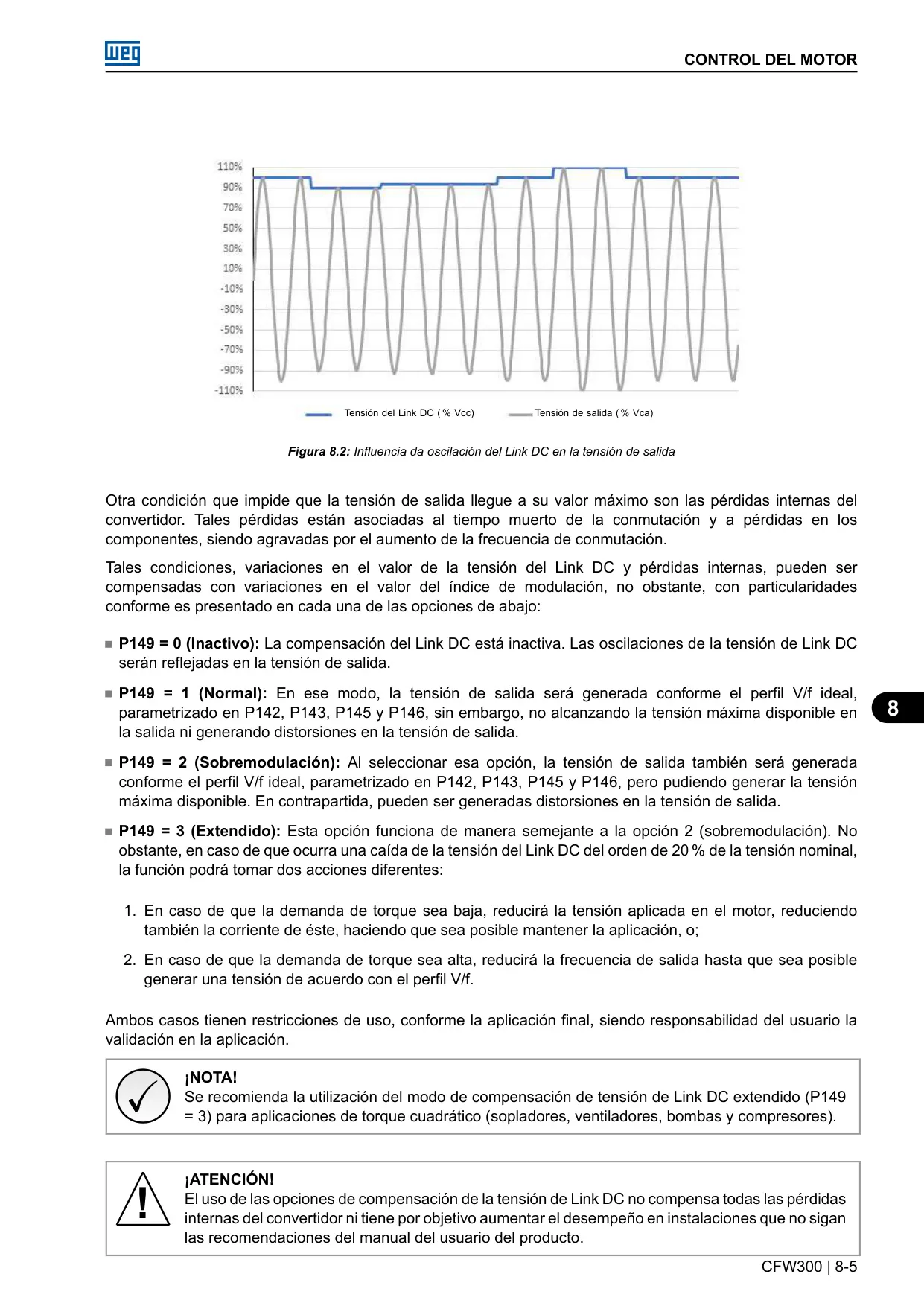

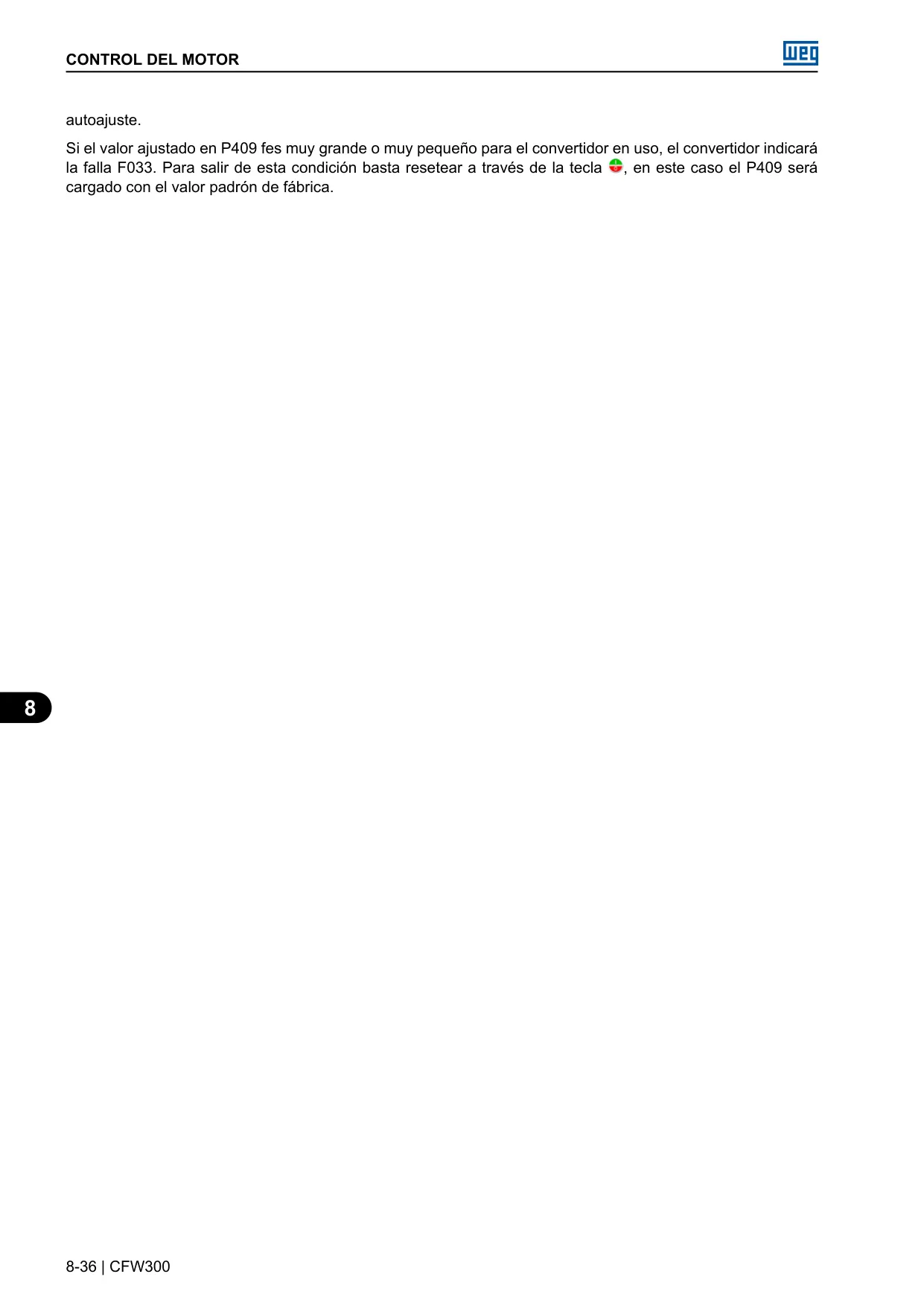

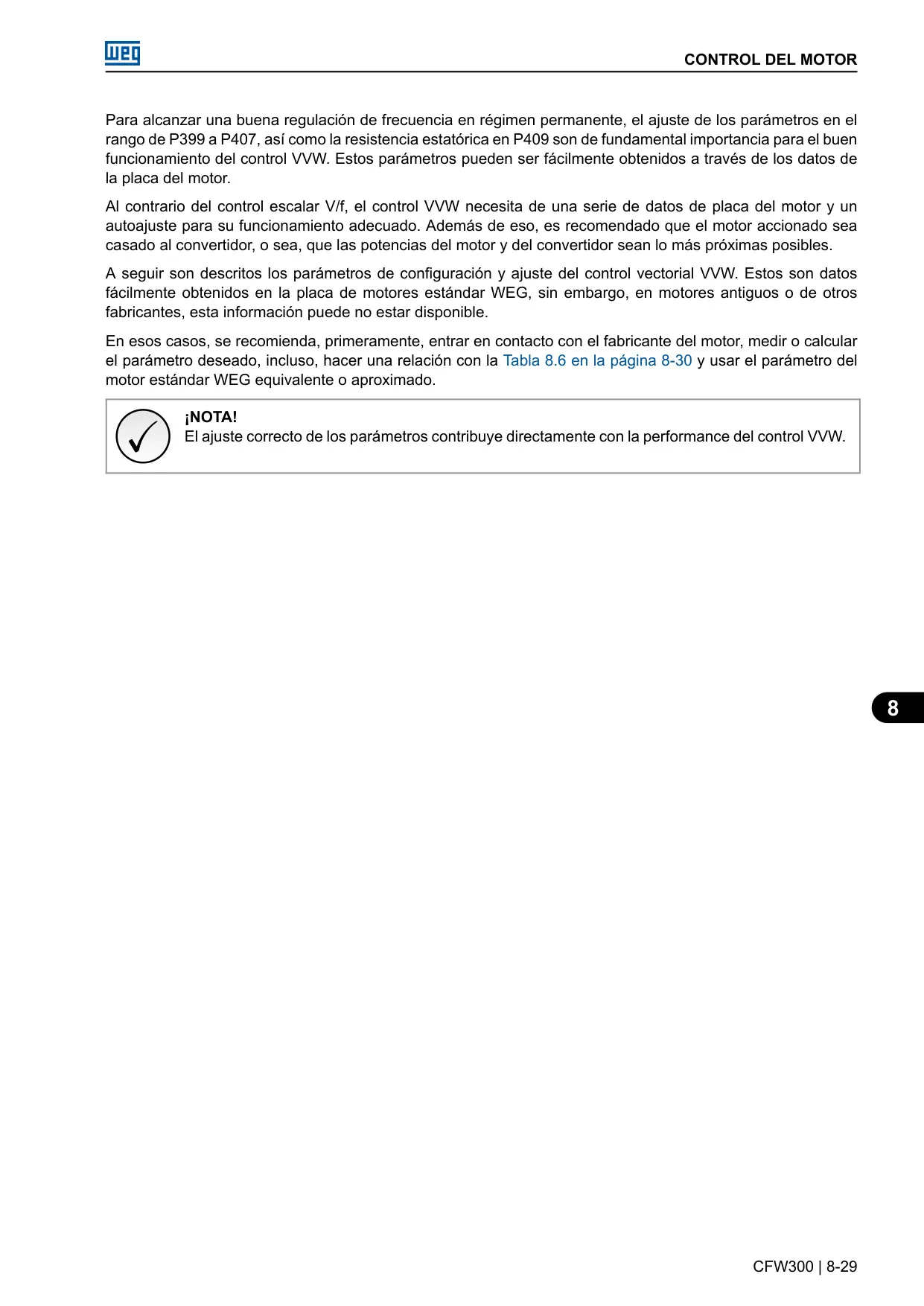

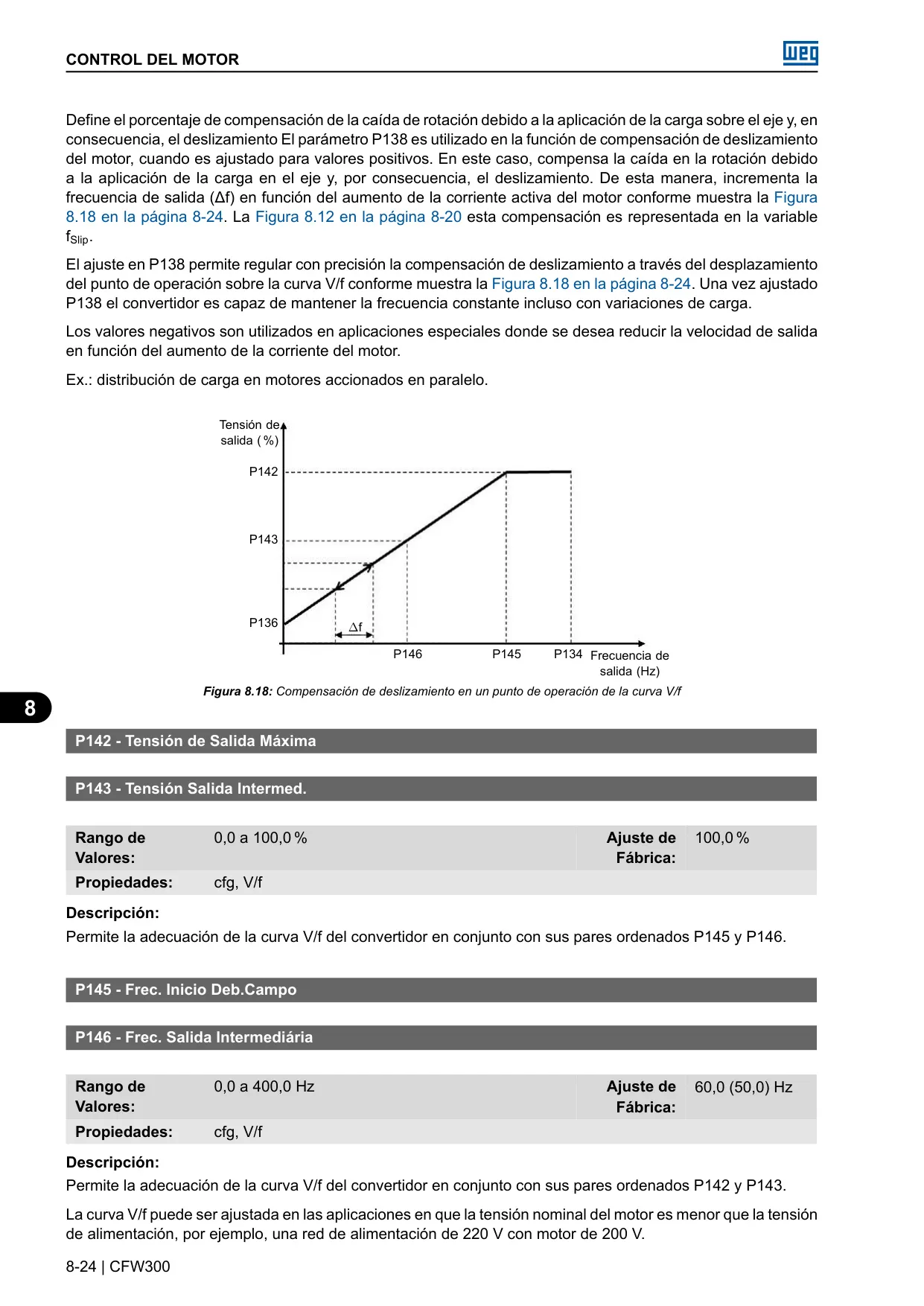

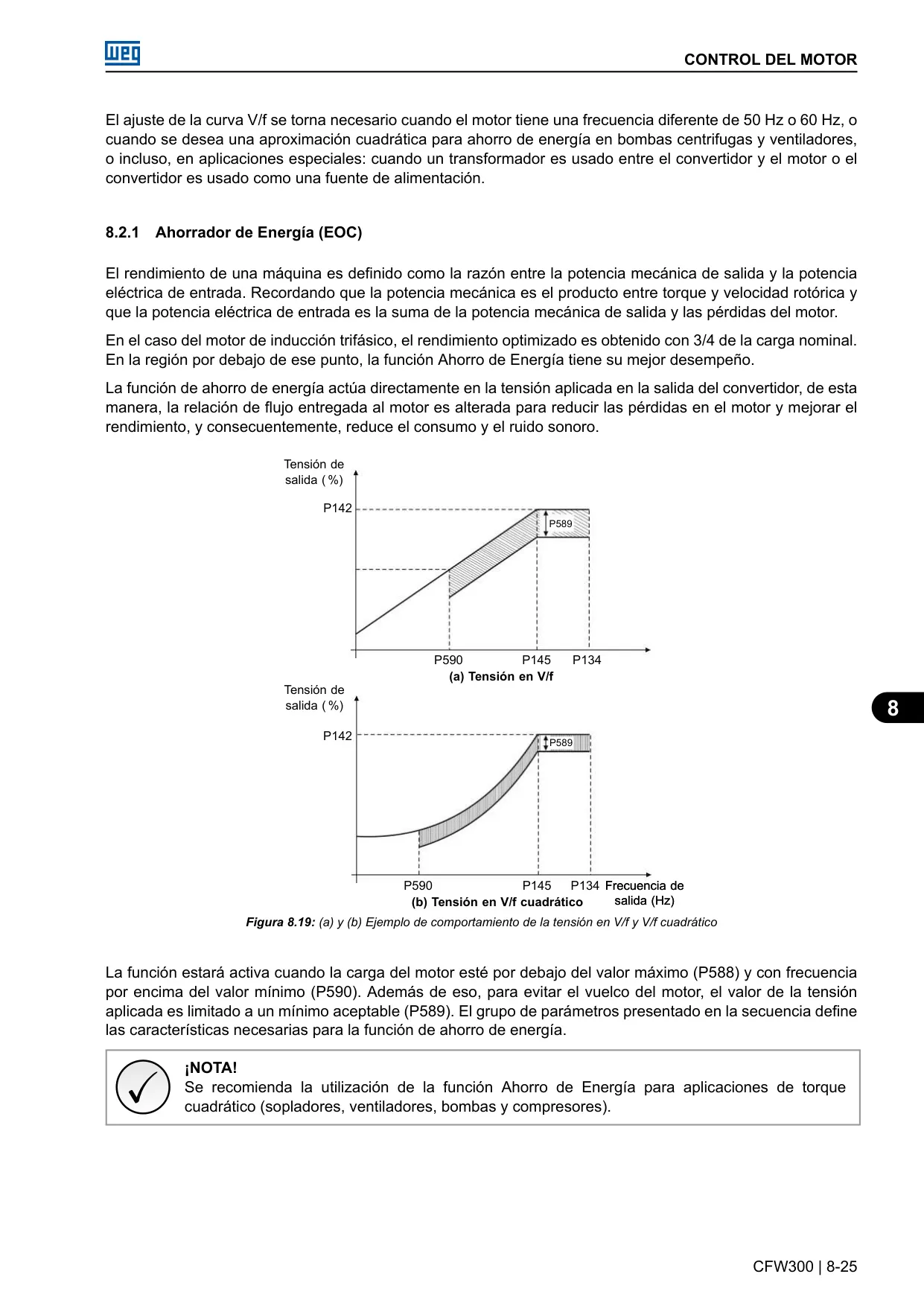

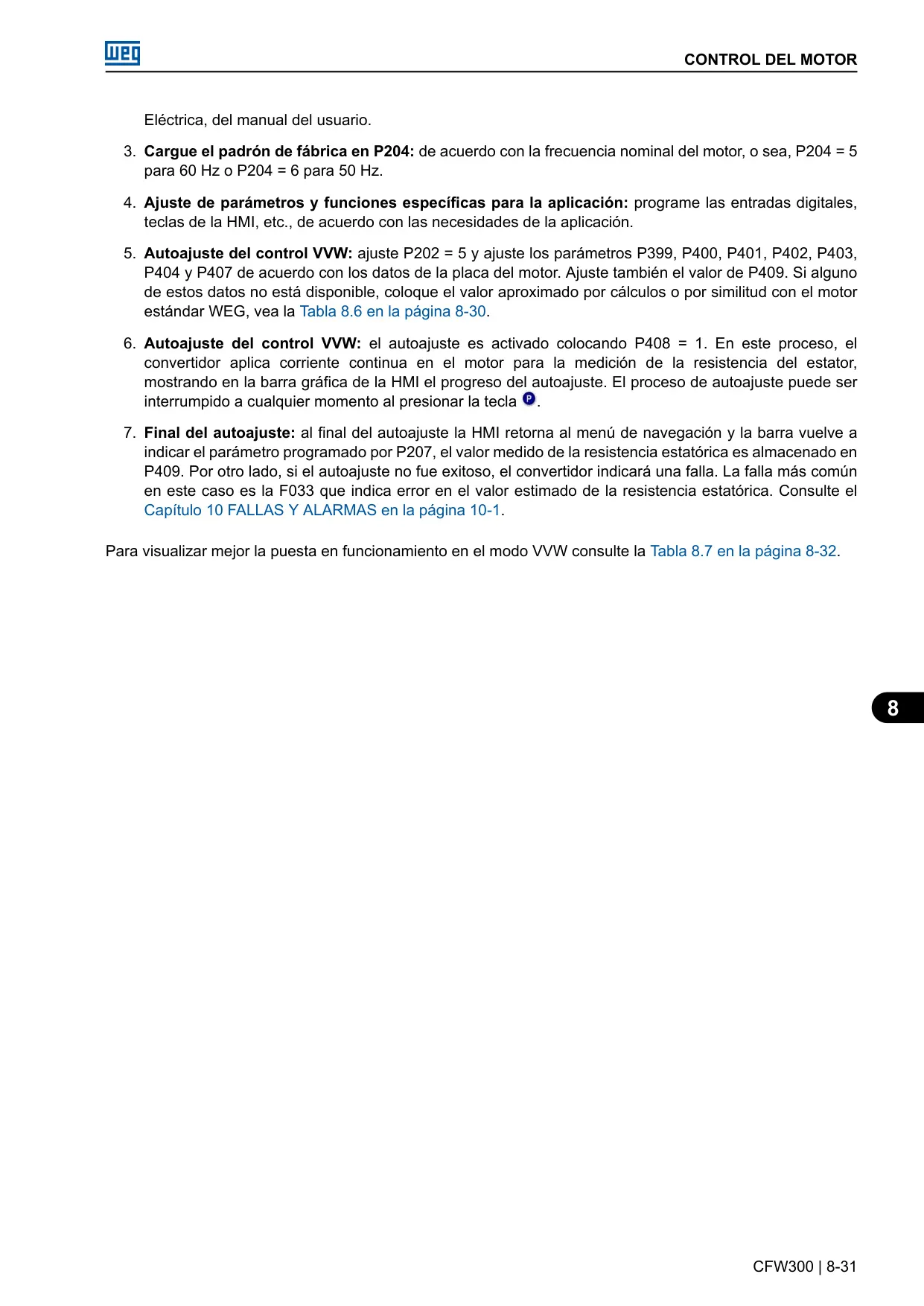

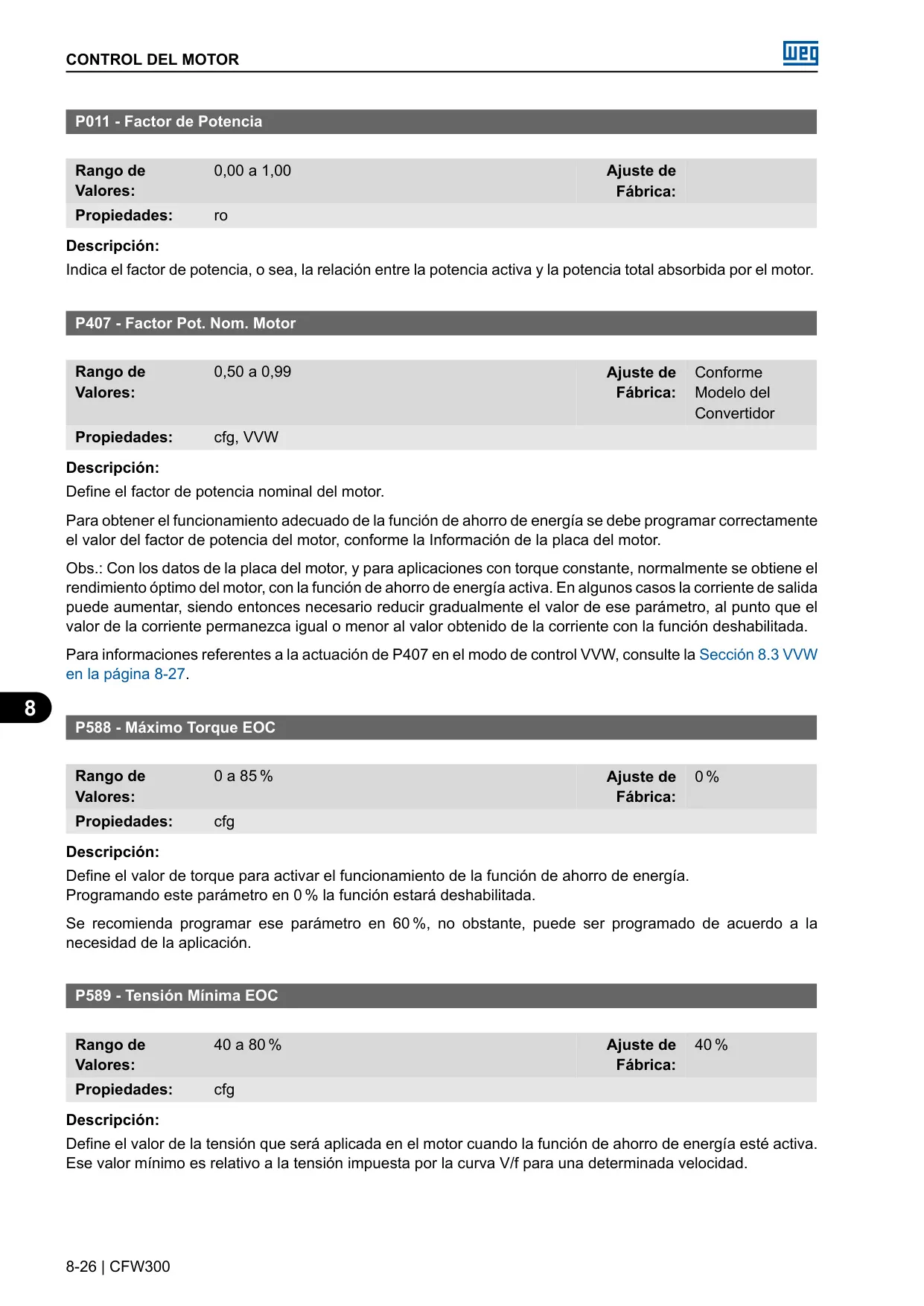

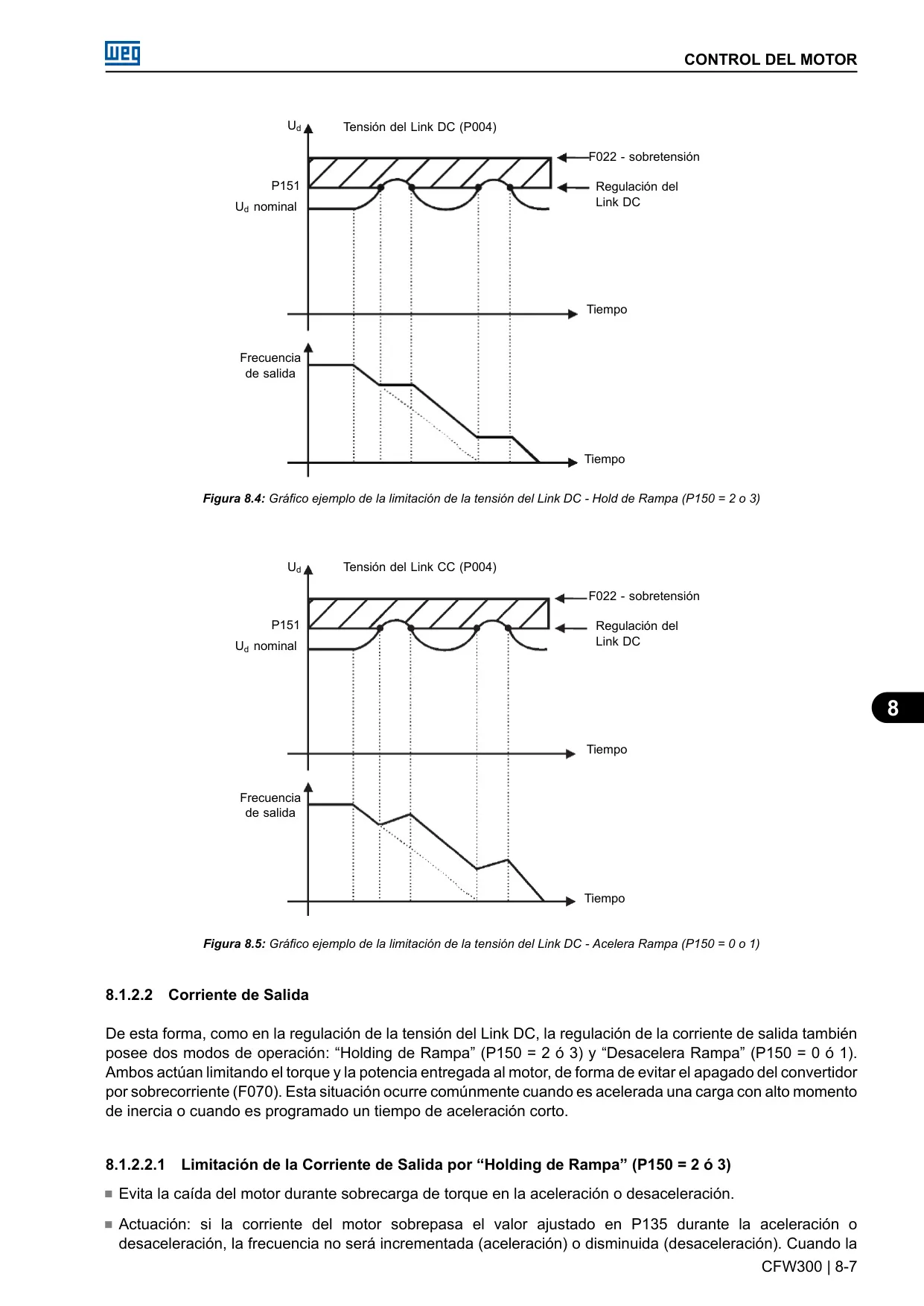

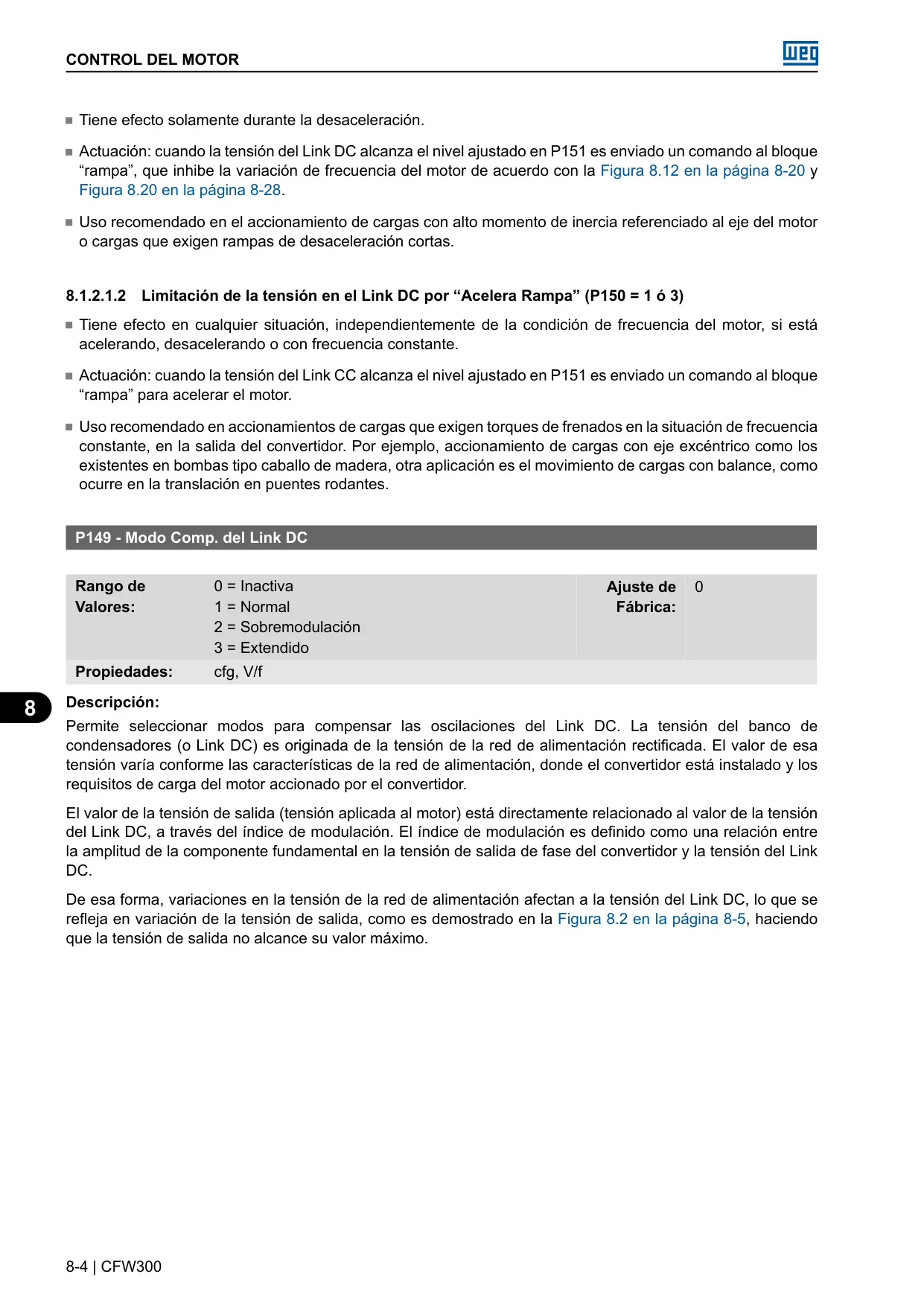

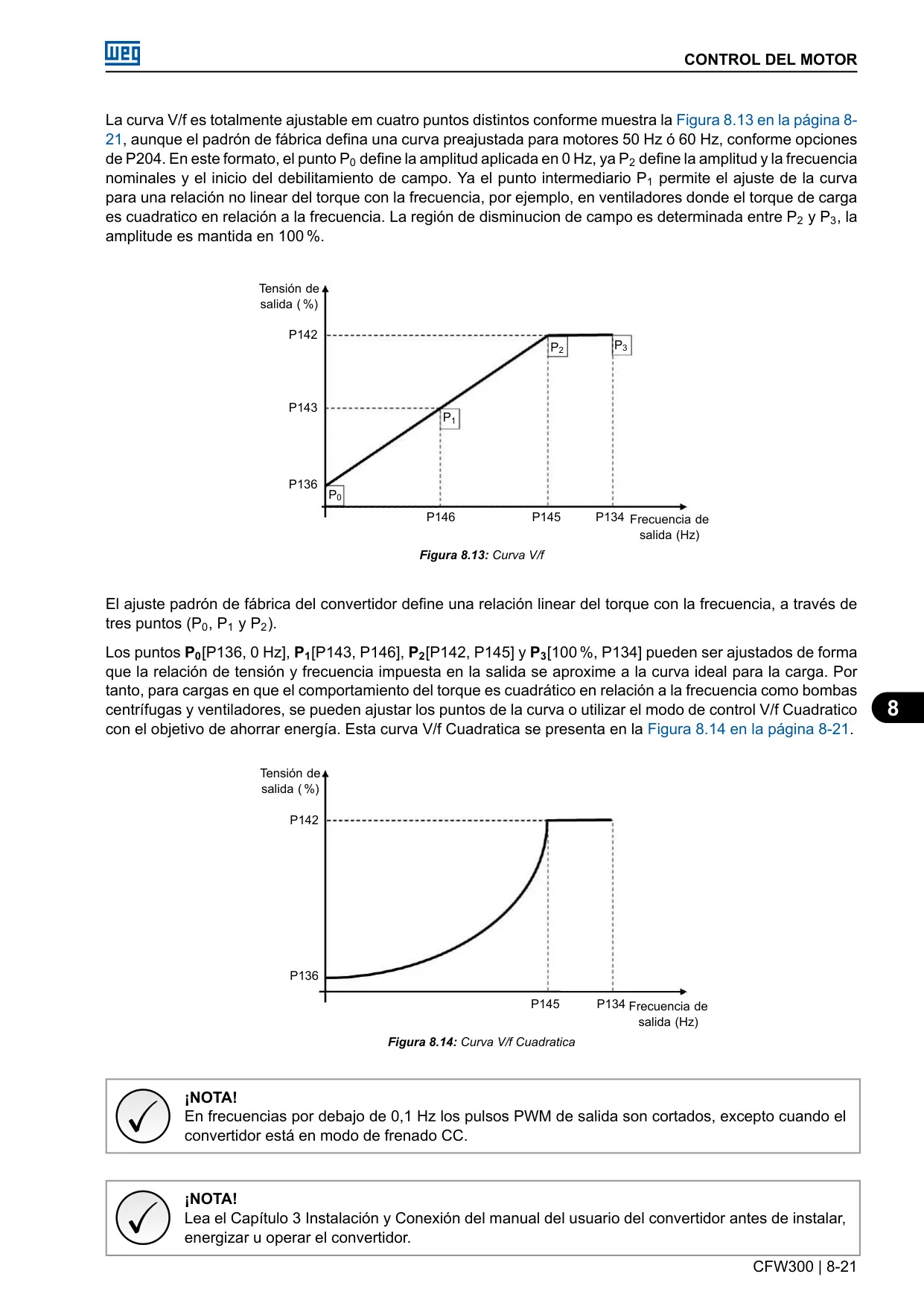

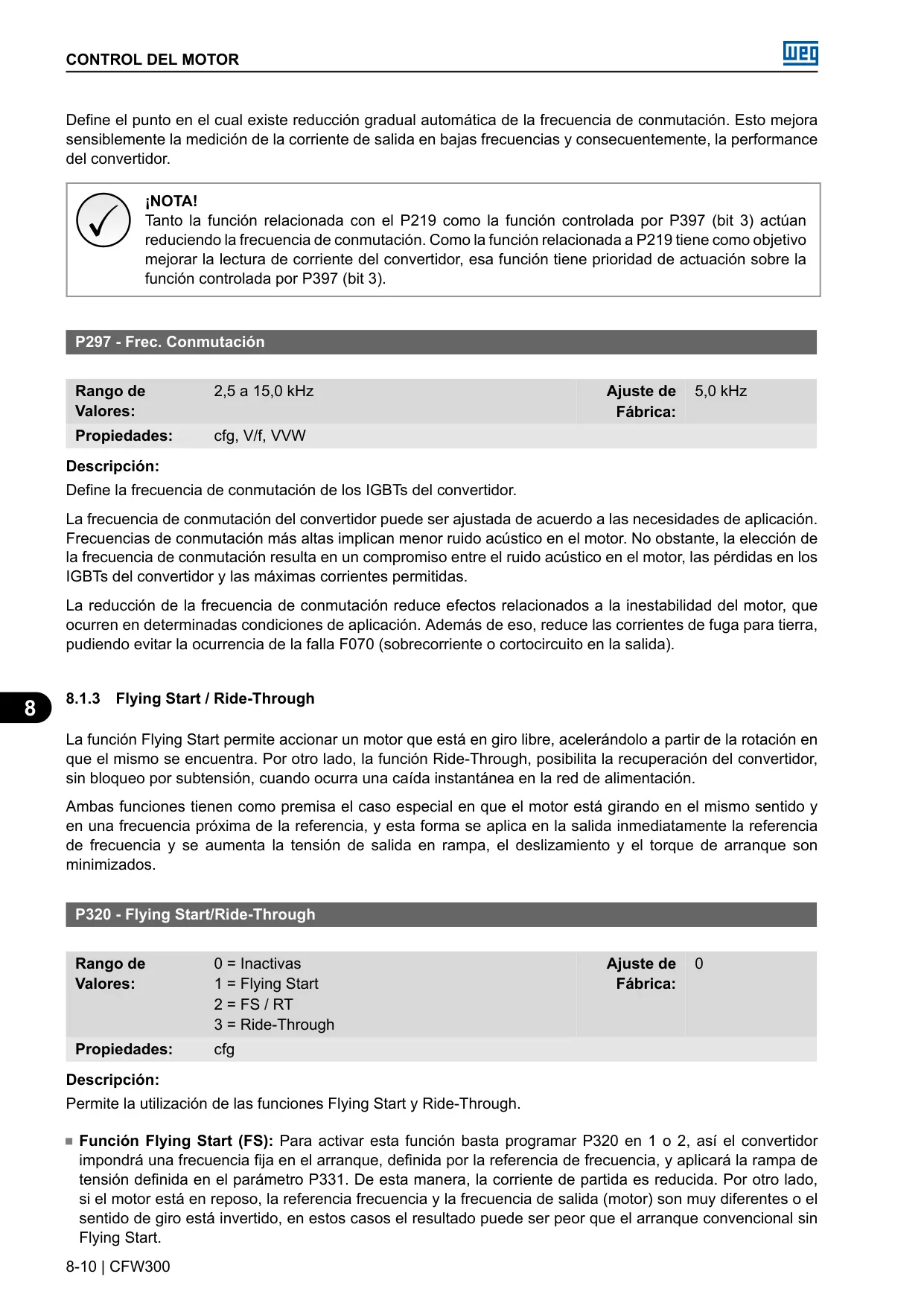

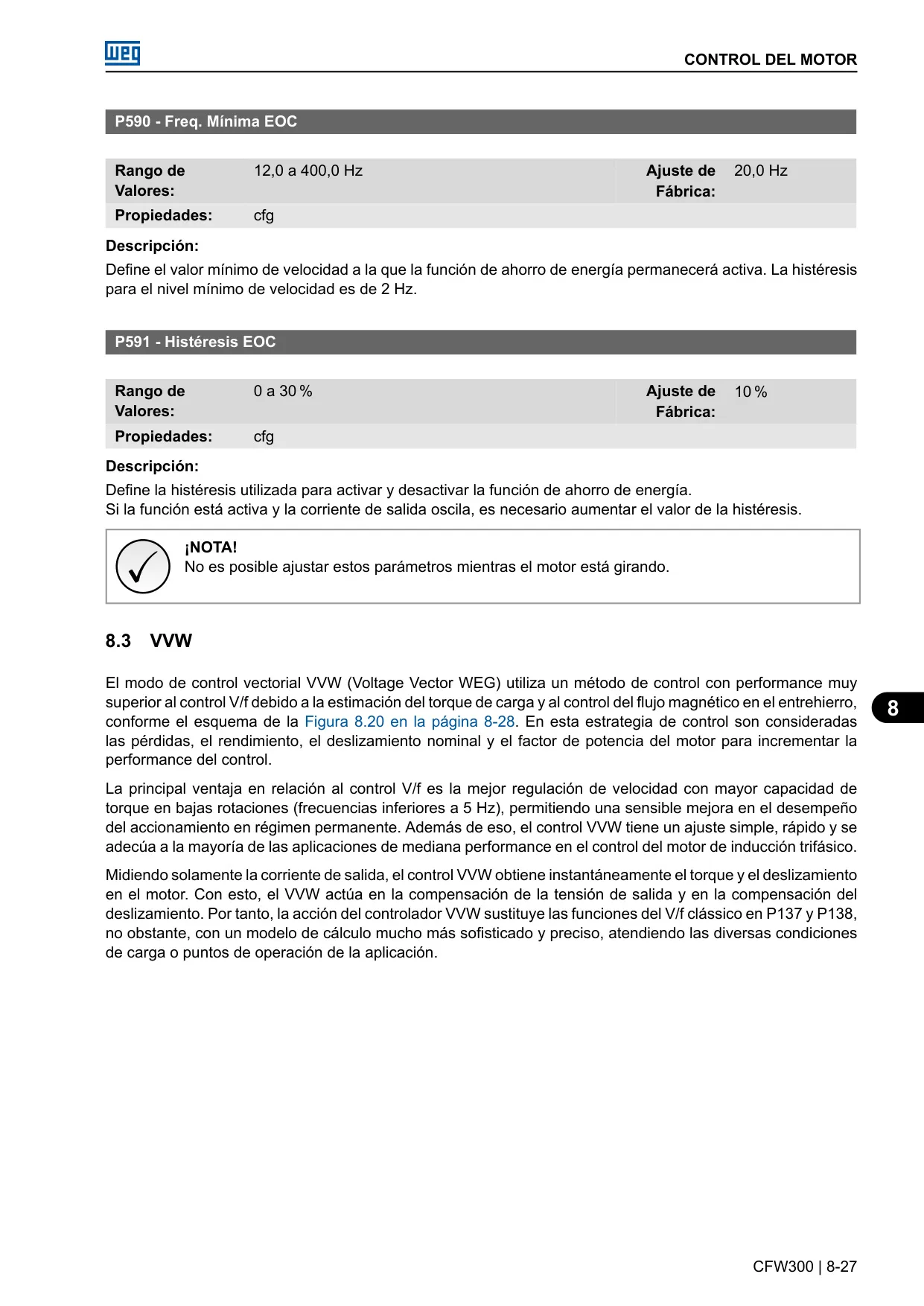

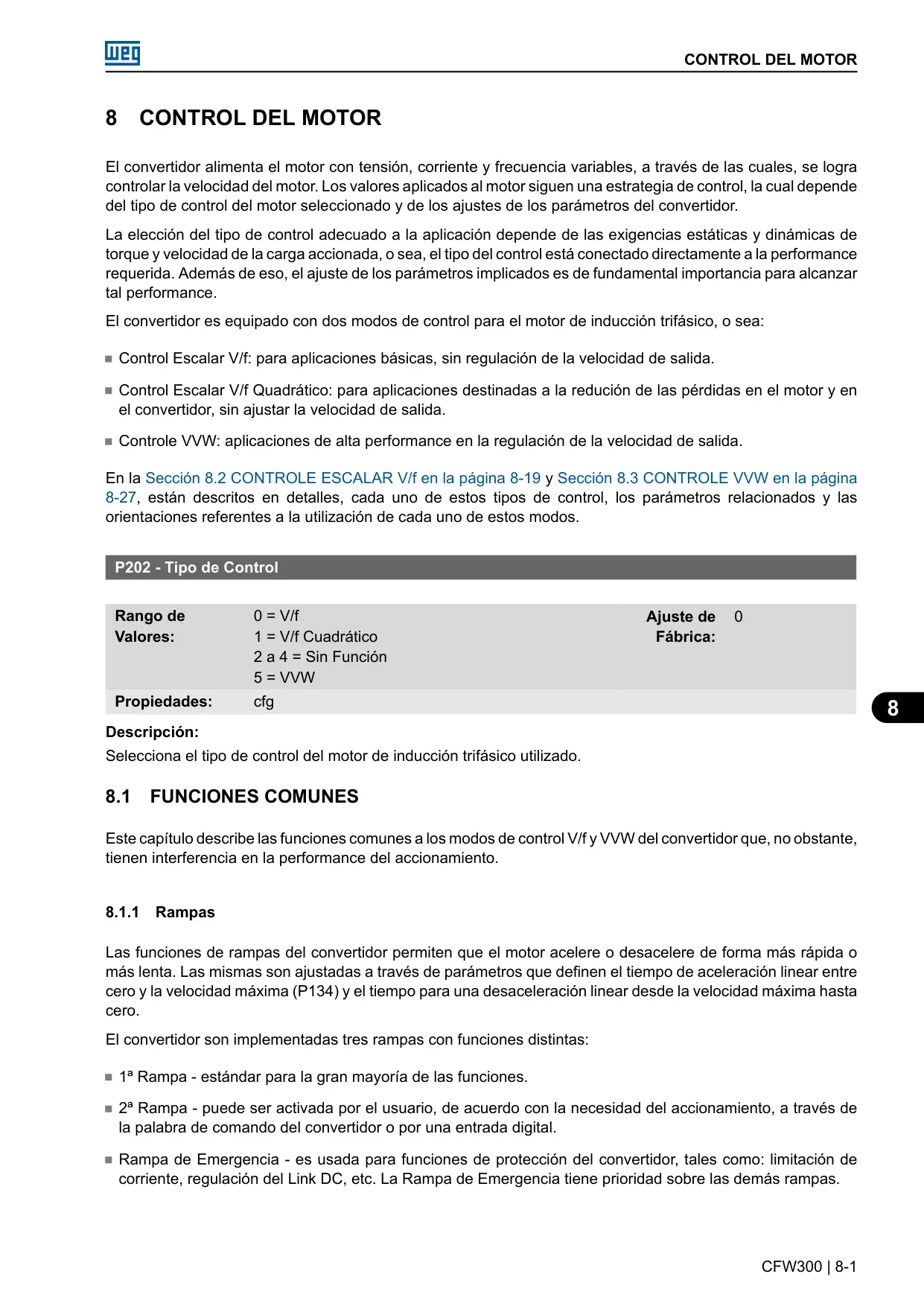

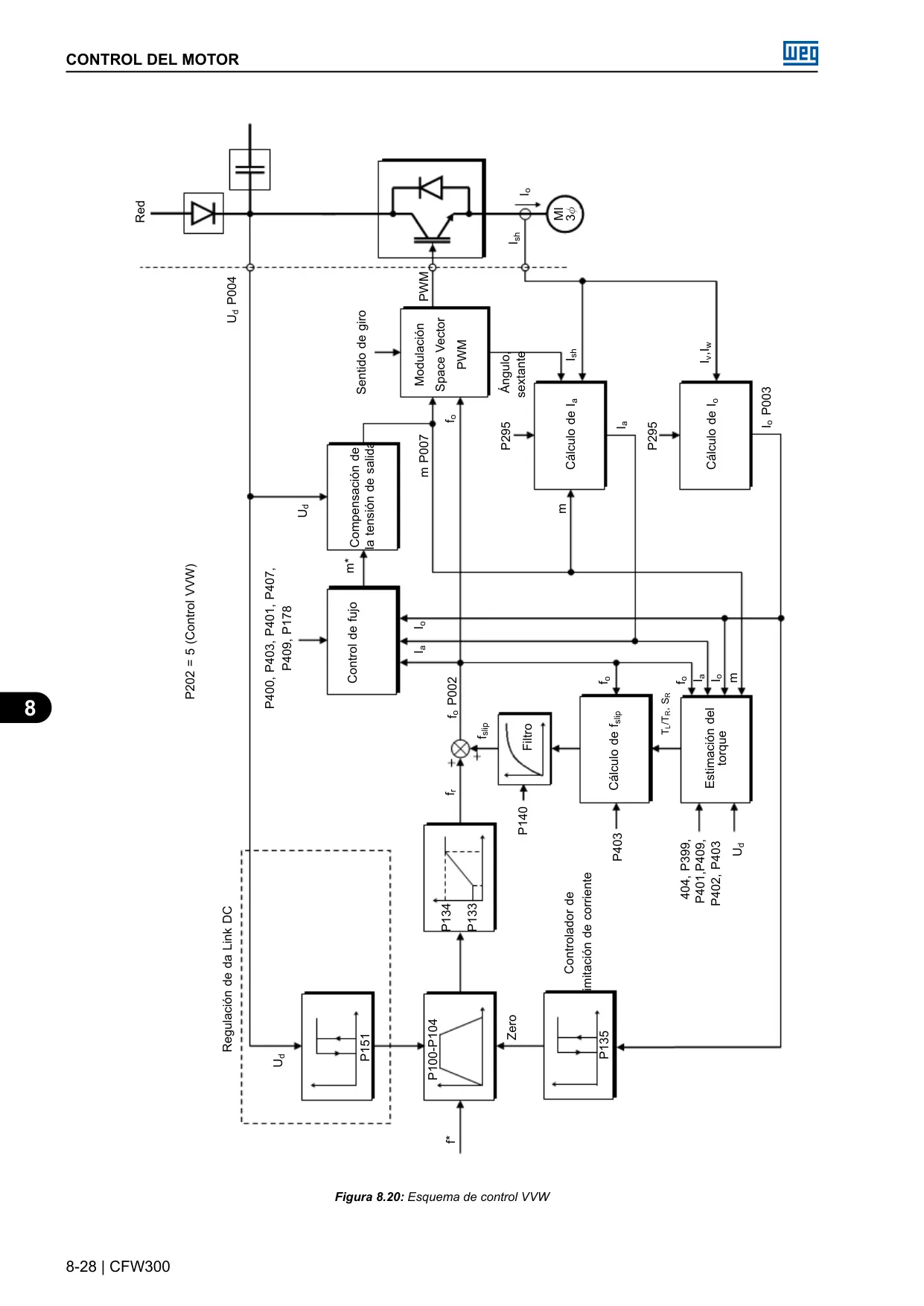

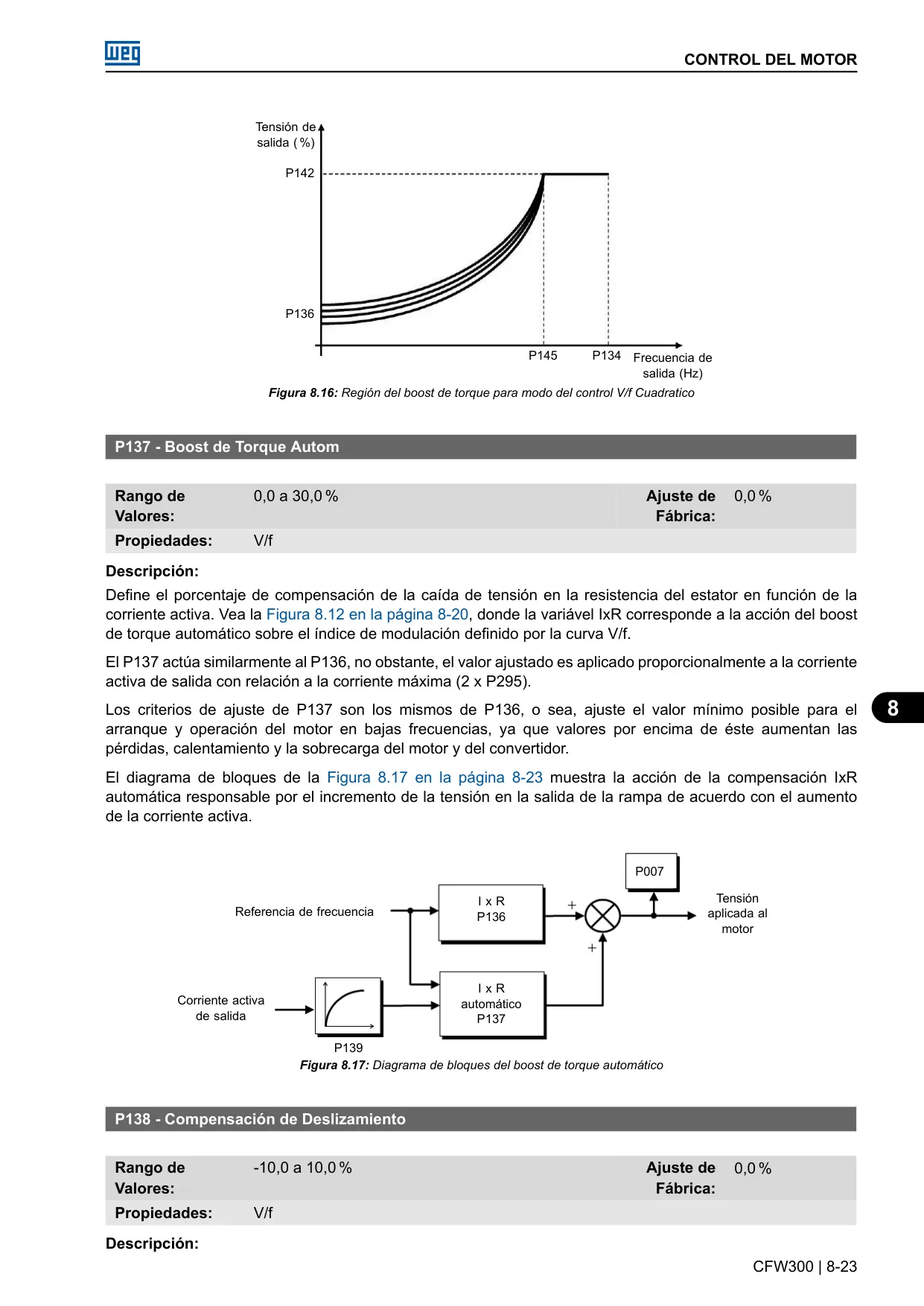

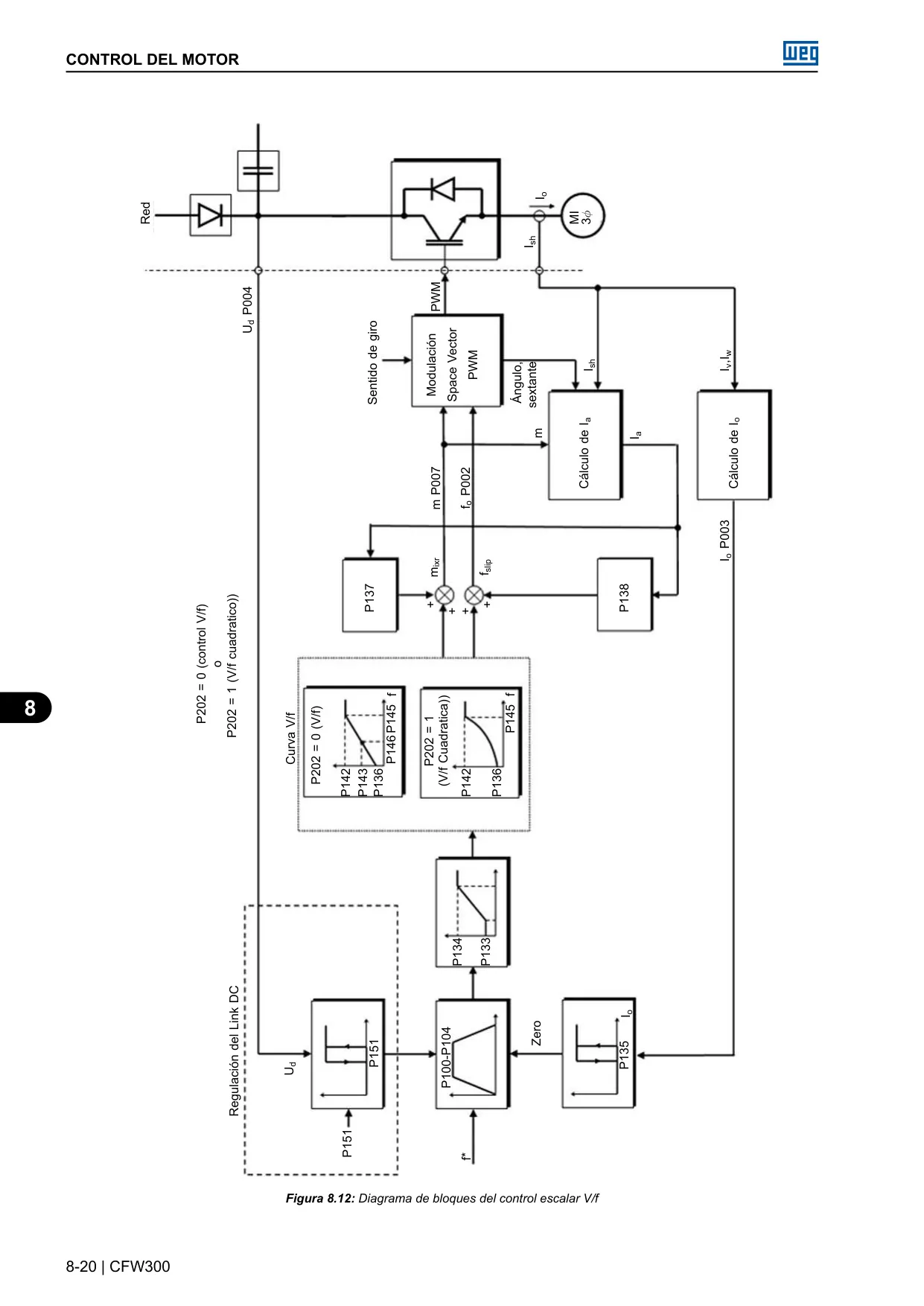

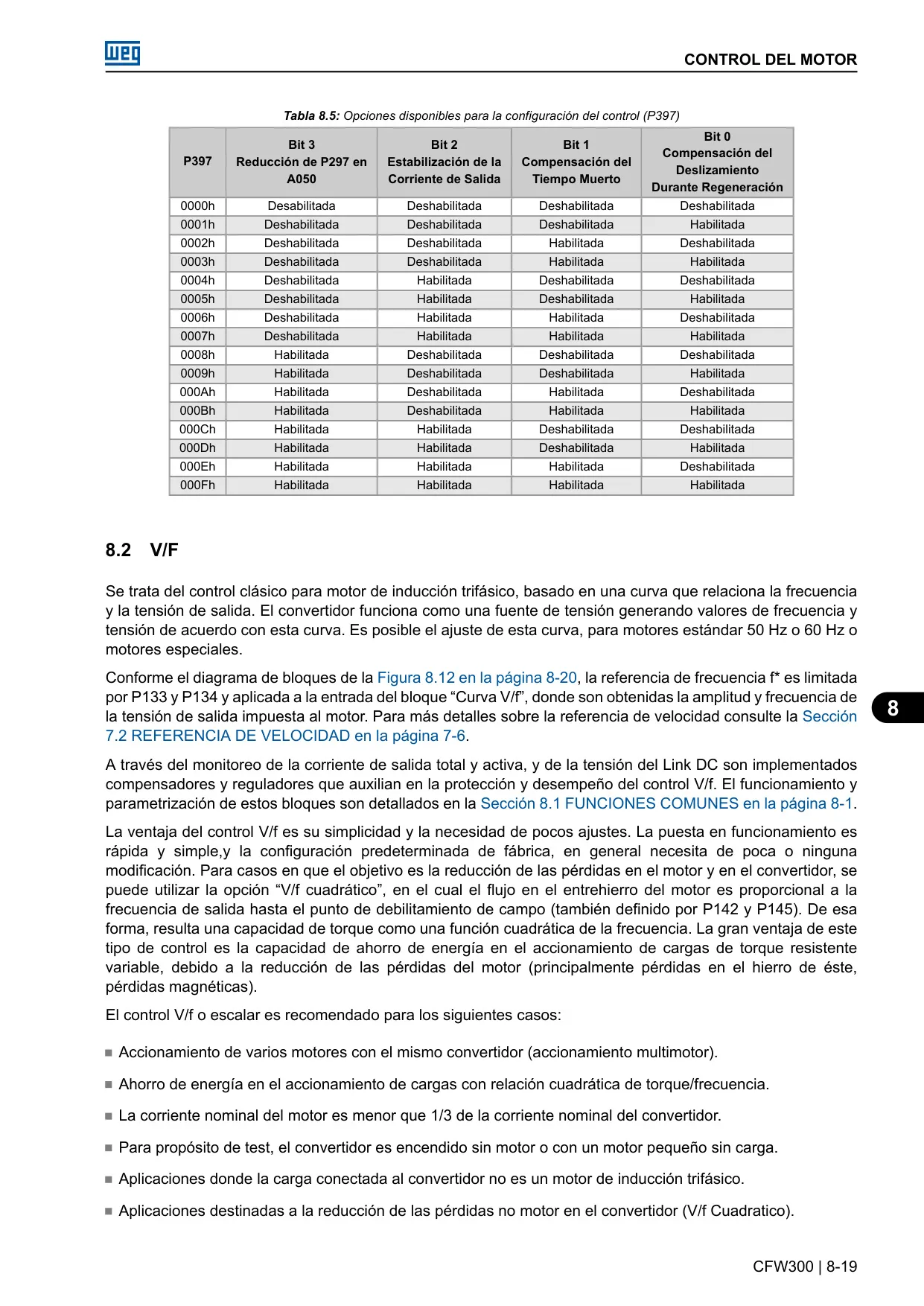

Este variador ofrece dos modos de control principales: el control escalar V/f y el control vectorial VVW. El modo V/f es ideal para cargas más simples y aplicaciones multimotores, permitiendo incluso la función "V/f Cuadrática" para una notable reducción de pérdidas y un significativo ahorro de energía. Por otro lado, el control vectorial VVW optimiza la operación para el motor específico en uso, logrando un desempeño superior en la regulación de velocidad y una respuesta más dinámica del torque, fundamental en procesos donde la precisión es crítica.

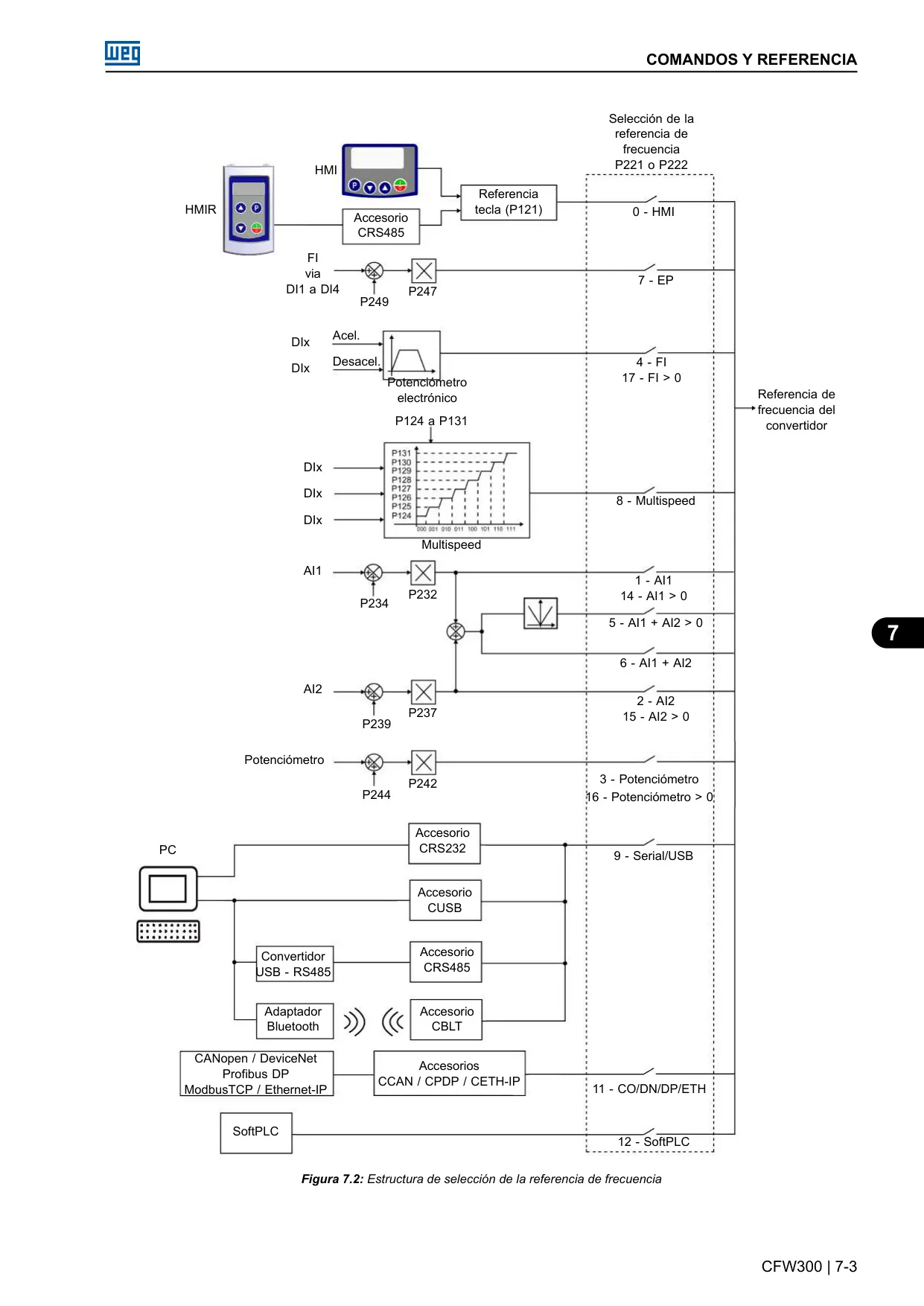

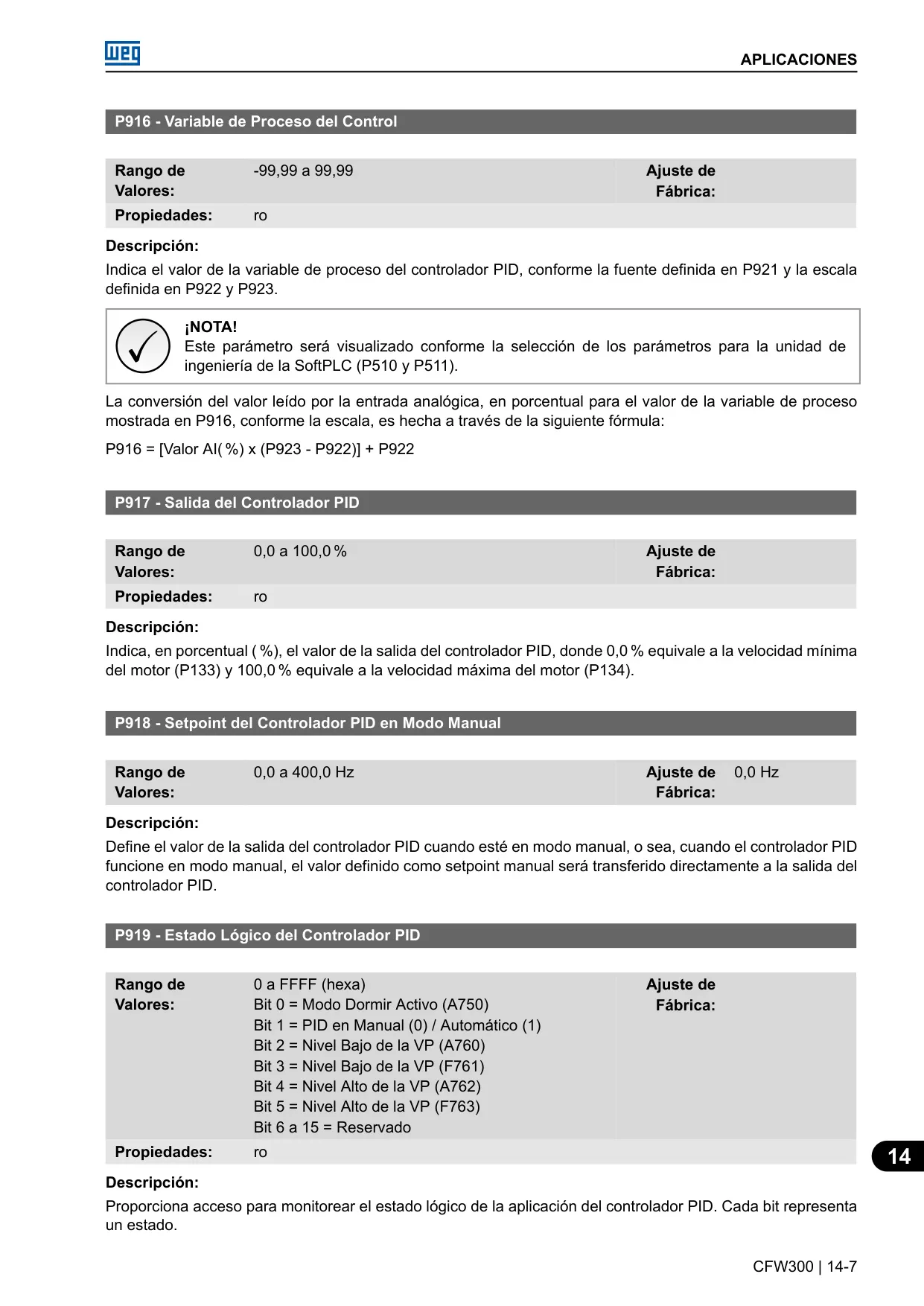

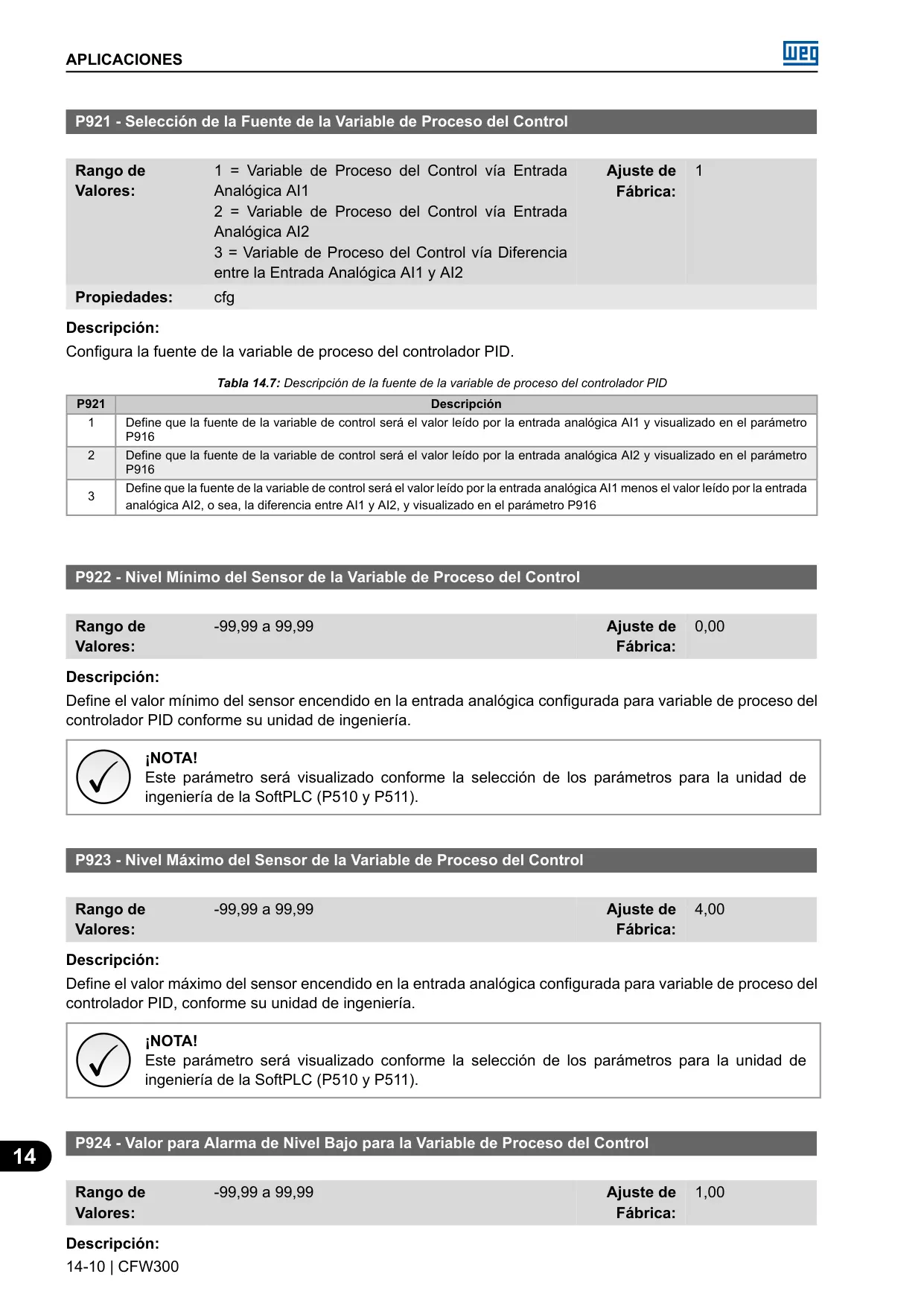

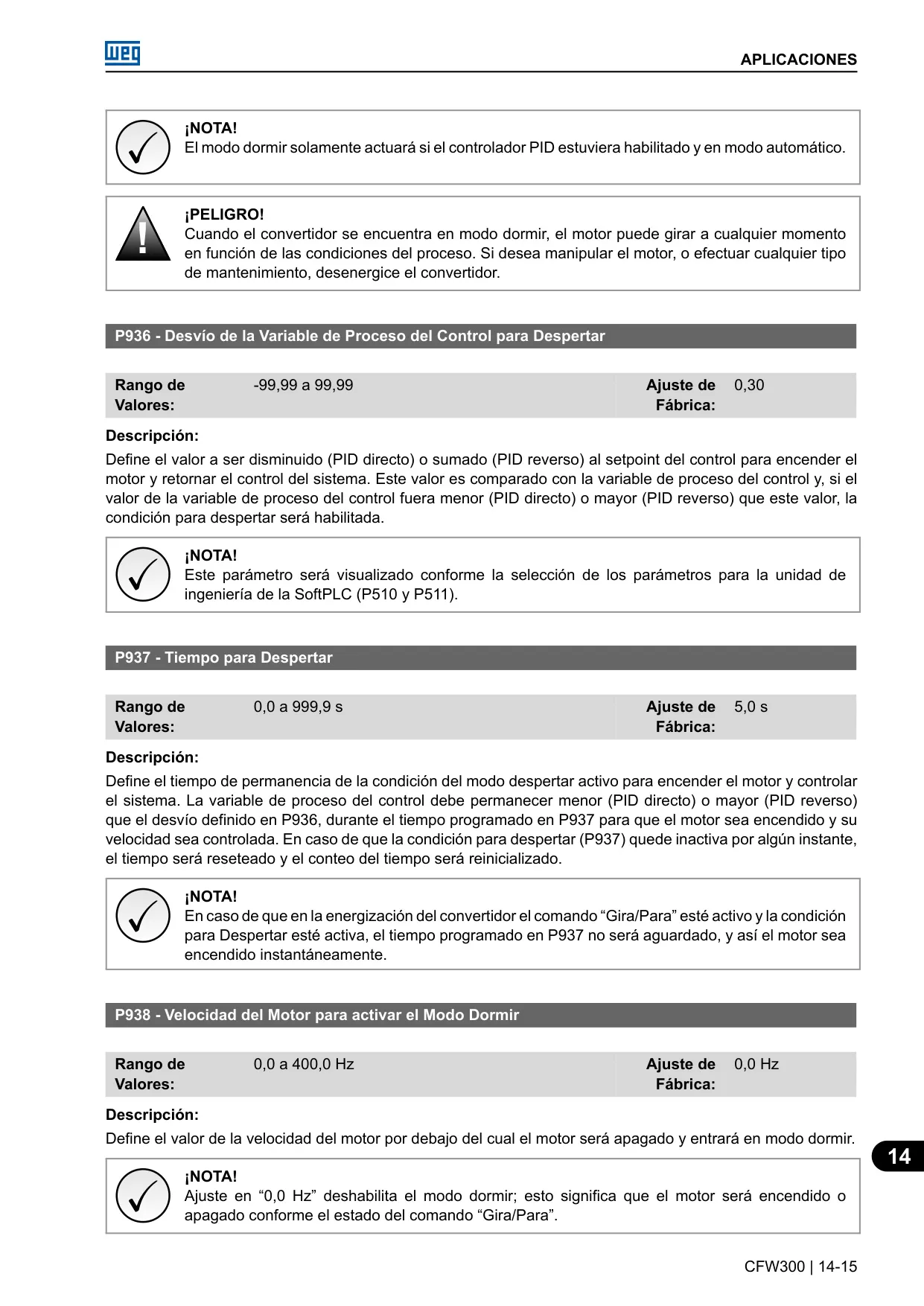

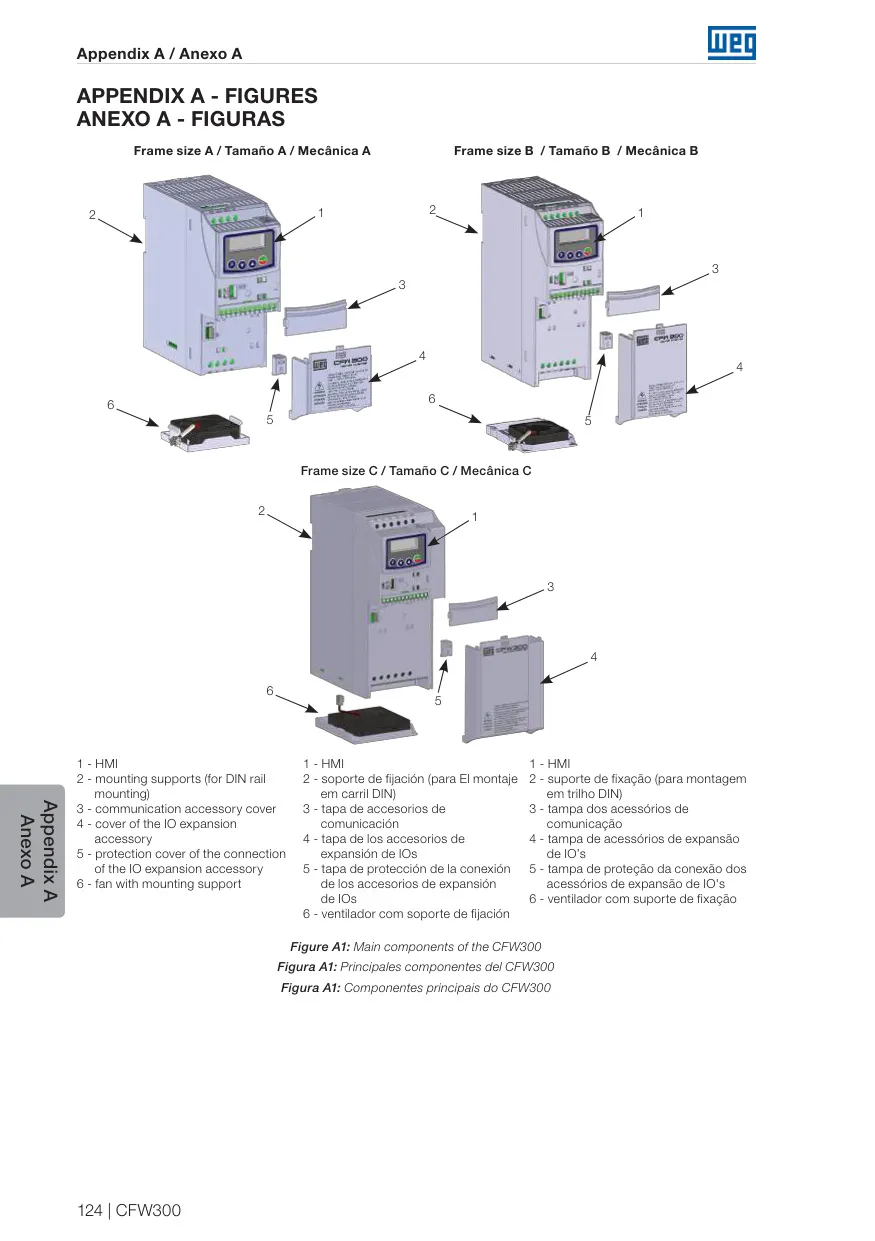

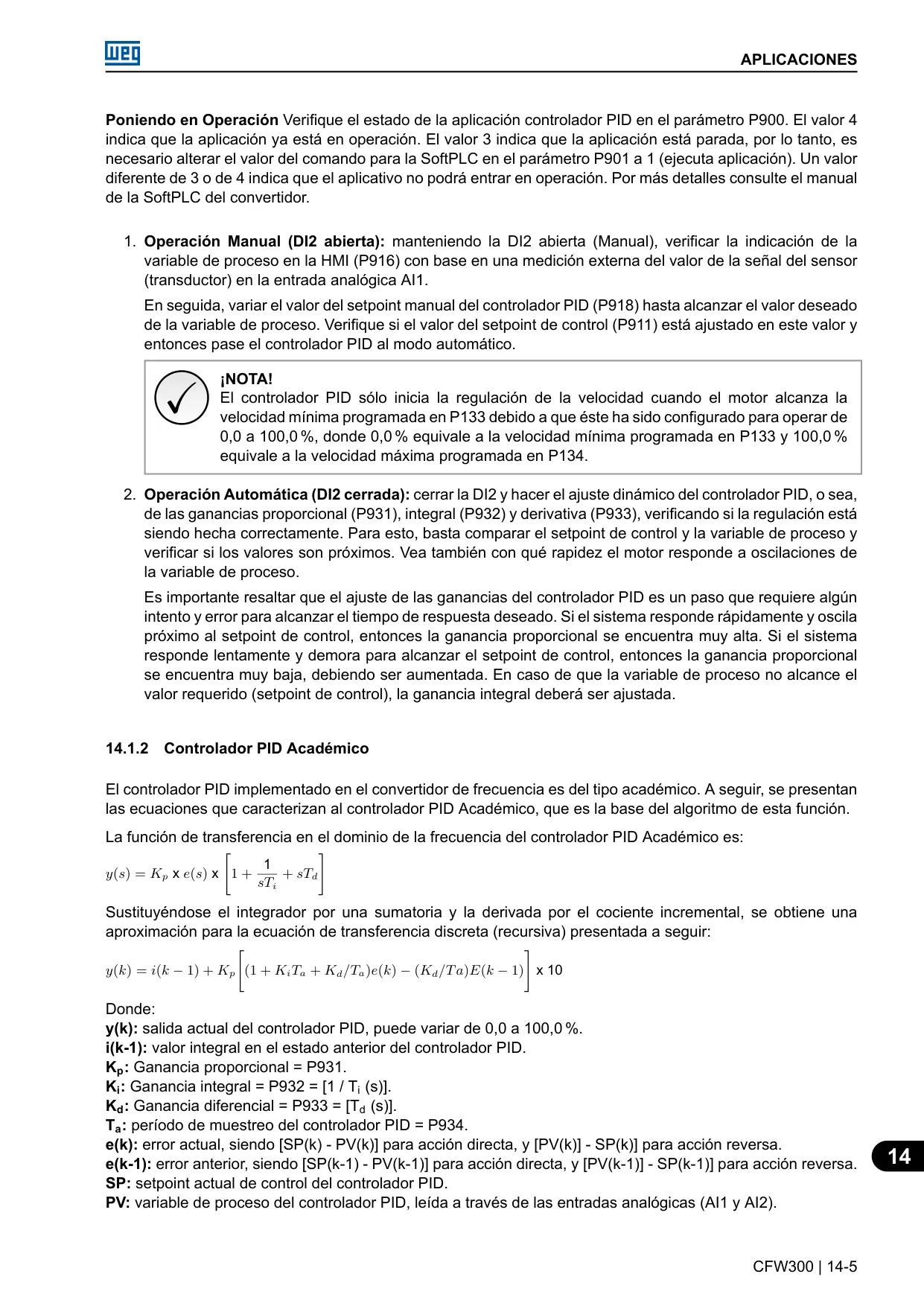

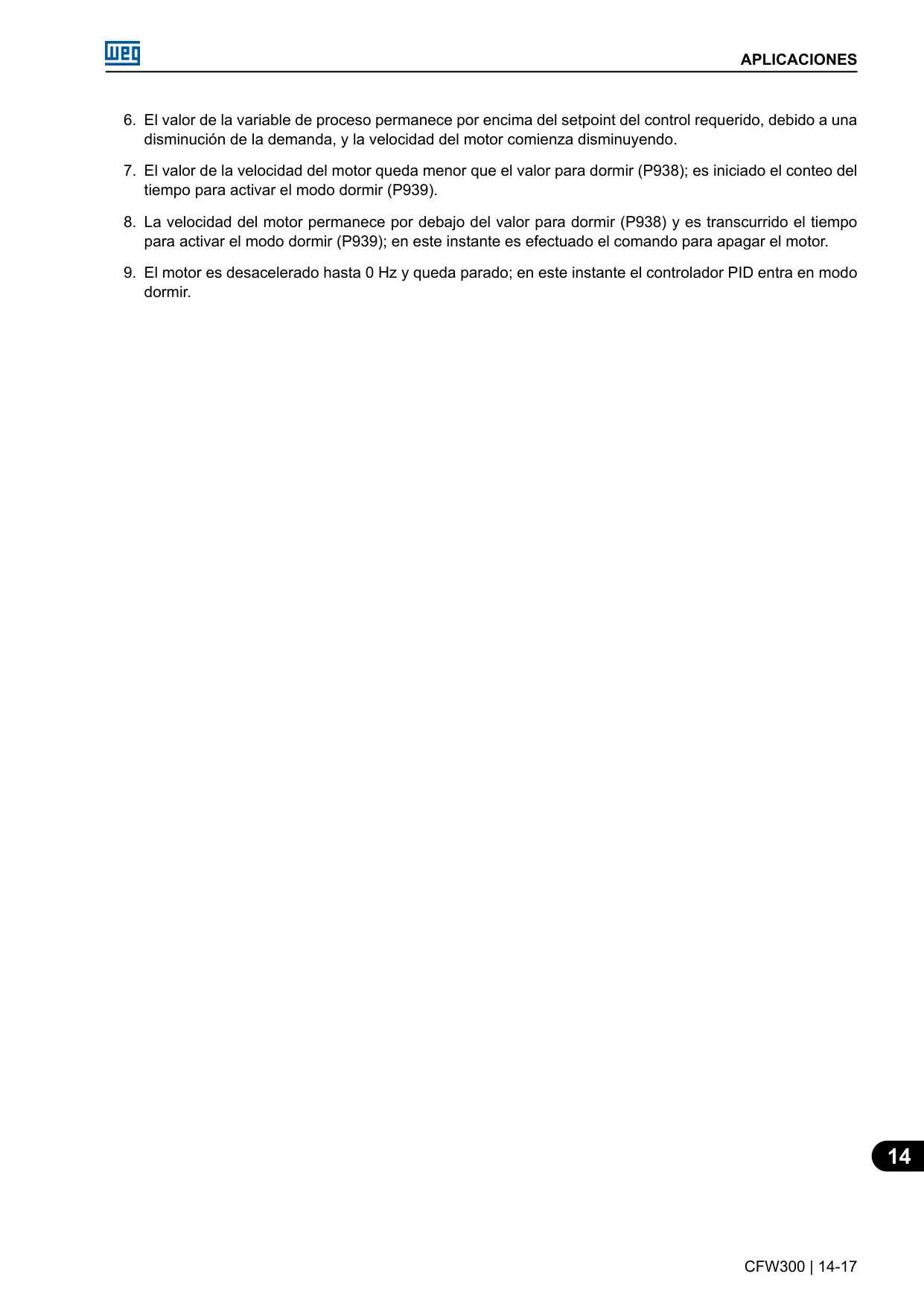

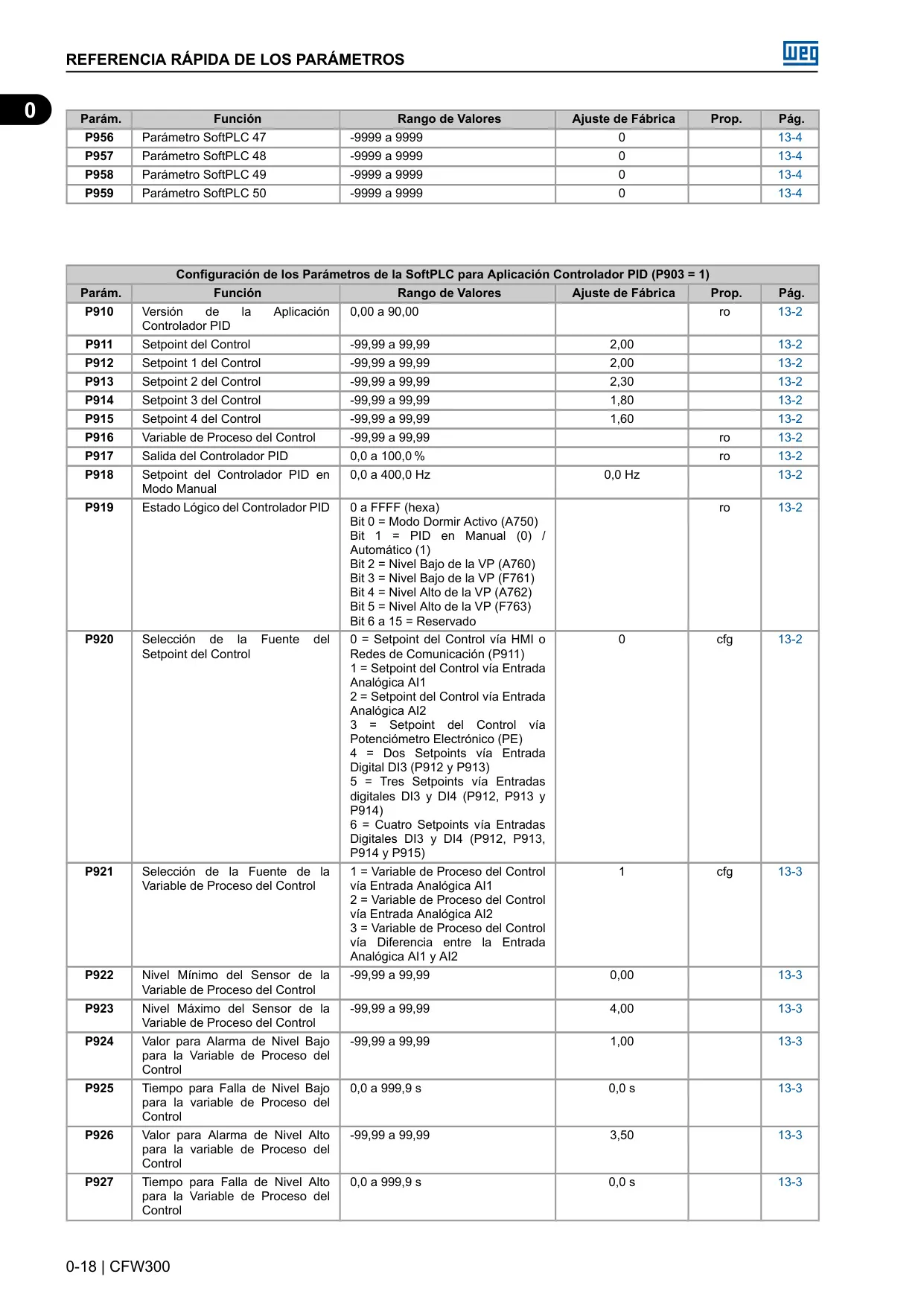

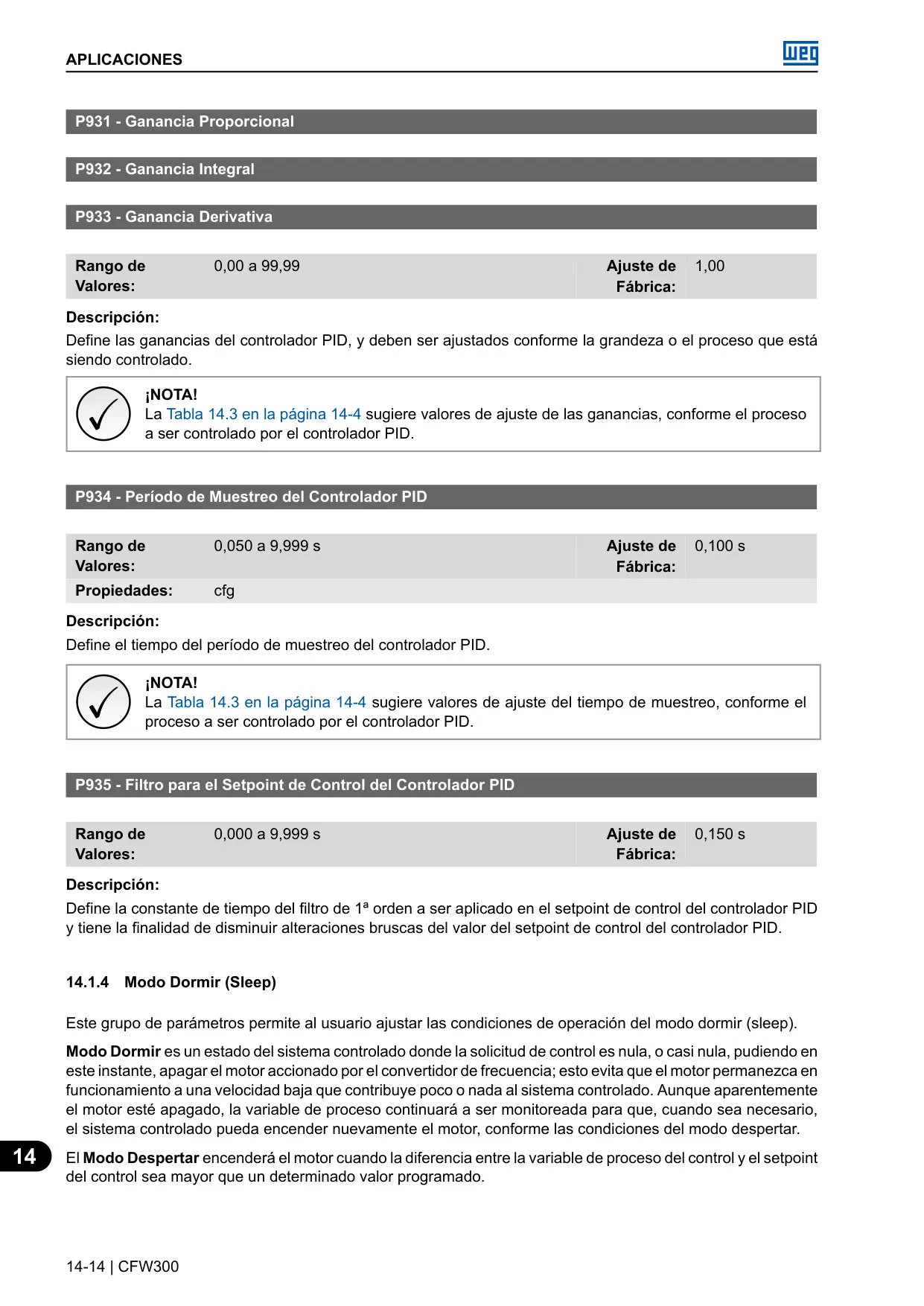

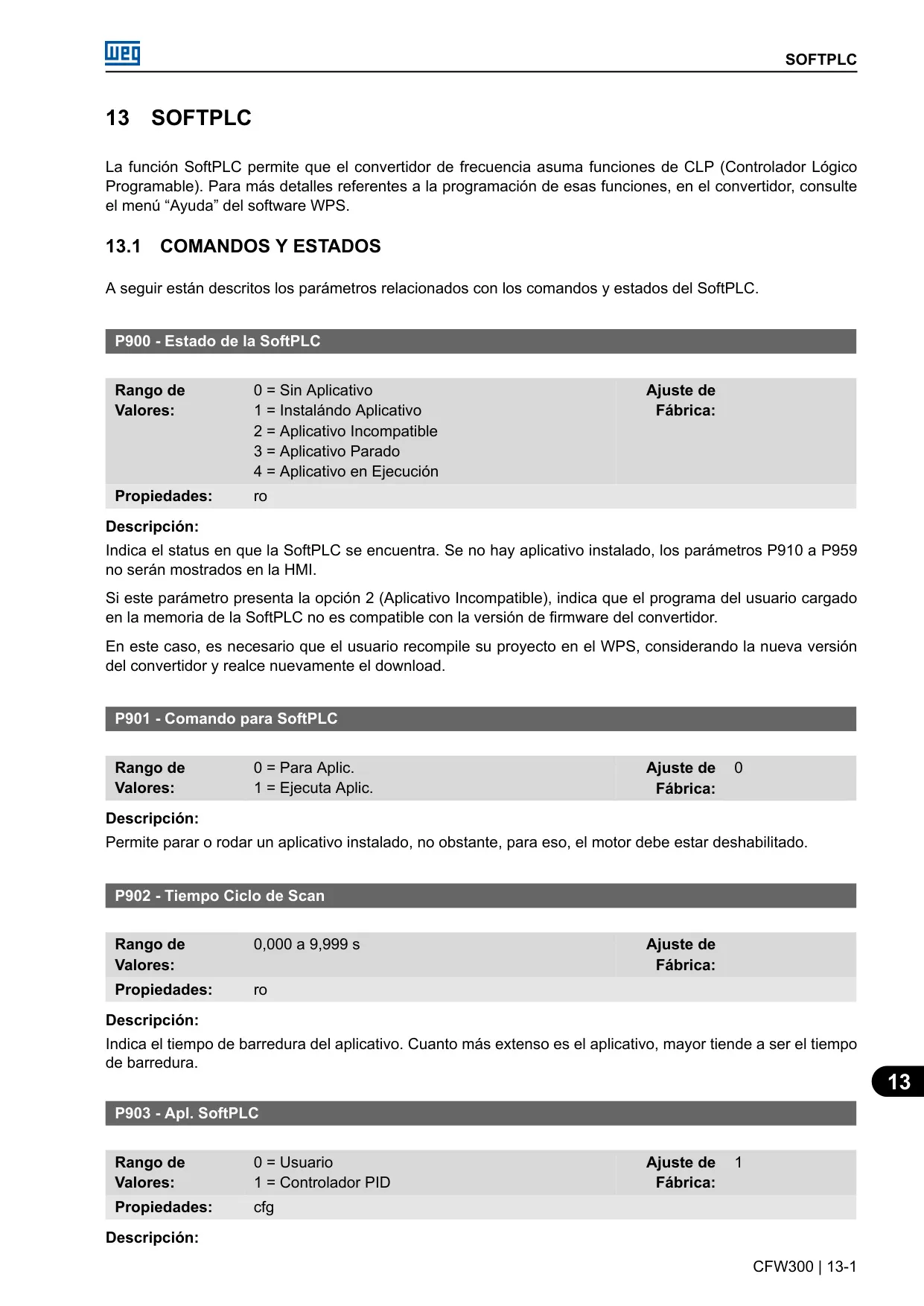

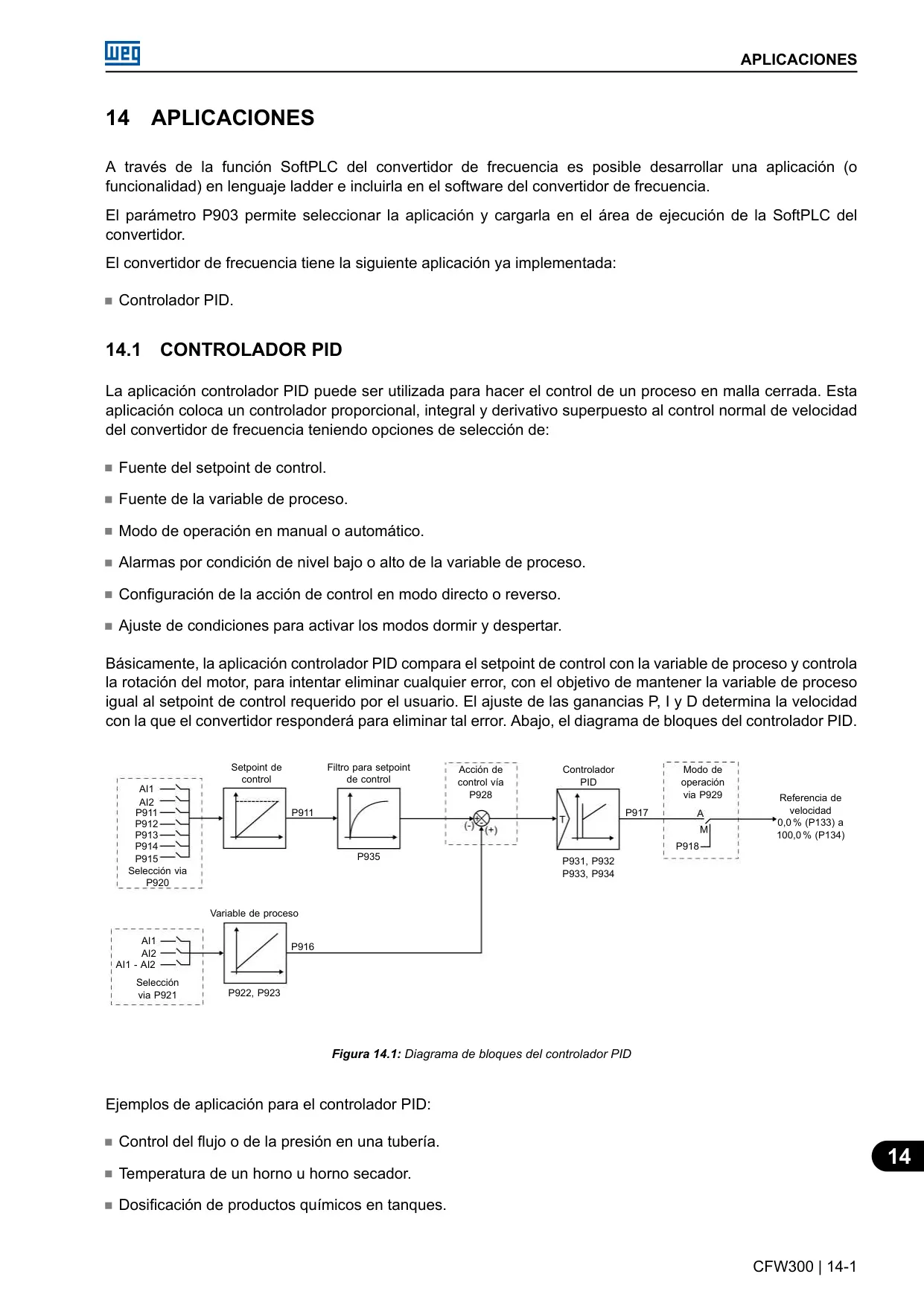

Una característica distintiva del CFW300 es la inclusión de funciones de Controlador Lógico Programable (CLP) a través de su recurso SoftPLC integrado. Esta capacidad permite al usuario implementar lógicas de control directamente en el variador, simplificando la arquitectura del sistema y reduciendo la necesidad de dispositivos externos. Además, el diseño modular bajo el concepto "Plug and Play" facilita la expansión de sus capacidades con una variedad de accesorios, como módulos de comunicación para diversas redes industriales y módulos de expansión de entradas y salidas, permitiendo una adaptación rápida y sencilla a los requisitos cambiantes de la aplicación.

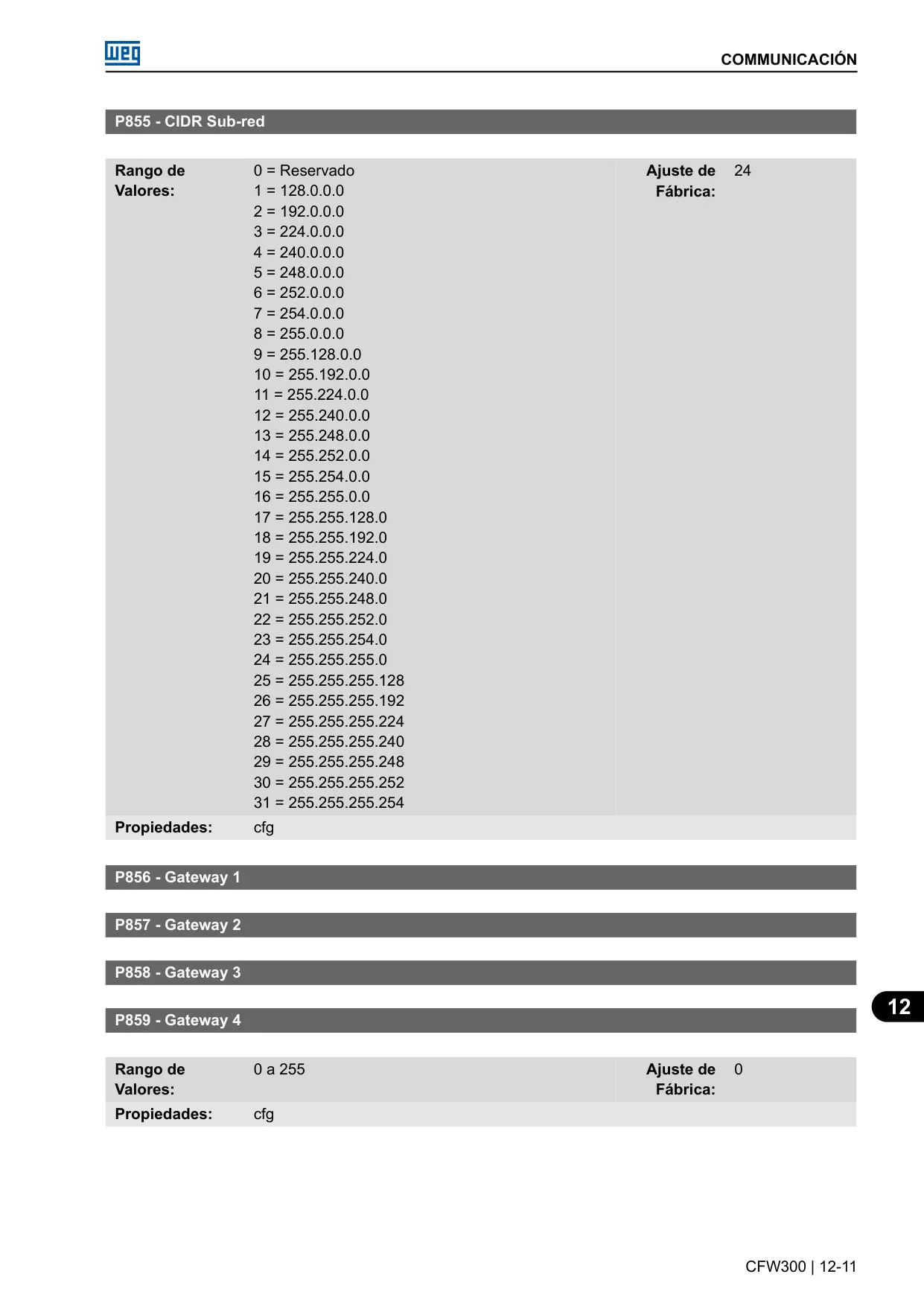

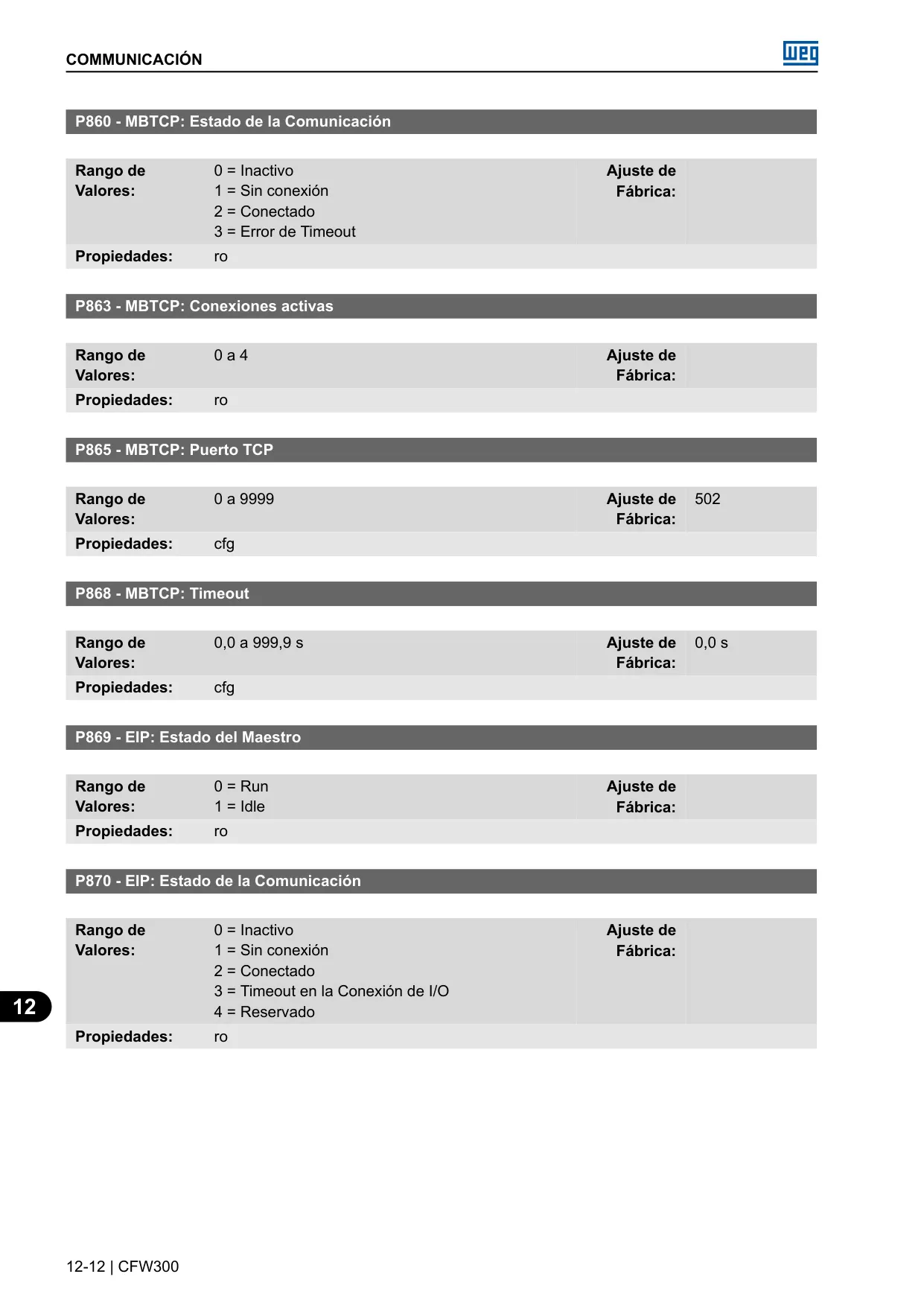

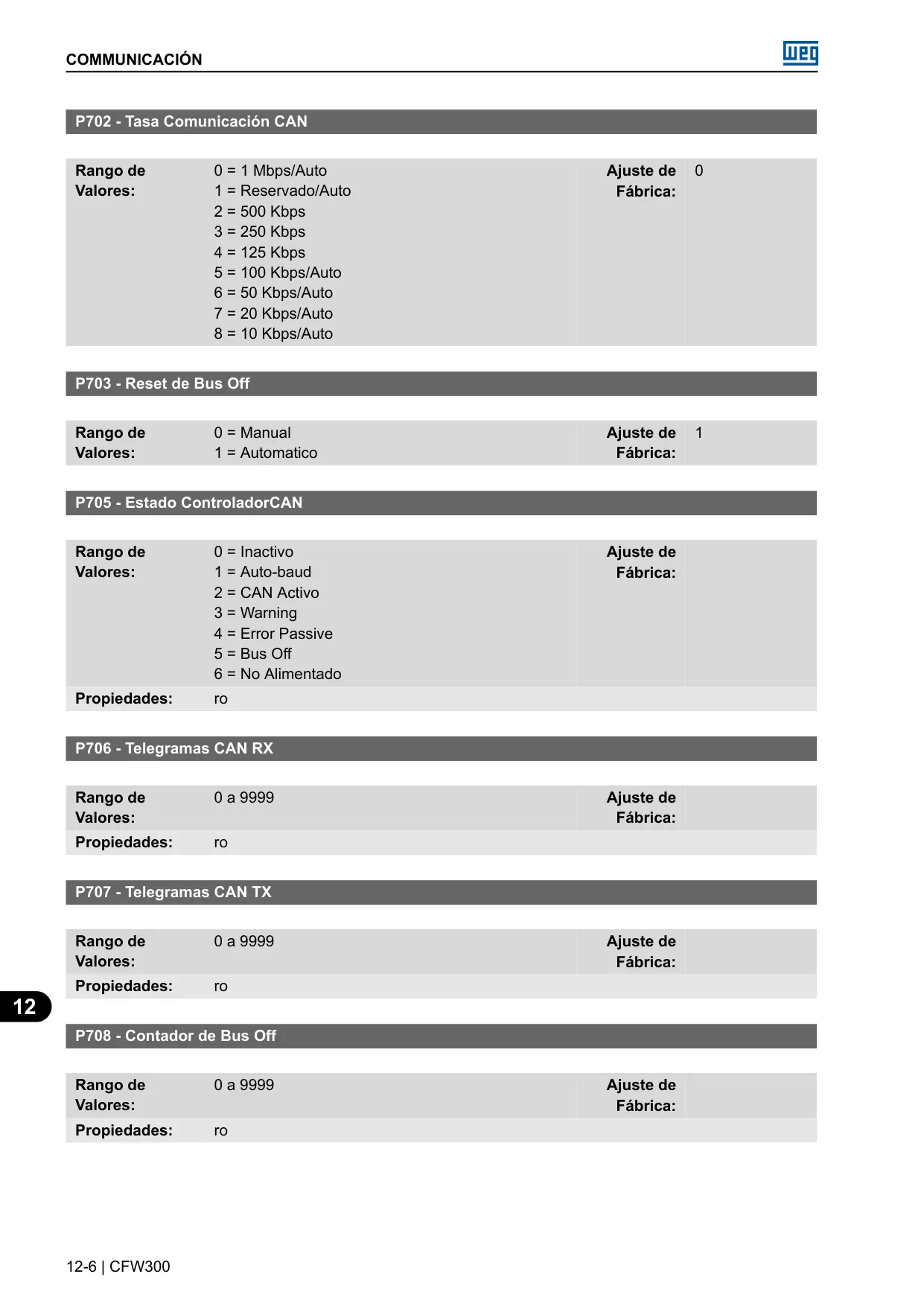

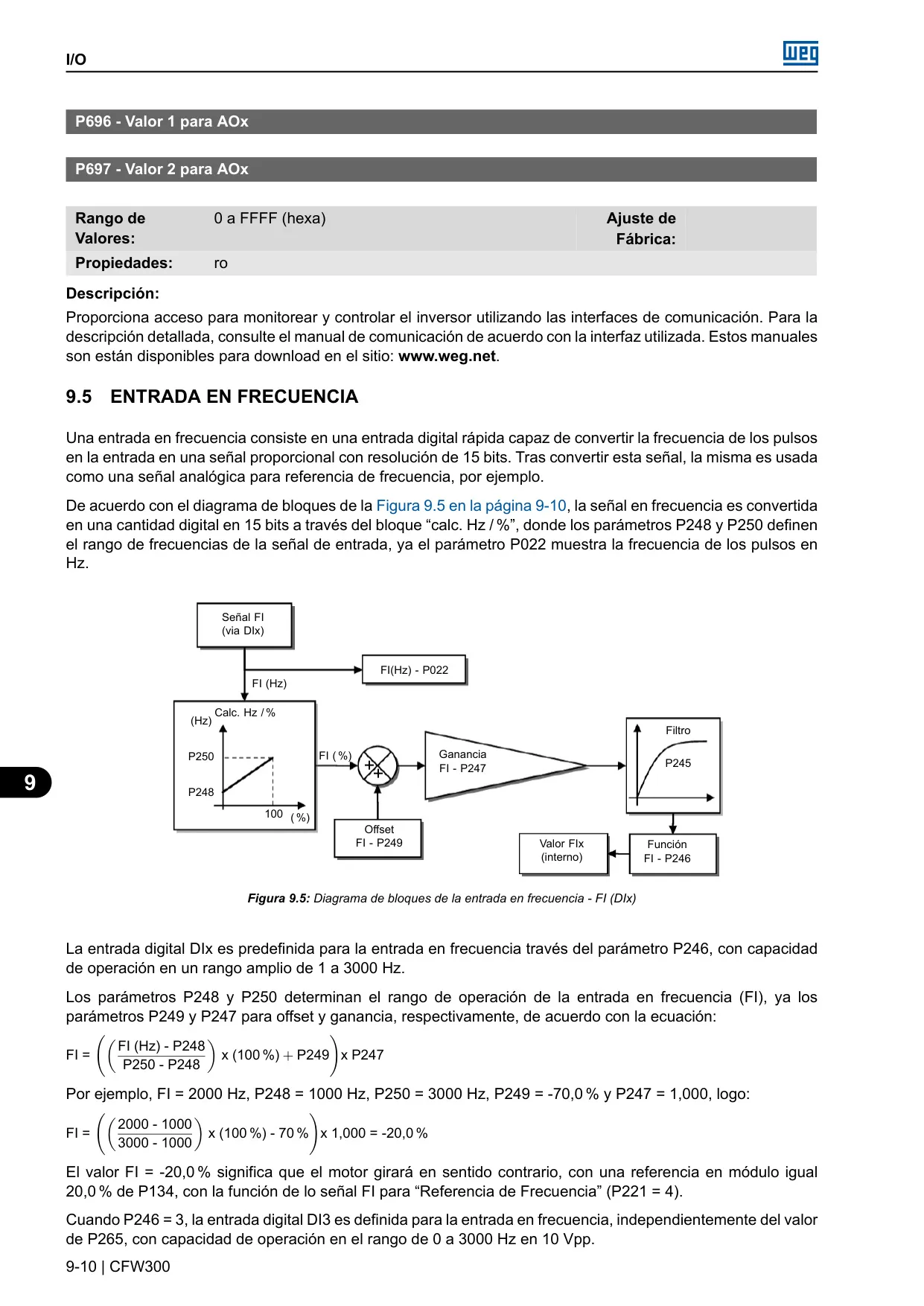

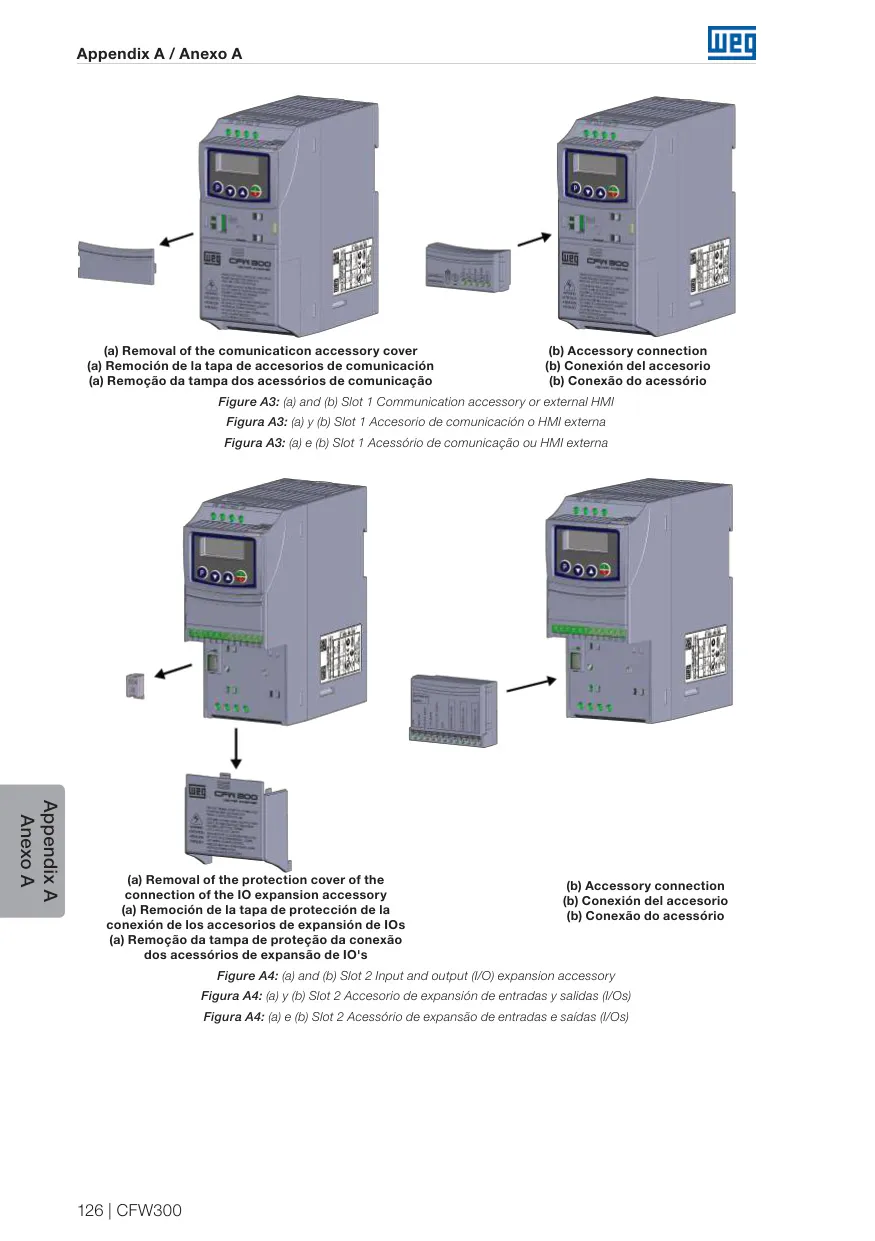

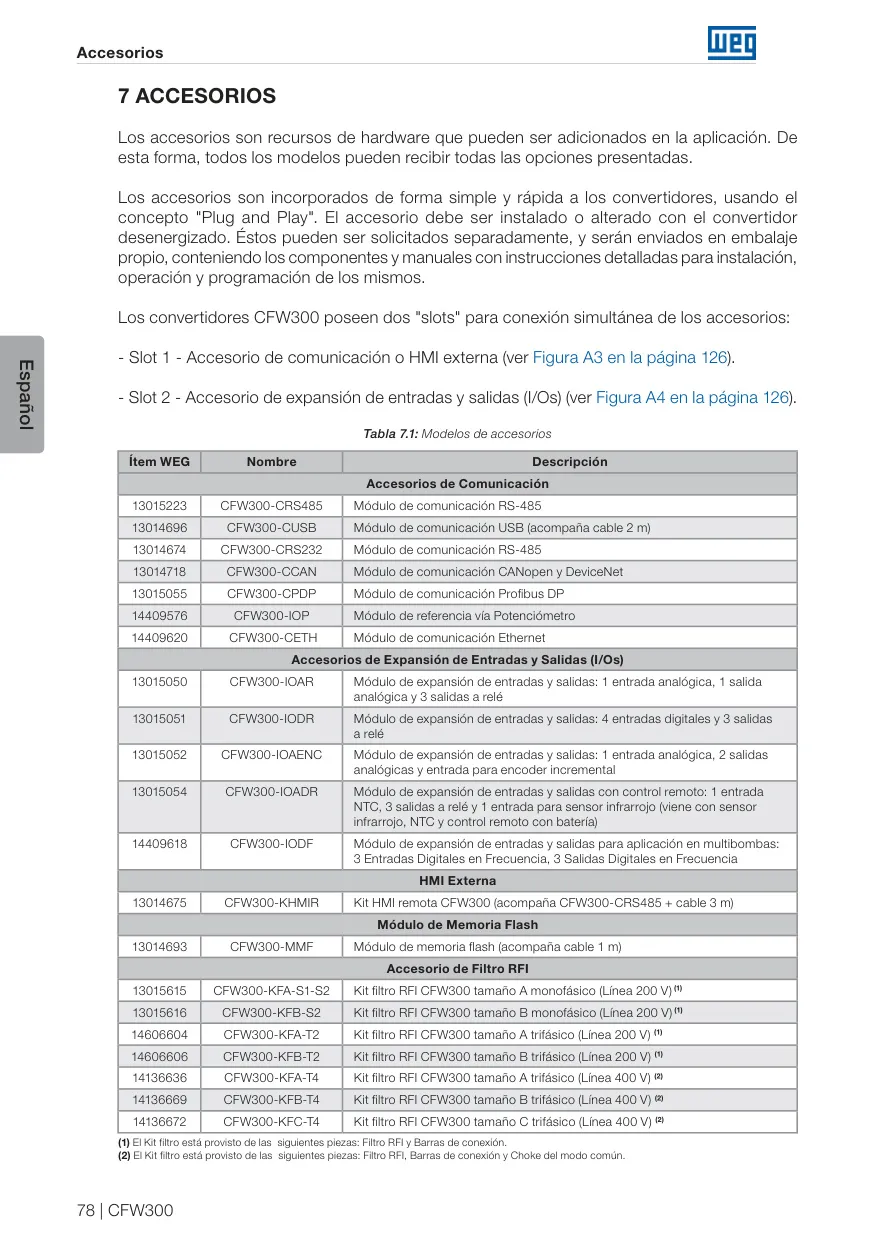

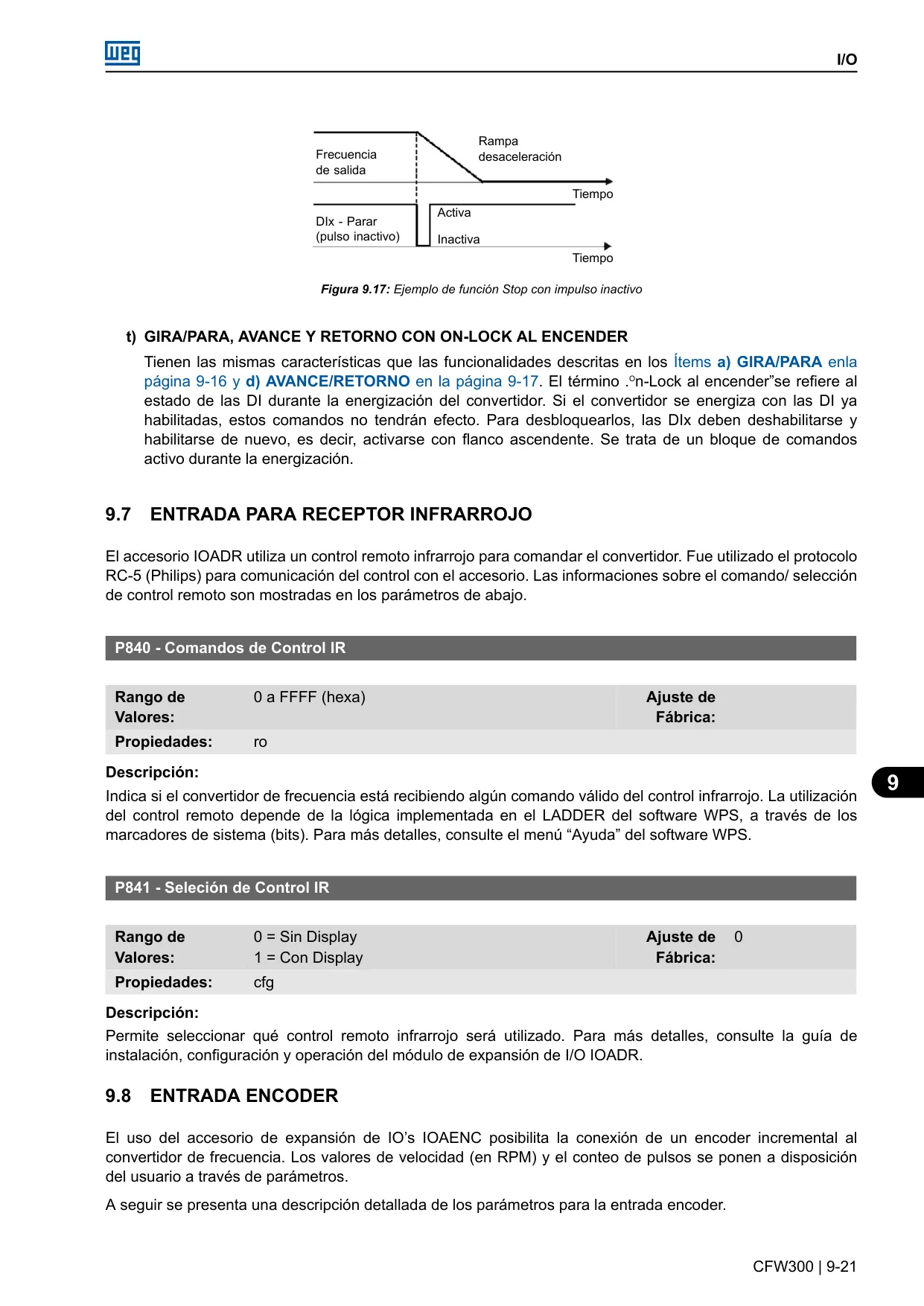

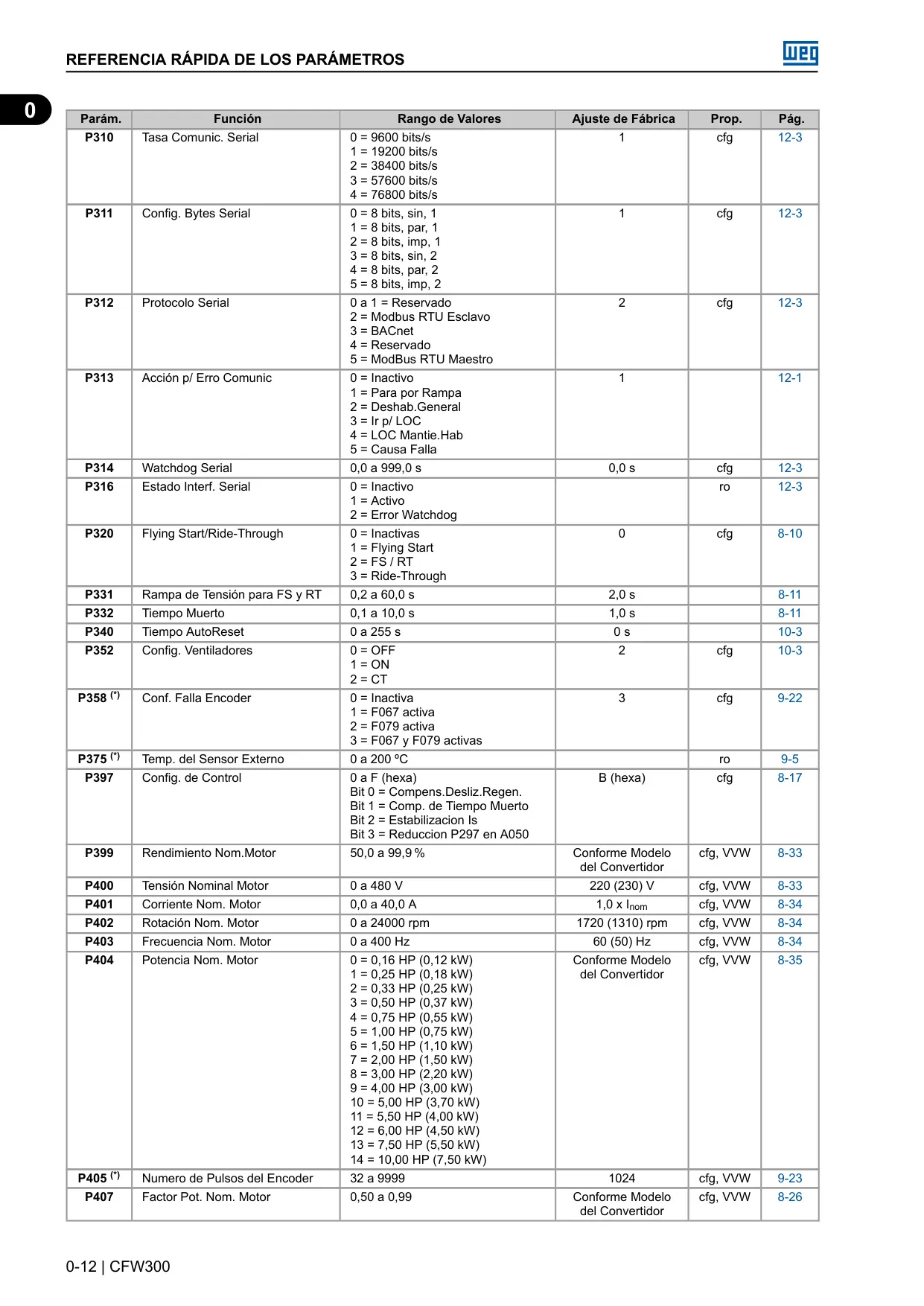

Los accesorios disponibles para el CFW300 son clave para su integración en entornos complejos. Se pueden añadir módulos de comunicación para protocolos como RS-485, USB, CANopen, DeviceNet, Profibus DP o Ethernet, lo que garantiza una conectividad fluida con sistemas de control y supervisión existentes. Asimismo, los módulos de expansión de I/Os incrementan la flexibilidad, ofreciendo entradas analógicas y digitales adicionales, salidas a relé, e incluso interfaces para encoders incrementales o sensores infrarrojos, adaptándose a necesidades específicas de monitoreo y control.

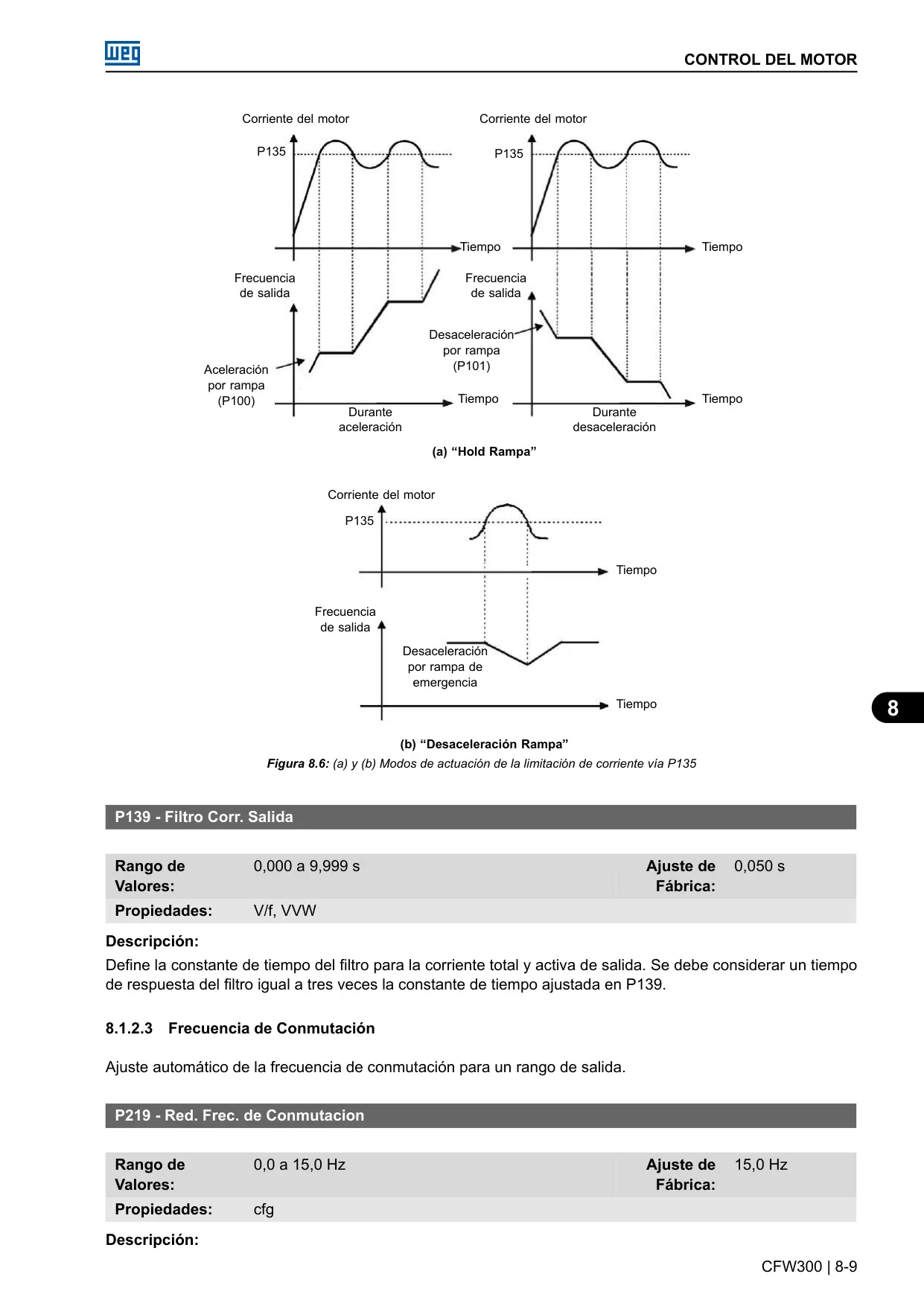

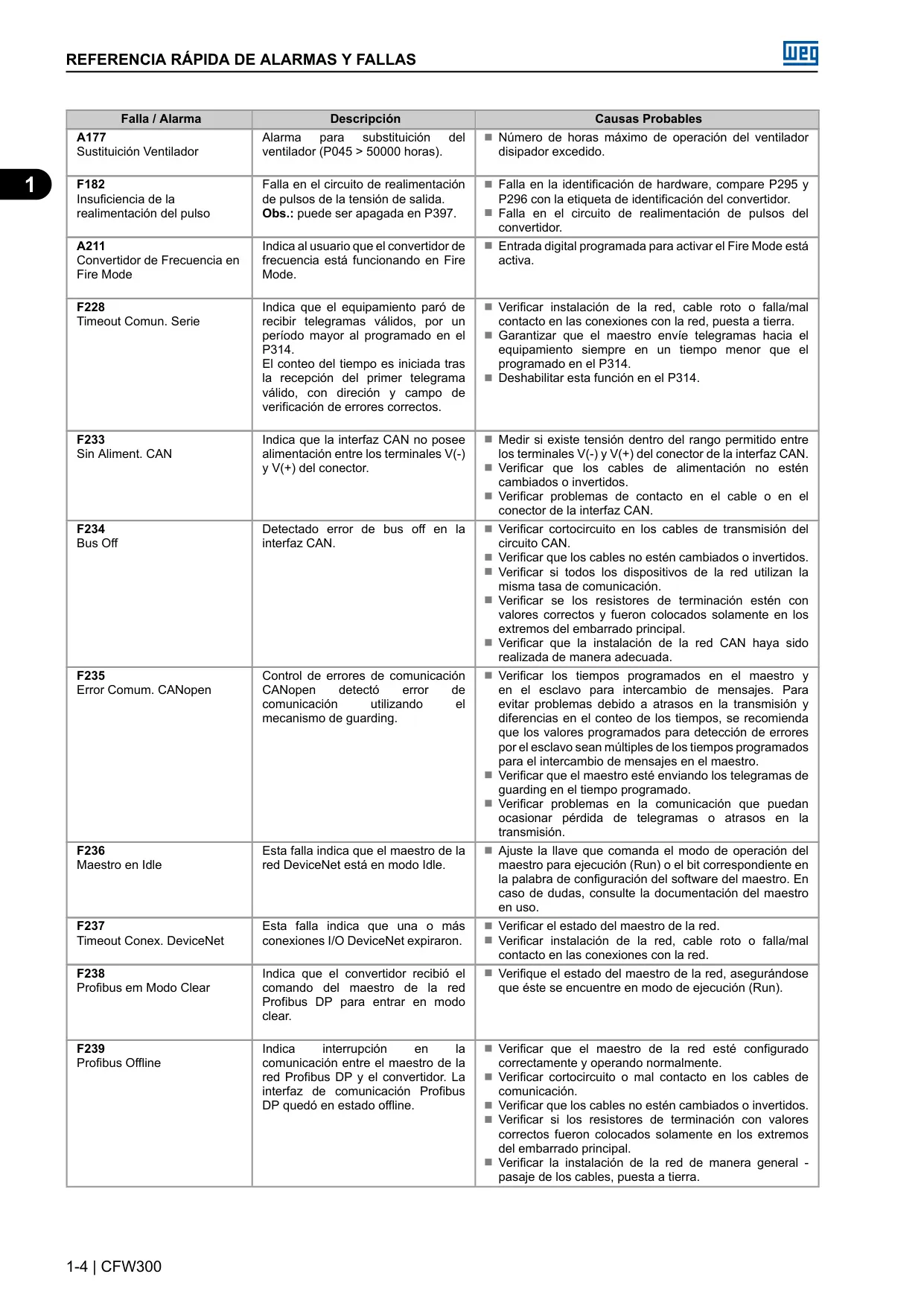

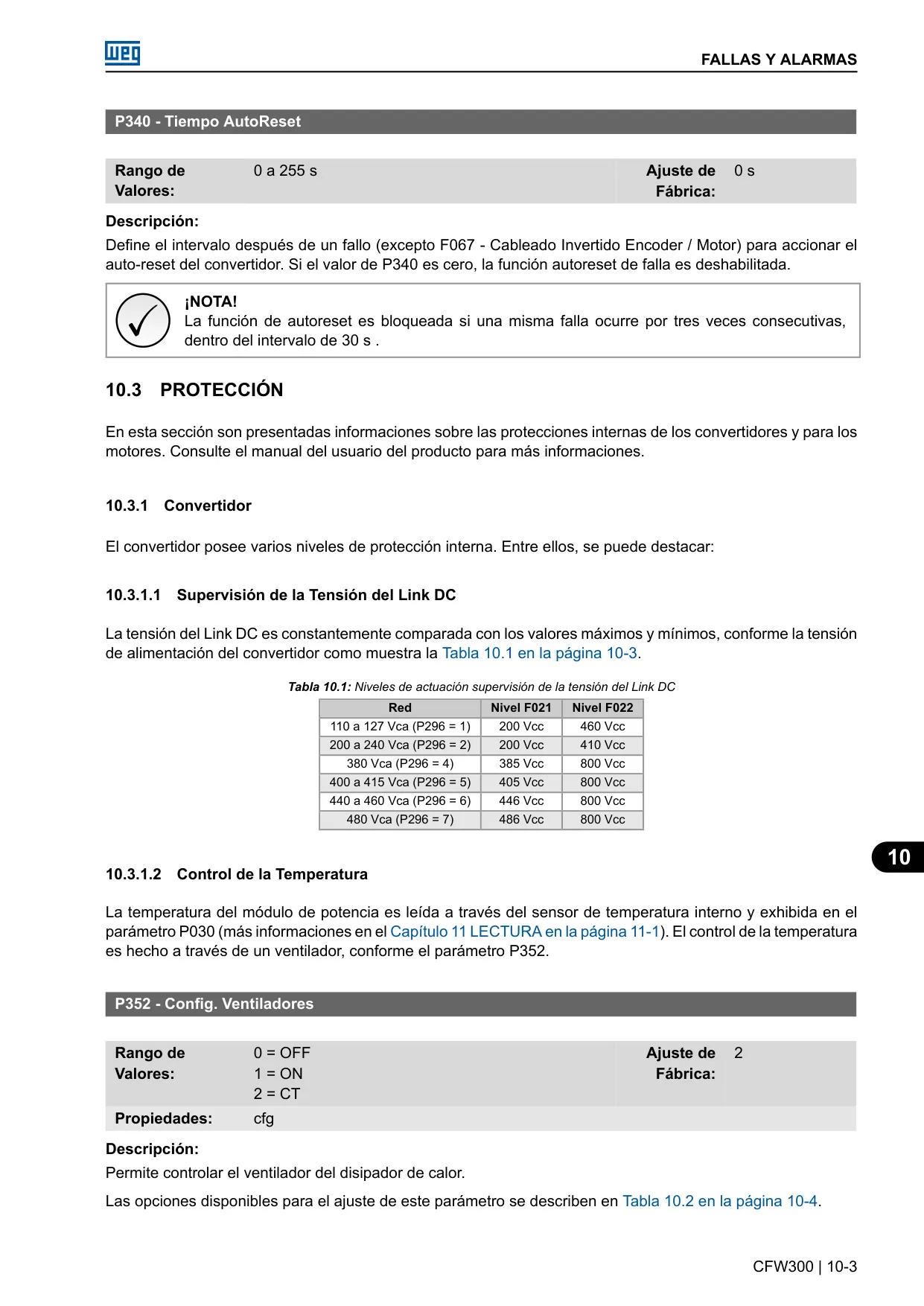

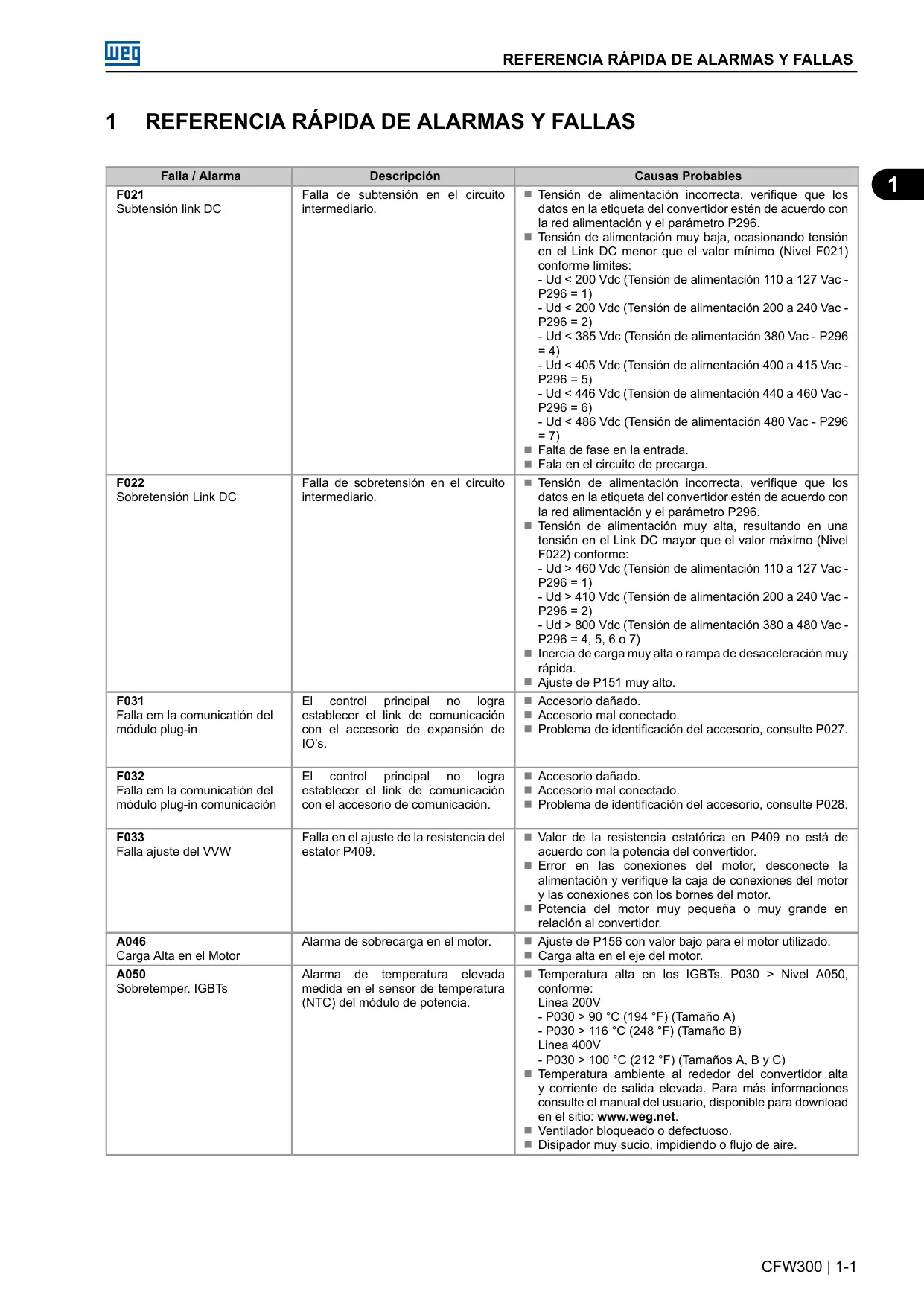

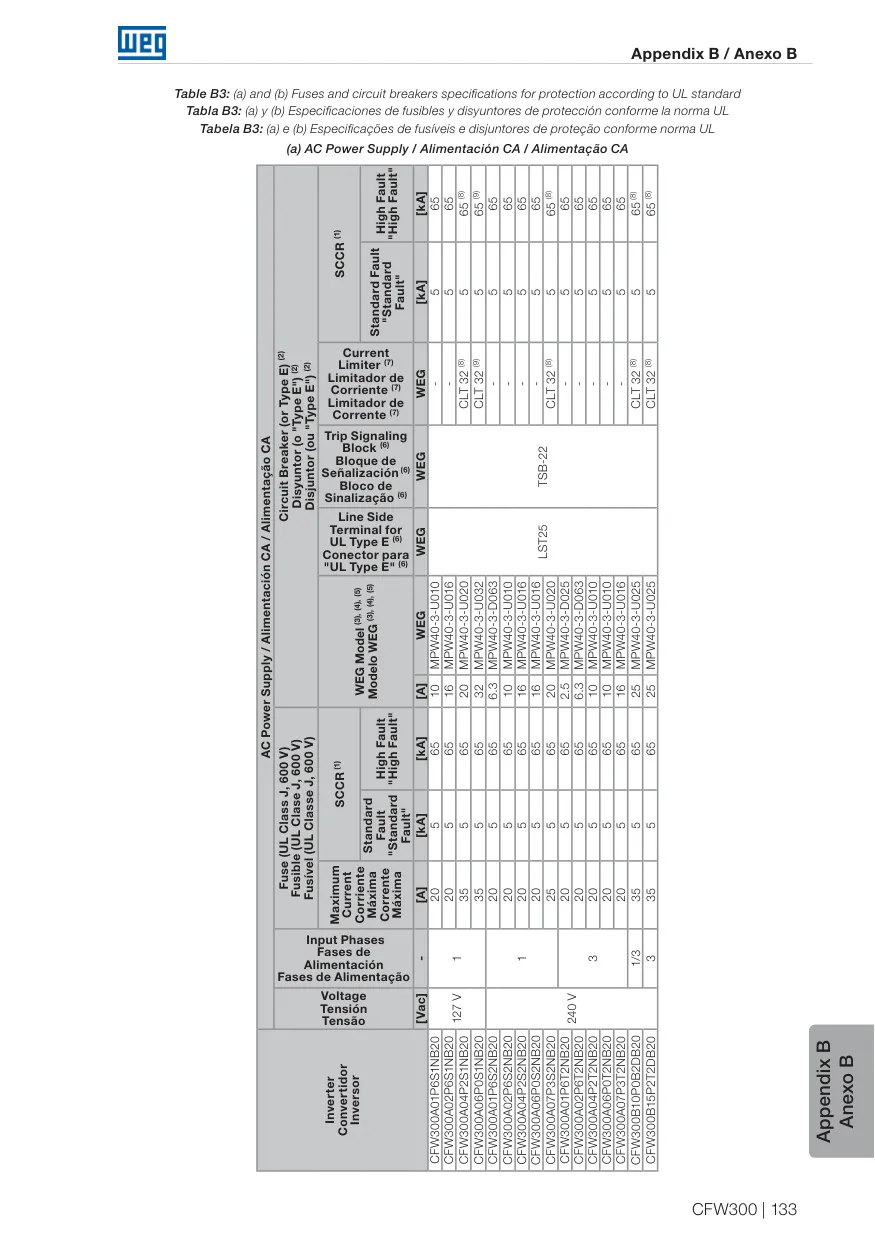

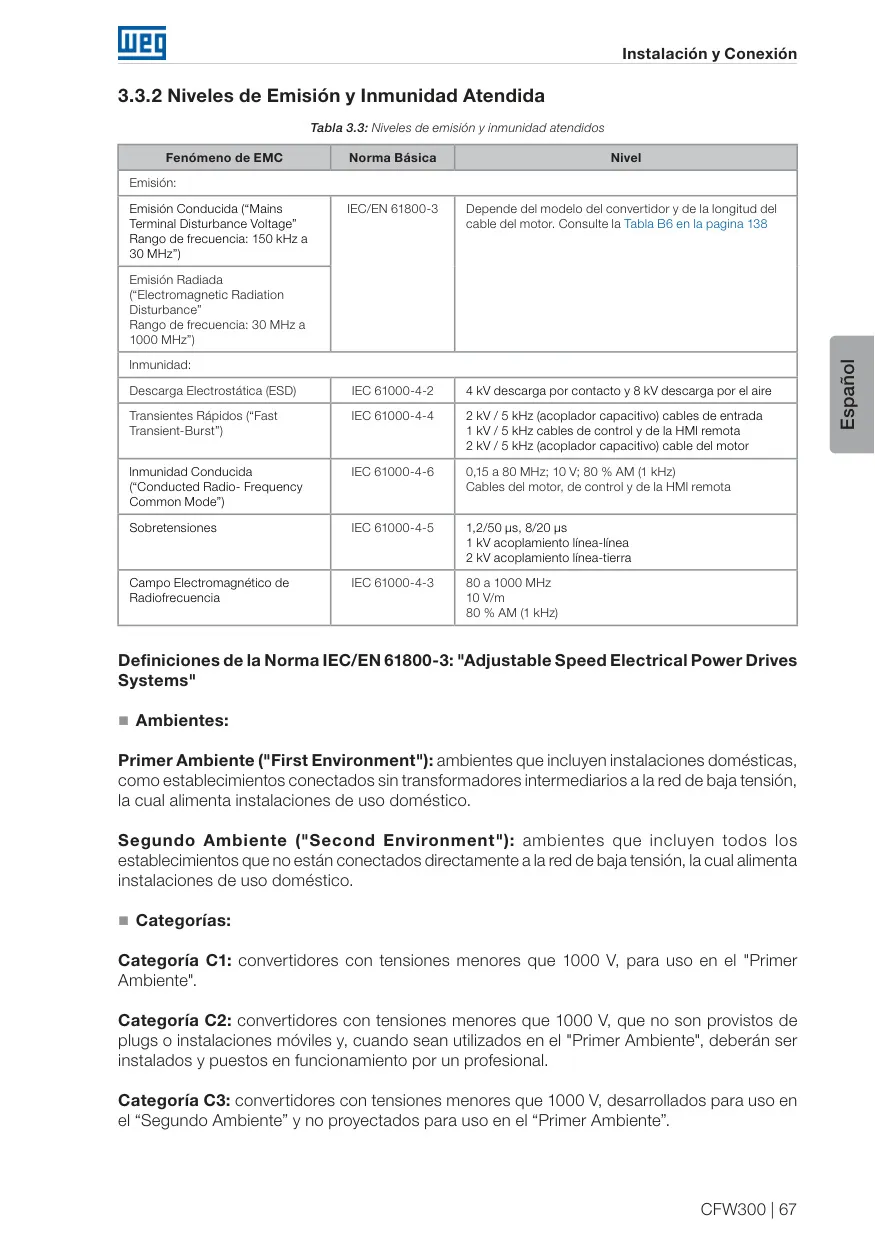

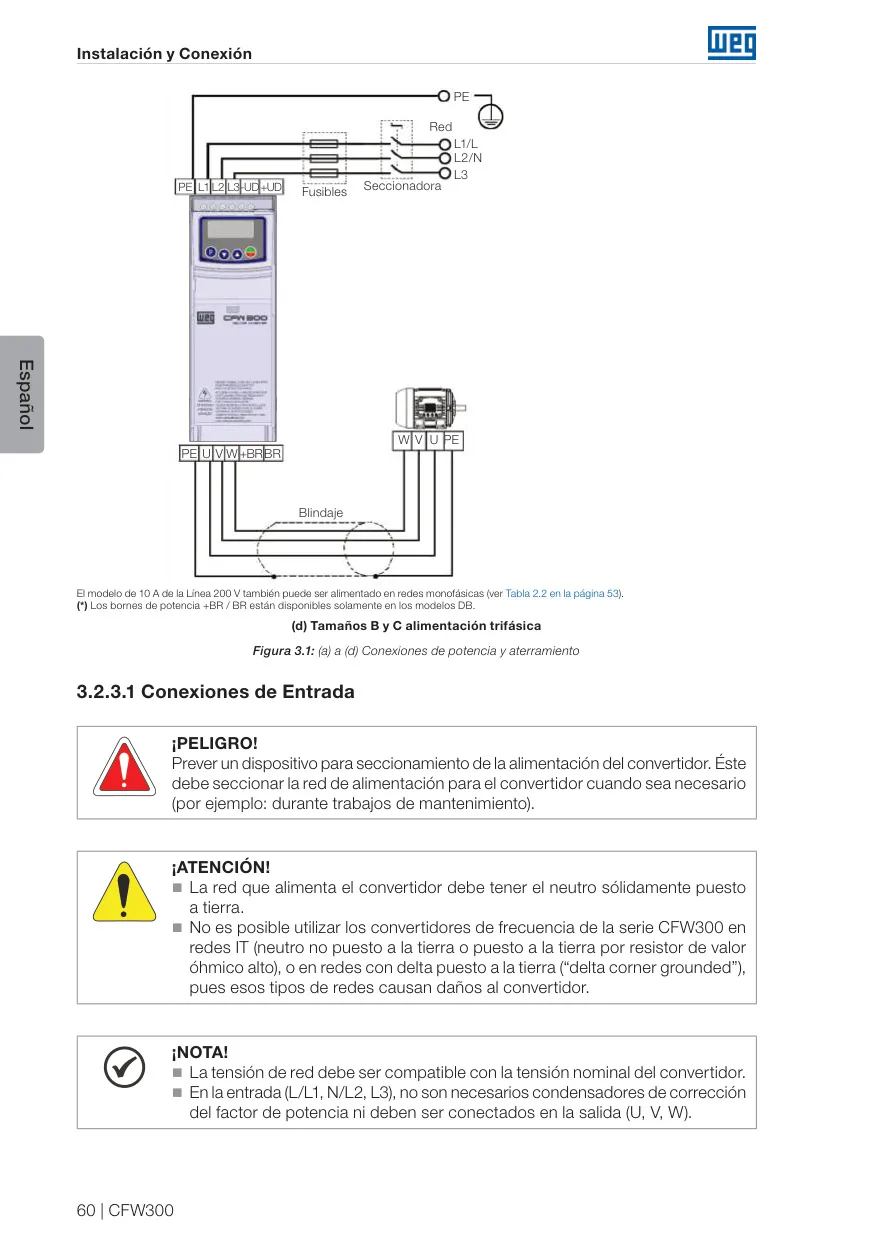

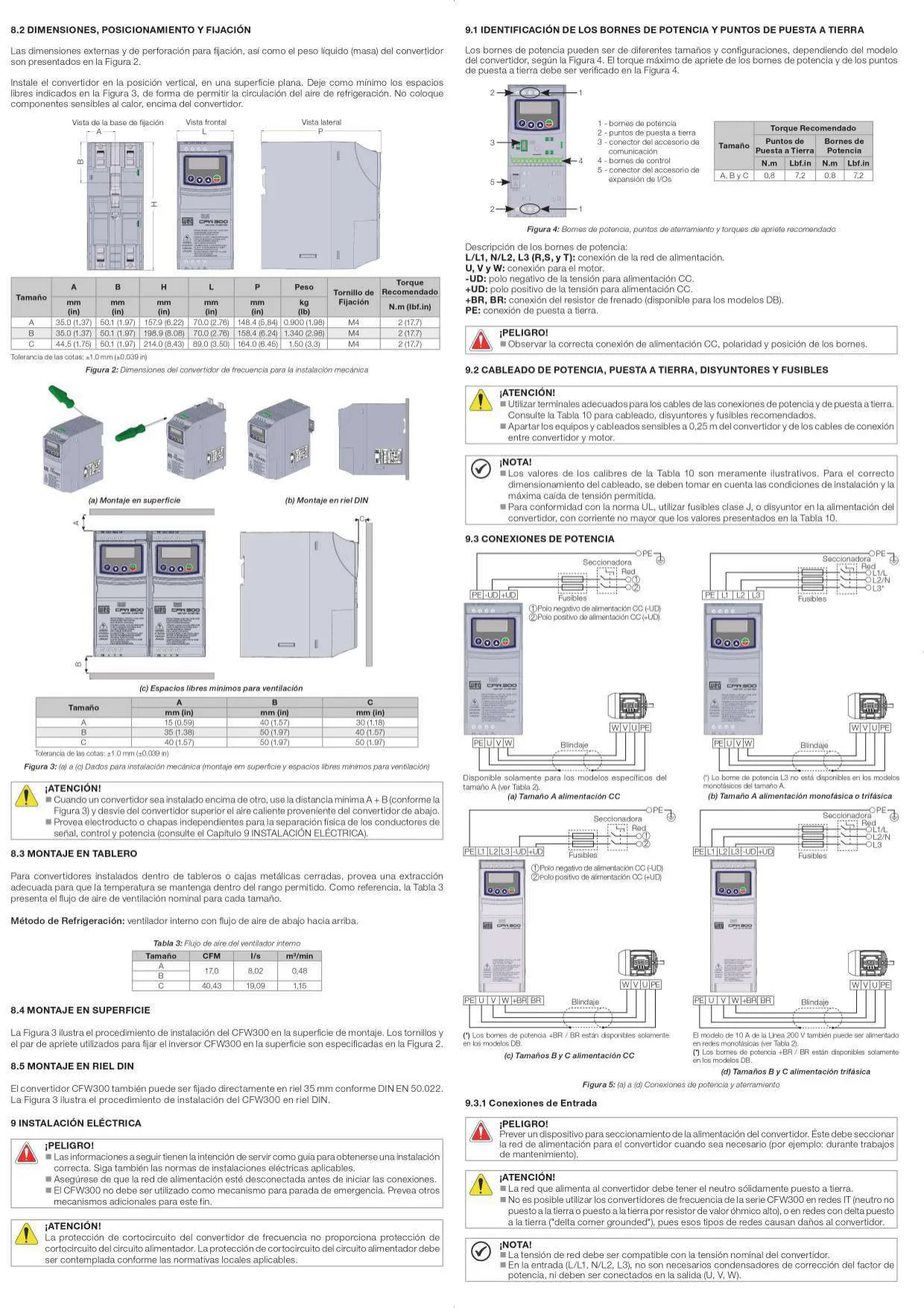

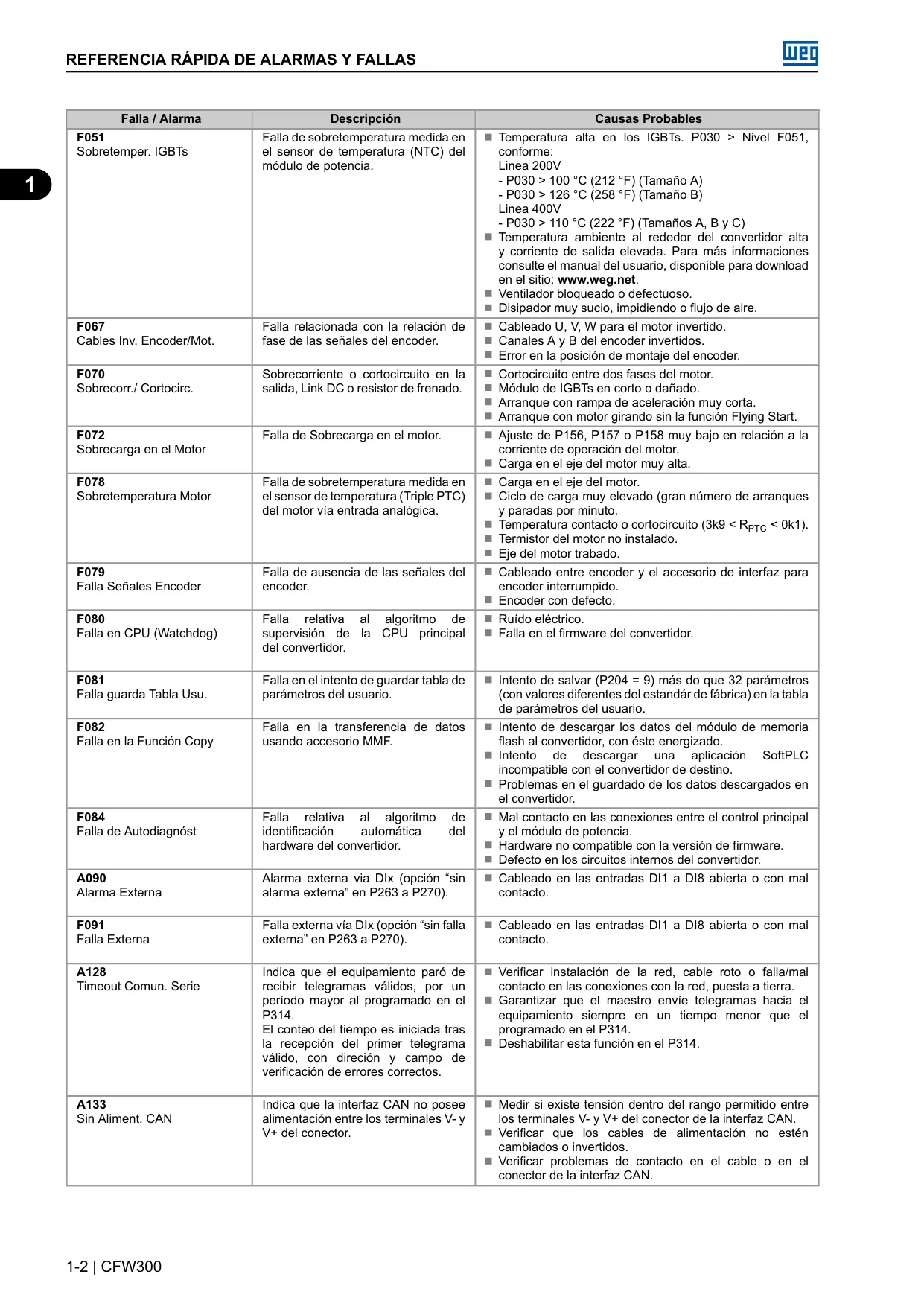

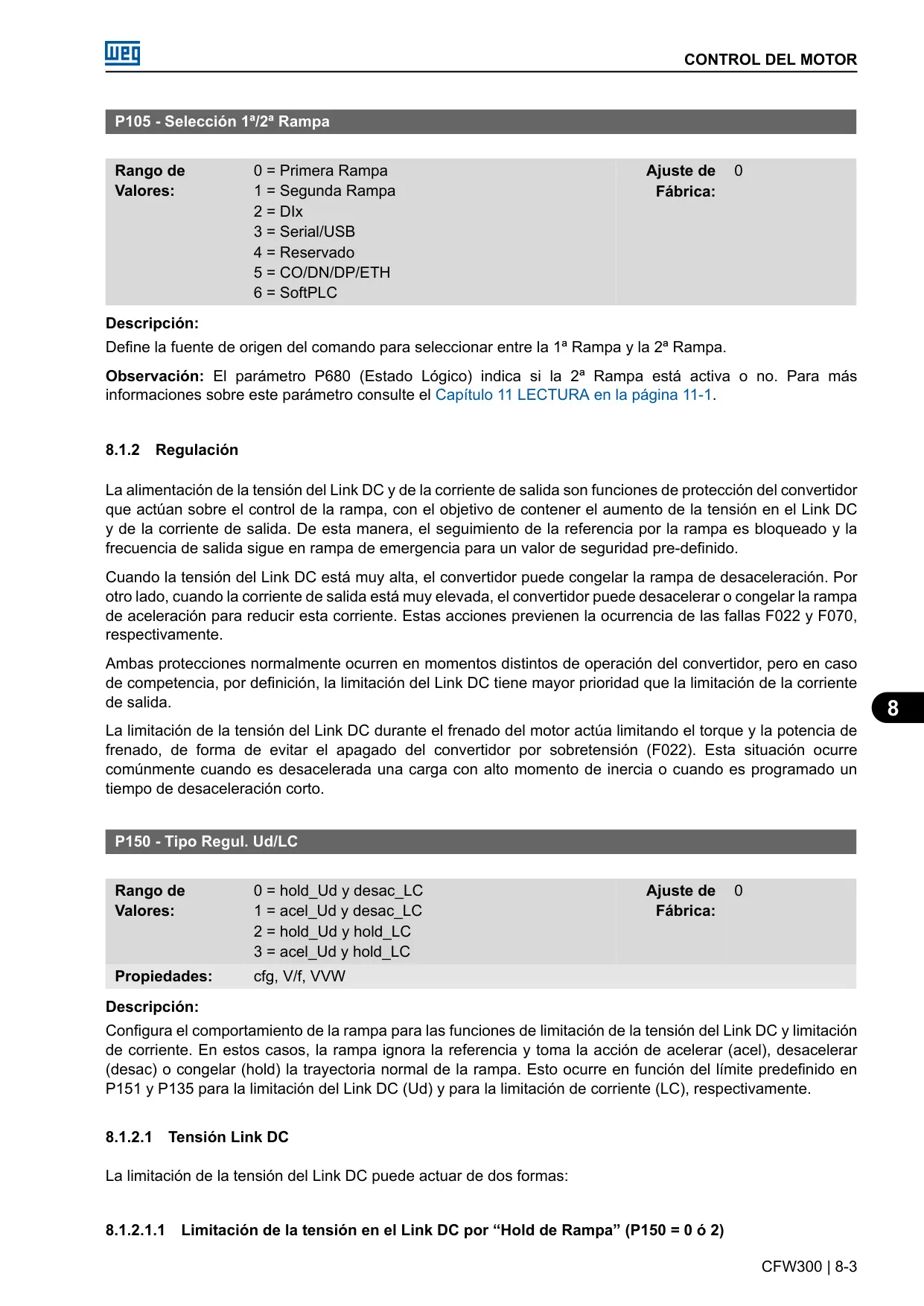

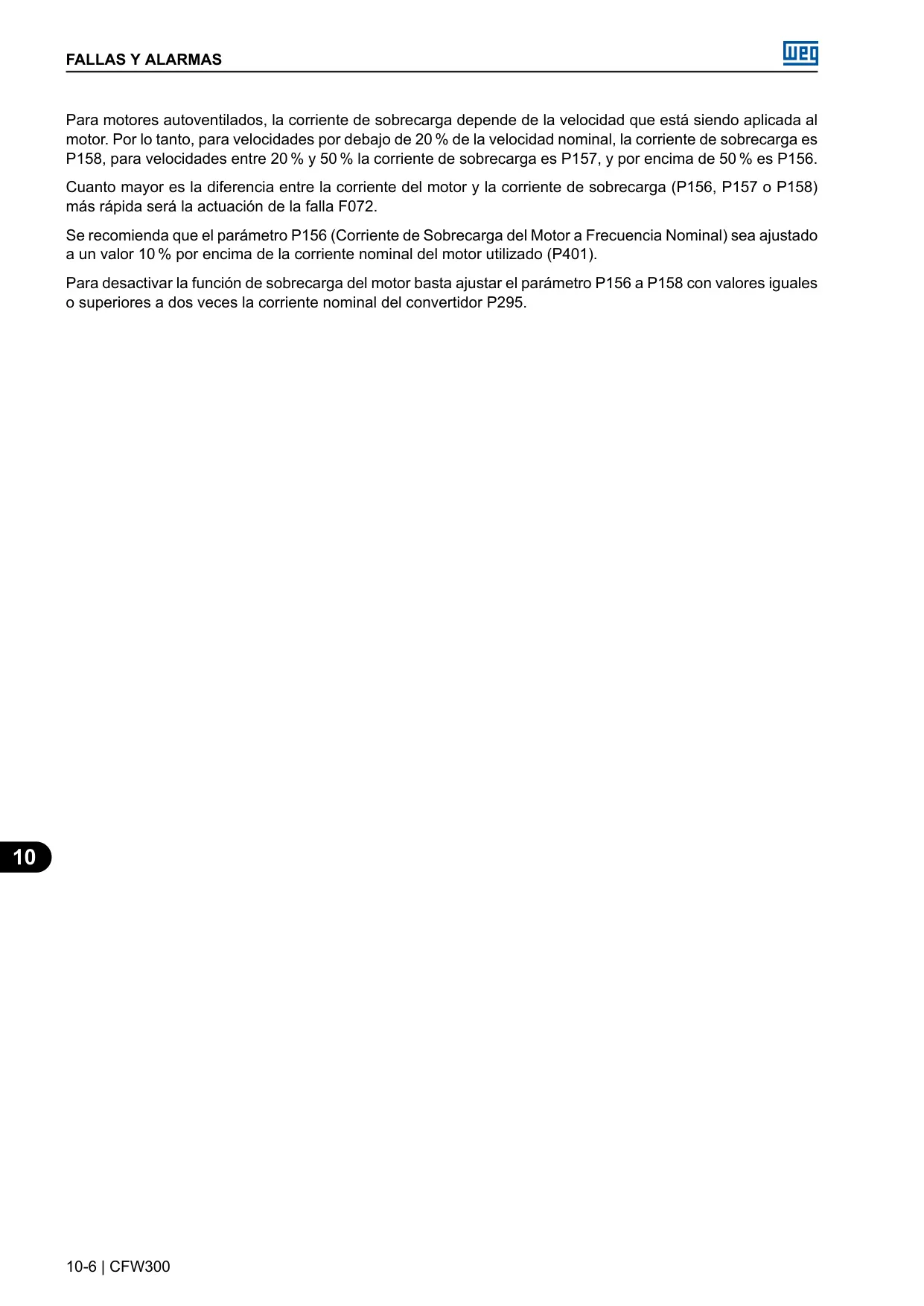

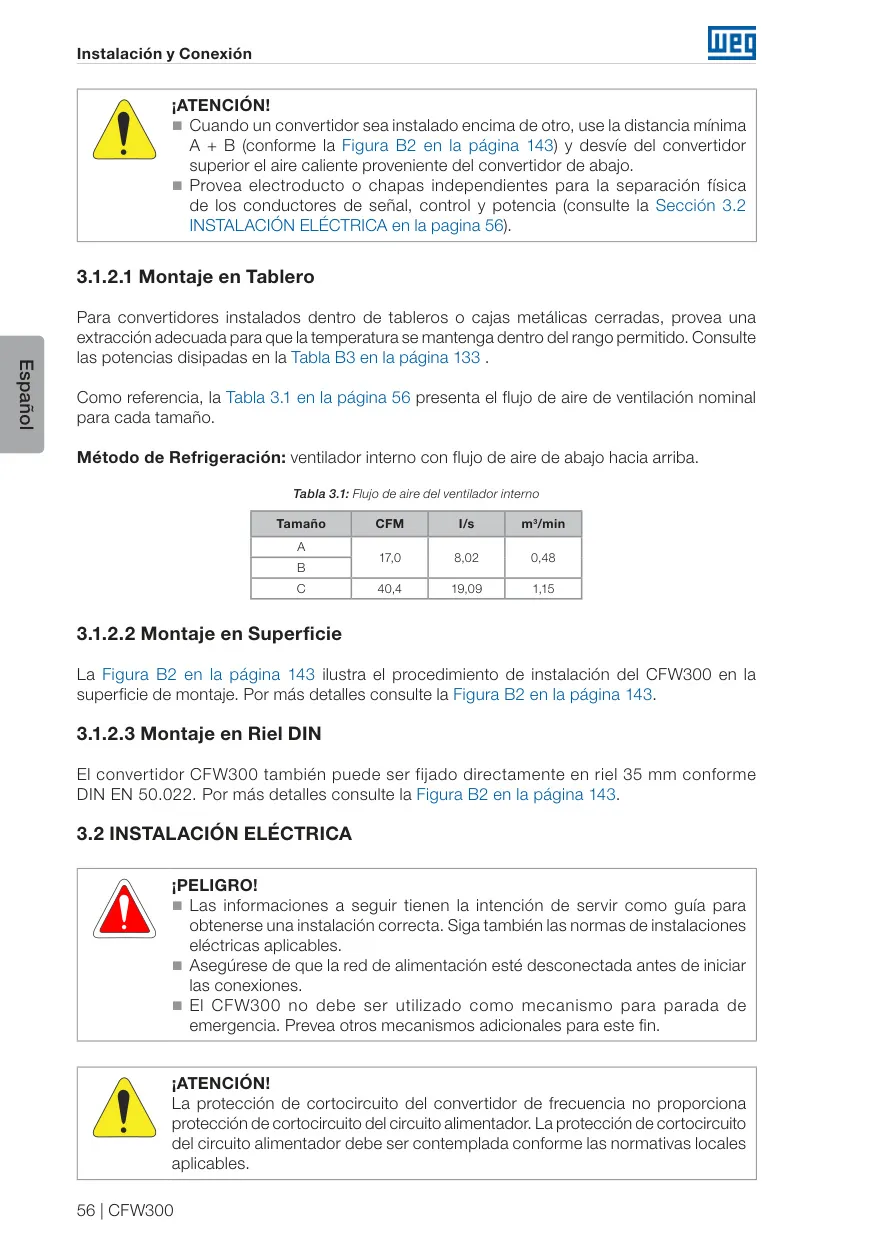

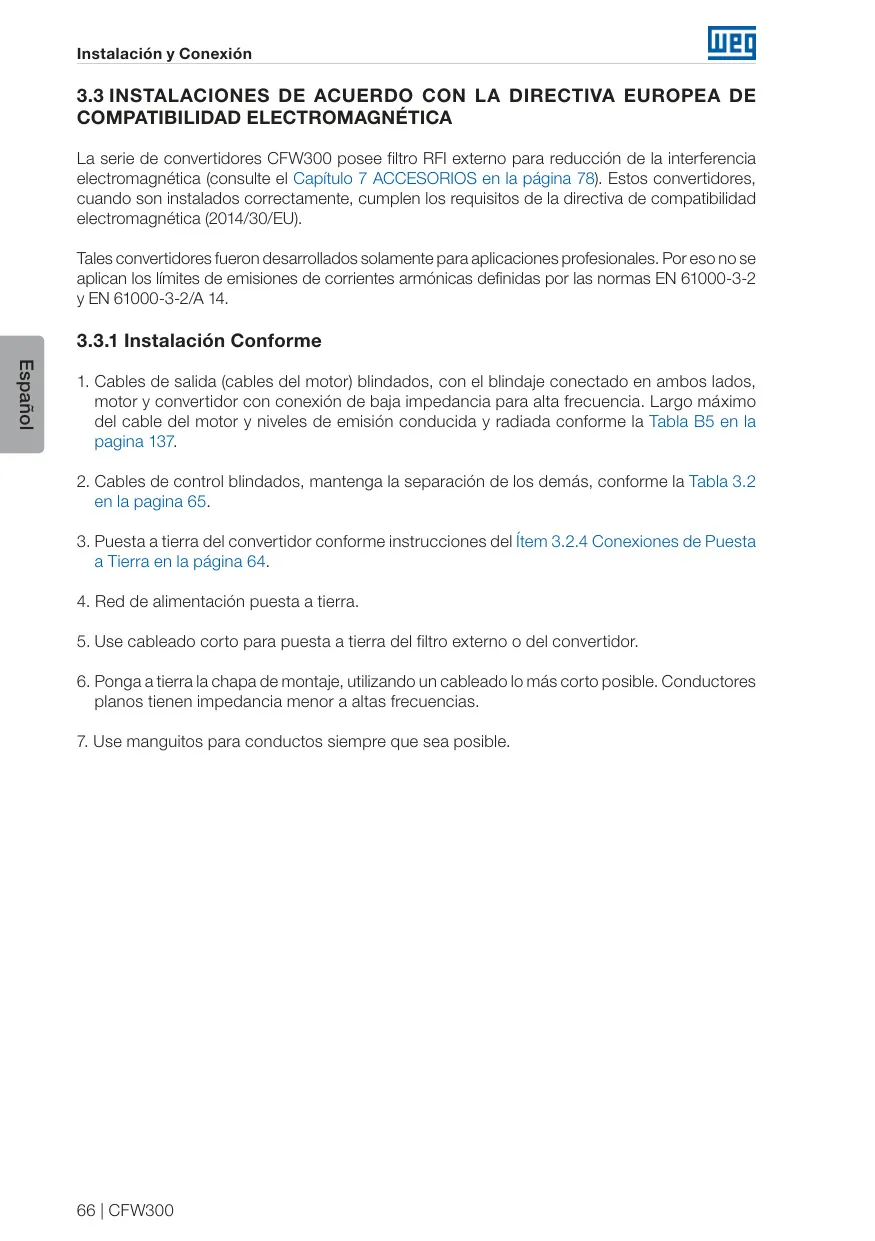

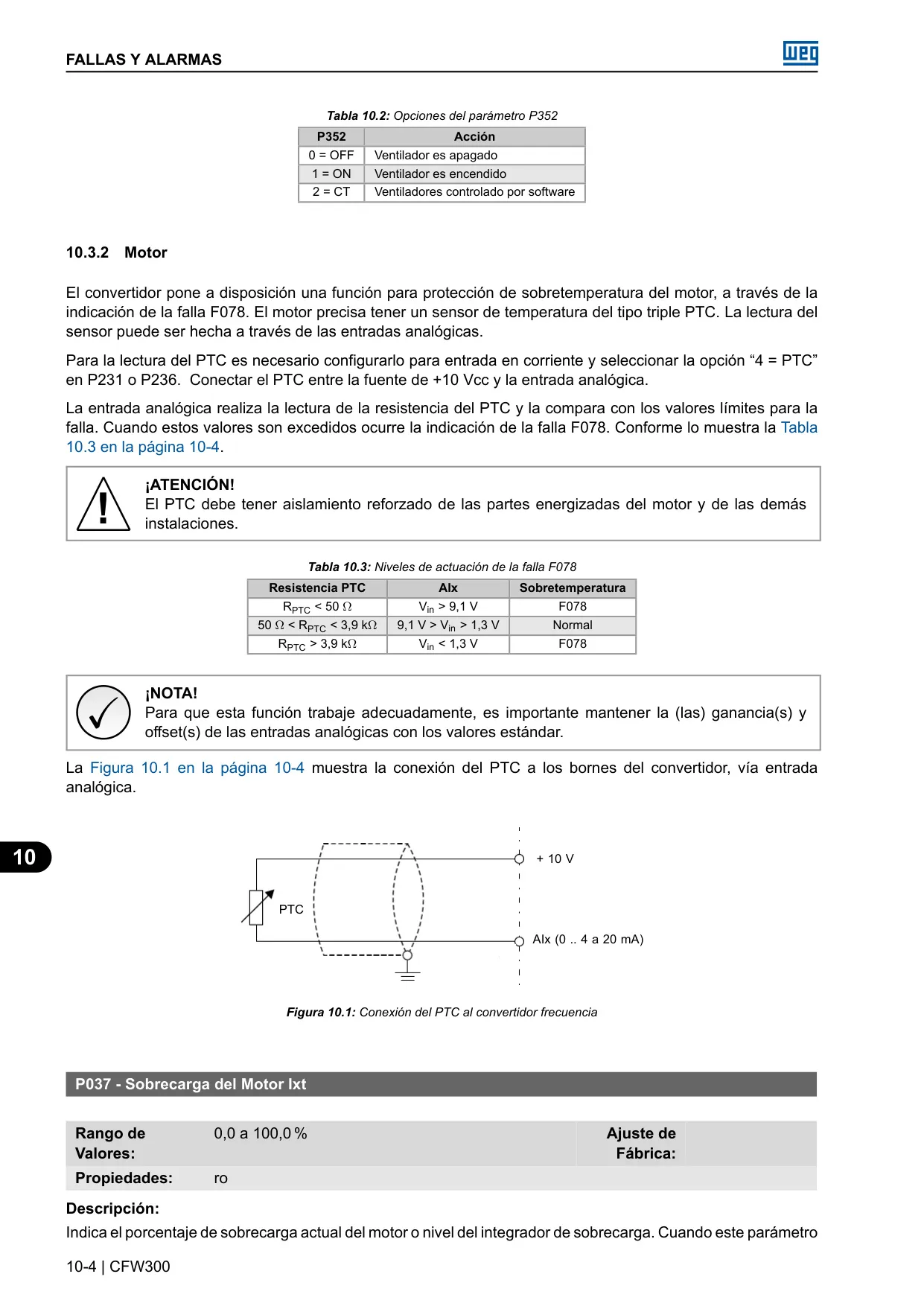

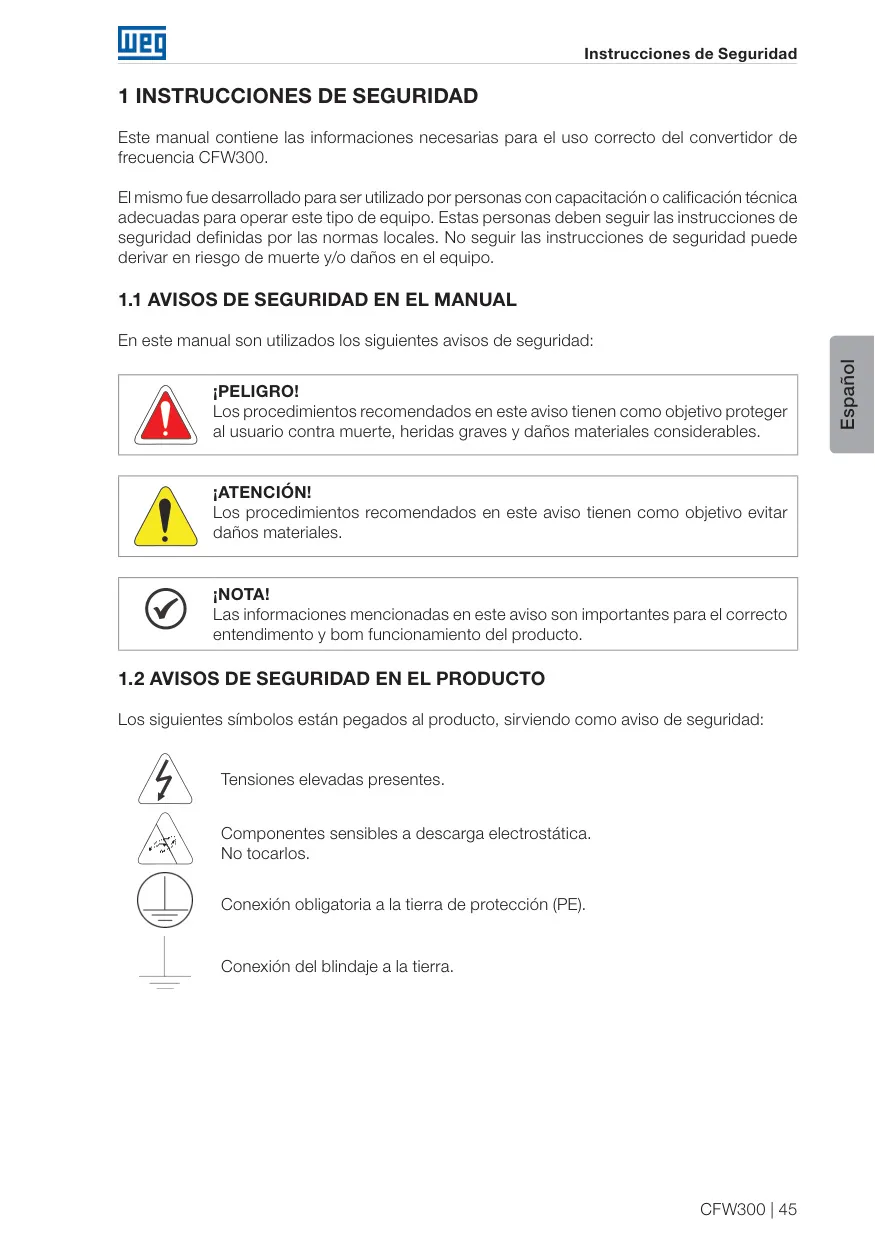

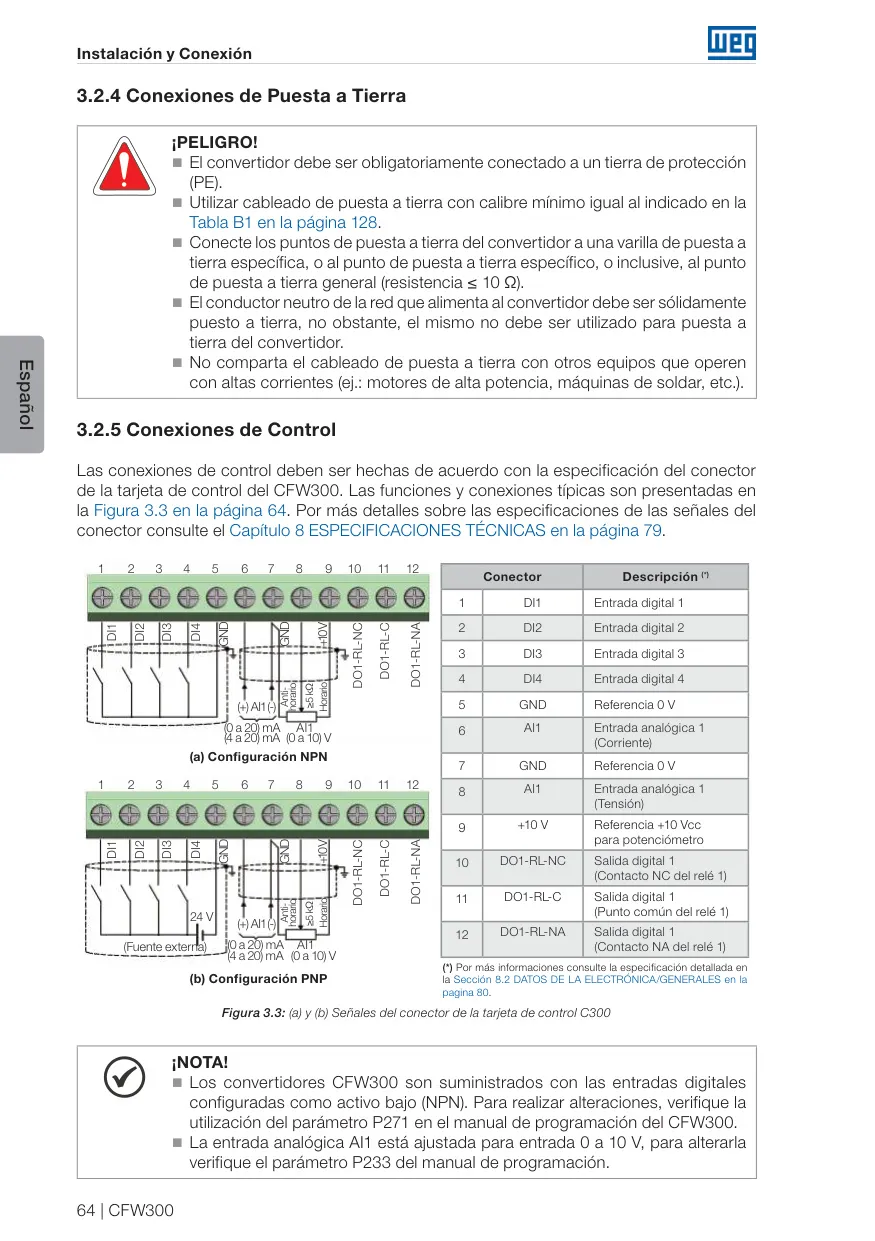

La seguridad es primordial en el diseño del CFW300. Incorpora múltiples protecciones electrónicas, incluyendo sobrecorriente, cortocircuito, sobrecarga del motor y sobretemperatura de los IGBTs, aunque siempre se recomienda la implementación de mecanismos de seguridad externos para paradas de emergencia. Para garantizar un funcionamiento óptimo y cumplir con las directivas de Compatibilidad Electromagnética (EMC), es crucial seguir las pautas de instalación mecánica, asegurar una correcta puesta a tierra y separar adecuadamente el cableado de potencia y control, especialmente cuando se utilizan filtros RFI externos.

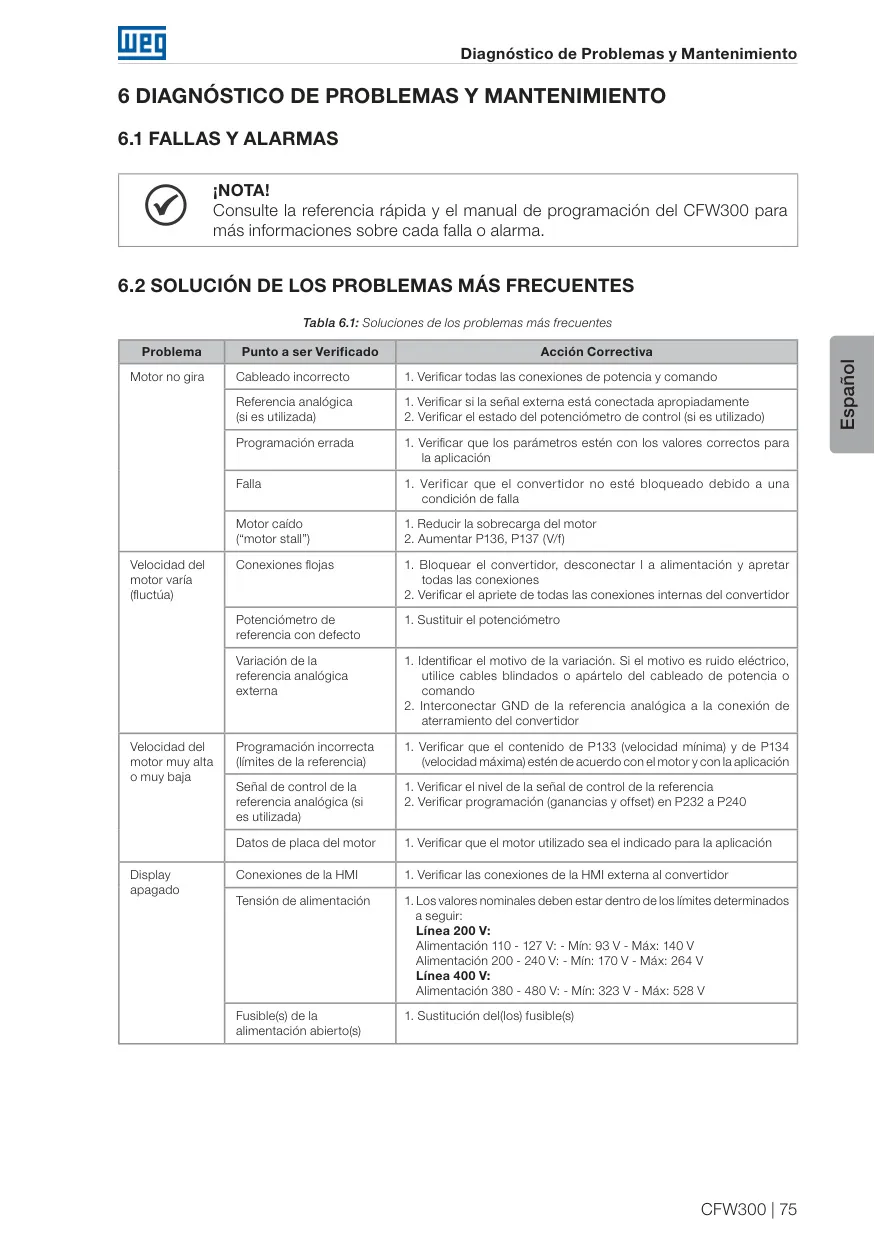

Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Variador WEG CFW300 y las respondemos a continuación.
El CFW300 está diseñado para el control de velocidad y torque de motores de inducción trifásicos.
Ofrece dos métodos principales: V/f (escalar) para aplicaciones sencillas y multimotor, y VVW (vectorial de tensión) para un control más preciso y optimizado.
No, el CFW300 no es compatible con redes IT o redes con delta puesto a tierra, ya que estos tipos de redes pueden causar daños al convertidor. La red de alimentación debe tener el neutro sólidamente puesto a tierra.

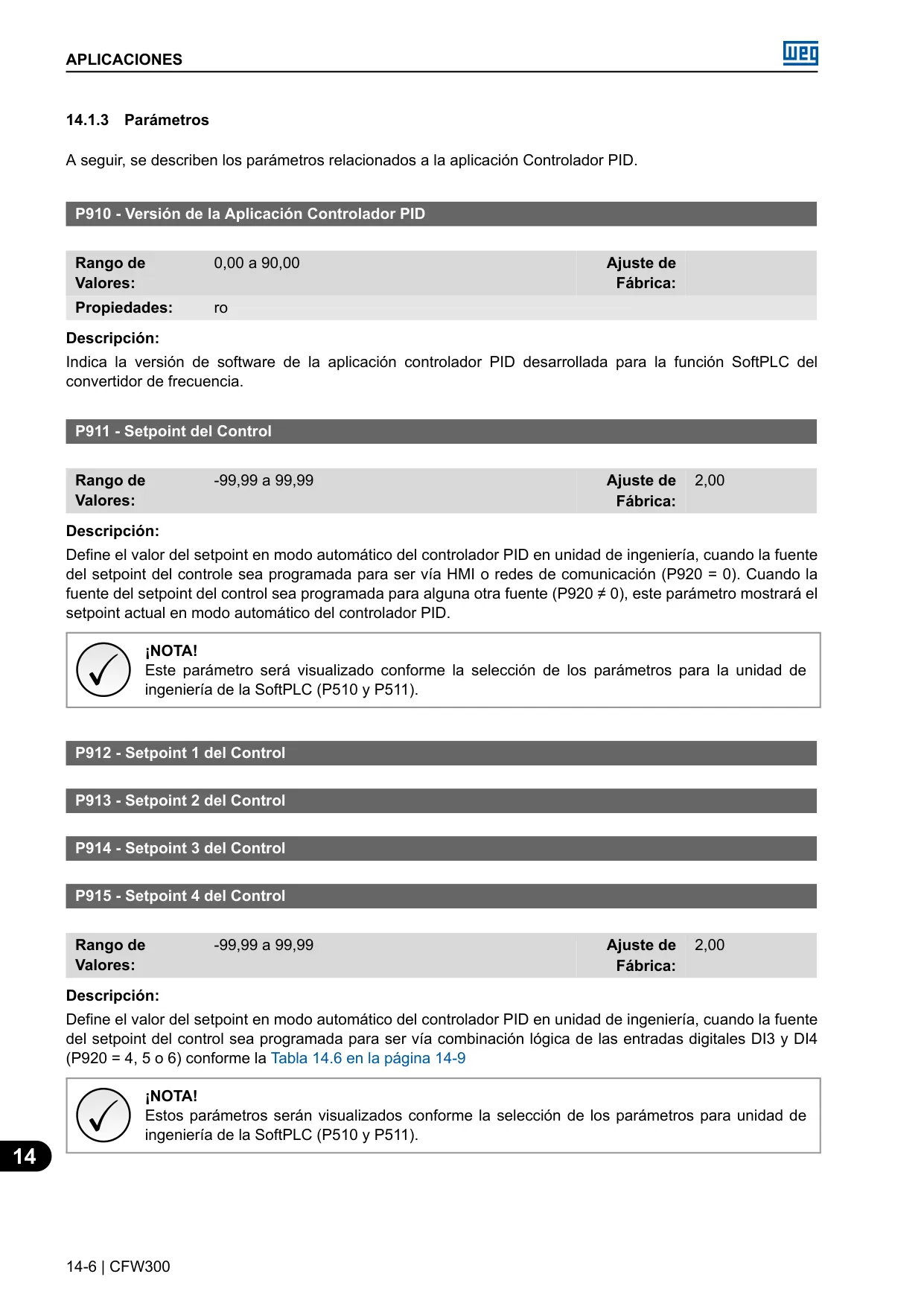

La función SoftPLC permite al variador ejecutar lógicas de control programables internamente, actuando como un pequeño controlador lógico y reduciendo la necesidad de PLCs externos en algunas aplicaciones.

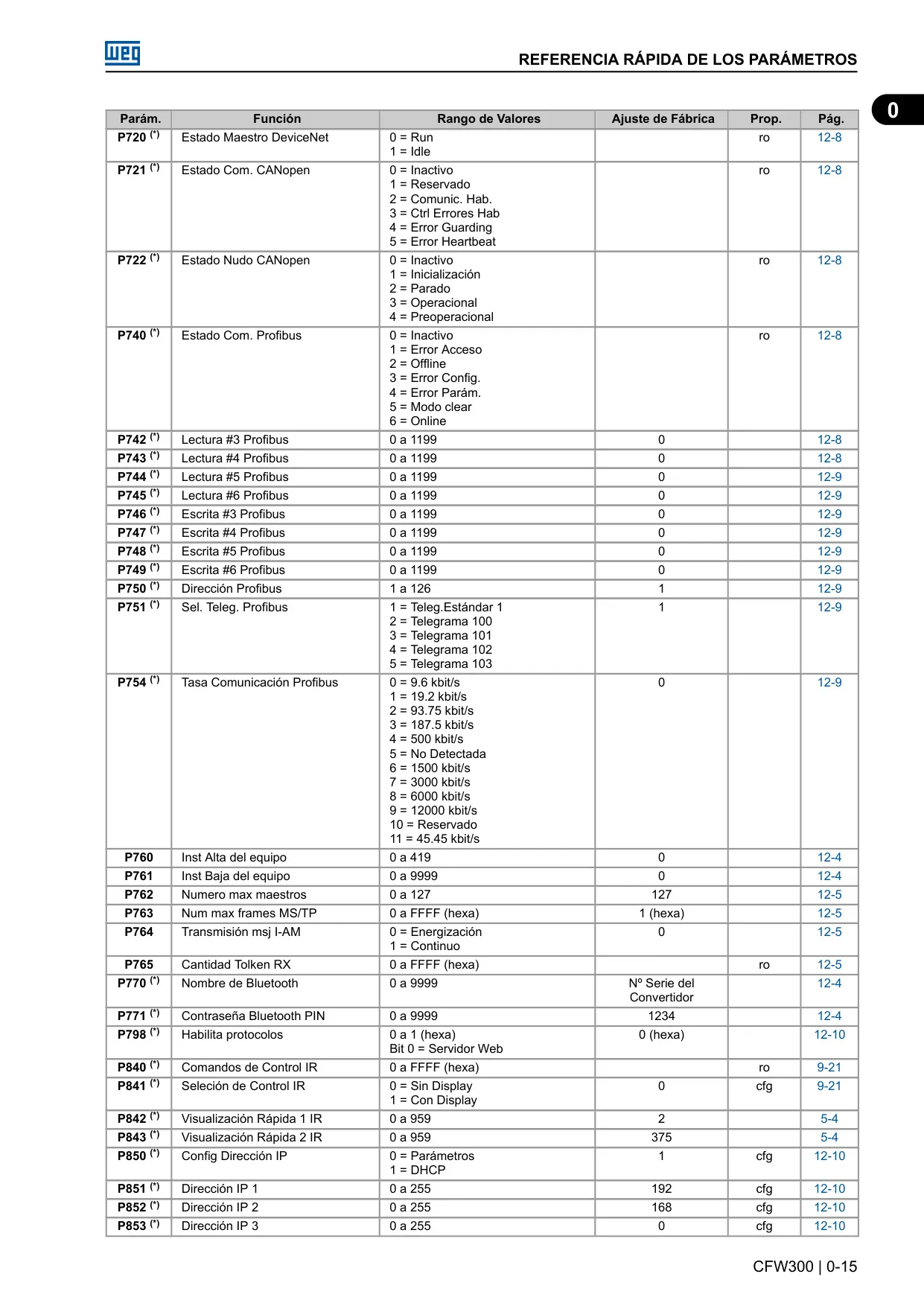

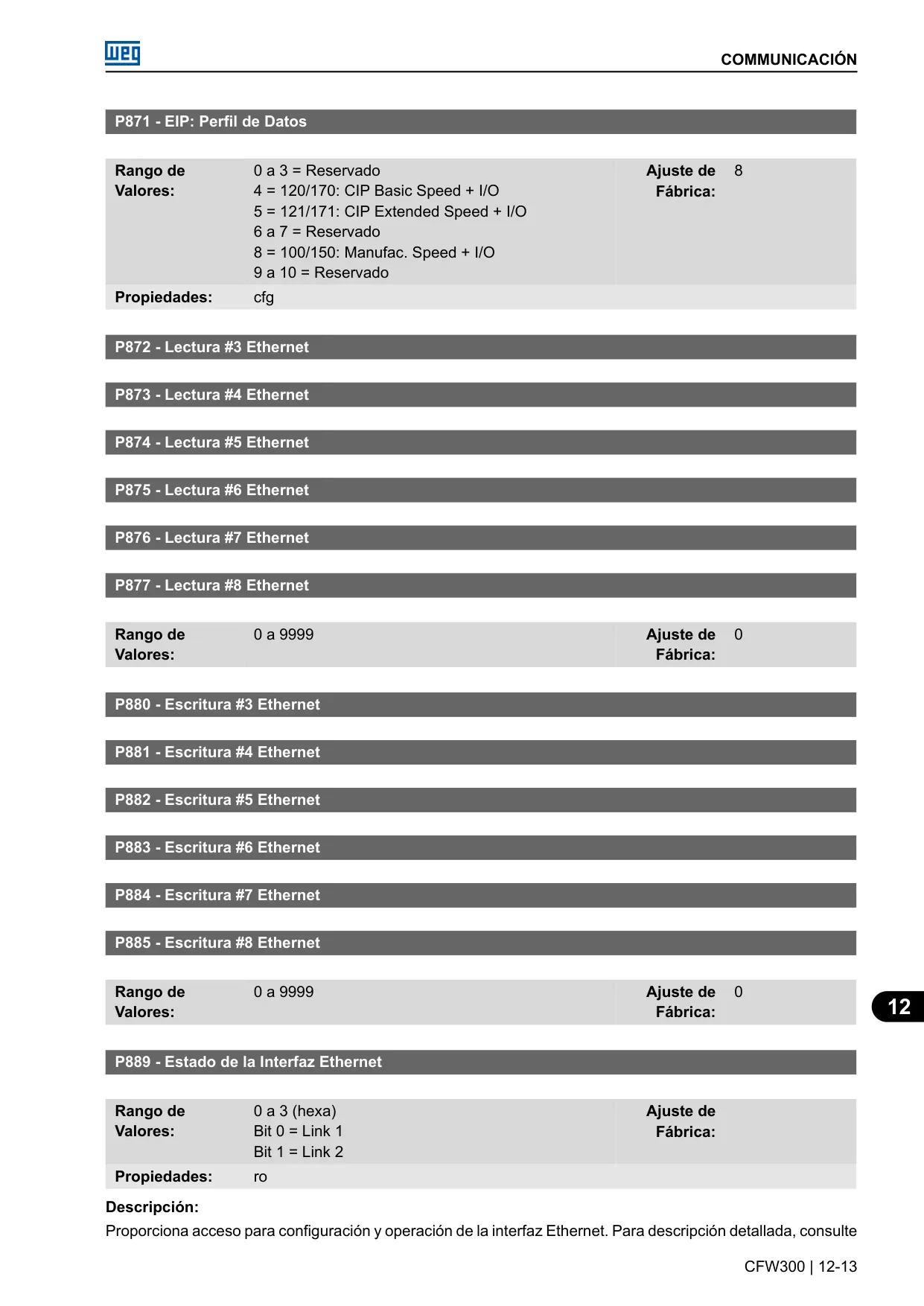

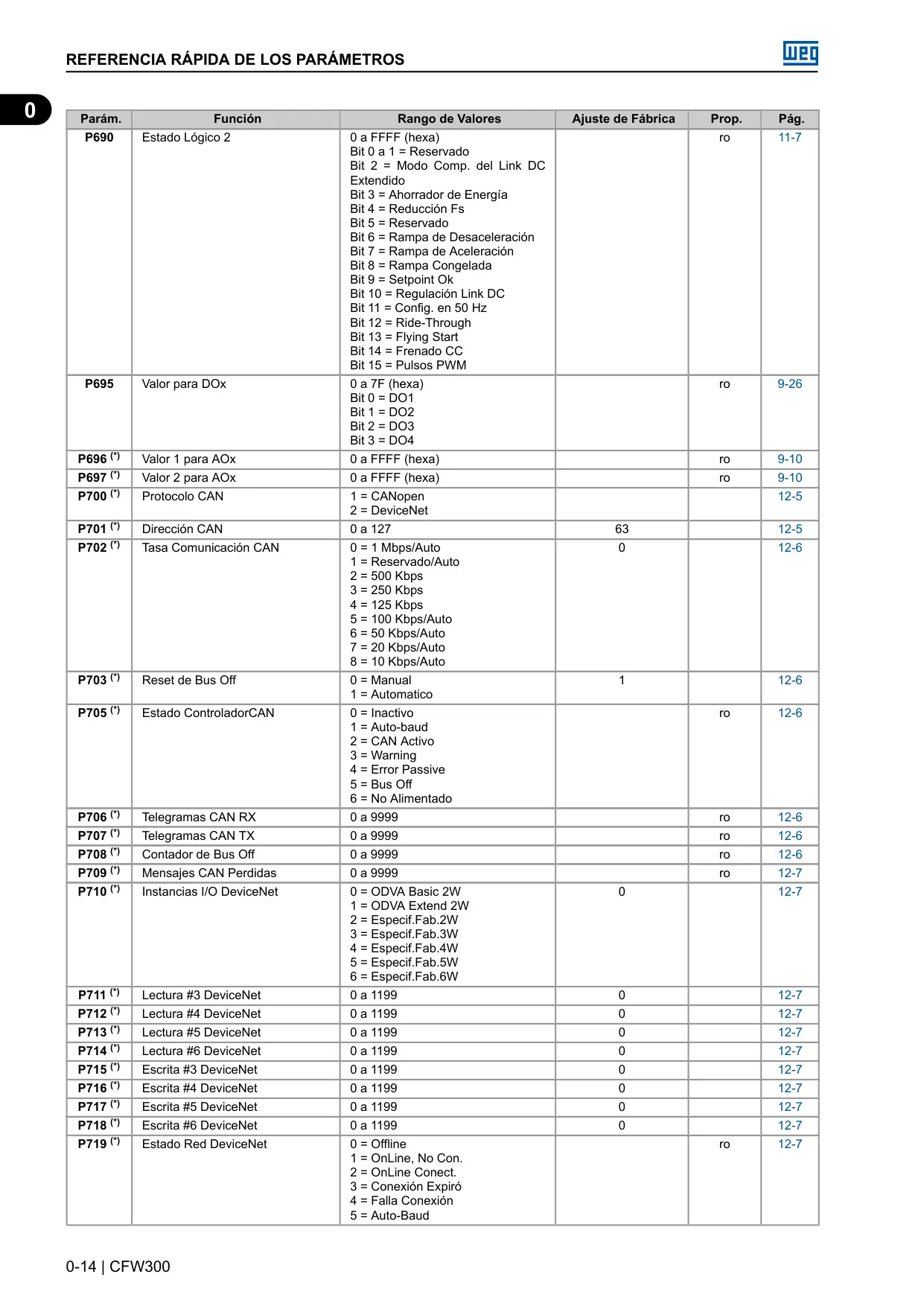

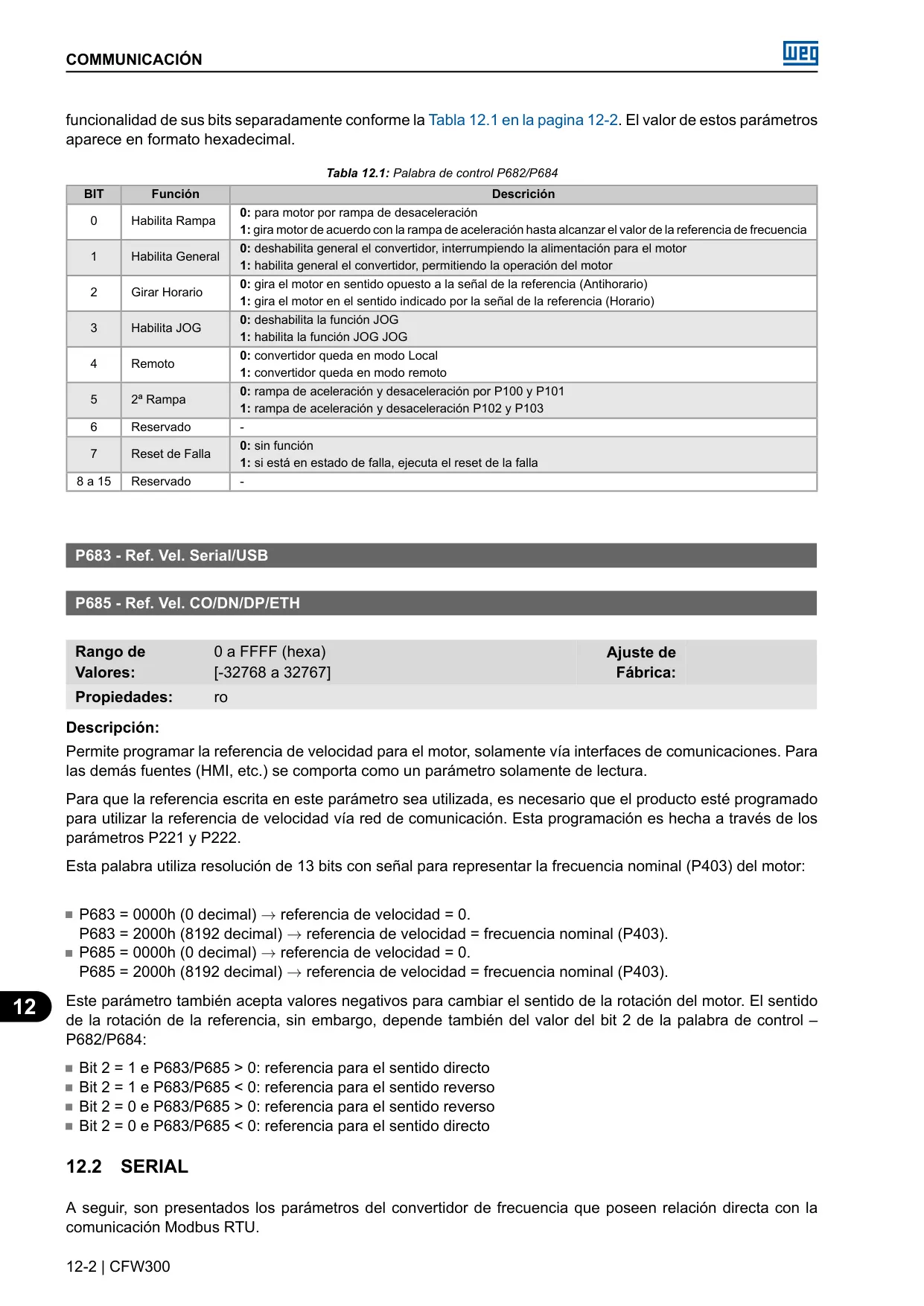

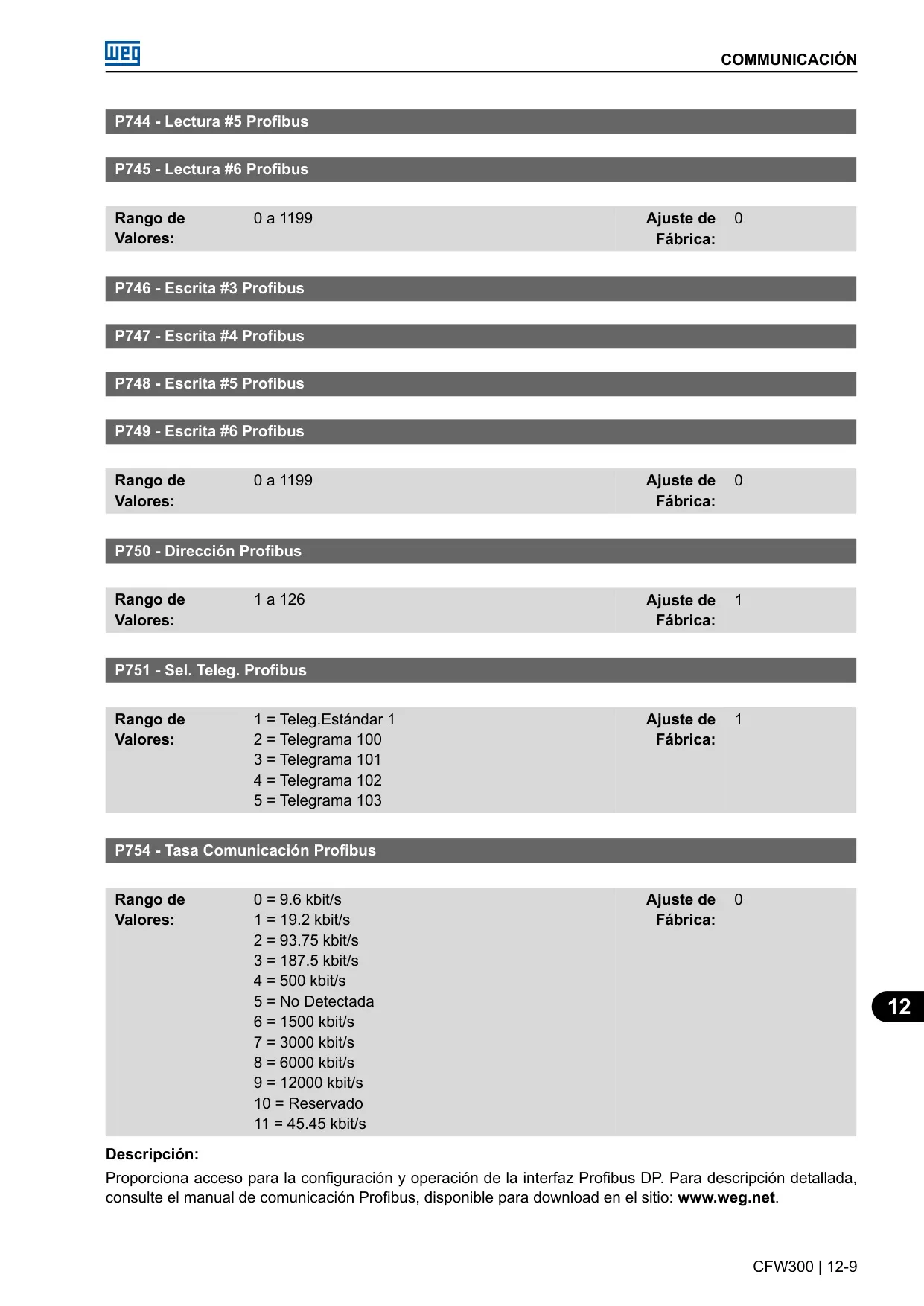

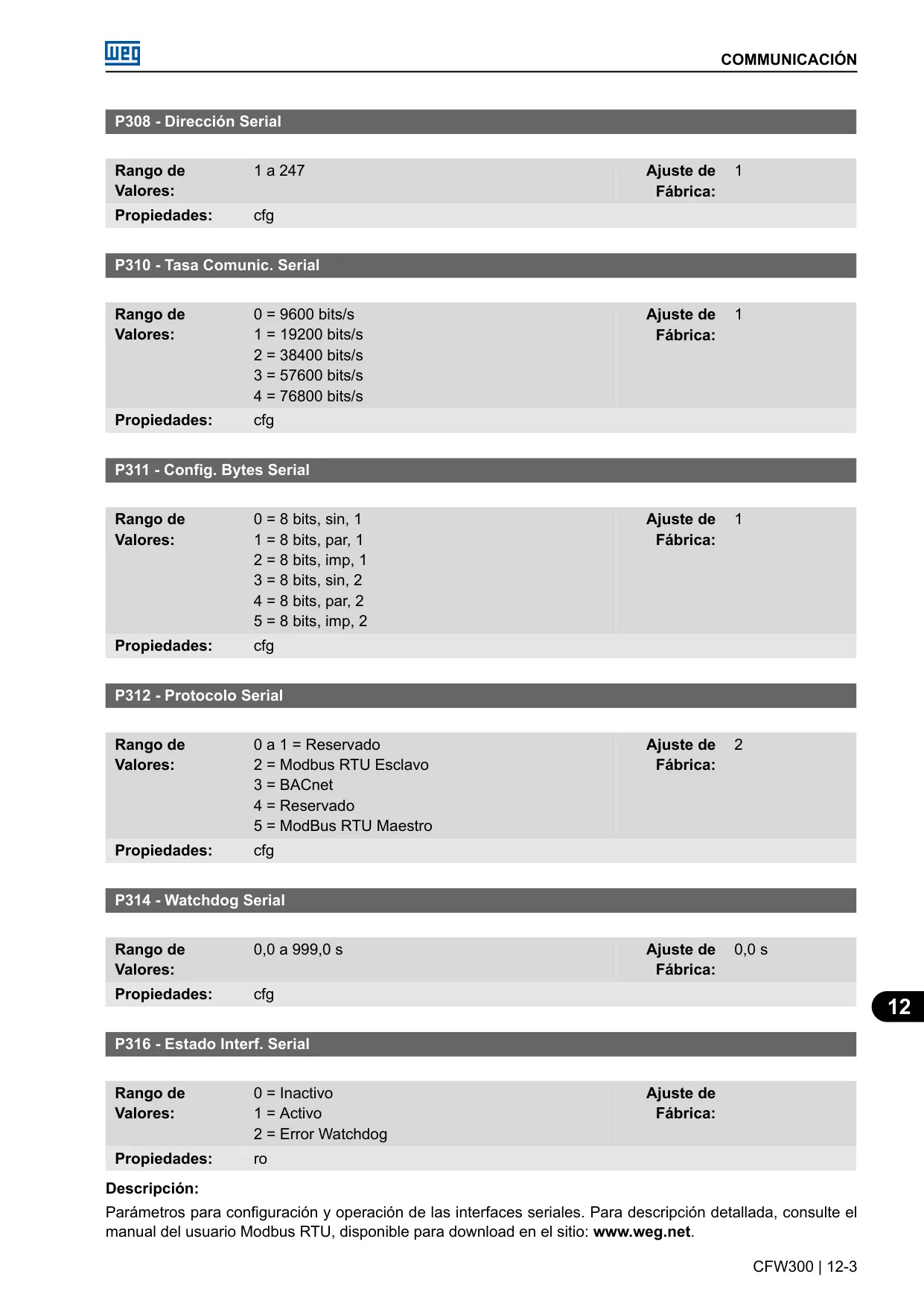

Se ofrecen módulos "Plug and Play" para RS-485, USB, CANopen, DeviceNet, Profibus DP y Ethernet, facilitando la integración en diversas redes industriales.
Todos los modelos del CFW300 (tamaños A, B y C) tienen un grado de protección IP20.
Para la línea de 200V, la temperatura debe estar entre 0 ºC y 50 ºC. Para la línea de 400V, el rango es de 0 ºC a 40 ºC. Se aplica reducción de corriente a temperaturas superiores.

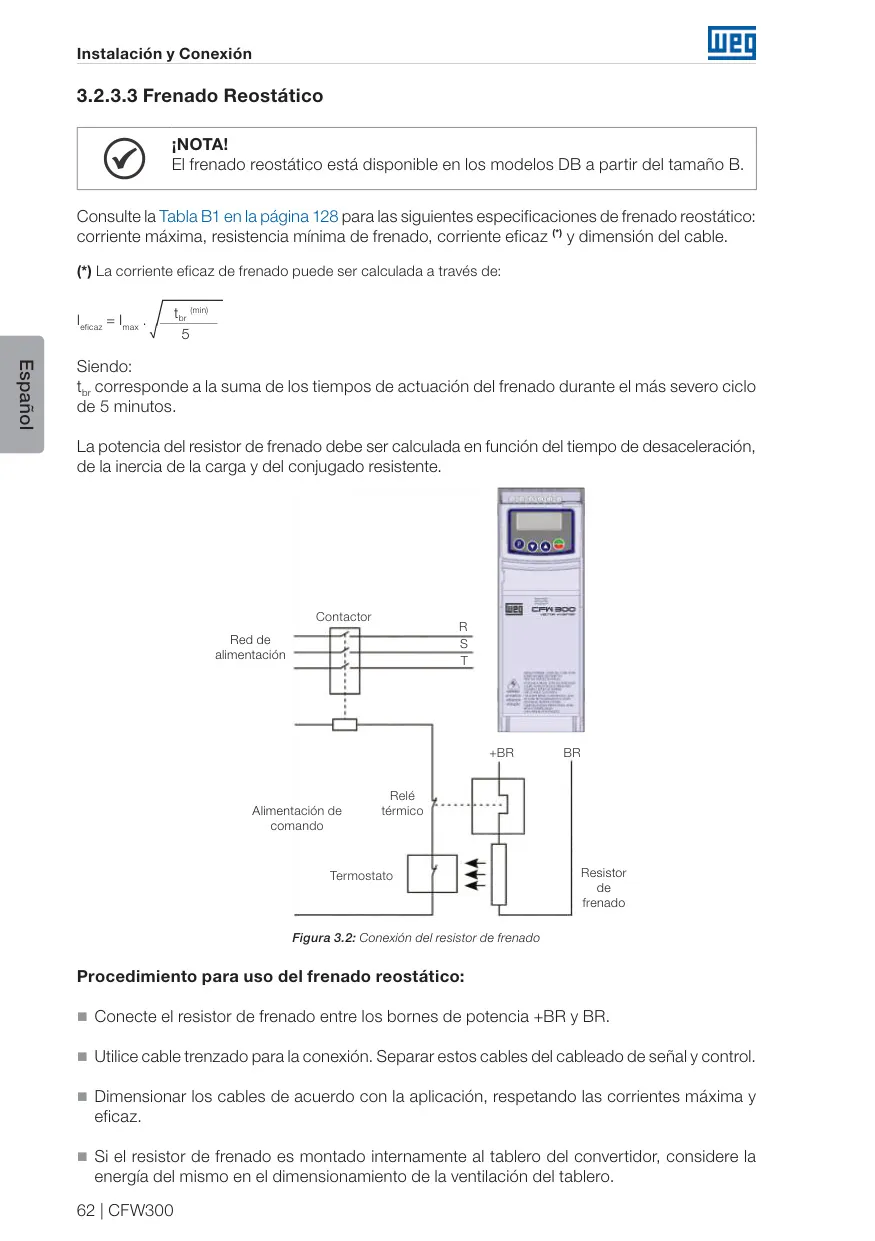

El frenado reostático está disponible en los modelos 'DB' (Dynamic Braking), a partir del tamaño B, tanto para la línea de 200V como la de 400V.

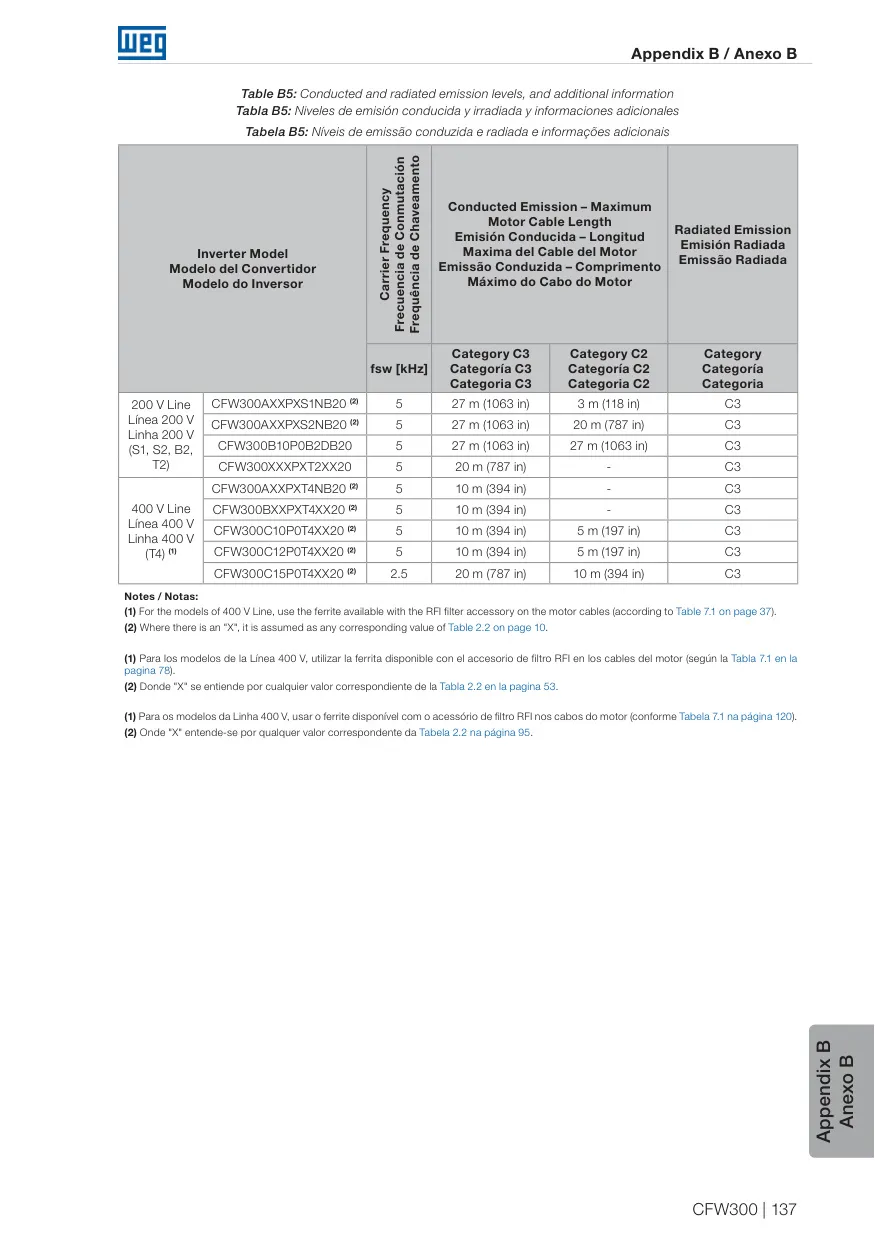

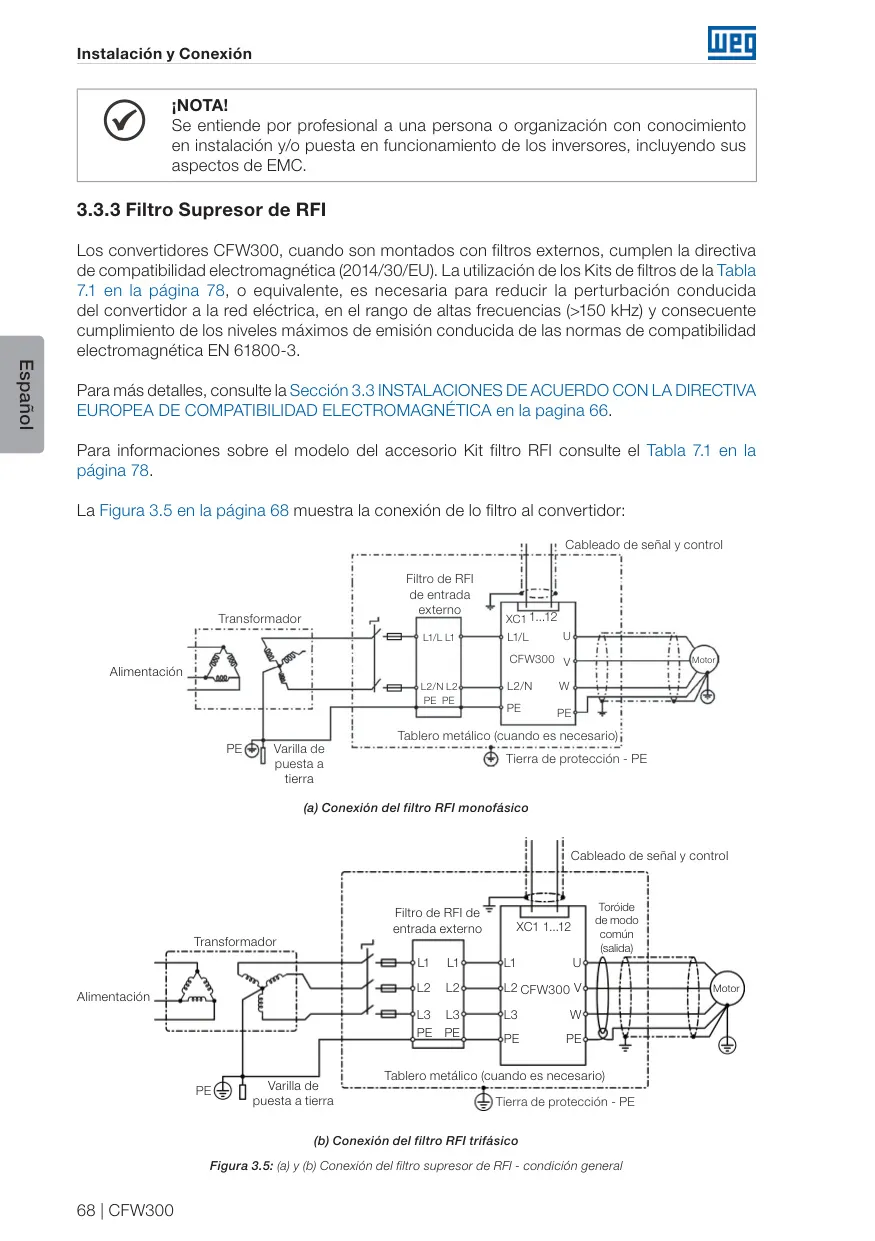

Para cumplir con las directivas de EMC, se recomienda la instalación de filtros RFI externos y seguir las pautas de separación de cables y puesta a tierra adecuada.

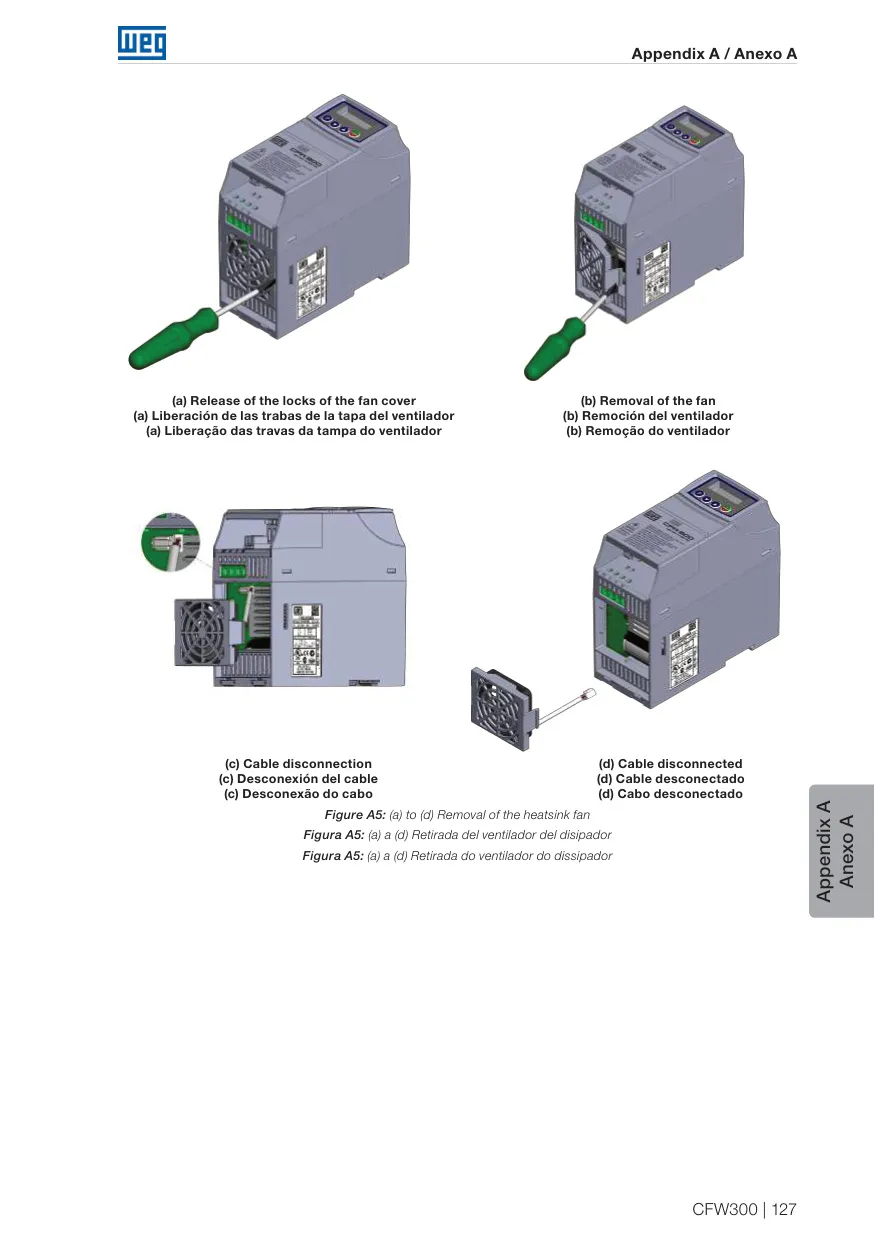

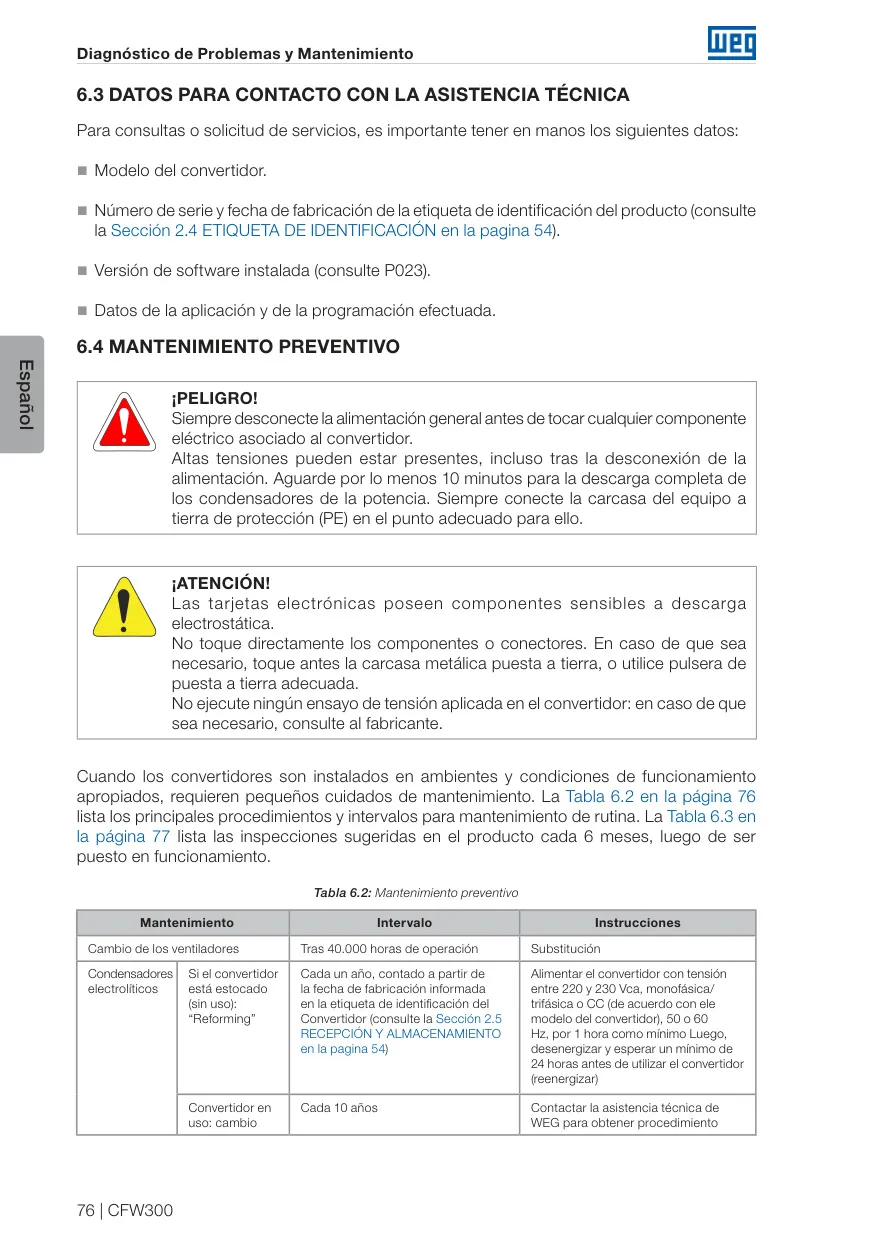

Se sugiere el cambio de ventiladores cada 40,000 horas, el "reforming" de condensadores anualmente si el equipo está almacenado, e inspecciones periódicas cada 6 meses (tornillos, limpieza, ruidos anormales).
La tolerancia de tensión es de -15% a +10% de la tensión nominal de la red, y la frecuencia de alimentación puede variar de 48 Hz a 62 Hz.

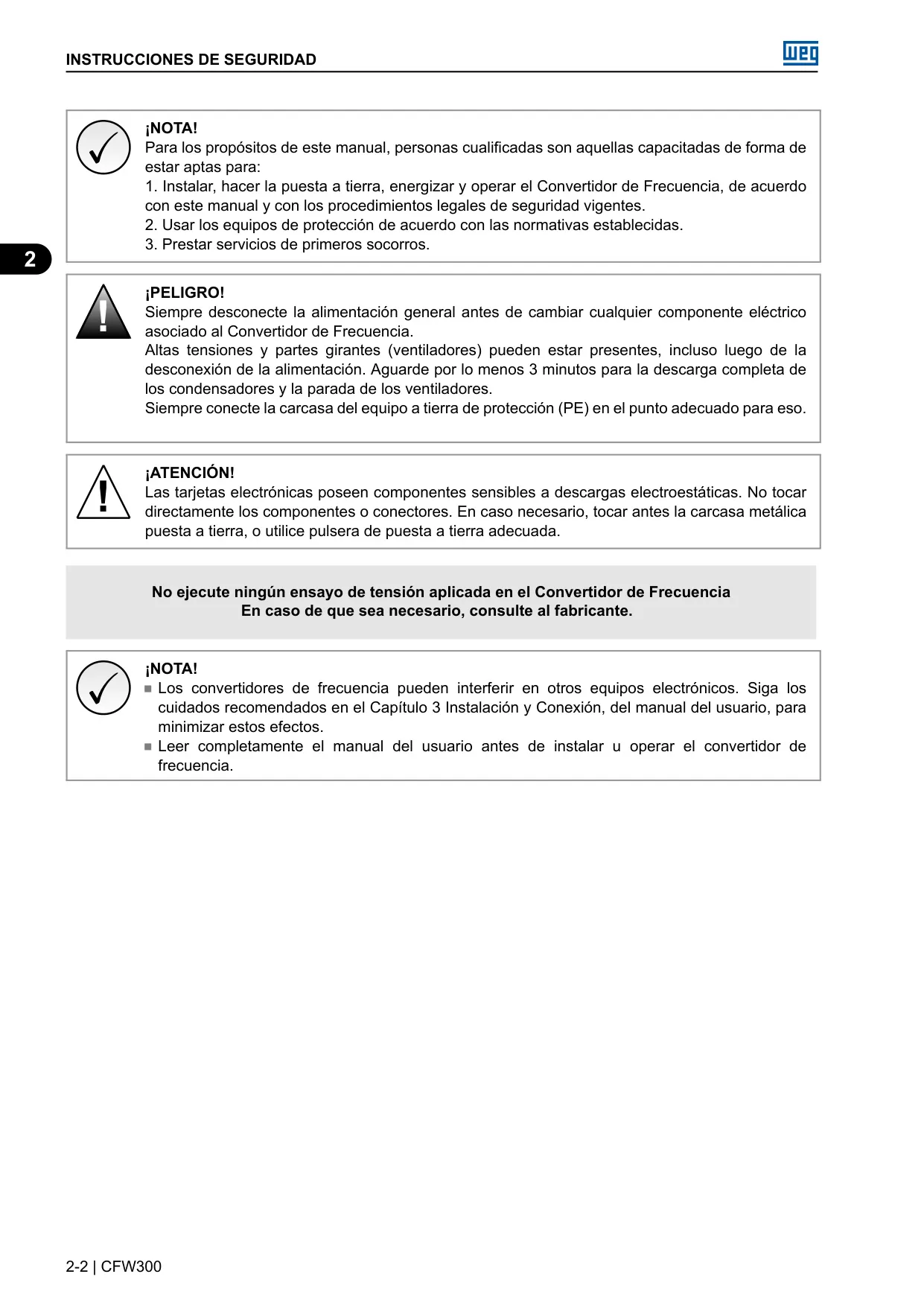

No. Siempre desconecte la alimentación general y espere al menos 10 minutos para asegurar la descarga total de los condensadores, ya que pueden permanecer cargados con altas tensiones.
Sí, en aplicaciones multimotores se recomienda utilizar el modo de control V/f y relés de sobrecarga individuales para cada motor.

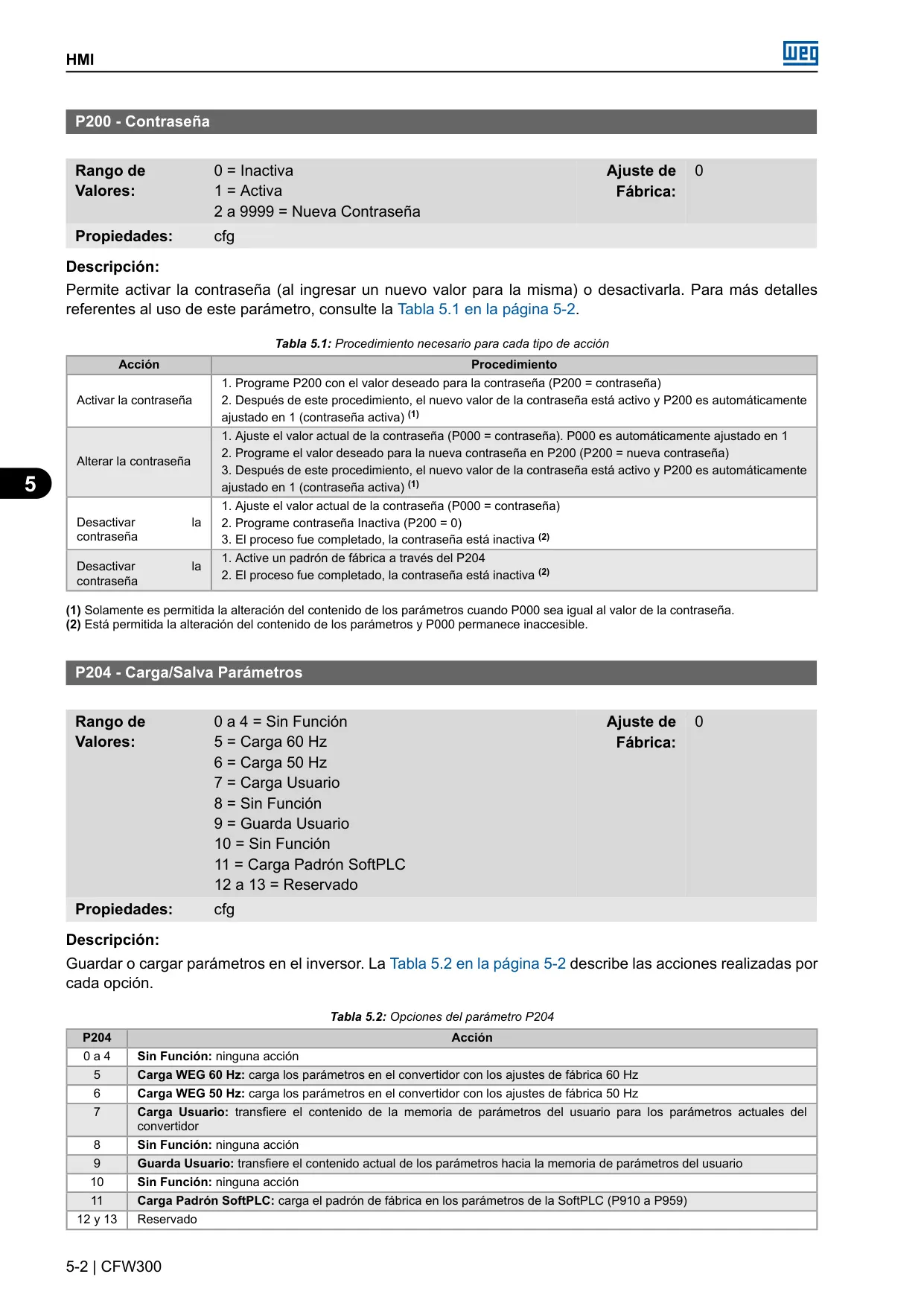

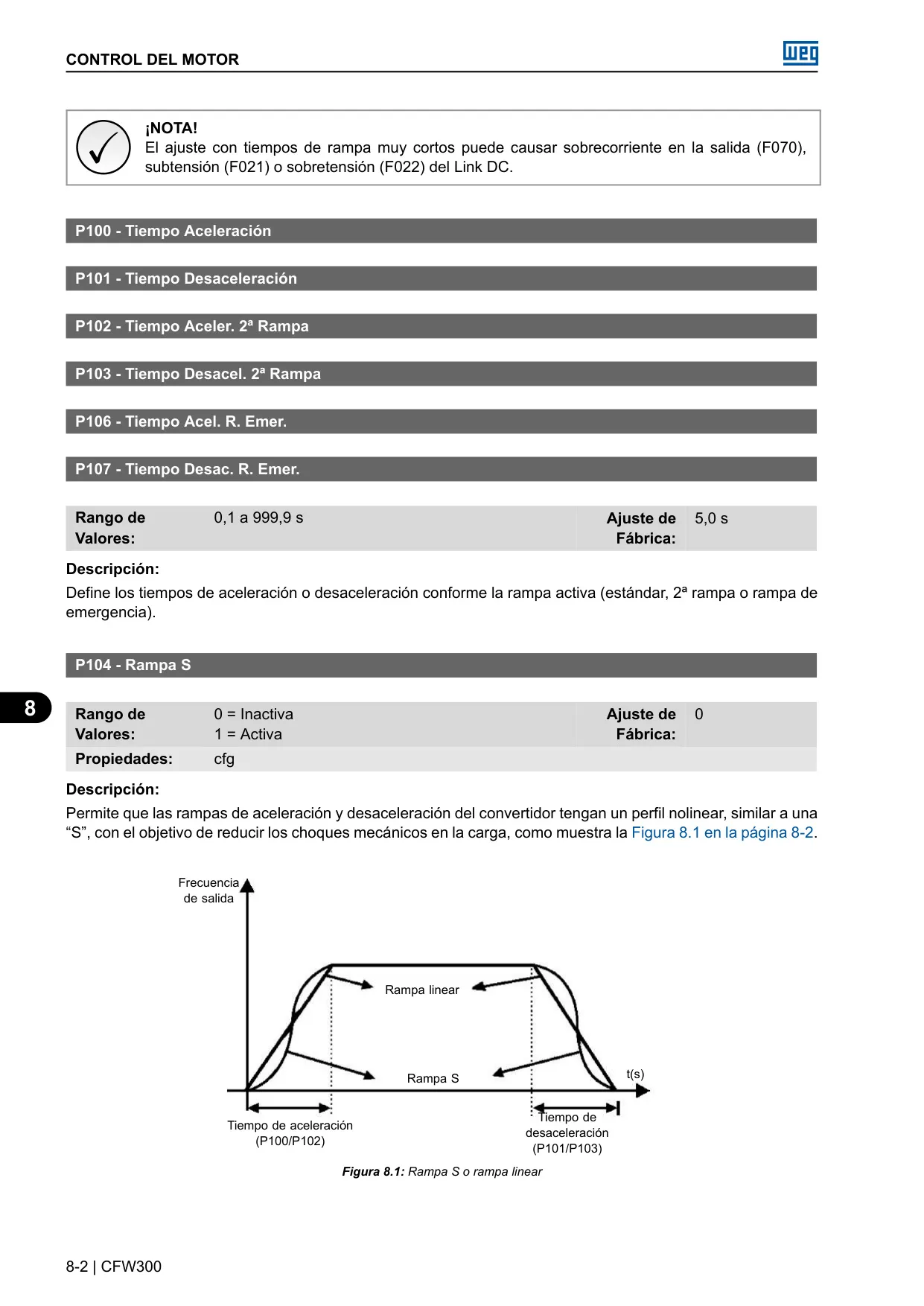

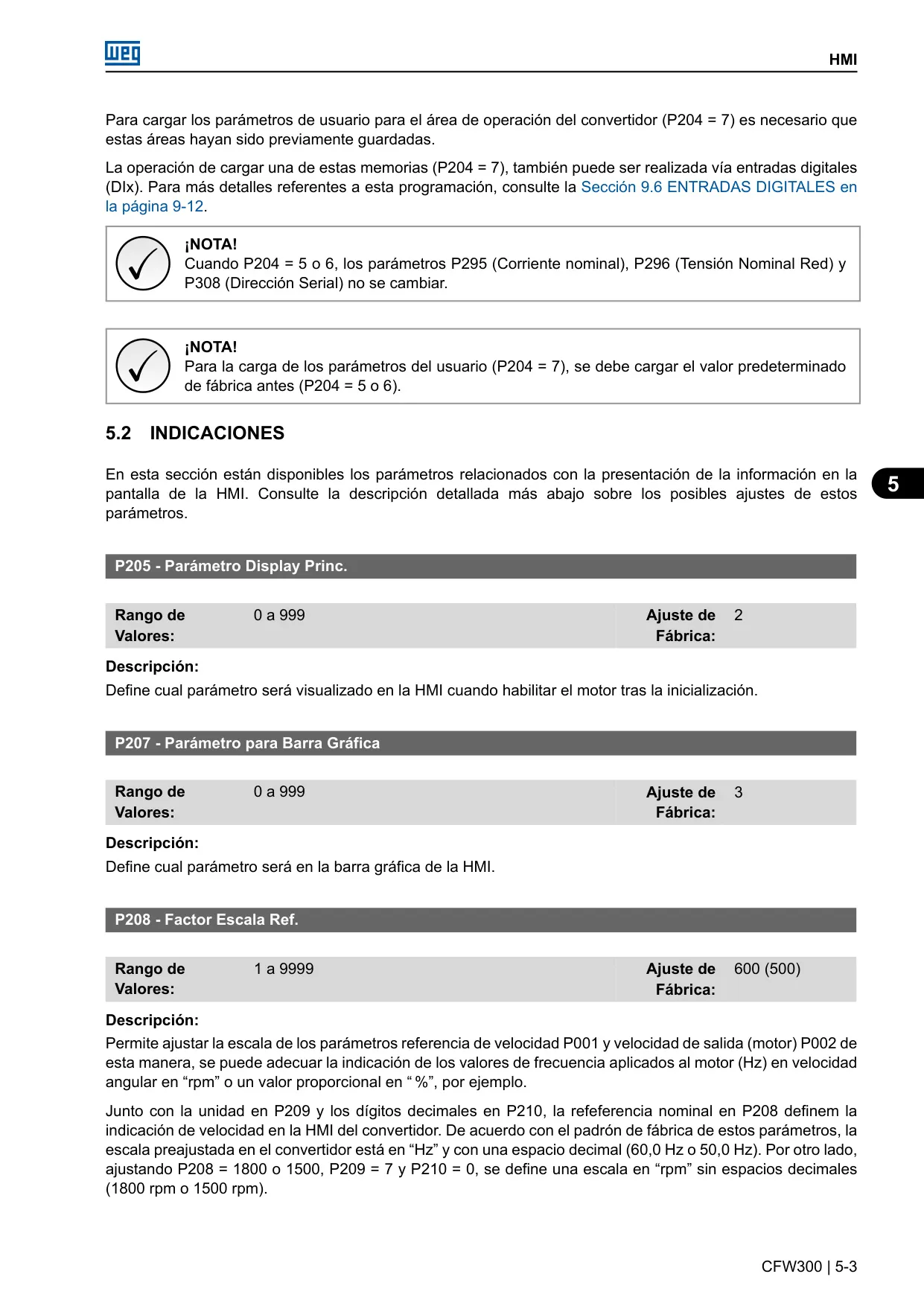

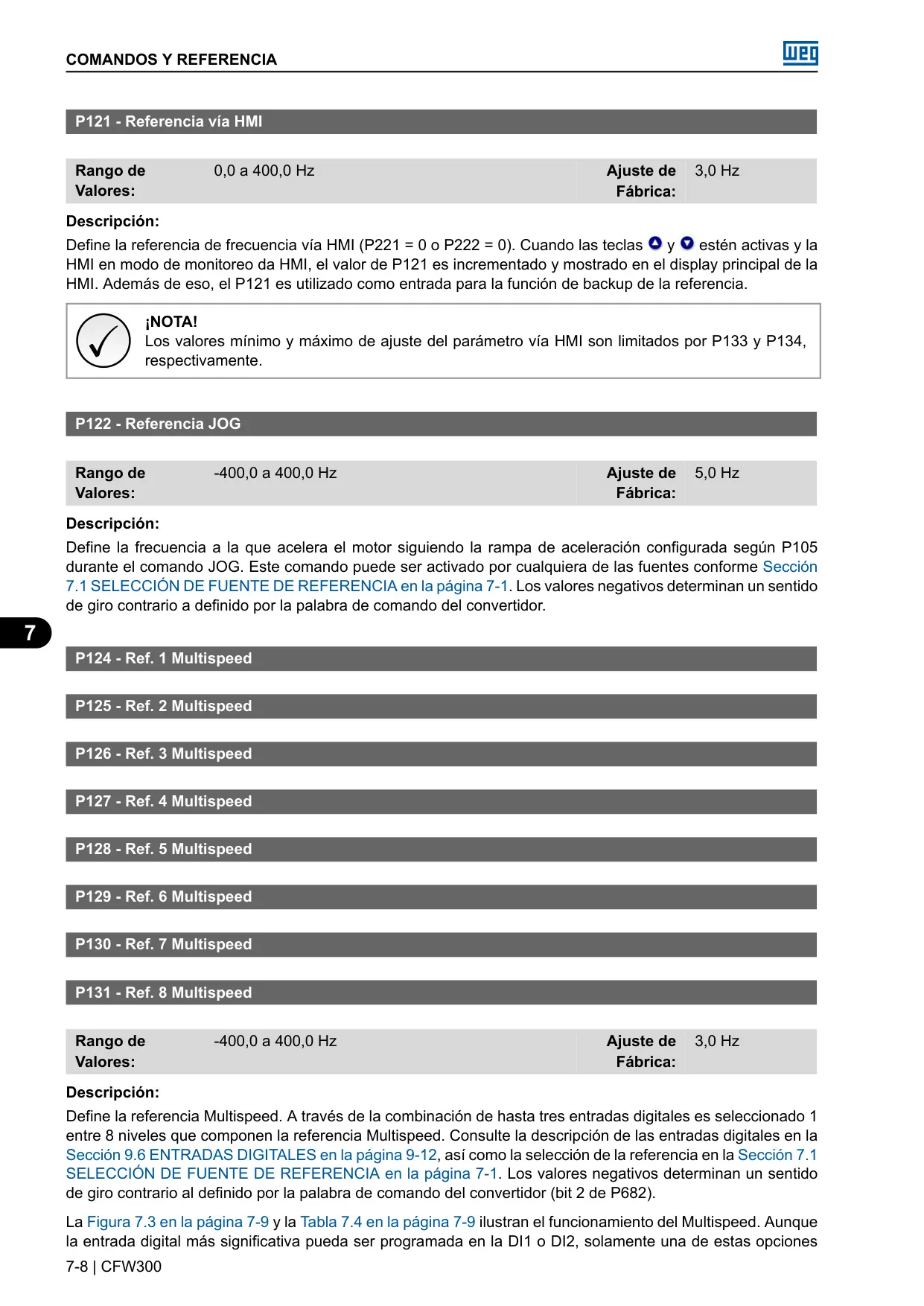

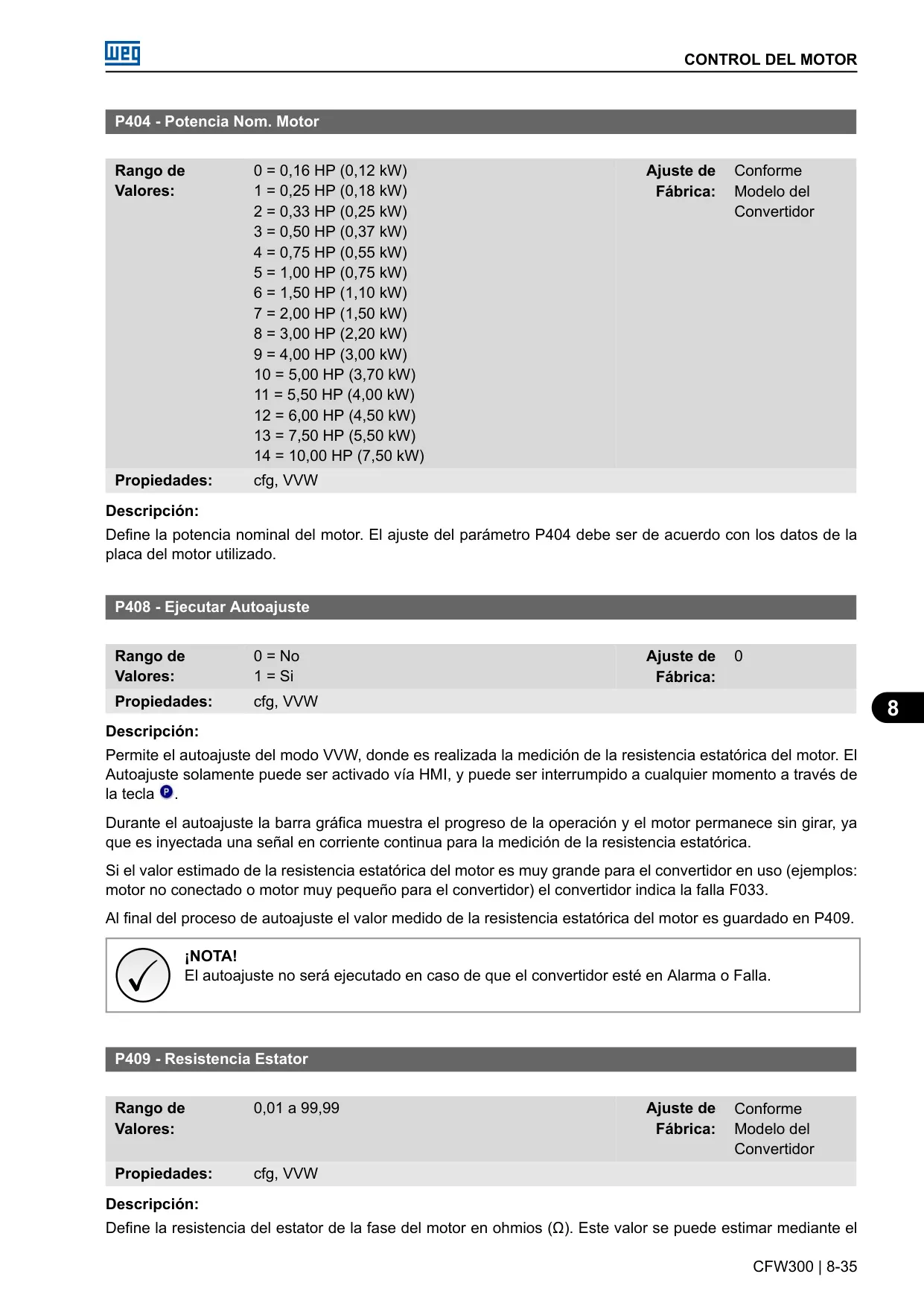

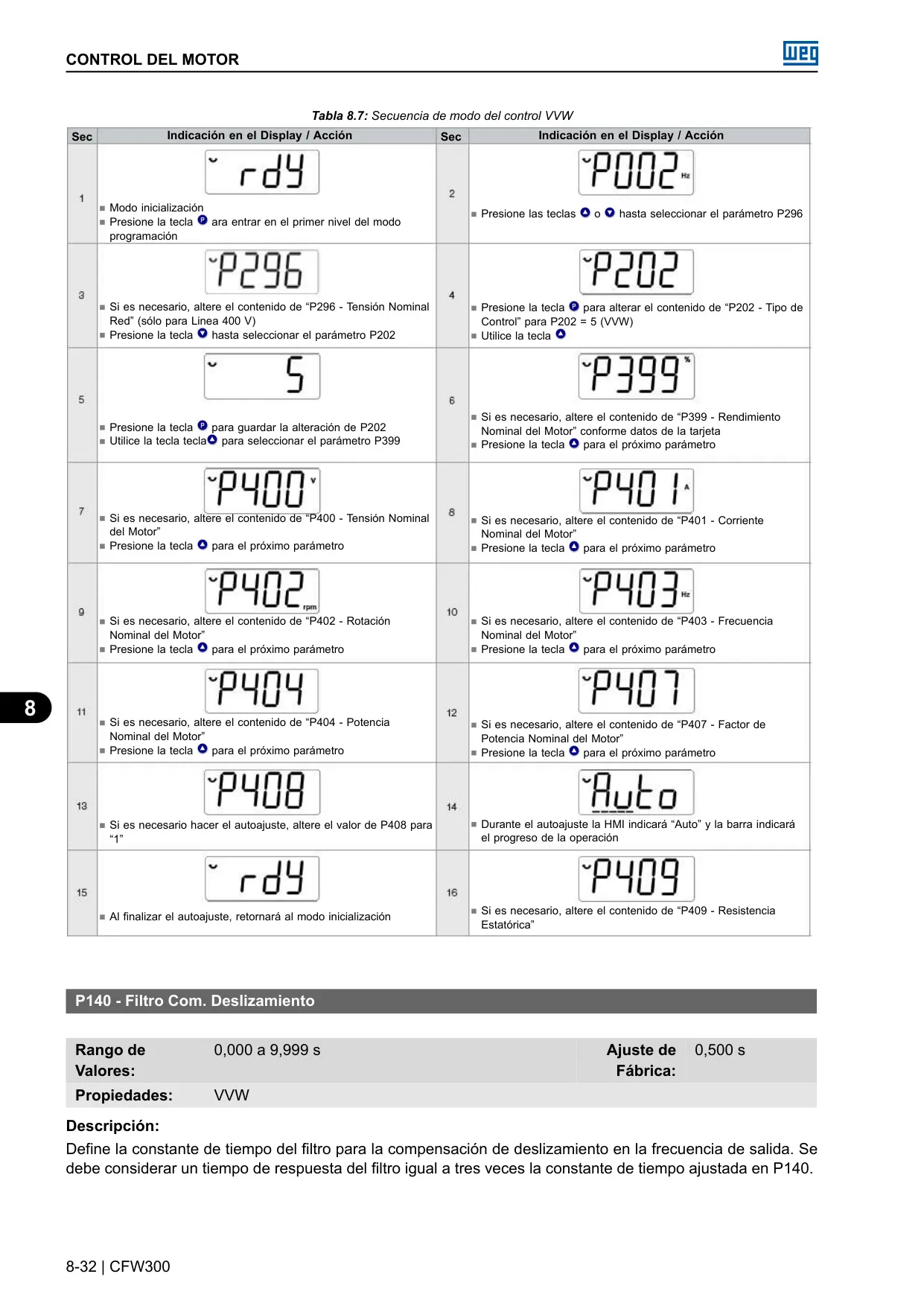

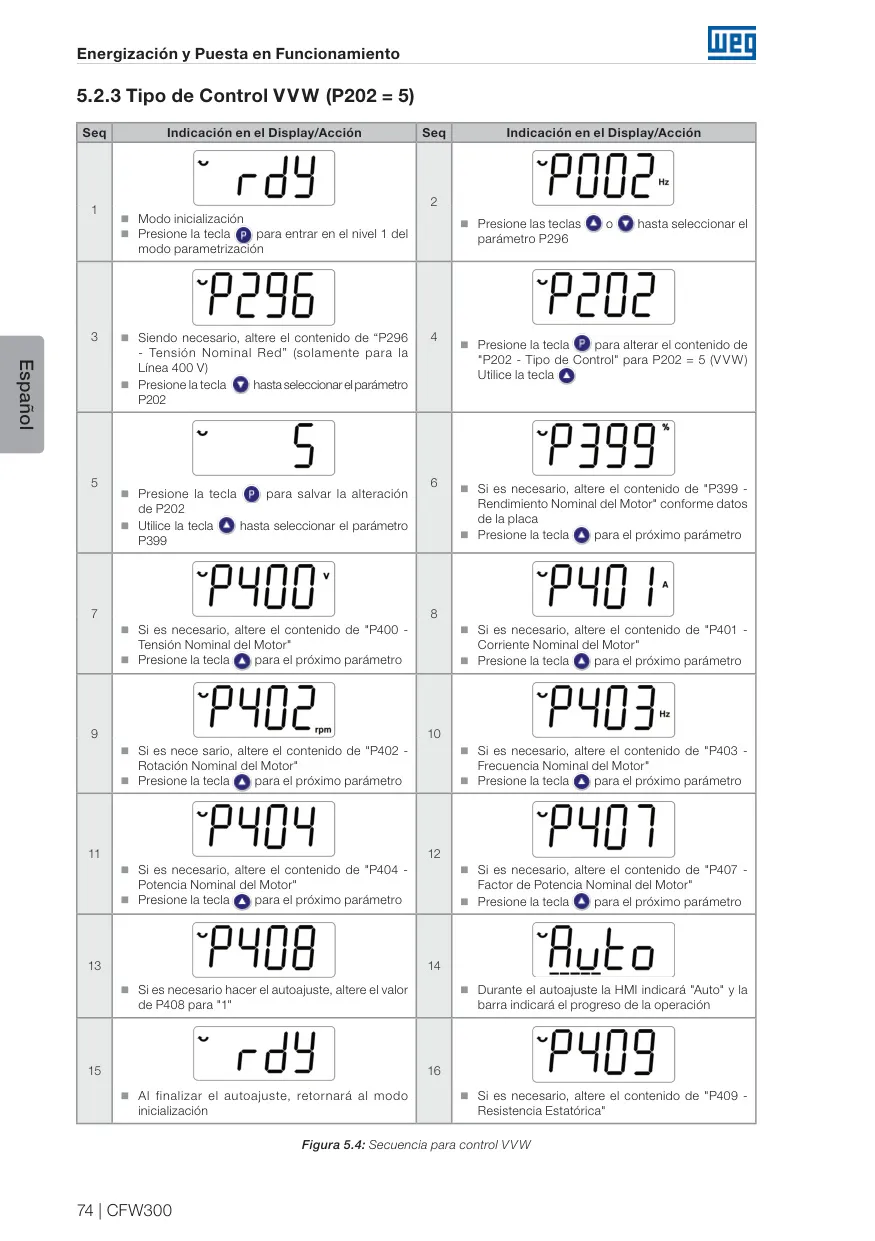

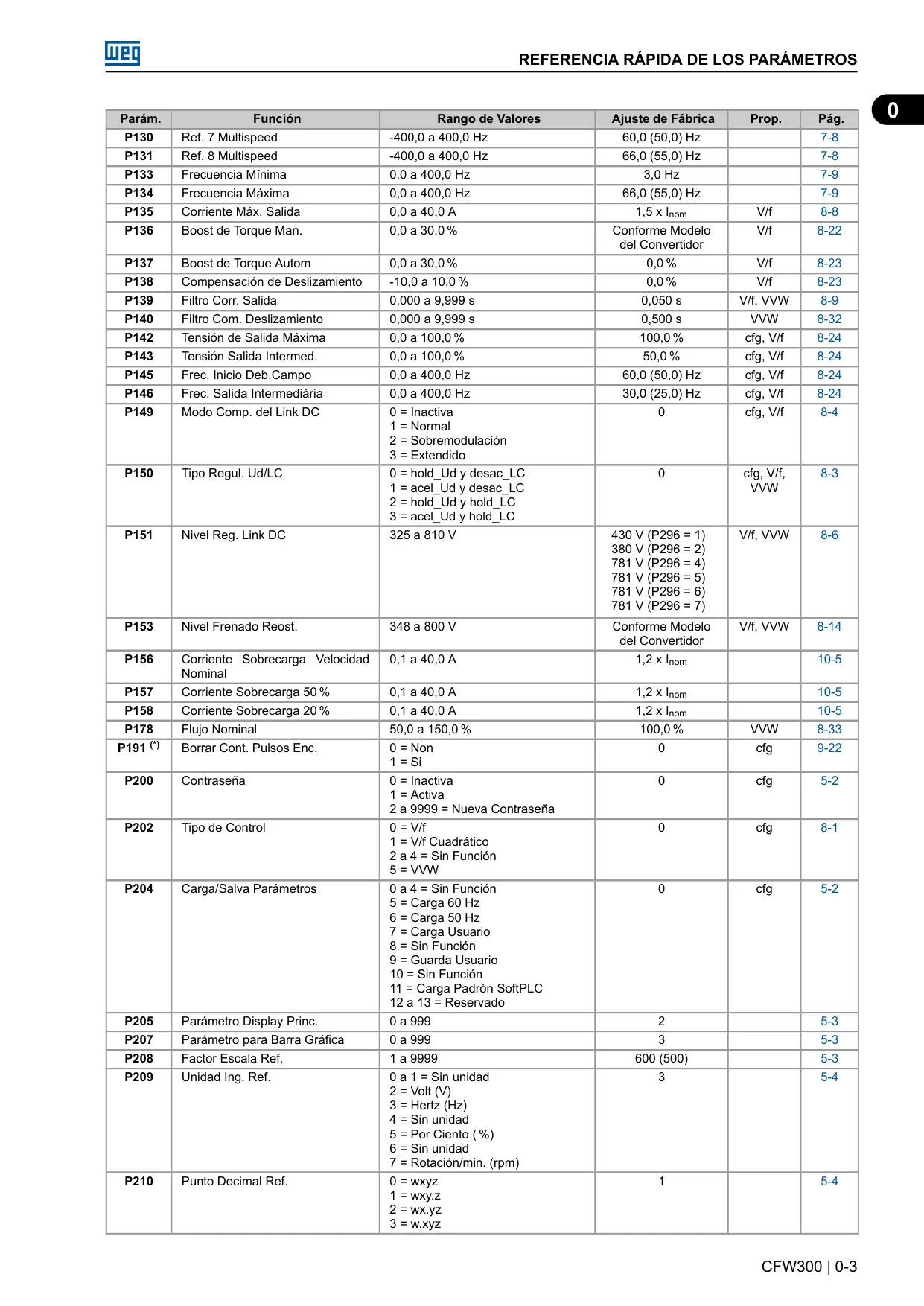

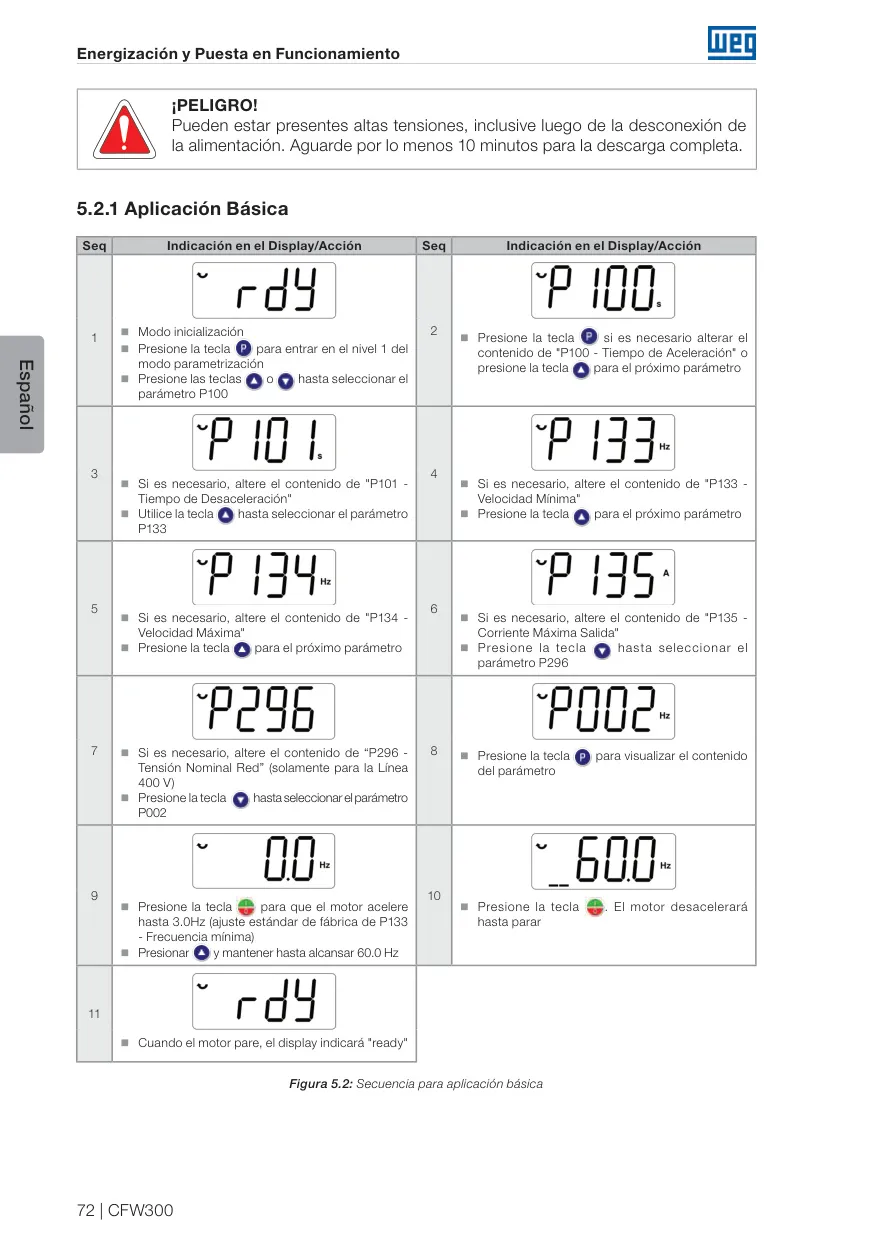

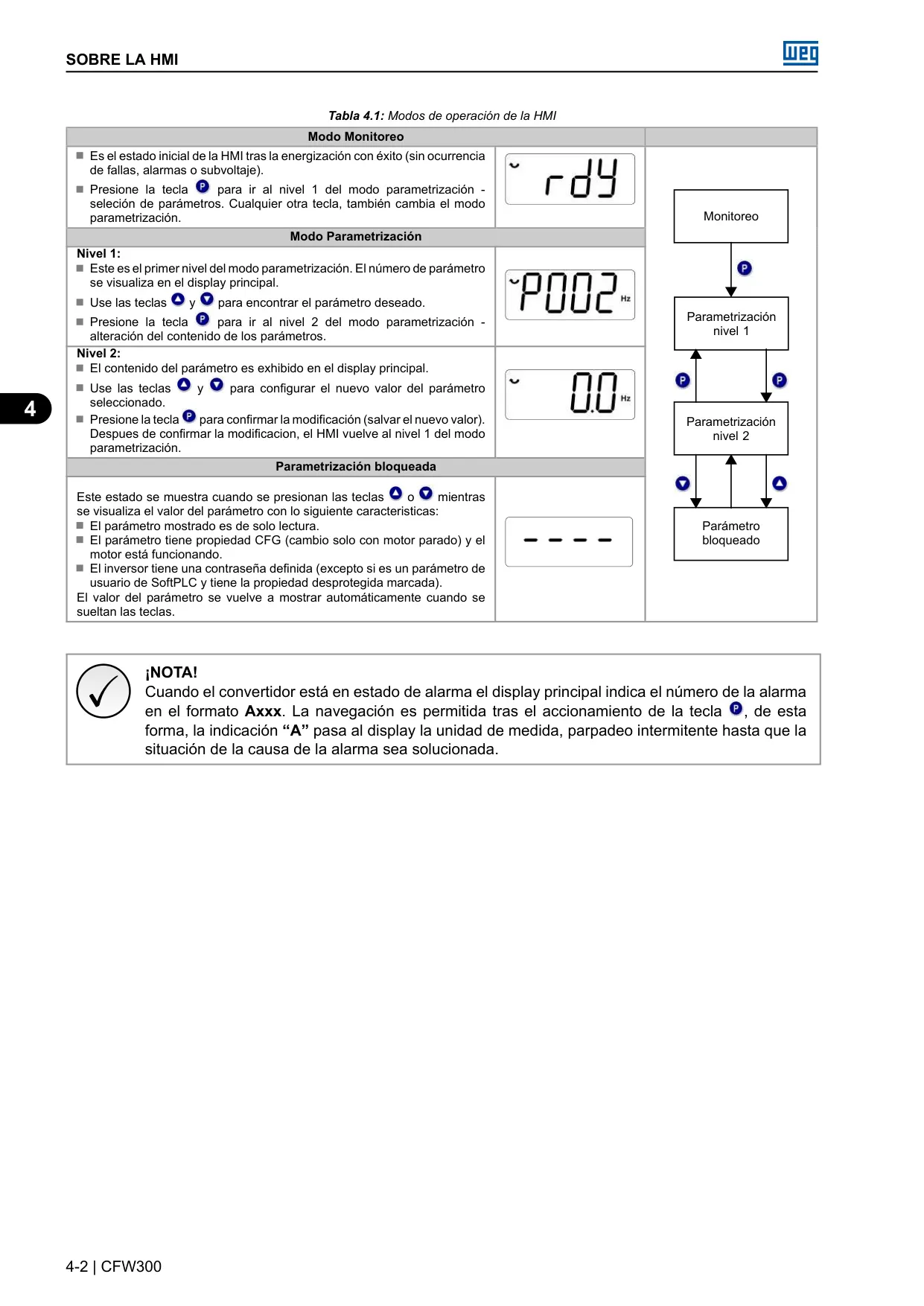

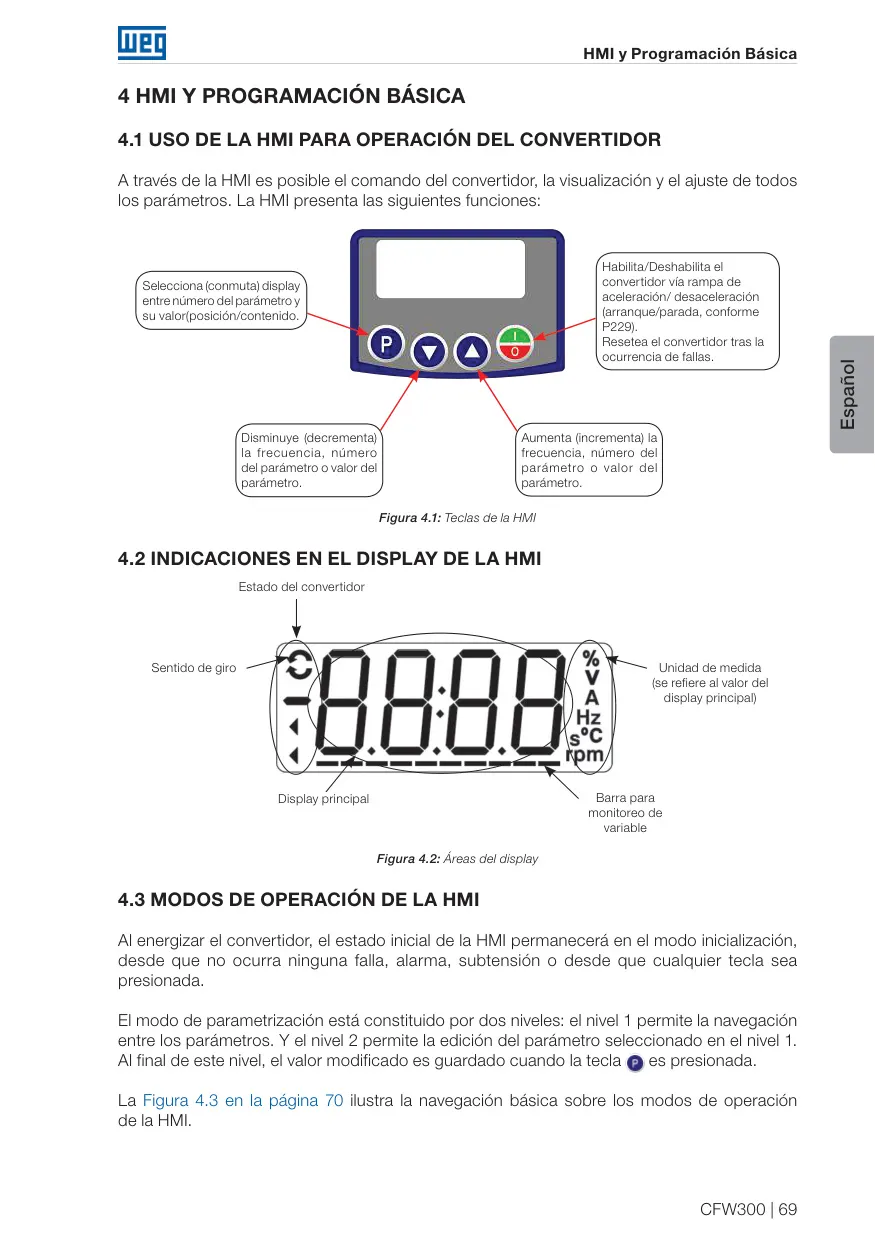

Tras la instalación y energización, la puesta en marcha implica configurar parámetros básicos como tiempos de aceleración/desaceleración, velocidades mínima y máxima, y tensión nominal de red, a través de la HMI.

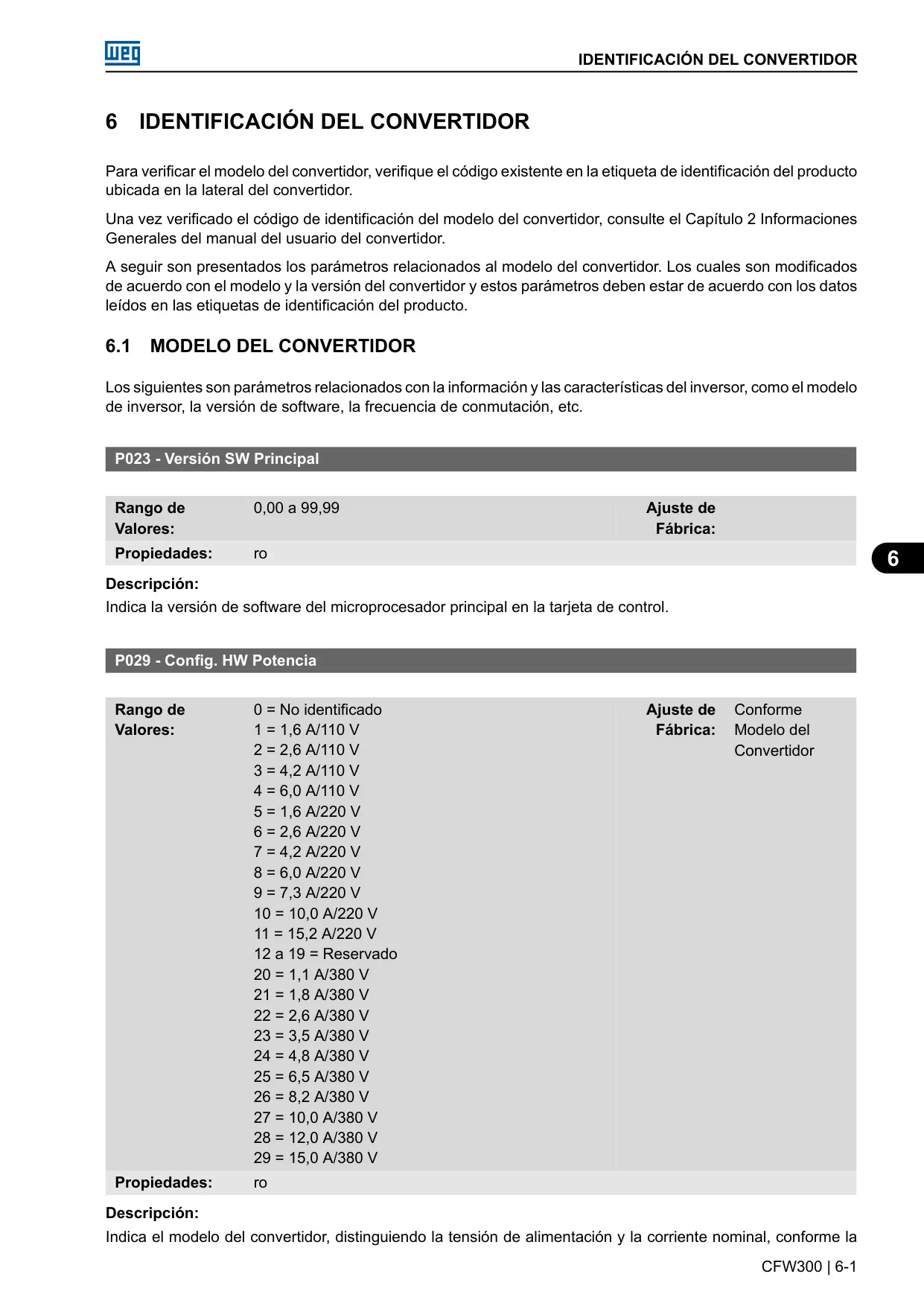

Es fundamental proporcionar el modelo del convertidor, número de serie, fecha de fabricación, versión de software (P023) y detalles de la aplicación y programación.
