Chiller CW 5200
Instrucciones del Chiller CW 5200
Aquí le ofrecemos el manual de Chiller CW 5200 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Enfriador Industrial en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Chiller CW 5200, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Chiller CW 5200
| Orden | Código | Elemento | Rango | Configuración de Fábrica (T-503) | Configuración de Fábrica (T-504) | Nota |
|---|---|---|---|---|---|---|
| 1 | F0 | Ajuste de temperatura | F9~F8 | 25 | 25 | Control de temperatura constante en efecto |
| 2 | F1 | Valores de diferencia de temperatura | -15~+5 | -2 | -2 | Control inteligente en efecto |
| 3 | F2 | Histéresis de enfriamiento | 0.1~3.0 | 0.8 | 0.1 | |
| 4 | F3 | Modo de control | 0~1 | 1 | 0 | 1: inteligente, 0: temperatura constante |
| 5 | F4 | Alarma por temperatura del agua excesivamente alta | 1~20 | 10 | 10 | |
| 6 | F5 | Alarma por temperatura del agua excesivamente baja | 1~20 | 15 | 15 | |
| 7 | F6 | Alarma por temperatura ambiente excesivamente alta | 40~50 | 45 | 45 | |
| 8 | F7 | Contraseña | 00~99 | 8 | 8 | |
| 9 | F8 | Temperatura máxima permitida del agua | F0~40 | 30 | 30 | |
| 10 | F9 | Temperatura mínima permitida del agua | 1~F0 | 20 | 20 |
Detalles del Chiller CW 5200

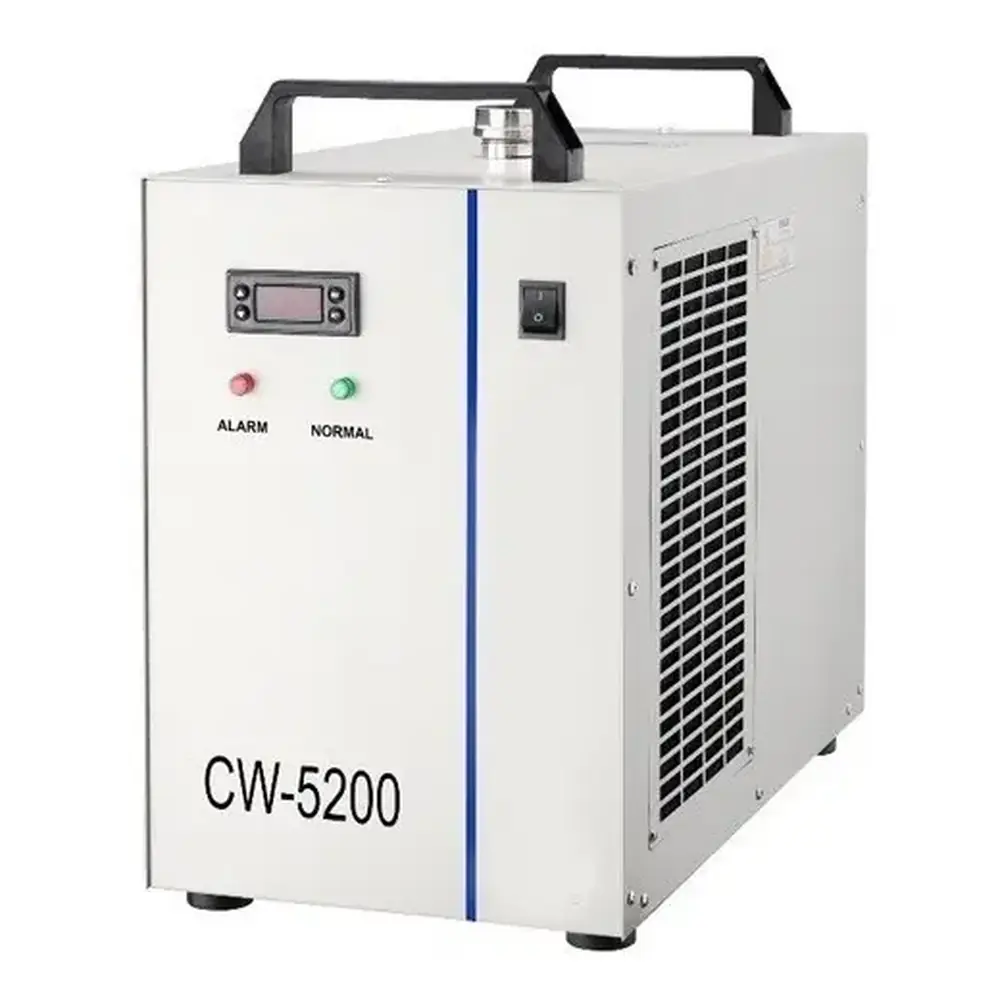

El Chiller Industrial CW 5200, parte de la serie CW-5000/5200, es un sistema de refrigeración compacto y eficiente diseñado para aplicaciones industriales. Este equipo destaca por su facilidad de instalación y operación, haciéndolo accesible incluso para usuarios sin experiencia previa en sistemas de refrigeración complejos. Su diseño integra un panel de control intuitivo con pantalla digital, que muestra información crucial sobre el estado de la unidad.
En el panel frontal, además de la pantalla, se encuentran indicadores LED: uno rojo de "ALARM" para advertencias y uno verde de "NORMAL" para indicar un funcionamiento óptimo. Un interruptor de encendido de fácil acceso completa la interfaz frontal. El diseño también incorpora rejillas de entrada de aire con filtros para mantener la unidad limpia y asegurar un rendimiento de refrigeración constante, minimizando la necesidad de mantenimiento.

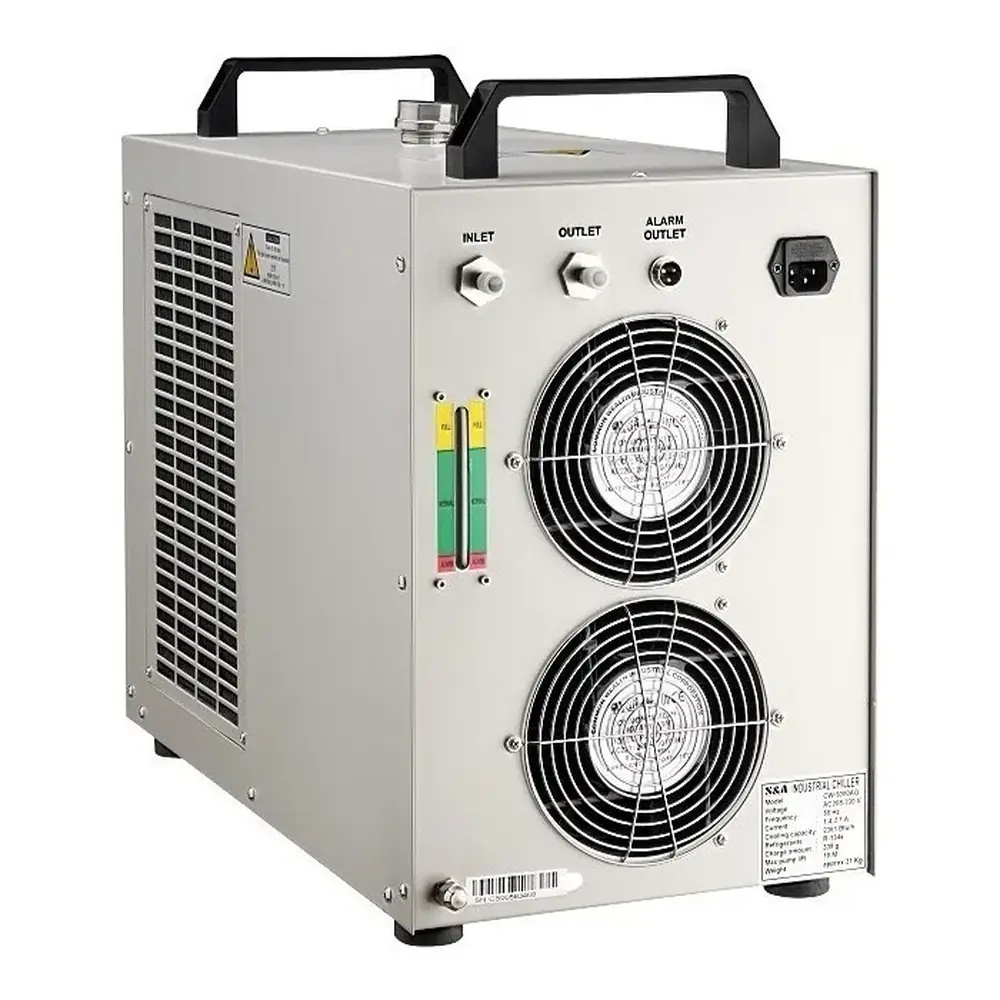

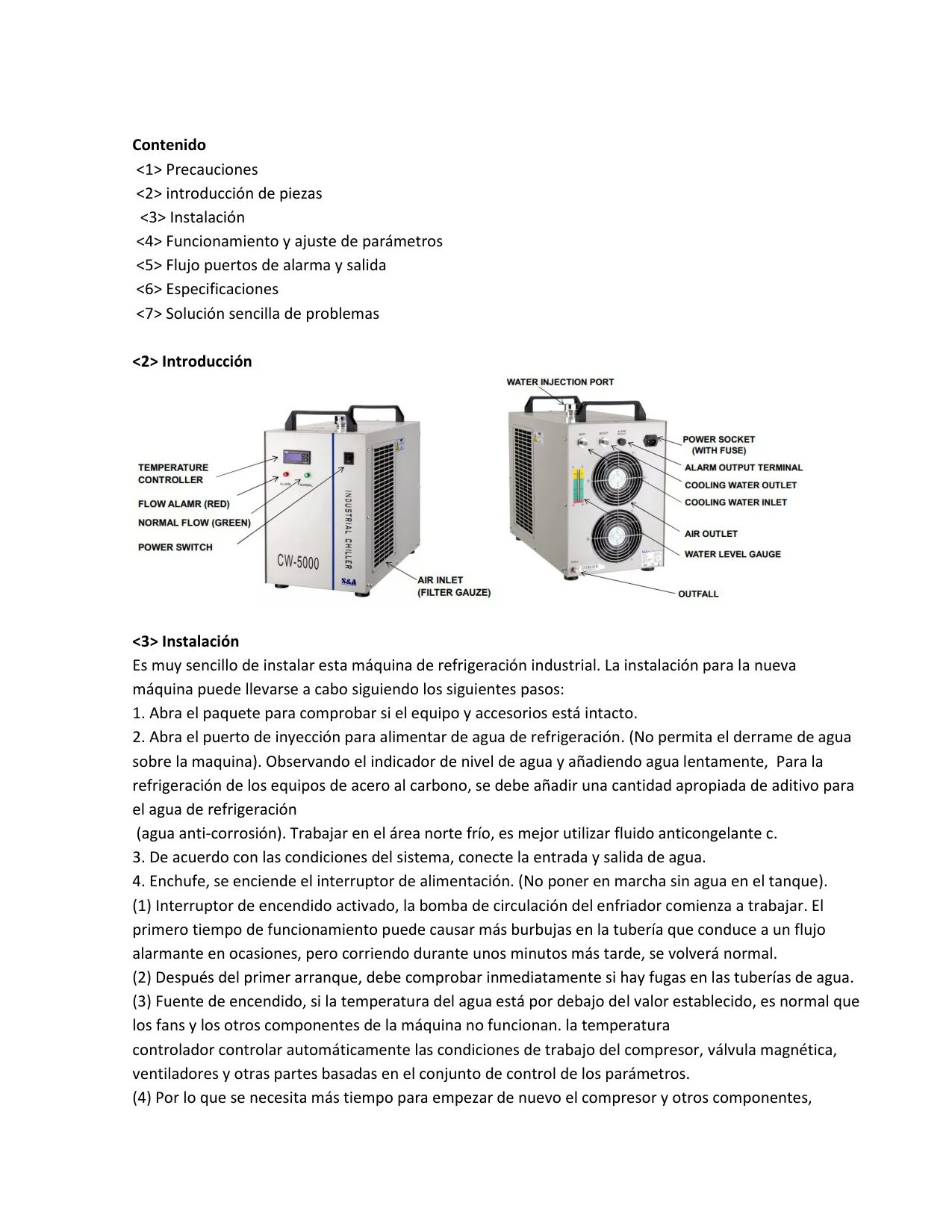

La parte posterior del chiller es igualmente funcional, presentando un puerto de inyección para el llenado de agua, una toma de corriente con fusible de seguridad, y terminales para la salida de alarma, crucial para la integración con otros sistemas. También dispone de puertos de entrada y salida de agua de refrigeración, una salida de aire para la disipación de calor y un práctico indicador de nivel de agua que permite monitorear fácilmente el volumen del líquido refrigerante en el tanque.
La instalación del Chiller CW 5200 es un proceso sencillo y directo. Después de verificar la integridad del equipo, se procede a llenar el tanque con agua de refrigeración a través del puerto de inyección, asegurándose de que el nivel se mantenga en la zona verde del indicador. Para entornos fríos, se recomienda el uso de fluido anticongelante, y para la refrigeración de equipos de acero al carbono, un aditivo anticorrosión es esencial.
Una vez conectado a las tuberías de entrada y salida de agua del equipo a enfriar y a la fuente de alimentación, el chiller está listo para operar. Es fundamental no encender la bomba sin agua en el tanque. Durante el primer arranque, es normal que se produzcan burbujas en las tuberías, lo que podría activar la alarma de flujo temporalmente. Sin embargo, esto se normaliza tras unos minutos de funcionamiento continuo.

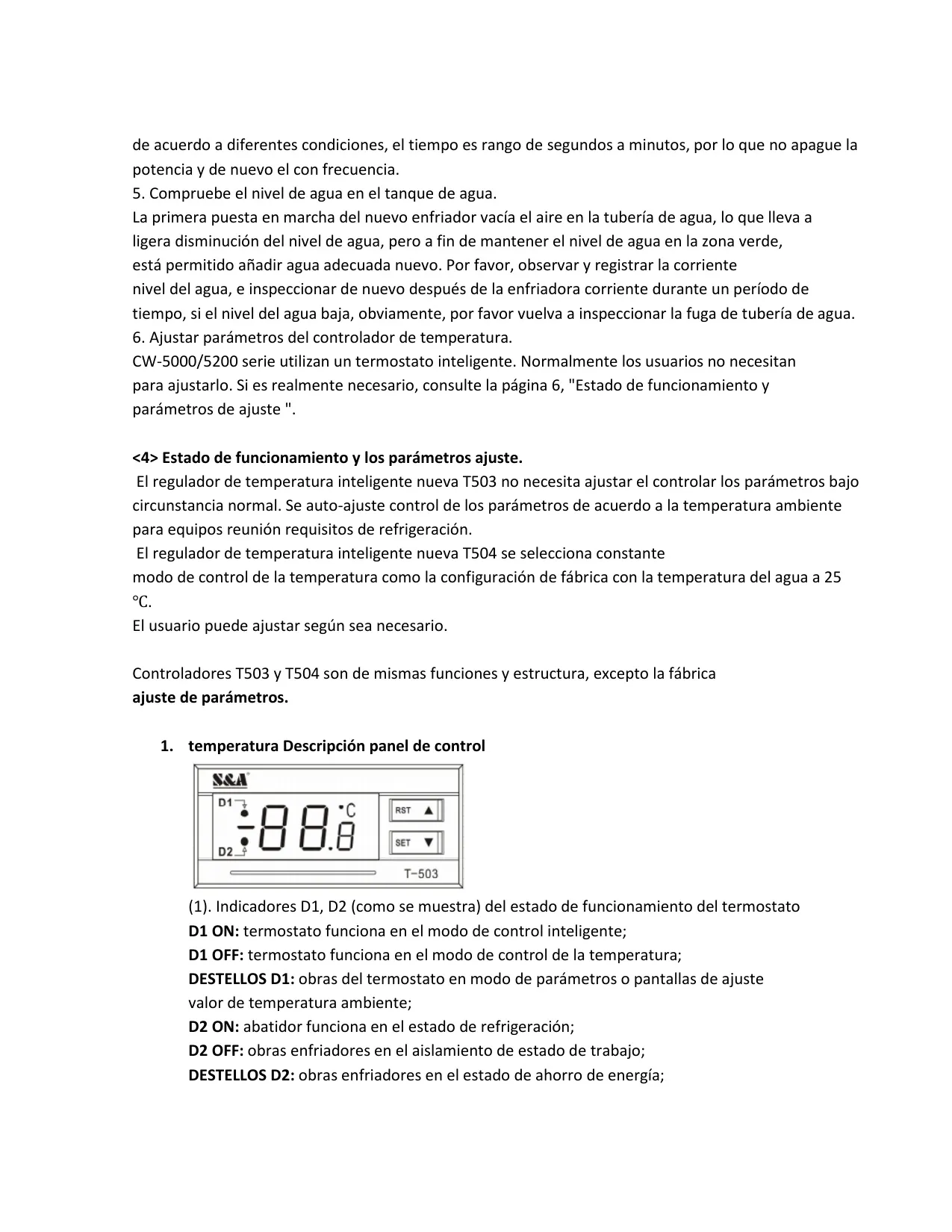

Un aspecto destacable del CW 5200 es su controlador de temperatura inteligente, como los modelos T503 y T504. Estos termostatos están diseñados para autoajustar los parámetros de control según la temperatura ambiente, minimizando la necesidad de intervención manual por parte del usuario. El modelo T504, por ejemplo, viene configurado de fábrica en modo de temperatura constante a 25 °C, pero permite al usuario modificarlo según sus requisitos específicos, asegurando una flexibilidad operativa.

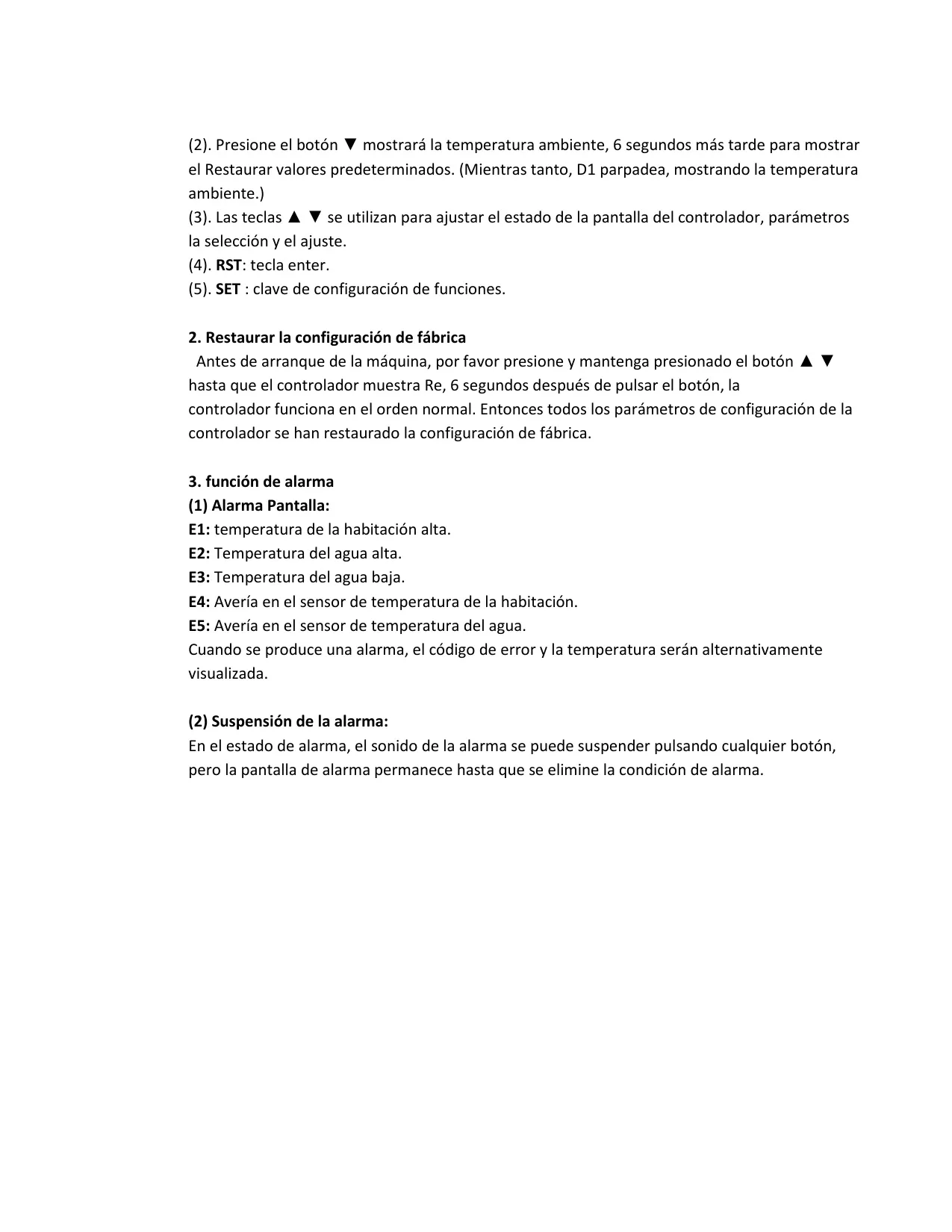

El sistema cuenta con un robusto mecanismo de alarma para proteger el equipo. Las alarmas, como la de flujo bajo, se activan ante situaciones críticas como la obstrucción del circuito de circulación de agua, la escasez de agua o fallos en la bomba. Estas alertas se visualizan en el panel y se pueden silenciar temporalmente, aunque la indicación de error persiste hasta que la condición se resuelve, garantizando así la seguridad y la durabilidad del sistema y de los equipos asociados. Además, el equipo está preparado para manejar escenarios como altas o bajas temperaturas del agua o del ambiente, e incluso fallos en los sensores, proporcionando códigos de error claros para una rápida solución de problemas.
