Telefonillo Tegui T-71U
Telefonillo Tegui T-71U
Instrucciones del Tegui T-71U
Aquí le ofrecemos el manual de Telefonillo Tegui T-71U completamente gratis y en español. Este manual lo hemos catalogado en la sección de Telefonillos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Telefonillo Tegui T-71U, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

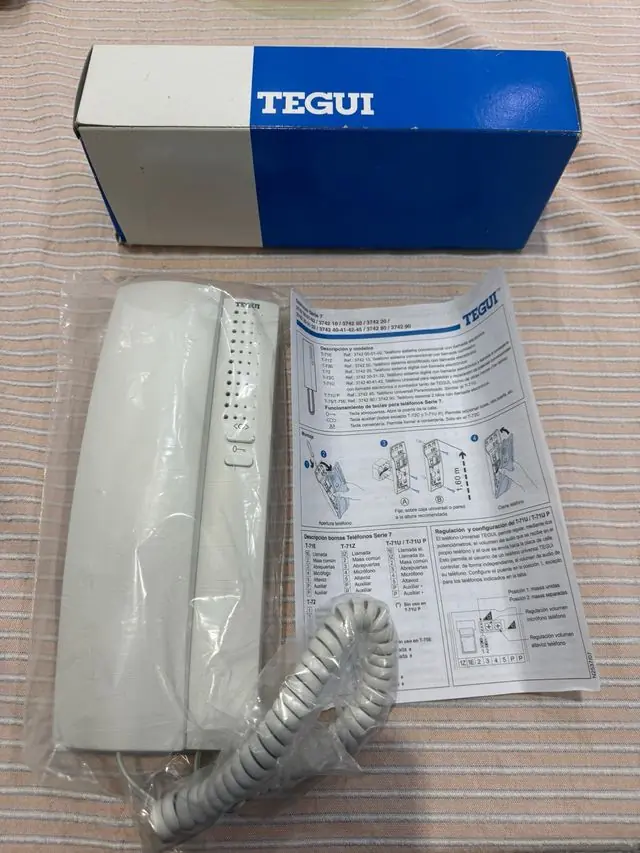

Imágenes del Producto
Especificaciones del Tegui T-71U
| Característica | Especificación |
|---|---|
| Referencia del Modelo | 374240 (también versiones 374241, 374242) |
| Tipo de Sistema Compatible | Portero convencional 4+n |
| Tipo de Llamada | Electrónica o Zumbador (configurable) |
| Función Principal | Teléfono universal para reposición y reparación (Tegui y otras marcas) |
| Micrófono | Electret |
| Conexión del Auricular | Cable rizado con conectores telefónicos |
| Botones Integrados | Tecla abrepuertas, Tecla auxiliar |
| Regulación de Audio | Volumen de micrófono y altavoz ajustables mediante potenciómetros |
| Configuración Interna | Puente configurable para "masas unidas" o "masas separadas" |

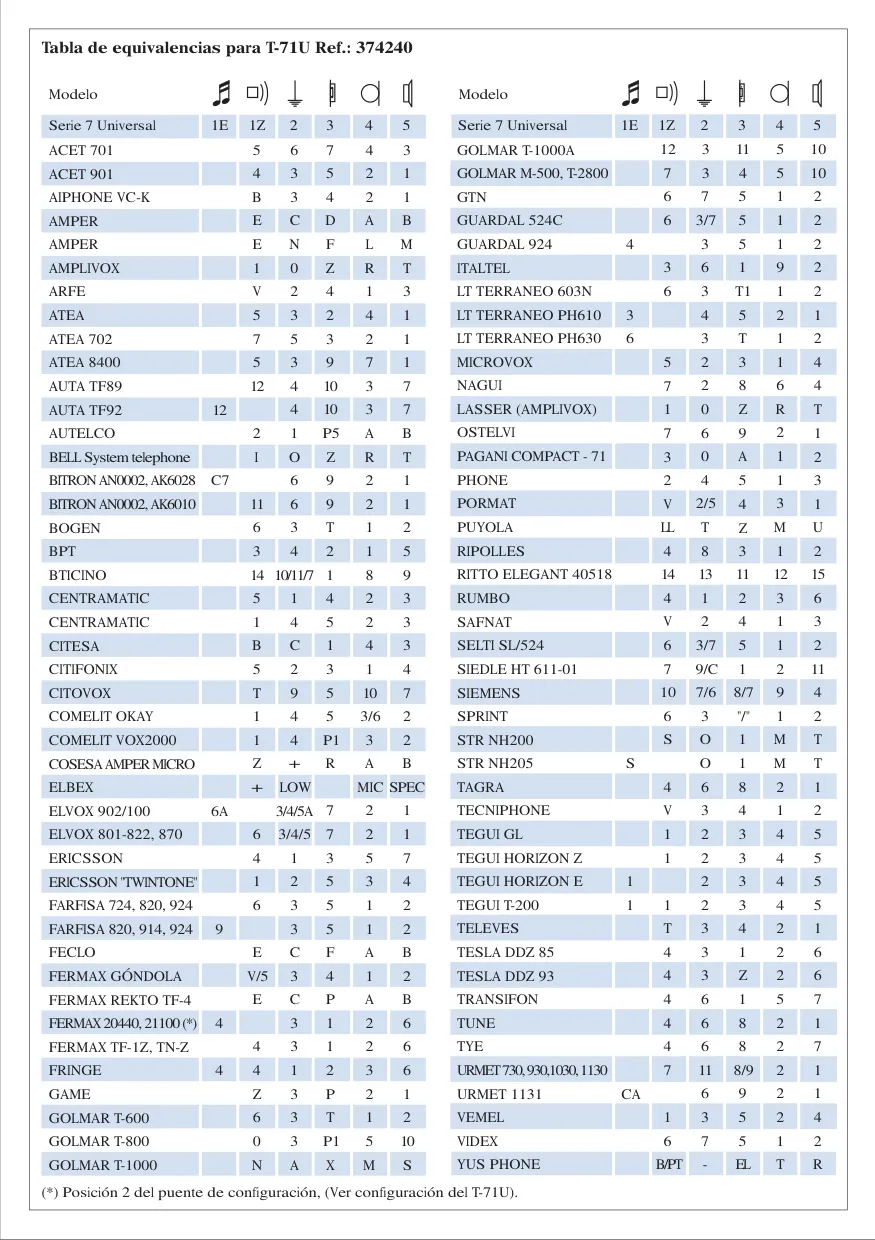

| Bornas de Conexión | 1E (Llamada Electrónica), 1Z (Llamada Zumbador), 2 (Masa Común), 3 (Abrepuertas), 4 (Micrófono), 5 (Altavoz), 2x P (Auxiliar) |

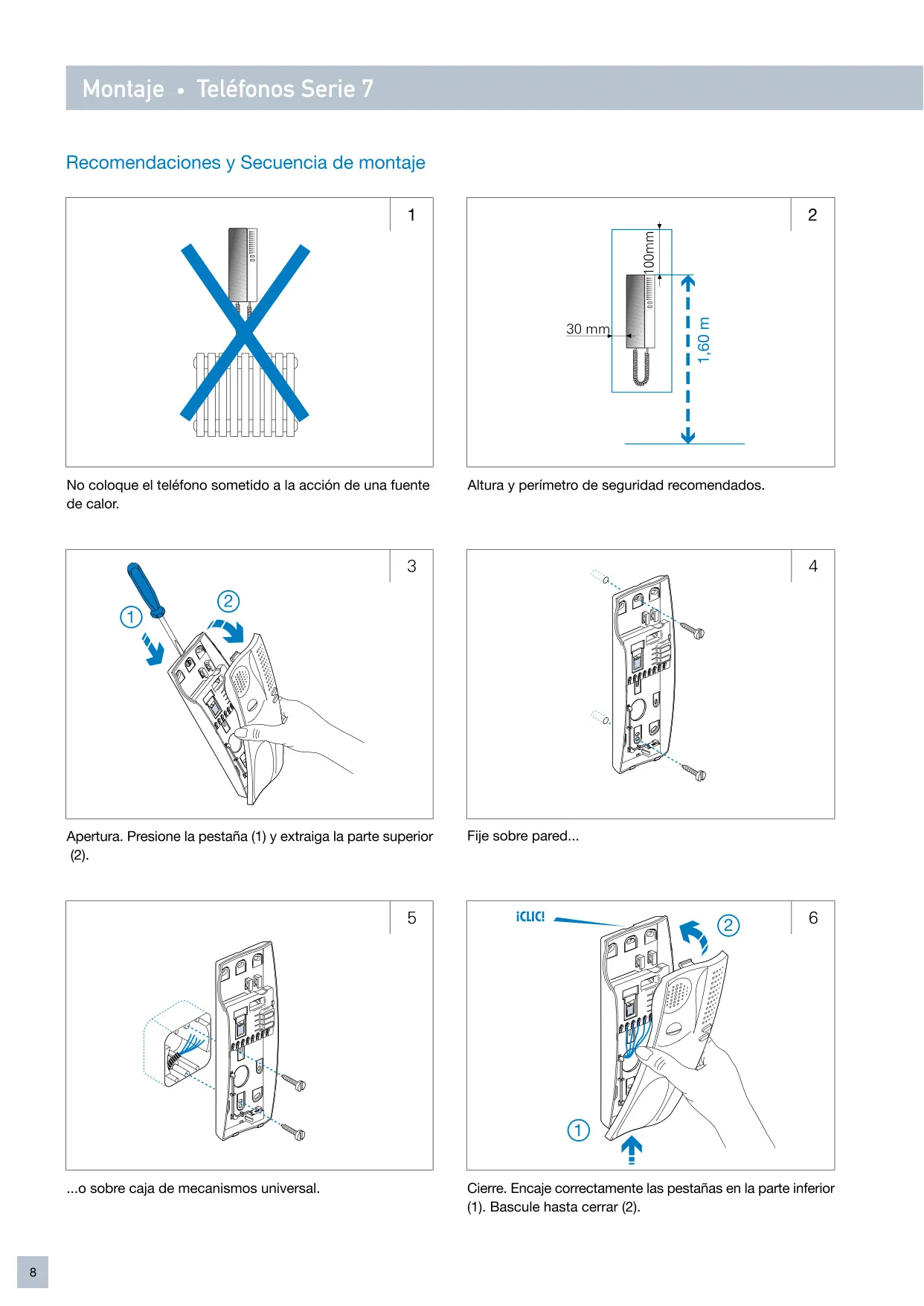

| Montaje | Mural (sobre pared o caja universal) |
Detalles del Tegui T-71U

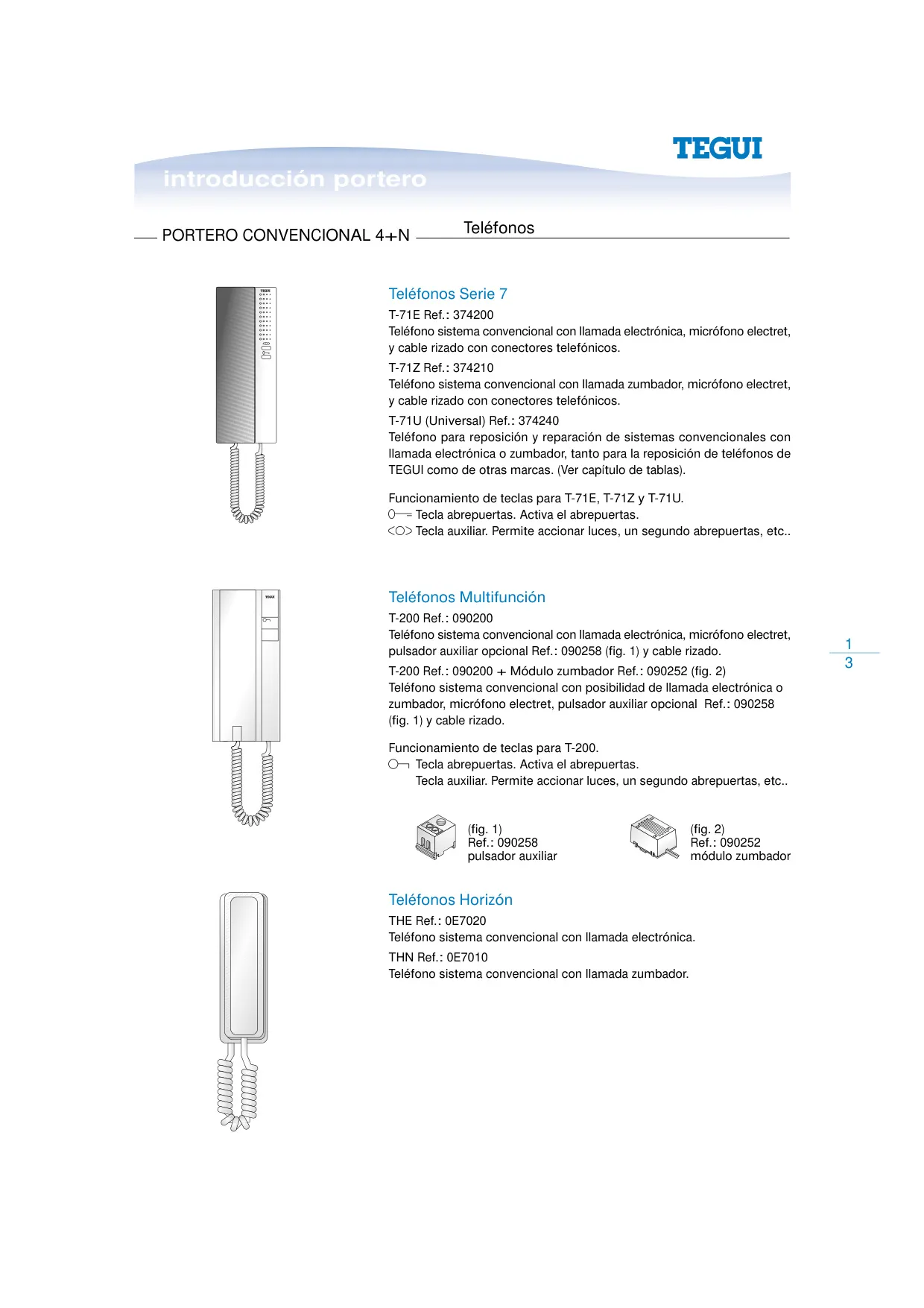

El Tegui T-71U es un teléfono diseñado como una solución universal para la reposición y reparación en sistemas de portero electrónico convencional 4+n. Su principal ventaja reside en su amplia compatibilidad, permitiendo reemplazar no solo teléfonos antiguos de la marca TEGUI, sino también unidades de otras marcas, lo que lo convierte en una herramienta invaluable para técnicos y usuarios en la modernización o mantenimiento de instalaciones existentes. Este enfoque universal reduce la complejidad de buscar repuestos específicos para sistemas legados.

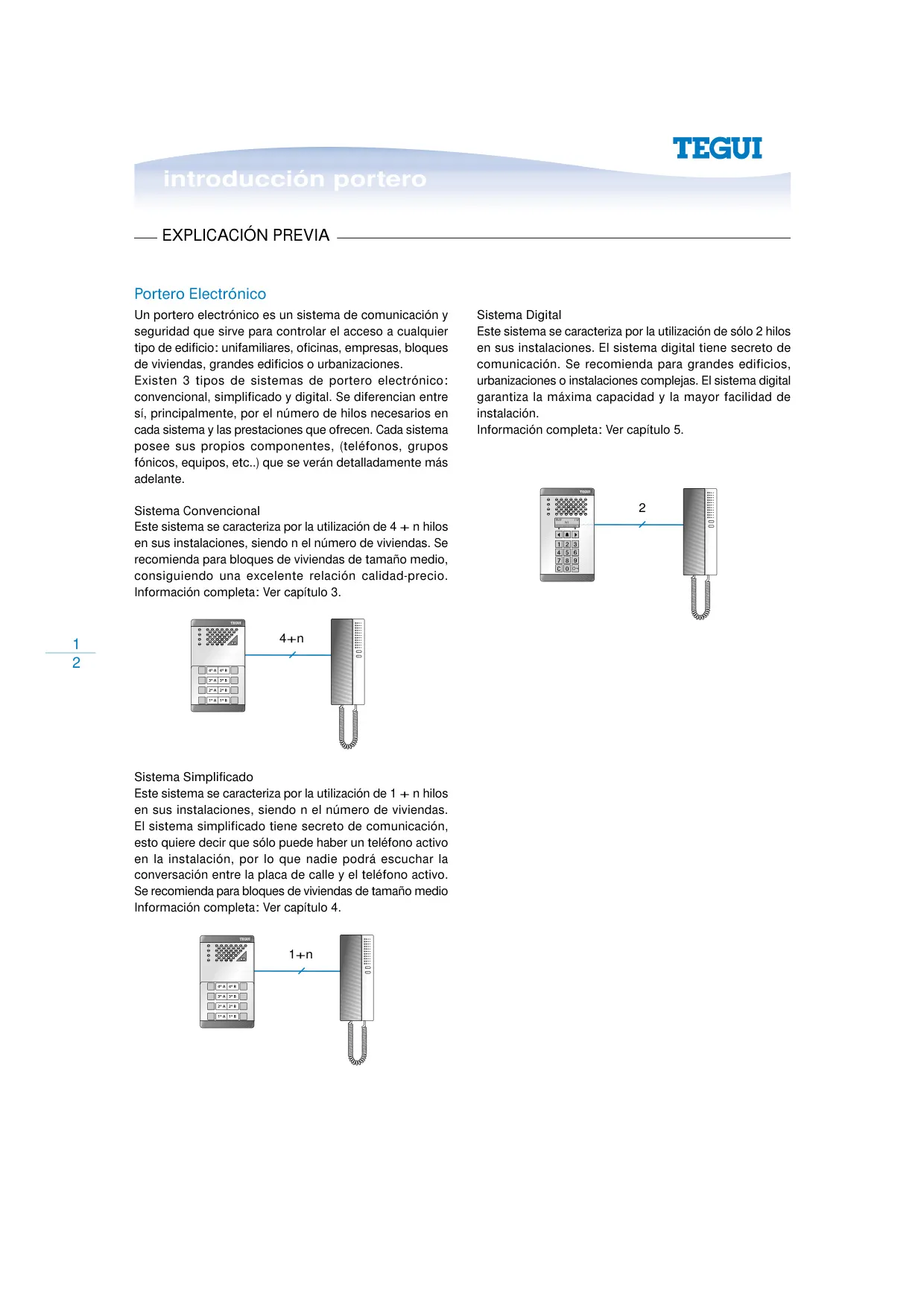

El sistema "4+n" se caracteriza por el uso de cuatro hilos comunes para las funciones básicas del portero (audio, alimentación, abrepuertas) y un hilo adicional ('n') por cada vivienda para la llamada individual. Esta estructura de cableado, aunque más intensiva que los sistemas simplificados o digitales, es común en muchas edificaciones de tamaño medio y asegura una excelente relación calidad-precio. El T-71U se integra perfectamente en estas configuraciones, manteniendo la fiabilidad del sistema de comunicación.
Una de las características más destacadas del T-71U es su flexibilidad en el tipo de llamada. Puede configurarse para emitir una llamada electrónica o un sonido de zumbador, adaptándose a las preferencias del usuario o a la compatibilidad del sistema central. Además, el teléfono incorpora dos potenciómetros de ajuste accesibles, permitiendo al usuario regular independientemente el volumen del micrófono (audio enviado a la calle) y el volumen del altavoz (audio recibido del exterior). Esta capacidad de personalización mejora significativamente la experiencia de comunicación.

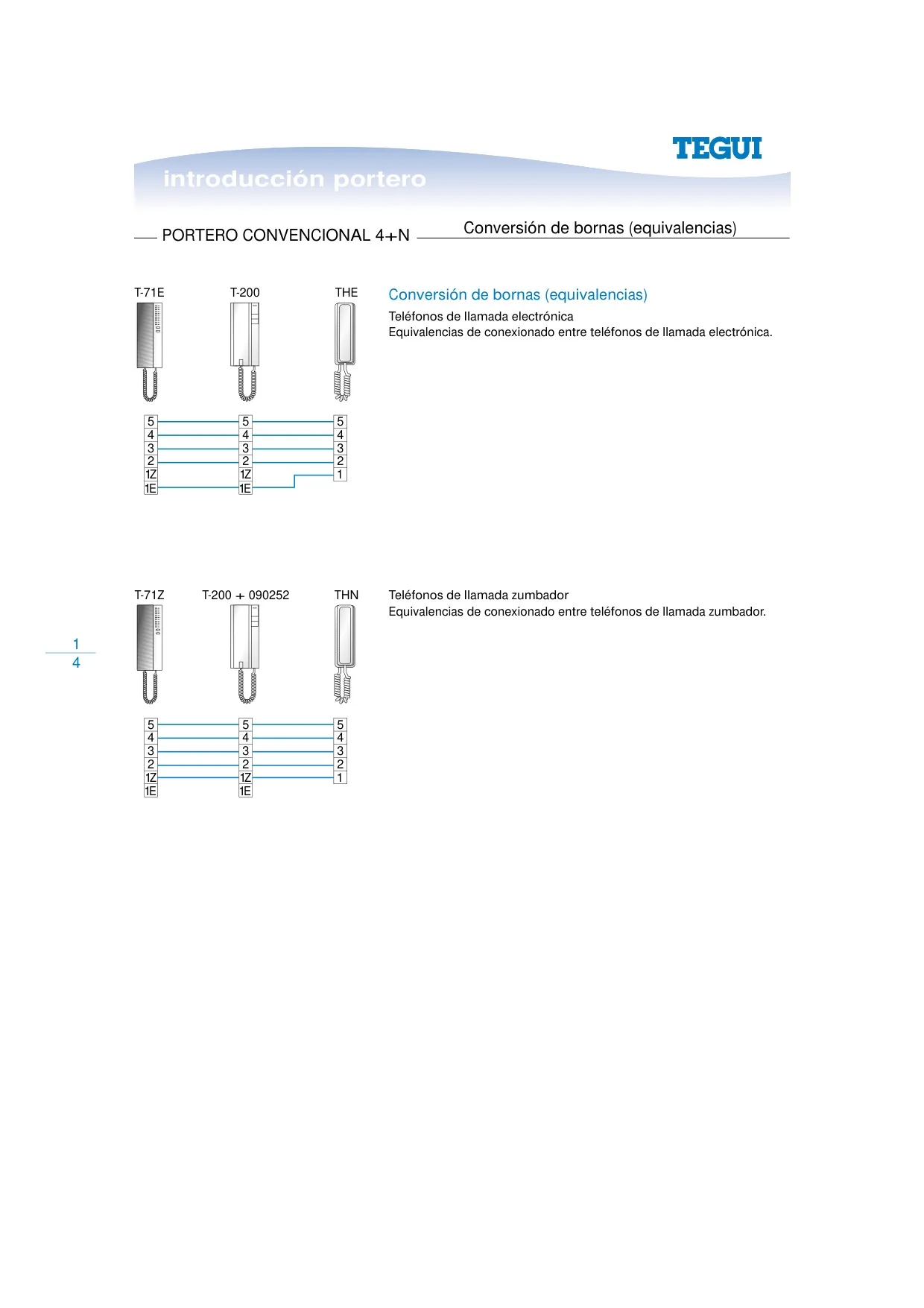

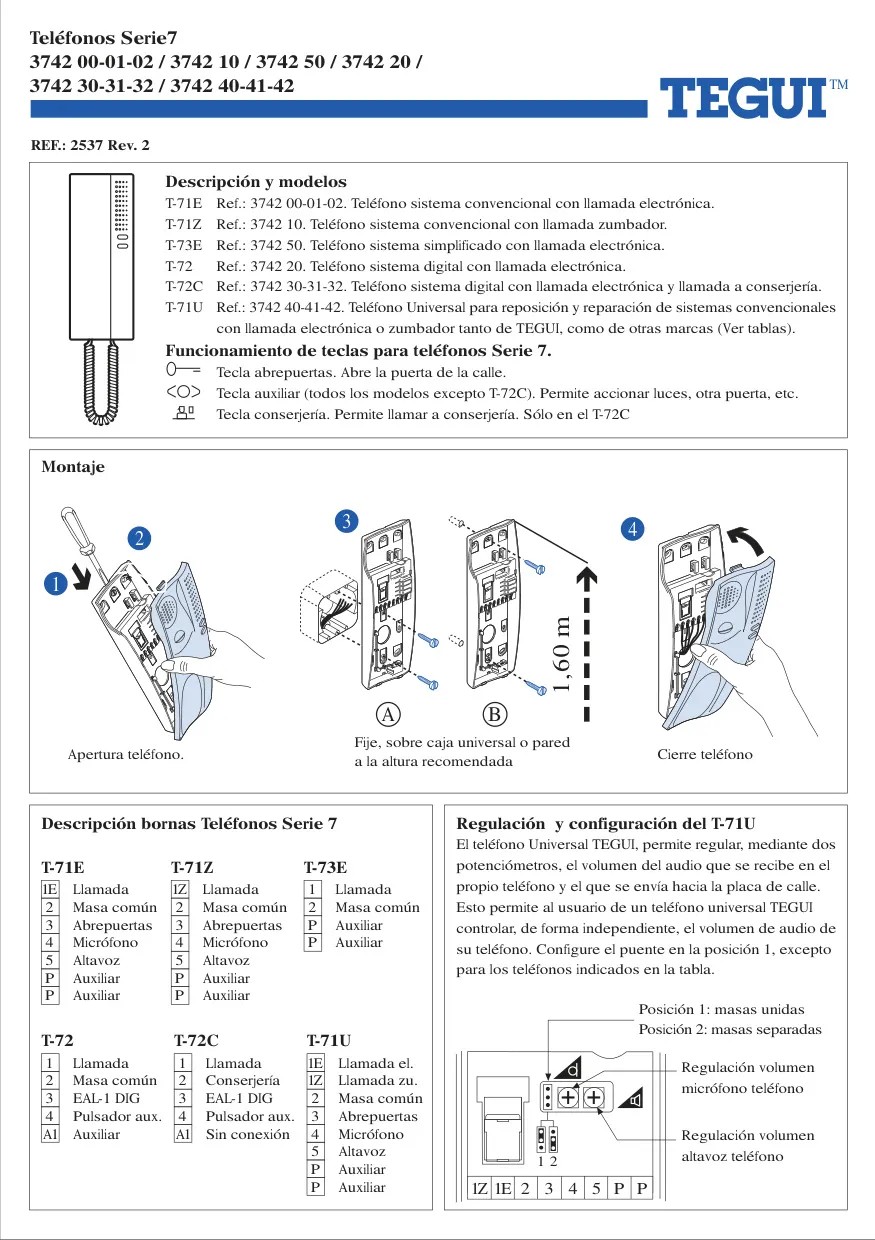

Internamente, el T-71U dispone de un juego completo de bornas que facilitan su conexión a cualquier sistema convencional 4+n. Estas incluyen terminales específicos para la llamada electrónica (1E) y de zumbador (1Z), masa común (2), abrepuertas (3), micrófono (4), altavoz (5) y dos bornas auxiliares (P). Un puente configurable permite seleccionar entre "masas unidas" o "masas separadas", un detalle técnico crucial que asegura su adaptabilidad a las diferentes configuraciones eléctricas presentes en diversas marcas de porteros, un sello de su diseño universal.
En cuanto a la interacción con el usuario, el T-71U mantiene una interfaz sencilla y eficiente, característica de la Serie 7 de TEGUI. Incorpora una tecla dedicada para la función de abrepuertas, esencial para el control de acceso, y una tecla auxiliar que puede programarse para accionar otras funciones, como el encendido de luces de escalera o la activación de un segundo abrepuertas. Su diseño mural, junto con un micrófono electret y un cable rizado para el auricular, asegura durabilidad y una comunicación clara y fiable en el día a día.
