Variador Teco L510s
Variador Teco L510s
Variador Teco L510s

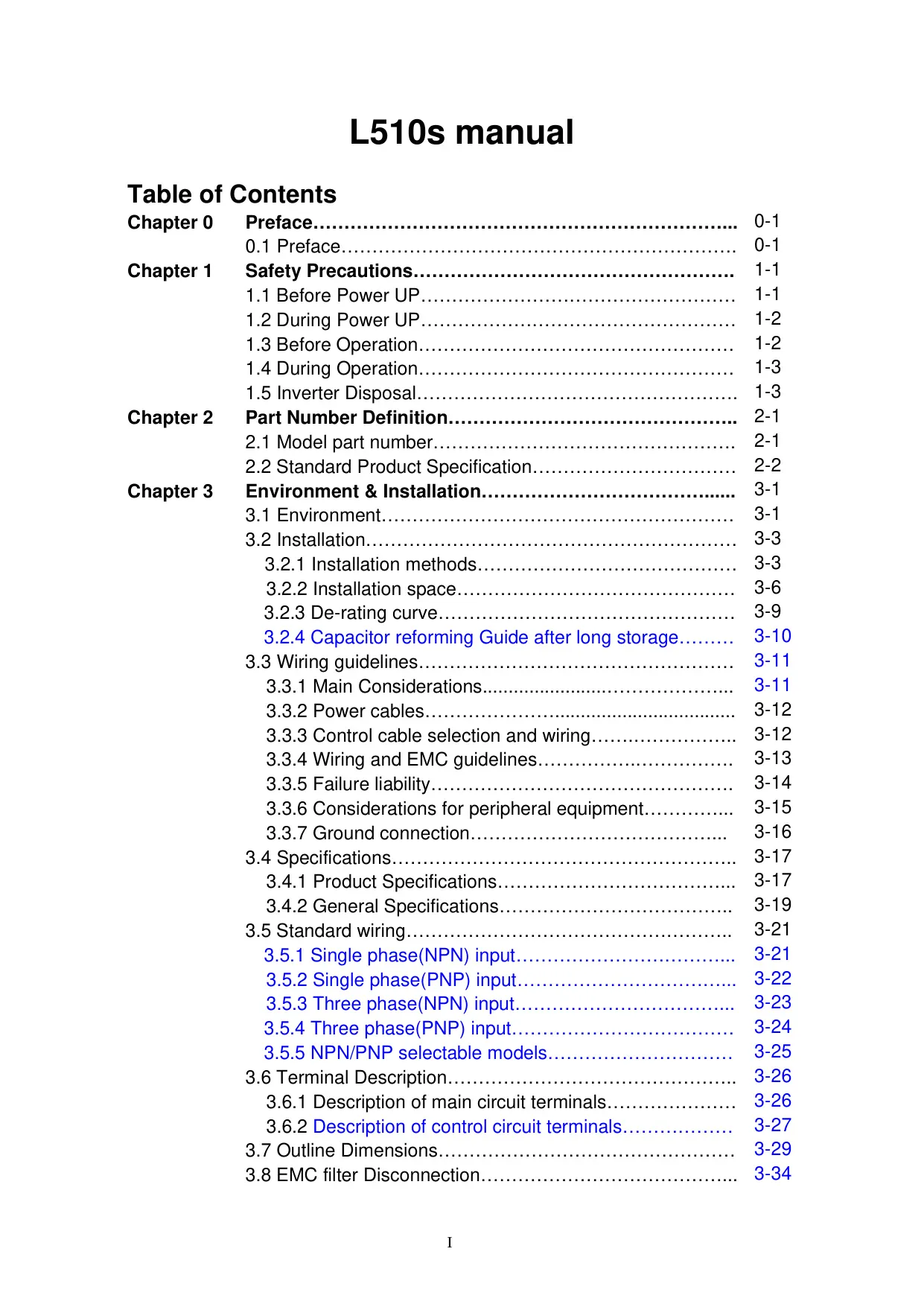

Instrucciones del Variador Teco L510s
Aquí le ofrecemos el manual de Variador Teco L510s completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Teco L510s, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

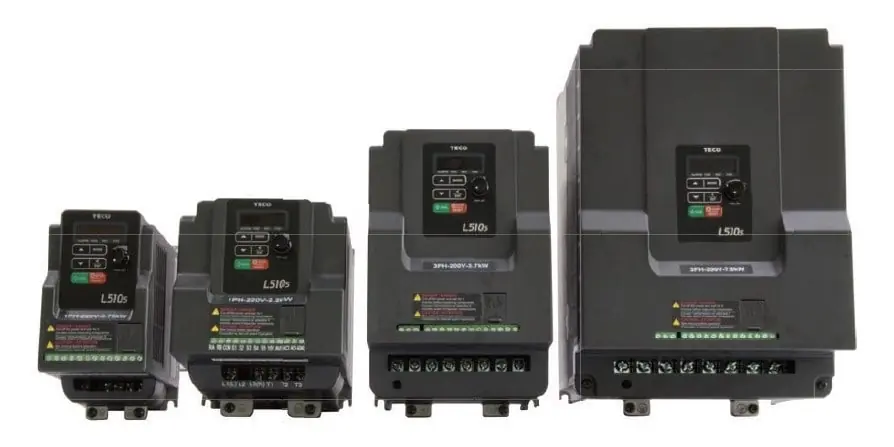

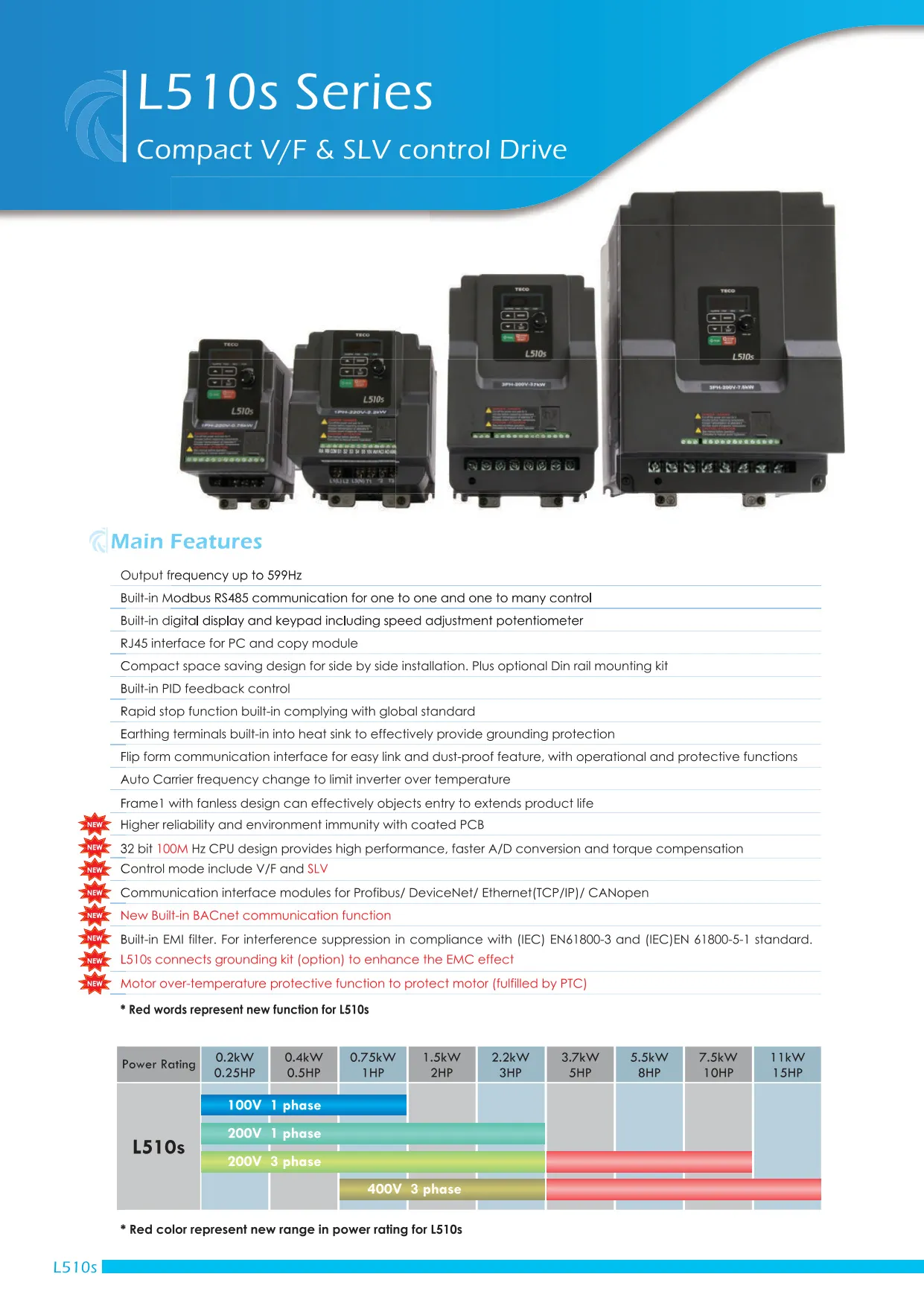

Imágenes del Producto

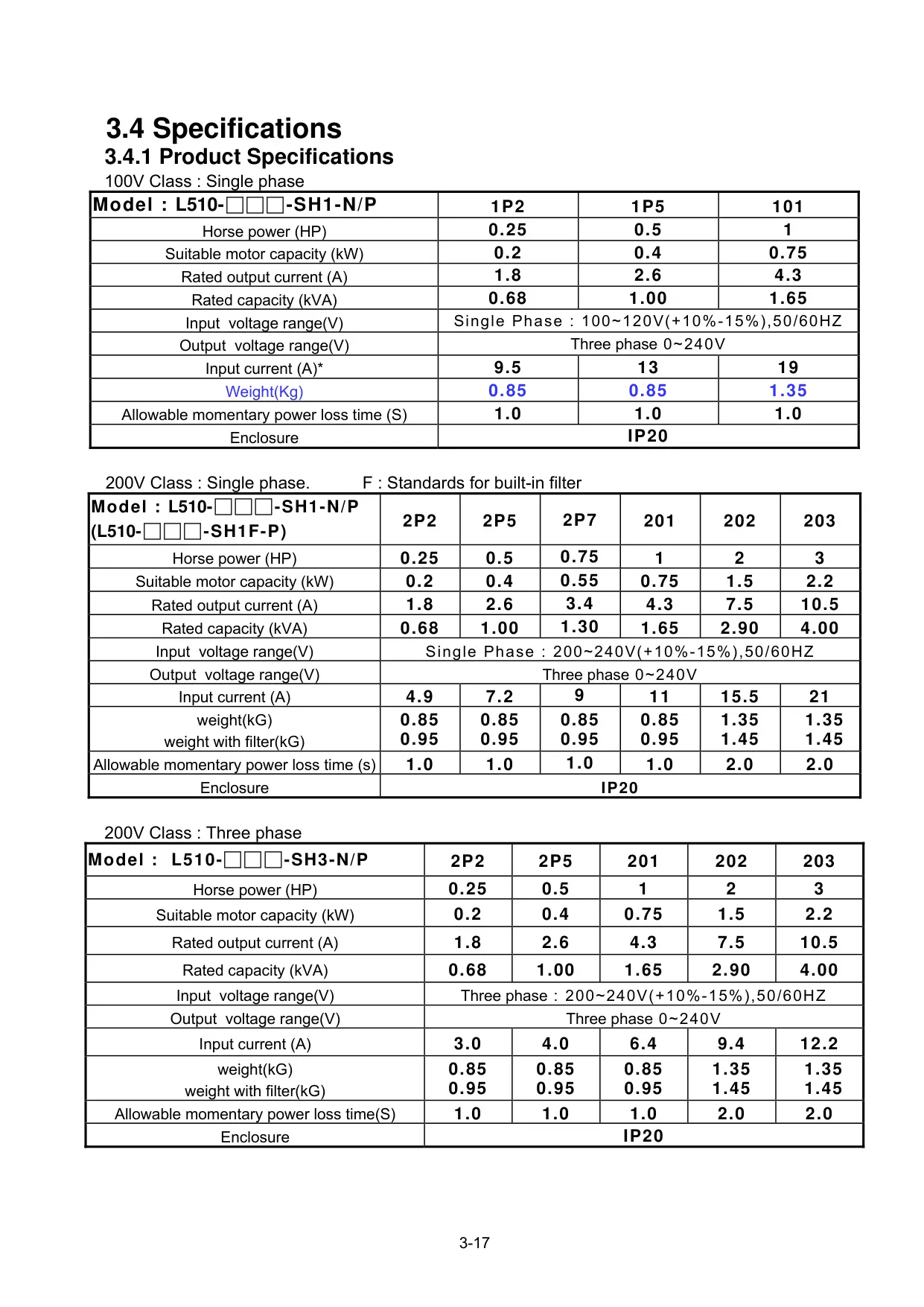

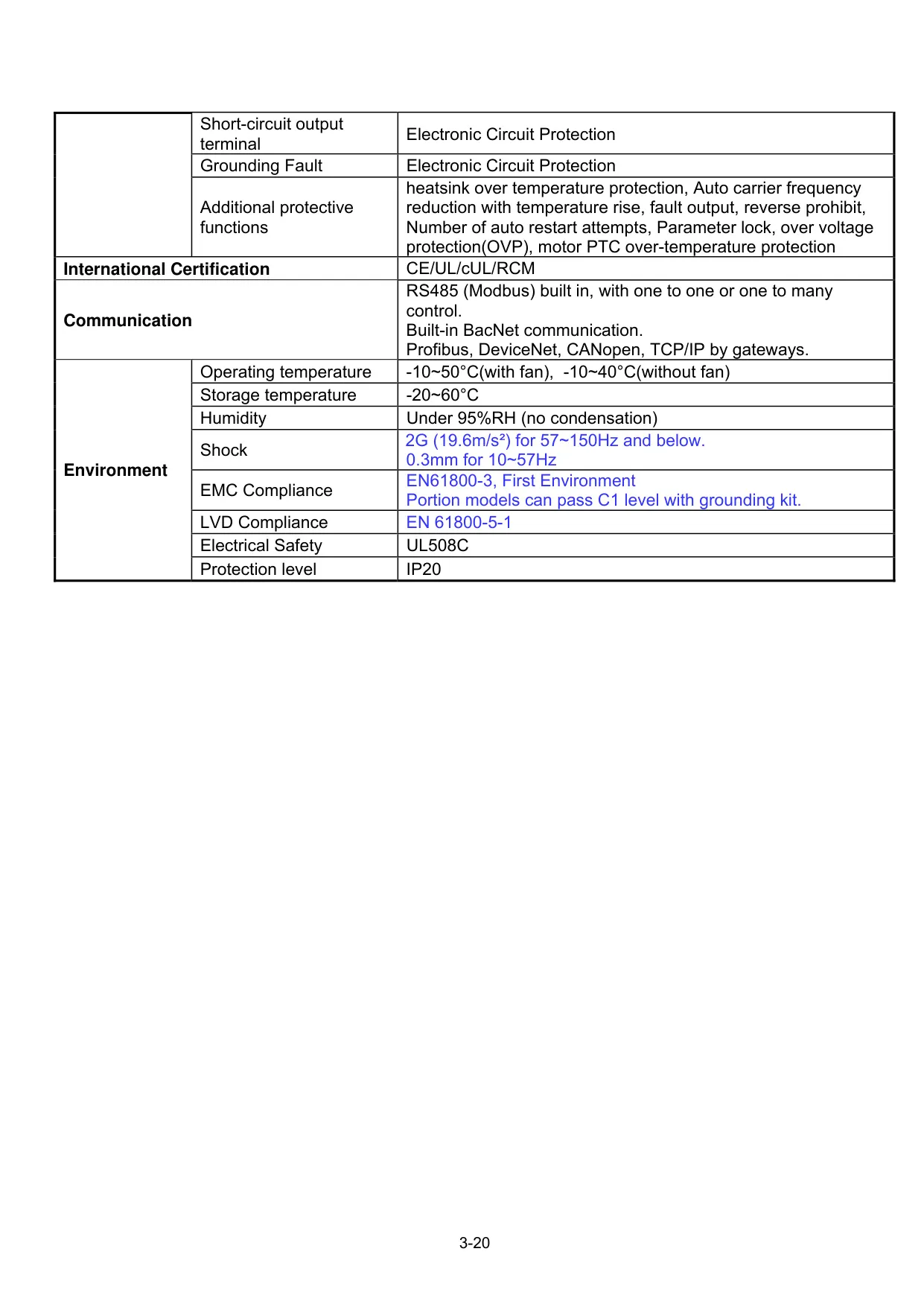

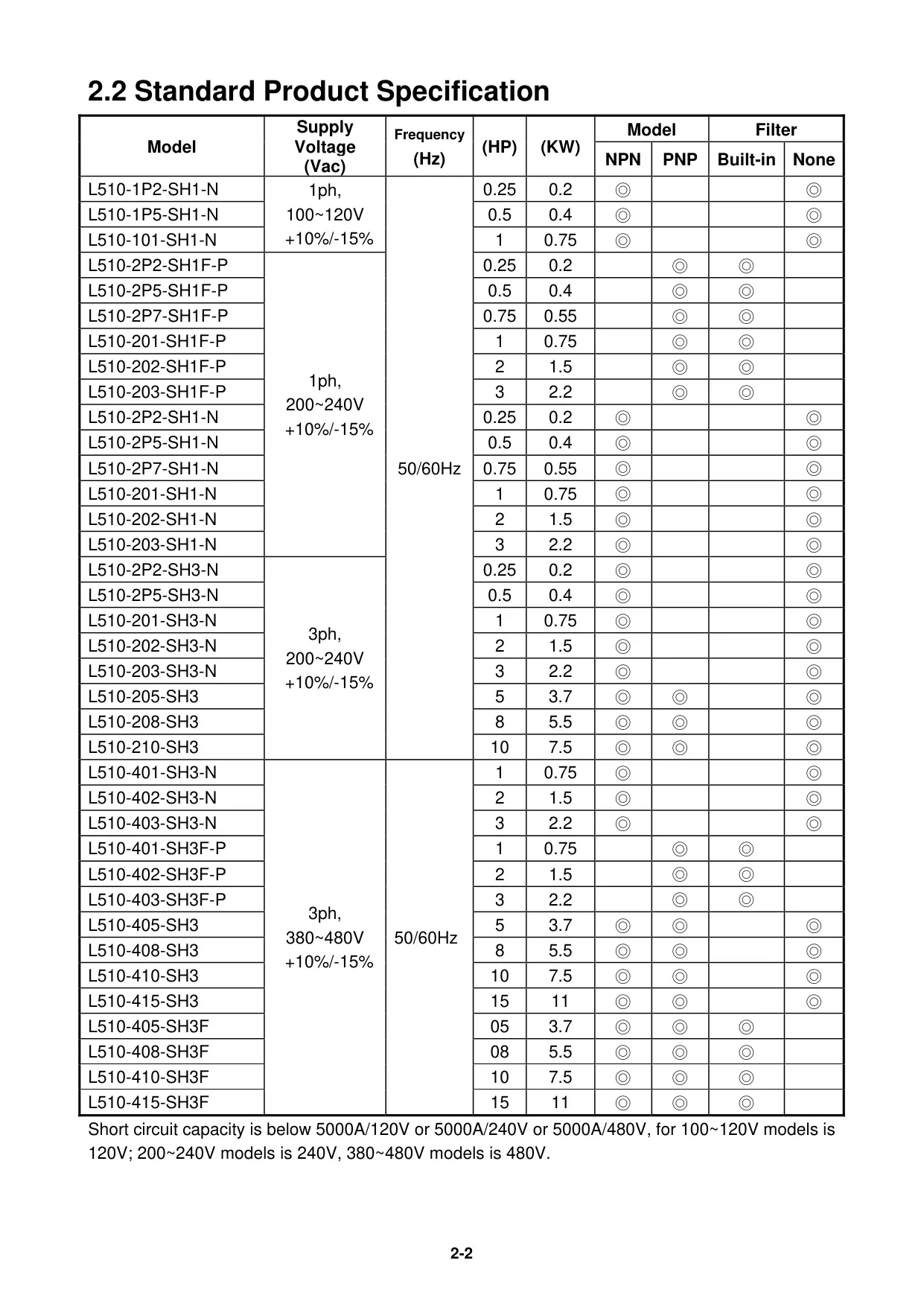

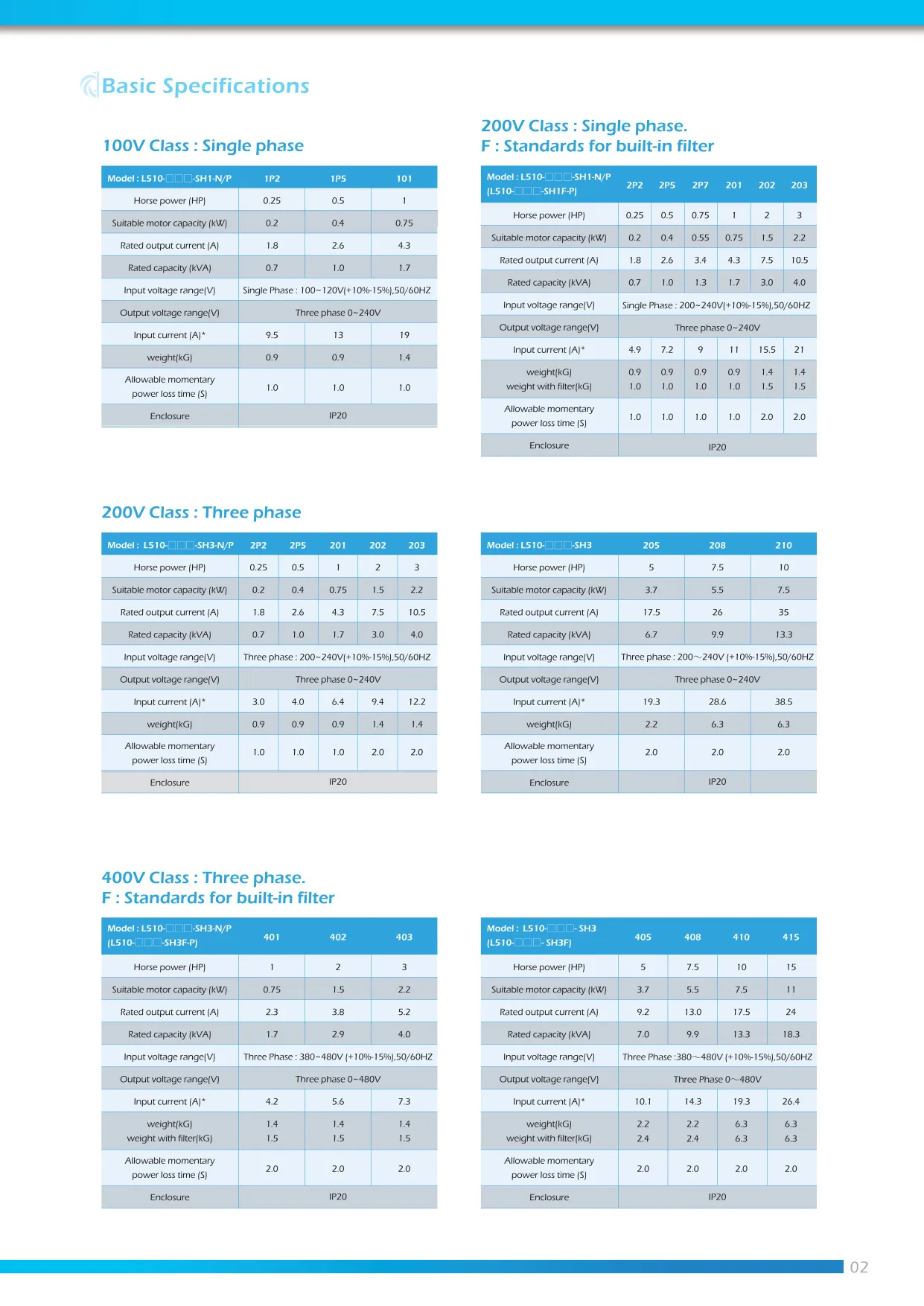

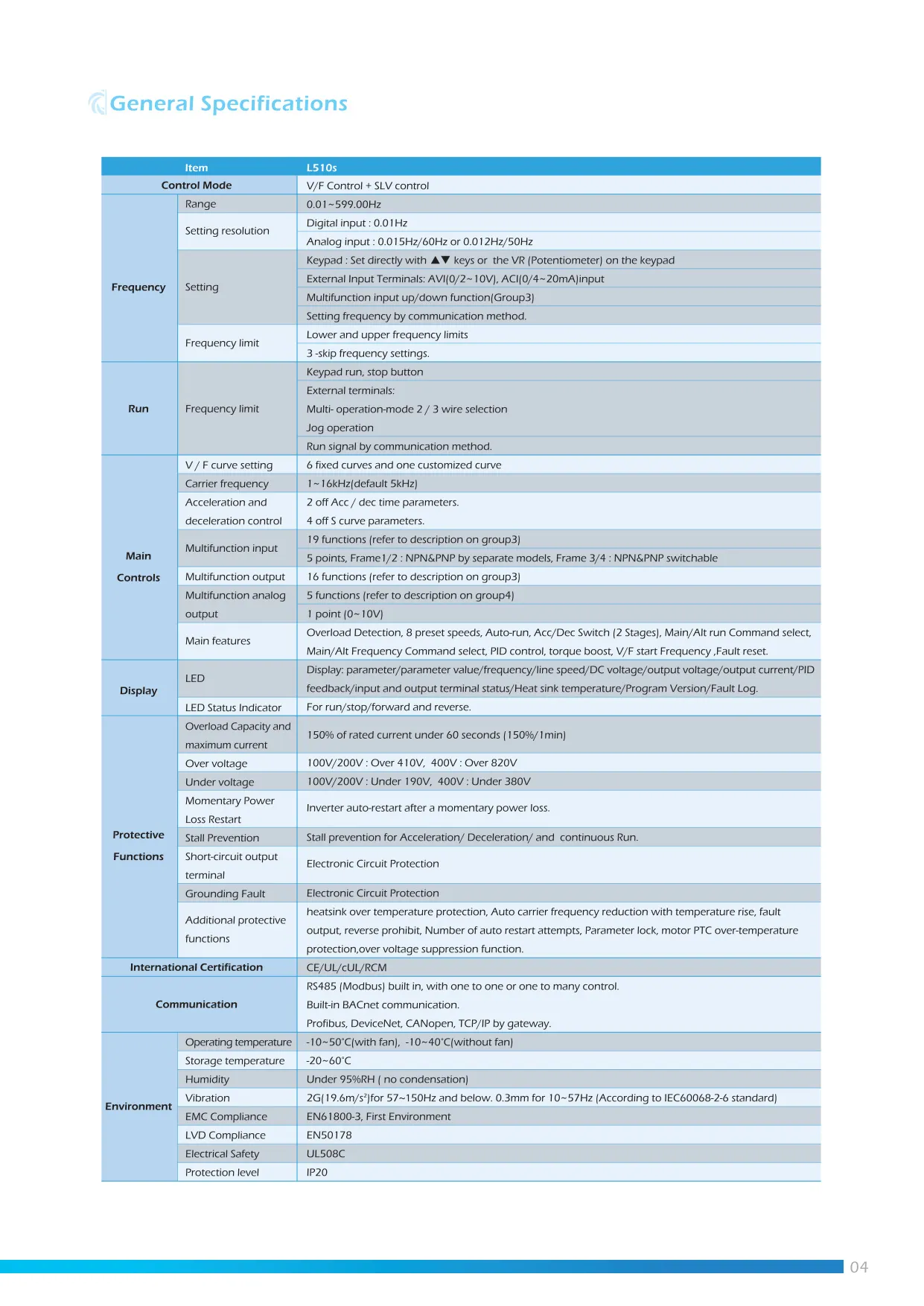

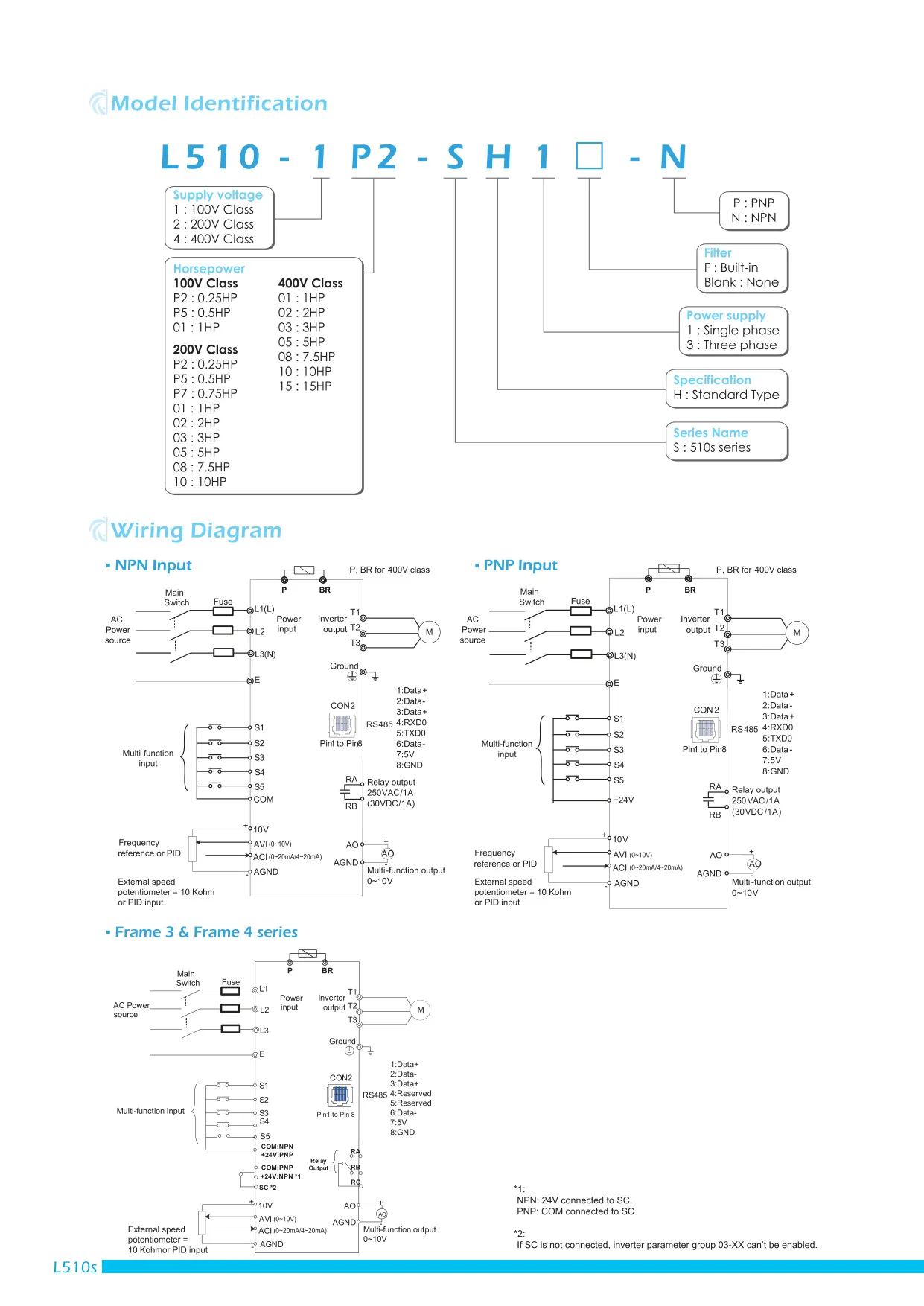

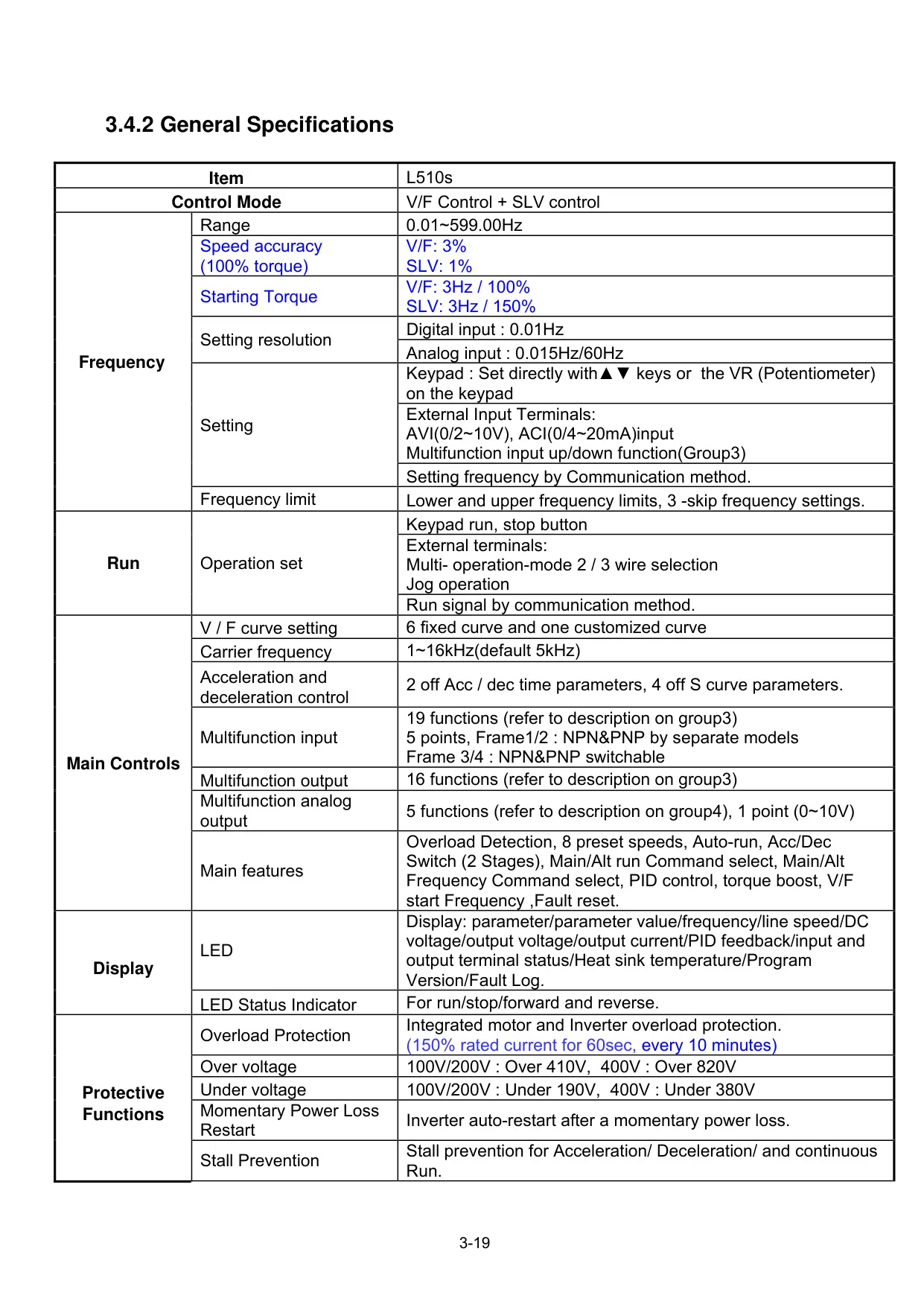

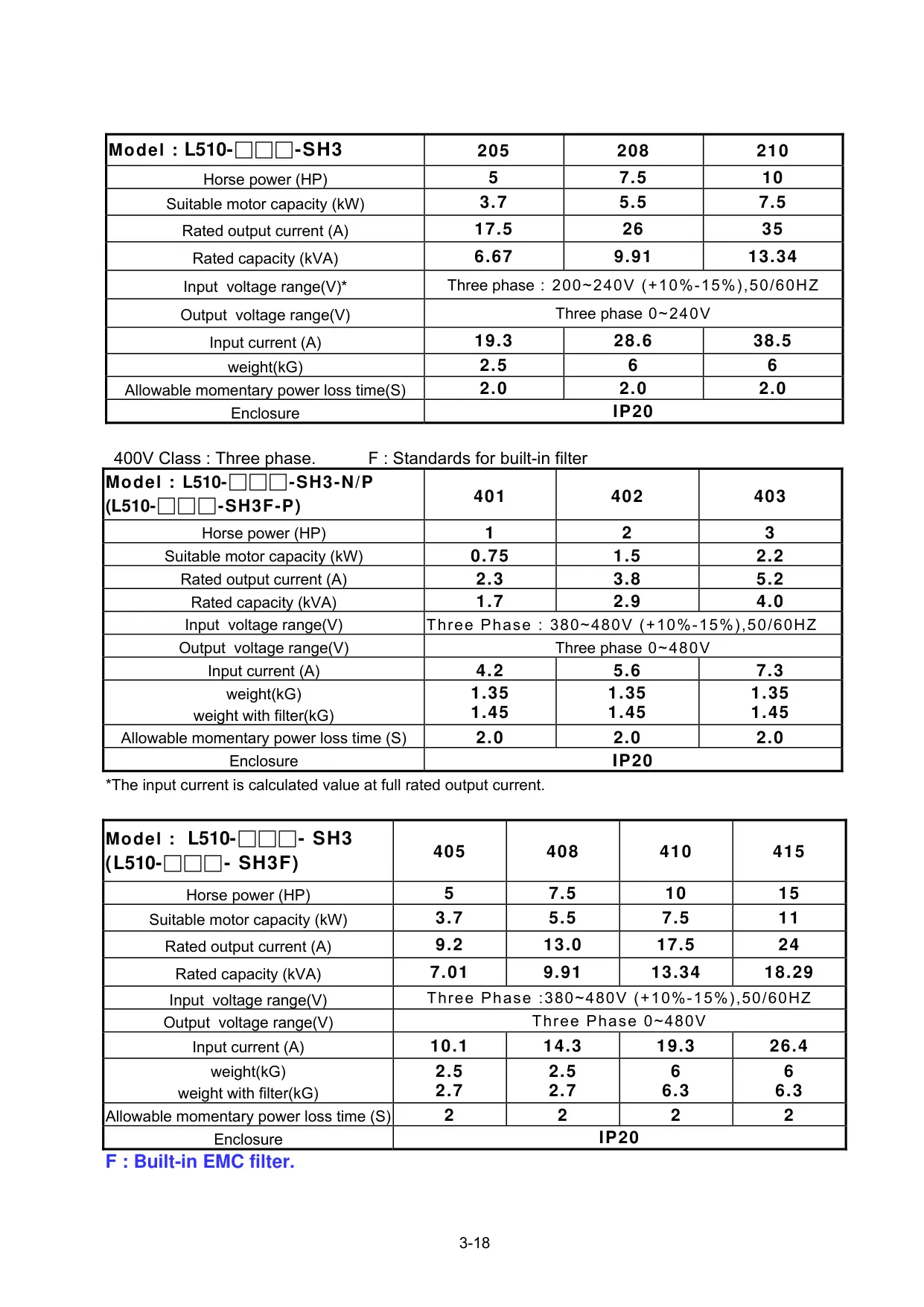

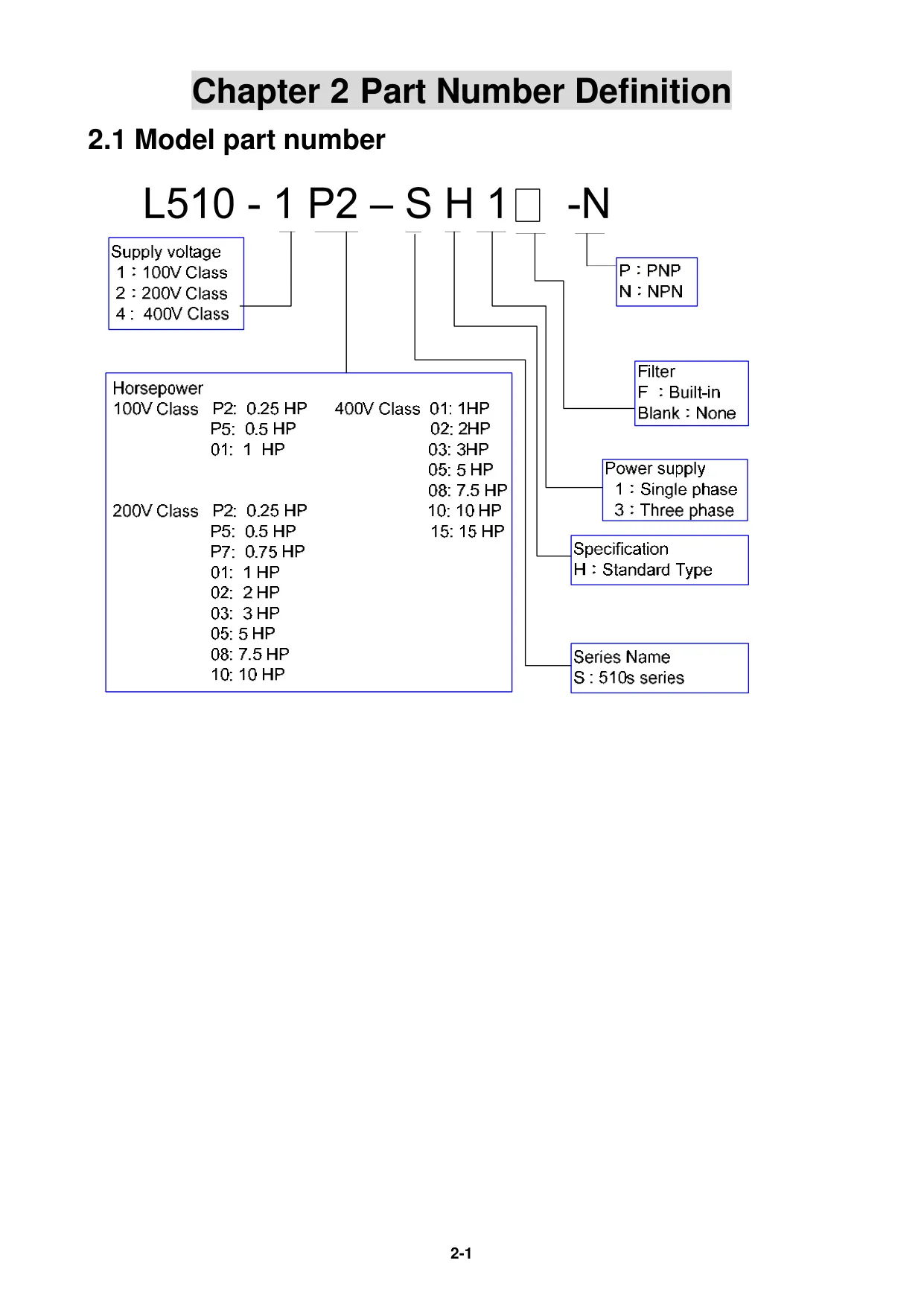

Especificaciones del Variador Teco L510s

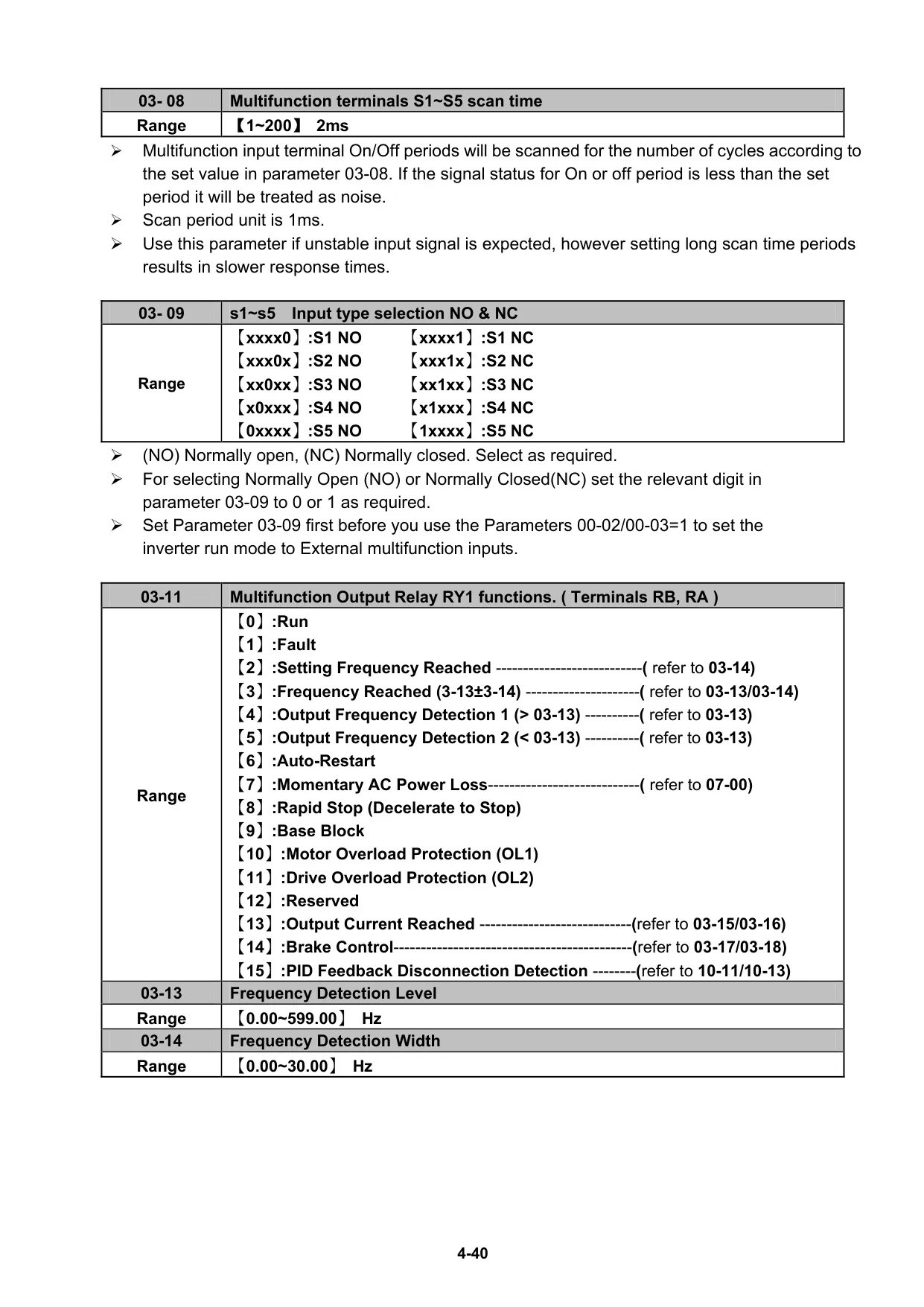

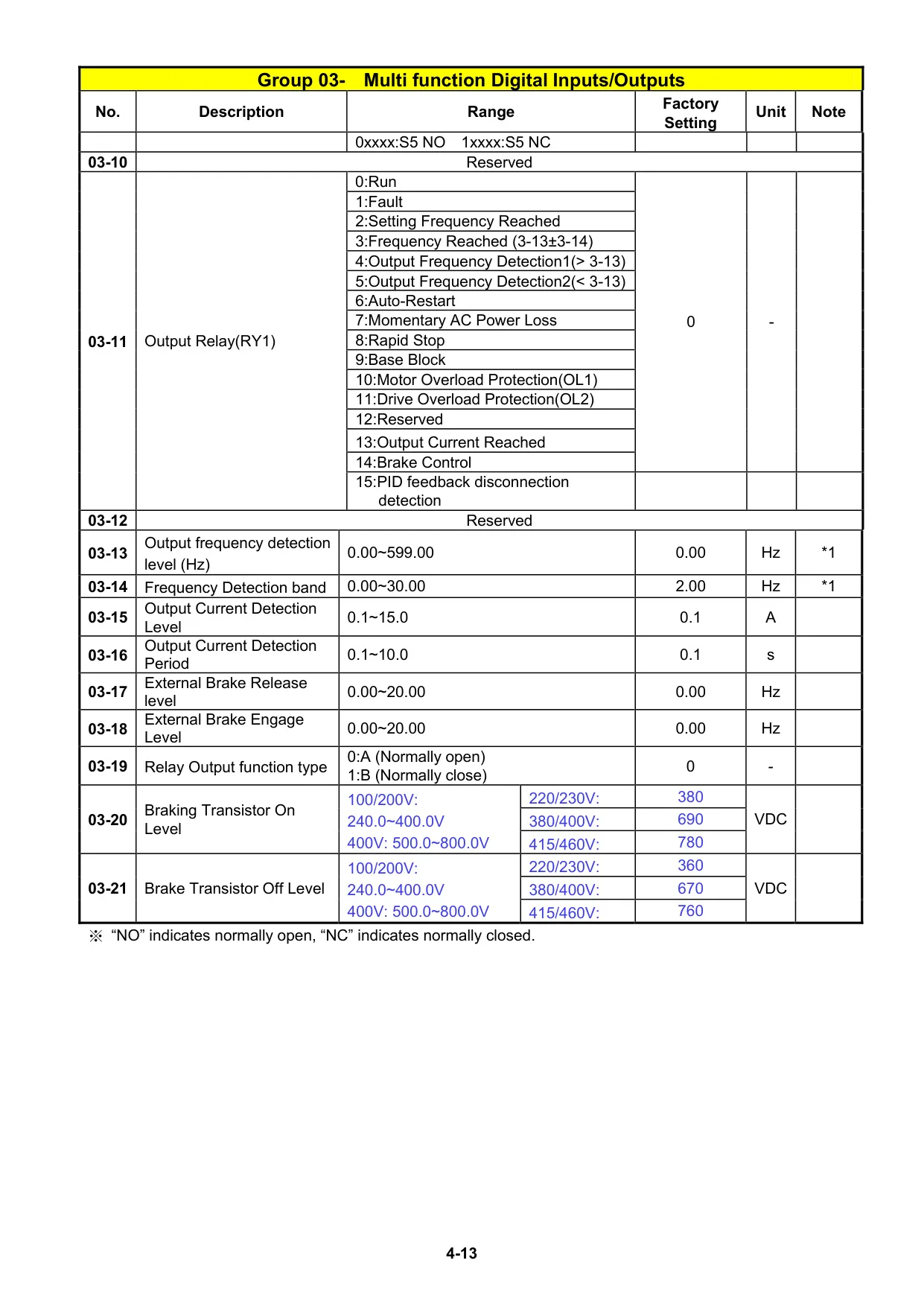

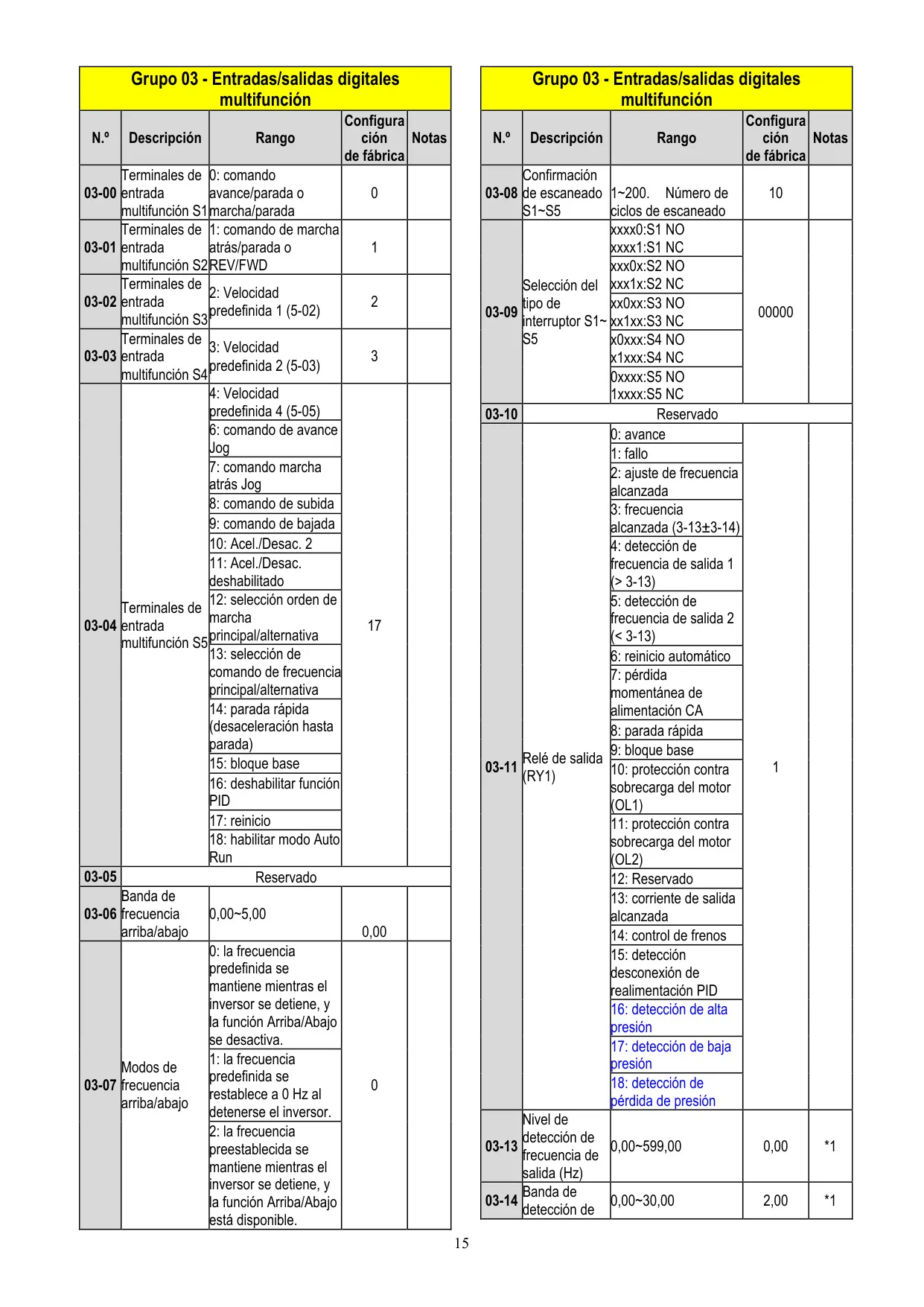

| Característica | Especificación |
|---|---|
| Clases de Voltaje de Entrada | 100V, 200V, 400V |
| Fases de Entrada | Monofásica, Trifásica |
| Rango de Voltaje de Entrada | 1ph: 100-120V (+10%/-15%) 1ph/3ph: 200-240V (+10%/-15%) 3ph: 380-480V (+10%/-15%) |
| Frecuencia de Entrada | 50/60 Hz |
| Rango de Voltaje de Salida | Clase 100/200V: Trifásica 0-240V Clase 400V: Trifásica 0-480V |
| Rango de Potencia | 100V: 0.2-0.75 kW (0.25-1 HP) 200V: 0.2-7.5 kW (0.25-10 HP) 400V: 0.75-11 kW (1-15 HP) |
| Corriente de Salida Nominal (A) | Varía según el modelo: 100V: 1.8A (0.25HP) a 4.3A (1HP) 200V 1ph: 1.8A (0.25HP) a 10.5A (3HP) 200V 3ph: 1.8A (0.25HP) a 35A (10HP) 400V 3ph: 2.3A (1HP) a 24A (15HP) |
| Capacidad Nominal (kVA) | Varía según el modelo: 100V: 0.68-1.65 kVA 200V 1ph: 0.68-4.00 kVA 200V 3ph: 0.68-13.34 kVA 400V 3ph: 1.7-18.29 kVA |
| Capacidad de Cortocircuito | 5000A/120V, 5000A/240V, 5000A/480V |
| Modos de Control | V/F Control, SLV Control (Sensorless Vector) |
| Rango de Frecuencia de Salida | 0.01 ~ 599.00 Hz |
| Precisión de Velocidad | V/F: 3% (100% torque) SLV: 1% (100% torque) |
| Torque de Arranque | V/F: 3Hz/100% SLV: 3Hz/150% |
| Frecuencia Portadora | 1-16 kHz (predeterminado 5 kHz) |
| Entradas Multifunción | 5 puntos (NPN/PNP seleccionable en algunos modelos) |
| Salida Multifunción | 1 Relé, 1 Analógica (0-10V) |
| Comunicación | RS485 (Modbus) y BACnet integrados. Opcionales: Profibus, DeviceNet, CANopen, TCP/IP (vía gateways) |
| Temperatura de Operación | -10 ~ 40°C (sin ventilador) -10 ~ 50°C (con ventilador) |
| Temperatura de Almacenamiento | -20 ~ 60°C |
| Humedad Relativa | Máx. 95% (sin condensación) |
| Resistencia a Golpes | 2G (57-150Hz), 0.3mm (10-57Hz) |
| Certificaciones | CE, UL, cUL, RCM |

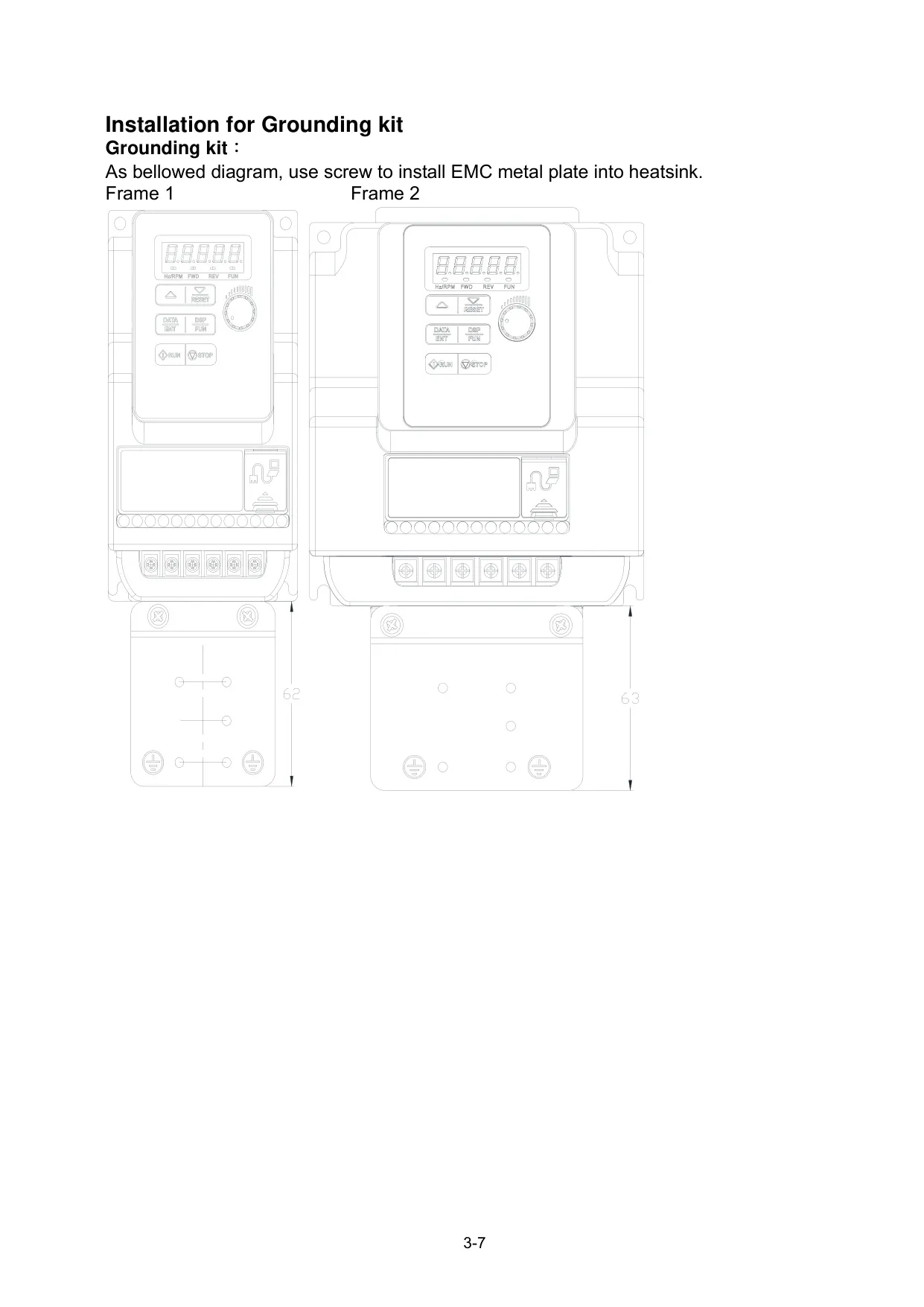

| Cumplimiento EMC | EN61800-3 (Primera Entorno, Categoría C2) Algunos modelos C1 con kit de conexión a tierra |
| Grado de Protección | IP20 (Tipo Abierto) |

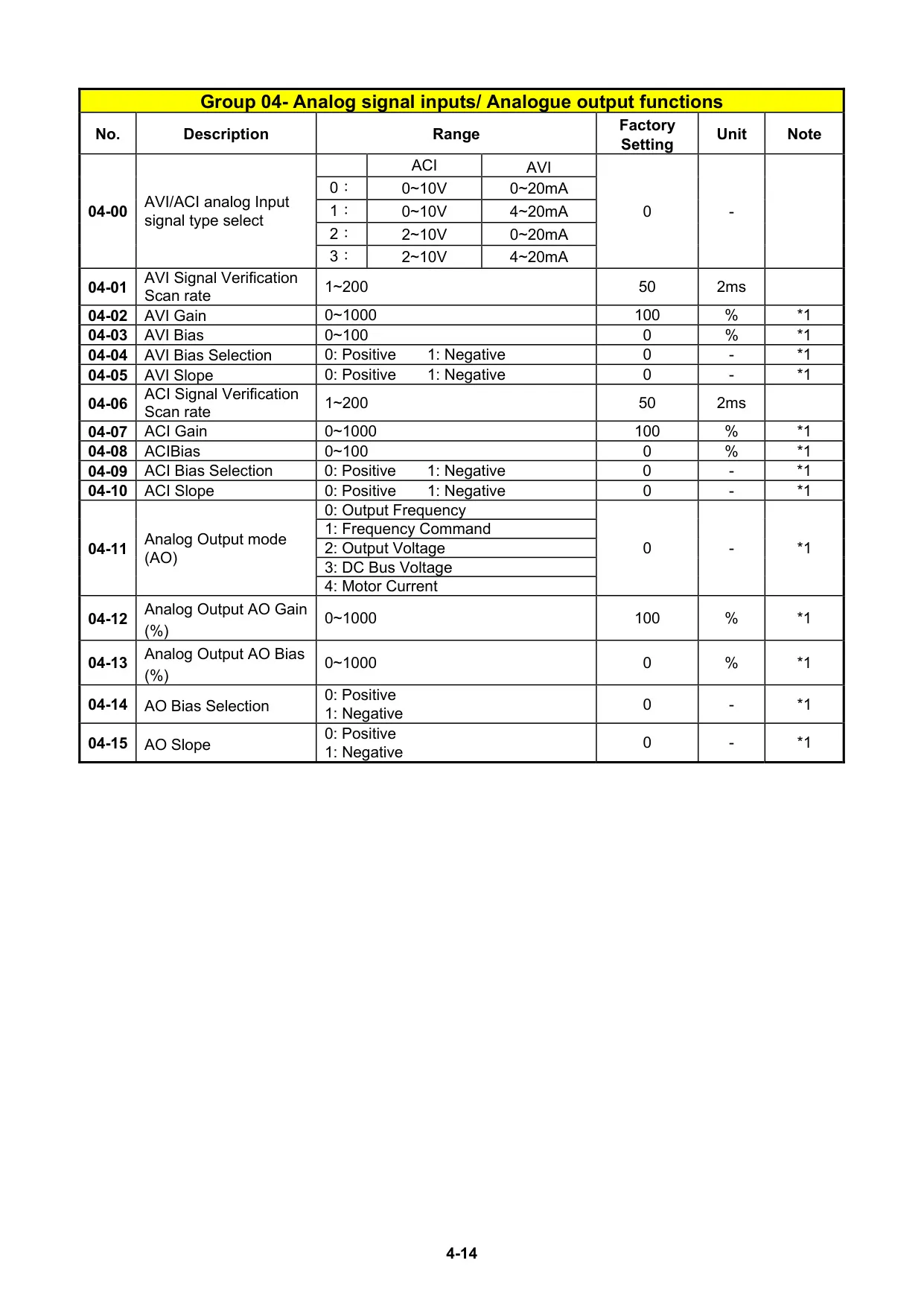

Detalles del Variador Teco L510s

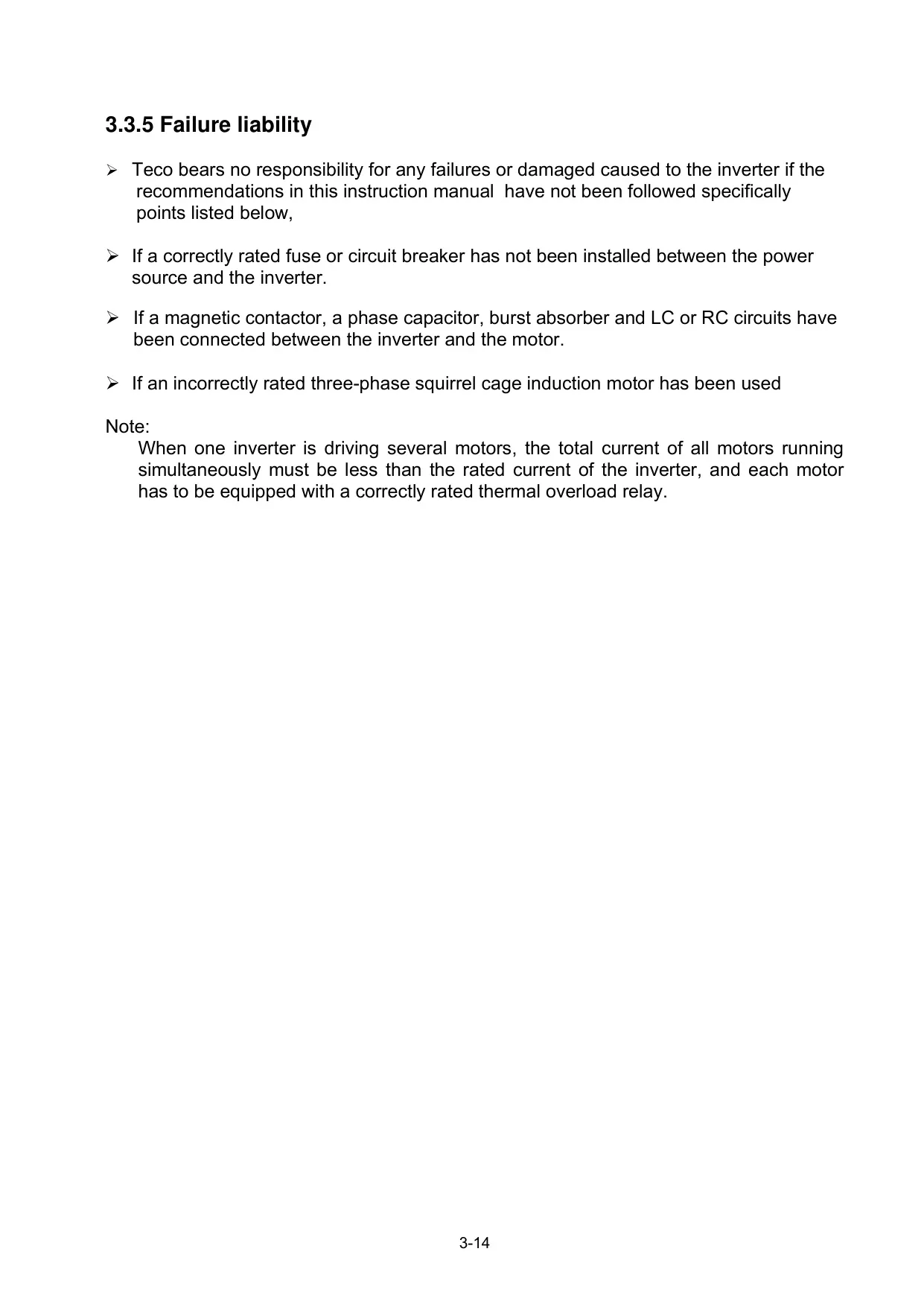

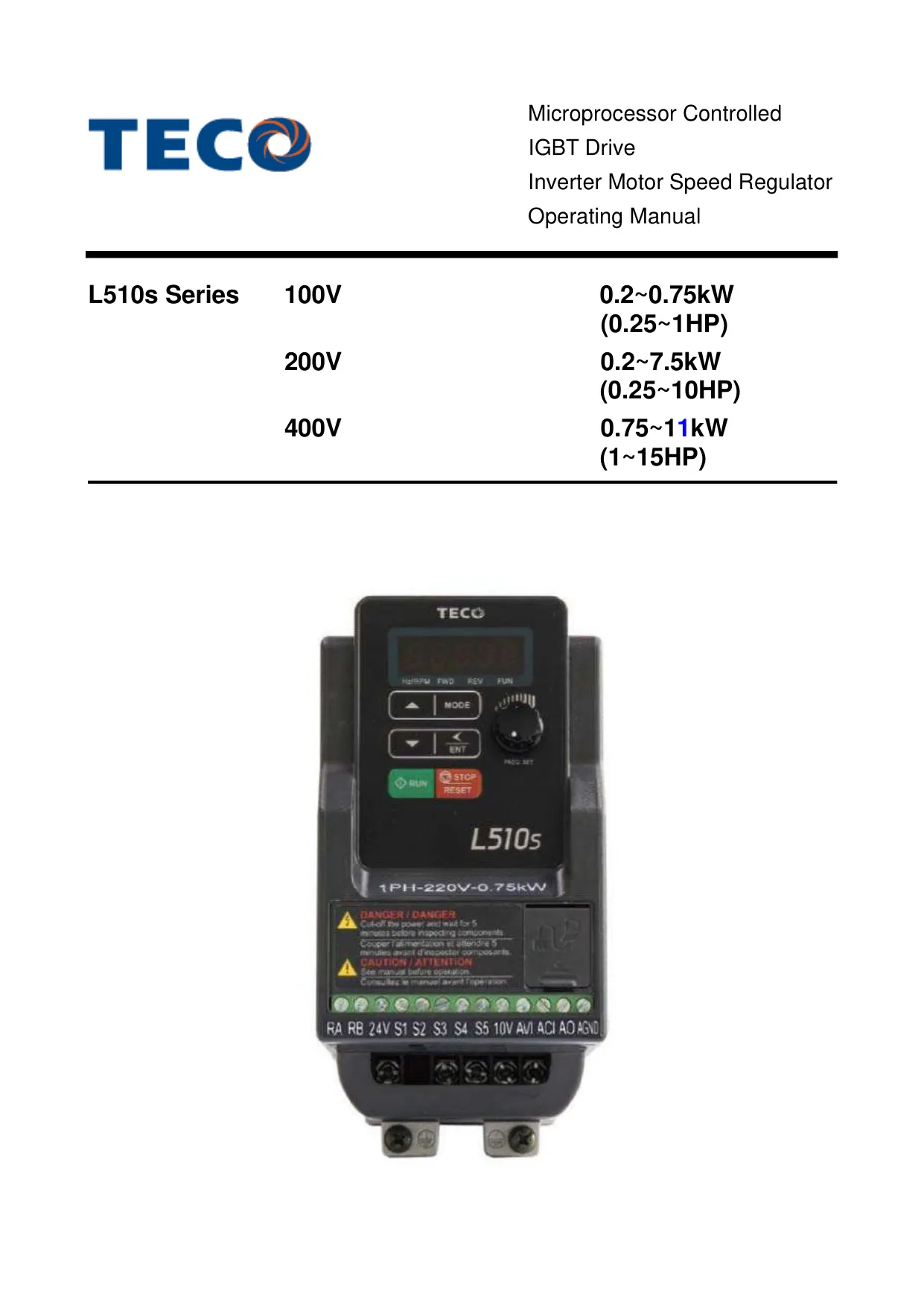

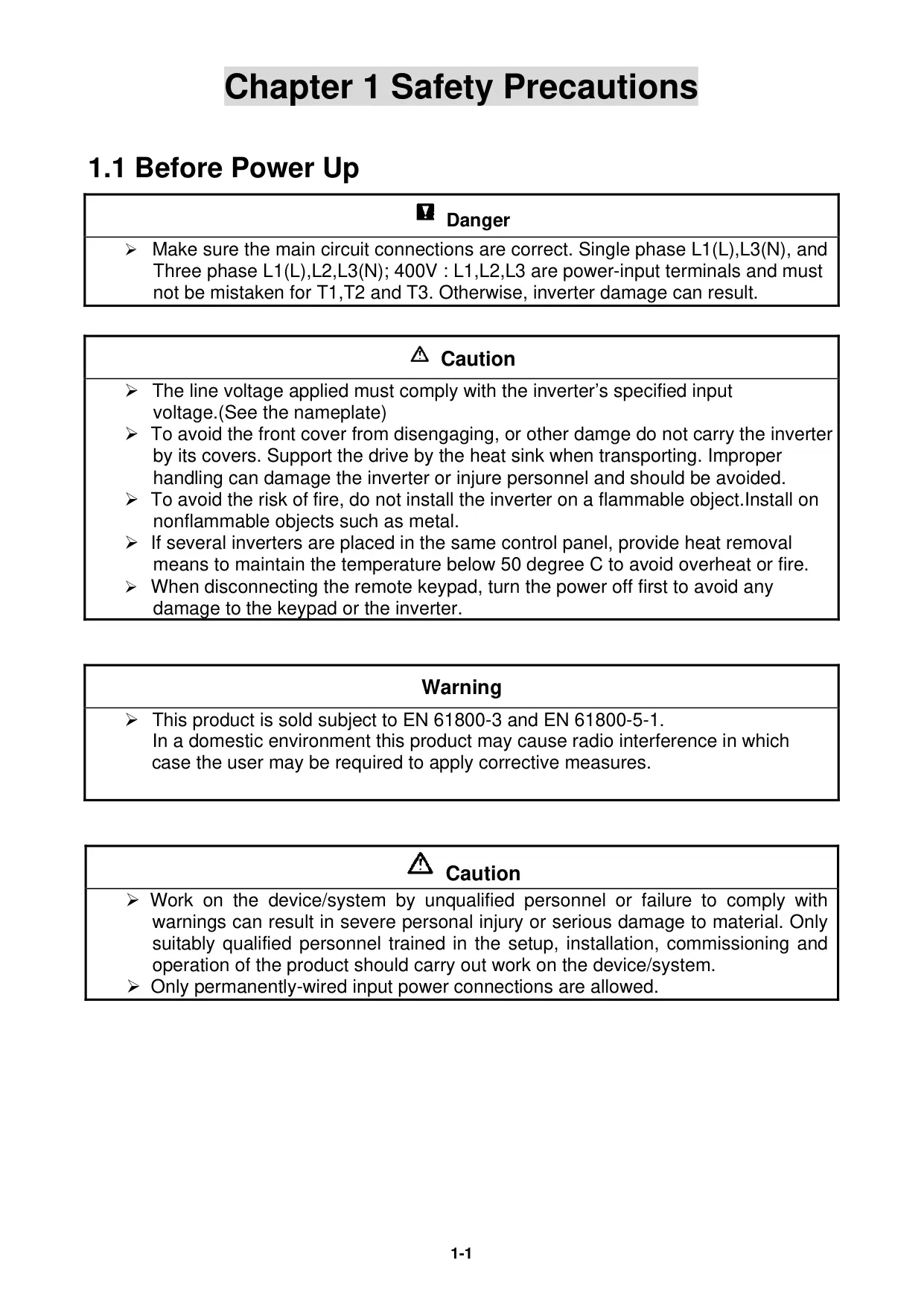

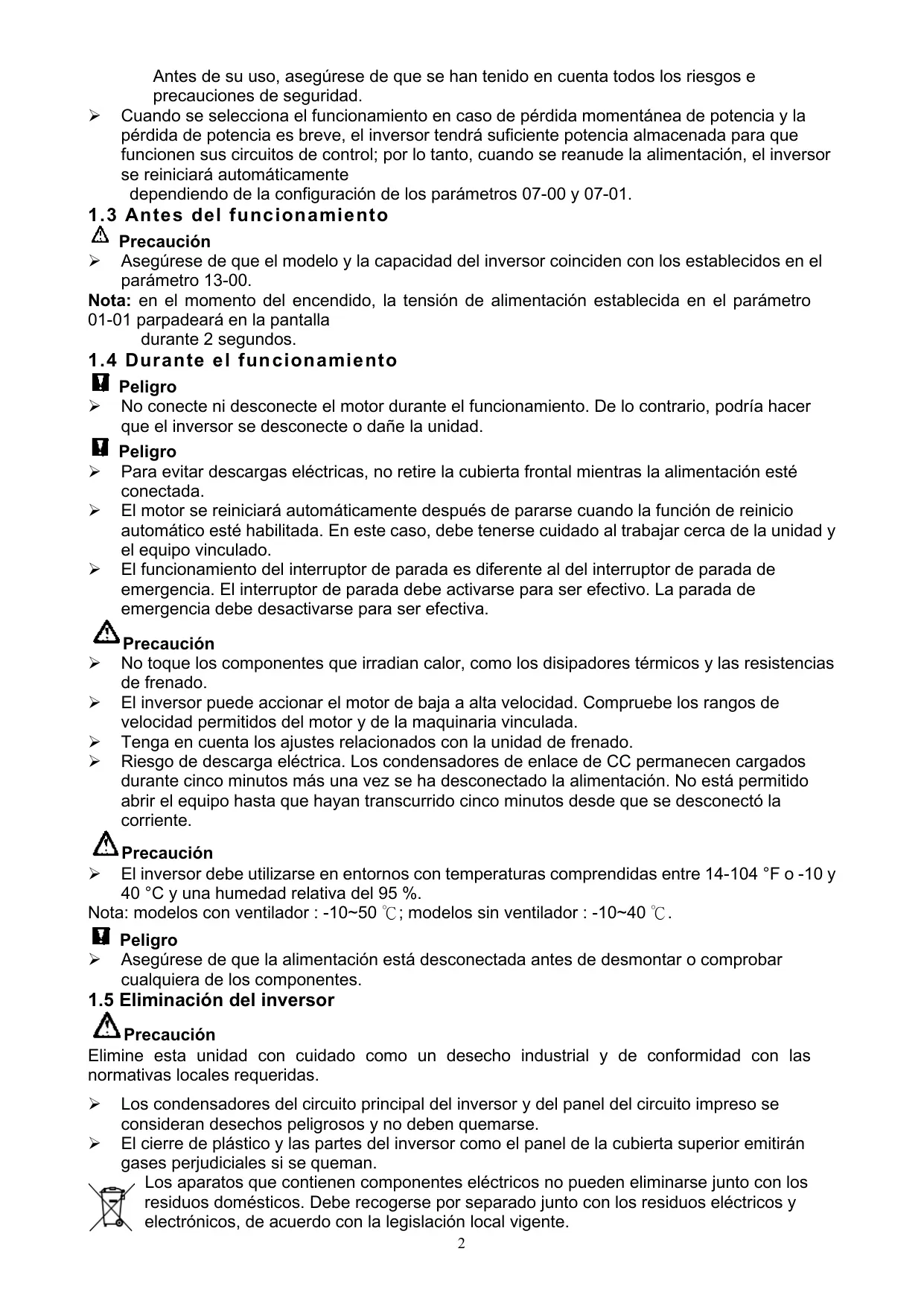

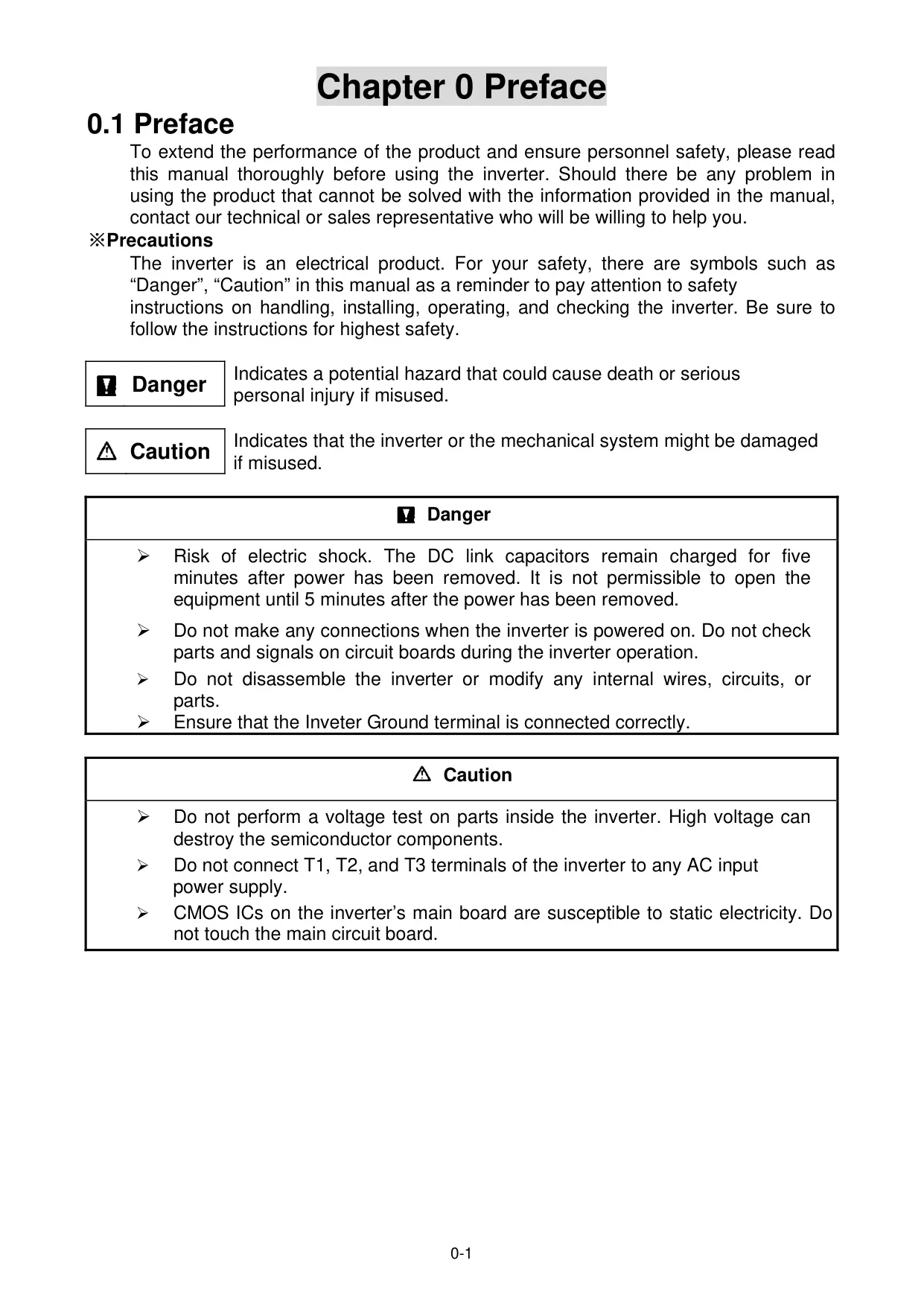

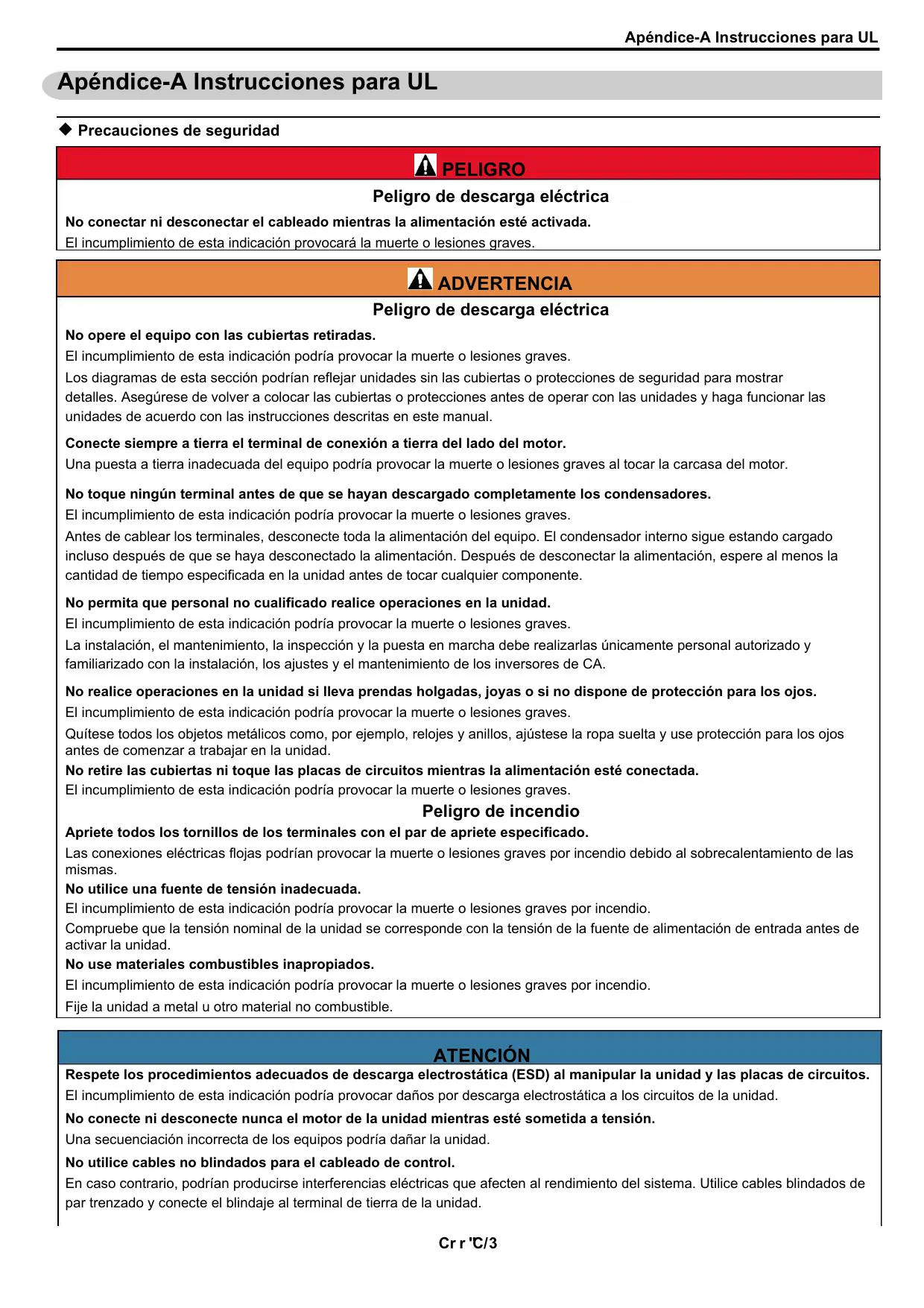

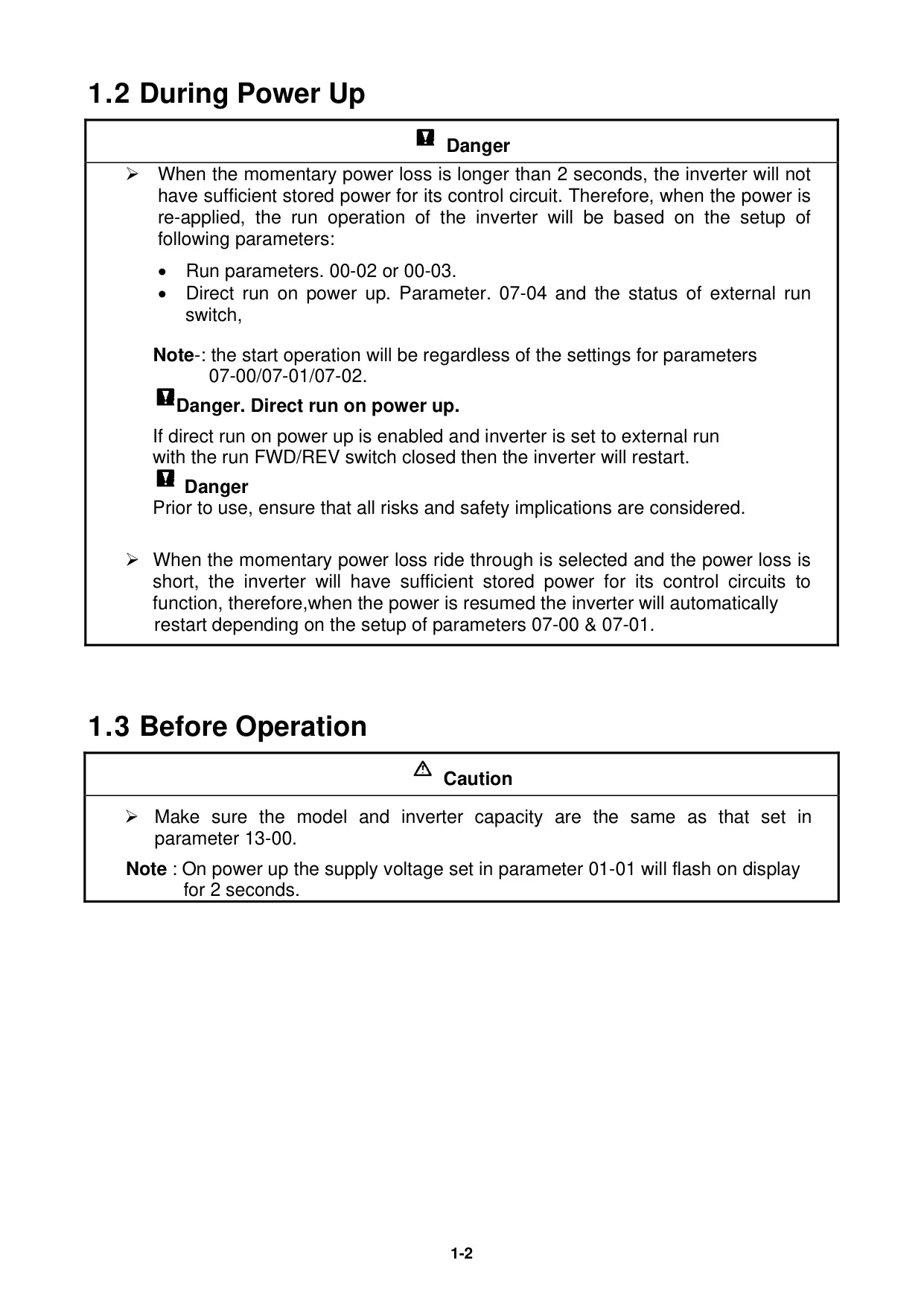

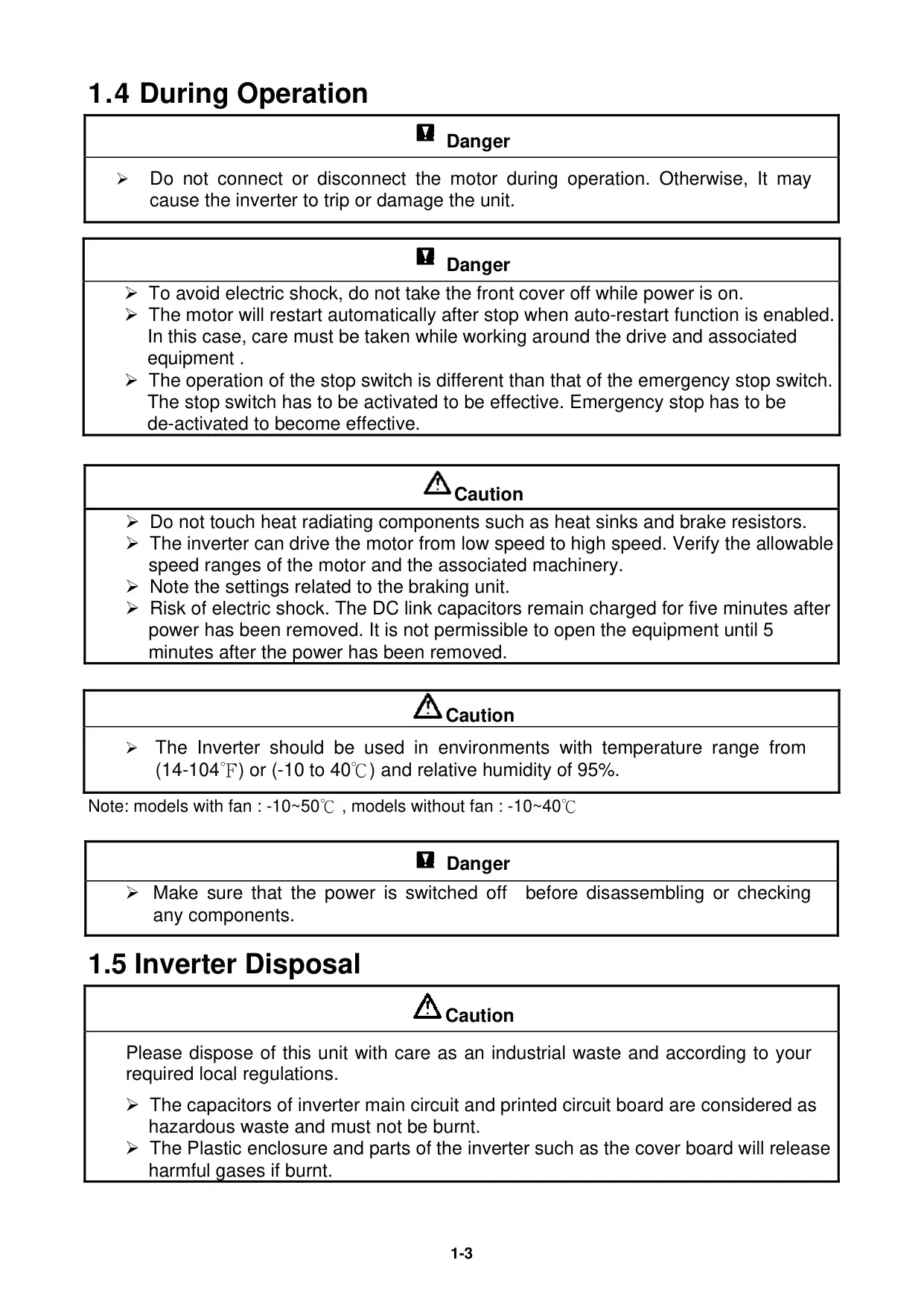

El Variador Teco L510s es un regulador de velocidad de motor versátil, diseñado con un microprocesador y tecnología IGBT, que ofrece un control preciso y seguro. Antes de su uso, es fundamental revisar a fondo el manual para garantizar la seguridad del personal y maximizar el rendimiento del producto. Las secciones de seguridad destacan la importancia de trabajar con personal cualificado y las advertencias sobre choques eléctricos, como la carga residual de los condensadores, que puede persistir hasta cinco minutos después de desconectar la energía.

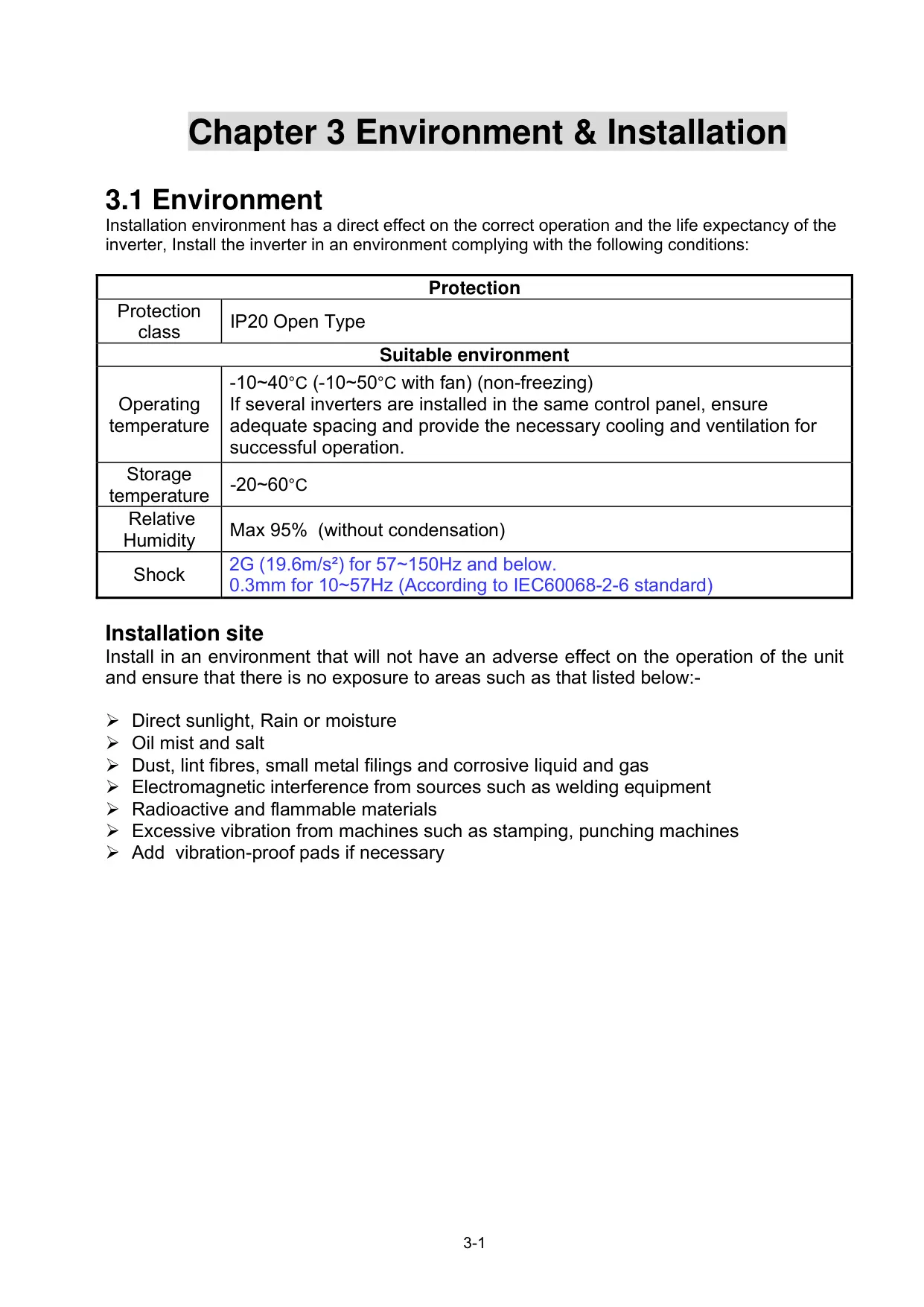

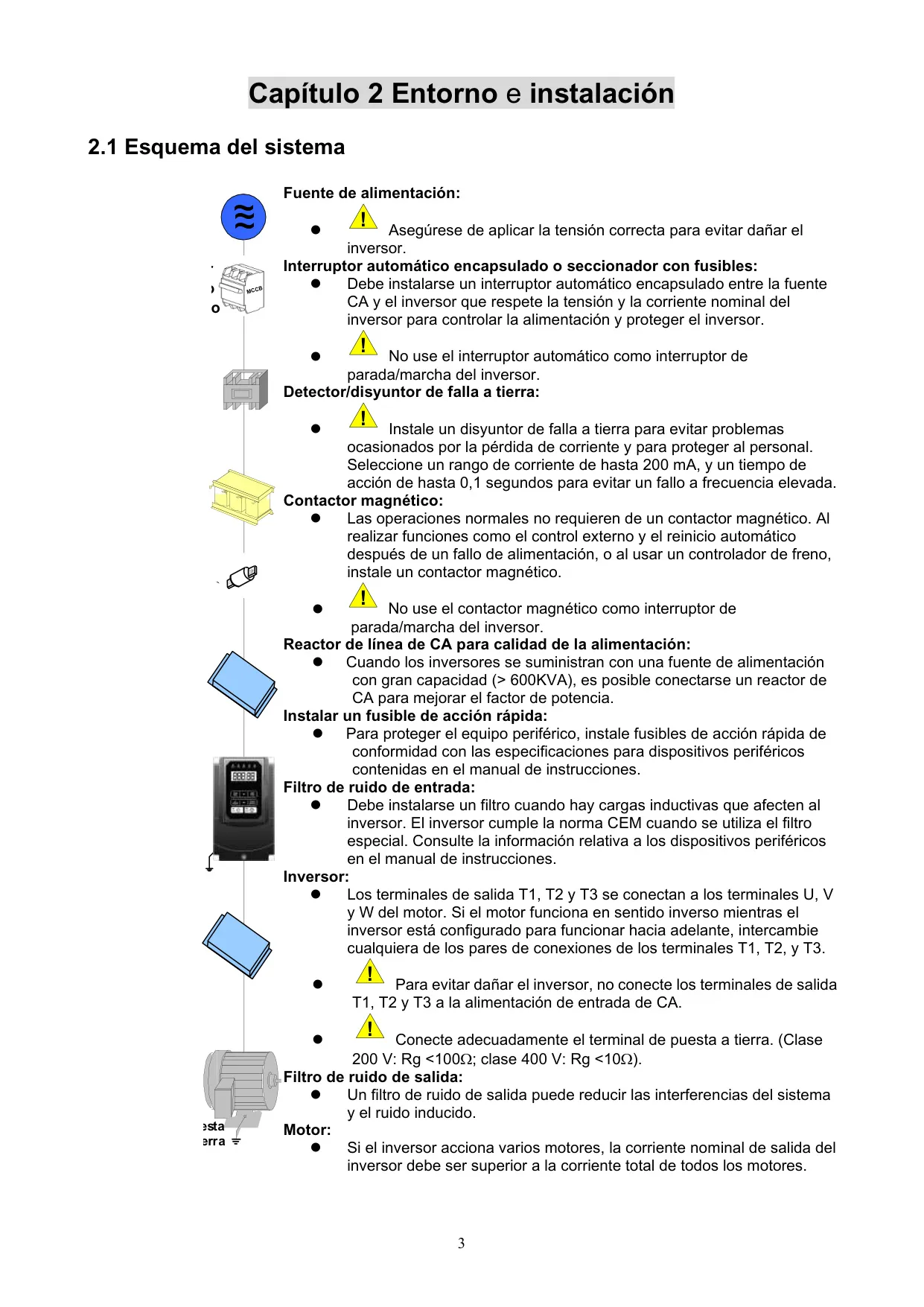

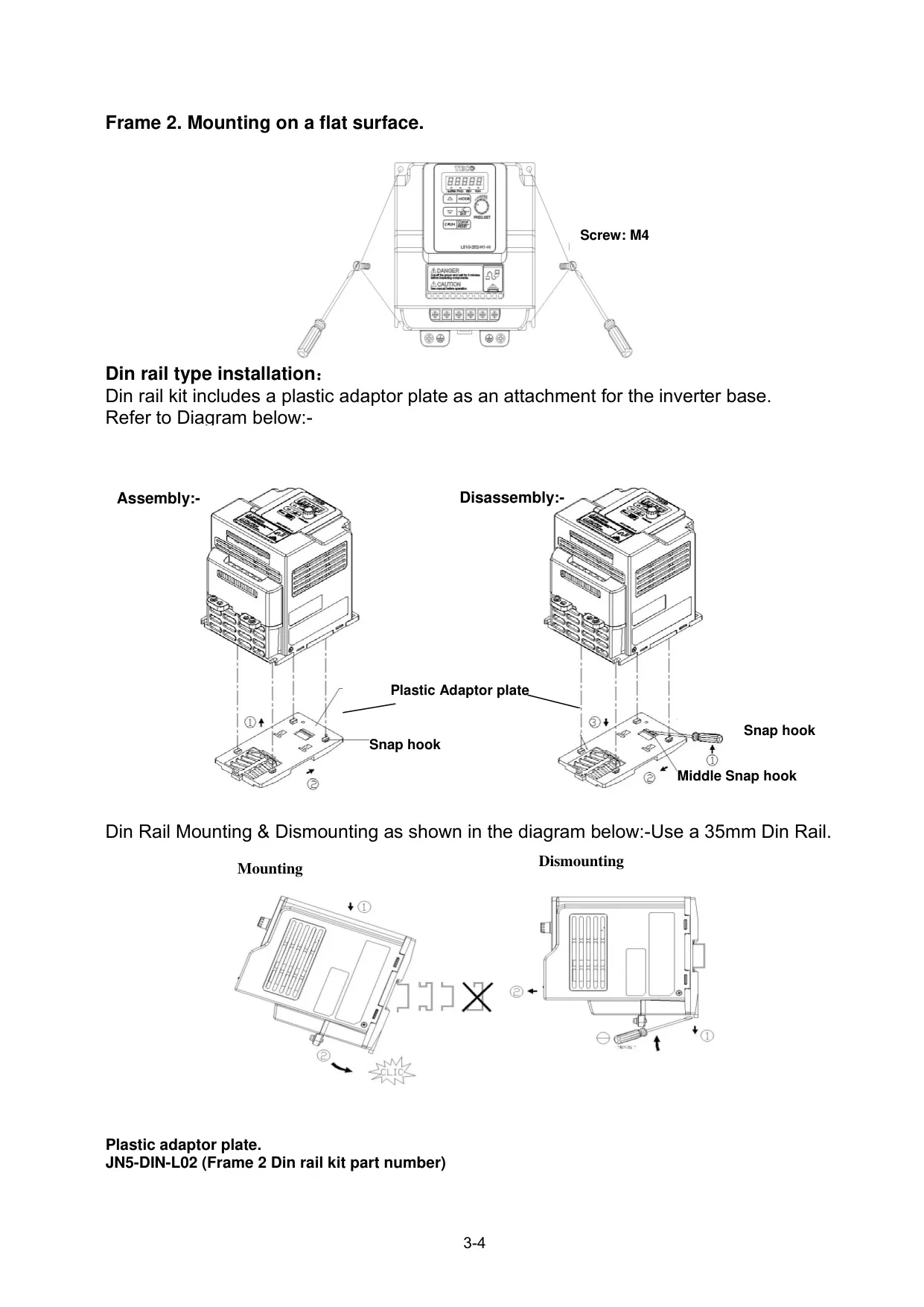

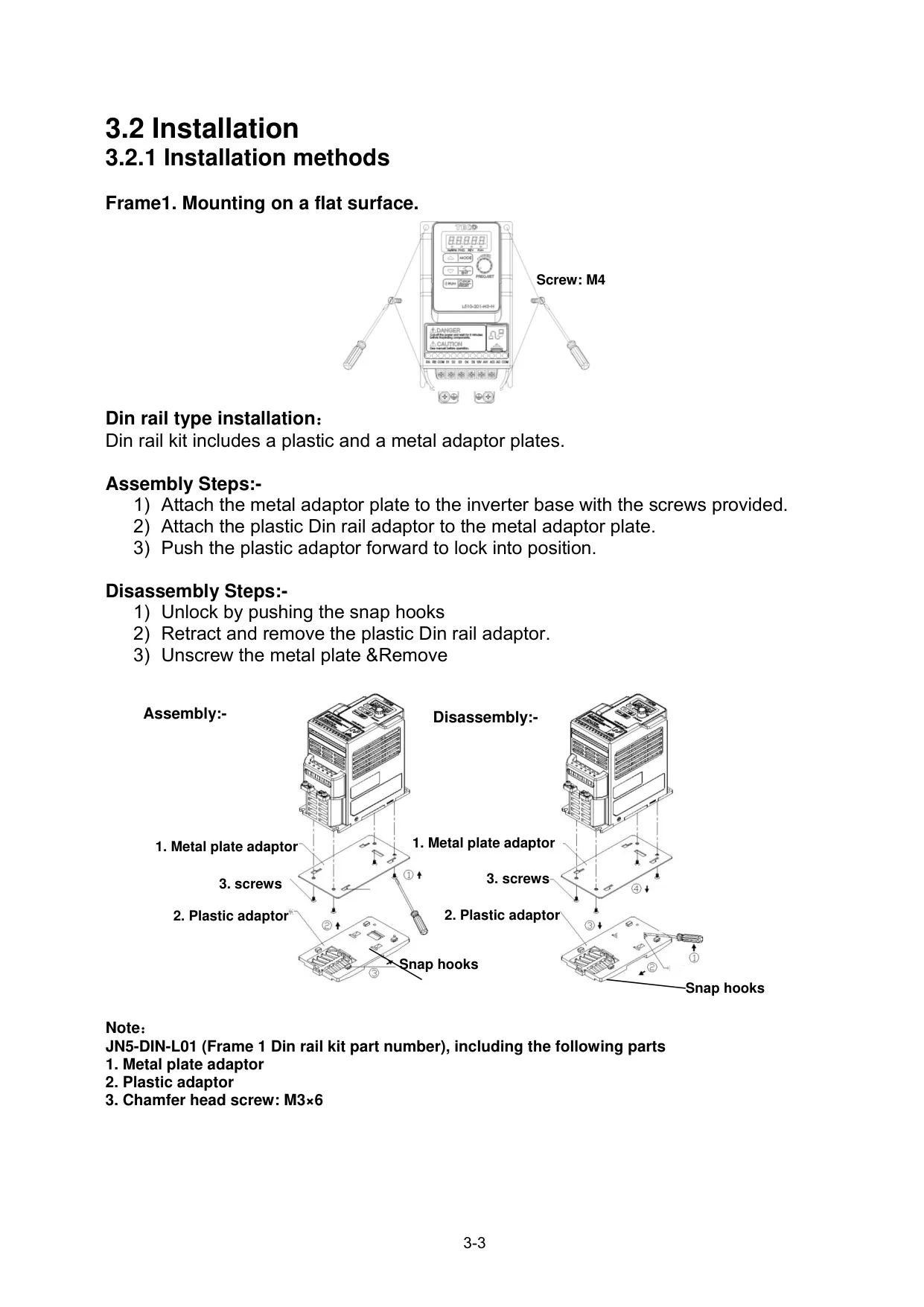

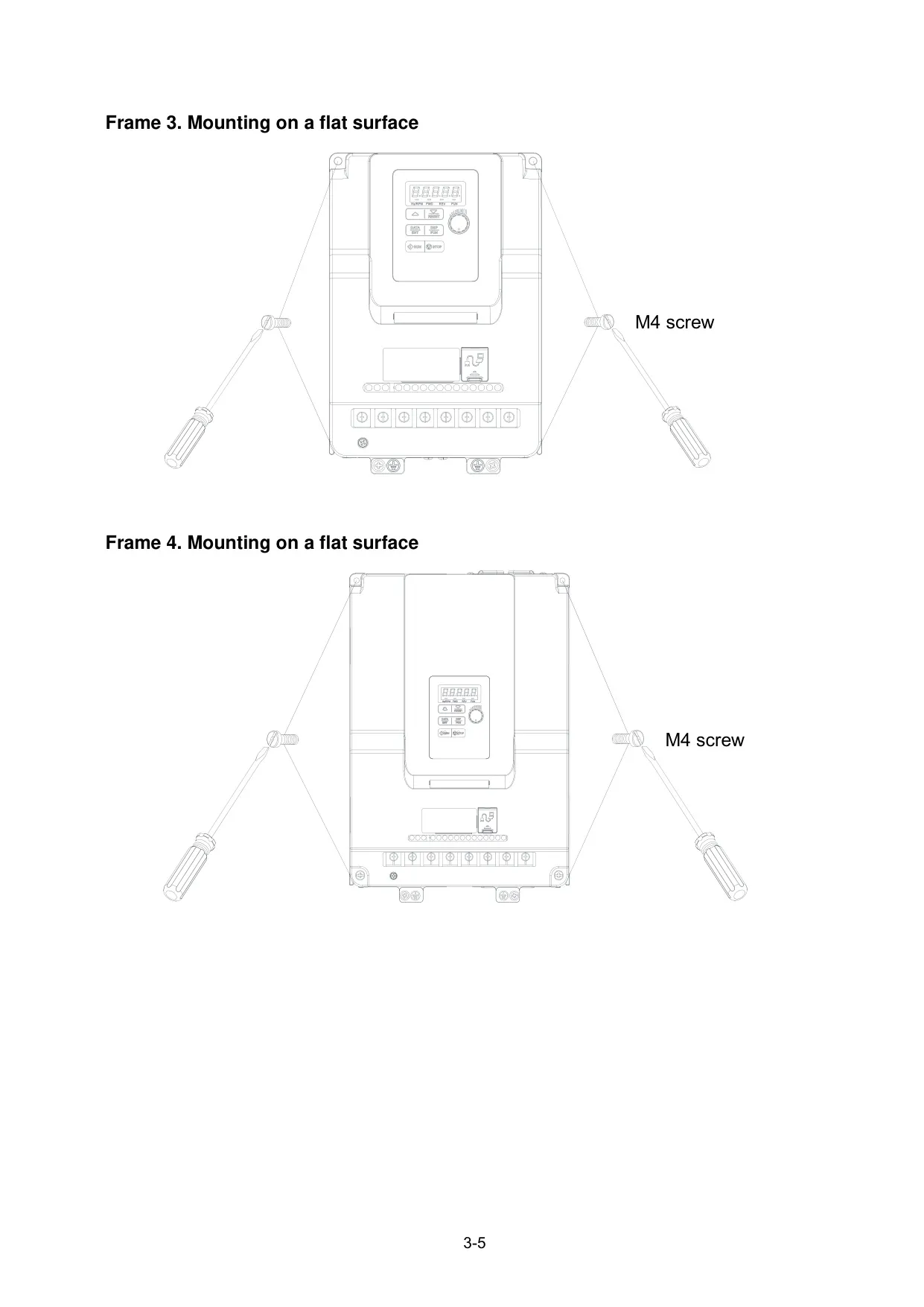

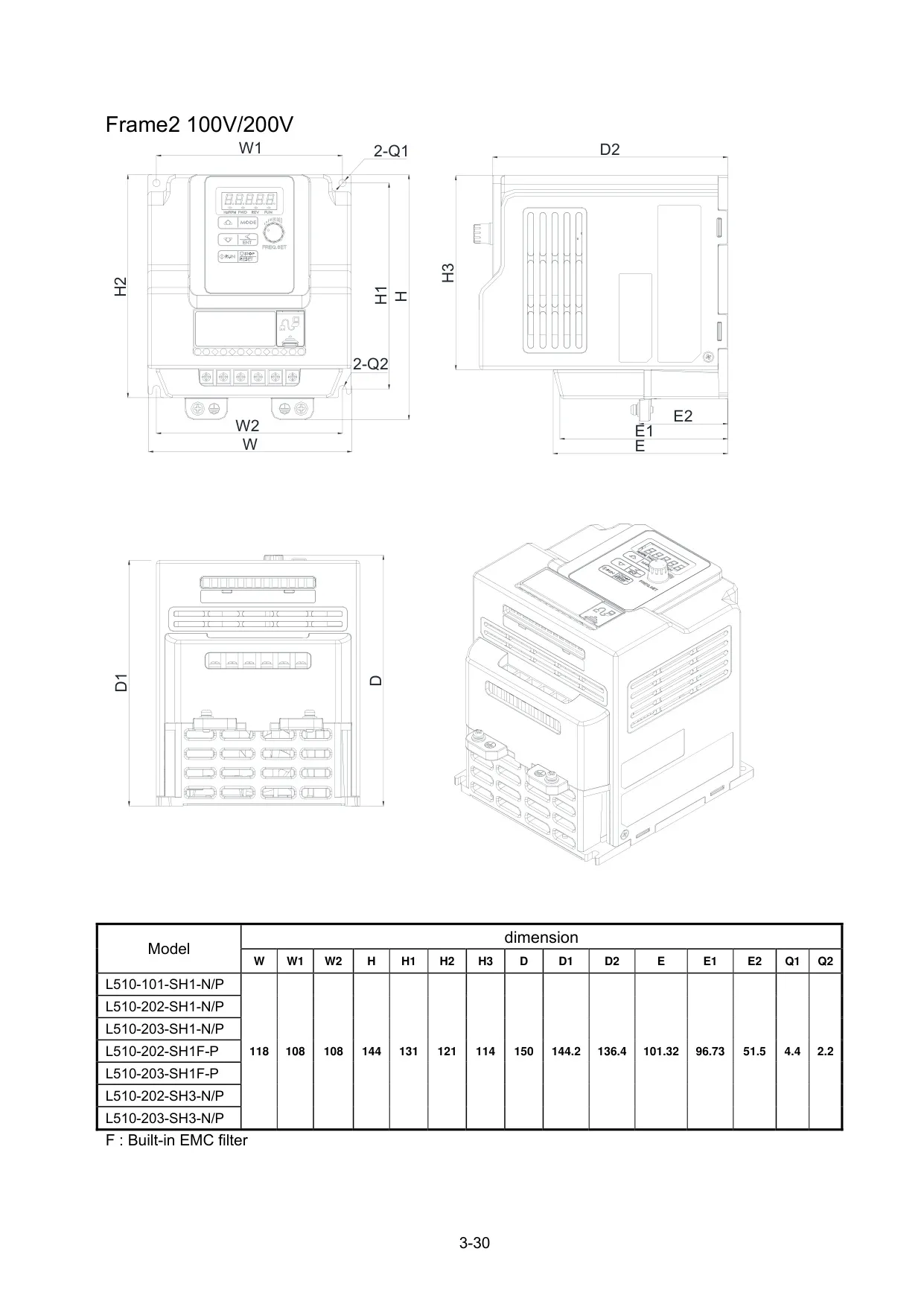

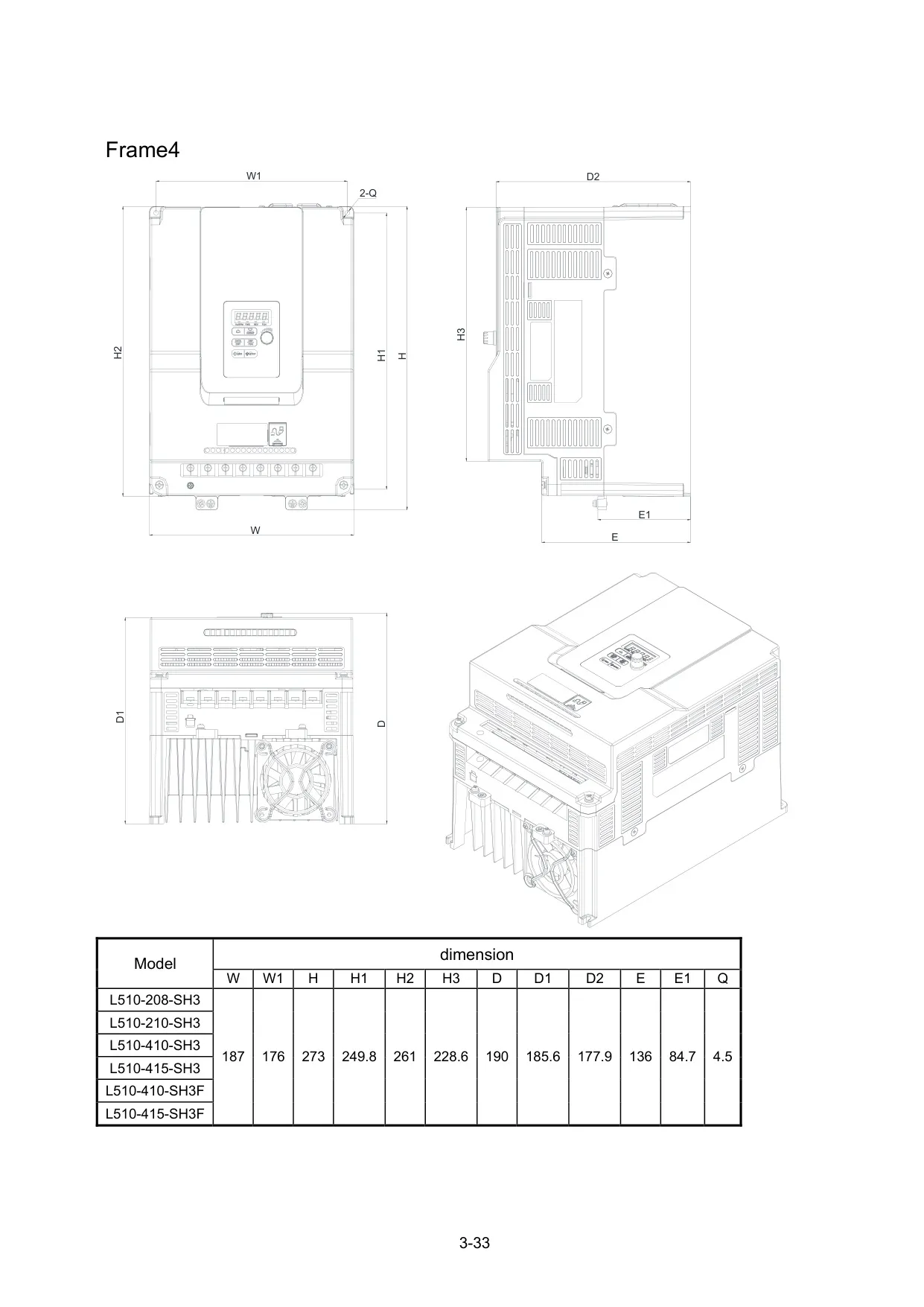

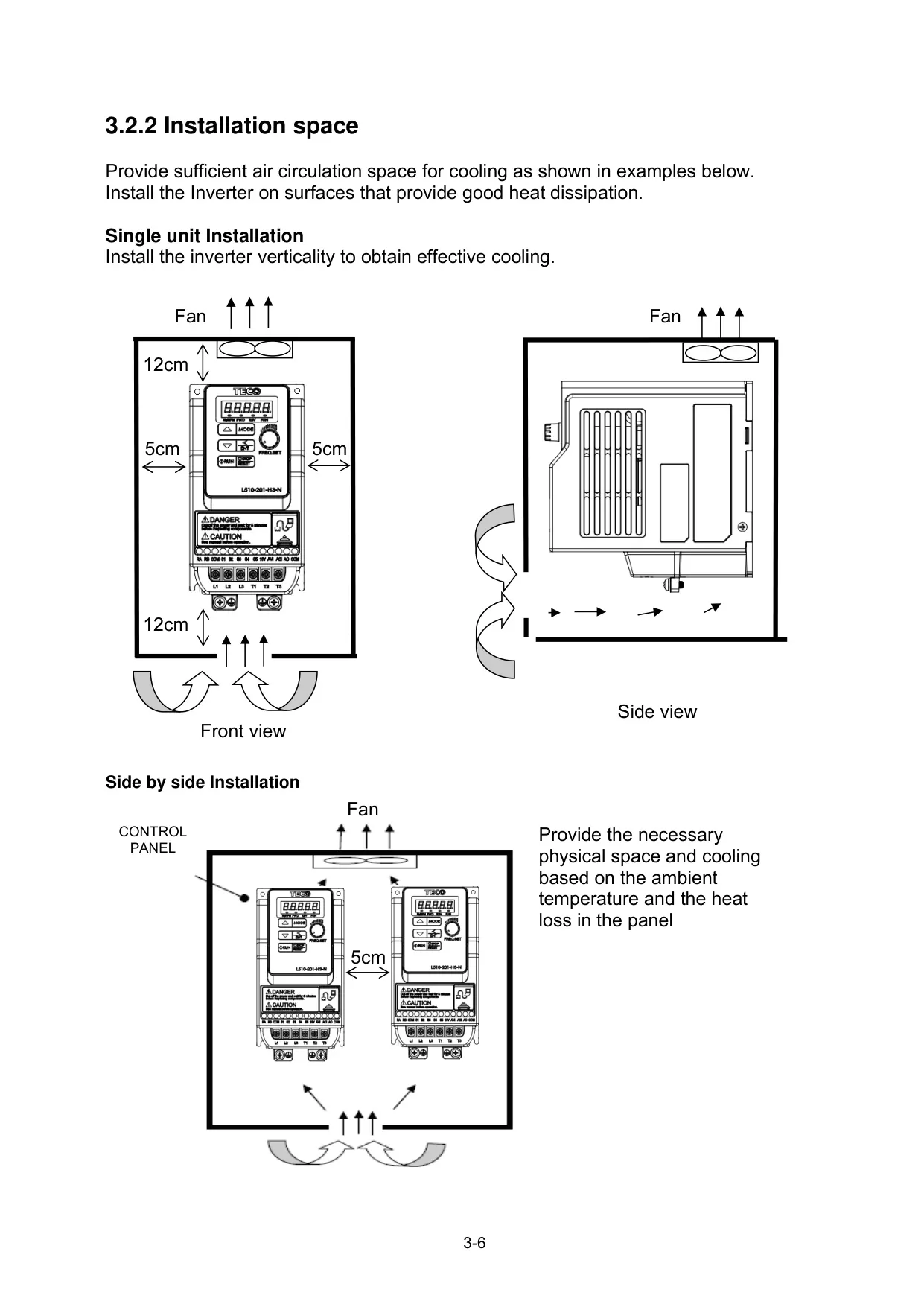

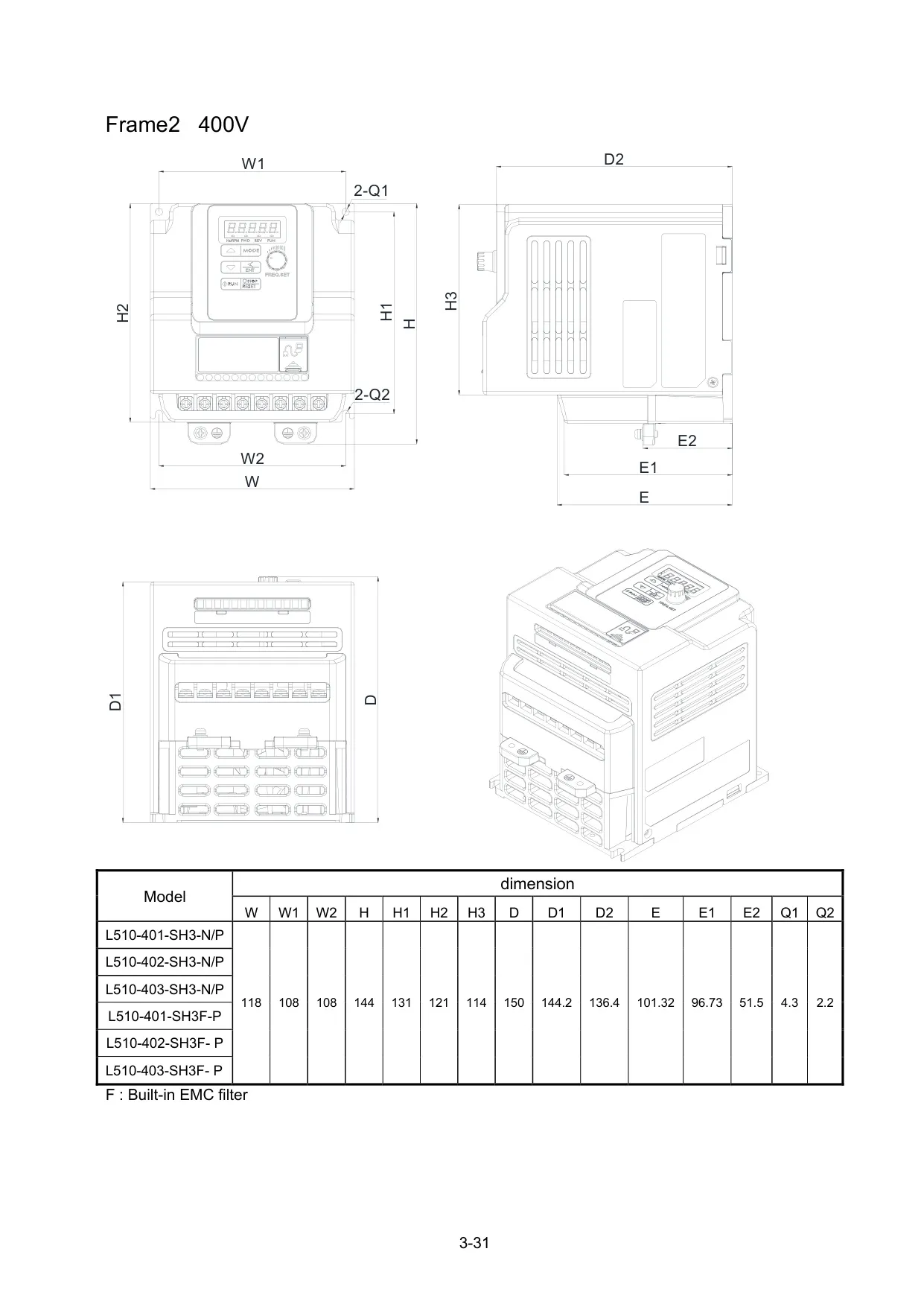

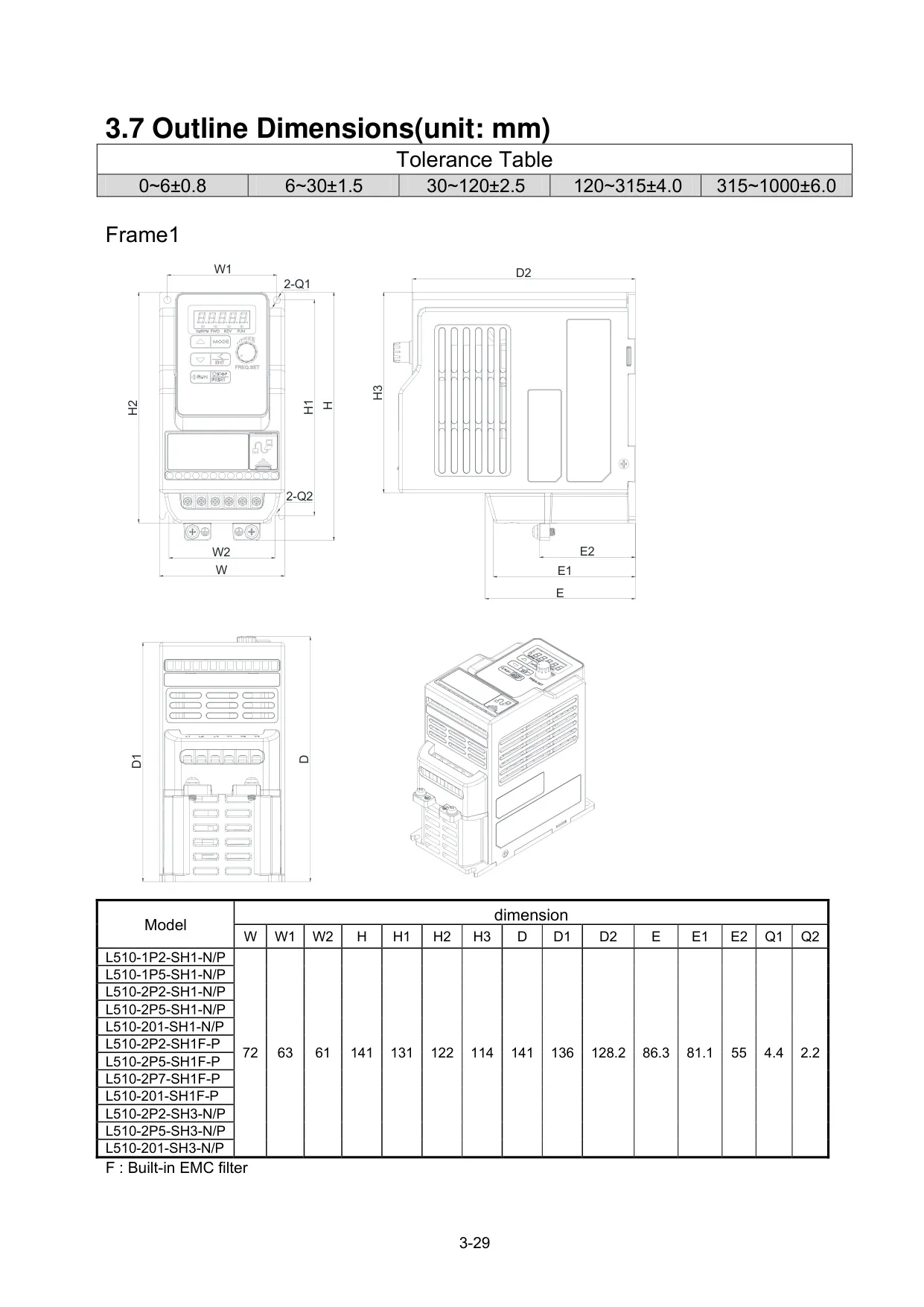

La instalación es un aspecto crítico que el manual aborda con detalle. El entorno debe estar libre de factores adversos como la luz solar directa, la lluvia, la niebla de aceite, el polvo o la interferencia electromagnética. Se ofrecen diversos métodos de montaje, incluyendo superficies planas y rieles DIN para los diferentes tamaños de bastidor, y se enfatiza la necesidad de mantener un espacio adecuado para la ventilación, asegurando una disipación de calor efectiva.

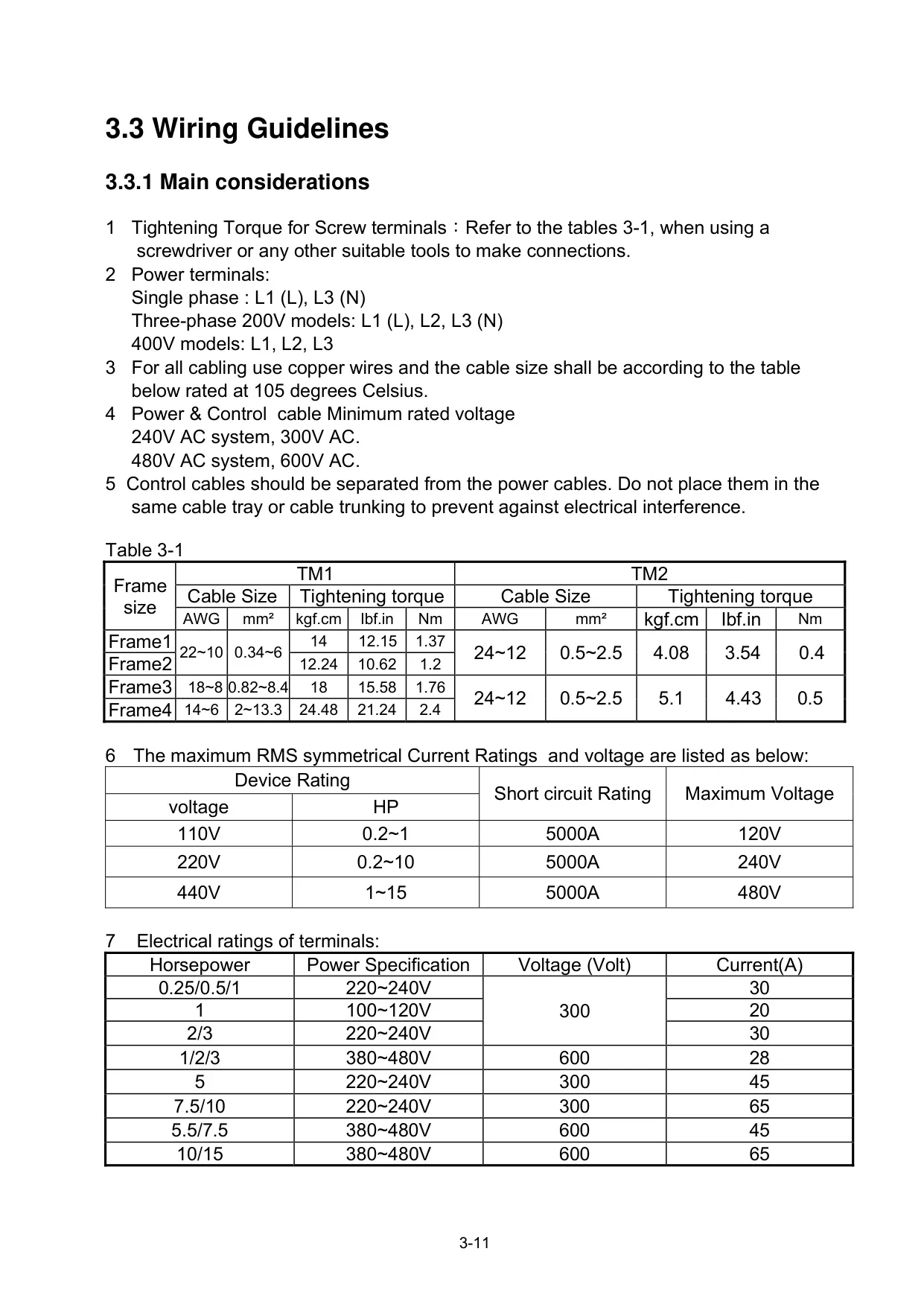

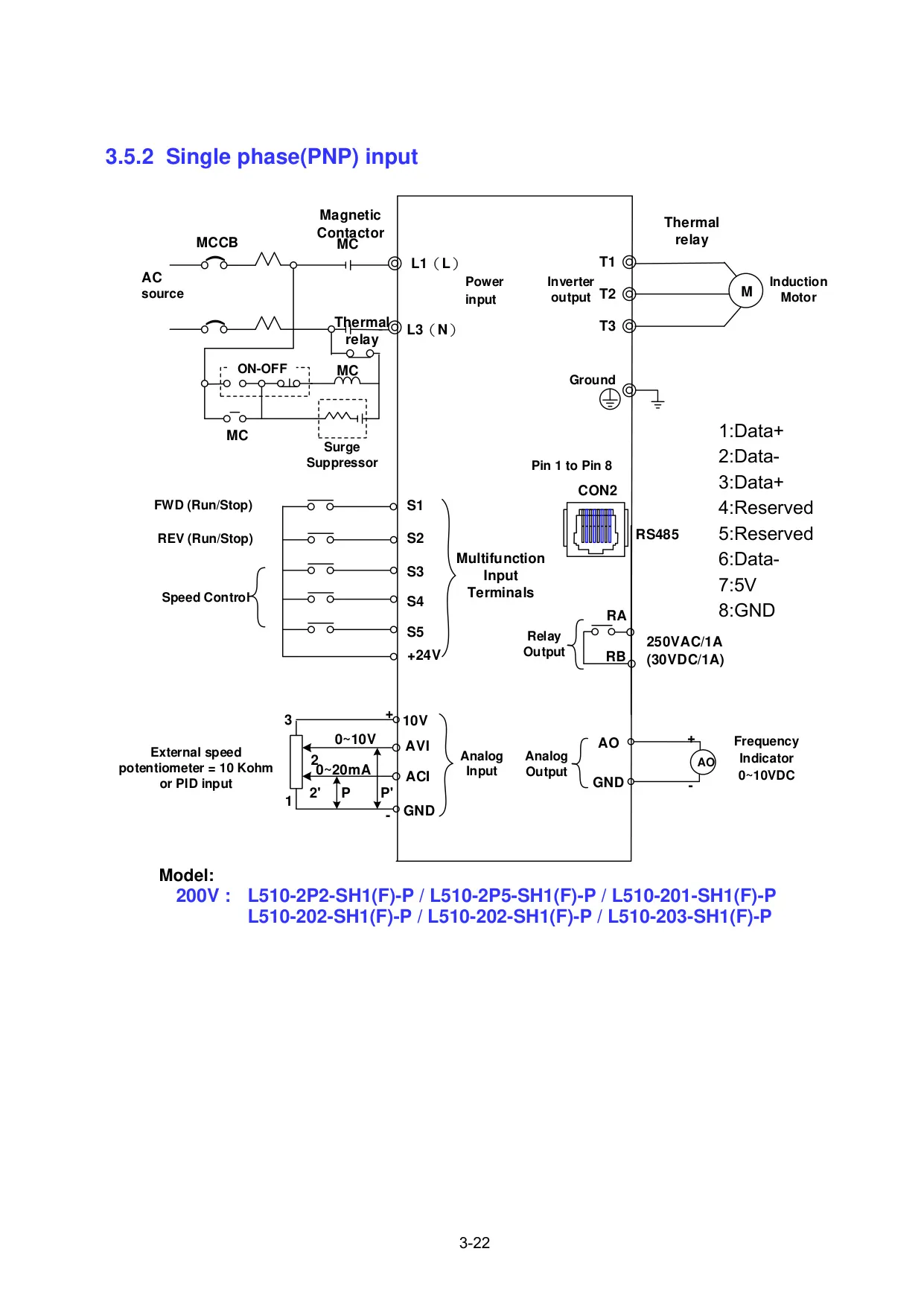

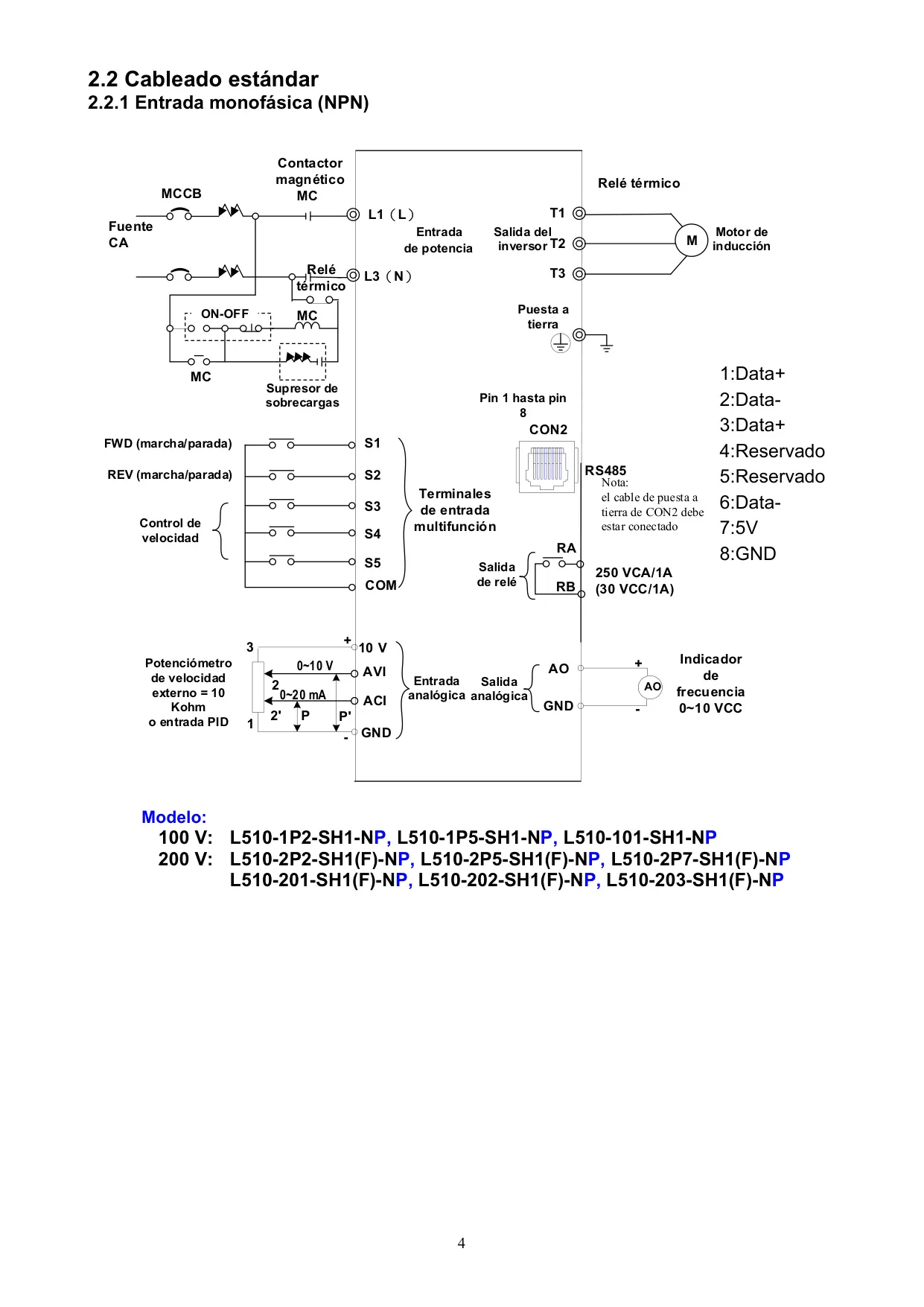

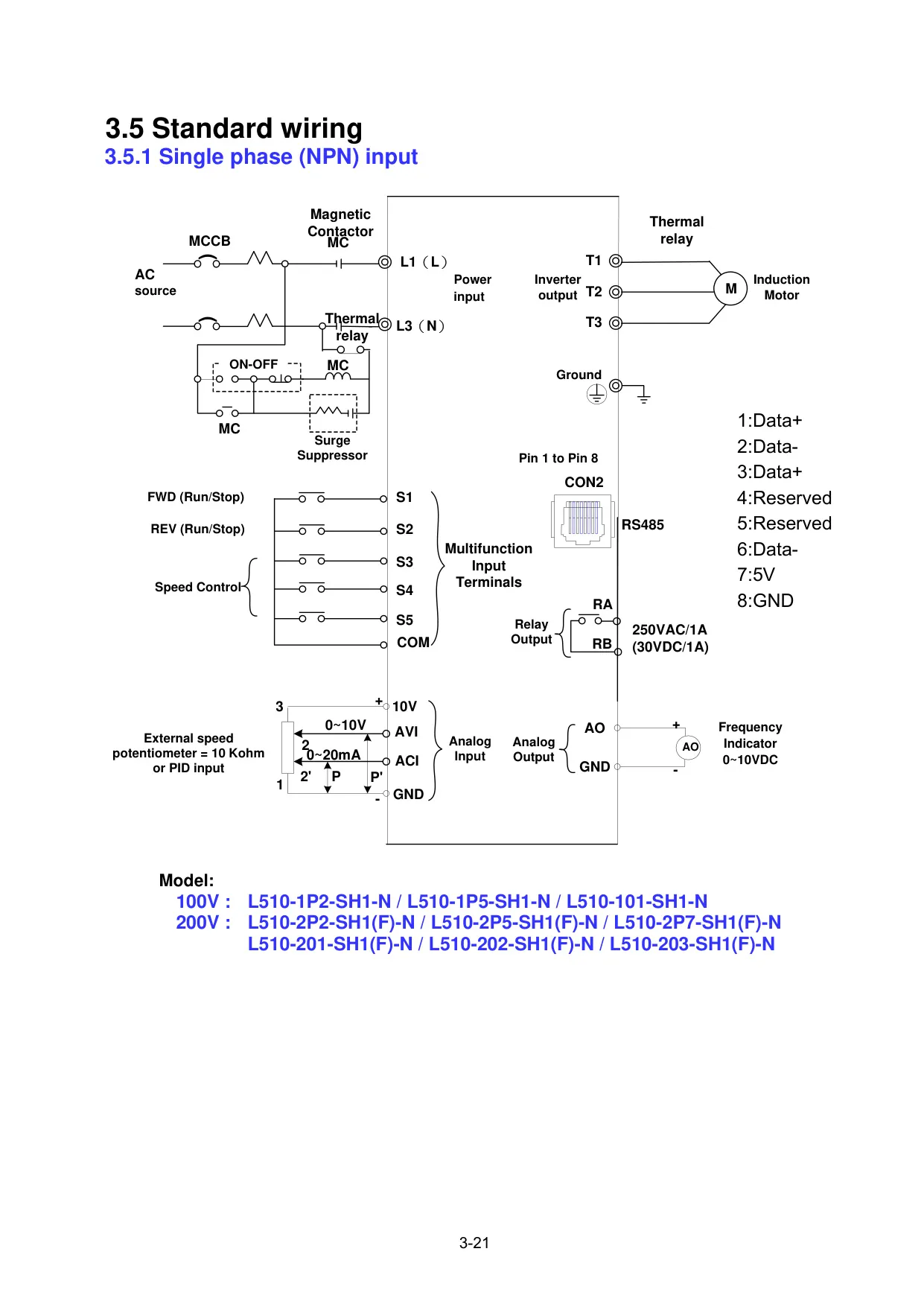

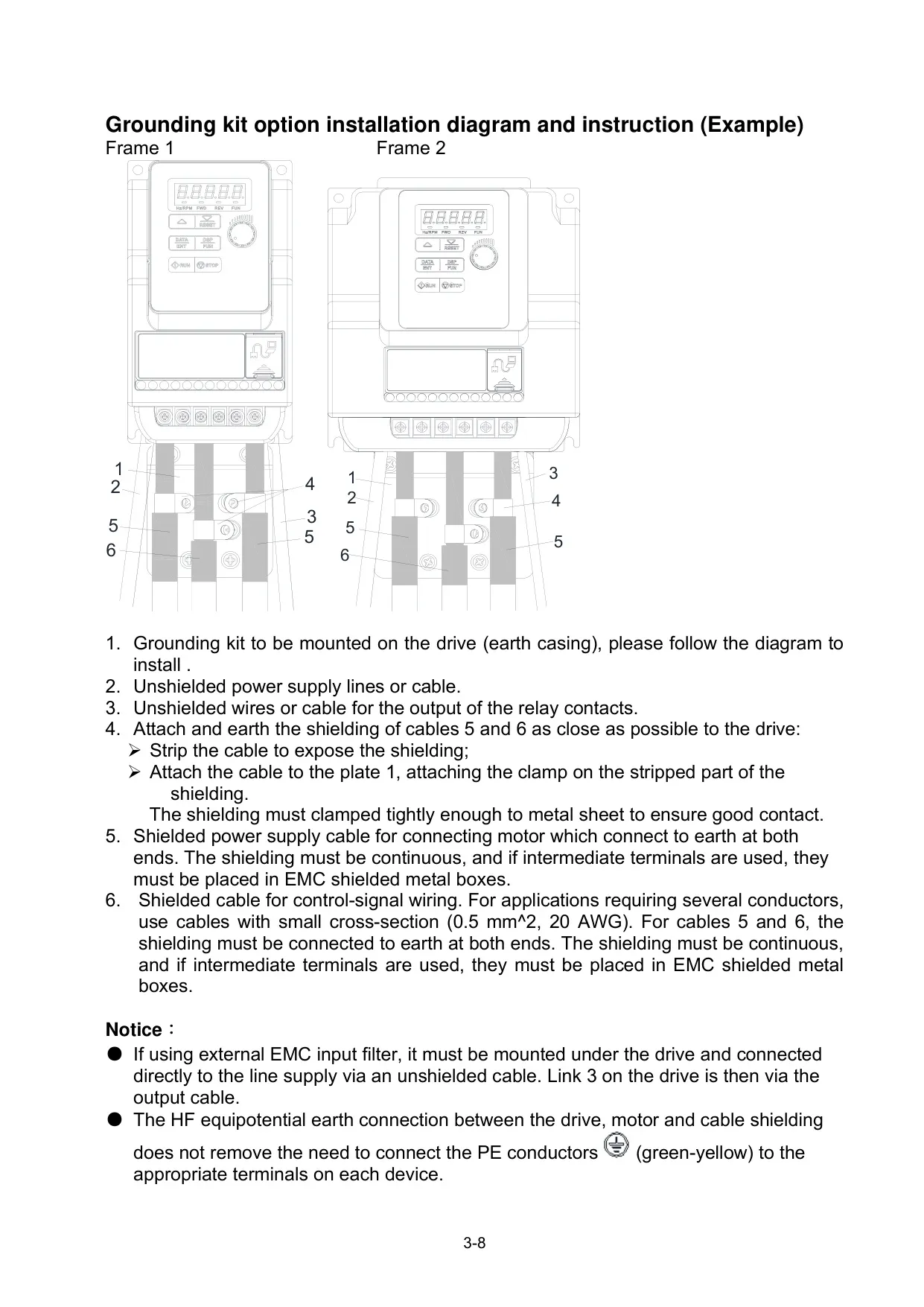

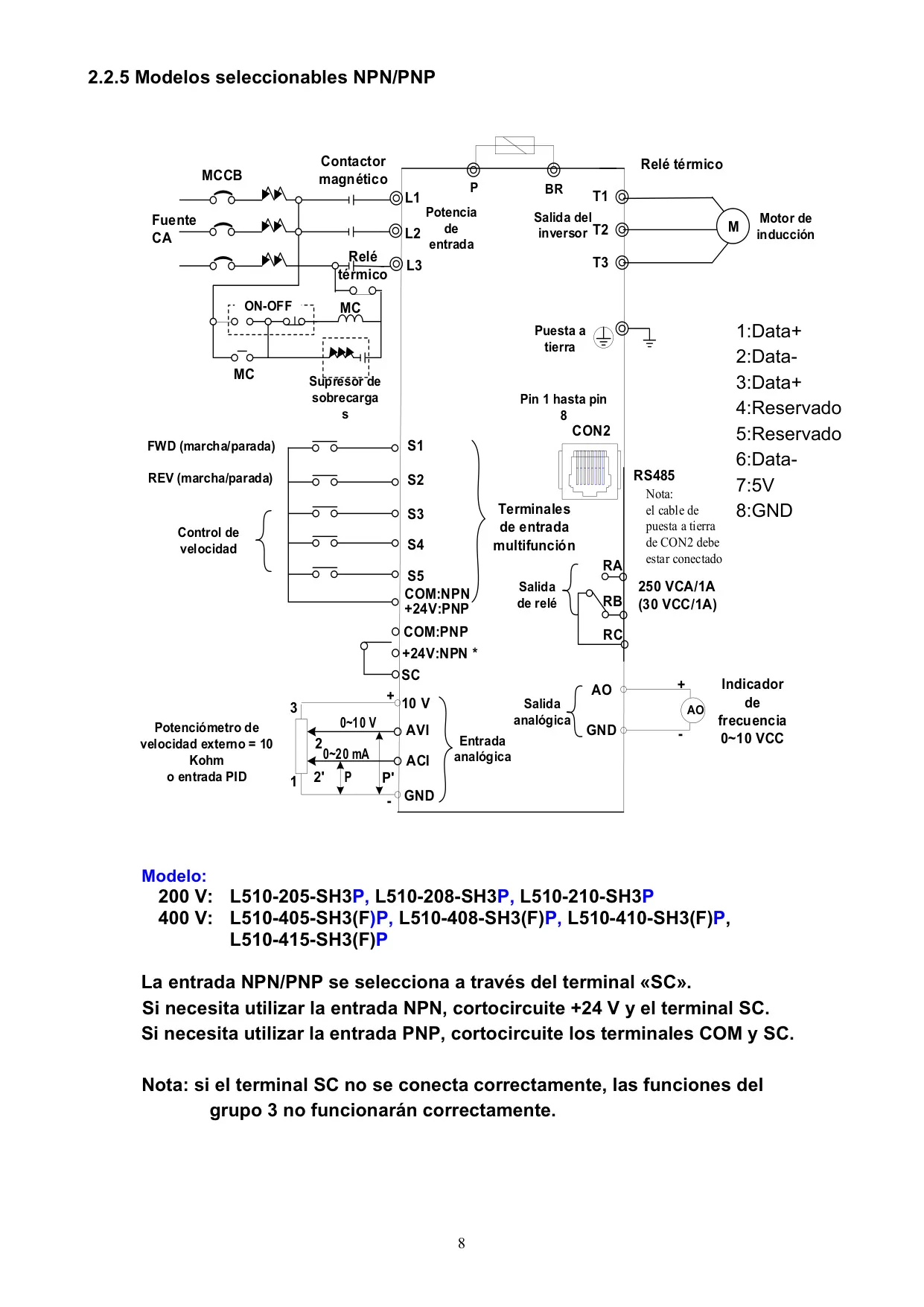

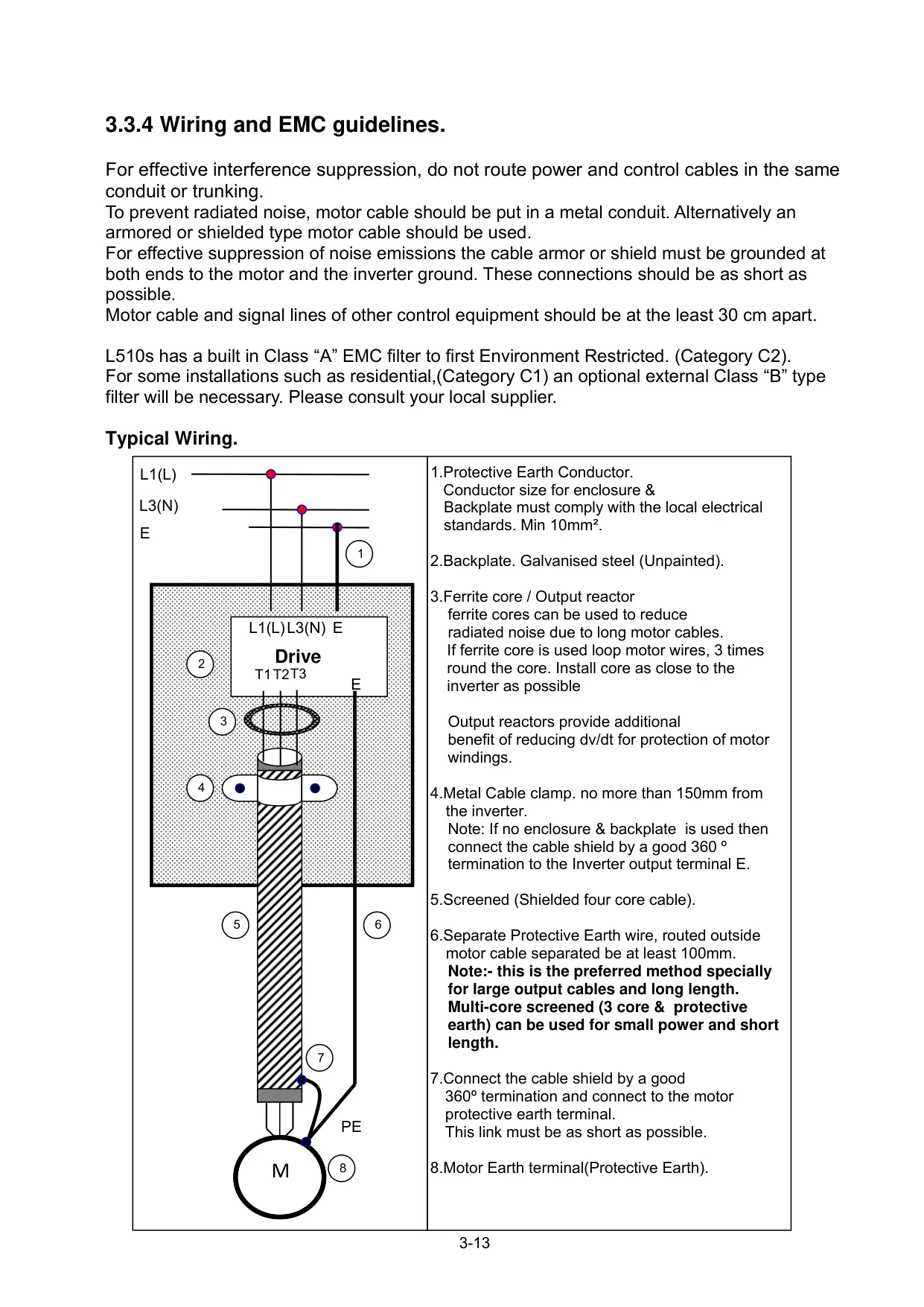

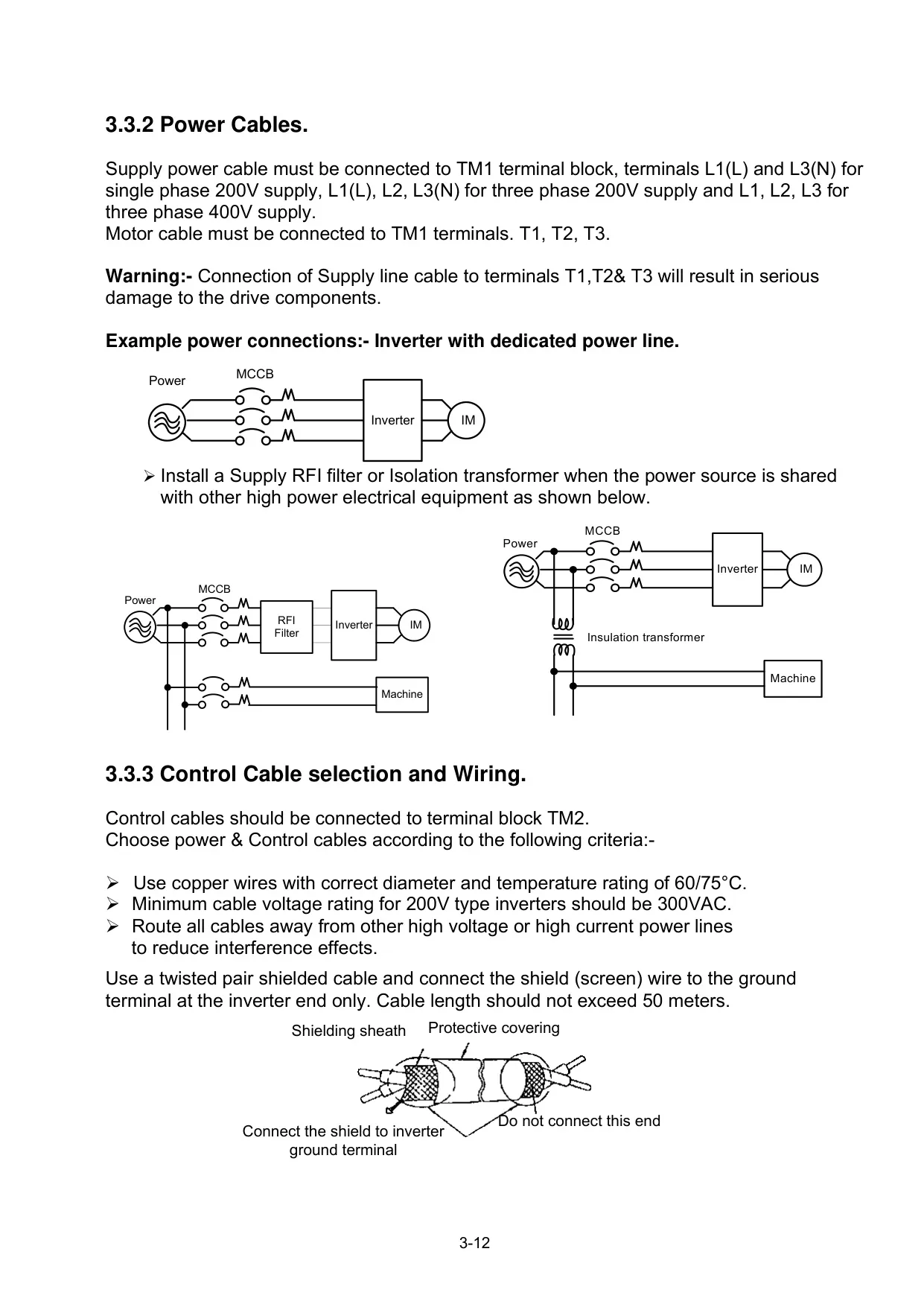

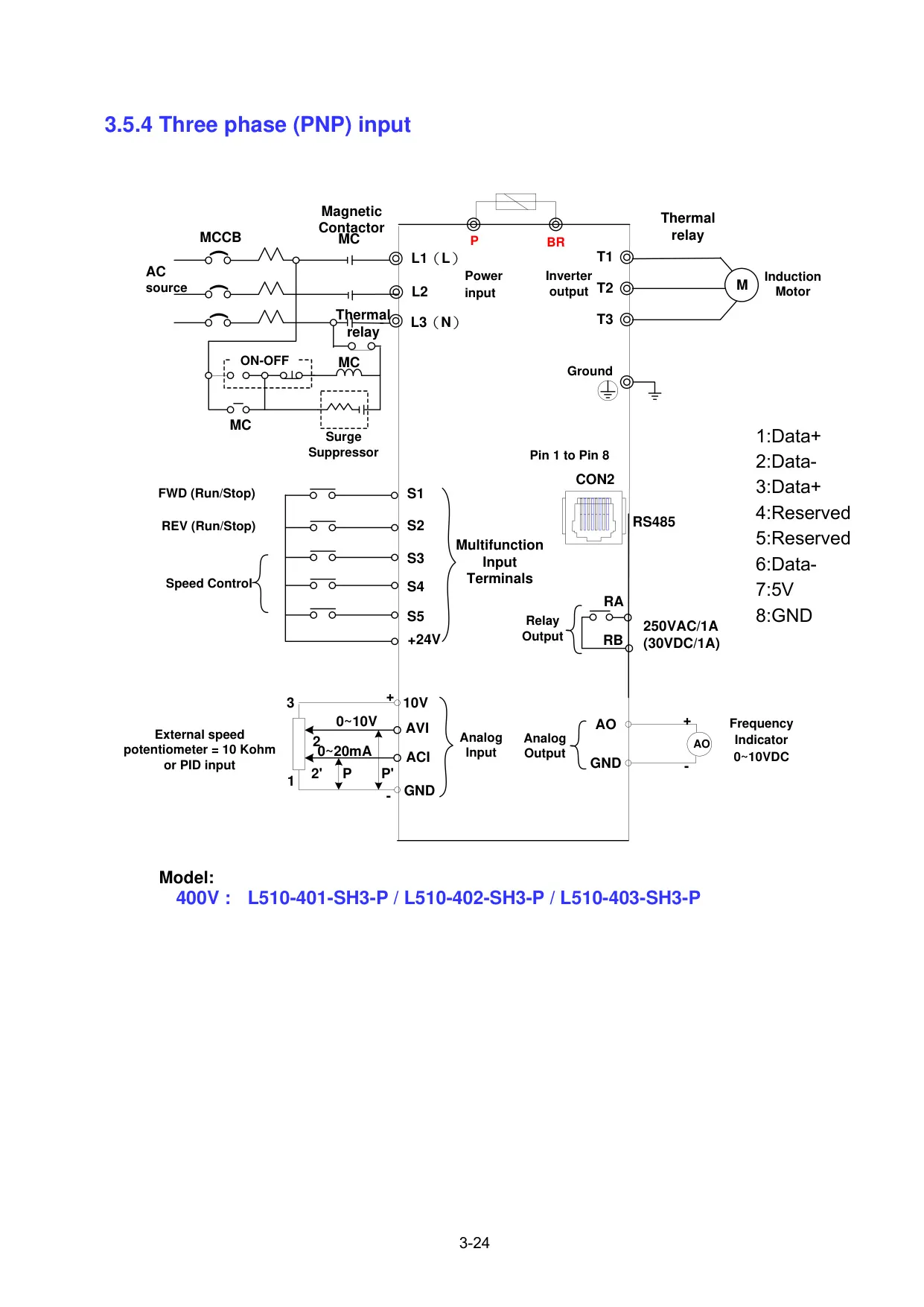

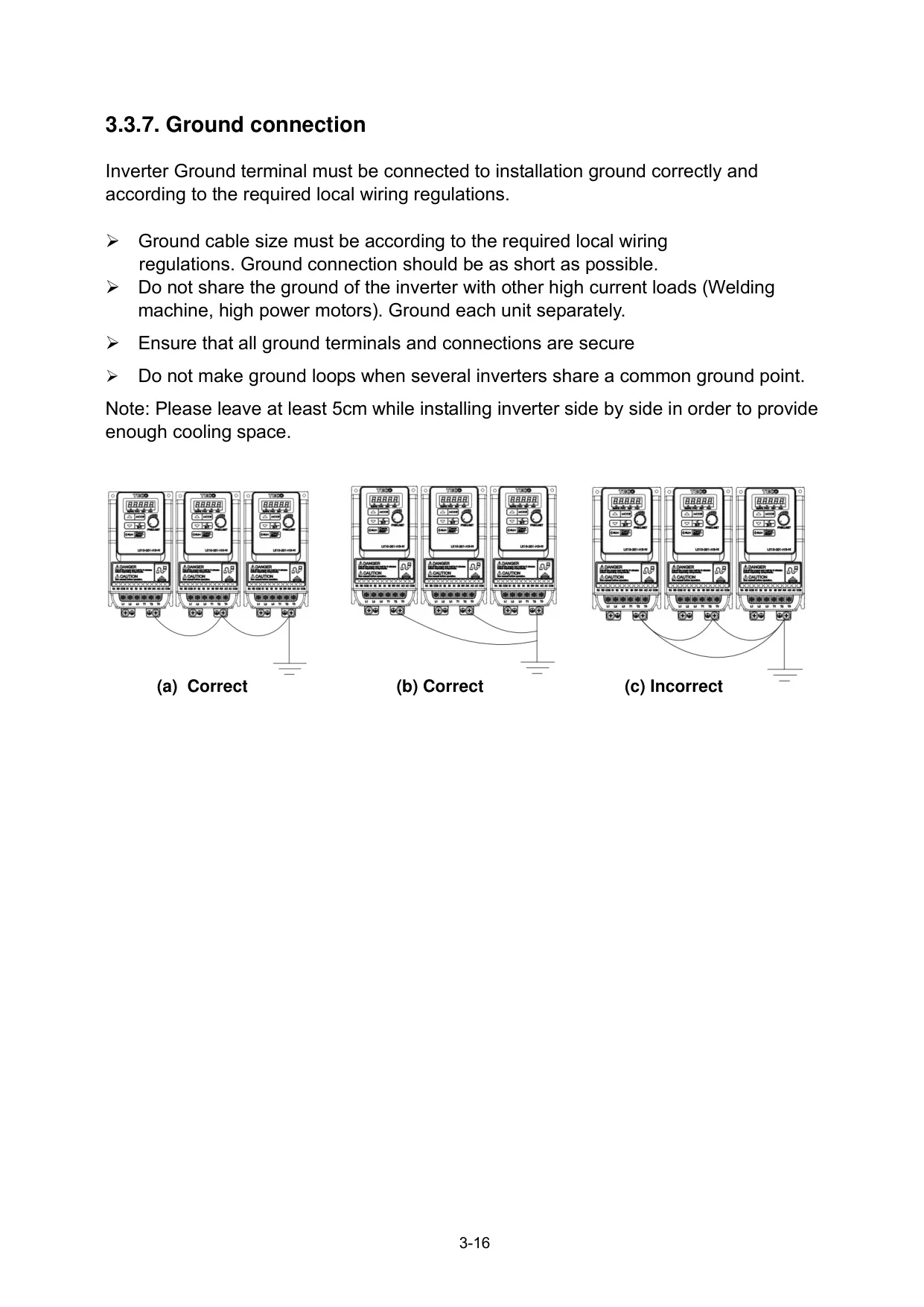

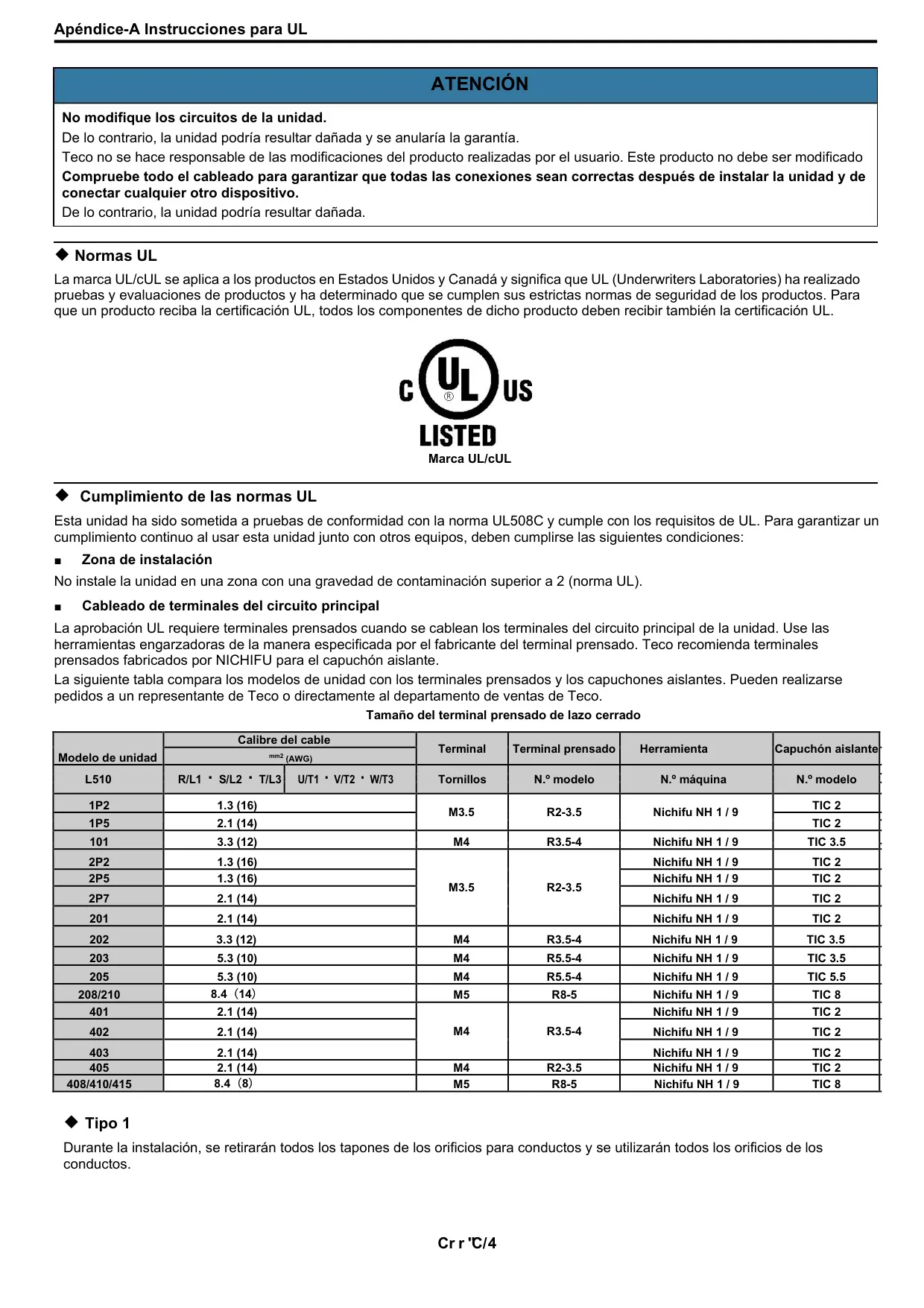

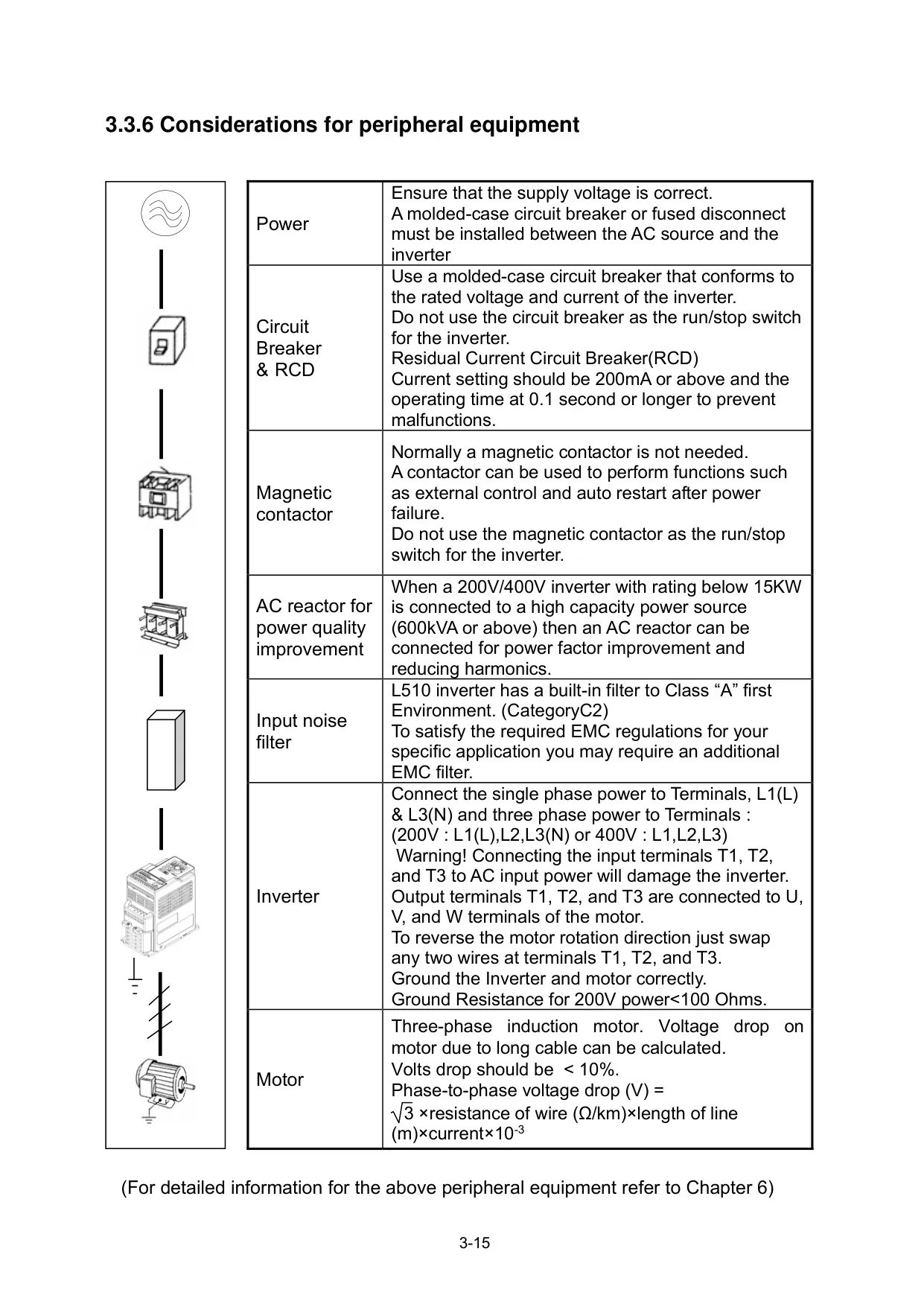

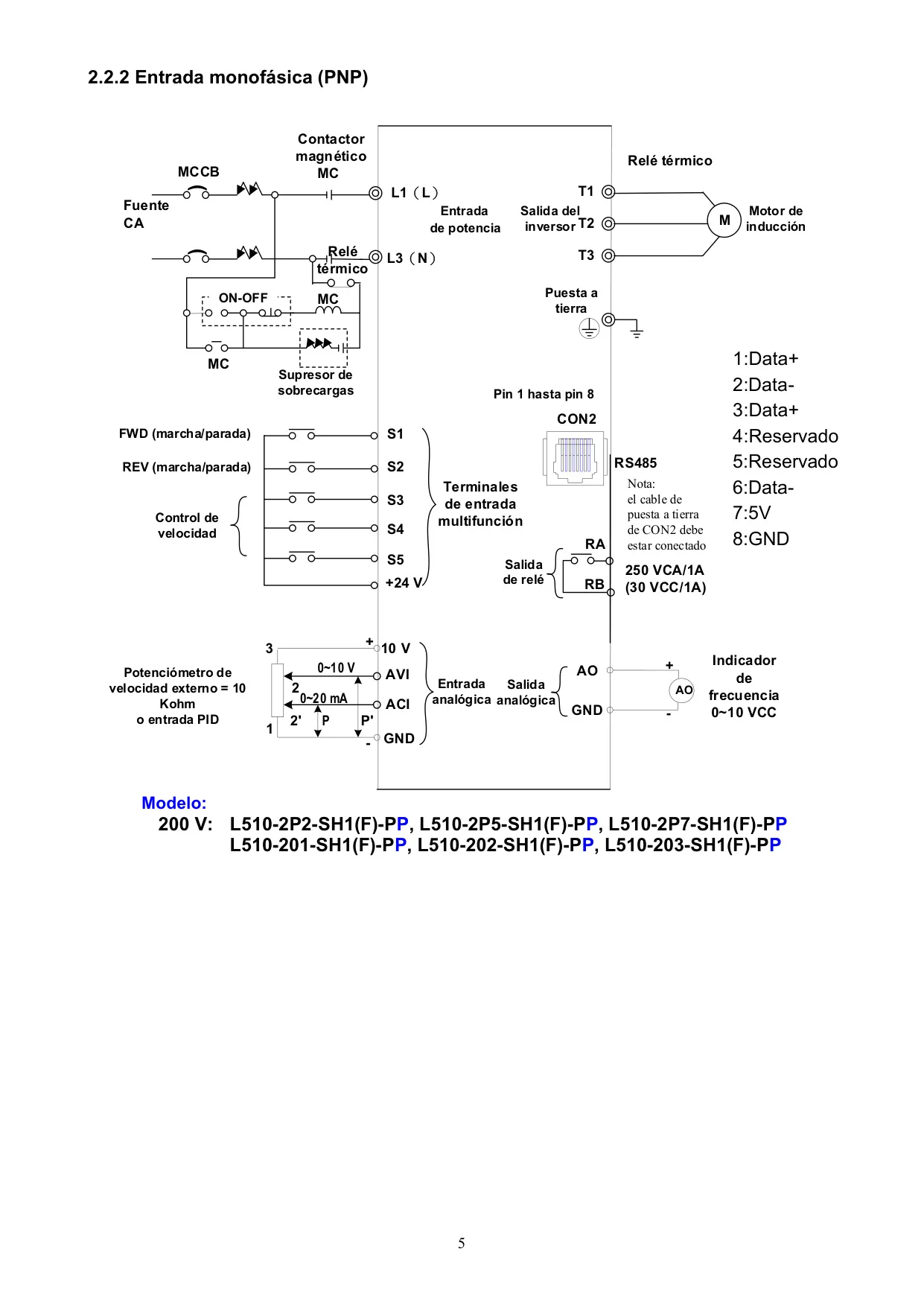

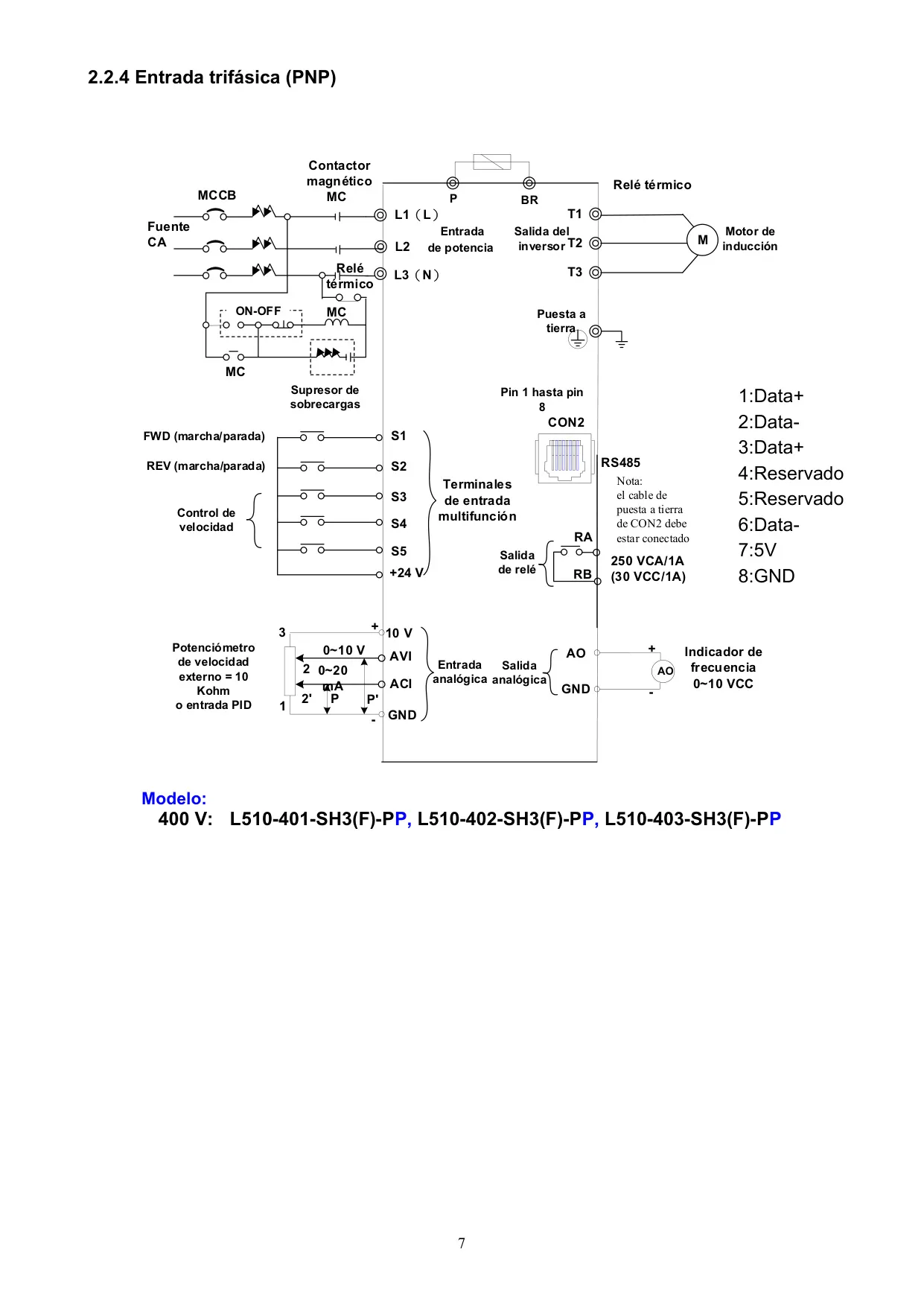

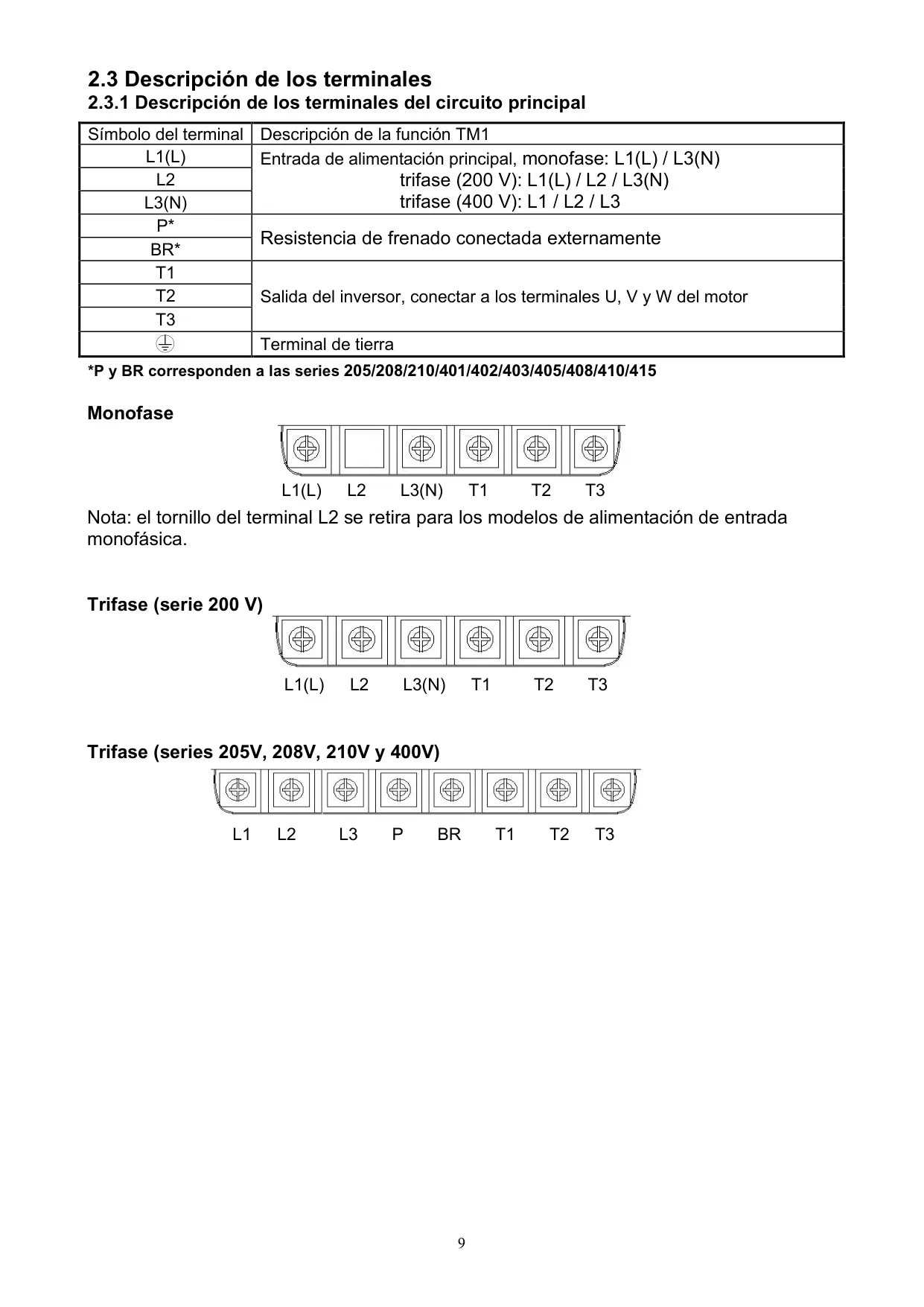

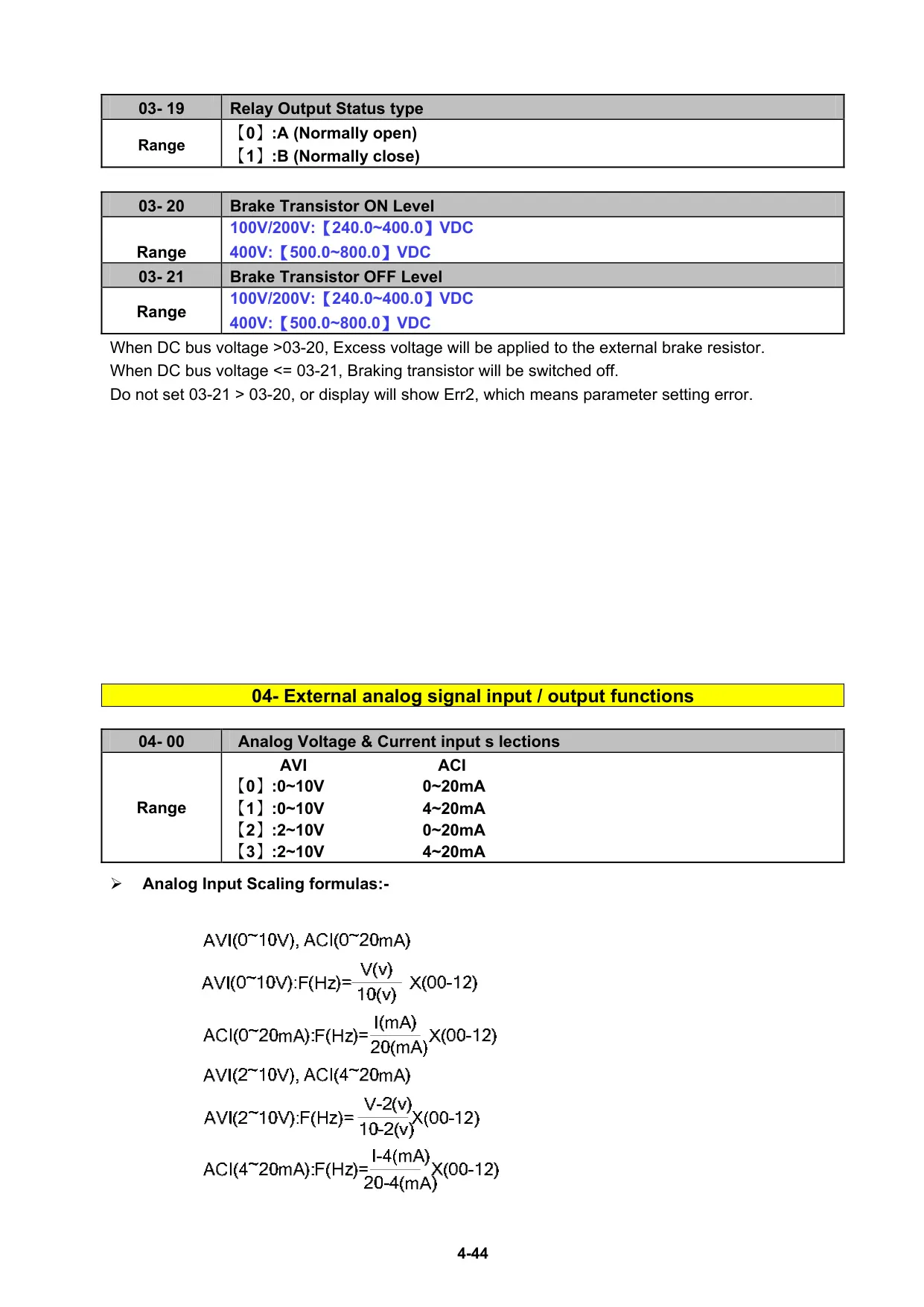

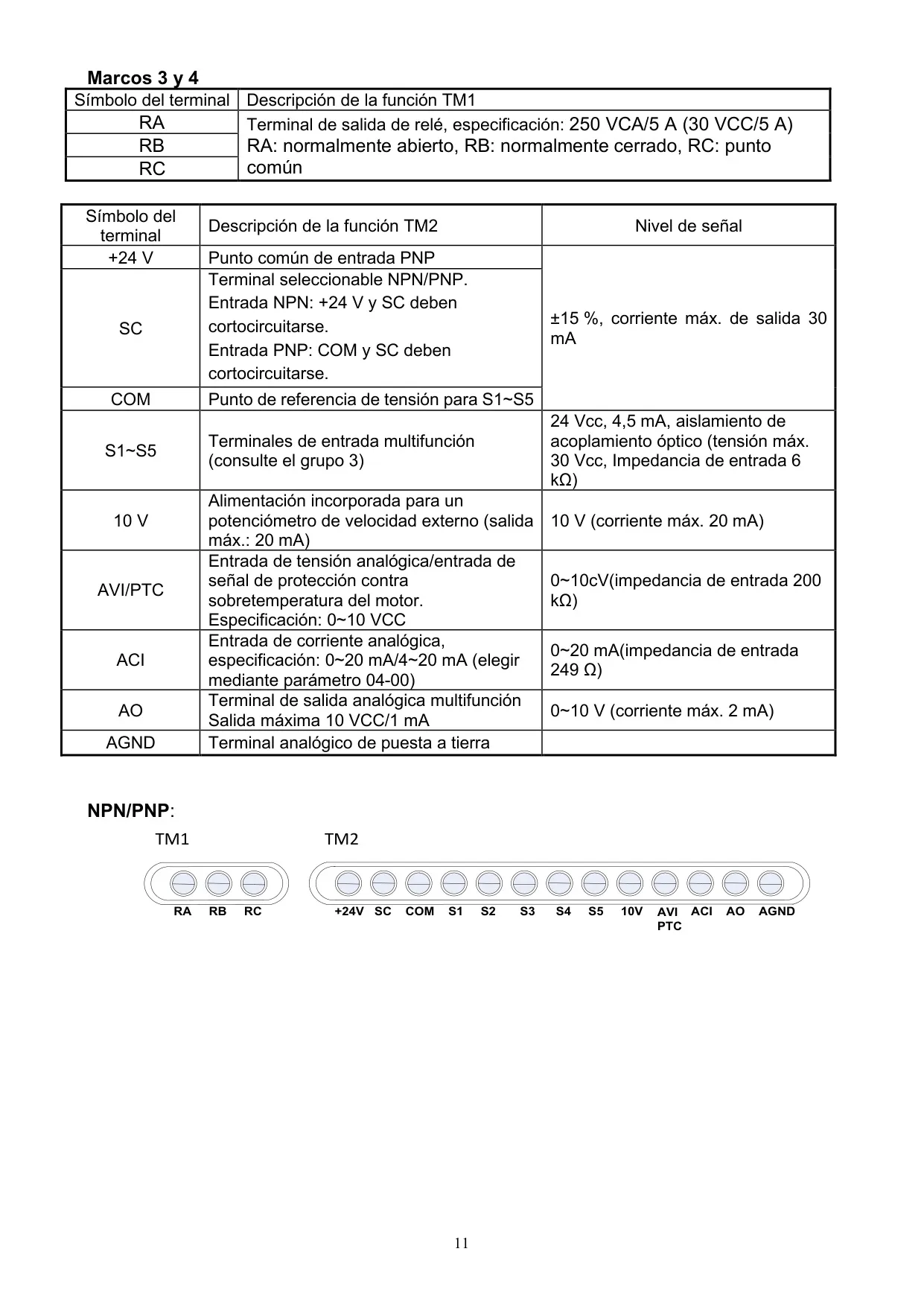

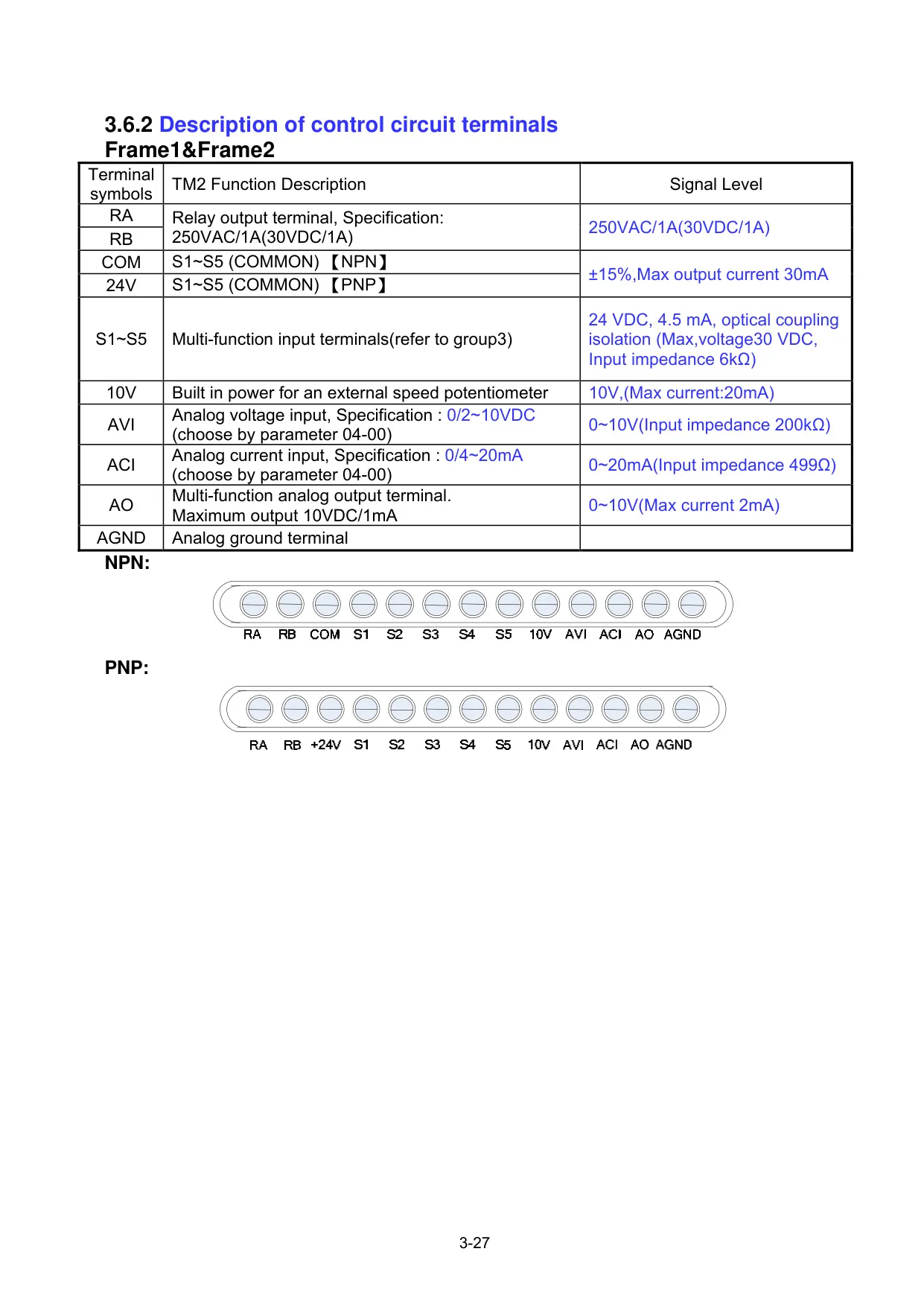

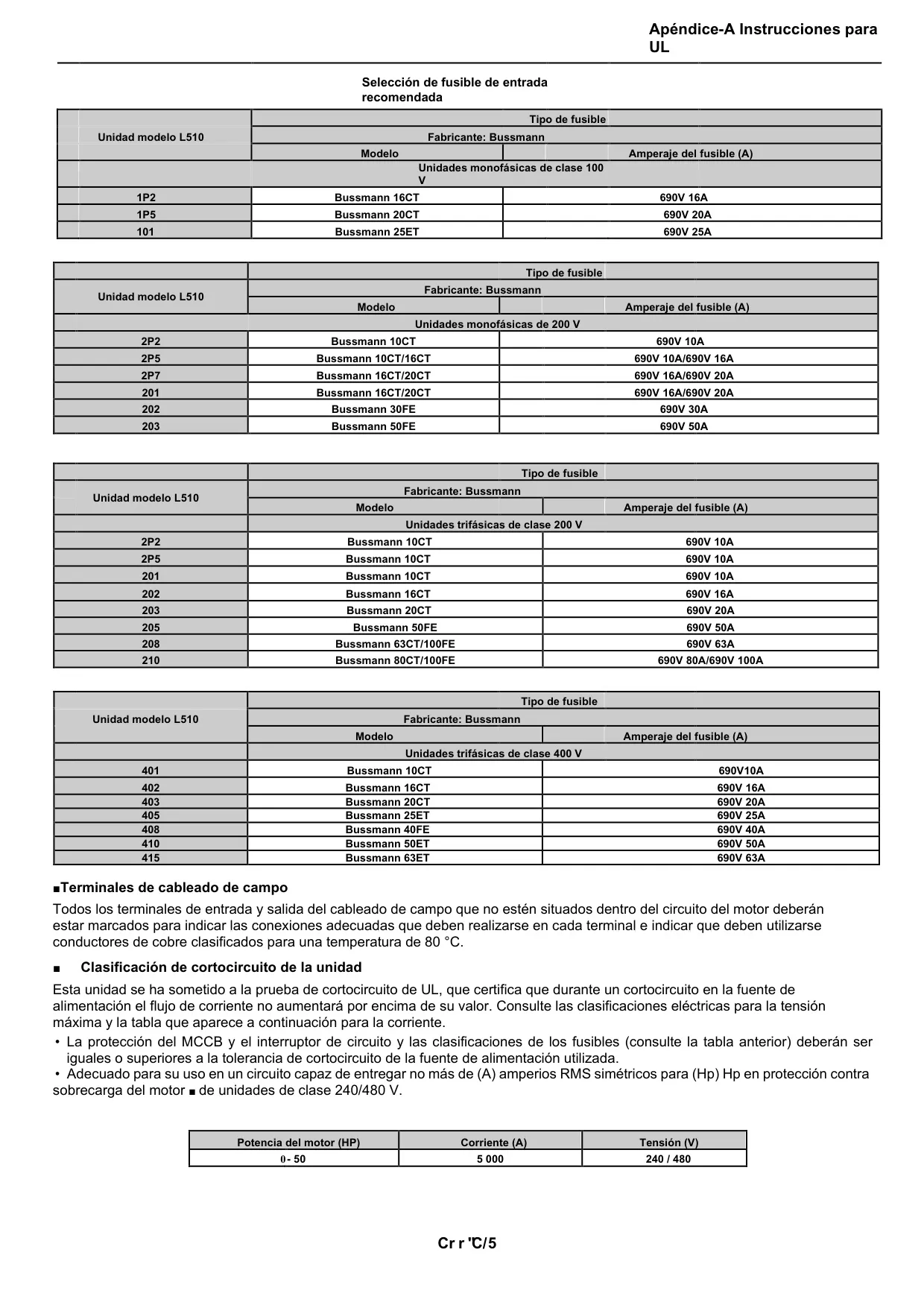

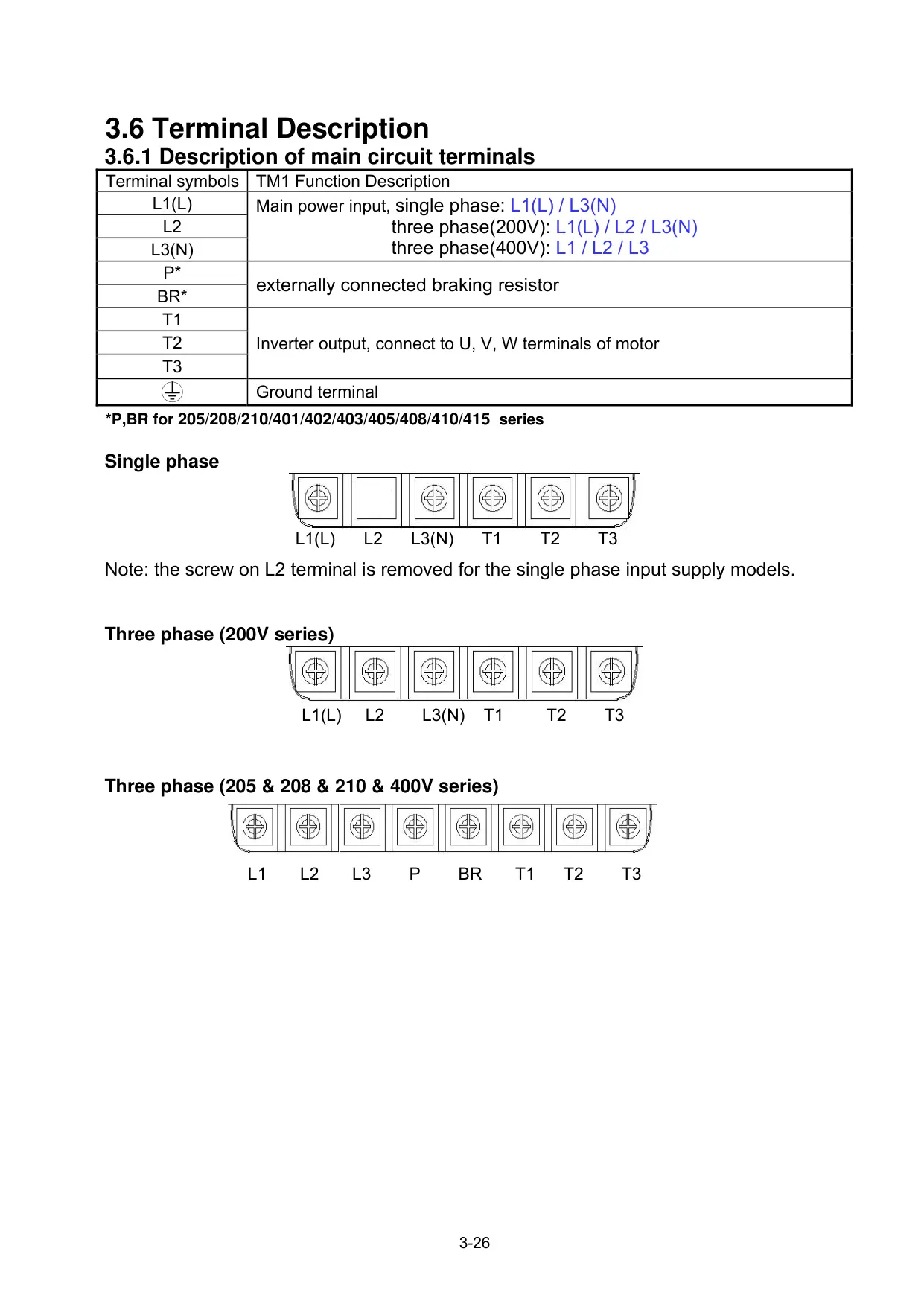

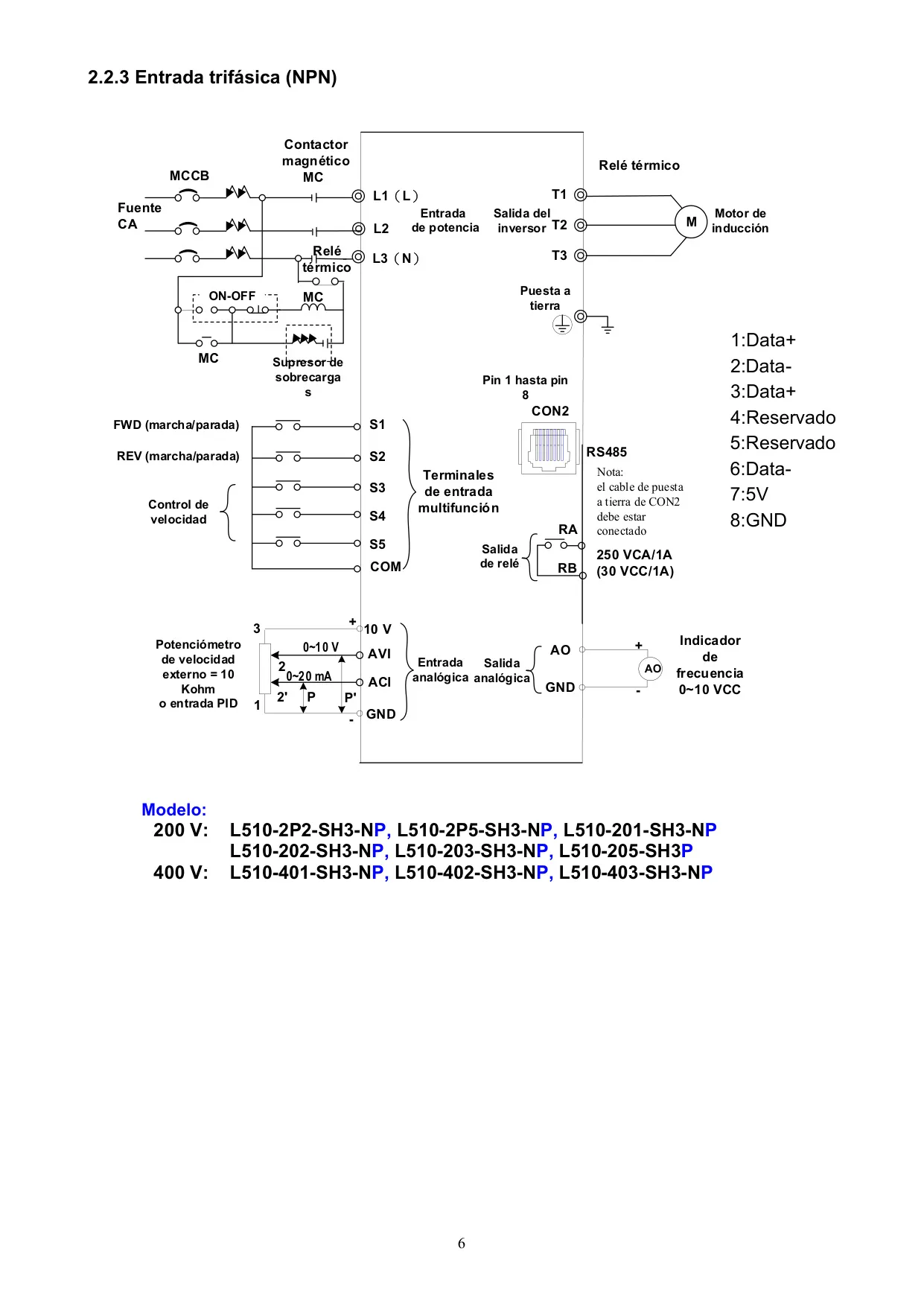

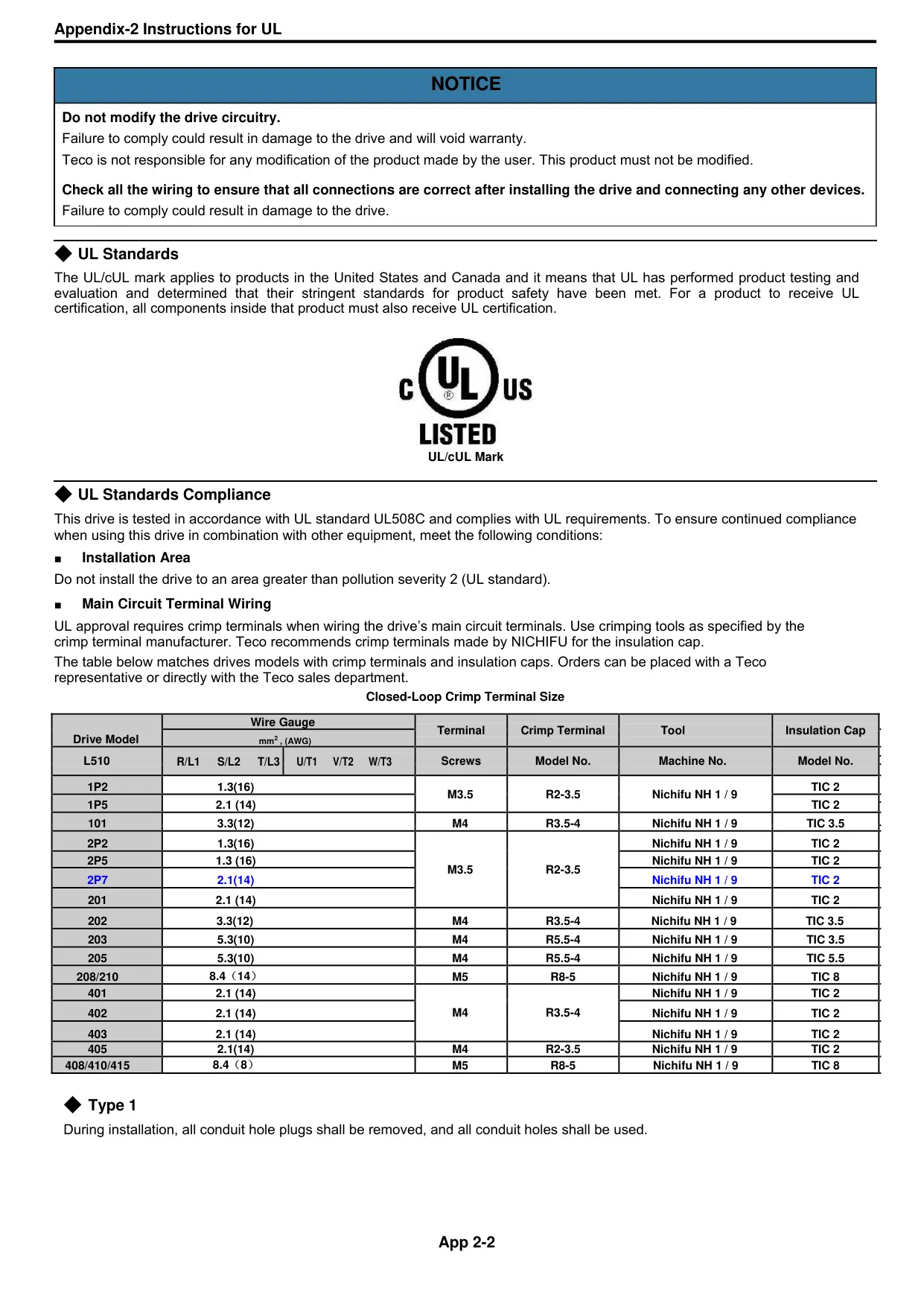

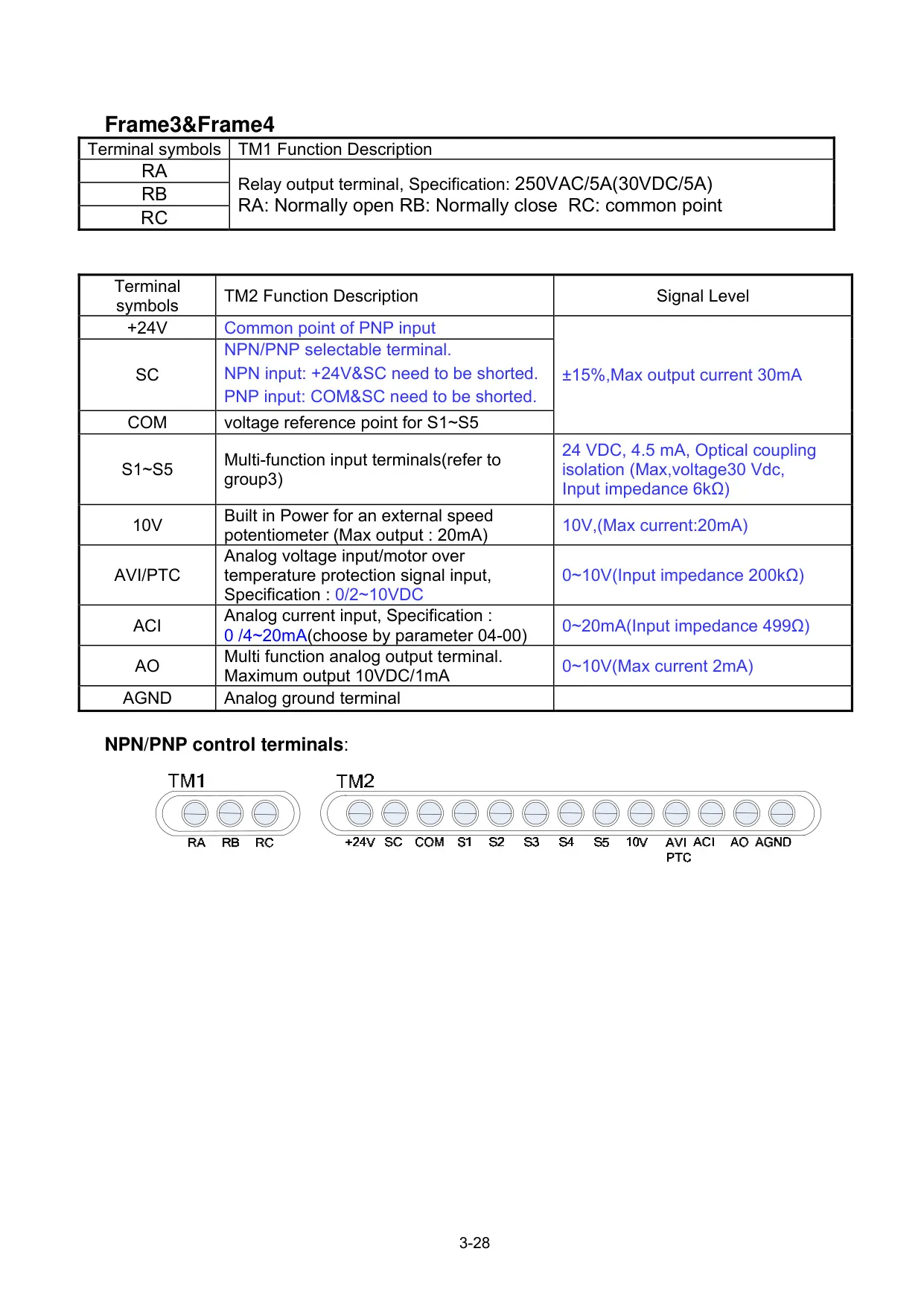

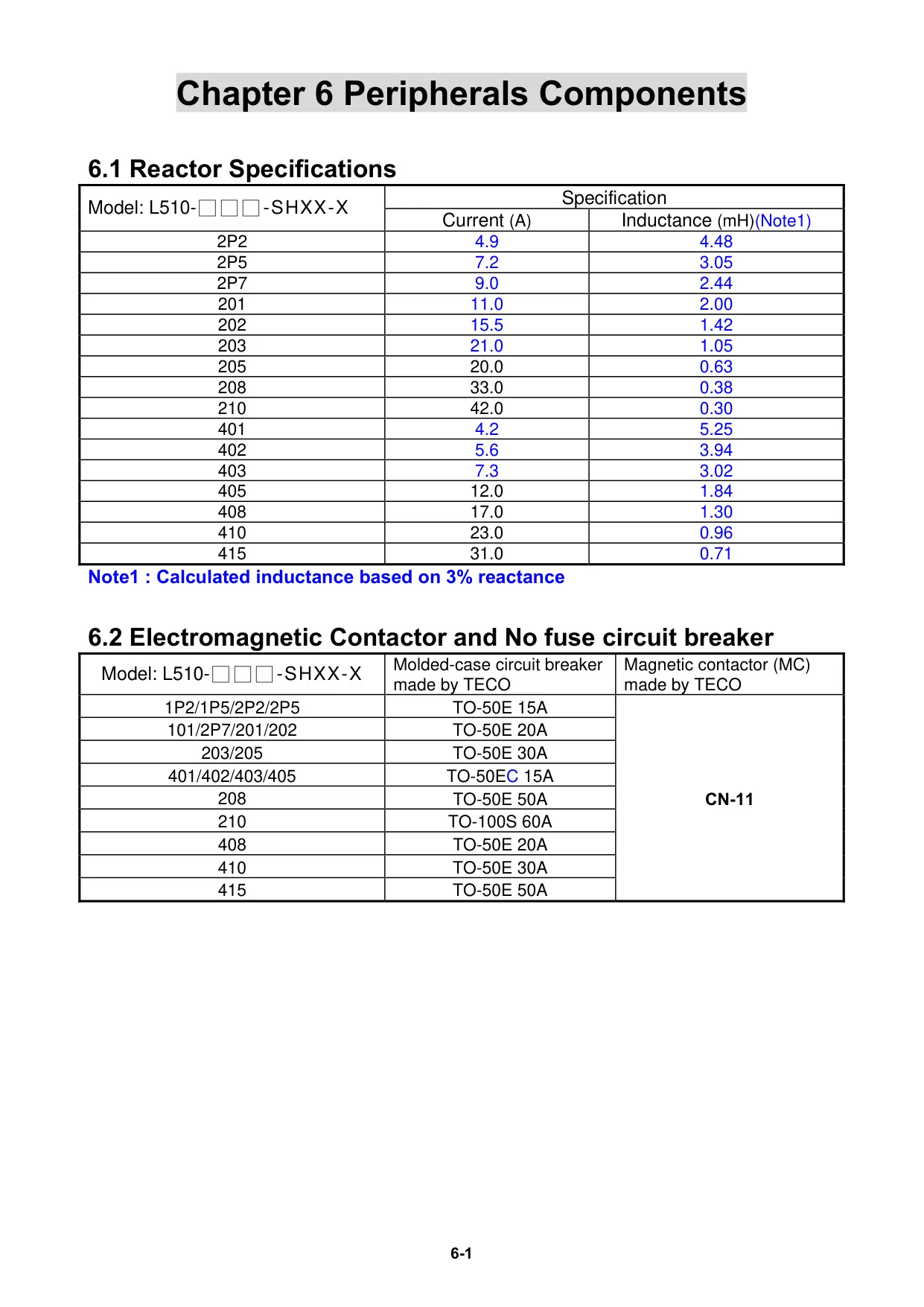

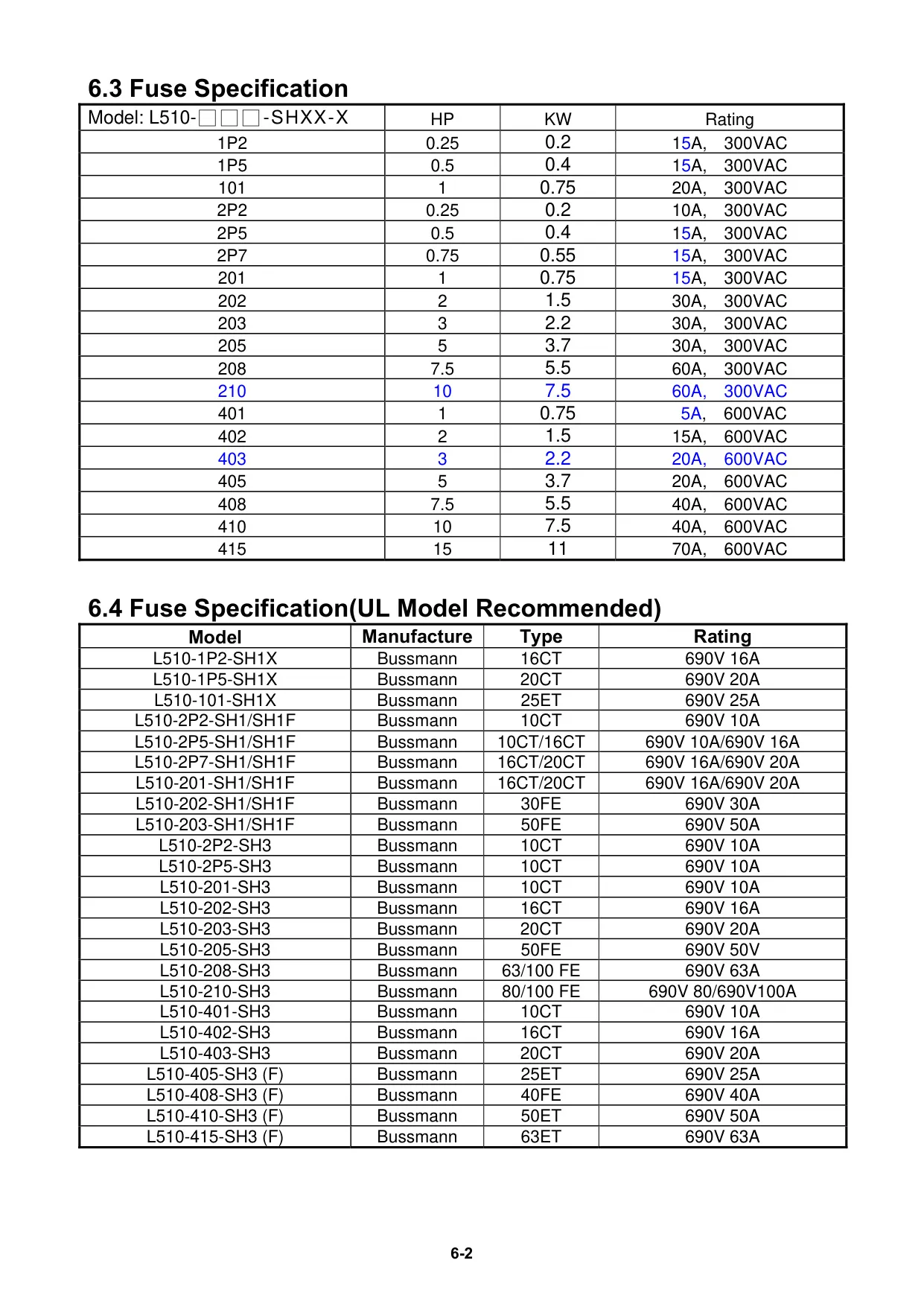

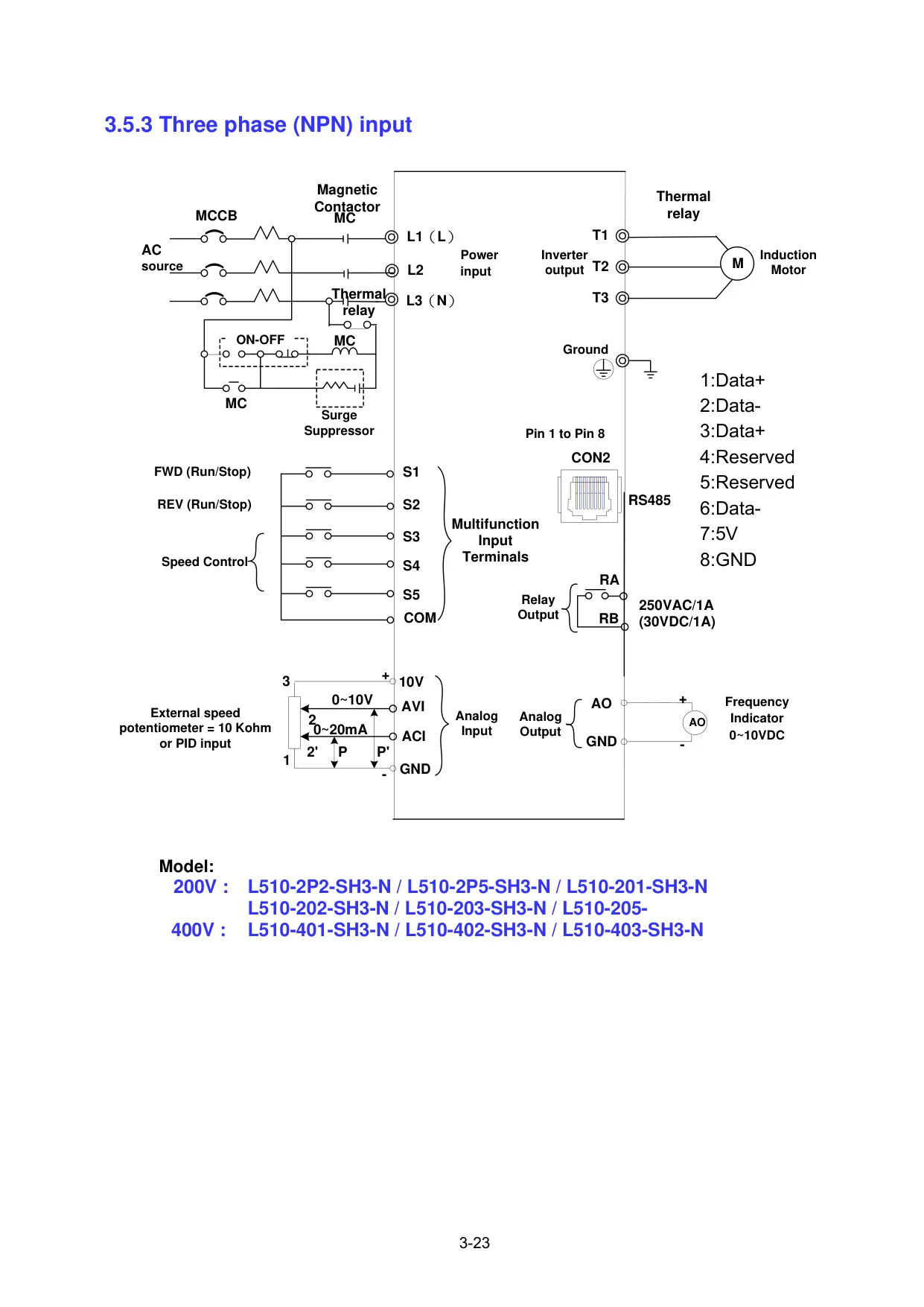

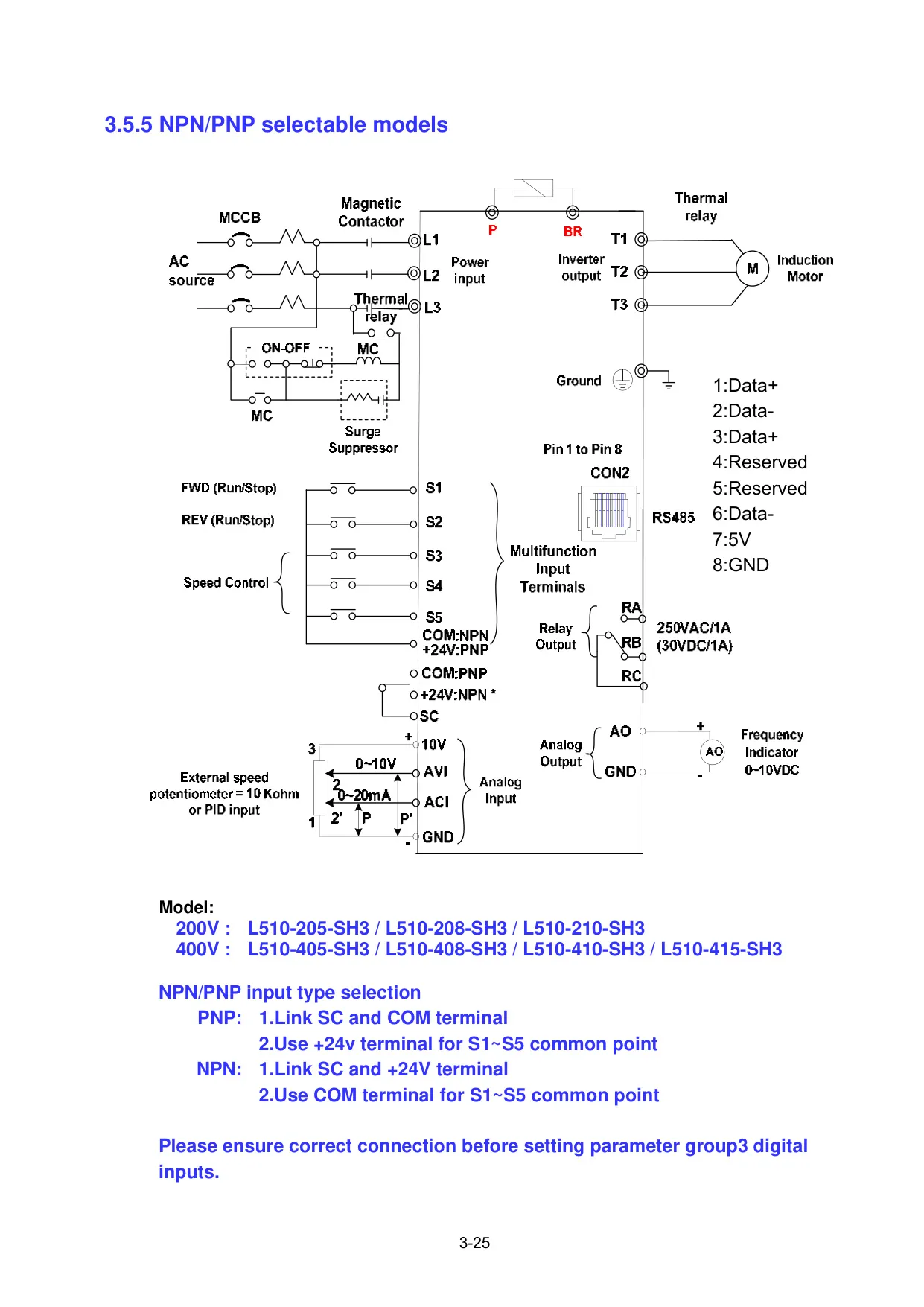

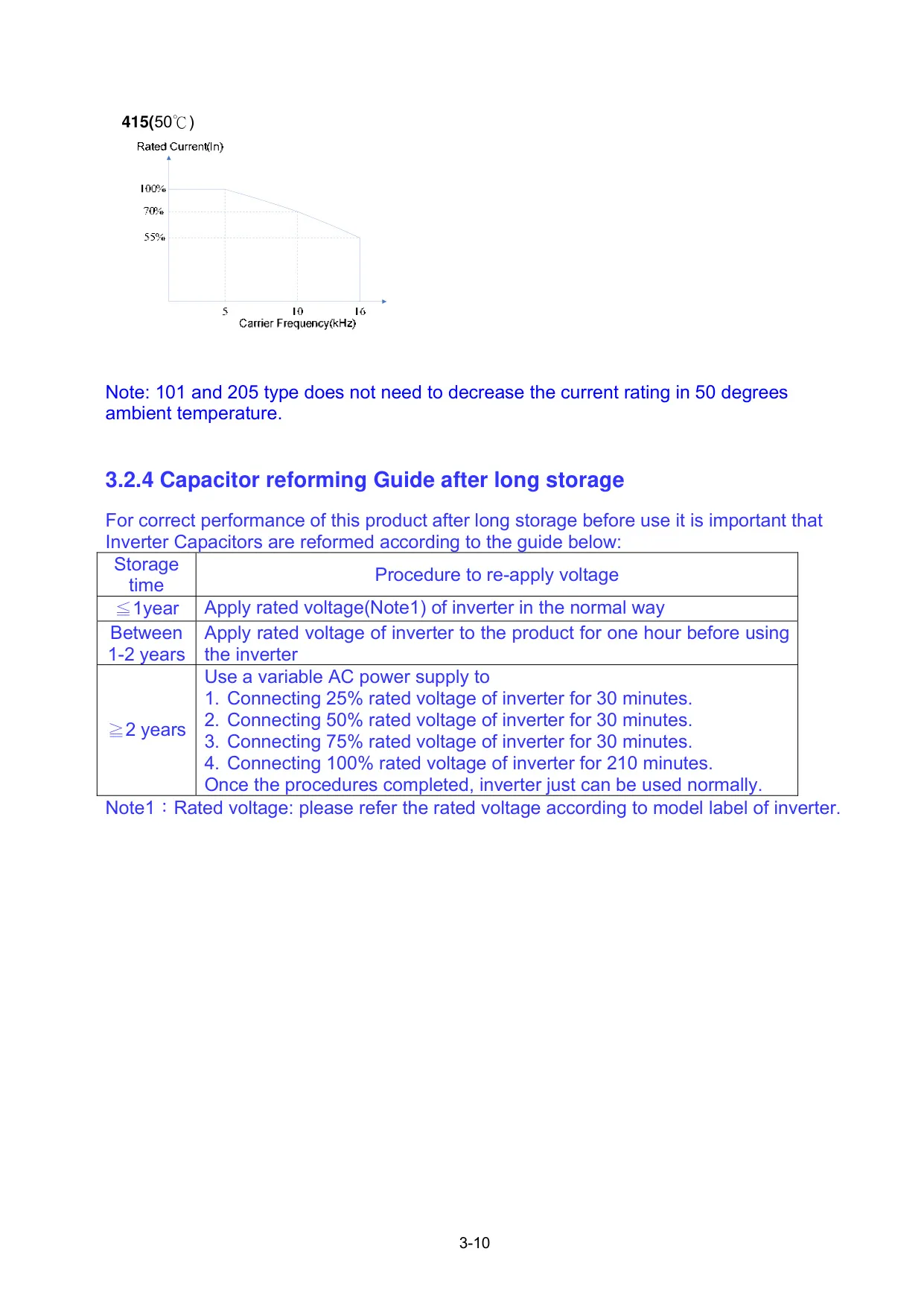

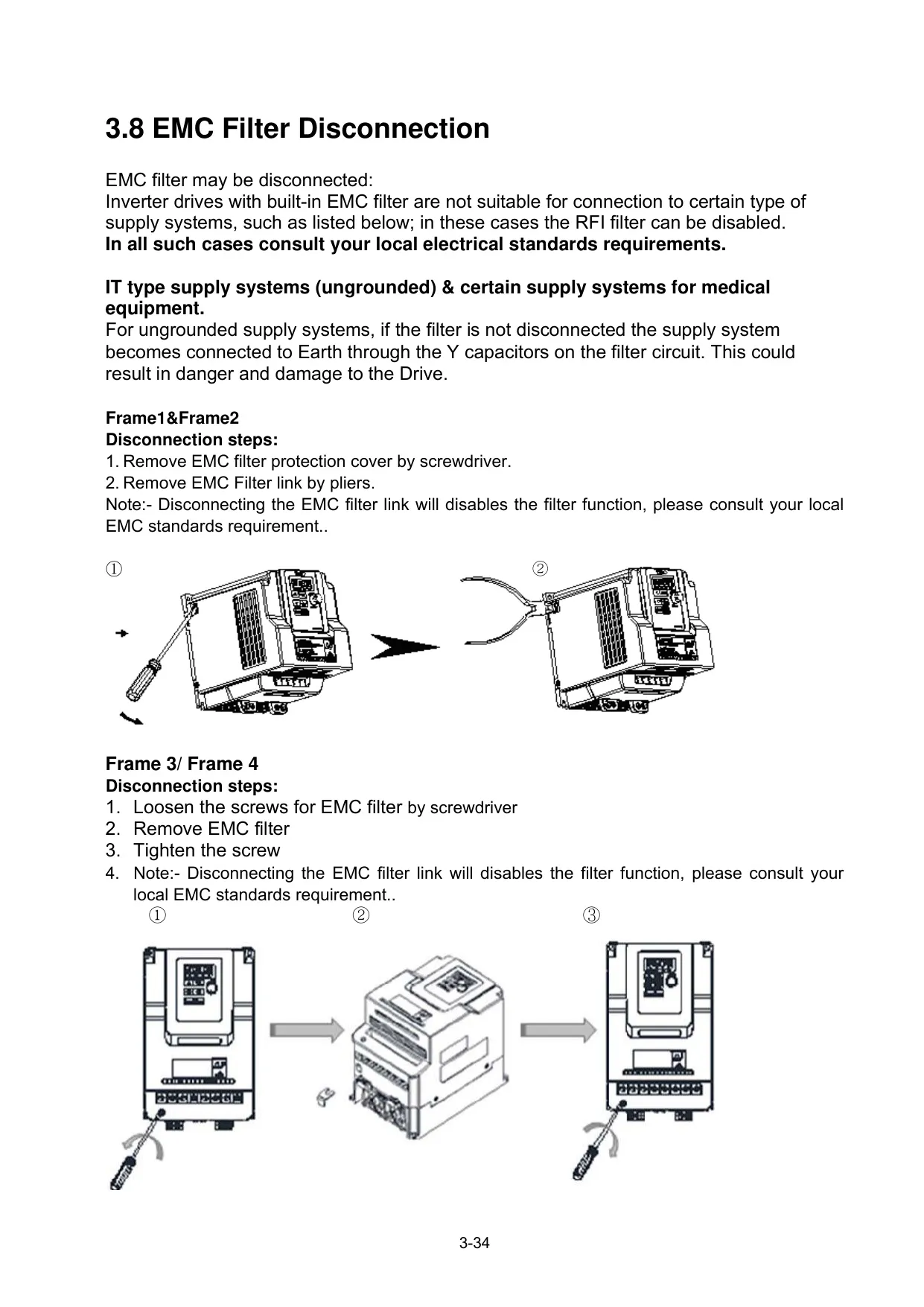

Las pautas de cableado son exhaustivas, especificando el uso de cables de cobre con calibres y clasificaciones de temperatura correctas, y la separación entre cables de potencia y control para evitar interferencias. Es crucial una conexión a tierra adecuada para la seguridad y la conformidad con las normativas locales. Además, se proporciona una guía para la reforma de los condensadores si el variador ha estado almacenado por períodos prolongados, un detalle que influye directamente en la vida útil y el rendimiento del equipo.

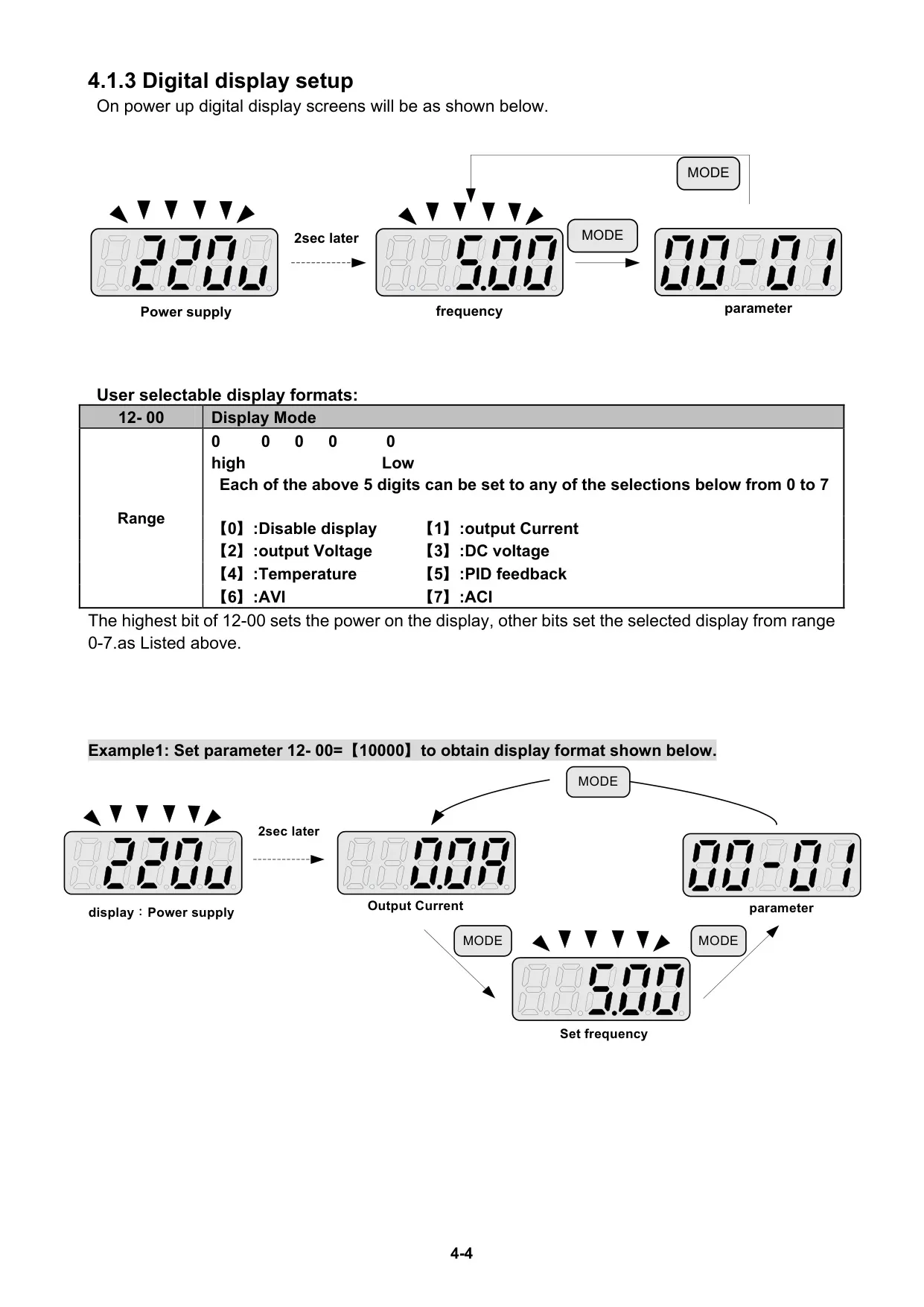

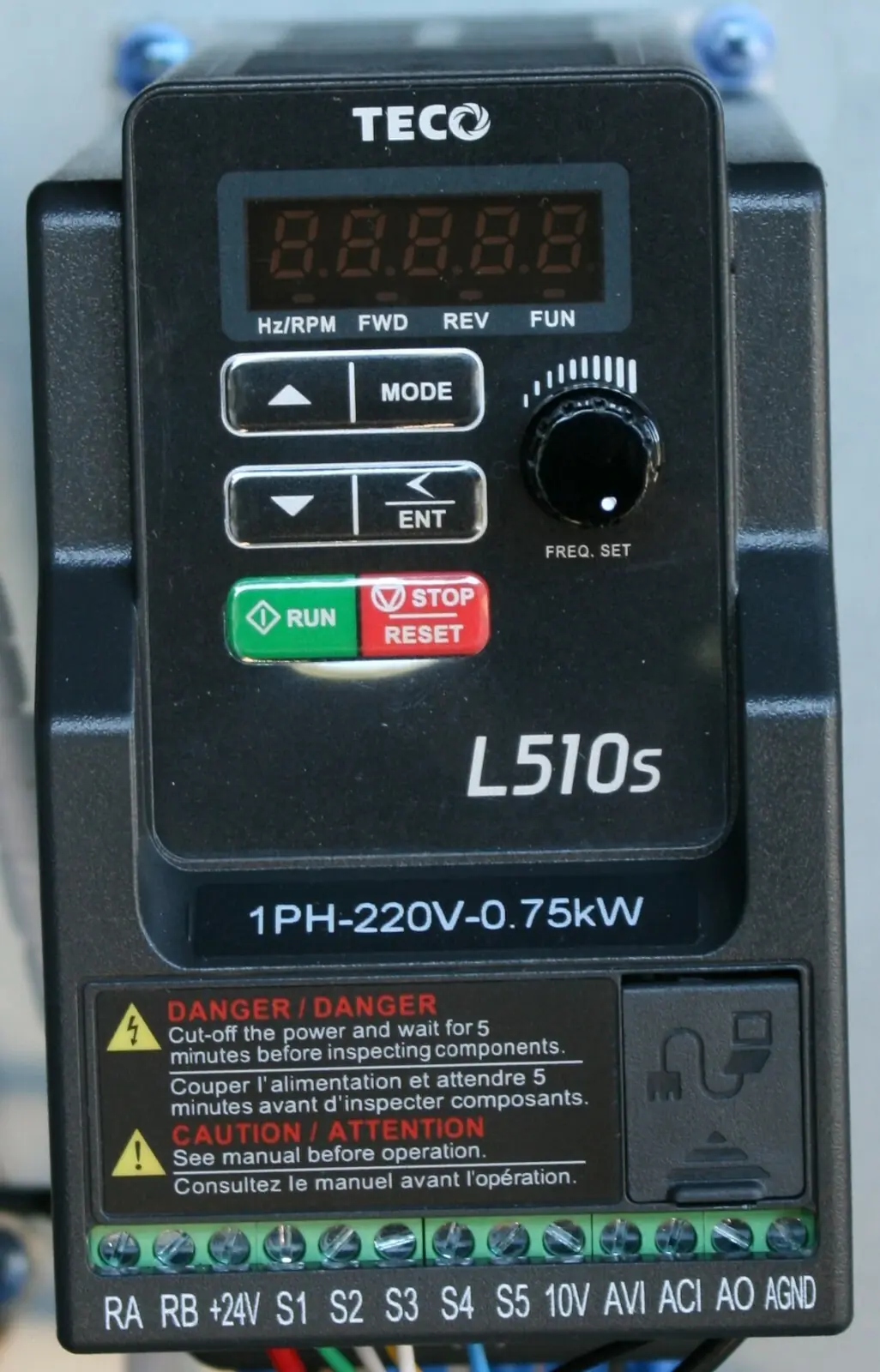

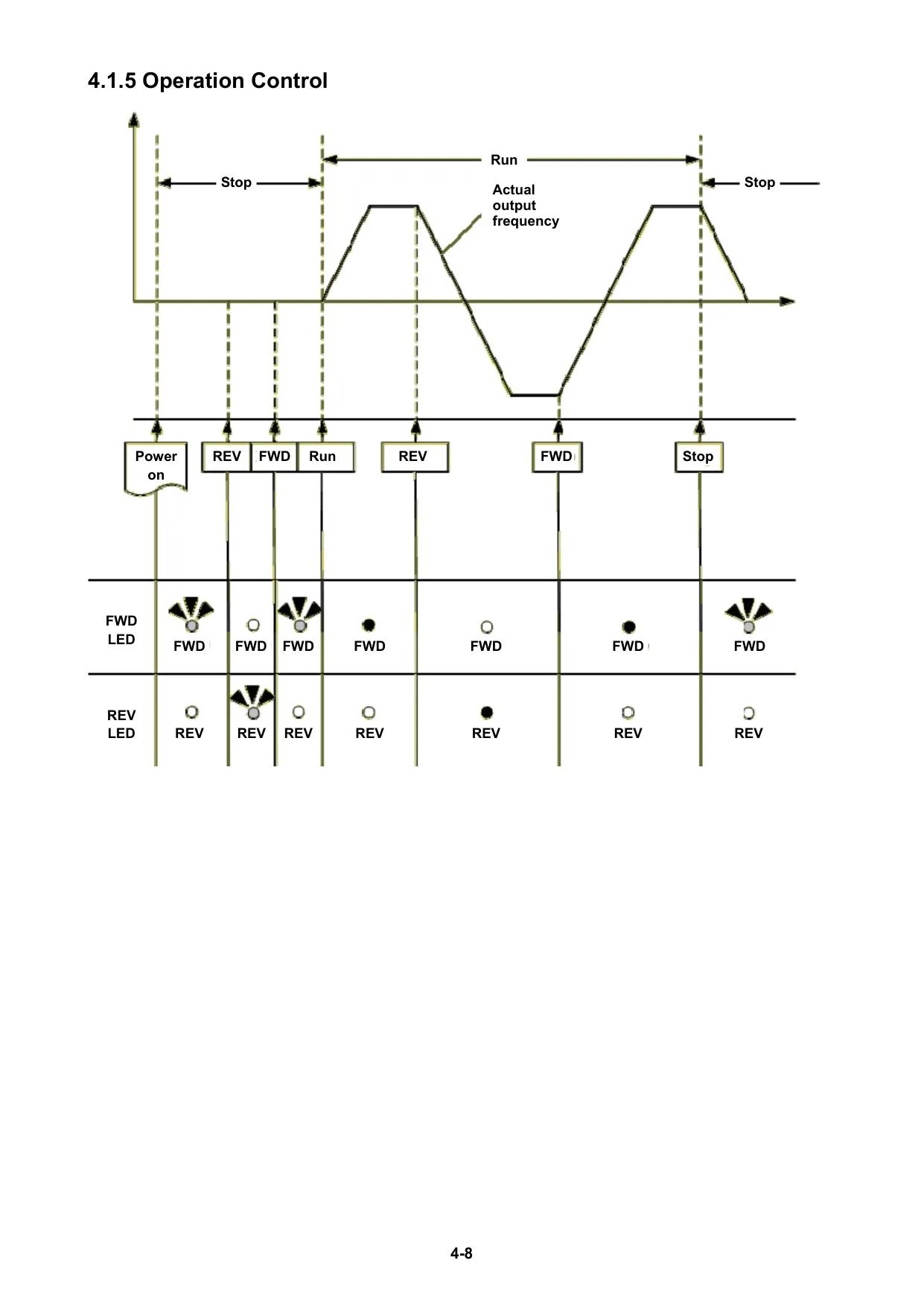

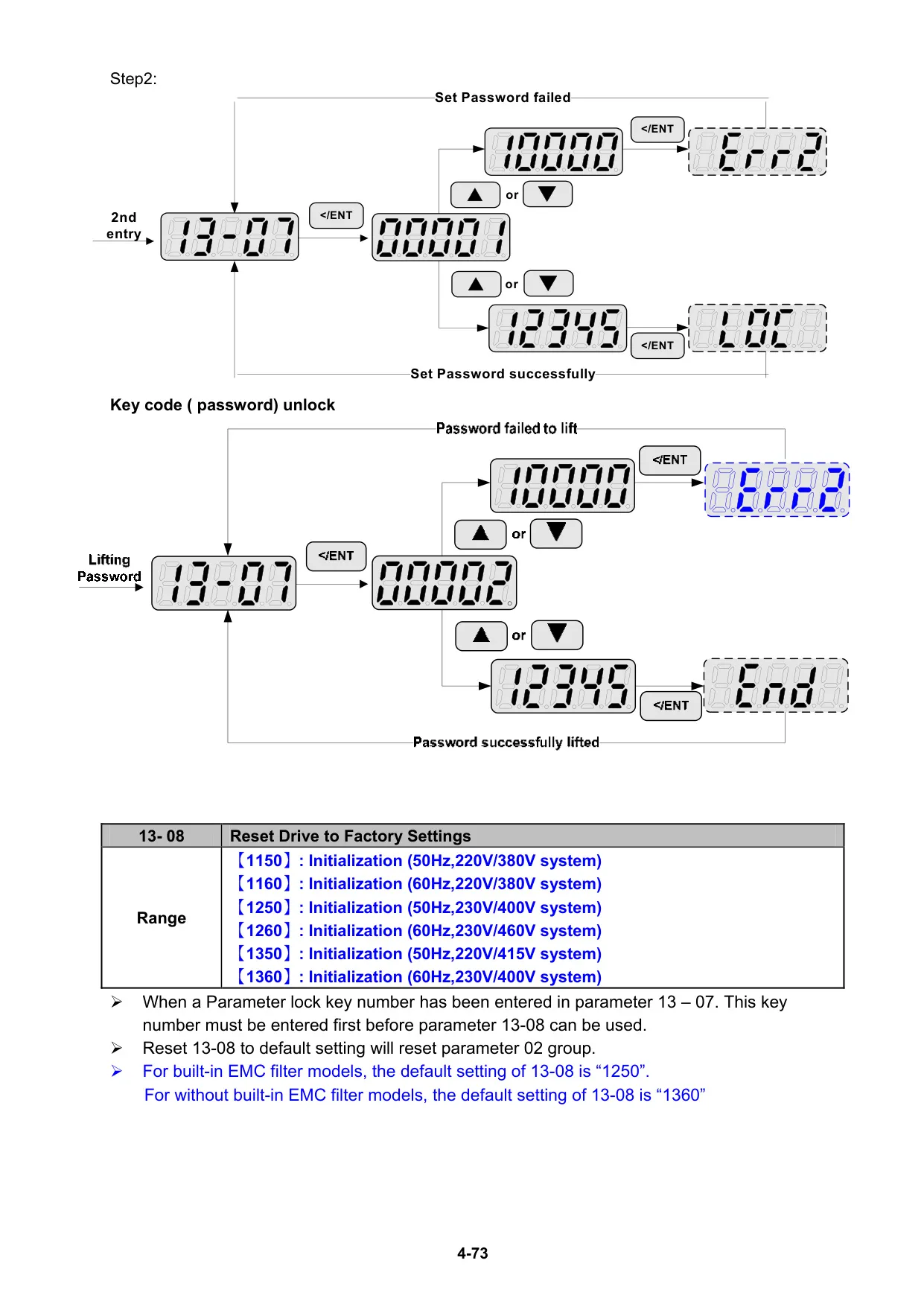

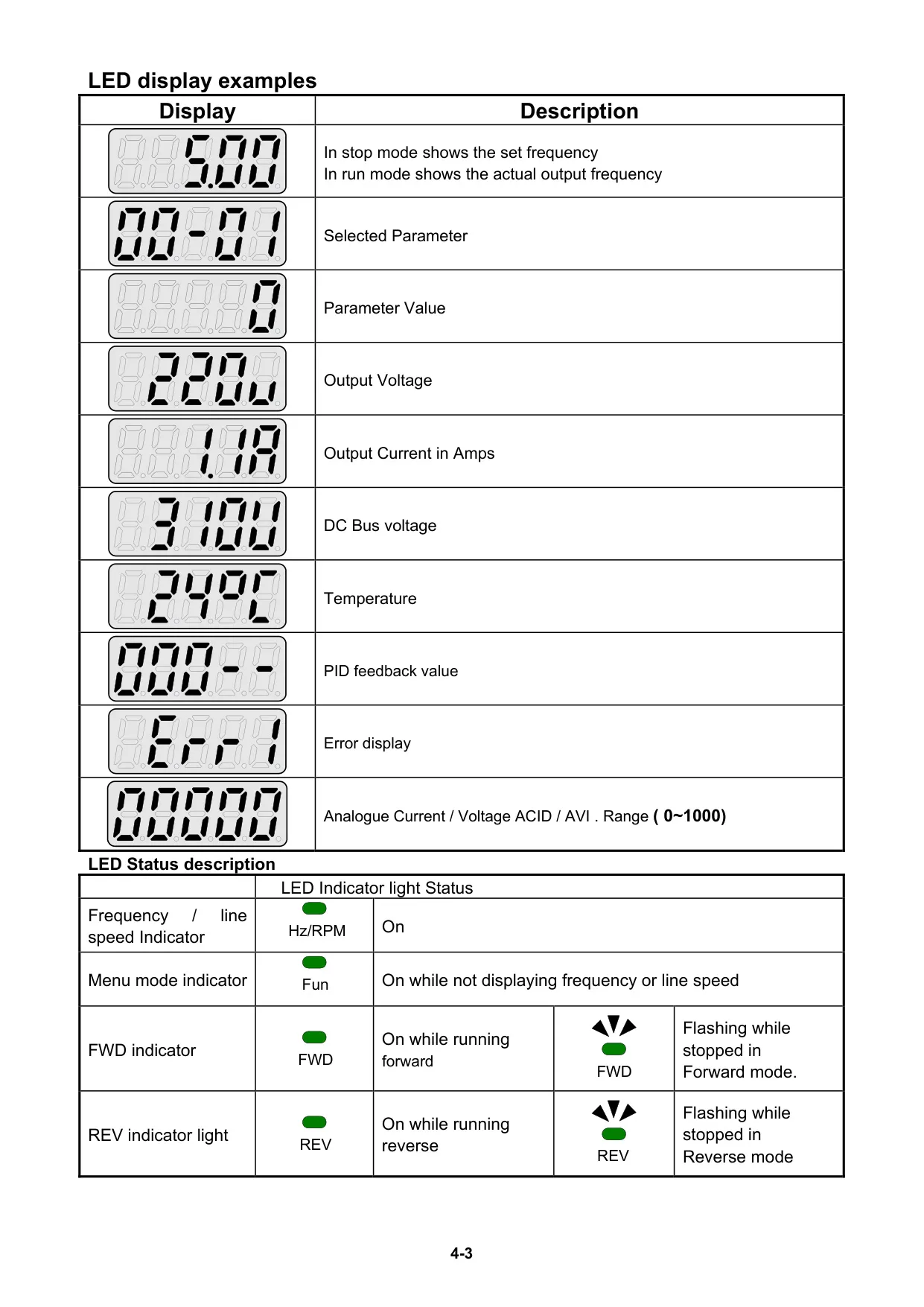

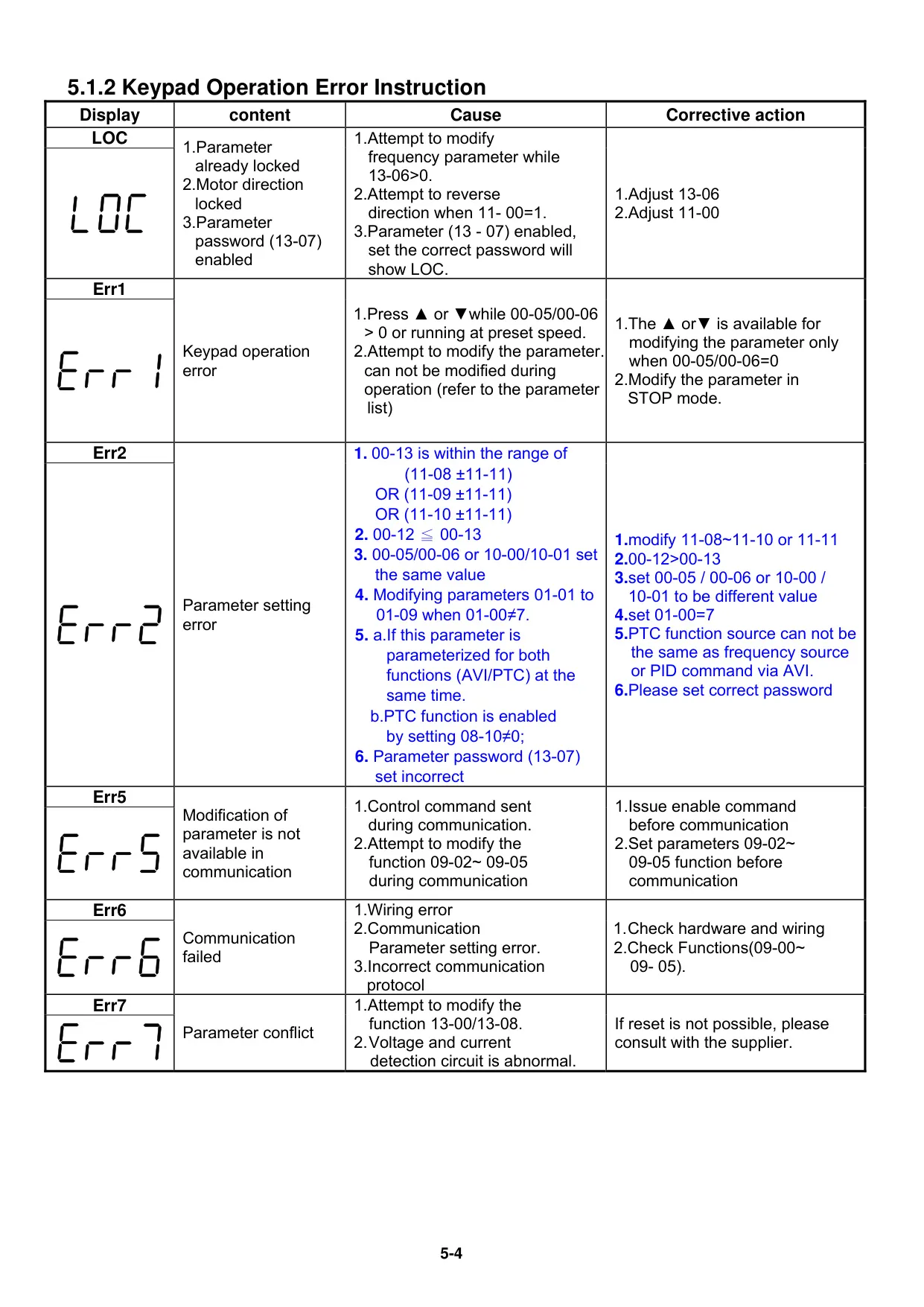

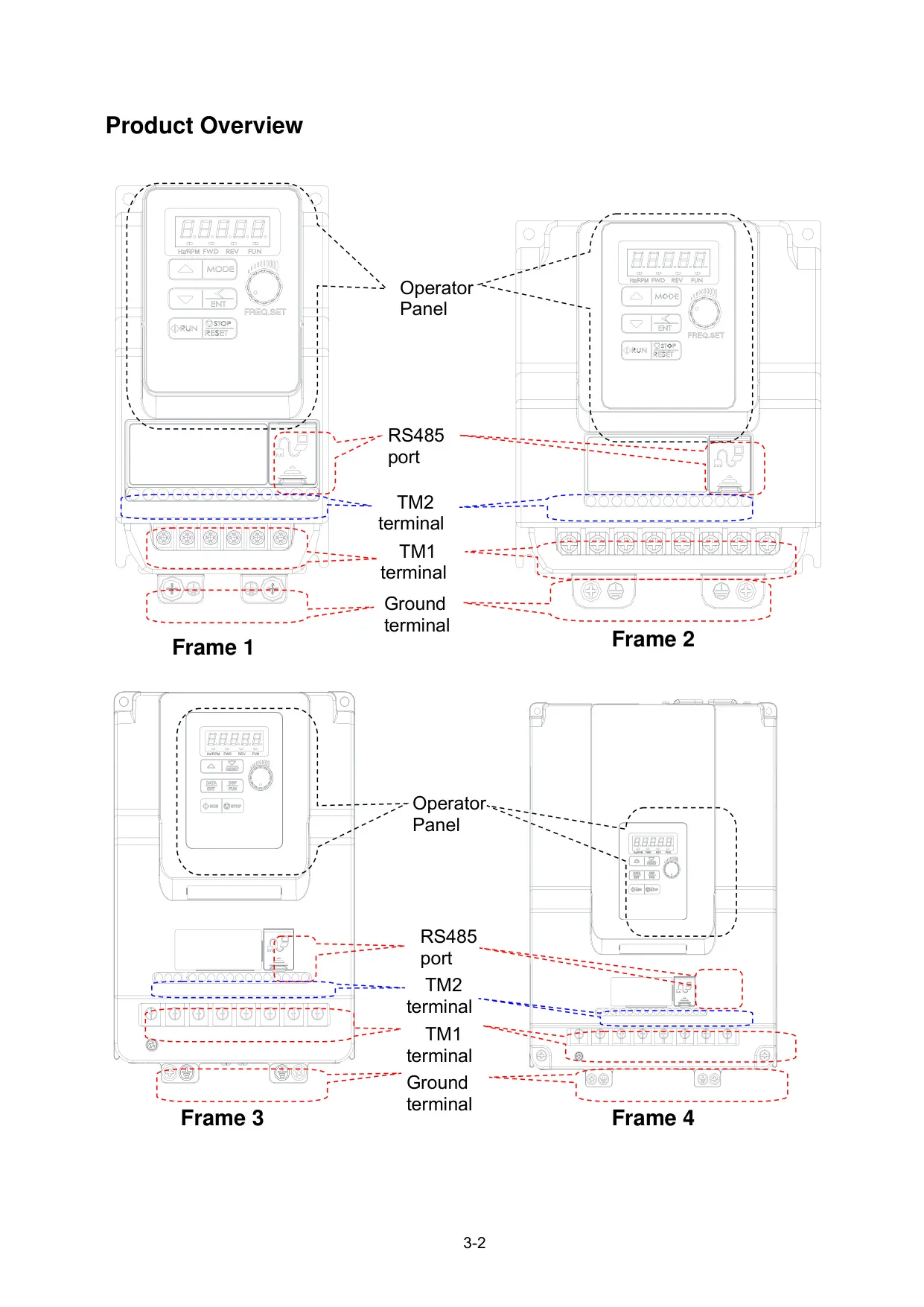

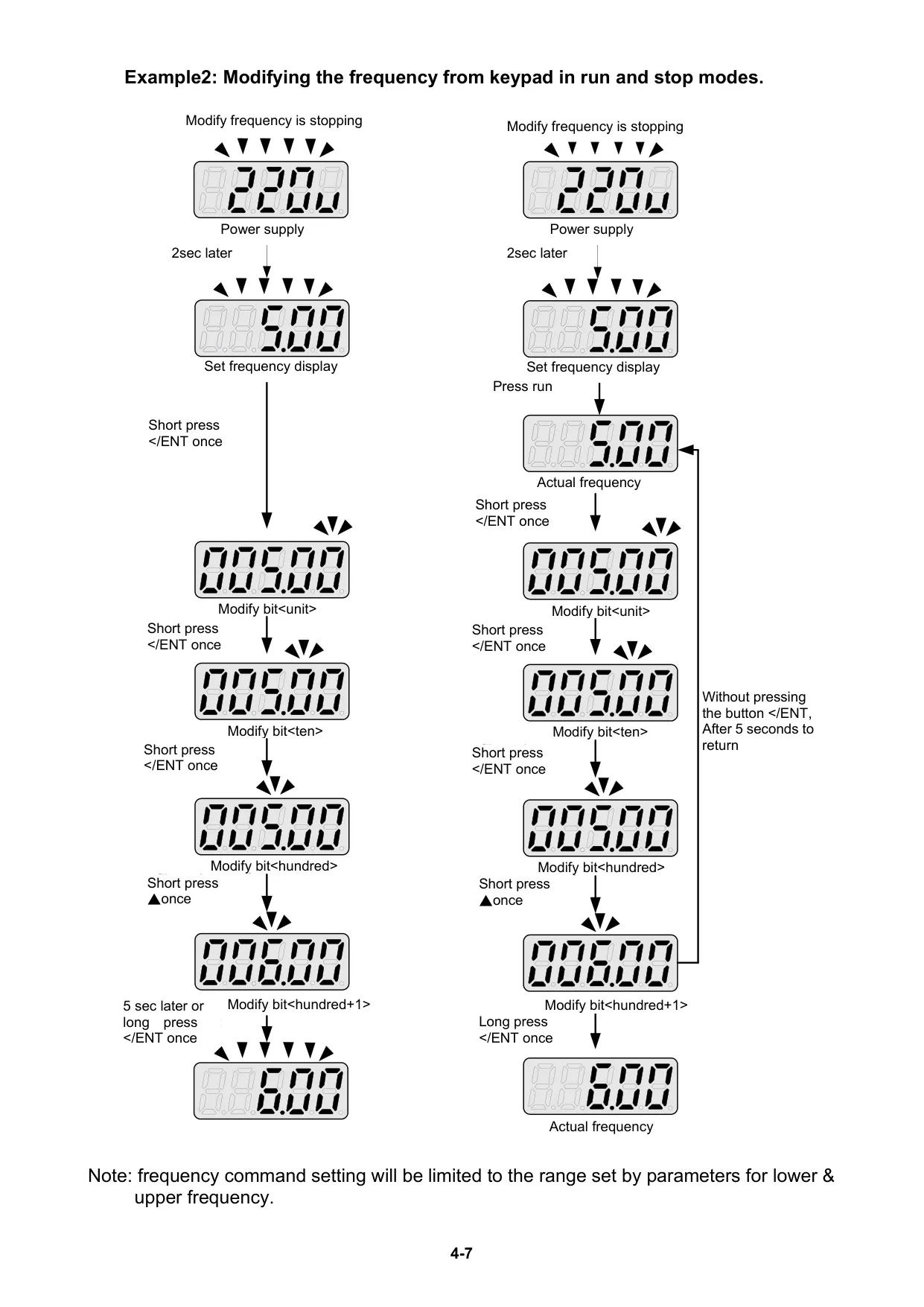

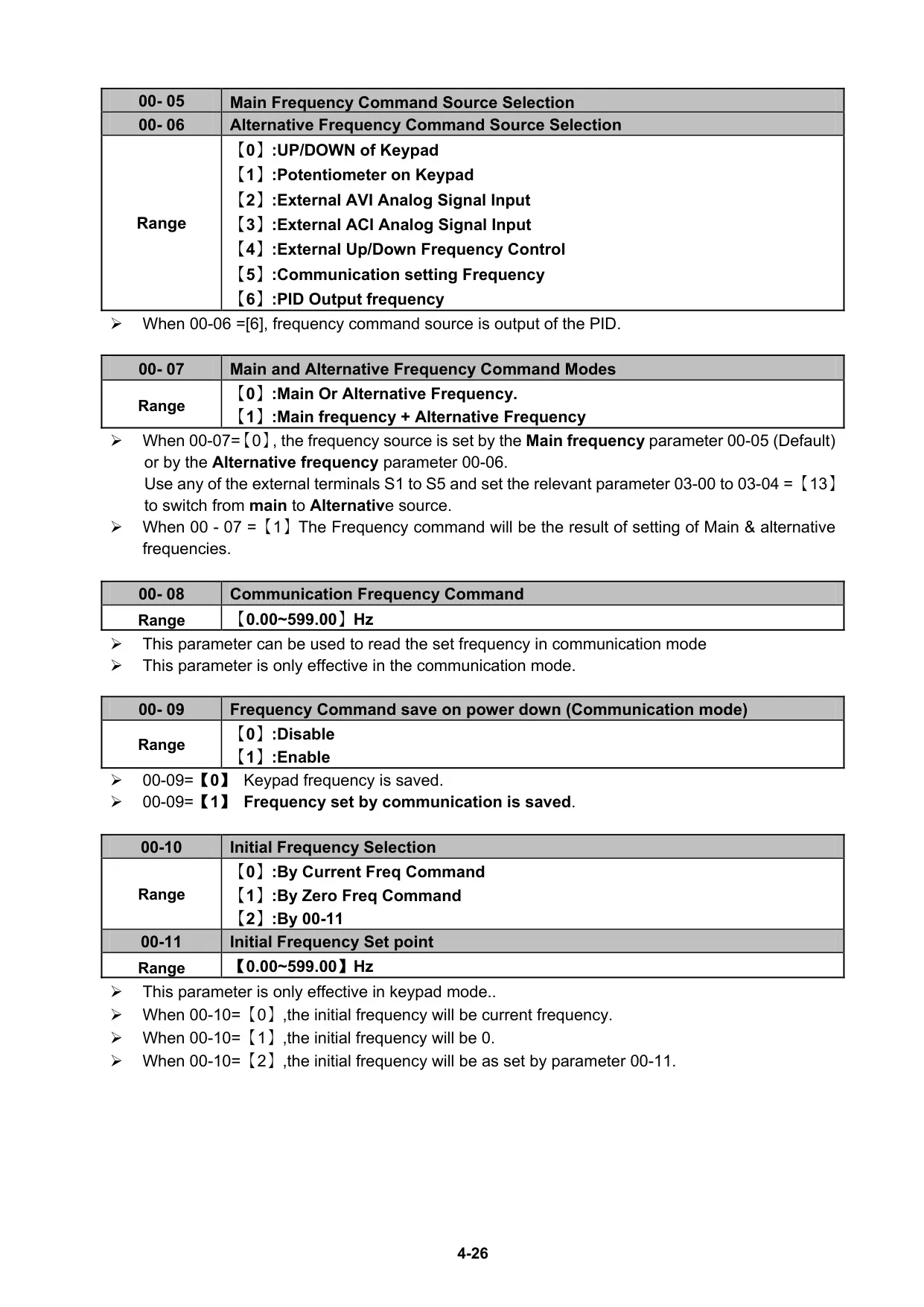

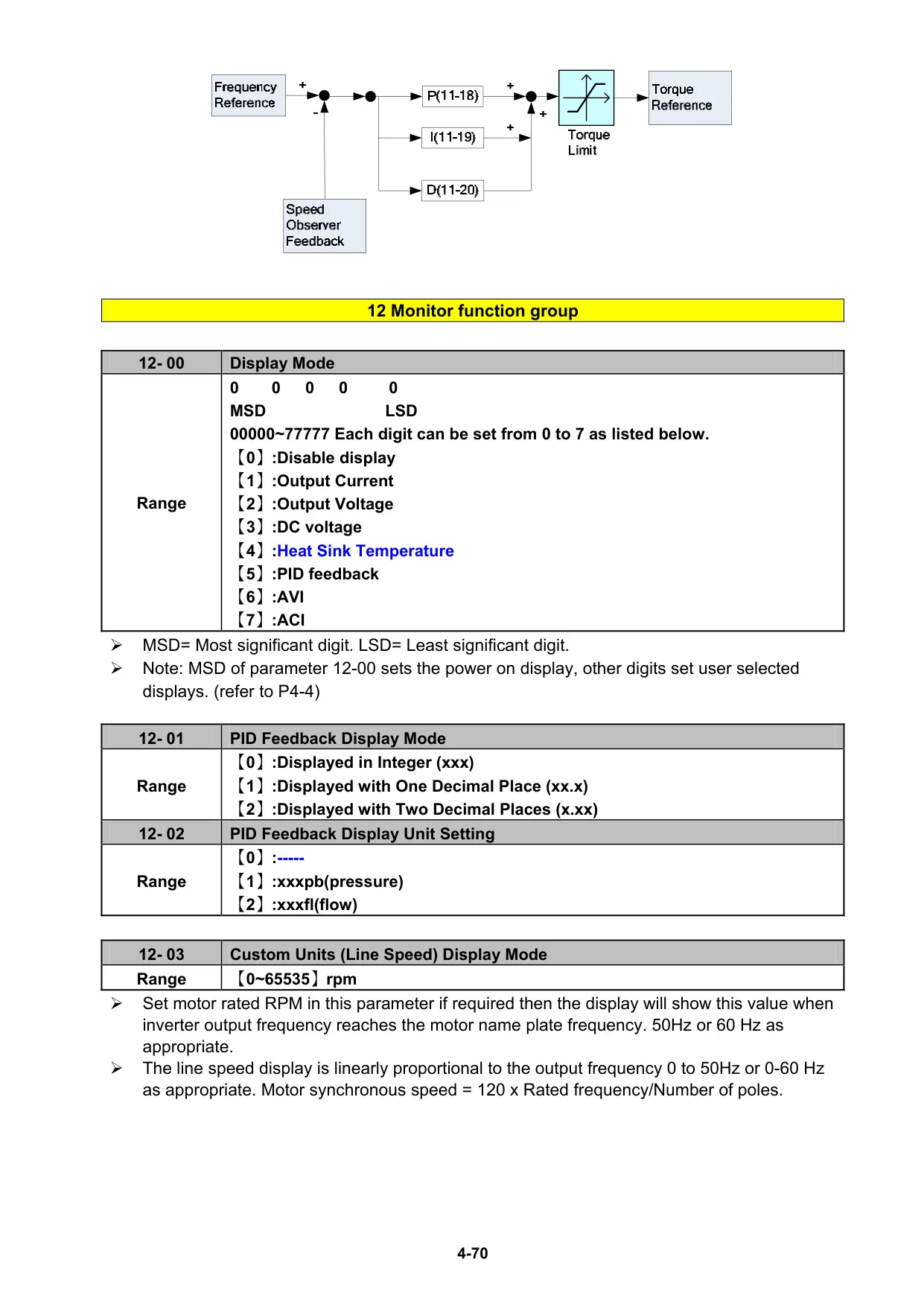

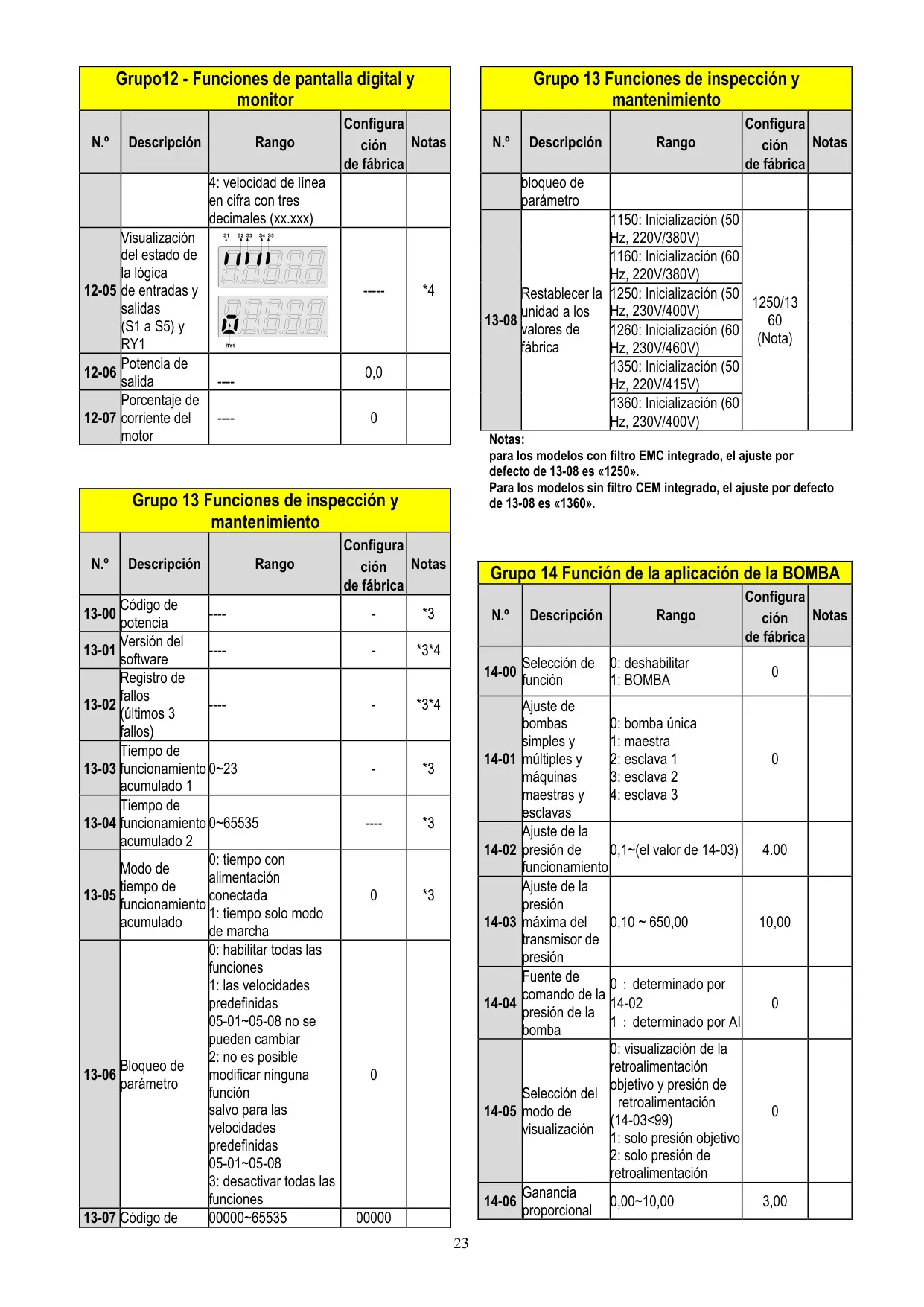

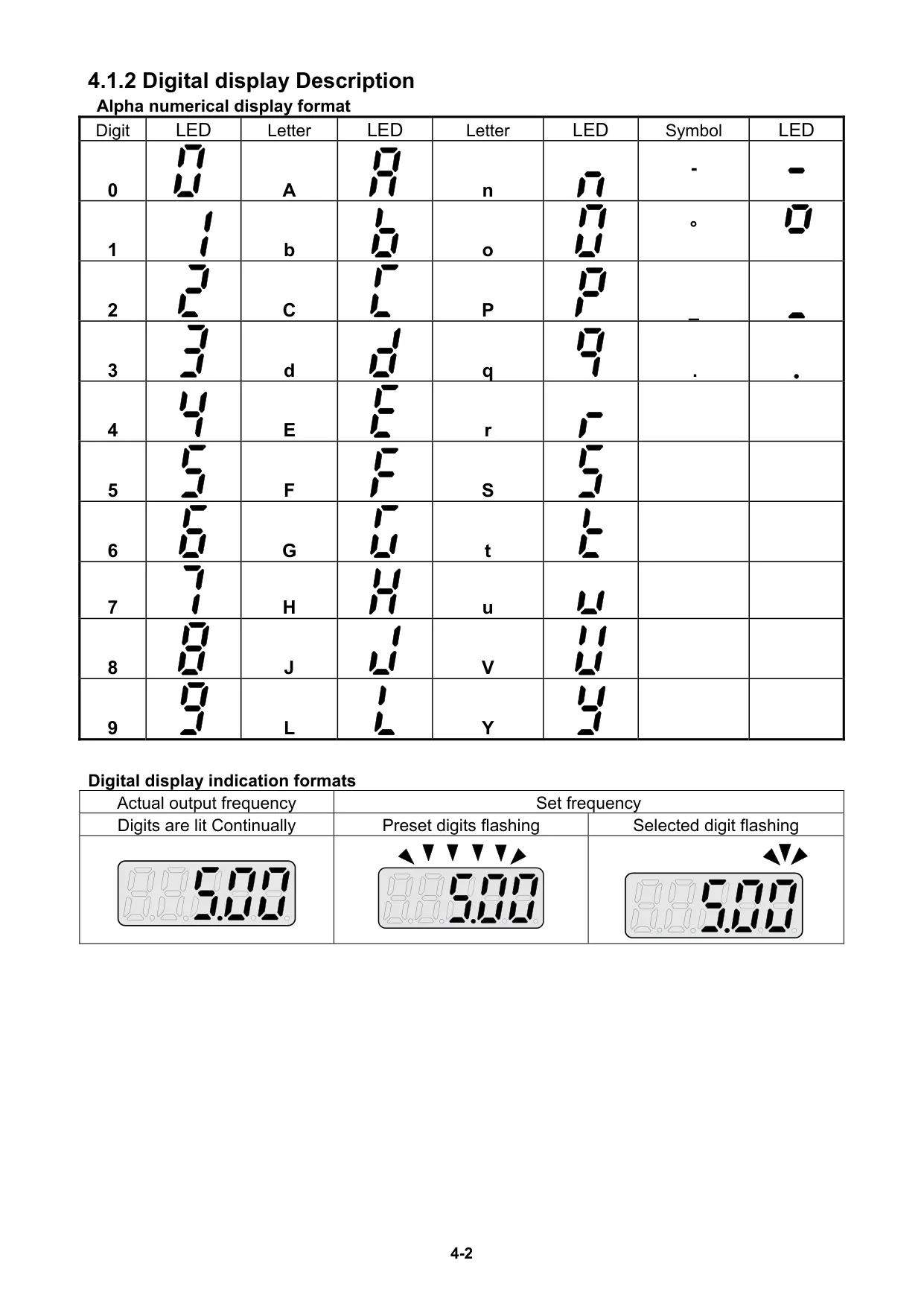

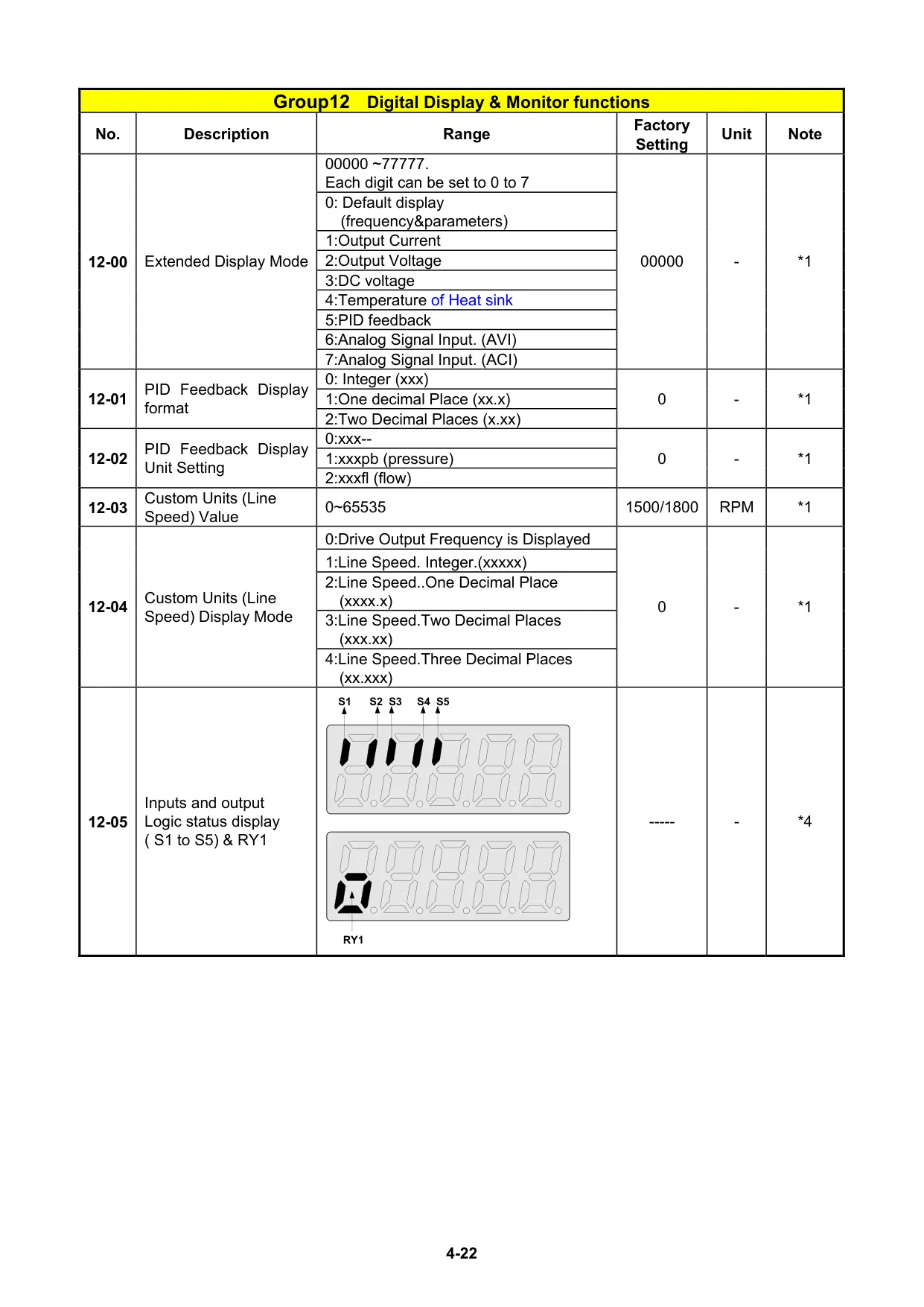

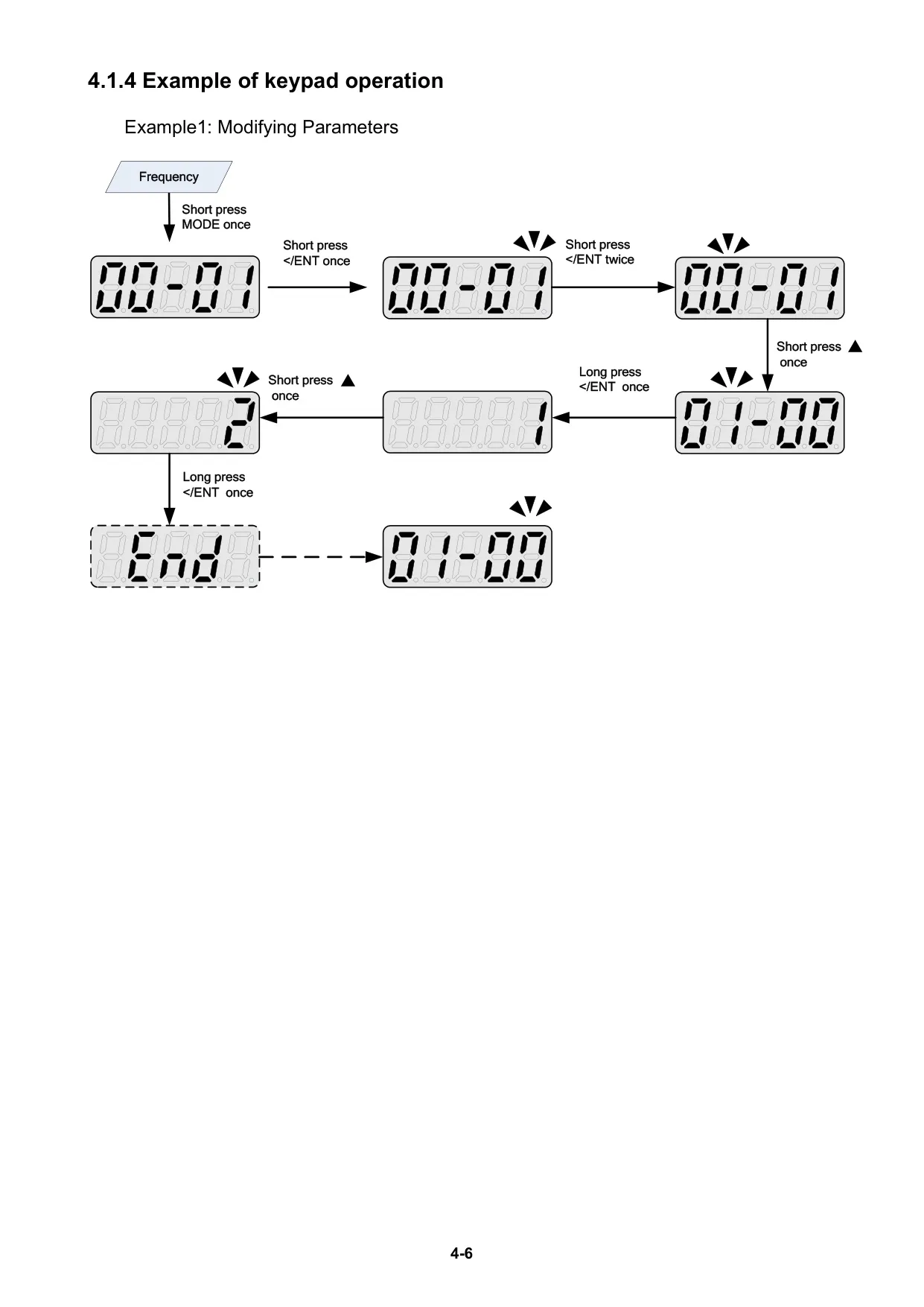

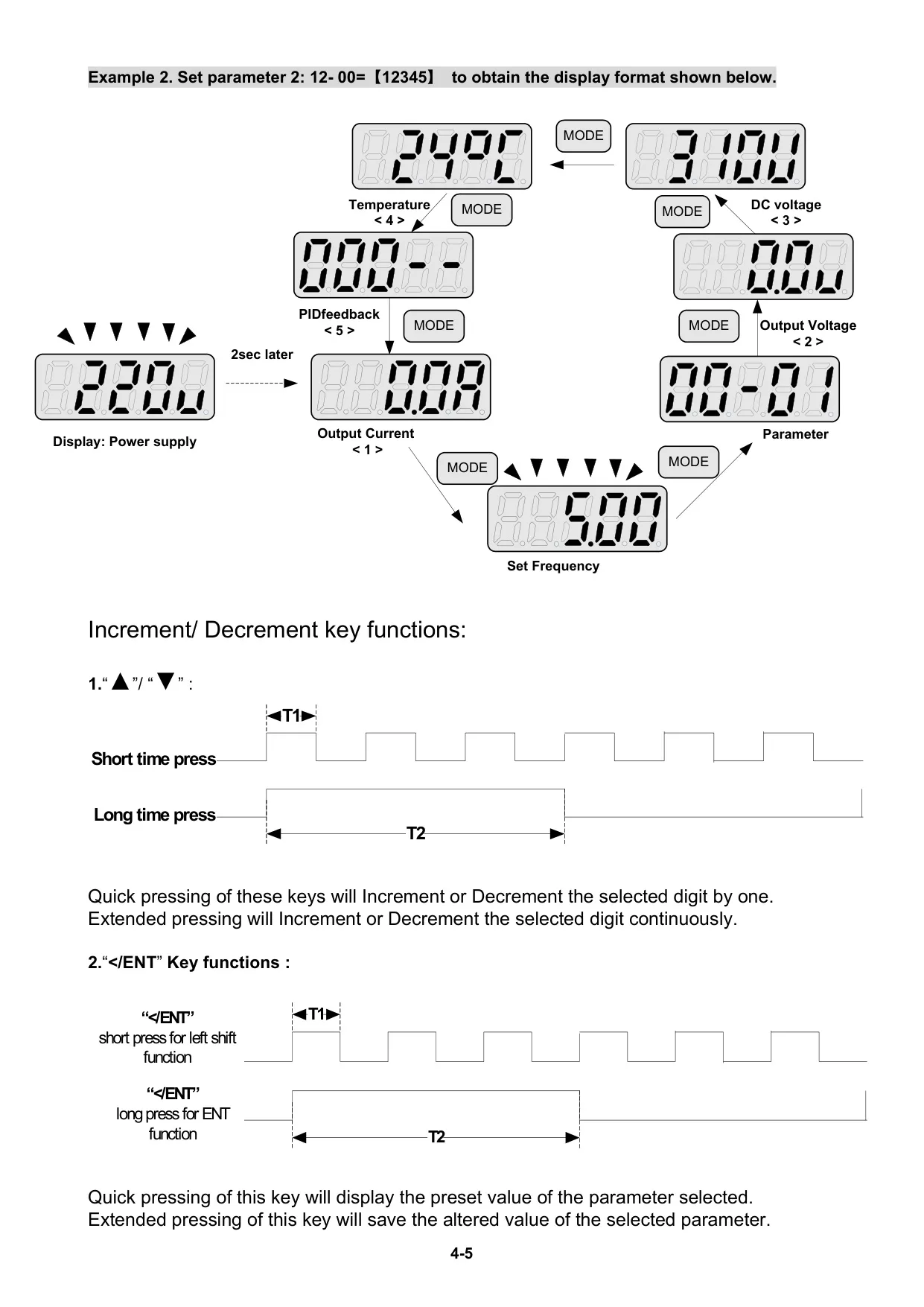

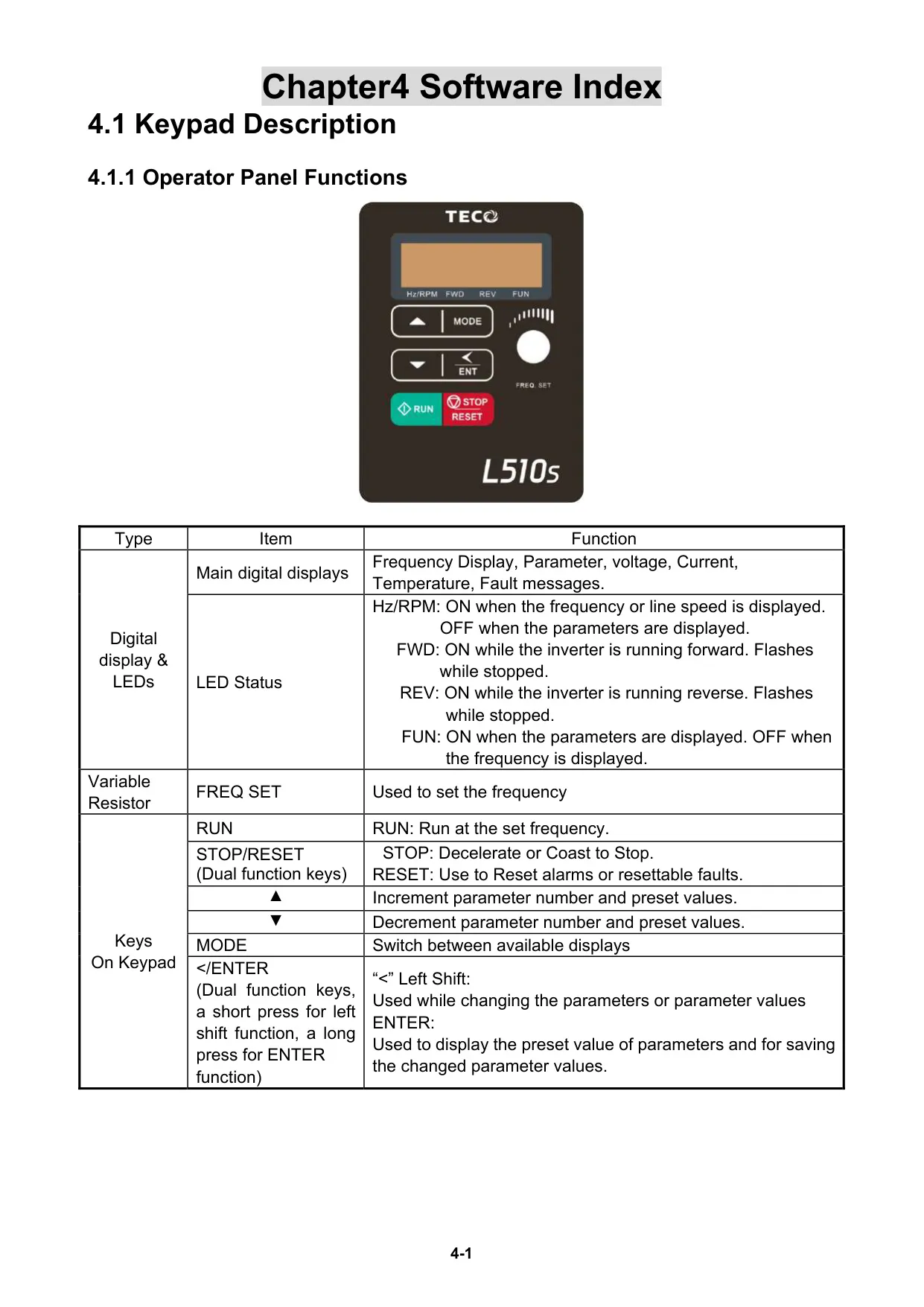

El panel de operación del L510s está diseñado para una interacción intuitiva. Cuenta con una pantalla digital que muestra información vital como la frecuencia, parámetros, voltaje, corriente y mensajes de falla. Los indicadores LED informan sobre el estado de operación, incluyendo la dirección de giro (adelante/atrás). Un potenciómetro incorporado facilita el ajuste de la frecuencia, complementado por botones para arrancar, detener, reiniciar y navegar por los menús, ofreciendo flexibilidad en el control.

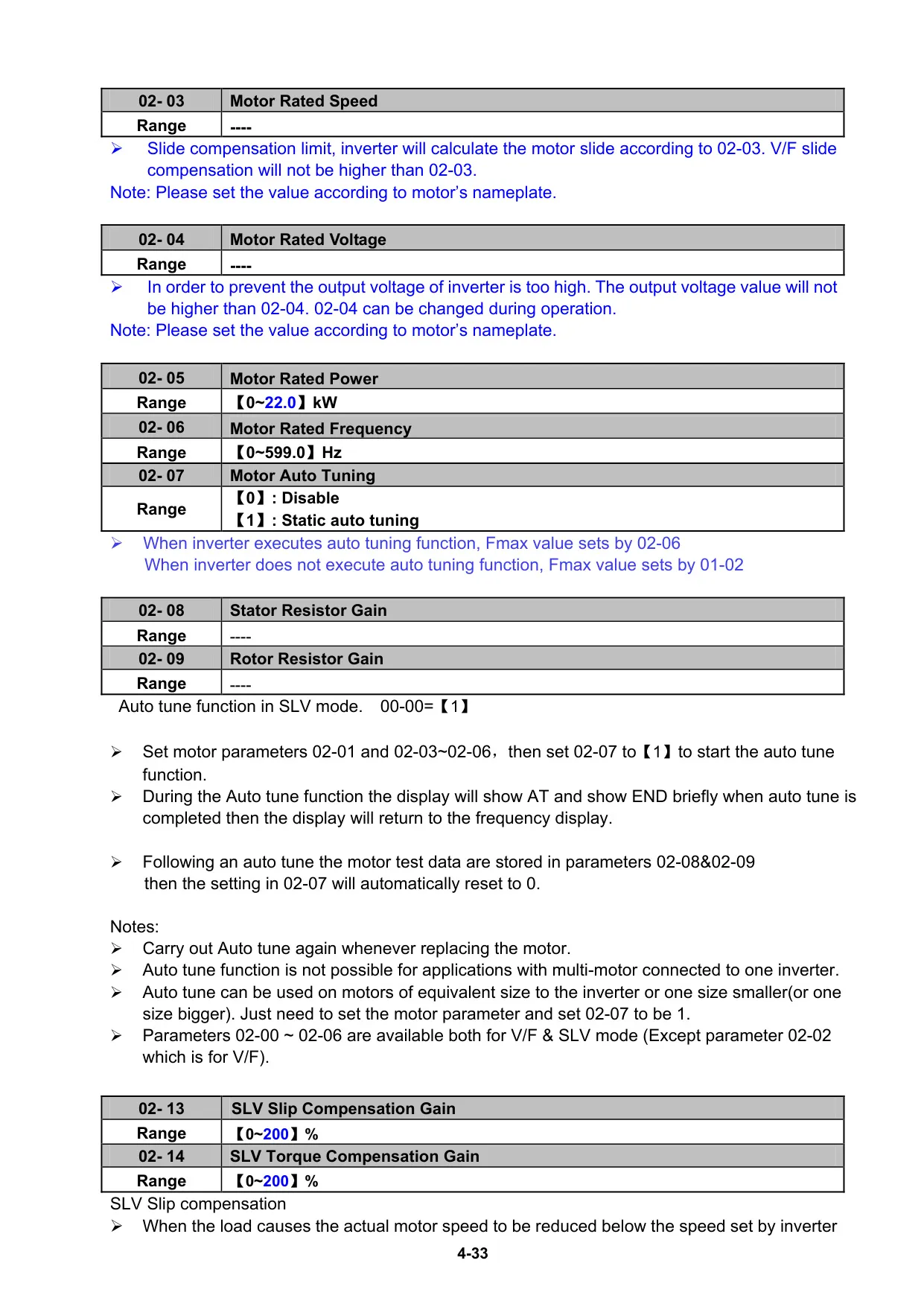

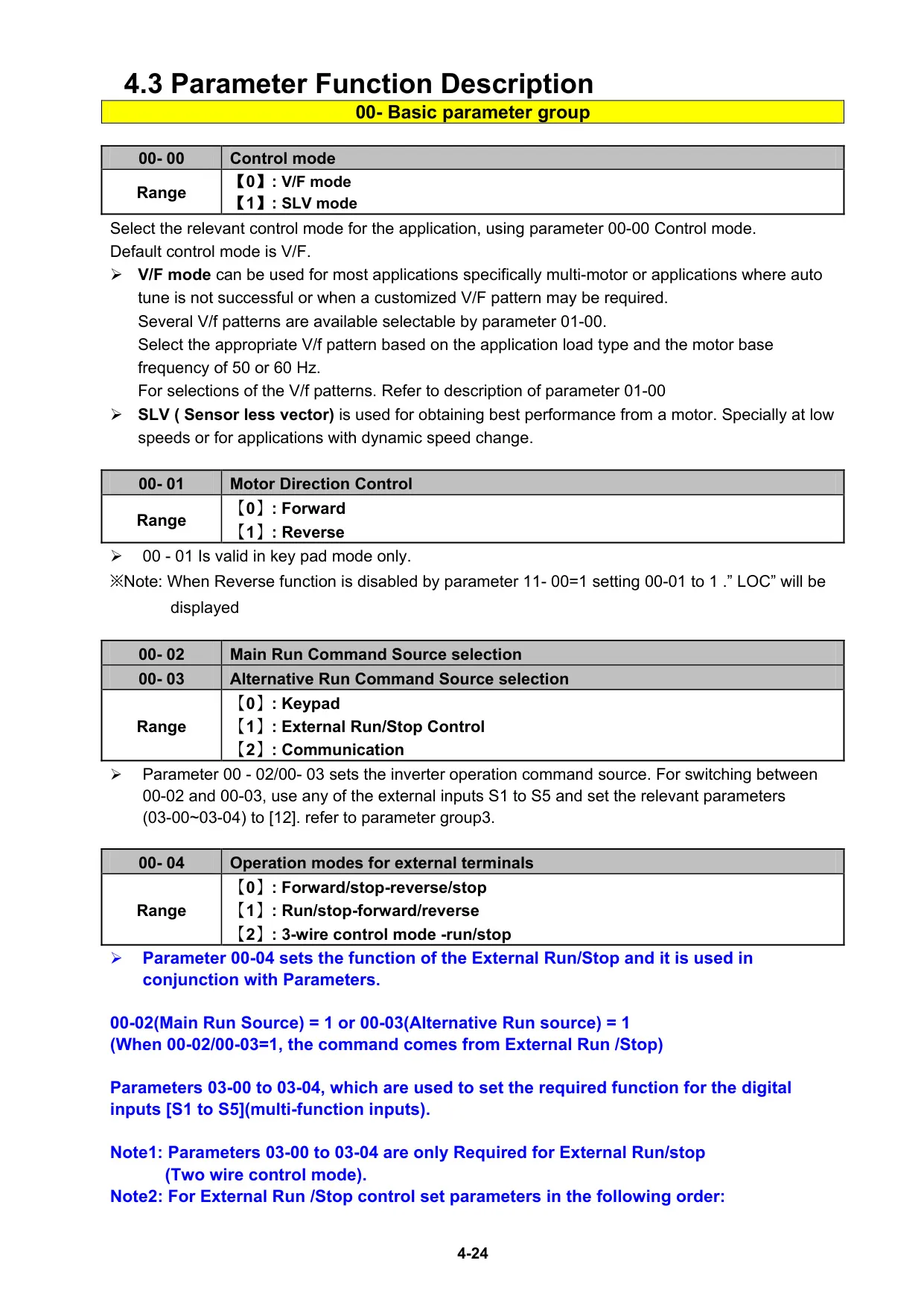

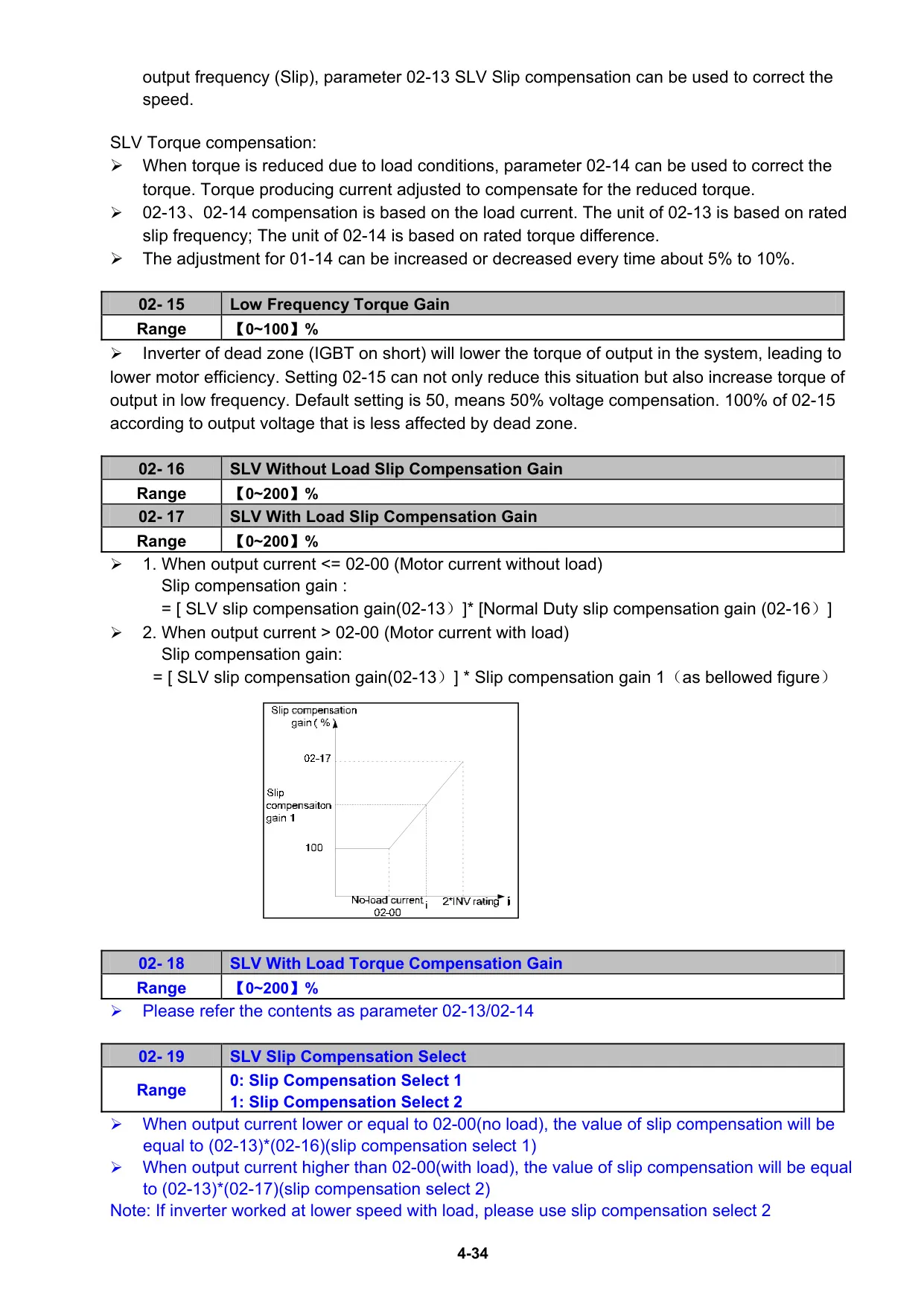

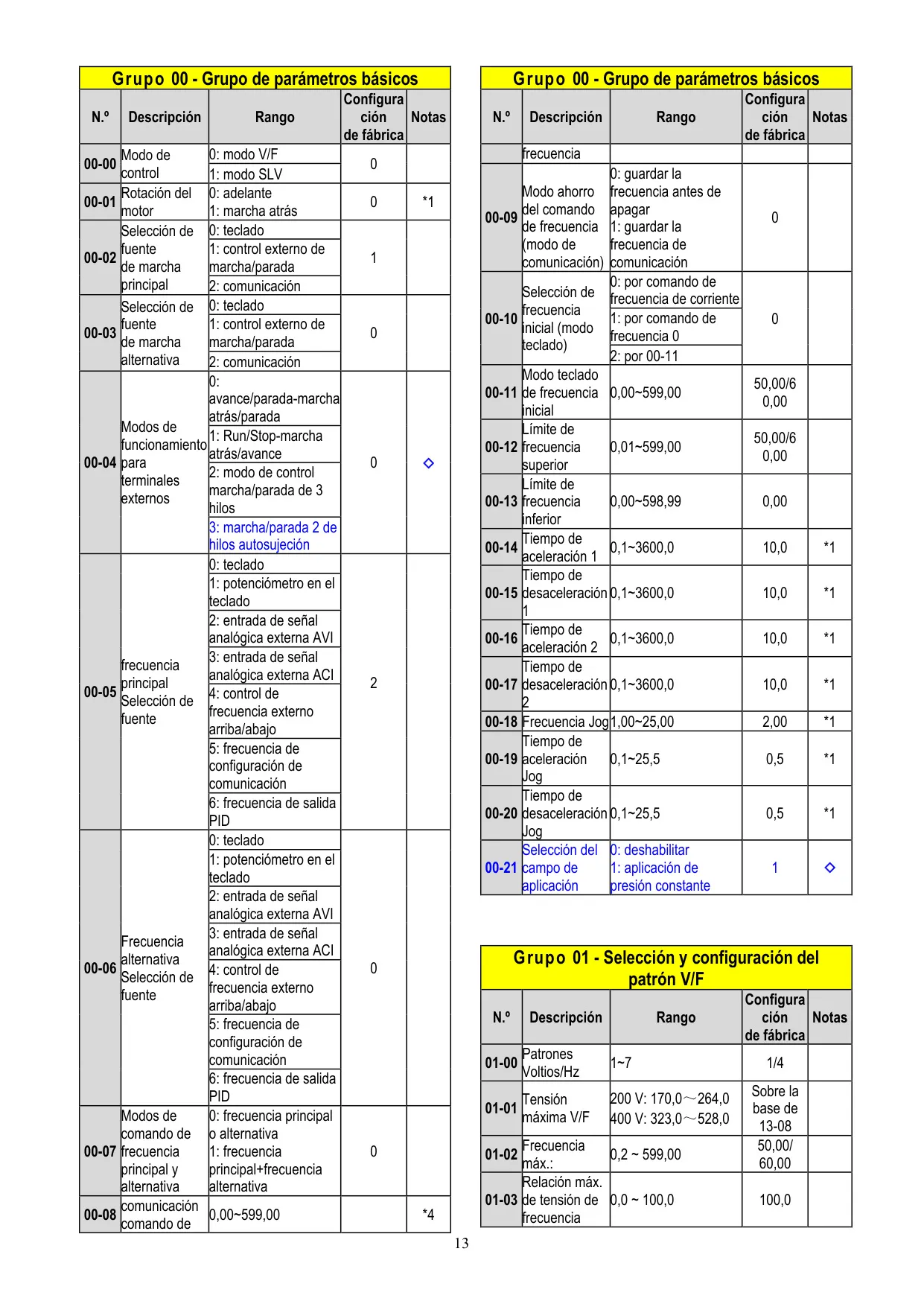

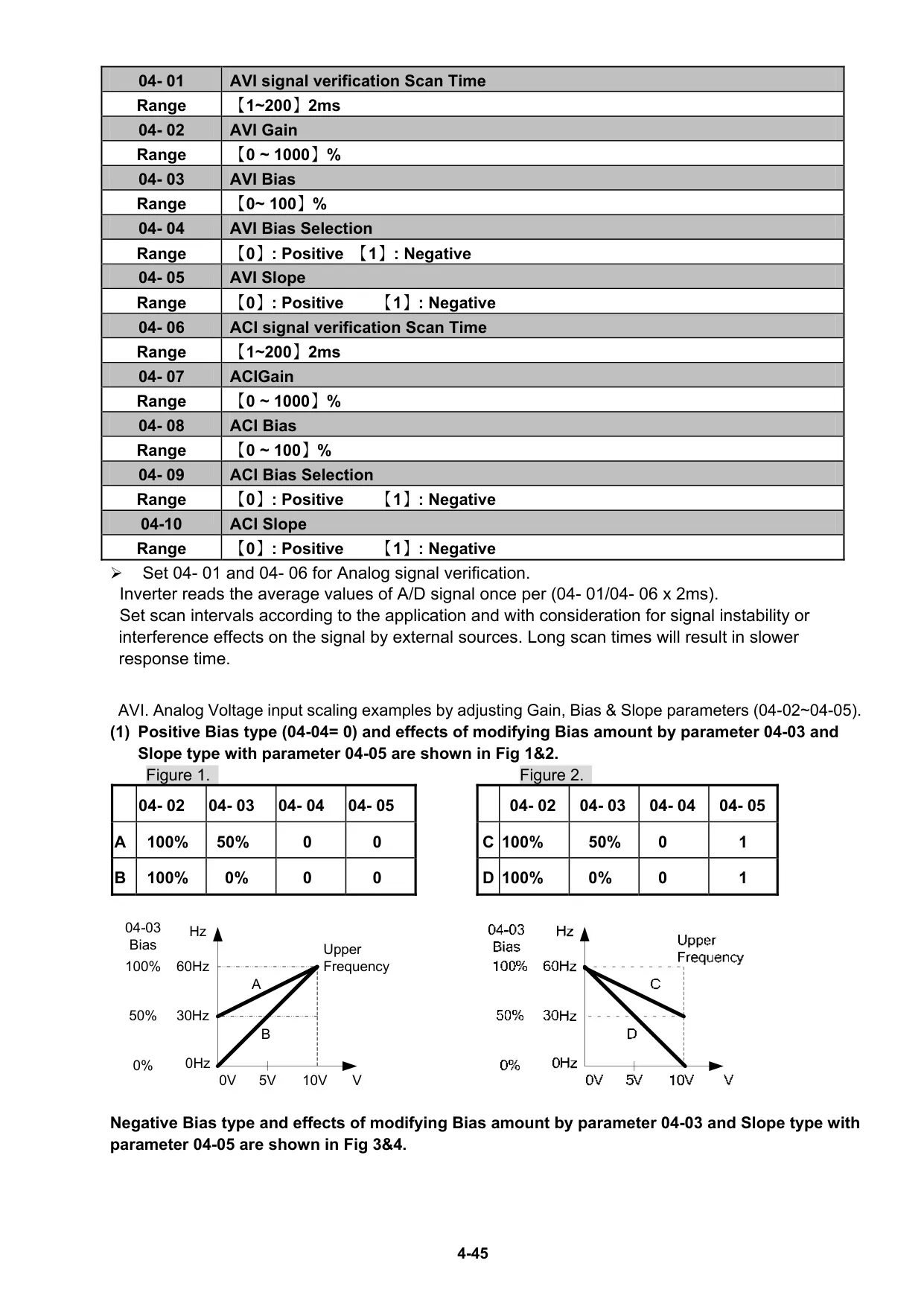

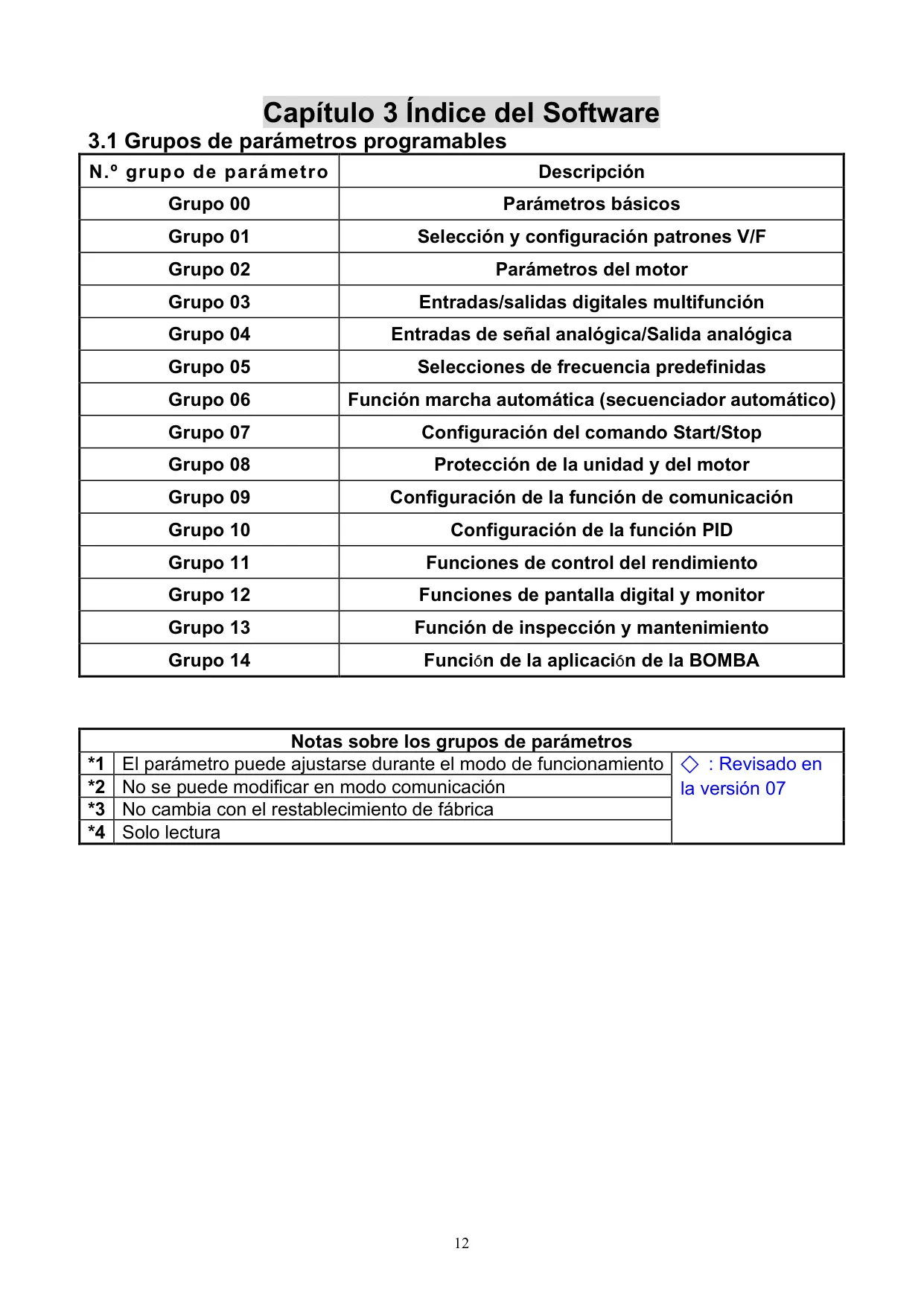

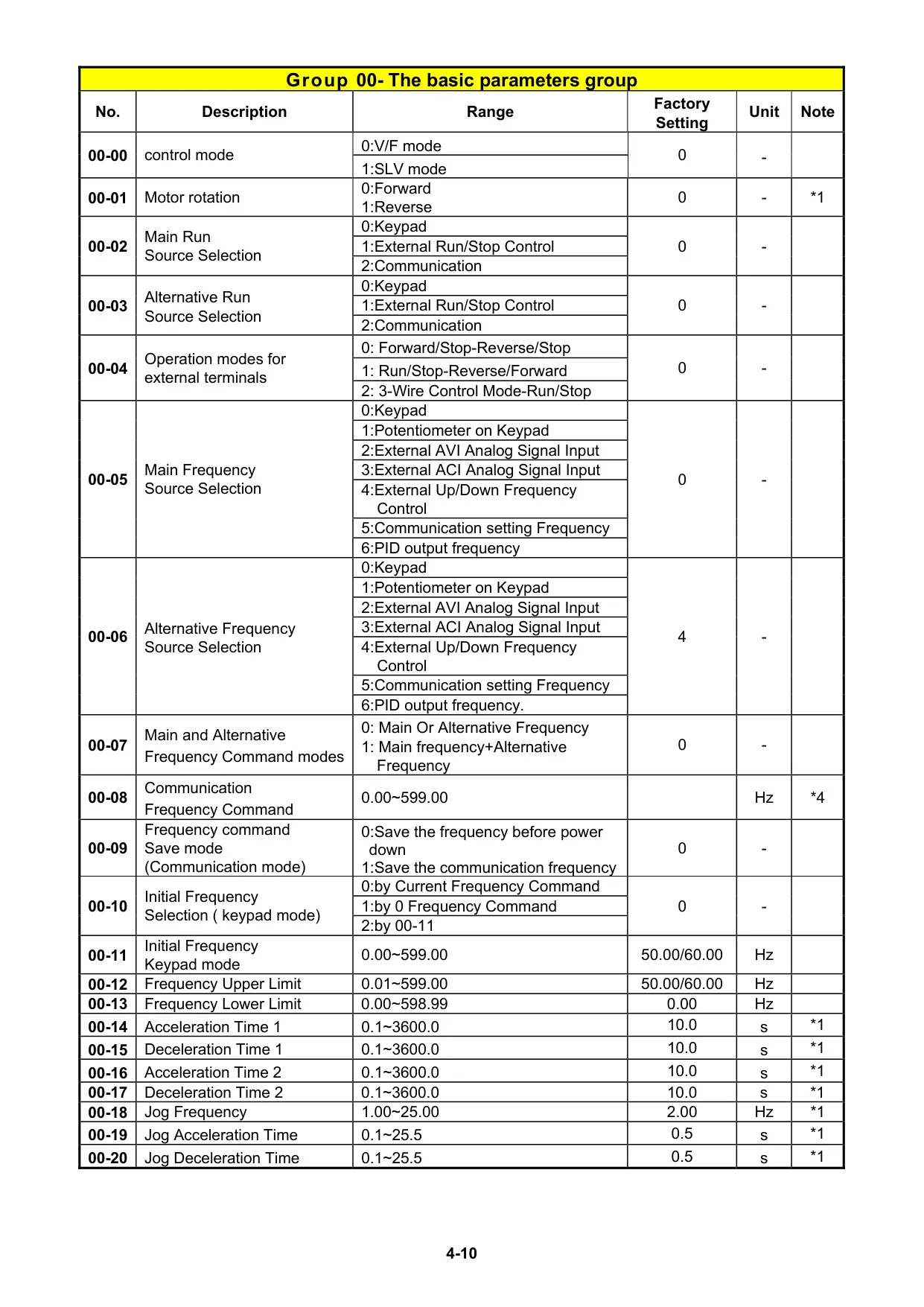

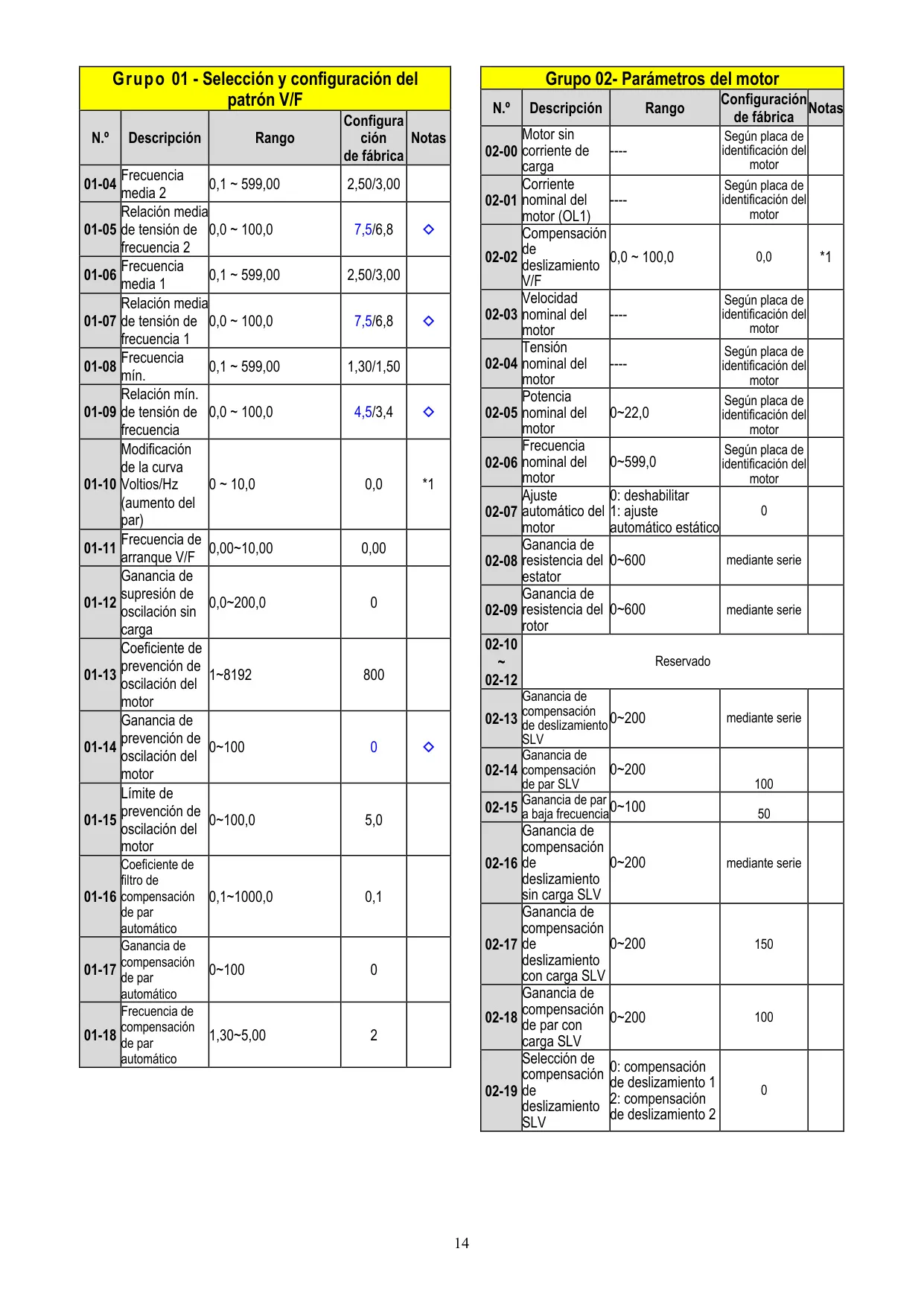

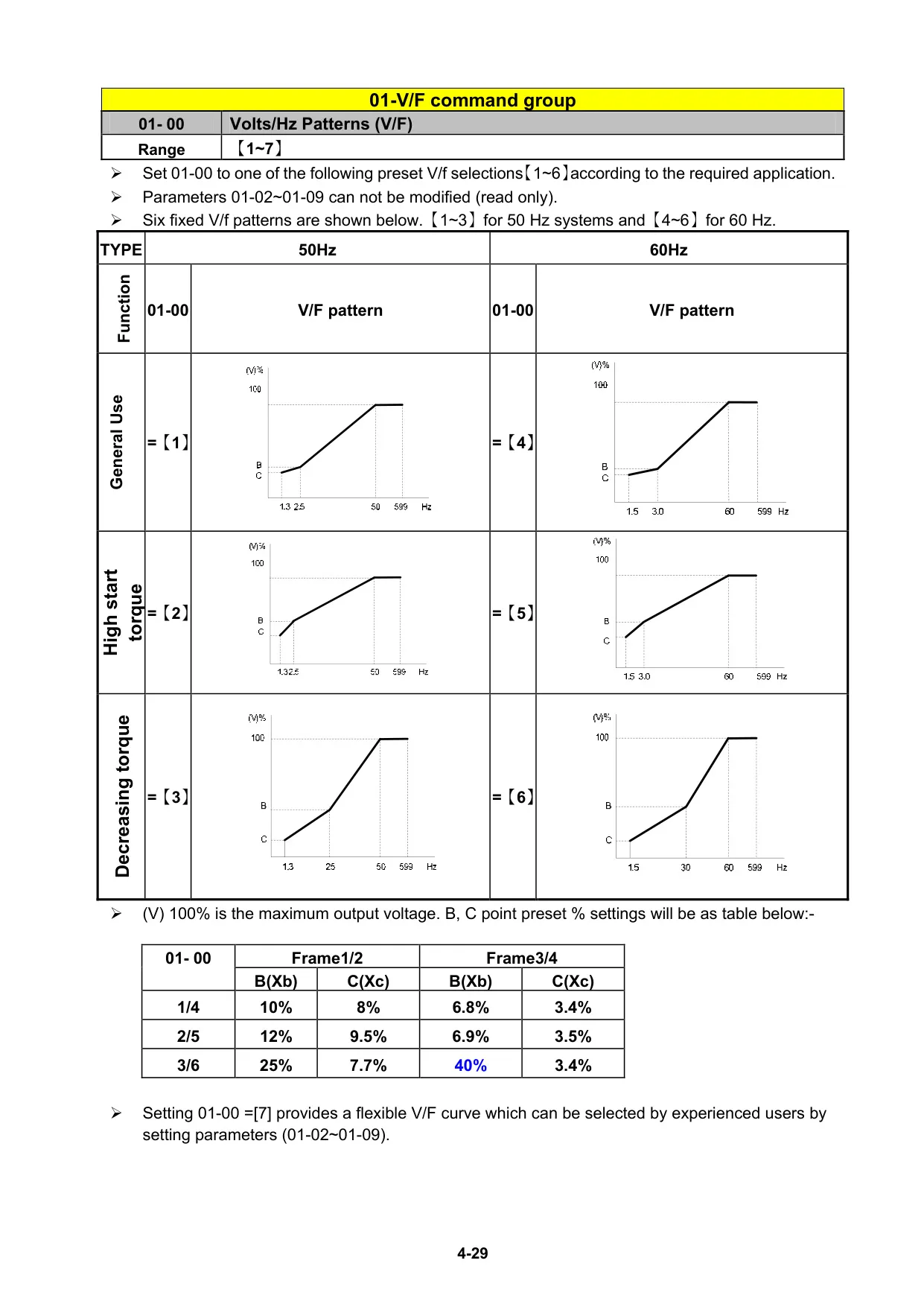

El variador ofrece dos modos de control principales: V/F (Voltaje/Frecuencia), ideal para aplicaciones generales y multimotor, y SLV (Sensorless Vector), que proporciona un rendimiento óptimo, especialmente a bajas velocidades o en aplicaciones con cambios dinámicos. Para el modo SLV, el variador incluye una función de autoajuste que optimiza automáticamente los parámetros del motor, simplificando la puesta en marcha y mejorando la eficiencia.

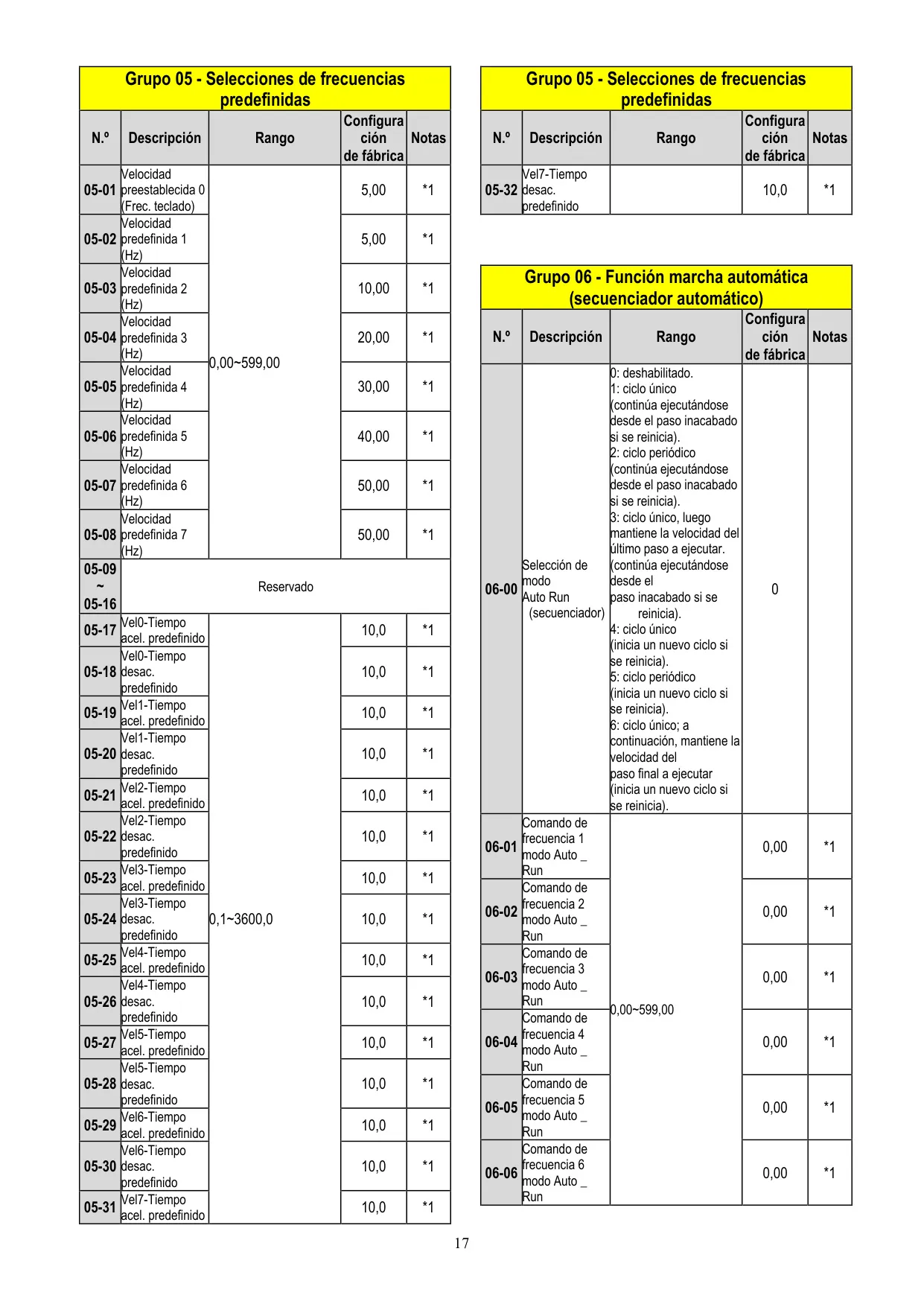

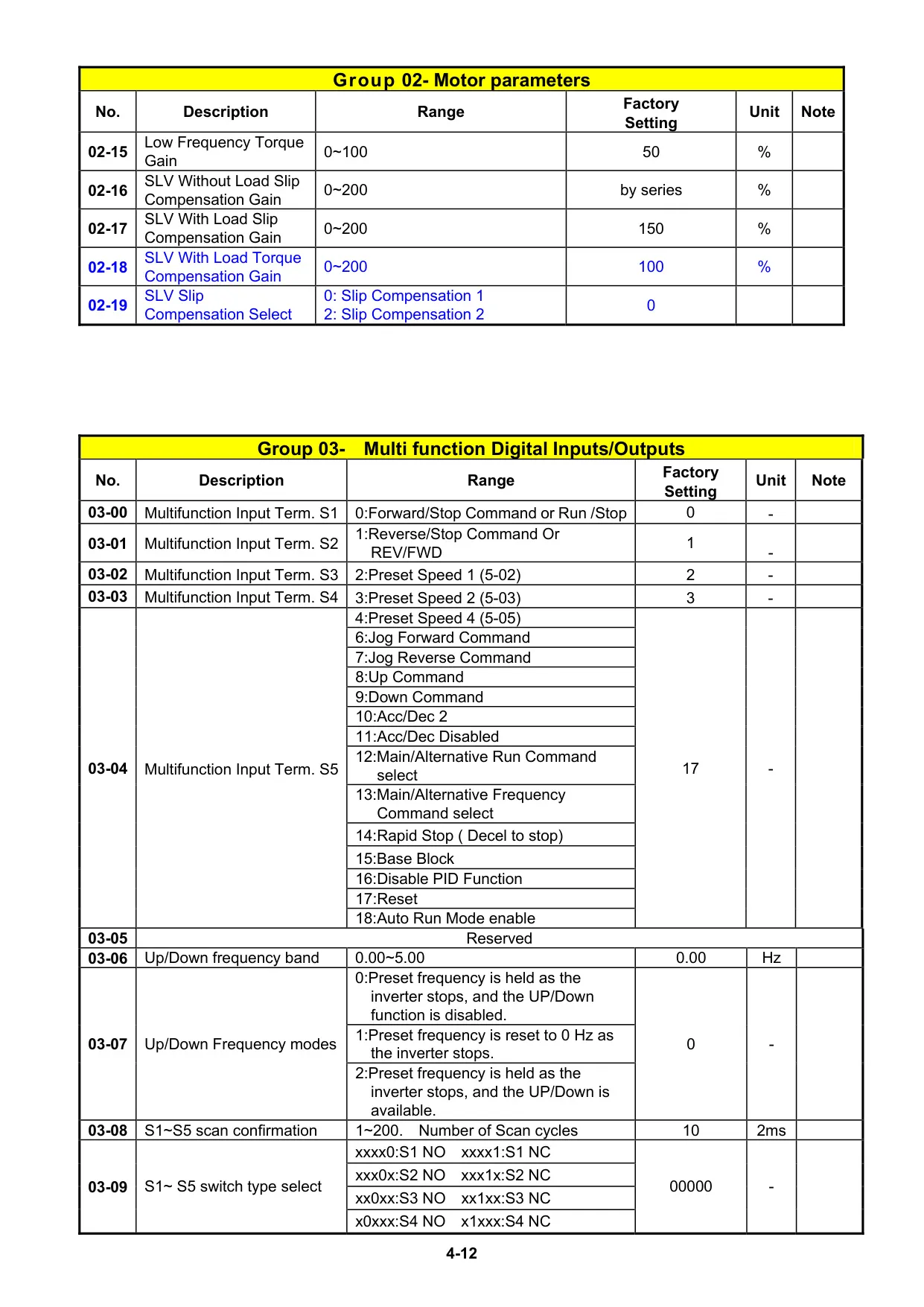

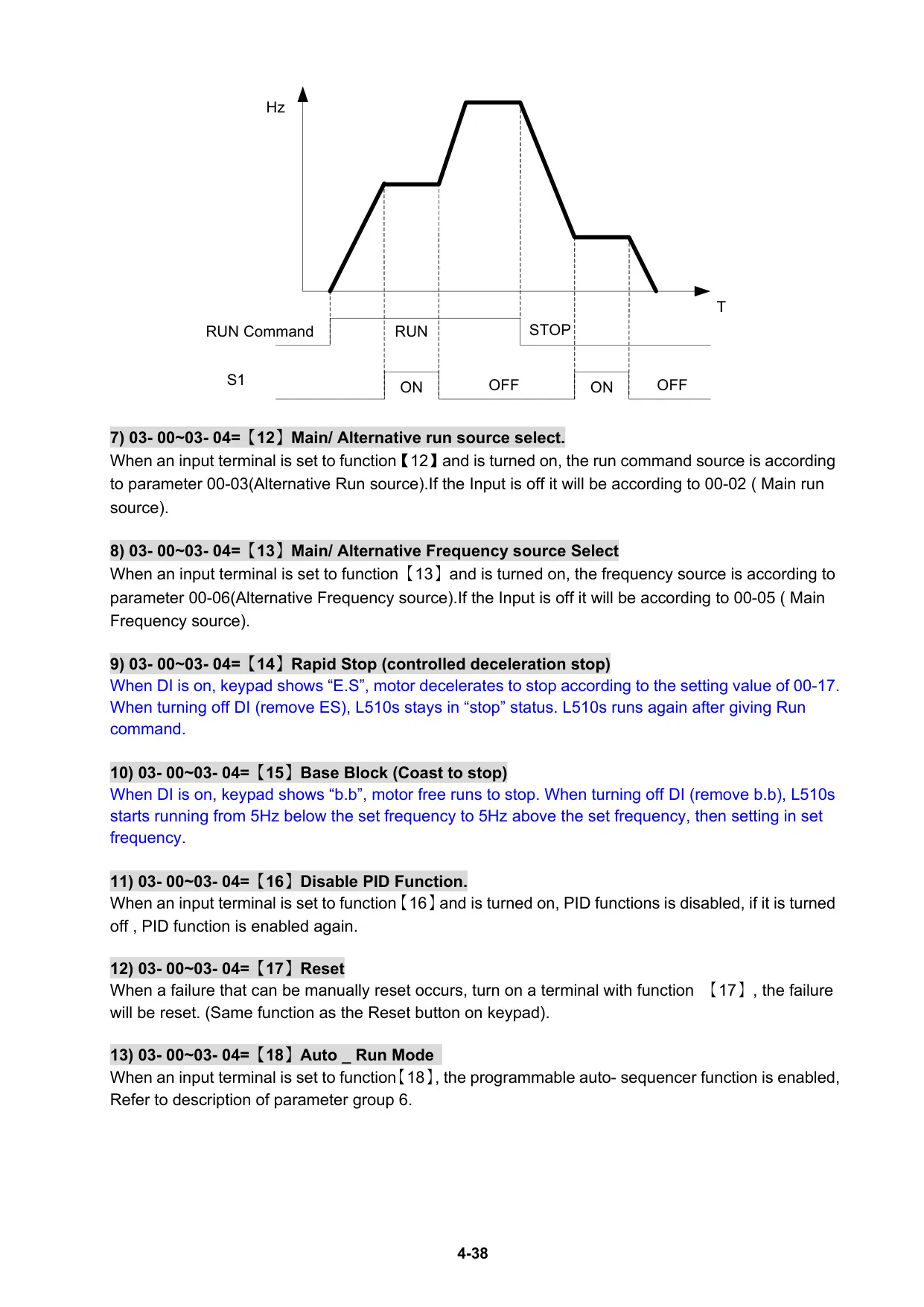

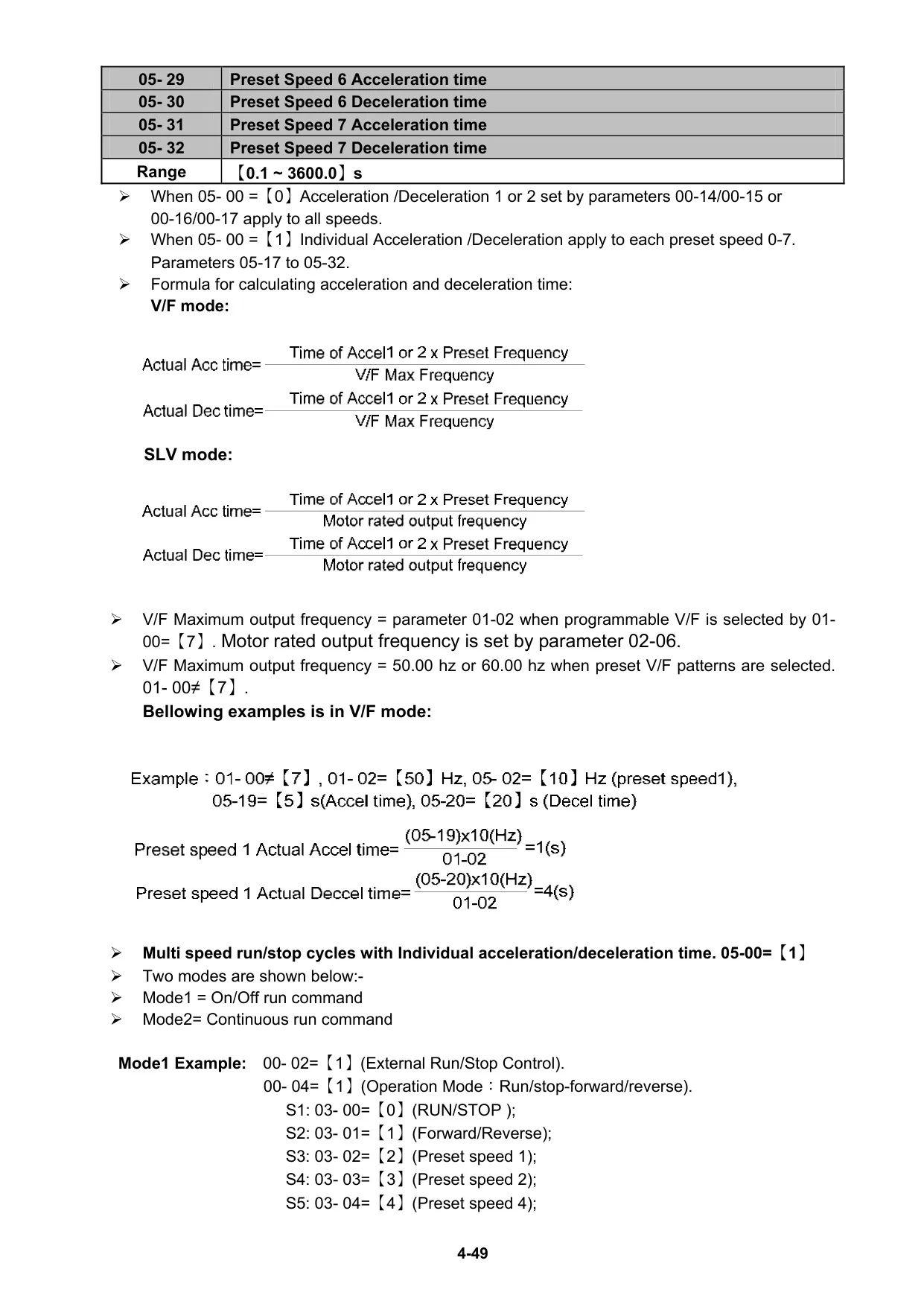

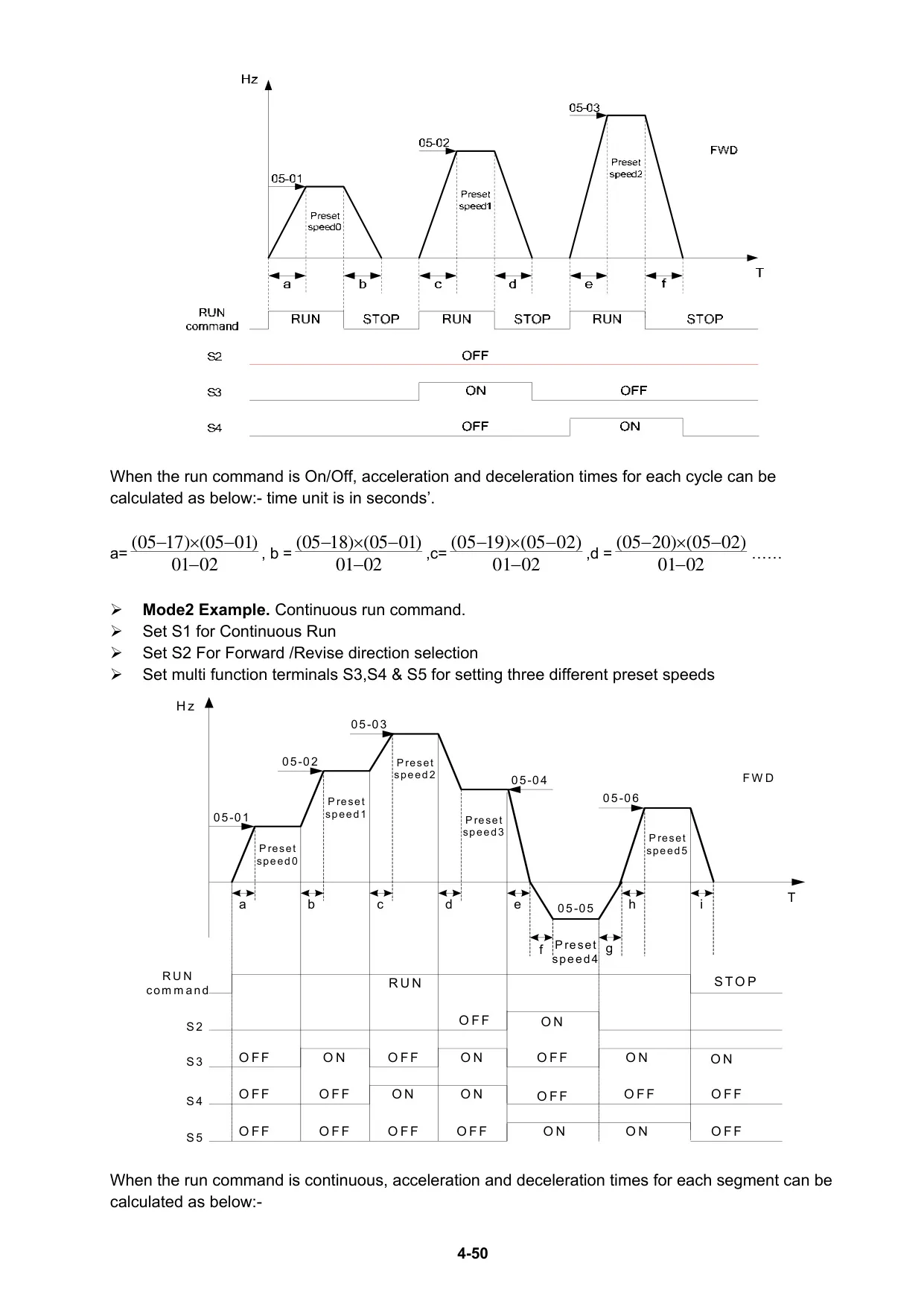

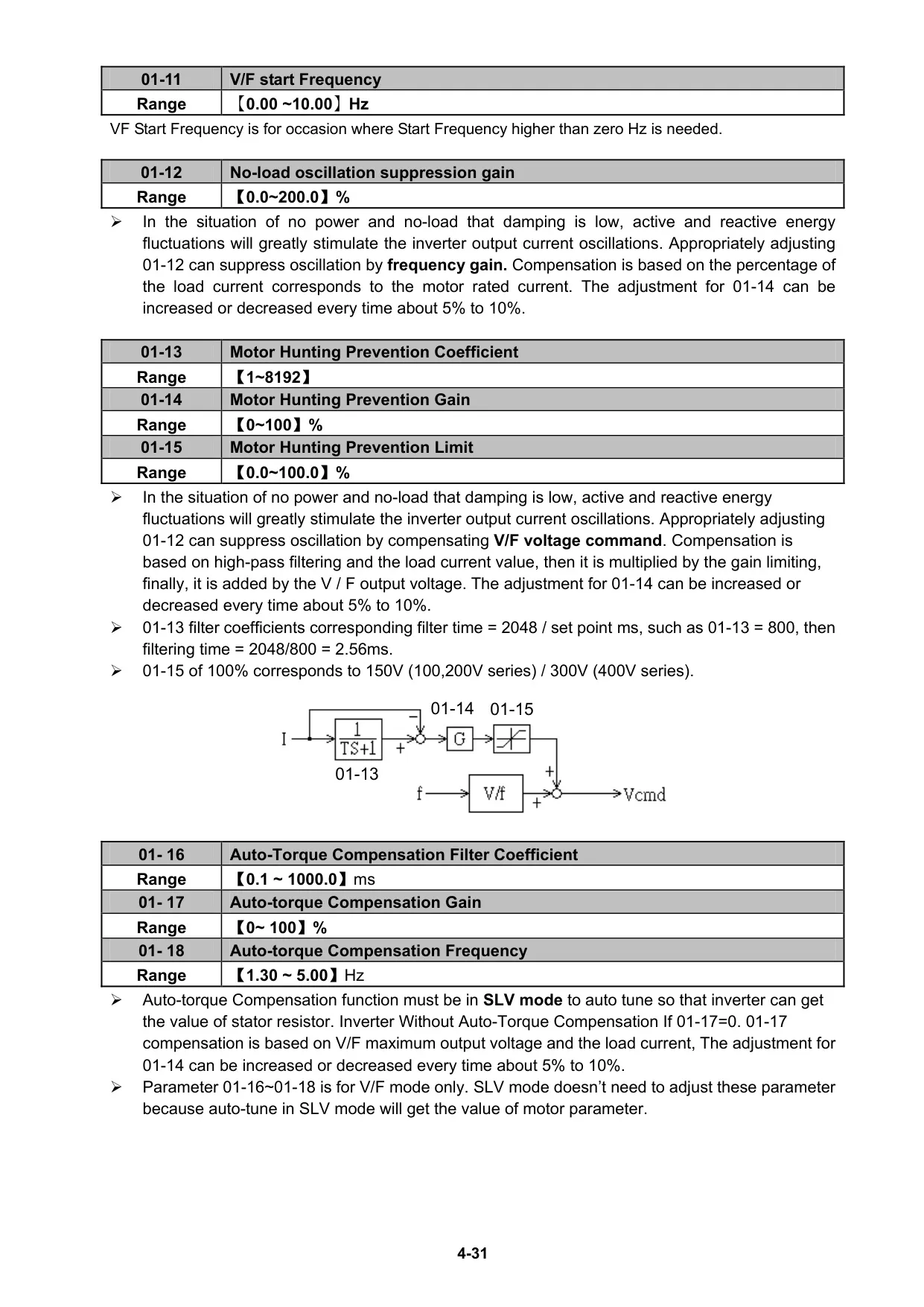

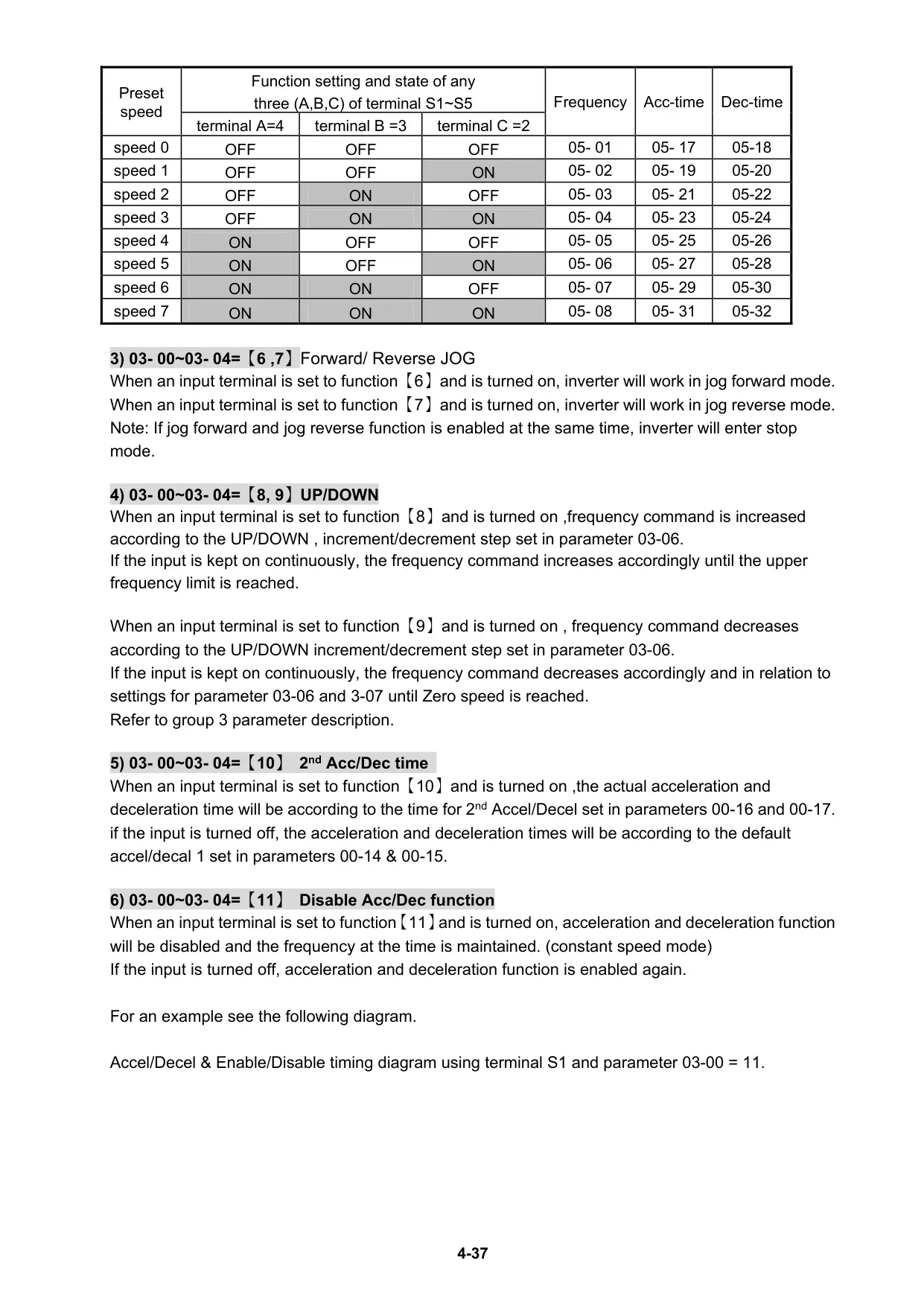

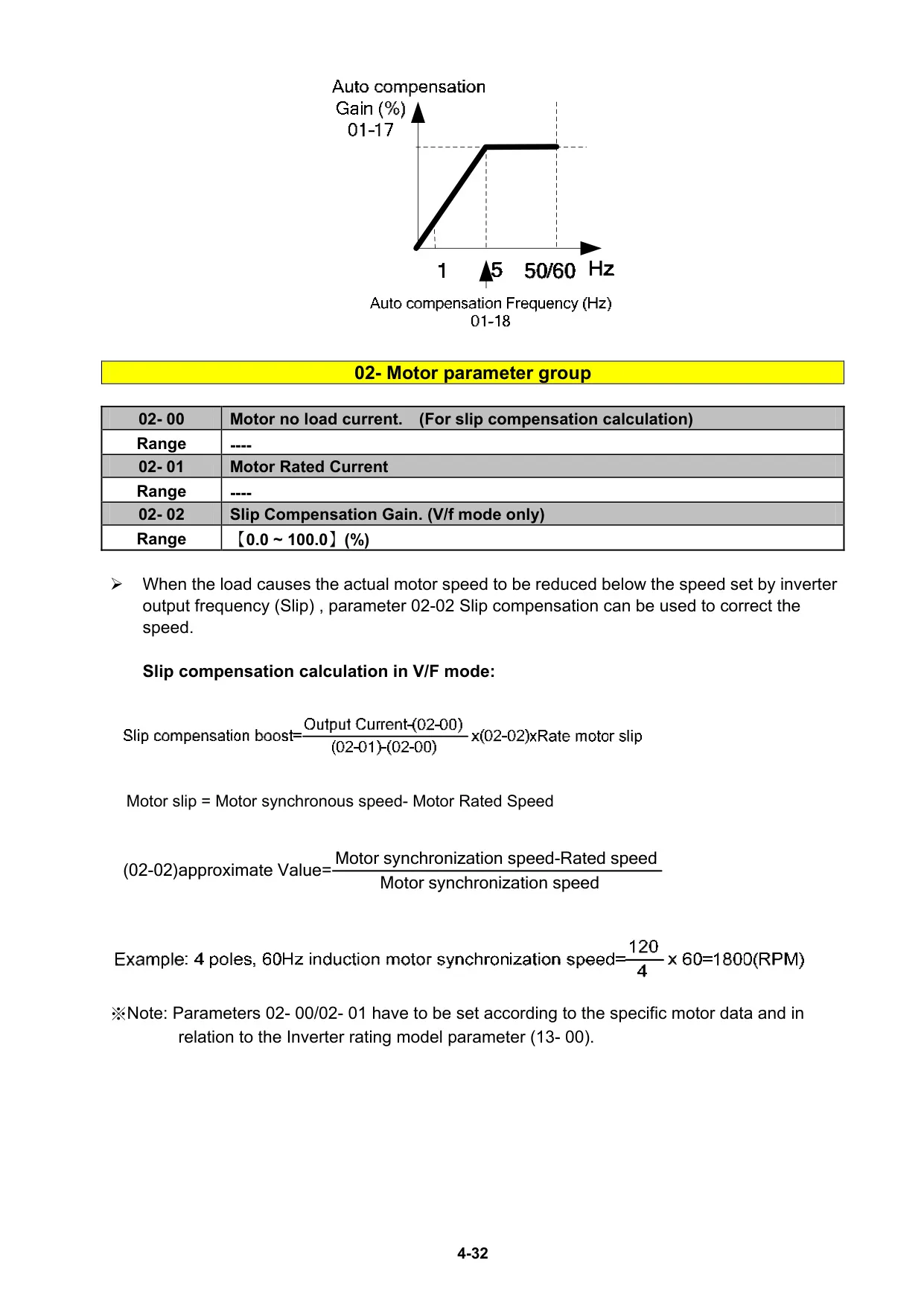

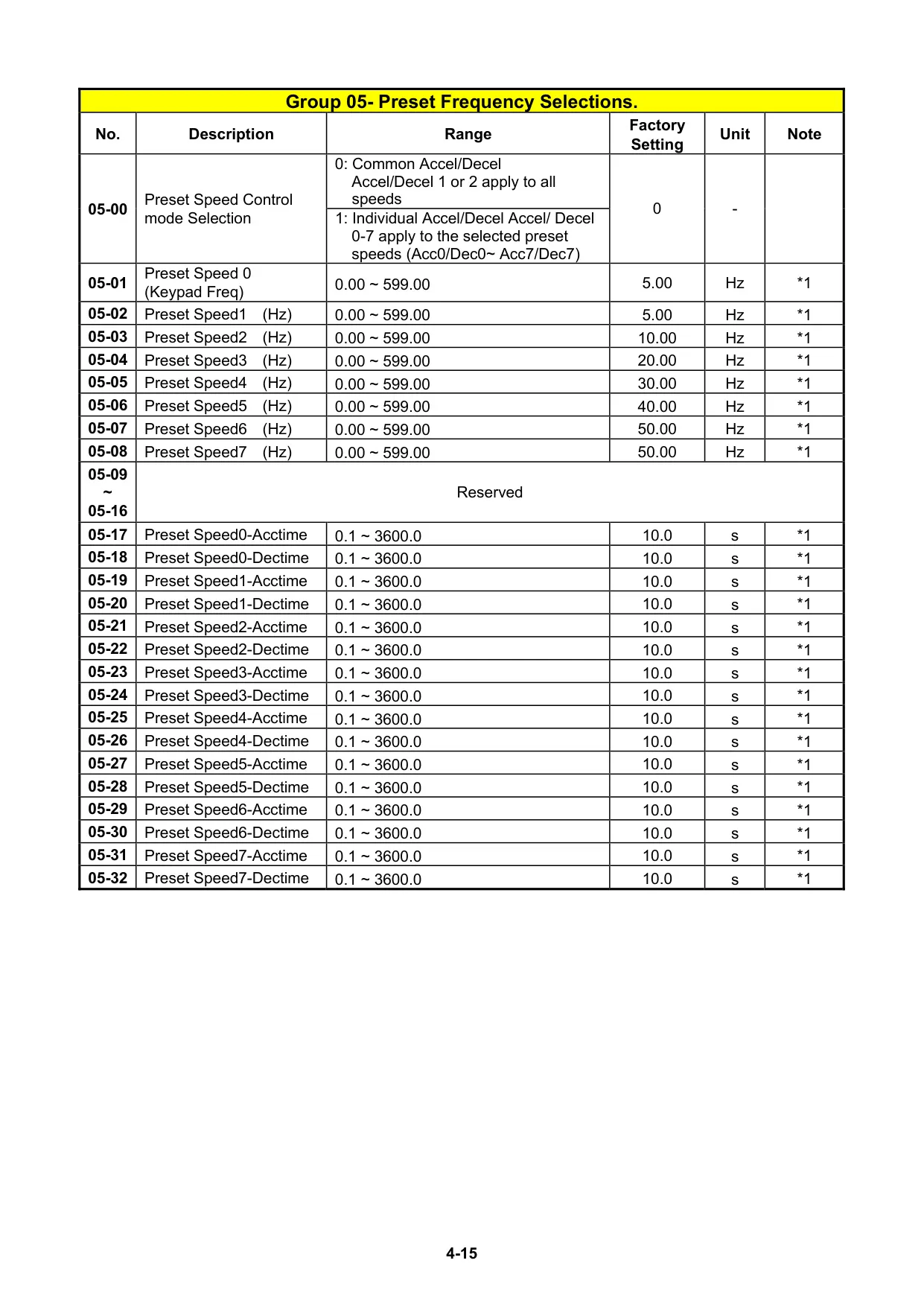

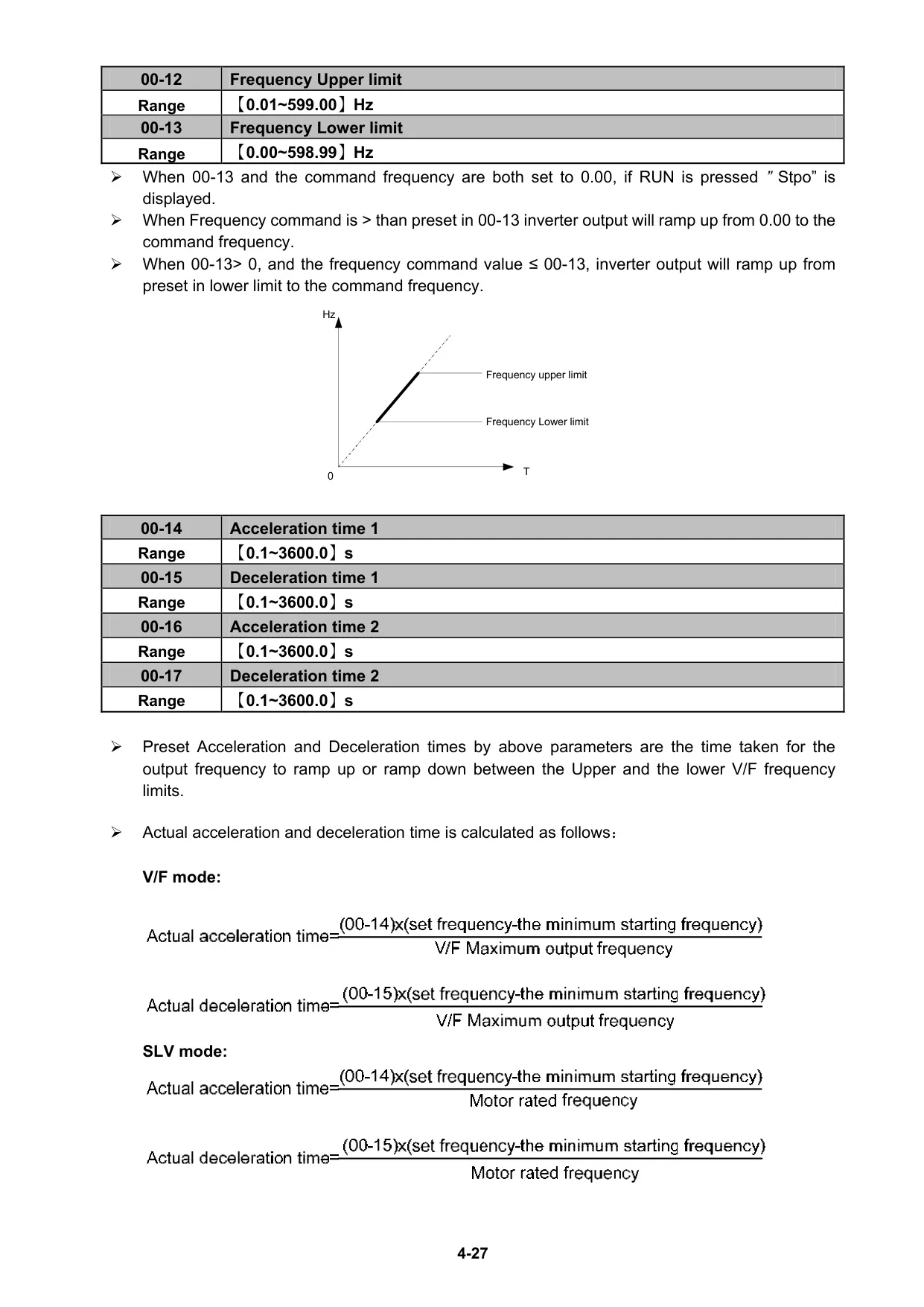

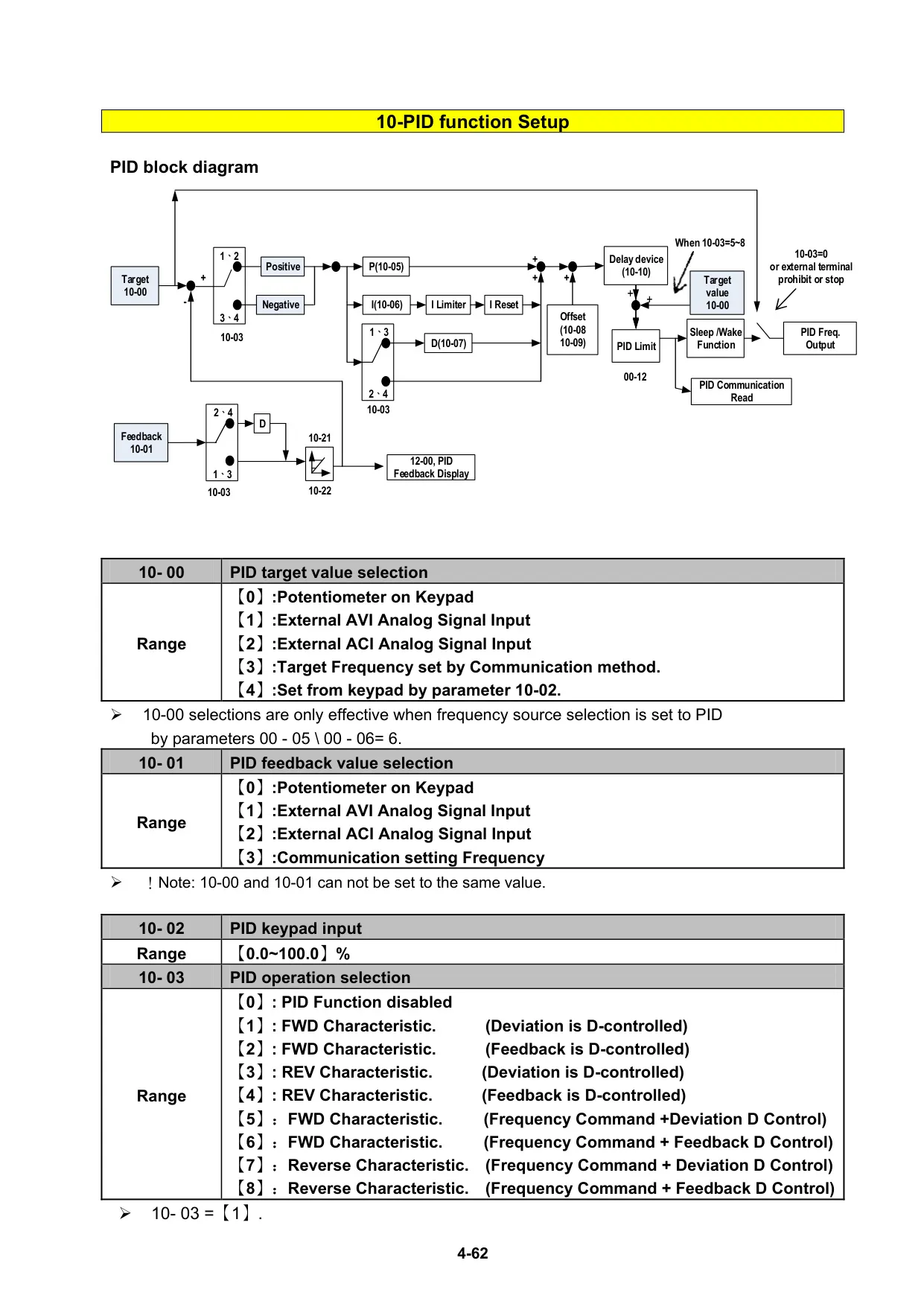

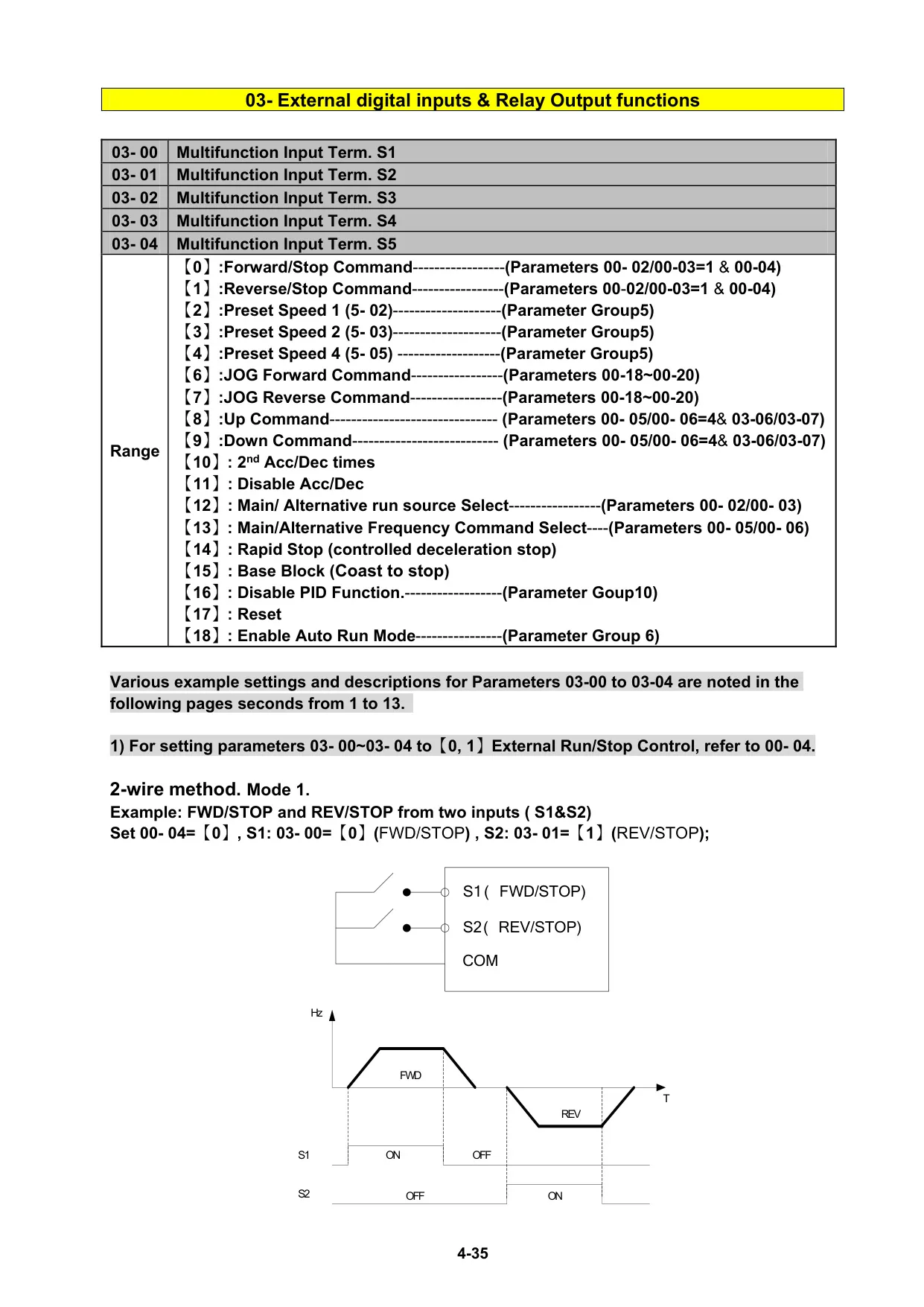

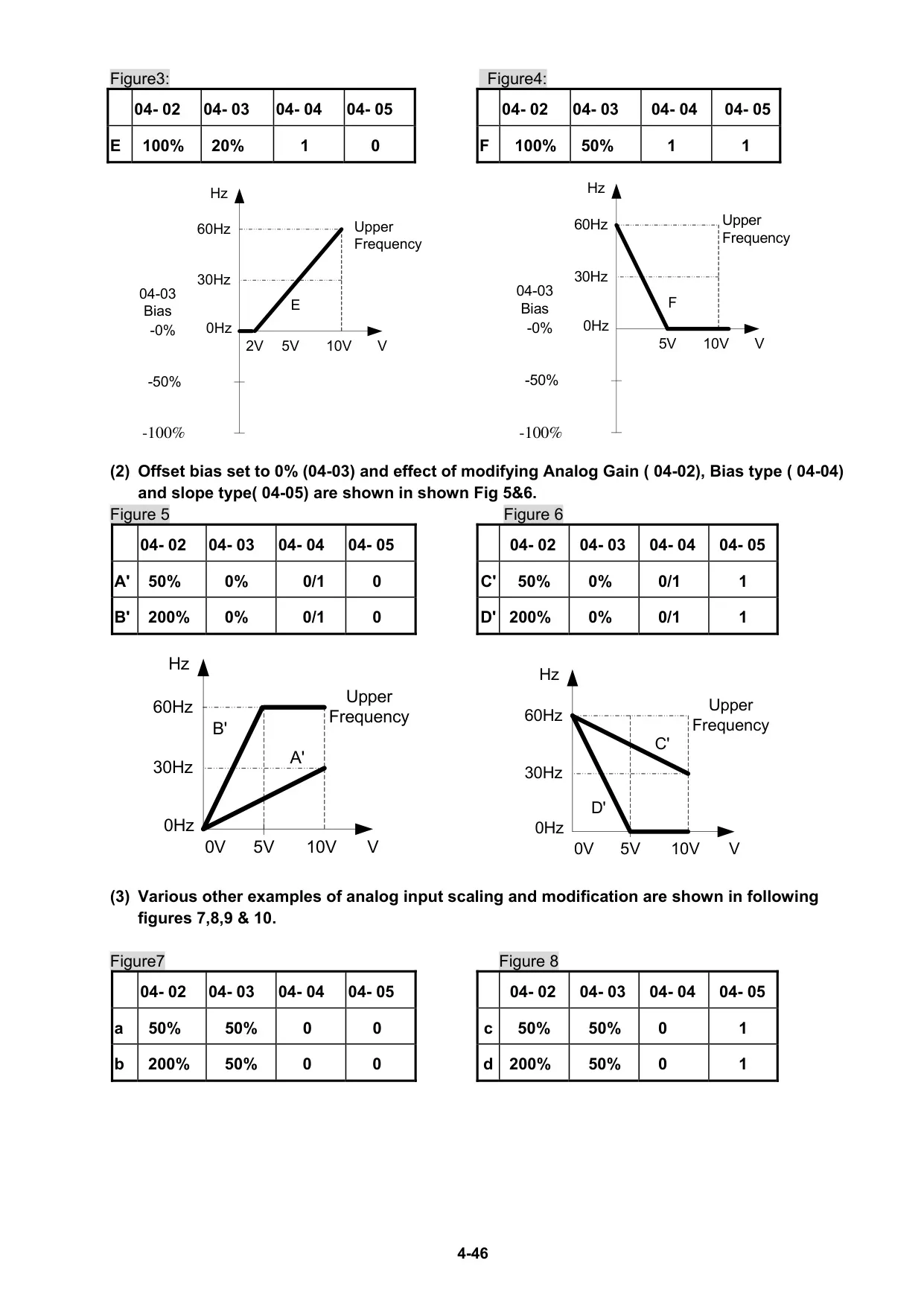

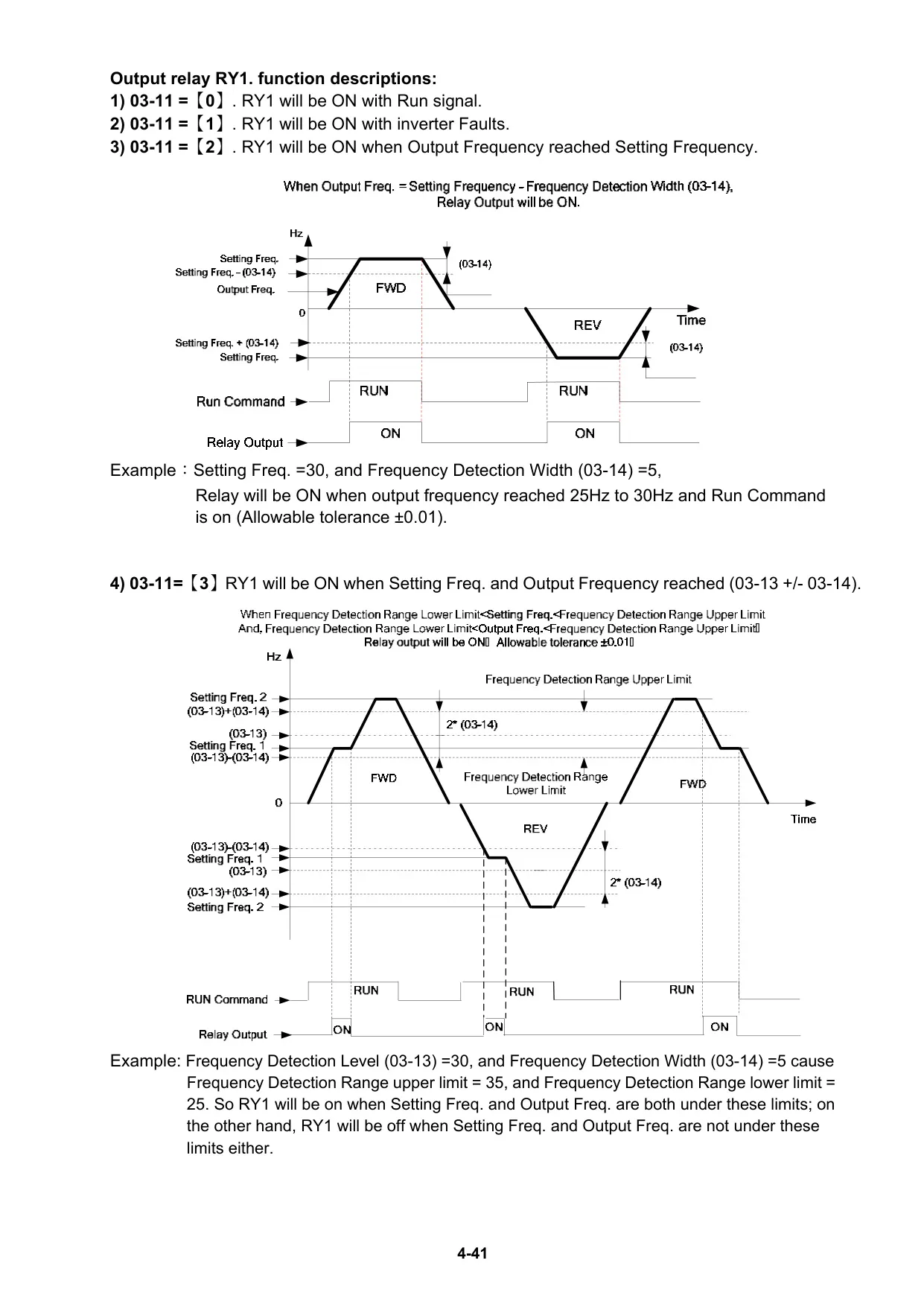

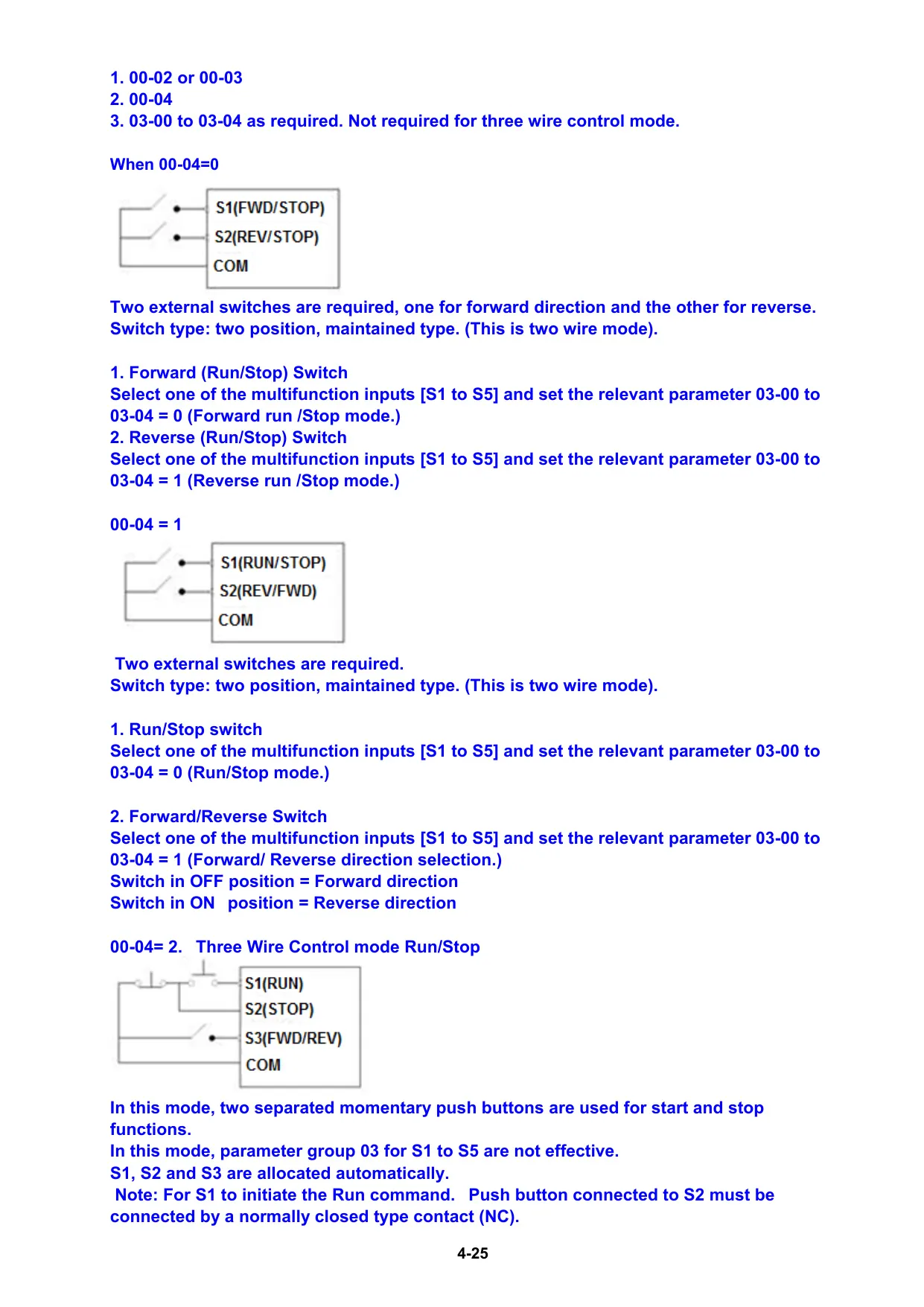

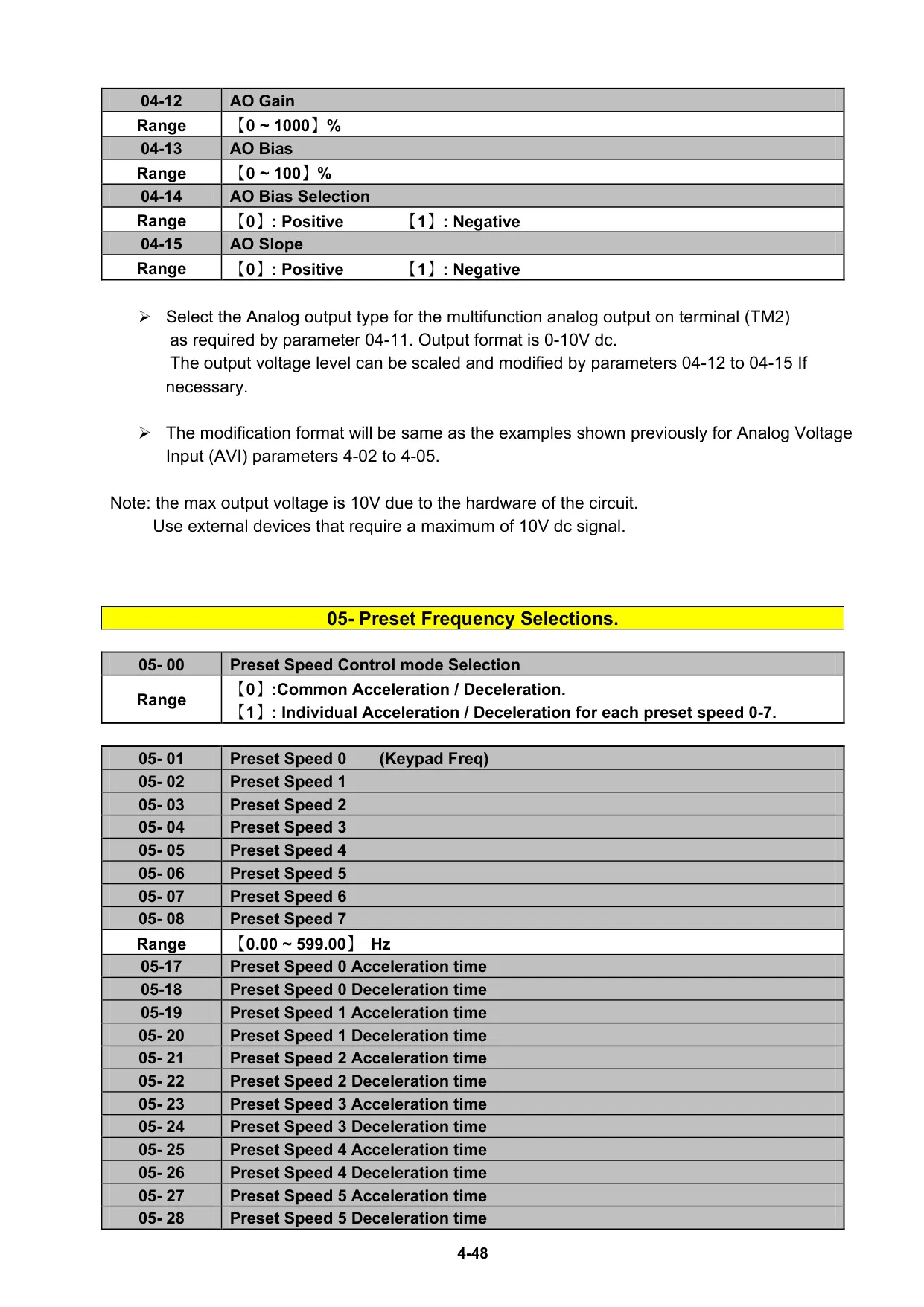

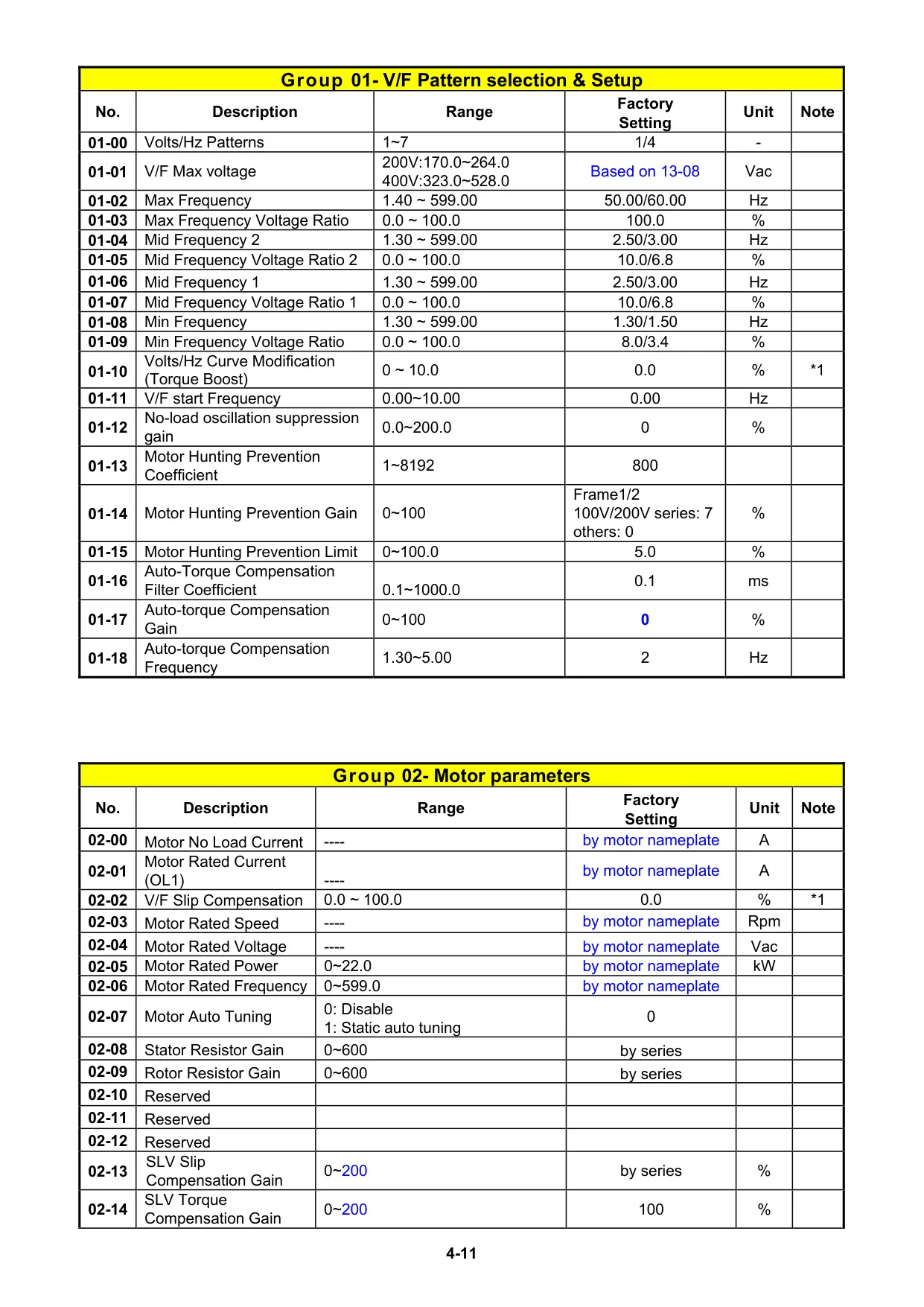

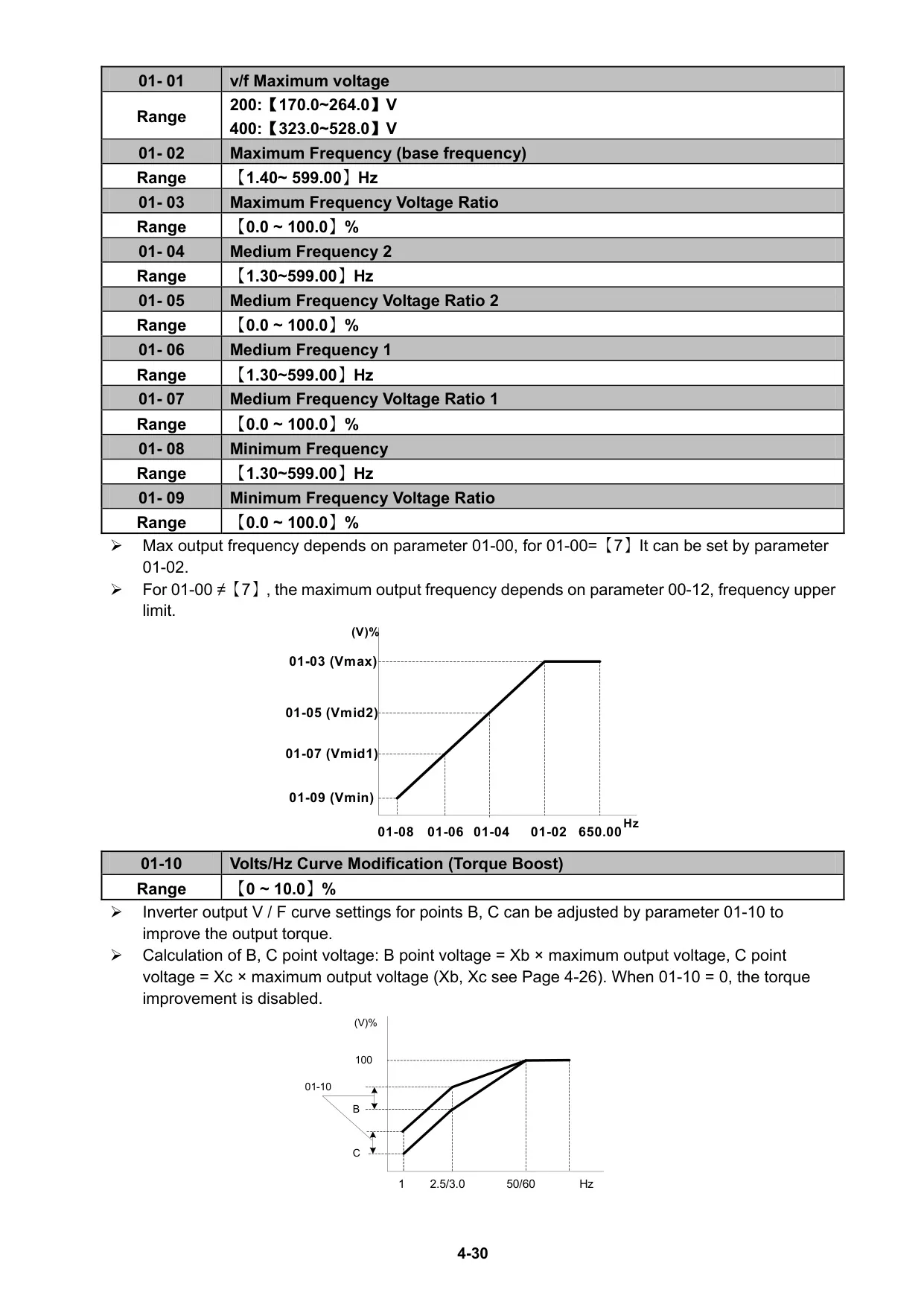

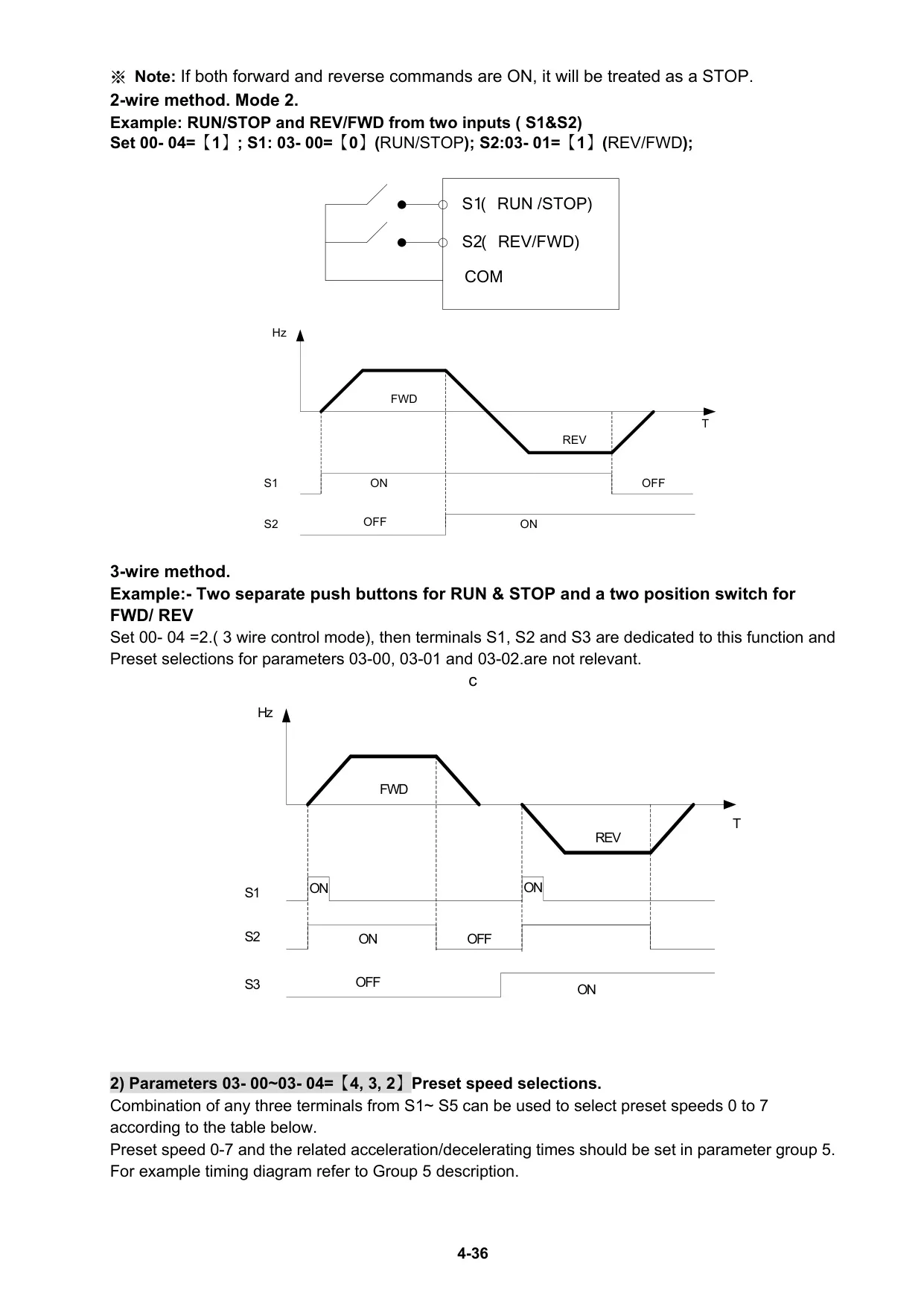

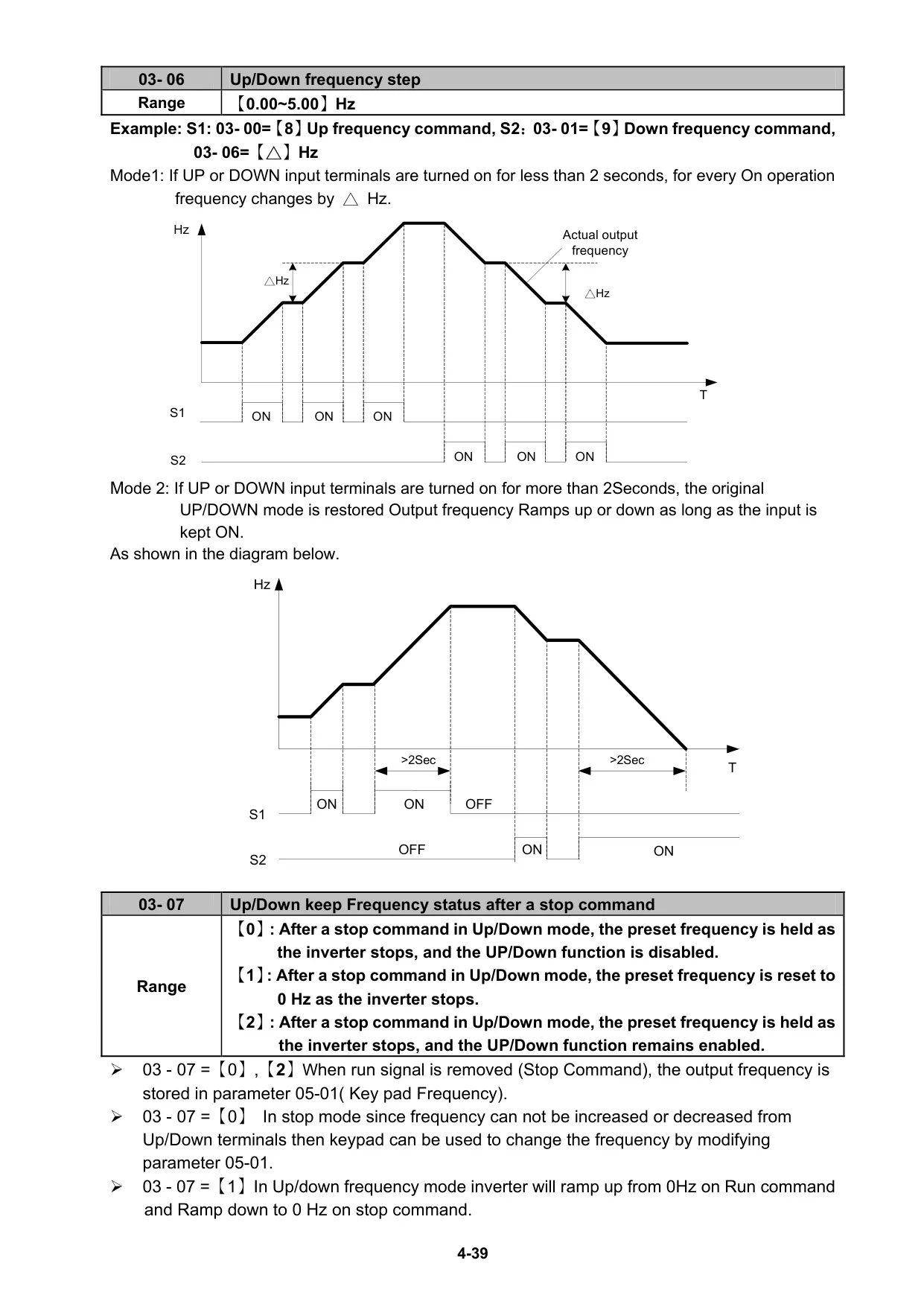

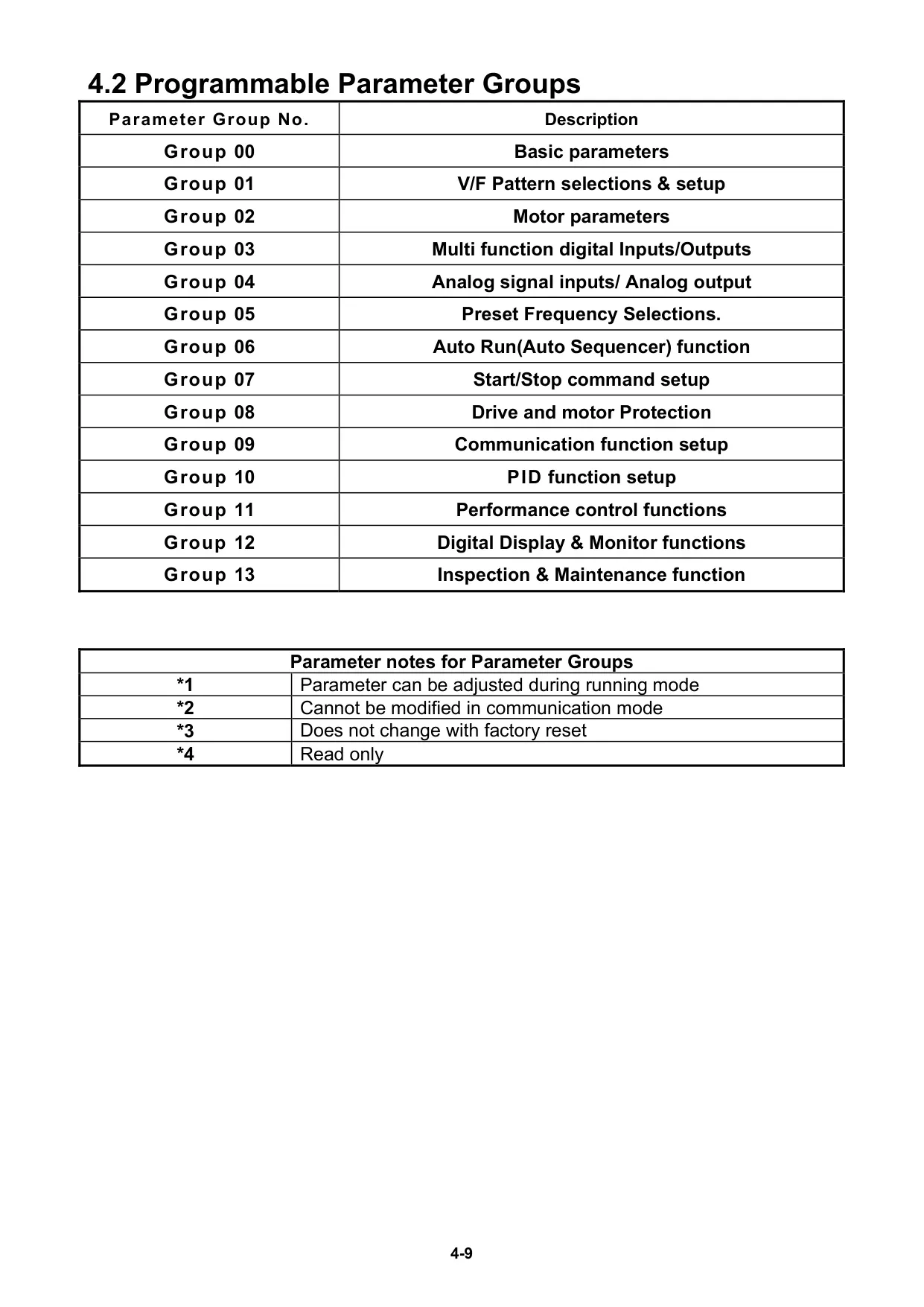

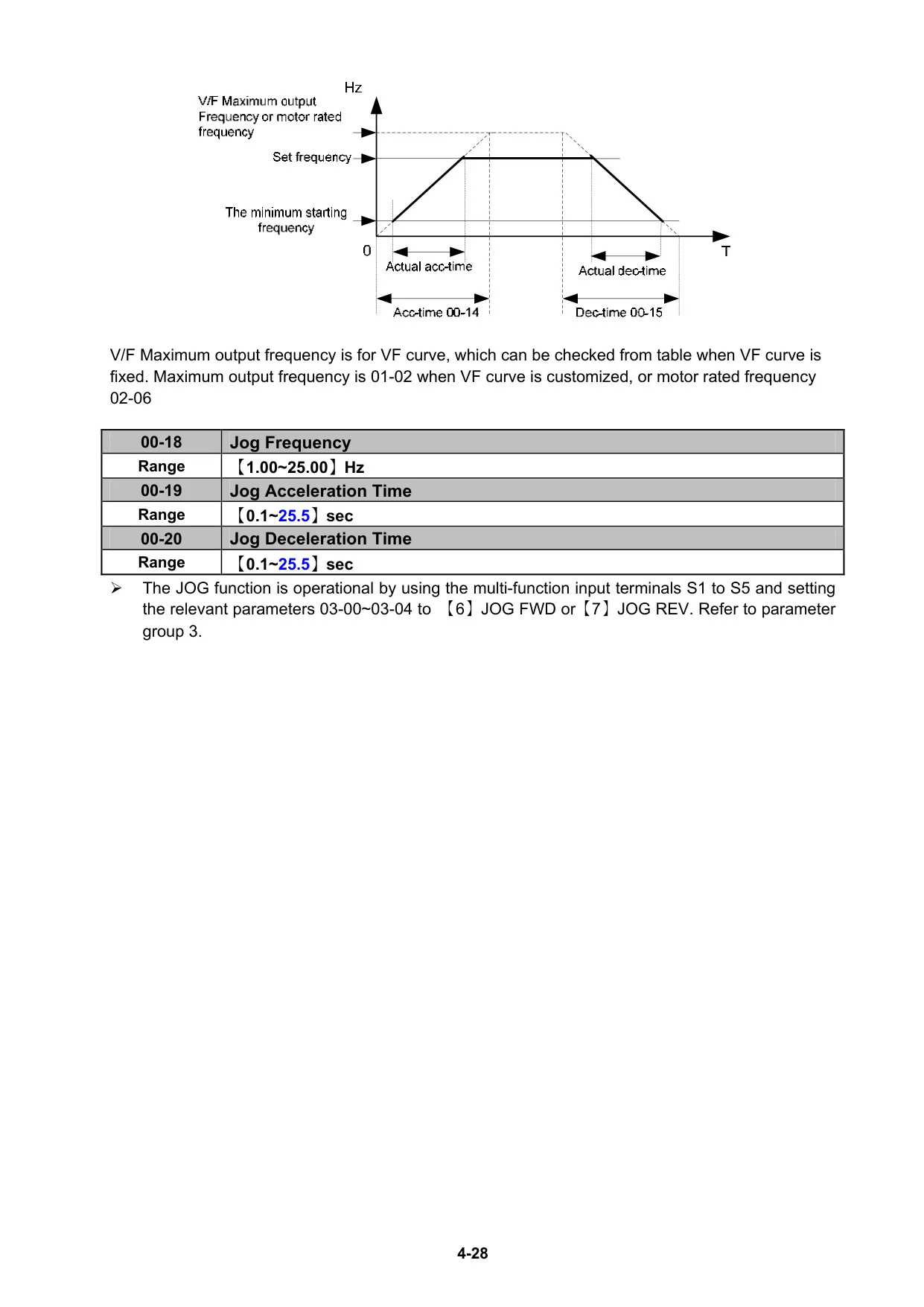

Entre sus funciones avanzadas, el L510s incorpora la capacidad de aplicar un "torque boost" para mejorar el rendimiento a bajas velocidades. También cuenta con funciones para la supresión de oscilaciones sin carga y la prevención de "cacería" del motor, que contribuyen a una operación más estable. La posibilidad de establecer hasta ocho velocidades preestablecidas con tiempos de aceleración y desaceleración individuales permite adaptar el variador a secuencias de operación complejas.

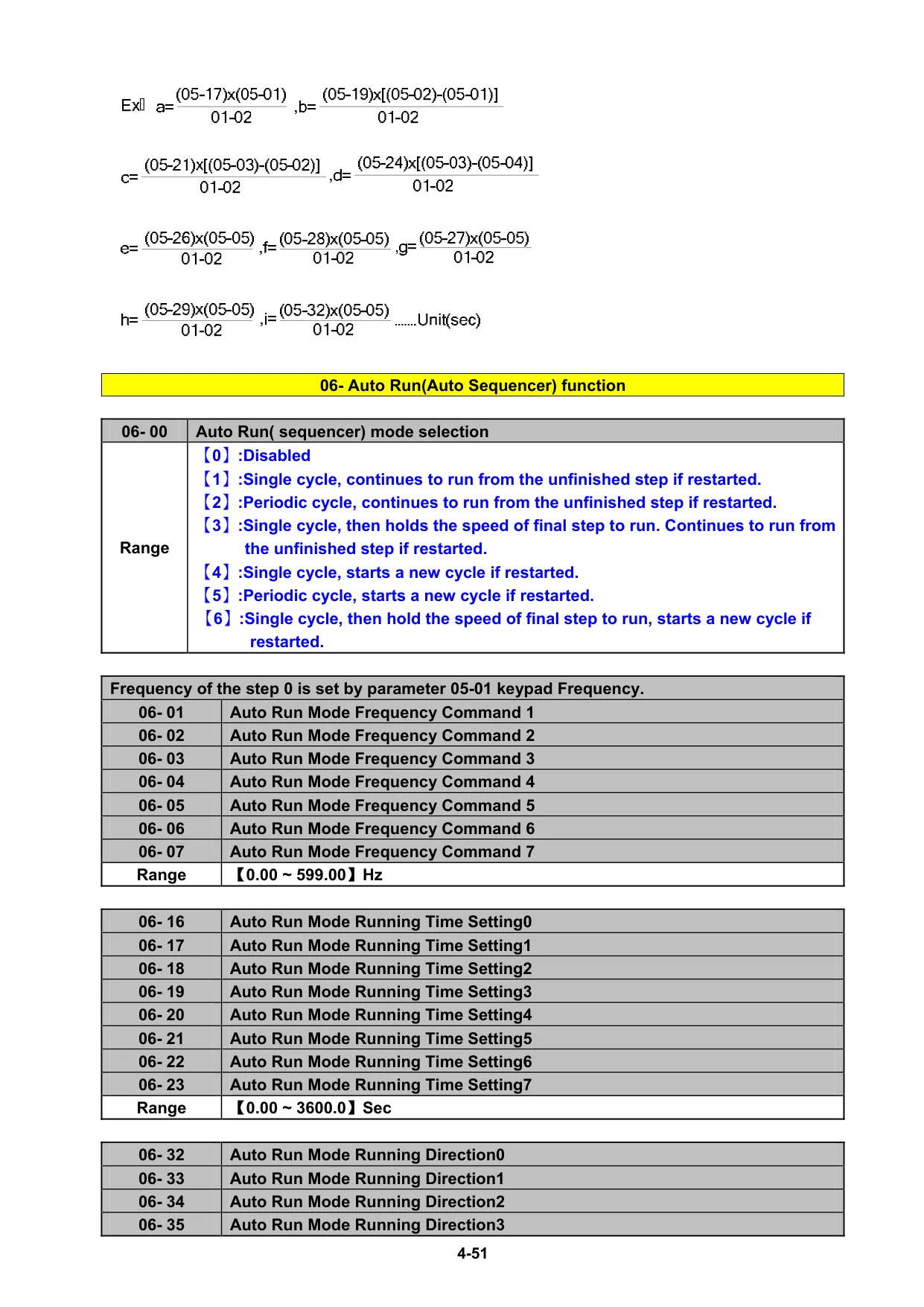

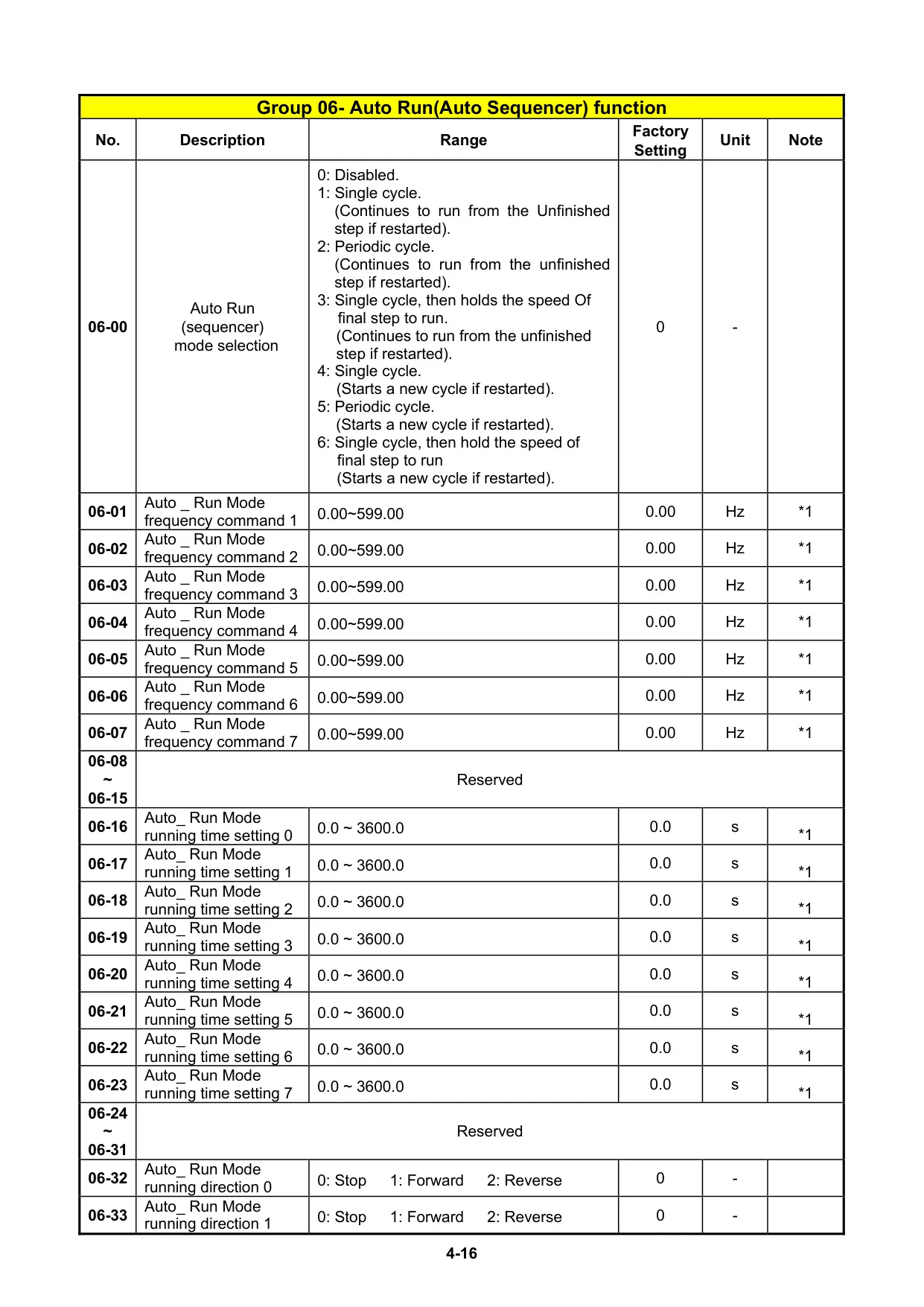

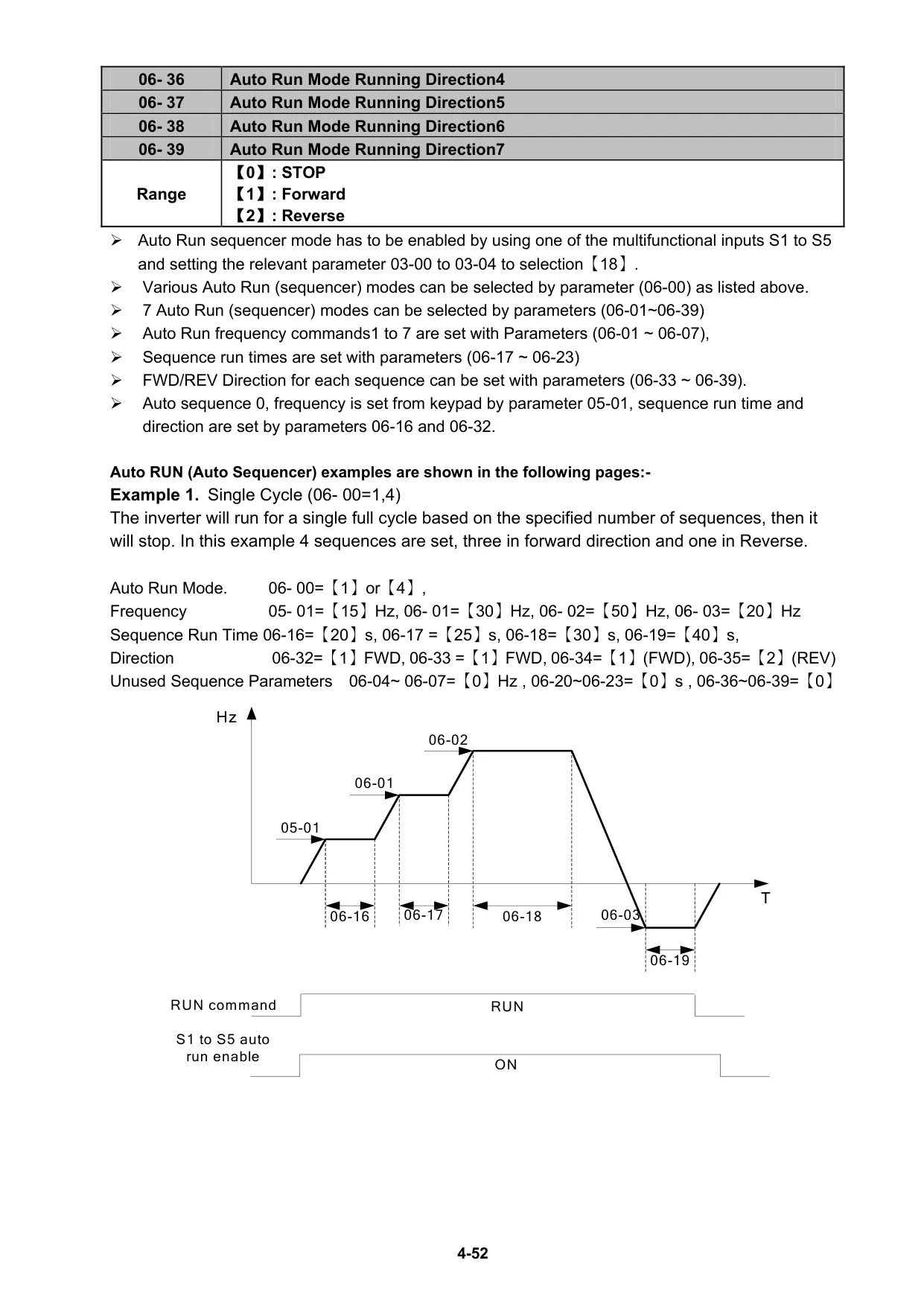

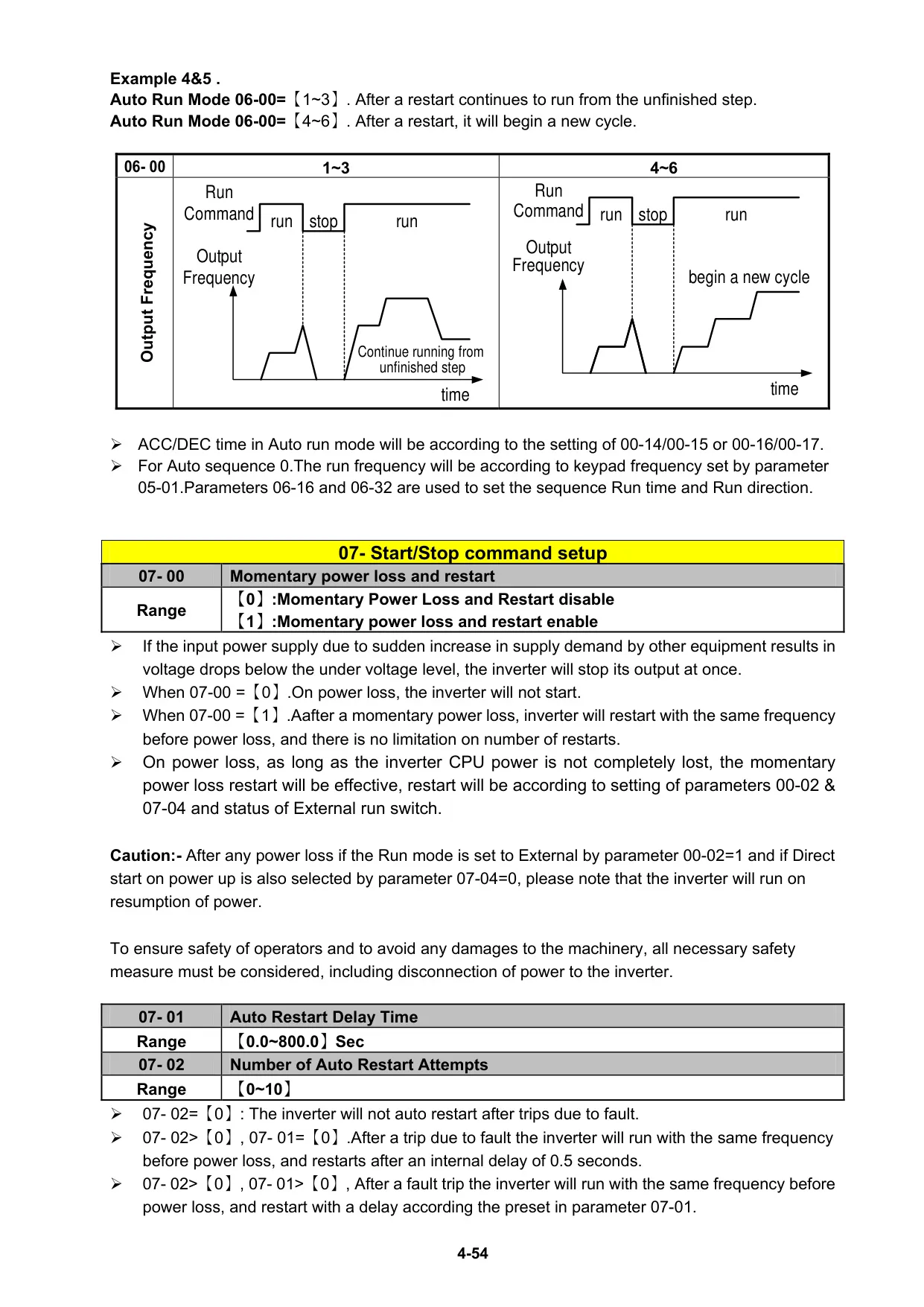

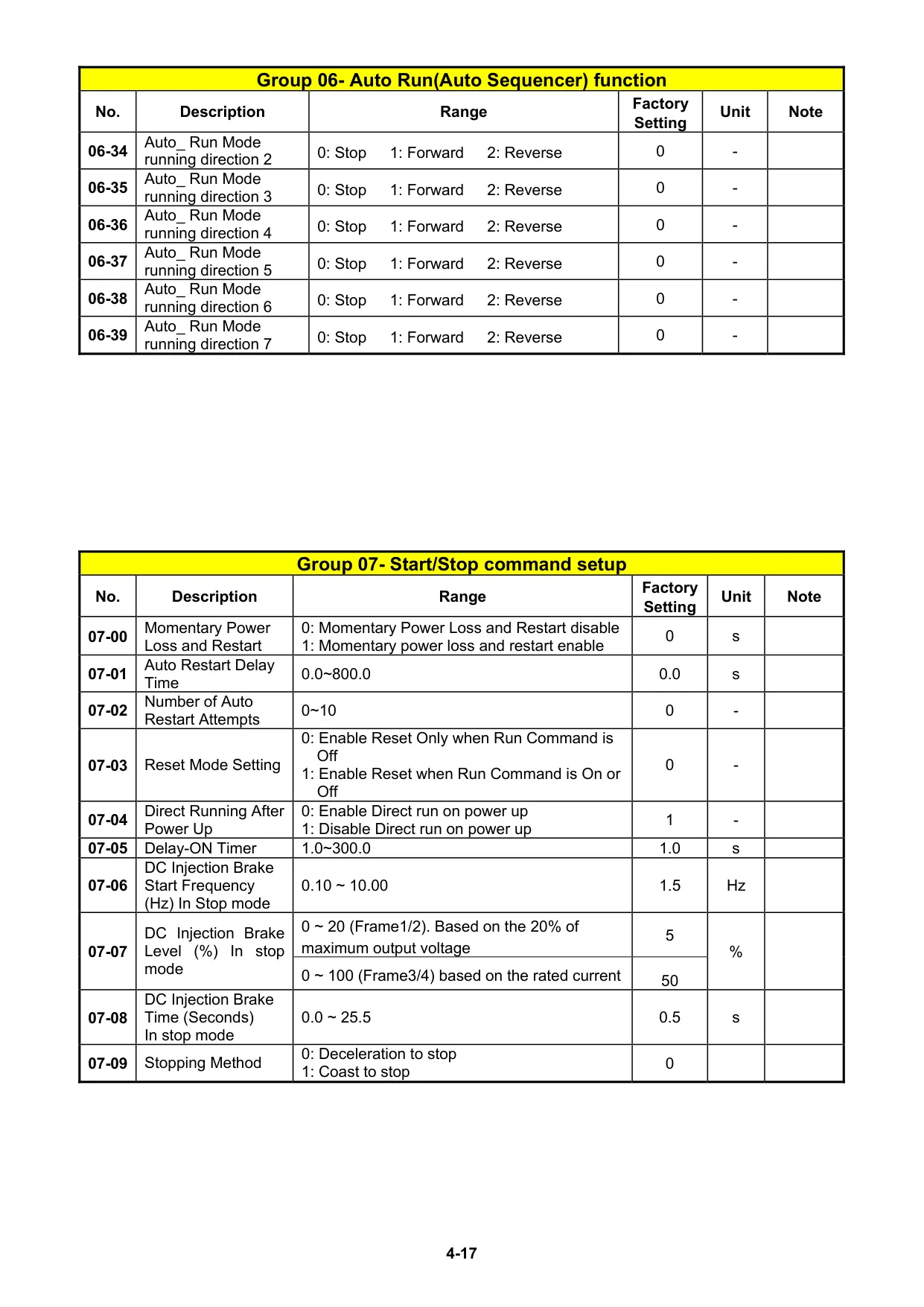

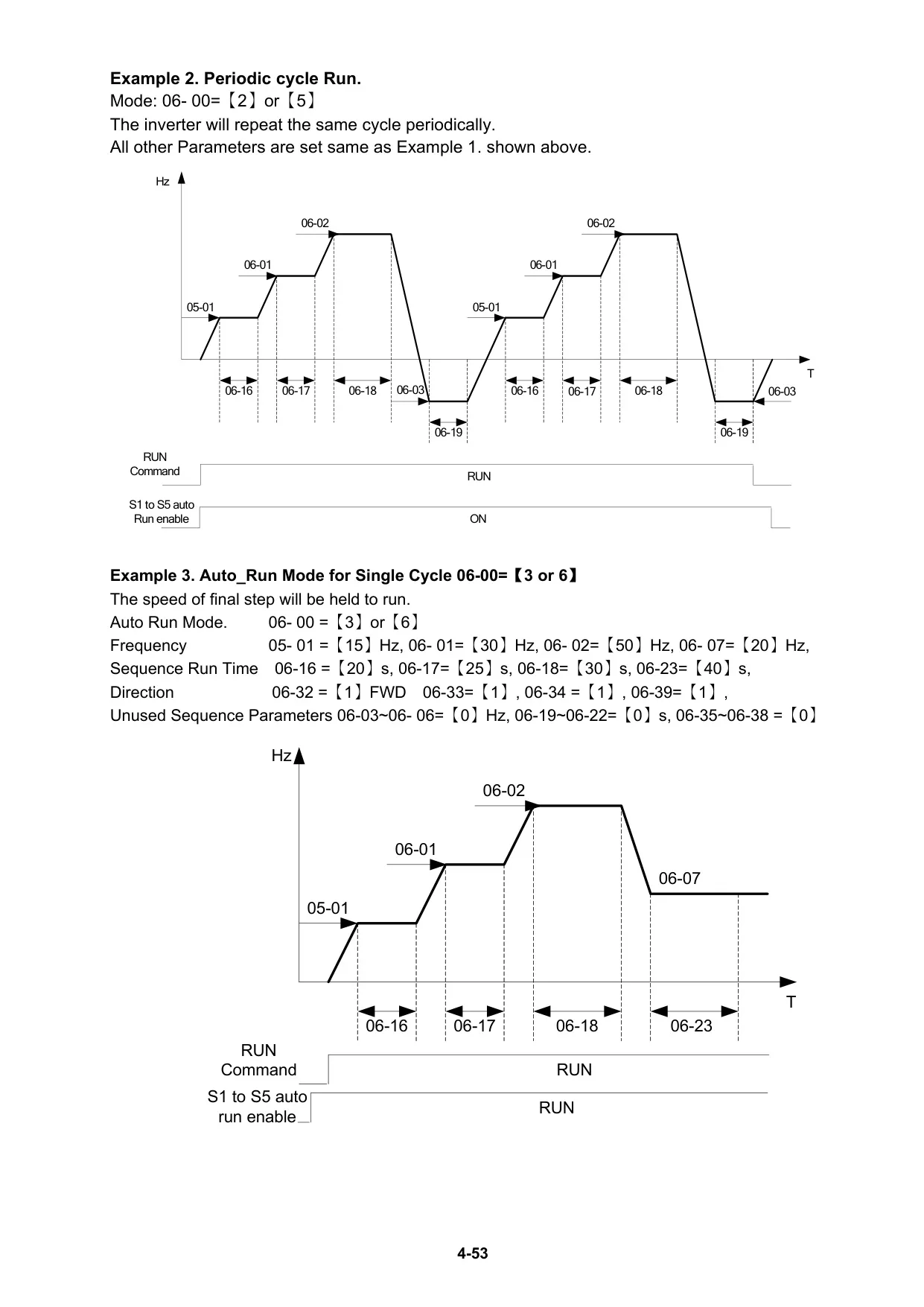

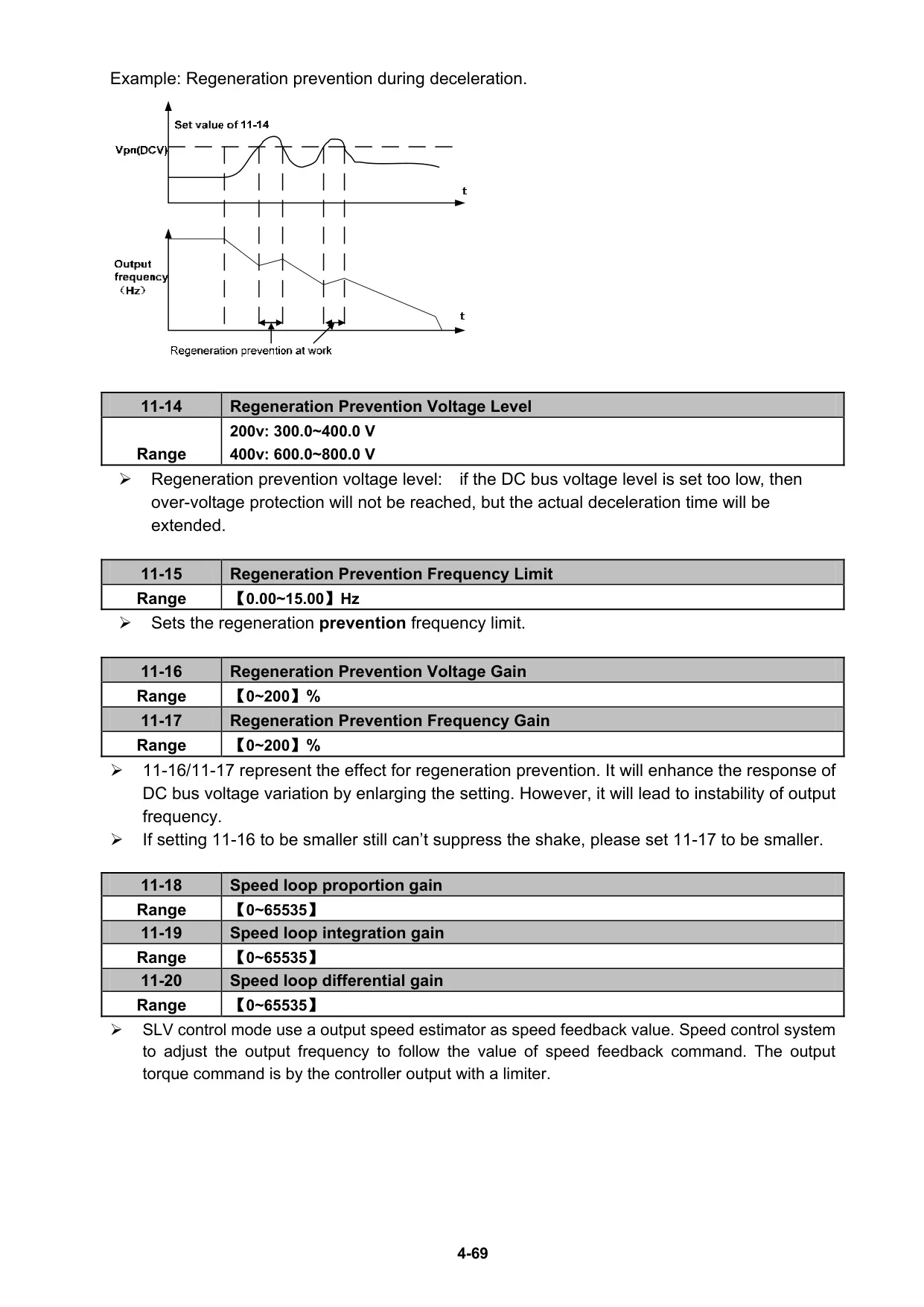

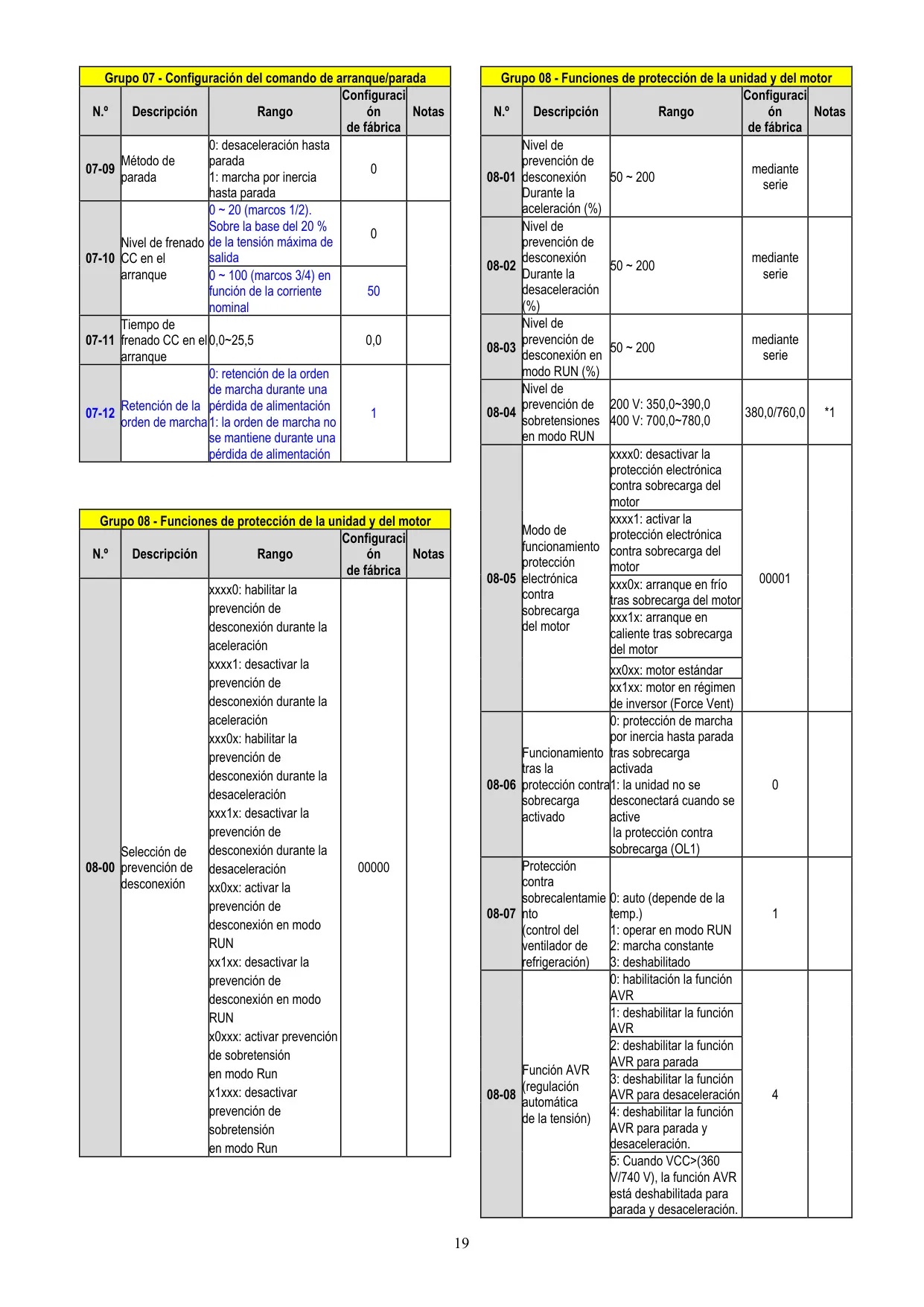

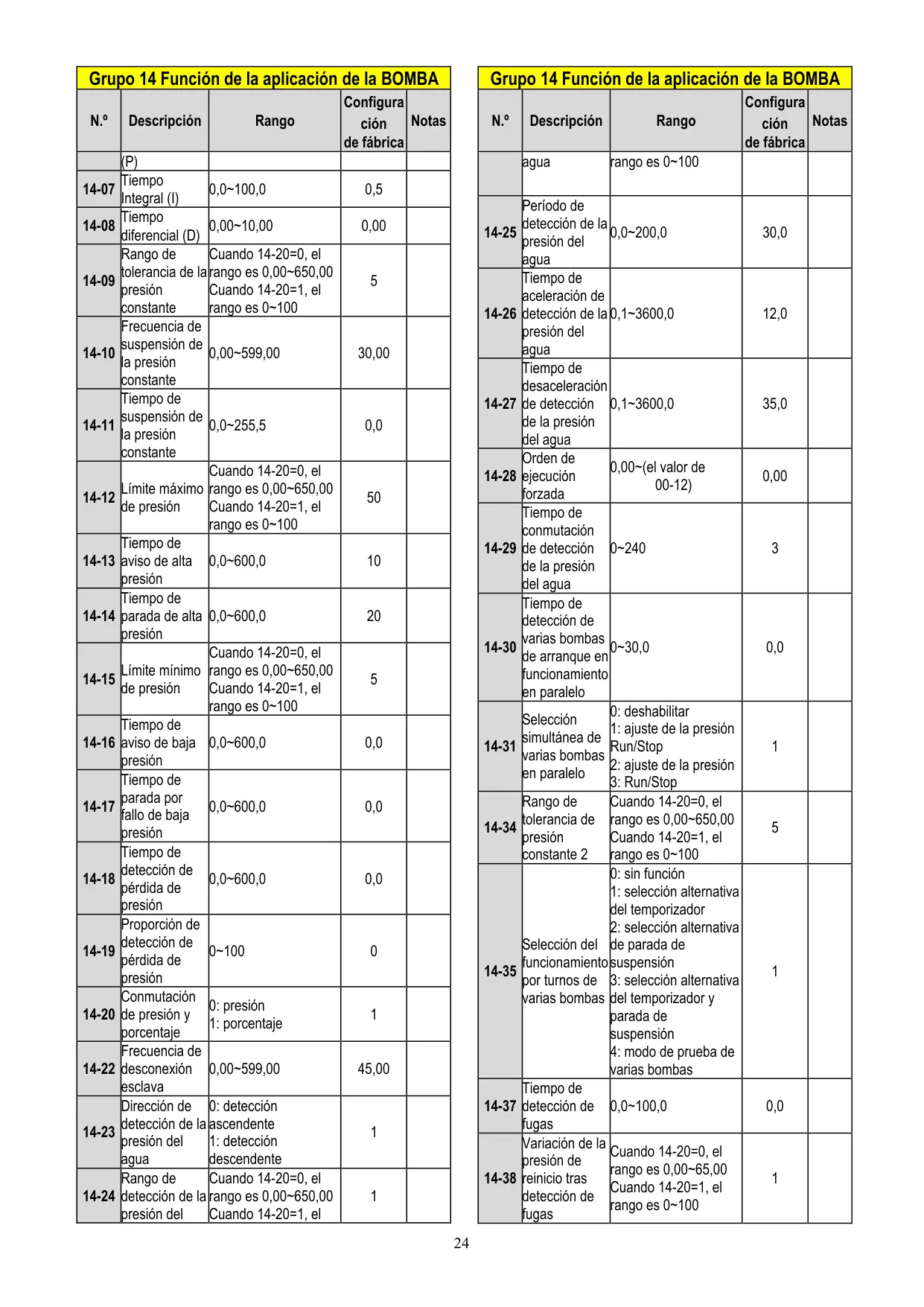

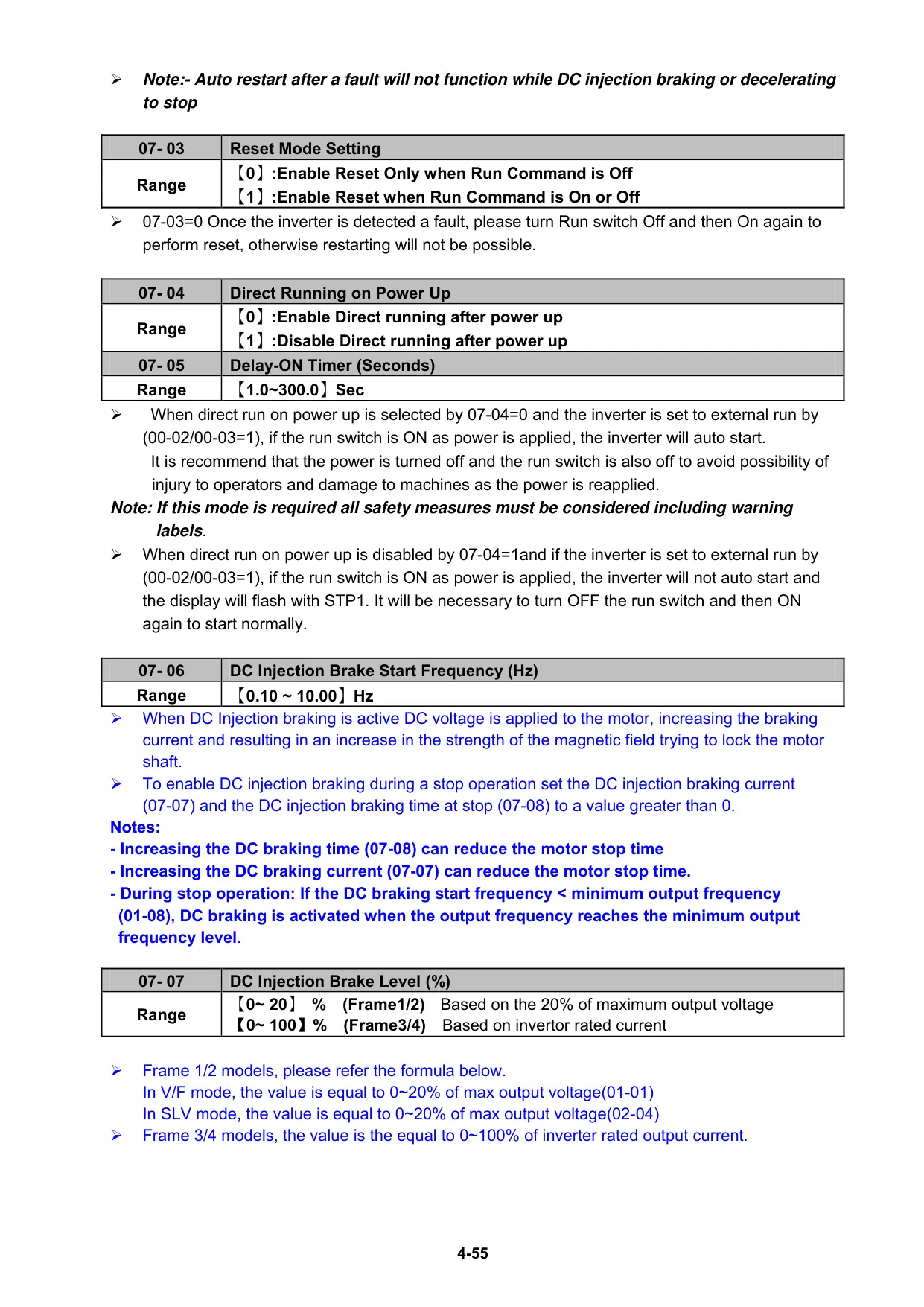

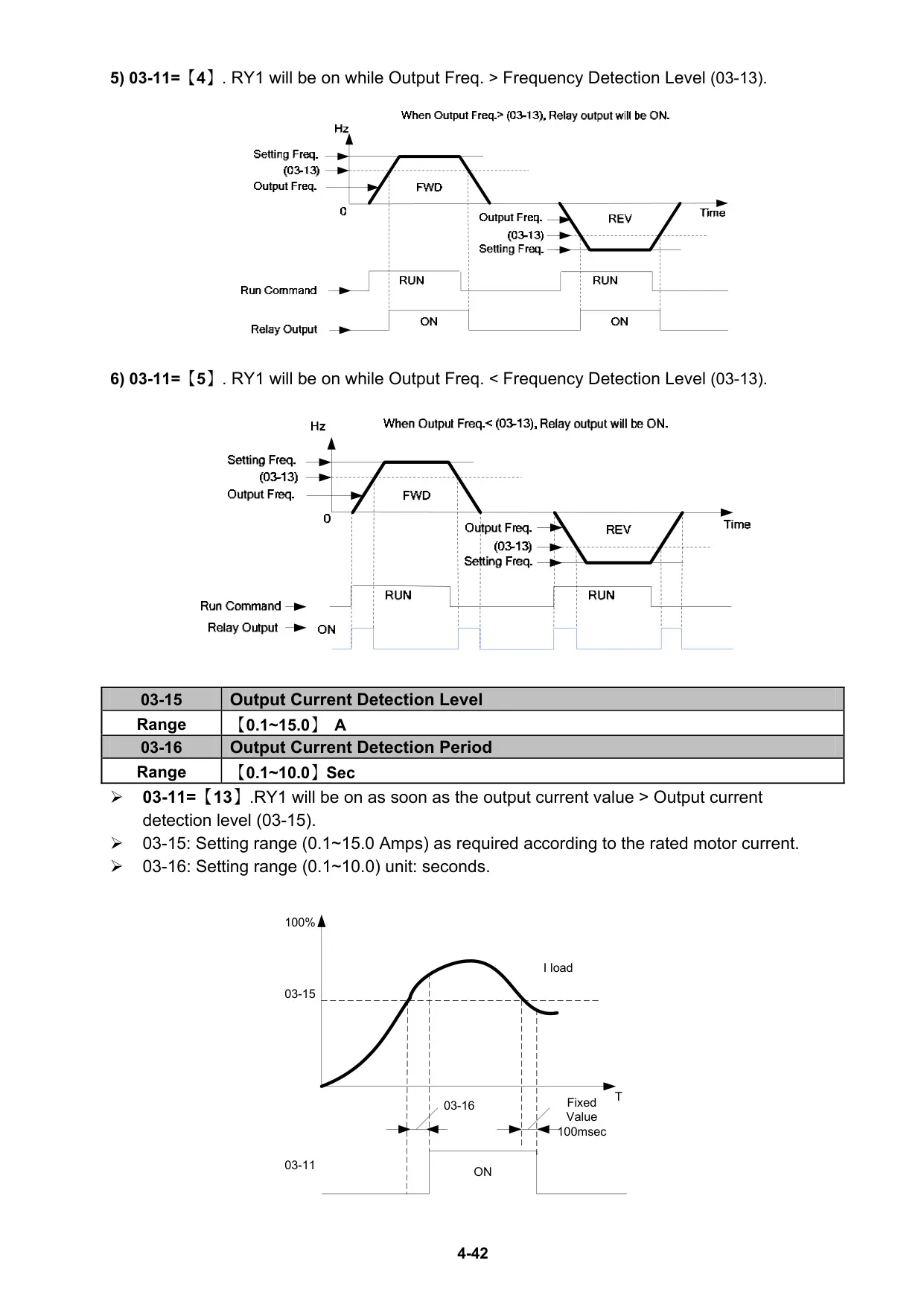

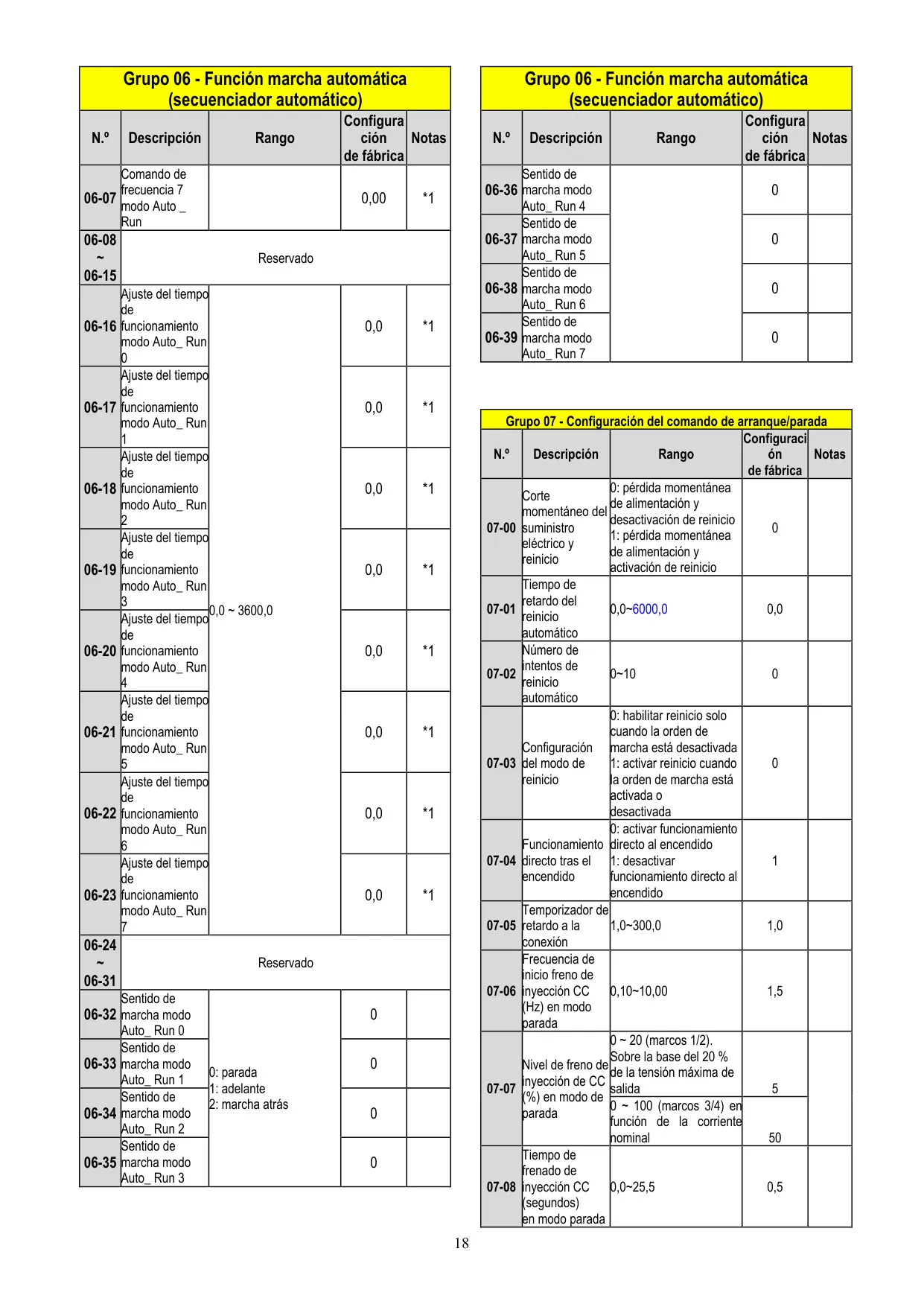

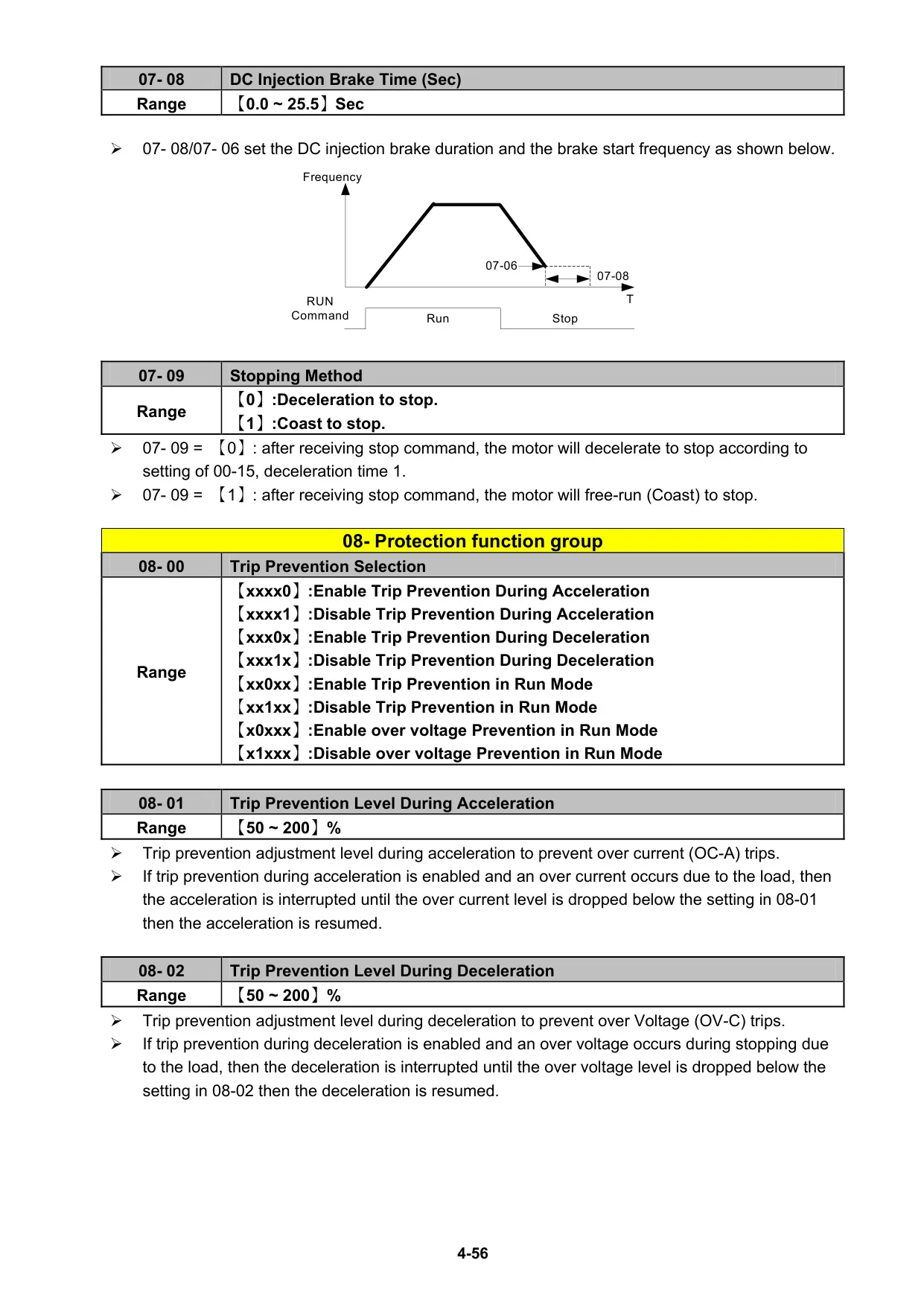

La función de Auto Ejecución (Auto Run sequencer) permite programar ciclos de operación, ya sean únicos o periódicos, con opciones para reanudar o iniciar un nuevo ciclo tras un reinicio. En cuanto a la protección, el variador maneja la recuperación ante pérdidas momentáneas de energía, con retardo y número de intentos configurables. La protección contra sobrecorriente y sobretensión durante la aceleración, desaceleración y operación continua garantiza la integridad del sistema.

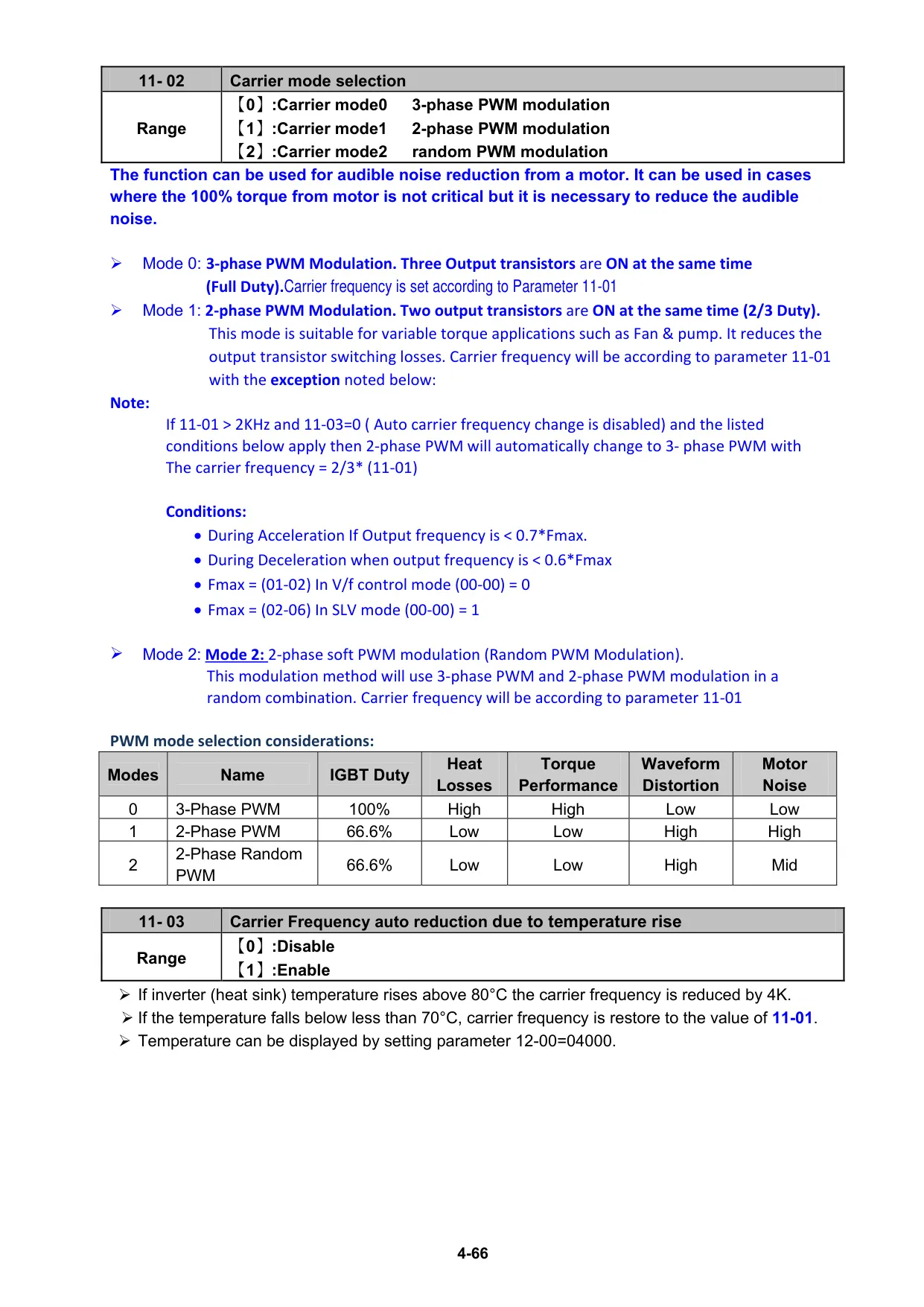

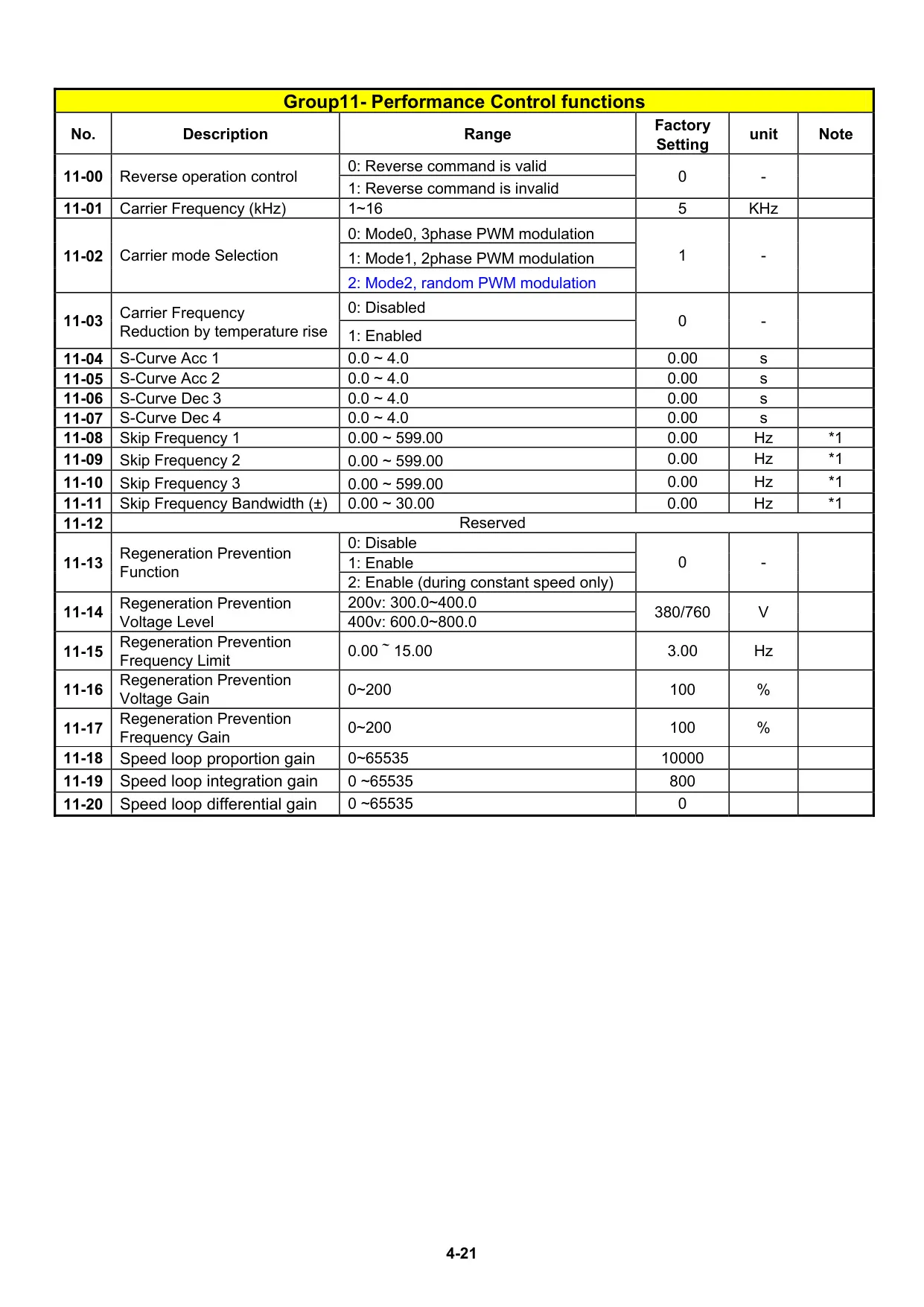

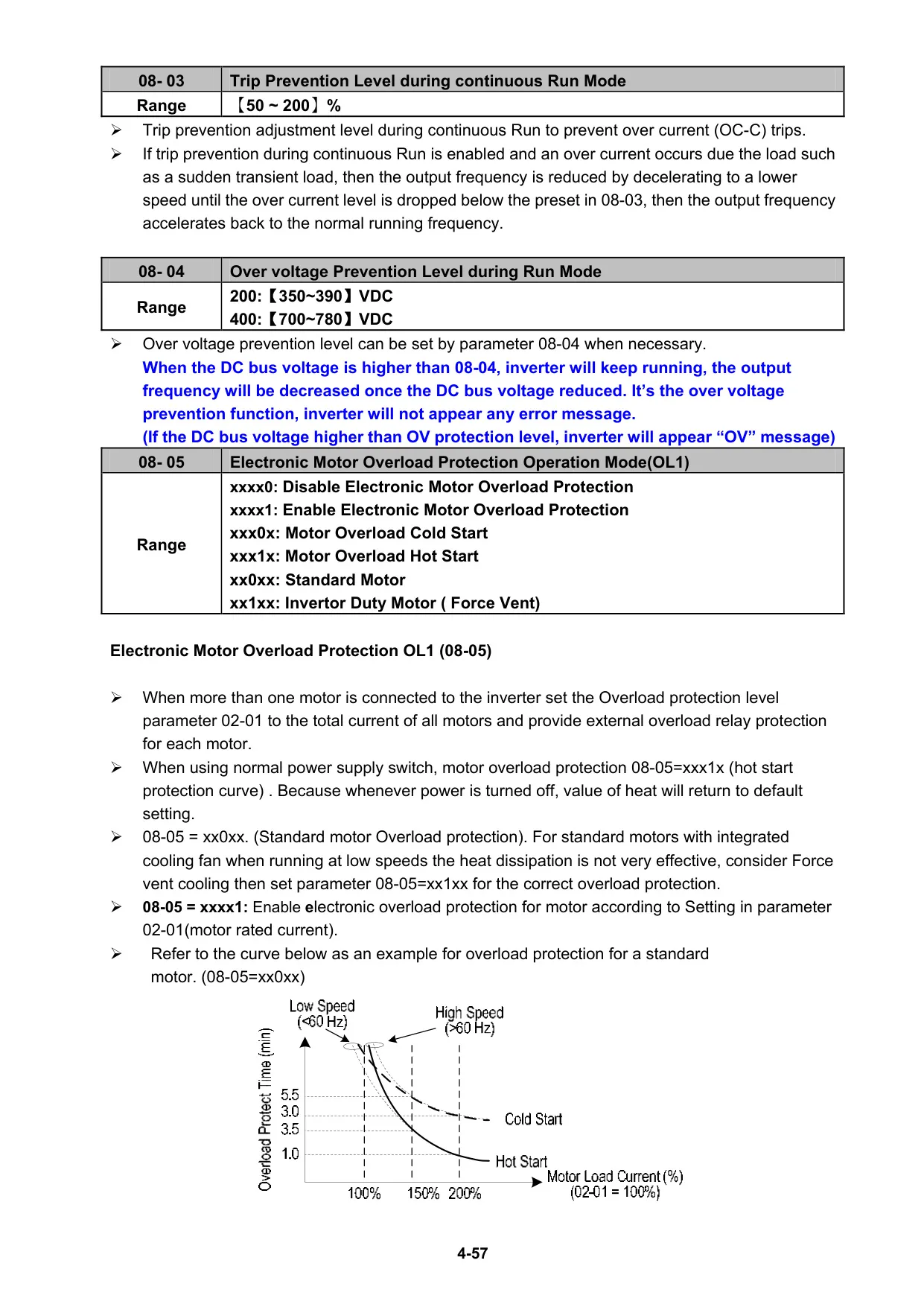

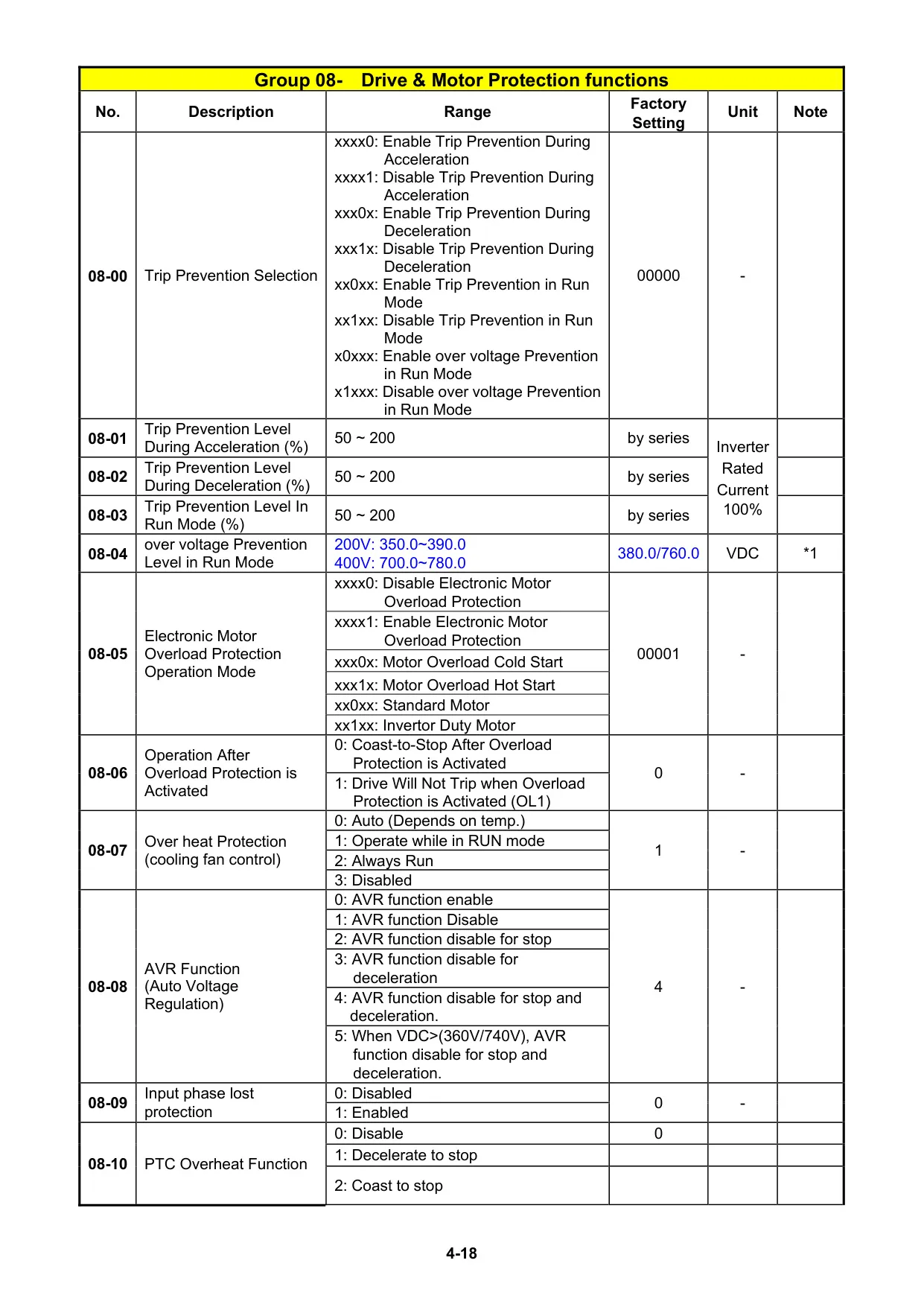

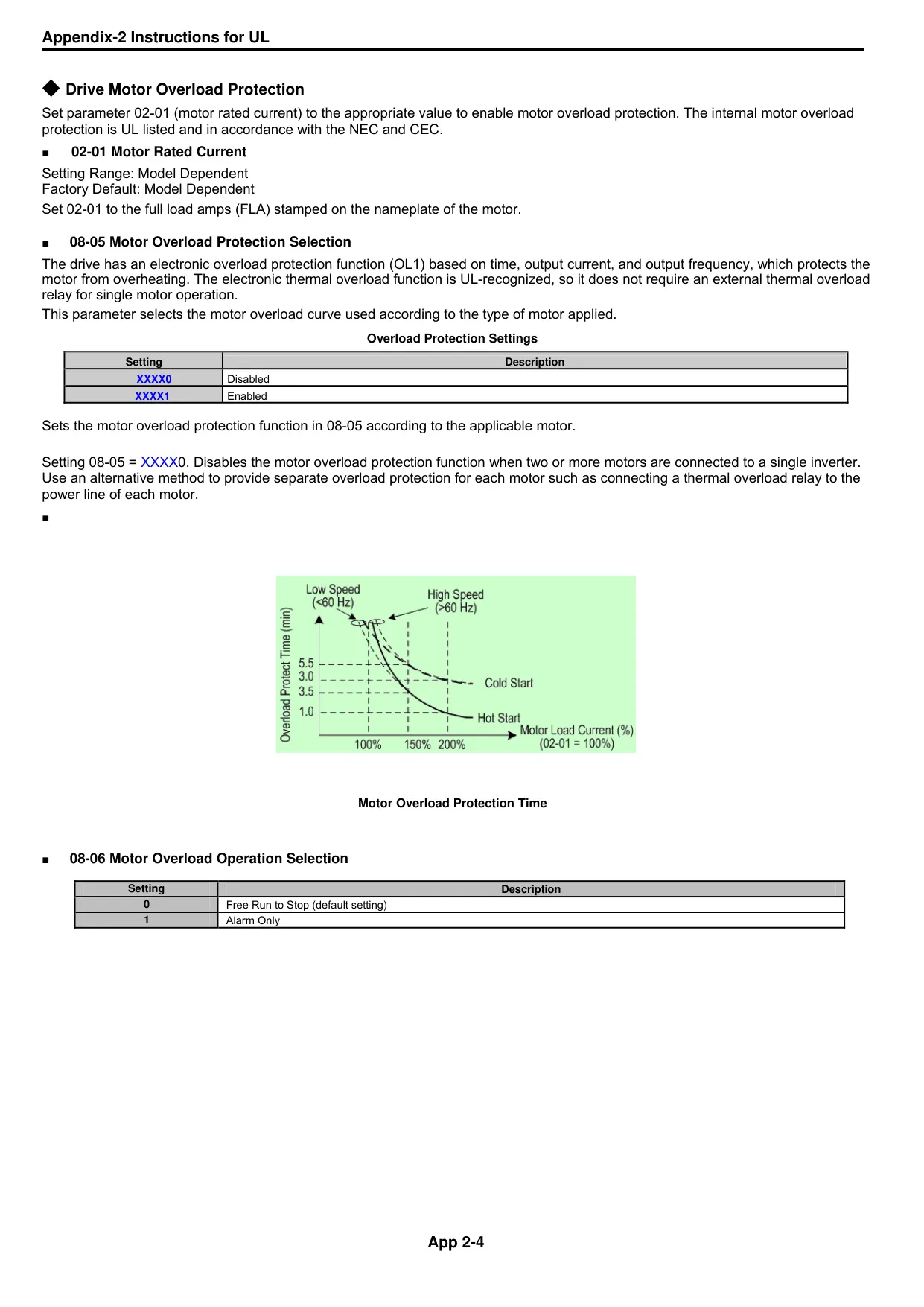

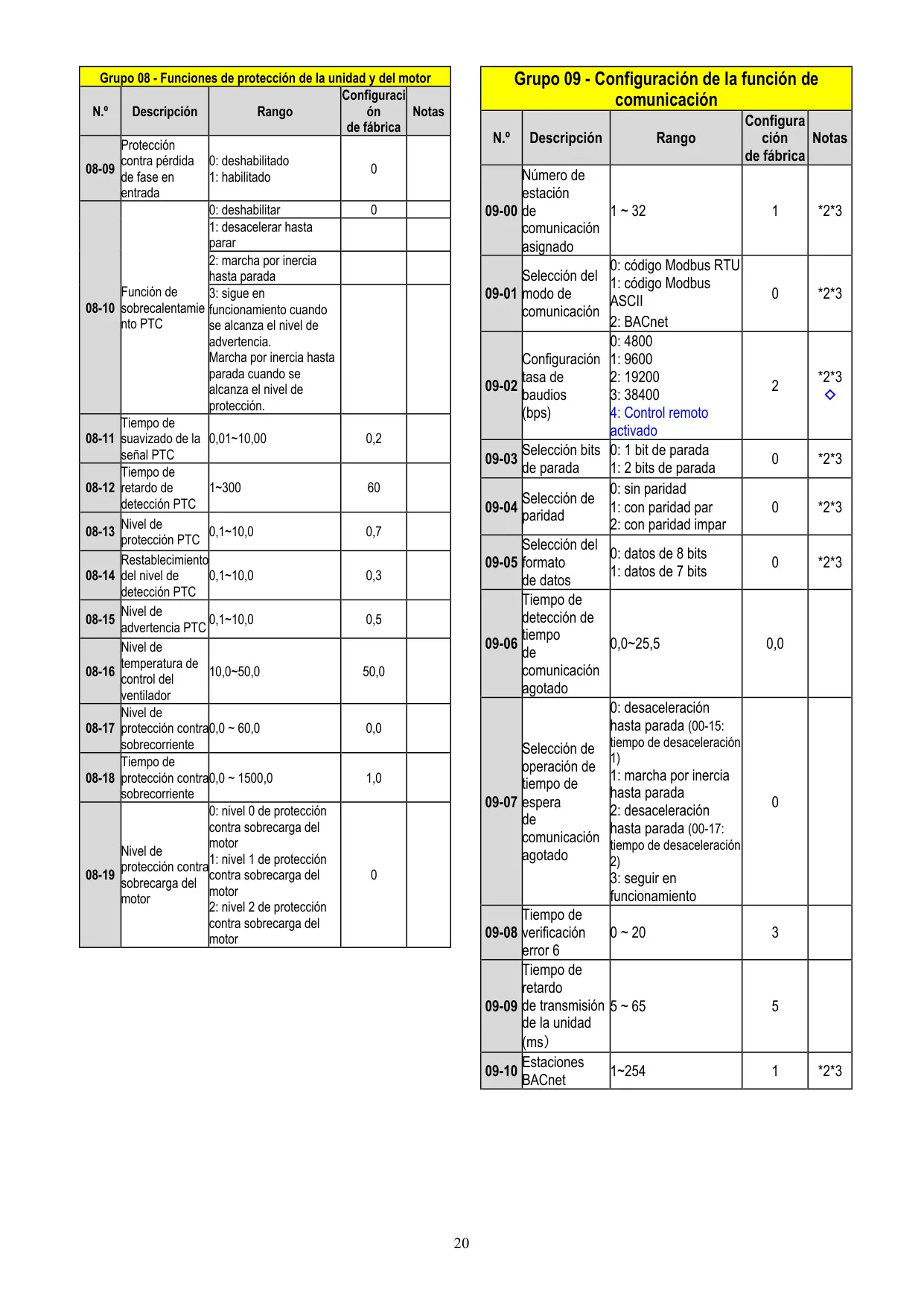

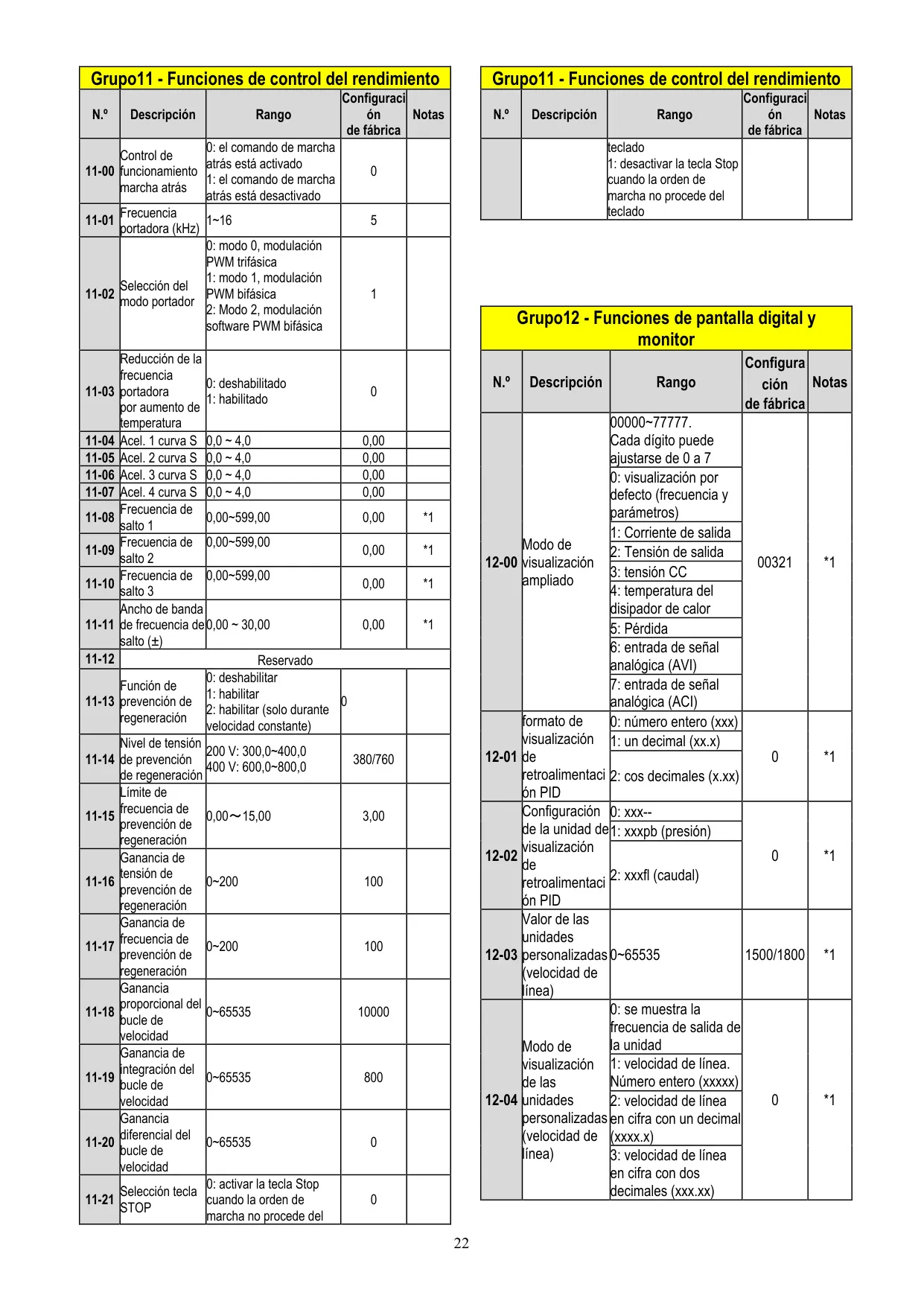

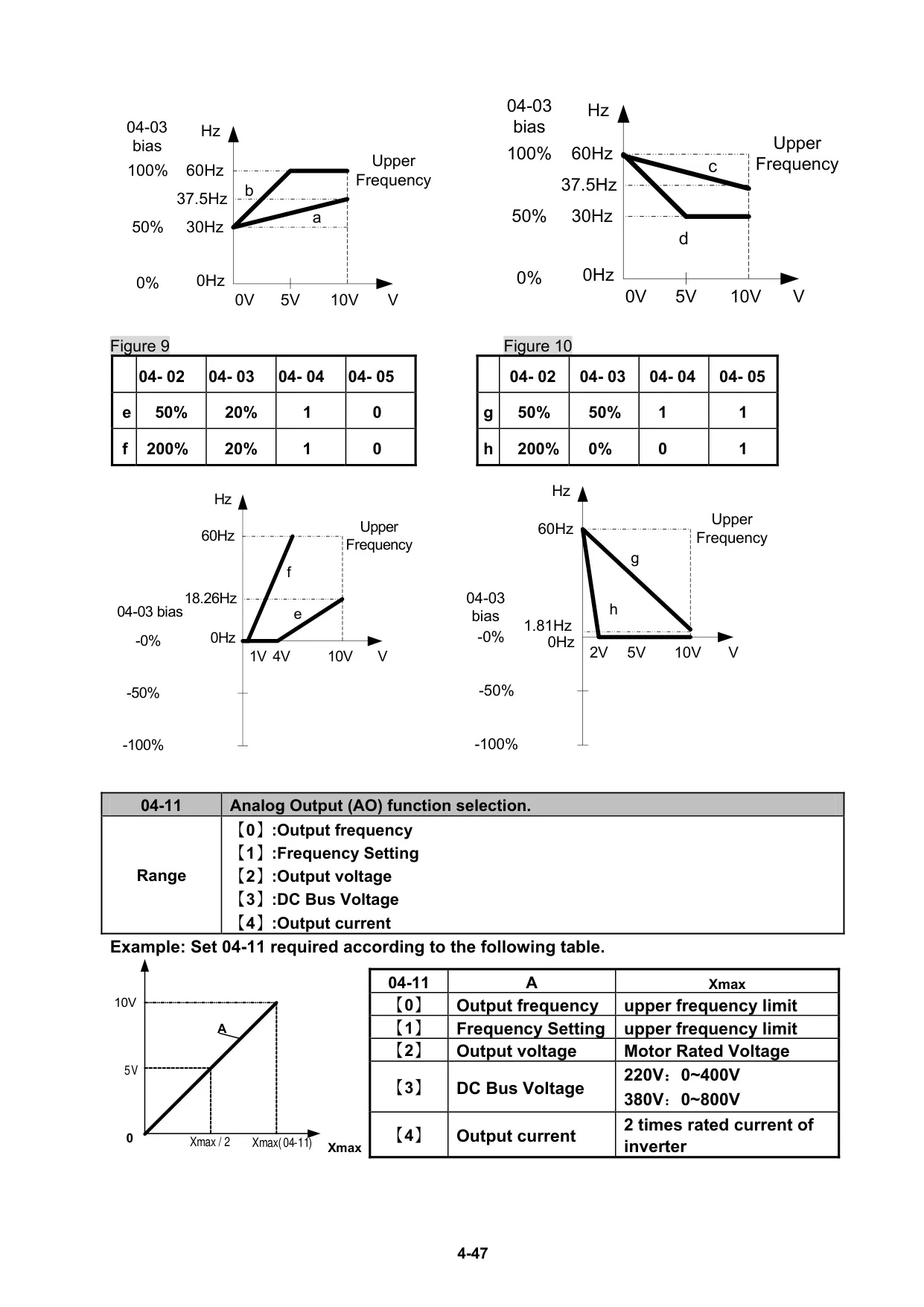

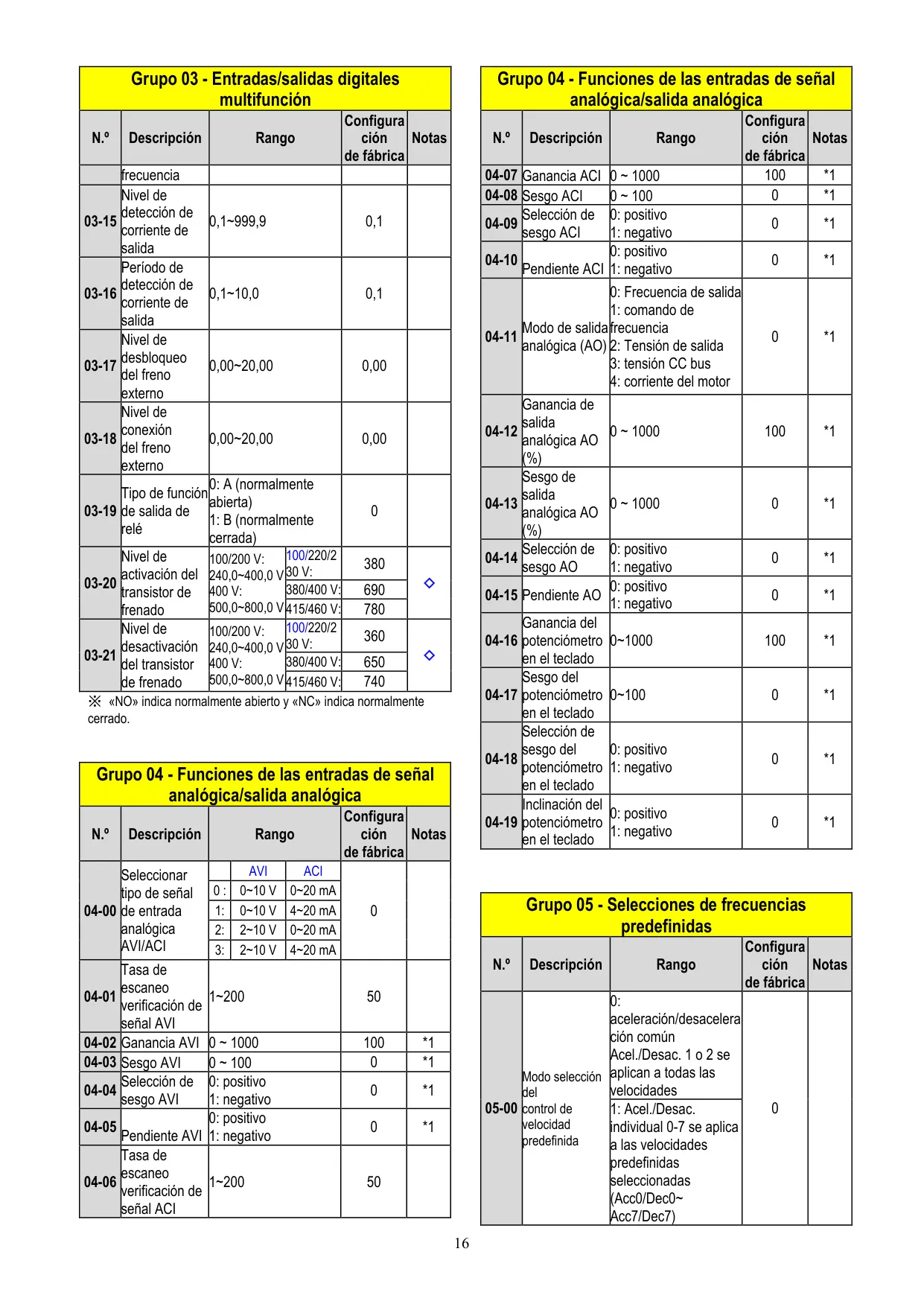

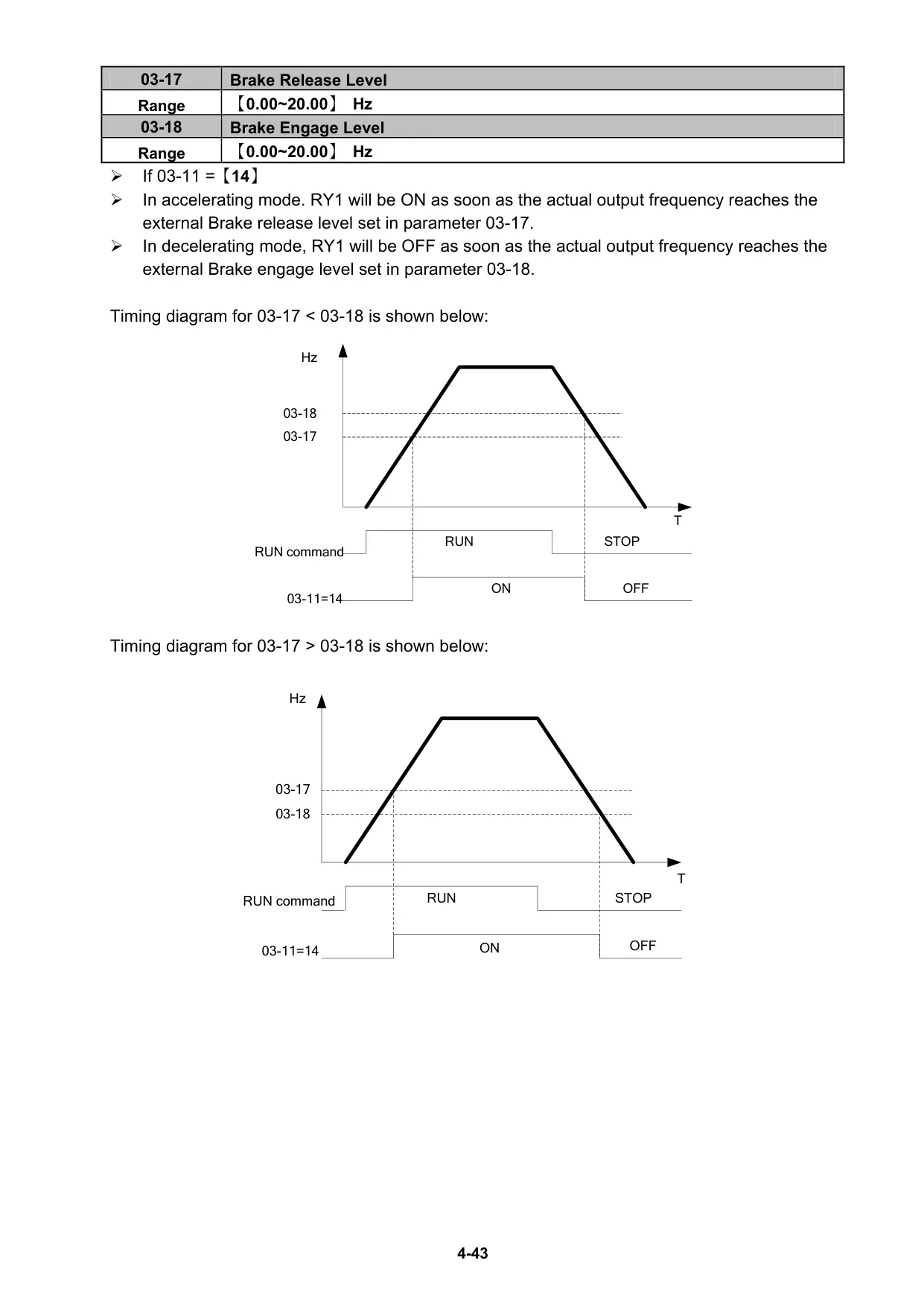

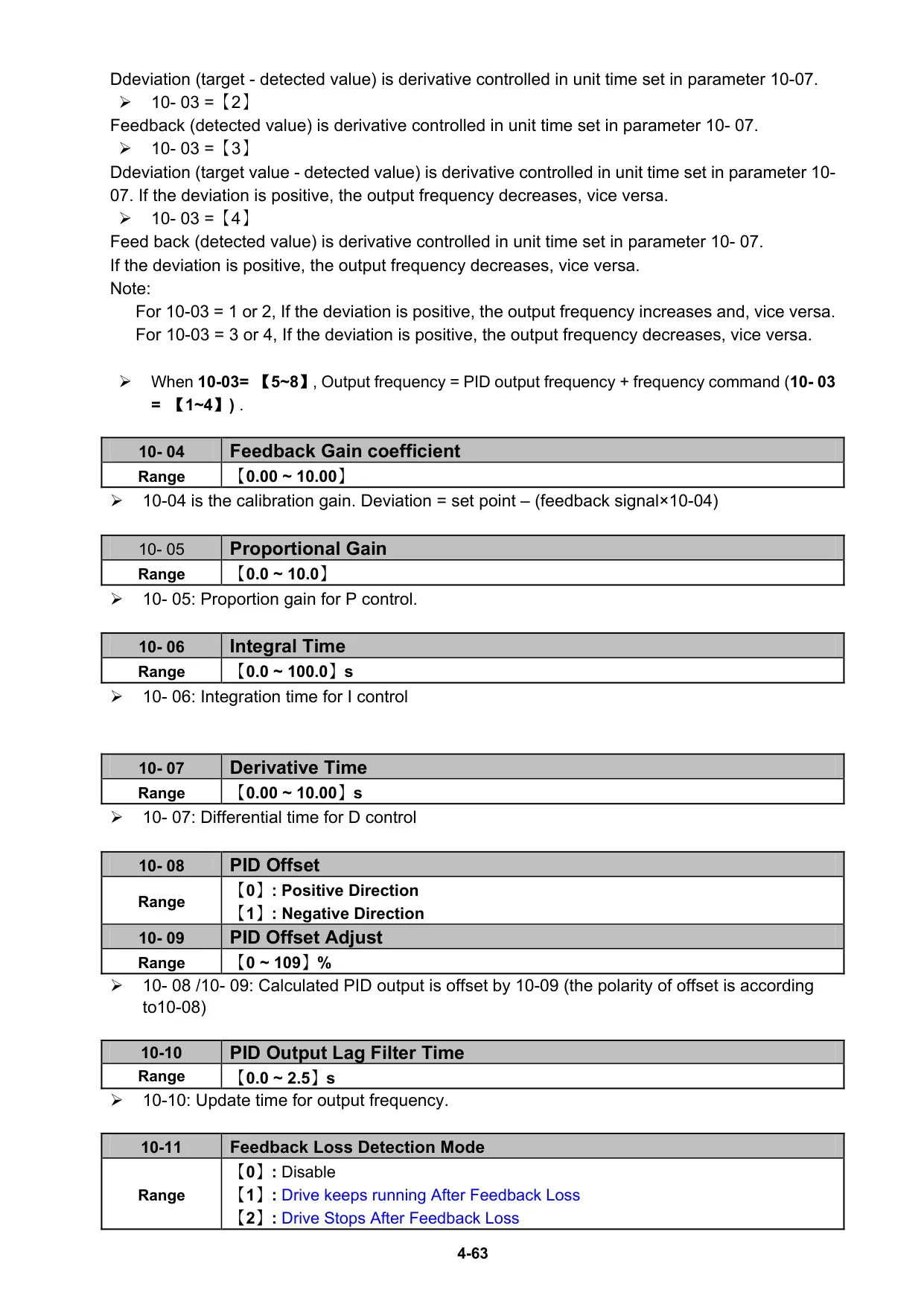

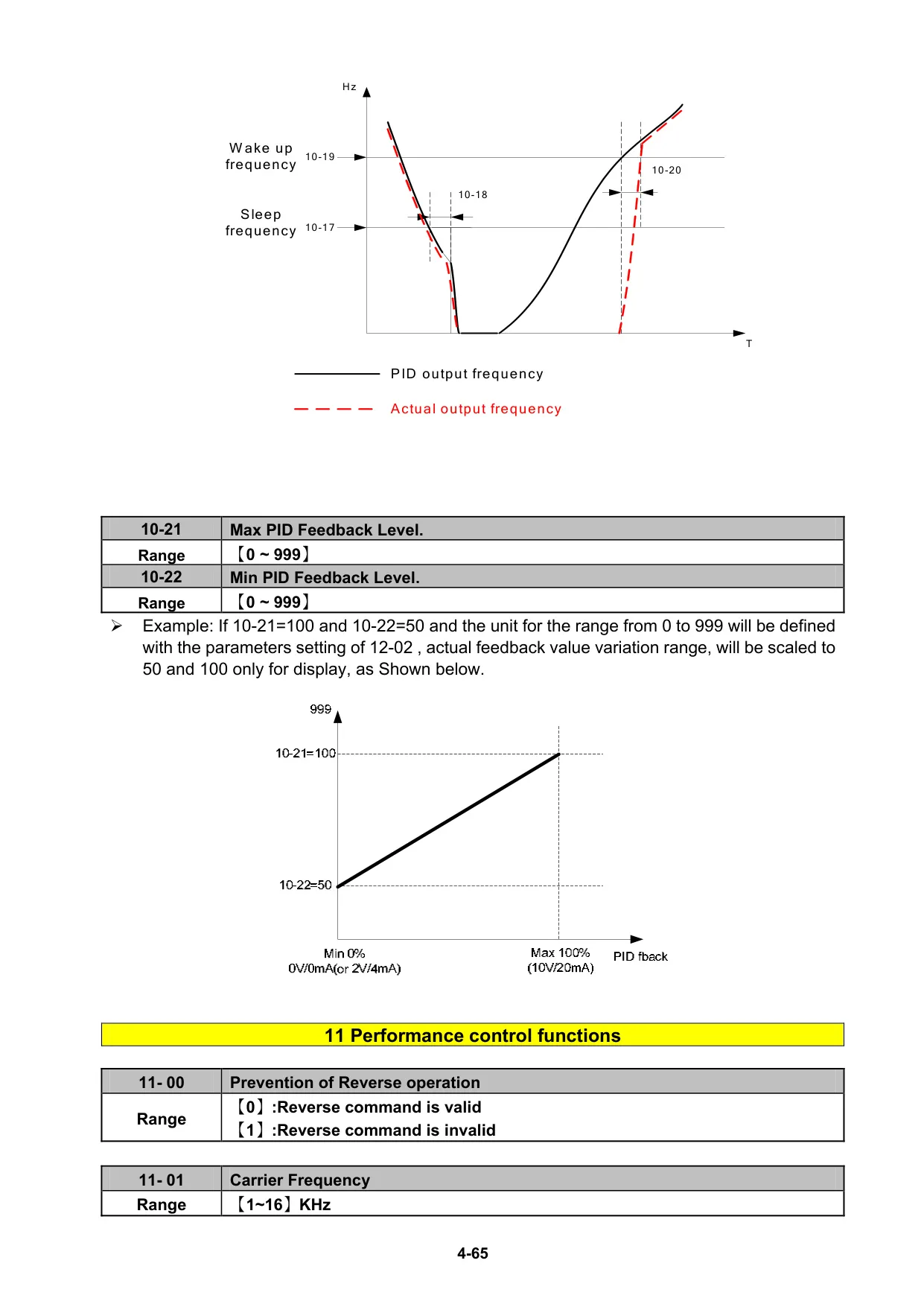

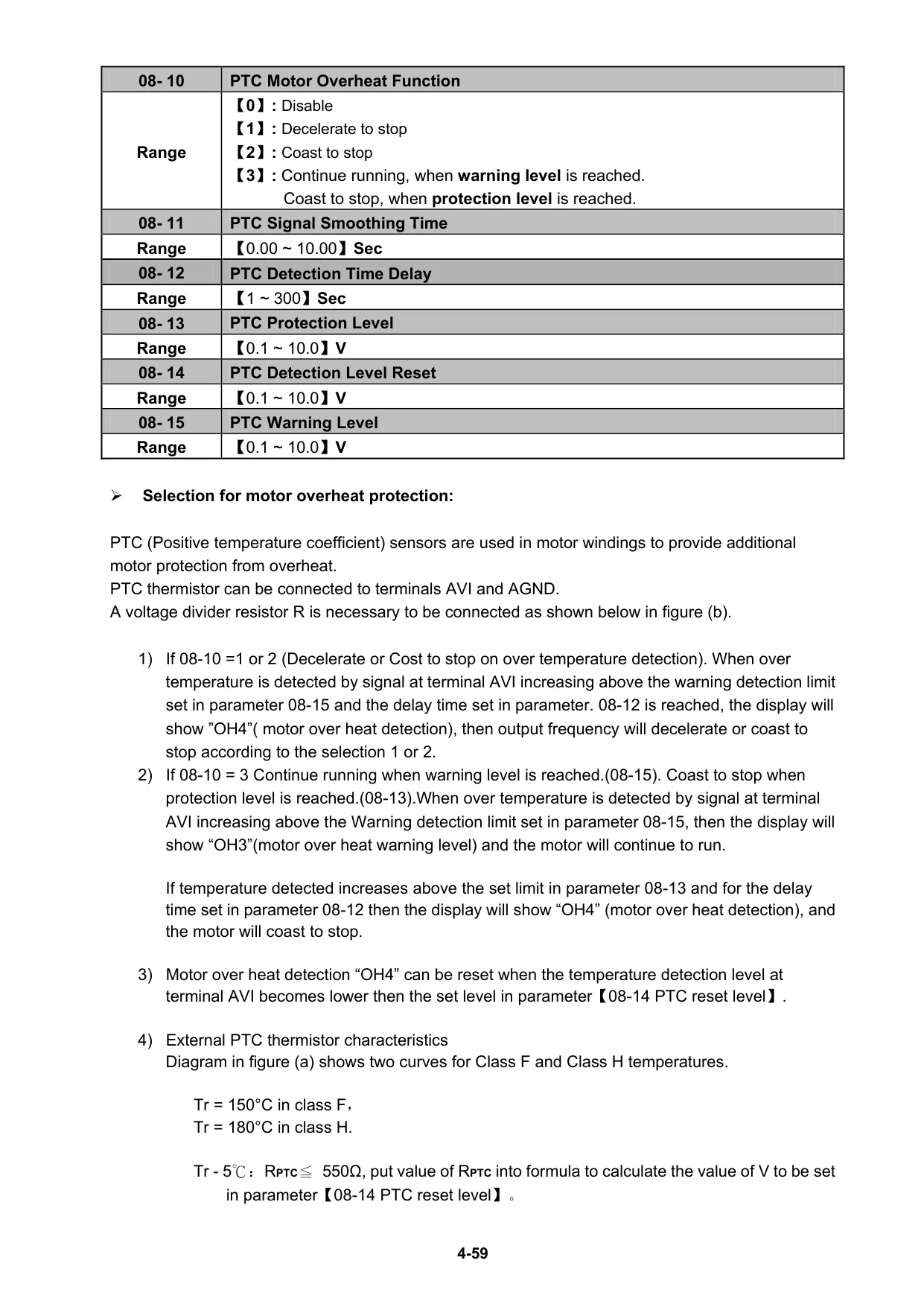

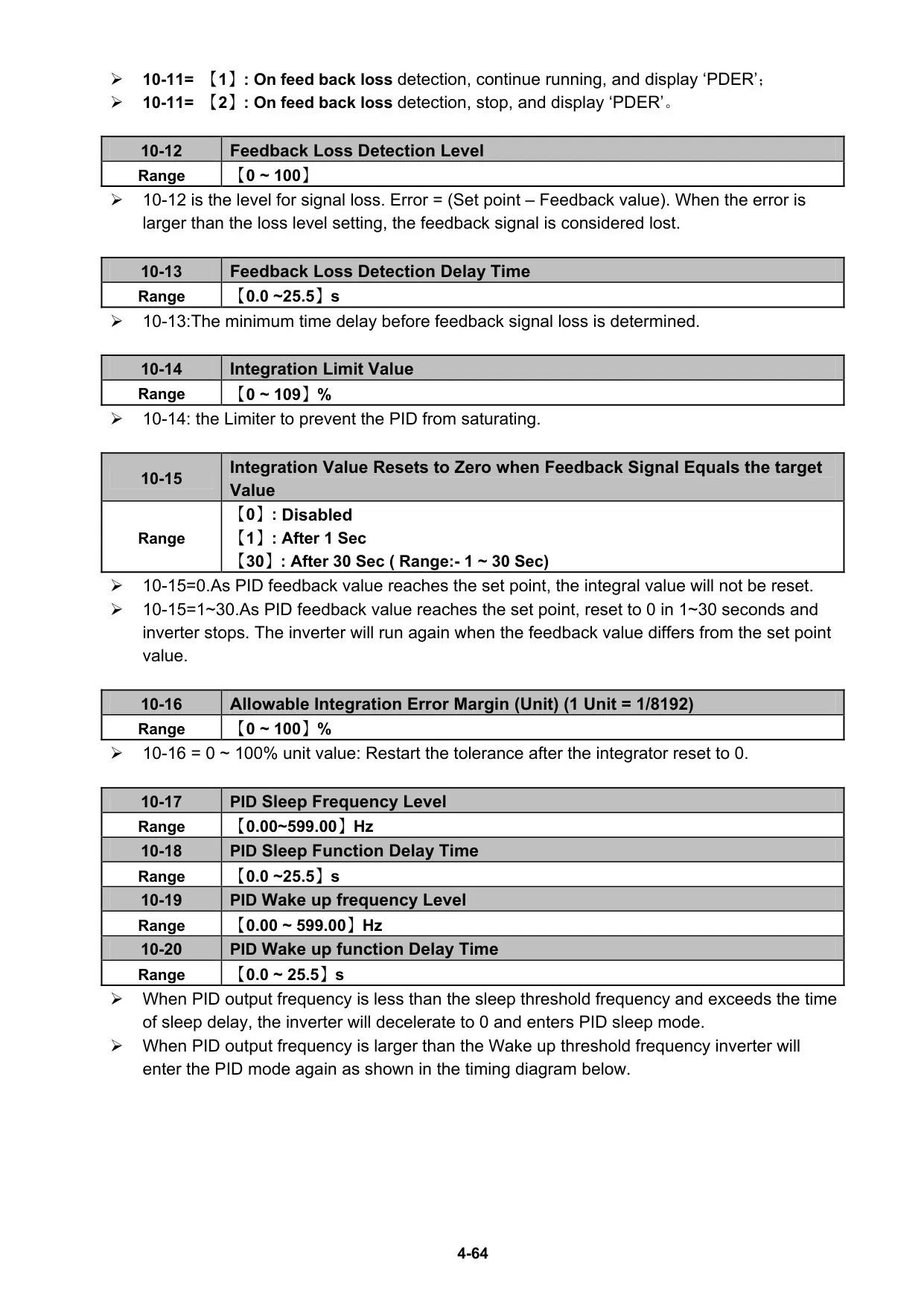

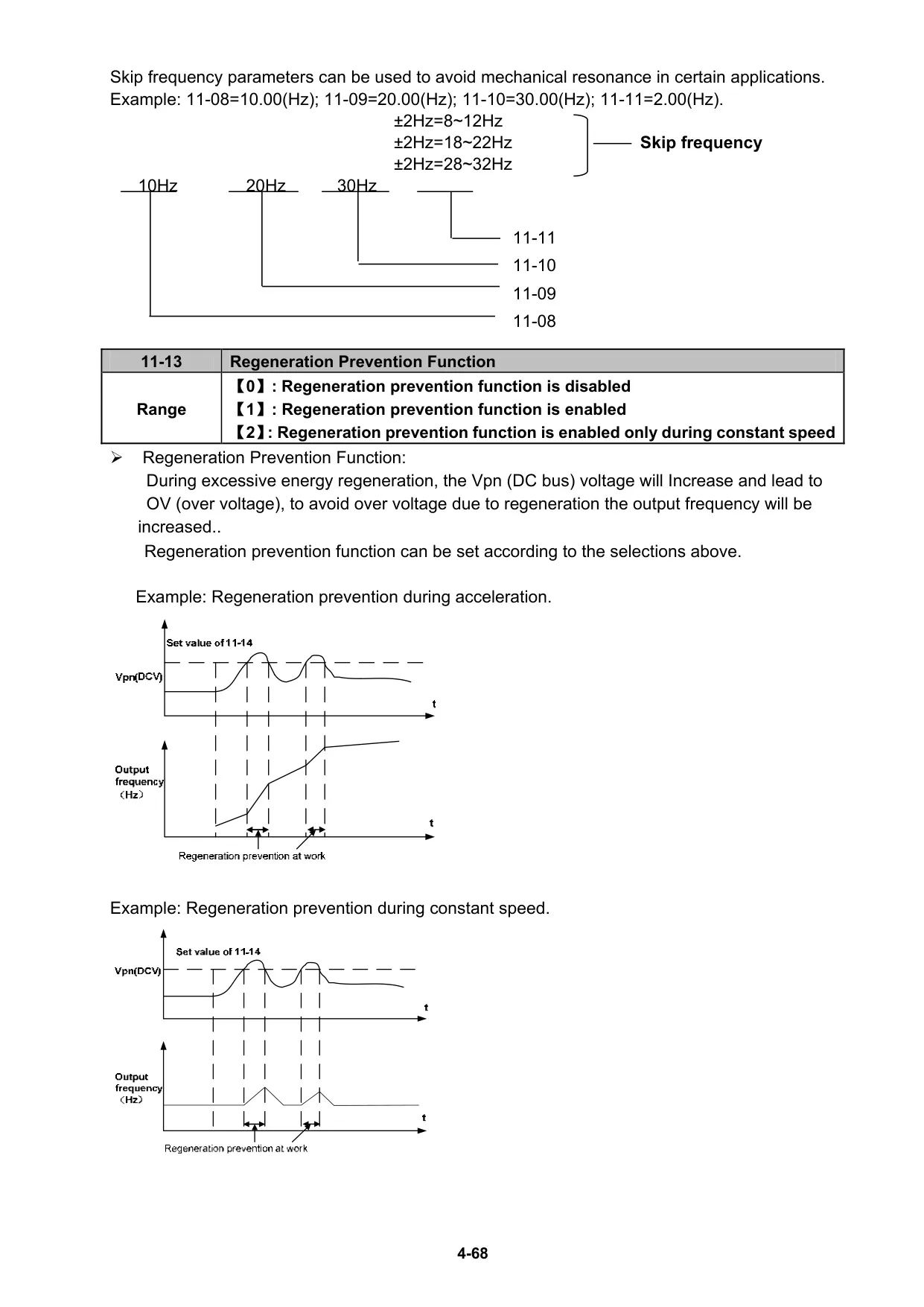

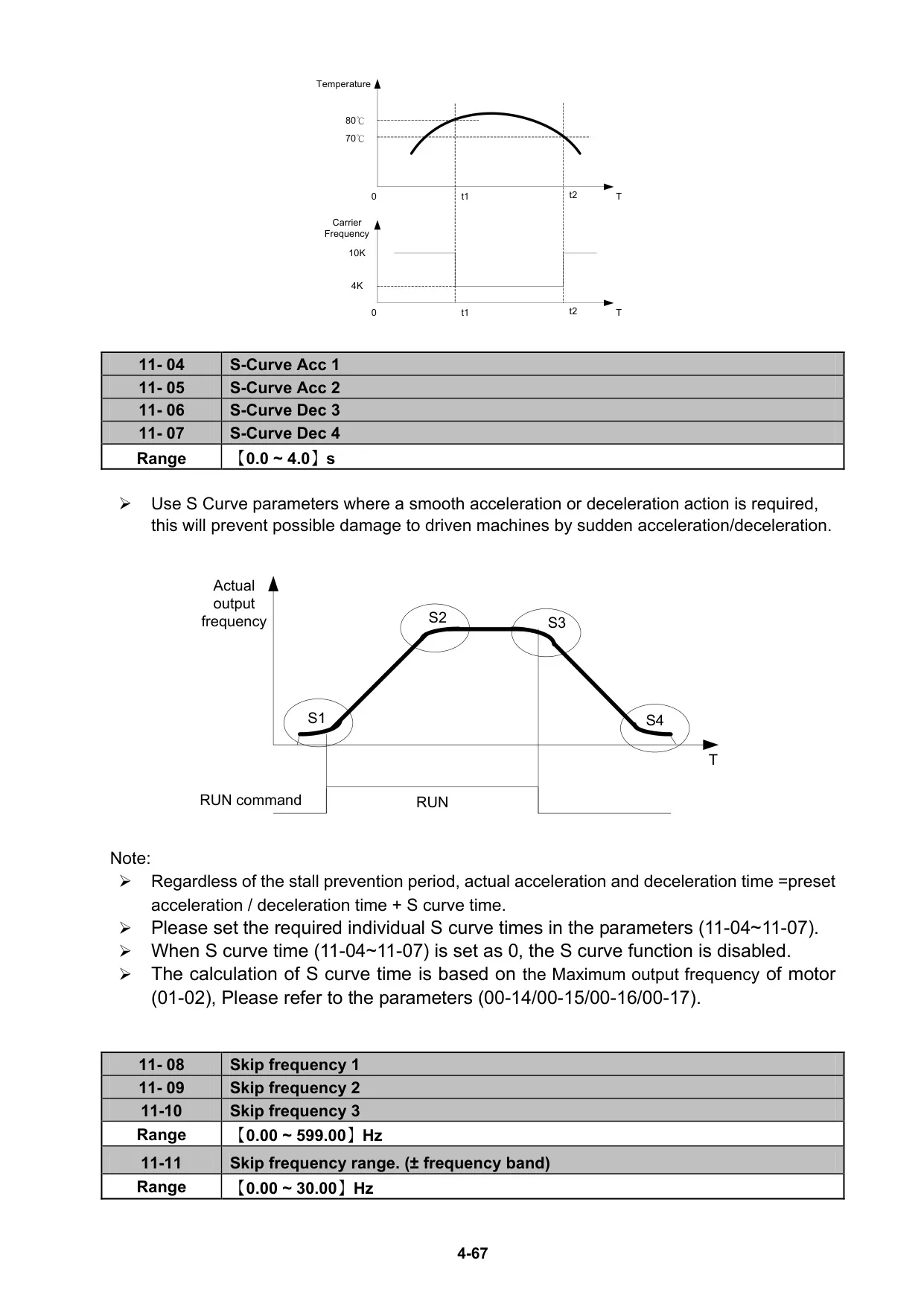

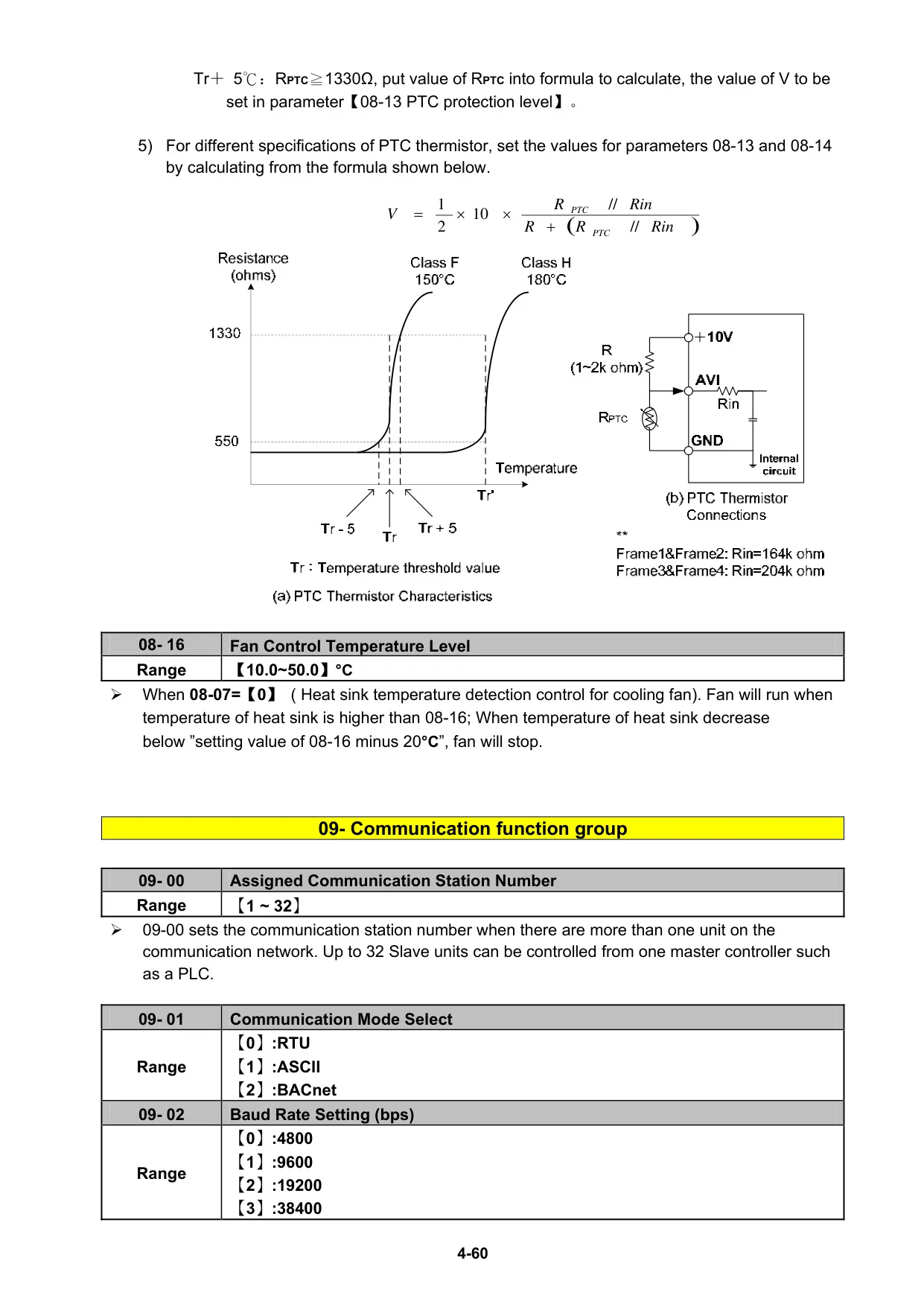

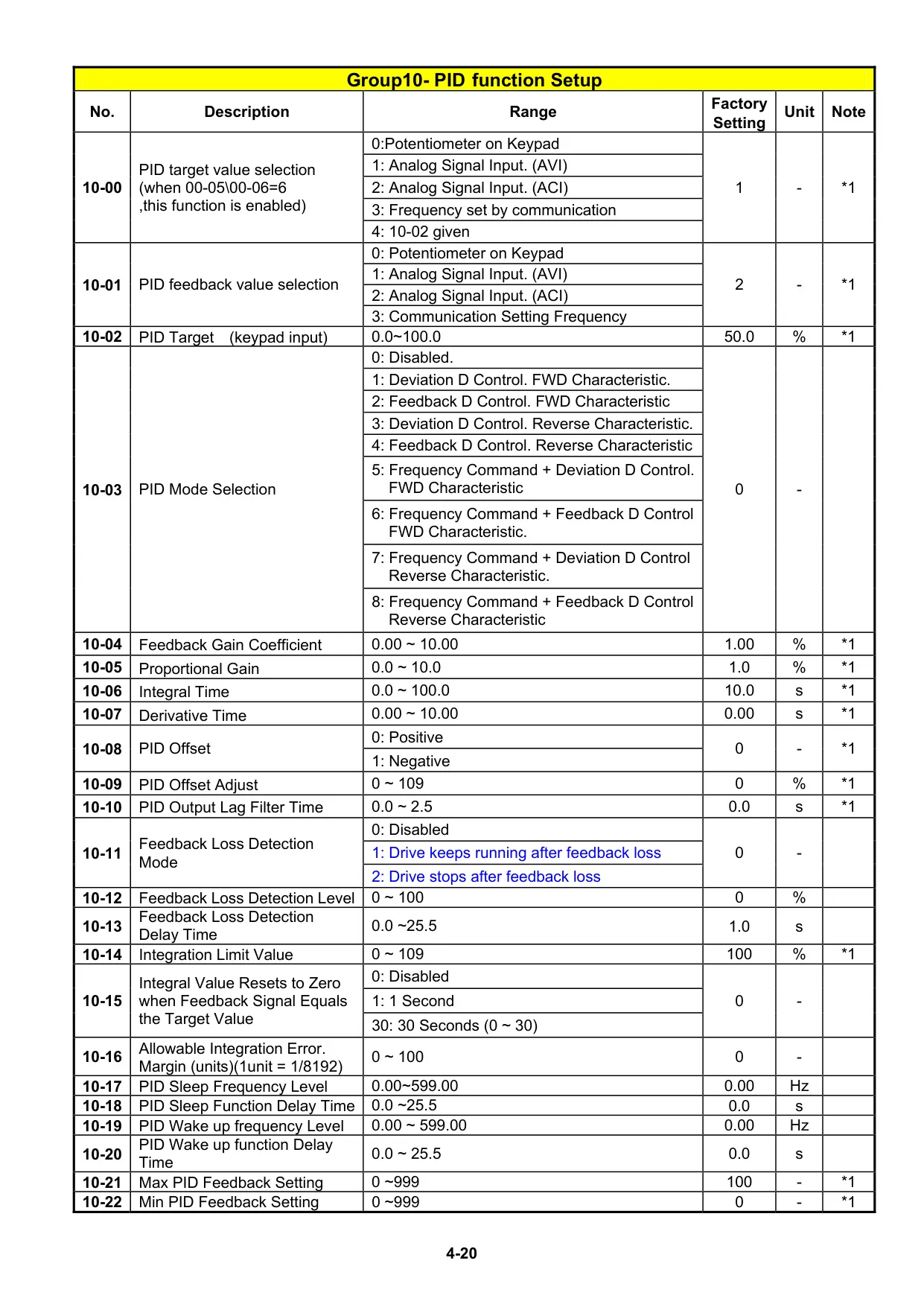

El L510s incluye protección electrónica de sobrecarga del motor (OL1) que puede configurarse para motores estándar o de servicio de inversor, ajustándose a las necesidades de enfriamiento. La función AVR (Regulación Automática de Voltaje) estabiliza la tensión de salida frente a fluctuaciones en la entrada. También cuenta con S-curves programables para una aceleración y desaceleración más suaves, y frecuencias de salto para evitar resonancias mecánicas en la aplicación.

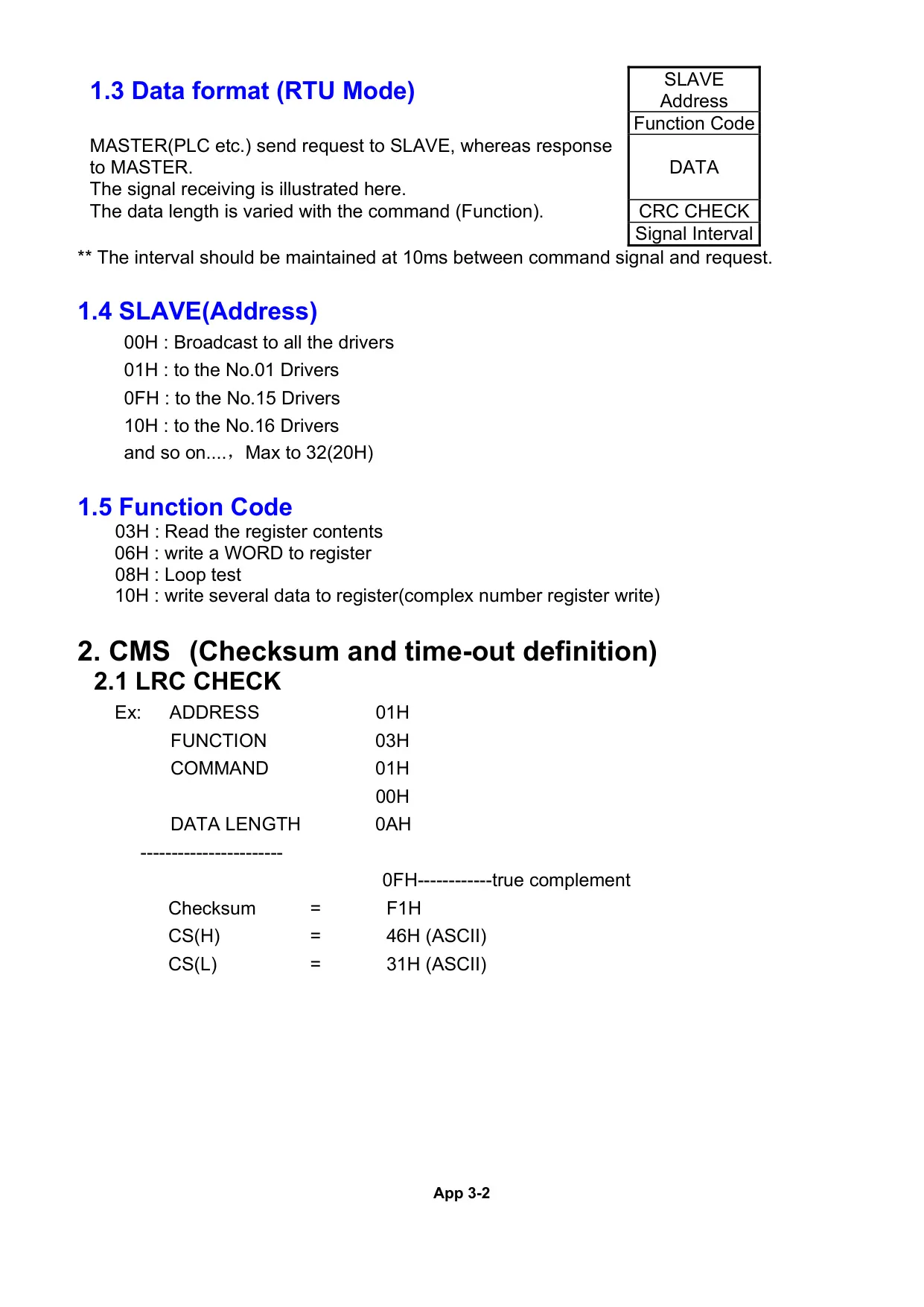

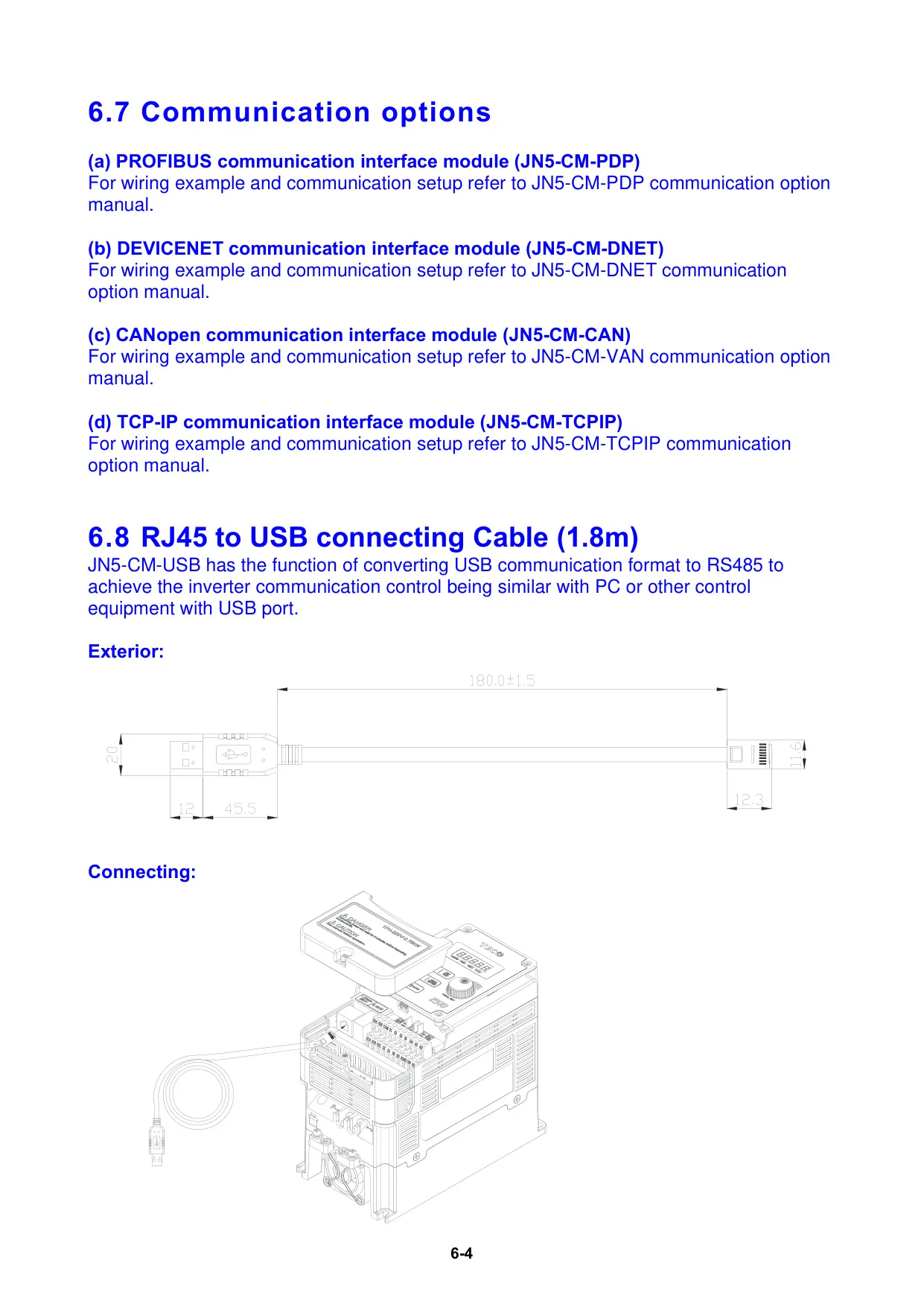

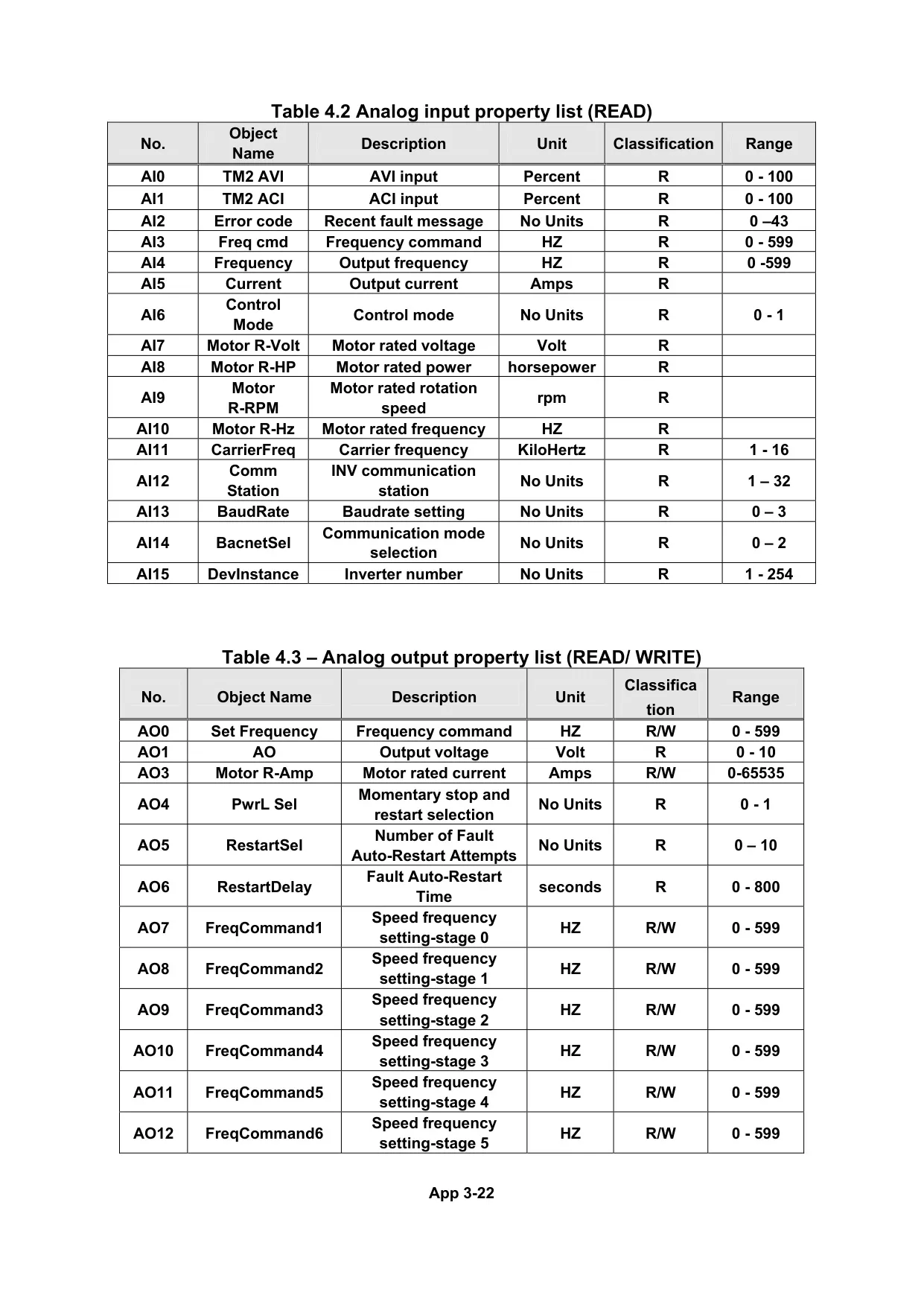

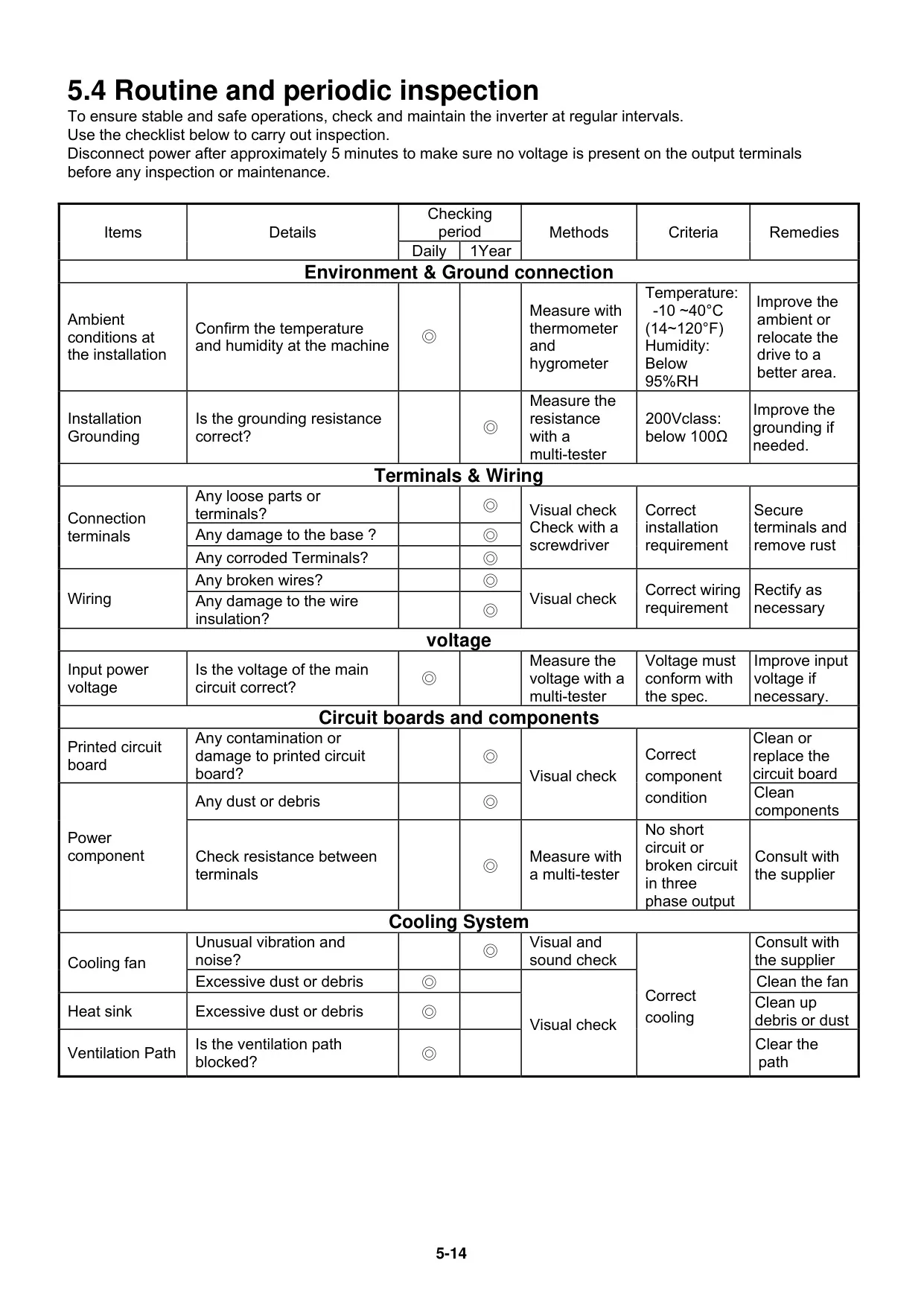

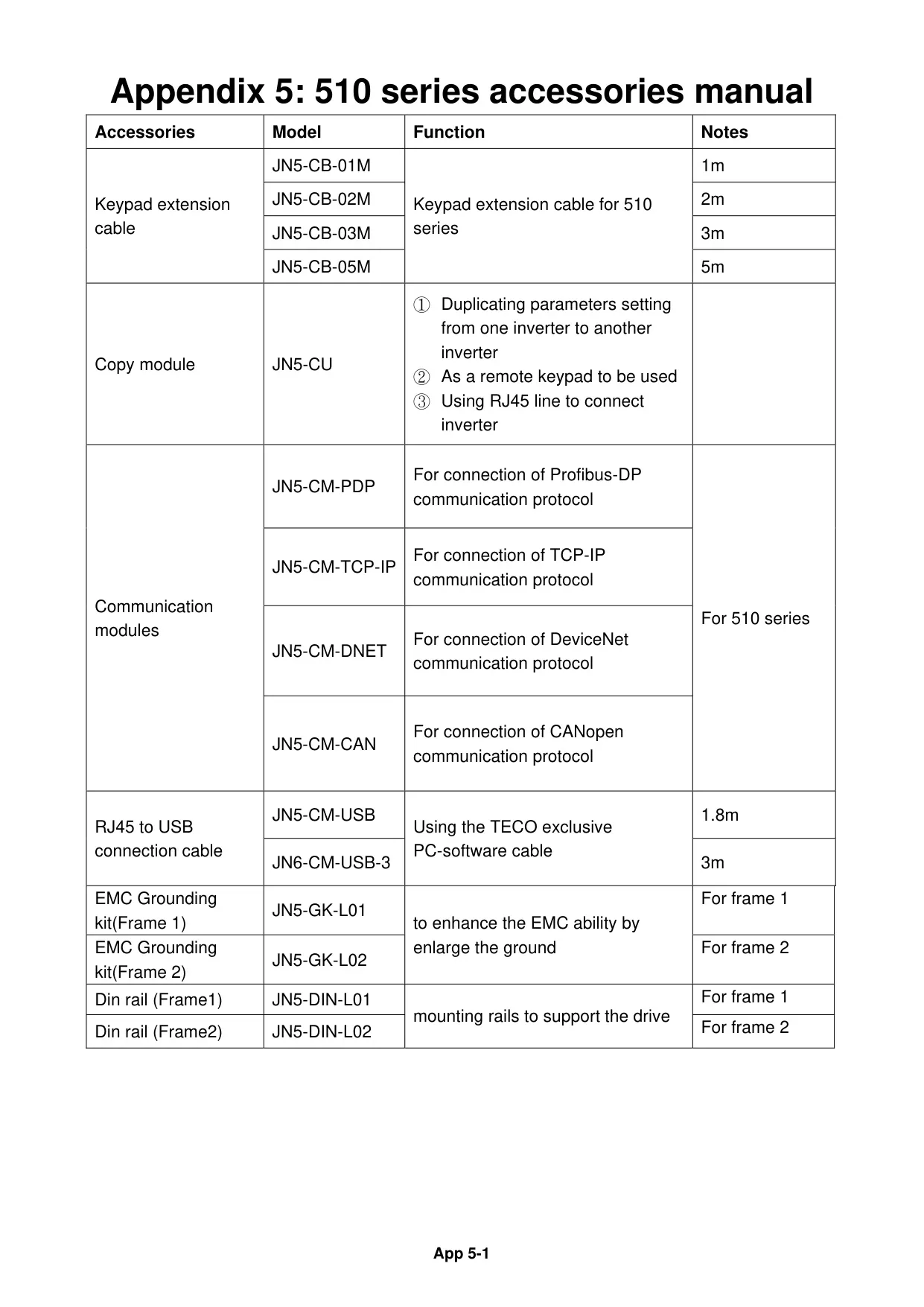

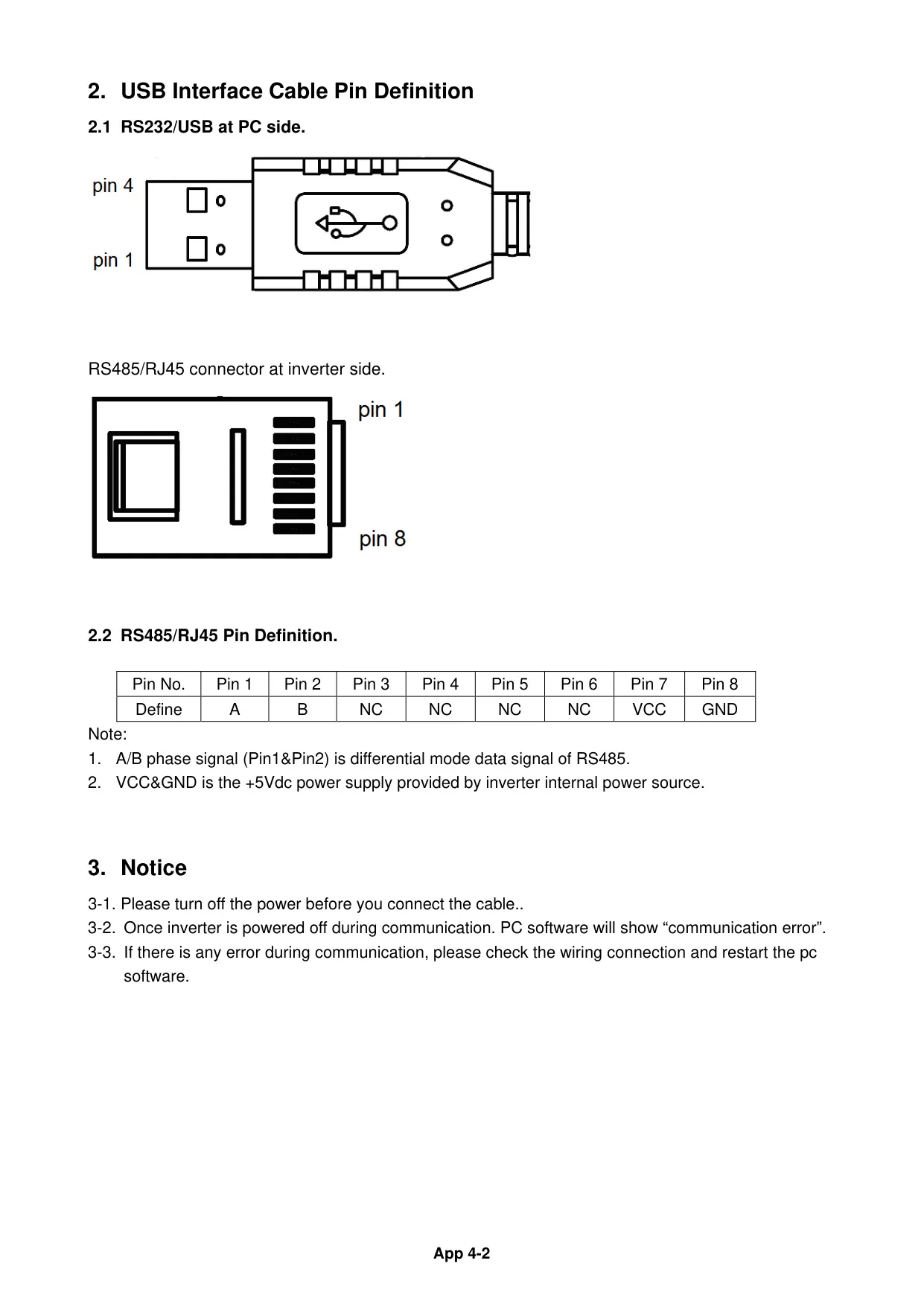

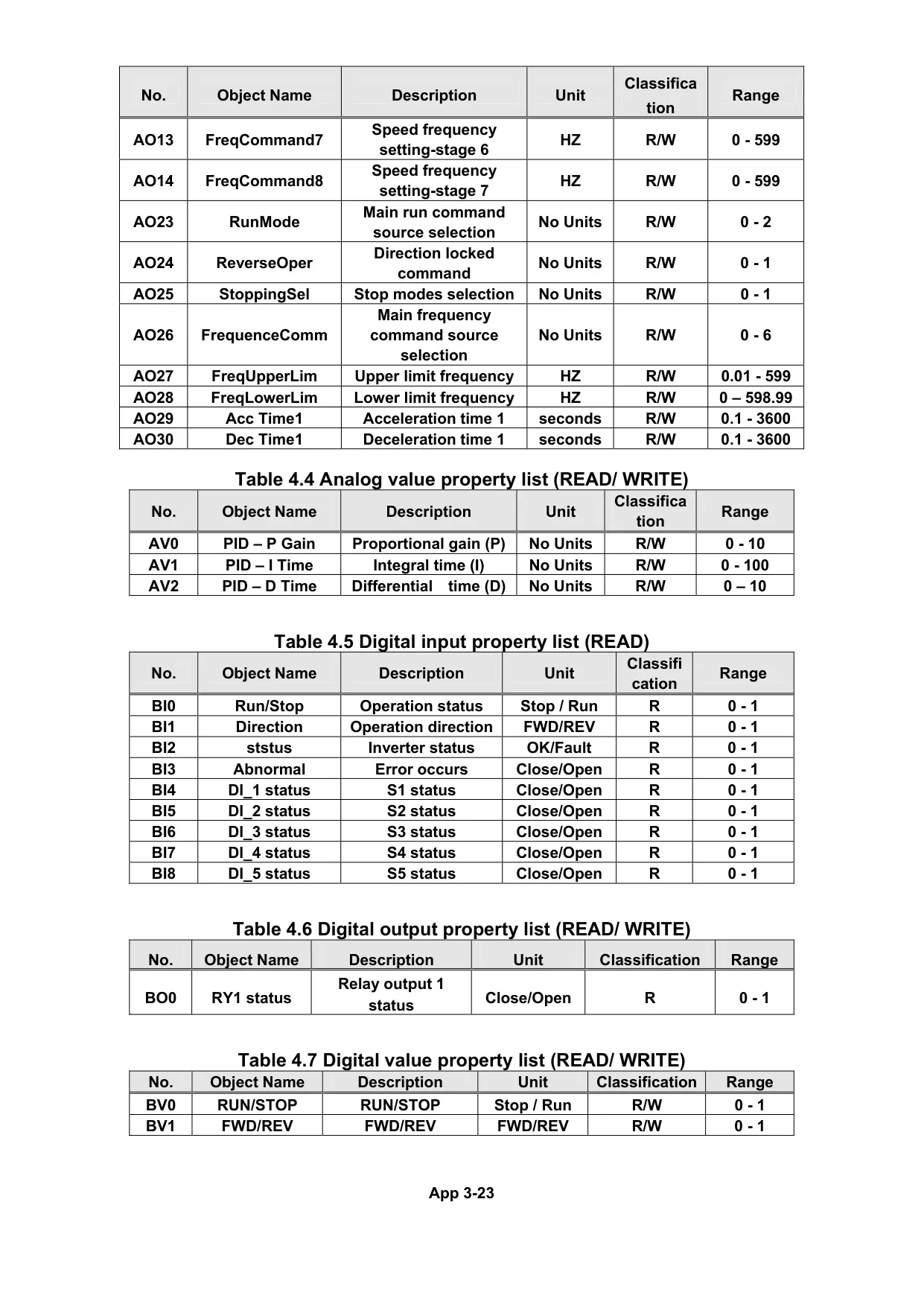

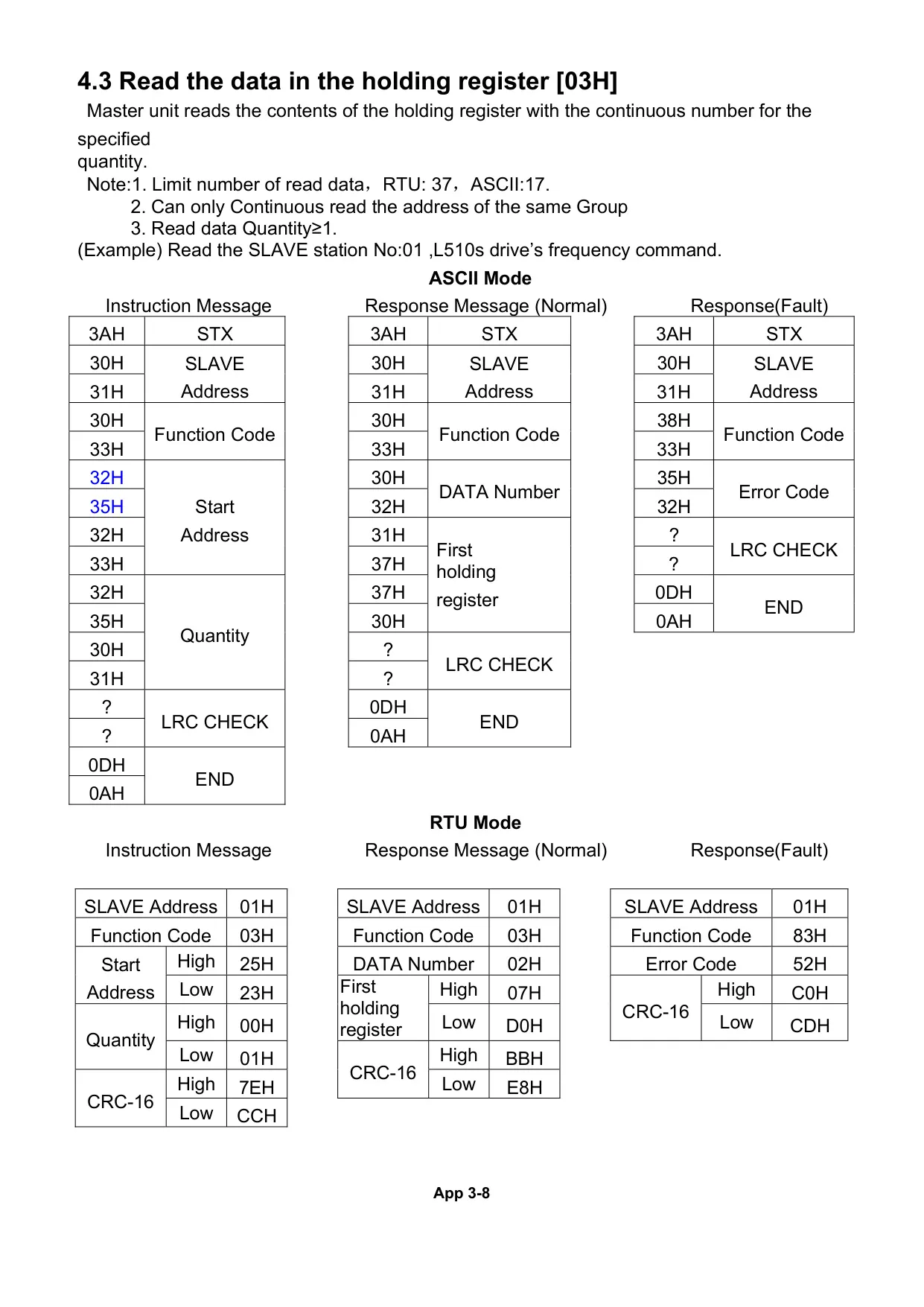

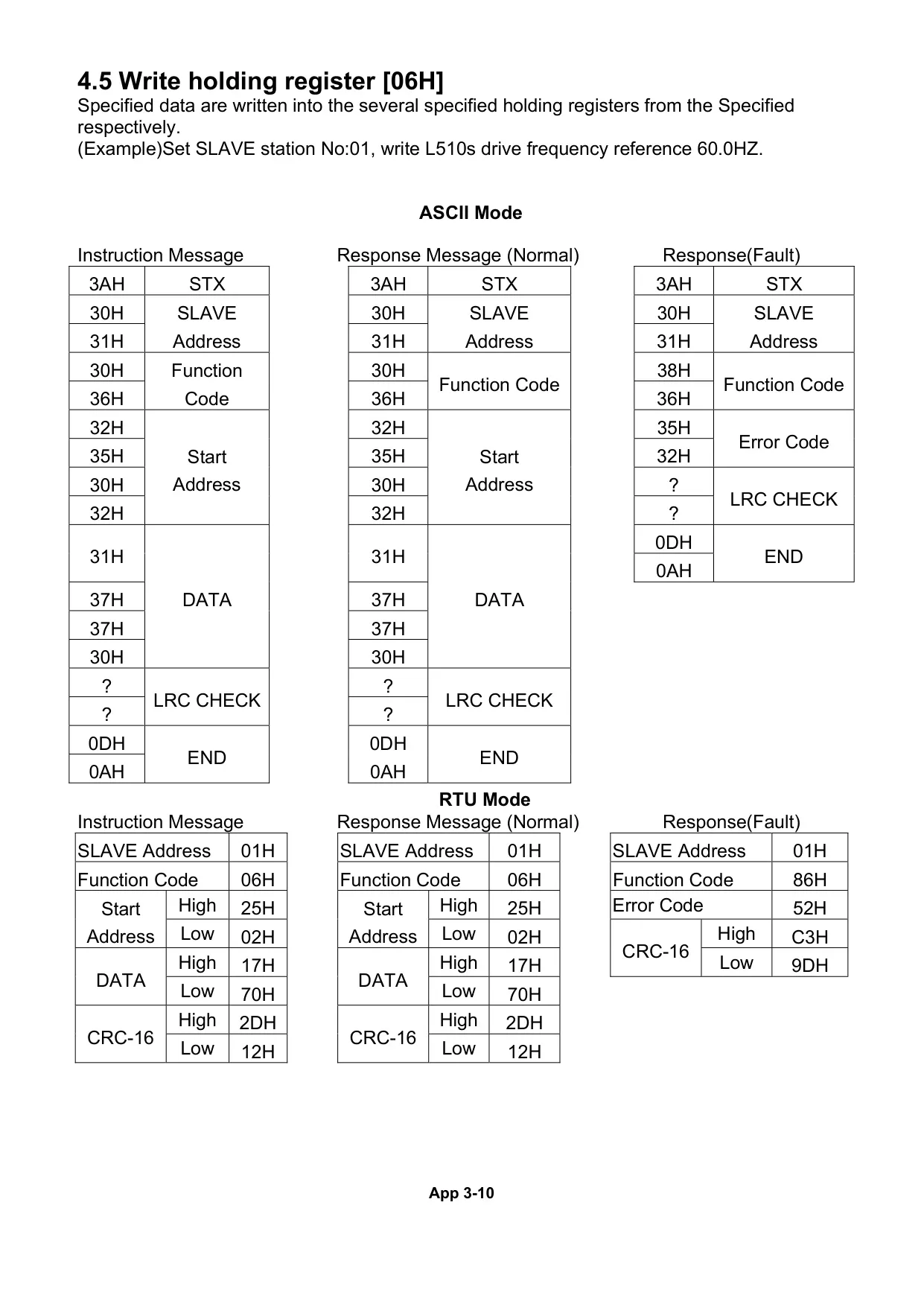

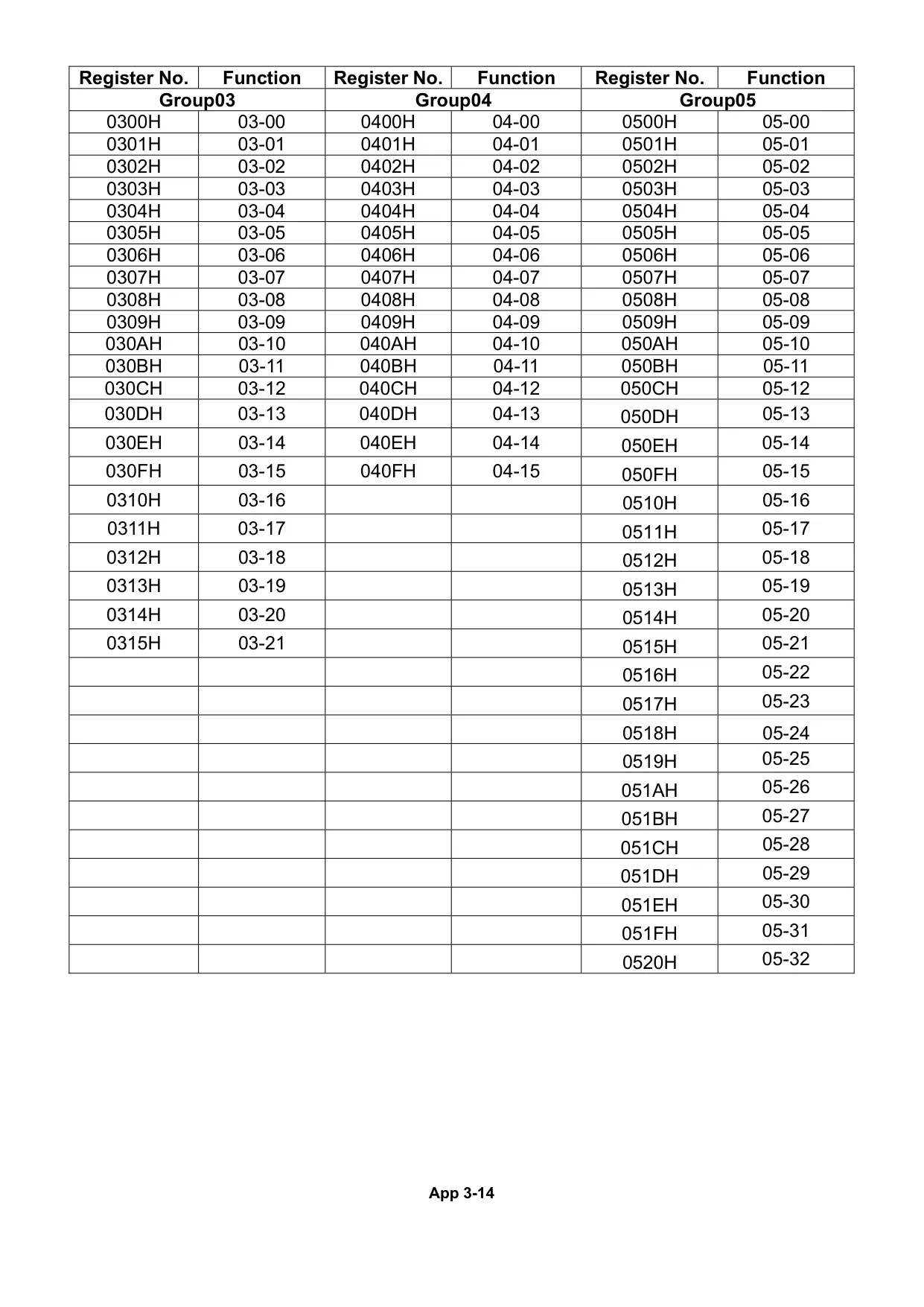

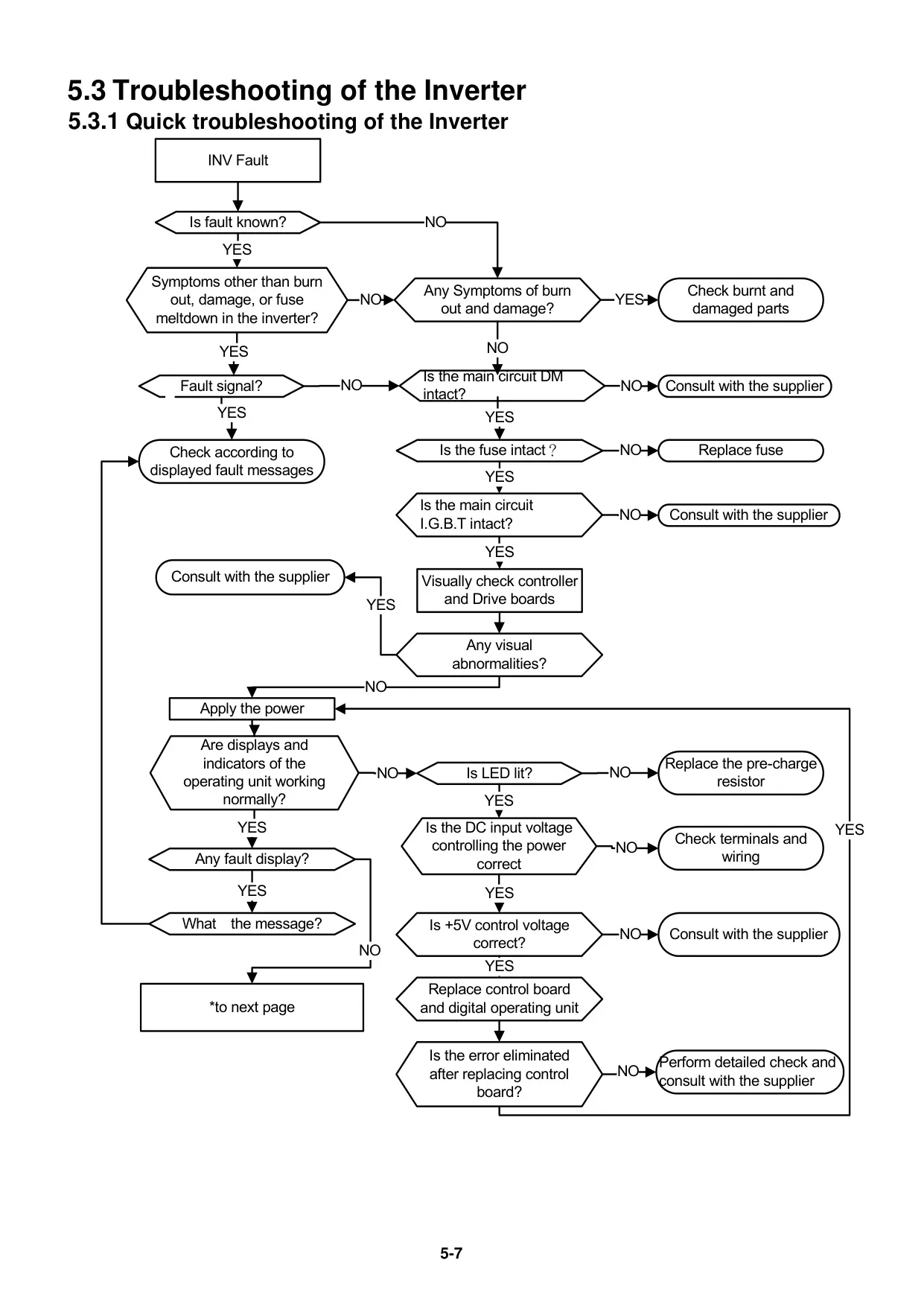

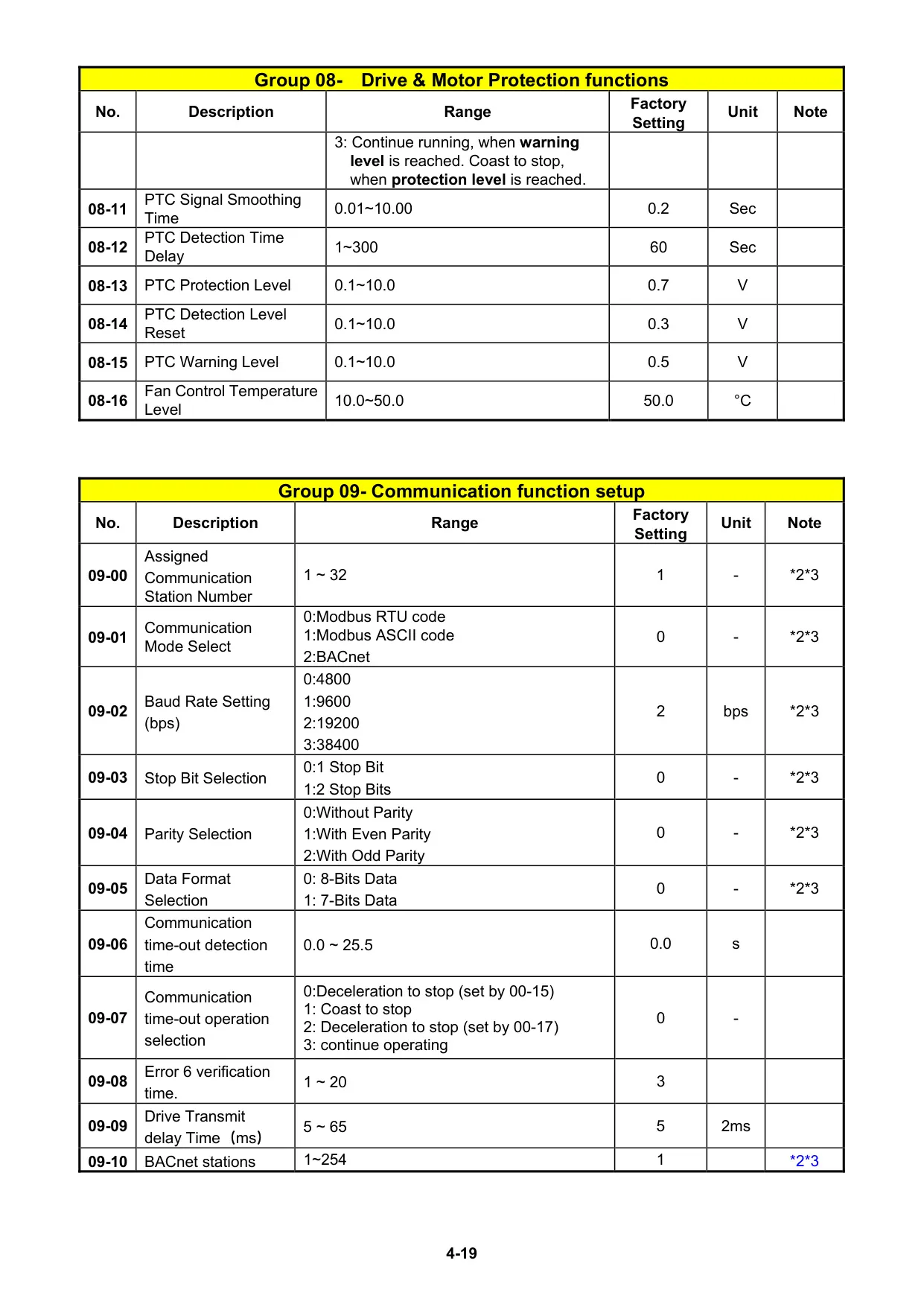

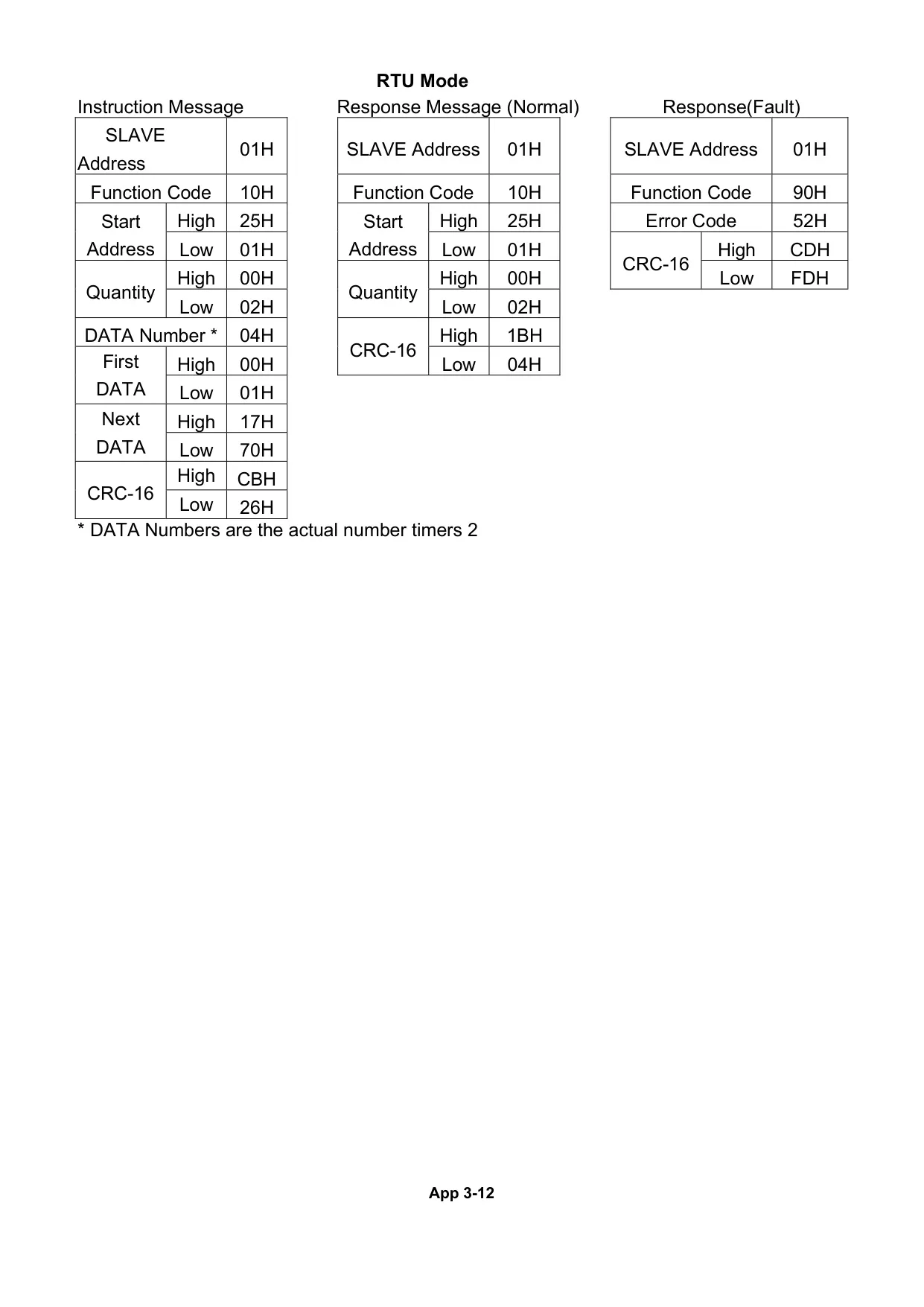

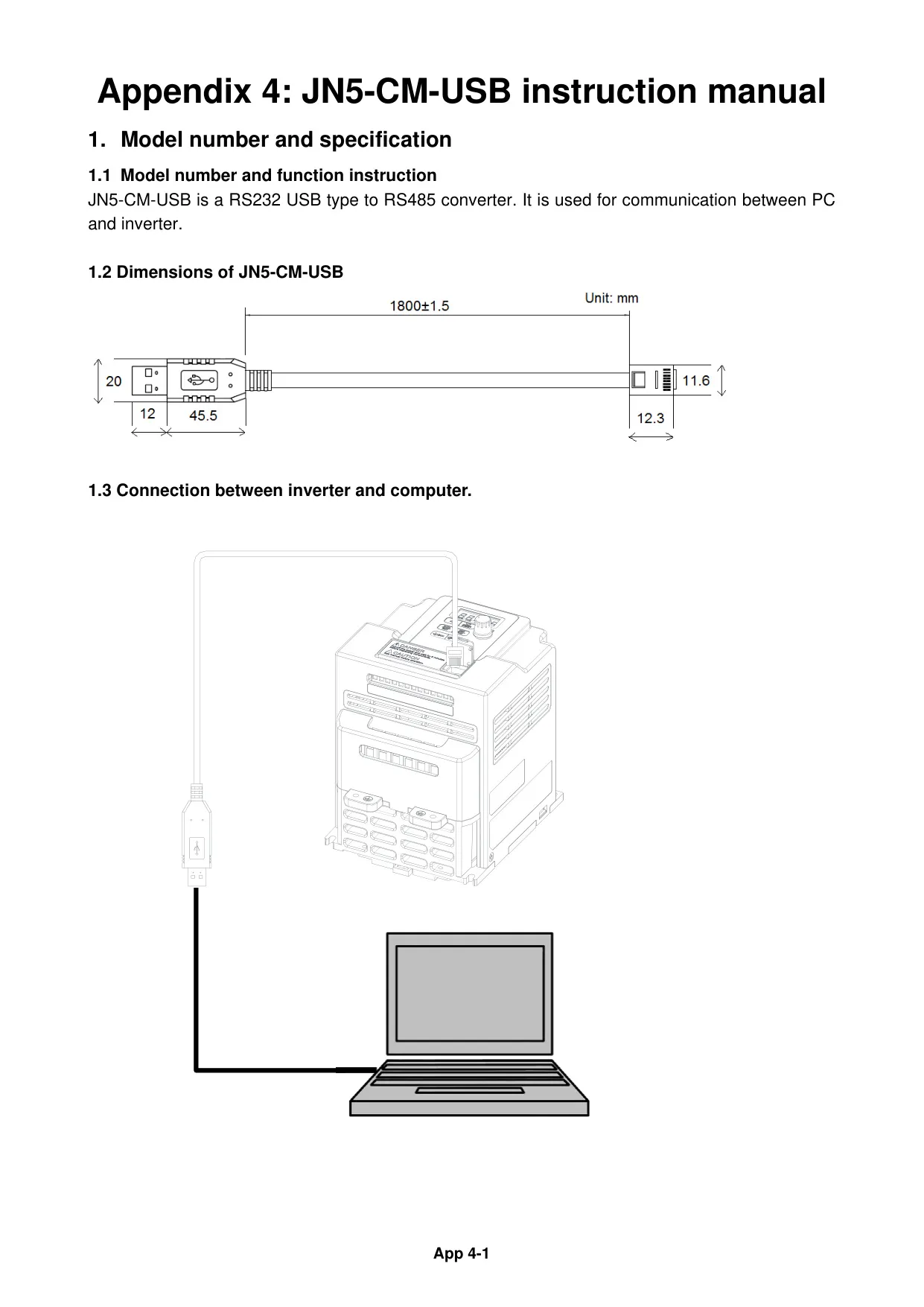

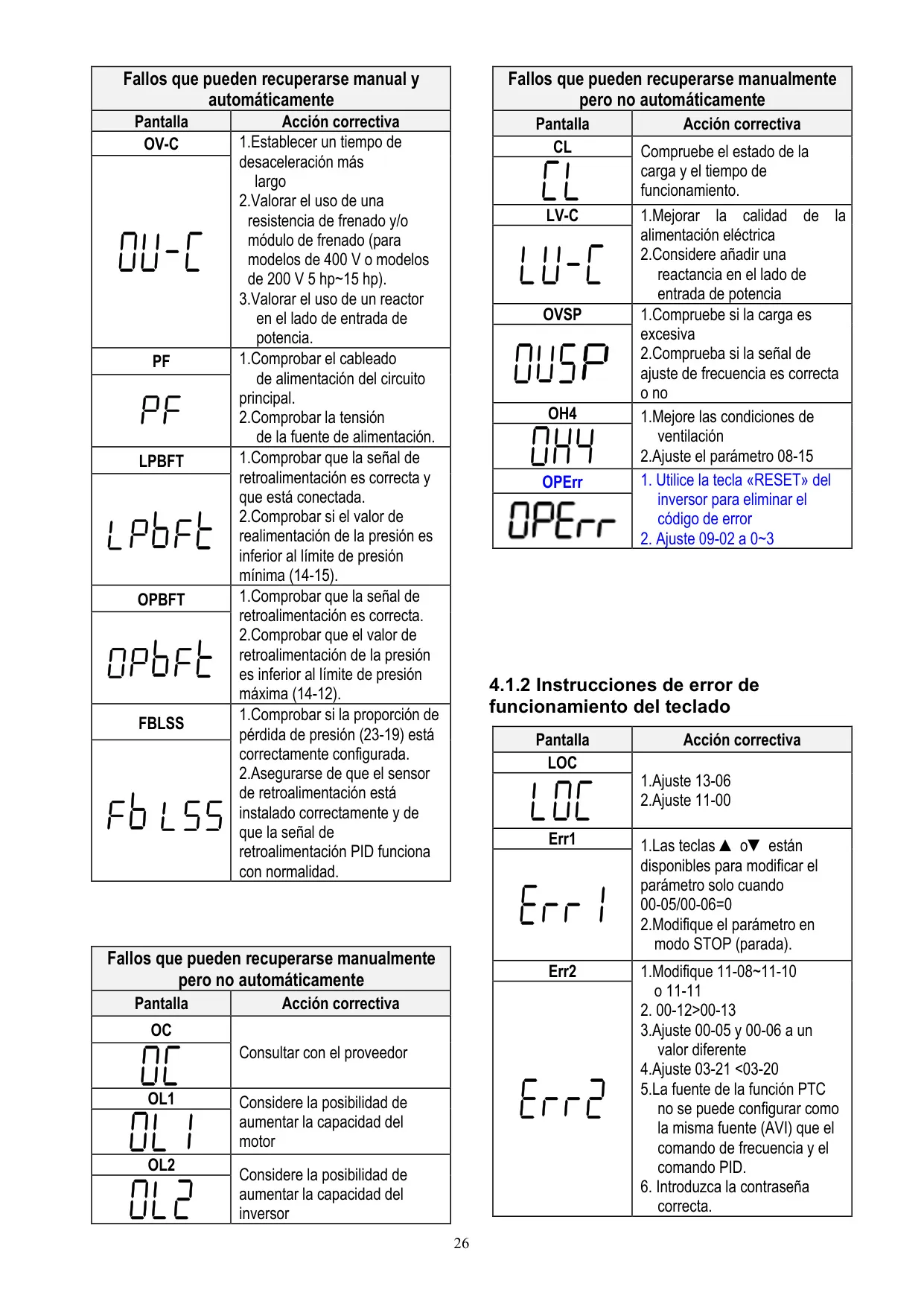

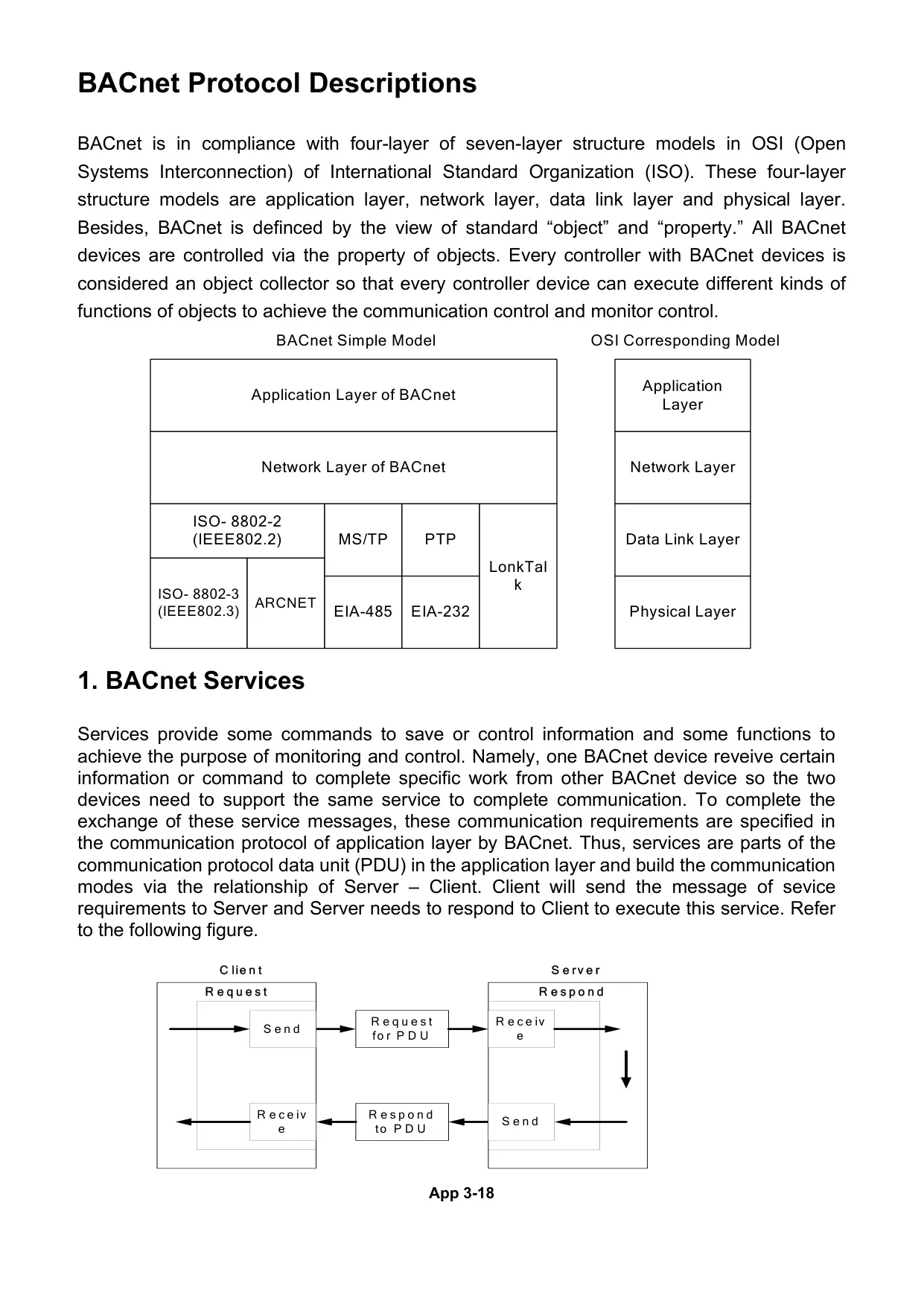

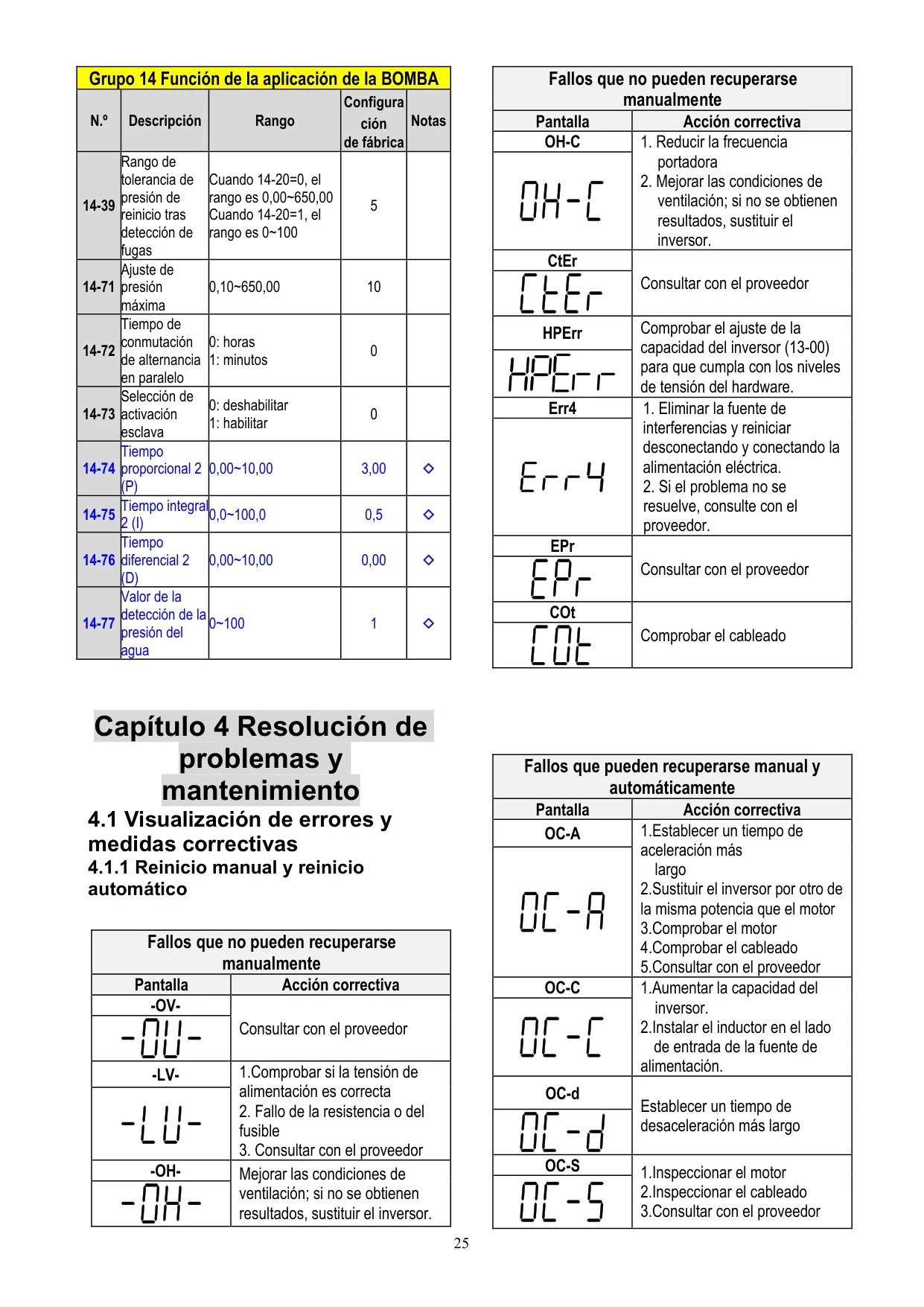

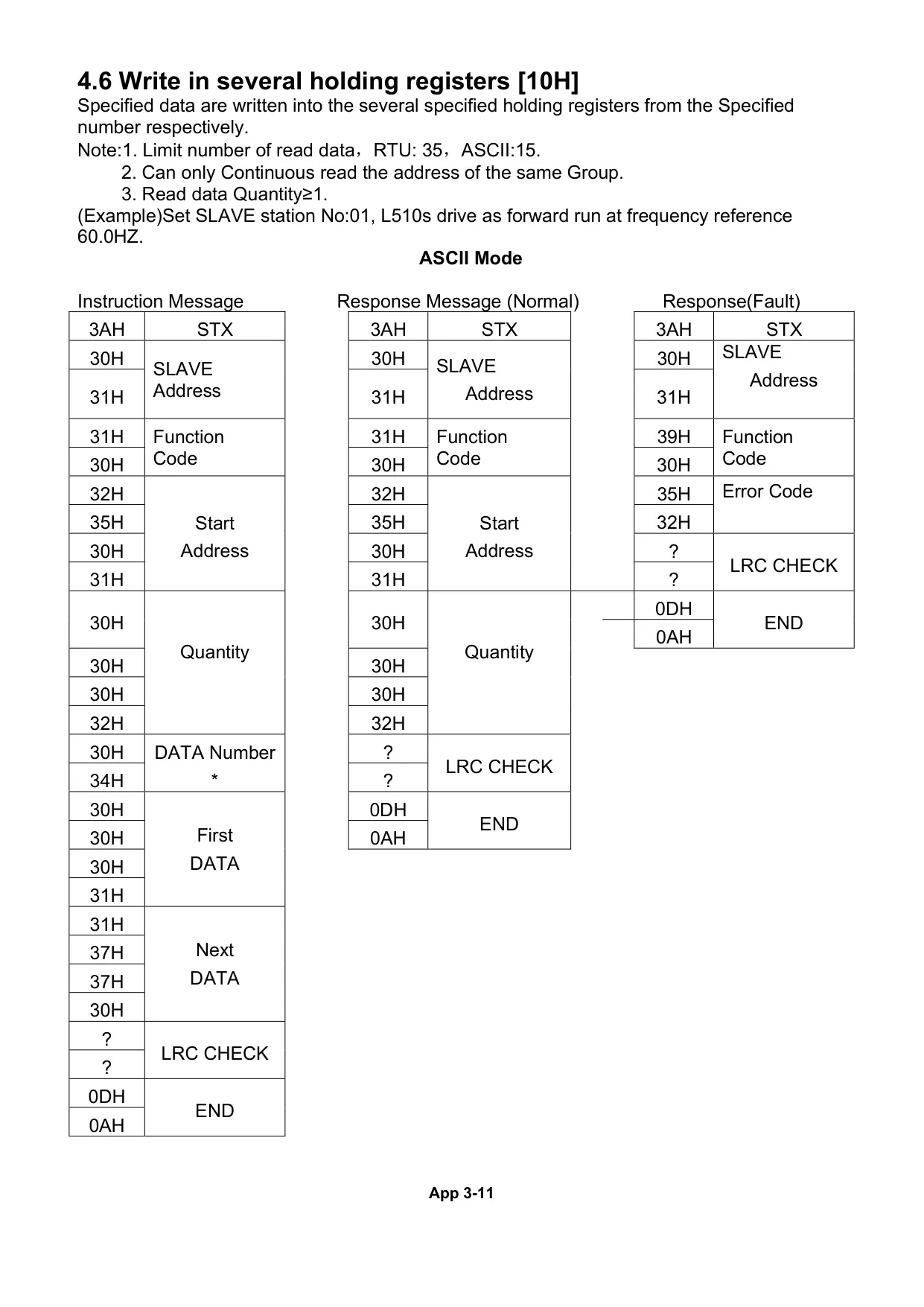

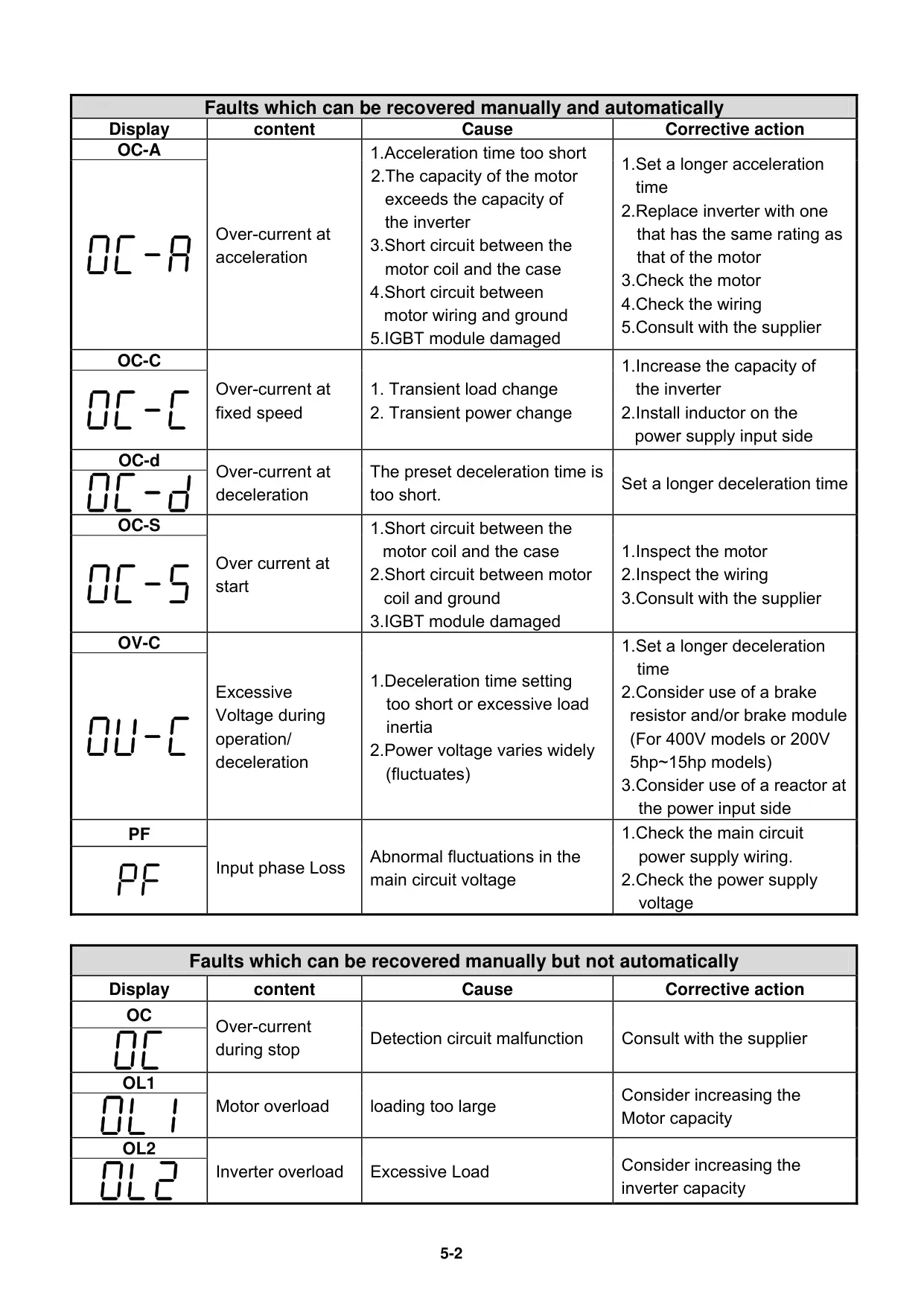

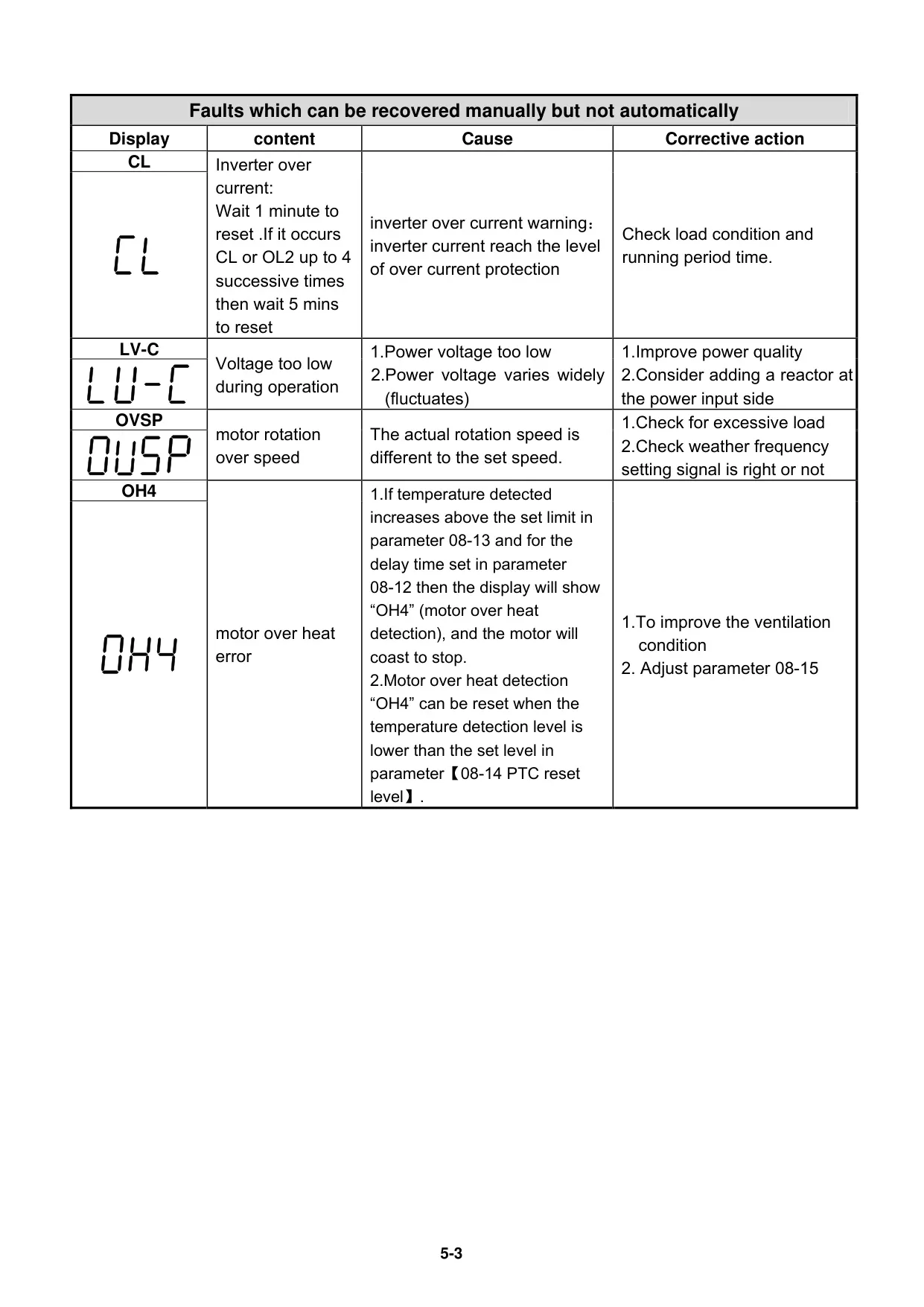

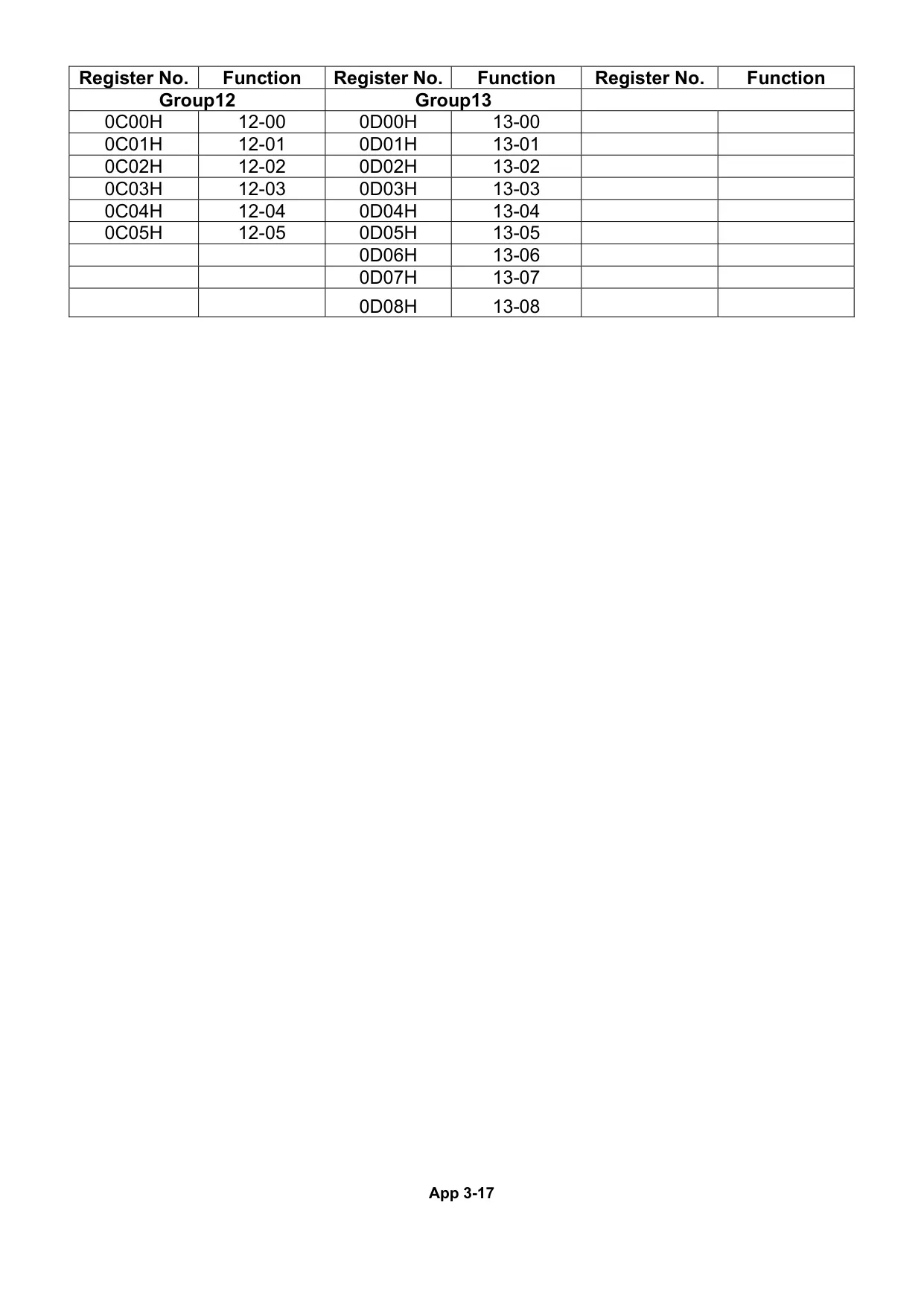

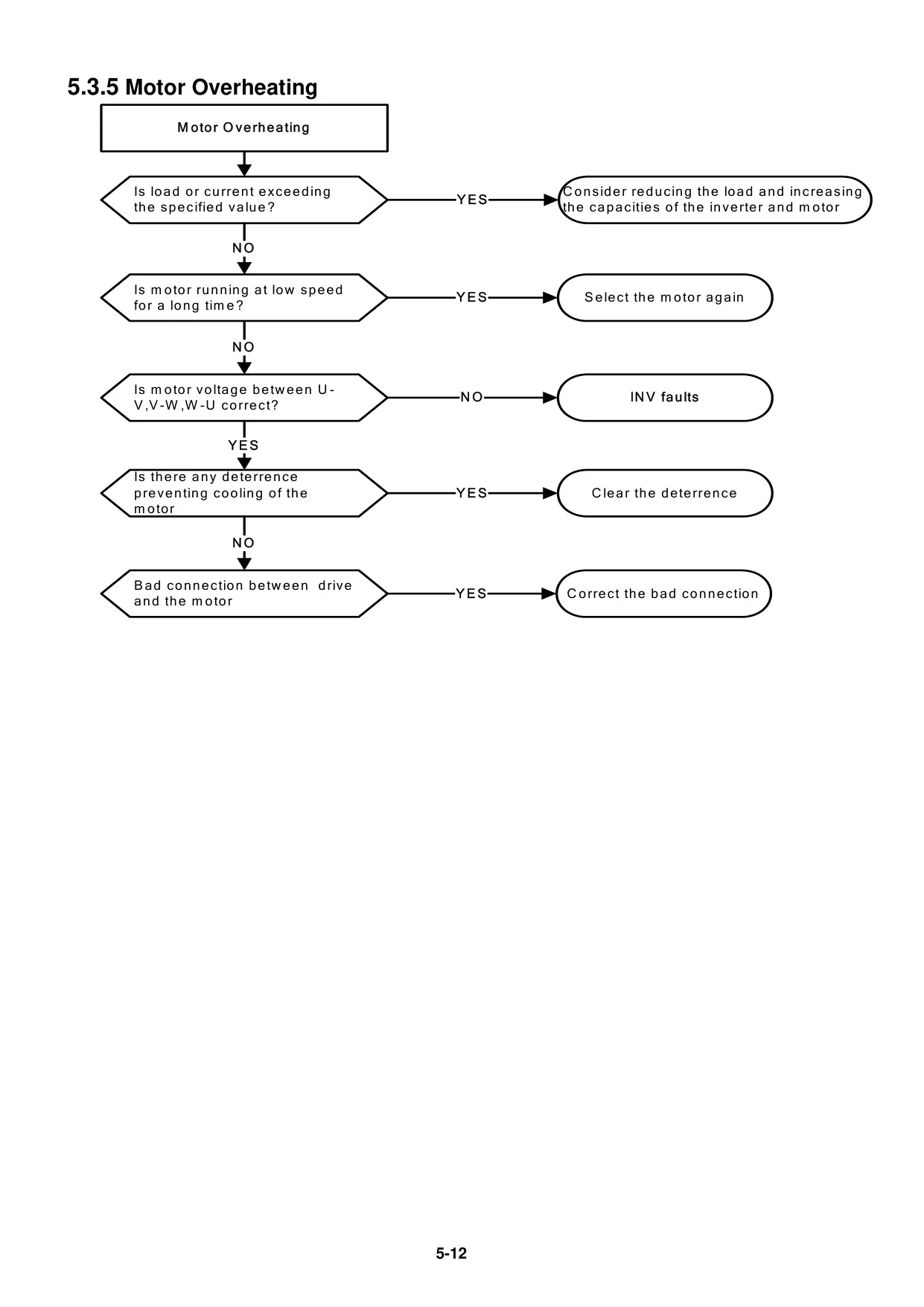

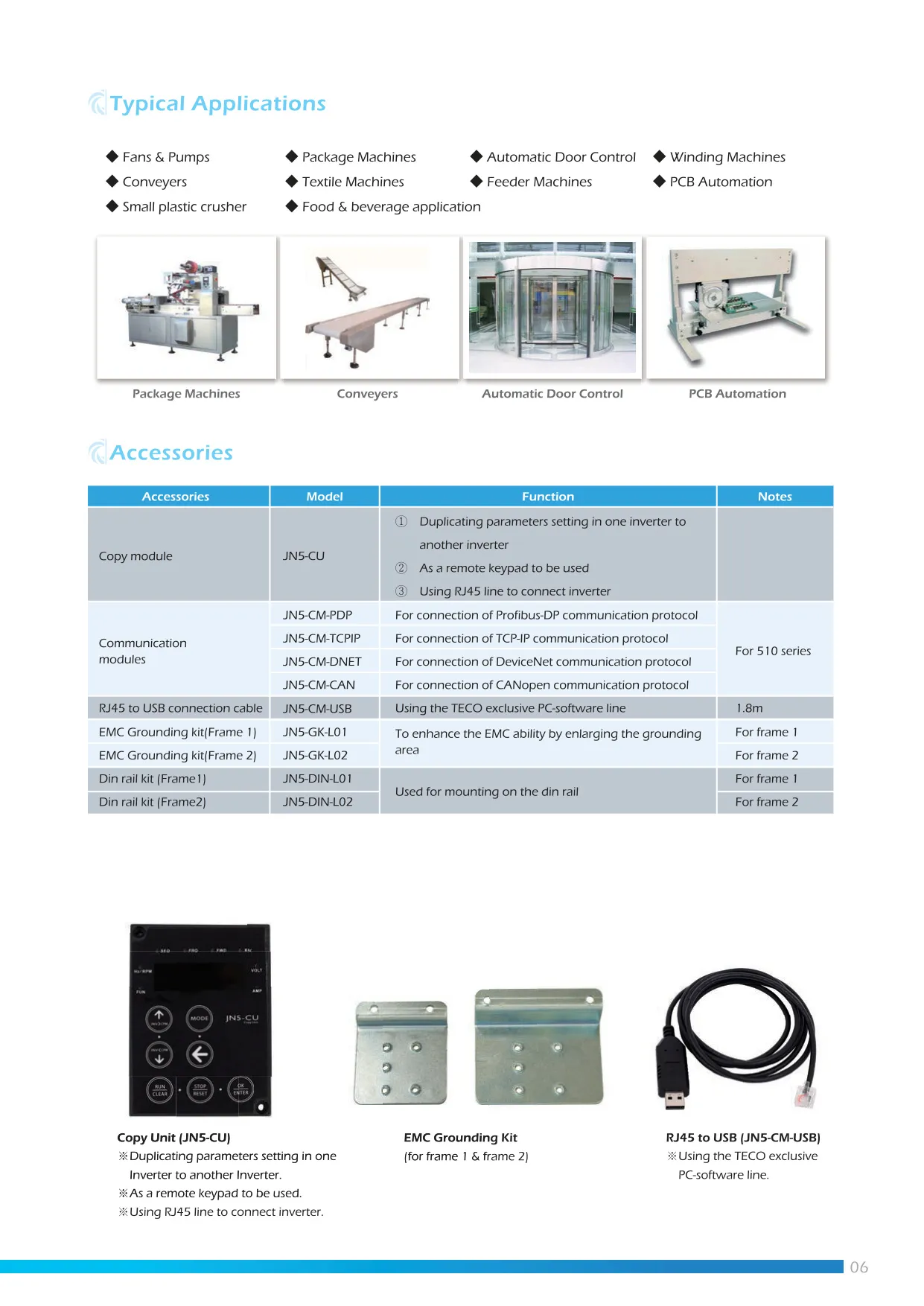

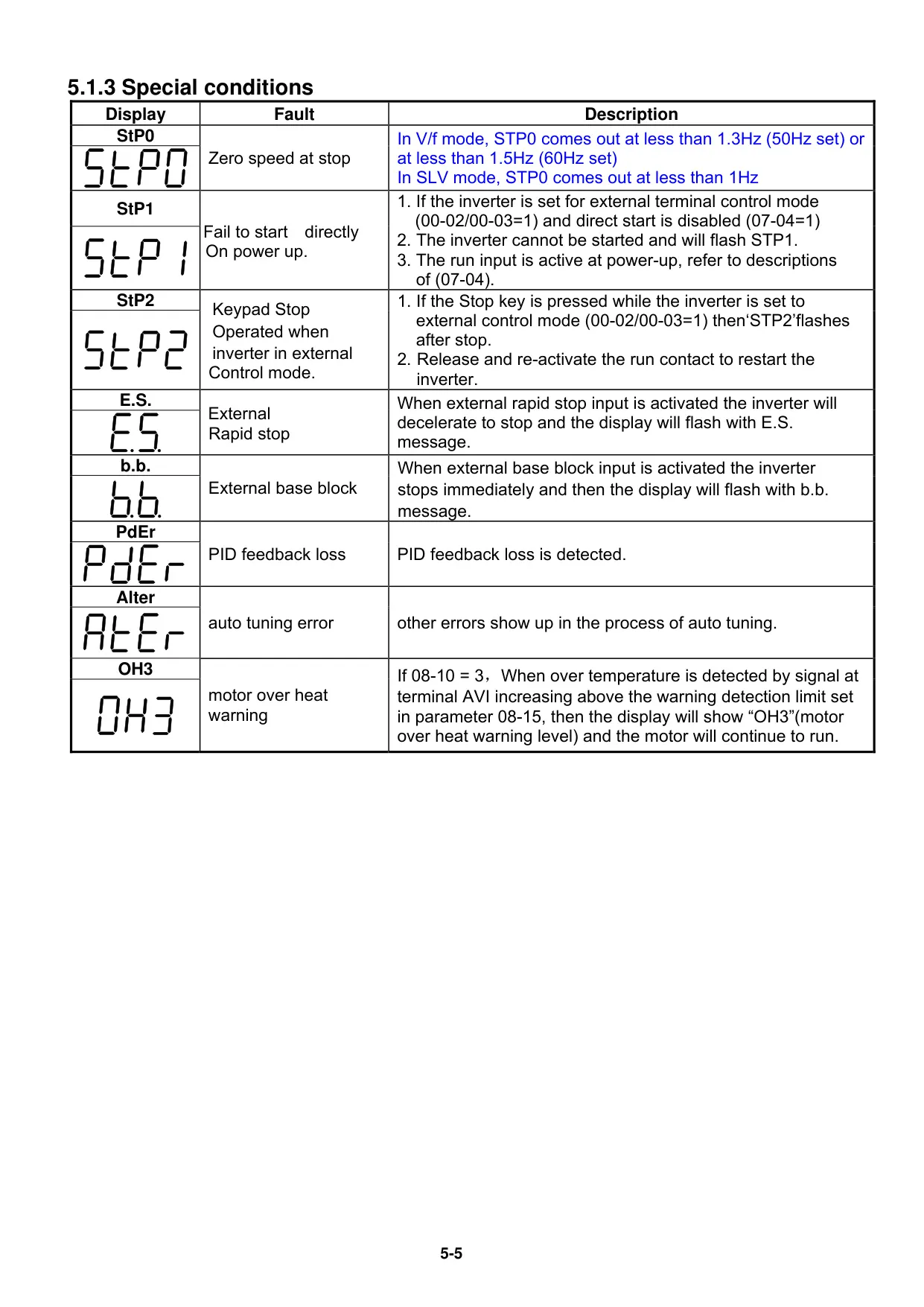

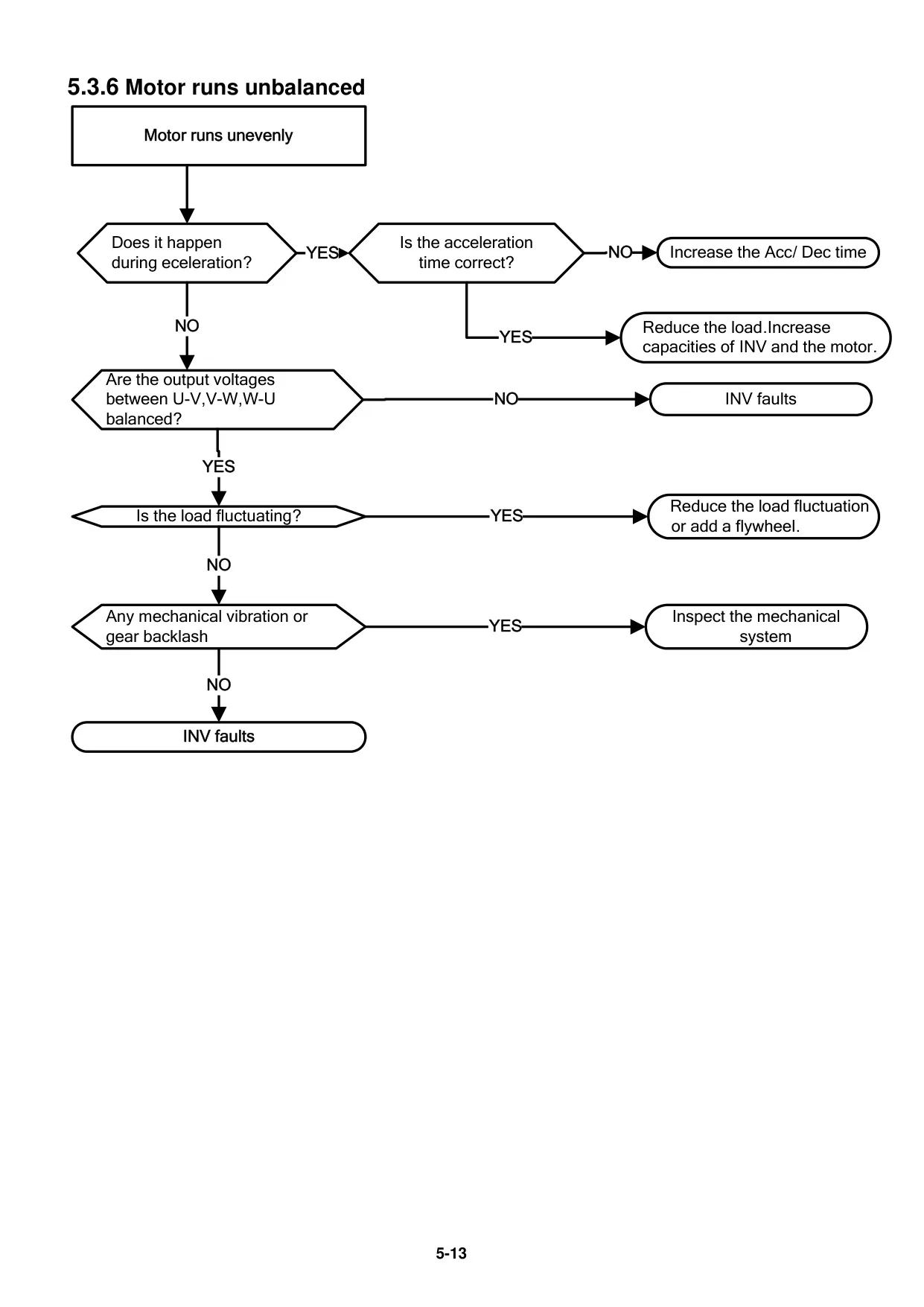

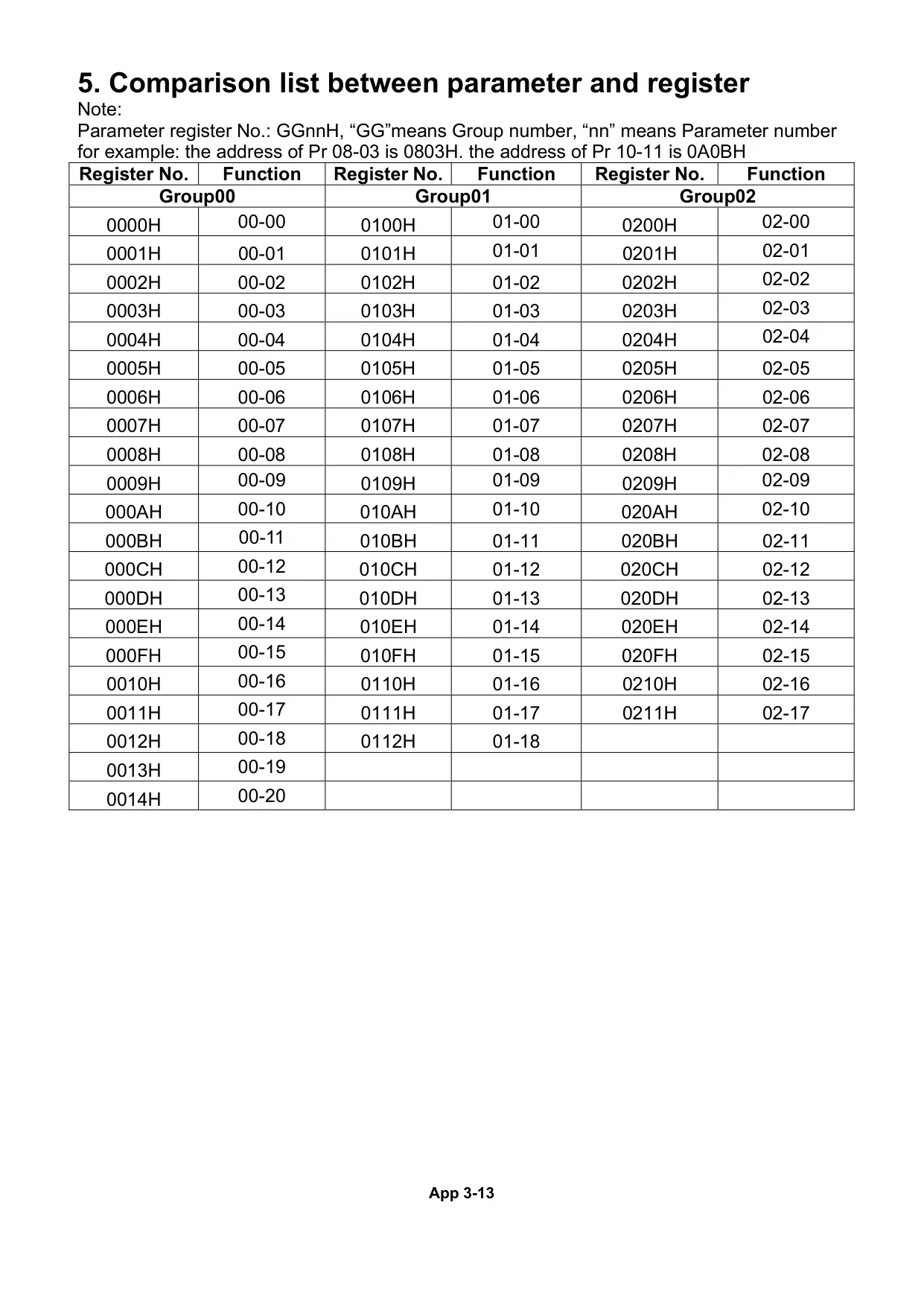

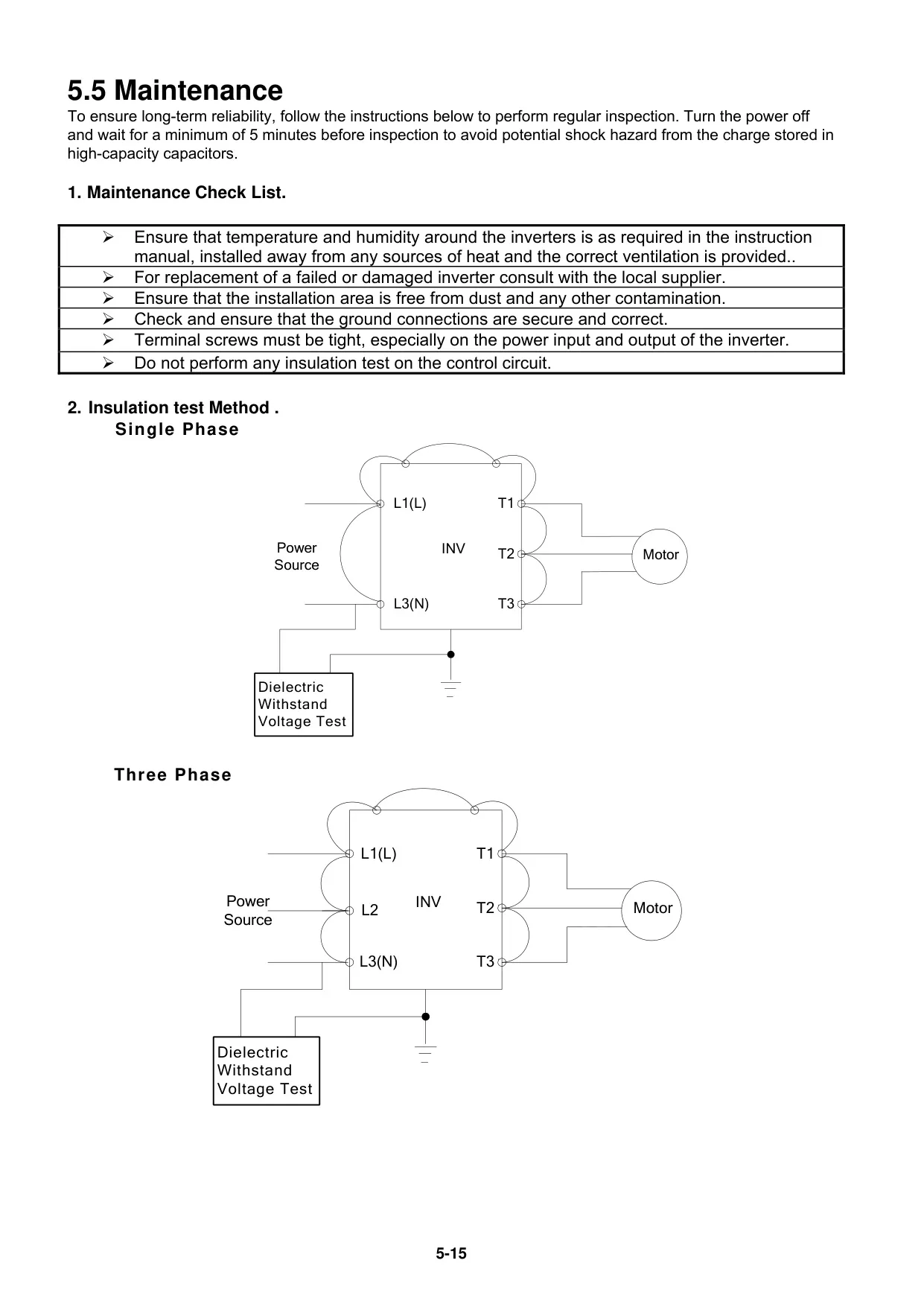

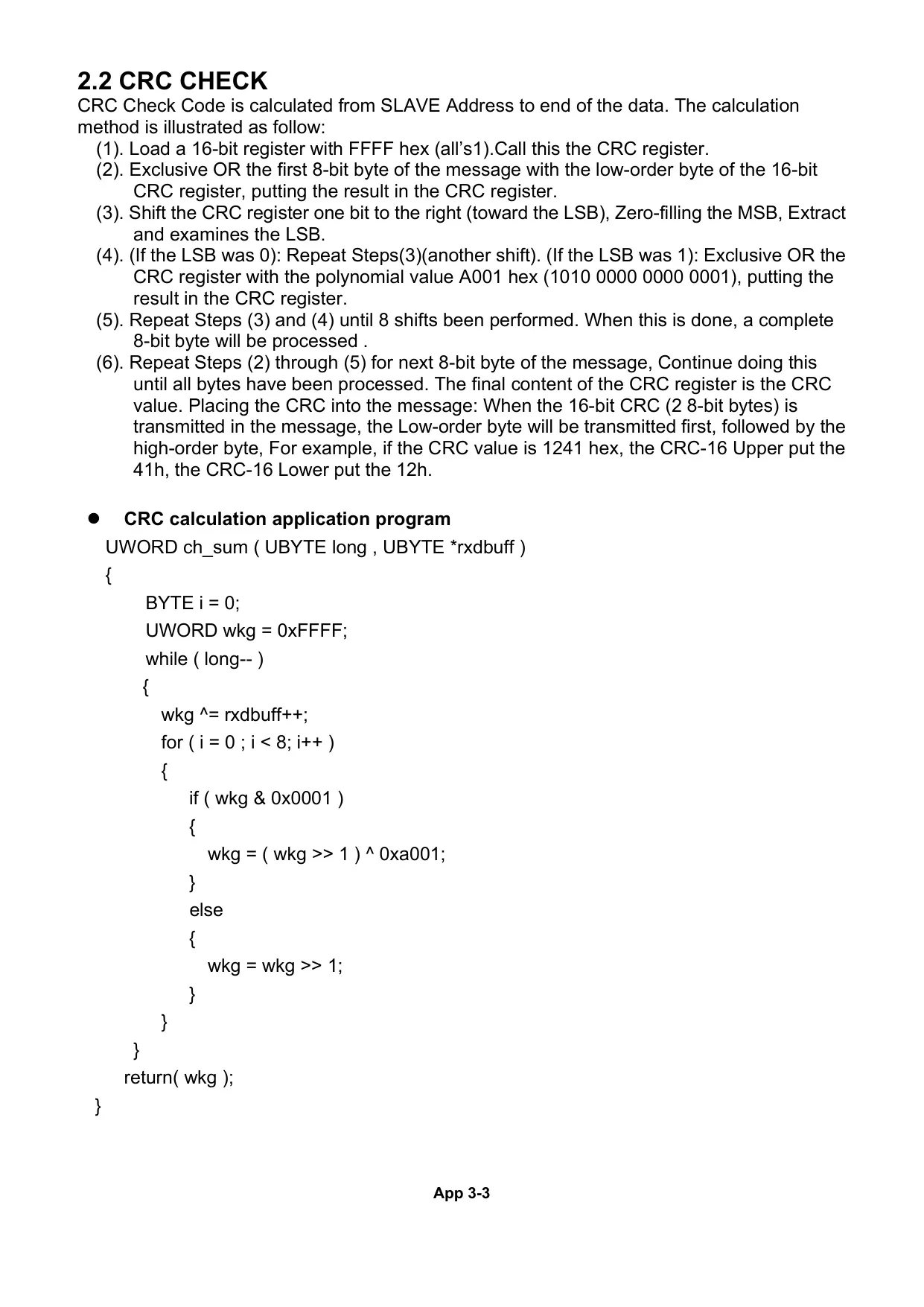

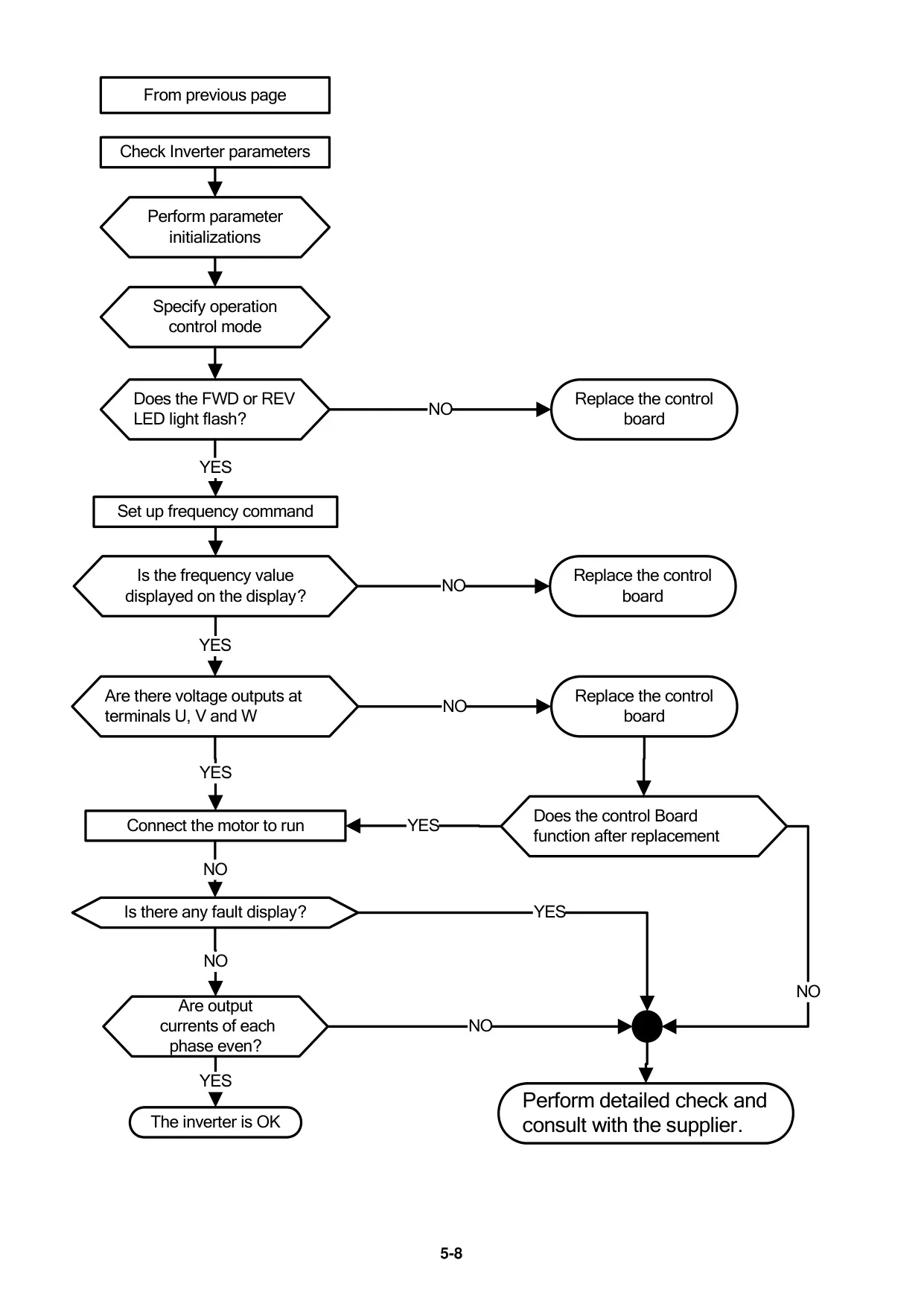

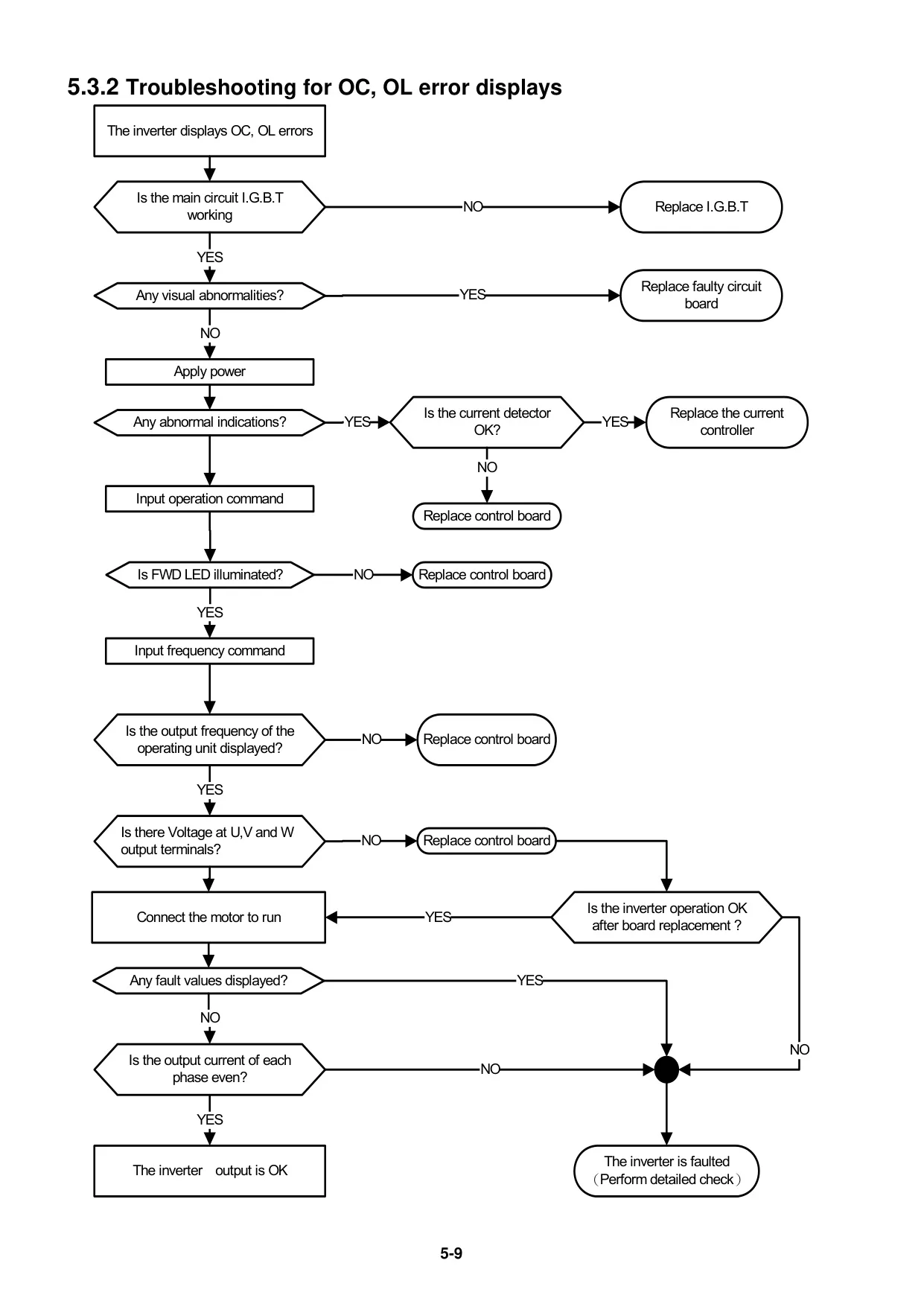

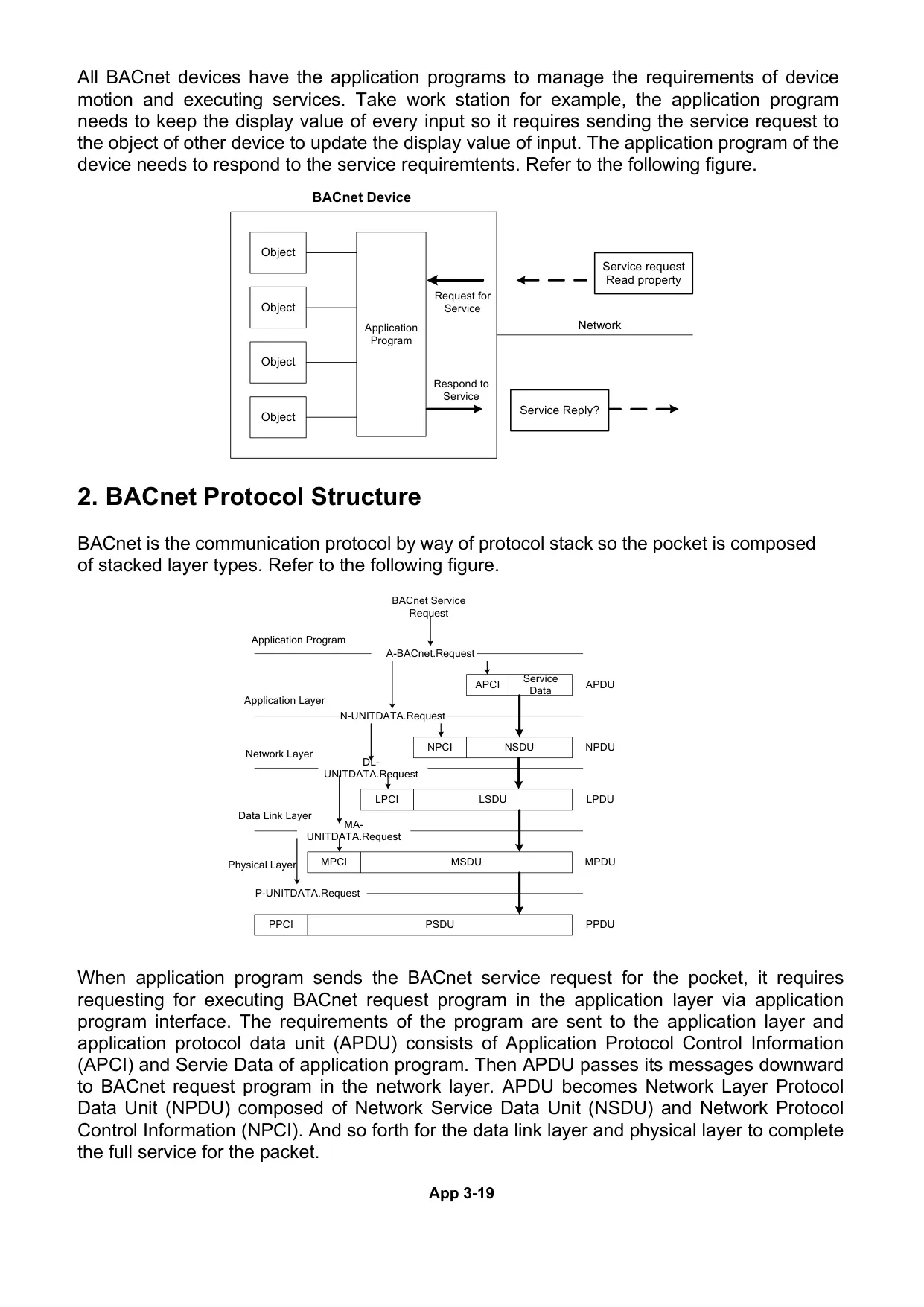

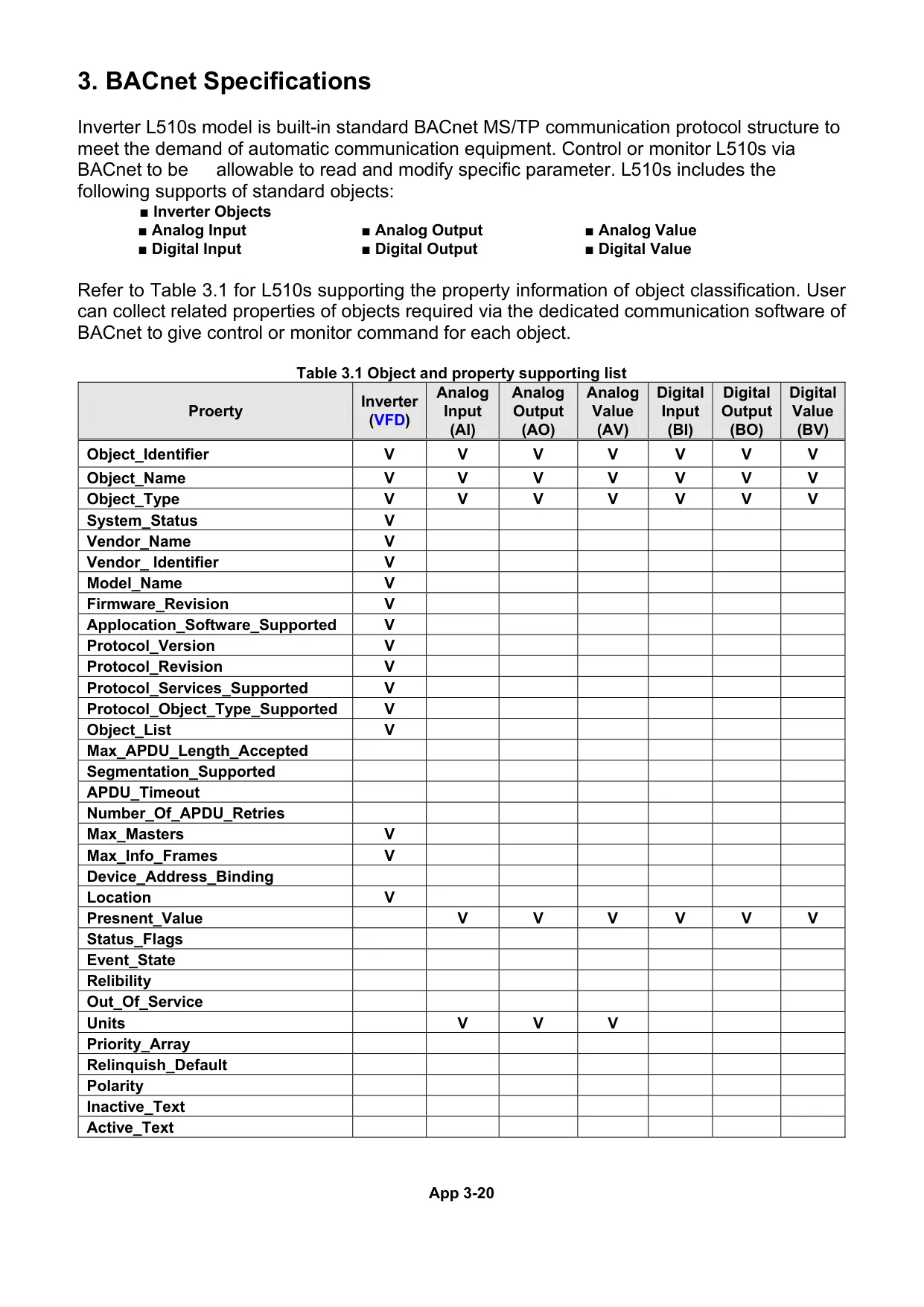

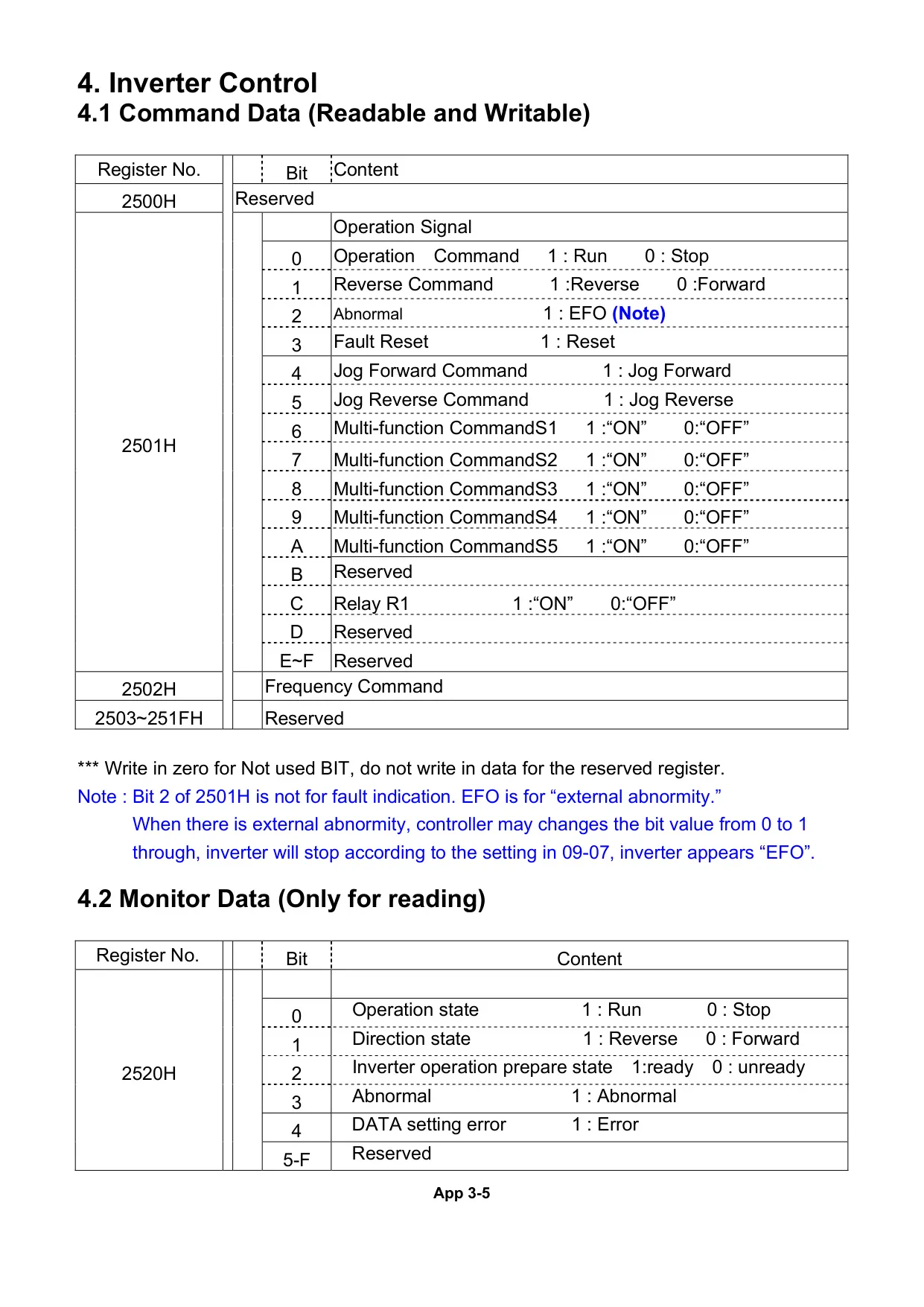

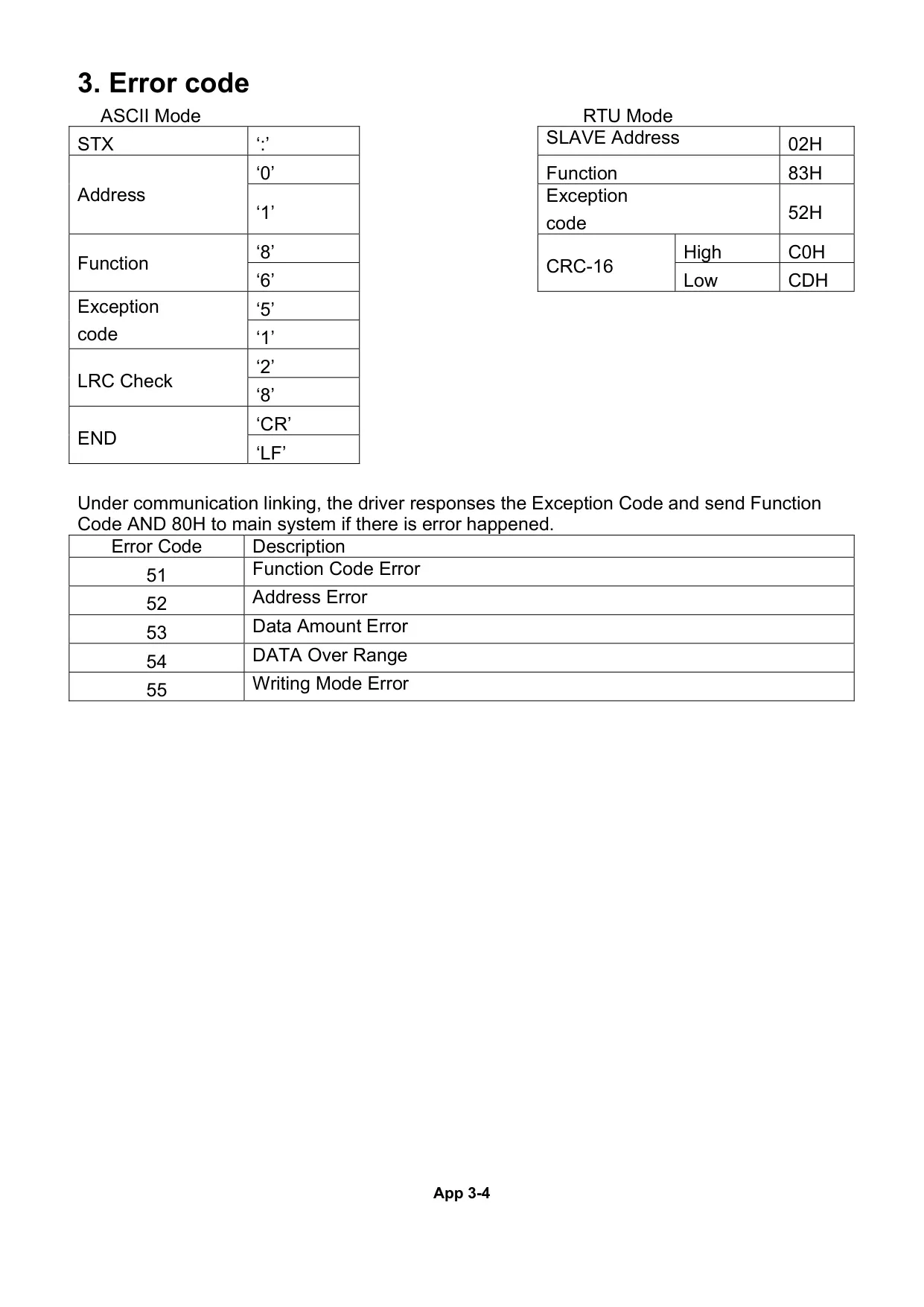

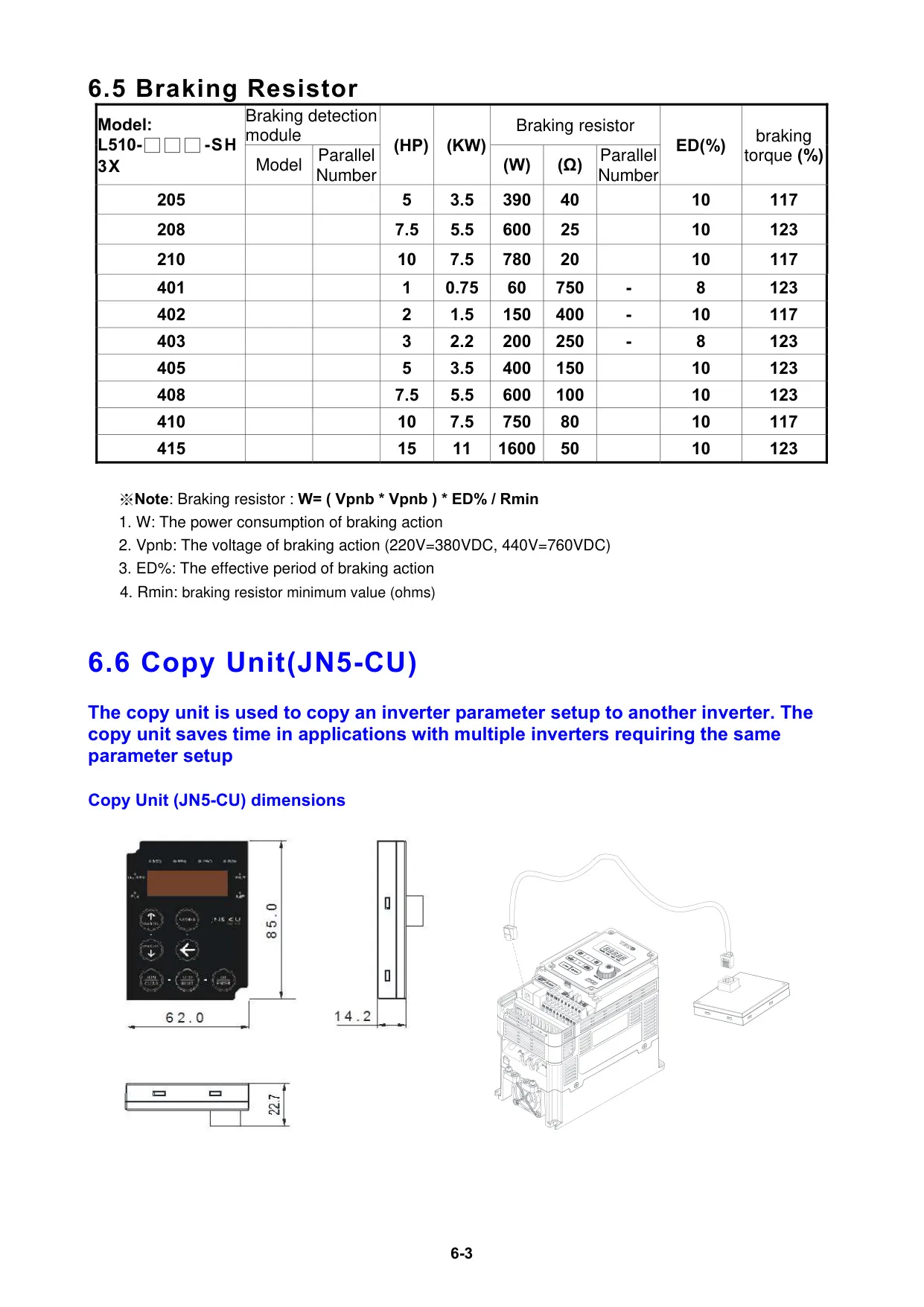

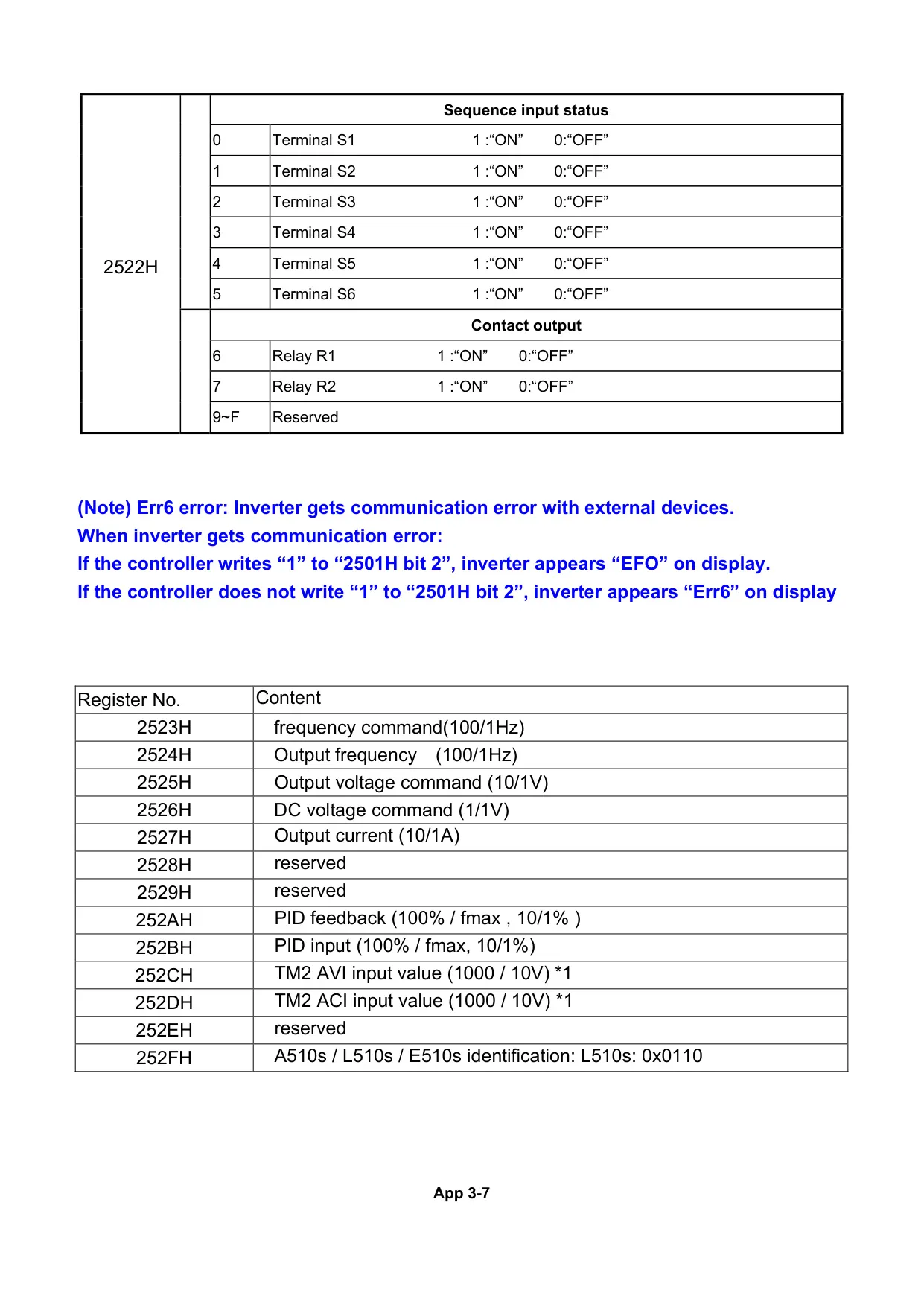

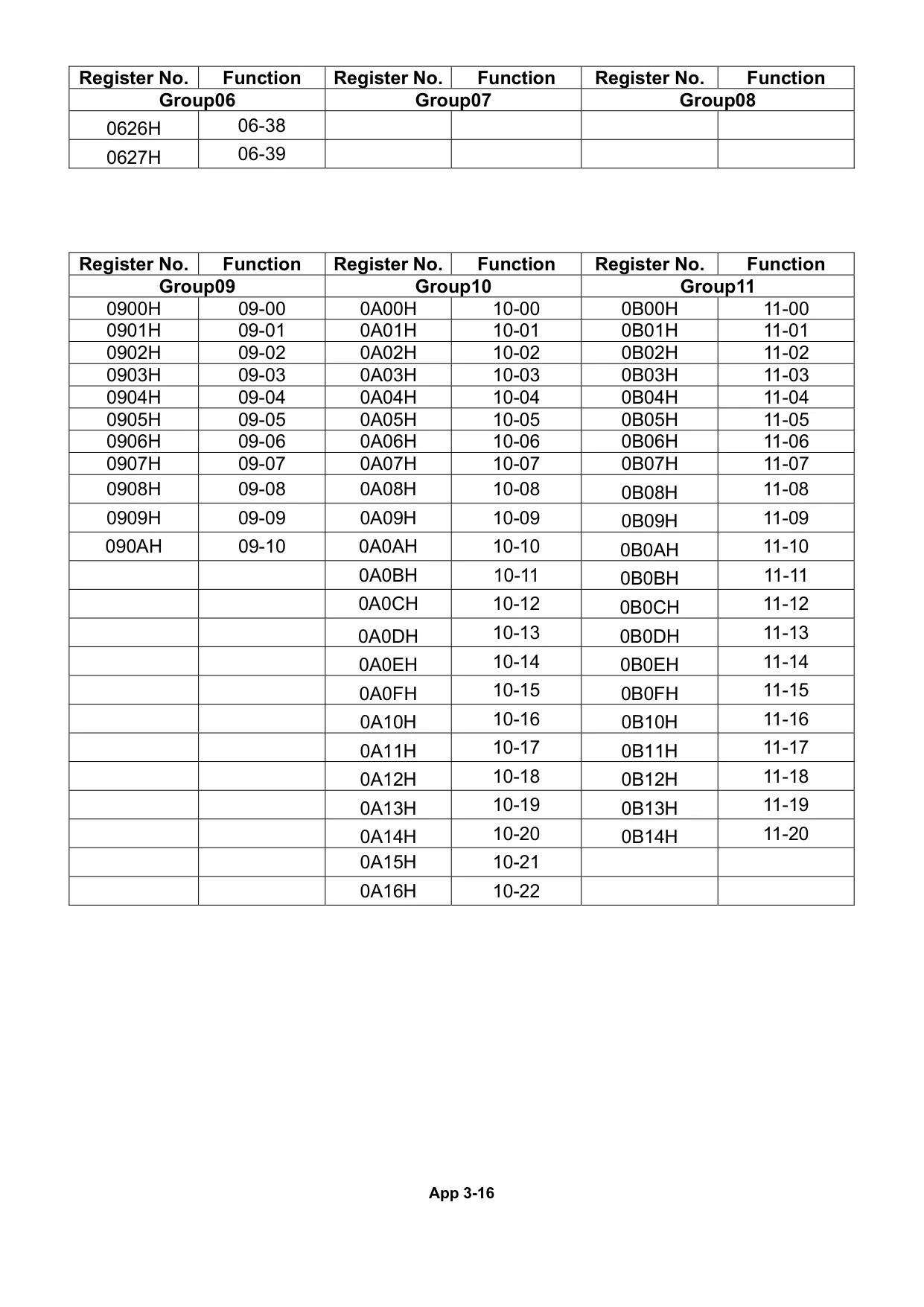

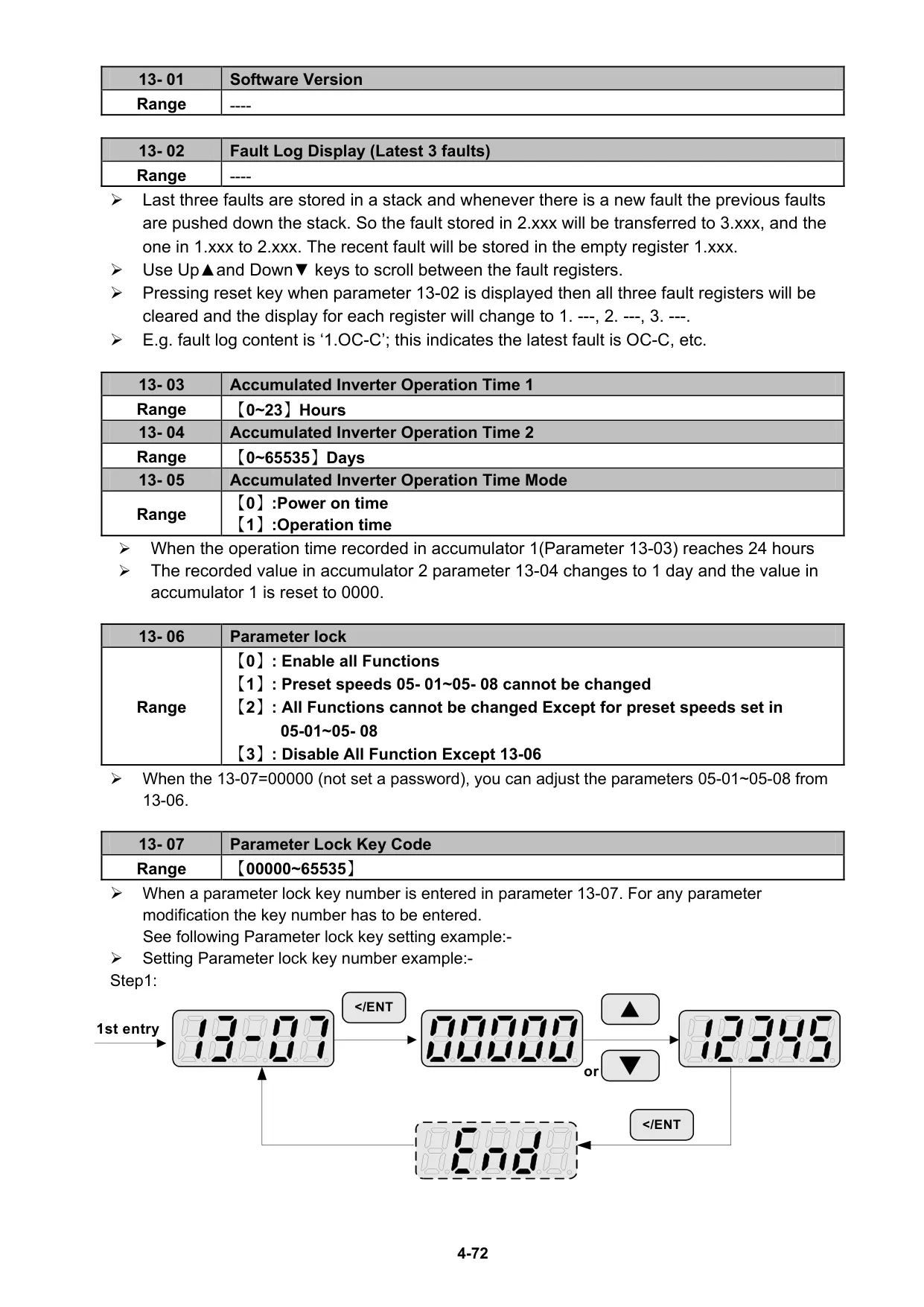

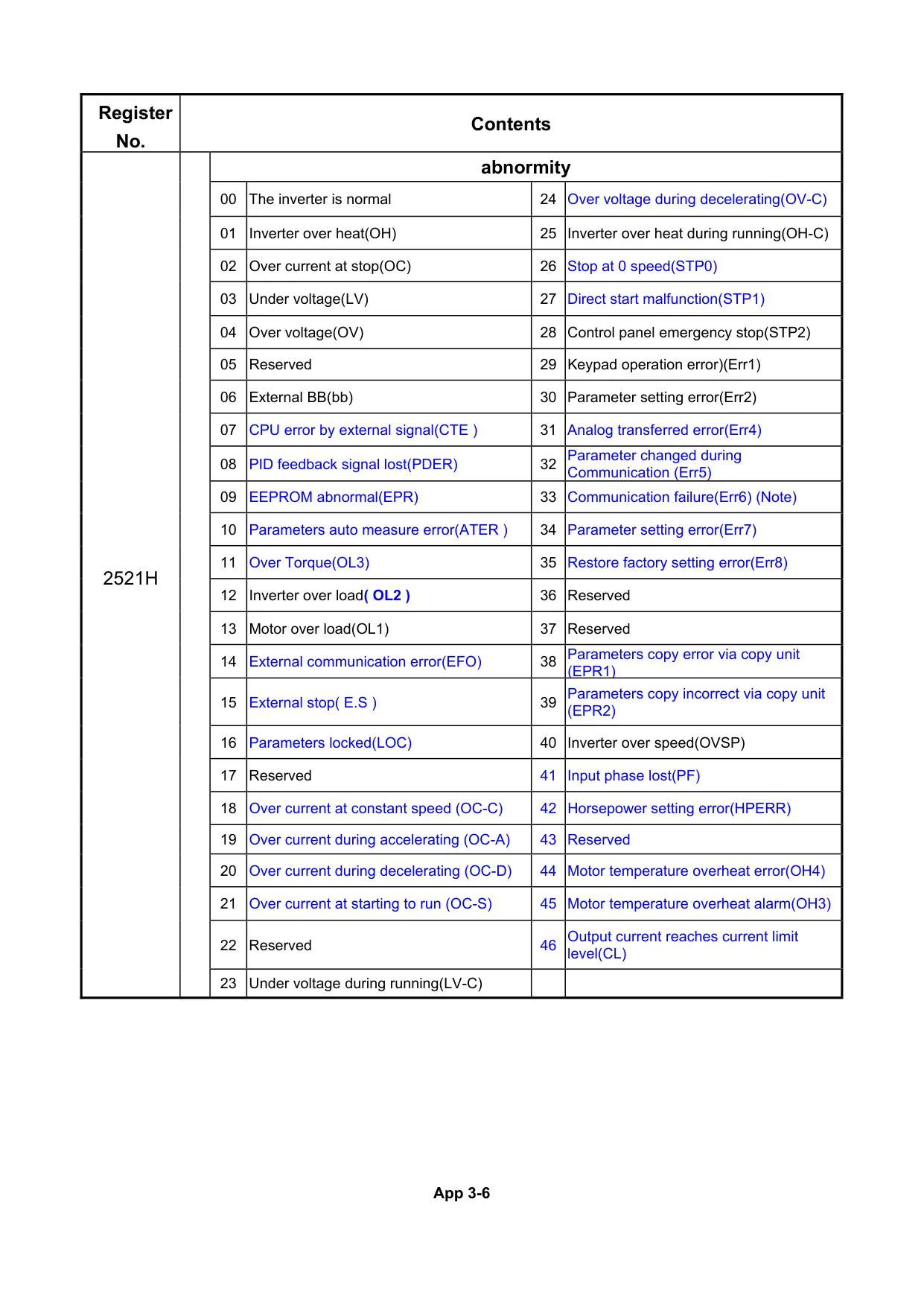

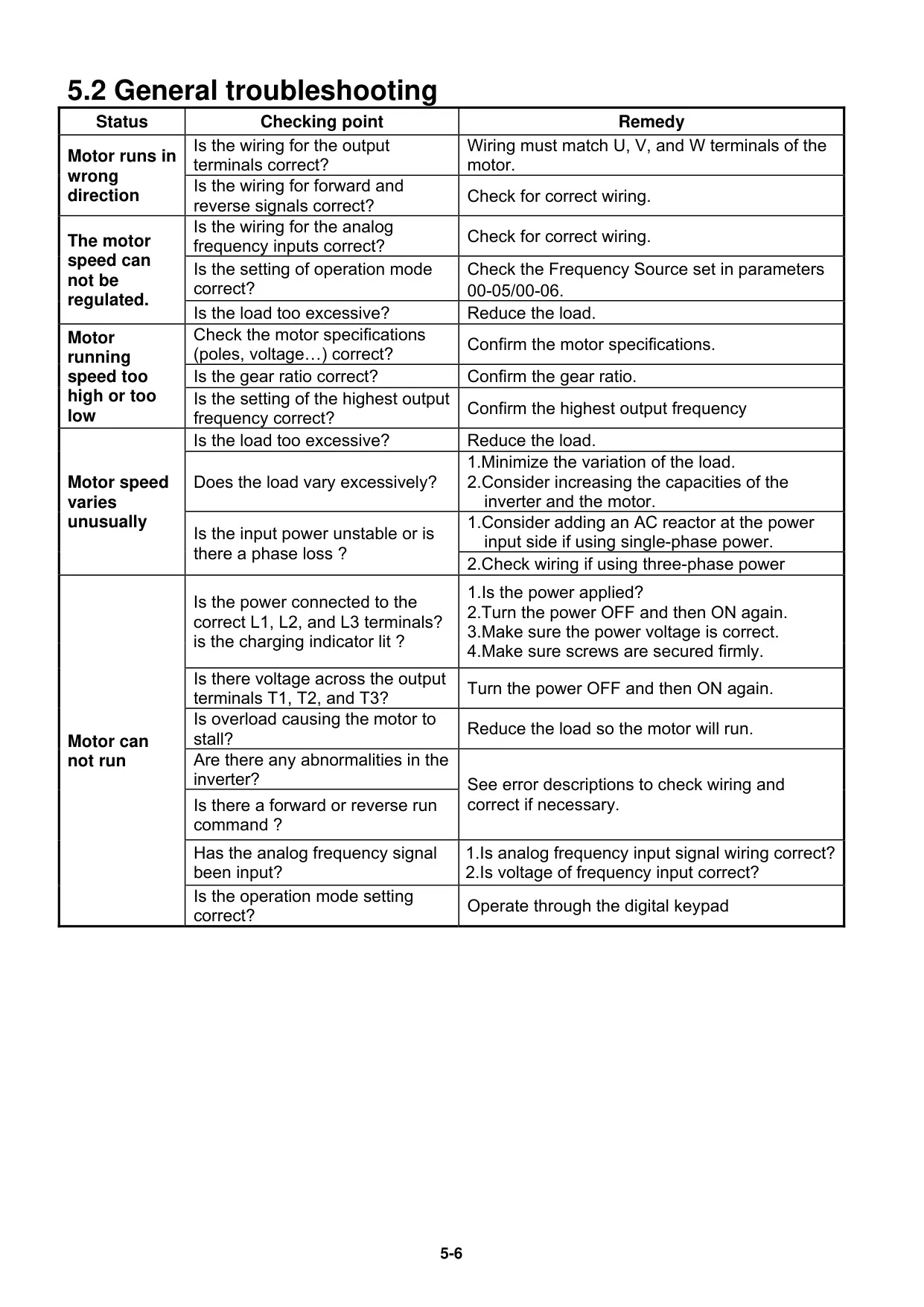

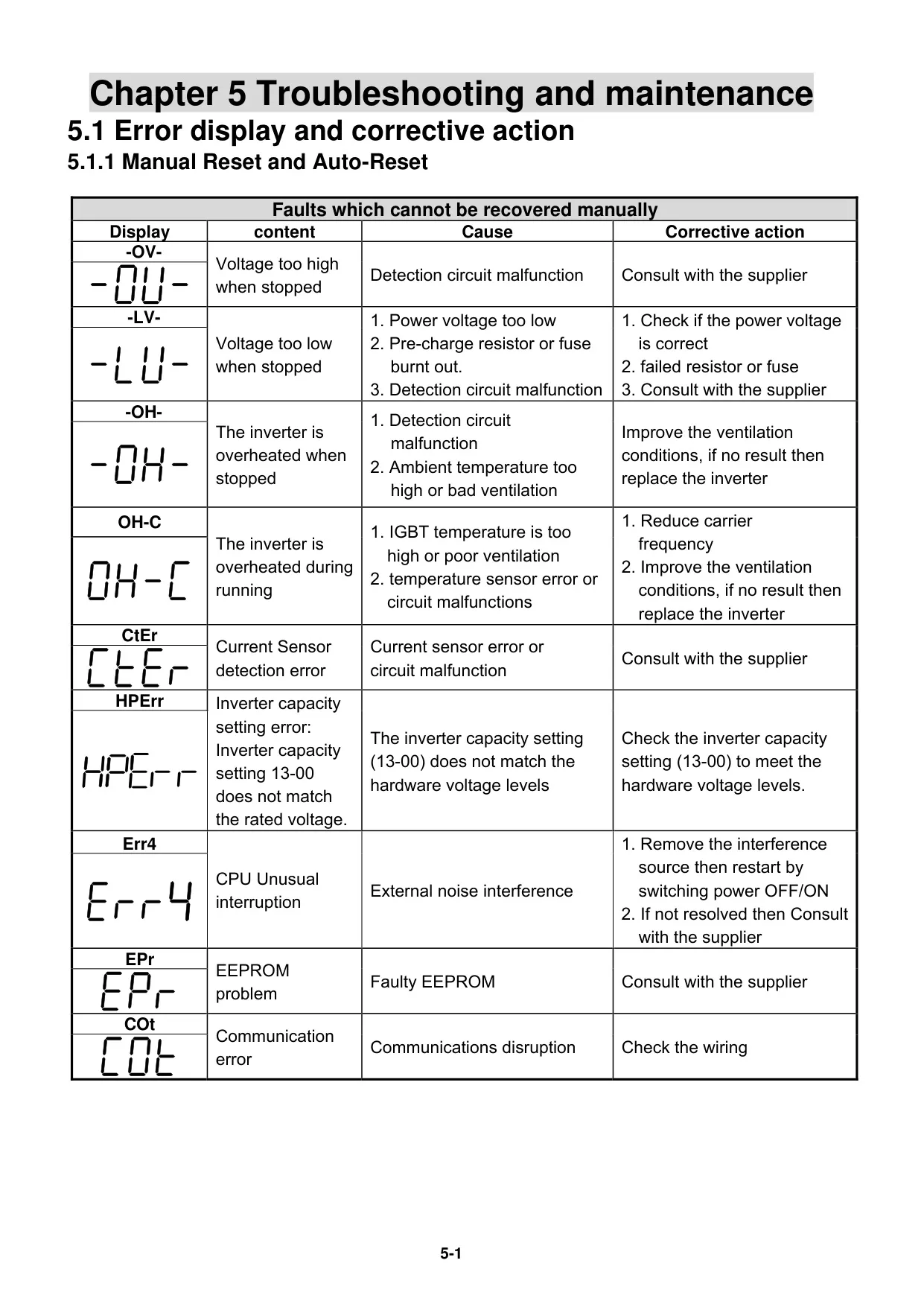

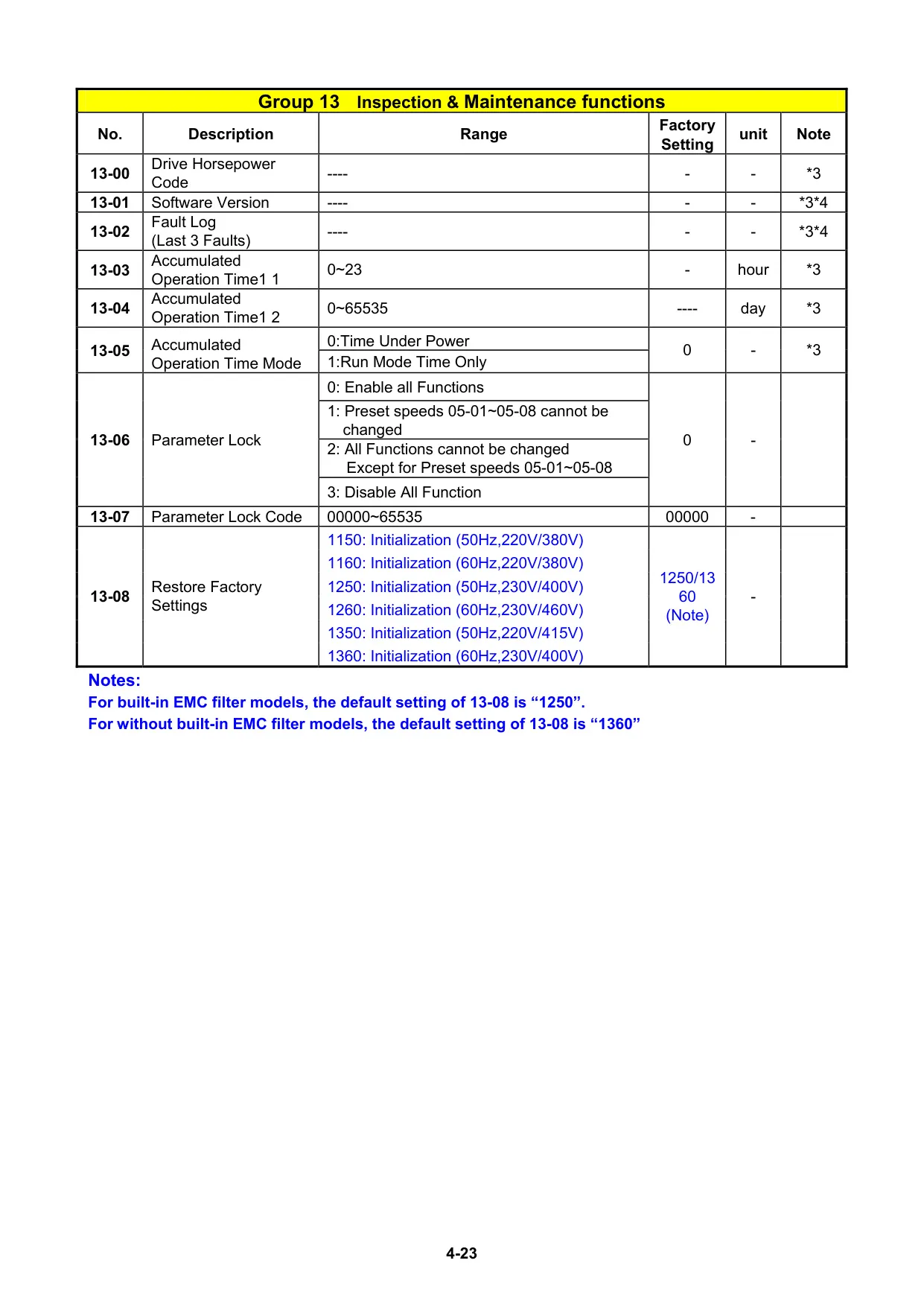

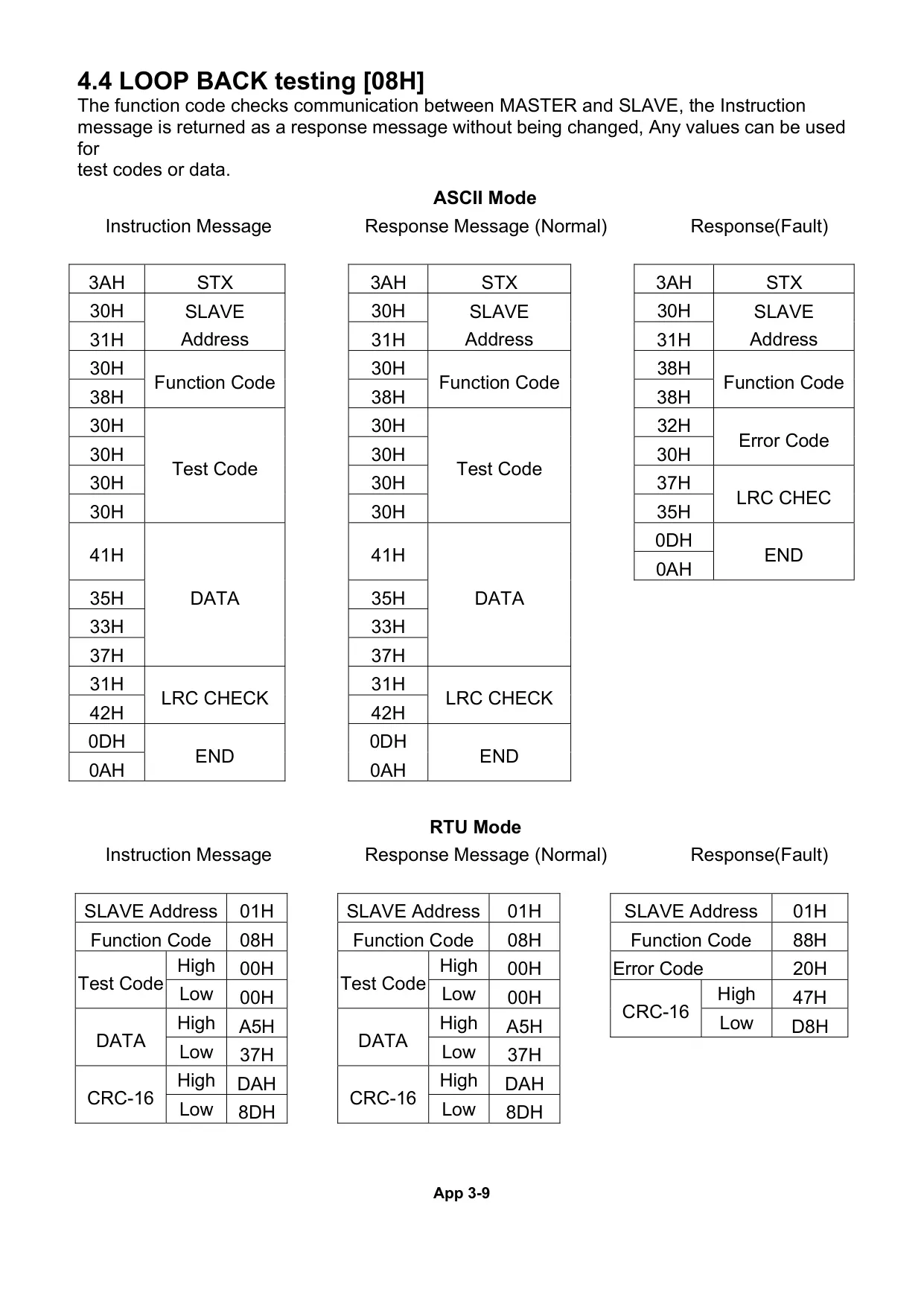

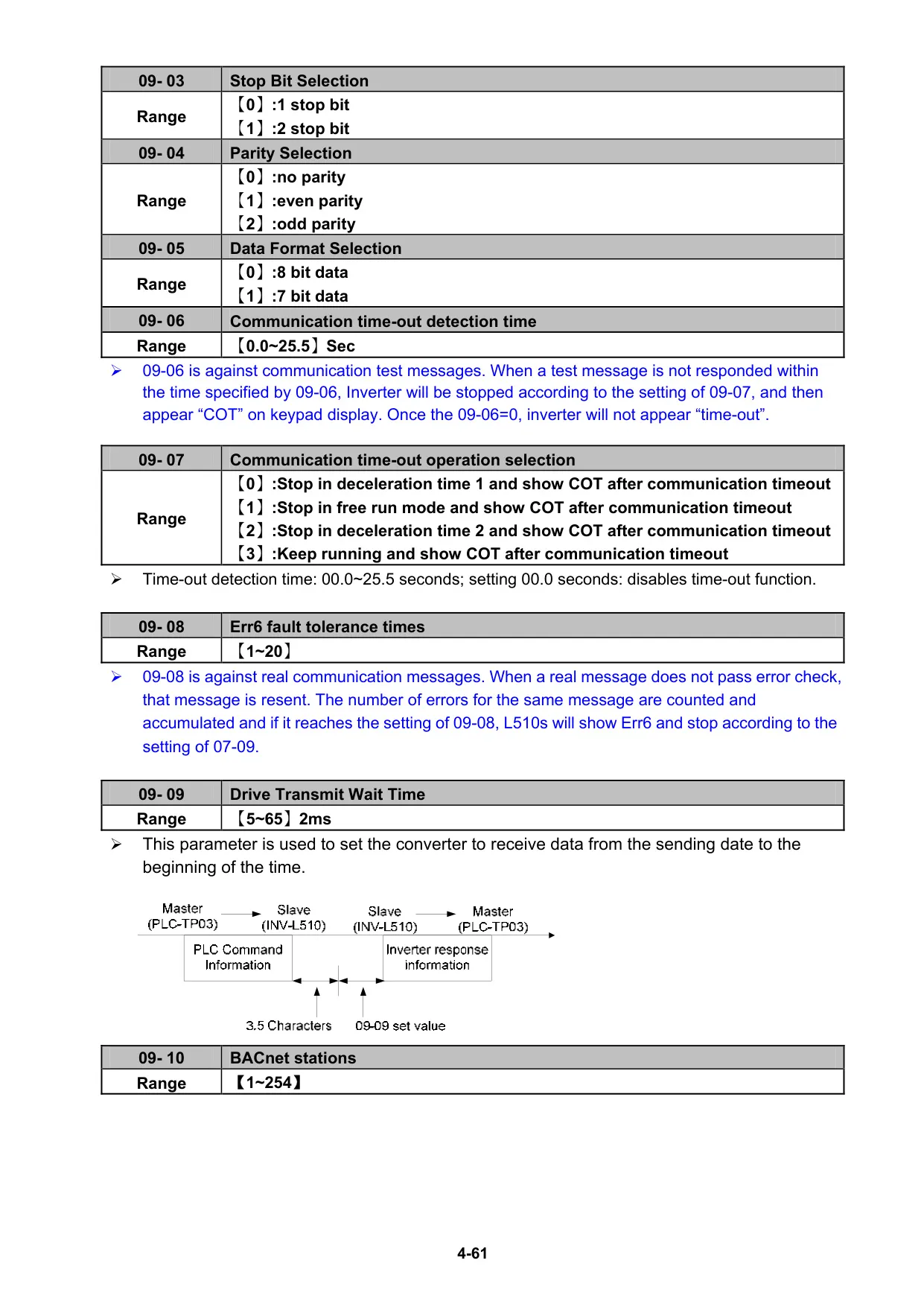

La comunicación es un punto fuerte, con interfaces RS485 (Modbus) y BACnet MS/TP integradas, y soporte para protocolos como Profibus, DeviceNet, CANopen y TCP/IP mediante módulos opcionales. Esto facilita su integración en sistemas de automatización complejos. Para el mantenimiento, el manual detalla procedimientos de inspección periódica y resolución de problemas, lo que ayuda a prolongar la vida útil del variador y a asegurar su funcionamiento continuo y eficiente.
